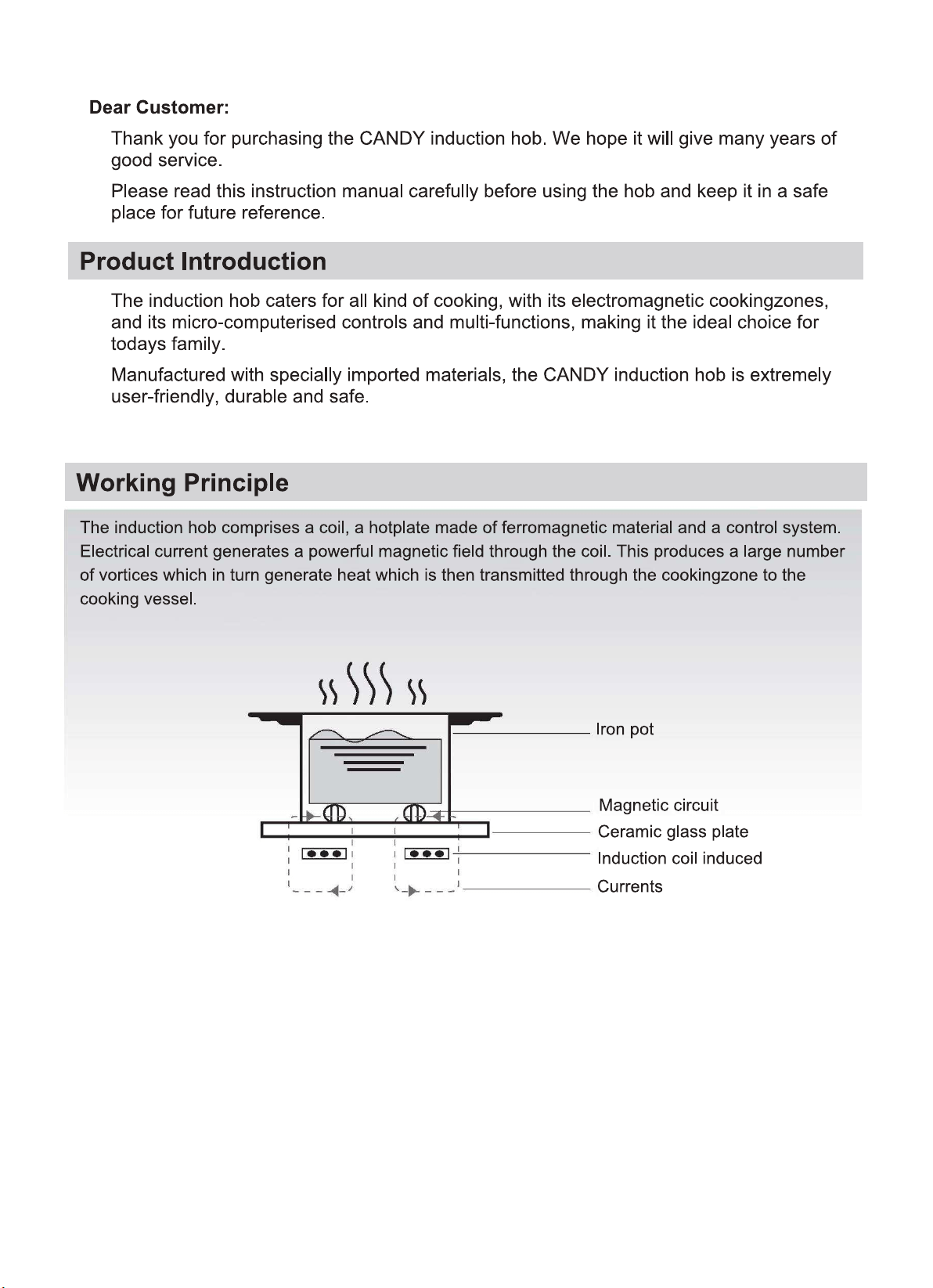

Thank you for purchasing the CANDY induction hob. Please read this instruction manual

carefully before using the hob and keep it in a safe place for future reference.

EN-2

EN-3

EN-4

59cm

52cm

6.2cm 5.8cm

EN-5

1. Max. 1300/1500W zone

2. Max. 2300/2600W zone

3. Max. 1800/2000W zone

4. Max. 1800/2000W zone

5. Glass plate

. Control panel

1. On/Off control

2. Timer control

3. Boost

4. Heating zone selection controls

5. Power / Timer regulating key

6. Keylock control

four

2 1

4 5 6

EN-6

EN-7

How to use

Start cooking

Touch the ON/OFF control for three seconds. After power

on, the buzzer beeps once, all displays show “–” or “– –”,

indicating that the induction hob has entered the state of

standby mode.

Place a suitable pan on the cooking zone that you wish to

use.

• Make sure the bottom of the pan and the surface of the

cooking zone are clean and dry.

Touching the heating zone selection control ,and an

indicator next to the key will flash

Select a heat setting by touching the “-” or “+” control.

• If you don’t choose a heat setting within 1 minute, the

Induction hob will automatically switch off. You will need to

start again at step 1.

• You can modify the heat setting at any time during

cooking.

If the display flashes alternately with the heat setting

This means that:

• you have not placed a pan on the correct cooking zone or,

• the pan you’re using is not suitable for induction cooking or,

• the pan is too small or not properly centered on the cooking zone.

No heating takes place unless there is a suitable pan on the cooking zone.

The display will automatically turn off after 1 minute if no suitable pan is placed on it.

EN-8

Finish cooking

Using the Boost function

Touching the heating zone selection control that you

wish to switch off

Turn the cooking zone off by scrolling down to “0” or

touching “-” and “+” control together. Make sure the

display shows “0”.

Turn the whole cooktop off by touching the ON/OFF

control.

Beware of hot surfaces

H will show which cooking zone is hot to touch. It

will disappear when the surface has cooled down to

a safe temperature. It can also be used as an energy

saving function if you want to heat further pans, use

the hotplate that is still hot.

Activate the boost function

Touching the heating zone selection control.

Touching the boost control , the zone indicator show

“P” and the power reach Max.

EN-9

• The cooking zone returns to its original setting after 5 minutes.

• If the original heat setting equals 0, it will return to 9 after 5 minutes.

Locking the Controls

• You can lock the controls to prevent unintended use (for example children accidentally turning the

cooking zones on).

• When the controls are locked, all the controls except the ON/OFF control are disabled.

To lock the controls

Touch the lock control The timer indicator will show “ Lo“

To unlock the controls

Touch and hold the lock control for a while.

When the hob is in the lock mode, all the controls are disable except the ON/OFF , you can always

turn the induction hob off with the ON/OFF control in an emergency, but you shall unlock the hob first

in the next operation.

Cancel the Boost function

Touching the "Boost" control or the “-” button to cancel

the Boost function, then the cooking zone will revert to

its original setting.

Touching “-” and “+” control together. The cooking zone

switch off and the boost function cancel automatically

EN-10

Timer control

You can use the timer in two different ways:

a) You can use it as a minute minder. In this case, the timer will not turn any cooking zone off when

the set time is up.

b) You can set it to turn one or more cooking zones off after the set time is up.

The timer of maximum is 99 min.

a) Using the Timer as a Minute Minder

Make sure the cooktop is turned on, if you are selecting a

cooking zone

Note: you can use the minute minder at least one zone shall

be active.

Select the zone by touching the heating zone selection

control.

When the zone is confirmed, touch the control of the timer.

The minder indicator will start flashing and “10” will show in

the timer display.

Set the time by touching the “-” or “+” control of the timer

Hint: Touch the “-” or “+” control of the timer once to

decrease or increase by 1 minute.

Touch and hold the “-” or “+” control of the timer to decrease

or increase by 10 minutes.

To cancel the minute minder

Select the zone by touching the heating zone selection

control. In a short time, touch the timer control.

Touching the “-” and “+” together, the timer

is cancelled, and the “00” will show in the minute

display.

When the time is set, it will begin to count down

immediately. The display will show the remaining

time and the timer indicator will flash for 5 seconds.

Buzzer will beep for 30 seconds and the timer

indicator shows “- -” when the setting time finished.

EN-11

b) Setting the timer to turn one cooking zone off

Set one zone

When cooking timer expires, the corresponding cooking zone

will be switched off automatically.

Other cooking zone will keep operating if they are turned on previously.

The pictures shown above are for reference only, and the final product shall prevail.

Touching the heating zone selection control that you want to set

the timer for. (e.g. zone 3#)

In short time, before the display stops flashing, touch the timer

control. The minder indicator will start flashing and “10” will show

in the timer display.

Set the time by touching the ”–“ or “+” control of the timer

Hint: Touch the “-” or “+” control of the timer once will decrease

or increase by 1 minute.

Touch and hold the “-” or “+” control of the timer will decrease or

increase by 10 minutes.

To cancel the timer

Select the zone by touching the heating zone selection control. In

a short time, touch the timer control.

Touching the “-” and “+” together, the timer is cancelled, and the

“00” will show in the minute display.

When the time is set, it will begin to count down immediately. The

display will show the remaining time and the timer indicator flash

for 5 seconds.

NOTE: The red dot next to power level indicator will illuminate

indicating that zone is selected.

EN-12

Power Management Function

 it is possible to set a maximum power absorption level for the induction hob, choosing up to different

power ranges.

 induction hobs are able to limit themselves automatically in order to work at lower power, to avoid

the risk of overloading.

 It is not necessary to put any pots on the heating zones. We suggest to start setting within 5

seconds after connecting the power. You need to enter the power setting mode within 60

seconds

to enter Power Management Function.

To enter Power Management Function

1. Please be noted that do not turn on the

hob. At this stage, press “Boost” and “Lock” at the

same time.

The “S” symbol will be displayed on zone #1.

2. Press “Lock” key.

The symbol “S” will be displayed on zone #1 and

symbol “E” will be displayed on zone #2.

3. Press “Boost” and “Lock” keys at the same

time again.

The symbol “S” will be displayed on zone #1, “E”

will be displayed on zone #2, and “t” will be

displayed on zone #3. At the same time, the

current maximum power mode (7.2) will be

displayed on the timer indicator.

To switch to another level

short press the “Boost” key

Confirmation Power Management Function

There are 6 power levels, from “7.2” to “2.5”. The

timer indicator will show one of them.

“7.2” : the maximum power is 7.2kW.

“6.5” : the maximum power is 6.5kW.

“5.5” : the maximum power is 5.5kW.

“4.5” : the maximum power is 4.5kW.

“3.5” : the maximum power is 3.5kW.

“2.5” : the maximum power is 2.5kW.

EN-13

After the desired power setting mode is selected,

please press “Lock” key

When the timer indicator stops flickering, the power

mode is set successfully.

Exit Power Management Function

After the setting, make sure to dis-connect the

power and connect it again.

Then the hob will be turned off.

EN-14

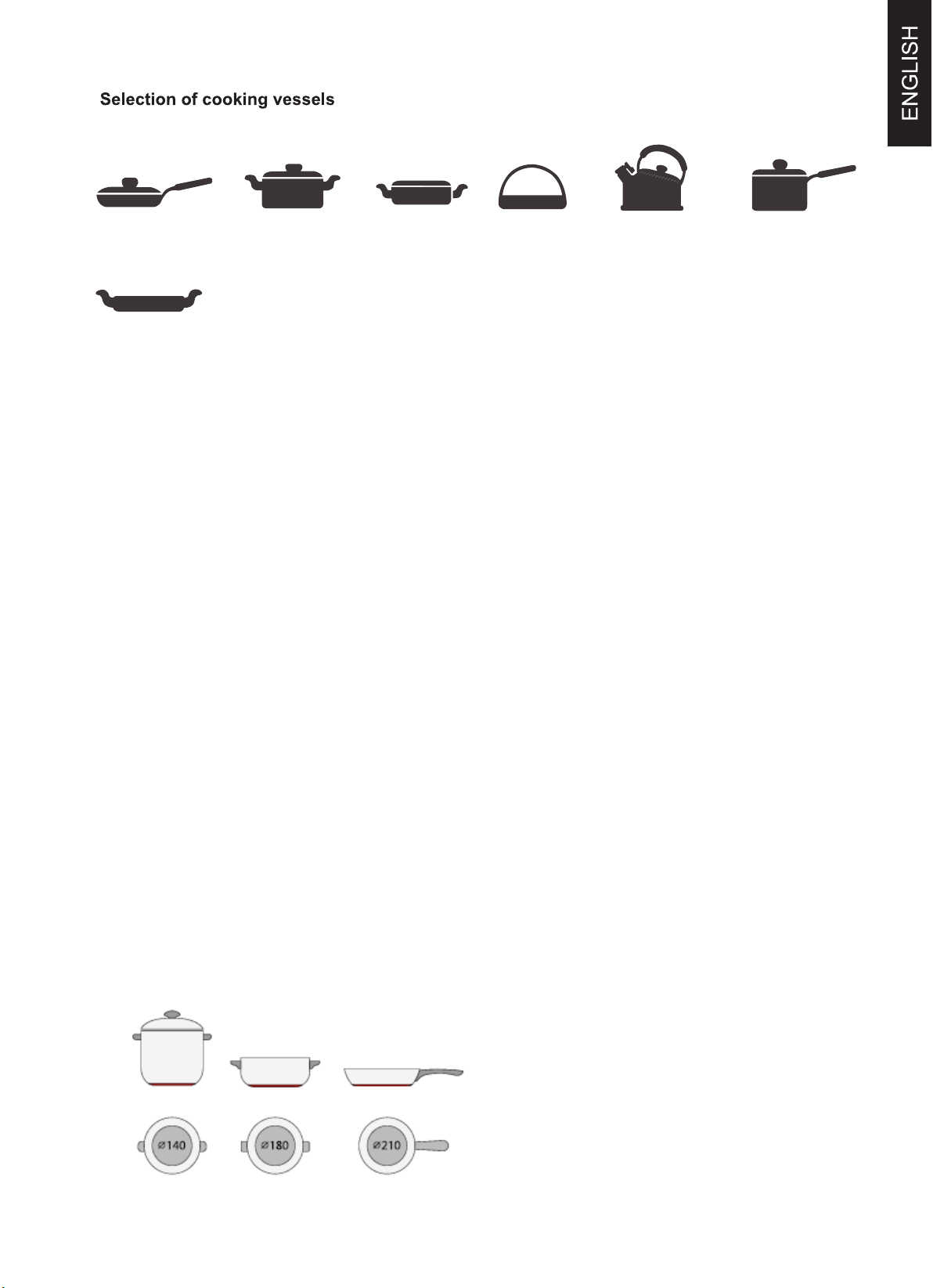

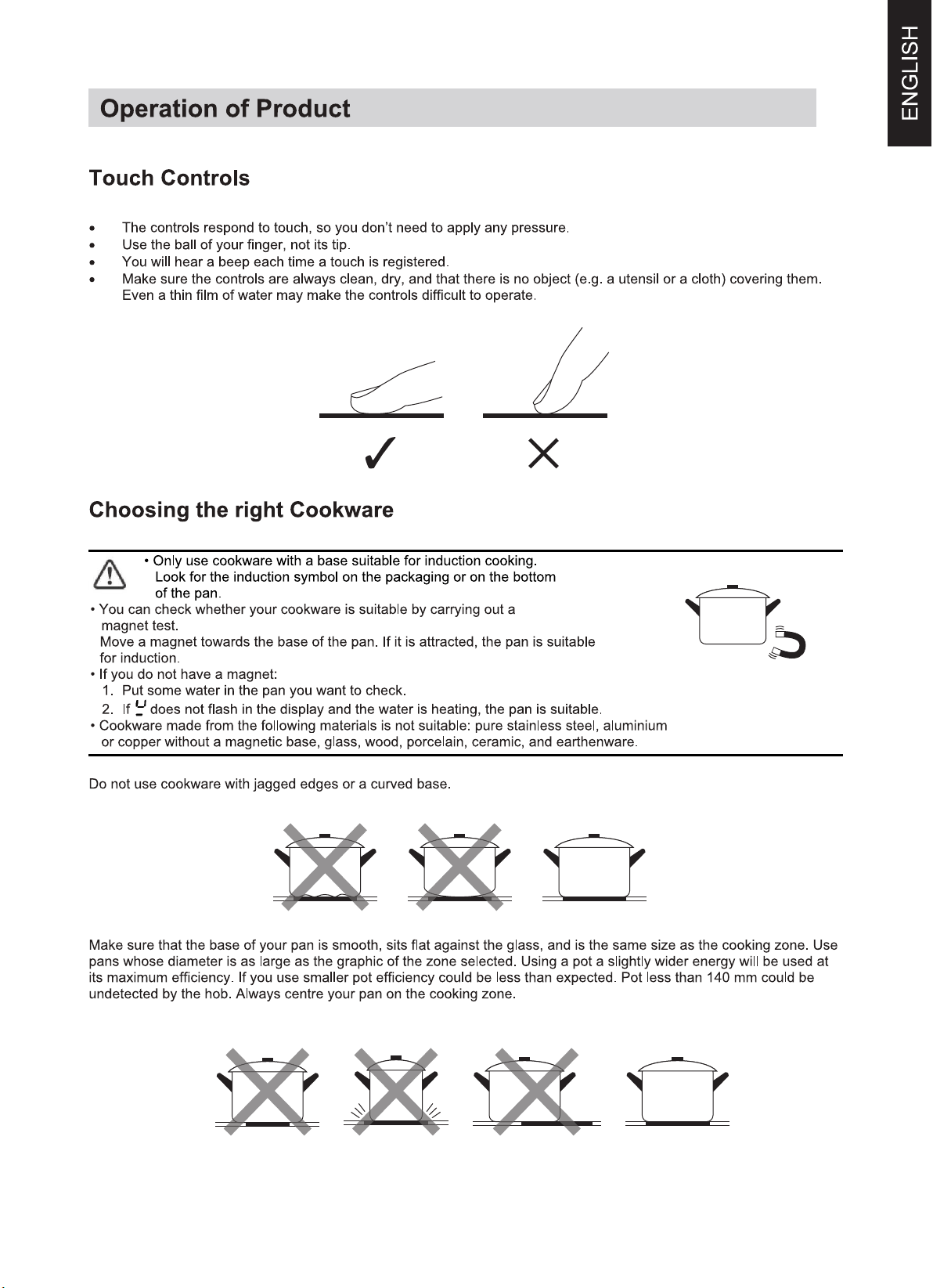

You may have a number of different cooking vessels

1. This induction hob can identify a variety of cooking vessels, which you can test by

one of the following methods:

Place the vessel on the cooking zone. If the corresponding cooking zone displays a

power level, then the vessel is suitable. If “U” flashes, then the vessel is not

suitable for use with the induction hob.

2. Hold a magnet to the vessel. If the magnet is attracted to the vessel is suitable for

use with the induction hob.

NB: The base of the vessel must contain magnetic material.

It must have flat bottom with a diameter according to the table 1 below.

3. Use only ferromagnetic cookwares made from enameled steel, cast iron or stainless

steel but compatible with induction

4. Use pans whose diameter of the ferromagnetic area (base of the pan) is in the range

of dimensions in the table below. (Table 1)

- If you use smaller pots, performance could be affected

- If you use pot with a diameter smaller than the one indicated in the table 1, pots

may not be detected

According to the dimension of the zone you can use pots of different diameters as picture

below:

Iron oil frying

Stainless steel

Iron pan

Iron kettle

Enamel

stainless steel

kettle

Enamel cooking

utesil

Iron plate

EN-15

5. If the ferromagnetic part covers only partially the base of the pan, only the

ferromagnetic area will heat up, the rest of the base may not heat up a sufficient

temperature for cooking.

6. If the ferromagnetic area is not homogeneous, but presents others material such as

aluminum this may affect the heating up and the pan detection.

If the base of the pan is similar to the pictures below the pan could be not detected.

The base diameter of induction cookware

Cooking zone

1 120

160

210

3 & 4

Minimum Maximum

The above may vary according to the size of the pan and the material it is made from.

140 180

EN-16

EN-17

EN-18

EN-19

EN-20

Position Symbol Value Unit

zones 4

areas

Induction cooking zones

Induction cooking cooking areas

radiant cooking zones

solid plates

Rear left Ø 21,0 cm

Rear central Ø cm

Rear right Ø 18,0 cm

Central left Ø cm

Central central Ø cm

Central right Ø cm

Front left Ø 16,0 cm

Front central Ø cm

Front right Ø 18,0 cm

Rear left

Rear central

Rear right

Central left

Central central

Central right

Front left

Front central

Front right

Rear left

ECelectric cooking

182,0 Wh/kg

Rear central

ECelectric cooking

Wh/kg

Rear right

ECelectric cooking

186,3 Wh/kg

Central left

ECelectric cooking

Wh/kg

Central central

ECelectric cooking

Wh/kg

Central right

ECelectric cooking

Wh/kg

Front left

ECelectric cooking

196,3 Wh/kg

Front central

ECelectric cooking

Wh/kg

Front right

ECelectric cooking

187,6 Wh/kg

ECelectric hob

188,1 Wh/kg

Suggestions for Energy Saving:

• To obtain the best efficiency of your hob, please place the pan in the centre of the cooking zone.

•

Using a lid will reduce cooking times and save energy by retaining the heat.

• Minimise the amount of liquid or fat to reduce cooking times.

• Start cooking on a high setting and reduce the setting when the food has heated through.

• Use pans whose diameter is as large as the graphic of the zone selected.

These information are to be considered as part of the appliance user manual.

Standard applied : EN 60350-2 Household electric cooking appliances - Part 2: Hobs - Methods for measuring performance

For circular cooking zones or areas: diameter of useful surface area per

electric heated cooking zone, rounded to the nearest 5mm

For non-circular cooking zones or areas: length and width of useful

surface area per electric heated cooking zone or area, rounded to the

nearest 5mm

Energy consumption for cooking zone or area calculated per kg

Energy consumption for the hob calculated per kg

Heating technology (induction

cooking zones and cooking areas,

radiant cooking zones, solid plates)

Type of hob:

Number of cooking zones and/or

areas

Model identification

Product Information for Domestic Electric Hobs Compliant to Commission Regulation (EU) No 66/2014

CI642CTT/E1

EN-21

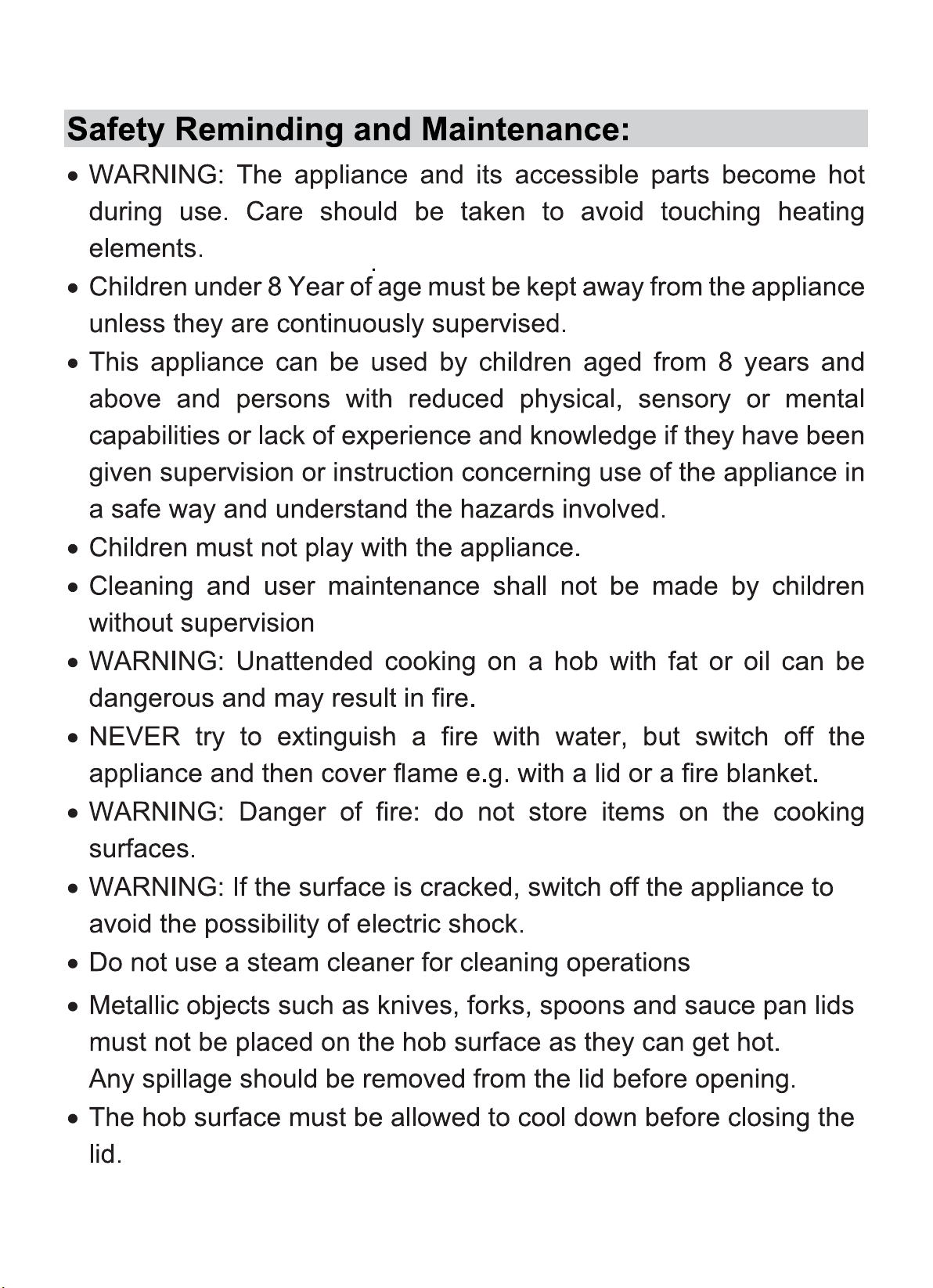

Promemoria sulla sicurezza e manutenzione:

• AVVERTENZA: l'elettrodomestico e i componenti accessibili

diventano molto caldi durante l'uso. Non toccare le resistenze.

• Tenere lontani dall'elettrodomestico i bambini di età inferiore a 8 anni,

a meno che non vengano sorvegliati continuamente.

• Questo elettrodomestico può essere utilizzato da bambini di almeno

8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e

da persone inesperte solo sotto stretta sorveglianza o se hanno

appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono

consapevoli dei relativi pericoli.

• Impedire ai bambini di giocare con l'elettrodomestico.

• La pulizia e la manutenzione non devono essere effettuate da

bambini non sorvegliati.

• AVVERTENZA: la cottura con oli o grassi può essere pericolosa e

può causare incendi se il piano cottura rimane incustodito.

• In caso di incendio, non provare MAI a estinguerlo con l'acqua;

spegnere l'elettrodomestico e coprire la fiamma con un coperchio o

una coperta antincendio.

• AVVERTENZA: per evitare il rischio di incendi, non collocare oggetti

sulle superfici di cottura.

• AVVERTENZA: se la superficie è incrinata, spegnere

l'elettrodomestico per evitare il rischio di scosse elettriche.

• Non utilizzare elettrodomestici a vapore per le operazioni di pulizia.

• Non collocare oggetti metallici, ad es. coltelli, forchette, cucchiai e

coperchi, sulla superficie del piano cottura perché potrebbero

riscaldarsi.

• Eventuali fuoriuscite devono essere rimosse dal coperchio prima

dell'apertura.

IT-2

ITALIANO

• Lasciare raffreddare la superficie del piano cottura prima di chiudere

il coperchio.

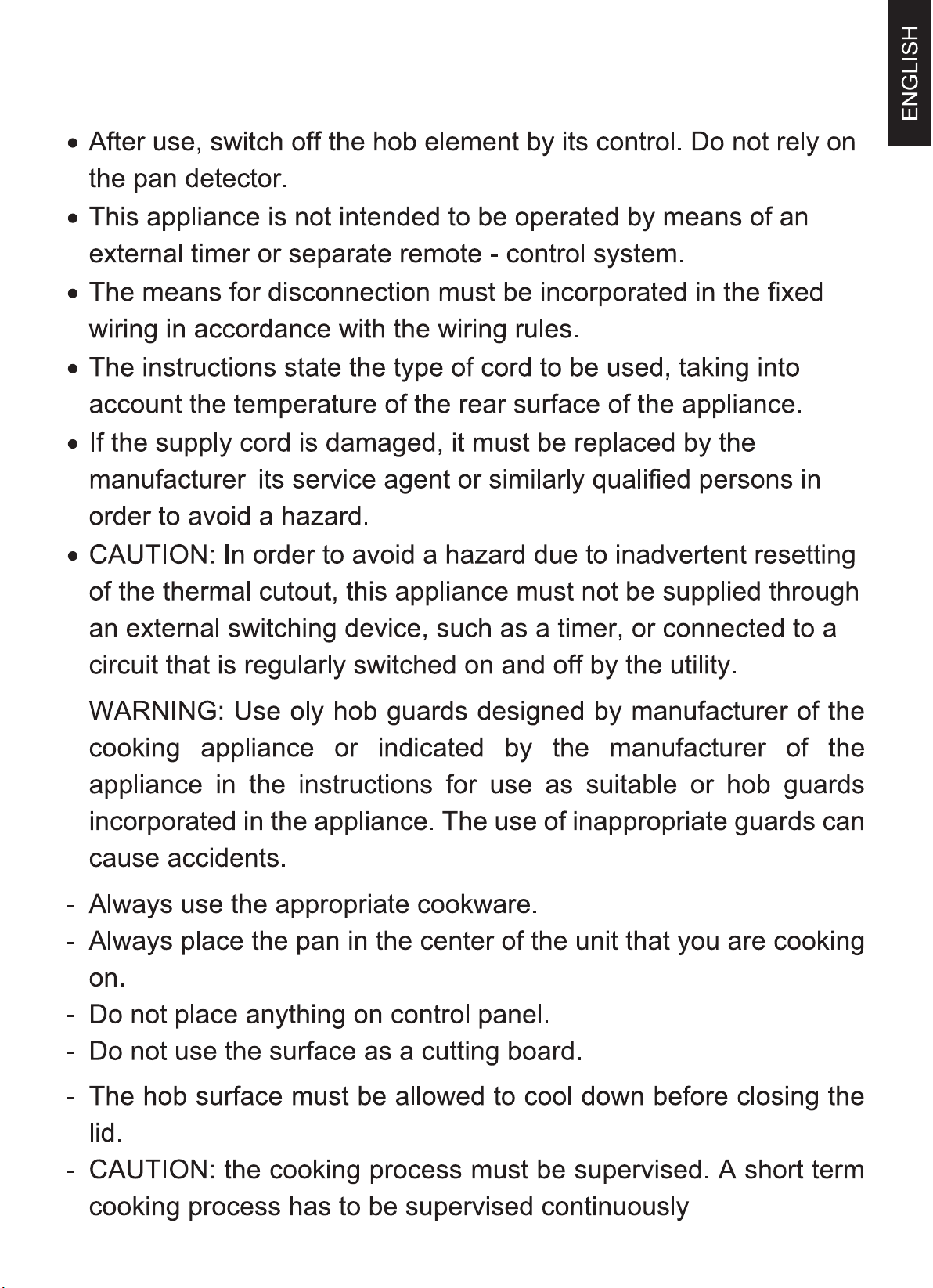

• Dopo l'uso, spegnere il piano cottura. Non fare affidamento sul

rilevatore di presenza pentola.

• Questo elettrodomestico non è progettato per l'uso tramite timer

esterni e sistemi di controllo remoto separati.

• Per il distacco dell'alimentazione incorporare un interruttore nel

cablaggio fisso in conformità alle norme sui cablaggi.

• Le istruzioni indicano il tipo di cavo da utilizzare tenendo conto della

temperatura della superficie posteriore dell'elettrodomestico.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal

produttore, da un tecnico dell'assistenza o da una persona con

analoga qualifica per evitare rischi.

• ATTENZIONE: per evitare pericoli dovuti a un reset accidentale del

disgiuntore termico, questo elettrodomestico non deve essere

alimentato tramite un dispositivo di commutazione esterno (ad es. un

timer) né collegato a un circuito soggetto ad accensioni e

spegnimenti regolari.

AVVERTENZA: utilizzare solo le protezioni per il piano cottura

progettate dal produttore dell'elettrodomestico da cucina o indicate

dal produttore dell'elettrodomestico nelle istruzioni per l'uso come

protezioni idonee o incorporate nell'elettrodomestico. L'uso di

protezioni inadeguate può causare incidenti.

- Adoperare sempre utensili da cucina idonei.

- Poggiare sempre la pentola al centro dell'unità utilizzata per cucinare.

- Non collocare oggetti sul pannello dei comandi.

- Non utilizzare la superficie per tagliare.

IT-3

- Lasciare raffreddare la superficie del piano cottura prima di chiudere

il coperchio.

- ATTENZIONE: il processo di cottura deve controllato costantemente.

Un processo di cottura breve deve essere sorvegliato costantemente.

Gentile Cliente:

Grazie per aver acquistato un piano cottura a induzione CANDY. Siamo certi che

funzionerà perfettamente per lunghi anni.

Leggere attentamente questo manuale di istruzioni prima di utilizzare il piano cottura e

tenere sempre il manuale a portata di mano per poterlo consultare in seguito.

Presentazione del prodotto

Il piano cottura a induzione è adatto a tutti i tipi di cottura, grazie alle zone di cottura

elettromagnetiche, ai comandi microcomputerizzati e alle numerose funzioni, per cui

rappresenta la scelta ideale per la famiglia moderna.

Il piano cottura a induzione CANDY, prodotto con materiali appositamente importati,

è estremamente facile da usare, resistente e sicuro.

Principio di funzionamento

Pentola di ferro

Circuito magnetico

Piastra in vetroceramica

Bobina a induzione

Correnti

Il piano cottura a induzione è costituito da una bobina, una piastra in materiale ferromagnetico e un

sistema di controllo. Tramite la bobina, la corrente elettrica genera un potente campo magnetico. In

tal modo, vengono prodotti numerosi vortici che a loro volta generano calore che viene trasmesso al

recipiente di cottura attraverso la zona di cottura.

IT-4

ITALIANO

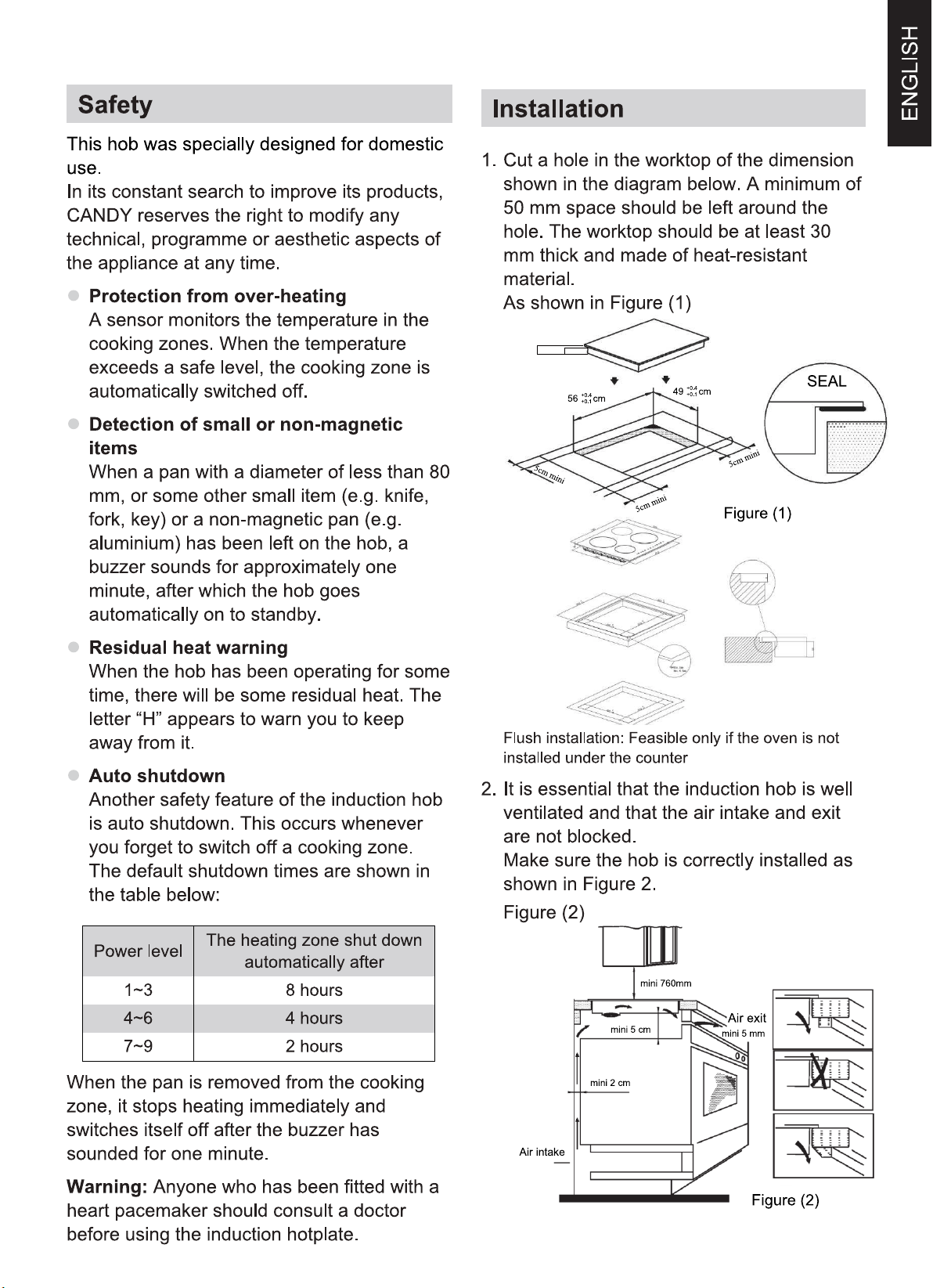

Sicurezza

Questo piano cottura è stato progettato

appositamente per l'uso domestico.

In virtù dei continui miglioramenti dei prodotti,

CANDY si riserva il diritto di modificare in

qualunque momento le specifiche tecniche,

i programmi o l'estetica dell'elettrodomestico.

⚫ Protezione contro il surriscaldamento

Un sensore controlla la temperatura nelle

zone di cottura. Quando la temperatura

supera il livello di sicurezza, la zona di

cottura si spegne automaticamente.

⚫ Rilevamento di piccoli elementi non

magnetici

Quando una pentola con un diametro

inferiore a 80 mm o un altro piccolo

oggetto (ad es. un coltello o una forchetta)

viene lasciato sul piano cottura, viene

emesso un segnale acustico per circa un

minuto, dopo di che il piano cottura passa

automaticamente in standby.

⚫ Avvertenza sul calore residuo

Quando il piano cottura viene utilizzato per

un certo periodo di tempo, rimarrà un certo

calore residuo. La lettera "H" viene

visualizzata per indicare la necessità di

mantenere una distanza di sicurezza.

⚫ Spegnimento automatico

Il piano cottura a induzione è dotato di

un'ulteriore funzione di sicurezza: lo

spegnimento automatico della zona di

cottura nel caso in cui ci si dimentichi di

spegnerla.

I tempi di spegnimento preimpostati sono

indicati nella tabella seguente:

Livello di

potenza

La zona scaldante si spegne

automaticamente dopo

1~3

8 ore

4~6

4 ore

7~9

2 ore

Quando la pentola viene rimossa dalla zona

di cottura, il riscaldamento si interrompe

immediatamente e la zona di cottura si

spegne automaticamente dopo l'emissione di

un segnale acustico per 1 minuto.

Avvertenza: i portatori di pacemaker cardiaci

devono consultare un medico prima di

utilizzare la piastra a induzione.

Installazione

1. Sul piano di lavoro praticare un foro delle

dimensioni indicate nello schema

seguente. Lasciare uno spazio di almeno

50 mm attorno al foro. Lo spessore del

piano di lavoro deve avere almeno 30 mm

e il materiale deve resistere al calore.

Seguire le istruzioni della Figura (1)

Installazione a filo: è possibile solo se non è

installato un forno sotto il piano di lavoro.

2. È fondamentale che il piano cottura a

induzione sia ben ventilato e che l'ingresso

e l'uscita dell'aria non siano ostruiti.

Accertarsi che il piano cottura sia installato

correttamente come illustrato nella Figura (2).

Figura (2)

Min 76 cm

Min 5 cm

Uscita

dell'aria

Min 5 mm

52 cm

59 cm

6,2 cm

5,8 cm

GUARNIZIONE

Figura (1)

Min 2 cm

Ingresso dell'aria

Figura (2)

IT-5

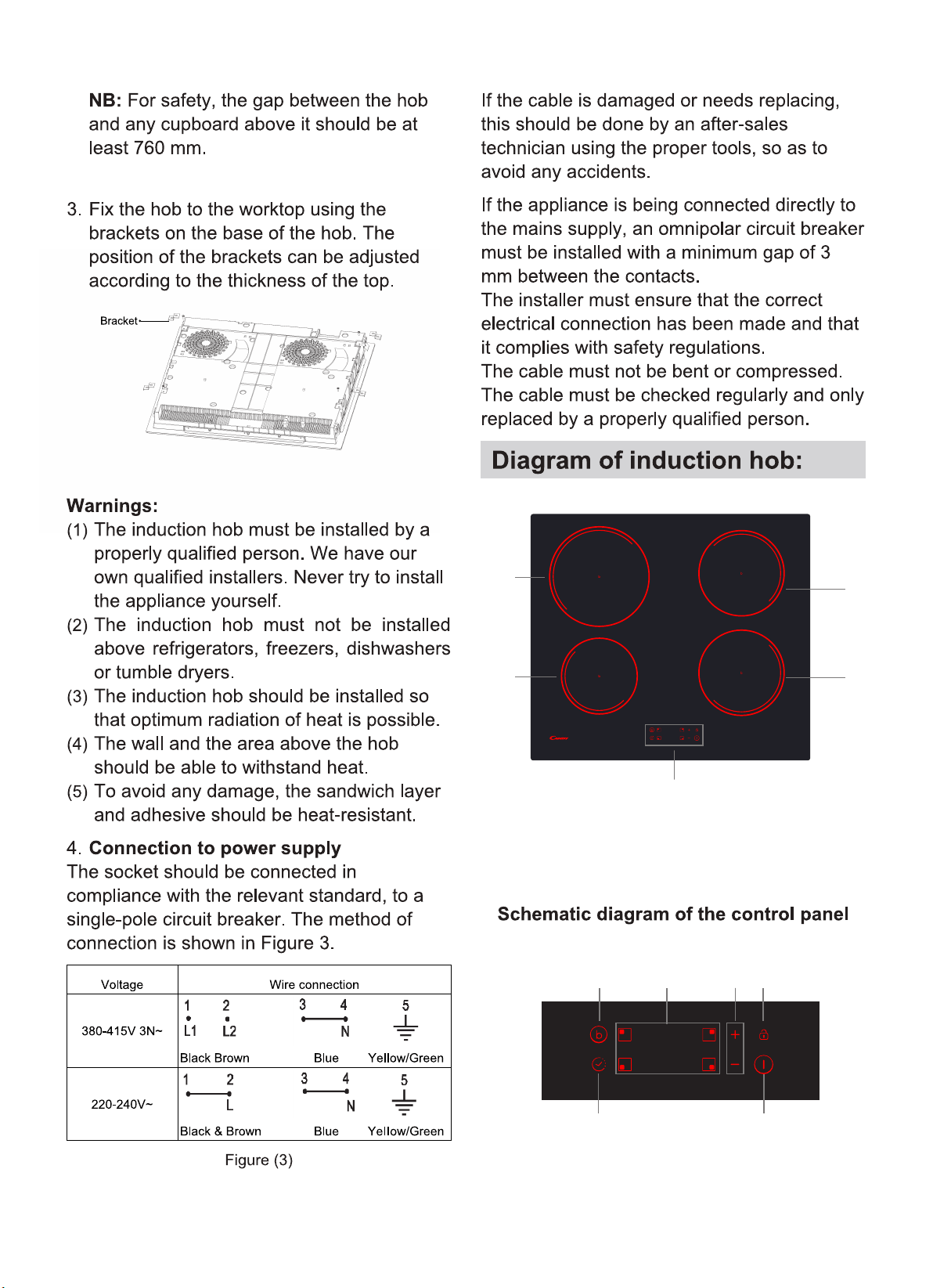

NB: la distanza di sicurezza tra il piano

cottura e i pensili sovrastanti deve essere

almeno 76 cm.

3. Fissare il piano cottura al piano di lavoro

utilizzando le quattro staffe sulla base del

piano cottura. La posizione delle staffe può

essere regolata in base allo spessore del

top.

Avvertenze:

(1) Il piano cottura a induzione deve essere

installato da una persona debitamente

qualificata. Il produttore mette a

disposizione installatori qualificati. Non

provare mai a installare personalmente

l'elettrodomestico.

(2) Il piano cottura a induzione non deve

essere installato sopra frigoriferi,

congelatori, lavastoviglie o asciugatrici.

(3) Il piano cottura a induzione deve essere

installato in modo che sia possibile un

irraggiamento ottimale del calore.

(4) La parete e la zona sopra il piano cottura

devono resistere al calore.

(5) Per evitare danni, lo strato a sandwich e

l'adesivo devono esistere al calore.

4. Collegamento all'alimentazione elettrica

L'alimentazione deve essere collegata a un

interruttore unipolare in conformità alle norme

pertinenti. La modalità di collegamento è

illustrata nella Figura (3).

Tensione

Collegamento dei conduttori

380-415 V 3N~

Nero Marrone

Blu

Giallo/Verde

220-240 V~

Nero e marrone

Blu

Giallo/Verde

Figura (3)

Se il cavo è danneggiato o deve essere

sostituito, l'operazione deve essere effettuata

da un tecnico post-vendita utilizzando utensili

appropriati in modo da evitare incidenti.

Se l'elettrodomestico è collegato direttamente

alla rete elettrica, è necessario installare un

interruttore onnipolare con una distanza

minima di 3 mm tra i contatti.

L'installatore deve accertarsi che il

collegamento elettrico sia corretto e conforme

alle normative in materia di sicurezza.

Il cavo non deve essere piegato o

compresso. Il cavo deve essere controllato

regolarmente e deve essere sostituito solo da

una persona debitamente qualificata.

Schema del piano cottura a

induzione:

1. Zona max 1300/1500 W

2. Zona max 2300/2600 W

3. Zona max 1800/2000 W

4. Zona max 1800/2000 W

5. Piastra in vetro

6. Pannello dei comandi

Schema del pannello dei comandi

1. Comando di

accensione/spegnimento

2. Comando del timer

3. Boost

4. Comandi per la selezione della zona

scaldante

5. Tasto di regolazione della potenza e

del timer

6. Comando di blocco dei tasti

Staffa

IT-6

ITALIANO

Uso del prodotto

Comandi touch

• I comandi rispondono al tocco, per cui non occorre applicare pressione.

• Utilizzare il polpastrello e non la punta del dito.

• Ogni tocco registrato produce un segnale acustico.

• Accertarsi che i comandi siano sempre puliti, asciutti e non coperti da oggetti (ad es. utensili o panni).

Anche un sottile velo d'acqua può impedire il corretto funzionamento dei comandi.

Scelta degli utensili da cucina

• Adoperare solo utensili da cucina idonei per la cottura a induzione.

Controllare il simbolo della cottura a induzione sull'imballo o sul

fondo della pentola.

• È possibile accertarsi che l'utensile di cucina sia idoneo effettuando una prova magnetica.

Avvicinare un magnete alla base della pentola. Se il magnete viene attirato, la pentola è

idonea per la cottura a induzione.

• Se non è disponibile un magnete:

1. collocare un po' d'acqua nella pentola da controllare.

2. Se non lampeggia sul display e l'acqua si scalda, la pentola è idonea.

• Gli utensili da cucina realizzati con i seguenti materiali non sono idonei: acciaio inox puro,

alluminio o rame senza base magnetica, vetro, legno, porcellana, ceramica e terracotta.

Non adoperare utensili da cucina con i bordi irregolari o la base curva.

Accertarsi che la base della pentola sia liscia, che si appoggi interamente sul vetro e che sia delle stesse dimensioni

della zona di cottura. Utilizzare pentole di diametro adeguato, come illustrato nella figura della zona selezionata.

La massima efficienza si ottiene adoperando una pentola di diametro lievemente superiore a quello della zona di cottura.

Se si utilizza una pentola di dimensioni inferiori, l'efficienza sarà inferiore a quella prevista. Pentole di diametro inferiore

a 140 mm potrebbero non essere rilevate dal piano cottura. Centrare la pentola sulla zona di cottura.

IT-7

Le pentole poggiate sul piano cottura a induzione devono essere sempre sollevate e non trascinate, altrimenti il vetro

potrebbe graffiarsi.

Utilizzo

Inizio della cottura

Toccare per 3 secondi il comando di

accensione/spegnimento. Dopo l'accensione, viene emesso

un segnale acustico e tutto il display visualizza "–" o "– –",

indicando che il piano cottura a induzione è in modalità di

attesa.

Collocare una pentola idonea sulla zona di cottura da

utilizzare.

• Accertarsi che il fondo della pentola e la superficie della

zona di cottura siano puliti e asciutti.

Toccando il comando di selezione della zona scaldante, un

indicatore vicino al tasto lampeggia.

Selezionare un'impostazione della temperatura toccando il

comando "–" o "+".

• Se non si sceglie un'impostazione della temperatura

entro 1 minuto, il piano cottura a induzione si spegne

automaticamente. In tal caso, occorre ricominciare dal

punto 1.

• È possibile modificare l'impostazione della temperatura

in qualunque momento durante la cottura.

Il display visualizza l'indicazione lampeggiante alternativamente

all'impostazione della temperatura

In tal caso:

• non è stata collocata una pentola sulla zona di cottura corretta;

• la pentola utilizzata non è adatta alla cottura a induzione;

• la pentola è troppo piccola o non è centrata correttamente sulla zona di cottura.

Se non si colloca una pentola idonea sulla zona di cottura, il riscaldamento non avviene.

Se non viene collocata una pentola idonea sulla zona di cottura, il display si spegne automaticamente

dopo 1 minuto.

IT-8

ITALIANO

Fine della cottura

Toccare il comando di selezione della zona scaldante da

spegnere.

Spegnere la zona di cottura scorrendo in basso fino a

"0" o toccando contemporaneamente i comandi "–" e

"+". Accertarsi che il display indichi "0".

Spegnere l'intero piano cottura toccando il comando di

accensione/spegnimento.

Attenzione alle superfici calde

H indica che la zona di cottura è calda al tatto.

L'indicazione scompare quando la superficie si è

raffreddata a una temperatura sicura. Se occorre

scaldare altre pentole, per risparmiare energia è

possibile utilizzare il piano cottura ancora caldo.

Uso della funzione Boost

Attivazione della funzione Boost

Toccare il comando di selezione della zona scaldante.

Toccando il comando Boost B, l'indicatore della zona

visualizza "P" e la potenza raggiunge il massimo.

OPPURE

IT-9

Annullamento della funzione Boost

Toccando il comando "Boost" o il tasto "–" per annullare

la funzione Boost, viene ripristinata l'impostazione

originaria della zona di cottura.

Toccare contemporaneamente entrambi i comandi "–" e

"+". La zona di cottura si spegne e la funzione Boost si

annulla automaticamente.

• L'impostazione originaria della zona di cottura viene ripristinata dopo 5 minuti.

• Se l'impostazione originaria della temperatura era 0, dopo 5 minuti tornerà a 9.

Blocco dei comandi

• I comandi possono essere bloccati per impedire utilizzi indesiderati (ad es. i bambini potrebbero

accendere accidentalmente le zone di cottura).

• Quando sono bloccati, sono disabilitati tutti i comandi tranne quello di accensione/spegnimento.

Per bloccare i comandi

Toccando il comando di blocco, l'indicatore del timer visualizzerà "LO".

Per sbloccare i comandi

Tenere premuto per qualche istante il comando di blocco.

Quando il piano cottura è in modalità blocco, sono disabilitati tutti i comandi tranne quello di

accensione/spegnimento . In caso di emergenza, è sempre possibile spegnere il piano cottura a induzione

con il comando di accensione/spegnimento , ma occorrerà prima sbloccare il piano cottura.

OPPURE

IT-10

ITALIANO

Comando del timer

Il timer può essere adoperato in due modi diversi:

a) Può essere utilizzato come promemoria minuti. In questo caso, il timer non spegne la zona di cottura

quando il tempo è impostato.

b) È possibile impostarlo in modo che vengano spente una o più zone di cottura dopo il tempo

impostato.

Il timer conta fino a 99 minuti.

a) Utilizzo del timer come promemoria minuti

Accertarsi che il piano cottura sia acceso, se viene

selezionata una zona di cottura.

Nota: per utilizzare il promemoria minuti, almeno una zona

deve essere attiva.

Selezionare la zona toccando il comando di selezione della

zona scaldante.

Una volta confermata la zona, toccare il comando del timer.

L'indicatore del promemoria inizia a lampeggiare e il display

del timer visualizza "10".

Impostare il tempo toccando il comando "–" o "+" del timer.

Suggerimento: toccare il comando "–" o "+" del timer una

sola volta per ridurre o aumentare il tempo con incrementi di

1 minuto.

Tenere premuto il comando "–" o "+" del timer per ridurre o

aumentare il tempo con incrementi di 10 minuti.

Per annullare il promemoria minuti

Selezionare la zona toccando il comando di selezione

della zona scaldante. Toccare subito il comando del

timer. Toccando contemporaneamente i comandi "–"

e "+", il timer si annulla e il display dei minuti

visualizza "00".

Quando il tempo è impostato, il conto alla rovescia

comincia immediatamente. Il display indica il tempo

rimanente e l'indicatore del timer lampeggia per

5 secondi.

Viene emesso un segnale acustico per 30 secondi e

l'indicatore del timer visualizza "– –" una volta

trascorso il tempo impostato.

IT-11

b) Impostazione del timer per lo spegnimento della zona di cottura

Impostare una zona

Toccare il comando di selezione della zona scaldante per cui

impostare il timer (ad es. la zona n. 3).

Prima che il display smetta di lampeggiare, toccare subito il

comando del timer. L'indicatore del promemoria inizia a

lampeggiare e il display del timer visualizza "10".

Impostare il tempo toccando il comando "–" o "+" del timer.

Suggerimento: toccare il comando "–" o "+" del timer una sola

volta per ridurre o aumentare il tempo con incrementi di 1

minuto.

Tenere premuto il comando "–" o "+" del timer per ridurre o

aumentare il tempo con incrementi di 10 minuti.

Annullamento del timer

Selezionare la zona toccando il comando di selezione della zona

scaldante. Toccare subito il comando del timer.

Toccando contemporaneamente i comandi "–" e "+", il timer si

annulla e il display dei minuti visualizza "00".

Quando il tempo è impostato, il conto alla rovescia comincia

immediatamente. Il display indica il tempo rimanente e

l'indicatore del timer lampeggia per 5 secondi.

NOTA: il puntino rosso accanto all'indicatore del livello di

potenza si accende, indicando che la zona è selezionata.

Una volta scaduto il timer della cottura, la zona di cottura

corrispondente si spegne automaticamente.

Altre zone di cottura rimangono in funzione se sono state accese precedentemente.

Le immagini precedenti sono riportate solo a scopo di riferimento; l'aspetto reale del

prodotto potrebbe essere diverso.

IT-12

IT-13

Funzione di gestione della potenza

• È possibile impostare un livello di assorbimento di potenza massimo per il piano cottura a induzione,

scegliendo tra diversi intervalli di potenza.

• I piani cottura a induzione sono in grado di limitare automaticamente la potenza per evitare il rischio

di sovraccarichi.

• Non è necessario collocare le pentole sulle zone scaldanti. È preferibile avviare l'impostazione entro

5 secondi dopo aver collegato l'alimentazione. Per attivare la funzione di gestione della potenza

è necessario entrare nella modalità di impostazione della potenza entro 60 secondi.

Per attivare la funzione di gestione della potenza

1. Non accendere il piano cottura. A questo

punto, premere contemporaneamente "Boost"

e "Lock".

Sulla zona n. 1 verrà visualizzato il simbolo "S".

2. Premere il tasto "Lock".

Sulla zona n. 1 verrà visualizzato il simbolo "S" e sulla

zona n. 2 verrà visualizzato il simbolo "E".

3. Premere di nuovo contemporaneamente i tasti

"Boost" e "Lock".

Sulla zona n. 1 verrà visualizzato il simbolo "S", sulla

zona n. 2 verrà visualizzato il simbolo "E" e sulla zona

n. 3 verrà visualizzato il simbolo "t". Al tempo stesso,

sull'indicatore del timer verrà visualizzata la modalità

di potenza massima corrente (7.2).

Per passare a un altro livello

Premere brevemente il tasto "Boost".

Esistono 6 livelli di potenza, da "7.2" a "2.5". Il livello

verrà visualizzato dall'indicatore del timer.

"7.2": potenza massima 7,2 kW.

"6.5": potenza massima 6,5 kW.

"5.5": potenza massima 5,5 kW.

"4.5": potenza massima 4,5 kW.

"3.5": potenza massima 3,5 kW.

"2.5": potenza massima 2,5 kW.

ITALIANO

IT-14

Conferma della funzione di gestione della potenza

Dopo aver selezionato la modalità di impostazione

della potenza desiderata, premere il tasto "Lock".

Quando l'indicatore del timer smette di lampeggiare,

la modalità della potenza è impostata correttamente.

Disattivazione della funzione di gestione della potenza

Dopo l'impostazione, scollegare e ricollegare

l'alimentazione.

A questo punto, il piano cottura verrà spento.

ITALIANO

Scelta dei recipienti per la cottura

Padella di ferro

per friggere con

l'olio

Acciaio inox

Pentola di

ferro

Bollitore di

ferro

Bollitore in

acciaio inox

smaltato

Recipiente di

cottura smaltato

Piastra di ferro

È possibile cucinare con vari tipi di recipienti.

1. Questo piano cottura a induzione è in grado di identificare una varietà di recipienti per la

cottura che è possibile provare adoperando uno dei seguenti metodi:

Collocare il recipiente sulla zona di cottura. Se la zona di cottura corrispondente visualizza un

livello di potenza, il recipiente è idoneo. Se lampeggia "U", il recipiente non è idoneo all'uso

con il piano cottura a induzione.

2. Avvicinare un magnete al recipiente. Se il magnete viene attratto, il recipiente è idoneo

all'uso con il piano cottura a induzione.

NB: la base del recipiente deve contenere materiale magnetico.

Il fondo deve essere piatto e il diametro deve essere quello indicato nella Tabella 1 seguente.

3. Adoperare solo utensili da cucina ferromagnetici in acciaio smaltato, ghisa o acciaio inox

compatibili con i piani cottura a induzione.

4. Adoperare pentole il cui diametro dell'area ferromagnetica (base della pentola) rientri

nell'intervallo di dimensioni indicato nella tabella seguente (Tabella 1).

 Se si utilizzano pentole più piccole, le prestazioni potrebbero essere inferiori.

 Se si utilizza una pentola con un diametro inferiore a quello indicato nella Tabella 1,

la pentola potrebbe non essere rilevata.

A seconda della dimensione della zona, è possibile utilizzare pentole di vari diametri, come

illustrato nell'immagine seguente:

IT-15

5. Se la parte ferromagnetica copre solo parzialmente la base della pentola, si riscalda solo l'area

ferromagnetica e il resto della base potrebbe non raggiungere la temperatura sufficiente per la

cottura.

6. Se l'area ferromagnetica non è omogenea ma è costituita da altri materiali (ad es. alluminio),

la pentola potrebbe non scaldarsi o non essere rilevata.

Se la base della pentola è simile a quella illustrata nelle immagini seguenti, la pentola potrebbe non essere

rilevata.

Diametro della base delle pentole per cottura

a induzione

Zona di cottura

Minimo

Massimo

120

160

210

3 e 4

140

180

I dati sopra indicati possono variare a seconda delle dimensioni della pentola e del materiale di cui è

composta.

IT-16

ITALIANO

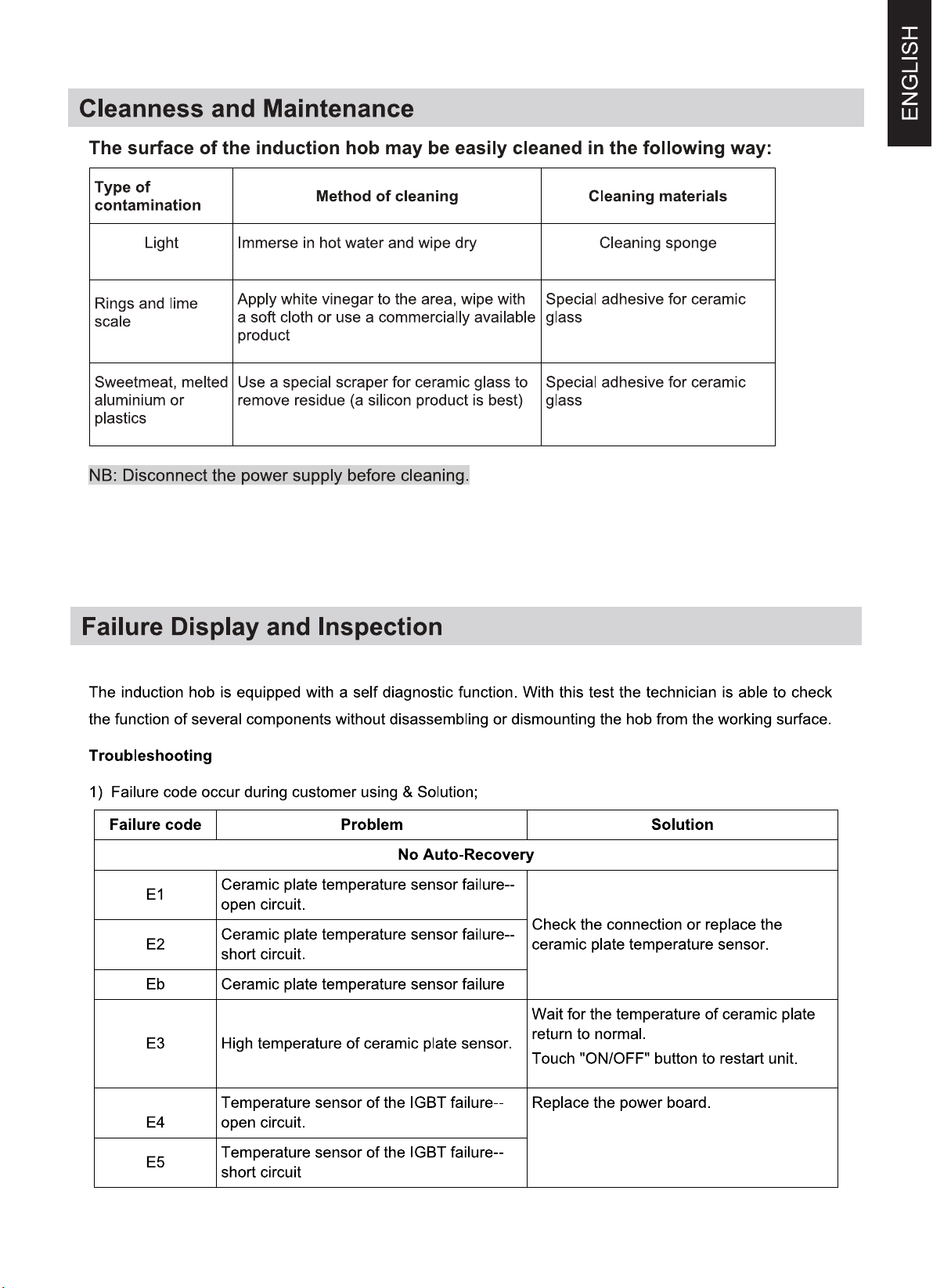

Pulizia e manutenzione

La superficie del piano cottura a induzione può essere pulita facilmente come

descritto di seguito:

Tipo di sporco

Metodo di pulizia

Materiali per la pulizia

Lieve

Applicare acqua calda e asciugare con un

panno

Spugna per la pulizia

Anelli e calcare

Applicare aceto bianco sull'area, strofinare

con un panno morbido o utilizzare un

prodotto disponibile in commercio

Adesivo speciale per

vetroceramica

Residui

zuccherosi,

plastica o alluminio

fuso

Rimuovere i residui con un raschietto

speciale per vetroceramica

(preferibilmente in silicio)

Adesivo speciale per

vetroceramica

NB: prima di effettuare la pulizia, staccare l'alimentazione.

Indicazione dei guasti e significato

Il piano cottura a induzione è dotato di una funzione di autodiagnosi. Grazie a questa funzione, il tecnico è in

grado di controllare il funzionamento di vari componenti senza smontare la superficie del piano cottura.

Soluzione dei problemi

1) Codice di guasto durante l'uso e relativa soluzione:

Codice di

guasto

Problema

Soluzione

Senza ripristino automatico

Circuito aperto o guasto del sensore della

temperatura della piastra in ceramica.

Controllare il collegamento o sostituire il

sensore della temperatura della piastra in

ceramica.

Corto circuito o guasto del sensore della

temperatura della piastra in ceramica.

Guasto del sensore della temperatura della

piastra in ceramica.

Il sensore della piastra in ceramica indica

una temperatura elevata.

Attendere che la temperatura della piastra

in ceramica torni normale.

Toccare il pulsante di

accensione/spegnimento per riavviare

l'unità.

Circuito aperto o guasto del sensore della

temperatura IGBT.

Sostituire la scheda di alimentazione.

Corto circuito o guasto del sensore della

temperatura IGBT.

IT-17

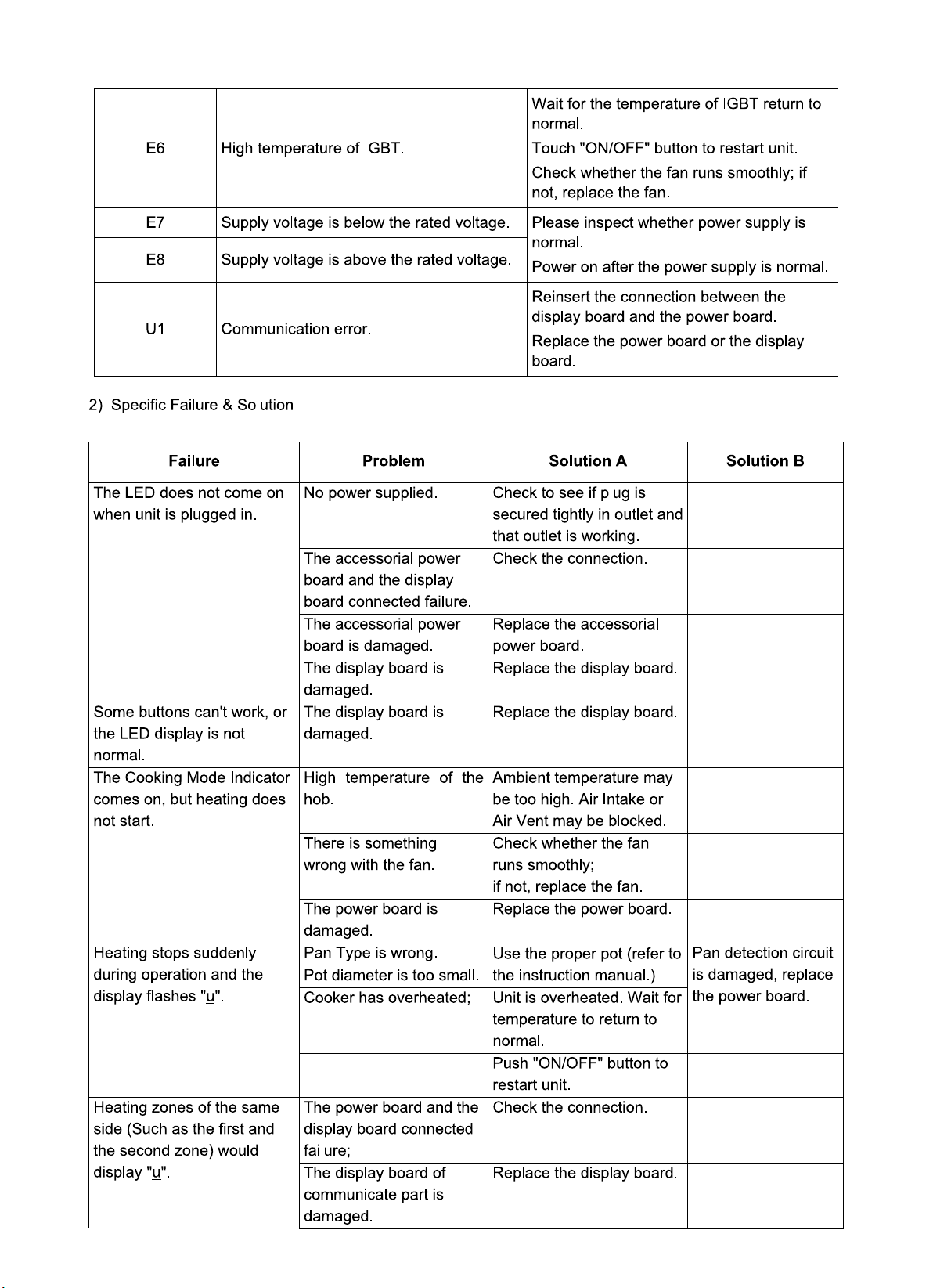

Temperatura IGBT elevata.

Attendere che la temperatura IGBT torni

normale.

Toccare il pulsante di

accensione/spegnimento per riavviare

l'unità. Controllare se la ventola funziona

regolarmente. In caso contrario, sostituire

la ventola.

La tensione di alimentazione è inferiore alla

tensione nominale.

Controllare se la fonte di alimentazione è

normale.

Controllare se la fonte di alimentazione è

normale prima di accendere il piano

cottura a induzione

La tensione di alimentazione è superiore

alla tensione nominale.

Errore di comunicazione.

Ripristinare il collegamento tra la scheda

del display e la scheda di alimentazione.

Sostituire la scheda di alimentazione o la

scheda del display.

2) Guasto specifico e soluzione

Guasto

Problema

Soluzione A

Soluzione B

Quando si inserisce la spina

dell'unità, il LED non si

accende.

Alimentazione assente.

Controllare se la spina è

fissata saldamente nella

presa e se la presa

funziona.

Problema di

collegamento della

scheda di alimentazione

accessoria e della

scheda del display.

Controllare il collegamento.

La scheda di

alimentazione accessoria

è danneggiata.

Sostituire la scheda di

alimentazione accessoria.

La scheda del display è

danneggiata.

Sostituire la scheda del

display.

Alcuni pulsanti non

funzionano o il display a

LED non è normale.

La scheda del display è

danneggiata.

Sostituire la scheda del

display.

L'indicatore della modalità di

cottura si accende ma il

riscaldamento non si avvia.

Temperatura elevata del

piano cottura.

La temperatura ambiente

potrebbe essere

eccessiva. Possibile

ostruzione dell'ingresso o

dell'uscita dell'aria.

Problema della ventola.

Controllare se la ventola

funziona regolarmente. In

caso contrario, sostituire la

ventola.

La scheda di

alimentazione è

danneggiata.

Sostituire la scheda di

alimentazione.

Durante l'uso, il

riscaldamento si arresta

improvvisamente e il display

visualizza l'indicazione "u"

lampeggiante.

Tipo di pentola errato.

Utilizzare una pentola

appropriata (fare

riferimento al manuale di

istruzioni).

Il circuito di

rilevamento della

pentola è

danneggiato.

Sostituire la scheda

di alimentazione.

Il diametro della pentola è

insufficiente.

Il piano cottura si è

surriscaldato.

L'unità si è surriscaldata.

Attendere che la

temperatura torni normale.

IT-18

ITALIANO

Premere il pulsante di

accensione/spegnimento

per riavviare l'unità.

Le zone scaldanti sullo

stesso lato (ad es. la prima

e la seconda zona)

visualizzano l'indicazione

"u".

Problema di

collegamento della

scheda di alimentazione

e della scheda del

display.

Controllare il collegamento.

Il componente per la

comunicazione della

scheda del display è

danneggiato.

Sostituire la scheda del

display.

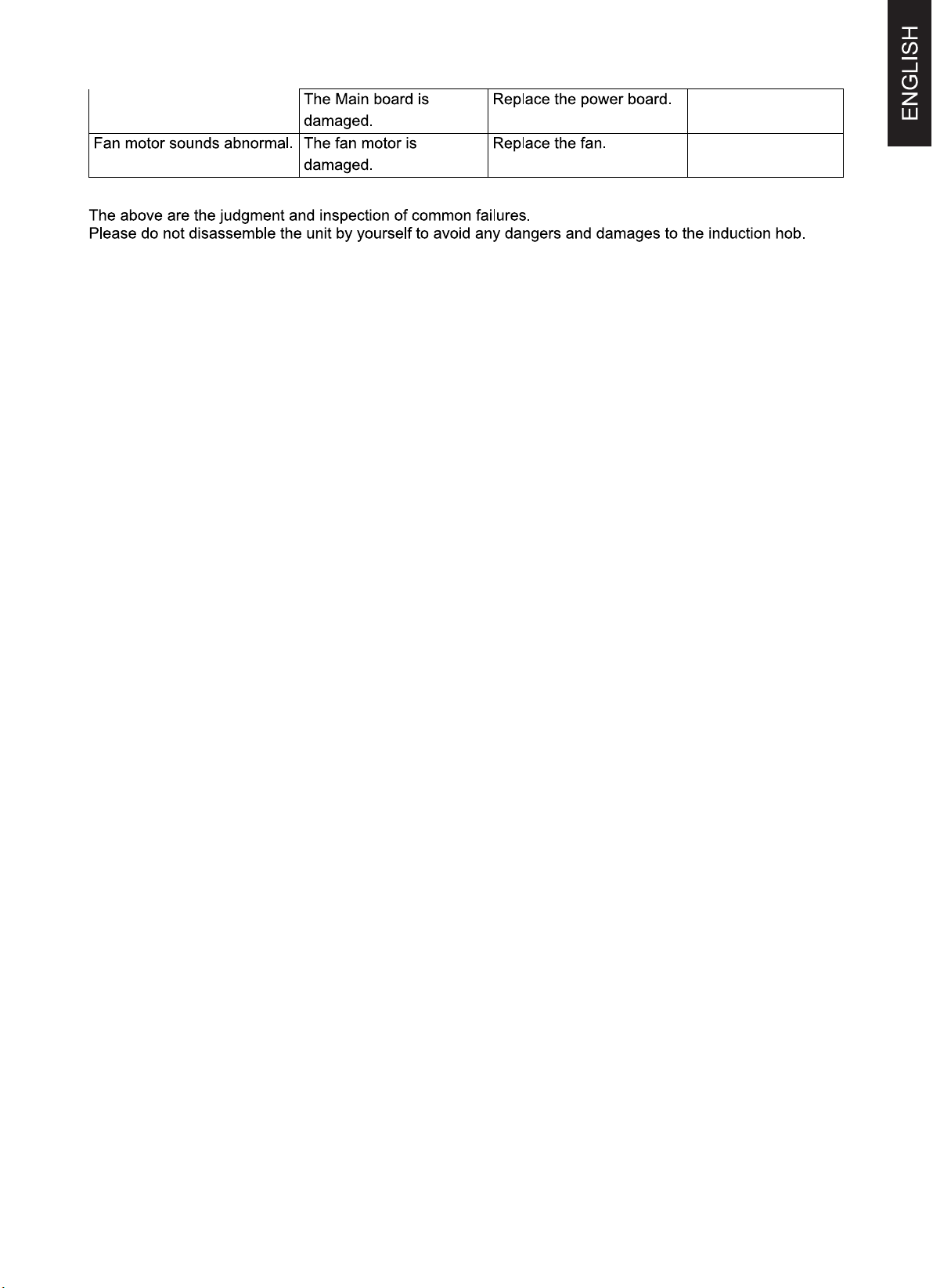

La scheda principale è

danneggiata.

Sostituire la scheda di

alimentazione.

Il motore della ventola

emette un rumore anomalo.

Il motore della ventola è

danneggiato.

Sostituire la ventola.

Le indicazioni precedenti sono fornite per valutare e comprendere il significato di guasti comuni.

Per evitare pericoli e danni al piano cottura a induzione, non smontarlo.

IT-19

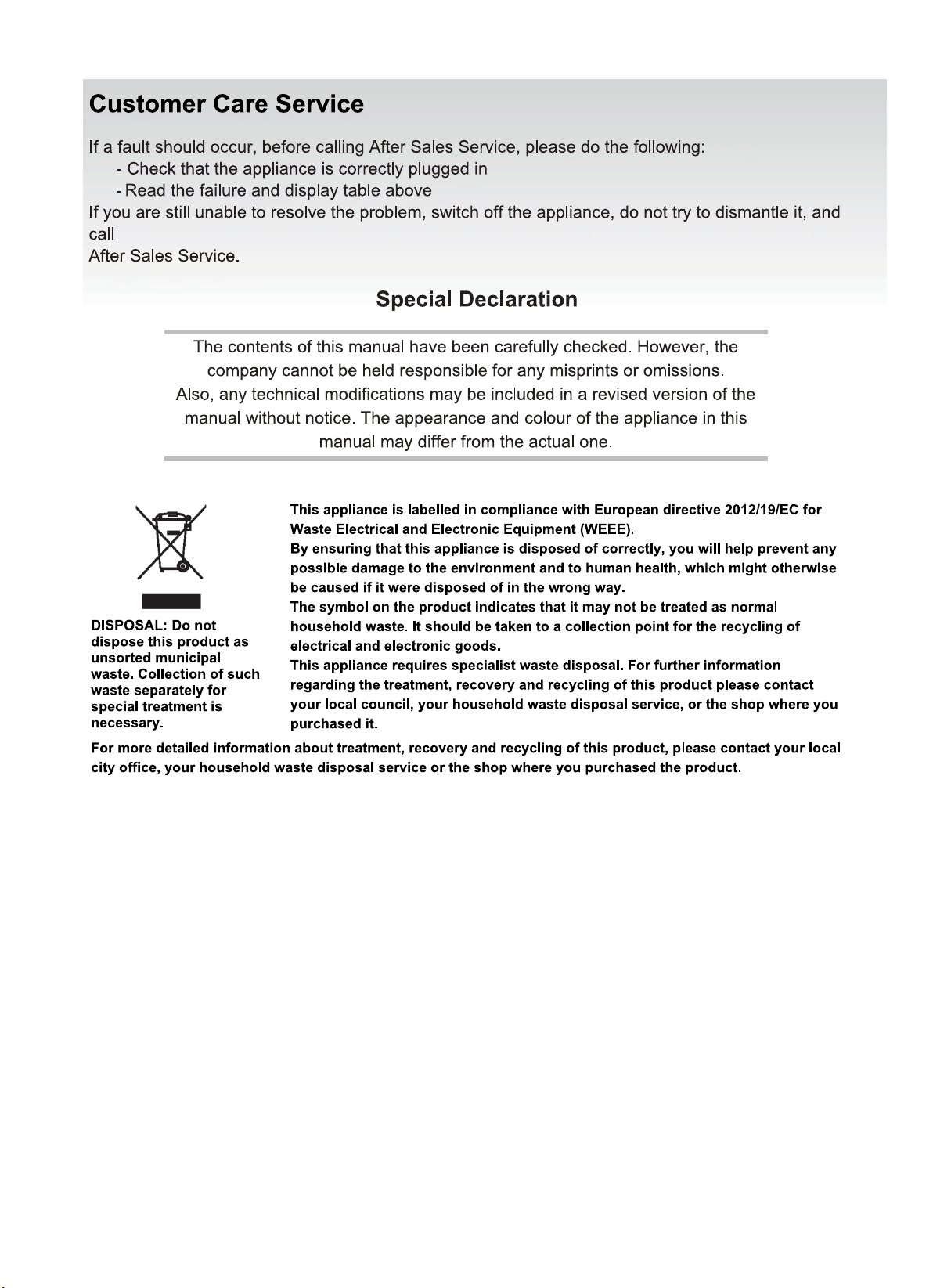

Servizio di assistenza clienti

In caso di guasto, prima di chiamare l'assistenza post-vendita procedere come segue:

 Accertarsi che la spina l'elettrodomestico sia inserita correttamente.

 Consultare la tabella dei guasti sopra riportata.

Se non è possibile risolvere il problema, spegnere l'elettrodomestico, non provare a smontarlo e

chiamare l'assistenza post-vendita.

Dichiarazione speciale

Il contenuto di questo manuale è stato controllato attentamente. Il produttore, tuttavia,

non può essere ritenuto responsabile per eventuali omissioni o errori di stampa.

Inoltre, eventuali modifiche tecniche possono essere incluse senza preavviso in una

versione riveduta del manuale. L'aspetto e il colore dell'elettrodomestico illustrato in

questo manuale possono differire da quello reale.

All'elettrodomestico è affisso il simbolo di conformità alla Direttiva europea

2012/19/CE in materia di smaltimento di rifiuti di apparecchiature elettriche ed

elettroniche (RAEE).

Garantendo il corretto smaltimento dell'elettrodomestico, è possibile evitare

possibili danni all'ambiente e alla salute umana causati dallo smaltimento

inappropriato.

Il simbolo sul prodotto indica che non può essere smaltito come rifiuto domestico

normale. Il prodotto deve essere conferito in un punto di raccolta per il riciclo

delle apparecchiature elettriche ed elettroniche.

Questo elettrodomestico richiede uno smaltimento rifiuti specialistico. Per

ulteriori informazioni sul trattamento, il recupero e il riciclo di questo prodotto,

rivolgersi all'ente locale competente, all'azienda addetta allo smaltimento dei

rifiuti domestici o al rivenditore da cui è stato acquistato.

SMALTIMENTO: non

smaltire questo prodotto tra

i rifiuti indifferenziati. Questi

tipi di rifiuti devono essere

raccolti separatamente per

un trattamento speciale.

Per informazioni più dettagliate sul trattamento, il recupero e il riciclo di questo prodotto, rivolgersi all'ente locale

competente, all'azienda addetta allo smaltimento dei rifiuti domestici o al negozio dove è stato acquistato.

IT-20

ITALIANO

Informazioni sul prodotto per i piani cottura elettrici domestici conformi al Regolamento UE n. 66/2014

Posizione

Simbolo

Valore

Unità di

misura

Identificativo del modello

Tipo di piano cottura:

Numero di zone e/o aree di cottura

zone

aree

Tecnologia di riscaldamento

(zone di cottura e aree di cottura a

induzione, zone di cottura radianti,

piastre solide)

Zone di cottura a induzione

Aree di cottura a induzione

Zone di cottura radianti

Piastre solide

Per zone o aree di cottura circolari: diametro della superficie utile per ogni

zona di cottura riscaldata elettricamente, arrotondato a 5 mm.

Posteriore sinistra

21,0

Centrale posteriore

Posteriore destra

18,0

Centrale sinistra

Centrale al centro

Centrale destra

Anteriore sinistra

16,0

Centrale anteriore

Anteriore destra

18,0

Per zone o aree di cottura non circolari: lunghezza e larghezza della

superficie utile per ogni zona o area di cottura riscaldata elettricamente,

arrotondate a 5 mm.

Posteriore sinistra

Centrale posteriore

Posteriore destra

Centrale sinistra

Centrale al centro

Centrale destra

Anteriore sinistra

Centrale anteriore

Anteriore destra

Consumo energetico per zona o area di cottura calcolato per kg

Posteriore sinistra

electric cooking

182,0

Wh/kg

Centrale posteriore

electric cooking

Wh/kg

Posteriore destra

electric cooking

186,3

Wh/kg

Centrale sinistra

electric cooking

Wh/kg

Centrale al centro

electric cooking

Wh/kg

Centrale destra

electric cooking

Wh/kg

Anteriore sinistra

electric cooking

196,3

Wh/kg

Centrale anteriore

electric cooking

Wh/kg

Anteriore destra

electric cooking

187,6

Wh/kg

Consumo energetico per il piano cottura calcolato per kg

electric hob

188,1

Wh/kg

Norma applicata: EN 60350-2: Apparecchi elettrici per la cottura per uso domestico - Parte 2: Piani cottura - Metodi per la misura delle prestazioni.

Suggerimenti per il risparmio energetico:

• Per ottimizzare l'efficienza del piano cottura, collocare la pentola al centro della zona di cottura.

• L'uso di un coperchio abbrevia i tempi di cottura e consente di risparmiare energia trattenendo il calore.

• Riducendo al minimo la quantità di liquidi o grassi, si riducono i tempi di cottura.

• Cominciare la cottura con un'impostazione alta e ridurla quando gli alimenti si sono riscaldati a sufficienza.

• Utilizzare pentole di diametro adeguato, come illustrato nella figura della zona selezionata.

Queste informazioni devono essere considerate parte integrante del manuale d'uso dell'elettrodomestico.

CI642CTT/E1

IT-21

Biztonsági emlékeztető és karbantartás:

• FIGYELMEZTETÉS: A készülék és az elérhető alkatrészek

működés közben felforrósodnak. Figyeljen arra, hogy ne érintse

meg a fűtőelemeket.

• A 8 évnél fiatalabb gyermekeket tartsa a készüléktől távol, hacsak

nem biztosítható a folyamatos felügyelet.

• A berendezést 8 évnél idősebb gyermekek vagy csökkent fizikai,

érzékszervi vagy mentális képességű, vagy tapasztalattal

és ismerettel nem rendelkező személyek akkor használhatják,

ha felügyelet alatt állnak vagy ha megfelelő utasításokkal látták

el őket a berendezés biztonságos használatát illetően,

és megértették a használatból eredő veszélyeket.

• Gyermekek a készülékkel nem játszhatnak.

• A berendezés tisztítását és karbantartását gyermekek csak

felügyelet alatt végezhetik.

• FIGYELMEZTETÉS: A főzőlapon a zsírral vagy olajjal való

felügyelet nélküli sütés veszélyes, és tüzet eredményezhet.

• SOHA ne próbálja meg a tüzet vízzel oltani, hanem kapcsolja

ki a készüléket, majd fedje le a lángot valamivel, például egy

fedővel vagy tűzoltó takaróval.

• FIGYELMEZTETÉS: Tűzveszély: ne tároljon tárgyakat

a főzőfelületeken.

• FIGYELMEZTETÉS: Ha a felület megrepedt, kapcsolja

ki a készüléket az áramütés kockázatának elkerülése érdekében.

• Tisztítási műveletekhez ne használjon gőzborotvát.

• Ne helyezzen fémtárgyakat, így például késeket, villákat,

kanalakat és serpenyőfedőket a főzőlap felületére, mivel ezek

felforrósodhatnak.

HU-2

MAGYAR

• A fedél felnyitása előtt távolítson el bármilyen kiömlött anyagot.

• A fedél lecsukása előtt hagyja, hogy lehűljön a főzőlap felülete.

• Használatot követően kapcsolja ki a főzőlap hőelemét a megfelelő

vezérlőgombbal. Ne bízza magát kizárólag a serpenyőészlelő

funkcióra.

• A készülék kialakításából adódóan nem javasolt a készülék

használata külső időzítővel vagy különálló távvezérlő rendszerrel.

• Kötelezően léteznie kell leválasztó készüléknek beépített módon

a kábelezésben, a kábelezési előírások figyelembe vételével.

• Az utasítások tartalmazzák a használt vezeték típusát, figyelembe

véve a készülék hátsó felületének a hőmérsékletét.

• Ha a tápkábel megsérül, a veszély elkerülése érdekében cseréltesse

ki a gyártóval, a gyártó szervizközpontjával vagy más szakemberrel.

• VIGYÁZAT: Megelőzendő a hőkioldó eszköz esetleges

alaphelyzetbe állása által felmerülő veszélyt, a készülék tápellátását

ne biztosítsa külső kapcsolóeszközre, például időzítőre, illetve

a készüléket ne csatlakoztassa olyan körre, amelyet szabályos

időközönként be- és kikapcsol a hálózat.

FIGYELMEZTETÉS: Kizárólag a főzőlap gyártója által tervezett,

a főzőlap használati útmutatójában megfelelőként javasolt

főzőlapvédőket, vagy a készülékbe beépített főzőlapvédőt

használja. A nem megfelelő védők használata balesetekhez

vezethet.

 Mindig megfelelő edényeket használjon.

 A serpenyőt mindig a főzéshez használt egység közepére helyezze.

 Ne helyezzen semmit a vezérlőpultra.

 Ne használja a felületet vágódeszkaként.

 A fedél lecsukása előtt hagyja, hogy lehűljön a főzőlap felülete.

 VIGYÁZAT: a főzési folyamat kötelező módon felügyeletre feltételez.

Rövid főzési folyamat esetén ez folyamatos felügyeletet igényel.

HU-3

Tisztelt Ügyfél:

Köszönjük, hogy a CANDY indukciós főzőlapot választotta. Reméljük, hogy sok évig

elégedetten fogja használni ezt a készüléket.

A főzőlap használata előtt olvassa el figyelmesen a használati útmutatót, és jövőbeli

referencia céljából tárolja biztonságos helyen.

Termékre vonatkozó bevezető

Az indukciós főzőlap mindenféle főzéshez megfelelő megoldást biztosít

az elektromágneses főzőzónákkal, mikroszámítógépes vezérlőgombjaival és számos

funkciójával, így ideális opciót jelent a jelen családjainak.

A különleges, import alapanyagokból készült CANDY indukciós főzőlap rendkívül

felhasználóbarát, tartós és biztonságos.

Működési elv

Az indukciós főzőlap egy tekercsből, egy ferromágneses anyagból készült főzőlapból és egy

vezérlőrendszerből áll. Az elektromos áram erős mágneses mezőt gerjeszt a tekercsen keresztül.

Így számos erővonal keletkezik, amelyek hőt generálnak, ez a hőt pedig a főzőzónán keresztül

melegíti a főzőedényt.

Vasedény

Mágneses kör

Üvegkerámia lap

Indukciós tekercs Indukált

Áramok

HU-4

MAGYAR

Biztonság

A főzőlap kifejezetten háztartási felhasználásra

készült.

A termékfejlesztés iránti elkötelezettsége

okán a CANDY fenntartja a jogot

készülékeinek módosítására bármilyen

műszaki, programot illető vagy esztétikai

jellemző tekintetében, bármikor és előzetes

értesítés nélkül.

⚫ Túlmelegedés elleni védelem

A főzőzónákban a hőmérsékletet egy

érzékelő monitorozza. Ha a hőmérséklet

meghalad egy biztonságos szintet,

a készülék automatikusan kikapcsolja

a főzőzónát.

⚫ Apró vagy nem mágneses tárgyak

érzékelése

Ha 80 mm-nél kisebb átmérőjű serpenyőt

vagy egyéb kisebb tárgyat (pl. kést, villát,

kulcsot) vagy nem mágnesezhető

(pl. alumínium) serpenyőt hagy

a főzőlapon, egy hangjelzés hallható

körülbelül egy percig, aztán a főzőlap

automatikusan készenlétbe kapcsol.

⚫ Maradékhő-figyelmeztetés

Ha a főzőlap egy ideig működik,

maradékhő lesz észlelhető. A „H” betű

jelenik meg figyelmeztetésként, hogy

tartson megfelelő távolságot az adott

főzőzónától.

⚫ Automatikus kikapcsolás

Az indukciós főzőlap egy másik biztonsági

funkcióját az automatikus kikapcsolás

jelenti. A funkció abban az esetben lép

működésbe, ha elfelejti kikapcsolni

az egyik főzőzónát.

Az alapértelmezett kikapcsolási időket

az alábbi táblázatban láthatja:

Teljesítmény

szint

A főzőzóna kikapcsolás

automatikus ezt követően:

1~3

8 óra

4~6

4 óra

7~9

2 óra

Ha a serpenyőt eltávolította a főzőzónáról,

a készülék automatikusan kikapcsolja

a melegítést, és a készülék kikapcsol, miután

egy percig hangjelzéssel tájékoztat a funkció

bekapcsolásáról.

Figyelem: Javasoljuk, hogy

a szívritmus- szabályozóval rendelkező

személyek egyeztessenek orvosukkal

az indukciós főzőlap használata előtt.

Telepítés

1. Lássa el a munkafelületet egy, az alábbi

ábrán látható méreteknek megfelelő

furattal. A furat körül hagyjon legalább

50 mm távolságot. A munkafelületnek

legalább 30 mm-es vastagsággal kell

rendelkeznie, illetve anyagában hőállónak

kell lennie.

Amint az látható az 1. ábrán

Felülettel szintben lévő beépítés: Csak abban

az esetben valósítható meg, ha a főzőlapot

a munkafelület alá építi be.

2. Alapvető fontosságú, hogy az indukciós

főzőlap jól szellőzzön, és hogy a bemeneti

és kimeneti légnyílás akadálymentes legyen.

Bizonyosodjon meg a főzőlap megfelelő,

a 2. ábra szerinti beépítéséről.

2. ábra

minimum 760mm

minimum 5 cm

Kimeneti

légnyílás

minimum

5 mm

52cm

59cm

6,2cm

5,8cm

TÖMÍTÉS

1. ábra

+0,4

+0,1

minimum 2 cm

Bemeneti

légnyílás

2. ábra

+0,4

+0,1

HU-5

Fontos megjegyzés: Biztonsági okokból

a főzőlap és a fölötte lévő szekrény között

legalább 760 mm-es távolságnak kell lennie.

3. Rögzítse a főzőlapot a munkafelülethez

a főzőlap alapi részén található négy

konzol segítségével. A konzolok pozíciója

a munkafelület vastagságának

megfelelően utánállítható.

Figyelmeztetések:

(1) Az indukciós főzőlapot kizárólag

szakképzett személy szerelheti be.

Megfelelő beépítő szakemberekkel

rendelkezünk. Soha ne tegyen kísérletet

a készülék saját kezű beépítésére.

(2) Az indukciós főzőlap nem szerelhető

be hűtőszekrények, fagyasztók,

mosogatógépek vagy szárítógépek fölé.

(3) Az indukciós főzőlapot beszerelési

helyének a kiválasztásakor fontos

szempont az optimális hősugárzás

biztosítása.

(4) A falnak és a főzőlap fölötti területnek

hőállónak kell lennie.

(5) Bármilyen károsodás elkerülése

érdekében hőálló szendvics réteget

és ragasztót használjon.

4. Csatlakoztatás a tápellátáshoz

A dugaljat az érvényben lévő szabványok

szerint, vagy egypólusú megszakító

közbeiktatásával kell bekötni.

A csatlakoztatás módja a 3. ábrán látható.

Feszültség

Vezetékek csatlakoztatása

380-415 V, 3 fázis,

váltakozó áram

Fekete Barna

Kék

Sárga/Zöld

220-240 V

váltakozó áram

Fekete és barna

Kék

Sárga/Zöld

3. ábra

Ha a kábel sérült, vagy cserére szorul, ezt

a balesetek megelőzése érdekében kizárólag

a megfelelő szerszámokkal rendelkező

ügyfélszolgálati technikus végezheti el.

Ha a készüléket a hálózati tápellátáshoz

közvetlenül csatlakoztatja, többpólusú,

legalább 3 mm-es érintkezőtávolságú

megszakítót kell beépítenie.

A beszerelést végző szakembernek

kötelezően biztosítania kell, hogy

az elektromos csatlakoztatás kivitelezése

megfelelő, és hogy eleget tesz a biztonsági

előírásoknak.

A kábel nem lehet meghajolva vagy

összenyomva. A kábel kötelező rendszeres

ellenőrzést igényel, cseréjét pedig kizárólag

megfelelően képzett személy végezheti.

Indukciós főzőlap ábrája:

1. Max. 1300/1500 W-os zóna

2. Max. 2300/2600 W-os zóna

3. Max. 1800/2000 W-os zóna

4. Max. 1800/2000 W-os zóna

5. Üveglap

6. Vezérlőpult

A vezérlőpult vázlatos ábrája

1. Be/Ki gomb

2. Időzítésvezérlés

3. Teljesítményfokozás

4. Főzőzóna választókapcsolók

5. Teljesítmény-/időzítőállító gomb

6. Gombzár

Konzol

HU-6

MAGYAR

A termék működése

Érintő kezelőszervek

• A vezérlőgombok érintésérzékenyek, így a gombokra nem kell semmilyen nyomást kifejtenie.

• Ne az ujja hegyét, hanem az ujjbegyét használja.

• Minden egyes érintés észlelésekor hangjelzés hallható.

• Bizonyosodjon meg arról, hogy a vezérlők mindig tiszták, szárazak, és nem takarja ezeket semmi (pl. valamilyen

eszköz vagy törlőkendő). A vezérlők működtetését akár egy vékony vízréteg is megnehezítheti.

Megfelelő főzőedény választása

• Kizárólag indukciós főzéshez megfelelő alapi résszel rendelkező főzőedényeket

használjon.

Keresse az indukció szimbólumot a serpenyő csomagolásán vagy alján.

• A főzőedény megfelelőségét ellenőrizheti egy mágnes segítségével.

Vigyen egy mágnest a serpenyő alja felé. Ha a serpenyő vonzza a mágnest, akkor

az edény megfelelő indukciós főzéshez.

• Ha nem rendelkezik mágnessel:

1. Öntsön némi vizet az ellenőrizni kívánt serpenyőbe.

2. Ha a nem villog a kijelzőn, és a víz melegszik, a serpenyő megfelelő.

• A következő anyagokból készült főzőedények nem megfelelőek: színtiszta rozsdamentes

acél, alumínium vagy réz mágnesezhető alapi rész nélkül, üveg, fa, porcelán, kerámia

és agyagedények.

Ne használjon csipkézett élekkel vagy lekerekített alapi résszel rendelkező edényeket.

Bizonyosodjon meg arról, hogy a serpenyő alja sima, egyenesen felfekszik az üvegre, és megegyezik a főzőzóna

méretével. A kiválasztott zónán látható jelölés méretének megfelelő átmérőjű serpenyőket használjon.

Valamivel szélesebb serpenyő használata esetén az energia maximális hatékonysággal hasznosítható. Ha kisebb

átmérőjű serpenyőt használ, előfordulhat, hogy a vártnál alacsonyabb hatékonyság érhető el. A 140 mm-nél kisebb

edények esetén előfordulhat, hogy a főzőlap nem érzékeli az edényt. A serpenyőt mindig helyezze a főzőzóna közepére.

HU-7

Mindig emelje fel a serpenyőket az indukciós főzőlapról, ne csúsztassa az edényt, mivel így megkarcolhatja az üvegfelületet.

A használat módja

Sütés indítása

Érintse meg három másodpercig a BE/KI gombot. A bekapcsolást

követően a berregő egyszer megszólal, az időzítőn a „-” vagy „- -”

jelenik meg, ami azt jelenti, hogy az indukciós főzőlap készenléti

üzemmódban van.

Helyezzen egy megfelelő serpenyőt a használni kívánt főzőzónára.

• Bizonyosodjon meg arról, hogy a serpenyő és a főzőzóna

felülete tiszta és száraz.

Érintse meg a főzőzóna-választógombot, ekkor egy jelzőfény

az érintési ponton villogni kezd.

Válassza ki a hőbeállítást a „-” vagy „+” vezérlőgomb megérintésével.

• Ha nem választ ki hőbeállítást 1 percen belül, az indukciós

főzőlap automatikusan kikapcsol. Újból kell kezdenie az 1. lépéstől.

• A hőfok beállítást a főzés során bármikor módosíthatja.

Ha a kijelzőn villog váltakozva a hőfok beállítással

Ez azt jelenti, hogy:

• nem helyezett serpenyőt a megfelelő főzőzónára, vagy

• a használt serpenyő nem megfelelő indukciós főzéshez, vagy,

• a serpenyő túl kicsi, vagy nem a főzőzóna közepére helyezte.

Az edény nem melegszik, hacsak nem helyez megfelelő serpenyőt a főzőzónára.

A kijelző automatikusan kikapcsol 1 perc után, ha nem helyez megfelelő serpenyőt a főzőzónára.

HU-8

MAGYAR

Sütés befejezése

Érintse meg a főzőzóna választógombját, amelyet ki óhajt

kapcsolni.

Kapcsolja ki a főzőzónát „0” értékre görgetéssel vagy

a „-” és „+” vezérlőgombok együttes megnyomásával.

Ellenőrizze, hogy a kijelzőn „0” jelenik-e meg.

VAGY

Kapcsolja ki az egész főzőlapot a BE/KI vezérlőgomb

megérintésével.

Figyeljen a forró felületekre

H jelöli azokat a főzőzónákat, amelyek érintésre forrók lehetnek. A jel eltűnik,

amint a felület lehűlt biztonságos hőmérsékletre. Amíg a felület forró,

használható további serpenyők felhevítésére, így energiát takaríthat meg.

A teljesítménynövelés funkció használata

A teljesítménynövelés funkció aktiválása

Érintse meg a főzőzóna választókapcsolót.

A teljesítménynövelés gombot „B” megérintve a zónajelzőn

„P” jelenik meg, és a teljesítmény maximálisra áll.

HU-9

A teljesítménynövelés funkció törlése

Érintse meg a „Teljesítménynövelés” vagy a „-” gombot

a teljesítménynövelés funkció kikapcsolásához, ezt követően

a főzőzóna visszatér az eredeti beállításhoz.

VAGY

Érintse meg a „-” és a „+” gombot együtt. A főzőzóna kikapcsol,

és automatikusan letiltja a teljesítménynövelés funkciót.

• A főzőzóna visszatér az eredeti beállításhoz 5 perc után.

• Ha az eredeti hőfokbeállítás 0, 5 perc múlva visszaáll 9-re.

A gombok lezárása

• A gombok lezárásával megakadályozható az illetéktelen használat (így például gyermekek nem kapcsolhatják

be akaratlanul a főzőzónákat).

• Lezárt gombok esetén a BE/KI gombokon kívül a készülék az összes vezérlőgombot letiltja.

A gombok zárolása

Érintse meg a gombzárat.

Az időzítő kijelzőn a „Lo” jelenik meg.

A gombok zárolásának feloldása

Érintse meg és tartsa lenyomva egy ideig a Gombzár vezérlőgombot.

Amikor a főzőlap zárolás módban található, a BE/KI gomb kivételével az összes gombot letiltja

a készülék, vészhelyzet esetén bármikor kikapcsolhatja a főzőlapot a BE/KI gombbal , de a következő

művelet előtt először fel kell oldania a zárolást.

HU-10

MAGYAR

Időzítésvezérlés

Az időzítőt kétféleképpen használhatja:

a) Az időzítőt használhatja visszaszámlálóként. Ebben az esetben az időzítő nem kapcsolja ki egyik főzőzónát sem az

idő lejártakor.

b) Beállíthatja, hogy egy vagy több főzőzónát bekapcsoljon a beállított idő eltelte után.

Az időzítő beállítható leghosszabb ideje 99 perc.

a) Az időzítő használata visszaszámlálóként

Ha főzőzónát választ, győződjön meg róla, hogy a főzőlap be van kapcsolva.

Megjegyzés: a percszámláló használatához legalább egy zónának aktívnak kell

lennie.

Válassza ki a zónát a főzőzóna választókapcsoló megérintésével.

A zóna megerősítésekor érintse meg az időzítő kezelőszervét. A visszaszámláló

kijelzője villogásba kezd, és a kijelzőn „10” jelenik meg.

Állítsa be az időt az időzítő „-” vagy „+” vezérlőgombjának a megérintésével.

Javaslat: Érintse meg az időzítő „-” vagy „+” gombját egyszer az idő 1 perccel

való csökkentéséhez vagy növeléséhez.

Érintse meg és tartsa lenyomva az időzítő „-” vagy „+” gombját az idő 10 perccel

való csökkentéséhez vagy növeléséhez.

A percszámláló törlése

Válassza ki a zónát a főzőzóna választókapcsoló

megérintésével. Rövid időn belül érintse meg az időzítő

kezelőszervet. A „-” és „+” gomb együttes megérintésével

az időzítő kikapcsol, és a perc kijelzőn „00” jelenik meg.

Amikor az időt beállította, a visszaszámlálás azonnal

megkezdődik. A kijelzőn a fennmaradó idő látható,

és az időzítő kijelzője villog 5 másodpercig.

A készülék hangjelzést ad ki 30 másodpercig, és az időzítő

kijelzőjén megjelenik a „- -” jel, amikor a beállított idő lejárt.

HU-11

b) Az időzítő beállítása az egyik főzőzóna kikapcsolásához

Egy zóna beállítása

Érintse meg az időzítőhöz hozzárendelni kívánt főzőzóna

választókapcsolót. (pl. 3. zóna)

Rövid időn belül, mielőtt a kijelző villogása abbamarad, érintse meg

az időzítő kezelőszervet. A visszaszámláló kijelzője villogásba kezd,

és a kijelzőn „10” jelenik meg.

Állítsa be az időt az időzítő „-” vagy „+” vezérlőgombjának

a megérintésével. Javaslat: Érintse meg az időzítő „-” vagy „+” gombját

egyszer az idő 1 perccel való csökkentéséhez vagy növeléséhez.

Érintse meg és tartsa lenyomva az időzítő „-” vagy „+” gombját az idő

10 perccel való csökkentéséhez vagy növeléséhez.

Az időzítő törlése

Válassza ki a zónát a főzőzóna választókapcsoló megérintésével.

Rövid időn belül érintse meg az időzítő kezelőszervet.

A „-” és „+” gomb együttes megérintésével az időzítő kikapcsol, és a perc

kijelzőn „00” jelenik meg.

Amikor az időt beállította, a visszaszámlálás azonnal megkezdődik.

A kijelzőn a fennmaradó idő látható, az időzítő kijelzője pedig villog

5 másodpercig.

MEGJEGYZÉS: A teljesítményszint kijelző melletti piros pont

világítani kezd, így tájékoztatva az adott zóna kiválasztott állapotáról.

A főzésidőzítő lejártakor az adott főzőzóna automatikusan kikapcsol.

A többi főzőzóna tovább üzemel, amennyiben előzőleg bekapcsolta azokat.

A fenti képek csak tájékoztató jellegűek, és a végtermék az irányadó.

HU-12

MAGYAR

HU-13

Teljesítménykezelési funkció

• Különböző teljesítménytartományok kiválasztásával meghatározhatja az indukciós főzőlap maximális

teljesítményfelvételét.

• A túlterhelés kockázatának elkerülése érdekében az indukciós főzőlapok képesek automatikusan adott,

alacsonyabb teljesítményre korlátozni saját működésüket.

• Nem szükséges edényeket tenni a főzőzónákra. Javasoljuk, hogy az áramellátás csatlakoztatása

után 5 másodpercen belül kezdje el a beállítást. A teljesítménykezelési funkció bekapcsolásához

60 másodpercen belül be kell lépnie a teljesítménybeállítási üzemmódba.

Teljesítménykezelési funkció elérése

1. Felhívjuk figyelmét, hogy ne kapcsolja be

a főzőlapot. Ekkor nyomja meg egyszerre a „Boost”

és a „Zárolás” gombot.

Az „S” szimbólum jelenik meg az 1. zónában.

2. Nyomja meg a „Zárolás” gombot.

Az "S" szimbólum jelenik meg az 1. zónában,

az „E” szimbólum pedig a 2. zónában.

3. Nyomja meg ismét egyszerre a „Boost” és

a „Zárolás” gombot.

Az „S” szimbólum az 1. zónában, az „E” a 2. zónában,

a „t” pedig a 3. zónában jelenik meg. Ezzel egyszerre

az aktuális maximális teljesítmény üzemmód (7.2)

jelenik meg az időzítő kijelzőjén.

Másik szintre kapcsolás

röviden nyomja meg a „Boost” gombot

6 energiaszint van, „7.2” és „2.5” között.

Az időzítő kijelző megjeleníti az egyiket.

„7.2”: a maximális teljesítmény 7,2 kW.

„6.5”: a maximális teljesítmény 6,5 kW.

„5.5”: a maximális teljesítmény 5,5 kW.

„4.5”: a maximális teljesítmény 4,5 kW.

„3.5”: a maximális teljesítmény 3,5 kW.

„2.5”: a maximális teljesítmény 2,5 kW.

HU-14

Teljesítménykezelési funkció megerősítése

A kívánt teljesítménybeállítási üzemmód kiválasztása

után nyomja meg a „Zárolás” gombot

Amikor az időzítő visszajelzője nem villog tovább,

a rendszer sikeresen beállította a teljesítménymódot.

Kilépés a teljesítménykezelési funkcióból

A beállítás után válassza le a készüléket a hálózati

tápellátásról, majd csatlakoztassa újra.

Ekkor a főzőlap kikapcsol.

MAGYAR

Főzőedények kiválasztása

Öntöttvas

serpenyő

Rozsdamentes

acél

Vaslábas

Vas

vízforraló

Zománcozott

rozsdamentes

acél vízforraló

Zománcozott

főzőedény

Vasbetétes

edény

Számos különböző főzőedénnyel rendelkezhet.

1. Ez az indukciós főzőlap a főzőedények széles skáláját képes észlelni, ezt az alábbi módok

egyikén ellenőrizheti:

Helyezze az edényt a főzőzónára. Ha a főzőzóna kijelez valamilyen teljesítményszintet,

az edény használható a készülékkel. Ha villogó „U” látható, az edény nem használható

az indukciós főzőlappal.

2. Közelítsen egy mágnest az edényhez. Ha a mágnes vonzza az edényt, akkor az edény

használható az indukciós főzőlappal.

Fontos megjegyzés: Az edény alapi részének kötelezően tartalmaznia kell mágnesezhető

anyagot.

Az edénynek továbbá lapos fenékkel kell rendelkeznie, illetve az alábbi 1. táblázatban

szereplő átmérővel.

3. Kizárólag ferromágneses edényeket használjon, amelyek zománcozott acélból,

öntöttvasból vagy rozsdamentes acélból készültek, azonban kompatibilis az indukciós

technológiával

4. Olyan serpenyőket használjon, amelyek ferromágneses területe (serpenyő alapi része)

megfelel az alábbi táblázatban látható mérettartományoknak. (1. táblázat)

- Ha kisebb edényeket használ, ez alacsonyabb teljesítményt eredményezhet.

- Ha az 1. táblázatban jelölt méreteknél kisebb edényt használ, előfordulhat, hogy

az edényt nem észleli a készülék.

A zóna méretének megfelelően különböző méretű edényeket használhat, tájékozódjon az alábbi

képekről:

HU-15

5. Ha a ferromágneses rész csak részlegesen fedi le az edény alapi részét, csak

a ferromágneses rész fog felmelegedni, előfordulhat, hogy az alapi rész nem

ferromágneses része nem melegszik fel eléggé a főzéshez.

6. Ha a ferromágneses terület nem homogén, hanem például tartalmaz olyan anyagokat, mint

az alumínium, ez negatívan befolyásolhatja a főzési teljesítményt és az edényészlelést.

Ha az edény alapi része hasonlít a képeken látható edényfenekekhez, előfordulhat, hogy

az edényt nem észleli a készülék.

Indukciós edények alapi részének az átmérője

Főzőzóna

Minimum

Maximum

120

160

210

3 és 4

140

180

A fenti méretek eltérhetnek az edény méretének és anyagának a függvényében.

HU-16

MAGYAR

Tisztítás és karbantartás

Az indukciós főzőlap felülete könnyen tisztítható az alábbi módokon:

Szennyeződés

típusa:

Tisztítási mód

Tisztítószerek

Enyhe

A szivacsot merítse forró vízbe, majd

törölje szárazra a felületet

Mosogatószivacs

Gyűrűk és vízkő

A területre öntsön némi fehér ecetet,

törölje át puha törlőkendővel, vagy

használjon kereskedelmi forgalomban

elérhető terméket.

Különleges tisztítószer

kerámiaüveghez

Édesség,

megolvadt

alumínium vagy

műanyag

Használjon kerámiaüveghez készült

különleges kaparót a szennyeződés

eltávolításához (leginkább szilikon

alapanyagú termék használatát javasoljuk)

Különleges tisztítószer

kerámiaüveghez

Fontos megjegyzés: Tisztítás előtt válassza le a tápellátást.

Kijelzett hiba és vizsgálat

Az indukciós főzőlap öndiagnosztikai funkcióval is rendelkezik. Ezzel a vizsgálattal a technikus képes

számos alkatrész működését ellenőrizni szétszerelés vagy a főzőlap munkalapból történő kiszerelése nélkül.

Hibaelhárítás

1) A vevő általi használat során fellépő hibakódok és elhárításuk módja;

Hibakód

Probléma

Megoldás

Nincs automatikus helyreállítás

Kerámialap-hőérzékelő hiba – Nyitott

áramkör.

Ellenőrizze a csatlakozást, vagy cserélje

ki a kerámialap hőérzékelőjét.

Kerámialap-hőérzékelő hiba – rövidzárlat.

Kerámialap-hőérzékelő hiba

A kerámialap hőérzékelőjének

hőmérséklete magas.

Várja meg, amíg a kerámia főzőlap

hőmérséklete szobahőmérsékletűre hűl.

Az egység újraindításához érintse meg

a BE/KI gombot.

A szaggató hőmérséklet érzékelőjének

meghibásodása – nyitott áramkör.

Cserélje ki a tápkártyát.

A szaggató hőmérséklet érzékelőjének

meghibásodása – rövidzárlat.

HU-17

A szaggató hőmérséklete magas.

Várja meg, amíg a szaggató hőmérséklete

szobahőmérsékletűre hűl.

Az egység újraindításához érintse meg

a BE/KI gombot. Ellenőrizze, hogy

a ventilátor járása megfelelő-e; ellenkező

esetben cserélje ki a ventilátort.

A tápfeszültség kisebb a névleges

feszültségnél.

Vizsgálja meg, hogy a tápellátás

megfelel- e az előírásoknak.

Kapcsolja be a készüléket, amint visszaállt

a megfelelő tápellátás.

A tápfeszültség nagyobb a névleges

feszültségnél.

Kommunikációs hiba.

Helyezze vissza a kijelző kártya

és a tápkártya közötti csatlakozást.

Cserélje ki a tápkártyát vagy a kijelző kártyát.

2) Egyes hibák és megoldásaik

Meghibásodás

Probléma

„A” megoldás

„B” megoldás

A LED nem gyullad ki,

amikor a készüléket

csatlakoztatják.

A készülék nem

kap áramot.

Ellenőrizze, hogy

a villásdugó megfelelően

be van-e dugva, és az aljzat

működőképes-e.

Kommunikációs hiba

a kiegészítő tápkártya

és a kijelző kártya között.

Ellenőrizze a csatlakozást.

A kiegészítő tápkártya

megsérült.

Cserélje ki a kiegészítő

tápkártyát.

A kijelző kártya

megsérült.

Cserélje ki a kijelző kártyát.

Egyes gombok nem

működnek, a LED kijelző

rendellenesen működik.

A kijelző kártya

megsérült.

Cserélje ki a kijelző kártyát.

A főző üzemmódjelző

kigyullad, de a főzőlap nem

kezd el melegedni.

A főzőlap hőmérséklete

magas.

A környezeti hőmérséklet

túl magas lehet.

A légbemenet vagy

a szellőzőnyílás

eltömődhetett.

Valami probléma van

a ventilátorral.

Ellenőrizze, hogy

a ventilátor járása

megfelelő-e; ellenkező

esetben cserélje ki a

ventilátort.

A tápkártya megsérült.

Cserélje ki a tápkártyát.

HU-18

MAGYAR

A melegítés hirtelen

abbamarad működés

közben, és a kijelzőn

az „u” villog.

Az edény típusa

helytelen.

Használjon megfelelő

edényt (lásd a használati

útmutatót).

Az edényészlelő

áramkör sérült,

cserélje

ki a tápkártyát.

Az edény átmérője

túl kicsi.

A főzőlap túlmelegedett;

A készülék túlmelegedett.

Várjon, amíg a hőmérséklet

normál szintre hűl.

Az egység újraindításához

nyomja meg a BE/KI

gombot.

Az azonos oldali főzőzónáknál

(pl. az első ás a második

zóna) „u” jelenik meg.

Kommunikációs hiba a

tápkártya és a kijelző

kártya között;

Ellenőrizze a csatlakozást.

A kijelző kártya

kommunikációs része

megsérült.

Cserélje ki a kijelző kártyát.

Az alaplap megsérült.

Cserélje ki a tápkártyát.

A ventilátormotor hangja

abnormális.

A ventilátormotor

meghibásodott.

Cserélje ki a ventilátort.

A fentiek általános meghibásodásokra vonatkozó következtetések és ellenőrzések.

Az összes veszélyt és az indukciós főzőlap károsodását elkerülendő ne szerelje szét az egységet saját kezűleg.

HU-19

Ügyfélszolgálat

Hiba észlelése esetén az ügyfélszolgálat hívása előtt ellenőrizze az alábbiakat:

 Bizonyosodjon meg a készülék megfelelő csatlakoztatásáról

 Olvassa le a hibakódot és a tekintse át a fenti táblázatot

Ha ez sem segít a probléma elhárításában, kapcsolja ki a készüléket, ne tegyen kísérletet

a szétszerelésére, hanem hívja az

ügyfélszolgálatot.

Különleges nyilatkozat

Jelen kézikönyv tartalma figyelmes ellenőrzésen esett át.

Mindazonáltal a vállalat nem vállal felelősséget semmilyen nyomtatási

hibák vagy mulasztások tekintetében. Valamint bármilyen műszaki

módosítás értesítés nélkül egy frissített verziójú kézikönyv tárgyát

képezheti. A készülék kézikönyvben megjelenített kialakítása és színe

eltérhet a valóságtól.

A készülék címkézése megfelel az elektromos és elektronikus berendezések

hulladékairól szóló 2012/19/EU (WEEE) európai irányelvnek.

A készülék megfelelő kiselejtezésével segíthet a környezetet vagy emberek

egészségét illető károsodás megelőzésében, amelyek felmerülhetnek

a készülék nem megfelelő kiselejtezése esetén.

A terméken látható szimbólum arról tájékoztat, hogy a készülék nem kezelhető

szokványos háztartási hulladékként. A készüléket adja le elektromos

és elektronikus termékek újrahasznosítására létesített gyűjtőpontban.

A készülék különleges hulladékkezelési eljárásokat igényel. A termék kezelésére,

hasznosítására és újrafeldolgozására vonatkozó további tájékoztatás ügyében

tájékozódjon a helyi tanácsnál, a háztartási hulladékot kezelő szolgáltatónál vagy

az üzletben, ahol a terméket vásárolta.

ÁRTALMATLANÍTÁS:

Ne selejtezze ki

a terméket válogatatlan

termelési hulladékkal.

Ez a hulladék szelektív

gyűjtést igényel

a különleges

hulladékkezelési eljárás

szükségessége miatt.

A termék kezelésére, hasznosítására és újrafeldolgozására vonatkozó részletesebb tájékoztatás ügyében tájékozódjon

a helyi önkormányzatnál, a háztartási hulladékot kezelő szolgáltatónál vagy az üzletben, ahol a terméket vásárolta.

HU-20

MAGYAR

Elektromos háztartási tűzhelyekre vonatkozó termékinformáció, a 66/2014/EU bizottsági rendeletnek megfelelően

Pozíció

Szimbólum

Érték

Egység

Modellazonosító

Főzőlap típusa:

CI642CTT/E1

Főzőzónák és/vagy -területek

száma

zónák

területek

Melegítési technológia (indukciós

főzőzónák és főzőterületek,

sugárzó főzőzónák, öntöttvas

tányérok)

Indukciós főzőzónák

Indukciós főzőterületek

sugárzó főzőzónák

öntöttvas tányérok

Kör alakú főzőzónák vagy területek esetén: hasznos felület fűtött

elektromos főzőzónánként, a legközelebbi 5 mm-re kerekítve

Hátulsó bal

21,0

Hátulsó központi

Hátulsó jobb

18,0

Központi bal

Középső központi

Központi jobb

Elülső bal

16,0

Elülső központi

Elülső jobb

18,0

Nem kör alakú főzőzónák vagy területek esetén: hasznos felület

hosszúsága és szélessége fűtött elektromos főzőzónánként vagy

területenként, a legközelebbi 5 mm-re kerekítve

Hátulsó bal

Hátulsó központi

Hátulsó jobb

Központi bal

Középső központi

Központi jobb

Elülső bal

Elülső központi

Elülső jobb

Energiafogyasztás főzőzónára vagy területre kg-ra számolva

Hátulsó bal

Elektromos főzés

182,0

Wh/kg

Hátulsó központi

Elektromos főzés

Wh/kg

Hátulsó jobb

Elektromos főzés

186,3

Wh/kg

Központi bal

Elektromos főzés

Wh/kg

Középső központi

Elektromos főzés

Wh/kg

Központi jobb

Elektromos főzés

Wh/kg

Elülső bal

Elektromos főzés

196,3

Wh/kg

Elülső központi

Elektromos főzés

Wh/kg

Elülső jobb

Elektromos főzés

187,6

Wh/kg

Energiafogyasztás a főzőlapra kg-ra számolva

Elektromos főzőlap

188,1

Wh/kg

Alkalmazott szabvány: EN 60350-2 Háztartási elektromos főzőkészülékek - 2. rész: Főzőlapok - Teljesítménymérési módszerek

Javaslatok energiatakarékosságra:

• A főzőlap leghatékonyabb használata érdekében a főzőedényt a főzőzóna közepére helyezze.

• Fedő használatával csökkenthető a főzési idő, illetve a hő megőrzésével energia takarítható meg.

• Csökkentse minimumra a folyadék vagy zsiradék mennyiségét a főzési idő csökkentéséhez.

• A főzést kezdje magas beállítással, majd csökkentse a beállítást, amikor az étel átmelegedett.

• A kiválasztott zónán látható jelölés méretének megfelelő átmérőjű serpenyőket használjon.

Jelen információ a készülék felhasználói útmutatójának a részét képezi.

HU-

Varnostni ukrepi in vzdrževanje:

• OPOZORILO: Aparat in njegovi dostopni deli se med delovanjem

močno segrejejo. Pazite, da se ne boste dotaknili grelnih elementov.

• Otroci, mlajši od 8 let, ne smejo uporabljati aparata, razen če so

pod stalnim nadzorom.

• Ta aparat lahko uporabljajo otroci, starejši od 8 let, ter osebe

z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi ali

s pomanjkanjem izkušenj in znanja, pod ustreznim nadzorom, ali

če imajo navodila za varno uporabo aparata ter če razumejo s tem

povezana tveganja.

• Otroci naj se z aparatom ne igrajo.

• Otroci ne smejo čistiti aparata in na njem ne smejo izvajati

vzdrževalnih del brez ustreznega nadzora.

• OPOZORILO: Kuhanje z maščobo ali oljem na kuhalni plošči brez

nadzora je lahko nevarno in lahko povzroči nastanek požara.

• Ognja NIKOLI ne poskušajte pogasiti z vodo, ampak najprej izklopite

aparat in nato plamene pokrijte npr. s pokrovko ali ognjevarno odejo.

• OPOZORILO: Nevarnost požara: ne hranite stvari na kuhalni

površini.

• OPOZORILO: Če je površina počena, izklopite aparat, da se

izognete možnosti električnega udara.

• Za čiščenje ne uporabljajte parnega čistilca.

• Na površino kuhalne plošče ne postavljajte kovinskih predmetov,

kot so noži, vilice, žlice in pokrovke, saj se ti predmeti lahko močno

segrejejo.

• Preden odprete pokrovko, z nje odstranite tekočino.

• Preden posodo pokrijete s pokrovko, počakajte, da se površina

kuhalne plošče ohladi.

SL-2

SLOVENSKO

• Grelni element kuhalne plošče po uporabi izklopite z ustreznim

upravljalnim elementom. Ne zanašajte se na detektor posode.

• Aparat ni predviden za delovanje z zunanjim časovnikom ali

ločenim sistemom za daljinsko upravljanje.

• Sredstva za izklop morajo biti vgrajena v stalno napeljavo skladno

s pravili glede napeljave.

• V navodilih je navedena vrsta kabla, ki ga morate uporabiti, pri

čemer je treba upoštevati tudi temperaturo zadnje površine aparata.

• Če je napajalni kabel poškodovan, ga mora zamenjati proizvajalčeva

pooblaščena servisna služba ali druga strokovno usposobljena

oseba, kajti menjava je lahko nevarna.

• POZOR: Da bi se izognili nevarnosti zaradi nenamerne ponastavitve

termičnega prekinjala, aparata ne smete napajati prek zunanje

naprave za izklop, npr. časovnika, in je ne smete priključiti na

tokokrog, ki ga redno vklaplja oz. izklaplja dobavitelj energije.

OPOZORILO: Uporabljajte samo zaščite kuhalnih plošč, ki jih je

izdelal proizvajalec aparata za kuhanje ali ki jih je proizvajalec

navedel v uporabniških navodilih kot primerne, ali zaščite kuhalnih

plošč, ki so vgrajene v aparatu. Zaradi uporabe neprimernih zaščit

lahko pride do nezgod.

 Vedno uporabljajte ustrezno kuhinjsko posodo.

 Posodo vedno postavite na sredino enote, na kateri kuhate.

 Na upravljalno ploščo ne polagajte ničesar.

 Površine ne uporabljajte kot rezalno ploščo.

 Preden posodo pokrijete s pokrovko, počakajte, da se površina

kuhalne plošče ohladi.

 POZOR: postopek kuhanja je treba nadzorovati. Kratkotrajni

postopek kuhanja mora biti pod stalnim nadzorom

SL-3

Spoštovani,

Zahvaljujemo se vam za nakup indukcijske kuhalne plošče CANDY. Upamo, da vam

bo dolga leta dobro služila.

Pred uporabo kuhalne plošče natančno preberite ta navodila in jih hranite na varnem

mestu za poznejšo uporabo.

Predstavitev izdelka

Indukcijska kuhalna plošča je primerna za vse vrste kuhanja, saj je opremljena

z elektromagnetnimi kuhališči, mikroračunalniškim krmiljenjem in številnimi drugimi

funkcijami, zaradi česar je idealna izbira za današnje družine.

Indukcijska kuhalna plošča CANDY je izdelana iz posebnih uvoženih materialov, zato

je izjemno prijazna do uporabnika, trpežna in varna.

Način delovanja

Indukcijska kuhalna plošča je sestavljena iz indukcijske tuljave, plošče iz feromagnetne snovi

in krmilnega sistema. Električni tok prek tuljave ustvarja močno magnetno polje. To ustvarja številne

vrtince, ki ustvarjajo toploto, ki se nato prek kuhališča prenese na posodo.

Železen lonec

Magnetni tokokrog

Steklokeramična plošča

Indukcijska tuljava

Inducirani tokovi

SL-4

SLOVENSKO

Varnost

Ta kuhalna plošča je namenjena za uporabo

v gospodinjstvu.

Družba CANDY si stalno prizadeva izboljšati

svoje izdelke, zato si pridržuje pravico, da

kadar koli spremeni tehnične in programske

značilnosti ter zunanji videz aparatov.

⚫ Zaščita pred pregrevanjem

Senzor nadzoruje temperaturo na

kuhališčih. Ko temperatura preseže varno

raven, se kuhališče samodejno izklopi.

⚫ Zaznavanje premajhnih ali nemagnetnih

predmetov

Če na kuhalno ploščo postavite posodo

s premerom manj kot 80 mm ali drug

majhen predmet (npr. nož, vilice, ključ) ali

nemagnetno posodo (npr. iz aluminija),

se približno eno minuto oglaša zvočni

signal, nato pa kuhalna plošča samodejno

preklopi v stanje pripravljenosti.

⚫ Opozorilo o preostali toploti

Če kuhalno ploščo že nekaj časa

uporabljate, ostane nekoliko vroča.

Črka »H« vas opozarja, da se je ne dotikajte.

⚫ Samodejni izklop

Še ena varnostna značilnost indukcijske

kuhalne plošče je samodejni izklop.

To se zgodi, ko pozabite izklopiti katero od

kuhališč.

V spodnji razpredelnici je naveden privzeti

čas, po katerem se kuhalna plošča

samodejno izklopi.

Stopnja moči

Ogrevalna cona se

samodejno izklopi po

1–3

8 urah

4–6

4 urah

7–9

2 urah

Ko posodo odstranite s kuhališča, se

kuhališče takoj preneha segrevati in se

po enominutnem zvočnem signalu izklopi.

Opozorilo: Osebe s srčnim

spodbujevalnikom se morajo pred uporabo

indukcijske kuhalne plošče posvetovati

z zdravnikom.

Vgradnja

1. V delovno ploščo izrežite tako veliko

odprtino, kot jo prikazuje spodnja skica.

Okoli odprtine pustite najmanj 50 mm

prostora. Delovna plošča naj bo debela

vsaj 30 mm in iz materiala, odpornega

na vročino.

Kot prikazuje slika (1)

Ploska vgradnja: Izvedljiva samo, če pod pultom ni

nameščena pečica.

2. Ključnega pomena je, da ima indukcijska

kuhalna plošča zadostno prezračevanje in

da odprtine za vstop in izstop zraka niso

zakrite.

Zagotovite, da je plošča pravilno vgrajena,

kot prikazuje slika 2.

Slika (2)

min. 760 mm

min. 5 cm

Izstop zraka

min. 5 mm

52cm

59cm

6,2cm

5,8cm

TESNILO

Slika (1)

+0,4

+0,1

min. 2 cm

Vstop zraka

Slika (2)

+0,4

+0,1

SL-5

OPOMBA: Zaradi varnosti mora biti

razdalja med kuhalno ploščo in visečo

kuhinjsko omarico vsaj 760 mm.

3. Kuhalno ploščo pritrdite na delovno ploščo

s štirimi nosilci na dnu kuhalne plošče.

Položaj nosilcev je mogoče prilagoditi

glede na debelino delovne plošče.

Opozorila:

(1) Indukcijsko kuhalno ploščo mora vgraditi

ustrezno usposobljena oseba.

Družba CANDY ima svoje usposobljene

monterje. Aparata nikoli ne vgrajujte sami.

(2) Indukcijske kuhalne plošče ne smete

vgraditi nad hladilnik, zamrzovalnik,

pomivalni stroj ali sušilni stroj.

(3) Indukcijsko kuhalno ploščo je treba

vgraditi tako, da omogoča optimalno

izžarevanje toplote.

(4) Stena in območje nad kuhalno ploščo

morata biti odporna na vročino.

(5) Na vročino morata biti odporna tudi

večplastno polnilo in lepilo delovne

površine, da ne pride do poškodb.

4. Priključitev na električno omrežje

Skladno z veljavnim standardom mora biti

vtičnica povezana z enopolnim odklopnikom.

Način priključitve je prikazan na sliki 3.

Napetost

Električna povezava

380–415 V 3N~

Črna Rjava

Modra

Rumena/zelena

220–240 V*

Črna in rjava

Modra

Rumena/zelena

Slika (3)

Če je kabel poškodovan ali ga je treba

zamenjati, mora to storiti strokovnjak

pooblaščenega servisa z ustreznim orodjem,

da se izognete nesrečam.

Če kuhalno ploščo priključite neposredno na

električno omrežje, morate vgraditi večpolni

odklopnik z razdaljo med kontakti vsaj 3 mm.

Monter mora zagotoviti, da je priključitev

na električno omrežje ustrezna in skladna

z varnostnimi predpisi.

Kabel ne sme biti prepognjen ali stisnjen.

Stanje kabla je treba redno preverjati.

Zamenja ga lahko samo ustrezno

usposobljen strokovnjak.

Skica indukcijske kuhalne

plošče:

1. Kuhališče z najv. 1300/1500 W

2. Kuhališče z najv. 2300/2600 W

3. Kuhališče z najv. 1800/2000 W

4. Kuhališče z najv. 1800/2000 W

5. Steklena plošča

6. Upravljalna plošča

Shematski prikaz upravljalne plošče

1. Gumb za vklop/izklop

2. Gumb časovnika

3. Segrevanje z ojačano močjo

4. Gumbi za izbiro ogrevalne cone

5. Gumb za nastavitev stopnje moči/časovnika

6. Gumb za zaklepanje

Nosilec

SL-6

SLOVENSKO

Delovanje izdelka

Upravljalni elementi na dotik

• Upravljalni elementi so občutljivi na dotik, zato jih ni treba treba pritiskati.

• Uporabite blazinico prsta, ne konice.

• Vsakič, ko aparat zazna dotik, boste zaslišali pisk.

• Prepričajte se, da so gumbi vedno čisti, suhi in da jih nič ne prekriva (npr. posoda ali krpa). Uporabo upravljalnih

elementov lahko oteži že tanka plast vode.

Izbira ustrezne kuhinjske posode

• Uporabljajte samo posodo z dnom, ki je primerno za indukcijsko kuhanje.

Na embalaži ali na dnu posode poiščite simbol za indukcijo.

• Primernost posode lahko preverite z magnetnim preizkusom.

Magnet pomaknite proti dnu posode. Če dno posode privlači magnet, je posoda primerna

za indukcijo.

• Če nimate magneta:

1. V posodo, ki jo želite preveriti, nalijte malo vode.

2. Če na prikazovalniku ne utripa simbol in se voda segreje, je posoda primerna.

• Kuhinjska posoda iz naslednjih materialov ni primerna: čisto nerjaveče jeklo, aluminij ali

baker brez magnetnega dna, steklo, les, porcelan, keramika in lončenina.

Ne uporabljajte posode s skrhanimi robovi ali ukrivljenim dnom.

Prepričajte se, da je dno posode gladko, da leži ravno ob steklu in da je enake velikosti kot kuhališče. Uporabite posode

enakega premera kot je premer grafike izbrane cone. Če uporabite nekoliko širši lonec, bo energetska učinkovitost

maksimalna. Če uporabite manjši lonec, bo učinkovitost lahko manjša od pričakovane. Če je premer lonca manjši

od 140 mm, ga kuhalna plošča morda ne bo zaznala. Posodo vedno postavite na sredino kuhališča.

SL-7

Posode z indukcijske kuhalne plošče vedno dvignite in z njimi ne drsajte po površini, sicer lahko opraskajo steklo.

Kako uporabljati

Začetek kuhanja

Dotaknite se gumba za vklop/izklop in ga pridržite za tri sekunde.

Po vklopu se enkrat oglasi zvočni signal, na vseh prikazovalnikih

se prikaže »-« ali »--« kar pomeni, da je indukcijska kuhalna plošča

v stanju pripravljenosti.

Na kuhališče, ki ga želite uporabiti, postavite primerno posodo.

• Prepričajte se, da sta dno posode in površina kuhališča čista

in suha.

Dotaknite se gumba za izbiro kuhališča, da začne utripati indikator

poleg gumba.

Z dotikom gumba »–« ali »+« izberite nastavitev segrevanja.

• Če nastavitve segrevanja ne izberete v 1 minuti, se indukcijska

kuhalna plošča samodejno izklopi. Znova boste morali začeti

s 1. korakom.

• Nastavitev segrevanja lahko spremenite kadar koli med kuhanjem.

Če na prikazovalniku izmenično z nastavitvijo segrevanja

utripa simbol

To pomeni, da:

• posode niste postavili na ustrezno kuhališče ali

• posoda, ki jo uporabljate, ni primerna za indukcijsko kuhanje ali

• je posoda premajhna oziroma ni pravilno postavljena na sredino kuhališča.

Segrevanje ne poteka, če na kuhališču ni primerne posode.

Če na kuhališče ne postavite primerne posode, se prikazovalnik po 1 minuti izklopi.

SL-8

SLOVENSKO

Po koncu kuhanja

Dotaknite se gumba za izbiro kuhališča, ki ga želite izklopiti.

Kuhališče izklopite tako, da s prstom podrsate do številke

»0« ali tako, da se hkrati dotaknete gumbov »–« in »+«.

Prepričajte se, da je na prikazovalniku prikazana vrednost »0«.

ALI

Popolnoma izklopite kuhalno ploščo tako, da se dotaknete

gumba za vklop/izklop.

Pazite se vročih površin

Črka H vas opozori, katero kuhališče je še vroče. Ta črka izgine, ko se

površina ohladi na varno temperaturo. To opozorilo se lahko uporablja

tudi kot funkcija varčevanja z energijo; če želite dodatno segreti posodo,

uporabite še vročo kuhalno ploščo.

Uporaba funkcije segrevanja z ojačano močjo

Vklop funkcije segrevanja z ojačano močjo

Dotaknite se gumba za izbiro ogrevalne cone.

Ko se dotaknete gumba B za segrevanje z ojačano močjo, se

na indikatorju cone prikaže črka »P« in ogrevalna cona se začne

segrevati z največjo močjo.

SL-9

Preklic funkcije segrevanja z ojačano močjo

Funkcijo segrevanja z ojačano močjo izklopite tako, da se

dotaknete gumba funkcije segrevanja z ojačano močjo (B)

ali gumba »–«. Kuhališče preklopi na prvotno nastavitev.

ALI

Hkrati se dotaknite gumbov »–« in »+«. Kuhališče in funkcija

segrevanja z ojačano močjo se samodejno izklopita.

• Kuhališče po 5 minutah preklopi na prvotno nastavitev segrevanja.

• Če je bila pred vklopom funkcije segrevanja z ojačano močjo nastavljena stopnja segrevanja 0, kuhališče

po 5 minutah znova preklopi na stopnjo 9.

Zaklepanje upravljalnih elementov

• Upravljalne elemente lahko zaklenete, da preprečite nenamerno uporabo (da ne bi na primer otroci po nesreči

vklopili kuhališč).

• Ko so upravljalni elementi zaklenjeni, so onemogočeni vsi upravljalni elementi razen gumba za vklop/izklop.

Za zaklepanje upravljalnih elementov

Dotaknite se gumba za zaklepanje.

Indikator časovnika bo prikazal simbol »Lo«.

Za odklepanje upravljalnih elementov

Dotaknite se in nekaj časa držite gumb za zaklepanje.

Ko je kuhalna plošča v zaklenjenem načinu, so onemogočeni vsi upravljalni elementi razen gumba

za VKLOP/IZKLOP . Indukcijsko kuhalno ploščo lahko v nujnih primerih vedno izklopite z gumbom

za VKLOP/IZKLOP , za uporabo vseh ostalih funkcij pa jo morate najprej odkleniti.

SL-10

SLOVENSKO

Gumb časovnika

Časovnik lahko uporabljate na dva različna načina:

a) Lahko ga uporabljate kot minutni opomnik. V tem primeru časovnik po izteku nastavljenega časa ne bo izklopil

nobenega kuhališča.

b) Lahko ga nastavite tako, da bo po izteku nastavljenega časa izklopil eno ali več kuhališč.

Časovnik lahko nastavite za čas do 99 minut.

a) Uporaba časovnika kot minutnega opomnika

Preden izberete kuhališče, preverite, ali je kuhalna plošča vklopljena.

Opomba: za uporabo minutnega opomnika mora biti vklopljeno najmanj eno

kuhališče.

Z dotikom gumba za izbiro ogrevalne cone izberite ogrevalno cono.

Ko potrdite izbiro ogrevalne cone, se dotaknite gumba časovnika.

Indikator opomnika bo začel utripati in na prikazovalniku časovnika se prikaže »10«.

Čas nastavite tako, da se dotaknete gumba »–« ali »+« časovnika.

Namig: Z enim dotikom gumba »–« ali »+« vrednost zmanjšate ali povečate

za 1 minuto.

Če gumb »–« ali »+« časovnika pridržite, vrednost zmanjšate oziroma povečate

za 10 minut.

Preklic minutnega opomnika

Z dotikom gumba za izbiro ogrevalne cone izberite ogrevalno

cono. V nekaj trenutkih se dotaknite gumba časovnika.

Če se hkrati dotaknete gumbov »–« in »+«, časovnik

prekličete, na prikazovalniku minut pa se prikaže »00«.

Ko je čas nastavljen, časovnik takoj začne odštevati.

Na prikazovalniku se prikaže preostali čas in indikator

časovnika utripa 5 sekund.

Po izteku nastavljenega časa bo zvočni signal piskal

30 sekund, na indikatorju časovnika pa bo prikazan simbol »- -«.

SL-11

b) Nastavitev časovnika za izklop enega kuhališča

Nastavite eno kuhališče

Dotaknite se gumba za izbiro ogrevalne cone, za katero želite nastaviti

časovnik. (npr. cona št. 3)

V nekaj trenutkih, še preden prikazovalnik preneha utripati, se dotaknite

gumba časovnika. Indikator opomnika bo začel utripati in na

prikazovalniku časovnika se prikaže »10«.

Čas nastavite tako, da se dotaknete gumba »–« ali »+« časovnika.

Namig: Z enim dotikom gumba »–« ali »+« vrednost zmanjšate ali

povečate za 1 minuto.

Če gumb »–« ali »+« časovnika pridržite, vrednost zmanjšate oziroma

povečate za 10 minut.

Preklic časovnika

Z dotikom gumba za izbiro ogrevalne cone izberite ogrevalno cono.

V nekaj trenutkih se dotaknite gumba časovnika.

Če se hkrati dotaknete gumbov »–« in »+«, časovnik prekličete,

na prikazovalniku minut pa se prikaže »00«.

Ko je čas nastavljen, časovnik takoj začne odštevati. Na prikazovalniku

se prikaže preostali čas in indikator časovnika utripa 5 sekund.

OPOMBA: Ob indikatorju stopnje moči bo zasvetila rdeča pika,

ki označuje izbrano cono.

Po izteku časovnika za kuhanje se ustrezno kuhališče samodejno izklopi.

Druga kuhališča bodo še naprej delovala, če so bila predhodno vklopljena.

Zgoraj prikazane slike služijo samo za ponazoritev in ne predstavljajo nujno končnega izdelka.

SL-12

SLOVENSKO

SL-13

Funkcija upravljanja porabe energije

• nastaviti je mogoče najvišjo stopnjo absorpcije moči za indukcijsko kuhalno ploščo z izbiro različnih razponov

moči.

• indukcijske kuhalne plošče se lahko samodejno omejijo na delovanje z manjšo močjo, da bi se izognili

tveganju preobremenitve.

• Na grelna mesta ni treba postavljati loncev. Predlagamo, da začnete nastavljati v 5 sekundah

po priključitvi napajanja. Če želite vstopiti v funkcijo upravljanja porabe, morate v 60 sekundah vstopiti

v način nastavitve moči.

Vstop v funkcijo upravljanja porabe energije

1. Prosimo, zagotovite, da kuhalna plošča

ni vklopljena. Na tej stopnji hkrati pritisnite "Boost"

in "Lock".

Simbol "S" bo prikazan na mestu #1.

2. Pritisnite tipko "Lock".

Simbol "S" bo prikazan na mestu #1, simbol "E"

pa na mestu #2.

3. Ponovno hkrati pritisnite tipki "Boost" in "Lock".

Simbol "S" bo prikazan na mestu #1, "E" bo prikazan

na mestu #2, "t" pa na mestu #3. Hkrati se bo na

indikatorju časovnika prikazal trenutni način največje

moči (7.2).

Prehod na drugo raven

na kratko pritisnite tipko "Boost"

Na voljo je 6 nivojev moči, od "7.2" do "2.5".

Indikator časovnika bo prikazal enega od njih.

"7.2": največja moč je 7.2Kw..

"6.5": največja moč je 6.5 kw.

"5.5": največja moč je 5.5 kw.

"4.5": največja moč je 4.5Kw.

"3.5": največja moč je 3.5Kw.

"2.5": največja moč je 2.5Kw.

SL-14

Potrditev Funkcije upravljanja porabe energije

Ko izberete želeni način nastavitve moči, pritisnite

tipko "Lock"

Ko indikator časovnika preneha utripati, je način

napajanja uspešno nastavljen.

Zapustite Funkcijo upravljanja porabe energije

Po nastavitvi se prepričajte, da vklopite napajanje

in ga znova priključite.

Nato se kuhalna plošča izklopi.

SLOVENSKO

Izbira posode za kuhanje

Železna ponev

za cvrtje

Lonec iz

nerjavnega jekla

Železni lonec

Železni

kotliček

Kotliček iz

emajliranega

nerjavnega jekla

Emajliran lonec

Železna ponev

Uporabljate lahko različne posode za kuhanje.

1. Ta indukcijska kuhalna plošča lahko prepozna različne posode, kar lahko preizkusite

na enega od naslednjih načinov:

Postavite posodo na kuhališče. Če se za izbrano kuhališče pokaže stopnja moči, je posoda

ustrezna. Če pa utripa črka »U«, posoda ni primerna za uporabo na indukcijski kuhalni plošči.

2. Posodi približajte magnet. Če posoda privlači magnet, je primerna za uporabo na

indukcijski kuhalni plošči.

OPOMBA: Dno posode mora biti izdelano iz magnetnega materiala.

Posoda mora imeti ravno dno in premer v skladu s spodnjo tabelo 1.

3. Uporabljajte samo feromagnetno kuhinjsko posodo iz emajliranega jekla, litega železa ali

nerjavnega jekla, ki mora biti združljiva z indukcijsko tehnologijo.

4. Uporabljajte posode s premerom feromagnetnega območja (dna posode) v skladu

z merami, navedenimi v spodnji tabeli. (Tabela 1)

- Če uporabite manjšo posodo, lahko to vpliva na učinkovitost delovanja.

- Posoda morda ne bo zaznana, če je njen premer manjši od vrednosti, navedeni v tabeli 1.

Glede na velikost kuhališča lahko uporabljate posodo različnega premera, kot je prikazano

na spodnji sliki:

SL-15

5. Če feromagnetni del le delno pokriva dno lonca, se bo segrel samo feromagnetni del,

preostali del dna posode pa se morda ne bo segrel do zadostne temperature za kuhanje.

6. Če feromagnetni del ni homogen, temveč vsebuje druge materiale, kot je aluminij, lahko

to vpliva na segrevanje in zaznavanje posode.

Če je dno posode podobno kot na slikah spodaj, posoda ne bo zaznana.

Premer dna indukcijske posode

Kuhališče

Najmanjši

Največji

120

160

210

3 in 4

140

180

Zgornje mere se lahko razlikujejo glede na velikost posode in material, iz katerega je izdelana.

SL-16

SLOVENSKO

Čiščenje in vzdrževanje

Površino indukcijske kuhalne plošče lahko enostavno očistite na naslednji način:

Vrsta nečistoče

Način čiščenja

Pripomočki za čiščenje

Manj umazana

površina

Namočite z vročo vodo in obrišite

do suhega

Gobica za čiščenje

Madeži in sledi

vodnega kamna

Na površino nanesite malo belega kisa,

obrišite z mehko krpo ali uporabite

namenski pripomoček za čiščenje.

Posebna lepilna folija

za steklokeramiko

Staljeni sladkor,

stopljen aluminij ali

plastika

Ostanke odstranite s posebnim strgalom

za steklokeramiko (najboljše je silikonsko)

Posebna lepilna folija

za steklokeramiko

OPOMBA: Pred čiščenjem izklopite aparat.

Prikaz in odpravljanje napak

Indukcijska kuhalna plošča je opremljena s funkcijo za samodejno diagnostiko. S tem preskusom lahko serviser

preveri delovanje različnih komponent brez razstavljanja ali odstranjevanja kuhalne plošče z delovne površine.

Odpravljanje težav

1) Kode napak, ki se pojavijo med uporabo aparata, in rešitve:

Koda napake

Težava

Rešitev

Brez samodejne obnovitve

Okvara senzorja temperature

steklokeramične plošče – odprto vezje.

Preverite povezavo ali zamenjajte senzor

temperature steklokeramične plošče.

Okvara senzorja temperature

steklokeramične plošče – kratek stik.

Okvara senzorja temperature

steklokeramične plošče.

Senzor je zaznal previsoko temperaturo

steklokeramične plošče.

Počakajte, da se temperatura

steklokeramične plošče vrne v normalno

stanje.

Dotaknite se gumba za vklop/izklop,

da znova zaženete aparat.

Okvara senzorja temperature IGBT – odprto

vezje.

Zamenjajte napajalno ploščo.

Okvara senzorja temperature IGBT – kratek

stik.

Previsoka temperatura IGBT.

Počakajte, da se temperatura IGBT vrne

v normalno stanje.

SL-17

Dotaknite se gumba za vklop/izklop,

da znova zaženete aparat. Preverite, ali

ventilator deluje tekoče; če ne,

ga zamenjajte.

Napajalna napetost je pod nazivno

napetostjo.

Preverite, ali je električno napajanje

normalno.

Aparat vklopite, ko je napajanje normalno.

Napajalna napetost je nad nazivno

napetostjo.

Napaka v komunikaciji.

Prekinite in nato znova vzpostavite

povezavo med ploščo prikazovalnika

in napajalno ploščo. Zamenjajte napajalno

ploščo ali ploščo prikazovalnika.

2) Posebne napake in rešitve

Napaka

Težava

Rešitev A

Rešitev B

Ko vklopite aparat, se lučka

LED ne vklopi.

Ni električnega

napajanja.

Preverite, ali je vtič dobro

vstavljen v vtičnico in ali

ta deluje.

Okvara povezave

dodatne napajalne plošče

in plošče prikazovalnika.

Preverite povezavo.

Dodatna napajalna

plošča je poškodovana.

Zamenjajte dodatno

napajalno ploščo.

Plošča prikazovalnika

je poškodovana.

Zamenjajte ploščo

prikazovalnika.

Nekateri gumbi ne delujejo

ali pa prikazovalnik LED

ni normalen.

Plošča prikazovalnika

je poškodovana.

Zamenjajte ploščo

prikazovalnika.

Pojavi se indikator načina

kuhanja, vendar se

segrevanje ne zažene.

Previsoka temperatura

kuhalne plošče.

Temperatura okolja

je morda previsoka.

Odprtina za vstop zraka

ali odprtina

za prezračevanje je morda

zamašena.

Nekaj je narobe

z ventilatorjem.

Preverite, ali ventilator

deluje tekoče; če ne,

ga zamenjajte.

Napajalna je

poškodovana.

Zamenjajte napajalno

ploščo.

Segrevanje se med

delovanjem nenadoma

ustavi in na prikazovalniku

utripa »u«.

Vrsta posode je napačna.

Uporabite ustrezno posodo

(glejte navodila

za uporabo).

Vezje za zaznavanje

posode

je poškodovano,

zamenjajte

napajalno ploščo.

Premer posode

je premajhen.

Kuhalna plošča

se je pregrela.

Aparat se je pregrel.

Počakajte, da se

temperatura vrne

v normalno stanje.

Pritisnite gumb za

vklop/izklop, da ponovno

SL-18

SLOVENSKO

zaženete aparat.

Za kuhališča na isti strani

(npr. prvo in drugo

kuhališče) je prikazana črka

»u«.

Okvara povezave

napajalne plošče

in plošče prikazovalnika.

Preverite povezavo.

Plošča prikazovalnika

komunikacijskega dela

je poškodovana.

Zamenjajte ploščo

prikazovalnika.

Glavna plošča

je poškodovana.

Zamenjajte napajalno

ploščo.

Motor ventilatorja oddaja

nenavadne zvoke.

Motor ventilatorja

je poškodovan.

Zamenjajte ventilator.

Zgoraj je navedeno, kako ocenite in preverite pogoste nepravilnosti v delovanju.

Aparata ne razstavljajte sami, da se izognete morebitnim nevarnostim in poškodbam indukcijske kuhalne plošče.

SL-19

Služba za pomoč strankam

Če pride do nepravilnosti v delovanju, najprej storite naslednje, preden pokličite servisno službo:

 preverite, ali je aparat pravilno priključen;

 preberite zgornjo tabelo o nepravilnostih v delovanju in prikazu.

Če težave še vedno ne morete odpraviti, izklopite aparat in ga ne poskušajte razstaviti, nato

pa pokličite

servisno službo.

Posebna izjava

Vsebino teh navodil za uporabo smo skrbno pregledali. Kljub temu

družba ni odgovorna za morebitne tiskarske napake ali izpuste.

V posodobljeno različico lahko vključimo tudi tehnične spremembe brez

predhodnega obvestila. Videz in barva naprave v teh navodilih za

uporabo se lahko razlikujeta od dejanskih.

Ta aparat je označen v skladu z Direktivo 2012/19/ES Evropskega parlamenta

in Sveta o odpadni električni in elektronski opremi (OEEO).

S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne

negativne posledice za okolje in zdravje ljudi, ki bi jih lahko povzročilo nepravilno

odstranjevanje izdelka.

Simbol na izdelku označuje, da s tem izdelkom ni dovoljeno ravnati kot

z običajnimi gospodinjskimi odpadki. Treba ga je odpeljati na zbirno mesto

za recikliranje električne in elektronske opreme.

Ta aparat je treba odstraniti na poseben način. Za natančnejše informacije

o predelavi, recikliranju in ravnanju s tem izdelkom se obrnite na lokalni občinski

organ, komunalno službo ali trgovino, v kateri ste izdelek kupili.

ODSTRANJEVANJE:

Tega izdelka ne odlagajte

kot nesortiran komunalni

odpadek.

Takšne odpadke je treba

zbirati ločeno za

posebno obdelavo.

Za natančnejše informacije o ravnanju, predelavi, recikliranju tega izdelka se obrnite na svoj lokalni urad, podjetje

za gospodinjske odpadke ali na trgovino, kjer ste aparat kupili.

SL-20

SLOVENSKO

Informacije o izdelku za gospodinjske električne kuhalne plošče v skladu z Uredbo Komisije (EU) št. 66/2014

Položaj

Simbol

Vrednost

Enota

Identifikacija modela

Vrsta kuhalne plošče:

CI642CTT/E1

Število kuhališč in/ali kuhalnih

območij

cone

območja

Tehnologija segrevanja

(indukcijska kuhališča in kuhalna

območja, sevalna kuhališča, trdne

plošče)

Indukcijska kuhališča

sevalna kuhališča

trdne plošče

Za okrogla kuhališča ali površine: premer uporabne površine

posameznega električno ogrevanega kuhališča, zaokrožen na najbližjih

5 mm

Zadaj levo

21,0

Zadaj na sredini

Zadaj desno

18,0

Na sredini levo

Osrednji na

sredini

Na sredini

desno

Spredaj levo

16,0

Spredaj na

sredini

Spredaj desno

18,0

Za kuhališča ali območja, ki niso okrogle oblike: dolžina in širina

uporabne površine posameznega električno ogrevanega kuhališča ali

območja, zaokrožen na najbližjih 5 mm

Zadaj levo

Zadaj na sredini

Zadaj desno

Na sredini levo

Osrednji na

sredini

Na sredini

desno

Spredaj levo

Spredaj na

sredini

Spredaj desno

Izračunana poraba energije posameznega kuhališča ali območja na kg

Zadaj levo

kuhanje na elektriko

182,0

Wh/kg

Zadaj na sredini

kuhanje na elektriko

Wh/kg

Zadaj desno

kuhanje na elektriko

186,3

Wh/kg

Na sredini levo

kuhanje na elektriko

Wh/kg

Osrednji na

sredini

kuhanje na elektriko

Wh/kg

Na sredini

desno

kuhanje na elektriko

Wh/kg

Spredaj levo

kuhanje na elektriko

196,3

Wh/kg

Spredaj na

sredini

kuhanje na elektriko

Wh/kg

Spredaj desno

kuhanje na elektriko

187,6

Wh/kg

Izračunana poraba energije kuhalne ploščo na kg

električna

kuhalna

plošča

188,1

Wh/kg

Uporabljeni standard: EN 60350-2 Gospodinjski električni kuhalni aparati – 2. del: Kuhalne plošče – Metode za merjenje funkcionalnosti

Predlogi za varčevanje z energijo:

• Za največjo učinkovitost kuhalne plošče postavite posodo na sredino kuhališča.

• Z uporabo pokrovke, ki ohranja toploto, boste skrajšali čas kuhanja in prihranili energijo.

• Zmanjšajte količino tekočine ali maščobe, da skrajšate čas kuhanja.

• Kuhati začnite pri visoki nastavitvi in zmanjšajte nastavitev, ko se hrana segreje.

• Uporabite posode enakega premera kot je premer grafike izbrane cone.

Te informacije upoštevajte kot del navodil za uporabo aparata.

SL-2

Przypomnienie o bezpieczeństwie i konserwacja:

• OSTRZEŻENIE: Urządzenie oraz jego dostępne części silnie nagrze-

wają się podczas użytkowania. Należy zachować ostrożność i nie

dotykać elementów grzewczych.

• Dzieci w wieku poniżej 8 lat nie mogą zbliżać się do urządzenia, chyba

że pozostają one pod ciągłym nadzorem.

• Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia i

przez osoby o ograniczonych możliwościach fizycznych, sensorycznych

lub umysłowych lub osoby nieposiadające doświadczenia ani wiedzy

pod warunkiem, że są one pod odpowiednim nadzorem lub zostały

poinstruowane, jak bezpiecznie obsługiwać urządzenie i rozumieją

związane z nim zagrożenia.

• Dzieciom nie wolno bawić się urządzeniem.

• Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez

dozoru

• OSTRZEŻENIE: Gotowanie na płycie kuchennej potraw z użyciem

tłuszczu lub oleju bez nadzoru może być niebezpieczne i spowodować

pożar.

• NIGDY nie próbuj gasić ognia wodą. Należy wyłączyć urządzenie, a na-

stępnie zakryć płomień, na przykład pokrywką lub kocem gaśniczym.

• OSTRZEŻENIE: Niebezpieczeństwo pożaru: nie przechowuj przed-

miotów na powierzchniach gotowania.

• OSTRZEŻENIE: Jeśli powierzchnia jest pęknięta, wyłącz urządzenie,

aby uniknąć ryzyka porażenia prądem.

• Czyszczenia nie wykonywać myjką parową.

• Na powierzchni płyty nie należy kłaść metalowych przedmiotów, takich

jak noże, widelce, łyżki i pokrywki patelni do sosów, ponieważ mogą

się nagrzać.

• Wszelkie wycieki należy usunąć z pokrywki przed otwarciem.

• Przed zamknięciem pokrywy należy pozostawić powierzchnię płyty do

ostygnięcia.

PL-2

POLSKI

• Po użyciu wyłączyć element płyty za pomocą jego sterowania. Nie

polegaj na wykrywaczu naczynia.

• To urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrz-

nego minutnika lub niezależnego systemu zdalnego sterowania.

• Środki do odłączania muszą być włączone do stałego okablowania

zgodnie z zasadami okablowania.

• W instrukcji podano typ używanego przewodu, biorąc pod uwagę

temperaturę tylnej powierzchni urządzenia.

• Jeśli kabel zasilający ulegnie uszkodzeniu, dla bezpieczeństwa należy

zlecić jego wymianę producentowi, autoryzowanemu serwisowi lub

osobom o podobnych kwalifikacjach.

• OSTROŻNIE: Aby uniknąć niebezpieczeństwa związanego z nieza-

mierzonym zresetowaniem wyłącznika termicznego, to urządzenie nie

może być zasilane przez zewnętrzne urządzenie przełączające, takie

jak minutnik, ani podłączane do obwodu, który jest regularnie włączany

i wyłączany przez sieć energetyczną. .

OSTRZEŻENIE: Należy korzystać wyłącznie z osłon płyty kuchennej

zaprojektowanych przez producenta urządzenia lub wskazanych przez

niego w instrukcji obsługi jako odpowiednie lub z osłon płyty kuchennej

wbudowanych w urządzenie. Użycie nieodpowiednich osłon może być

przyczyną wypadków.

 Zawsze korzystaj z odpowiednich garnków.

 Zawsze umieszczać patelnię na środku strefy, na której zamierza się

gotować.

 Nie umieszczać niczego na panelu sterowania.

 Nie używaj płyty kuchennej jako deski do krojenia.

 Przed zamknięciem pokrywy należy pozostawić powierzchnię płyty do

ostygnięcia.

 UWAGA: Gotowanie musi być nadzorowane. Krótki proces gotowania

musi być stale nadzorowany

PL-3

Szanowny Kliencie:

Dziękujemy za zakup płyty indukcyjnej CANDY. Mamy nadzieję, że będzie służyła przez

wiele lat.

Przed użyciem płyty należy dokładnie przeczytać niniejszą instrukcję i przechowywać ją

w bezpiecznym miejscu, aby móc z niej skorzystać w przyszłości.

Wprowadzenie do produktów

Płyta indukcyjna nadaje się do wszystkich rodzajów gotowania, dzięki elektromagnetycznym

strefom gotowania, mikrokomputeryzowanym kontrolkom i wielofunkcjom, co czyni ją

idealnym wyborem dla dzisiejszej rodziny.

Wyprodukowana ze specjalnie importowanych materiałów płyta indukcyjna CANDY jest

wyjątkowo przyjazna dla użytkownika, trwała i bezpieczna.

Zasada Działania

Płyta indukcyjna składa się z grzałki, płyty grzejnej wykonanej z materiału ferromagnetycznego oraz układu

sterowania. Prąd elektryczny wytwarza przez grzałkę silne pole magnetyczne. Powoduje to powstanie

dużej liczby wirów, które z kolei wytwarzają ciepło, które jest następnie przekazywane przez strefę

gotowania do naczynia do gotowania.

Żelazny garnek

Obwód magnetyczny

Płyta ze szkła ceramicznego

Indukowana grzałka indukcyjna

Prądy

PL-4

POLSKI

Bezpieczeństwo

Ta płyta została specjalnie zaprojektowana

do użytku domowego.

W ciągłym dążeniu do ulepszania swoich

produktów, CANDY zastrzega sobie prawo do

modyfikacji wszelkich technicznych,

programowych lub estetycznych aspektów

urządzenia w dowolnym momencie.

⚫ Ochrona przed przegrzaniem

Czujnik monitoruje temperaturę w strefach

gotowania. Gdy temperatura przekroczy

bezpieczny poziom, strefa grzejna zostanie

automatycznie wyłączona.

⚫ Wykrywanie małych lub

niemagnetycznych przedmiotów

Gdy na płycie zostanie pozostawiony garnek

o średnicy mniejszej niż 80 mm, inny mały

przedmiot (np. nóż, widelec, klucz) lub

niemagnetyczna patelnia (np. aluminium),

przez około minutę rozlega się sygnał

dźwiękowy, po czym płyta automatycznie

przechodzi w stan czuwania.

⚫ Ostrzeżenie dotyczące ciepła

resztkowego

Gdy płyta działa przez jakiś czas, pojawi

się ciepło resztkowe. Litera „H” ostrzega,

abyś trzymał się od niej z daleka.

⚫ Automatyczne wyłączenie

Inną cechą bezpieczeństwa płyty indukcyjnej

jest automatyczne wyłączanie. Dzieje się

tak, gdy zapomnisz wyłączyć strefę grzejną.

W poniższej tabeli przedstawiono

domyślne czasy wyłączenia:

Poziom mocy

Pole grzewcze wyłącza się

automatycznie po

1~3

8 godzinach

4~6

4 godzinach

7~9

2 godzinach

Gdy naczynie zostanie wyjęte ze strefy

grzejnej, natychmiast przestaje grzać i wyłącza

się po upływie jednej minuty od sygnału

dźwiękowego.

Ostrzeżenie: Każdy, kto został wyposażony

w rozrusznik serca, powinien skonsultować

się z lekarzem przed użyciem indukcyjnej

płyty grzejnej.

Instalacja

1. Wytnij w blacie otwór o wymiarze

pokazanym na poniższym schemacie.

Wokół otworu należy zostawić co najmniej

50 mm wolnej przestrzeni. Blat powinien

mieć co najmniej 30 mm grubości i być

wykonany z materiału żaroodpornego.

Jak pokazano na rysunku (1)

Instalacja zlicowana: Możliwe tylko wtedy, gdy

piekarnik nie jest zainstalowany pod blatem

2. Niezbędne jest, aby płyta indukcyjna była

dobrze wentylowana, a wlot i wylot

powietrza nie były zablokowane.

Upewnij się, że płyta jest prawidłowo

zainstalowana, jak pokazano na rysunku 2.

Rysunek (2)

mini 760mm

mini 5 cm

Wylot

powietrza

mini 5 mm

52cm

59cm

6,2cm

5,8cm

PIECZĘĆ

Rysunek (1)

+0,4

+0,1

mini 2 cm

Wlot

powietrza

Rysunek (2)

+0,4

+0,1

PL-5

Uwaga: Ze względów bezpieczeństwa

szczelina między płytą kuchenną a szafką

nad nią powinna wynosić co najmniej

760 mm.

3. Przymocuj płytę do blatu za pomocą

czterech wsporników znajdujących się na

podstawie płyty. Położenie wsporników

można regulować w zależności od

grubości blatu.

Ostrzeżenia:

(1) Płyta indukcyjna musi być zainstalowana

przez odpowiednio wykwalifikowaną

osobę. Posiadamy własnych wykwali-

fikowanych instalatorów. Nie należy

samodzielnie instalować urządzenia.

(2) Płyta indukcyjna nie może być instalowana

nad lodówkami, zamrażarkami,

zmywarkami lub suszarkami bębnowymi.

(3) Płytę indukcyjną należy zamontować tak,

aby było możliwe optymalne

odprowadzanie ciepła.

(4) Ściana i obszar nad płytą grzejną

powinny być w stanie wytrzymać ciepło.

(5) Aby uniknąć uszkodzeń, warstwa i klej

muszą być odporne na ciepło.

4. Podłączenie do zasilania

Gniazdo należy podłączyć zgodnie

z odpowiednią normą do wyłącznika

jednobiegunowego. Sposób połączenia

przedstawiono na rysunku 3.

Napięcie

Połączenie przewodowe

380-415V 3N~

Czarny Brązowy

Niebieski

Żółty/Zielony

220-240V~

Czarny i Brązowy

Niebieski

Żółty/Zielony

Rysunek (3)

Jeśli kabel jest uszkodzony lub wymaga

wymiany, powinien to zrobić technik

posprzedażowy przy użyciu odpowiednich

narzędzi, aby uniknąć wypadków.

Jeśli urządzenie jest podłączane bezpośrednio

do zasilania sieciowego, należy zainstalować

wielobiegunowy wyłącznik automatyczny

z minimalną przerwą 3 mm między stykami.

Instalator musi upewnić się, że wykonano

prawidłowe połączenie elektryczne oraz że

jest ono zgodne z przepisami

bezpieczeństwa.

Przewód nie może być zgięty ani ściśnięty.

Przewód musi być regularnie sprawdzany

i wymieniany wyłącznie przez upoważnionych

techników.

Schemat płyty indukcyjnej:

1. Maks. Strefa 1300/1500 W.

2. Maks. Strefa 2300/2600W.

3. Maks. Strefa 1800/2000W.

4. Maks. Strefa 1800/2000W.

5. Płyta szklana

6. Panel sterowania

Schemat ideowy centrali

1. Kontrola Wł./Wył.

2. Przycisk minutnika

3. Boost

4. Elementy sterujące wyborem stref grzewczych

5. Przycisk regulacji zasilania / minutnika

6. Przycisk Blokady

Wspornik

PL-6

POLSKI

Działanie produktu

Panel obsługi dotykowej

• Elementy sterujące reagują na dotyk, więc nie musisz naciskać.

• Użyj opuszka palca, a nie jego czubka.

• Za każdym razem, gdy zostanie zarejestrowany dotyk, usłyszysz sygnał dźwiękowy.

• Upewnij się, że elementy sterujące są zawsze czyste, suche i nie zakrywają ich żadne przedmioty (np. przybory

kuchenne lub ściereczka). Nawet cienka warstwa wody może utrudnić obsługę elementów sterujących.

Wybór odpowiedniego Naczynia

• Używaj wyłącznie naczyń z dnem przystosowanym do gotowania indukcyjnego.

Poszukaj symbolu indukcji na opakowaniu lub na dnie naczynia.

• Możesz sprawdzić, czy Twoje naczynie jest odpowiednie, przeprowadzając test magnesu.

Przesuń magnes w kierunku podstawy naczynia. Jeśli zostanie przyciągnięty, patelnia

nadaje się do indukcji.

• Jeśli nie masz magnesu:

1. Wlej trochę wody do naczynia, które chcesz sprawdzić.

2. Jeśli na wyświetlaczu nie miga , a woda się nagrzewa, naczynie jest odpowiednie.

• Naczynia wykonane z następujących materiałów nie są odpowiednie: czysta stal

nierdzewna, aluminium lub miedź bez podstawy magnetycznej, szkło, drewno, porcelana,

ceramika i naczynia ceramiczne.

Nie używaj naczyń z nierównymi krawędziami lub zakrzywionym dnem.

Upewnij się, że podstawa patelni jest gładka, płasko przylega do szyby i ma taki sam rozmiar jak strefa gotowania.

Używaj naczyń o średnicy równej wymiarowi grafiki wybranej strefy. Używając nieco szerszego naczynia, energia zużyta

zostanie z maksymalną wydajnością. Jeśli używasz mniejszych naczyń, wydajność może być mniejsza niż oczekiwana.

Garnek mniejszy niż 140 mm może zostać niewykryty przez płytę. Zawsze wyśrodkuj patelnię na strefie gotowania.

PL-7

Zawsze zdejmuj patelnie z płyty indukcyjnej - nie przesuwaj, bo mogą porysować szkło.

Jak używać?

Rozpocznij pieczenie

Dotknij przycisku WŁ./WYŁ. przez trzy sekundy. Po włączeniu

rozlegnie się jeden sygnał dźwiękowy, na wszystkich

wyświetlaczach pojawi się „-” lub „- -”, co oznacza, że płyta

indukcyjna przeszła w stan czuwania.

Umieść odpowiednią patelnię na strefie gotowania, której chcesz użyć.

• Upewnij się, że dno naczynia i powierzchnia strefy gotowania

są czyste i suche.

Dotknij przycisku wyboru stref grzewczych – wskaźnik obok

przycisku zacznie migać.

Wybierz ustawienie grzania, dotykając przycisku „-” lub „+”.

• Jeśli nie wybierzesz ustawienia mocy grzania w ciągu 1 minuty,

płyta indukcyjna wyłączy się automatycznie. Konieczne będzie

ponowne rozpoczęcie od kroku 1.

• Podczas gotowania można w dowolnym momencie zmienić

moc grzania.

Jeśli wyświetlacz miga na przemian z ustawieniem mocy grzania

To znaczy że:

• nie ustawiłeś naczynia na właściwej strefie gotowania lub

• naczynie, którego używasz, nie nadaje się do gotowania indukcyjnego lub

• naczynie jest za małe lub nieprawidłowo wyśrodkowane w strefie gotowania.

Grzanie nie rozpocznie się, jeśli w strefie gotowania nie ma odpowiedniego naczynia.

Wyświetlacz wyłączy się automatycznie po 1 minucie, jeśli nie zostanie na nim umieszczony odpowiednie naczynie.

PL-8

POLSKI

Zakończ gotowanie

Dotknij przycisku wyboru stref grzewczych, które chcesz

wyłączyć

Wyłącz pole grzejne, przewijając w dół do „0” lub dotykając

jednocześnie przycisków „-” oraz „+”. Upewnij się, że

wyświetlacz pokazuje „0”.

LUB

Wyłącz całą płytę grzejną, dotykając przycisku WŁ./WYŁ.

Uważaj na gorące powierzchnie

„H” wskaże, która strefa gotowania jest gorąca. Zniknie, gdy powierzchnia

ostygnie do bezpiecznej temperatury. Można go również wykorzystać jako

funkcję oszczędzania energii, jeśli chcesz podgrzać kolejne patelnie, użyj

jeszcze gorącej płyty.

Korzystanie z funkcji Boost

Aktywuj funkcję Boost

Dotknij przycisku wyboru strefy grzewczej.

Dotknij przycisku Boost B – wskaźnik strefy pokaże „P”, a moc

osiągnie wartość maksymalną.

PL-9

Anuluj funkcję Boost

Dotknij przycisku „Boost” lub „-”, aby anulować funkcję Boost –

pole grzejne powróci wtedy do swojego pierwotnego ustawienia.

LUB

Dotknij jednocześnie przycisków „-” i „+”. Strefa grzejna wyłącza

się, a funkcja Boost wyłącza się automatycznie

• Po 5 minutach strefa grzejna powraca do swojego pierwotnego ustawienia.

• Jeśli pierwotne ustawienie grzania jest równe 0, po 5 minutach nastąpi powrót do 9.

Blokowanie kontroli

• Można zablokować elementy sterujące, aby zapobiec niezamierzonemu użyciu (np. przypadkowemu włączeniu

przez dzieci pól grzejnych).

• Gdy elementy sterujące są zablokowane, wszystkie elementy sterujące z wyjątkiem sterowania WŁ./WYŁ. są

wyłączone.

Aby zablokować sterowanie

Dotknij przycisku blokady

Wskaźnik minutnika pokaże „Lo”.

Aby odblokować sterowanie

Dotknij i przytrzymaj przycisk blokady przycisków przez chwilę.

Gdy płyta jest w trybie blokady, wszystkie elementy sterujące są wyłączone, z wyjątkiem WŁ./WYŁ. , płytę

indukcyjną można zawsze wyłączyć za pomocą przełącznika WŁ./WYŁ . W sytuacji awaryjnej, ale w

następnej operacji należy najpierw odblokować płytę.

PL-10

POLSKI

Przycisk minutnika

Minutnika używać możesz na dwa różne sposoby:

a) MOŻESZ go używać jako regulatora czasu. W takim przypadku minutnik nie wyłączy żadnej strefy grzejnej po upływie

ustawionego czasu.

b) MOŻESZ ustawić go tak, aby wyłączało jedno pole grzejne po upływie ustawionego czasu.

Maksymalny licznik czasu to 99 min.

a) Używanie minutnika jako regulatora czasu

Jeśli wybierasz strefę grzejną, upewnij się, że płyta grzewcza jest włączona

Uwaga: możesz użyć regulatora czasu, jeśli co najmniej jedna strefa powinna

jest aktywna.

Wybierz strefę, dotykając przycisku wyboru strefy grzewczej.

Po potwierdzeniu strefy dotknij przycisku minutnika. Wskaźnik minutnika zacznie

migać, a na wyświetlaczu minutnika pojawi się „10”.

Ustaw czas, dotykając przycisku „-” lub „+” minutnika. Wskazówka: Dotknij raz

przycisku „-” lub „+” minutnika, aby zmniejszyć lub zwiększyć o 1 minutę.

Naciśnij i przytrzymaj przycisk „-” lub „+” minutnika, aby zmniejszyć lub

zwiększyć o 10 minut.

Anulowanie regulatora czasu

Wybierz strefę, dotykając przycisku wyboru strefy grzewczej.

W krótkim czasie dotknij kontrolki minutnika. Dotknięcie

jednocześnie „-” i „+” powoduje anulowanie minutnika – na

wyświetlaczu minutowym pojawi się wtedy „00”.

Gdy czas zostanie ustawiony, odliczanie rozpocznie się

natychmiast. Wyświetlacz pokaże pozostały czas, a wskaźnik

minutnika będzie migał przez 5 sekund.

Brzęczyk włączy się na 30 sekund, a wskaźnik minutnika

pokaże „- -” po zakończeniu ustawiania czasu.

PL-11

b) Ustawienie minutnika w celu wyłączenia jednej strefy grzejnej

Ustaw jedną strefę

Dotknij przycisku wyboru strefy grzewczej, dla której chcesz ustawić

minutnik. (np. strefa 3#)

Wkrótce, zanim wyświetlacz przestanie migać, dotknij pokrętła minutnika.

Wskaźnik minutnika zacznie migać, a na wyświetlaczu minutnika pojawi

się „10”.

Ustaw czas, dotykając przycisku „-” lub „+” minutnika. Wskazówka: Dotknij

raz przycisku „-” lub „+” minutnika, aby zmniejszyć lub zwiększyć o 1 minutę.

Naciśnij i przytrzymaj przycisk „-” lub „+” minutnika, aby skrócić lub wydłużyć

czas o 10 minut.

Aby anulować minutnik

Wybierz strefę, dotykając przycisku wyboru strefy grzewczej. W krótkim

czasie dotknij kontrolki minutnika.

Dotknięcie jednocześnie „-” i „+” powoduje anulowanie minutnika – na

wyświetlaczu minutowym pojawi się wtedy „00”.

Gdy czas zostanie ustawiony, odliczanie rozpocznie się natychmiast.

Wyświetlacz pokaże pozostały czas, a wskaźnik minutnika będzie migał

przez 5 sekund.

UWAGA; Czerwona kropka obok wskaźnika poziomu mocy zaświeci

się, wskazując wybraną strefę.

Po wygaśnięciu minutnika gotowania odpowiednia strefa grzejna zostanie

automatycznie wyłączona.

Inne pola grzejne będą nadal działać, jeśli zostały wcześniej włączone.

Zdjęcia pokazane powyżej mają jedynie charakter poglądowy, a ostateczny produkt ma pierwszeństwo.

PL-12

POLSKI

PL-13

Funkcja zarządzania energią

• możliwe jest ustawienie maksymalnego poziomu pochłaniania mocy dla płyty indukcyjnej, wybierając różne

zakresy mocy.

• płyty indukcyjne mają wbudowane automatyczne ograniczanie mocy, które pozwala na pracę na niższym

poziomie mocy i uniknięcie ryzyka przeciążenia.

• Nie ma potrzeby umieszczania garnków na strefach grzewczych. Sugerujemy rozpoczęcie ustawień

w ciągu 5 sekund po podłączeniu zasilania. Aby włączyć funkcję zarządzania energią, należy przejść

do trybu ustawień mocy w ciągu 60 sekund.

Aby rozpocząć korzystanie z funkcji zarządzania energią

1. Należy pamiętać, by nie włączać płyty

grzewczej. Na tym etapie naciśnij jednocześnie

„Boost” i „Lock”.

W strefie nr 1 wyświetli się symbol „S”.

2. Naciśnij przycisk „Lock”.

W strefie nr 1 wyświetli się symbol „S”, a w strefie nr 2

symbol „E”.

3. Ponownie naciśnij jednocześnie przyciski

„Boost” i „Lock”.

W strefie nr 1 wyświetli się symbol „S”, w strefie nr 2

symbol „E”, a w strefie nr 3 symbol „t”. Jednocześnie,

na wskaźniku minutnika pokaże się aktualny tryb

maksymalnej mocy (7,2).

Aby przejść na inny poziom

Na krótko naciśnij przycisk „Boost”.

Dostępnych jest 6 poziomów mocy, począwszy od „7,2”,

a skończywszy na „2,5”. Wskaźnik minutnika pokaże

jeden z nich.

„7,2”: maksymalna moc wynosi 7,2 kW.

„6,5”: maksymalna moc wynosi 6,5 kW.

„5,5”: maksymalna moc wynosi 5,5 kW.

„4,5”: maksymalna moc wynosi 4,5 kW.

„3,5”: maksymalna moc wynosi 3,5 kW.

„2,5”: maksymalna moc wynosi 2,5 kW.

PL-14

Potwierdzenie wyboru funkcji zarządzania energią

Po wybraniu odpowiedniego trybu ustawień mocy,

naciśnij przycisk „Lock”.

Gdy wskaźnik minutnika przestanie migać, oznaczać

to będzie pomyślne ustawienie trybu zasilania.

Wyjście z funkcji zarządzania energią

Po zakończeniu ustawień należy odłączyć zasilanie

i ponownie je podłączyć.

Następnie płyta zostanie wyłączona.

POLSKI

Wybór naczyń do gotowania

Smażenie na

oleju żelaznym

Stal nierdzewna

Żelazna

patelnia

Żelazny

czajnik

Czajnik

emaliowany ze

stali nierdzewnej

Naczynie do

gotowania

emaliowane

Żelazna płyta

Możesz mieć wiele różnych naczyń do gotowania

1. Ta płyta indukcyjna może identyfikować różne naczynia do gotowania, które można

przetestować jedną z następujących metod:

Postaw naczynie na strefie gotowania. Jeśli odpowiednie pole grzejne wyświetla poziom

mocy, naczynie jest odpowiednie. Jeśli „U” miga, naczynie nie nadaje się do użytku z płytą

indukcyjną.

2. Przytrzymaj magnes na naczyniu. Jeśli magnes jest przyciągany do naczynia, nadaje się

ono do użytku z płytą indukcyjną.

Uwaga: Podstawa naczynia musi zawierać materiał magnetyczny.

Musi mieć płaskie dno o średnicy zgodnie z tabelą 1 poniżej.

3. Należy używać wyłącznie ferromagnetycznych naczyń kuchennych wykonanych ze stali

emaliowanej, żeliwa lub stali nierdzewnej, ale kompatybilnych z indukcją

4. Używać naczyń, których średnica obszaru ferromagnetycznego (podstawy naczynia) mieści

się w zakresie wymiarów podanym w poniższej tabeli. (Tabela 1)

- Jeśli używasz mniejszych garnków, może to wpłynąć na wydajność

- Jeśli użyjesz garnków o średnicy mniejszej niż wskazana w tabeli 1, mogą one nie zostać

wykryte

W zależności od wymiaru strefy można zastosować garnki o różnych średnicach, jak na zdjęciu

poniżej:

PL-15

5. Jeśli część ferromagnetyczna przykrywa tylko część dna naczynia, nagrzeje się tylko

obszar ferromagnetyczny, a pozostała część dna może nie nagrzać się do temperatury

wystarczającej do gotowania.

6. Jeśli obszar ferromagnetyczny nie jest jednorodny, ale zawiera inne materiały, takie jak

aluminium, może to wpłynąć na nagrzewanie się i wykrywanie naczynia.

Jeśli podstawa naczynia jest podobna do przedstawionej na zdjęciach poniżej, nie można wykryć

naczynia.

Średnica dna naczyń indukcyjnych

Strefa gotowania

Minimum

Maksimum

120

160

210

3 i 4

140

180

Powyższe może się różnić w zależności od rozmiaru naczynia i materiału, z którego jest wykonany.

PL-16

POLSKI

Czystość i konserwacja

Powierzchnię płyty indukcyjnej można łatwo wyczyścić w następujący sposób:

Rodzaj

zabrudzenia

Metoda czyszczenia

Materiały czyszczące

Oświetlenie

Polej gorącą wodą i wytrzyj do sucha

Gąbka do czyszczenia

Pierścienie

i kamień wapienny

Nałóż ocet na to miejsce, wytrzyj miękką

szmatką lub użyj produktu dostępnego

w handlu

Specjalny klej do szkła

ceramicznego

Słodycze, stopione

aluminium lub

tworzywa sztuczne

Użyj specjalnego skrobaka do szkła

ceramicznego, aby usunąć pozostałości

(najlepszy produkt silikonowy)

Specjalny klej do szkła

ceramicznego

Uwaga: Przed czyszczeniem odłącz od zasilania sieciowego

Wyświetlanie i kontrola awarii

Płyta indukcyjna wyposażona jest w funkcję autodiagnostyki. Dzięki temu testowi technik jest w stanie

sprawdzić działanie kilku elementów bez demontażu lub zdejmowania płyty z powierzchni roboczej.

Usuwanie usterek

1) Kod błędu pojawia się podczas korzystania przez klienta z & Solution;

Kod błędu

Problem

Rozwiązanie

Brak automatycznego odzyskiwania

Awaria czujnika temperatury płytki

ceramicznej--otwarty obwód.

Sprawdź połączenie lub wymień czujnik

temperatury płytki ceramicznej.

Awaria czujnika temperatury płytki

ceramicznej--zwarcie.

Awaria czujnika temperatury płytki

ceramicznej

Wysoka temperatura czujnika płytki

ceramicznej.

Poczekaj, aż temperatura płyty

ceramicznej wróci do normy.

Dotknij przycisku „WŁ./WYŁ.”, aby

ponownie uruchomić jednostkę.

Awaria czujnika temperatury IGBT--

otwarty obwód.

Wymień płytę zasilającą.

Awaria czujnika temperatury IGBT--zwarcie

PL-17

Wysoka temperatura IGBT.

Poczekaj, aż temperatura IGBT wróci do

normy.

Dotknij przycisku „WŁ./WYŁ.”, aby

ponownie uruchomić jednostkę. Sprawdź,

czy wentylator działa płynnie; jeśli nie,

wymień wentylator.

Napięcie zasilania jest niższe od napięcia

znamionowego.

Sprawdź, czy zasilanie jest normalne.

Włącz urządzenie po tym jak zasilanie

wróci do normy.

Napięcie zasilania jest wyższe od napięcia

znamionowego.

Błąd komunikacji.

Ponownie podłącz połączenie między płytą

wyświetlacza a płytą zasilającą. Wymień

płytę stopnia mocy lub płytę wyświetlacza.

2) Konkretna awaria i rozwiązanie

Awaria

Problem

Rozwiązanie A

Rozwiązanie B

Dioda LED nie świeci się,

gdy urządzenie jest

podłączone.

Brak zasilania

Sprawdź, czy wtyczka jest

dobrze zamocowana w gniazdku

i czy gniazdko działa.

Awaria dodatkowej płyty

zasilającej i płyty

wyświetlacza.

Sprawdź połączenie.

Dodatkowa płyta

zasilająca jest

uszkodzona.

Wymień dodatkową płytkę

zasilającą

Płyta wyświetlacza jest

uszkodzona.

Wymień płytę wyświetlacza

Niektóre przyciski nie

działają lub wyświetlacz LED

nie działa normalnie.

Płyta wyświetlacza jest

uszkodzona.

Wymień płytę wyświetlacza

Wskaźnik trybu gotowania

zapala się, ale ogrzewanie

się nie włącza.

Wysoka temperatura

płyty.

Temperatura otoczenia może

być zbyt wysoka. Wlot powietrza

lub odpowietrznik mogą być

zablokowane.

Coś jest nie tak z

wentylatorem.

Sprawdź, czy wentylator działa

płynnie; jeśli nie, wymień

wentylator.

Płyta zasilająca jest

uszkodzona.

Wymień płytę zasilającą.

Podczas pracy ogrzewanie

nagle się zatrzymuje, a na

wyświetlaczu miga „u”.

Nieprawidłowy rodzaj

patelni

Użyj odpowiedniego naczynia

(patrz instrukcja obsługi).

Obwód

wykrywania

naczynia jest

uszkodzony,

wymienić płytę

zasilającą.

Średnica naczynia jest za

mała.

Kuchenka przegrzała się;

Urządzenie jest przegrzane.

Poczekaj, aż temperatura wróci

do normy.

PL-18

POLSKI

Naciśnij przycisk „WŁ./WYŁ.”,

aby ponownie uruchomić

jednostkę.

Strefy grzewcze po tej samej

stronie (takie jak strefa

pierwsza i druga) będą

wyświetlać „u”.

Awaria płyty zasilającej i

płyty wyświetlacza;

Sprawdź połączenie.

Płyta wyświetlacza części

komunikacyjnej jest

uszkodzona.

Wymień płytę wyświetlacza

Płyta główna jest

uszkodzona.

Wymień płytę zasilającą.

Silnik wentylatora brzmi

nieprawidłowo.

Silnik wentylatora jest

uszkodzona.

Wymień wentylator.

Powyższe to ocena i badanie typowych awarii.

Aby uniknąć zagrożeń i uszkodzenia płyty indukcyjnej, nie należy samodzielnie demontować urządzenia.

PL-19

Obsługa klienta

W przypadku wystąpienia usterki, przed wezwaniem serwisu, wykonaj następujące czynności:

 Sprawdź, czy urządzenie jest prawidłowo podłączone

 Przeczytaj powyższą tabelę błędów i wyświetlaj

Jeśli nadal nie możesz rozwiązać problemu, wyłącz urządzenie, nie próbuj go demontować

i zadzwoń do

Serwisu Posprzedażowego

Deklaracja specjalna

Treść niniejszej instrukcji została dokładnie sprawdzona. Jednak firma

nie ponosi odpowiedzialności za jakiekolwiek błędy drukarskie lub

pominięcia. Ponadto wszelkie modyfikacje techniczne mogą być

zawarte w poprawionej wersji instrukcji bez powiadomienia. Wygląd

i kolor urządzenia w tej instrukcji może różnić się od rzeczywistego.

To urządzenie jest oznaczone zgodnie z europejską dyrektywą 2012/19 / WE

w sprawie Zużytego Sprzętu Elektrycznego i Elektronicznego (ZSEE).

Zapewniając prawidłową utylizację urządzenia, pomagasz zapobiegać ewentualnym

negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogą

wystąpić na skutek nieprawidłowego przetwarzania odpadów z niniejszego

urządzenia.

Ten symbol na produkcie wskazuje, że produkt nie może być traktowany jak

odpady z gospodarstwa domowego. Należy go dostarczyć do odpowiedniego

punktu zbiórki odpadów w celu poddania recyklingowi sprzętu elektrycznego

i elektronicznego.

To urządzenie wymaga specjalistycznej utylizacji. W celu dalszego uzyskania

bardziej szczegółowych informacji na temat przetwarzania, odzysku i recyklingu

tego produktu należy skontaktować się z lokalnym urzędem miasta, służbą

utylizacji odpadów domowych lub sklepem, w którym produkt został zakupiony.

UTYLIZACJA: Nie

wyrzucaj tego produktu

razem z niesortowanymi

odpadami komunalnymi.

Konieczna jest osobna

zbiórka takich odpadów

w celu specjalnego

przetworzenia.

W celu uzyskania bardziej szczegółowych informacji na temat przetwarzania, odzysku i recyklingu tego produktu

należy skontaktować się z lokalnym urzędem miasta, służbą utylizacji odpadów domowych lub sklepem, w którym

produkt został zakupiony.

PL-20

POLSKI

Informacje o produkcie dotyczące domowych elektrycznych płyt grzejnych zgodne z rozporządzeniem Komisji (UE) nr 66/2014

Ustawianie

Symbol

Wartość

Jednostka

Identyfikacja modelu

Rodzaj płyty:

CI642CTT/E1

Liczba stref gotowania i/lub

obszarów

strefy

obszary

Technologia grzewcza (indukcyjne

pola grzejne i pola grzejne,

promiennikowe pola grzejne,

płyty pełne)

Indukcyjne pola grzejne

Indukcyjne strefy gotowania

promienne strefy gotowania

Płyty pełne

W przypadku okrągłych pól grzejnych lub obszarów: średnica

powierzchni użytkowej przypadająca na elektryczną strefę grzejną,

zaokrąglona do najbliższych 5 mm

Tylny lewy

21,0

Tylny centralny

Tylny prawy

18,0

Lewy centralny

Środkowy centralny

Prawy centralny

Przedni lewy

16,0

Przedni centralny

Przedni prawy

18,0

W przypadku nieokrągłych stref gotowania lub obszarów: długość

i szerokość powierzchni użytkowej przypadającej na elektrycznie

podgrzewaną strefę lub obszar gotowania, zaokrąglone do najbliższych

5 mm

Tylny lewy

Tylny centralny

Tylny prawy

Lewy centralny

Środkowy centralny

Prawy centralny

Przedni lewy

Przedni centralny

Przedni prawy

Zużycie energii dla strefy gotowania lub obszaru w przeliczeniu na kg

Tylny lewy

elektryczne gotowanie

182,0

Wh/kg

Tylny centralny

elektryczne gotowanie

Wh/kg

Tylny prawy

elektryczne gotowanie

186,3

Wh/kg

Lewy centralny

elektryczne gotowanie

Wh/kg

Środkowy centralny

elektryczne gotowanie

Wh/kg

Prawy centralny

elektryczne gotowanie

Wh/kg

Przedni lewy

elektryczne gotowanie

196,3

Wh/kg

Przedni centralny

elektryczne gotowanie

Wh/kg

Przedni prawy

elektryczne gotowanie

187,6

Wh/kg

Zużycie energii przez płytę w przeliczeniu na kg

ECpłyta

elektryczna

188,1

Wh/kg

Zastosowana norma: EN 60350-2 Elektryczny sprzęt do gotowania do użytku domowego - Część 2: Płyty - Metody pomiaru wydajności

Sugestie dotyczące oszczędzania energii:

• Aby uzyskać najlepszą wydajność płyty, należy umieścić patelnię na środku strefy gotowania.

• Używanie pokrywy skraca czas gotowania i oszczędza energię poprzez zatrzymywanie ciepła.

• Zminimalizuj ilość płynu lub tłuszczu, aby skrócić czas gotowania.

• Rozpocznij gotowanie na wysokim poziomie i zmniejsz ustawienie, gdy potrawa się rozgrzeje.

• Używaj naczyń o średnicy równej wymiarowi grafiki wybranej strefy.

Informacje te należy traktować jako część instrukcji obsługi urządzenia.

PL-21

PT-2

Gestão e Manutenção de Segurança:

• AVISO: O aparelho e peças acessíveis ficam quentes durante a

utilização. Deve ter-se cuidado para evitar tocar nas resistências.

• As crianças com menos de 8 anos de idade devem ser mantidas

afastadas do aparelho, a menos que tenham uma supervisão

contínua.

• Este aparelho pode ser utilizado por crianças de idade igual ou

superior a 8 anos e por pessoas com capacidades físicas,

sensoriais ou mentais reduzidas ou falta de experiência

e conhecimento, caso lhes tenha sido fornecida supervisão ou

instruções relativas à utilização do aparelho de forma segura e

desde que compreendam os perigos envolvidos.

• As crianças não devem brincar com o aparelho.

• A limpeza e a manutenção pelo utilizador não devem ser

realizadas por crianças sem supervisão

• AVISO: Cozinhar numa placa com gordura ou óleo, sem vigilância,

pode ser perigoso e pode resultar em fogo.

• NUNCA tente extinguir um incêndio com água, em vez disso

desligue o aparelho e, em seguida, cubra a chama com, por

exemplo, uma tampa ou um cobertor antifogo.

• AVISO: Perigo de incêndio: não guarde artigos em cima das

superfícies de cozedura.

• AVISO: Se a superfície estiver rachada, desligue o aparelho para

evitar a possibilidade de choque elétrico.

• Não utilize um dispositivo de limpeza a vapor para operações de

limpeza

• Objetos metálicos como facas, garfos, colheres e tampas não

devem ser colocados na superfície da placa, uma vez que podem

ficar quentes. Qualquer derrame deve ser removido da tampa

antes da abertura.

PT-3

PORTUGUÊS

• Deixe arrefecer a superfície da placa antes de fechar a tampa.

• Após utilização, desligue o elemento da placa utilizando o seu

controlo. Não confie no detetor de panelas.

• Este aparelho não se destina a ser operado com um temporizador

externo ou um sistema de controlo remoto separado.

• Os meios para desconexão devem ser incorporados na cablagem

fixa, de acordo com as regras de colocação de cablagem.

• As instruções indicam o tipo de cabo a ser utilizado, tendo em

conta a temperatura da superfície traseira do aparelho.

• Se o cabo de alimentação estiver danificado, tem de ser

substituído pelo fabricante, pelo agente de serviço ou por uma

pessoa igualmente qualificada de forma a evitar perigo.

• CUIDADO: A fim de evitar perigo devido à reinicialização

inadvertida do corte térmico, este aparelho não deve ser fornecido

através de um dispositivo de comutação externo, como um

temporizador ou ligado a um circuito que seja ligado e desligado

regularmente pelo utilitário.

AVISO: Utilize apenas proteções de placa concebidas pelo

fabricante do aparelho para cozinhar ou indicadas pelo fabricante

do aparelho nas instruções de utilização, conforme adequado, ou

proteções de placa incorporadas no aparelho. A utilização de

proteções inadequadas pode causar acidentes.

- Utilize sempre os utensílios de cozinha adequados.

- Coloque sempre a panela no centro da unidade onde está

a cozinhar.

- Não coloque nada no painel de controlo.

- Não use a superfície como uma placa de corte.

- Deixe arrefecer a superfície da placa antes de fechar a tampa.

- CUIDADO: o processo de cozedura deve ser supervisionado. Um

processo de cozedura rápido, tem de ser continuamente

supervisionado

PT-4

Caro Cliente:

Obrigado por comprar a placa de indução CANDY. Esperamos que lhe proporcione

muitos anos de bom serviço.

Leia atentamente este manual de instruções antes de utilizar a placa e guarde-o num

local seguro para consulta futura.

Apresentação do produto

A placa de indução serve para todo o tipo de cozinhados, com as suas zonas

eletromagnéticas, e os seus controlos microcomputorizados e multifunções, o que a torna

a escolha ideal para a família de hoje.

Fabricada com materiais especialmente importados, a placa de indução CANDY

é extremamente fácil de usar, durável e segura.

Princípio de funcionamento

A placa de indução é composta por uma bobina, uma placa de aquecimento feita de material

ferromagnético e um sistema de controlo. A corrente elétrica gera um poderoso campo magnético

através da bobina. Isto produz um grande número de vórtices que, por sua vez, geram calor que é então

transmitido, através da zona de cozedura, para o recipiente onde vai cozinhar.

Panela de ferro

Circuito magnético

Placa de vidr

o cerâmica

Bobina de indução induzida

Correntes

PT-5

PORTUGUÊS

Segurança

Esta placa foi especialmente concebida para

uso doméstico.

Na sua constante busca para melhorar seus

produtos, a CANDY reserva-se o direito de

modificar, a qualquer momento, qualquer

aspeto técnico, programa ou estético do

aparelho.

 Proteção contra sobreaquecimento

Um sensor monitoriza a temperatura nas

zonas de cozedura. Quando a temperatura

excede um nível seguro, a zona de

cozedura é desligada automaticamente.

 Deteção de objetos pequenos ou não

magnéticos

Quando uma panela com um diâmetro

inferior a 80 mm, ou algum outro pequeno

objeto (por exemplo, faca, garfo, chave) ou

uma panela não magnética (p.ex.,

alumínio) foi deixada na placa, um sinal

sonoro toca durante aproximadamente um

minuto, após o qual a placa passa

automaticamente para standby.

 Aviso de calor residual

Quando a placa estiver a funcionar há

algum tempo, haverá algum calor residual.

A letra "H" parece para o avisar para se

manter afastado.

 Encerramento automático

Outra característica de segurança da placa

de indução é o encerramento automático.

Isto ocorre sempre que se esquecer de

desligar uma zona de cozedura.

Os tempos de paragem padrão são

exibidos na tabela abaixo:

Nível de

potência

A zona de aquecimento desliga-

se automaticamente após

1~3 8 horas

4~6 4 horas

7~9 2 horas

Quando a panela é removida da zona de

cozedura, esta deixa de aquecer

imediatamente e desliga-se após o sinal

sonoro ter tocado durante um minuto.

Aviso: Uma pessoa que tenha um pacemaker

deve consultar um médico antes de utilizar a

placa de cozedura de indução.

Instalação

1. Faça um furo na bancada de trabalho com

a medida mostrada no diagrama abaixo.

Deve deixar-se espaço mínimo de 50 mm

em torno do furo. A superfície de trabalho

deve ter, pelo menos, 30 mm de espessura

e ser de material resistente ao calor.

Tal como exibido na Figura (1)

Instalação de descarga: Viável apenas se o

forno não estiver instalado sob a bancada

2. É essencial que a placa de indução esteja

bem ventilada e que a entrada e saída de

ar não estejam obstruídas.

Certifique-se de que a placa está

corretamente instalada como mostrado na

Figura 2.

Figura (2)

6,2cm

5,8cm

59cm

52cm

+0,4

+0,1

+0 4

+0,1

VEDANTE

Figura (1)

mini 5 mm

Figura (2)

mini 760 mm

mini 5 cm

mini 2 cm

Saída

do ar

Entrada

de ar

PT-6

NB: A distância de segurança entre a placa

e qualquer armário acima desta deve ser

de, no mínimo, 760 mm.

3. Fixe a placa na bancada de trabalho

utilizando os quatro suportes na base da

placa. A posição dos suportes pode ser

ajustada de acordo com a espessura da

bancada.

Avisos:

(1) A placa de indução deve ser instalada por

uma pessoa devidamente qualificada.

Temos os nossos próprios instaladores

qualificados. Nunca tente instalar o

aparelho por si próprio.

(2) A placa de indução não deve ser instalada

por cima de frigoríficos, congeladores,

máquinas de lavar louça ou máquinas

de secar.

(3) A placa de indução deve ser instalada

de modo a possibilitar a radiação ideal

de calor.

(4) A parede e a área acima da placa

devem ser resistentes ao calor.

(5) Para evitar qualquer dano, a camada

composta e o adesivo devem ser

resistentes ao calor.

4. Conexão à fonte de alimentação

A tomada deve estar ligada em conformidade

com a norma relevante a um disjuntor de um

polo. O método de conexão está exibido na

Figura 3.

Tensão Conexão de arame

380-415 V 3N~

Preto Castanho

Azul

Amarelo/Verde

220-240 V~

Preto e Castanho

Azul

Amarelo/Verde

Figura (3)

Se o cabo estiver danificado ou caso seja

necessário substituí-lo, tal deve ser efetuado

por um técnico de pós-venda utilizando as

ferramentas adequadas, de modo a evitar

quaisquer acidentes.

Se o aparelho estiver conectado diretamente

à rede elétrica, deve ser instalado um

disjuntor de um polo com uma folga mínima

de 3 mm entre contactos.

O instalador deve certificar-se de que foi

efetuada a ligação elétrica correta e que está

em conformidade com os regulamentos de

segurança.

O cabo não deve ficar dobrado ou

comprimido. O cabo deve ser verificado

regularmente e substituído apenas por uma

pessoa qualificada.

Diagrama da placa de indução:

Zona com máx. de 1300/1500W

Zona com máx. de 1800/2000W

Zona com máx. de 2300/2600W

Placa de vidro

Zona com máx. de 1800/2000W

Painel de controlo

Diagrama esquemático do painel de controlo

Comando Ligar/Desligar

Comando de seleção da zona

aquecimento

Comando do temporizador

Tecla reguladora da

potência/temporizador

Boost

Comando de bloqueio

Suporte

PT-7

PORTUGUÊS

Funcionamento do produto

Controlos táteis

• Os comandos respondem ao toque, por isso não tem de aplicar qualquer pressão.

• Utilize a parte da impressão digital do seu dedo, não a ponta.

• Ouvirá um sinal sonoro de cada vez que um toque for registado.

• Certifique-se que os controlos estão sempre limpos, secos e que não há nenhum objeto (por exemplo,

um utensílio ou um pano) que os cubra. Mesmo uma película fina de água pode tornar os comandos

difíceis de operar.

Escolher os utensílios de cozinha adequados

• Utilize apenas utensílios de cozinha com uma base adequada para cozinhar por

indução. Procure o

símbolo de indução na embalagem ou na parte inferior da panela.

• Pode verificar se os seus utensílios de cozinha são adequados realizando um teste

magnético.

Mova um íman em direção à base da panela. Se for atraído, a panela é adequada

para a indução.

•

Se não tiver um íman:

1. Coloque um pouco de água na panela que deseja verificar.

2. Se não piscar no visor e a água estiver a aquecer, a panela é adequada.

•

Os utensílios de cozinha fabricados com os seguintes materiais não são adequados:

aço inoxidáv

el puro, alumínio ou cobre sem base magnética, vidro, madeira,

porcelana, cerâmica e barro.

Não utilize utensílios de cozinha com bordas recortadas ou com uma base curva.

Certifique-se de que a base da sua panela é lisa, que fica perfeitamente nivelada contra o vidro e que tem o

mesmo tamanho que a zona de cozedura. Utilize panelas cujo diâmetro seja tão grande como o gráfico da

zona selecionada. A energia será utilizada com a sua máxima eficiência se utilizar uma panela ligeiramente

mais larga. Se utilizar uma panela mais pequena, a eficiência poderá ser menor do que o esperado. Uma

panela inferior a 140 mm poderá não detetada pela placa. Centre sempre a panela na zona de cozedura.

PT-8

Levante sempre panelas da placa de indução, não as arraste, pois podem riscar o vidro.

Como utilizar

Começar a cozinhar

Toque no comando LIGAR/DESLIGAR durante três

segundos. Após ligar, o sinal sonoro soa uma vez, todos os

ecrãs mostram "-" ou "- -", indicando que a placa de indução

entrou no modo de espera.

Coloque uma panela adequada na zona de cozedura que

pretende utilizar.

• Certifique-se de que o fundo da panela e a superfície da

zona de cozedura estão limpos e secos.

Ao tocar no controlo de seleção da zona de aquecimento,

irá piscar um indicador ao lado do botão

Defina uma regulação de calor tocando no comando "-" ou "+".

• Se não selecionar uma definição de calor no período de

1 minuto, a placa de indução desliga-se automaticamente.

Terá de recomeçar no passo 1.

• É possível

modificar a regulação do calor a qualquer

altura durante a cozedura.

Se o visor piscar alternadamente com a regulação do calor

Isto significa que:

• não colocou uma panela na zona de cozedura correta ou,

• a panela que está a utilizar não é adequada para cozinhar por indução ou,

• a panela é muito pequena ou não está devidamente centrada na zona de cozedura.

O aquecimento não é ativado se não existir uma panela adequada na zona de cozedura.

O visor desliga-se automaticamente após 1 minuto se não for colocada uma panela adequada.

PT-9

PORTUGUÊS

Terminar de cozinhar

Toque no controlo de seleção da zona de aquecimento que

pretende desligar

Desligue a zona de cozedura deslizando para "0" ou tocando

em conjunto "-" e "+". Certifique-se de que o visor mostra "0".

Desligue completamente a placa tocando no comando

LIGAR/DESLIGAR.

Cuidado com as superfícies quentes

O "H" mostra qual a zona de cozedura que está quente ao

toque. Desaparecerá quando a superfície tiver arrefecido

a uma temperatura segura. Utilizar a placa quando ainda

está quente pode também ser uma forma de poupança de

energia, se pretender aquecer mais panelas.

Utilizar a função Boost

Ativar a função Boost

Tocar no controlo de seleção da zona de aquecimento.

Tocando no controlo do boost , o indicador da zona mostra

"P" e a potência alcança Max.

PT-10

Cancelar a função Boost

Toque no comando "Boost" ou no botão "-" para cancelar

função Boost; a zona de cozedura voltará à sua

configuração original.

Tocando nos comandos "-" e "+" em conjunto. A zona de

cozedura desliga-

se e a função boost é cancelada

automaticamente

• A zona de cozedura volta à sua configuração original após 5 minutos.

• Se a configuração original de calor for igual a 0, regressará a 9 após 5 minutos.

Bloquear os comandos

• Pode bloquear os comandos para evitar uma utilização involuntária (por exemplo, crianças que

acidentalmente ligam as zonas de cozedura).

• Quando os comandos são bloqueados, todos os comandos exceto o LIGAR/DESLIGAR são desativados.

Para bloquear os comandos

Toque no comando de bloqueio

O indicador do temporizador irá apresentar "Lo"

Para desbloquear os comandos

Toque e mantenha premido o botão de bloqueio durante algum tempo.

Quando a placa está no modo de bloqueio, todos os comandos são desativados, exceto o

LIGAR/DESLIGAR ; pode sempre desligar a placa de indução com o comando LIGAR/DESLIGAR

em caso de emergência, mas deverá desbloquear a placa primeiro na operação seguinte.

PT-11

PORTUGUÊS

Comando do temporizador

Pode utilizar o temporizador de duas formas diferentes:

a) Pode utilizá-lo como um lembrete de minutos. Neste caso, o temporizador não desliga nenhuma zona

de cozedura quando a hora definida estiver ativada.

b) Pode configurá-lo para desligar uma ou mais zonas de cozedura após o tempo definido ter terminado.

O temporizador do máximo é 99 min.

a) Utilizar o temporizador como um lembrete de minutos

Certifique-se de que a placa está ligada, se estiver a

selecionar uma zona de cozedura

Nota: para usar o contador de minutos pelo menos uma zona

será ativa.

Selecione a zona tocando no comando de seleção da zona de

aquecimento.

Quando a zona está confirmada, toque no comando do

temporizador. O indicador do contador irá começar a piscar e

irá aparecer no visor do temporizador "10".

Defina o tempo tocando no comando "-" ou "+" do

temporizador. Dica: Toque uma vez no comando "-" ou "+" do

temporizador para diminuir ou aumentar em 1 minuto.

Toque e mantenha premido o comando "-

" ou "+" do

temporizador para diminuir ou aumentar em 10 minutos.

Para cancelar o contador de minutos

Selecione a zona tocando no comando de seleção da zona de

aquecimento. Num curto espaço de tempo, toque no comando

do temporizador. Ao tocar em "-

" e "+" em conjunto,

o temporizador é cancelado, e será mostrado "00" no visor

dos minutos.

Quando o tempo estiver definido, a contagem decrescente

será iniciada imediatamente. O visor irá apresentar o tempo

restante e o indicador do temporizador irá piscar durante

5 segundos.

O sinal sonoro irá soar durante 30 segundos e o indicador

do temporizador mostra "- -" quando o tempo definido tiver

terminado.

PT-12

b) Configurar o temporizador para desligar uma zona de cozedura

Definir uma zona

Tocando no controlo de seleção da zona de aquecimento para

a qual pretende definir o temporizador. (por exemplo, zona 3#)

Num curto espaço de tempo, antes do visor parar de piscar,

toque no comando do temporizador. O indicador do contador irá

começar a piscar e irá aparecer no visor do temporizador "10".

Defina o tempo tocando no comando "-" ou "+" do

temporizador. Dica: Toque uma vez no comando "-" ou "+" do

temporizador para diminuir ou aumentar em 1 minuto.

Toque e mantenha premido o comando "-

" ou "+" do

temporizador para diminuir ou aumentar em 10 minutos.

Para cancelar o temporizador

Selecione a zona tocando no comando de seleção da zona de

aquecimento. Num curto espaço de tempo, toque no comando

do temporizador.

Ao tocar em "-

" e "+" em conjunto, o temporizador

é cancelado, e será mostrado "00" no visor dos minutos.

Quando o tempo estiver definido, a contagem decrescente

será iniciada imediatamente. O visor irá apresentar o tempo

restante e o indicador do temporizador irá piscar durante

5 segundos.

NOTA: O ponto vermelho próximo do indicador do nível de

potência irá acender indicando que a zona está selecionada.

Quando o temporizador de cozedura chegar a zero, a zona de

cozedura correspondente será desligada automaticamente.

Outra zona de cozedura continuará a funcionar se tiver sido ligada anteriormente.

As figuras acima indicadas são apenas para referência, e o produto final prevalecerá.

PT-13

PORTUGUÊS

Função de gestão da potência

• é possível definir um nível máximo de absorção de potência para a placa de indução, escolhendo até

diferentes gamas de potência.

• as placas de indução têm a capacidade de se limitarem automaticamente de modo a trabalhar a uma

potência inferior, para evitar o risco de sobrecarga.

• Não é necessário colocar quaisquer panelas nas zonas de aquecimento. Sugerimos que se inicie

a configuração no período de 5 segundos após ligar a alimentação. É necessário entrar no modo de

definição da potência num período de 60 segundos para entrar na Função de gestão da potência.

Para entrar na Função de gestão da potência

1. Tenha em atenção que não deve ligar

a placa. Nesta fase, prima "Boost" e "Lock" ao

mesmo tempo.

Será apresentado o símbolo "S" na zona N.º 1.

2. Prima a tecla "Lock".

Será apresentado o símbolo "S" na zona N.º 1 e o

símbolo "E" na zona N.º 2.

3. Prima novamente as teclas "Boost" e

"Lock" ao mesmo tempo.

Será apresentado o símbolo "S" na zona N.º 1,

o símbolo "E" na zona N.º 2 e o símbolo "t" na zona

N.º 3. Ao mesmo tempo, o modo de potência máxima

atual (7.2) será apresentado no indicador do

temporizador.

Para mudar para outro nível

prima brevemente a tecla "Boost"

Existem 6 níveis de potência, de "7.2" a "2.5".

O indicador do temporizador irá apresentar um destes.

"7.2": a potência máxima é 7,2 Kw.

"6.5": a potência máxima é 6,5 Kw.

"5.5": a potência máxima é 5,5 Kw.

"4.5": a potência máxima é 4,5 Kw.

"3.5": a potência máxima é 3,5 Kw.

"2.5": a potência máxima é 2,5 Kw.

PT-14

Confirmação da Função de gestão da potência

Após a seleção do modo de definição da

potência desejado, prima a tecla "Lock"

Quando o indicador do temporizador deixa de piscar,

o modo de potência está definido com sucesso.

Função de gestão da potência de saída

Após a definição, certifique-se de que desliga e

volta a ligar a energia.

Em seguida, a placa será desligada.

PT-15

PORTUGUÊS

Seleção dos recipientes para cozinhar

Fritadeira em ferro

Aço inoxidável

Panela de ferro

Chaleira de ferro

Chaleira de aço

inoxidável

Utensílio de

cozinha em esmalte

Placa de ferro

Pode ter um número de recipientes para cozinhar diferentes

1. Esta placa de indução pode identificar uma variedade de recipientes para cozinhar,

que pode testar com um dos seguintes métodos:

Coloque o recipiente na zona de cozedura. Se a zona de cozedura correspondente

apresentar um nível de potência, o recipiente é adequado. Se "U" pisca, o recipiente

não é adequado para uso com a placa de indução.

2. Ponha um íman junto do recipiente. Se o íman for atraído para o recipiente, então

é adequado para ser utilizado com a placa de indução.

NB: A base do recipiente deve conter material magnético.

Deve ter um fundo plano com um diâmetro de acordo com o quadro 1 abaixo.

3. Utilize apenas panelas ferromagnéticas feitas de aço esmaltado, ferro fundido ou aço

inoxidável, mas compatíveis com indução

4. Utilize panelas cujo diâmetro da área ferromagnética (base da panela) esteja na faixa

de dimensões na tabela abaixo. (Tabela 1)

- Se usar panelas menores, o desempenho pode ser afetado

- Se utilizar uma panela com um diâmetro menor do que o indicado na tabela 1,

a panela pode não ser detetada

De acordo com a dimensão da zona pode usar panelas de diferentes diâmetros como

a imagem abaixo:

PT-16

5. Se a parte ferromagnética cobrir apenas parcialmente a base da panela, apenas a

área ferromagnética aquecerá, o resto da base pode não aquecer uma temperatura

suficiente para cozinhar.

6. Se a área ferromagnética não for homogénea, mas apresentar outros materiais,

como o alumínio, isto pode afetar o aquecimento e a deteção da panela.

Se a base da panela for semelhante às fotos abaixo, a panela não pode ser detetada.

O diâmetro base dos utensílios de cozinha de indução

Zona de cozedura Mínimo Máximo

1 120 160

2 160 210

3 e 4 140 180

O acima pode variar de acordo com o tamanho da panela e o material que é feita.

PT-17

PORTUGUÊS

Limpeza e Manutenção

A superfície da placa de indução pode ser facilmente limpa da seguinte forma:

Tipo de

contaminação

Método de limpeza Materiais de limpeza

Luz Mergulhe em água quente e seque com um pano Esponja de limpeza

Anéis e calcário Aplique vinagre branco na área, limpe com um

pano macio ou use um produto comercialmente

disponível

Adesivo especial para vidro

cerâmico

Doces, alumínio ou

plástico derretido

Utilize um raspador especial para vidro cerâmico

para remover resíduos (é melhor um produto de

silicone)

Adesivo especial para vidro

cerâmico

NB: Desligue a fonte de alimentação antes de limpar.

Exibição e inspeção de falhas

A placa de indução está equipada com uma função de auto diagnóstico. Com este teste, o técnico é capaz

de verificar a função de vários componentes sem desmantelar ou desmontar a placa da superfície de trabalho.

Resolução de problemas

1) Códigos de falha que podem ocorrer durante a utilização & Solução;

Código de

falha

Problema Solução

Sem autorrecuperação

Falha do sensor de temperatura da placa de

cerâmica - circuito aberto.

Verifique a conexão ou substitua o sensor de

temperatura da placa de cerâmica.

Falha do sensor de temperatura da placa

cerâmica - curto-circuito.

Falha do sensor de temperatura da placa de

cerâmica

Temperatura elevada do sensor de placa de

cerâmica.

Espere que a temperatura da placa

de cerâmica volte ao normal.

Toque no botão "LIGAR/DESLIGAR" para

reiniciar a unidade.

Falha do sensor de temperatura do IGBT -

circuito aberto.

Substitua a placa de alimentação.

Falha do sensor de temperatura do IGBT - curto-

circuito.

PT-18

E6 Temperatura elevada de IGBT.

Espere que a temperatura de IGBT volte ao

normal.

Toque no botão

"LIGAR/DESLIGAR" para

reiniciar a unidade. Verifique se o ventilador

funciona sem problemas; se não, substitua o

ventilador.

A tensão de alimentação está abaixo da tensão

nominal.

Verifique se o fornecimento de energia está

normal.

Ligue após o

fornecimento de energia estar

normal.

A tensão de alimentação é superior à tensão

nominal.

U1 Erro de comunicação.

Volte a inserir a conexão entre a placa do

visor e a placa de alimentação. Substitua a

placa de alimentação ou a placa do visor.

2) Falha específica e solução

Falha

Problema

Solução A

Solução B

O LED não acende quando a

unidade está ligada.

Sem alimentação elétrica.

Verifique se a ficha está

bem presa na saída e que

a saída está a funcionar.

Falha da conexão da

placa de alimentação

acessória e da placa

do visor.

Verifique a conexão.

A placa de alimentação

acessória está danificada.

Substitua a placa de

alimentação acessória.

A placa do visor está

danificada.

Substitua a placa do visor.

Alguns botões não

funcionam, ou o visor LED

não é normal.

A placa do visor está

danificada.

Substitua a placa do visor.

O indicador do Modos de

Cozedura acende-se, mas o

aquecimento não começa.

Temperatura elevada da

placa.

A temperatura ambiente

pode ser demasiado alta. A

entrada ou saída de ar pode

estar obstruída.

Há algo de errado com o

ventilador.

Verifique se o ventilador

funciona sem problemas; se

não, substitua o ventilador.

A placa de alimentação

está danificada.

Substitua a placa de

alimentação.

O aquecimento para

repentinamente durante o

funcionamento e aparece "u"

a piscar no visor.

Tipo de panela errado.

Utiliza a panela adequada

(consultar o manual de

instruções.)

O circuito de deteção

de panelas está

danificado, substitua

a placa de

alimentação.

O diâmetro da panela é

muito pequeno.

O fogão está

sobreaquecido;

A unidade está

sobreaquecida. Aguarde

que a temperatura volte ao

normal.

Prima o botão

"LIGAR/DESLIGAR" para

reiniciar a unidade.

PT-19

PORTUGUÊS

As zonas de aquecimento do

mesmo lado (por exemplo,

a primeira e a segunda zona)

exibem "u".

Falha de conexão da

placa de alimentação e da

placa do visor;

Verifique a conexão.

A placa do visor da peça

de comunicação está

danificada.

Substitua a placa do visor.

A placa principal está

danificada.

Substitua a placa de

alimentação.

O motor do ventilador tem um

som anómalo.

O motor do ventilador está

danificado.

Substitua o ventilador.

O acima exposto é a avaliação e inspeção de falhas comuns.

Não desmonte a unidade sem ajuda especializada, para evitar quaisquer perigos e danos na placa de indução.

PT-20

Serviço de Assistência ao Cliente

Se ocorrer uma falha, antes de chamar o Serviço Pós-venda, faça o seguinte:

- Verifique se o aparelho está corretamente ligado

- Leia a tabela de falha e visualização acima

Se ainda não conseguir resolver o problema, desligue o aparelho, não tente desmontá-lo e ligue

para o Serviço Pós-Venda.

Declaração especial

O conteúdo deste manual foi cuidadosamente verificado. No entanto, a empresa não

pode ser considerada responsável por quaisquer falhas de impressão ou omissões.

Além disso, quaisquer modificações técnicas podem ser incluídas numa versão

revista do manual sem aviso prévio. A aparência e a cor do aparelho neste manual

podem diferir do real.

ELIMINAÇÃO: Não elimine

este produto como lixo

indiferenciado municipal.

Este tipo de resíduo deve

ser recolhido

separadamente para

tratamento especial.

Este aparelho está marcado de acordo com a Diretiva Europeia 2012/19/CE sobre

resíduos de equipamentos elétricos e eletrónicos (REEE).

Ao garantir que este aparelho é eliminado de forma correta, ajudará a prevenir

quaisquer possíveis danos para o ambiente e para a saúde humana, o que pode

ocorrer se for

eliminado de forma incorreta.

O símbolo no produto indica que este produto não pode ser tratado como resíduo

doméstico. Deve ser levado a um ponto de recolha para a reciclagem de produtos

elétricos e eletrónicos.

Este aparelho necessita de uma eliminação d

e resíduos especializada. Para

informação mais detalhada acerca do tratamento, recuperação e reciclagem deste

produto contacte o gabinete público competente, o seu serviço de depósito de

resíduos domésticos, ou a loja onde adquiriu o produto.

Para informação mais detalhada acerca do tratamento, recuperação e reciclagem deste produto contacte o gabinete

público competente, o seu serviço de depósito de resíduos domésticos, ou a loja onde adquiriu o produto.

PT-21

PORTUGUÊS

Informação sobre produtos para placas elétricas domésticas em conformidade com o Regulamento (UE) n.º 66/2014 da Comissão

Posição

Símbolo

Valor

Unidade

Identificação do modelo

Tipo de placa:

CI642CTT/E1

Número de zonas de cozedura

e/ou áreas

zonas

áreas

Tecnologia de aquecimento (zonas

de cozedura por indução e zonas

de cozedura, zonas de cozedura

radiantes, placas sólidas)

Zonas de cozedura por indução

Áreas de cozedura por indução

zonas de cozedura radiantes

placas sólidas

Para zonas ou áreas de

cozedura circulares: diâmetro da superfície útil

por zona de cozedura aquecida eletricamente, arredondado aos 5 mm

mais próximos

Traseira esquerda

21,0

Traseira central

Traseira direita

18,0

Central esquerda

Central central

Central direita

Dianteira esquerda

16,0

Dianteira central

Dianteira direita

18,0

Para zonas ou áreas de cozedura não circulares: comprimento

e largura da superfície útil por zona de cozedura ou área aquecida

eletricamente, arredondado aos 5 mm mais próximos

Traseira esquerda

Traseira central

Traseira direita

Central esquerda

Central central

Central direita

Dianteira esquerda

Dianteira central

Dianteira direita

Consumo de energia por zona ou área de cozedura calculada por kg

Traseira esquerda

Confeção elétrica CE

182,0

Wh/kg

Traseira central

Confeção elétrica CE

Wh/kg

Traseira direita

Confeção elétrica CE

186,3

Wh/kg

Central esquerda

Confeção elétrica CE

Wh/kg

Central central

Confeção elétrica CE

Wh/kg

Central direita

Confeção elétrica CE

Wh/kg

Dianteira esquerda

Confeção elétrica CE

196,3

Wh/kg

Dianteira central

Confeção elétrica CE

Wh/kg

Dianteira direita

Confeção elétrica CE

187,6

Wh/kg

Consumo de energia para a placa calculado por kg

Placa elétrica CE

188,1

Wh/kg

Norma aplicada: EN 60350-2 Aparelhos de cozedura para uso doméstico - Parte 2: Placas - Métodos de medição de desempenho

Sugestões para a poupança de energia:

• Para obter a melhor eficiência da placa, coloque a panela no centro da zona de cozedura.

• A utilização de uma tampa irá reduzir os tempos de cozedura e poupará energia, retendo o calor.

• Minimize a quantidade de líquido ou de gordura para reduzir os tempos de cozedura.

• Comece a cozinhar numa potência alta e reduza a potência quando os alimentos tiverem sido aquecidos.

• Utilize panelas cujo diâmetro seja tão grande como o gráfico da zona selecionada.

Estas informações devem ser consideradas como parte do manual do utilizador do aparelho.

HR-2

Sigurnosne napomene i održavanje:

• UPOZORENJE: Uređaj i pripadajući dostupni dijelovi postaju vrući

tijekom uporabe. Obratite pozornost i ne dirajte grijače.

• Neka se djeca mlađa od 8 godina drže podalje od uređaja osim ako

nisu pod stalnim nadzorom.

• Ovaj uređaj mogu upotrebljavati djeca starija od 8 godina i osobe sa

smanjenim fizičkim, osjetilnim ili mentalnim sposobnostima ili

nedostatkom iskustva i znanja ako su pod nadzorom ili su dobili

upute u vezi sa sigurnom upotrebom uređaja te ako shvaćaju

povezane opasnosti.

• Djeca se ne smiju igrati uređajem.

• Djeca bez nadzora ne smiju čistiti uređaj ni obavljati radnje

održavanja.

• UPOZORENJE: Kuhanje na ploči za kuhanje bez nadzora uz

uporabu masti ili ulja može biti opasno i može rezultirati požarom.

• NIKADA ne pokušavajte ugasiti vatru vodom, nego isključite uređaj

i pokrijte plamen npr. poklopcem ili vatrootpornom pokrivačem.

• UPOZORENJE: Opasnost od požara: ne odlažite predmete na

površine za kuhanje.

• UPOZORENJE: Ako na površini ima pukotina, isključite uređaj

kako biste izbjegli mogućnost strujnog udara.

• Ne upotrebljavajte čistač na paru za čišćenje

• S obzirom da se mogu zagrijati metalni predmeti kao što su noževi,

vilice, žlice i poklopci tava, ne smijete ih stavljati na površinu ploče

za kuhanje. Prije otvaranja treba ukloniti bilo kakav izljev s poklopca.

• Površina ploče za kuhanje treba se ohladiti prije zatvaranja poklopca.

HR-3

HRVATSKI

• Nakon uporabe, isključite ploču za kuhanje pomoću upravljačkog

elementa. Ne oslanjajte se na detektor tave.

• Ovaj uređaj nije namijenjen radu pomoću vanjskog vremenskog

programatora ili zasebnog sustava na daljinsko upravljanje.

• Sredstvo za isključenje mora biti u sklopu fiksnog ožičenja u skladu

s pravilima ožičenja.

• U uputama se navodi vrsta kabela koju treba rabiti s obzirom na

temperaturu stražnje površine uređaja.

• Ako je kabel za napajanje oštećen, mora ga zamijeniti proizvođač,

njegov serviser ili osobe sličnih kvalifikacija da bi se izbjegla opasnost.

• OPREZ: Radi izbjegavanja opasnosti zbog slučajnog povratka

toplinskog osigurača u početno stanje, ovaj se uređaj ne smije

napajati pomoću vanjskog preklopnog uređaja, kao što je vremenski

programator, ili biti priključen na strujni krug koji glavni izvor redovito

uključuje i isključuje.

UPOZORENJE: Upotrebljavajte samo štitnike ploče za kuhanje

proizvođača uređaja za kuhanje ili one za koje proizvođač uređaja

navede u uputama da su pogodni, ili štitnike ploča za kuhanje

priložene uz uređaj. Upotrebom neodgovarajućih štitnika mogu se

prouzrokovati nesreće.

- Uvijek upotrebljavajte prikladno posuđe.

- Uvijek stavite tavu u središte površine na kojoj kuhate.

- Ne stavljajte ništa na upravljačku ploču.

- Ne koristite se površinom kao daskom za rezanje.

- Površina ploče za kuhanje treba se ohladiti prije zatvaranja

poklopca.

- OPREZ: Postupak kuhanja treba nadzirati. Kratkotrajno kuhanje

mora se neprestano nadzirati.

HR-4

Poštovani korisniče:

Hvala vam na kupnji indukcijske ploče za kuhanje trgovačke marke CANDY. Nadamo se da će vam

pružiti mnogo godina uspješnog rada.

Pažljivo pročitajte ovaj priručnik s uputama prije uporabe ploče za kuhanje i čuvajte ga na sigurnom

mjestu da biste se njime mogli služiti i u budućnosti.

Uvodno o proizvodu

Indukcijska ploča za kuhanje namijenjena je svim vrstama kuhanja jer ima elektromagnetske zone

kuhanja i mikroračunalne kontrolne gumbe i višestruke funkcije pa je idealan izbor za današnju obitelj.

Proizvedena pomoću posebnih uvoznih materijala, indukcijska ploča za kuhanje poduzeća CANDY

iznimno je prilagođena korisniku, izdržljiva i sigurna.

Načelo rada

Indukcijska ploča za kuhanje sadrži zavojnicu, vruću ploču od feromagnetskog materijala i upravljački

sustav. Električnom strujom stvara se snažno magnetsko polje kroz zavojnicu. Time se stvara veliki

broj vrtloga kojima se stvara toplina koja se kroz zonu kuhanja prenosi na posudu za kuhanje.

Željezni lonac

Magnetski strujni krug

Ploča od staklene keramike

Induktor uključen

Struje

HR-5

HRVATSKI

Sigurnost

Ova je ploča za kuhanje posebno namijenjena

uporabi u kućanstvima.

Poduzeće CANDY stalno nastoji poboljšati svoje

proizvode i zadržava pravo preinake bilo kojeg

tehničkog, programskog ili estetskog vida ovoga

uređaja u bilo kojem trenutku.

⚫ Zaštita od pregrijavanja

Osjetnikom se nadzire temperatura u zonama

za kuhanje. Kada se temperaturom prijeđe

sigurna razina, zona za kuhanje automatski se

isključuje.

⚫ Otkrivanje malih ili nemagnetskih predmeta

Kada se tava promjera manjeg od 80 mm ili

neki drugi manji predmet (npr. nož, vilica, ključ)

ili nemagnetska tava (npr. aluminijska) ostavi

na ploči za kuhanje, zujalica zuji otprilike

minutu, a nakon toga ploča za kuhanje

automatski prelazi u stanje spremnosti za rad.

⚫ Upozorenje o ostatku topline

Kada ploča za kuhanje radi neko vrijeme,

prisutan je ostatak topline. Pojavljuje se slovo

„H“ kao upozorenje da se držite podalje od

ploče za kuhanje.

⚫ Automatsko isključivanje

Automatsko isključivanje još je jedna sigurnosna

značajka indukcijske ploče za kuhanje. Ova se

funkcija pokreće svaki put kad zaboravite

isključiti zonu za kuhanje.

Zadana vremena zaustavljanja navode se

u donjoj tablici:

Razina

napajanja

Zona zagrijavanja gasi se

automatski nakon

1 ~ 3

8 sata

4 ~ 6

4 sata

7 ~ 9

2 sata

Kad tavu sklonite iz zone za kuhanje, odmah

se prestane zagrijavati i isključuje se nakon

što je zujalica zujala minutu.

Upozorenje: Sve osobe koje imaju ugrađeni

elektrostimulator srca (pacemaker) trebaju se

posavjetovati s liječnikom prije uporabe

indukcijske vruće ploče.

Ugradnja

1. Napravite udubljenje na radnoj površini.

Dimenzije udubljenja prikazane su na donjem

dijagramu. Oko udubljenja treba biti prostor od

najmanje 50 mm. Radna površina treba biti

debela najmanje 30 mm i izrađena od materijala

otpornog na toplinu.

Kako je prikazano na Slici (1)

„Flush“ postavljanje: Moguće samo ako pećnica nije

postavljena ispod kuhinjskog ormarića

2. Indukcijska ploča za kuhanje mora imati dobru

ventilaciju i ne smiju se blokirati ulaz i izlaz zraka.

Pobrinite se da se ploča za kuhanje ispravno

ugradi, kako je prikazano na slici 2.

Slika (2)

59cm

6,2cm

5,8cm

BRTVA

52cm

Slika (1)

najmanje

760mm

najmanje 5 cm

Izlaz

zraka

najmanje

5 mm

najmanje 2 cm

Ulaz

zraka

Slika (2)

+0,4

+0,1

+0,4

+0,1

HR-6

Napomena: Radi sigurnosti, razmak između

ploče za kuhanje i bilo kojeg kuhinjskog

ormarića iznad nje mora iznositi najmanje

760 mm.

3. Pričvrstite ploču za kuhanje na radnu površinu

pomoću četiri nosača na dnu ploče. Položaj

nosača možete namjestiti prema debljini radne

površine.

Upozorenja:

(1) Indukcijsku ploču mora ugraditi za to prikladno

kvalificirana osoba. Imamo svoje kvalificirano

osoblje za ugradnju. Nikad ne pokušavajte

sami ugraditi uređaj.

(2) Indukcijska se ploča za kuhanje ne smije

ugraditi iznad hladnjaka, zamrzivača, perilica

posuđa ili sušilica rublja.

(3) Indukcijsku ploču treba ugraditi tako da je

moguće optimalno zračenje topline.

(4) Zid i područje iznad ploče za kuhanje trebaju

moći izdržati toplinu.

(5) Radi izbjegavanja bilo kakvog oštećenja,

sendvič sloj i ljepilo moraju biti otporni na toplinu.

4. Spajanje na sustav napajanja

Utičnicu treba spojiti u skladu s odgovarajućom

normom ili na jednopolni prekidač strujnog kruga.

Način spajanja prikazan je na slici 3.

Napon

Spajanje žica

380 – 415 V 3 N~

Crna Smeđa

plava

Žuta/zelena

220 – 240 V~

Crna i Smeđa

plava

Žuta/zelena

Slika (3)

Ako je kabel oštećen ili ga treba zamijeniti, to treba obaviti

tehničar službe za pomoć nakon prodaje uporabom

odgovarajućih alata radi izbjegavanja bilo kakvih nezgoda.

Ako se uređaj spaja izravno na elektroenergetsku

mrežu, treba ugraditi svepolni prekidač strujnog

kruga uz razmak od najmanje 3 mm između

kontakata.

Osoba koje ugrađuje uređaj treba se pobrinuti za

ispravno električno spajanje te da je spoj u skladu

sa sigurnosnim propisima.

Kabel se ne smije savijati ni sabijati. Kabel treba

redovito provjeravati i može ga zamijeniti samo

prikladno kvalificirana osoba.

Dijagram indukcijske ploče za

kuhanje:

1. Zona od najviše 1300/1500W

2. Zona od najviše 2300/2600W

3. Zona od najviše 1800/2000W

4. Zona od najviše 1800/2000W

5. Staklena ploča

6. Upravljačka ploča

Shematski dijagram upravljačke ploče

1. Upravljački element za

uključivanje/isključivanje

2. Upravljanje vremenskim

programatorom

3. Povećanje

4. Upravljački elementi za odabir zone

zagrijavanja

5. Gumb za regulaciju

snage/vremenskog programatora

6. Upravljački element za

zaključavanje tipki

nosač

HR-7

HRVATSKI

Rad proizvoda

Upravljački elementi osjetljivi na dodir

• Ne morate primjenjivati pritisak jer se upravljačkim elementima upravlja na dodir.

• Dodirnite jagodicom prsta, a ne vrhom prsta.

• Čuje se zvučni signal pri svakoj registraciji dodira.

• Pobrinite se da su upravljači elementi uvijek čisti, suhi i da se ničim ne prekrivaju (npr. priborom ili krpom). Čak i zbog

tankog sloja vode može biti teško rukovati upravljačkim elementima.

Odabir ispravnog posuđa za kuhanje

• Upotrebljavajte isključivo posuđe za kuhanje s bazom prikladnom za indukcijsko

pripremanje hrane. Potražite simbol za indukciju na pakiranju ili na dnu tave.

• Možete provjeriti je li vaše posuđe za kuhanje prikladno ispitivanjem pomoću magneta.

Pomičite magnet prema bazi tave. Ako postoji privlačenje, tava je prikladna za indukciju.

• Ako nemate magnet:

1. Ulijte vode u tavu koju želite provjeriti.

2. Ako ne bljeska na zaslonu i ako se voda zagrijava, tava je prikladna za uporabu.

• Posuđe za kuhanje koje se izrađuje od sljedećih materijala nije prikladno: čisti nehrđajući

čelik, aluminij ili bakar bez magnetske baze, staklo, drvo, porculan, keramika i glina.

Ne upotrebljavajte posuđe za kuhanje s nazubljenim rubovima ili zakrivljenom bazom.

Pobrinite se da je baza vaše tave glatka, da se postavlja ravno uz staklo i da je jednake veličine kao zona za kuhanje.

Upotrebljavajte tave promjera jednakog velikog kao i odabrana zona. Ako upotrebljavajte nešto širi lonac, jamči se maksimalna

iskoristivost energije. Ako upotrebljavate manji lonac, učinkovitost može biti manja od očekivane. Lonci promjera manjeg od

140 mm možda se neće otkriti pločom za kuhanje. Uvijek postavite svoju tavu u središte zone za kuhanje.

HR-8

Uvijek podignite tave s indukcijske ploče za kuhanje – ne kližite njima jer tako možete ogrepsti staklo.

Način upotrebe

Početak kuhanja

Dodirnite upravljački element za uključivanje/isključivanje na tri sekunde. Nakon

uključivanja napajanja, zujalica se uključuje jedanput, a na svim se zaslonima

prikazuje „-” ili „- -” čime se ukazuje da je indukcijska ploča za kuhanje u stanju

pripravnosti.

Postavite prikladnu tavu na zonu za kuhanje koju planirate upotrebljavati.

• Pobrinite se da su dno tave i površina zone za kuhanje čiste i suhe.

Kada dodirnete upravljački element za odabir zone zagrijavanja, pokazivač

pored tipke treperi

Odaberite postavku topline dodirivanjem upravljačkog elementa „-” ili „+”.

• Ako ne odaberete postavku topline u roku od 1 minute, automatski se

isključuje indukcijska ploča za kuhanje. Morate početi ponovno od 1. koraka.

• Možete promijeniti postavku topline u bilo kojem trenutku tijekom kuhanja.

Ako na zaslonu bljeska izmjenično s postavkom topline

Time se označava:

• da niste postavili tavu na ispravnu zonu za kuhanje ili,

• da tava koju upotrebljavate nije prikladna za indukcijsko pripremanje hrane ili,

• da je tava premala ili da nije ispravno centrirana na zoni za kuhanje.

Nema zagrijavanja dok se ne postavi prikladna tava na zonu za kuhanje.

Zaslon se automatski isključuje nakon 1 minute ako na njega nije postavljena prikladna tava.

HR-9

HRVATSKI

Dovršetak kuhanja

Dodirnite upravljački element za odabir zone zagrijavanja koju želite

isključiti

Isključite zonu za pripremanje pomicanjem prema dolje do „0” ili

istovremenim dodirivanjem upravljačkih elemenata „-” i „+”. Provjerite je

li na zaslonu prikazano „0”.

Isključite cijelu površinu za kuhanje dodirivanjem upravljačkog elementa

za uključivanje/isključivanje.

Pazite na vruće površine

Slovom H ukazuje se na zonu za kuhanje koja je prevruća za

dodirivanje. Nestaje kada se površina ohladi do sigurne

temperature. Može se upotrijebiti i kao funkcija uštede energije ako

želite zagrijati još tava, upotrijebite vruću ploču koja je još vruća.

Uporaba funkcije za povećanje snage

Uključite funkciju za povećanje snage

Dodirivanjem upravljačkog elementa za odabir zone zagrijavanja.

Dodirivanjem upravljačkog elementa za povećanje snage B, pokazivač

zone prikazuje „P” i snaga doseže najveću vrijednost.

ILI

HR-10

Poništavanje funkcije za povećanje snage

Dodirom gumba za povećanje ili gumba „-” poništava se funkcija za

povećanje snage, nakon čega se zona kuhanja vraća na izvornu

postavku.

Dodirnite "-" i "+" zajedno. Zona za kuhanje se isključuje, a funkcija za

povećanje snage automatski se poništava

• Zona za kuhanje vraća se na izvornu postavku nakon 5 minuta

• Ako je izvorna postavka topline jednaka 0, vratit će se na 9 nakon 5 minuta.

Blokiranje upravljačkih elemenata

• Možete blokirati upravljačke elemente radi sprječavanja neovlaštene uporabe (primjerice da djeca slučajno ne uključe

zone za kuhanje).

• Kada se blokiraju upravljači elementi, svi se upravljački elementi onemogućuju osim upravljanja uključivanjem/

isključivanjem.

Za blokiranje upravljačkih elemenata

Dodirnite upravljanje zaključavanjem

Pokazivač vremenskog programatora prikazuje vrijednost „Lo”

Za otključavanje upravljačkih elemenata

Dodirnite i neko vrijeme tako držite upravljački element za zaključavanje

Kada je ploča za kuhanje u načinu rada blokade, svi se upravljački elementi onemogućuju osim

UKLJUČIVANJA/ISKLJUČIVANJA , u slučaju nužde možete isključiti indukcijsku ploču za kuhanje upravljačkim

elementom za upravljanje UKLJUČIVANJEM/ISKLJUČIVANJEM , no pri sljedećoj radnji prvo trebate otključati

ploču za kuhanje.

ILI

HR-11

HRVATSKI

Upravljanje vremenskim programatorom

Možete upotrebljavati vremenski programator na dva različita načina:

a) Možete ga upotrebljavati kao tajmer. U tom se slučaju nijedna zona za kuhanje ne isključuje vremenskim programatorom

kada istekne zadano vrijeme.

b) Možete ga postaviti tako da se njime isključi jedna zona za kuhanje nakon što istekne zadano vrijeme.

Najveća vrijednost vremenskog programatora iznosi 99 min.

a) Uporaba vremenskog programatora kao tajmera

Provjerite je li ploča za kuhanje uključena ako odabirete zonu za kuhanje

Napomena: kada koristite tajmer, barem jedna zona mora biti aktivna.

Odaberite zonu dodirom regulatora odabira zone grijanja.

Kada potvrdite zonu, dodirnite upravljački element vremenskog programatora.

Pokazivač vremenskog programatora počinje treperiti i na zaslonu

vremenskog programatora prikazuje se „10”.

Postavite vrijeme dodirivanjem upravljačkog elementa „-” ili „+” vremenskog

programatora Savjet: Jednom dodirnite upravljački element „-” ili „+”

vremenskog programatora da bi se vrijeme smanjilo ili povećalo za 1 minutu.

Dodirnite i držite upravljački element „-” ili „+” vremenskog programatora

i vrijeme će se smanjiti ili povećati za 10 minuta.

Za poništavanje tajmera

Odaberite zonu dodirom regulatora odabira zone grijanja. U kratkom

vremenu dodirnite regulator tajmera. Istovremenim dodirivanjem

upravljačkih elemenata „-” i „+” poništava se vremenski programator, a na

zaslonu s minutama prikazuje se „00”.

Nakon što se postavi vrijeme, odmah započinje odbrojavanje. Prikazuje se

preostalo vrijeme na zaslonu, a pokazivačem vremenskog programator

bljeska se 5 sekunda.

Zujalicom emitira zvučni signal 30 sekundi, a pokazivač vremenskog

programatora prikazuje „- -” kada zadano vrijeme završi.

HR-12

b) Postavljanje vremenskog programatora za isključivanje jedne zone za pripremanje

Postavljanje jedne zone

Dodirnite upravljački element za odabir zone zagrijavanja za koju želite postaviti

vremenski programator. (npr. zona 3#)

U kratkom vremenu, prije nego što zaslon prestane treperiti, dodirnite regulator

tajmera. Pokazivač vremenskog programatora počinje treperiti i na zaslonu

vremenskog programatora prikazuje se „10”.

Postavite vrijeme dodirivanjem upravljačkog elementa „-” ili „+” vremenskog

programatora Savjet: Jednom dodirnite upravljački element „-” ili „+” vremenskog

programatora i vrijeme će se smanjiti ili povećati za 1 minutu.

Dodirnite i držite upravljački element „-” ili „+” vremenskog programatora i vrijeme

će se smanjiti ili povećati za 10 minuta.

Otkazivanje vremenskog programatora

Odaberite zonu dodirom regulatora odabira zone grijanja. U kratkom vremenu

dodirnite regulator tajmera.

Istovremenim dodirivanjem upravljačkih elemenata „-” i „+” poništava se

vremenski programator, a na zaslonu s minutama prikazuje se „00”.

Nakon što se postavi vrijeme, odmah započinje odbrojavanje. Prikazuje se

preostalo vrijeme, a pokazivač vremenskog programator treperi 5 sekundi.

NAPOMENA: Kada svijetli crvena točka pored pokazivača razine napajanja,

to znači da je ta zona odabrana.

Kada istekne vrijeme vremenskog programatora, odgovarajuća se zona za

kuhanje automatski isključuje.

Druge zone za kuhanje i dalje rade ako su se prethodno uključile.

Gore prikazane slike služe samo kao referenca, a konačni proizvod mora imati prednost.

HR-13

HRVATSKI

Funkcija regulacije snage

• moguće je namjestiti najveću razinu potrošnje struje za indukcijsku ploču za kuhanje odabirom različitih raspona snage.

• indukcijske ploče za kuhanje mogu se automatski ograničiti u svrhu rada pri nižoj razini snage radi izbjegavanja opasnosti

od preopterećenja.

• Nije potrebno stavljati lonce na grijaće zone. Predlažemo da počnete s namještanjem unutar pet sekundi nakon

priključivanja napajanja. Za ulazak u funkciju regulacije snage morate ući u način namještanja snage unutar 60 sekundi.

Za pristupanje funkciji regulacije snage

1. Nemojte uključivati ploču za kuhanje. U ovoj fazi

istodobno pritisnite tipke „Boost“ i „Lock“.

Simbol „S“ prikazat će se u zoni #1.

2. Pritisnite tipku „Lock“.

Simbol „S“ prikazat će se u zoni #1, a simbol „E“ u zoni #2.

3. Ponovno pritisnite tipke „Boost“ i „Lock“ u isto

vrijeme.

Simbol „S“ prikazat će se u zoni #1, „E“ u zoni #2, a „t“ u zoni

#3. Istodobno će se na pokazivaču vremenskog

programatora prikazati trenutačni način rada maksimalne

snage (7.2).

Za prijelaz na drugu razinu

kratko pritisnite tipku „Boost“

Postoji 6 razina snage, od „7,2” do „2,5”. Pokazivačem

vremenskog programatora prikazat će se jedna od njih.

„7,2”: najveća snaga iznosi 7,2 Kw.

„6,5”: najveća snaga iznosi 6,5 Kw.

„5,5”: najveća snaga iznosi 5,5 Kw.

„4,5”: najveća snaga iznosi 4,5 Kw.

„3,5”: najveća snaga iznosi 3,5 Kw.

„2,5”: najveća snaga iznosi 2,5 Kw.

Potvrđivanje regulacije snage

HR-14

Nakon odabira željenog načina namještanja snage, pritisnite

tipku „Lock“

Kad pokazivač vremenskog programatora prestane treperiti,

način snage uspješno je namješten.

Izlaz iz funkcija regulacije snage

Nakon namještanja odspojite napajanje i ponovno ga spojite.

Zatim će se ploča za kuhanje isključiti.

HR-15

HRVATSKI

Odabir posuda za kuhanje

Željezna tava za

prženje na ulju

Nehrđajući čelik

Željezna

tava

Željezni

čajnik

Emajlirani čajnik

od nehrđajućeg

čelika

Emajlirani pribor

za kuhanje

Željezna ploča

Možete imati mnogo različitih posuda za kuhanje

1. Indukcijskom pločom za kuhanje mogu se prepoznati razne posude za kuhanje, a to možete

ispitati jednim od sljedećih načina:

Postavite posudu u zonu za kuhanje. Ako se odgovarajućom zonom za kuhanje prikazuje razina

napajanja, tada je posuda prikladna za uporabu. Ako treperi „U“, posuda nije prikladna za

uporabu s indukcijskom pločom za kuhanje.

2. Držite magnet kraj posude. Ako se posudom privlači magnet, prikladan je za uporabu s indukcijskom

pločom za kuhanje.

Napomena: Baza posude mora sadržavati magnetski materijal.

Mora imati ravno dno s promjerom u skladu s tablicom 1. u nastavku.

3. Upotrebljavajte samo feromagnetsko posuđe za kuhanje od lakiranog čelika, lijevanog željeza ili

nehrđajućeg čelika, koje je kompatibilno s indukcijom

4. Upotrebljavajte tave čiji je promjer feromagnetskog područja (baze tave) u rasponu dimenzija u

tablici u nastavku. (Tablica 1.)

- Ako upotrebljavate manje lonce, time možete utjecati na radni učinak

- Ako upotrebljavate lonac promjera manjeg od navedenog u tablici 1., lonci se možda ne otkriju

U skladu s dimenzijom zone, možete upotrebljavati lonce različitih promjera kao što se prikazuje na

slici u nastavku:

HR-16

5. Ako se feromagnetskim dijelom samo djelomično pokriva baza tave, samo se feromagnetski dio

zagrijava, ostatak baze možda se ne zagrije do dovoljne temperature za kuhanje.

6. Ako feromagnetsko područje nije homogeno, nego predstavlja druge materijale kao što je

aluminij, time se može utjecati na zagrijavanje i otkrivanje tave.

Ako je baza tave slična slikama u nastavku, ne može se otkriti tava.

Promjer dna indukcijskog posuđa za pripremanje

Zona za kuhanje

Najmanji

Najveći

120

160

210

3 i 4

140

180

Gornje vrijednosti mogu varirati ovisno o veličini tave i materijalu od kojeg se izrađuje.

HR-17

HRVATSKI

Čišćenje i održavanje

Površinu indukcijske ploče za kuhanje možete jednostavno očistiti na sljedeći način:

Vrsta onečišćenja

Način čišćenja

Sredstva za čišćenje

Svjetlo

Uronite u vruću vodu i obrišite

Spužva za čišćenje

Obruči i kamenac

Nanesite bijeli ocat na to područje, obrišite

mekanom krpom ili upotrijebite proizvod iz

trgovačke ponude

Specijalno ljepilo za keramičko

staklo

Slatkiši, rastopljeni

aluminij ili plastika

Upotrijebite specijalnu strugalicu za keramičko

staklo da biste uklonili ostatke (najbolji je

proizvod od silikona)

Specijalno ljepilo za keramičko

staklo

Napomena: Isključite napajanje prije čišćenja.

Prikaz kvara i provjera

Indukcijska ploča za kuhanje opremljena je funkcijom samodijagnostike. Zahvaljujući tom testu tehničar može

provjeriti funkciju više komponenti bez rastavljanja ili demontaže ploče s radne površine.

Rješavanje problema

1) Kod kvara koji se može pojaviti prilikom upotrebe i rješenje;

Kod kvara

Problem

Rješenje

Nema automatskog oporavka

Kvar na senzoru temperature keramičke

ploče – prekinut strujni krug.

Provjerite priključak ili zamijenite senzor

temperature keramičke ploče.

Kvar na senzoru temperature keramičke

ploče – kratki spoj.

Kvar na senzoru temperature keramičke

ploče

Visoka temperatura senzora keramičke ploče.

Pričekajte da se temperatura keramičke

ploče vrati u normalu.

Dodirnite gumb za uključivanje/isključivanje

kako biste ponovno pokrenuli jedinicu.

Kvar senzora temperature IGBT-a – prekinut

strujni krug.

Zamijenite ploču za napajanje.

Kvar senzora temperature IGBT-a – kratki

spoj.

HR-18

Visoka temperatura IGBT-a.

Pričekajte da se temperatura IGBT-a vrati u

normalu.

Dodirnite gumb za uključivanje/isključivanje

kako biste ponovno pokrenuli jedinicu.

Provjerite radi li ventilator glatko. Ako ne radi

glatko, zamijenite ga.

Napon napajanja niži je od nazivne vrijednosti

napona.

Provjerite je li napajanje normalno.

Uključite uređaj ako je napajanje normalno.

Napon napajanja viši je od nazivne vrijednosti

napona.

Pogreška u komunikaciji.

Ponovno povežite ploču zaslona i ploču

napajanja. Zamijenite ploču napajanja ili

ploču zaslona.

2) Točno određeni kvar i rješenje

Kvar

Problem

Rješenje A

Rješenje B

LED lampica se ne uključuje

dok je uređaj uključen.

Nema napajanja.

Provjerite je li utikač čvrsto

priključen u utičnicu i radi li

utičnica.

Kvar priključivanja ploče

za napajanje dodatne

opreme i ploče zaslona.

Provjerite priključivanje.

Ploča za napajanje

dodatne opreme je

oštećena.

Zamijenite ploču za

napajanje dodatne opreme.

Ploča zaslona je oštećena.

Zamijenite ploču zaslona.

Neki gumbi ne rade ili LED

prikaz nije normalan.

Ploča zaslona je oštećena.

Zamijenite ploču zaslona.

Uključuje se indikator načina

kuhanja, ali se ne pokreće

zagrijavanje.

Visoka temperatura ploče

za kuhanje.

Možda je previsoka

temperatura okoline. Možda

je začepljen ulaz zraka ili

ventilacijski otvor.

Nešto nije u redu s

ventilatorom.

Provjerite radi li ventilator

glatko. Ako ne radi glatko,

zamijenite ga.

Ploča za napajanje je

oštećena.

Zamijenite ploču za

napajanje.

Zagrijavanje se iznenada

prekida tijekom rada i na

zaslonu treperi „u”.

Pogrešna vrsta posude.

Upotrijebite odgovarajući

lonac (pogledajte priručnik s

uputama).

Oštećen je strujni

krug za detekciju

posude, zamijenite

ploču za napajanje.

Promjer lonca je

premalen.

Kuhalo se pregrijalo;

Jedinica se pregrijala

Pričekajte da se

temperatura vrati u normalu.

Pritisnite gumb za

uključivanje/isključivanje

kako biste ponovno

pokrenuli jedinicu.

Na zonama zagrijavanja na

istoj strani (kao što su prva i

druga zona) prikazuje se „u”.

Došlo je do kvara prilikom

priključivanja ploče za

napajanje i ploče zaslona.

Provjerite priključivanje.

Oštećena je ploča zaslona

dijela za komunikaciju.

Zamijenite ploču zaslona.

HR-19

HRVATSKI

Oštećena je glavna ploča.

Zamijenite ploču za

napajanje.

Motor ventilatora zvuči

neuobičajeno.

Oštećen je motor

ventilatora.

Zamijenite ventilator.

Poviše se navode ocjene i provjere učestalih kvarova.

Ne rastavljajte samostalno jedinicu kako biste izbjegli opasnosti i eventualna oštećenja indukcijske ploče.

HR-20

Pažljivo smo provjerili sadržaj ovoga priručnika. No, poduzeće ne snosi

odgovornost za bilo kakve pogreške u tiskanju ili izostavljene podatke.

Nadalje, bilo kakve tehničke preinake mogu se uključiti u revidiranu

verziju priručnika bez obavijesti. Izgled i boja uređaja u ovom priručniku

mogu se razlikovati od izgleda i boje stvarnog uređaja.

Ovaj je uređaj označen u skladu s europskom Direktivom 2012/19/EZ o otpadnoj

električnoj i elektroničkoj opremi (OEEO).

Ako se pobrinete za ispravno zbrinjavanje ovoga uređaja, pomažete u sprječavanju

moguće štete po okoliš i ljudsko zdravlje koja može nastati ako se proizvod ne

zbrine na ispravan način.

Oznakom na proizvodu ukazuje se da se proizvod ne smije smatrati uobičajenim

otpadom u domaćinstvu. Treba ga odnijeti na prikupno mjesto za recikliranje

električne i elektroničke robe.

Za ovaj uređaj treba obaviti posebno zbrinjavanje otpada. Radi dodatnih

informacija o obradi, oporavku i recikliranju ovoga proizvoda, obratite se svom

lokalnom vijeću, službi za zbrinjavanje otpada u domaćinstvu ili trgovini u kojoj

ste ga kupili.

ZBRINJAVANJE:

Ne zbrinjavajte ovaj proizvod

kao nerazvrstani komunalni

otpad. Treba obaviti

odvojeno prikupljanje takvog

otpada radi posebne obrade.

Radi dodatnih informacija o obradi, oporavku i recikliranju ovoga proizvoda, obratite se uredu lokalnog vijeća,

službi za zbrinjavanje otpada u domaćinstvu ili trgovini u kojoj ste kupili proizvod.

Služba za korisnike

Ako dođe do kvara, prije nego što pozovete službu za pomoć nakon prodaje, napravite sljedeće:

- provjerite je li uređaj ispravno uključen

- proučite gornju tablicu kvara i prikaza

ako i dalje ne možete riješiti problem, isključite uređaj, ne pokušavajte ga rastaviti i pozovite

službu za pomoć nakon prodaje.

Posebna izjava

HR-21

HRVATSKI

Informacije o proizvodu za kućanske električne ploče za kuhanje u skladu s Uredbom Komisije (EU) br. 66/2014

Položaj

Simbol

Vrijednost

Jedinica

Identifikacija modela

Vrsta ploče za kuhanje:

CI642CTT/E1

Broj zona i/ili područja za kuhanje

zone

područja

Tehnologija grijanja (indukcijske

površine i prostori za kuhanje,

površine za kuhanje kojima se

emitira toplina, pune ploče)

Indukcijske zone za kuhanje

Indukcijska područja za kuhanje

zone za kuhanje kojima se emitira

toplina

čvrste ploče

Za površine ili prostore za kuhanje kružnog oblika: promjer upotrebljive

površine za kuhanje s električnim zagrijavanjem, zaokruženo na

najbližih 5 mm

Stražnji lijevi dio

21,0

Stražnji središnji dio

Stražnji desni dio

18,0

Središnji lijevi dio

Središnji dio na sredini

Središnji desni dio

Prednji lijevi dio

16,0

Prednji središnji dio

Prednji desni dio

18,0

Za površine ili prostore za kuhanje koji nisu kružnog oblika: dužina i širina

upotrebljive površine ili prostora za kuhanje s električnim zagrijavanjem,

zaokruženo na najbližih 5 mm

Stražnji lijevi dio

Stražnji središnji dio

Stražnji desni dio

Središnji lijevi dio

Središnji dio na sredini

Središnji desni dio

Prednji lijevi dio

Prednji središnji dio

Prednji desni dio

Potrošnja energije za zonu ili područje za kuhanje po kg

Stražnji lijevi dio

električno kuhanje

182,0

Težina/kg

Stražnji središnji dio

električno kuhanje

Težina/kg

Stražnji desni dio

električno kuhanje

186,3

Težina/kg

Središnji lijevi dio

električno kuhanje

Težina/kg

Središnji dio na sredini

električno kuhanje

Težina/kg

Središnji desni dio

električno kuhanje

Težina/kg

Prednji lijevi dio

električno kuhanje

196,3

Težina/kg

Prednji središnji dio

električno kuhanje

Težina/kg

Prednji desni dio

električno kuhanje

187,6

Težina/kg

Potrošnja energije za ploču za kuhanje po kg

električna ploča za kuhanje

188,1

Težina/kg

Primijenjena norma: EN 60350-2 Kućanski električni aparati za kuhanje – 2. dio: Ploče za kuhanje – Metode za mjerenje radnog učinka

Prijedlozi za uštedu energije:

 Da biste na najbolji način iskoristili svoju ploču za kuhanje, postavite tavu u središte zone kuhanja.

 Uporabom poklopca smanjuju se vremena trajanja kuhanja i štedi se energija zadržavanjem topline.

 Smanjite količinu tekućine ili masnoća do najniže moguće razine radi smanjenja vremena trajanja pripremanja.

 Započnite s kuhanjem na visokoj postavki i smanjite postavku kada se hrana u potpunosti zagrije.

 Upotrebljavajte tave promjera jednakog velikog kao i odabrana zona.

Ove se informacije smatraju dijelom korisničkog priručnika uređaja.

Candy CI642CTT/E1 Hobs Idea

Product's Documents

User Manual

Specifications

Candy CI642CTT/E1 Questions and Answers
