8.644-086.0-B 06/02/20

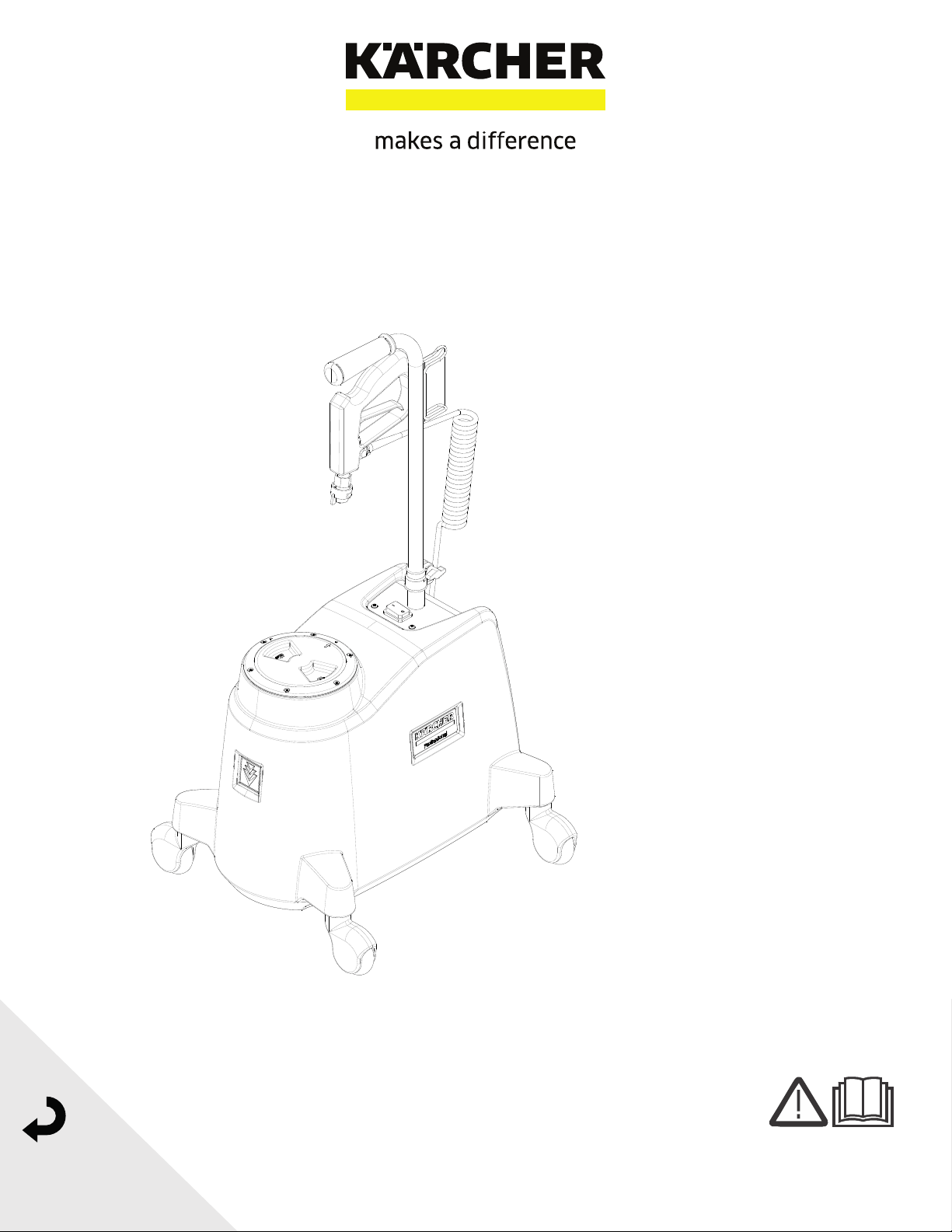

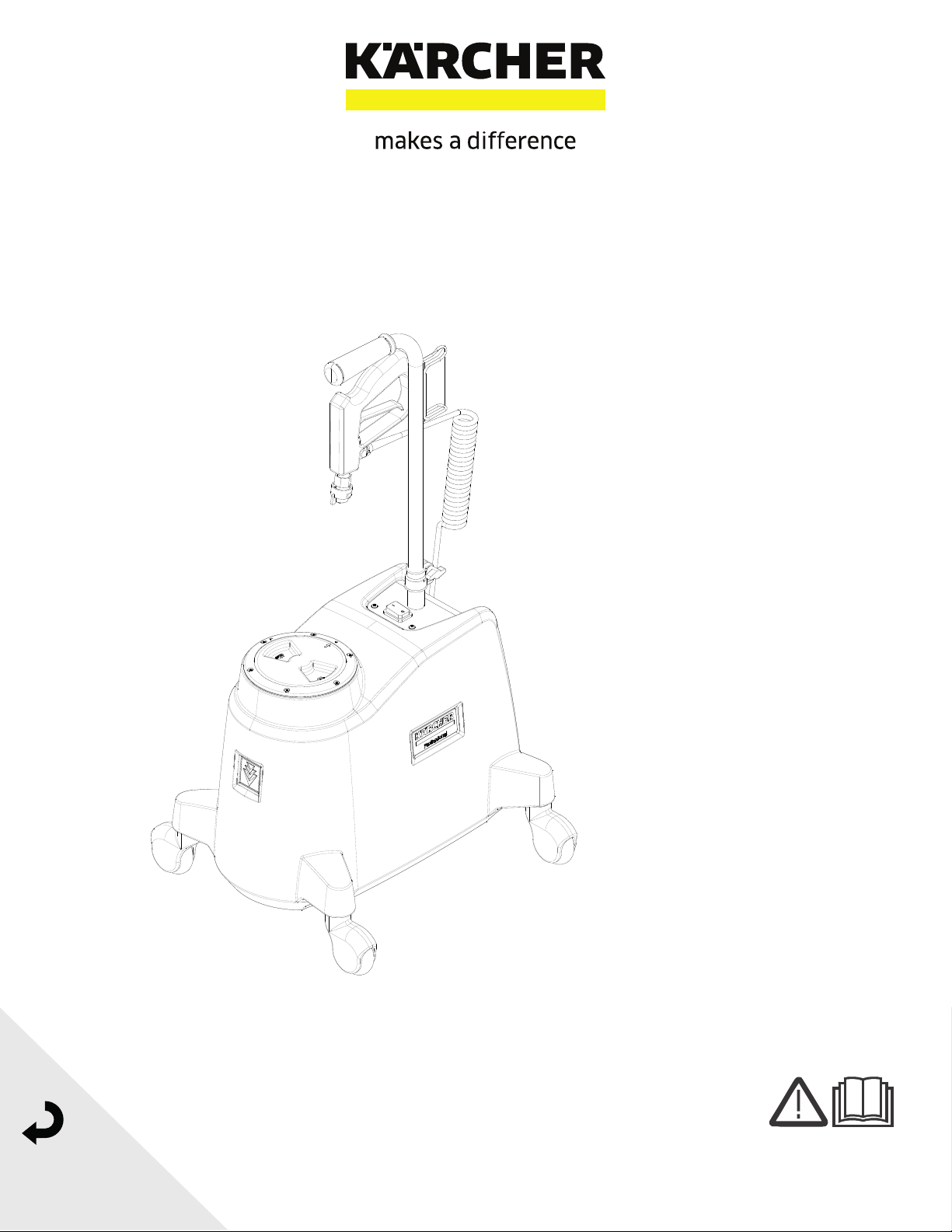

PS 4/7 Bp OBC Mister
Operating Instructions (ENG)
English 2
French 17
Spanish 33
2 8.644-086.0 - Manual PS 4-7 Bp OBC Mister
Machine Data Label
Overview
This appliance is used to spray disinfecting solution on areas.
Model:
1.007-084.0 PS 4/7 Bp OBC Mister
Warranty Registration
Thank you for purchasing a Kärcher North America product. Warranty registration is quick
and easy. Your registration will allow us to serve you better over the lifetime of the product.
To register your product go to :
http://warranty.karcherna.com
For customer assistance:
1-800-444-7654
3
Table of Contents
Machine Data Label . . . . . . . . . . . . . . . . . . . . . . . . . .2
Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Table of Contents . . . . . . . . . . . . . . . . . . . . . . . . . . .3
How To Use This Manual . . . . . . . . . . . . . . . . . . . . .4
Safety
IMPORTANT SAFETY INSTRUCTIONS . . . . . . . . .6
HAZARD INTENSITY LEVEL . . . . . . . . . . . . . . . . . .8
Operation
Technical Details. . . . . . . . . . . . . . . . . . . . . . . . . . .10
Controls / Components . . . . . . . . . . . . . . . . . . . . . .11
Pre-Run Inspection . . . . . . . . . . . . . . . . . . . . . . . . .12
Using the Sprayer . . . . . . . . . . . . . . . . . . . . . . . . . .12
Charging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Emptying and Cleaning. . . . . . . . . . . . . . . . . . . . . .12
Maintenance
Daily Maintenance . . . . . . . . . . . . . . . . . . . . . . . . .13
Cleaning Nozzle . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Monthly Maintenance . . . . . . . . . . . . . . . . . . . . . . .13
Yearly Maintenance . . . . . . . . . . . . . . . . . . . . . . . .13
Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Pump Replacement . . . . . . . . . . . . . . . . . . . . . . . .14
Battery Replacement . . . . . . . . . . . . . . . . . . . . . . .14
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . .15

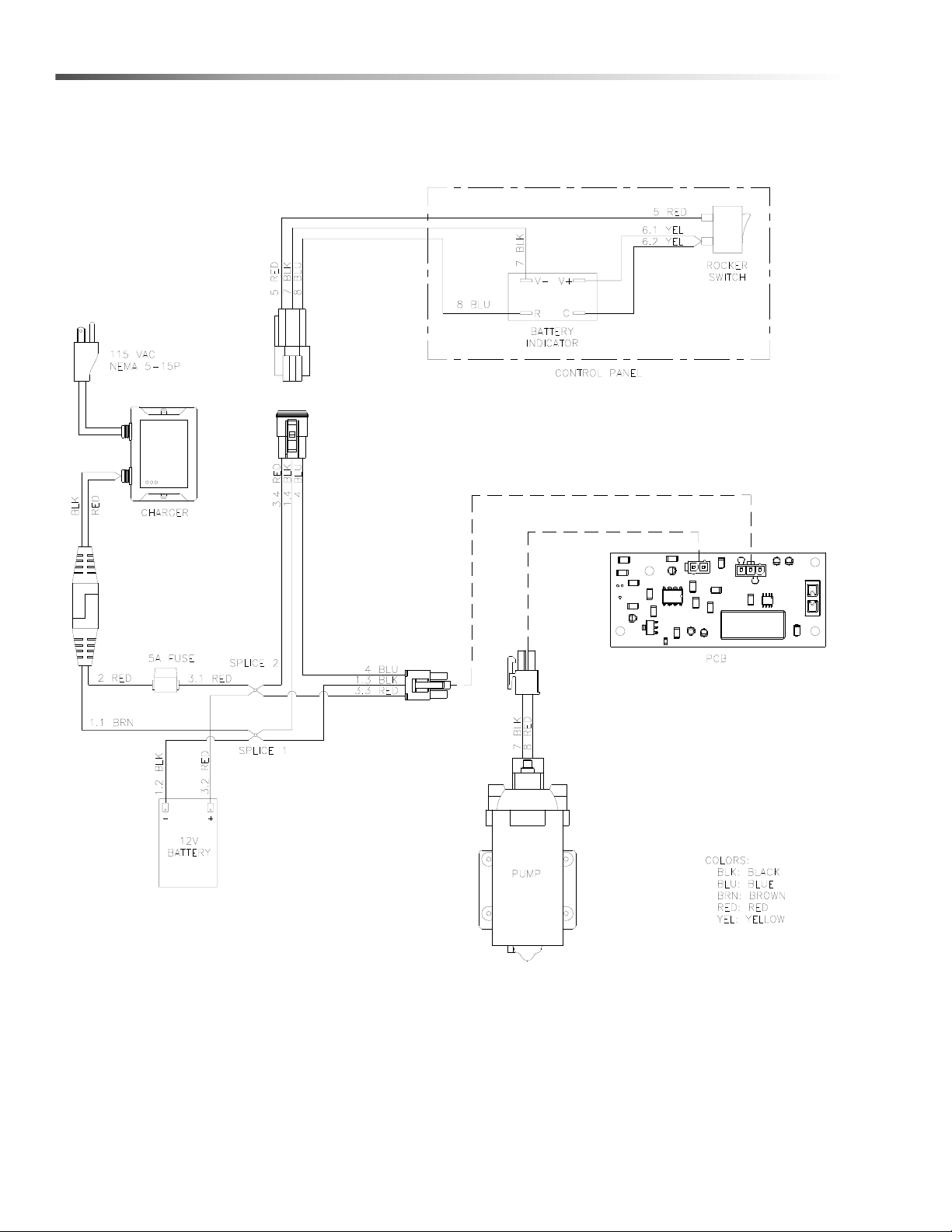

Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Suggested Spare Parts. . . . . . . . . . . . . . . . . . . . . .17
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
2
How To Use This Manual
This manual contains the following sections:
• How to Use This Manual
•Safety
• Operations
• Maintenance
The HOW TO USE THIS MANUAL section will tell you
how to find important information for ordering correct
repair parts.
Parts may be ordered from authorized dealers. When
placing an order for parts, the machine model and
machine serial number are important. Refer to the
MACHINE DATA box which is filled out during the
installation of your machine. The MACHINE DATA box
is located on the inside of the front cover of this manual.

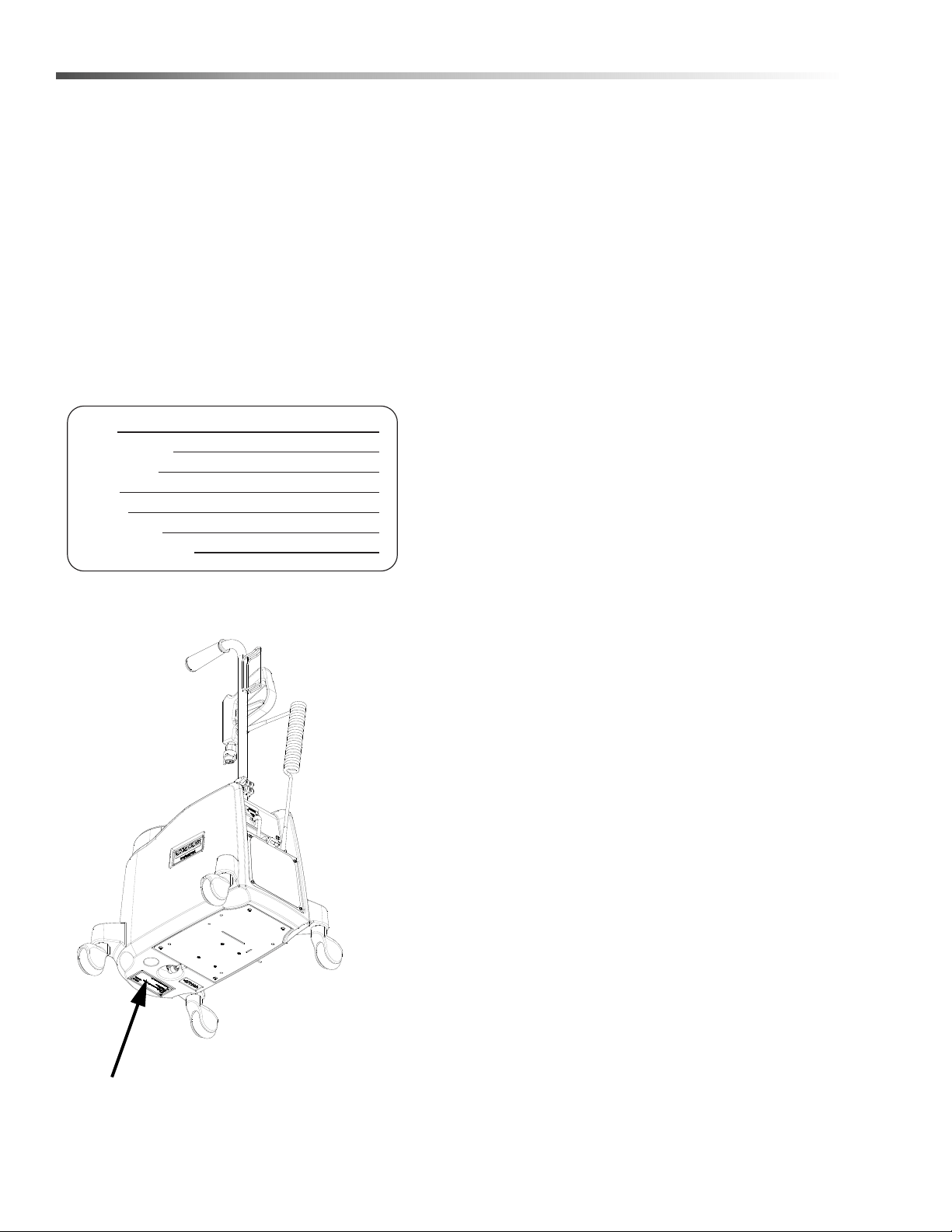

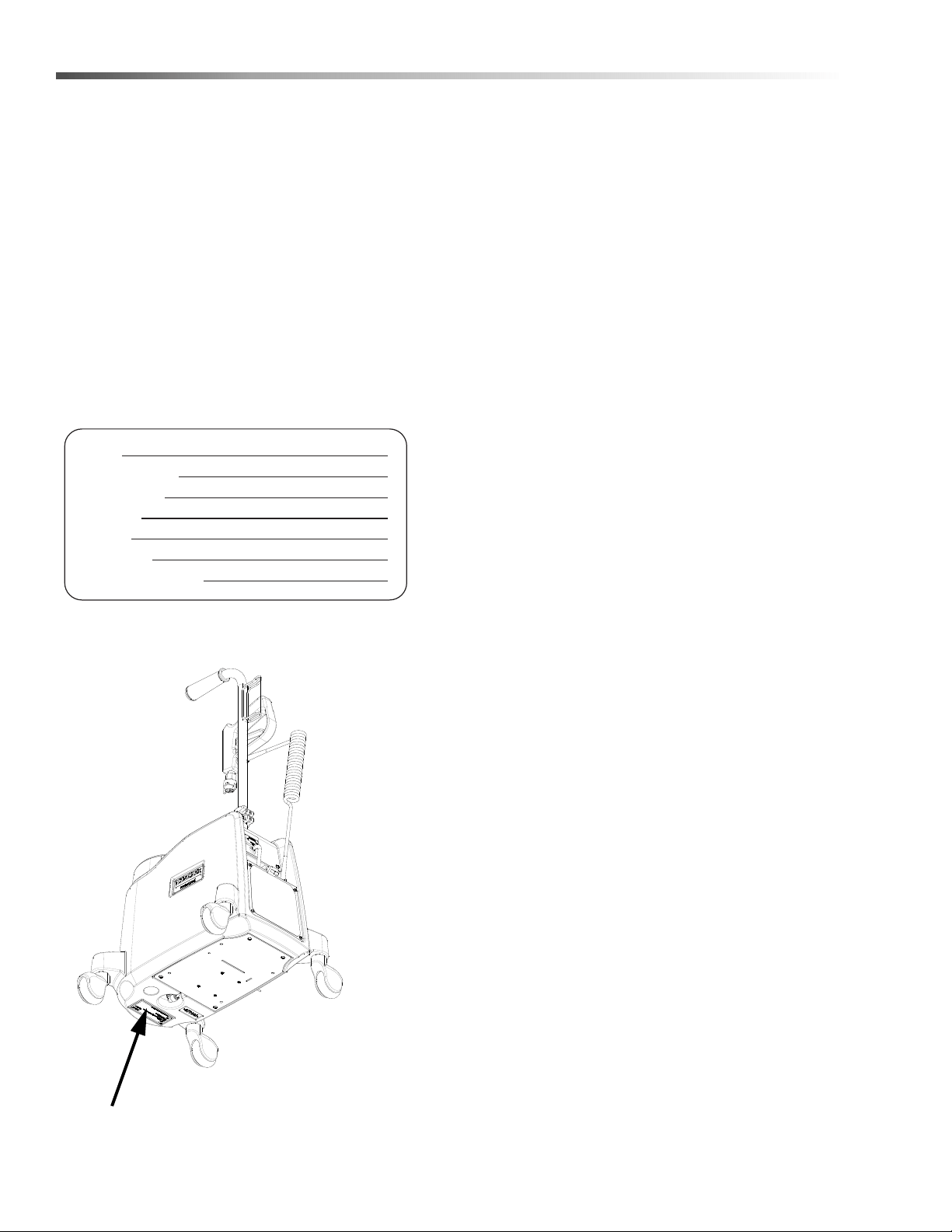

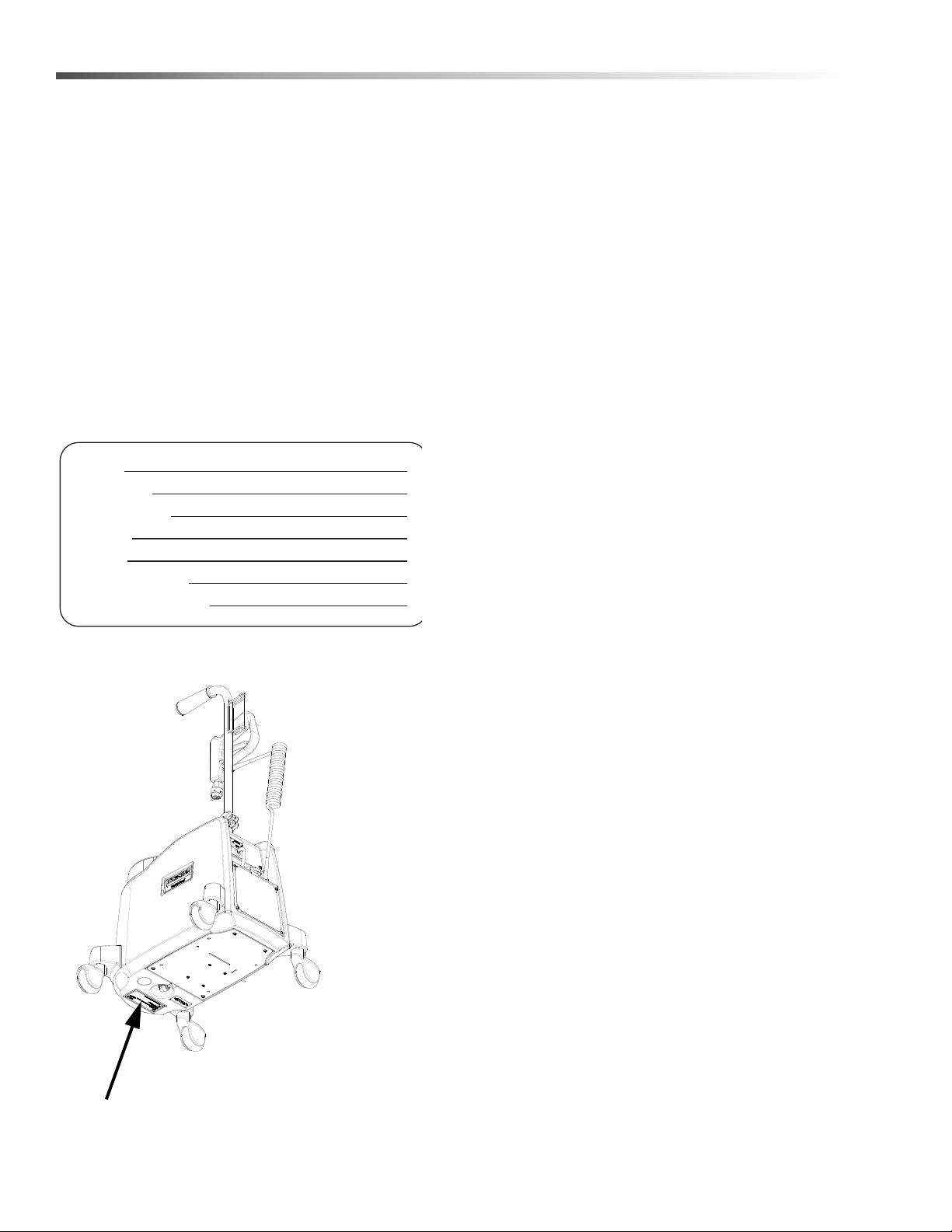

The model and serial number of your machine is
located on the bottom of the machine.
The SAFETY section contains important information
regarding hazardous or unsafe practices of the
machine. Levels of hazards are identified that could
result in product damage, personal injury, or severe
injury resulting in death.
The OPERATIONS section is to familiarize the operator
with the operation and function of the machine.
The MAINTENANCE section contains preventive main-
tenance to keep the machine and its components in
good working condition. They are listed in this general
order:
• Cleaning Nozzle
• Storage
• Pump Replacement
• Battery Replacement
• Troubleshooting
NOTE: If a service or option kit is installed on your
machine, be sure to keep the KIT INSTRUCTIONS
which came with the kit. It contains replacement parts
numbers needed for ordering future parts.
NOTE: The manual part number is located on the
lower right corner of the front cover.

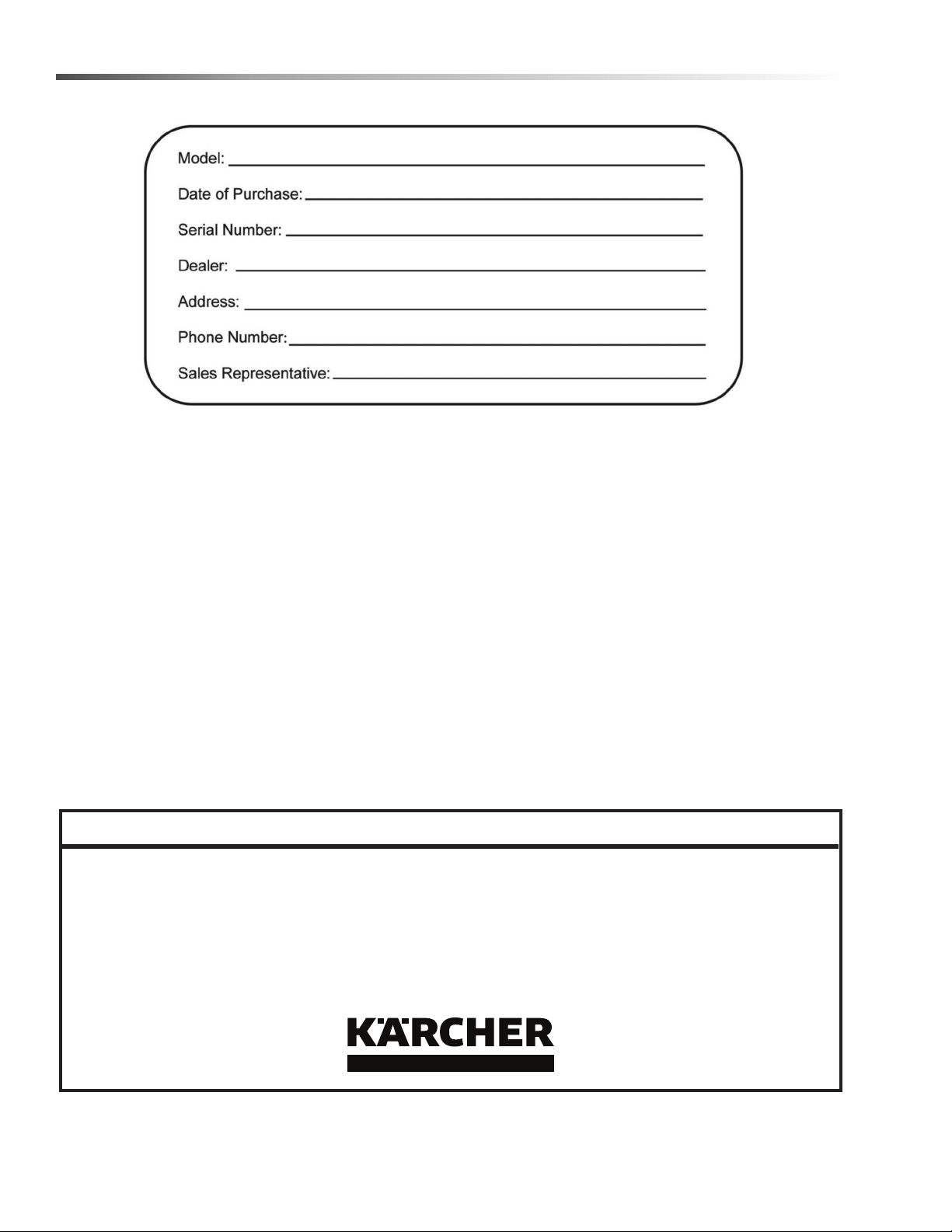

Model:
Date of Purchase:
Serial Number:
Dealer:
Address:
Phone Number:
Sales Representative:
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
3
Notes
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
4
Safety
IMPORTANT SAFETY INSTRUCTIONS
When using this machine, basic precaution
must always be followed, including the following:
READ ALL INSTRUCTIONS BEFORE USING THIS MACHINE.
To reduce the risk of fire, electric shock, or injury:
Use only indoors. Do not use outdoors or expose to rain.
Use only as described in this manual. Use only manufacturer's recommended components and attachments.
If the machine is not working properly, has been dropped, damaged, left outdoors, or dropped into water, return it to
an authorized service center.
Do not operate this machine near flammable fluids, dust or vapors.
Do not spray anything that is flammable.
This machine is suitable for commercial use, for example in hotels, schools, hospitals, factories, shops and offices
for more than normal housekeeping purposes.
Maintenance and repairs must be done by qualified personnel.
During operation, attention shall be paid to other persons, especially children.
The machine shall only be operated by instructed and authorized persons.
Do not handle the plug or machine with wet hands.
Do not unplug battery charger by pulling on cord. To unplug, grasp the plug, not the cord.
Do not use with damaged cord or plug.
Do not pull or carry by cord or hose, use cord or hose as a handle, close a door on cord or hose, or pull cord or hose
around sharp edges or corners.
Do not pull/run machine over cord or hose. Keep cord and hose away from heated surfaces.
If the charging cord is damaged it must be replaced.
Operational hazard may occur when running the machine over the charging cord.
To reduce the risk of injury, unplug before cleaning or servicing.
This misting system is specifically designed for use with disinfectants that are EPA approved for misting. Read and
understand the EPA label for proper use and personal protection.
READ AND SAVE THESE INSTRUCTIONS
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
5
Safety
The following symbols are used throughout this guide as indicated in their descriptions:
HAZARD INTENSITY LEVEL
There are three levels of hazard intensity identified by signal words -WARNING and CAUTION and FOR
SAFETY. The level of hazard intensity is determined by the following definitions:
WARNING - Hazards or unsafe practices which COULD result in severe personal injury or death.
CAUTION - Hazards or unsafe practices which could result in minor personal injury or product or property damage.
FOR SAFETY: To Identify actions which must be followed for safe operation of equipment.
Report machine damage or faulty operation immediately. Do not use the machine if it is not in proper operating
condition. Following is information that signals some potentially dangerous conditions to the operator or the equip-
ment. Read this information carefully. Know when these conditions can exist. Locate all safety devices on the
machine. Please take the necessary steps to train the machine operating personnel.
FOR SAFETY:
DO NOT OPERATE MACHINE:
Unless Trained and Authorized.
Unless Operation Guide is Read and understood.
In Flammable or Explosive areas.
In areas with possible falling objects.
WHEN SERVICING MACHINE:
Avoid moving parts. Do not wear loose clothing; jackets, shirts, or sleeves when working on the machine. Use only
manufacturer approved replacement parts.
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
6
Operation

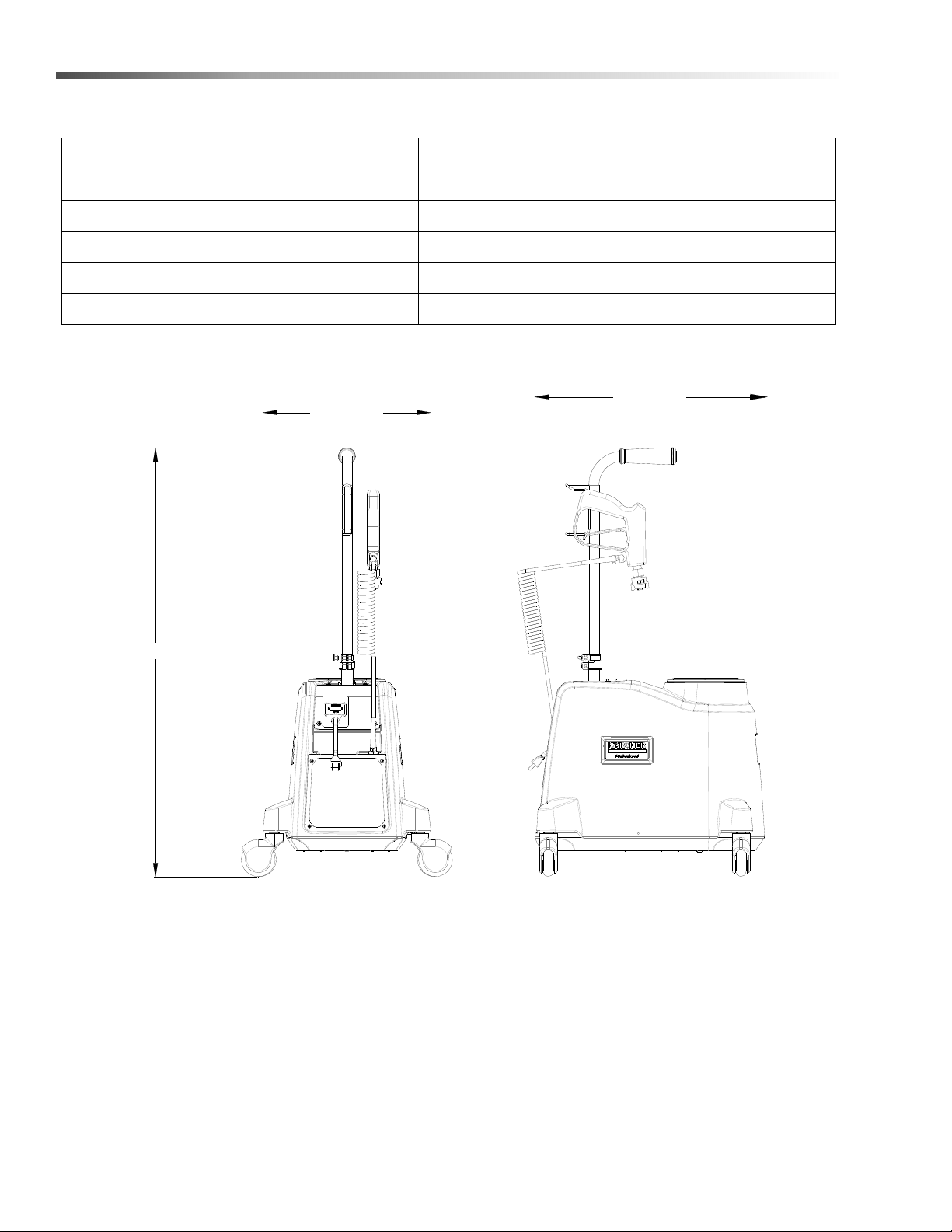

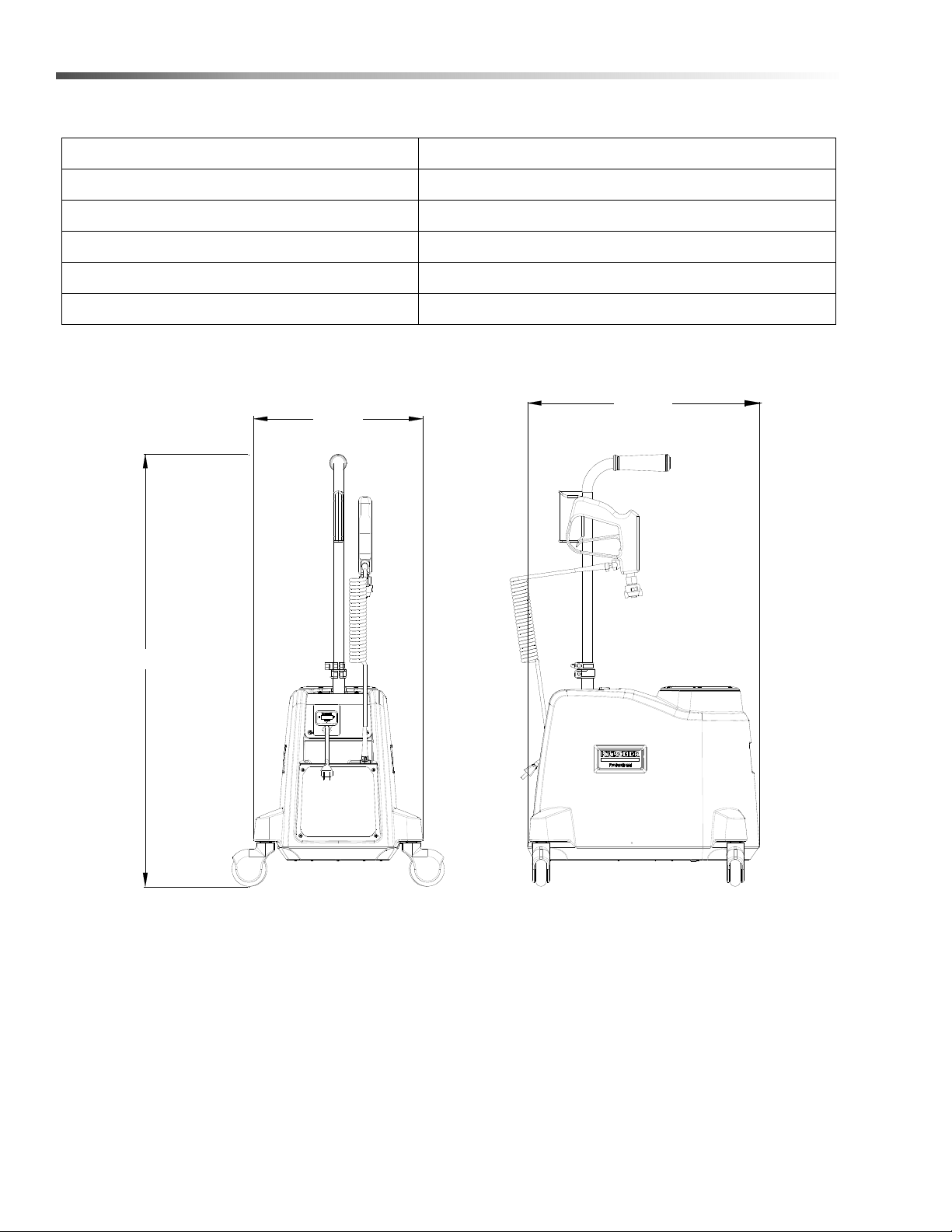

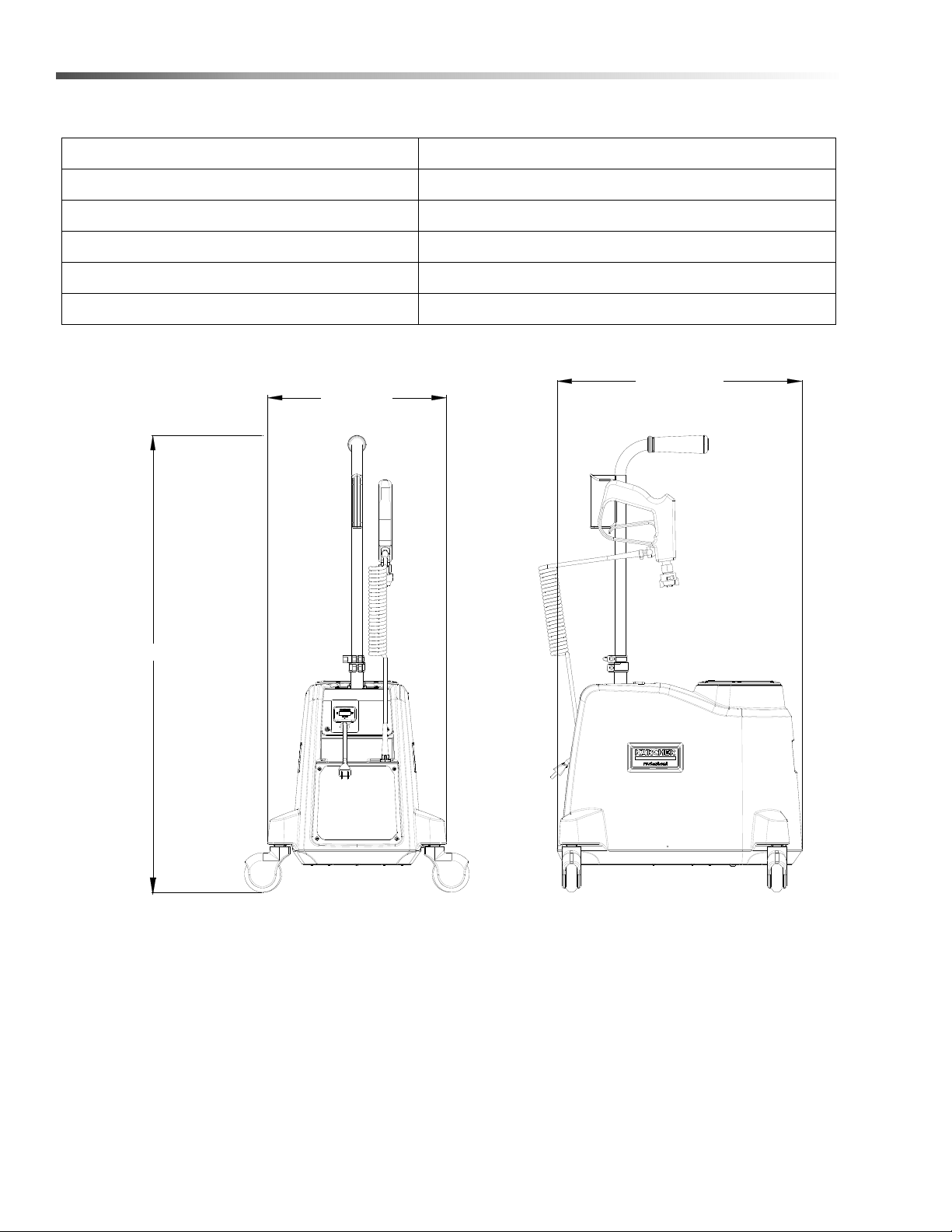

Technical Details
ITEM MEASURE
Weight 30LB 13.6KG
Height 38” 960MM
Wheels 3” 76MM
Length 20” 510MM
Width 15” 380MM
Height
Width
Length
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
7
Operation

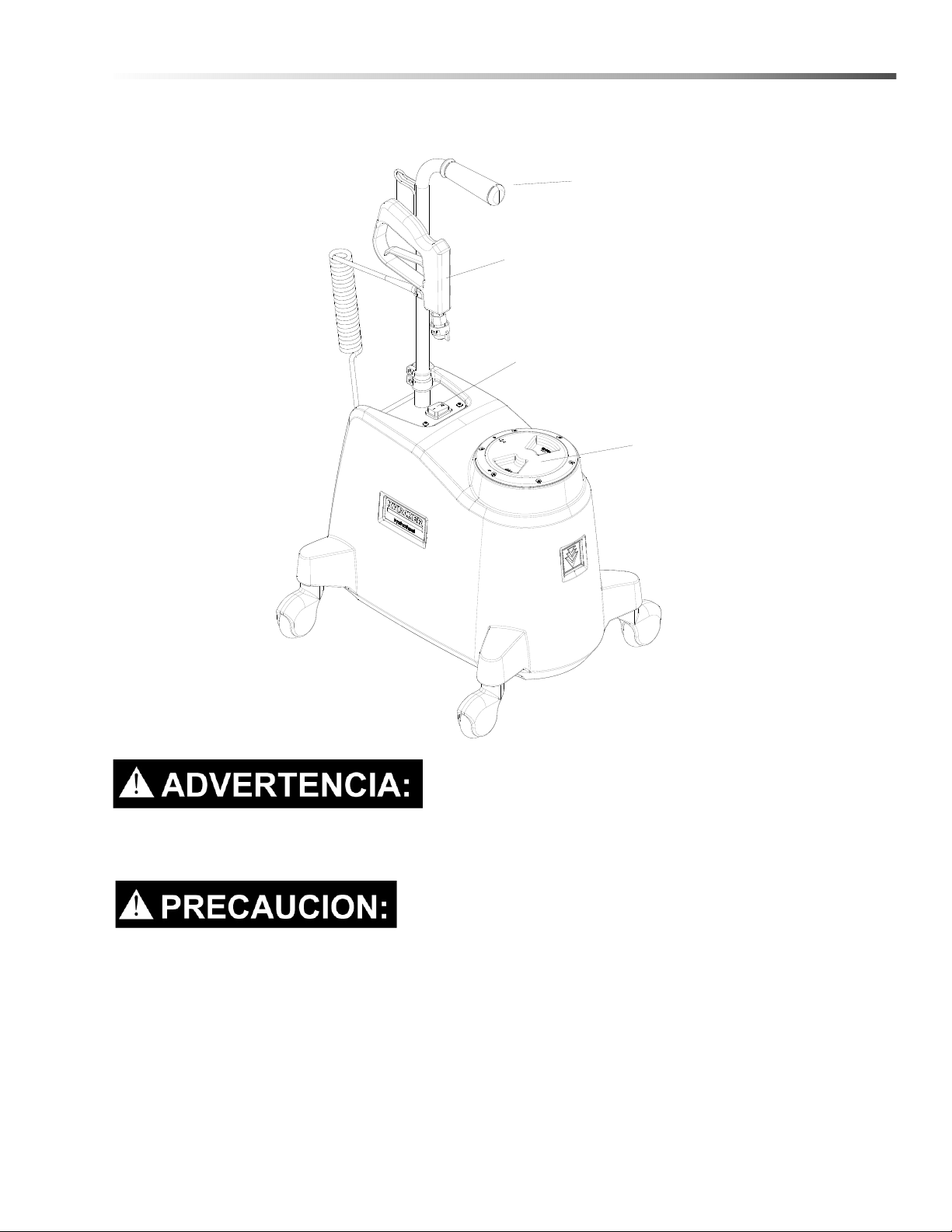

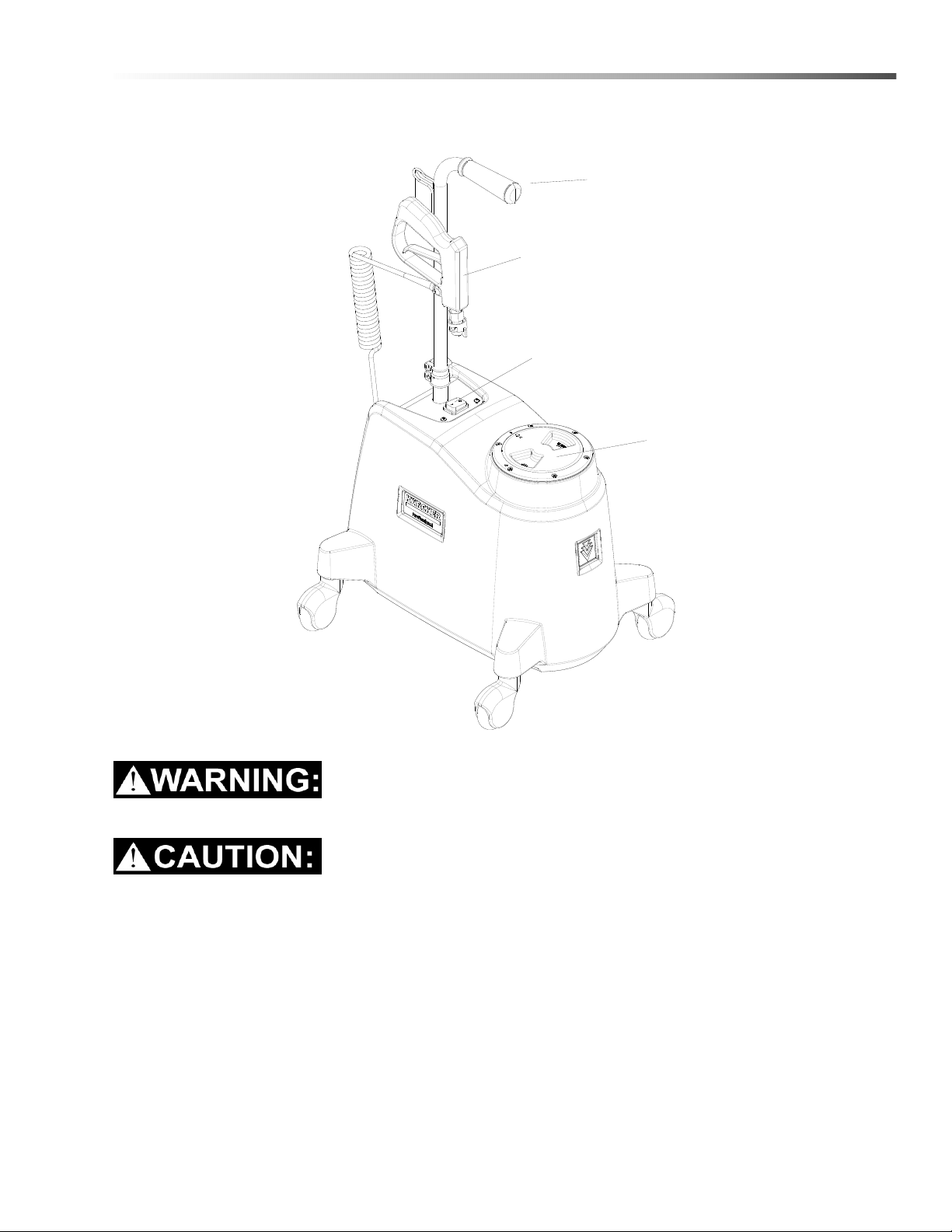

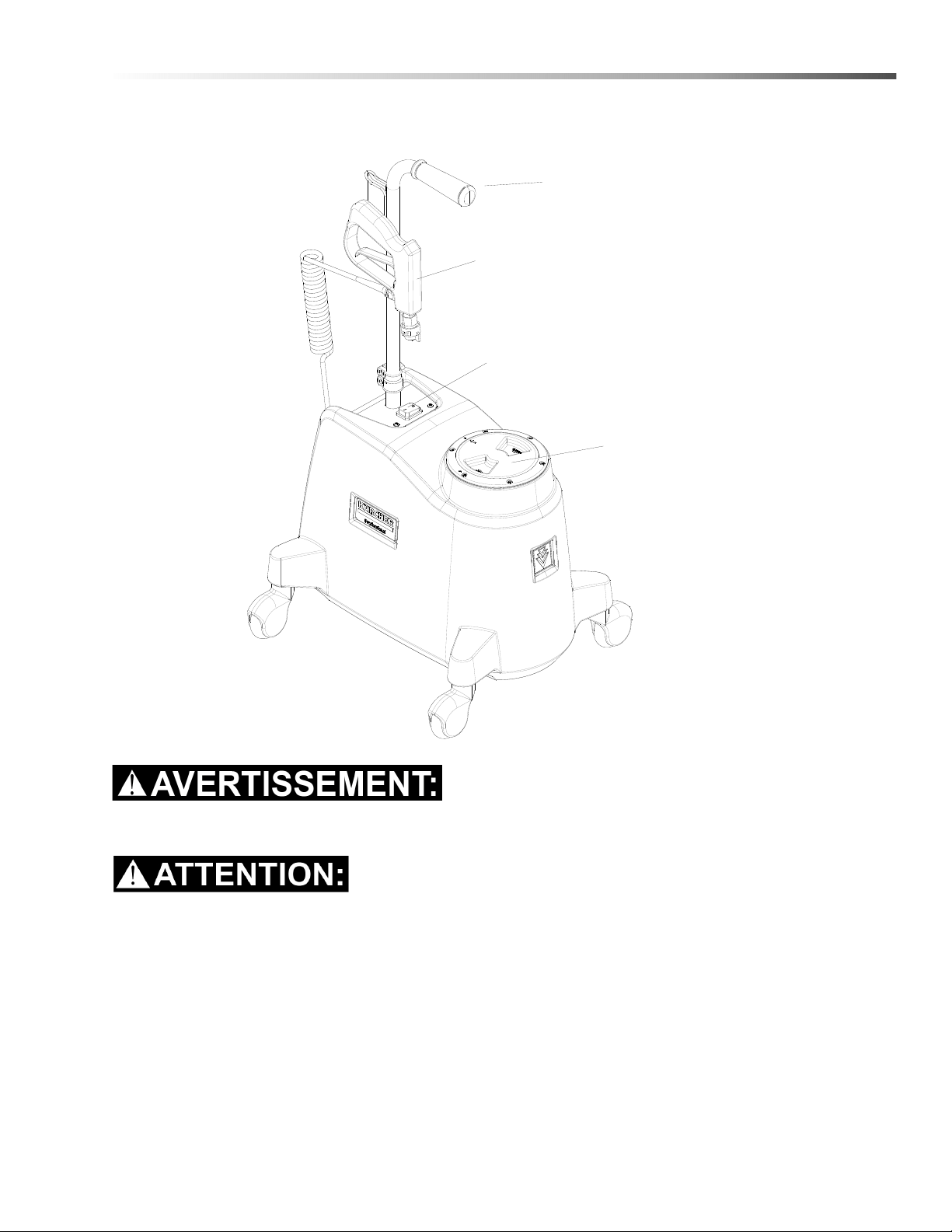

Controls / Components
If switching between chemicals, thoroughly flush system with water before introducing new chemical.
Machine is not designed to be sat upon or ridden.
On/Off
Button
Fill
Port
Spray
Gun
Transport
Handle
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
8
Operation
Pre-Run Inspection
1. Check all fittings and connectors for proper assembly.
2. Check all hoses for leaks. Repair or replace any damaged hoses.
3. Remove tank lid and add pre-mixed chemical to chemical reservoir.
4. Remove nozzle and prime pump by spraying back into tank for 10 sec.
5. Replace nozzle on gun and lid on tank.
Using the Sprayer
1. Press button to turn on machine.
2. Before proceeding, make certain that the nozzle is functioning properly.
a. To check, hold the spray gun about one foot above the surface to be cleaned and open the spray gun valve.
A full spray should be observed from the nozzle.
b. If the nozzle is not showing a full spray pattern, remove nozzle to clean or replace nozzle.
3. Keep the spray gun moving at approximately one foot per second when the valve is open.
Charging
1. Use indicator on machine to determine if machine needs to be charged. (Green light = No charge required,
Yellow Light = Approaching charge, Red Light = Battery charge needed.)
2. Check charging cord(s) for any damage. If damaged, replace.
3. Turn power switch to “OFF” (0) position.
4. Plug charger into 120v power outlet.
5. Battery takes approximately 5 hours to fully charge.
6. Disconnect charger before use.
Do not operate the machine during charging.
Emptying and Cleaning
1. With machine on, open spray valve until spray stops. To speed up process, remove nozzle.
2. Turn machine off.
3. Remove fill port cap and dump chemical by turning machine over.
4. Fill reservoir with warm water. (0.5-1 Gallon)
5. Turn machine back on.
6. Open spray valve until spray stops. To speed up process, remove nozzle.
7. Dump out any remaining water.
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
9
Maintenance
Daily Maintenance
Unplug power cord(s) before servicing or making
any repairs.
1. Inspect hoses for wear. Frayed or cracked hoses
should be replaced to avoid solution pressure loss.
2. Inspect charging cord for wear or damage. To
prevent electrical shock, replace cords that are
frayed or have cracked insulation immediately.
3. Flush the entire system, including spray gun, with
0.5 to 1 gallons of clean, warm water.
4. Check hoses for wear, blockages or damage.
Frayed or cracked hoses should be repaired or
replaced to eliminate solution pressure loss.
5. Check all handles, switches, knobs, electrical
cables and connections on your machine for
damage. If the cable insulation is broken or frayed,
repair or replace it immediately. Do not take
chances with electrical fire or shock.
6. Clean out reservoir, solution screen and nozzle.
7. Clean outside of machine and check for damage.
Cleaning Nozzle
1. Remove nozzle cap and nozzle. Check valve for
wear.
2. Clean nozzle with warm water and a soft bristled
brush. A stainless steel compatible cleaner may
also be used.
3. Reverse steps to re-assemble.
NOTE: Make sure to hold spray gun valve open
(Squeeze gun trigger) during disassembly and re-
assembly.
Monthly Maintenance
1. Check all gaskets for wear and leakage.
2. Check pump pressure; observe spray pattern.
3. Check overall performance of machine.
Yearly Maintenance
1. Check accumulator air pressure.
Squeeze the gun trigger until no fluid or air flows
from the nozzle. Remove the cap on the air valve
of the accumulator and check the pressure with a
tire pressure gauge. The pressure should be 40
PSI. A tire pump can be used to add air.
Storage
• Thoroughly clean and flush machine if it is to be
stored.
• Protect this machine from freezing while in
storage.
• Store with access covers removed to allow
reservoir to dry.
• Leave machine plugged in while in storage to
maintain battery performance.
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
10
Maintenance
Only qualified maintenance personnel are to perform the following repairs.
Pump Replacement
1. Turn off all switches and unplug the machine.
2. Empty solution tank.
3. Open spray gun valve until spray stops.
4. Set machine on its side.
5. Remove bottom cover.
6. Disconnect hose from solution tank.
7. Disconnect pump connector from circuit board.
8. Remove solution hoses from fittings.
9. Remove fittings from pump.
10. Remove screws that hold pump to bottom cover.
11. Reverse process to install new pump.
12. Check for leaks before installing bottom cover.
Battery Replacement
The battery should last for many years, depending on use. In the event that the battery needs replaced, please
follow the steps below. Use best electrical practices while performing battery replacement.
1. Turn off all switches and unplug machine.
2. Empty solution tank.
3. Open spray gun valve until spray stops.
4. Set machine on its side.
5. Remove bottom cover.
6. Disconnect hose from solution tank.
7. Disconnect connectors from battery.
8. Remove battery strap and properly dispose of old battery.
9. Connect new battery connectors on wires. Be sure to connect black wire to the negative battery terminal.
10. Install new battery in machine with battery strap.
11. Reconnect solution tank hose and reinstall bottom cover.
12. Turn machine on to test function.
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
11
Maintenance
Troubleshooting
Problem Cause Solution
Battery will not charge
Blown fuse Replace in-line fuse
Loose wiring
Check that internal wires are properly
connected
Battery failure Replace battery
Pump runs, no solution
Clogged nozzle
With machine off, remove Nozzle, turn machine
on until solution flows, turn off machine and
replace nozzle
Clogged filter Inspect filter for debris, clean if necessary
Pump runs, loss of pressure
Internal pump compo-
nents wearing out
Replace pump
Clog in pump Flush system with water
Low battery Charge battery
Pump will not run
Blown fuse Replace fuse on PCB
Pump motor failure Replace pump
Low battery Charge battery
Solution not flowing properly
Clogged nozzle
With machine off, remove Nozzle, clean nozzle
and replace
Clogged filter Inspect filter for debris, clean if necessary
Pump will not turn off
Air trapped in pump
Remove nozzle and open valve until air passes
through pump
Out of chemical Put more chemical in tank
Pump cycles on and off
frequently
Low accumulator air
pressure
Add air to accumulator
Spray is erratic or pulsating
Low accumulator air
pressure
Add air to accumulator
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
12
Wiring Diagram
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
13
Suggested Spare Parts
PART NO. DESCRIPTION SERIAL NO. FROM NOTES
8.644-182.0 Pump PS 4/7 BP
8.643-643.0 Battery 12V AGM 7AH
8.600-797.0 Strainer 3/8 IN. NPT 60 Mesh
8.644-236.0 Fill Port Assembly Vented 5-1/2"
8.640-001.0 Kit, Spray Gun, PS 4/7 BP
8.639-168.0 Nozzle Volume Spacer
8.643-546.0 Hose 1/4" MPT x 1/4" JG
8.643-728.0 Battery charger 12V 6-40AH
8.644-312.0 Fuse 4A blade
8.644-086.0 - Manual PS 4-7 Bp OBC Mister8.644-086.0 - Manual PS 4-7 Bp OBC Mister
Enregistrez
votre produit
www.kaercher.com/welcome
8.644-086.0-B 06/02/20
PS 4/7 Bp OBC Mister Manuel de l'opérateur (FR)
2
Modèle :
Date d’achat :
Numéro de série :
Détaillant :
Adresse :
Numéro de téléphone :
Représentant commercial:
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
Description et Enregistrement de la Machine
Aperçu
Cet appareil est utilisé pour vaporiser une solution désinfectante sur les zones.
Modèle:
1.007-084.0 PS 4/7 Bp OBC Mister
Enregistrement de la garantie
Merci d'avoir acheté un produit Kärcher North America. L'enregistrement de la garantie
est facile et rapide. Votre enregistrement nous permettra de mieux vous servir tout au long
de la durée de vie de votre produit.
Pour enregistrer votre produit, consultez :
Pour l'assistance client:
1-800-444-7654
http://warranty.karcherna.com
3
Table des Matières
Description et Enregistrement de la Machine. . . . .2
Table des Matières . . . . . . . . . . . . . . . . . . . . . . . . . .3
Comment Utiliser ce Manuel . . . . . . . . . . . . . . . . . .4
Sécurité
IMPORTANTES MESURES DE SÉCURITÉ . . . . . .6
DEGRÉS DE RISQUES EN CAS DE DANGER. . . .7
Opération
Détails Techniques . . . . . . . . . . . . . . . . . . . . . . . . . .8
Commandes et Composants . . . . . . . . . . . . . . . . . .9
Inspection Préliminaire . . . . . . . . . . . . . . . . . . . . . .10
Utilisation du Pulvérisateur . . . . . . . . . . . . . . . . . . .10
Chargement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Vidange et Nettoyage . . . . . . . . . . . . . . . . . . . . . . .10
Entretien
Entretien Quotidien . . . . . . . . . . . . . . . . . . . . . . . . .11
Nettoyage de la Buse . . . . . . . . . . . . . . . . . . . . . . .11
Entretien Mensuel . . . . . . . . . . . . . . . . . . . . . . . . . .11
Entretien Annuel . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Rangement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Remplacement de la Pompe. . . . . . . . . . . . . . . . . .12
Remplacement de la Batterie . . . . . . . . . . . . . . . . .12
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Schéma de Câblage . . . . . . . . . . . . . . . . . . . . . . . .14
Pièces de Rechange Suggérées . . . . . . . . . . . . . .15
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
4
Comment Utiliser ce Manuel
Ce manuel contient les sections suivantes:
• Comment utiliser ce manuel
•Sécurité
• Opérations
• Entretien
La section COMMENT UTILISER CE MANUEL vous
dira comment trouver des informations importantes
pour commander les pièces de rechange correctes.
Les pièces peuvent être commandées auprès des
revendeurs agréés. Lorsque vous passez une
commande de pièces, le modèle de la machine et le
numéro de série de la machine sont importants.
Consultez la case DONNÉES DE LA MACHINE qui est
remplie lors de l'installation de votre machine. La case
DONNÉES DE LA MACHINE se trouve sur la
deuxième de couverture de ce manuel.
Le modèle et le numéro de série de votre machine se
trouvent sur l’arrière-inférieur de la machine.
La section SÉCURITÉ contient des informations
importantes concernant les utilisations dangereuses ou
risquées de la machine. Les catégories de risques
identifiés comprennent des risques qui pourraient
endommager le produit, provoquer des blessures
corporelles ou des blessures graves entraînant la mort.
La section OPÉRATIONS familiarise l'opérateur avec
le fonctionnement et les fonctions de la machine.
La section ENTRETIEN contient les mesures
d'entretien préventif pour maintenir la machine et ses
composants en bon état. Elles sont énumérées dans
cet ordre général:
• Nettoyage de la Buse
• Rangement
• Remplacement de la Pompe
• Remplacement de la Batterie
• Dépannage
REMARQUE : Si un kit d'entretien ou kit optionnel est
installé sur votre machine, conservez soigneusement
les INSTRUCTIONS DU KIT accompagnant le kit. Il
contient les numéros des pièces de rechange
nécessaires pour commander de nouvelles pièces.
REMARQUE : La référence du manuel se trouve dans
le coin inférieur droite de la couverture.
Modèle :
Date d’achat :
Numéro de série :
Détaillant :
Adresse :
Numéro de téléphone :
Représentant commercial:
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
5
Remarques
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
6
Sécurité
IMPORTANTES MESURES DE SÉCURITÉ
L'utilisation d'un appareil électrique demande certaines précautions:
LIRE TOUTES LES INSTRUCTIONS AVANT DE FAIRE FONCTIONNER (CET
APPAREIL).
Pour réduire les risques d'incendie, de chocs électriques, ou
de blessures:
N'utiliser cette machine qu'en intérieur. Ne jamais l'utiliser à l'extérieur ou dans la pluie.
N'utiliser cette machine que comme décrit dans le présent manuel. N'utiliser que les composants et les accessoires
conseillés par le fabricant.
Lorsque la machine ne fonctionnant pas correctement, a fait l'objet d'une chute ou d'une détérioration, a été laissée
à l'extérieur, est tombée dans l'eau, la retourner au centre de service agréé.
Ne pas l'utiliser près de liquides, de poussières ou de vapeurs inflammables.
Ne rien pulvériser qui soit inflammable.
Cette machine est destinée à un usage commercial. Elle est recommandée davantage pour les domaines hôtelier,
scolaire, hospitalier, industriel ou pour les bureaux, les chaînes de magasin, que pour un usage domestique
normal.
L'entretien et les réparations de la machine doivent être effectuées par un personnel qualifié.
Durant la manoeuvre de la machine, prendre garde aux personnes environnantes et notamment aux enfants.
Cette machine ne doit être manoeuvrée que par un personnel expérimenté et qualifié.
Lorsque vous laissez la machine sans surveillance, débranchez-la.
Ne pas toucher la fiche ou l'appareil lorsque vos mains sont humides.
Ne pas débrancher en tirant sur le cordon. Tirer plutôt la fiche.
Ne pas utiliser si le cordon ou la fiche est endommagé
Ne pas tirer ou transporter par la corde ou le tuyau, ne pas utiliser la corde ou le tuyau comme poignée, ne pas
fermer une porte sur la corde ou le tuyau, ne pas tirer la corde ou le tuyau sur des bords ou des coins coupants
Ne pas passer l'appareil sur le cordon ou le boyau. Garder le cordon et le boyau à l'écart des surfaces chauffantes.
Si le cordon de chargement est endommagé, il doit être remplacé.
Un risque opérationnel peut se produire lorsque la machine fonctionne sur le cordon de charge
Afin de réduire le risqué de blessure, débranchez avant de procedér á l'entretien. Utilisez á l'intérieur uniquement.
Pour réduire le risque de blessure, débranchez-le avant le nettoyage ou l'entretien.
Le système de brumisation est conçu spécifiquement pour être utilisé avec des désinfectants approuvés par l'EPA
pour la brumisation. Lire et comprendre l'étiquette EPA pour une utilisation appropriée et la protection personnelle.
CONSERVER CES INSTRUCTIONS
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
7
Sécurité
Les symboles ci-dessous sont utilisés à travers ce manuel comme illustré dans leurs descriptions:
DEGRÉS DE RISQUES EN CAS DE DANGER
Il existe trois degrés de risques identifiés par les termes signalétiques -AVERTISSEMENT et ATTENTION et POUR
VOTRE SÉCURITÉ. Le degré de risque est défini de la manière suivante:
ADVERTISSEMENT: Dangers ou méthodes dangereuses qui POURRAIENT provoquer de graves blessures ou
entraîner la mort.
ATTENTION: Dangers ou méthodes dangereuses qui pourraient provoquer des blessures légères ou une détério-
ration du produit ou des biens immobiliers.
POUR VOTRE SÉCURITÉ: ce signe permet d'identifier les mesures de précaution à prendre pour assurer
un bon fonctionnement du matériel.
Rendre compte immédiatement d'une défaillance ou d'une détérioration de la machine. Ne pas utiliser la machine
si celle-ci ne fonctionne pas correctement. Lire soigneusement les informations ci-dessous signalant certains
dangers potentiels pour l'opérateur de la machine. L'opérateur doit être absolument au courant de ces dangers
potentiels. Localiser tous les dispositifs de sécurité sur la machine. Il est conseillé de prendre les mesures néces-
saires pour former le personnel opérateur.
POUR VOTRE SÉCURITÉ :
NE PAS MANOEUVRER LA MACHINE:
Lorsqu'on n'est pas expérimenté ou qualifié.
Lorsque le guide d'utilisation n'est pas été lu ou compris.
Dans des zones inflammables ou explosives.
Dans des zones où des objets peuvent tomber.
LORS DE L'ENTRETIEN DE LA MACHINE:
Éviter les parties amovibles. Ne pas porter de vêtements amples, tels que des vestes, des chemises ou des
vêtements avec manches lors de l'utilisation de la machine. Utiliser les pièces détachées homologuées.
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
8
Opération
Détails Techniques
ARTICLE MESURE
Poids 30LB 13.6KG
La Taille 38” 960MM
Roues 3” 76MM
Longueur 20” 510MM
Largeur 15” 380MM
La Taille
Largeur
Longueur
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
9
Opération
Commandes et Composants
Rincer à fond le système avec de l'eau avant d'y verser un nouveau produit.
L'appareil n'est pas conçu pour s'y asseoir ou être conduit.
Bouton
Marche/Arrêt
Port de
Remplissage
Pistolet de
Pulvérisation
Poignée de
Transport
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
10
Opération
Inspection Préliminaire
1. Vérifier le bon assemblage de tous les raccords et connecteurs.
2. Vérifier tous les tuyaux pour détecter les fuites. Réparer ou remplacer tout tuyau endommagé.
3. Enlever le couvercle du réservoir et ajouter le produit chimique mélangé au préalable au réservoir de produits
chimiques.
4. Enlever la buse et amorcer la pompe en pulvérisant à nouveau dans le réservoir pendant 10 secondes.
5. Remplacer la buse sur le pistolet et le couvercle sur le réservoir.
Utilisation du Pulvérisateur
1. Appuyer sur le bouton pour mettre la machine en marche.
2. Avant de procéder, s’assurer que la buse fonctionne correctement.
a. Pour vérifier, tenir le pistolet pulvérisateur à environ 30 cm au-dessus de la surface à nettoyer et ouvrir la
vanne du pistolet pulvérisateur. Une pulvérisation complète doit être observée à partir de la buse.
b. Si la buse ne présente pas de pulvérisation complète, retirer la buse pour la nettoyer ou la remplacer.
3. Maintenir le pistolet de pulvérisation en mouvement à environ 30 cm par seconde lorsque la vanne est
ouverte.
Chargement
1. Utiliser l'indicateur sur la machine pour déterminer si la machine doit être chargée. (Témoin vert = pas de
charge nécessaire, témoin jaune = charge en approche, témoin rouge = charge de la batterie nécessaire).
2. Vérifier si le(s) cordon(s) de charge est(sont) endommagé(s). En cas de dommage, remplacer.
3. Mettre l'interrupteur en position d’arrêt « OFF » (0).
4. Brancher le chargeur dans une prise de courant de 120 V.
5. La batterie prend environ 5 heures pour se charger complètement.
6. Débrancher le chargeur avant de l'utiliser.
Ne pas faire fonctionner la machine pendant le chargement.
Vidange et Nettoyage
1. Lorsque la machine est en marche, ouvrir la vanne de pulvérisation jusqu'à ce que la pulvérisation s'arrête.
Pour accélérer le processus, retirer la buse.
2. Éteindre la machine.
3. Enlever le bouchon de l'orifice de remplissage et déverser le produit chimique en retournant la machine.
4. Remplir le réservoir d'eau chaude. (1,90 à 3,7 litres (0,5 à 1 gallon)
5. Remettre la machine en marche.
6. Ouvrir la vanne de pulvérisation jusqu'à ce que la pulvérisation s'arrête. Pour accélérer le processus, retirer la
buse.
7. Vider l'eau restante.
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
11
Entretien
Entretien Quotidien
Débrancher le(s) cordon(s) d'alimentation avant
d'effectuer un entretien ou une réparation.
1. Vérifier l'usure des tuyaux. Les tuyaux effilochés
ou fissurés doivent être remplacés pour éviter la
perte de pression de la solution.
2. Inspecter le cordon de charge pour vérifier s'il est
usé ou endommagé. Pour éviter les chocs élec-
triques, remplacer immédiatement les cordons qui
sont effilochés ou dont l'isolation est fissurée.
3. Rincer l'ensemble du système, y compris le pistolet
pulvérisateur, avec (1,90 à 3,7 litres (0,5 à 1
gallon) d'eau propre et chaude.
4. Vérifier si les tuyaux sont usés, bouchés ou
endommagés. Les tuyaux effilochés ou fissurés
doivent être remplacés pour éviter la perte de
pression de la solution.
5. Vérifier si toutes les poignées, interrupteurs,
boutons, câbles électriques et connexions de la
machine sont endommagés. Si l'isolation du câble
est cassée ou effilochée, la réparer ou la remplacer
immédiatement. Ne pas prendre de risques
d'incendie ou de choc électrique.
6. Nettoyer le réservoir, le tamis de la solution et la
buse.
7. Nettoyer l'extérieur de la machine et vérifier qu'elle
n'est pas endommagée.
Nettoyage de la Buse
1. Enlever le capuchon de la buse et la buse. Vérifier
l’usure de la vanne.
2. Nettoyer la buse avec de l'eau chaude et une
brosse à poils doux. Un nettoyant compatible avec
l'acier inoxydable peut également être utilisé.
3. Inverser les étapes pour le réassemblage.
Remarques: Veiller à maintenir la vanne du pistolet
pulvérisateur ouverte (presser la gâchette du pistolet)
pendant le démontage et le remontage
Entretien Mensuel
1. Vérifiez l'usure et les fuites de tous les joints.
2. Vérifier la pression de la pompe; observer la forme
du jet.
3. Vérifier les performances globales de la machine.
Entretien Annuel
1. Vérifier la pression d'air de l'accumulateur.
Presser la gâchette du pistolet jusqu'à ce qu'aucun
liquide ou air ne s'échappe de la buse. Retirer le
bouchon de la valve d'air de l'accumulateur et
vérifiez la pression avec un manomètre. La
pression devrait être de 40 psi. Une pompe à pneu
peut être utilisée pour ajouter de l'air.
Rangement
• Il faut nettoyer et rincer soigneusement la
machine si elle doit être rangée.
• Protéger la machine contre le gel pendant le
rangement.
• Ranger avec les couvercles d'accès enlevés
pour permettre au réservoir de sécher.
• Laisser la machine branchée pendant le
rangement pour maintenir la performance de la
batterie.
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
12
Entretien
Seul le personnel d'entretien qualifié doit effectuer les réparations suivantes.
Remplacement de la Pompe
1. Éteindre tous les interrupteurs et débrancher la machine.
2. Vider le réservoir de solution.
3. Ouvrir la vanne de pulvérisation jusqu'à ce que la pulvérisation s'arrête.
4. Mettre la machine sur le côté.
5. Retirer le couvercle du bas.
6. Débrancher le tuyau du réservoir de solution.
7. Débrancher le connecteur de la pompe de la carte de circuit imprimé.
8. Retirer les tuyaux de solution des raccords.
9. Enlever les raccords de la pompe.
10. Retirer les vis qui maintiennent la pompe sur le couvercle inférieur.
11. Inverser le processus pour installer une nouvelle pompe.
12. Vérifier l'absence de fuites avant d'installer le couvercle du bas.
Remplacement de la Batterie
La batterie devrait durer de nombreuses années, selon l'utilisation. Si la batterie doit être remplacée, suivre les
étapes ci-dessous. Utiliser les meilleures pratiques en électricité lors du remplacement de la batterie.
1. Éteindre tous les interrupteurs et débrancher la machine.
2. Vider le réservoir de solution.
3. Ouvrir la vanne de pulvérisation jusqu'à ce que la pulvérisation s'arrête.
4. Mettre la machine sur le côté.
5. Retirer le couvercle du bas.
6. Débrancher le tuyau du réservoir de solution.
7. Débrancher les connecteurs de la batterie.
8. Retirer la courroie de la batterie et jeter la vieille batterie de manière appropriée.
9. Connecter les nouveaux connecteurs de batterie sur les fils. Veiller à connecter le fil noir à la borne négative
de la batterie.
10. Installer une nouvelle batterie dans la machine à l'aide d'une courroie de batterie.
11. Reconnecter le tuyau du réservoir de solution et réinstaller le couvercle du fond.
12. Allumer la machine pour en tester le fonctionnement.
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
13
Entretien
Dépannage
Problème Cause Solution
La batterie ne se charge pas
Fusible grillé Remplacer le fusible de la ligne
Câblage lâche
Vérifier que les fils internes sont correctement
connectés
Défaillance de la batterie Remplacer la batterie
La pompe fuit, aucune solution
Buse obstruée
La machine étant éteinte, retirer la buse, mettre
la machine en marche jusqu'à ce que la
solution s'écoule, éteindre la machine et
remplacer la buse
Filtre obstrué
Inspecter le filtre à la recherche de débris, le
nettoyer si nécessaire
Pompe en marche, perte de
pression
Les composants internes
de la pompe qui s'usent
Remplacer la pompe
Pompe obstruée Système de chasse d'eau
Batterie faible Charger la batterie
La pompe ne fonctionne pas
Fusible grillé
Remplacer le fusible de la carte de circuit
imprimé
Défaillance du moteur de
la pompe
Remplacer la pompe
Batterie faible Charger la batterie
La solution ne s'écoule pas
correctement
Buse obstruée
La machine éteinte, retirer la buse, la nettoyer
et la remplacer
Filtre obstrué
Inspecter le filtre à la recherche de débris, le
nettoyer si nécessaire
La pompe ne s’arrête pas
Air piégé dans la pompe
Retirer la buse et ouvrir la vanne jusqu'à ce
que l'air passe à travers la pompe
Pénurie de produit
chimique
Ajouter du produit chimique dans le réservoir
La pompe se met en marche et
s'arrête fréquemment
Faible pression d'air dans
l'accumulateur
Ajouter de l'air à l'accumulateur
La pulvérisation est erratique ou
pulsatoire
Faible pression d'air dans
l'accumulateur
Ajouter de l'air à l'accumulateur
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
14
Schéma de Câblage
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
15
Pièces de Rechange Suggérées
NUMÉRO
D'ARTICLE
LA DESCRIPTION
DU NUMÉRO DE
SÉRIE
REMARQUES
8.644-182.0 Pump PS 4/7 BP
8.643-643.0 Battery 12V AGM 7AH
8.600-797.0 Strainer 3/8 IN. NPT 60 Mesh
8.644-236.0 Fill Port Assembly Vented 5-1/2"
8.640-001.0 Kit, Spray Gun, PS 4/7 BP
8.639-168.0 Nozzle Volume Spacer
8.643-546.0 Hose 1/4" MPT x 1/4" JG
8.643-728.0 Battery charger 12V 6-40AH
8.644-312.0 Fuse 4A blade
8.644-086.0 - Manual PS 4-7 Bp OBC Mister8.644-086.0 - Manual PS 4-7 Bp OBC Mister
Registre
su producto
www.kaercher.com/welcome
8.644-086.0-B 06/02/20
PS 4/7 Bp OBC Mister Instrucciones de Funcionamiento (ESP)
2
Modelo:
Fecha de la compra:
Número de serie:
Distribuidor:
Dirección:
Nº de teléfono:
Representante de ventas:
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
Registro de Datos de la Máquina y Descripción
Descripción General
Este aparato se usa para rociar solución desinfectante en áreas.
Modelo:
1.007-084.0 PS 4/7 Bp OBC Mister
Registro de Garantía
Gracias por comprar un producto de Kärcher North America. El registro de la garantía
es rápido y fácil. Su registro permitirá que le sirvamos mejor sobre el curso de la vida
del producto. Para colocar su producto vaya:
http://warranty.karcherna.com
Para el servicio de atención al cliente llame al:
1-800-444-7654
3
Tabla de Contenido
Registro de Datos de la Máquina y Descripción . .2
Tabla de Contenido . . . . . . . . . . . . . . . . . . . . . . . . . .3
Cómo Utilizar el Manual . . . . . . . . . . . . . . . . . . . . . .4
Seguridad
INSTRUCCIONES IMPORTANTES SOBRE
SEGURIDAD. . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
NIVEL DE INTENSIDAD DE RIESGO . . . . . . . . . . .7
Operaciones
Especificaciones técnicas . . . . . . . . . . . . . . . . . . . . .8
Controles y Componentes . . . . . . . . . . . . . . . . . . . .9
Inspección Previa a la Ejecución . . . . . . . . . . . . . .10
Uso del Pulverizador. . . . . . . . . . . . . . . . . . . . . . . .10
Carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Vaciado y Limpieza. . . . . . . . . . . . . . . . . . . . . . . . .10
Mantenimiento
Mantenimiento Diario . . . . . . . . . . . . . . . . . . . . . . .11
Limpieza de Boquilla. . . . . . . . . . . . . . . . . . . . . . . .11
Mantenimiento Mensual . . . . . . . . . . . . . . . . . . . . .11
Mantenimiento Anual . . . . . . . . . . . . . . . . . . . . . . .11
Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Reemplazo de la Bomba. . . . . . . . . . . . . . . . . . . . .12
Reemplazo de la Batería . . . . . . . . . . . . . . . . . . . .12
Solución de Problemas . . . . . . . . . . . . . . . . . . . . . .13
Diagrama de Cableado . . . . . . . . . . . . . . . . . . . . . .14
Repuestos Sugeridos . . . . . . . . . . . . . . . . . . . . . . .15
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
4
Cómo Utilizar el Manual
El manual contiene las siguientes secciones:
• CÓMO UTILIZAR EL MANUAL
• SEGURIDAD
• OPERACIONES
• MANTENIMIENTO
La sección CÓMO UTILIZAR EL MANUAL le indica
el modo de encontrar información importante para
pedir las piezas de recambio correctas.
Las piezas deben ser solicitadas a distribuidores
autorizados. Al realizar el pedido de piezas, es
importante saber el modelo y el número de serie de
la máquina. Consulte el cuadro DATOS DE LA
MÁQUINA que se completa durante la instalación de
la máquina. Este cuadro está situado en la parte
interior de la cubierta frontal del manual.
El modelo y el número de serie de su máquina se
encuentran en la parte inferior de la máquina.
La sección SEGURIDAD contiene información
importante acerca de los usos de la máquina que
pueden resultar peligrosos o poco seguros. Se
identifican niveles de riesgos que pueden ocasionar
lesiones personales o daños en el producto, o
lesiones graves que pueden provocar la muerte.
El objetivo de la sección FUNCIONAMIENTO es
familiarizar al operario con el manejo y el
funcionamiento de la máquina.
La sección MANTENIMIENTO incluye instrucciones
sobre mantenimiento preventivo para mantener la
máquina y sus componentes en buenas condiciones
de funcionamiento. Están clasificadas en el siguiente
orden general:
• Limpieza de Boquilla
• Carga
• Reemplazo de la Bomba
• Reemplazo de la Batería
• Resolución de Problemas
NOTA: Si en la máquina se incluye un juego de
servicio u opciones, asegúrese de conservar las
INSTRUCCIONES DEL JUEGO que acompañan al
mismo. Éste contiene los números de piezas de
recambio necesarias para solicitar piezas en el futuro.
NOTA: El número de pieza manual se encuentra en la
esquina inferior derecha de la cubierta frontal.
Modelo:
Fecha de la compra:
Número de serie:
Distribuidor:
Dirección:
Nº de teléfono:
Representante de ventas:
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
5
Notas
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
6
Seguridad
INSTRUCCIONES IMPORTANTES SOBRE
SEGURIDAD
Cuando utilice un aparato eléctrico, se deben tomar algunas
precauciones básicas, incluyendo las siguientes:
LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA MÁQUINA.
Para reducir el riesgo de incendio, descarga
eléctrica o lesiones:
Utilice la máquina únicamente en interiores. No la utilice en exteriores ni la exponga a la lluvia.
Utilícela únicamente como se explica en el manual. Utilice solamente los componentes y accesorios recomen-
dados por el fabricante.
Si la máquina no funciona correctamente o si se cayó, se dañó, si se la dejó a la intemperie o si se cayó al agua,
llévela a un centro de servicio autorizado.
No opere la máquina cerca de fluidos, polvos o vapores inflamables.
No rocíe ningún producto inflamable.
Esta máquina es adecuada para uso comercial, por ejemplo en hoteles, escuelas, hospitales, fábricas, talleres y
oficinas para otros fines además del mantenimiento doméstico.
El mantenimiento y las reparaciones deben ser realizados por personal calificado.
Durante el funcionamiento, se deberá prestar especial atención a las personas que se encuentran a su alrededor,
especialmente a los niños.
La máquina sólo debe ser operada por personas calificadas y autorizadas.
No manipule el enchufe o la máquina con las manos húmedas.
No desenchufe el cargador de batería tirando del cable. Para desenchufarla, tire del enchufe, no
del cable.
No la utilice si el cable o el enchufe están dañados.
No jale o empuje la máquina tomándola del cable o manguera, no deje el cable o manguera atrapado bajo la puerta
ni tire del cable o manguera alrededor de bordes o rincones filosos.
No pase la máquina por encima del cable. Mantenga el cable alejado de superficies calientes.
Si el cable de carga se daña, debe reemplazarse.
Para reducir el riesgo de lesiones, desenchufe la máquina antes de limpiar o realizar el servicio.
Puede producirse un daño operativo si el aparato en funcionamiento pasa por encima del cable de carga.
Este sistema de pulverización está diseñado específicamente para su uso con desinfectantes aprobados por la
EPA para la pulverización. Lea y entienda la etiqueta de la EPA con respecto al uso adecuado y la protección
personal.
GUARDE ESTAS INSTRUCCIONES
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
7
Seguridad
Los símbolos siguientes se usan a lo largo de la guía del modo indicado en sus descripciones:
NIVEL DE INTENSIDAD DE RIESGO
Hay tres niveles de intensidad de riesgo, identificados por palabras claves -ADVERTENCIA y PRECAUCIÓN y
POR SEGURIDAD. El nivel de intensidad de riesgo está determinado por las siguientes definiciones:
ADVERTENCIA - Riesgos o prácticas poco seguras que PODRÍAN provocar graves lesiones personales o la
muerte.
PRECAUCIÓN - Riesgos o prácticas poco seguras que podrían provocar lesiones menores a las personas o
daños en el producto o en la propiedad.
POR SEGURIDAD: Para identificar las acciones que deben seguirse para un manejo seguro del equipo.
Informe inmediatamente de los daños en la máquina o de su mal funcionamiento. No utilice la máquina si no está
en buenas condiciones de funcionamiento. A continuación hay información que indica algunas condiciones
potencialmente peligrosas para el operario o el equipo. Lea esta información con atención. Conozca cuándo
pueden darse estas condiciones. Coloque todos los dispositivos de seguridad en la máquina. Por favor, siga los
pasos necesarios para instruir a los operarios de la máquina.
POR SEGURIDAD:
NO UTILICE LA MÁQUINA:
Si no está instruido y autorizado para ello.
Si no ha leído y entendido el manual de instrucciones.
En áreas inflamables o explosivas.
En áreas en las que pueden caer objetos.
MIENTRAS REPARA LA MÁQUINA:
Evite el contacto con las piezas móviles. No lleve puesta ropa amplia (chaquetas, camisas, o mangas) cuando
trabaje en la máquina. Use piezas de repuesto aprobadas por el fabricante.
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
8
Operaciones
Especificaciones técnicas
ELEMENTO MEDIDA
Peso 30LB 13.6KG
Altura 38” 960MM
Ruedas 3” 76MM
Longitud 20” 510MM
Anchura 15” 380MM
Altura
Anchura
Longitud
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
9
Operaciones
Controles y Componentes
Si se cambia de producto químico, enjuague bien el sistema con agua antes de introducir el nuevo producto
químico.
La máquina no está diseñada para sentarse o montarse.
Botón de
Encendido
y Apagado
Puerto de
Llenado
Pistola
Rociadora
Manija de
Transporte
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
10
Operaciones
Inspección Previa a la Ejecución
1. Revise que todos los accesorios y conectores estén bien ensamblados.
2. Revise todas las mangueras en busca de fugas. Repare o reemplace cualquier manguera dañada.
3. Retire la tapa del tanque y añada el producto químico premezclado al depósito de productos químicos.
4. Retire la boquilla y cebe la bomba rociando de nuevo en el tanque durante 10 segundos.
5. Reemplace la boquilla de la pistola y la tapa del tanque.
Uso del Pulverizador
1. Presione el botón para encender la máquina.
2. Antes de continuar, asegúrese de que la boquilla funcione correctamente.
a. Para revisar, sostenga la pistola rociadora a un pie por encima de la superficie a limpiar y abra la válvula de
la pistola rociadora. Se debe observar un rociado completo desde la boquilla.
b. Si la boquilla no muestra un patrón de rociado completo, retire la boquilla para limpiarla o reemplazarla.
3. Mantenga la pistola rociadora en movimiento a aproximadamente un pie por segundo cuando la válvula esté
abierta.
Carga
1. Utilice el indicador de la máquina para determinar si es necesario cargarla. (Luz verde = No se requiere carga,
Luz amarilla = Se aproxima la carga, Luz roja = Se requiere carga de la batería).
2. Revise los cables de carga para ver si están dañados. Si están dañados, reemplácelos.
3. Gire el interruptor de encendido a la posición "OFF" (0).
4. Enchufe el cargador a una toma de corriente de 120v.
5. La batería tarda aproximadamente 5 horas en cargarse por completo.
6. Desconecte el cargador antes de usarlo.
No utilice la máquina durante la carga.
Vaciado y Limpieza
1. Con la máquina encendida, abra la válvula de rociado hasta que el rociado se detenga. Para acelerar el
proceso, retire la boquilla.
2. Apague la máquina.
3. Retire la tapa del depósito y vierta el producto químico dando la vuelta a la máquina.
4. Llene el depósito con agua caliente. (0.5-1 galón)
5. Vuelva a encender la máquina.
6. Abra la válvula de rociado hasta que el rociado se detenga. Para acelerar el proceso, retire la boquilla.
7. Deseche el agua restante.
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
11
Mantenimiento
Mantenimiento Diario
Desenchufe el cable o cables de alimentación
antes de realizar cualquier servicio o reparación.
1. Inspeccione las mangueras para ver si están
desgastadas. Las mangueras deshilachadas o
agrietadas deben reemplazarse para evitar la
pérdida de presión de la solución.
2. Inspeccione el cable de carga para ver si está
desgastado o dañado. Para prevenir las descargas
eléctricas, reemplace inmediatamente los cables
que estén deshilachados o tengan el aislamiento
agrietado.
3. Enjuague todo el sistema, incluyendo la pistola
rociadora, con 0,5 a 1 galón de agua limpia y
caliente.
4. Revise las mangueras para ver si están
desgastadas, bloqueadas o dañadas. Las
mangueras deshilachadas o agrietadas deben
repararse o reemplazarse para eliminar la pérdida
de presión de la solución.
5. Revise todas las manijas, interruptores, perillas,
cables eléctricos y conexiones de su máquina para
ver si están dañados. Si el aislamiento del cable
está roto o deshilachado, repárelo o cámbielo de
inmediato. No se arriesgue a que se produzca un
incendio o una descarga eléctrica.
6. Limpie el depósito, la pantalla de solución y la
boquilla.
7. Limpie el exterior de la máquina y compruebe si
hay daños.
Limpieza de Boquilla
1. Retire la tapa de la boquilla y la boquilla. Revise la
válvula en busca de desgaste.
2. Limpie la boquilla con agua tibia y un cepillo de
cerdas suaves. Además, se puede usar un
limpiador compatible con acero inoxidable.
3. Invierta los pasos para volver a remontar.
Nota: Asegúrese de mantener abierta la válvula de
la pistola rociadora (apriete el gatillo de la pistola)
durante el desmontaje y el remontaje.
Mantenimiento Mensual
1. Revise si las juntas están dañadas y tienen fugas.
2. Revise la presión de la bomba; observe el patrón
de rociado.
3. Revise el rendimiento general de la máquina.
Mantenimiento Anual
1. Revise la presión de aire del acumulador.
Apriete el gatillo de la pistola hasta que no salga
fluido o aire de la boquilla. Retire la tapa de la
válvula de aire del acumulador y revise la presión
con un manómetro de neumáticos. La presión
debería ser de 40 PSI. Se puede usar una bomba
de neumáticos para añadir aire.
Almacenamiento
• Limpie bien y enjuague la máquina si se va a
almacenar.
• Proteja esta máquina de la congelación
mientras esté almacenada.
• Almacénela con las cubiertas de acceso
retiradas para permitir que el depósito se
seque.
• Deje la máquina enchufada mientras esté alma-
cenada para mantener el rendimiento de la
batería.
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
12
Mantenimiento
Solo el personal de mantenimiento calificado debe realizar las siguientes reparaciones.
Reemplazo de la Bomba
1. Apague todos los interruptores y desenchufe la máquina.
2. Vacíe el tanque de solución.
3. Abra la válvula de la pistola rociadora hasta que el rociado se detenga.
4. Ponga la máquina de lado.
5. Retire la cubierta inferior.
6. Desconecte la manguera del tanque de solución.
7. Desconecte el conector de la bomba de la placa de circuito.
8. Retire las mangueras de solución de los accesorios.
9. Retire los accesorios de la bomba.
10. Retire los tornillos que sujetan la bomba a la cubierta inferior.
11. Invierta el proceso para instalar una nueva bomba.
12. Revise si hay fugas antes de instalar la cubierta inferior.
Reemplazo de la Batería
La batería debería durar por muchos años, dependiendo del uso. En caso de que la batería necesite reempla-
zarse, siga los siguientes pasos. Utilice las mejores prácticas eléctricas al realizar el reemplazo de la batería.
1. Apague todos los interruptores y desenchufe la máquina.
2. Vacíe el tanque de solución.
3. Abra la válvula de la pistola rociadora hasta que el rociado se detenga.
4. Ponga la máquina de lado.
5. Retire la cubierta inferior.
6. Desconecte la manguera del tanque de solución.
7. Desconecte los conectores de la batería.
8. Retire la correa de la batería y deseche adecuadamente la batería antigua.
9. Conecte los nuevos conectores de la batería en los cables. Asegúrese de conectar el cable negro al terminal
negativo de la batería.
10. Instale una nueva batería en la máquina con la correa de la batería.
11. Vuelva a conectar la manguera del tanque de solución y reinstale la cubierta inferior.
12. Encienda la máquina para comprobar su funcionamiento.
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
13
Mantenimiento
Solución de Problemas
Problema Causa Solución
La batería no se carga
Fusible quemado Reemplazar fusible en línea
Cableado suelto
Revisar que los cables internos estén bien
conectados
Falla de batería Reemplazar batería
La bomba funciona, no hay
solución
Boquilla obstruida
Con la máquina apagada, quite la boquilla,
encienda la máquina hasta que la solución
fluya, apague la máquina y vuelva a colocar la
boquilla
Filtro obstruido
Revisar filtro en busca de residuos, límipielo si
es necesario
La bomba funciona, pérdida de
presión
Los componentes
internos de la bomba se
desgastan
Reemplazar la bomba
Atasco en la bomba Enjuagar el sistema con agua
Batería baja Cargar la batería
La bomba no funciona.
Fusible quemado Reemplazar el fusible del PCB
Falla del motor de la
bomba
Reemplazar la bomba
Batería baja Cargar la batería
La solución no fluye adecuada-
mente
Boquilla obstruida
Con la máquina apagada, retirar la boquilla,
limpiar la boquilla y volver a colocarla
Filtro obstruido
Revisar filtro en busca de residuos, límipielo si
es necesario
La bomba no se apaga
Aire atrapado en la
bomba
Retirar la boquilla y abrir la válvula hasta que el
aire pase por la bomba
Sin químicos Poner más químicos en el tanque
La bomba se enciende y se
apaga con frecuencia
Baja presión de aire en el
acumulador
Añadir aire al acumulador
El rociado es errático o pulsante
Baja presión de aire en el
acumulador
Añadir aire al acumulador
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
14
Diagrama de Cableado
8.644-086.0 - Manual PS 4-7 Bp OBC Mister
15
Repuestos Sugeridos
NÚMERO DE
PIEZA
DESCRIPCIÓN
NÚMERO DE
SERIE. DESDE
NOTAS
8.644-182.0 Pump PS 4/7 BP
8.643-643.0 Battery 12V AGM 7AH
8.600-797.0 Strainer 3/8 IN. NPT 60 Mesh
8.644-236.0 Fill Port Assembly Vented 5-1/2"
8.640-001.0 Kit, Spray Gun, PS 4/7 BP
8.639-168.0 Nozzle Volume Spacer
8.643-546.0 Hose 1/4" MPT x 1/4" JG
8.643-728.0 Battery charger 12V 6-40AH
8.644-312.0 Fuse 4A blade
8.644-086.0 - Manual PS 4-7 Bp OBC Mister8.644-086.0 - Manual PS 4-7 Bp OBC Mister
