PG.41
DO NOT DISCARD
INSTALLER: LEAVE THIS MANUAL WITH THE APPLIANCE.
CONSUMER: RETAIN THIS MANUAL FOR FUTURE REFERENCE.
DANGER
IF YOU SMELL GAS:
DANGER! CARBON MONOXIDE HAZARD
WARNING!
WARNING
N415-0390 MAR 28.16
APPLY SERIAL NUMBER LABEL FROM CARTON
Serial No.
XXXXXX000000
MODEL NO.
Napoleon Group of Companies
214 Bayview Dr., Barrie, Ontario, Canada L4N 4Y8
Phone: 1-705-726-4278 Fax: (705)-727-4282
www.napoleongrills.com
Customer Soluons: 1-866-820-8686 or grills@napoleonproducts.com
PATIOFLAME
OUTDOOR GAS FIREPIT
VICT1 (GPFR40)
VICT2 (GPFS40)
VICT3 (GPFC40)
www.napoleongrills.com
2
EN
NAPOLEON products are designed with superior components and materials, and are
assembled by trained crasmen who take great pride in their work. Every component
has been thoroughly inspected by a qualied technician before packaging and shipping
to ensure that you, the customer, receive the quality product you expect from
NAPOLEON.
NAPOLEON warrants that components in your new NAPOLEON product will be free from defects in
material and workmanship from the date of purchase, for the following period:
Stainless steel burner assembly 2 years
Aluminum table top and pedestal 3 years
All other parts 2 years
Accessories and bonus items are not covered by this warranty
NAPOLEON warrants its products against manufacturing defects to the original purchaser only, provided
that the purchase was made through an authorized NAPOLEON dealer and is subject to the following
condions and limitaons:
This factory warranty is non-transferable and may not be extended what-so-ever by any of our
representaves.
This limited warranty does not cover damages caused by misuse, lack of maintenance, grease
res, hosle environments, accident, alteraons, abuse or neglect and parts installed from other
manufacturers will nullify this warranty. Discoloraon to plasc parts from chemical cleaners or UV
exposure is not covered by this warranty.
This limited warranty further does not cover any scratches, dents, painted nishes, corrosion or
discoloring by heat, abrasive and chemical cleaners, nor chipping on porcelain enamel parts..
Should deterioraon of parts occur to the degree of non-performance (rusted through or burnt through)
within the duraon of the warranted coverage, a replacement part will be provided.
Aer the rst year, with respect to this President’s Limited Warranty NAPOLEON may, at its discreon,
fully discharge all obligaons with respect to this warranty by refunding to the original warranted
purchaser the wholesale price of any warranted but defecve part(s).
NAPOLEON will not be responsible for the installaon, labor or any other costs or expenses related to
the re-installaon of a warranted part, and such expenses are not covered by this warranty.
Notwithstanding any provision contained in this President’s Limited Warranty NAPOLEON’s responsibility
under this warranty is dened as above and it shall not in any event extend to any incidental,
consequenal, or indirect damages.
This warranty denes the obligaon and liability of NAPOLEON with respect to the NAPOLEON gas
grill and any other warranes expressed or implied with respect to this product, its components or
accessories are excluded.
NAPOLEON neither assumes, nor authorizes any third party to assume, on its behalf, any other liabilies
with respect to the sale of this product.
NAPOLEON will not be responsible for: over ring, blow outs caused by environmental condions such
as strong winds, or inadequate venlaon,
Any damages to the gas grill due to weather damage, hail, rough handling, damaging chemicals or
cleaners will not be the responsibility of NAPOLEON.
The bill of sale or copy will be required together with a serial number and a model number when
making any warranty claims from NAPOLEON.
NAPOLEON reserves the right to have its representave inspect any product or part prior to honoring
any warranty claim.
NAPOLEON shall not be liable for any transportaon charges, labor costs, or export dues.
www.napoleongrills.com
3
EN
WARNING!
WARNING!
THIS APPLIANCE IS HOT WHEN OPERATING AND CAN CAUSE SEVERE BURNS IF CONTACTED.
• Do not operate appliance before reading and understanding operang instrucons. Failure to operate
appliance according to operang instrucons could cause re or injury.
• Risk of burns. The appliance should be turned o and cooled before servicing.
• Do not install damaged, incomplete or substute components.
• Ensure you have incorporated adequate safety measures to protect infants/toddlers from touching
hot surfaces.
• Under no circumstances should this appliance be modied.
• Keep the packaging material out of reach of children and dispose of the material in a safe manner. As
with all plasc bags, these are not toys and should be kept away from children and infants.
• Do not leave appliance unaended when in use.
• For Outdoor use only.
• This appliance must not be used for cooking.
• This unit is not for use with solid fuel.
• Improper installaon, adjustment, alteraon, service, or maintenance can cause injury or property
damage. Read the installaon, operang and maintenance instrucons thoroughly before installing or
servicing this equipment.
• This appliance shall be used ONLY outdoors in a well-venlated space and shall NOT be used inside a
building, garage, or any other enclosed area.
• Cylinders must be stored outdoors in a well-venlated area out of reach of children. Disconnected
cylinders must have threaded valve plugs ghtly installed and must not be stored in a building, garage
or any other enclosed area.
• Storage of this appliance indoors is permissible only if it has been disconnected from its fuel supply
(natural gas line or LP gas cylinder).
• If it is evident there is excessive abrasion or wear, or the hose is cut, it must be replaced prior to the
appliance being put into operaon.
• Inspect the fuel supply connecon for signs of leakage (including the hose for LP models) before each
use of the appliance.
• The pressure regulator and hose assembly supplied with LP models must be used. Replacement
pressure regulators and hose assemblies must be those specied in this manual.
• The LP gas supply cylinder used with LP models must be constructed and marked in accordance with
the specicaons for LP-gas cylinders as required by the U.S. Department of Transportaon (DOT) or
the Canadian Transport Commission (CTC).
• The LP gas cylinder supply system must be arranged for vapour withdrawal.
• The LP-gas cylinder used must include a collar to protect the cylinder valve.
• When an LP model is not in use, the LP-gas must be turned o at the supply cylinder.
• To extend the life of your appliance, protect and cover it from the elements when not in use.
• This product must be installed by a licensed plumber or gas er when installed within the
commonwealth of Massachuses.
www.napoleongrills.com
4
EN
Geng Started
1.
2. Do not destroy packaging unl the appliance has been installed and operates to your sasfacon.
3. Choose a locaon that meets the clearance to combusbles as outlined in this manual. Take into
consideraon the need for clear and easy access to the on/o valve AFTER the appliance is installed
and connected to the gas supply in order to safely turn o the burner.
4.
5. Read and follow all instrucons in this manual before installing or servicing this gas appliance.
WARNING!
This gas appliance was tested and listed to Canadian and American Naonal Standards, ANSI Z21.97-2014
/ CSA 2.41-2014 “Standard for Outdoor Decorave Gas Appliance”. When an appliance is for connecon
to a xed piping system, the installaon must conform with local codes, or in the absence of local codes,
with the Naonal Fuel Gas Code, ANSI Z223.1/NFPA 54, Internaonal Fuel Gas Code, Natural Gas and
Propane Installaon Code, CSA B149.1, or Propane Storage and Handling Code, B149.2, as applicable.
This appliance should be installed and serviced by a qualied installer to conform with local codes.
Installaon pracces vary from region to region and it is important to know the specics that apply to your
area, for example: in Massachuses State:
• The appliance o valve must be a “T” handle gas cock.
• The exible connector must not be longer than 36 inches.
The appliance and its individual shut o valve must be disconnected from the gas supply piping system
during any pressure tesng of the system at test pressures in excess of 1/2 psig (3.5kPa).
This appliance must be isolated from the gas supply piping system by closing its individual manual shut o
valve during any pressure tesng of the gas supply piping system at test pressures equal to or less than
1/2 psig (3.5kPa).
The following clearances to combusble materials must be maintained:
Sides (all around) - 24 inches (610mm)
Top - 72 inches (1830mm)
• Always keep the appliance area clear and free from combusble materials, gasoline, and other
ammable vapours and liquids.
• Do not locate appliance where it can get
excessively wet.
• Do not use this appliance if any part has been
under water. Immediately call a qualied
service technician to inspect the unit and to
replace any part of the control system and any
gas control, which has been underwater.
www.napoleongrills.com
5
EN

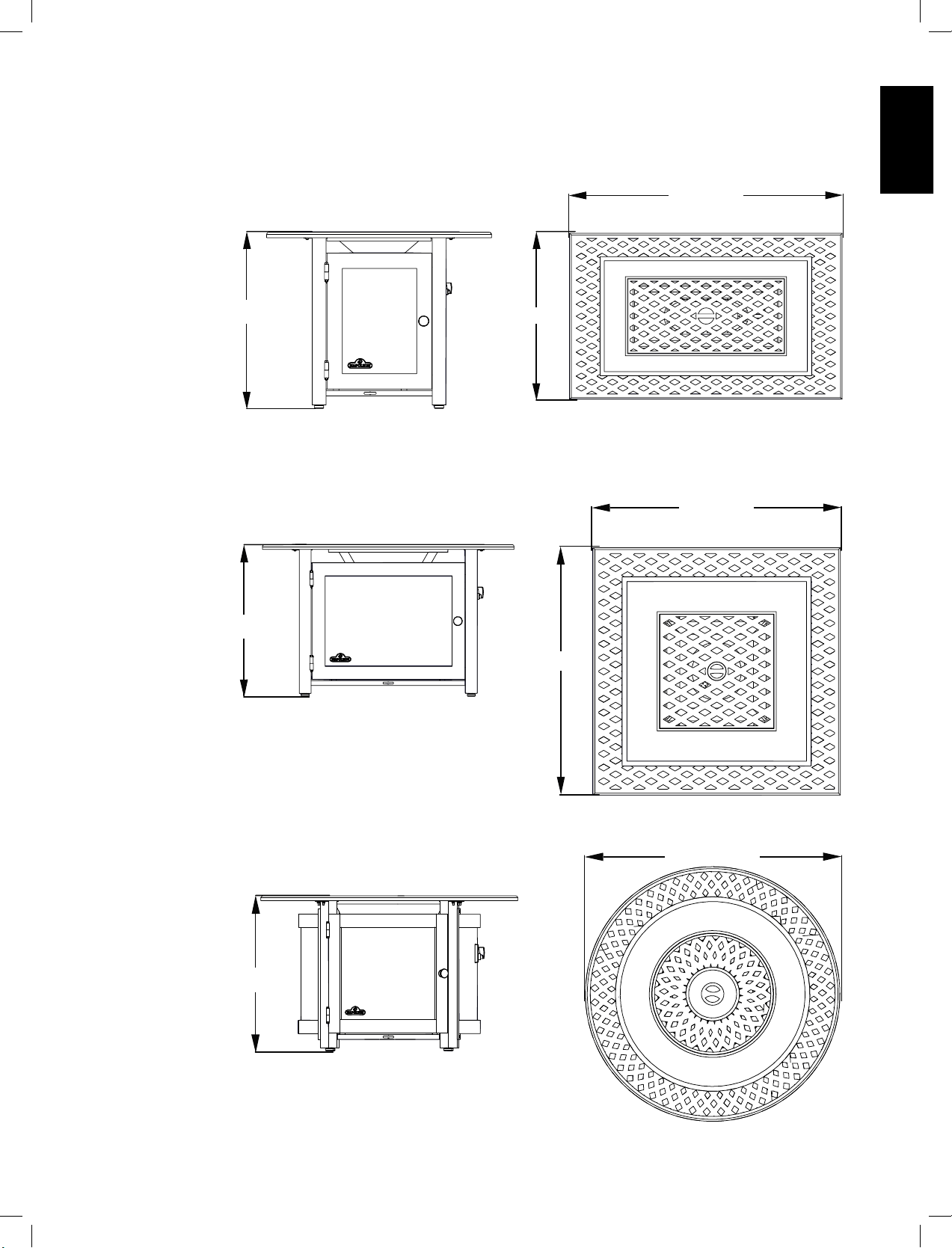

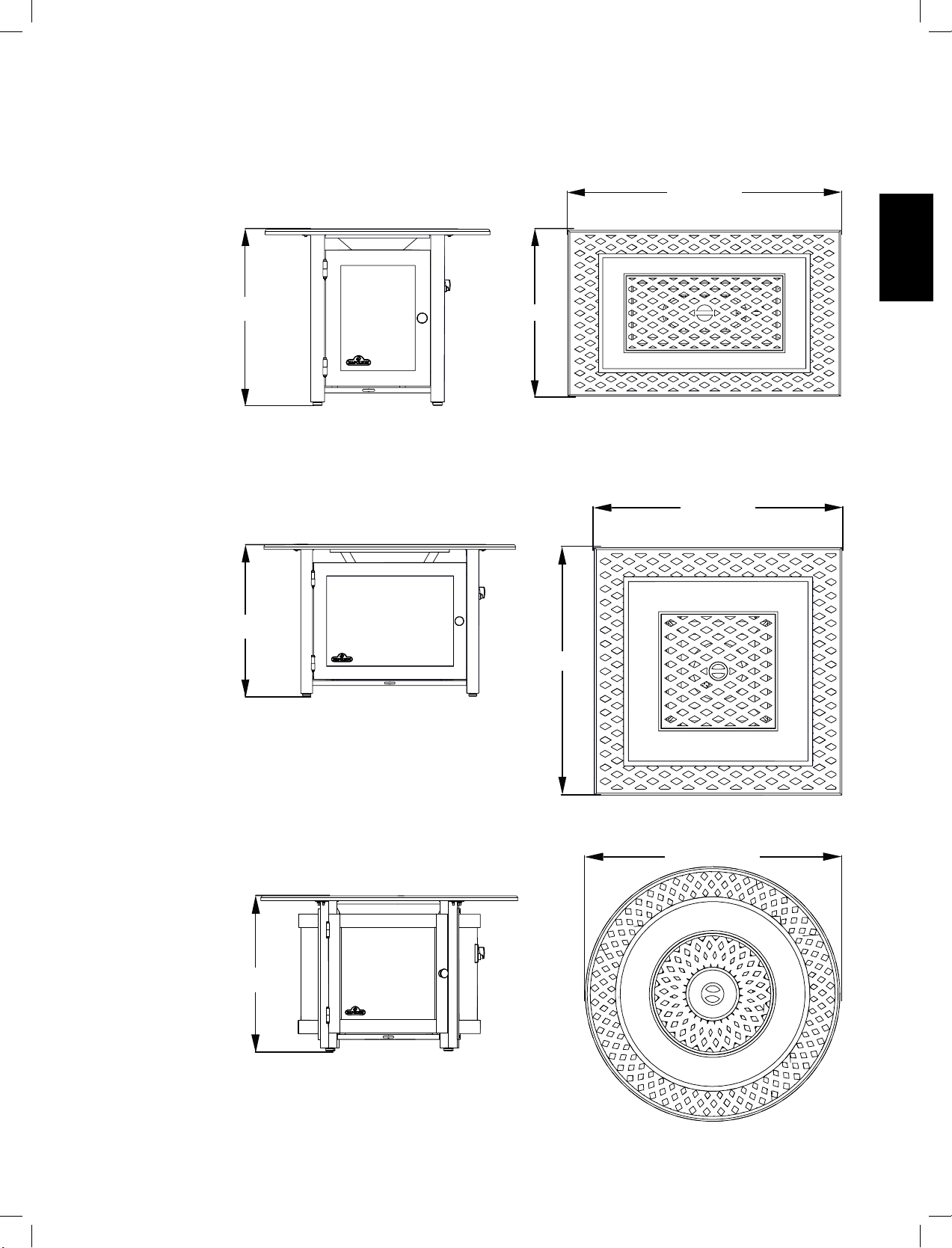

DIMENSIONS
VICT1
25” (64 cm)
50” (127 cm)
32” (82 cm)
42” (107 cm)
42” (107 cm)
25” (64 cm)
VICT2
VICT3
42” (107 cm)
25” (64 cm)
www.napoleongrills.com
6
EN
INPUT
MODEL FUEL MAX. INPUT Btu/Hr
VICT1
VICT2
Natural Gas 40, 000
VICT1
VICT2
Propane Gas 40, 000
VICT3 Natural Gas 40, 000
VICT3 Propane Gas 40, 000
GAS INLET PRESSURES
NATURAL PROPANE
Maximum Inlet Pressure 7.0" w.c. 11.0" w.c.
MINIMUM CLEARANCE TO COMBUSTIBLES
INCHES MM
Side Walls 24 610
Top of unit to ceiling 72 1830
72”
(1830mm)
CENTRE OF PATIOFLAME
24”
(610mm)
24”
(610mm)
MAXIMUM
OVERHANG
THE TABLE IS APPROVED FOR USE ON
COMBUSTIBLE FLOORS.
www.napoleongrills.com
7
EN
Locang Your Outdoor Appliance
It is important when selecng a locaon for your appliance to ensure clearances to adjacent combusbles
are met. This appliance is intended for installaon on an outdoor pao or in your yard. It is highly
recommended that this appliance be installed in a sheltered area (following the guidelines outlined
below). Direct wind will cause an errac ame and possible pilot or main burner outage. An errac
ame could also lead to excessive carboning (black soot), this condion is not a safety issue but is visually
undesirable.
: When choosing a locaon for your appliance, care must be taken to avoid areas where excessive
moisture or running water may be a problem.

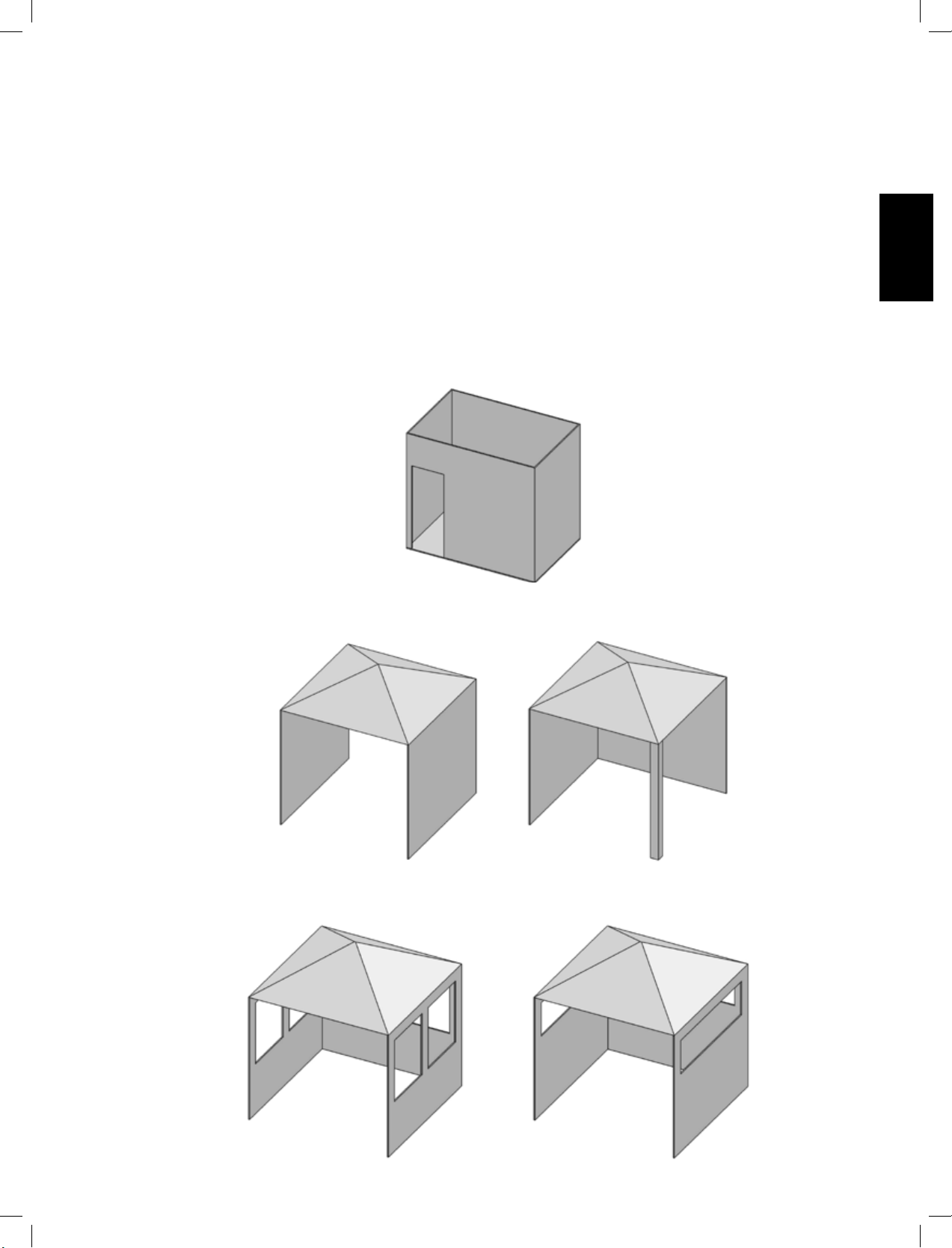

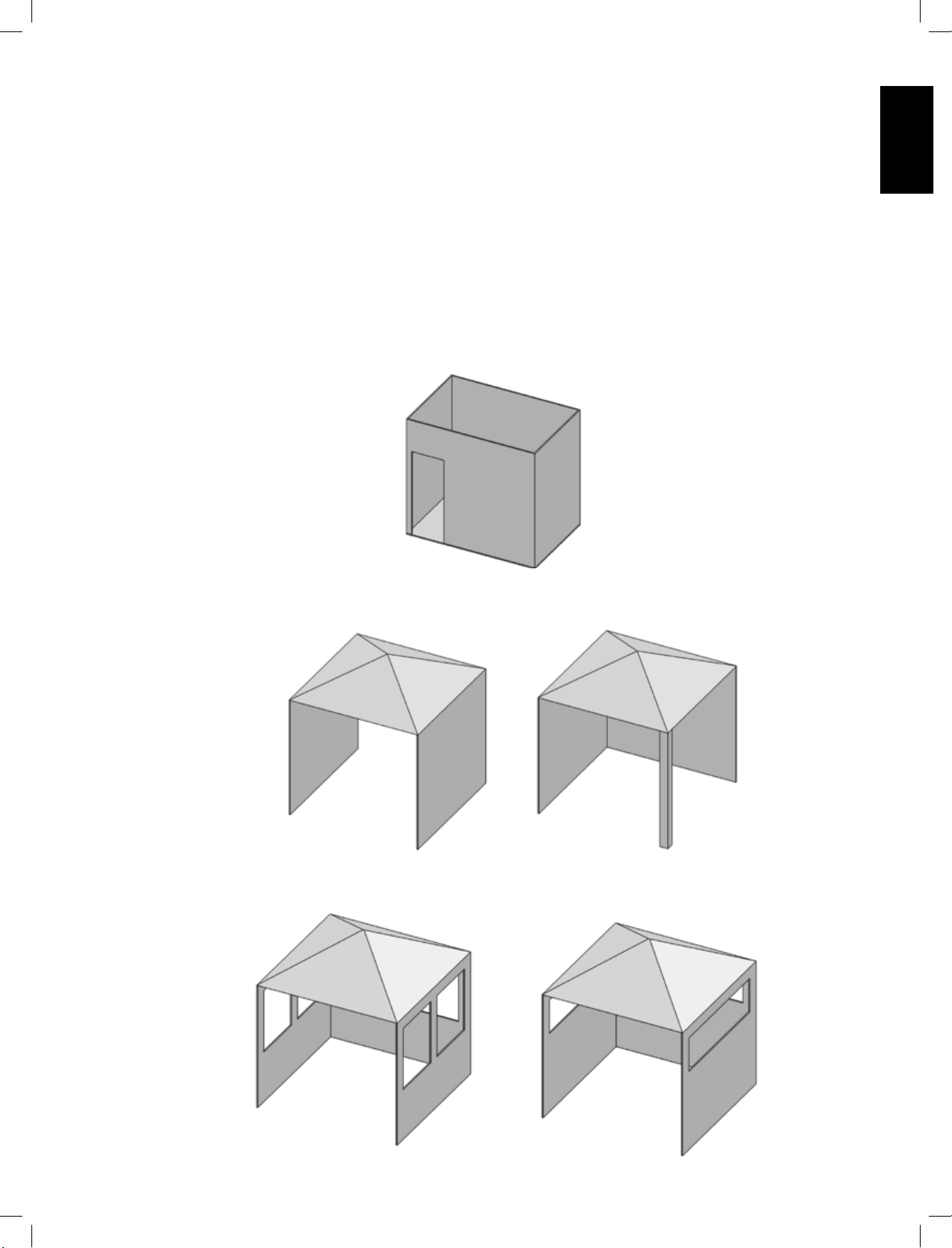

Any enclosure (shelter) in which the appliance is used must comply with one of the following:
With walls on all sides, but at least one permanent opening at ground level and no overhead cover.
Within a paral enclosure which includes an overhead cover and no more than two sidewalls. These
sidewalls may be parallel, as in a breezeway, or at right angles to each other.
Within a paral enclosure which includes an overhead cover and three sidewalls, as long as 30 percent or
more of the horizontal periphery of the enclosure is permanently open.
www.napoleongrills.com
8
EN

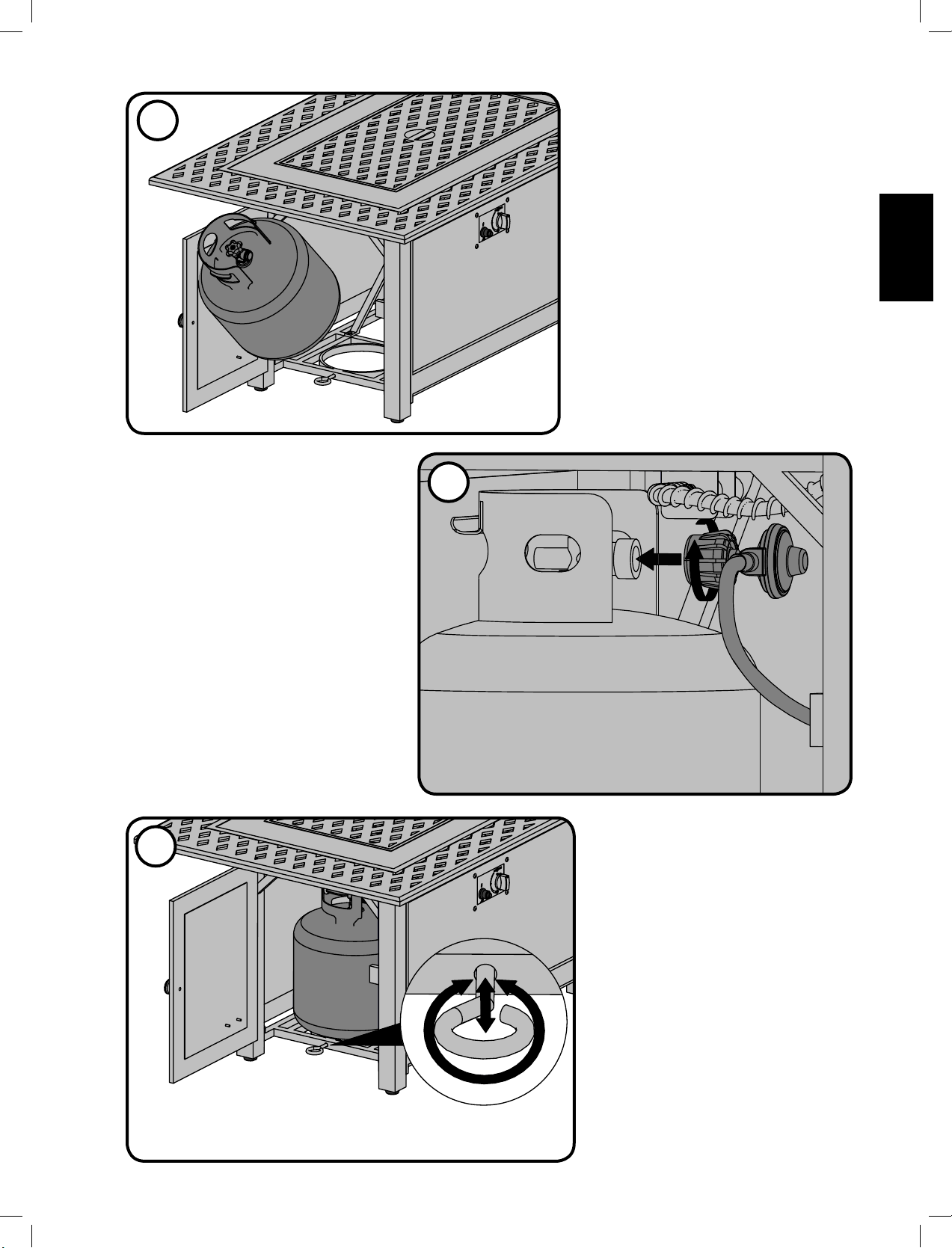

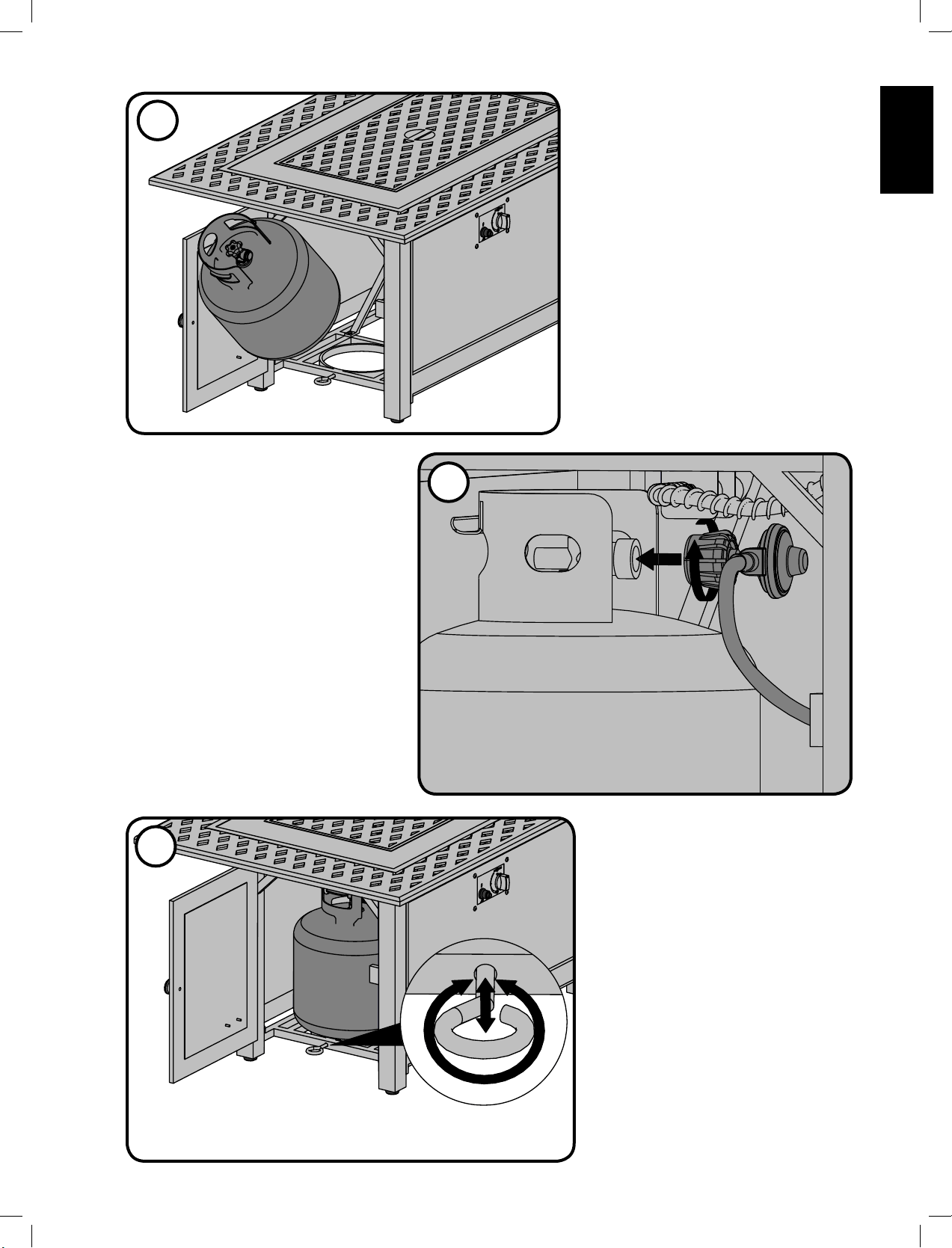

LP (Propane) Gas Cylinder Mounng
Aach cylinder retaining bracket to the base of the cylinder. Then secure to the surface to which it sits.
Cylinder should be on a level surface.
: Ensure the gas regulator hose is kink free. Remove the cap or plug from the cylinder
fuel valve. Insert the black
QCC1 regulator nipple onto the QCC1 fuel valve. Hand ghten clock
wise. Do not
use tools. Leak test all joints prior to using the appliance. A leak test must be performed annually and
each me a cylinder is hooked up or if a part of the gas system is replaced.
CAUTION!
• Make sure cylinder valve is in its full o posion. (Turn clockwise to stop).
• Check cylinder valve features to ensure it has proper external mang threads. (Cylinder Valve
Marked: USE WITH TYPE 1)
• Inspect hose shipped with the unit for damage. Never aempt to use damaged or plugged
equipment. See your local LP Gas Dealer for repairs.
• When connecng regulator assembly to the cylinder valve, hand ghten black QCC1 nut clockwise
to a posive stop. DO NOT use a wrench to ghten. Use of a wrench may damage the quick closing
coupling nut and result in a hazardous condion.
• Locate the hose out of pathways where people may trip over it or in areas where the hose may be
subject to accidental damage.

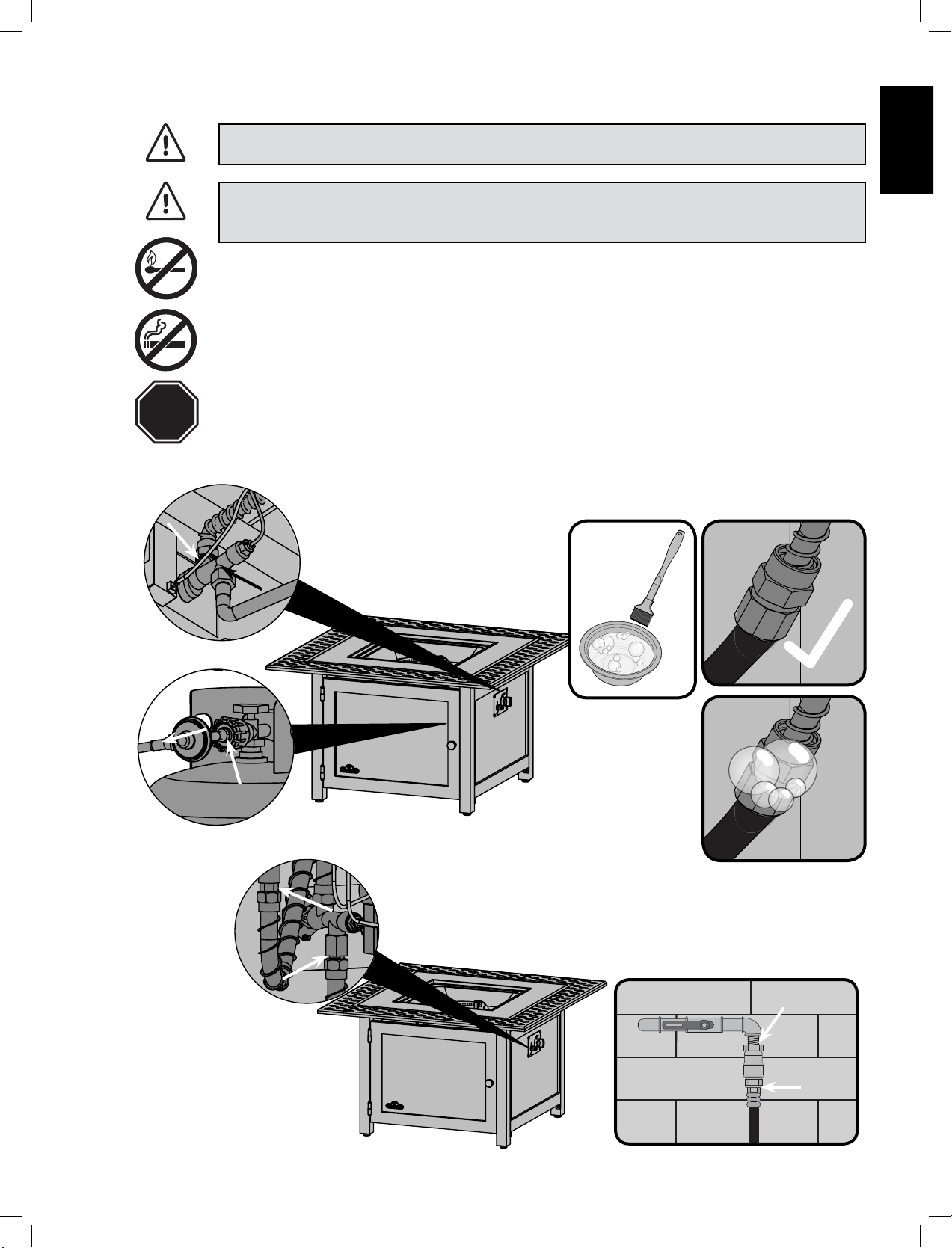

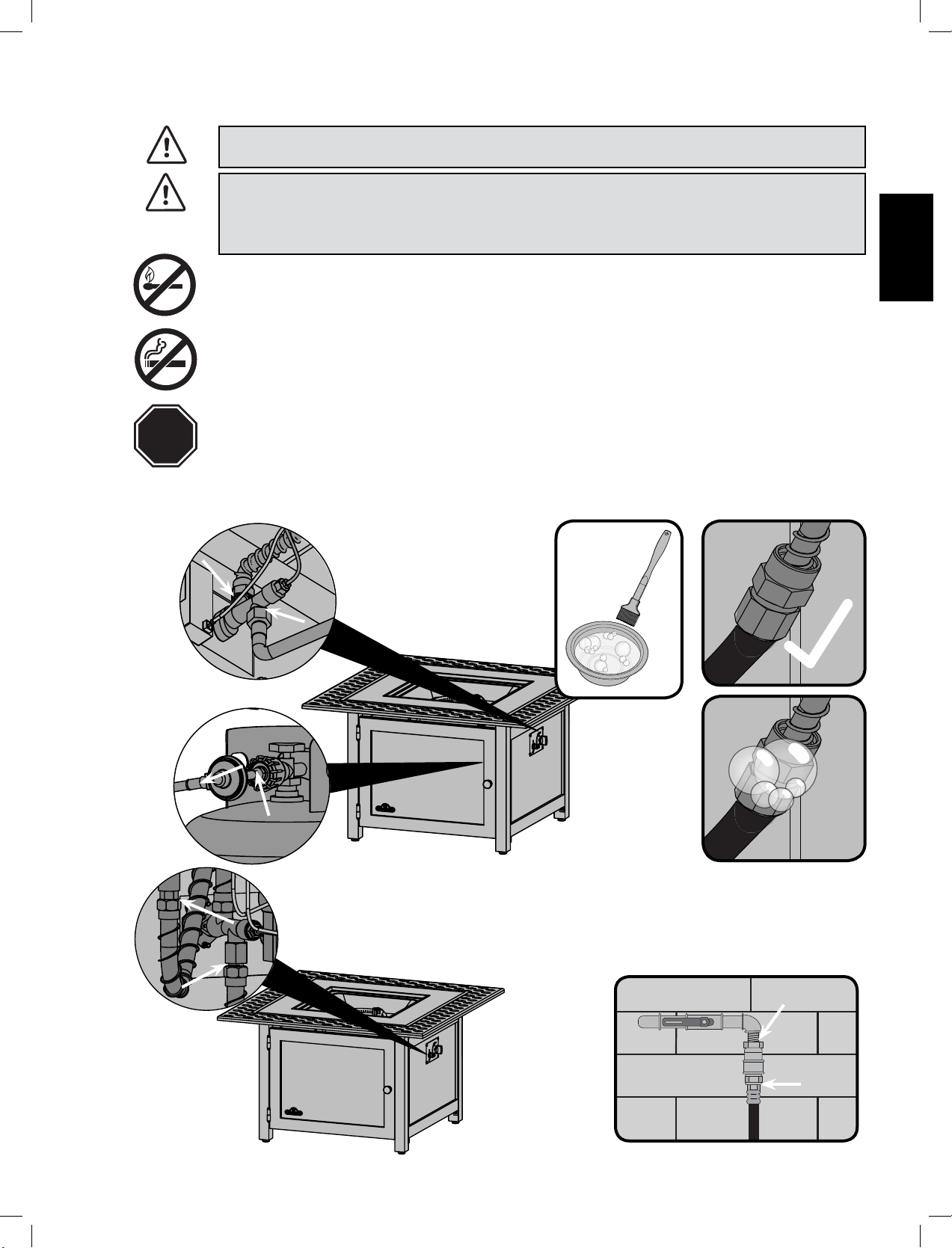

• Open cylinder valve fully (counter-clockwise). Turn the on/o valve at the unit slowly to the on
posion and use a soapy water soluon to check all connecons for leaks as indicated in the
diagrams before aempng to light the appliance. If a leak is found, turn tank valve o and do not
use the appliance unl repairs can be made.
WARNING!
Propane Cylinder Specicaons
A dented or rusty cylinder may be hazardous and should be checked by your propane supplier. Never use a
cylinder with a damaged valve. The LP-gas supply cylinder must be constructed and marked in accordance
with the U.S. D.O.T. Specicaons for LP-Gas Cylinders or the Standard for Cylinders, Spheres and Tubes for
Transportaon of Dangerous Good and Commission, CAN/CSA-B339, as applicable.
This appliance has been designed for use with a 20 lb. (9.1 kg) or 30 lb (13.6 kg) size propane cylinder only
(not supplied).
The LP-gas supply cylinder must be provided with a cylinder-connecon device compable with the
connecon for the appliance. The propane cylinder must be provided with a shut-o valve terminang in
a propane cylinder valve type QCC1, and a safety relief device having direct communicaon with the vapor
space of the cylinder. The cylinder supply system must be arranged for vapor withdrawal and the cylinder
shall include a collar to protect the cylinder valve. The LP-gas cylinder must be provided with a listed
overll protecon device (OPD). Do not store a spare LP-gas cylinder under or near this appliance. Never
ll the cylinder beyond 80 percent full.
Use only the pressure regulator and hose assembly provided with this appliance. Replacement pressure
regulators and hose assemblies must be specied by the manufacturer. The regulator supplies a pressure
of 11 inches. water column to the appliance and has a QCC1 type ng. Cylinders to be used with this
unit must be supplied with a QCC1 cylinder valve. A QCC1 cylinder has a posive seang connecon,
which will not allow gas ow unl a posive seal has been achieved. It is also equipped with an excess
ow device. In order to aain full ow to the appliance, the valve must be in the o posion when the
cylinder valve is turned on.
WARNING!
www.napoleongrills.com
9
EN
1
3
www.napoleongrills.com
10
EN

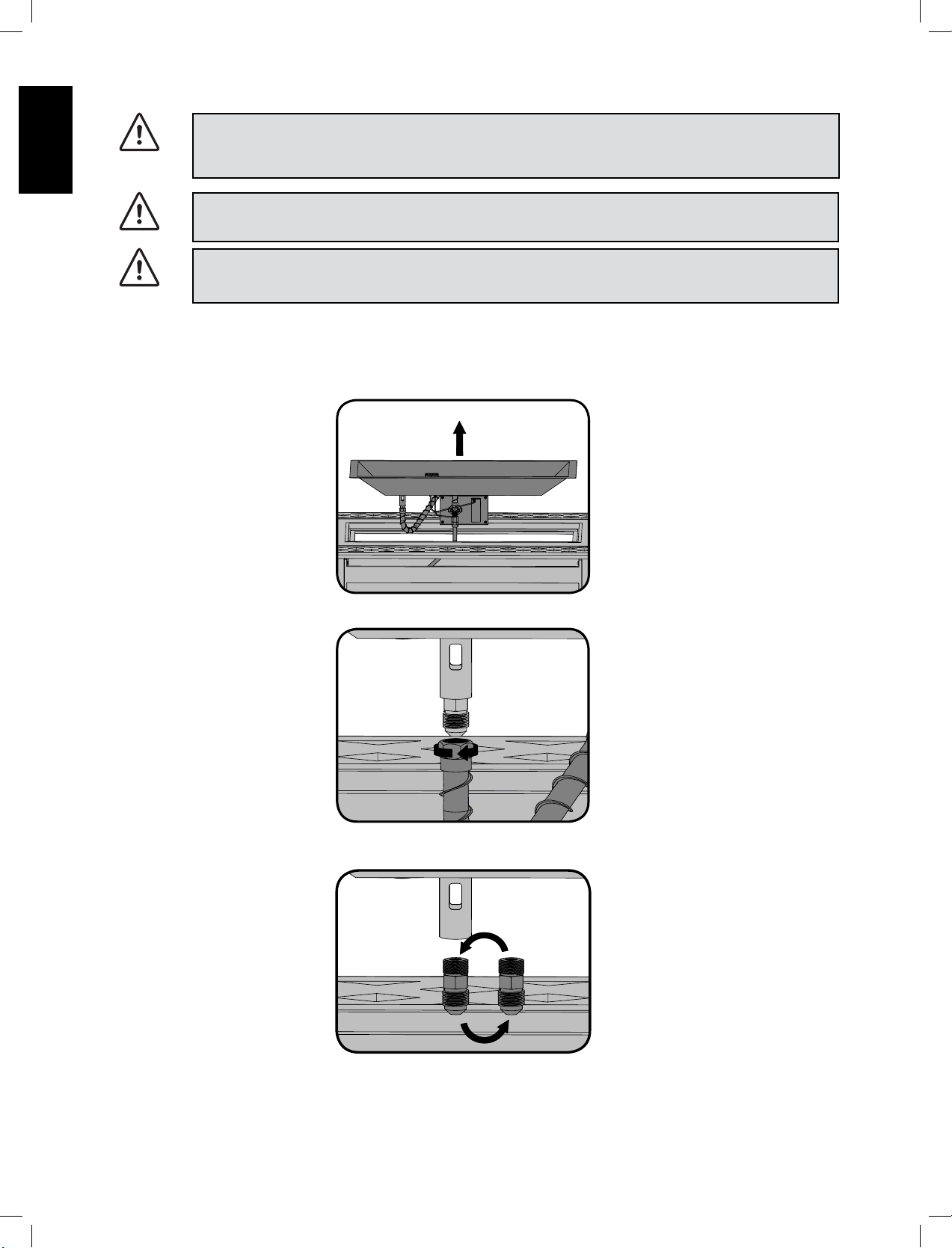

Conversion to Natural Gas
WARNING!
WARNING!
WARNING!

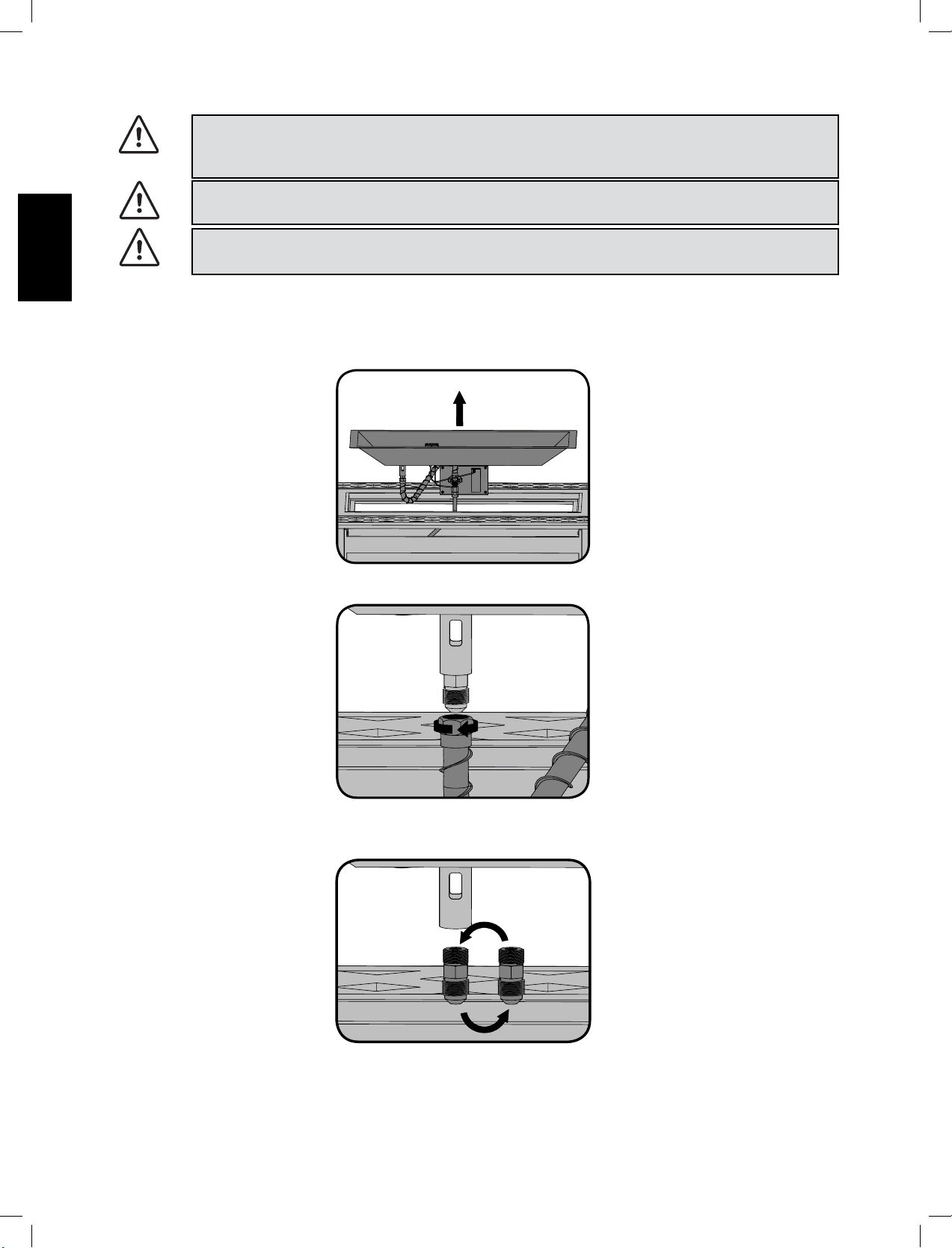

1. Remove the glass embers from the burner.
2. Remove the burner from the enclosure. Take care not to damage or kink the thermocouple wire.
3. Disconnect the stainless steel ex connector from the orice using (2) wrenches.
4. Unscrew the propane orice from the inside of the burner as illustrated.
5. Replace the propane orice with the natural gas orice supplied.
: The air shuer has been factory set and does not need to be adjusted.
www.napoleongrills.com
11
EN
6. Reconnect the stainless steel ex connector to the orice and ghten using (2) wrenches.
7. Place the burner back into the enclosure.
8. Fill out the conversion label included with your pao ame and apply it to the inside of the control
panel access door.
Natural Gas Hook-Up
The gas appliance is designed to operate at an inlet pressure of 7 inches water column. The piping up to
the appliance is the responsibility of the installer. Connect the inlet valve to rigid pipe, copper tube or an
approved exible metal connector, which complies with Z21.4/CSA 6.10. If using a gas hose (not supplied)
connect the ared end of the hose to the connector on the end of the inlet valve. Tighten using two
wrenches. (Do not use thread sealer/pipe dope.) Leak test all joints prior to using the appliance. Piping
and valves upstream of the quick disconnect are not supplied. The gas supply pipe must be suciently
sized to supply the BTU/h specied on the rang plate, based on the length of the piping run. The quick
disconnect must not be installed in an upward direcon and a readily accessible manual shut-o valve
must be installed upstream of, and as close to, the quick disconnect as is feasible.
WARNING!
• The installaon must be performed by a licensed gas er, and all connecons must be leak tested
before operang the appliance.
• Ensure all hose connecons are ghtened using two wrenches. Do not use Teon tape or pipe dope
on any hose connecon.
• Ensure the hose does not contact any high temperature surfaces or it may melt and leak causing a
re.
• Locate the hose out of pathways where people may trip over it or in areas where the hose may be
subject to accidental damage.
• Leak test all the connecons using a soap and water soluon as per the leak tesng instrucons found
in the manual.
www.napoleongrills.com
12
EN

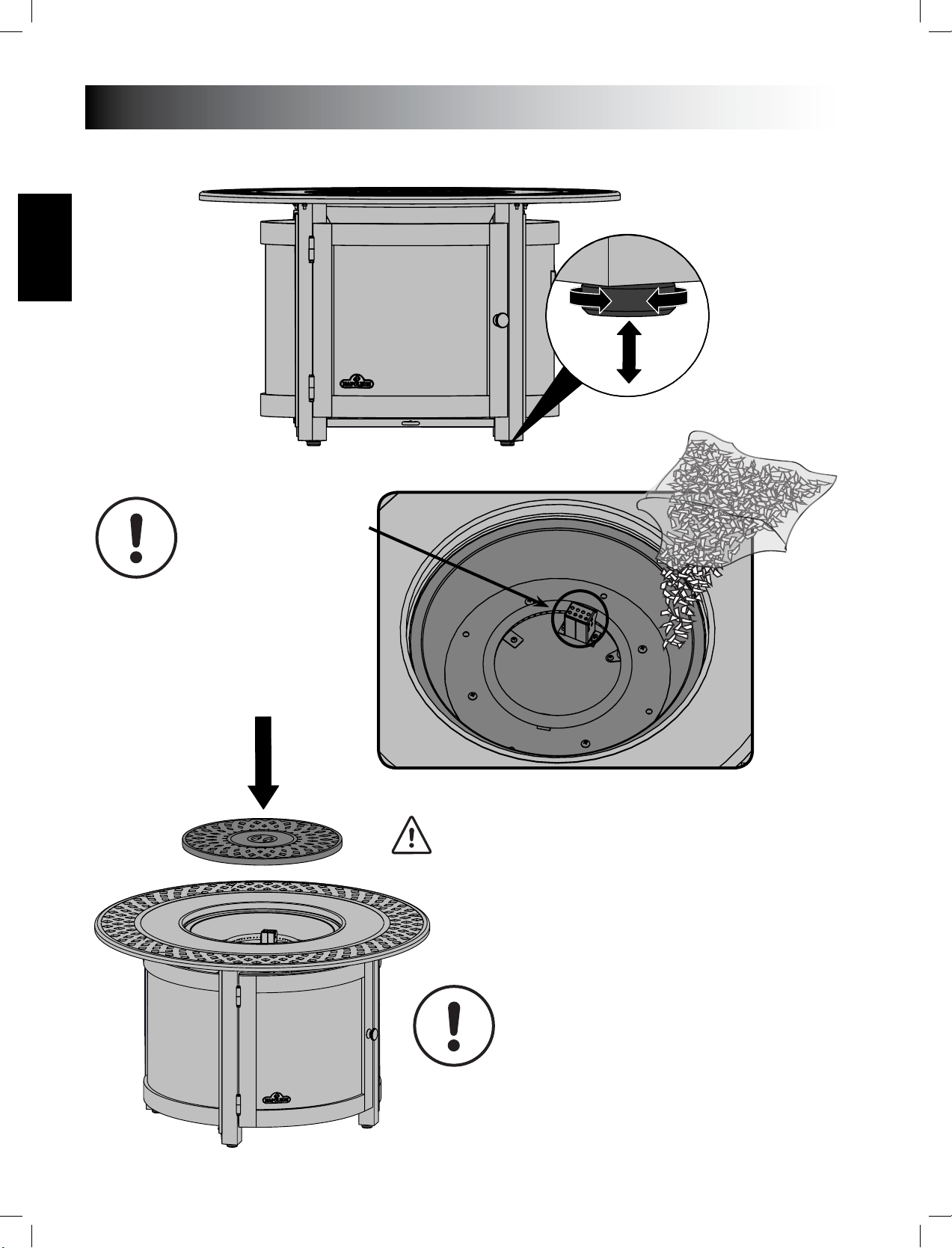

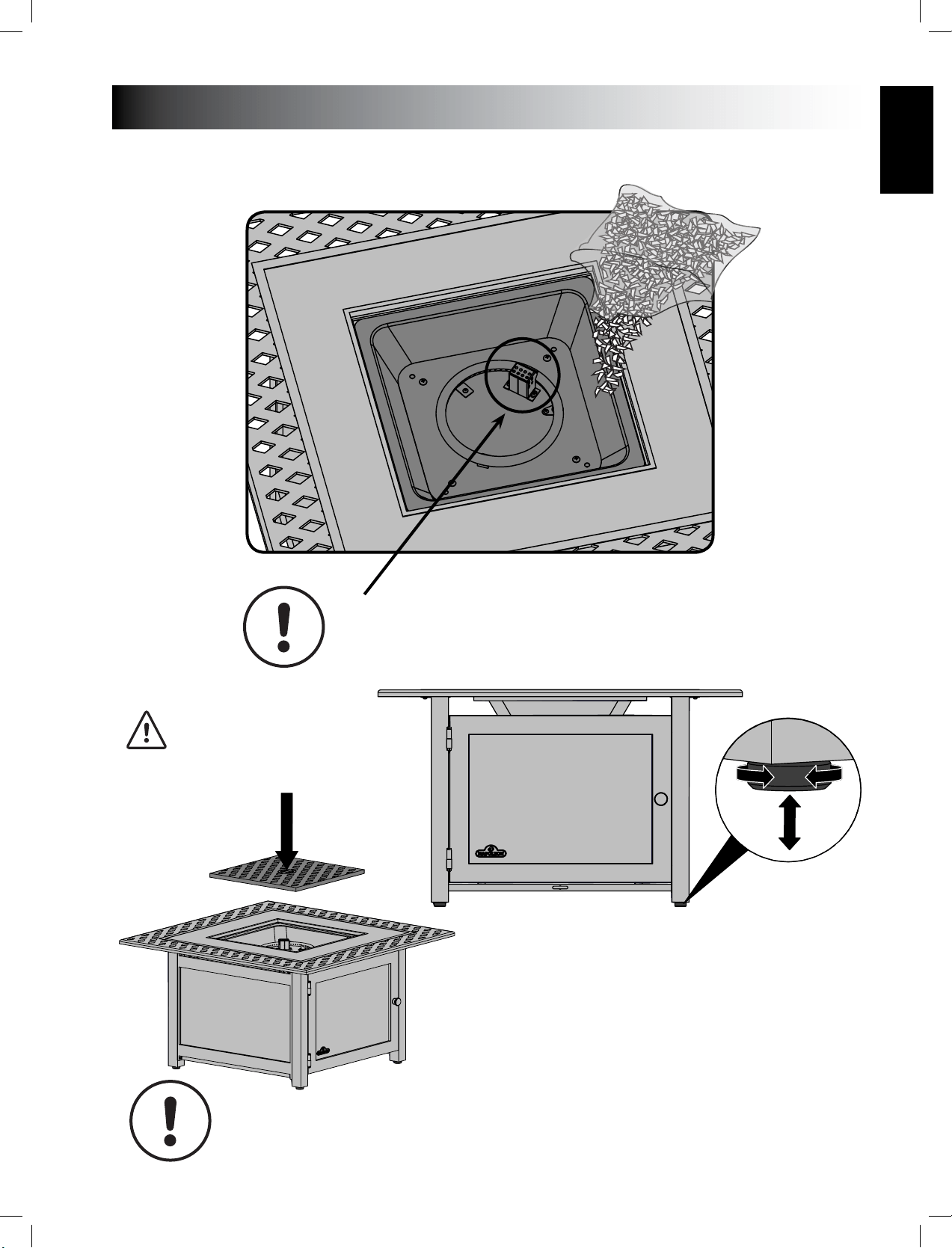

Glass Ember Installaon
WARNING!
WARNING!
WARNING!

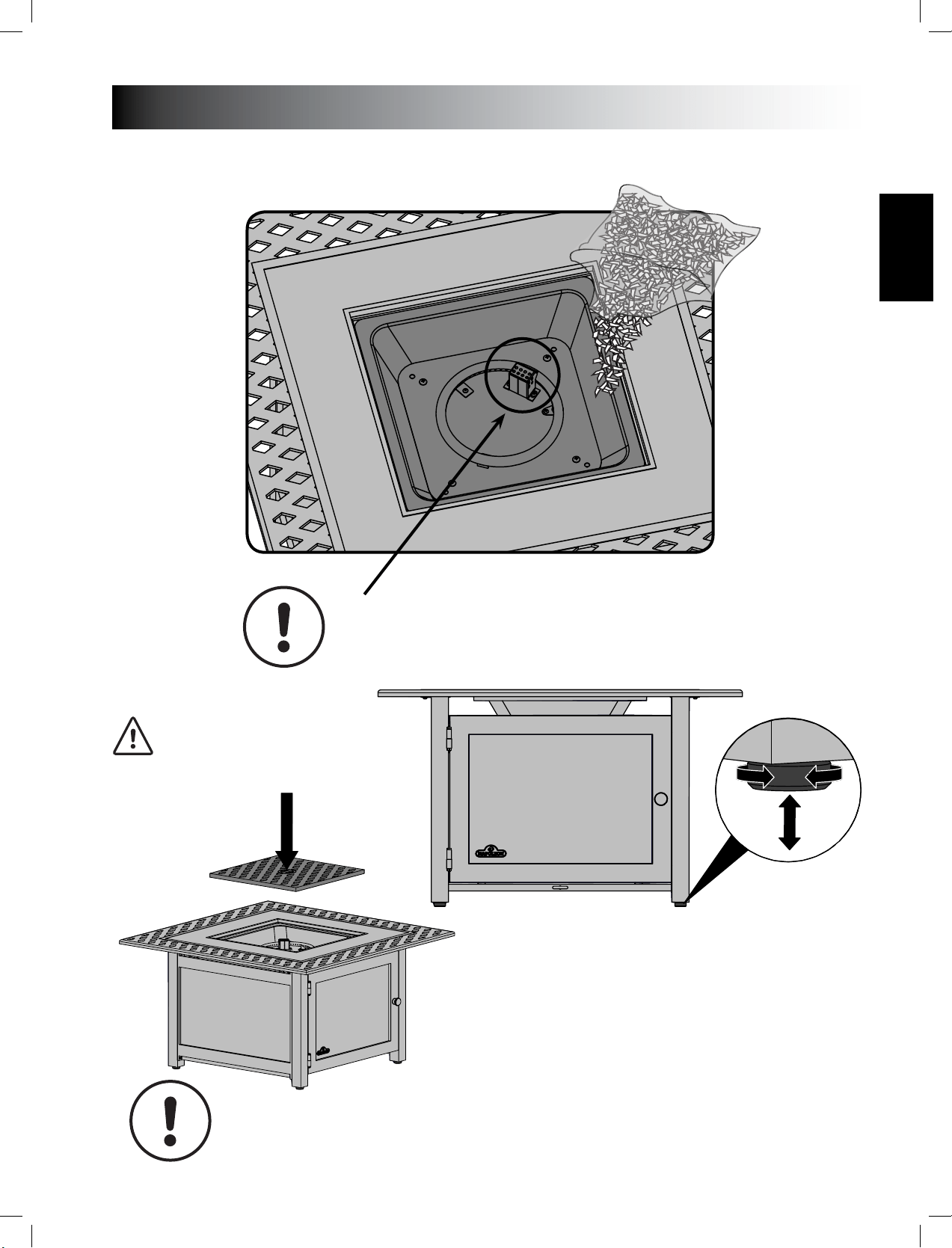

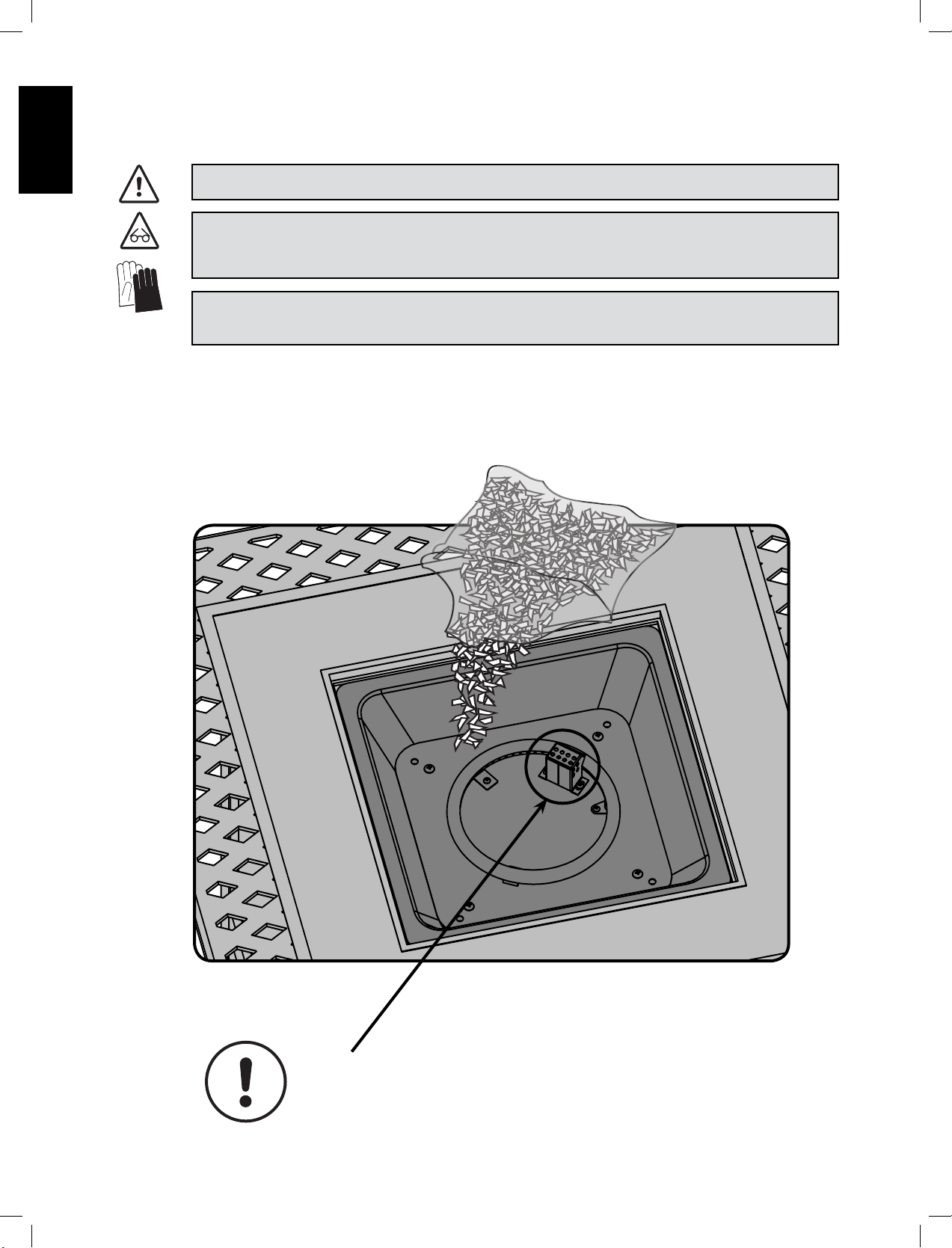

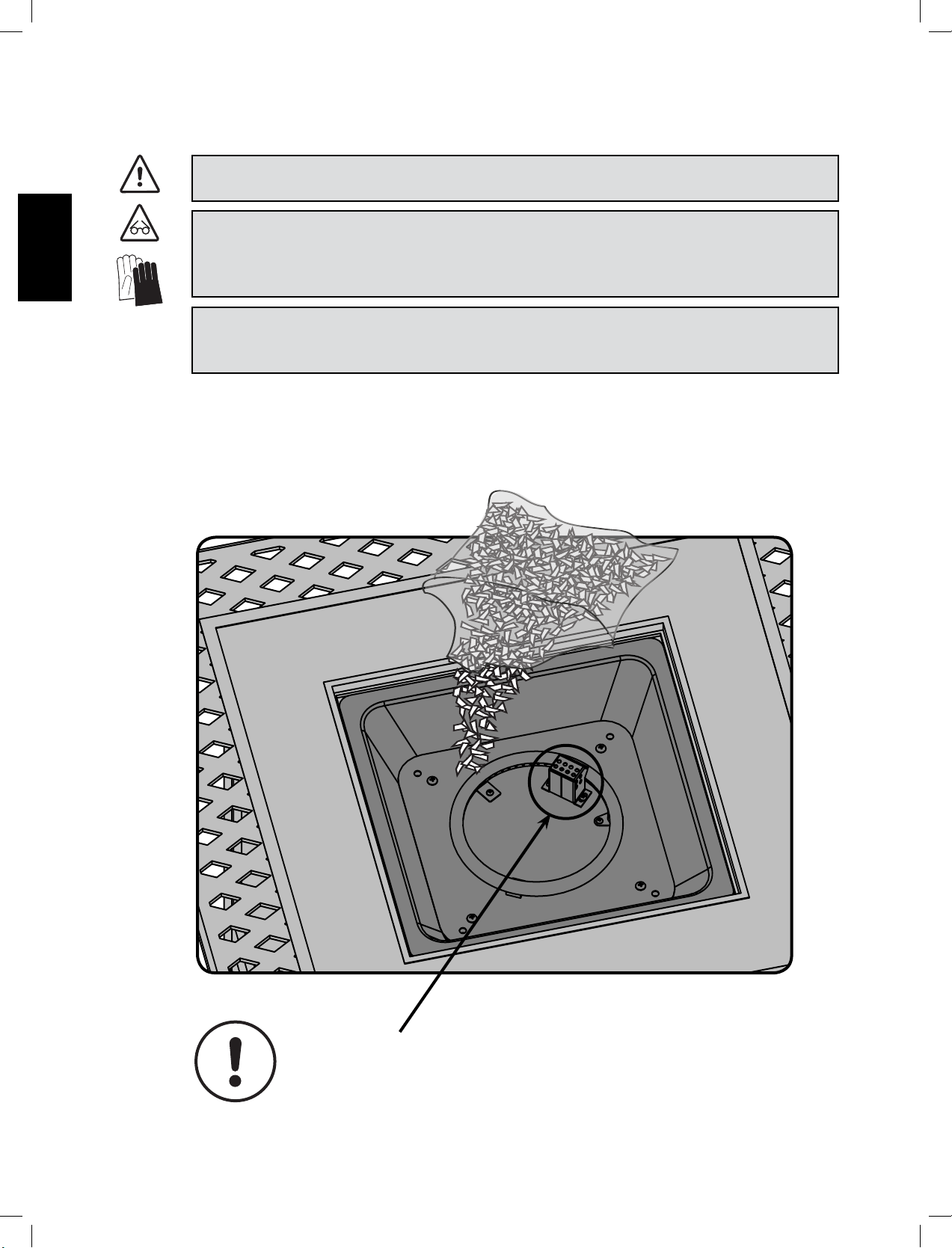

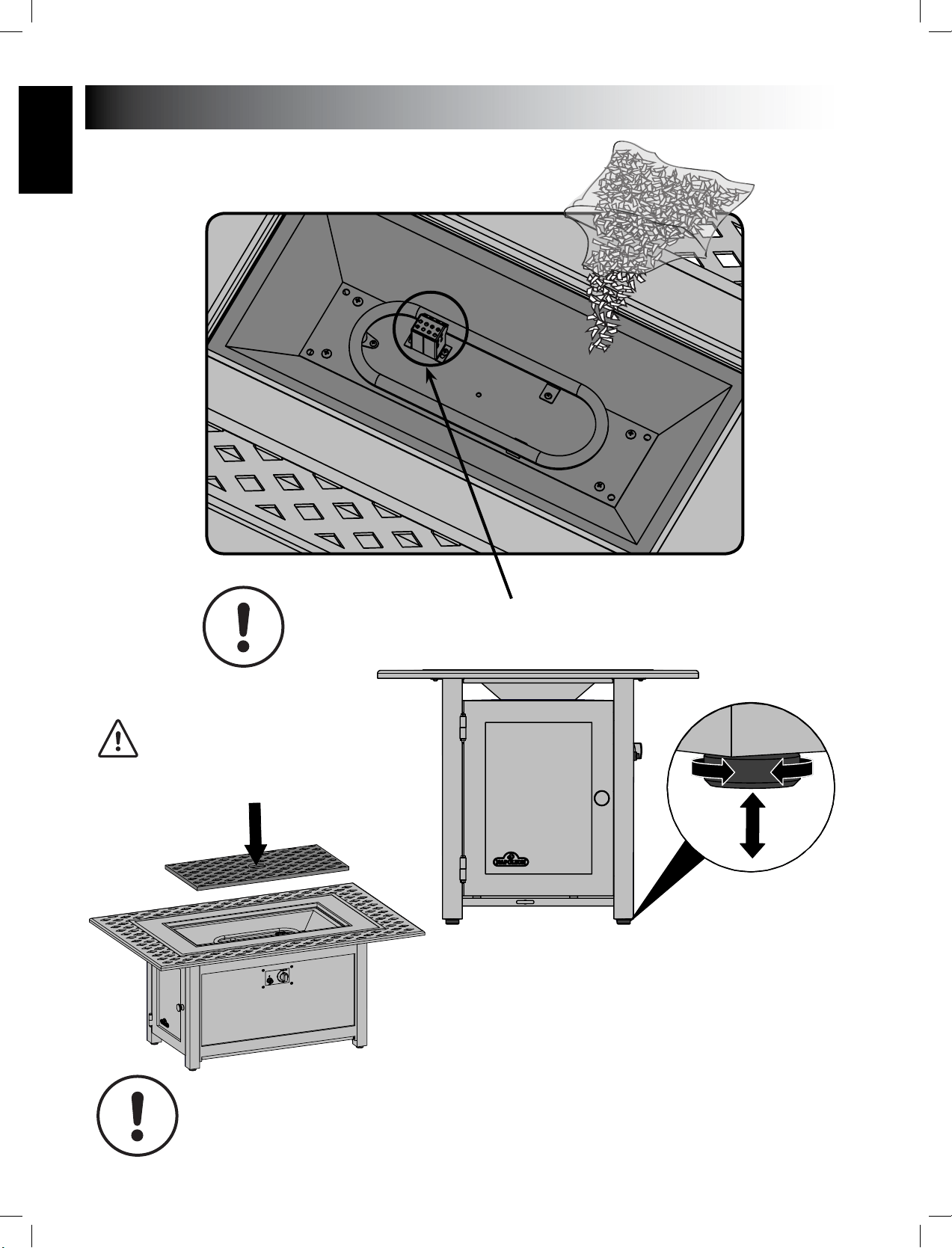

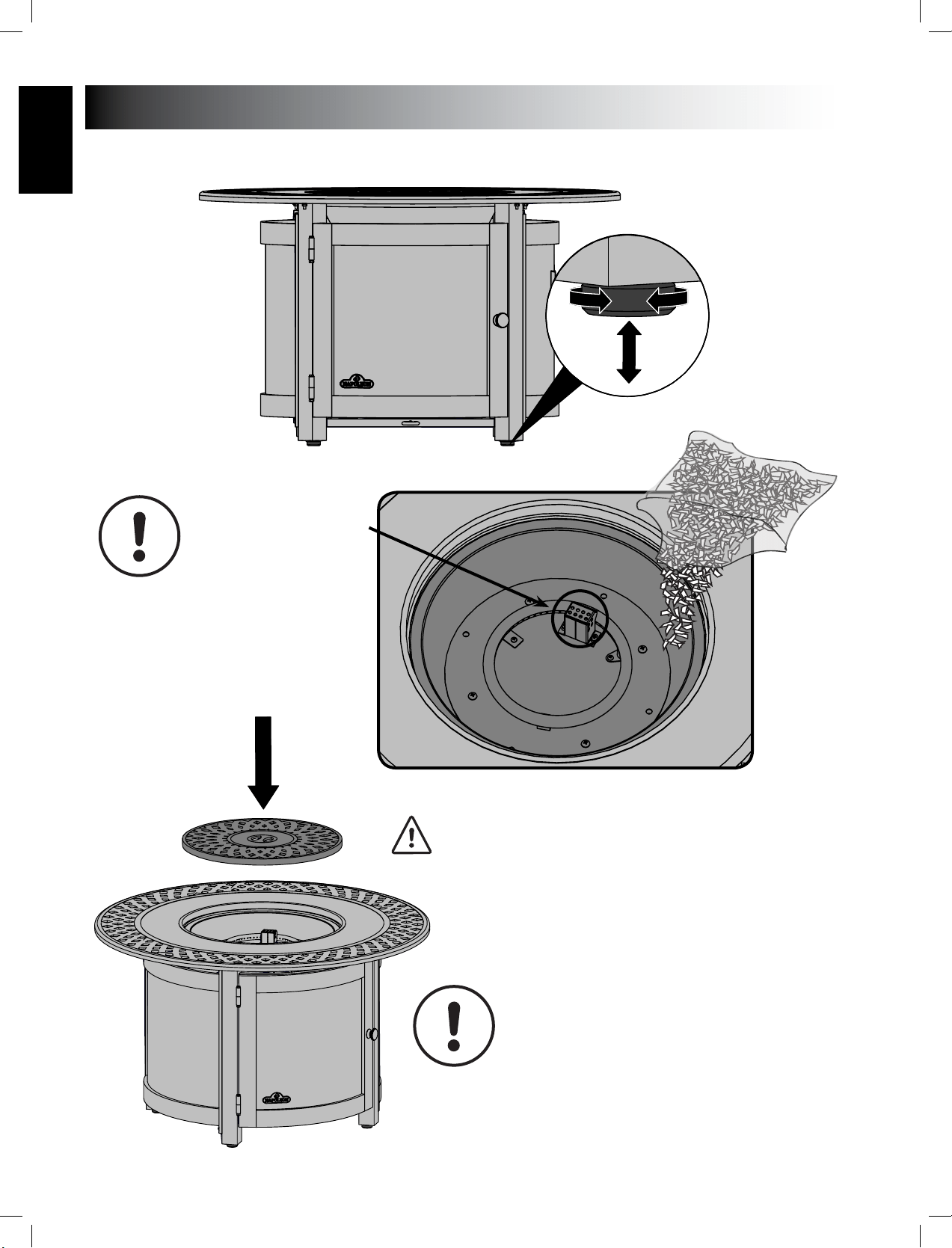

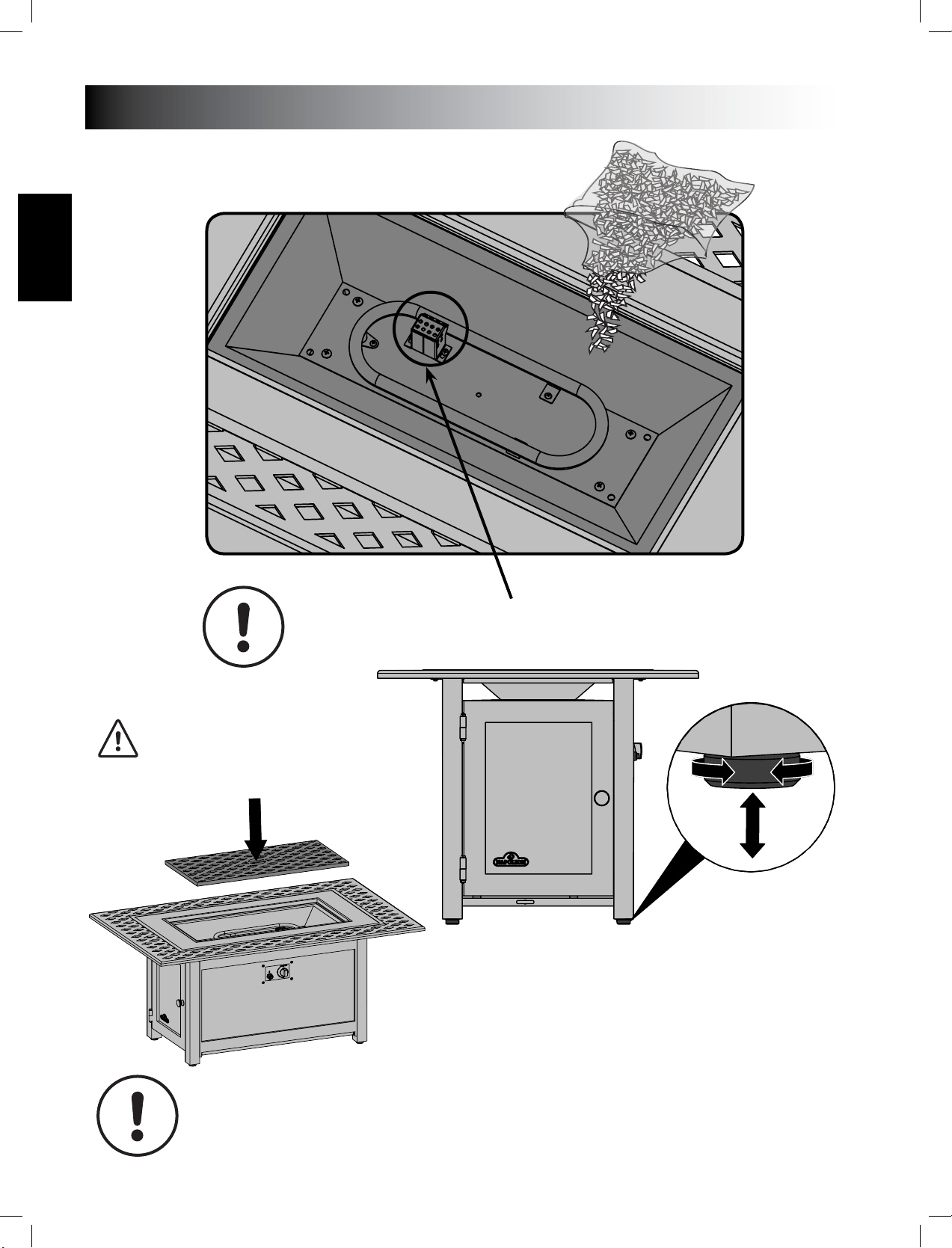

1. Carefully pour the glass embers onto the appliance ember tray as shown.
2. Spread the glass embers over the tray and burner. The distribuon of clear glass over the burner will
inuence ame height.
3. The glass embers must cover the enre burner tray while ensuring no glass is placed on the ignion
poron of the burner as illustrated below.
ENSURE NO GLASS IS BLOCKING ANY OF THE OPEN PORTS ON THE IGNITION
www.napoleongrills.com
13
EN
WARNING!
WARNING!
: This must be done before inial use, annually, and whenever any gas components are
replaced or serviced. Do not smoke while performing this test, and remove all sources of ignion. See Leak
Tesng Diagram for areas to check. Turn all burner controls to the o posion. Turn gas supply valve on.
Brush a half-and-half soluon of liquid soap and water onto all joints and connecons of the regulator,
hose, manifolds and valves.
Bubbles will indicate a gas leak. Either ghten the loose joint or have the part replaced with one
recommended by the Napoleon Customer Soluons department and have the appliance inspected by a
cered gas installer.
If the leak cannot be stopped, disconnect it, and have the grill
inspected by a cered gas installer or dealer. Do not use the appliance unl the leak has been corrected.
STOP
DO NOT USE AN OPEN FLAME.
DO NOT USE AN OPEN FLAME.
X
www.napoleongrills.com
14
EN
WARNING!
WARNING!

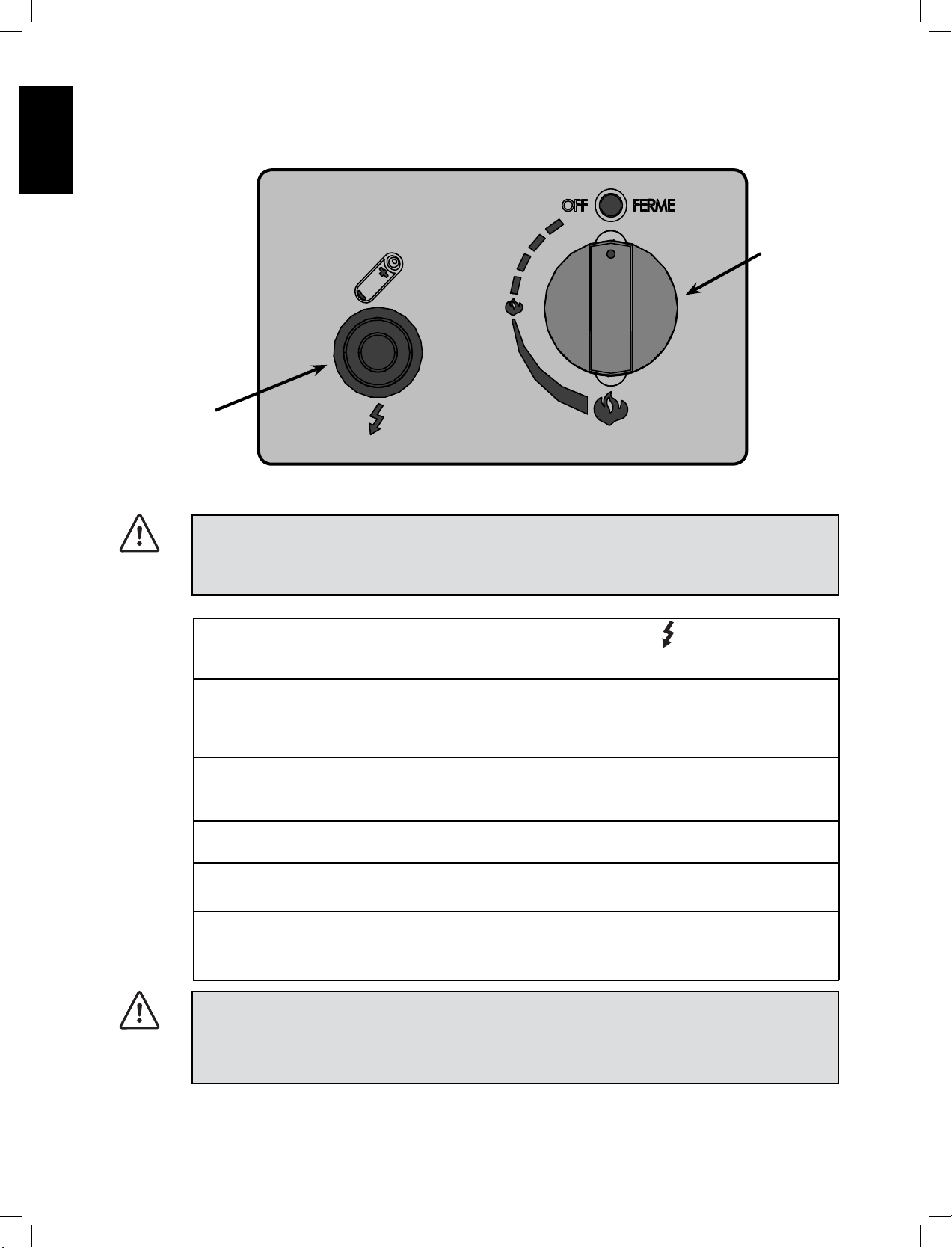

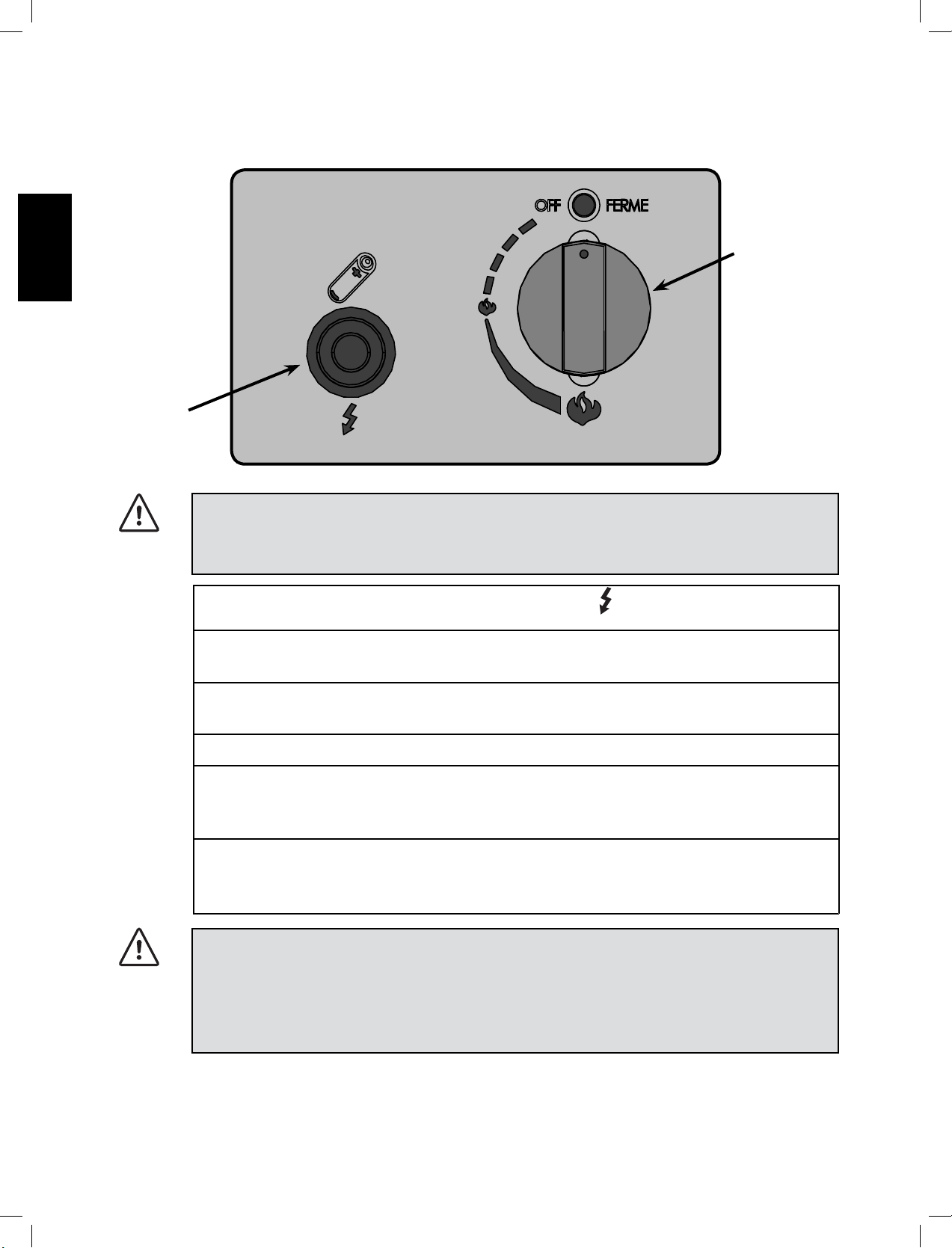

1. Press and hold electronic igniter buon ( ).
2. Turn the burner control to the high posion, press and hold in. When the burner
lights, release the electronic igniter buon.
3. Connue to depress the burner control knob for 30 seconds and then release. If the
ame goes out, repeat the procedure.
4. Adjust the ame to the desired height with the burner control knob.
5. If the burner will not light with the electronic igniter, hold a lit long match or lit
long butane lighter to the ignion area of the burner and connue with step 2.
6. To shut down the burner turn the burner control knob clockwise to the o posion.
Then turn the gas o at the source (propane cylinder valve or natural gas supply valve).
WARNING!
WARNING!
www.napoleongrills.com
15
EN
: When lit for the rst me, the appliance emits a slight odor. This is a normal temporary
condion caused by the “burn-in” of internal paints and lubricants used in the manufacturing process and
does not occur again. Simply run the main burner on high for approximately one-half hour.
WARNING!
WARNING!
WARNING!
• Children and adults should be alerted to the hazards of high surface temperatures and should stay
away from the appliance to avoid burns or clothing ignion.
• Children should be carefully supervised when they are in the area of the appliance.
• Clothing or other ammable materials should not be hung from the appliance, or placed on or near
the appliance. The area above the enclosure may be extremely hot. Direct contact with these
surfaces should be avoided in order to prevent burns or clothing ignion.
• Any guard or protecve device removed for servicing the appliance must be replaced prior to
operang the appliance.
• Installaon and repair should be done by a qualied service person.
• The appliance should be inspected before each use and at least annually by a qualied service
person. More frequent cleaning may be required as necessary. It is imperave that the control
compartment, burners and circulang air passageways of the appliance be kept clean.
WARNING!
• Never use the appliance while it is raining.
• Always turn the appliance o when raining.
• Never splash any liquid on the glass / glass embers when the appliance is operang.
• The glass / glass embers will be extremely hot while operang, never try to touch them.
• Always ensure the appliance stands rmly on level ground.
• Never use the appliance if the burner is damaged. Inspect the burner before each use. Ensure that
no debris such as leaves; grass or other objects have entered or are on the appliance. If the burner
is damaged it must be replaced prior to using the appliance with a replacement burner specied by
your Napoleon dealer.
• Inspect the hose assembly before each use. If there is evidence of excessive abrasion or wear, or
if the hose is damaged it must be replaced prior to using the appliance with a replacement hose
assembly specied by your Napoleon dealer.
NOTE!
WARNING!
• Do not bypass thermocouple safety.
• Do not operate the appliance if any part has been under water. Immediately call a qualied service
technician to inspect the appliance and replace any part of the control system and any gas control,
which has been underwater.
www.napoleongrills.com
16
EN
WARNING!
WARNING!
: Stainless steel tends to oxidize or stain in the presence of chlorides and suldes, parcularly in
coastal areas and other harsh environments, such as the warm, highly humid atmosphere around pools
and hot tubs. These stains could be perceived as rust, but can be easily removed or prevented. To provide
stain prevenon and removal, wash all stainless steel and chrome surfaces every 3-4 weeks or as oen as
required with fresh water and/or stainless steel cleaner.
: The control panel text is printed directly on the stainless steel and with proper
maintenance will remain dark and legible. To clean the panel, use only warm soapy water or stainless steel
cleaner available from your Napoleon dealer. Never apply abrasive cleaners on any stainless surfaces,
especially the printed poron of the control panel or the prinng will gradually rub o.
: The burner is made from stainless steel, but extreme heat and a corrosive environment can cause
surface corrosion to occur. This can be removed with a brass wire brush. Inspect the burner at least
annually for cracks, insect nests, excessive corrosion or any other damage. If the burner is damaged, it
must be replaced with a burner specied by the manufacturer before the appliance is put into operaon.
CAUTION!
Spiders and insects are aracted to the smell of propane and natural gas. The burner is equipped with an
insect screen on the air shuer, which reduces the likelihood of insects building nests inside the burner
but does not enrely eliminate the problem. A nest or web can cause the burner to burn with a so yellow
or orange ame or cause a re (ashback) at the air shuer underneath the control panel. Other warning
signs that may indicate a problem are:
• Strong or unusual odor coming from the appliance.
• Connued diculty or delayed ignion.
• Flame appears either very short or very long.
• Flame only burns part way across the burner.
• Excessive soot building up on the glass embers.
To clean the inside of the burner, it must be removed from the appliance: Remove the glass embers and
examine the burner. If dirty, clean with a wire brush.
: Use a exible venturi tube brush to clean the inside of the burner. Shake any loose debris from
the burner through the gas inlet. Check the burner ports and valve orices for blockages. Burner ports can
close over me due to debris and corrosion; use an opened paperclip or a drill bit to clean them. The ports
are easier to clean if the burner is removed from the appliance, but it can also be done with the burner
installed.
WARNING!
: While washing your appliance, be sure to keep the area around the burner
and pilot assembly dry at all mes.
WARNING!
www.napoleongrills.com
17
EN
: Do not use abrasive cleaners or steel wool on any painted, or
stainless steel parts of your Napoleon Appliance. Doing so will scratch the nish. Exterior surfaces should
be cleaned with warm soapy water. To clean stainless surfaces, use a stainless steel or a non-abrasive
cleaner. Always wipe in the direcon of the grain. Over me, stainless steel parts discolor when heated,
usually to a golden or brown hue. This discoloraon is normal and does not aect the performance of the
appliance
WARNING!

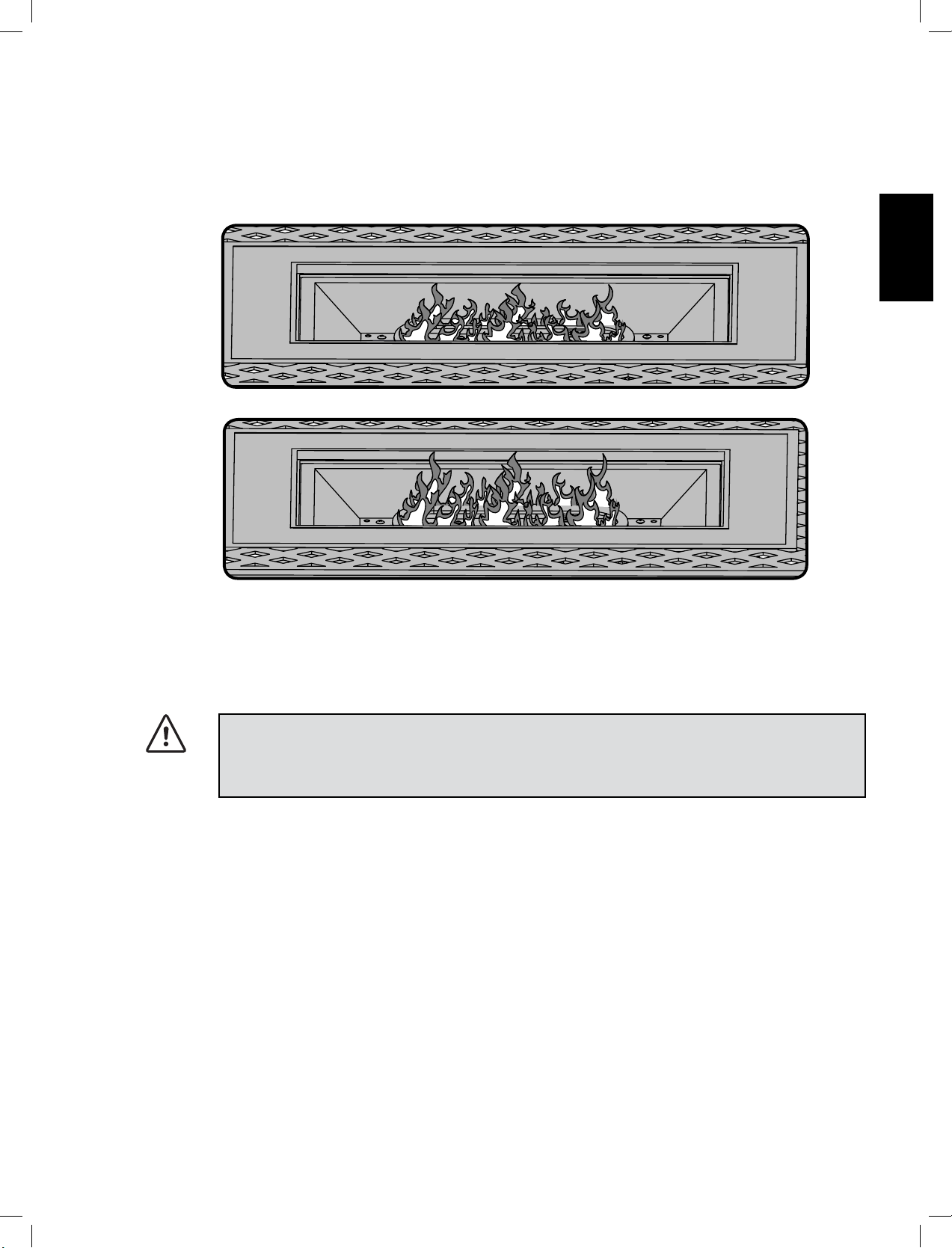

: Reverse the procedure to reinstall the burner. Check that the valve enters the burner when
installing. Replace the glass embers. When the appliance is put back in service, check the burner ame
paern with the image below.

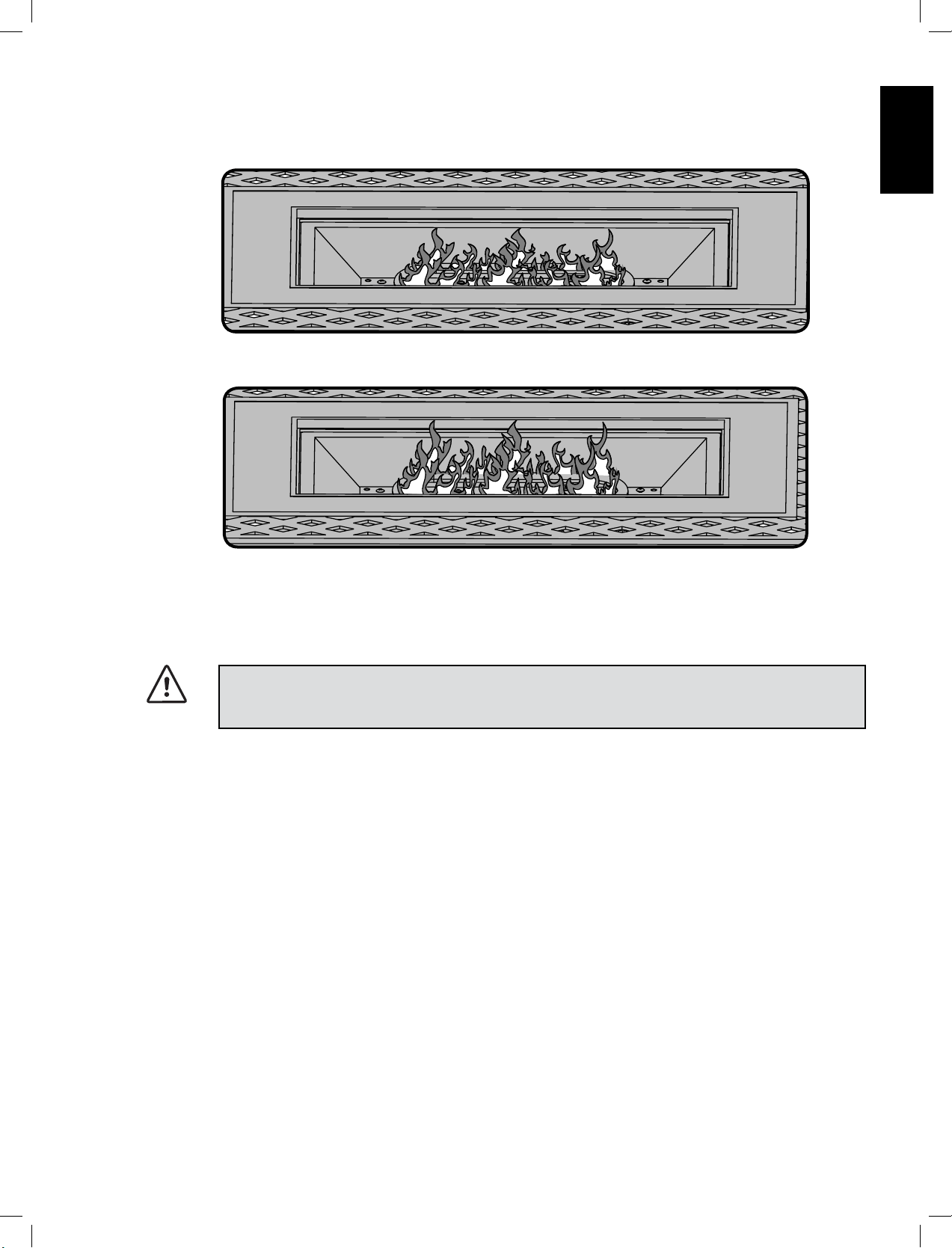

NORMAL
ABNORMAL
www.napoleongrills.com
18
EN
Low heat / Low ame when
valve turned to high.
For propane - improper lighng
procedure.
For natural gas - undersized supply
line.
Ensure lighng procedure is followed carefully. The
valve must be in the o posion when the tank valve is
turned on. Turn tank on slowly to
allow pressure to equalize. See lighng
instrucons.
Pipe must be sized according to installaon code.
Burners burn with yellow
ame, accompanied by the
smell of gas.
Possible spider web or other debris. Thoroughly clean burner venturi. See general
maintenance instrucons.
Burner will not light with the
igniter, but will light with a
match.
Dead baery / or installed incorrectly.
Loose electrode wire or switch
terminal wires.
Improper gap at electrode p.
Replace with heavy duty baery.
Check that electrode wire is rmly pushed onto the
terminal on the back of the igniter. Check that the lead
wires from the module to the
ignion switch (if equipped) are rmly pushed onto
their respecve terminals.
The gap can be adjusted by bending the p in or out.
Unl a spark is achieved.
Burner will not stay lit when
control knob is released.
Knob not being held in long enough.
Too windy.
Glass or debris in ignion area of the
burner prevenng
thermocouple from being fully
engulfed in ame.
Dirty thermocouple or thermocouple
connecon.
Faulty thermocouple or valve.
Thermocouple must have me to heat up – hold the
knob in for 30 seconds aer the burner lights, then
release
Unit will shut down if winds are greater than 10mph
(16km/h). Either locate to dierent area or use when it
is less windy.
Ensure there is no glass or other debris in ignion area,
and that the small hole below the thermocouple is
unobstructed.
Clean the thermocouple and clean the connecon
between the valve and thermocouple. Ensure the
connecon is properly ghtened.
Replace thermocouple and / or valve.
Humming regulator. Normal occurrence on hot days. This is not a defect. It is caused by internal
vibraons in the regulator and does not aect the
performance or safety of the gas heater.
Humming regulators will not be replaced.
Burner output on “high”
seng is too low. (Rumbling
noise and uering blue
ame at burner surface.)
Lack of gas.
Supply hose is pinched.
Dirty or clogged orice.
Spider webs or other maer in venturi
tube.
Propane regulator in “low ow” state.
Check gas level in propane cylinder.
Reposion supply hose as necessary.
Clean burner orice.
Clean out venturi tube.
Ensure lighng procedure is followed carefully. All
valves must be in the o posion when the tank valve
is turned on. Turn tank on slowly to allow pressure to
equalize. See lighng instrucons.
www.napoleongrills.com
19
EN
KEEP YOUR RECEIPT AS PROOF OF PURCHASE TO VALIDATE YOUR WARRANTY.
Ordering Replacement Parts
Warranty Informaon
MODEL:
DATE OF PURCHASE:
SERIAL NUMBER:
(Record informaon here for easy reference)
Before contacng the Customer Soluons Department, check the Napoleon Grills Website for more extensive
cleaning, maintenance, troubleshoong and parts replacement instrucons at www.napoleongrills.com.
Contact the factory directly for replacement parts and warranty claims. Our Customer Soluons Department is
available between 9 AM and 5 PM (Eastern Standard Time) at 1-866-820-8686, fax at 1-705-727-4282 or e-mail
[email protected]. To process a claim, we must be provided with the following informaon:
1. Model and serial number of the unit.
2. Part number and descripon.
3. A concise descripon of the problem (‘broken’ is not sucient).
4. Proof of purchase (photocopy of the invoice).
In some cases the Customer Soluons Representave could request to have the parts returned to the factory
for inspecon before providing replacement parts. These parts must be shipped prepaid to the aenon of the
Customer Soluons Department with the following informaon enclosed:
1. Model and serial number of the unit.
2. A concise descripon of the problem (‘broken’ is not sucient).
3. Proof of purchase (photocopy of the invoice).
4. Return Authorizaon Number - provided by the Customer Soluons Representave.
Before contacng Customer Soluons Representave, please note that the following items are not covered by
the warranty:
• Costs for transportaon, brokerage or export dues.
• Labor costs for removal and reinstallaon.
• Costs for service calls to diagnose problems.
• Discoloraon of stainless steel parts.
• Part failure due to lack of cleaning and maintenance, or use of improper cleaners (oven cleaner
or other harsh chemicals).
www.napoleongrills.com
20
EN

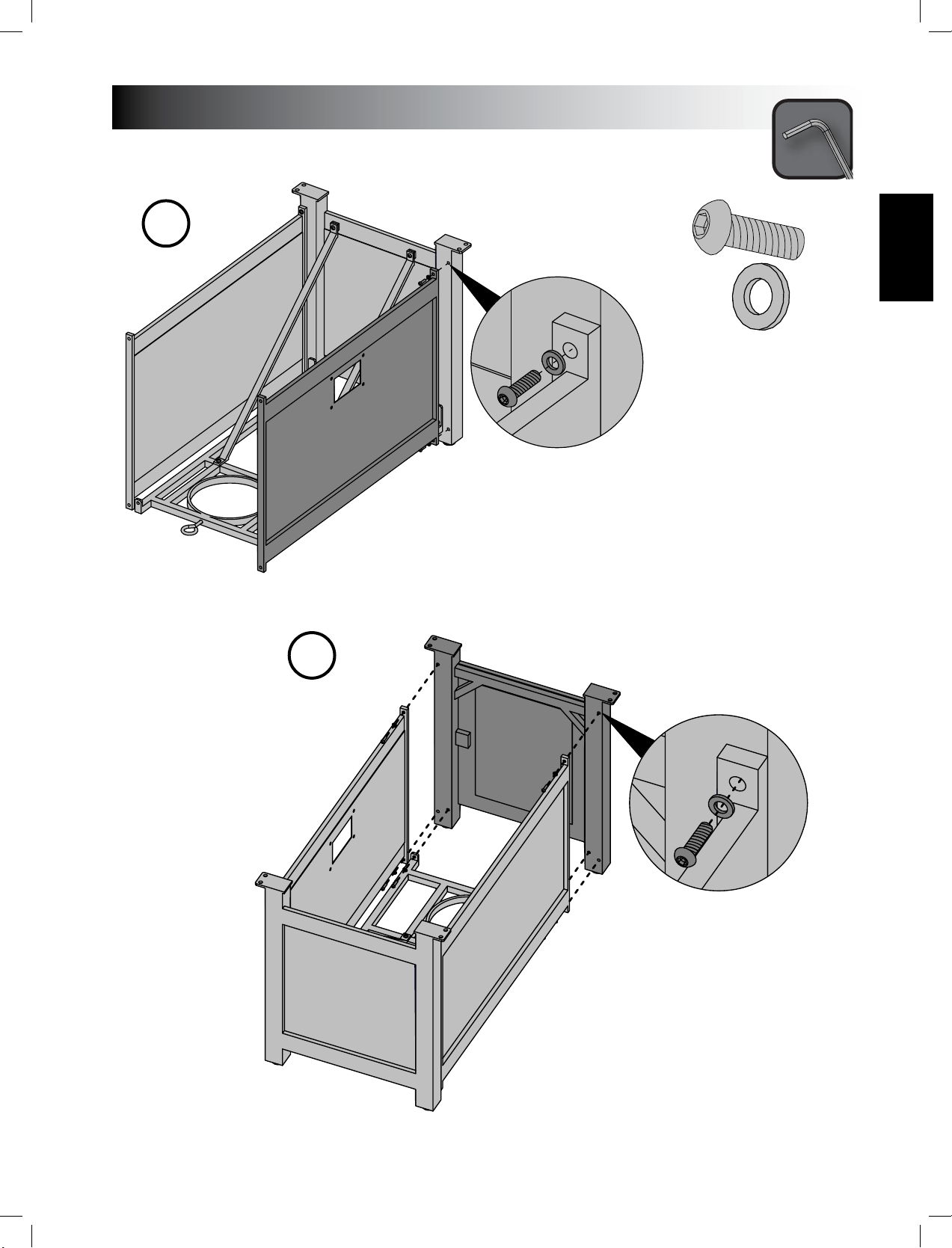

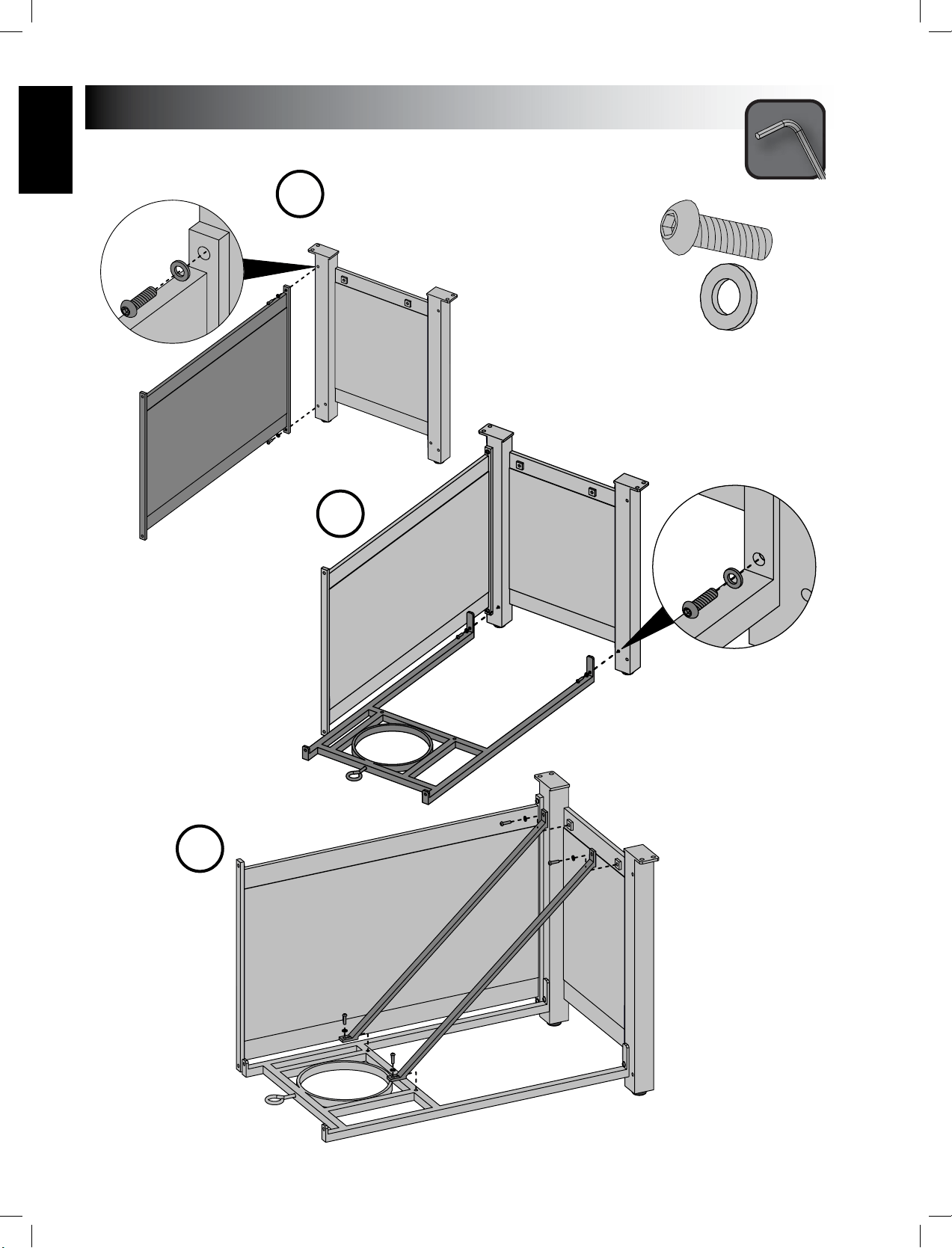

VICT1
1
3
www.napoleongrills.com
21
EN

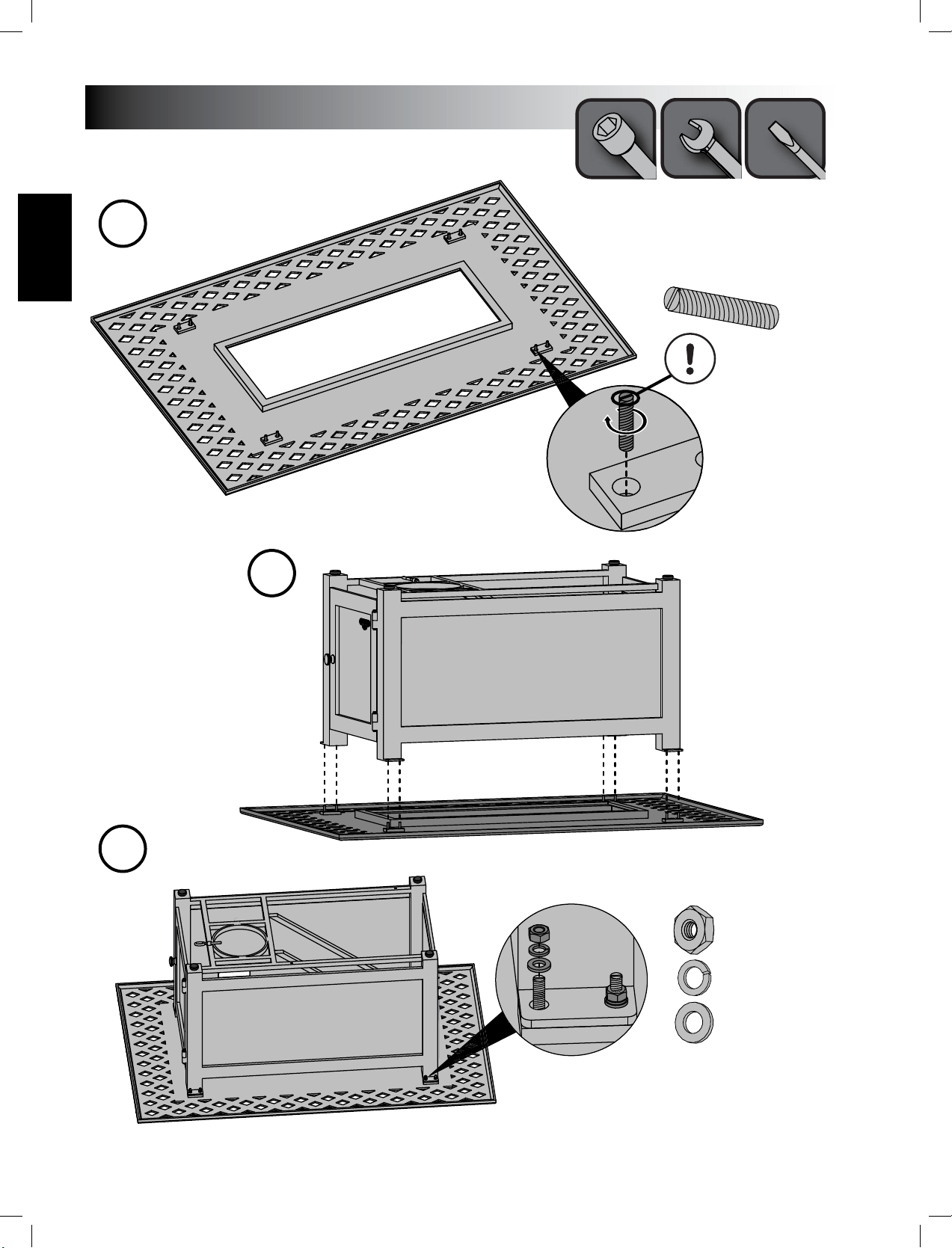

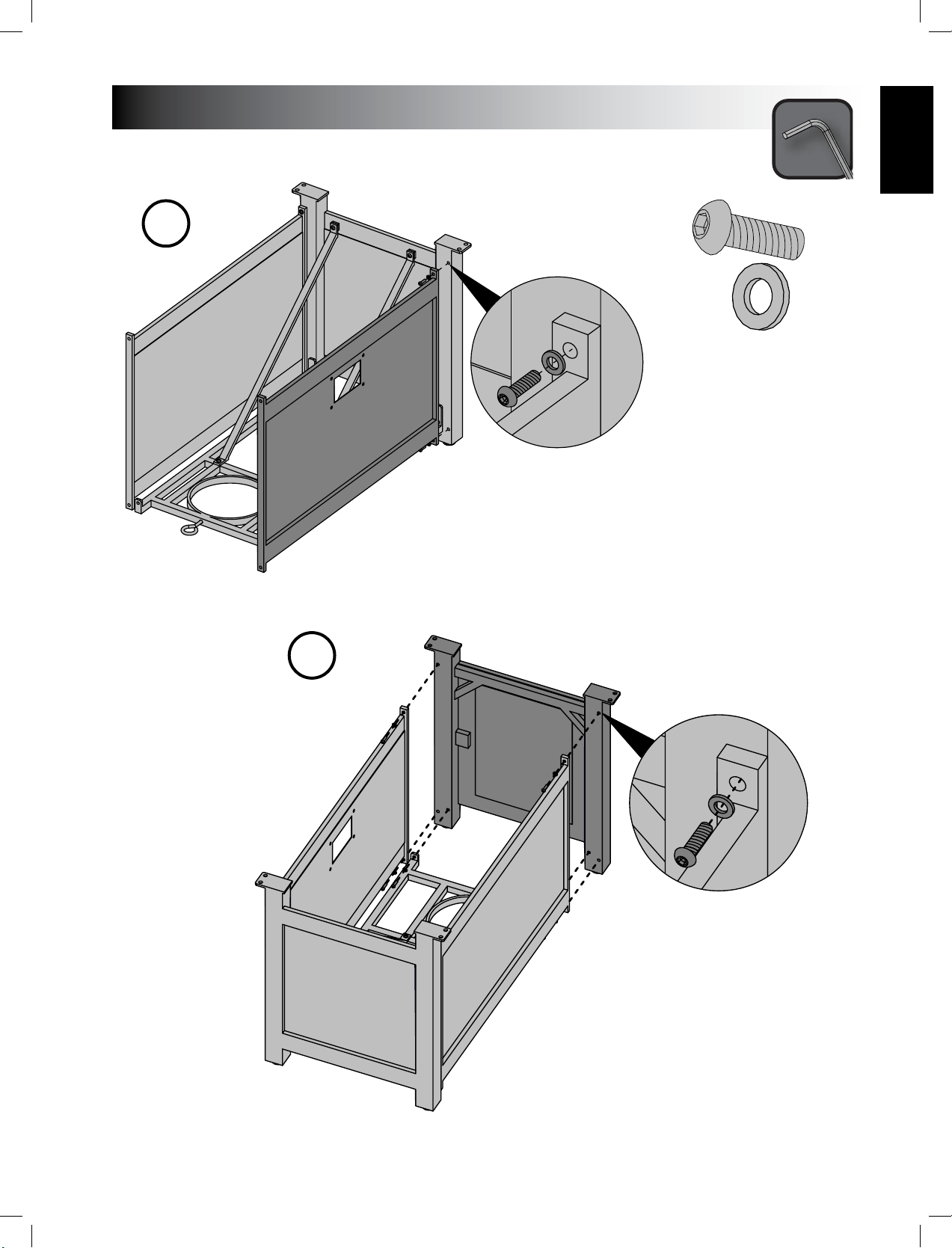

4
www.napoleongrills.com
22
EN

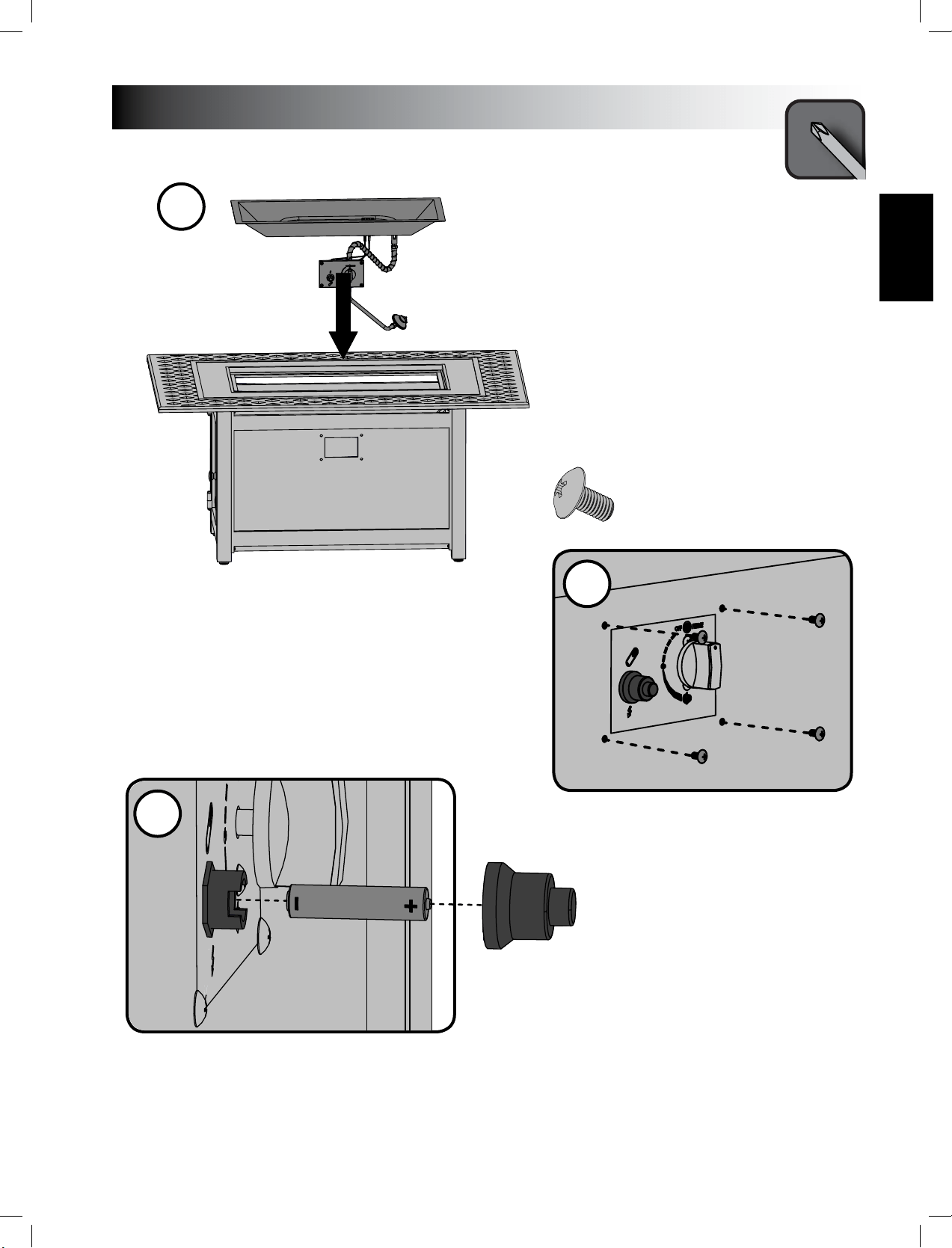

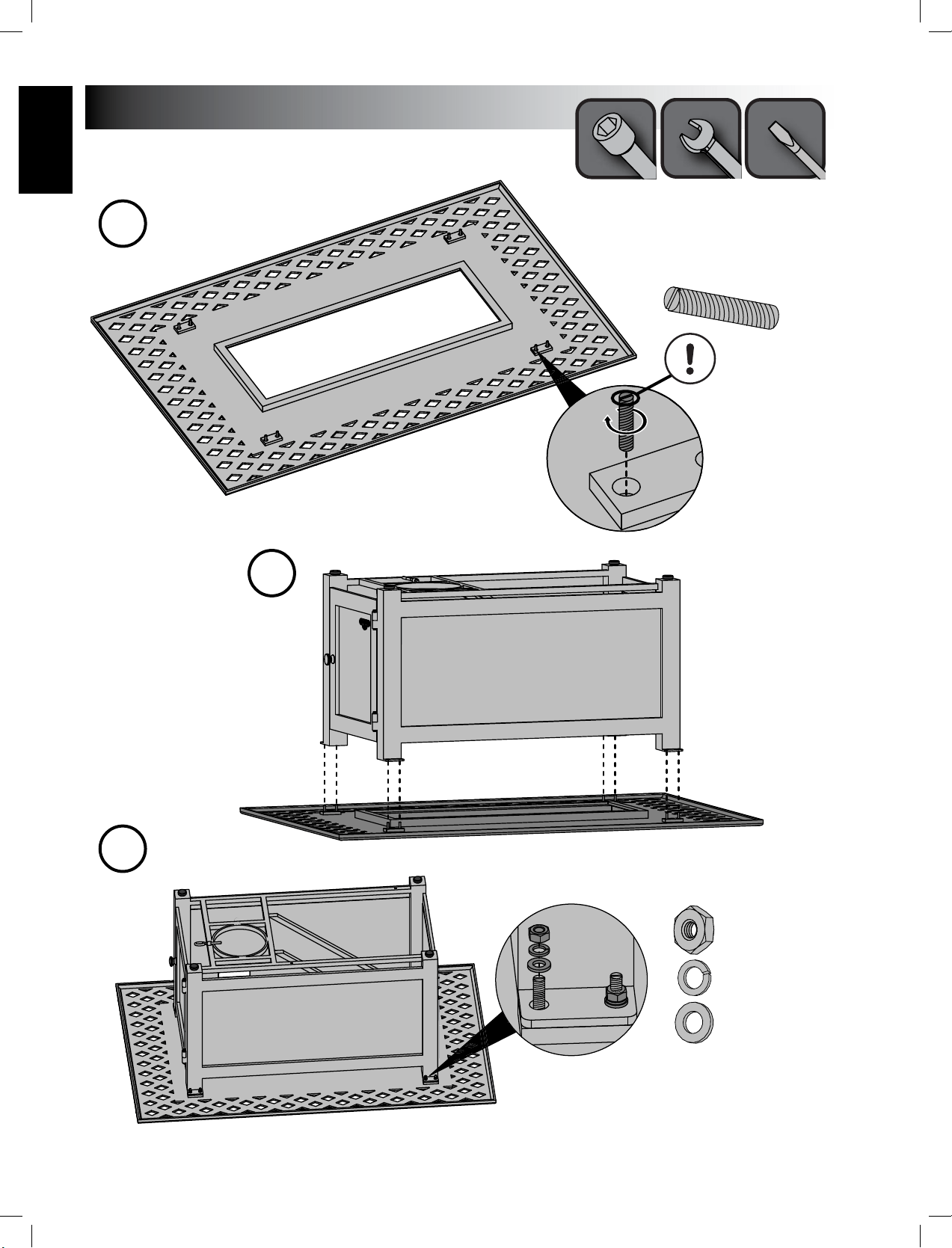

7
www.napoleongrills.com
23
EN

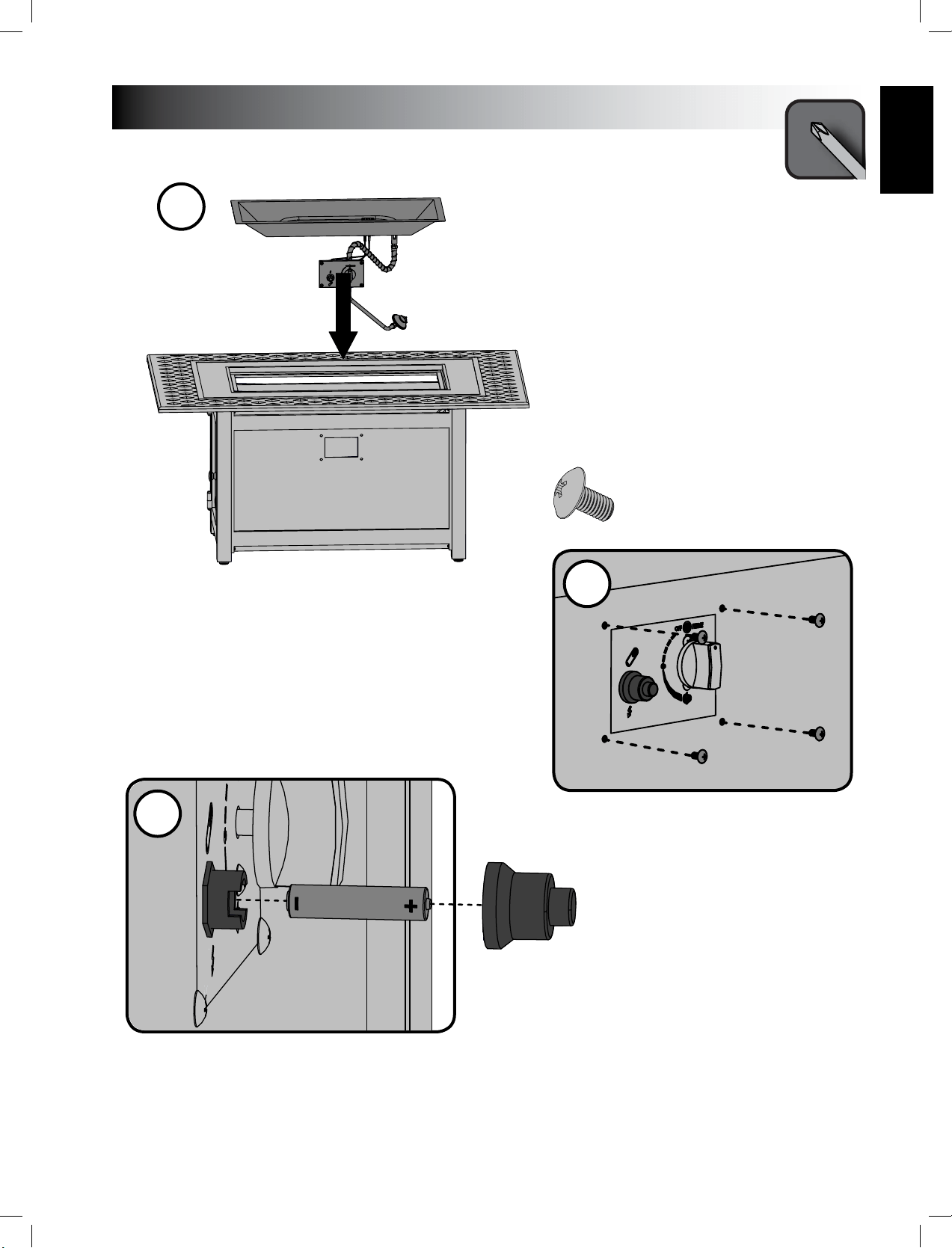

x4
11
www.napoleongrills.com
24
EN
The table surfaces are hand painted. The variaon in brush strokes
enhances the natural beauty of the product.
WARNING!
ENSURE NO GLASS IS BLOCKING ANY OF THE OPEN PORTS
LIGHTING MAY RESULT.
www.napoleongrills.com
25
EN

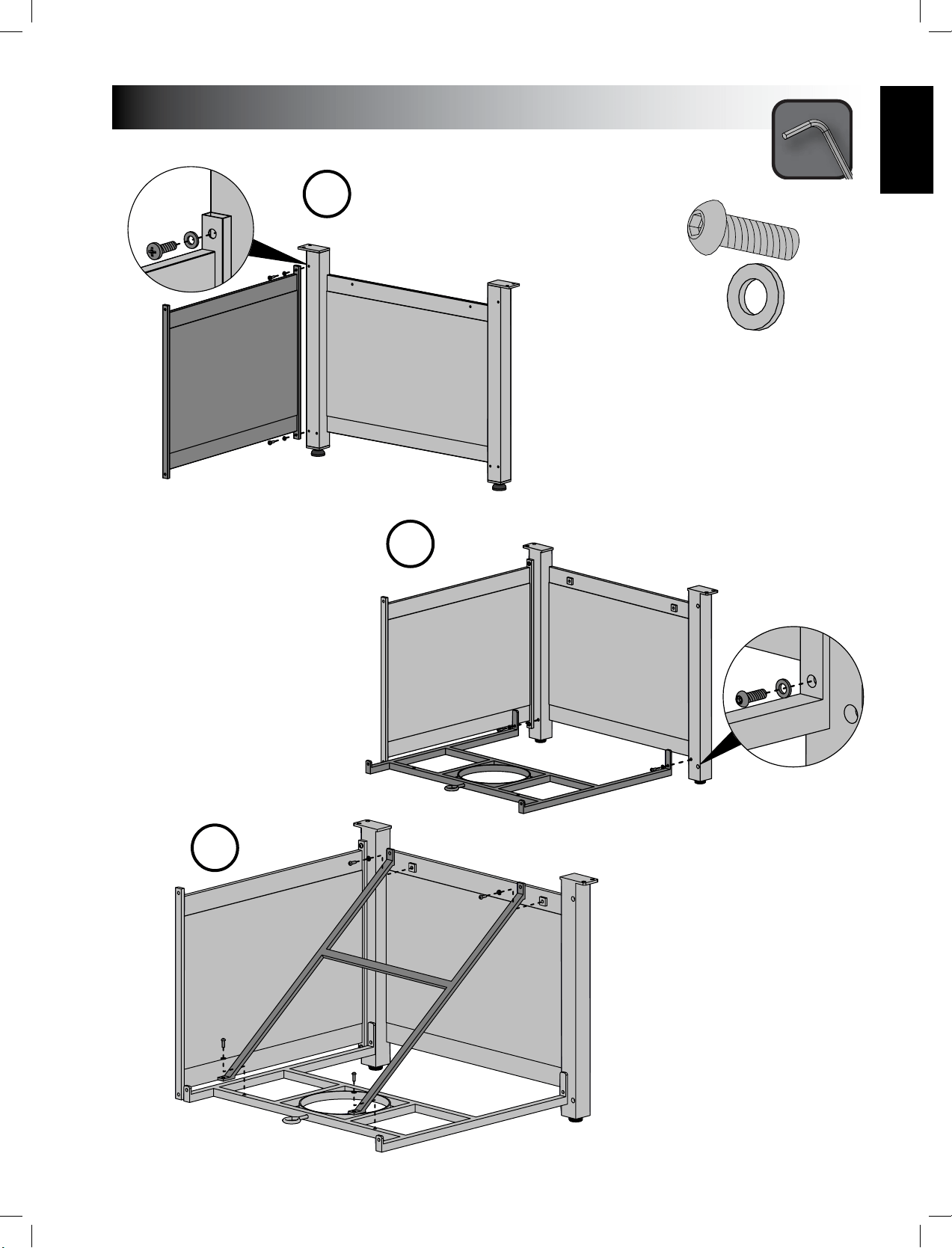

1
3
www.napoleongrills.com
26
EN

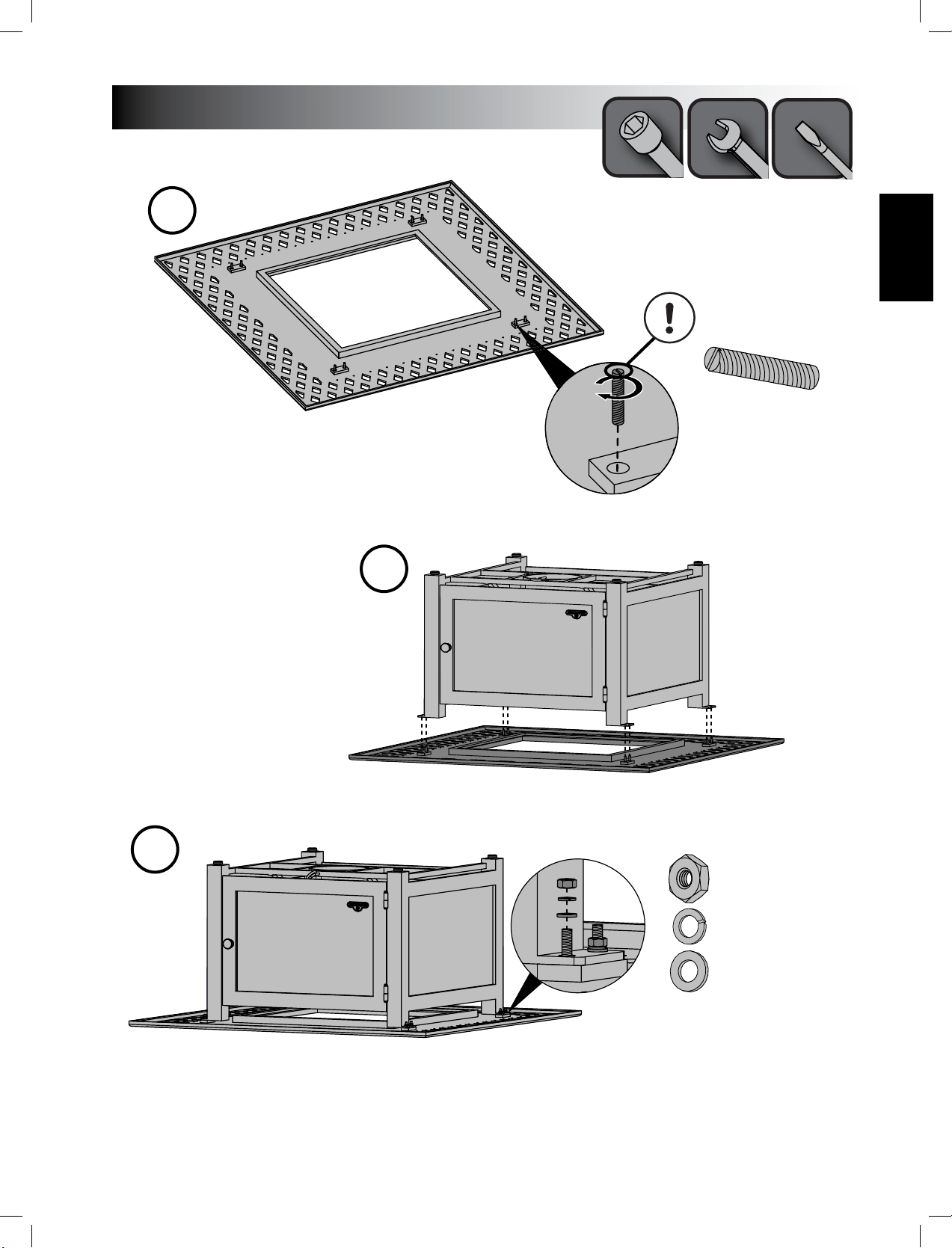

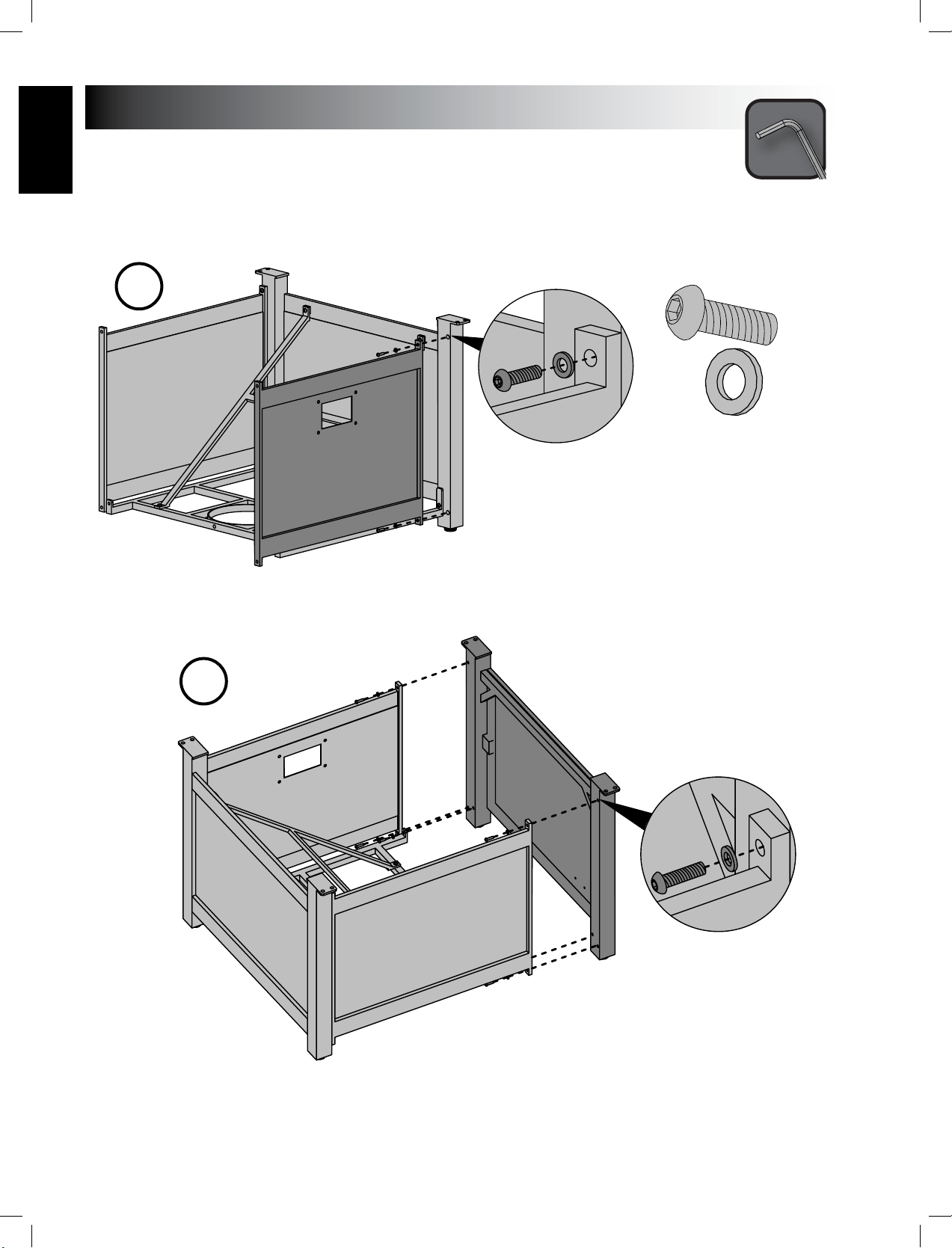

4
www.napoleongrills.com
27
EN

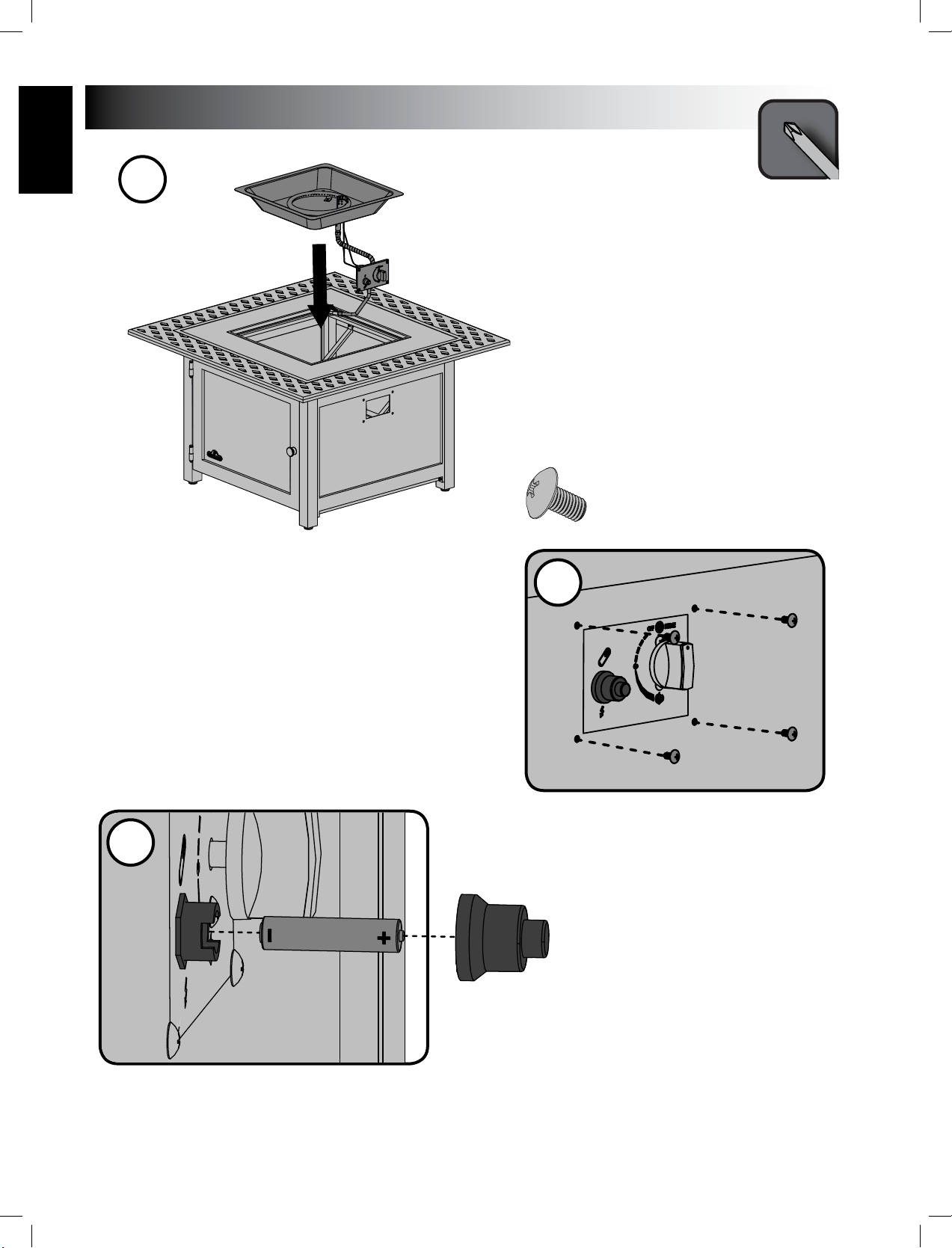

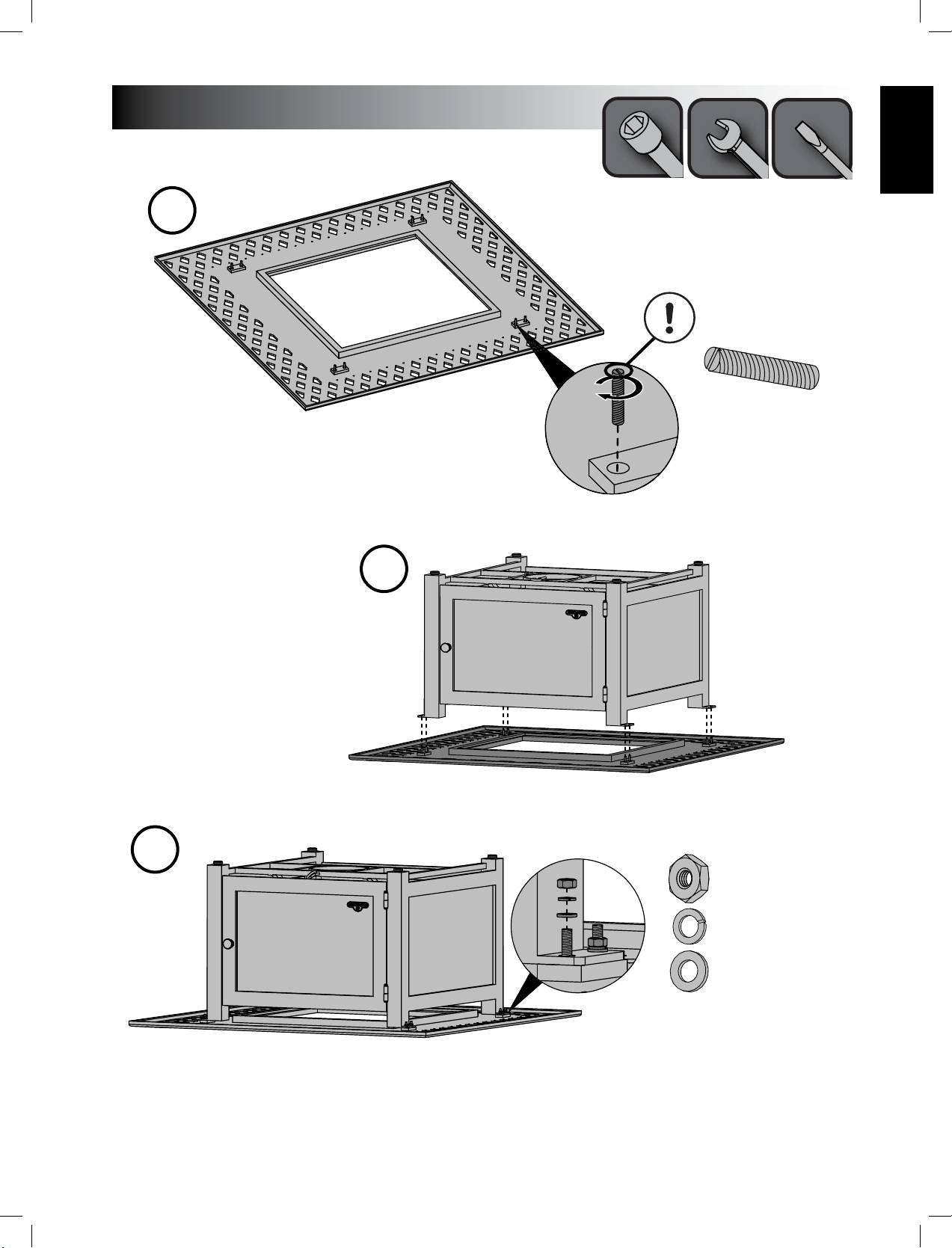

7
www.napoleongrills.com
28
EN

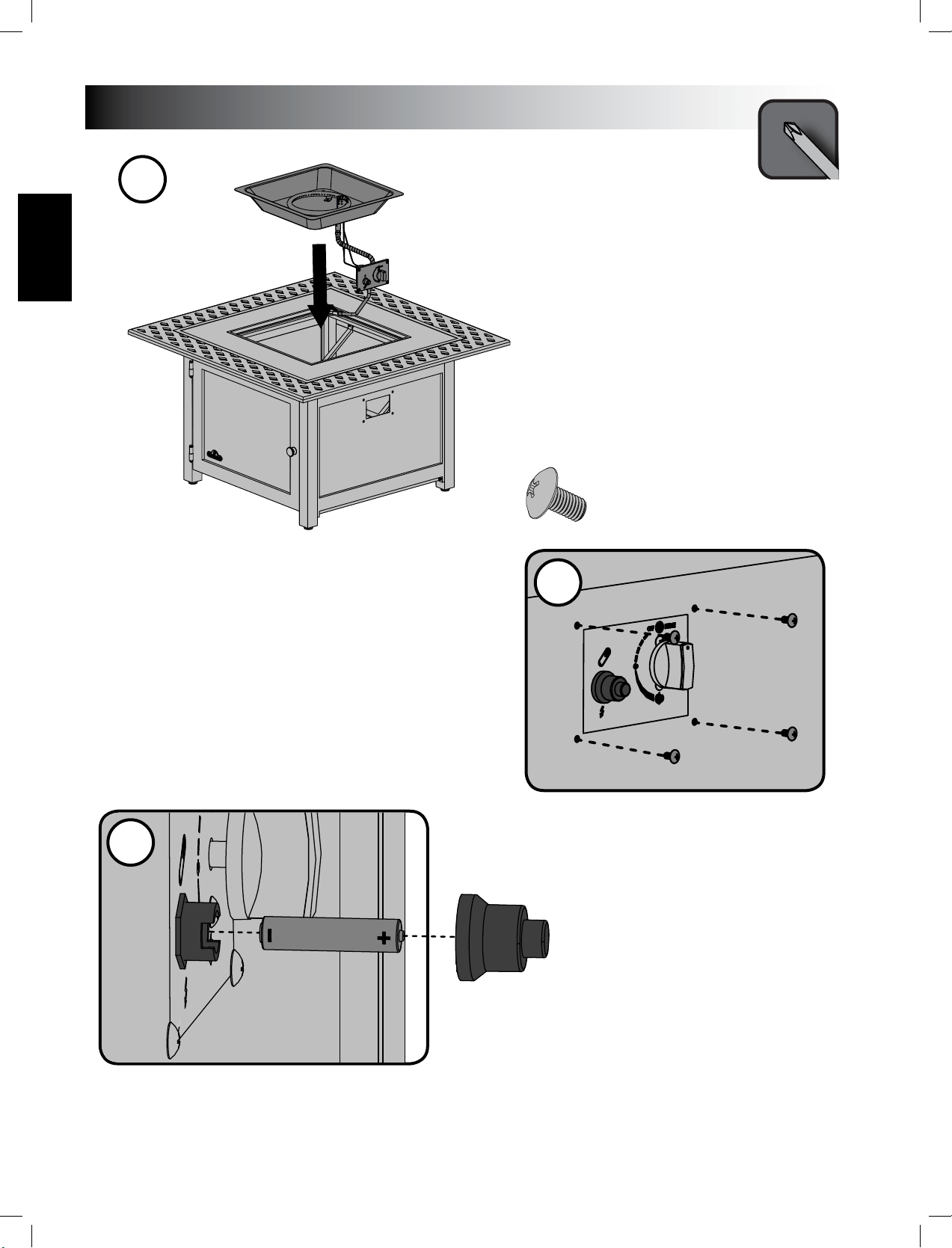

x4
11
www.napoleongrills.com
29
EN
The table surfaces are hand painted. The variaon in brush strokes
enhances the natural beauty of the product.
WARNING!
ENSURE NO GLASS IS BLOCKING ANY OF THE OPEN PORTS
LIGHTING MAY RESULT.
www.napoleongrills.com
30
EN

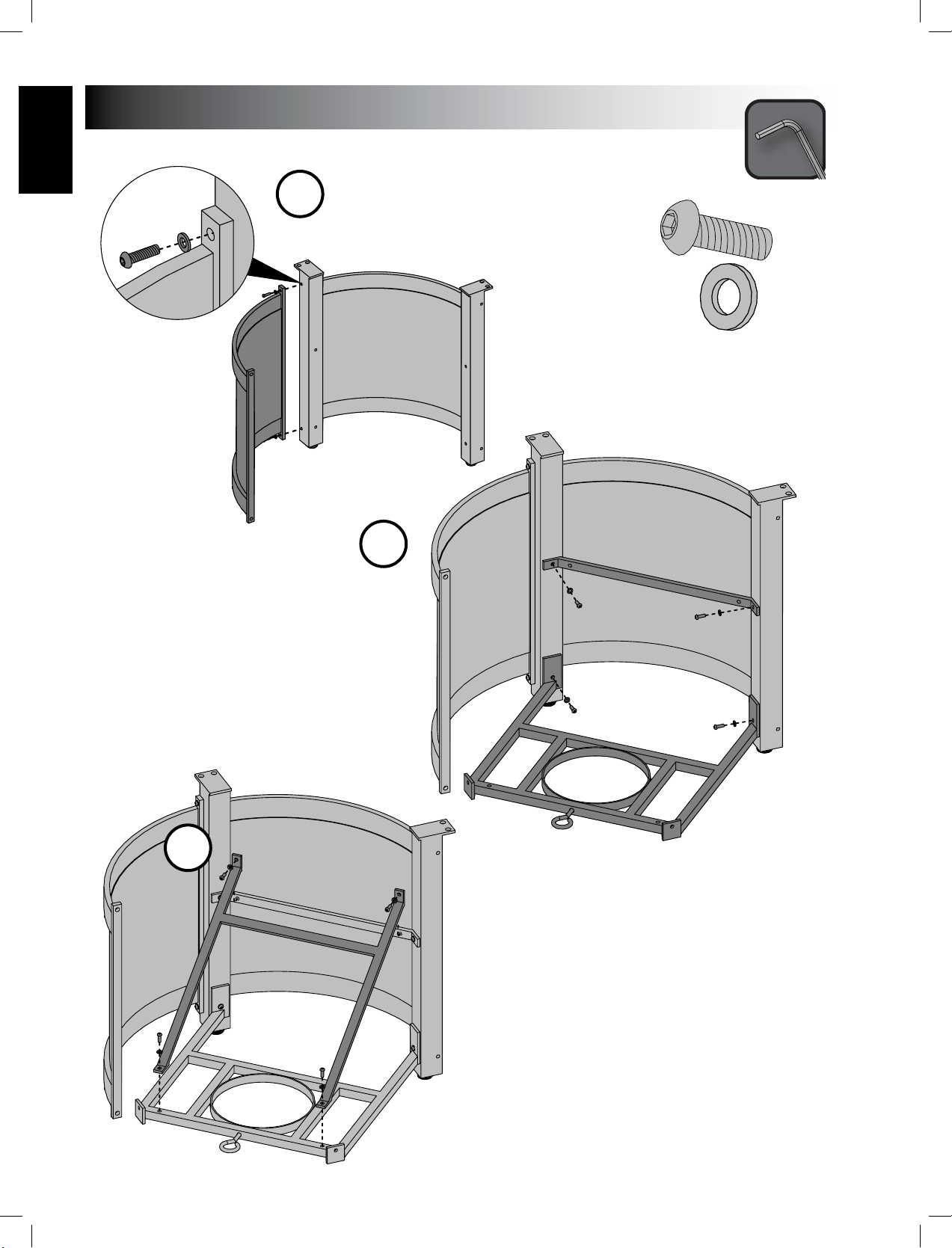

VICT3

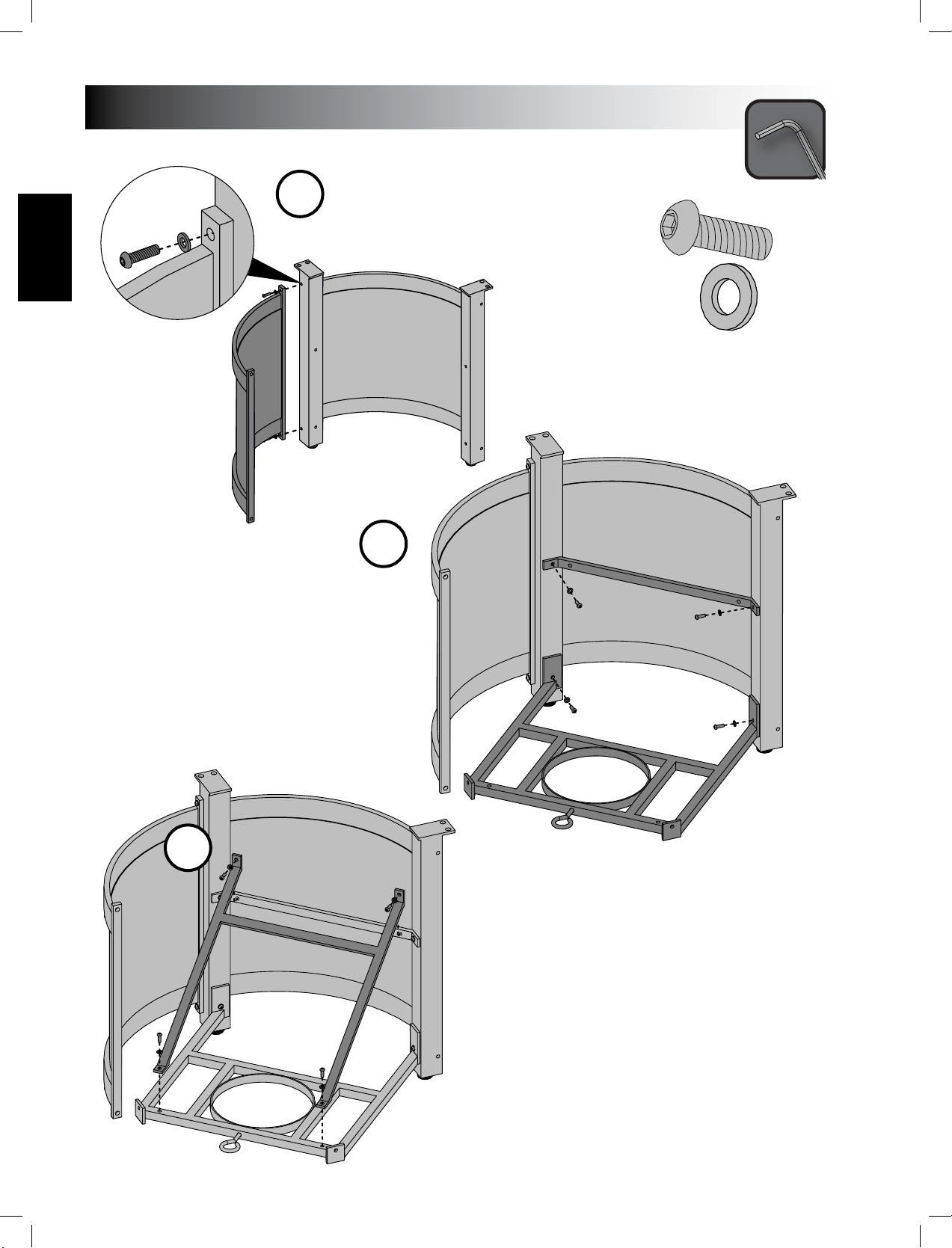

1
3
www.napoleongrills.com
31
EN

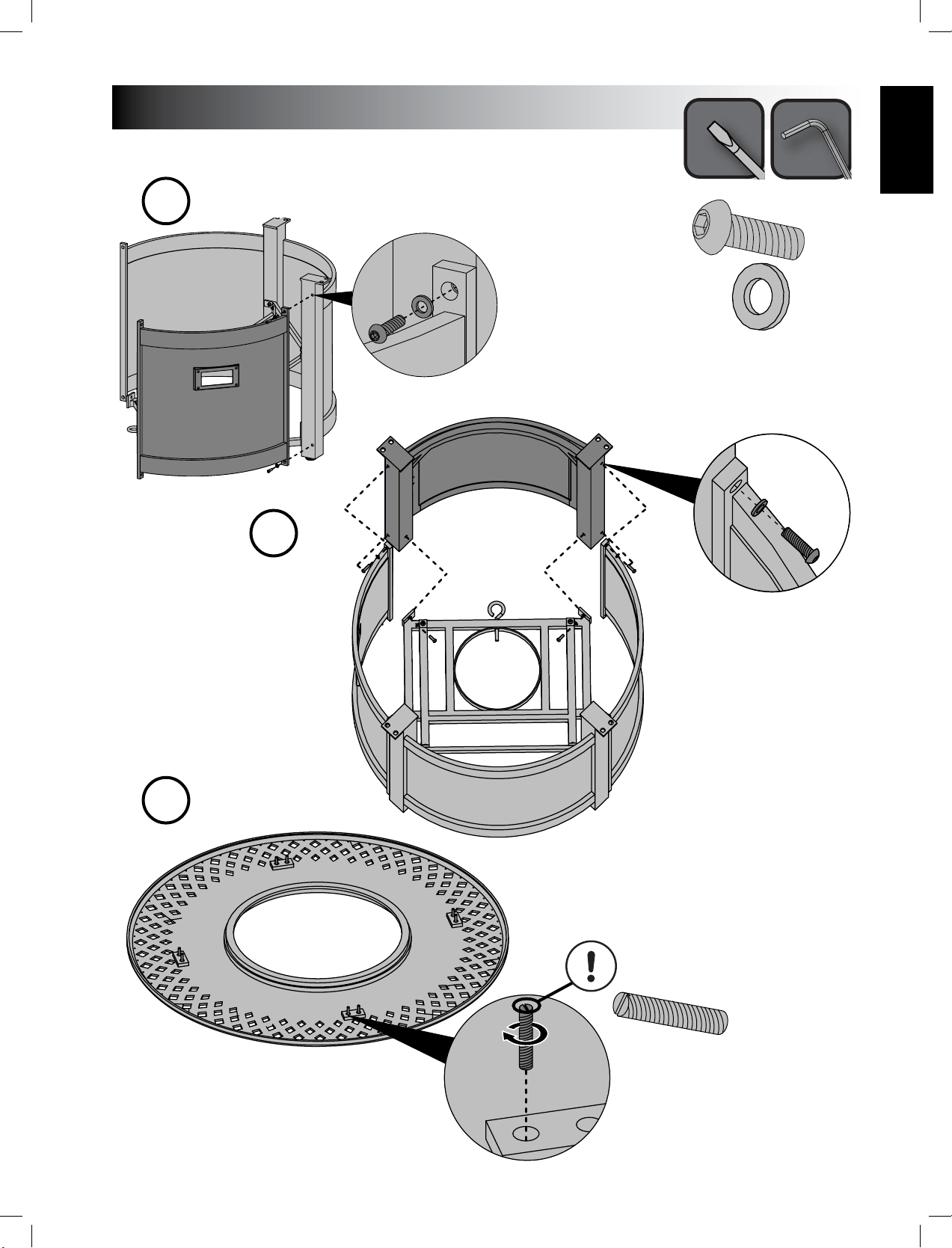

4
www.napoleongrills.com
32
EN

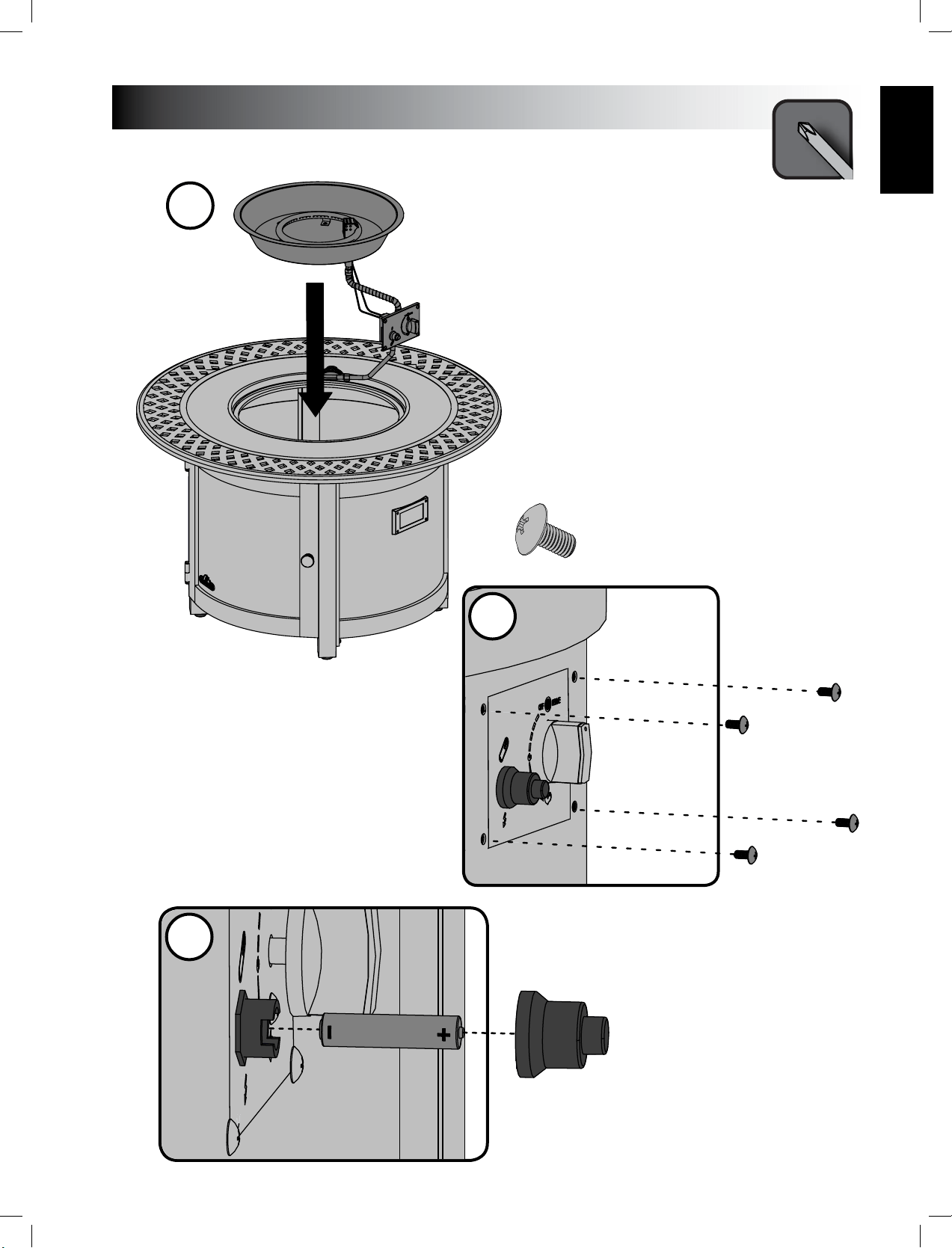

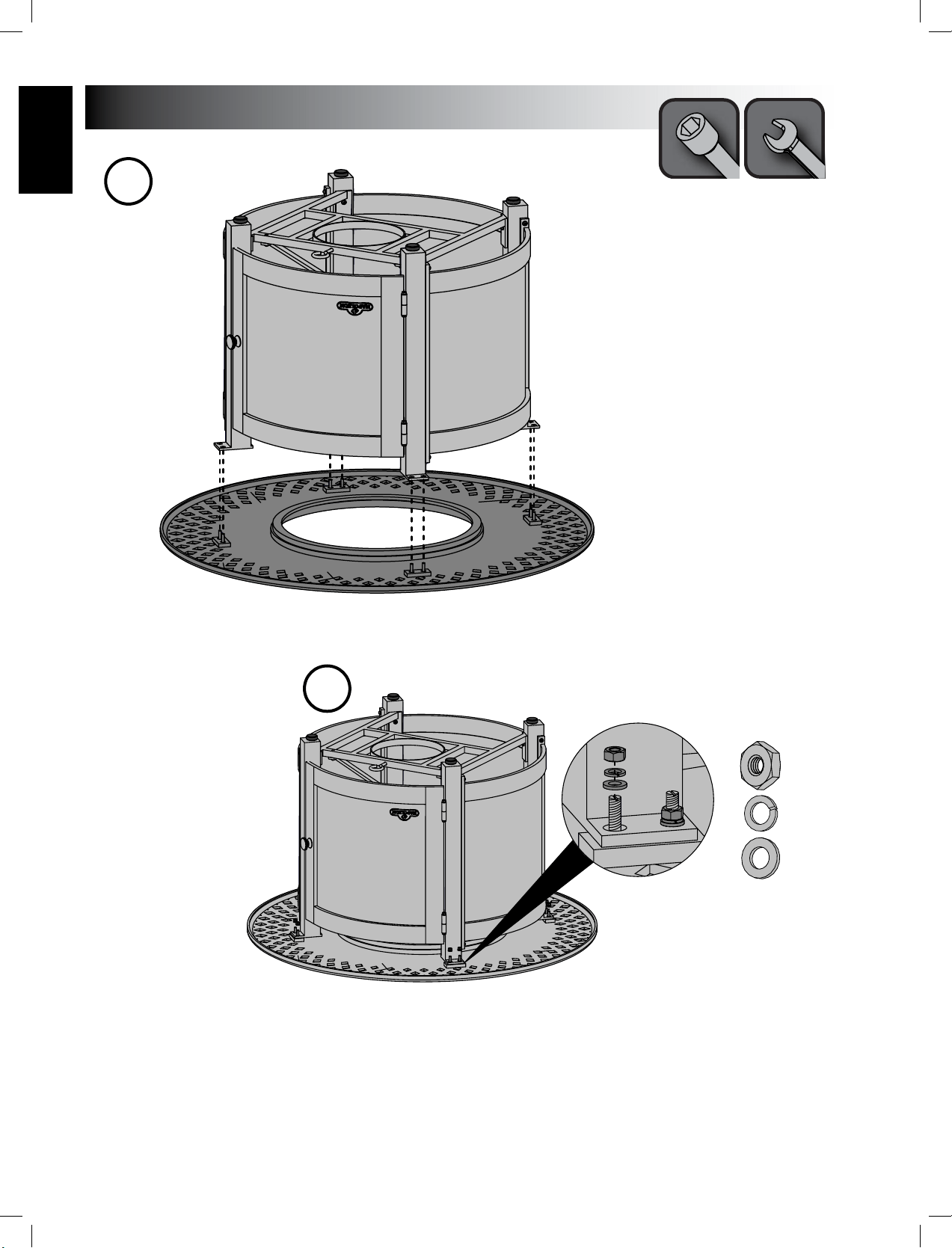

7
www.napoleongrills.com
33
EN
x4
11
www.napoleongrills.com
34
EN
The table surfaces are hand
painted. The variaon in brush
strokes enhances the natural beauty
of the product.
WARNING!
ENSURE NO GLASS IS
BLOCKING ANY OF THE OPEN
PORTS ON THE IGNITION
DIFFICULTIES IN LIGHTING
MAY RESULT.
x
1 N100-0055 burner x
2 N500-0064 burner plate x
3 N710-0099 burner pan x
4 N585-0109 burner shield x
5 N570-0094 screw M5 x 10mm x
6 Z570-0032 screw M4 x 10mm x
7 Z570-0024 screw M6 x 12mm x
8 N725-0061 valve p
9 N357-0013 igniter x
10 N500-0061 control panel x
11 N380-0033 control knob x
12 N530-0003 regulator p
13 N720-0076 ex connector x
14 N500-0062 bracket electrode x
15 N240-0039 electrode x
16 N680-0001-SER thermocouple x
17 N735-0024 washer M4 x
18 N010-0910 electrode assembly x
19 N455-0086 orice 1.95mm p
N455-0087 orice #32 n
20 N255-0065 ng x
21 N335-0091-BZ4AQ lid x
22 N705-0040-BZ4AQ table top x
23 N475-0409-BZ4AQ rear panel x
24 N010-0900-BZ4AQ frame assembly x
25 N475-0408-BZ4AQ right panel x
26 N475-0407-BZ4AQ le panel x
27 N225-0060-BZ4AQ door x
28 N385-0307-SER napoleon logo x
29 N325-0096 handle door x
30 N570-0119 leveling foot x
31 N080-0394-BZ4AQ tank bracket x
32 N655-0193-BZ4AQ tank support x
N020-0157 fastener kit x
N300-0002 glass embers topaz (2per) x
GPFRE-WNDSCRN windscreen ac
mega glass embers - amber 1lb ac
megb glass embers - blue 1lb ac
megk glass embers - black 1lb ac
megr glass embers - red 1lb ac
mkga glass embers - amber 5lb ac
mkgc glass embers - clear 5lb ac
mkgk glass embers - black 5lb ac
mkgb glass embers - blue 5lb ac
mkgr glass embers - red 5lb ac
68853 oponal table cover ac
www.napoleongrills.com
35
EN
x
1 N100-0055 burner x
2 N500-0064 burner plate x
3 N710-0099 burner pan x
4 N585-0109 burner shield x
5 N570-0094 screw M5 x 10mm x
6 Z570-0032 screw M4 x 10mm x
7 Z570-0024 screw M6 x 12mm x
8 N725-0061 valve p
9 N357-0013 igniter x
10 N500-0061 control panel x
11 N380-0033 control knob x
12 N530-0003 regulator p
13 N720-0076 ex connector x
14 N500-0062 bracket electrode x
15 N240-0039 electrode x
16 N680-0001-SER thermocouple x
17 N735-0024 washer M4 x
18 N010-0910 electrode assembly x
19 N455-0086 orice 1.95mm p
N455-0087 orice #32 n
20 N255-0065 ng x
21 N335-0091-BZ4AQ lid x
22 N705-0040-BZ4AQ table top x
23 N475-0409-BZ4AQ rear panel x
24 N010-0900-BZ4AQ frame assembly x
25 N475-0408-BZ4AQ right panel x
26 N475-0407-BZ4AQ le panel x
27 N225-0060-BZ4AQ door x
28 N385-0307-SER napoleon logo x
29 N325-0096 handle door x
30 N570-0119 leveling foot x
31 N080-0394-BZ4AQ tank bracket x
32 N655-0193-BZ4AQ tank support x
N020-0157 fastener kit x
N300-0002 glass embers topaz (2per) x
GPFRE-WNDSCRN windscreen ac
mega glass embers - amber 1lb ac
megb glass embers - blue 1lb ac
megk glass embers - black 1lb ac
megr glass embers - red 1lb ac
mkga glass embers - amber 5lb ac
mkgc glass embers - clear 5lb ac
mkgk glass embers - black 5lb ac
mkgb glass embers - blue 5lb ac
mkgr glass embers - red 5lb ac
68853 oponal table cover ac
PARTS LIST VICT1
x - standard p - propane units only
n - natural gas units only ac - accessory
www.napoleongrills.com
36
EN

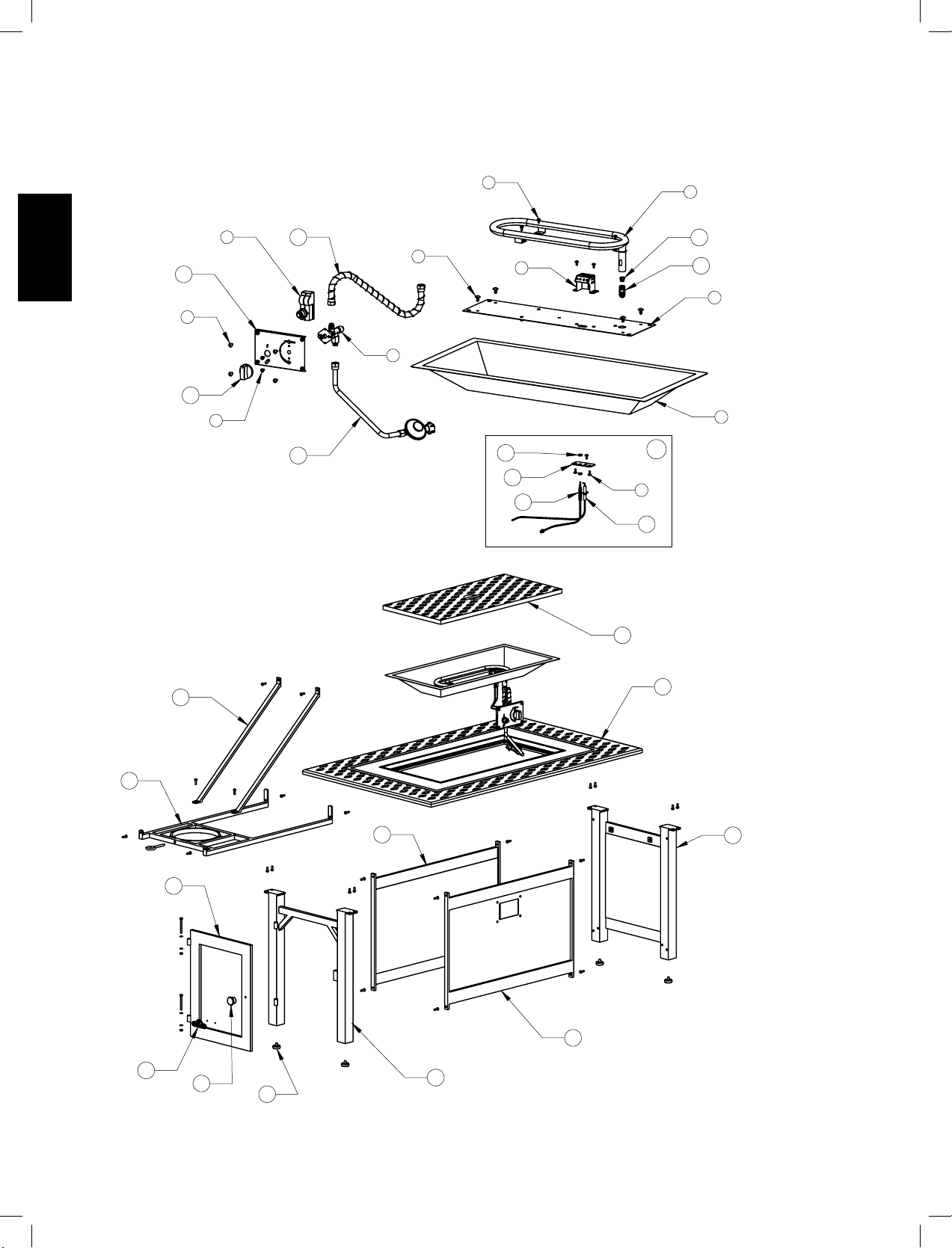

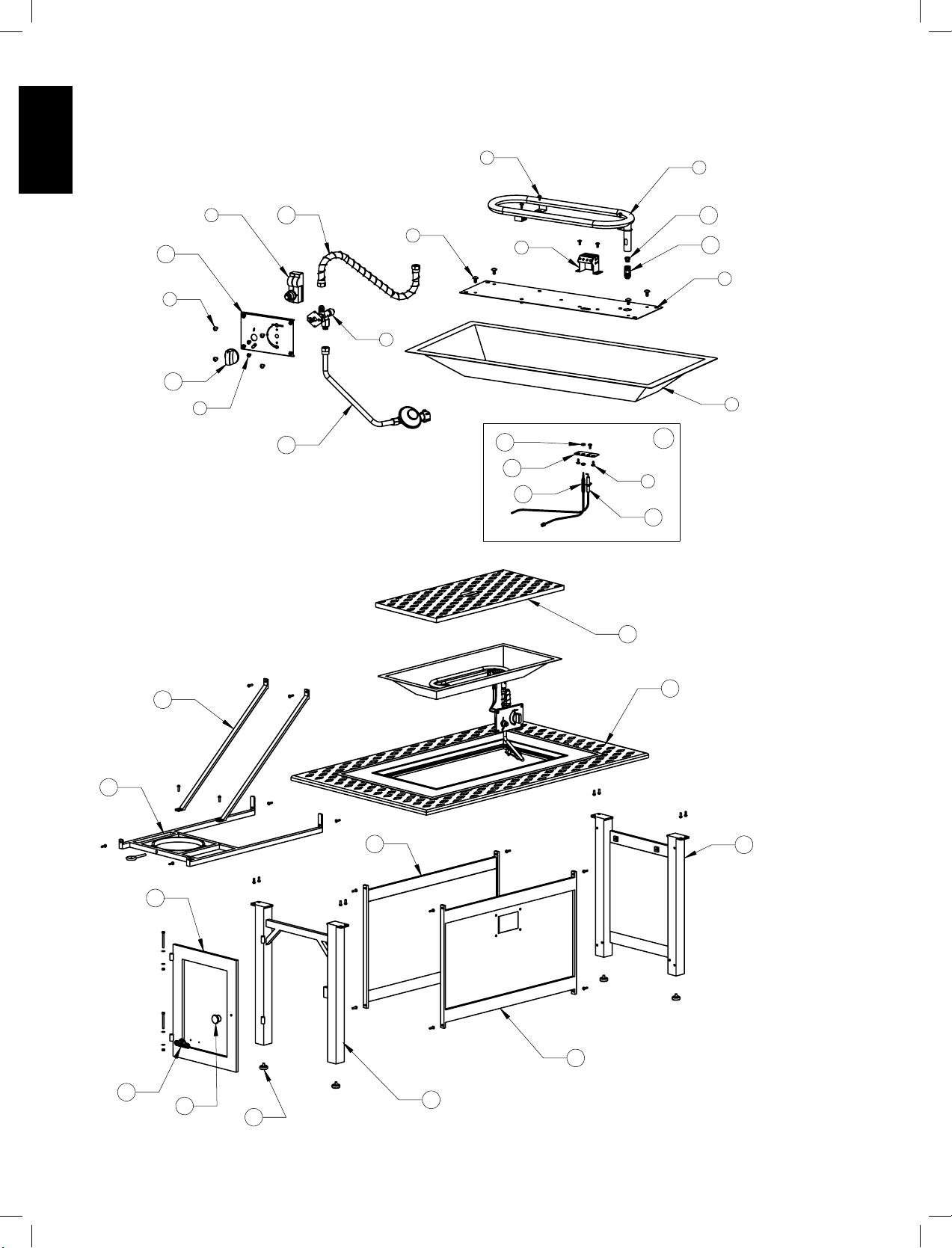

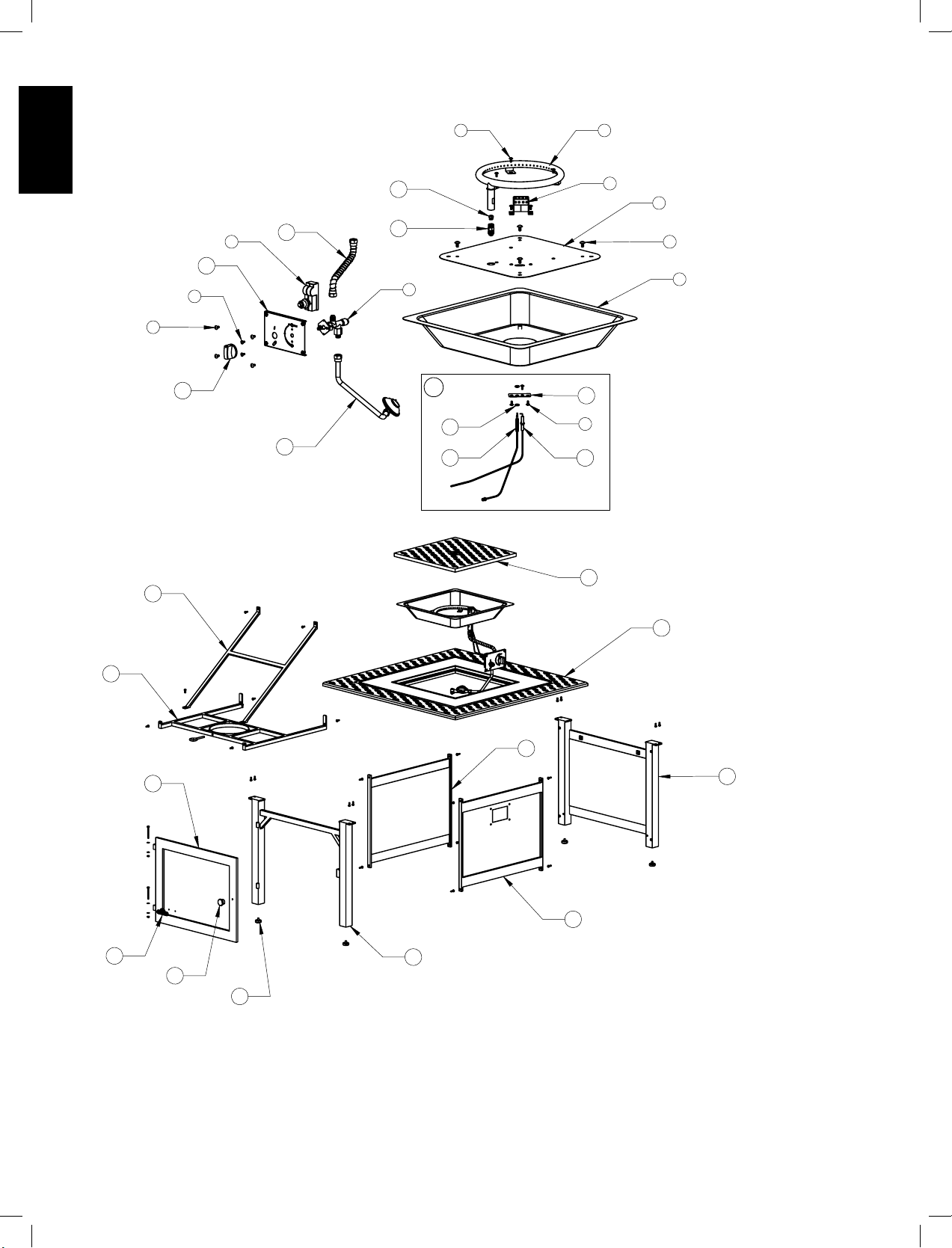

PARTS DIAGRAM VICT1
1
2
3
4
5
6
6
7
20
19
6
17
15
16
12
9
8
13
11
10
18
14
21
22
23
24
25
26
30
27
31
28
29
32
ITEM NO.
Defau
lt/QTY
.
PART NUMBER
DESCRIPTION
1 1
N100-0055
2 1
N500-0064
3 1
N710-0099
4 1
N585-0109
5 4
Z570-0032B1
6 10
Z570-0032
7 4
Z570-0024
8 1
N725-0060
9 1
N357-0013
IGNITER, 1 SPARK -AAA 1.5V
10 1
N500-0061
11 1
N380-0033
12 1
N530-0005
13 1
N720-0076
14 1
N500-0062
15 1
N240-0038
16 1
N680-0001-SER
17 2
N735-0024
18
19 1
N455-0086
20 1
N255-0065
x
1 N100-0054 burner x
2 N500-0063 burner plate x
3 N710-0098 burner pan x
4 N585-0109 burner shield x
5 N570-0094 screw M5 x 10mm x
6 Z570-0032 screw M4 x 10mm x
7 Z570-0024 screw M6 x 12mm x
8 N725-0061 valve p
9 N357-0013 igniter x
10 N500-0061 control panel x
11 N380-0033 control knob x
12 N530-0003 regulator p
13 N720-0076 ex connector x
14 N500-0062 bracket electrode x
15 N240-0039 electrode x
16 N680-0001-SER thermocouple x
17 N735-0024 washer M4 x
18 N010-0910 electrode assembly x
19 N455-0086 orice 1.95mm p
N455-0087 orice #32 n
20 N255-0065 ng x
21 N335-0092-BZ4AQ lid x
22 N705-0041-BZ4AQ table top x
23 N475-0412-BZ4AQ rear panel x
24 N010-0901-BZ4AQ frame assembly x
25 N475-0411-BZ4AQ right panel x
26 N475-0410-BZ4AQ le panel x
27 N225-0061-BZ4AQ door x
28 N385-0307-SER napoleon logo x
29 N325-0096 handle door x
30 N570-0119 leveling foot x
31 N080-0393-BZ4AQ tank bracket x
32 N655-0192-BZ4AQ tank support x
N020-0157 fastener kit x
N300-0002 glass embers topaz (2per) x
GPFSE-WNDSCRN windscreen ac
mega glass embers - amber 1lb ac
megb glass embers - blue 1lb ac
megk glass embers - black 1lb ac
megr glass embers - red 1lb ac
mkga glass embers - amber 5lb ac
mkgc glass embers - clear 5lb ac
mkgk glass embers - black 5lb ac
mkgb glass embers - blue 5lb ac
mkgr glass embers - red 5lb ac
68854 oponal table cover ac
www.napoleongrills.com
37
EN
PARTS LIST VICT2
x - standard p - propane units only
n - natural gas units only ac - accessory
x
1 N100-0054 burner x
2 N500-0063 burner plate x
3 N710-0098 burner pan x
4 N585-0109 burner shield x
5 N570-0094 screw M5 x 10mm x
6 Z570-0032 screw M4 x 10mm x
7 Z570-0024 screw M6 x 12mm x
8 N725-0061 valve p
9 N357-0013 igniter x
10 N500-0061 control panel x
11 N380-0033 control knob x
12 N530-0003 regulator p
13 N720-0076 ex connector x
14 N500-0062 bracket electrode x
15 N240-0039 electrode x
16 N680-0001-SER thermocouple x
17 N735-0024 washer M4 x
18 N010-0910 electrode assembly x
19 N455-0086 orice 1.95mm p
N455-0087 orice #32 n
20 N255-0065 ng x
21 N335-0092-BZ4AQ lid x
22 N705-0041-BZ4AQ table top x
23 N475-0412-BZ4AQ rear panel x
24 N010-0901-BZ4AQ frame assembly x
25 N475-0411-BZ4AQ right panel x
26 N475-0410-BZ4AQ le panel x
27 N225-0061-BZ4AQ door x
28 N385-0307-SER napoleon logo x
29 N325-0096 handle door x
30 N570-0119 leveling foot x
31 N080-0393-BZ4AQ tank bracket x
32 N655-0192-BZ4AQ tank support x
N020-0157 fastener kit x
N300-0002 glass embers topaz (2per) x
GPFSE-WNDSCRN windscreen ac
mega glass embers - amber 1lb ac
megb glass embers - blue 1lb ac
megk glass embers - black 1lb ac
megr glass embers - red 1lb ac
mkga glass embers - amber 5lb ac
mkgc glass embers - clear 5lb ac
mkgk glass embers - black 5lb ac
mkgb glass embers - blue 5lb ac
mkgr glass embers - red 5lb ac
68854 oponal table cover ac
www.napoleongrills.com
38
EN
21
22
23
25
24
29
28
27
26
31
30
32
1
2
3
6
5
6
13
9
10
11
12
8
16 15
14
6
17
7
20
19
4
18
ITEM NO.
Defau
lt/QTY
.
PART NUMBER
DESCRIPTION
1 1
N100-0054
2 1
N500-0063
3 1
N710-0098
4 1
N585-0109
5 4
Z570-0032A2
6 10
Z570-0032
7 4
Z570-0024
8 1
N725-0060
9 1
N357-0013
IGNITER, 1 SPARK -AAA 1.5V
10 1
N500-0061
11 1
N380-0033
12 1
N530-0005
13 1
N720-0076
14 1
N500-0062
15 1
N240-0038
16 1
N680-0001-SER
17 2
N735-0024
18
19 1
N455-0086
20 1
N255-0065

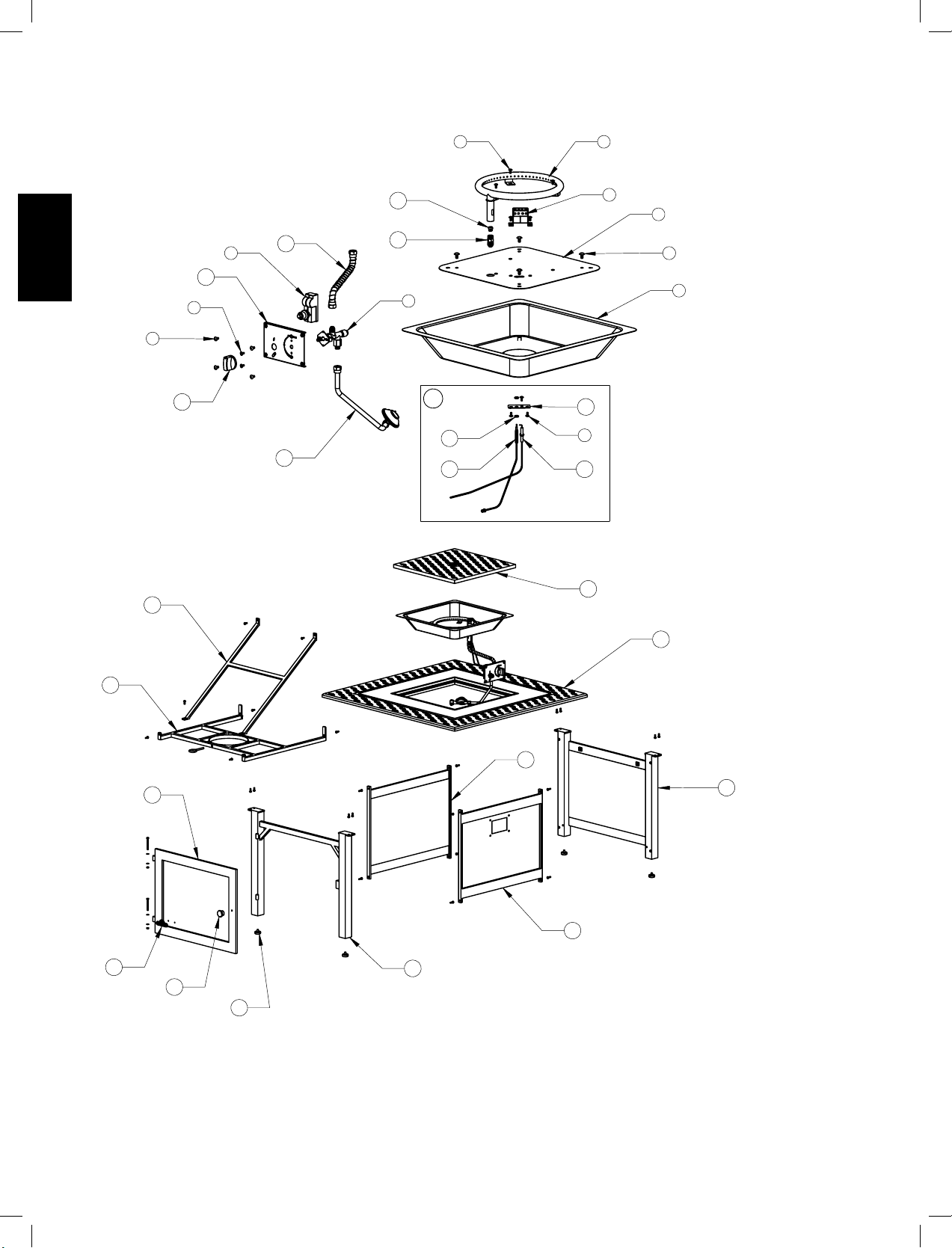

PARTS DIAGRAM VICT2
x
1 N100-0054 burner x
2 N500-0060 burner plate x
3 N710-0097 burner pan x
4 N585-0109 burner shield x
5 N570-0094 screw M5 x 10mm x
6 Z570-0032 screw M4 x 10mm x
7 Z570-0024 screw M6 x 12mm x
8 N725-0061 valve p
9 N357-0013 igniter x
10 N500-0061 control panel x
11 N380-0033 control knob x
12 N530-0003 regulator p
13 N720-0076 ex connector x
14 N500-0062 bracket electrode x
15 N240-0039 electrode x
16 N680-0001-SER thermocouple x
17 N735-0024 washer M4 x
18 N010-0910 electrode assembly x
19 N455-0086 orice 1.95mm p
N455-0087 orice #32 n
20 N255-0065 ng x
21 N335-0093-BZ4AQ lid x
22 N705-0042-BZ4AQ table top x
23 N475-0415-BZ4AQ rear panel x
24 N010-0902-BZ4AQ frame assembly x
25 N475-0414-BZ4AQ right panel x
26 N475-0413-BZ4AQ le panel x
27 N225-0062-BZ4AQ door x
28 N385-0307-SER napoleon logo x
29 N325-0096 handle door x
30 N570-0119 leveling foot x
31 N080-0395-BZ4AQ tank bracket x
32 N655-0194-BZ4AQ tank support x
33 N655-0195-BZ4AQ tank bracket brace x
N020-0157 fastener kit x
N300-0002 glass embers topaz (2per) x
GPFCE-WNDSCRN windscreen ac
mega glass embers - amber 1lb ac
megb glass embers - blue 1lb ac
megk glass embers - black 1lb ac
megr glass embers - red 1lb ac
mkga glass embers - amber 5lb ac
mkgc glass embers - clear 5lb ac
mkgk glass embers - black 5lb ac
mkgb glass embers - blue 5lb ac
mkgr glass embers - red 5lb ac
68854 oponal table cover ac
www.napoleongrills.com
39
EN
x
1 N100-0054 burner x
2 N500-0060 burner plate x
3 N710-0097 burner pan x
4 N585-0109 burner shield x
5 N570-0094 screw M5 x 10mm x
6 Z570-0032 screw M4 x 10mm x
7 Z570-0024 screw M6 x 12mm x
8 N725-0061 valve p
9 N357-0013 igniter x
10 N500-0061 control panel x
11 N380-0033 control knob x
12 N530-0003 regulator p
13 N720-0076 ex connector x
14 N500-0062 bracket electrode x
15 N240-0039 electrode x
16 N680-0001-SER thermocouple x
17 N735-0024 washer M4 x
18 N010-0910 electrode assembly x
19 N455-0086 orice 1.95mm p
N455-0087 orice #32 n
20 N255-0065 ng x
21 N335-0093-BZ4AQ lid x
22 N705-0042-BZ4AQ table top x
23 N475-0415-BZ4AQ rear panel x
24 N010-0902-BZ4AQ frame assembly x
25 N475-0414-BZ4AQ right panel x
26 N475-0413-BZ4AQ le panel x
27 N225-0062-BZ4AQ door x
28 N385-0307-SER napoleon logo x
29 N325-0096 handle door x
30 N570-0119 leveling foot x
31 N080-0395-BZ4AQ tank bracket x
32 N655-0194-BZ4AQ tank support x
33 N655-0195-BZ4AQ tank bracket brace x
N020-0157 fastener kit x
N300-0002 glass embers topaz (2per) x
GPFCE-WNDSCRN windscreen ac
mega glass embers - amber 1lb ac
megb glass embers - blue 1lb ac
megk glass embers - black 1lb ac
megr glass embers - red 1lb ac
mkga glass embers - amber 5lb ac
mkgc glass embers - clear 5lb ac
mkgk glass embers - black 5lb ac
mkgb glass embers - blue 5lb ac
mkgr glass embers - red 5lb ac
68854 oponal table cover ac
PARTS LIST VICT3
x - standard p - propane units only
n - natural gas units only ac - accessory
www.napoleongrills.com
40
EN

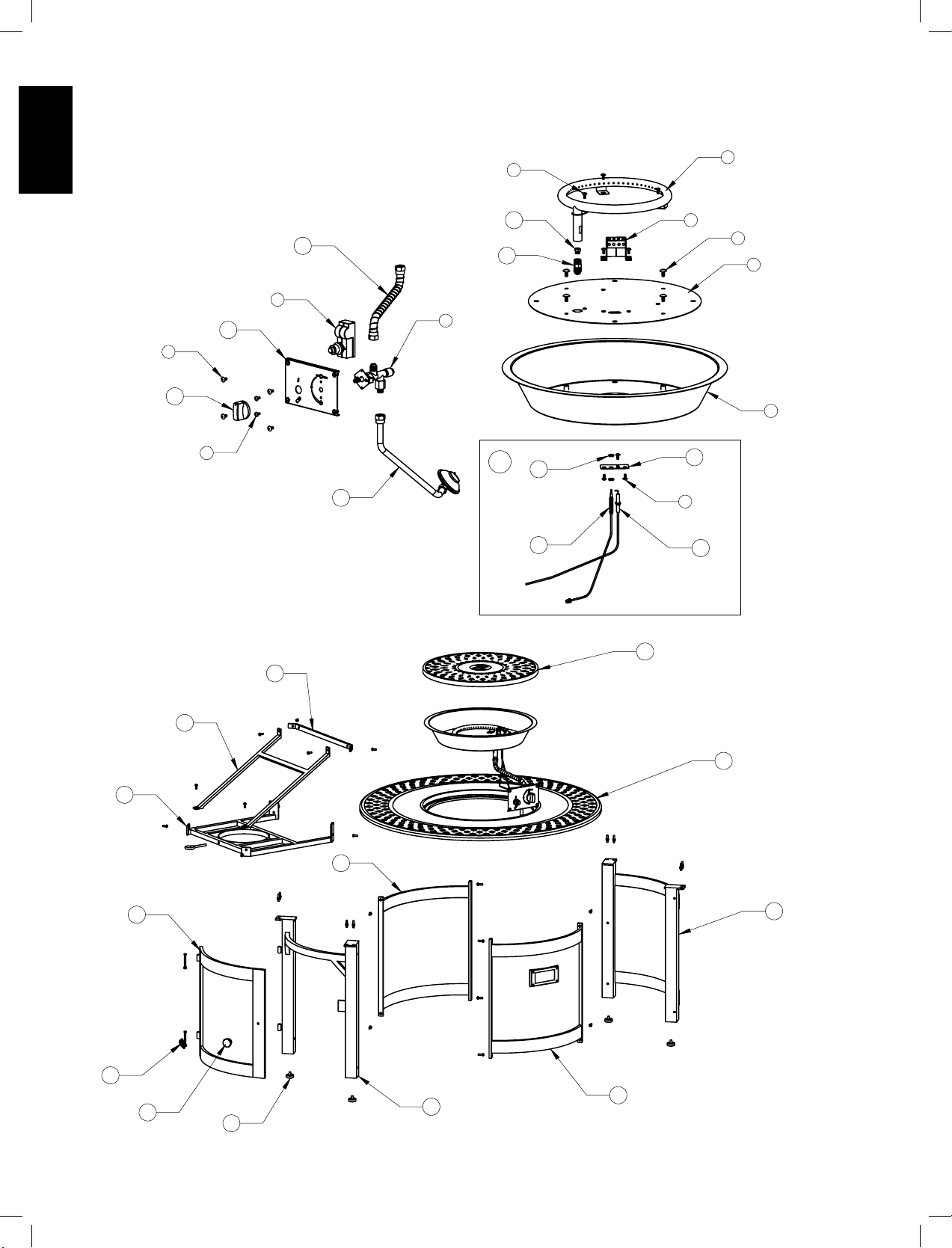

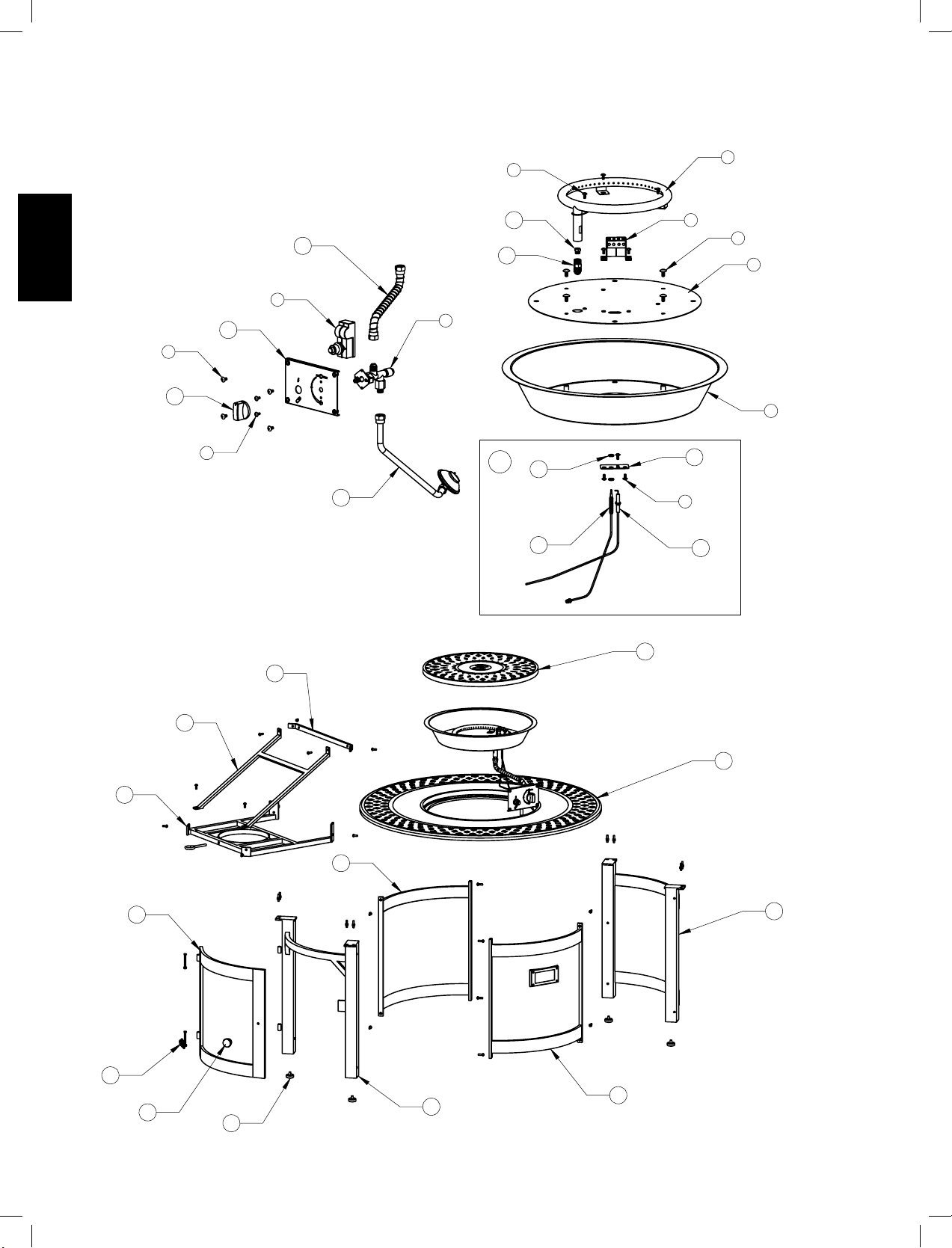

PARTS DIAGRAM VICT3
1
2
3
4
6
6
5
7
8
9
10
11
12
15
16
17
14
19
20
13
6
18
21
22
23
25
26
24
27
29
28
32
31
33
30
ITEM NO.
Defau
lt/QTY
.
PART NUMBER
DESCRIPTION
1 1
N100-0054
2 1
N500-0060
3 1
N710-0097
4 1
N585-0109
5 4
Z570-0032A4
6 10
92467A219
7 4
92467A422
8 1
N725-0060
9 1
N357-0013
IGNITER, 1 SPARK -AAA 1.5V
10 1
N500-0061
11 1
N380-0033
12 1
N530-0005
13 1
N720-0076
14 1
N500-0062
15 1
N240-0038
16 1
N680-0001-SER
17 2
N735-0024
18
19 1
N455-0086
20 1
N255-0065
www.napoleongrills.com
41
FR
PROPRIÉTAIRE : CONSERVEZ CE MANUEL POUR CONSULTATION ULTÉRIEURE.
DANGER
SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :
AVERTISSEMENT
DANGER!
NE PAS JETER
AVERTISSEMENT!
APPOSEZ LÉTIQUETTE DU NUMERO DE SERIE DU CARTON
N
O
de série
XXXXXX000000
N
O
DE MODÈLE
Napoleon Group of Companies
214 Bayview Dr., Barrie, Ontario, Canada L4N 4Y8
Phone: 1-705-726-4278 Fax: (705)-727-4282
www.napoleongrills.com
Customer Soluons: 1-866-820-8686 or grills@napoleonproducts.com
PATIOFLAME
FOYERS EXTÉRIEURS AU GAZ
VICT1 (GPFR40)
VICT2 (GPFS40)
VICT3 (GPFC40)
N415-0390 MAR 28.16
www.napoleongrills.com
42
FR
Les produits NAPOLÉON® sont conçus avec des composants et des matériaux de qualité
supérieure, assemblés par des arsans qualiés qui sont ers de leur travail. Chaque
composant de l’appareil a été soigneusement inspecté par un technicien qualié avant
d’être emballé et expédié pour garanr que vous, le client, recevez le produit de qualité
dont vous vous aendez de NAPOLÉON®.
NAPOLÉON garant que les composants de votre nouveau produit NAPOLÉON seront exempts de
défauts de matériau ou de fabricaon à compter de la date de l’achat, et ce, pour la durée suivante :
Assemblage de brûleur en acier inoxydable 2 ans
Dessus de table et piédestal en aluminium 3 ans
Tous autres composants 2 ans
Les accessoires et les arcles en boni ne sont pas couverts par cee garane.
NAPOLÉON garant ses produits contre les défauts de fabricaon à l’acheteur d’origine seulement, à
condion que l’achat ait été fait par l’entremise d’un détaillant NAPOLÉON autorisé et sous réserve des
condions et limitaons suivantes :
Cee garane du fabricant n’est pas transférable et ne peut être prolongée ou étendue par aucun de
nos représentants, quelle qu’en soit la raison.
Cee garane limitée ne couvre pas non plus les égragnures, les bossellements, les surfaces peintes,
la corrosion ou la décoloraon causés par la chaleur ou les produits d’entreen chimiques et abrasifs ni
l’écaillage des pièces en porcelaine émaillée.
Cee garane limitée ne couvre pas les dommages causés par un mauvais usage, un manque
d’entreen, des feux de graisse, un environnement inadéquat, un accident, des altéraons, des abus ou
de la négligence, et l’installaon de pièces d’autres fabricants annulera cee garane. La décoloraon
des composants de plasque causée par des produits d’entreen chimiques ou l’exposion aux rayons
UV n’est pas couverte par cee garane.
Dans le cas d’une détérioraon des composants causant un mauvais fonconnement de l’appareil
(perforaon par la rouille ou la surchaue) pendant la période couverte par la garane, les pièces de
rechange seront fournies par Napoléon.
Après la première année, concernant cee Garane Limitée du Président, NAPOLÉON peut, à sa
discréon, se libérer enèrement de toute obligaon en ce qui concerne cee garane en remboursant
à l’acheteur d’origine le prix de gros de toute pièce garane qui est défectueuse.
NAPOLÉON ne sera pas responsable de l’installaon, de la main-d’oeuvre ou autres coûts et dépenses
relafs à la réinstallaon d’une pièce garane et de telles dépenses ne sont pas couvertes par cee
garane.
Cee garane dénit l’obligaon et la responsabilité de NAPOLÉON en ce qui concerne le gril à gaz
NAPOLÉON. Toute autre garane énoncée ou implicite concernant ce produit, ses composants ou
accessoires est exclue.
Nonobstant toutes les disposions contenues dans la Garane Limitée du Président, la responsabilité
de NAPOLÉON sous cee garane est dénie comme ci-dessus et elle ne s’étendra à aucun dommage
accidentel, consécuf ou indirect.
NAPOLÉON n’endosse ni n’autorise aucun ers à assumer en son nom, toute autre responsabilité
concernant la vente de ce produit.
NAPOLÉON ne sera pas responsable d’une surchaue ou d’une exncon causée par des condions
environnementales telles que des vents forts ou une venlaon inadéquate.
La facture ou une copie sera requise ainsi que le numéro de série et le numéro de modèle lors d’une
réclamaon auprès de NAPOLÉON.
Tous dommages causés au gril à gaz par les intempéries, la grêle, un usage abusif ou l’ulisaon de
produits d’entreen chimiques ou abrasifs ne seront pas la responsabilité de NAPOLÉON.
NAPOLÉON n’assumera aucuns frais de transport, de main-d’oeuvre ou taxes d’exportaon.
NAPOLÉON se réserve le droit de demander à son représentant d’inspecter tout produit ou pièce avant
d’honorer toute réclamaon.
www.napoleongrills.com
43
FR
CONTACT.
• Ne faites pas fonconner l’appareil avant d’avoir lu et compris les instrucons d’opéraon. Omere
d’uliser l’appareil selon les instrucons d’opéraon pourrait causer un incendie ou des blessures.
• Risque de brûlures. L’appareil doit être éteint et refroidi avant d’eectuer un entreen.
• N’installez pas de composants endommagés ou incomplets ni des composants substuts.
• Assurez-vous de disposer de mesures de sécurité adéquates pour empêcher les jeunes enfants de toucher
aux surfaces chaudes.
• Cet appareil ne devra être modié en aucun cas.
• Gardez les matériaux d’emballage hors de la portée des enfants et meez ces matériaux au rebut de façon
sécuritaire. Comme tous les emballages de plasque, ceux-ci ne sont pas des jouets et doivent demeurer
hors de la portée des enfants et des bébés.
• Ne laissez pas l’appareil sans surveillance lorsqu’il est allumé.
• Pour usage extérieur seulement.
• N’ulisez pas cet appareil pour la cuisson.
• Cet appareil n’est pas conçu pour fonconner avec un combusble solide.
• Une installaon non conforme, des ajustements, des altéraons, un service ou un entreen inadéquats
peuvent causer des dommages matériels ou des blessures corporelles. Lisez aenvement toutes les
instrucons d’installaon, d’opéraon et d’entreen avant d’installer ou d’eectuer un travail d’entreen
sur cet appareil.
• Cet appareil doit être ulisé UNIQUEMENT à l’extérieur, dans un endroit bien aéré et ne doit JAMAIS être
ulisé à l’intérieur d’un bâment, d’un garage ou de tout autre endroit fermé.
• Les réservoirs doivent être entreposés à l’extérieur dans un endroit bien aéré, hors de la portée des
enfants. Les réservoirs non branchés doivent être munis de bouchons de soupape letés solidement xés
et ne doivent pas être entreposés à l’intérieur d’un bâment, d’un garage ou de tout autre endroit fermé.
• L’entreposage de cet appareil à l’intérieur est permis seulement s’il est débranché de sa source
d’alimentaon en gaz (ligne de gaz naturel ou réservoir de propane).
• Si le tuyau présente des signes évidents d’usure, de coupures, de craquelures ou qu’il est fendu, vous devez
le remplacer avant d’uliser l’appareil à nouveau.
• Inspectez le tuyau d’alimentaon en gaz pour des signes de fuites (incluant le tuyau pour les modèles au
propane) avant chaque ulisaon de l’appareil.
• Le régulateur de pression et les tuyaux fournis avec les modèles au propane doivent être ulisés. Les
régulateurs de pression et les tuyaux de rechange doivent être ceux spéciés dans ce manuel.
• Les bonbonnes PL ulisées avec les modèles au propane doivent être fabriquées et équetées selon les
normes pour les bonbonnes de propane de la Commission canadienne des transports (CCT) ou le US
Department of Transportaon (DOT).
• Le système d’alimentaon de la bonbonne de propane doit être installé de manière à permere
l’évacuaon des vapeurs.
• La bonbonne de propane doit avoir un collet pour protéger la soupape de la bonbonne.
• Lorsqu’un appareil au propane n’est pas ulisé, vous devez fermer l’alimentaon en gaz sur la bonbonne de
propane.
• Pour prolonger la durée de vie de votre appareil, protégez-le des éléments en le recouvrant lorsqu’il n’est
pas ulisé.
• Ce produit doit être installé par un plombier ceré ou un installateur pour le gaz lorsque installé dans le
Commonwealth du Massachuses.
AVERTISSEMENT!
AVERTISSEMENT!
www.napoleongrills.com
44
FR
Nous suggérons que nos
appareils au gaz soient installés
et que l'entretien soit effectué
par des professionnels certi-
fiés par le National Fireplace
Institute® (NFI) comme
spécialiste du gaz NFI.
Pour commencer
1.
2. Ne détruisez pas l’emballage avant d’avoir installé le appareil et de vous être assuré qu’il fonconne
de façon sasfaisante.
3. Choisissez un emplacement correspondant au dégagement minimal aux matériaux combusbles
décrit dans du manuel. Vous devez vous assurer d’avoir un accès facile et sans obstrucon à la
soupape marche/arrêt APRÈS que l’appareil ait été installé et branché à l’alimentaon en gaz an de
pouvoir éteindre le brûleur en toute sécurité.
4.
5. Lisez ce manuel avant d’installer le appareil ou d’eectuer son entreen et respectez toutes les
consignes qu’il conent.
AVERTISSEMENT!
Cet appareil au gaz a été testé et homologué selon les normes naonales canadiennes et américaines
ANSI Z21.97-2014/CSA 2.41-2014 pour les appareils au gaz décorafs extérieurs. Lorsqu’un appareil
doit être connecté à un système d’approvisionnement xe, l’installaon doit être conforme aux normes
locales ou, en l’absence de normes locales, selon le Naonal Fuel Gas Code ANSI Z223.1/NFPA 54, le Code
internaonal sur le gaz combusble, le Code d’installaon du gaz naturel et du propane CSA B149.1 ou le
Code sur le stockage et la manipulaon du propane B149.2, selon le cas.
Cet appareil devrait être installé et entretenu par un installateur qualié en se conformant aux codes
locaux.
Les praques d’installaon peuvent varier d’une région à l’autre. Il est donc important de connaître les
normes spéciques qui s’appliquent à votre région. Par exemple dans l’État du Massachuses :
• La soupape d’arrêt doit être un robinet à gaz avec une poignée en T.
• Le raccord exible ne doit pas mesurer plus que 36 pouces.
La soupape de l’appareil doit être débranchée de la ligne d’alimentaon en gaz pendant les essais de
pression de ce système lorsque les pressions d’essai excèdent 1/2 lb/po2 (3,5 kPa).
L’appareil doit être séparé de la ligne d’alimentaon en gaz en fermant la soupape de seconnement ma-
nuelle pendant tout essai de pression du système d’alimentaon en gaz lorsque la pression est de 1/2 lb/
po2 (3,5 kPa), ou moins.
Les dégagements aux matériaux combusbles ci-dessous doivent être maintenus :
Côtés (tout autour) - 24 pouces (610 mm)
Dessus - 72 pouces (1830 mm)
• Gardez l’endroit autour de l’appareil libre de matériaux combusbles, d’essence ou autres liquides et
vapeurs inammables en tout temps.
• N’installez pas l’appareil dans un endroit où il
peut se faire mouiller de façon excessive.
• N’ulisez pas cet appareil si une pare
quelconque a été submergée. Contactez
immédiatement un technicien qualié pour
l’inspecter et pour remplacer toute pièce du
système de contrôle et du contrôle du gaz qui
aurait été submergée.
www.napoleongrills.com
45
FR
DIMENSIONS
VICT1
25” (64 cm)
50” (127 cm)
32” (82 cm)
42” (107 cm)
42” (107 cm)
25” (64 cm)
VICT2
VICT3
42” (107 cm)
25” (64 cm)
www.napoleongrills.com
46
FR
DÉBIT
MODÈLE COMBUSTIBLE
VICT1
VICT2
Gaz naturel 40 000
VICT1
VICT2
Propane 40 000
VICT3
Gaz naturel 40 000
VICT3
Propane 40 000
NATUREL PROPANE
Pression d'alimentaon maximale 7,0" c.e. 11,0" c.e.
DÉGAGEMENTS MINIMAUX AUX
MATÉRIAUX COMBUSTIBLES
POUCES MM
Murs latéraux 24 610
Dessus de l'appareil
jusqu'au plafond
72 1830
CENTRE DU PATIOFLAME
SAILLIE MAX
72”
(1830mm)
24”
(610mm)
24”
(610mm)
LA TABLE EST APPROUVÉ POUR UTILISATION
SUR DES PLANCHÉS COMBUSTIBLE
www.napoleongrills.com
47
FR
Emplacement de votre l’appareil extérieur
Lors du choix d’un emplacement de votre l’appareil extérieur,il est important d’assurer que le dégagement
près des matériaux combusbles adjacents est respecté. Cet appareil est conçu pour être installé sur votre
terrasse ou dans votre cour arrière. Il est fortement recommandé que cet appareil soit installé dans un
endroit couvert (selon les direcves énoncées ci-dessous).
Un vent direct provoquera une amme irrégulière et possiblement une panne de veilleuse ou de brûleur.
Une amme irrégulière pourrait également entraîner des dépôts de carbone excessifs (suie noire); cela
n’aecte pas la sécurité, mais est visuellement indésirable.
: Lorsque vous choisissez un emplacement pour votre l’appareil, prenez soin d'éviter les endroits trop
humides ou à proximité de sources d'eau courantes.
Toute enceinte (abri) dans laquelle l’appareil est ulisé doit être conforme à l’un des éléments suivants:
Installaon à l’intérieur d’une enceinte qui comporte des murs de chaque côté, mais au moins une
ouverture permanente au niveau du sol et aucun recouvrement sur le dessus.
Installaon à l’intérieur d’une enceinte parelle qui comprend un recouvrement sur le dessus et deux
murs latéraux au maximum. Ces murs peuvent être parallèles l’un par rapport à l’autre, comme dans un
passage couvert, ou former un angle droit.
Installaon à l’intérieur d’une enceinte parelle qui comprend un recouvrement sur le dessus et trois murs
latéraux, dans la mesure où 30 pour cent ou plus de la périphérie horizontale de l’enceinte est ouverte en
permanence.
www.napoleongrills.com
48
FR
Propane
Fixez un pae de xaon à la base du réservoir. Fixez-la ensuite à la surface sur laquelle elle repose. Le
réservoir devrait être sur une surface de niveau.
AVERTISSEMENT!
Spécicaons Pour La Bonbonne De Propane
Un cylindre bosselé ou rouillé peut être dangereux et devrait être vérié par votre fournisseur de propane.
N’ulisez jamais un cylindre avec une soupape endommagée. Le cylindre de propane doit être fabriqué
et équeté conformément aux spécicaons américaines du D.O.T. pour les cylindres de propane ou à
la norme pour les cylindres, bouteilles et tubes ulisés pour le transport des marchandises dangereuses
CAN/CSA-B339, le cas échéant.
Le cylindre de propane doit être muni d’un disposif de connexion compable avec la connexion de
l’appareil.
Cet appareil a été conçu pour être ulisé avec une bonbonne de propane de 20 livres (9.1kg) ou 30 lb (13.6 kg)
uniquement (non fournie).
The LP-gas supply cylinder must be provided with a cylinder-connecon device compable with the
connecon for the appliance. La bonbonne de propane doit être équipée d’une soupape d’arrêt se
raccordant à une soupape de type QCC1. Une valve de sécurité doit être branchée directement sur
la bonbonne. Le système d’alimentaon de la bonbonne doit être installé de manière à permere
l’évacuaon des vapeurs et doit avoir un collet pour protéger la soupape de la bonbonne. La bonbonne
doit être munie d’un disposif de détecon de trop-plein. Ne rangez pas de bonbonne de propane de
rechange sous cet appareil ou à proximité. Ne remplissez jamais la bonbonne à plus de 80 pour cent de
sa pleine capacité. Si ces consignes ne sont pas suivies à la lere, un feu pourrait s’ensuivre, causant des
blessures sérieuses ou des pertes de vie.
N’ulisez que l’ensemble de régulateur de pression et de tuyau fourni avec ce l’appareil. Les ensembles
de régulateur de pression et tuyaux de rechange doivent être recommandés par le fabricant. Le régulateur
fourni une pression de 11 pouces de colonne d’eau au l’appareil. Le l’appareil possède un raccord de type
QCC1. Les bonbonnes ulisées avec ce l’appareil doivent être munies d’une soupape QCC1. Une soupape
QCC1 possède un raccord qui empêche l’écoulement du gaz jusqu’à ce qu’un joint étanche soit obtenu.
Elle est aussi équipée d’un disposif de contrôle d’écoulement du gaz. An d’obtenir un débit maximal de
gaz, les soupapes du l’appareil doivent être fermées lorsque vous ouvrez la soupape de la bonbonne.
AVERTISSEMENT!
: Assurez-vous que le tuyau du régulateur de gaz est sans anomalie. Enlevez
les bouchons sur la soupape de gaz à la bonbonne. Connectez le régulateur QCC1 sur la soupape de gaz
QCC1. Serrez à la main dans le sens des aiguilles d’une montre. N’ulisez pas d’oul. Faites un test de
fuites sur tous les raccords avant d’uliser le appareil. Un test de fuites doit être fait annuellement et à
chaque fois qu’une bonbonne est remplacée ou qu’une pièce du système de gaz est remplacée.
ATTENTION!
• Assurez-vous que la soupape de la bonbonne est complètement fermée. (Tournez vers la droite pour
fermer).
• Vériez les caractérisques de la soupape pour vous assurer qu’elle possède un letage externe
compable. (Soupape de gaz marquée : USE WITH TYPE 1)
• Une fois l’inspecon du tuyau de gaz propane terminée, branchez le bout du tuyau avec le raccord
femelle au raccord mâle de la soupape de gaz « on/o » de l’appareil. Serrez les raccords à l’aide de 2
clés.
• Lorsque vous branchez le régulateur à la soupape de la bonbonne, serrez l’écrou noir QCC1 à la
main, dans le sens des aiguilles d’une montre, jusqu’à un blocage complet. N’UTILISEZ PAS de clé
pour serrer. L’ulisaon d’une clé peut endommager l’écrou et créer des condions dangereuses.
• Placez le tuyau hors des endroits où il risque d’être endommagé de façon accidentelle et hors des
voies de passage pour éviter que les gens trébuchent.
• Ouvrez complètement la soupape de la bonbonne (sens contraire des aiguilles d’une montre).
Tournez la soupape « on/o » de l’appareil lentement à « on » et vériez tous les raccords pour des
fuites de gaz avec une soluon d’eau savonneuse avant d’allumer l’appareil. Comme indiqué dans le
diagramme. Si vous trouvez une fuite, tournez la soupape de la bonbonne à « o » et n’ulisez pas
cet appareil tant que la fuite n’est pas réparée.
www.napoleongrills.com
49
FR
1
3
www.napoleongrills.com
50
FR
Conversion au gaz naturel
AVERTISSEMENT!
AVERTISSEMENT!
AVERTISSEMENT!
1. Rerez les braises de verre du le brûleur.
2. Rerez le brûleur du Paoame à parr de l'enceinte. Veillez à ne pas endommager ou tordre le l du
thermocouple.
3. Débranchez le raccord exible en acier inoxydable de l’injecteur à l’aide de deux (2) clés.
4. Dévissez l’injecteur de propane de l’intérieur du brûleur, comme illustré.
5. Remplacez l’injecteur de propane par l’injecteur de gaz naturel fourni.
: Le volet d’air a été réglé en usine et n’a pas besoin d’être ajusté.
6. Rebranchez le raccord exible en acier inoxydable à l’injecteur et serrez-le à l’aide de deux (2) clés.
www.napoleongrills.com
51
FR
7. Placer le brûleur dans l'enceinte.
8. Remplissez l'équee de conversion inclus avec votre amme pao et l'appliquer à l'intérieur de la
porte d'accès du panneau de commande.
Branchement au gaz naturel
Cet appareil au gaz est conçu pour fonconner à une pression d’entrée de 7 po de colonne d’eau. Le
tuyau qui va jusqu’à l’appareil est la responsabilité de l’installateur. Branchez le
la soupape d'admission
un à tuyau rigide, à un tuyau de cuivre ou à un raccord métallique exible approuvé conforme à
la norme Z21.4/CSA 6.10. Si vous ulisez un boyau de gaz (non inclus), branchez le bout évasé du
boyau au raccord, à l’extrémité
la soupape d'admission
,. Serrez à l’aide de deux clés (n’ulisez pas de
scellant pour letage ni de pâte à joint.) Soumeez tous les raccords à un test de détecon de fuites
avant d’uliser l’appareil. Les tuyaux et soupapes en amont du disposif de débranchement rapide ne
sont pas fournis. Le tuyau d’alimentaon en gaz doit être de taille adéquate pour fournir la quanté
de BTU/h spéciée sur la plaque d’homologaon, en foncon de la longueur du tuyau. Le disposif
de débranchement rapide ne doit pas être installé en direcon ascendante, et une soupape d’arrêt
manuel doit être installée en amont du disposif de débranchement rapide, aussi près de ce dernier
que possible.
AVERTISSEMENT!
• L’installaon doit être eectuée par un installateur ceré pour le gaz et tous les raccordements
doivent être testés pour des fuites avant de faire fonconner le appareil.
• Assurez-vous que tous les raccordements de boyaux sont serrés à l’aide de deux clés. N’ulisez pas
de ruban de Téon ou de composé pour raccord de tuyau sur les raccordements.
• Placez le tuyau hors des endroits où il risque d’être endommagé de façon accidentelle et hors des
voies de passage pour éviter que les gens trébuchent.
• Vériez pour des fuites de gaz en appliquant une soluon d’eau savonneuse selon les instrucons de
détecon de fuites dans de manuel.
• Assurez-vous que le boyau ne touche à aucune surface à haute température sinon il risque de
fondre, de provoquer une fuite et causer un feu.
www.napoleongrills.com
52
FR
Installaon Des Braises Vitriées
AVERTISSEMENT!
AVERTISSEMENT!
AVERTISSEMENT!
1. Versez soigneusement les braises de verre dans le plateau, comme illustré.
2. Réparssez les braises de verre sur le plateau et le brûleur. La réparon des braises sur le brûleur
inuencera la hauteur de la amme.
3. Les braises vitriées doivent couvrir la tout du plateau du brûleur tout en s'assurant qu'il n'y ait pas de
verre sur la secon d'allumage du brûleur comme illustré ci-dessous.
www.napoleongrills.com
53
FR
X
AVERTISSEMENT!
AVERTISSEMENT!
: Il doit être fait avant la première ulisaon, annuellement et à chaque fois qu’une pièce du
système de gaz est remplacée ou réparée. Ne fumez pas et enlevez toutes sources d’allumage lorsque vous
faites ce test. Consultez le schéma de test de fuites pour voir les endroits à tester.
1 - Fermez tous les boutons des brûleurs. Ouvrez la soupape de la bonbonne.
2 - Appliquez une soluon de deux parts égales de savon liquide et d’eau sur tous les joints du régulateur,
le tuyau et ses raccords.
3 - Des bulles indiqueront une fuite de gaz. Resserrez le joint ou remplacez la pièce avec une autre
recommandée par le détaillant.
4 - Si la fuite ne peut être réparée, , enlevez-la et faites
inspecter votre l’appareil par votre fournisseur de gaz ou détaillant. N’ulisez pas l’appareil jusqu’à ce que
la fuite soit réparée.
5 - Fermez la soupape de la bonbonne.
ARRÊTEZ
www.napoleongrills.com
54
FR
AVERTISSEMENT!
AVERTISSEMENT!
1. Appuyez sur le bouton d’allumage électronique ( ) et maintenez-le enfoncé.
2. Tournez le bouton de contrôle du brûleur en posion élevée, appuyez et maintenez
enfoncé. Lorsque le brûleur s’allume, relâchez le bouton d’allumage électronique.
3. Connuez d’enfoncer le bouton de contrôle du brûleur pendant 30 secondes, puis
relâchez. Si la amme s’éteint, répétez la procédure.
4. Ajustez la amme à la hauteur désirée à l’aide du bouton de contrôle du brûleur.
5. Si le brûleur ne s’allume pas à l’aide de l’allumeur électronique, tenez une longue
allumee ou un long briquet au butane allumés près de la secon d’allumage du
brûleur et connuez à l’étape 2.
6. Pour éteindre le brûleur, tournez le bouton de contrôle vers la droite en posion
d’arrêt. Coupez ensuite l’alimentaon en gaz à la source (soupape de la bonbonne de
propane ou soupape d’alimentaon en gaz naturel).
AVERTISSEMENT!
AVERTISSEMENT!
www.napoleongrills.com
55
FR
: Lorsqu’il est allumé pour la première fois, le l’appareil dégagera une légère odeur. Ceci est
un phénomène normal et temporaire causé par l’évaporaon des peintures et lubriants internes ulisés
dans le processus de fabricaon et ne se reproduira plus. Allumez simplement les brûleurs de cuve à
“high” pendant une demi-heure.
AVERTISSEMENT!
AVERTISSEMENT!
AVERTISSEMENT!
• Les adultes et plus parculièrement les enfants doivent être sensibilisés aux risques que
représentent les surfaces exposées à des températures élevées. Ils doivent s’en tenir éloignés pour
éviter de se brûler ou que leurs vêtements ne prennent feu.
• Surveillez toujours les jeunes enfants lorsqu’ils sont près de l’appareil.
• Les vêtements et autres matériaux combusbles ne doivent pas être suspendus à l’appareil ni posés
sur l’appareil ou à proximité. Les températures au-dessus de l’appareil peuvent être extrêmement
chaudes. Pour prévenir les brûlures et empêcher les vêtements de prendre feu, évitez les contacts
directs avec ces surfaces métalliques.
• Les grillages et les disposifs de sécurité enlevés pour faire l’entreen devront être remis en place
avant d’uliser l’appareil.
• L'installaon et les réparaons doivent être eectuées par un technicien de service qualié. Cet
appareil doit être inspecté avant la première ulisaon et au moins une fois l’an par un technicien
de service qualié. Un entreen plus fréquent pourrait être nécessaire. Il est primordial de garder
propres le boîer de contrôle, les brûleurs et les passages d'air.
AVERTISSEMENT!
• N’ulisez jamais le l’appareil lorsqu’il pleut.
• Éteignez toujours le l’appareil lorsqu’il pleut.
• Ne versez jamais de liquide sur les braises de verre lorsque le l’appareil fonconne.
• Ne tentez pas de toucher au braises verre, car celui-ci devient extrêmement chaud lorsque de
l’appareil fonconne.
• Assurez-vous que le l’appareil est toujours placé sur une surface solide et de niveau.
• N’ulisez pas le l’appareil si le brûleur est endommagé. Inspectez le brûleur avant chaque ulisaon.
Assurez-vous qu’il n’y ait pas de débris (feuilles, herbes ou autres objets) sur le l’appareil ou à
l’intérieur de celui-ci. Si le brûleur est endommagé, remplacez-le par un brûleur approuvé par votre
détaillant Napoléon avant d’uliser le l’appareil.
• Inspectez l’ensemble de tuyau avant chaque ulisaon. S’il y a des signes d’usure ou d’abrasion
excessive, ou si le tuyau est endommagé, remplacez-le par un ensemble de tuyau approuvé par
votre détaillant Napoléon avant d’uliser le l’appareil.
NOTE!
AVERTISSEMENT!
• Le thermocouple est un disposif de sécurité. Ne le contournez pas.
• N’ulisez pas cet appareil si une pare quelconque a été submergée. Contactez immédiatement
un technicien qualié pour l’inspecter et pour remplacer toute pièce du système de contrôle et du
contrôle du gaz qui aurait été submergée.
www.napoleongrills.com
56
FR
AVERTISSEMENT!
AVERTISSEMENT!
: L’acier inoxydable a tendance à s’oxyder ou à tacher en présence de chlorures et de sulfures que
l’on retrouve parculièrement dans les zones côères ainsi que dans les environnements chauds et
humides tels que les piscines et les spas. Ces taches peuvent être prises pour de la rouille mais il peuvent
être facilement enlevées et même évitées. An de prévenir les taches, neoyez toutes les surfaces en
acier inoxydable et chrome toutes les trois à quatre semaines ou au besoin avec de l’eau douce et un
neoyant à acier inoxydable.
: Le texte sur le panneau de contrôle est imprimé directement sur
l’acier inoxydable. Avec un entreen adéquat, le texte demeurera toujours foncé et lisible. N’ulisez
pas de détergents abrasifs (Ajax, Vim, Old Dutch etc.) pour neoyer les surfaces en acier inoxydable,
spécialement la pare imprimée du panneau de contrôle. Le texte disparaîtra graduellement si vous
ulisez ces produits. Ulisez seulement le neoyant d’acier inoxydable Napoléon, disponible chez votre
détaillant Napoléon.
: Le brûleur des faites d’acier inoxydable, mais la chaleur extrême et un milieu corrosif peuvent
causer la formaon de la rouille en surface. Vous pouvez l’enlever à l’aide d’une brosse en laiton. Au moins
une fois par an, inspectez le brûleur pour des ssures, des nids d’insectes, de la corrosion excessive ou
tout autre dommage. Si le brûleur est endommagé, il doit être remplacé par un brûleur approuvé par le
fabricant avant que l’appareil soit ulisé.
ATTENTION!
Les araignées et les insectes sont arés par l’odeur du propane et du gaz naturel. Le volet d’air du brûleur
est muni d’un grillage-mousquaire, ce qui diminue la probabilité que des insectes fassent leur nid à
l’intérieur du brûleur, mais n’élimine pas enèrement le problème. Un nid ou une toile entraînera le
brûleur à produire une amme lâche de couleur jaune ou orange, ou bien causera un retour de amme
au niveau du volet d’air sous le panneau de commande. Voici d’autres signes qui peuvent indiquer un
problème :
• Le l’appareil émet une odeur forte ou inhabituelle.
• Diculté ou retard connu lors de l’allumage.
• La amme est très haute ou très basse.
• La amme ne brûle que sur une pare du brûleur.
• Accumulaon excessive de suie sur les braises de verre.
Pour neoyer l’intérieur du brûleur, vous devez le rerer du le l’appareil. Enlevez les braises de verre et
ins-pectez le brûleur. S’il est sale, neoyez-le à l’aide d’une brosse métallique.
: Ulisez une brosse à venturi pour neoyer l’intérieur du brûleur. Secouez le brûleur pour faire
sorr les débris par l’orice d’entrée du gaz. Vériez si les orices du brûleur et l’injecteur sont bloqués.
: Lorsque vous neoyez le l’appareil, assurez-vous que la zone autour
du brûleur et de l’assemblage de la veilleuse demeure sèche en tout temps.
AVERTISSEMENT!
AVERTISSEMENT!
www.napoleongrills.com
57
FR
: N’ulisez pas de produits neoyants abrasifs ni
de laine d’acier sur les pièces peintes ou en acier inoxydable de votre le l’appareil Napoléon. Vous
égragnerez la surface. L’extérieur du le l’appareil doit être neoyé à l’eau savonneuse ède. Pour les
surfaces en acier inoxydable, ulisez un neoyant pour acier inoxydable ou un neoyant non abrasif.
Froez toujours dans la direcon du grain. Avec le temps, les pièces en acier inoxydable se décolorent à
cause de la chaleur et prennent habituellement une teinte brune ou dorée. Cee décoloraon est normale
et n’aecte nullement le fonconnement du le l’appareil.
AVERTISSEMENT!
Les orices du brûleur peuvent se boucher avec le temps à cause des débris ou de la corrosion. Ulisez un
trombone déplié ou une mèche de perceuse pour les déboucher. Il est plus facile de neoyer les orices si
le brûleur a été enlevé du le l’appareil, mais il est aussi possible de le faire quand le brûleur est en place.
: Inversez la procédure pour réinstaller le brûleur. Vériez que le l’injecteur entre bien dans
le brûleur lors de la réinstallaon. Replacez les braises de verre. Lors de la remise en service de l’appareil,
comparez l’apparence de la amme du brûleur à l’illustraon ci-dessous.
NORMAL
ANORMAL
www.napoleongrills.com
58
FR
Faible chaleur/pete amme
lorsque le bouton de contrôle est
à “high”.
Pour le propane - procédure d’allumage
incorrect.
Pour le gaz naturel - tuyau d’alimentaon
trop pet.
Assurez-vous que la procédure d’allumage est
suivie à la lere. Tous les boutons de contrôle
doivent être fermés lorsque vous ouvrez la
soupape de la bonbonne. Tournez la soupape de
la bonbonne lentement pour assurer l’équilibre
de la pression. Voir les instrucons d’allumage.
La grosseur du tuyau doit être conforme au code
d’installaon.
Les ammes produites par les
brûleurs sont jaunes et vous
détectez une odeur de gaz.
Possibilité de toiles d’araignée ou autres
debris.
Rerez le brûleur et neoyez-le complètement.
Consultez les instrucons d’entreen.
Le brûleur ne s’allume pas avec
l’allumeur mais s’allume avec une
allumee.
La pile est déchargée ou installée
incorrectement.
Mauvais contact des ls de l’électrode et
des terminaux.
Mauvais écart du bout de l’électrode.
Remplacez la pile par une pile neuve.
Vériez que les ls de l’électrode sont solidement
enfoncés sur le terminal du module d’allumage.
Vériez que les ls de raccordement du module
au bouton d’allumeur sont solidement enfoncés
sur chacun de leur terminal respecf. (si équipé)
L’écart peut être corrigé en pliant ou en dépliant
l’extrémité, jusqu’à ce qu’une
éncelle se produise.
Le brûleur ne reste pas allumé
lorsque le bouton de contrôle est
relâché.
Le bouton ne reste pas enfoncé assez
longtemps.
Trop venteux..
Du verre ou des débris dans la secon
d’allumage du brûleur empêchent
le thermocouple d’être recouvert
complètement par la amme.
Le thermocouple ou le raccord du
thermocouple est sale.
Thermocouple ou soupape défectueux.
Le thermocouple doit avoir le temps de se
réchauer – tenez le bouton enfoncé pendant
30 secondes après l’allumage du brûleur, puis
relâchez.
L’appareil s’éteindra si le vent est plus fort que
10 mi/h (16 km/h). Déplacez-le à un endroit
moins venteux ou ulisez-le quand il vente moins
fort.
Assurez-vous qu’il n’y a pas de verre ni de débris
dans la secon d’allumage et que le pet trou
sous le thermocouple n’est pas obstrué.
Neoyez le thermocouple et la connexion entre
la soupape et le thermocouple.
Vériez que la connexion est bien serré.
Remplacez le thermocouple et/ou la
soupape.
Le régulateur murmure lorsque
l’appareil fonconne.
Problème normal par temps chaud. Ceci n’est pas un défaut. Le murmure est causé
par une vibraon à l’intérieur du
régulateur et n’aecte en rien la perfor
mance et la
sécurité du gril à gaz. Les régulateurs
émeant
un murmure ne seront pas remplacés.
Les contrôles sont réglés à “high”
mais la chaleur générée par les
brûleurs est trop basse.
Manque de gaz.
Le tuyau d’alimentaon en gaz est pincé.
L’injecteur du brûleur est sale ou obstrué.
Présence de toiles d’araignée ou autres
débris dans le tube du venturi.
Le régulateur de propane est en situaon
de “faible débit”.
Vériez le niveau de propane dans la
bonbonne.
Replacez le tuyau d’alimentaon
convenablement.
Neoyez l’injecteur du brûleur.
Neoyez le tube du venturi.
Assurez-vous que la procédure d’allumage est
suivie à la lere. Tous les boutons de contrôle du
gril doivent être fermés lorsque vous ouvrez la
soupape de la bonbonne. Tournez la soupape de
la bonbonne entement pour assurer l’équilibre de
la pression. Voir les instrucons d’allumage.
www.napoleongrills.com
59
FR
GARDEZ VOTRE REÇU COMME PREUVE D’ACHAT POUR VALIDER VOTRE
Commande De Pièces De Rechange
Informaon Sur La Garane
MODÈLE:
DATE D’ACHAT:
NUMÉRO DE SÉRIE:
(Inscrivez l’informaon ici pour y avoir accès facilement.)
Avant de contacter le département du service aux consommateurs, consultez le site Web de Napoleon
Grills pour obtenir plus d’instrucons sur le neoyage, l’entreen, le dépannage et le remplacement des
pièces à www.napoleongrills.com. Contactez le fabricant directement pour obtenir des pièces de rechange
et faire des réclamaons au tre de la garane. Le département du service aux consommateurs est à votre
disposion entre 9 h et 17 h (heure normale de l’Est) au 1-866-820-8686, par télécopieur au 705-727-4282
ou e-mail [email protected]. Pour qu’une réclamaon soit traitée, l’informaon suivante est
nécessaire :
1. Modèle et numéro de série de l’appareil.
2. Numéro de la pièce et descripon.
3. Descripon concise du problème (« brisé » n’est pas susant).
4. Preuve d’achat (copie de la facture).
Dans certains cas, le département du service aux consommateurs peut demander de retourner la pièce
pour des ns d’inspecon avant de fournir une pièce de rechange. Les pièces doivent être expédiées port
payé à l’aenon du département du service aux consommateurs avec l’informaon suivante :
1. Modèle et numéro de série de l’appareil.
2. Descripon concise du problème (« brisé » n’est pas susant).
3. Preuve d’achat (copie de la facture).
4. Numéro d’autorisaon de retour - fourni par le représentant du département du service aux
consommateurs.
Avant de contacter le service aux consommateurs, veuillez prendre note que les items suivants ne sont pas
couverts par la garane :
• coûts de transport, de courtage et frais d’exportaon;
• coûts de main-d’oeuvre pour l’enlèvement et l’installaon de la pièce;
• coûts des appels de service pour diagnosquer le problème;
• décoloraon des pièces en acier inoxydable;
• bris des pièces causé par un manque d’entreen et de neoyage, ou par l’ulisaon de
neoyants inappropriés (neoyant à fourneau ou autres produits chimiques agressifs).
www.napoleongrills.com
60
FR

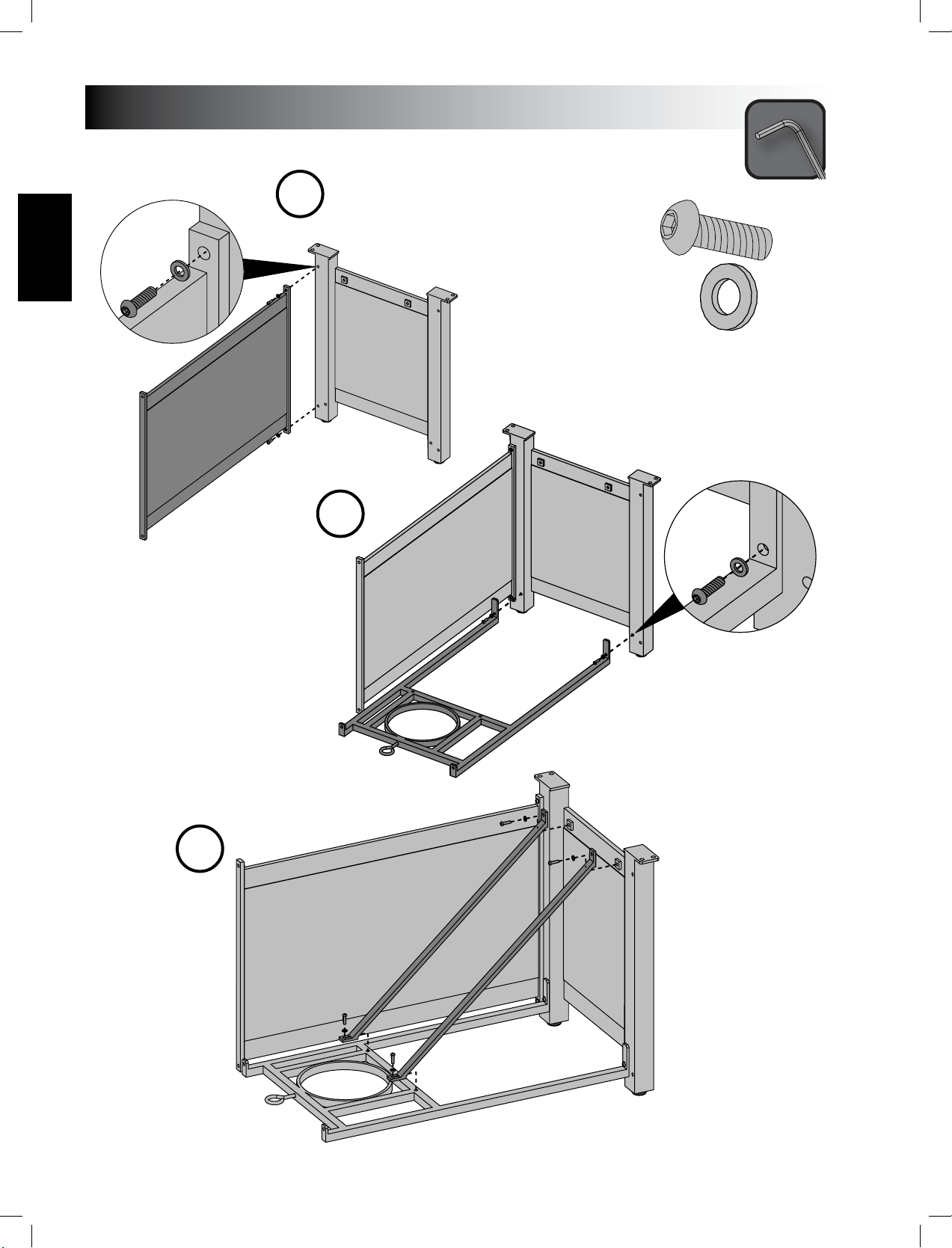

VICT1
1
3
www.napoleongrills.com
61
FR
4
www.napoleongrills.com
62
FR
7
www.napoleongrills.com
63
FR
x4
11
www.napoleongrills.com
64
FR
AVERTISSEMENT!
Les surfaces de table sont peintes à la main. La variaon dans les
coups de pinceau rehausse la beauté naturelle de ce produit.

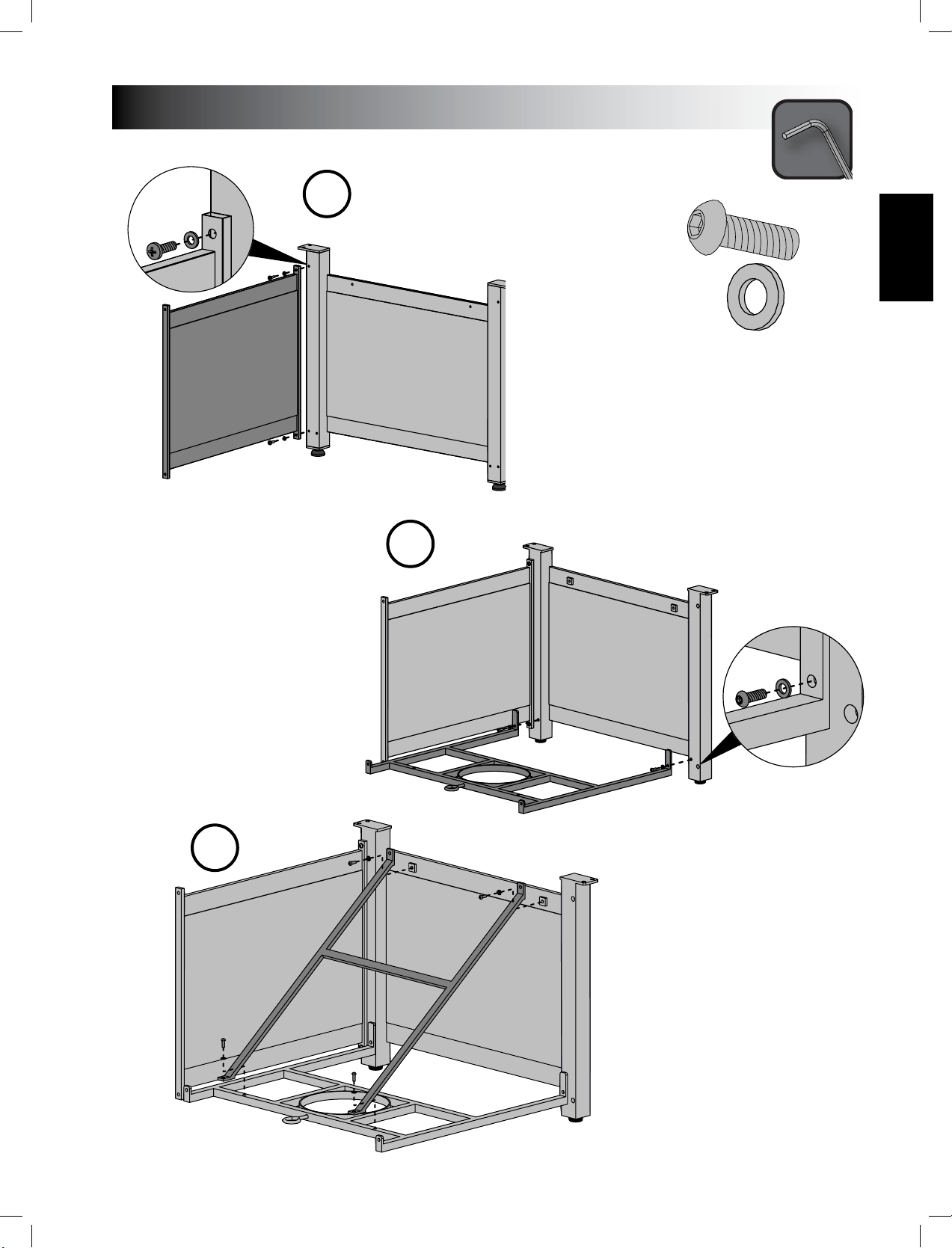

www.napoleongrills.com
65
FR
1
3

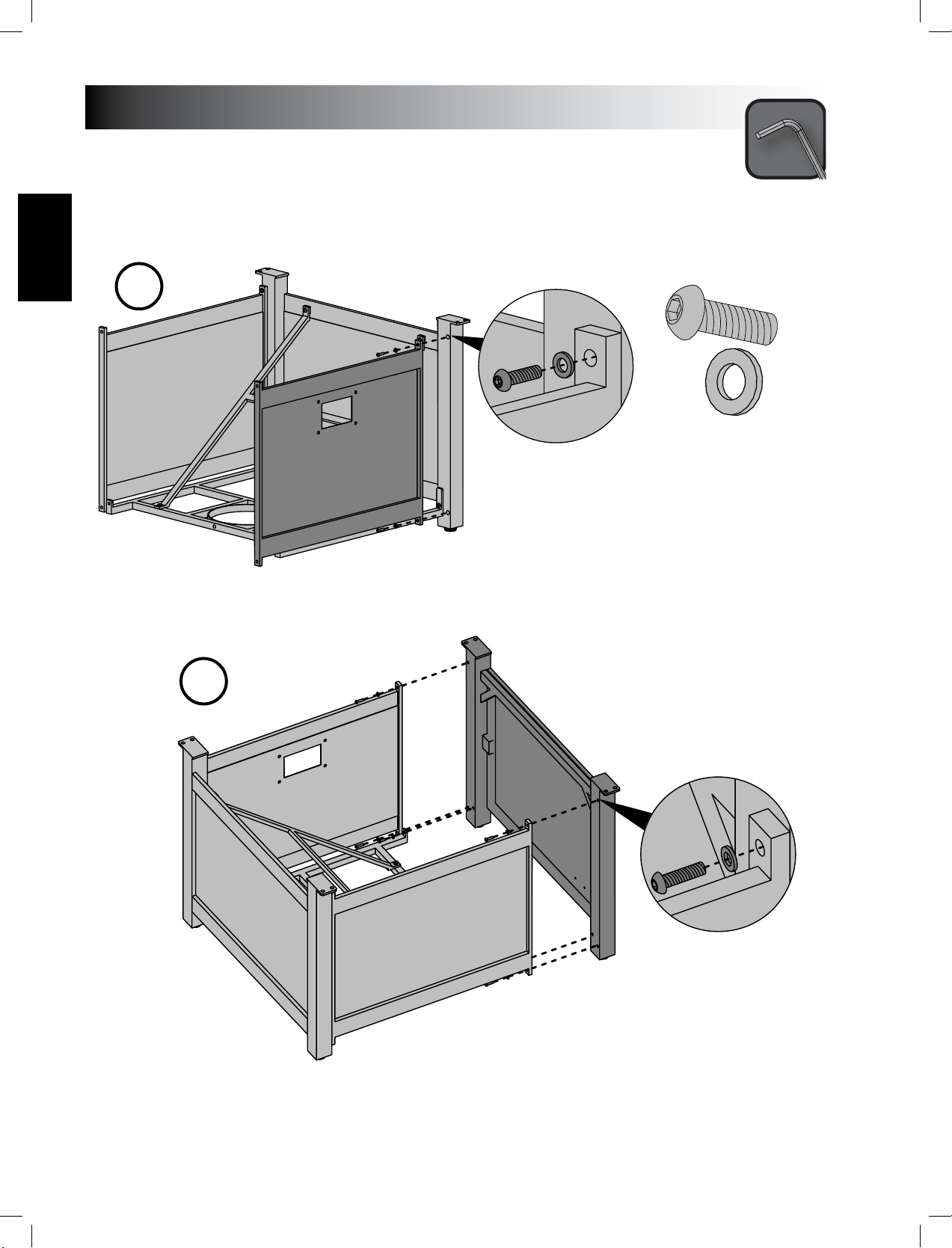

www.napoleongrills.com
66
FR
4
www.napoleongrills.com
67
FR
7
www.napoleongrills.com
68
FR
x4
11
AVERTISSEMENT!
www.napoleongrills.com
69
FR
AVERTISSEMENT!
Les surfaces de table sont peintes à la main. La variaon dans les
coups de pinceau rehausse la beauté naturelle de ce produit.
www.napoleongrills.com
70
FR
VICT3
1
3

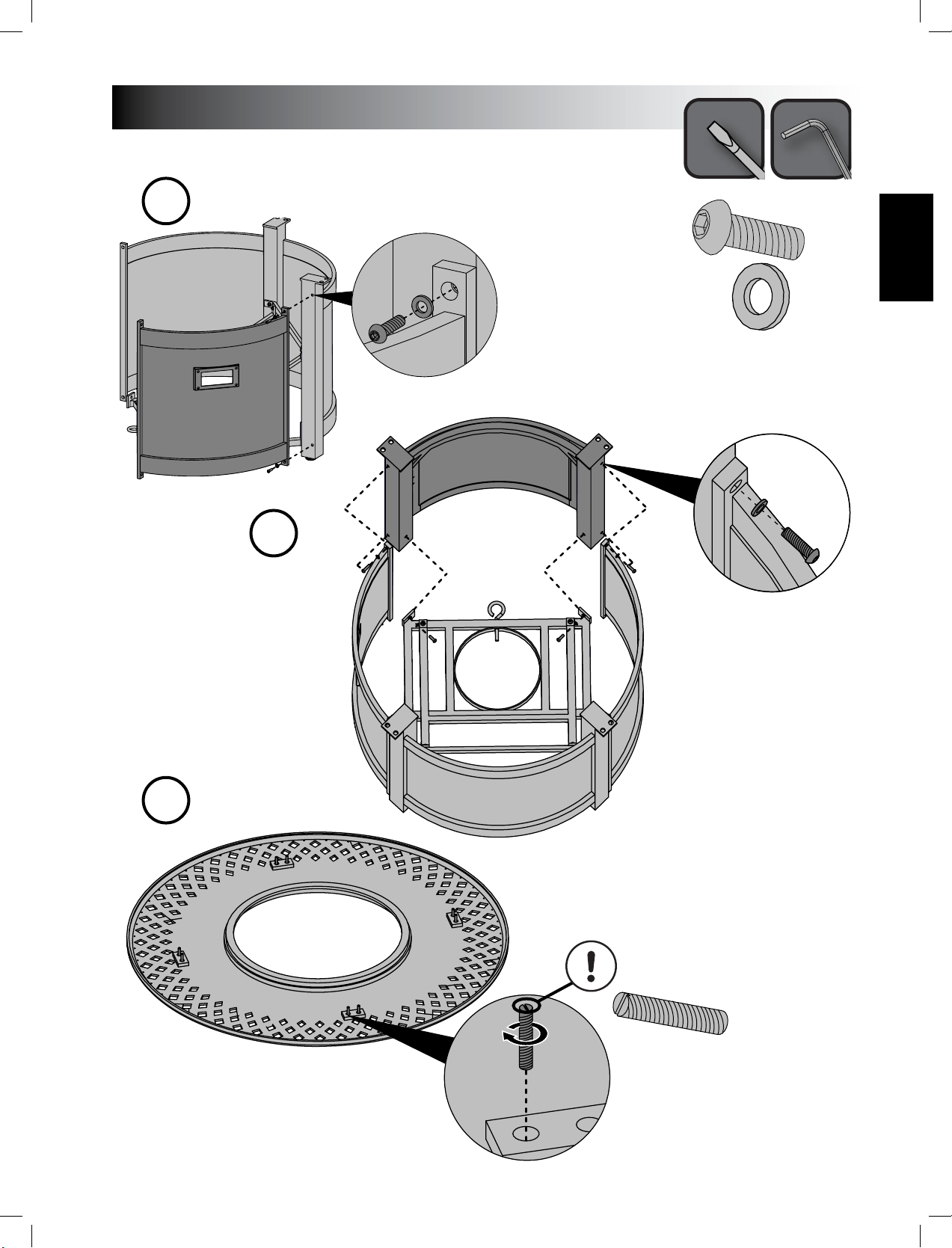

www.napoleongrills.com
71
FR
4

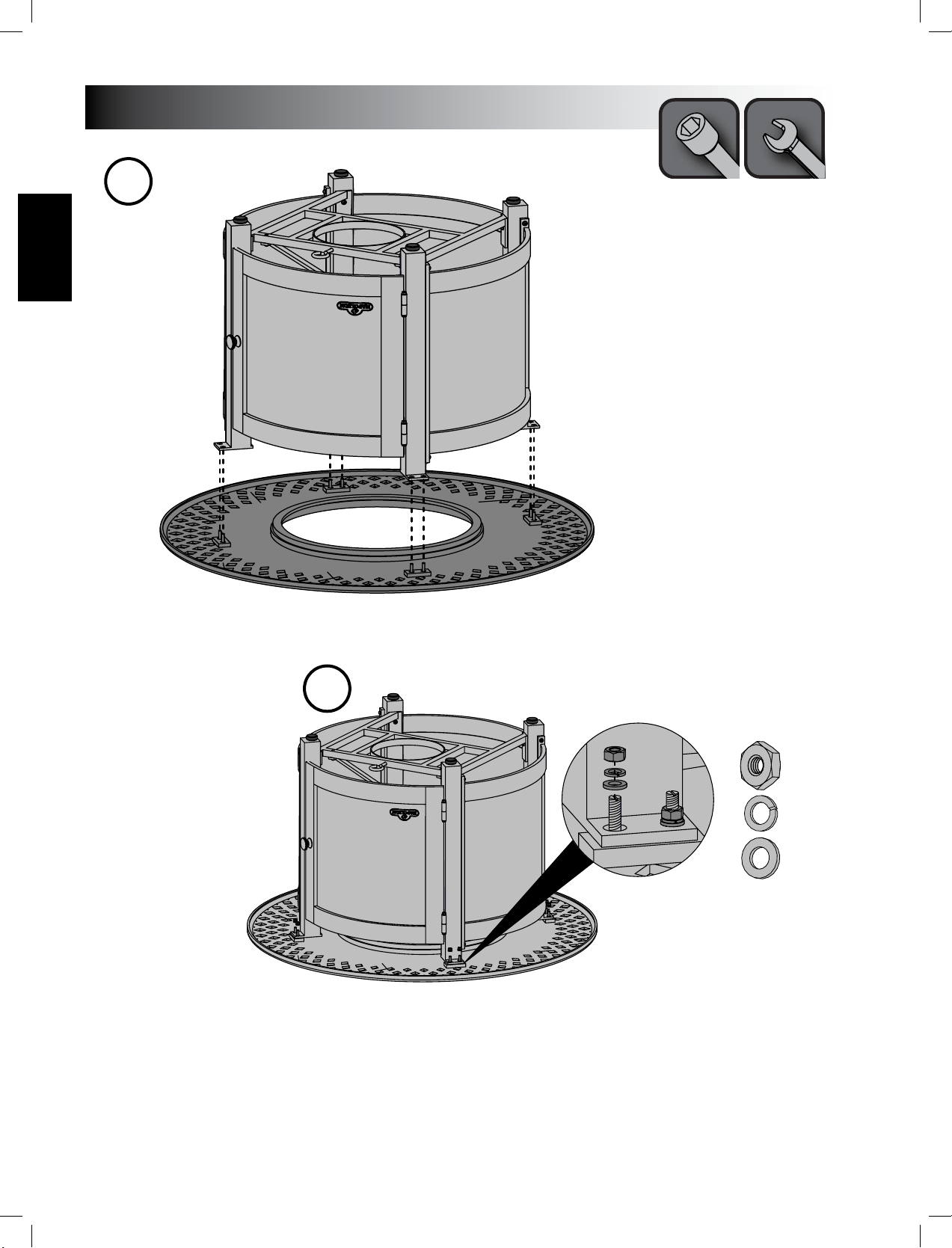

www.napoleongrills.com
72
FR
7

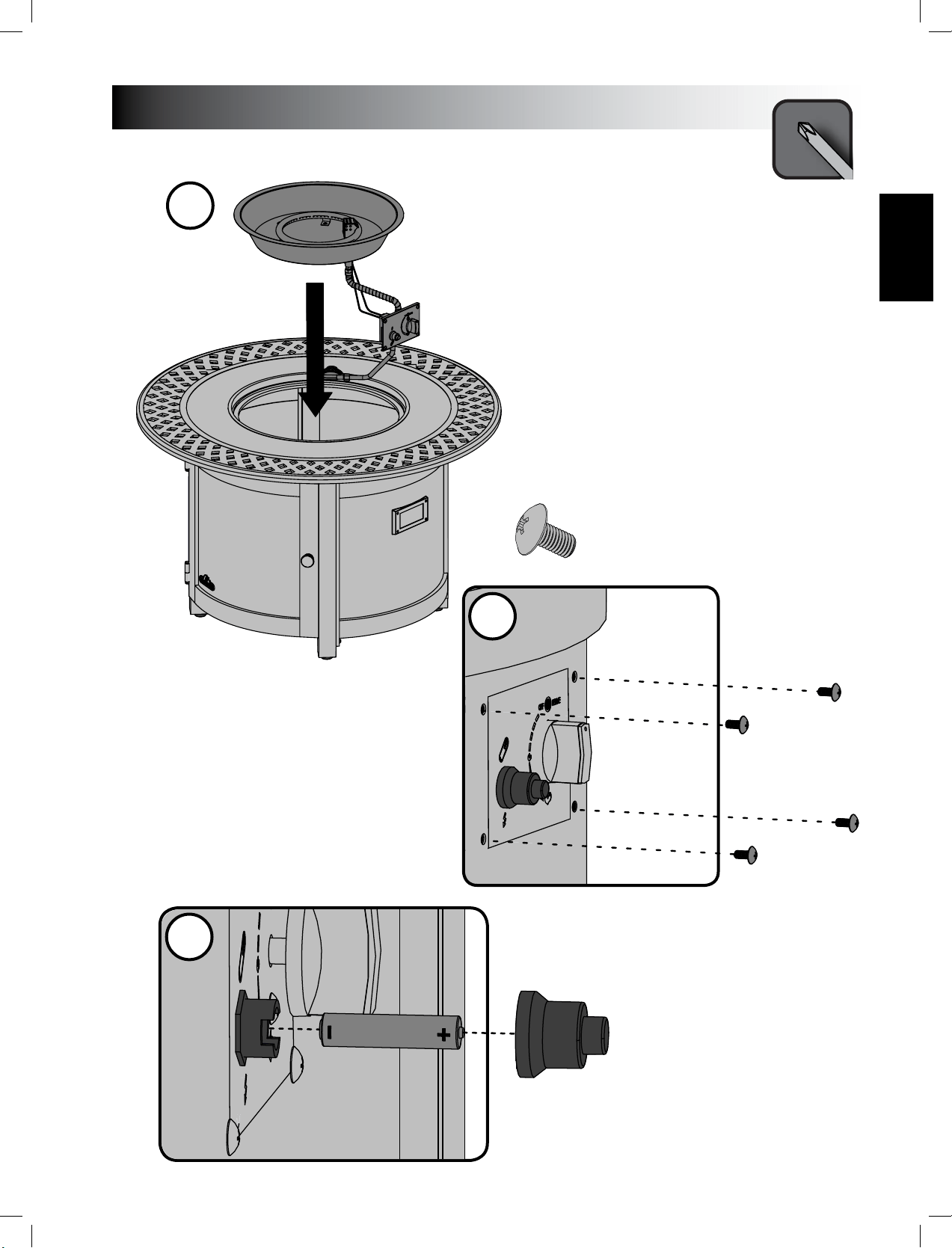

www.napoleongrills.com
73
FR
x4
11
www.napoleongrills.com
74
FR
AVERTISSEMENT!
Les surfaces de table sont peintes à
la main. La variaon dans les coups
de pinceau rehausse la beauté
naturelle de ce produit.
MORCEAUX DE BRAISES
DES DIFFICULTÉS LORS DE
x
1 N100-0055 brûleur x
2 N500-0064 brûleur plaque x
3 N710-0099 brûleur cuvee x
4 N585-0109 brûleur protecteur x
5 N570-0094 vis M5 x 10mm x
6 Z570-0032 vis M4 x 10mm x
7 Z570-0024 vis M6 x 12mm x
8 N725-0061 soupape brûleur p
9 N357-0013 allumeur électronique - 1 éncelles - AAA 1.5V x
10 N500-0061 panneau de contrôle x
11 N380-0033 bouton de contrôle x
12 N530-0003 ensemble de tuyau de régulateur p
13 N720-0076 ex connector x
14 N500-0062 support de la électrode x
15 N240-0039 électrode x
16 N680-0001-SER thermocouple x
17 N735-0024 rondelle M4 x
18 N010-0910 ensemble électrode x
19 N455-0086 injecteur de brûleur propane 1.95mm p
N455-0087 injecteur de brûleur naturel #32 n
20 N255-0065 raccord x
21 N335-0091-BZ4AQ couvercle x
22 N705-0040-BZ4AQ table haut x
23 N475-0409-BZ4AQ panneau pour arriére x
24 N010-0900-BZ4AQ ensemble frame x
25 N475-0408-BZ4AQ panneau pour droite x
26 N475-0407-BZ4AQ panneau pour gauche x
27 N225-0060-BZ4AQ de porte x
28 N385-0307-SER napoleon logo x
29 N325-0096 poignée de porte x
30 N570-0119 mise à niveau du pied x
31 N080-0394-BZ4AQ support de la bonbonne x
32 N655-0193-BZ4AQ support de la bonbonne x
N020-0157 sac de quincaillerie x
N300-0002 glass embers topaz (2per) x
GPFRE-WNDSCRN déecteur en verre ac
mega braises vitriées - ambre 1lb ac
megb braises vitriées - bleu 1lb ac
megk braises vitriées - noir 1lb ac
megr braises vitriées - rouge 1lb ac
mkga braises vitriées - ambre 5lb ac
mkgc braises vitriées - claire 5lb ac
mkgk braises vitriées - noir 5lb ac
mkgb braises vitriées - bleu 5lb ac
mkgr braises vitriées - rouge 5lb ac
68853 oponale tabelle couvercle ac
www.napoleongrills.com
75
FR
LISTE DES PIÈCES VICT1
x
1 N100-0055 brûleur x
2 N500-0064 brûleur plaque x
3 N710-0099 brûleur cuvee x
4 N585-0109 brûleur protecteur x
5 N570-0094 vis M5 x 10mm x
6 Z570-0032 vis M4 x 10mm x
7 Z570-0024 vis M6 x 12mm x
8 N725-0061 soupape brûleur p
9 N357-0013 allumeur électronique - 1 éncelles - AAA 1.5V x
10 N500-0061 panneau de contrôle x
11 N380-0033 bouton de contrôle x
12 N530-0003 ensemble de tuyau de régulateur p
13 N720-0076 ex connector x
14 N500-0062 support de la électrode x
15 N240-0039 électrode x
16 N680-0001-SER thermocouple x
17 N735-0024 rondelle M4 x
18 N010-0910 ensemble électrode x
19 N455-0086 injecteur de brûleur propane 1.95mm p
N455-0087 injecteur de brûleur naturel #32 n
20 N255-0065 raccord x
21 N335-0091-BZ4AQ couvercle x
22 N705-0040-BZ4AQ table haut x
23 N475-0409-BZ4AQ panneau pour arriére x
24 N010-0900-BZ4AQ ensemble frame x
25 N475-0408-BZ4AQ panneau pour droite x
26 N475-0407-BZ4AQ panneau pour gauche x
27 N225-0060-BZ4AQ de porte x
28 N385-0307-SER napoleon logo x
29 N325-0096 poignée de porte x
30 N570-0119 mise à niveau du pied x
31 N080-0394-BZ4AQ support de la bonbonne x
32 N655-0193-BZ4AQ support de la bonbonne x
N020-0157 sac de quincaillerie x
N300-0002 glass embers topaz (2per) x
GPFRE-WNDSCRN déecteur en verre ac
mega braises vitriées - ambre 1lb ac
megb braises vitriées - bleu 1lb ac
megk braises vitriées - noir 1lb ac
megr braises vitriées - rouge 1lb ac
mkga braises vitriées - ambre 5lb ac
mkgc braises vitriées - claire 5lb ac
mkgk braises vitriées - noir 5lb ac
mkgb braises vitriées - bleu 5lb ac
mkgr braises vitriées - rouge 5lb ac
68853 oponale tabelle couvercle ac
p - appareils propane seulement n - appareils gaz naturel seulement
x - compris ac - accessoires
www.napoleongrills.com
76
FR
DIAGRAMME DE PIÈCES VICT1
1
2
3
4
5
6
6
7
20
19
6
17
15
16
12
9
8
13
11
10
18
14
21
22
23
24
25
26
30
27
31
28
29
32
ITEM NO.
Defau
lt/QTY
.
PART NUMBER
DESCRIPTION
1 1
N100-0055
2 1
N500-0064
3 1
N710-0099
4 1
N585-0109
5 4
Z570-0032B1
6 10
Z570-0032
7 4
Z570-0024
8 1
N725-0060
9 1
N357-0013
IGNITER, 1 SPARK -AAA 1.5V
10 1
N500-0061
11 1
N380-0033
12 1
N530-0005
13 1
N720-0076
14 1
N500-0062
15 1
N240-0038
16 1
N680-0001-SER
17 2
N735-0024
18
19 1
N455-0086
20 1
N255-0065
x
1 N100-0054 brûleur x
2 N500-0063 brûleur plaque x
3 N710-0098 brûleur cuvee x
4 N585-0109 brûleur protecteur x
5 N570-0094 vis M5 x 10mm x
6 Z570-0032 vis M4 x 10mm x
7 Z570-0024 vis M6 x 12mm x
8 N725-0061 soupape brûleur p
9 N357-0013 allumeur électronique - 1 éncelles - AAA 1.5V x
10 N500-0061 panneau de contrôle x
11 N380-0033 bouton de contrôle x
12 N530-0003 ensemble de tuyau de régulateur p
13 N720-0076 ex connector x
14 N500-0062 support de la électrode x
15 N240-0039 électrode x
16 N680-0001-SER thermocouple x
17 N735-0024 rondelle M4 x
18 N010-0910 ensemble électrode x
19 N455-0086 injecteur de brûleur propane 1.95mm p
N455-0087 injecteur de brûleur naturel #32 n
20 N255-0065 raccord x
21 N335-0092-BZ4AQ couvercle x
22 N705-0041-BZ4AQ table haut x
23 N475-0412-BZ4AQ panneau pour arriére x
24 N010-0901-BZ4AQ ensemble frame x
25 N475-0411-BZ4AQ panneau pour droite x
26 N475-0410-BZ4AQ panneau pour gauche x
27 N225-0061-BZ4AQ de porte x
28 N385-0307-SER napoleon logo x
29 N325-0096 poignée de porte x
30 N570-0119 mise à niveau du pied x
31 N080-0393-BZ4AQ support de la bonbonne x
32 N655-0192-BZ4AQ support de la bonbonne x
N020-0157 sac de quincaillerie x
N300-0002 glass embers topaz (2per) x
GPFSE-WNDSCRN déecteur en verre ac
mega braises vitriées - ambre 1lb ac
megb braises vitriées - bleu 1lb ac
megk braises vitriées - noir 1lb ac
megr braises vitriées - rouge 1lb ac
mkga braises vitriées - ambre 5lb ac
mkgc braises vitriées - claire 5lb ac
mkgk braises vitriées - noir 5lb ac
mkgb braises vitriées - bleu 5lb ac
mkgr braises vitriées - rouge 5lb ac
68854 oponale tabelle couvercle ac
www.napoleongrills.com
77
FR
x
1 N100-0054 brûleur x
2 N500-0063 brûleur plaque x
3 N710-0098 brûleur cuvee x
4 N585-0109 brûleur protecteur x
5 N570-0094 vis M5 x 10mm x
6 Z570-0032 vis M4 x 10mm x
7 Z570-0024 vis M6 x 12mm x
8 N725-0061 soupape brûleur p
9 N357-0013 allumeur électronique - 1 éncelles - AAA 1.5V x
10 N500-0061 panneau de contrôle x
11 N380-0033 bouton de contrôle x
12 N530-0003 ensemble de tuyau de régulateur p
13 N720-0076 ex connector x
14 N500-0062 support de la électrode x
15 N240-0039 électrode x
16 N680-0001-SER thermocouple x
17 N735-0024 rondelle M4 x
18 N010-0910 ensemble électrode x
19 N455-0086 injecteur de brûleur propane 1.95mm p
N455-0087 injecteur de brûleur naturel #32 n
20 N255-0065 raccord x
21 N335-0092-BZ4AQ couvercle x
22 N705-0041-BZ4AQ table haut x
23 N475-0412-BZ4AQ panneau pour arriére x
24 N010-0901-BZ4AQ ensemble frame x
25 N475-0411-BZ4AQ panneau pour droite x
26 N475-0410-BZ4AQ panneau pour gauche x
27 N225-0061-BZ4AQ de porte x
28 N385-0307-SER napoleon logo x
29 N325-0096 poignée de porte x
30 N570-0119 mise à niveau du pied x
31 N080-0393-BZ4AQ support de la bonbonne x
32 N655-0192-BZ4AQ support de la bonbonne x
N020-0157 sac de quincaillerie x
N300-0002 glass embers topaz (2per) x
GPFSE-WNDSCRN déecteur en verre ac
mega braises vitriées - ambre 1lb ac
megb braises vitriées - bleu 1lb ac
megk braises vitriées - noir 1lb ac
megr braises vitriées - rouge 1lb ac
mkga braises vitriées - ambre 5lb ac
mkgc braises vitriées - claire 5lb ac
mkgk braises vitriées - noir 5lb ac
mkgb braises vitriées - bleu 5lb ac
mkgr braises vitriées - rouge 5lb ac
68854 oponale tabelle couvercle ac
LISTE DES PIÈCES VICT2
p - appareils propane seulement n - appareils gaz naturel seulement
x - compris ac - accessoires
www.napoleongrills.com
78
FR
DIAGRAMME DE PIÈCES VICT2
21
22
23
25
24
29
28
27
26
31
30
32
1
2
3
6
5
6
13
9
10
11
12
8
16 15
14
6
17
7
20
19
4
18
ITEM NO.
Defau
lt/QTY
.
PART NUMBER
DESCRIPTION
1 1
N100-0054
2 1
N500-0063
3 1
N710-0098
4 1
N585-0109
5 4
Z570-0032A2
6 10
Z570-0032
7 4
Z570-0024
8 1
N725-0060
9 1
N357-0013
IGNITER, 1 SPARK -AAA 1.5V
10 1
N500-0061
11 1
N380-0033
12 1
N530-0005
13 1
N720-0076
14 1
N500-0062
15 1
N240-0038
16 1
N680-0001-SER
17 2
N735-0024
18
19 1
N455-0086
20 1
N255-0065
x
1 N100-0054 brûleur x
2 N500-0060 brûleur plaque x
3 N710-0097 brûleur cuvee x
4 N585-0109 brûleur protecteur x
5 N570-0094 vis M5 x 10mm x
6 Z570-0032 vis M4 x 10mm x
7 Z570-0024 vis M6 x 12mm x
8 N725-0061 soupape brûleur p
9 N357-0013 allumeur électronique - 1 éncelles - AAA 1.5V x
10 N500-0061 panneau de contrôle x
11 N380-0033 bouton de contrôle x
12 N530-0003 ensemble de tuyau de régulateur p
13 N720-0076 ex connector x
14 N500-0062 support de la électrode x
15 N240-0039 électrode x
16 N680-0001-SER thermocouple x
17 N735-0024 rondelle M4 x
18 N010-0910 ensemble électrode x
19 N455-0086 injecteur de brûleur propane 1.95mm p
N455-0087 injecteur de brûleur naturel #32 n
20 N255-0065 raccord x
21 N335-0093-BZ4AQ couvercle x
22 N705-0042-BZ4AQ table haut x
23 N475-0415-BZ4AQ panneau pour arriére x
24 N010-0902-BZ4AQ ensemble frame x
25 N475-0414-BZ4AQ panneau pour droite x
26 N475-0413-BZ4AQ panneau pour gauche x
27 N225-0062-BZ4AQ de porte x
28 N385-0307-SER napoleon logo x
29 N325-0096 poignée de porte x
30 N570-0119 mise à niveau du pied x
31 N080-0395-BZ4AQ support de la bonbonne x
32 N655-0194-BZ4AQ support de la bonbonne x
33 N655-0195-BZ4AQ entretoise de la nonbonne x
N020-0157 sac de quincaillerie x
N300-0002 glass embers topaz (2per) x
GPFCE-WNDSCRN déecteur en verre ac
mega braises vitriées - ambre 1lb ac
megb braises vitriées - bleu 1lb ac
megk braises vitriées - noir 1lb ac
megr braises vitriées - rouge 1lb ac
mkga braises vitriées - ambre 5lb ac
mkgc braises vitriées - claire 5lb ac
mkgk braises vitriées - noir 5lb ac
mkgb braises vitriées - bleu 5lb ac
mkgr braises vitriées - rouge 5lb ac
68854 oponale tabelle couvercle ac
www.napoleongrills.com
79
FR
LISTE DES PIÈCES VICT3
x
1 N100-0054 brûleur x
2 N500-0060 brûleur plaque x
3 N710-0097 brûleur cuvee x
4 N585-0109 brûleur protecteur x
5 N570-0094 vis M5 x 10mm x
6 Z570-0032 vis M4 x 10mm x
7 Z570-0024 vis M6 x 12mm x
8 N725-0061 soupape brûleur p
9 N357-0013 allumeur électronique - 1 éncelles - AAA 1.5V x
10 N500-0061 panneau de contrôle x
11 N380-0033 bouton de contrôle x
12 N530-0003 ensemble de tuyau de régulateur p
13 N720-0076 ex connector x
14 N500-0062 support de la électrode x
15 N240-0039 électrode x
16 N680-0001-SER thermocouple x
17 N735-0024 rondelle M4 x
18 N010-0910 ensemble électrode x
19 N455-0086 injecteur de brûleur propane 1.95mm p
N455-0087 injecteur de brûleur naturel #32 n
20 N255-0065 raccord x
21 N335-0093-BZ4AQ couvercle x
22 N705-0042-BZ4AQ table haut x
23 N475-0415-BZ4AQ panneau pour arriére x
24 N010-0902-BZ4AQ ensemble frame x
25 N475-0414-BZ4AQ panneau pour droite x
26 N475-0413-BZ4AQ panneau pour gauche x
27 N225-0062-BZ4AQ de porte x
28 N385-0307-SER napoleon logo x
29 N325-0096 poignée de porte x
30 N570-0119 mise à niveau du pied x
31 N080-0395-BZ4AQ support de la bonbonne x
32 N655-0194-BZ4AQ support de la bonbonne x
33 N655-0195-BZ4AQ entretoise de la nonbonne x
N020-0157 sac de quincaillerie x
N300-0002 glass embers topaz (2per) x
GPFCE-WNDSCRN déecteur en verre ac
mega braises vitriées - ambre 1lb ac
megb braises vitriées - bleu 1lb ac
megk braises vitriées - noir 1lb ac
megr braises vitriées - rouge 1lb ac
mkga braises vitriées - ambre 5lb ac
mkgc braises vitriées - claire 5lb ac
mkgk braises vitriées - noir 5lb ac
mkgb braises vitriées - bleu 5lb ac
mkgr braises vitriées - rouge 5lb ac
68854 oponale tabelle couvercle ac
p - appareils propane seulement n - appareils gaz naturel seulement
x - compris ac - accessoires
www.napoleongrills.com
80
FR
DIAGRAMME DE PIÈCES VICT3
1
2
3
4
6
6
5
7
8
9
10
11
12
15
16
17
14
19
20
13
6
18
21
22
23
25
26
24
27
29
28
32
31
33
30
ITEM NO.
Defau
lt/QTY
.
PART NUMBER
DESCRIPTION
1 1
N100-0054
2 1
N500-0060
3 1
N710-0097
4 1
N585-0109
5 4
Z570-0032A4
6 10
92467A219
7 4
92467A422
8 1
N725-0060
9 1
N357-0013
IGNITER, 1 SPARK -AAA 1.5V
10 1
N500-0061
11 1
N380-0033
12 1
N530-0005
13 1
N720-0076
14 1
N500-0062
15 1
N240-0038
16 1
N680-0001-SER
17 2
N735-0024
18
19 1
N455-0086
20 1
N255-0065
www.napoleongrills.com
81
FR
Notes
www.napoleongrills.com
82
FR
Notes
www.napoleongrills.com
83
FR
Notes
N415-0390
Napoleon products are protected
by one or more U.S. and Canadian
and/or foreign patents or patents
pending.
Les produits de Napoléon sont
protégés par notre brevet
d’invenon dans les pays États
Units, Canada et internaonal.
