Instruction Manual

Guide D’utilisation

Manual de instrucciones

DCG426

20 V Max* Die Grinder

Meuleuse à matrices Max* 20 V

Esmeriladora recta 20 V Máx*

final page size: 8.5 x 5.5 in

ENGLISH

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 14

Español (traducido de las instrucciones originales) 28

ENGLISH

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.

DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.

WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.

CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.

(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.

WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

If you have any questions or comments about this or

any D

WALT tool, call us toll free at:

1-800-4-D

WALT (1-800-433-9258).

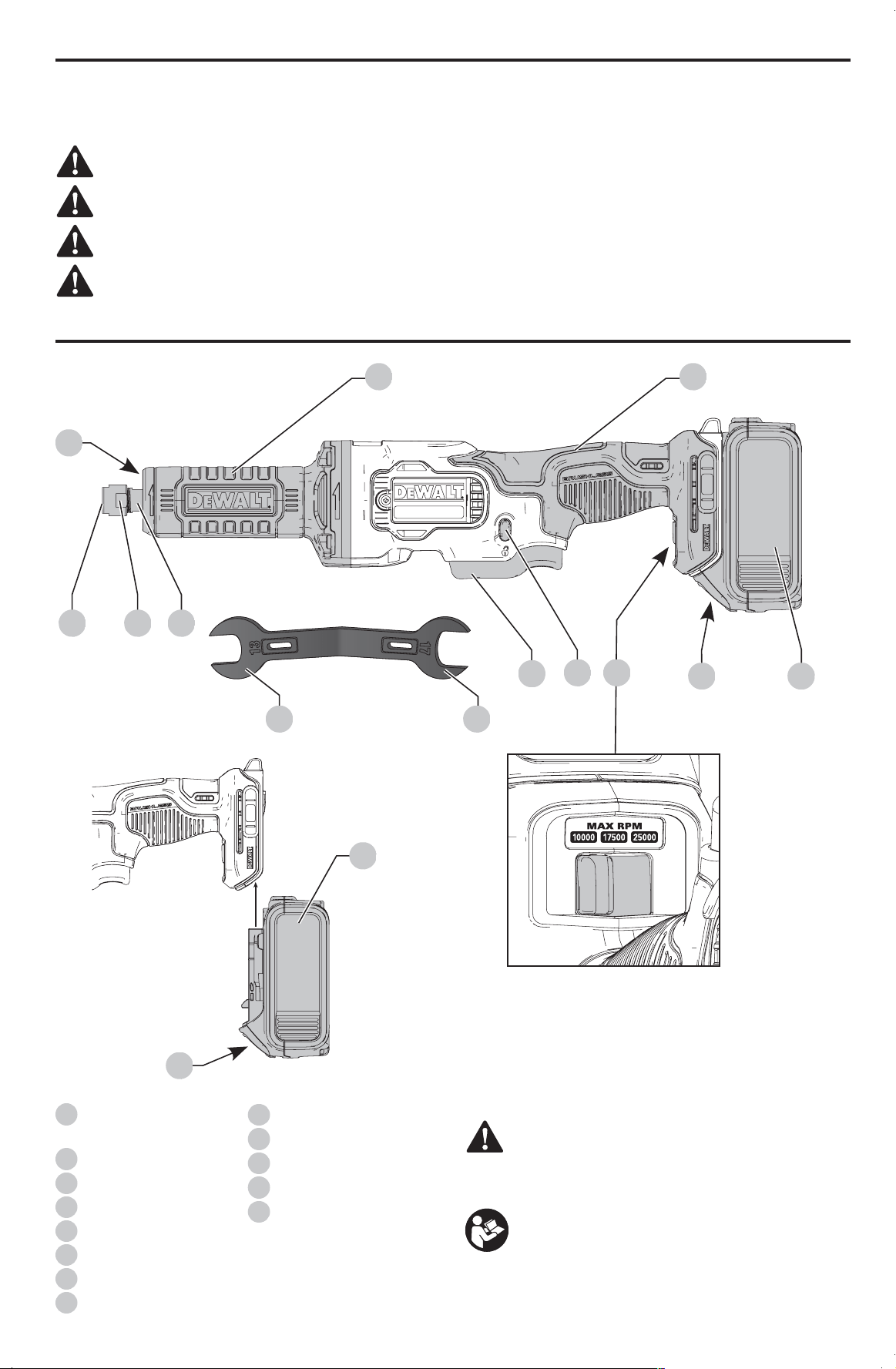

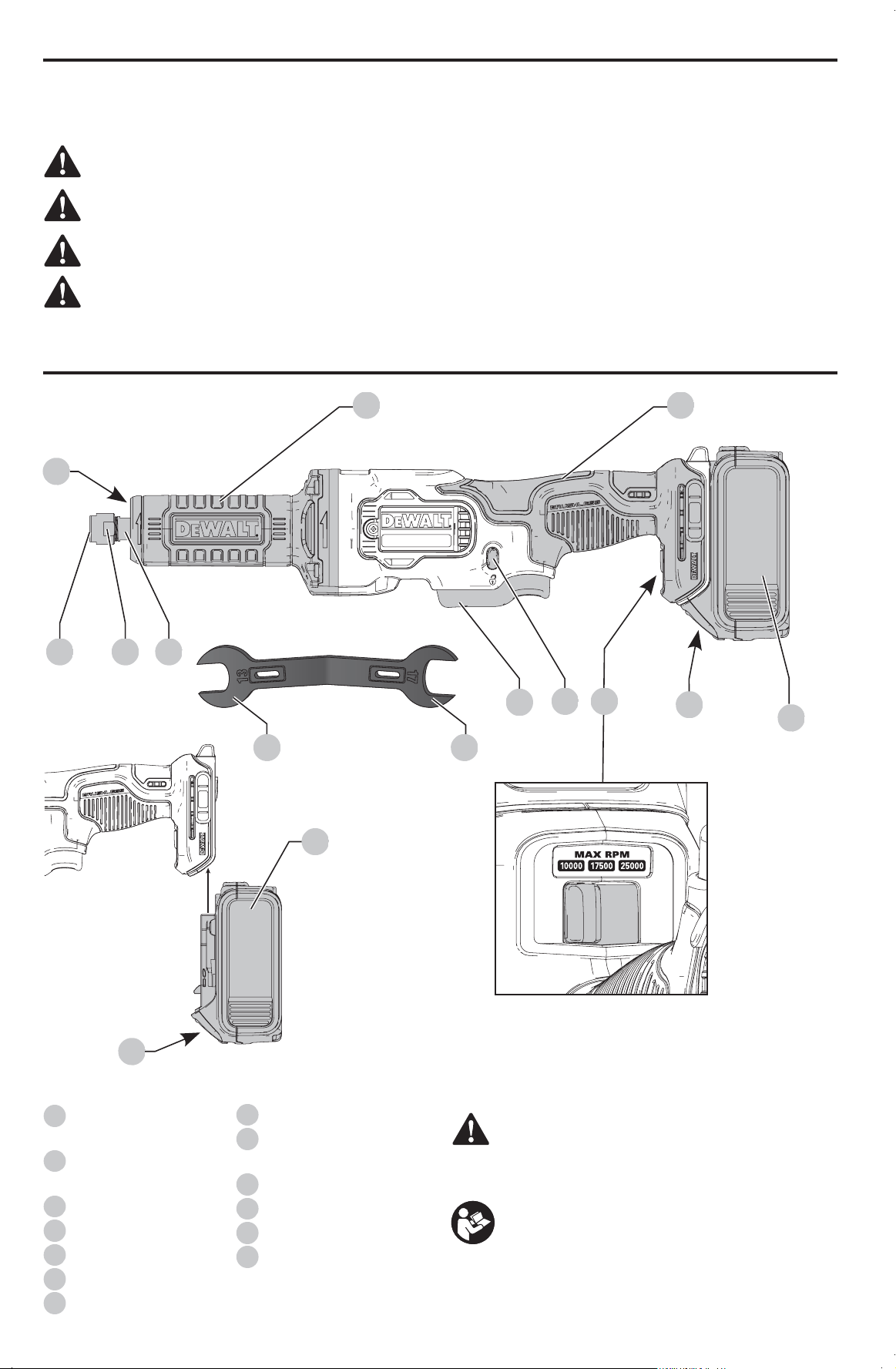

Variable speed

3rocker switch

Lock-off button

Spindle

Collet nut

Small spanner (13 mm)

Large spanner (17 mm)

Collet [1/4" (6.35 mm)]

Battery

Fig. A

1011

347

5 6

Battery release button

Grinder body

Grinder neck

LED Worklight

Speed selector switch

ENGLISH

GENERAL POWER TOOL SAFETY WARNINGS

WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or the battery pack from the power tool before

making any adjustments, changing accessories,

or storing power tools. Such preventive safety

measures reduce the risk of starting the power

toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and

any other condition that may affect the power

tool’s operation. If damaged, have the power

tool repaired before use. Many accidents are

caused by poorly maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

ENGLISH

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws, or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool ismaintained.

SAFETY INSTRUCTIONS FOR ALL

OPERATIONS

Safety Warnings Common for Grinding,

Sanding, Polishing, Carving or Abrasive

Cutting-Off Operations

a ) This power tool is intended to function as a

grinder, sander, polisher, carving or cut-off

tool. Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

b ) Operations such as wire brushing are not

recommended to be performed with this

power tool. Operations for which the power tool

was not designed may create a hazard and cause

personalinjury.

c ) Do not use accessories which are not specifically

designed and recommended by the tool

manufacturer. Just because the accessory can

be attached to your power tool, it does not assure

safeoperation.

d ) The rated speed of the accessories must be at

least equal to the maximum speed marked on

the power tool. Accessories running faster than their

rated speed can break and flyapart.

e ) The outside diameter and the thickness of your

accessory must be within the capacity rating of

your power tool. Incorrectly sized accessories cannot

be adequately guarded orcontrolled.

f ) The arbor size of wheels, sanding drums or any

other accessory must properly fit the spindle or

collet of the power tool. Accessories that do not

match the mounting hardware of the power tool will

run out of balance, vibrate excessively and may cause

loss ofcontrol.

g ) Mandrel mounted wheels, sanding drums,

cutters or other accessories must be fully

inserted into the collet or chuck. If the mandrel is

insufficiently held and/or the overhang of the wheel is

too long, the mounted wheel may become loose and

be ejected at highvelocity.

h ) Do not use a damaged accessory. Before each

use, inspect the accessory such as abrasive

wheels for chips and cracks, sanding drum for

cracks, tear or excess wear, wire brush for loose

or cracked wires. If power tool or accessory

is dropped, inspect for damage or install an

undamaged accessory. After inspecting and

installing an accessory, position yourself and

bystanders away from the plane of the rotating

accessory and run the power tool at maximum

no-load speed for one minute. Damaged

accessories will normally break apart during this

testtime.

i ) Wear personal protective equipment. Depending

on application, use face shield, safety goggles or

safety glasses. As appropriate, wear dust mask,

hearing protectors, gloves and workshop apron

capable of stopping small abrasive or workpiece

fragments. The eye protection must be capable

of stopping flying debris generated by various

operations. The dust mask or respirator must

be capable of filtrating particles generated by

your operation. Prolonged exposure to high intensity

noise may cause hearingloss.

j ) Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear

personal protective equipment. Fragments of

workpiece or of a broken accessory may fly away and

cause injury beyond immediate area ofoperation.

k ) Hold power tool by insulated gripping surfaces

only, when performing an operation where the

cutting accessory may contact hidden wiring or

its own cord. Cutting accessory contacting a “live”

wire may make exposed metal parts of the power tool

“live” and could give the operator an electricshock.

l ) Always hold the tool firmly in your hand(s)

during the start-up. The reaction torque of the

motor, as it accelerates to full speed, can cause the

tool totwist.

ENGLISH

m ) Use clamps to support workpiece whenever

practical. Never hold a small workpiece in one

hand and the tool in the other hand while in use.

Clamping a small workpiece allows you to use

your hand(s) to control the tool. Round material

such as dowel rods, pipes or tubing have a tendency

to roll while being cut, and may cause the bit to bind

or jump towardyou.

n ) Never lay the power tool down until the

accessory has come to a complete stop. The

spinning accessory may grab the surface and pull the

power tool out of yourcontrol.

o ) After changing the bits or making any

adjustments, make sure the collet nut, chuck

or any other adjustment devices are securely

tightened. Loose adjustment devices can

unexpectedly shift, causing loss of control, loose

rotating components will be violentlythrown.

p ) Do not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into yourbody.

q ) Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing and

excessive accumulation of powdered metal may cause

electricalhazards.

r ) Do not operate the power tool near flammable

materials. Sparks could ignite thesematerials.

s ) Do not use accessories that require liquid

coolants. Using water or other liquid coolants may

result in electrocution orshock.

FURTHER SAFETY INSTRUCTIONS FOR ALL

OPERATIONS

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, sanding pad, brush or any other accessory.

Pinching or snagging causes rapid stalling of the rotating

accessory which in turn causes the uncontrolled power tool to

be forced in the direction opposite of the accessory’srotation.

For example, if an abrasive wheel is snagged or pinched by

the workpiece, the edge of the wheel that is entering into the

pinch point can dig into the surface of the material causing

the wheel to climb out or kick out. The wheel may either jump

toward or away from the operator, depending on direction

of the wheel’s movement at the point of pinching. Abrasive

wheels may also break under theseconditions.

Kickback is the result of tool misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

a ) Maintain a firm grip on the power tool and

position your body and arm to allow you to resist

kickback forces. The operator can control kickback

forces, if proper precautions aretaken.

b ) Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing have

a tendency to snag the rotating accessory and cause

loss of control orkickback.

c ) Do not attach a toothed saw blade. Such blades

create frequent kickback and loss ofcontrol.

d ) Always feed the bit into the material in the same

direction as the cutting edge is exiting from the

material (which is the same direction as the chips

are thrown). Feeding the tool in the wrong direction

causes the cutting edge of the bit to climb out of the

work and pull the tool in the direction of thisfeed.

e ) When using rotary files, cut-off wheels, high-

speed cutters or tungsten carbide cutters, always

have the work securely clamped. These wheels

will grab if they become slightly canted in the

groove, and can kickback. When a cut-off wheel

grabs, the wheel itself usually breaks. When a

rotary file, high-speed cutter or tungsten carbide

cutter grabs, it may jump from the groove and you

could lose control of thetool.

Safety Warnings Specific for Grinding and

Abrasive Cutting-Off Operations

a ) Use only wheel types that are recommended

for your power tool and only for recommended

applications. For example: do not grind with the

side of a cut-off wheel. Abrasive cut-off wheels are

intended for peripheral grinding, side forces applied to

these wheels may cause them toshatter.

b ) For threaded abrasive cones and plugs use only

undamaged wheel mandrels with an unrelieved

shoulder flange that are of correct size and

length. Proper mandrels will reduce the possibility

ofbreakage.

c ) Do not “jam” the cut-off wheel or apply excessive

pressure. Do not attempt to make an excessive

depth of cut. Overstressing the wheel increases the

loading and susceptibility to twisting or snagging of

the wheel in the cut and the possibility of kickback or

wheelbreakage.

d ) Do not position your hand in line with and

behind the rotating wheel. When the wheel, at the

point of operation, is moving away from your hand,

the possible kickback may propel the spinning wheel

and the power tool directly atyou.

e ) When wheel is pinched, snagged or when

interrupting a cut for any reason, switch off the

power tool and hold the power tool motionless

until the wheel comes to a complete stop. Never

attempt to remove the cut-off wheel from the cut

while the wheel is in motion, otherwise kickback

may occur. Investigate and take corrective action to

eliminate the cause of wheelbinding.

f ) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully reenter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

theworkpiece.

ENGLISH

g ) Support panels or any oversized workpiece

to minimize the risk of wheel pinching and

kickback. Large workpieces tend to sag under

their own weight. Supports must be placed under

the workpiece near the line of cut and near the edge of

the workpiece on both sides of thewheel.

h ) Use extra caution when making a “pocket

cut” into existing walls or other blind areas.

The protruding wheel may cut gas or water pipes,

electrical wiring or objects that can causekickback.

Additional Safety Information

WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.

WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.

WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.

WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.

CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

• Do not use Type 11 (flaring cup) wheels on this tool.

Using inappropriate accessories can result ininjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz ....................... hertz

min .....................minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min .............. per minute

BPM .................... beats per minute

IPM .....................impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................ watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n ......................... rated speed

...................... earthing terminal

..................... safety alert symbol

..................... visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

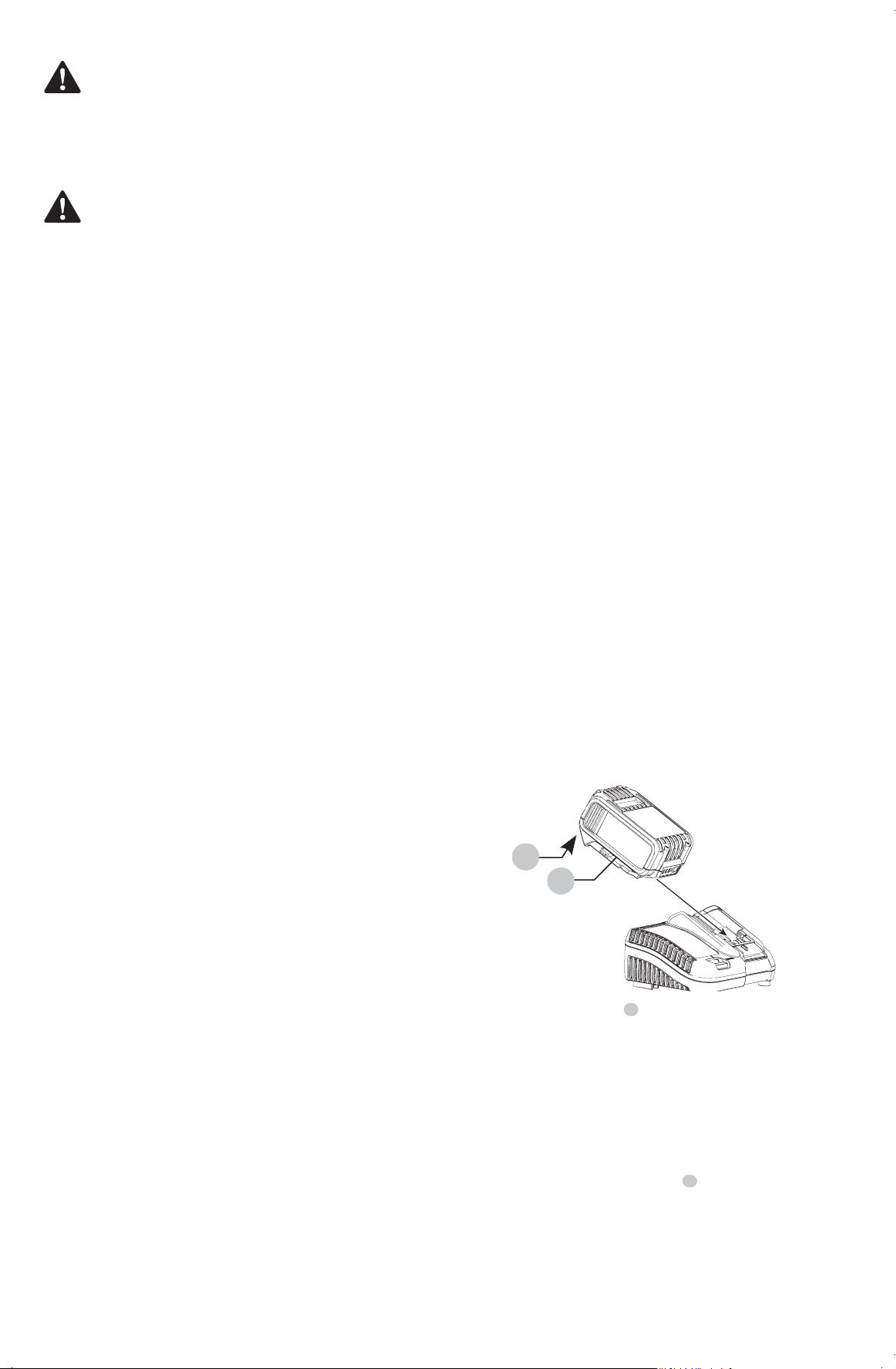

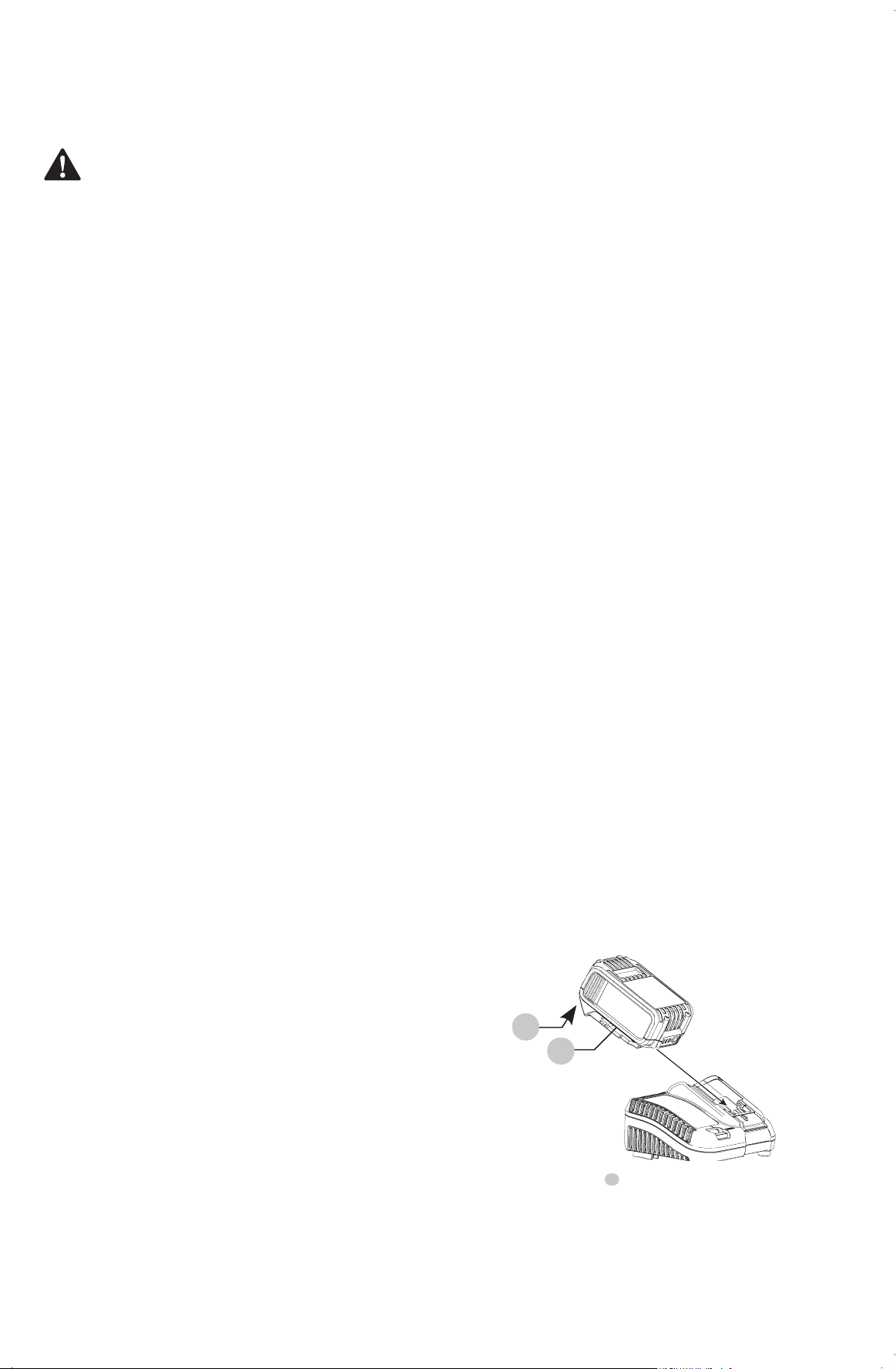

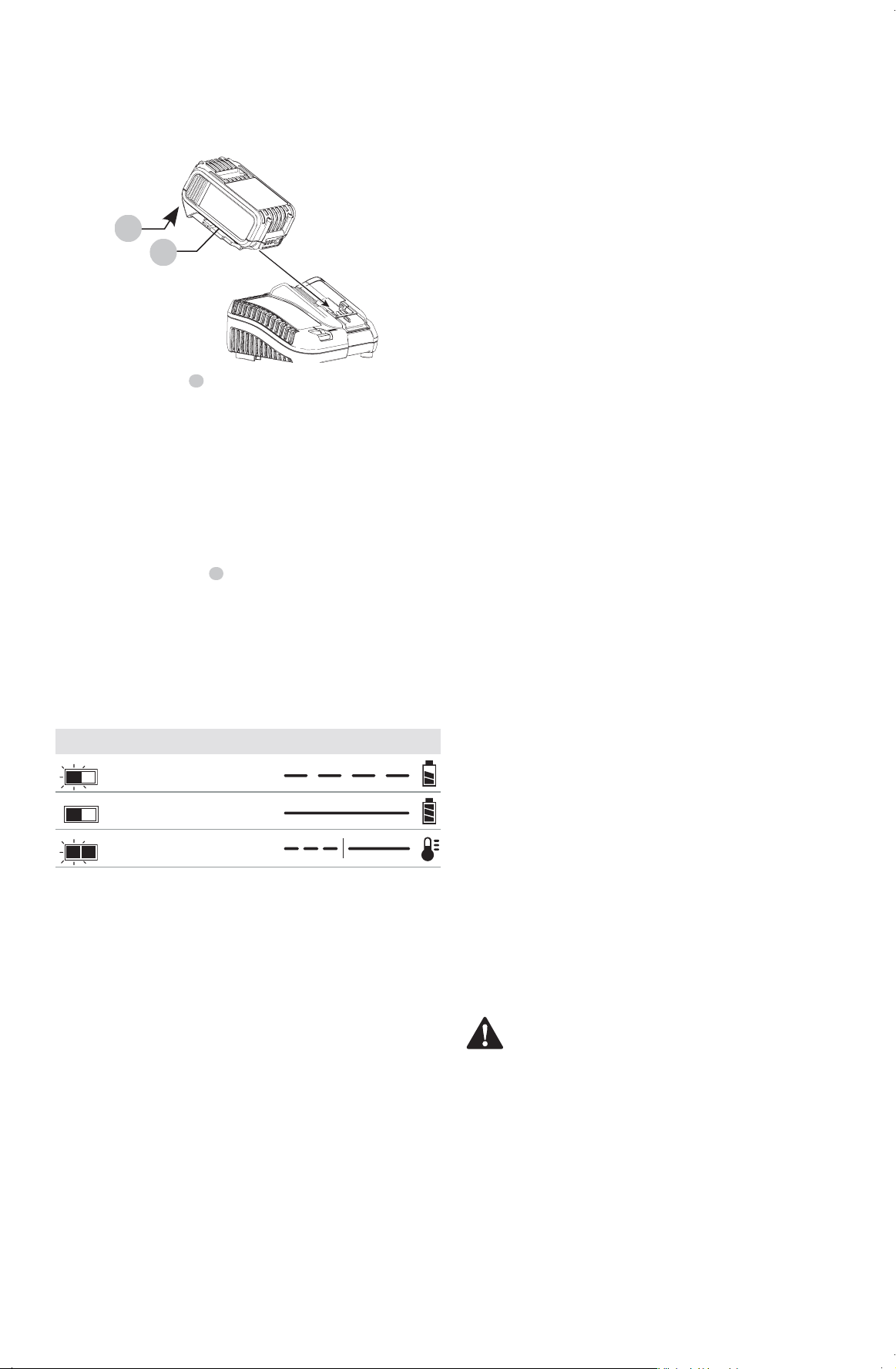

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

Your tool uses a D

WALT charger. Be sure to read all safety

instructions before using your charger. Consult the chart

at the end of this manual for compatibility of chargers and

batterypacks.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs

WARNING: Read all safety warnings and all

instructions for the battery pack, charger and

power tool. Failure to follow the warnings and

instructions may result in electric shock, fire and/

or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury. Consult

the chart at the end of this manual for compatibility of

batteries andchargers.

ENGLISH

• Charge the battery packs only in designated

WALTchargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of

a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

WARNING: Burn hazard. Battery liquid may be

flammable if exposed to spark orflame.

WARNING: Fire hazard. Never attempt to open the

battery pack for any reason. If the battery pack case

is cracked or damaged, do not insert into the charger.

Do not crush, drop or damage the battery pack. Do

not use a battery pack or charger that has received a

sharp blow, been dropped, run over or damaged in

any way (e.g., pierced with a nail, hit with a hammer,

stepped on). Damaged battery packs should be

returned to the service center forrecycling.

Transportation

WARNING: Fire hazard. Do not store or carry the

battery pack so that metal objects can contact

exposed battery terminals. For example, do

not place the battery pack in aprons, pockets, tool

boxes, product kit boxes, drawers, etc., with loose

nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals

inadvertently come in contact with conductive

materials such as keys, coins, hand tools and the

like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit

transporting batteries in commerce or on airplanes in

carry-on baggage UNLESS they are properly protected

from short circuits. So when transporting individual

battery packs, make sure that the battery terminals

are protected and well insulated from materials that

could contact them and cause a shortcircuit.

Shipping the D

WALT FLEXVOLT™ Battery

The D

WALT FLEXVOLT™ battery has two modes: Use

andShipping.

Use Mode: When the FLEXVOLT™ battery stands alone or is

in a D

WALT 20V Max* product, it will operate as a 20V Max*

battery. When the FLEXVOLT™ battery is in a 60V Max* or a

120V Max* (two 60V Max* batteries) product, it will operate

as a 60V Max* battery.

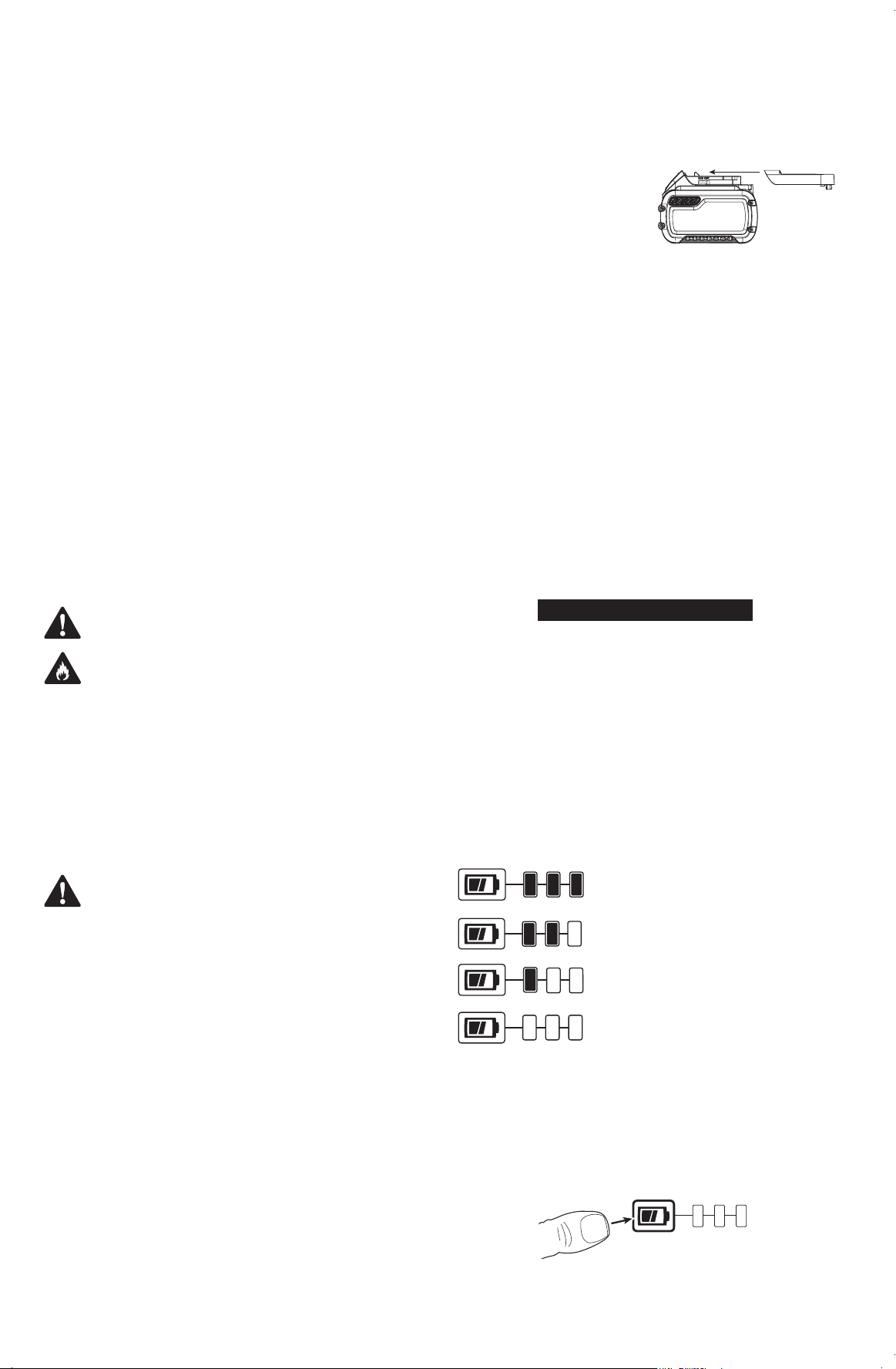

Shipping Mode: When

the cap is attached to the

FLEXVOLT™ battery, the

battery is in Shipping Mode.

Strings of cells are electrically

disconnected within the pack resulting in three batteries

with a lower Watt hour (Wh) rating as compared to one

battery with a higher Watt hour rating. This increased

quantity of three batteries with the lower Watt hour rating

can exempt the pack from certain shipping regulations that

are imposed upon the higher Watt hourbatteries.

The battery label indicates two Watt hour ratings (see

example). Depending on how the battery is shipped, the

appropriate Watt hour rating must be used to determine

the applicable shipping requirements. If utilizing the

shipping cap, the pack will be considered 3 batteries at

the Watt hour rating indicated for “Shipping”. If shipping

without the cap or in a tool, the pack will be considered one

battery at the Watt hour rating indicated next to “Use”.

USE: 120 Wh Shipping: 3 x 40 Wh

Example of Use and Shipping Label Marking

For example, Shipping Wh rating might indicate 3 x 40 Wh,

meaning 3 batteries of 40 Watt hours each. The Use Wh

rating might indicate 120 Wh (1 battery implied).

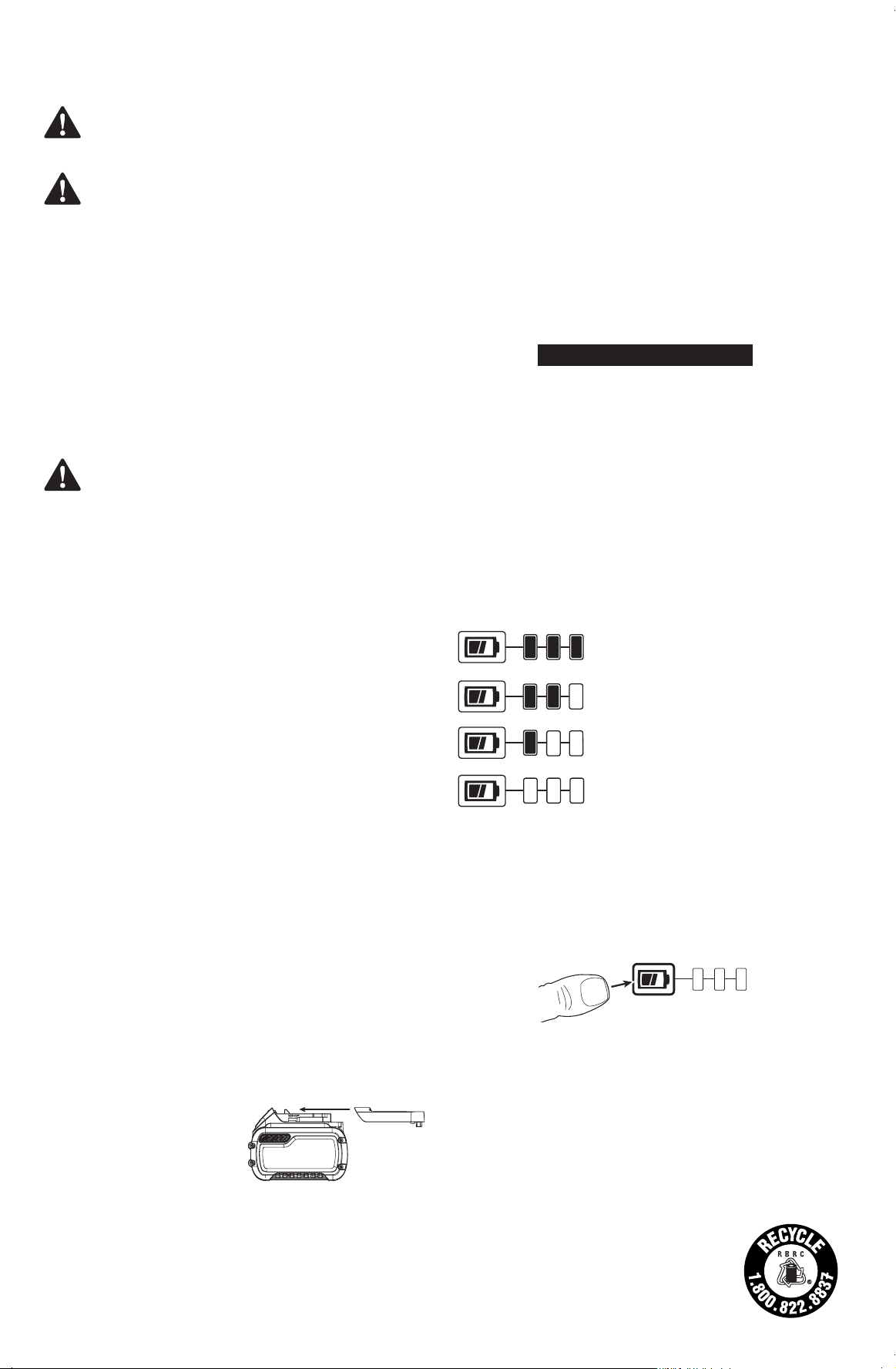

Fuel Gauge Battery Packs (Fig. B)

Some D

WALT battery packs include a fuel gauge which

consists of three green LED lights that indicate the level of

charge remaining in the batterypack.

The fuel gauge is an indication of approximate levels of

charge remaining in the battery pack according to the

followingindicators:

75–100% charged

51–74% charged

< 50% charged

Pack needs to be charged

To actuate the fuel gauge, press and hold the fuel gauge

button. A combination of the three green LED lights will

illuminate designating the level of charge left. When the

level of charge in the battery is below the usable limit, the

fuel gauge will not illuminate and the battery will need to

berecharged.

Fig. B

ENGLISH

NOTE: The fuel gauge is only an indication of the charge left

on the battery pack. It does not indicate tool functionality

and is subject to variation based on product components,

temperature and end-userapplication.

For more information regarding fuel gauge battery packs,

please contact call 1-800-4-D

WALT (1-800-433-9258) or

visit our website www.dewalt.com.

The RBRC® Seal

The RBRC® (Rechargeable Battery

Recycling Corporation) Seal on the nickel

cadmium, nickel metal hydride or lithium-

ion batteries (or battery packs) indicates

that the costs to recycle these batteries

(or battery packs) at the end of their useful life have already

been paid by D

WALT. In some areas, it is illegal to place

spent nickel cadmium, nickel metal hydride or lithium-ion

batteries in the trash or municipal solid waste stream and

the Call2Recycle® program provides an environmentally

consciousalternative.

Call 2 Recycle, Inc., in cooperation with D

WALT and other

battery users, has established the program in the United

States and Canada to facilitate the collection of spent nickel

cadmium, nickel metal hydride or lithium-ion batteries. Help

protect our environment and conserve natural resources by

returning the spent nickel cadmium, nickel metal hydride

or lithium-ion batteries to an authorized D

WALT service

center or to your local retailer for recycling. You may also

contact your local recycling center for information on

where to drop off the spent battery. RBRC® is a registered

trademark of Call 2 Recycle,Inc.

Important Safety Instructions for All

Battery Chargers

WARNING: Read all safety warnings and all

instructions for the battery pack, charger and

power tool. Failure to follow the warnings and

instructions may result in electric shock, fire and/

or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than the ones in this manual.

The charger and battery pack are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging D

WALT rechargeable batteries.

Any other uses may result in risk of fire, electric shock

orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire Gauge

Than

Not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or

place the charger on a soft surface that might block

the ventilation slots and result in excessive internal

heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top

and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of

electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

WARNING: Shock hazard. Do not allow any liquid to

get inside the charger. Electric shock mayresult.

ENGLISH

WARNING: Burn hazard. Do not submerge the

battery pack in any liquid or allow any liquid to

enter the battery pack. Never attempt to open the

battery pack for any reason. If the plastic housing of

the battery pack breaks or cracks, return to a service

center forrecycling.

CAUTION: Burn hazard. To reduce the risk of injury,

charge only D

WALT rechargeable battery packs.

Other types of batteries may overheat and burst

resulting in personal injury and propertydamage.

NOTICE: Under certain conditions, with the charger

plugged into the power supply, the charger can

be shorted by foreign material. Foreign materials

of a conductive nature, such as, but not limited to,

grinding dust, metal chips, steel wool, aluminum

foil or any buildup of metallic particles should be

kept away from the charger cavities. Always unplug

the charger from the power supply when there is no

battery pack in the cavity. Unplug the charger before

attempting toclean.

Wireless Certifications and Safety

Information

• This device is CAN ICES-3(B)/NMB-3(B)compliant.

• This device complies with Part 15 of the FCC rules and

Industry Canada License-exempt RSS standard(s).

Operation is subject to the following two conditions:

 This device may not cause harmful interference, and

 This device must accept any interference

received, including interference that may cause

undesiredoperation.

This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to Part

15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses and

can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no

guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference

to radio or television reception, which can be determined by

turning the equipment off and on, the user is encouraged

to try to correct the interference by one or more of the

followingmeasures:

 Reorient or relocate the receivingantenna.

 Increase the separation between the equipment

andadaptor.

 Connect the equipment into an outlet on a circuit

different from that to which the adaptor isconnected.

 Consult the dealer or an experienced radio/TV

technician forhelp.

• Changes or modifications to this equipment not expressly

approved by the manufacturer could void the user’s

authority to operate the device. This Class B digital

apparatus complies with Canadian ICES-003.

• Under Industry Canada regulations, this radio transmitter

may only operate using an antenna of a type and

maximum (or lesser) gain approved for the transmitter by

Industry Canada. To reduce potential radio interference

to other users, the antenna type and its gain should

be so chosen that the equivalent isotropically radiated

power (e.i.r.p.) is not more than that necessary for

successfulcommunication.

• To comply with FCC and Industry Canada RF radiation

exposure limits for general population, the antenna used

for this device must not be co-located or operating in

conjunction with any other antenna ortransmitter.

For Bluetooth® Products

• When traveling on airlines, be sure to comply with the

airline restrictions on usage of personal electronic devices

and Bluetooth®.

• The out of range alert feature has been designed to act

as an aid to warn against products getting misplaced or

stolen. It is not a securitysystem.

• The connectivity range is up to 100 feet (30.5 meters)

depending on environment andlocation.

• The shortwave radio frequency signals of a Bluetooth®

device may impair the operation of other electronic and

medical devices (such as pacemakers or hearing aids).

NOTE: The Bluetooth® word mark and logos are registered

trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by

WALT is under license. Other trademarks and

trade names are those of their respectiveowners.

This product complies with these standards when operated

with a 6 foot (1.8 meters) or shorter extensioncord.

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet before

inserting batterypack.

Fig. C

2. Insert the battery pack

8

into the charger, making sure

the battery pack is fully seated in the charger. The red

(charging) light will blink continuously indicating that

the charging process hasstarted.

3. The completion of charge will be indicated by the red

light remaining ON continuously. The battery pack is

fully charged and may be used at this time or left in the

charger. To remove the battery pack from the charger,

push the battery release button

9

on the batterypack.

NOTE: To ensure maximum performance and life of lithium-

ion battery packs, charge the battery pack fully before

firstuse.

ENGLISH

Charger Operation

Refer to the indicators below for the charge status of the

batterypack.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Charging

Fully Charged

Hot/Cold Pack Delay*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

The red light will continue to blink, but a yellow indicator

light will be illuminated during this operation. Once the

battery pack has reached an appropriate temperature, the

yellow light will turn off and the charger will resume the

chargingprocedure.

The compatible charger(s) will not charge a faulty battery

pack. The charger will indicate faulty battery pack by

refusing to light or by displaying a problem pack or charger

blinkpattern.

NOTE: This could also mean a problem with acharger.

If the charger indicates a problem, take the charger and

battery pack to be tested at an authorized servicecenter.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack will charge at a slower rate than a warm

battery pack. The battery pack will charge at that slower rate

throughout the entire charging cycle and will not return to

maximum charge rate even if the battery packwarms.

The DCB118 charger is equipped with an internal fan

designed to cool the battery pack. The fan will turn on

automatically when the battery pack needs to becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against

overloading, overheating or deepdischarge.

The tool will automatically turn off if the Electronic

Protection System engages. If this occurs, place the lithium-

ion battery pack on the charger until it is fullycharged.

Wall Mounting

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

These chargers are designed to be wall mountable or to

sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet,

and away from a corner or other obstructions which may

impede air flow. Use the back of the charger as a template

for the location of the mounting screws on the wall. Mount

the charger securely using drywall screws (purchased

separately) at least 1" (25.4 mm) long, with a screw head

diameter of 0.28–0.35" (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32" (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in theslots.

Charger Cleaning Instructions

WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature is

between 65°F and 75°F (18° – 24°C). DO NOT charge

the battery pack in an air temperature below +40°F

(+4.5°C), or above +104°F (+40°C). This is important

and will prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

thelights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is

approximately 65°F – 75°F (18° – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under these

conditions. Follow the charging procedure. You may

also charge a partially used pack whenever you desire

with no adverse effect on the batterypack.

5. Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

6. Do not freeze or immerse the charger in water or any

otherliquid.

Storage Recommendations

1. The best storage place is one that is cool and dry, away

from direct sunlight and excess heat orcold.

ENGLISH

2. For long storage, it is recommended to store a fully

charged battery pack in a cool dry place out of the

charger for optimalresults.

NOTE: Battery packs should not be stored completely

depleted of charge. The battery pack will need to be

recharged beforeuse.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

COMPONENTS (FIG. A)

WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.

Refer to Figure A at the beginning of this manual for a

complete list ofcomponents.

Intended Use

Your die grinder has been designed for professional

grinding applications. The tool can be used with the

complete range of commerical grinding accessories with

a maximum diameter of 40mm and approved minimum

speed of 25000/min.

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

This die grinder is a professional power tool. DO NOT let

children come into contact with the tool. Supervision is

required when inexperienced operators use thistool.

Variable Speed Rocker Switch (Fig. A)

WARNING: Grasp tool firmly with both hands to

maintain control of the tool at start up and during use

and until the wheel or accessory stops rotating. Make

sure the wheel has come to a complete stop be fore

laying the tooldown.

WARNING: To reduce unexpected tool movement,

do not switch the tool on or off while under load

conditions. Allow the grinder to run up to full speed

before touching the work surface. Lift the tool from the

surface before turning the tooloff.

Depressing the variable speed rocker switch

1

turns the

tool on, releasing the variable speed rocker switch turns

the tool off. The variable speed rocker switch permits speed

control—the farther the switch is depressed, the higher the

speed of thegrinder.

Lock-Off Button (Fig. A)

The lock-off button

2

, located on the tool body, is a safety

feature that prevents accidental activation of thegrinder.

To turn the tool on, push the lock-off button

2

, then

depress the rocker switch

1

. The tool will run while the

switch is depressed. Turn the tool off by releasing the

rockerswitch.

WARNING: Do not disable the lock-off button. If

the lock-off button is disabled, the tool may start

unexpectedly when it is laiddown.

WARNING: Allow the tool to reach full speed before

touching tool to the work surface. Lift the tool from

the work surface before turning the tooloff.

Three-Speed Gearing (Fig. A)

WARNING: Regardless of the speed setting, the rated

speed of the accessory must be at least equal to the

maximum speed marked on the powertool.

The three-speed feature of your tool allows you to select

speed ranges based on the application and accessory used.

To select lowest speed setting, turn the tool off and permit

it to stop. Slide the speed selector switch

13

to the lowest

rpm indicated above the shifter. The middle speed setting

is in the middle position. The highest speed setting is

indicated with the highestrpm.

NOTE: Speed ranges cannot be changed while in

use. Release the trigger and allow the tool to come

to a complete stop before switching to a new speed

rangeselection.

LED Worklight (Fig. A)

CAUTION: Do not stare into worklight. Serious eye

injury couldresult.

The worklight

12

located around the collet is activated

when the rocker switch is depressed. When the switch

is released, the worklight will stay illuminated for up to

20seconds.

NOTE: The worklight is for lighting the immediate work

surface and is not intended to be used as aflashlight.

OPERATION

WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Installing and Removing the Battery Pack

(Fig. A)

NOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

8

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

9

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

Proper Hand Position (Fig. D)

WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position asshown.

WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the tool body

10

, with the other hand on the neck of the die grinder

11

as shown in FigureD.

ENGLISH

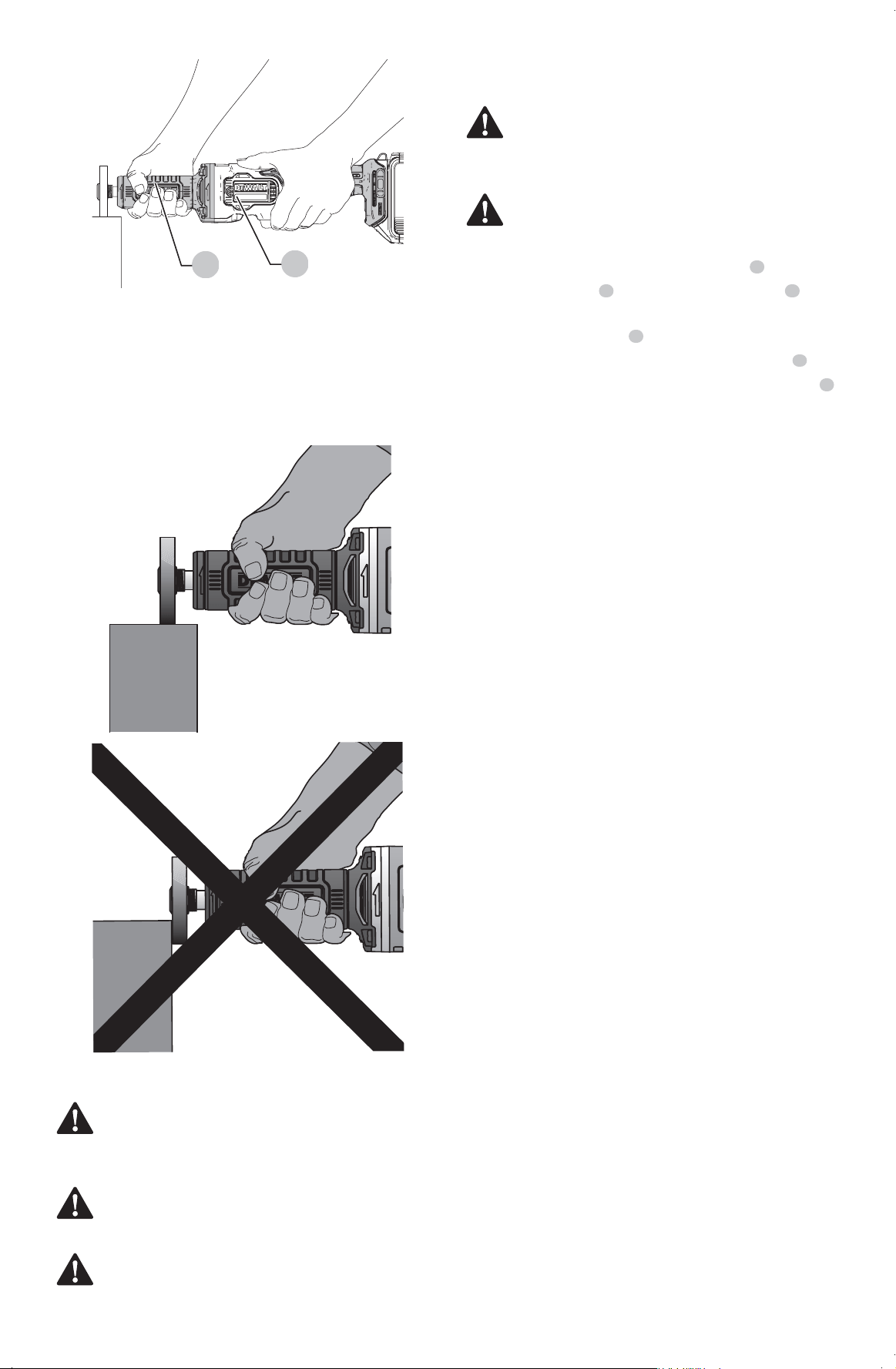

Fig. D

Put the work in a vise or clamp it securely. Use a face mask

over the nose and mouth if the operation raises dust. Treat

the wheel with respect. Do not jam the wheel into the work

or use unnecessary pressure. Grind only on the edge of the

wheel (Fig.E), unless you have a special wheel specifically

made to permit grinding on the face of thewheel.

Fig. E

Mounting an Accessory (Fig. A)

WARNING: Accessories must be rated at least

equal to the maximum speed marked on the tool.

Accessories running faster than their rated speed can

break and flyapart.

WARNING: Accessories must be within the capacity

rating marked on the tool. Incorrectly sized accessories

cannot be adequatelycontrolled.

WARNING: Do not use accessories with a mandrel

length exceeding 2.0" (50 mm). Ensure that the

exposed mandrel length is no more than 1.0" (25 mm)

after inserting accessory intocollet.

WARNING: Projectile hazard. Only use

accessories with shanks that match the installed

collet. Smaller shanks will not be secure and could

become loose duringoperation.

CAUTION: Never tighten the collet without first

installing an accessory in it. Tightening an empty

collet, even by hand, can damage thecollet.

This tool comes with a 1/4" (6.35 mm) collet

7

1. Hold the spindle

3

using the smaller spanner

5

provided.

2. Loosen the collet nut

4

by turning itcounterclockwise.

3. Insert the shank of the accessory into the collet

7

4. Securely tighten the collet using the larger spanner

6



provided.

To remove the accessory, proceed in reverseorder.

When starting the tool (with a new or replacement wheel

installed) hold the tool in a well protected area. If the wheel

has an undetected crack or flaw, it should burst in less than

one minute. Never start tool with a person in line with the

wheel. This includes theoperator.

Precautions To Take When Sanding Paint

1. Sanding of lead based paint is NOT RECOMMENDED due

to the difficulty of controlling the contaminated dust.

The greatest danger of lead poisoning is to children and

pregnantwomen.

2. Since it is difficult to identify whether or not a paint

contains lead without a chemical analysis, we

recommend the following precautions when sanding

any paint:

PERSONAL SAFETY

1. No children or pregnant women should enter the work

area where the paint sanding is being done until all

clean up iscompleted.

2. A dust mask or respirator should be worn by all persons

entering the work area. The filter should be replaced

daily or whenever the wearer has difficultybreathing.

NOTE: Only those dust masks suitable for working

with lead paint dust and fumes should be used.

Ordinary painting masks do not offer this protection.

See your local hardware dealer for the proper NIOSH-

approvedmask.

3. NO EATING, DRINKING or SMOKING should be done in

the work area to prevent ingesting contaminated paint

particles. Workers should wash and clean up BEFORE

eating, drinking or smoking. Articles of food, drink, or

smoking should not be left in the work area where dust

would settle onthem.

ENVIRONMENTAL SAFETY

1. Paint should be removed in such a manner as to

minimize the amount of dustgenerated.

2. Areas where paint removal is occurring should be sealed

with plastic sheeting of 4 milsthickness.

ENGLISH

3. Sanding should be done in a manner to reduce tracking

of paint dust outside the workarea.

CLEANING AND DISPOSAL

1. All surfaces in the work area should be vacuumed

and thoroughly cleaned daily for the duration of

the sanding project. Vacuum filter bags should be

changedfrequently.

2. Plastic drop cloths should be gathered up and disposed

of along with any dust chips or other removal debris.

They should be placed in sealed refuse receptacles and

disposed of through regular trash pick-upprocedures.

During clean up, children and pregnant women should

be kept away from the immediate workarea.

3. All toys, washable furniture and utensils used by

children should be washed thoroughly before being

usedagain.

MAINTENANCE

WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Cleaning

WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.

WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Accessories

WARNING: Since accessories, other than those

offered by D

WALT, have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only D

WALT

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your tool

are available at extra cost from your local dealer or

authorized service center. If you need assistance in

locating any accessory, please contact D

WALT Industrial

Tool Co., 701East Joppa Road, Towson, MD 21286, call

1-800-4-D

WALT (1-800-433-9258) or visit our website:

www.dewalt.com.

Repairs

The charger and battery pack are notserviceable.

WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a D

WALT factory

service center or a D

WALT authorized service center.

Always use identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Three Year Limited Warranty

WALT will repair, without charge, any defects due to

faulty materials or workmanship for three years from

the date of purchase. This warranty does not cover part

failure due to normal wear or tool abuse. For further detail

of warranty coverage and warranty repair information,

visit www.dewalt.com or call 1-800-4-D

WALT (1-800-

433-9258). This warranty does not apply to accessories

or damage caused where repairs have been made

or attempted by others. THIS LIMITED WARRANTY IS

GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

In addition to the warranty, D

WALT tools are covered

byour:

1 YEAR FREE SERVICE

WALT will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first year

afterpurchase.

2 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

3 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DCB200, DCB204, DCB204BT, DCB205, DCB205BT, DCB206,

DCB606, DCB609

NOTE: Battery warranty voided if the battery pack is

tampered with in any way. D

WALT is not responsible

for any injury caused by tampering and may prosecute

warranty fraud to the fullest extent permitted bylaw.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of

your D

WALT Power Tool, Laser, or Nailer for any reason, you

ENGLISH

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1-800-4-

WALT

(1-800-433-9258) for a freereplacement.

FRANÇAIS

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.

DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.

AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.

ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.

(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.

AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil D

WALT, composez le numéro

sans frais : 1-800-4-D

WALT (1-800-433-9258).

Fig. A

1011

347

5 6

Interrupteur à bascule à

vitesse variable

Bouton de verrouillage

Tige

Écrou de pince de serrage

Petite clé (13 mm)

Grosse clé (17 mm)

Pince [6,35 mm (1/4po)]

Pile

Bouton de libération

Corps de la meuleuse

Collet de la meuleuse

Lampe de travail Del

Sélecteur de vitesse

FRANÇAIS

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

POUR LES OUTILS ÉLECTRIQUES

AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN USAGE

ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise à

l’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive.

Ne jamais utiliser le cordon pour transporter,

tirer ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

4) Utilisation et entretien d’un outil

électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

FRANÇAIS

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débrancher la fiche de la source d’alimentation

et/ou du bloc-piles de l’outil électrique avant de

faire tout réglage ou changement d’accessoire

ou avant de ranger l’outil. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Entretien des outils électriques. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectrique.

CONSIGNES DE SÉCURITÉ POUR TOUTES

LES OPÉRATIONS

Consignes communes de sécurité propres

au meulage, ponçage, polissage, à la

gravure ou au tronçonnage abrasif

a ) Cet outil électrique a été conçu pour être utilisé

comme outil à meuler, poncer, polir, graver

ou tronçonner. Lire toutes les consignes de

sécurité, les directives, les illustrations et les

caractéristiques techniques fournies avec cet

outil électrique. Tout manquement aux directives

suivantes pose des risques de chocs électriques,

d’incendie et/ou de blessuresgraves.

b ) Les opérations de brossage métallique

ne sont pas recommandées avec cet outil

électrique. Toute utilisation de cet outil électrique

dans un but autre que celui pour lequel il a été

conçu est dangereuse et pose des risques de

dommagescorporels.

c ) Ne pas utiliser des accessoires qui n’ont pas

été spécialement conçus pour cet outil ou

recommandés par son fabricant. Le fait qu’un

accessoire peut être connecté à l’outil ne veut pas

automatiquement dire que son utilisation ne posera

aucunrisque.

d ) La vitesse nominale des accessoires utilisés doit

être au moins équivalente à la vitesse maximale

apposée sur l’outil. Les accessoires utilisés à une

vitesse supérieure à leur vitesse nominale peuvent

éclater ou se détacher de l’outil.

e ) Le diamètre externe et l’épaisseur de l’accessoire

utilisé doivent se conformer aux spécifications

de la plaque signalétique de l’outil électrique. Les

accessoires aux spécifications incorrectes ne peuvent

être ni maintenus ni contrôlés de façonadéquate.

f ) L’alésage des meules, tambours de ponçage,

ou de tout autre accessoire, doit correspondre

parfaitement à la taille de la broche ou de la

douille de l’outil électrique. Les accessoires ne

correspondant pas au dispositif d’installation de l’outil

électrique ne tourneront pas correctement, vibreront

de façon excessive et pourront causer la perte de

contrôle de l’outil.

g ) Les meules montées sur mandrin, tambours de

ponçage, fraises ou autres accessoires doivent

être pleinement insérés sur la douille ou le

mandrin. Si le mandrin est insuffisamment maintenu

et/ou que le porte-à-faux de la meule est trop

important, la meule installée pourra se dégager et être

éjectée à grandevitesse.

FRANÇAIS

h ) Ne pas utiliser d’accessoire endommagé. Avant

toute utilisation, vérifier que les accessoires,

comme les meules abrasives et les tambours

de ponçage, ne comportent aucune fissure

ou cassure, ou ne sont affectés d’aucune

usure excessive, et que les fils des brosses

métalliques ne sont ni lâches ni endommagés.

En cas de chute, vérifier que l’outil électrique

ou l’accessoire n’a pas été endommagé, et

remplacer toute pièce abîmée. Après avoir

inspecté et installé un accessoire, se positionner,

soi-même et tout individu présent, hors du plan

de rotation de l’accessoire et laisser tourner

l’outil une minute à sa vitesse à vide maximale.

En général, les accessoires endommagés se brisent

pendant le temps d’essai.

i ) Porter un équipement de protection individuelle.

Utiliser un masque facial, des lunettes de

sécurité ou des lunettes protectrices en fonction

de l’application. Au besoin, porter un masque

antipoussières, des protecteurs auditifs, des

gants et un tablier d’atelier capable d’arrêter

de petits fragments d’abrasifs ou de pièces. La

protection oculaire doit être en mesure d’arrêter

tout débris produit par les diverses opérations

et le masque antipoussières ou le respirateur, de

filtrer les particules produites par l’opération en

cours. Une exposition prolongée à un bruit d’intensité

élevée pourrait causer une perteauditive.

j ) Éloigner tout observateur à une distance

sécuritaire de la zone de travail. Toute personne

qui pénètre dans la zone de travail devra

également porter un équipement de protection

individuelle. Il est possible qu’un fragment de pièce

ou un accessoire brisé soit projeté et provoque des

blessures au-delà de la zone immédiate detravail.

k ) Tenir l’outil électrique uniquement par sa

surface de prise isolée dans une situation

où l’accessoire de coupe pourrait entrer en

contact avec un câble électrique dissimulé ou

avec son propre cordon d’alimentation. Tout

contact entre un fil «sous tension» et l’accessoire

de coupe pourrait également mettre «sous

tension» les pièces métalliques exposées de l’outil et

électrocuterl’opérateur.

l ) Maintenir systématiquement l’outil fermement

dans vos mains au démarrage. L’effet de couple

du moteur, alors qu’il accélère pour tourner à plein

régime pourra causer la torsion de l’outil.

m ) Utiliser des colliers de serrage pour soutenir la

pièce à travailler chaque fois que possible. Ne

jamais maintenir une petite pièce d’une main,

et tenir l’outil en marche de l’autre. Arrimer une

petite pièce permettra d’utiliser vos mains pour

contrôler l’outil. Les matériaux arrondis, comme

les goujons, tuyaux ou tubulures ont tendance à

rouler pendant la coupe et faire sauter la fraise vers

l’utilisateur ou labloquer.

n ) Ne jamais déposer l’outil électrique avant

l’immobilisation complète de l’accessoire.

L’accessoire en mouvement risquerait de mordre dans

la surface et de projeter l’outilélectrique.

o ) S’assurer que l’écrou de la douille de serrage,

le mandrin ou tout autre dispositif de réglage,

est fermement resserré après tout changement

d’organe de coupe ou de réglage. Les dispositifs

de réglage insuffisamment resserrés peuvent bouger

inopinément et faire perdre le contrôle de l’outil, et être

violemmentéjectés.

p ) Mettre l’outil hors tension pour tout

déplacement de celui-ci par l’utilisateur. Un

contact accidentel avec l’accessoire en mouvement

pourrait happer les vêtements de l’opérateur et

projeter l’accessoire contre soncorps.

q ) Nettoyer régulièrement les évents de l’outil

électrique. Le ventilateur du moteur aspirera la

poussière à l’intérieur du boîtier. Une accumulation

excessive de poudre métallique représente un danger

d’origineélectrique.

r ) Ne pas faire fonctionner l’outil électrique à

proximité de matières inflammables. Les étincelles

produites risquent de lesenflammer.

s ) Ne pas utiliser d’accessoires qui exigent

l’utilisation d’un liquide de refroidissement.

L’utilisation d’eau ou de tout autre liquide

de refroidissement pourrait se solder par une

électrocution ou une secousseélectrique.

CONSIGNES ADDITIONNELLES DE SÉCURITÉ

PROPRES À TOUTE UTILISATION

Rebonds et avertissements afférents

Les rebonds sont la conséquence du grippage ou coinçage

d’une meule, d’un tampon ponceur ou d’une brosse en

rotation ou de tout autre accessoire. Tout grippage ou

coinçage causera rapidement le blocage de l’accessoire en

rotation, ce qui projettera l’outil électrique non contrôlé dans

la direction opposée à l’accessoire enrotation.

Par exemple, si une meule abrasive se pince ou s’accroche

dans la pièce, le bord de la meule introduite au point de

pincement peut mordre dans la surface de la pièce et

projeter la meule hors de la rainure. La meule peut être

projetée vers l’opérateur ou dans la direction opposée selon

le sens de rotation de la meule au point de pincement. Il est

également possible que les meules abrasives se brisent dans

cesconditions.

Un effet de rebond est le résultat d’une mauvaise utilisation de

l’outil et/ou de procédures ou conditions de fonctionnement

incorrectes. Il peut être évité en prenant les précautions

nécessaires telles que décrites ci-dessous:

a ) Maintenir l’outil électrique fermement et

positionner les bras et le corps de façon à

pouvoir résister à toute force de rebonds. En

prenant les précautions adéquates, les forces de

rebonds peuvent être contrôlées par l’utilisateur.

FRANÇAIS

b ) Prendre des précautions supplémentaires pour

travailler des coins, des bords acérés, etc. Éviter

que l’accessoire rebondisse ou reste accroché.

Les coins, bords acérés ou les sursauts ont tendance

à retenir l’accessoire en rotation et causer la perte de

contrôle de l’outil, ou desrebonds.

c ) Ne pas y installer de pales dentées. Ces lames

posent des risques de rebonds fréquents et de perte de

contrôle de l’outil.

d ) Maintenir systématiquement la direction de

l’alimentation de l’organe de coupe dans le

matériau alors que le tranchant de lame sort

du matériau (qui est la direction d’éjection des

débris). Le fait d’alimenter l’outil dans la mauvaise

direction fait sortir le tranchant de lame de la pièce et

entraîne l’outil dans la direction de l’alimentation.

e ) Lors de l’utilisation de limes rotatives, meules à

tronçonner, fraises haute vitesse ou au carbure

de tungstène, arrimer systématiquement la pièce

à travailler. Ces organes de coupe patineront

s’ils sont légèrement de biais dans la rainure et

pourront causer des rebonds. Lorsqu’une meule

à tronçonner patine, la meule en général casse.

Lorsqu’une lime rotative, une fraise haute vitesse ou

au carbure de tungstène patine, elle peut sauter de la

rainure et faire perdre le contrôle de l’outil.

Avertissements de sécurité spécifiques

aux opérations de meulage et de coupe

par abrasion

a ) Utiliser uniquement les types de meules

recommandés pour l’outil électrique ainsi que le

capot protecteur particulier conçu pour la meule

sélectionnée. Il est impossible de bien protéger

l’opérateur lors de l’utilisation de meules non conçues

pour l’outil.

b ) Avec les cônes abrasifs filetés et tampons,

n’utiliser que des meules à mandrin intactes avec

épaulement de bride sans détalonnage, de taille

et longueur adéquates. Les mandrins adéquats

réduiront les possibilités decasse.

c ) Ne pas «bloquer» la meule à tronçonner ou

lui appliquer une pression excessive. Ne pas

effectuer des profondeurs de coupe excessives.

Surcharger la meule augmente la contrainte sur l’outil

et les risques de torsion ou grippage de la meule dans

la coupe et, en conséquence, les risques de rebonds ou

de cassure de lameule.

d ) Ne pas positionner les mains dans l’alignement

de la meule en rotation ou derrière elle. Lorsque la

meule, au point d’opération, s’éloigne de la main, un

rebond pourrait projeter la meule en rotation et l’outil

électrique directement survous.

e ) Lorsque la meule est pincée, grippée ou

lorsqu’on interrompt une coupe pour une

raison quelconque, mettre l’outil électrique hors

tension et le maintenir immobile jusqu’à arrêt

complet de la meule. Ne jamais tenter de retirer

une meule à tronçonner de la coupe alors qu’elle

est en rotation, car il y a risques de rebonds.

Examiner le travail et prendre les mesures qui

s’imposent pour éliminer tout risque degrippage.

f ) Ne pas reprendre la coupe avec la meule dans

le trait de coupe de la pièce. Attendre que la

meule soit à plein régime puis la réinsérer

soigneusement dans le trait de coupe. Si l’outil

électrique redémarrait avec la meule appuyée sur la

pièce, celle-ci risquerait de gripper, de se déplacer ou

dereculer.

g ) Pour réduire le risque de pincement ou de recul

de la meule, soutenir les panneaux ou toute

autre pièce surdimensionnée. Les grandes pièces

tendent à s’affaisser sous leur propre poids.

Disposer des appuis sous la pièce, le long de la ligne

de coupe et près du bord de la pièce, des deuxcôtés

de lameule.

h ) Faire particulièrement attention lors de la

réalisation de «découpe en poche» dans des

murs existants ou d’autres zones sans visibilité.

La portion de la meule faisant saillie risque de couper

un tuyau d’alimentation en eau ou en gaz, des fils

électriques ou des objets pouvant provoquer un effet

derebond.

Consigne de sécurité supplémentaire

AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/

MSHA.

AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

FRANÇAIS

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.

AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.

AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.

ATTENTION: après utilisation, ranger l’outil

sur son côté, sur une surface stable, là où il

ne pourra ni faire trébucher ni faire chuter

quelqu’un. Certains outils équipés d’un large bloc-

piles peuvent tenir à la verticale sur celui-ci, mais

manquent alors destabilité.

• Ne jamais utiliser de meules de type11 (boisseau

conique) sur cet outil. L’utilisation d’accessoires

inadéquats peut se solder par desblessures.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... revolutions per

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

BLOCS-PILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant

d’utiliser le bloc-piles et le chargeur, lire les consignes de

sécurité ci-après puis suivre la procédure de chargement

indiquée. Pour commander un bloc-piles de rechange,

s’assurer d’en inclure le numéro de catalogue et latension.

Cet outil fonctionne avec un chargeur D

WALT. S’assurer

de bien lire toutes les consignes de sécurité avant toute

utilisation du chargeur. Consulter le tableau en fin de

manuel pour connaître les compatibilités entre chargeurs

et blocs-piles.

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité

les blocs-piles

AVERTISSEMENT : Lire toutes les instructions et

toutes les consignes de sécurité propres au bloc-

piles, au chargeur et à l’outil électrique. Tout

manquement aux avertissements et instructions

pose des risques de décharges électriques,

d’incendie et/ou de blessuresgraves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières,

gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer

l’inflammation de poussières ou d’émanations.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon

pour le faire rentrer dans un chargeur incompatible,

car il pourrait se briser et causer des dommages

corporels graves. Consulter le tableau en dernière page

de ce manuel pour connaître les compatibilités entre

chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des

chargeursD

WALT.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes

pouvant excéder 40°C (104°F) (comme dans des

hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans

un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un

outil dont la gâchette est verrouillée en position de

marche. Ne jamais bloquer l’interrupteur en position

deMARCHE.

• Ne pas incinérer le bloc-piles même s’il est

sévèrement endommagé ou complètement usagé,

car il pourrait exploser et causer un incendie.

Pendant l’incinération des blocs-piles au lithium-ion, des

vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau,

rincer immédiatement au savon doux et à l’eau. En

cas de contact oculaire, rincer l’œil ouvert à l’eau claire

une quinzaine de minutes ou jusqu’à ce que l’irritation

cesse. Si des soins médicaux s’avéraient nécessaires, noter

que l’électrolyte de la pile est composé d’un mélange de

carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut

causer une irritation respiratoire. En cas d’inhalation,

FRANÇAIS

exposer l’individu à l’air libre. Si les symptômes persistent,

consulter unmédecin.

AVERTISSEMENT: risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou

à uneflamme.

AVERTISSEMENT: risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison

que ce soit. Si le boîtier du bloc-piles est fissuré ou

endommagé, ne pas l’insérer dans un chargeur. Ne

pas écraser, laisser tomber, ou endommager les blocs-

piles. Ne pas utiliser un bloc-piles ou un chargeur

qui a reçu un choc violent, ou si l’appareil est tombé,

a été écrasé ou endommagé de quelque façon que

ce soit (p. ex. percé par un clou, frappé d’un coup

de marteau, piétiné). Les blocs-piles endommagés

doivent être renvoyés à un centre de réparation pour

y êtrerecyclés.

Transport

AVERTISSEMENT: risques d’incendie. Au moment

de ranger ou transporter le bloc-piles, veiller à

protéger ses bornes à découvert de tout objet

métallique. Par exemple, éviter de placer le bloc-

piles dans un tablier, une poche, une boîte à outils

ou un tiroir, etc. contenant des objets tels que clous,

vis, clés, etc. Le fait de transporter des blocs-piles

comporte des risques d’incendie, car les bornes

des piles pourraient entrer, par inadvertance,

en contact avec des objets conducteurs, tels

que: clés, pièces de monnaie, outils ou autres.

La réglementation sur les produits dangereux

(Hazardous Material Regulations) du département

américain des transports interdit, en fait, le transport

des blocs-piles dans les commerces ou dans les avions

dans les bagages de cabine, À MOINS qu’ils ne soient

correctement protégés de tout court-circuit. Aussi

lors du transport individuel de blocs-piles, s’assurer

que leurs bornes sont bien protégées et isolées de

tout matériau pouvant entrer en contact avec elles et

provoquer un court-circuit.

Expédition du bloc-piles D

WALT FLEXVOLT

Le bloc-piles D

WALT FLEXVOLT

possède deux modes:

Utilisation etExpédition.

Mode Utilisation: lorsque le bloc-piles FLEXVOLT

est par

lui-même ou dans un produit D

WALT 20v max*, il

fonctionnera comme un bloc-piles de 20v max*. Lorsque le

bloc-piles FLEXVOLT

est dans un produit de 60v max* ou

120v max* (deux blocs-piles de 60v max*), il fonctionnera

comme un bloc-piles de 60v max*.

Mode Expédition: lorsque

le capuchon est inséré sur

le bloc-piles FLEXVOLT

le bloc-piles est en mode

Expédition. Les modules

de cellules sont électriquement déconnectés du bloc le

faisant correspondre à trois blocs-piles d’un wattheure (Wh)

inférieur comparé à un bloc-piles de wattheure élevé. Ce

passage à trois blocs-piles à un wattheure inférieur peut

permettre au bloc-piles d’être exempté de suivre certaines

directives d’expédition imposées sur les blocs-piles de

wattheuresupérieur.

L’étiquette du bloc-piles donne deux estimations de

wattheures (se reporter à l’exemple). Selon comment le

bloc-piles est expédié, l’estimation appropriée de wattheure

doit être utilisée pour déterminer les modalités d’expédition

lui correspondant. Si le capuchon d’expédition est utilisé,

le bloc-piles sera considéré comme 3 blocs-piles au

wattheure indiqué pour «Expédition». S’il est expédié sans

le capuchon ou dans un outil, le bloc-piles sera considéré

comme un seul bloc-piles au wattheure indiqué à côté de

«Utilisation».

USE: 120 Wh Shipping: 3 x 40 Wh

Exemple d’étiquetage d’utilisation et d’expédition

Par exemple, le Wh de expédition pourra indiquer

3x40Wh, ce qui correspond à 3 blocs-piles de

40wattheures chacun. L’utilisation du Wh pourra indiquer

120Wh (sous-entendu 1bloc-piles).

Témoin de Charge du Bloc-Piles (Fig. B)

Certains blocs-piles D

WALT possèdent un témoin de

charge qui consiste en trois voyants Del verts indiquant le

niveau de charge du bloc-piles.

Le témoin de charge indique approximativement le niveau

de charge restant dans le bloc-piles en fonction des voyants

suivants:

Chargé de 75 à 100%

Chargé de 51 à 74%

Chargé de < 50%

Le bloc-piles doit être rechargé

Pour activer le témoin de charge, maintenez appuyé le

bouton du témoin de charge. Une combinaison des trois

voyants Del verts s’allumera indiquant le niveau de charge.

Lorsque le niveau de charge du bloc-pile atteint la limite

minimale d’utilisation, le témoin de charge reste éteint et le

bloc-piles doit êtrerechargé.

Fig. B

REMARQUE: le témoin de charge ne fait qu’indiquer

le niveau de charge du bloc-piles. Il ne donne aucune

indication quant au fonctionnement de l’outil. Son propre

fonctionnement pourra aussi varier en fonction des

composants produit, de la température et de l’application

d’utilisation.

Pour plus d’informations quant au témoin de charge du

bloc-piles, veuillez appeler le 1-800-4-D

WALT (1-800-433-

9258) ou vous rendre sur notre site www.dewalt.com.

Le sceau SRPRC®

Le sceau SRPRC® (Société de recyclage des

piles rechargeables du Canada) apposé

FRANÇAIS

sur une pile au nickel-cadmium, à hydrure métallique de

nickel ou au lithium-ion (ou un bloc-piles) indique que les

coûts de recyclage de ces derniers en fin d’utilisation ont

déjà été réglés par D

WALT. Dans certaines régions, la mise

au rebut ou aux ordures municipales des piles au nickel-

cadmium, à l’hydrure métallique de nickel ou au lithium-ion,

est illégale; le programme de l’Appel à Recycler® constitue

donc une solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

WALT et d’autres utilisateurs de piles, a mis sur pied de

programme aux États-Unis et au Canada pour faciliter la

collecte des piles au nickel-cadmium, à l’hydrure métallique

de nickel ou au lithium-ion usagées. Aidez-nous à protéger

l’environnement et à conserver nos ressources naturelles

en renvoyant les piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées à un centre

de réparation autorisé D

WALT ou chez votre détaillant afin

qu’elles y soient recyclées. On peut en outre se renseigner

auprès d’un centre de recyclage local pour connaître

d’autres sites lesacceptant.

SRPRC® est une marque déposée de l’Appel à Recycler

Canada,Inc.

Directives de sécurité importantes

propres à tous les chargeurs de piles

AVERTISSEMENT : lire toutes les instructions et

toutes les consignes de sécurité propres au bloc-

piles, au chargeur et à l’outil électrique. Tout

manquement aux avertissements et instructions

pose des risques de décharges électriques,

d’incendie et/ou de blessuresgraves.

• NE PAS tenter de charger de bloc-piles avec des

chargeurs autres que ceux décrits dans ce manuel.

Le chargeur et son bloc-piles ont été conçus tout

spécialement pour fonctionnerensemble.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles

rechargeables D

WALT. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques

oud’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon pour

débrancher le chargeur. Cela permet de réduire

les risques d’endommager la fiche ou le cordon

d’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus,

ou à ce qu’il ne soit ni endommagé ni soumis à

aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité

absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques

oud’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans

un endroit sec et utiliser une rallonge conçue pour

l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

Longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWG

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne poser aucun objet sur le chargeur. Ne pas mettre

le chargeur sur une surface molle qui pourrait en

bloquer la ventilation et provoquer une surchauffe

interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le

dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée.

• Ne pas utiliser le chargeur s’il a reçu un coup,

fait une chute ou a été endommagé de quelque

façon que ce soit. Le ramener dans un centre de

réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de

réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques,

d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs

électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de 120

volts. Ne pas tenter de l’utiliser avec toute autre

tension. Cela ne s’applique pas aux chargeurs de

postesmobiles.

AVERTISSEMENT: risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des

chocs électriques pourraient enrésulter.

AVERTISSEMENT: risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de toute

FRANÇAIS

infiltration de liquide. Ne jamais tenter d’ouvrir le

bloc-piles pour quelque raison que ce soit. Si le boîtier

plastique du bloc-piles est brisé ou fissuré, le retourner

dans un centre de réparation pour y êtrerecyclé.

ATTENTION: risques de brûlure. Pour réduire tout

risque de dommages corporels, ne recharger que des

blocs-piles rechargeables D

WALT. Tout autre type

de piles pourrait exploser et causer des dommages

corporels etmatériels.

AVIS: sous certaines conditions, lorsque le chargeur

est connecté au bloc d’alimentation, des matériaux

étrangers pourraient court-circuiter le chargeur. Les

corps étrangers conducteurs tels que (mais pas limité

à) poussières de rectification, débris métalliques, laine

d’acier, feuilles d’aluminium, ou toute accumulation

de particules métalliques doivent être maintenus

à distance des orifices du chargeur. Débrancher

systématiquement le chargeur lorsque le bloc-piles

n’y est pas inséré. Débrancher systématiquement le

chargeur avant toutentretien.

Homologation du matériel sans fil et

informations sécurité

• Cet appareil est conforme à la norme CAN ICES-3(B)/

NMB-3(B).

• Cet appareil est conforme au paragraphe 15 du règlement

du FCC et à la (aux) norme(s) RSS exempté(s) de licence

d’Industrie Canada. Son utilisation est sujette aux deux

conditions suivantes:

 Ce dispositif ne doit pas causer d’interférences

nuisibles; et

 Ce dispositif doit accepter toute interférence reçue,

y compris toute interférence pouvant causer un

fonctionnementindésirable.

Cet équipement a été testé et jugé conforme aux limites

propres aux appareils numériques de Classe B, conformément

au Paragraphe 15 du règlement du FCC. Ces limites sont

destinées à offrir une protection raisonnable contre les

interférences nuisibles d’une installation résidentielle.

Cet équipement produit, utilise et peut émaner des

ondes radiofréquences qui, s’il n’est pas installé et utilisé

conformément aux directives, pourront causer des

interférences nuisibles aux communications radio. Cependant,

en fonction des installations réalisées, l’absence d’interférences

n’est pas garantie. Si cet équipement cause des interférences

nuisibles à la réception radio ou télévision (ce qui peut être

déterminé par la mise sous/hors tension de cet équipement)

l’utilisateur est encouragé à tenter de corriger ces interférences

en prenant l’une ou plusieurs des mesures suivantes:

 Réorienter l’antenne de réception ou en changer

l’emplacement.

 Augmenter la distance entre l’équipement et

lerécepteur.

 Brancher l’équipement à une prise située sur un circuit

différent de celui sur lequel le récepteur estconnecté.

 Contacter un revendeur ou consulter un technicien

radio/téléqualifié.

• Tout changement ou toute modification à l’appareil qui

ne serait pas expressément approuvé par le fabricant

pourra annuler les droits de l’utilisateur à employer cet

équipement. Cet appareil numérique de Classe B est

conforme aux normes canadiennes ICES-003.

• Conformément aux réglementions d’Industrie Canada, cet

émetteur radio ne peut fonctionner qu’avec une antenne

dont le type et le gain maximal (ou d’une valeur moindre)

sont homologués par Industrie Canada pour cet émetteur.

Pour réduire toute interférence radio potentielle pouvant

affecter les autres utilisateurs, le type d’antenne et ses

gains devraient être choisis de façon à ce que la puissance

isotrope rayonnée équivalente ne soit pas supérieure aux

limites permettant lacommunication.

• Pour être conforme aux limites d’irradiations RF pour

la population en général du FCC et d’Industrie Canada,

l'antenne utilisée avec cet appareil ne doit pas être placée

ou utilisée conjointement avec tout autre émetteur ou

toute autreantenne.

Pour les produits Bluetooth

• Avant de voyager en avion, s’assurer de suivre les

restrictions des compagnies aériennes quant à l’utilisation

d’appareils électroniques et Bluetooth

personnels.

• La fonctionnalité d’alarme hors plage a été conçue pour

servir à aider à alerter en cas de perte ou vol de produits.

Ce n’est pas un système desécurité.

• La plage de connectivité peut aller jusqu’à 30.5 meters

(100 pieds) en fonction de l’environnement et deslieux.

• Les signaux de radiofréquences ondes courtes d’un

appareil Bluetooth

pourront affecter les opérations

d’autres appareils électroniques ou médicaux (comme les

stimulateurs cardiaques ou les appareils acoustiques).

REMARQUE: le terme et les logos Bluetooth

sont des

marques déposées appartenant à Bluetooth

, SIG, Inc. et

toute utilisation de ces marques par D

WALT est autorisée

par licence. Toute autre marque de commerce et appellation

commerciale reste la propriété de leurs propriétairesrespectifs.

Ce produit est conforme à ces standards lorsqu’il est utilisé

avec un cordon de 1m 80 (6pi) oumoins.

Chargement du bloc-piles (Fig. C)

1. Branchez le chargeur dans la prise appropriée avant d’y

insérer le bloc-piles.

Fig. C

2. Insérer le bloc-piles

8

dans le chargeur, en vous

assurant qu’il y est correctement calé. Le voyant rouge

(charge) clignotera de façon continue indiquant que le

cycle de chargement acommencé.

3. En fin de charge, le voyant rouge restera ALLUMÉ de

façon continue. Le bloc-piles est alors complètement

rechargé et peut être utilisé ou laissé dans le chargeur.

FRANÇAIS

Pour retirer le bloc-piles du chargeur, appuyez sur le

bouton de libération du bloc-piles

9

sur le bloc-piles.

REMARQUE: pour assurer des performances optimales

et une durée de vie maximale des blocs-piles au lithium-

ion, recharger pleinement le bloc-piles avant toute

utilisationinitiale.

Utilisation du chargeur

Reportez-vous aux indications du tableau ci-dessous pour

consulter le statut de charge du bloc-piles.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Bloc-piles en Cours de Chargement

Bloc-piles Chargé

Suspension de Charge Contre

le Chaud/Froid*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

le voyant rouge ne cessera de clignoter, mais un voyant

jaune restera allumé pendant cette opération. Lorsque

le bloc-piles aura repris une température appropriée,

le voyant jaune s’éteindra et le chargeur reprendra sa

procédure decharge.

Le chargeur ne pourront recharger des blocs-piles

défectueux. Le chargeur indiquera qu’un bloc-piles est

défectueux en refusant de s’allumer ou en affichant bloc-

piles ou chargeurdéfectueux.

REMARQUE: cela pourra aussi indiquer un problème avec

lechargeur.

Si le problème provient du chargeur, faites vérifier le

chargeur et le bloc-piles chez un centre de réparationagréé.

Fonction de suspension de charge contre le chaud/

froid

Lorsque le chargeur détecte un bloc-piles trop chaud

ou trop froid, il démarre automatiquement la fonction

de suspension de charge contre le chaud, suspendant

le chargement jusqu’à ce que le bloc-piles ait repris

une température appropriée. Le chargeur ensuite se

remettra automatiquement en mode de chargement.

Cette caractéristique assure aux blocs-piles une durée de

viemaximale.

Un bloc-piles froid se rechargera moins vite qu’un bloc-piles

chaud. Le bloc-piles se rechargera à ce rythme plus lent tout

au cours du cycle de charge et ne retournera pas à sa vitesse

maximale de charge même s’il venait à seréchauffer.

Le chargeur DCB118 est équipé d’un ventilateur interne

destiné à refroidir le bloc-piles. Le ventilateur se mettra

automatiquement en marche chaque fois que le bloc-piles

aura besoin de serefroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objetétranger.

Système de protection électronique

Les appareils au Li-Ion sont équipés d’un système

électronique de protection pour protéger les blocs-piles de

toute surcharge, surchauffe ou fuiteimportante.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas,

placez le bloc-piles au lithium-ion sur son chargeur jusqu’à

ce qu’il soit complètementrechargé.

Installation murale

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Ces chargeurs ont été conçus pour une installation murale

ou pour être posés sur une table ou une surface de travail.

Pour une fixation murale, installez le chargeur à proximité

d’une prise électrique, et à l’écart de coins ou de toute

autre obstruction au passage de l’air. Utilisez l’arrière du

chargeur pour marquer l’emplacement des vis de montage

sur le mur. Fixez soigneusement le chargeur à l’aide de vis

autoforeuses (vendues séparément) d’au moins 25,4mm

(1po) de long, et de diamètre de tête de 7-9mm (0,28-

0,35po), que vous visserez dans le bois en laissant une

longueur optimale d’environ 5,5mm (7/32po) exposée.

Alignez les orifices à l’arrière du chargeur sur les vis exposées

et insérez à fond ces dernières dans lesorifices.

Instructions d’entretien du chargeur

AVERTISSEMENT: risques de chocs électriques.

Débrancher le chargeur de la prise de courant

alternatif avant tout entretien. Éliminer toute saleté

ou graisse de la surface externe du chargeur à l’aide

d’un chiffon ou d’une brosse non métallique douce.

N’utiliser ni eau ni aucun nettoyantliquide.

Remarques importantes concernant le

chargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18° à 24°C (65°F à 75°F). NE

PAS recharger le bloc-piles à une température inférieure

à +4,5°C (+40°F) ou supérieure à +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux

au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne

représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

utilisation, éviter de laisser le chargeur ou le bloc-piles

dans un local où la température ambiante est élevée

comme dans un hangar métallique ou une remorque

nonisolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise

en y branchant une lampe ou tout autre

appareilélectrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint

leslumières.

c. Déplacer le chargeur et le bloc-piles dans un local où

la température ambiante se trouve entre environ 18°

et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparationlocal.

FRANÇAIS

4. Recharger le bloc-piles lorsqu’il ne produit plus assez

de puissance pour effectuer un travail qu’il faisait

facilement auparavant. NE PAS CONTINUER à l’utiliser

dans ces conditions. Suivre la procédure de charge. Si

nécessaire, il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible

sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant toutentretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autreliquide.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute

températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans

un lieu frais et sec, hors du chargeur pour optimiser

lesrésultats.

REMARQUE: les blocs-piles ne devraient pas être

entreposés complètement déchargés. Il sera nécessaire de

recharger le bloc-piles avantréutilisation.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION (FIG. A)

AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

Reportez-vous en figureA au début de ce manuel pour

obtenir la liste complète descomposants.

Usage Prévu

Votre meuleuse à matrices a été conçue à des fins

professionnelles de meulage. Cet outil peut être utilisé avec

une gamme complète d’accessoires de meulage ayant un

diamètre maximum de 40 mm et une vitesse minimum

approuvée de 25000/min.

NE PAS les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

Cette meuleuse à matrices est un outil électrique

professionnelle. NE PAS le laisser à la portée des enfants.

Une supervision est nécessaire auprès de tout utilisateur

nonexpérimenté.

Interrupteur à bascule à vitesse variable

(Fig. A)

AVERTISSEMENT: maintenir l’outil fermement

à deux mains pour garder le contrôle de l’outil au

démarrage et pendant son utilisation, et ce, jusqu’à

arrêt complet de la meule ou de tout autre accessoire.

Avant de poser l’outil, s’assurer que la meule s’est

complètement arrêtée detourner.

AVERTISSEMENT: pour réduire tout mouvement

accidentel de l’outil, ne pas arrêter ou démarrer l’outil

alors qu’il est en contact avec une surface quelconque.

Laisser la meule tourner à plein régime avant de la

mettre en contact avec la surface à travailler. Retirer

l’outil de la surface à travailler avant de l’arrêter.

Appuyer sur l’interrupteur à bascule à vitesse variable

1

met

l’outil en marche, relâcher l’interrupteur à bascule à vitesse

variable éteint l’outil. L’interrupteur à bascule à vitesse

variable permet le contrôle de la vitesse : plus vous appuyez

sur l’interrupteur, plus la vitesse seraélevée.

Bouton de verrouillage (Fig. A)

Le bouton de verrouillage

, situé sur le corps de l’outil,

est une fonction de sécurité qui empêche l’activation

accidentelle de lameuleuse.

Pour mettre l’outil en marche, appuyez sur le bouton de

verrouillage

, puis appuyez sur l’interrupteur à bascule

1

. L’outil fonctionnera tant que vous appuierez sur

l’interrupteur. Éteignez l’outil en relâchant l’interrupteur

àbascule.

AVERTISSEMENT: ne pas désactiver le bouton de

verrouillage. Si le bouton de verrouillage est désactivé,

l’outil peut démarrer de façon inattendue lorsqu’il

estdéposé.

AVERTISSEMENT: laisser l’outil tourner à plein

régime avant de le mettre en contact avec la surface

à travailler. Retirer l’outil de la pièce à travailler avant

de l’arrêter.

Embrayage à trois vitesses (Fig. A)

AVERTISSEMENT: peu importe le réglage de la

vitesse, la vitesse nominale de l’accessoire doit être

au moins égale à la vitesse maximum indiquée sur

l’outilélectrique.

La fonction à trois vitesses de votre outil vous permet de

sélectionner les plages de vitesses basées sur l’application

et l’accessoire utilisés. Pour sélectionner le réglage de

vitesse le plus bas, éteignez l’outil et laissez-le s’arrêter.

Glissez le sélecteur de vitesse

13

au plus bas tr/min indiqué

au-dessus du levier. Le réglage de vitesse moyen est à la

position du milieu. Le réglage de vitesse le plus élevé est

indiqué par le tr/min le plusélevé.

REMARQUE: Les plages de vitesses ne peuvent être

modifiées durant l’utilisation. Relâchez la gâchette et

laissez l’outil s’arrêter complètement avant de passer à une

nouvelle sélection de plage devitesse.

Lampe de travail DEL (Fig. A)

AVERTISSEMENT: ne pas fixer la lampe de

travail. Cela peut causer une blessure grave auxyeux.

La lampe de travail

12

située autour de la pince est activée

lorsque vous appuyez sur l’interrupteur à bascule. Lorsque

FRANÇAIS

vous appuyez sur l’interrupteur, la lampe de travail demeure

allumée durant 20secondes.

REMARQUE: La lampe de travail est pour éclairer la surface

de travail immédiate et n’est pas conçue pour être utilisée

comme une lampe depoche.

UTILISATION

AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

Installation et retrait du bloc-piles (Fig. A)

REMARQUE: pour des résultats optimums, s’assurer que le

bloc-piles est complètementchargé.

Pour installer le bloc-piles

8

dans la poignée de l’outil,

alignez le bloc-piles sur les rails dans la poignée de l’outil et

faites-le glisser fermement en place puis vérifiez qu’il ne s’en

détacherapas.

Pour retirer le bloc-piles de l’outil, poussez sur le bouton

de libération

9

et tirez fermement le bloc-piles hors de la

poignée de l’outil. Insérez-le dans son chargeur comme

décrit dans la section appropriée de cemanuel.

Position correcte des mains (Fig. D)

AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mainsillustrée.

AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réactionsoudaine.

Une position des mains appropriée nécessite une main

sur le corps de l’outil

10

et l’autre main sur le collet de la

meuleuse à matrices

11

comme illustré dans la figureD.

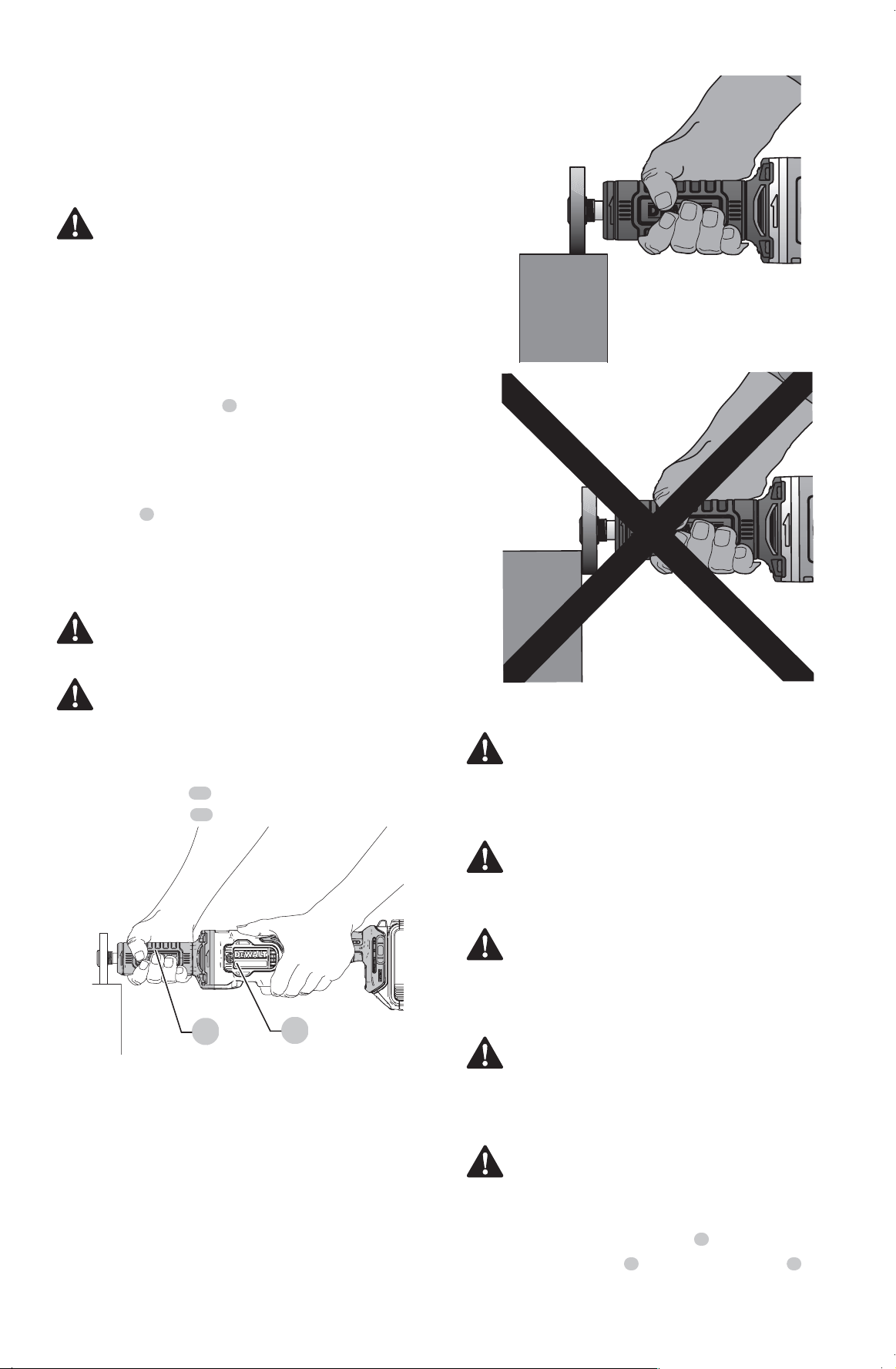

Fig. D

Maintenez fermement la pièce à travailler à l’aide d’un

étau ou d’une bride. Portez un écran facial sur le nez et la

bouche si l’opération produit de la poussière. Utilisez la

meule avec précautions. Ne bloquez pas le disque dans

la pièce à travailler et n’appliquez aucune pression inutile.

Ne meulez qu’avec le bord de la meule (Fig.E), à moins

de posséder une meule conçue tout spécialement pour le

meulagefacial.

Fig. E

Installation d’un accessoire (Fig. A)

AVERTISSEMENT: les accessoires doivent avoir au

minimum la vitesse nominale maximum apposée sur

l’outil. Les accessoires utilisés à une vitesse supérieure

à leur vitesse nominale peuvent éclater ou se détacher

de l’outil.

AVERTISSEMENT: les accessoires doivent se

conformer aux spécifications de la plaque signalétique

de l’outil. Les accessoires aux spécifications incorrectes

ne peuvent être contrôlés de façonadéquate.

AVERTISSEMENT: ne pas utiliser d’accessoires

avec une longueur de mandrin supérieure à 50mm

(2,0po). S’assurer que la longueur dépassant du

mandrin est inférieure à 25mm (1,0po) une fois

l’accessoire inséré dans ladouille.

AVERTISSEMENT: risque de projectiles. Utilisez

seulement les accessoires ayant des tiges qui

correspondent à la pince installée. Des tiges

plus petites ne seront pas sécuritaires et peuvent se

desserrer durant l’utilisation.

AVERTISSEMENT: ne jamais serrer la pince sans

d’abord installer un accessoire à l’intérieur. Le fait

de resserrer une douille vide, même manuellement,

pourrait l’endommager.

Cet outil est fourni avec une douille

7

de 6,35mm (1/4po).

1. Maintenez la broche

3

à l’aide de la petite clé

5

fournie

à ceteffet.

FRANÇAIS

2. Desserrez l’écrou de la douille de serrage

4

le faisant tourner vers lagauche.

3. Insérez la tige de l’accessoire dans ladouille

7

4. Resserrez soigneusement la douille à l’aide de la

grande clé

6

fournie à ceteffet.

Pour retirer l’accessoire, procédez en sensinverse.

Lorsque vous redémarrez l’outil (avec une meule neuve,

ou après l’avoir changée), maintenez l’outil dans un espace

sécuritaire. Si le disque est affecté d’une fêlure ou d’un

défaut caché, il pourrait éclater en moins d’une minute. Ne

démarrez jamais l’outil alors qu’un individu se trouve dans

l’alignement du disque, y compris l’utilisateur.

Précautions relatives au ponçage de

peinture

1. Le ponçage d’une peinture au plomb N’EST PAS

RECOMMANDÉ en raison des difficultés entourant le

contrôle de la poussière contaminée. Le danger le plus

important d’empoisonnement au plomb touche les

enfants et les femmesenceintes.

2. Étant donné qu’il est difficile d’identifier si une peinture

contient ou non du plomb sans une analyse chimique,

nous recommandons de suivre les précautions suivantes

lors du ponçage d’une peinture :

SÉCURITÉ PERSONNELLE

1. Les enfants et les femmes enceintes ne devraient

pas entrer dans une zone de travail où se fait le

ponçage de la peinture avant que la zone n’ait été

entièrementnettoyée.

2. Toutes les personnes entrant dans la zone de travail

doivent porter un masque antipoussières ou un

respirateur. Le filtre doit être remplacé chaque jour ou

dès que la personne qui le porte éprouve de la difficulté

àrespirer.

REMARQUE : seuls les masques antipoussières qui

conviennent pour le travail avec de la poussière et des

émanations de peinture au plomb doivent être utilisés.

Les masques pour peinture ordinaires n’offrent pas cette

protection. Consulter le détaillant de quincaillerie de

votre région pour obtenir un masque antipoussières

homologué N.I.O.S.H.

3. EVITER DE MANGER, BOIRE et FUMER dans la zone de

travail pour empêcher toute ingestion de particules de

peinture contaminée. Les travailleurs doivent se laver

les mains AVANT de manger, de boire ou de fumer. Ne

pas laisser de nourriture, de breuvages ou d’articles de

fumeur dans la zone de travail où ils risquent de recevoir

de lapoussière.

RESPECT DE L’ENVIRONNEMENT

1. La peinture doit être enlevée de façon à minimiser la

quantité de poussièreproduite.

2. Les zones où la peinture est enlevée doivent être

scellées avec des feuilles de plastique d’une épaisseur

de 101,6 µm (4 mils).

3. Le ponçage doit se faire de façon à réduire le repérage

de la poussière de peinture à l’extérieur de la zone

detravail.

NETTOYAGE ET MISE AU REBUT

1. Toutes les surfaces de la zone de travail doivent être

nettoyées à fond à l’aide d’un aspirateur, et ce, chaque

jour, pour la durée du projet de ponçage. Il faut changer

régulièrement les sacs de filtre pouraspirateur.

2. Les toiles de peinture en plastique doivent être

rassemblées et mises au rebut avec les particules de

poussière ou tout autre débris d’enlèvement. Il faut

les placer dans des récipients à rebut étanches et les

éliminer par la collecte des orduresménagères.

Pendant le nettoyage, les enfants et les femmes

enceintes doivent éviter de se trouver dans la zone

immédiate detravail.

3. Tous les jouets, meubles lavables et les ustensiles utilisés

par les enfants doivent être nettoyés à fond avant de les

utiliser denouveau.

MAINTENANCE

AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Accessoires

AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par D

WALT n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires D

WALT recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec D

WALT Industrial Tool Co., 701 East

Joppa Road, Towson, MD 21286 aux États-Unis;

composer le 1 800 433-9258 (1 800 4-D

WALT) ou visiter

notre site Web : www.dewalt.com.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.

AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

FRANÇAIS

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

WALT ou un centre de réparation agréé D

WALT.

Toujours utiliser des pièces de rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

WALT réparera, sans frais, tout produit défectueux

causé par un défaut de matériel ou de fabrication pour

une période de trois ans à compter de la date d’achat.

La présente garantie ne couvre pas les pièces dont la

défectuosité a été causée par une usure normale ou

l’usage abusif de l’outil. Pour obtenir de plus amples

renseignements sur les pièces ou les réparations couvertes

par la présente garantie, visiter le site www.dewalt.

com ou composer le 1 800 433-9258 (1 800 4-D

WALT).

CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE

GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE

QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS

PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE

OU INDIRECT. Certains états n’autorisent aucune limitation

quant à la durée d’une garantie implicite ni aucune

exclusion ou limitation de garantie contre tout préjudice

accessoire ou indirect, aussi il se peut que ces exclusions

ne vous soient pas applicables. Cette garantie confère des

droits légaux particuliers à l’acheteur, mais celui-ci pourrait

aussi bénéficier d’autres droits variant d’un territoire à

l’autre.

En plus de la présente garantie, les outils D

WALT sont

couverts par notre :

CONTRAT D’ENTRETIEN GRATUIT D’UNAN

WALT entretiendra l’outil et remplacera les pièces usées

au cours d’une utilisation normale et ce, gratuitement,

pendant une période d’un an à compter de la date d’achat.

CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS SUR

LES BLOC-PILES D

WALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

CONTRAT D’ENTRETIEN GRATUIT DETROIS ANS SUR

LESBLOC-PILES D

WALT

DCB200, DCB204, DCB204BT, DCB205, DCB205BT, DCB206,

DCB606, DCB609

REMARQUE: La garantie de se produit sera annulée si le

bloc-piles a été altéré de quelque façon que ce soit. D

WALT

ne peut être tenu responsable de tout dommage corporel

causé par l’altération du produit et pourra poursuivre toute

fraude en matière de garantie dans toute l’étendue permise

par laloi.

GARANTIE DE REMBOURSEMENT DE90JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique, du

laser ou de la cloueuse D

WALT, celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRIQUE LATINE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1 800 433-9258 (1 800 4-D

WALT) pour en obtenir le

remplacementgratuit.

ESPAÑOL

¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

Si tiene alguna duda o algún comentario sobre ésta

u otra herramienta D

WALT, llámenos al número

gratuito: 1-800-4-D

WALT (1-800-433-9258).

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.

PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.

(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.

Interruptor oscilatorio

develocidad variable

Botón de bloqueo

deapagado

Husillo

Tuerca de collarín

Llave pequeña (13 mm)

Llave grande (17 mm)

Collarín [6,35 mm (1/4")]

Batería

Botón de liberación

debatería

Cuerpo de esmeriladora

Cuello de esmeriladora

Linterna LED

Interruptor selector

develocidad

Fig. A

1011

347

5 6

ESPAÑOL

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS

¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA FUTURAS

CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

ESPAÑOL

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de energía

o el paquete de baterías de la herramienta

eléctrica antes de realizar ajustes, cambiar

accesorios o almacenar la herramienta eléctrica.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Realice el mantenimiento de las herramientas

eléctricas. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro

paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

INSTRUCCIONES DE SEGURIDAD PARA

TODAS LAS OPERACIONES

Advertencias de seguridad comunes para

operaciones de esmerilado, lijado, pulido,

tallado o corte abrasivo

a ) Esta herramienta eléctrica está diseñada para

funcionar como esmeriladora, lijadora, pulidora

o herramienta de tallado o de corte. Lea todas

las advertencias de seguridad, instrucciones,

ilustraciones y especificaciones provistas con

esta herramienta eléctrica. El incumplimiento de

las instrucciones que se indican a continuación podría

provocar una descarga eléctrica, un incendio y/o

lesionesgraves.

b ) No se recomienda el uso de esta herramienta

eléctrica para algunas operaciones como el

escobillado metálico. Su uso para operaciones para

las que la herramienta no ha sido diseñada puede

ocasionar peligro y lesionespersonales.

c ) No utilice accesorios que no estén diseñados y

recomendados específicamente por el fabricante

de la herramienta. El hecho de que el accesorio

pueda acoplarse a la herramienta eléctrica no

garantiza un funcionamiento sinriesgos.

d ) La velocidad nominal de los accesorios debe

ser como mínimo igual a la velocidad máxima

marcada en la herramienta eléctrica. Los

accesorios que funcionen a velocidades superiores

a su velocidad nominal pueden romperse y

salirdespedidos.

e ) El diámetro externo y el grosor del accesorio

deben estar dentro de la capacidad de su

herramienta eléctrica. Los accesorios de

tamaños incorrectos no pueden ser protegidos o

controladosadecuadamente.

f ) El tamaño del eje de los discos, los rodillos

lijadores o cualquier otro accesorio debe

acoplarse bien al eje o collar de la herramienta

eléctrica. Los accesorios que no se corresponden con

las piezas de montaje de la herramienta eléctrica se

desequilibrarán, vibrarán excesivamente y pueden

causar pérdida decontrol.

g ) Los discos, rodillos lijadores, cortadores u

otros accesorios montados en mandril deben

insertarse completamente en el collar o

mandril. Si el mandril no está suficientemente

ESPAÑOL

sujeto y/o el saliente del disco es demasiado largo,

el disco montado puede aflojarse y salir disparado a

altavelocidad.

h ) No utilice un accesorio dañado. Antes de

cada uso, inspeccione el accesorio, como por

ejemplo los discos abrasivos, para verificar

si tiene muescas o grietas, el rodillo lijador

para verificar si tiene grietas o roturas o si

está muy desgastado, la escobilla de alambre

para comprobar si tiene alambres sueltos o

agrietados. Si la herramienta o el accesorio se

cae accidentalmente, revise que no esté dañados

o, si es necesario, cambie el accesorio por uno

que no esté dañado. Después de inspeccionar

e instalar un accesorio, colóquense usted y

las personas presentes alejados del plano del

accesorio en movimiento y ponga la herramienta

eléctrica en funcionamiento a la velocidad sin

carga máxima durante un minuto. Si el accesorio

está dañado, normalmente se terminará de romper

durante este período deprueba.

i ) Utilice equipos de protección personal. Según

la aplicación, debe usar protector facial,

anteojos de seguridad o lentes de seguridad.

Según corresponda, utilice máscara para polvo,

protectores auditivos, guantes y delantal

de taller para protegerse de los pequeños

fragmentos abrasivos y de los fragmentos de

la pieza de trabajo. La protección para los ojos

debe ser capaz de detener los residuos volátiles

que se generan en las diferentes operaciones.

La máscara para polvo o respirador debe ser

capaz de filtrar las partículas generadas por el

funcionamiento de la herramienta. La exposición

prolongada al ruido intenso puede provocar pérdida

de laaudición.

j ) Mantenga a los espectadores a una distancia

segura del área de trabajo. Toda persona que

ingrese al área de trabajo debe utilizar equipos

de protección personal. Los fragmentos de una

pieza de trabajo o de un accesorio roto pueden

volar y provocar lesiones más allá del área de

operacionescercana.

k ) Cuando realice una operación en que el

accesorio de corte pueda tocar cables

eléctricos ocultos o su propio cable, sostenga

la herramienta solamente por las superficies

de agarre aisladas. El contacto con un cable con

“corriente eléctrica” hará que las partes metálicas

expuestas de la herramienta también tengan

“corriente eléctrica” y el operador sufra unadescarga.

l ) Mantenga siempre sujeta la herramienta en la(s)

mano(s) durante la puesta en marcha. El par de

reacción del motor, al acelerar hasta la velocidad

máxima, puede hacer que la herramienta setuerza.

m ) Use abrazaderas para sujetar la pieza de trabajo

siempre que sea práctico. No sujete nunca

una pieza de trabajo pequeña con una mano

y la herramienta con la otra mientras esté en

funcionamiento. Sujetar una pieza de trabajo

pequeña con una abrazadera le permite utilizar

las manos para controlar la herramienta. El

material redondo, como las varillas de espiga, las

tuberías o tubos, suele rodar mientras están siendo

cortado y puede ocasionar que la broca se atasque o

salte haciausted.

n ) Nunca apoye la herramienta hasta que el

accesorio se haya detenido completamente. El

accesorio giratorio puede enganchar la superficie y

producir la pérdida de control de laherramienta.

o ) Después de cambiar las brocas o realizar

cualquier ajuste, asegúrese de que la tuerca

de sujeción, el portabrocas o cualquier otro

dispositivo de ajuste estén bien apretados.

Los dispositivos de ajuste sueltos pueden moverse

inesperadamente y ocasionar una pérdida de

control, y las piezas rotativas sueltas pueden salir

disparadosviolentamente.

p ) No haga funcionar la herramienta eléctrica

mientras la carga a su lado. El contacto accidental

con el accesorio giratorio puede hacer que éste se

le enganche en la ropa y lance el accesorio hacia

sucuerpo.

q ) Limpie frecuentemente los orificios de

ventilación de la herramienta eléctrica. El

ventilador del motor atraerá el polvo dentro de la

cubierta, y la acumulación excesiva de polvo metálico

puede producir riesgoseléctricos.

r ) No use la herramienta eléctrica cerca de

materiales inflamables. Las chispas pueden

encender estosmateriales.

s ) No utilice accesorios que requieran refrigerantes

líquidos. El uso de agua u otros refrigerantes

líquidos puede producir una electrocución o

descargaeléctrica.

INSTRUCCIONES DE SEGURIDAD

ADICIONALES PARA TODAS LAS

OPERACIONES

Rebote y advertencias relacionadas

El rebote es una reacción repentina de un disco, almohadilla

de lijado, cepillo u otro accesorio en movimiento al quedar

enganchados o atascados. Al atascarse o engancharse, el

accesorio rotativo se detiene repentinamente haciendo que la

herramienta eléctrica pierda el control y rebote en la dirección

contraria a la dirección de rotación delaccesorio.

Por ejemplo, si la pieza de trabajo atasca o pellizca el disco

abrasivo, el borde del disco que ingresa en el punto de pliegue

puede clavarse en la superficie del material y provocar que

el disco salte o se desenganche. El disco puede saltar hacia

el operador o en sentido contrario, según la dirección del

movimiento del disco en el punto de pellizco. Los discos

abrasivos también se pueden romper en estascondiciones.

El retroceso es el resultado de un mal uso de la herramienta

o de condiciones o procedimientos operativos incorrectos y

ESPAÑOL

se puede evitar tomando las precauciones apropiadas que se

indican a continuación:

a ) Sujete firmemente la herramienta eléctrica

y sitúe el cuerpo y el brazo de manera que

pueda resistir la fuerza del rebote. El operador

puede controlar la fuerza del rebote, si se toman las

precaucionesadecuadas.

b ) Tenga especial cuidado cuando trabaje

esquinas, bordes afilados, etc. Evite hacer

rebotar o enganchar el accesorio. Las esquinas,

los bordes afilados y los movimientos irregulares

tienen tendencia a hacer que el accesorio rotativo se

enganche y ocasione pérdida de control orebote.

c ) No fije una hoja de aserrado dentada. Dichas

hojas ocasionan frecuentes rebotes y pérdida

decontrol.

d ) Introduzca siempre la broca en el material en la

misma dirección en que el borde de corte esté

saliendo del material (que es la misma dirección

en que salen despedidas las astillas). El introducir

la herramienta en la dirección equivocada hace

que el borde de corte de la broca salte de la pieza de

trabajo y tire de la herramienta en la dirección de

estaalimentación.

e ) Al usar limas rotativas, discos de corte,

cortadores de alta velocidad o cortadores de

carburo de tungsteno, tenga siempre bien sujeta

la pieza de trabajo. Estos discos se aferran si

se inclinan ligeramente en la ranura y pueden

rebotar. Cuando un disco de corte se aferra,

normalmente se rompe. Cuando una lima rotativa,

cortador de alta velocidad o cortador de carburo de

tungsteno se aferran, pueden saltar de la ranura y

puede perder el control de laherramienta.

Advertencias de seguridad específicas

para operaciones de esmerilado y cortes

abrasivos

a ) Utilice solamente tipos de discos recomendados

para la herramienta eléctrica y solo para las

aplicaciones recomendadas. Por ejemplo: no

esmerile con el lado de un disco de corte. Los

discos de corte abrasivo están previstos para el

esmerilado periférico, y si se aplican fuerzas laterales a

estos discos pueden provocar que serompan.

b ) Para conos abrasivos roscados y tapones use

solamente mandriles de discos no dañados con

un reborde no rebajado que sean de un tamaño

y longitud correctos. Los mandriles adecuados

reducirán la posibilidad derotura.

c ) No “atasque” el disco de corte ni aplique

excesiva presión. No intente hacer un corte de

profundidad excesiva. El ejercer demasiada presión

sobre el disco aumenta la carga y la susceptibilidad de

giro o enganche del disco en el corte y la posibilidad

de rebote o rotura deldisco.

d ) No coloque la mano alineada con respecto al

disco en movimiento ni detrás de él. Cuando el

disco, en el punto de operación, se aleje de la mano, el

posible rebote puede propulsar el disco en movimiento

y la herramienta eléctrica directamente haciausted.

e ) Cuando el disco esté atascado o enganchado, o

cuando interrumpa un corte por cualquier razón,

apague la herramienta eléctrica y sujétela sin

moverse hasta que el disco se pare por completo.

No intente nunca sacar del corte el disco de

corte mientras el disco esté en movimiento, de

lo contrario puede ocurrir un rebote. Investigue y

tome medidas correctivas para eliminar la causa del

trabado deldisco.

f ) No vuelva a iniciar la operación de corte en

la pieza de trabajo. Deje que el disco alcance

la velocidad máxima y vuelva a entrar

cuidadosamente en el corte. El disco puede

atascarse, saltarse del trabajo o producir un retroceso

si la herramienta eléctrica se vuelve a encender dentro

de la pieza detrabajo.

g ) Sostenga los paneles o cualquier pieza de

trabajo con sobreespesor para minimizar el

riesgo de que el disco se pellizque o se produzca

un retroceso. Las piezas de trabajo grandes

tienden a combarse por su propio peso. Los

apoyos deben colocarse debajo de la pieza de trabajo,

cerca de la línea de corte y cerca del borde de la pieza

de trabajo, a ambos lados deldisco.

h ) Sea muy cuidadoso cuando realice un “corte

interno” en paredes existentes o en otras zonas

ciegas. El disco que sobresale puede cortar cañerías

de gas o agua, cables eléctricos u objetos que pueden

producir unretroceso.

Instrucción Adicional de Seguridad

ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.

ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

ESPAÑOL

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.

ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.

ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.

ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque una caída. Algunas herramientas

con paquetes de baterías de gran tamaño pueden

colocarse paradas sobre el paquete de baterías, pero

pueden caersefácilmente.

• No utilice discos Tipo 11 (copas cónicas) en esta

herramienta. El uso de accesorios incorrectos puede

producir lesiones.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

..................... protección auditiva

..................... lea toda la

documentación

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica.

Antes de utilizar la batería y el cargador, lea las siguientes

instrucciones de seguridad y luego siga los procedimientos

de carga indicados. Cuando pida baterías de repuesto, no

olvide indicar el número de catálogo y elvoltaje.

Su herramienta utiliza un cargador D

WALT. Lea todas

las instrucciones de seguridad antes de usar el cargador.

Consulte la tabla al final de este manual para información

sobre compatibilidad entre cargadores ybaterías.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

Para Todas las Unidades de Batería

ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones para la

batería, el cargador y la herramienta eléctrica.

No seguir las advertencias y las instrucciones

puede provocar una descarga eléctrica, un

incendio y/o lesionesgraves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases

o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o

losgases.

• NUNCA fuerce la unidad de batería para que entre

en el cargador. NO modifique la unidad de batería

en ninguna forma para que entre en un cargador

no compatible, pues puede producir una ruptura en

la unidad de batería y causar lesiones corporales

graves. Consulte la tabla al final de este manual para ver

la compatibilidad entre baterías ycargadores.

• Cargue las unidades de batería sólo en los cargadores

designados porD

WALT .

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar

o superar los 40°C (104 °F), tales como cobertizos

o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y

secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en

la herramienta con el interruptor de gatillo en

posición encendida fija. Nunca use cinta adhesiva

para mantener el interruptor de gatillo en

posiciónENCENDIDA.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad

de batería puede explotar si se quema. Cuando se

ESPAÑOL

queman unidades de batería de iones de litio, se producen

gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón

suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por

15 minutos o hasta que cese la irritación. Si se requiere

de asistencia médica, el electrolito de la batería está

compuesto por una mezcla de carbonatos orgánicos

líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería

puede causar irritación en el tracto respiratorio.

Salga al aire fresco. Si los síntomas persisten, busque

asistenciamédica.

ADVERTENCIA: Peligro de quemaduras. El líquido de

la batería puede ser inflamable si se expone a chispas

ollamas.

ADVERTENCIA: Peligro de incendio. Nunca intente

abrir la unidad de batería por ningún motivo. Si

la caja exterior de la unidad de batería se triza o

daña, no la introduzca en el cargador. No triture,

deje caer o dañe la unidad de batería. No use una

unidad de batería o un cargador que haya sido

golpeado, dejado caer, atropellado o dañado en

cualquier forma (por ejemplo, perforado por un clavo,

golpeado con un martillo, pisado). Lleve sus unidades

de batería dañadas al centro de servicio para que

seanrecicladas.

Transporte

ADVERTENCIA: Peligro de incendio. No guarde

o transporte la batería de forma que los

terminarles expuestos de la misma puedan estar

en contacto con objetos metálicos. Por ejemplo,

no ponga la batería en delantales, bolsillos, cajas de

herramientas, estuches de productos, cajones, etc.,

junto con clavos, tornillos, y llaves, etc. sueltos. El

transporte de baterías puede causar incendios

si sus terminales inadvertidamente entran en

contacto con materiales conductores como

llaves, monedas, herramientas manuales y

otros por el estilo. El Reglamento sobre Materiales

Peligrosos (HMR) del Departamento de Transporte de

EE.UU. prohíbe transportar baterías comercialmente

o en aviones en el equipaje de mano A MENOS que

estén debidamente protegidas contra cortocircuitos.

Por lo tanto, cuando transporte baterías individuales,

asegúrese de que sus terminales estén protegidos

y debidamente aislados de los materiales que

pudieran entrar en contacto con ellos y provocar

uncortocircuito.

TRANSPORTE DE LA BATERÍA FLEXVOLT™ DE D

WALT

La batería FLEXVOLT™ de D

WALT tiene dos modalidades:

Uso ytransporte.

Modalidad de uso: Cuando la batería FLEXVOLT™ está

independiente o está en un producto D

WALT de 20 V Máx*

funcionará como una batería de 20 V Máx*. Cuando la

batería FLEXVOLT™ está en un producto de 60 V Máx* o 120

V Máx* (dos baterías de 60 V Máx*), funcionará como una

batería de 60V Máx*.

Modalidad de transporte:

Cuando la batería

FLEXVOLT™ tiene puesta

la tapa, la batería está en

modalidad de transporte.

Cadenas de celdas están desconectadas eléctricamente

dentro de la unidad de batería, lo que resulta en tres

baterías con una capacidad nominal de vatios hora (Wh)

inferior comparada con una batería con una capacidad

nominal de vatios hora superior. Esta mayor cantidad de

tres baterías con una capacidad nominal de vatios-hora

menor puede hacer que la unidad de batería quede exenta

de ciertos reglamentos de transporte que se imponen a las

baterías con mayor capacidad nominal de vatios-hora.

La etiqueta en la batería indica dos capacidades nominales

de vatios-hora (ver el ejemplo). Dependiendo de cómo se

transporta la batería, debe usarse la capacidad nominal

vatios-hora apropiada para determinar los requisitos de

transporte aplicables. Si se utiliza la tapa de transporte,

la unidad de batería será considerada tres baterías

con la capacidad nominal de vatios-hora indicada

para «Transporte». Si se transporta sin la tapa o en una

herramienta, la unidad de batería será considerada una

batería con la capacidad nominal de vatios-hora indicada al

lado de «Uso».

USE: 120 Wh Shipping: 3 x 40 Wh

Ejemplo de Marcado en Etiqueta de Uso y Transporte

Por ejemplo, la capacidad nominal de Wh de Transporte

puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40

vatios-hora cada una. La capacidad nominal de Wh de Uso

puede indicar 120 Wh (se implica 1 batería).

Unidades de Batería con Indicador de

Carga (Fig. B)

Algunas unidades de batería D

WALT incluyen un indicador

de carga que consiste de tres luces LED verdes que indican

el nivel de carga que queda en la unidad debatería.

El indicador de carga es una indicación de niveles

aproximados de carga que quedan en la batería según los

indicadoressiguientes:

75–100% cargada

51–74% cargada

< 50% cargada

La batería tiene que cargarse

Para activar el indicador de carga, presione y sostenga el

botón del indicador. Se iluminará una combinación de

las tres luces LED verdes, que indicará el nivel de carga

que queda. Cuando el nivel de carga está por debajo

del nivel útil, el indicador no se iluminará, y la batería

deberárecargarse.

ESPAÑOL

Fig. B

NOTA: El indicador de carga es sólo eso: un indicador

de la carga de la unidad de batería. No indica el nivel de

funcionalidad de la herramienta y puede variar de acuerdo

a las piezas del producto, la temperatura y la aplicación que

el usuario ledé.

Para mayor información sobre unidades de batería con

indicadores de carga, por favor llame al 1-800-4-D

WALT

(1-800-433-9258) o visite nuestro sitio Web:

www.dewalt.com.

El sello RBRC®

El sello RBRC® (Rechargeable Battery

Recycling Corporation) en las baterías

(ounidades de batería) de níquel cadmio,

níquel e hidruro metálico o de iones de

litio indica que el costo de reciclaje de

estas baterías (o unidades de batería) al llegar al final de su

vida de servicio ya ha sido pagado por D

WALT. En algunas

áreas, es ilegal depositar baterías de níquel cadmio, níquel e

hidruro metálico o de iones de litio gastadas en la basura o

la corriente de residuos sólidos urbanos; el programa Call 2

Recycle® proporciona una alternativaecológica.

Call 2 Recycle, Inc., en cooperación con D

WALT y otros

usuarios de baterías, han establecido programas en los

Estados Unidos y Canadá para facilitar la recolección de

baterías de níquel cadmio, níquel e hidruro metálico o

de iones de litio gastadas. Al llevar sus baterías de níquel

cadmio, níquel e hidruro metálico y de iones de litio

gastadas a un centro de servicio autorizado por D

WALT o

al minorista local para que sean recicladas, ayuda a proteger

el medio ambiente y a conservar recursos naturales.

También puede comunicarse con el centro de reciclaje de

su localidad para mayor información sobre dónde llevar sus

bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

Instrucciones Importantes de Seguridad

Para Todos los Cargadores de Baterías

ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones para la

batería, el cargador y la herramienta eléctrica.

No seguir las advertencias y las instrucciones

puede provocar una descarga eléctrica, un

incendio y/o lesionesgraves.

• NO intente cargar la unidad de batería con otros

cargadores que no sean los descritos en este

manual. El cargador y la unidad de batería fueron

específicamente diseñados para trabajar enconjunto.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías

recargables D

WALT. Cualquier otro uso puede producir

riesgo de incendios, descargas eléctricas oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daño al

enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien

tropiece con él o ser expuesto a otro tipo de daños

ydesgastes.

• No use un alargador a menos que sea

absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas

eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador

apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de

descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

Longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWG

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• No coloque ningún objeto encima del cargador

ni coloque a este sobre una superficie blanda

que pudiera bloquear las ranuras de ventilación

y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente

de calor. El cargador se ventila a través de las ranuras

que se encuentran en la parte superior e inferior de la

cajaprotectora.

• No opere el cargador si su cable o enchufe

estándañados.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra

forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de

servicio autorizado cuando deba ser reparado. Si es

ESPAÑOL

reensamblado incorrectamente, puede causar descargas

eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo.

Esto reducirá el riesgo de descargas eléctricas. El

retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No

intente usarlo con ningún otro voltaje. Esto no aplica

al cargadorvehicular.

ADVERTENCIA: Peligro de descarga eléctrica. No

permita que ningún líquido se introduzca en el

cargador. Puede producir descargaseléctricas.

ADVERTENCIA: Peligro de quemaduras. No sumerja

la unidad de batería en líquido de ningún tipo ni

permita que se introduzca ningún tipo de líquido a

la unidad de batería. Nunca intente abrir la unidad

de batería por ningún motivo. Si la caja plástica de la

unidad de batería se triza o rompe, llévela a un centro

de servicio para su reciclaje

ATENCIÓN: Peligro de quemaduras. Para reducir el

riesgo de lesiones, sólo cargue unidades de batería

recargables marca D

WALT. Otros tipos de batería

podrían sobrecalentarse y reventar lo que podría

resultar en lesiones corporales y daños a supropiedad.

AVISO: Bajo ciertas condiciones, cuando el cargador

está enchufado a una toma de corriente, el cargador

puede hacer cortocircuito si entra en contacto con

algún material ajeno. Los materiales ajenos de

naturaleza conductora, como el polvo de esmerilado,

las placas de metal, la lana de acero, el papel de

aluminio y otros, o cualquier acumulación de

partículas metálicas deberían mantenerse alejados

de las cavidades del cargador. Desenchufe siempre

el cargador cuando no haya una unidad de batería

en su cavidad. Desenchufe el cargador antes de

intentarlimpiarlo.

Certificaciones inalámbricas e

información de seguridad

• Este dispositivo cumple con CAN ICES-3(B)/NMB-3(B).

• Este dispositivo cumple con la Sección 15 de las normas

de la Comisión Federal de Comunicaciones (FCC) y las

normas RSS de exención de licencia del Ministerio de

Industria de Canadá. Su funcionamiento está sujeto a las

dos siguientes condiciones:

 Este dispositivo no puede causar interferencia dañina,

 Este dispositivo debe aceptar cualquier interferencia

que reciba, incluyendo aquella interferencia que

podría producir un funcionamiento nodeseado.

Este equipo ha sido probado y se ha demostrado que cumple

con los límites establecidos para dispositivos digitales de

Clase B, de conformidad con la Sección 15 de las Normas de

la FCC. Estos límites están diseñados para ofrecer un nivel

razonable de protección contra la interferencia dañina en

instalaciones residenciales. Este equipo genera, utiliza y

puede emitir energía de radiofrecuencia y, si no se instala

y utiliza de acuerdo con las instrucciones proporcionadas,

puede producir una interferencia dañina a la comunicación

radial. Sin embargo, no existen garantías de que no ocurra

interferencia alguna en una instalación en particular. Si

este equipo produce interferencia dañina a la recepción

radial o de televisión, lo que puede determinarse al apagar

y volver a encender el equipo, se pide al usuario que

corrija la interferencia implementando una o más de las

siguientesmedidas:

 Cambie la orientación o el lugar donde esté ubicada

la antenareceptora.

 Aumente el espacio que separa al equipo delreceptor.

 Conecte el equipo a una toma de corriente que esté en

un circuito diferente al circuito al que esté conectado

elreceptor.

 Consulte con el distribuidor o con un técnico de radio

y televisión con experiencia que puedaayudarle.

• Los cambios o modificaciones que no estén aprobados

expresamente por el fabricante podrían anular la

autorización del usuario para utilizar el dispositivo.

Este aparato digital de la Clase B cumple con la norma

canadiense ICES-003.

• Según el reglamento del Ministerio de Industria de

Canadá, este transmisor de radio puede funcionar

solamente con una antena del tipo y de la máxima (o

menor) ganancia aprobados para el transmisor por

el Ministerio de Industria de Canadá. Para reducir la

posible interferencia radioeléctrica a otros usuarios,

el tipo de antena y su ganancia deberían elegirse de

manera que la potencia isotrópica radiada equivalente

(p.i.r.e.) no sea mayor que la necesaria para una

comunicaciónsatisfactoria.

• Para cumplir con los límites de exposición a radiación de

radiofrecuencia establecidos por la FCC y el Ministerio de

Industria de Canadá para la población general, la antena

utilizada para este dispositivo no debe ser coubicada ni

funcionar junto con cualquier otra antena otransmisor.

Para productos con Bluetooth®

• Al viajar en avión, asegúrese de cumplir con las

restricciones de las líneas aéreas acerca del uso de

dispositivos electrónicos personales y Bluetooth®.

• La función de alerta de fuera de alcance ha sido diseñada

para servir de ayuda para evitar la pérdida o robo de

productos. No es un sistema deseguridad.

• El rango de conectividad es de hasta 30.5 m (100 pies)

dependiendo del entorno y laubicación.

• Las señales de radiofrecuencia de onda corta de un

dispositivo Bluetooth® pueden afectar el funcionamiento

de otros dispositivos médicos y electrónicos (como

marcapasos o audífonos).

NOTA: La marca denominativa y los logotipos de Bluetooth®

son marcas registradas propiedad de Bluetooth®, SIG, Inc.

y todo uso de dichas marcas por D

WALT se hace bajo

licencia. Otras marca y nombres comerciales son de sus

respectivospropietarios.

Este producto cumple con estas normas cuando se pone

en funcionamiento con un alargador de 1.82 m (6 pies) o

máscorto.

ESPAÑOL

Carga de una batería (Fig. C)

1. Enchufe el cargador en una toma de corriente apropiada

antes de introducir labatería.

Fig. C

2. Inserte la batería

8

en el cargador, comprobando

esté bien fija. La luz roja (de carga) parpadeará

continuamente para indicar que se ha iniciado el

proceso decarga.

3. La luz roja se quedará ENCENDIDA continuamente

cuando se haya completado el proceso de carga.

La batería estará entonces completamente cargada

y podrá ser utilizada de inmediato o dejarse en el

cargador. Para sacar la batería del cargador, presione el

botón de liberación

9

de labatería.

NOTA: Para asegurar el máximo rendimiento y vida

útil de las baterías de iones de litio, cargue la batería

completamente antes de usarla por primeravez.

Funcionamiento del cargador

Consulte los indicadores a continuación relativos al estado

de carga de labatería.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/Fría*

* DCB107, DCB112, DCB113, DCB115, DCB118,

DCB132: La luz roja continuará parpadeando, pero una

luz indicadora amarilla estará iluminada durante esta

operación. Una vez que la batería haya llegado a una

temperatura apropiada, la luz amarilla se apagará y el

cargador continuará con el procedimiento decarga.

El cargador no cargarán una batería defectuosa. El cargador

indicará que la unidad de batería es defectuosa al no

iluminarse o al indicar que existe un problema con la unidad

o elcargador.

NOTA: Esto también puede significar que hay un problema

con elcargador.

Si el cargador indica un problema, lleve el cargador y la

batería a un centro de servicio autorizado para que sean

sometidos apruebas.

Retraso por batería caliente/fría

Cuando el cargador detecta que una batería está demasiado

caliente o demasiado fría, inicia automáticamente un

Retraso por batería caliente/fría y suspende la carga hasta

que la batería alcanza una temperatura adecuada. En ese

momento, el cargador inicia automáticamente el modo

de carga de la batería. Esta función garantiza la máxima

duración de labatería.

Una batería fría se carga más lentamente que una batería

caliente. La batería se cargará a ese ritmo más lento durante

todo el ciclo de carga y no volverá a cargarse a la velocidad

de carga máxima incluso si la batería secalienta.

El cargador DCB118 está equipado con un ventilador

interno diseñado para enfriar la batería. El ventilador se

encenderá automáticamente cuando la batería tenga

queenfriarse.

No opere nunca el cargador si el ventilador no funciona

adecuadamente o si las ranuras de ventilación están

obstruidas. No permita que entren objetos extraños dentro

delcargador.

Sistema de protección electrónica

Las herramientas con baterías de iones de litio están

diseñadas con un Sistema de protección electrónico

que protegerá la batería contra la sobrecarga, el

sobrecalentamiento o la descargacompleta.

La herramienta se apagará automáticamente si el Sistema

de protección electrónico se activa. Si esto ocurre, coloque

la batería de iones de litio en el cargador hasta que esté

totalmentecargada.

Montaje en la pared

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Estos cargadores están diseñados para montarse en la

pared o colocarse en posición vertical sobre una mesa o

superficie de trabajo. Si lo monta en la pared, coloque el

cargador al alcance de una toma de corriente eléctrica y

alejado de las esquinas u otras obstrucciones que puedan

impedir el flujo de aire. Utilice la parte de atrás del cargador

como plantilla para la ubicación de los tornillos de montaje

en la pared. Monte el cargador firmemente utilizando

tornillos para muro seco (comprados por separado) de un

mínimo de 25,4 mm (1") de largo, con una cabeza de un

diámetro de 7-9 mm (0,28–0,35"), atornillados en madera

hasta una profundidad óptima dejando el tornillo expuesto

aproximadamente 5,5 mm (7/32"). Alinee las ranuras en

la parte trasera del cargador con los tornillos expuestos e

introdúzcalos totalmente en lasranuras.

Instrucciones de limpieza del cargador

ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente de CA

antes de limpiarlo. Para limpiar la suciedad y

grasa del exterior del cargador puede usarse un

paño o cepillo suave no metálico. No use agua ni

solucioneslimpiadoras.

Notas importantes sobre la carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 – 24 °C (65 – 75 °F).

NO cargue la unidad de batería a una temperatura

ambiental inferior a +4.5 °C (+40 °F) o superior a +40°C

ESPAÑOL

(+104 °F). Esto es importante y evitará causar daños

graves a labatería.

2. Puede que el cargador y la unidad de batería se

calienten ligeramente durante el proceso de carga.

Esto es normal y no representa ningún problema. Para

facilitar el enfriamiento de la unidad de batería después

del uso, evite colocar el cargador o la unidad de batería

en un lugar cálido, como un cobertizo metálico o un

remolque sin aislamientotérmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando

se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea

aproximadamente 18 – 24 °C (65 – 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su

centro de serviciolocal.

4. La unidad de batería debería ser recargada cuando

no sea capaz de producir suficiente potencia para

trabajos que eran fácilmente realizados antes. NO

CONTINÚE usándola bajo estas circunstancias. Siga el

procedimiento de carga. También puede cargar una

unidad de batería que haya sido usada parcialmente

cuando lo desee, sindañarla.

5. Los materiales ajenos conductores por naturaleza, tales

como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

Desenchufe siempre el cargador de la toma de corriente

cuando no haya una unidad de batería en su cavidad.

Desenchufe el cargador antes de intentarlimpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier

otrolíquido.

Recomendaciones de almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco

y seco, lejos de la luz solar directa y del exceso de calor

ofrío.

2. Para resultados óptimos durante tiempos prolongados

de almacenamiento, se recomienda almacenar la

unidad de batería completamente cargada en un lugar

fresco y seco fuera delcargador.

NOTA: Las unidades de batería no deberían almacenarse

completamente descargadas. La unidad de batería deberá

recargarse antes de serusada.

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

COMPONENTES (FIG. A)

ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para

obtener una lista completa de loscomponentes.

Uso Debido

Su esmeriladora recta fue diseñada para aplicaciones de

esmerilado profesionales. La herramienta puede ser usada

con un rango completo de accesorios de esmerilado con

un diámetro máximo de 40mm y una velocidad mínima

aprobada de 25000/min.

NO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

Esta esmeriladora recta es una herramienta

eléctricaprofesional.

NO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

Interruptor oscilatorio de velocidad

variable (Fig. A)

ADVERTENCIA: Tome la herramienta firmemente

con ambas manos para mantener el control de

la herramienta al arranque y durante el uso de la

misma, y hasta que deje de rotar el disco o accesorio.

Compruebe que el disco se haya detenido totalmente

antes de soltar laherramienta.

ADVERTENCIA: Para reducir el movimiento

inesperado de la herramienta, no la encienda ni la

apague mientras la carga. Permita a la esmeriladora

alcanzar su velocidad completa antes de tocarla

contra la superficie a ser esmerilada. Levante la

herramienta de la superficie antes deapagarla.

Presionar el interruptor oscilatorio de velocidad variable

enciende la herramienta, liberarlo apaga la herramienta.

El interruptor oscilatorio de velocidad variable permite

el control de velocidad—mientras más alejado esté

presionado el interruptor, mayor será la velocidad de

laesmeriladora.

Botón de bloqueo de apagado (Fig. A)

El botón de bloqueo de apagado

, ubicado en el cuerpo

de la herramienta, es una característica de seguridad que

evita la activación accidental de laesmeriladora.

Para encender la herramienta, oprima el botón de bloqueo

de apagado

, entonces presione el interruptor oscilatorio

. La herramienta funcionará mientras el interruptor

esté presionado. Apague la herramienta liberando el

interruptoroscilatorio.

ADVERTENCIA: No deshabilite el botón de

bloqueo de apagado. Si el botón de bloqueo está

deshabilitado, la herramienta puede arrancar

inesperadamente cuando sebaje.

ADVERTENCIA: Deje que la herramienta alcance su

velocidad total antes de tocar con ella la superficie

de la pieza de trabajo. Levante la herramienta de la

superficie de trabajo antes deapagarla.

ESPAÑOL

Engranaje de tres velocidades (Fig. A)

ADVERTENCIA: Sin importar el ajuste de velocidad,

la velocidad nominal del accesorio debe ser por lo

menos igual a la velocidad máxima marcada en la

herramientaeléctrica.

La función de tres velocidades de su herramienta le permite

seleccionar rangos de velocidad en base a la aplicación

y el accesorio usado. Para seleccionar el ajuste de menor

velocidad, apague la herramienta y permita que se detenga.

Deslice el interruptor de selector de velocidad

13

a las

menores rpm indicadas sobre el cambiador. El ajuste de

velocidad media está en la posición media. El ajuste de

mayor velocidad se indica con las mayoresrpm.

NOTA: Los rangos de velocidad no pueden cambiarse

mientras esté en uso. Libere el gatillo y permita que la

herramienta se detenga por completo antes de cambiar a

una nueva selección de rango develocidad.

Luz de trabajo LED (Fig. A)

ATENCIÓN: No mire directamente la luz de

trabajo. Podría resultar en lesiones ocularesserias.

La luz de trabajo

ubicada alrededor del collarín se

activa cuando se presiona el interruptor oscilatorio. Cuando

se libere el interruptor, la luz de trabajo permanecerá

iluminada por hasta 20segundos.

NOTA: La luz de trabajo es para iluminar la superficie

de trabajo inmediata y no se pretende que se use como

unalinterna.

OPERACIÓN

ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.

Cómo instalar y retirar la unidad de

batería (Fig. A)

NOTA: Para mejores resultados, verifique que su unidad de

batería esté completamentecargada.

Para instalar la unidad de batería

8

en el mango de la

herramienta, alinee la unidad de batería con los rieles en

el interior del mango de la herramienta y deslícela en el

mango hasta que la unidad de batería quede firmemente

insertada en la herramienta; verifique que ésta no se

salgasola.

Para retirar la unidad de alimentación de la herramienta,

presione los botones de liberación

9

y tire firmemente de la

unidad de batería para sacarla del mango de la herramienta.

Insértela en el cargador tal como se describe en la sección

del cargador de estemanual.

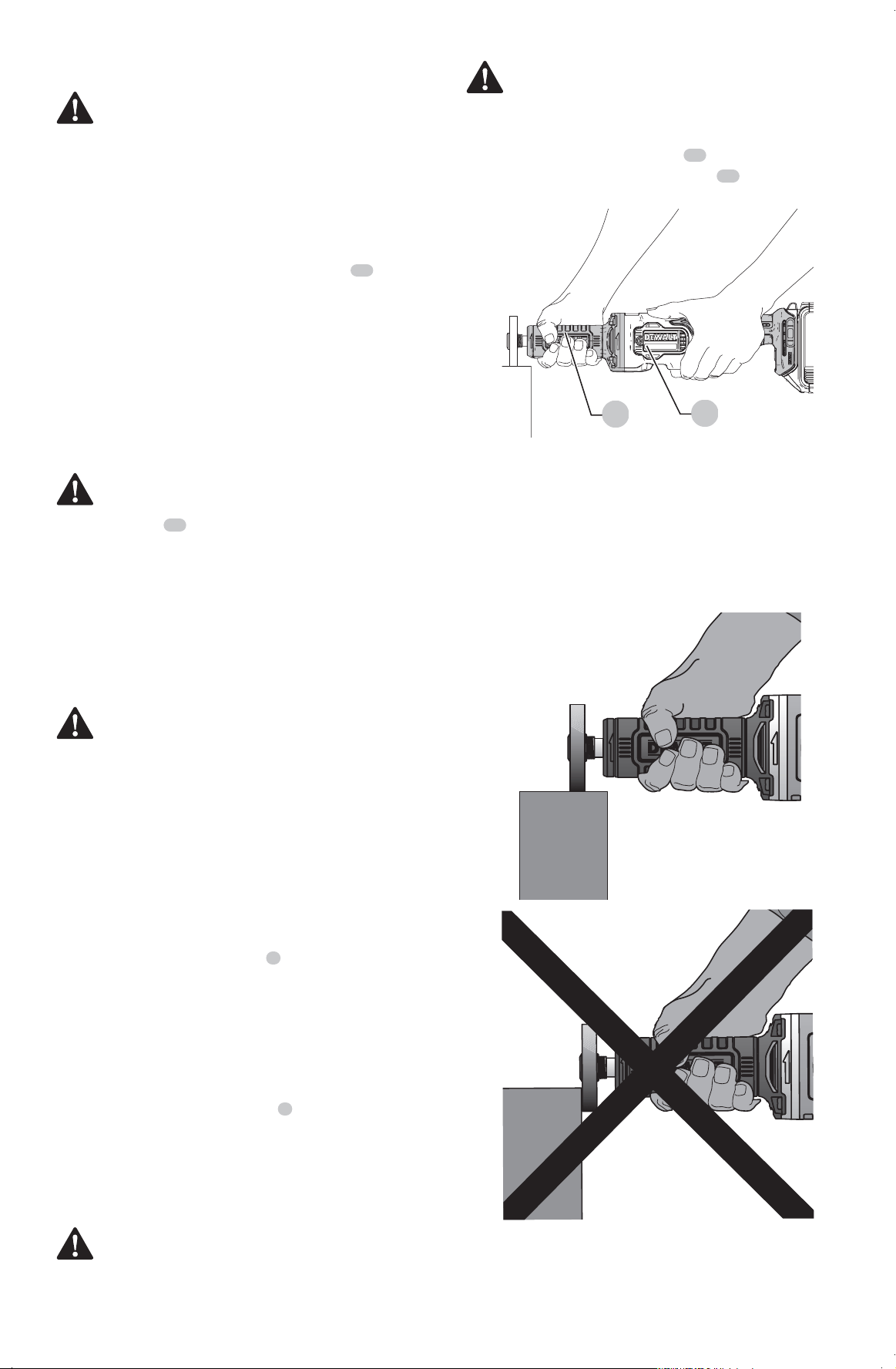

Posición adecuada de las manos (Fig. D)

ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como semuestra.

ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

La posición adecuada de las manos requiere una mano

sobre el cuerpo de la herramienta

10

, con la otra mano

sobre el cuello de la esmeriladora recta

11

como se

muestra en la FiguraD.

Fig. D

Fije su pieza de trabajo firmemente con una abrazadera o

un torno. Lleve una mascarilla para cubrirse la nariz y la boca

si la operación a realizar generará polvo. Respete el disco.

No meta el disco bruscamente en la pieza de trabajo ni use

un nivel de fuerza innecesario. Esmerile solo con el borde

del disco, (Fig.E), a menos que tenga un disco especial que

permita esmerilar con la cara deldisco.

Fig. E

ESPAÑOL

Montaje de un accesorio (Fig. A)

ADVERTENCIA: Los accesorios deben ser

especificados como mínimo para la velocidad

máxima indicada en la herramienta. Los accesorios

que funcionen a velocidades superiores a su velocidad

nominal pueden romperse y salirdespedidos.

ADVERTENCIA: Los accesorios se deben equiparar

a la capacidad nominal indicada en la herramienta.

Los accesorios de tamaños incorrectos no pueden ser

controladosadecuadamente.

ADVERTENCIA: No utilice accesorios con un mandril

de una longitud superior a 50 mm (2.0"). Asegúrese de

que la longitud del mandril expuesta no sea superior

a 25 mm (1.0") después de insertar el accesorio en

elcollar.

ADVERTENCIA: Peligro de proyectil. Sólo use los

accesorios con patas que empaten con el collarín

instalado. Patas más cortas no serán seguras y

podrían soltarse durante laoperación.

ATENCIÓN: Nunca apriete el collarín sin primer

instalar un accesorio en éste. El apretar un collar

vacío, incluso a mano, puede dañar elcollar.

Esta herramienta viene con un collar de 6,35 mm (1/4”)

7

1. Sujete el eje

3

utilizando la llave más pequeña

5

provista.

2. Afloje la tuerca de sujeción

4

girándola en

sentidoantihorario.

3. Introduzca el vástago del accesorio en elcollar

7

4. Apriete bien el collar utilizando la llave más grande

6

suministrada.

Para sacar el accesorio, proceda en ordeninverso.

Cuando arranque la herramienta (con un disco nuevo o de

repuesto instalado) sujete la herramienta en un área bien

protegida. Si el disco tiene una cuarteadura o una falla

que hayan pasado inadvertidas, se romperá en pedazos

en menos de un minuto. Nunca encienda la herramienta

cuando haya una persona alineada con el disco. Incluso si se

trata deloperador.

Precauciones que debe tener en cuenta al

lijar pintura

1. NO SE RECOMIENDA lijar pintura de base plomo debido

a la dificultad para controlar el polvo contaminado.

El peligro de envenenamiento por plomo es más

importante para los niños y las mujeresembarazadas.

2. Como es difícil identificar si una pintura contiene o no

plomo sin realizar análisis químicos, recomendamos

tomar las siguientes precauciones al lijar cualquier

pintura:

SEGURIDAD PERSONAL

1. Ningún niño o mujer embarazada debe ingresar al área

de trabajo donde se lija la pintura hasta que se haya

terminado la limpiezafinal.

2. Todas las personas que ingresan al área de trabajo

deben usar una máscara para polvo o una mascarilla de

respiración. El filtro se debe cambiar diariamente o cada

vez que el usuario tenga dificultad pararespirar.

NOTA: Sólo se deben usar aquellas máscaras para polvo

apropiadas para trabajar con polvo y vapores de pintura

de base plomo. Las máscaras comunes para pintar no

ofrecen esta protección. Consulte a su comerciante local

sobre la máscara apropiada (aprobada por NIOSH).

3. NO SE DEBE COMER, BEBER O FUMAR en el área

de trabajo para evitar ingerir partículas de pintura

contaminada. Los trabajadores se deben lavar y limpiar

ANTES de comer, beber o fumar. No se deben dejar

artículos para comer, beber o fumar en el área de

trabajo donde se podría depositar polvo sobreellos.

SEGURIDAD AMBIENTAL

1. La pintura debe ser retirada de forma tal de reducir al

mínimo la cantidad de polvogenerado.

2. Las áreas donde se realiza remoción de pintura deben

estar selladas con hojas de plástico de 101,6 µm (4 mils)

deespesor.

3. El lijado se debe realizar de manera de reducir los

vestigios de polvo de pintura fuera del área detrabajo.

LIMPIEZA Y ELIMINACIÓN

1. Todas las superficies del área de trabajo deben ser

limpiadas cuidadosamente y repasadas con aspiradora

todos los días mientras dure el proyecto de lijado. Se

deben cambiar con frecuencia las bolsas de filtro de

laaspiradora.

2. Las telas plásticas del piso se deben recoger y eliminar

junto con cualquier resto de polvo u otros residuos del

lijado. Deben colocarse en recipientes de desperdicios

sellados y eliminarse por medio de los procedimientos

normales de recolección deresiduos.

Durante la limpieza, los niños y las mujeres embarazadas

deben mantenerse lejos del área de trabajoinmediata.

3. Todos los juguetes, muebles lavables y utensilios

utilizados por los niños deben ser lavados

cuidadosamente antes de ser utilizadosnuevamente.

MANTENIMIENTO

ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.

Limpieza

ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada ANSI

Z87.1 al realizar estatarea.

ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

ESPAÑOL

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Accesorios

ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

que ofrece D

WALT., el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados porD

WALT.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con D

WALT Industrial

Tool Co., 701 East Joppa Road, Towson, MD 21286, llame

al 1-800-4-D

WALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

Reparaciones

El cargador y las unidades de batería no pueden

serreparados.

ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica D

WALT u en un centro de mantenimiento

autorizado D

WALT. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al

(55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-433-9258 (1-800 4-D

WALT)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto:

Mod./Cat.:

Marca:

Núm. deserie:

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Registro en línea

Gracias por su compra. Registre su producto ahorapara:

ESPAÑOL

• SERVICIO EN GARANTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para el

Consumidor).

Registro en línea en www.dewalt.com/register.

Garantía limitada por tres años

WALT reparará, sin cargo, cualquier falla que surja de

defectos en el material o la fabricación del producto, por

hasta tres años a contar de la fecha de compra. Esta garantía

no cubre fallas de las piezas causadas por su desgaste

normal o abuso a la herramienta. Para mayores detalles

sobre la cobertura de la garantía e información acerca de

reparaciones realizadas bajo garantía, visítenos en

www.dewalt.com o dirígase al centro de servicio más

cercano. Esta garantía no aplica a accesorios o a daños

causados por reparaciones realizadas o intentadas por

terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR,

Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O

CONSECUENTES. Algunos estados no permiten limitaciones

sobre la duración de una garantía implícita, o la exclusión

o limitación de daños incidentales o consecuentes, así que

estas limitaciones pueden no aplicarse a usted. Esta garantía

le otorga derechos legales específicos, además de los cuales

usted puede tener otros derechos dependiendo del estado

o la provincia en que seencuentre.

Además de la garantía, las herramientas D

WALT están

cubiertaspor:

1 AÑO DE SERVICIO GRATUITO

WALT mantendrá la herramienta y reemplazará las

piezas gastadas por su uso normal, sin cobro, en cualquier

momento durante un año a contar de la fecha decompra.

2 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DEWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

3 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DEWALT

DCB200, DCB204, DCB204BT, DCB205, DCB205BT, DCB206,

DCB606, DCB609

NOTA: La garantía del producto quedará nula si la unidad

de batería ha sido alterada de cualquier manera. D

WALT no

es responsable de ninguna lesión causada por alteraciones

y podría iniciar un procedimiento judicial por fraude de

garantía hasta el máximo grado permisible por laley.

GARANTÍA DE REEMBOLSO DE SU DINERO

POR 90 DÍAS

Si no está completamente satisfecho con el desempeño

de su máquina herramienta, láser o clavadora D

WALT,

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia

se vuelven ilegibles o faltan, llame al 1-800-

433-9258 (1-800-4-D

WALT) para que se le

reemplacengratuitamente.

ESPECIFICACIONES

DCG426 20 V Máx* 10000–25000 rpm

Solamente para propósito deMéxico:

Importado por: D

WALT Industrial Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

WALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

WALT

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of thetool.

WALT BATTERY AND CHARGER SYSTEMS

Chargers/Charge Time (Minutes) . Chargeurs/Durée de charge (Minutes) .

Cargadores de baterías/Tiempo de carga (Minutos)

Battery

Cat #

Output

Voltage

120 Volts 12 Volts

DC9000

DC9310

DC9320

DCB095

DCB102

DCB103

DCB107

DCB112

DCB113

DCB114

DCB115

DCB116

DCB118

DCB132

DCB119

DW0249

DCB412

DCB609 20/60 X X X X 135 135 432 270 230 X 135 X 75 270 X X X

DCB606 20/60 X X X X 100 100 272 170 140 X 90 X 60 90 X X X

DCB404 40 X X X X X X X X X 90 X 30 X X X X 130

DCB406 40 X X X X X X X X X 130 X 45 X X X X 190

DCB407 40 X X X X X X X X X 170 X 60 X X X X 235

DC9360 36 45 X X X X X X X X X X X X X X X X

DCB361 36 45 X X X X X X X X X X X X X X X X

DC9280 28 60 X X X X X X X X X X X X X X X X

DW0242 24 X X X X X X X X X X X X X X X 60 X

DCB200 20 X X X X 60 60 140 90 67 X 45 X 45/30** 45 90 X X

DCB201 20 X X X X 30 30 70 45 35 X 22 X 22 22 45 X X

DCB203 20 X X X X 35 35 90 60 45 X 30 X 30 30 60 X X

DCB203BT* 20 X X X X 35 35 90 60 45 X 30 X 30 30 60 X X

DCB204 20 X X X X 70 70 185 120 90 X 60 X 60/40** 60 120 X X

DCB204BT* 20 X X X X 70 70 185 120 90 X 60 X 60 60 120 X X

DCB205 20 X X X X 95 95 240 150 112 X 75 X 75/47** 75 150 X X

DCB206 20 X X X X 100 100 272 170 140 X 90 X 60 90 X X X

DCB207 20 X X X X 30 30 60 40 30 X 22 X 22 22 X X X

DC9182 18 X 40 40 X X 40 X X X X X X X X X 40 X

DCB120 12 X X X X 30 30 60 45 35 X 20 X X

X 45 X X

DCB127 12 X X X X 35 35 90 60 50 X 30 X X X 60 X X

DCB080 8 X X X 60 X X X X X X X X X X X X X

*BT - Bluetooth® NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®,

SIG, Inc. and any use of such marks by D

WALT is under license. Other trademarks and trade names are those of their

respective owners.

**Battery Datecode 201536 or later.

“X” Indicates that the battery pack is not compatible with that specific charger. All charge times are approximate. Actual

charge time may vary. Read the instruction manual for more specific information.

“X” indique que le bloc-piles n’est pas compatible avec ce chargeur. Les durées de charge sont approximatives; la durée de

charge rélle peut varier. Lire le manuel d’utilisation pour obtenir des renseignements plus précis.

Una “X” indica que el paquete de baterías no es compatible con ese determinado cargador. El tiempo de duración de carga es

aproximado; la duración de carga real puede variar. Lea el manual de instrucciones para obtener información más precisa.

* Maximum initial battery voltage (measured without a workload) is 20, 60 or 120 volts. Nominal voltage is 18, 54 or 108.

(120V Max* is based on using 2 D

WALT 60V Max* lithium-ion batteries combined.)

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60 ou 120 volts. La tension nominale est de 18, 54 ou 108.

(120V Max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion D

WALT de 60V Max*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120 voltios. El voltaje nominal es de 18, 54 o

108. (120 V Máx* se basan en el uso de 2 baterías de iones de litio D

WALT de 60 V Máx* combinadas).

Dewalt DCG426B 0V MAX* Brushless Cordless 1-1/2 in. Variable Speed Cordless Die Grinder

Product's Documents

Instruction Manual

Specifications

Dewalt DCG426B Questions and Answers
