Thank you for purchasing this product.

Before using your refrigerator, please carefully read this instruction manual in order to maximize

its performance. Store all documentation for subsequent use or for other owners. This product is

intended solely for household use or similar applications such as:

- the kitchen area for personnel in shops, offices and other working environments

- on farms, by clientele of hotels, motels and other environments of a residential type

- at bed and breakfasts (B & B)

- for catering services and similar applications not for retail sale.

This appliance must be used only for purposes of storage of food, any other use is considered

dangerous and the manufacturer will not be responsible for any omissions. Also, it is recommended

that you take note of the warranty conditions.



SAFETY INFORMATION



Please read the operating and installation instructions carefully!

They contain important information on how to install, use and maintain the appliance.

The manufacturer is not liable if you fail to comply with the instructions and warnings.

Retain all documents for subsequent use or for the next owner.



x Do not connect the appliance to the electricity supply until all

packing and transit protectors have been removed. Keep children

away from packaging and its parts.

Danger of suffocation from folding cartons and plastic film!

x Leave to stand for at least 4 hours before switching on the product,

to allow compressor oil to settle if transported horizontally.

x Make sure there is no transport damage.

x Do not damage the refrigerant circuit.

x Maintain the ventilation openings in the appliance enclosure or in

the built-in structure, free of obstruction.

x Never use water to wash the compressor position, wipe it with a

dry cloth thoroughly after cleaning to prevent rust.

x Handle the appliance always with at least two persons because it is

heavy.

x Install and level the appliance in an area suitable for its size and

use.

x Make sure that the electrical information on the rating plate agrees

with the power supply. If it does not, contact an electrician.

x The appliance is operated by a 220-240 VAC/50 Hz power supply.

Abnormal voltage fluctuation may cause the appliance to fail to

start, or damage to the temperature control or compressor, or

there may be an abnormal noise when operating. In such case, an

automatic regulator shall be mounted.

x Only for UK: The applianceÿ

s power cable is fitted with 3-cord

(grounding) plug that fits a standard 3-cord (grounded) socket.

Never cut off or dismount the third pin (grounding). After the ap-

pliance is installed, the plug should be accessible.

x Make sure that mains cable is not caught under the appliance

during and after carrying/moving the appliance, to avoid the mains

cable becoming cut or damaged. If the supply cord is damaged, it

must be replaced by the manufacturer, its service agent or

similarly qualified person in order to avoid a hazard.

x Do not install the appliance in humid, oily or dusty places, nor

expose it to direct sunlight and to water.

x Do not install the appliance near heaters or inflammable materials.

x FOR appliances with a freezer compartment: if there is a power

failure do not open the lid. Frozen food should not be affected if the

failure lasts for less than the hours indicated on the rating label

(Temperature rise time). If the failure is longer, then the food

should be checked and eaten immediately or cooked and then

refrozen.

x If you find that the lid of the appliance is difficult to open just after

you have closed it, donÿ

t worry. This is due to the pressure

difference which will equalize and allow the lid to be opened

normally after a few minutes.

x Do not store medicines, bacteria or chemical agents in the

appliance. This appliance is a household appliance, it is not

recommended to store materials that require strict temperatures.

x Do not excessively pull or fold the power cord or touch the plug

with wet hands.

x Do not store products which contain flammable propellant (e.g.

spray cans) or explosive substances in the appliance. Risk of

explosion!

x Do not place unstable articles (heavy objects, containers filled with

water) on top of the refrigerator, to ovoid personal injury caused

by falling or electric shock caused by contact with water.

x Do not use electrical appliances inside the food storage

compartments, unless they are of the type recommended by the

manufacturer.

x Do not touch internal cooling elements, especially with wet hands,

to avoid cracks or injuries.

x At risk here are children, people who have limited physical, mental

or sensory abilities, as well as people who have inadequate

knowledge concerning safe operation of the appliance.

x Check that children and vulnerable people have understood the

hazards. A person responsible for safety must supervise or instruct

children and vulnerable people who are using the appliance. Only

children aged 8 years and above may use the appliance.

x Children should not play with the appliance.

x Children aged from 3 to 8 years are allowed to load and unload this

appliance.

x FOR appliances with a freezer compartment: do not store bottled

or canned liquids (especially carbonated drinks) in the freezer

compartment. Bottles and cans may burst!

x FOR appliances with a freezer compartment: never put frozen food

straight from the freezer compartment in your mouth. Risk of low-

temperature burns!

x Keep plastic parts and the door seal free of oil and grease.

Otherwise, plastic parts and the door seal will become porous.

x Before performing any operation, unplug the power cord from the

power socket.

x Do not use mechanical devices or other means to accelerate the

defrosting process, other than those recommended by the

manufacturer.

x Do not use pointed or sharp-edged objects such as knives or forks

to remove the frost.

x Never use hairdryers, electrical heaters or other such electrical

appliances for defrosting.

x It is recommended to keep the plug clean, any excessive dust

residues on the plug can be the cause fire.

x Do not try to repair, disassemble or modify the appliance by

yourself. In case of repair please contact always our customer

service.

x Supervise children while the appliance is being cleaned or

maintained.

x Do not clean the cold glass shelves with hot water. Sudden

temperature change may cause the glass to break.

x WARNING: The tubes of the refrigeration circuit convey a small

quantity of an environmentally friendly but flammable refrigerant

(R600a) and insulating gas (cyclopentane). It does not damage the

ozone layer and does not increase the greenhouse effect. If

refrigerant escapes, it may injure your eyes or ignite.

x If the refrigerant circuit should be damaged:

- Switch off the appliance and pull out the mains plug,

- Keep naked flames and/or ignition sources away from the

appliance,

- Thoroughly ventilate the room for several minutes,

- Inform customer service.

x WARNING: Do not damage the plug and/or the power cord; this

could cause electrical shocks or fires.

x WARNING: Do not use multiple portable socket-outlets or portable

power supplies. We do not recommend the use of extension leads

and multi-way adapters.

x Do not attempt to sit or stand on the top of the appliance. You could

injure yourself or damage it. This appliance is not designed for

stacking with any other ones.

x The product is designed and built for domestic household use only.

x Only original parts supplied by the manufacturer may be used. The

manufacturer guarantees that only these parts satisfy the safety

requirements.

x Opening the door for long periods can cause a significant increase

of the temperature in the compartments of the appliance.

- Clean regularly surfaces that can come in contact with food and

accessible drainage systems.

- Clean water tanks if they have not been used for 48h; flush the

water system connected to a water supply if water has not been

drawn for 5 days.

- Store raw meat and fish in suitable containers in the

refrigerator, so that it is not in contact with or drip onto other

food.

- Two-star frozen-food compartments(if they are presented in the

appliance) are suitable for storing pre-frozen food, storing or

making ice-cream and making ice cubes.

- One-, two- and three -star compartments, if present in the

appliance, are not suitable for the freezing of fresh food.

- If the appliance is left empty for long periods, switch off, defrost,

clean, dry and leave the door open to prevent mould developing

within the appliance.

x FOR Wine Coolers: this appliance is intended to be used exclusively

for the storage of wine

x FOR a free standing appliance: this refrigerating appliance is not

intended to be used as a built-in appliance

x FOR appliances without a 4-star compartment: this refrigerating

appliance is not suitable for freezing foodstuffs

Scrapping old appliances

This appliance is marked according to the European directive 2012/19/EU on Waste Electrical and

Electronic Equipment (WEEE).

WEEE contains both polluting substances (which can cause negative consequences for the

environment) and basic components (which can be re-used). It is important to have WEEE subjected

to specific treatments, in order to remove and dispose properly all pollutants, and recover and

recycle all materials.

Individuals can play an important role in ensuring that WEEE does not become an environmental

issue; it is essential to follow some basic rules:

- WEEE should not be treated as household waste;

- WEEE should be handed over to the relevant collection points managed by the municipality or by

registered companies. In many countries, for large WEEE, home collection could be present.

In many countries, when you buy a new appliance, the old one may be returned to the retailer who

has to collect it free of charge on a one-to-one basis, as long as the equipment is of equivalent type

and has the same functions as the supplied equipment.

Conformity

By placing the mark on this product, we are confirming compliance to all relevant European

safety, health and environmental requirements which are applicable in legislation for this product.

Guarantee

Minimum guarantee is: 2 years for EU Countries, 3 years for Turkey, 1 year for UK, 1 year for Russia,

3 years for Sweden, 2 years for Serbia, 5 years for Norway, 1 year for Morocco, 6 months for Algeria,

Tunisia no legal warranty required.

Energy Saving

For better energy saving we suggest :

x Installing the appliance away from heat sources and not exposed to direct sunlight and in a

well ventilated roo.

x Avoid putting hot food into the refrigerator to avoid increasing the internal temperature and

therefore causing continuos functionaliting of the compressor.

x Do not excessively stuff foods so as to ensure proper air circulation.

x Defrost the appliance in case there is ice to facilitate the transfer of cold.

x In case of absence of electrical energy, it is advisable to keep the refrigerator door closed.

x Open or keep the doors of the appliance open as little as possible

x Avoid adjusting the setting to temperatures too cold.

x Remove dust present on the rear of the appliance

INSTALLATION INSTRUCTIONS

¾ Before Using Your Wine cooler

x Remove the exterior and interior packing.

x Before connecting the Wine cooler to the power source, let it stand upright for

approximately 2 hours. This will reduce the possibility of a malfunction in the cooling system

from handling during transportation.

x Clean the interior surface with lukewarm water using a soft cloth.

x When disposing your appliance, please choose an authorized disposal site.

¾ Installation of Your Wine Cooler

x This appliance is designed to be for free standing installation or built-in (fully recessed)

(Refer to sticker location the back of this appliance).

x This appliance is intended to be used exclusively for the storage of wine or beverages.

x Place your Wine cooler on a floor that is strong enough to support it when it is fully loaded.

To level your Wine cooler, adjust the front leveling leg at the bottom of the Wine cooler.

x This appliance is using flammability refrigerant.So never damage the cooling pipework

during the transportation.Locate the Wine cooler away from direct sunlight and sources of

heat (stove, heater, radiator, etc.). Direct sunlight may affect the acrylic coating and heat

sources may increase electrical consumption. Extreme cold ambient temperatures may also

cause the unit not to perform properly.

x Avoid locating the unit in moist areas.

x Plug the Wine cooler into an exclusive, properly installed-grounded wall outlet. Do not under

any circumstances cut or remove the third (ground) prong from the power cord. Any

questions concerning power and/or grounding should be directed toward a certified

electrician or an authorized Products service center.

¾ Attention

x Store wine in sealed bottles;

x Do not overload the cabinet;

x Do not open the door unless necessary;

x Do not cover shelves with aluminum foil or any other shelf material which may prevent air

circulation;

x Should the Wine cooler be stored without use for long periods it is suggested, after a careful

cleaning, to leave the door ajar to allow air to circulate inside the cabinet in order to avoid

possible formations of condensation, mold or odors.

¾ Ambient Room Temperature Limits

This appliance is designed to operate in ambient temperatures specified by its temperature class

marked on the rating plate.

- extended temperate (SN): ‘this refrigerating appliance is intended to be used at ambient

temperatures ranging from 10 °C to 32 °C’;

- temperate (N): ‘this refrigerating appliance is intended to be used at ambient temperatures

ranging from 16 °C to 32 °C’;

- subtropical (ST): ‘this refrigerating appliance is intended to be used at ambient temperatures

ranging from 16 °C to 38 °C’;

OPERATING YOUR WINE COOLER/BEVERAGE COOLER

AND SETTING THE TEMPERATURE CONTROL

¾ Control System Instruction

x “ ” Button

To control this appliance turn on/off ( press and hold this buttons for approximately

3 seconds).

x “

” Button

To control the inner light turn on/off.

x “

” Button

To set the temperature of the upper chamber.

x “

” Button

To set the temperature of the lower chamber.

x LED display window on the left

To set the temperature of the upper chamber.

x LED display window on the right

To set the temperature of the lower chamber.

x indicator light

Compressor in operation display.

¾ Setting The Temperature Controls

x When pressing “ ” or “ ” button, the system will be entering the set up mode in the

upper or lower compartment automatically. The LED will flashing and display the setting

temperature.

Press once the button, the temperature will decrease or increase 1 Ԩ. When exceeding the

minimum value that can be established, it will jump to the highest adjustable temperature value

automatically. After stopping pressing the button for 5 seconds, LED figure will stop flash, then

revert back to display the temperature of the upper or lower compartment.

z After the unit is unplugged, the system will return to acquiescence temperature, which setting

by factory. The acquiescence temperature as below:

Upper compartment: 6 Ԩ

Lower compartment: 12 Ԩ

z If want reveal every indoor setting temperature, please corresponding to press " Set Upper " or

" Set Lower " button, the LED will flash and display the setting temperature. After stopping

pressing the button for 5 seconds, LED figure will stop flash, then revert back to display the

actual temperature.

Upper compartment: The temperature setting can be adjusted from 5Ԩ to 10Ԩ.

Lower compartment: The temperature setting can be adjusted from 10Ԩ to 18Ԩ.

¾ Temperature Alarm

If the temperature inside is higher than 23 Ԩ, it will display "HI" on the display panel, and after one

hour after the alarm / buzzer will sound. This indicates that the temperature inside is too high. If the

temperature inside is lower than 0 Ԩ, it will display "LO" on the display panel and at the same time

the alarm also malfunction indicator is active

¾ Temperature Recollection Function

In the event of a power interruption, wine chiller can remember the previous temperature settings,

and when the power is recovery, the cooler temperature will go back the same setting temperature

as power off.

¾ Internal light

In order to reduce energy consumption, this wine cabinet will automatically switch off the LED lights

after 10 minutes.

If you want the LED light to remain on continuously, this is possible. Please press and hold the

"LIGHT" button for 5 seconds, the display will show "LP".After 4 seconds the display will revert back

to normal and the light will remain on until manually switched off.

If you want to revert back and conserve energy (recommended), please press and hold the "LIGHT"

button for 5 second, the display will show "LF",after 4 seconds the display will revert back to normal,

and the light will automatically switch off after 10 minutes.

¾ Shelves

x To prevent damaging the door gasket, make sure to have the door all the way opened when

pulling shelves out of the rail compartment.

x For easy access to the storage content, you must pull the shelves approximately 1/3 out of the

rail compartment, however this unit was designed with a notch on each sides of the shelf tracks

to prevent bottles from falling.

x When removing any of these shelves out of the rail compartment, To fit or remove the shelf, tilt

the shelf as per the diagram and simply pull out, or push in the shelf until it sits on the support

brackets securely.

¾ NOTE:

x If the unit is unplugged, power lost, or turned off, you must wait 3 to 5 minutes before restarting

the unit. If you attempt to restart before this time delay, the Wine cooler/beverage cooler will

not start.

x When you use the Wine cooler/beverage cooler for the first time or restart the Wine

cooler/beverage cooler after having been shut off for a long time, there could be a few degrees

variance between the temperature you select and the one indicated on the LED readout. This is

normal and it is due to the length of the activation time. Once the Wine cooler/beverage cooler

is running for a few hours everything will be back to normal.

¾ How to change the door opening

This appliance has reversible doors but is delivered with a right hinged door. The left hand hinge kit

comes with the unit (in the box), should you wish to reverse the hinge on your unit.

Type A (for full glass/stainless steel door)

1. Lower hinge (Right) 2 . Screws 3 .Door axis

4. Door 5. Top hinge (Right) 6. Hinge Screws

7. Top hinge (Left) 8. Hole cover 9. Lower hinge (Left)

10. Door limit device 11. Screw

1. Open the door to a 90 degrees angle, take out the 2 screws (2) from lower door axis (3), remove

the door (4), Remove the axis plate (3) from the door, (Fig. A).

2. Unscrew the screw (11) located underneath the doorframe and the limit device (10), and relocate

it at left end side of the door frame. (Fig. A/B)

3. Take out the 3 hinge screws (6) from the top hinge (right) (5) and remove it. (Fig. C)

4. Remove decorative nail (8) from left top of cabinet and install spare top hinge (Left) (7) at left top

of cabinet with 3 screws. (Fig. D)

5. Following the above procedure, install the spare lower hinge to the left (9). (Fig. E)

6. Install and aligned the door.

7. Insert the plastic caps to cover the holes(8)

Type B (for slim stainless steel door)

1. Bottom hinge (Right)

2. Screws

3. Door axis

2. 4. Door

7. Top hinge(Left)

5. Top hinge(Right)

8. Bottom hinge (Left)

6. screws

1. Remove 2 screws(1), then pulldoor(4) as per arrowhead direction,Youwill remove the

door. Please removebottom hinge(Right) (1) as well for the assembly. (Fig.A & Fig.B)

2. To remove 3 screws(6) of right upper Hinge, then to remove right upper(5) & Right

bottom hinges(1). (See fig.C)

3. To use the screws which you removedFrom right side hinges to fix left upper& bottom

hinges(7)(8) .(See Fig.D & Fig.E)

4. To rotate door at 180 degrees,then assemble the door as per the reverse way of remove

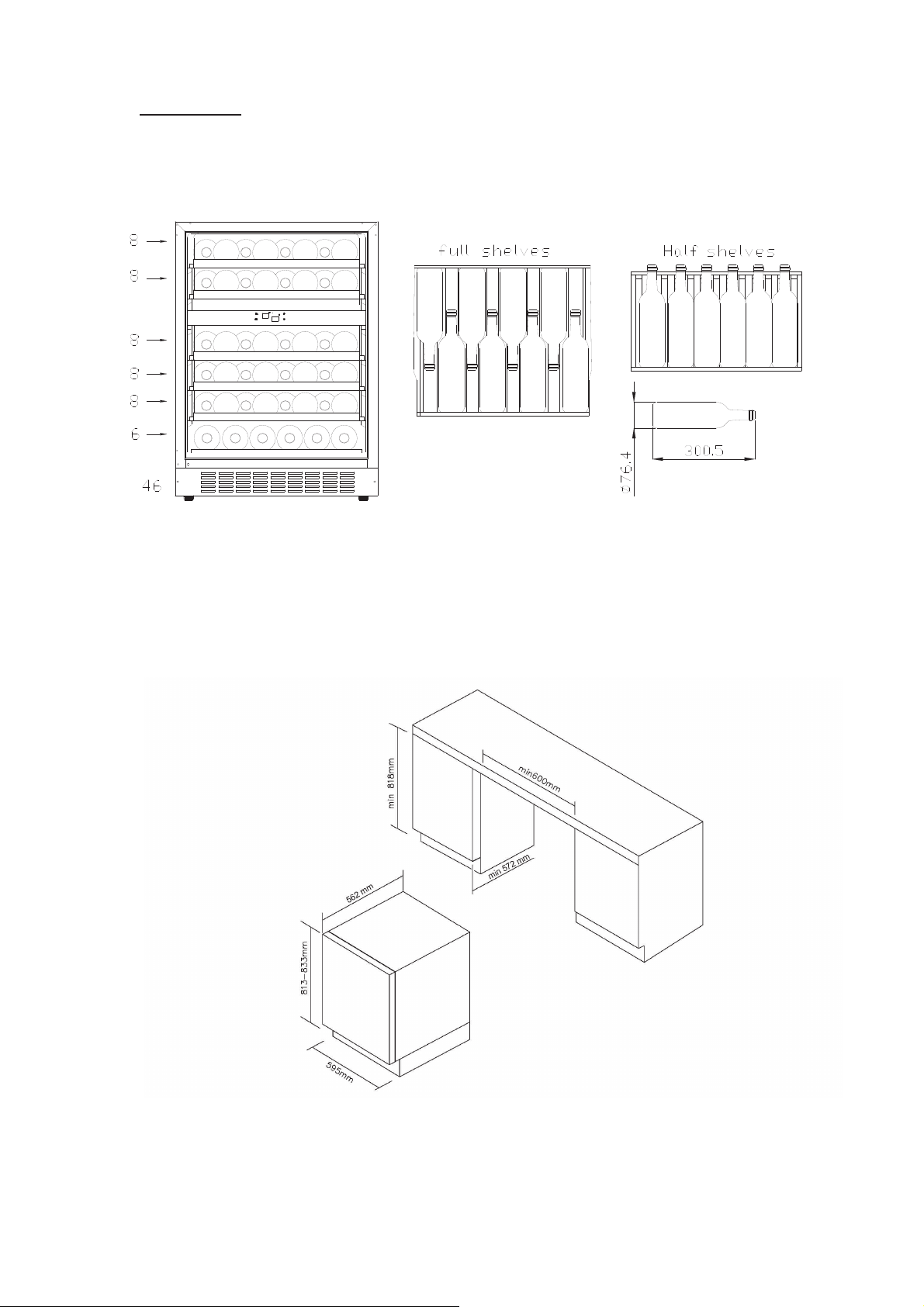

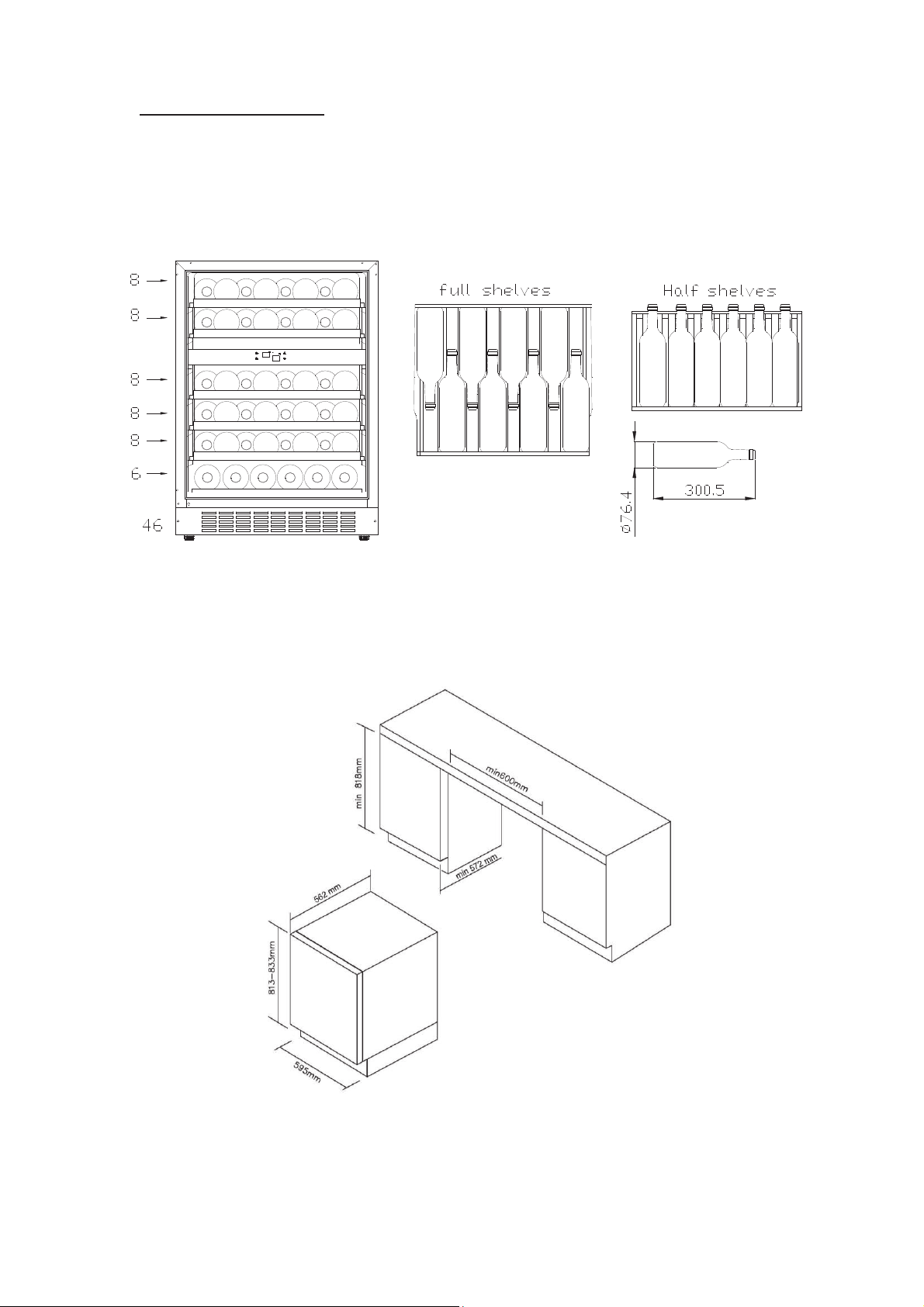

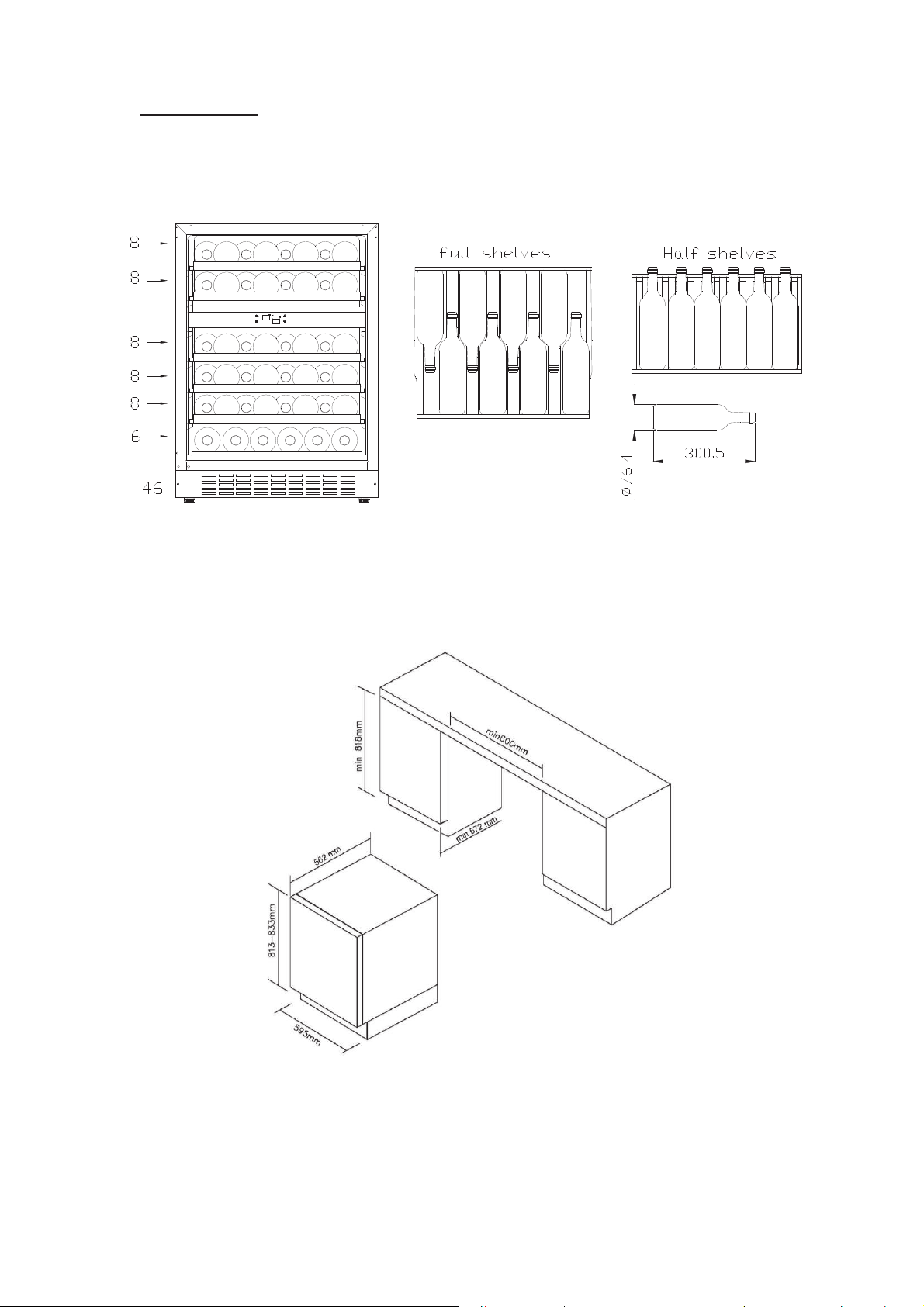

¾ Storage diagram

According to the actual configuration of your product, please check the relative Storage diagram.

Total: 46 bottles (Max)

The most energy-saving configuration requires shelves to be positioned in the product, please refer

to the above pictures.

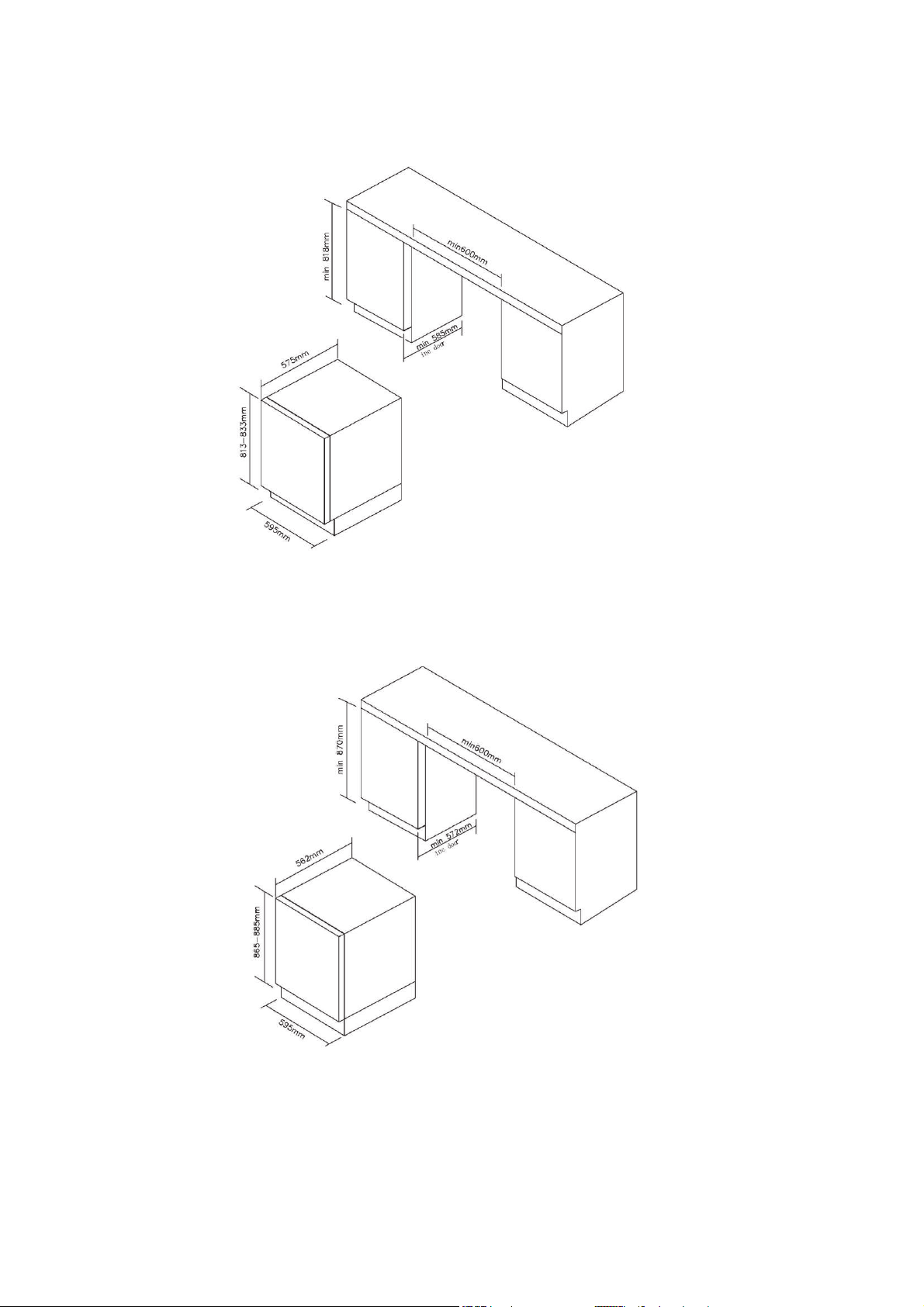

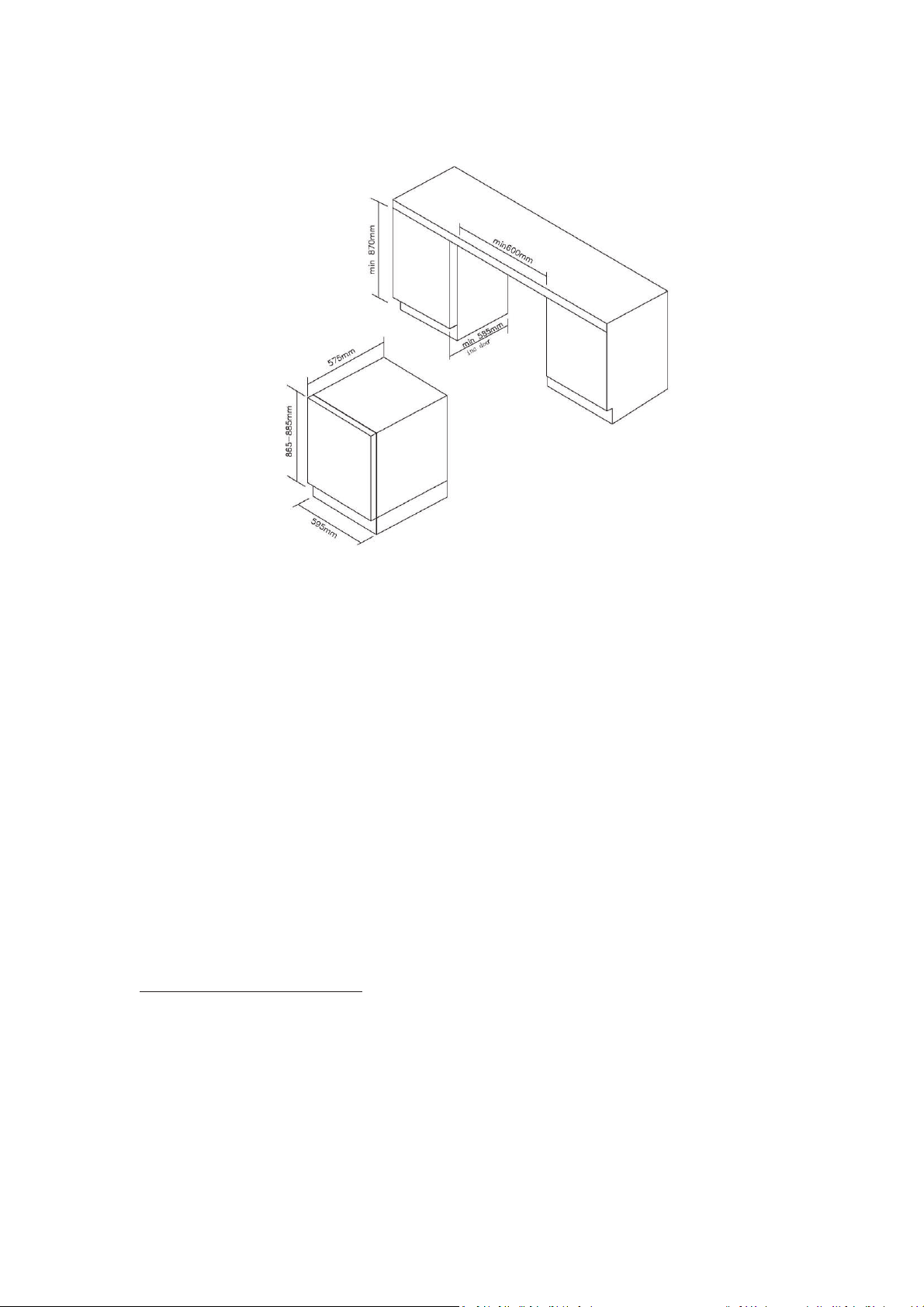

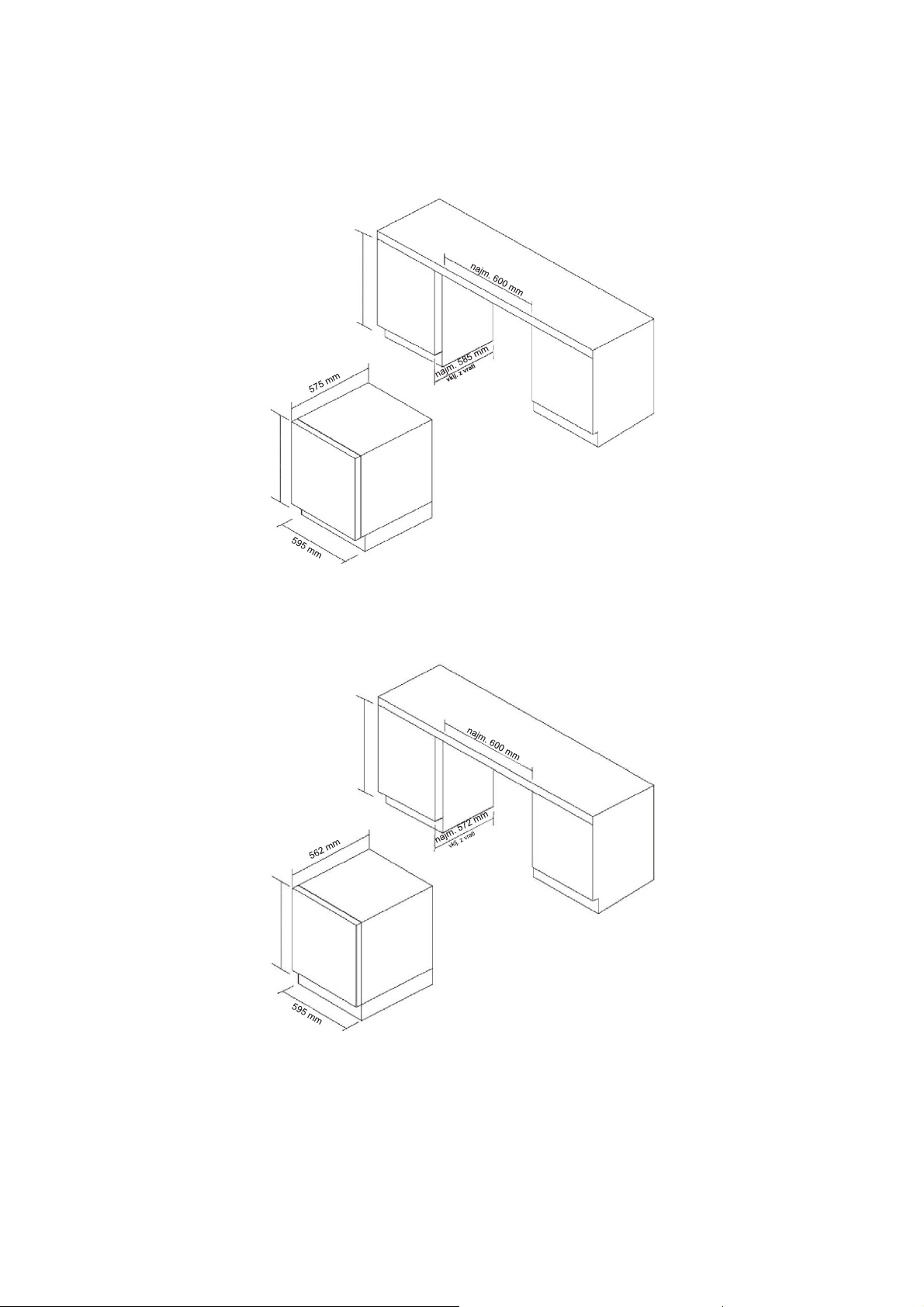

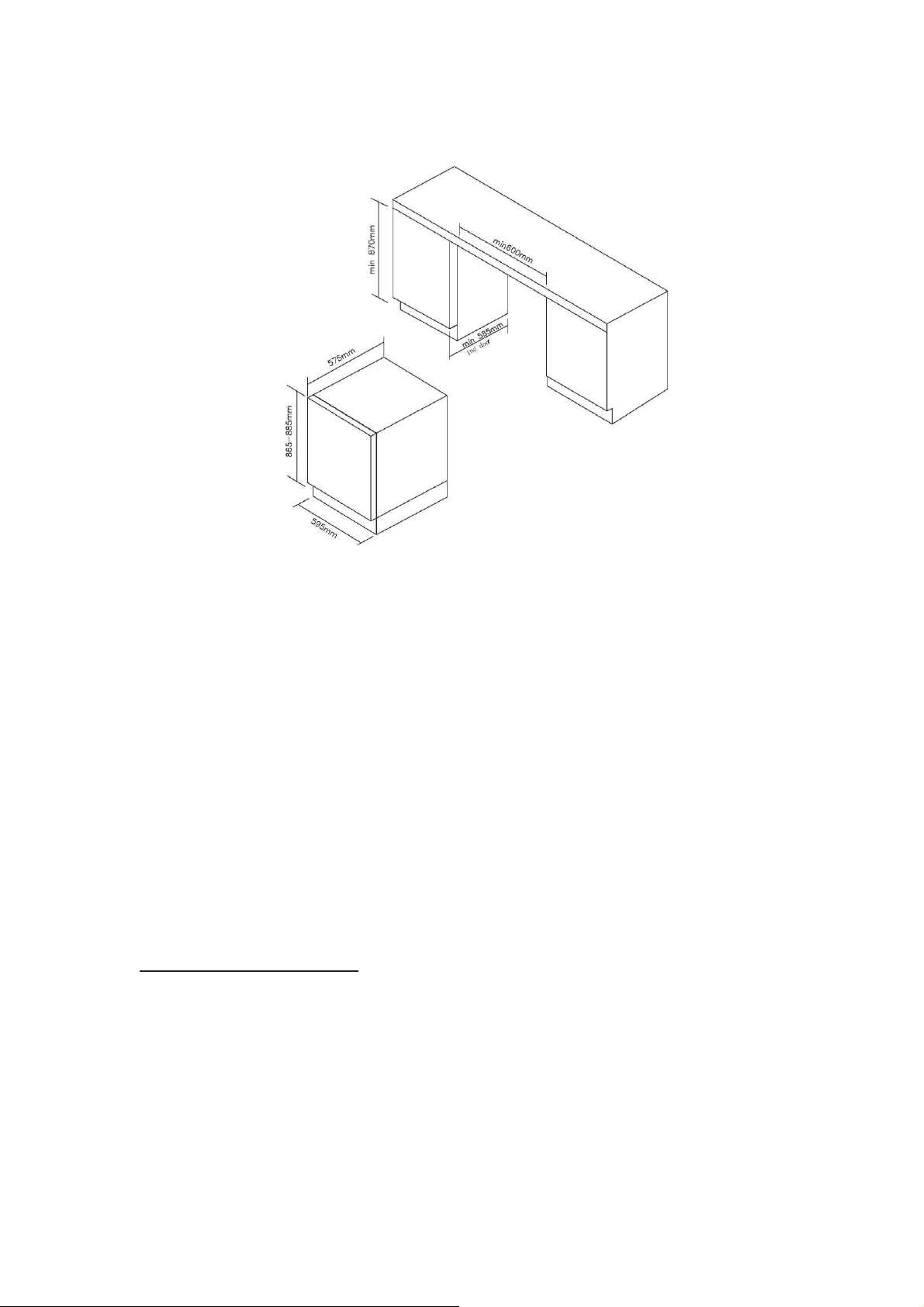

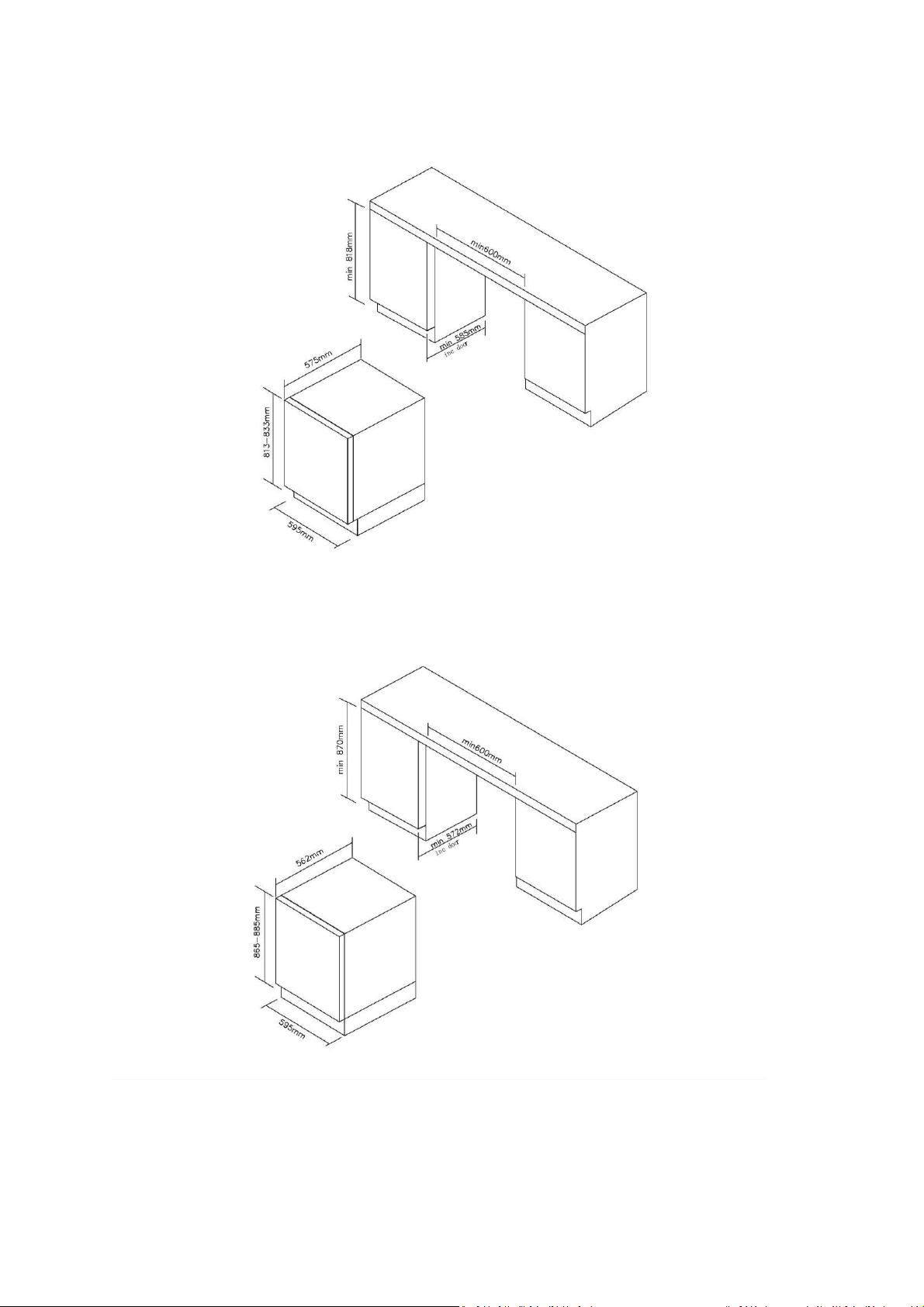

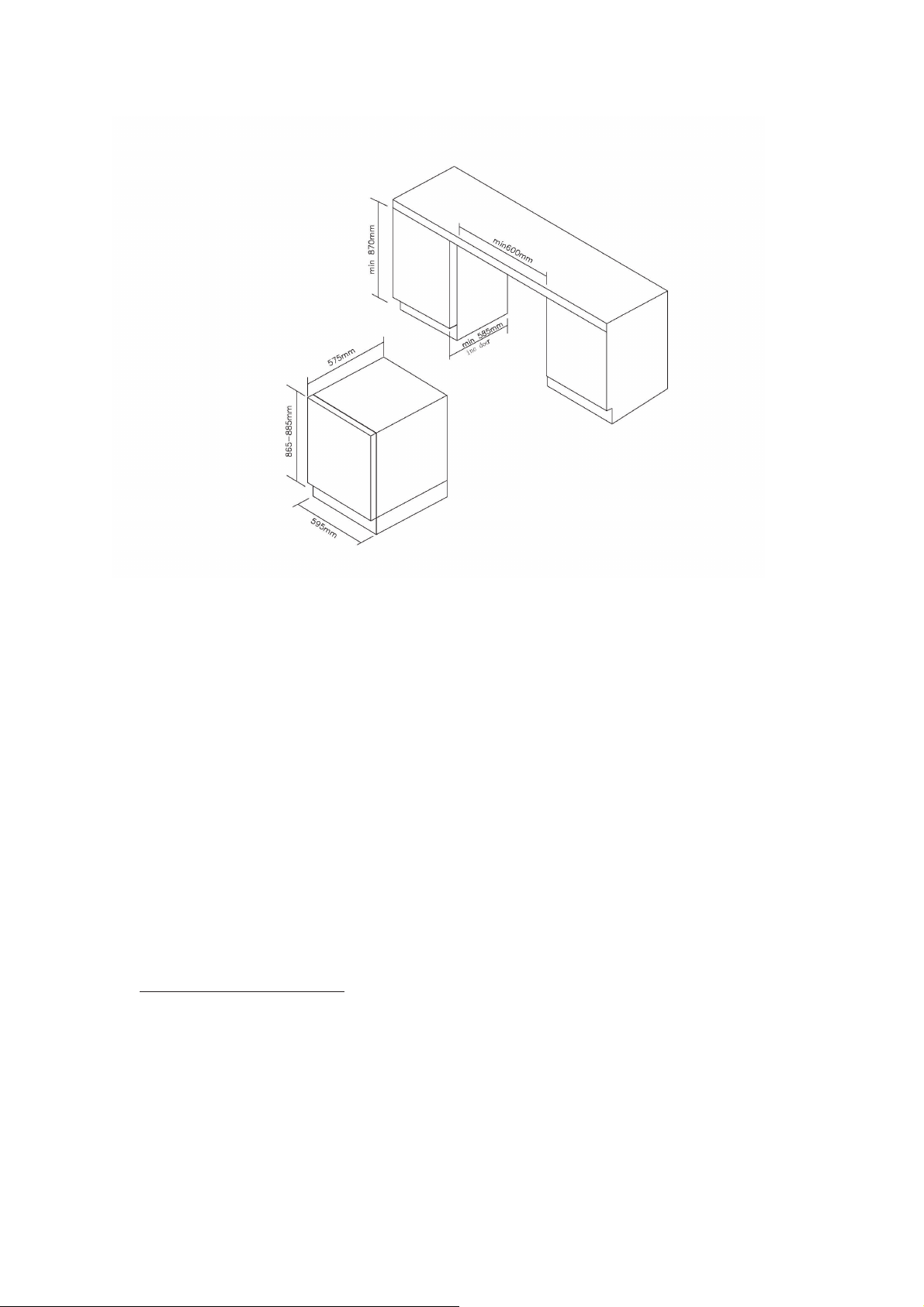

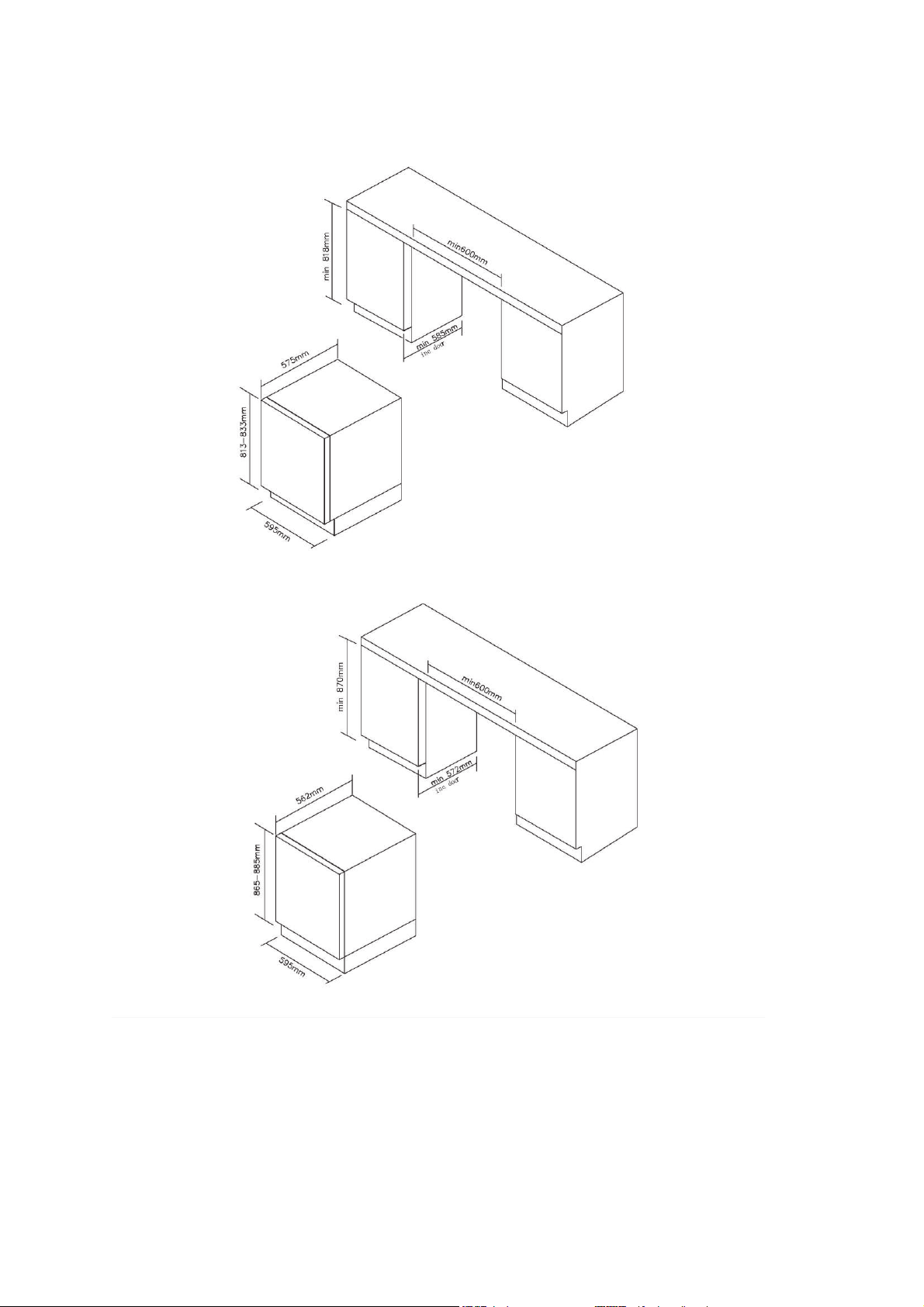

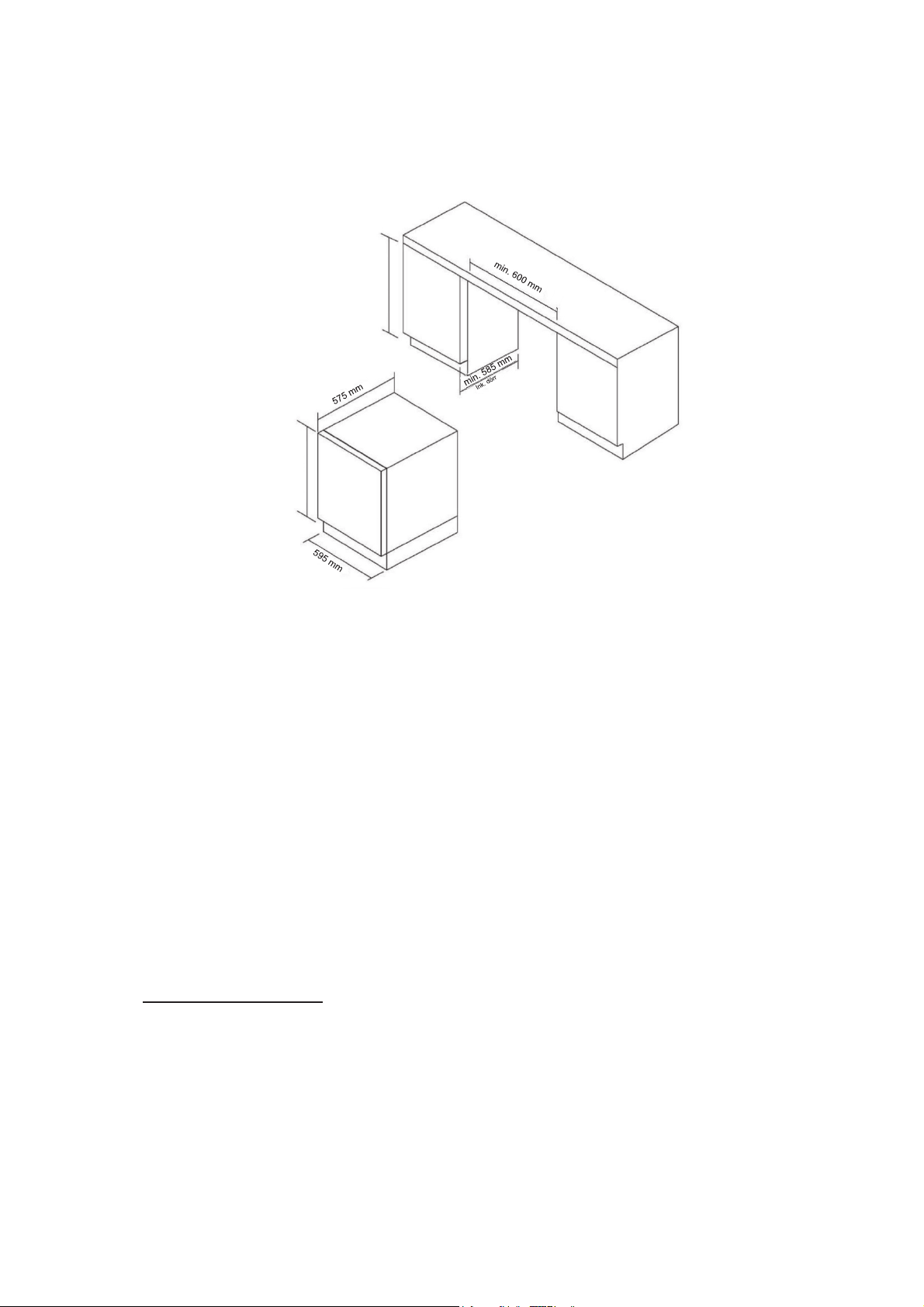

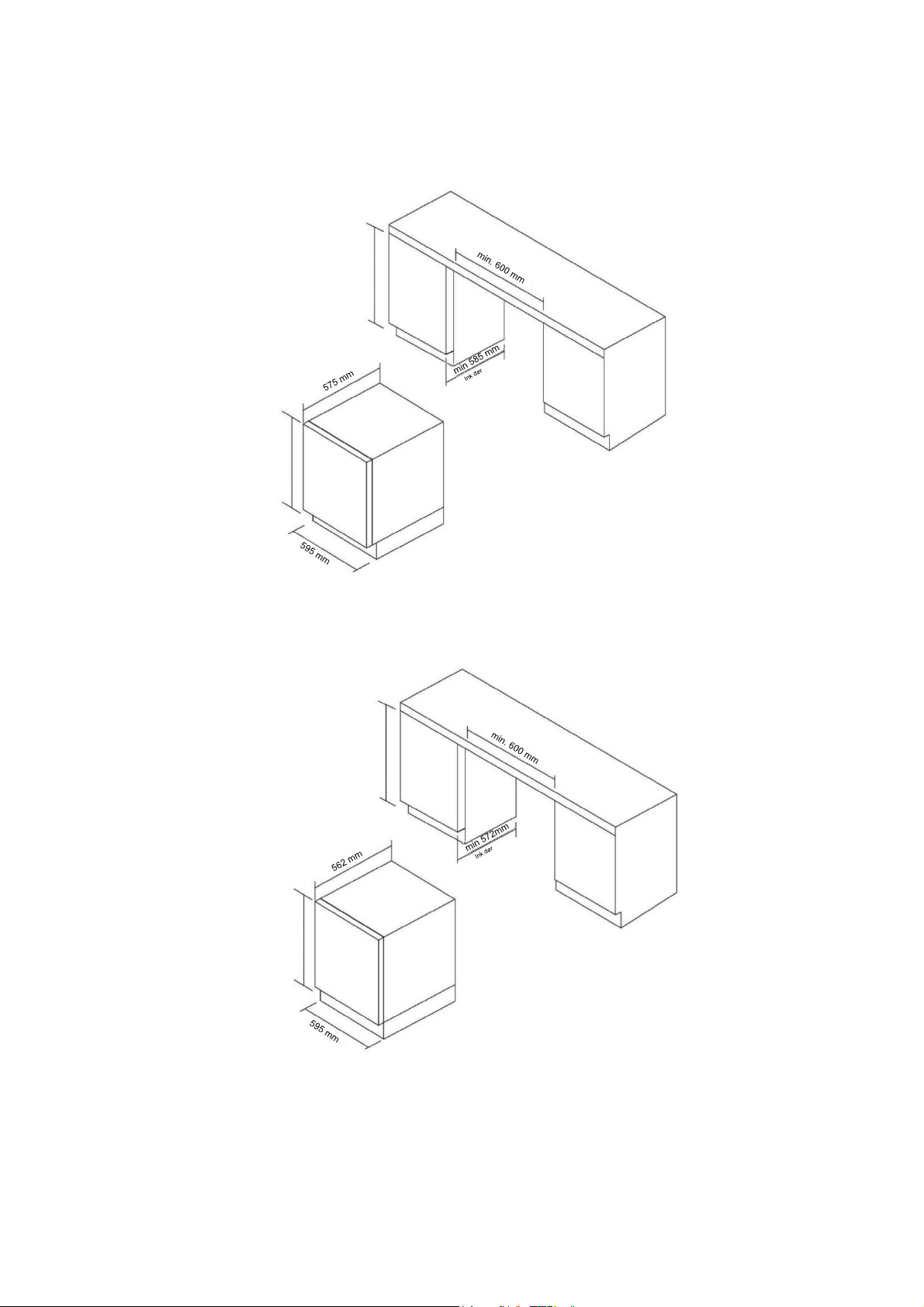

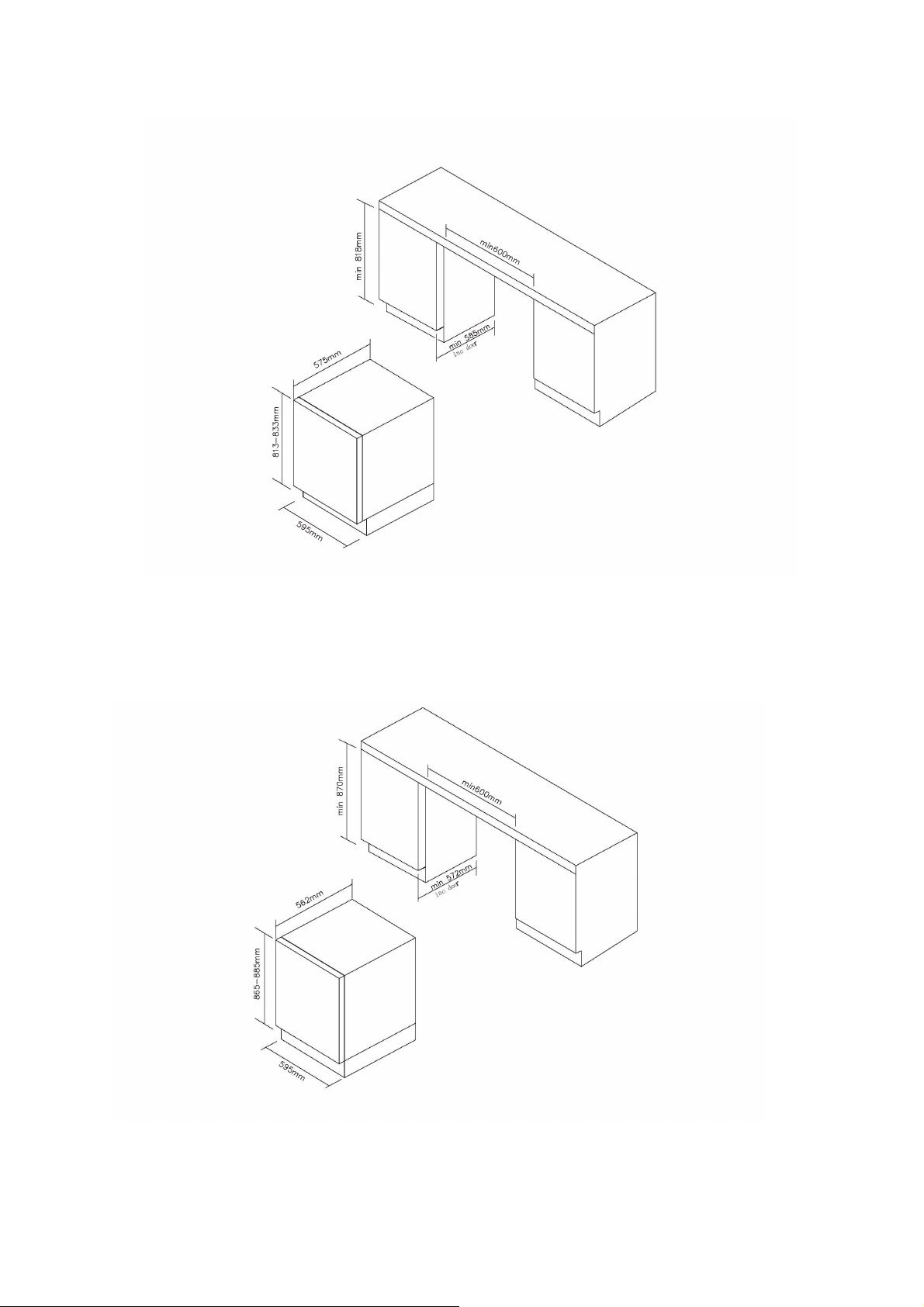

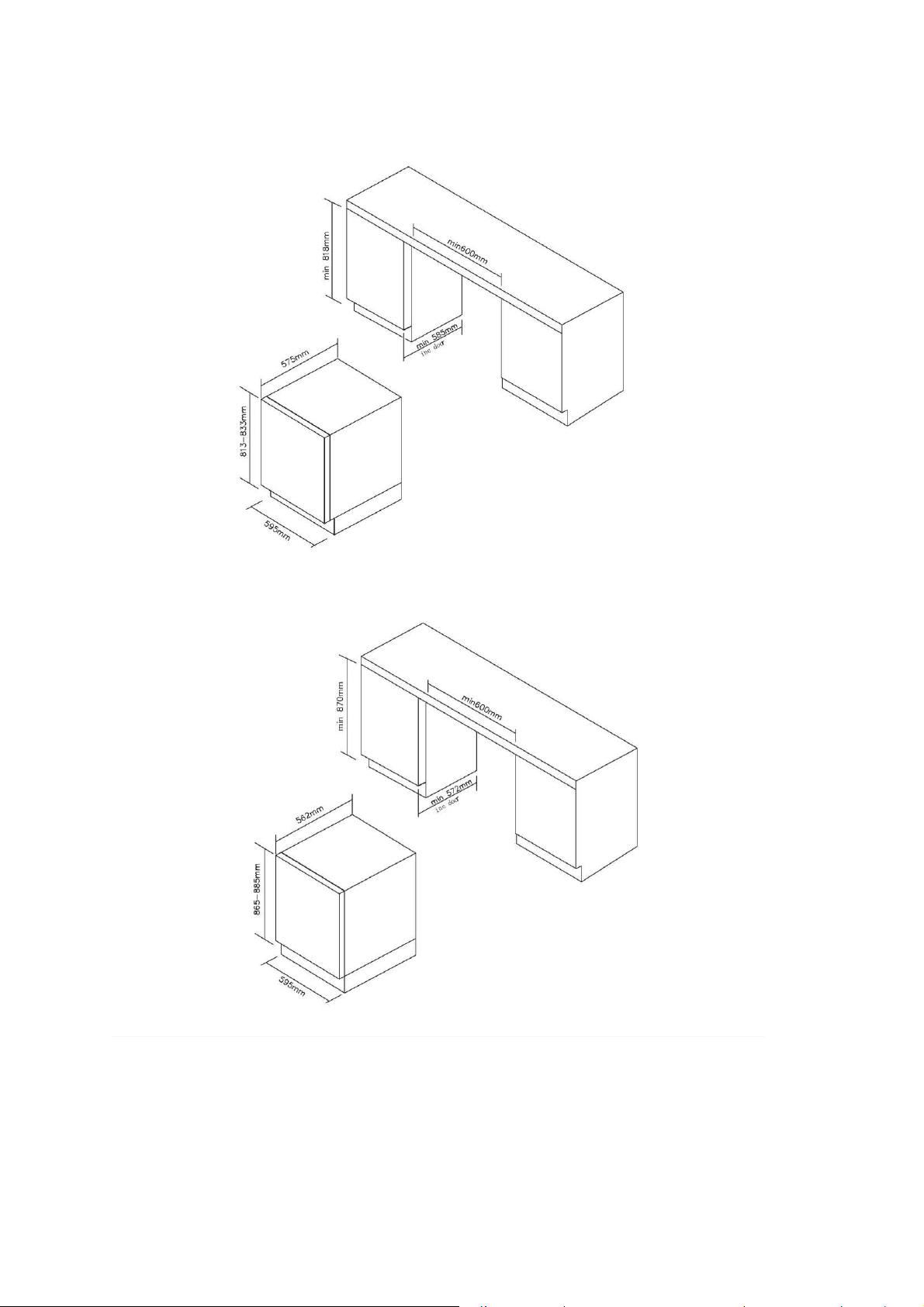

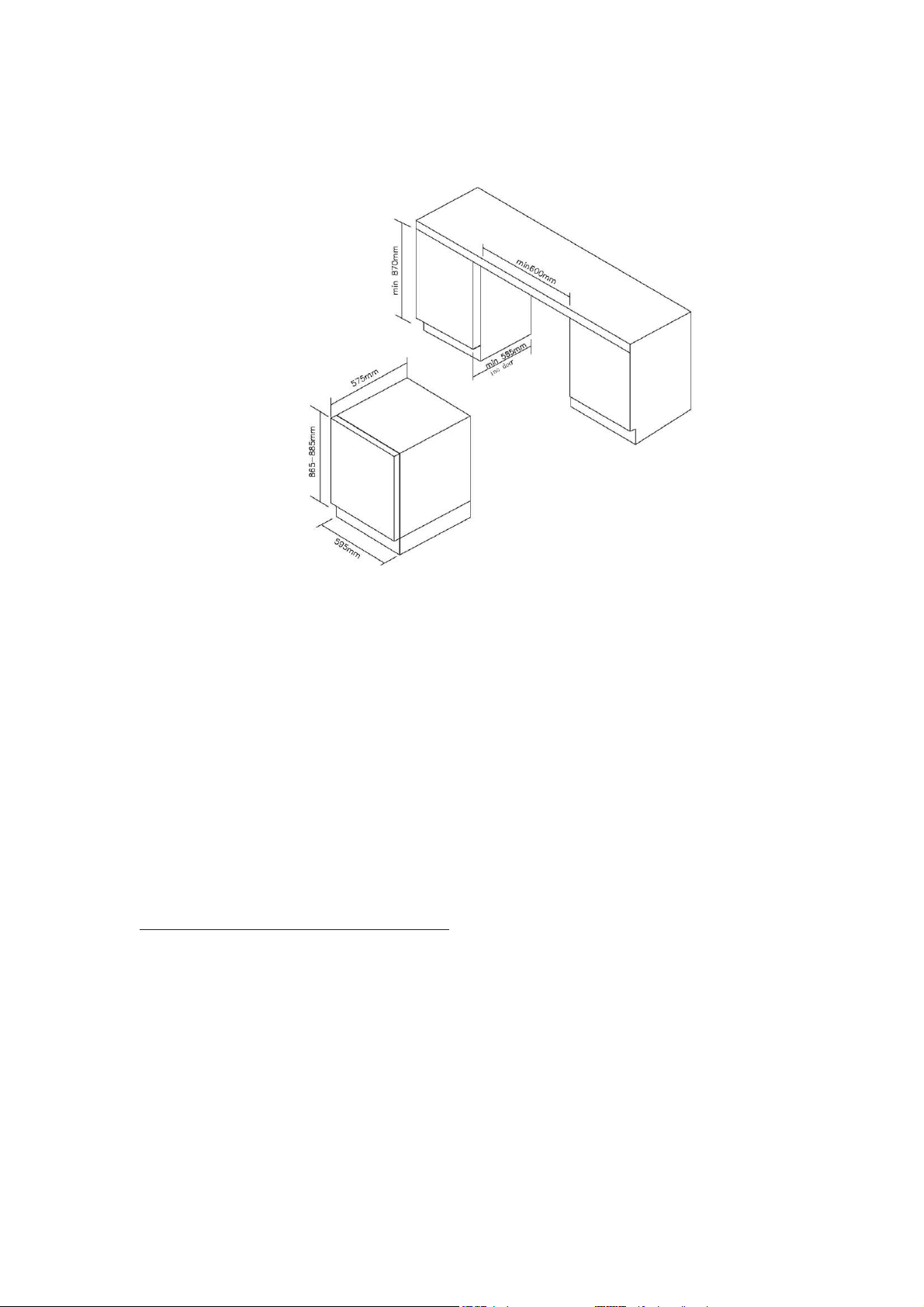

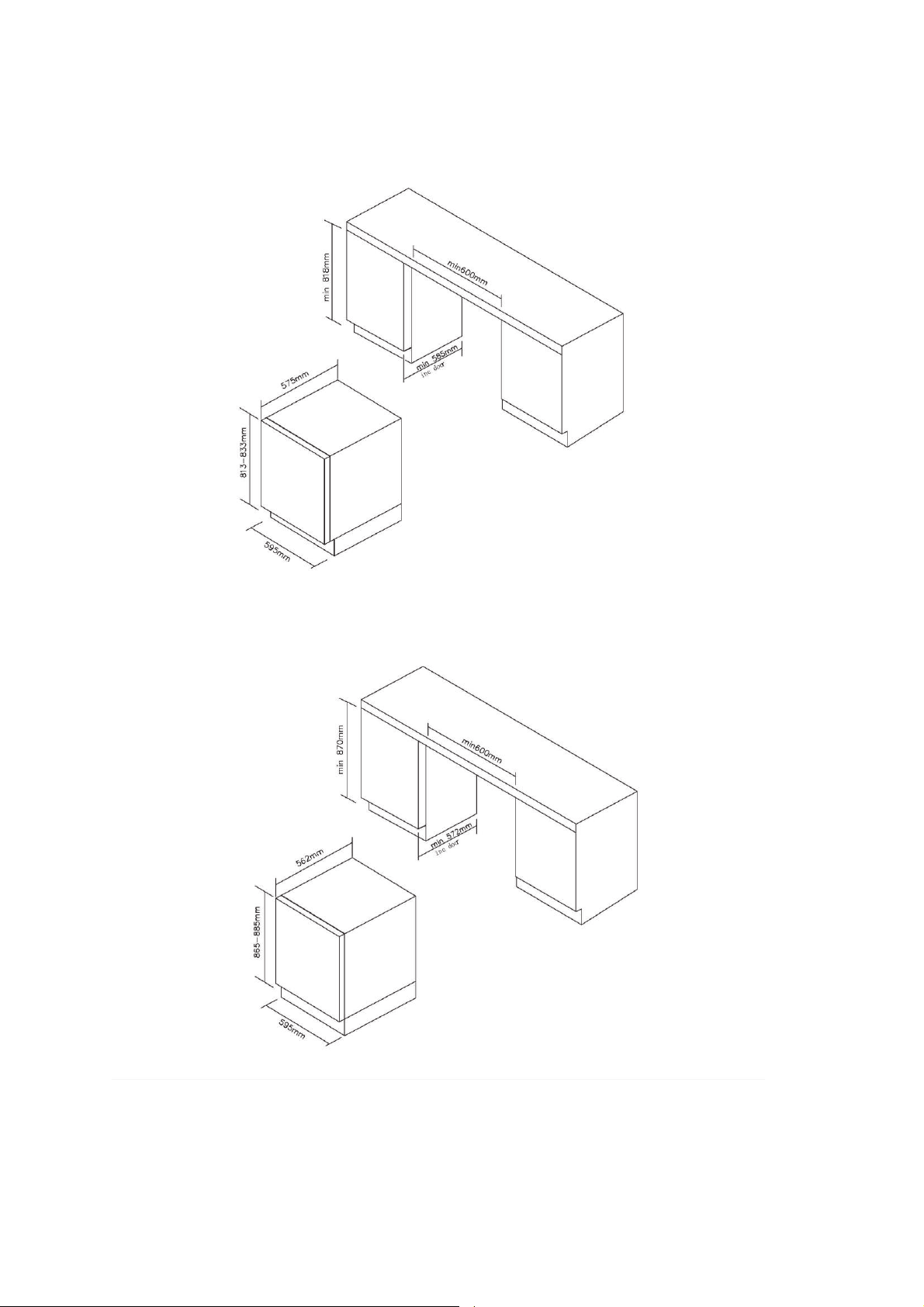

¾ Installation specifications for built-in purposes

For height 813mm with full glass/stainless steel door



For height 813 with slim stainless steel door

For height 865mm with full glass/stainless steel door

For height 865mm with slim stainless steel door

CARE AND MAINTENANCE

¾ Cleaning Your Wine Cooler

x Turn off the power, unplug the appliance, and remove all items including shelves and rack.

x Wash the inside surfaces with a warm water and baking soda solution. The solution should

be about 2 tablespoons of baking soda to a quart of water.

x Wash the shelves with a mild detergent solution.

x Wring excess water out of the sponge or cloth when cleaning area of the controls, or any

electrical parts.

x Wash the outside cabinet with warm water and mild liquid detergent. Rinse well and wipe

dry with a clean soft cloth.

¾ How to replace the charcoal filter (if present in your appliance)

x Charcoal filters are located in the top right corner of each wine cabinet zone.

x Open the door and remove the top 2 shelves (see removing the shelves).

x Turn the filter as per Fig A.

x As per Fig B, the filter should line up with the notches as shown.

x Pull the filter out (Fig C).

x Insert replacement filter and twist as per Fig A to lock into position.

x Re-install the shelves.

¾ Power Failure

x Most power failures are corrected within a few hours and should not affect the

temperature of your appliance if you minimize the number of times the door is opened. If

the power is going to be off for a longer period of time, you need to take the proper steps to

protect your contents.

¾ Vacation Time

x Short vacations: Leave the Wine Cooler operating during vacations of less than three weeks.

x Long vacations: If the appliance will not be used for several months, remove all items and turn

off the appliance. Clean and dry the interior thoroughly. To prevent odor and mold growth,

leave the door open slightly: blocking it open if necessary.

¾ Moving Your Wine Cooler

x Remove all items.

x Securely tape down all loose items (shelves) inside your appliance.

x Turn the adjustable leg up to the base to avoid damage.

x Tape the door shut.

x Be sure the appliance stays secure in the upright position during transportation. Also

protect outside of appliance with a blanket, or similar item.

¾ Energy Saving Tips

x The Wine Cooler should be located in the coolest area of the room, away from heat

producing appliances, and out of the direct sunlight.

PROBLEMS WITH YOUR WINE COOLER/BEVERAGE COOLER?

You can solve many common Wine cooler/beverage cooler problems easily, saving you the cost of a

possible service call. Try the suggestions below to see if you can solve the problem before calling the

servicer.

TROUBLESHOOTING GUIDE

PROBLEM

POSSIBLE CAUSE

Wine cooler/beverage cooler does not operate.

Not plugged in.

The appliance is turned off.

The circuit breaker tripped or a blown fuse.

Wine cooler/beverage cooler is not cold enough.

Check the temperature control setting.

External environment may

require a higher

setting.

The door is opened too often.

The door is not closed completely.

The door gasket does not seal properly.

Turns on and off frequently.

The room temperature is hotter than normal.

A large amount of contents has been added to

the Wi

ne cooler/beverage cooler.

The door is opened too often.

The door is not closed completely.

The temperature control is not set correctly.

The door gasket does not seal properly.

The light does not work.

Not plugged in.

The circuit breaker tripped or a blo

wn fuse.

The bulb has burned out.

The light button is “OFF”.

Vibrations.

Check to assure that the Wine cooler/beverage

cooler is level.

The Wine cooler/beverage cooler seems to make

too much noise.

The rattling noise may come from the flow of the

refrige

rant, which is normal.

As each cycle ends, you may hear gurgling

sounds caused by the flow of refrigerant in your

Wine cooler/beverage cooler.

Contraction and expansion of the inside walls

may cause popping and crackling noises.

The Wine cooler/beverage cooler is not level.

The door will not close properly.

The Wine cooler/beverage cooler is not level.

The door was reversed and not properly

installed.

The gasket is dirty.

The shelves are out of position.

To contact the technical assistance, visit our website: https://corporate.haier-europe.com/en/

Under the section “website”, choose the brand of your product and your country. You will be

redirected to the specific website where you can find the telephone number and form to contact the

technical assistance

¾ Availability Of Spare Parts

x Thermostats, temperature sensors, printed circuit boards and light sources are available

for a minimum period of seven years after placing the last unit of the model on the

market.

x Door handles, door hinges, trays and baskets for a minimum period of seven years and door

gaskets for a minimum period of 10 year, after placing the last unit of the model on the

market.

Recommended temperature SETTINGS

For storing

ALL TYPES OF WINES

12 °C to 14

°C

Recommended DRINKING temperature

Champagne NV, Sparkling

6 °C

Champagne Vintage

10 °C

Dry White Semillon, Sauvignon Blanc

8 °C

Dry White Gewürztraminer, Riesling

10 °C

Dry White Chardonnay

10 °C

Vintage Chardonnay

14 °C

Sweet White Sauternes Monbazillac, Late Harvest ice wine

10 °C

Sweet whites vintage Sauternes

14 °C

Beaujolais

13 °C

Red Pinot Noir

16 °C

Vintage Pinot Noir red

18 °C

Red Cabernet, Merlot, French, Australian, New Zealand, Chilean, Argentinean,

Italian, Spanish, Californian

18 °C

Red Grenache, Syrah

16 °C

For further information about the product, please consult https://eprel.ec.europa.eu/ or scan the

QR on the energy label supplied with the appliance

Čeština

Děkujeme vám za zakoupení tohoto výrobku.

Před použitím chladničky si pozorně přečtěte tento návod k použití, abyste mohli maximálně

využít jejích možností. Uchovejte veškerou dokumentaci pro pozdější použití nebo pro další

majitele. Tento výrobek je určen výhradně pro použití v domácnosti nebo podobná využití, jako

jsou:

- kuchyňské kouty pro zaměstnance v obchodech, kancelářích a na dalších pracovištích,

- statky, hotely, motely a další ubytovací zařízení,

- v ubytovacích zařízeních typu B&B (ubytování se snídaní),

- pro stravovací služby a podobná využití nikoli pro maloobchodní prodej.

Tento spotřebič se smí používat pouze pro účely skladování potravin, přičemž jakékoli jiné použití

je považováno za nebezpečné a výrobce nenese odpovědnost za případné nedodržení pokynů.

Doporučujeme vám také, abyste se seznámili se záručními podmínkami.

BEZPEČNOSTNÍ INFORMACE

Pozorně si přečtěte pokyny pro provoz a instalaci! Obsahují důležité informace o tom, jak instalovat,

používat a udržovat spotřebič.

Jestliže nedodržíte pokyny a varování, výrobce neponese odpovědnost. Uschovejte všechny

dokumenty pro následné použití nebo pro nového vlastníka

x Nepřipojujte spotřebič k elektrickému napájení, dokud nebudou

odstraněny všechny obaly a chrániče pro přepravu. Uchovávejte

obalový materiál a jeho součásti mimo dosah dětí. Hrozí nebezpečí

udušení skládacími krabicemi a plastovou fólií!

x Před zapnutím nechte stát nejméně 4 hodiny, aby se kompresorový

olej mohl usadit, pokud byla přeprava prováděna v horizontální

poloze.

x Při dodání zkontrolujte, zda produkt není poškozen a že všechny

součásti a příslušenství jsou v dokonalém stavu.

x Nesmí dojít k poškození chladicího okruhu.

x Větrací otvory ve skříni spotřebiče nebo ve vestavné konstrukci

musí zůstat volné.

x Nikdy nepoužívejte vodu k mytí polohy kompresoru, po očištění jej

důkladně otřete suchým hadříkem, abyste zabránili korozi.

x Se spotřebičem vždy manipulujte alespoň ve dvou osobách, protože

je těžký

x Nainstalujte spotřebič na místo odpovídající jeho velikost a

používání a vyrovnejte ho

x Ujistěte se, že parametry elektrického napájení se shodují s údaji na

typovém štítku. V opačném p

řípadě kontaktujte elektrikáře

x Spotřebič pracuje s napájením 220–240 VAC/50 Hz. Nenormální

kolísání napětí může způsobit, že spotřebič se nespustí, nebo se

poškodí regulátor teploty či kompresor, případně se může za chodu

ozývat neobvyklý hluk. V takovém případě by se měl nainstalovat

automatický regulátor

x Pouze pro Spojené království: Napájecí kabel spotřebiče je vybaven

trojpólovou zástrčkou (s uzemněním), která se zapojuje do

standardní trojpólové zásuvky (s uzemněním). Nikdy

neodřezávejte ani nedemontujte třetí kolík (uzemnění). Zástrčka

by měla být přístupná po instalaci spotřebiče

x Dbejte na to, aby během přepravy a po přepravě/přemisťování

spotřebiče nebyl síťový kabel zachycen pod spotřebičem, aby

nedošlo k přeseknutí nebo poškození síťového kabelu. Pokud je

napájecí kabel poškozen, musí být vyměněn výrobcem, jeho

servisním technikem nebo podobně kvalifikovanou osobou, aby se

zabránilo nebezpečí.

x Neumisťujte spotřebič ve vlhkém, mastném nebo prašném

prostředí, ani jej nevystavujte přímému slunečnímu záření a

působení vody.

x Neumisťujte spotřebič do blízkosti topných t

ěles nebo hořlavých

materiálů.

x PRO spotřebiče s mrazákem: pokud dojde k výpadku napájení,

neotevírejte víko. Jestliže trvá výpadek méně hodin, než je uvedeno

na typovém štítku (Doba vzrůstu teploty), nemělo by to ovlivnit

zmrazené potraviny. Jestliže trvá výpadek déle, je nutné potraviny

zkontrolovat a okamžitě zkonzumovat, nebo uvařit a potom opět

zmrazit

x Pokud zjistíte, že víko spotřebiče se ihned po zavření obtížně otvírá,

nemějte obavy. Je to způsobeno rozdílem tlaku, který se vyrovná

a za několik minut budete moci víko normálně otevřít

x Ve spotřebiči neskladujte léky, bakterie ani chemické látky. Tento

spotřebič je určen k použití v domácnosti, nedoporučuje se v něm

skladovat materiály, které vyžadují přesně stanovené teploty

x Netahejte silou za přívodní kabel ani jej neskládejte a nedotýkejte se

zástrčky mokrýma rukama.

x Ve spotřebiči neskladujte látky obsahující hořlavý hnací plyn (např.

aerosolové nádoby) nebo výbušné látky. Hrozí nebezpečí výbuchu!

x Nepokládejte na horní stranu chladničky nestabilní předm

ěty (těžké

předměty, nádoby naplněné vodou), aby se předešlo zranění

způsobenému pádem nebo elektrickým proudem v důsledku styku

s vodou

x Nepoužívejte elektrické spotřebiče uvnitř úložných oddílů pro

potraviny ve spotřebiči, pokud nejsou tyto typy přímo doporučeny

výrobcem.

x Nedotýkejte se vnitřních chladicích prvků, zejména mokrýma

rukama, aby nedošlo k prasknutí nebo zranění.

x Nebezpečí hrozí dětem, osobám s omezenými fyzickými, smyslovými

nebo duševními schopnostmi, stejně jako osobám s nedostatečnými

znalostmi o bezpečném používání spotřebiče. Zkontrolujte, zda děti

a ohrožené osoby chápou nebezpečí. Osoba zodpovědná za

bezpečnost musí dohlížet na děti a ohrožené osoby používající

spotřebič, nebo je musí poučit. Spotřebič mohou používat pouze

děti starší osmi let"

x Děti si se spotřebičem nesmějí hrát.

x Děti ve věku od 3 do 8 let mohou do tohoto spotřebiče vkládat a

vyjímat z něj věci.

x PRO spotřebiče s mrazákem: neukládejte do mrazáku tekutiny v

láhvích nebo plechovkách (zejména nápoje sycené oxidem

uhličitým). Láhve a plechovky mohou prasknout!

x PRO spotřebiče s mrazákem: nikdy nevkládejte do úst zmrazené

potraviny přímo z mrazáku. Hrozí nebezpečí vzniku omrzlin!

x Chraňte plastové součásti a těsnění dveří před olejem a tukem. Jinak

by se na plastových součástech a těsnění dveří mohly vytvo

řit póry

x Před provedením jakéhokoli úkonu odpojte napájecí kabel ze

zásuvky.

x Nepoužívejte mechanické nástroje nebo jiné prostředky k urychlení

procesu odmrazování, pokud nejsou doporučeny výrobcem.

x K odstranění námrazy nepoužívejte špičaté nebo ostré předměty,

jako jsou nože nebo vidličky. K odmrazování nikdy nepoužívejte

vysoušeče vlasů, elektrické ohřívače nebo jiné podobné elektrické

spotřebiče.

x Doporučuje se udržovat zástrčku v čistotě, neboť nadměrný nános

prachu na zástrčce může být příčinou požáru.

x Nepokoušejte se opravovat, rozebírat nebo upravovat spotřebič

vlastními silami. Je-li nutná oprava, vždy se obraťte na náš

zákaznický servis.

x Během čištění nebo údržby spotřebiče dohlížejte na děti.

x Nečistěte chladné skleněné police horkou vodou. Náhlá změna

teploty by mohla způ

sobit, že sklo praskne.

x VAROVÁNÍ: V trubicích chladicího okruhu proudí malé množství

chladiva (R600a) a izolačního plynu (cyklopentanu); tyto látky jsou

šetrné k životnímu prostředí, ale hořlavé. Nepoškozují ozónovou

vrstvu a nezvyšují účinky skleníkového efektu. Pokud chladivo

unikne, mohlo by vám poškodit zrak, nebo by se mohlo vznítit.

x Pokud dojde k poškození okruhu chladiva:

- Vypněte spotřebič a vytáhněte zástrčku ze zásuvky.

- Nepřibližujte se ke spotřebiči s otevřeným plamenem a/nebo

zdroji vznícení.

- Důkladně vyvětrejte místnost, větrejte několik minut.

- Informujte zákaznický servis.

x VAROVÁNÍ: Nepoškoďte zástrčku a/nebo napájecí kabel; mohlo by

to způsobit úraz elektrickým proudem nebo požár.

x VAROVÁNÍ: Nepoužívejte přenosné rozbočovací zásuvky ani

přenosné zdroje napájení.

Nedoporučujeme používat prodlužovací kabely ani rozbočovací

adaptéry.

x Nepokoušejte se sedat si nebo stoupat na horní stranu spotřebiče.

Mohli byste se zranit nebo poškodit spotřebič. Spotřebič není

konstruován pro umístění na jiné spotřebiče.

x Produkt je navržen a vyroben pouze pro domácí použití v

domácnosti.

x Lze používat pouze originální náhradní díly dodané výrobcem.

Výrobce zaručuje, že pouze takové díly splňují bezpečnostní

požadavky.

x Otevírání dveří na dlouhou dobu může v oddílech spotřebiče

způsobit výrazné zvýšení teploty

x Pravidelně čistěte povrchy, které mohou přijít do styku s

potravinami, a přístupné odvodňovací systémy

x Vyčistěte nádržky na vodu, pokud nebyly použity po dobu 48 hodin;

pokud voda nebyla odebrána po dobu 5 dnů, propláchněte vodní

systém př

ipojený k přívodu vody

x Syrové maso a ryby skladujte ve vhodných nádobách v chladničce

tak, aby nepřicházely do kontaktu s jinými potravinami nebo aby z

nich nekapalo na jiné potraviny

x Dvouhvězdičkové oddíly pro zmrazené potraviny (pokud se ve

spotřebiči nacházejí) jsou vhodné pro skladování předem

zmrazených potravin, skladování nebo výrobu zmrzliny a výrobu

kostek ledu

x Jedno-, dvou- a tříhvězdičkové oddíly (pokud se ve spotřebiči

nacházejí) nejsou vhodné pro zmrazování čerstvých potravin

x Pokud necháváte spotřebič dlouhou dobu prázdný, vypněte jej,

odmrazte, vyčistěte, vysušte a nechte dveře otevřené, aby se

zabránilo tvorbě plísní uvnitř spotřebiče

x U spotřebičů pro uchovávání vína: Tento spotřebič je určen

výhradně k uchovávání vína

x U volně stojícího spotřebiče: Tento chladicí spotřebič není určen k

vestavění

U spotřebičů bez prostoru označeného čtyřmi hvězdičkami: Tento

chladicí spotřebič není vhodný pro mražení potravin

Likvidace starých spotřebičů

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadních elektrických a

elektronických zařízeních (WEEE).

Spotřebič podléhající WEEE obsahuje znečišťující látky (které mohou mít negativní dopad na životní

prostředí) a základní součásti (které lze znovu použít). U spotřebiče podléhajícího WEEE je důležité

nechat provést zvláštní zpracování, aby všechny znečišťující látky byly odstraněny a řádně

zlikvidovány a aby všechny materiály byly obnoveny a zrecyklovány.

Jednotlivci mohou hrát důležitou roli při zajišťování toho, aby se spotřebič podléhající WEEE nestal

zátěží pro životní prostředí. Je nezbytné dodržovat několik základních pravidel:

- Spotřebič podléhající WEEE se nesmí likvidovat jako domovní odpad;

- Spotřebič podléhající WEEE se musí předat na příslušné sběrné místo pod správou obce nebo

autorizovaných společností. V mnoha zemích může být v případě velkých spotřebičů podléhajících

WEEE k dispozici domovní sběr.

V mnoha zemích, když si zakoupíte nový spotřebič, můžete starý spotřebič vrátit prodejci, který jej

musí přijmout zdarma na základě výměny kus za kus, pokud je zařízení stejného typu a má stejné

funkce jako dodané zařízení.

Shoda

Umístěním značky

na tento produkt potvrzujeme shodu se všemi příslušnými evropskými

požadavky na bezpečnost, zdraví a životní prostředí, které se uplatňují dle právních předpisů pro

tento produkt.

Záruka

Minimální záruka je: 2 roky pro země EU, 3 roky pro Turecko, 1 rok pro Spojené království, 1 rok pro

Rusko, 3 roky pro Švédsko, 2 roky pro Srbsko, 5 let pro Norsko, 1 rok pro Maroko, 6 měsíců pro

Alžírsko, pro Tunisko není vyžadována žádná právní záruka.

Úspora energie

Pro lepší úsporu energie doporučujeme:

x Instalujte spotřebič v dobře větrané místnosti, daleko od zdrojů tepla a nevystavujte jej

přímému slunečnímu záření.

x Vyvarujte se vkládání horkých potravin do chladničky, abyste se vyhnuli nárůstu vnitřní teploty a

s tím spojenému nepřetržitému chodu kompresoru.

x Neukládejte nadměrné množství potravin, aby bylo zajištěno dostatečné proudění vzduchu.

x Odmrazujte spotřebič v případě výskytu ledu, abyste usnadnili přenos chladu.

x V případě výpadku elektrické energie se doporučuje nechat dveře chladničky zavřené.

x Otevírejte nebo ponechávejte dveře spotřebi

če otevřené v co nejmenším možném rozsahu.

x Vyvarujte se úpravě nastavení na příliš nízké teploty.

x Odstraňujte prach ze zadní části spotřebiče.

POKYNY K INSTALACI

¾ Před použitím chladničky na víno

x Odstraňte vnější a vnitřní obal.

x Před připojením chladničky na víno ke zdroji napájení ji nechte stát přibližně 2 hodiny ve

vzpřímené poloze. Tím se sníží možnost závady chladicího systému manipulací při přepravě.

x Očistěte vnitřní plochy měkkou utěrkou namočenou ve vlažné vodě.

x Při likvidaci spotřebiče zvolte autorizované místo likvidace.

¾ Instalace chladničky na víno

x Tento spotřebič je určen k instalaci ve volném stoje nebo vestavěný (plně zapuštěný) (viz

umístění nálepky na zadní straně tohoto spotřebiče).

x Tento spotřebič je určen výhradně pro skladování vína nebo nápojů.

x Umístěte chladničku na víno na dostatečně pevnou podlahu, aby ji po plném naložení unesla.

Chcete-li vyrovnat chladničku na víno, nastavte přední vyrovnávací nohu ve spodní části

chladničky na víno.

x Tento spotřebič používá hořlavé chladivo, takže během přepravy nikdy nepoškoďte chladicí

potrubí. Umístěte chladničku na víno mimo přímé sluneční světlo a zdroje tepla (sporák,

topení, radiátor atd.). Přímým slunečním osvitem by se mohl poškodit akrylový povrch a

blízké zdroje tepla by mohly zvýšit spotřebu elektrické energie. Extrémně nízká okolní teplota

může také vést k tomu, že spotřebič nebude fungovat správně

x Nedávejte jednotku do vlhkých míst.

x Připojte chladničku na víno do vyhrazené, řádně uzemněné zásuvky. Za žádných okolností

neodřezávejte ani jinak neodstraňujte z dodané napájecí šňůry třetí (uzemňovací) kolík. Se

všemi otázkami ohledně napájení či uzemnění se obraťte přímo na kvalifikovaného

elektrikáře nebo autorizované servisní středisko výrobce.

¾ Pozor

x Skladujte víno v uzavřených lahvích;

x Skříň nepřeplňujte;

x Neotvírejte dvířka, pokud to není nutné;

x Nezakrývejte police hliníkovou fólií nebo jiným materiálem, který by mohl bránit proudění

vzduchu;

x Pokud je chladnička na víno skladována bez použití po dlouhou dobu, doporučuje se po

pečlivém vyčištění nechat dvířka otevřená, aby mohl vzduch cirkulovat uvnitř skříně, aby

nedocházelo k tvorbě kondenzace, plísní nebo zápachu.

¾ Mezní hodnoty okolní teploty

Tento spotřebič je konstruován pro provoz při okolních teplotách stanovených jeho teplotní třídou

vyznačenou na jmenovitém štítku.

x Rozšířené mírné pásmo (SN): „Tento chladicí spotřebič je určen k používání při teplotách

okolí od 10 °C do 32 °C.“

x Mírné pásmo (N): „Tento chladicí spotřebič je určen k používání při teplotách okolí od 16 °C

do 32 °C.“

x Subtropické pásmo (ST): „Tento chladicí spotřebič je určen k používání při teplotách okolí od

16 °C do 38 °C.“

x Tropické pásmo(T): „Tento chladicí spotřebič je určen k používání při teplotách okolí od 16 °C

do 43 °C.“

PROVOZ CHLADNIČKY NA VÍNO/CHLADNIČKY NA NÁPOJE

A NASTAVENÍ REGULACE TEPLOTY

¾ Pokyny pro ovládací systém

x Tlačítko „ “

Pro ovládání zapnutí/vypnutí tohoto spotřebiče (stiskněte a podržte tato tlačítka přibližně 3

sekundy).

x Tlačítko „

“

Pro ovládání zapnutí/vypnutí vnitřního osvětlení.

x Tlačítko „

“

Nastavení teploty horní komory.

x Tlačítko „

“

Nastavení teploty spodní komory.

x Okno LED displeje vlevo

Nastavení teploty horní komory.

x Okno LED displeje vpravo

Nastavení teploty spodní komory.

x Kontrolka

Kompresor na provozním displeji.

¾ Nastavení regulace teploty

x Stisknutím tlačítka „ “ nebo „ “ systém automaticky přejde do režimu nastavení v

horní nebo spodní přihrádce. LED indikátor bude blikat a zobrazí nastavenou teplotu.

Stisknutím tlačítka se teplota sníží nebo zvýší o 1 Ԩ. Při překročení minimální hodnoty, která

může být stanovena, automaticky přeskočí na nejvyšší nastavitelnou hodnotu teploty. Po

uvolnění tlačítka na 5 sekund LED obrázek přestane blikat, a poté se vrátí zpět a zobrazí se

teplota horní nebo spodní přihrádky.

z Po odpojení jednotky se systém vrátí na souhlasnou teplotu, která je nastavena v továrně. Níže

uvedená souhlasná teplota:

Horní přihrádka: 6 °C

Spodní přihrádka: 12 °C

z Chcete-li zobrazit každou vnitřní teplotu, stiskněte tlačítko „Set Upper“ (Nastavit horní) nebo

„Set Lower“ (Nastavit dolní), LED bude blikat a zobrazí nastavenou teplotu. Po uvolnění tlačítka

na 5 sekund LED obrázek přestane blikat, a poté se vrátí zpět a zobrazí se skutečná teplota.

Horní přihrádka: Teplotu lze nastavit od 5°C do 10 °C.

Spodní přihrádka: Teplotu lze nastavit od 10 °C do 18 °C.

¾ Teplotní alarm

Pokud je teplota uvnitř vyšší než 23 °C, na displeji se zobrazí „HI“ , a po jedné hodině zazní alarm /

bzučák. To znamená, že teplota uvnitř je příliš vysoká. Pokud je teplota uvnitř nižší než 0 °C, na

displeji se zobrazí „LO“ a současně je aktivní indikátor poruchy i alarmu.

¾ Funkce obnovení teploty

V případě přerušení napájení si chladnička na víno může zapamatovat předchozí nastavení teploty a

při obnovení napájení se teplota chladničky vrátí na stejnou nastavenou teplotu jako při vypnutí

napájení.

¾ Vnitřní osvětlení

Aby se snížila spotřeba energie, v této vinotéce se automaticky vypne LED osvětlení po 10 minutách.

Pokud chcete, aby LED osvětlení nepřetržitě svítilo, je to možné. Stiskněte a podržte tlačítko „LIGHT“

(OSVĚTLENÍ) po dobu 5 sekund, na displeji se zobrazí „LP“. Po 4 sekundách se displej vrátí do

normálu a osvětlení zůstane rozsvíceno, dokud se ručně nevypne.

Chcete-li se vrátit k původnímu nastavení a šetřit energii (doporučeno), stiskněte a podržte tlačítko

„LIGHT“ (OSVĚTLENÍ) po dobu 5 sekund, na displeji se zobrazí „LF“, po 4 sekundách se displej vrátí

zpět do normálu a osvětlení se automaticky vypne po 10 minutách.

¾ Police

x Aby nedošlo k poškození těsnění dvířek, ujistěte se, že jsou při vytahování polic z prostoru

kolejnice dvířka zcela otevřená.

x Pro snadný přístup k uloženému obsahu je nutné vytáhnout police přibližně z 1/3 z prostoru

kolejnice, nicméně tato jednotka byla navržena se zářezem na obou stranách kolejí pro police,

aby se zabránilo pádu lahví.

x Chcete li při vyjímání kterékoli z těchto polic z prostoru kolejnice vložit nebo vyjmout polici,

nakloňte polici podle schématu a jednoduše ji vytáhněte nebo zatlačte, dokud se bezpečně

neuloží na podpěrné konzoly.

¾ POZNÁMKA:

x Pokud je jednotka odpojena, dojde ke ztrátě nebo vypnutí napájení, musíte před restartováním

vyčkat 3 až 5 minut. Pokud se pokusíte restartovat před tímto zpožděním, chladnička na

víno/chladnička na nápoje se nespustí.

x Při prvním použití chladničky na víno/chladničky na nápoje nebo restartování chladničky na

víno/chladničky na nápoje po dlouhém vypnutí může dojít k několika stupňům rozdílu mezi vámi

zvolenou teplotou a teplotou uvedenou na LED indikátoru. To je běžné a je to kvůli délce

aktivační doby. Jakmile bude chladnička na víno/chladnička na nápoje několik hodin v provozu,

vše se vrátí do normálu.

¾ Jak změnit otevírání dvířek

Tento spotřebič má reverzibilní dvířka, ale dodává se s dvířky zavěšenými vpravo. Sada levého

závěsu je dodávána s jednotkou (v krabici), pokud chcete změnit stranu závěsu na jednotce.

Typ A (pro celoskleněné / nerezové dveře)

1. Spodní závěs (pravý) 2. Šrouby 3. Osa dvířek

4. Dvířka 5. Horní závěs (pravý) 6. Závěsné šrouby

7. Horní závěs (levý) 8. Kryt otvoru 9. Spodní závěs (levý)

10. Omezovač dvířek 11. Šroub

1. Otevřete dvířka pod úhlem 90 stupňů, vyjměte 2 šrouby (2) z osy spodních dvířek (3), vyjměte

dvířka (4), vyjměte osovou destičku (3) ze dvířek, (obr. A).

2. Odšroubujte šroub (11) umístěný pod rámem dvířek a omezovačem (10) a přemístěte jej na levou

stranu rámu dvířek. (obr. A/B)

3. Vyberte 3 šrouby závěsu (6) z horního závěsu (pravý) (5) a vyjměte jej. (obr. C)

4. Odstraňte ozdobný hřebík (8) z levého horního okraje skříně a namontujte náhradní horní závěs

(levý) (7) v levém horním okraji skř

íně pomocí 3 šroubů. (obr. D)

5. Podle výše uvedeného postupu nainstalujte nalevo náhradní spodní závěs (9). (obr. E)

6. Namontujte a zarovnejte dvířka.

7. Vložte plastové uzávěry, abyste zakryli otvory (8).

Typ B (pro tenké dveře z nerezové oceli)

1. Dolní závěs (vpravo) 2. Šrouby 3. Osa dvířek

4. Dvířka 5. Horní závěs (pravý) 6. Šrouby

7. Horní závěs (vlevo) 8. Dolní závěs (vlevo)

1. Demontujte 2 šrouby (2), poté zatáhněte za dvířka (4) podle směru šipky a dolní závěs (vpravo)

(1), také pro montáž. (Obr. A a obr. B)

2. Demontujte 3 šrouby (6) pravého horního závěsu a odstraňte pravý horní (5) a pravý dolní závěs

(1). (Viz obr. C)

3. Použijte šrouby, které jste odstranili z pravých bočních závěsů pro upevnění levých horních a

spodních závěsů (7) (8). (Viz obr. D a obr. E)

4. Otočte dvířka o 180 stupňů, a poté je namontujte opačným způsobem jako při demontáži.

¾ Schéma uložení

V závislosti od aktuální konfigurace vašeho produktu zkontrolujte příslušné schéma uložení.

Celkem: 46 lahví (max.)

Energeticky nejúspornější konfigurace vyžaduje, aby byly ve spotřebiči nainstalovány police, viz

obrázky výše.

¾ Specifikace instalace pro zabudování

Pro výšku 813 mm s celoskleněnými / nerezovými dveřmi



Pro výšku 813 mm s úzkými nerezovými dvířky

Pro výšku 865 mm s celoskleněnými / nerezovými dveřmi

Pro výšku 865 mm s úzkými nerezovými dvířky

PÉČE A ÚDRŽBA

¾ Čistění chladničky na víno

x Vypněte napájení, odpojte spotřebič a odstraňte všechny položky, včetně polic a stojanu.

x Vnitřní povrchy umyjte roztokem teplé vody s jedlou sodou. Pro vytvoření roztoku rozpusťte

2 polévkové lžíce v jednom litru vody.

x Police umyjte jemným roztokem čisticího prostředku.

x Při čištění oblasti ovládacích prvků nebo jakýchkoli elektrických částí odstraňte přebytečnou

vodu z houby nebo hadříku.

x Vnější povrch umyjte teplou vodou a jemným tekutým čisticím prostředkem. Dobře

opláchněte a otřete do sucha čistým měkkým hadříkem.

¾ Jak vyměnit uhlíkový filtr (pokud jsou ve vašem spotřebiči přítomny)

x Uhlíkové filtry jsou umístěny v pravý horní roh každé zóny vinotéky.

x Otevřete dvířka a vyjměte 2 horní police (viz vyjmutí polic).

x Otočte filtr podle obr. A.

x Podle obr. B by měl být filtr zarovnán se zářezy, jak je znázorněno na obrázku.

x Vytáhněte filtr (obr. C).

x Vložte náhradní filtr a otočte jej podle obr. A, aby byl zajištěn.

x Vložte police zpět.

¾ Výpadek dodávky elektřiny

x Většina výpadků napájení je vyřešena během několika hodin a neměla by ovlivnit

teplotu spotřebiče, pokud minimalizujete počet otevření dvířek. Při dlouhodobějším výpadku

proudu musíte přijmout opatření na ochranu vín v ní uložených.

¾ Doba dovolené

x Krátká dovolená: Během dovolené kratší než tři týdny nechte chladničku na víno v provozu.

x Dlouhá dovolená: Pokud nebude spotřebič používán několik měsíců, odstraňte všechny položky

a vypněte jej. Vyčistěte a důkladně vysušte vnitřek spotřebiče. Abyste zabránili vzniku zápachu a

plísní, nechte dvířka mírně otevřené: v případě potřeby je zablokujte otevřená.

¾ Přemístění chladničky na víno

x Vyberte všechny položky.

x Upevněte pečlivě všechny volné díly (police) uvnitř spotřebiče.

x Nastavitelnou nohu otočte nahoru k základně, aby nedošlo k poškození.

x Zajistěte dvířka páskou.

x Během přepravy zajistěte, aby spotřebič zůstal ve vzpřímené poloze. Chraňte také vnější

povrch spotřebiče přikrývkou nebo podobným předmětem.

¾ Tipy pro úsporu energie

x Chladnička na víno by měla být umístěna v nejchladnější části místnosti, mimo dosah

spotřebičů produkujících teplo a mimo přímé sluneční světlo.

PROBLÉMY S CHLADNIČKOU NA VÍNO/CHLADNIČKOU NA NÁPOJE?

Mnoho běžných problémů s chladničkou na víno/chladničkou na nápoje můžete snadno vyřešit, čímž

ušetříte náklady na možný servisní hovor. Než zavoláte na servis, pokuste se problém vyřešit podle

níže uvedených doporučení.

PRŮVODCE ŘEŠENÍM PROBLÉMŮ

PROBLÉM

MOŽNÁ PŘÍČINA

Chladnička na víno/chladnička na nápoje

nefunguje.

Není zapojená v zásuvce.

Spotřebič je vypnutý.

Vypadlý jistič nebo spálená pojistka.

V chladničce na víno/chladničce na nápoje není

dostatečný chlad.

Zkontrolujte nastavení regulace teploty.

Je možné, že je v daném prostředí nutno nastavit

nižší teplotu.

Dveře jsou otevírané příliš často.

Dveře nejsou řádně zavřené.

Dveřní těsnění netěsní.

Často se zapíná a vypíná.

Teplota v místností je vyšší než normálně.

Do chladničky na víno/chladničky na nápoje bylo

přidáno velké množství obsahu.

Dveře jsou otevíran

é příliš často.

Dveře nejsou řádně zavřené.

Ovladač teploty není správně nastavený.

Dveřní těsnění netěsní.

Světlo nesvítí.

Není zapojená v zásuvce.

Vypadlý jistič nebo spálená pojistka.

Žárovka je spálená.

Tlačítko osvětlení je „VYPNUTO“.

Vibrace.

Zkontrolujte, zda je chladnička na

víno/chladnička na nápoje vyrovnaná.

Zdá se, že chladnička na víno/chladnička na

nápoje vydává příliš velký hluk.

Hrčení může být způsobeno prouděním chladiva,

což je normální.

Jak každý cyklus končí, můžete slyšet bublání

ůsobené průtokem chladiva v chladničce na

víno/chladničce na nápoje.

Kontrakce a rozšíření uvnitř stěn může způsobit

pukání a praskání.

Chladnička na víno/chladnička na nápoje není

vyrovnaná.

Dveře se nedají řádně zavřít.

Chladnička na víno/chladnička na nápoje není

vyrovnaná.

Dvířka byla obrácena a nebyla správně

nainstalována.

Těsnění je znečistěné.

Police nejsou na svém místě.

Chcete-li kontaktovat technickou pomoc, navštivte naše webové stránky: https://corporate.haier-

europe.com/en/ . V sekci „ websites “ vyberte značku vašeho produktu a vaši zemi. Budete

přesměrováni na konkrétní webovou stránku, kde najdete telefonní číslo a formulář pro

kontaktování technické pomoci

¾ Dostupnost náhradních dílů

x Termostaty, teplotní čidla, desky plošných spojů a zdroje světla, po dobu alespoň sedmi let

poté, co byl na trh uveden poslední kus daného modelu;

x Dveřní kliky, dveřní závěsy, přihrádky a koše po dobu alespoň sedmi let a těsnění dveří po

dobu alespoň deseti let poté, co byl na trh uveden poslední kus daného model

Doporučená NASTAVENÍ teploty

Pro skladování VŠECH DRUHŮ VÍN

12 °C to 14 °C

Doporučená PITNÁ teplot

Šampaňské neročníkové, šumivé

6 °C

Šampaňské ročníkové

10 °C

Suchý bílý semilon, Sauvignon Blanc

8 °C

Suchý bílý Gewürztraminer, Ryzlink

10 °C

Suché bílé Chardonnay

10 °C

Ročníkové Chardonnay

14 °C

Sladké bílé Sauternes Monbazillac, pozdní sklizeň ledového vína

10 °C

Sladké bílé ročníkové Sauternes

14 °C

Beaujolais

13 °C

Rulandské modré

16 °C

Ročníkové Rulandské modré

18 °C

Červený Cabernet, Merlot, francouzský, australský, novozélandský, chilský,

argentinský, italský, španělský, kalifornský

18 °C

Red Grenache, Syrah

16 °C

Další informace o produktu naleznete na adrese https://eprel.ec.europa.eu/ nebo naskenujte QR

na energetickém štítku dodaném se zařízením

Español

Gracias por comprar este producto.

Antes de utilizar el frigorífico, lea con atención el manual de instrucciones para aprovechar al

máximo sus prestaciones. Guarde toda la documentación para utilizarla más adelante o para otros

propietarios. Este producto es para uso doméstico o para aplicaciones similares exclusivamente;

por ejemplo:

- Cocina para el personal de tiendas, oficinas y otros lugares de trabajo

- Fincas rústicas, clientes de hoteles, moteles y otros entornos residenciales

- Habitaciones de huéspedes (Bed and Breakfasts)

- Servicios de catering y aplicaciones similares no destinadas a la venta al pormenor

Este electrodoméstico solo debe utilizarse para conservar alimentos, cualquier otro uso se

considera peligroso y el fabricante no se responsabilizará cuando se incumplan las instrucciones.

Asimismo, se recomienda tomar nota de las condiciones de la garantía.

INFORMACIÓN DE SEGURIDAD

¡Lea atentamente las instrucciones de funcionamiento e instalación! Contienen información

importante sobre cómo instalar, utilizar y mantener este electrodoméstico. El fabricante no se hace

responsable si no cumple las instrucciones y advertencias. Guarde todos los documentos para

consultas o propietarios futuros."

x No conecte el electrodoméstico a la red eléctrica hasta retirar por

completo todos los embalajes y protectores para el transporte.

Mantenga a los niños alejados del embalaje y de sus partes. ϕ

Los

cartones plegables y el film plástico suponen un peligro de asfixia!"

x Si el electrodoméstico se ha transportado en horizontal, espere al

menos 4 horas antes de encenderlo para que el aceite del

compresor se asiente.

x Cuando reciba el electrodoméstico, compruebe que no está dañado

y que todos los componentes y accesorios se encuentran en

perfecto estado.

x No dañe el circuito de refrigerante.

x Mantenga despejadas las ranuras de ventilación de la carcasa del

electrodoméstico o de la estructura integrada.

x No utilice agua para limpiar la zona del compresor; pase

meticulosamente un trapo seco después de limpiar para evitar que

se oxide.

x Este electrodoméstico es pesado: manipúlelo con la ayuda de otra

persona.

x Instale y nivele el electrodoméstico en un área adecuada para su

tamaño y uso.

x Asegúrese de que la información eléctrica de la etiqueta de

características coincida con la fuente de alimentación. Si no es así,

póngase en contacto con un electricista.

x Este electrodoméstico funciona mediante una fuente de

alimentación de 220-240 V CA/50 Hz. Una fluctuación anormal del

voltaje puede provocar que el electrodoméstico no se ponga en

marcha, o que se dañe el control de temperatura o el compresor, o

que se oiga un ruido anormal durante el funcionamiento. En tal

caso, se deberá instalar un regulador automático.

x Solo para el Reino Unido: El cable de alimentación de este

electrodoméstico está equipado con un enchufe de 3 cables (a

tierra) que se ajusta a una toma de corriente estándar de 3 cables

(a tierra). No corte ni desmonte la tercera patilla (toma de tierra).

Una vez instalado el electrodoméstico, el enchufe debe ser

accesible.

x Asegúrese de que el cable eléctrico no quede atrapado debajo el

electrodoméstico durante y después de su transporte/traslado

para evitar cortes o daños en el cable. Para evitar riesgos, el

fabricante, su representante de servicio o cualquier otra persona

cualificada deben cambiar cualquier cable de alimentación que esté

dañado

x No instale el electrodoméstico en lugares húmedos, con grasa o

polvo, ni lo exponga a la luz solar directa y al agua.

x No instale el electrodoméstico cerca de calentadores o materiales

inflamables.

x PARA electrodomésticos con compartimento congelador: en caso de

corte del suministro eléctrico, no abra la puerta. Los alimentos

congelados no deben verse afectados si el corte dura menos que las

horas indicadas en la etiqueta de valores máximos (tiempo de

aumento de la temperatura). Si el corte se prolonga durante más

tiempo, deberá procederse a la comprobación de los alimentos y

consumirse de inmediato; también se pueden cocinar y volver a

congelar.

x Si le resulta difícil abrir la puerta del electrodoméstico justo

después de cerrarla, no se preocupe. Esto se debe a la diferencia de

presión que deberá ecualizarse para permitir que la puerta vuelva

a abrirse normalmente transcurridos unos minutos.

x No almacene medicamentos, bacterias ni agentes químicos en el

electrodoméstico. Este aparato es un electrodoméstico: no se

recomienda almacenar materiales que requieran temperaturas

extremas.

x No tire del cable ni doble demasiado; tampoco debe tocar el

enchufe con las manos mojadas.

x No almacene productos que contengan propelentes inflamables

(p.ej.: aerosoles) o sustancias explosivas en el electrodoméstico. ϕ

Peligro de explosión!

x No coloque artículos inestables (objetos pesados, recipientes llenos

de agua) en la parte superior del frigorífico, a fin de evitar lesiones

personales causadas por caídas o descargas eléctricas causadas por

el contacto con el agua.

x No utilice aparatos eléctricos dentro de los compartimentos para la

conservación de alimentos del electrodoméstico, a menos que sean

del tipo que recomienda el fabricante.

x Para evitar cortes o lesiones, no toque los elementos internos de

refrigeración, sobre todo con las manos húmedas.

x Aquí están en riesgo los niños, las personas con capacidades físicas,

mentales o sensoriales limitadas y las personas con conocimientos

inadecuados sobre el funcionamiento seguro de este

electrodoméstico. Compruebe que los niños y las personas

vulnerables hayan entendido los riesgos. Una persona responsable

de la seguridad debe supervisar o instruir a los niños y a las

personas vulnerables que utilicen este electrodoméstico. Solo los

niños mayores de 8 años pueden usar este electrodoméstico.

x Los niños no deben jugar con el electrodoméstico

x Está permitido que los niños de 3 a 8 años de edad carguen o

descarguen este aparato.

x PARA electrodomésticos con compartimento congelador: no

almacene líquidos embotellados o enlatados (especialmente

bebidas carbonatadas) en el congelador. ϕ

Las botellas y latas

pueden explotar!

x PARA electrodomésticos con compartimento congelador: nunca se

ponga alimentos congelados en la boca directamente desde el

congelador.

Peligro de quemaduras por baja temperatura!

x Mantenga las piezas de plástico y la junta de la puerta limpias de

aceite y grasa. De lo contrario, las partes plásticas y la junta de la

puerta se volverán porosas.

x Antes de realizar cualquier operación, desconecte el cable eléctrico

de la toma de corriente.

x No utilice aparatos mecánicos ni otros medios para acelerar el

proceso de descongelación y siga las recomendaciones del

fabricante.

x No utilice objetos afilados o puntiagudos, como cuchillos o

tenedores, para quitar el hielo. Nunca utilice secadores de pelo,

calentadores eléctricos u otros aparatos eléctricos para

descongelar el electrodoméstico.

x Se recomienda mantener limpio el enchufe. Cualquier acumulación

excesiva de polvo en el enchufe podría originar un incendio.

x No intente reparar, desmontar o modificar este electrodoméstico

por su cuenta. En caso de necesitar reparación, póngase siempre en

contacto con nuestro servicio de atención al cliente.

x Supervise a los niños mientras se realizan tareas de limpieza o

mantenimiento en el electrodoméstico.

x No limpie los estantes de cristal fríos con agua caliente. El cambio

repentino de temperatura puede causar que el vidrio se rompa.

x ADVERTENCIA: Los tubos del circuito de refrigeración transportan

una pequeña cantidad de refrigerante ecológico pero inflamable

(R600a) y gas aislante (ciclopentano). No daña la capa de ozono y

no aumenta el efecto invernadero. Si se producen fugas de

refrigerante, este puede causar lesiones en los ojos o inflamarse.

x En caso de producirse daños en el circuito de refrigerante:

- Apague el electrodoméstico y desenchúfelo de la red eléctrica.

- Mantenga las llamas abiertas y/o las fuentes de ignición alejadas

del electrodoméstico.

- Ventile la habitación durante varios minutos.

- Informe al servicio de atención al cliente.

x ADVERTENCIA: No dañe el enchufe o el cable de alimentación; esto

podría provocar incendios o descargas eléctricas.

x ADVERTENCIA: No utilice tomas de corriente múltiples portátiles ni

fuentes de alimentación portátiles. No recomendamos el uso de

cables prolongadores ni adaptadores con varias tomas.

x No intente sentarse o ponerse de pie en la parte superior del

electrodoméstico. Esto podría dañarlo o sufrir lesiones personales.

Este electrodoméstico no se puede instalar apilado sobre otro.

x El electrodoméstico es un producto diseñado y fabricado para el

uso doméstico.

x Solo pueden usarse piezas originales suministradas por el

fabricante. El fabricante garantiza que solo estas piezas cumplen

los requisitos de seguridad.

x Abrir la puerta durante un tiempo prolongado puede provocar un

aumento significativo de la temperatura en los compartimentos del

electrodoméstico

x Limpie regularmente las superficies que puedan entrar en contacto

con alimentos y sistemas de drenaje accesibles

x Limpie los depósitos de agua si no se han utilizado durante 48

horas. Enjuague el sistema de agua conectado al suministro de agua

si no se ha extraído agua durante 5 días

x Guarde la carne y el pescado crudos en recipientes adecuados en el

frigorífico, para evitar que entren en contacto con otros alimentos o

goteen sobre ellos

x Los compartimentos de congelación de dos estrellas (si el aparato

dispone de ellos) son adecuados para conservar alimentos

precongelados, guardar o hacer helados y producir cubitos de hielo

x Los compartimentos de una, dos y tres estrellas (si el aparato

dispone de ellos) no son adecuados para congelar alimentos frescos

x Para evitar la aparición de moho, el aparato se debe apagar,

descongelar, limpiar y secar, además de dejar la puerta abierta,

cuando vaya a permanecer vacío durante largos periodos de tiempo

x En el caso de los armarios para la conservación de vinos: Aparato

destinado a utilizarse exclusivamente para la conservación de vinos

x En el caso de los aparatos de libre instalación: Este aparato no está

destinado a utilizarse como aparato encastrable

x En el caso de los aparatos sin compartimento de cuatro estrellas:

Este aparato no es adecuado para la congelación de productos

alimenticios

Desguace de electrodomésticos antiguos

Este electrodoméstico tiene la marca de conformidad con la Directiva europea 2012/19/UE sobre

residuos de aparatos eléctricos y electrónicos (RAEE).

Los RAEE contienen sustancias contaminantes (que pueden tener consecuencias negativas para el

medio ambiente) y componentes básicos (que pueden reutilizarse). Es importante someter los RAEE

a procedimientos específicos para eliminar y desechar de manera correcta todos los contaminantes,

además de recuperar y reciclar todos los materiales.

Todos personalmente somos importantes cuando se trata de garantizar que los RAEE no se

conviertan en un problema ambiental. Para esto, es fundamental respetar algunas reglas básicas:

- Los RAEE no deben tratarse como residuos domésticos.

- Los RAEE deben entregarse en los puntos de recogida pertinentes que gestionan los municipios o

las empresas autorizadas. En algunos países existe un servicio de recogida de RAEE de gran

tamaño.

En muchos países se puede entregar el electrodoméstico antiguo al comprar otro nuevo en el

establecimiento, que deberá recogerlo de forma gratuita siempre que se trate de un aparato

equivalente y que tenga las mismas funciones que el suministrado.

Conformidad

Al colocar la marca

en este producto, declaramos, bajo nuestra propia responsabilidad, el

cumplimiento de todos los requisitos europeos en términos de seguridad, salud y medio ambiente,

establecidos en la legislación para este producto.

Garantía

La garantía mínima es: 2 años para los países de la UE, 3 años para Turquía, 1 año para el Reino

Unido, 1 año para Rusia, 3 años para Suecia, 2 años para Serbia, 5 años para Noruega, 1 año para

Marruecos y 6 meses para Argelia. En Túnez no se requiere garantía legal.

Ahorro energético

Para ahorrar más energía, recomendamos lo siguiente:

x Instale el electrodoméstico en un lugar con buena ventilación, que esté lejos de fuentes de

calor y no quede expuesto a la luz solar directa.

x Procure no guardar alimentos calientes en el frigorífico para evitar que la temperatura

interior aumente y el compresor funcione de manera continua.

x No introduzca demasiados alimentos para garantizar una circulación de aire adecuada.

x Descongele el electrodoméstico si tiene hielo para facilitar la transferencia del frío.

x Si se corta la corriente eléctrica, es aconsejable mantener las puertas del frigorífico cerradas.

x Abra las puertas o manténgalas abiertas lo menos posible.

x Evite ajustar temperaturas demasiado bajas.

x Elimine el polvo de la parte trasera del electrodoméstico.

INSTRUCCIONES DE INSTALACIÓN

¾ Antes de utilizar la cámara de vinos

x Quite el embalaje exterior e interior.

x Antes de conectar la cámara de vinos a la corriente, deje que repose en vertical durante 2

hora aproximadamente. Esto reducirá la probabilidad de que la manipulación durante el

transporte ocasione averías en el sistema de refrigeración.

x Limpie las superficies interiores con un paño suave humedecido en agua templada.

x Este electrodoméstico está diseñado para su uso en el hogar y en aplicaciones parecidas,

como:

- zonas de cocina para empleados en negocios, oficinas y otros entornos laborales;

- granjas y por clientes de hoteles, moteles y otros establecimientos de tipo residencial;

- otros establecimientos de hospedaje;

- servicios de catering y otras aplicaciones similares no minoristas.

x Cuando deseche el electrodoméstico, hágalo en un centro autorizado.

¾ Instalación de la cámara de vinos

x Este electrodoméstico está diseñado para instalarse de manera autónoma o integrado

(completamente empotrado) (consulte la pegatina de la parte trasera de este

electrodoméstico).

x Este aparato está diseñado para guardar vino o bebidas exclusivamente.

x Coloque la cámara de vinos en el suelo, en un lugar que pueda soporte su peso cuando está

completamente lleno. Para nivelar la cámara de vinos, ajuste la pata delantera de la parte

inferior de la cámara.

x Este electrodoméstico utiliza refrigerante inflamable. La tubería de refrigerante no debe

dañarse durante el transporte. Sitúe la cámara de vinos lejos de la luz solar directa y de

fuentes de calor (estufas, calentadores, radiadores, etc.). La luz del sol puede afectar al

revestimiento acrílico, mientras que las fuentes de calor pueden provocar un aumento del

consumo de electricidad. Una temperatura ambiente muy fría también puede hacer que el

aparato no funcione correctamente.

x Evite instalar el aparato en zonas húmedas.

x Conecte la cámara en una toma de pared correctamente conectada a tierra y exclusiva. Bajo

ninguna circunstancia deberá cortarse ni quitarse la tercera clavija del cable de alimentación.

Si tiene cualquier duda o pregunta sobre alimentación o tomas de tierra, consulte a un

electricista cualificado o a un centro de servicio técnico autorizado.

¾ Atención

x Guarde el vino en botellas herméticamente cerradas.

x No sobrecargue el armario.

x No abra la puerta a menos que sea necesario.

x No cubra los estantes con papel de aluminio o cualquier otro material que pueda

obstaculizar la circulación del aire.

x Cuando la cámara vaya a permanecer sin utilizar durante largos periodos de tiempo, se

recomienda dejar la puerta entreabierta después de efectuar una limpieza exhaustiva para

permitir la circulación de aire por el interior del armario con el fin de evitar que se genere

condensación, moho o malos olores.

¾ Límites de temperatura ambiente del lugar

Este electrodoméstico está diseñado para funcionar a la temperatura ambiente especificada para la

clase de temperatura que se indica en la placa de características.

- Templada extendida (SN): «Aparato de refrigeración destinado a utilizarse a temperaturas

ambiente de entre 10 °C y 32 °C»

- Templada extendida (SN): «Aparato de refrigeración destinado a utilizarse a temperaturas

ambiente de entre 10 °C y 32 °C»

- Subtropical (ST): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente

de entre 16 °C y 38 °C»

- Tropical (T): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de

entre 16 °C y 43 °C»

USO DE LA CÁMARA DE VINOS/BEBIDAS

Y CONFIGURACIÓN DEL MANDO DE TEMPERATURA

¾ Instrucciones del sistema de control

x Botón “ ”

Para encender/apagar este aparato (mantenga pulsados estos botones durante

aproximadamente 3 segundos)

x Botón “

”

Para controlar el encendido/apagado de la luz interior

x Botón “

”

Para ajustar la temperatura de la cámara superior.

x Botón “

”

Para ajustar la temperatura de la cámara inferior.

x Ventana de visualización LED de la izquierda

Para ajustar la temperatura de la cámara superior.

x Ventana de visualización LED de la derecha

Para ajustar la temperatura de la cámara inferior.

x Luz indicadora

Compresor en pantalla de operación

¾ Ajuste de los mandos de temperatura

x Al pulsar el botón “ ” o “ ”, el sistema entrará en el modo de configuración del

compartimento superior o inferior automáticamente. El LED parpadeará y mostrará el ajuste

de temperatura.

Pulse una vez el botón; la temperatura aumentará o se reducirá 1 °C. Cuando se supere el valor

máximo que puede establecerse, pasará automáticamente a la temperatura más alta que puede

configurarse. Tras pulsar el botón durante 5 segundos, la figura del LED dejará de parpadear y

volverá a mostrarse la temperatura del compartimento superior o inferior.

z Tras desenchufar el aparato, el sistema recuperará el ajuste de temperatura de conformidad,

que el ajuste de fábrica. La temperatura de conformidad es la siguiente:

Compartimento superior: 6 °C

Compartimento inferior: 12 °C

z Para conocer la temperatura interior, pulse el botón " Ajuste superior" o " Ajuste inferior ". El

LED parpadeará y mostrará el ajuste de temperatura. Cuando deje de pulsar el botón durante 5

segundos, la figura del LED dejará de parpadear y volverá a mostrarse la temperatura real.

Compartimento superior: La temperatura puede ajustarse entre 5 °C y 10 °C.

Compartimento inferior: La temperatura puede ajustarse entre 10 °C y 18 °C.

¾ Alarma de temperatura

Si la temperatura interior supera los 23 °C, aparecerá "HI" en el panel de visualización; después de

una hora sonará la alarma / zumbador . Esto indica que la temperatura interior es demasiado alta.

Cuando la temperatura interior es inferior a 0 °C, se mostrará "LO" en el panel de visualización y al

mismo tiempo se activarán la alarma y el indicador de mal funcionamiento .

¾ Función de recuperación de temperatura

En caso de corte eléctrico, en enfriador de vinos puede recordar los ajustes de temperatura

anteriores. La temperatura del enfriador volverá a la configuración anterior cuando se restablezca la

corriente.

¾ Luz Interior

Para reducir el consumo de electricidad, la luz LED del armario de vinos se apagará automáticamente

después de 10 minutos.

Si prefiere que la luz LED permanezca encendida continuamente, esto es posible. Mantenga pulsada

la parte inferior de “LUZ” durante 5 segundos; la pantalla mostrará “LP”. Después de 4 segundos, la

pantalla volverá a la normalidad y la luz permanecerá encendida hasta que se apague manualmente.

Si desea anular esto y ahorrar energía (recomendado), mantenga pulsado el botón “LUZ” durante 5

segundos; la pantalla mostrará “LF”. Después de 4 segundos, la pantalla volverá a la normalidad y la

luz se apagará automáticamente después de 10 minutos.

¾ Estantes

x Para evitar daños en la junta de la puerta, asegúrese de que la puerta esté completamente

abierta cuando saque los estantes del compartimento de guías.

x Para facilitar el acceso al contenido almacenado, debe extraer el compartimento de guías

aproximadamente 1/3; no obstante, este aparato está diseñado con una muesca en cada lado de

los soportes de estantes para evitar que las botellas se caigan.

x Cuando saque cualquier de los estantes del compartimento de guías (para instalarlo o quitarlo),

incline el estante según se indica en el diagrama y tire o empuje el estante hasta que encaje en

las abrazadera del soporte.

¾ NOTA:

x Si el aparato se desenchufa, se corta la corriente o se apaga, hay que esperar de 3 a 5 minutos

antes de encenderlo de nuevo. Si intenta ponerlo en marcha antes de que transcurra este

intervalo de tiempo, la cámara de vinos/bebidas no se encenderá.

x Cuando utilice la cámara de vinos/bebidas por primera vez o la encienda después de tenerla

apagada durante mucho tiempo, puede producirse una diferencia de unos cuantos grados entre

la temperatura seleccionada y la indicada en el LED. Esto es normal y se debe a la duración del

tiempo de activación. La cámara de vinos/bebidas volverá a la normalidad después de una horas

funcionando.

¾ Cómo cambiar la apertura de la puerta

Este electrodoméstico tiene puertas reversibles, pero se suministra con las puertas a la derecha.

Con el electrodoméstico se suministra un kit para instalar las bisagras a la izquierda (en una caja) por

si desea cambiar el sentido de apertura.

Tipo A (para puerta de vidrio / acero inoxidable)

1. Bisagra inferior (derecha) 2 . Tornillos 3 .Eje de la puerta

4. Puerta 5. Bisagra superior (derecha) 6. Tornillos de

bisagras

7. Bisagra superior (izquierda) 8. Tapa de orificio 9. Bisagra inferior

(izquierda)

10. Dispositivo de tope de puerta 11. Tornillo

1. Abra la puerta 90 grados, quite los 2 tornillos (2) del eje de la puerta inferior (3), quite la puerta (4)

y retire la placa del eje (3) de la puerta (Fig. A).

2. Suelte el tornillo (11) situado debajo del marco de la puerta y el dispositivo de tope (10) e

instálelos en el lado izquierdo del marco de la puerta. (Fig. A/B)

3. Quite los 3 tornillos de bisagra (6) de la bisagra superior (derecha) (5) y desinstálela. (Fig. C)

4. Quite el clavo decorativo (8) de la parte superior izquierda del armario e instale la bisagra superior

de repuesto (izquierda) (7) en la parte superior izquierda del armario con 3 tornillos. (Fig. D)

5. Instale la bisagra inferior de repuesto en el lado izquierda (9) como se indica en el procedimiento

anterior. (Fig. E)

6. Instale y alinee la puerta.

7. Coloque las tapas de plásticos para cubrir los agujeros (8).

Tipo B (para puerta delgada de acero inoxidable)

Bisagra inferior (derecha) 2. Tornillos 3. Eje de puerta

4. Puerta 5. Bisagra superior (derecha) 6. Tornillos

7. Bisagra superior (izquierda) 8. Bisagra inferior (izquierda)

1. Retire 2 tornillos (2) y luego tire de la puerta (4) según la dirección de la flecha y de la bisagra

inferior (derecha) (1), también para el montaje. (Fig.A y Fig.B)

2. Retire 3 tornillos (6) de la bisagra superior derecha y luego retire la bisagra superior derecha (5)

y la bisagra inferior derecha (1). (Ver fig.C)

3. Utilice los tornillos que retiró de las bisagras del lado derecho para fijar las bisagras superior e

inferior del lado izquierdo (7)(8). (Ver Fig.D y Fig.E)

4. Gire la puerta 180 grados y luego ensamble la puerta en orden contrario al de extracción.

¾ Diagrama de almacenamiento

Compruebe el diagrama de almacenamiento relacionado con la configuración real del producto.

Total: 46 botellas (máx.)

La configuración que ahorra más energía requiere colocar estantes en el producto. Consulta las

imágenes anteriores.

¾ Especificacionesde instalación empotrada

Para altura de 813 mm con puerta de vidrio o acero inoxidable



Para altura de 813 mm con puerta delgada de acero inoxidable

Para altura de 865 mm con puerta de vidrio o acero inoxidable

Para altura de 865 mm con puerta delgada de acero inoxidable

CUIDADO Y MANTENIMIENTO

¾ Limpieza de la cámara de vinos

x Apague y desenchufe la cámara de vinos. A continuación, extraiga todos los elementos,

incluidos los estantes y la rejilla.

x Limpie las superficies interiores con una solución de agua caliente y bicarbonato sódico. Para

preparar la solución deben utilizarse 2 cucharadas de bicarbonato por cada cuarto de litro de

agua.

x Limpie los estantes con una solución de detergente suave.

x Escurra bien la esponja o el trapo cuando limpie la zona de los mandos o cualquier

componente eléctrico.

x Limpie el exterior del armario con agua caliente y detergente líquido suave. Aclare bien y

seque con un paño suave que esté limpio.

¾ Cómo sustituir el filtro de carbón vegetal (si está presente en su aparato)

x Los filtros de carbón vegetal se encuentran en la esquina superior derecha de cada zona del

armario de vinos.

x Abra la puerta y retire los 2 estantes superiores (consulte Retirar los estantes).

x Gire el filtro según la Figura A.

x Según la Figura B, el filtro debe alinearse con las muescas como se muestra.

x Retire el filtro (Fig. C).

x Inserte el filtro de reemplazo y gírelo según la Fig. A para bloquearlo en su posición.

x Vuelva a instalar los estantes.

¾ Corte de electricidad

x La mayoría de los fallos eléctricos se solucionan en unas cuantas horas y no deberían afectar

a la temperatura del aparato si abre muy pocas veces la puerta. Si el suministro de

electricidad queda interrumpido durante un periodo de tiempo más largo, deberá tomar las

medidas necesarias para proteger los contenidos almacenados.

¾ Vacaciones

x Vacaciones cortas: deje la cámara de vinos encendida durante las vacaciones de menos de tres

semanas de duración.

x Vacaciones largas: si el aparato no se va a utilizar durante varios meses, saque todos los

elementos y apáguelo. Limpie y seque meticulosamente el interior. Para evitar la aparición de

moho y malos olores, deje la puerta ligeramente entreabierta; bloquéela si fuera necesario.

¾ Desplazamiento de la cámara de vinos

x Extraiga todos los elementos.

x Asegure con cinta todos los elementos sueltos (estantes) del interior del aparato.

x Recoja la pata ajustable en la base para evitar daños.

x Cierre la puerta con cinta.

x Asegúrese de que el aparato permanece seguro en posición vertical durante el transporte.

Proteja también el exterior del aparato con una manta o similar.

¾ Consejos para ahorrar energía

x La cámara de vinos debe situarse en el lugar más fresco de la sala, lejos del calor que

generan los aparatos y de la luz solar directa.

¿PROBLEMAS CON LA CÁMARA DE VINOS/BEBIDAS?

Puede solucionar fácilmente muchos de los problemas comunes de la cámara de vinos/bebidas y

ahorrarse el coste de la llamada al servicio técnico. Antes de llamar al servicio técnico, intente

resolver el problema siguiendo las recomendaciones que se indican a continuación.

GUÍA DE SOLUCIÓN DE PROBLEMAS

PROBLEMA

POSIBLE CAUSA

La cámara de vinos/bebidas no funciona.

No está enchufada.

El electrodoméstico está apagado.

Disyuntor desconectado o fusible quemado.

La cámara de vinos/bebidas no enfría lo

suficiente.

Compruebe el ajuste del mando de temperatura.

Dependiendo de las condiciones ambientales, es

posible que deba seleccionar una configuración

diferente.

La puerta se abre con

demasiada frecuencia.

La puerta no está cerrada del todo.

La junta de la puerta no crea un cierre estanco.

Se enciende y se apaga con frecuencia.

La temperatura ambiente es más alta de lo

normal.

Se ha introducido una gran cantidad de cosas en

la cámara d

e vinos/bebidas.

La puerta se abre con demasiada frecuencia.

La puerta no está cerrada del todo.

El mando de temperatura no se ha configurado

correctamente.

La junta de la puerta no crea un cierre estanco.

La luz no funciona.

No está enchufada.

Disyuntor

desconectado o fusible quemado.

La bombilla se ha quemado.

La luz está apagada.

Vibraciones.

Compruebe que la cámara de vinos/bebidas está

plana.

Parece que la cámara de vinos/bebidas hace

demasiado ruido.

Las vibraciones pueden deberse al flujo de

refri

gerante, lo cual es normal.

Al final de cada ciclo, puede escuchar el sonido

que produce el flujo de refrigerante en la cámara

de vinos/bebidas.

La contracción y la expansión de las paredes

internas puede producir estallidos o chasquidos.

La cámara de vinos/bebidas no está nivelada.

La puerta no cierra correctamente.

La cámara de vinos/bebidas no está nivelada.

La puerta se ha cambiado de lado y se ha

instalado correctamente.

La junta está sucia.

Los estantes no están en su sitio.

Para ponerse en contacto con la asistencia técnica, visite nuestro sitio web: https://corporate.haier-

europe.com/en/. En la sección "websites", elija la marca de su producto y su país. Serás redirigido al

sitio web específico donde podrás encontrar el número de teléfono y el formulario para contactar

con la asistencia técnica.

¾ DISPONIBILIDAD DE REPUESTOS

x Termostatos, sensores de temperatura, placas de circuitos impresos y fuentes luminosas,

durante un período de, como mínimo, siete años tras la introducción en el mercado de la

última unidad del modelo.

x Mangos de puerta, bisagras, bandejas y cestos, durante un período de, como mínimo, siete

años, y juntas de puerta durante un período de, como mínimo, diez años tras la introducción

en el mercado de la última unidad del modelo;

AJUSTES de temperatura recomendados

Para almacenar TODO TIPO DE VINOS

12 °C to 14 °C

Para almacenar TODO TIPO DE VINOS

Champán NV, espumoso

6 °C

Champán Vintage

10 °C

Blanco seco con semillón, Sauvignon Blanc

8 °C

Blanco Gewürztraminer seco, Riesling

10 °C

Blanco Chardonnay seco

10 °C

Chardonnay Vintage

14 °C

Vino dulce Sauternes Monbazillac, uvas heladas de cosecha tardía

10 °C

Vinos dulces origen Sauternes

14 °C

Beaujolais

13 °C

Pinot Noir

16 °C

Tinto Pinot Noir Vintage

18 °C

Tinto Cabernet, Merlot, francés, australiano, neozelandés, chileno,

argentino, italiano, español, californiano

18 °C

Tinto Garnacha, Syrah

16 °C

Para más información sobre el producto, consulte https://eprel.ec.europa.eu/ o escanee el QR en

la etiqueta energética suministrada con el aparato.

Français

Nous vous remercions d'avoir acheté ce produit.

Avant d'utiliser votre réfrigérateur, veuillez lire attentivement ces instructions d'utilisation afin de

maximiser ses performances. Conservez cette documentation pour pouvoir vous y référer

ultérieurement ou pour les éventuels futurs propriétaires. Ce produit est destiné uniquement à un

usage domestique ou autres usages similaires tels que :

- l'espace cuisine réservé au personnel dans un magasin, des bureaux ou autres lieux de

travail,

- dans les fermes-auberges, pour la clientèle des hôtels, motels et autres lieux de type

résidentiel,

- dans les chambres d'hôtes,

- chez la restauration et autres services similaires, ce produit ne convient pas à la vente au

détail.

Cet appareil doit être utilisé uniquement pour conserver de la nourriture ; tout autre usage est

considéré comme dangereux et le fabricant ne sera pas tenu responsable en cas de mauvaise

utilisation. Il est donc recommandé de prendre connaissance des conditions de garantie.



INFORMATIONS DE SÉCURITÉ

Veuillez lire attentivement les instructions d'utilisation et d'installation ! Elles contiennent des

informations importantes sur l'installation, l'utilisation et l'entretien de l'appareil. Le fabricant n'est

pas responsable si vous ne respectez pas les instructions et avertissements.

Conservez tous les documents pour une utilisation ultérieure ou pour le propriétaire suivant.

x Ne branchez pas lÿ

appareil à l'alimentation électrique avant d

avoir retiré tous les protecteurs d'emballage et de transport. Tenez

les enfants à l

écart de l'emballage et de ses parties. Risque de

suffocation provenant de cartons pliants et de film plastique !

x Laisser reposer pendant au moins 4 heures avant la mise en

marche pour permettre à l'huile du compresseur de se déposer si le

compresseur même est transportée horizontalement.

x À la livraison, vérifiez que le produit n'est pas endommagé et que

toutes les pièces et accessoires sont en parfait état.

x N'endommagez pas le circuit réfrigérant.

x N'obstruez pas les orifices d'aération dans l'appareil ou dans la

structure dans laquelle il est intégré.

x Ne jamais utiliser d'eau pour laver la position du compresseur,

l'essuyer soigneusement avec un chiffon sec après le nettoyage

pour éviter la rouille.

x Manipulez toujours l'appareil avec au moins deux personnes parce

qu'il est lourd.

x Installez et mettez à niveau l'appareil dans une zone adaptée à sa

taille et à son utilisation.

x Assurez-vous que les informations électriques figurant sur la

plaque signalétique sont conformes à l'alimentation électrique. Si

ce n'est pas le cas, contactez un électricien.

x L'appareil est alimenté par une alimentation de 220-240 VCA/50

Hz. Les variations anormales de tension peuvent provoquer l'arrêt

de l'appareil ou endommager le régulateur de température ou le

compresseur, ou il peut y avoir un bruit anormal lors du

fonctionnement. Dans ce cas, un régulateur automatique doit être

monté.

x Uniquement pour le Royaume-Uni : Le cordon d'alimentation de

l'appareil est équipé d'une fiche 3 pôles (de mise à la terre) qui

s'adapte à une prise standard 3 pôles (de mise à la terre). Ne coupez

jamais ou ne démontez jamais la troisième broche (mise à la terre).

Une fois l'appareil installé, la fiche doit être accessible.

x Veillez à ce que le câble de réseau ne soit pas coincé sous l'appareil

pendant et après le transport ou le déplacement de l'appareil, afin

d'éviter que le câble de réseau ne soit coupé ou endommagé. Si le

câble dÿ

alimentation est endommagé, il doit être remplacé par le

fabricant, son agent d

entretien ou des personnes possédant le

même type de qualification, afin d

éviter tout risque.

x N'installez pas l'appareil dans un endroit humide, graisseux ou

poussiéreux et ne l'exposez pas à la lumière directe du soleil ni à

l'eau.

x N'installez pas l'appareil à proximité de sources de chaleur ou de

matériaux inflammables

x POUR les appareils équipés d'un compartiment congélateur : en cas

de panne de courant, n

ouvrez pas le couvercle. Les aliments

congelés ne devraient pas être affectés si la panne dure moins que

les heures indiquées sur l'étiquette signalétique (temps de montée

en température). Si la panne dure plus longtemps, alors il convient

de vérifier les aliments et de les manger immédiatement ou bien de

les cuire et de les congeler à nouveau.

x Si vous trouvez que le couvercle de l

appareil est difficile à ouvrir

juste après l

avoir fermé, ne soyez pas inquiet. Cela vient de la

différence de pression qui doit s'égaliser et permettre au couvercle

de s

ouvrir normalement après quelques minutes.

x Ne conservez pas de médicaments, de bactéries ou d'agents

chimiques dans l'appareil. Cet appareil est un appareil

électroménager, il n'est pas recommandé de stocker des produits

qui nécessitent des températures strictes.

x Ne tirez pas et ne pliez pas excessivement le cordon d'alimentation

et ne touchez pas la prise avec les mains mouillées.

x Ne conservez pas des produits contenant des gaz propulseurs

inflammables (par ex. des bombes de pulvérisation) ou des

substances explosives dans l'appareil. Risque d'explosion !

x Ne placez pas d'objets instables (objets lourds, récipients remplis

d'eau) sur le dessus du réfrigérateur, pour éviter les blessures

corporelles causées par une chute ou une électrocution causée par

le contact avec de l'eau.

x N'utilisez pas d'appareils électriques dans les compartiments de

conservation des aliments de l'appareil, excepté s'ils sont du type

recommandé par le fabricant.

x Ne pas toucher les éléments de refroidissement internes, en

particulier avec les mains mouillées, pour éviter les fissures ou les

blessures.

x Les enfants, les personnes qui ont des capacités physiques,

mentales ou sensorielles limitées, ainsi que les personnes qui ont

des connaissances insuffisantes en matière de sécurité d'utilisation

de l'appareil sont à risque. Vérifiez que les enfants et les personnes

vulnérables ont compris les dangers. Une personne responsable de

la sécurité doit surveiller les enfants et les personnes vulnérables

qui utilisent l'appareil ou leur expliquer son fonctionnement. Seuls

les enfants âgés de 8 ans et plus peuvent utiliser l'appareil.

x Les enfants ne doivent pas jouer avec lÿ

appareil.

x Les enfants âgés de 3 à 8 ans sont autorisés à charger et à décharger

appareil

x POUR les appareils avec compartiment congélateur : ne conservez

pas de liquides en bouteille ou en canette (surtout les boissons

gazeuses) dans le compartiment congélateur. Les bouteilles et les

canettes peuvent éclater !

x POUR les appareils équipés d'un compartiment congélateur : ne

placez jamais d'aliments congelés dans votre bouche juste après les

avoir sortis du compartiment congélateur. Risque de brûlures à

basse température !

x Gardez les pièces en plastique et le joint de porte exempt d'huile et

de graisse. Dans le cas contraire, les pièces en plastique et le joint

de porte deviendront poreux.

x Avant toute intervention, débranchez le cordon d'alimentation de

la prise murale.

x N'utilisez pas d'outils mécaniques ou autres équipements pour

accélérer le processus de dégivrage, autres que ceux recommandés

par le fabricant.

x N'utilisez pas d'objets pointus ou tranchants tels que des couteaux

ou des fourchettes pour enlever le givre. N'utilisez jamais de sèche-

cheveux, de radiateurs électriques ou d'autres appareils

électriques de ce type pour le dégivrage.

x Il est recommandé de maintenir la prise propre ; les résidus

excessifs de poussière sur la prise peuvent provoquer un incendie.

x N'essayez pas de réparer, démonter ou modifier l'appareil vous-

même. En cas de réparation, veuillez contacter notre service

clientèle.

x Supervisez les enfants pendant le nettoyage ou l'entretien de

l'appareil.

x Ne nettoyez pas les clayettes froides en verre à l'eau chaude. Un

changement soudain de température peut casser le verre.

x AVERTISSEMENT : Les tubes du circuit de réfrigération

transportent une petite quantité d'un frigorigène respectueux de

l'environnement mais inflammable (R600a) et d'un gaz isolant

(cyclopentane). Il n'endommage pas la couche d'ozone et

n'augmente pas l'effet de serre. Si le réfrigérant s'échappe, il risque

de blesser vos yeux ou de s'enflammer.

x En cas de dommages du circuit de réfrigérant :

- Éteignez l'appareil et retirez la prise secteur ;

- Tenez les flammes nues et/ou les sources d'inflammation loin de

l'appareil ;

- Ventilez complètement la pièce pendant plusieurs minutes ;

- Informez le service clientèle.

x AVERTISSEMENT : Nÿ

endommagez pas la fiche et/ou le cordon

d'alimentation ; cela pourrait provoquer des chocs électriques ou

des incendies.

x AVERTISSEMENT : N'utilisez pas des systèmes multiprises portatifs

ou des alimentations portatives. Nous ne recommandons pas

l'utilisation de rallonges et d

adaptateurs multiples.

x N'essayez pas de vous asseoir ou de vous tenir debout sur le dessus

de l'appareil. Vous pourriez vous blesser ou endommager

l'appareil. Cet appareil n'est pas conçu pour être empilé avec d

autres appareils.

x L

appareil est conçu et construit pour un usage domestique

uniquement.

x Seules les pièces d'origine fournies par le fabricant peuvent être

utilisées. Le fabricant garantit que seules ces pièces satisfont aux

exigences de sécurité.

x L

ouverture prolongée de la porte peut entraîner une hausse

significative de la température dans les compartiments de l

appareil.

x Nettoyez régulièrement les surfaces entrant en contact avec les

aliments et les systèmes d

évacuation accessibles.

x Nettoyez les réservoirs dÿ

eau s

ils n

ont pas été utilisés

pendant 48 h ; videz le circuit d

eau raccordé à une alimentation d

eau si l

eau n

a pas été tirée pendant 5 jours.

x Placez la viande et le poisson crus dans des récipients adaptés

avant de les mettre au réfrigérateur, afin qu

ils n

entrent pas en

contact avec d

autres aliments ou ne gouttent pas dessus.

x Les compartiments de congélation « deux étoiles » (si présents dans

appareil) sont adaptés à la conservation des aliments pré-

congelés, à la conservation et à la fabrication des crèmes glacées et

à la production des glaçons.

x Les compartiments « une, deux et trois étoiles » (si présents dans l

appareil) ne sont pas adaptés à la congélation des aliments frais.

x Si l

appareil doit rester vide pendant des périodes prolongées,

mettez-le hors tension, dégivrez-le, nettoyez-le, séchez-le et laissez

la porte ouverte pour éviter la formation de moisissures à l

intérieur

x Autres appareils de stockage du vin: Cet appareil est destiné

uniquement au stockage du vin

x Pour un appareil à pose libre: Cet appareil de réfrigération n

est

pas destiné à être utilisé comme un appareil intégrable

x Pour les appareils sans compartiment «quatre étoiles»: Cet appareil

de réfrigération ne convient pas pour la congélation de denrées

alimentaire



INSTRUCTIONS POUR L’INSTALLATION

¾ Avant d’utiliser votre cave à vin

x Retirez l'emballage extérieur et intérieur.

x Avant de brancher votre cave à vin à la prise d'alimentation, laissez-le en position verticale

pendant environ 2 heures. Ceci réduira le risque d’un dysfonctionnement du système de

refroidissement suite à la manipulation pendant le transport.

x Nettoyez les surfaces intérieures à l’eau tiède avec une éponge douce.

x Lors de l'élimination de votre appareil, veuillez choisir un site d'élimination autorisé.

¾ Installation de votre cave à vin

x Cet appareil est conçu soit pour une installation autonome soit pour une installation

intégrée (entièrement encastré) (reportez-vous à l'autocollant à l'arrière de cet appareil).

x Cet appareil est destiné à être utilisé exclusivement pour le stockage de vin ou de

boissons.

x Placez votre cave à vin sur un sol suffisamment solide pour la supporter lorsqu'elle est

entièrement remplie. Pour niveler votre cave à vin, ajustez la jambe de nivellement avant au

bas de l'appareil.

x Cet appareil utilise un réfrigérant inflammable. Ne jamais endommager la tuyauterie de

refroidissement pendant le transport. Installez votre cave à vin à l'écart de la lumière directe

du soleil et des sources de chaleur (poêle, chauffage, radiateur, etc.). Le rayonnement solaire

direct peut endommager le revêtement acrylique et les sources de chaleur sont susceptibles

d’augmenter la consommation d’énergie électrique. Un environnement très froid peut

également empêcher l’appareil de fonctionner correctement.

x Évitez d'installer l'appareil dans des zones humides.

x Branchez votre cave à vin dans une prise murale dédiée, correctement installée et mise à la

terre. Vous ne devez en aucun cas couper ou éliminer la troisième broche (de terre) de la

fiche du câble d'alimentation. Adressez-vous à un électricien qualifié ou à un centre

d’assistance agréé pour toute question sur l’alimentation et/ou la prise de terre.

¾ Attention

x Conservez le vin en bouteilles scellées ;

x Ne surchargez pas l'armoire ;

x N'ouvrez pas la porte, sauf si nécessaire ;

x Ne couvrez pas les étagères avec une feuille d'aluminium ou tout autre matériau pouvant

empêcher la circulation de l'air ;

x Si votre cave à vin est stockée sans être utilisée pendant de longues périodes, il est suggéré,

après un nettoyage minutieux, de laisser la porte entrouverte pour permettre à l'air de

circuler à l'intérieur de l'armoire et éviter la formation éventuelle de condensation, de

moisissures ou d'odeurs.

¾ Limites de température ambiante

Cet appareil est conçu pour fonctionner aux températures ambiantes spécifiées par la classe de

température indiquée sur sa plaque signalétique.

x Tempérée élargie (SN): «Cet appareil de réfrigération est destiné à être utilisé à des

températures ambiantes comprises entre 10 °C et 32 °C»

x Tempérée (N): «Cet appareil de réfrigération est destiné à être utilisé à des températures

ambiantes comprises entre 16 °C et 32 °C»

x Subtropicale (ST): «Cet appareil de réfrigération est destiné à être utilisé à des températures

ambiantes comprises entre 16 °C et 38 °C»

x Tropicale (T): «Cet appareil de réfrigération est destiné à être utilisé à des températures

ambiantes comprises entre 16 °C et 43 °C»

FONCTIONNEMENT DE VOTRE CAVE À VIN/REFROIDISSEUR DE BOISSONS

ET RÉGLAGE DU CONTRÔLE DE LA TEMPÉRATURE

¾ Mode d'emploi du système de contrôle

x Bouton ”

Pour allumer/éteindre cet appareil (appuyez et maintenez ces boutons enfoncés pendant

environ 3 secondes).

x Bouton “

”

Pour allumer/éteindre l'éclairage interne.

x Bouton “

”

Pour régler la température de la chambre supérieure.

x Bouton “

”

Pour régler la température de la chambre inférieure.

x Fenêtre d'affichage LED à gauche

Pour régler la température de la chambre supérieure.

x Fenêtre d'affichage LED à droite

Pour régler la température de la chambre inférieure.

x voyant lumineux

Affichage du compresseur en fonctionnement.

¾ Réglage des contrôles de température

x Lorsque vous appuyez sur la touche “ ” ou “ ”, le système passe automatiquement en

mode de réglage de la température dans le compartiment supérieur ou inférieur. Le voyant

clignote et affiche la température de réglage.

Appuyez une fois sur le bouton, la température diminuera ou augmentera de 1°C. Lors du

dépassement de la valeur minimale qui peut être établie, le système passe automatiquement à

la valeur de température réglable la plus élevée. Après avoir appuyé sur le bouton pendant 5

secondes, le voyant LED cessera de clignoter, puis reviendra en arrière pour afficher la

température du compartiment supérieur ou inférieur.

z Une fois l'appareil débranché, le système revient à la température par défaut, qui est réglée en

usine. La température par défaut est la suivante :

Compartiment supérieur : 6°C

Compartiment inférieur : 12°C

z Si vous souhaitez visualiser la température intérieure réglée, veuillez appuyer sur la touche

"Augmenter" ou "Diminuer-", la LED clignotera et affichera la température réglée. Après avoir

arrêté d'appuyer sur le bouton pendant 5 secondes, le voyant LED arrêtera de clignoter, puis

reviendra afficher la température courante.

Compartiment supérieur : Le réglage de la température peut être compris entre 5°C et 10 °C

Compartiment inférieur : Le réglage de la température peut être compris entre 10°C et 18°C.

¾ Alarme de température

Si la température à l'intérieur est supérieure à 23 °C, il sera affiché "HI" sur le panneau d'affichage, et

au bout d'une heure après l'alarme / l'avertisseur sonore retentira. Cela indique que la température

à l'intérieur est trop élevée. Si la température à l'intérieur est inférieure à 0 °C, il sera affiché "LO"

sur le panneau d'affichage et dans le même temps l'alarme de dysfonctionnement sera activée.

¾ Fonction de récupération de température

En cas de coupure de l'alimentation, la cave à vin peut se souvenir des réglages de température

précédents, et lorsque l'alimentation est rétablie, la température de la cave à vin revient au même

réglage de la température que lorsque l'appareil est mis hors tension.

¾ Éclairage interne

Afin de réduire la consommation d'énergie, cette armoire à vin éteint automatiquement les lampes à

LED au bout de10 minutes.

Si vous souhaitez que les lampes à LED restent allumées en continu, cela est possible. Appuyez et

maintenez le bouton "ÉCLAIRAGE" enfoncé pendant 5 secondes, l'écran affichera "LP". Après 4

secondes, l'écran reviendra à la normale et le voyant restera allumé jusqu'à ce qu'il soit éteint

manuellement.

Si vous souhaitez revenir en arrière et économiser de l'énergie (recommandé), appuyez et maintenez

le bouton "ÉCLAIRAGE" enfoncé pendant 5 secondes, l'écran affichera "LF", après 4 secondes, l'écran

reviendra à la normale et la lumière s'éteindra automatiquement au bout de 10 minutes.

¾ Clayettes

x Pour éviter d'endommager le joint de porte, assurez-vous que la porte est complètement

ouverte lorsque vous tirez les clayettes hors des rails du compartiment.

x Pour un accès facile au contenu de stockage, vous devez retirer les clayettes hors des rails du

compartiment d'environ 1/3. Cet appareil a été conçu avec une encoche de chaque côté des rails

des clayettes pour empêcher les bouteilles de tomber.

x Lorsque vous retirez l'une des clayettes des rails du compartiment : pour monter ou retirer la

clayette, inclinez-la conformément au schéma et tirez simplement ou poussez la clayette jusqu'à

ce qu'elle repose solidement sur les supports

¾ REMARQUE :

x Si l'appareil est débranché, hors tension ou éteint, vous devez attendre 3 à 5 minutes avant de

redémarrer l'appareil. Si vous tentez de redémarrer avant ce délai, votre cave à vin/refroidisseur

de boissons ne démarrera pas.

x Lorsque vous utilisez votre cave à vin/refroidisseur de boisson pour la première fois ou

redémarrez votre cave à vin/refroidisseur de boisson après qu'il soit resté éteint pendant une

longue période, il pourrait y avoir un écart de quelques degrés entre la température que vous

sélectionnez et celle indiquée sur l'inscription du voyant LED. C'est normal et cela est dû à la

durée du temps d'activation. Une fois que la cave à vin/refroidisseur de boissons aura fonctionné

pendant quelques heures, tout reviendra à la normale.

¾ Comment changer le sens de l'ouverture de la porte

Cet appareil a des portes réversibles mais il est livré avec une porte ayant une charnière à droite. Un

kit de charnière côté gauche est livré avec l'unité (dans l'emballage), si vous souhaitez inverser la

charnière sur votre appareil.

Type A (pour porte plein verre / acier inoxydable)

1. Charnière inférieure (côté droit) 2. Vis 3. Axe de porte

4. Porte 5. Charnière supérieure (côté droit)

6. Vis à charnière 7. Charnière supérieure (côté gauche)

8. Cache du trou 9. Charnière inférieure (côté gauche)

10. Dispositif de limitation de la porte 11. Vis

1. Ouvrez la porte à un angle de 90 degrés, retirez les 2 vis (2) de l'axe de la porte inférieure (3),

retirez la porte (4), retirez la plaque de l'axe (3) de la porte, (Fig. A).

2. Dévissez la vis (11) située sous le cadre de la porte et le dispositif de limitation (10), et replacez-la

du côté de l'extrémité gauche du cadre de porte. (Fig. A/B).

3. Retirez les 3 vis (6) de la charnière supérieure (côté droit) (5) et retirez celle-ci. (Fig. C).

4. Retirez les clous décoratifs (8) en haut à gauche de l'armoire et installez la charnière supérieure de

rechange (côté gauche) (7) en haut à gauche de l'armoire avec 3 vis. (Fig. D)

5. En suivant la procédure ci-dessus, installez la charnière inférieure de rechange côté gauche (9).

(Fig. E)

6. Installez et alignez la porte.

7. Insérez les caches en plastique pour couvrir les trous (8).

Type B (pour porte mince en acier inoxydable)

1 Charnière inférieure

(côté droit)

4 Porte

7 Charnière supérieure

(côté gauche)

2 Vis

5 Charnière supérieure

(côté droit)

8 Charnière inférieure

(côté gauche)

3 Axe de porte

6 Vis

1. Retirez 2 vis (2), puis tirez sur la porte (4) selon la direction de la flèche et de la charnière

inférieure (côté droit) (1), comme pour l'assemblage. (Fig.A et Fig.B)

2. Retirez les 3 vis (6) de la charnière supérieure côté droit, puis retirez les charnières supérieure

côté droit (5) et inférieure côté droit (1). (Voir Fig.C)

3. Utilisez les vis que vous avez retirées des charnières latérales côté droit pour fixer les charnières

supérieure et inférieure côté gauche (7) (8). (Voir Fig.D et Fig.E)

4. Tournez la porte à 180 degrés, puis remontez la porte selon les mêmes opérations dans le sens

inverse.

¾ Schéma de stockage

En fonction de la configuration courante de votre appareil, veuillez vérifier le schéma de stockage

correspondant.

Total : 46 bouteilles (max.)

La configuration la moins énergivore nécessite que les clayettes soient positionnés dans le produit,

veuillez consulter les photos ci-dessus.

¾ Consignes pour une installation intégrée

Pour une hauteur de 813 mm avec porte en verre ou en acier inoxydable



Pour une hauteur de 813 mm avec porte mince en acier inoxydable

Pour une hauteur de 865 mm avec porte en verre ou en acier inoxydable

Pour une hauteur de 865 mm avec porte mince en acier inoxydable

NETTOYAGE ET ENTRETIEN

¾ Nettoyage de votre cave à vin

x Éteignez l'alimentation, débranchez l'appareil et retirez tous les éléments, y compris les

clayettes et étagères.

x Lavez les surfaces intérieures avec une solution d'eau tiède et de bicarbonate de soude. La

solution doit être d'environ 2 cuillères à soupe de bicarbonate de soude pour un quart de

litre d'eau.

x Lavez les étagères avec une solution détergente non agressive.

x Essuyez l'excès d'eau de l'éponge ou du chiffon de nettoyage au niveau de la zone des

commandes et de toute pièce électrique.

x Lavez l'armoire extérieurement avec de l'eau tiède et un détergent liquide non agressif.

Rincez soigneusement et essuyez à l'aide d'un chiffon doux propre.

¾ Comment remplacer le filtre à charbon de bois (si présent dans votre appareil)

x Les filtres Charcoal sont situés dans le coin supérieur droit de chaque cave à vin.

x Ouvrez la porte et retirez les 2 étagères supérieures (voir Retrait des étagères).

x Tournez le filtre comme sur la Fig.A.

x Comme sur la Fig.B, le filtre doit s’aligner sur les encoches comme indiqué.

x Retirez le filtre (Fig.C).

x Insérez le filtre de remplacement et tournez-le conformément à la Fig.A pour le bloquer en

position.

x Réinstallez les étagères.

¾ Panne de courant

x La plupart des pannes de courant sont résolues en quelques heures et ne devraient donc pas

affecter la température de votre appareil, si vous minimisez le nombre de fois où la porte est

ouverte. Si la panne de courant doit durer plus longtemps, vous devrez prendre les mesures

nécessaires pour protéger le contenu de l’appareil.

¾ Période des vacances

x Vacances courtes : Laissez votre cave à vin fonctionner pendant vos congés de moins de trois

semaines.

x Vacances longues : Si l'appareil ne sera pas utilisé pendant plusieurs mois, retirez tous les

éléments stockés et éteignez l'appareil. Nettoyez et essuyez soigneusement l’intérieur de

l’appareil. Pour éviter la formation d'odeurs et de moisissures, laissez la porte légèrement

ouverte : bloquez-la si nécessaire.

¾ Manutention de votre cave à vin

x Retirez tous les éléments stockés.

x Utilisez de la bande adhésive pour coller solidement tous les éléments non fixés(étagères) à

l'intérieur de votre appareil.

x Vissez le pied réglable jusqu'à la base pour éviter tout dommage.

x Fermez la porte.

x Assurez-vous que l'appareil reste en position verticale pendant son transport. Protégez

également l'extérieur de l'appareil avec une couverture ou un article semblable.

¾ Conseils pour l'économie d’énergie

x La cave à vin doit être installée dans la zone la plus fraîche de la pièce, loin des appareils de

production de chaleur et à l'abri de la lumière directe du soleil.

DES PROBLÈMES AVEC VOTRE CAVE À VIN/REFROIDISSEUR DE BOISSONS ?

Vous pouvez résoudre facilement de nombreux problèmes courants concernant votre cave à

vin/refroidisseur de boisson et économiserez les frais d'un appel d'assistance. Consultez les

suggestions ci-dessous pour voir si vous pouvez résoudre votre problème avant d’appeler le service

d’assistance.

GUIDE DE DÉPANNAGE

PROBLÈME

CAUSE POSSIBLE

La cave à vin/le refroidisseur de

boissons ne fonctionne pas.

L'appareil n’est pas branché.

L'appareil est éteint.

Le disjoncteur s'est déclenché ou un fusible a grillé.

La cave à vin/le refroidisseur de

boissons n'est pas assez froid.

Vérifiez le réglage de la température.

L’environneme

nt extérieur demande un réglage de la

température supérieur.

La porte est ouverte trop souvent.

La porte n’est pas complètement fermée.

Le joint de la porte n’est pas entièrement étanche.

L'appareil s'allume et s'éteint

fréquemment.

La température de la pièce est plus chaude que la normale.

Une grande quantité de bouteilles a été ajoutée dans la cave

à vin/le refroidisseur de boissons.

La porte est ouverte trop souvent.

La porte n’est pas complètement fermée.

Le dispositif de contrôle de la température n’e

st pas

correctement réglé.

Le joint de la porte n’est pas entièrement étanche.

La lumière ne fonctionne pas.

L'appareil n’est pas branché.

Le disjoncteur s'est déclenché ou un fusible a grillé.

L’ampoule a grillé.

Le voyant lumineux est “ÉTEINT”.

Vibrations.

Vérifiez que la cave à vin/le refroidisseur de boissons est de

niveau.

La cave à vin/le refroidisseur de

boissons semble faire trop de bruit.

Le bruit de cliquetis peut provenir du flux du réfrigérant, ce

qui est normal.

À la fin de chaque cycle, vous pouvez entendre des bruits de

gargouillement causés par le flux de réfrigérant dans votre

cave à vin/refroidisseur de boissons.

La contraction et l'expansion des parois intérieures peuvent

provoquer des bruits de claquement et de crépitement.

La cave à vin/le refroidisseur de boissons n'est pas de niveau.

La porte ne se fermera pas

complètement.

La cave à vin/le refroidisseur de boissons n'est pas de niveau.

La porte a été inversée et mal installée.

Le joint est sale.

Les étagères ne sont pas dans la bon

ne position.

Pour contacter l'assistance technique, visitez notre site Internet: https://corporate.haier-

europe.com/en/ . Dans la section «websites», choisissez la marque de votre produit et votre pays.

Vous serez redirigé vers le site Web spécifique où vous pouvez trouver le numéro de téléphone et le

formulaire pour contacter l'assistance technique

¾ Disponibilité des pièces de rechange

x Les thermostats, les capteurs de température, les cartes de circuit imprimé et les sources

lumineuses sont disponibles pour une période minimale de sept ans à compter de la mise sur

le marché de la dernière unité du modèle;

x Les poignées de porte, gonds de porte, plateaux et bacs, sont disponibles pour une période

minimale de sept ans, et les joints de porte sont disponibles pour une période minimale de

10 ans à compter de la mise sur le marché de la dernière unité du modèle;

RÉGLAGES conseillés de la température

Pour stocker TOUS LES TYPES de VINS

12 °C to 14 °C

Température conseillée pour les BOISSONS

Champagne NV, pétillant

6 °C

Champagne de cuvée

10 °C

Sémillon blanc sec, Sauvignon Blanc

8 °C

Gewürztraminer blanc sec, Riesling

10 °C

Chardonnay blanc sec

10 °C

Chardonnay de cuvée

14 °C

Sauternes Monbazillac blanc doux, vin de glace de vendanges tardives

10 °C

Sauternes de cuvée blanc doux

14 °C

Beaujolais

13 °C

Pinot noir rouge

16 °C

Pinot noir de cuvée rouge

18 °C

Cabernet rouge, Merlot, français, australien, néo-zélandais, chilien,

arg

entin, italien, espagnol, californien

18 °C

Grenache rouge, Syrah

16 °C

Pour plus d'informations sur le produit, veuillez consulter https://eprel.ec.europa.eu/ ou scannez

le QR sur l'étiquette énergétique fournie avec l'appareil



Italiano

sŝƌŝŶŐƌĂǌŝĂŵŽƉĞƌĂǀĞƌƐĐĞůƚŽƋƵĞƐƚŽŶŽƐƚƌŽƉƌŽĚŽƚƚŽ

WƌŝŵĂĚŝƵƚŝůŝǌǌĂƌĞŝůĨƌŝŐŽƌŝĨĞƌŽůĞŐŐĞƌĞŝůƉƌĞƐĞŶƚĞŵĂŶƵĂůĞĚŝŝƐƚƌƵǌŝŽŶŝƉĞƌŵĂƐƐŝŵŝǌǌĂƌĞůĞ

ƉƌĞƐƚĂǌŝŽŶŝĚĞůƉƌŽĚŽƚƚŽZŝƉŽƌƌĞƚƵƚƚĂůĂĚŽĐƵŵĞŶƚĂǌŝŽŶĞƉĞƌƵƚŝůŝǌǌŽĨƵƚƵƌŽŽƉĞƌŝƐƵĐĐĞƐƐŝǀŝ

ƉƌŽƉƌŝĞƚĂƌŝYƵĞƐƚŽĂƉƉĂƌĞĐĐŚŝŽğĚĞƐƚŝŶĂƚŽƵŶŝĐĂŵĞŶƚĞŝŶĂŵďŝĞŶƚĞĚŽŵĞƐƚŝĐŽŽƉĞƌĂƉƉůŝĐĂǌŝŽŶŝ

ƐŝŵŝůŝƋƵĂůŝ

- >ĂǌŽŶĂĐƵĐŝŶĂĚĞƐƚŝŶĂƚĂĂůƉĞƌƐŽŶĂůĞĚŝŶĞŐŽǌŝƵĨĨŝĐŝĞĂůƚƌŝĂŵďŝĞŶƚŝůĂǀŽƌĂƚŝǀŝ

- ŝďĞĂƵƚǇĨĂƌŵĂůůĂĐůŝĞŶƚĞůĂĚŝŚŽƚĞůŵŽƚĞůĞĂůƚƌŝĂŵďŝĞŶƚŝĚŝƚŝƉŽƌĞƐŝĚĞŶǌŝĂůĞ

- EĞŝĞĚΘƌĞĂĨĂƐƚ;ΘͿ

- WĞƌƐĞƌǀŝǌŝĚŝĐĂƚĞƌŝŶŐĞĚĂƉƉůŝĐĂǌŝŽŶŝƐŝŵŝůŝĞƐĐůƵƐĂůĂǀĞŶĚŝƚĂĂůĚĞƚƚĂŐůŝŽ



YƵĞƐƚŽĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽĚĞǀĞĞƐƐĞƌĞƵƚŝůŝǌǌĂƚŽƵŶŝĐĂŵĞŶƚĞƉĞƌůĂĐŽŶƐĞƌǀĂǌŝŽŶĞĚĞŐůŝĂůŝŵĞŶƚŝ

ƋƵĂůƐŝĂƐŝĂůƚƌŽƵƐŽğĐŽŶƐŝĚĞƌĂƚŽƉĞƌŝĐŽůŽƐŽĞŝůƉƌŽĚƵƚƚŽƌĞŶŽŶğƌŝƚĞŶƵƚŽƌĞƐƉŽŶƐĂďŝůĞƉĞƌ

ĞǀĞŶƚƵĂůŝŽŵŝƐƐŝŽŶŝ^ŝĐŽŶƐŝŐůŝĂĂŶĐŚĞĚŝůĞŐŐĞƌĞĐŽŶĂƚƚĞŶǌŝŽŶĞůĞĐŽŶĚŝǌŝŽŶŝĚŝŐĂƌĂŶǌŝĂ



INFORMAZIONI DI SICUREZZA

>ĞŐŐĞƌĞĂƚƚĞŶƚĂŵĞŶƚĞůĞŝƐƚƌƵǌŝŽŶŝƉĞƌůΖƵƐŽĞůΖŝŶƐƚĂůůĂǌŝŽŶĞ>ĞŝƐƚƌƵǌŝŽŶŝĐŽŶƚĞŶŐŽŶŽŝŶĨŽƌŵĂǌŝŽŶŝ

ŝŵƉŽƌƚĂŶƚŝƌĞůĂƚŝǀĞĂůůΖŝŶƐƚĂůůĂǌŝŽŶĞĂůůΖƵƐŽĞĂůůĂŵĂŶƵƚĞŶǌŝŽŶĞĚĞůůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽ/ůƉƌŽĚƵƚƚŽƌĞ

ŶŽŶğƌĞƐƉŽŶƐĂďŝůĞĚĞůŵĂŶĐĂƚŽƌŝƐƉĞƚƚŽĚĞůůĞŝƐƚƌƵǌŝŽŶŝĞĚĞůůĞĂǀǀĞƌƚĞŶǌĞŽŶƐĞƌǀĂƌĞƚƵƚƚĂůĂ

ĚŽĐƵŵĞŶƚĂǌŝŽŶĞƉĞƌĨƵƚƵƌĞĐŽŶƐƵůƚĂǌŝŽŶŝŽƉĞƌŝƉƌŽƉƌŝĞƚĂƌŝƐƵĐĐĞƐƐŝǀŝ



x Collegare l'elettrodomestico all'alimentazione elettrica solo

dopo aver rimosso l'imballo e le protezioni per il trasporto. Tenere

lontani i bambini dall'imballo e dai relativi componenti.

I cartoni pieghevoli e la pellicola di plastica potrebbero causare il

soffocamento.

x Lasciare riposare per almeno 4 ore prima dell'accensione per

consentire all'olio del compressore di depositarsi se trasportato

orizzontalmente

x Al momento della consegna, verificare che il prodotto non sia

danneggiato e che tutte le parti e gli accessori siano in perfette

condizioni

x Non danneggiare il circuito del refrigerante

x Mantenere libere da qualsiasi ostruzione le aperture di

ventilazione nel luogo in cui si trova l'elettrodomestico o nella

struttura nella quale è incassato

x Non usare mai acqua per lavare la zona del compressore, pulire

accuratamente con un panno asciutto dopo la pulizia per evitare la

formazione di ruggine

x L'elettrodomestico deve essere maneggiato sempre da almeno

due persone perché è pesante.

x Installare l'elettrodomestico a livello in un'area adatta alle

dimensioni e all'uso.

x Accertarsi che i dati elettrici sulla targhetta siano conformi

all'alimentazione elettrica. In caso contrario, rivolgersi a un

elettricista.



x L'elettrodomestico funziona con corrente elettrica 220-

240 Vca / 50 Hz. Oscillazioni anomale della tensione possono

causare il mancato avvio dell'elettrodomestico, danni al controllo

della temperatura o al compressore oppure rumori anomali

durante il funzionamento. In tal caso, è opportuno montare un

regolatore automatico.

x Solo per il Regno Unito: il cavo di alimentazione

dell'elettrodomestico è dotato di una spina a 3 conduttori

(collegata a terra) adatta a una presa standard a 3 conduttori

(collegata a terra). Non tagliare né smontare mai il terzo

conduttore (collegamento a terra). Dopo l'installazione

dell'elettrodomestico, la spina deve essere accessibile.

x Accertarsi che il cavo di rete non sia impigliato sotto

l'elettrodomestico durante e dopo il trasporto/spostamento, per

evitare che il cavo di rete venga tagliato o danneggiato. Se il cavo di

alimentazione dellÿ

elettrodomestico dovesse essere danneggiato,

farlo sostituire dal produttore, dal suo servizio tecnico o da un

tecnico qualificato, per evitare rischi

x Non montare l'elettrodomestico in ambienti polverosi, in

presenza di olio o umidità, non esporlo alla luce solare diretta e

all'acqua

x Non montare l'elettrodomestico vicino a stufe o materiali

infiammabili

x PER gli elettrodomestici dotati di vano congelatore, non aprire il

coperchio in caso di interruzione della corrente. Gli alimenti

surgelati non dovrebbero guastarsi se l'interruzione

dell'alimentazione dura meno delle ore indicate sull'etichetta della

classificazione (tempo di aumento della temperatura). Se

l'interruzione dell'alimentazione dura di più, controllare gli

alimenti e consumarli immediatamente o ricongelarli solo dopo

averli cotti.

x Se il coperchio dell'elettrodomestico non si riapre facilmente

subito dopo che è stato chiuso, non si tratta di un problema, in

quanto tale condizione dipende dalla differenza di pressione che si

bilancerà entro pochi minuti consentendo nuovamente l'apertura

del coperchio.

x Non conservare medicinali, batteri o sostanze chimiche

nell'elettrodomestico. Questo elettrodomestico è destinato ad

ambienti residenziali, per cui si sconsiglia di conservare materiali

che richiedono temperature rigide.

x Non piegare troppo o tirare il cavo di alimentazione e non

toccare la spina con le mani bagnate



x Non conservare nell'elettrodomestico prodotti contenenti

propellenti infiammabili (ad es. bombolette spray) o sostanze

esplosive. Pericolo di esplosione!

x Non collocare elementi instabili (oggetti pesanti, contenitori

pieni d'acqua) sopra il frigorifero, per evitare lesioni personali

dovute a cadute o scosse elettriche causate dal contatto con l'acqua.

x Non usare apparecchi elettrici allÿ

interno degli scomparti per

la conservazione degli alimenti dell'elettrodomestico, se questi non

sono del tipo consigliato dal produttore

x Non toccare gli elementi interni di raffreddamento,

specialmente con le mani bagnate, per evitare crepe o lesioni

x Sono a rischio i bambini, le persone affette da limitazione delle

capacità fisiche, mentali o sensoriali, nonché le persone che non

conoscono perfettamente il funzionamento sicuro

dell'elettrodomestico. Accertarsi che i bambini e le persone

vulnerabili siano consapevoli dei pericoli. Una persona

responsabile della sicurezza deve sorvegliare o istruire i bambini e

le persone vulnerabili che adoperano l'elettrodomestico.

L'elettrodomestico non deve essere utilizzato da bambini di età

inferiore a 8 anni.

x I bambini non devono giocare con l

elettrodomestico

x I bambini dai 3 agli 8 anni possono riempire e svuotare questo

elettrodomestico

x PER gli elettrodomestici dotati di vano congelatore: non

conservare liquidi in bottiglia o in lattina (specialmente bevande

gassate) nel vano congelatore. Le bottiglie e lattine possono

scoppiare!

x PER gli elettrodomestici dotati di vano congelatore: non mettere

mai in bocca alimenti surgelati subito dopo averli estratti dal vano

congelatore. Pericolo di ustioni dovute alla bassa temperatura!

x Accertarsi sempre che i componenti di plastica e la guarnizione

dello sportello siano privi di olio e grasso. In caso contrario, i

componenti di plastica e la guarnizione dello sportello

diventeranno porosi.

x Prima di ogni intervento occorre disinserire l

alimentazione

elettrica all

elettrodomestico

x Non usare dispositivi meccanici o altri strumenti artificiali per

accelerare il processo di sbrinamento, diversi da quelli consigliati

dal produttore

x Non utilizzare oggetti appuntiti o acuminati come coltelli o

forchette per rimuovere il ghiaccio. Non utilizzare mai



asciugacapelli, riscaldatori elettrici o altri elettrodomestici per lo

sbrinamento

x Si consiglia di mantenere pulita la spina: eventuali residui di

sporco sulla spia possono provocare incendi

x Non cercare di riparare, smontare o modificare personalmente

l'elettrodomestico. Per le riparazioni rivolgersi sempre

all'assistenza clienti.

x Sorvegliare i bambini durante la pulizia o la manutenzione

dell'elettrodomestico.

x Non pulire i ripiani di vetro freddi con acqua calda.

Un'improvvisa variazione della temperatura può causare la rottura

del vetro.

x AVVERTENZA: i tubi del circuito di refrigerazione trasportano

una lieve quantità di refrigerante ecologico ma infiammabile

(R600a) e di gas isolante (ciclopentano). Questi prodotti non

danneggiano lo strato di ozono e non aumentano l'effetto serra. Se

il refrigerante fuoriesce, può lesionare gli occhi o incendiarsi.

x Se il circuito di refrigerazione è visibilmente danneggiato:

- Spegnere l'elettrodomestico e staccare la spina dalla rete

elettrica.

- Tenere lontano dall'elettrodomestico fiamme libere e/o fonti di

ignizione.

- Ventilare accuratamente il locale per alcuni minuti.

- Informare l'assistenza clienti.

x AVVERTENZA: per scongiurare il rischio di incendi o scosse

elettriche, non danneggiare la spina e/o il cavo di alimentazione.

x AVVERTENZA: non adoperare prese multiple o alimentatori

portatili. Si sconsiglia l'uso di prolunghe e prese multiple.

x Non tentare di sedersi o stare in piedi sulla parte superiore

dell'elettrodomestico, per evitare lesioni personali o danni

all'elettrodomestico. Questo elettrodomestico non può essere

impilato con altri elettrodomestici.

x Il prodotto è progettato e costruito solo per uso domestico

x È possibile utilizzare solo componenti originali forniti dal

produttore. Il produttore garantisce che solo questi componenti

soddisfano i requisiti di sicurezza.

x L'apertura prolungata della porta può causare un significativo

aumento della temperatura nei vani dell'elettrodomestico

x Pulire regolarmente le superfici che possono venire a contatto

con gli alimenti e i sistemi di scarico accessibili

x Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48

ore; sciacquare l'impianto idrico collegato alla rete idrica se l'acqua

non è stata prelevata per 5 giorni



x Conservare la carne e il pesce crudo in appositi contenitori in

frigorifero, in modo che non vengano a contatto con altri alimenti o

che non gocciolino su di essi

x Gli scomparti per surgelati a due stelle (se presenti

nell'elettrodomestico) sono adatti alla conservazione di alimenti

pre-congelati, alla conservazione o alla preparazione di gelati e alla

produzione di cubetti di ghiaccio

x Gli scomparti a una, due e tre stelle (se presenti

nell'elettrodomestico) non sono adatti al congelamento di alimenti

freschi

x Se l'elettrodomestico viene lasciato vuoto per lunghi periodi di

tempo, spegnere, sbrinare, pulire, asciugare e lasciare la porta

aperta per evitare che si formi muffa all'interno

x Per i frigoriferi cantina: Apparecchio destinato esclusivamente

alla conservazione del vino

x Per gli apparecchi a libera installazione: Apparecchio di

refrigerazione non destinato ad essere utilizzato come apparecchio

da incasso

x Per gli apparecchi senza uno scomparto a 4 stelle: Apparecchio

di refrigerazione non idoneo al congelamento di alimenti

Smaltimento degli elettrodomestici usati

YƵĞƐƚŽ ĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽ ĚŝƐƉŽŶĞ ĚŝĐŽŶƚƌĂƐƐĞŐŶŽ Ăŝ ƐĞŶƐŝĚĞůůĂ ĚŝƌĞƚƚŝǀĂ ĞƵƌŽƉĞĂ ϮϬϭϮϭϵh ƐƵŝ

ƌŝĨŝƵƚŝĚŝĂƉƉĂƌĞĐĐŚŝĂƚƵƌĞĞůĞƚƚƌŝĐŚĞĞĚĞůĞƚƚƌŽŶŝĐŚĞ;ZͿ

>Ă ĚŝƌĞƚƚŝǀĂ ZƌŝŐƵĂƌĚĂ ůĞ ƐŽƐƚĂŶǌĞŝŶƋƵŝŶĂŶƚŝ ;ĐŚĞ ƉŽƐƐŽŶŽ ĐĂƵƐĂƌĞ ĐŽŶƐĞŐƵĞŶǌĞ ŶĞŐĂƚŝǀĞ ƉĞƌ

ůΖĂŵďŝĞŶƚĞͿĞŝĐŽŵƉŽŶĞŶƚŝƉƌŝŶĐŝƉĂůŝ;ĐŚĞƉŽƐƐŽŶŽĞƐƐĞƌĞƌŝƵƚŝůŝǌǌĂƚŝͿŝŵƉŽƌƚĂŶƚĞĐŚĞŝZƐŝĂŶŽ

ƐŽƚƚŽƉŽƐƚŝ Ă ƚƌĂƚƚĂŵĞŶƚŝ ƐƉĞĐŝĨŝĐŝ ŝŶ ŵŽĚŽ ĚĂ ƚŽŐůŝĞƌĞ Ğ ƐŵĂůƚŝƌĞ ŝŶ ŵŽĚŽ ĐŽƌƌĞƚƚŽ Őůŝ ŝŶƋƵŝŶĂŶƚŝ

ŶŽŶĐŚĠƌĞĐƵƉĞƌĂƌĞĞƌŝĐŝĐůĂƌĞƚƵƚƚŝŝŵĂƚĞƌŝĂůŝ

^ƉĞƚƚĂ Ăŝ ƐŝŶŐŽůŝ ŝŶĚŝǀŝĚƵŝ ŐĂƌĂŶƚŝƌĞ ĐŚĞ ŝ Z ŶŽŶ ĚŝǀĞŶƚŝŶŽ ƵŶ ƉƌŽďůĞŵĂ Ă ůŝǀĞůůŽ ĂŵďŝĞŶƚĂůĞ

ƐŝƐƚŽŶŽĂůĐƵŶĞƌĞŐŽůĞƐƉĞĐŝĨŝĐŚĞĚĂƌŝƐƉĞƚƚĂƌĞ

- /ZŶŽŶĚĞǀŽŶŽĞƐƐĞƌĞƚƌĂƚƚĂƚŝĐŽŵĞƌŝĨŝƵƚŝĚŽŵĞƐƚŝĐŝ

- / Z ĚĞǀŽŶŽ ĞƐƐĞƌĞ ĂĨĨŝĚĂƚŝ ĂŐůŝ ƐƉĞĐŝĂůŝ ĐĞŶƚƌŝ Ěŝ ƌĂĐĐŽůƚĂ ŐĞƐƚŝƚŝ ĚĂŝ ĐŽŵƵŶŝ Ž ĚĂ ƐŽĐŝĞƚă

ĂƵƚŽƌŝǌǌĂƚĞ/ŶŵŽůƚŝƐƚĂƚŝğĚŝƐƉŽŶŝďŝůĞĂŶĐŚĞƵŶƐĞƌǀŝǌŝŽĚŝƌĂĐĐŽůƚĂƉŽƌƚĂĂƉŽƌƚĂƉĞƌŝZ

/ŶĐĂƐŽĚŝĂĐƋƵŝƐƚŽĚŝŶƵŽǀŝĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŝƋƵĞůůŝǀĞĐĐŚŝƉŽƐƐŽŶŽĞƐƐĞƌĞĂĨĨŝĚĂƚŝĂůǀĞŶĚŝƚŽƌĞĐŚĞůŝ

ĚĞǀĞƌŝƚŝƌĂƌĞŐƌĂƚƵŝƚĂŵĞŶƚĞŝŶŶƵŵĞƌŽĐŽƌƌŝƐƉŽŶĚĞŶƚĞĂŐůŝĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŝĂĐƋƵŝƐƚĂƚŝĂĐŽŶĚŝǌŝŽŶĞ

ĐŚĞŝƐŝŶŐŽůŝĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŝƐŝĂŶŽĚŝƚŝƉŽƐŝŵŝůĞĞĐŽŶůĞƐƚĞƐƐĞĨƵŶǌŝŽŶŝĚŝƋƵĞůůŝĂĐƋƵŝƐƚĂƚŝ

Conformità

ƉƉŽŶĞŶĚŽŝůŵĂƌĐŚŝŽ

ƐƵƋƵĞƐƚŽƉƌŽĚŽƚƚŽĐŽŶĨĞƌŵŝĂŵŽůĂĐŽŶĨŽƌŵŝƚăĂƚƵƚƚŝŝƌĞƋƵŝƐŝƚŝĚŝůĞŐŐĞ

ĞƵƌŽƉĞŝŝŶŵĂƚĞƌŝĂĚŝƐŝĐƵƌĞǌǌĂƐĂůƵƚĞĞƚƵƚĞůĂĂŵďŝĞŶƚĂůĞĂƉƉůŝĐĂďŝůŝƉĞƌůĞŐŐĞĂƋƵĞƐƚŽƉƌŽĚŽƚƚŽ

Garanzia

>ĂŐĂƌĂŶǌŝĂŵŝŶŝŵĂğϮĂŶŶŝƉĞƌŝWĂĞƐŝhϯĂŶŶŝƉĞƌůĂdƵƌĐŚŝĂϭĂŶŶŽƉĞƌŝůZĞŐŶŽhŶŝƚŽϭĂŶŶŽ

ƉĞƌůĂZƵƐƐŝĂϯĂŶŶŝƉĞƌůĂ^ǀĞǌŝĂϮĂŶŶŝƉĞƌůĂ^ĞƌďŝĂϱĂŶŶŝƉĞƌůĂEŽƌǀĞŐŝĂϭĂŶŶŽƉĞƌŝůDĂƌŽĐĐŽ

ϲŵĞƐŝƉĞƌůΖůŐĞƌŝĂůĂdƵŶŝƐŝĂŶĞƐƐƵŶĂŐĂƌĂŶǌŝĂůĞŐĂůĞƌŝĐŚŝĞƐƚĂ

Risparmio energetico

WĞƌƵŶŵĂŐŐŝŽƌĞƌŝƐƉĂƌŵŝŽĚŝĞŶĞƌŐŝĂƐŝĐŽŶƐŝŐůŝĂĚŝƉƌŽĐĞĚĞƌĞĐŽŵĞƐĞŐƵĞ

x /ŶƐƚĂůůĂƌĞůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽůŽŶƚĂŶŽĚĂĨŽŶƚŝĚŝĐĂůŽƌĞĂůƌŝƉĂƌŽĚĂůůŝƌƌĂĚŝĂǌŝŽŶĞĚŝƌĞƚƚĂĚĞŝ

ƌĂŐŐŝƐŽůĂƌŝĞŝŶƵŶĂŵďŝĞŶƚĞďĞŶǀĞŶƚŝůĂƚŽ

x ǀŝƚĂƌĞĚŝĐŽŶƐĞƌǀĂƌĞĂůŝŵĞŶƚŝĐĂůĚŝŶĞůĨƌŝŐŽƌŝĨĞƌŽƉĞƌĞǀŝƚĂƌĞĚŝĂƵŵĞŶƚĂƌĞůĂƚĞŵƉĞƌĂƚƵƌĂ

ŝŶƚĞƌŶĂƉƌŽǀŽĐĂŶĚŽƵŶĨƵŶǌŝŽŶĂŵĞŶƚŽĐŽŶƚŝŶƵŽĚĞůĐŽŵƉƌĞƐƐŽƌĞ

x EŽŶƌŝĞŵƉŝƌůŽĞĐĐĞƐƐŝǀĂŵĞŶƚĞŝŶŵŽĚŽƚĂůĞĚĂŐĂƌĂŶƚŝƌĞƵŶĂĐŽƌƌĞƚƚĂĐŝƌĐŽůĂǌŝŽŶĞĚĞůůΖĂƌŝĂ

x ^ďƌŝŶĂƌĞůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽŝŶƉƌĞƐĞŶǌĂĚŝŐŚŝĂĐĐŝŽƉĞƌĨĂĐŝůŝƚĂƌĞŝůƚƌĂƐĨĞƌŝŵĞŶƚŽĚĞůĨƌĞĚĚŽ

x /ŶĐĂƐŽĚŝŵĂŶĐĂŶǌĂĚŝĞŶĞƌŐŝĂĞůĞƚƚƌŝĐĂƐŝĐŽŶƐŝŐůŝĂĚŝůĂƐĐŝĂƌĞĐŚŝƵƐĂůĂƉŽƌƚĂĚĞůĨƌŝŐŽƌŝĨĞƌŽ

x ƉƌŝƌĞŽƚĞŶĞƌĞĂƉĞƌƚĞůĞƉŽƌƚĞĚĞůůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽŝůŵĞŶŽƉŽƐƐŝďŝůĞ

x ǀŝƚĂƌĞĚŝƌĞŐŽůĂƌĞŝůƚĞƌŵŽŵĞƚƌŽĂƚĞŵƉĞƌĂƚƵƌĞƚƌŽƉƉŽďĂƐƐĞ

x dŽŐůŝĞƌĞůĂƉŽůǀĞƌĞƉƌĞƐĞŶƚĞŶĞůůĂƉĂƌƚĞƉŽƐƚĞƌŝŽƌĞĚĞůůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽ



ISTRUZIONI DI MONTAGGIO

¾ Prima di utilizzare la cantinetta per vino

x dŽŐůŝĞƌĞůΖŝŵďĂůůŽĞƐƚĞƌŶŽĞĚŝŶƚĞƌŶŽ

x WƌŝŵĂĚŝĐŽůůĞŐĂƌĞůĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽĂůůΖĂůŝŵĞŶƚĂǌŝŽŶĞůĂƐĐŝĂƌůĂŝŶƉŽƐŝǌŝŽŶĞǀĞƌƚŝĐĂůĞƉĞƌ

ĐŝƌĐĂϮŽƌĞYƵĞƐƚŽƐĞƌǀĞĂƌŝĚƵƌƌĞůĂƉŽƐƐŝďŝůŝƚăĚŝƵŶŵĂůĨƵŶǌŝŽŶĂŵĞŶƚŽŶĞůůΖŝŵƉŝĂŶƚŽĚŝ

ƌĂĨĨƌĞĚĚĂŵĞŶƚŽĚƵƌĂŶƚĞůĂŵĂŶŝƉŽůĂǌŝŽŶĞĚĞůƚƌĂƐƉŽƌƚŽ

x WƵůŝƌĞůĂƐƵƉĞƌĨŝĐŝĞŝŶƚĞƌŶĂĐŽŶĂĐƋƵĂƚŝĞƉŝĚĂƵƚŝůŝǌǌĂŶĚŽƵŶƉĂŶŶŽŵŽƌďŝĚŽ

x ůŵŽŵĞŶƚŽĚŝƐŵĂůƚŝƌĞůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽƐŝƉƌĞŐĂĚŝƐĐĞŐůŝĞƌĞƵŶĐĞŶƚƌŽĚŝƐŵĂůƚŝŵĞŶƚŽ

ĂƵƚŽƌŝǌǌĂƚŽ



¾ Installazione della cantinetta per vino

x YƵĞƐƚŽĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽğƉƌŽŐĞƚƚĂƚŽƉĞƌůΖŝŶƐƚĂůůĂǌŝŽŶĞůŝďĞƌĂŽĂĚŝŶĐĂƐƐŽ;ĐŽŵƉůĞƚĂŵĞŶƚĞ

ŝŶĐĂƐƐĂƚŽͿ;&ĂƌĞƌŝĨĞƌŝŵĞŶƚŽĂůůĂƉŽƐŝǌŝŽŶĞĚĞůůΖĂĚĞƐŝǀŽƐƵůƌĞƚƌŽĚĞůůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽͿ

x Questo elettrodomestico è destinato ad essere utilizzato esclusivamente per la

conservazione di vino o bevande.

x ŽůůŽĐĂƌĞůĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽƐƵƵŶƉĂǀŝŵĞŶƚŽƐƵĨĨŝĐŝĞŶƚĞŵĞŶƚĞƌŽďƵƐƚŽĚĂƐŽƐƚĞŶĞƌůŽĂ

ƉŝĞŶŽĐĂƌŝĐŽWĞƌůŝǀĞůůĂƌĞůĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽƌĞŐŽůĂƌĞůĂŐĂŵďĂĚŝůŝǀĞůůĂŵĞŶƚŽĂŶƚĞƌŝŽƌĞ

ŶĞůůĂƉĂƌƚĞŝŶĨĞƌŝŽƌĞĚĞůůĂĐĂŶƚŝŶĞƚƚĂ

x YƵĞƐƚŽĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽƵƚŝůŝǌǌĂƌĞĨƌŝŐĞƌĂŶƚĞĂŶƚŝĚĞĨůĂŐƌĂŶƚĞƋƵŝŶĚŝŶŽŶĚĂŶŶĞŐŐŝĂƌĞŵĂŝůĞ

ƚƵďĂǌŝŽŶŝĚŝƌĂĨĨƌĞĚĚĂŵĞŶƚŽĚƵƌĂŶƚĞŝůƚƌĂƐƉŽƌƚŽWŽƐŝǌŝŽŶĂƌĞůĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽůŽŶƚĂŶŽ

ĚĂůůĂůƵĐĞĚŝƌĞƚƚĂĚĞůƐŽůĞĞĚĂĨŽŶƚŝĚŝĐĂůŽƌĞ;ƐƚƵĨĂƌŝƐĐĂůĚĂŵĞŶƚŽƌĂĚŝĂƚŽƌĞĞĐĐͿ>ĂůƵĐĞ

ƐŽůĂƌĞĚŝƌĞƚƚĂƉƵžŝŶĨůƵĞŶǌĂƌĞŝůƌŝǀĞƐƚŝŵĞŶƚŽĂĐƌŝůŝĐŽĞůĞĨŽŶƚŝĚŝĐĂůŽƌĞƉŽƐƐŽŶŽĂƵŵĞŶƚĂƌĞŝů

ĐŽŶƐƵŵŽ ĞůĞƚƚƌŝĐŽ ŶĐŚĞ ƚĞŵƉĞƌĂƚƵƌĞ ĂŵďŝĞŶƚĞ ĞƐƚƌĞŵĂŵĞŶƚĞ ďĂƐƐĞ ƉŽƐƐŽŶŽ ĐĂƵƐĂƌĞ ŝů

ŵĂůĨƵŶǌŝŽŶĂŵĞŶƚŽĚĞůůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽ

x ǀŝƚĂƌĞĚŝĐŽůůŽĐĂƌĞůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽŝŶůƵŽŐŚŝƵŵŝĚŝ

x ŽůůĞŐĂƌĞ ůĂ ĐĂŶƚŝŶĞƚƚĂ ƉĞƌ ǀŝŶŽ ĂĚ ƵŶĂ ƉƌĞƐĂ Ă ŵƵƌŽ ĚĞĚŝĐĂƚĂ ĐŽŶ ŵĞƐƐĂ Ă ƚĞƌƌĂ EŽŶ

ƌŝŵƵŽǀĞƌĞƉĞƌĂůĐƵŶĂƌĂŐŝŽŶĞŝůƉƵŶƚĂůĞĚŝƚĞƌƌĂ;ƚĞƌǌŽͿĚĂůĐĂǀŽĚŝĂůŝŵĞŶƚĂǌŝŽŶĞǀĞŶƚƵĂůŝ

ĚŽŵĂŶĚĞ ƌĞůĂƚŝǀĞ ĂůůΖĂůŝŵĞŶƚĂǌŝŽŶĞ ĞŽ ĂůůĂ ŵĞƐƐĂ Ă ƚĞƌƌĂ ĚĞǀŽŶŽ ĞƐƐĞƌĞ ƌŝǀŽůƚĞ Ă ƵŶ

ĞůĞƚƚƌŝĐŝƐƚĂĐĞƌƚŝĨŝĐĂƚŽŽĂƵŶĐĞŶƚƌŽĂƐƐŝƐƚĞŶǌĂƉƌŽĚŽƚƚŝĂƵƚŽƌŝǌǌĂƚŽ



¾ Avvertenza

x ŽŶƐĞƌǀĂƌĞŝůǀŝŶŽŝŶďŽƚƚŝŐůŝĞƐŝŐŝůůĂƚĞ

x EŽŶƐŽǀƌĂĐĐĂƌŝĐĂƌĞŝůŵŽďŝůĞƚƚŽ

x EŽŶĂƉƌŝƌĞůĂƉŽƌƚĂƉŝƶĚĞůŶĞĐĞƐƐĂƌŝŽ

x EŽŶĐŽƉƌŝƌĞŝƌŝƉŝĂŶŝĐŽŶĨŽŐůŝĚŝĂůůƵŵŝŶŝŽŽƋƵĂůƐŝĂƐŝĂůƚƌŽŵĂƚĞƌŝĂůĞĐŚĞƉŽƐƐĂŝŵƉĞĚŝƌĞůĂ

ĐŝƌĐŽůĂǌŝŽŶĞĚĞůůΖĂƌŝĂ

x EĞů ĐĂƐŽ ŝŶ ĐƵŝ ůĂ ĐĂŶƚŝŶĞƚƚĂ ƉĞƌ ǀŝŶŽ ǀĞŶŐĂ ĐŽŶƐĞƌǀĂƚĂ ƐĞŶǌĂ ĞƐƐĞƌĞ ƵƚŝůŝǌǌĂƚĂ ƉĞƌ ůƵŶŐŚŝ

ƉĞƌŝŽĚŝƐŝĐŽŶƐŝŐůŝĂ ĚŽƉŽƵŶΖĂĐĐƵƌĂƚĂƉƵůŝǌŝĂĚŝ ůĂƐĐŝĂƌĞƐŽĐĐŚŝƵƐĂůĂ ƉŽƌƚĂƉĞƌƉĞƌŵĞƚƚĞƌĞ

ĂůůΖĂƌŝĂĚŝĐŝƌĐŽůĂƌĞĂůůΖŝŶƚĞƌŶŽĚĞůŵŽďŝůĞƚƚŽĂůĨŝŶĞĚŝĞǀŝƚĂƌĞƉŽƐƐŝďŝůŝĨŽƌŵĂǌŝŽŶŝĚŝĐŽŶĚĞŶƐĂ

ŵƵĨĨĞŽŽĚŽƌŝ



¾ Limiti di temperatura ambiente



YƵĞƐƚŽ ĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽ ğ ƉƌŽŐĞƚƚĂƚŽ ƉĞƌ ĨƵŶǌŝŽŶĂƌĞ Ă ƚĞŵƉĞƌĂƚƵƌĞ ĂŵďŝĞŶƚĞ ƐƉĞĐŝĨŝĐĂƚĞ ĚĂůůĂ

ĐůĂƐƐĞĚŝƚĞŵƉĞƌĂƚƵƌĂŝŶĚŝĐĂƚĂƐƵůůĂƚĂƌŐŚĞƚƚĂ

x dĞŵƉĞƌĂƚĂ ĞƐƚĞƐĂ ;^EͿ ƉƉĂƌĞĐĐŚŝŽ Ěŝ ƌĞĨƌŝŐĞƌĂǌŝŽŶĞ ĚĞƐƚŝŶĂƚŽ Ă ĞƐƐĞƌĞ ƵƚŝůŝǌǌĂƚŽ Ă ƵŶĂ

ƚĞŵƉĞƌĂƚƵƌĂĂŵďŝĞŶƚĞĐŽŵƉƌĞƐĂƚƌĂϭϬΣĞϯϮΣ

x dĞŵƉĞƌĂƚĂ ;EͿ ƉƉĂƌĞĐĐŚŝŽ Ěŝ ƌĞĨƌŝŐĞƌĂǌŝŽŶĞ ĚĞƐƚŝŶĂƚŽ Ă ĞƐƐĞƌĞ ƵƚŝůŝǌǌĂƚŽ Ă ƵŶĂ

ƚĞŵƉĞƌĂƚƵƌĂĂŵďŝĞŶƚĞĐŽŵƉƌĞƐĂƚƌĂϭϲΣĞϯϮΣ

x ^ƵďƚƌŽƉŝĐĂůĞ ;^dͿ ƉƉĂƌĞĐĐŚŝŽ Ěŝ ƌĞĨƌŝŐĞƌĂǌŝŽŶĞ ĚĞƐƚŝŶĂƚŽ Ă ĞƐƐĞƌĞ ƵƚŝůŝǌǌĂƚŽ Ă ƵŶĂ

ƚĞŵƉĞƌĂƚƵƌĂĂŵďŝĞŶƚĞĐŽŵƉƌĞƐĂƚƌĂϭϲΣĞϯϴΣ

x dƌŽƉŝĐĂůĞ;dͿƉƉĂƌĞĐĐŚŝŽĚŝƌĞĨƌŝŐĞƌĂǌŝŽŶĞĚĞƐƚŝŶĂƚŽĂĞƐƐĞƌĞƵƚŝůŝǌǌĂƚŽĂƵŶĂƚĞŵƉĞƌĂƚƵƌĂ

ĂŵďŝĞŶƚĞĐŽŵƉƌĞƐĂƚƌĂϭϲΣĞϰϯΣ



FUNZIONAMENTO DELLA CANTINETTA PER VINO/PER LE BEVANDE

E IMPOSTAZIONE DEL CONTROLLO DELLA TEMPERATURA

¾ Istruzioni del sistema di comando

x Pulsante " "

WĞƌ ĐŽŶƚƌŽůůĂƌĞ ůΖĂĐĐĞŶƐŝŽŶĞƐƉĞŐŶŝŵĞŶƚŽ Ěŝ ƋƵĞƐƚŽ ĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽ ƚĞŶĞƌĞ ƉƌĞŵƵƚŽ ƋƵĞƐƚŽ

ƚĂƐƚŽƉĞƌĐŝƌĐĂϯƐĞĐŽŶĚŝ

x Pulsante "

WĞƌĐŽŶƚƌŽůůĂƌĞůΖĂĐĐĞŶƐŝŽŶĞĞůŽƐƉĞŐŶŝŵĞŶƚŽĚĞůůĂůƵĐĞŝŶƚĞƌŶĂ

x Pulsante "

WĞƌŝŵƉŽƐƚĂƌĞůĂƚĞŵƉĞƌĂƚƵƌĂĚĞůůĂĐĞůůĂƐƵƉĞƌŝŽƌĞ

x Pulsante "

WĞƌŝŵƉŽƐƚĂƌĞůĂƚĞŵƉĞƌĂƚƵƌĂĚĞůůĂĐĞůůĂŝŶĨĞƌŝŽƌĞ

x Finestra di visualizzazione a LED a sinistra

WĞƌŝŵƉŽƐƚĂƌĞůĂƚĞŵƉĞƌĂƚƵƌĂĚĞůůĂĐĞůůĂƐƵƉĞƌŝŽƌĞ

x Finestra di visualizzazione a LED a destra

WĞƌŝŵƉŽƐƚĂƌĞůĂƚĞŵƉĞƌĂƚƵƌĂĚĞůůĂĐĞůůĂŝŶĨĞƌŝŽƌĞ

x Indicatore luminoso

ŝƐƉůĂǇĚĞůĐŽŵƉƌĞƐƐŽƌĞŝŶĨƵŶǌŝŽŶĞ

¾ Impostazione dei comandi della temperatura

x WƌĞŵĞŶĚŽŝůƉƵůƐĂŶƚĞΗ ΗŽΗ ΗŝůƐŝƐƚĞŵĂĞŶƚƌĂĂƵƚŽŵĂƚŝĐĂŵĞŶƚĞŶĞůůĂŵŽĚĂůŝƚăĚŝ

ŝŵƉŽƐƚĂǌŝŽŶĞ ĚĞů ǀĂŶŽ ƐƵƉĞƌŝŽƌĞ Ž ŝŶĨĞƌŝŽƌĞ /ů > ůĂŵƉĞŐŐŝĂ Ğ ǀŝƐƵĂůŝǌǌĂ ůĂ ƚĞŵƉĞƌĂƚƵƌĂ

ŝŵƉŽƐƚĂƚĂ

WƌĞŵĞƌĞƵŶĂǀŽůƚĂŝůƉƵůƐĂŶƚĞůĂƚĞŵƉĞƌĂƚƵƌĂĚŝŵŝŶƵŝƌăŽĂƵŵĞŶƚĞƌăĚŝϭΣYƵĂŶĚŽƐŝƐƵƉĞƌĂŝů

ǀĂůŽƌĞŵŝŶŝŵŽĐŚĞƉƵžĞƐƐĞƌĞƐƚĂďŝůŝƚŽƐŝƉĂƐƐĂĂƵƚŽŵĂƚŝĐĂŵĞŶƚĞĂůǀĂůŽƌĞĚŝƚĞŵƉĞƌĂƚƵƌĂƉŝƶ

ĂůƚŽƌĞŐŽůĂďŝůĞŽƉŽĂǀĞƌƐŵĞƐƐŽĚŝƉƌĞŵĞƌĞŝůƉƵůƐĂŶƚĞƉĞƌϱƐĞĐŽŶĚŝůĂĐŝĨƌĂĚĞů>ƐŵĞƚƚĞĚŝ

ůĂŵƉĞŐŐŝĂƌĞƉŽŝƌŝƚŽƌŶĂĂǀŝƐƵĂůŝǌǌĂƌĞůĂƚĞŵƉĞƌĂƚƵƌĂĚĞůǀĂŶŽƐƵƉĞƌŝŽƌĞŽŝŶĨĞƌŝŽƌĞ

z ŽƉŽ ĂǀĞƌ ƐĐŽůůĞŐĂƚŽ ůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽ ŝů ƐŝƐƚĞŵĂ ƚŽƌŶĞƌă ĂůůĂ ƚĞŵƉĞƌĂƚƵƌĂ Ěŝ ĚĞĨĂƵůƚ ĐŚĞ

ǀŝĞŶĞŝŵƉŽƐƚĂƚĂŝŶĨĂďďƌŝĐĂ>ĂƚĞŵƉĞƌĂƚƵƌĂĚŝĚĞĨĂƵůƚğůĂƐĞŐƵĞŶƚĞ

sĂŶŽƐƵƉĞƌŝŽƌĞϲΣ

sĂŶŽŝŶĨĞƌŝŽƌĞϭϮΣ

z ^Ğ Ɛŝ ǀƵŽůĞ ŽƚƚĞŶĞƌĞ ŽŐŶŝ ƚĞŵƉĞƌĂƚƵƌĂ ŝŶƚĞƌŶĂ Ěŝ ŝŵƉŽƐƚĂǌŝŽŶĞ ƉƌĞŵĞƌĞ ŝů ƉƵůƐĂŶƚĞ

ĐŽƌƌŝƐƉŽŶĚĞŶƚĞΗ^ĞƚhƉƉĞƌΗŽΗ^Ğƚ>ŽǁĞƌΗŝů>ůĂŵƉĞŐŐĞƌăĞǀŝƐƵĂůŝǌǌĞƌăůĂƚĞŵƉĞƌĂƚƵƌĂĚŝ

ŝŵƉŽƐƚĂǌŝŽŶĞŽƉŽĂǀĞƌƐŵĞƐƐŽĚŝƉƌĞŵĞƌĞŝůƉƵůƐĂŶƚĞƉĞƌϱƐĞĐŽŶĚŝůĂĐŝĨƌĂĚĞů>ƐŵĞƚƚĞĚŝ

ůĂŵƉĞŐŐŝĂƌĞƉŽŝƌŝƚŽƌŶĂĂǀŝƐƵĂůŝǌǌĂƌĞůĂƚĞŵƉĞƌĂƚƵƌĂĞĨĨĞƚƚŝǀĂ

Vano superiore>ΖŝŵƉŽƐƚĂǌŝŽŶĞĚĞůůĂƚĞŵƉĞƌĂƚƵƌĂƉƵžĞƐƐĞƌĞƌĞŐŽůĂƚĂƚƌĂϱΣĞϭϬΣ

Vano inferiore:>ΖŝŵƉŽƐƚĂǌŝŽŶĞĚĞůůĂƚĞŵƉĞƌĂƚƵƌĂƉƵžĞƐƐĞƌĞƌĞŐŽůĂƚĂƚƌĂϭϬΣĞϭϴΣ



¾ Allarme temperatura

^ĞůĂƚĞŵƉĞƌĂƚƵƌĂŝŶƚĞƌŶĂğƉŝƶĂůƚĂĚŝϮϯΣǀŝƐƵĂůŝǌǌĞƌăΗ,/ΗƐƵůƉĂŶŶĞůůŽĚĞůĚŝƐƉůĂǇĞĚŽƉŽƵŶΖŽƌĂ

Ɛŝ ĂƚƚŝǀĞƌă ůΖĂůůĂƌŵĞ  ŝů ĐŝĐĂůŝŶŽ ŝž ŝŶĚŝĐĂ ĐŚĞ ůĂ ƚĞŵƉĞƌĂƚƵƌĂ ŝŶƚĞƌŶĂ ğ ƚƌŽƉƉŽ ĂůƚĂ ^Ğ ůĂ

ƚĞŵƉĞƌĂƚƵƌĂ ŝŶƚĞƌŶĂ ğ ŝŶĨĞƌŝŽƌĞ Ă ϬΣ ƐƵů ƉĂŶŶĞůůŽ ĚĞů ĚŝƐƉůĂǇ ǀŝĞŶĞ ǀŝƐƵĂůŝǌǌĂƚŽ Η>KΗ Ğ ŝŶƐŝĞŵĞ

ĂůůΖĂůůĂƌŵĞğĂƚƚŝǀŽĂŶĐŚĞůΖŝŶĚŝĐĂƚŽƌĞĚŝŵĂůĨƵŶǌŝŽŶĂŵĞŶƚŽ



¾ Funzione di richiamo della temperatura

/ŶĐĂƐŽĚŝŝŶƚĞƌƌƵǌŝŽŶĞĚĞůůΖĂůŝŵĞŶƚĂǌŝŽŶĞůĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽƉƵžƌŝĐŽƌĚĂƌĞůĞŝŵƉŽƐƚĂǌŝŽŶŝĚŝ

ƚĞŵƉĞƌĂƚƵƌĂƉƌĞĐĞĚĞŶƚŝĞƋƵĂŶĚŽůΖĂůŝŵĞŶƚĂǌŝŽŶĞǀŝĞŶĞƌŝƉƌŝƐƚŝŶĂƚĂůĂƚĞŵƉĞƌĂƚƵƌĂĚĞůůĂĐĂŶƚŝŶĞƚƚĂ

ƚŽƌŶĂĂůůĂƐƚĞƐƐĂŝŵƉŽƐƚĂǌŝŽŶĞĚŝƚĞŵƉĞƌĂƚƵƌĂĐŚĞĂǀĞǀĂĂůŵŽŵĞŶƚŽĚĞůůŽƐƉĞŐŶŝŵĞŶƚŽ

¾ Illuminazione interna

WĞƌƌŝĚƵƌƌĞŝůĐŽŶƐƵŵŽĚŝĞŶĞƌŐŝĂƋƵĞƐƚĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽƐƉĞŐŶĞĂƵƚŽŵĂƚŝĐĂŵĞŶƚĞůĞůƵĐŝĂ>

ĚŽƉŽϭϬŵŝŶƵƚŝ

^ĞƐŝǀƵŽůĞĐŚĞůĂůƵĐĞĂ>ƌŝŵĂŶŐĂĂĐĐĞƐĂŝŶŵŽĚŽĐŽŶƚŝŶƵŽğƉŽƐƐŝďŝůĞĨĂƌůŽdĞŶĞƌĞƉƌĞŵƵƚŽŝů

ƚĂƐƚŽ Η>hΗ ƉĞƌ ϱ ƐĞĐŽŶĚŝ ŝů ĚŝƐƉůĂǇ ǀŝƐƵĂůŝǌǌĞƌă Η>WΗ ŽƉŽ ϰ ƐĞĐŽŶĚŝ ŝů ĚŝƐƉůĂǇ ƚŽƌŶĞƌă ĂůůĂ

ǀŝƐƵĂůŝǌǌĂǌŝŽŶĞŶŽƌŵĂůĞĞůĂůƵĐĞƌŝŵĂƌƌăĂĐĐĞƐĂĨŝŶŽĂůůŽƐƉĞŐŶŝŵĞŶƚŽŵĂŶƵĂůĞ

^Ğ Ɛŝ ĚĞƐŝĚĞƌĂ ƚŽƌŶĂƌĞ ŝŶĚŝĞƚƌŽ Ğ ƌŝƐƉĂƌŵŝĂƌĞ ĞŶĞƌŐŝĂ ;ƉƌŽĐĞĚƵƌĂ ĐŽŶƐŝŐůŝĂƚĂͿ ƚĞŶĞƌĞ ƉƌĞŵƵƚŽ ŝů

ƉƵůƐĂŶƚĞ Η>hΗ ƉĞƌ ϱ ƐĞĐŽŶĚŝ ŝů ĚŝƐƉůĂǇ ŵŽƐƚƌĞƌă Η>&Η ŽƉŽ ϰ ƐĞĐŽŶĚŝ ŝů ĚŝƐƉůĂǇ ƚŽƌŶĞƌă ĂůůĂ

ǀŝƐƵĂůŝǌǌĂǌŝŽŶĞŶŽƌŵĂůĞĞůĂůƵĐĞƐŝƐƉĞŐŶĞƌăĂƵƚŽŵĂƚŝĐĂŵĞŶƚĞĚŽƉŽϭϬŵŝŶƵƚŝ

¾ Ripiani

x WĞƌĞǀŝƚĂƌĞĚŝĚĂŶŶĞŐŐŝĂƌĞůĂŐƵĂƌŶŝǌŝŽŶĞĚĞůůĂƉŽƌƚĂĂƐƐŝĐƵƌĂƌƐŝĐŚĞůĂƉŽƌƚĂƐŝĂĐŽŵƉůĞƚĂŵĞŶƚĞ

ĂƉĞƌƚĂƋƵĂŶĚŽƐŝĞƐƚƌĂŐŐŽŶŽŝƌŝƉŝĂŶŝĚĂůǀĂŶŽĐŽŶŝůďŝŶĂƌŝŽ

x WĞƌƵŶĨĂĐŝůĞĂĐĐĞƐƐŽĂůĐŽŶƚĞŶƵƚŽĚĞůƌŝƉŝĂŶŽğŶĞĐĞƐƐĂƌŝŽĞƐƚƌĂƌƌĞŝƌŝƉŝĂŶŝƉĞƌĐŝƌĐĂϭϯĚĂů

ǀĂŶŽĐŽŶŝůďŝŶĂƌŝŽdƵƚƚĂǀŝĂůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽğƐƚĂƚŽƉƌŽŐĞƚƚĂƚŽĐŽŶƵŶĂƚĂĐĐĂƐƵŽŐŶŝůĂƚŽĚĞŝ

ďŝŶĂƌŝĚĞůƌŝƉŝĂŶŽƉĞƌĞǀŝƚĂƌĞůĂĐĂĚƵƚĂĚĞůůĞďŽƚƚŝŐůŝĞ

x YƵĂŶĚŽƐŝƌŝŵƵŽǀĞƵŶŽĚŝƋƵĞƐƚŝƌŝƉŝĂŶŝĚĂůǀĂŶŽĐŽŶŝůďŝŶĂƌŝŽƉĞƌŵŽŶƚĂƌĞŽƚŽŐůŝĞƌĞŝůƌŝƉŝĂŶŽğ

ŶĞĐĞƐƐĂƌŝŽŝŶĐůŝŶĂƌĞŝůƌŝƉŝĂŶŽĐŽŵĞŝŶĚŝĐĂƚŽƐƵůůŽƐĐŚĞŵĂĞƋƵŝŶĚŝĞƐƚƌĂƌůŽƐĞŵƉůŝĐĞŵĞŶƚĞ

ŽƉƉƵƌĞƐƉŝŶŐĞƌůŽĨŝŶŽĂƋƵĂŶĚŽŶŽŶƐŝĂƉƉŽŐŐŝĂƐĂůĚĂŵĞŶƚĞƐƵůůĞƐƚĂĨĨĞĚŝƐƵƉƉŽƌƚŽ

¾ NOTA:

x ^Ğ ůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽ ŶŽŶ ğ ĐŽůůĞŐĂƚŽ ĂůůĂ ƉƌĞƐĂ ŶŽŶ ğ Ɖŝƶ ĂůŝŵĞŶƚĂƚŽ ŽƉƉƵƌĞ ğ ƐƉĞŶƚŽ ğ

ŶĞĐĞƐƐĂƌŝŽĂƐƉĞƚƚĂƌĞĚĂϯĂϱŵŝŶƵƚŝƉƌŝŵĂĚŝƌŝĂƚƚŝǀĂƌůŽ^ĞƐŝĐĞƌĐĂĚŝƌŝĂƚƚŝǀĂƌůŽƉƌŝŵĂĚŝƋƵĞƐƚŽ

ŝŶƚĞƌǀĂůůŽĚŝƚĞŵƉŽůĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽďĞǀĂŶĚĞŶŽŶƉĂƌƚĞ

x YƵĂŶĚŽ ƐŝƵƚŝůŝǌǌĂůĂ ĐĂŶƚŝŶĞƚƚĂ ƉĞƌǀŝŶŽďĞǀĂŶĚĞƉĞƌ ůĂƉƌŝŵĂǀŽůƚĂŽ ůĂƐŝƌŝĂǀǀŝĂ ĚŽƉŽĞƐƐĞƌĞ

ƐƚĂƚĂƐƉĞŶƚĂƉĞƌƵŶůƵŶŐŽƉĞƌŝŽĚŽĚŝƚĞŵƉŽƉŽƚƌĞďďĞĞƐƐĞƌĐŝƵŶĂǀĂƌŝĂǌŝŽŶĞĚŝĂůĐƵŶŝŐƌĂĚŝƚƌĂůĂ

ƚĞŵƉĞƌĂƚƵƌĂƐĞůĞǌŝŽŶĂƚĂĞƋƵĞůůĂŝŶĚŝĐĂƚĂƐƵůĚŝƐƉůĂǇĂ>YƵĞƐƚŽğŶŽƌŵĂůĞĞĚğĚŽǀƵƚŽĂůůĂ

ůƵŶŐŚĞǌǌĂ ĚĞů ƚĞŵƉŽ Ěŝ ĂƚƚŝǀĂǌŝŽŶĞ hŶĂ ǀŽůƚĂ ĐŚĞ ůĂ ĐĂŶƚŝŶĞƚƚĂ ƉĞƌ ǀŝŶŽďĞǀĂŶĚĞ ƐĂƌă ŝŶ

ĨƵŶǌŝŽŶĞƉĞƌƋƵĂůĐŚĞŽƌĂƚƵƚƚŽƚŽƌŶĞƌăĂůůĂŶŽƌŵĂůŝƚă



¾ Come cambiare l'apertura della porta

YƵĞƐƚŽĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽğĚŽƚĂƚŽĚŝƉŽƌƚĞƌĞǀĞƌƐŝďŝůŝŵĂǀŝĞŶĞĨŽƌŶŝƚŽĐŽŶƵŶĂƉŽƌƚĂŝŶĐĞƌŶŝĞƌĂƚĂĂ

ĚĞƐƚƌĂ/ůŬŝƚĐŽŶĐĞƌŶŝĞƌĂƐŝŶŝƐƚƌĂǀŝĞŶĞĨŽƌŶŝƚŽĐŽŶůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽ;ŶĞůůĂƐĐĂƚŽůĂͿƐĞƐŝĚĞƐŝĚĞƌĂ

ŝŶǀĞƌƚŝƌĞůĂĐĞƌŶŝĞƌĂĚĞůůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽƐƚĞƐƐŽ

Tipo A (per porta tutto vetro / acciaio inox)

1. Cerniera inferiore (destra) 2. Viti 3. Asse della porta

4. Porta 5. Cerniera superiore (destra) 6. Viti della cerniera

7. Cerniera superiore (sinistra) 8. Copertura del foro 9. Cerniera inferiore

(sinistra)

10. Fermo della porta 11. Vite

ϭ ƉƌŝƌĞůĂƉŽƌƚĂĂĚƵŶĂŶŐŽůŽĚŝϵϬŐƌĂĚŝƚŽŐůŝĞƌĞůĞϮǀŝƚŝ;ϮͿĚĂůůΖĂƐƐĞŝŶĨĞƌŝŽƌĞĚĞůůĂƉŽƌƚĂ;ϯͿ

ƌŝŵƵŽǀĞƌĞůĂƉŽƌƚĂ;ϰͿƌŝŵƵŽǀĞƌĞůĂƉŝĂƐƚƌĂĚĞůůΖĂƐƐĞ;ϯͿĚĂůůĂƉŽƌƚĂ;&ŝŐͿ

Ϯ ^ǀŝƚĂƌĞůĂǀŝƚĞ;ϭϭͿƐŝƚƵĂƚĂƐŽƚƚŽŝůƚĞůĂŝŽĚĞůůĂƉŽƌƚĂĞŝůĨĞƌŵŽ;ϭϬͿĞƌŝƉŽƐŝǌŝŽŶĂƌůĂƐƵůůĂƚŽƐŝŶŝƐƚƌŽ

ĚĞůƚĞůĂŝŽĚĞůůĂƉŽƌƚĂ;&ŝŐͿ

ϯ ƐƚƌĂƌƌĞůĞϯǀŝƚŝĚĞůůĂĐĞƌŶŝĞƌĂ;ϲͿĚĂůůĂĐĞƌŶŝĞƌĂƐƵƉĞƌŝŽƌĞ;ĚĞƐƚƌĂͿ;ϱͿĞƚŽŐůŝĞƌůĂ;&ŝŐͿ

ϰ dŽŐůŝĞƌĞŝůĐŚŝŽĚŽĚĞĐŽƌĂƚŝǀŽ;ϴͿĚĂůůĂƉĂƌƚĞƐƵƉĞƌŝŽƌĞƐŝŶŝƐƚƌĂĚĞůŵŽďŝůĞƚƚŽĞŵŽŶƚĂƌĞůĂĐĞƌŶŝĞƌĂ

ƐƵƉĞƌŝŽƌĞĚŝƌŝĐĂŵďŝŽ;ƐŝŶŝƐƚƌĂͿ;ϳͿŶĞůůĂƉĂƌƚĞƐƵƉĞƌŝŽƌĞƐŝŶŝƐƚƌĂĚĞůŵŽďŝůĞƚƚŽĐŽŶϯǀŝƚŝ;&ŝŐͿ

ϱ ^ĞŐƵĞŶĚŽůĂƉƌŽĐĞĚƵƌĂƐŽƉƌĂĚĞƐĐƌŝƚƚĂŵŽŶƚĂƌĞůĂĐĞƌŶŝĞƌĂŝŶĨĞƌŝŽƌĞĚŝƌŝĐĂŵďŝŽĂƐŝŶŝƐƚƌĂ;ϵͿ;&ŝŐ

Ϳ

ϲ DŽŶƚĂƌĞĞĂůůŝŶĞĂƌĞůĂƉŽƌƚĂ

ϳ /ŶƐĞƌŝƌĞŝƚĂƉƉŝĚŝƉůĂƐƚŝĐĂƉĞƌĐŽƉƌŝƌĞŝĨŽƌŝ;ϴͿ

Tipo B (per porta sottile in acciaio inossidabile)

1 Cerniera inferiore (destra)

4 Porte

7 Cerniere superiori

(sinistra)

2 Viti

5 Cerniere superiori (destra)

8 Cerniere inferiori (sinistra)

3 Perni porta

6 Viti

ϭ dŽŐůŝĞƌĞϮǀŝƚŝ;ϮͿƋƵŝŶĚŝƚŝƌĂƌĞůĂƉŽƌƚĂ;ϰͿĐŽŵĞĚĂĚŝƌĞǌŝŽŶĞĚĞůůĂĨƌĞĐĐŝĂĞůĂĐĞƌŶŝĞƌĂŝŶĨĞƌŝŽƌĞ

;ĚĞƐƚƌĂͿ;ϭͿĐŽŵĞƉĞƌŝůŵŽŶƚĂŐŐŝŽ;&ŝŐĞ&ŝŐͿ

Ϯ dŽŐůŝĞƌĞϯǀŝƚŝ;ϲͿĚĞůůĂĐĞƌŶŝĞƌĂƐƵƉĞƌŝŽƌĞĚĞƐƚƌĂƋƵŝŶĚŝƚŽŐůŝĞƌĞůĂĐĞƌŶŝĞƌĂƐƵƉĞƌŝŽƌĞĚĞƐƚƌĂ;ϱͿĞ

ůĂĐĞƌŶŝĞƌĂŝŶĨĞƌŝŽƌĞĚĞƐƚƌĂ;ϭͿ;sĞĚĞƌĞ&ŝŐͿ

ϯ hƚŝůŝǌǌĂƌĞůĞǀŝƚŝƚŽůƚĞĚĂůůĞĐĞƌŶŝĞƌĞĚŝĚĞƐƚƌĂƉĞƌĨŝƐƐĂƌĞůĞĐĞƌŶŝĞƌĞĚŝƐŝŶŝƐƚƌĂƐƵƉĞƌŝŽƌĞĞ

ŝŶĨĞƌŝŽƌĞ;ϳͿ;ϴͿ;sĞĚĞƌĞ&ŝŐĞ&ŝŐͿ

ϰ ZƵŽƚĂƌĞůĂƉŽƌƚĂĂϭϴϬŐƌĂĚŝƋƵŝŶĚŝŵŽŶƚĂƌĞůĂƉŽƌƚĂƐĞŐƵĞŶĚŽůĂƉƌŽĐĞĚƵƌĂŝŶǀĞƌƐĂƌŝƐƉĞƚƚŽĂůůŽ

ƐŵŽŶƚĂŐŐŝŽ



¾ Schema di conservazione vino/bevande 

/ŶďĂƐĞĂůůĂĐŽŶĨŝŐƵƌĂǌŝŽŶĞĞĨĨĞƚƚŝǀĂĚĞůǀŽƐƚƌŽƉƌŽĚŽƚƚŽƐŝƉƌĞŐĂĚŝĐŽŶƚƌŽůůĂƌĞŝůƌĞůĂƚŝǀŽƐĐŚĞŵĂĚŝ

ĐŽŶƐĞƌǀĂǌŝŽŶĞ



dŽƚĂůĞŵĂƐƐŝŵŽϰϲďŽƚƚŝŐůŝĞ









>ĂĐŽŶĨŝŐƵƌĂǌŝŽŶĞĐŚĞĐŽŶƐĞŶƚĞŝůŵĂŐŐŝŽƌĞƌŝƐƉĂƌŵŝŽĞŶĞƌŐĞƚŝĐŽƌŝĐŚŝĞĚĞŝůƉŽƐŝǌŝŽŶĂŵĞŶƚŽĚĞŝ

ƌŝƉŝĂŶŝŶĞůƉƌŽĚŽƚƚŽĨĂƌĞƌŝĨĞƌŝŵĞŶƚŽĂůůĞŝŵŵĂŐŝŶŝƉƌĞĐĞĚĞŶƚŝ



¾ Specifiche di montaggio per incasso

Per altezza 813 mm con porta tutto vetro / acciaio inox







Per altezza 813 con porta in acciaio inox sottile

Per altezza 865 mm con porta tutto vetro / acciaio inox



Per altezza 865 con porta in acciaio inox sottile



PULIZIA E MANUTENZIONE



¾ Pulizia della cantinetta per vino

x dŽŐůŝĞƌĞĂůŝŵĞŶƚĂǌŝŽŶĞƐĐŽůůĞŐĂƌĞůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽĞƌŝŵƵŽǀĞƌĞƚƵƚƚŝŐůŝŽŐŐĞƚƚŝĐŽŵƉƌĞƐŝŝ

ƌŝƉŝĂŶŝĞůĂŐƌŝŐůŝĂ

x >ĂǀĂƌĞ ůĞ ƐƵƉĞƌĨŝĐŝ ŝŶƚĞƌŶĞ ĐŽŶ ĂĐƋƵĂ ĐĂůĚĂ Ğ ƵŶĂ ƐŽůƵǌŝŽŶĞ Ěŝ ďŝĐĂƌďŽŶĂƚŽ Ěŝ ƐŽĚŝŽ >Ă

ƐŽůƵǌŝŽŶĞĚŽǀƌĞďďĞĞƐƐĞƌĞĚŝĐŝƌĐĂϮĐƵĐĐŚŝĂŝĚŝďŝĐĂƌďŽŶĂƚŽĚŝƐŽĚŝŽŝŶƵŶƋƵĂƌƚŽĚΖĂĐƋƵĂ

x >ĂǀĂƌĞŝƌŝƉŝĂŶŝĐŽŶƵŶĂƐŽůƵǌŝŽŶĞĚĞƚĞƌŐĞŶƚĞĚĞůŝĐĂƚĂ

x ^ƚƌŝǌǌĂƌĞůΖĂĐƋƵĂŝŶĞĐĐĞƐƐŽĚĂůůĂƐƉƵŐŶĂŽĚĂůƉĂŶŶŽƋƵĂŶĚŽƐŝƉƵůŝƐĐĞůΖĂƌĞĂĚĞŝĐŽŵĂŶĚŝŽ

ƋƵĂůƐŝĂƐŝƉĂƌƚĞĞůĞƚƚƌŝĐĂ

x >ĂǀĂƌĞŝůŵŽďŝůĞƚƚŽĞƐƚĞƌŶŽĐŽŶĂĐƋƵĂĐĂůĚĂĞĚĞƚĞƌŐĞŶƚĞůŝƋƵŝĚŽĚĞůŝĐĂƚŽ^ĐŝĂĐƋƵĂƌĞďĞŶĞĞ

ĂƐĐŝƵŐĂƌĞĐŽŶƵŶƉĂŶŶŽŵŽƌďŝĚŽƉƵůŝƚŽ



¾ Come sostituire il filtro a carbone (se presente nel vostro apparecchio)

x /ĨŝůƚƌŝĂůĐĂƌďŽŶĞƐŝƚƌŽǀĂŶŽŶĞůůΖĂŶŐŽůŽŝŶĂůƚŽĂĚĞƐƚƌĂĚŝŽŐŶŝǌŽŶĂĚĞůůĂĐĂŶƚŝŶĞƚƚĂ

x ƉƌŝƌĞůŽƐƉŽƌƚĞůůŽĞƚŽŐůŝĞƌĞŝϮƌŝƉŝĂŶŝƐƵƉĞƌŝŽƌŝ;ǀĞĚĞƌĞƐŵŽŶƚĂŐŐŝŽĚĞŝƌŝƉŝĂŶŝͿ

x ZƵŽƚĂƌĞŝůĨŝůƚƌŽĐŽŵĞĚĂ&ŝŐ

x ŽŵĞŝŶĚŝĐĂƚŽŝŶ&ŝŐŝůĨŝůƚƌŽĚĞǀĞĂůůŝŶĞĂƌƐŝĐŽŶůĞƚĂĐĐŚĞĐŽŵĞŵŽƐƚƌĂƚŽŝŶĨŝŐƵƌĂ

x ƐƚƌĂƌƌĞŝůĨŝůƚƌŽ;&ŝŐͿ

x /ŶƐĞƌŝƌĞŝůĨŝůƚƌŽĚŝƌŝĐĂŵďŝŽĞƌƵŽƚĂƌĞĐŽŵĞĚĂ&ŝŐƉĞƌďůŽĐĐĂƌůŽŝŶƉŽƐŝǌŝŽŶĞ

x ZŝŵŽŶƚĂƌĞŝƌŝƉŝĂŶŝ



¾ Mancanza di alimentazione

x >ĂŵĂŐŐŝŽƌƉĂƌƚĞĚĞůůĞŝŶƚĞƌƌƵǌŝŽŶŝĚŝĐŽƌƌĞŶƚĞǀĞŶŐŽŶŽƌŝƐŽůƚĞŶĞůŐŝƌŽĚŝƉŽĐŚĞŽƌĞĞŶŽŶ

ĚŽǀƌĞďďĞƌŽŝŶĨůƵŝƌĞƐƵůůĂƚĞŵƉĞƌĂƚƵƌĂĚĞůůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽƐĞƐŝƌŝĚƵĐĞĂůŵŝŶŝŵŽŝůŶƵŵĞƌŽ

Ěŝ ĂƉĞƌƚƵƌĞ ĚĞůůĂ ƉŽƌƚĂ ^Ğ ůΖĂůŝŵĞŶƚĂǌŝŽŶĞ ǀŝĞŶĞ ŝŶƚĞƌƌŽƚƚĂ ƉĞƌ ƵŶ ƉĞƌŝŽĚŽ Ěŝ ƚĞŵƉŽ

ƉƌŽůƵŶŐĂƚŽğŶĞĐĞƐƐĂƌŝŽĂĚŽƚƚĂƌĞůĞŵŝƐƵƌĞĂĚĞŐƵĂƚĞƉĞƌƉƌŽƚĞŐŐĞƌĞŝůĐŽŶƚĞŶƵƚŽ



¾ Periodi di vacanza

x Assenze brevi: >ĂƐĐŝĂƌĞ ůĂ ĐĂŶƚŝŶĞƚƚĂ ƉĞƌ ǀŝŶŽ ŝŶ ĨƵŶǌŝŽŶĞ ŝŶ ĐĂƐŽ Ěŝ ĂƐƐĞŶǌĞ ŝŶĨĞƌŝŽƌŝ ĂůůĞ ƚƌĞ

ƐĞƚƚŝŵĂŶĞ

x Assenze prolungate: ^Ğ ůĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽ ŶŽŶ ǀĞƌƌă ƵƚŝůŝǌǌĂƚŽ ƉĞƌ ĚŝǀĞƌƐŝ ŵĞƐŝ ƌŝŵƵŽǀĞƌĞ ŝů

ĐŽŶƚĞŶƵƚŽĞƐƚĂĐĐĂƌĞůĂƐƉŝŶĂWƵůŝƌĞĞĂƐĐŝƵŐĂƌĞĂĐĐƵƌĂƚĂŵĞŶƚĞůŝŶƚĞƌŶŽĚĞůůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽ

WĞƌ ŝŵƉĞĚŝƌĞ ůĂ ĨŽƌŵĂǌŝŽŶĞ Ěŝ ŽĚŽƌŝ Ğ Ěŝ ŵƵĨĨĂ ůĂƐĐŝĂƌĞ ůĂ ƉŽƌƚĂ ůĞŐŐĞƌŵĞŶƚĞ ĂƉĞƌƚĂ ƐĞ

ŶĞĐĞƐƐĂƌŝŽďůŽĐĐĂƌůĂ

¾ Spostamento della cantinetta per vino

x ZŝŵƵŽǀĞƌĞƚƵƚƚŝŐůŝĞůĞŵĞŶƚŝ

x &ŝƐƐĂƌĞ ƐĂůĚĂŵĞŶƚĞ ĐŽŶ ŶĂƐƚƌŽ ƚƵƚƚŝ Őůŝ ĞůĞŵĞŶƚŝ ƐĨƵƐŝ ;ƌŝƉŝĂŶŝͿ ĂůůΖŝŶƚĞƌŶŽ

ĚĞůůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽ

x ZƵŽƚĂƌĞůĂŐĂŵďĂƌĞŐŽůĂďŝůĞĨŝŶŽĂůůĂďĂƐĞƉĞƌĞǀŝƚĂƌĞĚĂŶŶŝ

x ŚŝƵĚĞƌĞůĂƉŽƌƚĂĐŽŶŶĂƐƚƌŽĂĚĞƐŝǀŽ

x ƐƐŝĐƵƌĂƌƐŝ ĐŚĞ ůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽ ƌŝŵĂŶŐĂ ŝŶ ƉŽƐŝǌŝŽŶĞ ǀĞƌƚŝĐĂůĞ ĚƵƌĂŶƚĞ ŝů ƚƌĂƐƉŽƌƚŽ

WƌŽƚĞŐŐĞƌĞĂŶĐŚĞůΖĞƐƚĞƌŶŽĚĞůůΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽĐŽŶƵŶĂĐŽƉĞƌƚĂŽƵŶŽŐŐĞƚƚŽƐŝŵŝůĞ



¾ Accorgimenti per il risparmio energetico

x >ĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽĚĞǀĞĞƐƐĞƌĞƉŽƐŝǌŝŽŶĂƚĂŶĞůƉƵŶƚŽƉŝƶĨƌĞƐĐŽĚĞůůĂƐƚĂŶǌĂůŽŶƚĂŶŽĚĂ

ĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŝĐŚĞƉƌŽĚƵĐŽŶŽĐĂůŽƌĞĞĂůƌŝƉĂƌŽĚĂůůĂůƵĐĞĚŝƌĞƚƚĂĚĞůƐŽůĞ



PROBLEMA DELLA CANTINETTA PER VINO/BEVANDE?

ƉŽƐƐŝďŝůĞƌŝƐŽůǀĞƌĞŵŽůƚŝƉƌŽďůĞŵŝƉŝƶĐŽŵƵŶŝĚĞůůĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽďĞǀĂŶĚĞƌŝƐƉĂƌŵŝĂŶĚŽŝů

ĐŽƐƚŽĚŝƵŶĂƉŽƐƐŝďŝůĞĐŚŝĂŵĂƚĂĚŝƐĞƌǀŝǌŝŽWƌŽǀĂƌĞŝƐƵŐŐĞƌŝŵĞŶƚŝƌŝƉŽƌƚĂƚŝĚŝƐĞŐƵŝƚŽƉĞƌǀĞƌŝĨŝĐĂƌĞ

ƐĞğƉŽƐƐŝďŝůĞƌŝƐŽůǀĞƌĞŝůƉƌŽďůĞŵĂƉƌŝŵĂĚŝĐŚŝĂŵĂƌĞŝůƐĞƌǀŝǌŝŽĚŝĂƐƐŝƐƚĞŶǌĂ

GUIDA ALL’INDIVIDUAZIONE DEI PROBLEMI

PROBLEMA

POSSIBILE CAUSA

>ĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽďĞǀĂŶĚĞŶŽŶ

ĨƵŶǌŝŽŶĂ

EŽŶĐŽůůĞŐĂƚĂ

>ΖĞůĞƚƚƌŽĚŽŵĞƐƚŝĐŽğƐƉĞŶƚŽ



>ΖŝŶƚĞƌƌƵƚƚŽƌĞĂƵƚŽŵĂƚŝĐŽğƐĐĂƚƚĂƚŽŽŝůĨƵƐŝďŝůĞğ

ďƌƵĐŝĂƚŽ

>ĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽďĞǀĂŶĚĞŶŽŶğ

ƐƵĨĨŝĐŝĞŶƚĞŵĞŶƚĞĨƌĞĚĚĂ



sĞƌŝĨŝĐĂƌĞůΖŝŵƉŽƐƚĂǌŝŽŶĞĚĞůĐŽŶƚƌŽůůŽĚĞůůĂƚĞŵƉĞƌĂƚƵƌĂ

>ΖĂŵďŝĞŶƚĞĞƐƚĞƌŶŽƉƵžƌŝĐŚŝ

ĞĚĞƌĞƵŶΖŝŵƉŽƐƚĂǌŝŽŶĞƉŝƶ

ĞůĞǀĂƚĂ



>ĂƉŽƌƚĂǀŝĞŶĞĂƉĞƌƚĂĐŽŶƚƌŽƉƉĂĨƌĞƋƵĞŶǌĂ



>ĂƉŽƌƚĂğĐŚŝƵƐĂŵĂůĞ



>ĂŐƵĂƌŶŝǌŝŽŶĞĚĞůůĂƉŽƌƚĂŶŽŶƐŝŐŝůůĂĐŽƌƌĞƚƚĂŵĞŶƚĞ

^ŝĂĐĐĞŶĚĞĞƐƉĞŐŶĞĨƌĞƋƵĞŶƚĞŵĞŶƚĞ

>ĂƚĞŵƉĞƌĂƚƵƌĂĂŵďŝĞŶƚĞğƉŝƶĐĂůĚĂĚĞůŶŽƌŵĂůĞ

hŶĂŐƌĂŶĚĞƋƵ

ĂŶƚŝƚăĚŝĐŽŶƚĞŶƵƚŽğƐƚĂƚĂĂŐŐŝƵŶƚĂĂůůĂ

ĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽďĞǀĂŶĚĞ



>ĂƉŽƌƚĂǀŝĞŶĞĂƉĞƌƚĂĐŽŶƚƌŽƉƉĂĨƌĞƋƵĞŶǌĂ



>ĂƉŽƌƚĂğĐŚŝƵƐĂŵĂůĞ



/ůĐŽŶƚƌŽůůŽĚĞůůĂƚĞŵƉĞƌĂƚƵƌĂŶŽŶğŝŵƉŽƐƚĂƚŽ

ĐŽƌƌĞƚƚĂŵĞŶƚĞ



>ĂŐƵĂƌŶŝǌŝŽŶĞĚĞůůĂƉŽƌƚĂŶŽŶƐŝŐŝůůĂĐŽƌƌĞƚƚĂŵĞŶƚĞ

>ĂůƵĐĞŶŽŶĨƵŶǌŝŽŶĂ

EŽŶĐŽůůĞŐĂƚĂ

>ΖŝŶƚĞƌƌƵƚƚŽƌĞĂƵƚŽŵĂƚŝĐŽğƐĐĂƚƚĂƚŽŽŝůĨƵƐŝďŝůĞğ

ďƌƵĐŝĂƚŽ



>ĂůĂŵƉĂĚŝŶĂğďƌƵĐŝĂƚĂ



/ůƉƵůƐĂŶƚĞĚĞůůĂůƵĐĞğƐƉĞŶƚŽ

sŝďƌĂǌŝŽŶŝ

ŽŶƚƌŽůůĂƌĞĐŚĞůĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽďĞǀĂŶĚĞƐŝĂŝŶ

ƉŝĂŶŽ

>ĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽďĞǀĂŶĚĞƐĞŵďƌĂ

ĞƐƐĞƌĞƚƌŽƉƉŽƌƵŵŽƌŽƐĂ

/ůƌƵŵŽƌĞĚŝďĂƚƚŝƚŽƉƵžƉƌŽǀĞŶŝƌĞĚĂůĨůƵƐƐŽĚĞů

ƌĞĨƌŝŐĞƌĂŶƚĞĐŚĞğŶŽƌŵĂůĞ



ůƚĞƌŵŝŶĞĚŝŽŐŶŝĐŝĐůŽƉŽƚƌĞƐƚĞƐĞŶƚŝƌĞĚĞŝŐŽƌŐŽŐůŝŝ

ĐĂƵƐĂƚŝĚĂůĨůƵƐƐŽĚŝƌĞĨƌŝŐĞƌĂŶƚĞŶĞůůĂǀŽƐƚƌĂĐĂŶƚŝŶĞƚƚĂ

ƉĞƌǀŝŶŽďĞǀĂŶĚĞ



>ĂĐ

ŽŶƚƌĂǌŝŽŶĞĞůΖĞƐƉĂŶƐŝŽŶĞĚĞůůĞƉĂƌĞƚŝŝŶƚĞƌŶĞ

ƉŽƐƐŽŶŽĐĂƵƐĂƌĞƌƵŵŽƌŝĚŝƐĐŽƉƉŝĞƚƚŝŽĞĐƌĞƉŝƚŝŽ



>ĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽďĞǀĂŶĚĞŶŽŶğŝŶƉŝĂŶŽ

>ĂƉŽƌƚĂŶŽŶĐŚŝƵĚĞŝŶŵŽĚŽĐŽƌƌĞƚƚŽ

>ĂĐĂŶƚŝŶĞƚƚĂƉĞƌǀŝŶŽďĞǀĂŶĚĞŶŽŶğŝŶƉŝĂŶŽ

>ĂƉŽƌƚĂğƐƚĂƚĂŝŶǀĞƌƚŝƚĂ

ĞŶŽŶğƐƚĂƚĂŝŶƐƚĂůůĂƚĂ

ĐŽƌƌĞƚƚĂŵĞŶƚĞ



>ĂŐƵĂƌŶŝǌŝŽŶĞğƐƉŽƌĐĂ



/ƌŝƉŝĂŶŝŶŽŶƐŽŶŽŝŶƉŽƐŝǌŝŽŶĞ

WĞƌĐŽŶƚĂƚƚĂƌĞůΖĂƐƐŝƐƚĞŶǌĂƚĞĐŶŝĐĂǀŝƐŝƚĂƌĞŝůŶŽƐƚƌŽƐŝƚŽtĞďŚƚƚƉƐĐŽƌƉŽƌĂƚĞŚĂŝĞƌͲ

ĞƵƌŽƉĞĐŽŵĞŶEĞůůĂƐĞǌŝŽŶĞΗǁĞďƐŝƚĞƐΗƐĐĞŐůŝůĂŵĂƌĐĂĚĞůƚƵŽƉƌŽĚŽƚƚŽĞŝůƚƵŽƉĂĞƐĞsĞƌƌĂŝ

ƌĞŝŶĚŝƌŝǌǌĂƚŽĂůƐŝƚŽƐƉĞĐŝĨŝĐŽĚŽǀĞƉŽƚƌĂŝƚƌŽǀĂƌĞŝůŶƵŵĞƌŽĚŝƚĞůĞĨŽŶŽĞŝůŵŽĚƵůŽƉĞƌĐŽŶƚĂƚƚĂƌĞ

ůΖĂƐƐŝƐƚĞŶǌĂƚĞĐŶŝĐĂ



¾ Disponibilita’ dei ricambi

x dĞƌŵŽƐƚĂƚŝ ƐĞŶƐŽƌŝ Ěŝ ƚĞŵƉĞƌĂƚƵƌĂ ƐĐŚĞĚĞ Ă ĐŝƌĐƵŝƚŝ ƐƚĂŵƉĂƚŝ Ğ ƐŽƌŐĞŶƚŝ ůƵŵŝŶŽƐĞ ƐŽŶŽ

ĚŝƐƉŽŶŝďŝůŝƉĞƌƵŶƉĞƌŝŽĚŽŵŝŶŝŵŽĚŝƐĞƚƚĞĂŶŶŝĚĂůůŝŵŵŝƐƐŝŽŶĞƐƵůŵĞƌĐĂƚŽĚĞůůƵůƚŝŵĂƵŶŝƚă

ĚĞůŵŽĚĞůůŽ

x DĂŶŝŐůŝĞĞĐĞƌŶŝĞƌĞĚĞůůĞƉŽƌƚĞǀĂƐƐŽŝĞĐĞƐƚŝƐŽŶŽĚŝƐƉŽŶŝďŝůŝƉĞƌƵŶƉĞƌŝŽĚŽŵŝŶŝŵŽĚŝƐĞƚƚĞ

ĂŶŶŝ Ğ ŐƵĂƌŶŝǌŝŽŶŝ ĚĞůůĞ ƉŽƌƚĞ ƉĞƌ ƵŶ ƉĞƌŝŽĚŽ ŵŝŶŝŵŽ Ěŝ ĚŝĞĐŝ ĂŶŶŝ ĚĂůůŝŵŵŝƐƐŝŽŶĞ ƐƵů

ŵĞƌĐĂƚŽĚĞůůƵůƚŝŵĂƵŶŝƚăĚĞůŵŽĚĞůůŽ



IMPOSTAZIONI DI TEMPERATURA consigliate



Per conservare TUTTI I TIPI DI VINI

12 °C to 14 °C

Per conservare TUTTI I TIPI DI VINI



Champagne Sans Année

6 °C

Champagne millesimato

10 °C

Semillon bianco secco, Sauvignon Blanc

8 °C

Gewürztraminer bianco secco, Riesling

10 °C

Chardonnay bianco secco

10 °C

Chardonnay millesimato

14 °C

Bianchi dolci (Sauternes, Monbazillac), ice wine di vendemmia tardiva

10 °C

Sauternes millesimati (bianco dolce)

14 °C

Beaujolais

13 °C

Pinot Noir rosso

16 °C

Pinot Noir rosso millesimato

18 °C

Cabernet rosso, Merlot, francese, australiano, neozelandese, cileno,

arg

entino, italiano, spagnolo, californiano



18 °C

Grenache rosso, Syrah

16 °C

Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o eseguire la

scansione del QR sull'etichetta energetica fornita con l'apparecchio



Nederlands

ĂŶŬƵǀŽŽƌĚĞĂĂŶƐĐŚĂĨǀĂŶĚŝƚƉƌŽĚƵĐƚ

sŽŽƌĚĂƚƵĚĞŬŽĞůŬĂƐƚŐĂĂƚŐĞďƌƵŝŬĞŶĚŝĞŶƚƵĚĞǌĞŐĞďƌƵŝŬƐĂĂŶǁŝũǌŝŶŐĂĂŶĚĂĐŚƚŝŐƚĞůĞǌĞŶŽŵĚĞŵĂǆŝŵĂůĞƉƌĞƐƚĂƚŝĞƐǀĂŶŚĞƚĂƉƉĂƌĂĂƚ

ƚĞďĞƌĞŝŬĞŶĞǁĂĂƌĂůůĞĚŽĐƵŵĞŶƚĂƚŝĞǀŽŽƌůĂƚĞƌĞƌĂĂĚƉůĞŐŝŶŐŽĨǀŽŽƌĂŶĚĞƌĞĞŝŐĞŶĂĂƌƐŝƚƉƌŽĚƵĐƚŝƐƵŝƚƐůƵŝƚĞŶĚďĞĚŽĞůĚǀŽŽƌ

ŚƵŝƐŚŽƵĚĞůŝũŬŐĞďƌƵŝŬŽĨƐŽŽƌƚŐĞůŝũŬĞƚŽĞƉĂƐƐŝŶŐĞŶǌŽĂůƐ



- ĚĞƉĞƌƐŽŶĞĞůƐŬĞƵŬĞŶŝŶǁŝŶŬĞůƐŬĂŶƚŽƌĞŶĞŶĂŶĚĞƌĞǁĞƌŬŽŵŐĞǀŝŶŐĞŶ

- ŽƉůĂŶĚďŽƵǁďĞĚƌŝũǀĞŶĚŽŽƌĐůŝģŶƚĞŶŝŶŚŽƚĞůƐŵŽƚĞůƐĞŶĂŶĚĞƌĞǁŽŽŶŽŵŐĞǀŝŶŐĞŶ

- ŝŶĞĚĂŶĚƌĞĂŬĨĂƐƚƐ;ΘͿ

- ǀŽŽƌĐĂƚĞƌŝŶŐƐĞƌǀŝĐĞƐĞŶǀĞƌŐĞůŝũŬďĂƌĞƚŽĞƉĂƐƐŝŶŐĞŶĚŝĞŶŝĞƚǀŽŽƌƌĞƚĂŝůǀĞƌŬŽŽƉǌŝũŶďĞĚŽĞůĚ



ŝƚĂƉƉĂƌĂĂƚŵĂŐĂůůĞĞŶǁŽƌĚĞŶŐĞďƌƵŝŬƚŽŵǀŽĞĚƐĞůƚĞĐŽŶƐĞƌǀĞƌĞŶĞůŬĂŶĚĞƌŐĞďƌƵŝŬǁŽƌĚƚŐĞǀĂĂƌůŝũŬŐĞĂĐŚƚĞŶĚĞĨĂďƌŝŬĂŶƚ

ĂĂŶǀĂĂƌĚƚŐĞĞŶĂĂŶƐƉƌĂŬĞůŝũŬŚĞŝĚǀŽŽƌĞǀĞŶƚƵĞůĞƉƌŽďůĞŵĞŶsĞƌĚĞƌĂĚǀŝƐĞƌĞŶǁŝũƵŽŵĚĞŐĂƌĂŶƚŝĞǀŽŽƌǁĂĂƌĚĞŶƚĞůĞǌĞŶ

VEILIGHEIDSINFORMATIE

>ĞĞƐ ĚĞ ďĞĚŝĞŶŝŶŐƐͲ ĞŶ ŝŶƐƚĂůůĂƚŝĞŝŶƐƚƌƵĐƚŝĞƐ ǌŽƌŐǀƵůĚŝŐ ĚŽŽƌ Ğ ďĞǀĂƚƚĞŶ ďĞůĂŶŐƌŝũŬĞ ŝŶĨŽƌŵĂƚŝĞ ŽǀĞƌ ĚĞ

ŝŶƐƚĂůůĂƚŝĞŚĞƚŐĞďƌƵŝŬĞŶŚĞƚŽŶĚĞƌŚŽƵĚǀĂŶŚĞƚĂƉƉĂƌĂĂƚĞĨĂďƌŝŬĂŶƚŝƐŶŝĞƚĂĂŶƐƉƌĂŬĞůŝũŬĂůƐƵǌŝĐŚŶŝĞƚĂĂŶ

ĚĞŝŶƐƚƌƵĐƚŝĞƐĞŶǁĂĂƌƐĐŚƵǁŝŶŐĞŶŚŽƵĚƚĞǁĂĂƌĂůůĞĚŽĐƵŵĞŶƚĞŶǀŽŽƌǀŽůŐĞŶĚŐĞďƌƵŝŬŽĨǀŽŽƌĚĞǀŽůŐĞŶĚĞ

ĞŝŐĞŶĂĂƌ

x Sluit het apparaat niet aan op de elektriciteitsvoorziening voordat

alle verpakkingen en transportbeschermers zijn verwijderd. Houd

kinderen uit de buurt van verpakkingen en onderdelen. Gevaar

voor verstikking van vouwdoosjes en plastic folie!

x Laat het apparaat minstens 4 uur staan voordat u het inschakelt,

zodat de compressorolie kan bezinken na horizontaal transport

x Controleer bij levering of het product niet beschadigd is en of alle

onderdelen en accessoires in perfecte staat zijn

x Beschadig het koelmiddelcircuit niet.

x Zorg dat de ventilatieopeningen in de omkasting van het apparaat

of in de inbouwconstructie nooit verstopt raken of afgedekt worden

x Gebruik nooit water om de compressor te wassen, veeg deze na het

reinigen grondig schoon met een droge doek om roestvorming te

voorkomen

x Verplaats het apparaat altijd met ten minste twee personen, het is

namelijk zwaar.

x Installeer het apparaat waterpas op een plaats die geschikt is voor

de grootte en het gebruik ervan.

x Controleer of de elektrische informatie op het typeplaatje

overeenkomt met de stroomvoorziening. Als dat niet het geval is,

neem dan contact op met een elektricien.

x Het apparaat wordt gebruikt met een voeding van 220-240 VAC/50

Hz. Abnormale spanningsschommelingen kunnen ertoe leiden dat

het apparaat niet start of dat de temperatuurregeling of de

compressor beschadigd raakt of dat er tijdens het gebruik een

abnormaal geluid optreedt. In dat geval moet er een automatische

regelaar worden gemonteerd.

x Alleen voor Groot-Brittannië: Het netsnoer van het apparaat is

voorzien van een 3-pins (geaarde) stekker die past op een



standaard 3-pins (geaard) stopcontact. De derde pin (aarding) mag

nooit worden afgesneden of gedemonteerd. Nadat het apparaat is

geïnstalleerd, moet de stekker bereikbaar zijn.

x Zorg ervoor dat het netsnoer tijdens en na het dragen/verplaatsen

van het apparaat niet onder het apparaat blijft vastzitten, om te

voorkomen dat het netsnoer doorgesneden of beschadigd wordt.

Als het netsnoer beschadigd is, moet het worden vervangen door de

fabrikant, zijn servicevertegenwoordiger of andere bevoegde

personen om gevaarlijke situaties te voorkomen

x Zet het apparaat niet op vochtige, olieachtige of stoffige plaatsen en

stel het niet rechtstreeks bloot aan zonlicht en water

x Installeer het apparaat niet in de buurt van verwarmingen of

ontvlambare materialen

x VOOR apparaten met een vriesvak: het deksel niet openen als er

een stroomstoring is. Bevroren voedsel mag niet worden beïnvloed

als de storing minder lang duurt dan de uren die op het etiket

worden vermeld (Stijgtijd temperatuur). Als de storing langer

duurt, moet het voedsel worden gecontroleerd en onmiddellijk

worden geconsumeerd of bereid en daarna opnieuw ingevroren.

x Maakt u zich geen zorgen als het deksel van de diepvrieskist

meteen nadat u hem heeft gesloten moeilijk te openen is. Dit komt

door het drukverschil, dat gewoonlijk na enkele minuten verdwijnt

waardoor het deksel gewoon kan worden geopend.

x Bewaar geen geneesmiddelen, bacteriën of chemische middelen in

het apparaat. Dit apparaat is een huishoudelijk apparaat, het wordt

niet aanbevolen om materialen op te slaan die strikte

temperaturen vereisen.

x Trek niet aan het snoer en knik het niet; raak het niet met natte

handen aan

x Bewaar geen producten die ontvlambare drijfgassen (bijv.

spuitbussen) of explosieve stoffen bevatten in het apparaat. Risico

op explosie!

x Plaats geen onstabiele voorwerpen (zware voorwerpen, containers

gevuld met water) bovenop de koelkast, om persoonlijk letsel door

vallen of elektrische schokken door contact met water te

voorkomen.

x Gebruik geen elektrische apparaten in de bewaarvakken voor

voedingsmiddelen van het apparaat, tenzij ze van het door de

fabrikant aanbevolen type zijn

x Raak de interne koelelementen niet aan, vooral niet met natte

handen, om scheuren of verwondingen te voorkomen

x Kinderen, mensen met beperkte lichamelijke, mentale of

zintuiglijke vermogens, en mensen die onvoldoende kennis hebben



over de veilige bediening van het apparaat lopen een groter risico.

Controleer of kinderen en kwetsbare mensen de gevaren hebben

begrepen. Een persoon die verantwoordelijk is voor de veiligheid

moet toezicht houden op of instructies geven aan kinderen en

kwetsbare personen die het apparaat gebruiken. Alleen kinderen

van 8 jaar en ouder mogen het apparaat gebruiken.

x Kinderen mogen niet met het apparaat spelen

x Kinderen van 3 tot 8 jaar mogen dit apparaat in- en uitladen

x VOOR apparaten met een vriesvak: bewaar geen vloeistoffen in

flessen of blik (vooral geen koolzuurhoudende dranken) in het

vriesvak. Flessen en blikken kunnen barsten!

x VOOR apparaten met een vriesvak: plaats bevroren voedsel nooit

rechtstreeks uit het vriesvak in uw mond. Risico op vrieswonden!

x Houd plastic onderdelen en de afdichting van de deur vrij van olie

en vet. Anders zullen plastic onderdelen en de deurafdichting

poreus worden.

x Haal de stekker uit het stopcontact voordat u welke handeling dan

ook op het apparaat gaat verrichten

x Gebruik geen mechanische apparaten of andere middelen om het

ontdooien te versnellen, behalve degene die worden aanbevolen

door de fabrikant

x Gebruik geen puntige of scherpe voorwerpen zoals messen of

vorken om de ijsafzettingen te verwijderen. Gebruik nooit föhnen,

elektrische verwarmingstoestellen of andere dergelijke elektrische

apparaten om te ontdooien

x Geadviseerd wordt om de stekker schoon te houden, stof op de

stekker kan de oorzaak zijn van brand

x Probeer het apparaat niet zelf te repareren, te demonteren of te

wijzigen. In geval van reparatie kunt u altijd contact opnemen met

onze klantenservice.

x Houd tijdens het schoonmaken of onderhouden van het apparaat

toezicht op kinderen.

x Reinig de koude glazen planken niet met heet water. Door

plotselinge temperatuurveranderingen kan het glas breken.

x WAARSCHUWING: De leidingen van het koelcircuit transporteren

een kleine hoeveelheid milieuvriendelijk maar ontvlambaar

koelmiddel (R600a) en isolatiegas (cyclopentaan). Het is niet

schadelijk voor de ozonlaag en vergroot het broeikaseffect niet. Als

het koelmiddel ontsnapt, kan het letsel aan uw ogen veroorzaken of

ontbranden.

x Als het koelcircuit beschadigd raakt:

- Schakel het apparaat uit en trek de stekker uit het stopcontact.



- Houd open vlammen en/of ontstekingsbronnen uit de buurt van het

apparaat.

- Ventileer de ruimte enkele minuten grondig.

- Breng de klantenservice op de hoogte.

x WAARSCHUWING: Beschadig de stekker en/of het netsnoer niet; dit

kan elektrische schokken of brand veroorzaken.

x WAARSCHUWING: Gebruik geen meerdere draagbare

stopcontacten of draagbare voedingen. We raden het gebruik van

verlengsnoeren en multi-adapters niet aan."

x Probeer niet op de bovenkant van het apparaat te zitten of staan. U

kunt uzelf verwonden of het apparaat beschadigen. Dit apparaat is

niet ontworpen om op andere apparaten te stapelen.

x Het product is uitsluitend ontworpen en gebouwd voor

huishoudelijk gebruik

x Alleen originele onderdelen die door de fabrikant worden geleverd,

mogen worden gebruikt. De fabrikant garandeert dat alleen deze

onderdelen aan de veiligheidseisen voldoen.

x Het langdurig openen van de deur kan leiden tot een aanzienlijke

verhoging van de temperatuur in de compartimenten van het

apparaat

x Reinig regelmatig oppervlakken die in contact kunnen komen met

levensmiddelen en toegankelijke afvoersystemen

x Reinig waterreservoirs als ze 48 uur niet zijn gebruikt; spoel de

waterinstallatie door als er gedurende 5 dagen geen water is

aangezogen

x Bewaar rauw vlees en vis in geschikte recipiënten in de koelkast,

zodat deze niet in contact komen met of druipen op ander voedsel

x De diepvriesvakken met twee sterren (als ze in het apparaat

aanwezig zijn) zijn geschikt voor het bewaren van vooringevroren

levensmiddelen, het bewaren of maken van ijs en het maken van

ijsblokjes

x Een-, twee- en drie-sterren compartimenten (als ze in het apparaat

aanwezig zijn) zijn niet geschikt voor het invriezen van verse

levensmiddelen

x Als het apparaat gedurende lange tijd leeg is, moet u het

uitschakelen, ontdooien, reinigen, drogen en de deur open laten om

schimmelvorming in het apparaat te voorkomen

x Voor wijnbewaarkasten: Dit apparaat is uitsluitend bedoeld voor

het bewaren van wijn

x Voor een vrijstaand apparaat: Dit koelapparaat is niet bedoeld om

te worden gebruikt als inbouwapparaat

x Voor apparaten zonder 4-sterrencompartiment: dit koelapparaat is

niet geschikt voor het invriezen van levensmiddelen

Afdanken van oude apparaten

ŝƚ ĂƉƉĂƌĂĂƚ ŝƐ ǀŽŽƌǌŝĞŶ ǀĂŶ ĞĞŶ ŵĞƌŬƚĞŬĞŶ ŝŶ ŽǀĞƌĞĞŶƐƚĞŵŵŝŶŐ ŵĞƚ ĚĞ ƵƌŽƉĞƐĞ ƌŝĐŚƚůŝũŶ

ϮϬϭϮϭϵhŝŶǌĂŬĞĨŐĞĚĂŶŬƚĞůĞŬƚƌŝƐĐŚĞĞŶůĞŬƚƌŽŶŝƐĐŚĞƉƉĂƌĂƚƵƵƌ;Ϳ

 ďĞǀĂƚ ǀĞƌǀƵŝůĞŶĚĞ ƐƚŽĨĨĞŶ ;ĚŝĞ ŶĞŐĂƚŝĞǀĞ ŐĞǀŽůŐĞŶ ǀŽŽƌ ŚĞƚ ŵŝůŝĞƵ ŬƵŶŶĞŶ ŚĞďďĞŶͿ ĞŶ

ďĂƐŝƐŽŶĚĞƌĚĞůĞŶ ;ĚŝĞ ŚĞƌŐĞďƌƵŝŬƚ ŬƵŶŶĞŶ ǁŽƌĚĞŶͿ ,Ğƚ ŝƐ ďĞůĂŶŐƌŝũŬ Žŵ  ƐƉĞĐŝĨŝĞŬĞ

ďĞŚĂŶĚĞůŝŶŐĞŶƚĞůĂƚĞŶŽŶĚĞƌŐĂĂŶƚĞŶĞŝŶĚĞĂůůĞǀĞƌǀƵŝůĞŶĚĞƐƚŽĨĨĞŶƚĞǀĞƌǁŝũĚĞƌĞŶŽĨŽƉĚĞũƵŝƐƚĞ

ŵĂŶŝĞƌĂĨƚĞǀŽĞƌĞŶĞŶĂůůĞŵĂƚĞƌŝĂůĞŶƚĞƌƵŐƚĞǁŝŶŶĞŶĞŶƚĞƌĞĐǇĐůĞŶ

WĞƌƐŽŶĞŶŬƵŶŶĞŶĞĞŶďĞůĂŶŐƌŝũŬĞƌŽůƐƉĞůĞŶŽŵĞƌǀŽŽƌƚĞǌŽƌŐĞŶĚĂƚŶŝĞƚŝŶŚĞƚŵŝůŝĞƵƚĞƌĞĐŚƚ

ŬŽŵƚŚŝĞƌǀŽŽƌŵŽĞƚĞŶĞŶŬĞůĞĞůĞŵĞŶƚĂŝƌĞƌĞŐĞůƐǁŽƌĚĞŶŐĞǀŽůŐĚ

- ŵĂŐŶŝĞƚǁŽƌĚĞŶďĞŚĂŶĚĞůĚĂůƐŐĞǁŽŽŶŚƵŝƐǀƵŝů

- ŵŽĞƚŶĂĂƌĞĞŶƐƉĞĐŝĂĂůŐĞŵĞĞŶƚĞůŝũŬŝŶǌĂŵĞůƉƵŶƚŽĨŶĂĂƌŐĞƌĞŐŝƐƚƌĞĞƌĚĞďĞĚƌŝũǀĞŶǁŽƌĚĞŶ

ŐĞďƌĂĐŚƚ/ŶǀĞĞůůĂŶĚĞŶǁŽƌĚƚŐƌŽƚĞƚŚƵŝƐŽƉŐĞŚĂĂůĚ

tĂŶŶĞĞƌƵĞĞŶŶŝĞƵǁĂƉƉĂƌĂĂƚŬŽŽƉƚŬƵŶƚƵŝŶǀĞĞůůĂŶĚĞŶƵǁŽƵĚĞ ĂƉƉĂƌĂĂƚ ŝŶůĞǀĞƌĞŶ ďŝũ ĚĞ

ůĞǀĞƌĂŶĐŝĞƌ ĚŝĞ ŚĞƚ ŐƌĂƚŝƐ ŵĞĞŶĞĞŵƚ ǌŽůĂŶŐ ĚĞ ĂƉƉĂƌĂƚƵƵƌ ǀĂŶ ŚĞƚǌĞůĨĚĞ ƚǇƉĞ ŝƐ ĞŶ ĚĞǌĞůĨĚĞ

ĨƵŶĐƚŝĞƐŚĞĞĨƚĂůƐĚĞŐĞůĞǀĞƌĚĞĂƉƉĂƌĂƚƵƵƌ

Naleving

ŽŽƌ ŚĞƚ ĂĂŶďƌĞŶŐĞŶ ǀĂŶ ĚĞ

ͲŵĂƌŬĞƌŝŶŐ ŽƉ Ěŝƚ ƉƌŽĚƵĐƚ ǀĞƌŬůĂƌĞŶ ǁŝũ ŽŶĚĞƌ ŽŶǌĞ ĞŝŐĞŶ

ǀĞƌĂŶƚǁŽŽƌĚĞůŝũŬŚĞŝĚ ĚĂƚ Ěŝƚ ƉƌŽĚƵĐƚ ŝŶ ŽǀĞƌĞĞŶƐƚĞŵŵŝŶŐ ŝƐ ŵĞƚ ĂůůĞ ƵƌŽƉĞƐĞ ǁĞƚƚĞůŝũŬĞ

ǀŽŽƌƐĐŚƌŝĨƚĞŶŵĞƚďĞƚƌĞŬŬŝŶŐƚŽƚĚĞǀĞƌĞŝƐƚĞŶŝŶǌĂŬĞǀĞŝůŝŐŚĞŝĚŐĞǌŽŶĚŚĞŝĚĞŶŵŝůŝĞƵ

Garantie

DŝŶŝŵƵŵŐĂƌĂŶƚŝĞŝƐϮũĂĂƌǀŽŽƌhͲůĂŶĚĞŶϯũĂĂƌǀŽŽƌdƵƌŬŝũĞϭũĂĂƌǀŽŽƌŚĞƚsĞƌĞŶŝŐĚ<ŽŶŝŶŬƌŝũŬϭ

ũĂĂƌǀŽŽƌZƵƐůĂŶĚϯũĂĂƌǀŽŽƌǁĞĚĞŶϮũĂĂƌǀŽŽƌ^ĞƌǀŝģϱũĂĂƌǀŽŽƌEŽŽƌǁĞŐĞŶϭũĂĂƌǀŽŽƌ

DĂƌŽŬŬŽϲŵĂĂŶĚĞŶǀŽŽƌůŐĞƌŝũĞdƵŶĞƐŝģŐĞĞŶǁĞƚƚĞůŝũŬĞŐĂƌĂŶƚŝĞǀĞƌĞŝƐƚ

Energiebesparing

sŽŽƌŵĞĞƌĞŶĞƌŐŝĞďĞƐƉĂƌŝŶŐĂĚǀŝƐĞƌĞŶǁĞŚĞƚǀŽůŐĞŶĚĞ

x WůĂĂƚƐŚĞƚĂƉƉĂƌĂĂƚƵŝƚĚĞďƵƵƌƚǀĂŶǁĂƌŵƚĞďƌŽŶŶĞŶĞŶŶŝĞƚďůŽŽƚŐĞƐƚĞůĚĂĂŶĚŝƌĞĐƚ

ǌŽŶůŝĐŚƚŝŶĞĞŶŐŽĞĚŐĞǀĞŶƚŝůĞĞƌĚĞƌƵŝŵƚĞ

x sĞƌŵŝũĚŚĞƚƉůĂĂƚƐĞŶǀĂŶǁĂƌŵǀŽĞĚƐĞůŝŶĚĞŬŽĞůŬĂƐƚŽŵƚĞǀŽŽƌŬŽŵĞŶĚĂƚĚĞŝŶƚĞƌŶĞ

ƚĞŵƉĞƌĂƚƵƵƌƐƚŝũŐƚĞŶĚĂƚĚĞĐŽŵƉƌĞƐƐŽƌĚƵƐĐŽŶƚŝŶƵŝŶǁĞƌŬŝŶŐďůŝũĨƚ

x ĞƚŶŝĞƚƚĞǀĞĞůǀŽĞĚƐĞůŝŶŚĞƚĂƉƉĂƌĂĂƚǁĂŶƚĞƌŵŽĞƚǀŽůĚŽĞŶĚĞůƵĐŚƚŬƵŶŶĞŶĐŝƌĐƵůĞƌĞŶ

x KŶƚĚŽŽŝŚĞƚĂƉƉĂƌĂĂƚĂůƐĞƌǌŝĐŚŝũƐŐĞǀŽƌŵĚŚĞĞĨƚŽŵĚĞŬŽƵĚĞŽǀĞƌĚƌĂĐŚƚƚĞďĞǀŽƌĚĞƌĞŶ

x ůƐĚĞƐƚƌŽŽŵƵŝƚǀĂůƚŝƐŚĞƚƌĂĂĚǌĂĂŵĚĞŬŽĞůŬĂƐƚĚĞƵƌŐĞƐůŽƚĞŶƚĞŚŽƵĚĞŶ

x KƉĞŶĚĞĚĞƵƌĞŶǀĂŶŚĞƚĂƉƉĂƌĂĂƚǌŽǁĞŝŶŝŐŵŽŐĞůŝũŬĞŶŚŽƵĚǌĞǌŽŬŽƌƚŵŽŐĞůŝũŬŽƉĞŶ

x ĞƚĚĞƚŚĞƌŵŽƐƚĂĂƚŶŝĞƚŽƉƚĞůĂŐĞƚĞŵƉĞƌĂƚƵƌĞŶ

x sĞƌǁŝũĚĞƌŚĞƚƐƚŽĨǀĂŶĚĞĂĐŚƚĞƌŬĂŶƚǀĂŶŚĞƚĂƉƉĂƌĂĂƚ



INSTALLATIE-INSTRUCTIES

¾ Voordat u uw wijnkoeler gebruikt

x sĞƌǁŝũĚĞƌĚĞďƵŝƚĞŶͲĞŶďŝŶŶĞŶǀĞƌƉĂŬŬŝŶŐ

x >ĂĂƚĚĞǁŝũŶŬŽĞůĞƌŽŶŐĞǀĞĞƌϮƵƵƌƌĞĐŚƚŽƉƐƚĂĂŶǀŽŽƌĚĂƚƵĚĞǌĞĂĂŶƐůƵŝƚŽƉĚĞŶĞƚǀŽĞĚŝŶŐ

ŝƚǀĞƌŬůĞŝŶƚĚĞŵŽŐĞůŝũŬŚĞŝĚǀĂŶĞĞŶƐƚŽƌŝŶŐŝŶŚĞƚŬŽĞůƐǇƐƚĞĞŵĚŽŽƌŚĂŶƚĞƌŝŶŐƚŝũĚĞŶƐŚĞƚ

ƚƌĂŶƐƉŽƌƚ

x ZĞŝŶŝŐĚĞďŝŶŶĞŶŬĂŶƚŵĞƚůĂƵǁǁĂƚĞƌĞŶĞĞŶǌĂĐŚƚĞĚŽĞŬ

x <ŝĞƐďŝũŚĞƚĂĨĚĂŶŬĞŶǀĂŶƵǁĂƉƉĂƌĂĂƚǀŽŽƌĞĞŶŐĞĂƵƚŽƌŝƐĞĞƌĚĞĂĨǀŽĞƌůŽĐĂƚŝĞ



¾ Installatie van uw wijnkoeler

x ŝƚ ĂƉƉĂƌĂĂƚ ŝƐ ŽŶƚǁŽƌƉĞŶ ǀŽŽƌ ǀƌŝũƐƚĂĂŶĚĞ ŝŶƐƚĂůůĂƚŝĞ ŽĨ ŝŶŐĞďŽƵǁĚĞ;ǀŽůůĞĚŝŐǀĞƌǌŽŶŬĞŶͿ

ŝŶƐƚĂůůĂƚŝĞ;ƌĂĂĚƉůĞĞŐĚĞƐƚŝĐŬĞƌĂĂŶĚĞĂĐŚƚĞƌŬĂŶƚǀĂŶĚŝƚĂƉƉĂƌĂĂƚͿ

x Dit apparaat is uitsluitend bedoeld voor het bewaren van wijn of dranken.

x WůĂĂƚƐƵǁǁŝũŶŬŽĞůĞƌŽƉĞĞŶǀůŽĞƌĚŝĞƐƚĞƌŬŐĞŶŽĞŐŝƐŽŵŚĞŵƚĞŽŶĚĞƌƐƚĞƵŶĞŶǁĂŶŶĞĞƌŚŝũ

ǀŽůůĞĚŝŐǀŽůŐĞůĂĚĞŶŝƐKŵƵǁǁŝũŶŬŽĞůĞƌǁĂƚĞƌƉĂƐƚĞǌĞƚƚĞŶƐƚĞůƚƵĚĞŶŝǀĞůůĞƌŝŶŐƐƉŽŽƚĂĂŶ

ĚĞǀŽŽƌǌŝũĚĞĂĂŶĚĞŽŶĚĞƌŬĂŶƚǀĂŶĚĞǁŝũŶŬŽĞůĞƌĂĨ

x ŝƚĂƉƉĂƌĂĂƚŐĞďƌƵŝŬƚďƌĂŶĚďĂĂƌŬŽƵĚĞŵŝĚĚĞůĞƐĐŚĂĚŝŐĚĞŬŽĞůůĞŝĚŝŶŐĞŶĚƵƐŶŽŽŝƚƚŝũĚĞŶƐ

ŚĞƚ ƚƌĂŶƐƉŽƌƚ WůĂĂƚƐ ĚĞ ǁŝũŶŬŽĞůĞƌ Ƶŝƚ ĚĞ ďƵƵƌƚ ǀĂŶ ĚŝƌĞĐƚ ǌŽŶůŝĐŚƚ ĞŶ ǁĂƌŵƚĞďƌŽŶŶĞŶ

;ĨŽƌŶƵŝƐ ǀĞƌǁĂƌŵŝŶŐ ƌĂĚŝĂƚŽƌ ĞŶǌͿ ŝƌĞĐƚ ǌŽŶůŝĐŚƚ ŬĂŶ ĚĞ ĂĐƌǇůĐŽĂƚŝŶŐ ďĞŢŶǀůŽĞĚĞŶ ĞŶ

ǁĂƌŵƚĞďƌŽŶŶĞŶ ŬƵŶŶĞŶ ŚĞƚ ĞůĞŬƚƌŝĐŝƚĞŝƚƐǀĞƌďƌƵŝŬ ǀĞƌŚŽŐĞŶ ǆƚƌĞŵĞ ŬŽƵĚĞ

ŽŵŐĞǀŝŶŐƐƚĞŵƉĞƌĂƚƵƌĞŶŬƵŶŶĞŶĞƌŽŽŬǀŽŽƌǌŽƌŐĞŶĚĂƚŚĞƚĂƉƉĂƌĂĂƚŶŝĞƚŐŽĞĚǁĞƌŬƚ

x WůĂĂƚƐŚĞƚĂƉƉĂƌĂĂƚŶŝĞƚŝŶǀŽĐŚƚŝŐĞƌƵŝŵƚĞƐ

x ^ůƵŝƚĚĞǁŝũŶŬŽĞůĞƌĂĂŶŽƉĞĞŶĂƉĂƌƚĐŽƌƌĞĐƚŐĞŢŶƐƚĂůůĞĞƌĚƐƚŽƉĐŽŶƚĂĐƚsĞƌǁŝũĚĞƌĚĞĚĞƌĚĞ

;ĂĂƌĚͿƉŝŶ ŶŽŽŝƚ ŽŶĚĞƌ ŐĞĞŶ ĞŶŬĞůĞ ŽŵƐƚĂŶĚŝŐŚĞŝĚ Ƶŝƚ ĚĞ ƐƚĞŬŬĞƌ ǀĂŶ ŚĞƚ ŶĞƚƐŶŽĞƌ ůůĞ

ǀƌĂŐĞŶŵĞƚďĞƚƌĞŬŬŝŶŐƚŽƚĚĞƐƚƌŽŽŵǀŽŽƌǌŝĞŶŝŶŐĞŶŽĨĂĂƌĚŝŶŐĚŝĞŶĞŶƚĞǁŽƌĚĞŶŐĞƌŝĐŚƚĂĂŶ

ĞĞŶĞƌŬĞŶĚĞĞůĞŬƚƌŝĐŝĞŶŽĨĞĞŶĞƌŬĞŶĚƉƌŽĚƵĐƚĞŶƐĞƌǀŝĐĞĐĞŶƚĞƌ



¾ Let op

x ĞǁĂĂƌǁŝũŶŝŶǀĞƌǌĞŐĞůĚĞĨůĞƐƐĞŶ

x >ĂĂĚĚĞŬĂƐƚŶŝĞƚƚĞǀŽů

x KƉĞŶĚĞĚĞƵƌŶŝĞƚƚĞŶǌŝũŶŽĚŝŐ

x ĞĚĞŬƐĐŚĂƉƉĞŶŶŝĞƚŵĞƚĂůƵŵŝŶŝƵŵĨŽůŝĞŽĨĞŶŝŐĂŶĚĞƌŵĂƚĞƌŝĂĂůĚĂƚĚĞůƵĐŚƚĐŝƌĐƵůĂƚŝĞŬĂŶ

ǀĞƌŚŝŶĚĞƌĞŶ

x ůƐ ĚĞǁŝũŶŬŽĞůĞƌůĂŶŐĚƵƌŝŐ ǌŽŶĚĞƌ ŐĞďƌƵŝŬ ǁŽƌĚƚďĞǁĂĂƌĚǁŽƌĚƚ ĂĂŶďĞǀŽůĞŶ Žŵ ŶĂ ĞĞŶ

ǌŽƌŐǀƵůĚŝŐĞƌĞŝŶŝŐŝŶŐĚĞĚĞƵƌŽƉĞĞŶŬŝĞƌƚĞůĂƚĞŶƐƚĂĂŶǌŽĚĂƚĞƌ ůƵĐŚƚ ŝŶ ĚĞ ŬĂƐƚ ŬĂŶ

ĐŝƌĐƵůĞƌĞŶŽŵŵŽŐĞůŝũŬĞǀŽƌŵŝŶŐǀĂŶĐŽŶĚĞŶƐƐĐŚŝŵŵĞůŽĨŐĞƵƌĞŶƚĞǀŽŽƌŬŽŵĞŶ



¾ Omgevingstemperatuurlimieten



ŝƚ ĂƉƉĂƌĂĂƚ ŝƐ ŽŶƚǁŽƌƉĞŶ Žŵ ƚĞ ǁĞƌŬĞŶ ďŝũ ŽŵŐĞǀŝŶŐƐƚĞŵƉĞƌĂƚƵƌĞŶ ĚŝĞ ǁŽƌĚĞŶ ŐĞƐƉĞĐŝĨŝĐĞĞƌĚ

ĚŽŽƌĚĞƚĞŵƉĞƌĂƚƵƵƌŬůĂƐƐĞĚŝĞŽƉŚĞƚƚǇƉĞƉůĂĂƚũĞŝƐĂĂŶŐĞŐĞǀĞŶ

x hŝƚŐĞďƌĞŝĚŐĞŵĂƚŝŐĚ;^EͿĚŝƚŬŽĞůĂƉƉĂƌĂĂƚŝƐďĞĚŽĞůĚǀŽŽƌŐĞďƌƵŝŬďŝũ

ŽŵŐĞǀŝŶŐƐƚĞŵƉĞƌĂƚƵƌĞŶǀĂŶϭϬΣƚŽƚϯϮΣ

x 'ĞŵĂƚŝŐĚ;EͿĚŝƚŬŽĞůĂƉƉĂƌĂĂƚŝƐďĞĚŽĞůĚǀŽŽƌŐĞďƌƵŝŬďŝũŽŵŐĞǀŝŶŐƐƚĞŵƉĞƌĂƚƵƌĞŶǀĂŶ

ϭϲΣƚŽƚϯϮΣ

x ^ƵďƚƌŽƉŝƐĐŚ;^dͿĚŝƚŬŽĞůĂƉƉĂƌĂĂƚŝƐďĞĚŽĞůĚǀŽŽƌŐĞďƌƵŝŬďŝũŽŵŐĞǀŝŶŐƐƚĞŵƉĞƌĂƚƵƌĞŶǀĂŶ

ϭϲΣƚŽƚϯϴΣ

x dƌŽƉŝƐĐŚ;dͿĚŝƚŬŽĞůĂƉƉĂƌĂĂƚŝƐďĞĚŽĞůĚǀŽŽƌŐĞďƌƵŝŬďŝũŽŵŐĞǀŝŶŐƐƚĞŵƉĞƌĂƚƵƌĞŶǀĂŶϭϲΣ

ƚŽƚϰϯΣ



BEDIENEN VAN UW WIJN-/DRANKENKOELER

EN INSTELLEN VAN DE TEMPERATUURREGELING

¾ Instructie bedieningssysteem

x Knop “ ”

,ĞƚĂƉƉĂƌĂĂƚŝŶͲƵŝƚƐĐŚĂŬĞůĞŶ;ŚŽƵĚĚĞǌĞŬŶŽƉƉĞŶŽŶŐĞǀĞĞƌϯƐĞĐŽŶĚĞŶŝŶŐĞĚƌƵŬƚͿ

x Knop “

”

ĞďŝŶŶĞŶǀĞƌůŝĐŚƚŝŶŐŝŶͲƵŝƚƐĐŚĂŬĞůĞŶ

x Knop “

”

ĞƚĞŵƉĞƌĂƚƵƵƌǀĂŶŚĞƚďŽǀĞŶƐƚĞĐŽŵƉĂƌƚŝŵĞŶƚŝŶƐƚĞůůĞŶ

x Knop “

”

Ğ ƚĞŵƉĞƌĂƚƵƵƌǀĂŶĚĞŽŶĚĞƌƐƚĞ ĐŽŵƉĂƌƚŝŵĞŶƚŝŶƐƚĞůůĞŶ

x LCD-scherm links

ĞƚĞŵƉĞƌĂƚƵƵƌǀĂŶĚĞďŽǀĞŶƐƚĞĐŽŵƉĂƌƚŝŵĞŶƚŝŶƐƚĞůůĞŶ

x LCD-scherm rechts

ĞƚĞŵƉĞƌĂƚƵƵƌǀĂŶĚĞŽŶĚĞƌƐƚĞĐŽŵƉĂƌƚŝŵĞŶƚŝŶƐƚĞůůĞŶ

x indicatielampje

ŽŵƉƌĞƐƐŽƌŝŶďĞĚƌŝũĨ

¾ De temperatuurregelingen instellen

x tĂŶŶĞĞƌ Ƶ ŽƉ ĚĞ ŬŶŽƉ   ŽĨ  ĚƌƵŬƚŐĂĂƚŚĞƚƐǇƐƚĞĞŵĂƵƚŽŵĂƚŝƐĐŚŶĂĂƌĚĞ

ŝŶƐƚĞůŵŽĚƵƐ ǀŽŽƌ ŚĞƚ ďŽǀĞŶƐƚĞ ŽĨ ŽŶĚĞƌƐƚĞ ĐŽŵƉĂƌƚŝŵĞŶƚ Ğ > ŬŶŝƉƉĞƌƚ ĞŶ ŐĞĞĨƚ ĚĞ

ŝŶŐĞƐƚĞůĚĞƚĞŵƉĞƌĂƚƵƵƌǁĞĞƌ

ƌƵŬĞĞŶŵĂĂůŽƉĚĞŬŶŽƉŽŵĚĞƚĞŵƉĞƌĂƚƵƵƌŵĞƚϭΣƚĞǀĞƌůĂŐĞŶŽĨƚĞǀĞƌŚŽŐĞŶŝũ

ŽǀĞƌƐĐŚƌŝũĚŝŶŐ ǀĂŶ ĚĞ ŝŶ ƚĞ ƐƚĞůůĞŶ ŵŝŶŝŵƵŵǁĂĂƌĚĞ ǌĂů ĚĞǌĞ ĂƵƚŽŵĂƚŝƐĐŚ ŶĂĂƌ ĚĞ ŚŽŽŐƐƚ

ŝŶƐƚĞůďĂƌĞƚĞŵƉĞƌĂƚƵƵƌǁĂĂƌĚĞƐƉƌŝŶŐĞŶEĂϱƐĞĐŽŶĚĞŶŽƉĚĞŬŶŽƉƚĞŚĞďďĞŶŐĞĚƌƵŬƚƐƚŽƉƚĚĞ

> ŵĞƚ ŬŶŝƉƉĞƌĞŶ ĞŶ ŐĞĞĨƚ ǀĞƌǀŽůŐĞŶƐ ĚĞ ƚĞŵƉĞƌĂƚƵƵƌ ǀĂŶ ŚĞƚ ďŽǀĞŶƐƚĞ ŽĨ ŽŶĚĞƌƐƚĞ

ĐŽŵƉĂƌƚŝŵĞŶƚǁĞĞƌ

z EĂĚĂƚ ĚĞ ƐƚĞŬŬĞƌ Ƶŝƚ ŚĞƚ ƐƚŽƉĐŽŶƚĂĐƚ ŝƐ ŐĞŚĂĂůĚ ŬĞĞƌƚ ŚĞƚ ƐǇƐƚĞĞŵ ƚĞƌƵŐ ŶĂĂƌ ĚĞ

ƌƵƐƚƚĞŵƉĞƌĂƚƵƵƌĚŝĞŝŶĚĞĨĂďƌŝĞŬŝƐŝŶŐĞƐƚĞůĚĞƌƵƐƚƚĞŵƉĞƌĂƚƵƵƌŝƐĂůƐǀŽůŐƚ

ŽǀĞŶƐƚĞĐŽŵƉĂƌƚŝŵĞŶƚϲΣ

KŶĚĞƌƐƚĞĐŽŵƉĂƌƚŝŵĞŶƚϭϮΣ

z ůƐ Ƶ ĚĞ ŝŶŐĞƐƚĞůĚĞ ďŝŶŶĞŶƚĞŵƉĞƌĂƚƵƌĞŶ ǁŝůƚ ǌŝĞŶ ĚƌƵŬ ĚĂŶ ŽƉ ĚĞ ŬŶŽƉ Η/ŶƐƚĞůůĞŶ ďŽǀĞŶƐƚĞ

ĐŽŵƉĂƌƚŝŵĞŶƚΗŽĨΗ/ŶƐƚĞůůŝŶŐŽŶĚĞƌƐƚĞĐŽŵƉĂƌƚŝŵĞŶƚΗĞ>ŬŶŝƉƉĞƌƚĞŶŐĞĞĨƚĚĞŝŶŐĞƐƚĞůĚĞ

ƚĞŵƉĞƌĂƚƵƵƌǁĞĞƌEĂϱƐĞĐŽŶĚĞŶŽƉĚĞŬŶŽƉƚĞŚĞďďĞŶŐĞĚƌƵŬƚƐƚŽƉƚĚĞ>ŵĞƚŬŶŝƉƉĞƌĞŶ

ĞŶŐĞĞĨƚǀĞƌǀŽůŐĞŶƐĚĞǁĞƌŬĞůŝũŬĞƚĞŵƉĞƌĂƚƵƵƌǁĞĞƌ

Bovenste compartiment: ĞƚĞŵƉĞƌĂƚƵƵƌŝŶƐƚĞůůŝŶŐŬĂŶǁŽƌĚĞŶĂĂŶŐĞƉĂƐƚǀĂŶϱΣƚŽƚϭϬΣ

Onderste compartiment: ĞƚĞŵƉĞƌĂƚƵƵƌŝŶƐƚĞůůŝŶŐŬĂŶǁŽƌĚĞŶĂĂŶŐĞƉĂƐƚǀĂŶϭϬΣƚŽƚϭϭϴΣ



¾ Temperatuuralarm

ůƐĚĞďŝŶŶĞŶƚĞŵƉĞƌĂƚƵƵƌŚŽŐĞƌŝƐĚĂŶϮϯΣǁŽƌĚƚΗ,/ΗǁĞĞƌŐĞŐĞǀĞŶŽƉŚĞƚĚŝƐƉůĂǇEĂĠĠŶƵƵƌ

ŐĂĂƚŚĞƚĂůĂƌŵǌŽĞŵĞƌĂĨŝƚŐĞĞĨƚ ĂĂŶ ĚĂƚ ĚĞ ďŝŶŶĞŶƚĞŵƉĞƌĂƚƵƵƌ ƚĞ ŚŽŽŐ ŝƐ ůƐ ĚĞ

ďŝŶŶĞŶƚĞŵƉĞƌĂƚƵƵƌůĂŐĞƌŝƐĚĂŶϬΣǁŽƌĚƚΗ>KΗǁĞĞƌŐĞŐĞǀĞŶŽƉŚĞƚĚŝƐƉůĂǇdĞŐĞůŝũŬǁŽƌĚĞŶŚĞƚ

ĂůĂƌŵĞŶĚĞƐƚŽƌŝŶŐƐŝŶĚŝĐĂƚŽƌŐĞĂĐƚŝǀĞĞƌĚ

¾ Functie temperatuurgeheugen

/ŶŚĞƚŐĞǀĂůǀĂŶĞĞŶƐƚƌŽŽŵŽŶĚĞƌďƌĞŬŝŶŐŬĂŶĚĞǁŝũŶŬŽĞůĞƌĚĞǀŽƌŝŐĞƚĞŵƉĞƌĂƚƵƵƌŝŶƐƚĞůůŝŶŐĞŶ

ŽŶƚŚŽƵĚĞŶtĂŶŶĞĞƌĚĞƐƚƌŽŽŵǁŽƌĚƚŚĞƌƐƚĞůĚǌĂůĚĞŬŽĞůĞƌƚĞŵƉĞƌĂƚƵƵƌƚĞƌƵŐŬĞƌĞŶŶĂĂƌĚĞǌĞůĨĚĞ

ŝŶƐƚĞůƚĞŵƉĞƌĂƚƵƵƌĂůƐƚŽĞŶĚĞƐƚƌŽŽŵǁĞƌĚŽŶĚĞƌďƌŽŬĞŶ

¾ Binnenverlichting

KŵŚĞƚĞŶĞƌŐŝĞǀĞƌďƌƵŝŬƚĞǀĞƌŵŝŶĚĞƌĞŶƐĐŚĂŬĞůƚĚĞǌĞǁŝũŶŬĂƐƚŶĂϭϬŵŝŶƵƚĞŶĂƵƚŽŵĂƚŝƐĐŚĚĞ>Ͳ

ůĂŵƉũĞƐƵŝƚ

ůƐ Ƶ ǁŝůƚ ĚĂƚ ŚĞƚ >ͲůĂŵƉũĞ ĐŽŶƚŝŶƵ ďůŝũĨƚ ďƌĂŶĚĞŶ ŝƐ Ěŝƚ ŵŽŐĞůŝũŬ ,ŽƵĚ ĚĞ Η>DWΗͲŬŶŽƉ ϱ

ƐĞĐŽŶĚĞŶ ŝŶŐĞĚƌƵŬƚ ŚĞƚ ĚŝƐƉůĂǇ ŐĞĞĨƚ Η>W ǁĞĞƌ EĂ ϰ ƐĞĐŽŶĚĞŶ ǌĂů ŚĞƚ ƐĐŚĞƌŵ ǁĞĞƌ ŶŽƌŵĂĂů

ǁŽƌĚĞŶĞŶǌĂůŚĞƚůŝĐŚƚďůŝũǀĞŶďƌĂŶĚĞŶƚŽƚĚĂƚŚĞƚŚĂŶĚŵĂƚŝŐǁŽƌĚƚƵŝƚŐĞƐĐŚĂŬĞůĚ

ůƐƵƚĞƌƵŐǁŝůƚŬĞƌĞŶĞŶĞŶĞƌŐŝĞǁŝůƚďĞƐƉĂƌĞŶ;ĂĂŶďĞǀŽůĞŶͿŚŽƵĚĚĂŶĚĞΗ>DWΗͲŬŶŽƉϱƐĞĐŽŶĚĞŶ

ŝŶŐĞĚƌƵŬƚ ŚĞƚ ĚŝƐƉůĂǇ ŐĞĞĨƚ Η>&Η ǁĞĞƌ EĂ ϰ ƐĞĐŽŶĚĞŶ ǌĂů ŚĞƚ ƐĐŚĞƌŵǁĞĞƌŶŽƌŵĂĂůǁŽƌĚĞŶĞŶ

ǁŽƌĚƚĚĞǀĞƌůŝĐŚƚŝŶŐĂƵƚŽŵĂƚŝƐĐŚƵŝƚŐĞƐĐŚĂŬĞůĚŶĂϭϬŵŝŶƵƚĞŶ

¾ Schappen

x KŵƐĐŚĂĚĞĂĂŶĚĞĚĞƵƌƉĂŬŬŝŶŐƚĞǀŽŽƌŬŽŵĞŶŵŽĞƚƵĞƌǀŽŽƌǌŽƌŐĞŶĚĂƚĚĞĚĞƵƌŚĞůĞŵĂĂůŽƉĞŶ

ŝƐǁĂŶŶĞĞƌƵƐĐŚĂƉƉĞŶƵŝƚŚĞƚƌĂŝůĐŽŵƉĂƌƚŝŵĞŶƚƚƌĞŬƚ

x sŽŽƌŐĞŵĂŬŬĞůŝũŬĞƚŽĞŐĂŶŐƚŽƚĚĞŝŶŚŽƵĚŵŽĞƚƵĚĞƐĐŚĂƉƉĞŶŽŶŐĞǀĞĞƌϭϯƵŝƚŚĞƚ

ƌĂŝůĐŽŵƉĂƌƚŝŵĞŶƚƚƌĞŬŬĞŶŝƚĂƉƉĂƌĂĂƚŝƐŽŶƚǁŽƌƉĞŶŵĞƚĞĞŶŝŶŬĞƉŝŶŐĂĂŶďĞŝĚĞǌŝũĚĞŶǀĂŶĚĞ

ƌĞŬƐƚĞƵŶĞŶŽŵƚĞǀŽŽƌŬŽŵĞŶĚĂƚĨůĞƐƐĞŶǀĂůůĞŶ

x sĞƌǁŝũĚĞƌĞŶǀĂŶĞĞŶǀĂŶĚĞǌĞƐĐŚĂƉƉĞŶƵŝƚŚĞƚƌĂŝůĐŽŵƉĂƌƚŝŵĞŶƚŽŵĞĞŶƐĐŚĂƉƚĞƉůĂĂƚƐĞŶŽĨ

ƚĞǀĞƌǁŝũĚĞƌĞŶŬĂŶƚĞůƚƵŚĞƚƐĐŚĂƉǀŽůŐĞŶƐĚĞĂĨďĞĞůĚŝŶŐĞŶƚƌĞŬƚƵŚĞƚĞƌƵŝƚŽĨĚƵǁƚƵŚĞƚ

ƐĐŚĂƉĞƌŝŶƚŽƚĚĂƚŚĞƚƐƚĞǀŝŐŽƉĚĞƐƚĞƵŶďĞƵŐĞůƐƌƵƐƚ

¾ OPMERKING:

x ůƐ ŚĞƚ ĂƉƉĂƌĂĂƚ ŝƐ ůŽƐŐĞŬŽƉƉĞůĚ ĚĞ ƐƚƌŽŽŵ ŝƐ ƵŝƚŐĞǀĂůůĞŶ ŽĨ ƵŝƚŐĞƐĐŚĂŬĞůĚŵŽĞƚƵϯƚŽƚϱ

ŵŝŶƵƚĞŶ ǁĂĐŚƚĞŶ ǀŽŽƌĚĂƚ Ƶ ŚĞƚ ĂƉƉĂƌĂĂƚ ŽƉŶŝĞƵǁ ŽƉƐƚĂƌƚ ůƐ Ƶ ǀŽŽƌ ĚĞǌĞ ƚŝũĚƐǀĞƌƚƌĂŐŝŶŐ

ƉƌŽďĞĞƌƚŽƉŶŝĞƵǁŽƉƚĞƐƚĂƌƚĞŶǌĂůĚĞǁŝũŶŬŽĞůĞƌĚƌĂŶŬĞŶŬŽĞůĞƌŶŝĞƚƐƚĂƌƚĞŶ

x tĂŶŶĞĞƌ Ƶ ĚĞ ǁŝũŶŬŽĞůĞƌĚƌĂŶŬŬŽĞůĞƌ ǀŽŽƌ ŚĞƚ ĞĞƌƐƚ ŐĞďƌƵŝŬƚ ŽĨ ĚĞ ǁŝũŶŬŽĞůĞƌĚƌĂŶŬĞŶŬŽĞůĞƌ

ŽƉŶŝĞƵǁŽƉƐƚĂƌƚŶĂĚĂƚĚĞǌĞůĂŶŐĞƚŝũĚƵŝƚŐĞƐĐŚĂŬĞůĚŝƐŐĞǁĞĞƐƚŬĂŶĞƌĞĞŶƉĂĂƌŐƌĂĚĞŶǀĞƌƐĐŚŝů

ǌŝũŶƚƵƐƐĞŶĚĞƚĞŵƉĞƌĂƚƵƵƌĚŝĞƵƐĞůĞĐƚĞĞƌƚĞŶĚĞƚĞŵƉĞƌĂƚƵƵƌĚŝĞǁŽƌĚƚĂĂŶŐĞŐĞǀĞŶŽƉŚĞƚ

>ͲƐĐŚĞƌŵ ŝƚ ŝƐ ŶŽƌŵĂĂů ĞŶ ŬŽŵƚ ĚŽŽƌ ĚĞ ĚƵƵƌ ǀĂŶ ĚĞ ĂĐƚŝǀĞƌŝŶŐƐƚŝũĚŽĚƌĂĚĞ

ǁŝũŶŬŽĞůĞƌĚƌĂŶŬŬŽĞůĞƌĞĞŶƉĂĂƌƵƵƌŝŶǁĞƌŬŝŶŐŝƐŝƐĂůůĞƐǁĞĞƌŶŽƌŵĂĂů



¾ Veranderen van de deuropening

ŝƚĂƉƉĂƌĂĂƚŚĞĞĨƚŽŵŬĞĞƌďĂƌĞĚĞƵƌĞŶŵĂĂƌǁŽƌĚƚŐĞůĞǀĞƌĚŵĞƚĞĞŶŶĂĂƌƌĞĐŚƚƐŽƉĞŶĞŶĚĞĚĞƵƌ

ĞůŝŶŬĞƌƐĐŚĂƌŶŝĞƌŬŝƚǁŽƌĚƚŵĞĞŐĞůĞǀĞƌĚŵĞƚĚĞƵŶŝƚ;ŝŶĚĞĚŽŽƐͿŵŽĐŚƚƵŚĞƚƐĐŚĂƌŶŝĞƌŽƉƵǁƵŶŝƚ

ǁŝůůĞŶŽŵĚƌĂĂŝĞŶ

Type A (voor volledig glazen / RVS deur)

1. Onderste scharnier (rechts) 2 . Schroeven 3. Deuras

4. Deur 5. Bovenste scharnier (rechts) 6. Scharnierschroeven

7. Bovenste scharnier (links) 8. Plastic doppen 9. Onderste

scharnier

(links)

10. Deurbegrenzer 11. Schroef

ϭ KƉĞŶĚĞĚĞƵƌŽŶĚĞƌĞĞŶŚŽĞŬǀĂŶϵϬŐƌĂĚĞŶŚĂĂůĚĞϮƐĐŚƌŽĞǀĞŶ;ϮͿƵŝƚĚĞŽŶĚĞƌƐƚĞĚĞƵƌĂƌĂƐ;ϯͿ

ǀĞƌǁŝũĚĞƌĚĞĚĞƵƌ;ϰͿǀĞƌǁŝũĚĞƌĚĞĂƐƉůĂĂƚ;ϯͿƵŝƚĚĞĚĞƵƌ;ĨďͿ

Ϯ ƌĂĂŝĚĞƐĐŚƌŽĞĨ;ϭϭͿŽŶĚĞƌŚĞƚĚĞƵƌĨƌĂŵĞĞŶĚĞďĞŐƌĞŶǌĞƌ;ϭϬͿůŽƐĞŶƉůĂĂƚƐĚĞǌĞĂĂŶĚĞ

ůŝŶŬĞƌŬĂŶƚǀĂŶŚĞƚĚĞƵƌĨƌĂŵĞ;ĨďͿ

ϯ ,ĂĂůĚĞϯƐĐŚĂƌŶŝĞƌƐĐŚƌŽĞǀĞŶ;ϲͿƵŝƚŚĞƚďŽǀĞŶƐƚĞƐĐŚĂƌŶŝĞƌ;ƌĞĐŚƚƐͿ;ϱͿĞŶǀĞƌǁŝũĚĞƌĚĞǌĞ;ĨďͿ

ϰ sĞƌǁŝũĚĞƌĚĞƐŝĞƌŶĂŐĞů;ϴͿǀĂŶĚĞůŝŶŬĞƌďŽǀĞŶŬĂŶƚǀĂŶĚĞŬĂƐƚĞŶŝŶƐƚĂůůĞĞƌŚĞƚƌĞƐĞƌǀĞƐĐŚĂƌŶŝĞƌ

;ůŝŶŬƐͿ;ϳͿĂĂŶĚĞůŝŶŬĞƌďŽǀĞŶŬĂŶƚǀĂŶĚĞŬĂƐƚŵĞƚϯƐĐŚƌŽĞǀĞŶ;ĨďͿ

ϱ /ŶƐƚĂůůĞĞƌǀŽůŐĞŶƐĚĞďŽǀĞŶƐƚĂĂŶĚĞƉƌŽĐĞĚƵƌĞŚĞƚŽŶĚĞƌƐƚĞƌĞƐĞƌǀĞƐĐŚĂƌŶŝĞƌĂĂŶĚĞůŝŶŬĞƌŬĂŶƚ

;ϵͿ;ĨďͿ

ϲ /ŶƐƚĂůůĞĞƌĚĞĚĞƵƌĞŶůŝũŶŚĞŵƵŝƚ

ϳ WůĂĂƚƐĚĞƉůĂƐƚŝĐĚŽƉƉĞŶŽŵĚĞŐĂƚĞŶ;ϴͿĂĨƚĞƐůƵŝƚĞŶ

Type B (voor slanke roestvrijstalen deur)

1 Onderste scharnier

(rechts)

4 Deur

7 Bovenste scharnier

(links)

2 Schroeven

5 Bovenste scharnier

(rechts)

8 Onderste scharnier

(links)

3 Deuras

6 Schroeven

ϭ sĞƌǁŝũĚĞƌϮƐĐŚƌŽĞǀĞŶ;ϮͿƚƌĞŬǀĞƌǀŽůŐĞŶƐĚĞƵƌ;ϰͿŝŶĚĞƌŝĐŚƚŝŶŐǀĂŶĚĞƉŝũůĞŶŚĞƚŽŶĚĞƌƐƚĞ

ƐĐŚĂƌŶŝĞƌ;ƌĞĐŚƚƐͿ;ϭͿǌŽĂůƐǀŽŽƌĚĞŵŽŶƚĂŐĞ;ĨďĞŶĨďͿ

Ϯ sĞƌǁŝũĚĞƌϯƐĐŚƌŽĞǀĞŶ;ϲͿǀĂŶŚĞƚƐĐŚĂƌŶŝĞƌƌĞĐŚƚƐďŽǀĞŶĞŶǀĞƌǁŝũĚĞƌǀĞƌǀŽůŐĞŶƐĚĞƐĐŚĂƌŶŝĞƌĞŶ

ƌĞĐŚƚƐďŽǀĞŶ;ϱͿĞŶƌĞĐŚƚƐŽŶĚĞƌ;ϭͿ;ŝĞĂĨďͿ

ϯ 'ĞďƌƵŝŬĚĞƐĐŚƌŽĞǀĞŶĚŝĞƵŚĞďƚǀĞƌǁŝũĚĞƌĚǀĂŶĚĞƐĐŚĂƌŶŝĞƌĞŶĂĂŶĚĞƌĞĐŚƚĞƌŬĂŶƚŽŵĚĞ

ƐĐŚĂƌŶŝĞƌĞŶůŝŶŬƐďŽǀĞŶĞŶͲŽŶĚĞƌ;ϳͿ;ϴͿƚĞďĞǀĞƐƚŝŐĞŶ;ŝĞĨďΘĨďͿ

ϰ ƌĂĂŝĚĞĚĞƵƌϭϴϬŐƌĂĚĞŶĞŶŵŽŶƚĞĞƌĚĞĚĞƵƌĚŽŽƌĚĞĚĞŵŽŶƚĂŐĞŚĂŶĚĞůŝŶŐĞŶŽŵŐĞŬĞĞƌĚƵŝƚƚĞ

ǀŽĞƌĞŶ



¾ Opslagschema 

ŽŶƚƌŽůĞĞƌŚĞƚŽƉƐůĂŐƐĐŚĞŵĂŽƉďĂƐŝƐǀĂŶĚĞĐŽŶĨŝŐƵƌĂƚŝĞǀĂŶƵǁƉƌŽĚƵĐƚ



dŽƚĂĂůϰϲĨůĞƐƐĞŶ;ŵĂǆͿ







ĞŵĞĞƐƚĞŶĞƌŐŝĞďĞƐƉĂƌĞŶĚĞĐŽŶĨŝŐƵƌĂƚŝĞǀĞƌĞŝƐƚĚĂƚƉůĂŶŬĞŶŝŶŚĞƚƉƌŽĚƵĐƚǁŽƌĚĞŶŐĞƉůĂĂƚƐƚǌŝĞ

ĚĞďŽǀĞŶƐƚĂĂŶĚĞĂĨďĞĞůĚŝŶŐĞŶ



¾ Installatiespecificaties voor ingebouwde apparaten

Voor hoogte 813 mm met volledig glazen of roestvrijstalen deur







Voor hoogte 813 mm met smalle roestvrijstalen deur



Voor hoogte 865 mm met volledig glazen of roestvrijstalen deur



Voor hoogte 865 mm met smalle roestvrijstalen deur



VERZORGING EN ONDERHOUD



¾ Uw wijnkoeler schoonmaken

x ^ĐŚĂŬĞůĚĞƐƚƌŽŽŵƵŝƚƚƌĞŬĚĞƐƚĞŬŬĞƌƵŝƚŚĞƚƐƚŽƉĐŽŶƚĂĐƚĞŶǀĞƌǁŝũĚĞƌĂůůĞŝƚĞŵƐŝŶĐůƵƐŝĞĨ

ƐĐŚĂƉƉĞŶĞŶƌĞŬ

x tĂƐĚĞďŝŶŶĞŶƐƚĞŽƉƉĞƌǀůĂŬŬĞŶŵĞƚĞĞŶƐŽƉũĞǀĂŶǁĂƌŵǁĂƚĞƌĞŶƐŽĚĂĞŽƉůŽƐƐŝŶŐŵŽĞƚ

ŽŶŐĞǀĞĞƌϮĞĞƚůĞƉĞůƐƐŽĚĂŽƉĞĞŶŬǁĂƌƚůŝƚĞƌǁĂƚĞƌǌŝũŶ

x tĂƐĚĞƐĐŚĂƉƉĞŶŵĞƚĞĞŶŵŝůĚƐŽƉũĞ

x tƌŝŶŐ ŽǀĞƌƚŽůůŝŐ ǁĂƚĞƌ Ƶŝƚ ĚĞ ƐƉŽŶƐ ŽĨ ĚŽĞŬ ďŝũ ŚĞƚ ƌĞŝŶŝŐĞŶ ǀĂŶ ŚĞƚ ŐĞďŝĞĚ ǀĂŶ ĚĞ

ďĞĚŝĞŶŝŶŐƐĞůĞŵĞŶƚĞŶŽĨĞůĞŬƚƌŝƐĐŚĞŽŶĚĞƌĚĞůĞŶ

x tĂƐĚĞďƵŝƚĞŶŬĂŶƚǀĂŶĚĞŬĂƐƚŵĞƚǁĂƌŵǁĂƚĞƌĞŶŵŝůĚǀůŽĞŝďĂĂƌƌĞŝŶŝŐŝŶŐƐŵŝĚĚĞů'ŽĞĚ

ĂĨƐƉŽĞůĞŶĞŶĚƌŽŽŐŵĂŬĞŶŵĞƚĞĞŶƐĐŚŽŶĞǌĂĐŚƚĞĚŽĞŬ



¾ Het koolfilter vervangen (indien aanwezig in uw apparaat)

x /ŶĚĞƌĞĐŚƚĞƌďŽǀĞŶŚŽĞŬǀĂŶĞůŬĞǁŝũŶŬĂƐƚǌŽŶĞďĞǀŝŶĚĞŶǌŝĐŚŬŽŽůĨŝůƚĞƌƐ

x KƉĞŶĚĞĚĞƵƌĞŶǀĞƌǁŝũĚĞƌĚĞďŽǀĞŶƐƚĞϮƐĐŚĂƉƉĞŶ;ǌŝĞĞƐĐŚĂƉƉĞŶǀĞƌǁŝũĚĞƌĞŶͿ

x ƌĂĂŝŚĞƚĨŝůƚĞƌǌŽĂůƐŽƉĨď

x ŽĂůƐǁĞĞƌŐĞŐĞǀĞŶŽƉĨďŵŽĞƚŚĞƚĨŝůƚĞƌŽƉĠĠŶůŝũŶƐƚĂĂŶŵĞƚĚĞŝŶŬĞƉŝŶŐĞŶ

x dƌĞŬŚĞƚĨŝůƚĞƌĞƌƵŝƚ;ĨďͿ

x WůĂĂƚƐŚĞƚǀĞƌǀĂŶŐŝŶŐƐĨŝůƚĞƌĞŶĚƌĂĂŝŚĞƚǌŽĂůƐŽƉĨďŽŵŚĞƚŝŶƉŽƐŝƚŝĞƚĞǀĞƌŐƌĞŶĚĞůĞŶ

x WůĂĂƚƐĚĞƐĐŚĂƉƉĞŶƚĞƌƵŐ



¾ Stroomuitval

x Ğ ŵĞĞƐƚĞ ƐƚƌŽŽŵƐƚŽƌŝŶŐĞŶ ǁŽƌĚĞŶ ďŝŶŶĞŶĞŶŬĞůĞ ƵƌĞŶ ŚĞƌƐƚĞůĚ ĞŶ ŚĞďďĞŶ ŐĞĞŶ

ŝŶǀůŽĞĚ ŽƉ ĚĞ ƚĞŵƉĞƌĂƚƵƵƌ ǀĂŶ Ƶǁ ĂƉƉĂƌĂĂƚ ĂůƐ Ƶ ŚĞƚ ĂĂŶƚĂů ŬĞƌĞŶĚĂƚĚĞĚĞƵƌǁŽƌĚƚ

ŐĞŽƉĞŶĚƚŽƚĞĞŶŵŝŶŝŵƵŵďĞƉĞƌŬƚůƐĚĞƐƚƌŽŽŵǀŽŽƌůĂŶŐĞƌĞƚŝũĚ ǁŽƌĚƚ ƵŝƚŐĞƐĐŚĂŬĞůĚ

ŵŽĞƚƵĚĞũƵŝƐƚĞŵĂĂƚƌĞŐĞůĞŶŶĞŵĞŶŽŵƵǁŝŶŚŽƵĚƚĞďĞƐĐŚĞƌŵĞŶ



¾ Vakantieperiode

x Korte vakanties: >ĂĂƚĚĞǁŝũŶŬŽĞůĞƌŝŶŐĞƐĐŚĂŬĞůĚƚŝũĚĞŶƐǀĂŬĂŶƚŝĞƐǀĂŶŬŽƌƚĞƌĚĂŶĚƌŝĞǁĞŬĞŶ

x Lange vakanties: ůƐŚĞƚĂƉƉĂƌĂĂƚŵĞĞƌĚĞƌĞŵĂĂŶĚĞŶŶŝĞƚŐĞďƌƵŝŬƚŐĂĂƚǁŽƌĚĞŶǀĞƌǁŝũĚĞƌĚĂŶ

ĂůůĞŝƚĞŵƐĞŶƐĐŚĂŬĞůŚĞƚĂƉƉĂƌĂĂƚƵŝƚDĂĂŬĚĞďŝŶŶĞŶŬĂŶƚŐƌŽŶĚŝŐƐĐŚŽŽŶĞŶĚƌŽŽŐKŵŐĞƵƌͲ

ĞŶƐĐŚŝŵŵĞůŐƌŽĞŝƚĞǀŽŽƌŬŽŵĞŶůĂĂƚƵĚĞĚĞƵƌŽƉĞĞŶŬŝĞƌďůŽŬŬĞĞƌĚĞǌĞŝŶĚŝĞŶŶŽĚŝŐ

¾ De wijnkoeler verplaatsen

x sĞƌǁŝũĚĞƌĂůůĞŝƚĞŵƐ

x ĞƚĂůůĞůŽƐƐĞǀŽŽƌǁĞƌƉĞŶ;ƐĐŚĂƉƉĞŶͿŵĞƚƚĂƉĞƐƚĞǀŝŐǀĂƐƚŝŶƵǁĂƉƉĂƌĂĂƚ

x ƌĂĂŝĚĞƐƚĞůƉŽŽƚŽŵŚŽŽŐŶĂĂƌĚĞďĂƐŝƐŽŵƐĐŚĂĚĞƚĞǀŽŽƌŬŽŵĞŶ

x WůĂŬĚĞĚĞƵƌĚŝĐŚƚŵĞƚƚĂƉĞ

x ŽƌŐĞƌǀŽŽƌĚĂƚŚĞƚĂƉƉĂƌĂĂƚƚŝũĚĞŶƐŚĞƚƚƌĂŶƐƉŽƌƚƌĞĐŚƚŽƉďůŝũĨƚƐƚĂĂŶĞƐĐŚĞƌŵŽŽŬĚĞ

ďƵŝƚĞŶŬĂŶƚǀĂŶŚĞƚĂƉƉĂƌĂĂƚŵĞƚĞĞŶĚĞŬĞŶŽĨŝĞƚƐĚĞƌŐĞůŝũŬƐ



¾ Tips voor energiebesparing

x ĞǁŝũŶŬŽĞůĞƌŵŽĞƚŝŶŚĞƚŬŽĞůƐƚĞŐĞĚĞĞůƚĞǀĂŶĚĞŬĂŵĞƌǁŽƌĚĞŶŐĞƉůĂĂƚƐƚƵŝƚĚĞďƵƵƌƚǀĂŶ

ǁĂƌŵƚĞƉƌŽĚƵĐĞƌĞŶĚĞĂƉƉĂƌĂƚĞŶĞŶďƵŝƚĞŶĚŝƌĞĐƚǌŽŶůŝĐŚƚ



PROBLEMEN MET UW WIJNKOELER/DRANKENKOELER?

hŬƵŶƚǀĞĞůǀŽŽƌŬŽŵĞŶĚĞƉƌŽďůĞŵĞŶŵĞƚǁŝũŶŬŽĞůĞƌƐĚƌĂŶŬĞŶŬŽĞůĞƌƐŐĞŵĂŬŬĞůŝũŬŽƉůŽƐƐĞŶ

ǁĂĂƌĚŽŽƌƵĚĞŬŽƐƚĞŶǀĂŶĞĞŶŵŽŐĞůŝũŬƐĞƌǀŝĐĞďĞǌŽĞŬďĞƐƉĂĂƌƚWƌŽďĞĞƌĚĞŽŶĚĞƌƐƚĂĂŶĚĞƐƵŐŐĞƐƚŝĞƐ

ŽŵƚĞǌŝĞŶŽĨƵŚĞƚƉƌŽďůĞĞŵŬƵŶƚŽƉůŽƐƐĞŶǀŽŽƌĚĂƚƵĚĞƐĞƌǀŝĐĞŵŽŶƚĞƵƌďĞůƚ

PROBLEMEN OPLOSSEN

PROBLEEM MOGELIJKE OORZAAK

tŝũŶŬŽĞůĞƌĚƌĂŶŬĞŶŬŽĞůĞƌǁĞƌŬƚŶŝĞƚ

ĞƐƚĞŬŬĞƌǌŝƚŶŝĞƚŝŶŚĞƚƐƚŽƉĐŽŶƚĂĐƚ

,ĞƚĂƉƉĂƌĂĂƚŝƐƵŝƚŐĞƐĐŚĂŬĞůĚ

ĞƐƚƌŽŽŵŽŶĚĞƌďƌĞŬĞƌŝƐŐĞĂĐƚŝǀĞĞƌĚŽĨǌĞŬĞƌŝŶŐŝƐ

ŐĞƐƉƌŽŶŐĞŶ

tŝũŶŬŽĞůĞƌĚƌĂŶŬĞŶŬŽĞůĞƌŝƐŶŝĞƚŬŽƵĚ

ŐĞŶŽĞŐ

ŽŶƚƌŽůĞĞƌĚĞƚĞŵƉĞƌĂƚƵƵƌŝŶƐƚĞůůŝŶŐ

ĞĞǆƚĞƌŶĞŽŵŐĞǀŝŶŐŬĂŶĞĞŶŚŽŐĞƌĞŝŶƐƚĞůůŝŶŐǀĞƌĞŝƐĞŶ

ĞĚĞƵƌƚĞǀĂĂŬǁŽƌĚƚŐĞŽƉĞŶĚ

ĞĚĞƵƌŝƐŶŝĞƚǀŽůůĞĚŝŐŐĞƐůŽƚĞŶ

ĞƉĂŬŬŝŶŐǀĂŶĚĞĚĞƵƌŝƐŶŝĞƚŐŽĞĚĂĨŐĞĚŝĐŚƚ

ĞĐŽŵƉƌĞƐƐŽƌŐĂĂƚƌĞŐĞůŵĂƚŝŐĂĂŶĞŶ

Ƶŝƚ

ĞŬĂŵĞƌƚĞŵƉĞƌĂƚƵƵƌŝƐǁĂƌŵĞƌĚĂŶŶŽƌŵĂĂů

ƌŝƐĞĞŶŐƌŽƚĞŚŽĞǀĞĞůŚĞŝĚĨůĞƐƐĞŶŝŶĚĞ

ǁŝũŶŬŽĞůĞƌĚƌĂŶŬĞŶŬŽĞůĞƌŐĞƉůĂĂƚƐƚ

ĞĚĞƵƌƚĞǀĂĂŬǁŽƌĚƚŐĞŽƉĞŶĚ

ĞĚĞƵƌŝƐŶŝĞƚǀŽůůĞĚŝŐŐĞƐůŽƚĞŶ

ĞƚĞŵƉĞƌĂƚƵƵƌƌĞŐĞůŝŶŐŝƐŶŝĞƚũƵŝƐƚŝŶŐĞƐƚĞůĚ

ĞƉĂŬŬŝŶŐǀĂŶĚĞĚĞƵƌŝƐŶŝĞƚŐŽĞĚĂĨŐĞĚŝĐŚƚ

,ĞƚůŝĐŚƚĨƵŶĐƚŝŽŶĞĞƌƚŶŝĞƚ

ĞƐƚĞŬŬĞƌǌŝƚŶŝĞƚŝŶŚĞƚƐƚŽƉĐŽŶƚĂĐƚ

ĞƐƚƌŽŽŵŽŶĚĞƌďƌĞŬĞƌŝƐŐĞĂĐƚŝǀĞĞƌĚŽĨǌĞŬĞƌŝŶŐŝƐ

ŐĞƐƉƌŽŶŐĞŶ

ĞůĂŵƉŝƐĚŽŽƌŐĞďƌĂŶĚ

ĞůŝĐŚƚŬŶŽƉŝƐh/d

dƌŝůůŝŶŐĞŶ ŽŶƚƌŽůĞĞƌŽĨĚĞǁŝũŶŬŽĞůĞƌĚƌĂŶŬĞŶŬŽĞůĞƌǁĂƚĞƌƉĂƐ

ƐƚĂĂƚ

ĞǁŝũŶŬŽĞůĞƌĚƌĂŶŬĞŶŬŽĞůĞƌůŝũŬƚƚĞ

ǀĞĞůůĂǁĂĂŝƚĞŵĂŬĞŶ

,ĞƚƌĂŵŵĞůĞŶĚĞŐĞůƵŝĚŬĂŶĂĨŬŽŵƐƚŝŐǌŝũŶǀĂŶĚĞ

ƐƚƌŽŵŝŶŐǀĂŶŚĞƚŬŽĞůŵŝĚĚĞůĚŝƚŝƐŶŽƌŵĂĂů

ĂŶŚĞƚĞŝŶĚĞǀĂŶĞůŬĞĐǇĐůƵƐŬƵŶƚƵŐŽƌŐĞůĞŶĚĞŐĞůƵŝĚĞŶ

ŚŽƌĞŶĚŝĞǁŽƌĚĞŶǀĞƌŽŽƌǌĂĂŬƚĚŽŽƌĚĞƐƚƌŽŽŵ

ŬŽƵĚĞŵŝĚĚĞůŝŶƵǁǁŝũŶŬŽĞůĞƌĚƌĂŶŬĞŶŬŽĞůĞƌ

,ĞƚŬƌŝŵƉĞŶĞŶƵŝƚǌĞƚƚĞŶǀĂŶĚĞďŝŶŶĞŶǁĂŶĚĞŶŬĂŶ

ƉŝĞƉĞŶĚĞĞŶŬƌĂŬĞŶĚĞŐĞůƵŝĚĞŶǀĞƌŽŽƌǌĂŬĞŶ

ĞǁŝũŶŬŽĞůĞƌĚƌĂŶŬĞŶŬŽĞůĞƌƐƚĂĂƚŶŝĞƚǁĂƚĞƌƉĂƐ

ĞĚĞƵƌƐůƵŝƚŶŝĞƚŐŽĞĚ

ĞǁŝũŶŬŽĞůĞƌĚƌĂŶŬĞŶŬŽĞůĞƌƐƚĂĂƚŶŝĞƚǁĂƚĞƌƉĂƐ

ĞĚĞƵƌŝƐŽŵŐĞĚƌĂĂŝĚĞŶŶŝĞƚŐŽĞĚŐĞŢŶƐƚĂůůĞĞƌĚ

ĞƉĂŬŬŝŶŐŝƐǀƵŝů

ĞƐĐŚĂƉƉĞŶǌŝƚƚĞŶŶŝĞƚŐŽĞĚŽƉŚƵŶƉůĂĂƚƐ

'ĂŶĂĂƌŽŶǌĞǁĞďƐŝƚĞŽŵĐŽŶƚĂĐƚŽƉƚĞŶĞŵĞŶŵĞƚĚĞƚĞĐŚŶŝƐĐŚĞŽŶĚĞƌƐƚĞƵŶŝŶŐ

ŚƚƚƉƐĐŽƌƉŽƌĂƚĞŚĂŝĞƌͲĞƵƌŽƉĞĐŽŵĞŶ

<ŝĞƐŽŶĚĞƌĚĞƐĞĐƚŝĞΗǁĞďƐŝƚĞΗŚĞƚŵĞƌŬǀĂŶƵǁƉƌŽĚƵĐƚ

ĞŶƵǁůĂŶĚhǁŽƌĚƚĚŽŽƌŐĞƐƚƵƵƌĚŶĂĂƌĚĞƐƉĞĐŝĨŝĞŬĞǁĞďƐŝƚĞǁĂĂƌƵŚĞƚƚĞůĞĨŽŽŶŶƵŵŵĞƌĞŶ

ĨŽƌŵƵůŝĞƌŬƵŶƚǀŝŶĚĞŶŽŵĐŽŶƚĂĐƚŽƉƚĞŶĞŵĞŶŵĞƚĚĞƚĞĐŚŶŝƐĐŚĞĂƐƐŝƐƚĞŶƚŝĞ



¾ Beschikbaarheid van reserveonderdelen

x dŚĞƌŵŽƐƚĂƚĞŶ ƚĞŵƉĞƌĂƚƵƵƌƐĞŶƐŽƌĞŶ ƉƌŝŶƚƉůĂƚĞŶ ĞŶ ůŝĐŚƚďƌŽŶŶĞŶ ǀŽŽƌ ĞĞŶ

ŵŝŶŝŵƵŵƉĞƌŝŽĚĞǀĂŶǌĞǀĞŶũĂĂƌŶĂĚĂƚŚĞƚůĂĂƚƐƚĞĞǆĞŵƉůĂĂƌǀĂŶŚĞƚŵŽĚĞůŽƉĚĞŵĂƌŬƚŝƐ

ŐĞďƌĂĐŚƚ

x ĞƵƌŬůŝŶŬĞŶĚĞƵƌƐĐŚĂƌŶŝĞƌĞŶďůĂĚĞŶĞŶŵĂŶĚĞŶǀŽŽƌĞĞŶŵŝŶŝŵƵŵƉĞƌŝŽĚĞǀĂŶǌĞǀĞŶũĂĂƌ

ĞŶĚĞƵƌĂĨĚŝĐŚƚŝŶŐĞŶǀŽŽƌĞĞŶŵŝŶŝŵƵŵƉĞƌŝŽĚĞǀĂŶƚŝĞŶũĂĂƌŶĂĚĂƚŚĞƚůĂĂƚƐƚĞ ĞǆĞŵƉůĂĂƌ

ǀĂŶŚĞƚŵŽĚĞůŽƉĚĞŵĂƌŬƚŝƐŐĞďƌĂĐŚƚ



Aanbevolen TEMPERATUURINSTELLINGEN



Voor het bewaren VAN ALLE SOORTEN WIJN

12 °C to 14 °C

Aanbevolen DRINKTEMPERATUUR



Champagne NV, mousserend

6 °C

Vintage champagne

10 °C

Droge witte semillon, sauvignon blanc

8 °C

Droge witte gewürztraminer, riesling

10 °C

Droge witte chardonnay

10 °C

Vintage chardonnay

14 °C

Zoete witte sauternes Monbazillac, "late oogst" ijswijn

10 °C

Zoete witte vintage sauternes

14 °C

Beaujolais 13 °C

Rode pinot noir

16 °C

Rode vintage pinot noir

18 °C

Rode cabernet, merlot, Frans, Australisch, Nieuw-Zeelands, Chileens,

Argentijns, Italiaans, Spaans, Californisch



18 °C

Rode Grenache, Syrah

16 °C

Voor meer informatie over het product, raadpleeg https://eprel.ec.europa.eu/ of scan de QR-code

op het energielabel dat bij het apparaat is geleverd



100

Polskie

Dziękujemy za zakup tego produktu.

Przed użyciem swojej lodówki zapoznaj się uważnie z niniejszą instrukcją obsługi, aby zapewnić jej jak najlepsze działanie. Zachowaj całą

dokumentację w razie potrzeby użycia jej w przyszłości lub dla kolejnych właścicieli. Produkt ten przeznaczony jest wyłącznie do użytku

domowego lub podobnych zastosowań, na przykład:

- w strefie kuchennej dla personelu w sklepach, biurach oraz innych środowiskach roboczych;

- w gospodarstwach rolnych, hotelach, motelach oraz innych środowiskach typu mieszkalnego;

- w pensjonatach typu B&B;

- w ramach usług kateringowych i podobnych zastosowań niezwiązanych ze sprzedażą detaliczną.

Urządzenia tego należy używać wyłącznie do przechowywania żywności. Wszelkie inne zastosowania uważane są za niebezpieczne i

producent nie będzie ponosił odpowiedzialności za jakiekolwiek zaniedbania. Należy również mieć na uwadze warunki gwarancji.



INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Prosimy o uważne przeczytanie instrukcji obsługi i montażu! Zawierają one ważne informacje dotyczące

instalacji, użytkowania i konserwacji urządzenia. Producent nie ponosi odpowiedzialności w przypadku

nieprzestrzegania instrukcji i ostrzeżeń. Całą dokumentację należy zachować w celu skorzystania z niej w

przyszłości lub dla kolejnych właścicieli.



x Nie należy podłączać urządzenia do zasilania, dopóki wszystkie

opakowania oraz elementy zabezpieczające podczas transportu nie

zostaną usunięte. Należy trzymać dzieci z dala od opakowania i jego

części. Niebezpieczeństwo uduszenia przez składane kartony i

plastikową folię!

x Pozostawić urządzenie stojące przed uruchomieniem przez co

najmniej 4 godziny, aby pozwolić olejowi w sprężarce ustabilizować

się, jeśli urządzenie było transportowane w poziomie

x Po dostarczeniu produktu należy się upewnić, że nie jest on

uszkodzony i że wszystkie jego części oraz akcesoria są w

doskonałym stanie

x Nie dopuścić do uszkodzenia obwodu czynnika chłodniczego

x Nie zasłaniać otworów wentylacyjnych w obudowie urządzenia lub

w szafce, w której je zabudowano

x Nigdy nie używać bezpo

średnio wody do czyszczenia sprężarki,

przetrzeć dokładnie suchą szmatką po wyczyszczeniu, aby uniknąć

kurzu

x Zawsze przenoś urządzenie z pomocą co najmniej dwóch osób,

ponieważ jest ono ciężkie.

x Zainstaluj i wypoziomuj urządzenie w miejscu odpowiednim dla

jego wielkości i przeznaczenia.

x Upewnij się, że informacje dotyczące elektryki na tabliczce

znamionowej są zgodne z parametrami zasilania. Jeśli tak nie jest,

skontaktuj się z elektrykiem.

x Urządzenie jest zasilane prądem 220–240 V/50 Hz. Odbiegające od

normy wahania napięcia mogą spowodować niewłączenie się

urządzenia albo uszkodzenie regulatora temperatury lub sprężarki.

Mogą też być przyczyną nietypowego hałasu podczas pracy. W

101

takim przypadku powinien zostać zamontowany automatyczny

regulator.

x Tylko dla Wielkiej Brytanii: Kabel zasilający urządzenie jest

wyposażony we wtyczki z 3 bolcami (z uziemieniem), która pasuje

do standardowego gniazda z 3 przewodami (z uziemieniem). Nigdy

nie odcinaj ani nie wyjmuj trzeciego bolca (z uziemieniem). Po

zainstalowaniu urządzenia powinien być dostęp do wtyczki.

x Upewnić się, że kabel zasilania sieciowego nie jest przytrzaśnięty

pod urządzeniem podczas przenoszenia go lub po tego typu

czynności, aby uniknąć przecięcia go lub uszkodzenia. W razie

uszkodzenia przewodu zasilającego powinien on zostać

wymieniony przez producenta, jego serwisanta lub inną

wykwalifikowaną osobę, aby uniknąć zagrożenia

x Nie instalować urządzenia w wilgotnych, oleistych lub zakurzonych

pomieszczeniach ani nie narażać go na bezpośrednie promienie

słoneczne lub wodę

x Nie instalować urządzenia w pobliżu grzejników lub materiałów

łatwopalnych

x DLA urządzeń z zamrażalnikiem: w przypadku awarii zasilania nie

otwierać

pokrywy. Zamrożona żywność nie powinna się zepsuć,

jeśli awaria trwa krócej niż godziny wskazane na etykiecie (czas

wzrostu temperatury). W przypadku dłuższych awarii żywność

należy sprawdzić i niezwłocznie spożyć lub ugotować i ponownie

zamrozić.

x Utrudnione otwieranie pokrywy urządzenia zaraz po jej

zamknięciu nie świadczy o awarii. Przyczyną jest różnica ciśnień,

która po kilku minutach powinna się wyrównać, umożliwiając

normalne otwarcie urządzenia.

x Nie przechowuj w urządzeniu leków, bakterii lub substancji

chemicznych. To urządzenie służy do użytku domowego, nie zaleca

się przechowywania materiałów, które wymagają ściśle określonej

temperatury.

x Nie dociskać nadmiernie ani nie zgina

ć przewodu zasilającego i nie

dotykać wtyczki mokrymi dłońmi

x Nie przechowywać w urządzeniu produktów zawierających

łatwopalny gaz napędowy (np. puszki z aerozolem) lub substancji

wybuchowych. Ryzyko wybuchu!

x Na lodówce nie należy umieszczać niestabilnych przedmiotów

(ciężkich przedmiotów, pojemników wypełnionych wodą), aby

uniknąć obrażeń ciała spowodowanych upadkiem lub porażeniem

prądem elektrycznym w wyniku kontaktu z wodą.

102

x Nie używać urządzeń elektrycznych wewnątrz komór urządzenia

do przechowywania żywności, o ile nie są to urządzenia zalecane

przez producenta

x Nie dotykać wewnętrznych elementów chłodzących, zwłaszcza

mokrymi rękoma, aby uniknąć uszkodzeń lub obrażeń

x Zagrożone są tutaj dzieci, osoby o ograniczonych zdolnościach

fizycznych, umysłowych lub sensorycznych, a także osoby, które nie

posiadają wystarczającej wiedzy na temat bezpiecznej obsługi

urządzenia. Upewnij się, czy dzieci i osoby narażone na uraz

zrozumiały zagrożenia. Osoba odpowiedzialna za bezpieczeństwo

musi nadzorować lub poinstruować dzieci i osoby narażone na

uraz, które obsługują urządzenie. Z urządzenia mogą korzystać

dzieci w wieku od 8 lat.

x Nie należy zezwalać dzieciom na zabawę z urządzeniem

x Dzieci w wieku od 3 do 8 lat mogą wkładać produkty do tego

urządzenia lub je z niego wyjmować

x W PRZYPADKU urządzeń z zamrażalnikiem: nie przechowuj płynów

butelkowanych lub konserwowanych (zwłaszcza napojów

gazowanych) w zamrażarce. Butelki i puszki mogą pęknąć!

x W PRZYPADKU urządzeń z zamrażalnikiem: nigdy nie spożywaj

mrożonek bezpośrednio wyciągniętych prosto z zamrażalnika.

Ryzyko poparzenia niskotemperaturowego!

x Chroń plastikowe części i uszczelkę drzwi przed olejem i smarem.

W przeciwnym razie plastikowe części i uszczelka drzwi staną się

porowate.

x Przed wykonaniem jakiejkolwiek czynności odłączyć kabel

zasilający od gniazdka zasilającego

x Nie używa

ć urządzeń mechanicznych ani innych środków do

przyspieszania procesu rozmrażania, o ile nie są one zalecane przez

producenta

x Nie używać ostrych lub szpiczastych przedmiotów, takich jak noże

lub widelce, do usuwania szronu. Nigdy nie używać do rozmrażania

suszarek do włosów, grzałek elektrycznych lub innych urządzeń

elektrycznych

x Zaleca się utrzymywać wtyczkę w czystości. Wszelkie nadmierne

pozostałości kurzu na wtyczce mogą spowodować pożar

x Nie należy próbować samodzielnie naprawiać, demontować ani

modyfikować urządzenia. W przypadku konieczności naprawy

prosimy o kontakt z naszym działem obsługi klienta.

x Nadzoruj dzieci podczas czyszczenia lub konserwacji urządzenia.

x Nie czyść zimnych szklanych półek gorącą wodą. Nagła zmiana

temperatury mo

że spowodować pęknięcie szkła.

103

x OSTRZEŻENIE: Rury obwodu chłodniczego przenoszą niewielką

ilość przyjaznego dla środowiska, ale łatwopalnego czynnika

chłodniczego (R600a) i gazu izolacyjnego (cyklopentan). Nie

niszczy warstwy ozonowej i nie zwiększa efektu cieplarnianego.

Wyciek czynnika chłodniczego może spowodować obrażenia oczu

lub zapalenie się.

x W razie uszkodzenia obwodu czynnika chłodniczego:

- Wyłącz urządzenie i wyciągnij wtyczkę z gniazdka,

- Trzymaj otwarty ogień i/lub źródła zapłonu z dala od urządzenia,

- Dokładnie przewietrz pomieszczenie przez kilka minut,

- Poinformuj obsługę klienta.

x OSTRZEŻENIE: Nie uszkodź wtyczki ani przewodu zasilającego,

ponieważ może to spowodować porażenie elektryczne lub pożar.

x OSTRZEŻENIE: Nie używaj wielu przenośnych gniazdek ani

przenośnych zasilaczy. Odradzamy korzystanie z przedłużaczy i

rozgałęźników.

x Nie próbuj siadać ani stawać na górze urządzenia. Grozi to urazami

lub uszkodzeniem urządzenia. Urządzenie nie jest przystosowane

do ustawiania jedno na drugim razem z innymi.

x Produkt ten jest projektowany i produkowany wyłącznie z myślą o

użytku domowym

x Wolno używać tylko oryginalnych części dostarczonych przez

producenta. Producent gwarantuje, że tylko te części spełniają

wymogi bezpieczeństwa.

x Pozostawienie na dłużej otwartych drzwiczek może spowodować

wzrost temperatury w komorach urządzenia

x Czyścić regularnie powierzchnie, które mogą mieć kontakt z

żywnością i dostępnymi systemami odprowadzania wody

x Wyczyścić zbiorniki na wodę, jeśli nie były one używane przez 48

godzin; przepłukać system wodny podłączony do zasilania

urz

ądzenia, jeśli woda nie była pobierana przez 5 dni

x Umieszczać surowe mięso i ryby w odpowiednich pojemnikach w

chłodziarce, aby nie miały one kontaktu z inną żywnością ani nie

skapywały na nią żadne płyny

x Szuflady na zamrożoną żywność oznaczone dwoma gwiazdkami (o

ile znajdują się one w urządzeniu) przeznaczone są do

przechowywania wstępnie zamrożonej żywności, przechowywania

lub wytwarzania lodów i kostek lodu

x Szuflady z jedną, dwoma lub trzema gwiazdkami (o ile znajdują się

one w urządzeniu) nie nadają się do zamrażania świeżej żywności

x Jeśli urządzenie zostanie pozostawione puste przez dłuższy czas,

należy je wy

łączyć, rozmrozić, wyczyścić, wysuszyć i pozostawić

drzwiczki otwarte, aby uniknąć rozwoju w urządzeniu pleśni

104

x W przypadku urządzeń do przechowywania wina: Urządzenie

przeznaczone wyłącznie do przechowywania wina

x W przypadku urządzenia wolnostojącego zamieszcza się

ostrzeżenie: To urządzenie chłodnicze nie jest przeznaczone do

użytku jako urządzenie do zabudowy

x W przypadku urządzeń bez komory czterogwiazdkowej: To

urządzenie chłodnicze nie jest odpowiednie na potrzeby

zamrażania środków spożywczych

105

Usuwanie starych urządzeń

Urządzenie to posiada oznaczenie zgodne z dyrektywą europejską 2012/19/UE w sprawie zużytego

sprzętu elektrycznego i elektronicznego (WEEE).

WEEE zawiera zarówno substancje zanieczyszczające (które mogą powodować negatywne skutki dla

środowiska), jak i podstawowe komponenty (które mogą zostać ponownie użyte). Ważne jest

poddawanie WEEE specyficznej obróbce, aby usuwać i prawidłowo utylizować wszelkie elementy

zanieczyszczające, a także odzyskiwać i poddawać recyklingowi wszelkie możliwe materiały.

Ludzie mogą odgrywać ważną rolę w zapewnianiu, że WEEE nie stanie się problemem

środowiskowym; ważne jest przestrzeganie pewnych podstawowych zasad:

- WEEE nie powinien być traktowany tak samo jak inne odpady domowe;

- WEEE powinien być przekazywany do właściwych punktów zbiórki odpadów obsługiwanych przez

gminę lub zarejestrowane przedsiębiorstwa. W wielu krajach w przypadku dużych WEEE może

być przewidziany odbiór bezpośrednio z posesji.

W wielu krajach, kiedy kupuje si

ę nowe urządzenie, stare urządzenie można zwrócić sprzedawcy,

który odbierze je za darmo na zasadzie „urządzenie za urządzenie”, pod warunkiem, że urządzenie

jest odpowiedniego typu i posiada te same funkcje co nowy dostarczony sprzęt.

Zgodność

Poprzez umieszczenie oznaczenia

na tym produkcie potwierdzamy, że urządzenie to jest zgodne

ze wszelkimi dotyczącymi tego produktu obowiązującymi prawnie wymogami europejskimi w

zakresie bezpieczeństwa, zdrowia i środowiska.

Gwarancji

Minimalny okres gwarancji: Kraje UE – 2 lata, Turcja – 3 lata, Wielka Brytania – rok, Rosja – rok,

Szwecja – 3 lata, Serbia – 2 lata, Norwegia – 5 lat, Maroko – rok, Algieria – 6 miesięcy, Tunezja –

gwarancja prawna nie jest wymagana

Oszczędzanie energii

Aby zapewnić wyższą oszczędność energii, sugerujemy:

x zainstalować urządzenie z dala od źródeł ciepła i nie wystawiać go na bezpośrednie działanie

promieni słonecznych, w dobrze wentylowanym pomieszczeniu;

x unikać umieszczania w chłodziarce gorącej żywności, aby zapobiec wzrostowi temperatury

zewnętrznej, a tym samym powodowaniu ciągłego działania sprężarki;

x nie wkładać nadmiernej ilości żywności, aby zapewnić prawidłową cyrkulacj

ę;

x rozmrozić urządzenie w razie pojawienia się w nim lodu w celu ułatwienia przenikania zimna;

x w razie braku energii elektrycznej zaleca się pozostawić drzwiczki chłodziarki zamknięte;

x jak najrzadziej otwierać drzwiczki urządzenia i jak najkrócej pozostawiać je otwarte;

x unikać ustawiania zbyt niskich temperatur;

x usuwać kurz z tylnej części urządzenia.

106

INSTRUKCJA INSTALACJI

¾ Przed użyciem chłodziarki do wina

x Wyjąć uszczelkę zewnętrzną i wewnętrzną.

x Przed podłączeniem chłodziarki do wina do źródła zasilania należy pozostawić ją w pozycji

pionowej na około 2 godziny. Zmniejszy to ryzyko nieprawidłowego działania układu

chłodzenia w wyniku przenoszenia urządzenia podczas transportu.

x Oczyść powierzchnię wnętrza letnią wodą za pomocą miękkiej ściereczki.

x Podczas utylizacji urządzenia należy wybrać miejsce utylizacji posiadające odpowiednie

uprawnienia.

¾ Instalacja chłodziarki do wina

x Urządzenie to przeznaczone jest do instalacji wolnostojącej lub do zabudowy (pełnej) (patrz

umiejscowienie naklejek na tylnej części urządzenia).

x Urządzenie to jest przeznaczone wyłącznie do przechowywania wina lub innych napojów.

x Ustawić chłodziarkę do wina na wystarczająco mocnej na podłodze, aby utrzymać ją po

pełnym załadowaniu urządzenia. Aby wypoziomować chłodziarkę do wina, należy

wyregulować przednią nóżkę poziomującą w dolnej części urządzenia.

x W urządzeniu tym zastosowano łatwopalny czynnik chłodzący. Należy uważać, aby nie

uszkodzić rurek układu chłodzenia podczas transportu. Chłodziarkę do wina należy ustawić z

dala od bezpośredniego światła słonecznego i źródeł ciepła (kuchenka, grzejnik itp.).

Bezpośrednie działanie promieni słonecznych może wpływać na powłokę akrylową, a źródła

ciepła mogą powodować wzrost zużycia energii elektrycznej. Ekstremalnie niskie

temperatury otoczenia mogą również być przyczyną nieprawidłowego działania urządzenia.

x Unikać umieszczania urządzenia w miejscach o dużej wilgotności.

x Podłączyć chłodziarkę do przeznaczonego tylko na nią, odpowiednio uziemionego gniazdka

ściennego. W żadnym wypadku nie należy przecinać ani usuwać z przewodu zasilającego

trzeciego bolca uziemiającego. Wszelkie pytania dotyczą

ce zasilania i uziemienia należy

kierować do upoważnionego elektryka lub autoryzowanego centrum serwisowania

produktów.

¾ Uwaga:

x Wino należy przechowywać w zamkniętych butelkach;

x Nie przeciążać obudowy;

x Nie otwierać drzwiczek, gdy nie jest to konieczne;

x Nie przykrywać półek folią aluminiową lub jakimkolwiek innym materiałem, który może

uniemożliwić cyrkulację powietrza;

x Jeśli chłodziarka do wina nie będzie używana przez dłuższy czas, zaleca się, aby po starannym

wyczyszczeniu jej pozostawić drzwiczki uchylone, aby umożliwić cyrkulację powietrza

wewnątrz obudowy w celu uniknięcia powstawania skroplin, pleśni lub nieprzyjemnych

zapachów.

¾ Ograniczenia związane z temperaturą otoczenia

Urządzenie to jest przystosowane do pracy w temperaturach otoczenia przewidzianych przez klasę

temperatury podaną na tabliczce znamionowej.

x Rozszerzona umiarkowana (SN): dodaje się ostrzeżenie: „Urządzenie chłodnicze jest

przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 10 °C do

32 °C”

x Umiarkowana: dodaje się ostrzeżenie (N): „Urządzenie chłodnicze jest przeznaczone do

użytku w temperaturze otoczenia mieszczącej się w zakresie od 16 °C do 32 °C”

x Subtropikalna: dodaje się ostrzeżenie (ST): „Urządzenie chłodnicze jest przeznaczone do

użytku w temperaturze otoczenia mieszczącej się w zakresie od 16 °C do 38 °C”

x Tropikalna: dodaje się ostrzeżenie (T): „Urządzenie chłodnicze jest przeznaczone do użytku w

temperaturze otoczenia mieszczącej się w zakresie od 16 °C do 43 °C”

107

OBSŁUGA CHŁODZIARKI DO WINA/CHŁODZIARKI DO NAPOJÓW

I USTAWIANIE TEMPERATURY

¾ Instrukcja systemu sterowania

x Przycisk „ ”

Aby sterować włączaniem/wyłączaniem tego urządzenia (nacisnąć i przytrzymać te przyciski na

około 3 sekundy).

x Przycisk „

”

Aby sterować włączaniem/wyłączaniem oświetlenia wewnętrznego.

x Przycisk „

”

Ustawianie temperatury górnej komory.

x Przycisk „

”

Ustawianie temperatury dolnej komory.

x Okno wyświetlacza LED po lewej stronie

Ustawianie temperatury górnej komory.

x Okno wyświetlacza LED po prawej stronie

Ustawianie temperatury dolnej komory.

x wskaźnik świetlny

Sprężarka na wyświetlaczu.

¾ Ustawianie temperatury

x Po naciśnięciu przycisku „ ” lub „ ” system automatycznie wejdzie w tryb konfiguracji

w górnej lub dolnej komorze. Dioda miga i wyświetlana jest ustawiona temperatura.

Naciśnięcie przycisku spowoduje obniżenie lub zwiększenie temperatury o 1Ԩ. Po przekroczeniu

minimalnej wartości, jaką można określić, nastąpi automatyczne przejście do najwyższej

możliwej do wyregulowania wartości temperatury. Po zwolnieniu przycisku po 5 sekundach

dioda przestanie migać, i na wyświetlaczu będzie ponownie wyświetlana temperatura w górnej i

dolnej komorze.

z Po odłączeniu urządzenia system powróci do temperatury domyślnej, ustawionej fabrycznie.

Odpowiednia temperatura powinna wynosić:

Górna komora: 6°C

Dolna komora: 12°C

z Jeśli zamierza się wyświetlić każdą ustawioną temperaturę wewnętrzną, należy nacisnąć przycisk

ustawiania wyższej temperatury lub przycisk ustawiania niższej temperatury, a dioda zacznie

migać i wyświetli ustawioną temperaturę. Po zwolnieniu przycisku po 5 sekundach dioda

przestanie migać i na wyświetlaczu ponownie pojawi się rzeczywista temperatura.

Górna komora: Ustawienie temperatury można regulować w zakresie od 5°C do 10°C.

Dolna komora: Ustawienie temperatury można regulować w zakresie od 10°C do 18°C.

108

¾ Alarm o temperaturze

Jeśli temperatura w urządzeniu jest wyższa niż 23°C, na wyświetlaczu pojawi się wskazanie „HI” i po

godzinie zostanie wyemitowany sygnał alarmowy/ wygenerowany alarm. Oznacza to, że temperatura

wewnątrz urządzenia jest zbyt wysoka. Jeśli temperatura wewnętrzna jest niższa niż 0Ԩ, na

wyświetlaczu pojawi się wskazanie „LO” i poza alarmem pojawi się również lampka sygnalizacyjna

awarii

¾ Funkcja przywracania temperatury

W przypadku przerwy w zasilaniu chłodziarka do wina może zapamiętać poprzednie ustawienia

temperatury, a gdy zasilanie zostanie przywrócone, temperatura urządzenia powróci do tej, jaka była

ustawiona przed wyłączeniem zasilania.

¾ Oświetlenie wewnętrzne

Aby zmniejszyć zużycie energii, niniejsza chłodziarka do wina automatycznie wyłączy oświetlenie LED

po 10 minutach.

Jeśli oświetlenie LED ma świecić stale, jest to możliwe. Należy nacisnąć i przytrzymać przycisk

oświetlenia przez 5 sekund, a na wyświetlaczu pojawi się wskazanie „LP”. Po 4 sekundach

wyświetlacz powróci do normalnego stanu, a oświetlenie pozostanie włączone aż do ręcznego

wyłączenia go.

Jeśli zamierza się powrócić do trybu oszczędzania energii (zalecanego), należy nacisnąć i przytrzymać

przycisk oświetlenia przez 5 sekund, a na wyświetlaczu pojawi się wskazanie „LF”. Po 4 sekundach

wyświetlacz powróci do normalnego stanu, a oświetlenie wyłączy się automatycznie po 10 minutach.

¾ Półki

x Aby zapobiec uszkodzeniu uszczelki drzwiczek, należy upewnić się, że drzwiczki są całkowicie

otwarte podczas wyjmowania półek z szyn.

x Aby ułatwić dostęp do zawartości urządzenia, należy wysunąć półki z komory do mniej więcej

1/3, choć urządzenie to zaprojektowano ze specjalnym nacięciem po obu stronach szyn, aby

zapobiec wypadnięciu butelek.

x Podczas wyjmowania którejkolwiek z tych półek z szyn, aby zamontować lub wyjąć półkę, należy

odchylić półkę zgodnie ze schematem i po prostu wyciągnąć lub wcisnąć półkę, aż bezpiecznie

osiądzie na wspornikach.

¾ UWAGA:

x Jeśli urządzenie zostanie odłączone od zasilania, nastąpi przerwa w dostawie zasilania lub

zostanie ono wyłączone, przed ponownym uruchomieniem urządzenia należy odczekać od 3 do 5

minut. W przypadku próby ponownego uruchomienia przed przewidzianym czasem opóźnieniem

chłodziarka do wina/chłodziarka do napojów nie zostanie uruchomiona.

x Przy pierwszym użyciu chłodziarki do wina/chłodziarki do napojów lub ponownym uruchomieniu

chłodziarki do wina/chłodziarki do napojów po długim czasie odłączenia jej może wystąpić kilka

stopni rozbieżności między wybraną temperaturą a temperaturą wskazaną na wyświetlaczu LED.

Jest to normalne i wynika to z długości czasu aktywacji. Gdy chłodziarka do wina/chłodziarka do

napojów będzie działać przez kilka godzin, wszystko wróci do normy.

109

¾ Jak zmienić sposób otwierania się drzwiczek

Urządzenie posiada odwracalne drzwiczki, ale jest dostarczane z drzwiczkami zamontowanymi na

prawych zawiasach. Zestaw lewych zawiasów jest dostarczany wraz z urządzeniem (w opakowaniu),

gdyby użytkownik zamierzał zmienić sposób otwierania się drzwiczek.

Typ A (do drzwi w całości przeszklonych / ze stali nierdzewnej)

1. Zawias dolny (strona prawa) 2. Śruby 3. Oś drzwiczek

4. Drzwiczki 5. Zawias górny (strona prawa) 6. Śruby zawiasu

7. Zawias górny (strona lewa) 8. Zaślepka otworu 9. Zawias dolny

(strona lewa)

10. Ogranicznik drzwiczek 11. Śruba

1. Otworzyć drzwiczki pod kątem 90 stopni, wyjąć 2 śruby (2) z dolnej osi drzwiczek (3), wyjąć

drzwiczki (4), wyjąć płytkę osi (3) z drzwiczek (Rys. A).

2. Odkręcić śrubę (11) znajdującą się pod ramą drzwiczek i ogranicznik (10), i umieść go po lewej

stronie ramy drzwiczek. (Rys. A/B)

3. Odkręcić 3 śruby zawiasu (6) górnego (prawego) (5) i wyjąć go. (Rys. C)

4. Wyjąć kołek ozdobny (8) z lewej górnej części obudowy i zamontować zapasowy zawias górny

(lewy) (7) w lewej górnej części obudowy, za pomocą 3 śrub. (Rys. D)

5. Postępując zgodnie z powy

ższą procedurą, zamontować zapasowy dolny zawias po lewej stronie

(9). (Rys. E)

6. Zamontować i wyrównać drzwiczki.

7. Włożyć plastikowe zaślepki, aby zakryć otwory (8).

110

Typ B (do wąskich drzwi ze stali nierdzewnej)

1 ĂǁŝĂƐĚŽůŶǇ;ƉƌĂǁǇͿ

4 Drzwiczki

7 ĂǁŝĂƐŐſƌŶǇ;ůĞǁǇͿ

2 _ƌƵďǇ

5 ĂǁŝĂƐŐſƌŶǇ;ƉƌĂǁǇͿ

8 ĂǁŝĂƐĚŽůŶǇ;ůĞǁǇͿ

3 KƑĚƌǌǁŝĐǌĞŬ

6 _ƌƵďǇ

ϭ tǇŬƌħĐŝđϮƑƌƵďǇ;ϮͿĂŶĂƐƚħƉŶŝĞƉŽĐŝČŐŶČđĚƌǌǁŝĐǌŬŝ;ϰͿǌŐŽĚŶŝĞǌŬŝĞƌƵŶŬŝĞŵŐƌŽƚĂƐƚƌǌĂųŬŝŝ

ĚŽůŶǇǌĂǁŝĂƐ;ƉƌĂǁǇͿ;ϭͿƌſǁŶŝĞǏĚŽŵŽŶƚĂǏƵ ;ZǇƐŝZǇƐͿ

Ϯ tǇŬƌħĐŝđϯƑƌƵďǇ;ϲͿƉƌĂǁĞŐŽŐſƌŶĞŐŽǌĂǁŝĂƐƵĂŶĂƐƚħƉŶŝĞǁǇũČđƉƌĂǁǇŐſƌŶǇ;ϱͿŝƉƌĂǁǇ

ĚŽůŶǇǌĂǁŝĂƐ;ϭͿ;WĂƚƌǌZǇƐͿ

ϯ hǏǇđƑƌƵďǁǇũħƚǇĐŚǌƉƌĂǁǇĐŚǌĂǁŝĂƐſǁďŽĐǌŶǇĐŚĂďǇǌĂŵŽĐŽǁĂđǌĂǁŝĂƐǇůĞǁĞŐſƌŶĞŝĚŽůŶĞ

;ϳͿ ;ϴͿ;WĂƚƌǌZǇƐŝZǇƐͿ

ϰ KďƌſĐŝđĚƌǌǁŝĐǌŬŝŽϭϴϬƐƚŽƉŶŝĂŶĂƐƚħƉŶŝĞǌĂŵŽŶƚŽǁĂđĚƌǌǁŝĐǌŬŝǁŬŽůĞũŶŽƑĐŝŽĚǁƌŽƚŶĞũĚŽ

ĐǌǇŶŶŽƑĐŝǁǇŬŽŶǇǁĂŶǇĐŚƉŽĚĐǌĂƐǁǇŵŽŶƚŽǁǇǁĂŶŝĂ

111

¾ Schemat przechowywania

Zgodnie z rzeczywistą konfiguracją posiadanego produktu należy zapoznać się z właściwym

schematem przechowywania.

Ogółem: 46 butelek (maksymalnie)

Najbardziej energooszczędna konfiguracja wymaga umieszczenia półek w produkcie, patrz powyższe

rysunki.

¾ Parametry instalacji w zabudowie

W przypadku wysokości 813 mm z drzwiami z pełnego szkła lub stali nierdzewnej



112

W przypadku wysokości 813mm z wąskimi drzwiczkami ze stali nierdzewnej

W przypadku wysokości 865 mm z drzwiami z pełnego szkła lub stali nierdzewnej

113

W przypadku wysokości 865mm z wąskimi drzwiczkami ze stali nierdzewnej

CZYSZCZENIE I KONSERWACJA

¾ Czyszczenie chłodziarki do wina

x Wyłączyć zasilanie, odłączyć urządzenie i wyjąć wszystkie elementy, w tym półki i stojak.

x Wyczyścić powierzchnie wewnętrzne ciepłą wodą i roztworem sody oczyszczonej. W litrze

wody wymieszać 2 stołowe łyżki sody oczyszczonej.

x Umyć półki łagodnym roztworem detergentu.

x Usunąć nadmiar wody z gąbki lub ściereczki podczas czyszczenia obszaru elementów

sterowania lub jakichkolwiek części elektrycznych.

x Umyć zewnętrzną obudowę ciepłą wodą i łagodnym płynnym detergentem. Dobrze spłukać i

wytrzeć do sucha czystą miękką szmatką.

114

¾ Wymiana filtra wÛ

glowego (jeśli występuje w urządzeniu)

x Filtry węglowe RCharcoal znajdują się w prawy górnym rogu każdej strefy chłodziarki do

wina.

x Otworzyć drzwiczki i wyjąć 2 górne półki (patrz wyjmowanie półek).

x Obrócić filtr zgodnie z Rys. A.

x Zgodnie z Rys. B filtr powinien być wyrównany z nacięciami, jak pokazano na rysunku.

x Wyciągnąć filtr (Rys. C).

x Włożyć nowy filtr i przekręcić zgodnie z Rys. A, aby zablokować go na swoim miejscu.

x Zamontować półki na miejscu.

¾ Awaria zasilania

x Większość awarii zasilania jest korygowana w ciągu kilku godzin i nie powinna wpływać na

temperaturę urządzenia, jeśli liczba otwarcia drzwiczek zostanie ograniczona do minimum.

Jeśli zasilanie zostanie wyłączone na dłuższy czas, należy podjąć odpowiednie kroki w celu

zabezpieczenia zawartości urządzenia.

¾ Czas wakacji

x Krótka nieobecność: Podczas nieobecności trwającej krócej niż trzy tygodnie należy pozostawić

chłodziarkę do wina działającą.

x Długa nieobecność: Jeśli urządzenie nie będzie używane przez kilka miesięcy, należy wyjąć

wszystkie elementy i wyłączyć urządzenie. Wyczyścić i wysuszyć porządnie wnętrze. Aby

zapobiec powstawaniu nieprzyjemnych zapachów i rozwojowi pleśni, należy pozostawić

drzwiczki lekko otwarte: w razie potrzeby zablokować je.

¾ Przemieszczenie chłodziarki do wina

x Wyjąć wszystkie elementy.

x Zabezpieczyć wszystkie luźne przedmioty (półki) wewnątrz urządzenia.

x Obróć regulowaną nogę w górę, do podstawy, aby uniknąć uszkodzenia.

x Zakleić drzwiczki taśmą.

x Upewnić się, że urządzenie pozostaje bezpiecznie w pozycji pionowej podczas transportu.

Zabezpieczyć urządzenie również na zewnątrz, kocem lub podobnym elementem.

¾ Wskazówki dotyczące oszczędzania energii

x Chłodziarka do wina powinna znajdować się w najchłodniejszej części pomieszczenia, z dala

od urządzeń wytwarzających ciepło i z dala od bezpośredniego światła słonecznego.

115

PROBLEMY Z CHŁODZIARKĄ DO WINA/CHŁODZIARKĄ DO NAPOJÓW?

Można łatwo rozwiązać wiele typowych problemów z chłodziarką do wina/chłodziarką do napojów,

oszczędzając koszty ponoszone za ewentualne wezwanie serwisu. Spróbować wykonać poniższe

czynności, aby sprawdzić, czy można rozwiązać problem przed wezwaniem serwisanta.

ROZWIĄZYWANIE PROBLEMÓW

PROBLEM

MOŻLIWA PRZYCZYNA

Chłodziarka do wina/chłodziarka do

napojów nie działa.

Niewłożona wtyczka do gniazdka.

Urządzenie jest wyłączone.

Zadziałał wyłącznik główny lub przepalił się bezpiecznik.

Chłodziarka do wina/chłodziarka do

napojów nie jest wystarczająco

zimna.

Sprawdzić ustawienie temperatury.

Otoczenie zewnętrzne może wymagać ustawienia innej

temperatury.

Drzwiczki są otwierane zbyt często.

Drzwiczki nie są całkowicie zamknięte.

Uszczelka drzwiczek nie uszczelnia prawidłowo.

Często się włącza i wyłącza.

Temperatura w pomieszczeniu jest wyższa niż zwykle.

Dodano do chłodziarki do wina/chłodziarki do napojów dużo

napojów.

Drzwiczki są otwierane zbyt często.

Drzwiczki nie są całkowicie zamknięte.

Kontrola temper

atury nie jest ustawiona prawidłowo.

Uszczelka drzwiczek nie uszczelnia prawidłowo.

Oświetlenie nie działa.

Niewłożona wtyczka do gniazdka.

Zadziałał wyłącznik główny lub przepalił się bezpiecznik.

Żarówka spaliła się.

Przycisk oświetlenia jest wyłączony.

Wibracje.

Sprawdzić, czy chłodziarka do wina/chłodziarka do napojów

jest wypoziomowana.

Chłodziarka do wina/chłodziarka do

napojów wydaje się działać zbyt

głośno.

Grzechotanie może być spowodowane przepływem czynnika

chłodniczego, co jest normalne.

Po z

akończeniu każdego cyklu można usłyszeć odgłosy

bulgotania spowodowane przepływem czynnika

chłodniczego w chłodziarce do wina/chłodziarce do

napojów.

Kurczenie i rozprężanie się ścianek wewnętrznych może być

źródłem odgłosu trzaskania.

Chłodziarka do wina/

chłodziarka do napojów nie jest

wypoziomowana.

Drzwiczki nie zamykają się

prawidłowo.

Chłodziarka do wina/chłodziarka do napojów nie jest

wypoziomowana.

Drzwiczki zostały odwrócone i nieprawidłowo zamontowane.

Uszczelka jest brudna.

Półki nie znajdują się na swoim miejscu.

Aby skontaktować się z pomocą techniczną, odwiedź naszą stronę internetową:

https://corporate.haier-europe.com/en/ . W sekcji „website” wybierz markę swojego produktu i

swój kraj. Zostaniesz przekierowany na konkretną stronę internetową, na której znajdziesz numer

telefonu i formularz do kontaktu z pomocą techniczną

116

¾ Dostępność części zamiennych

Termostaty, czujniki temperatury, płytki obwodów drukowanych przez okres co najmniej siedmiu lat

od wprowadzenia do obrotu ostatniego egzemplarza danego modelu

klamki, zawiasy do drzwi, tace i koszyki przez okres co najmniej siedmiu lat oraz uszczelki drzwiowe

przez okres co najmniej 10 lat od wprowadzenia do obrotu ostatniego egzemplarza danego modelu

Zalecane USTAWIENIA temperatury

Do przechowywania WSZYSTKICH RODZAJÓW WIN

12 °C to 14 °C

Zalecana temperatura PICIA

Szampan NV, musujący

6 °C

Szampan Vintage

10 °C

Wytrawne białe wino Semilion, Sauvignon Blanc

8 °C

Wytrawne białe wino Gewürztraminer, Riesling

10 °C

Wytrawne białe wino Chardonnay

10 °C

Chardonnay Vintage

14 °C

Słodkie białe wino Sauternes Monbazillac, wino lodowe z późnych zbiorów

10 °C

Słodkie, białe wino Sauternes Vintage

14 °C

Beaujolais

13 °C

Czerwone wino Pinot Noir

16 °C

Czerwone wino Pinot Noir Vintage

18 °C

Czerwone wino Cabernet, Merlot, francuskie, australijskie, nowozelandzkie,

chilijskie, argentyńskie, włoskie, hiszpańskie, kalifornijskie

18 °C

Czerwone wino Grenache Syrah

16 °C

Więcej informacji na temat produktu można znaleźć na stronie https://eprel.ec.europa.eu/ lub

zeskanować QR na etykiecie energetycznej dostarczonej z urządzeniem



117

Português



KďƌŝŐĂĚŽƉŽƌĐŽŵƉƌĂƌĞƐƚĞƉƌŽĚƵƚŽ

ŶƚĞƐĚĞƵƐĂƌŽƐĞƵĨƌŝŐŽƌşĨŝĐŽůĞŝĂĂƚĞŶƚĂŵĞŶƚĞĞƐƚĞŵĂŶƵĂůĚĞŝŶƐƚƌƵĕƁĞƐƉĂƌĂŵĂǆŝŵŝǌĂƌŽƐĞƵĚĞƐĞŵƉĞŶŚŽ'ƵĂƌĚĞƚŽĚĂĂ

ĚŽĐƵŵĞŶƚĂĕĆŽƉĂƌĂƵƐŽĨƵƚƵƌŽŽƵŽƵƚƌŽƐƉƌŽƉƌŝĞƚĄƌŝŽƐƐƚĞƉƌŽĚƵƚŽĚĞƐƚŝŶĂͲƐĞĞǆĐůƵƐŝǀĂŵĞŶƚĞĂƵƐŽĚŽŵĠƐƚŝĐŽŽƵƉĂƌĂĂƉůŝĐĂĕƁĞƐ

ƐŝŵŝůĂƌĞƐƚĂŝƐĐŽŵŽ

- ƌĞĂĚĞĐŽǌŝŶŚĂƉĂƌĂƉĞƐƐŽĂůĞŵůŽũĂƐĞƐĐƌŝƚſƌŝŽƐĞŽƵƚƌŽƐĂŵďŝĞŶƚĞƐĚĞƚƌĂďĂůŚŽ

- ŵƋƵŝŶƚĂƐƉĂƌĂĐůŝĞŶƚĞƐĚĞŚŽƚĠŝƐŵŽƚĠŝƐĞŽƵƚƌŽƐĂŵďŝĞŶƚĞƐĚŽƚŝƉŽƌĞƐŝĚĞŶĐŝĂů

- ĐŽŵŽΘƐ;ĐĂŵĂĞƉĞƋƵĞŶŽͲĂůŵŽĕŽͿ

- WĂƌĂƐĞƌǀŝĕŽƐĚĞĐĂƚĞƌŝŶŐĞĂƉůŝĐĂĕƁĞƐƐŝŵŝůĂƌĞƐĞŶĆŽƉĂƌĂǀĞŶĚĂƉŽƌƌĞƚĂůŚŽ



ƐƚĞĞůĞƚƌŽĚŽŵĠƐƚŝĐŽĚĞǀĞƐĞƌƵƐĂĚŽĂƉĞŶĂƐƉĂƌĂĨŝŶƐĚĞĂƌŵĂǌĞŶĂŵĞŶƚŽĚĞĂůŝŵĞŶƚŽƐƐĞŶĚŽƋƵĂůƋƵĞƌŽƵƚƌŽƵƐŽĐŽŶƐŝĚĞƌĂĚŽ

ƉĞƌŝŐŽƐŽKĨĂďƌŝĐĂŶƚĞŶĆŽƐĞƌĄƌĞƐƉŽŶƐĄǀĞůƉŽƌŝŶĐƵŵƉƌŝŵĞŶƚŽƐůĠŵĚŝƐƐŽĠƌĞĐŽŵĞŶĚĄǀĞůƋƵĞĐŽŶƐƵůƚĞĂƐĐŽŶĚŝĕƁĞƐĚĞŐĂƌĂŶƚŝĂ



INFORMAÇÃO DE SEGURANÇA

>ĞŝĂĂƚĞŶƚĂŵĞŶƚĞĂƐŝŶƐƚƌƵĕƁĞƐĚĞŽƉĞƌĂĕĆŽĞŝŶƐƚĂůĂĕĆŽƐƚĂƐĐŽŶƚġŵŝŶĨŽƌŵĂĕƁĞƐŝŵƉŽƌƚĂŶƚĞƐƐŽďƌĞĐŽŵŽ

ŝŶƐƚĂůĂƌ ƵƐĂƌ Ğ ĨĂǌĞƌ Ă ŵĂŶƵƚĞŶĕĆŽĚŽ ĞůĞƚƌŽĚŽŵĠƐƚŝĐŽ K ĨĂďƌŝĐĂŶƚĞ ŶĆŽ Ġ ƌĞƐƉŽŶƐĄǀĞů ƐĞ ŶĆŽ ĐƵŵƉƌŝƌ ĂƐ

ŝŶƐƚƌƵĕƁĞƐĞĂǀŝƐŽƐ'ƵĂƌĚĞƚŽĚŽƐŽƐĚŽĐƵŵĞŶƚŽƐƉĂƌĂƵƐŽƐƵďƐĞƋƵĞŶƚĞŽƵƉĂƌĂŽƉƌſǆŝŵŽƉƌŽƉƌŝĞƚĄƌŝŽ



x Não ligue o aparelho à alimentação de energia até que todas as

proteções de embalagem e de transporte tenham sido removidas.

Mantenha as crianças afastadas da embalagem e das suas peças.

Perigo de sufocação devido a caixas de cartão dobráveis e a película

plástica!

x Deixe repousar , no mínimo, 4 horas antes de ligar para permitir

que o óleo do compressor assente se transportado horizontalmente

x Na entrega, verifique se o produto não está danificado e se todas as

peças e acessórios estão em perfeitas condições

x Não danificar o circuito do refrigerante

x Mantenha as aberturas de ventilação na caixa do eletrodoméstico

ou na estrutura embutida, livre de obstruções

x Nunca use água na posição do compressor, limpe-o cuidadosamente

com um pano seco depois da limpeza para evitar ferrugem

x Manuseie o aparelho sempre com pelo menos duas pessoas porque

é pesado.

x Instale e nivele o aparelho numa área adequada para o seu

tamanho e utilização.

x Certifique-se de que as informações elétricas na placa de

classificação correspondem à fonte de alimentação. Se não, entre

em contato com um eletricista.

x O aparelho é operado por uma fonte de alimentação de 220-240

VAC/50 Hz. Uma flutuação da tensão anormal pode fazer com que o

aparelho não ligue ou danifique o controlo da temperatura ou o

compressor, ou pode haver um ruído anormal durante o

funcionamento. Nesse caso, deve ser montado um regulador

automático.

x Apenas para o Reino Unido: O cabo de alimentação do aparelho está

equipado com uma ficha de 3 cabos (terra) que se encaixa numa



118

tomada standard de 3 cabos (ligada à terra). Nunca corte ou

desmonte o terceiro pino (terra). Após a instalação do aparelho, a

tomada deve ficar acessível.

x Certifique-se de que o cabo de alimentação não fica preso debaixo

do aparelho durante e depois de transportar/mover o aparelho,

para evitar que o cabo seja cortado ou danificado. Se o cabo de

alimentação estiver danificado, deve ser substituído pelo

fabricante, pelo seu agente de serviço ou por pessoa qualificada,

para evitar perigo

x Não instale o eletrodoméstico em locais húmidos, oleosos ou

empoeirados, nem o exponha à luz solar direta e à água

x Não instale o eletrodoméstico próximo de aquecedores ou de

materiais inflamáveis

x Não armazene produtos que contenham propulsor inflamável (por

ex. latas de sprays) ou substâncias explosivas no aparelho. Risco de

explosão!

x Não armazene produtos que contenham propulsor inflamável (por

ex. latas de sprays) ou substâncias explosivas no aparelho. Risco de

explosão!

x Não armazene produtos que contenham propulsor inflamável (por

ex. latas de sprays) ou substâncias explosivas no aparelho. Risco de

explosão!

x Não puxe ou dobre excessivamente o cabo de alimentação ou toque

a ficha com as mãos molhadas

x Não armazene produtos que contenham propulsor inflamável (por

ex. latas de sprays) ou substâncias explosivas no aparelho. Risco de

explosão!

x Não coloque artigos instáveis (objetos pesados, recipientes cheios

de água) em cima do frigorífico, para evitar lesões pessoais

causadas por queda ou choque elétrico causado pelo contato com a

água.

x Não usar aparelhos elétricos dentro dos compartimentos de

armazenamento de alimentos do aparelho, exceto se forem do tipo

recomendado pelo fabricante

x Não toque nos elementos de refrigeração internos, especialmente

com as mãos molhadas, para evitar rachas ou ferimentos

x Correm maior risco as crianças, pessoas com capacidades físicas,

mentais ou sensoriais limitadas, bem como pessoas que têm

conhecimento inadequado sobre a operação segura do aparelho.

Verifique se as crianças e as pessoas vulneráveis compreenderam

os riscos. Uma pessoa responsável pela segurança deve fiscalizar ou

instruir as crianças e pessoas vulneráveis que estão a utilizar o



119

aparelho. Apenas crianças com idade igual ou superior a 8 anos

podem utilizar o aparelho.

x As crianças não devem brincar com o eletrodoméstico

x Crianças com idades entre os 3 e os 8 anos não podem carregar e

descarregar o aparelho

x PARA aparelhos com um congelador: não armazene líquidos

engarrafados ou enlatados (especialmente bebidas gaseificadas) no

congelador. As garrafas e latas podem explodir!

x PARA aparelhos com um congelador: nunca coloque alimentos

congelados, diretamente do compartimento do congelador, na boca.

Risco de queimaduras de baixa temperatura!

x Mantenha as peças plásticas e o vedante da porta isentos de óleo e

gordura. Caso contrário, as peças plásticas e o vedante da porta

tornar-se-ão porosas.

x Antes de realizar qualquer operação, desligue o cabo de

alimentação da tomada elétrica

x Não usar dispositivos mecânicos ou outros meios para acelerar o

processo de descongelação, além dos recomendados pelo

fabricante

x Não use objetos pontiagudos ou com arestas afiadas, como facas ou

garfos, para remover o gelo. Nunca use secadores de cabelo,

aquecedores elétricos ou outros aparelhos elétricos para

descongelar

x Recomenda-se manter a ficha limpa, pois quaisquer resíduos de

poeira excessivos na tomada pode provocar fogo

x Não tente reparar, desmontar ou modificar o aparelho sozinho. Em

caso de reparação, entre sempre em contato com a nossa

assistência ao cliente.

x Supervisione as crianças enquanto o aparelho estiver a ser limpo

ou mantido.

x Não lave prateleiras de vidro frias com água quente. A mudança

súbita de temperatura pode fazer com que o vidro se quebre.

x AVISO: Os tubos do circuito de refrigeração transmitem uma

pequena quantidade de um refrigerante ecológico mas inflamável

(R600a) e gás isolante (ciclopentano). Não danifica a camada de

ozono e não aumenta o efeito estufa. Se ocorrer derrame de

refrigerante, pode ferir os olhos ou inflamar.

x Caso o circuito refrigerante esteja danificado:

- Desligue o aparelho e retire a ficha elétrica,

- Mantenha as chamas nuas e/ou as fontes de ignição afastadas do

aparelho

- Ventile muito bem a sala durante vários minutos

- Informe a assistência ao cliente.



120

x AVISO: Não danifique a ficha e/ou o cabo de alimentação; isso pode

causar choques elétricos ou incêndios.

x AVISO: Não use tomadas múltiplas portáteis ou fontes de

alimentação portáteis. Não recomendamos a utilização de

extensões e adaptadores.

x Não se sente nem se ponha de pé em cima do aparelho. Pode

magoar-se ou danificar o aparelho. Este aparelho não foi concebido

para ser empilhado com qualquer outro aparelho.

x O produto foi desenhado e construído apenas para uso doméstico

x Só podem ser utilizadas peças originais fornecidas pelo fabricante.

O fabricante garante que apenas estas peças satisfazem os

requisitos de segurança.

x Abrir a porta durante longos períodos pode causar um aumento

significativo da temperatura nos compartimentos do aparelho

x Limpar regularmente as superfícies que possam entrar em contacto

com alimentos e sistemas de drenagem acessíveis

x Tanques de água limpa, se não forem utilizados durante 48h; lave o

sistema de água ligado ao fornecimento de água se a água não for

extraída durante 5 dias

x Guardar carne e peixe crus em recipientes adequados no

congelador, que não fiquem em contacto ou pinguem sobre outros

alimentos

x Os compartimentos de alimentos congelados de duas estrelas (se

apresentados no aparelho) são adequados para armazenar

alimentos pré-congelados, armazenar ou fazer gelados e cubos de

gelo

x Os compartimentos de uma, duas e três estrelas (se apresentados

no aparelho) não são adequados para congelar alimentos frescos

x Se o aparelho ficar vazio durante longos períodos, deve desligar,

descongelar, limpar, secar o mesmo e deixar a porta aberta para

evitar o desenvolvimento do bolor no interior

x No caso dos aparelhos de armazenagem de vinhos: Este aparelho

destina-se exclusivamente à armazenagem de vinhos

x No caso dos aparelhos de instalação livre: Este aparelho de

refrigeração não se destina a ser utilizado como aparelho

encastrável

x No caso dos aparelhos sem compartimento de quatro estrelas: Este

aparelho de refrigeração não é adequado para congelar géneros

alimentícios

121

Desmantelamento de um aparelhos antigos

ƐƚĞ ĞƋƵŝƉĂŵĞŶƚŽ ĞƐƚĄ ŵĂƌĐĂĚŽ Ğŵ ĐŽŶĨŽƌŵŝĚĂĚĞ ĐŽŵ Ă ŝƌĞƚŝǀĂ ƵƌŽƉĞŝĂ ϮϬϭϮϭϵh ƐŽďƌĞ

ZĞƐşĚƵŽƐůĠƚƌŝĐŽƐĞƋƵŝƉĂŵĞŶƚŽůĞƚƌſŶŝĐŽ;ZͿ

K Z ĐŽŶƚĠŵ ƐƵďƐƚąŶĐŝĂƐ ƉŽůƵĞŶƚĞƐ ;ƋƵĞ ƉŽĚĞŵ ƐĞƌ ƉĞƌŝŐŽƐĂƐ ƉĂƌĂ Ž ŵĞŝŽ ĂŵďŝĞŶƚĞͿ Ğ

ĐŽŵƉŽŶĞŶƚĞƐďĄƐŝĐŽƐ;ƋƵĞƉŽĚĞŵƐĞƌƌĞƵƚŝůŝǌĂĚŽƐͿŝŵƉŽƌƚĂŶƚĞƋƵĞŽƐZƐĞũĂŵƐƵďŵĞƚŝĚŽƐĂ

ƚƌĂƚĂŵĞŶƚŽƐĞƐƉĞĐşĨŝĐŽƐƉĂƌĂƌĞŵŽǀĞƌĞĞůŝŵŝŶĂƌĂĚĞƋƵĂĚĂŵĞŶƚĞƚŽĚŽƐŽƐƉŽůƵĞŶƚĞƐĞƌĞĐƵƉĞƌĂƌĞ

ƌĞĐŝĐůĂƌƚŽĚŽƐŽƐŵĂƚĞƌŝĂŝƐ

Ɛ ƉĞƐƐŽĂƐ ĚĞƐĞŵƉĞŶŚĂŵ Ƶŵ ƉĂƉĞů ŝŵƉŽƌƚĂŶƚĞ ƉĂƌĂ ŐĂƌĂŶƚŝƌ ƋƵĞ ŽƐ Z ŶĆŽ ƌĞƉƌĞƐĞŶƚĂŵ Ƶŵ

ƉƌŽďůĞŵĂĂŵďŝĞŶƚĂůƉĂƌĂŝƐƐŽĠĞƐƐĞŶĐŝĂůƋƵĞƐĞũĂŵĐƵŵƉƌŝĚĂƐĂůŐƵŵĂƐƌĞŐƌĂƐďĄƐŝĐĂƐ

- KƐZŶĆŽĚĞǀĞŵƐĞƌƚƌĂƚĂĚŽƐĐŽŵŽůŝǆŽĚŽŵĠƐƚŝĐŽ

- KƐZĚĞǀĞŵƐĞƌĞŶƚƌĞŐƵĞƐŶŽƐƉŽŶƚŽƐĚĞƌĞĐŽůŚĂĂĚĞƋƵĂĚŽƐĂĚŵŝŶŝƐƚƌĂĚŽƐƉĞůŽŵƵŶŝĐşƉŝŽŽƵ

ƉŽƌ ĞŵƉƌĞƐĂƐ ƌĞŐŝƐƚĂĚĂƐ ŵ ŵƵŝƚŽƐ ƉĂşƐĞƐ ƉĂƌĂ ŐƌĂŶĚĞƐ Z ƉŽĚĞ ĞƐƚĂƌ ĚŝƐƉŽŶşǀĞů ƌĞĐŽůŚĂ

ĚŽŵĠƐƚŝĐĂ

ŵŵƵŝƚŽƐƉĂşƐĞƐƋƵĂŶĚŽĠĐŽŵƉƌĂĚŽƵŵĂƉĂƌĞůŚŽŶŽǀŽŽĂŶƚŝŐŽƉŽĚĞƐĞƌĚĞǀŽůǀŝĚŽĂŽƌĞƚĂůŚŝƐƚĂ

ƋƵĞĚĞǀĞƉƌŽĐĞĚĞƌăƌĞĐŽůŚĂŐƌĂƚƵŝƚĂŵĞŶƚĞĚĞƐĚĞƋƵĞŽ ĞƋƵŝƉĂŵĞŶƚŽƐĞũĂĚĞƚŝƉŽĞƋƵŝǀĂůĞŶƚĞĞ

ƚĞŶŚĂĂƐŵĞƐŵĂƐĨƵŶĕƁĞƐĚŽĞƋƵŝƉĂŵĞŶƚŽĨŽƌŶĞĐŝĚŽ

Conformidade

ŽĐŽůŽĐĂƌĂŵĂƌĐĂ

ŶĞƐƚĞƉƌŽĚƵƚŽĐŽŶĨŝƌŵĂŵŽƐĂƐƵĂĐŽŶĨŽƌŵŝĚĂĚĞĐŽŵƚŽĚŽƐŽƐƌĞƋƵŝƐŝƚŽƐ

ƵƌŽƉĞƵƐĚĞƐĞŐƵƌĂŶĕĂƐĂƷĚĞĞĂŵďŝĞŶƚĂŝƐƋƵĞƐĆŽŵĞŶĐŝŽŶĂĚŽƐŶĂůĞŐŝƐůĂĕĆŽĂƉůŝĐĄǀĞůƉĂƌĂĞƐƚĞ

ƉƌŽĚƵƚŽ

Garantia

ŐĂƌĂŶƚŝĂŵşŶŝŵĂĠϮĂŶŽƐƉĂƌĂŽƐƉĂşƐĞƐĚĂhϯĂŶŽƐƉĂƌĂĂdƵƌƋƵŝĂϭĂŶŽƉĂƌĂŽZĞŝŶŽhŶŝĚŽϭ

ĂŶŽƉĂƌĂĂZƷƐƐŝĂϯĂŶŽƐƉĂƌĂĂ^ƵĠĐŝĂϮĂŶŽƐƉĂƌĂĂ^ĠƌǀŝĂϱĂŶŽƐƉĂƌĂĂEŽƌƵĞŐĂϭĂŶŽƉĂƌĂ

DĂƌƌŽĐŽƐϲŵĞƐĞƐƉĂƌĂĂƌŐĠůŝĂdƵŶşƐŝĂŶĞŶŚƵŵĂŐĂƌĂŶƚŝĂůĞŐĂůŶĞĐĞƐƐĄƌŝĂ

Poupança de energia

WĂƌĂŵĂŝŽƌĞƐƉŽƵƉĂŶĕĂƐĞŶĞƌŐĠƚŝĐĂƐƐƵŐĞƌŝŵŽƐ

x /ŶƐƚĂůĂƌŽĞůĞƚƌŽĚŽŵĠƐƚŝĐŽĂĨĂƐƚĂĚŽĚĞĨŽŶƚĞƐĚĞĐĂůŽƌĞŶĆŽĞǆƉŽƐƚŽăůƵǌƐŽůĂƌĚŝƌĞƚĂĞ

ŶƵŵĂƐĂůĂďĞŵǀĞŶƚŝůĂĚĂ

x ǀŝƚĂƌĐŽůŽĐĂƌĂůŝŵĞŶƚŽƐƋƵĞŶƚĞƐŶŽĨƌŝŐŽƌşĨŝĐŽƉĂƌĂĞǀŝƚĂƌŽĂƵŵĞŶƚŽĚĂƚĞŵƉĞƌĂƚƵƌĂŝŶƚĞƌŶĂ

ĞĂƐƐŝŵĐĂƵƐĂƌŽĨƵŶĐŝŽŶĂŵĞŶƚŽĐŽŶƚşŶƵŽĚŽĐŽŵƉƌĞƐƐŽƌ

x EĆŽĞŶǀŽůǀĞƌĞǆĐĞƐƐŝǀĂŵĞŶƚĞŽƐĂůŝŵĞŶƚŽƐĚĞŵŽĚŽĂŐĂƌĂŶƚŝƌƵŵĂĐŝƌĐƵůĂĕĆŽĂĚĞƋƵĂĚĂĚŽ

Ăƌ

x ĞƐĐŽŶŐĞůĂƌŽĞůĞƚƌŽĚŽŵĠƐƚŝĐŽĞŵĐĂƐŽĚĞŚĂǀĞƌŐĞůŽƉĂƌĂĨĂĐŝůŝƚĂƌĂƚƌĂŶƐĨĞƌġŶĐŝĂĚĞĨƌŝŽ

x EŽĐĂƐŽĚĞĨĂůŚĂĚĞĞŶĞƌŐŝĂĞůĠƚƌŝĐĂĠĂĐŽŶƐĞůŚĄǀĞůŵĂŶƚĞƌĂƉŽƌƚĂĚŽĨƌŝŐŽƌşĨŝĐŽĨĞĐŚĂĚĂ

x ďƌŝƌŽƵŵĂŶƚĞƌĂƐƉŽƌƚĂƐĚŽĞůĞƚƌŽĚŽŵĠƐƚŝĐŽĂďĞƌƚĂƐŽŵşŶŝŵŽƉŽƐƐşǀĞů

x ǀŝƚĂƌĂũƵƐƚĂƌĂƐĚĞĨŝŶŝĕƁĞƐƉĂƌĂƚĞŵƉĞƌĂƚƵƌĂƐŵƵŝƚŽĨƌŝĂƐ

x >ŝŵƉĂƌŽƉſƉƌĞƐĞŶƚĞŶĂƉĂƌƚĞƚƌĂƐĞŝƌĂĚŽĂƉĂƌĞůŚŽ



122

INSTRUÇÕES PARA A INSTALAÇÃO

¾ Antes de usar o refrigerador de vinho

x ZĞŵŽǀĂĂĞŵďĂůĂŐĞŵĞǆƚĞƌŝŽƌĞŝŶƚĞƌŝŽƌ

x ŶƚĞƐĚĞůŝŐĂƌŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽăĨŽŶƚĞĚĞĂůŝŵĞŶƚĂĕĆŽĚĞŝǆĞͲŽĞŵƉĠĚƵƌĂŶƚĞ

ĂƉƌŽǆŝŵĂĚĂŵĞŶƚĞϮŚŽƌĂƐ/ƐƚŽƌĞĚƵǌŝƌĄĂƉŽƐƐŝďŝůŝĚĂĚĞĚĞŵĂƵĨƵŶĐŝŽŶĂŵĞŶƚŽŶŽƐŝƐƚĞŵĂ

ĚĞƌĞĨƌŝŐĞƌĂĕĆŽĚĞǀŝĚŽĂŽŵĂŶƵƐĞĂŵĞŶƚŽĚƵƌĂŶƚĞŽƚƌĂŶƐƉŽƌƚĞ

x >ŝŵƉĞĂƐƵƉĞƌĨşĐŝĞŝŶƚĞƌŝŽƌĐŽŵĄŐƵĂŵŽƌŶĂƵƐĂŶĚŽƵŵƉĂŶŽŵĂĐŝŽ

x ŽĞůŝŵŝŶĂƌŽƐĞƵĂƉĂƌĞůŚŽĞƐĐŽůŚĂƵŵůŽĐĂůĚĞĞůŝŵŝŶĂĕĆŽĂƵƚŽƌŝǌĂĚŽ



¾ Instalação do seu refrigerador de vinho

x ƐƚĞ ĂƉĂƌĞůŚŽ ĨŽŝ ĚĞƐĞŶŚĂĚŽ ƉĂƌĂ ƐĞƌ ŝŶƐƚĂůĂĚŽ ĚĞ ĨŽƌŵĂ ŝŶĚĞƉĞŶĚĞŶƚĞ ŽƵ ĞŶĐĂƐƚƌĂĚŽ

;ƚŽƚĂůŵĞŶƚĞĞŶĐĂƐƚƌĂĚŽͿ;ŽŶƐƵůƚĞĂĞƚŝƋƵĞƚĂŶĂƉĂƌƚĞĚĞƚƌĄƐĚĞƐƚĞĂƉĂƌĞůŚŽͿ

x Este aparelho destina-se exclusivamente para armazenamento de vinho ou bebidas.

x ŽůŽƋƵĞŽƐĞƵƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽ ƐŽďƌĞ Ƶŵ ƉŝƐŽ ƐƵĨŝĐŝĞŶƚĞŵĞŶƚĞ ĨŽƌƚĞ ƉĂƌĂƐƵƉŽƌƚĂƌŽ

ƐĞƵ ƉĞƐŽ ƋƵĂŶĚŽ ĞƐƚŝǀĞƌ ƚŽƚĂůŵĞŶƚĞ ĐĂƌƌĞŐĂĚŽ WĂƌĂ ŶŝǀĞůĂƌ Ž ƐĞƵ ƌĞĨƌŝŐĞƌĂĚŽƌ ĚĞ ǀŝŶŚŽ

ĂũƵƐƚĞĂƐƉĞƌŶĂĚĞŶŝǀĞůĂŵĞŶƚŽĨƌŽŶƚĂŝƐŶĂƉĂƌƚĞŝŶĨĞƌŝŽƌĚŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽ

x ƐƚĞ ĂƉĂƌĞůŚŽ ƵƐĂ ƌĞĨƌŝŐĞƌĂŶƚĞ ŝŶĨůĂŵĄǀĞů WŽƌ ĞƐƚĞ ŵŽƚŝǀŽ ŶĆŽ ĚĂŶŝĨŝƋƵĞ Ă ƚƵďĂŐĞŵ ĚĞ

ƌĞĨƌŝŐĞƌĂĕĆŽĚƵƌĂŶƚĞŽƐĞƵƚƌĂŶƐƉŽƌƚĞŽůŽƋƵĞŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽĂĨĂƐƚĂĚŽĚĂůƵǌƐŽůĂƌ

ĚŝƌĞƚĂĞĚĞĨŽŶƚĞƐĚĞĐĂůŽƌ;ĨŽŐĆŽĂƋƵĞĐĞĚŽƌƌĂĚŝĂĚŽƌĞƚĐͿůƵǌƐŽůĂƌĚŝƌĞƚĂƉŽĚĞĂĨĞƚĂƌŽ

ƌĞǀĞƐƚŝŵĞŶƚŽ ĂĐƌşůŝĐŽ Ğ ĂƐ ĨŽŶƚĞƐ ĚĞ ĐĂůŽƌ ƉŽĚĞŵ ĂƵŵĞŶƚĂƌ Ž ĐŽŶƐƵŵŽ ĞůĠƚƌŝĐŽ

dĞŵƉĞƌĂƚƵƌĂƐ ĂŵďŝĞŶƚĞ ĞǆƚƌĞŵĂŵĞŶƚĞ ĨƌŝĂƐ ƚĂŵďĠŵ ƉŽĚĞŵ ĐŽŵƉƌŽŵĞƚĞƌŽĂĚĞƋƵĂĚŽ

ĨƵŶĐŝŽŶĂŵĞŶƚŽĚĂƵŶŝĚĂĚĞ

x ǀŝƚĞĐŽůŽĐĂƌĂƵŶŝĚĂĚĞĞŵĄƌĞĂƐŚƷŵŝĚĂƐ

x >ŝŐƵĞŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽĂƵŵĂƚŽŵĂĚĂŵƵƌĂůĞǆĐůƵƐŝǀĂĞĚĞǀŝĚĂŵĞŶƚĞŝŶƐƚĂůĂĚĂEĆŽ

ĐŽƌƚĞŽƵƌĞŵŽǀĂĞŵĐŝƌĐƵŶƐƚąŶĐŝĂĂůŐƵŵĂŽƚĞƌĐĞŝƌŽƉŝŶŽĚĞƚĞƌƌĂĚŽĐĂďŽĚĞĂůŝŵĞŶƚĂĕĆŽ

WĂƌĂ ƋƵĂůƋƵĞƌ ĚƷǀŝĚĂ ƐŽďƌĞ ĞŶĞƌŐŝĂ ĞŽƵ ůŝŐĂĕĆŽ ă ƚĞƌƌĂ ĚĞǀĞ ĐŽŶƚĂĐƚĂƌ Ƶŵ ĞůĞƚƌŝĐŝƐƚĂ

ĐĞƌƚŝĨŝĐĂĚŽŽƵƵŵĐĞŶƚƌŽĚĞƐĞƌǀŝĕŽƐĂƵƚŽƌŝǌĂĚŽ



¾ Atenção

x ƌŵĂǌĞŶĞǀŝŶŚŽĞŵŐĂƌƌĂĨĂƐƐĞůĂĚĂƐ

x EĆŽƐŽďƌĞĐĂƌƌĞŐƵĞŽĂƌŵĄƌŝŽ

x EĆŽĂďƌĂĂƉŽƌƚĂĞǆĐĞƚŽƋƵĂŶĚŽŶĞĐĞƐƐĄƌŝŽ

x EĆŽĐƵďƌĂĂƐƉƌĂƚĞůĞŝƌĂƐĐŽŵĨŽůŚĂĚĞĂůƵŵşŶŝŽŽƵƋƵĂůƋƵĞƌŽƵƚƌŽŵĂƚĞƌŝĂůĚĞƉƌĂƚĞůĞŝƌĂƋƵĞ

ƉŽƐƐĂŝŵƉĞĚŝƌĂĐŝƌĐƵůĂĕĆŽĚŽĂƌ

x ĂƐŽ Ž ƌĞĨƌŝŐĞƌĂĚŽƌ ĚĞ ǀŝŶŚŽ ƐĞũĂĂƌŵĂǌĞŶĂĚŽ ƐĞŵ ƐĞƌ ƵƚŝůŝǌĂĚŽ ĚƵƌĂŶƚĞ ůŽŶŐŽƐ ƉĞƌşŽĚŽƐ

ƌĞĐŽŵĞŶĚĂͲƐĞĂƉſƐƵŵĂůŝŵƉĞǌĂĐƵŝĚĂĚŽƐĂĚĞŝǆĂƌĂƉŽƌƚĂĞŶƚƌĞĂďĞƌƚĂƉĂƌĂƉĞƌŵŝƚŝƌƋƵĞŽ

Ăƌ ĐŝƌĐƵůĞ ĚĞŶƚƌŽ ĚŽ ĂƌŵĄƌŝŽ ƉĂƌĂ ĞǀŝƚĂƌ ƉŽƐƐşǀĞŝƐ ĨŽƌŵĂĕƁĞƐ ĚĞ ĐŽŶĚĞŶƐĂĕĆŽ ŵŽĨŽ ŽƵ

ŽĚŽƌĞƐ



¾ Limites de temperatura ambiente



ƐƚĞ ĂƉĂƌĞůŚŽ ĨŽŝ ĚĞƐĞŶŚĂĚŽ ƉĂƌĂ ĨƵŶĐŝŽŶĂƌ Ğŵ ƚĞŵƉĞƌĂƚƵƌĂƐ ĂŵďŝĞŶƚĞ ĞƐƉĞĐŝĨŝĐĂĚĂƐ ƉĂƌĂ Ă ƐƵĂ

ĐůĂƐƐĞĚĞƚĞŵƉĞƌĂƚƵƌĂĂƐƐŝŶĂůĂĚĂŶĂĐŚĂƉĂĚĞĐĂƌĂĐƚĞƌşƐƚŝĐĂƐ

x dĞŵƉĞƌĂĚĂĂůĂƌŐĂĚĂ;^EͿƐƚĞĂƉĂƌĞůŚŽĚĞƌĞĨƌŝŐĞƌĂĕĆŽĚĞƐƚŝŶĂͲƐĞĂƐĞƌƵƚŝůŝǌĂĚŽĂ

ƚĞŵƉĞƌĂƚƵƌĂƐĂŵďŝĞŶƚĞƐĐŽŵƉƌĞĞŶĚŝĚĂƐĞŶƚƌĞϭϬΣĞϯϮΣ

x dĞŵƉĞƌĂĚĂ;EͿƐƚĞĂƉĂƌĞůŚŽĚĞƌĞĨƌŝŐĞƌĂĕĆŽĚĞƐƚŝŶĂͲƐĞĂƐĞƌƵƚŝůŝǌĂĚŽĂƚĞŵƉĞƌĂƚƵƌĂƐ

ĂŵďŝĞŶƚĞƐĐŽŵƉƌĞĞŶĚŝĚĂƐĞŶƚƌĞϭϲΣĞϯϮΣ

x ^ƵďƚƌŽƉŝĐĂů;^dͿƐƚĞĂƉĂƌĞůŚŽĚĞƌĞĨƌŝŐĞƌĂĕĆŽĚĞƐƚŝŶĂͲƐĞĂƐĞƌƵƚŝůŝǌĂĚŽĂƚĞŵƉĞƌĂƚƵƌĂƐ

ĂŵďŝĞŶƚĞƐĐŽŵƉƌĞĞŶĚŝĚĂƐĞŶƚƌĞϭϲΣĞϯϴΣ

x dƌŽƉŝĐĂů;dͿƐƚĞĂƉĂƌĞůŚŽĚĞƌĞĨƌŝŐĞƌĂĕĆŽĚĞƐƚŝŶĂͲƐĞĂƐĞƌƵƚŝůŝǌĂĚŽĂƚĞŵƉĞƌĂƚƵƌĂƐ

ĂŵďŝĞŶƚĞƐĐŽŵƉƌĞĞŶĚŝĚĂƐĞŶƚƌĞϭϲΣĞϰϯΣ

123

OPERAR O SEU REFRIGERADOR DE VINHO/REFRIGERADOR DE BEBIDAS

E DEFINIR O CONTROLO DE TEMPERATURA

¾ Instruções do sistema de controlo

x Tecla “ ”

WĂƌĂĐŽŶƚƌŽůĂƌĞƐƚĞ ĂƉĂƌĞůŚŽůŝŐƵĞĚĞƐůŝŐƵĞ;ŵĂŶƚĞŶŚĂƉƌĞŵŝĚŽƐĞƐƚĞƐďŽƚƁĞƐĚƵƌĂŶƚĞĐĞƌĐĂĚĞ

ϯƐĞŐƵŶĚŽƐͿ

x Tecla “

”

WĂƌĂĐŽŶƚƌŽůĂƌĂůƵǌŝŶƚĞƌŝŽƌůŝŐƵĞĚĞƐůŝŐƵĞ

x Tecla “

”

WĂƌĂĚĞĨŝŶŝƌĂƚĞŵƉĞƌĂƚƵƌĂĚĂĐąŵĂƌĂƐƵƉĞƌŝŽƌ

x Tecla “

”

WĂƌĂĚĞĨŝŶŝƌĂƚĞŵƉĞƌĂƚƵƌĂĚĂĐąŵĂƌĂŝŶĨĞƌŝŽƌ

x Janela do visor LED à esquerda

WĂƌĂĚĞĨŝŶŝƌĂƚĞŵƉĞƌĂƚƵƌĂĚĂĐąŵĂƌĂƐƵƉĞƌŝŽƌ

x Janela do visor LED à direita

WĂƌĂĚĞĨŝŶŝƌĂƚĞŵƉĞƌĂƚƵƌĂĚĂĐąŵĂƌĂŝŶĨĞƌŝŽƌ

x Luz indicadora

ŽŵƉƌĞƐƐŽƌŶŽǀŝƐŽƌĚĞŽƉĞƌĂĕĆŽ

¾ Configuração dos Controlos de Temperatura

x ŽƉƌĞƐƐŝŽŶĂƌ ĂƚĞĐůĂ ŽƵ  ŽƐŝƐƚĞŵĂĞŶƚƌĂƌĄ ĂƵƚŽŵĂƚŝĐĂŵĞŶƚĞ ŶŽŵŽĚŽĚĞ

ĐŽŶĨŝŐƵƌĂĕĆŽ ŶŽ ĐŽŵƉĂƌƚŝŵĞŶƚŽ ƐƵƉĞƌŝŽƌ ŽƵ ŝŶĨĞƌŝŽƌ K > ƉŝƐĐĂĞĞǆŝďĞĂƚĞŵƉĞƌĂƚƵƌĂ

ĚĞĨŝŶŝĚĂ

WƌĞƐƐŝŽŶĞ ƵŵĂ ǀĞǌ Ă ƚĞĐůĂ Ğ Ă ƚĞŵƉĞƌĂƚƵƌĂ ĚŝŵŝŶƵŝ ŽƵ ĂƵŵĞŶƚĂƌ ϭ Ԩ Ž ĞǆĐĞĚĞƌ Ž ǀĂůŽƌ

ŵşŶŝŵŽ ƋƵĞ ƉŽĚĞ ƐĞƌ ĞƐƚĂďĞůĞĐŝĚŽ ƉĂƐƐĂ ĂƵƚŽŵĂƚŝĐĂŵĞŶƚĞ ƉĂƌĂ Ž ǀĂůŽƌ ĚĞ ƚĞŵƉĞƌĂƚƵƌĂ

ĂũƵƐƚĄǀĞůŵĂŝƐĂůƚŽŽƉĂƌĂƌĚĞƉƌĞƐƐŝŽŶĂƌĂƚĞĐůĂĚƵƌĂŶƚĞϱƐĞŐƵŶĚŽƐŽǀĂůŽƌĚŽ>ĚĞŝǆĂĚĞ

ƉŝƐĐĂƌĞǀŽůƚĂƉĂƌĂĞǆŝďŝƌĂƚĞŵƉĞƌĂƚƵƌĂĚŽĐŽŵƉĂƌƚŝŵĞŶƚŽƐƵƉĞƌŝŽƌŽƵŝŶĨĞƌŝŽƌ

z ĞƉŽŝƐ ĚĂ ƵŶŝĚĂĚĞ ƐĞƌ ĚĞƐůŝŐĂĚĂ ƐŝƐƚĞŵĂ ǀŽůƚĂ ƉĂƌĂ Ă ƚĞŵƉĞƌĂƚƵƌĂ ĚĞ ĂƋƵŝĞƐĐġŶĐŝĂ ƋƵĞ Ġ

ĂũƵƐƚĂĚĂƉĞůĂĨĄďƌŝĐĂƚĞŵƉĞƌĂƚƵƌĂĚĞĂƋƵŝĞƐĐġŶĐŝĂĐŽŵŽĂďĂŝǆŽ

ŽŵƉĂƌƚŝŵĞŶƚŽƐƵƉĞƌŝŽƌϲΣ

ŽŵƉĂƌƚŝŵĞŶƚŽŝŶĨĞƌŝŽƌϭϮΣ

z ^ĞƋƵŝƐĞƌǀĞƌĐĂĚĂƚĞŵƉĞƌĂƚƵƌĂĚĞĐŽŶĨŝŐƵƌĂĕĆŽŝŶƚĞƌŝŽƌƉƌĞƐƐŝŽŶĞĂƚĞĐůĂΗ^ĞƚhƉƉĞƌΗŽƵΗ^Ğƚ

>ŽǁĞƌ Ğ Ž > ƉŝƐĐĂ ĞĞǆŝďĞ Ă ƚĞŵƉĞƌĂƚƵƌĂ ĚĞ ĐŽŶĨŝŐƵƌĂĕĆŽŽ ƉĂƌĂƌ ĚĞ ƉƌĞƐƐŝŽŶĂƌ Ă ƚĞĐůĂ

ĚƵƌĂŶƚĞϱƐĞŐƵŶĚŽƐŽǀĂůŽƌĚŽ>ĚĞŝǆĂĚĞƉŝƐĐĂƌĞǀŽůƚĂƉĂƌĂĞǆŝďŝƌĂƚĞŵƉĞƌĂƚƵƌĂĂƚƵĂů

Compartimento superiorĐŽŶĨŝŐƵƌĂĕĆŽĚĞƚĞŵƉĞƌĂƚƵƌĂƉŽĚĞƐĞƌĂũƵƐƚĂĚĂĚĞϱΣĂϭϬΣ

Compartimento inferior:ĐŽŶĨŝŐƵƌĂĕĆŽĚĞƚĞŵƉĞƌĂƚƵƌĂƉŽĚĞƐĞƌĂũƵƐƚĂĚĂĚĞϭϬΣĂϭϴΣ



124

¾ Alarme da temperatura

^ĞĂƚĞŵƉĞƌĂƚƵƌĂŝŶƚĞƌŝŽƌĨŽƌƐƵƉĞƌŝŽƌĂϮϯΣƐĞƌĄĞǆŝďŝĚŽΗ,/ΗŶŽǀŝƐŽƌĚŽƉĂŝŶĞůĞĂƉſƐƵŵĂŚŽƌĂ

ĂĐŝŽŶĂĚŽƵŵĂůĂƌŵĞĐĂŵƉĂŝŶŚĂĐŽŵƐŽŵ/ƐƐŽŝŶĚŝĐĂƋƵĞĂƚĞŵƉĞƌĂƚƵƌĂŶŽŝŶƚĞƌŝŽƌĠŵƵŝƚŽĂůƚĂ

^ĞĂƚĞŵƉĞƌĂƚƵƌĂŶŽ ŝŶƚĞƌŝŽƌĨŽƌŝŶĨĞƌŝŽƌ ĂϬ ΣƐĞƌĄĞǆŝďŝĚŽΗ>KΗŶŽǀŝƐŽƌ ĚŽƉĂŝŶĞůĞĂŽŵĞƐŵŽ

ƚĞŵƉŽƚĂŵďĠŵŽĂůĂƌŵĞĚĞŝŶĚŝĐĂĕĆŽĚĞĂǀĂƌŝĂĠĂƚŝǀĂĚŽ

¾ Função de recuperação de temperatura

EŽĐĂƐŽĚĞƵŵĂŝŶƚĞƌƌƵƉĕĆŽĚĞĞŶĞƌŐŝĂŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽƉŽĚĞƌĞĐŽƌĚĂƌĂƐĐŽŶĨŝŐƵƌĂĕƁĞƐĚĞ

ƚĞŵƉĞƌĂƚƵƌĂĂŶƚĞƌŝŽƌĞƐĞƋƵĂŶĚŽĂĞŶĞƌŐŝĂǀŽůƚĂĂƚĞŵƉĞƌĂƚƵƌĂĚŽƌĞĨƌŝŐĞƌĂĚŽƌǀŽůƚĂƉĂƌĂĂ

ĐŽŶĨŝŐƵƌĂĕĆŽĂŶƚĞƌŝŽƌăŝŶƚĞƌƌƵƉĕĆŽĚĞĞŶĞƌŐŝĂ

¾ Luz interior

WĂƌĂ  ƌĞĚƵǌŝƌ Ž ĐŽŶƐƵŵŽĚĞĞŶĞƌŐŝĂ ĞƐƚĞ ĂƌŵĄƌŝŽ ĚĞƐůŝŐĂĂƵƚŽŵĂƚŝĐĂŵĞŶƚĞ ĂƐ ůƵǌĞƐ > ĂƉſƐ ϭϬ

ŵŝŶƵƚŽƐ

EŽ ĞŶƚĂŶƚŽ Ġ ƉŽƐƐşǀĞů ŵĂŶƚĞƌ Ă ůƵǌ > ĂĐĞƐĂ ĐŽŶƚŝŶƵĂŵĞŶƚĞ DĂŶƚĞŶŚĂ ƉƌĞƐƐŝŽŶĂĚĂ Ă ƚĞĐůĂ

Η>/',dΗĚƵƌĂŶƚĞϱƐĞŐƵŶĚŽƐĂƚĠŽǀŝƐŽƌŵŽƐƚƌĂƌΗ>WΗƉſƐϰƐĞŐƵŶĚŽƐŽǀŝƐŽƌǀŽůƚĂĂŽŶŽƌŵĂůĞĂ

ůƵǌƉĞƌŵĂŶĞĐĞĂĐĞƐĂĂƚĠƐĞƌĚĞƐůŝŐĂĚĂŵĂŶƵĂůŵĞŶƚĞ

^ĞƋƵŝƐĞƌƌĞǀĞƌƚĞƌĞƉŽƵƉĂƌĞŶĞƌŐŝĂ;ƌĞĐŽŵĞŶĚĂĚŽͿŵĂŶƚĞŶŚĂƉƌĞƐƐŝŽŶĂĚĂĂƚĞĐůĂ>/',dĚƵƌĂŶƚĞ

ϱ ƐĞŐƵŶĚŽƐ ĂƚĠ Ž ǀŝƐŽƌ ŵŽƐƚƌĂƌ >& ƉſƐ ϰ ƐĞŐƵŶĚŽƐ Ž ǀŝƐŽƌ ǀŽůƚĂ ĂŽ ŶŽƌŵĂů ƐĞŶĚŽ Ă ůƵǌ

ĂƵƚŽŵĂƚŝĐĂŵĞŶƚĞĚĞƐůŝŐĂĚĂĂƉſƐϭϬŵŝŶƵƚŽƐ

¾ Prateleiras

x WĂƌĂĞǀŝƚĂƌĚĂŶŝĨŝĐĂƌĂũƵŶƚĂĚĂƉŽƌƚĂĐĞƌƚŝĨŝƋƵĞͲƐĞƋƵĞĂƉŽƌƚĂĞƐƚĄƚŽƚĂůŵĞŶƚĞĂďĞƌƚĂƋƵĂŶĚŽ

ƉƵǆĂƌĂƐƉƌĂƚĞůĞŝƌĂƐƉĂƌĂĨŽƌĂĚĂĐĂůŚĂ

x WĂƌĂĨĂĐŝůŝƚĂƌŽĂĐĞƐƐŽĂŽĐŽŶƚĞƷĚŽĂƌŵĂǌĞŶĂĚŽĚĞǀĞƉƵǆĂƌĂƐƉƌĂƚĞůĞŝƌĂƐĂƉƌŽǆŝŵĂĚĂŵĞŶƚĞϭϯ

ƉĂƌĂĨŽƌĂĚĂĐĂůŚĂŶŽĞŶƚĂŶƚŽĞƐƚĂƵŶŝĚĂĚĞĨŽŝĚĞƐĞŶŚĂĚĂĐŽŵƵŵĞŶƚĂůŚĞĞŵĐĂĚĂůĂĚŽĚĂƐ

ĐĂůŚĂƐĚĂƉƌĂƚĞůĞŝƌĂƉĂƌĂĞǀŝƚĂƌƋƵĞĂƐŐĂƌƌĂĨĂƐĐĂŝĂŵ

x ŽƌĞŵŽǀĞƌƋƵĂůƋƵĞƌƵŵĂĚĞƐƐĂƐƉƌĂƚĞůĞŝƌĂƐĚĂĐĂůŚĂƉĂƌĂĞŶĐĂŝǆĂƌŽƵƌĞŵŽǀĞƌĂƉƌĂƚĞůĞŝƌĂ

ŝŶĐůŝŶĞĂƉƌĂƚĞůĞŝƌĂĚĞĂĐŽƌĚŽĐŽŵŽĞƐƋƵĞŵĂĞƉƵǆĞŽƵĞŵƉƵƌƌĞĂƉƌĂƚĞůĞŝƌĂĂƚĠĨŝĐĂƌĞŶĐĂŝǆĂĚĂ

ŶŽƐƐƵƉŽƌƚĞƐĞŵƐĞŐƵƌĂŶĕĂ

¾ NOTA:

x ^ĞĂƵŶŝĚĂĚĞĞƐƚŝǀĞƌĚĞƐůŝŐĂĚĂƐĞŵĞŶĞƌŐŝĂŽƵĚĞƐůŝŐĂĚĂĚĞǀĞĂŐƵĂƌĚĂƌĚĞϯĂϱŵŝŶƵƚŽƐĂŶƚĞƐ

ĚĞƌĞŝŶŝĐŝĂƌĂƵŶŝĚĂĚĞ^ĞƚĞŶƚĂƌƌĞŝŶŝĐŝĂƌĂŶƚĞƐĚĞƐƚĞĂƚƌĂƐŽĚĞƚĞŵƉŽŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽ

ƌĞĨƌŝŐĞƌĂĚŽƌĚĞďĞďŝĚĂƐŶĆŽĂƌƌĂŶĐĂ

x YƵĂŶĚŽ ƵƐĂ Ž ƌĞĨƌŝŐĞƌĂĚŽƌ ĚĞ ǀŝŶŚŽƌĞĨƌŝŐĞƌĂĚŽƌ ĚĞ ďĞďŝĚĂƐ ƉĞůĂ ƉƌŝŵĞŝƌĂ ǀĞǌ ŽƵ ƌĞŝŶŝĐŝĂ Ž

ƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞďĞďŝĚĂƐĚĞƉŽŝƐĚĞƚĞƌĞƐƚĂĚŽĚĞƐůŝŐĂĚŽĚƵƌĂŶƚĞƵŵůŽŶŐŽ

ƉĞƌşŽĚŽĚĞƚĞŵƉŽƉŽĚĞŚĂǀĞƌƵŵĂǀĂƌŝĂĕĆŽĚĞĂůŐƵŶƐŐƌĂƵƐĞŶƚƌĞĂƚĞŵƉĞƌĂƚƵƌĂƐĞůĞĐŝŽŶĂĚĂĞ

ĂŝŶĚŝĐĂĚĂŶĂůĞŝƚƵƌĂĚŽ>ƐƚĂĚŝĨĞƌĞŶĕĂĠŶŽƌŵĂůĞĚĞǀĞͲƐĞƉĞƌşŽĚŽĚŽƚĞŵƉŽĚĞĂƚŝǀĂĕĆŽ

ĞƉŽŝƐ ĚŽ ƌĞĨƌŝŐĞƌĂĚŽƌ ĚĞ ǀŝŶŚŽƌĞĨƌŝŐĞƌĂĚŽƌ ĚĞ ďĞďŝĚĂƐ ĞƐƚĂƌ Ă ĨƵŶĐŝŽŶĂƌ ŚĄ ĂůŐƵŵĂƐ ŚŽƌĂƐ

ǀŽůƚĂƌĄĂŽŶŽƌŵĂů



125

¾ Como mudar a abertura da porta

ƐƚĞĂƉĂƌĞůŚŽƚĞŵƉŽƌƚĂƐƌĞǀĞƌƐşǀĞŝƐŵĂƐĠĞŶƚƌĞŐƵĞĐŽŵƵŵĂƉŽƌƚĂĂƌƚŝĐƵůĂĚĂăĚŝƌĞŝƚĂKŬŝƚĚĞ

ĚŽďƌĂĚŝĕĂăĞƐƋƵĞƌĚĂǀĞŵĐŽŵĂƵŶŝĚĂĚĞ;ŶĂĐĂŝǆĂͿĐĂƐŽƉƌĞƚĞŶĚĂŝŶǀĞƌƚĞƌĂĚŽďƌĂĚŝĕĂĚĂƐƵĂ

ƵŶŝĚĂĚĞ

Tipo A (para porta totalmente em vidro / aço inoxidável)

1. Dobradiça inferior (direita) 2 . Parafusos 3. Eixo da porta

4. Porta 5. Dobradiça superior (direita) 6. Parafusos de

dobradiça

7. Dobradiça superior (esquerda) 8. Tampa do furo 9. Dobradiça

inferior (esquerda)

10. Dispositivo de limite da porta 11. Aparafusar

ϭ ďƌĂĂƉŽƌƚĂĐŽŵƵŵąŶŐƵůŽĚĞϵϬŐƌĂƵƐƌĞƚŝƌĞŽƐϮƉĂƌĂĨƵƐŽƐ;ϮͿĚŽĞŝǆŽŝŶĨĞƌŝŽƌĚĂƉŽƌƚĂ;ϯͿ

ƌĞƚŝƌĞĂƉŽƌƚĂ;ϰͿƌĞƚŝƌĞĂƉůĂĐĂĚŽĞŝǆŽ;ϯͿĚĂƉŽƌƚĂ;&ŝŐͿ

Ϯ ĞƐĂƉĂƌĂĨƵƐĞŽƉĂƌĂĨƵƐŽ;ϭϭͿƐŝƚƵĂĚŽƉŽƌďĂŝǆŽĚŽďĂƚĞŶƚĞĚĂƉŽƌƚĂĞĚŽĚŝƐƉŽƐŝƚŝǀŽĚĞůŝŵŝƚĞ;ϭϬͿ

ĞǀŽůƚĞĂĐŽůŽĐĂƌŶŽůĂĚŽĞƐƋƵĞƌĚŽĚĂĞƐƚƌƵƚƵƌĂĚĂƉŽƌƚĂ;&ŝŐͿ

ϯ ZĞƚŝƌĞŽƐϯƉĂƌĂĨƵƐŽƐĚĞĚŽďƌĂĚŝĕĂ;ϲͿĚĂĚŽďƌĂĚŝĕĂƐƵƉĞƌŝŽƌ;ĚŝƌĞŝƚĂͿ;ϱͿĞƌĞŵŽǀĂ;&ŝŐͿ

ϰ ZĞƚŝƌĞŽƉŝŶŽĚĞĐŽƌĂƚŝǀŽ;ϴͿĚĂƉĂƌƚĞƐƵƉĞƌŝŽƌĞƐƋƵĞƌĚĂĚŽĂƌŵĄƌŝŽĞŝŶƐƚĂůĞĂĚŽďƌĂĚŝĕĂƐƵƉĞƌŝŽƌ

ƐŽďƌĞƐƐĂůĞŶƚĞ;ĞƐƋƵĞƌĚĂͿ;ϳͿŶĂƉĂƌƚĞƐƵƉĞƌŝŽƌĞƐƋƵĞƌĚĂĚŽĂƌŵĄƌŝŽĐŽŵϯƉĂƌĂĨƵƐŽƐ;&ŝŐͿ

ϱ ^ĞŐƵŝŶĚŽŽƉƌŽĐĞĚŝŵĞŶƚŽĂĐŝŵĂŝŶƐƚĂůĞĂĚŽďƌĂĚŝĕĂƐŽďƌĞƐƐĂůĞŶƚĞŝŶĨĞƌŝŽƌăĞƐƋƵĞƌĚĂ;ϵͿ;&ŝŐͿ

ϲ /ŶƐƚĂůĞĞĂůŝŶŚĞĂƉŽƌƚĂ

ϳ /ŶƐŝƌĂĂƐƚĂŵƉĂƐĚĞƉůĄƐƚŝĐŽƉĂƌĂĐŽďƌŝƌŽƐŽƌŝĨşĐŝŽƐ;ϴͿ

126

Tipo B (para porta fina de aço inoxidável)

1 Dobradiça inferior

(direita)

4 Porta

7 Dobradiça superior

(esquerda)

2 Parafusos

5 Dobradiça superior

(direita)

8 Dobradiça inferior

(esquerda)

3 Eixo da porta

6 Parafusos

ϭ ZĞƚŝƌĞϮƉĂƌĂĨƵƐŽƐ;ϮͿĞĚĞƐĞŐƵŝĚĂƉƵǆĞĂƉŽƌƚĂ;ϰͿĚĞĂĐŽƌĚŽĐŽŵĂĚŝƌĞĕĆŽĚĂƐĞƚĂĞĂ

ĚŽďƌĂĚŝĕĂŝŶĨĞƌŝŽƌ;ĚŝƌĞŝƚĂͿ;ϭͿĂƐƐŝŵĐŽŵŽŽĐŽŶũƵŶƚŽ;&ŝŐĞ&ŝŐͿ

Ϯ ZĞƚŝƌĞϯƉĂƌĂĨƵƐŽƐ;ϲͿĚĂĚŽďƌĂĚŝĕĂƐƵƉĞƌŝŽƌĚŝƌĞŝƚĂĞĚĞƐĞŐƵŝĚĂƌĞƚŝƌĞĂĚŽďƌĂĚŝĕĂƐƵƉĞƌŝŽƌ

ĚŝƌĞŝƚĂ;ϱͿĞĂĚŽďƌĂĚŝĕĂŝŶĨĞƌŝŽƌĚŝƌĞŝƚĂ;ϭͿ;sĞƌĨŝŐͿ

ϯ hƐĞŽƐƉĂƌĂĨƵƐŽƐƋƵĞƌĞŵŽǀĞƵĚĂƐĚŽďƌĂĚŝĕĂƐĚŽůĂĚŽĚŝƌĞŝƚŽƉĂƌĂĨŝǆĂƌĂƐĚŽďƌĂĚŝĕĂƐƐƵƉĞƌŝŽƌĞ

ŝŶĨĞƌŝŽƌĞƐƋƵĞƌĚĂ;ϳͿ;ϴͿ;ŽŶƐƵůƚĞ&ŝŐĞ&ŝŐͿ

ϰ ZŽĚĞĂƉŽƌƚĂĂϭϴϬŐƌĂƵƐĞĚĞƐĞŐƵŝĚĂŵŽŶƚĞĂƉŽƌƚĂĚĞĂĐŽƌĚŽŶĂĨŽƌŵĂŝŶǀĞƌƐĂĚĂƌĞŵŽĕĆŽ



127

¾ Esquema de armazenamento 

ĞĂĐŽƌĚŽĐŽŵĂĐŽŶĨŝŐƵƌĂĕĆŽƌĞĂůĚŽƐĞƵƉƌŽĚƵƚŽǀĞƌŝĨŝƋƵĞŽĞƐƋƵĞŵĂĚĞĂƌŵĂǌĞŶĂŵĞŶƚŽ

ƌĞƐƉĞƚŝǀŽ



dŽƚĂůϰϲŐĂƌƌĂĨĂƐ;DĄǆͿ







ĐŽŶĨŝŐƵƌĂĕĆŽŵĂŝƐĞŶĞƌŐĞƚŝĐĂŵĞŶƚĞĞĨŝĐŝĞŶƚĞƌĞƋƵĞƌĞĂƐƉƌĂƚĞůĞŝƌĂƐĞƐƚĞũĂŵĚĞŶƚƌŽĚŽĨƌŝŐŽƌşĨŝĐŽ

ŽŶƐƵůƚĞĂƐŝŵĂŐĞŶƐĂĐŝŵĂ



¾ Especificações de instalação para encastraro aparelho

Para altura 813 mm com porta totalmente em vidro ou aço inoxidável







128

Para altura 813 mm Porta de Aço Inoxidável Slim



Para altura 865 mm com porta totalmente em vidro ou aço inoxidável



129

Para altura 865 mm com Porta de Aço Inoxidável Slim



LIMPEZA E MANUTENÇÃO



¾ LIMPEZA DO SEU REFRIGERADOR DE VINHO

x ĞƐůŝŐƵĞ Ă ĞŶĞƌŐŝĂ ĚĞƐůŝŐƵĞ Ž ĂƉĂƌĞůŚŽ Ğ ƌĞŵŽǀĂ ƚŽĚŽƐ ŽƐ ŝƚĞŶƐ ŝŶĐůƵŝŶĚŽ ƉƌĂƚĞůĞŝƌĂƐ Ğ

ĐĂůŚĂƐ

x >ĂǀĞĂƐƐƵƉĞƌĨşĐŝĞƐ ŝŶƚĞƌŝŽƌĞƐ ĐŽŵ ĄŐƵĂ ŵŽƌŶĂ Ğ ƵŵĂ ƐŽůƵĕĆŽ ĚĞ ďŝĐĂƌďŽŶĂƚŽ ĚĞ ƐſĚŝŽ 

ƐŽůƵĕĆŽĚĞǀĞƐĞƌƉƌĞƉĂƌĂĚĂĐŽŵϮĐŽůŚĞƌĞƐĚĞƐŽƉĂĚĞďŝĐĂƌďŽŶĂƚŽĚĞƐſĚŝŽƉŽƌƋƵĂƌƚŽĚĞ

ĄŐƵĂ

x >ĂǀĞĂƐƉƌĂƚĞůĞŝƌĂƐĐŽŵƵŵĂƐŽůƵĕĆŽĚĞƚĞƌŐĞŶƚĞƐƵĂǀĞ

x ZĞƚŝƌĞŽĞǆĐĞƐƐŽĚĞĄŐƵĂĚĂĞƐƉŽŶũĂŽƵĚŽƉĂŶŽĂŽůŝŵƉĂƌĂĄƌĞĂĚŽƐĐŽŶƚƌŽůŽƐŽƵƋƵĂŝƐƋƵĞƌ

ƉĞĕĂƐĞůĠƚƌŝĐĂƐ

x >ĂǀĞŽĂƌŵĄƌŝŽĞǆƚĞƌŝŽƌĐŽŵĄŐƵĂŵŽƌŶĂĞĚĞƚĞƌŐĞŶƚĞůşƋƵŝĚŽŶĞƵƚƌŽŶǆĂŐƵĞďĞŵĞƐĞƋƵĞ

ĐŽŵƵŵƉĂŶŽŵĂĐŝŽĞůŝŵƉŽ



130

¾ Como substituir o filtro de carvão vegetal

x KƐ ĨŝůƚƌŽƐ ĚĞ ĐĂƌǀĆŽ ǀĞŐĞƚĂů ĞƐƚĆŽ ůŽĐĂůŝǌĂĚŽƐ ŶŽ ĐĂŶƚŽ ƐƵƉĞƌŝŽƌ ĚŝƌĞŝƚŽ ĚĞ ĐĂĚĂ ǌŽŶĂ ĚŽ

ĂƌŵĄƌŝŽĚĞǀŝŶŚŽƐ

x ďƌĂĂƉŽƌƚĂĞƌĞŵŽǀĂĂƐϮƉƌĂƚĞůĞŝƌĂƐƐƵƉĞƌŝŽƌĞƐ;ĐŽŶƐƵůƚĞZĞŵŽĕĆŽĚĂƐƉƌĂƚĞůĞŝƌĂƐͿ

x ZŽĚĞŽĨŝůƚƌŽĚĞĂĐŽƌĚŽĐŽŵĂ&ŝŐ

x ĞĂĐŽƌĚŽĐŽŵĂ&ŝŐŽĨŝůƚƌŽĚĞǀĞƐĞƌĂůŝŶŚĂĚŽĐŽŵŽƐĞŶƚĂůŚĞƐĐŽŵŽŵŽƐƚƌĂĚŽ

x WƵǆĞŽĨŝůƚƌŽƉĂƌĂĨŽƌĂ;&ŝŐͿ

x /ŶƐŝƌĂŽĨŝůƚƌŽĚĞƐƵďƐƚŝƚƵŝĕĆŽĞƚŽƌĕĂĚĞĂĐŽƌĚŽĐŽŵĂ&ŝŐƉĂƌĂƚƌĂǀĂƌŶĂƉŽƐŝĕĆŽ

x sŽůƚĞĂŝŶƐƚĂůĂƌĂƐƉƌĂƚĞůĞŝƌĂƐ



¾ Falha de energia

x ŵĂŝŽƌŝĂĚĂƐĨĂůŚĂƐĚĞĞŶĞƌŐŝĂƐĆŽĐŽƌƌŝŐŝĚĂƐĂƉſƐĂůŐƵŵĂƐŚŽƌĂƐĞŶĆŽĚĞǀĞŵĂĨĞƚĂƌĂ

ƚĞŵƉĞƌĂƚƵƌĂ ĚŽ ƐĞƵ ĂƉĂƌĞůŚŽ ƐĞ ĚŝŵŝŶƵŝƌ Ž ŶƷŵĞƌŽ ĚĞ ǀĞǌĞƐ ƋƵĞ Ă ƉŽƌƚĂ Ġ ĂďĞƌƚĂ ^Ğ Ă

ĞŶĞƌŐŝĂ ĨŝĐĂƌ ĚĞƐůŝŐĂĚĂ ƉŽƌ Ƶŵ ůŽŶŐŽ ƉĞƌşŽĚŽ ĚĞ ƚĞŵƉŽ ƐĞƌĄ ƉƌĞĐŝƐŽ ƚŽŵĂƌ ŵĞĚŝĚĂƐ

ĂĚĞƋƵĂĚĂƐƉĂƌĂƉƌŽƚĞŐĞƌŽƐĞƵĐŽŶƚĞƷĚŽ



¾ Período de férias

x Férias curtas: ĞŝǆĞŽZĞĨƌŝŐĞƌĂĚŽƌĚĞsŝŶŚŽĂĨƵŶĐŝŽŶĂƌĚƵƌĂŶƚĞƉĞƌşŽĚŽƐĚĞĨĠƌŝĂƐŝŶĨĞƌŝŽƌĞƐĂ

ƚƌġƐƐĞŵĂŶĂƐ

x Férias longas: ^Ğ Ž ĂƉĂƌĞůŚŽ ŶĆŽ ĨŽƌ ƵƚŝůŝǌĂĚŽ ĚƵƌĂŶƚĞ ǀĄƌŝŽƐ ŵĞƐĞƐ ƌĞƚŝƌĞ ƚŽĚŽƐ ŽƐ ŝƚĞŶƐ Ğ

ĚĞƐůŝŐƵĞ Ž ĂƉĂƌĞůŚŽ  >ŝŵƉĞ Ğ ƐĞƋƵĞ ĐŽŵƉůĞƚĂŵĞŶƚĞ Ž ŝŶƚĞƌŝŽƌ  WĂƌĂ ĞǀŝƚĂƌ Ž ŽĚŽƌ Ğ Ž

ĐƌĞƐĐŝŵĞŶƚŽĚŽďŽůŽƌĚĞŝǆĞĂƉŽƌƚĂůŝŐĞŝƌĂŵĞŶƚĞĂďĞƌƚĂďůŽƋƵĞĂŶĚŽͲĂƐĞŶĞĐĞƐƐĄƌŝŽ

¾ Movimentação do seu refrigerador de vinho

x ZĞŵŽǀĞƌƚŽĚŽƐŽƐŝƚĞŶƐ

x &ŝǆĂƌďĞŵƚŽĚŽƐŽƐŝƚĞŶƐƐŽůƚŽƐ;ƉƌĂƚĞůĞŝƌĂƐͿŶŽŝŶƚĞƌŝŽƌĚŽƐĞƵĂƉĂƌĞůŚŽ

x ZŽĚĞĂƉĞƌŶĂĂũƵƐƚĄǀĞůĂƚĠăďĂƐĞƉĂƌĂĞǀŝƚĂƌĚĂŶŽƐ

x dĂƉĞĂƉŽƌƚĂ

x ĞƌƚŝĨŝƋƵĞͲƐĞĚĞƋƵĞŽĂƉĂƌĞůŚŽƉĞƌŵĂŶĞĐĞƐĞŐƵƌŽŶĂƉŽƐŝĕĆŽǀĞƌƚŝĐĂůĚƵƌĂŶƚĞŽƚƌĂŶƐƉŽƌƚĞ

WƌŽƚĞũĂƚĂŵďĠŵŽĞǆƚĞƌŝŽƌĚŽĂƉĂƌĞůŚŽĐŽŵƵŵĐŽďĞƌƚŽƌŽƵĂƌƚŝŐŽƐĞŵĞůŚĂŶƚĞ



¾ Dicas para poupança de energia

x K ZĞĨƌŝŐĞƌĂĚŽƌ ĚĞ sŝŶŚŽ ĚĞǀĞ ĞƐƚĂƌ ůŽĐĂůŝǌĂĚŽ ŶĂ ĄƌĞĂ ŵĂŝƐ ĨƌŝĂ ĚĂ ĚŝǀŝƐĆŽ ůŽŶŐĞ ĚĞ

ĂƉĂƌĞůŚŽƐƉƌŽĚƵƚŽƌĞƐĚĞĐĂůŽƌĞĨŽƌĂĚĂůƵǌƐŽůĂƌĚŝƌĞƚĂ



131

PROBLEMAS COM O SEU REFRIGERADOR DE VINHO/REFRIGERADOR DE BEBIDAS?

WŽĚĞƐŽůƵĐŝŽŶĂƌŵƵŝƚŽƐƉƌŽďůĞŵĂƐĐŽŵƵŶƐĚŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽďĞďŝĚĂƐĨĂĐŝůŵĞŶƚĞƉŽƵƉĂŶĚŽ

ŽĐƵƐƚŽĚĞƵŵĂƉŽƐƐşǀĞůĐŚĂŵĂĚĂĚĞƐĞƌǀŝĕŽdĞŶƚĞĂƐƐƵŐĞƐƚƁĞƐĂďĂŝǆŽƉĂƌĂǀĞƌƐĞƉŽĚĞƌĞƐŽůǀĞƌŽ

ƉƌŽďůĞŵĂĂŶƚĞƐĚĞĐŚĂŵĂƌŽƚĠĐŶŝĐŽĚĞĂƐƐŝƐƚġŶĐŝĂ

GUIA DE RESOLUÇÃO DE PROBLEMAS

PROBLEMA

POSSÍVEL CAUSA

KƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞ

ďĞďŝĚĂƐŶĆŽĨƵŶĐŝŽŶĂ

EĆŽĞƐƚĄůŝŐĂĚŽ

KĂƉĂƌĞůŚŽĞƐƚĄĚĞƐůŝŐĂĚŽ



KĚŝƐũƵŶƚŽƌĚŝƐƉĂƌŽƵŽƵƵŵĨƵƐşǀĞůƋƵĞŝŵŽƵ

KƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞ

ďĞďŝĚĂƐŶĆŽĞƐƚĄ

ĨƌŝŽŽƐƵĨŝĐŝĞŶƚĞ

sĞƌŝĨŝƋƵĞĂĐŽŶĨŝŐƵƌĂĕĆŽĚĞĐŽŶƚƌŽůŽĚĞƚĞŵƉĞƌĂƚƵƌĂ

KĂŵďŝĞŶƚĞĞǆƚĞƌŶŽƉŽĚĞĞǆŝŐŝƌƵŵĂĐŽŶĨŝŐƵƌĂĕĆŽŵĂŝƐ

ĞůĞǀĂĚĂ



ƉŽƌƚĂĠĂďĞƌƚĂĚĞŵĂƐŝĂĚĂƐǀĞǌĞƐ



ƉŽƌƚĂŶĆŽĞƐƚĄĐŽŵƉůĞƚĂŵĞŶƚĞĨĞĐŚĂĚĂ



ŐƵĂƌŶŝĕĆŽĚĂƉŽƌƚĂŶĆŽǀĞĚĂĐŽƌƌĞƚĂŵĞŶƚĞ

>ŝŐĂĞĚĞƐůŝŐĂĨƌĞƋƵĞŶƚĞŵĞŶƚĞ

ƚĞŵƉĞƌĂƚƵƌĂĂŵďŝĞŶƚĞĠŵĂŝƐƋƵĞŶƚĞƋƵĞŽŶŽƌŵĂů

&ŽŝĂĚŝĐŝŽŶĂĚĂƵŵĂŐƌĂŶĚĞƋƵĂŶƚŝĚĂĚĞĚĞŝƚĞŶƐĂŽ

ƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞďĞďŝĚĂƐ



ƉŽƌƚĂĠĂďĞƌƚĂĚĞŵĂƐŝĂĚĂƐǀĞǌĞƐ



ƉŽƌƚĂŶĆŽĞƐƚĄĐŽŵƉůĞƚĂŵĞŶƚĞĨĞĐŚĂĚĂ



KĐŽŶ

ƚƌŽůŽĚĞƚĞŵƉĞƌĂƚƵƌĂŶĆŽĞƐƚĄĐŽƌƌĞƚĂŵĞŶƚĞ

ƌĞŐƵůĂĚŽ



ŐƵĂƌŶŝĕĆŽĚĂƉŽƌƚĂŶĆŽǀĞĚĂĐŽƌƌĞƚĂŵĞŶƚĞ

ƐůƵǌĞƐŶĆŽĨƵŶĐŝŽŶĂŵ

EĆŽĞƐƚĄůŝŐĂĚŽ

KĚŝƐũƵŶƚŽƌĚŝƐƉĂƌŽƵŽƵƵŵĨƵƐşǀĞůƋƵĞŝŵŽƵ



ůąŵƉĂĚĂĨƵŶĚŝƵ



KďŽƚĆŽĚĞůƵǌĞƐƚĄK&&

sŝďƌĂĕƁĞƐ

sĞƌŝĨŝƋƵĞƐĞŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞ

ďĞďŝĚĂƐĞƐƚĄŶŝǀĞůĂĚŽ

KƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞ

ďĞďŝĚĂƐƉĂƌĞĐĞĨĂǌĞƌŵƵŝƚŽďĂƌƵůŚŽ

KƌƵşĚŽĚĞĐŚŽĐĂůŚŽƉŽĚĞǀŝƌĚŽĨůƵǆŽĚŽƌĞĨƌŝŐĞƌĂŶƚĞŽ

ƋƵĞĠŶŽƌŵĂů



ŵĞĚŝĚĂƋƵĞĐĂĚĂĐŝĐůŽƚĞƌŵŝŶĂƉŽĚĞŽƵǀŝƌƐŽŶƐ

ĚĞ

ďŽƌďƵůŚĂƌĐĂƵƐĂĚŽƐƉĞůŽĨůƵǆŽĚĞƌĞĨƌŝŐĞƌĂŶƚĞŶŽƐĞƵ

ƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞďĞďŝĚĂƐ



ĐŽŶƚƌĂĕĆŽĞĂĞǆƉĂŶƐĆŽĚĂƐƉĂƌĞĚĞƐŝŶƚĞƌŝŽƌĞƐĚĂĐĂǀĞ

ĚĞǀŝŶŚŽƐƉŽĚĞŵƉƌŽǀŽĐĂƌĞƐƚĂůŝĚŽƐĞƌƵşĚŽƐƐŝŵŝůĂƌĞƐ

KƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞď

ĞďŝĚĂƐŶĆŽ

ĞƐƚĄŶŝǀĞůĂĚŽ

ƉŽƌƚĂŶĆŽĨĞĐŚĂĐŽƌƌĞƚĂŵĞŶƚĞ

KƌĞĨƌŝŐĞƌĂĚŽƌĚĞǀŝŶŚŽƌĞĨƌŝŐĞƌĂĚŽƌĚĞďĞďŝĚĂƐŶĆŽ

ĞƐƚĄŶŝǀĞůĂĚŽ



ƉŽƌƚĂĞƐƚĂǀĂŝŶǀĞƌƚŝĚĂĞŵĂůŝŶƐƚĂůĂĚĂ



ũƵŶƚĂĞƐƚĄƐƵũĂ



ƐƉƌĂƚĞůĞŝƌĂƐĞƐƚĆŽĨŽƌĂĚĞƉŽƐŝĕĆŽ

WĂƌĂĞŶƚƌĂƌĞŵĐŽŶƚĂƚŽĐŽŵĂĂƐƐŝƐƚġŶĐŝĂƚĠĐŶŝĐĂǀŝƐŝƚĞŶŽƐƐŽƐŝƚĞŚƚƚƉƐĐŽƌƉŽƌĂƚĞŚĂŝĞƌͲ

ĞƵƌŽƉĞĐŽŵĞŶEĂƐĞĕĆŽǁĞďƐŝƚĞĞƐĐŽůŚĂĂŵĂƌĐĂĚŽƐĞƵƉƌŽĚƵƚŽĞŽƐĞƵƉĂşƐsŽĐġƐĞƌĄ

ƌĞĚŝƌĞĐŝŽŶĂĚŽƉĂƌĂŽƐŝƚĞĞƐƉĞĐşĨŝĐŽŽŶĚĞƉŽĚĞƌĄĞŶĐŽŶƚƌĂƌŽŶƷŵĞƌŽĚĞƚĞůĞĨŽŶĞĞĨŽƌŵƵůĄƌŝŽƉĂƌĂ

ĞŶƚƌĂƌĞŵĐŽŶƚĂƚŽĐŽŵĂĂƐƐŝƐƚġŶĐŝĂƚĠĐŶŝĐĂ



132

¾ Disponibilidade de peças de reposição

x dĞƌŵſƐƚĂƚŽƐƐĞŶƐŽƌĞƐĚĞƚĞŵƉĞƌĂƚƵƌĂƉůĂĐĂƐĚĞĐŝƌĐƵŝƚŽŝŵƉƌĞƐƐŽĞĨŽŶƚĞƐĚĞůƵǌƉŽƌƵŵ

ƉĞƌşŽĚŽŵşŶŝŵŽĚĞƐĞƚĞĂŶŽƐĂƉſƐĂĐŽůŽĐĂĕĆŽŶŽŵĞƌĐĂĚŽĚĂƷůƚŝŵĂƵŶŝĚĂĚĞĚŽŵŽĚĞůŽĞŵ

ĐĂƵƐĂ

x WĞŐĂƐ ĚĞ ƉŽƌƚĂ ĚŽďƌĂĚŝĕĂƐ ĚĞ ƉŽƌƚĂ ƚĂďƵůĞŝƌŽƐ Ğ ĐĞƐƚŽƐ ƉŽƌ Ƶŵ ƉĞƌşŽĚŽ ŵşŶŝŵŽ ĚĞ ƐĞƚĞ

ĂŶŽƐĞǀĞĚĂŶƚĞƐĚĞƉŽƌƚĂƉŽƌƵŵƉĞƌşŽĚŽŵşŶŝŵŽĚĞĚĞǌĂŶŽƐĂƉſƐĂĐŽůŽĐĂĕĆŽŶŽŵĞƌĐĂĚŽ

ĚĂƷůƚŝŵĂƵŶŝĚĂĚĞĚŽŵŽĚĞůŽĞŵĐĂƵƐĂ



Definições de temperatura recomendadas



Para guardar todos os tipos de vinho

12 °C to 14 °C

Temperatura recomendada para bebidas



Champanhe NV, Espumante

6 °C

Champanhe Vintage

10 °C

Semillon branco seco, Sauvignon branco

8 °C

Gewürztraminer branco seco, Riesling

10 °C

Chardonnay branco seco

10 °C

Chardonnay Vintage

14 °C

Sauternes Monbazillac brancos doces, Ice Wines

10 °C

Sauternes Vintage brancos doces

14 °C

Beaujolais

13 °C

Pinot Noir tinto

16 °C

Pinot Noir Vintage tinto

18 °C

Cabernet tinto, Merlot, francês, australiano, neozelandês, chileno, argentino,

italiano, espanhol, californiano



18 °C

Grenache tinto, Syrah

16 °C

Para mais informações sobre o produto, consulte https://eprel.ec.europa.eu/ ou digitalize o QR na

etiqueta de energia fornecida com o aparelho



133

Slovák



ĂŬƵũĞŵĞǀĄŵǎĞƐƚĞƐŝŬƷƉŝůŝŶĄƓǀǉƌŽďŽŬ

WƌĞĚƉŽƵǎşǀĂŶşŵƐǀŽũĞũĐŚůĂĚŶŝēŬǇƐŝƉŽǌŽƌŶĞƉƌĞēşƚĂũƚĞŶĄǀŽĚŶĂƉŽƵǎŝƚŝĞĂďǇƐƚĞŵĂǆŝŵĄůŶĞǀǇƵǎŝůŝǀƓĞƚŬǇũĞũǀůĂƐƚŶŽƐƚŝsƓĞƚŬǇ

ĚŽŬƵŵĞŶƚǇƐŝŽĚůŽǎƚĞƉƌĞěĂůƓŝĞƉŽƵǎŝƚŝĞĂůĞďŽƉƌĞěĂůƓşĐŚƉŽƵǎşǀĂƚĞűŽǀdĞŶƚŽƐƉŽƚƌĞďŝēũĞƵƌēĞŶǉŝďĂŶĂƉŽƵǎŝƚŝĞǀĚŽŵĄĐŶŽƐƚŝĂůĞďŽŶĂ

ƉŽĚŽďŶĠǀǇƵǎŝƚŝĞŶĂƉƌşŬůĂĚ



- ǀŬƵĐŚǇŶŬĄĐŚƉƌĞƉƌĂĐŽǀŶşŬŽǀǀŽďĐŚŽĚŽĐŚǀŬĂŶĐĞůĄƌŝĄĐŚĂůĞďŽŶĂŝŶǉĐŚƉƌĂĐŽǀŝƐŬĄĐŚ

- ǀƉŽĚŶŝŬŽĐŚƉƌĞŚŽƐƛŽǀǀŚŽƚĞůŽĐŚŵŽƚĞůŽĐŚĂǀŝŶǉĐŚƉƌŽƐƚƌĞĚŝĂĐŚƌĞǌŝĚĞŶĐŝĄůŶĞŚŽƚǇƉƵ

- ǀƵďǇƚŽǀŶŝĂĐŚĂǀƉƌĞŶĂũşŵĂŶǉĐŚŝǌďĄĐŚ;ΘͿ

- ƉƌĞŬĂƚĞƌŝŶŐŽǀĠƐůƵǎďǇĂƉŽĚŽďŶĠƉŽƵǎŝƚŝĞŵŝŵŽŵĂůŽŽďĐŚŽĚŶĠŚŽƉƌĞĚĂũĂ



dĞŶƚŽƐƉŽƚƌĞďŝēƐĂƐŵŝĞƉŽƵǎşǀĂƛŝďĂŶĂƐŬůĂĚŽǀĂŶŝĞƉŽƚƌĂǀşŶŬĂǎĚĠŝŶĠƉŽƵǎŝƚŝĞƐĂƉŽǀĂǎƵũĞǌĂŶĞďĞǌƉĞēŶĠĂǀǉƌŽďĐĂǀƉƌşƉĂĚĞƉŽƌƵƓĞŶŝĂ

ƉŽŬǇŶŽǀŶĞƉƌĞďĞƌĄǎŝĂĚŶƵǌŽĚƉŽǀĞĚŶŽƐƛKŬƌĞŵƚŽŚŽƐĂŽĚƉŽƌƷēĂŶĞǌĂďƷĚĂƛŶĂƉŽĚŵŝĞŶŬǇǌĄƌƵŬǇ



BEZPEČNOSTÉ PREDPISY

WŽǌŽƌŶĞ Ɛŝ ƉƌĞēşƚĂũƚĞ ŶĄǀŽĚ ŶĂ ŽďƐůƵŚƵ Ă ŝŶƓƚĂůĄĐŝƵ KďƐĂŚƵũƷ ĚƀůĞǎŝƚĠ ŝŶĨŽƌŵĄĐŝĞ Ž ƚŽŵ ĂŬŽ ƐƉŽƚƌĞďŝē

ŝŶƓƚĂůŽǀĂƛ ƉŽƵǎşǀĂƛ Ă ĂŬŽ ŶĂ ŸŽŵ ǀǇŬŽŶĄǀĂƛ ƷĚƌǎďƵ sǉƌŽďĐĂ ŶĞƉƌĞďĞƌĄ ǎŝĂĚŶƵ ǌŽĚƉŽǀĞĚŶŽƐƛ ǀ ƉƌşƉĂĚĞ

ŶĞĚŽĚƌǎĂŶŝĂ ƉŽŬǇŶŽǀ Ă ǀĂƌŽǀĂŶş sƓĞƚŬƵ ĚŽŬƵŵĞŶƚĄĐŝƵ Ɛŝ ŽĚůŽǎƚĞ ĂďǇ ƐƚĞ ũƵ ŵĂůŝ ŬĚŝƐƉŽǌşĐŝŝ ŶĂ ďƵĚƷĐĞ

ƉŽƵǎŝƚŝĞĂůĞďŽƉƌĞěĂůƓşĐŚǀůĂƐƚŶşŬŽǀ



x Pred zapojením spotrebiča do elektrickej siete odstrá{

{

te v

etok

obalový materiál a prepravné ochranné prvky. Deti udržujte mimo

obalového materiálu a jeho častí. Nebezpečenstvo udusenia

skladacími kartónmi a plastovou fóliou!

x Nechajte ho pred zapnutím postáť aspo

{

4 hodiny, aby sa olej

kompresoru ustálil, ak sa prepravoval v horizontálnej polohe

x Po dodaní skontrolujte, či výrobok nie je po

kodený a či sú v

etky časti a príslu

enstvo v dokonalom stave

x Nepo

kodzujte chladiaci okruh

x Vetracie otvory na kryte spotrebiča alebo na

truktúre

zabudovania udržiavajte nezakryté, bez prekážok

x Miesto kompresora nikdy neumývajte vodou, po vyčistení ho

dôkladne utrite suchou handričkou, aby sa predi

lo hrdzaveniu

x Zariadenie musia prená

ať minimálne dve osoby, pretože je

ťažké.

x Zariadenie nain

talujte a vyrovnajte na mieste, ktoré je vhodné

svojou veľkosťou a využitím.

x Uistite sa, že elektrické informácie na typovom

títku súhlasia s

napájaním. Ak to tak nie je, kontaktujte elektrikára.

x Zariadenie je v prevádzke pri 220



240 VAC/50 Hz napájaní.

Abnormálne kolísanie napätia môže spôsobiť, že sa prístroj

nespustí, po

kodí sa regulátor teploty alebo kompresor alebo sa

môže pri prevádzke vyskytnúť neobvyklý hluk. V takom prípade

musíte namontovať automatický regulátor.

x Len pre Veľkú Britániu: Napájací kábel zariadenia je vybavený 3-

káblovou (uzem

{

ovacou) zástrčkou, ktorá sa hodí do

tandardnej

3-káblovej (uzemnenej) zásuvky. Tretí kolík (uzemnenie) nikdy



134

neodrezávajte ani neodstra{

{

ujte. Po in

talácii spotrebiča musí

byť zástrčka prístupná.

x Uistite sa, aby sa kábel napájania nezachytil počas a po

presúvaní/prená

aní spotrebiča pod spotrebičom, aby sa

zabránilo prerezaniu alebo po

kodeniu kábla napájania. Ak do

lo k po

kodeniu napájacieho kábla, musí ho vymeniť výrobca, jeho

servisný zástupca alebo podobne spôsobilá osoba, aby nedo

lo k

nebezpečenstvu

x Spotrebič nein

talujte vo vlhkom, mastnom ani pra

nom

prostredí a nevystavujte ho priamemu slnečnému svetlu ani vode

x Spotrebič nein

talujte v blízkosti ohrievačov ani horľavých

materiálov

x PRE spotrebiče s mraziacim boxom: v prípade výpadku prúdu

neotvárajte veko. Ak bude porucha pretrvávať krat

ie, než je

uvedené na typovom

títku (čas zvy

ovania teploty), nemalo by

to mať na zmrazené potraviny žiadny vplyv. V prípade dlh

ieho

výpadku treba potraviny skontrolovať a okamžite skonzumovať,

prípadne tepelne upraviť a následne znova zmraziť.

x Ak sa vám zdá, že sa veko spotrebiča bezprostredne po zatvorení

otvára veľmi sťažka, nie je to dôvod na obavu. Je to spôsobené

rozdielom tlaku, ktorý sa po niekoľkých minútach vyrovná, takže sa

veko bude dať znova normálne otvoriť.

x V zariadení neskladujte lieky, baktérie ani chemické látky. Toto

zariadenie je domáci spotrebič. Neodporúčame vám, aby ste v

{

skladovali materiály, ktoré vyžadujú presné teploty.

x Elektrický napájací kábel príli

neťahajte a neohýbajte, ani sa ho

nedotýkajte mokrými rukami

x V spotrebiči neskladujte produkty, ktoré obsahujú horľavé hnacie

plyny (napr. spreje) alebo výbu

né látky. Nebezpečenstvo

výbuchu!

x Na chladničku neumiest

{

ujte nestabilné predmety (ťažké

predmety, nádoby naplnené vodou), aby nedo

lo k zraneniu osôb

následkom pádu alebo úrazu elektrickým prúdom po kontakte s

vodou.

x Vnútri oddelenia na skladovanie potravín v spotrebiči nepoužívajte

elektrické spotrebiče, s výnimkou typov spotrebičov povolených zo

strany výrobcu

x Nedotýkajte sa vnútorných prvkov chladenia, najmä mokrými

rukami, aby sa predi

lo prasknutiu alebo zraneniu



135

x Ohrozené sú deti, osoby so zníženými fyzickými, mentálnymi alebo

duУ

evnými schopnosťami, ako aj osoby, ktoré nemajú dostatočné

znalosti o bezpečnej prevádzke spotrebiča. Uistite sa, že deti a

zraniteľné osoby chápu nebezpečenstvá. Osoba zodpovedná za

bezpečnosť musí dohliadať alebo in

truovať deti a zraniteľné

osoby, ktoré používajú spotrebič. Spotrebič môžu používať iba deti

star

ie ako 8 rokov.

x Deti sa nesmú hrať so spotrebičom

x Deti vo veku od 3 do 8 rokov môžu vkladať a vykladať predmety zo

spotrebiča

x PRE spotrebiče s mraziacim boxom: v mraziacom boxe neskladujte

kvapaliny vo fľa

iach alebo plechovkách (najmä sýtené nápoje).

Fľa

e a plechovky môže roztrhnúť!

x PRE spotrebiče s mraziacim boxom: mrazené potraviny vybrané

priamo z mraziaceho boxu si nikdy nedávajte do úst.

Nebezpečenstvo omrzlín!

x Plastové diely a tesnenie dverí udržujte bez oleja a mastnoty. V

opačnom prípade budú plastové časti a tesnenie dverí priepustné.

x Pred vykonaním akéhokoľvek úkonu vytiahnite elektrickú

zástrčku z elektrickej zásuvky

x Na urýchlenie odmrazovania spotrebiča nepoužívajte mechanické

nástroje ani iné prostriedky, pokiaľ ich neodporučil výrobca

x Na odstra

{

ovanie námrazy nepoužívajte

picaté alebo ostré

predmety, ako sú nože alebo vidličky. Na odmrazovanie nikdy

nepoužívajte fény, elektrické ohrievače alebo iné podobné

elektrické spotrebiče

x Odporúča sa udržiavať zástrčku kábla čistú. Zvy

ky prachu na

zástrčke by mohli spôsobiť požiar

x Zariadenie sa nepokú

ajte sami opravovať, rozoberať alebo

upravovať. V prípade opravy vždy kontaktujte ná

zákaznícky

servis.

x Počas čistenia alebo údržby spotrebiča dohliadajte na deti.

x Studené sklenené poličky nečistite horúcou vodou. Náhla zmena

teploty môže spôsobiť rozbitie skla.

x VAROVANIE: Rúry chladiaceho okruhu prená

ajú malé množstvo

ekologicky nezávadného, ale horľavého chladiva (R600a) a

izolačného plynu (cyklopentán). Nepo

kodzuje ozónovú vrstvu a

nezvy

uje skleníkový efekt. Ak chladivo unikne, môže vám poraniť

oči alebo sa vznietiť.

x V prípade po

kodenia chladiaceho okruhu:

- Vypnite spotrebič a vytiahnite sieťovú zástrčku,



136

- Premiestnite otvorený ohe{

{

a/alebo zdroje vznietenia mimo

spotrebiča,

- Miestnosť niekoľko minút dôkladne vyvetrajte,

- Kontaktujte zákaznícky servis.

x VAROVANIE: Nepo

koďte zástrčku ani napájací kábel. Mohlo by

dôjsť k zásahu elektrickým prúdom alebo požiaru.

x VAROVANIE: Nepoužívajte viacnásobné prenosné zásuvky ani

prenosné napájacie káble. Neodporúčame používanie

predlžovacích káblov a viaccestných adaptérov.

x Na vrchnú časť spotrebiča si nesadajte ani nestúpajte. Mohli by ste

sa zraniť alebo po

kodiť spotrebič. Tento spotrebič nie je určený

na stohovanie s akýmikoľvek inými spotrebičmi.

x Výrobok je navrhnutý a skon

truovaný iba na používanie v

domácnosti

x Môžu sa používať iba originálne diely dodávané výrobcom. Výrobca

zaručuje, že iba tieto diely vyhovujú bezpečnostným požiadavkám.

x Otváranie dverí na dlh

í čas môže spôsobiť značné zvý

enie

teploty v priehradkách spotrebiča

x Pravidelne čistite povrchy, ktoré môžu prísť do kontaktu s

potravinami aj prístupné drenážne systémy

x Nádrž na čistú vodu vyčistite, ak sa nepoužívala počas 48 hodín;

prepláchnite systém vody napojený na prívod vody, ak sa voda

nečerpala v priebehu 5 dní

x Surové mäso a ryby uchovávajte v chladničke vo vhodných

nádobách tak, aby neboli v kontakte s inými potravinami alebo aby

na ne nekvapkali

x Priehradky na mrazené potraviny s dvomi hviezdičkami (ak sa v

spotrebiči nachádzajú) sú vhodné na uchovávanie predmrazených

potravín, uchovávanie alebo tvorbu zmrzliny a tvorbu ľadových

kociek

x Jedno-, dvoj- a trojhviezdičkové priehradky (ak sa v spotrebiči

nachádzajú) nie sú vhodné na mrazenie čerstvých potravín

x Ak sa spotrebič ponechá dlh

ie obdobie prázdny, vypnite,

odmrazte, vyčistite, osu

te ho a nechajte otvorené dvierka, aby sa

predi

lo tvorbe plesne v spotrebiči

x V prípade spotrebičov na uchovávanie vína: tento spotrebič je

určený výlučne na uchovávanie vína

x V prípade voľne stojaceho spotrebiča: tento chladiaci spotrebič nie

je určený na použitie ako vstavaný spotrebič

x V prípade spotrebičov bez

tvorhviezdičkového oddelenia: tento

chladiaci spotrebič nie je vhodný na mrazenie potravín

137

Likvidácia starých spotrebičov

dŽƚŽ ǌĂƌŝĂĚĞŶŝĞ ũĞ ŽǌŶĂēĞŶĠ ƉŽĚűĂ ĞƵƌſƉƐŬĞũ ƐŵĞƌŶŝĐĞ ϮϬϭϮϭϵj Ž ŽĚƉĂĚĞ ǌ ĞůĞŬƚƌŝĐŬǉĐŚ Ă

ĞůĞŬƚƌŽŶŝĐŬǉĐŚǌĂƌŝĂĚĞŶş;KͿ

K ŽďƐĂŚƵũĞ ǌŶĞēŝƐƛƵũƷĐĞ ůĄƚŬǇ ;ŬƚŽƌĠ ŵƀǎƵ ŵĂƛ ŶĞŐĂƚşǀŶǇ ĚŽƉĂĚ ŶĂ ǎŝǀŽƚŶĠ ƉƌŽƐƚƌĞĚŝĞͿ Ă

ǌĄŬůĂĚŶĠŬŽŵƉŽŶĞŶƚǇ;ŬƚŽƌĠũĞŵŽǎŶĠŽƉćƚŽǀŶĞƉŽƵǎŝƛͿ:ĞĚƀůĞǎŝƚĠĂďǇƐĂƐKŵĂŶŝƉƵůŽǀĂůŽĂŬŽ

ƐŽ ƓƉĞĐŝĄůŶǇ ŽĚƉĂĚŽŵ ĂďǇ ƐĂ ŽĚƐƚƌĄŶŝůŝ Ă ƐƉƌĄǀŶĞ ǌůŝŬǀŝĚŽǀĂůŝ ǀƓĞƚŬǇ ǌŶĞēŝƐƛƵũƷĐĞ ůĄƚŬǇ Ă ĂďǇ ƐĂ

ǌŚŽĚŶŽƚŝůŝĂƌĞĐǇŬůŽǀĂůŝǀƓĞƚŬǇŵĂƚĞƌŝĄůǇ

:ĞĚŶŽƚůŝǀĐŝ ŵƀǎƵ ǌŽŚƌĄǀĂƛ ĚƀůĞǎŝƚƷ ƌŽůƵ Ɖƌŝ ǌĂďĞǌƉĞēŽǀĂŶş ƚŽŚŽ ĂďǇ ƐĂ ǌ K ŶĞƐƚĂů ƉƌŽďůĠŵ

ǎŝǀŽƚŶĠŚŽƉƌŽƐƚƌĞĚŝĂƉŽƚƌĞďŶĠũĞĚŽĚƌǎŝĂǀĂƛŶŝĞŬŽűŬŽǌĄŬůĂĚŶǉĐŚƉƌĂǀŝĚŝĞů

- ^KƐĂŶĞƐŵŝĞŵĂŶŝƉƵůŽǀĂƛĂŬŽƐĚŽŵŽǀǉŵŽĚƉĂĚŽŵ

- K ũĞ ƉŽƚƌĞďŶĠ ŽĚŽǀǌĚĂƛ ǀ ƉƌşƐůƵƓŶǉĐŚ ǌďĞƌŶǉĐŚ ƐƚƌĞĚŝƐŬĄĐŚ ƐƉƌĂǀŽǀĂŶǉĐŚ ŽďĐŽƵ ĂůĞďŽ

ƌĞŐŝƐƚƌŽǀĂŶǉŵŝ ƐƉŽůŽēŶŽƐƛĂŵŝ s ŵŶŽŚǉĐŚ ŬƌĂũŝŶĄĐŚ ƐĂ ǀǇŬŽŶĄǀĂ ǀǇǌĚǀŝŚŶƵƚŝĞ ǀĞűŬĠŚŽ K ǀ

ĚŽŵĄĐŶŽƐƚŝĂĐŚ

s ŵŶŽŚǉĐŚ ŬƌĂũŝŶĄĐŚ ŵƀǎĞƚĞ Ɖƌŝ ŬƷƉĞ ŶŽǀĠŚŽ ƐƉŽƚƌĞďŝēĂ ǀƌĄƚŝƛ ƐƚĂƌǉ ƉƌĞĚĂũĐŽǀŝ ŬƚŽƌǉ ũĞƉŽǀŝŶŶǉ

ǀǇǌĚǀŝŚŶƷƛ ŚŽ ďĞǌƉůĂƚŶĞ ƐǇƐƚĠŵŽŵ ũĞĚŶĠŚŽ ƐƚĂƌĠŚŽ ǌĂƌŝĂĚĞŶŝĂ ǌĂ ũĞĚŶŽ ŶŽǀĠ ǌĂƌŝĂĚĞŶŝĞ

ĞŬǀŝǀĂůĞŶƚŶĠŚŽƚǇƉƵĂƐƌŽǀŶĂŬǉŵŝĨƵŶŬĐŝĂŵŝĂŬŽŵĄŽĚŽǀǌĚĄǀĂŶĠǌĂƌŝĂĚĞŶŝĞ

Zhoda

KǌŶĂēĞŶşŵƚŽŚƚŽǀǉƌŽďŬƵǌŶĂēŬŽƵ

ƉŽƚǀƌĚǌƵũĞŵĞǌŚŽĚƵƐŽǀƓĞƚŬǉŵŝƌĞůĞǀĂŶƚŶǉŵŝĞƵƌſƉƐŬǇŵŝ

ďĞǌƉĞēŶŽƐƚŶǉŵŝǌĚƌĂǀŽƚŶǉŵŝĂ ĞŶǀŝƌŽŶŵĞŶƚĄůŶǇŵŝƉŽǎŝĂĚĂǀŬĂŵŝŬƚŽƌĠ ƐĂǀƉƌĄǀŶǇĐŚ ƉƌĞĚƉŝƐŽĐŚ

ǀǌƛĂŚƵũƷŶĂƚĞŶƚŽǀǉƌŽďŽŬ

Záruka

DŝŶŝŵĄůŶĂǌĄƌƵŬĂũĞϮƌŽŬǇƉƌĞŬƌĂũŝŶǇjϯƌŽŬǇƉƌĞdƵƌĞĐŬŽϭƌŽŬƉƌĞ^ƉŽũĞŶĠŬƌĄűŽǀƐƚǀŽϭƌŽŬ

ƉƌĞZƵƐŬŽϯƌŽŬǇƉƌĞaǀĠĚƐŬŽϮƌŽŬǇƉƌĞ^ƌďƐŬŽϱƌŽŬŽǀƉƌĞEſƌƐŬŽϭƌŽŬƉƌĞDĂƌŽŬŽϲŵĞƐŝĂĐŽǀ

ƉƌĞůǎşƌƐŬŽdƵŶŝƐŬŽŶĞǀǇǎĂĚƵũĞǎŝĂĚŶƵƉƌĄǀŶƵǌĄƌƵŬƵ

Úspora energie

ŬĐŚĐĞƚĞǌǀǉƓŝƛƷƐƉŽƌƵĞŶĞƌŐŝĞŽĚƉŽƌƷēĂŵĞǀĄŵ

x ^ƉŽƚƌĞďŝēŶĂŝŶУ ƚĂůƵũƚĞěĂůĞŬŽŽĚ ǌĚƌŽũŽǀƚĞƉůĂĂŶĞǀǇƐƚĂǀƵũƚĞŚŽƉƌŝĂŵĞŵƵƐůŶĞēŶĠŵƵ

ǎŝĂƌĞŶŝƵhŵŝĞƐƚŶŝƚĞŚŽǀĚŽďƌĞǀĞƚƌĂŶĞũŵŝĞƐƚŶŽƐƚŝ

x ŽƐƉŽƚƌĞďŝēĂŶĞǀŬůĂĚĂũƚĞƚĞƉůĠũĞĚŶĄĂďǇƐƚĞǌĂďƌĄŶŝůŝǌǀǉУ ĞŶŝƵƚĞƉůŽƚǇǀŶƷƚƌŝēŽďǇǌĂƐĞ

ƐƉƀƐŽďŝůŽŶĞƉƌĞƚƌǎŝƚƷēŝŶŶŽƐƛ ŬŽŵƉƌĞƐŽƌĂ

x WŽƚƌĂǀŝŶǇŶĞŬůĂěƚĞƚĞƐŶĞďůşǌŬŽƐĞďĂĂŽŬŽůŽƐƚŝĞŶĂďǇƐĂǌĂŝƐƚŝůĂĐŝƌŬƵůĄĐŝĂǀǌĚƵĐŚƵ

x ŬũĞǀŶƷƚƌŝƐƉŽƚƌĞďŝēĂűĂĚĂŶĄŵƌĂǌĂŽĚŵƌĂǌƚĞŚŽƵűĂŚēşƐĂƚǉŵƉƌĞƐƚƵƉƚĞƉůĂ

x sƉƌşƉĂĚĞǀǉƉĂĚŬƵĞůĞŬƚƌŝĐŬĠŚŽŶĂƉĄũĂŶŝĂƐĂŽĚƉŽƌƷēĂŶĞĐŚĄǀĂƛĚǀĞƌĞĐŚůĂĚŶŝēŬǇǌĂƚǀŽƌĞŶĠ

x ǀĞƌĞŽƚǀĄƌĂũƚĞĂŶĞĐŚĄǀĂũƚĞŝĐŚŽƚǀŽƌĞŶĠēŽŶĂũŬƌĂƚУ ŝĞ

x sǇǀĂƌƵũƚĞƐĂŶĂƐƚĂǀĞŶŝƵƉƌşůŝУ ŶşǌŬĞũƚĞƉůŽƚǇ

x KĚƐƚƌĄ{ ƚĞƉƌĂĐŚǌŽǌĂĚŶĞũŵƌŝĞǎŬǇƐƉŽƚƌĞďŝēĂ



138

POKYNY NA INŠTALÁCIU

¾ Pred použitím chladničky na víno

x KĚƐƚƌĄŸƚĞǀŽŶŬĂũƓşĂǀŶƷƚŽƌŶǉŽďĂů

x WƌĞĚƉƌŝƉŽũĞŶşŵĐŚůĂĚŶŝēŬǇŶĂǀşŶŽŬǌĚƌŽũƵŶĂƉĄũĂŶŝĂũƵŶĞĐŚĂũƚĞƐƚĄƛƉƌŝďůŝǎŶĞϮŚŽĚŝŶǇǀŽ

ǀǌƉƌŝĂŵĞŶĞũƉŽůŽŚĞŶşǎŝƐĂƚǉŵŵŽǎŶŽƐƛƉŽƌƷĐŚǀĐŚůĂĚŝĂĐŽŵƐǇƐƚĠŵĞǀĚƀƐůĞĚŬƵ

ŵĂŶŝƉƵůĄĐŝĞƉŽēĂƐƉƌĞƉƌĂǀǇ

x sŶƷƚŽƌŶǉƉŽǀƌĐŚƵŵǇƚĞǀůĂǎŶŽƵǀŽĚŽƵĂŵćŬŬŽƵŚĂŶĚƌŝēŬŽƵ

x dĞŶƚŽƐƉŽƚƌĞďŝēũĞƵƌēĞŶǉŶĂƉŽƵǎŝƚŝĞǀĚŽŵĄĐŶŽƐƚŝĂŶĂƉŽĚŽďŶĠƉŽƵǎŝƚŝĂŶĂƉƌşŬůĂĚ

ʹǀŬƵĐŚǇŶŬĄĐŚƉƌĞƉƌĂĐŽǀŶşŬŽǀǀŽďĐŚŽĚŽĐŚǀŬĂŶĐĞůĄƌŝĄĐŚĂůĞďŽŶĂŝŶǉĐŚƉƌĂĐŽǀŝƐŬĄĐŚ

ʹǀƉŽűŶŽŚŽƐƉŽĚĄƌƐŬǇĐŚĚŽŵŽĐŚĂŵŝĞƐƚŶŽƐƚŝĂĐŚŬůŝĞŶƚŽǀǀŚŽƚĞůŽĐŚŵŽƚĞůŽĐŚĂŝŶǉĐŚ

ŽďǇƚŶǉĐŚƉƌŽƐƚƌĞĚŝĂĐŚ

ʹǀŽďũĞŬƚŽĐŚŶĂƉƌĞŶŽĐŽǀĂŶŝĞƐƌĂŸĂũŬĂŵŝ

ʹǀƐƚƌĂǀŽǀĂĐşĐŚƐůƵǎďĄĐŚĂƉŽĚŽďŶǉĐŚƉŽƵǎŝƚŝĂĐŚ

x WƌŝůŝŬǀŝĚĄĐŝŝƐƉŽƚƌĞďŝēĂǀǇďĞƌƚĞĂƵƚŽƌŝǌŽǀĂŶĠŵŝĞƐƚŽůŝŬǀŝĚĄĐŝĞ



¾ Inštalácia vašej chladničky na víno

x dĞŶƚŽ ƐƉŽƚƌĞďŝē ũĞ ƵƌēĞŶǉ ŶĂ ŝŶƓƚĂůĄĐŝƵ ǀŽ ǀŽűŶŽŵ ƐƚŽũŝ ĂůĞďŽ ǀƐƚĂǀĂŶǉ ;ƉůŶĞ ǌĂƉƵƐƚĞŶǉͿ

;ƉŽǌƌŝƵŵŝĞƐƚŶĞŶŝĞŶĄůĞƉŬǇŶĂǌĂĚŶĞũƐƚƌĂŶĞƚŽŚƚŽƐƉŽƚƌĞďŝēĂͿ

x Tento spotrebič je určený výhradne na skladovanie vína alebo nápojov.

x hŵŝĞƐƚŶŝƚĞ ĐŚůĂĚŶŝēŬƵ ŶĂ ǀşŶŽ ŶĂ ĚŽƐƚĂƚŽēŶĞ ƉĞǀŶƷ ƉŽĚůĂŚƵ ĂďǇ ũƵ ƉŽ ƉůŶŽŵ ŶĂůŽǎĞŶş

ƵŶŝĞƐůĂ Ŭ ĐŚĐĞƚĞ ǀǇƌŽǀŶĂƛ ĐŚůĂĚŶŝēŬƵ ŶĂ ǀşŶŽ ŶĂƐƚĂǀƚĞ ƉƌĞĚŶƷ ǀǇƌŽǀŶĄǀĂĐĞũ ŶŽŚƵ ǀ

ƐƉŽĚŶĞũēĂƐƚŝĐŚůĂĚŶŝēŬǇŶĂǀşŶŽ

x dĞŶƚŽƐƉŽƚƌĞďŝēƉŽƵǎşǀĂŚŽƌűĂǀĠĐŚůĂĚŝǀŽƚĂŬǎĞƉŽēĂƐƉƌĞƉƌĂǀǇŶŝŬĚǇŶĞƉŽƓŬŽěƚĞĐŚůĂĚŝĂĐĞ

ƉŽƚƌƵďŝĂhŵŝĞƐƚŶŝƚĞĐŚůĂĚŶŝēŬƵŶĂǀşŶŽ ŵŝŵŽĚŽƐĂŚƵƉƌŝĂŵĞŚŽ ƐůŶĞēŶĠŚŽƐǀĞƚůĂĂǌĚƌŽũĂ

ƚĞƉůĂ;ƐƉŽƌĄŬŬƷƌĞŶŝĞƌĂĚŝĄƚŽƌĂƚěͿWƌŝĂŵĞƐůŶĞēŶĠƐǀĞƚůŽŵƀǎĞŽǀƉůǇǀŶŝƛĂŬƌǇůŽǀǉƉŽǀůĂŬĂ

ƚĞƉĞůŶĠ ǌĚƌŽũĞ ŵƀǎƵǌǀǉƓŝƛ ƐƉŽƚƌĞďƵ ĞůĞŬƚƌŝŶǇ DŝŵŽƌŝĂĚŶĞ ŶşǌŬĞ ƚĞƉůŽƚǇ ƉƌŽƐƚƌĞĚŝĂ ŵƀǎƵ

ƐƉƀƐŽďŝƛĂũŶĞƐƉƌĄǀŶƵƉƌĞǀĄĚǌŬƵǌĂƌŝĂĚĞŶŝĂ

x EĞĚĄǀĂũƚĞũĞĚŶŽƚŬƵĚŽǀůŚŬǉĐŚŵŝĞƐƚ

x WƌŝƉŽũƚĞ ĐŚůĂĚŶŝēŬƵ ŶĂ ǀşŶŽ ĚŽ ǀǇŚƌĂĚĞŶĞũ ƐƉƌĄǀŶĞ ƵǌĞŵŶĞŶĞũ ǌĄƐƵǀŬǇ Ă ǎŝĂĚŶǇĐŚ

ŽŬŽůŶŽƐƚş ŶĞŽĚƌĞǎƚĞ ĂŶŝ ŶĞŽĚƐƚƌĂŸƵũƚĞ ƚƌĞƚş ;ƵǌĞŵŸŽǀĂĐşͿ ŬŽůşŬ ĞůĞŬƚƌŝĐŬĠŚŽ ŶĂƉĄũĂĐŝĞŚŽ

ŬĄďůĂ K ǀƓĞƚŬǉĐŚ ŽƚĄǌŬĂĐŚ Ž ĞůĞŬƚƌŝĐŬŽŵ ŶĂƉĄũĂŶş Ă ƵǌĞŵŶĞŶş ƐĂ ƉŽƌĂěƚĞ ƉƌŝĂŵŽ Ɛ

ǀǇƓŬŽůĞŶǉŵĞůĞŬƚƌŝŬĄƌŽŵĂůĞďŽƉƌĂĐŽǀŶşŬŽŵĂƵƚŽƌŝǌŽǀĂŶĠŚŽƐĞƌǀŝƐŶĠŚŽƐƚƌĞĚŝƐŬĂǀǉƌŽďŬŽǀ

ĚĂŶĞũǌŶĂēŬǇ



¾ Pozor

x ^ŬůĂĚƵũƚĞǀşŶŽǀǌĂƉĞēĂƚĞŶǉĐŚĨűĂƓŝĂĐŚ

x EĞƉƌĞƉůŸƵũƚĞƐŬƌŝŸƵ

x EĞŽƚǀĄƌĂũƚĞĚǀĞƌĞƉŽŬŝĂűƚŽŶŝĞũĞƉŽƚƌĞďŶĠ

x EĞǌĂŬƌǉǀĂũƚĞ ƉŽůŝĐĞ ŚůŝŶşŬŽǀŽƵ ĨſůŝŽƵ ĂůĞďŽ ŝŶǉŵ ŵĂƚĞƌŝĄůŽŵ ŬƚŽƌǉ ďǇ ŵŽŚŽů ďƌĄŶŝƛ

ƉƌƷĚĞŶŝƵǀǌĚƵĐŚƵ

x Ŭ ũĞ ĐŚůĂĚŶŝēŬĂ ŶĂ ǀşŶŽ ĚůŚŽĚŽďŽ ƐŬůĂĚŽǀĂŶĄ ďĞǌ ƉŽƵǎŝƚŝĂ ŽĚƉŽƌƷēĂ ƐĂ ƉŽ ƐƚĂƌŽƐƚůŝǀŽŵ

ǀǇēŝƐƚĞŶş ŶĞĐŚĂƛ ĚǀŝĞƌŬĂ ŽƚǀŽƌĞŶĠ ĂďǇ ŵŽŚŽů ǀǌĚƵĐŚ ĐŝƌŬƵůŽǀĂƛ ǀŶƷƚƌŝ ƐŬƌŝŶĞ ĂďǇ

ŶĞĚŽĐŚĄĚǌĂůŽŬƚǀŽƌďĞŬŽŶĚĞŶǌĄĐŝĞƉůĞƐŶşĂůĞďŽǌĄƉĂĐŚƵ



¾ Limitné hodnoty okolitej teploty

dĞŶƚŽ ƐƉŽƚƌĞďŝē ũĞ ŶĂǀƌŚŶƵƚǉ ŶĂ ƉƌĞǀĄĚǌŬƵ Ɖƌŝ ŽŬŽůŝƚǉĐŚ ƚĞƉůŽƚĄĐŚ ƐƚĂŶŽǀĞŶǉĐŚ ũĞŚŽ ƚĞƉůŽƚŶŽƵ

ƚƌŝĞĚŽƵǀǇǌŶĂēĞŶŽƵŶĂŵĞŶŽǀŝƚŽŵƓƚşƚŬƵ

x ZŽǌƓşƌĞŶĄŵŝĞƌŶĂ;^EͿƚĞŶƚŽĐŚůĂĚŝĂĐŝƐƉŽƚƌĞďŝēũĞƵƌēĞŶǉŶĂƉŽƵǎşǀĂŶŝĞƉƌŝƚĞƉůŽƚĞŽŬŽůŝĂ

ŽĚϭϬΣĚŽϯϮΣ

x DŝĞƌŶĂ;EͿƚĞŶƚŽĐŚůĂĚŝĂĐŝƐƉŽƚƌĞďŝēũĞƵƌēĞŶǉŶĂƉŽƵǎşǀĂŶŝĞƉƌŝƚĞƉůŽƚĞŽŬŽůŝĂŽĚϭϲΣĚŽ

ϯϮΣ

x ^ƵďƚƌŽƉŝĐŬĄ;^dͿƚĞŶƚŽĐŚůĂĚŝĂĐŝƐƉŽƚƌĞďŝēũĞƵƌēĞŶǉŶĂƉŽƵǎşǀĂŶŝĞƉƌŝƚĞƉůŽƚĞŽŬŽůŝĂŽĚ

ϭϲΣĚŽϯϴΣ

139

x dƌŽƉŝĐŬĄ;dͿƚĞŶƚŽĐŚůĂĚŝĂĐŝƐƉŽƚƌĞďŝēũĞƵƌēĞŶǉŶĂƉŽƵǎşǀĂŶŝĞƉƌŝƚĞƉůŽƚĞŽŬŽůŝĂŽĚϭϲΣĚŽ

ϰϯΣ

POUŽÍVANIE CHLADNIČKY NA VÍNO/CHLADNIČKY NA NÁPOJE

A NASTAVENIE REGULÁCIE TEPLOTY

¾ Pokyny pre ovládací systém

x Tlačidlo „ “

WƌĞ ŽǀůĄĚĂŶŝĞ ǌĂƉŶƵƚŝĂǀǇƉŶƵƚŝĂ ƚŽŚƚŽ ƐƉŽƚƌĞďŝēĂ ;ƐƚůĂēƚĞ Ă ƉŽĚƌǎƚĞ ƚŝĞƚŽ ƚůĂēŝĚůĄ ƉƌŝďůŝǎŶĞ ϯ

ƐĞŬƵŶĚǇͿ

x Tlačidlo „

“

WƌĞŽǀůĄĚĂŶŝĞǌĂƉŶƵƚŝĂǀǇƉŶƵƚŝĂǀŶƷƚŽƌŶĠŚŽŽƐǀĞƚůĞŶŝĂ

x Tlačidlo „

“

EĂƐƚĂǀĞŶŝĞƚĞƉůŽƚǇŚŽƌŶĞũŬŽŵŽƌǇ

x Tlačidlo „

“

EĂƐƚĂǀĞŶŝĞƚĞƉůŽƚǇƐƉŽĚŶĞũŬŽŵŽƌǇ

x Okno LED displeja vľavo

EĂƐƚĂǀĞŶŝĞƚĞƉůŽƚǇŚŽƌŶĞũŬŽŵŽƌǇ

x Okno LED displeja vpravo

EĂƐƚĂǀĞŶŝĞƚĞƉůŽƚǇƐƉŽĚŶĞũŬŽŵŽƌǇ

x kontrolka

<ŽŵƉƌĞƐŽƌŶĂƉƌĞǀĄĚǌŬŽǀŽŵĚŝƐƉůĞũŝ

¾ Nastavenie regulácie teploty

x WŽƐƚůĂēĞŶşƚůĂēŝĚůĂ  ĂůĞďŽ   ƐǇƐƚĠŵ ĂƵƚŽŵĂƚŝĐŬǇ ƉƌĞũĚĞ ĚŽ ƌĞǎŝŵƵ ŶĂƐƚĂǀĞŶŝĂǀ

ŚŽƌŶĞũĂůĞďŽƐƉŽĚŶĞũƉƌŝĞŚƌĂĚŬĞ>ŝŶĚŝŬĄƚŽƌďƵĚĞďůŝŬĂƛĂǌŽďƌĂǌƵũĞŶĂƐƚĂǀĞŶƷƚĞƉůŽƚƵ

^ƚůĂēĞŶşŵƚůĂēŝĚůĂƐĂƚĞƉůŽƚĂǌŶşǎŝĂůĞďŽǌǀǉƓŝŽϭ ԨWƌŝƉƌĞŬƌŽēĞŶşŵŝŶŝŵĄůŶĞũŚŽĚŶŽƚǇŬƚŽƌĄ

ŵƀǎĞ ďǇƛ ƐƚĂŶŽǀĞŶĄ ĂƵƚŽŵĂƚŝĐŬǇ ƉƌĞƐŬŽēş ŶĂ ŶĂũǀǇƓƓŝƵ ŶĂƐƚĂǀŝƚĞűŶƷ ŚŽĚŶŽƚƵ ƚĞƉůŽƚǇ WŽ

ǌĂƐƚĂǀĞŶş ƐƚůĂēĞŶş ƚůĂēŝĚůĂ ŶĂ ϱ ƐĞŬƷŶĚ > ŽďƌĄǌŽŬ ƉƌĞƐƚĂŶĞ ďůŝŬĂƛ Ă ƉŽƚŽŵ ƐĂ ǀƌĄƚŝ ƐƉćƛ Ă

ǌŽďƌĂǌşƐĂƚĞƉůŽƚĂŚŽƌŶĞũĂůĞďŽƐƉŽĚŶĞũƉƌŝĞŚƌĂĚŬǇ

z WŽŽĚƉŽũĞŶşũĞĚŶŽƚŬǇƐĂƐǇƐƚĠŵǀƌĄƚŝŶĂƐƷŚůĂƐŶƷƚĞƉůŽƚƵŬƚŽƌĄũĞŶĂƐƚĂǀĞŶĄǀƚŽǀĄƌŶŝEŝǎƓŝĞ

ƵǀĞĚĞŶĄƐƷŚůĂƐŶĄƚĞƉůŽƚĂ

,ŽƌŶĄƉƌŝĞŚƌĂĚŬĂϲΣ

^ƉŽĚŶĄƉƌŝĞŚƌĂĚŬĂϭϮΣ

z ŬĐŚĐĞƚĞǌŽďƌĂǌŝƛŬĂǎĚƷǀŶƷƚŽƌŶƷƚĞƉůŽƚƵƐƚůĂēƚĞƚůĂēŝĚůŽ^ĞƚhƉƉĞƌ;EĂƐƚĂǀŝƛŚŽƌŶǉͿĂůĞďŽ

^Ğƚ>ŽǁĞƌ;EĂƐƚĂǀŝƛĚŽůŶǉͿ>ďƵĚĞďůŝŬĂƛĂǌŽďƌĂǌşŶĂƐƚĂǀĞŶƷƚĞƉůŽƚƵWŽƵǀŽűŶĞŶşƚůĂēŝĚůĂ

ŶĂϱƐĞŬƷŶĚ>ŽďƌĄǌŽŬƉƌĞƐƚĂŶĞďůŝŬĂƛĂƉŽƚŽŵƐĂǀƌĄƚŝƐƉćƛĂǌŽďƌĂǌşƐĂƐŬƵƚŽēŶĄƚĞƉůŽƚĂ

Horná priehradkadĞƉůŽƚƵũĞŵŽǎŶĠŶĂƐƚĂǀŝƛŽĚϱΣĚŽϭϬΣ

Spodná priehradka:dĞƉůŽƚƵũĞŵŽǎŶĠŶĂƐƚĂǀŝƛŽĚϭϬΣĚŽϭϴΣ



140

¾ Teplotný alarm

Ŭ Ğ ƚĞƉůŽƚĂ ǀŽ ǀŶƷƚƌŝ  ǀǇƓƓŝĂ ĂŬŽ Ϯϯ Σ ŶĂ ĚŝƐƉůĞũŝ ƐĂ ǌŽďƌĂǌş ,/ Ă ƉŽ ũĞĚŶĞũ ŚŽĚŝŶĞ ǌĂǌŶŝĞ

ĂůĂƌŵďǌƵēŝĂŬdŽǌŶĂŵĞŶĄǎĞƚĞƉůŽƚĂǀŽǀŶƷƚƌŝũĞƉƌşůŝƓǀǇƐŽŬĄŬũĞƚĞƉůŽƚĂǀŽǀŶƷƚƌŝŶŝǎƓŝĂĂŬŽϬ

ΣŶĂĚŝƐƉůĞũŝƐĂǌŽďƌĂǌş>KĂƐƷēĂƐŶĞũĞĂŬƚşǀŶǇŝŶĚŝŬĄƚŽƌƉŽƌƵĐŚǇĂƚŝĞǎĂũĂůĂƌŵƵ

¾ Funkcia obnovenia teploty

sƉƌşƉĂĚĞƉƌĞƌƵƓĞŶŝĂŶĂƉĄũĂŶŝĂƐŝĐŚůĂĚŶŝēŬĂŶĂǀşŶŽŵƀǎĞǌĂƉĂŵćƚĂƛƉƌĞĚĐŚĄĚǌĂũƷĐĞŶĂƐƚĂǀĞŶŝĂ

ƚĞƉůŽƚǇĂƉƌŝŽďŶŽǀĞŶşŶĂƉĄũĂŶŝĂƐĂƚĞƉůŽƚĂĐŚůĂĚŶŝēŬǇǀƌĄƚŝŶĂƌŽǀŶĂŬƷŶĂƐƚĂǀĞŶƷƚĞƉůŽƚƵĂŬŽƉƌŝ

ǀǇƉŶƵƚşŶĂƉĄũĂŶŝĂ

¾ Vnútorné osvetlenie

ďǇ ƐĂ ǌŶşǎŝůĂ ƐƉŽƚƌĞďĂ ĞŶĞƌŐŝĞ ǀ ƚĞũƚŽ ǀŝŶŽƚĠŬĞ ƐĂ ĂƵƚŽŵĂƚŝĐŬǇ ǀǇƉŶĞ > ŽƐǀĞƚůĞŶŝĞ ƉŽ ϭϬ

ŵŝŶƷƚĂĐŚ

Ŭ ĐŚĐĞƚĞ ĂďǇ > ŽƐǀĞƚůĞŶŝĞ ŶĞƉƌĞƚƌǎŝƚĞ ƐǀŝĞƚŝůŽ ũĞ ƚŽ ŵŽǎŶĠ ^ƚůĂēƚĞ ĂƉŽĚƌǎƚĞ ƚůĂēŝĚůŽ >/',d

;K^sd>E/Ϳ ƉŽ ĚŽďƵ ϱ ƐĞŬƷŶĚ ŶĂ ĚŝƐƉůĞũŝ ƐĂ ǌŽďƌĂǌş >W WŽ ϰ ƐĞŬƵŶĚĄĐŚ ƐĂ ĚŝƐƉůĞũ ǀƌĄƚŝ ĚŽ

ŶŽƌŵĄůƵĂŽƐǀĞƚůĞŶŝĞǌŽƐƚĂŶĞƌŽǌƐǀŝĞƚĞŶĠŬǉŵƐĂƌƵēŶĞŶĞǀǇƉŶĞ

ŬƐĂĐŚĐĞƚĞǀƌĄƚŝƛŬƉƀǀŽĚŶĠŵƵŶĂƐƚĂǀĞŶŝƵĂƓĞƚƌŝƛĞŶĞƌŐŝƵ;ŽĚƉŽƌƷēĂŶĠͿƐƚůĂēƚĞĂƉŽĚƌǎƚĞƚůĂēŝĚůŽ

>/',d;K^sd>E/ͿƉŽĚŽďƵϱƐĞŬƷŶĚŶĂĚŝƐƉůĞũŝƐĂǌŽďƌĂǌş>&ƉŽϰƐĞŬƵŶĚĄĐŚƐĂĚŝƐƉůĞũǀƌĄƚŝ

ƐƉćƛĚŽŶŽƌŵĄůƵĂŽƐǀĞƚůĞŶŝĞƐĂĂƵƚŽŵĂƚŝĐŬǇǀǇƉŶĞƉŽϭϬŵŝŶƷƚĂĐŚ

¾ Police

x ďǇŶĞĚŽƓůŽŬƉŽƓŬŽĚĞŶŝƵƚĞƐŶĞŶŝĂĚǀŝĞƌŽŬƵŝƐƚŝƚĞƐĂǎĞƐƷƉƌŝǀǇƛĂŚŽǀĂŶşƉŽůşĐǌƉƌŝĞƐƚŽƌƵ

ŬŽűĂũŶŝĐĞĚǀŝĞƌŬĂƷƉůŶĞŽƚǀŽƌĞŶĠ

x WƌĞűĂŚŬǉƉƌşƐƚƵƉŬƵůŽǎĞŶĠŵƵŽďƐĂŚƵũĞŶƵƚŶĠǀǇƚŝĂŚŶƵƛƉŽůŝĐĞƉƌŝďůŝǎŶĞŽϭϯǌƉƌŝĞƐƚŽƌƵ

ŬŽűĂũŶŝĐĞĂůĞƚĄƚŽũĞĚŶŽƚŬĂďŽůĂŶĂǀƌŚŶƵƚĄƐŽǌĄƌĞǌŽŵŶĂŽďŽĐŚƐƚƌĂŶĄĐŚŬŽűĂũşƉƌĞƉŽůŝĐĞĂďǇ

ƐĂǌĂďƌĄŶŝůŽƉĄĚƵĨůŝĂƓ

x ŬĐŚĐĞƚĞƉƌŝǀǇďĞƌĂŶşŬƚŽƌĞũŬŽűǀĞŬǌƚǉĐŚƚŽƉŽůşĐǌƉƌŝĞƐƚŽƌƵŬŽűĂũŶŝĐĞǀůŽǎŝƛĂůĞďŽǀǇďƌĂƛƉŽůŝĐƵ

ŶĂŬůŽŸƚĞƉŽůŝĐƵƉŽĚűĂƐĐŚĠŵǇĂũĞĚŶŽĚƵĐŚŽũƵǀǇƚŝĂŚŶŝƚĞĂůĞďŽǌĂƚůĂēƚĞŬǉŵƐĂďĞǌƉĞēŶĞ

ŶĞƵůŽǎşŶĂƉŽĚƉĞƌŶĠŬŽŶǌŽůǇ

¾ POZNÁMKA:

x Ŭ ũĞ ũĞĚŶŽƚŬĂ ŽĚƉŽũĞŶĄ ĚƀũĚĞ Ŭ ƐƚƌĂƚĞ ĂůĞďŽ ǀǇƉŶƵƚŝƵ ŶĂƉĄũĂŶŝĂ ŵƵƐşƚĞ ƉƌĞĚ ƌĞƓƚĂƌƚŽǀĂŶşŵ

ǀǇēŬĂƛ ϯ Ăǎ ϱ ŵŝŶƷƚ Ŭ ƐĂ ƉŽŬƷƐŝƚĞ Ž ƌĞƓƚĂƌƚ ƉƌĞĚ ƚǉŵƚŽ ŽŶĞƐŬŽƌĞŶşŵ ĐŚůĂĚŶŝēŬĂ ŶĂ

ǀşŶŽĐŚůĂĚŶŝēŬĂŶĂŶĄƉŽũĞƐĂŶĞƐƉƵƐƚş

x Wƌŝ ƉƌǀŽŵ ƉŽƵǎŝƚş ĐŚůĂĚŶŝēŬǇ ŶĂ ǀşŶŽĐŚůĂĚŶŝēŬǇ ŶĂ ŶĄƉŽũĞ ĂůĞďŽ ƌĞƓƚĂƌƚŽǀĂŶş ĐŚůĂĚŶŝēŬǇ ŶĂ

ǀşŶŽĐŚůĂĚŶŝēŬǇ ŶĂ ŶĄƉŽũĞ ƉŽ ĚůŚŽŵ ǀǇƉŶƵƚş ŵƀǎĞ ĚƀũƐƛ Ŭ ŶŝĞŬŽűŬǉŵ ƐƚƵƉŸŽŵ ƌŽǌĚŝĞůƵ ŵĞĚǌŝ

ǀĂŵŝǌǀŽůĞŶŽƵƚĞƉůŽƚŽƵĂƚĞƉůŽƚŽƵƵǀĞĚĞŶŽƵŶĂ>ŝŶĚŝŬĄƚŽƌĞdŽũĞďĞǎŶĠĂũĞƚŽŬǀƀůŝĚŰǎŬĞ

ĂŬƚŝǀĂēŶĞũ ĚŽďǇ >ĞŶ ēŽ ďƵĚĞ ĐŚůĂĚŶŝēŬĂ ŶĂ ǀşŶŽĐŚůĂĚŶŝēŬĂ ŶĂ ŶĄƉŽũĞ ŶŝĞŬŽűŬŽ ŚŽĚşŶ ǀ

ƉƌĞǀĄĚǌŬĞǀƓĞƚŬŽƐĂǀƌĄƚŝĚŽŶŽƌŵĄůƵ



141

¾ Ako zmeniť otváranie dvierok

dĞŶƚŽƐƉŽƚƌĞďŝēŵĄƌĞǀĞƌǌŝďŝůŶĠĚǀŝĞƌŬĂĂůĞĚŽĚĄǀĂƐĂƐĚǀŝĞƌŬĂŵŝǌĂǀĞƐĞŶǉŵŝǀƉƌĂǀŽ^ƷƉƌĂǀĂ

űĂǀĠŚŽǌĄǀĞƐƵũĞĚŽĚĄǀĂŶĄƐũĞĚŶŽƚŬŽƵ;ǀŬƌĂďŝĐŝͿĂŬĐŚĐĞƚĞǌŵĞŶŝƛƐƚƌĂŶƵǌĄǀĞƐƵŶĂũĞĚŶŽƚŬĞ

Typ A (pre dvere zo skla / nerezovej ocele)

1. Spodný záves (pravý) 2 . Skrutky 3. Vonkajšia os

4. Dvierka 5. Horný záves (pravý) 6. Skrutky závesov

7. Horný záves (ľavý) 8. Kryt otvoru 9. Spodný záves (ľavý)

10. Obmedzovač dvierok 11. Skrutka

ϭ KƚǀŽƌƚĞĚǀŝĞƌŬĂƉŽĚƵŚůŽŵϵϬƐƚƵƉŸŽǀǀǇďĞƌƚĞϮƐŬƌƵƚŬǇ;ϮͿǌŽƐŝƐƉŽĚŶǉĐŚĚǀŝĞƌŽŬ;ϯͿǀǇďĞƌƚĞ

ĚǀŝĞƌŬĂ;ϰͿǀǇďĞƌƚĞŽƐŽǀƷĚŽƓƚŝēŬƵ;ϯͿǌŽĚǀŝĞƌŽŬ;ŽďƌͿ

Ϯ KĚƐŬƌƵƚŬƵũƚĞƐŬƌƵƚŬƵ;ϭϭͿƵŵŝĞƐƚŶĞŶƷƉŽĚƌĄŵŽŵĚǀŝĞƌŽŬĂŽďŵĞĚǌŽǀĂēŽŵ;ϭϬͿĂƉƌĞŵŝĞƐƚŶŝƚĞ

ũƵŶĂűĂǀƷƐƚƌĂŶƵƌĄŵƵĚǀŝĞƌŽŬ;ŽďƌͿ

ϯ sǇďĞƌƚĞϯƐŬƌƵƚŬǇǌĄǀĞƐƵ;ϲͿǌŚŽƌŶĠŚŽǌĄǀĞƐƵ;ƉƌĂǀǉͿ;ϱͿĂǀǇďĞƌƚĞŚŽ;ŽďƌͿ

ϰ KĚƐƚƌĄŸƚĞŽǌĚŽďŶǉŬůŝŶĞĐ;ϴͿǌűĂǀĠŚŽŚŽƌŶĠŚŽŽŬƌĂũĂƐŬƌŝŶĞĂŶĂŵŽŶƚƵũƚĞŶĄŚƌĂĚŶǉŚŽƌŶǉǌĄǀĞƐ

;űĂǀǉͿ;ϳͿǀűĂǀŽŵŚŽƌŶŽŵŽŬƌĂũŝƐŬƌŝŶĞƉŽŵŽĐŽƵϯƐŬƌƵƚŝĞŬ;ŽďƌͿ

ϱ WŽĚűĂǀǇƓƓŝĞƵǀĞĚĞŶĠŚŽƉŽƐƚƵƉƵŶĂŝŶƓƚĂůƵũƚĞŶĂűĂǀŽŶĄŚƌĂĚŶǉƐƉŽĚŶǉǌĄǀĞƐ;ϵͿ;ŽďƌͿ

ϲ EĂŝŶƓƚĂůƵũƚĞĂǌĂƌŽǀŶĂũƚĞĚǀŝĞƌŬĂ

ϳ sůŽǎƚĞƉůĂƐƚŽǀĠƵǌĄǀĞƌǇĂďǇƐƚĞǌĂŬƌǇůŝŽƚǀŽƌǇ;ϴͿ

142

Typ B (pre štíhle dvere z nehrdzavejúcej ocele)

1 Spodný záves

;ǀƉƌĂǀŽͿ

4 Dvierka

7 ,ŽƌŶǉǌĄǀĞƐ;ǀűĂǀŽͿ

2 ^ŬƌƵƚŬǇ

5 ,ŽƌŶǉǌĄǀĞƐ;ǀƉƌĂǀŽͿ

8 ^ƉŽĚŶǉǌĄǀĞƐ;ǀűĂǀŽͿ

3 Os dvierok

6 ^ŬƌƵƚŬǇ

ϭ ĞŵŽŶƚƵũƚĞϮƐŬƌƵƚŬǇ;ϮͿƉŽƚŽŵǀǇƚŝĂŚŶŝƚĞĚǀŝĞƌŬĂ;ϰͿƉŽĚűĂƐŵĞƌƵƓşƉŬǇĂĚŽůŶǉǌĄǀĞƐ

;ǀƉƌĂǀŽͿ;ϭͿƌŽǀŶĂŬŽĂũƉƌŝŵŽŶƚĄǎŝ;KďƌĂŽďƌͿ

Ϯ ĞŵŽŶƚƵũƚĞϯƐŬƌƵƚŬǇ;ϲͿƉƌĂǀĠŚŽŚŽƌŶĠŚŽǌĄǀĞƐƵƉŽƚŽŵŽĚƐƚƌĄŸƚĞƉƌĂǀǉŚŽƌŶǉ;ϱͿĂƉƌĂǀǉ

ĚŽůŶǉǌĄǀĞƐ;ϭͿ;WŽǌƌŝƚĞƐŝŽďƌͿ

ϯ WŽŵŽĐŽƵƐŬƌƵƚŝĞŬŬƚŽƌĠƐƚĞŽĚƐƚƌĄŶŝůŝǌƉƌĂǀǉĐŚďŽēŶǉĐŚǌĄǀĞƐŽǀƵƉĞǀŶŝƚĞűĂǀĠŚŽƌŶĠĂ

ƐƉŽĚŶĠǌĄǀĞƐǇ;ϳͿ;ϴͿ;WŽǌƌŝƚĞƐŝŽďƌĂŽďƌͿ

ϰ KƚŽēƚĞĚǀŝĞƌŬĂŽϭϴϬƐƚƵƉŸŽǀĂƉŽƚŽŵŝĐŚŶĂŵŽŶƚƵũƚĞŽƉĂēŶǉŵƐƉƀƐŽďŽŵĂŬŽƉƌŝĚĞŵŽŶƚĄǎŝ



143

¾ Schéma uloženia 

sǌĄǀŝƐůŽƐƚŝŽĚĂŬƚƵĄůŶĞũŬŽŶĨŝŐƵƌĄĐŝĞǀĄƓŚŽƉƌŽĚƵŬƚƵƐŬŽŶƚƌŽůƵũƚĞƉƌşƐůƵƓŶƷƐĐŚĠŵƵƵůŽǎĞŶŝĂ



^ƉŽůƵϰϲĨůŝĂƓ;ŵĂǆͿ





EĂũƷƐƉŽƌŶĞũƓŝĂŬŽŶĨŝŐƵƌĄĐŝĂƐŝǀǇǎĂĚƵũĞĂďǇďŽůŝƉŽůŝēŬǇƵŵŝĞƐƚŶĞŶĠǀŽǀǉƌŽďŬƵƉŽǌƌŝƚĞƐŝǀǇƓƓŝĞ

ƵǀĞĚĞŶĠŽďƌĄǌŬǇ



¾ Špecifikácie inštalácie pre zabudovanie

Pre výšku 813 mm s celosklenenými alebo nerezovými dverami







144

Pre výšku 813 mm s celosklenenými alebo nerezovými dverami



Pre výšku 865 mm s celosklenenými alebo nerezovými dverami



145

Pre výšku 865 mm s úzkymi dvierkami z nehrdzavejúcej ocele



STAROSTLIVOSŤ A ÚDRŽBA



¾ Čistenie chladničky na víno

x sǇƉŶŝƚĞŶĂƉĄũĂŶŝĞŽĚƉŽũƚĞƐƉŽƚƌĞďŝēĂŽĚƐƚƌĄŸƚĞǀƓĞƚŬǇƉŽůŽǎŬǇǀƌĄƚĂŶĞƉŽůşĐĂƐƚŽũĂŶƵ

x sŶƷƚŽƌŶĠ ƉŽǀƌĐŚǇ ƵŵǇƚĞ ƌŽǌƚŽŬŽŵ ƚĞƉůĞũ ǀŽĚǇ Ɛ ũĞĚůŽƵ ƐſĚŽƵ WƌĞ ǀǇƚǀŽƌĞŶŝĞ ƌŽǌƚŽŬƵ

ƌŽǌƉƵƐƚŝƚĞϮƉŽůŝĞǀŬŽǀĠůǇǎŝĐĞǀũĞĚŶŽŵůŝƚƌŝǀŽĚǇ

x WŽůŝĐĞƵŵǇƚĞũĞŵŶǉŵƌŽǌƚŽŬŽŵēŝƐƚŝĂĐĞŚŽƉƌŽƐƚƌŝĞĚŬƵ

x Wƌŝ ēŝƐƚĞŶş ŽďůĂƐƚŝ ŽǀůĄĚĂĐşĐŚ ƉƌǀŬŽǀ ĂůĞďŽ ĂŬǉĐŚŬŽűǀĞŬ ĞůĞŬƚƌŝĐŬǉĐŚ ēĂƐƚş ŽĚƐƚƌĄŸƚĞ

ƉƌĞďǇƚŽēŶƷǀŽĚƵǌŚƵďǇĂůĞďŽŚĂŶĚƌŝēŬǇ

x sŽŶŬĂũƓş ƉŽǀƌĐŚ ƵŵǇƚĞ ƚĞƉůŽƵ ǀŽĚŽƵ Ă ũĞŵŶǉŵ ƚĞŬƵƚǉŵ ēŝƐƚŝĂĐŝŵ ƉƌŽƐƚƌŝĞĚŬŽŵ  ŽďƌĞ

ŽƉůĄĐŚŶŝƚĞĂƵƚƌŝƚĞĚŽƐƵĐŚĂēŝƐƚŽƵŵćŬŬŽƵŚĂŶĚƌŝēŬŽƵ



146

¾ Ako vymeniť uhlíkový filter

x hŚůşŬŽǀĠĨŝůƚƌĞƐƷƵŵŝĞƐƚŶĞŶĠǀƉƌĂǀǉŚŽƌŶŽŵƌŽŚƵŬĂǎĚĞũǌſŶǇǀŝŶŽƚĠŬǇ

x KƚǀŽƌƚĞĚǀŝĞƌŬĂĂǀǇďĞƌƚĞϮŚŽƌŶĠƉŽůŝĐĞ;ƉŽǌƌŝƚĞƐŝĚĞŵŽŶƚĄǎƉŽůşĐͿ

x KƚŽēƚĞĨŝůƚĞƌƉŽĚűĂŽďƌ

x WŽĚűĂŽďƌďǇŵĂůďǇƛĨŝůƚĞƌǌĂƌŽǀŶĂŶǉƐŽǌĄƌĞǌŵŝĂŬŽũĞǌŶĄǌŽƌŶĞŶĠŶĂŽďƌĄǌŬƵ

x sǇƚŝĂŚŶŝƚĞĨŝůƚĞƌ;ŽďƌͿ

x sůŽǎƚĞŶĄŚƌĂĚŶǉĨŝůƚĞƌĂŽƚŽēƚĞŚŽƉŽĚűĂŽďƌĂďǇƐĂǌĂŝƐƚŝů

x sůŽǎƚĞƉŽůŝĐĞŶĂƐƉćƛ



¾ Prerušenie elektrického napájania

x sćēƓŝŶĂǀǉƉĂĚŬŽǀŶĂƉĄũĂŶŝĂũĞǀǇƌŝĞƓĞŶĄǀƉƌŝĞďĞŚƵŶŝĞŬŽűŬǉĐŚŚŽĚşŶĂŶĞŵĂůĂďǇŽǀƉůǇǀŶŝƛ

ƚĞƉůŽƚƵ ƐƉŽƚƌĞďŝēĂ ĂŬ ŵŝŶŝŵĂůŝǌƵũĞƚĞ ƉŽēĞƚ ŽƚǀŽƌĞŶş ĚǀŝĞƌŽŬ Ŭ ƐĂ ĞůĞŬƚƌŝĐŬĠ ŶĂƉĄũĂŶŝĞ

ƉƌĞƌƵƓşŶĂĚůŚƓŝĞďƵĚĞƉŽƚƌĞďŶĠƵƌŽďŝƛƐƉƌĄǀŶĞŬƌŽŬǇŶĂŽĐŚƌĂŶƵŽďƐĂŚƵĐŚůĂĚŶŝēŬǇ



¾ Obdobie dovolenky

x Krátka dovolenka: WŽēĂƐ ĚŽǀŽůĞŶŬǇ ŬƌĂƚƓĞũ ĂŬŽ ƚƌŝ ƚǉǎĚŶĞ ŶĞĐŚĂũƚĞ ĐŚůĂĚŶŝēŬƵ ŶĂ ǀşŶŽ ǀ

ƉƌĞǀĄĚǌŬĞ

x Dlhá dovolenka: ŬƐĂƐƉŽƚƌĞďŝēŶĞďƵĚĞƉŽƵǎşǀĂƛŶŝĞŬŽűŬŽŵĞƐŝĂĐŽǀŽĚƐƚƌĄŸƚĞǀƓĞƚŬǇƉŽůŽǎŬǇĂ

ǀǇƉŶŝƚĞ ŚŽ sŶƷƚƌŽ ĚƀŬůĂĚŶĞ ǀǇēŝƐƚŝƚĞ Ă ǀǇƐƵƓƚĞ ďǇ ƐƚĞ ǌĂďƌĄŶŝůŝ ǀǌŶŝŬƵ ǌĄƉĂĐŚƵ Ă ƉůĞƐŶş

ŶĞĐŚĂũƚĞĚǀŝĞƌŬĂŵŝĞƌŶĞŽƚǀŽƌĞŶĠǀƉƌşƉĂĚĞƉŽƚƌĞďǇŝĐŚǌĂďůŽŬƵũƚĞŽƚǀŽƌĞŶĠ

¾ Premiestnenie chladničky na víno

x sǇďĞƌƚĞǀƓĞƚŬǇƉŽůŽǎŬǇ

x hƉĞǀŶŝƚĞƐƚĂƌŽƐƚůŝǀŽǀƓĞƚŬǇǀŽűŶĠĚŝĞůǇ;ƉŽůŝĐĞͿǀŽǀŶƷƚƌŝƐƉŽƚƌĞďŝēĂ

x EĂƐƚĂǀŝƚĞűŶƷŶŽŚƵŽƚŽēƚĞŶĂŚŽƌŬǌĄŬůĂĚŶŝĂďǇŶĞĚŽƓůŽŬƉŽƓŬŽĚĞŶŝƵ

x ĂŝƐƚŝƚĞĚǀŝĞƌŬĂƉĄƐŬŽƵ

x WŽēĂƐƉƌĞƉƌĂǀǇǌĂŝƐƚŝƚĞĂďǇƐƉŽƚƌĞďŝē ǌŽƐƚĂůǀŽǀǌƉƌŝĂŵĞŶĞũƉŽůŽŚĞŚƌĄŸƚĞƚŝĞǎǀŽŶŬĂũƓş

ƉŽǀƌĐŚƐƉŽƚƌĞďŝēĂƉƌŝŬƌǉǀŬŽƵĂůĞďŽƉŽĚŽďŶǉŵƉƌĞĚŵĞƚŽŵ



¾ Tipy na úsporu energie

x ŚůĂĚŶŝēŬĂŶĂǀşŶŽďǇŵĂůĂďǇƛƵŵŝĞƐƚŶĞŶĄǀŶĂũĐŚůĂĚŶĞũƓĞũēĂƐƚŝŵŝĞƐƚŶŽƐƚŝŵŝŵŽĚŽƐĂŚƵ

ƐƉŽƚƌĞďŝēŽǀƉƌŽĚƵŬƵũƷĐŝĐŚƚĞƉůŽĂŵŝŵŽƉƌŝĂŵĞŚŽƐůŶĞēŶĠŚŽƐǀĞƚůĂ



147

PROBLÉMY S CHLADNIČKOU NA VÍNO/CHLADNIČKOU NA NÁPOJE?

DŶŽŚŽďĞǎŶǉĐŚƉƌŽďůĠŵŽǀƐĐŚůĂĚŶŝēŬŽƵŶĂǀşŶŽĐŚůĂĚŶŝēŬŽƵŶĂŶĄƉŽũĞŵƀǎĞƚĞűĂŚŬŽǀǇƌŝĞƓŝƛēşŵ

ƵƓĞƚƌşƚĞŶĄŬůĂĚǇŶĂŵŽǎŶǉƐĞƌǀŝƐŶǉŚŽǀŽƌWŽƐƚƵƉƵũƚĞƉŽĚűĂŽĚƉŽƌƷēĂŶşŶŝǎƓŝĞĂďǇƐƚĞǀŝĚĞůŝēŝ

ƉƌŽďůĠŵŶĞĚŽŬĄǎĞƚĞǀǇƌŝĞƓŝƛĂũďĞǌǀŽůĂŶŝĂƐĞƌǀŝƐŶĠŚŽƚĞĐŚŶŝŬĂ

RIEŠENIE PROBLÉMOV:

PROBLÉM

MOŽNÉ PRÍČINY

ŚůĂĚŶŝēŬĂŶĂǀşŶŽĐŚůĂĚŶŝēŬĂŶĂŶĄƉŽũĞ

ŶĞĨƵŶŐƵũĞ

EŝĞũĞǌĂƉŽũĞŶĄĚŽĞůĞŬƚƌŝĐŬĞũƐŝĞƚĞ

^ƉŽƚƌĞďŝ

ēũĞǀǇƉŶƵƚǉ

sǇƉĂĚŶƵƚǉŝƐƚŝēĂůĞďŽƐƉĄůĞŶĄƉŽŝƐƚŬĂ

sĐŚůĂĚŶŝēŬĞŶĂǀşŶŽĐŚůĂĚŶŝēŬĞŶĂŶĄƉŽũĞŶŝĞũĞ

ĚŽƐƚĂƚŽ

ēŶǉĐŚůĂĚ

^ŬŽŶƚƌŽůƵũƚĞŶĂƐƚĂǀĞŶŝĞƌĞŐƵůĄĐŝĞƚĞƉůŽƚǇ

sŽŶŬĂũƓŝĞƉƌŽƐƚƌĞĚŝĞƐŝŵƀ

ǎĞǀǇǎĂĚŽǀĂƛǀǇƓƓŝĞ

ŶĂƐƚĂǀĞŶŝĞ



KƚǀĄƌĂůŝƐƚĞƉƌşůŝƓ

ēĂƐƚŽĚǀĞƌĞ

ǀĞƌĞŶŝĞƐƷƷƉůŶĞǌĂƚǀŽƌĞŶĠ



dĞƐŶĞŶŝĞĚǀĞƌşŶĞĚŽƐĂĚĄƐƉƌĄǀŶĞ

ĂƐƚŽƐĂǌĂƉşŶĂĂǀǇƉşŶĂ

dĞƉůŽƚĂǀŵŝĞƐƚŶŽƐƚŝũĞǀǇƓƓŝĂĂŬŽďĞǎŶĞ

ŽĐŚůĂĚŶŝ

ēŬǇŶĂǀşŶŽĐŚůĂĚŶŝē

ŬǇŶĂŶĄƉŽũĞďŽůŽ

ƉƌŝĚĂŶĠǀĞ

űŬĠŵŶŽǎƐƚǀŽŽďƐĂŚƵ

KƚǀĄƌĂůŝƐƚĞƉƌşůŝƓ

ēĂƐƚŽĚǀĞƌĞ

ǀĞƌĞŶŝĞƐƷƷƉůŶĞǌĂƚǀŽƌĞŶĠ



KǀůĄĚĂ

ēƚĞƉůŽƚǇŶŝĞũĞŶĂƐƚĂǀĞŶǉƐƉƌĄǀŶĞ

dĞƐŶĞŶŝĞĚǀĞƌşŶĞĚŽƐĂĚĄƐƉƌĄǀŶĞ

EĞƐǀŝĞƚŝƐǀĞƚůŽ

EŝĞũĞǌĂƉŽũĞŶĄĚŽĞůĞŬƚƌŝĐŬĞũƐŝĞƚĞ

sǇƉĂĚŶƵƚǉŝƐƚŝ

ēĂůĞďŽƐƉĄůĞŶĄƉŽŝƐƚŬĂ

sǇƉĄůŝůĂƐĂ

ǎŝĂƌŽǀŬĂ

důĂēŝĚůŽŽƐǀĞƚůĞŶŝĂũĞszWEhd

sŝďƌĄĐŝĞ

^ŬŽŶƚƌŽůƵũƚĞēŝũĞĐŚůĂĚŶŝēŬĂŶĂǀşŶŽĐŚůĂĚŶŝēŬĂ

ŶĂŶĄƉŽũĞǀǇƌŽǀŶĂŶĄ

ĚĄƐĂǎĞĐŚůĂĚŶŝēŬĂŶĂǀşŶŽĐŚůĂĚŶŝēŬĂŶĂ

ŶĄƉŽũĞǀǇĚĄǀĂƉƌşůŝƓǀĞ

űŬǉŚůƵŬ

<ůŽŬŽƚĂŶŝĞŵƀǎĞďǇƛƐƉƀƐŽďĞŶĠƉƌƷĚĞŶşŵ

ĐŚůĂĚŝǀĂ

ēŽũĞŶŽƌŵĄůŶĞ

WŽƵŬŽŶ

ēĞŶşŬĂǎĚĠŚŽĐǇŬůƵŵƀǎĞƚĞƉŽēƵƛ

ďƵďůĂŶŝĞƐƉƀƐŽďĞŶĠƉƌŝĞƚŽŬŽŵĐŚůĂĚŝǀĂǀ

ĐŚůĂĚŶŝ

ēŬĞŶĂǀşŶŽĐŚůĂĚŶŝēŬĞŶĂŶĄƉŽũĞ

<ŽŶƚƌĂŬĐ

ŝĂĂĞǆƉĂŶǌŝĂǀŶƷƚƌŝƐƚŝĞŶŵƀǎ

ĞƐƉƀƐŽďŝƛ

ƉƌĂƐŬĂŶŝĞĂƉƵŬĂŶŝĞ



ŚůĂĚŶŝ

ēŬĂŶĂǀşŶŽĐŚůĂĚŶŝēŬĂŶĂŶĄƉŽũĞŶŝĞũĞ

ǀǇƌŽǀŶĂŶĄ

ǀĞƌĞŶŝĞƐƷƐƉƌĄǀŶĞǌĂƚǀŽƌĞŶĠ

ŚůĂĚŶŝēŬĂŶĂǀşŶŽĐŚůĂĚŶŝēŬĂŶĂŶĄƉŽũĞŶŝĞũĞ

ǀǇƌŽǀŶĂŶĄ



ǀŝĞƌŬĂďŽůĂŽďƌĄƚĞŶĠĂŶĞďŽůĂƐƉƌĄǀŶĞ

ŶĂŝŶƓƚ

ĂůŽǀĂŶĠ

dĞƐŶĞŶŝĂƐƷƓƉŝŶĂǀĠ



WŽůŝĐĞƐƷǀǇƐƵŶƵƚĠǌŽƐǀŽũŚŽŵŝĞƐƚĂ

ŬĐŚĐĞƚĞŬŽŶƚĂŬƚŽǀĂƛƚĞĐŚŶŝĐŬƷƉŽŵŽĐŶĂǀƓƚşǀƚĞŶĂƓƵǁĞďŽǀƷƐƚƌĄŶŬƵŚƚƚƉƐĐŽƌƉŽƌĂƚĞŚĂŝĞƌͲ

ĞƵƌŽƉĞĐŽŵĞŶsƐĞŬĐŝŝǁĞďŽǀĄƐƚƌĄŶŬĂǀǇďĞƌƚĞǌŶĂēŬƵǀĄƓŚŽƉƌŽĚƵŬƚƵĂǀĂƓƵŬƌĂũŝŶƵƵĚĞƚĞ

ƉƌĞƐŵĞƌŽǀĂŶşŶĂŬŽŶŬƌĠƚŶƵǁĞďŽǀƷƐƚƌĄŶŬƵŬĚĞŶĄũĚĞƚĞƚĞůĞĨſŶŶĞēşƐůŽĂĨŽƌŵƵůĄƌŶĂ

ŬŽŶƚĂŬƚŽǀĂŶŝĞƚĞĐŚŶŝĐŬĞũƉŽŵŽĐŝ



148

¾ Dostupnosť náhradných dielov

x dĞƌŵŽƐƚĂƚǇƐŶşŵĂēĞƚĞƉůŽƚǇĚŽƐŬǇƉůŽƓŶǉĐŚƐƉŽũŽǀĂƐǀĞƚĞůŶĠǌĚƌŽũĞĂƐƉŽŸƉŽēĂƐƐŝĞĚŵŝĐŚ

ƌŽŬŽǀŽĚƵǀĞĚĞŶŝĂƉŽƐůĞĚŶĠŚŽŬƵƐƵĚĂŶĠŚŽŵŽĚĞůƵŶĂƚƌŚ

x ZƷēŬǇĂǌĄǀĞƐǇĚǀĞƌşƉŽůŝēŬǇĂŬŽƓşŬǇĂƐƉŽŸƉŽēĂƐ ƐŝĞĚŵŝĐŚƌŽŬŽǀĂƚĞƐŶĞŶŝĂ ĚǀĞƌş ĂƐƉŽŸ

ƉŽēĂƐϭϬƌŽŬŽǀŽĚƵǀĞĚĞŶŝĂƉŽƐůĞĚŶĠŚŽŬƵƐƵĚĂŶĠŚŽŵŽĚĞůƵŶĂƚƌŚ

Odporúčané NASTAVENIA teploty



Na skladovanie VŠETKÝCH DRUHOV VÍN

12 °C to 14 °C

Odporúčaná TEPLOTA pitia



Šampanské neročníkové, šumivé

6 °C

Šampanské ročníkové

10 °C

Suchý biely Semilion, Sauvignon Blanc

8 °C

Suchý biely Gewürztraminer, Rizling

10 °C

Suché biele Chardonnay

10 °C

Ročníkové Chardonnay

14 °C

Sladké biele Sauternes Monbazillac, neskorý zber ľadového vína

10 °C

Sladké biele ročníkové Sauternes

14 °C

Beaujolais

13 °C

Rulandské modré

16 °C

Ročníkové Rulandské modré

18 °C

Červený Cabernet, Merlot, francúzsky, austrálsky, novozélandský, čílsky,

argentínsky, taliansky, španielsky, kalifornský



18 °C

Red Grenache, Syrah

16 °C

Ďalšie informácie o produkte nájdete na https://eprel.ec.europa.eu/ alebo naskenujte QR na

energetickom štítku dodávanom so spotrebičom.

149

Dansk

Tak for dit køb af dette produkt.

Før du bruger dit køleskab, skal du læse denne brugsanvisning omhyggeligt for at maksimere dets

ydeevne. Gem alle dokumenter til efterfølgende brug for efterfølgende ejere. Dette produkt

er udelukkende beregnet til husholdningsbrug eller lignende anvendelser såsom:

- medarbejderkøkkener i butikker, på kontorer og andre arbejdssteder

- på landbrugsbedrifter, af gæster på hoteller, moteller og andre boligmiljøer

- på bed and breakfast-steder (B & B)

- til cateringtjenester og lignende anvendelser, der ikke er beregnet til detailsalg.

Dette apparat må kun bruges til opbevaring af fødevarer, enhver anden brug anses for farlig,

og producenten er ikke ansvarlig for eventuelle udeladelser. Det anbefales også, at du tager

garantibetingelserne til efterretning.

SIKKERHEDSOPLYSNINGER

Læs betjenings- og installationsvejledningen omhyggeligt!

De indeholder vigtige oplysning om installation, brug og vedligeholdelse af apparatet.

Producenten er ikke ansvarlig, hvis du ikke overholder vejledningerne og advarslerne.

Behold alle dokumenter til efterfølgende brug for den næste ejer.

Undlad at tilslutte apparatet til lysnettet, før al emballage og

transportbeskyttelse er fjernet. Hold børnene væk fra emballagen og dens dele.

Der er fare for kvælning hvis de leger med pap og plastikfolie!

x Lad apparatet stå i mindst 4 timer, før produktet tændes for at lade

kompressorolie flyde tilbage, hvis apparatet har været transporteret vandret.

x Sørg for, at der ikke er transportskader.

x Kølemiddelkredsløbet må ikke beskadiges.

x Hold ventilationsåbninger i apparatets indelukke eller den indbyggede

struktur fri for hindringer.

x Brug aldrig vand til at vaske kompressoren. Tør den grundigt af med en tør

klud efter rengøring for at forhindre rust.

x Vær altid to personer om at håndtere apparatet, da det er tungt.

x Installer og niveller apparatet på et område, der er egnet til dets størrelse

og brug.

x Kontroller, at de elektriske oplysninger på mærkepladen passer

til strømforsyningen. Hvis ikke, skal du kontakte en elektriker.

x Apparatet drives af et lysnet på 220-240 VAC/50 Hz. Unormale

spændingsafvigelser kan gøre, at apparatet ikke starter, eller det tager

skade på temperaturstyringen eller kompressoren under drift. I sådanne

tilfælde skal der monteres en automatisk regulator.

x Kun til Storbritannien: Apparatets lysnetledning er monteret med et stik til

3 ledninger (med jord), der passer til et standard 3-ledet stik (med jord).

150

Det tredje ben (jordforbindelsen) må aldrig klippes af. Når apparatet

er installeret, skal stikket være let at komme til.

x Sørg for, at netledningen ikke sidder fast under apparatet under og efter

løft/flytning af apparatet, for at undgå, at netledningen bliver skåret over

eller beskadiget. Hvis strømledningen er beskadiget, skal den udskiftes

af producenten, dennes serviceagent eller lignende kvalificeret fagperson

for at undgå fare.

x Apparatet må ikke installeres på fugtige, fedtede eller støvede steder eller

udsættes for direkte sollys og vand.

x Apparatet må ikke installeres i nærheden af varmeapparater eller brændbare

materialer.

x FOR apparater med en frostboks: I tilfælde af strømsvigt må låget ikke åbnes.

Det går ikke ud over fødevarer, hvis strømsvigtet varer mindre end de antal

timer, der angives på mærkepladen (Temperaturstigningstid).

Hvis strømsvigtet varer længere, skal fødevarerne kontrolleres og spises med

det samme eller tilberedes og derefter indfryses igen.

x Hvis du synes, at apparatets låg er vanskeligt at åbne, når det lige har været

åbnet, er der ikke grund til bekymring. Dette skyldes trykforskellen,

der bliver udlignet og lader låget bliver åbnet normalt efter få minutter.

x Undlad at opbevare medicin, bakterier eller kemikalier i apparatet. Dette

apparat er et husholdningsapparat, og det anbefales ikke til opbevaring

af materialer, der kræver nøjagtige temperaturer.

x Træk eller fold ikke ledningen for meget eller rør ikke ved stikket med våde

hænder.

x Undlad at opbevare produkter, der indeholder brændbare drivgasser

(f.eks. Spraydåser) eller eksplosive stoffer i apparatet. Risiko for eksplosion!

x Undlad at placere ustabile varer (tunge genstande, beholdere med vand) oven

på køleskabet of at undgå personskader som følge af fald eller elektrisk stød,

som skyldes kontakt med vand.

x Brug ikke elektriske apparater indeni madopbevaringsrummene, medmindre

de er af den type, som producenten anbefaler.

x Rør ikke ved de indvendige køleelementer, især ikke med våde hænder,

for at undgå revner eller skader.

x I denne risikozone drejer det sig om børn, personer med begrænsede fysiske,

mentale eller følelsesmæssige evner, samt personer med utilstrækkelig viden

om sikker betjening af apparatet.

x Kontroller, at børn og mentalt udfordrede personer har forstået farerne.

En sikkerhedsansvarlig person skal holde opsyn med børn og mentalt

151

udfordrede brugere af apparatet eller instruere dem i brugen. Kun børn

på 8 år og ældre må bruge apparatet.

x Børnene må ikke lege med apparatet.

x Børn i alderen 3 til 8 år har lov til at sætte ting i og tage dem ud af apparatet.

x Apparater med et fryserum: Undlad at opbevare væsker i flasker eller dåser

(især drikke med kulsyre) i fryserummet. Flasker eller dåser kan sprænges!

x Apparater med et fryserum: Put aldrig frosset mad direkte fra fryserummet

i munden. Risiko for forfrysninger!

x Hold plastikdelene og lågens tætningsliste fri for olie og fedt. Ellers bliver

plastikdelene og tætningslisten porøse.

x Træk stikket ud af stikkontakten, før du udfører noget indgreb på apparatet.

x Brug ikke mekaniske enheder eller andre metoder til at fremme

afrimningsprocessen, andre end de af producenten anbefalede.

x Brug ikke spidse eller skarpe genstande såsom knive eller gafler til at

fjerne rimen.

x Brug aldrig hårtørrere, elektriske varmeapparater eller andre sådanne

elektriske apparater til afrimning.

x Det anbefales at holde stikket rent, eventuelt ophobet støv på stikket

kan forårsage brand.

x Prøv ikke selv at reparere, adskille eller ændre apparatet. Kontakt altid vores

kundeservice ved behov for reparation.

x Hold øje med børnene, mens apparatet bliver rengjort eller vedligeholdt.

x Undlad at rense de kolde glashylder i varmt vand.

Pludselige temperaturændringer kan få glasset til at knække.

x ADVARSEL: Rørene i kølekredsen cirkulerer en lille mængde miljøvenlig

men brandfarligt kølemiddel (R600a) og isoleringsgas (cyclopentan).

Det beskadiger ikke ozonlaget og bidrager ikke til drivhuseffekten. Hvis der

slipper kølemiddel ud, kan det skade øjnene eller antænde.

x Hvis kølekredsen bliver beskadiget:

- Sluk for apparatet, og træk stikket ud,

- Hold apparatet borte fra åben ild og antændingskilder,

- Udluft rummet grundigt i flere minutter,

- Informer kundeservice.

x ADVARSEL: Undlad at beskadige stikket eller lysnetledningen. Dette kunne

medføre elektrisk stød eller brand.

x ADVARSEL: Brug ikke flere forgrenere eller bærbare strømforsyninger.

Vi fraråder brugen af forlængerledninger og adaptere med flere stik.

152

Forsøg ikke at sidde eller stå oven på apparatet. Du kan skade dig selv eller

apparatet. Dette apparat er ikke designet til at blive stablet med andre i en

hvidevaresøjle.

x Produktet er designet og bygget udelukkende til husholdningsbrug.

x Der må kun bruges originale dele fra producenten. Producenten garanterer,

at kun disse dele opfylder sikkerhedskravene.

x Åbning af lågen i længere tid kan medføre en væsentlig temperaturstigning

i køleskabet.

- Rengør regelmæssigt de overflader, der kan komme i kontakt med

madvarer, og de tilgængelige afløbssystemer.

- Rengør vandbeholderne, hvis de ikke er blevet brugt i 48 timer. Skyl det

vandsystem, der er forbundet med vandforsyningen, hvis der ikke er

brugt vand i 5 dage.

- Opbevar ferskt kød og fisk i egnede fade eller bokse i køleskabet, så de

ikke drypper på eller er i kontakt med andre fødevarer.

- Tostjernede rum til frosne fødevarer (hvis de forefindes) er egnede til

opbevaring af færdigfrosne fødevarer, opbevaring eller fremstilling af is

og isterninger.

- En-, to- og tre-stjernede rum, hvis de findes i apparatet, er ikke egnede til

nedfrysning af friske fødevarer.

- Hvis apparatet efterlades tomt i længere tid, skal det slukkes, afrimes,

rengøres, tørres og efterlades med lågen åbnet, så der ikke opstår mug

i apparatet.

x TIL vinkøleskabe: Dette apparat er udelukkende beregnet til opbevaring af vin

x TIL fritstående apparater: Dette køleskab er ikke beregnet til indbygning

x TIL apparater uden et fire-stjernet rum: Dette køleskab er ikke egnet

til frysning af fødevarer

153

Skrotning af gamle apparater

Dette apparat er mærket i overensstemmelse med det europæiske direktiv 2012/19/EU vedrørende

bortskaffelse af elektrisk og elektronisk udstyr (WEEE).

WEEE indeholder både forurenende stoffer (som kan have negative konsekvenser for miljøet) og

grundlæggende komponenter (som kan genbruges). Det er vigtigt, at WEEE underkastes specifikke

behandlinger for at fjerne og bortskaffe alle forurenende stoffer korrekt og nyttiggøre og genanvende

alle materialer.

Enkeltpersoner kan spille en vigtig rolle for at sikre, at WEEE-udstyr ikke bliver et miljøproblem.

Det er vigtigt at følge nogle få grundlæggende regler:

- WEEE bør ikke behandles som husholdningsaffald.

- WEEE bør afleveres til de relevante indsamlingssteder, der forvaltes af kommunen eller

af registrerede virksomheder. I mange lande er der husstandsindsamling af WEEE.

Når du køber et nyt apparat, kan det gamle i mange lande returneres til forhandleren, som skal modtage

det uden beregning, så længe apparatet er af samme type og har samme funktioner som det købte.

Overensstemmelse

Når vi sætter mærket på dette produkt, så bekræfter vi overensstemmelse med alle relevante

europæiske lovmæssige krav i forbindelse med sikkerhed, sundhed og miljø, der gælder for dette

produkt.

Garanti

Minimumsgarantien er: 2 år for EU-lande, 3 år for Tyrkiet, 1 år for Storbritannien, 1 år for Rusland, 3 år

for Sverige, 2 år for Serbien, 5 år for Norge, 1 år for Marokko, 6 måneder for Algeriet, Tunesien kræver

ingen juridisk garanti.

Energibesparelse

For bedre energibesparelser foreslår vi, at der gøres følgende:

x Installer apparatet væk fra varmekilder og ikke udsat for direkte sollys og i et godt ventileret

rum.

x Undgå at sætte varm mad i køleskabet for at undgå at øge temperaturen inde i det

og dermed få kompressoren til at køre konstant.

x Undlad at kommer for mange fødevarer i for at sikre korrekt luftcirkulation.

x Afrim apparatet, hvis der er dannet is, for at lette overførslen af kulde.

x I tilfælde af strømafbrydelse, er det tilrådeligt at holde køleskabslågen lukket.

x Åbn eller hold lågerne på apparatet åbne så lidt som muligt

x Undgå at justere indstillingen til for lave temperaturer.

x Fjern støv på bagsiden af apparatet

/\VNLOGH/('NDQNXQXGVNLIWHVDIHQSURIHVVLRQHO

'HWWHSURGXNWLQGHKROGHUHQO\VN

LOGHPHGHQHUJLHIIHNWLYLWHWLNODVVH*

154

INSTALLATIONSVEJLEDNING

Inden du bruger vinkøleren

x Fjern den udvendige og indvendige emballage.

x Før vinkøleren tilsluttes strømkilden, skal den stå oprejst i cirka 2 timer. Dette vil reducere

muligheden for en funktionsfejl i kølesystemet fra håndtering under transport.

x Rengør den indvendige overflade med lunkent vand med en blød klud.

x Når du bortskaffer dit apparat, skal du vælge et autoriseret bortskaffelsessted.

Installation af vinkøleren

x Dette apparat er designet til fritstående installation eller indbygget (helt forsænket)

(se mærkatets placering på bagsiden af dette apparat).

x Dette apparat er udelukkende beregnet til opbevaring af vin eller drikkevarer.

x Placer vinkøleren på et gulv, der er stærkt nok til at støtte den, når den er fyldt helt op.

Du nivellerer din vinkøler skal du justere det forreste nivelleringsben i bunden af vinkøleren.

x Dette apparat bruger brændbart kølemiddel. Så beskadig aldrig kølerørene under transporten.

Placer vinkøleren væk fra direkte sollys og varmekilder (komfur, varmelegeme, radiator osv.).

Direkte sollys kan påvirke akrylbelægningen, og varmekilder kan øge el-forbruget. Ekstremt

kolde omgivelsestemperaturer kan også medføre, at apparatet ikke fungerer korrekt.

x Undgå at placere enheden i fugtige områder.

x Slut vinkøleren til en særskilt korrekt installeret jordet stikkontakt. Skær eller fjern under ingen

omstændigheder den tredje (jord) stift fra netledningen. Spørgsmål vedrørende strøm og/eller

jordforbindelse skal rettes til en autoriseret elektriker eller et autoriseret produktservicecenter.

Obs.

x Opbevar vin i lukkede flasker.

x Overbelast ikke kabinettet.

x Åbn ikke lågen, medmindre det er nødvendigt.

x Tildæk ikke hylder med aluminiumsfolie eller andet hyldemateriale, som kan forhindre

luftcirkulation.

x Skal vinkøleren opbevares uden brug i længere perioder, foreslås det, efter en omhyggelig

rengøring, at lade lågen stå på klem, så luften kan cirkulere inde i skabet for at undgå mulige

dannelser af kondens, skimmelsvamp eller lugt.

Grænser for omgivende rumtemperatur

Dette apparat er designet til at fungere i omgivelsestemperaturer, der er specificeret af dets

temperaturklasse, som er angivet på typeskiltet.

- udvidet tempereret (SN): ‘dette køleskab er beregnet til brug ved omgivelsestemperaturer

i området fra 10°C til 32°C’.

- tempereret (N): ‘dette køleskab er beregnet til brug ved omgivelsestemperaturer i området

fra 16°C til 32°C’.

- subtropisk (ST): ‘dette køleskab er beregnet til brug ved omgivelsestemperaturer i området

fra 16°C til 38°C’.

155

BETJENING AF DIN VINKØLER/DRIKKEVAREKØLER

OG INDSTILLING AF TEMPERATURKONTROLLEN

¾ Vejledning i betjeningssystemet

x ""-knap

Tænd/sluk for at styre dette apparat (tryk og hold denne knap nede i ca. 3 sekunder).

x ""-knap

Tænd/sluk det indvendige lys.

x ""-knap

Sådan indstilles temperaturen i det øverste rum.

x ""-knap

Sådan indstilles temperaturen i det nederste rum.

x LED display vindue til venstre

Sådan indstilles temperaturen i det øverste rum.

x LED display vindue til højre

Sådan indstilles temperaturen i det nederste rum.

x Indikatorlampe

Viser, at kompressoren er i drift.

¾ Indstilling af temperaturkontrol

x Når du trykker på " "eller" "-knappen, vil systemet automatisk gå i opsætningstilstand

i det øverste eller nederste rum. LED'en blinker og viser den indstillede temperatur.

Tryk én gang på knappen, temperaturen vil falde eller stige 1°C. Når den minimumsværdi, der kan

etableres, overskrides, springer den automatisk til den højeste justerbare temperaturværdi. Når der

ikke er trykket på knappen i 5 sekunder, stopper LED-tallet med at blinke og vender derefter tilbage

for at vise temperaturen i det øverste eller nederste rum.

x Når enheden er taget ud af stikkontakten, vil systemet vende tilbage til den temperatur, som er

indstillet fra fabrikken. Den indstillede temperatur er som nedenfor:

Øverste rum: 6°C

Nederste rum: 12°C

x Hvis du ønsker at vise hver indendørs indstillingstemperatur, skal du trykke på " Indstil øverste"

eller " Indstil nederste" knappen, LED'en vil blinke og vise den indstillede temperatur. Når der ikke

er trykket på knappen i 5 sekunder, stopper LED-tallet med at blinke, og vender derefter tilbage for

at vise den faktiske temperatur.

Øverste rum: Temperaturindstillingen kan justeres fra 5°C til 10°C.

Nederste rum: Temperaturindstillingen kan justeres fra 10°C til 18°C.

156

Temperaturalarm

Hvis den indvendige temperatur er højere end 23°C, vil den vise "HI" på displaypanelet, og efter en

time efter lyder alarmen/brummeren. Dette viser, at den indvendige temperatur er for høj. Hvis den

indvendige temperatur er lavere end 0°C, vil den vise "LO" på displaypanelet, og samtidig er alarmen

for funktionsfejl også aktiv

Funktion til temperaturhukommelse

I tilfælde af strømafbrydelse kan vinkøleren huske de tidligere temperaturindstillinger, og når strømmen

er genoprettet, vil kølertemperaturen gå tilbage til samme indstillingstemperatur som før strømmen

forsvandt.

Indvendigt lys

For at reducere energiforbruget slukker dette vinskab automatisk LED-lyset efter 10 minutter.

Hvis du ønsker at LED-lyset skal forblive tændt konstant, er dette muligt. Tryk og hold knappen "LYS"

nede i 5 sekunder, displayet vil vise "LP". Efter 4 sekunder vender displayet tilbage til det normale,

og lyset forbliver tændt, indtil det slukkes manuelt.

Hvis du vil vende tilbage og spare energi (anbefales), skal du trykke og holde knappen "LIGHT" nede

i 5 sekunder, displayet vil vise "LF", efter 4 sekunder vender displayet tilbage til det normale, og lyset vil

automatisk slukke efter 10 minutter.

Hylder

x For at undgå at beskadige dørpakningen skal du sørge for at have lågen helt åben, når du

trækker hylder ud af skinnerummet.

x For nem adgang til det opbevarede indhold skal du trække hylderne cirka 1/3 ud

af skinnerummet, men denne enhed er designet med et hak på hver side af hyldesporene

for at forhindre flasker i at falde ud.

x Du kan tage nogen af disse hylder ud af skinnerummet. For at montere eller fjerne hylden skal

du vippe hylden som vist i diagrammet og blot trække ud eller skubbe hylden ind, indtil den sidder

sikkert på støttebeslagene.

BEMÆRK:

x Hvis enheden tages ud af stikkontakten,eller strømmen afbrydes eller slukkes, skal du vente

3 til 5 minutter, før du genstarter enheden. Hvis du forsøger at genstarte inden denne

tidsforsinkelse, vil vinkøleren/drikkevarekøleren ikke starte.

x Når du bruger vinkøleren/drikkevarekøleren for første gang eller genstarter

vinkøleren/drikkevarekøleren efter at have været slukket i lang tid, kan der være et par graders

afvigelse mellem den temperatur, du vælger, og den, der er vises på LED'en. Dette er normalt,

og det skyldes længden af aktiveringstiden. Når vinkøleren/drikkevarekøleren har kørt i et par timer,

vil alt være normalt igen.

157

Sådan ændres døråbningen

Dette apparat har vendbare låger, men leveres med højrehængslet låge. Det venstre hængselsæt følger

med enheden (i æsken), hvis du ønsker at vende hængslet på din enhed.

Type A (til fuld glas/rustfri ståldør)

1. Nederste hængsel (højre) 2. Skruer 3. Lågeakse

4. Låge 5. Tophængsel (højre) 6. Hængselsskruer

7. Tophængsel (venstre) 8. Hulafdækning 9. Nederste hængsel

10. Lågestop 11. Skrue

1. Åbn lågen til en 90 graders vinkel, tag de 2 skruer (2) ud fra den nederste dørakse (3), fjern lågen

(4), Fjern aksepladen (3) fra lågen, (Fig. A).

2. Skru skruen (11) ud under dørrammen og stopanordningen (10), og sæt den i venstre ende

af lågerammen. (Fig. A/B)

3. Fjern de 3 hængselsskruer (6) fra det øverste hængsel (højre) (5), og fjern det. (Fig. C)

4. Fjern pyntesømmet (8) fra venstre top af kabinettet og installer ekstra tophængsel (venstre)

(7) øverst til venstre på kabinettet med 3 skruer. (Fig. D)

5. Ved at følge ovenstående procedure skal du installere det ekstra nederste hængsel til venstre (9).

(Fig. E)

6. Monter og juster lågen.

7. Indsæt plastikhætterne for at dække hullerne (8)

Fig.A Fig.B

Fig.C Fig.D

Fig.E

158

Type B (til slank dør i rustfrit stål)

1. Nederste hængsel (højre) 2. Skruer 3. Lågeakse

4. Låge 5. Tophængsel (højre) 6. skruer

7. Tophængsel (venstre) 8. Nederste hængsel (venstre)

1. Fjern 2 skruer (1), og træk derefter lågen (4) i pilehovedets retning. Du vil fjerne lågen.

Fjern også det nederste hængsel (Højre) (1) for monteringen. (Fig.A og Fig.B)

2. Sådan fjernes 3 skruer (6) af højre øverste hængsel og derefter højre øverste (5) og højre

nederste hængsler (1). (Se fig.C)

3. Sådan bruges skruerne, som du fjernede fra højre sidehængsler til at fastgøre venstre øverste

og nederste hængsler(7)(8).(Se Fig.D og Fig.E)

4. lågen vendes 180 grader, og saml derefter lågen som i den omvendte rækkefølge for fjernelse

159

¾ Opbevaringsdiagram

I henhold til den faktiske konfiguration af dit produkt bedes du kontrollere det relative lagerdiagram.

I alt: 46 flasker (maks.)

Den mest energibesparende konfiguration kræver placering af skuffer i produktet. Se ovenstående billeder.

¾ Installationsspecifikationer til indbygning

Til højde 813mm med fuld glas/rustfri låge

min 818mm

813-833 mm

fulde hylder

Halve hylder

160

Til højde 813 med slank rustfri låge

Til højde 865mm med fuld glas/rustfri ståldør

min 818mm

813-833 mm

min 870 mm

865-885 mm

161

Til højde 865 mm med slank dør i rustfrit stål

PLEJE OG RENGØRING

¾ Rengøring af vinkøleren

x Sluk for strømmen, tag stikket ud af apparatet, og fjern alle genstande inklusive hylder og stativ.

x Vask indersiden med et varmt vand og sodaopløsning. Opløsningen skal være omkring

2 spiseskefulde soda til en liter vand.

x Afvask hylder med mildt sæbevand.

x Vrid overskydende vand ud af svampen eller kluden, når du rengør området af kontrollerne

eller andre elektriske dele.

x Vask det udvendige kabinet med varmt vand og mildt sæbevand. Skyl godt og tør af med

en ren, blød klud.

min 870 mm

865-885 mm

162

¾ Sådan udskiftes kulfilteret (hvis det findes i dit apparat)

x Kulfiltre er placeret i øverste højre hjørne af hver vinskabszone.

x Åbn lågen og fjern de 2 øverste hylder (se afmontering af hylder).

x Drej filteret som vist i Fig A.

x Som vist i fig. B skal filteret flugte med indhakkene som vist.

x Træk filteret ud (Fig. C).

x Indsæt udskiftningsfilteret og drej som vist i Fig. A for at låse på plads.

x Geninstaller hylderne.

Strømsvigt

x De fleste strømsvigt korrigeres inden for få timer og bør ikke påvirke temperaturen på

vinkøleren, hvis du minimerer det antal gange, lågen åbnes. Hvis strømmen skal være

slukket i en længere periode, skal du tage de rigtige skridt for at beskytte dit indhold.

Ferietid

x Korte ferier: Lad vinkøleren køre i ferier på mindre end tre uger.

x Lange ferier: Hvis apparatet ikke skal bruges i flere måneder, skal du fjerne alle genstande og slukke

for apparatet. Rengør og aftør indvendigt grundigt. For at forhindre lugt og skimmelsvamp skal

lågen stå lidt åben: bloker den åben om nødvendigt.

Flytning af vinkøleren

x Fjern alt indvendigt.

x Tape alle løse genstande (hylder) forsvarligt inde i dit apparat.

x Drej det justerbare ben op til basen for at undgå skader.

x Tape lågen til.

x Sørg for, at apparatet holdes sikkert i opretstående stilling under transport. Beskyt også

ydersiden af apparatet med et tæppe eller lignende.

Energibesparende tips

x Vinkøleren skal placeres i det køligste område af rummet, væk fra varmeproducerende

apparater og væk fra direkte sollys.

163

PROBLEMER MED DIN VINKØLER/DRIKKEVAREKØLER?

Du kan nemt løse mange almindelige vinkøler/drikkevarekølerproblemer og spare digselv for

omkostningerne ved et eventuelt servicekald. Prøv forslagene herunder for at se, om du kan

løse problemet, inden du ringer til serviceteknikeren.

FEJLFINDINGSGUIDE

PROBLEM MULIG ÅRSAG

Vinkøler/drikkevarekøleren fungerer ikke. Ikke tilsluttet.

Apparatet er slukket.

Afbryderen er udløst, eller en sikring er sprunget.

Vinkøleren/drikkevarekøleren er ikke kold nok. Kontroller temperaturindstillingen.

Eksternt miljø kræver muligvis en højere indstilling.

Lågen åbnes for ofte.

Lågen/skuffen er ikke lukket tæt til.

Dørpakningen lukker ikke ordentligt.

Tænder og slukker ofte. Stuetemperaturen er varmere end normalt.

Der er føjet en stor mængde indhold til

vinkøleren/drikkevarekøleren.

Lågen åbnes for ofte.

Lågen/skuffen er ikke lukket tæt til.

Temperaturreguleringen er ikke indstillet korrekt.

Dørpakningen lukker ikke ordentligt.

Lyset virker ikke. Ikke tilsluttet.

Afbryderen er udløst, eller en sikring er sprunget.

Pæren er brændt ud.

Lysknappen er "OFF".

Vibrationer. Tjek for at sikre, at vinkøleren/drikkevarekøleren

er i vater.

Vinkøleren/drikkevarekøleren lader til at larme for

meget.

Den raslende støj kan komme fra kølemediets

strømning, hvilket er normalt.

Når hver cyklus slutter, kan du høre gurglende

lyde forårsaget af strømmen af kølemiddel

i vinkøleren/drikkevarekøleren.

Sammentrækning og ekspansion af de indvendige

vægge kan forårsage poppende og knitrende lyde.

Vinkøleren/drikkevarekøleren er ikke i vater.

Lågen lukker ikke korrekt. Vinkøleren/drikkevarekøleren er ikke i vater.

Lågene blev vendt og ikke korrekt installeret.

Pakningen er snavset.

Hylderne er ude af position.

Hvis du vil kontakte den tekniske kundeservice, kan du besøge vores hjemmeside:

https://corporate.haier-europe.com/ en/ Under afsnittet "website" skal du vælge dit produkts mærke

og dit land. Du føres til lige netop det websted, hvor du finder telefonnummeret og formularen til at

kontakte teknisk assistance.

164

¾ Lagerføring af reservedele

x Termostater, temperaturfølere, printkort og lyskilder lagerføres i mindst syv år efter, at sidste

enhed af modellen er bragt på markedet.

x Dørhåndtag, dørhængsler, bakker og kurve i mindst syv år og tætningslister til låger i mindst

10 år efter at sidste enhed af modellen er bragt på markedet.

Anbefalede temperaturINDSTILLINGER

Til opbevaring af ALLE TYPER VINE 12°C til 14°C

Anbefalet DRIKKEtemperatur

Champagne NV, Mousserende 6°C

Champagne vintage 10°C

Tør hvid Semillon, Sauvignon Blanc 8°C

Tør hvid Gewurztraminer, Riesling 10°C

Tør hvid Chardonnay 10°C

Vintage Chardonnay 14°C

Sød hvid Sauternes Monbazillac, isvin fra sen høst 10°C

Søde hvide vintage Sauterner 14°C

Beaujolais 13°C

Rød Pinot Noir 16°C

Vintage Pinot Noir rød 18°C

Rød Cabernet, Merlot, fransk, australsk, new zealandsk, chilensk,

argentinsk, italiensk, spansk, californisk

18°C

Rød Grenache, Syrah 16°C

Du finder flere oplysninger om produktet på https://eprel.ec.europa.eu/ eller ved at scanne

QR-koden på det energimærke, der leveres med apparatet

165

Suomi

Kiitos, että ostit tämän tuotteen.

Lue tämä käyttöopas huolellisesti ennen jääkaapin käyttöä sen suorituskyvyn maksimoimiseksi.

Säilytä kaikki asiakirjat myöhempää käyttöä tai muita omistajia varten. Tämä tuote on tarkoitettu vain

kotikäyttöön tai vastaavan tyyppiseen käyttöön, kuten:

- henkilökunnan keittiöalueella myymälöissä, toimistoissa ja muilla työpaikoilla

- maatiloilla, hotellien, motellien ja muiden asuinympäristöjen asiakkaille

- aamiaismajoituksissa (B & B)

- pitopalveluissa ja vastaaviin käyttötarkoituksiin, jotka eivät ole vähittäismyyntiä.

Tätä laitetta saa käyttää vain elintarvikkeiden säilyttämiseen. Muu käyttö katsotaan vaaralliseksi,

eikä valmistaja ole vastuussa laiminlyönneistä. Lisäksi on suositeltavaa huomioida takuuehdot.

TURVALLISUUSOHJEET

Lue käyttö- ja asennusohjeet huolellisesti!

Ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja huollosta.

Laitteen valmistaja ei ole vastuussa sellaista seurauksista, jotka johtuvat laitteen ohjeiden ja varoitusten

noudattamatta jättämisestä.

Säilytä kaikki asiakirjat, jotta voit luovuttaa ne seuraavalle mahdolliselle omistajalle.

Älä liitä laitetta verkkovirtaan, ennen kuin kaikki pakkaus- ja suojamateriaalit

on poistettu. Pidä kaikki pakkausmateriaali poissa lasten ulottuvilta.

Laatikkopahvi ja muovipussit voivat aiheuttaa tukehtumisvaaran!

x Anna laitteen olla käyttämättömänä vähintään 4 tuntia ennen sen

käynnistämistä, jotta kompressorin öljy pääsee asettumaan, jos tuotetta on

kuljetettu vaakatasossa.

x Varmista, ettei ole kuljetusvaurioita.

x Älä vaurioita jäähdytyspiiriä.

x Pidä laitteen kotelon tai rakenteelliset tuuletusaukot vapaina esteistä.

x Älä koskaan pese kompressorin paikkaa vedellä. Pyyhi se kuivalla liinalla

huolellisesti puhdistuksen jälkeen ruostumisen estämiseksi.

x Laite on painava ja sen vuoksi sen käsittelemiseen tarvitaan aina vähintään

kaksi henkilöä.

x Asenna ja säädä laitteen jalkoja tarpeen mukaan niin että laite on

tasapainossa ja tasaisesti. Asennuspaikan on oltava sopivan kokoinen ja

sovelluttava laitteen käyttötarkoitukseen.

x Varmista, että laitteen arvokilvessä ilmoitetut sähkötiedot vastaavat

käytettävissä olevaa virransyöttöä. Jos näin ei ole, ota yhteyttä

sähköasentajaan.

x Verkkoliitäntä: 220–240 V, 50 Hz Epänormaali jännitevaihtelu voi estää

laitteen käynnistymisen tai vaurioittaa lämpötilan säätöä tai kompressoria

166

tai aiheuttaa epänormaalia käyntiääntä. Tässä tapauksessa laitteeseen

on asennettava automaattinen jännitteensäädin.

x Vain Iso-Britannia: Laitteen virtajohtoon on liitetty 3-haarainen

(maadoitettu) pistoke, joka sopii 3-haaraiseen (maadoitettuun) pistorasiaan.

Kolmatta tappia (maadoitus) ei koskaan saa leikata pois tai poistaa jollakin

muulla tavalla. Pistoke tulisi olla käytettävissä laitteen asennuksen jälkeen.

x Varmista, että virtajohto ei ole jäänyt laitteen alle kuljetuksen tai siirron

aikana tai sen jälkeen, koska tämä voisi aiheuttaa virtajohdon katkeamisen

tai vahingoittumisen. Jos virtajohto on vaurioitunut, valmistajan, sen

huoltoedustajan tai vastaavan ammattitaitoisen henkilön on vaihdettava se

vaaran välttämiseksi.

x Älä asenna laitetta kosteaan, öljyiseen tai pölyiseen paikkaan äläkä altista

laitetta suoralle auringonvalolle ja vedelle.

x Älä asenna laitetta lämmittimien tai syttyvien materiaalien lähelle.

x VAIN pakasteosan sisältävät laitteet: älä avaa ovea sähkökatkoksen aikana.

Pakastettujen ruokien laadun ei pitäisi kärsiä, mikäli sähkökatkos kestää

vähemmän kuin arvokilvessä ilmoitetun ajan (lämpötilan nousuaika).

Jos sähkökatkos kestää kauemmin, ruokapakasteiden kunto tulisi tarkistaa ja

ruoka tulisi syödä välittömästi tai se tulisi keittää ja pakastaa sitten uudelleen.

x On aivan normaalia, jos laitteen oven avaaminen tuntuu vaikealta heti oven

sulkemisen jälkeen. Tämä johtuu paine-erosta, joka tasaantuu hiljalleen.

Oven avaaminen käy normaalisti muutaman minuutin kuluttua.

x Älä säilytä laitteessa lääkkeitä, bakteereita tai kemiallisia aineita. Laite on

kotitalouslaite eikä sitä ole tarkoitettu sellaisten tuotteiden säilytykseen, jotka

vaativat tarkkoja säilytyslämpötiloja.

x Älä vedä tai taita virtajohtoa tai kosketa pistoketta märillä käsillä.

x Älä säilytä laitteessa syttyvää ponnekaasua (esimerkiksi suihkepulloja)

sisältäviä tuotteita tai tuotteita, jotka voivat räjähtää. Räjähdysvaara!

x Älä laita jääkaapin päälle epävakaita esineitä (esimerkiksi raskaita esineitä

tai vedellä täytettyjä astioita). Näin voit välttää onnettomuudet, jotka voisivat

aiheutua esineiden tippumisesta käyttäjän päälle, tai sähköiskusta

kosketuksesta veteen.

x Älä käytä sähkölaitteita laitteen ruoansäilytystiloissa, mikäli ne eivät ole

valmistajan suosittelemia.

x Älä koske sisäisiin jäähdytyselementteihin (erityisesti märin käsin)

halkeamien tai vammojen välttämiseksi.

x Vaaratilanteita voi aiheutua erityisesti lapsille tai henkilöille, jotka eivät pysty

käyttämään laitetta turvallisesti vajavaisten fyysisten, aistillisten tai

167

henkisten kykyjensä vuoksi tai jotka ovat kokemattomia ja tietämättömiä

laitteen turvallisesta käytöstä.

x Varmista, että lapset ja tällaiset henkilöt ovat ymmärtäneet laitteen käyttöön

liittyvät riskit ja vaarat. Turvallisuudesta vastuussa olevan henkilön on

valvottava tai opastettava lapsia ja kyseisiä käyttäjäryhmiä, kun he käyttävät

laitetta. Vain yli 8-vuotiaat lapset saavat käyttää laitetta.

x Lapset eivät saa leikkiä laitteella.

x 3–8-vuotiaat lapset saavat täyttää ja tyhjentää laitteen.

x VAIN pakasteosan sisältävät laitteet: älä säilytä pakasteosassa pullotettuja tai

purkitettuja nesteitä (erityisesti hiilihappopitoisia juomia). Pullot ja purkit

voivat räjähtää!

x VAIN pakasteosan sisältävät laitteet: älä koskaan laita suoraan pakasteosasta

otettua ruokaa suoraan suuhusi. Alhainen lämpötila voi aiheuttaa paleltumia!

x Huolehdi siitä, että oven tiivisteet ja muoviosat ovat puhtaat eikä niissä ole

öljyä tai rasvaa. Muussa tapauksessa muoviosat ja tiivisteet haurastuvat.

x Irrota virtajohto pistorasiasta ennen minkään toimenpiteen tekemistä.

x Älä yritä nopeuttaa sulatusta käyttämällä mekaanisia laitteita tai muita

keinoja, lukuun ottamatta laitteen valmistajan suosittelemia menetelmiä.

x Älä käytä teräväkärkisiä tai -reunaisia esineitä, kuten veitsiä tai haarukoita,

huurteen poistamiseen.

x Älä koskaan käytä sulatukseen hiustenkuivainta, sähkölämmitintä tai muita

vastaavia sähkölaitteita.

x Pidä pistoke puhtaana. Pistokkeessa oleva pöly voi aiheuttaa tulipalon.

x Älä yritä korjata, purkaa tai muokata laitetta itse. Jos laite on korjattava,

ota aina yhteyttä asiakaspalveluumme.

x Valvo lapsia, kun laitetta puhdistetaan tai huolletaan.

x Älä puhdista kylmiä lasihyllyjä kuumalla vedellä. Nopeat

lämpötilanmuutokset voivat aiheuttaa lasin rikkoutumisen.

x VAROITUS: Jäähdytyspiirin letkut sisältävät pienen määrän

ympäristöystävällistä mutta herkästi syttyvää kylmäainetta (R600a)

ja eristyskaasua (syklopentaani). Se ei vahingoita ilmakehän otsonikerrosta

eikä kiihdytä kasvihuoneilmiötä. Jäähdytyspiiristä mahdollisesti vuotanut

kylmäaine voi vahingoittaa silmiä tai syttyä palamaan.

x Jos jäähdytyspiiri vaurioituu:

- Sammuta laite ja irrota verkkovirtapistoke.

- Pidä avotuli ja/tai syttymislähteet loitolla laitteesta.

- Tuuleta huonetta perusteellisesti useita minuutteja.

- Ilmoita asiasta asiakaspalveluun.

168

VAROITUS: Älä vahingoita pistoketta tai sähköjohtoa, sillä se saattaa

aiheuttaa sähköiskun tai tulipalon.

x VAROITUS: Älä käytä monipistokkeisia jatkojohtoja äläkä siirrettäviä

virtalähteitä. Emme suosittele jatkojohtojen ja monitoimisten matka-

adapterien käyttöä.

x Älä istu tai seiso laitteen päällä. Voit vahingoittaa itseäsi tai laitetta.

Tätä laitetta ei ole suunniteltu pinottavaksi muiden laitteiden kanssa torniksi.

x Tuote on suunniteltu ja valmistettu vain kotikäyttöön.

x Laitteessa tulee käyttää vain valmistajan toimittamia alkuperäisiä osia.

Valmistaja takaa turvavaatimusten täyttymisen vain näin osien osalta.

x Oven jättäminen auki pitkäksi aikaa voi aiheuttaa laitteen sisältämien

tuotteiden huomattavan lämpötilan nousun.

- Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin

elintarvikkeiden kanssa. Puhdista myös säännöllisesti

vedenpoistojärjestelmät.

- Puhdista vesisäiliöt, jos ne eivät ole olleet käytössä 48 tuntiin. Huuhtele

vesijärjestelmä antamalla veden virrata, jos vettä ei ole käytetty

5 päivään.

- Säilytä raaka liha ja kala jääkaapissa asianmukaisissa astioissa, jotta ne

eivät joudu kosketuksiin muiden elintarvikkeiden kanssa tai jotta niistä

ei tipu nesteitä muihin elintarvikkeisiin.

- Kahdella tähdellä merkityt pakastinosastot (jos laitteessa on sellaisia)

soveltuvat esipakastettujen tuotteiden säilytykseen, jäätelöjen

varastointiin tai valmistukseen sekä jääkuutioiden valmistukseen.

- Yhdellä, kahdella tai kolmella tähdellä merkityt osastot (jos laitteessa on

sellaisia) eivät sovellu tuoreen ruoan pakastamiseen.

- Jos laite ei ole käytössä pitkään aikaan, sammuta laite, sulata se, puhdista,

kuivaa ja jätä ovi auki, jotta laitteeseen ei muodostu hometta.

x Viinikaapit: tämä laite on tarkoitettu yksinomaan viinin säilyttämiseen

x Vapaasti seisova laite: tämä kylmälaite on tarkoitettu käytettäväksi vapaasti

seisovana laitteena eikä sitä saa käyttää sisäänrakennetun mallin tavoin

x Laitteet, joissa ei ole neljällä tähdellä merkittyä osastoa: tämä kylmälaite

ei sovellu elintarvikkeiden pakastamiseen

169

Vanhojen laitteiden hävittäminen

Tämä laite on merkitty EU:n sähkö- ja elektroniikkalaiteromua koskevan direktiivin 2012/19/EU mukaisesti.

Sähkö- ja elektroniikkalaiteromu sisältää sekä saastuttavia aineita ( jotka voivat aiheuttaa haitallista

vaikutusta ympäristölle) että peruskomponentteja ( joita voidaan käyttää uudelleen). On tärkeää, että

sähkö- ja elektroniikkalaiteromu käsitellään erityisellä tavalla, jotta kaikki saastuttavat materiaalit

voidaan poistaa ja hävittää asianmukaisesti ja kaikki materiaalit voidaan ottaa talteen ja kierrättää.

Yksilöillä on tärkeä rooli sen varmistamisessa, että sähkö- ja elektroniikkalaiteromusta ei tule

ympäristöongelmaa. Tätä varten on tärkeää noudattaa muutamaa perussääntöä:

- Sähkö- ja elektroniikkalaiteromua ei saa käsitellä kotitalousjätteenä.

- Sähkö- ja elektroniikkalaiteromu on luovutettava kunnan tai rekisteröityjen yritysten hallinnoimiin

keräyspisteisiin. Monissa maissa suurille sähkö- ja elektroniikkalaiteromuille voi olla kotikeräys.

Kun ostat uuden laitteen, vanha laite voidaan monissa maissa palauttaa kauppiaalle, jonka on otettava

se vastaan ilmaiseksi kertaluonteisesti, kunhan laite on samantyyppinen ja toimii samalla tavalla kuin

toimitettu laite.

Vaatimustenmukaisuus

Lisäämällä tähän tuotteeseen -merkinnän varmistamme, että tämä tuote täyttää kaikki olennaiset

eurooppalaiset lakisääteiset turvallisuus-, terveys- ja ympäristövaatimukset.

Takuu

Vähimmäistakuu on: 2 vuotta EU-maissa, 3 vuotta Turkissa, 1 vuosi Isossa-Britanniassa, 1 vuosi

Venäjällä, 3 vuotta Ruotsissa, 2 vuotta Serbiassa, 5 vuotta Norjassa, 1 vuosi Marokossa, 6 kuukautta

Algeriassa, Tunisia ei vaadi lakisääteistä takuuta.

Energiansäästö

Tehokkaampaa energiansäästöä varten suosittelemme seuraavaa:

x Asenna laite kauas lämmönlähteistä, ei alttiina suoralle auringonvalolle ja hyvin

tuuletettuun tilaan.

x Älä laita kuumaa ruokaa jääkaappiin, jotta se ei nosta sisäistä lämpötilaa ja aiheuttaa siten

kompressorin jatkuvaa toimintaa.

x Älä täytä laitetta liikaa elintarvikkeilla asianmukaisen ilmankierron varmistamiseksi.

x Sulata laite, jos sen sisäpuolella on jäätä helpottaaksesi kylmän siirtymistä.

x Sähkökatkoksen yhteydessä on suositeltavaa pitää jääkaapin ovi suljettuna.

x Avaa tai pidä laitteen ovet mahdollisimman vähän auki.

x Vältä laitteen säätämistä liian kylmiin lämpötiloihin.

x Poista laitteen takapuolella oleva pöly

9DORQOlKWHHQ/('YRLYDLKWDDYDLQDPPDWWLODLQHQ

7lPlWXRWHVLVlOWllYDORQOlKWHHQHQHUJLDOXRNNDDQ*

170

ASENNUSOHJEET

Ennen kuin käytät viinikaappia

x Poista ulko- ja sisäpuolen pakkaus.

x Anna laitteen seistä pystyasennossa noin 2 tuntia ennen sen kytkemistä virtalähteeseen.

Se vähentää jäähdytysjärjestelmän kuljetuksen aikaisen käsittelyn aiheuttaman

toimintahäiriön vaaraa.

x Puhdista sisäpinta haalealla vedellä ja pehmeällä liinalla.

x Kun laite hävitetään, valitse valtuutettu jätteenkeräyspaikka.

Viinikaapin asennus

x Tämä laite on suunniteltu vapaasti seisovaksi tai kalusteisiin asennettavaksi

(sisäänrakennettu, täysin upotettu) (Katso lisätietoja laitteen takaosan tarrasta).

x Tämä laite on tarkoitettu yksinomaan viinin tai juomien säilyttämiseen

x Aseta viinikaappi lattialle, joka on riittävän tukeva kannattamaan laitetta sen ollessa täynnä.

Aseta viinikaappi vaakasuoraan säätämällä viinikaapin pohjassa olevaa etusäätöjalkaa.

x Tässä laitteessa käytetään syttyvää kylmäainetta. Älä koskaan vahingoita jäähdytysputkistoa

kuljetuksen aikana. Sijoita viinikaappi pois suorasta auringonvalosta ja lämmönlähteiden

(hella, lämmitin, lämpöpatteri jne.) läheltä. Suora auringonvalo saattaa vaikuttaa akryylipintaan

ja lämmönlähteet saattavat lisätä sähkönkulutusta. Äärimmäisen kylmät ympäristön lämpötilat

saattavat myös aiheuttaa sen, ettei laite toimi kunnolla.

x Vältä sijoittamasta laitetta kosteisiin paikkoihin.

x Kytke viinikaappi yksittäiseen, kunnolla asennettuun ja maadoitettuun seinäpistorasiaan. Älä

missään tapauksessa leikkaa tai poista virtajohdon kolmatta (maadoitus) haaraa. Sähkövirtaa

ja/tai maadoitusta koskevat kysymykset on ohjattava valtuutetulle sähköasentajalle tai

Tuotehuoltokeskukseen.

Huomio

x Säilytä viiniä suljetuissa pulloissa.

x Älä ylikuormita kaappia.

x Älä avaa ovea, ellei se ole välttämätöntä.

x Älä peitä hyllyjä alumiinifoliolla tai muulla hyllymateriaalilla, jotka voivat estää ilmankierron.

x Jos viinikaappia säilytetään pitkään ilman käyttöä, suosittelemme jättämään oven raolleen

huolellisen puhdistuksen jälkeen. Näin ilma pääsee kiertämään kaapin sisällä, ja mahdollinen

kondensoituminen ja homeen tai hajun muodostuminen voidaan välttää.

Ympäristön lämpötilarajat

Laite on suunniteltu toimimaan arvokilpeen merkityn ympäristön lämpötilaluokan mukaisesti.

- Laajennettu lauhkea (SN): kylmälaite toimii suunnitellusti, kun ympäristön lämpötila on 10–32 °C.

- Lauhkea (N): kylmälaite toimii suunnitellusti, kun ympäristön lämpötila on 16–32 °C.

Subtrooppinen (ST): kylmälaite toimii suunnitellusti, kun ympäristön lämpötila on 16–38 °C.

171

VIINIKAAPIN/JUOMAKAAPIN KÄYTTÖ

JA LÄMPÖTILAN SÄÄDÖN ASETTAMINEN

¾ Ohjausjärjestelmän ohjeet

x -painike

Tämän laitteen kytkeminen päälle/pois (paina ja pidä painettuna noin 3 sekuntia).

x -painike

Sisävalon kytkeminen päälle/pois.

x -painike

Säätää ylemmän osaston lämpötilaa.

x -painike

Säätää alemman osaston lämpötilaa.

x LED-näyttöikkuna vasemmalla

Ylemmän osaston lämpötilan säätäminen.

x LED-näyttöikkuna oikealla

Alemman osaston lämpötilan säätäminen.

x merkkivalo

Kompressori käyttönäytössä.

¾ Lämpötilan säätöjen asettaminen

x Kun painat - tai -painiketta, järjestelmä siirtyy ylä- tai alatilassa automaattisesti

asetustilaan. LED vilkkuu ja näyttää asetuslämpötilan.

Paina painiketta kerran, jolloin lämpötila laskee tai nousee 1 °C. Kun ylität määritettävissä olevan

vähimmäisarvon, lämpötila nousee automaattisesti korkeimpaan säädettävään lämpötila-arvoon.

Kun painiketta ei ole painettu 5 sekuntiin, LED-valo lakkaa vilkkumasta, minkä jälkeen se näyttää

jälleen ylä- tai alatilan lämpötilan.

x Pistorasiasta irrottamisen jälkeen järjestelmä palaa takaisin tehtaan asettamaan lämpötilaan.

Tehdaslämpötilat on esitetty alla:

Ylätila: 6 °C

Alatila: 12 °C

x Jos haluat nähdä kaikki sisäasetuslämpötilat, paina alemman tai ylemmän tilan asetuspainiketta,

jolloin LED-valo vilkkuu ja asetuslämpötila tulee näkyviin. Kun painiketta ei ole painettu 5 sekuntiin,

LED-valo lakkaa vilkkumasta ja palaa sen jälkeen takaisin näyttämään todellisen lämpötilan.

Ylätila: Lämpötila-asetusta voidaan säätää välillä 5–10 °C.

Alatila: Lämpötila-asetusta voidaan säätää välillä 10–18 °C.

172

Lämpötilahälytys

Jos sisälämpötila on korkeampi kuin 23 °C, näytössä näkyy HI ja hälytys/ääni kuuluu yhden tunnin

kuluttua. Se ilmoittaa, että sisälämpötila on liian korkea. Jos sisälämpötila on alle 0 °C, näytössä

näkyy LO ja samalla vikatilan hälytys on aktiivinen

Lämpötilan muistamistoiminto

Sähkökatkon sattuessa viinikaappi muistaa aiemmat lämpötila-asetukset ja kun virta on palautunut,

kaapin lämpötila palautuu sähkökatkosta edeltäväksi lämpötilaksi.

Sisävalo

Energiankulutuksen vähentämiseksi viinikaappi sammuttaa LED-valot automaattisesti 10 minuutin

kuluttua.

Voit myös halutessasi pitää LED-valon aina päällä. Paina VALO-painiketta ja pidä sitä painettuna

5 sekunnin ajan. Näyttöön tulee näkyviin LP. Näyttö palaa 4 sekunnin kuluttua takaisin normaaliksi ja

valo palaa, kunnes se kytketään manuaalisesti pois päältä.

Jos haluat palauttaa automaattisen valon sammumisen takaisin käyttöön ja säästää energiaa (suositus),

paina VALO-painiketta 5 sekunnin ajan. Näyttöön tulee näkyviin LF, ja näyttö palautuu normaaliksi

4 sekunnin jälkeen. Valo sammuu nyt automaattisesti 10 minuutin kuluttua.

Hyllyt

x Jotta oven tiivisteen eivät vaurioidu, varmista, että ovi on täysin auki, kun vedät hyllyjä ulos

kiskotilasta.

x Jotta viinikaapin sisältöä olisi helppo käsitellä, hyllyjä on vedettävä ulospäin kiskotilasta noin 1/3.

Tässä yksikössä on hyllykiskojen kummallakin puolella lovet, jotka estävät pullojen putoamisen

kaapista.

x Kun poistat näitä hyllyjä kiskotilasta, kallista hyllyä kaavion mukaisesti ja vedä se yksinkertaisesti

ulos tai työnnä hyllyä, kunnes se on tukevasti tukikannattimien päällä. Näin voit poistaa hyllyjä tai

asentaa niitä paikoilleen.

HUOMAA:

x Jos laite ei ole kytkettynä pistorasiaan, siinä ei ole virtaa, tai se on kytketty pois päältä, odota

3–5 minuuttia ennen laitteen käynnistämistä uudelleen. Jos yrität käynnistää uudelleen ennen kuin

tämä aika on kulunut, viinikaappi ei käynnisty.

x Kun käytät viinikaapia/juomakaappia ensimmäistä kertaa tai käynnistät viinikaapin/juomakaapin

pitkän käyttämättömyysjakson jälkeen, jolloin siitä on ollut virta pois kytkettynä, valitsemasi

lämpötilan ja LED-valon lukeman välillä voi olla muutaman asteen ero. Tämä on normaalia ja johtuu

aktivointiajan pituudesta. Kun viinikaappi/juomakaappi on ollut käynnissä muutaman tunnin ajan,

kaikki palaa normaaliksi.

173

Oven avautumissuunnan vaihtaminen

Laitteen oven avautumissuuntaa voidaan vaihtaa, mutta siinä on ostettaessa saranat oikealla puolella.

Vasemmanpuoleinen saranointisarja toimitetaan yksikön mukana (laatikossa). Voit sen avulla

halutessasi vaihtaa saranointia.

Tyyppi A (täyslasinen/ruostumattomasta teräksestä valmistettu ovi)

1. Alempi sarana (oikea) 2. Ruuvit 3. Oven akseli

4. Ovi 5. Yläsarana (oikea) 6. Saranaruuvit

7. Yläsarana (vasen) 8. Reiän peittotulppa 9. Alempi sarana (vasen)

10. Oven rajoitin 11. Ruuvi

1. Avaa ovi 90 asteen kulmaan, irrota 2 ruuvia (2) alemmasta oven akselista (3), irrota ovi (4), irrota

akselilevy (3) ovesta (Kuva A).

2. Avaa oven karmin (11) ja rajoittimen (10) alla oleva ruuvi ja aseta se oven karmin vasemmalle

puolelle. (Kuva A/B)

3. Irrota 3 saranaruuvia (6) yläsaranasta (oikealla) (5) ja irrota se. (Kuva C)

4. Irrota koristenaula (8) kaapin vasemmalta yläosasta ja asenna varayläsarana (vasen) (7) kaapin

vasemmalle puolelle yläosaan 3 ruuvilla. (Kuva D)

5. Asenna vara-alasarana vasemmalle (9) edellä kuvatulla tavalla. (Kuva E)

6. Asenna ja kohdista ovi.

7. Peitä reiät (8) muovisilla suojuksilla

Kuva A

Kuva B

Kuva C Kuva D

Kuva E

174

B-tyyppi (ohut, ruostumattomasta teräksestä valmistettu ovi)

1. Alasarana (oikea) 2. Ruuvit 3. Oven akseli

4. Ovi 5. Yläsarana (oikea) 6. ruuvit

7. Yläsarana (vasen) 8. Alasarana (vasen)

1. Poista 2 ruuvia (1) ja vedä sitten ovea (4) nuolen suuntaan. Poista ovi. Irrota alasarana

(oikea) (1). (Kuva A ja kuva B)

2. Poista 3 ruuvia (6) oikeasta yläsaranasta, irrota sitten poista oikea yläsarana (5) ja oikea

alasarana (1). (Katso kuva C)

3. Käytä ruuveja, jotka irrotit oikeista sivusaranoista vasemman ylä- ja alasaranan (7)

(8) kiinnittämiseen. (Kuva D ja kuva E)

4. Käännä ovea 180 astetta, kokoa ovi sitten irrotukseen nähden päinvastaisella tavalla.

175

¾ Säilytyskaavio

Tarkista tuotteen todellisen kokoonpanon mukainen säilytyskaavio.

Yhteensä: 46 pulloa (maks.)

Laite käyttää vähiten energiaa, kun hyllyt on asetettu kaappiin. Katso yllä olevat kuvat.

¾ Asennustiedot, kun viinikaappi sijoitetaan kalusteisiin

Korkeus 813 mm, täyslasinen/ruostumattomasta teräksestä valmistettu teräsovi

vähintään 818 mm

813–833 mm

täyshyllyt

Puolihyllyt

176

Korkeus 813, ohut, ruostumattomasta teräksestä valmistettu ovi

Korkeus 865 mm, täyslasinen/ruostumattomasta teräksestä valmistettu teräsovi

vähintään 818 mm

813–833 mm

vähintään 870 mm

865–885mm

177

Korkeus 865 mm, ohut, ruostumattomasta teräksestä valmistettu ovi

KUNNOSSAPITO JA HUOLTO

¾ Viinikaapin puhdistus

x Katkaise virta, irrota laite pistorasiasta ja poista kaikki osat, mukaan lukien hyllyt ja teline.

x Pese sisäpinnat liuoksella, jossa on lämmintä vettä ja ruokasoodaa. Seoksessa pitäisi olla

2 ruokalusikallista ruokasoodaa ja litra vettä.

x Pese hyllyt miedolla pesuaineliuoksella.

x Purista sienestä tai liinasta liika vesi pois ennen säätimien tai minkään sähköosien

puhdistamista.

x Pese kaapin ulkopuoli lämpimällä vedellä ja miedolla puhdistusaineella. Huuhtele hyvin

ja pyyhi kuivaksi pehmeällä, puhtaalla liinalla.

vähintään 870 mm

865–885mm

178

¾ Miten hiilisuodatin vaihdetaan (jos laitteessasi on sellainen)?

x Hiilisuodattimet sijaitsevat kunkin viinikaappialueen oikeassa yläkulmassa.

x Avaa ovi ja poista kaksi ylähyllyä (katko ohjeet hyllyjen poistamiseen).

x Käännä suodatinta kuvan A mukaisesti.

x Suodattimen tulisi olla lovien kanssa linjassa kuvan B mukaisesti.

x Vedä suodatin ulos (kuva C).

x Aseta vaihtosuodatin paikalleen ja kierrä sitä kuvan A mukaisesti, jotta se lukittuu paikalleen.

x Asenna hyllyt takaisin.

Sähkökatkos

x Useimmat sähkökatkokset kestävät vain muutaman tunnin, eikä niiden pitäisi vaikuttaa

laitteen lämpötilaan, jos ovea avataan mahdollisimman vähän. Jos virta on poikki kauemmin,

sinun tulisi tehdä tarvittavat toimet kaapin sisällön suojelemiseksi.

Loma-ajat

x Lyhyet lomat: Voit jättää laitteen päälle enintään kolmen viikon pituisten lomien ajaksi.

x Pitkät lomat: Jos laitetta ei käytetä useaan kuukauteen, poista kaikki sisältö ja katkaise laitteesta

virta. Puhdista ja kuivaa sisusta huolellisesti. Hajun ja homeen kasvun estämiseksi jätä ovi hieman

auki ja estä sen sulkeutuminen vahingossa.

Viinikaapin siirtäminen

x Poista kaikki sisältö.

x Teippaa huolellisesti kaikki laitteen sisäosan irtonaiset osat (hyllyt).

x Käännä säädettävä jalka ylös runkoon vaurioiden välttämiseksi.

x Teippaa ovi kiinni.

x Varmista, että laite pysyy turvallisesti pystyasennossa kuljetuksen ajan. Suojaa laitteen

ulkopuoli myös peitolla tai vastaavalla.

Energiansäästövinkit

x Viinikaappi on sijoitettava huoneen viileimpään paikkaan, pois lämpöä tuottavista laitteista

ja suorasta auringonvalosta.

Kuva A

Kuva C

Kuva B

179

ONKO SINULLA VIINIKAAPIN/JUOMAKAAPIN KÄYTTÖONGELMIA?

Voit ratkaista monia yleisiä viinikaapin tai juomakaapin ongelmia helposti itse ja säästää mahdollisten

huoltokäyntien kustannukset. Kokeile seuraavia ehdotuksia, jotta näet, saatko ratkaistua ongelman

ennen huoltomiehelle soittamista.

VIANETSINTÄOPAS

ONGELMA MAHDOLLINEN SYY

Viinikaappi/juomakaappi ei toimi. Pistoke ei ole pistorasiassa.

Laitteen virta on katkaistu.

Vikavirtakytkin on lauennut tai sulake on palanut.

Viinikaappi/juomakaappi ei ole tarpeeksi kylmää. Tarkista lämpötilasäädön asetus.

Ulkoinen ympäristö saattaa edellyttää

suurempaa asetusta.

Ovea availlaan liian usein.

Ovi ei ole kunnolla kiinni.

Laite käynnistyy ja sammuu vähän väliä. Huoneen lämpötila on tavallista korkeampi.

Viinikaappiin/juomakaappiin on lisätty

runsaasti sisältöä.

Ovea availlaan liian usein.

Ovi ei ole kunnolla kiinni.

Lämpötilan valitsin ei ole oikeassa kohdassa.

Oven tiiviste ei ole tiivis.

Valo ei toimi. Pistoke ei ole pistorasiassa.

Vikavirtakytkin on lauennut tai sulake on palanut.

Polttimo on palanut.

Valopainike on pois päältä.

Tärinä. Tarkista, että viinikaappi/juomakaappi

on vaakasuorassa.

Viinikaappi/juomakaappi tuntuu liian meluisalta. Jäähdytysnesteen virtaus saattaa aiheuttaa

räminää, mikä on normaalia.

Kun jäähdytys loppuu, saatat kuulla kurlaavia

ääniä, jotka aiheutuvat viinikaapin/juomakaapin

jäähdytysnesteen virtauksesta.

Sisäseinien supistuminen ja laajeneminen saattaa

aiheuttaa poksahtelua ja ratinaa.

Viinikaappi/juomakaappi ei ole vaakasuorassa.

Ovi ei sulkeudu kunnolla. Viinikaappi/juomakaappi ei ole vaakasuorassa.

Ovi on käännetty eikä sitä ole asennettu oikein.

Tiiviste on likainen.

Hyllyt eivät ole oikeassa asennossa..

Jos haluat ottaa yhteyttä tekniseen tukeen, vieraile verkkosivustossamme osoitteessa:

https://corporate.haier-europe.com/en/. Valitse osiosta "verkkosivusto" tuotteesi merkki ja maasi. Sinut

siirretään seuraavaksi sivulle, josta löydät puhelinnumeron ja lomakkeen, jonka täyttämällä voit pyytää

teknistä tukea

180

¾ Varaosien saatavuus

x Termostaatteja, lämpötilan tunnistimia, painettuja piirilevyjä ja valonlähteitä on saatavilla

varaosina vähintään 7 vuoden ajan sen jälkeen, kun kyseisen mallin viimeinen kappale on tullut

myyntiin.

x Ovien kädensijat, ovien saranat, alustat ja korit ovat saatavina varaosina vähintään 7 vuoden ajan

ja ovitiivisteet vähintään 10 vuoden ajan sen jälkeen, kun kyseisen mallin viimeinen kappale on

tullut myyntiin.

Suositellut lämpötila-ASETUKSET

KAIKKIEN VIINITYYPPIEN säilytys 12–14 °C

Suositeltava JUONTIlämpötila

Samppanja, vuosikerraton, kuohuviini 6 °C

Samppanja, vuosikerta 10 °C

Kuiva valkoviini, Semillon, Sauvignon Blanc 8 °C

Kuiva valkoviini, Gewurztraminer, Riesling 10 °C

Kuiva valkoviini, Chardonnay 10 °C

Vuosikerta, Chardonnay 14 °C

Makea valkoviini, Sauternes Monbazillac, Late Harvest -jääviini 10 °C

Makeat vuosikertavalkoviinit, Sauternes 14 °C

Beaujolais 13 °C

Punaviini, Pinot Noir 16 °C

Vuosikerta, punaviini, Pinot Noir 18 °C

Punaviini, Cabernet, Merlot, Ranska, Australia, Uusi-Seelanti, Chile,

Argentiina, Italia, Espanja, Kalifornia

18 °C

Punaviini, Grenache, Syrah 16 °C

Lisätietoja tuotteesta on saatavissa osoitteessa https://eprel.ec.europa.eu/tai skannaamalla

laitteen energiamerkissä oleva QR-koodi

181

Norsk

Takk for at du har kjøpt dette produktet.

Før du bruker kjøleskapet, må du lese denne brukerhåndboken nøye for å få best mulig ytelse.

Oppbevar all dokumentasjon for senere bruk eller for andre eiere. Dette produktet er utelukkende

beregnet på husholdningsbruk eller lignende bruksområder, for eksempel:

- personalets kjøkkenområder i butikker, kontorer og andre arbeidsmiljøer;

- på gårdsbruk, av hotellklientell, moteller og andre boligtyper

- ved seng og hotell (B & B)

- når det gjelder utsalgstjenester, tjenester og lignende bruksområder, er det ikke aktuelt.

Dette apparatet må kun brukes for lagring av mat, eventuell annen bruk anses som farlig, og

produsenten vil ikke være ansvarlig for eventuelle utelatelser. Det anbefales at du er oppmerksom på

garantivilkårene.

SIKKERHETSINFORMASJON

Les drifts- og installasjonsinstruksjonene nøye!

De inneholder viktig informasjon om hvordan du installerer, bruker og vedlikeholder apparatet.

Produsenten er ikke ansvarlig hvis du ikke overholder instruksjonene og advarslene.

Behold alle dokumentene for senere bruk eller for neste eier.

Ikke koble apparatet til strømforsyningen før alle paknings-

og transittbeskyttere er fjernet. Hold barn borte fra emballasjen og dens deler.

Kvelningsfare på grunn av brettede kartonger og plastfilm!

x La kompressoroljen stå i minst fire timer før du slår på produktet for

å la kompressoroljen synke hvis den transporteres horisontalt.

x Kontroller at det ikke er noen transportskade.

x Ikke skad kjølevæskekretsen.

x Vedlikehold ventilasjonsåpninger i apparatets kabinett eller i den innebygde

konstruksjonen må ikke tildekkes.

x Ikke bruk vann til å vaske kompressorens posisjon, tørk av med en tørr klut

grundig etter rengjøring for å forhindre rust.

x Håndter alltid apparatet med minst to personer fordi det er tungt.

x Installer og juster apparatet i et område som passer for størrelse og bruk.

x Forsikre deg om at den elektriske informasjonen på typeskiltet stemmer

overens med strømforsyningen. Hvis ikke, kontakt en elektriker.

x Apparatet drives av en 220-240 VAC / 50 Hz strømforsyning. Unormal

spenningssvingning kan føre til at apparatet ikke starter, eller at

temperaturreguleringen eller kompressoren blir skadet, eller det kan være

unormal støy under bruk. I slike tilfeller skal det monteres en automatisk

regulator.

x Bare for Storbritannia: Apparatets strømkabel er utstyrt med

3-ledningskontakt (jording) som passer til en standard 3-ledningskontakt

182

(jordet). Aldri kutt av eller demonter den tredje pinnen (jording).

Etter at apparatet er installert, skal støpselet være tilgjengelig.

x Pass på at strømledningen ikke sitter fast under apparatet under og etter at

apparatet er fraktet/flyttet, for å unngå at nettkabelen blir kuttet eller skadet.

Hvis strømledningen er skadet, må den byttes ut av produsenten,

serviceagenten eller tilsvarende kvalifiserte personer for å unngå fare.

x Ikke installer apparatet på fuktige, oljete eller støvete steder eller utsett det

for direkte sollys eller vann.

x Ikke installer apparatet nær varmeren eller brennbart materiale.

x FOR apparater med fryserom: hvis det er strømbrudd, må du ikke åpne

lokket. Frossen mat bør ikke påvirkes hvis feilen varer i mindre enn de timene

som er angitt på klassifiseringsetiketten (temperaturstigningstid). Hvis feilen

varer lengre, bør maten sjekkes og spises umiddelbart, eller tilberedes og

deretter fryses på nytt.

x Hvis du opplever at lokket på apparatet er vanskelig å åpne like etter at du

har lukket det, må du ikke bekymre deg. Dette skyldes trykkforskjellen som

vil utjevnes og la lokket åpnes normalt etter noen minutter.

x Oppbevar ikke medisiner, bakterier eller kjemiske midler i apparatet. Dette

apparatet er et husholdningsapparat, det anbefales ikke å lagre materialer

som krever strenge temperaturer.

x Ikke dra i eller fold strømledningen for mye, eller trykk på pluggen med våte

hender.

x Ikke oppbevar produkter som inneholder brennbart drivmiddel (f.eks.

spraybokser) eller eksplosive stoffer i apparatet. Eksplosjonsfare!

x Ikke plasser ustabile gjenstander (tunge gjenstander, beholdere fylt med

vann) oppå kjøleskapet for å unngå personskader forårsaket av fall eller

elektrisk støt forårsaket av kontakt med vann.

x Ikke bruk elektriske apparater inne i matlagringsrom, med mindre de er av

den typen som anbefales av produsenten.

x Ikke berør innvendige kjøleelementer, spesielt med våte hender, for å unngå

sprekker og skader.

x Her er barn i fare, personer som har begrensede fysiske, mentale eller

sensoriske evner, så vel som personer som har utilstrekkelig kunnskap om

sikker bruk av apparatet.

x Kontroller at barn og sårbare mennesker har forstått farene. En person som

er ansvarlig for sikkerhet, må føre tilsyn med eller instruere barn og sårbare

personer som bruker apparatet. Bare barn fra åtte år og oppover kan bruke

apparatet.

x Barn skal ikke leke med apparatet.

183

Barn mellom 3 og 8 år kan laste og losse dette apparatet.

x FOR apparater med fryserom: oppbevar ikke væsker på flaske eller

hermetikk (spesielt kullsyreholdige drikker) i fryserommet. Flasker og bokser

kan sprekke!

x FOR apparater med fryserom: Legg aldri frossen mat rett fra fryserommet

i munnen. Fare for forbrenning ved lave temperaturer!

x Hold plastdeler og dørpakningen fri for olje og fett. Ellers blir plastdeler og

dørtetningen porøs.

x Trekk ut strømledningen fra stikkontakten før du utfører en operasjon.

x Ikke bruk mekaniske enheter eller andre metoder for å akselerere

avrimingsprosessen, bortsett fra de som anbefales av produsenten.

x Ikke bruk spisse eller skarpe gjenstander som kniver eller gafler til å fjerne

frosten.

x Bruk aldri hårfønere, elektriske varmeapparater eller andre slike elektriske

apparater for avising.

x Det anbefales å holde pluggen ren, alt for mye støvrester på pluggen kan være

årsaken til brann.

x Ikke prøv å reparere, demontere eller modifisere apparatet på egen hånd.

I tilfelle reparasjon, kontakt alltid vår kundeservice.

x Overvåk barn mens apparatet rengjøres eller vedlikeholdes.

x Ikke rengjør de kalde glasshyllene med varmt vann. Plutselig

temperaturendring kan føre til at glasset knekker.

x ADVARSEL: Rørene til kjølekretsen overfører en liten mengde av et

miljøvennlig, men brennbart kjølemiddel (R600a) og isolasjonsgass

(cyklopentan). Det skader ikke ozonlaget og øker ikke drivhuseffekten. Hvis

kjølemediet slipper ut, kan det skade øynene eller antennes.

x Hvis kjølemediekretsen skulle bli skadet:

- Slå av apparatet og trekk ut støpselet.

- Hold åpen ild og/eller tennkilder vekk fra apparatet,

- Ventiler rommet grundig i flere minutter,

- Informer kundeservice.

x ADVARSEL: Ikke skad pluggen og/eller strømledningen. dette kan føre til

elektriske støt eller branner.

x ADVARSEL: Ikke bruk flere bærbare stikkontakter eller bærbare

strømforsyninger. Vi anbefaler ikke bruk av skjøteledninger og

flerveisadaptere.

x Ikke prøv å sitte eller stå på toppen av apparatet. Du kan skade deg selv eller

skade det. Dette apparatet er ikke designet for stabling med andre apparater.

x Produktet er bare designet og bygget for husholdningsbruk.

184

Bare originale deler levert av produsenten kan brukes. Produsenten

garanterer at bare disse delene tilfredsstiller sikkerhetskravene.

x Åpning av døren i lange perioder kan føre til en betydelig økning

av temperaturen i rommene til apparatet.

- Rengjør regelmessig overflater som kan komme i kontakt med mat og

tilgjengelige dreneringssystemer.

- Rengjør vanntanker hvis de ikke har blitt brukt i løpet av 48 timer;

skyll vannsystemet som er koblet til en vannforsyning, hvis vann ikke har

blitt drenert i løpet av fem dager.

- Oppbevar rått kjøtt og fisk i egnede beholdere i kjøleskapet, slik at det

ikke kommer i kontakt med eller drypper på annen mat.

- Tostjerners frosne matrom (hvis de ses på apparatet) egner seg til

oppbevaring av forhåndsforfrosset mat, oppbevaring eller laging av

iskrem, og å lage isbiter.

- Ett-, to- og trestjerners rom, hvis de er til stede på apparatet, egner seg

ikke for frysing av fersk mat.

- Hvis apparatet blir stående tomt i lange perioder, må du slå av, tine, rense,

tørke det, og la døren stå åpen for å forhindre at det utvikler seg mugg i

apparatet.

x FOR vinkjølere: Dette apparatet skal utelukkende brukes til oppbevaring av vin

x FOR et frittstående apparat: dette kjøleutstyret er ikke ment å brukes som et

innebygd apparat

x FOR apparater uten 4-stjerners rom: dette kjøleapparatet egner seg ikke for

frysing av matvarer

185

Kassering av gamle apparater

Dette apparatet er merket i henhold til det europeiske direktivet 2012/19/EU om elektrisk og elektronisk

utstyr (WEEE).

WEEE inneholder både forurensende stoffer (som kan forårsake negative konsekvenser for miljøet) og

grunnleggende komponenter (som kan gjenbrukes). Det er viktig å ha VEEE utsatt for spesifikke

behandlinger for å kunne fjerne og kassere alle forurensende stoffer på en forsvarlig måte, gjenvinne

og resirkulere alle materialer.

Enkeltpersoner kan spille en viktig rolle i å sikre at WEEE ikke blir et miljøproblem. Det er avgjørende å

følge noen få grunnleggende regler:

- WEEE skal ikke behandles som husholdningsavfall.

- WEEE skal overleveres til de relevante innsamlingspunktene som administreres av kommunen

eller av registrerte selskaper. I mange land kan det for store WEEE forekomme

hjemmeinnsamling.

I mange land, når du kjøper et nytt apparat, kan det gamle bli returnert til forhandleren som må samle

det inn gratis på en til en-basis, så lenge utstyret er av tilsvarende type og har samme funksjoner som

det medfølgende utstyret.

Samsvar

Ved å plassere -merket på dette produktet, bekrefter vi at produktet overholder alle relevante krav

til sikkerhet, helse og miljø som gjelder lovgivningen for dette produktet.

Garanti

Minimumsgarantien er: 2 år for EU-land, 3 år for Tyrkia, 1 år for Storbritannia, 1 år for Russland, 3 år for

Sverige, 2 år for Serbia, 5 år for Norge, 1 år for Marokko, 6 måneder for Algeria, Tunisia ingen juridisk garanti.

Energisparing

For bedre energisparing foreslår vi:

x Hvis apparatet installeres unna varmekilder, og ikke utsettes for direkte sollys eller i et godt

ventilert rom.

x Unngå å plassere varm mat inn i kjøleskapet for å unngå å øke temperaturen innvendig og

dermed føre til kontinuerlig funksjonalitet på kompressoren.

x Ikke stable for mye mat for å sikre korrekt luftsirkulasjon.

x Avrim apparatet i tilfelle det er is som legger til rette for kald overføring.

x Ved manglende elektrisk energi anbefales det å holde kjøleskapdøren lukket.

x Åpne eller hold dørene på apparatet så åpne som mulig

x Unngå å justere innstillingen til for kalde temperaturer.

x Fjern støv på baksiden av apparatet

/\VNLOGHQ/('NDQNXQVNLIWHVXWDYHQIDJPDQQ

'HWWHSURGXNWHWLQQHKROGHUHQO\VNLOGHDYHQHUJLNODVVH*

186

MONTERINGSINSTRUKSJONER

Før du bruker vinkjøleren din

x Fjern utvendig og innvendig pakning.

x Før du kobler vinkjøleren til strømkilden, skal den stå oppreist i ca. to timer. Dette reduserer

muligheten for en feil i kjølesystemet når det gjelder håndtering under transport.

x Rengjør den innvendige overflaten med lunkent vann med en myk klut.

x Velg et autorisert anlegg når du skal kassere apparatet.

Installasjon av vinkjøleren din

x Dette apparatet er beregnet på frittstående installasjon eller innebygd (nedfelt) (se

klistremerke på plasseringen av denne enheten).

x Dette apparatet skal utelukkende brukes til oppbevaring av vin eller drikker.

x Plasser vinkjøleren på et gulv som er sterkt nok til å støtte det når det er fullastet. For å jevne

ut vinkjøleren må du justere frontnivåbeinet nederst på vinkjøleren.

x Dette apparatet bruker antennelig kjølemedium. Så du må aldri skade kjølerørene under

transporten. Plasser vinkjøleren bort fra direkte sollys og varmekilder (ovn, varmeapparat,

radiator, osv.). Direkte sollys kan påvirke det akryliske belegget og varmekildene kan øke det

elektriske forbruket. Ekstreme kalde omgivelsestemperaturer kan også forårsake at enheten

ikke fungerer som den skal.

x Unngå å lokalisere enheten i fuktige områder.

x Plugg vinkjøleren i et eksklusivt, montert vegguttak korrekt. Ikke under noen omstendigheter

må du koble eller fjerne den tredje (jord) ledningen fra strømledningen. Eventuelle spørsmål

angående strøm og/eller jording skal rettes mot en kvalifisert elektriker eller et autorisert

produktservicesenter.

OBS

x Oppbevar vin i forseglede flasker;

x Ikke overbelast skapet;

x Ikke åpne døren med mindre det er nødvendig;

x Ikke dekk til hyllene med aluminiumsfolie eller annet hyllemateriale som kan hindre luftsirkulasjon;

x Hvis vinkjøleren skal lagres uten bruk i lengre perioder, bør detn etter en nøye rengjøring

etterlates med døren litt åpen slik at det kan sirkulere luft inne i skapet for å unngå at det

dannes kondens, mugg eller lukt.

Grenser for omgivelsesromtemperatur

Dette apparatet er utviklet for bruk i omgivelsestemperaturer angitt av temperaturklassen som er merket

på merkeplaten.

- utvidet temepratur (SN): ‘dette kjøleapparatet er ment å brukes ved omgivelsestemperaturer

fra 10 °C til 32 °C’.

- temperautr (N): ‘dette kjøleapparatet er ment å brukes ved omgivelsestemperaturer fra 16 °C til 32 °C’.

subtropisk (St): ‘dette kjøleapparatet er ment å brukes ved omgivelsestemperaturer fra 16 °C til 38 °C’.

187

SLIK BETJENER DU DIN VINKJØLER/DRIKKEKJØLER

OG STILLER INN TEMPERATURKONTROLLEN

¾ Kontrollsysteminstruksjon

x ""-knappen

Hvis du vil kontrollere dette apparatet, slår du av/på (trykk og hold denne knappen inne i ca. tre

sekunder).

x ""-knappen

For å kontrollere på/av av det indre lyset.

x ""-knappen

Slik angir du temperaturen på det øvre kammeret.

x ""-knappen

Slik angir du temperaturen på det nedre kammeret.

x LED-displayvindu til venstre

Slik angir du temperaturen på det øvre kammeret.

x LED-displayvindu til høyre

Slik angir du temperaturen på det nedre kammeret.

x Indikatorlys

Kompressor på driftsskjerm.

¾ Innstilling av temperaturkontrollene

x Når du trykker på " "- eller " "-knappen, kommer systemet til å gå inn i oppsettmodusen

automatisk i det øvre eller nedre rommet. LED-indikatoren blinker og viser

innstillingstemperaturen.

Trykk på knappen når knappen er inne, noe som vil redusere eller øke 1 °C. Ved overskridelse av

minimumsverdien som kan etableres, går den automatisk over til høyeste justerbar

temperaturverdi. Når du har sluttet å trykke på knappen i fem sekunder, slutter LED-skjermen

å blinke, og deretter går du tilbake for å vise temperaturen på det øvre eller nedre rommet.

x Når enheten er frakoblet, går systemet tilbake til angitt temperatur, som settes fra fabrikken.

Akvivalenstemperaturen som nedenfor:

Øvre rom: 6 °C

Nedre rom: 12 °C

x Hvis du ønsker at hver innendørsinnstillingstemperatur skal vises, kan du trykke på "Still inn øvre"-

eller "Still inn lavere"-knappen, lampen vil blinke og vise innstillingstemperaturen. Når du har sluttet

å trykke på knappen i fem sekunder, slutter LED-skjermen å blinke, og deretter går den tilbake for

å vise den aktuelle temperaturen.

188

Øvre rom: Temperaturinnstillingen kan justeres fra 5 °C til 10 °C.

Nedre rom: Temperaturinnstillingen kan justeres fra 10 °C til 18 °C.

Temperaturalarm

Hvis temperaturen på innsiden er høyere enn 23 °C, vises den på displaypanelet, og etter en time

etter alarmen/summeren lyder. Dette indikerer at temperaturen på innsiden er for høy.

Hvis temperaturen på innsiden er lavere enn 0 °C, vil den vise "LO" på displaypanelet og samtidig

vise at alarmfeilindikatoren er aktiv.

Temperaturreinnhentingsfunksjon

Ved strømbrudd kan vinkjøleren huske de forrige temperaturinnstillingene, og når strømmen gjenvinnes,

vil kjøletemperaturen starte den samme innstillingstemperaturen som ved avslått strøm.

Innvendig lys

For å redusere energiforbruket, vil dette skapet automatisk slå av LED-lysene etter ti minutter.

Hvis du vil at LED-lampen skal være på kontinuerlig, er det mulig. Trykk og hold inne knappen "LYS"

i fem sekunder. Skjermen viser "LP". Etter fire sekunder vil skjermen gå tilbake til normalt, og lampen

vil lyse til lyset slås av manuelt.

Hvis du ønsker å gå tilbake og spare energi (anbefales), trykker du på og holder inne knappen "LYS"

i fem sekunder. Displayet viser "LF", etter fire sekunder vil skjermen gå tilbake til vanlig, og lyset vil slås

av automatisk etter ti minutter.

Hyller

x For å hindre å skade dørpakningen, må du sørge for at døren hele veien åpnes når du trekker

hyller ut av skinnerommet.

x For enkel tilgang til lagringsinnholdet skal du trekke hyllene ca. 1/3 ut av skinnerommet, men denne

enheten ble utformet med et hakk på hver side av hyllesporene for å hindre at flasker faller ned.

x Når du fjerner noen av disse hyllene ut av skinnerommet, kan du montere eller fjerne hyllen ved

å vippe hyllen slik det er vist i diagrammet, og trekke den ut, eller skyve inn hyllen til den sitter

på støttebraketten.

MERK:

x Hvis du kobler fra enheten, strømmen forsvinner eller slås av, må du vente tre til fem minutter før

du starter enheten på nytt. Hvis du prøver å starte på nytt før denne tidsforsinkelsen,

vil vinkjøleren/drikkekjøleren ikke starte.

x Når du bruker vinkjøleren/drikkekjøleren for første gang, eller ved ny start av

vinkjøleren/drikkekjøleren etter å ha blitt slått av over lengre tid kan det være noen grader avvik

mellom temperaturen du velger, og den angitt på LED-avlesningen. Dette er normalt, og dette

skyldes aktiveringstiden. Når vinkjøleren/drikkekjøleren går noen timer igjen, vil alt være tilbake til

den normale.

189

Slik endrer du døråpningen

Dette apparatet har reversible dører, men leveres med en høyre hengslet dør. Det venstre hengselsettet

leveres med enheten (i boksen) hvis du vil reversere hengselen til enheten.

Type A (for hel glass-/rustfri ståldør)

1. Nedre hengsel (høyre) 2. Skruer 3. Dørakse

4. Dør 5. Øvre hengsel (høyre) 6. Hengselskruer

7. Øvre hengsel (venstre) 8. Hulldeksel 9. Nedre hengsel (venstre)

10. Dørgrenseenhet 11. Skrue

1. Åpne døren til en 90 graders vinkel, ta ut de to skruene (2) fra nedre dørakse (3), fjern døren (4),

fjern akseplaten (3) fra døren, (Figur A).

2. Skru løs skruen (11) under dørrammen og grensebryteren (10), og flytt den i venstre endeside på

dørrammen. (Fig. A/B)

3. Ta ut de tre hengselskruene (6) fra øvre hengsel (høyre) (5) og fjern den. (Fig. C)

4. Fjern dekorativ nagle (8) fra venstre topp av skapet, og installer reservetopphengselen (venstre)

(7) øverst på skapet med tre skruer. (Fig. D)

5. Installer den nedre hengselen til venstre (9) ved å følge prosedyren ovenfor. (Fig. E)

6. Installer og juster døren.

7. Sett inn plasthettene for å dekke hullene (8)

Fig. A

Fig. B

Fig. C Fig. D

Fig. E

190

Type B (for en slank dør i rustfritt stål)

1. Nedre hengsel (høyre) 2. Skruer 3. Dørakse

4. Dør 5. Øvre hengsel (høyre) 6. skruer

7. Øvre hengsel (venstre) 8. Nedre hengsel (venstre)

1. Fjern to skruer(1) og trekk deretter døren(4) som vist i pilhoderetningen. Du vil fjerne døren.

Fjern nedre hengsel (høyre) (1) også for montering. (Fig. A og Fig.B)

2. For å fjerne tre skruer (6) fra øvre hengsel, deretter for å fjerne høyre øvre(5) og høyre nedre

hengsler(1). (Se fig. C)

3. For å bruke skruene som du fjernet fra høyre sidehengsel for å feste venstre hengsel for øvre og

nedre hengsel(7)(8).(Se fig.D og Fig.E)

4. For å rotere døren på 180 grader må du montere døren i motsatt rekkefølge av å fjerne den

191

¾ Oppbevaringsdiagram

Kontroller faktisk oppbevaringsdiagram i henhold til produktets faktiske konfigurasjon.

Totalt: 46 flasker (maks.)

Den mest energibesparende konfigurasjonen krever at hyller plasseres i produktet, se bildene ovenfor.

¾ Installasjonsspesifikasjoner for innebygde formål

For høyde 813 mm med full glass-/rustfritt ståldør

min. 818mm

813-833 mm

Hele hyllene

Halve hyller

192

For høyde 813 med slank dør i rustfritt stål

For høyde 865 mm med hel glass-/rustfri ståldør

min. 818mm

813-833 mm

min 870 mm

865-885 mm

193

For høyde 865 mm med slank dør i rustfritt stål

VASK OG VEDLIKEHOLD

¾ Rengjøring av vinkjøleren

x Slå av strømmen, trekk ut apparatet og fjern alle artikler, inkludert hyller og stativ.

x Vask overflatene på innsiden med en varmt vanns- og bakepulverløsning. Løsningen bør være

ca. to spiseskjeer bakepulver til en kvartdel med vann.

x Vask hyllene med et mildt vaskemiddel.

x Vri bort overflødig vann fra svampen eller kluten ved rengjøring av området i kontrollene eller

eventuelle elektriske deler.

x Vask utsiden av skapet med varmt vann og mildt flytende vaskemiddel. Skyll godt og tørk det

med en ren og myk klut.

min 870 mm

865-885 mm

194

¾ Slik skifter du det koksgrå filteret (hvis dette er til stede i apparatet)

x Kullfiltre befinner seg øverst i høyre hjørne av hver vinkabinettsone.

x Åpne døren og fjern de to øverste hyllene (se Fjerne hyllene).

x Drei filteret i henhold til fig. A.

x I henhold til fig. B skal filteret stå på linje med hakkene som vist.

x Trekk ut filteret (figur C).

x Sett i nytt filter og vri det i samsvar med fig. A for å låse på plass.

x Monter hyllene på nytt.

Strømbrudd

x De fleste strømfeil rettes opp innen noen få timer, og de bør ikke påvirke temperaturen på

apparatet hvis du minimerer antall ganger døren åpnes. Hvis strømmen skal være slått av

over lengre tid, må du iverksette de riktige trinnene for å beskytte innholdet.

Ferietid

x Korte ferier: La vinkjøleren være i drift i løpet av ferien på mindre enn tre uker.

x Lange ferier: Hvis apparatet ikke skal brukes i flere måneder, må du fjerne alle artikler og slå av

apparatet. Rengjør og tørk interiøret grundig. For å hindre vond lukt og muggvekst, la døren være

åpen litt; blokker den åpen ved behov.

Flytte vinkjøleren

x Fjern alle elementer.

x Tape godt ned alle løse gjenstander (hyller) inni apparatet.

x Vri det justerbare beinet opp til sokkelen for å unngå skade.

x Teip dørlåsen.

x Kontroller at apparatet holder seg i loddrett stilling under transport. Beskytt også utsiden

av apparatet med et teppe eller lignende.

Tips for energisparing

x Vinkjøleren bør plasseres i det kaldeste området av rommet, borte fra

varmeproduksjonsapparater og ikke i direkte sollys.

. A

. C

. B

195

PROBLEMER MED VINKJØLEREN/DRIKKEKJØLEREN?

Du kan løse mange vanlige problemer med vinkjøleren/drikkekjøleren lett og spare deg for en mulig

servicesamtale. Prøv forslagene nedenfor for å se om du kan løse problemet før du ringer service.

FEILSØKINGSVEILEDNING

PROBLEM MULIG ÅRSAK

Vindkjøleren/drikkekjøleren fungerer ikke. Ikke plugget i.

Apparatet er slått av.

Effektbryteren er utløst eller en sikring har gått.

Vindkjøler/drikkekjøleren er ikke kald nok. Kontroller temperaturkontrollinnstillingen.

Eksterne omgivelser kan kreve en høyere

innstilling.

Døren åpnes for ofte.

Døren er ikke helt lukket.

Slås ofte av og på. Romtemperaturen er varmere enn normalt.

Det er lagt til store mengder innhold

i vinkjøleren/drikkekjøleren.

Døren åpnes for ofte.

Døren er ikke helt lukket.

Temperaturkontrollen er ikke stilt inn riktig.

Dørpakningen tetter ikke ordentlig.

Lyset fungerer ikke. Ikke plugget i.

Effektbryteren er utløst eller en sikring har gått.

Pæren er utbrent.

Lysknappen er "AV".

Vibrasjoner. Kontroller at vinkjøleren/strømkjøleren er plan.

Vinkjøleren/drikkekjøleren ser ut til å avgi for mye

støy.

Den harde støyen kan komme fra strømmen

av kjølemiddelet, som er normalt.

Når hver syklus avsluttes, kan du høre skyllelyder

som forårsakes av strømmen av kjølevæske

i vinkjøleren/drikkekjøleren.

Sammentrekning og utvidelse av de innvendige

veggene kan føre til poppe- og sprekklyder.

Vindkjøleren/drikkekjøleren er ikke plan.

Døren lukkes ikke ordentlig. Vindkjøleren/drikkekjøleren er ikke plan.

Døren ble snudd og ikke ordentlig montert.

Pakningen er skitten.

Hyllene er ute av stilling.

For å kontakte teknisk hjelp, kan du gå til nettstedet vårt: https://corporate.haier-europe.com/en/ Under

avsnittet "nettside" velger du produktmerket og landet ditt. Du vil bli omdirigert til det spesifikke

nettstedet der du finner telefonnummeret og skjemaet for å kontakte teknisk assistanse.

196

¾ Tilgjengelighet av reservedeler

x Termostater, temperatursensorer, kretskort og lyskilder er tilgjengelige i minst sju år etter at den

siste enheten av modellen er markedsført.

x Dørhåndtak, dørhengsler, skuffer og kurver i minst sju år og dørpakninger i minimum ti år, etter å

ha brakt den siste enheten av modellen på markedet.

Anbefalte temperaturinnstillinger

For lagring av ALLE VINTYPER 12 °C til 14 °C

Anbefalt DRIKKETEMPERATUR

Champagne NV, Sparkling 6 °C

Champagne Vintage 10 °C

Dry White Semillon, Sauvignon Blanc 8 °C

Dry White Gewurztraminer, Riesling 10 °C

Dry White Chardonnay 10 °C

Vintage Chardonnay 14 °C

Sweet White Sauternes Monbazillac, Late Harvest ice wine 10 °C

Sweet whites vintage Sauternes 14 °C

Beaujolais 13 °C

Red Pinot Noir 16 °C

Vintage Pinot Noir red 18 °C

Red Cabernet, Merlot, French, Australian, New Zealand, Chilean,

Argentinean, Italian, Spanish, Californian

18 °C

Red Grenache, Syrah 16 °C

For ytterligere informasjon om produktet, se https://eprel.ec.europa.eu/ eller skann QR-koden

på energimerket som fulgte med apparatet.

197

Svenska

Tack för att du köpt den här produkten.

Innan du använder kyl- och frysskåpet, läs noga igenom denna bruksanvisning för att få bästa möjliga

funktion. Förvara all dokumentation för senare användning eller för andra ägare. Denna produkt

är endast avsedd för hushållsbruk eller liknande tillämpningar såsom:

- personalkök i butiker, kontor och andra arbetsmiljöer

- på gårdar, hotellkundkretsar, motell och andra boendemiljöer

- på bed and breakfast (B & B)

- för cateringtjänster och liknande användning, inte för detaljhandel.

Denna apparat får endast användas för förvaring av livsmedel. All annan användning anses vara farlig

och tillverkaren ansvarar inte för eventuella förluster. Du rekommenderas också att ta del av

garantivillkoren.

SÄKERHETSINFORMATION

Läs bruks- och installationsanvisningarna noggrant!

De innehåller viktig information om hur du ska installera, använda och underhålla apparaten.

Tillverkaren ansvarar inte för följder på grund av att instruktioner och varningar inte följs.

Spara alla dokument för framtida behov, eller för nästa ägare.

Avlägsna förpackningen och alla transportskydd innan du ansluter

apparaten till elförsörjningen. Håll allt förpackningsmaterial och dess delar

utom räckhåll för barn.

Material som vikbara kartonger och plastfilm utgör kvävningsrisk!

x Låt stå i minst 4 timmar innan du slår på produkten, så att kompressoroljan

kan sätta sig om den transporteras horisontellt.

x Se till att det inte finns några transportskador.

x Skada inte köldmediekretsen.

x Täck inte över ventilationsöppningar i produktens hölje eller i den inbyggda

strukturen.

x Använd aldrig vatten för att tvätta kompressorns underlag, torka av det

noggrant med en torr trasa efter rengöring för att förhindra rost.

x Apparaten är tung och ska hanteras av minst två personer.

x Installera och nivellera apparaten på en lämplig plats med hänsyn

till användning och storlek.

x Kontrollera att den elektriska informationen på typskylten överensstämmer

med strömförsörjningen. Om den inte gör det, kontakta en elektriker.

x Apparaten drivs av en strömförsörjning på 220-240 VAC/50 Hz. Onormala

spänningsvariationer kan göra att apparaten inte startar,

skada temperaturkontrollen eller kompressorn eller låta konstigt under

drift. Om det är så, ska en automatisk regulator installeras.

198

Endast för UK: Apparatens strömkabel är försedd med en 3-polig jordad

kontakt som passar ett standarduttag med 3 poler (jordad). Klipp aldrig av

eller demontera den tredje polen (jordad). Kontakten ska vara tillgänglig när

apparaten är installerad.

x Se till att nätkabeln inte fastnar under apparaten under och efter att du har

transporterat/flyttat apparaten, för att undvika att nätkabeln skärs av eller

blir skadad. Om elsladden skadas måste den bytas av tillverkaren, dennes

serviceombud eller liknande kvalificerad person för att undvika faror.

x Installera inte apparaten på fuktiga, oljiga eller dammiga platser och utsätt

den inte för direkt solljus eller för vatten.

x Installera inte apparaten nära värmeelement eller lättantändliga material.

x FÖR apparater med frysdel: dörren ska inte öppnas vid strömavbrott. Fryst

mat bör inte påverkas om strömavbrottet varar färre timmar än de som anges

på märkningen (temperaturstegringstid). Om strömavbrottet varar längre

ska maten kontrolleras och ätas omedelbart eller tillagas och sedan frysas om.

x Var inte orolig om apparatens dörr är svår att öppna efter att den precis har

stängts. Detta beror på tryckskillnader som sedan jämnar ut sig och gör att

dörren går att öppna igen efter några minuter.

x Förvara inte mediciner, medel med bakterier eller kemikalier i apparaten.

Detta är en hushållsapparat, vi råder att inte förvara material som kräver

strikta temperaturer i apparaten.

x Dra inte i nätkabeln för mycket, vik den inte och rör inte i kontakten med

våta händer.

x Förvara inte produkter som innehåller brandfarlig tändgas

(t.ex. sprayburkar) eller explosiva ämnen i apparaten. Explosionsrisk!

x För att förhindra personskada orsakad av fall eller elchock orsakad

av kontakt med vatten, ska instabila föremål (tunga objekt, behållare med

vatten) inte placeras ovanpå apparaten.

x Använd inte elektriska apparater inuti förvaringsutrymmet för matvaror, om

de inte är av en typ som rekommenderas av tillverkaren.

x Rör inte vid inre kylelement, särskilt med våta händer, för att undvika

sprickor eller skador.

x Barn och personer med begränsad fysik, sensorisk eller mental kapacitet,

samt personer som inte har tillräcklig kunskap om apparatens drift ska hållas

under uppsyn.

x Kontrollera att barn och utsatta personer har förstått farorna. En person som

är säkerhetsansvarig måste övervaka eller instruera barn och utsatta

personer vid användning av apparaten. Endast barn över 8 år kan använda

denna apparat.

199

Barn ska inte leka med apparaten.

x Barn i åldrarna 3 till 8 år får sätta i och ta ut produkter ur apparaten.

x FÖR apparater med frysdel: förvara inte flaskor eller burkar med vätska

(gäller speciellt kolsyrade drycker) i frysdelen. Flaskor och burkar kan

spricka!

x FÖR apparater med frysdel: fryst mat från frysdelen ska aldrig stoppas

direkt i munnen. Risk för köldskada!

x Se till att plastdelar och dörrtätningar är fria från olja och fett. Annars blir

plastdelarna och dörrtätningar porösa.

x Dra ut nätsladden ur eluttaget innan du utför någon åtgärd.

x Använd inte mekaniska hjälpmedel för att skynda på avfrostningen, annat än

de som rekommenderas av tillverkaren.

x Använd inte spetsiga eller vassa föremål såsom knivar eller gafflar för att ta

bort isen.

x Använd aldrig hårtorkar, elektriska värmare eller andra liknande elektriska

apparater för avfrostning.

x Vi rekommenderar att du håller stickproppen ren, eventuella dammrester på

stickproppen kan orsaka brand.

x Försök inte att reparera, demontera eller modifiera apparaten själv.

Kontakta alltid vår kundservice angående reparationer.

x Barn ska övervakas när apparaten rengörs eller underhålls.

x Rengör inte de kalla glashyllorna med hett vatten. Plötsliga

temperaturförändringar kan göra att glaset spricker.

x VARNING! Kylkretsens rör transporterar ett miljövänligt men brandfarligt

köldmedium (R600a) och isoleringsgas (cyklopentan). Detta påverkar inte

ozonskiktet negativt och förstärker inte växthuseffekten. Om köldmedium

kommer ut kan dina ögon skadas eller ge upphov till brand.

x Om kylkretsen är skadad:

- Stäng av apparaten och dra ut nätkontakten,

- håll öppna flammor och/eller brandkällor borta från apparaten,

- ventilera rummet ordentligt i flera minuter,

- informera kundtjänst.

x VARNING! Skada inte kontakten och/eller elkabeln. Detta kan ge upphov till

elstötar eller bränder.

x VARNING! Använd inte flera bärbara uttag eller bärbara

strömförsörjningsaggregat. Vi avråder från att använda förlängningssladdar

och flervägsadaptrar.

x Stå eller sitt inte ovanpå apparaten. Du kan skada dig eller så kan apparaten

gå sönder. Apparaten är inte konstruerad för att staplas med andra.

200

Produkten är endast konstruerad för hushållsbruk.

x Endast originalreservdelar levererade av tillverkaren ska användas.

Tillverkaren kan endast garantera att dessa delar uppfyller säkerhetskraven.

x Att hålla dörren öppen under långa perioder kan orsaka en betydande ökning

av temperaturen i apparatens utrymmen.

- Rengör regelbundet ytor som kan komma i kontakt med livsmedel och

tillgängliga dräneringssystem.

- Rengör vattentankar om de inte har använts under 48 timmar.

Spola vattensystemet som är anslutet till en vattenförsörjning om vatten

inte har använts på 5 dagar.

- Förvara rått kött och fisk i lämpliga behållare i kylen, så att det inte

kommer i kontakt med eller droppar på andra livsmedel.

- Tvåstjärniga fack för frysta livsmedel (om de finns i apparaten) är

lämpliga för förvaring av förfrysta livsmedel, förvaring eller tillverkning

av glass och frysning av isbitar.

- En-, två- och trestjärniga fack, om de finns i apparaten, är inte lämpliga

för frysning av färsk mat.

- Om apparaten kommer att vara ur bruk under en längre period, stäng av

apparaten, avfrosta, rengör, torka och låt dörren vara öppen för att

förhindra att mögel utvecklas i apparaten.

x FÖR vinkylare: den här apparaten är endast avsedd att användas för

förvaring av vin

x FÖR fristående apparater: denna kyl-/frysanordning är inte avsedd att

användas som inbyggd apparat

x FÖR apparater utan 4-stjärnigt fack: kylenheten är inte lämplig för frysning

av livsmedel

201

Kassera gamla apparater

Apparaten är märkt i enlighet med Europaparlamentets och rådets direktiv 2012/19/EU om avfall som

utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE).

WEEE-enheter innehåller både förorenande ämnen (som kan orsaka negativa konsekvenser för miljön)

och grundkomponenter (som kan återanvändas). Det är viktigt att WEEE-enheter är föremål för specifika

behandlingar för att avlägsna och kassera alla föroreningar på rätt sätt och återvinna och återanvända

allt material.

Individer kan spela en viktig roll i att säkerställa att WEEE-enheter inte blir ett miljöproblem. Det är viktigt

att följa några grundläggande regler:

- WEEE-enheter ska inte betraktas som hushållsavfall.

- WEEE-enheter ska överlämnas till relevanta insamlingsställen som förvaltas av kommunen eller

av registrerade företag. I många länder kan heminsamling finnas för stora WEEE-enheter.

I många länder, kan den gamla apparaten lämnas till återförsäljaren när du köper en ny apparat, vilket

denne måste acceptera kostnadsfritt på basis av ”en mot en”, så länge den gamla apparaten

är av liknande typ och har samma funktioner som den nyinköpta apparaten.

Överensstämmelse

Genom att placera -märket på denna produkt bekräftar vi efterlevnad av alla relevanta europeiska

säkerhets-, hälso- och miljökrav som är tillämpliga i aktuell lagstiftning för denna produkt.

Garanti

Minsta garanti är: 2 år för EU-länder, 3 år för Turkiet, 1 år för Storbritannien, 1 år för Ryssland,

3 år för Sverige, 2 år för Serbien, 5 år för Norge, 1 år för Marocko, 6 månader för Algeriet, ingen juridisk

garanti krävs i Tunisien.

Energibesparing

Tips för att spara energi:

x Installera apparaten i ett väl ventilerat utrymme, på avstånd från värmekällor, och utsätt den

inte för direkt solljus.

x Undvik att sätta in varm mat i kylskåpet för att undvika att öka den inre temperaturen och

därmed kontinuerligt aktivera kompressorn.

x Fyll inte på med för mycket livsmedel för att säkerställa korrekt luftcirkulation.

x Frosta av apparaten om det finns is för att underlätta överföring av kyla.

x Vid frånvaro av elektrisk energi är det lämpligt att hålla dörren stängd.

x Öppna eller håll dörren öppen så kort stund som möjligt.

x Undvik att ställa in på alltför kalla temperaturer.

x Ta bort damm på baksidan av apparaten

/MXVNlOODQ/('NDQHQGDVWE\WDVXWDYHQIDFNPDQ

'HQQDSURGXNWLQQHKnOOHUHQOMXVNlOODDYHQHUJLNODVV*

202

INSTALLATIONSINSTRUKTIONER

Innan du använder vinkylaren

x Ta bort yttre och inre förpackning.

x Låt vinkylaren stå upprätt i cirka 2 timmar innan du ansluter den till elnätet. Detta minskar

risken för fel på kylsystemet vid hantering under transport.

x Rengör den inre ytan med ljummet vatten och en mjuk trasa.

x Apparaten ska lämnas till en auktoriserad återvinningsstation när den ska kasseras.

Installation av vinkylaren

x Denna apparat är konstruerad att installeras som en fristående konstruktion eller inbyggd

(se dekalen på apparatens baksida).

x Den här apparaten är endast avsedd att användas för förvaring av vin eller dryck.

x Placera vinkylaren på ett golv som är tillräckligt starkt för att stödja apparaten när den är fullastad.

För att nivellera vinkylaren, justera den främre justeringsfoten längst ner på apparaten.

x Apparaten innehåller brännbart köldmedium. Var därför försiktig så att kylröret inte skadas

under transport. Placera vinkylaren på avstånd från direkt solljus och värmekällor (spis,

värmare, värmeelement osv.). Direkt solljus kan påverka akrylbeläggningen och värmekällor

kan öka elförbrukningen. Extrema kalla omgivningstemperaturer kan också orsaka att

apparaten inte fungerar korrekt.

x Undvik att placera apparaten på fuktiga platser.

x Anslut vinkylaren till ett exklusivt ordentligt jordat vägguttag. Skär under inga omständigheter

eller ta bort det tredje (jord) stiftet från nätsladden. Alla frågor som rör ström och/eller jordning

bör riktas till en certifierad elektriker eller ett auktoriserat produktservicecenter.

Varning

x Vinflaskorna ska vara förseglade;

x Överbelasta inte skåpet;

x Öppna inte dörren om det inte är nödvändigt;

x Täck inte hyllor med aluminiumfolie eller annat hyllmaterial som kan förhindra luftcirkulation;

x Om vinkylaren inte ska användas under en längre tid råder vi att göra rent apparaten noggrant

och därefter lämna skåpdörren öppen för att förhindra att det bildas fukt, mögel och dålig lukt.

Omgivande rumstemperatur

Apparaten är konstruerad för att fungera i omgivningstemperaturer som specificeras av dess

temperaturklass som är märkt på typskylten.

- Utökad tempererad (SN): "denna kylapparat är avsedd att användas vid omgivningstemperaturer

från 10 °C till 32 °C".

- Tempererad (N): "denna kylapparat är avsedd att användas vid omgivningstemperaturer från

16 °C till 32 °C".

- Subtropisk (ST): "denna kylapparat är avsedd att användas vid omgivningstemperaturer från

16 °C till 38 °C".

203

HUR DU ANVÄNDER VIN- OCH DRYCKESKYLAREN

OCH STÄLLER IN TEMPERATURKONTROLLEN

¾ Kontrollpanel

x " "-knappen

För att slå på/stänga av apparaten (tryck och håll ned denna knapp i cirka 3 sekunder).

x " "-knappen

För att slå på/stänga av innerbelysning.

x " "-knappen

För att ställa in temperaturen i den övre kammaren.

x " "-knappen

För att ställa in temperaturen i den nedre kammaren.

x LED-display till vänster

För att ställa in temperaturen i den övre kammaren.

x LED-display till höger

För att ställa in temperaturen i den nedre kammaren.

x Indikatorlampa

Kompressor i driftläge.

¾ Ställa in temperaturkontrollerna

x När du trycker på knappen " " eller " " går systemet automatiskt in i inställningsläget

för det över eller nedre kylutrymmet. Lysdioden blinkar och visar den inställda temperaturen.

Tryck en gång på knappen för att minska eller öka med 1 °C. När det möjliga fastställda

minimivärdet överskrids, hoppar temperaturen automatiskt till det högsta justerbara värdet. Efter

att ha tryckt in knappen i 5 sekunder (och släppt), slutar LED-siffran blinka och går tillbaka för att

visa temperaturen i det övre eller nedre kylutrymmet.

x Efter att apparaten har kopplats ur kommer systemet att återgå till fastställd temperatur

(fabriksinställning). Fastställd temperatur enligt nedan:

Övre kylutrymme: 6 °C

Nedre kylutrymme: 12 °C

x Om du vill se alla inomhustemperaturer, trycker du på inställningsknappen "Upp" eller "Ner",

lysdioden blinkar och visar den inställda temperaturen. Efter att ha tryckt in knappen i 5 sekunder

(och släppt) slutar LED-siffran att blinka går tillbaka för att visa den faktiska temperaturen.

Övre kylutrymme: Temperaturinställningen kan justeras från 5 °C till 10 °C.

Nedre kylutrymme: Temperaturinställningen kan justeras från 10 °C till 18 °C.

204

Temperaturlarm

Om den invändiga temperaturen är högre än 23 °C, kommer "HI" visas på displaypanelen, och efter

en timme kommer larmet/summern att låta. Detta indikerar att den invändiga temperaturen är för hög.

Om den invändiga temperaturen är lägre än 0 °C visas "LO" på displaypanelen samtidigt som larmet

och indikatorn för funktionsfel aktiverats.

Temperaturminnesfunktion

I händelse av ett strömavbrott kan vinkylaren komma ihåg de tidigare temperaturinställningarna, och

när strömmen återställs kommer kylarens temperatur att gå tillbaka till samma inställningstemperatur

som innan strömavbrottet.

Invändig belysning

För att minska energiförbrukningen stänger apparaten automatiskt av LED-lamporna efter 10 minuter.

Om du vill att LED-lampan ska vara tänd kontinuerligt går det att ställa in. Tryck och håll ner "LAMP"-

knappen i 5 sekunder, displayen visar "LP". Efter 4 sekunder återgår displayen till det normala och

lampan förblir tänd tills den stängs av manuellt.

Om du vill gå tillbaka till läget för energibesparing (rekommenderas), trycker du och håller ner "LAMP"-

knappen i 5 sekunder, displayen visar "LF". Efter 4 sekunder återgår displayen till det normala, och

lampan stängs automatiskt av efter 10 minuter.

Hyllor

x För att undvika att skada dörrpackningen, se till att dörren är helt öppen när du drar ut hyllor ur

kylutrymmet.

x För att enkelt komma åt innehållet i skåpet måste man dra ut hyllorna en tredjedel ur skåpet.

Den här vinkylaren är konstruerad med en skåra på varje sida av hyllspåren för att förhindra att

flaskor faller.

x När du tar bort någon av hyllorna ur skåpet, för att montera eller ta bort hyllan, luta hyllan enligt

diagrammet och dra helt enkelt ut eller för att sätta in hyllan, tryck den på plats tills den sitter

säkert på stödfästena.

OBS:

x Om apparaten är urkopplad, vid strömavbrott eller är avstängd måste du vänta 3 till 5 minuter innan

du startar om den igen. Vin- och dryckeskylaren kommer inte att starta om den slås på innan denna

tidsfördröjning.

x När du använder vin- och dryckeskylaren för första gången eller startar om apparaten efter att den

varit avstängd under en längre tid, kan det finnas några graders skillnad mellan den temperatur du

väljer och den som lysdioden visar. Detta är normalt och beror på aktiveringstidens längd. Efter att

vin- och dryckeskylaren har varit på några timmar återgår alla funktioner till det normala.

205

Hur man vänder på dörren

Denna apparat har vändbara dörrar men levereras med förmonterade gångjärn för höger sida. Den vänstra

gångjärnssatsen levereras med apparaten (i kartongen), om du skulle vilja vända gångjärnet på apparaten.

Typ A (för helglas/rostfri dörr)

1. Nedre gångjärn (höger) 2. Skruvar 3. Dörraxel

4. Dörr 5. Övre gångjärn (höger) 6. Gångjärnsskruvar

7. Övre gångjärn (vänster) 8. Hålskydd 9. Nedre gångjärn (vänster)

10. Dörrens 11. Skruv

1. Öppna dörren i 90 graders vinkel, skruva loss de 2 skruvarna (2) från den nedre dörraxeln (3), ta

bort dörren (4), ta bort axelplattan (3) från dörren, (Fig. A).

2. Skruva loss skruven (11) som sitter under dörrkarmen och begränsningsanordningen (10), och flytta

till vänster sida av dörrkarmen. (Fig. A/B)

3. Ta ut de 3 gångjärnsskruvarna (6) från det övre gångjärnet (höger) (5) och ta bort gångjärnet. (Fig. C)

4. Ta bort den dekorativa piggen (8) på vänster sida på skåpet högst upp och montera ett extra

gångjärn (vänster) (7) högst upp på vänster på skåpet med 3 skruvar. (Fig. D)

5. Följ ovanstående procedur för att montera det nedre reservgångjärnet till vänster (9). (Fig. E)

6. Montera och rikta in dörren.

7. Sätt i plastpropparna för att täcka hålen (8)

Fig.A

Fig.B

Fig.C Fig.D

Fig.E

206

Typ B (för smal dörr i rostfritt stål)

1. Gångjärn botten (höger) 2. Skruvar 3. Dörraxel

4. Dörr 5. Gångjärn topp (höger) 6. skruvar

7. Gångjärn topp (vänster) 8. Gångjärn botten (vänster)

1. Skruva loss 2 skruvar (1), dra sedan dörren (4) enligt pilspetsens riktning för att ta bort dörren.

Ta bort botten-gångjärnet (höger) (1) även vid montering. (Fig.A och Fig.B)

2. För att ta bort 3 skruvar (6) på det högra övre gångjärnet och sedan för att ta bort det högra övre

gångjärnet (5) och det högra botten-gångjärnet (1). (Se Fig.C)

3. För att använda skruvarna som togs bort från höger sidas gångjärn för att fixera vänster övre-

och botten-gångjärn(7)(8).(Se Fig.D och Fig.E)

4. Rotera dörren 180 grader, montera sedan tillbaka dörren på samma sätt som för borttagning men

omvänt

207

¾ Förvaringsdiagram

Kontrollera det relativa förvaringsdiagrammet beroende på produktens faktiska konfiguration.

Totalt: 46 flaskor (max)

Den mest energibesparande konfigurationen kräver att hyllorna placeras i apparaten som bilderna ovan

visar.

¾ Installationsspecifikationer för inbyggnad av apparaten

För 813 mm höjd med helglas/rostfri dörr

min. 818 mm

813—833 mm

Hellånga hyllor

Halvlånga hyllor

208

För 813 mm höjd med smal rostfri dörr

För 865 mm höjd med helglas/rostfri dörr

min. 818 mm

813—833 mm

min 870mm

865–885 mm

209

För 865 mm höjd med smal dörr i rostfritt stål

SKÖTSEL OCH UNDERHÅLL

¾ Rengöring av vinkylaren

x Stäng av strömmen, koppla ur apparaten och ta bort alla föremål, inklusive hyllor och stativ.

x Tvätta insidan med en blandning av varmt vatten och bikarbonat. Lösningen bör vara en

blandning med cirka 2 msk bikarbonat till 1 liter vatten.

x Tvätta hyllorna med ett milt rengöringsmedel.

x Vrid ut överflödigt vatten ur svampen eller trasan när du rengör området för kontrollerna eller

andra elektriska delar.

x Tvätta utsidan av skåpet med varmt vatten och milt flytande rengöringsmedel. Skölj väl och

torka av med en ren mjuk trasa.

min 870mm

865–885 mm

210

¾ Så här byter du kolfiltret (om det finns i apparaten)

x Kolfiltrerna finns i hörnet på höger sida i alla utrymmena.

x Öppna dörren och ta bort de 2 översta hyllorna (se Ta bort hyllorna).

x Vrid filtret enligt Fig. A.

x Enligt Fig. B ska filtret vara i linje med skårorna som visas.

x Dra ut filtret (Fig. C).

x Sätt i ersättningsfiltret och vrid enligt Fig. A för att låsa filtret på plats.

x Sätt tillbaka hyllorna.

Strömavbrott

x De flesta strömavbrott korrigeras inom några timmar och bör inte påverka temperaturen på

vinkylaren om du minimerar antalet gånger dörren öppnas. Om strömmen kommer att vara

avstängd under en längre tid måste du vidta rätt åtgärder för att skydda innehållet.

Semestertid

x Kort semester: För kortare tid än tre veckor kan vinkylaren lämnas påslagen.

x Lång semester: Om apparaten inte ska användas på flera månader, ta bort alla föremål och stäng

av apparaten. Rengör och torka insidan noggrant. För att förhindra lukt och mögeltillväxt,

lämna dörren öppen något: blockera den i öppet läge om det behövs.

Flytta vinkylaren

x Ta bort alla föremål.

x Tejpa fast alla lösa föremål (hyllor) inuti apparaten.

x Vrid tillbaka justeringsfoten så att den inte skadas vid förflyttning.

x Tejpa igen dörren.

x Se till att apparaten förblir säker i upprätt läge under transport. Skydda även utsidan av

apparaten med en filt eller liknande.

Tips för att spara energi

x Vinkylaren bör placeras i den svalaste delen av rummet, borta från värmeproducerande

apparater och från direkt solljus.

211

PROBLEM MED VIN- OCH DRYCKESKYLAREN?

Du kan själv lösa många vanliga problem som man kan ha med sin vin- och dryckeskylare. Detta gör

att du sparar kostnaden för ett eventuellt servicesamtal. Prova förslagen nedan för att se om du kan

lösa problemet innan du ringer till serviceteknikern.

FELSÖKNINGSGUIDE

PROBLEM MÖJLIG ORSAK

Vin- och dryckeskylaren fungerar inte. Ej inkopplad.

Apparaten är avstängd.

Strömbrytaren har löst ut eller en säkring har gått.

Vin- och dryckeskylaren är inte tillräckligt kall. Kontrollera temperaturkontrollinställningen.

Extern miljö kan kräva en högre inställning.

Dörren öppnas för ofta.

Dörren är inte helt stängd

Dörrtätningen tätar inte ordentligt.

Slås på och av för ofta. Rumstemperaturen är varmare än normalt.

En stor mängd innehåll har lagts till i vin- och

dryckeskylaren.

Dörren öppnas för ofta.

Dörren är inte helt stängd

Temperaturreglaget är inte korrekt inställt.

Dörrtätningen tätar inte ordentligt.

Lampan fungerar inte. Ej inkopplad.

Strömbrytaren har löst ut eller en säkring har gått.

Glödlampan har brunnit ut.

Lampknappen är "AV".

Vibrationer. Kontrollera att vin- och dryckeskylaren står plant.

Det låter mycket från vin- och dryckeskylaren. Skramlande ljud kan komma från flödet av

köldmedium, vilket är normalt.

När varje cykel slutar kan du höra gurglande ljud

som orsakas av flödet av köldmedium i vin- och

dryckeskylaren.

Sammandragning och expansion av

innerväggarna kan orsaka poppande och

sprakande ljud.

Dörren stängs inte ordentligt. Vin- och dryckeskylaren står inte plant.

Dörren vändes och installerades inte korrekt.

Packningen är smutsig.

Hyllorna är inte i rätt läge.

För att kontakta teknisk assistans, besök vår webbplats: https://corporate.haier-europe.com/en/ under

avsnittet "Website". Där väljer du produktens märke och ditt land. Du kommer att omdirigeras till den

specifika webbplatsen där du hittar telefonnummer och formulär för att kontakta teknisk assistans

212

¾ Tillgängliga reservdelar

x Termostater, temperaturgivare, kretskort och ljuskällor finns tillgängliga under minst 7 år efter det

att den sista enheten av samma modell har släppts på marknaden.

x Dörrhandtag, dörrgångjärn, brickor och korgar under minst 7 år och dörrpackningar under minst

10 år efter att den sista enheten av samma modell har släppts på marknaden.

Rekommenderade TEMPERATURINSTÄLLNINGAR

För förvaring av ALLA VINTYPER 12 °C till 14 °C

Rekommenderad SERVERINGSTEMPERATUR

NV-champagne, mousserande 6 °C

Champagne Vintage 10 °C

Torr vit semillon, sauvignon blanc 8 °C

Torr vit gewurztraminer, riesling 10 °C

Torr vit chardonnay 10 °C

Vintage chardonnay 14 °C

Söt vit sauternes monbazillac, isvin från sen skörd 10 °C

Söta vit vintage sauternes 14 °C

Beaujolais 13 °C

Röd pinot noir 16 °C

Vintage pinot noir 18 °C

Röd Cabernet - merlot, franskt, australiensiskt, nyzeeländskt, chilenskt,

argentinskt, italienskt, spanskt, kaliforniskt

18 °C

Röd grenache, syrah 16 °C

För mer information om produkten, se https://eprel.ec.europa.eu/ eller skanna QR-koden

på energimärkningen bifogad med apparaten

213

Slovenščina

Zahvaljujemo se vam za nakup tega izdelka.

Pred uporabo svojega hladilnika pozorno preberite ta navodila, tako da boste lahko kar

najbolje izkoristili vse njegove zmogljivosti. Vso dokumentacijo shranite, če bi jo vi ali drugi

uporabniki v prihodnje morebiti potrebovali. Ta izdelek je namenjen izključno za uporabo v

gospodinjstvu in v podobnih prostorih, kot so:

- čajne kuhinje v trgovinah, pisarnah in drugih delovnih okoljih,

- kmetije, uporabniki hotelov in motelov ter drugih stanovanjskih objektov,

- ponudniki nočitev z zajtrkom (B & B),

- katering in podobne storitve, ki niso namenjene prodaji na drobno.

To napravo se sme uporabljati le za shranjevanje živil. Vsakršna drugačna uporaba velja za

nevarno, proizvajalec pa v primeru neupoštevanja tega opozorila ne odgovarja za posledice.

Priporočamo vam, da se seznanite tudi z garancijskimi pogoji.

VARNOSTNE INFORMACIJE

Prosimo, da navodila za uporabo in namestitev natančno preberete.

Vsebujejo pomembne informacije o namestitvi, uporabi in vzdrževanju aparata.

Proizvajalec ne prevzema nobene odgovornosti, če navodil in opozoril ne boste upoštevali.

Vse dokumente shranite za prihodnjo uporabo oziroma za naslednjega lastnika.

• Aparata ne priključujte na električno napajanje, dokler ne odstranite vseh

zaščit, ki so bile potrebne zaradi pakiranja in prevoza. Ne pustite otrokom

v bližino embalaže in njenih delov.

Nevarnost zadušitve zaradi zložljivih kartonov in plastične folije!

• Preden izdelek vključite, ga pustite mirovati najmanj 4 ure, da se olje v

kompresorju posede, če ste aparat prevažali v vodoravnem položaju.

• Prepričajte se, da med prevozom ni prišlo do poškodb.

• Ne poškodujte hladilne napeljave.

• Ne zapirajte prezračevalnih odprtin na ohišju aparata ali na vgradnih

elementih.

• Kompresorja nikoli ne izpirajte z vodo, po čiščenju pa ga temeljito obrišite

s suho krpo, da preprečite rjavenje.

• Z aparatom morata vedno rokovati vsaj dve osebi, ker je težek.

• Aparat namestite in naravnajte na mestu, ki je primerno njegovi velikosti

in namenu.

• Prepričajte se, da se podatki o električnem toku na ploščici s tehničnimi

navedbami ujemajo z napajanjem. V nasprotnem primeru se obrnite na

električarja.

• Aparat deluje z izmeničnim napajanjem 220–240 VAC/50 Hz. Nenormalno

nihanje napetosti lahko povzroči, da se aparat ne zažene, poškoduje

214

regulator temperature ali kompresor ali pa se med delovanjem pojavi

nenavaden hrup. V tem primeru se namesti samodejni regulator.

• Samo za Veliko Britanijo: Napajalni kabel aparata je opremljen s 3-žilnim

(ozemljitvenim) vtičem, ki ustreza standardni 3-žilni (ozemljeni) vtičnici.

Nikoli ne odrežite in ne odstranjujte tretjega zatiča (ozemljitev). Po

namestitvi aparata mora biti vtič dostopen.

• Pazite, da med prenašanjem ali prestavljanjem aparata in po njem pod

aparatom ne ukleščite priključnega kabla, saj ga s tem lahko odrežete ali

poškodujete. Če je priključni kabel poškodovan, morate preprečiti

morebitna tveganja, zato ga sme nadomestiti samo proizvajalec, njegov

servisni agent ali drug kvalificiran serviser.

• Aparata ne nameščajte na vlažno, mastno ali prašno mesto in ga ne

izpostavljajte neposredni sončni svetlobi in vodi.

• Aparata ne nameščajte v bližini grelnikov ali vnetljivih materialov.

• ZA aparate s predelom za zamrzovanje: v primeru izpada električne

energije ne odpirajte pokrova. To ne sme vplivati na zamrznjeno hrano, če

okvara traja manj, kot je navedeno na energijski nalepki (čas dviga

temperature). Če izpad električne energije traja dlje, živila preverite in jih

takoj zaužijte ali pa jih skuhajte in nato zamrznite.

• Če pokrov aparata težko odprete takoj po tem, ko ste ga pravkar zaprli, ne

skrbite. To je posledica razlike v tlaku, ki se izenači in po nekaj minutah

omogoči normalno odpiranje pokrova.

• V aparatu ne shranjujte zdravil, bakterij ali kemičnih snovi. Ta aparat je

gospodinjski aparat, zato ni priporočljivo hraniti materialov, za katere so

zahtevane strogo določene temperature.

• Priključnega kabla ne vlecite premočno ali zvijajte ter se ne dotikajte vtiča

z mokrimi rokami.

•

V aparatu ne shranjujte izdelkov, ki vsebujejo vnetljiv potisni plin (npr.

razpršilne doze) ali eksplozivne snovi. Nevarnost eksplozije!

• Na hladilnik ne postavljajte nestabilnih predmetov (težkih predmetov,

posod, napolnjenih z vodo), da se izognete telesnim poškodbam zaradi

padca ali električnega udara na podlagi stika z vodo.

• Ne uporabljajte električnih naprav v predelih za shranjevanje živil, razen

če so take vrste, ki jih priporoča proizvajalec.

• Ne dotikajte se notranjih hladilnih elementov, zlasti z mokrimi rokami, da

se izognete razpokam ali poškodbam.

• Ogroženi so otroci, ljudje z omejenimi fizičnimi, duševnimi ali senzoričnimi

sposobnostmi in ljudje, ki nimajo zadostnega znanja o varnem delovanju

naprave.

215

• Poskrbite za to, da bodo otroci in ljudje iz ranljivih skupin razumeli

nevarnosti. Oseba, ki je odgovorna za varnost, mora otroke in ljudi iz

ranljivih skupin, ki uporabljajo aparat, nadzirati ali jih poučiti o rabi.

Aparat smejo uporabljati samo otroci, ki so stari 8 let in več.

• Otroci naj se z aparatom ne igrajo.

• Otroci, stari od 3 do 8 let, smejo v napravo dajati stvari in jih iz nje jemati.

• ZA aparate z zamrzovalnim predelom: v zamrzovalnem predelu ne

shranjujte tekočin v steklenicah ali pločevinkah (zlasti gaziranih pijač).

Steklenice in pločevinke lahko počijo!

• ZA aparate z zamrzovalnikom: zamrznjene hrane nikoli ne dajajte

naravnost iz zamrzovalnika v usta. Nevarnost omrzlin pri nizkih

temperaturah!

• Na plastičnih delih in tesnilih vrat ne sme biti olja in masti. V nasprotnem

primeru bodo plastični deli in tesnilo vrat postali porozni.

• Pred kakršnimi koli posegi iztaknite vtič priključnega kabla iz omrežne

vtičnice.

• Ne uporabljajte mehanskih sredstev za pospešitev odmrzovanja oziroma

sredstev, ki jih ne priporoča proizvajalec.

• Ne uporabljajte koničastih ali ostrih predmetov, kot so noži ali vilice, za

odstranjevanje ledu.

• Nikoli ne uporabljajte sušilnikov za lase, električnih grelnikov ali drugih

podobnih električnih aparatov za odtaljevanje.

• Priporoča se redno čiščenje vtiča, saj lahko prekomerni ostanki prahu na

njem povzročijo požar.

• Aparata ne poskušajte popravljati, razstavljati ali spreminjati sami.

V primeru popravila se vedno obrnite na našo službo za stranke.

• Med čiščenjem ali vzdrževanjem aparata nadzirajte otroke.

• Hladnih steklenih polic ne čistite z vročo vodo. Zaradi nenadne spremembe

temperature se lahko steklo zlomi.

• OPOZORILO: Cevi hladilnega krogotoka prenašajo majhno koli

čino

okolju prijaznega, a vnetljivega hladilnega sredstva (R600a) in

izolacijskega plina (ciklopentan). Ne poškoduje ozonskega plašča in ne

poveča učinka tople grede. Če hladilno sredstvo uide, lahko poškoduje vaše

oči ali se vname.

• Če se hladilni krogotok poškoduje:

- izklopite napravo in izvlecite vtič iz vtičnice,

- v bližini aparata naj ne bo odprtega plamena in/ali virov vžiga,

- temeljito prezračite prostor za več minut,

- obvestite službo za pomoč strankam.

216

• OPOZORILO: Pazite, da ne poškodujete vtiča in/ali priključnega kabla,

saj lahko to povzroči električni udar ali požar.

• OPOZORILO: Ne uporabljajte niti prenosnih vtičnic niti prenosnega

napajalnika. Odsvetuje se uporabo podaljškov in razdelilnih letev.

• Ne poskušajte sedeti ali stati na vrhu naprave. Pri tem lahko poškodujete

sebe ali aparat. Ta aparat ni namenjen za zlaganje pod ali na druge aparate.

• Izdelek je zasnovan in izdelan le za gospodinjsko uporabo.

• Uporablja se lahko samo originalne dele proizvajalca. Proizvajalec

zagotavlja, da samo ti deli izpolnjujejo varnostne zahteve.

• Če so vrata predolgo odprta, se lahko temperatura znotraj hladilne

naprave občutno zviša.

- Redno čistite površine, ki prihajajo v stik s hrano in drenažnimi sistemi.

- Če rezervoarjev z vodo niste uporabljali 48 ur, jih očistite, oziroma če

vode 5 dni ne dovajate, izperite vodni sistem, ki je priključen na vodovod.

- Surovo meso in ribe shranjujte v primernih posodah v hladilniku, da ne

pridejo v stik z drugo hrano oz. ne kapljajo nanjo.

- Predeli za zamrznjeno hrano z dvema zvezdicama (če so v aparatu) so

primerni za shranjevanje vnaprej zamrznjene hrane, shranjevanje ali

pripravo sladoleda in pripravo kock ledu.

- Predeli z eno, dvema in tremi zvezdicami, če so v napravi, niso primerni

za zamrzovanje sveže hrane.

- Če aparat dlje časa pustite prazen, ga izklopite, odmrznite, očistite in

posušite ter pustite vrata aparata odprta, da preprečite nastanek plesni v

napravi.

• ZA hladilnike za vino: ta aparat je namenjen izključno hrambi vina.

• ZA uporabo kot prostostoječa naprava: ta hladilnik ni namenjen uporabi

kot vgradni aparat.

• ZA naprave brez predela s 4 zvezdicami: ta hladilna naprava ni primerna

za zamrzovanje živil

217

Odlaganje odsluženih aparatov med odpadke

Ta aparat je označen v skladu z Direktivo št. 2012/19/EU Evropskega parlamenta in Sveta o

odpadni električni in elektronski opremi (OEEO).

OEEO vsebuje tako okolju škodljive snovi (ki lahko povzročijo negativne posledice za okolje)

kot osnovne komponente (ki jih je mogoče ponovno uporabiti). Posebna obravnava OEEO je

nujna, da se odstrani in ustrezno zavrže vsa onesnaževala ter predela in reciklira vse materiale.

Posamezniki imajo lahko pomembno vlogo pri preprečevanju, da bi OEEO postala okoljska

težava. Nujno je treba upoštevati nekatera temeljna pravila:

- OEEO ne sme biti obravnavana kot gospodinjski odpadki.

- OEEO je treba predati ustreznim zbirnim mestom, ki jih upravlja občina ali registrirana podjetja.

V mnogih državah je zaradi velikih količin OEEO lahko zagotovljen odvoz z mesta uporabe.

V številnih državah lahko ob nakupu novega aparata starega oddate prodajalcu, ki ga je dolžan

brezplačno prevzeti po načelu eden za enega, če je nova oprema enake vrste in ima enake

funkcije kot stara.

Skladnost

Oznaka na izdelku potrjuje skladnost z vsemi ustreznimi evropskimi zahtevami s področja

varnosti, zdravja in okolja, ki se v zakonodaji uporabljajo za ta izdelek.

Garancija

Minimalno garancijsko obdobje je: 2 leti za države EU, 3 leta za Turčijo, 1 leto za Združeno

kraljestvo, 1 leto za Rusijo, 3 leta za Švedsko, 2 leti za Srbijo, 5 let za Norveško, 1 leto za

Maroko, 6 mesecev za Alžirijo, za Tunizijo pravna garancija ni potrebna.

Varčevanje z energijo

Za večji prihranek energije vam svetujemo naslednje:

x Aparat namestite v dobro prezračevan prostor, stran od virov toplote, pri čemer ga ne

izpostavljate neposredni sončni svetlobi.

x V hladilnik ne postavljajte vročih živil, da temperatura v notranjosti ne bo preveč narasla,

saj bi v tem primeru kompresor deloval ves čas.

x Aparata ne napolnite prekomerno z živili, da zagotovite ustrezno kroženje zraka.

x Če se nabere led, odtalite aparat, da omogo

čite lažji prenos hladu.

x V primeru izpada električne energije vam svetujemo, da ne odpirate vrat zamrzovalnika.

x Vrata aparata odpirajte čim manjkrat in za čim krajši čas.

x Ne nastavite prenizke temperature.

x Odstranite prah z zadnje strani aparata.

Svetlobni vir (samo LED) sme zamenjati samo strokovnjak

Ta izdelek vsebuje svetlobni vir z razredom energetske učinkovitosti G.

218

NAVODILA ZA NAMESTITEV

¾ Pred uporabo hladilnika za vino

x Odstranite notranjo in zunanjo embalažo.

x Preden hladilnik za vino priključite na električno napetost, počakajte, da bo miroval v

pokončnem stanju najmanj 2 uri. Tako bo manj možnosti za pojav napak v delovanju

sistema hlajenja zaradi prevoza.

x Notranjo površino aparata pomijte z mlačno vodo in mehko krpo.

x Pri odstranjevanju aparata izberite pooblaščen objekt za odlaganje odpadkov.

¾ Namestitev vašega hladilnika za vino

x Ta aparat je zasnovan za prostostoječo namestitev ali vgradnjo (popolna vstavitev)

(Glejte lokacijo nalepke na zadnji strani tega aparata).

x Ta aparat je namenjen izključno za hrambo vina ali pijač.

x Hladilnik za vino postavite na dovolj močna tla, da bodo lahko prenesla obremenitev z

napolnjenim hladilnikom. Za izravnavo hladilnika za vino prilagodite sprednjo nogo za

izravnavo na dnu hladilnika za vino.

x Ta aparat uporablja vnetljivo hladilno sredstvo. Med prevozom nikoli ne poškodujte

hladilnih cevi. Hladilnik za vino postavite proč od neposredne sončne svetlobe in virov

vročine (pečica, grelnik, radiator itd.). Sončni žarki bi lahko poškodovali akrilno oblogo

in vročina lahko poveča porabo električne energije. Tudi zaradi ekstremno hladnega

zraka v okolju se lahko zgodi, da aparat ne deluje pravilno.

x Aparata ne postavljajte na vlažna območja.

x Hladilnik za vino priključite na posebno in pravilno nameščeno in ozemljeno električno

stensko vtičnico. V nobenem primeru ne prerežite ali odstranite tretjega

(ozemljitvenega) zatiča vtiča. Vsa vprašanja o napajanju in/ali ozemljitvi naslovite

neposredno na certificirane električarje ali pooblaščene servisne centre izdelka.

¾ Pozor

x Vino shranjujte v zaprtih steklenicah.

x Ne preobremenite omare.

x Ne odpirajte vrat, razen če je potrebno.

x Ne pokrivajte polic z aluminijasto folijo ali katerim koli drugim materialom za police,

ki lahko prepreči kroženje zraka.

x Če hladilnik za vino shranjujete dalj časa, ne da bi ga uporabljali, je priporočljivo, da po

skrbnem čiščenju vrata pustite odprta, da zrak kroži v notranjosti omare, in se tako

izognete morebitnemu nastajanju kondenzata, plesni ali vonjav.

¾ Omejitve temperature v prostoru

Ta aparat je zasnovan za delovanje pri okoljskih temperaturah, določenih glede na

temperaturni razred, označen na tipski ploščici.

- Razširjeno zmerno (SN): »ta hladilni aparat je namenjen uporabi pri sobni temperaturi od

10 °C do 32 °C«.

- Zmerno (N): »ta hladilni aparat je namenjen uporabi pri sobni temperaturi od 16 °C do 32 °C«.

- Subtropsko (ST): »ta hladilni aparat je namenjen uporabi pri sobni temperaturi od 16 °C do 38 °C«.

219

UPRAVLJANJE HLADILNIKA ZA VINO/PIJAČE IN

NASTAVITEV REGULIRANJA TEMPERATURE

¾ Navodila za regulacijski sistem

• Gumb » «

Če želite aparat regulirati, ga vklopite/izklopite (pritisnite in pridržite te gumbe

približno 3 sekunde).

• Gumb » «

Za nadzor vklopa/izklopa notranje luči.

• Gumb » «

Nastavitev temperature zgornjega predela.

• Gumb » «

Nastavitev temperature spodnjega predela.

• Zaslon LED na levi strani

Nastavitev temperature zgornjega predela.

• Zaslon LED na desni strani

Nastavitev temperature spodnjega predela.

• Indikatorska lučka

Zaslon kompresorja med delovanjem.

¾ Nastavitev regulatorjev temperature

x Ko pritisnete gumb » « ali » «, sistem samodejno preide v nastavljeni način v

zgornjem ali spodnjem predelu. Lučka LED utripa in prikazuje nastavljeno temperaturo.

Ko pritisnete gumb, se temperatura zniža ali zviša za 1 °C. Ko presežete najmanjšo

vrednost, ki jo je mogoče določiti, samodejno preide na najvišjo nastavljivo temperaturno

vrednost. Če za 5 sekund nehate pritiskati gumb, slika LED preneha utripati, nato pa se

vrne na nastavitev, da prikaže temperaturo zgornjega ali spodnjega predela.

x Ko je enota izključena iz vira napajanja, se sistem vrne na dopustno temperaturo, ki jo

nastavijo v tovarni. Dopustna temperatura je prikazana spodaj:

Zgornji predel: 6 °C

Spodnji predel: 12 °C

x Če želite prikazati vsako notranjo nastavitveno temperaturo, pritisnite ustrezni gumb

»Nastavi zgornji« ali »Nastavi spodnji«; lučka LED utripa in prikazuje nastavljeno

temperaturo. Če za 5 sekund nehate pritiskati gumb, slika LED preneha utripati, nato pa se

vrne na prikaz dejanske temperature.

Zgornji predel: Temperaturno nastavitev lahko prilagajate od 5 °C do 10 °C.

Spodnji predel: Temperaturno nastavitev lahko prilagajate od 10 °C do 18 °C.

220

¾ Temperaturni alarm

Če je notranja temperatura višja od 23 °C, se na zaslonu prikaže »HI« in po eni uri se sproži

alarm/brenčalo. To pomeni, da je temperatura v notranjosti previsoka. Če je notranja

temperatura nižja od 0 °C, se na zaslonu prikaže »LO« in istočasno z alarmom se sproži tudi

indikator okvare.

¾ Funkcija priklica temperature iz pomnilnika

V primeru prekinitve napajanja z elektriko lahko hladilnik za vino prikliče prejšnje temperaturne

nastavitve, ko pa se moč vrne v normalno stanje, se temperatura hladilnika vrne na isto

nastavljeno temperaturo kot pred izklopom.

¾ Notranja luč

Da bi zmanjšali porabo energije, se lučke LED v tem hladilniku za vino samodejno izklopijo po

10 minutah.

Če želite, da lučka LED neprekinjeno sveti, je to mogoče nastaviti. Pritisnite in pridržite gumb

»LIGHT« 5 sekund ter na zaslonu se prikaže »LP«. Po 4 sekundah se zaslon vrne v normalno

stanje in lučka ostane vklopljena, dokler se je ročno ne izklopi.

Če se želite vrniti na prejšnjo nastavitev in prihraniti pri stroških energije (priporočeno), pritisnite

in pridržite gumb »LIGHT« 5 sekund, nato pa zaslon prikaže »LF« in po 4 sekundah se zaslon

vrne na normalno delovanje, lučka pa se samodejno izklopi po 10 minutah.

¾ Police

x Da preprečite poškodbe tesnila vrat, poskrbite, da so vrata popolnoma odprta, ko vlečete

police iz predelov z vodili.

x Za enostaven dostop do shranjene vsebine morate police izvleči za približno 1/3 iz

predelov z vodili, vendar je bila ta enota zasnovana z zarezama na obeh straneh vodil za

police, da bi se preprečilo padanje steklenic.

x Pri odstranjevanju katere koli od teh polic iz predela z vodili: da bi namestili ali odstranili

polico, nagnite polico v skladu z diagramom in jo preprosto izvlecite ali pa potiskajte polico,

dokler ne bo varno nameščena na opornih nosilcih.

¾ OPOMBA:

x Če enota ni povezana z električnim omrežjem, če je prišlo do izpada električne energije ali

pa je enota izklopljena, morate pred ponovnim zagonom enote počakati od 3 do 5 minut.

Če aparat poskusite znova zagnati pred to časovno zakasnitvijo, se hladilnik za vino/pijačo

ne vklopi.

x Ko prvič uporabljate hladilnik za vino/pijačo ali ponovno zaženete hladilnik za vino/pijačo,

potem ko je bil dolgo časa izklopljen, obstaja morda nekaj stopinj razlike med temperaturo,

ki ste jo izbrali, in tisto, ki je navedena na odčitku LED. To je normalno in je posledica

trajanja časa aktivacije. Ko hladilnik za vino/pijačo deluje nekaj ur, je njegovo delovanje

znova normalno.

221

¾ Kako spremeniti način odpiranja vrat

Ta naprava ima vrata,ki jih je mogoče odpirati obojestransko, vendar je dobavljena z vrati,

ki so na tečajih na desni strani. Komplet tečajev za namestitev na levo stran je dobavljen

z enoto (v škatli), če želite spremeniti mesta tečajev na svoji enoti.

Tip A (za vrata, ki so v celoti izdelana iz stekla/nerjavečega jekla)

1. Spodnji tečaj (desni)

2. Vijaki

3. Os vrat

4. Vrata

5. Zgornji tečaj (desni)

6. Vijaki za tečaje

7. Zgornji tečaj (levi)

8. Pokrovček odprtine

9. Spodnji tečaj (levi)

10. Omejevalnik vrat

11. Vijak

1. Odprite vrata pod kotom 90 stopinj, odstranite 2 vijaka (2) s spodnje osi vrat (3), odstranite

vrata (4) in odstranite osno ploščo (3) iz vrat (slika A).

2. Odvijte vijak (11), ki se nahaja pod okvirjem vrat in omejevalnikom (10), ter ga premaknite

na levo stran okvirja vrat (slika A/B).

3. Izvlecite 3 vijake za tečaje (6) iz zgornjega tečaja (desno) (5) in jih odstranite (slika C).

4. Odstranite dekorativni žebelj (8) z levega vrha omare in namestite nadomestni zgornji tečaj

(levi) (7) na levi vrh omare s 3 vijaki (slika D).

5. Po zgornjem postopku namestite nadomestni spodnji tečaj na levo stran (9) (slika E).

6. Namestite vrata in jih poravnajte.

7. Vstavite plastične pokrovčke, da pokrijete luknje (8).

Slika A

Slika B.

Slika C

Slika D

Slika E.

222

Tip B (za tanka vrata iz nerjavnega jekla)

1. Spodnji tečaj (desni)

2. Vijaki

3. Os vrat

2. 4. Vrata

5. Zgornji tečaj(desni)

6. Vijaki

7. Zgornji tečaj(levi)

8. Spodnji tečaj (levi)

1. Odstranite 2 vijaka (1), nato povlecite vrata (4) glede na smer konice puščice, Odstranili

boste vrata. Odstranite spodnji tečaj (desno) (1) tudi za montažo (sliki A in B).

2. Odstranite 3 vijake (6) z desnega zgornjega tečaja, nato odstranite desni zgornji (5) in desni

spodnji tečaj (1) (glejte sliko C).

3. Uporabite vijake, ki ste jih odstranili z desnega tečaja, da pritrdite levi zgornji in spodnji tečaj

(7) (8) (glejte sliki D in E).

4. Za vrtenje vrat pri 180 stopinjah nato sestavite vrata v obratnem vrstnem redu glede na

odstranitev

223

¾ Shema shranjevanja

Glede na dejansko konfiguracijo vašega izdelka preverite relativno shemo shranjevanja.

Skupaj: 46 steklenic (največ)

Za najbolj energijsko varčno konfiguracijo postavite police v njihove položaje v izdelku,

kot kažejo zgornje slike.

¾ Specifikacije namestitve za namene vgradnje

Za višino 813 mm z vrati, izdelanimi povsem iz stekla/nerjavnega jekla

najm.

818 mm

813-833 mm

police s polno dolžino

police s polovično dolžino

Ø 76,4

224

Za višino 813 mm s tankimi vrati iz nerjavnega jekla

Za višino 865 mm z vrati, izdelanimi povsem iz stekla/nerjavnega jekla

813-833 mm

najm.

870 mm

865–885 mm

najm.

818 mm

225

Za višino 865 mm s tankimi vrati iz nerjavnega jekla

NEGA IN VZDRŽEVANJE

¾ Čiščenje vašega hladilnika za vino

x Izklopite napajanje, izklopite aparat in odstranite vse predmete, vključno s policami

in stojalom.

x Notranje površine očistite s toplo vodo in raztopino sode bikarbone. Raztopino

pripravite z 2 žlicama sode bikarbone in četrt litra vode.

x Police očistite z blago raztopino detergenta.

x Odstranite odvečno vodo iz gobice ali krpe, preden z njo čistite območje okrog

regulatorjev ali katerih koli električnih delov.

x Zunanje površine operite s toplo vodo in blagim detergentom. Dobro sperite in obrišite

s suho, mehko in čisto krpo.

865-885 mm

najm.

870 mm

226

¾ Kako zamenjati ogleni filter (če je prisoten v vašem aparatu)

x Ogleni filtri so v zgornjem desnem kotu vsakega območja hladilnika za vino.

x Odprite vrata in odstranite zgornji polici (glejte odstranjevanje polic).

x Obrnite filter v skladu s sliko A.

x Kot je prikazano na sliki B, mora biti filter poravnan z zarezami, kot je prikazano.

x Izvlecite filter (slika C).

x Vstavite nadomestni filter in ga zasukajte v skladu s sliko A, da se zaklene v položaj.

x Znova namestite police.

¾ Izpad električne energije

x Večino električnih izpadov lahko popravijo v nekaj urah in ne smejo vplivati na

temperaturo aparata, če vrata odpirate čim manjkrat. Če električne energije dalj časa

ne bo na voljo, morate svoja živila ustrezno zaščititi.

¾ Čas dopusta

x Kratek dopust: Hladilnik za vino pustite delovati, če dopust traja manj kot tri tedne.

x Dolg dopust: Če aparata ne boste uporabljali več mesecev, odstranite vse elemente in

izklopite aparat. Aparat temeljito očistite in notranjost dodobra osušite. Preprečite nastanek

smradu in rast plesni, zato pustite vrata priprta: po potrebi jih blokirajte, da se ne bodo

mogla zapreti.

¾ Premikanje vašega hladilnika za vino

x Odstranite vse predmete.

x Vse nepritrjene predmete (police) v aparatu trdno prilepite.

x Obrnite nastavljivo nogo proti dnu, da se izognete poškodbam.

x Vrata zaprite in zalepite.

x Med transportom mora biti aparat fiksiran v pokončnem položaju. Zunanjost aparata

zaščitite tudi z odejo ali podobnim predmetom.

¾ Namigi za varčevanje z električno energijo

x Aparat mora biti nameščen na najhladnejšem območju v prostoru, stran od naprav,

ki proizvajajo toploto, in neposredne sončne svetlobe.

Slika A

Slika C

Slika B

227

IMATE TEŽAVE S HLADILNIKOM ZA VINO/PIJAČO?

Veliko težav, ki nastopijo pri hladilniku za vino/pijačo, lahko preprosto rešite sami in prihranite

pri servisnih stroških. Uporabite spodnje nasvete in poskusite rešiti svojo težavo preden

kličete serviserja.

VODNIK ZA ODPRAVLJANJE NAPAK

TEŽAVA

MOŽEN VZROK

Hladilnik za vino/pijače ne deluje.

Aparat ni priključen na vir električne energije.

Aparat je izklopljen.

Sprožil se je odklopnik ali pa je pregorela varovalka.

Hladilnik za vino/pijače ni dovolj

hladen.

Preverite nastavitev izbire temperature.

Zunanje okolje lahko določa višjo nastavitev.

Prepogosto odpirate vrata.

Vrat ne zaprete do konca.

Tesnilo vrat ne tesni dobro.

Pogosto se vklopi in izklopi.

Temperatura prostora je višja od običajne.

V hladilnik za vino/pijače je bilo dodatnih veliko izdelkov.

Prepogosto odpirate vrata.

Vrat ne zaprete do konca.

Gumb za nastavitev temperature ni pravilno nastavljen.

Tesnilo vrat ne tesni dobro.

Luč ne deluje.

Aparat ni priključen na vir električne energije.

Sprožil se je odklopnik ali pa je pregorela varovalka.

Žarnica je pregorela.

Gumb za luč je »OFF« (IZKLOPLJEN).

Vibracije.

Preverite, ali je hladilnik za vino/pijače poravnan.

Zdi se, da hladilnik za vino/pijače

povzroča prevelik hrup.

Rožljanje se lahko sliši zaradi pretakanja hladilne

tekočine, kar je normalen pojav.

Ob koncu vsakega ciklusa lahko slišite klokotanje, ki ga

povzroča pretakanja hladilne tekočine v vašem

hladilniku za vino/pijače.

Zarad

i krčenja in širjenja notranjih sten lahko slišite

pokanje in hreščanje.

Hladilnik za vino/pijače ni poravnan.

Vrata se ne zapirajo dobro.

Hladilnik za vino/pijače ni poravnan.

Vrata so bila premeščena in niso bila pravilno vgrajena.

Tesnilo je

umazano.

Police niso na svojem mestu.

Če želite stopiti v stik s tehnično pomočjo, obiščite naše spletno mesto:

https://corporate.haier-europe.com/en/

V razdelku »spletno mesto« izberite blagovno znamko izdelka in svojo državo. Preusmerjeni

boste na določeno spletno mesto, kjer boste našli telefonsko številko in obrazec za stik s

tehnično pomočjo

228

¾ Razpoložljivost nadomestnih delov

x Termostati, temperaturni senzorji, tiskana vezja in svetlobni viri so na voljo najmanj sedem

let po tem, ko je bila na trg dostavljena zadnja enota modela.

x Ključavnice, tečaji vrat, pladnji in košare najmanj sedem let, tesnila vrat pa najmanj 10 let

po tem, ko je bila na trg dostavljena zadnja enota modela.

Priporočene temperaturne NASTAVITVE

Za shranjevanje VSEH VRST VIN

od 12 °C do 14 °C

Priporočena temperatura ZA PITJE

Nestaran šampanjec, peneče vino

6 °C

Staran šampanjec

10 °C

Suho belo vino Semillon, Sauvignon Blanc

8 °C

Suho belo vino Gewürztraminer, rizling

10 °C

Suho belo vino Chardonnay

10 °C

Žlahtno vino Chardonnay

14 °C

Sladko belo vino Sauternes Monbazillac, ledena trgatev

10 °C

Sladka bela žlahtna vina Sauternes

14 °C

Beaujolais

13 °C

Rdeče vino Pinot Noir

16 °C

Žlahtno rdeče vino Pinot Noir

18 °C

Rdeče vino Cabernet, Merlot; francosko, avstralsko, novozelandsko,

čilsko, argentinsko, italijansko, špansko, kalifornijsko vino

°C

Rdeče vino Grenache, Syrah

16 °C

Za dodatne informacije o izdelku obiščite spletno mesto https://eprel.ec.europa.eu/

ali skenirajte kodo QR na energijski nalepki, priloženi aparatu.

229

Deutsch

Vielen Dank für den Kauf dieses Produkts.

Bitte lesen Sie vor dem Gebrauch des Kühlschranks diese Anleitung sorgfältig, um das Gerät optimal zu

nutzen. Bewahren Sie die gesamte Referenzdokumentation zum Nachschlagen oder für einen eventuellen

späteren Besitzer auf. Dieses Gerät ist ausschließlich für den Hausgebrauch und vergleichbare Verwendung

bestimmt, wie:

- Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen,

- in landwirtschaftlichen Betrieben, für die Nutzung durch Gäste von Hotels, Motels und ähnlichen

Unterkünften,

- Bed & Breakfast (B&B),

- Catering-Dienste und ähnliche Zwecke im Einzelhandel.

Das Gerät darf ausschließlich für die Konservierung von Lebensmitteln verwendet werden. Jede andere

Verwendung wird als gefährlich erachtet und der Hersteller weist im Fall der Nichtbeachtung jede Haftung

zurück. Bitte lesen Sie auch die Garantiebestimmungen.

SICHERHEITSINFORMATIONEN

Bitte lesen Sie die Bedienungs- und Installationsanleitung sorgfältig durch!

Sie enthalten wichtige Informationen, wie das Gerät installiert, verwendet und gewartet werden soll.

Der Hersteller haftet nicht, wenn Sie die Anweisungen und Warnungen nicht beachten.

Bewahren Sie die gesamte Dokumentation zum Nachschlagen oder für einen eventuellen späteren

Besitzer auf.

y Das Gerät erst dann an die Stromversorgung anschließen, wenn sämtliches

Verpackungsmaterial und Transportschutzvorrichtungen entfernt wurden.

Kinder von Verpackungsmaterial fernhalten.

Erstickungsgefahr durch Faltschachteln und Kunststofffolie!

y Das Gerät vor dem Einschalten mindestens vier Stunden lang stehen lassen,

wenn es im Liegen transportiert wurde, damit sich das Kompressoröl

absetzen kann.

y Vergewissern Sie sich, dass keine Transportschäden vorliegen.

y Den Kühlkreislauf nicht beschädigen.

y Die Lüftungsgitter am Gehäuse des Geräts und innerhalb der Einbauöffnung

nicht verstopfen oder verschließen.

y Kompressor niemals feucht reinigen. Umgebung des Kompressors nach

dem Reinigen gründlich trocken wischen, um Rost zu vermeiden.

y Das Gerät immer mit mindestens zwei Personen transportieren, da es

schwer ist.

y Installieren und richten Sie das Gerät in einem Bereich ein, der für seine

Größe und Verwendung geeignet ist.

y Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschild

der Stromversorgung entsprechen. Ist dies nicht der Fall, wenden Sie sich

an einen Elektriker.

y Das Gerät wird über eine 220-240 V Wechselspannung/50 Hz betrieben.

Unnormale Spannungsschwankungen könnten dazu führen, dass das Gerät

230

nicht angeht, der Temperaturregler oder Kompressor beschädigt wird,

oder dass während des Betriebs ein unnormales Geräusch auftritt. In einem

solchen Fall ist ein automatischer Regler anzubringen.

y Nur für Großbritannien: Das Gerätenetzkabel ist mit einem 3-adrigen

Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm-Buchse

(geerdet) passt. Den dritten Stift (Erdung) auf keinen Fall kappen oder

entfernen. Das Gerät muss so installiert werden, dass der Stecker

erreichbar ist.

y Darauf achten, dass das Stromkabel während und nach dem

Tragen/Verschieben des Geräts nicht darunter stecken bleibt, damit es nicht

beschädigt oder zerschnitten wird. Wenn das Stromkabel beschädigt ist,

muss es vom Hersteller oder von seinem Service-Mitarbeiter, oder einer

gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko

zu vermeiden.

y Das Gerät nicht in Umgebungen mit feuchter, öliger oder staubiger

Atmosphäre installieren sowie vor direkter Sonneneinstrahlung und

Wasser schützen.

y Das Gerät nicht in der Nähe von Hitzequellen oder entflammbaren

Materialien installieren.

y FÜR Geräte mit Gefrierfach: Bei Stromausfall nicht die Türe öffnen. Das

Gefriergut sollte nicht beeinträchtigt werden, wenn der Stromausfall die

auf dem Typenschild angegebenen Stunden (Temperaturanstiegszeit) nicht

überdauert. Dauert der Stromausfall länger, sollten die Lebensmittel

überprüft und sofort verzehrt oder gekocht und erneut eingefroren werden.

y Lässt sich die Türe des Geräts schwierig öffnen, nachdem Sie diese gerade

geschlossen haben, so ist dies normal. Dies liegt am Druckausgleich, der

hergestellt wird. Die Türe lässt sich normalerweise nach wenigen Minuten

wieder öffnen.

y Keine Arzneimittel, Bakterien oder Chemikalien im Gerät lagern. Dieses

Gerät ist ein Haushaltsgerät, es wird daher davon abgeraten, Materialien

zu lagern, die extreme Temperaturen erfordern.

y Das Netzkabel nicht stark spannen oder biegen und den Netzstecker nicht

mit nassen Händen berühren.

y Bewahren Sie keine Produkte auf, die entzündliche Treibmittel

(z. B. Sprühdosen) oder explosive Substanzen enthalten. Explosionsgefahr!

y Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser

gefüllte Behälter) auf den Kühlschrank, um Verletzungen durch

Herunterfallen oder elektrische Schläge durch Kontakt mit Wasser zu

vermeiden.

y Im Inneren des Kühlschranks keine elektrischen Geräte benutzen, es sei

denn, der Typ wurde vom Hersteller empfohlen.

y Berühren Sie interne Kühlelemente nicht, insbesondere nicht mit nassen

Händen, um Risse oder Verletzungen zu vermeiden.

231

y Gefährdet sind hier Kinder, Menschen mit eingeschränkten körperlichen,

geistigen oder sensorischen Fähigkeiten sowie Menschen, die über

unzureichende Kenntnisse in Bezug auf den sicheren Betrieb des Geräts

verfügen.

y Überprüfen Sie, ob Kinder und schutzbedürftige Menschen die Gefahren

verstanden haben. Eine für die Sicherheit verantwortliche Person muss

Kinder und gefährdete Personen, die das Gerät benutzen, überwachen oder

instruieren. Nur Kinder ab 8 Jahren dürfen das Gerät benutzen.

y Dieses Gerät ist kein Spielzeug für Kinder.

y Kinder im Alter von 3 bis 8 Jahren dürfen Lebensmittel in dieses Gerät

legen und herausnehmen.

y FÜR Geräte mit Gefrierfach: Keine abgefüllten oder konservierten

Flüssigkeiten (insbesondere kohlensäurehaltige Getränke) im Gefrierfach

aufbewahren. Flaschen und Dosen können platzen!

y FÜR Geräte mit Gefrierfach: Tiefkühlware nie direkt aus dem Gefrierfach

in den Mund nehmen. Es besteht die Gefahr einer Kälteverbrennung!

y Halten Sie Kunststoffteile und die Türdichtung frei von Öl und Fett.

Andernfalls werden Kunststoffteile und die Türdichtung porös.

y Vor jedem Eingriff am Gerät den Netzstecker ziehen.

y Keine mechanischen oder sonstigen Hilfsmittel verwenden, um den

Abtauvorgang zu beschleunigen, es sei denn, dies ist vom Hersteller so

Hoover HWCB 60/N Wine Cooler H-WINE 700

Product's Documents

Instructions Manual

Specifications

Hoover HWCB 60/N Questions and Answers
