1. Read all instructions before using this appliance.
2. is appliance is hot when in use. To avoid burns, do not let bare skin touch hot surfaces. If provided, use handles when moving this
appliance. Keep combustible materials, such as furniture, pillows, bedding, papers, clothes and curtains at least 3 feet (0.9 m) from the
front of this appliance. WARNING: In order to avoid overheating, do not cover the heater.
3. CAUTION: Never leave the heater operating unattended. Extreme caution is necessary if unsupervised children or invalids are nearby.
4. e appliance is not to be used by children or persons with reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction.
5. Always unplug this appliance when not in use.
6. Do not operate any heater with a damaged cord or plug or aer the appliance malfunctions, or if it has been dropped or damaged in
any manner.
7. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualied persons in order to avoid
a hazard.
8. Do not use outdoors.
9. is heater is not intended for use in bathrooms, laundry areas and similar indoor locations. Never locate this appliance where it may
fall into a bathtub or other water container.
10. Do not run cord under carpeting. Do not cover cord with throw rugs, runners or the like. Arrange cord away from trac areas and
where it will not be tripped over.
11. To disconnect this appliance, turn controls to the o position, then remove plug from outlet.
12. Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause an electric shock or re, or damage
the appliance.
13. To prevent a possible re, do not block air intakes or exhaust in any manner. Do not use on so surfaces, like a bed, where opening
may become blocked.
14.is appliance has hot and arcing or sparking parts inside. Do not use it in areas where gasoline, paint or ammable liquids are used
or stored. is replace should not be used as a drying rack for clothing. Christmas stockings or decorations should not be hung
in the area of it.
15.Use this appliance only as described in the manual. Any other use not recommended by the manufacturer may cause re, electric shock
or injury to persons.
16. is appliance, when installed, must be electrically grounded in accordance with local codes or, in the absence of local codes, with
the current CSA C22.2 Canadian Electrical Code or for U.S.A. installations, follow local codes and the National Electrical Code,
ANSI/NFPA NO.70.

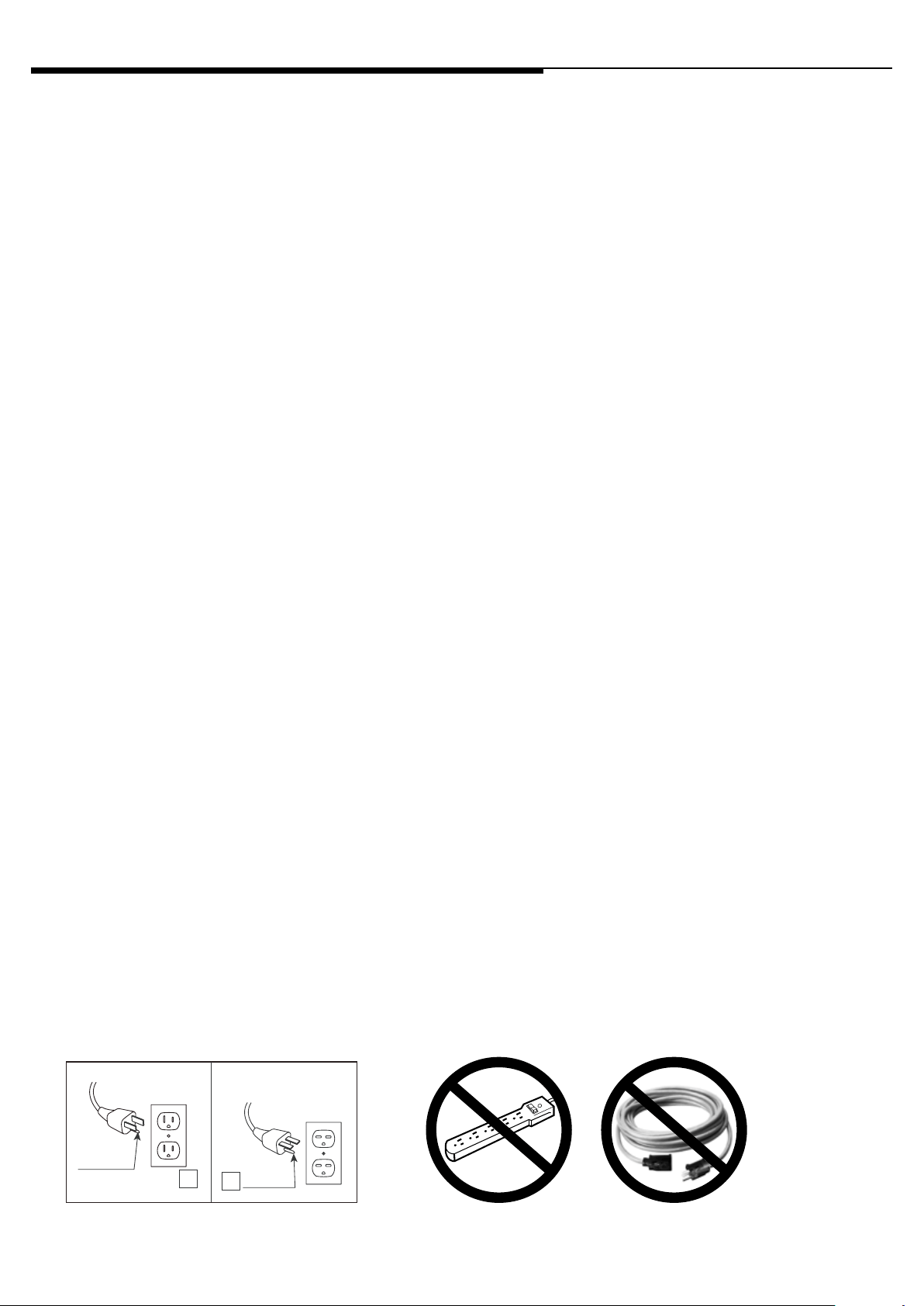

17.Connect to properly grounded outlets only, See Fig.1. Do not use a 2 prong adapters. Always plug heaters directly into a wall outlet/
receptacle.Never use with an extension cord or relocatable power tap (outlet/power strip).
IMPORTANT INSTRUCTIONS
SAVE THESE INSTRUCTIONS
When using electrical appliances, basic precautions should always be followed to reduce the risk of re, electrical shock, and injury
to persons including the following:
1. Read all instructions before using this appliance.
2. This appliance is hot when in use. To avoid burns, do not let bare skin touch hot surfaces. If provided, use handles when moving
this appliance. Keep combustible materials, such as furniture, pillows, bedding, papers, clothes and curtains at least 3 feet
(0.9 m) from the front of this appliance.
WARNING: In order to avoid overheating, do not cover the heater.
3. CAUTION: Whenever the heater is left operating and unattended, extreme caution is necessary if children or invalids are nearby.
4. The appliance is not to be used by children or persons with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been given supervision or instruction.
5. Always unplug this appliance when not in use.
6. Do not operate any heater with a damaged cord or plug or after the appliance malfunctions, or if it has been dropped or
damaged in any manner.
7. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualied persons in order
to avoid a hazard.
8. Do not use outdoors.
9. This heater is not intended for use in bathrooms, laundry areas and similar indoor locations. Never locate this appliance where it
may fall into a bathtub or other water container.
10. Do not run cord under carpeting. Do not cover cord with throw rugs, runners or the like. Arrange cord away from trafc areas
and where it will not be tripped over.
11. To disconnect this appliance, turn controls to the off position, then remove plug from outlet.
12. Connect to properly grounded outlets only, See Fig.1. Do not use a 2 prong adapters.
13. This appliance, when installed, must be electrically grounded in accordance with local codes or, in the absence of local codes,
with the current CSA C22.1 Canadian Electrical Code or for U.S.A. installations, follow local codes and the National Electrical
Code, ANSI/NFPA NO.70.
14. Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause an electric shock or re, or
damage the appliance.
15. To prevent a possible re, do not block air intakes or exhaust in any manner. Do not use on soft surfaces, like a bed, where
opening may become blocked.
16. This appliance has hot and arcing or sparking parts inside. Do not use it in areas where gasoline, paint or ammable liquids are
used or stored. This replace should not be used as a drying rack for clothing. Christmas stockings or decorations should not be
hung in the area of it.22. Use this appliance only as described in the manual. Any other use not recommended by the
manufacturer may cause re, electric shock or injury to persons.
17. Always plug heaters directly into a wall outlet/ receptacle. Never use with an extension cord or relocatable power tap (outlet/
power strip).
IMPORTANT INSTRUCTIONS
When using electrical appliances, basic precautions should always be followed to reduce the risk of re, electrical shock, and injury
to persons including the following:
2
A
B
Fig.1
SAVE THESE INSTRUCTIONS
www.tsicustomerservice.comREV-0
4
GETTING STARTED
1. e serial number is located on the back of the stove, the serial number is necessary for product
warranty registration and customer service.
2. Go to www.tsicustomerservice.com for product warranty registration. For registration use the MODEL
NUMBER: CFS-750-22. If you are unable to complete registration save your proof of purchase for warranty
purposes.
PRODUCT SPECIFICATIONS
VOLTAGE 120VAC, 60 Hz
AMPS 12.5 Amps
WATTS (max.) 1500 Watts
Date Code/ Code de Date/ Código Fecha:
SN #: SQWB00000X
SEE OWNERS MANUAL FOR SERVICE DETAILS
WARNING:
DISCONNECT POWER BEFORE CLEANING OR SERVICING
CAUTION:
HIGH TEMPERATURE, RISK OF FIRE, KEEP ELECTRICAL CORDS, DRAPERY,
FURNISHINGS AND OTHER COMBUSTIBLES AT LEAST 3 FEET(0.9M) FROM
THE FRONT OF THE HEATER AND AWAY FROM THE SIDE AND THE REAR.
CAUTION:
RISK OF ELECTRICAL SHOCK
DO NOT OPEN NO USER
SERVICEABLE PARTS INSIDE
CUIDADO:
EL RIESGO DE CHOQUE ELÉCTRICO,NO ABRA.
(0.9M) DEL FRENTE DEL CALENTADOR Y LEIOS DE LA PARTE POSTERIOR.
PAÑERÍA,MOOBILIARIO Y OOTROS COMBUSTIBLES POR LO MENOS 3 POES
CUIDADO:
LA TEMPERATURA,RIESGO DE INCENDIO,GUARDA CORDONESÉCRICOS,
AVISO:
DESCONECTE LA ENERGÍA ANTES DE APOYARSE O REPAARA.
VERA A DUENOS MAÑUALES PARA LOS DETALLES DEL
SERVICIO
VOIR LE MANUEL DU PROPRIÉTAIRE POUR LES DÉTAILS
DÉBRANCHEZ L’APPAREIL AVANT DE NETTOYER OU
TEMPÉRATURE ÉLEVÉE,RISQUE DEFEU,GARDEZ LES
AVERTISSEMENT:
AVERTISSEMENT:
TIBLES À AU MOINS 0.9M(3 PIEDS) DE LA PARTIE FRONTALE DE L’APAREIL DE
RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR AUCUN
ENTRETIEN DES PIÈCES INTÉRIEURES PAR L’ UTILISATEUR
AVERTISSEMENT:
SUR L’ ENTRETIEN ET LA RÉPARATION
EFFECTUER L’ENTRETIEN OU LA RÉPARATION.
CORDONS ÉLECTRIQUES,DRAPERIES,MEUBLES ET AUTRES MATIÈRES COMBU-
CHAUFFAGE ET ÉLOIGNÉS DES CÔTÉS.
CALEFACTOR ELÉCTRICO
MARCA: CHIMNEY FREE
MODELO: CFS-750-22
HECHO EN: CHINA
ESPECIFICACIONES ELECTRICAS:
120 V~ 60 Hz 1 500 W
CONSUMO DE ENERGÍA EN MODO DE ESPERA: N.A.
CONSUMO DE ENERGÍ A EN MODO DE OPERACIÓN: 1,440 kWh
IMPORT ADOR: Comercializadora México Am ericana S.
R.L. De C.V.
Avenida Next engo no.78 Col. Santa Cruz Acayucan
De l. Azcapotzalco, México D.F. C.P. 02770

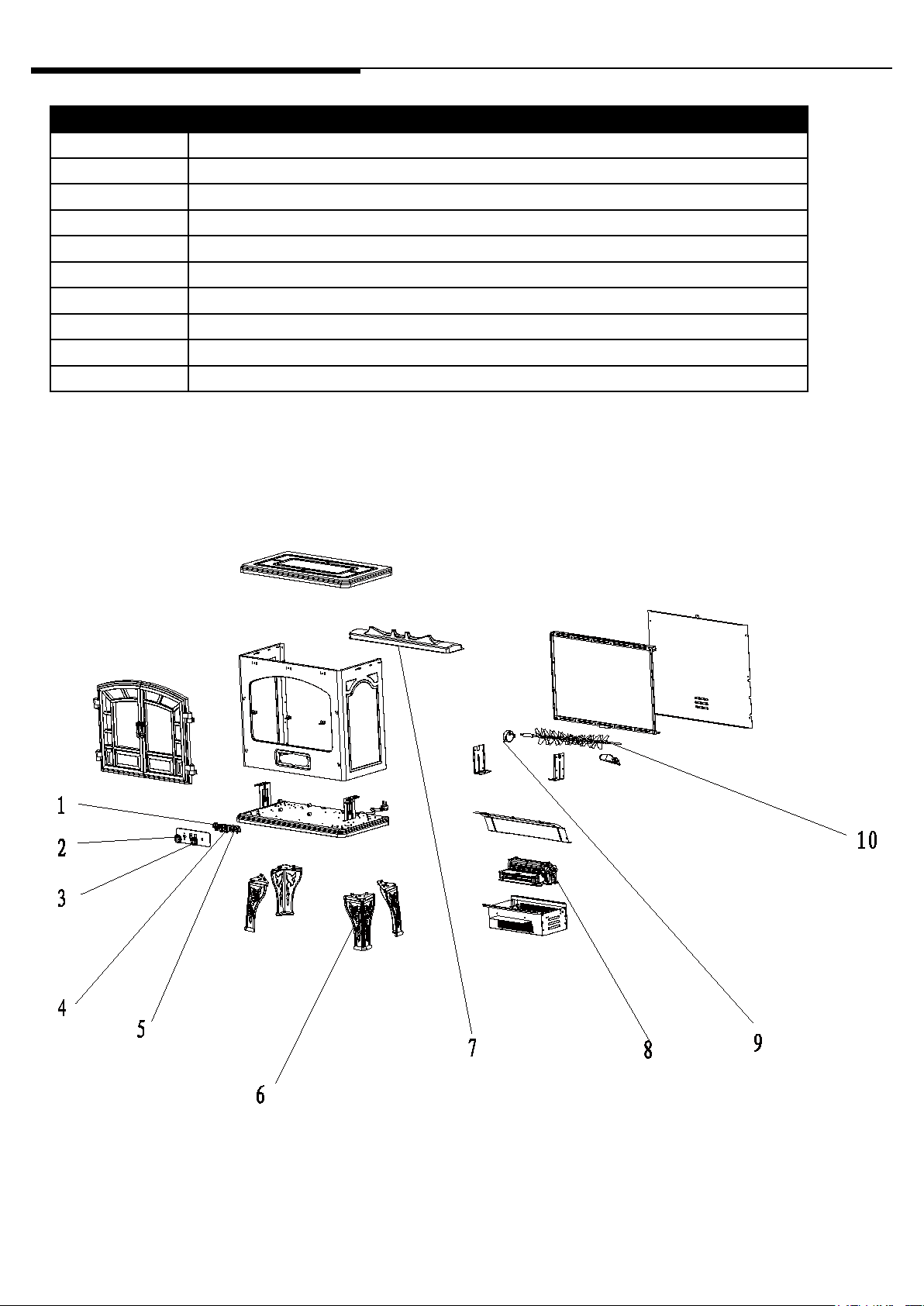

Part/ Partie/
Parte #
CFS-750-22-A0
For Customer Service/
Pour Le Service À La Clientèle/
Servicio De Atención Al Cliente：
www.tsicustomerservice.com
(+1) 866 -661 -1218 English
(+1) 866 -661 -1219 Español
(+1) 866 -661 -1219 Français
Motor/ Moteur
Blower&Heater/
Soplador&Calentador/
Ventilateur&Réchauffeur
Part Name/ Nom de la pièce/
Nombre de la parte:
01
02
03
04
05
P10Q-S
Switches/Interrupteurs/Commutateur
Dimmer/Luminositè/Brillo
Thermostat/Termosato
Y09-C41-P01
P03
P06-S
P07-S
Back of the Stove
Serial Number
Model Number
www.tsicustomerservice.comREV-0
5
INSTALLATION INSTRUCTIONS
Tools Required for Assembly
Leg Assembly

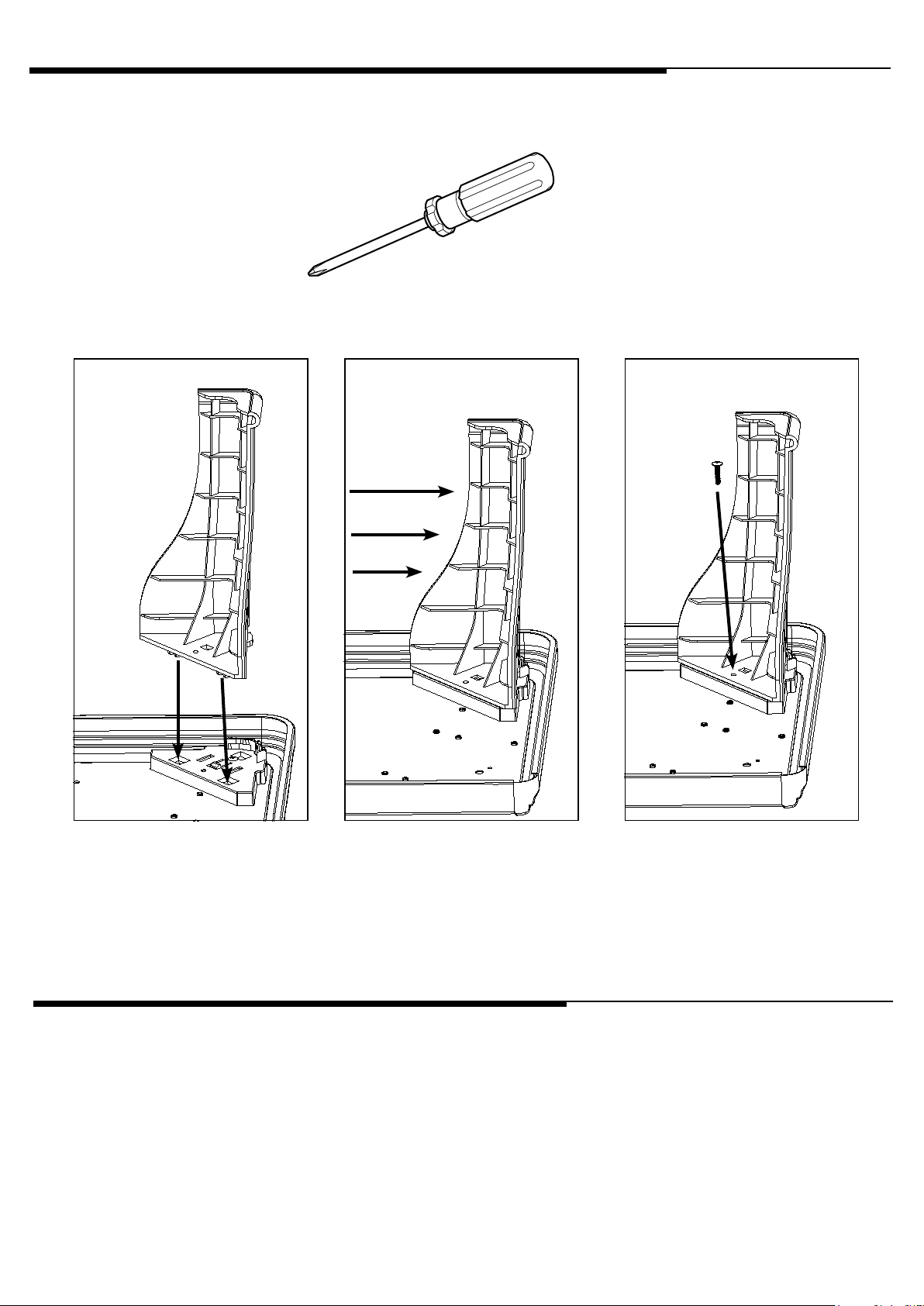

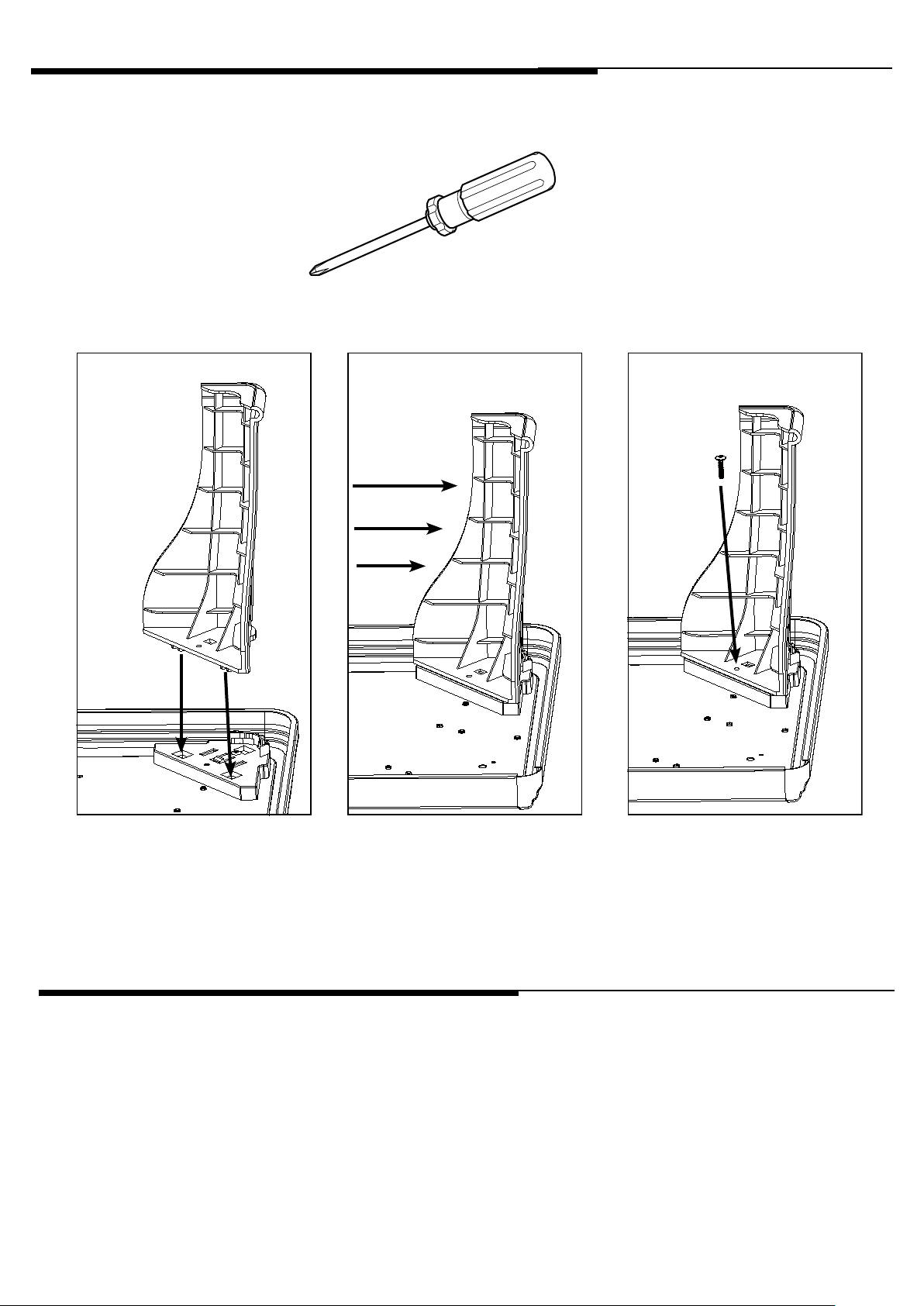

Align the 2 mounting tabs into
the bracket.
Slide the legs outward to lock
in place. When locked in
position the screw hole from
step 3 will be aligned.
Fasten the legs to the base using
the included screws,1 per leg
Phillips Head Screwdriver
CARE AND MAINTENANCE
Clearance To Combustibles
Keep electrical cords, drapery, furniture and other combustibles at least 3 (0.9 m) from the front of the heater
and away from the sides.
Cleaning Trim
Clean the metal trim using a so cloth, slightly dampened with a citrus oil-based product and bu with a so,
clean cloth. DO NOT use brass polish or household cleaners as these products will damage the metal trim.
Purchase citrus oil-based products at a hardware store.
1
2 3
www.tsicustomerservice.comREV-0
6
OPERATION INSTRUCTIONS

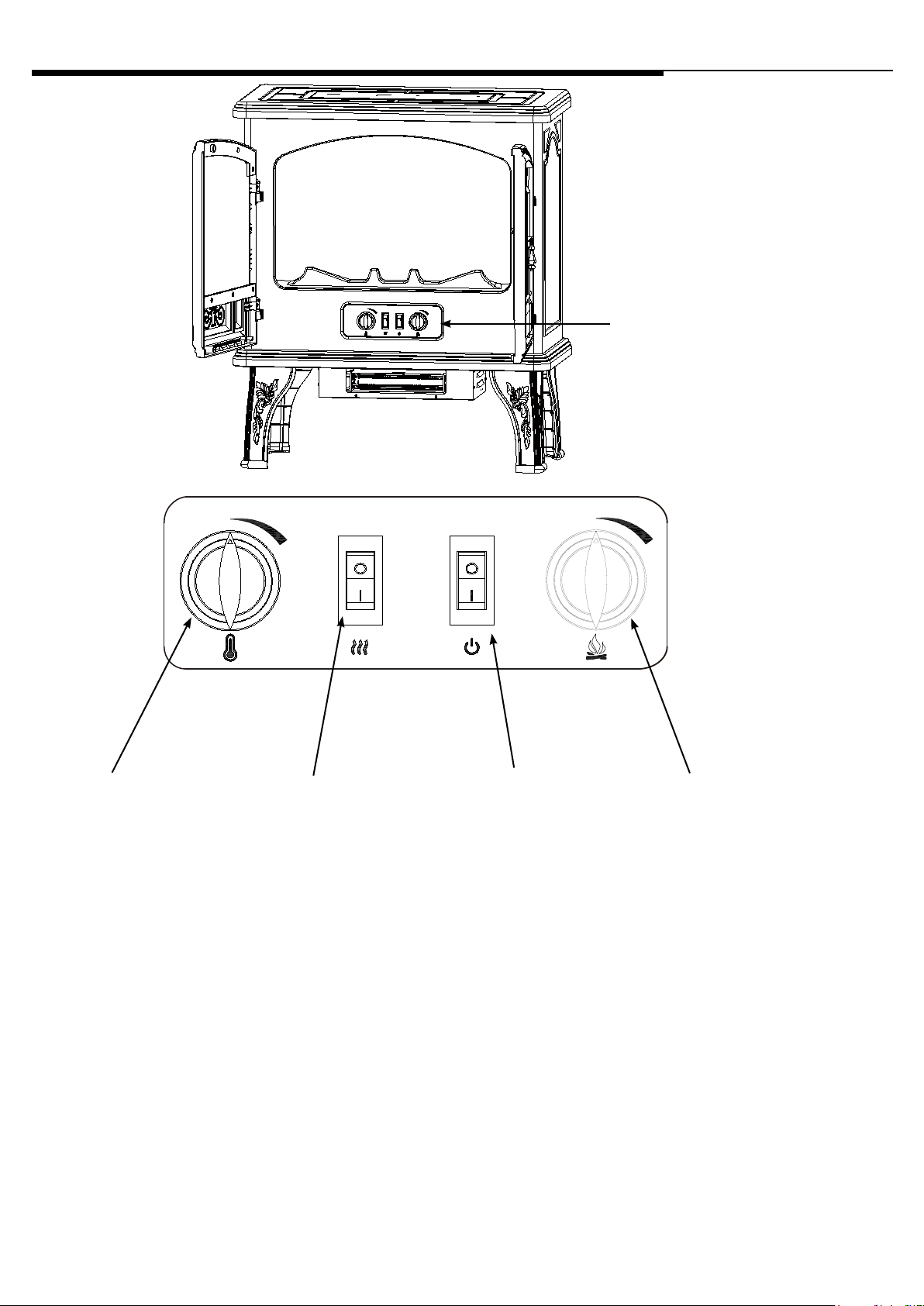

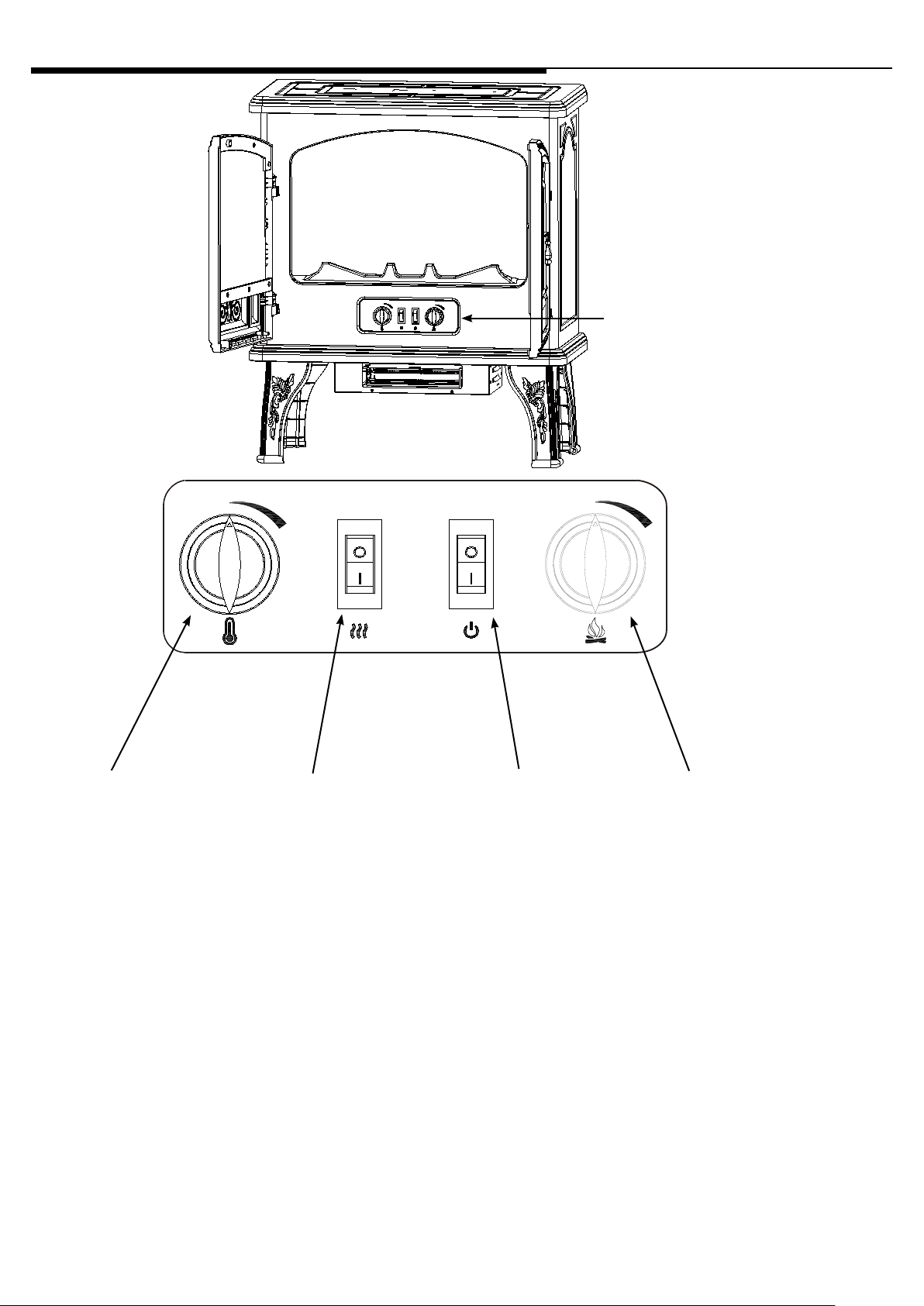

Control Panel Location
Control Panel
Thermostat Dial
1. Set the thermostat knob to
turning clockwise to allow
the heater to warm up
the room.
2. When the desired comfort
level is reached, lower the
thermostat knob counter
clockwise until the unit
shuts o.
3. e heater will now
automatically maintain the
desired comfort level by
cycling the heater
on and o.
Note: Day to day changes in
room or outdoor tempera-
tures can eect the thermostat.
Readjust the thermostat if
needed.
Heater Switch
1. is switch turns on
and o the heater.
2. e switch will be
illuminated when
the heater is on.
Power Switch
1. is switch turns
on and o the
main power.
2. e switch will be
illuminated when
the heater is on.
3. is switch needs to
be on in order to
use the heater.
Flame Brightness Dimmer
1. Turning the dial clockwise
will increase the brightness
of the ame eect.
2. Turning the dial counter
clockwise will decrease the
brightness of the ame eect.
www.tsicustomerservice.comREV-0
7
BULB REPLACEMENT
Clear, 40-watt, E12 socket base light bulb
(candelabra base, B bulb).

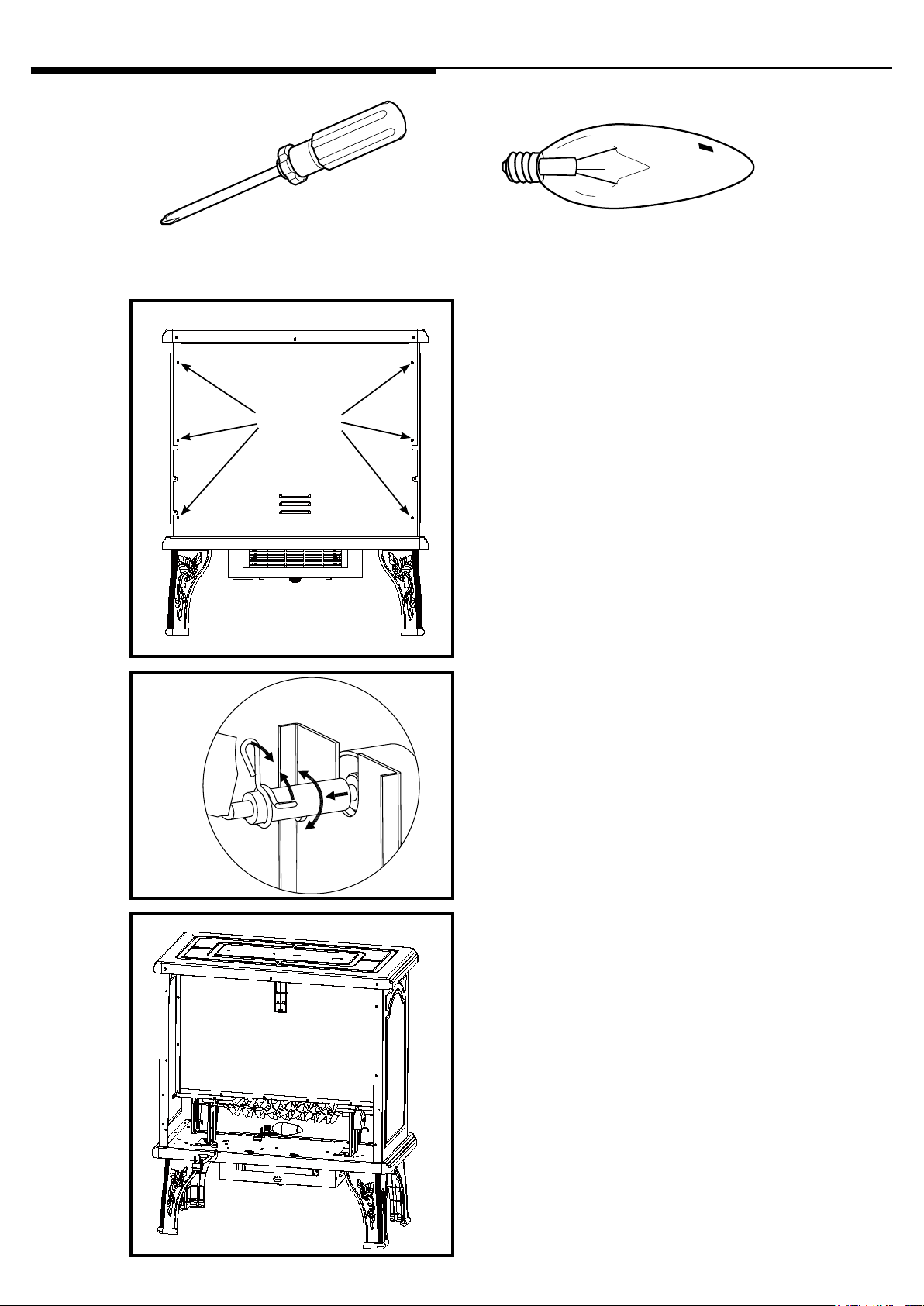

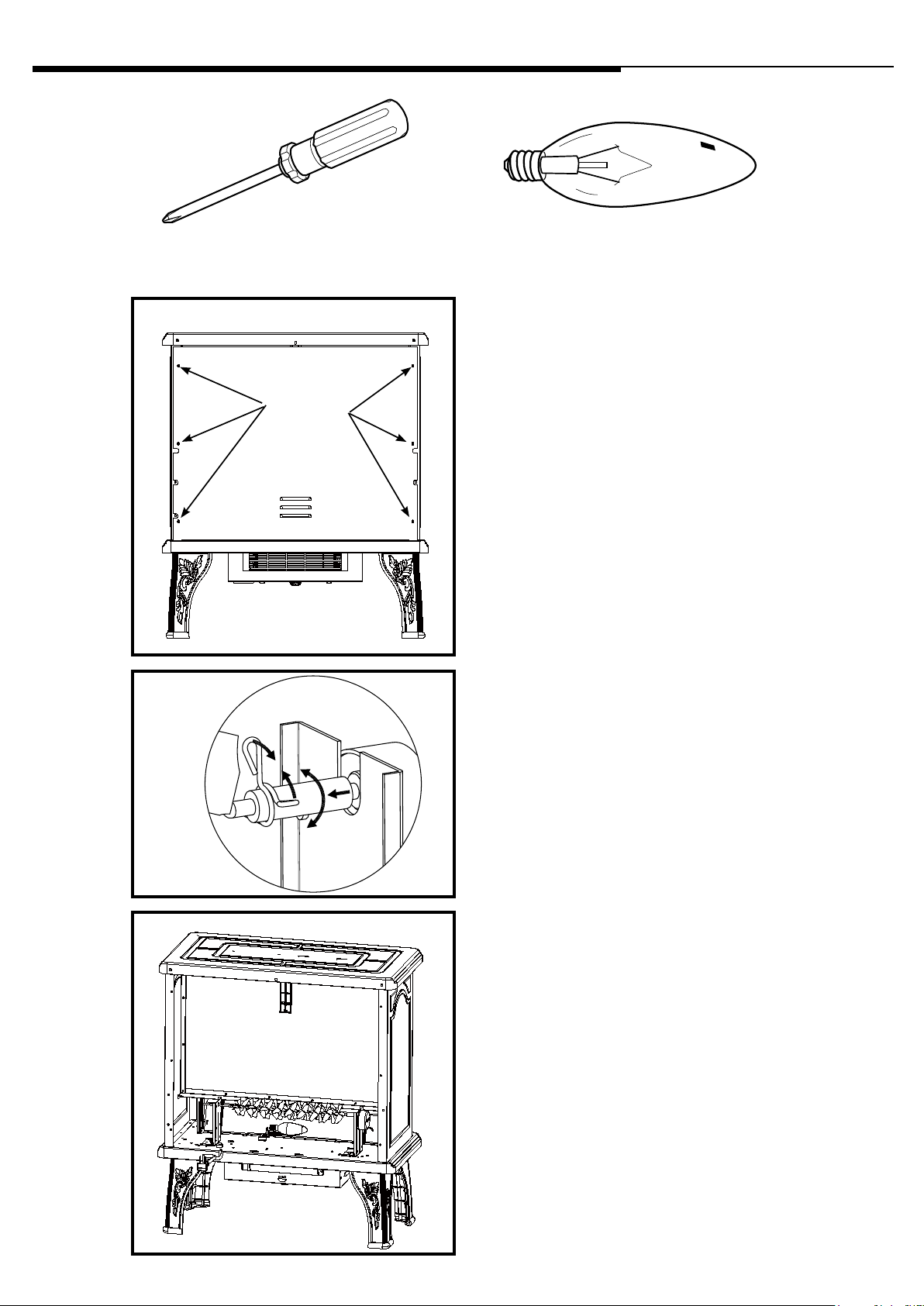

Unplug the stove. Remove the screws holding the
stove back panel in place. Remove the back panel to
access the light bulb.
Pinch the spring clip to loosen the spindle, and
gently turn and pull the rubber gromet out of the
spinner motor sha. Remove the spindle and set
aside.
Remove light bulb and replace. Reverse steps 2
and 1; Replace spindle and re-install stove back
panel into position; becareful to not overtighten the
screws.
REMOVE
Tools Required for Assembly
Phillips Head Screwdriver
1
2
3
www.tsicustomerservice.comREV-0
8
TROUBLESHOOTING GUIDE
Problem Root Cause Corrective Action
1. No power, switches
do not light up.
1. Power cord was not plugged into
the outlet.
1. Check that unit is plugged directly into a standard
120 volt outlet.
2. Stove does not
turn on manually.
2a. No incoming power from the
electrical wall socket or switches.
2b. Improper operation.
2c. Defective switch
2a. Check circuit breakers and move unit to another outlet.
2b. Manually press main power button from front of unit.
2c. Replace switch
3. Flames are not
moving
3a. Defective spinner motor
3b. Spinner detached from
the motor
3a. Replace spinner motor
3b. Remove the back panel and check to see if “spinner” is correctly
mounted to the motor.
4. Flames are not
visible
4a. Burnt out light bulb 4a. Replace 40 watt candelabra bulb
5. Flames are not
bright
5a. Normal operation
5b. Defective dimmer switch
5a. Turn brightness dimmer knob until desired brightness is achieved.
5b. Replace dimmer switch
6. Heater is not
turning o
6a. Defective ermostat Switch 6. Replace ermostat Switch
7. Heater is not
turning on
7a. Improper operation
7b. Defective switch
7c. Defective heater blower motor
7a. Manually press main power button on front of unit.
7b. Replace switch
7c. Replace heater blower motor.
8. Not producing
enough heat
8a. power strip/surge protector/
extension cord being used
8b. Location of unit
8a. Plug unit directly into the wall.
8b. Make sure unit is located on an interior wall.
9. Unit blows cool or
cold air
9. Defective heater blower motor 9. Replace heater blower motor
10. Noise with
heater on
10a. Dirty heater blower motor
10b. Defective heater blower motor
10a. Gently vacuum heater blower vents.
10b. Replace heater blower motor
11. Noise with ames
on and heater o
11a. Defective ame generator
drive motor.
11b. Dented back panel
11c. Warped spinner sha
11a. Replace ame generator drive motor.
11b. Refer to TSI customer service
11c. Refer to TSI customer service
12. Power cord gets
warm
12. Normal operation 12. Check your heater cord and plug connections. Faulty wall outlet
connections or loose plugs can cause the outlet or plug to overheat.
Be sure the plug ts tight in the outlet. Heaters draw more current
than small appliances, overheating of the outlet may occur even if
it has not occurred with the use of other appliances. During use
check frequently to determine if your plug outlet or faceplate
is HOT! If so, discontinue use of the heater and have a qualied
electrician check and/or replace the faulty outlet(s).
13. Is it safe to place
unit on carpet?
13. Product Inquiry 13. It is safe to place unit on carpet but make sure any ammable
items are at least 0.9 meter away from front and sides of the unit.
14. How many square
meters will my unit
warm up?
14. Product Inquiry 14. Provides supplemental heat up to 37 square meters
www.tsicustomerservice.comREV-0
9
EXPLODED VIEW
Part Part Name
1 ermostat switch
2 ermostat knob
3 Dimmer Knob
4
Heater ON/OFF Switch - Red Toggle
5 Dimmer
6 Legs
7 Emberbed
8 Heater/Blower Assembly
9 Flame Generator Drive Motor
10 Flame Generator/Spinner
Note, the scale and size of your parts may be dierent depending on your exact model
www.tsicustomerservice.comREV-0
10
1-YEAR LIMITED WARRANTY
e manufacturer warrants that your new Electric Stove is free from manufacturing and material defects for a period of one
year from date of puchase, subject to the following conditions and limitations.
1. Install and operate this appliance in accordance with the installation and operating instructions furnished with the
product at all times. Any unauthorized repair, alteration, willful abuse, accident, or misuse of the product shall nullify
this warranty.
2. is warranty is non-transferable, and is made to the original owner, provided that the purchase was made through
an authorized supplier of the product.
3. e warranty is limited to the repair or replacement of part(s) found to be defective in material or workmanship,
provided that such part(s) have been subjected to normal conditions of use and service, aer said defect is conrmed
by the manufacturer’s inspection.
4. e manufacturer may, at its discretion, fully discharge all obligations with respect to this warranty by refunding
the wholesale price of the defective part(s).
5. Any installation, labor, construction, transportation, or other related costs/expenses arising from defective part(s),
repair, replacement, or otherwise of same, will not be covered by this warranty, nor shall the manufacturer assume
responsibility for same.
6. e owner/user assumes all other risks, if any, including the risk of any direct, indirect or consequential loss or
damage arising out of the use, or inability to use the product,except as provided by law.
7. All other warranties – expressed or implied –with respect to the product, its components and accessories, or any
obligations/liabilities on the part of the manufacturer are hereby expressly excluded.
8. e manufacturer neither assumes, nor authorizes any third party to assume on its behalf, any other liabilities with
respect to the sale of the product.
9. e warranties as outlined within this document do not apply to non accessories used in conjunction with the
installation of this product.
10.is warranty gives you specic legal rights, and you may also have other rights which vary from state to state.
is warranty is void if:
a. e replace is subjected to prolonged periods of dampness or condensation.
b. Any unauthorized alteration, willful abuse, accident, or misuse of the product.
c. You do not have the original receipt of purchase.
CUSTOMER SERVICE
www.tsicustomerservice.com
For Customer Service Call 00-1-866-661-1218
Questions? Our experts are standing by assist you at our help line, we can help you with assembly,
and, if necessary replace damaged/missing parts. Assistance is available 7 days a week/24 hours a day/
365 days per year.
IMPORTANT:
Before contacting Customer Service please have this information available:
• Serial Number
• Model Number
• Sales Receipt or Proof of Purchase
www.tsicustomerservice.comREV-0
11
1. Lea todas las instrucciones antes de usar este aparato.
2. Este aparato se calienta cuando está en uso. Para evitar quemaduras, no permita que la piel sin protección entre en contacto con
supercies calientes. Si están incluidas, utilice las manijas para mover este aparato. Mantenga los materiales inamables, como muebles,
almohadas, ropa de cama, papeles, prendas de vestir y cortinas, a un mínimo de 0.9 metro (3 pies) de distancia de la parte frontal de
este aparato.
ADVERTENCIA: Para evitar un sobrecalentamiento, no cubra el calentador. No puede utilizarse en guardarropas.
3. PRECAUCIÓN: Nunca deje la estufa desatendida operativo. Ponga extremo cuidado cuando los niños o personas inválidas sin super
visión están cerca.
4. El aparato no debe ser utilizado por niños o personas con capacidades mentales, sensoriales o físicas disminuidas o con falta de
experiencia o conocimiento, a menos que sean supervisados o que hayan recibido instrucciones.
5. Siempre desenchufe este aparato cuando no esté en uso.
6. No opere ningún calentador con un cable o enchufe dañado o luego de que éste funcione incorrectamente, o si se cae o se daña de
cualquier manera.
7. No opere ningún calentador con un cable o enchufe dañado o luego de que éste funcione incorrectamente, o si se cae o se daña de
cualquier manera.
8. No utilice el aparato en exteriores.
9. Este calentador no está diseñado para su uso en baños, áreas de lavado ni lugares interiores similares. Nunca coloque este aparato en un
lugar desde el que podría caer a una bañera o a otro recipiente con agua.
10. No pase el cable debajo de una alfombra. No cubra el cable con alfombras pequeñas, tapetes o elementos similares. Coloque el cable
lejos de las áreas de paso y donde no ocasione tropezones.
11. Para desconectar este aparato, coloque los controles en la posición de apagado y luego retire el enchufe del tomacorriente.
12. Este calentador no está diseñado para su uso en baños, áreas de lavado ni lugares interiores similares. Nunca coloque este aparato en un
lugar desde el que podría caer a una bañera o a otro recipiente con agua.
13. A n de evitar un posible incendio, no bloquee las entradas ni las salidas de aire de ninguna manera. No utilice el aparato sobre
supercies blandas, como una cama, donde la abertura podría bloquearse.
14.Este aparato tiene piezas calientes y piezas que producen arcos eléctricos o chispas en el interior. No lo utilice en áreas donde se usen o
guarden líquidos inamables, gasolina o pintura. Esta chimenea no debe utilizarse como un soporte para secar ropa. No deben colgarse
medias para los regalos de Navidad ni elementos decorativos cerca del aparato.
15.Utilice este aparato únicamente como se describe en el manual. Cualquier otro uso no recomendado por el fabricante podría causar
incendio, descarga eléctrica o lesiones a personas.
16. Cuando está instalado, este artefacto debe presentar una conexión eléctrica a tierra según los códigos locales, según los Códigos de
Electricidad de Canadá CSA C22.2 o, para instalaciones en EE.UU., siga los códigos locales y el código nacional de electricidad,
ANSI/ NFPA No. 70.
17. Conectar solamente a una toma de corriente con conexión a tierra adecuada, ver gura 1. No utilice un adaptador de 2 clavijas.
Nunca use un cable de extensión o tomas de alimentación reubicable (enchufes/ regletas).
INSTRUCCIONES IMPORTANTES
GUARDE ESTAS INSTRUCCIONES
Al utilizar aparatos eléctricos, siempre deberán tomarse precauciones básicas para reducir el riesgo de incendio, descarga eléctrica y
lesiones a personas. Éstas incluyen:
1. Read all instructions before using this appliance.
2. This appliance is hot when in use. To avoid burns, do not let bare skin touch hot surfaces. If provided, use handles when moving
this appliance. Keep combustible materials, such as furniture, pillows, bedding, papers, clothes and curtains at least 3 feet
(0.9 m) from the front of this appliance.
WARNING: In order to avoid overheating, do not cover the heater.
3. CAUTION: Whenever the heater is left operating and unattended, extreme caution is necessary if children or invalids are nearby.
4. The appliance is not to be used by children or persons with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been given supervision or instruction.
5. Always unplug this appliance when not in use.
6. Do not operate any heater with a damaged cord or plug or after the appliance malfunctions, or if it has been dropped or
damaged in any manner.
7. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualied persons in order
to avoid a hazard.
8. Do not use outdoors.
9. This heater is not intended for use in bathrooms, laundry areas and similar indoor locations. Never locate this appliance where it
may fall into a bathtub or other water container.
10. Do not run cord under carpeting. Do not cover cord with throw rugs, runners or the like. Arrange cord away from trafc areas
and where it will not be tripped over.
11. To disconnect this appliance, turn controls to the off position, then remove plug from outlet.
12. Connect to properly grounded outlets only, See Fig.1. Do not use a 2 prong adapters.
13. This appliance, when installed, must be electrically grounded in accordance with local codes or, in the absence of local codes,
with the current CSA C22.1 Canadian Electrical Code or for U.S.A. installations, follow local codes and the National Electrical
Code, ANSI/NFPA NO.70.
14. Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause an electric shock or re, or
damage the appliance.
15. To prevent a possible re, do not block air intakes or exhaust in any manner. Do not use on soft surfaces, like a bed, where
opening may become blocked.
16. This appliance has hot and arcing or sparking parts inside. Do not use it in areas where gasoline, paint or ammable liquids are
used or stored. This replace should not be used as a drying rack for clothing. Christmas stockings or decorations should not be
hung in the area of it.22. Use this appliance only as described in the manual. Any other use not recommended by the
manufacturer may cause re, electric shock or injury to persons.
17. Always plug heaters directly into a wall outlet/ receptacle. Never use with an extension cord or relocatable power tap (outlet/
power strip).
IMPORTANT INSTRUCTIONS
When using electrical appliances, basic precautions should always be followed to reduce the risk of re, electrical shock, and injury
to persons including the following:
2
A
B
Fig.1
SAVE THESE INSTRUCTIONS
www.tsicustomerservice.comREV-0
12
PARA EMPEZAR
1. El número de serie se encuentra en la parte posterior de la estufa, el número de serie es necesario para el reg
istro de la garantía del producto y el servicio de atención al cliente.
2. Visitar www.tsicustomerservice.com para el registro de la garantía del producto. Para inscribirse use el
NÚMERO DE MODELO: CFS-750-22. Si usted no puede completar el registro guarde el comprobante de
compra para hacer válida la garantía.
ESPECIFICACIONES DEL PRODUCTO
VOLTAJE 120VAC, 60 Hz
AMPERAJE 12.5 Amps
POTENCIA EN VATIOS(max) 1500 Watts
Parte posterior de la estufa
Número de Serie
Número de modelo
Date Code/ Code de Date/ Código Fecha:
SN #: SQWB00000X
SEE OWNERS MANUAL FOR SERVICE DETAILS
WARNING:
DISCONNECT POWER BEFORE CLEANING OR SERVICING
CAUTION:
HIGH TEMPERATURE, RISK OF FIRE, KEEP ELECTRICAL CORDS, DRAPERY,
FURNISHINGS AND OTHER COMBUSTIBLES AT LEAST 3 FEET(0.9M) FROM
THE FRONT OF THE HEATER AND AWAY FROM THE SIDE AND THE REAR.
CAUTION: RISK OF ELECTRICAL SHOCK
DO NOT OPEN NO USER
SERVICEABLE PARTS INSIDE
CUIDADO: EL RIESGO DE CHOQUE ELÉCTRICO,NO ABRA.
(0.9M) DEL FRENTE DEL CALENTADOR Y LEIOS DE LA PARTE POSTERIOR.
PAÑERÍA,MOOBILIARIO Y OOTROS COMBUSTIBLES POR LO MENOS 3 POES
CUIDADO:
LA TEMPERATURA,RIESGO DE INCENDIO,GUARDA CORDONESÉCRICOS,
AVISO:
DESCONECTE LA ENERGÍA ANTES DE APOYARSE O REPAARA.
VERA A DUENOS MAÑUALES PARA LOS DETALLES DEL
SERVICIO
VOIR LE MANUEL DU PROPRIÉTAIRE POUR LES DÉTAILS
DÉBRANCHEZ L’APPAREIL AVANT DE NETTOYER OU
TEMPÉRATURE ÉLEVÉE,RISQUE DEFEU,GARDEZ LES
AVERTISSEMENT:
AVERTISSEMENT:
TIBLES À AU MOINS 0.9M(3 PIEDS) DE LA PARTIE FRONTALE DE L’APAREIL DE
RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR AUCUN
ENTRETIEN DES PIÈCES INTÉRIEURES PAR L’ UTILISATEUR
AVERTISSEMENT:
SUR L’ ENTRETIEN ET LA RÉPARATION
EFFECTUER L’ENTRETIEN OU LA RÉPARATION.
CORDONS ÉLECTRIQUES,DRAPERIES,MEUBLES ET AUTRES MATIÈRES COMBU-
CHAUFFAGE ET ÉLOIGNÉS DES CÔTÉS.
CALEFACTOR ELÉCTRICO
MARCA: CHIMNEY FREE
MODELO: CFS-750-22
HECHO EN: CHINA
ESPECIFICACIONES ELECTRICAS:
120 V~ 60 Hz 1 500 W
CONSUMO DE ENERGÍA EN MODO DE ESPERA: N.A.
CONSUMO DE ENERGÍ A EN MODO DE OPERACIÓN: 1,440 kWh
IMPORT ADOR: Comercializadora México Americana S.
R.L. De C.V.
Avenida Next engo no.78 Col. Santa Cruz Acayucan
De l. Azcapotzalco, México D.F. C.P. 02770
Part/ Partie/
Parte #
CFS-750-22-A0
For Customer Service/
Pour Le Service À La Clientèle/
Servicio De Atención Al Cliente：
www.tsicustomerservice.com
(+1) 866 -661 -1218 English
(+1) 866 -661 -1219 Español
(+1) 866 -661 -1219 Français
Motor/ Moteur
Blower&Heater/
Soplador&Calentador/
Ventilateur&Réchauffeur
Part Name/ Nom de la pièce/
Nombre de la parte:
01
02
03
04
05
P10Q-S
Switches/Interrupteurs/Commutateur
Dimmer/Luminositè/Brillo
Thermostat/Termosato
Y09-C41-P01
P03
P06-S
P07-S
www.tsicustomerservice.comREV-0
13
INSTRUCCIONES DE INSTALACIÓN
Herramientas requeridas para el ensamblado
Leg Asamblea
Alinee las 2 pestañas de
montaje en el soporte.
Deslice las patas hacia fuera para
que encajen en su lugar. Cuando
esté encajado en su posición, el
agujero del tornillo del paso 3
quedará alineado.
Fije las patas en la base al uti-
lizar los tornillos incluidos, 1
por pata
Destornillador de cabezal Phillips
CUIDADO Y MANTENIMIENTO
Distancia De Separación Con Elementos Inamables
Mantenga los cables eléctricos, cortinas, muebles y demás elementos inamables a una distancia
de 0.9 m (3 pies) como mínimo de la parte frontal y de los lados del calentador.
Rebordes de limpieza
Limpie el reborde de metal con un paño suave levemente humedecido con un producto cítrico a base de aceite y
pula con un paño limpio y suave. NO USE pulidor de latón ni limpiadores domésticos, ya que pueden dañar los
rebordes de metal. Compre los productos cítricos a base de aceite en una ferretería.
1
2 3
www.tsicustomerservice.comREV-0
14
INSTRUCCIONES DE INSTALACIÓN
Localización del panel de control
Control Principal
Indicador del termostato
1. Fije la perilla del termostato
al darle vuelta en el sentido
de las agujas del reloj hasta
permita que el Calentador
caliente la habitación.
2. Cuando se alcance el nivel
de comodidad deseado,
disminuya el termostato
hasta que se apague la
unidad.
3. El calentador mantendrá
automáticamente el nivel de
comodidad deseado al
realizar el ciclo de encen
dido (ON) y apagado
(OFF).
Nota: Los cambios diarios en las
temperaturas de la habitación o
externas pueden afectar al termo-
stato. Ajuste el termostato si es
necesario.
Interruptor del
calentador
1. Este interruptor
enciende y apaga
el calentador
2. El interruptor estará
iluminado cuando
Interruptor de en-
cendido/apagado
1. Este interruptor
enciende y apaga
la corriente princi
pal.
2. El interruptor estará
iluminado cuando
el calentador se
enciende.
3.Este interruptor se
debe encender
para utilizar el
calentador.
Atenuador del brillo de la
llama
1. Al girar el indicador a la
derecha, aumentará el
brillo del efecto de llama.
2. Al girar el indicador en el
sentido contrario de las
agujas del reloj, se
disminuirá el brillo del
efecto de llama.
www.tsicustomerservice.comREV-0
15
REEMPLAZO DE LAS BOMBILLA
transparentes, 40-watt, socket E12 base de
la bombilla de luz
(candelabros de base, bombilla B).
Desenchufe estufa. Quite los tornillos que sujetan
el panel posterior estufa en su lugar. Quite el panel
posterior para acceder a la bombilla.
Ajuste la abrazadera de resorte para aojar el husillo
y jale de la arandela de goma para quitarla del
eje del motor del rotador. Retire el eje y reservar.
Quite el foco y reemplácelo. Invierta los pasos 2 y 1;
Sustituir cabezal y vuelva a instalar el panel estufa
en su posición, tengan cuidado de no apretar demasi-
ado los tornillos.
REMOVE
Herramientas requeridas para el ensamblado
Destornillador de cabezal Phillips
1
2
3
www.tsicustomerservice.comREV-0
16
GUÍA PARA SOLUCIÓN DE PROBLEMAS
Problema Causa Medidas correctivas
1. Sin energía, los
interruptores no se
encienden.
1. El cable de alimentación no
estaba enchufado en la toma de
corriente.
1. Compruebe que la unidad esté enchufada directamente a una toma
de corriente estándar de 120V.
2. La estufa no
se enciende manu
almente.
2a. No hay corriente entrante de la
toma de corriente eléctrica o de
los interruptores.
2b. Funcionamiento incorrecto
2c. Interruptor defectuoso
2a. Compruebe los interruptores y mueva la unidad a otra toma de
corriente.
2b. Pulse manualmente el botón de corriente principal de la parte
delantera de la unidad.
2c. Reemplace el interruptor
3. Las llamas no se
mueven
3a. El motor del disco giratorio está
defectuoso
3b. El disco giratorio se cayó del
soporte
3a. Reemplace el disco giratorio del motor
3b. Quite el panel posterior y compruebe si el “disco giratorio” está
montado correctamente en el motor.
4. Las llamas no son
visibles
4a. Se quemaron las bombillas/LED
de la tarjeta
4a. Vuelva a colocar candelabros de 40 vatios bombillas bordo.
5. Las llamas no bril
lan
5a. Operación normal
5b. Interruptor del atenuador defec-
tuoso
5a. Gire la perilla del atenuador de brillo hasta que se alcance el brillo
deseado.
5b. Reemplace el interruptor del atenuador
6.El calentador no se
apaga
6a. Interruptor defectuoso 6. Reemplace el interruptor
7. El calentador no se
enciende
7a. Funcionamiento incorrecto
7b. Interruptor defectuoso
7c. Motor del ventilador del calenta
dor defectuoso
7a. Pulse manualmente el botón de corriente principal en la parte
delantera de la unidad.
7b. Reemplace el interruptor
7c. Reemplace el motor del ventilador del calentador.
8 . N o p r o d u c e s u
ciente calor
8a. Regleta/protector de sobrecarga/
cable de extensión que se utiliza
8b. Ubicación de la unidad
8a. Enchufe la unidad directamente en la pared.
8b. Asegúrese de que la unidad está ubicada en una pared interior.
9. La unidad sopla
aire fresco o frío
9. Motor del ventilador del calenta-
dor defectuoso
9. Reemplace el motor del ventilador del calentador
10. Ruido con el
calentador
encendido
10a. El motor del ventilador del
calentador está sucio
10b. Motor del ventilador del calenta-
dor defectuoso
10a. Suavemente aspire las entradas del ventilador del calentador.
10b. Reemplace el motor del ventilador del calentador
11. Ruido con llamas
encendidas y el calen-
tador apagado
11a. Motor generador de llamas
defectuoso
11b. Panel posterior abollado
11c. Eje del disco giratorio defor-
mado.
11a. Reemplace el motor generador de llamas.
11b. Consulte al servicio de atención al cliente de TSI
11c. Consulte al servicio de atención al cliente de TSI
12. El cable de
alimentación se
calienta
12. Operación normal 12. Compruebe que el cable del calentador y las conexiones de enchufe.
Toma de corriente defectuosa conexiones o enchufes sueltos
pueden hacer que la toma de corriente o el enchufe se recaliente.
Asegúrese de que el enchufe queda ajustado en la salida.
Calentadores consumen más corriente, de pequeños
electrodomésticos, el sobrecalentamiento de la toma de corriente
puede producirse incluso sino se ha producido con el uso de otros
aparatos. durante el uso comprobar con frecuencia para determinar
si el tapón de salida o la placa frontal es CALIENTE! Si es así, deje
de utilizar el calentador y tienen un calicado electricista de
cheques y / o sustituir la toma de corriente defectuosa (s).
13. ¿Es seguro colocar
la unidad sobre una
alfombra?
13. Pregunta sobre el Producto 13. Es seguro colocar la unidad sobre una alfombra, pero asegúrese
de que los objetos inamables están por lo menos a 0.9 M de
distancia desde la parte frontal y laterales de la unidad.
14. ¿Cuántos metros
cuadrados mi
unidad calentará?
14. Pregunta sobre el Producto 14. Hasta 37 metros cuadrados.
www.tsicustomerservice.comREV-0
17
VISTA DESPLEGADA
Pieza Parte Nombre
1 Interruptor de Termostato
2 Perilla del termostato
3 Dimmer perilla
4
Interruptor de encendido/apagado del calentador, palanca roja
5 Dimmer
6 pies
7 Lecho de brasas
8 Conjunto de calentador/ventilador
9 Motor de accionamiento del generador de llama
10 Rotador/generador de llama
Tome en cuenta que la escala y el tamaño de sus partes pueden ser diferentes dependiendo de su modelo exacto
www.tsicustomerservice.comREV-0
18
GARANTÍA LIMITADA DE 1 AÑO
El fabricante garantiza que su nueva estufa eléctrica no presentará defectos de fabricación ni materiales durante un período de
un año a partir de la fecha de compra, siempre y cuando se cumplan las siguientes condiciones y limitaciones.
1. Esta estufa eléctrica se debe instalar y operar en todo momento de acuerdo con las instrucciones de instalación y operación
proporcionadas con el producto. Cualquier reparación no autorizada, alteración, abuso deliberado, accidente o uso
inadecuado del producto anulará esta garantía.
2. Esta garantía no es transferible y sólo está disponible para el propietario original, siempre y cuando la compra se haya
realizado a través de un proveedor autorizado del producto.
3. Esta garantía se limita a la reparación o reemplazo de piezas que se consideren defectuosas en material o mano de obra,
siempre y cuando dicha pieza haya estado sometida a condiciones normales de uso y servicio, después de que una inspec
ción por parte del fabricante conrme dicho defecto.
4. Esta garantía no cubre las bombilla incluidas con la estufa eléctrica.
5. El fabricante podrá, bajo su criterio, eximirse de toda obligación respecto de esta garantía reembolsando el precio al por
mayor de la pieza defectuosa.
6. Esta garantía no cubre·ningún costo de instalación, mano de obra, fabricación, transporte o de otro tipo que surja de la
pieza defectuosa, su reparación, reemplazo u otra situación, y el fabricante no asume ninguna responsabilidad por
las mismas.
7. El dueño/usuario asume todos los riegos, si los hay, incluidos los riesgos de daños o pérdidas directos, indirectos o result
antes que surjan del uso del producto, o de la incapacidad para usarlo, salvo que la ley estipule lo contrario.
8. Mediante el presente, se excluye expresamente cualquier otra garantía, expresa o implícita, respecto del producto, sus
componentes y accesorios, o cualquier otra obligación o responsabilidad de parte del fabricante.
9. El fabricante no asume ni autoriza a ningún tercero a asumir en su nombre ninguna otra responsabilidad respecto de
la venta de este producto.
10.Las garantías descritas en este documento no se aplican a accesorios que no sean del fabricante y que se usen junto con la
instalación de este producto.
Esta garantía es nula si:
a. La chimenea está sometida a períodos prolongados de humedad o condensación.
b. Se produce cualquier alteración no autorizada, abuso deliberado, accidente o uso inadecuado
del producto.
c. Usted no tiene el recibo original de compra.
SERVICIO AL CLIENTE
www.tsicustomerservice.com
Por Call 00-1-866-661-1219 Servicio al Cliente
¿Preguntas? Nuestros expertos están a su disposición a través de nuestra línea de ayuda , para brindarle
asistencia con el ensamblaje, y, si es necesario, para reemplazar las partes dañadas/perdidas. La asistencia está dis
ponible los 7 días de la semana, las 24 horas del día, los 365 días del año.
IMPORTANTE:
Antes de comunicarse con atención al cliente, tenga disponible la siguiente información:
• Número de serie
• Número de modelo
• Recibo de compra o prueba de compra
