Dewalt DCF6202 Collated Drywall Screw Gun Attachment User Manual

If you have questions or comments, contactus.

Pour toute question ou tout commentaire, nouscontacter.

Si tiene dudas o comentarios,contáctenos.

1-800-4-

DEWALT

DCF6202

Collated Magazine Attachment for Cordless Drywall Screwgun

Chargeur de vis autoforeuses en bande pour visseuses

cloisons sèches, sans fil

Accesorio de Depósito para Tiras de Tornillos de Pistola

Atornilladora Inalámbrica para Muros Secos

Instruction Manual

Guide D’utilisation

Manual de instrucciones

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 7

Español (traducido de las instrucciones originales) 14

English

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about

this or any product, call

DEWALT

toll free at:

(1-800-433-9258).

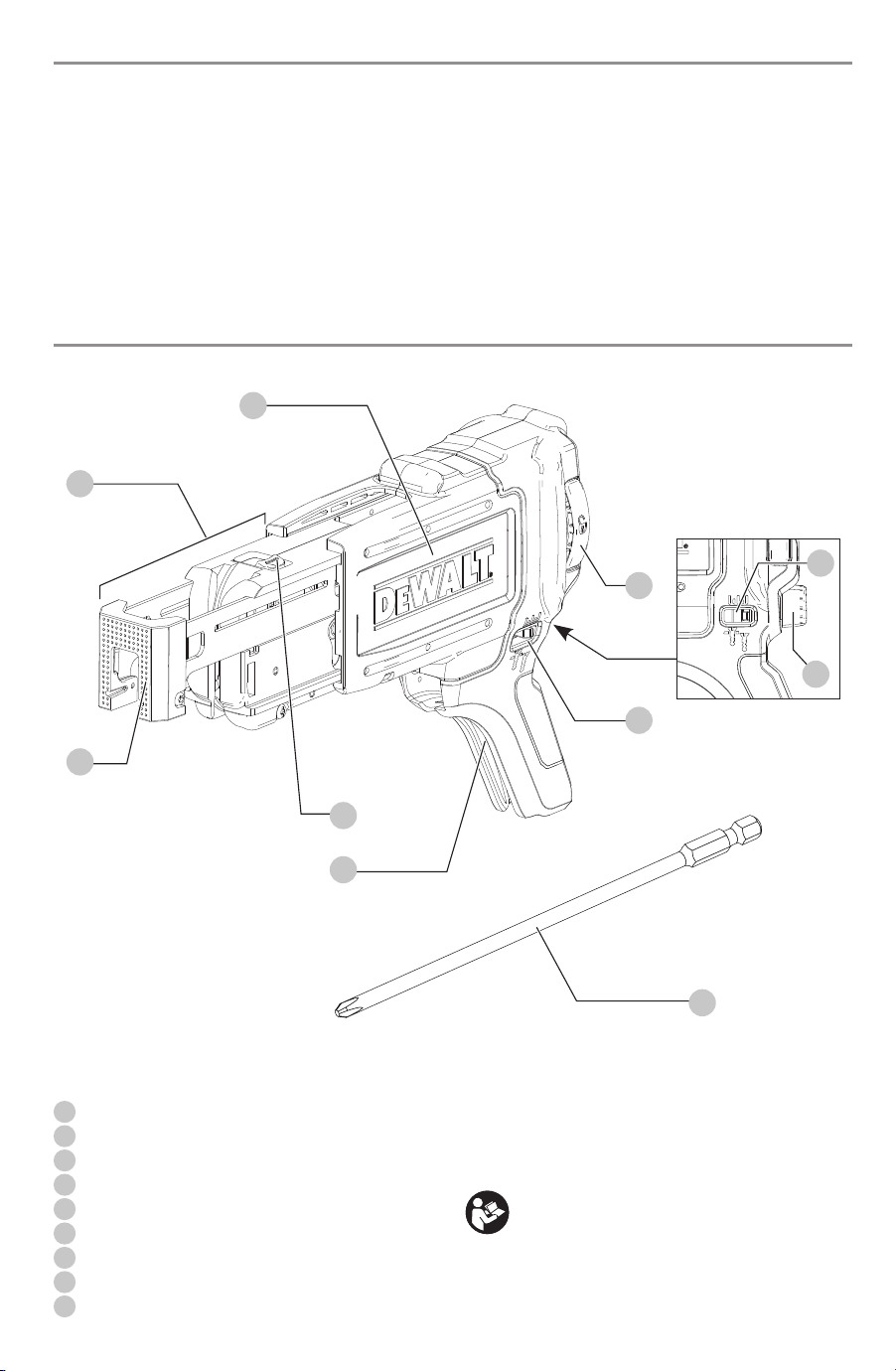

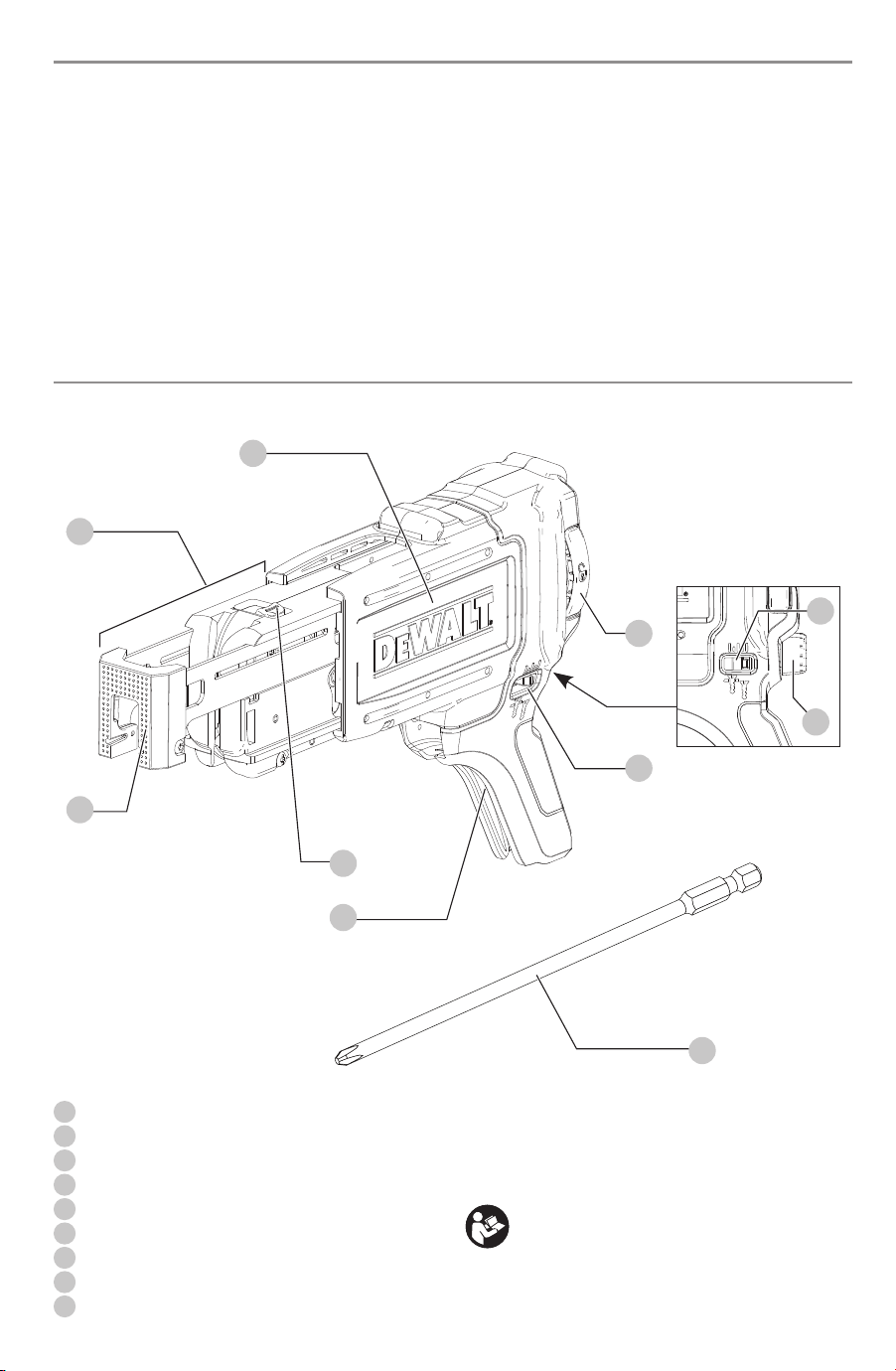

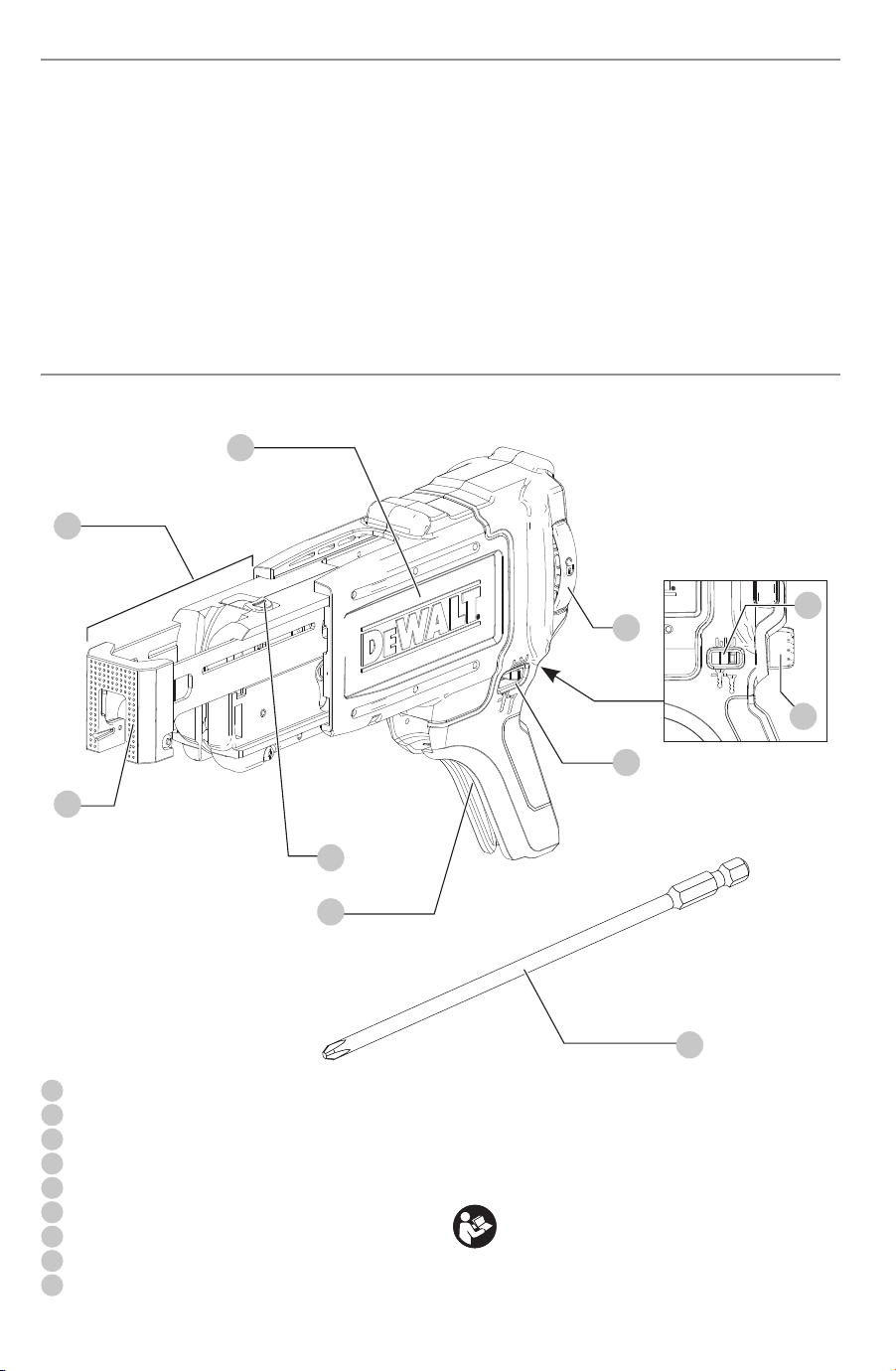

Screw guide

Screw length adjustment

Fine depth adjustment knob

Fine depth adjustment indicator

Advancing mechanism

Collated housing

Removable shoe

Release buttons

Collated screwdriver bit (DCF6202PH2)

Fig. A

English

Intended Use

This collated drywall magazine attachment is designed to

be used with the DCF620

DEWALT

cordless screwgun for

professional driving of collatedscrews.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

This collated drywall magazine attachment is a professional

powertool.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

General Power Tool Safety Warnings



WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.



WARNING! Read all safety warnings and all

instructions provided with your screwgun

(DFC620). Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTURE REFERENCE

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Additional Safety Rules for Collated

Magazine Attachment

• The collated magazine is to only be used with the

DEWALT

DCF620 cordlessscrewgun.

• Observe all operating instructions and safety regulations

contained in the manual for the screwgun the magazine

accessory is usedwith.

• Before use, ensure that the magazine accessory is properly

attached to thetool.

• Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if

your body is earthed orgrounded.

• Disconnect the plug from the power source and/or

the battery pack from the power tool before making

any adjustments, changing accessories, or storing

power tools. Such preventive safety measures reduce the

risk of starting the power tool accidentally

• When driving screws, never reach into the magazine

accessory. Keep hands clear of the advancing mechanism

and the spot where the screw is beingdriven.

• DO NOT use the magazine accessory as a

grippingsurface.

• Hold power tool by insulated gripping surfaces, when

performing an operation where the fastener may contact

hidden wiring. Fasteners contacting a “live” wire may

make exposed metal parts of the power tool “live” and

could give the operator an electricshock.

• Use only screw strips that are suitable to this magazine.

Only insert screw strips when the screwdriver power is off

and the trigger islocked.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETY EQUIPMENT:

Collated Magazine Attachment for Cordless Drywall Screwgun

DCF6202

English

Fig. D

Fig.C

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Fig. B

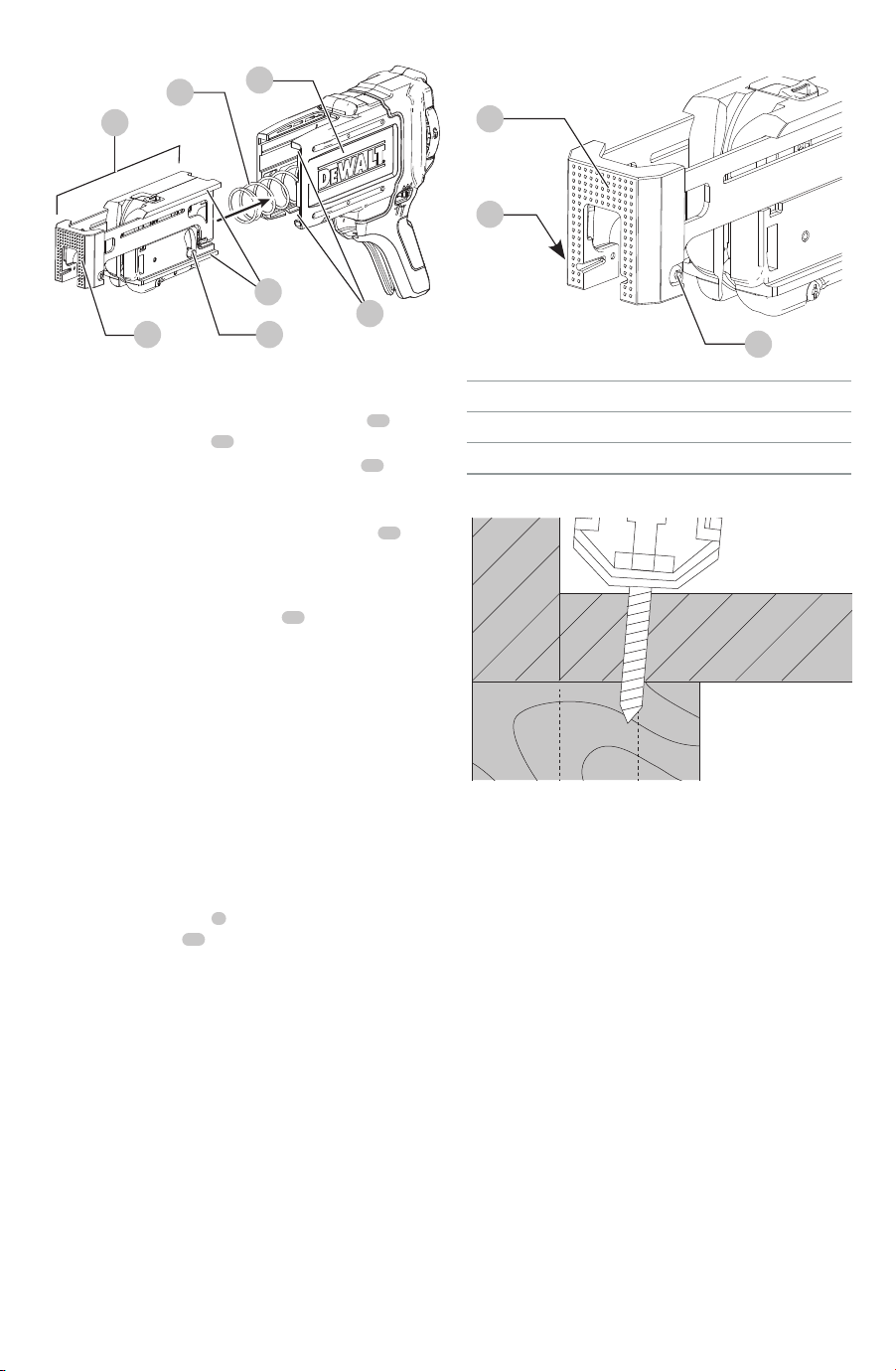

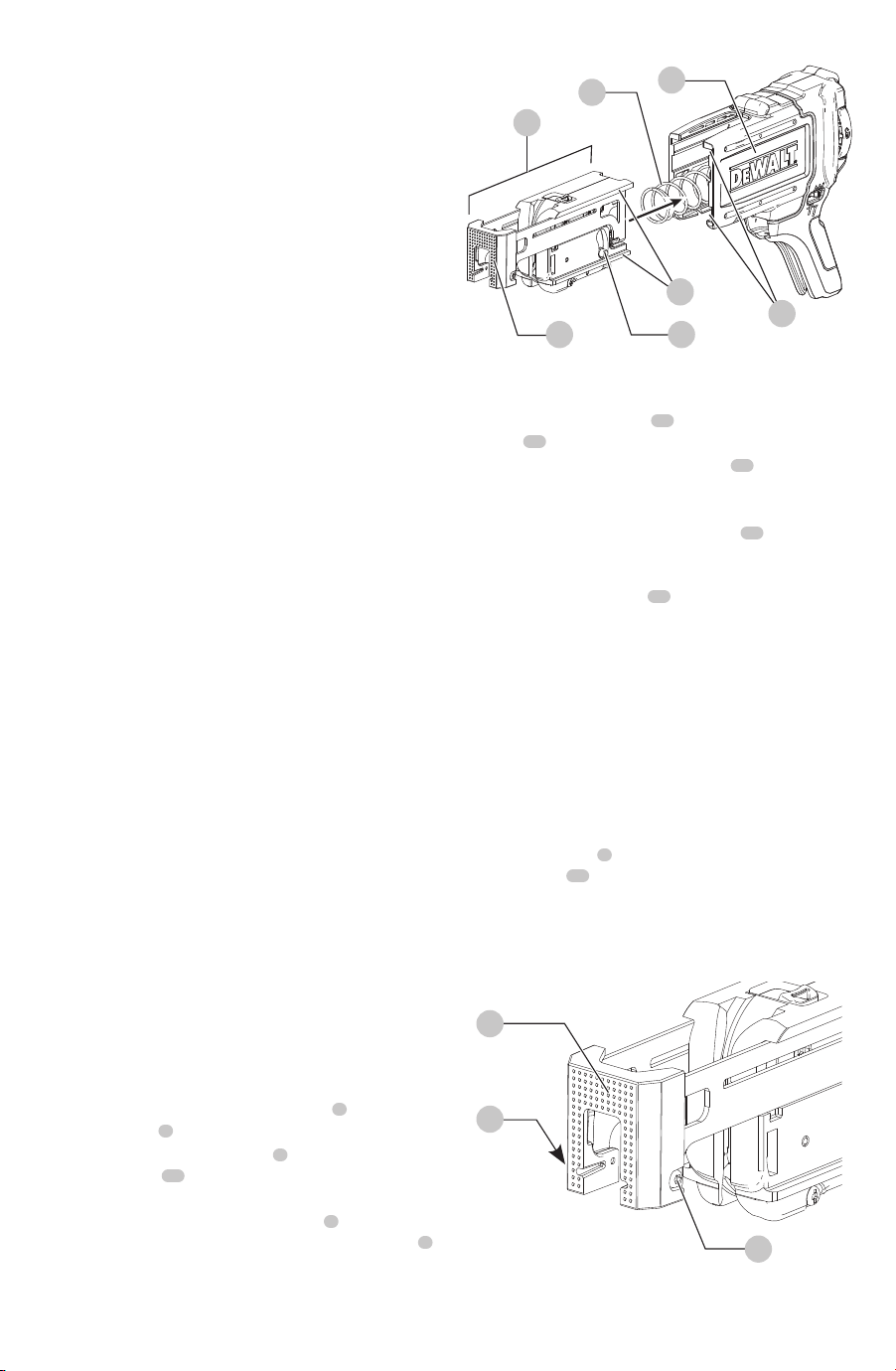

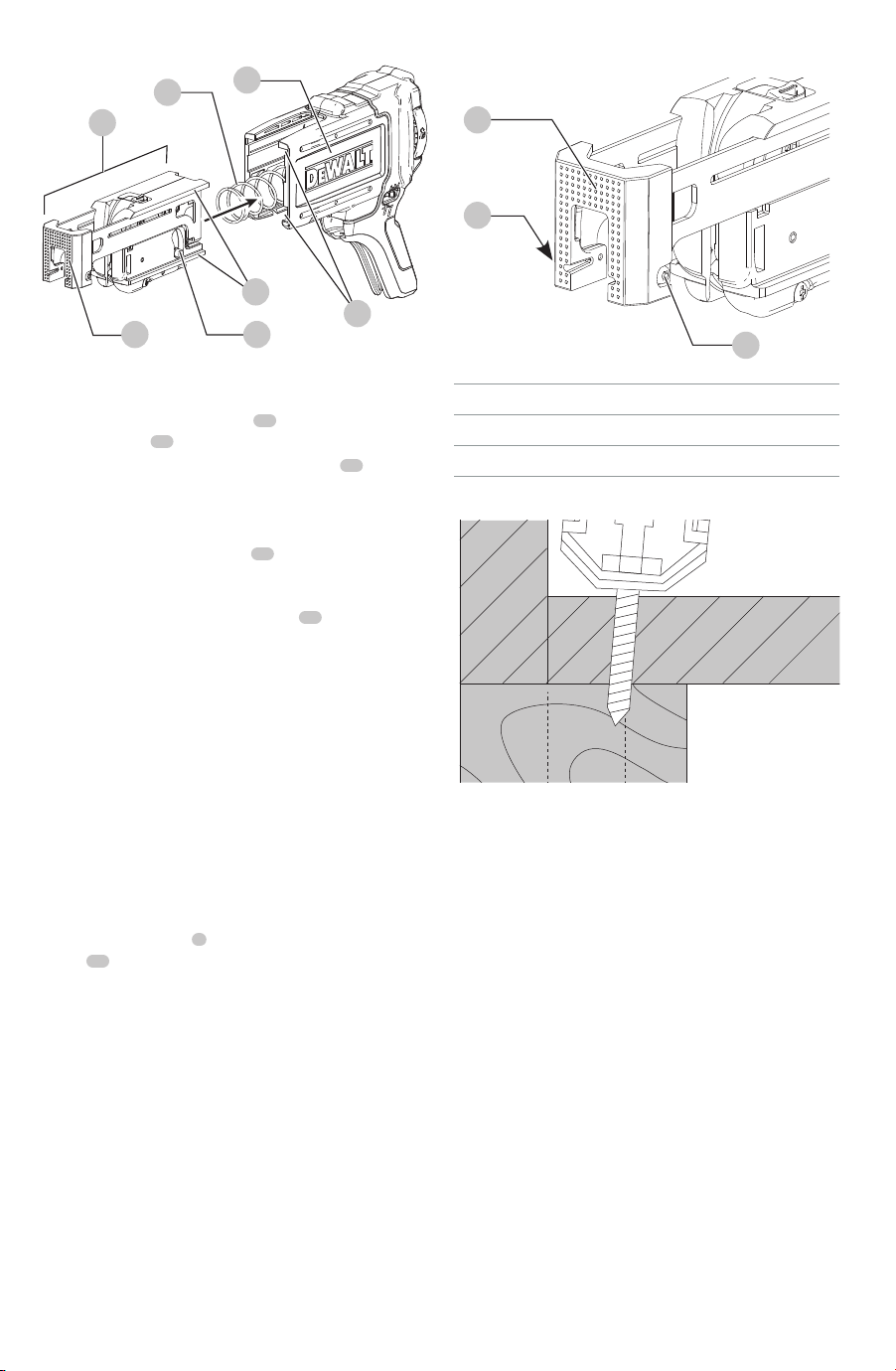

Installing and Removing the Magazine

from the Screwgun (Fig.B)

With the the nose cone removed and provided driver bit

9

installed, push the magazine over the bit onto the screw

driver until the magazine clicks into place and ensure that it

does notdisengage.

nOTE: Make sure the screwgun control lever is set to

forward rotation beforeuse.

To remove the magazine, press and hold the release

buttons

8

on both sides of the accessory and pull accessory

off thescrewgun.

Fitting the Collated Screwdriver Bit

(Fig.A,B)

NOTICE: For proper operation only use

DEWALT

collated screwdriver bit (catalog #:DCF6202PH2).

1. Remove the nose cone from thescrewgun.

2. To remove the bit and bit holder:

a. Grab the bitholder.

b. Push it into the gear case depressing thesleeve.

c. Rotate the bit holder until the clutchengages.

d. While holding the sleeve depressed, pull the bit

holderout.

nOTE: Refer to and follow all instructions on

changing bits and holders in your screwgunmanual.

3. Push and rotate the provided collated screwdriving

bit

9

into the spindle until ball lock snaps in groove of

the bitshank.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

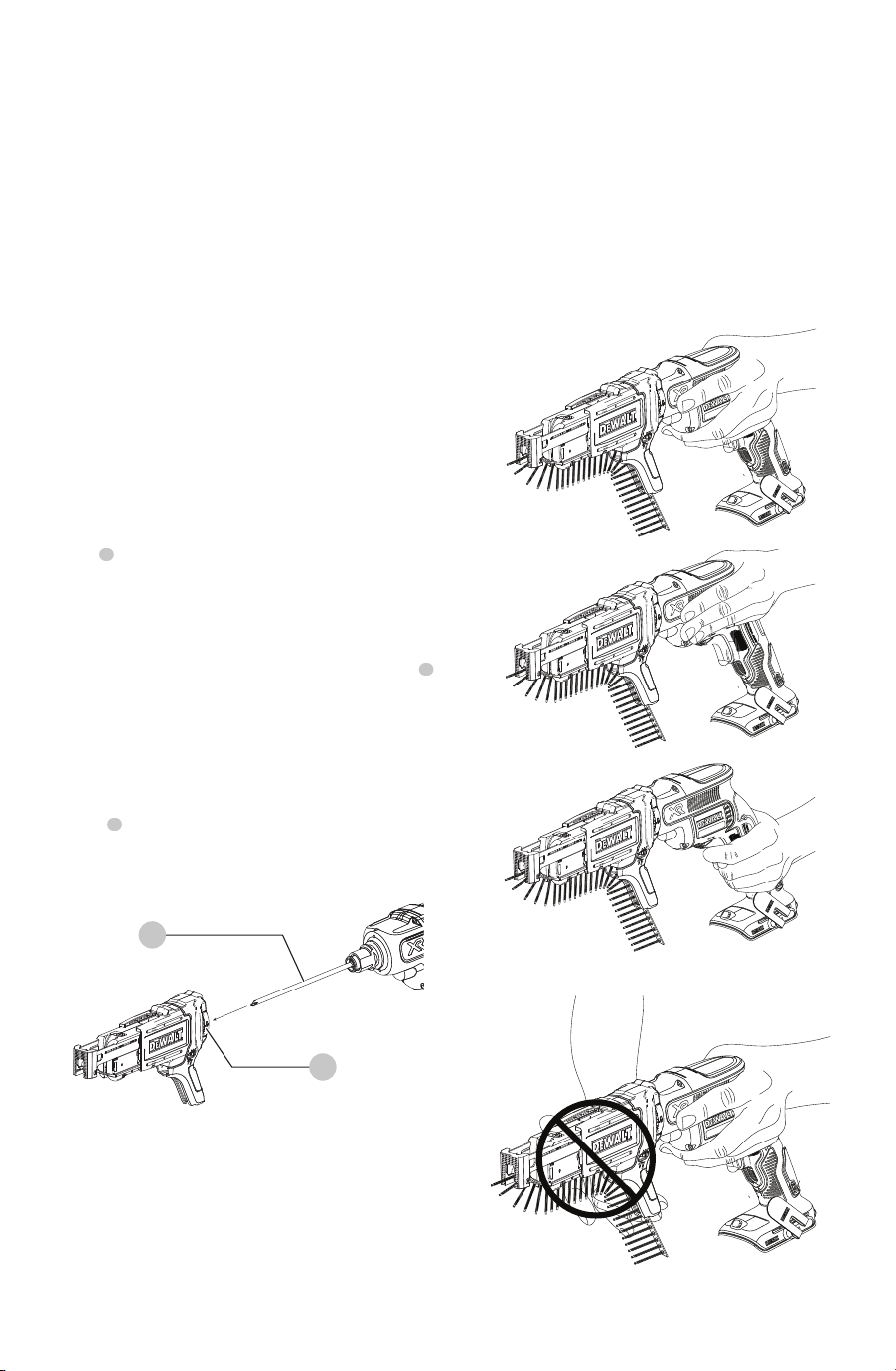

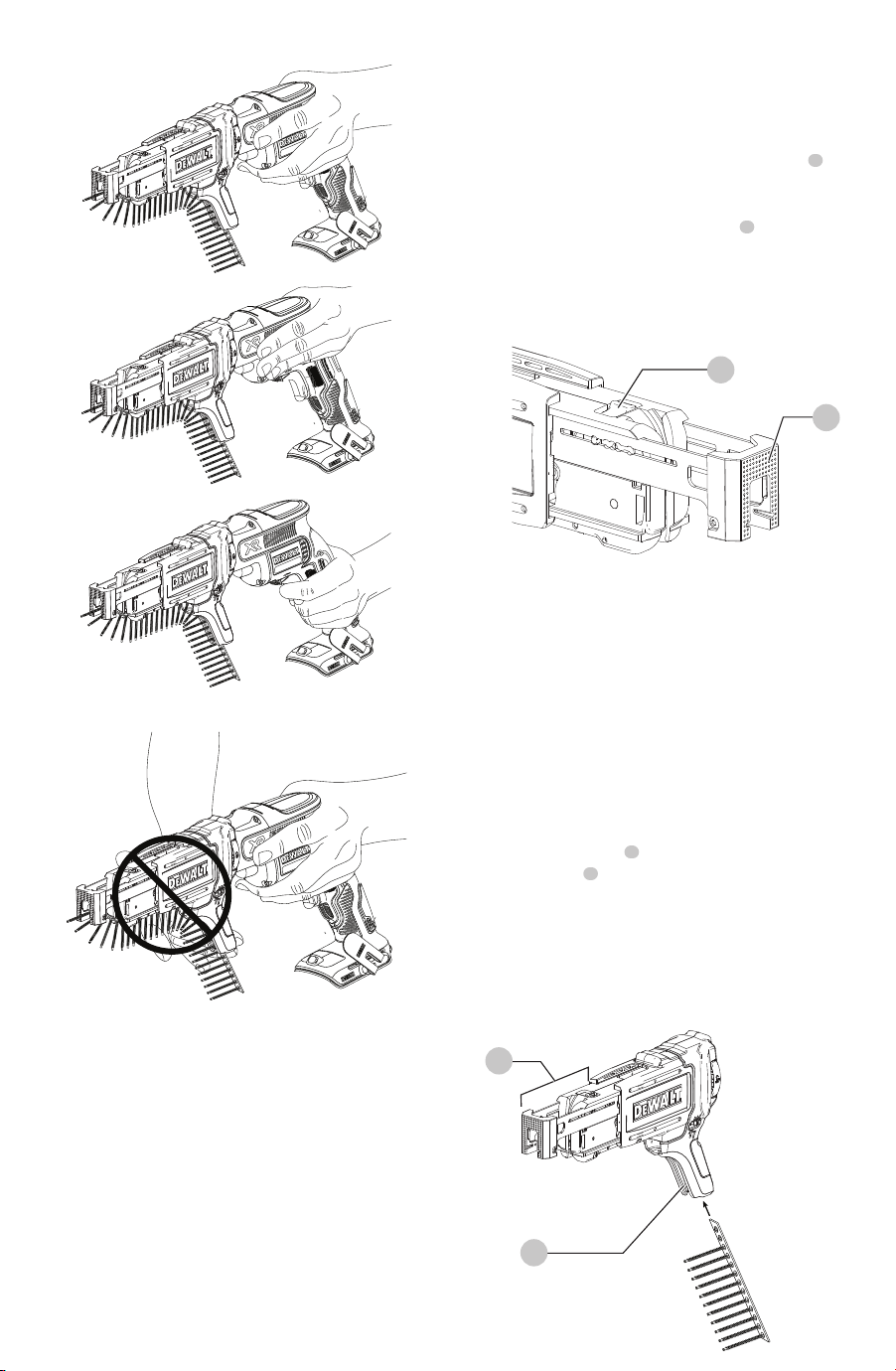

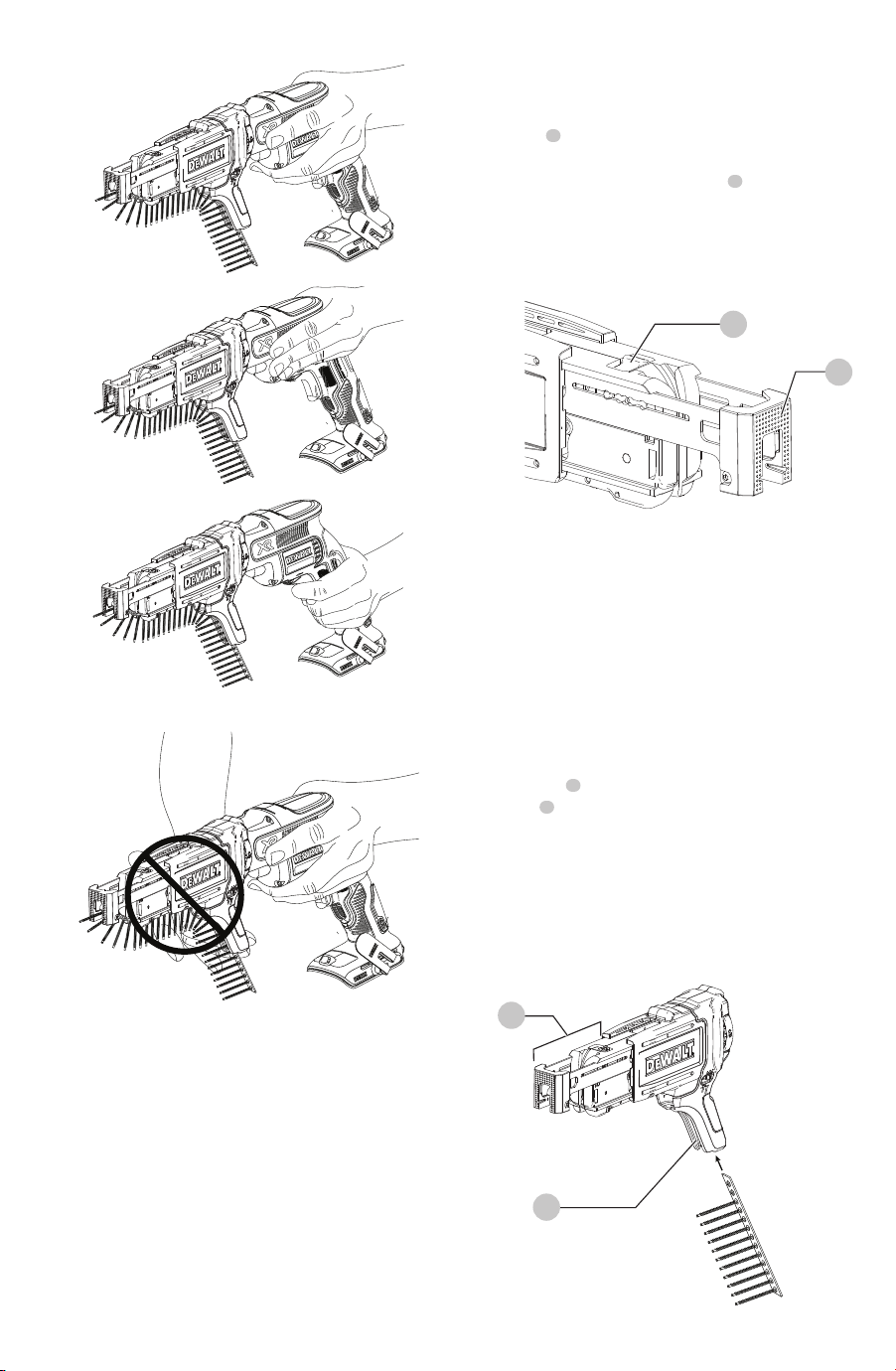

Proper Hand Position (Fig. C, D)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.



CAUTION: NEVER grip the collated attachment,

use it as a handle or touch the screw strips while in

operation as shown in FigureD.

Proper hand position requires one hand on the rear grip.

Take care to not block the air vents on thescrewgun.

English

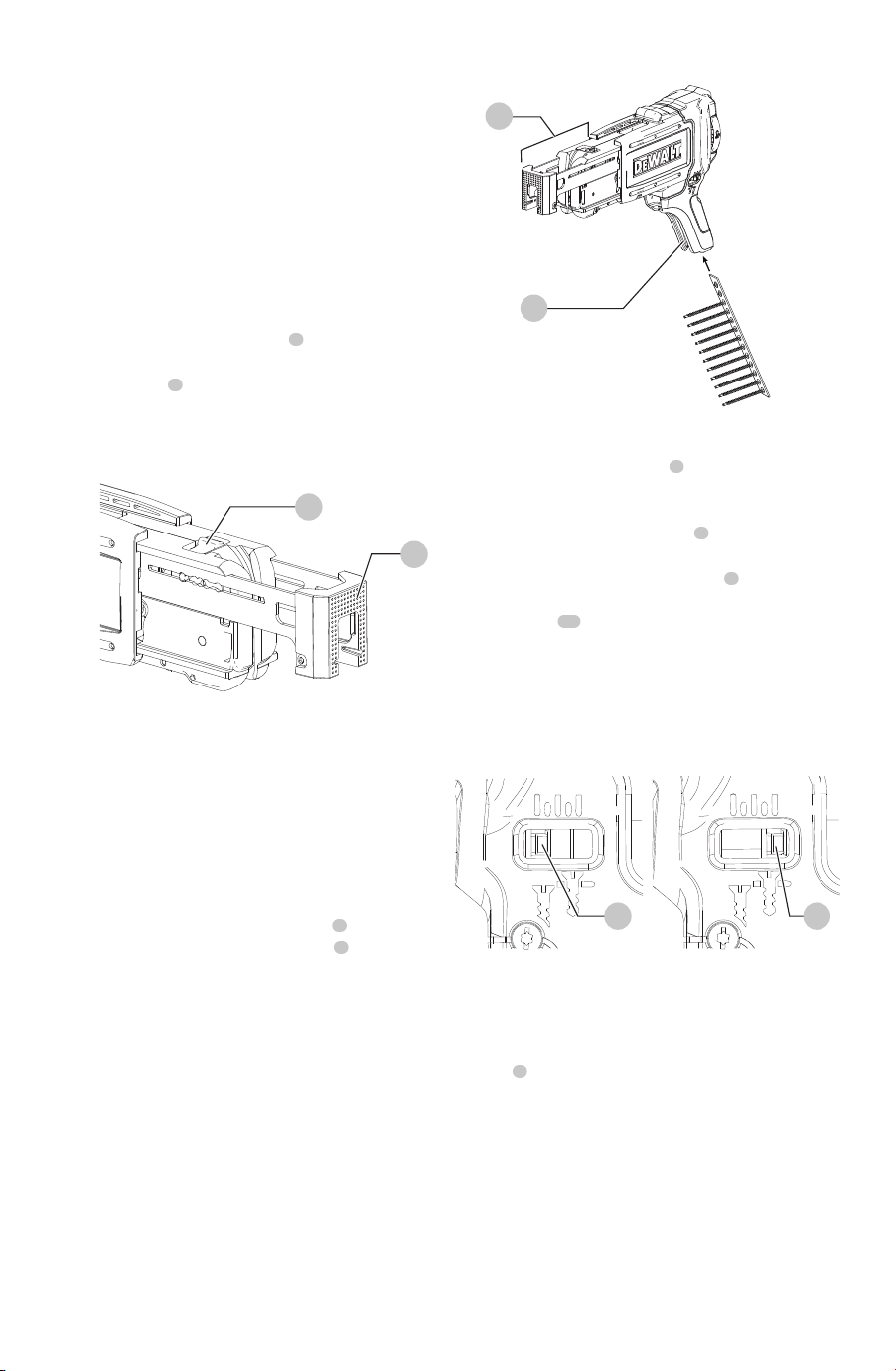

Inserting Collated Screw Strips (Fig.A, F)

NOTICE: Use only screw strips that are suitable to

this magazine. Only insert screw strips when the

screwdriver power is off and the trigger islocked.

Proper use of collated strips will reduce the risk of

injury, reduce jams and prevents screws from damaging

workpiece. For best performance use new, undamaged

strips free ofdebris.

1. Take a collated strip, holding the plastic portion, and

feed from the bottom of the screw guide

1

and into

the bottom of the advancing mechanism

5

2. Continue feeding the strip until the first screw is 1 slot

below the driverbit.

nOTE: Do not pull screw strip out from bottom.

continue to pull screw strip out through the top

ifneeded.

Driving Screws (Fig.A)

1. Before driving screws, ensure screwgun drive direction

is switched to forwardposition.

2. With the magazine installed on the screwgun, position

shoe

7

on workpiece in location where screw is to

bedriven.

3. Switch the screwgun on by holding the trigger in the on

position. Continue to hold trigger or engage the trigger

lock-on.

4. Apply pressure against workpiece. This will advance

screw into alignment with screwdriverbit.

5. Continue to apply consistent pressure until screw is

driven in completely and screwgun clutchesdisengage.

6. Lift screwgun fromworkpiece.

Fig. G1 Fig. G2

1414

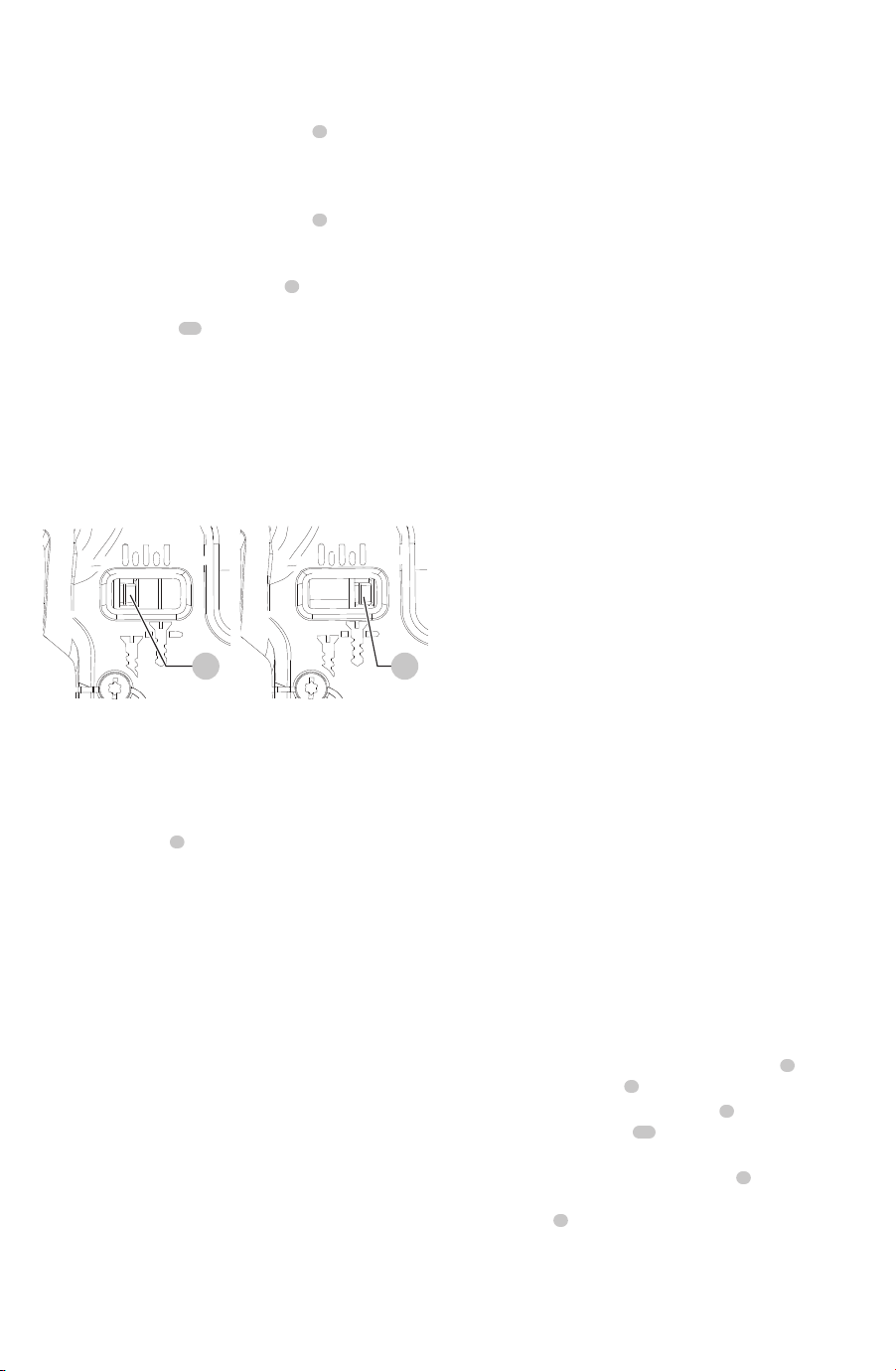

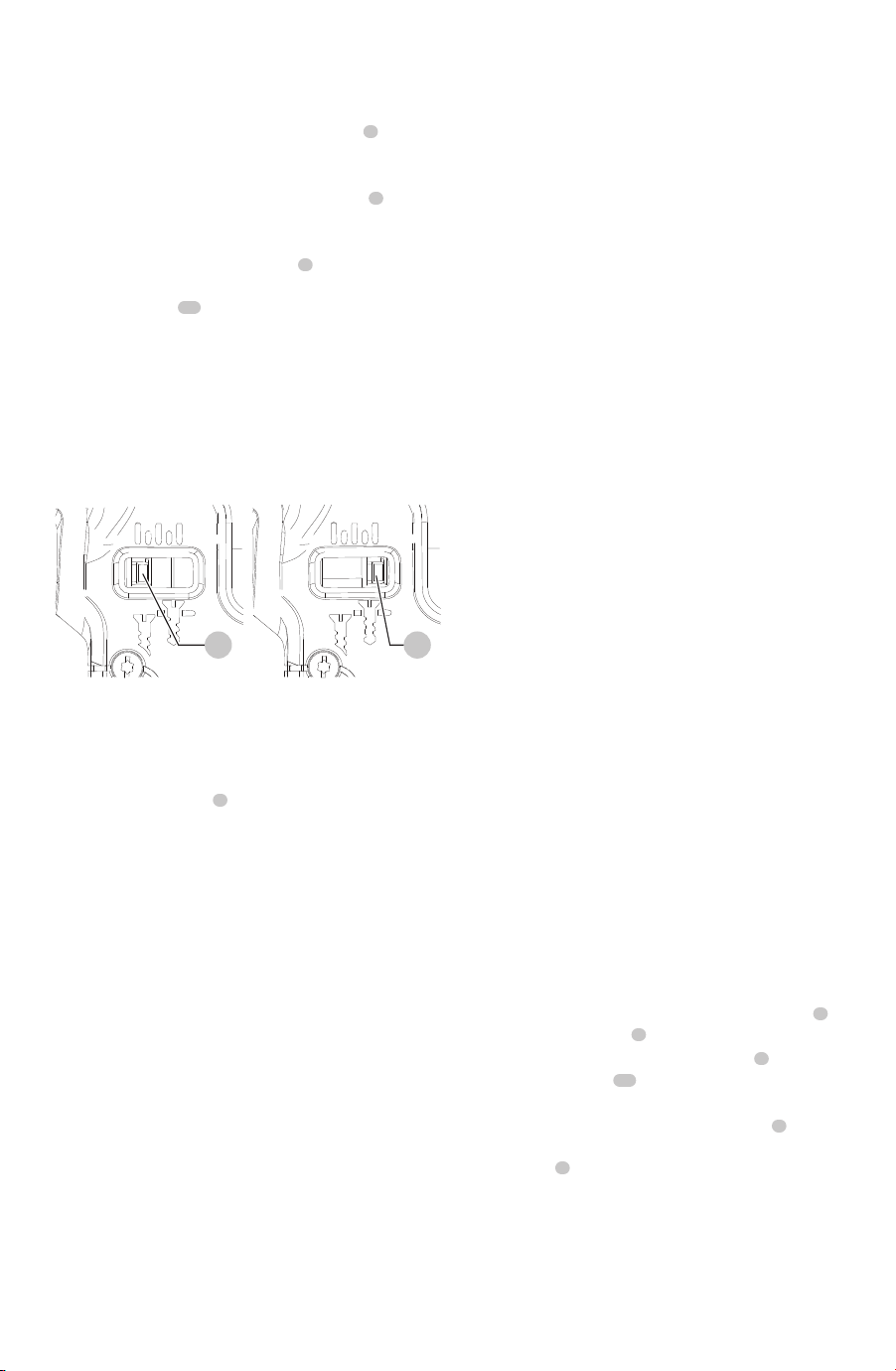

Setting Screw Depth (Fig.A,G1, G2)

Turn fine depth adjustment knob

3

counterclockwise (as

viewed from behind the tool) to reduce the screw drive

depth into the workpiece.

Turn the fine depth adjustment knob

3

clockwise to

increase the screw drive depth into the workpiece.

There is a fine depth adjustment indicator

next to the

adjustment wheel which displays the screw depth setting.

When the slider

14

of the gauge is furthest back from the

nose of the tool, as in Fig.G2, the screw driving depth is set

to the deepest possibleposition.

When the slider is closest to the nose of the tool, as in

Fig.G1, the screw driving depth is set to proudest (most

raised)position.

Fig. E

Fig. F

Setting Magazine Screw Length (Fig.E)

This magazine is designed for 1"–2" (20–50mm) screw

lengths. Failure to set the correct screw length can cause

screws to not be driven accurately which can result in the

failure to advance to the next screw or screws not being

driven properly. The shoe has marked specific slots for each

of the most common screws, however this attachment can

still drive any size screw between 1"–2" (20–50mm). To

accommodate for less common screws adjust to the next

longestslot.



CAUTION: Do not adjust while a screw strip is in

themagazine.

1. Slide screw length adjustment tab

2

to theleft.

2. Holding the screw length adjustment tab in place,

adjust the shoe

7

to the desiredlength.

3. Release the screw length adjustment tab. Make sure

that the locking pin has fully returned and is in the

correctposition.

English

Fig. I

Removable Shoe (Fig. I, J)

The shoe helps to improve surface grip when setting a

screw and prevents marring of the drywall. However, the

shoe can be removed to allow closer access tocorners.

1. To remove shoe

on front of the unit, remove the

two screws

using a T10 Torx. Pull shoe straight off

to remove.

2. To reinstall, push shoe onto advancing mechanism until

screw holes line up. Reinstallscrews.

To install the Advancing Mechanism

1. With the collated magazine attachment removed from

screwgun, align the tabs

11

on the shoe with the

slots

12

in the collatedhousing.

2. Push in slightly, then align the spring

13

with the

pocket in the advancingmechanism.

3. Push advancing mechanism in until you hear the “click”

of the service button. The release lever

should click

into place in its slot. You may need to pull down on the

lever to help it if it does not click inplace.

nOTE: The release lever

should be in the down

position (as shown in FigureH) before the advancing

mechanism is installed. If in the up position, the

advancing mechanism will be locked inplace.

4. Cycle the advancing mechanism several times by hand

to ensure proper function before installing it onto your

screwgun foruse.

For best performance regularly clean magazine by:

1. Remove advancing mechanism from collated magazine

(refer to Removing and Installing the Advancing

Mechanisminstructions).

2. Using compressed air and a clean cloth, clean all visible

areas and cavities from dust. Wipe clean as needed on

both the advancing mechanism and collatedhousing.

3. Reassemble and continueuse.

Removing and Installing the Advancing

Mechanism (Fig. H)



CAUTION: Wear eye protection. The advancing

mechanism is spring loaded. Two hands must be used

to remove the advancing mechanism. The spring may

eject from themechanism.

To Remove Advancing Mechanism

1. Remove collated magazine attachment

fromscrewdriver.

2. Slightly depress advancing mechanism

5

by pushing

on the shoe

7

with onehand.

3. Keeping pressure on the shoe

7

pull down on the

release lever

so that the pins rotate out of the

guidetrack.

4. Slowly release pressure from the shoe

7

until the

advancing mechanism is out of the collatedhousing

6

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Rotating the Collated Attachment

This attachment has the ability to rotate without being

taken off the drywall screwgun. To rotate, grip the top

portion with one hand, while holding the drywall screwgun

with the other then rotate. An audible "click" indicates the

magazine is in each of the availablepositions.

The magazine is designed to drive screws completely into

workpiece only. Once screwgun is lifted, adjustments to

screw must be made by first removingmagazine.

Fig. H

107

English

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.dewalt.com

Repairs



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including power cord repairs, and brush inspection

and replacement, when applicable) should be

performed by a

DEWALT

factory service center or

DEWALT

authorized service center. Always use

identical replacementparts.

DCF6202PH2-5 : Five pack of collated screwdriver bits

Accessories



WARNING: Since accessories, other than those

offered by

DEWALT

, have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only

DEWALT

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact

DEWALT

call 1-800-4-

DEWALT

(1-800-433-9258) or visit our website: www.dewalt.com.

Fig. J

0.63" (16mm)

0.59" (15mm)

Three Year Limited Warranty

DEWALT

will repair or replace, without charge, any defects

due to faulty materials or workmanship for three years from

the date of purchase. This warranty does not cover part

failure due to normal wear or tool abuse. For further detail

of warranty coverage and warranty repair information,

visit www.dewalt.com or call 1-800-4-

DEWALT

(1-800-433-9258). This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

In addition to the warranty,

DEWALT

tools are covered

byour:

1 YEAR FREE sERViCE

DEWALT

will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first year

afterpurchase.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your

DEWALT

Power Tool or Nailer for any reason, you can

return it within 90 days from the date of purchase with a

receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-800-4-

DEWALT

(1-800-433-9258) for a freereplacement.

Shoe configuration Distance from the wall

With shoe 0.63" (16 mm)

Without shoe 0.59" (15 mm)

FRAnçAis

Définitions: symboles et termes d'alarmessécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil

DEWALT

composez le

numéro sans frais : (1-800-433-9258).

Fig. A

Mécanisme d’avancée

Réglage de longueur de vis

Bouton d’ajustement de la profondeur fine

Indicateur d’ajustement de la profondeur fine

Mécanisme d’avancée

Boîtier assemblé

Patin amovible

Boutons de libération

Embout pour vis en bande (DCF6202PH2)

FRAnçAis

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment, ou autres

produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

Avertissements de sécurité généraux pour

les outils électriques



AVERTISSEMENT ! lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.



AVERTISSEMENT! lire toutes les consignes de

sécurité et directives fournies avec votre visseuse

(DFC620). Tout manquement aux avertissements et

consignes pose des risques de décharges électriques,

d’incendie et/ou de blessuresgraves.

CONSERVER TOUTES CES DIRECTIVES

ET CONSIGNES À TITRE DE RÉFÉRENCE

Règles de sécurité additionnelles propres

aux chargeurs de vis en bande

• Ce chargeur de vis en bande ne peut être utilisé qu’avec les

visseuses sans fil

DEWALT

,DCF620.

• Observer toutes les instructions d’utilisation et normes de

sécurité contenues dans le guide d’utilisation de la visseuse

avec laquelle le chargeur estutilisé.

• Avant toute utilisation, s’assurer que le chargeur est

correctement rattaché à l’outil.

• Éviter tout contact corporel avec des éléments mis

à la terre comme tuyaux, radiateurs, cuisinières

ou réfrigérateurs. Les risques de chocs électriques

augmentent lorsque le corps est mis à laterre.

• Débrancher la fiche du secteur et/ou le bloc-piles

de l’outil électrique avant de faire tout réglage ou

changement d’accessoire, ou avant de ranger ce

dernier. Ces mesures préventives réduisent les risques de

démarrage accidentel de l’appareil.

• Lors de l’utilisation de la visseuse, ne jamais mettre les

doigts à l’intérieur du chargeur. Maintenir les mains à

l’écart du mécanisme d’avancée et de l’endroit où la vis

seraenfoncée.

• NE PAS UTILISER le chargeur comme surface deprise.

• Tenir l’outil électrique par les surfaces isolées prévues à

cet effet pendant toute utilisation où l’attache pourrait

entrer en contact avec des fils électriques cachés. Tout

contact par ces attaches avec un fil sous tension mettra

les parties métalliques exposées de l’outil sous tension et

électrocutera l’utilisateur.

• Utiliser exclusivement des bandes de vis conçues pour

ce chargeur. N’insérer les bandes de vis que lorsque la

visseuse est hors secteur avec sa gâchetteverrouillée.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

Chargeur de vis autoforeuses en bande pour visseuses cloisons sèches, sans fil

DCF6202

FRAnçAis



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, utiliser

SYSTÉMATIQUEMENT la position correcte des mains

illustrée en FigureD.

La position correcte des mains requiert une main sur la

poignée arrière. Attention à ne pas bloquer les orifices

d’aération de lavisseuse.

Position correcte des mains (Fig. Fig. C, D)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réactionsoudaine.

FONCTIONNEMENT



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

Installation de l’embout pour vis en

bande (Fig.A,B)

AVIS: pour un fonctionnement correct de l’outil,

utiliser exclusivement un embout pour vis en bande

DEWALT

(nº de catalogueDCF620PH2).

1. Retirez la coiffe de lavisseuse.

2. Pour retirer l’embout et le porte-embout:

a. Attrapez le porte-embout.

b. Repoussez-le dans le carter d’engrenage pour

appuyer sur lemanchon.

c. Tournez le porte-embout jusqu’à ce que l’embrayage

s’enclenche.

d. Tout en maintenant le manchon appuyé, retirez le

porte-embout.

REMARQUE: se reporter et suivre toutes les

instructions quant au changement d’embout

et porte-embout du guide d’utilisation de

votrevisseuse.

3. Poussez et tournez le nouvel embout pour vis à

bande

9

sur la broche jusqu’à ce que la bille de

verrouillage s’enclenche dans l’orifice de la tige

del’embout.

Installation et retrait du chargeur de la

visseuse (Fig.B)

Une fois la coiffe retirée et l’embout fourni

9

installé,

poussez le chargeur dessus l’embout sur la visseuse jusqu’à

ce qu’il s’enclenche en place. Assurez-vous qu’il ne se

dégagerapas.

REMARQUE: assurez-vous que le levier de commande

de la visseuse est en position de marche avant, avant

touteutilisation.

Pour retirer le chargeur, maintenez appuyés les boutons de

libération

8

de chaque côté de l’accessoire puis tirez-le hors

de lavisseuse.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

desblessures.

Usage prévu

Le chargeur de vis autoforeuses en bande a été conçu pour

être utilisé avec les visseuses sans fil

DEWALT

, DCF620 pour

le vissage professionnel de vis enbande.

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

Le chargeur de vis autoforeuses en bande est un outil

électrique de professionnel.

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

Fig. B

FRAnçAis

Fig. F

Insertion des bandes de vis (Fig.A, F)

AVIS: utiliser exclusivement des bandes de vis

conçues pour ce chargeur. N’insérer les bandes de

vis que lorsque la visseuse est hors secteur avec sa

gâchetteverrouillée.

L’utilisation correcte des bandes de vis réduira les risques

de dommages corporels, l’enrayage, et préviendra les

dommages à la pièce à travailler. Pour optimiser les

performances, utilisez des bandes neuves, en parfait état,

nettes etpropres.

1. Prenez une bande de vis, en l’attrapant par la

portion plastique, et alimentez la partie inférieure du

mécanisme d’avancée

1

par la partie inférieure du

guide de bande

5

2. Continuez d’alimenter la bande jusqu’à ce que la

première vis soit dans le premier interstice sous

l’embout devissage.

REMARQUE: Ne pas sortir la bande de vis par le bas.

Continuez sortir la bande de vis par le haut s’il y alieu.

Fig. E

Fig. D

Réglage de la longueur de vis du chargeur

(Fig.E)

Ce chargeur a été conçu pour des vis de 20–50mm

(1–2po) de long. Le fait de charger des vis n’ayant pas

la bonne longueur pourra faire qu’elles ne seront pas

enfoncées avec précision, ce qui pourra faire que la/les vis

suivantes ne seront ni avancées ni enfoncées correctement.

La butée possède des repères correspondant à la plupart

des vis les plus communes. Cependant cet accessoire pourra

enfoncer toute taille de vis entre 20 et 50mm (1 et 2po).

Fig.C

Pour régler la visseuse sur des vis moins communes, réglez-

la sur le repère de la longueur tout de suitesupérieure.



ATTENTION: ne pas faire ce réglage alors que la

bande de vis est dans lechargeur.

1. Poussez la languette du réglage de longueur de vis

2

vers lagauche.

2. 0Tout en maintenant la languette du réglage de

longueur de vis en place, réglez la butée

7

sur la

longueurdésirée.

3. Relâchez la languette du réglage de longueur de vis.

Assurez-vous que la goupille de verrouillage s’est remise

complètement en place et dans la bonneposition.

FRAnçAis

Pour optimiser les performances, nettoyez le chargeur

comme suit:

1. Retirez le mécanisme d’avancée du chargeur de vis en

bande (consultez les instructions Retrait et Installation

du mécanisme d’avancée).

2. À l’aide d’air comprimé et d’un linge propre, enlevez

la poussière de toutes les zones et les cavités visibles.

Essuyez au besoin tant le mécanisme d’avancement que

le boîtierassemblé.

3. Réassemblez l’ensemble et reprenez l’utilisation.

Retrait et Installation du mécanisme

d’avancée (Fig. H)



ATTENTION: porter une protection oculaire. Le

mécanisme d’avancée est tendu par un ressort. Il est

nécessaire d’utiliser les deux mains pour le retirer. Le

ressort pourrait être éjecté dumécanisme.

Pour retirer le mécanisme d’avancée:

1. Retirez le chargeur de vis en bande de lavisseuse.

2. Appuyez légèrement sur le mécanisme d’avancée

5

poussant sur la butée

7

avec unemain.

3. En maintenant de la pression sur le patin

7

, abaissez le

levier de libération

afin que les tiges tournent hors

de la glissière deguidage.

4. Relâchez lentement la pression sur la butée

7

jusqu’à

ce que le mécanisme d’avancée sorte du chargeur de vis

en bande

6

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Vissage (Fig.A)

1. Avant de commencer à visser, assurez-vous que la

direction de vissage de la visseuse est en marcheavant.

2. Alors que le chargeur est installé sur la visseuse,

positionnez la butée

7

contre la pièce à travailler à

l’endroit où la vis doit êtreenfoncée.

3. Démarrez la visseuse en maintenant la gâchette sur

la position de marche. Continuez de la maintenir ou

activez le verrouillage degâchette.

4. Appliquez une certaine pression sur la pièce. Cela

fera avancer la vis dans l’alignement de l’embout

detournevis.

5. Continuez à appliquer une pression constante jusqu’à

ce que la vis soit complètement enfoncée et que

l’embrayage de la visseusedébraye.

6. Retirez la visseuse de lapièce.

Le chargeur a été conçu seulement pour enfoncer les vis

complètement dans la pièce à travailler. Une fois la visseuse

relevée, le réglage de la vis peut être fait en retirant tout

d’abord lechargeur.

Rotation du chargeur de vis en bande

Cet accessoire a la capacité d’être tourné sans avoir à

être retiré de la visseuse pour vis autoforeuses. Pour le

tourner, attrapez sa portion supérieure d’une main, tout

en maintenant la visseuse pour vis autoforeuses de l’autre,

puis tournez. Un «clic» se fera entendre chaque fois que le

chargeur se trouvera dans l’une des positionsdisponibles.

Fig. G1 Fig. G2

1414

Réglage de la profondeur de vis

(Fig.A, G1, G2)

Ajustez le réglage de précision de la profondeur

3

vers

la gauche (alors que l’on regarde l’outil de l’arrière) pour

réduire la profondeur d’enfoncement de la vis dans lapièce.

Tournez le réglage de précision de la profondeur

3

vers la

droite pour augmenter la profondeur de l’enfoncement de

la vis dans lapièce.

Il y a un indicateur de profondeur fine

près de la roulette

d’ajustement qui affiche le réglage de profondeur des vis.

Lorsque la glissière

14

du gabarit est le plus à l’arrière

par rapport au nez de l’outil, comme illustré en FigureG2,

la profondeur de pénétration de la vis est réglée sur

sonmaximum.

Lorsque la glissière du gabarit est le plus près du nez

de l’outil, comme illustré en FigureG1, la profondeur

de pénétration de la vis est à son minimum (position la

plushaute).

MAINTENANCE



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

FRAnçAis

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

DCF6202PH2-5 : Cinq paquets de mèches de

tournevisregroupées

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par

DEWALT

n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires

DEWALT

recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont

vendus séparément au centre de service de votre

région. Pour obtenir de l’aide concernant l’achat d’un

accessoire, communiquer avec

DEWALT

, composer le

1 800 433-9258 (1 800 4-

DEWALT

) ou visiter notre site Web :

www.dewalt.com.

Fig. J

16mm (0,63 po)

15mm (0,59 po)

Patin amovible (Fig. I, J)

Le patin aide à améliorer l’adhérence de la surface lorsque

vous installez une vis et empêche les rayures sur la cloison

sèche. Cependant, le patin peut être retiré pour permettre

un meilleur accès auxcoins.

1. Pour retirer le patin

à l’avant de l’outil, retirez les deux

vis

15

à l’aide d’un Torx T10. Tirez directement le patin

pour le retirer.

2. Pour réinstaller, poussez le patin sur le mécanisme

d’avancement jusqu’à ce que les trous des vis s’alignent.

Réinstallez lesvis.

Pour installer le mécanisme d’avancée:

1. Alors que le chargeur de vis en bande a été retiré de

la visseuse, alignez les pattes

11

sur la butée avec les

indentations

12

sur le boîtier duchargeur.

2. Poussez légèrement puis alignez le ressort

13

sur

l’orifice du mécanisme d’avancée.

3. Poussez le mécanisme d’avancée jusqu’à ce que vous

entendiez un clic provenant du bouton de retrait de la

butée. Le levier de libération

doit cliquer en place

dans sa fente. Vous pouvez avoir besoin d’abaisser le

levier pour aider s’il ne clique pas enplace.

REMARQUE: Le levier de libération

doit être

en position basse (comme illustré dans la Figure H)

avant d’installer le mécanisme d’avancement. S’il est

en position élevée, le mécanisme d’avancement sera

verrouillé enplace.

4. Activez plusieurs fois le mécanisme d’avancée

manuellement pour vous assurer de son bon

fonctionnement avant de le réinstaller sur votre visseuse

pour l’utiliser.

Fig. H

107

Fig. I

Configuration du patin Distance du mur

Avec le patin 16 mm (0,63 po)

Sans le patin 15 mm (0,59 po)

FRAnçAis

Garantie limitée de trois ans

DEWALT

réparera ou remplacera sans frais tout appareil

défectueux pour cause de défaut de matériau ou de

main-d'œuvre sur une période de trois ans à partir

de la date d'achat de l'outil. Cette garantie ne couvre

pas les pièces en panne pour cause d'abus ou d'usure

normale de l'outil. Pour plus de détails au sujet de la

couverture de la garantie et l'information de réparation

sous garantie, visitez www.dewalt.com ou composez

le 1-800-4-

DEWALT

(1-800-433-9258). Cette garantie ne

s’applique pas aux accessoires ou dommages causés par

des réparations effectuées ou tentées par d’autres. CETTE

GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES

GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET

L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS

LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines

provinces ne permettent pas de limitation sur la durée

de la garantie implicite ou l'exclusion ou la limitation de

dommages indirects, alors ces limitations peuvent ne pas

s'appliquer à vous. Cette garantie vous donne des droits

légaux particuliers et vous pouvez avoir d’autres droits qui

varient selon les états ou les provinces.

En plus de la présente garantie, les outils

DEWALT

sont

couverts par notre

COnTRAT D’EnTRETiEn gRATUiT D’UnAn

DEWALT

entretiendra l’outil et remplacera les pièces usées

au cours d’une utilisation normale et ce, gratuitement,

pendant une période d’un an à compter de la date d’achat.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique

ou de la cloueuse

DEWALT

, celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

• Registre en ligne à www.dewalt.com

DEWALT

ou un centre de réparation agréé

DEWALT

Toujours utiliser des pièces de rechangeidentiques.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-800-4-

DEWALT

(1-800-433-9258) pour en obtenir le

remplacementgratuit.

EsPAñOl

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta

u otra herramienta

DEWALT

llámenos al número

gratuito: (1-800-433-9258).

Fig. A

Guía de tornillos

Ajuste de longitud de tornillos

Perilla de ajuste de profundidad fina

Indicador de ajuste de profundidad fina

Mecanismo de avance

Alojamiento unido

Zapata removible

Botones de liberación

Broca de atornillador para tiras de tornillos

(DCF6202PH2)

EsPAñOl

Normas de Seguridad Adicionales para

el Accesorio de Depósito para Tiras

deTornillos

• El depósito para tiras de tornillos debe utilizarse solamente

con la pistola atornilladora

DEWALT

DCF620.

• Observe todas las instrucciones de funcionamiento y

normas de seguridad contenidas en el manual de la

pistola atornilladora con la que se utilice el accesorio

dedepósito.

• Antes de su utilización, asegúrese de que el accesorio de

depósito esté bien fijado a laherramienta.

• Evite el contacto del cuerpo con superficies

conectadas a tierra como tuberías, radiadores,

cocinas eléctricas y refrigeradores. Existe un mayor

riesgo de descarga eléctrica si tiene el cuerpo conectado

atierra.

• Desconecte el enchufe de la fuente de alimentación

y/o la batería de la herramienta eléctrica antes de

realizar ajustes, cambiar accesorios o guardar las

herramientas eléctricas. Dichas medidas de seguridad

preventivas reducen el riesgo de poner en marcha la

herramienta eléctricaaccidentalmente.

• Cuando atornille, no toque nunca el accesorio de

depósito. Mantenga las manos alejadas del mecanismo

de avance y del lugar donde se está fijando eltornillo.

• NO utilice el accesorio de depósito como superficie

deagarre.

• Sostenga la herramienta eléctrica por sus superficies de

empuñadura aisladas cuando realice una operación en

la cual la pieza de fijación pudiera entrar en contacto

con instalaciones eléctricas ocultas. Las piezas de

fijación en contacto con un cable bajo tensión pueden

transmitir corriente a las partes metálicas expuestas de la

herramienta eléctrica y producir una descarga eléctrica

aloperador.

Advertencias Generales de Seguridad

para Herramientas Eléctricas



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.



ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones provistas

con su pistola atornilladora (DFC620). El

incumplimiento de las advertencias e instrucciones

podría provocar una descarga eléctrica, un incendio

y/o lesionesgraves.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA FUTURAS

CONSULTAS

Accesorio de Depósito para Tiras de Tornillos de Pistola Atornilladora Inalámbrica

para Muros Secos

DCF6202

• Utilice solamente tiras de tornillos que sean adecuadas

para este depósito. Inserte solamente tiras de tornillos

cuando el atornillador esté apagado y el gatillo

estébloqueado.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.



ADVERTENCIA: Use SIEMPRE lentes de seguridad. Los

anteojos de diario NO SON lentes de seguridad. Utilice

además una cubrebocas o mascarilla antipolvo si la

operación de corte genera demasiado polvo. SIEMPRE

LLEVE EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicos son:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y otros

productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

EsPAñOl

Posición Adecuada de las Manos (Fig. C, D)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.



ADVERTENCIA: Para reducir el riesgo de lesión

corporal grave, tenga SIEMPRE las manos en una

posición adecuada como se muestra en la FiguraD.

Para tener una posición adecuada de las manos,

ponga una mano en la empuñadura trasera. Tenga

cuidado de no bloquear los orificios de ventilación en la

pistolaatornilladora.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Fig. B

Instalación de la Broca del Atornillador

para Tiras de Tornillos (Fig.A,B)

AVISO: Para el funcionamiento adecuado utilice

solamente la broca de atornillador para tiras de

tornillos

DEWALT

(catálogo número:DCF620PH2).

1. Extraiga la nariz de rotor de la pistolaatornilladora.

2. Para sacar la broca y el portabrocas:

a. Agarre elportabrocas.

b. Empújelo en la caja de engranaje presionando

elmanguito.

c. Gire el portabrocas hasta que el embrague seactive.

d. Mientras mantiene el manguito presionado, saque el

portabrocas tirando haciaafuera.

nOTA: Consulte y siga las instrucciones sobre el

cambio de brocas y portabrocas en su manual de la

pistolaatornilladora.

3. Empuje y gire la broca para atornillado de tiras de

tornillos

9

en el eje hasta que el bloqueo de bola se

ajuste en la ranura del vástago de labroca.

Instalación y Extracción del Depósito de la

Pistola Atornilladora (Fig.B)

Con la nariz de rotor extraída y la broca del atornillador

provista

9

instalada, empuje el depósito por encima de la

broca en el atornillador hasta que el depósito haga clic en

su sitio y asegúrese de que no selibere.

nOTA: asegúrese de que la palanca de control del

atornillador se fije en rotación hacia adelante antes

desuuso.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Uso Debido

Este accesorio de depósito de tiras de tornillos para

muros secos está diseñado para ser utilizado con la

pistola atornilladora inalámbrica DCF620

DEWALT

para el

atornillado profesional de tiras detornillos.

nO use en condiciones húmedas ni en presencia de líquidos

o gasesinflamables.

Este accesorio de depósito de tiras de tornillos para muros

secos es una herramienta eléctrica profesional.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.

GUARDE ESTAS INSTRUCCIONES

PARA FUTURAS CONSULTAS

Para extraer el depósito, presione y mantenga presionados

los botones de liberación

8

en ambos lados del accesorio y

saque el accesorio de la pistolaatornilladora.

EsPAñOl

Fig. F

Inserción de las Tiras de Tornillos (Fig.F)

AVISO: Utilice solamente tiras de tornillos que sean

adecuadas para este depósito. Inserte las tiras de

tornillos solamente cuando el atornillador esté

apagado y el gatillo estébloqueado.

El uso adecuado de las tiras de tornillos reducirá el riesgo de

lesiones, reducirá atascos y evitará que los tornillos dañen

la pieza de trabajo. Para un mejor rendimiento utilice tiras

nuevas, no dañadas y sinresiduos.

1. Tome una tira de tornillos, sujetando la parte de

plástico, e introdúzcala desde la parte inferior de la guía

de tornillos

1

en la parte inferior del mecanismo de

avance

5

2. Continúe introduciendo la tira hasta que el primer

tornillo esté una ranura por debajo de la broca

delatornillador.

nOTA: No jale la cinta de tornillos desde la parte

inferior, continúe jalando la cinta de tornillos a través de

la parte superior si senecesita.

Fig. E

Fijación de la Longitud del Depósito de

Tornillos (Fig.E)

Este depósito está diseñado para tornillos de 20 a 50mm (1"

a2") de longitud. El no fijar la longitud de tornillo correcta

puede hacer que los tornillos no se fijen adecuadamente,

lo cual puede impedir que se avance al siguiente tornillo

o provocar que los tornillos no se fijen adecuadamente.

La base tiene ranuras específicas marcadas para cada uno

de los tornillos más comunes, sin embargo este accesorio

puede fijar tornillos de cualquier tamaño entre 20 y50 mm

(1" y2"). Para acomodar a los tornillos menos comunes

ajuste hasta la siguiente ranura máslarga.

Fig. D

Fig.C



ATENCIÓN: No ajuste mientras haya una tira de

tornillos en eldepósito.

1. Deslice la lengüeta de ajuste de longitud de los

tornillos

2

a laizquierda.

2. Manteniendo la lengüeta de ajuste de longitud de

los tornillos en su sitio, ajuste la base

7

hasta la

longituddeseada.

3. Libere la lengüeta de ajuste de longitud de los tornillos.

Asegúrese de que la clavija de bloqueo haya vuelto

completamente y esté en posicióncorrecta.

EsPAñOl

Para obtener el mejor rendimiento, limpie el depósito

haciendo lo siguiente:

1. Saque el mecanismo de avance del depósito para tiras

de tornillos (consulte las instrucciones Extracción e

Instalación del Mecanismo deAvance).

Con aire comprimido y una tela limpia, limpie el

polvo de todas las áreas visibles y cavidades. Limpie

conforme se necesite tanto el mecanismo de avance y

el alojamientounido.

2. Vuelva a ensamblarlas y continúeusándolo.

Extracción e Instalación del Mecanismo

de Avance (Fig. H)



ATENCIÓN: Use protección para los ojos. El

mecanismo de avance cuenta con un resorte. Deben

usarse las dos manos para sacar el mecanismo de

avance. El resorte puede saltar delmecanismo.

Para sacar el Mecanismo de Avance:

1. Retire el accesorio de depósito para tiras de tornillos

delatornillador.

2. Presione ligeramente el mecanismo de avance

5

empujando en la base

7

con unamano.

3. Manteniendo presión sobre la zapata

7

jale hacia abajo

la palanca de liberación

de forma que los pasadores

giren fuera del carrilguía.

4. Libere ligeramente la presión de la base

7

hasta que el

mecanismo de avance esté fuera del depósito para tira

de tornillos

6

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Fijación de Tornillos (Fig.A)

1. Antes de fijar tornillos, asegúrese de que se cambie la

dirección de atornillado de la pistola atornilladora a la

posiciónadelante.

2. Con el depósito instalado en la pistola atornilladora,

coloque la base

7

en la pieza de trabajo, en un lugar

donde vaya a fijarse eltornillo.

3. Cambie la pistola atornilladora sujetando el gatillo en la

posición de encendido. Continúe sujetando el gatillo o

active el bloqueo delgatillo.

4. Aplique presión contra la pieza de trabajo. Esto ayudará

a que el tornillo se alinee con la broca delatornillador.

5. Continúe aplicando presión constante hasta que el

tornillo esté fijado completamente y el embrague de la

pistola atornilladora selibere.

6. Levante la pistola atornilladora de la pieza detrabajo.

El depósito está diseñado para fijar tornillos completamente

solo en la pieza de trabajo. Una vez que se levante la pistola

atornilladora, los ajustes al tornillo deben realizarse sacando

primero eldepósito.

Rotación del Accesorio para Tiras

deTornillos

Este accesorio puede rotar sin sacarse de la pistola

atornilladora para muros secos. Para rotarlo, agarre

la parte superior con una mano, mientras sujeta la

Fig. G1 Fig. G2

1414

Fijación de la Profundidad de los Tornillos

(Fig.A,G1, G2)

Gire el ajuste de profundidad de precisión

3

en sentido

antihorario (según se ve desde detrás de la herramienta)

para reducir la profundidad de la fijación del tornillo en la

pieza detrabajo.

Gire el ajuste de profundidad de precisión

3

en sentido

horario para aumentar la profundidad de la fijación del

tornillo en la pieza detrabajo.

Hay un indicador de profundidad fina

junto a la rueda

de ajuste que muestra el ajuste de profundidad del tornillo.

Cuando el deslizador

14

del indicador esté lo más lejos

posible de la nariz de la herramienta, como se muestra en

la Fig.G2, la profundidad del atornillado está fijada en la

posición más profundaposible.

Cuando el deslizador esté lo más cerca posible de la

nariz de la herramienta, como se muestra en la Fig.G1,

la profundidad del atornillado está fijada en la posición

máselevada.

pistola atornilladora con la otra, y luego rote. Un “clic”

audible indica que el depósito está en cada una de las

posicionesdisponibles.

EsPAñOl

Zapata Removible (Fig. I, J)

La zapata ayuda a mejorar el agarre de superficie cuando

coloque un tornillo y evita dañar las paredes de yeso. Sin

embargo, la zapata se puede retirar para permitir un acceso

más cercano a lasesquinas.

1. Para retirar la zapata

en el frente de la unidad, retire

los dos tornillos

utilizando un destornillador Torx

T10. Jale la zapata de forma recta para retirarla.

2. Para volver a instalar, empuje la zapata sobre el

mecanismo de avance hasta que los orificios se alineen.

Vuelva a instalar lostornillos.

Para instalar el Mecanismo de Avance:

1. Una vez retirado el accesorio de depósito de tiras de

tornillos del atornillador, alinee las lengüetas

11

en la

base con las ranuras

12

en la cajaprotectora.

2. Empuje ligeramente, luego alinee el resorte

13

con el

bolsillo en el mecanismo deavance.

3. Empuje el mecanismo de avance hasta que oiga el “clic”

del botón de servicio. La palanca de liberación

debe

hacer clic en su lugar en esta ranura. Puede necesitar

jalar hacia abajo sobre la palanca para ayudarla si no

hace clic en sulugar.

nOTA: El palanca de liberación

debe estar en la

posición abajo (como se muestra en la Figura H) antes

de instalar el mecanismo de avance. Si está en la

posición arriba, el mecanismo de avance se bloqueará

en sulugar.

4. Pruebe el mecanismo de avance varias veces

manualmente para asegurar su funcionamiento

adecuado antes de instalarlo en su pistolaatornilladora.

DCF6202PH2-5: Paquete de cinco brocas de

destornilladorunido

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

que ofrece

DEWALT

, el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados por

DEWALT

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto com

DEWALT

, llame al

1-800-4-

DEWALT

(1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

Fig. J

16mm (0,63")

15mm (0,59")

Fig. H

107

Fig. I

Configuración de zapata Distancia desde la pared

Con zapata 16 mm (0,63")

Sin zapata 15 mm (0,59")

EsPAñOl

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por:

DEWALT

. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica

DEWALT

u en un centro de mantenimiento

autorizado

DEWALT

. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-800-433-9258 (1-800 4-

DEWALT

)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

EsPAñOl

Garantía Limitada por Tres Años

DEWALT

reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra. Esta garantía

no cubre falla de partes debido al desgaste normal o

abuso de la herramienta. Para detalles adicionales de

la cobertura de la garantía e información de reparación

de garantía, visite www.dewalt.com o llame al

1-800-4-

DEWALT

(1-800-433-9258). Esta garantía no se

aplica a accesorios o daño causado cuando otros hayan

realizado o intentado reparaciones. ESTA GARANTÍA

LIMITADA SE OTORGA EN LUGAR DE TODAS LAS DEMÁS,

INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD

E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR,

Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O EN

CONSECUENCIA. Algunos estados no permiten limitaciones

sobre la duración de una garantía implícita o la exclusión o

limitación de daños incidentales o en consecuencia, por lo

que estas limitaciones pueden no aplicarse en su caso. Esta

garantía le da derechos legales específicos y puede tener

otros derechos que varían en ciertos estados o provincias

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño de

su máquina herramienta o clavadora

DEWALT

, cualquiera

sea el motivo, podrá devolverlo hasta 90 días de la fecha de

compra con su recibo y obtener el reembolso completo de

su dinero – sin necesidad de responder a ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-800-4-

DEWALT

(1-800-433-

9258) para que se le reemplacengratuitamente.

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

• Registro en línea en www.dewalt.com.

10/19 Part No. N786834

WALT Industrial Tool Co. 701 East Joppa Road, Towson, MD 21286

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of the tool.

Dewalt DCF6202 Collated Drywall Screw Gun Attachment

Product's Documents

Instruction Manual

Specifications

Dewalt DCF6202 Questions and Answers
