Arietta ASG430SSB 30 Inch Stainless Steel Convertible User Manual

READ AND SAVE THESE INSTRUCTIONS

LEA Y GUARDE ESTAS INSTRUCCIONES

LIRE ET CONSERVER CES INSTRUCTIONS

English page 2

Français page 12

Español página 23

LIB0178564

Installation Instructions Guide

Guía de Instrucciones para Instalación

Guide d’instructions d’installation

APPROVED FOR RESIDENTIAL APPLIANCES

FOR RESIDENTIAL USE ONLY

READ AND SAVE THESE INSTRUCTIONS

PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING.

INSTALLATION MUST COMPLY WITH ALL LOCAL CODES.

IMPORTANT: Save these Instructions for the Local Electrical

Inspector’s use.

INSTALLER: Please leave these Instructions with this unit for

the owner.

OWNER: Please retain these instructions for future

reference.

Safety Warning:Turn off power circuit at service panel and lock

out panel before wiring this appliance.

Requirement 120 VAC, 60 Hz. 15 or 20 A Branch Circuit

IMPORTANT SAFETY INSTRUCTIONS

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,

OR INJURY TO PERSONS, OBSERVE THE

FOLLOWING:

■ Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the

manufacturer.

■ Before servicing or cleaning the unit, switch power off at

service panel and lock the service disconnecting means to

prevent power from being switched on accidentally. When

the service disconnecting means cannot be locked, securely

fasten a prominent warning device, such as a tag to the

service panel.

■ Installation work and electrical wiring must be done by

quali ed person(s) in accordance with all applicable codes

and standards, including  re-rated construction.

■ Suf cient air is needed for proper combustion and

exhausting of gases through the  ue (chimney) of fuel

burning equipment to prevent backdrafting. Follow the

heating equipment manufacturer’s guideline and safety

standards such as those published by the National Fire

Protection Association (NFPA), the American Society for

Heating, Refrigeration and Air Conditioning Engineers

(ASHRAE), and the local code authorities.

■ When cutting or drilling into wall or ceiling; do not damage

electrical wiring and other hidden utilities.

■ Ducted fans must always be vented outdoors.

CAUTION: For general ventilating use only. Do not use to

exhaust hazardous or explosive materials and vapors.

CAUTION: To reduce risk of  re and to properly exhaust air,

be sure to duct air outside - do not vent exhaust air into

spaces within walls or ceilings, attics or into crawl spaces, or

garages.

WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY METAL

DUCTWORK

WARNING: TO REDUCE THE RISK OF A RANGE TOP

GREASE FIRE:

■ Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may

ignite. Heat oils slowly on low or medium settings.

■ Always turn hood ON when cooking at high heat or when

 ambeing food (i.e. Crepes Suzette, Cherries Jubilee,

Peppercorn Beef Flambé).

■ Clean ventilating fans frequently. Grease should not be

allowed to accumulate on fan or  lter.

■ Use proper pan size. Always use cookware appropriate for

the size of the surface element.

WARNING: TO REDUCE THE RISK OF INJURY TO

PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE,

OBSERVE THE FOLLOWING:

■ SMOTHER FLAMES with a close  tting lid, cookie sheet, or

metal tray, then turn off the burner. BE CAREFUL TO

PREVENT BURNS. If the  ames do not go out

immediately, EVACUATE AND CALL THE FIRE

DEPARTMENT.

■ NEVER PICK UP A FLAMING PAN - you may get burned.

■ DO NOT USE WATER, including wet dishcloths or towels -

a violent steam explosion will result.

■ Use an extinguisher ONLY if:

-You know you have a class ABC extinguisher, and you

already know how to operate it.

– The  re is small and contained in the area where it

started.

– The  re department is being called.

– You can  ght the  re with your back to an exit.

Based on “Kitchen Fire Safety Tips” published by NFPA.

WARNING: To reduce the risk of  re or electrical shock,

do not use this fan with any solid-state speed control device.

WARNING: Do not operate any fan with a damaged cord or plug.

Discard fan or return to an authorized service facility for examina-

tion and/or repair.

READ AND SAVE THESE INSTRUCTIONS

Table of Contents

Tools and Parts

Tools and Parts 2

Dimensions and Clearances 4

Electrical Requirements 4

Ducting Options 5

Installation instructions 5

Mounting the Hood 7

Electrical Connection 8

Description of the Hood 8

Range Hood Care 9

WARRANTY 11

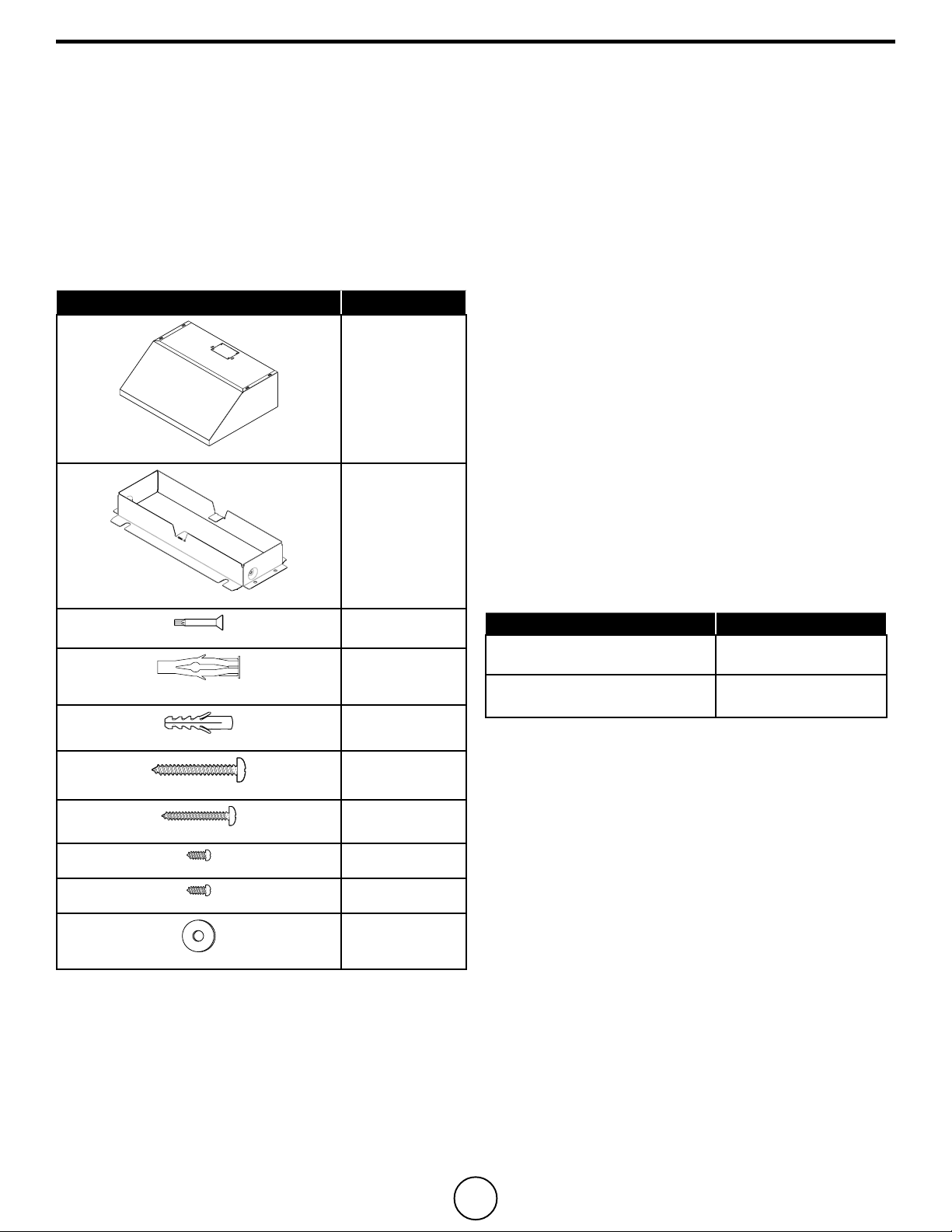

Parts supplied

Removing the packaging

I CAUTION!

Remove carton carefully, wear gloves to protect against sharp

edges.

I WARNING!

Remove the protective lm covering the product before putting

into operation.

• Hood assembly with blower and LED lamps already installed.

• Hardware bag with:

Part Qty

Hood assembly

Rectangular duct 31⁄4” x 10” (8.3 x 25.4 cm)

Torx 20 adapter

10x50 mm wall anchors

8x40 mm wall anchors

Security screws 5.4x75 mm

Security screws 5x45 mm

Security screws 4.5x13 mm

Mounting screws 4x8 mm

6.4x18 mm washers

Tools/Materials required

• Level

• Drill with 1¼” (3.0 cm),

⁄8” (3.0 mm), and

⁄16” (4,8 mm)

drill bits

• Pencil

• Wire stripper or utility knife

• Tape measure or ruler

• Pliers

• Caulking gun and weatherproof caulking compound

• Vent clamps

• Jigsaw or keyhole saw

• Metal snips

• Screwdriver

Flat-blade

Phillips screwdriver

Parts needed

• Home power supply cable

• ½” (12.7 mm) UL listed or CSA approved strain relief

• 3 UL listed wire connectors

For vented installations, you will also need:

• 1 wall or roof cap

• Metal vent system

Parts not supplied

Optional Accessories

Kit # Part

CFM Reduction Kit KIT02748

Recirculating Kit KIT02770

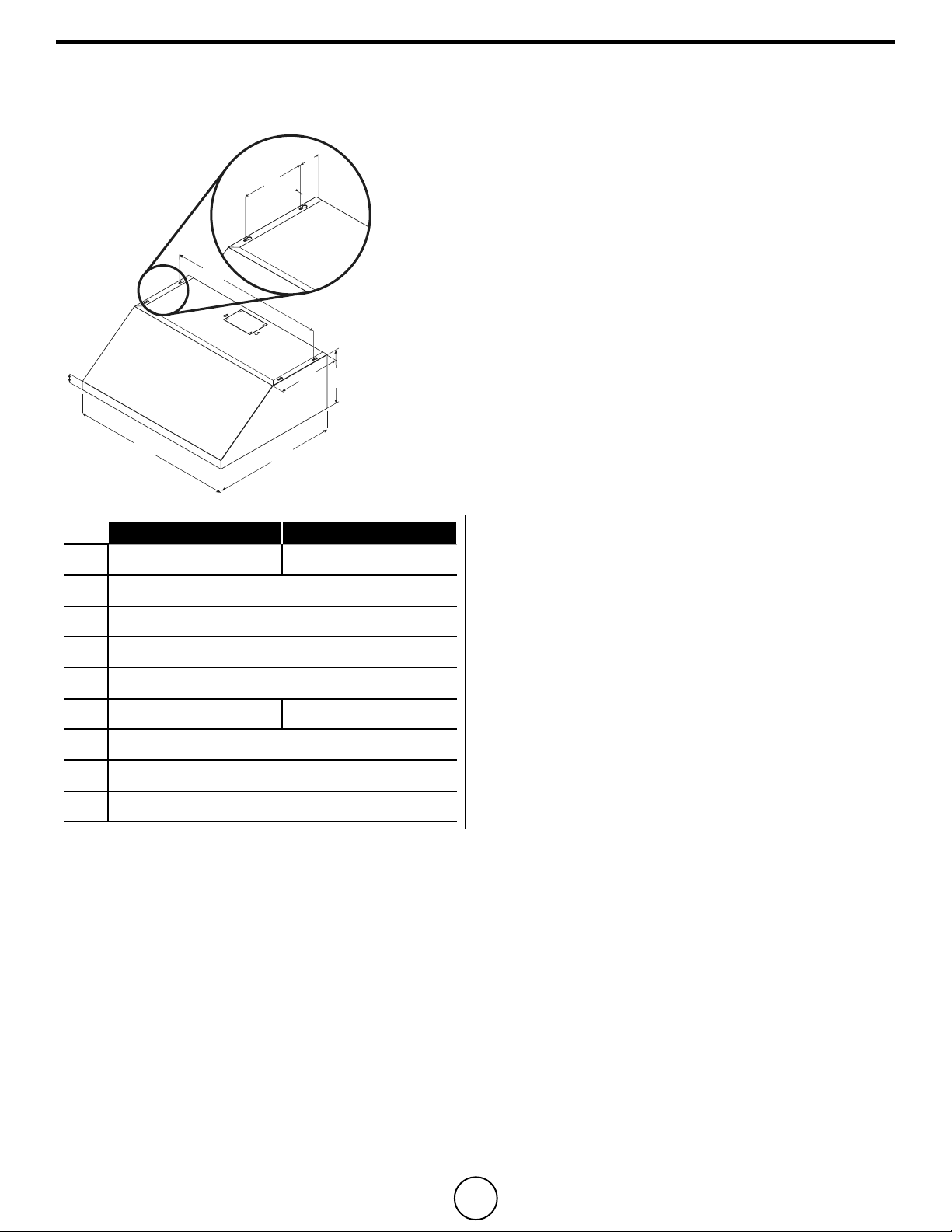

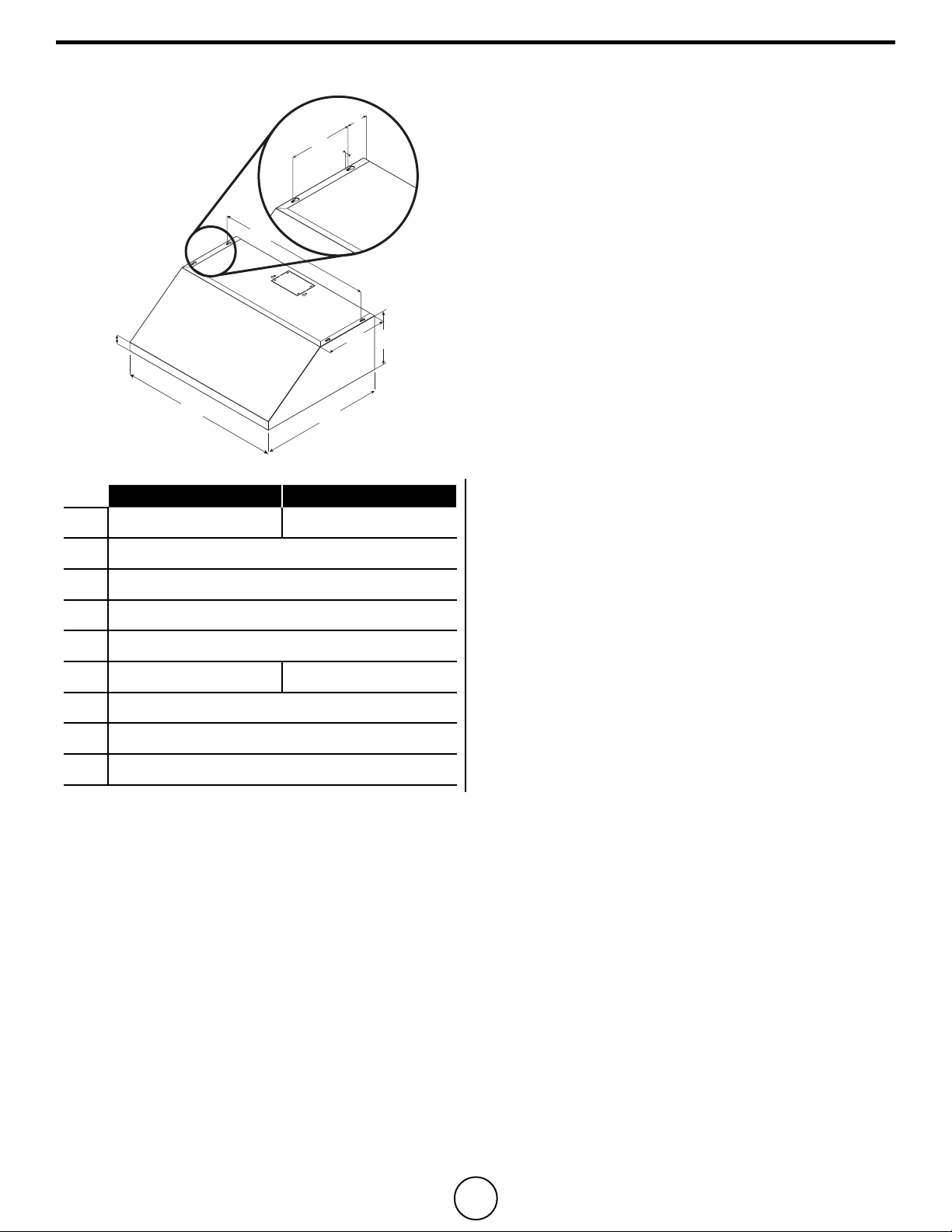

Dimensions and

Clearances

ASG430SSB ASG436SSB

A 30” (76 cm) 36” (91.54 cm)

B 23” (58.4 cm)

C 10” (25.4 cm)

D 11

⁄16” (29.7 cm)

E 2

⁄16” (5.5 cm)

F 29” (73.3 cm) 35”(88.9 cm)

G 7

⁄2” (19 cm)

H 2

⁄16” (6.5 cm)

⁄8” (1 cm)

Electrical Requirements

IMPORTANT

Observe all governing codes and ordinances.

It is the customer’s responsibility:

• To contact a qualied electrical installer.

• To assure that the electrical installation is adequate and

inconformance with National Electrical Code, ANSI/

NFPA 70— latest edition*, or CSA Standards C22.1-94,

CanadianElectrical Code, Part 1 and C22.2 No.0-M91 - latest

edition** and all local codes and ordinances.

• If codes permit and a separate ground wire is used, it is

recommended that a qualied electrician determine that the

ground path is adequate.

• Do not ground to a gas pipe.

• Check with a qualied electrician if you are not sure range

hood is properly grounded.

• Do not have a fuse in the neutral or ground circuit.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

IMPORTANT

• Save Installation Instructions for electrical inspector’s use.

• The range hood must be connected with copper wire only.

• The range hood should be connected directly to the fused

disconnect (Or circuit breaker) box through metal electrical

conduit.

• Wire sizes must conform to the requirements of the National

Electrical Code ANSI/NFPA 70 — latest edition*, or CSA

Standards C22.1-94, Canadian Electrical Code Part 1 and

C22.2 No. 0-M91 - latest edition** and all local codes and

ordinances.

• A U.L.- or C.S.A.-listed conduit connector must be provided

at each end of the power supply conduit (at the range hood

and at the junction box).

BEFORE INSTALLING THE HOOD

1. For the most efcient air ow exhaust, use a straight run or as

few elbows as possible.

CAUTION: Vent unit to outside of building, only.

2. At least two people are necessary for installation.

3. Fittings material is provided to secure the hood to most types

of walls/ceilings, consult a Qualied Installer, check if they

perfectly t with your cabinet/wall.

4. Do not use ex ducting.

5. COLD WEATHER installations should have an additional back

draft damper installed to minimize backward cold air ow and

a nonmetallic thermal break to minimize conduction of outside

temperatures as part of the ductwork. The damper should be

on the cold air side of the thermal break. The break should be

as close as possible to where the ducting enters the heated

portion of the house.

6. Make up air: Local building codes may require the use of

Make-Up Air Systems when using Ducted Ventilation Systems

greater than specied CFM of air movement. The specied

CFM varies from locale to locale. Consult your HVAC

professional for specic requirements in your area.

Ducting Options

CFM reduction kit

If required or desired this hood is to be used only in conjunction

with CFM reduction kit model KIT02748.

Consult your HVAC professional and local building codes for

specic requirements in your area.

Closely follow the instructions set out in this manual.

All responsibility, for any eventual inconveniences, damages

or res caused by not complying with the instructions in this

manual, is declined.

This hood is factory set for venting through the roof (vertical

discharge) or wall (horizontal discharge). A 3

⁄4” x 10” (8.3 x

25.4 cm) rectangular duct system is needed for installation (not

included). The hood exhaust opening is 3

⁄4” x 10” (8.3 x 25.4

cm).

NOTE: Flexible vent is not recommended. Flexible vent

creates back pressure and air turbulence that greatly reduce

performance. Vent system can terminate either through the roof

or wall. To vent through a wall, a 90° elbow is needed.

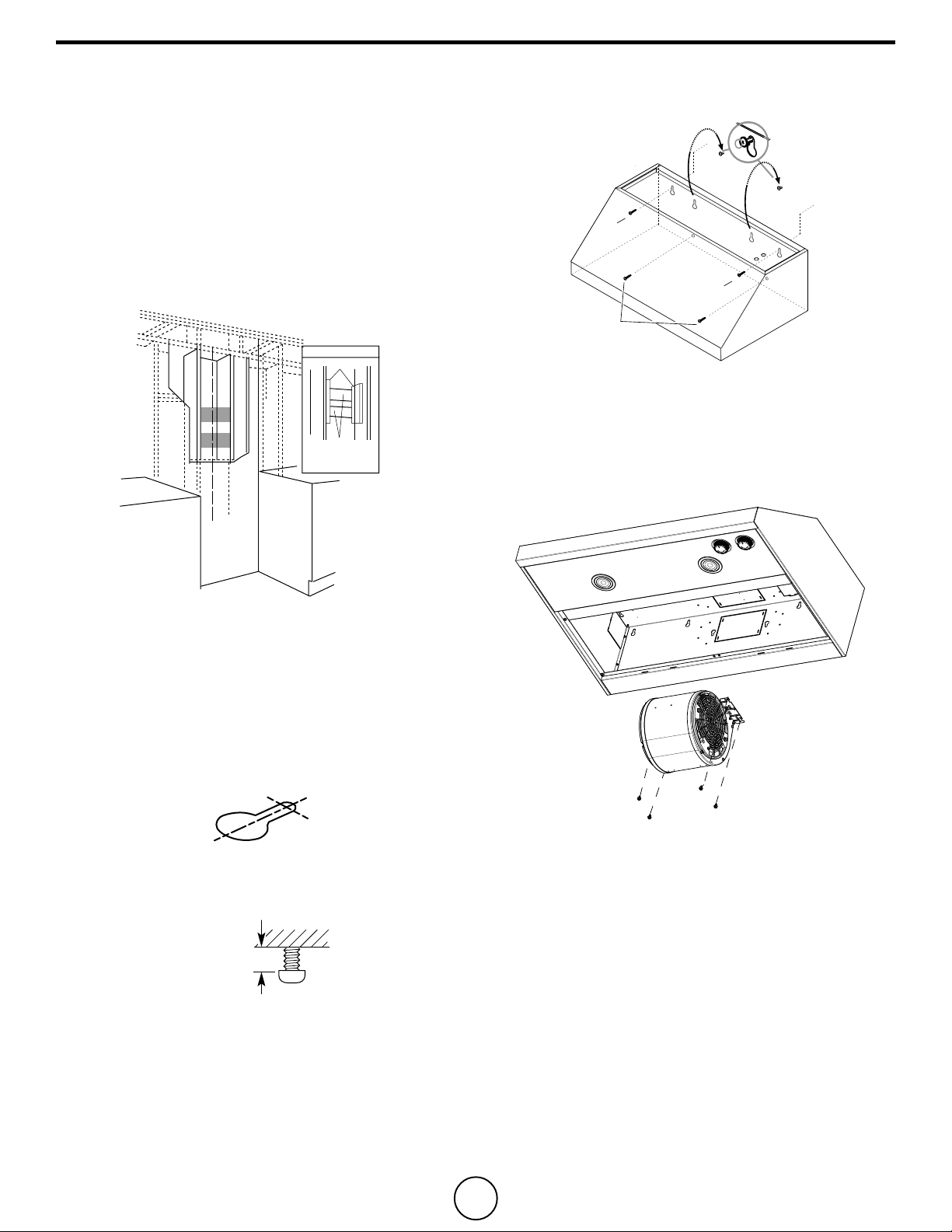

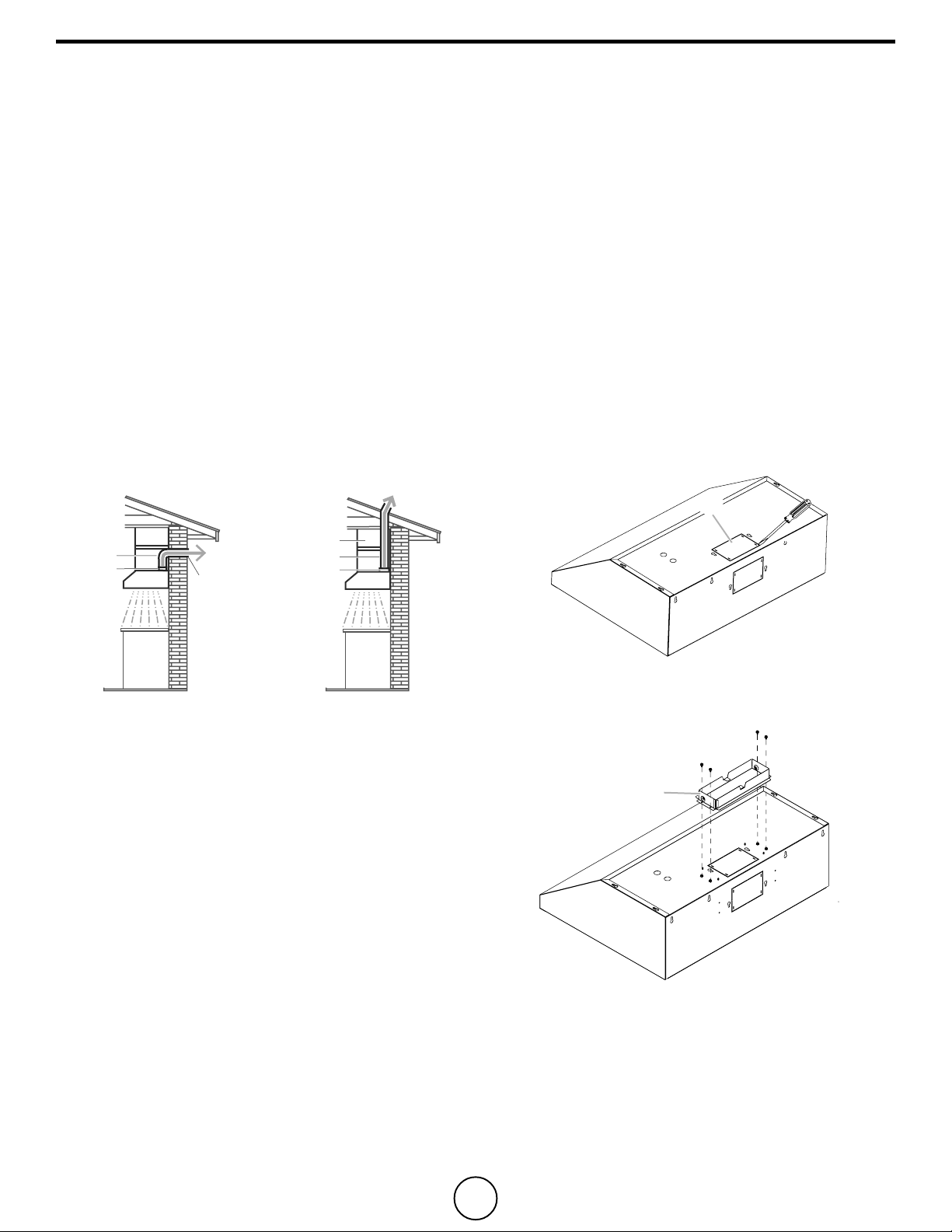

Vertical Discharge

Use a rectangular duct 3



⁄

” x 10” (8.3 x 25.4 cm) and a 3

⁄4” x

10” (8.3 x 25.4 cm) rectangular transition for discharge of fumes

to the outside.

A. 3

⁄4” x 10” (8.3 x 25.4 cm) rectangular

transition

B. 3

⁄4” x 10” (8.3 x 25.4 cm) duct

C. Cabinet

D. 90° elbow

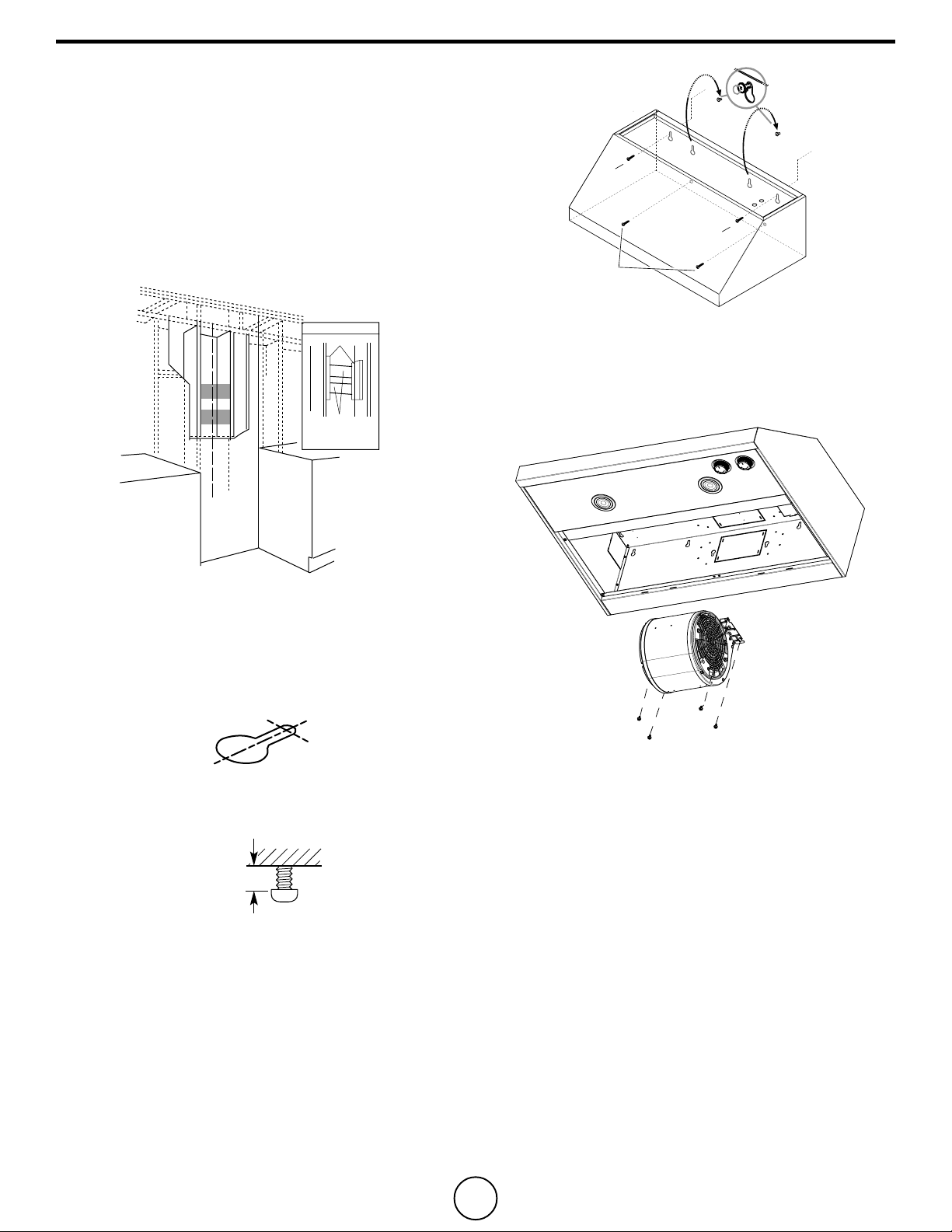

Preparation

Do not cut a joist or stud unless absolutely necessary. If a joist or

stud must be cut, then a supporting frame must be constructed.

Fittings material is provided to secure the hood to most types of

walls/ceilings.

However, a qualied technician must verify suitability of the

materials in accordance with the type of wall/ceiling.

Before making cutouts, make sure there is proper clearance

within the ceiling or wall for exhaust vent.

I CAUTION

Mount this hood so that the bottom edge is at 30” (76.2 cm)

minimum or 36” (91.4 cm) maximum above the cooking surface.

Household use, please, read installation manual for specic

application. Check your ceiling height and the hood height

maximum before you select your hood.

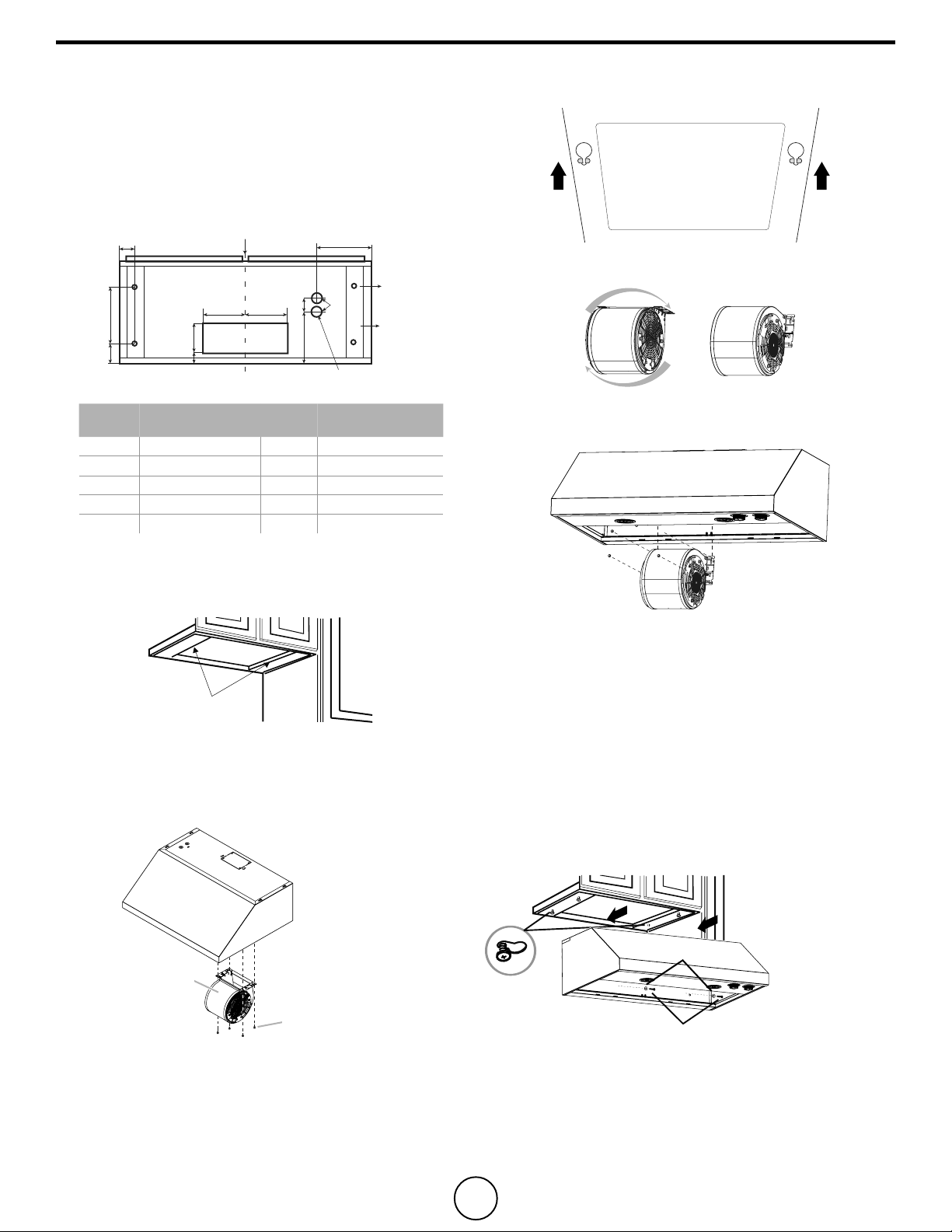

Installation instructions

Ducting version

After having chosen the vent option, proceed as follows:

• Prepare duct and conduit cut outs as needed.

• If possible, disconnect and move freestanding or slide-in range

from cabinet opening to provide easier access to rear wall.

• Otherwise put a thick, protective covering over countertop,

cooktop or range to protect from damage and debris. Select

a at surface for assembling the unit. Cover that surface with

a protective covering and place all canopy hood parts and

hardware in it.

• Determine and mark the centerline on the wall where the

canopy hood will be installed. Select a mounting height

comfortable for the user and mark on wall.

• Prepare duct and conduit cut outs as needed.

• Remove the duct knockouts using a at blade screwdriver

and a small hammer.

• Use the screwdriver by knocking out the pannel in similar

fashion to a scalpel.

Take care of sharp edges.

A. Vertical discharge

• Attach air exhaust transition over knockout opening with 4 -

4x8 mm screws.

A. Vertical discharge

NOTE: The exhaust adaptor/damper can be installed up to 1

inch on either side of the hood center to accommodate offcenter

ductwork. In extreme offcenter installations, one end of the duct

connector may need to be trimmed to clear the electrical cable

clamp.

Mark holes

Select the vent option that your installation will require and

proceed to that section:

Outside top exhaust

(Vertical duct– 3



⁄

”x 10” Rectangular)

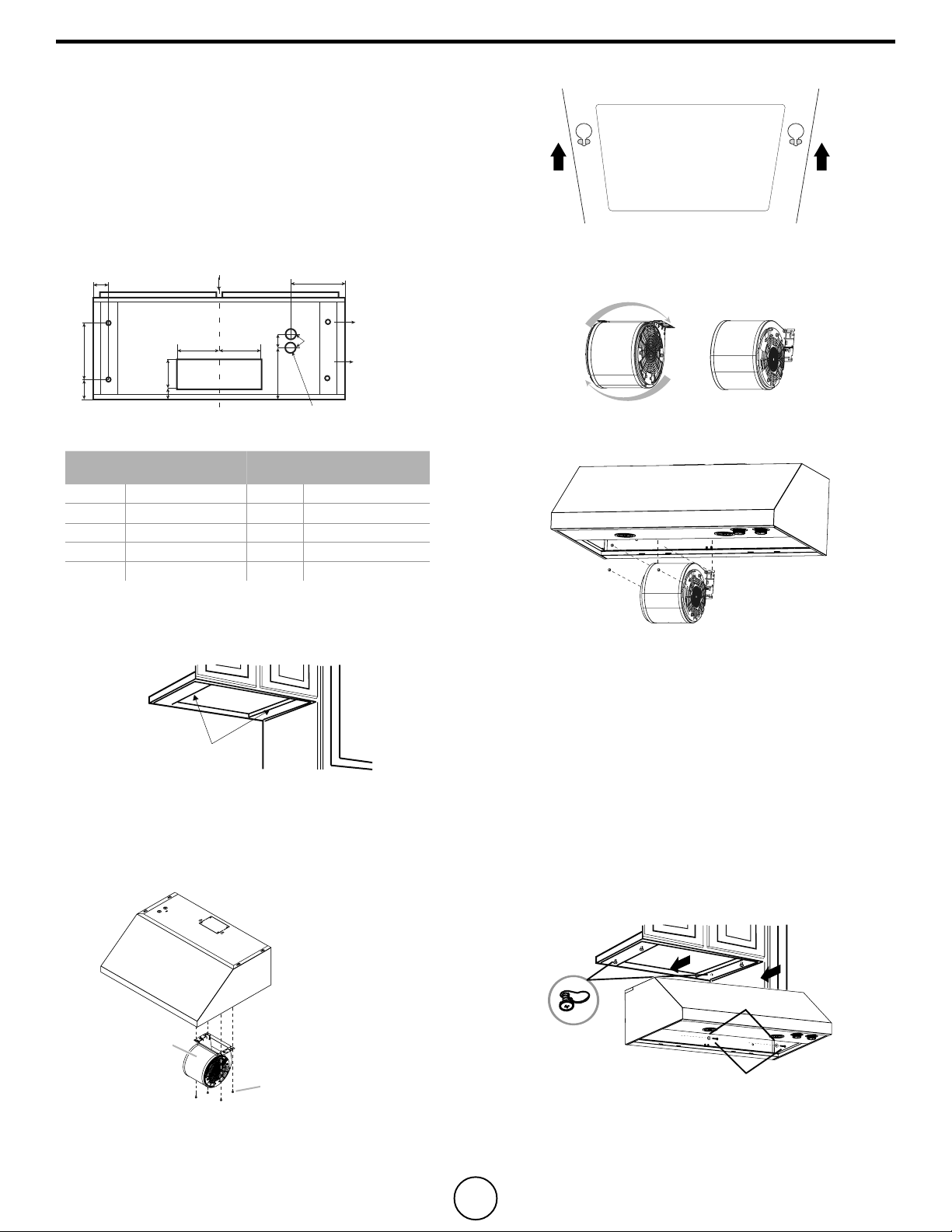

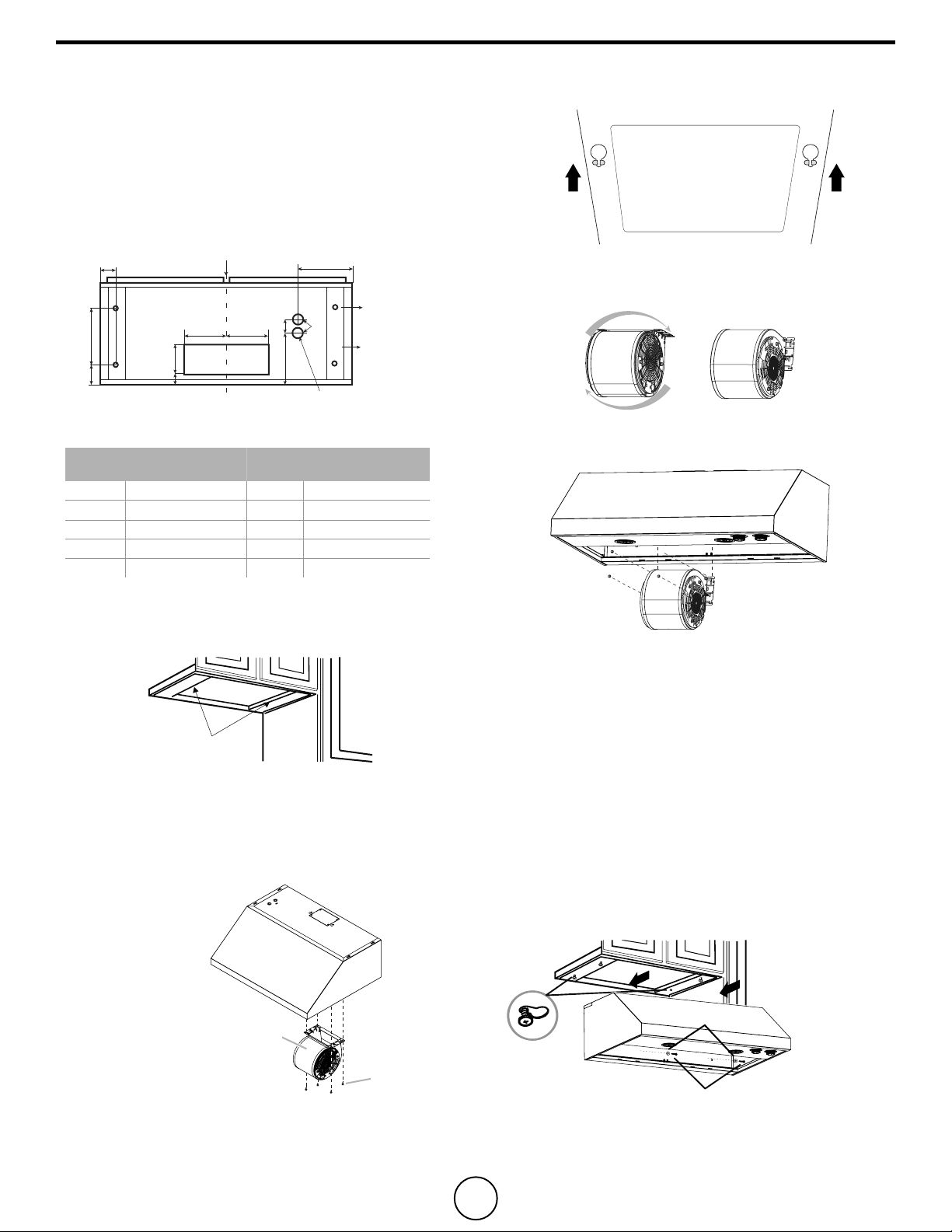

Use the mounting template and mark the locations on the

cabinet for ductwork, electrical wiring and keyhole screw slots.

It is recommended to make the marks before the cabinet’s

installation.

CENTER

LINE

Wiring access knockout

(cabinet bottom side)

Cabinet

front side

Mounting

screws (4)

Wood

shims

Vent

system hole

Cabinet

bottom side

DIM 30"

model

36"

model

DIM 30"

model

36"

model

⁄32” (1 cm) F

⁄8” (2 cm)

B 7

⁄2” (19 cm) G 2

⁄4” (7 cm)

C 2

⁄64” (6 cm) H 1

⁄8” (4.7 cm)

D 4

⁄64” (11 cm) I 5

⁄8” (15 cm)

E 5

⁄2” (14 cm) J 1” (2.54 cm)

For recessed bottom cabinet only

If the cabinets have front, side or back trim, make 2 wood shims

the width of the trim and attach them to the cabinet bottom

recess on both sides.

Wood shims

Blower Installation

1. Remove the grease lters.

2. Disconnect the blower harness from the hood.

3. Remove the blower mounting screws. Put the screws in a

safe place in order to use them again.

A. Blower

B. Blower screws

4. Set free the two blower springs from the top of the range

hood housing.

5. Cut the blower harness plastic and extend the wire.

6. Flip the blower base to the rear face of the range hood.

7. Insert the two blower springs to the top of the range hood

housing, secure it with the four mounting screws previously

released.

Cabinet Installation

NOTE: Your cabinet must be able to support at least 88 lb (40 kg).

1. Drive a mounting screw (from the hardware package) partway

into each center of the narrow neck of the keyhole slots

marked on the cabinet bottom.

2. Install the 4 - 4 x 8 mm mounting screws. Leave a

⁄4”

(6.4 mm) gap between the wall and the back of the screw

head to slide range hood into place

⁄4” (6.4 mm).

3. Fix the wiring conduit of the hood.

4. Slide the hood back against the cabinet. Tighten the

mounting screws. Be sure the screw heads are in the narrow

neck of the keyhole slot.

5. Drive 2 pieces of the selected security screws in the lower

security screws location (see the image below).

A. 4- 4x8 mm mounting screws

B. Round washers

C. Security screws

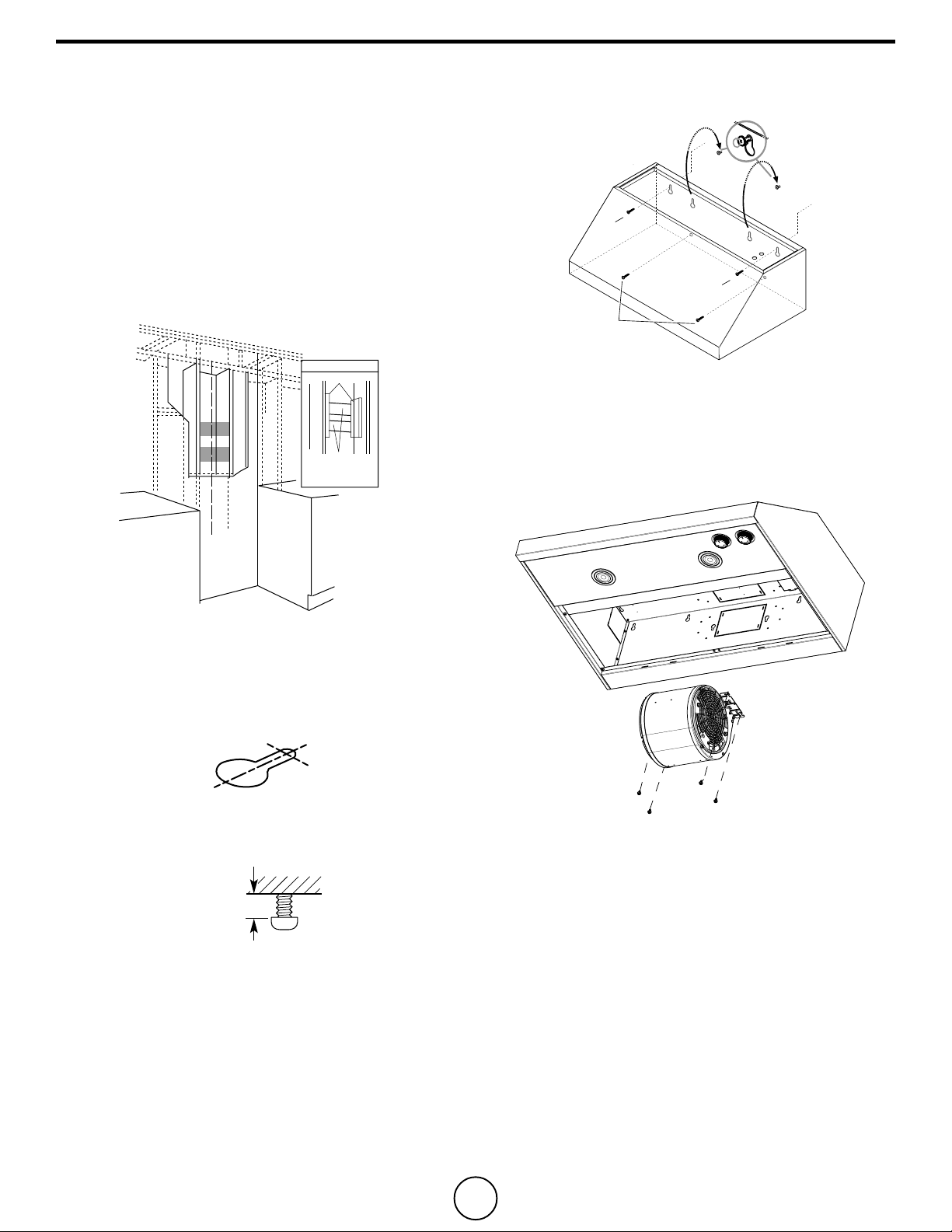

Wall Installation

Install framing for hood support

1. Mark the screw hole locations indicated in the “Outside rear

exhaust” gure.

2. If drywall is present, cut away enough drywall to expose

2 vertical studs at the indicated holes location. Install two

horizontal supports between two wall studs at the bottom and

upper mounting holes installation location.

3. The horizontal support must be ush with the room side of the

studs. Use cleats behind both sides of the support to secure

wall studs.

4. Reinstall drywall and renish.

View from rear

Mounting

Support

Centerline of

Installation

Space

IMPORTANT: Framing must be capable of

supporting 100 lbs.

Cleats

5. Cut holes at marked locations for duct and electrical wiring.

Mounting the Hood

1. Drive a mounting screw (from the hardware package) partway

into each center of the narrow neck of the keyhole slots

marked on the cabinet bottom or the wall’s support frame.

2. Install the 2 pieces of the selected screws on the mountings

screws location (see the image). Leave a

⁄4” (6.4 mm) gap

between the wall and the back of the screw head to slide

range hood into place.

⁄4”

(6.4 mm)

3. Fix the wiring conduit of the hood.

4. Slide the hood back against the wall. Tighten the mounting

screws. Be sure the screw heads are in the narrow neck of the

keyhole slot.

A. Mounting screws

B. Upper security screws (Wall Installation)

C. Lower security screws (Wall Installation)

5. Drive 2 pieces of the selected screws in the upper security

screws location (see the image above).

6. Drive 2 pieces of the selected screws in the lower security

screws location (see the image above).

7. Drive 2 pieces of the selected screws in the lower security

screws location (see the image below).

8. Connect Ductwork to hood.

Electrical Connection

WARNING: Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

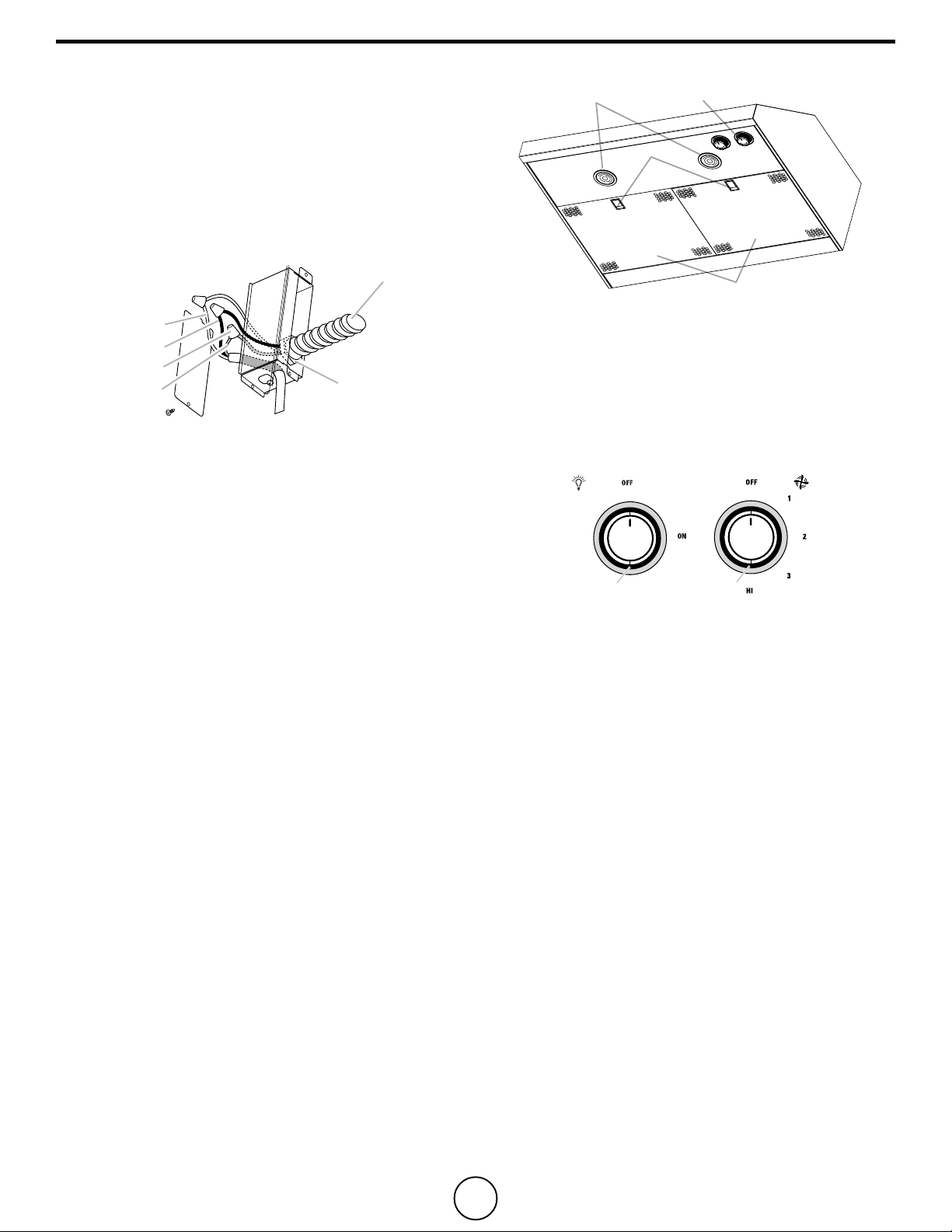

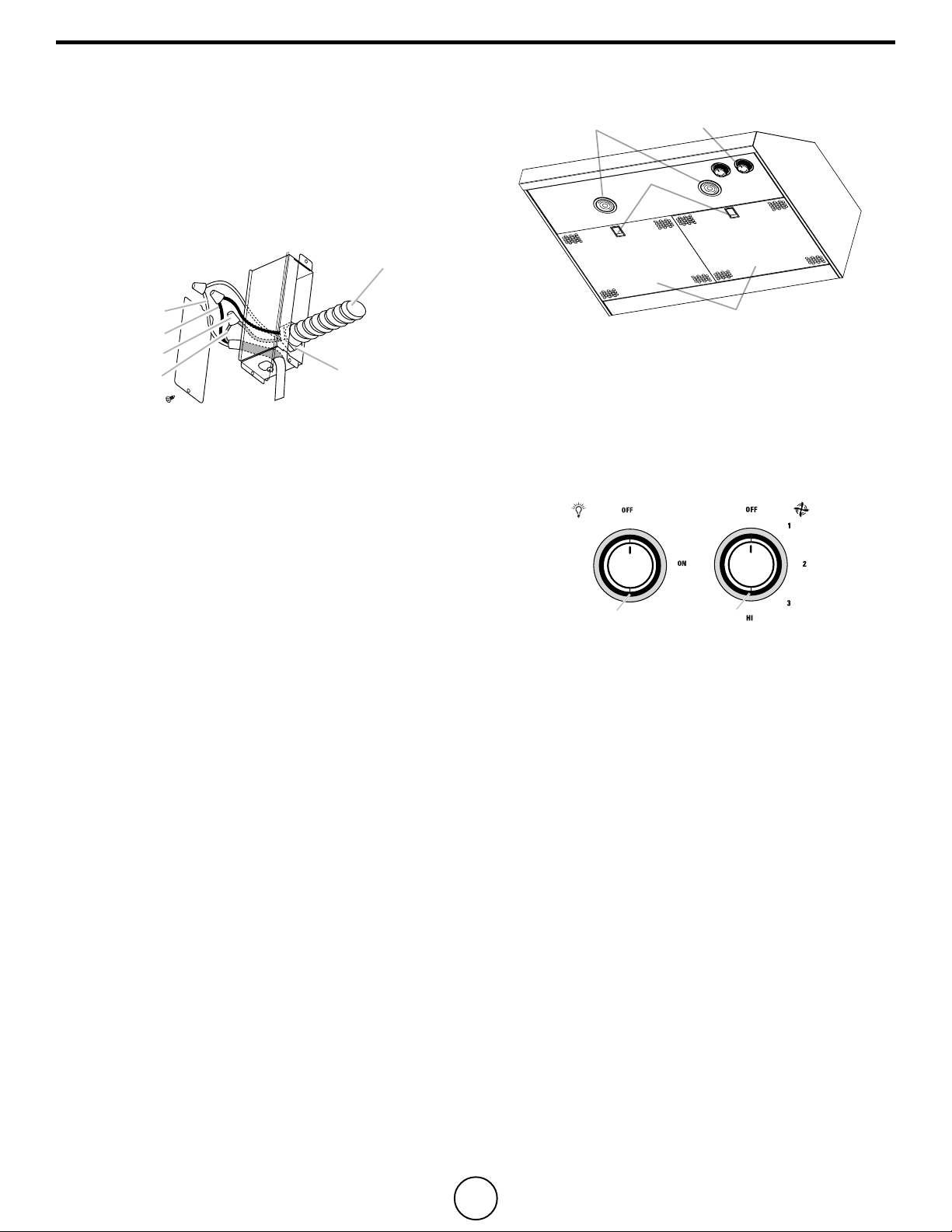

• Remove the knockout and the Junction box cover and install

the conduit connector (cULus listed) in junction box.

A. White wires

B. Black wires

C. UL listed wire connector

D. Green (or bare) and yellow-green ground

wire

E. Home power supply cable

F. UL listed or CSA approved

⁄2” strain relief

• Run 3 wires; black white and green, according to the National

Electrical Code and local codes and ordinances, in

⁄2” conduit

from service panel to junction box.

WARNING: Electrical Shock Hazard

Electrically ground blower.

Connect ground wire to green and yellow ground wire in

terminal box. Failure to do so can result in death or electrical

shock.

• Connect black wire from service panel to black or red in

junction box, white to white and green to green-yellow.

• Close and secure junction box cover.

Complete Installation

Replace lters.

Check operation of the hood.

If range hood does not operate:

• Check that the circuit breaker is not tripped or the house fuse

blown.

• Disconnect power supply. Check that the wiring is correct.

To get the most efcient use from your new range hood, read the

"Maintenance" section.

Keep your Installation Instructions and Use and Care Guide close

to range hood for easy reference.

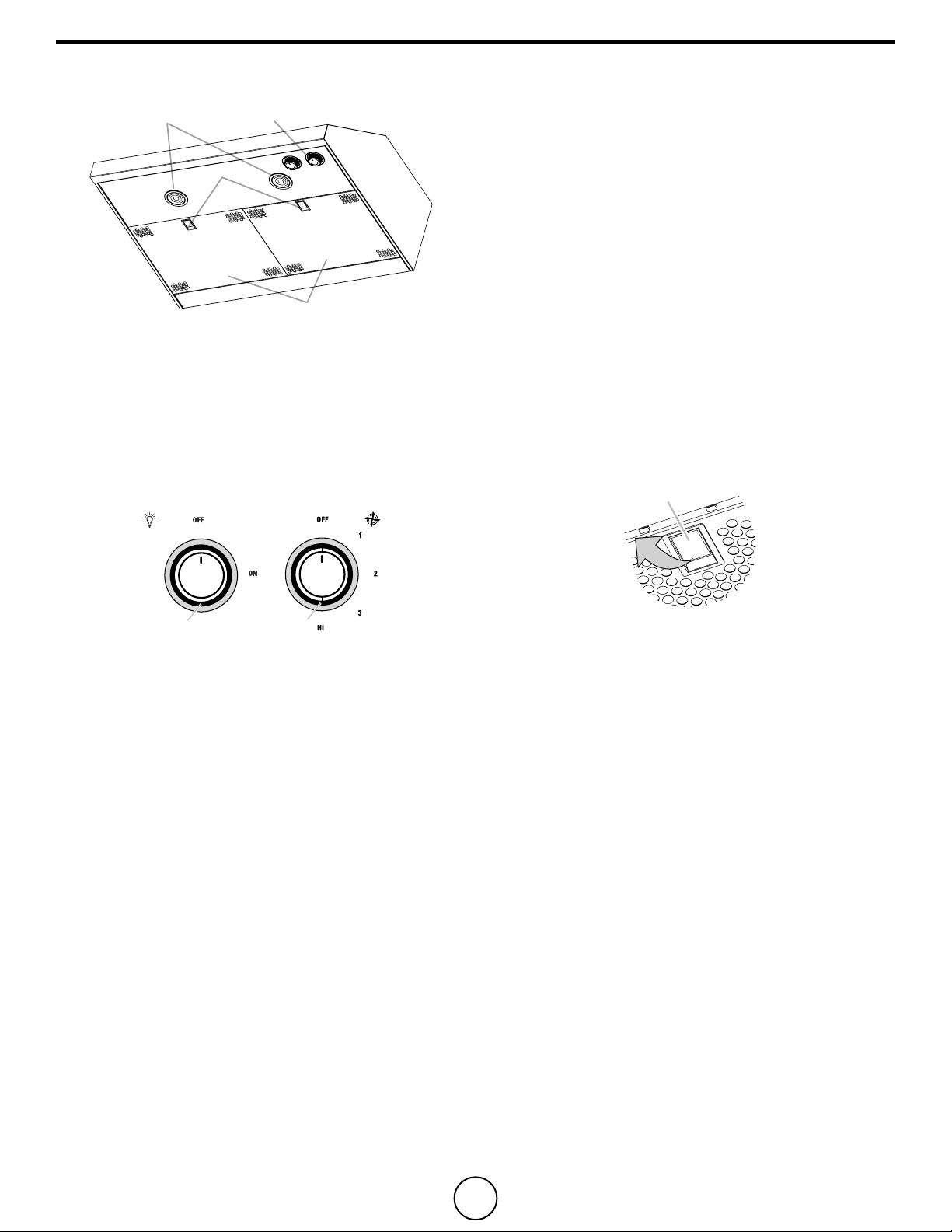

Description of the Hood

1. Blower and light controls

2. LED lamps

3. Grease ﬁlter handle

4. Grease ﬁlter

Control

The range hood is designed to remove smoke, cooking vapors

and odors from the cooktop area. For best results, start the hood

before cooking and allow it to operate several minutes after

the cooking is complete to clear all smoke and odors from the

kitchen.

A. Lamp Knob B. Motor Knob

Lamp Performance

1. Turn the knob to position "ON" to turn the lights on.

2. Turn the knob to the "OFF" position to turn the lights off.

Motor Performance

1. Turn the knob to position "1" to turn the hood on.

2. Turn the control to the desired speed.

3. Turn the control to the "HI" position to obtain maximum power

for your hood.

4. Turn the knob to the "OFF" position to turn your hood off.

Range Hood Care

Cleaning

Do not spray cleaners directly to the control while cleaning the

Hood. The cooker hood should be cleaned regularly (at least with

the same frequency with which you carry out maintenance of

the grease lters) internally and externally. Clean using the cloth

dampened with neutral liquid detergent. Do not use abrasive

products. Do not use chlorine base cleaners.

DO NOT USE ALCOHOL.

WARNING

Failure to carry out the basic cleaning recommedations of the

cooker hood and replacement of the lters may cause re risks.

Therefore, we recommend observing these instructions.

The manufacturer declines all responsibility for any damage to

the motor or any re damage linked to inappropiate maintenance

or failure to observe the above safety recommendations.

Aluminum Grease Filter:

• Remove the lter by pulling the spring outwards release handle

and then take out the lter.

A. Spring release handle

• Wash aluminum grease lters as needed in dishwasher or hot

detergent solution.

• Reinstall the lter by making sure the spring release handles

are toward the front. Insert aluminum lter into upper track.

• Push in spring release handle.

• Push up on aluminum lter and release handle to latch into

place.

Replacing a LED Lamp

The LED lights are replaceable by a service technician only. See

the service contact information in the next page.

WARRANTY

Parts and Service Warranty:

For the period of one year from the date of the original purchase, we will provide free of charge, non consumable parts or components

that failed due to manufacturing defects. During this one year limited warranty, we will also provide, free of charge, all labor and in-

home service to replace the defective part.

What is Not Covered:

• Damage to the product caused by  oods, act of God,  re and accidents.

• Damage caused after delivery.

• House fuses replacement or resetting of circuit breakers.

• Service trips to your home to teach you how to use or install the product.

• Light bulbs, metal, carbon  lters and the other consumable parts.

• The natural wear of  nish, and wear due to improper maintenance, use of corrosive and abrasive cleaning

products, pads, and oven cleaner products.

This warranty will be voided when:

• Product damaged due to improper installation and failure to follow installation instructions, delivery or maintenance.

• Incidental or consequential damage caused by possible defects with this appliance.

• Alteration or modi cation of the Product which may cause in damage to the Product, or failure to operate it

in accordance with speci cations.

• Damage because of improper connection with equipment of other manufacturers.

• Failure of the product if it is negligence, abused, misused, or used for other than the intended purpose or used commercially.

• Improper repair, modi cation or servicing of the Product performed by third parties other than Authorized Agents.

Who is Covered:

This warranty is extended to the original purchaser for products purchased for ordinary home use in the 48 mainland states, Hawaii,

Washington D.C. Alaska, Guam, Puerto Rico and the Virgin Islands.

This warranty is non-transferable and applies only to the original purchaser and does not extend to subsequent

owners of this product. This warranty is made expressly in lieu of all other warranties, expressed or implied,

including, but not limited, any implied warranty of merchantability or  tness for a particular purpose, and all other

obligations on the part of Elicamex, provided, however, that if the disclaimer of implied warranties is ineffective under applicable law,

the duration of any implied warranties arising by operation of law shall be limited to 1 (one) year from the date of original purchase at

retail or such longer period as may be required by applicable law.

This warranty does not cover any special, incidental and/or consequential damages, nor loss of pro ts, suffered by

the original purchaser, its customers and/or the users of the Product.

Have your product proof of purchase with date ready for warranty issues.

Or write to:

Who to contact

To obtain service under warranty or for any service related question, please visit the support section on the website below:

www.elica.com

Have your product proof of purchase with date ready for warranty issues.

TO OBTAIN SERVICE UNDER WARRANTY:

or any Service Related Questions, please call:

1-888-732-8018

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

TO OBTAIN SERVICE UNDER WARRANTY: You must present proof of original purchase date.

Please keep a copy of your dated proof of purchase (sales slip) in order to obtain service under warranty.

WARRANTY

APPROUVÉ COMME APPAREIL DOMESTIQUE

POUR UNE UTILISATION RÉSIDENTIELLE SEULEMENT

LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES

VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET AVANT

DE COMMENCER.

L’INSTALLATION DE L’APPAREIL DOIT RESPECTER TOUS

LES CODES EN VIGUEUR.

IMPORTANT: Conservez ces instructions a n de pouvoir les

remettre à l’inspecteur-électricien de votre région.

INSTALLATEUR: Veuillez laisser ces instructions avec l’appareil

pour le propriétaire.

PROPRIÉTAIRE:Veuillez conserver ces instructions pour

pouvoir vous y référer plus tard.

Avertissement de sécurité: Coupez l’alimentation du circuit

dans le panneau électrique et verrouillez le panneau avant de

raccorder les  ls de cet appareil

Requirement 120 VAC, 60 Hz. 15 or 20 A Branch Circuit

Sommaire

Outils et Pièces 14

Dimensions et Dégagement 15

Spécications Électriques 15

Options de Conduits 16

Instructions d'installation 16

Montage du capot 18

Connexion électrique 19

Installation complète 19

Description de la Hotte 19

GARANTIE 22

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE D’INCENDIE,

CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS,

RESPECTER LES INSTRUCTIONS SUIVANTES:

■ Utiliser cet appareil uniquement dans les applications envisagées

par le fabricant. Pour toute question, contacter le fabricant.

■ Avant d’entreprendre un travail d’entretien ou de nettoyage,

interrompre l’alimentation de la hotte au niveau du tableau

de disjoncteurs, et verrouiller le tableau de disjoncteurs pour

empêcher tout rétablissement accidentel de l’alimentation du

circuit. Lorsqu’il n’est pas possible de verrouiller le tableau de

disjoncteurs, placer sur le tableau de disjoncteurs une

étiquette d’avertissement proéminente interdisant le

rétablissement de l’alimentation.

■ Tout travail d’installation ou câblage électrique doit être réalisé

par une personne quali ée, dans le respect des prescriptions

de tous les codes et normes applicables, y compris les codes du

bâtiment et de protection contre les incendies.

■ Une source d’air de débit suf sant est nécessaire pour le

fonctionnement correct de tout appareil à gaz (combustion et

évacuation des gaz à combustion par la cheminée), pour

qu’il n’y ait pas de re ux des gaz de combustion. Respecter

les directives du fabricant de l’équipement de chauffage et

les prescriptions des normes de sécurité - comme celles

publiées par la National Fire Protection Association (NFPA)

et l’American Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE), et les prescriptions des

autorités réglementaires locales.

■ Lors d’opérations de découpage et de perçage dans un mur

ou un plafond, veiller à ne pas endommager les câblages

électriques ou canalisations qui peuvent s’y trouver.

■ Les ventilateurs d’évacuation doivent toujours décharger l’air

à l’extérieur.

MISE EN GARDE: Cet appareil est conçu uniquement pour la

ventilation générale. Ne pas l’utiliser pour l’extraction de matières

ou vapeurs dangereuses ou explosives.

MISE EN GARDE: Pour minimiser le risque d’incendie et évacuer

adéquatement les gaz, veiller à acheminer l’air aspiré par un

conduit jusqu’à l’extérieur - ne pas décharger l’air aspiré dans un

espace vide du bâtiment comme une cavité murale, un plafond,

un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE D’INCENDIE,

UTILISER UNIQUEMENT DES CONDUITS MÉTALLIQUES.

AVERTISSEMENT: Ne pas utiliser un ventilateur avec un cordon

ou une  che endommagé. Jeter ventilateur ou retourner à un cen-

tre de service autorisé pour examen et / ou réparation.

AVERTISSEMENT: POUR MINIMISER LE RISQUE D’UN FEU DE

GRAISSE SUR LA CUISINIÈRE:

■ Ne jamais laisser un élément de surface fonctionner à

puissance de chauffage maximale sans surveillance. Un

renversement/débordement de matière graisseuse pourrait

provoquer une in ammation et la génération de fumée. Utiliser

une puissance de chauffage moyenne ou basse pour le

chauffage d’huile.

■ Veiller à toujours faire fonctionner le ventilateur de la hotte lors

de la cuisson avec une puissance de chauffage élevée ou lors

de la cuisson d’un mets à  amber (à savoir crêpes Suzette,

cerise jubilée, steak au poivre  ambé).

■ Nettoyer fréquemment les ventilateurs d’extraction. Veiller à

ne pas laisser la graisse s’accumuler sur les surfaces du

ventilateur ou des  ltres.

■ Utiliser toujours un ustensile de taille appropriée. Utiliser

toujours un ustensile adapté à la taille de l’élément chauffant.

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT

D’UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER LES

RECOMMANDATIONS SUIVANTES:

■ Placer sur le récipient un couvercle bien ajusté, une tôle à

biscuits ou un plateau métallique POUR ÉTOUFFER LES

FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER LES

BRÛLURES. Si les  ammes ne s’éteignent pas immédiatement,

ÉVACUER LA PIÈCE ET APPELER LES POMPIERS.

■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMMÉ

- vous risquez de vous brûler.

■ NE PAS UTILISER D’EAU, ni un torchon humide - ceci

pourrait provoquer une explosion de vapeur brûlante.

■ Utiliser un extincteur SEULEMENT si:

• Il s’agit d’un extincteur de classe ABC, dont on connaît

le fonctionnement.

• Il s’agit d’un petit feu encore limité à l’endroit où il s’est

déclaré.

• Les pompiers ont été contactés.

• YIl est possible de garder le dos orienté vers une sortie

pendant l’opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas

d’incendie de cuisine publiés par la NFPA.

AVERTISSEMENT: Pour réduire le risque d’incendie ou de choc

électrique, ne pas utiliser ce ventilateur avec un quelconque

dispositif de réglage de la vitesse à semiconducteurs.

LIRE ET CONSERVER CES INSTRUCTIONS

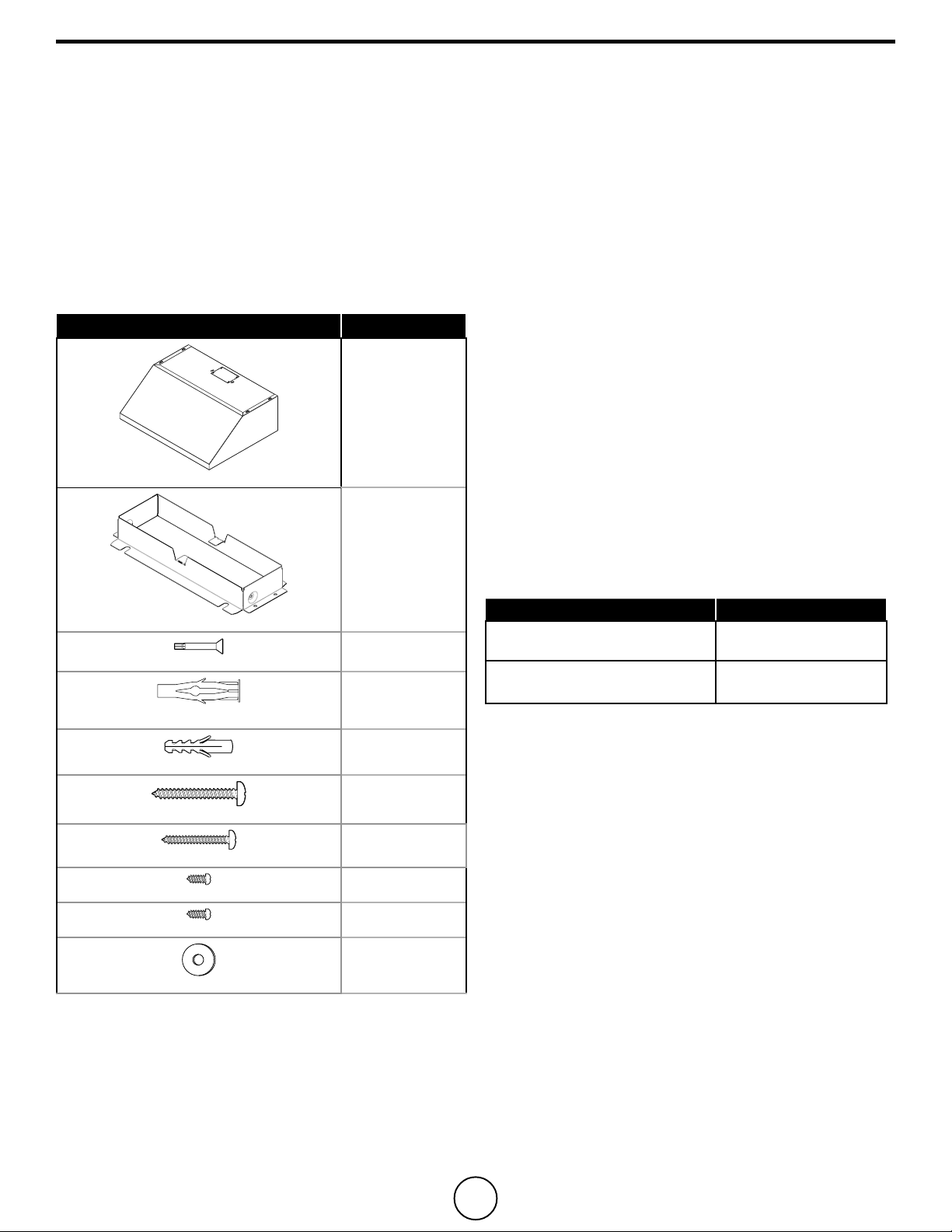

Outils et Pièces

Pièces Fournies

Enlever l’emballage

ATTENTION

Enlever délicatement le carton, Porter des gants pour se protéger

des bords coupants.

AVERTISSEMENT

Retirez le lm de protection qui recouvre le produit avant de le

mettre en service.

• Ensemble de la hotte avec le ventilateur et les lampes LED

déjà installés.

• Sac de matériel avec:

Pièce Quantité

Montage de la hotte

Conduit rectangulaire 3 1⁄4" x 10"

(8,3 x 25,4 cm)

Adaptateur Torx 20

Ancres murales 10x50 mm

Ancres murales 8x40 mm

5.4x75 mm

5x45 mm

4.5x13 mm

4x8 mm

Ancres murales 6,4x18 mm

Outils nécessaires

• Niveau

• Perceuse avec forets de 1¼” (3.2 cm),

⁄8” (3.2 mm), y

⁄16” (4,8

mm)

• Crayon

• Pince à dénuder ou couteau utilitaire

• Mètre-ruban ou règle

• Pince

• Pistolet à calfeutrage et composé de calfeutrage résistant aux

intempéries

• Brides de conduit

• Scie sauteuse ou scie à guichet

• Cisaille de ferblantier

• Tournevis

Lame plate

Phillips (Pozidrive)

Pièces nécessaires

• Câble d’alimentation électrique du domicile

• Serre-câble de 1/2” (12,7 mm) (homologation UL ou CSA)

• 3 connecteurs de ls homologués UL

Pour les installations avec décharge à l’extérieur, il vous

faudra aussi:

• 1 bouche de décharge (décharge à travers le mur ou à travers

le toit)

• Circuit d’évacuation métallique

Pièces non fournies

Accessoires Optionnel

Kit # Part

CFM Reduction Kit KIT02748

Recirculating Kit KIT02770

Dimensions et Dégagement

ASG430SSB ASG436SSB

A 30” (76 cm) 36” (91,54 cm)

B 23” (58,4 cm)

C 10” (25,4 cm)

D 11

⁄16” (29,7 cm)

E 2

⁄16” (5,5 cm)

F 29” (73,3 cm) 35”(88,9 cm)

G 7

⁄2” (19 cm)

H 2

⁄16” (6,5 cm)

⁄8” (1 cm)

Spécications Électriques

IMPORTANT

Observer les dispositions de tous les codes et règlements en

vigueur.

C'est la responsabilité du client :

• Contacter un installateur électrique qualié.

• Pour s'assurer que l'installation électrique est adéquate

et conforme au Code national de l'électricité, ANSI/NFPA

70 - dernière édition*, ou aux normes CSA C22.1-94, Code

canadien de l'électricité, Partie 1 et C22.2 No.0-M91 -

dernière édition** et à tous les codes et ordonnances locaux.

• Si les codes le permettent et qu'un l de terre séparé est

utilisé, il est recommandé qu'un électricien qualié détermine

que le chemin de terre est adéquat.

• Ne pas mettre à la terre sur un tuyau de gaz.

• Vériez auprès d'un électricien qualié si vous n'êtes pas sûr

que la hotte est correctement mise à la terre.

• Ne pas avoir de fusible dans le circuit neutre ou de terre.

Une copie des normes du code ci-dessus peut être obtenue

auprès de :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

IMPORTANT

• Conservez les instructions d'installation à l'usage de

l'inspecteur des installations électriques.

• La hotte doit être raccordée avec un l de cuivre uniquement.

• La hotte doit être connectée directement à la boîte de

déconnexion à fusible (ou disjoncteur) par un conduit

électrique métallique.

• La taille des ls doit être conforme aux exigences du National

Electrical Code ANSI/NFPA 70 - dernière édition*, ou aux

normes CSA C22.1-94, Code canadien de l'électricité Partie 1

et C22.2 No. 0-M91 - dernière édition** et à tous les codes et

ordonnances locaux.

• Un connecteur de conduit répertorié U.L. ou C.S.A. doit être

fourni à chaque extrémité du conduit d'alimentation (à la hotte

et à la boîte de jonction).

AVANT D´INSTALLER VOTRE HOTTE

1. Pour une évacuation du ux d'air la plus efcace possible,

utilisez un parcours droit ou le moins de coudes possible.

ATTENTION: Ventilez l'unité à l'extérieur du bâtiment,

uniquement.

2. Au moins deux personnes sont nécessaires pour

l'installation.

3. Le matériel de xation est fourni pour xer la hotte à la plupart

des types de murs/plafonds, consultez un installateur qualié,

vériez s'il s'adapte parfaitement à votre armoire/mur.

4. N'utilisez pas de conduits exibles.

5. Les installations par TEMPS FROID doivent être équipées

d'un registre de contre-tirage supplémentaire pour minimiser

le retour de l'air froid et d'une coupure thermique non

métallique pour minimiser la conduction des températures

extérieures dans les conduits. Le registre doit se trouver du

côté de l'air froid de la coupure thermique. La coupure doit

être aussi proche que possible de l'endroit où les conduits

pénètrent dans la partie chauffée de la maison.

6. Air d'appoint : Les codes du bâtiment locaux peuvent exiger

l'utilisation de systèmes d'air d'appoint lors de l'utilisation de

systèmes de ventilation à conduits dont le mouvement d'air

est supérieur au CFM spécié. Le CFM spécié varie d'une

localité à l'autre. Consultez votre professionnel du CVC pour

connaître les exigences spéciques de votre région.

Options de Conduits

Kit de réduction CFM

Si nécessaire ou souhaité, cette hotte doit être utilisée

uniquement en conjonction avec le kit de réduction CFM modèle

KIT02748.

Consultez votre professionnel du CVC et les codes de

construction locaux pour connaître les exigences spéciques de

votre région.

Suivez scrupuleusement les instructions de ce manuel.

Toute responsabilité pour d'éventuels inconvénients, dommages

ou incendies causés par le non-respect des instructions de ce

manuel est déclinée.

Cette hotte est réglée en usine pour une évacuation par le toit

(évacuation verticale) ou par le mur (évacuation horizontale).

Un système de conduit rectangulaire de 31⁄4" x 10" (8,3 x 25,4

cm) est nécessaire pour l'installation (non inclus). L'ouverture

d'évacuation de la hotte est de 31⁄4" x 10" (8,3 x 25,4 cm).

NOTE: Les conduits exibles ne sont pas recommandés. L'évent

exible crée une contre-pression et des turbulences d'air qui

réduisent considérablement les performances. Le système

d'évent peut se terminer soit par le toit, soit par un mur. Pour

ventiler à travers un mur, un coude de 90° est nécessaire.

Décharge Verticale

Utilisez un conduit rectangulaire de 3⁄

" x 10" (8,3 x 25,4 cm) et

une transition rectangulaire de 3⁄

" x 10" (8,3 x 25,4 cm) pour

l'évacuation des fumées vers l'extérieur.

A. Transition rectangulaire de 31⁄4" x 10"

(8,3 x 25,4 cm)

B. Gaine de 3⁄

" x 10" (8,3 x 25,4 cm)

C. Cabinet

D. Coude à 90

Préparation

Ne coupez pas une solive ou un montant à moins que cela ne

soit absolument nécessaire. Si une solive ou un montant doit être

coupé, il faut construire un cadre de support.

Le matériel de xation est fourni pour xer la hotte à la plupart

des types de murs/plafonds.

Toutefois, un technicien qualié doit vérier l'adéquation des

matériaux en fonction du type de mur/plafond.

Avant de faire des découpes, assurez-vous qu'il y a un

dégagement approprié dans le plafond ou le mur pour le conduit

d'évacuation.

I ATTENTION

Installez cette hotte de façon à ce que le bord inférieur soit à 30"

(76,2 cm) minimum ou 36" (91,4 cm) maximum au-dessus de la

surface de cuisson. Pour un usage domestique, veuillez lire le

manuel d'installation pour une application spécique. Vériez la

hauteur de votre plafond et la hauteur maximale de la hotte avant

de choisir votre hotte.

Instructions d'installation

Version Avec Conduit

Après avoir choisi l'option de ventilation, procédez comme

suit:

• Préparez les découpes de gaines et de conduits selon les

besoins.

• Si possible, déconnectez et déplacez la cuisinière autonome

ou àde l'ouverture de l'armoire pour faciliter l'accès au mur

arrière.

Sinon, mettez un revêtement épais et protecteur sur le

comptoir, la table de cuisson ou la cuisinière pour les protéger

des dommages et des débris. Choisissez une surface plane

pour assembler l'appareil. Recouvrez cette surface d'une

protection et placez-y toutes les pièces et la quincaillerie de

la hotte.

• Déterminez et marquez la ligne centrale sur le mur où la hotte

sera installée. Sélectionnez une hauteur de montage co pour

l'utilisateur et marquez-la sur le mur.

• Préparer les découpes de conduits et de canalisations selon

les besoins.

• Retirez les débouchures du conduit à l'aide d'un tournevis à

lame plate et d'un petit marteau.

• Utilisez le tournevis en frappant le panneau de la même

manière qu'un scalpel.

Faites attention aux bords tranchants.

A. Décharge verticale

• Fixez la transition d'évacuation d'air sur l'ouverture de la

débouchure avec 4 vis de 4x8 mm.

A. Décharge verticale

NOTE: L'adaptateur/amortisseur d'évacuation peut être

installé jusqu'à 1 pouce de chaque côté du centre de la hotte

pour s'adapter aux conduits décentrés. En cas d'installation

excentrée, il peut être nécessaire de couper une extrémité du

connecteur de conduit pour dégager le collier de serrage du

câble électrique.

Marquer les trous

Sélectionnez l'option de ventilation dont votre installation a

besoin et passez à cette section:

Échappement supérieur extérieur

(Conduit vertical- 31⁄4 "x 10" Rectangulaire)

Utiliser le schéma ou la hotte comme modèle et marquer les

emplacements sur l'armoire pour les conduits, le câblage

électrique et les fentes pour les vis en trou de serrure. Il est

recommandé de faire les marques avant l'installation de l'armoire.

Face avant

de l'armoire

Côté inférieur

de l'armoire

Trou du système

de ventilation

LIGNE

CENTRALE

Vis de

montage (4)

Cales en

bois

Débouchure d'accès au câblage

(côté inférieur de l'armoire)

DIM 30"

modèle

36"

modèle

DIM 30"

modèle

36"

modèle

⁄32” (1 cm) F

⁄8” (2 cm)

B 7

⁄2” (19 cm) G 2

⁄4” (7 cm)

C 2

⁄64” (6 cm) H 1

⁄8” (4.7 cm)

D 4

⁄64” (11 cm) I 5

⁄8” (15 cm)

E 5

⁄2” (14 cm) J 1” (2.54 cm)

Pour les armoires inférieures encastrées uniquement

Si les armoires ont une garniture avant, latérale ou arrière,

fabriquez 2 cales en bois de la largeur de la garniture et xez-les

dans le renfoncement du fond de l'armoire des deux côtés.

Cales en bois

Installation du ventilateur

1. Retirez les ltres à graisse.

2. Débranchez le harnais de la souferie du capot.

3. Retirez les vis de xation du ventilateur. Mettez les vis dans

un endroit sûr an de pouvoir les réutiliser.

A. Ventilateur

B. Vis du ventilateur

4. Dégagez les deux ressorts de la souferie du haut de la hotte.

5. Coupez le plastique du faisceau de la soufante et prolongez

le l.

6. Faites pivoter la base du ventilateur vers la face arrière de la

hotte.

7. Insérez les deux ressorts de la soufante dans le haut du

boîtier de la hotte.et xez-les à l'aide des quatre vis de

montage précédemment desserrées.

Installation de l'armoire

NOTE: Votre armoire doit être capable de supporter au moins 40

kg (88 lb).

1. Enfoncez une vis de montage (de l'emballage) à mi-chemin

dans chaque centre du col étroit des fentes en trou de serrure

marquées sur le fond de l'armoire.

2. Installez les 4 vis de montage de 4 x 8 mm. Laissez un espace

de 1⁄4" (6,4 mm) entre le mur et l'arrière de la tête de la vis

pour faire glisser la hotte en place 1⁄4" (6,4 mm).

3. Fixez le conduit de câblage de la hotte.

4. Faites glisser la hotte vers l'arrière contre l'armoire. Serrez les

vis de montage. Veillez à ce que les têtes de vis se trouvent

dans le col étroit de la fente du trou de serrure.

5. Enfoncez 2 morceaux des vis sélectionnées dans

l'emplacement des vis de sécurité inférieures (voir l'image

ci-dessous).

A. 4 vis de montage de 4x8 mm

B. Rondelles rondes

C. Rondelles rondes

Installation au mur

Installer la charpente pour le support de la hotte

1. Marquez les emplacements des trous de vis indiqués dans la

gure "Extérieur de l'échappement arrière".

2. S'il y a une cloison sèche, coupez-en sufsamment pour

exposer deux montants verticaux à l'emplacement des trous

indiqués. Installez deux supports horizontaux entre deux mon

tants muraux à l'emplacement des trous de xation inférieurs

et supérieurs.

3. Le support horizontal doit afeurer le côté pièce des mon

tants.Utilisez des taquets derrière les deux côtés du support

pour xer les montants du mur.

4. Réinstaller les cloisons sèches et refaire la nition.

Vue de l'arrière

Montage

Support

Ligne centrale

de l'espace

d'installation

IMPORTANT : L'encadrement doit être

capable de supporter 100 lbs.

Taquets

5. Découpez des trous aux endroits marqués pour les conduits

et le câblage électrique.

Montage du capot

1. Enfoncez une vis de montage (de l'emballage de la

quincaillerie) à mi-chemin dans chaque centre du col étroit

des fentes de trous de serrure marquées sur le fond de

l'armoire ou sur le cadre de support du mur.

2. Installez les 2 pièces des vis sélectionnées sur les montages

emplacement des vis (voir l'image). Laissez un espace de 1⁄4"

(6,4 mm) entre le mur et l'arrière de la tête de vis pour faire

glisser la hotte en place.

⁄4”

(6.4 mm)

3. Fixez le conduit de câblage de la hotte.

4. Faites glisser la hotte contre le mur. Serrez les vis de

montage. Veillez à ce que les têtes de vis se trouvent dans le

col étroit de la fente du trou de serrure.

A. Vis de montage

B. Vis de sécurité supérieures (Installation murale)

C. Vis de sécurité inférieures (Installation murale)

5. Enfoncez 2 morceaux des vis sélectionnées dans

l'emplacement des vis de sécurité supérieures (voir l'image

ci-dessus).

6. Enfoncez deux des vis sélectionnées dans l'emplacement des

vis de sécurité supérieures (voir l'image ci-dessus).

7. Enfoncez 2 morceaux des vis sélectionnées dans

l'emplacement des vis de sécurité inférieures (voir l'image

ci-dessous).

8. Raccordez les conduits à la hotte.

Connexion électrique

AVERTISSEMENT : Risque d'électrocution

Débranchez l'alimentation avant de procéder à l'entretien.

Remplacez toutes les pièces et les panneaux avant de les

utiliser.

Le non-respect de cette consigne peut entraîner la mort ou

un choc électrique.

• Retirez la débouchure et le couvercle de la boîte de jonction et

installez le connecteur de conduit (listé cULus) dans la boîte

de jonction.

A. Fils blancs

B. Fils noirs

C. Connecteur de ls répertorié UL

D. Fil de terre vert (ou nu) et jaune-vert

E. Câble d'alimentation domestique

F. Répertorié UL ou approuvé CSA 1⁄2"

décharge de traction

• Faites passer 3 ls ; noir blanc et vert, selon le Code national

de l'électricité et les codes et ordonnances locaux, dans un

conduit de 1⁄2" du panneau de service à la boîte de jonction.

AVERTISSEMENT : Risque d'électrocution

Mettez le ventilateur à la terre.

Connectez le l de terre au l de terre vert et jaune dans

la boîte à bornes. Le non-respect de cette consigne peut

entraîner la mort ou un choc électrique.

• Connectez le l noir du panneau de service au noir ou au

rouge de la boîte de jonction. blanc au blanc et le vert au vert-

jaune.

• Fermez et xez le couvercle de la boîte de jonction.

Installation complète

Remplacer les ltres.

Vérier le fonctionnement de la hotte.

Si la hotte ne fonctionne pas:

• Vériez que le disjoncteur n'est pas déclenché ou que le

fusible de la maison n'est pas grillé.

• Débranchez l'alimentation électrique. Vériez que le câblage

est correct.

Pour tirer le meilleur parti de votre nouvelle hotte, lisez la section

"Entretien".

Conservez les instructions d'installation et le guide d'utilisation

et d'entretien à proximité de la hotte pour pouvoir les consulter

facilement.

Description de la Hotte

1. Commandes de la souferie et de la lumière

2. Lampes LED

3. Poignée du ﬁltre à graisse

4. Filtre à graisse

Contrôle

La hotte est conçue pour éliminer la fumée, les vapeurs de

cuisson et les odeurs de la zone de la table de cuisson. Pour de

meilleurs résultats, mettez la hotte en marche avant de cuisiner et

laissez-la fonctionner plusieurs minutes après la n de la cuisson

an d'éliminer toute la fumée et les odeurs de la cuisine.

A. Bouton de la lampe B. Bouton du moteur

Performance de la lampe

1. Tournez le bouton en position "ON" pour allumer les lumières.

2. Tournez le bouton sur la position "OFF" pour éteindre les

lumières.

Performances du moteur

1. Tournez le bouton en position "1" pour allumer la hotte.

2. Tournez la commande sur la vitesse souhaitée.

3. Tournez la commande sur la position "HI" pour obtenir la

puissance maximale de votre hotte.

4. Tournez le bouton en position "OFF" pour éteindre votre

hotte.

Entretien de la Hotte

Nettoyage

Ne vaporisez pas de nettoyants directement sur la commande

pendant le nettoyage de la hotte. La hotte doit être nettoyée

régulièrement (au moins à la même fréquence que l'entretien des

ltres à graisse) à l'intérieur et à l'extérieur. Nettoyer en utilisant

le chiffon humidié avec un détergent liquide neutre. N'utilisez

pas de produits abrasifs. Ne pas utiliser de nettoyants à base de

chlore.

NE PAS UTILISER D'ALCOOL.

AVERTISSEMENT

Le non-respect des recommandations de base pour le nettoyage

de la hotte et le remplacement des ltres peut entraîner des

risques d'incendie.

Par conséquent, nous vous recommandons de respecter les

instructions suivantes.

Le fabricant décline toute responsabilité pour tout dommage au

moteur ou tout incendie lié à un entretien inadéquat ou au non-

respect des recommandations de sécurité ci-dessus.

Filtre à graisse en aluminium:

• Retirez le ltre en tirant le ressort vers l'extérieur, puis retirez

le ltre.

A. Poignée à ressort

• Laver les ltres à graisse en aluminium au besoin dans le

lavevaisselle ou dans une solution détergente chaude.

• Réinstallez le ltre en vous assurant que les poignées de

libération à ressort sont vers l'avant. Insérez le ltre en

aluminium dans le rail supérieur.

• Poussez la poignée de libération à ressort.

• Poussez vers le haut sur le ltre en aluminium et relâchez la

poignée pour qu'il se verrouille en place.

Remplacement d'une lampe à LED

Les voyants LED ne peuvent être remplacés que par un

technicien de service. Voir les coordonnées du service après-

vente à la page suivante.

GARANTIE

Garantie pieces de rechange et main d’oeuvre:

Pour la période d’un an à compter de la date de l’achat d’origine, nous vous fournirons gratuitement, des pièces ou des composants

qui ont échoué en raison de défauts de fabrication non consommables. Au cours de cette garantie limitée d’un an, nous allons égale-

ment fournir, gratuitement, tout le travail et le service à domicile pour remplacer la pièce défectueuse.

Pendant une période de un (1) ans à partir de la date d’achat, nous fournirons gratuitement les pièces de rechange ou les composants

autres que les recharges ayant des défauts de fabrication.

Durant cette garantie de un (1) ans, nous ous fournirons également gratuitement, toute la main d’oeuvre et le service à domicile pour

remplacer d’éventuelles pièces défectueuses.

Ce que la garantie ne couvre pas:

• Dégât ou panne du produit causé par un accident ou un cas de force majeure tels que inondation, incendie ou tremblement de terre.

• Les dommages causés après l’accouchement.

• Dégât ou panne du produit causé par un remplacement des fusibles ou une remise en fonction des disjoncteurs par le propriétaire.

• Déplacement à domicile pour explication d’utilisation ou d’entretien.

• Ampoules,  ltres métalliques ou au charbon et toute autre pièce consommable.

• Usure due à une mauvaise utilisation du propriétaire, un entretien incorrect, une utilisation de substances nettoyantes corrosives

ou abrasives et produits de nettoyage pour four.

Cette garantie sera annulée lorsque:

• Produit endommagé suite à une mauvaise installation et le non-respect des instructions d’installation, la livraison ou l’entretien.

• Dommage direct ou indirect causé par des défauts possibles avec cet appareil.

• Altération ou modi cation du produit qui peut causer des dommages au produit, ou le défaut de fonctionner conformément aux

spéci cations.

• Dommages à cause de mauvaise connexion avec des équipements d’autres fabricants.

• Une panne du produit si elle est la négligence, abusé, ou utilisé pour autre chose que le but recherché ou utilisé commercialement.

• Une mauvaise réparation, la modi cation ou l’entretien du Produit par des tiers autres que les Mandataires Autorisés.

Qui est Couvert:

Cette garantie s’étend à l’acheteur original de produits achetés pour un usage domestique habituel en le 48 États Americains, Hawaii,

Washington D.C. Alaska, Guam, Puerto Rico and et Virgin Islands.

Cette garantie n’est pas transférable et vaut uniquement pour l’acheteur original et ne s’étend pas aux propriétaires successifs du

produit. Cette garantie vaut expressément en lieu et place de toute autre garantie, expresse ou sous-entendue, mais ne limite pas

toute autre garantie sous-entendue de marchandage ou adaptation dans un but particulier et toute autre obligation de la part de

Elicamex, étant entendu, cependant, que si la réclamation pour garanties sous-entendues n’est pas applicable aux yeux de la loi en

vigueur, la durée de toute garantie sous-entendue émanant de la loi doit être limitée à un (1) ans à partir de la date d’achat du produit

ou à une période plus longue selon ce que dit la loi en vigueur.

Qui Contacter

Pour obtenir un Service Après-vente durant la Garantie ou pour toute autre Question liée au Service Après-vente, visitez la section de

support sur le site ci-dessous:

www.elica.com

Demandez à votre preuve de la date d’achat, prêt pour les questions de garantie.

POUR OBTENIR UN DEPANNAGE SOUS GARANTIE:

ou des questions concernant les services, composez le:

1-888-732-8018

Agrafez votre reçu ici.

Preuve de la date d’achat originale est

nécessaire pour obtenir le service sous

garantie.

POUR OBTENIR UN DEPANNAGE SOUS GARANTIE: Le propriétaire doit présenter une preuve de la date

d’achat. Garder une copie de votre preuve d’achat datée (ticket de caisse) de façon à pouvoir béné cier du

service après-vente sous garantie.

GARANTIE

APROBADO PARA APARATOS DE USO DOMÉSTICO

SÓLO PARA USO DOMÉSTICO

LEA Y GUARDE ESTAS INSTRUCCIONES

ANTES DE CONTINUAR, LEA LAS INSTRUCCIONES POR

COMPLETO.

LA INSTALACIÓN DEBE CUMPLIR CON TODA LA

NORMATIVA LOCAL.

IMPORTANTE: Guarde estas instrucciones para su uso por

parte del inspector de electricidad local.

INSTALADOR: Entregue al propietario estas instrucciones con

la unidad.

PROPIETARIO: Conserve estas instrucciones para futuras

consultas.

Advertencia de Seguridad: Antes de realizar el cableado de este

aparato, desactive el circuito de energía eléctrica en el panel de

servicio y desbloquee el panel.

Requisito: Circuito Auxiliar de R120 VAC, 60 Hz. 15 ó 20 A

Tabla de Contenidos
