Broan NT650E1 NuTone 650 Air Watt Central Vacuum Kit User Manual

INSTALLATION AND USER GUIDE

FOR RESIDENTIAL USE ONLY

24008 rev. A

AB0039

CENTRAL VACUUM POWER UNITS

MODEL SFDB-DN, SFDB-DO AND SFDB-DP

VENMAR VENTILATION ULC WWW.NUTONE.CA 1-877-896-1119

NC1500 / NC3500 / NC4500 / NC5500

NCKIT1500 / NCKIT3500 / NCKIT5500

NCKIT1500HD / NCKIT3500HD / NCKIT5500HD

HHKIT550A / HHKIT550E / HHKIT650A

NT550A / NT550E / NT650E1 / NT650A1 / NT700E / NT700A

SAVE THESE INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE

WARNING

To reduce the risk of fire, electric shock or injury:

1. Do not use on wet surfaces or outdoors.

2. Do not vacuum liquids or fine powders (such as drywall dust).

3. Do not use to pick up flammable or combustible liquids such

as gasoline or use in areas where they may be present.

4. Do not pick up anything that is burning or smoking, such as

cigarettes, matches, or hot ashes.

5. Do not allow to be used as a toy. Close attention is necessary

when used by or near children.

6. Use only as described in this manual. Use only

manufacturer's recommended attachments.

7. Keep hair, loose clothing, fingers and all parts of body away

from openings and moving parts.

8. Turn off all controls before unplugging.

9. Use extra care when cleaning on stairs.

10. Do not handle plug or appliance with wet hands.

11. Do not use with damaged cord or plug. If appliance is not

working as it should, if it has been dropped, damaged,

left outdoors, or dropped into water, return it to a Service

Center.

12. Keep your work area well lighted.

13. Connect to a properly grounded outlet only. See grounding

instructions shown on page 11.

14. When performing installation, servicing or cleaning the unit,

it is recommended to wear safety glasses and gloves.

15. When applicable local regulations comprise more

restrictive installation and/or certification requirements,

the aforementioned requirements prevail on those of this

document and the installer agrees to conform to these at

his own expenses.

CAUTION

1. Do not put any object into openings. Do not use with any

opening blocked; keep free of dust, lint, hair and anything

that may reduce air flow.

2. Ensure air flows freely and exhausts unobstructed from top

or side outlet.

3. Do not use without filter (or filters, according to the model)

in place.

4. Do not use to blow leaves or debris.

5. Do not place any object on top of the unit.

6. Do not install the unit horizontally.

7. Do not use the pail as a wash bucket.

8. Do not use the pail as a stool.

9. Avoid picking up sharp objects.

10. This appliance is for use on a standard 120 VAC, dedicated

15-amp branch circuit. Some brands of house panel

breakers may be more sensitive to startup current than

others (for example, Square D brand). In the event where

nuisance tripping of the house panel breaker occurs*, we

recommend changing the breaker with an “HM” type of the

same AMP rating.

* after ensuring that the circuit is DEDICATED to the central

vacuum unit, meaning that there is no other electrical

device connected to the central vacuum unit circuit.

11. Do not unplug the unit by pulling on cord. To unplug, grasp

the plug, not the cord.

12. Store your vacuum cleaner indoors in a clean, dry area, and

away from extreme temperatures.

13. Any servicing other than that recommended in this manual

should be performed by an authorized service facility.

14. We recommend that your unit be inspected by a specialized

technician once a year.

IMPORTANT SAFETY INSTRUCTIONS

When using an electrical appliance, basic precautions should always be followed, including the following:

GENERAL INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

TOOL LISTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

WORKING WITH PLASTIC TUBING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

WALL INLET INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

V800W CANSWEEP

UNDER CABINET INSTALLATION . . . . . . . . . . . . . . . . . 5-6

V800W CANSWEEP

BASEBOARD WALL INSTALLATION . . . . . . . . . . . . . . . . . 7

POWER UNIT INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-10

LOCATING THE POWER UNIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

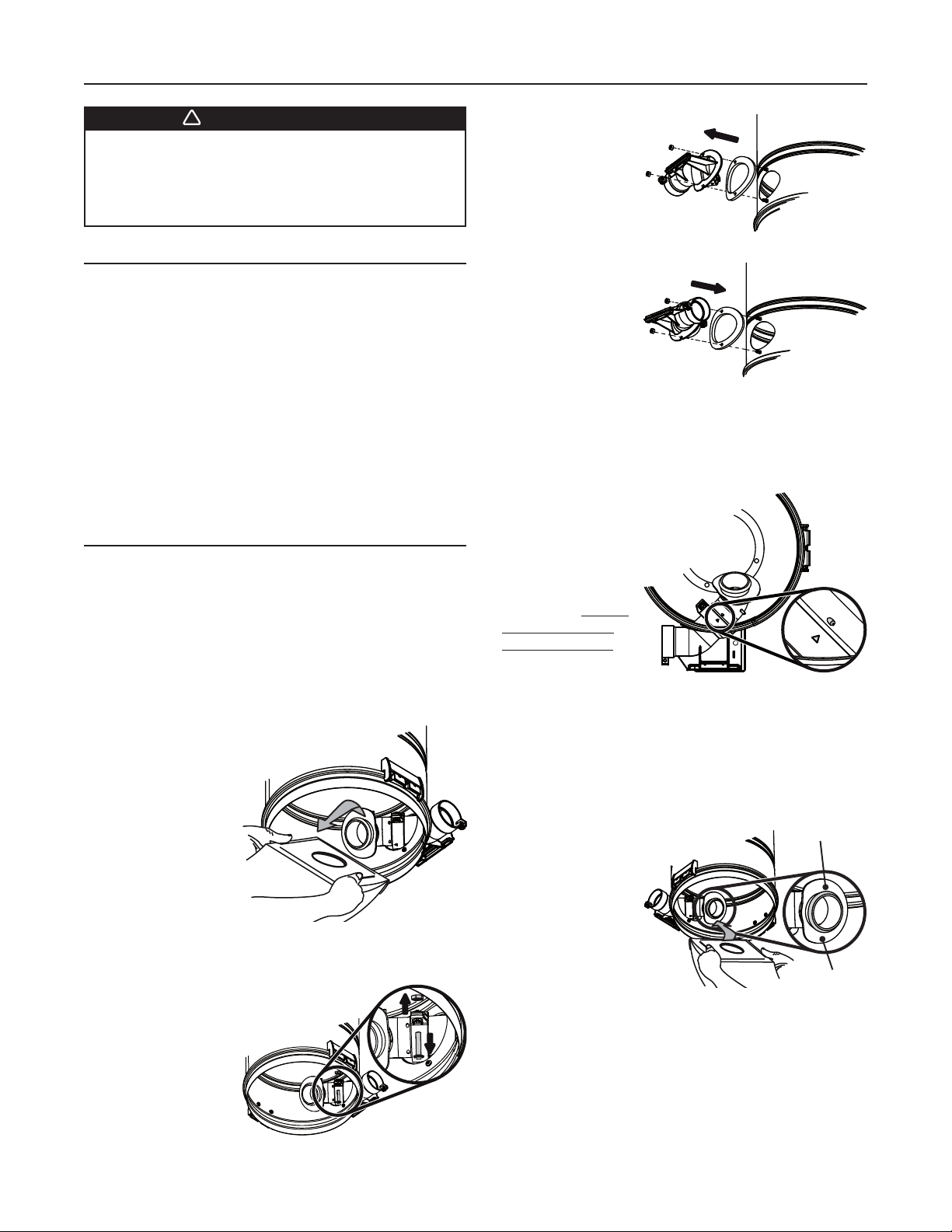

CHANGING INTAKE LINE DIRECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

CONVERTING POWER UNIT FROM CYCLONIC OPERATION TO A BAGGED SYSTEM (DEBRIS BAG INCLUDED) . . . . . . . . . . 9

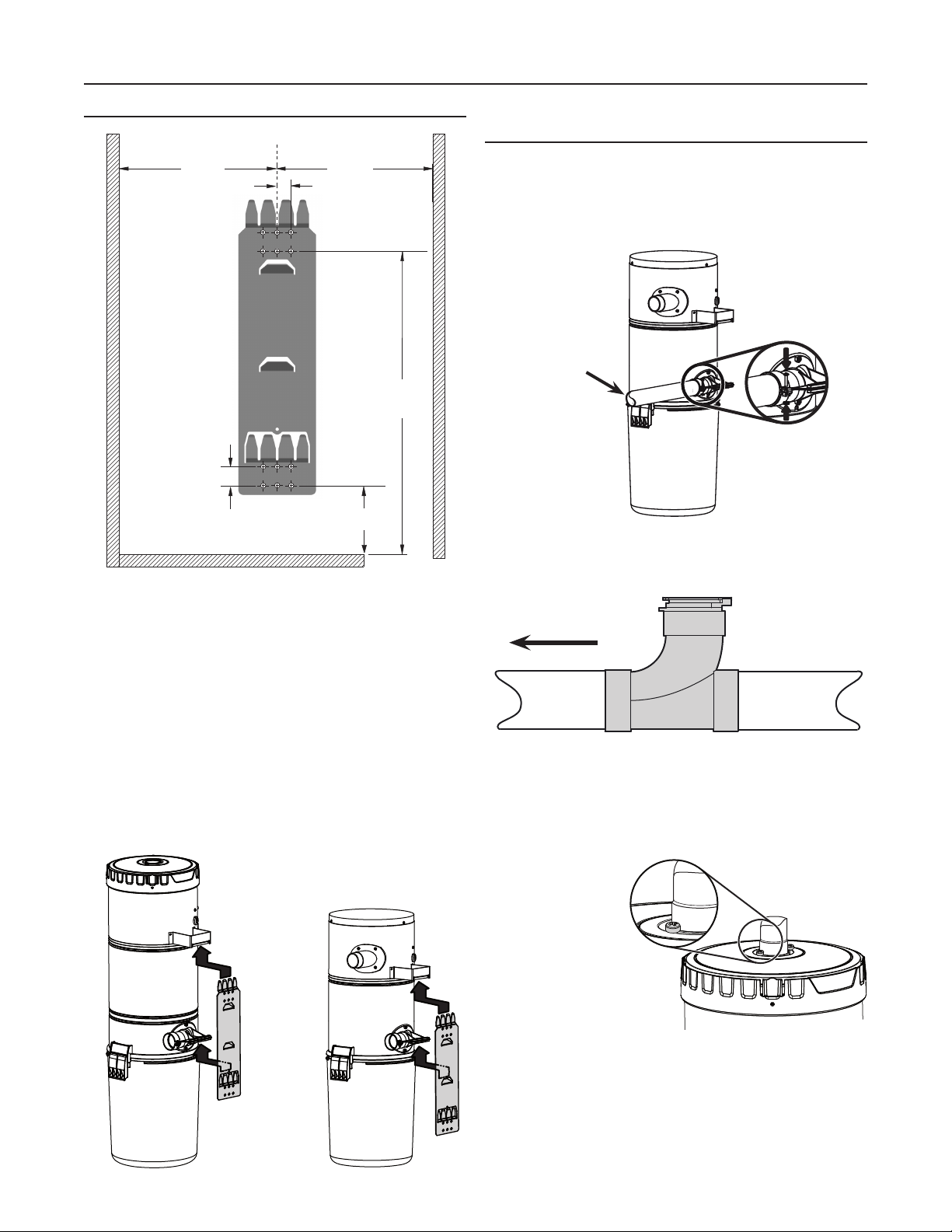

MOUNTING THE POWER UNIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10

FITTING MAIN LINE TO POWER UNIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

GROUNDING INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

WIRING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

OPERATION AND MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-12

WHEN TO CHANGE BAG OR EMPTY DEBRIS PAIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

HOW TO EMPTY DEBRIS PAIL (NC3500, NCKIT3500, NCKIT3500HD, NC4500, NC5500, NCKIT5500,

NCKIT5500HD, HHKIT650A, NT650A1, NT650E1, NT700A AND NT700E POWER UNITS ONLY, IF NO

BAG IS USED) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

DISPOSABLE BAG REPLACEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

PERMANENT FILTER (NC3500, NCKIT3500, NCKIT3500HD, NC4500, NC5500, NCKIT5500, NCKIT5500HD,

HHKIT650A, NT650A1, NT650E1, NT700A AND NT700E POWER UNITS ONLY). . . . . . . . . . . . . . . . . . 12

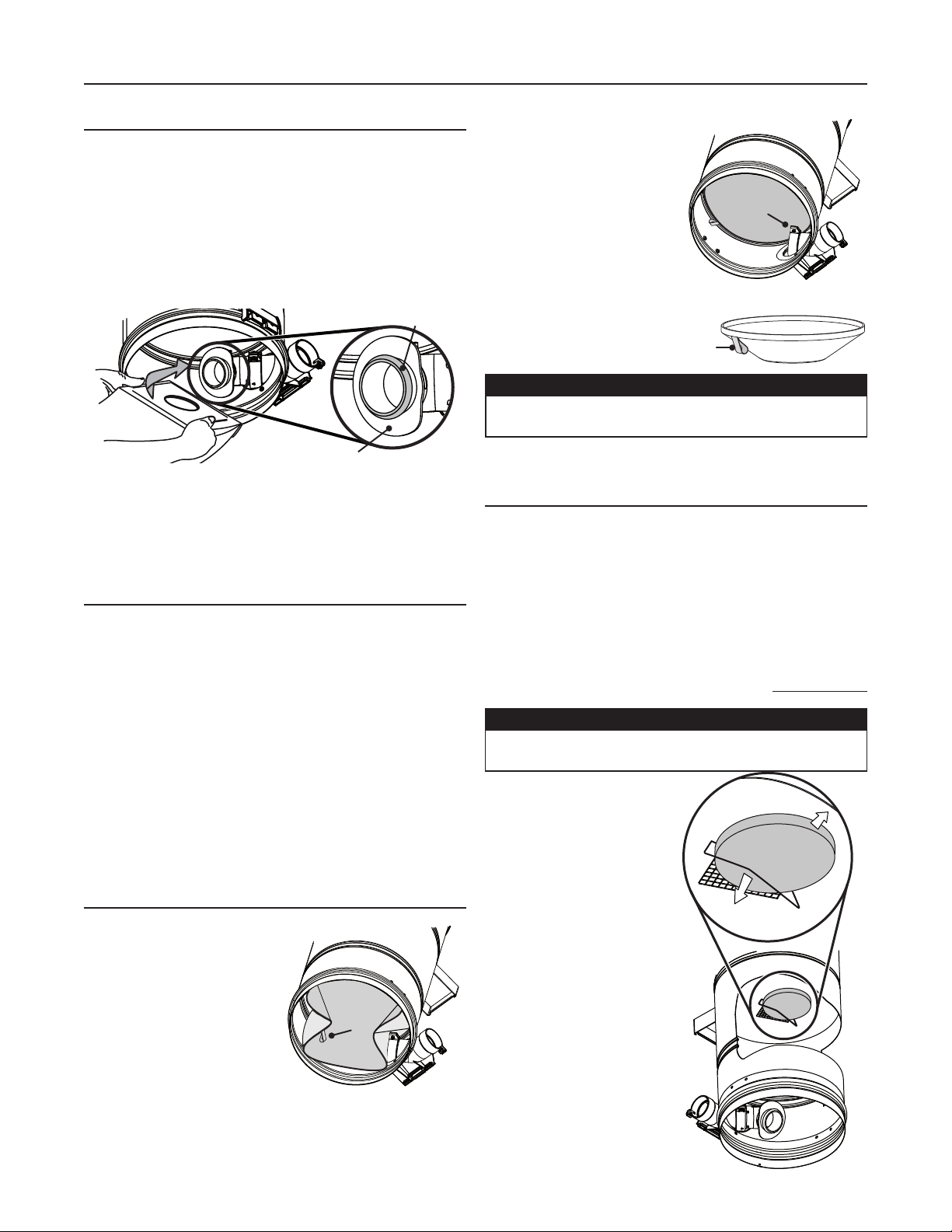

REMOVAL AND INSTALLATION OF PERMANENT FILTER (NC3500, NCKIT3500, NCKIT3500HD, NC4500, NC5500,

NCKIT5500, NCKIT5500HD, HHKIT650A, NT650A1, NT650E1, NT700A AND NT700E POWER UNITS ONLY) . . 12

MOTOR FOAM FILTER (ALL UNITS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

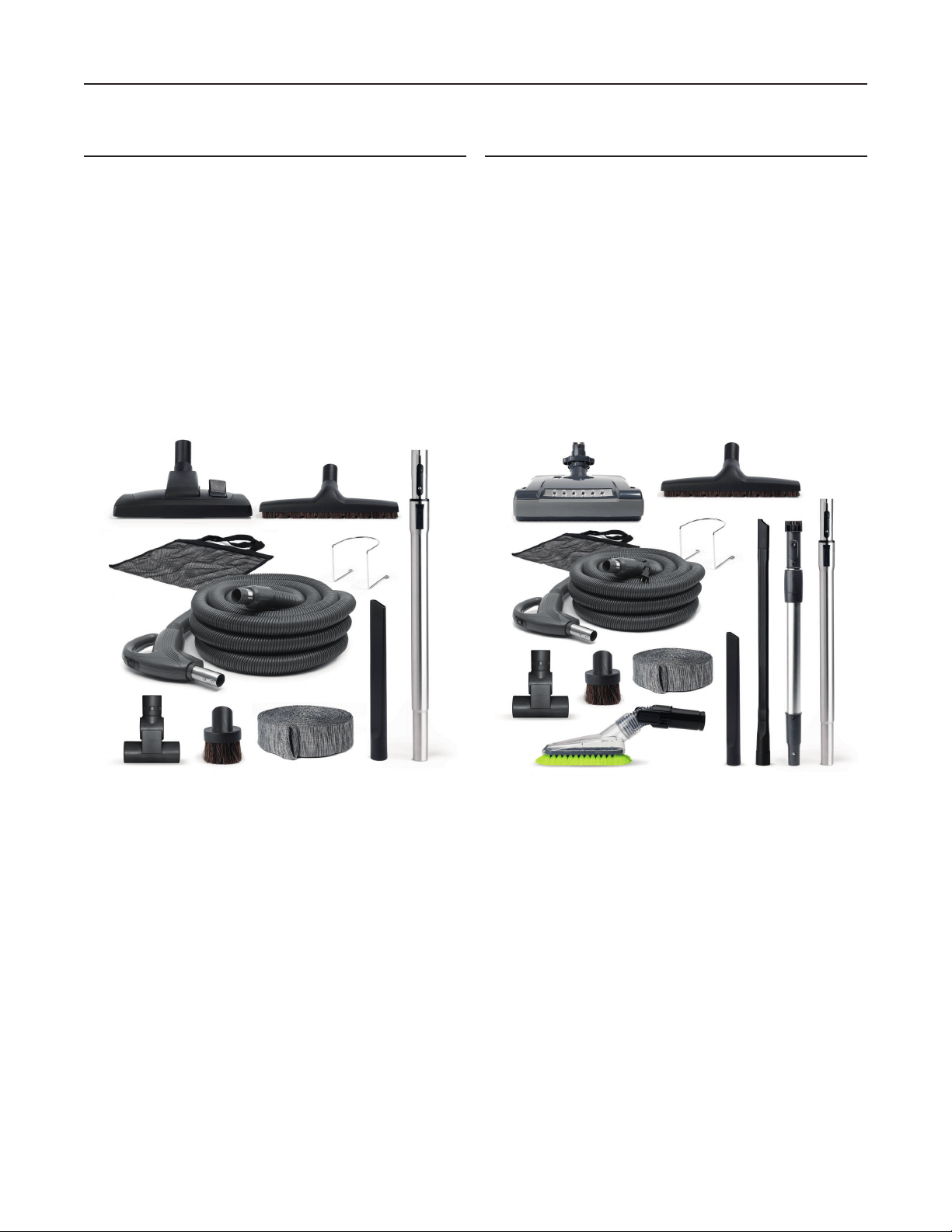

ACCESSORY KITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-15

NCKIT1500 ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

NCKIT3500 ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

NCKIT5500 ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

HHKIT550A AND HHKIT650A ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

HHKIT550E ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

NT550A ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

NT550E ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

NTAIRKIT1, NT650A1 AND NT700A ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

NTELCKIT1, NT650E1 AND NT700E ACCESSORIES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

INSTALLING HOSE HANGER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

INSTALLING WAND HANGER (APPLICABLE KITS ONLY) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

CONNECTING HOSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

OPERATING HANDLE SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

POWER BRUSH (ELECTRIC KITS ONLY) . . . . . . . . . . . . . . . . . . . . . . . . 17-19

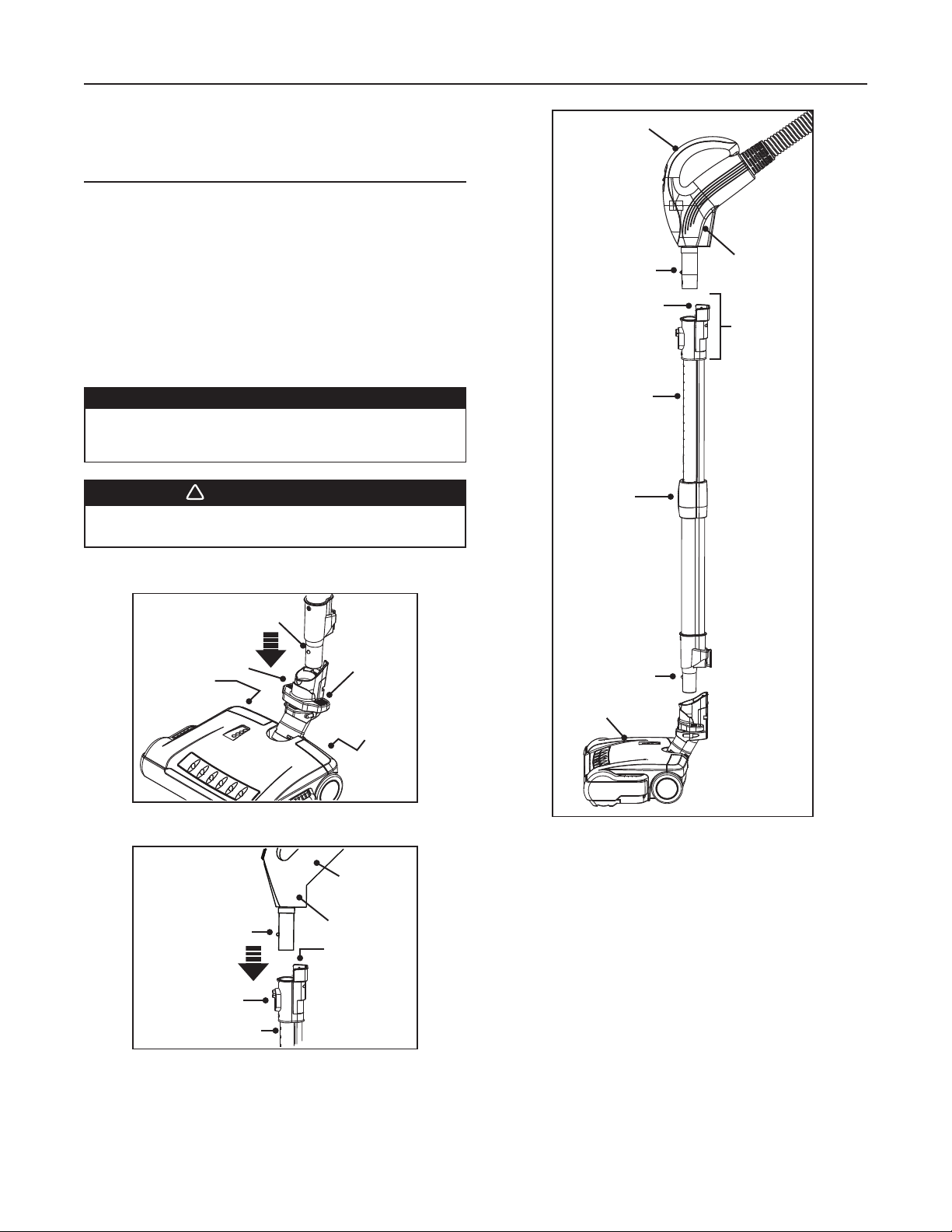

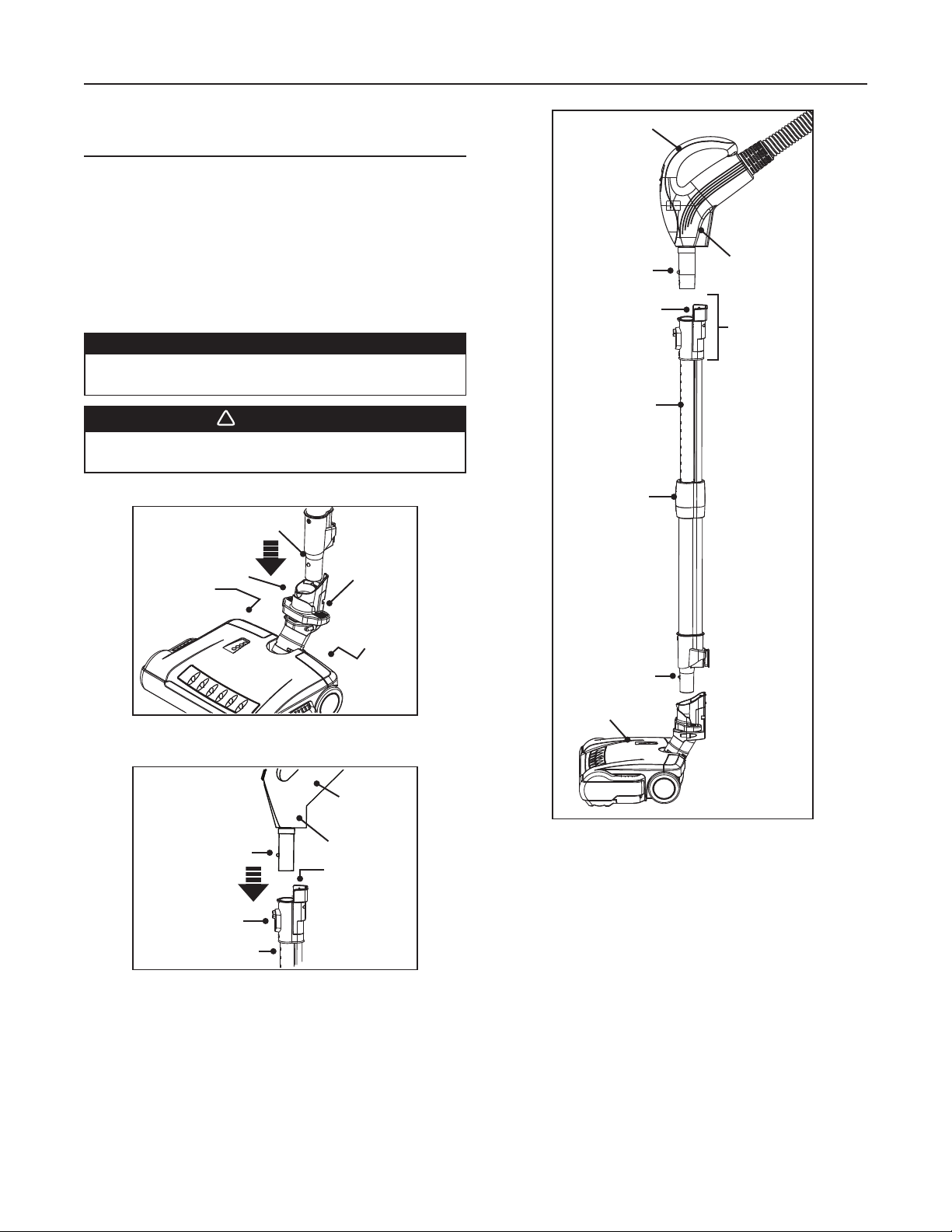

HOW TO ASSEMBLE POWER BRUSH/WAND/HANDLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

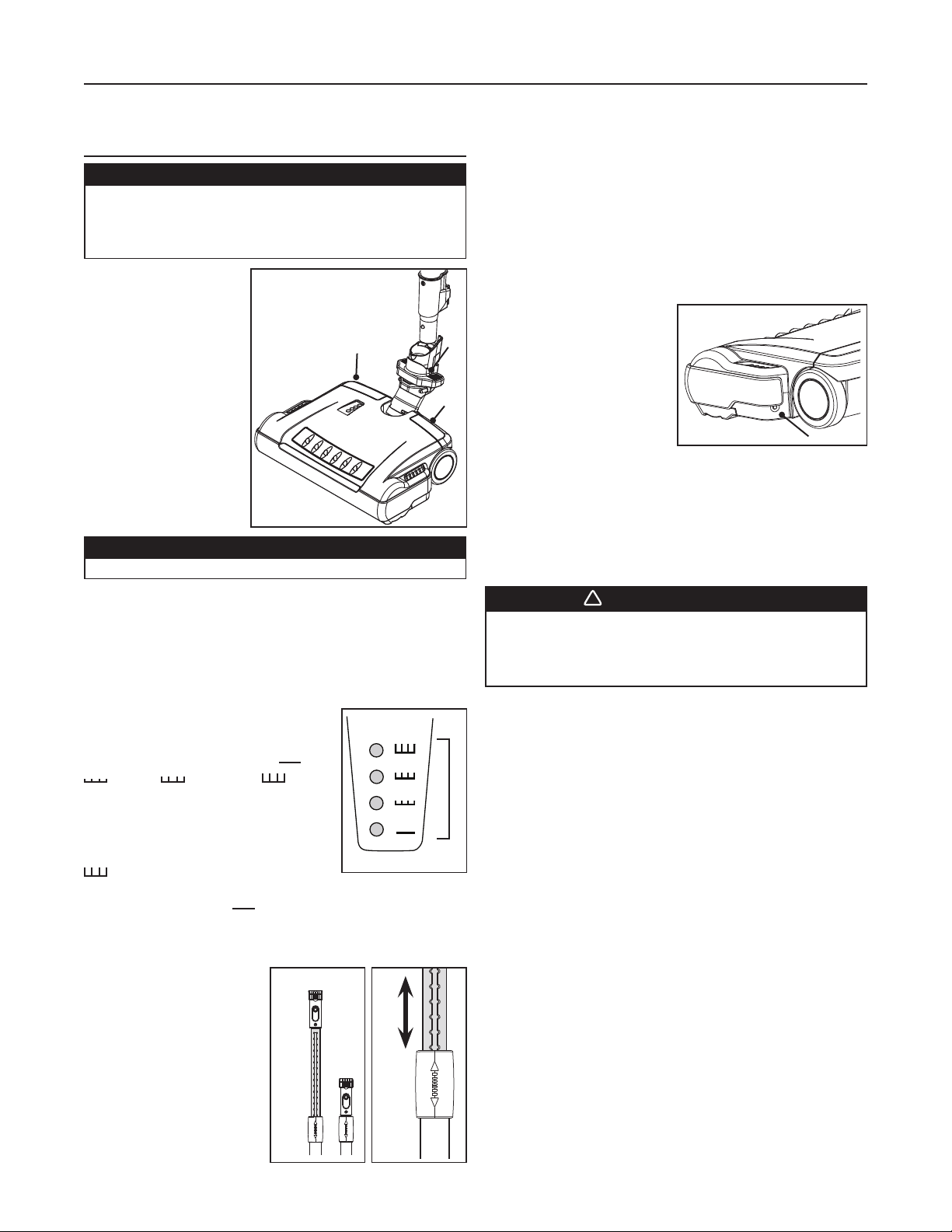

HOW TO USE POWER BRUSH/WAND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

MAINTAINING THE POWER BRUSH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

SERVICE INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

POWER BRUSH SERVICE PARTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

TROUBLESHOOTING GUIDE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

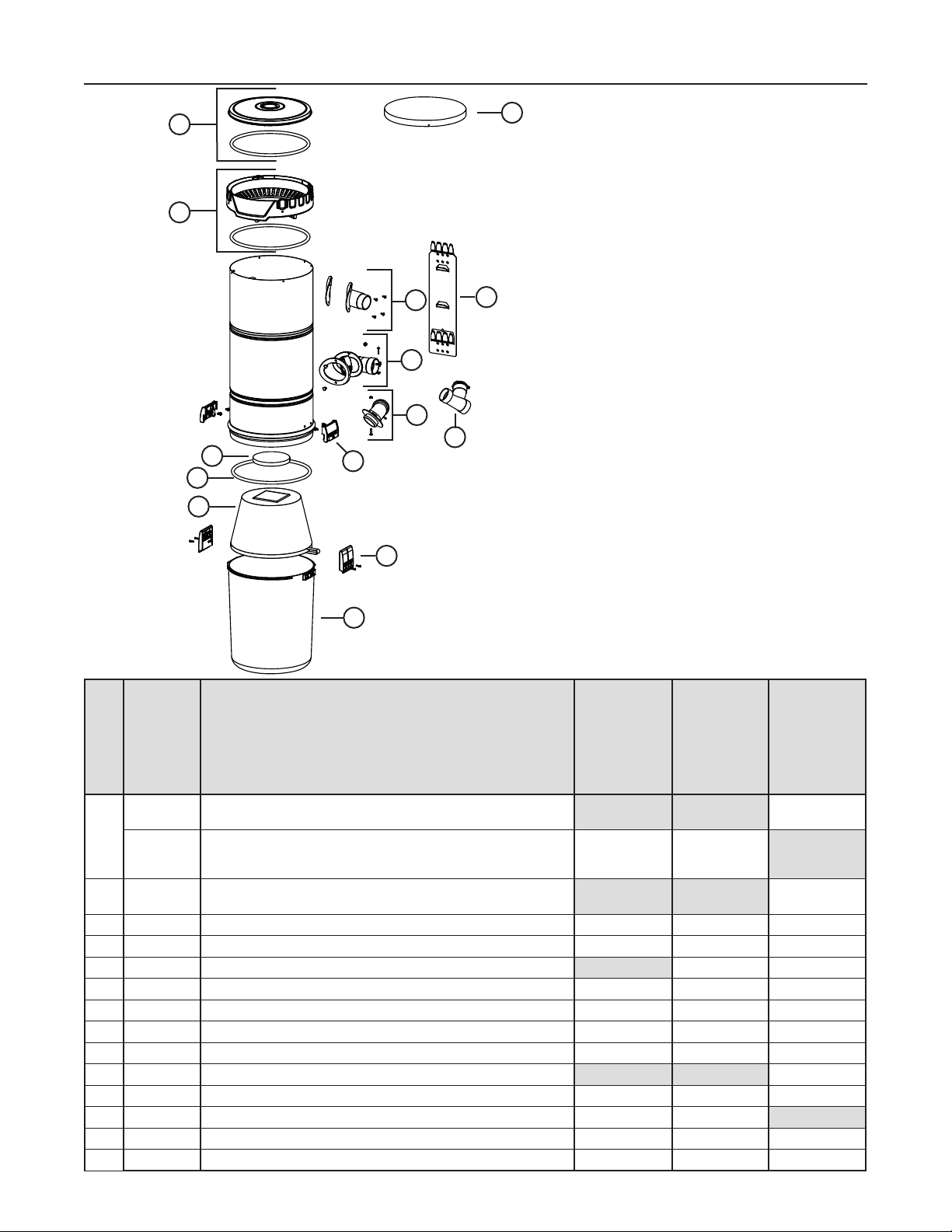

SERVICE PARTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

WARRANTY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

TABLE OF CONTENTS

TOOL LISTING

Depending on the installation, the use of the following tools

may be required:

Wire strippers, 1/4’’ and 1/2” drill bits, utility knife, putty knife,

2½’’ hole saw, keyhole saw, hammer, cold chisel, level,

flashlight, drill, electrical tape, Phillips no. 2 screwdriver,

wrench, hacksaw, tape measure, safety glasses.

Power tools are recommended to make the installation proceed

quickly. A mask and gloves should be worn when cutting

ducting and using glue.

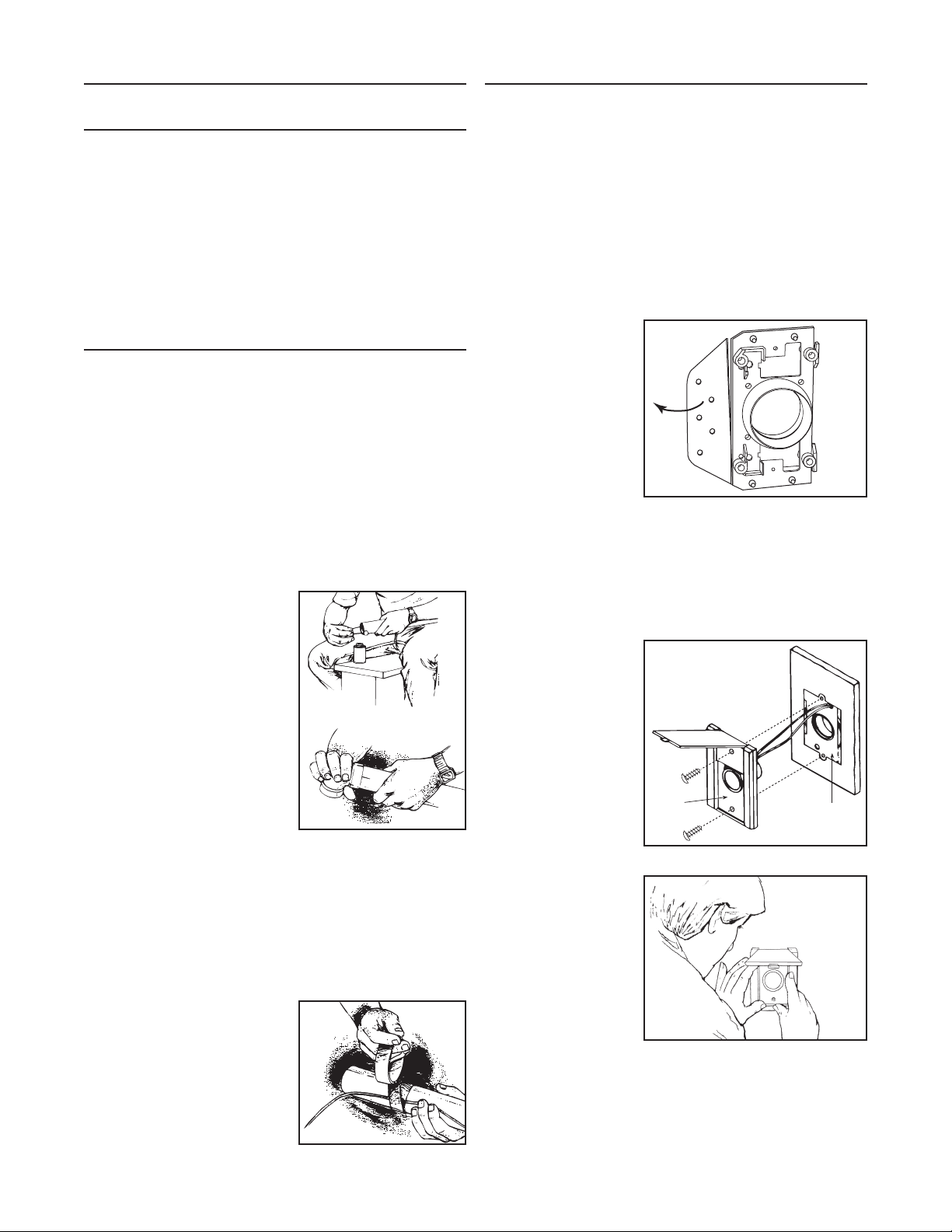

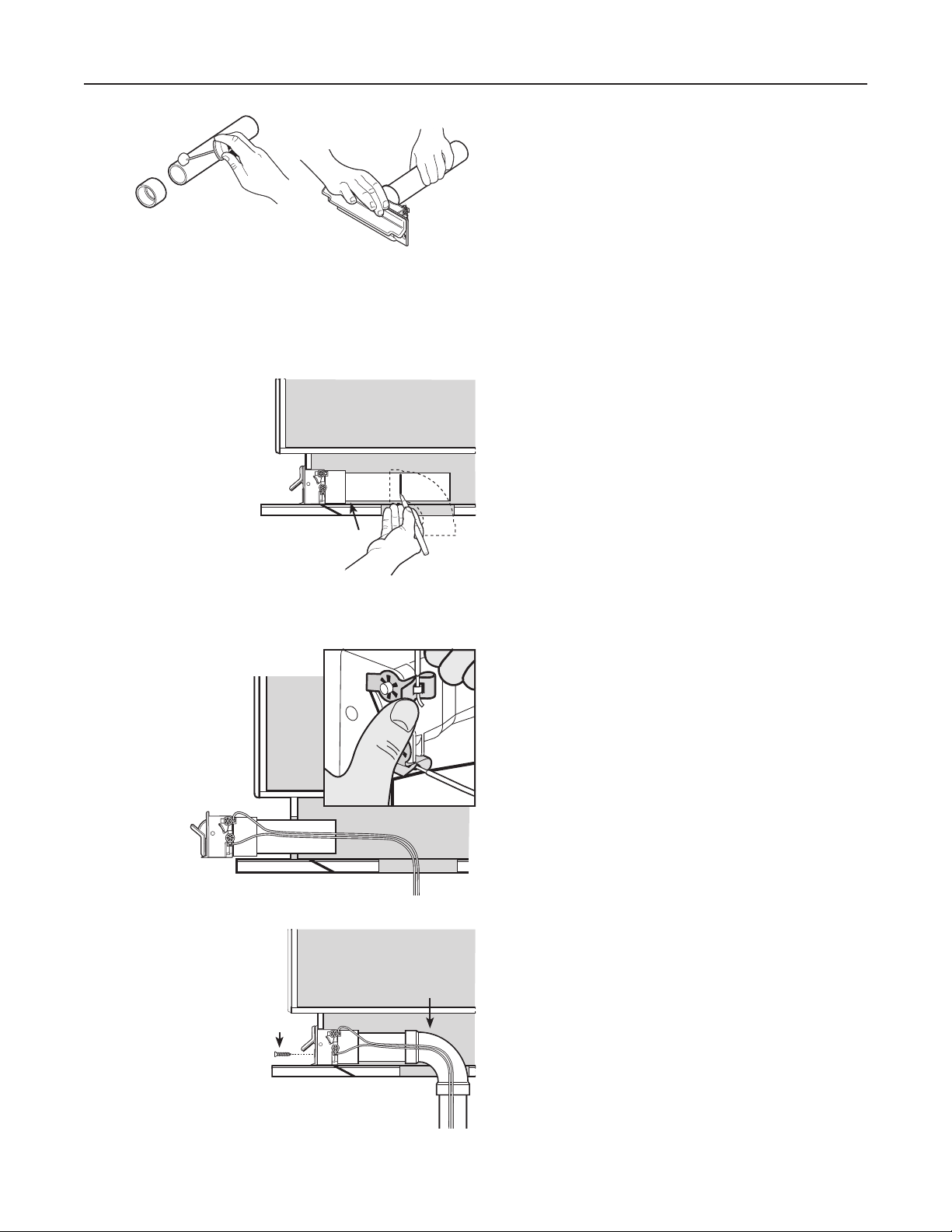

WORKING WITH PLASTIC TUBING

CUTTING TUBING

Measure the length of tube needed. Allow 5/8” of tubing for

inserting into fittings and 1½” for placing into flexible tubing.

Cut the plastic tubing with a hacksaw, ensuring that the cut

is exactly square. Use wire cutters or tin snips to cut flexible

tubing, 8” lengths of flexible tubing should not be cut.

Use a small knife or steel wool to remove any burrs from the

inside of the tube.

Use a file to slightly bevel the outside of the tube so that it will

easily slide into the fitting. Use steel wool or a light grained

sandpaper to buff the surface of the tube which will be glued.

MAKING A JOINT

Insert the tube into the fitting,

aligning both parts as they will be

installed. Mark the tube and the

fitting to quickly realign the joint.

Apply cement in an inch-wide

band to the outside of the tube.

Insert the tube into the fitting with

the alignment marks a quarter

turn apart, and then quickly push

and turn the fitting to align the

marks and spread the cement.

Allow 1 minute for the joint to dry.

CEMENTING FLEXIBLE

TUBING

Ensure the ends of the flexible tubing are even. When joining

flexible tubing to plastic tubing or to an inlet mounting plate,

apply cement to both the inside of the flexible tubing and the

outside of the plastic tubing or mounting plate tubing ring. Twist

both pieces while joining them to evenly spread the glue. Allow

5 minutes for the cement to set in flexible tubing.

SECURE WIRE TO

TUBING

The low-voltage power wiring is

run along with the tubing. Use

electrical tape to secure the

wire to the tubing. Tape the wire

approximately every 12" to 18".

MAKING THE WALL INLET CUTOUT

The wall inlet should be located 18” on-center from the floor

and directly in line with the attic or basement inlet tubing hole

previously drilled in the wall plate or header. The wall inlet

cutout must be exactly 3

∕8” high by 2

∕8” wide.

ATTACHING THE INLET MOUNTING PLATE

(V144)

Reach through the inlet hole and locate the inlet tubing. Pull

the flexible tubing through the inlet hole and remove the

low-voltage wiring from inside the tube.

Remove the nail flange

from the inlet mounting

plate (see illustration at

right). Apply cement to

both the inside of the

flexible tubing and to the

outside of the mounting

plate’s tube ring. Insert

the mounting plate’s

tube ring in the flexible

tubing and twisting the

pieces as you join them

to spread the cement, and align the mounting plate in a vertical

position.

Now, strip the ends of the two low-voltage wires, and then

connect the wires to the screw terminals on the back of the

inlet cover. When the wiring is complete, assemble the inlet

cover to the tube guard and mounting plate.

COMPLETING

THE INLET

ASSEMBLY

Once you have attached

the mounting plate to the

flexible tubing, pull the

low-voltage wire through

the top wiring hole in the

mounting plate.

INSTALLING

THE INLET (V111)

Place the inlet into the

wall cutout (the inlet

cover remains on the

outside). Hold the inlet

in place and gradually

tighten down each screw

a little bit at a time.

GENERAL INFORMATION WALL INLET INSTALLATION

AO0010

AO0011

INLET

MOUNTING

PLATE

AE0024A

AO0045

AR0040

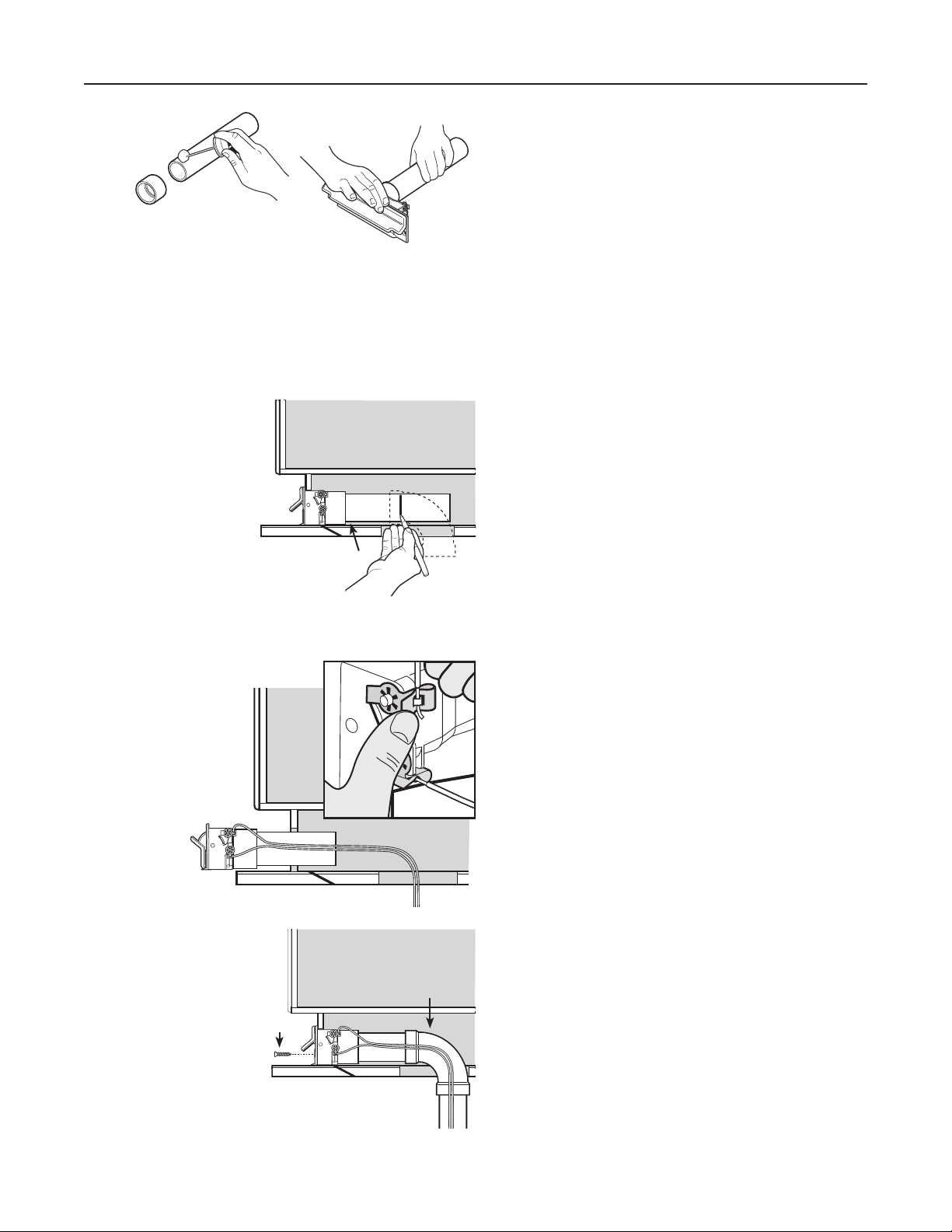

Template



Align the template

(cut from this

instruction sheet)

onto the kick plate to

the desired location,

and trace the outline

of the area.

Mark Center



Cut out the desired

opening and

discretely mark the

center of the

opening on the floor.



Drill a small

reference hole

along the

center line

behind the

kick plate

through the

subfloor.



Locate the

reference hole from

beneath the

subfloor. Cut a

4” x 4” access hole

on your chosen

position along the

center line under

the kick space.

Cabinet Space

Kick Space

Kick Plate

Opening

Reference

Hole

4" x 4" Access

Hole

V800W CANSWEEP

TEMPLATE

6¾"

2⅜"



If by any chance the opening was cut too big,

a trim plate (part number V801W) is available

to provide a perfect cover.

Trim plate

V800W CANSWEEP

UNDER CABINET INSTALLATION

Solvent weld a coupling

to a piece of 2” central

vacuum pipe, long enough

to reach the 4” x 4” access

hole from the opening on

the kick plate (Fig. A).

Friction fit the other end

of the coupling to the

CanSweep

until secure.

Do not glue, friction fit only

(Fig. B).



Insert the

CanSweep

/pipe

into the opening on

the kick plate.

Use a 90° sweep

elbow fitting to

determine a cut

mark on the other

end of the pipe.

Then cut the pipe

at the mark.



Slide the

low voltage wires

into the

CanSweep

clips

as shown to

complete the wiring

connections.



Slide the

CanSweep

/pipe

and low voltage

wires into the

opening on

the kick plate. Glue

both ends of the

elbow to the piping

system, and then

secure the

CanSweep

to the kick plate with the 2 supplied screws.

Fig. A

Fig. B



Screws

Glue elbow

to pipe

V800W CANSWEEP

UNDER CABINET INSTALLATION (CONT'D)

Template



Choose a desired

position on the baseboard

between two studs.

Place the template (cut

from this instruction sheet)

on the position, and trace

the outline of the area.

2" x 4" Bottom Plate



Trim the opening on

the baseboard and

through the drywall

until reaching the

2" x 4" bottom wall

plate.



Against the edge of the

2" x 4" bottom plate, mark the

center of the opening.

Reference

Hole

2" x 4"

Bottom Plate

Make piping

connections as

required and

ready the short

90° elbow in position

behind the CanSweep

Make sure that the opening of the elbow will securely

attach onto the spigot on the back of the CanSweep

when it is time for connection.



Slide the

CanSweep

and

low voltage wires

into the opening

on the

baseboard.

Friction fit the

CanSweep

spigot into the elbow. Secure the CanSweep

to the

baseboard with the 2 supplied screws.

Do not glue

CanSweep

the elbow.

Attach wires



Mark Center



Drill a small reference hole

at the mark through the subfloor to below.

Locate the reference hole from below

and measure back 1

/8”. Use a 2” hole saw

to remove the 2"x4" bottom plate

section behind the opening.

Reference Hole

1⅞"

Slide the low volt wires into the CanSweep

clips

as shown to complete the wiring connections.

V800W CANSWEEP

BASEBOARD WALL INSTALLATION

LOCATING THE POWER UNIT

• Locate the power unit away from the general living area in

an accessible location for cleaning and maintenance.

• Locate the power unit within 6 feet of a grounded electrical

outlet.The power unit requires a 120 VAC power source,

dedicated 15-amp branch circuit.

• Do not locate the power unit close to a source of extreme

heat (i.e.: water heater) or in an area with a high ambient

temperature (i.e.: attic, furnace room).

• If the power unit is located in a closet or a small utility

room, make sure the area is well-ventilated (e.g.: with door

louvers).

CHANGING INTAKE LINE DIRECTION

The intake line connects to the right side of the unit. However,

it is possible to change this configuration; to connect the intake

line to the left side of the unit, follow these steps:

 Remove debris pail from power unit by releasing both latches

on sides of the unit, pulling them out and then pushing up.

Detach the pail from unit.

NC1500, NCKIT1500,

NCKIT1500HD,

HHKIT550A,

HHKIT550E, NT550A

and NT550E only:

Grasp the edges of

the bag collar and

pull down; the bag will

slide off easily. Do not

pull on the bag. Set

the bag aside.

 NC1500, NCKIT1500,

NCKIT1500HD,

HHKIT550A,

HHKIT550E, NT550A

and NT550E only:

Using a Phillips

screwdriver no. 2,

remove the screw

tightening the bag

adapter and intake

elbow junction.

Disassemble the

bag adapter from the

intake elbow and set aside with its screw and nut.

 All units: Disassemble

the intake elbow from

the back of the unit

using a 3/8” socket to

remove both retaining

nuts and screws.

 All units: Flip the

intake elbow 180°,

then reassemble it to

the unit, taking care to

keep its gasket at its

original position.

NOTE: Ensure the

gasket is not folded in

order to prevent lack

of suction, and noise.

 NC1500, NCKIT1500,

NCKIT1500HD,

HHKIT550A,

HHKIT550E, NT550A

and NT550E only:

Reassemble the bag

adapter to the intake

elbow. Align triangle

with small inclined

stud, then tighten

the junction using

the screw and nut

previously removed

in .

 NC1500, NCKIT1500,

NCKIT1500HD,

HHKIT550A,

HHKIT550E, NT550A

and NT550E only:

Put the bag back in

place by grasping

the edges of its collar

and insert over bag

adapter. Be careful

not to tear the bag.

Ensure the collar is

positioned between

the taper ring and the

bag stopper on the bag adapter.

 All units: Put the debris pail back in place.

POWER UNIT INSTALLATION

AD0076

AO0078

NC1500, NCKIT1500, NCKIT1500HD,

HHKIT550A, HHKIT550E, NT550A AND

NT550E ONLY

AD0077

AD0078

NC1500, NCKIT1500, NCKIT1500HD,

HHKIT550A, HHKIT550E, NT550A AND

NT550E ONLY

AO0080

NC1500, NCKIT1500, NCKIT1500HD,

HHKIT550A, HHKIT550E, NT550A AND

NT550E ONLY

TAPER RING

BAG STOPPER

AD0075

WARNING

Do not install outdoors. Before being hung, rest the

unit on a leveled surface to prevent the unit to fall

down. When performing installation, servicing or

cleaning the unit, it is recommended to wear safety

glasses and gloves.

NC1500, NCKIT1500, NCKIT1500HD,

HHKIT550A, HHKIT550E, NT550A AND

NT550E ONLY

CONVERTING POWER UNIT FROM

CYCLONIC OPERATION TO A

BAGGED SYSTEM (DEBRIS BAG

INCLUDED)

The NC3500, NCKIT3500, NCKIT3500HD, NC4500, NC5500,

NCKIT5500, NCKIT5500HD, HHKIT650A, NT650A1,

NT650E1, NT700A and NT700E units are factory shipped

ready for use in cyclonic mode, but due to their hybrid design,

they can also be operated with a disposable bag (391C). The

bag adapter (included with the unit) must be installed if the

disposable bag will be used. Follow these steps:

 Remove the pail from unit by releasing both side latches,

pulling them out and then pushing them up. Detach the pail

from unit.

 Assemble the bag

adapter to the intake

elbow. Align triangle

with small inclined

stud.

 Tighten the junction

using the screw and

nut (included in parts

bag).

 Unfold the disposable bag and grasp its collar where

indicated. Insert over bag adapter. Be careful not to tear the

bag. Ensure the collar is positioned between the taper ring

and the bag stopper on the bag adapter (see illustration

below). Put the pail back in place.

MOUNTING THE POWER UNIT

 Carefully remove debris pail from power unit. Make sure bag

is properly installed in power unit (if need be). Remove the

installation kit and securely reinstall debris pail.

 Refer to illustration below to maintain minimum walls and

floor clearance dimensions.

 Position and install the wall mounting bracket with the

provided screws. Refer to illustration on next page for

proper mounting dimensions.

POWER UNIT INSTALLATION

18” minimum

above floor

12” minimum

from ceiling

12”

minimum

TOP VIEW

FRONT VIEW

MINIMUM CLEARANCE DIMENSIONS

12”

minimum

AD0039A

CAUTION

Ensure to screw the wall mounting bracket directly

to a wall stud for a solid installation.

AD0080

AD0081

AO0085

TAPER RING

BAG STOPPER

MOUNTING THE POWER UNIT (CONT'D)

 Use the provided mounting screws to secure the mounting

bracket on the wall through upper and lower mounting

holes.

 Hang power unit onto wall mounting bracket. Ensure

the back brackets of the power unit are engaged with

corresponding wall bracket fingers (or top fingers and lower

tab for NC1500, NCKIT1500, NCKIT1500HD, HHKIT550A,

HHKIT550E, NT550A and NT550E models; see figure

below). Pull the power unit down to secure.

FITTING MAIN LINE TO POWER UNIT

 Run house vacuum line up to the elbow behind the power

unit. Insert the end of the line in the elbow opening and

secure house vacuum line by hand tightening the screw

and nut provided (see illustration below). DO NOT GLUE.

NOTE FOR NC5500, NCKIT5500, NCKIT5500HD, NT700A

AND NT700E UNITS ONLY

Ensure to connect the utility valve (included) to the intake

line in the appropriate way, as shown below.

 Assemble exhaust tubing to exhaust outlet on top or top side

of the unit, according to the power unit model. DO NOT GLUE.

NOTE FOR NC5500, NCKIT5500, NCKIT5500HD, NT700A

AND NT700E UNITS ONLY

If desired, the

coupling or elbow

used to connect

the exhaust line to

the top of the unit

may be secured

using two 5/8”

included screws.

See illustration at

right.

NOTE: Using flexible tubing will ease future top cap removal.

 Make sure all tubing connections are air tight.

 The exhaust should not be vented into a wall, ceiling or

concealed space in the house. It is recommended to vent

the vacuum exhaust air to the outdoors. Exterior vented

exhaust line should end using Model V145 wall cap.

NOTE: For optimal indoor air quality, exhausting the power

unit to the outdoors is recommended but is not

required.

POWER UNIT INSTALLATION (CONT'D)

3/4” TYP.

/8”

1” TYP.

45¼”

MIN.

HEIGHT

18 ¹/8”18 ¹/8”

UPPER

MOUNTING

HOLES

LOWER

MOUNTING

HOLES

AD0079A

AD0074

NC3500, NCKIT3500, NCKIT3500HD,

NC4500, NC5500, NCKIT5500,

NCKIT5500HD, HHKIT650A, NT650A1,

NT650E1, NT700A AND NT700E

NC1500, NCKIT1500,

NCKIT1500HD,

HHKIT550A,

HHKIT550E,

NT550A

AND

NT550E

AJ0001

INTAKE LINE

SCREW AND

NUT FROM

PARTS BAG

INTAKE LINE TYPICAL CONNECTION

TO POWER UNIT

AJ0002

UNIT LOCATION

INTAKE LINE INTAKE LINE

AJ0003

Grounding Instructions – This appliance must be grounded.

If it should malfunction or break down, grounding provides a

path of least resistance for electric current, to reduce the risk

of electric shock. This appliance is equipped with a cord having

an equipment-grounding conductor and grounding plug. The

plug must be plugged into an appropriate outlet that is properly

installed and grounded in accordance with all local codes and

ordinances.

WIRING

This appliance is for use on a standard 120 VAC, dedicated

15-amp branch circuit with a NEMA 5-15R receptacle. Make

sure that the power unit is connected to an outlet and has a

grounding attachment plug that looks like the plug shown in

illustration below. No adapter should be used with this power

unit.

NOTE: Inlet leads to be connected to power unit low voltage

tabs using crimp connectors (included in parts bag)

and low voltage harness.

Open the wall inlet cover and insert the end of the hose into the

inlet to turn on the vacuum.

For non-switched hoses, inserting the hose automatically

turns on the power unit; removing the hose shuts off the

power unit. Some hoses have switches which can be used to

activate power unit. Unless using the utility valve (NC5500,

NCKIT5500, NCKIT5500HD, NT700A, NT700E units only) the

ON/OFF switch located on the power unit needs to be kept in

the OFF position.

As you vacuum, dirt and dust are carried to the power unit

where they remain in a bag or in the debris pail (according to

the power unit model).

Use the cleaning tools as you would for any other vacuum

cleaner. Avoid picking up very large debris or lengthy as these

kinds of objects may become lodged in the hose or tubing.

WHEN TO CHANGE BAG OR EMPTY

DEBRIS PAIL

With a 6 U.S. gallons (22.7 liters) capacity, under normal

conditions the bag/debris pail requires changing/emptying

approximately twice a year. If the bag/debris pail is full, you will

notice a reduced suction from the system. Unless this loss of

suction is caused by a blockage in the system, changing the

bag or emptying the debris pail will solve the problem.

NOTE: Even if not filled to capacity, if the bag seems tightly

stretched when removing the debris pail, changing

the bag will prevent it from tearing.

HOW TO EMPTY DEBRIS PAIL

(NC3500, NCKIT3500, NCKIT3500HD,

NC4500, NC5500, NCKIT5500,

NCKIT5500HD, HHKIT650A,

NT650A1, NT650E1, NT700A AND

NT700E POWER UNITS ONLY, IF NO

BAG IS USED)

To empty the debris pail, release both latches on sides of the

unit by pulling out and then pushing up. Holding the pail by the

latches, lower it from unit. Carry pail to trash receptacle and

dispose of debris. Put the pail back in its place.

GROUNDING

INSTRUCTIONS

WARNING

Improper connection of the equipment-grounding

conductor can result in a risk of electric shock.

Check with a qualified electrician or service person

if you are in doubt as to whether the outlet is

properly grounded. Do not modify the plug provided

with the appliance – if it will not fit the outlet, have

a proper outlet installed by a qualified electrician.

OPERATION

AND MAINTENANCE

AE0044

INLET

CRIMP

CONNECTORS TO

BE CONNECTED

IN LOW VOLTAGE

TABS

INLET INLET

OTHER

INLETS

MODEL V133 (22/2)

LOW VOLTAGE WIRE

INLET LEADS

GROUNDED OUTLETS

GROUNDING PIN

DISPOSABLE BAG REPLACEMENT

 To remove the disposable bag, release both latches on

sides of the unit by pulling out and then pushing up. Remove

the pail from unit. Grasp the edges of the bag collar and pull

down. The bag will slide off easily. Do not pull on the bag.

 Unfold the new bag.

 Grasp collar where indicated on the new bag and insert over

bag adapter. Be careful not to tear the bag. Ensure the collar

is positioned between the taper ring and the bag stopper on

the bag adapter (see illustration below). Put the pail back in

its place.

PERMANENT FILTER

(NC3500, NCKIT3500, NCKIT3500HD,

NC4500, NC5500, NCKIT5500,

NCKIT5500HD, HHKIT650A, NT650A1,

NT650E1, NT700A AND NT700E POWER

UNITS ONLY)

This filter protects the motor and stops small particles from

escaping to the outside of the power unit wihout the need to

replace it. The filter cleans itself by moving up when the power

unit starts, and dropping down when the unit is turned off.

Under normal use, there is no need to maintenance this filter.

It is possible to remove it to inspect the motor foam filter, or

to replace it if ever it has been damaged (by sharp debris, for

example).

REMOVAL AND INSTALLATION OF

PERMANENT FILTER (NC3500, NCKIT3500,

NCKIT3500HD, NC4500, NC5500,

NCKIT5500, NCKIT5500HD, HHKIT650A,

NT650A1, NT650E1, NT700A AND NT700E

POWER UNITS ONLY)

 Remove the pail from unit.

To remove the permanent

filter, use pull tab (A)

located on edge of filter to

pull and loosen filter from

inlet chamber wall. Squeeze

from both sides of the filter

to the center of the housing.

Then, carefully remove it

from the unit.

 Squeeze the filter in order

to move it past the inlet

opening (B) Let the filter

bear against the unit wall

by releasing the pressure.

Make sure to place the rigid

ring in its groove to ensure

proper sealing.

NOTE: Make sure the filter is

installed so that the pull

tab (A) is accessible

for future filter removal.

MOTOR FOAM FILTER

(ALL UNITS)

A motor foam safety filter, located at the top of the vacuum

chamber provides protection against dirt being pulled into the

motor if the disposable bag or permanent filter should accidentally

be torn. This filter should be checked and cleaned if necessary

when replacement bag is installed, or when permanent filter

is removed (NC3500, NCKIT3500, NCKIT3500HD, NC4500,

NC5500, NCKIT5500, NCKIT5500HD, HHKIT650A, NT650A1,

NT650E1, NT700A and NT700E units only). Simply brush filter

clean. If the filter is excessively soiled, hand wash in a water

and mild detergent solution, rinse and let it dry completely on

a flat surface before reinstalling.

REMOVING

MOTOR FOAM

FILTER

Remove the debris pail

and disposable bag or

permanent filter. Lift the

center of the wire retaining

the motor foam filter and

slide the filter out of its

location.

REINSTALLING

MOTOR FOAM

FILTER

To reinstall the motor foam

filter, reverse the steps

described above.

AO0081

TAPER RING

BAG STOPPER

OPERATION AND MAINTENANCE (CONT'D)

AD0084

AA0005

CAUTION

Be sure to reinstall filter properly. Appropriate

location is critical to insure proper protection of

the motor.

AD0085

CAUTION

Operating the power unit without the motor foam

filter will void the warranty.

AD0086

NCKIT1500 ACCESSORIES

B Standard floor brush

C Standard hose, 30 ft. long

D Hose hanger

E Telescopic wand for static tools

F Round dusting brush

G Upholstery tool

H Long crevice tool

ACCESSORY KITS

One of the following kits will be included depending on the power unit model:

AA0049

NCKIT3500 ACCESSORIES

B Deluxe floor combo tool

C Deluxe floor brush

D Mesh storage bag

E Low-voltage hose, 30 ft. long

F Hose sock

G Hose hanger

H Telescopic wand for static tools

I Wand hanger

J Round dusting brush

K Upholstery tool

L Long crevice tool

AA0050

NCKIT5500 ACCESSORIES

B Power brush

C Turn and clean floor brush

D Carpet glider

E Mesh storage bag

F Dual-voltage hose, 35 ft. long

G Hose sock

H Hose hanger

I Telescopic wand for static tools

J Wand for power brush

K Wand hanger

L Round dusting brush

M Upholstery tool

N Long crevice tool

AA0051

HHKIT550A AND HHKIT650A

ACCESSORIES

B BN160 Combo floor brush

C Standard floor brush

D Mesh storage bag

E Low-voltage hose, 30 ft. long

F Hose hanger

G Telescopic wand for static tools

H Round dusting brush

I Upholstery tool

J Long crevice tool

K Orange garage hose, 35 ft. long

ACCESSORY KITS (CONT'D)

AA0052

HHKIT550E ACCESSORIES

B Power brush

C BN160 Combo floor brush

D Mesh storage bag

E Dual-voltage hose, 30 ft. long

F Hose hanger

G Telescopic wand for static tools

H Wand for power brush

I Round dusting brush

J Upholstery tool

K Long crevice tool

L Standard floor brush

M Orange garage hose, 35 ft. long

AA0053

AA0057

NT550A ACCESSORIES

B BN160 Combo floor brush

C Standard floor brush

D Mesh storage bag

E Low-voltage hose, 35 ft. long

F Hose hanger

G Telescopic wand for static tools

H Mini air turbine

I Round dusting brush

J Hose sock

K Long crevice tool

NT550E ACCESSORIES

BPower brush

C Standard floor brush

D Mesh storage bag

E Dual-voltage hose, 35 ft. long

F Hose hanger

G Appliance crevice

H Wand for power brush

I Telescopic wand for static tools

J Mini air turbine

K Round dusting brush

L Hose sock

M Long crevice tool

N Bend-n-clean dusting brush

GHI

AA0058

NTAIRKIT1, NT650A1 AND NT700A

ACCESSORIES

B Deluxe combo floor brush

C Standard floor brush

D Mesh storage bag

E Low-voltage hose, 35 ft. long

F Hose sock

G Hose hanger

H Telescopic wand for static tools

I Round dusting brush

J Mini air turbine

K Long crevice tool

ACCESSORY KITS (CONT'D)

AA0054

NTELCKIT1, NT650E1 AND NT700E

ACCESSORIES

B Power brush

C Standard floor brush

D Mesh storage bag

E Dual-voltage hose, 35 ft. long

F Hose sock

G Hose hanger

H Telescopic wand for static tools

I Wand for power brush

J Appliance crevice

K Round dusting brush

L Mini air turbine

M Appliance crevice tool

N Bend-n-clean dusting brush

AA0055

ACCESSORIES

INSTALLING HOSE HANGER

 Secure the hose hanger to the

wall using 2 provided screws.

According to the place chosen,

the use of wall anchors (not

included) may be necessary.

 Wind hose around its hanger

when not in use.

INSTALLING WAND HANGER

(APPLICABLE KITS ONLY)

 Secure the wand hanger to the

wall using 2 screws (included).

According to the place chosen,

the use of wall anchors (not

included) may be necessary.

 Push the wand in its hanger

when not in use.

CONNECTING HOSE

LOW VOLTAGE HOSE

(NCKIT3500,

NCKIT3500HD,

HHKIT550A,

HHKIT650A, NTAIRKIT1,

NT650A1, NT550A AND

NT700A ONLY)

To ensure proper operation of the

hose, insert hose into wall inlet

(as shown beside). Align tab up

with depression in wall inlet (A).

DUAL VOLTAGE HOSE

(ELECTRIC KITS

ONLY)

In addition to connecting into wall

inlet (A), dual voltage hose must

also be connected to a standard

electrical outlet (B).

OPERATING HANDLE SWITCH

LOW VOLTAGE HOSE

The switch will turn power unit ON

(I position) and OFF (O position).

DUAL VOLTAGE HOSE

Switch on II position:

Central vacuum mode with power

brush.

Switch on I position:

Central vacuum mode without

power brush.

Switch on O (center) position:

Power unit is turned OFF.

AA0023

SCREWS

AA0024

AA0025

SCREW

AA0026

AO0022

AO0023

AA0027

AA0028

POWER BRUSH (ELECTRIC KITS ONLY)

HOW TO ASSEMBLE

POWER BRUSH/WAND/HANDLE

 Read important safety instructions before installing power

brush.

 Ensure hose is disconnected from power supply before

installing power brush.

 Push wand into power brush neck so that the lock button

snaps in place.

 Connect hose handle into wand quick connector and

ensure that the prongs are aligned with the receptacle

holes. Push until lock button snaps in place.

CAUTION

Always check underside of product for any

obstructions prior to use.

WARNING

Never leave electric power brush unattended while

it is plugged in.

WAND TO POWER BRUSH CONNECTION

AO0021

LOCK BUTTON

HOSE HANDLE TO WAND CONNECTION

HOSE HANDLE

RECEPTACLE

PRONGS

HOSE HANDLE

RELEASE BUTTON

WAND

AO0078

LOCK BUTTON

WAND

RELEASE

PEDAL

POWER BRUSH

NECK RELEASE

PEDAL

POWER BRUSH

NECK

HEIGHT

ADJUSTMENT

PEDAL

AO0091

HOSE HANDLE

RECEPTACLE

LOCK BUTTON

WAND GRIP

WAND

PRONGS

QUICK

CONNECTOR

POWER

BRUSH

POWER BRUSH (ELECTRIC KITS ONLY) (CONT'D)

HOW TO USE POWER BRUSH/WAND

WAND RELEASE

The power brush is not

recommended for use

on bare floors. Wand

release pedal (A) on

power brush allows you

to quickly disconnect

wand and switch to

combination floor/rug

tool for use on bare

floors.

POWER BRUSH NECK RELEASE

Push down power brush neck release pedal (B) to unlock

brush neck. Return the neck to the upright position for storage.

POWER BRUSH HEIGHT ADJUSTMENT

The icons (D) refer to the carpet pile

height. Select height by depressing

height adjustment pedal (C) to desired

position: (Extra-Low), (Low),

(Medium) or (High).

HEIGHT ADJUSTMENT LED INDICATORS

The LEDs show the carpet pile covered by

the selected height, e.g.: when (High)

is selected, all LEDs will be lit, since

this height covers all pile heights. So if

(Extra-Low) is selected, only the lowest LED will be lit.

WAND LENGTH ADJUSTMENT

Extend (E) or shorten (F) the

wand to comfortable work

position by holding the wand

grip (G) in one hand and

sliding the upper section (the

one with the prongs) with the

other hand.

EDGE CLEANER

Brush extends full width for effective edge cleaning along both

sides of nozzle. To operate, simply run cleaner along edge

board. Rubber bumper protects furniture and baseboards.

ELECTRONIC CIRCUIT BREAKER

The power brush is equipped with an electronic circuit brea-

ker that protects the motor and the belt if a too large object is

picked up accidentally.

If the power brush stops while

vacuuming, turn the power unit

off using handle. Release the

power brush from the wand

and turn it over to see if there

is an obstruction. When brush

roll jam has been cleared,

press the reset button (H) and

connect the power brush back

to the wand. Finally, turn the

power unit/power brush back on. If it fails to restart or continues

to trip without any apparent reason, the power brush must be

serviced by an authorized service center.

CLEANING AND STORAGE

BRUSH ROLL

In order to keep high cleaning efficiency and to prevent

damage to your vacuum cleaner, the brush roll must be cleaned

every time the belt is changed.

The brush roll must also be cleaned according to the following

schedule:

VACCUM CLEANER USE CLEAN BRUSH ROLL

Heavy (used daily) Every week

Moderate (2-3 times per week) Every month

Light (once a week) Every 2 months

Check and remove hair, string and lint build-up frequently in

the brush roll and end cap areas. Remove any dirt or debris in

the belt path and in the brush roll areas.

HOUSING

To keep the power brush housing clean, it can be wiped with

a damp cloth and a mild soap solution, then thoroughly dried.

Never use any type of chemical as they can damage the housing.

STORAGE

 Ensure that hose and power cord are disconnected from

wall inlet before unplugging power brush.

 Disconnect hose handle from wand.

 Always keep hose neatly coiled when not in use.

 When not in use, the power brush should be stored in a

clean, dry place.

CAUTION

Always pick up hard or sharp objects by hand

before using your power brush. Items such as

pins, hairpins, tacks, crayons, etc., may damage

the brush roll or may break the belt.

WARNING

Disconnect electrical supply before servicing or

cleaning the unit. Failure to do so can result in

electrical shock or personal injury from cleaner

suddenly starting.

AO0020

CAUTION

Always unlock brush neck before use.

AD0022

FLOOR HEIGHT

AD0024

AD0023

AD0030

POWER BRUSH (ELECTRIC KITS ONLY) (CONT'D)

MAINTAINING THE POWER BRUSH

HOW TO CHANGE BELT

 Turn power brush over

and using a Phillips

no. 2 screwdriver, remove

the 3 brush roll cover

retaining screws (FIG. 1)

and set aside.

 Remove brush roll cover

(FIG. 2).

 To free brush roll from

base, start by sliding the

belt side end and pull

brush roll sideways (1).

Once disengaged from

housing, lift brush roll (2)

out of its compartment

(FIG. 3).

 Disengage brush roll from

worn belt and extract

the belt from motor shaft

by a twisting motion in the

enlarge area (I) specifically

made for that purpose

(FIG. 4).

 Install new belt by reversing steps  to .

NOTE: To ease belt replacement, start by inserting one end

around the motor shaft in the enlarged area (I). Insert

brush roll through belt until belt is seated in its place.

Push down brush roll back in place.

HOW TO CHANGE BRUSH ROLL

Replace brush roll when brush roll brissles are worn to the

base support bars level.

 Turn power brush over and using a Phillips no. 2 screwdriver,

remove the 3 brush roll cover retaining screws (FIG. 1) and

set aside.

 Remove brush roll cover (FIG. 2).

 To free brush roll from base, start by sliding the belt side

end and pull brush roll sideways (1). Once disengaged from

housing, lift brush roll (2) out of its compartment (FIG. 3).

 Disengage brush roll from belt. Discard worn brush roll.

 Insert new brush roll through belt until belt is seated in its

place. Push down brush roll back in place.

Finalize the installation by reversing steps  to .

SERVICE INFORMATION

To avoid unnecessary service calls, check the belt and brush

roll often. Replace the belt if it is stretched or cracked. Clean

the brush roll bristles when they are wrapped with thread and

hairs. Build-up could cause the brush to rotate unevenly.

The model number and serial number are indicated on the

rating label located underneath the power brush. Always refer

to these numbers when inquiring about service.

NOTE: The motor is permanently lubricated and sealed. Do

not oil the motor at any time.

POWER BRUSH SERVICE PARTS

WARNING

Disconnect electrical supply before servicing or

cleaning the unit. Failure to do so can result in

electrical shock or personal injury from cleaner

suddenly starting.

WARNING

Motor shaft can become hot during normal use.

To prevent burns, avoid touching the motor shaft

when replacing the drive belt.

AB0010

RETAINING

SCREWS

FIG. 1

AB0011

BELT

FIG. 2

BRUSH ROLL

AB0012

FIG. 3

2 2

AB0013

FIG. 4

AA0002

KEY NO.PART NO.DESCRIPTION

1 09234 Belt

2 09233 Brush Roll

3 09236 Brush Roll Cover with Screws

4 09235 Wand Release Pedal

5 18651 Wand

Order Service Parts by “Part No.”, not by “Key No.”

TROUBLESHOOTING GUIDE

PROBLEMS POSSIBLE CAUSES POSSIBLE REMEDY

1. Loss or decrease of

suction occurs.

• Debris pail or disposable bag is completely full.

• Debris pail gasket damaged or missing.

• Obstruction in the hose. A blockage in the hose

can be determined by inserting the hose into

any wall inlet and, while power unit is running,

check each additional inlet for normal suction

by holding the palm of your hand over the

open inlet. If normal suction is felt at all other

inlets, insert the hose into a second inlet. If the

blockage still exists it is located in the hose.

However, if the blockage does not occur when

the hose is changed, the blockage is probably

located in the tubing system leading to the

original inlet.

• Obstruction in the tubing system inside the

walls.

• Permanent filter or disposable bag torn.

• Wall inlet cover not properly sealed.

• Exhaust tubing or vent clogged.

• Empty debris pail or change the disposable bag

as described on pages 11 and 12.

• Replace the debris pail gasket.

• Disconnect the hose from the wall inlet and

insert a blunt instrument into the hose —

slightly smaller in diameter — such as a flexible

garden hose. Push the garden hose through the

cleaning system hose until the obstruction has

been cleared.

• Insert hose end into any inlet to make power unit

running, then place the palm of your hand over

the opposite end of the hose. When you can feel

the suction increase, hold your hand over the

hose end for a few seconds and then quickly

remove your hand. This procedure repeated

several times should clear the obstruction. If the

blockage is not cleared, contact your nearest

Service Center.

• Clean the interior or the unit and install a new

permanent filter (or disposable bag).

• Check all wall inlet covers to be sure they are

closed and sealed tightly.

• Inspect and remove any blockages.

2. Power unit does

not start, or stops

suddenly.

• Defective inlet. Check other wall inlets.

• Power unit internal circuit breaker has been

activated (the reset button is popped up).

• Blown fuse or tripped circuit breaker on house

electrical panel.

• Defective hose.

• Power unit overcurrent protector has been

activated.

3. Power unit runs

continuously when

the hose is removed.

• The unit power switch is in ON position.

• An electrical short has occurred somewhere in

the system.

• Set the unit power switch to OFF position.

• Perform a complete check of all wall inlets and

power unit low voltage control lead connections.

Contact your authorized Service Center.

• Replace defective wall inlet.

• Push on the circuit

breaker reset

button located on

the left side of

the power unit. If

this button pops

up again, contact

your authorized

Service Center.

• Replace fuse or reset circuit breaker on house

electrical panel. Ensure the circuit is DEDICATED

to the central vacuum unit, meaning that there

is no other electrical device connected to the

central vacuum unit circuit.

• Some brands of house panel breakers may be

more sensitive to startup current than others (for

example, Square D brand). Correct the situation

by changing the breaker with an “HM” type of

the same AMP rating.

• Replace hose as required.

• Unplug the power unit, wait at least 15 minutes

and plug the power unit back in.

AC0003

POWER SWITCH

RESET

BUTTON

AL0019

SERVICE PARTS

REPLACEMENT PARTS AND REPAIRS

In order to ensure your unit remains in good working condition,

you must use Broan-NuTone genuine replacement parts

only. Broan-NuTone genuine replacement parts are specially

designed for each unit and are manufactured to comply

with all the applicable certification standards and maintain

a high standard of safety. Any third party replacement part

used may cause serious damage and drastically reduce the

performance level of your unit, which will result in premature

failing. Broan-NuTone also recommends to contact a

Broan-NuTone certified service depot for all replacement

parts and repairs.

NOTE: Order service parts by “Part No.” — not by “Key No.”

NC5500,

NCKIT5500,

NCKIT5500HD,

NT700A AND

NT700E

UNITS

NC1500, NCKIT1500, NCKIT1500HD,

NC3500, NCKIT3500, NCKIT3500HD,

NC4500, HHKIT550A, HHKIT550E,

HHKIT650A, NT650A1, NT650E1,

NT550A AND NT550E UNITS

KEY

NO.

PART NO.DESCRIPTION

NC1500

NCKIT1500

NCKIT1500HD

HHKIT550A

HHKIT550E

NT550A

NT550E

NC3500,

NCKIT3500,

NCKIT3500HD

NC4500

HHKIT650A

NT650A1

NT650E1

NC5500

NCKIT5500

NCKIT5500HD

NT700A

NT700E

S10941396

NC5500, NCKIT5500, NCKIT5500HD, NT700A & NT700E TOP CAP

ASSEMBLY (INCLUDING ITEM 4) (UPPER PAR T)

S10941411

NC1500, NCKIT1500, NCKIT1500HD, NC3500, NCKIT3500,

NCKIT3500HD, NC4500, HHKIT550A, HHKIT550E, HHKIT650A,

NT650A1, NT650E1, NT550A & NT550E TOP CAP ASS'Y

2 S10941413

NC5500, NCKIT5500, NCKIT5500HD, NT700A & NT700E TOP CAP

ASSEMBLY (INCLUDING ITEM 4) (LOWER PA RT )

3 66369 MOTOR FOAM FILTER WITH FASTENER 111

4 S10941400 GASKET 113

5 S10941401 PERMANENT FILTER 11

6 S99670648 DEBRIS PAIL (INCLUDING KEY NO. 7) 1 1 1

7 S10941199 LATCH AND SCREWS 222

8 S10941404 LATCH KEEPER WITH SCREWS 222

9 S10941405 BAG ADAPTER WITH NUT AND SCREW 111

10 S10941408 UTILITY VALVE 1

11 S10941406 INTAKE ELBOW WITH GASKET, SCREWS, AND NUTS 111

12 S99670650 EXHAUST PORT WITH GASKET AND SCREWS 11

13 S30390555 UNIT SUPPORT BRACKET 111

* 391C DISPOSABLE BAG (SET OF 3) 1 1 1

* ITEM NOT SHOWN

WARRANTY

NUTONE MODELS NC1500, NCKIT1500, NCKIT1500HD, NC3500, NCKIT3500,

NCKIT3500HD, NC4500, NC5500, NCKIT5500, NCKIT5500HD, HHKIT550A, HHKIT550E,

HHKIT650A, NT550A, NT550E, NT650A1, NT650E1, NT700A AND NT700E

VENMAR VENTILATION ULC

CENTRAL VACUUM POWER UNIT

LIMITED WARRANTY

Venmar Ventilation ULC warrants to the original consumer purchaser that its central vacuum power unit will be free from defects in materials

and workmanship for five (5) years for NC1500, NCKIT1500, NCKIT1500HD, HHKIT550A, HHKIT550E, NT550E and NT550A units, eight (8)

years for NC3500, NCKIT3500, NCKIT3500HD and HHKIT650A units and ten (10) years for NC4500, NC5500, NCKIT5500, NCKIT5500HD,

NT650A1, NT650E1, NT700A and NT700E units. This warranty covers the parts and labor in an authorized service center for the first

three (3) years of the warranty for NC1500, NCKIT1500, NCKIT1500HD, HHKIT550A, HHKIT550E, NT550E and NT550A units, the first

five (5) years of the warranty for NC3500, NCKIT3500, NCKIT3500HD, NC4500, HHKIT650A, NT650A1 and NT650E1 units, the first

six (6) years of the warranty for NC5500, NCKIT5500, NCKIT5500HD, NT700A and NT700E units. After these time periods, the parts only will

be covered under this warranty.THERE ARE NO OTHER WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING, BUT NOT LIMITED TO,

IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.

During these time periods, Venmar Ventilation ULC will, at its option, repair or replace the power unit or part without charge, which is found

to be defective under normal use and service. THIS WARRANTY DOES NOT APPLY TO THE INSTALLATION OR THE PARTS USED IN THE

INSTALLED TUBING SYSTEM. All central vacuum hoses, electric or air-driven brushes, filters, attachments and accessories are warranted

for one (1) year from the original purchase date with the exception to consumables such as light bulbs and belts. We invite you to register your

product on line at www.nutone.ca. Venmar Ventilation ULC reserves the right to limit this warranty if the product is not registered.

This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been subject to misuse, negligence,

accident, improper maintenance or repair (other than by Venmar Ventilation ULC or an authorized representative), faulty installation or

installation contrary to recommended installation instructions.

The duration of any implied warranty is limited to the period as specified for the express warranty.

VENMAR VENTILATION ULC’S OBLIGATION TO REPAIR OR REPLACE, AT VENMAR VENTILATION ULC'S OPTION, SHALL BE THE

PURCHASER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. VENMAR VENTILATION ULC SHALL NOT BE LIABLE

FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR

PERFORMANCE. Please do not return your unit to place of purchase. Please visit www.nutone.ca for your closest service center. You may

also call 1-877-896-1119 for the name of an authorized representative in your area. This warranty supersedes all prior warranties.

Warranty service is to be completed by an authorized Service Center designated by Venmar Ventilation ULC. Where applicable, in home

service will be made available only in areas where a contracted service provider offers service during the first three (3) years of the warranty for

NC1500, NCKIT1500, NCKIT1500HD, HHKIT550A, HHKIT550E, NT550E and NT550A units, during the first five (5) years of the warranty for

NC3500, NCKIT3500, NCKIT3500HD, NC4500, HHKIT650A, NT650A1 and NT650E1 units, during the first six (6) years of the warranty for

NC5500, NCKIT5500, NCKIT5500HD, NT700A and NT700E units. If in home service is not available, the product will be repaired or replaced,

at Venmar Ventilation ULC’s discretion, by the nearest authorized service provider. The unit removal and reinstallation works are under the

customer responsibility, and Venmar Ventilation ULC cannot be charged for them.

To qualify for warranty service, you must notify Venmar Ventilation ULC at the address or telephone number stated below. We will then forward

you the authorized service depot in your area. You will be required to present evidence of the original purchase date.

Date of Installation Builder or Installer

Model Number and Product Description

IF YOU NEED ASSISTANCE OR SERVICE

For the location of your nearest Venmar Ventilation ULC dealer, dial toll free: 1-877-896-1119

Please be prepared to provide: Product model number • Date and proof of purchase • The nature of the difficulty

Venmar Ventilation ULC

Product specifications subject to change without notice. Printed in Canada.

GUIDE D’INSTALLATION ET D’UTILISATION

POUR USAGE RÉSIDENTIEL SEULEMENT

ENREGISTREZ VOTRE PRODUIT EN LIGNE À : WWW.NUTONE.CA

UNITÉS MOTRICES

D’ASPIRATEUR CENTRAL

24008 rév. A

AB0039

MODÈLES SFDB-DN, SFDB-DO ET SFDB-DP

VENMAR VENTILATION ULC WWW.NUTONE.CA 1 877-896-1119

NC1500 / NC3500 / NC4500 / NC5500

NCKIT1500 / NCKIT3500 / NCKIT5500

NCKIT1500HD / NCKIT3500HD / NCKIT5500HD

HHKIT550A / HHKIT550E / HHKIT650A

NT550A / NT550E / NT650E1 / NT650A1 / NT700E / NT700A

CONSERVEZ CES DIRECTIVES

LIRE TOUTES LES DIRECTIVES AVANT D'UTILISER CET APPAREIL

AVERTISSEMENT

Afin de réduire le risque d’incendie, d’électrocution ou de

blessures corporelles, observez les directives suivantes :

1. N’utilisez pas cet appareil à l'extérieur ou sur des surfaces

mouillées.

2. N’utilisez pas cet appareil pour aspirer des liquides ou des

poussières fines telles que de la poussière de gypse.

3. N’utilisez pas cet appareil pour aspirer des liquides

inflammables ou combustibles, comme de l'essence, ni

dans des endroits où ces liquides pourraient être présents.

4. N’utilisez pas cet appareil pour aspirer des objets brûlants

ou fumants comme des cigarettes, des allumettes ou des

cendres chaudes.

5. Ne laissez pas les enfants s'amuser avec cet appareil.

Portez une attention particulière lorsqu'il est utilisé par

ceux-ci ou près d’eux.

6. Utilisez l'aspirateur uniquement de la façon décrite dans

ce guide. N’utilisez que les accessoires recommandés par

le fabricant.

7. Éloignez vos cheveux, vêtements amples, doigts ou toute

autre partie de votre corps des pièces mobiles ou des

ouvertures de l’appareil.

8. Mettez toutes les commandes en position d'arrêt (Off) avant

de débrancher l'appareil.

9. Soyez prudent lorsque vous passez l’aspirateur dans les

escaliers.

10. Ne manipulez pas la fiche ni l'appareil si vos mains sont

mouillées.

11. N’utilisez pas cet appareil si le cordon d'alimentation ou

la fiche sont endommagés. Si l'appareil ne fonctionne pas

adéquatement, s'il a été échappé, laissé à l'extérieur ou s’il

est tombé à l'eau, retournez-le au Centre de services.

12. Gardez la zone de travail bien éclairée.

13. Branchez-le à une prise correctement mise à la terre.

Consultez les instructions de mise à la terre à la page 11.

14. Il est recommandé de porter des lunettes et des gants

de sécurité lors de l’installation, de l’entretien et de la

réparation de cet appareil.

15. Lorsqu’une réglementation est en vigueur localement

et qu’elle comporte des exigences d’installation et/ou de

certification plus restrictives, lesdites exigences prévalent

sur celles de ce document et l’installateur entend s’y

conformer à ses frais.

ATTENTION

1. N’insérez pas d’objets dans les ouvertures d’aération.

N’utilisez pas l'appareil si une ou des ouvertures sont

bloquées. Retirez la poussière, les cheveux ou autre objet

pouvant réduire le débit de l'air.

2. Assurez-vous que l’air circule librement et que le conduit

d'évacuation du dessus ou du côté n'est pas obstrué.

3. N’utilisez pas cet appareil sans son filtre (ou ses filtres,

selon le modèle).

4. N’utilisez pas cet appareil pour souffler des feuilles ou

des débris.

5. Ne déposez pas d’objet sur le dessus de l’appareil.

6. N’installez pas l’appareil à l’horizontale.

7. N’utilisez pas le récipient à débris comme seau de

nettoyage.

8. N’utilisez pas le récipient à débris comme escabeau.

9. Évitez d’aspirer des objets pointus.

10. Brancher cet appareil à une prise de courant de 120 V c.a.

avec circuit de dérivation distinct de 15 A. Certaines marques

de disjoncteurs pour panneau électrique domestique

(par exemple, la marque Square D) pourraient être plus

sensibles au courant de démarrage. Dans l’éventualité où

un déclenchement intempestif du disjoncteur du panneau

électrique domestique survenait*, nous recommandons

de remplacer le disjoncteur par un de type « HM », ayant

exactement la même intensité nominale.

* après s’être assuré que le circuit de l’aspirateur central

est bien un circuit de dérivation DISTINCT, ce qui signifie

qu’aucun autre appareil électrique n’est connecté au

circuit de l’aspirateur central.

11. Ne débranchez pas l'appareil en tirant sur le cordon. Pour

le débrancher, saisissez la fiche, puis retirez-la de la prise.

12. Entreposer l’appareil à l’intérieur dans un endroit propre,

sec et éloigné des températures extrêmes.

13. Tout entretien autre que celui recommandé dans ce guide

doit être effectué par le personnel d'un Centre de services

autorisé.

14. Nous vous recommandons de faire inspecter l’appareil

annuellement par un technicien spécialisé.

IMPORTANTES DIRECTIVES DE SÉCURITÉ

Lors de l’utilisation d’un appareil électrique, toujours suivre les mesures de sécurité de base, y compris les suivantes :

INFORMATION GÉNÉRALE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

LISTE DES OUTILS NÉCESSAIRES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

TRAVAIL DES TUYAUX EN PLASTIQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

INSTALLATION D'UNE PRISE MURALE . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

INSTALLATION SOUS UNE ARMOIRE V800W CANSWEEP

. . . . . . . . . . . . . . . 5-6

INSTALLATION SUR UNE PLINTHE V800W CANSWEEP

. . . . . . . . . . . . . . . . . .7

INSTALLATION DE L'UNITÉ MOTRICE. . . . . . . . . . . . . . . . . . . . . . . . . . . 8-10

EMPLACEMENT DE L'UNITÉ MOTRICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

CHANGEMENT DE L'ORIENTATION DE LA LIGNE D'ASPIRATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

CONVERSION DU MODE CYCLONIQUE DE L'UNITÉ MOTRICE EN MODE À SAC JETABLE (SAC INCLUS). . . . . . . . . . . . . . . .9

MONTAGE DE L'UNITÉ MOTRICE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10

RACCORD DE LA LIGNE PRINCIPALE À L'UNITÉ MOTRICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

INSTRUCTIONS DE MISE À LA TERRE . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

CÂBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

FONCTIONNEMENT ET ENTRETIEN. . . . . . . . . . . . . . . . . . . . . . . . . . . 11-12

QUAND REMPLACER LE SAC OU VIDER LE RÉCIPIENT À DÉBRIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

COMMENT VIDER LE RÉCIPIENT À DÉBRIS (UNITÉS MOTRICES NC3500, NCKIT3500, NCKIT3500HD, NC4500,

NC5500, NCKIT5500, NCKIT5500HD, HHKIT650A, NT650A1, NT650E1, NT700A ET NT700E SEULEMENT,

SI AUCUN SAC N'EST UTILISÉ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

REMPLACEMENT DU SAC JETABLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

FILTRE PERMANENT (UNITÉS MOTRICES NC3500, NCKIT3500, NCKIT3500HD, NC4500, NC5500, NCKIT5500,

NCKIT5500HD, HHKIT650A, NT650A1, NT650E1, NT700A ET NT700E SEULEMENT). . . . . . . . . . . . . . 12

RETRAIT ET INSTALLATION DU FILTRE PERMANENT (UNITÉS MOTRICES NC3500, NCKIT3500, NCKIT3500HD, NC4500,

NC5500, NCKIT5500, NCKIT5500HD, HHKIT650A, NT650A1, NT650E1, NT700A ET NT700E SEULEMENT). . 12

FILTRE EN MOUSSE POUR MOTEUR (TOUS LES APPAREILS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

ENSEMBLES D'ACCESSOIRES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-15

ENSEMBLE D'ACCESSOIRES NCKIT1500. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

ENSEMBLE D'ACCESSOIRES NCKIT3500. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

ENSEMBLE D'ACCESSOIRES NCKIT5500. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

ENSEMBLE D'ACCESSOIRES HHKIT550A ET HHKIT650A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

ENSEMBLES D'ACCESSOIRES HHKIT550E . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

ENSEMBLES D'ACCESSOIRES NT550A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

ENSEMBLES D'ACCESSOIRES NT550E . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

ENSEMBLES D'ACCESSOIRES NTAIRKIT1, NT650A1 ET NT700A . . . . . . . . . . . . . . . . . . . . . . . . . . 15

ENSEMBLES D'ACCESSOIRES NTELCKIT1, NT650E1 ET NT700E . . . . . . . . . . . . . . . . . . . . . . . . . . 15

ACCESSOIRES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

INSTALLATION DU SUPPORT DE BOYAU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

INSTALLATION DU SUPPORT DE MANCHON TÉLESCOPIQUE (CERTAINS ENSEMBLES SEULEMENT) . . . . . . . . . . . . . . . . 16

CONNEXION DU BOYAU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

UTILISATION DE L'INTERRUPTEUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

BALAI ÉLECTRIQUE (ENSEMBLES ÉLECTRIQUES SEULEMENT) . . . . . . . . . . 17-19

ASSEMBLAGE DU BALAI ÉLECTRIQUE/MANCHON TÉLESCOPIQUE/POIGNÉE. . . . . . . . . . . . . . . . . . . . . . . . . . 17

UTILISATION DU BALAI ÉLECTRIQUE/MANCHON TÉLESCOPIQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

ENTRETIEN DU BALAI ÉLECTRIQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

SERVICE APRÈS-VENTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

PIÈCES DE REMPLACEMENT DU BALAI ÉLECTRIQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

GUIDE DE DÉPANNAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

PIÈCES DE REMPLACEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

GARANTIE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

TABLE DES MATIÈRES

LISTE DES OUTILS NÉCESSAIRES

Selon l'installation, les outils suivants peuvent être nécessaires.

Pince à dénuder, forets de 1/4 po et de 1/2 po, couteau tout

usage, couteau à mastic, scie-cloche de 2½ po, scie à guichet,

marteau, ciseau à froid, niveau, lampe de poche, perceuse,

ruban isolant, tournevis Phillips n° 2, clé, scie à métaux, ruban

à mesurer, lunettes de sécurité.

Les outils électriques permettent d'effectuer l'installation plus

rapidement. Porter un masque et des gants de sécurité lors de

la coupe de conduits et de l’utilisation de la colle.

TRAVAIL DES TUYAUX EN PLASTIQUE

DÉCOUPE DU TUYAU

Mesurer la longueur requise. Laisser 5/8 po de tuyau pour

l'insertion dans les raccords et 1½ po pour l'insertion dans le tuyau

flexible. Couper le tuyau en plastique avec une scie à métaux, en

s'assurant que la découpe soit droite. Utiliser un coupe-fil ou une

cisaille de ferblantier pour couper le tuyau flexible. Les tuyaux

flexibles de 8 po de long ne doivent pas être coupés.

Utiliser un petit couteau ou de la laine d’acier pour ébarber

l'intérieur du tube.

Utiliser une lime pour tailler légèrement en biseau la partie

extérieure du tuyau afin qu'il glisse facilement dans le raccord.

À l'aide d’une laine d'acier ou d'un papier abrasif fin, poncer la

surface du tuyau qui sera enduite de colle.

CONCEPTION D'UN JOINT

Insérer le tuyau dans le raccord,

en alignant les 2 pièces d'après

l'installation requise. Marquer le

tuyau et le raccord afin de pouvoir

aligner de nouveau le joint.

Appliquer la colle sur une

zone de 1 po de largeur à

l'extérieur du tuyau. Insérer

le tuyau dans le raccord avec

les marques d'alignement

à une distance d'un quart

de tour l'une de l'autre. Enfoncer

rapidement le tuyau et tourner le

raccord pour aligner les marques

et répandre la colle. Laisser la

colle sécher pendant une minute.

COLLAGE DU TUYAU FLEXIBLE

S'assurer que les extrémités du tuyau flexible sont égales.

Au moment de joindre le tuyau flexible au tuyau en plastique

ou à la plaque de montage d'une prise, appliquer la colle à

l'intérieur du tuyau flexible et à l'extérieur du tuyau en plastique

ou de la bague de tuyau de la plaque de montage. Tourner les

2 pièces pour étaler la colle. Attendre 5 minutes pour laisser la

colle sécher dans le tuyau flexible.

FIXATION DU FIL

D’ALIMENTATION

À LA TUYAUTERIE

Le fil d'alimentation basse tension

court le long de la tuyauterie.

Utiliser du ruban isolant pour le

fixer à la tuyauterie à intervalles

de 12 po à 18 po.

DÉCOUPE DE LA PRISE MURALE

La prise murale doit être située à 18 po du centre à partir du

plancher et en ligne directe avec l'orifice de la tuyauterie de

prise d’aspiration du grenier ou du sous-sol qui a déjà été

percé dans la lisse ou le chevêtre. La découpe de la prise doit

être exactement de 3

∕8 po de hauteur par 2

∕8 po de largeur.

FIXATION DE LA PLAQUE DE MONTAGE (V144)

Repérer la tuyauterie d'aspiration à travers l'orifice de la prise

d'aspiration. Sortir ensuite le tuyau d'aspiration à travers le point

d'accès, puis retirer le fil basse tension de l'intérieur du tuyau.

Retirer la bride de

clouage de la plaque de

montage de la prise

murale (voir ci-contre).

Enduire de colle

l'intérieur du tuyau

flexible et l'extérieur de

la bague de la plaque

de montage. Insérer la

bague de la plaque de

montage dans le tuyau

flexible en tournant afin

de bien répartir la colle, puis aligner la plaque de montage

pour qu'elle soit en position verticale.

Dénuder maintenant l'extrémité des deux fils basse tension,

puis les connecter aux bornes à vis situées au dos de la plaque

de montage. Lorsque tous les fils sont connectés, assembler

le couvercle de la prise d'aspiration sur le protège-tube et la

plaque de montage.

ASSEMBLAGE

FINAL DE

L'ENSEMBLE DE

PRISE MURALE

Après avoir fixé la plaque

de montage au tuyau

flexible, passer le fil

basse tension à travers

le trou de câblage qui

se trouve dans la partie

supérieure de la plaque

de montage.

INSTALLATION

DE LA PRISE

MURALE (V111)

Installer la prise murale

dans la découpe du mur

(le couverce de la prise

demeure à l’extérieur).

Maintenir la prise murale

en place et serrer

chacune des vis de

quelques tours à la fois..

INFORMATION GÉNÉRALE INSTALLATION

D'UNE PRISE MURALE

AO0010

AO0011

AE0024F

PLAQUE

DE MONTAGE

PRISE

AO0045

AR0040

Gabarit



Aligner le gabarit

(découpé sur la

présente feuille

d’instruction) sur le

coup de pied à la

position désirée, et

tracer le contour de

la surface.

Marquer le centre



Tailler l’ouverture

désirée et marquer

discrètement le

centre de l’ouverture

sur le plancher.



Percer un

petit trou de

référence le

long de la

ligne centrale

derrière le

coup-de-pied

à travers le

sous-plancher.



Repérer le trou

de référence à

partir du dessous

du sous-plancher.

Tailler un trou

d’accès de

4 po x 4 po à la

position choisie,

le long de la ligne

centrale sous le coup-de-pied.

Espace de l'armoire

Retrait

Ouverture du

coup-de-pied

Trou de

référence

Trou d'accès

de 4 po x 4 po

GABARIT

V800W CANSWEEP

6¾ po

2⅜ po



Si jamais l’ouverture a été taillée trop grande,

une moulure est offerte (pièce n V801W)

pour créer une couverture parfaite.

Moulure

INSTALLATION SOUS UNE ARMOIRE V800W CANSWEEP

286

Souder ensuite au solvant

un raccord sur un bout de

tuyau d’aspirateur central

de 2 po, assez long pour

atteindre le trou d’accès

de 4 po x 4 po à partir de

l’ouverture sur le

coup-de-pied (Fig. A).

Ajuster par friction l’autre

bout du raccord au

CanSweep

jusqu’à ce

qu’il soit bien fixé. N’utiliser

pas de colle, ajuster par

friction seulement (Fig. B).



Insérer le

CanSweep

/tuyau

dans l’ouverture sur

le coup-de-pied.

Utiliser un raccord

coude de 90° pour

déterminer une

marque de coupe

à l’autre bout du

tuyau. Puis, couper

le tuyau au niveau de la marque.



Glisser les fils de

basse tension dans

les agrafes du

CanSweep

conformément à

l’illustration pour

finaliser la

connexion

des fils.



Glisser le

CanSweep

/tuyau

et les fils à basse

tension dans

l’ouverture sur le

coup-de-pied.

Coller les deux

bouts du coude

sur le système de

tuyaux puis fixer le

CanSweep

au coup-de-pied à l’aide des 2 vis fournies.

Fig. A

Fig. B



Vis

Coller le coude

au tuyau

INSTALLATION SOUS UNE ARMOIRE V800W CANSWEEP

(SUITE)

297

Gabarit



Choisir la position désirée

sur la plinthe entre deux

montants. Placer le

gabarit (découpé sur la

présente feuille

d’instructions) à la position

voulue et tracer le contour

de la surface.

Lambourde de 2 po x 4 po



Taillez l’ouverture

sur la plinthe et

dans la cloison

sèche jusqu’à ce

que la lambourde

de 2 po x 4 po

soit atteinte.



Contre le bord de la

lambourde de 2 po x 4 po,

marquer le centre de

l’ouverture.

Trou de

référence

Lambourde de

2 po x 4 po

Effectuer les raccords

de tuyaux

nécessaires et

installer le raccord

coude de 90° en position

derrière le CanSweep

S’assurer que l’ouverture du coude se fixe fermement

sur le bout uni au dos du CanSweep

au moment du

raccordement.



Glisser le

CanSweep

les fils de basse

tension dans

l’ouverture de la

plinthe.

Ajuster par

friction le bout

uni du CanSweep

sur le coude. Fixer le CanSweep

sur la plinthe à l’aide des deux vis fournies.

Ne pas coller le

CanSweep

coude.

Fixer les fils



Marquer le centre



Percez un petit trou de référence

au niveau de la marque, à travers le

sous-plancher jusqu’en dessous.

Repérer le trou de référence en partant

du dessous et mesurer un retrait

de 1

/8” po. Utiliser une scie-cloche

de 2 po pour retirer la section de

lambourde de 2 po x 4 po derrière l’ouverture.

Trou de référence

1⅞

Glissez les fils de basse tension dans les agrafes du

CanSweep

conformément à l’illustration pour finaliser

la connexion des fils.

INSTALLATION SUR UNE PLINTHE V800W CANSWEEP

INSTALLATION DE L'UNITÉ MOTRICE

EMPLACEMENT DE L'UNITÉ MOTRICE

• Installer l'unité motrice le plus à l'écart possible de la zone

habitée de la maison, dans un endroit facilement accessible

pour effectuer le nettoyage et l’entretien.

• Installer l'unité motrice à moins de 6 pi d'une prise de courant

avec mise à la terre. L’unité motrice requiert une prise de

120 V c.a. reliée à un circuit de dérivation distinct de 15 A.

• Ne pas installer l'unité motrice près d'une source de chaleur

élevée (par exemple un chauffe-eau) ou dans un endroit où la

température ambiante est élevée (grenier, salle de chaudière).

• Si l'unité motrice est installée dans un placard ou une

petite buanderie, s'assurer que la pièce soit bien aérée (par

exemple au moyen d'une porte persienne).

CHANGEMENT DE L'ORIENTATION

DE LA LIGNE D'ASPIRATION

La ligne d'aspiration se raccorde à droite de l'appareil. Toutefois,

il est possible de changer cette configuration; pour raccorder

la ligne d'aspiration à gauche de l'appareil, veuillez suivre

ces étapes :

 Libérer les 2 loquets situés sur les côtés de l'unité motrice

en les tirant vers l’extérieur, puis en les poussant vers le

haut. Retirer le récipient à débris.

NC1500, NCKIT1500,

NCKIT1500HD,

HHKIT550A,

HHKIT550E,

NT550A et NT550E

seulement : Saisir

les rebords du col

du sac et tirer vers le

bas. Ne pas tirer sur

le sac. Mettre le sac

de côté.

 NC1500, NCKIT1500,

NCKIT1500HD,

HHKIT550A,

HHKIT550E,

NT550A et NT550E

seulement : À l'aide

d'un tournevis Phillips

n° 2, enlever la vis

serrant la jonction

entre l'adaptateur

du sac et le coude

d'admission. Dégager

l'adaptateur du coude

et le mettre de côté avec la vis et l'écrou.

 Tous les appareils :

Désassembler le

coude d'admission de

l'arrière de l'appareil à

l'aide d'une douille de

3/8 po pour retirer ses

2 écrous et ses 2 vis

de retenue.

 Tous les appareils :

Retourner le coude

d'admission à 180°

puis le réassembler à

l'appareil, en prenant

soin de placer son

joint d'étanchéité à sa

position originale.

NOTE : S'assurer que le joint d'étanchéité n'est pas plié

pour éviter de générer une baisse d'aspiration et du bruit.

 NC1500,

NCKIT1500,

NCKIT1500HD,

HHKIT550A,

HHKIT550E,

NT550A et NT550E

seulement :

Réassembler

l'adaptateur du

sac au coude

d'admission. Aligner

le triangle avec la

petite tige inclinée,

puis serrer la jonction

à l'aide la vis et de

l'écrou retirés précédemment en .

 NC1500,

NCKIT1500,

NCKIT1500HD,

HHKIT550A,

HHKIT550E,

NT550A et NT550E

seulement :

Remettre le sac en

place en saisissant

les rebords de son

col du sac et l’insérer

sur l’adaptateur.

Attention de ne pas

déchirer le sac. S’assurer que le col du sac est placé entre

la bague et la butée de l’adaptateur.

 Tous les appareils : Remettre en place le récipient à débris.

AD0076

AD0077

AO0078

NC1500, NCKIT1500, NCKIT1500HD,

HHKIT550A HHKIT550E, NT550A ET

NT550E SEULEMENT

AD0075

NC1500, NCKIT1500, NCKIT1500HD,

HHKIT550A HHKIT550E, NT550A ET

NT550E SEULEMENT

AD0078

NC1500, NCKIT1500, NCKIT1500HD,

HHKIT550A, HHKIT550E, NT550A ET

NT550E SEULEMENT

AO0080

BAGUE

BUTÉE

NC1500, NCKIT1500, NCKIT1500HD,

HHKIT550A, HHKIT550E, NT550A ET

NT550E SEULEMENT

AVERTISSEMENT

Ne pas installer à l’extérieur. Avant de l'accrocher,

déposer l'appareil sur une surface plane pour éviter

qu'il ne bascule. Lors de l'installation, de l'entretien

ou du nettoyage de l'appareil, il est recommandé de

porter des lunettes et des gants de sécurité.

CONVERSION DU MODE CYCLONIQUE

DE L'UNITÉ MOTRICE EN MODE À

SAC JETABLE (SAC INCLUS)

Les appareils NC3500, NCKIT3500, NCKIT3500HD, NC4500,

NC5500, NCKIT5500, NCKIT5500HD, HHKIT650A, NT650A1,

NT650E1, NT700A et NT700E sont expédiés de l'usine prêts

à être utilisés en mode cyclonique, mais en raison de leur

caractère hybride, ils peuvent aussi être utilisés avec un sac

jetable (391C). Pour ce faire, l'adaptateur du sac (inclus avec

l'appareil) doit être installé. Veuillez suivre ces étapes :

 Retirer le récipient à débris de l'appareil en libérant les

2 loquets situés sur ses côtés, en les tirant vers l’extérieur,

puis en les poussant vers le haut. Détacher le récipient à

débris de l'appareil.

 Insérer l'adaptateur

du sac dans le coude

d'admission. Aligner le

triangle avec la petite

tige inclinée.

 Serrer la jonction

à l'aide la vis et de

l'écrou (inclus dans le

sac de pièces).

 Déplier le sac jetable, saisir les rebords de son col à

l'endroit indiqué et l’insérer sur l’adaptateur. Attention de ne

pas déchirer le sac. S’assurer que le col du sac est placé

entre la bague et la butée de l’adaptateur (voir l'illustration

ci-dessous). Remettre en place le récipient à débris.

MONTAGE DE L'UNITÉ MOTRICE

 Retirer délicatement le récipient à débris. S’assurer que le

sac jetable est correctement installé (le cas échéant). Retirer

la trousse d’installation et remettre en place le récipient

à débris.

 Consulter l'illustration ci-dessous pour s'assurer de

respecter les dégagements minimaux aux murs et plancher.

 Positionner et fixer le support mural à l’aide des vis fournies.

Voir l'illustration en page suivante pour les dimensions

relatives au montage.

INSTALLATION DE L'UNITÉ MOTRICE (SUITE)

ATTENTION

Pour une installation solide, s'assurer de visser le

support mural directement sur un montant.

AD0039F

18 po minimum

du plancher

12 po minimum

du plafond

12 po

minimum

VUE DU

DESSUS

VUE AVANT

DIMENSIONS MINIMALES DE D

GAGEMENT

12 po

minimum

AD0080

AD0081

AO0085

BAGUE

BUTÉE

MONTAGE DE L'UNITÉ MOTRICE (SUITE)

 À l'aide des vis de montage fournies, fixer le support au

mur en utilisant un trou de fixation supérieur et un trou de

fixation inférieur.

 Accrocher l'unité motrice au support mural.

S'assurer que les supports arrière de l'unité motrice

sont imbriqués avec les doigts du support mural

correspondants (ou doigts et patte pour les modèles

NC1500, NCKIT1500, NCKIT1500HD, HHKIT550A,

HHKIT550E, NT550A et NT550E; voir l'illustration

ci-dessous). Abaisser l'unité motrice afin de la fixer

solidement au support.

RACCORD DE LA LIGNE PRINCIPALE

À L'UNITÉ MOTRICE

 Raccorder la tuyauterie d'aspiration au coude situé à

l'arrière de l'unité motrice. Insérer l'extrémité du tuyau dans

l'ouverture du coude et serrer l'assemblage en vissant à la

main la vis et l'écrou fourni (voir ci-dessous). NE PAS COLLER.

NOTE POUR NC5500, NCKIT5500, NCKIT5500HD, NT700A

ET NT700E SEULEMENT

S'assurer de raccorder la prise utilitaire (incluse) à la ligne

d'aspiration dans le sens adéquat (voir ci-dessous).

 Raccorder la tuyauterie d'évacuation à la prise d'évacuation

située sur le dessus ou le côté de l'appareil, selon le modèle.

NE PAS COLLER.

NOTE POUR NC5500, NCKIT5500, NCKIT5500HD, NT700A

ET NT700E SEULEMENT

Si désiré, le raccord ou le coude utilisé pour relier la ligne

d'évacuation au

dessus de l'appareil

peut être fixé à l'aide

de deux vis de 5/8

po incluses. Voir

l'illustration ci-contre.

NOTE : Un tuyau flexible

facilitera le retrait

futur du couvercle.

 S'assurer que

tous les joints de

tuyauterie sont étanches.

 L'évacuation NE doit PAS se faire dans un mur, un plafond ou

un espace clos de la maison. Il est recommandé d'évacuer

l'air aspiré à l'extérieur. La ligne pour l'évacuation à

l'extérieur doit être dotée d’un capuchon mural, modèle V145.

NOTE : Pour une qualité de l'air intérieur optimale,

l'évacuation extérieure de l'air provenant de l'unité

motrice est recommandée, mais n’est pas obligatoire.

INSTALLATION DE L'UNITÉ MOTRICE (SUITE)

3/4 po TYP.

/8 po

1 po TYP.

HAUTEUR

MINIMALE

DE 45¼ po

18 ¹/8 po18 ¹/8 po

TROUS DE

FIXATION

SUPÉRIEURS

TROUS DE

FIXATION

INFÉRIEURS

AD0079F

AJ0001

LIGNE D'ASPIRATION

VIS ET ÉCROU

DU SAC

DE PIÈCES

RACCORD TYPE DE LA LIGNE

D'ASPIRATION À L'UNITÉ MOTRICE

AJ0002

EMPLACEMENT

DE L'APPAREIL

LIGNE

D'ASPIRATION

LIGNE

D'ASPIRATION

AD0074

NC3500, NCKIT3500, NCKIT3500HD,

NC4500, NC5500, NCKIT5500,

NCKIT5500HD, HHKIT650A, NT650A1,

NT650E1, NT700A ET NT700E

NC1500,

NCKIT1500,

NCKIT1500HD,

HHKIT550A,

HHKIT550E,

NT550A

ET NT550E

Instructions de mise à la terre : Cet appareil doit être mis à

la terre. En cas de bris ou de défaillance, la mise à la terre

constitue un trajet de moindre résistance pour l'évacuation du

courant électrique, réduisant ainsi le risque d’électrocution.

Cet appareil est muni d'un cordon d'alimentation comportant

un fil de mise à la terre et une fiche avec une troisième broche

pour mise à la terre. Cette fiche doit être branchée dans une

prise de courant avec mise à la terre et installée conformément

aux codes et aux règlements locaux en vigueur.

CÂBLAGE

Cet appareil est conçu pour se brancher à une prise de

courant de 120 V c.a. avec circuit de dérivation distinct de 15 A

et prise NEMA 5-15R. S'assurer que l'appareil est branché

dans une prise et muni d’une fiche tripolaire qui ressemble à

celle illustrée ci-dessous. Aucun adaptateur ne doit être utilisé

avec cet appareil.

NOTE : Les fils des prises doivent être connectés aux bornes

basse tension de l'unité motrice à l'aide des raccords

à sertir (inclus dans le sac de pièces) et du faisceau

de fils basse tension.

Au moment de passer l'aspirateur, ouvrir le couvercle de la

prise d'aspiration murale et insérer l'extrémité du boyau dans

la prise.

Pour les boyaux non munis d'un interrupteur, l'insertion du

boyau dans une prise met automatiquement en marche l'unité

motrice, laquelle s’arrête dès le retrait du boyau. Certains

boyaux sont munis d'un interrupteur qui peut être utilisé pour

mettre en marche l'unité motrice. À moins d'utiliser la prise

utilitaire (appareils NC5500, NCKIT5500, NCKIT5500HD,

NT700A et NT700E seulement), l'interrupteur MARCHE/

ARRÊT situé sur l'unité motrice doit demeurer en position

ARRÊT.

La saleté et la poussière sont ainsi acheminées vers l'unité

motrice où elles demeurent dans le sac jetable ou dans le

récipient à débris (selon le modèle d'unité motrice).

Utiliser les accessoires de nettoyage de la même manière que pour

tout autre modèle d'aspirateur. Éviter d'aspirer de gros ou de longs

débris car ils peuvent se coincer dans le boyau ou la tuyauterie.

QUAND REMPLACER LE SAC OU

VIDER LE RÉCIPIENT À DÉBRIS

En conditions normales, le sac/récipient d'une capacité de

6 gallons américains (22,7 litres) nécessite d’être remplacé/

vidé environ deux fois par année. Si le sac/récipient est rempli,

vous remarquerez l’absence d’aspiration dans le système. À

moins que cette absence d’aspiration ne soit causée par une

obstruction dans le système, remplacer le sac jetable ou vider

le récipient à débris corrigera le problème.

NOTE : Même s’il n’est pas rempli à pleine capacité, si le sac semble

tendu lors du retrait du récipient à débris, remplacer le

sac jetable préviendra que celui-ci ne se déchire.

COMMENT VIDER LE RÉCIPIENT À

DÉBRIS (UNITÉS MOTRICES NC3500,

NCKIT3500, NCKIT3500HD, NC4500,

NC5500, NCKIT5500, NCKIT5500HD,

HHKIT650A, NT650A1, NT650E1,

NT700A ET NT700E SEULEMENT, SI

AUCUN SAC N'EST UTILISÉ)

Pour vider le récipient à débris, libérer les 2 loquets situés sur les

côtés de l'unité motrice en les tirant vers l’extérieur, puis en les

poussant vers le haut. Abaisser le récipient de l'unité motrice

en le tenant par les loquets. Vider le contenu du récipient dans

un contenant à déchets. Remettre le récipient en place.

INSTRUCTIONS

DE MISE À LA TERRE

FONCTIONNEMENT

ET ENTRETIEN

AVERTISSEMENT

Le branchement non approprié du conducteur de

mise à la terre de l'appareil entraîne des risques

d'électrocution. En cas de doute, demander à un

électricien qualifié ou à un technicien d'entretien

de vérifier la prise pour s'assurer qu'elle soit bien

mise à la terre. Ne pas modifier la fiche du cordon

d'alimentation de l'appareil. Si elle ne peut se

brancher dans la prise de courant actuelle, faire

installer une nouvelle prise par un électricien qualifié.

AE0044

PRISE

RACCORDS

À SERTIR

CONNECTÉS

AUX BORNES

BASSE TENSION

PRISE PRISE

VERS

LES

AUTRES

PRISES

MODÈLE V133 FIL

BASSE TENSION (22/2)

FIL DES PRISES

PRISES AVEC

MISE À LA TERRE

BROCHE DE MISE

À LA TERRE

3412

REMPLACEMENT DU SAC JETABLE

 Retirer le sac jetable en libérant les 2 loquets situés sur les

côtés de l'unité motrice et en les tirant vers l’extérieur, puis en

les poussant vers le haut. Retirer le récipient. Saisir les rebords

du col du sac et tirer vers le bas. Ne pas tirer sur le sac.

 Déplier le nouveau sac.

 Saisir le col du sac à l’endroit indiqué sur le sac et l’insérer sur

l’adaptateur. Attention de ne pas déchirer le sac. S’assurer que

le col du sac est placé entre la bague et la butée de l’adaptateur

(voir l’illustration ci-dessous). Remettre le récipient en place.

FILTRE PERMANENT (UNITÉS

MOTRICES NC3500, NCKIT3500,

NCKIT3500HD, NC4500, NC5500,

NCKIT5500, NCKIT5500HD, HHKIT650A,

NT650A1, NT650E1, NT700A ET NT700E

SEULEMENT)

Ce filtre protège le moteur et empêche les petites particules

de s'échapper à l'extérieur de l’unité motrice et puisqu’il est

permanent, nul besoin de le remplacer. Le filtre se nettoie de

lui-même en se soulevant lors du démarrage de l'unité motrice,

puis en s'abaissant lors de l’arrêt. En conditions normales

d'utilisation, ce filtre ne requiert aucun entretien. Il est possible

de le retirer pour inspecter le filtre en mousse pour moteur ou

pour le remplacer si jamais il était endommagé (par des débris

coupants, par exemple).

RETRAIT ET INSTALLATION DU FILTRE

PERMANENT (UNITÉS MOTRICES NC3500,

NCKIT3500, NCKIT3500HD, NC4500,

NC5500, NCKIT5500, NCKIT5500HD

HHKIT650A, NT650A1, NT650E1, NT700A

ET NT700E SEULEMENT

 Retirer le récipient à débris

de l'unité motrice. Pour

retirer le filtre permanent,

tirer sur la languette (A)

située sur le rebord du

filtre, dégager le filtre du

compartiment d’admission

en le pressant sur lui-même,

puis le sortir délicatement

de l’unité.

 Presser le filtre afin de le

faire passer par-dessus

l'ouverture d'admission (B).

Relâcher la pression sur le

filtre pour que celui-ci se

déploie contre les parois de

l'unité motrice. S'assurer de

placer le cerceau rigide dans

sa rainure afin d'assurer

une bonne étanchéité.

NOTE : S’assurer que le filtre

soit installé de façon à

ce que la languette (A)

soit accessible pour un

éventuel retrait du filtre.

FILTRE EN MOUSSE POUR MOTEUR

(TOUS LES APPAREILS)

Un filtre de sécurité en mousse pour moteur, situé en

haut du compartiment pressurisé, offre une protection au

moteur si le sac jetable ou le filtre permanent se déchirait

accidentellement. Ce filtre doit être vérifié et nettoyé au

besoin lorsque le sac est remplacé, ou lorsque le filtre

permanent a été retiré (appareils NC3500, NCKIT3500,

NCKIT3500HD, NC4500, NC5500, NCKIT5500,

NCKIT5500HD, HHKIT650A, NT650A1, NT650E1, NT700A

et NT700E seulement). Un simple brossage du filtre suffit.

Si le filtre est très sale, le laver à la main dans une solution d'eau

et de détergent doux, rincer et laisser sécher complètement

sur une surface plane avant de le remettre en place.

RETRAIT DU

FILTRE EN

MOUSSE

POUR MOTEUR

Retirer le récipient à débris

ainsi que le sac jetable ou

le filtre permanent. Soulever

par le centre la broche de

retenue du filtre en mousse

pour moteur pour le glisser

hors de son emplacement.

REMISE EN PLACE

DU FILTRE

EN MOUSSE

POUR MOTEUR

Inverser les étapes décrites

ci-dessus afin de replacer

le filtre en mousse

pour moteur.

AO0081

BAGUE

BUTÉE

FONCTIONNEMENT ET ENTRETIEN (SUITE)

AD0084

ATTENTION

S’assurer réinstaller le filtre correctement pour

protéger adéquatement le moteur.

AA0005

AD0085

ATTENTION

Faire fonctionner l’unité motrice sans le filtre en

mousse pour moteur annulera la garantie.

AD0086

3513

ENSEMBLES D'ACCESSOIRES

Un des ensembles suivants sera inclus selon le modèle de l’unité motrice :

ENSEMBLE

D'ACCESSOIRES NCKIT1500

B Brosse standard pour plancher

C Boyau standard de 30 pi de longueur

D Support de boyau

E Manchon télescopique pour les accessoires statiques

F Brosse à épousseter ronde

G Brosse à capitonnage

H Embout plat biseauté

AA0049

ENSEMBLE

D'ACCESSOIRES NCKIT3500

B Brosse multi-surface de luxe

C Brosse à plancher de luxe

D Sac de rangement en filet

E Boyau basse tension de 30 pi de longueur

F Gaine protectrice pour boyau

G Support de boyau

H Manchon télescopique pour les accessoires statiques

I Support de manchon télescopique

J Brosse à épousseter ronde

K Brosse à capitonnage

L Embout plat biseauté

AA0050

AA0051

ENSEMBLE

D'ACCESSOIRES NCKIT5500

B Balai électrique

C Brosse à plancher pivotante

D Adaptateur pour tapis

E Sac de rangement en filet

F Boyau avec conducteurs bitension de 35 pi de longueur

G Gaine protectrice pour boyau

H Support de boyau

I Manchon télescopique pour les accessoires statiques

J Manchon télescopique pour le balai électrique

K Support de manchon télescopique

L Brosse à épousseter ronde

M Brosse à capitonnage

N Embout plat biseauté

3614

ENSEMBLES D'ACCESSOIRES (SUITE)

ENSEMBLE D'ACCESSOIRES

HHKIT550A ET HHKIT650A

B Brosse multi-surface pour plancher BN160

C Brosse standard pour plancher

D Sac de rangement en filet

E Boyau basse tension de 30 pi de longueur

F Support de boyau

G Manchon télescopique pour les accessoires statiques

H Brosse à épousseter ronde

I Brosse à capitonnage

J Embout plat biseauté

K Boyau orange de 35 pi de longueur, pour garage

ENSEMBLE D'ACCESSOIRES HHKIT550E

B Balai électrique

C Brosse multi-surface pour plancher BN160

D Sac de rangement en filet

E Boyau avec conducteurs bitension de 30 pi de longueur

F Support de boyau

G Manchon télescopique pour les accessoires statiques

H Manchon télescopique pour le balai électrique

I Brosse à épousseter ronde

J Brosse à capitonnage

K Embout plat biseauté

L Brosse standard pour plancher

M Boyau orange de 35 pi de longueur, pour garage

AA0052

AA0053

AA0057

ENSEMBLE D'ACCESSOIRES NT550A

B Brosse multi-surface pour plancher BN160

C Brosse standard pour plancher

D Sac de rangement en filet

E Boyau basse tension de 35 pi de longueur

F Support de boyau

G Manchon télescopique pour les accessoires statiques

H Mini turbine à air

I Brosse à épousseter ronde

J Gaine protectrice pour boyau

K Embout plat biseauté

ENSEMBLE D'ACCESSOIRES NT550E

BBalai électrique

C Brosse standard pour plancher

D Sac de rangement en filet

E Boyau avec conducteurs bitension de 35 pi de longueur

F Support de boyau

G Embout ultra-long flexible

H Manchon télescopique pour le balai électrique

I Manchon télescopique pour les accessoires statiques

J Mini turbine à air

K Brosse à épousseter ronde

L Gaine protectrice pour boyau

M Embout plat biseauté

N Brosse à poussière à tête pivotante

GHI

AA0058

ENSEMBLES D'ACCESSOIRES

NTAIRKIT1, NT650A1 ET NT700A

B Brosse multi-surface de luxe

C Brosse standard pour plancher

D Sac de rangement en filet

E Boyau basse tension de 35 pi de longueur

F Gaine protectrice pour boyau

G Support de boyau

H Manchon télescopique pour les accessoires statiques

I Brosse à épousseter ronde

J Mini turbine à air

K Embout plat biseauté

AA0054

ENSEMBLE D'ACCESSOIRES

NTELCKIT1, NT650E1 ET NT700E

B Balai électrique

C Brosse standard pour plancher

D Sac de rangement en filet

E Boyau avec conducteurs bitension de 35 pi de longueur

F Gaine protectrice pour boyau

G Support de boyau

H Manchon télescopique pour les accessoires statiques

I Manchon télescopique pour le balai électrique

J Brosse à épousseter ronde

K Mini turbine à air

L Embout plat biseauté

M Embout ultra-long flexible

N Brosse à poussière à tête pivotante

AA0055

ENSEMBLES D'ACCESSOIRES (SUITE)

3816

ACCESSOIRES

INSTALLATION DU

SUPPORT DE BOYAU

 Fixer le support au mur à

l'aide des 2 vis incluses. Selon

l'endroit choisi, il peut être

nécessaire d'utiliser des douilles

à expansion (non incluses).

 Enrouler le boyau sur son

support pour le ranger.

INSTALLATION DU SUPPORT

DE MANCHON TÉLESCOPIQUE

(CERTAINS ENSEMBLES

SEULEMENT)

 Fixer le support au mur à

l'aide de 2 vis (incluses).

Selon l'endroit choisi, il peut

être nécessaire d'utiliser des

douilles à expansion (non

incluses).

 Lorsqu'il n'est pas utilisé,

pousser le manchon

télescopique dans son support.

CONNEXION DU BOYAU

BOYAU BASSE

TENSION (NCKIT3500,

NCKIT3500HD,

HHKIT550A,

HHKIT650A, NT650A1,

NT700A, NTAIRKIT1 ET

NT550A SEULEMENT)

Pour assurer un bon

fonctionnement du boyau, insérer

celui-ci dans la prise murale (tel

qu’il est illustré ci-contre). Aligner

la languette du dessus avec le

creux dans la prise murale (A).

BOYAU À

CONDUCTEUR

BITENSION

(ENSEMBLES

ÉLECTRIQUES

SEULEMENT)

En plus de se brancher dans la

prise murale (A), le boyau doit

également être connecté dans une prise électrique standard

(B).

UTILISATION DE L'INTERRUPTEUR

BOYAU BASSE

TENSION

L'interrupteur permet la mise

en marche (position I) et l'arrêt

(position O) de l'unité motrice.

BOYAU À

CONDUCTEUR

BITENSION

Interrupteur en position II :

Mode aspirateur central avec

balai électrique.

Interrupteur en position I :

Mode aspirateur central sans balai électrique.

Interrupteur en position O (centre) :

Arrêt de l’unité motrice.

AA0023

VIS

AA0024

AA0025

VIS

AA0026

AO0022

AO0023

AA0027

AA0028

BALAI ÉLECTRIQUE (ENS. ÉLECTRIQUES SEULEMENT)

ASSEMBLAGE DU

BALAI ÉLECTRIQUE/MANCHON

TÉLESCOPIQUE/POIGNÉE

 Lire les importantes directives de sécurité avant d'installer le

balai électrique.

 S'assurer que le boyau est débranché de la prise de courant

avant d'installer le balai électrique.

 Raccorder le manchon télescopique dans le col du

balai électrique jusqu’à ce que le bouton de verrouillage

s’enclenche.

 Insérer la poignée du boyau dans le raccord rapide du

manchon télescopique en s’assurant que les broches soient

alignées avec les trous du réceptacle. Pousser jusqu’à ce

que le bouton de verrouillage s’enclenche.

ATTENTION

Toujours vérifier la partie inférieure du balai

électrique avant utilisation afin de s’assurer que

rien n’obstrue l’ouverture.

AVERTISSEMENT

Ne jamais laisser le balai électrique sans surveillance

s’il est branché dans une prise de courant.

ASSEMBLAGE DU BALAI ÉLECTRIQUE

AU MANCHON TÉLESCOPIQUE

ASSEMBLAGE DE LA POIGNÉE DU BOYAU

AU MANCHON TÉLESCOPIQUE

AO0078

BOUTON DE VERROUILLAGE

PÉDALE DE

RETRAIT DU

MANCHON

TÉLESCOPIQUE

PÉDALE DE

DÉVERROUILLAGE

DU COL

COL DU BALAI

ÉLECTRIQUE

PÉDALE DE

RÉGLAGE DE

LA HAUTEUR

AO0021

POIGNÉE

DU BOYAU

RÉCEPTACLE

BROCHES

BOUTON DE

DÉVERROUILLAGE

DE LA POIGNÉE

DU BOYAU

MANCHON TÉLESCOPIQUE

BOUTON DE

VERROUILLAGE

AO0091

POIGNÉE DU BOYAU

RÉCEPTACLE

PRISE DU

MANCHON

TÉLESCOPIQUE

BROCHES

RACCORD

RAPIDE

BALAI

ÉLECTRIQUE

BOUTON DE

VERROUILLAGE

BOUTON DE

VERROUILLAGE

MANCHON

TÉLESCOPIQUE

BALAI ÉLECTRIQUE (ENS. ÉLECTRIQUES SEULEMENT) (SUITE)

UTILISATION DU

BALAI/MANCHON TÉLESCOPIQUE

RETRAIT

DU MANCHON

Il est déconseillé d’utiliser

le balai électrique sur

les planchers sans tapis.

La pédale de retrait du

manchon télescopique (A)

permet de retirer rapidement

le manchon afin de passer

aux accessoires convenant

aux planchers sans tapis.

DÉVERROUILLAGE DU COL DU BALAI

Appuyer sur la pédale de déverrouillage du col (B) pour le relâcher.

Remettre le col en postion verticale pour le rangement.

AJUSTEMENT DE LA HAUTEUR DU BALAI

Les icônes (D) font référence aux types

de poils du tapis. Sélectionner la hauteur

désirée en appuyant sur la pédale

de réglage de la hauteur (C) : (ras),

(court), (moyen) ou (long).

TÉMOINS DEL DU RÉGLAGE DE LA HAUTEUR

Les témoins DEL indiquent le type de

poils couvert par la hauteur du balai

sélectionnée, par exemple : lorsque

(long) est choisi, tous les témoins

seront allumés puisque cette hauteur couvre tous les types de

poils de tapis. Donc, si (ras) est choisi, seul le témoin le

plus bas sera allumé.

AJUSTEMENT DU MANCHON

Allonger (E) ou raccourcir (F)

le manchon télescopique à la

longueur désirée en saisissant

la prise du manchon (G)

dans une main et en glissant

la section supérieure (celle

avec les broches) avec

l’autre main.

NETTOYAGE DES BORDURES

Le rouleau couvre toute la largeur du balai, assurant un

nettoyage efficace des deux côtés du balai. Lors de l’utilisation,

passer simplement le balai le long du mur. Une bande de

caoutchouc protège les meubles et les plinthes.

DISJONCTEUR ÉLECTRONIQUE

Le balai électrique est muni d’un disjoncteur électronique qui

protège le moteur et la courroie si un trop gros objet est aspiré

accidentellement.

Si le balai s’arrête en passant

l’aspirateur, utiliser la poignée

pour mettre l’unité motrice

hors tension. Retirer le balai

électrique du manchon

et le retourner pour voir

s’il y a une obstruction.

Lorsqu’il n’y a plus d’obstruction,

appuyer sur le bouton

de réinitialisation (H) et raccorder le balai au manchon.

Utiliser la poignée pour remettre l’unité motrice/balai

électrique sous tension. Si le balai ne fonctionne pas ou

fonctionne de façon intermittente sans raison apparente,

communiquer avec un centre de services autorisé.

NETTOYAGE ET RANGEMENT

ROULEAU

Pour assurer l’efficacité de l’appareil et éviter de l’endommager, le

rouleau doit être nettoyé chaque fois que la courroie est remplacée.

Le rouleau doit aussi être nettoyé selon le tableau suivant :

UTILISATION DE L’ASPIRATEUR NETTOYAGE DU ROULEAU

Intensive (usage quotidien) Hebdomadaire

Modérée (2 à 3 fois par semaine) Mensuel

Occasionnelle (une fois par semaine) Bimensuel

Inspecter fréquemment la courroie et le rouleau et retirer

délicatement cheveux, ficelles, saleté ou débris qui pourraient

s’y trouver.

BOÎTIER

Nettoyer le boîtier du balai électrique à l’aide d’un linge

humide et d’une solution savonneuse puis le sécher entièrement

pour le garder propre. Ne jamais utiliser de produits chimiques

puisqu’ils peuvent endommager le boîtier.

RANGEMENT

 S’assurer que le boyau et le cordon d’alimentation ne sont

pas branchés dans leur prise avant de débrancher le balai

électrique.

 Débrancher la poignée du boyau du manchon télescopique.

 Toujours garder le boyau enroulé lorsqu’il n’est pas utilisé.

 Ranger le balai électrique dans un endroit propre et sec.

ATTENTION

Toujours ramasser les objets durs ou pointus à la main

avant d’utiliser le balai électrique. Des objets tels que

crayons, aiguilles, épingles à cheveux, punaises, etc.,

peuvent endommager le rouleau ou briser la courroie.

AVERTISSEMENT

Couper l’alimentation électrique avant d’effectuer

l’entretien ou le nettoyage de l’appareil afin d’éviter

les risques d’électrocution ou de blessures causés

par la mise en marche soudaine de l’appareil.

AO0020

ATTENTION

Toujours déverrouiller le col du balai avant usage.

AD0022

FLOOR HEIGHT

AD0024

AD0023

AD0030

BALAI ÉLECTRIQUE (ENS. ÉLECTRIQUES SEULEMENT) (SUITE)

ENTRETIEN DU BALAI ÉLECTRIQUE

REMPLACEMENT DE LA COURROIE

 Retourner le balai

électrique et retirer les 3 vis

de retenue du couvercle

du rouleau à l’aide d’un

tournevis Phillips no. 2

(FIG. 1) et mettre de côté.

 Retirer le couvercle du

rouleau (FIG. 2).

 Pour retirer le rouleau de

la base, glisser d’abord

l’extrémité du côté de la

courroie et tirer le rouleau

latéralement (1). Une fois

dégagé du boîtier (2), le

soulever hors de son

compartiment (FIG. 3).

 Dégager le rouleau de la

courroie usée et la retirer de

l’arbre du moteur par un

mouvement de rotation

dans la zone élargie (I)

conçue spécifiquement à

cet effet (FIG. 4).

 Installer la nouvelle courroie en inversant les étapes  à .

NOTE : Pour faciliter le remplacement de la courroie,

commencer par insérer une extrémité autour de l’arbre

du moteur dans la zone élargie (I). Puis, passer le

rouleau dans la courroie et insérer celle-ci dans son

encavure. Pousser le rouleau en place.

REMPLACEMENT DU ROULEAU

Remplacer le rouleau lorsque le niveau d’usure des poils

atteint la hauteur de la base.

 Retourner le balai électrique et retirer les 3 vis de retenue

du couvercle du rouleau à l’aide d’un tournevis Phillips no. 2

(FIG. 1) et mettre de côté.

 Retirer le couvercle du rouleau (FIG. 2).

 Pour retirer le rouleau de la base, glisser d’abord l’extrémité

du côté de la courroie et tirer le rouleau latéralement (1).

Une fois dégagé du boîtier (2), le soulever hors de son

compartiment (FIG. 3).

 Dégager le rouleau de la courroie. Se défaire du rouleau usé.

 Passer le nouveau rouleau dans la courroie et insérer celle-ci

dans son encavure. Pousser le rouleau en place.

Terminer l’installation en inversant les étapes  à .

SERVICE APRÈS-VENTE

Pour éviter des appels de service non nécessaires, vérifier

souvent la courroie et le rouleau. Remplacer la courroie si elle

est étirée ou fendillée. Nettoyer les poils du rouleau s'ils sont

couverts de fils et de cheveux. Leur accumulation peut causer

une rotation inégale du rouleau.

Le numéro de modèle ainsi que le numéro de série sont inscrits

sur la plaque d’identification située sous le balai électrique.

Toujours faire référence à ces numéros lors d’une demande

de service.

NOTE: Le moteur est lubrifié à vie et scellé. Ne jamais lubrifier

le moteur.

PIÈCES DE REMPLACEMENT DU

BALAI ÉLECTRIQUE

AVERTISSEMENT

Couper l’alimentation électrique avant d’effectuer

l’entretien ou le nettoyage de l’appareil afin d’éviter

les risques d’électrocution ou de blessures causés

par la mise en marche soudaine de l’appareil.

AVERTISSEMENT

L’arbre du moteur peut devenir chaud lors d’une

utilisation normale. Pour prévenir les brûlures,

éviter de toucher l’arbre du moteur lors du

remplacement de la courroie.

AB0010

VIS DE

RETENUE

FIG. 1

AB0011

COURROIE

FIG. 2

ROULEAU

AB0012

FIG. 3

AB0013

FIG. 4

AA0002

REPÈRE Nº PIÈCE Nº DESCRIPTION

1 09234 Courroie

2 09233 Rouleau

3 09236 Couvercle du rouleau avec vis

4 09235

Pédale de retrait

du manchon télescopique

5 18651 Manchon télescopique

Commander les pièces de rechange par n° de pièce et non

par n° de repère.

GUIDE DE DÉPANNAGE

PROBLÈMES CAUSES POSSIBLES MESURES CORRECTIVES

1. Perte ou diminution de

la puissance d’aspiration.

• Le récipient à débris ou le sac jetable est rempli

à pleine capacité.

• Le joint d'étanchéité du récipient à débris est

endommagé ou manquant.

• Le boyau est obstrué. Insérer le boyau dans

une prise d'aspiration murale, puis pendant

que l'unité motrice fonctionne, vérifier chacune

des prises d’aspiration pour voir si la puissance

d'aspiration est normale en maintenant la

paume de la main sur l'entrée d'aspiration

ouverte. Si la puissance d'aspiration de toutes

les prises d’aspiration est normale, insérer le

boyau dans une deuxième prise murale. Si le

blocage est toujours présent, cela signifie que

le boyau est bouché. Toutefois, si le blocage ne

se produit plus après avoir changé le boyau,

il se trouve probablement dans la tuyauterie

du système d'aspirateur central menant à la

première prise murale.

• Obstruction dans le système de tuyauterie à

l’intérieur des murs.

• Le filtre permanent ou le sac jetable est déchiré.

• Le couvercle de la prise d’aspiration murale

n’est pas bien scellé.

• Le conduit d’évacuation ou l’évent est obstrué.

• Vider le récipient à débris ou changer le sac tel qu’il est

décrit aux pages 11 et 12.

• Remplacer le joint d'étanchéité du récipient à débris.

• Débranchez le boyau de la prise d’aspiration murale et

insérer un objet dans le boyau ayant un diamètre légèrement

plus petit (un boyau d'arrosage par exemple). Poussez le

boyau d'arrosage dans le boyau jusqu'à ce qu’il n’y ait plus

d’obstruction.

• Brancher le boyau dans une prise d'aspiration quelconque

pour faire fonctionner l'unité motrice, puis placer une main

à l'autre extrémité du boyau. Alors que la puissance de

l'aspiration augmente, garder la main en place quelques

secondes, puis la retirer. Répéter cette opération à quelques

reprises, ce qui devrait déloger les matières qui obstruent le

boyau. Si le boyau est toujours obstrué, communiquer avec

le Centre de services le plus près.

• Nettoyer l'intérieur de l'appareil et remplacer le filtre

permanent ou le sac jetable.

• Vérifier tous les couvercles des prises d'aspiration murales

pour s'assurer qu'ils sont bien fermés et que les prises sont

bien scellées.

• Inspecter le conduit d’évacuation et l’évent; retirer les

matières qui obstruent.

2. L’unité motrice ne

démarre pas ou

s’arrête de façon

soudaine.

• Prise d’aspiration défectueuse. Vérifier les

autres prises murales.

• Le disjoncteur interne de l’unité motrice a été

activé (le bouton de réinitialisation est ressorti).

• Un fusible a brûlé ou le disjoncteur est

déclenché au panneau de distribution de

la maison.

• Le boyau est défectueux.

• Le dispositif de protection de surintensité de

l’unité motrice a été activé.

3. L’appareil ne s’arrête

pas lorsque le boyau

est retiré de la prise.

• L'interrupteur de l'unité motrice est en position

MARCHE (ON).

• Un court-circuit s'est produit quelque part dans

le système.

• Régler l'interrupteur de l'unité motrice en position ARRÊT

(OFF).

• Faire une vérification complète des connexions des fils à

basse tension de l'unité motrice et de toutes les prises murales.

Communiquer avec votre Centre de services autorisé le plus près.

• Remplacer toute prise d’aspiration murale défectueuse.

• Appuyer sur le bouton

de réinitialisation du

disjoncteur interne situé

à gauche de l'appareil.

S'il ressort de nouveau,

contacter votre Centre de

services autorisé.

• Remplacer le fusible ou réenclencher le disjoncteur du

panneau électrique. S'assurer que le circuit de l’aspirateur

central est bien un circuit de dérivation DISTINCT, ce qui

signifie qu’aucun autre appareil électrique n’est connecté au

circuit de l’aspirateur central.

• Certaines marques de disjoncteurs pour panneau électrique

domestique (par exemple, la marque Square D) pourraient

être plus sensibles au courant de démarrage. Corriger la

situation en remplaçant le disjoncteur par un de type « HM »,

ayant exactement la même intensité nominale.

• Remplacer le boyau au besoin.

• Débrancher l'unité motrice, attendre au moins 15 minutes et

rebrancher l'appareil.

AC0003

INTERRUPTEUR

BOUTON DE

RÉINITIALISATION

PIÈCES DE REMPLACEMENT

PIÈCES DE REMPLACEMENT ET SERVICE

Pour assurer le bon fonctionnement de votre appareil, vous

devez toujours utiliser des pièces d'origine provenant de

Broan-NuTone. Les pièces d'origine de Broan-NuTone sont

spécialement conçues pour satisfaire toutes les normes de

certification de sécurité applicables. Leur remplacement

par des pièces ne provenant pas de Broan-NuTone pourrait

ne pas assurer la sécurité de l'appareil, entraîner une

réduction sévère des performances ainsi qu'un risque

de défaillance prématurée. Broan-NuTone recommande

également de toujours vous référer à une entreprise de

services compétente et reconnue par Broan-NuTone pour

vos pièces de remplacement et appels de service.

REP.

N°

PIÈCE N° DESCRIPTION

NC1500

NCKIT1500

NCKIT1500HD

HHKIT550A

HHKIT550E

NT550A

NT550E

NC3500

NCKIT3500

NCKIT3500HD

NC4500

HHKIT650A

NT650A1

NT650E1

NC5500

NCKIT5500

NCKIT5500HD

NT700A

NT700E

S10941396

ENS. COUVERCLE NC5500, NCKIT5500, NCKIT5500HD, NT700A ET

NT700E (INCL. REPÈRE 4) (SECTION SUP.)

S10941411

ENSEMBLE DE COUVERCLE NC1500, NCKIT1500, NCKIT1500HD,

NC3500, NCKIT3500, NCKIT3500HD, NC4500, HHKIT550A,

HHKIT550E, HHKIT650A, NT650A1, NT650E1, NT550A ET NT550E

2 S10941413

ENS. COUVERCLE NC5500, NCKIT5500, NCKIT5500HD, NT700A ET

NT700E (INCL. REPÈRE 4) (SECTION INF.)

3 66369 FILTRE EN MOUSSE POUR MOTEUR AVEC AT TAC HE 111

4 S10941400 JOINT D'ÉTANCHÉITÉ 113

5 S10941401 FILTRE PERMANENT 11

6 S99670648 RÉCIPIENT À DÉBRIS (INCLUANT LE REPÈRE N° 7) 1 1 1

7 S10941199 LOQUET ET VIS 222

8 S10941404 VERROU DE LOQUET ET VIS 222

9 S10941405 ADAPTATEUR DE SAC AVEC VIS ET ÉCROU 111

10 S10941408 PRISE UTILITAIRE 1

11 S10941406 COUDE D'ADMISSION AVEC JOINT D'ÉTANCHÉITÉ, VIS ET ÉCROUS 111

12 S99670650 PRISE D'ÉVACUATION AVEC JOINT D'ÉTANCHÉITÉ ET VIS 11

13 S30390555 SUPPORT MURAL DE L'APPAREIL 111

* 391C SAC JETABLE (ENSEMBLE DE 3) 1 1 1

NOTE : Commander les pièces de remplacement

par nº de pièce et non par nº de repère

AL0019

APPAREILS

NC5500,

NCKIT5500,

NCKIT5500HD,

NT700A ET

NT700E

APPAREILS

NC1500, NCKIT1500, NCKIT1500HD,

NC3500, NCKIT3500, NCKIT3500HD,

NC4500, HHKIT550A, HHKIT550E,

HHKIT650A, NT650A1, NT650E1,

NT550A ET NT550E

* ARTICLE NON ILLUSTRÉ

GARANTIE

MODÈLES NUTONE NC1500, NCKIT1500, NCKIT1500HD, NC3500, NCKIT3500,

NCKIT3500HD, NC4500, NC5500, NCKIT5500, NCKIT5500HD, HHKIT550A, HHKIT550E,

HHKIT650A, NT550A, NT550E, NT650A1, NT650E1, NT700A ET NT700E

VENMAR VENTILATION ULC

UNITÉ MOTRICE D'ASPIRATEUR CENTRAL

GARANTIE LIMITÉE

Venmar Ventilation ULC garantit à l'acheteur consommateur initial que l'unité motrice du système d'aspirateur central est

exempte de tout défaut de matériau ou de fabrication pour une durée de cinq (5) ans pour les appareils NC1500, NCKIT1500,

NCKIT1500HD, HHKIT550A, HHKIT550E, NT550A et NT550E, de huit (8) ans pour les appareils NC3500, NCKIT3500,

NCKIT3500HD et HHKIT650A et de dix (10) ans pour les appareils NC4500, NC5500, NCKIT5500, NCKIT5500HD, NT650A1,

NT650E1, NT700A et NT700E. Cette garantie couvre les pièces et la main-d’œuvre dans un centre de services autorisé pour les

trois (3) premières années de la garantie pour les appareils NC1500, NCKIT1500, NCKIT1500HD, HHKIT550A, HHKIT550E, NT550A et

NT550E, pour les cinq (5) premières années de la garantie pour les appareils NC3500, NCKIT3500, NCKIT3500HD, NC4500, HHKIT650A,

NT650A1 et NT650E1 pour les six (6) premières années de la garantie pour les appareils NC5500, NCKIT5500, NCKIT5500HD, NT700A et

NT700E. Après ces périodes, les pièces seulement seront couvertes par cette garantie. IL N’Y A PAS D’AUTRES GARANTIES, EXPRIMÉES

OU IMPLICITES, Y COMPRIS, SANS S’Y LIMITER, AUX GARANTIES IMPLICITES POUR FIN DE COMMERCIALISATION ET DE

CONVENANCE DANS UN BUT PARTICULIER.

Pendant ces périodes, Venmar Ventilation ULC, à son choix, réparera ou remplacera gratuitement l'unité motrice ou toute pièce qui s'avère

défectueuse dans des conditions normales d'utilisation et d'entretien. CETTE GARANTIE NE COUVRE PAS L'INSTALLATION OU LES

PIÈCES UTILISÉES POUR LA TUYAUTERIE. Tous les boyaux d'aspirateur central, les balais électriques ou balais entraînés par l’air, les

filtres, les têtes interchangeables et autres accessoires sont garantis un (1) an à compter de la date d'achat initiale, à l'exception des pièces

de consommation courante comme les ampoules et les courroies. Nous vous invitons à enregistrer votre produit en ligne à www.nutone.ca.

Venmar Ventilation ULC se réserve le droit de limiter cette garantie si le produit n’est pas enregistré.

Cette garantie ne couvre pas (a) l’entretien et le service normal ou (b) tout produit ou pièce endommagés à la suite d’un usage inadéquat,

de négligence, d’un accident, d’un entretien inapproprié ou d’une réparation (autre que celle effectuée par Venmar Ventilation ULC ou un

représentant autorisé), d’une installation inadéquate ou contraire au mode d’installation recommandé.

La durée de toute garantie implicite est limitée à la période telle qu’elle est spécifiée pour la garantie exprimée.

L’ENGAGEMENT DE VENMAR VENTILATION ULC DE RÉPARER OU DE REMPLACER, AU CHOIX DE VENMAR VENTILATION ULC,

DOIT ÊTRE LA SEULE OBLIGATION EXCLUSIVE EN VERTU DE CETTE GARANTIE. VENMAR VENTILATION ULC NE DOIT PAS ÊTRE

TENUE RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX SURVENANT À CAUSE DE L’UTILISATION OU DE LA

PERFORMANCE DE SES PRODUITS OU EN RAPPORT AVEC CELLES-CI. Veuillez s’il vous plaît ne pas retourner votre appareil au lieu

de l’achat. Veuillez visiter notre site www.nutone.ca pour obtenir les coordonnées d’un centre de service près de chez vous. Vous pouvez

aussi composer le 1 877-896-1119 pour obtenir le nom d’un représentant autorisé de votre région. Cette garantie annule toutes les garanties

précédentes.

Le service sous garantie doit être exécuté par un centre de service autorisé désigné par Venmar Ventilation ULC. Le cas échéant, le service à

domicile ne sera offert que dans les régions où un centre de service autorisé existe déjà durant les trois (3) premières années de la garantie

pour les appareils NC1500, NCKIT1500, NCKIT1500HD, HHKIT550A, HHKIT550E, NT550E et NT550A, durant les cinq (5) premières années

de la garantie pour les appareils NC3500, NCKIT3500, NCKIT3500HD, NC4500, HHKIT650A, NT650A1 et NT650E1 et durant les six (6)

premières années de la garantie pour les appareils NC5500, NCKIT5500, NCKIT5500HD, NT700A et NT700E. Si le service à domicile n’est

pas disponible dans la région, l’appareil sera réparé ou remplacé, à la discrétion de Venmar Ventilation ULC, par le centre de service autorisé

le plus près. Les travaux de retrait et de réinstallation de l’appareil sont de la responsabilité du consommateur et ne peuvent être facturés à

Venmar Ventilation ULC.

Pour bénéficier de la garantie, vous devez aviser Venmar Ventilation ULC à l’adresse ou au numéro de téléphone ci-dessous. Nous vous

indiquerons le centre de services autorisé de votre région. Vous devez présenter une preuve de la date d’achat originale.

Date d’installation Entrepreneur ou installateur

N° de modèle et description du produit

POUR OBTENIR DE L’ASSISTANCE OU DU SERVICE

Pour connaître votre marchand Venmar Ventilation ULC le plus près de chez-vous, composez sans frais : 1 877-896-1119

Garder à portée de la main : le numéro du modèle • la date et la preuve d’achat • le type de problème

Venmar Ventilation ULC

Les spécifications du produit sont sujettes à changement sans préavis. Imprimé au Canada.

Broan NT650E1 NuTone 650 Air Watt Central Vacuum Kit

Product's Documents

Installation and User Guide

Specifications

Broan NT650E1 Questions and Answers
