05_62667_J0
1
Round Top
®
Instant Shelter
13' x 20' x 10'
#62667
3/23/21
TEMPORARY STRUCTURE
STRUCTURE TEMPORAIRE
ESTRUCTURA TEMPORAL
x3
+
18"
45 cm
+
/
-
20'
6 m
+
/
-
7
/
16
"
1-800-524-9970
1-800-559-6175
Canada:
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
05_62667_J0
2
05062020
ATTENTION: This shelter product is manufactured with
quality materials. It is designed to t the custom fabric cover
included. ShelterLogic
®
Group Shelters offer storage and
protection from damage caused by sun, light rain, tree sap, animal
- bird excrement and light snow. Please anchor this structure
properly. See manual for more anchoring details. Proper anchoring,
keeping cover tight and free of snow and debris is the responsibility
of the consumer. Please read and understand the installation
detail, warnings and cautions prior to beginning installation. If you
have any questions call the customer service number listed below.
Please refer to the warranty card inside this package.
DANGER: Prior to installation, consult with all local municipal
codes regarding installation of temporary shelters. Choose the
location of your shelter carefully. DANGER: Keep away from
electrical wires. Check for overhead utility lines, tree branches or
other structures. Check for underground pipes or wires before you
dig. DO NOT install near roof lines or other structures that could
shed snow, ice or excessive run off onto your shelter. DO NOT
hang objects from the roof or support cables.
WARNING: Risk of re. DO NOT smoke or use open ame
devices (including grills, re pits, deep fryers, smokers or lanterns,
etc.) in or around the shelter. DO NOT store ammable liquids
(gasoline, kerosene, propane, etc.) in or around your shelter. Do not
expose top or sides of the shelter to open re or other ame source.
CARE AND CLEANING: A tight cover ensures longer life
and performance. Always maintain a tight cover. Loose fabric can
accelerate deterioration of cover fabric. Immediately remove any
accumulated snow or ice from the roof structure with a broom,
mop or other soft-sided instrument. Use extreme caution when
removing snow from cover- always remove from outside the
structure. DO NOT use hard-edged tools or instruments like rakes
or shovels to remove snow. This could result in punctures to the
cover. DO NOT use bleach or harsh abrasive products to clean
the fabric cover. Cover is easily cleaned with mild soap and water.
WARRANTY: This shelter carries a limited warranty against
defects in workmanship. ShelterLogic
®
Group warrants to the
Original Purchaser that if properly used and installed, the product
and all associated parts, are free from manufacturer’s defects
for a period of 1 YEAR FOR COVER FABRIC, END PANELS,
AND FRAMEWORK. Warranty period is determined by date
of shipment from ShelterLogic
®
for factory direct purchases or
date of purchase from an authorized reseller, (please save a
copy of your purchase receipt). If this product or any associated
parts are found to be defective or missing at the time of receipt,
ShelterLogic
®
Group will repair or replace, at it’s option,
the defective parts at no charge to the original purchaser.
Replacement parts or repaired parts shall be covered for the
remainder of the Original Limited Warranty Period. All shipping
costs will be the responsibility of the customer. You must save the
original packaging materials for shipment back. If you purchased
from a local dealer, all claims must have a copy of original receipt.
After purchase, please ll out and return warranty card for product
registration. Please see warranty card for more details. This
warranty gives you specic legal rights, and you may also have
other rights which vary from state to state / province to province.
CAUTION: Use CAUTION when erecting the frame. Use
safety goggles during installation. Secure and bolt together
overhead poles during assembly. Be aware of pole ends.
PROPER ANCHORING AND INSTALLATION
OF FRAME: PROPER ANCHORING OF THE FRAME IS
THE RESPONSIBILITY OF THE CONSUMER.
ShelterLogic
®
Group
is not responsible for damage to the unit or
the contents from acts of nature. Any shelter that is not anchored
securely has the potential to y away causing damage, and is
not covered under the warranty. Periodically check the anchors
to ensure stability of shelter. ShelterLogic
®
Group cannot be
responsible for any shelter that blows away. NOTE: Your shelter’s
cover can be quickly removed and stored prior to severe weather
conditions. If strong winds or severe weather is forecast in your
area, we recommend removal of cover.
REPLACEMENT PARTS, ASSEMBLY, SPECIAL
ORDERS: Genuine ShelterLogic
®
replacement parts and
accessories are available from the factory, including anchoring kits
for nearly any application, replacement covers, wall and enclosure
kits, vent and light kits, frame parts, zippered doors and other
accessories. All items are shipped factory direct to your door.
QUESTIONS - CLAIMS - REPLACEMENT PARTS?
CALL OUR CUSTOMER SERVICE HOTLINE:
U.S.A: 1-800-524-9970
INTERNATIONAL: 001-860-945-6442
CANADA: 1-800-559-6175
HOURS OF OPERATION: MON-FRI 8:00AM-8:00PM ET,
SAT-SUN 8:00AM-4:30PM ET.
(English, French, Spanish, Portuguese, Italian, Arabic)
Covered by U.S. Patents and patents pending: 6,871,614; 6,994,099; 7,296,584;
D 430,306; D 415,571; D 414,564; D 409,310; D 415,572
Brevets Américains et brevets en instance : 6,871,614; 6,994,099; 7,296,584; D
430,306; D 415,571; D 414,564; D 409,310; D 415,572
ATTENTION : Cet abri est fabriqué avec des matériaux de
qualité. Il est conçu en fonction de la toile adaptée fournie. Les abris
ShelterLogic
®
Group offrent de l’espace de rangement et de la
protection contre les dommages causés par le soleil, la pluie légère,
la sève, les excréments d’animaux ou d’oiseaux et la neige légère.
Veuillez ancrer adéquatement cette structure. Consultez le guide pour
connaître les détails sur l’ancrage. Il incombe à l’utilisateur d’assurer
un ancrage adéquat et de garder la toile bien tendue et exempte de
neige ou de débris. Veuillez lire et vous assurer de bien comprendre les
détails de l’installation, les avertissements et les mises en garde avant
d’entreprendre l’installation. Pour toute question, téléphonez au service
à la clientèle au numéro ci-dessous. Veuillez aussi consulter la che de
garantie se trouvant dans l’emballage.
ATTENTION : Soyez PRUDENT au moment de monter
l’armature. Portez des lunettes de sécurité durant l’installation.
Boulonnez les mâts supérieurs durant l’assemblage. Prenez garde aux
extrémités des mâts.
AVERTISSEMENT : Risque d’incendie. Ne fumez PAS
et n’utilisez AUCUN dispositif produisant des ammes (p. ex., un
barbecue, un foyer, une friteuse, un fumoir ou une lanterne) à proximité
de l’abri. Ne rangez PAS des liquides inammables (essence,
kérosène, propane, etc.) à proximité de l’abri. N’exposez pas le dessus
ou les parois de l’abri au feu ou à toute source d’incendie.
ANCRAGE ET INSTALLATION DE L’ARMATURE :
IL INCOMBE À L’UTILISATEUR D’ASSURER L’ANCRAGE ADÉQUAT
DE L’ARMATURE.
ShelterLogic
®
Group
n’assume aucune responsabilité pour les
dommages causés à l’abri ou à son contenu par les catastrophes
naturelles. Tout abri n’étant pas ancré solidement risque de s’envoler
et de causer des dommages, ce qui n’est pas couvert par la garantie.
Vériez périodiquement les ancrages pour assurer la stabilité de l’abri.
ShelterLogic
®
Group ne peut être tenue responsable d’un abri qui
s’envole. REMARQUE : La toile de l’abri peut être retirée rapidement
pour être entreposée en prévision de mauvais temps. Si des vents
forts ou du mauvais temps sont prévus pour votre région, nous vous
recommandons d’enlever la toile de l’abri.
ENTRETIEN ET NETTOYAGE : Une toile bien tendue
assure une longue durée utile. Gardez toujours la toile bien tendue. Une
toile desserrée accélère la détérioration du tissu. Enlevez sans attendre
toute accumulation de débris sur le toit à l’aide d’un balai, d’une
vadrouille ou d’un autre outil souple. Soyez très prudent au moment
d’enlever la neige de la toile. Enlevez-la toujours à partir de l’extérieur
de la structure. N’utilisez PAS d’outils rigides comme des râteaux ou
des pelles pour enlever la neige, car ils risqueraient de perforer la toile.
N’utilisez PAS de javellisants ou d’abrasifs pour nettoyer la toile. Utilisez
tout simplement de l’eau savonneuse pour nettoyer la toile.
DANGER : Avant d’entreprendre l’installation, vériez tous les
règlements municipaux concernant les abris temporaires. Choisissez
soigneusement l’emplacement de l’abri. DANGER : Tenez-vous éloigné
des ls électriques. Évitez les lignes électriques, les branches d’arbres
et les autres types de structures. Avant de creuser, vériez la présence
de tuyaux ou de ls enfouis. N’installez PAS cet abri à proximité d’un
toit ou de toute autre structure pouvant laisser tomber de la neige, de la
glace ou des débris. Ne suspendez AUCUN objet au toit ou aux câbles
de soutien.
PIÈCES DE RECHANGE ET COMMANDES
SPÉCIALES : Des pièces de rechange et des accessoires
d’origine ShelterLogic
®
sont disponibles à l’usine, notamment des
nécessaires d’ancrage pour presque toute utilisation, des toiles de
rechange, des ensembles de parois, des nécessaires d’aération ou
d’éclairage, des pièces d’armature, des portes à glissière, etc. Tous ces
articles sont expédiés directement chez vous à partir de l’usine.
GARANTIE : Cet abri offre une garantie limitée contre les défauts
de fabrication. ShelterLogic
®
Group garantit à l’acheteur initial que
s’il est installé et utilisé adéquatement, cet article et toutes ses pièces
sont exempts de défaut de fabrication pendant une période de : 1 AN
POUR LA TOILE, LES PANNEAUX D’EXTRÉMITÉ ET L’ARMATURE.
La période de garantie est calculée à partir de la date d’expédition
par ShelterLogic
®
pour les achats faits directement à l’usine ou de la
date d’achat chez un revendeur autorisé (veuillez conserver votre reçu
d’achat). Si cet article ou une de ses pièces est jugé défectueux ou
qu’il est manquant au moment de la réception, ShelterLogic
®
Group
réparera ou remplacera, à sa discrétion, toute pièce défectueuse sans
frais pour l’acheteur initial. Toute pièce remplacée ou réparée demeure
couverte durant le reste de la période de garantie limitée initiale. Tous
les frais d’expédition sont à la charge du client. Veuillez conserver le
matériel d’emballage initial pour l’envoi de retour. Pour les achats faits
chez un marchand local, toute réclamation doit être accompagnée d’une
copie du reçu initial. Après l’achat, veuillez remplir et expédier la che de
garantie pour inscrire l’article. Veuillez consulter la che de garantie pour
obtenir de plus amples renseignements. Cette garantie vous donne des
droits juridiques spéciques, et vous pouvez également avoir d'autres
droits qui varient d'un état à état / province à province.
QUESTIONS - RÉCLAMATIONS - PIÈCES DE RECHANGE?
APPELER NOTRE SERVICE CLIENTÈLE HOTLINE:
É.-U. : 1-800-524-9970
INTERNATIONAL : 001-860-945-6442
CANADA : 1-800-559-6175
HEURES D'OUVERTURE : LUN-VEN 8 h à 20 h, HE,
SAM-DIM 8 h à 16 h 30, HE.
(Anglais, Français, Espagnol, Portugais, Italien, Arabe)
ADVERTENCIA: Riesgo de incendio. NO lo use con
artefactos humeantes o de ama abierta (incluyendo asadores,
fogones, freidoras, ahumadores o linterna de combustible). NO
almacene líquidos inamables (gasolina, queroseno, gas propano,
etc.) dentro o cerca de la carpa. No lo exponga a ninguna fuente
de ama abierta.
ANCLAJE E INSTALACIÓN APROPIADA DEL
MARCO: EL ANCLAJE APROPIADO DEL MARCO ES LA
RESPONSABILIDAD DEL CONSUMIDOR.
ShelterLogic
®
Group
no es responsable por daños al toldo o los
contenidos guardados debajo de ella provinientes de actos de la
naturaleza. Aquel toldo que no esté anclado de manera segura
tienen el potencial de volar causando daños. Periódicamente
revise el anclaje para asegurar la estabilidad del toldo. El sistema
de anclaje preferido es el uso de estacas atornilladas a cemento
para el marco. ShelterLogic
®
Group no puede ser responsable
si la carpa vuel. NOTA: Su marco y cubierta del toldo pueden ser
removidos y almacenados rápidamente antes de experimentar
condiciones severas del clima. Si hay pronósticos de fuertes vientos
y climas severos en su área, le recomendamos remover la cubierta.
Cubierto por las Patentes de E.U.A. y patentes pendientes: 6,871,614;
6,994,099; 7,296,584; D 430,306; D 415,571; D 414,564; D 409,310; D 415,572
CUIDADO Y LIMPIEZA: Un toldo apretado asegurará una
larga vida y desempeño. Siempre mantenga una cubierta apretada.
Un material suelto puede acelerar la deterioración del toldo.
Inmediatamente remueva cualquier acumulación de agua de lluvia,
nieve o hielo de la estructura con una escoba, trapeador u otro
instrumento con lado suave. Use extremo cuidado cuando remueva
la nieve de la cubierta, siempre remuevala desde afuera de la
estructura. NO use cloro o productos abrasivos para limpiar la carpa.
La cubierta puede limpiarse fácilmente con agua y jabón suave.
ATENCIÓN: Este producto de toldo está fabricado con
materiales de calidad. Está diseñado para adaptarse a la cubierta
personalizada incluida. Los toldos ShelterLogic
®
Group le ofrecen
almacenamiento y protección de los daños causados por el sol,
lluvia ligera, savia de árboles, animales - excrementos de aves y
nieve ligera. Por favor ancle este toldo correctamente. Consulte
el manual para más detalles de anclaje. El anclaje adecuado, el
mantener la cubierta apretada y libre de nieve y los desechos es
la responsabilidad del consumidor. Por favor, lea y entienda los
detalles de instalación, advertencias y precauciones antes de
comenzar la instalación. Si usted tiene alguna pregunta, llame al
número de servicio al cliente que aparece a continuación. Por favor,
consulte la tarjeta de garantía dentro de este empaque.
PELIGRO: Antes de su instalación, consulte todos los
códigos municipales locales con respecto a la instalación de
toldos temporales. Elija la ubicación del toldo cuidadosamente.
PELIGRO: Manténgala alejada de cables eléctricos. Revise que
no haya cables de utilidad, ramas de árboles u otras estructuras.
NO lo instale cerca de cables del techo u otras estructuras que
puedan acumular nieve, hielo o deslizamientos excesivos hacia
la carpa. NO cuelgue objetos del techo o cables de soporte.
PRECAUCIÓN: Use PRECAUCIÓN cuando esté parando
el marco. Use protección ocular durante la instalación. Asegure y
atornille los postes superiores durante el ensamble. Tenga cuidado
de los extremos de los postes.
PARTES DE REPUESTO, ENSAMBLE,
ORDENES ESPECIALES: Partes de repuesto y
accesiorios genuinos de ShelterLogic
®
Corp. están disponibles
de fabrica, incluyendo juegos de anclaje para casi cualquier
aplicación, cubiertas de repuesto, parades y juegos de parades,
ventilas y juegos de luz, partes para marco, puertas con cierre y
otros accesorios. Todos los artículos serán enviados de fabrica
directamente a su puerta.
GARANTÍA: Este cobertizo cuenta con una garantía limitada
contra defectos de fabricación. ShelterLogic
®
Group garantiza al
comprador original que si se utilizan e instalan adecuadamente,
el producto y todas las partes asociadas, están libres de defectos
de fabricación por un período de:
1 AÑO PARA LA CUBIERTA DE TELA, PANELES DE
EXTREMO Y ESTRUCTURA. El período de garantía se
determina por la fecha de envío de ShelterLogic
®
para
la compra directa de la fábrica o la fecha de compra a un
distribuidor autorizado, (por favor, guarde una copia de su
recibo de compra). Si este producto o cualquier parte asociada
se encuentra defectuoso o no en el momento de la recepción,
ShelterLogic
®
Group reparará o reemplazará, a que la opción,
las partes defectuosas sin costo alguno para el comprador
original. Las piezas de repuesto o pieza reparada serán cubiertos
por el resto de la original periodo de Garantía Limitada. Todos
los gastos de envío correrán a cargo del cliente. Debe guardar
los materiales de embalaje originales para su envío posterior.
Si usted compró a un distribuidor local, todas las reclamaciones
debe tener una copia del recibo original. Después de la compra,
por favor complete y devuelva la tarjeta de garantía para registrar
el producto. Por favor, consulte la tarjeta de garantía para
obtener más detalles. Esta garantía le otorga derechos legales
especícos, y usted también puede tener otros derechos que
varían de estado a estado / provincia a provincia.
CONSULTAS Y RECLAMACIONES - PIEZAS DE
REPUESTO? LLAME A NUESTRA LÍNEA DE SERVICIO:
U.S.A: 1-800-524-9970
INTERNATIONAL: 001-860-945-6442
CANADA: 1-800-559-6175
HORAS DE OPERACIÓN: LUN-VIE 8:00AM-8:00PM ET,
SÁB-DOM 8:00AM-4:30PM ET.
(Inglés, Francés, Español, Portugués, Italiano, Árabe)
05_62667_J0
3
A
A
A
B
B
C
C
D
D
803090
x8
10110
x10
10223
x12
02031
x3
02030
x12
802960
x18
x16
10111
x8
10112
10014
x4
10016
x4
x44
10114
x38
10115
10240
x8
10015
x4
10270
x8
805685
802614 802613
x1
x1 x1
x18
10017
803060
x6
801263
x12
803089
x4
x100
01010
05_62667_J0
4

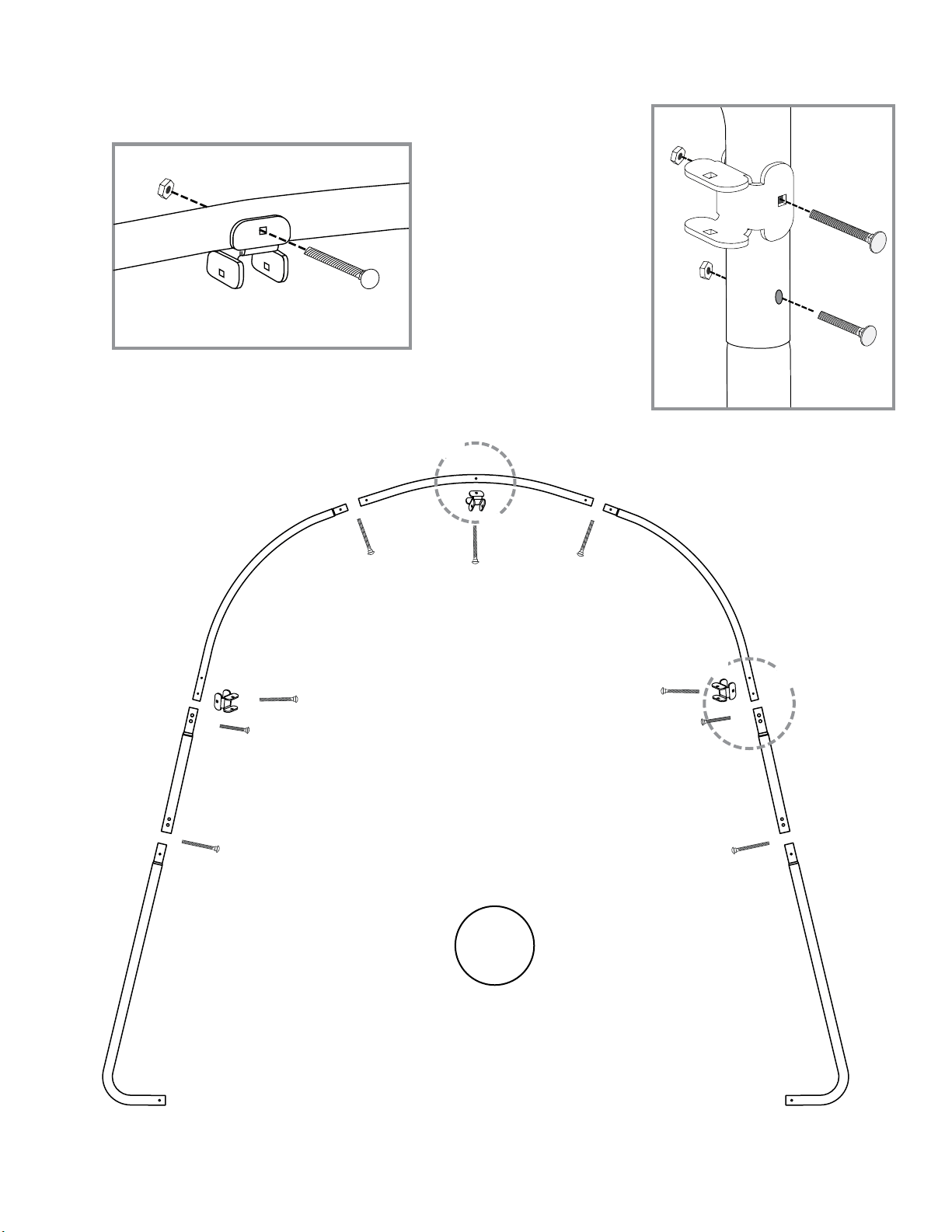

1. ASSEMBLE 2 END RIBS
Secure connections using Bolts as shown with #01010 Nuts.
803060
801263
802960
803089803089
801263
10223 10223
#10114
#10114 #10114
#10114
802960
x2
A
B
802960
#10017
#10114
#10017
#10114
#10017
802960
803060
802960
10114
10017
10017
801263
10223
01010
01010
A
B
01010
05_62667_J0
5
2. ASSEMBLE 4 MIDDLE RIBS
803060
801263
802960
803060
802960
10114
10017
10017
802960
801263
10223
803090
10270 10270
803090
10223
#10114
#10114 #10114
#10114
801263
10223
01010
01010
Secure connections using Bolts as shown with #01010 Nuts.
x4
802960
A
A
B
B
#10017
#10114
#10017
#10114
#10017
802960
01010
#10114
#10114
05_62667_J0
6
3. CONNECT FRONT END RIB TO 1 MIDDLE RIB
Connect the ribs using Cross Rail #2031 at the ShelterLock
®
3X Stabilizers (802960) as shown.
02031
End
Rib
Middle
Rib
02031
02030
10115
10115
01010
01010
02031
A
C
C
B
B
D
A
D
02031
02031
02031
05_62667_J0
7
4. CONNECT REMAINING RIBS
Connect the ribs using Cross Rail #2030 at the ShelterLock
®
3X Stabilizers (802960) as shown.
B
A
02030
02031
02030
02030
02030
02030
End
Rib
Middle
Rib
10115
10115
01010
01010
C
10115
01010
A
C
B
02030
02030
05_62667_J0
8

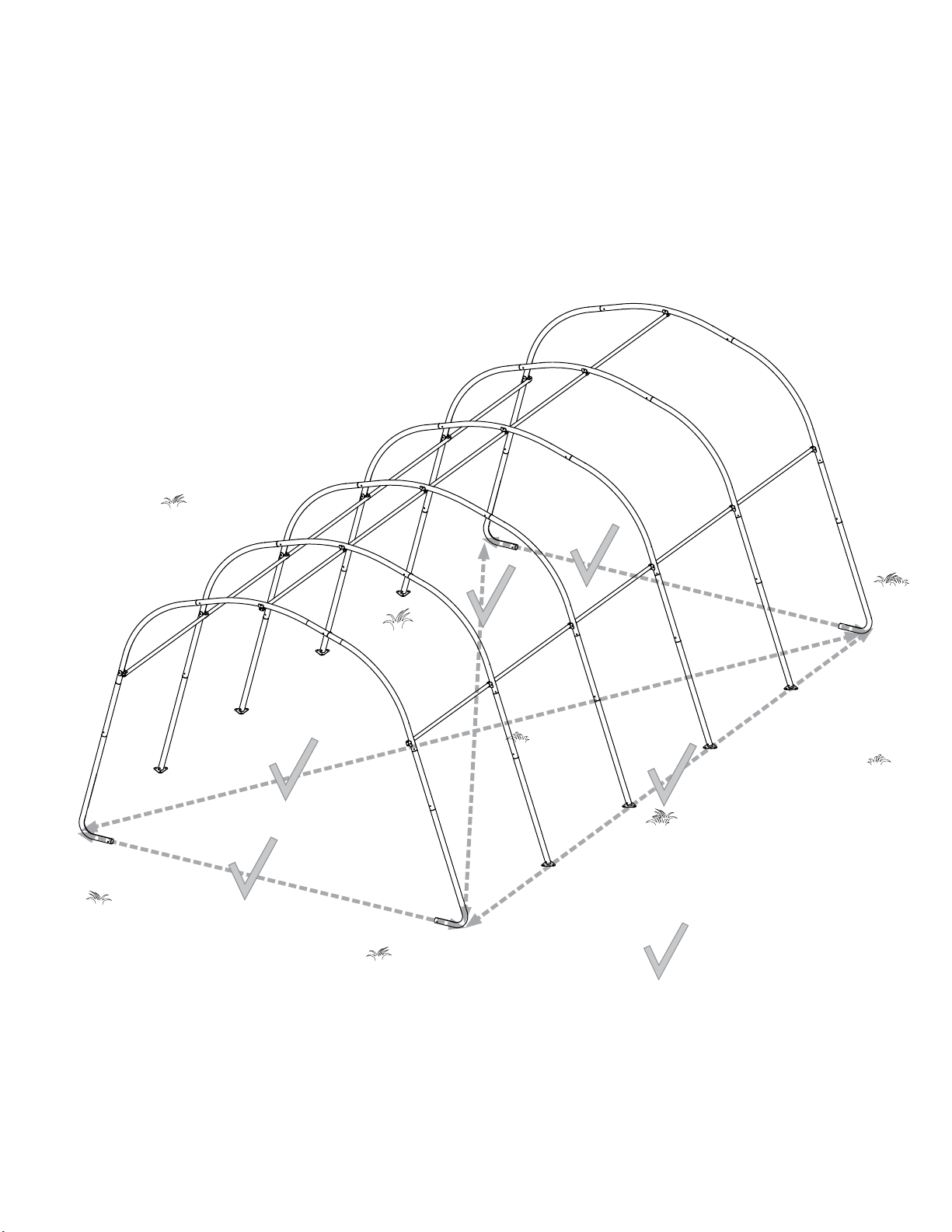

5. SQUARING UP THE FRAME
A. Place frame in its nal location, which
needs to be as at and level as possible.
B. Measure width and length. Move and
align feet of frame as needed.
C. Ensure frame is square by measuring
across opposite corners. These distances
must be equal to within 1 inch.
+/- 1"
23ft. 10in.
23ft. 10in.
13'
13'
20'
05_62667_J0
9
6. PROPERLY ANCHOR THE FRAME
A. Frame MUST be anchored BEFORE installing the cover and end panels. Anchors must be placed
inside shelter at the corner legs. Insert a ¾-inch pipe or steel rod through the eyelet of the auger and turn
the anchor clockwise until the eyelet is 2 to 3 inches out of the ground.
B. Thread cable provided through the eyelet of the Anchor as indicated. Secure the cable with the clamps
provided (hand-tighten at this time). Do not cut the excess off the cable; these cables will be resecured in
their permanent position in Step 9 once the cover rails are installed.
a.
c.b.
d. e.
x4
10015
10014
10016
10014
10014
10014
10014
If soil is too compact, dig
a hole with a shovel or
post hole tool. Set anchor
in hole and rell. For a
stronger, more secure
installation, ll hole with
quick-set cement.
05_62667_J0
10
ANCHOR GUIDE / GUIDE D’ANCRAGE / GUÍA DEL ANCLA
A
EasyHook
TM
/
MC
/
MR
B
Ratchet Tite
TM
/
MC
/
MR
E
Lag Bolts
Boulons pour béton
Pernos de retraso
F
Stake
Anchors
Ancrage de pieux
Anclas espigas
D
Concrete Anchors
Ancrage pour béton
Anclas de hormigón
C
ShelterAuger
TM
/
MC
/
MR
G
Pop-Up
Canopy
Anchor Bag
Sac d’ancrage
de tente
instantée
Bolsa de anclaje
para toldo
instantáneo
ShelterLogic shelters, canopies and garages
come with a basic “install” end rib anchor
kit to secure and square-up the frame
during installation. In most situations,
additional anchors are recommended.
ShelterLogic suggests one anchor per leg.
Tous les abris et tentes ShelterLogic viennent
avec une trousse d’ancrage d’« installation » de
base, pour chaque bout de l’abri, pour sécuriser
et bien installer la charpente et s’assurer qu’elle
soit rectangulaire. Dans la plus part des situations,
des ancrages additionnels sont recommandés.
ShelterLogic vous suggère un ancrage par pieds.
Los refugios, los toldos y los garajes de
ShelterLogic vienen con un básico “instalar” el
juego del ancla de la costilla del extremo para
asegurar y encuadrar - para arriba el marco
durante la instalación. En la mayoría de las
situaciones, se recomiendan las anclas adicionales.
ShelterLogic sugiere una ancla por pierna.
Embed in wet
concrete
Placer dans le
béton humide
Encaje en
hormigón
húmedo
Embed in wet
concrete
Placer dans le
béton humide
Encaje en
hormigón
húmedo
A
C
B
F
G
C
D
E
Anchors not shown to scale.
Ancrages non à échelle.
Anclas no demostradas a la escala.
SHEDS, GARAGES, GREENHOUSES, STORAGE SHELTERS
GARAGES, SERRES, ABRIS ET ABRI DE STOCKAGE
GARAJES, COBERTIZOS Y REFUGIOS DEL AMANCENAJE
CANOPIES, POP-UP CANOPIES
AUVENTS FIXES ET ESCAMOTABLES
TOLDO FIJO Y PLEGABLE
Drill hole in asphalt
Percer un trou dans l’asphalte
Taladrar un hoyo en asfalto
05062020
05_62667_J0
11
7. DOOR PANEL AND BACK PANEL INSTALLATION
A. (1) Hold end panel at the top center with white inner surface facing inside of the shelter. (2) Wrap the edges
of the fabric panel around the end rib and line up the cross rails with the pre-made slits in the fabric.
A1 A2
C. (1) Disconnect side cross rail from the end rib. Leave the ShelterLock
®
3X attached to the rib with the bolt.
(2) Pull the end panel over the end rib and bring the end of the cross rail through the cut slit in the panel.
(3) Reattach the side cross rail to the end rib.
C2 C3
B. (1) Disconnect top cross rail (the horizontal pipe that runs from front to back along the top) from the end rib.
Leave the ShelterLock
®
3X attached to the rib with the bolt.
(2) Pull the end panel over the end rib and bring the end of the cross rail through the cut slit in the panel.
(3) Reattach the top cross rail to the end rib.
C1
B2 B3B1
05_62667_J0
12
PULL PULL
END PANEL VIEW
FROM INSIDE
D. At the bottom, where the webbing exits the pocket on each side of end panel, pull webbing as you would a
drawstring to remove the slack. Be careful not to pull the webbing strap out of the webbing pocket.
E. Insert the “S”- Hook on ratchet into hole on the leg bend. Insert the webbing into the spindle of the ratchet
and pull tight. Wind the ratchet so that the webbing overlaps itself. Position the end panel so that it is
centered on the building before fully tightening the end panel.
F. Tighten ratchets, alternating from one side to the other, until the end panel is tight. NOTE: Keep zippers
closed when tightening door panel.
D
E F
7. END PANEL INSTALLATION - continued
WEBBING
STRAP
05_62667_J0
13
8. COVER INSTALLATION
A. Lay the cover on the ground next to the
frame with the inside of the cover (the side
with the pipe pockets) facing down and the
webbing on the front and rear of the corner
of the building. Position the cover so that it is
centered to the frame, front to back. Fig. A
B. Fold over the side closest to the frame so
the pipe pocket is now accessible. Temporarily
insert a cover rail at the rst middle rib from
the front
(a) and the rst middle rib from the
rear
(b) so that it is inserted in the pipe pocket
on both ends of the pipe but the center of the
pipe is exposed. For long buildings it may be
necessary to use additional pipes in the middle.
Fig. B.
C. Tie the rope on each of the exposed pipes
and throw the other end of the rope over the
frame. Fig. C.
D. Move to the other side of the frame and pull
the cover over the frame with the rope. This
may require two or more people.
Fig. D.
A.
B.
D.
C.
a
b
05_62667_J0
14
10115
10111
Middle
Rib
01010
01010
Cover
Rail
Cover
Rail
CORRECT
10110
COVER RAILS
INCORRECT
10115
Cover
Rail
10112
End Rib
01010

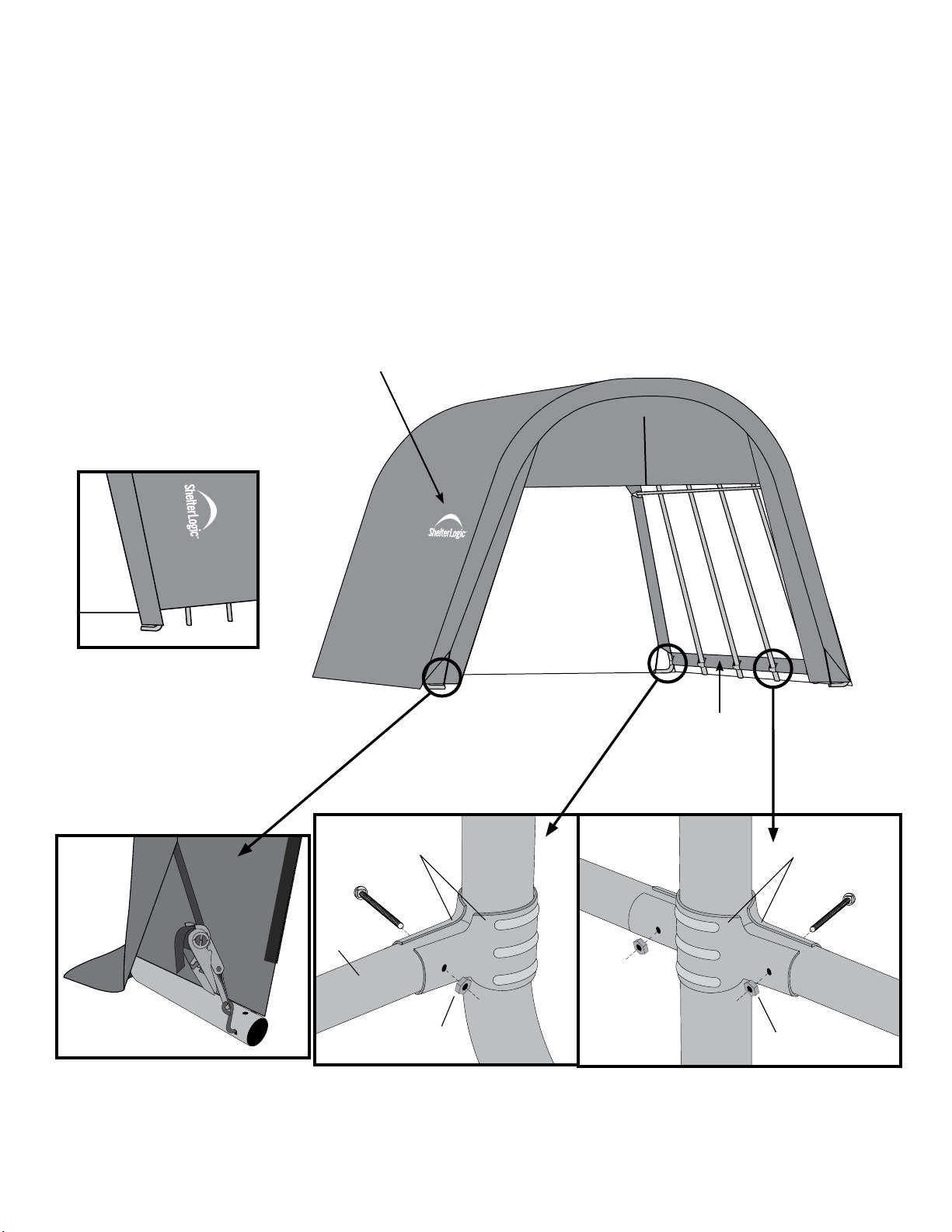

8. INSTALLING COVER WITH COVER RAILS - continued
E. Make sure cover is centered on frame. There should be an equal amount of overhang at all four corners.
F. Insert the “S”- Hook on ratchet into hole on the leg bend. Insert the webbing into the spindle of the ratchet
and pull tight. Wind the ratchet so that the webbing overlaps itself.
G. Slide cover rails (#11105) through fabric pockets at each leg and reattach with clamps to each leg. Repeat
this on other side. Push down on cover rails to tighten cover, before tightening bolts completely.
H. Check and tighten Ratchets and Cover Rails monthly to ensure the cover is tight.
NOTE: The ShelterLogic
®
logo should
be oriented as shown below.
05_62667_J0
15
a.
b.
c.
d.
e.
x4
9. SETTING ANCHORING CABLES IN PLACE
Move the anchoring cables from the temporary position around the
feet and resecure them around the cover rail at all four corners.
Tighten cable and tool-tighten cable clamps.
