REFRIGERATOR USE & CARE GUIDE

MANUAL DE USO Y CUIDADO DEL REFRIGERADOR

GUIDE D’UTILISATION ET D’ENTRETIEN DU RÉFRIGÉRATEUR

Assistance or Service

If you need assistance or service, first see the “Troubleshooting”

section. Additional help is available by calling our Customer

Interaction Center at 1-800-253-1301 from anywhere in the

U.S.A., or write:

Whirlpool Corporation

Customer Interaction Center

553 Benson Road

Benton Harbor, MI 49022-2692

In Canada, for installation and service call, 1-800-807-6777.

For assistance call 1-800-461-5681 Monday to Friday 8:00 a.m. -

6:00 p.m. (EST), Saturday 8:30 - 4:30 p.m. (EST), or write:

Whirlpool Canada Inc.

Customer Interaction Center

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Information may also be obtained by visiting our website at

www.whirlpool.com.

In Canada, visit www.whirlpool.com/canada.

Please include a daytime phone number in your correspondence.

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your appliance to help

you obtain assistance or service if you ever need it. You will need

to know your complete model number and serial number. You can

find this information on the model and serial number label, located

on the inside wall of the refrigerator compartment.

Dealer name____________________________________________________

Serial number __________________________________________________

Address ________________________________________________________

Phone number__________________________________________________

Model number __________________________________________________

Purchase date __________________________________________________

Accessories

To order replacement filters, call 1-800-442-9991 and ask for the

part number listed below or contact your authorized Whirlpool

dealer. In Canada, call 1-800-461-5681.

Stainless Steel Cleaner and Polish: Order Part #4396095

Standard Base Filter Cartridge: Order Part #4396508 (NL240/

L400)

Table of Contents / Índice / Table des matières

REFRIGERATOR SAFETY............................... 2

INSTALLATION INSTRUCTIONS ................... 3

REFRIGERATOR CARE................................... 8

TROUBLESHOOTING...................................... 8

WATER FILTER CERTIFICATIONS ................ 9

PRODUCT DATA SHEETS ............................ 10

WARRANTY.................................................... 11

SEGURIDAD DEL REFRIGERADOR ............ 13

INSTRUCCIONES DE INSTALACIÓN .......... 14

CUIDADO DE SU REFRIGERADOR............. 19

SOLUCIÓN DE PROBLEMAS....................... 20

HOJA DE DATOS DEL PRODUCTO ............ 22

GARANTÍA...................................................... 23

SÉCURITÉ DU RÉFRIGÉRATEUR................ 25

INSTRUCTIONS D'INSTALLATION.............. 26

ENTRETIEN DU RÉFRIGÉRATEUR ............. 32

DÉPANNAGE.................................................. 32

FEUILLES DE DONNÉES

SUR LE PRODUIT.......................................... 34

GARANTIE ..................................................... 35

2188771

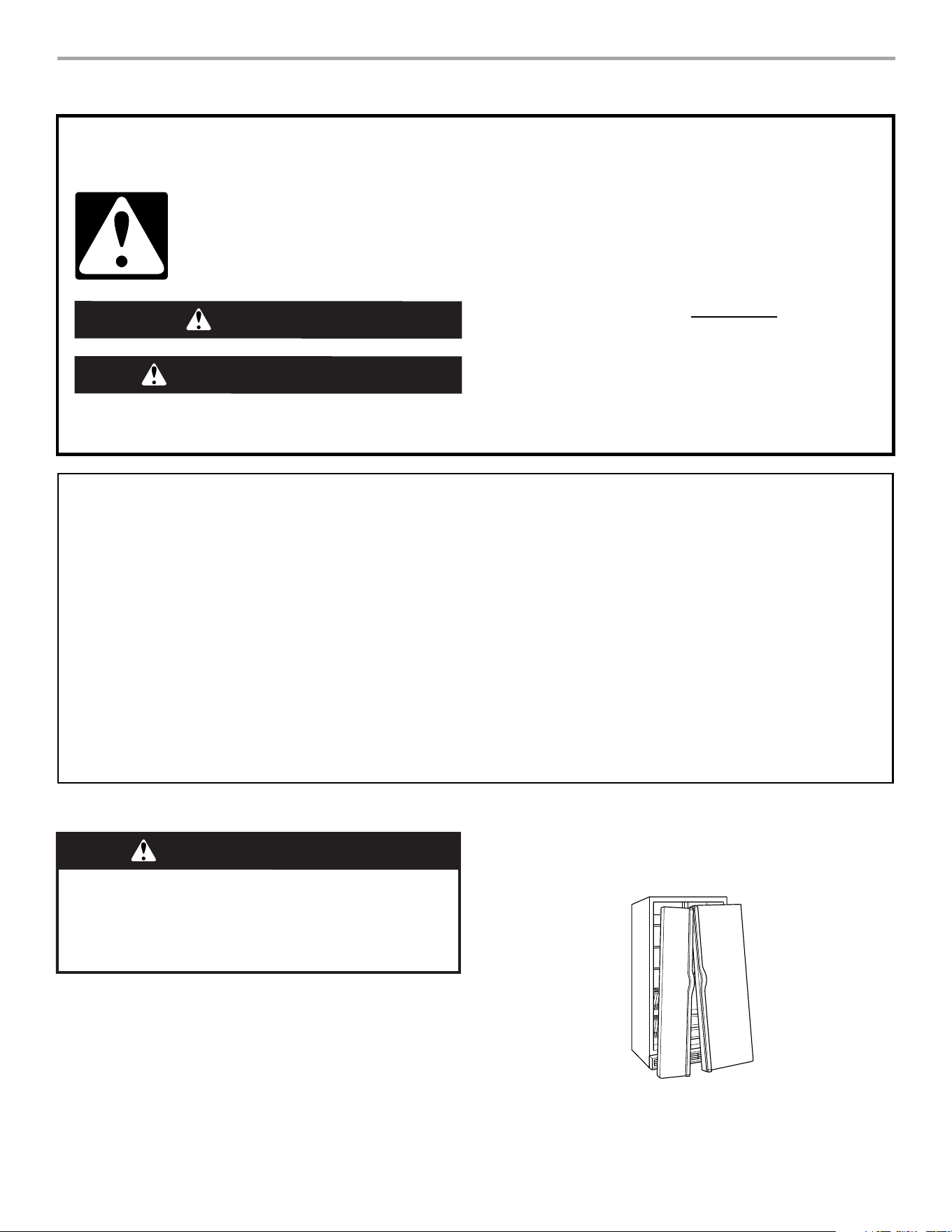

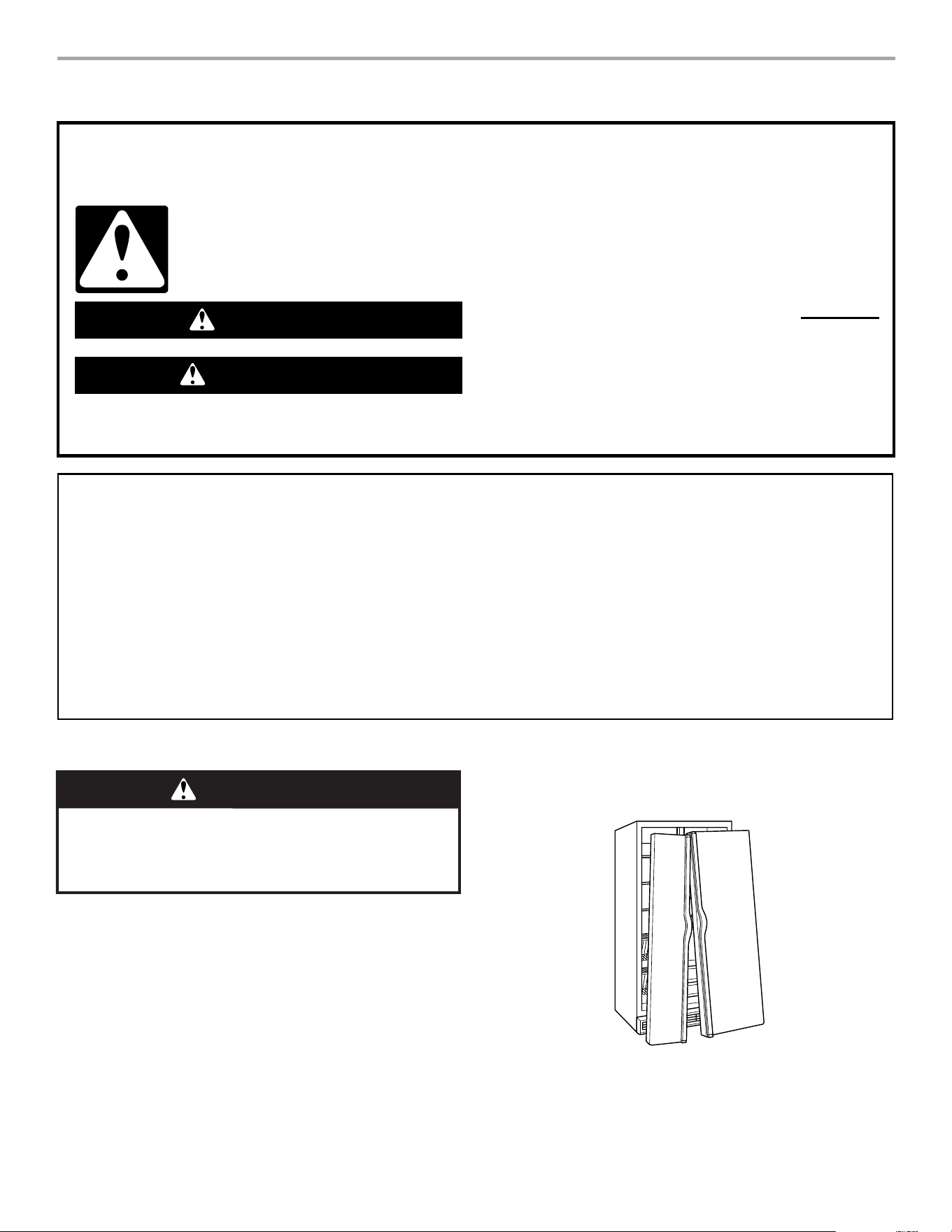

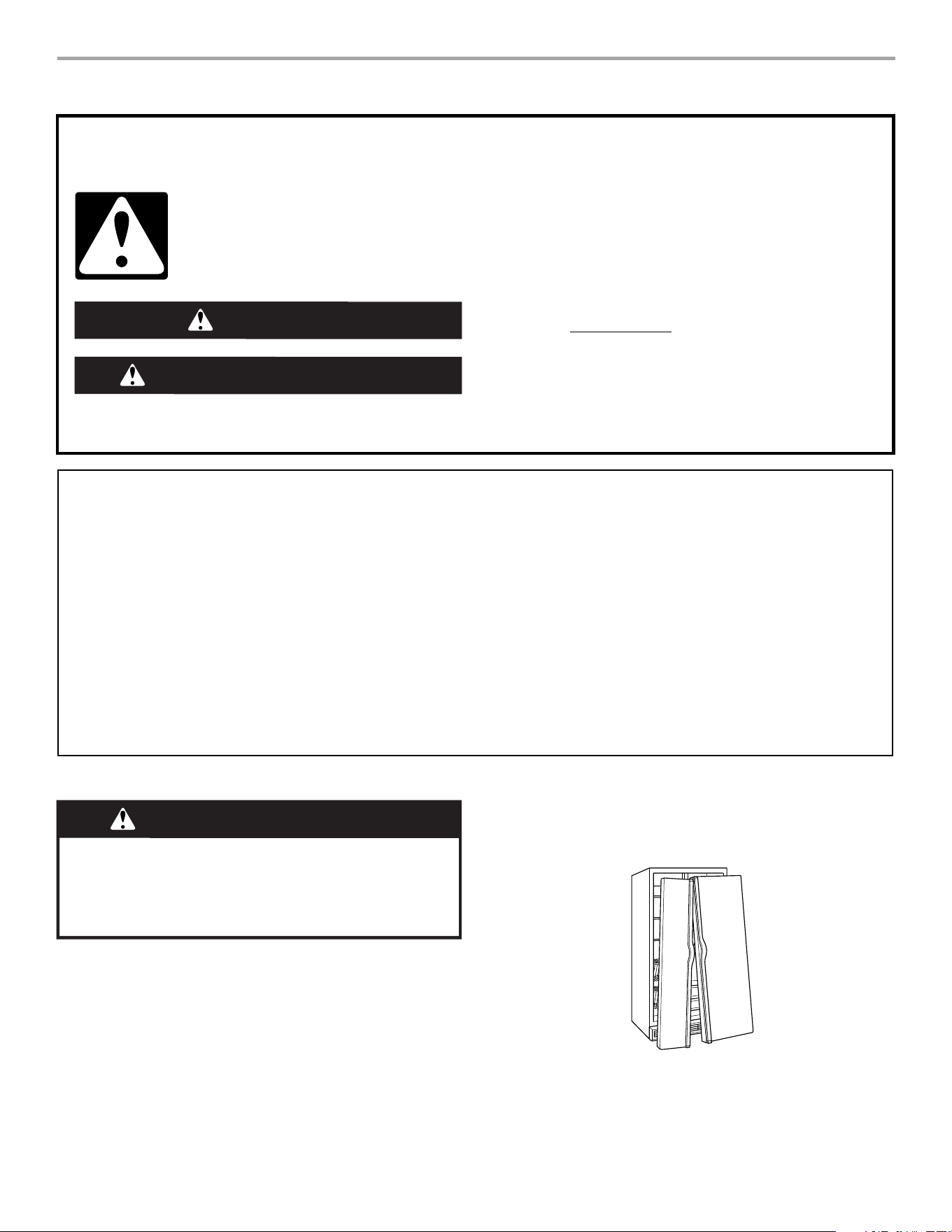

REFRIGERATOR SAFETY

Proper Disposal of Your Old Refrigerator

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

– even if they will sit for “just a few days.” If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Before you throw away your old refrigerator or freezer:

■ Take off the doors.

■ Leave the shelves in place so that children may not easily

climb inside.

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

SAVE THESE INSTRUCTIONS

■ Plug into a grounded 3 prong outlet.

■ Do not remove ground prong.

■ Do not use an adapter.

■ Do not use an extension cord.

■ Disconnect power before servicing.

■ Replace all panels before operating.

■ Remove doors from your old refrigerator.

■

Use nonflammable cleaner.

■

Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

■

Use two or more people to move and install refrigerator.

■

Disconnect power before installing ice maker (on ice maker

kit ready models only).

■

Use a sturdy glass when dispensing ice or water (on some

models).

WARNING

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

INSTALLATION INSTRUCTIONS

Unpack the Refrigerator

Remove packaging materials. Do not use sharp instruments,

rubbing alcohol, flammable fluids, or abrasive cleaners to remove

tape or glue. These products can damage the surface of your

refrigerator. For more information, see the “Refrigerator Safety”

section.

Location Requirements

To ensure proper ventilation for your refrigerator, allow for ¹⁄₂ in.

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2 in. (5.08 cm) minimum on

each side (depending on your model) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

NOTE: Do not install the refrigerator near an oven, radiator, or

other heat source, nor in a location where the temperature will fall

below 55°F (13°C).

WARNING

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or “walk” the refrigerator when trying to move

it, as floor damage could occur.

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when re-

moving them to avoid impact from dropping.

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

" (1.25 cm)

2" (5.08 cm)

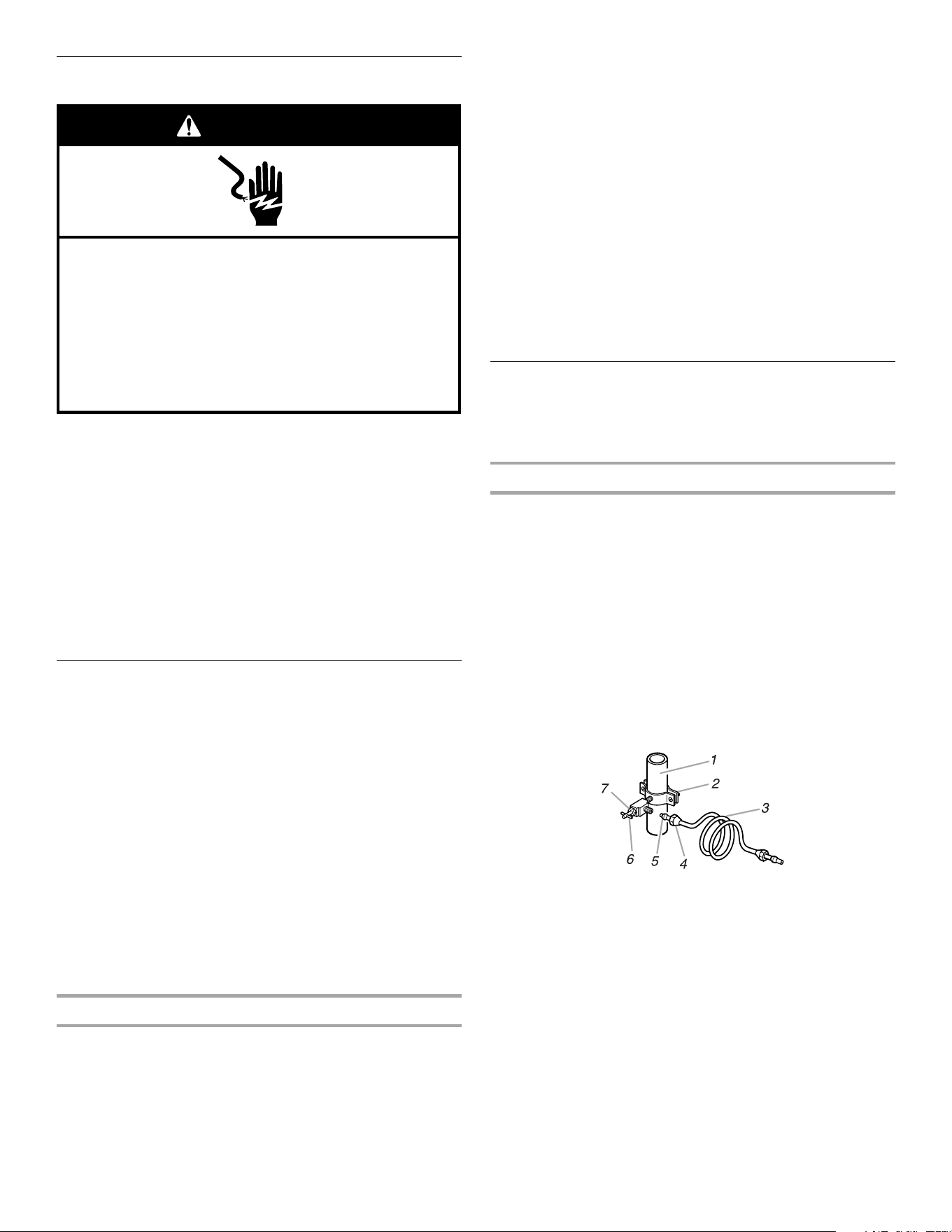

Electrical Requirements

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical connection:

Recommended grounding method

A 115 Volt, 60 Hz., AC only 15 or 20 ampere fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator or

Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source and

reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

Water Supply Requirements

Read all directions carefully before you begin.

IMPORTANT:

■ If you turn the refrigerator on before the water line is

connected, turn the ice maker OFF.

■ All installations must meet local plumbing code requirements.

■ Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

Tools Required: Flat-blade screwdriver, ⁷⁄₁₆ in. and ¹⁄₂ in. open-

end wrenches or two adjustable wrenches, ¹⁄₄ in. nut driver and

drill bit, hand drill or electric drill (properly grounded).

NOTE: Your refrigerator dealer has a kit available with a ¹⁄₄ in.

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or ³⁄₁₆ in.

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207-827 kPa) is required to operate the water dispenser

and ice maker. If you have questions about your water pressure,

see “Troubleshooting” or call a licensed, qualified plumber.

Reverse Osmosis Water Supply

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the system needs to be a

minimum of 40 to 60 psi (276 - 414 kPa).

If the water pressure to the reverse osmosis system is less than 40

to 60 psi (276 - 414 kPa) a booster pump can be inserted into the

small tubing that goes from the cold water line to the reverse

osmosis system.

If the water dispenser is still not dispensing water properly:

■ Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

■ Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

■ If your refrigerator has a water filter cartridge, it may further

reduce the water pressure when used in conjunction with a

reverse osmosis system. Remove the water filter cartridge.

If you have questions about your water pressure, refer to

“Troubleshooting” or call a licensed, qualified plumber.

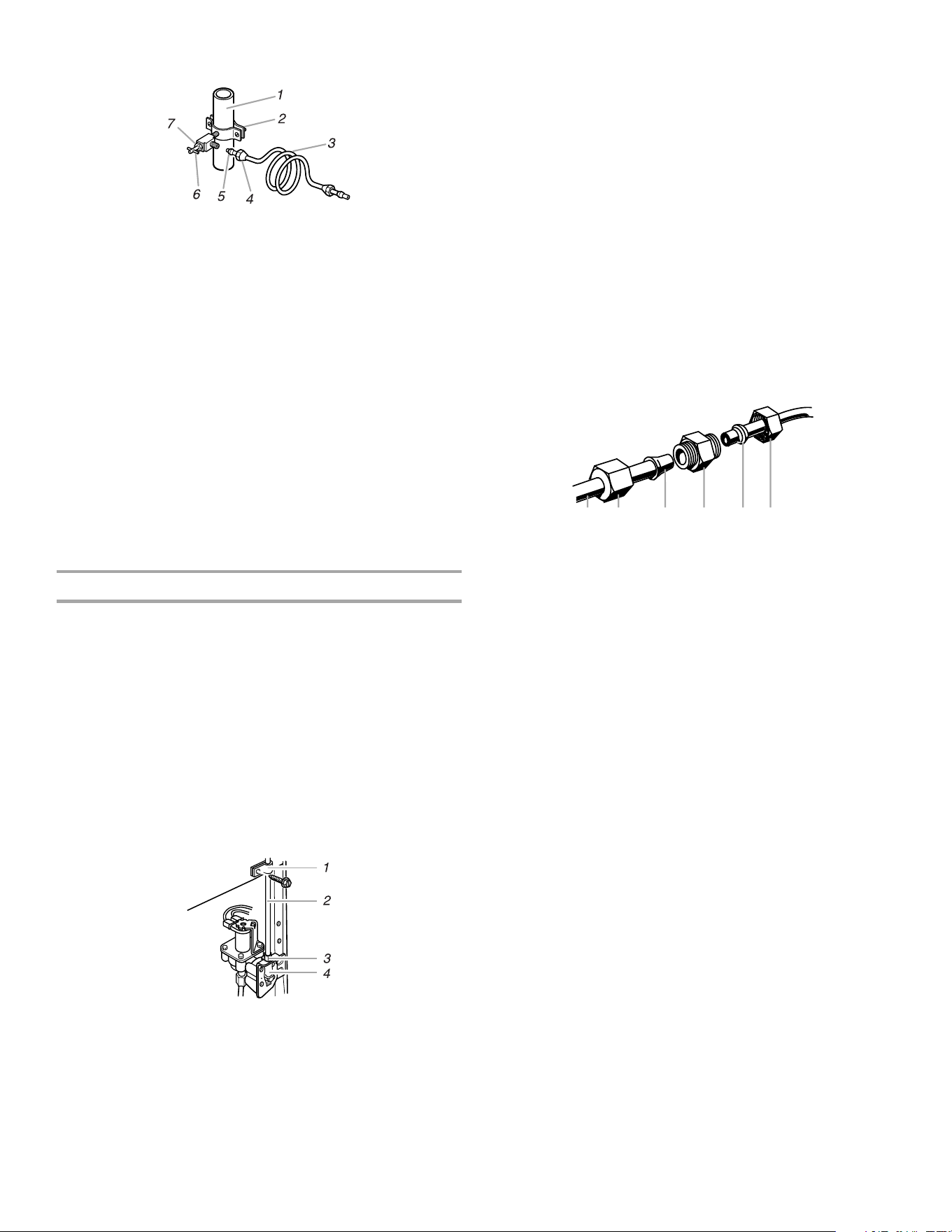

Water Supply Connection

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line is

connected, turn the ice maker OFF.

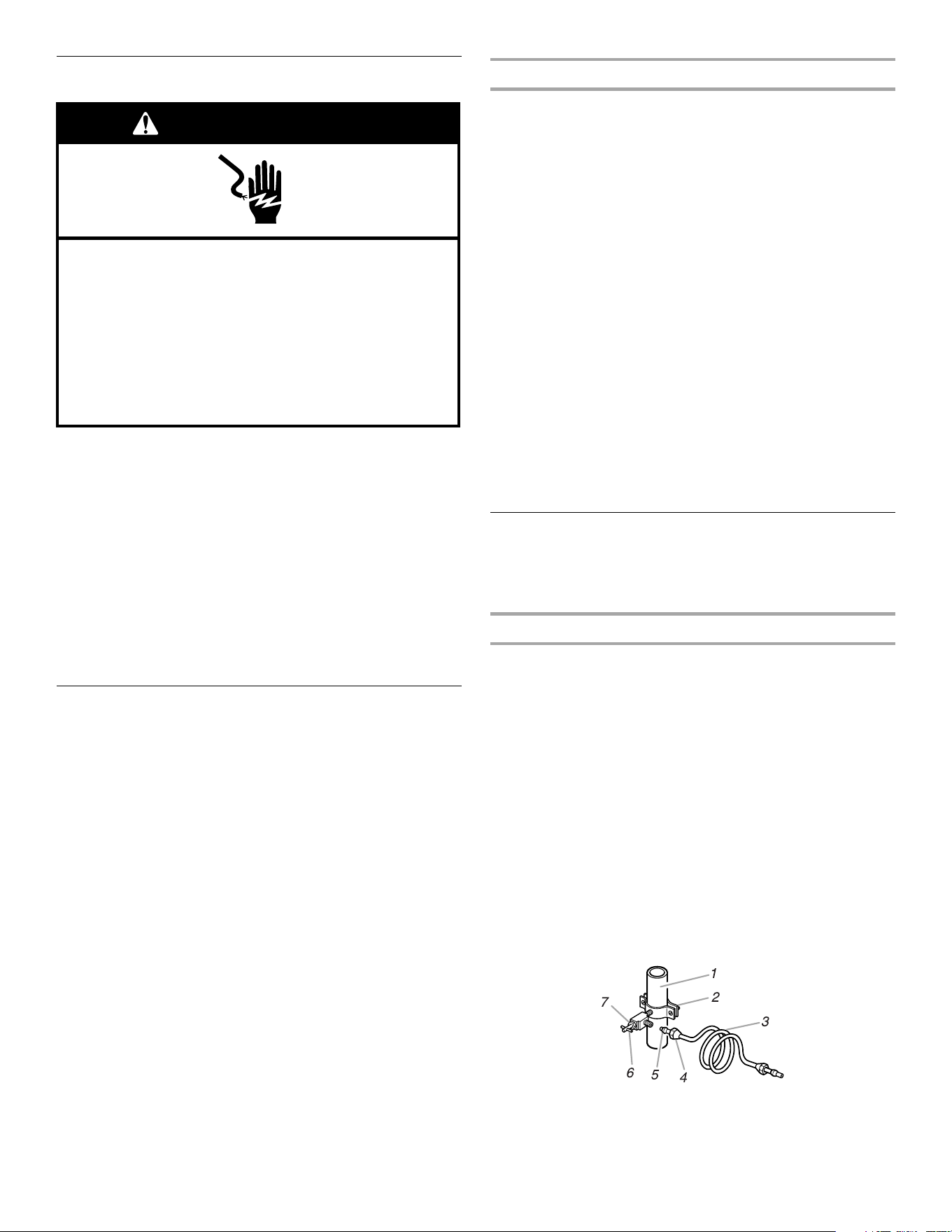

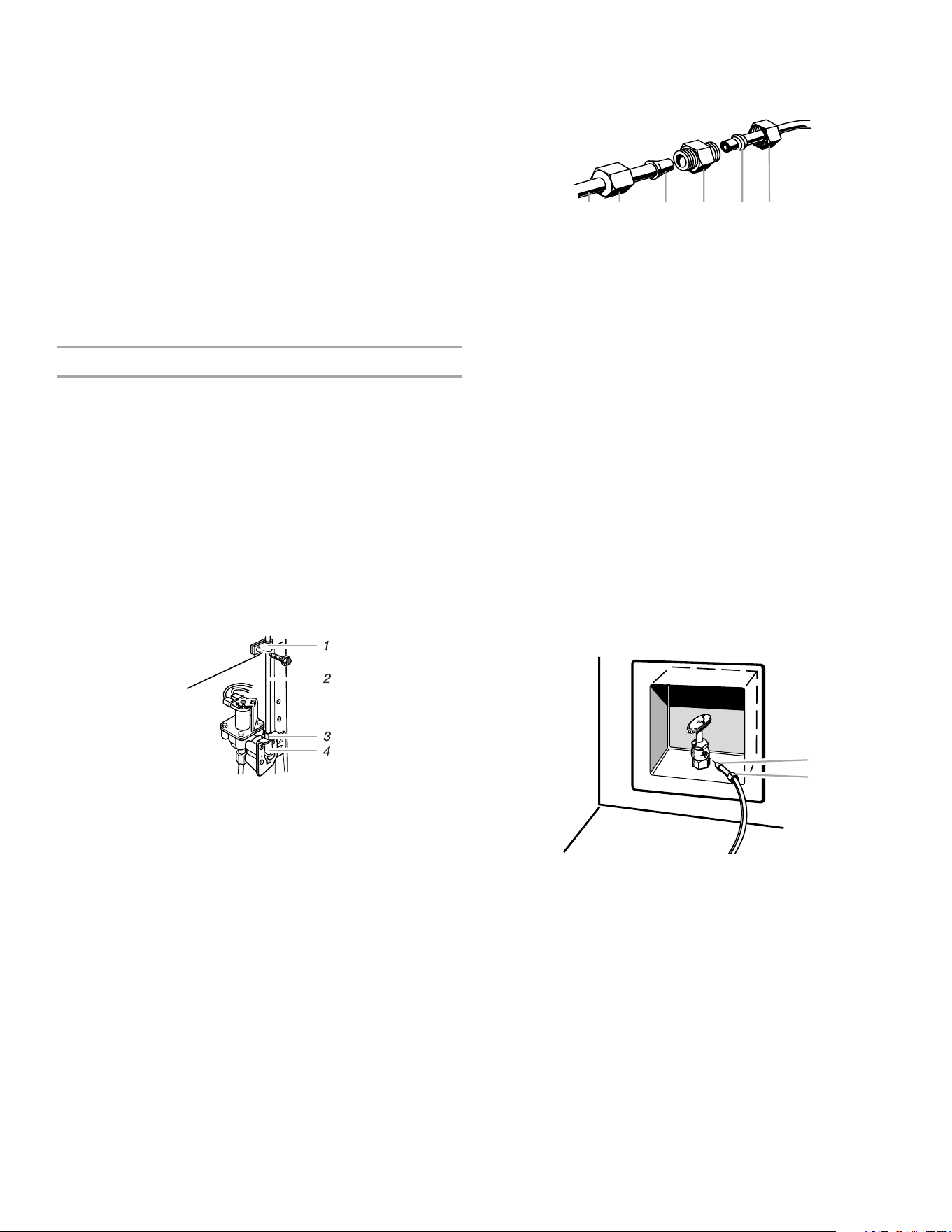

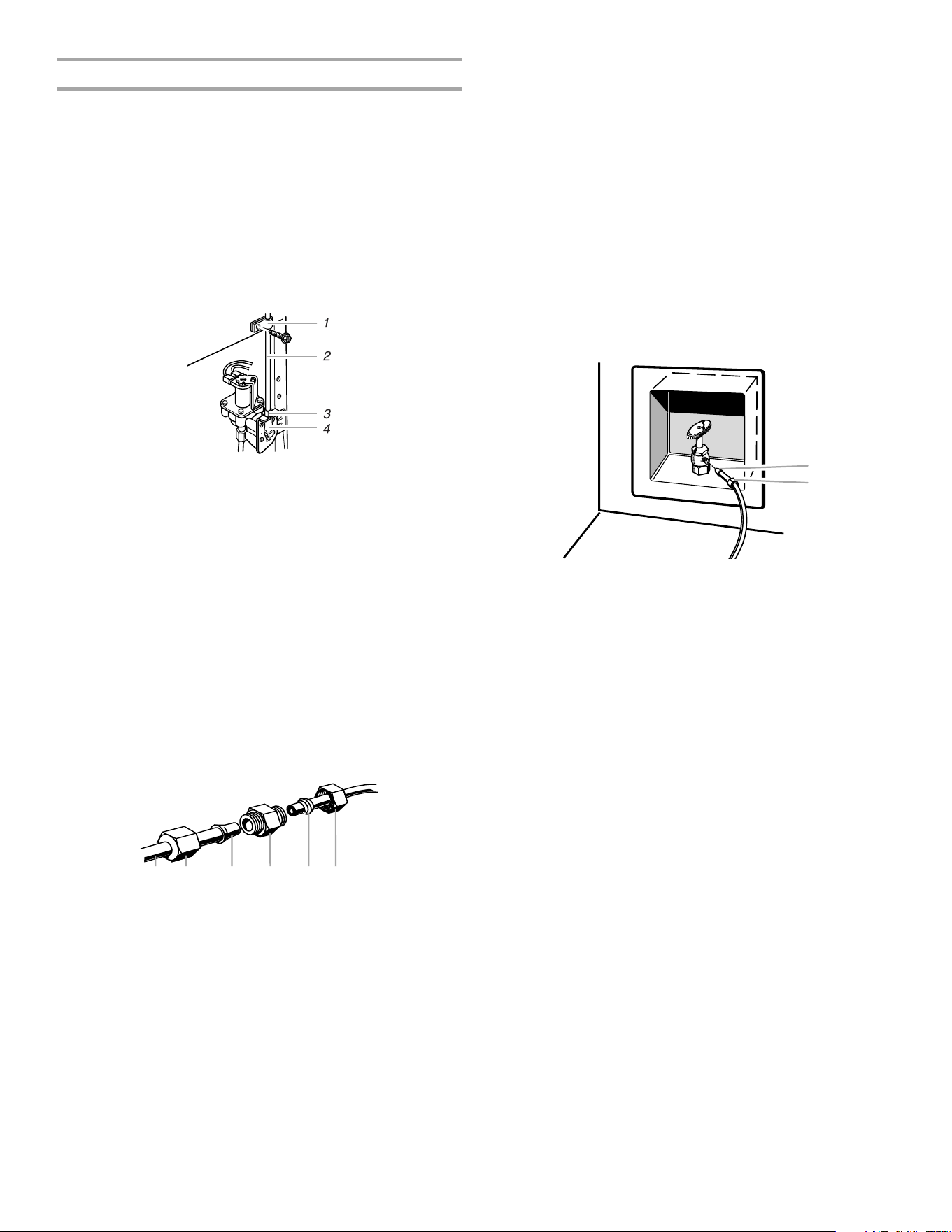

Connecting to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a ½ in. to 1¹⁄₄ in. (1.25 cm to 3.18 cm) vertical COLD

water pipe near the refrigerator.

NOTE: Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from the

drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure

from the connection on the lower left rear of refrigerator to the

water pipe. Add 7 ft. (2.1 m) to allow for cleaning. Use ¹⁄₄ in.

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure both

ends of copper tubing are cut square.

5. Using a grounded drill, drill a ¹⁄₄ in. hole in the cold water pipe

you have selected.

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the ¹⁄₄ in. drilled hole

in the water pipe and that the washer is under the pipe clamp.

Tighten the packing nut. Tighten the pipe clamp screws

carefully and evenly so washer makes a watertight seal. Do

not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and turn

ON the main water supply. Flush the tubing until water is clear.

Turn OFF the shutoff valve on the water pipe. Coil the copper

tubing.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

1. Cold water pipe

2. Pipe clamp

3. Copper tubing

4. Compression nut

5. Compression sleeve

6. Shutoff valve

7. Packing nut

Connecting to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do not

overtighten.

3. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help prevent

damage to the tubing when the refrigerator is pushed back

against the wall.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

6. The ice maker is equipped with a built-in water strainer. If your

water conditions require a second water strainer, install it in

the ¹⁄₄ in. (6.35 mm) water line at either tube connection.

Obtain a water strainer from your nearest appliance dealer.

7. Plug in refrigerator or reconnect power.

8. Flush the water system. See the “Water and Ice Dispensers”

section.

NOTE: Allow 24 hours to produce the first batch of ice. Allow

3 days to completely fill ice container.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

3. Thread the provided nut onto the coupling on the end of the

copper tubing. Tighten the nut by hand. Then tighten it with a

wrench two more turns. Do not overtighten.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

6. The ice maker is equipped with a built-in water strainer. If your

water conditions require a second water strainer, install it in

the ¹⁄₄ in. (6.35 mm) water line at either tube connection.

Obtain a water strainer from your nearest appliance dealer.

7. Plug in refrigerator or reconnect power.

8. Flush the water system. See the “Water and Ice Dispensers”

section.

NOTE: Allow 24 hours to produce the first batch of ice. Allow

3 days to completely fill ice container.

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

3. Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

6. The ice maker is equipped with a built-in water strainer. If your

water conditions require a second water strainer, install it in

the ¹⁄₄ in. (6.35 mm) water line at either tube connection.

Obtain a water strainer from your nearest appliance dealer.

7. Plug in refrigerator or reconnect power.

8. Flush the water system. See the “Water and Ice Dispensers”

section.

NOTE: Allow 24 hours to produce the first batch of ice. Allow

3 days to completely fill ice container.

1. Tube clamp

2. Copper tubing

3. Compression nut

4. Valve inlet

1. Line to refrigerator

2. Nut (provided)

3. Bulb

4. Coupling (purchased)

5. Ferrule (purchased)

6. Nut (purchased)

1 2 3 4 5 6

1. Bulb

2. Nut (provided)

Ice Maker and Storage Bin

Turning the Ice Maker On/Off

To turn the ice maker ON, simply lower the wire shutoff arm.

To manually turn the ice maker OFF, lift the wire shutoff arm to the

OFF (arm up) position and listen for the click.

NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin and the ice cubes will

raise the wire shutoff arm to the OFF (arm up) position. Do not

force the wire shutoff arm up or down.

REMEMBER:

■ Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

■ The quality of your ice will be only as good as the quality of the

water supplied to your ice maker. Avoid connecting the ice

maker to a softened water supply. Water softener chemicals

(such as salt) can damage parts of the ice maker and lead to

poor quality ice. If a softened water supply cannot be avoided,

make sure the water softener is operating properly and is well

maintained.

■ Never use anything sharp to break up the ice in the bin or

bucket. This can cause damage to the ice container and the

dispenser mechanism.

■ Do not store anything on top of or in the ice maker or storage

bin.

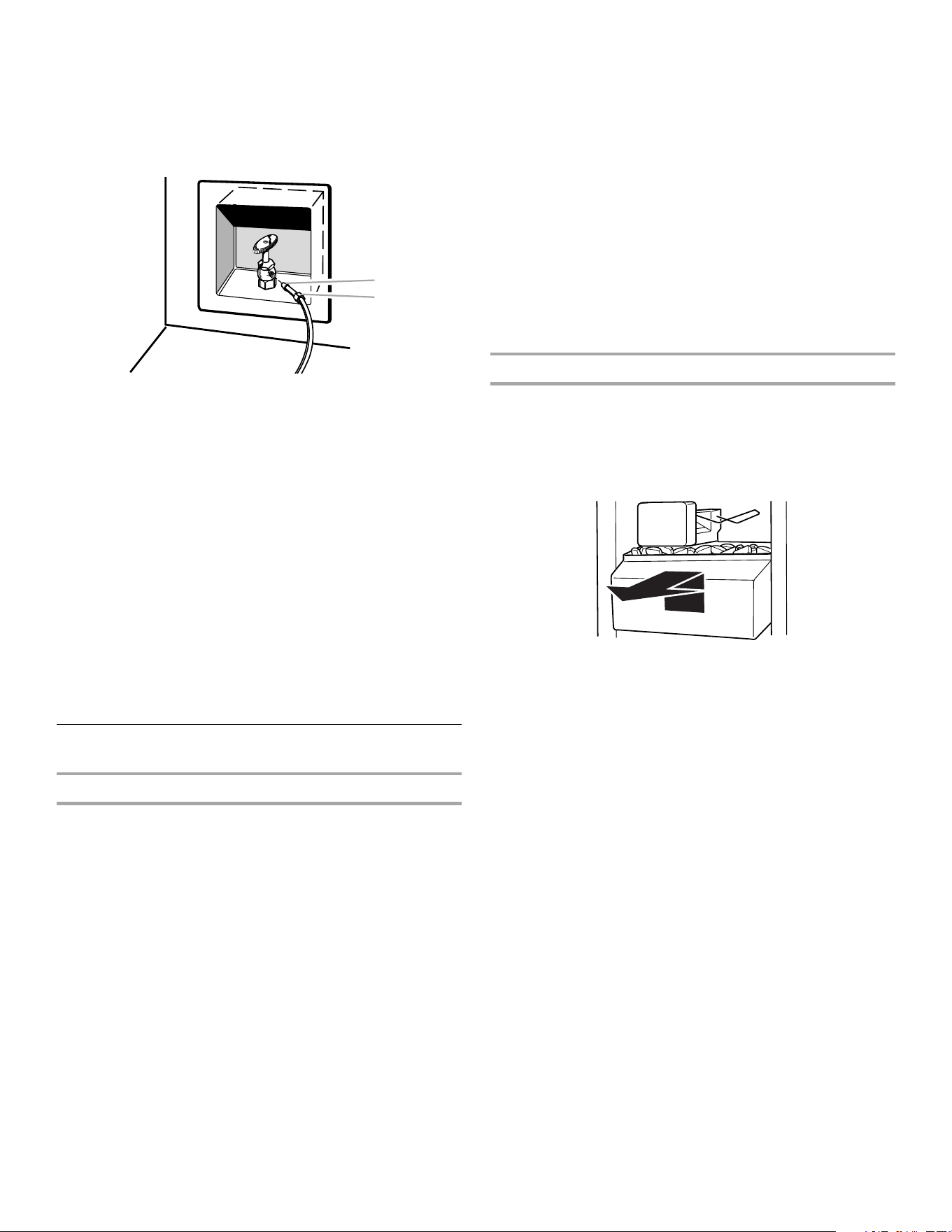

Removing and Replacing Ice Storage Bin

1. Pull the covering panel out from the bottom and then slide it

back toward the rear.

2. Lift the wire shutoff arm so it clicks into the OFF (up) position.

Ice can still be dispensed, but no more can be made.

3. Lift up the front of the storage bin and pull it out.

4. Replace the bin by pushing it in all the way or the dispenser

will not work. Push the wire shutoff arm down to the ON

position to restart ice production. Make sure the door is

closed tightly.

Water and Ice Dispensers

(on some models)

The Water Dispenser

IMPORTANT:

■ After connecting the refrigerator to a water source, flush the

water system by dispensing water into a sturdy container until

you draw and discard 2 to 3 gal. (8 to 12 L) of water, or for

approximately 6 to 7 minutes. The water you draw and discard

rinses the pipes.

■ Allow several hours for the refrigerator to cool down and chill

water.

To dispense water:

1. Press a glass against the water dispenser lever.

2. Remove the glass to stop dispensing.

REMEMBER:

■ Dispense enough water every week to maintain a fresh supply.

■ You should change the water filter cartridge every 6 to

9 months depending on your usage. The base grille water filter

is located below the freezer compartment door. Rotate the

cap counterclockwise to a vertical position and pull the cap

and filter cartridge out through the base grille. There will be

water in the cartridge. Some spilling may occur.

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before or

after the system.

■ You can run the dispenser without a water filter cartridge. Your

water will not be filtered until you get a replacement water filter

cartridge. Slide the cartridge cap off the end of the filter

cartridge and replace cap in the base grille.

The Ice Dispenser

The dispensing system will not operate when the freezer door is

open. Ice dispenses from the ice maker storage bin in the freezer

when the dispenser lever is pressed.

Depending on your model, you may have one or more of the

following options: the ability to select either crushed or cubed ice,

a special light that turns on when you use the dispenser, or a lock

option to avoid accidental dispensing.

NOTE: Some models dispense both cubed and crushed ice.

Before dispensing ice, select which type of ice you prefer.

■ For cubed ice, press the CUBE button until the red indicator

appears in the window above the button.

■ For crushed ice, press the CRUSH button until the red

indicator appears in the window above the button.

Cut Hazard

Use a sturdy glass when dispensing ice or water.

Failure to do so can result in cuts.

WARNING

For crushed ice, cubes are crushed before being dispensed. This

may cause a slight delay when dispensing crushed ice. Noise

from the ice crusher is normal, and pieces of ice may vary in size.

When changing from crush to cube, a few ounces of crushed ice

will be dispensed along with the first cubes.

To dispense ice:

1. Press button for the desired type of ice.

2. Press a sturdy glass against the ice dispenser lever. Hold the

glass close to the dispenser opening so ice does not fall

outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to the

lever in order to activate the ice dispenser. Pressing hard will

not make the ice dispense faster or in greater quantities.

3. Remove the glass to stop dispensing.

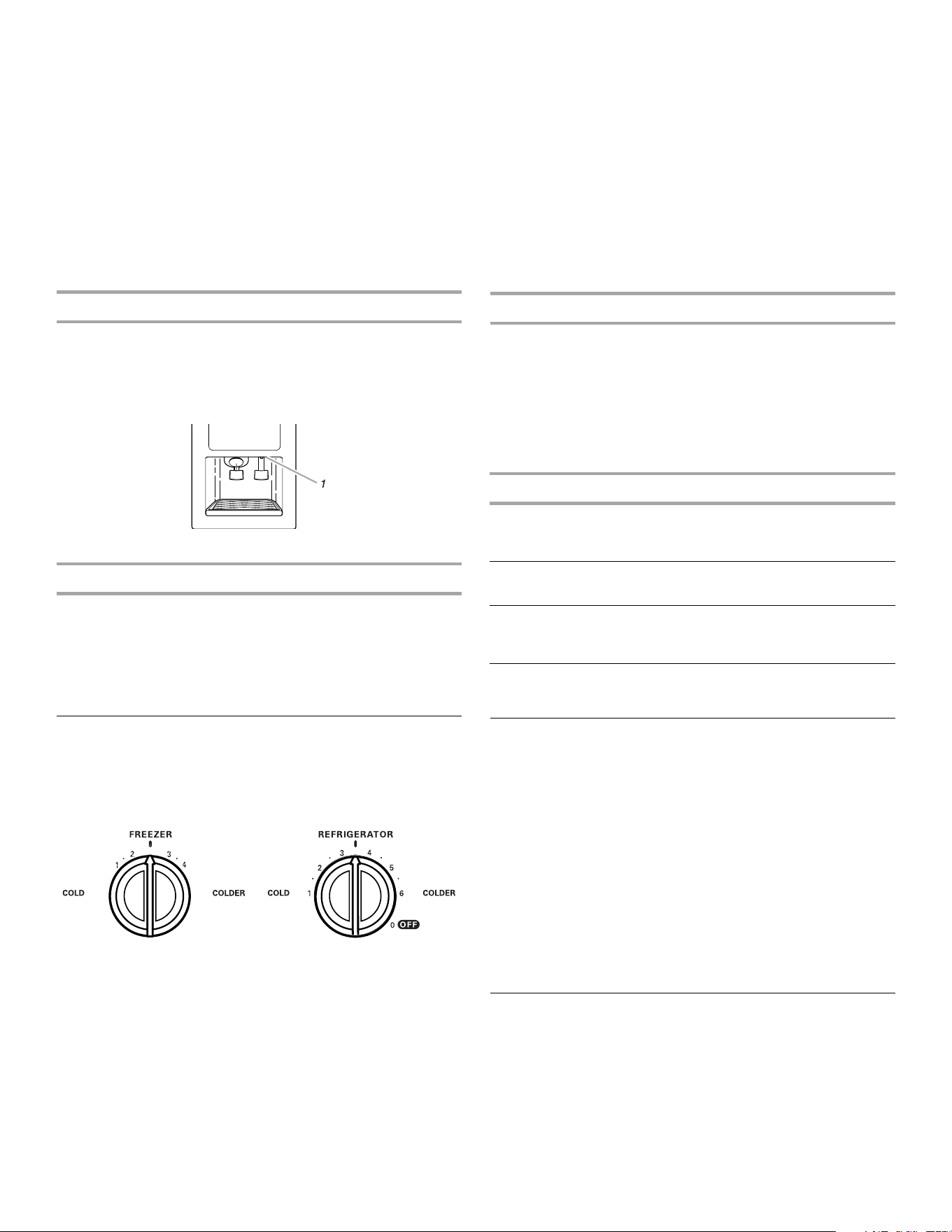

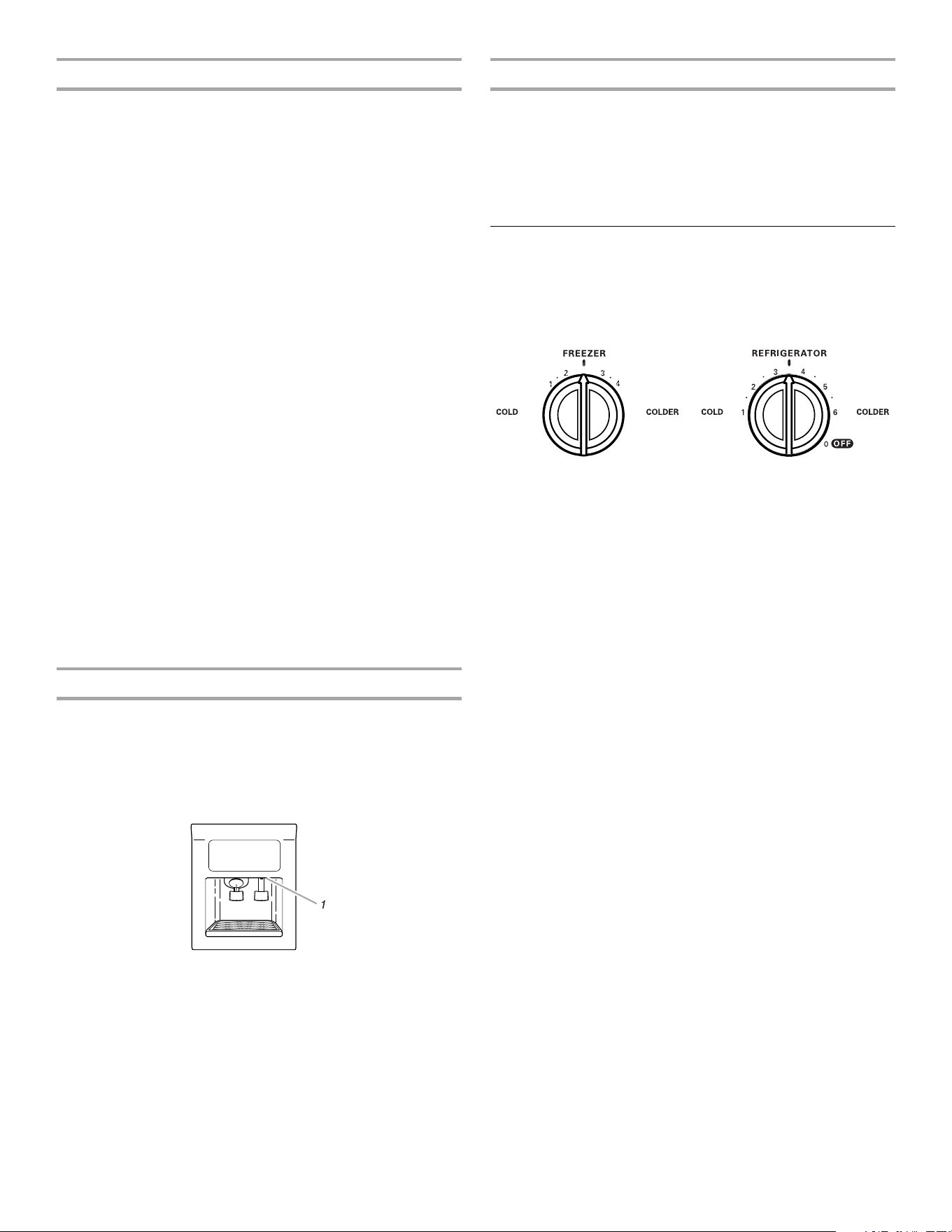

The Dispenser Light

On models with crushed ice: The dispenser light can be turned on

by pressing the ON button at the right-hand side of the control

panel. The red indicator above the ON button will appear.

On models without crushed ice: There is a rocker-style light

switch. Push the switch to turn the light on, and push again to turn

the light off.

1. Dispenser Light

The Dispenser Lock (on some models)

Your dispenser can be turned off for easy cleaning or to prevent

accidental dispensing. To turn off the dispenser, press the LOCK

button. To unlock the dispenser, press the UNLOCK button until

the indicator appears.

NOTE: The lock feature does not shut off power to the product, to

the ice maker, or to the dispenser light. It simply deactivates the

dispenser levers.

Using the Controls

For your convenience, your refrigerator controls are preset at the

factory. When you first install your refrigerator, make sure that the

controls are still preset. The Refrigerator Control and the Freezer

Control should both be set to the “mid-settings.”

IMPORTANT:

■ Your product will not cool when the REFRIGERATOR Control

is set to OFF.

■ The Refrigerator Control adjusts the refrigerator compartment

temperature. The Freezer Control adjusts the freezer

compartment temperature. Settings to the left of the mid-

setting make the temperature less cold. Settings to the right of

the mid-setting make the temperature colder.

■ Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your

food may spoil.

NOTE: Adjusting the Refrigerator and Freezer Controls to a higher

(colder) than recommended setting will not cool the

compartments any faster.

Adjusting Controls

Give the refrigerator time to cool down completely before adding

food. It is best to wait 24 hours before you put food into the

refrigerator. The settings indicated in the previous section should

be correct for normal household refrigerator usage. The controls

are set correctly when milk or juice is as cold as you like and when

ice cream is firm.

If you need to adjust temperatures in the refrigerator or freezer,

use the settings listed in the chart below as a guide. Wait at least

24 hours between adjustments.

Convertible Drawer Temperature Control

The control can be adjusted to properly chill meats or vegetables.

The air inside the pan is cooled to prevent “spot” freezing and can

be set to keep meats at the National Livestock and Meat Board

recommended storage temperatures of 28°- 32°F (-2°- 0°C). The

convertible vegetable/meat drawer control comes preset at the

lowest meat setting.

To store meat:

Set the control to one of the three MEAT settings to store meat at

its optimal storage temperature.

To store vegetables:

Set the control to VEG to store vegetables at their optimal storage

temperatures.

NOTE: If food starts to freeze, move the control to the left (less

cold). Remember to wait 24 hours between adjustments.

Crisper Humidity Control

(on some models)

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and HIGH.

LOW (open) for best storage of fruits and vegetables with skins.

HIGH (closed) for best storage of fresh, leafy vegetables.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR

Control one setting

higher

FREEZER too warm/too little ice FREEZER Control

one setting higher

REFRIGERATOR too cold REFRIGERATOR

Control one setting

lower

FREEZER too cold FREEZER Control

one setting lower

REFRIGERATOR CARE

Cleaning

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.

Cleaning your refrigerator

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing

petroleum products on plastic parts, interior and door liners or

gaskets. Do not use paper towels, scouring pads, or other harsh

cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

3. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

4. There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

■ Remove the base grille.

■ Use a vacuum with a soft brush to clean the grille, the

open areas behind the grille and the front surface area of

the condenser.

■ Replace the base grille when finished.

5. Plug in refrigerator or reconnect power.

Changing the Light Bulbs

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the

bulb with one of the same size, shape and wattage. The dispenser

light requires a heavy duty 10-watt bulb. All other lights require a

40-watt bulb. Replacement bulbs are available from your dealer.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable.

NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable.

5. Plug in refrigerator or reconnect power.

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the

cost of an unnecessary service call.

The refrigerator isn’t cooling

■ Are the temperature controls set at the mid-settings? The

controls are preset at the factory to the correct mid-setting.

After connecting power, wait 1 hour before checking

temperature.

NOTE: Adjusting the controls to coldest setting will not cool either

compartment more quickly.

Temperature is too warm

Check the following:

■ Are the air vents blocked in either compartment?

■ Are the door(s) opened often?

■ Has a large amount of food just been added to the refrigerator

or freezer?

■ Are the controls set correctly for the surrounding conditions?

The motor seems to run too much

Check the following:

■ Is the room temperature hotter than normal?

■ Has a large amount of food just been added to the

refrigerator?

■ Are the doors opened often?

■ Are the doors not closed completely?

■ Are the condenser coils dirty?

NOTE: Your new refrigerator will run longer than your old one due

to its high-efficiency motor.

There is interior moisture buildup

Check the following:

■ Are the air vents blocked in the refrigerator?

■ Are the door(s) opened often?

■ Is the room humid?

■ Are the controls set correctly for the surrounding conditions?

■ Was a self-defrost cycle completed?

The doors will not close completely

Check the following:

■ Are food packages blocking the door open?

■ Is the ice storage bin out of position?

■ Were the doors removed during product installation and not

properly replaced?

The doors are difficult to open

■ Are the gaskets dirty or sticky? Clean gaskets with mild

soap and warm water.

WARNING

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

The ice maker is not producing ice or not enough ice

Check the following:

■ Is the ice maker wire shutoff arm or switch (depending on

models) in the OFF position?

■ Is the water line shutoff valve to the refrigerator turned on?

■ Is the freezer temperature cold enough to produce ice?

Wait 24 hours after ice maker hookup for ice production.

■ Has the ice maker just been installed? Wait 72 hours for full

ice production to begin.

■ Does the ice maker mold have water in it or has no ice

been produced? Make sure your refrigerator has been

connected to a water supply and the supply shutoff valve is

turned on.

■ Has a large amount of ice just been removed? Allow

24 hours for ice maker to produce more ice.

■ Is there a water filter installed on the refrigerator? The filter

may be clogged or installed incorrectly.

■ Is an ice cube jammed in the ice maker ejector arm?

For models with an interior ice bin, remove the ice from the

ejector arm with a plastic utensil. For models with an ice

storage bin located on the freezer door, access the ice maker

by depressing the ice sensor door on the upper left side of the

freezer interior. While depressing the sensor door, lift the ice

maker service door and remove the ice from the ejector with a

plastic utensil.

Off-taste, odor or gray color in the ice

Check the following:

■ Are the plumbing connections new, causing discolored or off-

flavored ice?

■ Have the ice cubes been stored too long?

■ Does the freezer and ice bin or bucket need to be cleaned?

■ Has food in the freezer or refrigerator been wrapped properly?

■ Does the water contain minerals (such as sulfur)? A filter

may need to be installed to remove the minerals.

■ Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration

system needs additional flushing.

The ice dispenser will not operate properly

Check the following:

■ Is the freezer door closed completely?

■ Is the ice storage bin installed correctly?

■ Is there ice in the storage bin?

■ Has the ice frozen in the storage bin?

■ Is ice stuck in the delivery chute?

■ Has the wrong ice been added to the storage bin? Use only

cubes produced by the current ice maker.

■ Has the ice melted around the auger (metal spiral) in the

ice bucket? Dump the ice cubes and clean the ice storage

bin.

■ Is the ice dispenser stalling while dispensing “crushed”

ice? Change the ice button from “crushed” to “cubed.” If

cubed ice dispenses correctly, depress the button for

“crushed” ice and begin dispensing again.

■ Has the dispenser arm been held in too long? Ice will stop

dispensing when the arm is held in too long. Wait 3 minutes

for dispenser motor to reset before using again.

The water dispenser will not operate properly

Check the following:

■ Is the water shutoff valve not turned on, incorrectly installed or

clogged?

■ Is the water line connected at the source?

■ Is there a kink in the home water source line?

■ Has the water system not filled? The water system needs to

be filled the first time it is used.

■ Is the refrigerator connected to a cold water line with

water pressure of at least 30 psi? The water pressure to the

home determines the flow from the dispenser.

■ Is there a water filter installed on the refrigerator? The filter

may be clogged or incorrectly installed.

Water or ice is leaking from the dispenser

Check the following:

■ Is the glass not being held under the dispenser long enough?

■ Is an ice cube stuck in the chute and holding the trap door

open?

The dispenser water is not cool enough

NOTE: Water from the dispenser is chilled to only 50°F (10°C).

■ Has the refrigerator been newly installed or a large

amount of water recently dispensed? Allow 24 hours for the

refrigerator to cool completely.

■ Has water not been recently dispensed? The first glass of

water may not be cool. Discard the first glass of water.

WATER FILTER

CERTIFICATIONS

PRODUCT DATA SHEETS

Base Grille Water Filtration System

Model WF-NL240/NL240 Capacity 240 Gallons (908 Liters)

Model WF-L400/L400 Capacity 400 Gallons (1514 Liters)

This system has been tested according to ANSI/NSF 42/53 for the reduction of the substances listed below. The concentration of

the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for

water leaving the system, as specified in ANSI/NSF 42/53.

Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F

(17.2°C).

■ It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

■ Model WF-NL240 Change cartridge at least every

6 - 9 months. Use replacement cartridge NL240, part

#4396508. 2003 suggested retail price of $32.99 U.S.A./

$49.95 Canada. Prices are subject to change without notice.

■ Model WF-L400 The filter monitor system measures the

amount of water that passes through the filter and alerts you

to replace the filter. When 90% of the filter’s rated life is used,

the filter indicator light changes from green to yellow. When

100% of the filter’s rated life is used, the filter indicator light

changes from yellow to red, and it is recommended that you

replace the filter. Use replacement cartridge L400,

part #4396508. 2003 suggested retail price of $32.99 U.S.A./

$49.95 Canada. Prices are subject to change without notice.

■ The product is for cold water use only.

■ Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system.

■ Refer to the front cover or “Assistance or Service” section for

the Manufacturer’s name, address and telephone number.

■ Refer to the “Warranty” section for the Manufacturer’s limited

warranty.

Application Guidelines/Water Supply Parameters

Tested and certified by NSF International against ANSI/NSF Standard

42 for the reduction of Chlorine, Taste and Odor, Particulate Class II*;

and against ANSI/NSF Standard 53 for the reduction of Lead.

Substance Reduction

Aesthetic Effects

NSF Reduction

Requirements

Average

Influent

Influent Challenge

Concentration

Maximum

Effluent

Average

Effluent

Minimum %

Reduction

Average %

Reduction

NSF Test

Number

Chlorine Taste/Odor

Particulate Class II

≥50%

≥85%

2.0 mg/L

833,333/mL

2.0 mg/L ± 10%

At least 10,000

particles/mL

0.03 mg/L

100,000/mL**

0.025 mg/L

40,667/mL

98.5%

88.0%

99.0%

95.1%

504232-01

507163-02

Contaminant

Reduction

NSF Reduction

Requirements

Average

Influent

Influent Challenge

Concentration

Maximum

Effluent

Average

Effluent

Minimum %

Reduction

Average %

Reduction

NSF Test

Number

Lead: @ pH 6.5

Lead: @ pH 8.5

0.01mg/L

0.16 mg/L***

0.15 mg/L***

0.15 mg/L ± 10%

0.001 mg/L

99.35%

99.31%

99.35%

99.31%

507610-01

507611-01

Water Supply

Water Pressure

Water Temperature

Service Flow Rate

City or Well

30 - 120 psi (207 - 827 kPa)

33° - 100°F (0.6° - 37.8° C)

0.5 gpm (1.9 L/min.) @ 60 psi.

***

Class II particle size: >1 to <5

Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

® NSF is a registered trademark of NSF International.

WHIRLPOOL

REFRIGERATOR WARRANTY

ONE-YEAR FULL WARRANTY ON REFRIGERATOR

For one year from the date of purchase, when this refrigerator (excluding the water filter) is operated and maintained according to

instructions attached to or furnished with the product, Whirlpool Corporation will pay for FSP

replacement parts and repair labor costs

to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

On models with a water filter: 30 day limited warranty on water filter. For 30 days from the date of purchase, when this filter is operated

and maintained according to instructions attached to or furnished with the product, Whirlpool Corporation will pay for replacement

parts to correct defects in materials and workmanship.

SECOND THROUGH FIFTH YEAR FULL WARRANTY ON SEALED REFRIGERATION SYSTEM PARTS AS LISTED

In the second through fifth years from the date of purchase, when this refrigerator is operated and maintained according to instructions

attached to or furnished with the product, Whirlpool Corporation will pay for FSP

replacement parts and repair labor costs to correct

defects in materials or workmanship in the sealed refrigeration system. These parts are: compressor, evaporator, condenser, dryer, and

connecting tubing. Service must be provided by a Whirlpool designated service company.

Whirlpool Corporation will not pay for:

1. Service calls to correct the installation of your refrigerator, to instruct you how to use your refrigerator, to replace house fuses or

correct house wiring or plumbing, to replace light bulbs, or replacement water filters other than as noted above.

2. Repairs when your refrigerator is used in other than normal, single-family household use.

3. Pickup and delivery. Your refrigerator is designed to be repaired in the home.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, improper installation, acts of God, or use of products not

approved by Whirlpool Corporation.

5. Any food loss due to product failure.

6. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

7. Replacement parts or repair labor costs for units operated outside the United States or Canada.

8. In Canada, travel or transportation expenses for customers who reside in remote areas.

WHIRLPOOL CORPORATION AND WHIRLPOOL CANADA INC. SHALL NOT BE LIABLE

FORINCIDENTALORCONSEQUENTIALDAMAGES

Some states or provinces do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or limitation

may not apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state or

province to province.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine

if another warranty applies.

If you need service, first see the “Troubleshooting” section of this book. After checking “Troubleshooting,” additional help can be found

by checking the “Assistance or Service” section or by calling the Whirlpool Customer Interaction Center, 1-800-253-1301 (toll-free),

from anywhere in the U.S.A. In Canada, contact your Whirlpool Canada Inc. designated service company or

call 1-800-807-6777.

8/01

MANUAL DE USO Y CUIDADO DEL REFRIGERADOR

Ayuda o Servicio Técnico

Si necesita ayuda o servicio técnico, vea primero la sección

“Solución de Problemas”. Puede obtener asistencia adicional

llamando a nuestro Centro de Interacción del Cliente al 1-800-

253-1301 desde cualquier lugar de los EE.UU., o escriba a:

Whirlpool Corporation

Customer Interaction Center

553 Benson Road

Benton Harbor, MI 49022-2692

En Canadá, para instalación y servicio, llame al 1-800-807-6777.

Para recibir asistencia llame al 1-800-461-5681, de lunes a

viernes de 8:00 a.m. a 6:00 p.m. (hora estándar del este); sábados

de 8:30 a 4:30 p.m. (hora estándar del este), o escriba a:

Whirlpool Canada Inc.

Customer Interaction Center

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Tambi én puede obtener información visitando nuestro sitio web

en www.whirlpool.com.

En Canadá, visite www.whirlpool.com/canada.

Favor de incluir un número telefónico de día en su

correspondencia.

Guarde este libro y su comprobante de venta juntos para

referencia futura. Usted deberá proporcionar evidencia de la

compra o una fecha de instalación para obtener servicio bajo

la garantía.

Escriba la siguiente información acerca de su electrodoméstico

para ayudarle a obtener asistencia o servicio técnico si alguna vez

llegara a necesitarlo. Deberá tener a mano el número completo

del modelo y de la serie. Puede encontrar esta información en la

etiqueta con el número de modelo y de serie que está ubicada en

la pared interior del compartimiento del refrigerador.

Nombre del distribuidor _________________________________________

Número de serie ________________________________________________

Dirección_______________________________________________________

Número de teléfono _____________________________________________

Número del modelo _____________________________________________

Fecha de compra _______________________________________________

Accesorios

Para pedir filtros de repuesto, llame al 1-800-442-9991 y solicite

el número de pieza que se detalla a continuación o póngase en

contacto con su distribuidor autorizado de Whirlpool. En Canadá,

llame al 1-800-461-5681.

Limpiador de Acero Inoxidable: Pida la pieza No. 4396095

Cartucho del filtro de la base estándar: Pida la pieza

No. 4396508 (NL240/L400)

SEGURIDAD DEL REFRIGERADOR

Cómo deshacerse de su refrigerador viejo

IMPORTANTE: El atrapamiento y asfixia de niños no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro, aún si van a quedar ahí “por unos pocos días”. Si

Ud. está por deshacerse de su refrigerador viejo, por favor siga

las instrucciones que se dan a continuación para prevenir

accidentes.

Antes de tirar su viejo refrigerador o congelador:

■ Saque las puertas.

■ Deje los estantes en su lugar para que los niños no puedan

meterse con facilidad.

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que

puede suceder si no se siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

ADVERTENCIA

PELIGRO

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

Para reducir el riesgo de incendio, choque eléctrico, o lesiones personales al usar su refrigerador siga

estas precauciones básicas:

ADVERTENCIA:

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

CONSERVAR ESTAS INSTRUCCIONES

■ No quite la terminal de conexión a tierra.

■ No use un cable eléctrico de extensión.

■ Desconecte el suministro de energía antes de darle servicio.

■ Vuelva a colocar todos los paneles antes de ponerlo a

funcionar.

■ Remueva las puertas de su refrigerador viejo.

■ Use un limpiador no inflamable.

■ No use un adaptador.

■ Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

■ Use dos o más personas para mover e instalar el

refrigerador.

■ Desconecte el suministro de energía antes de instalar la

fábrica de hielo (en aquellos modelos que incluyen el juego

de instalación de la fábrica de hielo).

■ Use un vaso resistente para recibir hielo o agua del

despachador (en algunos modelos).

■ Conecte a un contacto de pared de conexión a tierra de 3

terminales.

ADVERTENCIA

Peligro de Asfixia

Remueva las puertas de su refrigerador viejo.

No seguir esta instrucción puede ocasionar la muerte

o daño al cerebro.

INSTRUCCIONES DE INSTALACIÓN

Desempaque el refrigerador

Cómo quitar los materiales de empaque. No use instrumentos

filosos, alcohol para fricciones, líquidos inflamables, o productos

de limpieza abrasivos para eliminar los restos de cinta o goma.

Estos productos pueden dañar la superficie de su refrigerador.

Para más información, vea la sección “Seguridad del

refrigerador”.

Requisitos de localización

Para asegurar la adecuada ventilación para su refrigerador, deje

un espacio de ½ pulg. (1,25 cm) a cada lado y por encima. Si Ud.

instala el refrigerador próximo a una pared fija, deje como mínimo

2 pulgadas (5,08 cm) a cada lado (dependiendo del modelo) para

permitir que la puerta abra bien. Si su refrigerador tiene una

fábrica de hielo, asegúrese de que haya espacio adicional atrás

para la conexión de la línea de agua.

NOTA: No instale el refrigerador cerca de un horno, calefactor u

otra fuente de calor ni en una ubicación en la que la temperatura

puede bajar de los 55°F (13°C).

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar

el refrigerador.

No seguir esta instrucción puede ocasionar una

lesión en la espalda u otro tipo de lesiones.

Cómo mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su

refrigerador para limpiarlo o darle servicio, proteja el piso.

Al mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de lado a lado ni lo haga

“caminar” cuando lo trate de mover ya que podría dañar

el piso.

Información importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras están fríos. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como sería un golpe brusco. Para su protección, el vidrio

templado se ha diseñado para hacerse añicos. Esto es nor-

mal. Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se dañen al caer.

ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

No seguir esta instrucción puede ocasionar la muerte,

explosión, o incendio.

2" (1,25 cm)

2" (5,08 cm)

Requisitos eléctricos

Antes de mover el refrigerador a su ubicación final, es importante

asegurarse de que tiene la conexión eléctrica adecuada:

Método de conexión a tierra recomendado

Se requiere una fuente de energía eléctrica de 115 Voltios, 60 Hz.,

CA solamente y con fusibles de 15 ó 20 amperios, debidamente

conectada a tierra. Se recomienda que use un circuito separado

sólo para su refrigerador. Use un tomacorriente que no se pueda

apagar con un interruptor. No use un cable de extensión.

NOTA: Antes de realizar cualquier tipo de instalación, limpieza o

de quitar un foco de luz, ponga el Control (del Termostato, del

Refrigerador o del Congelador dependiendo del modelo) en la

posición OFF (Apagado) y luego desconecte el refrigerador de la

fuente de energía. Cuando haya terminado, reconecte el

refrigerador a la fuente de energía eléctrica y vuelva a poner el

control (del termostato, del refrigerador o del congelador

dependiendo del modelo) en la posición deseada.

Requisitos del suministro de agua

Lea todas las instrucciones con cuidado antes de comenzar.

IMPORTANTE:

■ Si usa el refrigerador antes de instalar la conexión del agua,

ponga la fábrica de hielo en la posición OFF (apagado).

■ Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomería.

■ Use tuberías de cobre y revise si hay fugas. Instale tubería de

cobre sólo en áreas donde la temperatura va a permanecer

por encima del punto de congelación.

Herramientas requeridas: Destornilladorde hoja plana,llaves de

boca de ⁷⁄₁₆ pulg. y ¹⁄₂ pulg. o dos llaves ajustables, llave para

tuercas y broca de barrena de ¹⁄₄ de pulg., taladro manual o

eléctrico (debidamente conectado a tierra).

NOTA: El distribuidor de su refrigerador tiene un juego con una

válvula de cierre tipo montura de

¹⁄₄ de pulg. (6,35 mm), una unión

y tubería de cobre. Antes de comprar, asegúrese que la válvula

tipo montura cumpla con los códigos de plomería de su localidad.

No use una válvula perforadora o una válvula de montura de

³⁄₁₆ de pulg. (4,76 mm) que reduce el flujo de agua y se obstruye

con más facilidad.

Presión del agua

Se necesita un suministro de agua fría con presión de agua entre

30 y 120 lbs/pulg² (207 a 827 kPa) para hacer funcionar el

despachador de agua y la fábrica de hielo. Si usted tiene

preguntas acerca de la presión de agua, vea “Localización y

reparación de averías” o llame a un plomero competente.

Suministro de agua de ósmosis inversa

Si se conecta un sistema de filtración de agua de ósmosis inversa

al suministro de agua fría, la presión de agua al sistema necesitará

ser de un mínimo de 40 a 60 lbs/pulg² (276 a 414 kPa).

Si la presión del agua del sistema de ósmosis inversa es menor de

40 a 60 lbs/pulg² (276 a 414 kPa), puede insertarse una bomba de

empuje en la tubería pequeña que va desde la tubería de agua al

sistema de ósmosis inversa.

Si el despachador de agua todavía no distribuye agua de manera

apropiada:

■ Fíjese si el filtro de sedimentos en el sistema de ósmosis

inversa está bloqueado y reemplácelo si fuera necesario.

■ Deje que se vuelva a llenar el tanque de almacenaje del

sistema de ósmosis inversa después del uso intenso.

■ Si su refrigerador tiene un cartucho del filtro de agua, se podrá

reducir la presión aún más si se usa en conjunto con un

sistema de ósmosis inversa. Quite el cartucho del filtro de

agua.

Si tiene preguntas acerca de la presión del agua, vea “Solución de

problemas” o llame a un plomero competente autorizado.

Conexión del suministro de agua

Lea todas las instrucciones con cuidado antes de comenzar.

IMPORTANTE: Si usa el refrigerador antes de instalar la conexión

del agua, ponga la fábrica de hielo en la posición apagado (OFF).

Conexión a la línea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. CIERRE el suministro principal de agua. ABRA la llave de agua

más cercana el tiempo suficiente para que la tubería de agua

se vacíe totalmente.

3. Busque una tubería vertical de agua FRÍA de

¹⁄₂ pulg. a

¹⁄₄ pulg. (1,25 cm a 3,18 cm) cercana al refrigerador.

NOTA: Una tubería horizontal funcionará, pero taladre por el

lado de superior de la tubería, no por debajo. Esto ayudará a

mantener el agua alejada del taladro. Esto también evita que

se junte sedimento normal en la válvula.

4. Para determinar la longitud de la tubería de cobre que va a

necesitar, mida desde la conexión baja de la parte trasera

izquierda del refrigerador hasta la tubería de agua. Agregue 7

pies (2,1 m) para la limpieza. Use tubería de cobre de

¹⁄₄ pulg.

(6,35 mm) de diámetro externo. Asegúrese que ambos

extremos de la tubería de cobre estén cortados rectos.

5. Usando un taladro conectado a tierra, haga un orificio de

¹⁄₄ pulg. en la tubería de agua fría que Ud. eligió.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite el terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

1. Tubería de agua fría

2. Abrazadera para tubería

3. Tubería de cobre

4. Tuerca de compresión

5. Manga de compresión

6. Válvula de cierre

7. Tuerca de presión

6. Ajuste la válvula de cierre a la tubería de agua fría con una

abrazadera para tubería. Asegúrese que el extremo de salida

esté firmemente insertado en el orificio taladrado de

¹⁄₄ pulg.

en la tubería de agua y que la arandela esté por debajo de la

abrazadera para tubería. Ajuste la tuerca de presión. Ajuste

los tornillos de la abrazadera para tubería con cuidado y en

forma pareja de manera que la arandela provea un cierre

hermético. No apriete demasiado porque se puede quebrar la

tubería de cobre.

7. Deslice la manga de compresión y la tuerca de compresión

sobre la tubería de cobre como se muestra. Inserte el extremo

de la tubería en el extremo de salida hasta donde sea posible.

Atornille la tuerca de compresión sobre el extremo de salida

con una llave ajustable. No apriete demasiado.

8. Coloque el extremo libre de la tubería dentro de un recipiente

o fregadero, y ABRA la llave de agua principal para lavar la

tubería hasta que el agua salga limpia. CIERRE la válvula de

cierre del agua en la tubería de agua. Enrolle la tubería de

cobre en espiral.

Conexión al refrigerador

Estilo 1

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Fije el tubo de cobre a la entrada de la válvula usando una

tuerca de compresión y manga de compresión como se

muestra. Ajuste la tuerca de compresión. No apriete

demasiado.

3. Use la abrazadera para tubería en la parte trasera del

refrigerador para afianzar la tubería al refrigerador según se

muestra. Esto ayudará a evitar daños a la tubería cuando el

refrigerador se empuje contra la pared posterior.

4. ABRA la válvula de cierre.

5. Revise si hay fugas. Ajuste las conexiones (incluso las de la

válvula) o tuercas que tienen fugas.

6. La fábrica de hielo está equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren un

segundo filtro de agua, se debe instalar en la línea de agua de

¼ pulg. (6,35 mm) en cualquiera de las conexiones de la

tubería. Consiga un filtro de agua del distribuidor de

electrodomésticos más cercano a su domicilio.

7. Enchufe el refrigerador o reconecte el suministro de energía.

8. Enjuague el sistema de agua. Vea la sección “Despachadores

de agua y hielo”.

NOTA: Deje transcurrir 24 horas para la producción de la primera

tanda de hielo. Deje pasar 3 días para que se llene

completamente el recipiente para hielo.

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Quite la cinta de empaque de la tubería gris enrollada en la

parte trasera del refrigerador.

3. Enrosque la tuerca provista sobre el acoplamiento en el

extremo de la tubería de cobre. Apriete la tuerca a mano.

Luego apriétela dos vueltas con una llave de tuercas. No

apriete demasiado.

4. ABRA la válvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la válvula).

6. La fábrica de hielo está equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren un

segundo filtro de agua, se debe instalar en la línea de agua de

¼ pulg. (6,35 mm) en cualquiera de las conexiones de la

tubería. Obtenga un filtro de agua en el distribuidor de

electrodomésticos más cercano a su domicilio.

7. Enchufe el refrigerador o reconecte el suministro de energía.

8. Enjuague el sistema de agua. Vea la sección “Despachadores

de agua y hielo”.

NOTA: Deje transcurrir 24 horas para la producción de la primera

tanda de hielo. Deje pasar 3 días para que se llene

completamente el recipiente para hielo.

Estilo 3

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Quite la cinta de empaque de la tubería gris enrollada en la

parte trasera del refrigerador.

3. Enrosque la tuerca provista sobre la válvula de agua como se

muestra.

NOTA: Apriete la tuerca a mano. Luego apriétela dos vueltas

con una llave de tuercas. No apriete demasiado.

4. ABRA la válvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la válvula).

6. La fábrica de hielo está equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren un

segundo filtro de agua, se debe instalar en la línea de agua de

¼ pulg. (6,35 mm) en cualquiera de las conexiones de la

tubería. Obtenga un filtro de agua en el distribuidor de

electrodomésticos más cercano a su domicilio.

7. Enchufe el refrigerador o reconecte el suministro de energía.

8. Enjuague el sistema de agua. Vea la sección “Despachadores

de agua y hielo”.

NOTA: Deje transcurrir 24 horas para la producción de la primera

tanda de hielo. Deje pasar 3 días para que se llene

completamente el recipiente para hielo.

1. Abrazadera para tubería

2. Tubería de cobre

3. Tuerca de compresión

4. Entrada de la válvula

1. Tubería al refrigerador

2. Tuerca (provista)

3. Bulbo

4. Acoplamiento (adquirido)

5. Férula (adquirida)

6. Tuerca (adquirida)

1. Bulbo

2. Tuerca (provista)

1 2 3 4 5 6

Fábrica de hielo y depósito de hielo

Para encender y apagar la fábrica de hielo

Para poner a funcionar (ON) la fábrica de hielo, sencillamente baje

el brazo de control de alambre.

Para apagar (OFF) la fábrica de hielo manualmente, levante el

brazo de control de alambre a la posición OFF (apagado - brazo

elevado) y escuche el chasquido.

NOTA: Su fábrica de hielo tiene un apagado automático. A

medida que se produce el hielo, los cubitos de hielo llenarán el

depósito para hielo y éstos levantarán el brazo de control de

alambre a la posición de apagado (OFF - brazo elevado). No

fuerce el brazo de control de alambre hacia arriba o hacia abajo.

RECUERDE:

■ Deje transcurrir 24 horas para la producción del primer lote de

hielo. Deshágase de los tres primeros lotes de hielo

producidos.

■ La calidad del hielo dependerá de la calidad del agua que

suministre a su fábrica de hielo. Evite la conexión de su

fábrica de hielo a un suministro de agua blanda. Los químicos

para ablandar el agua (como la sal) pueden dañar ciertos

componentes de la fábrica de hielo y producir un hielo de muy

baja calidad. Si no se puede evitar el uso de un suministro de

agua blanda, asegúrese de que el ablandador de agua esté

funcionando correctamente y que goce de un buen

mantenimiento.

■ Nunca use instrumentos afilados para romper el hielo en el

depósito o en el balde. Esto puede dañar el balde y el

mecanismo de despachado.

■ No guarde nada encima de la fábrica de hielo, en el depósito

de hielo o en la cubeta.

Para quitar y volver a colocar el depósito de hielo:

1. Levante desde abajo el panel que cubre el depósito y

deslícelo hacia atrás.

2. Eleve el brazo de control de alambre hasta que enganche en

la posición OFF (apagado - brazo elevado). Aún se puede

sacar hielo del despachador pero no se puede hacer más.

3. Levante y jale de la parte delantera del depósito de hielo para

sacarlo.

4. Vuelva a colocar el depósito empujándolo hasta el fondo o de

lo contrario el despachador de hielo no funcionará. Empuje el

el brazo de control de alambre hacia abajo a la posición ON

(encendido) para reiniciar la producción de hielo. Cerciórese

de que la puerta esté bien cerrada.

Despachadores de agua y hielo

(en algunos modelos)

El despachador de agua

IMPORTANTE:

■ Después de haber conectado el refrigerador a un suministro

de agua, enjuague el sistema de agua dispensando agua en

un recipiente resistente hasta que haya enjuagado y

descartado de 2 a 3 galones (de 8 a 12 L) de agua, o por

aproximadamente de 6 a 7 minutos. El agua que dejó correr y

descartó enjuaga las cañerías.

■ Deje que pasen varias horas para que el refrigerador se enfríe

y pueda enfriar el agua.

Para despachar agua:

1. Oprima un vaso contra la barra del despachador de agua.

2. Retire el vaso para detener la salida del agua.

RECUERDE:

■ Haga salir suficiente agua cada semana para mantener un

suministro fresco.

■ Deberá cambiar el cartucho del filtro de agua cada 6 ó 9

meses, según el uso. El filtro de agua de la rejilla de la base

está situado debajo de la puerta del compartimiento del

congelador. Gire la tapa en dirección contraria a las

manecillas del reloj hasta la posición vertical y jale la tapa y el

cartucho del filtro a través de la rejilla de la base. Siempre

queda agua en el cartucho. Es posible que se derrame un

poco de esa agua.

NOTA: No use agua que no sea microbiológicamente segura o

de calidad desconocida sin desinfectarla adecuadamente

antes o después del sistema.

■ Puede usar el despachador sin un cartucho de filtro de agua.

El agua no se filtrará hasta que se ponga un cartucho de filtro

de agua nuevo. Deslice la tapa del cartucho del extremo del

filtro del cartucho y vuelva a colocar la tapa en la rejilla de la

base.

Peligro de Cortaduras

Use un vaso resistente para recibir hielo o agua del

despachador.

No seguir esta instrucción puede ocasionar

cortaduras.

ADVERTENCIA

El despachador de hielo

El sistema de distribución no funcionará cuando la puerta del

congelador esté abierta. El hielo se distribuye del recipiente de

almacenamiento de la fábrica de hielo en el congelador cuando se

presione la barra del despachador.

Dependiendo de su modelo, usted puede tener una o más de las

opciones siguientes: la posibilidad de seleccionar hielo picado o

en cubos, una luz especial que se enciende cuando usted utiliza

el despachador o una opción de cierre para evitar que salga hielo

o agua accidentalmente.

NOTA: Algunos modelos despachan hielo en cubos y hielo

picado. Antes de sacar hielo, seleccione el tipo de hielo que

desea.

■ Para obtener hielo en cubos, oprima el botón de CUBE hasta

que el indicador rojo aparezca en la ventana que está sobre el

botón de CUBE.

■ Para obtener hielo picado, oprima el botón de CRUSH hasta

que el indicador rojo aparezca en la ventana que está sobre el

botón de CRUSH.

Para obtener hielo picado, el hielo es triturado antes de ser

despachado. Esto puede retrasar un poco la distribución del hielo

picado. El ruido proveniente del triturador de hielo es normal y los

trozos de hielo pueden variar en tamaño. Cuando cambia de la

posición de hielo picado a la posición de hielo en cubos, caen

unas onzas de hielo picado (CRUSH) junto con los primeros

cubos (CUBE).

Para despachar hielo:

1. Oprima el botón del tipo de hielo que desee.

2. Oprima con un vaso resistente la barra del despachador de

hielo. Sostenga el vaso junto al orificio del despachador para

que el hielo no caiga fuera del vaso.

IMPORTANTE: No necesita aplicar mucha presión a la barra

para activar el despachador de hielo. Oprimir mucho no hará

que el despachador funcione con más rapidez o produzca

mayor cantidad de hielo.

3. Retire el vaso para detener la salida del agua.

La luz del despachador

En los modelos con hielo picado: La luz del despachador puede

encenderse oprimiendo el botón de ON situado a mano derecha

del panel de control. Aparecerá el indicador rojo que está sobre el

botón de ON.

En los modelos sin hielo picado: Hay un interruptor de luz estilo

oscilante. Oprima el interruptor para encender la luz, y oprímalo

otra vez para apagarla.

1. Luz del despachador

El cierre del despachador (en algunos modelos)

El despachador puede apagarse para una limpieza fácil o para

evitar que se despache accidentalmente. Para apagar el

despachador, oprima el botón de LOCK (Cierre). Para reactivar el

despachador, oprima el botón de UNLOCK (Reactivación) hasta

que el indicador aparezca.

NOTA: La función de cierre no interrumpe el flujo eléctrico a la

unidad, a la fábrica de hielo o a la luz del despachador.

Únicamente desactiva las barras del despachador.

Uso de los controles

Para su comodidad, los controles de su refrigerador han sido

programados en la fábrica. Cuando instale su refrigerador por

primera vez asegúrese que los controles tengan la programación

original. El control del refrigerador y el control del congelador

deberían estar en la “posición intermedia”.

IMPORTANTE:

■ Su unidad no enfría cuando el control del REFRIGERADOR

está en la posición OFF.

■ El control del refrigerador ajusta la temperatura del

compartimiento del refrigerador. El control del congelador

ajusta la temperatura del compartimiento del congelador. Los

ajustes hacia la izquierda de la posición intermedia hacen que

la temperatura sea menos fría. Los ajustes hacia la derecha de

la posición intermedia hacen que la temperatura sea más fría.

■ Espere 24 horas antes de guardar alimentos en el refrigerador.

Si usted introduce alimentos antes de que el refrigerador se

haya enfriado completamente, los alimentos pueden

descomponerse.

NOTA: Poner los controles del refrigerador y del congelador en un

ajuste más alto (más frío) que el recomendado no enfriará más

rápido los compartimientos.

Ajuste de los controles

Permita que el refrigerador se enfríe completamente antes de

introducir los alimentos. Lo mejor es esperar 24 horas antes de

guardar alimentos en el refrigerador. Los ajustes indicados en la

sección anterior deberían ser los correctos para el uso normal del

refrigerador en una casa. Los controles están ajustados

correctamente cuando la leche o los jugos están tan fríos como

Ud. desea y cuando el helado tiene consistencia firme.

Si necesita regular las temperaturas en el refrigerador o en el

congelador, utilice como guía los ajustes que se enumeran en la

tabla siguiente. Espere por lo menos 24 horas entre ajustes.

Control de temperatura del cajón convertible

Puede ajustarse el control para que enfríe de manera apropiada

las carnes o los vegetales. El aire dentro de la charola se enfría

para prevenir que partes de los alimentos se congelen y puede

ajustarse para mantener la carne a las temperaturas de

almacenaje recomendadas por el National Livestock and Meat

Board (Consejo Nacional de Ganado y Carnes): 28°- 32°F (-2°-

0°C). El control del cajón convertible para verduras/carne viene

ajustado de fábrica en la posición menos fría para carnes.

Para guardar la carne:

Fije el control en uno de los tres ajustes para MEAT (Carne), para

guardar la carne en su temperatura ideal de almacenaje.

Para guardar verduras:

Fije el control en VEG (Verduras) para guardar las verduras en sus

temperaturas óptimas de almacenaje.

NOTA: Si los alimentos se empiezan a congelar, mueva el control

hacia la izquierda (menos frío). Recuerde que debe esperar

24 horas entre ajustes.

Control de humedad del cajón para verduras

(en algunos modelos)

Usted puede controlar el nivel de humedad en el cajón hermético

para verduras. Regule el control a cualquier ajuste entre Bajo

(LOW) y Alto (HIGH).

LOW (bajo-posición abierta) para el mejor almacenamiento de

frutas y verduras con cáscaras.

HIGH (Alto - posición cerrada) para el mejor almacenamiento de

vegetales de hoja frescos.

CUIDADO DE SU

REFRIGERADOR

Limpieza

Tanto la sección del refrigerador como la del congelador se

descongelan automáticamente. No obstante, limpie ambas

secciones más o menos una vez al mes para evitar la

acumulación de olores. Limpie los derrames de inmediato.

Limpieza de su refrigerador

NOTA: No use productos de limpieza abrasivos o ásperos, como

aerosoles para ventanas, productos de limpieza para fregar,

líquidos inflamables, ceras para limpieza, detergentes

concentrados, blanqueadores o productos de limpieza que

contengan productos de petróleo en las partes de plástico, en el

interior y en los revestimientos o juntas de la puerta. No use

toallas de papel, estropajos para fregar u otros utensilios de

limpieza ásperos.

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un paño liso y un detergente suave

en agua caliente.

3. Lave las superficies externas metálicas pintadas y de acero

inoxidable con una esponja limpia o un paño liso y detergente

suave con agua tibia.

CONDICIÓN/MOTIVO: AJUSTE:

REFRIGERADOR demasiado caliente Control del

REFRIGERADOR un

ajuste más alto

CONGELADOR demasiado caliente/

muy poco hielo

Control del

CONGELADOR un

ajuste más alto

REFRIGERADOR demasiado frío Control del

REFRIGERADOR un

ajuste más bajo

CONGELADOR demasiado frío Control del

CONGELADOR un

ajuste más bajo

ADVERTENCIA

Peligro de Explosión

Use un limpiador no inflamable.

No seguir esta instrucción puede ocasionar la muerte,

explosión o incendio.

4. No es necesaria una limpieza rutinaria del condensador en

ambientes de funcionamiento normal en el hogar. Si el

ambiente es particularmente grasoso o polvoriento, o si hay

bastante tránsito de mascotas en el hogar, el condensador

deberá limpiarse cada dos o tres meses para asegurar la

máxima eficacia.

Si necesita limpiar el condensador:

■ Quite la rejilla de la base.

■ Use una aspiradora con un cepillo suave para limpiar la

rejilla, las áreas abiertas detrás de la rejilla y el área de la

superficie frontal del condensador.

■ Vuelva a colocar la rejilla de la base cuando termine.

5. Enchufe el refrigerador o reconecte el suministro de energía.

Cómo cambiar los focos

NOTA: No todos los focos para aparatos electrodomésticos son

adecuados para su refrigerador. Asegúrese de cambiar el foco

con otro que sea del mismo tamaño y forma. La luz del

despachador requiere de un foco de 10 Watts de uso pesado y

las demás luces requieren un foco de 40 Watts para

electrodomésticos. Puede conseguir los focos con su distribuidor.

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Si se indica, quite la pantalla de la luz como se muestra.

NOTA: Para limpiar la pantalla de la luz, lávela con agua tibia y

un detergente líquido. Enjuague y seque la pantalla

meticulosamente.

3. Quite el foco y reemplácelo con uno del mismo tamaño, forma

y vatiaje.

4. Si se indica, vuelva a colocar la pantalla como se muestra.

5. Enchufe el refrigerador o reconecte el suministro de energía.

SOLUCIÓN DE PROBLEMAS

Primero pruebe las soluciones sugeridas aquí para evitar el

costo innecesario del servicio.

El refrigerador no enfría

■ ¿Se han colocado los controles de temperatura en la

posición media? Los controles están prefijados de fábrica

para la posición correcta media. Después de conectar la

electricidad, espere 1 hora antes de verificar la temperatura.

NOTA: El ajustar los controles en la posición más fría no enfriará

ningún compartimiento más rápido.

La temperatura está demasiado caliente

Verifique lo siguiente:

■ ¿Están bloqueados los orificios de ventilación en cualquiera

de los compartimientos?

■ ¿Se abre(n) la(s) puerta(s) con frecuencia?

■ ¿Se acaba de agregar una gran cantidad de alimentos al

refrigerador o al congelador?

■ ¿Se han ajustado los controles correctamente de acuerdo con

las condiciones circundantes?

Parece que el motor funciona excesivamente

Verifique lo siguiente:

■ ¿Está la temperatura ambiente más caliente que lo normal?

■ ¿Se acaba de agregar una gran cantidad de alimentos al

refrigerador?

■ ¿Se han abierto las puertas a menudo?

■ ¿No están las puertas completamente cerradas?

■ ¿Están sucios los serpentines del condensador?

NOTA: Su nuevo refrigerador funcionará por períodos más largos

que su refrigerador anterior debido al motor de alto rendimiento.

Hay acumulación de humedad en el interior

Verifique lo siguiente:

■ ¿Están bloqueados los orificios de ventilación en el

refrigerador?

■ ¿Se abre(n) la(s) puerta(s) con frecuencia?

■ ¿Está húmeda la habitación?

■ ¿Se han ajustado los controles correctamente de acuerdo con

las condiciones circundantes?

■ ¿Se ha completado un ciclo de descongelación automática?

Las puertas no cierran completamente

Verifique lo siguiente:

■ ¿Hay paquetes de comida que impiden que se cierre la

puerta?

■ ¿Está el depósito o el balde de hielo mal colocado?

■ ¿Se desmontaron las puertas durante la instalación de la

unidad y no se volvieron a instalar correctamente?

Es difícil abrir las puertas

■ ¿Están las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras con un jabón suave y agua tibia.

La fábrica de hielo no produce hielo o no produce

suficiente hielo

Verifique lo siguiente:

■ ¿Está el brazo de cierre de alambre o el interruptor

(dependiendo del modelo) de la fábrica de hielo en la posición

OFF (Apagado)?

■ ¿Está abierta la válvula de cierre de la tubería del agua al

refrigerador?

■ ¿Está la temperatura del congelador lo suficientemente

fría para hacer hielo? Espere 24 horas después de haber

conectado la fábrica de hielo para que se produzca hielo.

■ ¿Se acaba de instalar la fábrica de hielo? Deje transcurrir

72 horas para que la fábrica de hielo comience a producir

hielo.

■ ¿Tiene agua el molde de la fábrica de hielo o no se ha

producido hielo? Verifique que su refrigerador haya sido

conectado al suministro de agua de su casa y que la válvula

de cierre esté abierta.

■ ¿Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fábrica de hielo se

restablezca.

■ ¿Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente.

■ ¿Se trabó un cubo de hielo en el brazo eyector de la

fábrica de hielo?

En los modelos con depósito de hielo interior, saque el hielo

del brazo eyector con un utensilio de plástico. En modelos

con balde de hielo ubicado en la puerta del congelador, puede

tener acceso a la fábrica de hielo oprimiendo la puerta del

sensor de hielo que se encuentra en el lado izquierdo superior

del interior del congelador. Mientras oprime la puerta del

sensor, eleve la puerta de servicio de la fábrica de hielo y quite

el hielo del brazo eyector con un utensilio de plástico.

El hielo tiene mal sabor, mal olor o un color grisáceo

Verifique lo siguiente:

■ ¿Son nuevas las conexiones de plomería, las cuales producen

un hielo descolorido o de mal sabor?

■ ¿Se han guardado los cubos de hielo por mucho tiempo?

■ ¿Se necesita limpiar el congelador y el depósito o balde de

hielo?

■ ¿Se han envuelto debidamente los alimentos en el congelador

o el refrigerador?

■ ¿Contiene el agua minerales (como el azufre)? Podría ser

necesario instalar un filtro para eliminar los minerales.

■ ¿Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento o un color gris del hielo indican que el

sistema de filtrado de agua necesita enjuagarse más.

El despachador de hielo no funciona debidamente

Verifique lo siguiente:

■ ¿Está cerrada completamente la puerta del congelador?

■ ¿Se ha instalado correctamente el depósito o el balde de

hielo?

■ ¿Hay hielo en el balde?

■ ¿Se ha congelado el hielo en el depósito o balde de hielo?

■ ¿Hay hielo atascado en el conducto de salida?

■ ¿Se ha agregado hielo incorrecto en el depósito o balde?

Use únicamente el hielo producido por su fábrica de hielo

actual.

■ ¿Se ha derretido el hielo alrededor del espiral metálico en

el balde de hielo? Descarte los cubos de hielo y limpie el

balde completamente.

■ ¿El despachador de hielo se atasca mientras vierte el

hielo “picado”? Cambie el botón de hielo de “picado” a “en

cubos”. Si despacha el hielo en cubos correctamente, oprima

el botón para hielo “picado” y comience a despachar de

nuevo.

■ ¿Se ha mantenido el brazo del despachador oprimido por

mucho tiempo? Cuando el brazo se mantiene oprimido

mucho tiempo, se interrumpe la distribución de hielo. Espere

tres minutos para que el motor del despachador se

reposicione antes de usarlo de nuevo.

El despachador de agua no funciona debidamente

Verifique lo siguiente:

■ ¿La válvula de cierre de agua no está abierta, instalada

incorrectamente o atascada?

■ ¿Está la tubería conectada a la fuente de agua?

■ ¿Hay una enroscadura en la tubería de agua de la casa?

■ ¿No se ha llenado el sistema de agua? El sistema de agua

debe llenarse la primera vez que se usa.

■ ¿Se ha conectado el refrigerador a una tubería de agua

fría con una presión de por lo menos 30 lbs./pulg.²? La

presión de agua de la casa determina el flujo del

despachador.

■ ¿Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente.

Hay filtración de agua o hielo en el despachador

Verifique lo siguiente:

■ ¿No se ha puesto el vaso debajo del despachador el tiempo

suficiente?

■ ¿Se ha atascado un cubo de hielo en el conducto y mantiene

abierta la escotilla?

El agua del despachador no está lo suficientemente fría

NOTA: El agua del despachador se enfría solamente a 50°F

(10°C).

■ ¿Se ha instalado el refrigerador por primera vez o se ha

despachado una gran cantidad de agua recientemente?

Deje transcurrir 24 horas para que el refrigerador se vuelva a

enfriar completamente.

■ ¿No se ha usado el despachador de agua recientemente?

Puede ser que el primer vaso de agua no esté frío. Descarte el

agua del primer vaso.

HOJA DE DATOS DEL PRODUCTO

Sistema de filtración de agua de la rejilla de la base

Modelo WF-NL240/NL240 Capacidad de 240 galones (908 litros)

Modelo WF-L400/L400 Capacidad de 400 galones (1514 litros)

Este sistema ha sido comprobado según la norma ANSI/NSF 42/53 para la reducción de las sustancias citadas a continuación. La

concentración de las sustancias indicadas en el agua que entra al sistema fue reducida a una concentración menor o igual al límite

permitido para el agua que sale del sistema, tal como se especifica en la norma ANSI/NSF 42/53.

Parámetros de la prueba: pH = 7,5 ± 0,5 si no se indica lo contrario. Flujo = 0,5 gpm (1,9 Lpm). Presión = 60 lbs./pulg.² (413,7 kPa)

Temp. = 63°F (17,2°C).

■ Es esencial que los requerimientos de operación,

mantenimiento y reemplazo del filtro se lleven a cabo para que

este producto se desempeñe tal como se ofrece en la

publicidad.

■ Modelo WF-NL240 Cambie los cartuchos por lo menos cada

6 ó 9 meses. Use el cartucho de repuesto NL240, pieza Nº

4396508. El precio sugerido de venta al por menor durante

2003 es de $32,99 EE.UU./$49,95 Canadá. Precios sujetos a

cambio sin previo aviso.

■ Modelo WF-L400 El sistema de control del filtro mide la

cantidad de agua que pasa a través del filtro y le avisa que

debe reemplazarlo. Cuando se ha usado el 90% de la

duración nominal del filtro, la luz indicadora del filtro cambia

de verde a amarillo. Cuando se ha usado 100% de la duración

nominal del filtro, la luz indicadora del filtro cambia de amarillo

a rojo y se le recomienda reemplazar el filtro. Use el cartucho

de repuesto L400, pieza Nº 4396508. El precio sugerido de

venta al por menor durante 2003 es de $32,99 EE.UU./$49,95

Canadá. Precios sujetos a cambio sin previo aviso.

■ El producto es para uso con agua fría únicamente.

■ No usar con agua que no sea microbiológicamente segura o

de calidad desconocida sin desinfectarla adecuadamente

antes o después del sistema.

■ Favor de ver la cubierta delantera o la sección “Ayuda o

servicio técnico” para obtener el nombre, dirección y número

telefónico del fabricante.

■ Favor de ver la sección “Garantía” para verificar la garantía

limitada del fabricante.

Pautas de aplicación/Parámetros para el suministro de agua

Comprobado y certificado por NSF International, según la norma 42

ANSI/NSF para reducción de cloro, sabor y olor, Clase de partículas II*;

y bajo la norma 53 ANSI/NSF para la reducción de plomo.

Reducción de

sustancias

Efectos estéticos

Requisitos de

reducción de

NSF

Promedio

influente

Concentración en el

agua a tratar

Máximo

efluente

Promedio

efluente

% Mínimo

reducción

% Promedio

reducción

Número de

prueba NSF

Cloro, sabor/olor

Clase de partículas II*

≥50%

≥85%

2,0 mg/L

833.333/mL

2,0 mg/L ± 10%

Por lo menos 10.000

partículas/mL

0,03 mg/L

100.000/mL**

0,025 mg/L

40.667/mL

98,5%

88,0%

99,0%

95,1%

504232-01

507163-02

Reducción de

contaminantes

Requisitos de

reducción de

NSF

Promedio

influente

Concentración en el

agua a tratar

Máximo

efluente

Promedio

efluente

% Mínimo

reducción

% Promedio

reducción

Número de

prueba NSF

Plomo: @ pH 6,5

Plomo: @ pH 8,5

0,01mg/L

0,16 mg/L***

0,15 mg/L***

0,15 mg/L ± 10%

0,001 mg/L

99,35%

99,31%

99,35%

99,31%

507610-01

507611-01

Suministro de agua

Presión del agua

Temperatura del agua

Flujo nominal de servicio

Municipal o de pozo

30 - 120 lbs./pulg.² (207 - 827 kPa)

33° - 100°F (0,6° - 37,8° C)

0,5 gpm (1,9 L/min.) @ 60 lbs./pulg.²

***

Tamaño de las partículas clase II: >1 a <5

El requisito de prueba es de cuando menos 100.000 partículas/ml de Polvo Fino de prueba AC.

Estos contaminantes no se encuentran necesariamente en su suministro de agua. El desempeño puede variar dependiendo de las condiciones del

agua local.

® NSF es una marca registrada de NSF International.

GARANTÍA DEL REFRIGERADOR WHIRLPOOL

GARANTÍA TOTAL POR UN AÑO PARA EL REFRIGERADOR

Durante un año a partir de la fecha de compra, siempre y cuando se dé a este refrigerador (excluyendo el filtro de agua) un uso y

mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation se hará cargo del

costo de las piezas de repuesto FSP

y del gasto del trabajo de reparación para corregir defectos en los materiales o en la mano de

obra. El servicio deberá ser suministrado por una compañía de servicio designada por Whirlpool.

En los modelos con un filtro de agua: garantía limitada de 30 días del filtro de agua. Durante 30 días a partir de la fecha de compra,

siempre y cuando se dé al filtro un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto,

Whirlpool Corporation se hará cargo del costo de las piezas de repuesto para corregir defectos en los materiales o en la mano de obra.

GARANTÍA TOTAL DEL SEGUNDO AL QUINTO AÑO PARA LAS PARTES DEL SISTEMA

DE REFRIGERACIÓN SELLADO COMO SE INDICA

Del segundo al quinto año de la fecha de compra, siempre y cuando se dé a este refrigerador un uso y mantenimiento de conformidad

con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation se hará cargo del costo de las piezas de repuesto

FSP

y del gasto del trabajo de reparación para corregir defectos en los materiales o en la mano de obra de las partes del sistema de

refrigeración sellado. Estas partes son: compresor, evaporador, condensador, secador y los tubos conectores. El servicio deberá ser

suministrado por una compañía de servicio designada por Whirlpool.

Whirlpool Corporation no pagará por:

1. Visitas de servicio técnico para corregir la instalación de su refrigerador, para enseñarle a usar su refrigerador, para cambiar fusibles

domésticos o para corregir la instalación eléctrica o de la tubería de la casa, para cambiar focos de luz, o para reemplazar otros

filtros de agua diferentes de los que se mencionó antes.

2. Reparaciones cuando su refrigerador se use de un modo diferente al doméstico familiar.

3. Recogida y entrega. Su refrigerador está diseñado para ser reparado en el hogar.

4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, instalación incorrecta, actos fortuitos o el

empleo de productos no aprobados por Whirlpool Corporation.

5. Cualquier pérdida de comida debido a las fallas del producto.

6. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodoméstico.

7. Piezas de repuesto o gastos de reparación para electrodomésticos que se empleen fuera de los Estados Unidos o Canadá.

8. En Canadá, gastos de viaje o de transporte para clientes que residen en zonas distantes.

WHIRLPOOL CORPORATION Y WHIRLPOOL CANADA INC. NO SE RESPONSABILIZARÁN

POR DAÑOS INCIDENTALES O CONSECUENTES

Algunos estados o provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que esta exclusión

o limitación quizás no le corresponda. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros

derechos, los cuales varían de un estado a otro o de una provincia a otra.

Esta garantía no tiene vigor fuera de los cincuenta Estados Unidos y Canadá. Póngase en contacto con el distribuidor

autorizado de Whirlpool para determinar si corresponde otra garantía.

Si necesita servicio, consulte primero la sección “Localización y reparación de averías” de este libro. Después de consultar la sección

“Localización y reparación de averías”, puede encontrar ayuda adicional en la sección “Ayuda o servicio técnico” o al llamar al Centro

de interacción del cliente de Whirlpool al 1-800-253-1301 (gratuito) desde cualquier lugar de los EE.UU. En Canadá, póngase en

contacto con su compañía designada de Whirlpool Canada Inc. o llame al 1-800-807-6777.

8/01

GUIDE D’UTILISATION ET D’ENTRETIEN DU RÉFRIGÉRATEUR

Assistance ou service

Si vous avez besoin d'assistance ou de service, consulter d'abord

la section “Dépannage”. On peut obtenir de l'aide supplémentaire

en téléphonant au Centre d'interaction avec la clientèle au

1-800-253-1301 de n'importe où aux É.-U., ou en écrivant à :

Whirlpool Corporation

Customer Interaction Center

553 Benson Road

Benton Harbor, MI 49022-2692

Au Canada, pour installation et service, appeler le

1-800-807-6777. Pour assistance, composer le 1-800-461-5681

du lundi au vendredi - de 8 h 00 à 18 h 00 (HNE) - et le samedi de

8 h 30 à 16 h 30 (HNE), ou écrire à :

Whirlpool Canada Inc.

Centre d’interaction avec la clientèle

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Des informations peuvent également être obtenues en visitant

notre site sur www.whirlpool.com.

Au Canada, visitez www.whirlpool.com/canada.

Dans votre correspondance, veuillez indiquer un numéro de

téléphone où l'on peut vous joindre dans la journée.

Conservez ce manuel et votre reçu de vente ensemble pour

référence ultérieure. Pour le service sous garantie, vous

devez présenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre appareil

ménager pour vous aider à obtenir assistance ou service en cas

de besoin. Vous devrez connaître le numéro de modèle et le

numéro de série au complet. Vous trouverez ces renseignements

sur la plaque signalétique située sur la paroi interne du

compartiment de réfrigération.

Nom du marchand ______________________________________________

Numéro de série ________________________________________________

Adresse ________________________________________________________

Numéro de téléphone ___________________________________________

Numéro de modèle______________________________________________

Date d'achat____________________________________________________

Accessoires

Pour commander des filtres de rechange, composer le

1-800-442-9991 et demander le numéro de pièce indiqué ci-

dessous ou contacter votre marchand autorisé Whirlpool. Au

Canada, composer le 1-800-461-5681.

Nettoyant et poli pour acier inoxydable : Commander la pièce

n° 4396095

Cartouche de filtre intérieur standard : Commander la pièce n°

4396508 (NL240/L400)

SÉCURITÉ DU RÉFRIGÉRATEUR

Mise au rebut de votre vieux réfrigérateur

IMPORTANT : L'emprisonnement et l'étouffement des enfants ne

sont pas un problème du passé. Les réfrigérateurs jetés ou

abandonnés sont encore dangereux, même s'ils sont laissés

abandonnés pendant “quelques jours seulement”. Si vous vous

débarrassez de votre vieux réfrigérateur, veuillez suivre les

instructions suivantes pour aider à éviter les accidents.

Avant de jeter votre vieux réfrigérateur ou congélateur :

■ Enlever les portes.

■ Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pénétrer facilement.

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

AVERTISSEMENT :

réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes :

Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

CONSERVEZ CES INSTRUCTIONS

■ Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.

■ Ne pas enlever la broche de liaison à la terre.

■ Ne pas utiliser un adaptateur.

■ Ne pas utiliser un câble de rallonge.

■ Utiliser deux ou plus de personnes pour déplacer et installer

le réfrigérateur.

■ Débrancher la source de courant électrique avant l'entretien.

■ Replacer tous les panneaux avant de faire la remise en

marche.

■ Utiliser un produit de nettoyage ininflammable.

■ Garder les matériaux et les vapeurs inflammables, telle que

l'essence, loin du réfrigérateur.

■ Débrancher le réfrigérateur avant l'installation de la machine

à glaçons (seulement pour modèles prêts à recevoir une

machine à glaçons).

■ Utiliser un verre robuste pour prendre des glaçons ou de

l'eau (sur certains modèles).

■ Enlever les portes de votre vieux réfrigérateur.

AVERTISSEMENT

Risque de suffoquer

Enlever les portes de votre vieux réfrigérateur.

Le non-respect de cette instruction peut causer

un décès ou des lésions cérébrales.

INSTRUCTIONS D'INSTALLATION

Déballage du réfrigérateur

Retirer les matériaux d’emballage. Ne pas utiliser d'instruments

coupants, d'alcool à friction, de liquides inflammables ou de

nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces

produits peuvent endommager la surface de votre réfrigérateur.

Pour plus de renseignements, voir la section “Instructions

importantes de sécurité”.

Emplacement d'installation

Pour obtenir une aération appropriée pour votre réfrigérateur,

laisser un espace de ¹⁄₂ po (1,25 cm) de chaque côté et au

sommet. Si vous installez votre réfrigérateur près d'un mur fixe,

laisser un minimum de 2 po (5,08 cm) de chaque côté (selon le

modèle) pour permettre à la porte de s'ouvrir sans obstruction. Si

votre réfrigérateur comporte une machine à glaçons, s'assurer

qu'un espace additionnel est prévu à l'arrière pour permettre les

connexions des conduits d'eau.

REMARQUE : Ne pas installer le réfrigérateur près d'un four, d'un

radiateur ou d'une autre source de chaleur, ni dans un endroit où

la température tombera au-dessous de 55°F (13°C).

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer le réfrigérateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Déplacement de votre réfrigérateur :

Votre réfrigérateur est lourd. Lors du déplacement du

réfrigérateur pour le nettoyage ou le service, veiller à protéger l

le plancher. Toujours tirer le réfrigérateur tout droit lors du

déplacement. Ne pas incliner le réfrigérateur d’un côté ou de

l’autre ni le “faire marcher” en essayant de le déplacer car le

plancher pourrait être endommagé.

Importants renseignements à savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

l’eau tiède quand ils sont froids. Les tablettes et les couver-

cles peuvent se briser s'ils sont exposés à des changements

soudains de température ou à un impact tel que coup

brusque. Pour votre protection, le verre trempé est conçu

pour éclater en d’innombrables pièces minuscules. Ceci est

normal. Les tablettes et les couvercles en verre sont lourds.

Un soin spécial s’impose lors de leur déplacement pour

éviter l’impact d’une chute.

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle

que l'essence, loin du réfrigérateur.

Le non-respect de cette instruction peut causer

un décès, une explosion ou un incendie.

AVERTISSEMENT

2" (1,25 cm)

2" (5,08 cm)

Spécifications électriques

Avant de placer le réfrigérateur à son emplacement final, il est

important de vous assurer d'avoir la connexion électrique

appropriée :

Méthode recommandée de mise à la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 ampères CA seulement, protégée par fusible et adéquatement

mise à la terre, est nécessaire. Il est recommandé d'utiliser un

circuit distinct pour alimenter uniquement votre réfrigérateur.

Utiliser une prise murale qui ne peut pas être mise hors circuit à

l'aide d'un commutateur. Ne pas utiliser un câble de rallonge.

REMARQUE : Avant d'exécuter tout type d'installation, nettoyage

ou remplacement d'une ampoule d'éclairage, tourner la

commande (réglage du thermostat, du réfrigérateur ou du

congélateur selon le modèle) à OFF (arrêt) et débrancher ensuite

le réfrigérateur de la source d'alimentation électrique. Lorsque

vous avez terminé, reconnecter le réfrigérateur à la source

d'alimentation électrique et tourner de nouveau la commande

(réglage du thermostat, du réfrigérateur ou du congélateur selon

le modèle) au réglage désiré.

Spécifications de l’alimentation en eau

Lire attentivement toutes les instructions avant de commencer.

IMPORTANT :

■ Si on doit utiliser le réfrigérateur avant qu’il soit raccordé à la

canalisation d’eau, placer la commande de la machine à

glaçons à la position OFF (arrêt).

■ Toutes les installations doivent être conformes aux exigences

des codes locaux de plomberie.

■ Utiliser un tube en cuivre et vérifier s’il y a des fuites. Installer

les tubes en cuivre seulement à des endroits où la

température se maintient au-dessus du point de congélation.

Outils requis : Tournevis standard, clés plates de ⁷⁄₁₆ po et ¹⁄₂ po

ou deux clés à molette réglables, tourne-écrou et foret de ¹⁄₄ po,

perceuse manuelle ou électrique (convenablement reliée à la

terre).

REMARQUE : Votre marchand de réfrigérateurs présente une

trousse disponible avec un robinet d’arrêt à étrier de ¹⁄₄ po

(6,35 mm), un raccord et un tube en cuivre. Avant l’achat,

s’assurer que le robinet d’arrêt à étrier est conforme à vos codes

locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier

de ³⁄₁₆ po (4,76 mm) ou de type à percer, ce qui réduit le débit

d’eau et cause une obstruction plus facilement.

Pression de l'eau

Une alimentation en eau froide avec une pression entre 30 et

120 lb/po

(207 - 827 kPa) est nécessaire pour faire fonctionner le

distributeur d'eau et la machine à glaçons.

Si vous avez des questions au sujet de la pression de votre eau

consulter “Dépannage” ou faire appel à un plombier qualifié

agréé.

Alimentation en eau par osmose inverse

Si un système de purification de l'eau par osmose inverse est

raccordé à votre alimentation en eau froide, la pression de l'eau

au système doit être d'un minimum de 40 à 60 lb/po

(276 -

414 kPa).

Si la pression de l'eau au système d'osmose inverse est inférieure

à 40 - 60 lb/po

(276 - 414 kPa), une pompe de surpression peut

être insérée dans le petit tube qui va de la canalisation d'eau

froide au système d'osmose inverse.

Si le distributeur d'eau ne distribue toujours pas d'eau au débit

approprié :

■ Vérifier pour voir si le filtre du système d'osmose inverse est

bloqué, et le remplacer si nécessaire.

■ Laisser le réservoir du système d'osmose inverse se remplir

après une utilisation intense.

■ Si votre réfrigérateur a une cartouche de filtre à eau, celle-ci

peut réduire encore plus la pression de l'eau lorsqu'elle est

utilisée avec un système d'osmose inverse. Retirer la

cartouche du filtre à eau.

Si vous avez des questions au sujet de la pression de votre eau,

consulter “Dépannage” ou appeler un plombier qualifié agréé.

Raccordement de la canalisation d'eau

Lire attentivement toutes les instructions avant de commencer.

IMPORTANT : Si on doit utiliser le réfrigérateur avant qu’il soit

raccordé à la canalisation d’eau, placer la commande de la

machine à glaçons à la position OFF (arrêt).

Raccordement à une canalisation d’eau

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le

robinet de puisage le plus proche pendant une période

suffisante pour que la canalisation d’eau se vide.

3. Trouver une canalisation d’eau FROIDE verticale de

¹⁄₂ po à 1¹⁄₄ po (1,25 cm à 3,18 cm) près du réfrigérateur.

REMARQUE : Un conduit horizontal fonctionnera, mais

percer par le dessus de la canalisation et non pas par le

dessous. Ainsi, l’eau ne risquera pas d’arroser la perceuse.

Ceci empêche également les sédiments qu’on trouve

normalement dans l’eau de s’accumuler dans le robinet

d’arrêt.

4. Pour déterminer la longueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inférieur gauche à

l’arrière du réfrigérateur et le tuyau d’arrivée d’eau. Ajouter

une longueur de 7 pi (2,1 m) pour permettre le déplacement

du réfrigérateur pour le nettoyage. Utiliser un tube en cuivre

de ¹⁄₄ po (6,35 mm) de diamètre extérieur. Veiller à ce que le

tube soit coupé d’équerre aux deux extrémités.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

5. À l’aide d’une perceuse électrique reliée à la terre, percer un

trou de ¹⁄₄ po dans le tuyau de canalisation d’eau froide choisi.

6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la

bride de tuyau. Vérifier que le raccord du robinet est bien

engagé dans le trou de ¹⁄₄ po percé dans la canalisation et que

la rondelle d’étanchéité est placée sous la bride de tuyau.

Serrer l’écrou de serrage. Serrer soigneusement et

uniformément les vis de la bride de tuyau afin que la rondelle

forme une jonction étanche. Ne pas serrer excessivement car

ceci pourrait provoquer l’écrasement du tube en cuivre.

7. Enfiler l’écrou et la bague de compression du raccord sur le

tube en cuivre comme on le voit sur l’illustration. Insérer

l’extrémité du tube aussi loin que possible dans l’ouverture de

sortie du robinet. Visser l’écrou de compression sur le raccord

de sortie avec une clé à molette. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou évier et

OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau

s’écouler par le tube jusqu’à ce que l’eau soit limpide.

FERMER le robinet principal d’arrivée d’eau. Enrouler le tube

en cuivre en spirale.

Raccordement au réfrigérateur

Style 1

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Connecter le tube en cuivre au robinet d’eau en utilisant un

écrou et une bague de compression tel qu’illustré. Serrer

l’écrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le

tube au réfrigérateur tel qu'illustré. Ceci aidera à empêcher les

dommages au tube lorsque le réfrigérateur est poussé contre

le mur.

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou

les écrous qui coulent.

6. La machine à glaçons est équipée d’un filtre à eau incorporé.

Si la qualité de l’eau distribuée localement nécessite un

deuxième filtre à eau, il serait utile de l'installer dans le tube de

raccordement de ¹⁄₄ po (6,35 mm). On peut obtenir un tel filtre

à eau chez le marchand d’appareils électroménagers le plus

proche.

7. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

8. Vider le système d’eau. Voir la section “Distributeurs d'eau et

de glaçons”.

REMARQUE : Attendre 24 heures pour produire la première

quantité de glaçons. Attendre3 jours pour que le bac à glaçons se

remplisse entièrement.

Style 2

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Enlever le ruban gommé d’expédition du tube gris, en

serpentin pour l’eau, à l’arrière du réfrigérateur.

3. Enfiler l’écrou dans le joint à l’extrémité du tube de cuivre.

Serrer l’écrou à la main. Ensuite le serrer avec une clé deux

tours de plus. Ne pas serrer excessivement.

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou

les écrous qui coulent.

6. La machine à glaçons est équipée d’un filtre à eau incorporé.

Si la qualité de l’eau distribuée localement nécessite un

deuxième filtre à eau, il serait utile de l'installer dans le tube de

raccordement de ¹⁄₄ po (6,35 mm). On peut obtenir un tel filtre

à eau chez le marchand d’appareils électroménagers le plus

proche.

7. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

8. Vider le système d’eau. Voir la section “Distributeurs d'eau et

de glaçons”.

REMARQUE : Attendre 24 heures pour produire la première

quantité de glaçons. Attendre 3 jours pour que le bac à glaçons

se remplisse entièrement.

1. Canalisation d’eau froide

2. Bride de tuyau

3. Tube en cuivre

4. Écrou de compression

5. Bague de compression

6. Robinet d’arrêt

7. Écrou de serrage

1. Bride du tube

2. Tube en cuivre

3. Écrou de compression

4. Valve d'entrée d'eau

1. Vers le réfrigérateur

2. Écrou (fourni)

3. Renflement

4. Raccord (à acheter)

5. Virole (à acheter)

6. Écrou (à acheter)

1 2 3 4 5 6

Style 3

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Enlever le ruban gommé d’expédition du tube gris, en

serpentin pour l’eau, à l’arrière du réfrigérateur.

3. Enfiler l’écrou fourni dans le robinet d’eau comme sur

l’illustration.

REMARQUE : Serrer l’écrou à la main. Ensuite, le serrer avec

une clé deux tours de plus. Ne pas serrer excessivement.

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou

les écrous qui coulent.

6. La machine à glaçons est équipée d’un filtre à eau incorporé.

Si la qualité de l’eau distribuée localement nécessite un

deuxième filtre à eau, il serait utile de l'installer dans le tube de

raccordement de ¹⁄₄ po (6,35 mm). On peut obtenir un tel filtre

à eau chez le marchand d’appareils électroménagers le plus

proche.

7. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

8. Vider le système d’eau. Voir la section “Distributeurs d'eau et

de glaçons”.

REMARQUE : Attendre 24 heures pour produire la première

quantité de glaçons. Attendre 3 jours pour que le bac à glaçons

se remplisse entièrement.

Machine à glaçons et bac d'entreposage

Mise en marche/arrêt de la machine à glaçons

Pour mettre la machine à glaçons en marche, il suffit d'abaisser le

bras de commande en broche.

Pour arrêter manuellement la machine à glaçons, soulever le bras

de commande en broche à la position OFF (élevée) et attendre le

clic.

REMARQUE : Votre machine à glaçons a un arrêt automatique.

Au fur et à mesure de la fabrication de la glace, les glaçons

remplissent le bac d'entreposage de glaçons. Les glaçons

soulèvent le bras de commande en broche à la position OFF

(élevée). Ne pas forcer le commutateur du bras en broche vers le

haut ou vers le bas.

À NOTER :

■ Accorder 24 heures pour produire la première quantité de

glaçons. Jeter les trois premières quantités de glaçons

produites.

■ La qualité de vos glaçons sera seulement aussi bonne que la

qualité de l'eau fournie à votre machine à glaçons. Éviter de

brancher la machine à glaçons à un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels que

le sel) peuvent endommager des pièces de la machine à

glaçons et causer une piètre qualité des glaçons. Si une

alimentation d'eau adoucie ne peut pas être évitée, s'assurer

que l'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

■ Ne jamais utiliser un objet pointu pour briser les glaçons dans

le bac. Cette action peut endommager le bac et le mécanisme

du distributeur.

■ Ne pas garder quoi que ce soit sur le dessus ou dans la

machine à glaçons ou dans le bac à glaçons.

Pour retirer et réinstaller le bac à glaçons :

1. Tirer le panneau qui recouvre le bac à glaçons en le retirant

hors de la base et ensuite en le glissant vers l’arrière.

2. Soulever le bras en broche jusqu’à ce qu’il s’enclenche à la

position OFF (élevée). Les glaçons peuvent encore être

distribués, mais aucun autre glaçon ne peut être fait.

3. Soulever le devant du bac à glaçons et le retirer.

4. Replacer le bac à glaçons en le poussant complètement sinon

le distributeur ne fonctionnera pas. Appuyer sur le bras en

broche pour l’abaisser à la position ON pour remettre la

production de glaçons en marche. S’assurer que la porte est

bien fermée.

1. Renflement

2. Écrou (fourni)

Distributeurs d'eau et de glaçons

(sur certains modèles)

Distributeur d'eau

IMPORTANT :

■ Après avoir raccordé le réfrigérateur à la source d'eau, vider le

système d'eau en versant l'eau dans un contenant robuste

jusqu'au retrait et rejet de 2 à 3 gallons (8 à 12 L) d'eau, ou

environ pendant 6 à 7 minutes. Cette eau ainsi puisée et jetée

rince les tuyauteries.

■ Accorder plusieurs heures pour que le réfrigérateur se

refroidisse et refroidisse l'eau.

Distribution d'eau :

1. Appuyer un verre contre le levier de distribution d'eau.

2. Retirer le verre pour arrêter la distribution.

À NOTER :

■ Puiser une quantité suffisante d'eau chaque semaine pour

maintenir un approvisionnement frais.

■ Vous devriez changer la cartouche du filtre à eau tous les 6 à

9 mois selon votre utilisation. Le filtre à eau sur la grille de la

base est situé sous la porte du compartiment congélateur.

Tourner le couvercle dans le sens antihoraire à une position

verticale et retirer ensuite le capuchon et la cartouche du filtre

à travers la grille de la base. Il y aura de l'eau dans la

cartouche. Un déversement est possible.

REMARQUE : Ne pas utiliser avec de l'eau

microbiologiquement dangereuse ou de qualité inconnue

sans une désinfection adéquate avant ou après le système.

■ Il est possible de faire fonctionner le distributeur sans utiliser

une cartouche de filtre. L'eau ne sera pas filtrée avant le

remplacement de la cartouche du filtre à eau. Glisser le

couvercle pour l'enlever au bout de la cartouche du filtre et le

replacer dans la grille de la base.

Le distributeur de glace

Le système de distribution ne fonctionne pas lorsque la porte du

congélateur est ouverte. La glace est distribuée du bac

d'entreposage de la machine à glaçons dans le congélateur

lorsque le levier de distribution est abaissé :

Selon le modèle que vous avez, vous pouvez avoir une ou

plusieurs des options suivantes : la capacité de choisir de la glace

concassée ou des glaçons, une lumière spéciale qui s'allume

lorsque vous employez le distributeur ou une option de

verrouillage pour éviter la distribution accidentelle.

REMARQUE : Certains modèles distribuent des glaçons et de la

glace concassée. Avant la distribution de glaçons, choisir quelle

sorte vous préférez.

■ Pour des glaçons, appuyer sur le bouton CUBE jusqu'à ce

que l’indicateur rouge apparaisse dans la fenêtre au-dessus

du bouton CUBE.

■ Pour de la glace concassée, appuyer sur le bouton CRUSH

jusqu'à ce que l'indicateur rouge apparaisse dans la fenêtre

au-dessus du bouton CRUSH.

Pour de la glace concassée, les glaçons sont concassés avant

d'être distribués. Cette action peut causer un court délai lors de la

distribution de glace concassée. Le bruit du broyeur de glaçons

est normal et la dimension des morceaux de glace peut varier.

Lorsqu'on change de CRUSH (concassée) à CUBE (glaçons),

quelques onces de glace concassée seront distribuées avec les

premiers glaçons.

Distribution de glace :

1. Appuyer sur le bouton pour le type de glace désiré.

2. Appuyer un verre solide contre le levier de distributeur de

glaçons. Tenir le verre près de l'ouverture du distributeur pour

que les glaçons ne tombent pas à côté du verre.

IMPORTANT : Il n'est pas nécessaire d'appliquer beaucoup

de pression au levier pour activer le distributeur de glaçons.

Une pression forte ne donne pas une distribution plus rapide

de glaçons ou des quantités plus grandes.

3. Retirer le verre pour arrêter la distribution.

Lumière du distributeur

Sur les modèles avec glace concassée : La lumière du distributeur

peut être allumée en appuyant sur le bouton ON du côté droit du

tableau de commande. L'indicateur rouge apparaîtra au-dessus

du bouton ON.

Sur les modèles sans glace concassée : Il y a un commutateur de

lumière de genre à bascule. Appuyer sur le commutateur pour

allumer la lumière, et appuyer de nouveau pour l'éteindre.

1. Lumière du distributeur

Verrouillage du distributeur (sur certains modèles)

Votre distributeur peut être arrêté pour faciliter le nettoyage ou

pour empêcher une distribution accidentelle. Pour arrêter le

distributeur, appuyer sur le bouton LOCK (verrouillage). Pour

déverrouiller le distributeur, appuyer sur le bouton UNLOCK

(déverrouillage) jusqu'à ce que l'indicateur apparaisse.

REMARQUE : La caractéristique de verrouillage ne coupe pas le

courant électrique à l'appareil, à la machine à glaçons ou à la

lumière du distributeur. Elle sert simplement à désactiver les

leviers du distributeur.

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons ou

de l'eau.

Le non-respect de cette instruction peut causer

des coupures.

AVERTISSEMENT

Utilisation des commandes

Pour votre commodité, les commandes du réfrigérateur sont

préréglées à l’usine. Lors de l’installation initiale du réfrigérateur,

s’assurer que les commandes sont encore préréglées. La

commande du réfrigérateur et celle du congélateur devraient

toutes les deux se trouver aux "réglages moyens".

IMPORTANT :

■ Votre produit ne se refroidira pas quand la commande du

RÉFRIGÉRATEUR se trouve à OFF.

■ La commande du réfrigérateur règle la température du

compartiment de réfrigération. La commande du congélateur

règle la température du compartiment de congélation. Les

réglages à la gauche du réglage moyen sont pour une

température moins froide. Ceux qui se trouvent à droite sont

pour une température plus froide.

■ Attendre 24 heures avant de mettre des aliments au

réfrigérateur. Si l'on ajoute des aliments avant que le

réfrigérateur ait refroidi complètement, les aliments peuvent

s'abîmer.

REMARQUE : Tourner les commandes du réfrigérateur et du

congélateur à un réglage plus bas que le réglage recommandé ne

refroidira pas les compartiments plus rapidement.

Ajustement des commandes

Donner au réfrigérateur le temps de refroidir complètement avant

d'y ajouter des aliments. Il est préférable d'attendre 24 heures

avant de placer les aliments au réfrigérateur. Les réglages

indiqués dans la section précédente devraient être corrects pour

l’utilisation normale du réfrigérateur domestique. Les réglages

sont faits correctement lorsque le lait ou le jus est aussi froid que

vous l'aimez et lorsque la crème glacée est ferme.

S’il est nécessaire d’ajuster les températures dans le réfrigérateur

ou congélateur, utiliser les réglages indiqués dans le tableau ci-

dessous comme guide. Attendre au moins 24 heures entre les

ajustements.

Commande de température du tiroir

convertible

La commande peut être ajustée pour bien refroidir les viandes ou

les légumes. L'air à l'intérieur du contenant est refroidi pour

empêcher les “petits espaces” de congélation et peut être réglé

pour garder les viandes aux températures recommandées

d'entreposage de 28° à 32°F (de -2° à 0°C) tel que recommandé

par l'Office national du bétail et des viandes. La commande du

tiroir convertible à légumes/viande est préréglée au réglage le plus

bas pour la viande.

Pour garder la viande :

Régler la commande à un des trois réglages MEAT (viande) pour

garder la viande à la température idéale.

Pour garder les légumes :

Régler la commande à VEG (légumes) pour garder les légumes à

la température idéale.

REMARQUE : Si les aliments commencent à congeler, déplacer

la commande vers la gauche (moins froid). Ne pas oublier

d'attendre 24 heures entre les ajustements.

Réglage de l'humidité dans le bac à légumes

(sur certains modèles)

On peut contrôler le degré d'humidité dans le bac à légumes

étanche. La commande peut être ajustée à n'importe quel réglage

entre LOW et HIGH.

LOW (bas)(ouvert) pour une meilleure conservation des fruits et

des légumes à pelures.

HIGH (élevé)(fermé) pour une meilleure conservation des légumes

frais et à feuilles.

CONDITION/RAISON : AJUSTEMENT :

RÉFRIGÉRATEUR trop tiède Régler la commande

du RÉFRIGÉRATEUR

à un degré plus haut

CONGÉLATEUR trop tiède/trop peu

de glaçons

Régler la commande

du CONGÉLATEUR à

un degré plus haut

RÉFRIGÉRATEUR trop froid Régler la commande

du RÉFRIGÉRATEUR

à un degré plus bas

CONGÉLATEUR trop froid Régler la commande

du CONGÉLATEUR à

un degré plus bas

ENTRETIEN DU

RÉFRIGÉRATEUR

Nettoyage

Les sections de réfrigération et de congélation se dégivrent

automatiquement. Toutefois, nettoyer les deux sections au moins

une fois par mois pour empêcher une accumulation d'odeurs.

Essuyer les renversements immédiatement.

Nettoyage de votre réfrigérateur

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides

inflammables, cires nettoyantes, détergents concentrés, eaux de

Javel ou nettoyants contenant du pétrole sur les pièces en

plastique, les garnitures intérieures et de portes ou les joints de

portes. Ne pas utiliser d'essuie-tout, tampons à récurer ou autres

outils de nettoyage abrasifs.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Laver à la main, rincer et sécher les pièces amovibles et les

surfaces internes à fond. Utiliser une éponge propre ou un

linge doux et un détergent doux dans de l'eau tiède.

3. Laver les surfaces extérieures en acier inoxydable ou en métal

peint avec une éponge propre ou un linge doux et un

détergent doux dans de l'eau tiède.

4. Le condenseur n'a pas besoin d'être nettoyé souvent dans

des conditions de fonctionnement normales. Si

l'environnement est particulièrement graisseux, poussiéreux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait être nettoyé tous les deux ou trois mois

pour assurer une efficacité maximum.

Si vous avez besoin de nettoyer le condenseur :

■ Retirer la grille de la base.

■ Utiliser un aspirateur à brosse douce pour nettoyer la

grille, les endroits ouverts derrière la grille et la surface à

l'avant du condenseur.

■ Replacer la grille de la base lorsqu’on a terminé.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

Remplacement des ampoules d’éclairage

REMARQUE : Votre réfrigérateur ne pourra pas accommoder

toutes les ampoules pour les appareils ménagers. S’assurer de

faire le remplacement par une ampoule de grosseur et de forme

semblables. La lampe du distributeur demande une ampoule pour

service intense de 10 watts et toutes les autres lampes

demandent une ampoule d’appareil ménager de 40 watts. Les

ampoules de remplacement sont disponibles de votre marchand.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Enlever le protecteur d’ampoule s’il y a lieu.

REMARQUE : Pour nettoyer le protecteur d’ampoule, le laver

à l’eau tiède et avec un détergent liquide. Bien rincer et sécher

le protecteur d’ampoule.

3. Enlever l’ampoule d’éclairage et la remplacer par une de

même taille, force et puissance.

4. Replacer le protecteur d’ampoule s'il y a lieu.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

DÉPANNAGE

Essayer les solutions suggérées ici d'abord afin d'éviter le

coût d'une visite de service non nécessaire.

Le réfrigérateur ne refroidit pas

■ Les commandes de température ne sont-elles pas réglées

aux réglages moyens? Les commandes sont préréglées à

l’usine au réglage moyen approprié. Après avoir connecté le

courant, attendre 1 heure et vérifier la température.

REMARQUE : Ajuster les commandes au réglage le plus froid ne

refroidira aucun compartiment plus vite.

La température est trop élevée

Vérifier ce qui suit :

■ Les ouvertures d'aération sont-elles bloquées dans un

compartiment ou l'autre?

■ La ou les porte(s) sont-elles ouvertes fréquemment?

■ Vient-on d'ajouter une grande quantité d'aliments dans le

réfrigérateur ou le congélateur?

■ Les réglages sont-ils corrects pour les conditions existantes?

Le moteur semble trop tourner

Vérifier ce qui suit :

■ La température ambiante est-elle plus élevée que d'habitude?

■ Vient-on d'ajouter une grande quantité d'aliments dans le

réfrigérateur?

■ Les portes sont-elles ouvertes fréquemment?

■ Les portes sont-elles fermées complètement?

■ Les serpentins du condenseur sont-ils sales?

REMARQUE : Votre nouveau réfrigérateur fonctionnera plus

longtemps que l'ancien à cause de son moteur à haute efficacité.

Il y a une accumulation d'humidité à l'intérieur

Vérifier ce qui suit :

■ Les ouvertures d'aération sont-elles bloquées dans le

réfrigérateur?

■ La ou les porte(s) sont-elles ouvertes fréquemment?

■ La pièce est-elle humide?

■ Les réglages sont-ils corrects pour les conditions existantes?

■ Le programme autodégivreur vient-il de se terminer?

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

Les portes ne ferment pas complètement

Vérifier ce qui suit :

■ Les emballages d’aliments empêchent-ils la porte de fermer?

■ Le bac à glaçons est-il en bonne position?

■ Les portes ont-elles été enlevées durant l'installation de

l'appareil et mal réinstallées?

Les portes sont difficiles à ouvrir

■ Les joints collent-ils ou sont-ils sales? Nettoyer les joints au

savon doux et à l’eau tiède.

La machine à glaçons ne produit pas ou pas

suffisamment de glaçons

Vérifier ce qui suit :

■ Le bras de commande en broche ou commutateur d’arrêt de

la machine à glaçons (selon le modèle) est-il en position OFF

(arrêt)?

■ Le robinet d'arrêt de la canalisation d'eau est-il ouvert?

■ La température du congélateur est-elle assez froide pour

produire des glaçons? Attendre 24 heures après le

raccordement de la machine à glaçons avant qu'elle produise

des glaçons.

■ La machine à glaçons vient-elle d'être installée? Attendre

72 heures pour que la production de glaçons ne commence.

■ Y a-t-il de l'eau dans le moule de la machine à glaçons ou

aucun glaçon n'a été produit? S'assurer que le réfrigérateur

a été raccordé à une canalisation d'eau et que le robinet

d'arrêt de la canalisation est ouvert.

■ Une grande quantité de glaçons vient-elle d'être enlevée?

Attendre 24 heures pour que la machine à glaçons produise

plus de glaçons.

■ Y-a-t-il un filtre à eau installé sur le réfrigérateur? Le filtre

peut être obstrué ou installé incorrectement.

■ Un glaçon est-il coincé dans le bras éjecteur de la

machine à glaçons?

Sur les modèles avec un bac d'entreposage de glaçons à

l'intérieur, enlever le glaçon du bras éjecteur avec un ustensile

en plastique. Sur les modèles avec un bac à glaçons situé

dans la porte du congélateur, accéder à la machine à glaçons

en baissant la porte du détecteur à glaçons sur le côté

supérieur gauche de l'intérieur du congélateur. Tout en

baissant la porte du détecteur, soulever la porte de service de

la machine à glaçons et retirer le glaçon de l’éjecteur avec un

ustensile en plastique.

Goût, odeur ou couleur grise des glaçons

Vérifier ce qui suit :

■ Les raccords de plomberie sont-ils neufs et causent-ils une

décoloration et un mauvais goût des glaçons?

■ Les glaçons ont-ils été gardés trop longtemps?

■ Le bac à glaçons a-t-il besoin d'être nettoyé?

■ Les aliments dans le congélateur ou le réfrigérateur sont-ils

bien enveloppés?

■ L'eau contient-il des minéraux (tel que du soufre)?

L'installation d'un filtre peut être requise afin d'enlever les

minéraux.

■ Y-a-t-il un filtre à eau installé sur le réfrigérateur? Une

décoloration grise ou foncée de la glace indique que le

système de filtration de l'eau a besoin d'un rinçage

additionnel.

Le distributeur de glaçons ne fonctionne pas

correctement

Vérifier ce qui suit :

■ La porte du congélateur est-elle complètement fermée?

■ Le bac à glaçons est-il installé correctement?

■ Y-a-t-il des glaçons dans le bac?

■ Les glaçons ont-ils gelé dans le bac?

■ Un glaçon est-il coincé dans la goulotte?

■ Les mauvais glaçons ont-ils été ajoutés au bac? Utiliser

seulement des glaçons produits par la machine à glaçons

courante.

■ La glace a-t-elle fondu autour de la tige (spirale en métal)

dans le bac à glaçons? Vider les glaçons et nettoyer le bac

complètement.

■ La machine à glaçons fonctionne-t-elle incorrectement

lors de la distribution de glace “pilée” (“crushed ice”)?

Changer le réglage “crushed” (glace pilée) pour le réglage

“cubed” (glaçons). Si les glaçons sont correctement

distribués, abaisser le bouton à “crushed” pour obtenir de la

glace pilée et reprendre la distribution.

■ Le bras de distribution a-t-il été retenu trop longtemps?

Les glaçons cesseront d'être distribués lorsque le bras est

retenu trop longtemps. Attendre trois minutes pour que le

moteur du distributeur soit réglé de nouveau avant d'être

utilisé.

Le distributeur d'eau ne fonctionne pas correctement

Vérifier ce qui suit :

■ Le robinet d’arrêt d’eau est-il ouvert, installé incorrectement

ou obstrué?

■ La canalisation d’eau est-elle connectée à la source?

■ La canalisation de la source d'eau du domicile comporte-t-elle

une déformation?

■ Le système d'eau s'est-il rempli? Le système d'eau doit être

rempli avant la première utilisation.

■ Le réfrigérateur est-il connecté à une canalisation d’eau

froide avec une pression d’au moins 30 lb/po

? La pression

de l’eau du domicile détermine le débit du distributeur.

■ Y-a-t-il un filtre à eau installé sur le réfrigérateur? Le filtre

est peut-être obstrué ou installé incorrectement.

De l'eau ou de la glace fuit du distributeur

Vérifier ce qui suit :

■ Retient-on le verre sous le distributeur assez longtemps?

■ Un glaçon est-il coincé dans la goulotte, ce qui maintient la

porte de distribution ouverte?

L'eau du distributeur n'est pas assez froide

REMARQUE : L’eau du distributeur est refroidie à seulement

50° F (10° C).

■ Vient-on d’installer le réfrigérateur ou une grande quantité

d’eau a-t-elle été distribuée récemment? Accorder

24 heures pour que le réfrigérateur se refroidisse

complètement.

■ N'a-t-on pas récemment distribué de l'eau? Le premier

verre d'eau peut ne pas être froid. Jeter le premier verre d'eau.

FEUILLES DE DONNÉES SUR LE PRODUIT

Système de filtration d’eau à la grille de la base

Modèle WF-NL240/NL240 Capacité 240 gallons (908 litres)

Modèle WF-L400/L400 Capacité 400 gallons (1514 litres)

Ce produit a été testé selon les normes 42 et 53 ANSI/NSF pour la réduction des substances énumérées ci-dessous. La

concentration des substances indiquées dans l’eau entrant dans le système a été réduite à une concentration moindre ou égale à la

limite permissible pour l’eau qui quitte le système, tel que spécifié dans 42 et 53 ANSI/NSF.

Paramètres de test : pH = 7,5 ± 0,5 à moins d’indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/po² (413,7 kPa).

Te mp érature = 63°F (17,2°C).

■ Il est essentiel que les exigences de fonctionnement,

d’entretien et de remplacement de filtre soient respectées

pour que ce produit donne le rendement annoncé.

■ Modèle WF-NL240 Remplacer la cartouche au moins à tous

les 6 à 9 mois. Utiliser une cartouche de remplacement

NL240, n° de pièce 4396508. Prix suggéré au détail en 2003

de 32,99 $US/49,95 $CAN. Les prix sont sujets à des

changements sans préavis.

■ Modèle WF-L400 Le système de contrôle du filtre mesure la

quantité d’eau qui passe par le filtre et vous signale quand

remplacer le filtre. Lorsque 90% de la vie utile du filtre est

écoulée, le témoin lumineux du filtre passe du vert au jaune.

Lorsque 100% de la vie utile du filtre est écoulée, le témoin

lumineux du filtre passe du jaune au rouge et il est

recommandé de remplacer le filtre. Utiliser une cartouche de

remplacement L400, n° de pièce 4396508. Prix suggéré au

détail en 2003 de 32,99 $US/49,95 $CAN. Les prix sont sujets

à des changements sans préavis.

■ Le produit ne doit être utilisé que pour l’eau froide seulement.

■ Ne pas utiliser avec de l’eau microbiologiquement dangereuse

ou de qualité inconnue sans une désinfection adéquate avant

ou après le système.

■ Veuillez vous référer à la couverture ou à la section

“Assistance ou service” pour le nom, l’adresse et le numéro

de téléphone du fabricant.

■ Veuillez vous référer à la section “Garantie” pour la garantie

limitée du fabricant.

Directives d’application/

Paramètres d’approvisionnement en eau

Produit testé et certifié par NSF International en vertu de la norme

ANSI/NSF 42 (réduction du goût et de l'odeur du chlore, et particules

(classe II*)); et en vertu de la norme ANSI/NSF 53 (réduction de plomb).

Réd. de substances

Effets esthétiques

Critères de

réduction NFS

Affluent

moyen

Concentration

dans l'eau à

traiter

Effluent

maximal

Effluent

moyen

% de réd.

minimale

% de réd.

moyenne

Numéro de

test NSF

Goût/odeur de chlore

Particules (classe II*)

≥50%

≥85%

2,0 mg/L

833 333/mL

2,0 mg/L ± 10%

Au moins 10 000

particules/mL

0,03 mg/L

100 000/mL**

0,025 mg/L

40 667/mL

98,5%

88,0%

99,0%

95,1%

504232-01

507163-02

Réduction de

contaminant

Critères de

réduction NFS

Affluent

moyen

Concentration

dans l'eau à

traiter

Effluent

maximal

Effluent

moyen

% de réd.

minimale

% de réd.

moyenne

Numéro de

test NSF

Plomb : à pH 6,5

Plomb : à pH 8,5

0,01mg/L

0,16 mg/L***

0,15 mg/L***

0,15 mg/L ± 10%

0,001 mg/L

99,35%

99,31%

99,35%

99,31%

507610-01

507611-01

Approvisionnement en eau

Pression d’eau

Température d’eau

Débit nominal

Collectivité ou puits

30 - 120 lb/po

(207 - 827 kPa)

33° - 100°F (0,6° - 37,8° C)

0,5 gpm (1,9 L/min.) à 60 lb/po

***

Classe II - tailles des particules : > 1 à <5 µm

Critère de test : au moins 100 000 particules/mL (poussière de test fine AC).

Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales

de l'eau.

® NSF est une marque déposée de NSF International.

GARANTIE DU RÉFRIGÉRATEUR WHIRLPOOL

GARANTIE COMPLÈTE DE UN AN DU RÉFRIGÉRATEUR.

Pendant un an à compter de la date d'achat, lorsque ce réfrigérateur a été utilisé et entretenu conformément aux instructions fournies

avec le produit, Whirlpool Corporation paiera pour les pièces de rechange FSP

et la main-d'oeuvre pour corriger les vices de matériaux

ou de fabrication. Le service doit être fourni par une compagnie de service désignée par Whirlpool.

Sur les modèles avec un filtre à eau : garantie limitée de 30 jours sur le filtre à eau. Pendant 30 jours à compter de la date d'achat,

lorsque ce filtre est utilisé et entretenu conformément aux instructions fournies avec le produit, Whirlpool Corporation paiera les pièces

de rechange pour corriger les vices de matériaux ou de fabrication.

GARANTIE COMPLÈTE DE LA DEUXIÈME À LA CINQUIÈME ANNÉE INCLUSIVEMENT

SUR LES PIÈCES DU SYSTÈME DE RÉFRIGÉRATION SCELLÉ

De la deuxième à la cinquième année inclusivement à compter de la date d'achat, lorsque ce réfrigérateur a été utilisé et entretenu

conformément aux instructions fournies avec le produit, Whirlpool Corporation paiera pour les pièces de rechange FSP

et la main-

d'oeuvre pour corriger les vices de matériaux ou de fabrication du système de réfrigération scellé. Il s'agit des pièces suivantes :

compresseur, évaporateur, condenseur, séchoir et conduits de connexion. Le service doit être fourni par une compagnie de service

désignée par Whirlpool.

Whirlpool Corporation ne paiera pas pour :

1. Les visites de service pour rectifier l'installation du réfrigérateur, montrer à l'utilisateur comment utiliser l'appareil, remplacer des

fusibles ou rectifier le câblage du domicile ou remplacer des ampoules électriques et des filtres à eau autrement qu’indiqué ci-

dessus.

2. Les réparations lorsque le réfrigérateur est utilisé à des fins autres que l'usage unifamilial normal.

3. Le ramassage et la livraison. Le réfrigérateur est conçu pour être réparé à domicile.

4. Les dommages causés par : accident, modification, mésusage, abus, incendie, inondation, mauvaise installation, actes de Dieu ou

l'utilisation de produits non approuvés par Whirlpool Corporation.

5. Toute perte d’aliments due à une défaillance du produit.

6. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.

7. Le coût des pièces de rechange et de la main-d'œuvre pour les appareils utilisés hors des États-Unis ou du Canada.

8. Au Canada, les frais de voyage ou de transport pour les clients qui habitent dans des régions éloignées.

WHIRLPOOL CORPORATION ET WHIRLPOOL CANADA INC. N'ASSUMENT AUCUNE RESPONSABILITÉ

POUR LES DOMMAGES FORTUITS OU INDIRECTS

Certains États ou certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que

cette exclusion ou limitation peut ne pas être applicable dans votre cas. Cette garantie vous donne des droits légaux spécifiques, et

vous pourriez aussi avoir d'autres droits qui peuvent varier d'un État à l'autre ou d'une province à l'autre.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool

autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section “Dépannage” de ce manuel. Après avoir vérifié la section “Dépannage”, on peut

obtenir de l’aide supplémentaire en consultant la section “Assistance ou service” ou en appelant le Centre d’interaction avec la clientèle

de Whirlpool au 1-800-253-1301 (sans frais), de n’importe où aux États-Unis. Au Canada, contacter votre compagnie de service

désignée par Whirlpool Canada Inc. ou composer le 1-800-807-6777.8/01

2188771

® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada Inc. licensee in Canada

® Marca registrada/TM Marca de comercio de Whirlpool, EE.UU., Bajo licencia en Canadá de Whirlpool Canada Inc.

® Marque déposée/TM Marque de commerce de Whirlpool, U.S.A., Emploi licencié par Whirlpool Canada Inc. au Canada

8/03

Printed in U.S.A.

Impreso en EE.UU.

Imprimé aux É.-U.

Whirlpool ED5PHEXNT00 25.3 Cu. Ft. Side by Side Refrigerator

Product's Documents

Use & Care Guide

Specifications

Whirlpool ED5PHEXNT00 Questions and Answers
