Fellowes US-5002101 AeraMax Pro AM4R PC Plug In Air Purifier User Manual

PLEASE READ THESE INSTRUCTIONS BEFORE USE.

DO NOT DISCARD: KEEP FOR FUTURE REFERENCE.

VEUILLEZ LIRE CES INSTRUCTIONS AVANT D’UTILISER L’APPAREIL.

NE PAS JETER : CONSERVER AFIN DE CONSULTER LES DIRECTIVES

ULTÉRIEUREMENT, EN CAS DE BESOIN.

LEA ESTAS INSTRUCCIONES ANTES DEL USO.

NO LAS DESECHE: CONSÉRVELAS PARA REFERENCIA FUTURA.

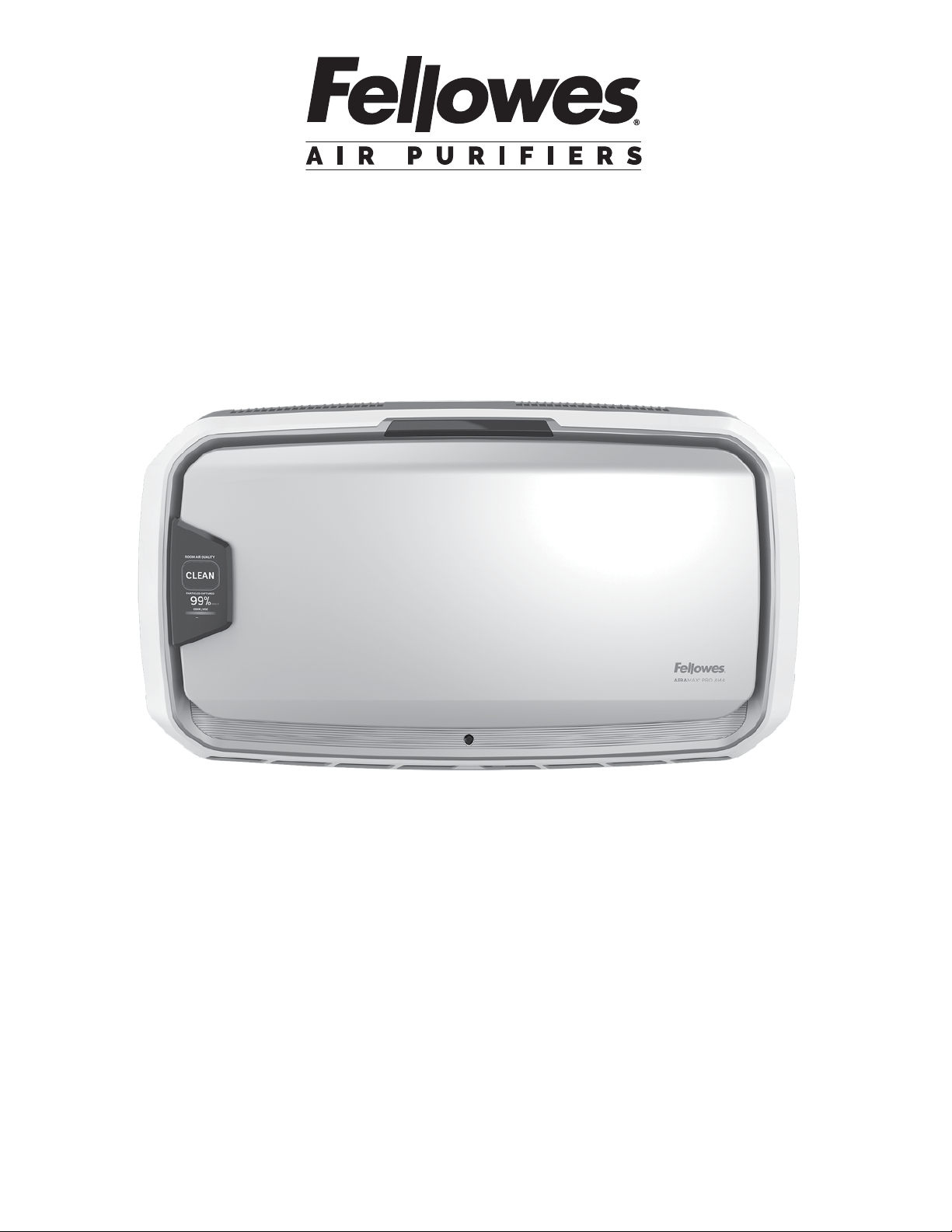

AeraMax

Pro AM4R PC

Wall Mounted Commercial Air Purier

Puricateur d’air professionnel mural

Puricador de aire comercial para montar en la pared

ENGLISH

SAFETY INSTRUCTIONS/WARNING

LIMITED PRODUCT WARRANTY

WARNING: Follow the instructions in this manual to reduce the risk of electric shock, short circuit, and/or fire:

Thank you for purchasing the AeraMax

Pro AM4R PC.

Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain this product. Protect yourself and others by

observing all safety information. Failure to comply with instructions could result in personal injury and/or property damage. Retain instructions for future reference.

IMPORTANT CAUTIONS AND INSTRUCTIONS FOR USING AIR PURIFIER:

*For a copy of the manual please visit www.fellowes.com

• Donotusethisairpurifierassoleprotectionagainstharmfulpollutants.

• Usethisunitonlyinthemannerintendedbythemanufacturer.Ifyou

have questions, contact the manufacturer.

• Installationworkandelectricalwiringmustbedonebyqualified

person(s). All electrical installation work must be conducted and carried

out in accordance with all federal, state and local codes and regulations.

• Beforeservicingorcleaningtheunit,switchpoweroffatservicepanel.

Lock service panel, or affix a warning tag, to prevent power from being

switched back on accidentally.

•TheAeraMax

Pro air quality control system must be grounded.

• Useonlytheelectricalpower(voltageandfrequency)specifiedforthe

model air purifier being installed.

• Donotobstructtheairinletorairoutletoftheairpurifier.

• Whendrillingintomountingsurface,donotdamageelectricalwiringand

other hidden utilities.

• Donotuseunitwithoutfiltersinstalled.

• Donotwashandreuseanyofthefilters.

• DonotuseattachmentsorfiltersotherthanAeraMax

Pro brand, as

unit will not function.

• Donotsprayaerosolson,orintotheunit.

• Donotusedetergenttocleantheunit.

• Donotinsertfingers,liquids,orforeignobjectsintotheairintake

or outlet.

• Donotusetheunitforanythingotherthanairpurification.

LimitedWarranty:Fellowes,Inc.(“Fellowes”)warrantstheAeraMax

Proairqualitycontrolsystem(the“Product”)tobefreeofdefectsinmaterialandworkmanshipforthetime

periods as set forth below.

· For PC units only: The particle counters and display screen for a period of three (3) years from the date of original purchase of the Product.

· For standard and PC units: All other parts for a period of five (5) years from the date of original purchase of the Product.

IntheeventthattheProductisinstalledintonewconstruction,thewarrantyperiodshallcommenceonthedateoftheoccupancypermitoroneyearafterthedateofpurchase,

whicheverisearlier.Ifanypartisfoundtobedefectiveduringthewarrantyperiod,yoursoleandexclusiveremedywillberepairorreplacement,atFellowes’optionandexpense,

of the defective part. This warranty does not cover damage caused by use of non-Fellowes approved filters or failure to follow the recommended replacement schedule. This

warranty does not apply in cases of abuse, mishandling, failure to comply with product usage standards, operation using an improper power supply (other than listed on the label),

or unauthorized repair. Fellowes reserves the right to charge the consumers for any additional costs incurred by Fellowes to provide parts or services outside of the country where

theProductwasinitiallysoldbyanauthorizedreseller.Thiswarrantydoesnotcoverreplaceablefilters.IntheeventthattheProductisnotreadilyaccessibletoFellowesdesignated

service personnel, Fellowes reserves the right to supply customer with replacement parts or Product in full satisfaction of its obligations under this warranty and any service

obligations.ANYIMPLIEDWARRANTY,INCLUDINGTHATOFMERCHANTABILITYORFITNESSFORAPARTICULARPURPOSE,ISHEREBYLIMITEDINDURATIONTOTHEAPPROPRIATE

WARRANTYPERIODSETFORTHABOVE.InnoeventshallFellowesbeliableforanyconsequential,incidental,indirectorspecialdamages.Thiswarrantygivesyouspecificlegal

rights. The duration, terms, and conditions of this warranty are valid worldwide, except where different limitations, restrictions, or conditions may be required by local laws.

For replacement filters, please visit: www.fellowes.com/air

PACKAGING CONTENTS

•AeraMax

ProAirQualityControlSystem

•TrueHEPAFilterwithAeraSafe™AntimicrobialTreatment(2)

•ActivatedCarbonFilterw/Pre-Filter(2)

•KeysforLockingFrontPanel(2)

•CableTie(2)

•CableTieHolder(2)

•M6x70mmScrews(3)

•DrywallAnchors-(2)

•MachineBracketw/Lanyard(1)

•WallBracket(1)

•RubberFeet(2)

•Registrationinformation

AeraMax

Pro AM4R PC

Dimensions(HxWxD) 19.5x34.8x9.5inches/49.5x88.4x24.1cm

WeightofSystem(includingfilters) 33.3lbs/15.9kg

Power Requirements 120V,60Hz,1.5A

RatedWatts 180watts

AirDelivery(5fanspeeds) 156,190,229,286,450CFM

Decibels(5fanspeeds) 42,47,52,59,70dB

INFORMATION TO THE USER

PRODUCT SPECIFICATIONS

ThisequipmenthasbeentestedandfoundtocomplywiththelimitsforClassBdigitaldevice,pursuanttopart15oftheFCCRules.Theselimitsaredesignedto

provide reasonable protection against harmful interference in an installation. This equipment generates, uses and can radiate radio frequency energy and, if not

installedandusedinaccordancewiththeinstructions,maycauseharmfulinterferencetoradiocommunications.However,thereisnoguaranteethatinterference

willnotoccurinaparticularinstallation.Ifthisequipmentdoescauseharmfulinterferencetoradioortelevisionreception,whichcanbedeterminedbyturningthe

equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

- Reorient or relocate the receiving antenna

 - Increasetheseparationbetweentheequipmentandreceiver

- Connect the equipment on a circuit different from that to which the receiver is connected.

 - Consultthedealerorexperiencedradio/TVtechnicianforhelp.

WARNING: Anychangesormodificationsnotexpresslyapprovedbythemanufacturercouldvoidtheuser’sauthoritytooperatetheequipment

and warranty.

AM-PRO UI & INDICATOR LAYOUT

PROJECT:

DATE:

REV:

AUTHOR:

COPERFIELD

03-AUG-16

M. GARTZ

OPERATION

The air purifier continuously works in automatic mode; the user can select which preference they would like the purifier to use based on the location or desired

operation of the air purifier. The purifier will operate through a minimized range of speeds, not exceeding the maximum level selected, in order to run quietly while

cleaningtheroomofcontaminants.Onceairiscleaned,andnosensorsareactivated,theunitlowerstoenergysavingmodetoreduceenergyconsumptionand

extend the life of the filters.

WhenAutoModeisselected,theAutomodeindicatorwillbeblue.ThismodeusestheEnviroSmart™technologytomonitortheairquality,motionandnoiselevel

toadjustthefanspeedinorderpurifyyourairasquicklyaspossible.Onceairiscleaned,andnosensorsareactivated,theunitlowerstoenergysavingmodeto

reduce energy consumption and extend the life of the filters.

WhenQuietModeisselected,theAutoModeindicatorwillbegreen.ThemachinewillcontinuetouseEnviroSmart™butonlyutilizesthe3lowest,mostquietof

the 5 fan speeds.

WhenManualModeisselected,theManualmodeindicatorwillbeblue.Thismodeallowsyoutochooseoneofthe5fanspeedsandkeepunitatthisspeeduntil

AutoModeischosen/selected.EnviroSmart™sensorswillNOTadjustthefanspeedinthismode.

DISPLAY PANEL

HEPA FILTER REPLACEMENT INDICATOR – This indicator will show

itsstatuswhentheaccesspanelisopenorclosed.Ifthelightisredthisindicates

the filter needs replacing. The replacement period will vary depending on the

filters used, hours of use, air quality, and rate of air flow. For filter replacement

indicator descriptions see FILTER REPLACEMENT INDICATORS section.

CARBON FILTER REPLACEMENT INDICATOR – This indicator will

showitsstatuswhentheaccesspanelisopenorclosed.Ifthelightisredthis

indicates the filter needs replacing. The replacement period will vary depending

on the filters used, hours of use, air quality, and rate of air flow. For filter

replacement indicator descriptions see FILTER REPLACEMENT INDICATORS section.

ACCESSORY INDICATOR – This indicator will show its status when the

access panel is open or closed. This indicator will only be used if an accessory filter

isinstalledintheunit.Ifthelightisredthisindicatesthefilterneedsreplacing.

The replacement period will vary depending on the filters used, hours of use, air

quality, and rate of air flow. For filter replacement indicator descriptions see FILTER

REPLACEMENT INDICATORS section.

AIR QUALITY SENSOR – This indicator will show its status when the

access panel is open or closed. This indicator monitors the air quality and adjusts

thefanspeedtokeepyourairpurified.Blue,amber,andredlightsindicatethe

purity of your air.

PlasmaTRUE™ TECHNOLOGY – This indicator will show its status when

the access panel is open or closed. Creates an ionized field to help safely remove

airborne pollutants. To turn on and off the PlasmaTRUE™ TECHNOLOGY, touch

andholdthePLASMAindicator.AbluelightilluminateswhenthePlasmaTRUE™

TECHNOLOGYisenabled.TodisablethePlasmaTRUE™TECHNOLOGY,pressandhold

“Plasma”indicatoruntillightisoff.

AUTO MODE – To select, press and hold the button until the icon illuminates. This

modeusestheEnviroSmart™technologytomonitortheairquality,motionandnoiselevel

to adjust the fan speed in order to purify your air as quickly as possible. This button also

includesQUIETMODE.Toselect,pressandholduntilthebuttonturnsgreen.Themachine

willcontinuetouseEnviroSmart™butonlyutilizesthe3lowest,mostquietofthe5fan

speeds.

MANUAL MODE – To select, press the button until the icon illuminates. This

mode allows you to choose one of the 5 fan speeds and keep the unit at this speed

untilAUTOMODEischosenagain.Theinternalsensorswillnotadjustthefanspeed

in this mode.

FAN SPEED INDICATORS – The fan has 5 speeds and can reach turbo

speed to clean the room in case of high levels of contaminants. The number of bars

illuminated indicates fan speed.

1 2 3 4 5 6 7 8

NOTE:aftertheunitisturnedonthe“AQ”lightwillflashforafewminuteswhilethesystemself-calibrates.

1–whisper

2–low

3 – medium

4 – high

5 – turbo

CARE AND MAINTENANCE

CLEANING:

 • Cleanexternalhousingasnecessarybywipingwithadry,softcloth;forstains,useawarm,dampcloth.

 • Donotusevolatilefluidssuchasbenzene,paintthinner,scouringpowderorothercleanersthatmaydamagetheunitsurface.

 • Cleanintakeandexhaustventsbywipingwithadry,softcloth.

Unlockaccesspanel:tounlock,insertthe

key provided and rotate counter-clockwise

¼ turn.

Touch and hold the illuminated

indicator for three seconds until

a beep is heard and the indicator

is flashing green.

Openfrontaccesspanelbypressinglatches

on both sides of unit. Allow panel to open

fully. Remove filter(s) to be replaced.

Release finger from indicator.

Remove any packaging wrap from the

new filters(s) and re-install the filters.

Touch and hold the indicator for three

seconds until a beep is heard and the

indicator light turns off.

FILTER REPLACEMENT INDICATORS:

ThereplacementfilterindicatorswillsignalwhentoreplacetheHEPAFilterand/orCarbonwithPre-Filter.Thereplacementperiodwillvarydependingonthehoursofuse,air

quality,andrateofairflow.However,undernormalusage,mostHEPAFiltersneedtobereplacedevery2years,andCarbonwithPre-Filterevery6months.Whenafilterneedsto

bereplacedthefollowingcolorwillbeshownonanyoneoftheHEPA,CARBON,orACCESSORYfilterreplacementindicators:

 RedFlashing=RIGHTfilter90%full

 AmberFlashing=LEFTfilter90%full

 RedFlash,Pause,AmberFlash,Pause=Right&LEFTfilters90%full

 Red=ReplaceRIGHTfilter

 Amber=ReplaceLEFTfilter

Red & Amber Alternating = Replace Right & Left filters

Donotwashandreuseanyofthefilters–theywillnotworkeffectively.OnlyuseAeraMax

PRObrandreplacementfiltersasunitswillnotfunctionusinganyotherreplacements.

FILTER REPLACEMENT PROCEDURE:

FILTER REPLACEMENT:

Wheninstallinganewfiltertheunitwillautomaticallydetectthefiltertypebuttheuserwillhavetomanuallyresetthefilterreplacementindicators.Toresettheflashingfilter

replacement indicator use the following procedure:

TROUBLESHOOTING

PROBLEM: POSSIBLE SOLUTION:

The air quality control system fails to start.

• Checktoassureunitisconnectedtopowersupply.

• MakesurefiltersaregenuineAeraMax

Pro filters, as unit will not function with other

 brands.IMPORTANT:MakesurefilterdetectionareaongenuineAeraMax

Pro

replacement filter aligns with window in filter frame.

• Review“Re-InstallingFilters”sectionforfurtherdetail.

• Makesurefrontaccesspanelisclosedcompletely.

• Makesurepowerswitchison.

The unit makes a faint ticking sound.

• Thisindicatesthatthe“PlasmaTRUE™”bipolarionizerisworking.

TheHEPAand/orCarbonFilterreplacementindicatorlight

remain lit after replacing the filter(s).

• Repeat filter light reset instruction.

Note: If you do not complete step three within 10 seconds of completing step 1 then the indicator light will not be reset.

2 3

After wall-side bracket is mounted, have a second person help lift the air

purifier and prepare to mount it to the wall bracket. Lift the machine up so

the machine-side bracket is above the wall-side bracket. Tilt the machine to

about 45 degrees and lower it until the machine-side bracket rests on the

wall-side bracket.

Carefully un-tilt the machine until it is resting vertically, supported by the

wall-side bracket, and the removal latch has engaged. The machine may

need to be gently slid left or right to ensure the latch is fully engaged. A

small click will be heard when the latch engages.

Run the power cord to the outlet to see how much extra cord will need

to be managed behind the machine. Attach the adhesive cable tie to

the back of the machine by removing the covering of the adhesive

pad and pressing firmly.

Ensuretheremovallatchlanyardishangingdownbehindthemachine

and not twisted or tangled.

Plug in the machine and the conversion and installation are complete!

Pleasereferenceyourmachine’soriginalmanualforoperational

instructions.

WALL BRACKET MOUNTING AND MACHINE INSTALLATION

Identifymountinglocationwherethecordcanreachawalloutlet.

Installingintoatleastonestudisrequired.

Usestudfindertoidentifythemountingandmakefirstmarkinstudcenter

 • Fromthefirstmark,measure16”horizontally

 • Marksecondholelocation

 • Linewallbracketonwalloverthemarksandorholes

 • Drivewoodscrewthroughbracketintothestud

 • Ensuringbracketislevel,fastensecondwoodscrewintosecondstud

FRANÇAIS

CONSIGNES DE SÉCURITÉ/MISE EN GARDE

GARANTIE LIMITÉE DU PRODUIT

AVERTISSEMENT : suivrelesinstructionsdecemanuelpourréduirelerisquedechocélectrique,decourtcircuitet/oud’incendie:

Merci pour votre achat de l'AeraMax

Pro AM4R PC

Veuillezlireetconservercesconsignes.Àlireattentivementavanttoutetentatived'assemblage,d'installation,d'utilisationoud'entretiendeceproduit.Protégez-

vous et autrui en respectant toutes les consignes de sécurité. Le non-respect de ces consignes pourrait entraîner des blessures corporelles et/ou des dégâts matériels

Conserver ces consignes pour pouvoir s'y référer ultérieurement.

IMPORTANTES MISES EN GARDE ET CONSIGNES CONCERNANT L'UTILISATION DU PURIFICATEUR D'AIR :

*Pour obtenir une copie du manuel, veuillez visiter le site www.fellowes.com

• Nepasutilisercepurificateurd'aircommeuniqueprotectioncontreles

polluants nocifs.

• Utilisercetteunitéexclusivementdelafaçonprévueparlefabricant.Pour

toute réponse aux éventuelles questions, contacter le fabricant.

• Lestâchesd'installationetlecâblageélectriquedoiventêtreeffectuéspar

despersonnesqualifiées.Toutetâched'installationélectriquedoitêtre

effectuée et réalisée en accord avec tous les codes et réglementations

gouvernementaux, provinciaux et locaux.

• Mettrel'unitéhorstensionàpartirdupanneaudecommandeavanttout

entretienounettoyage.Verrouillerlepanneaudecommandeouapposer

une étiquette d'avertissement, pour que personne ne remette l'unité sous

tension par mégarde.

•Lesystèmedecontrôledelaqualitédel’airAeraMax

Prodoitêtremis

àlaterre.

• Utiliseruniquementlapuissanceélectrique(tensionetfréquence)

indiquéepourlemodèledepurificateurd'airencoursd'installation.

• Nepasobstruerl'entréeetlasortied'airdupurificateurd'air.

• Lorsquevouspercezlasurfacedemontage,veillezànepas

endommager les fils électriques et tout autre équipement des services

publics.

• Utiliserl'unitéuniquementaprèsavoirinstallélesfiltres.

• Nepaslaverlesfiltresafindelesréutiliser.

• N'utiliseraucunepièceniaucunfiltrequinesoitpasdemarque

AeraMax

Pro.Celaempêcheraitl'unitédefonctionner.

• Nepasvaporiserd'aérosolsuroudansl'unité.

• Nepasutiliserdedétergentpournettoyerl'unité.

• Veillerànepasinsérerlesdoigtsniaucunliquide,oucorpsétranger

dans l'entrée d'air ou les évents.

• Nepasutiliserl'unité,sicen'estpourpurifierl'air.

Garantielimitée:Fellowes,Inc.(«Fellowes»)garantitquelesystèmedecontrôledelaqualitédel’airAeraMax

Pro(le«Produit»)seraexemptdetoutdéfautdematériaux

etdemaind’œuvrependantlespériodesstipuléesci-dessous.

· PourlesappareilsPCuniquement:Lescompteursdeparticulesetl’écrand’affichagepourunepériodedetrois(3)ansàcompterdeladated’achatd’origineduproduit.

· PourlesappareilsstandardetPC:Touteslesautrespiècespourunepériodedecinq(5)ansàcompterdeladated’achatd’origineduproduit.

SileProduitestinstallédansunbâtimentnouvellementconstruit,lapériodedegarantiecommenceraaumomentoulepermisd'occuperseraémisouunanaprèsladated'achat,

selonlapremièreéventualité.Siunepièces’avèredéfectueusedurantlapériodedegarantie,votreseuletuniquerecoursseralaréparationouleremplacementdelapièceàla

discrétionetauxfraisdeFellowes.Cettegarantienecouvrepaslesdommagescausésparl’utilisationdefiltresnonapprouvésparFellowesoulenon-respectduprogrammede

remplacementrecommandé.Cettegarantienecouvrepaslescasd’abus,demanutentioninadéquate,denon-conformitéauxnormesd’usageduproduit,d’utilisationd’unesource

d’alimentationinappropriée(autrequecelleindiquéesurl’étiquette)ouderéparationnonautorisée.Fellowesseréserveledroitdefacturerauxclientstouscoûtssupplémentaires

encourusparFellowespourfournirdespiècesoudesservicesàl’extérieurdupaysoùleproduitaétévenduàl’origineparunrevendeurautorisé.Cettegarantienecouvrepasles

filtresremplaçables.DanslecasoùleProduitneseraitpasfacilementaccessibleaupersonneld'entretiendésignéparFellowes,Fellowesseréserveledroitdefournirauclientdes

piècesderechangeouunProduitafindes'acquitterpleinementdesesobligationsdanslecadredelaprésentegarantieetdetoutessesobligationsenmatièred'entretien.TOUTE

GARANTIEIMPLICITE,YCOMPRISCELLEDEQUALITÉMARCHANDEOUD’ADAPTATIONÀUNEUTILISATIONPARTICULIÈRE,SELIMITEAUXPRÉSENTESÀLADURÉEDELAPÉRIODEDE

GARANTIEAPPROPRIÉEÉTABLIEDANSCEDOCUMENT.Enaucuncas,Fellowesneseratenueresponsabledequelquefaçonquecesoitdetoutdommagedirectouindirect,accidentel

ounonouspécialattribuableàceproduit.Cettegarantievousdonnedesdroitsjuridiquesspécifiques.Ladurée,lesmodalitésetlesconditionsdecettegaranties’appliquentpartout

danslemondesaufdanslescasoùdifférenteslimites,restrictionsouconditionspourraientêtreexigéesparlaloilocale.

Pour les filtres de remplacement, veuillez consulter: www.fellowes.com/air

CONTENU DE L’EMBALLAGE

•Systèmedecontrôledelaqualitédel’airAeraMax

PRO:

•FiltreHEPAauthentiqueavectraitementantimicrobien

AeraSafe™(2)

•Filtreàcharbonactifavecpréfiltre(2)

•Clésdeverrouillagedupanneaufrontal(2)

•Attachedecâble(2)

•Supportd’attachedecâble(2)

•VisM6x70mm(3)

•Ancragespourplacoplâtre-(2)

•Supportd’appareilaveccordon(1)

•Supportmural(1)

•Piedsencaoutchouc(2)

•Renseignementsconcernantl’enregistrement

AeraMax

Pro AM4R PC

Dimensions(HxLxP) 19,5x34,8x9,5pouces/49,5x88,4x24,1 cm

Poidsdusystème(filtresinclus) 33,3lbs./15,9kg

Exigencesd'alimentation 120V,60Hz,1,5A

Wattsnominaux 180watts

Consommation électrique (5 vitesses de ventilateur)

156,190,229,286,450CFM

Décibels(5vitessesdeventilateur) 42,47,52,59,70dB

RENSEIGNEMENTS À L'INTENTION DE L'UTILISATEUR

CARACTÉRISTIQUES TECHNIQUES DU PRODUIT

CetappareilaététestéetestconformeauxlimitesétabliespourunappareilnumériquedeclasseB,conformémentàl'alinéa15desrèglesdelaFCC.Ceslimites

sontconçuespouroffriruneprotectionraisonnablecontrel’interférencenocivelorsquel’équipementestutilisédansuneinstallationrésidentielle.Cetéquipement

produit,utiliseetpeutémettredesradiofréquenceset,s’iln’estpasinstalléetutiliséconformémentauxinstructions,peutcauserunbrouillagepréjudiciablepourles

radiocommunications.Iln’esttoutefoispasgarantiqu’unbrouillagepréjudiciableneseproduirapasdansuneinstallationparticulière.Sicetéquipemententraîne

unbrouillagepréjudiciablepourlaréceptiondesprogrammesradiooutélévisés,cequipeutêtredéterminéenallumantpuisenéteignantl’équipement,l’utilisateur

estencouragéàessayerdecorrigerlebrouillagepréjudiciableàl'aidedel’uneoul’autredesmesuressuivantes:

 -Réorienteroudéplacerl’antennederéception;

- Augmenter la distance entre l'équipement et le récepteur.

 -Connecterl’équipementàuneprisesuruncircuitdifférentdeceluiauquellerécepteurestconnecté;

- Consulter le concessionnaire ou un technicien radio/télé expérimenté pour obtenir de l'aide.

AVERTISSEMENT : Les changements ou les modifications qui ne sont pas approuvés expressément par le fabricant pourraient annuler la garantie et

l’autoritédel’utilisateurdefairefonctionnerl’équipement.

•Ancragespourplacoplâtre-(2)

•Supportd’appareilaveccordon(1)

•Supportmural(1)

•Piedsencaoutchouc(2)

•Renseignementsconcernantl’enregistrement

FONCTIONNEMENT

PANNEAU D’AFFICHAGE

Le purificateur d'air fonctionneen continuen modeautomatique ;l'utilisateur peutsélectionner les paramètres que lepurificateur d'air doit utiliser selon

l'emplacementoul'utilisationsouhaitédupurificateurd'air.Lepurificateurfonctionneraàuneplageréduitedevitesses,nedépassantpasleniveaumaximal

sélectionné,afind'éliminersilencieusementlescontaminantsdelapièce.Unefoisl'airnettoyé,àconditionqu'aucuncapteurnesoitactivé,l'unitépasseenmode

d'économie d'énergie pour réduire la consommation d'énergie et prolonger la durée de vie des filtres.

LorsqueleModeautoestsélectionné,l'indicateur«Modeauto»estbleu.CemodeutiliselatechnologieEnviroSmart™poursurveillerlaqualitédel'air,le

mouvement,leniveaudebruitetréglerlavitesseduventilateurafinderétablirlapuretédel'airaussivitequepossible.Unefoisl'airnettoyéetàcondition

qu'aucun capteur ne soit activé, l'unité passe en mode d'économie d'énergie pour réduire la consommation d'énergie et prolonger la durée de vie des filtres.

LorsquelemodeSilencieuxestsélectionné,l'indicateurdumodeAutodeviendravert.Lamachinecontinuerad'utiliserlemodeEnviroSmart™,maisutilisera

uniquement les 3 vitesses du ventilateur les plus basses et les plus silencieuses, sur les 5 existantes.

Lorsque le mode Manuel est sélectionné, l'indicateur du mode Manuel devient bleu. Ce mode permet de choisir une des 5 vitesses de ventilateur et de garder l'unité

àcettevitessetantquelemodeautomatiquen'estpaschoisi/sélectionné.LescapteursEnviroSmart™NEréglerontPASlavitesseduventilateurdanscemode.

INDICATEUR DE REMPLACEMENT DU FILTRE HEPA : cet

indicateuraffichesonétatàl'ouvertureetàlafermeturedupanneaud'accès.Le

filtreabesoind'êtreremplacélorsquelevoyantclignoteenrouge.Lafréquencede

remplacement varie selon le type de filtre utilisé, les heures d'utilisation, la qualité de

l'air et le débit d'air. Pour consulter les descriptions des indicateurs de remplacement

des filtres, voir la section INDICATEUR DE REMPLACEMENT DES FILTRES.

INDICATEUR DE REMPLACEMENT DU FILTRE À CHARBON

ACTIF :

cet indicateur affiche son état à l'ouverture et à la fermeture du

panneaud'accès.Lefiltreabesoind'êtreremplacélorsquelevoyantclignote

en rouge. La fréquence de remplacement varie selon le type de filtre utilisé,

les heures d'utilisation, la qualité de l'air et le débit d'air. Pour consulter

les descriptions des indicateurs de remplacement des filtres, voir la section

INDICATEUR DE REMPLACEMENT DES FILTRES.

INDICATEUR D'ACCESSOIRE : cet indicateur affiche son état à

l'ouvertureetàlafermeturedupanneaud'accès.Cetindicateurneserautilisé

quesi un filtre d'accessoire est installé dans l'unité. Lefiltre a besoin d'être

remplacé lorsque le voyant clignote en rouge. La fréquence de remplacement

varie selon le type de filtre utilisé, les heures d'utilisation, la qualité de l'air et

le débit d'air. Pour consulter les descriptions des indicateurs de remplacement des

filtres, voir la section INDICATEUR DE REMPLACEMENT DES FILTRES.

CAPTEUR DE QUALITÉ DE L'AIR : cet indicateur affiche son état à

l'ouvertureetàlafermeturedupanneaud'accès.Cetindicateurcontrôlelaqualité

del’airetrèglelavitesseduventilateurpourquel’airquivousentourerestepur.

Lesindicateursbleu,ambreetrougeindiquentlapuretédel’airquivousentoure.

TECHNOLOGIE PlasmaTRUE™ : cet indicateur affiche son état à

l'ouvertureetàlafermeturedupanneaud'accès.Produitunchampionisépour

supprimer les polluants de l’air en toute sécurité. Pour activer et désactiver la

TECHNOLOGIE PlasmaTRUE™, appuyez sur l'indicateur PLASMA et maintenez-le

enfoncé. Un voyant bleu s'allume lorsque la TECHNOLOGIE PlasmaTRUE™ est

activée.PourdésactiverlaTECHNOLOGIEPlasmaTRUE™,appuyezsurl'indicateur

«PLASMA»jusqu'àcequelevoyants'éteigne.

MODE AUTO : pour effectuer une sélection, appuyer sur le bouton puis le

maintenirenfoncéjusqu'àcequel'icônes'allume.Cemodeutiliselatechnologie

EnviroSmart™poursurveillerlaqualitédel'air,lemouvement,leniveaudebruitet

régler la vitesse du ventilateur afin de rétablir la pureté de l'air aussi vite que possible.

CeboutoncomporteaussiunMODESILENCIEUX.Pourlesélectionner,appuyersurle

boutonpuislemaintenirenfoncéjusqu'àcequeleboutondeviennevert.Lamachine

continuerad'utiliserlemodeEnviroSmart™,maisutiliserauniquementles3vitesses

du ventilateur les plus basses et les plus silencieuses, sur les 5 existantes.

MODE AUTO : pour effectuer une sélection, appuyer sur le bouton puis le

maintenirenfoncéjusqu'àcequel'icônes'allume.Cemodepermetdechoisirune

des5vitessesduventilateuretdegarderl'unitéàcettevitessetantqueleMODE

AUTOn'estpasdenouveauchoisi/sélectionné.Lescapteursinternesneréglerontpas

la vitesse du ventilateur dans ce mode.

INDICATEURS DE VITESSE DU VENTILATEUR : leventilateurpossède

5 vitessesetpeutatteindrelavitesseturboafindenettoyerlapièceencasd'élévation

du niveau de polluants. Le nombre de barres allumées indique la vitesse du ventilateur.

REMARQUE:unefoisl'unitéactivée,levoyant«QA»clignotependantquelquesminuteslorsducalibrageautomatiquedusystème.

1-silencieuse

2-lente

3 - moyenne

4 - rapide

5 - turbo

AM-PRO UI & INDICATOR LAYOUT

PROJECT:

DATE:

REV:

AUTHOR:

COPERFIELD

03-AUG-16

M. GARTZ

1 2 3 4 5 6 7 8

ENTRETIEN

NETTOYAGE :

 • Nettoyerl’unitéselonlebesoinenl’essuyantavecunchiffondouxetsec.Pourlestachestenaces,utiliserunchiffonhumectéd’eautiède.

 • Nepasutiliserdeliquidesvolatilscommelebenzène,lesdiluantspourpeinture,nidepoudreàrécurerouautresnettoyants,carcelapourraitendommagerlasurface

del’unité.

 • Nettoyerleséventsd'entréeetdesortieenlesessuyantavecunchiffondouxetsec.

Déverrouiller le panneau d'accès : pour

déverrouiller, insérer la clé fournie et la

faire tourner d'un quart de tour dans le

sens antihoraire.

Appuyer sur l'indicateur allumé et le

maintenir enfoncé pendant trois secondes

jusqu'àcequ'unbipsefasseentendreetque

l'indicateur clignote en vert.

Ouvrir le panneau d'accès frontal en

appuyant sur les loquets situés des deux

côtés de l'unité. Laisser le panneau

s'ouvrir complètement. Retirer les filtres

àremplacer.

Détachersondoigtdel'indicateur.

Sortir les nouveaux filtres de leur

emballage et les réinstaller.

Appuyer sur l'indicateur allumé et le maintenir

enfoncé pendant trois secondes jusqu'à ce

qu'un bip se fasse entendre et que l'indicateur

clignote en vert.

INDICATEURS DE REMPLACEMENT DES FILTRES :

LesindicateursderemplacementdesfiltresindiquentlemomentoùlesfiltresHEPAet/ouàcharbonactifavecpréfiltredoiventêtreremplacés.Lapériodederemplacement

varieenfonctiondesheuresd’utilisationainsiquedelaqualitéetdufluxdel’air.Toutefois,dansdesconditionsd’utilisationnormales,laplupartdesfiltresHEPAdoiventêtre

remplacéstousles2ansetlesfiltresàcharbonavecpréfiltretousles6mois.ToutindicateurderemplacementdefiltreHEPA,CHARBONACTIForACCESSOIREnécessitantun

remplacement affiche la couleur suivante :

 Clignotementenrouge=filtredeDROITEpleinà90%

 Clignotementenorange=filtredeGAUCHEpleinà90%

 Clignotementenrouge,Pause,clignotementenorange,Pause=filtresdeDROITEetdeGAUCHEpleinsà90%

 Rouge=RemplacerlefiltredeDROITE

 Orange=RemplacerlefiltredeGAUCHE

 Rougealternantavecorange=RemplacerlesfiltresdeDroiteetdeGauche

Nepasnettoyerniréutilisern'importequelfiltre.Celaauraitunimpactsurleurefficacité.UtiliseruniquementdesfiltresderechangedemarqueAeraMax

Pro.Sinon,l'unité

ne fonctionnera pas.

PROCÉDURE DE REMPLACEMENT DES FILTRES :

REMPLACEMENT D'UN FILTRE :

Lors de l'installation d'un nouveau filtre, l'unité détecte automatiquement le type du filtre mais vous devez réinitialiser manuellement les indicateurs de remplacement du filtre.

Pour réinitialiser n'importe lequel des indicateurs de remplacement des filtres, suivre la procédure ci-dessous :

DÉPANNAGE

PROBLÈME : SOLUTION PROBABLE :

Lesystèmedecontrôledelaqualitédel'airneparvientpasà

démarrer.

• S'assurerquel'unitéestconnectéeàunblocd'alimentation.

• S'assurerquelesfiltressontbiendesfiltresAeraMax

Pro authentiques, car l'unité

nepeutpasfonctionneravecdesfiltresd'autresmarques.IMPORTANT:S'assurer

que la zone de détection des filtres sur le filtre de remplacement AeraMax

Pro

authentiques'aligneaveclafenêtredanslecadredufiltre.

• Consulterlasection«Réinstallationdesfiltres»pourensavoirplus.

• S'assurerquelepanneaud'accèsfrontalestcomplètementfermé.

• S'assurerquelecommutateurd'alimentationestàlapositiondemiseenmarche

L’unitéémetunfaiblebruitsemblableaumécanismed’unehorloge.

• Ceciindiquequel'ionisateurbipolaire«PlasmaTRUE™»fonctionne.

L'indicateurderemplacementdesfiltresHEPAet/ouàcharbon

actifrestealluméaprèsleremplacementdesfiltres.

• Répéter la procédure de réinitialisation des voyants des filtres.

Remarque: Si l'étape trois ne s'achève moins de 10 secondes après l'achèvement de l'étape 1, le voyant indicateur ne sera pas réinitialisé.

2 3

Unefoislesupportmuralmonté,demandezàuneautrepersonnedevous

aideràsouleverlepurificateurd'airetpréparez-vousàl'installersurle

supportmural.Soulevezl'appareildemanièreàpositionnerlesupport

del'appareilpar-dessuslesupportmural.Inclinezl'appareilàenviron45

degrésetabaissez-lejusqu'àcequelesupportdel'appareilreposesurle

support mural.

Redressezdélicatementl'appareiljusqu'àcequ'ilreposeverticalement,

soutenu par le support mural, et que le loquet de retrait se soit enclenché.

Ilestpossiblequel'appareildoiveêtrelégèrementglisséverslagaucheou

versladroitepours'assurerqueleloquetestcomplètementenclenché.Un

petit clic se fera entendre lorsque le loquet s'enclenchera.

Étendezlecordond'alimentationjusqu'àlaprisepourvoirquelle

estlalongueurdecâblequidevraêtrerangéederrièrel'appareil.

Fixezleserre-câbleadhésifàl'arrièredel'appareilenretirantle

revêtementdutamponadhésifetenl'appuyantfermement.

Assurez-vousquelalanièreduloquetderetraitpendderrièrela

machineetqu'ellen'estnitordueniemmêlée.

Branchezl'appareilpourterminersonaménagementetson

installation.Veuillezvousréféreraumanueld'originedevotre

appareilpourlesinstructionsrelativesàsonfonctionnement.

MONTAGE DU SUPPORT MURAL ET INSTALLATION DE L’APPAREIL

Repérezunemplacementdemontageoùlecordonpourraatteindreune

prise murale.

L'installation dans un montant au minimum est requise.

Utilisezlelocalisateurdemontantspourdéterminerl'endroitdumontageet

faiteslapremièremarqueaucentredumontant.

 • Àpartirdelapremièremarque,mesurez16po(40,6cm)

horizontalement.

 • Marquezl'emplacementdudeuxièmetrou.

 • Alignezlesupportmuralsurlemurpardessuslesmarqueset/outrous.

 • Vissezunevisàboisàtraverslesupportdanslemontant.

 • Assurez-vousquelesupportestdeniveau,vissezladeuxièmevisàbois

  dansledeuxièmemontant.

ESPAÑOL

INSTRUCCIONES DE SEGURIDAD / ADVERTENCIA

GARANTÍA LIMITADA DEL PRODUCTO

ADVERTENCIA: Sigalasinstruccionesdeestemanualafindedisminuirelriesgodechoqueeléctrico,cortocircuitooincendio:

GraciasporadquirirelAeraMax

Pro AM4R PC.

Lea y guarde estas instrucciones. Lea cuidadosamente antes de intentar ensamblar, instalar, operar o mantener este producto. Protéjase a sí mismo y a los demás

medianteelcumplimientodetodalainformacióndeseguridad.Elincumplimientodelasinstruccionespodríaresultarenlesionespersonalesy/odañosala

propiedad.Guardelasinstruccionesparareferenciafutura.

PRECAUCIONES E INSTRUCCIONES IMPORTANTES PARA USAR EL PURIFICADOR DE AIRE

* Para obtener una copia del manual visite www.fellowes.com

• No use este purificador de aire como única protección contra los

contaminantesdañinos.

•Uselaunidadsolodelamaneraindicadaporelfabricante.Sitiene

alguna pregunta, póngase en contacto con el fabricante.

•Eltrabajodeinstalaciónyelcableadoeléctricodebenserrealizadospor

personal capacitado. Todo el trabajo de instalación eléctrica debe ser

realizada y llevada a cabo de acuerdo con los códigos y reglamentos

federales, estatales y locales.

•Antesderepararolimpiarlaunidad,desconectelaalimentaciónde

energíadelpaneldeservicio.Bloqueeelpaneldeservicioocoloqueuna

etiqueta de advertencia para evitar que la corriente se encienda de nuevo

accidentalmente.

•ElsistemadecontroldecalidaddeaireAeraMax

Pro debe ser conectado

a tierra.

•Utiliceúnicamentelafuenteeléctrica(voltajeyfrecuencia)especificada

para el modelo de purificador de aire que se está instalando.

•Noobstruyalaentradanilasalidadeairedelpurificadordeaire.

•Alperforarlasuperficiedemontaje,nodañeelcableadoeléctriconi

otras características ocultas.

•Noutilicelaunidadsinlosfiltrosinstalados.

•Nolavarnireutilizarlosfiltros.

•NoutiliceaccesoriosnifiltrosquenoseanmarcaAeraMax

Pro, ya que

la unidad no funcionará.

•Norocíeinsecticidassobrelaunidad.

•Nousedetergenteparalimpiarlaunidad.

•Nointroduzcalosdedosniobjetosextrañosenlaentradaolasalida

de aire.

•Noutilicelaunidadparaotrofinquenosealapurificacióndeaire.

Garantíalimitada:Fellowes,Inc.(“Fellowes”)garantizaqueelsistemadecontroldecalidaddelaireAeraMax

Pro(el“Producto”)nocontienedefectosdematerialesnimanode

obra durante el período indicado a continuación.

· ParaunidadesdePCsolamente:Loscontadoresdepartículasylapantalladevisualizaciónporunperíododetres(3)añosapartirdelafechadecompraoriginaldelProducto.

· ParaunidadesestándarydePC:Todaslasotraspartesporunperíododecinco(5)añosapartirdelafechadecompraoriginaldelProducto.

Enelcasodequeelproductoseinstaleenunaconstrucciónnueva,elperíododegarantíacomenzaráenlafechadelpermisodeocupaciónounañodespuésdelafechadecompra,lo

queocurraprimero.Siseencuentraalgúndefectoencualquieradelaspiezasduranteelperíododegarantía,laúnicayexclusivasoluciónserálareparaciónoelcambiodelapieza

defectuosa,acriterioycuentadeFellowes.EstagarantíanocubrelosdañosproducidosporelusodefiltrosquenohansidoaprobadosporFellowesopornoseguirelcalendariode

reemplazosrecomendado.Estagarantíanorigeparacasosdeabuso,usoindebido,incapacidaddecumplirconlasnormasdeusodelproducto,operaciónmedianteunafuentede

energía indebida (distinta a la que sale en la etiqueta) o reparaciones no autorizadas. Fellowes se reserva el derecho a cobrar a los consumidores los costos adicionales que Fellowes

tengaparasuministrarpiezasoserviciosfueradelpaísenelqueunrevendedorautorizadohayavendidooriginalmenteelproducto.Estagarantíanocubrelosfiltrosreemplazables.En

el caso de que el producto no esté con acceso fácil para el personal de servicio Fellowes designado, Fellowes se reserva el derecho de suministrar al cliente las piezas de repuesto o los

productosenlaplenasatisfaccióndesusobligacionesbajoestagarantíaylasobligacionesdeservicio.PORMEDIODELPRESENTE,TODAGARANTÍAIMPLÍCITA,INCLUIDALAGARANTÍA

DECOMERCIABILIDADOADAPTABILIDADPARAUNPROPÓSITOESPECÍFICO,SELIMITAALPERÍODODEDURACIÓNCORRESPONDIENTEDELAGARANTÍACONFERIDAANTERIORMENTE.En

ningúncaso,Fellowesseráresponsabledecualquierdañodirectoquepuedaatribuírseleaesteproducto.Estagarantíaleconfierederechoslegalesespecíficos.Laduraciónylostérminos

y condiciones de esta garantía son válidos en todo el mundo, excepto en los lugares donde la legislación local exija limitaciones, restricciones o condiciones diferentes.

Para obtener filtros de repuesto, visite: www.fellowes.com/air

CONTENIDO DEL PAQUETE

•Sistemadecontroldecalidaddeaire AeraMax

Pro:

•FiltrosTrueHEPAcontratamientoantimicrobianoAeraSafe™(2)

•Filtrodecarbónactivadoconprefiltro(2)

•Llavesparaelbloqueodelpanelfrontal(2)

•Precinto(2)

•Soportedeprecinto(2)

•TornillosM6x70mm(3)

•Anclajesdemampostería:(2)

•Soportedemáquinaconcordón(1)

•Soportedepared(1)

•Piesdecaucho(2)

•Informaciónderegistro

AeraMax

Pro AM4R PC

Tamaño(AltoXAnchoXProfundidad) 19,5x34,8x9,5pulgadas/49,5x88,4x24,1cm

Peso del sistema (filtros incluidos) 33,3libras./15,9kg

Tensión requerida: 120V,60Hz,1,5A

Vatiosnominales 180vatios

Rendimiento de aire (5 velocidades del ventilador) 156,190,229,286,450CFM

Decibeles(5velocidadesdelventilador) 42,47,52,59,70dB

INFORMACIÓN PARA EL USUARIO

ESPECIFICACIONES DEL PRODUCTO

EsteequipohaestadosujetoapruebasycumpleconloslímitesdedispositivodigitalClaseB,conformealasección15delasNormasdelaFCC.Dichoslímitessehan

diseñadoparaproporcionarunaprotecciónrazonablecontralainterferenciadañinaeninstalacionesresidenciales.Esteequipogenera,usaypuedeirradiarenergíade

radiofrecuenciay,sinoseinstalayusaconformealasinstrucciones,puedeocasionarinterferenciadañinaenlascomunicacionesderadio.Noobstante,nosegarantiza

quenoocurraninterferenciasenunainstalaciónenparticular.Siesteequipoprovocainterferenciasdañinasalarecepciónderadiootelevisión,quesepuededeterminar

al encender y apagar el equipo, se recomienda al usuario intentar corregir la interferencia a través de la implementación de una o más de las siguientes medidas:

- Cambie la orientación o la ubicación de la antena de recepción.

- Aumente la separación entre el equipo y el receptor.

- Conecte el equipo a la toma de un circuito que no sea a la que está conectado el receptor.

 - Consultealdistribuidoroauntécnicoderadio/TVespecializadoparaobtenerayuda.

ADVERTENCIA: Los cambios o las modificaciones que no cuenten con la aprobación expresa del fabricante pueden anular la autorización al usuario para

utilizar el equipo.

FUNCIONAMIENTO

Elpurificadordeairefuncionadeformacontinuaenmodoautomático;elusuariopuedeseleccionarquépreferencialegustaríaqueelpurificadorusesegúnlaubicación

oelfuncionamientodeseadodelpurificadordeaire.Elpurificadoroperaráconunagamadevelocidadesminimizada,quenoexcedaelnivelmáximoseleccionado,con

elfindequefuncioneensilenciomientrasquelimpialoscontaminantesdelahabitación.Unavezqueelaireselimpiayquenohayasensoresactivados,launidad

disminuye al modo de ahorro de energía para reducir el consumo de energía y extender la vida de los filtros.

SiseleccionaModoAutomático,laluzdelindicadordeModoAutomáticoseráazul.EstemodousalatecnologíaEnviroSmart™parasupervisarlacalidaddelaire,

elmovimientoyelnivelderuidoparaajustarlavelocidaddelventiladoryasímantenerelairepurificadolomásprontoposible.Unavezqueelaireselimpiay

cuando no hay sensores activados, la unidad disminuye al modo de ahorro de energía para reducir el consumo de energía y extender la vida de los filtros.

SiseleccionaModoSilencioso,laluzdelindicadordeModoAutomáticoseráverde.LamáquinacontinuaráusandolatecnologíaEnviroSmart™,perosolousarálas

3 velocidades más bajas y más silenciosas de las 5 velocidades del ventilador.

SiseleccionaModoManual,laluzdelindicadordeModoAutomáticoseráazul.Estemodolopermiteelegirunadelascincovelocidadesdelventiladorymantener

launidadenestavelocidadhastaqueseseleccioneelModoautomático.LossensoresinternosNOajustaránlavelocidaddelventiladorenestemodo.

PANEL DE PANTALLA

INDICADOR DE REEMPLAZO DEL FILTRO HEPA:

este indicador

mostrarásuestadocuandoelpaneldeaccesoestáabiertoocerrado.Silaluzes

roja,indicaqueelfiltronecesitaserreemplazado.Elperíodoparareemplazovaría

según las horas de uso, la calidad del aire y la ubicación de la unidad. Para obtener

descripciones de indicadores de reemplazo del filtro vea la sección INDICADORES DE

REEMPLAZO DEL FILTRO.

INDICADOR DE REEMPLAZO DEL FILTRO DE CARBONO:

este

indicadormostrarásuestadocuandoelpaneldeaccesoestáabiertoocerrado.Sila

luzesroja,indicaqueelfiltronecesitaserreemplazado.Elperíodoparareemplazo

varía según las horas de uso, la calidad del aire y la ubicación de la unidad.

Para obtener descripciones de indicadores de reemplazo del filtro vea la sección

INDICADORES DE REEMPLAZO DEL FILTRO.

INDICADOR DE ACCESORIOS:

este indicador mostrará su estado cuando

elpaneldeaccesoestéabiertoocerrado.Esteindicadorsóloseutilizasiunfiltrode

accesorioseencuentrainstaladoenlaunidad.Silaluzesroja,indicaqueelfiltro

necesitaserreemplazado.Elperíodoparareemplazovaríasegúnlashorasdeuso,la

calidad del aire y la ubicación de la unidad. Para obtener descripciones de indicadores

de reemplazo del filtro vea la sección INDICADORES DE REEMPLAZO DEL FILTRO.

SENSOR DE CALIDAD DEL AIRE:

este indicador mostrará su estado

cuandoelpaneldeaccesoestáabiertoocerrado.Esteindicadorcontrolalacalidad

del aire y ajusta la velocidad del ventilador para mantener el aire purificado. Las

luces azul, ámbar y roja indican la pureza del aire.

TECNOLOGÍA PlasmaTRUE™:

este indicador mostrará su estado cuando

el panel de acceso está abierto o cerrado. Crea un campo ionizado para ayudar

a eliminar de forma segura los contaminantes atmosféricos. Para encender y

apagarlaTECNOLOGÍAPlasmaTRUE™mantengapresionadoelindicadorPLASMA.

SeencenderáunaluzazulcuandolatecnologíaPlasmaTRUE™estéhabilitada.

Para desactivar la TECNOLOGÍA PlasmaTRUE™ mantenga pulsada el indicador

"Plasma" hasta que se apague la luz.

MODO AUTOMÁTICO: para seleccionar este modo, mantenga presionado

elbotónhastaqueseilumineelicono.EstemodousalatecnologíaEnviroSmart™

para supervisar la calidad del aire, el movimiento y el nivel de ruido para ajustar

la velocidad del ventilador y así mantener el aire purificado lo más pronto posible.

EstebotóntambiénincluyeelMODOSILENCIOSO.Paraseleccionarlo,manténgalo

presionado hasta que la luz se torne verde. La máquina continuará usando la

tecnologíaEnviroSmart™,perosolousarálas3velocidadesmásbajasymás

silenciosas de las 5 velocidades del ventilador.

MODO MANUAL: para seleccionar este modo, presione el botón hasta que

seilumineelicono.Estemodolepermiteelegirunadelascincovelocidadesdel

ventilador y mantener la unidad en esta velocidad hasta que se seleccione el

MODOAUTOMÁTICOnuevamente.Lossensoresinternosnoajustaránlavelocidad

del ventilador en este modo.

INDICADORES DE VELOCIDAD DEL VENTILADOR: Elventilador

tiene cinco velocidades y puede alcanzar la velocidad turbo para limpiar la

habitaciónencasodequeexistanniveleselevadosdecontaminantes.Elnúmero

de barras iluminadas indica la velocidad del ventilador.

NOTA:despuésdequelaunidadseenciende,laluz"AQ"parpadearáduranteunosminutosmientraselsistemaseautocalibra.

1–susurro

2–baja

3 – media

4 – alta

5 – turbo

AM-PRO UI & INDICATOR LAYOUT

PROJECT:

DATE:

REV:

AUTHOR:

COPERFIELD

03-AUG-16

M. GARTZ

1 2 3 4 5 6 7 8

CUIDADO Y MANTENIMIENTO

LIMPIEZA:

 • Limpielaunidadsegúnseanecesarioconuntraposuaveyseco;enelcasodemanchasrebeldes,useuntrapohumedecidoconaguatibia.

 • Nouselíquidosvolátilescomobenceno,diluyentedepinturaopolvoabrasivo,yaquepuedendañarlasuperficiedelaunidad.

 • Limpielasrejillasdeventilacióndeentradayescapefrotandoconunpañosecoysuave.

Desbloquear el panel de acceso:

para desbloquear, inserte la llave

suministrada y gire hacia la izquierda

¼ de vuelta.

Mantenga presionado el

indicador iluminado durante

tres segundos hasta que

se escuche un pitido y el

indicador parpadee en verde.

Abra el panel frontal presionando

los pestillos en ambos lados de la

unidad. Deje que el panel se abra

completamente. Retire el o los filtros

que se reemplazarán.

Saqueeldedodelindicador.

Retire cualquier envoltura de

embalaje de los nuevos filtros y vuelva

a instalarlos.

Mantenga presionado el indicador

durante tres segundos hasta que

se escuche un pitido y el indicador

luminoso se apague.

INDICADORES DE REEMPLAZO DE FILTRO:

LosindicadoresdereemplazodelfiltronotificaráncuándosedebecambiarelfiltroTrueHEPAoelfiltrodecarbón.Elperíododereemplazovaríasegúnlashorasdeuso,la

calidaddelaireylaubicacióndelaunidad.Noobstante,encondicionesnormalesdeuso,lamayoríadelosfiltrosHEPAnecesitanserreemplazadosanualmente,ylosfiltros

decarbóncadatresmeses.CuandounfiltrosedebereemplazarsemostraráelsiguientecolorenlosHEPA,indicadoresCARBONOoaccesoriodereemplazodefiltro:

Rojointermitente=filtroDERECHOal90%desucapacidad

 Ámbarintermitente=filtroIZQUIERDOal90%desucapacidad

 Flashrojo,Pausa,Flashámbar,Pausa=FiltrosderechoeIZQUIERDOal90%desucapacidad

 Rojo=CambiarelfiltroDERECHO

 Ámbar=CambiarelfiltroIZQUIERDO

Rojo y ámbar alternante = Reemplace los filtros derecho e izquierdo

Nolavarnireutilizarlosfiltros;nofuncionaránconeficacia.UtilicesolofiltrosderepuestodemarcaAeraMax

Pro ya que las unidades no funcionarán con cualquier otro

reemplazo.

PROCEDIMIENTO DE REEMPLAZO DEL FILTRO:

Reemplazo de los filtros

Al instalar un nuevo filtro, la unidad detectará automáticamente el tipo de filtro, pero el usuario tendrá que restablecer manualmente los indicadores de sustitución del filtro.

Para reiniciar un indicador intermitente de reemplazo dele filtro utilice el siguiente procedimiento:

SOLUCIÓN DE PROBLEMAS

PROBLEMA: POSIBLE SOLUCIÓN:

Elsistemadecontroldelacalidaddelairenosepuedeiniciar.

•Reviseparaasegurarsedequelaunidadestéconectadaalafuentedealimentación.

•AsegúresedequelosfiltrosAeraMax

Pro sean originales, ya que la unidad no funcionará

conotrasmarcas.IMPORTANTE:Asegúresedequeeláreadedeteccióndefiltroenelfiltrode

repuesto original AeraMax

Pro esté alineado con la ventana en el marco del filtro.

•Repaselasección"Reinstalacióndefiltros"paraobtenermásdetalles.

•Asegúresedequeelpaneldeaccesofrontalestécerradoporcompleto.

•Asegúresedequeelinterruptordeenergíaestéencendido.

La unidad hace un sonido casi imperceptible, similar al de un reloj.

• Estoindicaqueelionizadorbipolar"PlasmaTRUE™"estátrabajando.

Laluzindicadoradereempladodelfiltrodecarbonoy/oHEPA

permanecerá encendida después de sustituir el o los filtros.

• Repita las instrucciones de restablecimiento de la luz del filtro.

Nota: Si no completa el tercer paso dentro de los 10 segundos de completar el paso 1, la luz indicadora no se restablecerá.

Despuésdemontarelsoportedelapared,pídaleaotrapersonaque

ayude a levantar el purificador de aire y prepárelo para montarlo en el

soporte de pared. Levante la máquina de modo que el soporte del lado

delamáquinaquedeporencimadelsoportedelladodelapared.Incline

la máquina unos 45 grados y bájela hasta que el soporte del lado de la

máquina se apoye sobre el soporte del lado de la pared.

Con cuidado, incline la máquina hasta que quede apoyada verticalmente,

sostenida por el soporte del lado de la pared, y el pestillo de extracción

sehayatrabado.Esposiblequeseanecesariodeslizarsuavementela

máquina hacia la izquierda o hacia la derecha para asegurarse de que el

pestilloestécompletamentetrabado.Seescucharáunsuavecliccuandoel

pestillo se trabe.

Lleve el cable de alimentación a la toma de corriente para ver cuánto

cable adicional deberá colocarse detrás de la máquina. Fije la brida

adhesiva para cables a la parte posterior de la máquina retirando la

cubierta de la almohadilla adhesiva y presionando con firmeza.

Asegúrese de que el cordón del pestillo de extracción cuelgue detrás

de la máquina y no esté torcido ni enredado.

¡Conecte la máquina y se habrá completado la conversión e

instalación! Consulte el manual original de su máquina para ver las

instrucciones de funcionamiento.

MONTAJE EN SOPORTE DE PARED E INSTALACIÓN DE LA MÁQUINA

Identifiqueunlugardemontajedondeelcablepuedellegaraun

tomacorriente de pared.

Para la instalación debe usarse una viga como mínimo.

Utiliceelbuscadordevigasparaidentificarellugardemontajeyhagala

primera marca en el centro de la viga.

 • Desdelaprimeramarca,mida16"ensentidohorizontal

 • Marquelaubicacióndelsegundoorificio

 • Alineeelsoportedeparedenlaparedsobrelasmarcasy/uorificios

 • Inserteeltornilloparamaderaatravésdelsoporteyadentrodelaviga

 • Asegurándosedequeelsoporteesténivelado,fijeelsegundotornillo

para madera en la segunda viga

1789 Norwood Avenue, Itasca, Illinois 60143

•

1-800-955-0959

•

www.fellowes.com

Brands

U.S.: 1-800-955-0959

Canada: 1-800-665-4339

Mexico: 001-800-514-9057

CUSTOMER SERVICE & SUPPORT

Fellowes US-5002101 AeraMax Pro AM4R PC Plug In Air Purifier

Product's Documents

User Manual

Specifications

Fellowes US-5002101 Questions and Answers
