Makita GAG13Z 40V max XGT Brushless Cordless 4‑1/2" / 5" User Manual

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

Cordless Angle Grinder

Esmeriladora Angular Inalámbrica

GAG13

IMPORTANT: Read Before Using.

IMPORTANTE: Lea antes de usar.

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: GAG13

Applicable grinding wheel Max. wheel diameter 125 mm (5″) *

Max. wheel thickness 6 mm (1/4″)

Applicable cut-o󰀨 wheel Max. wheel diameter 125 mm (5″) *

Max. wheel thickness 1.6 mm (1/16″)

Applicable wire wheel brush Max. wheel diameter 115 mm (4-1/2″) *

Max. wheel thickness 16 mm (5/8″)

No load speed (n

) / Rated speed (n) 8,500 /min

Overall length (with BL4040) 418 mm (16-1/2″)

Net weight 3.0 - 5.3 kg (6.6 - 11.7 lbs)

Rated voltage D.C. 36 V - 40 V max

* If you install optional wheel guard indicated as 4-1/2″ on the tool, 115mm (4-1/2″) wheels can be used.

• Due to our continuing program of research and development, the specications herein are subject to change

without notice.

• Specications may di󰀨er from country to country.

• The weight may di󰀨er depending on the attachment(s), including the battery cartridge. The lightest and heavi-

est combination, according to EPTA-Procedure 01/2014, are shown in the table.

Applicable battery cartridge and charger

Battery cartridge BL4020 / BL4025* / BL4040* / BL4050F* / BL4080F

* : Recommended battery

Charger DC40RA / DC40RB / DC40RC

• Some of the battery cartridges and chargers listed above may not be available depending on your region of

residence.

WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges

and chargers may cause injury and/or re.

Recommended cord connected power source

Portable power pack PDC01 / PDC1200

• The cord connected power source(s) listed above may not be available depending on your region of residence.

• Before using the cord connected power source, read instruction and cautionary markings on them.

3 ENGLISH

SAFETY WARNINGS

General power tool safety warnings

WARNING: Read all safety warnings, instruc-

tions, illustrations and specications provided

with this power tool. Failure to follow all instructions

listed below may result in electric shock, re and/or

serious injury.

Save all warnings and instruc-

tions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

Electrical Safety

1. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

2. Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

3. Do not expose power tools to rain or wet con-

ditions. Water entering a power tool will increase

the risk of electric shock.

4. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

When operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suit-

able for outdoor use reduces the risk of electric shock.

6. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electric shock.

Power tools can produce electromagnetic elds

(EMF) that are not harmful to the user. However,

users of pacemakers and other similar medical

devices should contact the maker of their device and/

or doctor for advice before operating this power tool.

Personal Safety

1. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the inuence of drugs, alcohol or med-

ication. A moment of inattention while operating

power tools may result in serious personal injury.

2. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

3. Prevent unintentional starting. Ensure the

switch is in the o󰀨-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carrying power tools with

your nger on the switch or energising power tools

that have the switch on invites accidents.

4. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

5. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

6. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

7. If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

8. Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action

can cause severe injury within a fraction of a

second.

Always wear protective goggles to protect your

eyes from injury when using power tools. The

goggles must comply with ANSI Z87.1 in the USA.

It is an employer's responsibility to enforce the

use of appropriate safety protective equipment

by the tool operators and by other persons in

the immediate working area.

Power tool use and care

1. Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

2. Do not use the power tool if the switch does

not turn it on and o󰀨. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

3. Disconnect the plug from the power source

and/or remove the battery pack, if detachable,

from the power tool before making any adjust-

ments, changing accessories, or storing power

tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

4. Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

5. Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool’s operation. If dam-

aged, have the power tool repaired before use.

Many accidents are caused by poorly maintained

power tools.

4 ENGLISH

6. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

7. Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could

result in a hazardous situation.

8. Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow for

safe handling and control of the tool in unexpected

situations.

9. When using the tool, do not wear cloth work

gloves which may be entangled. The entangle-

ment of cloth work gloves in the moving parts may

result in personal injury.

Battery tool use and care

1. Recharge only with the charger specied by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of re

when used with another battery pack.

2. Use power tools only with specically desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and re.

3. When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminal to another. Shorting the battery termi-

nals together may cause burns or a re.

4. Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If con-

tact accidentally occurs, ush with water. If

liquid contacts eyes, additionally seek medical

help. Liquid ejected from the battery may cause

irritation or burns.

5. Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behaviour resulting in

re, explosion or risk of injury.

6. Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 130 °C may cause explosion.

7. Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specied in the instruc-

tions. Charging improperly or at temperatures

outside the specied range may damage the

battery and increase the risk of re.

Service

1. Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

2. Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

3. Follow instruction for lubricating and chang-

ing accessories.

4. Do not modify or attempt to repair the appli-

ance or the battery pack except as indicated in

the instructions for use and care.

Cordless grinder safety warnings

Safety warnings common for grinding, sanding,

wire brushing, or cutting-o󰀨 operations:

1. This power tool is intended to function as a

grinder, sander, wire brush, or cut-o󰀨 tool.

Read all safety warnings, instructions, illus-

trations and specications provided with this

power tool. Failure to follow all instructions listed

below may result in electric shock, re and/or

serious injury.

2. Operations such as polishing or hole cutting

are not to be performed with this power tool.

Operations for which the power tool was not

designed may create a hazard and cause per-

sonal injury.

3. Do not convert this power tool to operate in

a way which is not specically designed and

specied by the tool manufacturer. Such a con-

version may result in a loss of control and cause

serious personal injury.

4. Do not use accessories which are not spe-

cically designed and specied by the tool

manufacturer. Just because the accessory can

be attached to your power tool, it does not assure

safe operation.

5. The rated speed of the accessory must be at

least equal to the maximum speed marked on

the power tool. Accessories running faster than

their rated speed can break and y apart.

6. The outside diameter and the thickness of your

accessory must be within the capacity rating

of your power tool. Incorrectly sized accessories

cannot be adequately guarded or controlled.

7. The dimensions of the accessory mounting

must t the dimensions of the mounting hard-

ware of the power tool. Accessories that do not

match the mounting hardware of the power tool

will run out of balance, vibrate excessively and

may cause loss of control.

8. Do not use a damaged accessory. Before each

use inspect the accessory such as abrasive

wheels for chips and cracks, backing pad for

cracks, tear or excess wear, wire brush for

loose or cracked wires. If power tool or acces-

sory is dropped, inspect for damage or install

an undamaged accessory. After inspecting and

installing an accessory, position yourself and

bystanders away from the plane of the rotating

accessory and run the power tool at maximum

no-load speed for one minute. Damaged acces-

sories will normally break apart during this test

time.

9. Wear personal protective equipment.

Depending on application, use face shield,

safety goggles or safety glasses. As appro-

priate, wear dust mask, hearing protectors,

gloves and workshop apron capable of stop-

ping small abrasive or workpiece fragments.

The eye protection must be capable of stopping

ying debris generated by various applications.

The dust mask or respirator must be capable

of ltrating particles generated by the particular

application. Prolonged exposure to high intensity

noise may cause hearing loss.

5 ENGLISH

10. Keep bystanders a safe distance away from

work area. Anyone entering the work area

must wear personal protective equipment.

Fragments of workpiece or of a broken accessory

may y away and cause injury beyond immediate

area of operation.

11. Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting tool may contact hidden

wiring. Contact with a "live" wire will also make

exposed metal parts of the power tool "live" and

could give the operator an electric shock.

12. Never lay the power tool down until the acces-

sory has come to a complete stop. The spinning

accessory may grab the surface and pull the

power tool out of your control.

13. Do not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into your body.

14. Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing

and excessive accumulation of powdered metal

may cause electrical hazards.

15. Do not operate the power tool near ammable

materials. Sparks could ignite these materials.

16. Do not use accessories that require liquid

coolants. Using water or other liquid coolants

may result in electrocution or shock.

Kickback and related warnings:

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other acces-

sory. Pinching or snagging causes rapid stalling of the

rotating accessory which in turn causes the uncon-

trolled power tool to be forced in the direction opposite

of the accessory’s rotation at the point of the binding.

For example, if an abrasive wheel is snagged or

pinched by the workpiece, the edge of the wheel that is

entering into the pinch point can dig into the surface of

the material causing the wheel to climb out or kick out.

The wheel may either jump toward or away from the

operator, depending on direction of the wheel’s move-

ment at the point of pinching. Abrasive wheels may also

break under these conditions.

Kickback is the result of power tool misuse and/or

incorrect operating procedures or conditions and can be

avoided by taking proper precautions as given below.

Maintain a rm grip with both hands on the

power tool and position your body and arms

to allow you to resist kickback forces. Always

use auxiliary handle, if provided, for maximum

control over kickback or torque reaction during

start-up. The operator can control torque reactions

or kickback forces, if proper precautions are taken.

2. Never place your hand near the rotating acces-

sory. Accessory may kickback over your hand.

3. Do not position your body in the area where

power tool will move if kickback occurs.

Kickback will propel the tool in direction opposite

to the wheel’s movement at the point of snagging.

4. Use special care when working corners, sharp

edges, etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing

have a tendency to snag the rotating accessory

and cause loss of control or kickback.

5. Do not attach a saw chain woodcarving blade,

segmented diamond wheel with a peripheral

gap greater than 10 mm or toothed saw blade.

Such blades create frequent kickback and loss of

control.

Safety warnings specic for grinding and cut-

ting-o󰀨 operations:

1. Use only wheel types that are specied

for your power tool and the specic guard

designed for the selected wheel. Wheels for

which the power tool was not designed cannot be

adequately guarded and are unsafe.

2. The grinding surface of centre depressed

wheels must be mounted below the plane of

the guard lip. An improperly mounted wheel that

projects through the plane of the guard lip cannot

be adequately protected.

3. The guard must be securely attached to the

power tool and positioned for maximum safety,

so the least amount of wheel is exposed

towards the operator. The guard helps to protect

the operator from broken wheel fragments, acci-

dental contact with wheel and sparks that could

ignite clothing.

Wheels must be used only for specied applica-

tions. For example: do not grind with the side of

cut-o󰀨 wheel. Abrasive cut-o󰀨 wheels are intended

for peripheral grinding, side forces applied to these

wheels may cause them to shatter.

5. Always use undamaged wheel anges that are

of correct size and shape for your selected

wheel. Proper wheel anges support the wheel

thus reducing the possibility of wheel breakage.

Flanges for cut-o󰀨 wheels may be di󰀨erent from

grinding wheel anges.

6. Do not use worn down wheels from larger

power tools. A wheel intended for larger power

tool is not suitable for the higher speed of a

smaller tool and may burst.

7. When using dual purpose wheels always use

the correct guard for the application being

performed. Failure to use the correct guard may

not provide the desired level of guarding, which

could lead to serious injury.

Additional safety warnings specic for cutting-o󰀨

operations:

1. Do not “jam” the cut-o󰀨 wheel or apply exces-

sive pressure. Do not attempt to make an

excessive depth of cut. Overstressing the wheel

increases the loading and susceptibility to twisting

or binding of the wheel in the cut and the possibil-

ity of kickback or wheel breakage.

2. Do not position your body in line with and

behind the rotating wheel. When the wheel, at

the point of operation, is moving away from your

body, the possible kickback may propel the spin-

ning wheel and the power tool directly at you.

3. When the wheel is binding or when interrupt-

ing a cut for any reason, switch o󰀨 the power

tool and hold it motionless until the wheel

comes to a complete stop. Never attempt to

remove the cut-o󰀨 wheel from the cut while

the wheel is in motion otherwise kickback may

occur. Investigate and take corrective action to

eliminate the cause of wheel binding.

6 ENGLISH

4. Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully re-enter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

the workpiece.

5. Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kick-

back. Large workpieces tend to sag under their

own weight. Supports must be placed under the

workpiece near the line of cut and near the edge

of the workpiece on both sides of the wheel.

6. Use extra caution when making a “pocket cut”

into existing walls or other blind areas. The

protruding wheel may cut gas or water pipes, elec-

trical wiring or objects that can cause kickback.

7. Do not attempt to do curved cutting.

Overstressing the wheel increases the loading and

susceptibility to twisting or binding of the wheel

in the cut and the possibility of kickback or wheel

breakage, which can lead to serious injury.

8. Before using a segmented diamond wheel,

make sure that the diamond wheel has the

peripheral gap between segments of 10 mm or

less, only with a negative rake angle.

Safety warnings specic for sanding operations:

1. Use proper sized sanding disc paper. Follow

manufacturers recommendations, when

selecting sanding paper. Larger sanding paper

extending too far beyond the sanding pad pres-

ents a laceration hazard and may cause snagging,

tearing of the disc or kickback.

Safety warnings specic for wire brushing

operations:

1. Be aware that wire bristles are thrown by the

brush even during ordinary operation. Do not

overstress the wires by applying excessive

load to the brush. The wire bristles can easily

penetrate light clothing and/or skin.

2. If the use of a guard is specied for wire

brushing, do not allow any interference of the

wire wheel or brush with the guard. Wire wheel

or brush may expand in diameter due to work load

and centrifugal forces.

Additional Safety Warnings:

1. When using depressed centre grinding wheels,

be sure to use only berglass-reinforced

wheels.

2. NEVER USE Stone Cup type wheels with this

grinder. This grinder is not designed for these

types of wheels and the use of such a product

may result in serious personal injury.

3. Be careful not to damage the X-LOCK holder.

Damage to the parts could result in wheel

breakage.

4. Make sure the wheel is not contacting the

workpiece before the switch is turned on.

5. Before using the tool on an actual workpiece,

let it run for a while. Watch for vibration or

wobbling that could indicate poor installation

or a poorly balanced wheel.

6. Use the specied surface of the wheel to per-

form the grinding.

7. Do not leave the tool running. Operate the tool

only when hand-held.

8. Do not touch the workpiece immediately after

operation; it may be extremely hot and could

burn your skin.

9. Do not touch accessories immediately after

operation; it may be extremely hot and could

burn your skin.

10. Observe the instructions of the manufacturer

for correct mounting and use of wheels.

Handle and store wheels with care.

11. Do not use separate reducing bushings or

adaptors to adapt large hole abrasive wheels.

12. Check that the workpiece is properly

supported.

13. Pay attention that the wheel continues to

rotate after the tool is switched o󰀨.

14. If working place is extremely hot and humid,

or badly polluted by conductive dust, use a

short-circuit breaker (30 mA) to assure opera-

tor safety.

15. Do not use the tool on any materials contain-

ing asbestos.

16. When use cut-o󰀨 wheel, always work with

the dust collecting wheel guard if required by

domestic regulation.

17. Cutting discs must not be subjected to any

lateral pressure.

18. Do not use cloth work gloves during operation.

Fibers from cloth gloves may enter the tool, which

causes tool breakage.

19. Before operation, make sure that there is no

buried object such as electric pipe, water pipe

or gas pipe in the workpiece. Otherwise, it may

cause an electric shock, electrical leakage or gas

leak.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity

with product (gained from repeated use) replace

strict adherence to safety rules for the subject

product. MISUSE or failure to follow the safety

rules stated in this instruction manual may cause

serious personal injury.

Symbols

The followings show the symbols used for tool.

volts

direct current

rated speed

revolutions or reciprocation per minute

diameter

7 ENGLISH

Important safety instructions for

battery cartridge

1. Before using battery cartridge, read all instruc-

tions and cautionary markings on (1) battery

charger, (2) battery, and (3) product using

battery.

2. Do not disassemble or tamper with the battery

cartridge. It may result in a re, excessive heat,

or explosion.

3. If operating time has become excessively

shorter, stop operating immediately. It may

result in a risk of overheating, possible burns

and even an explosion.

4. If electrolyte gets into your eyes, rinse them

out with clear water and seek medical atten-

tion right away. It may result in loss of your

eyesight.

5. Do not short the battery cartridge:

(1) Do not touch the terminals with any con-

ductive material.

(2) Avoid storing battery cartridge in a con-

tainer with other metal objects such as

nails, coins, etc.

(3) Do not expose battery cartridge to water

or rain.

A battery short can cause a large current

ow, overheating, possible burns and even a

breakdown.

6. Do not store and use the tool and battery car-

tridge in locations where the temperature may

reach or exceed 50 °C (122 °F).

7. Do not incinerate the battery cartridge even if

it is severely damaged or is completely worn

out. The battery cartridge can explode in a re.

8. Do not nail, cut, crush, throw, drop the battery

cartridge, or hit against a hard object to the

battery cartridge. Such conduct may result in a

re, excessive heat, or explosion.

9. Do not use a damaged battery.

10. The contained lithium-ion batteries are subject

to the Dangerous Goods Legislation require-

ments.

For commercial transports e.g. by third parties,

forwarding agents, special requirement on pack-

aging and labeling must be observed.

For preparation of the item being shipped, consult-

ing an expert for hazardous material is required.

Please also observe possibly more detailed

national regulations.

Tape or mask o󰀨 open contacts and pack up the

battery in such a manner that it cannot move

around in the packaging.

11. When disposing the battery cartridge, remove

it from the tool and dispose of it in a safe

place. Follow your local regulations relating to

disposal of battery.

12. Use the batteries only with the products

specied by Makita. Installing the batteries to

non-compliant products may result in a re, exces-

sive heat, explosion, or leak of electrolyte.

13. If the tool is not used for a long period of time,

the battery must be removed from the tool.

14. During and after use, the battery cartridge may

take on heat which can cause burns or low

temperature burns. Pay attention to the han-

dling of hot battery cartridges.

15. Do not touch the terminal of the tool imme-

diately after use as it may get hot enough to

cause burns.

16. Do not allow chips, dust, or soil stuck into the

terminals, holes, and grooves of the battery

cartridge. It may cause heating, catching re,

burst and malfunction of the tool or battery car-

tridge, resulting in burns or personal injury.

17. Unless the tool supports the use near

high-voltage electrical power lines, do not use

the battery cartridge near a high-voltage elec-

trical power lines. It may result in a malfunction

or breakdown of the tool or battery cartridge.

18. Keep the battery away from children.

SAVE THESE INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that

have been altered, may result in the battery bursting

causing res, personal injury and damage. It will

also void the Makita warranty for the Makita tool and

charger.

Tips for maintaining maximum

battery life

1. Charge the battery cartridge before completely

discharged. Always stop tool operation and

charge the battery cartridge when you notice

less tool power.

2. Never recharge a fully charged battery car-

tridge. Overcharging shortens the battery

service life.

3. Charge the battery cartridge with room tem-

perature at 10 °C - 40 °C (50 °F - 104 °F). Let

a hot battery cartridge cool down before

charging it.

4. When not using the battery cartridge, remove

it from the tool or the charger.

5. Charge the battery cartridge if you do not use

it for a long period (more than six months).

8 ENGLISH

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before adjusting or checking function on the tool.

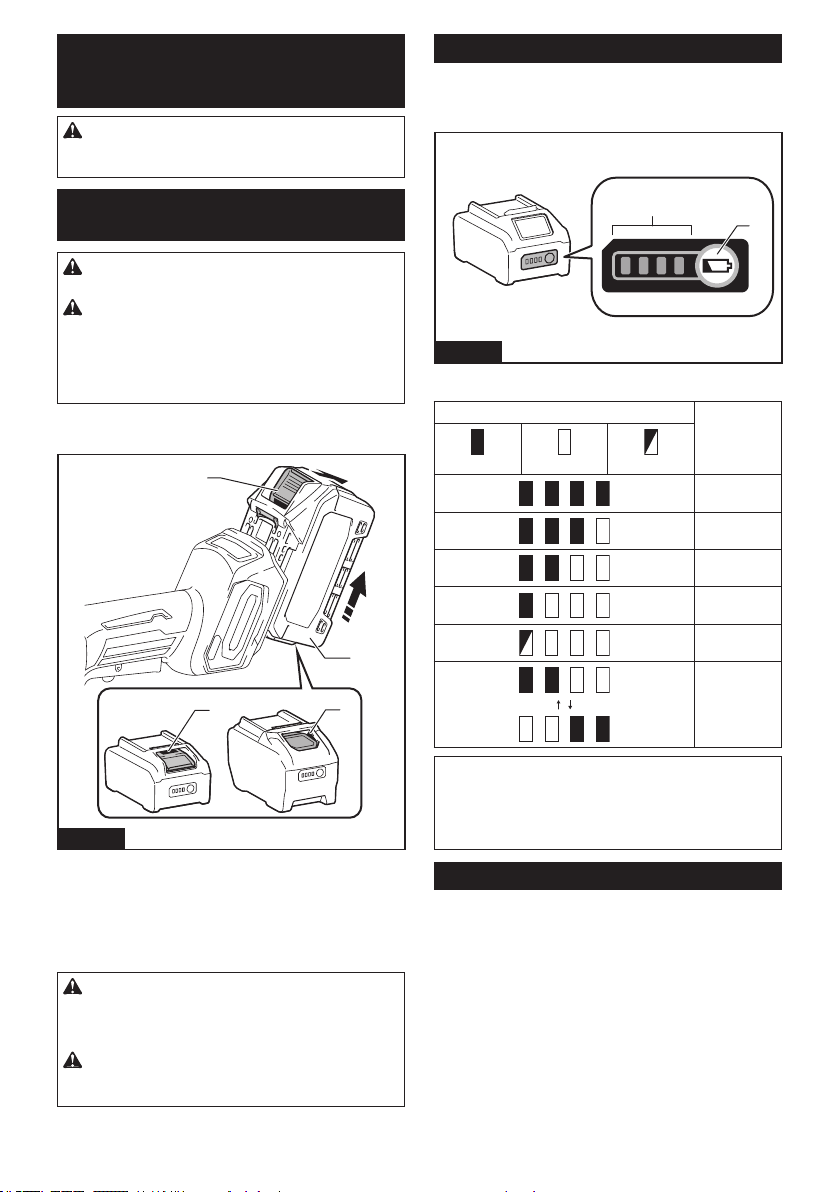

Installing or removing battery

cartridge

CAUTION: Always switch o󰀨 the tool before

installing or removing of the battery cartridge.

CAUTION: Hold the tool and the battery car-

tridge rmly when installing or removing battery

cartridge. Failure to hold the tool and the battery

cartridge rmly may cause them to slip o󰀨 your hands

and result in damage to the tool and battery cartridge

and a personal injury.

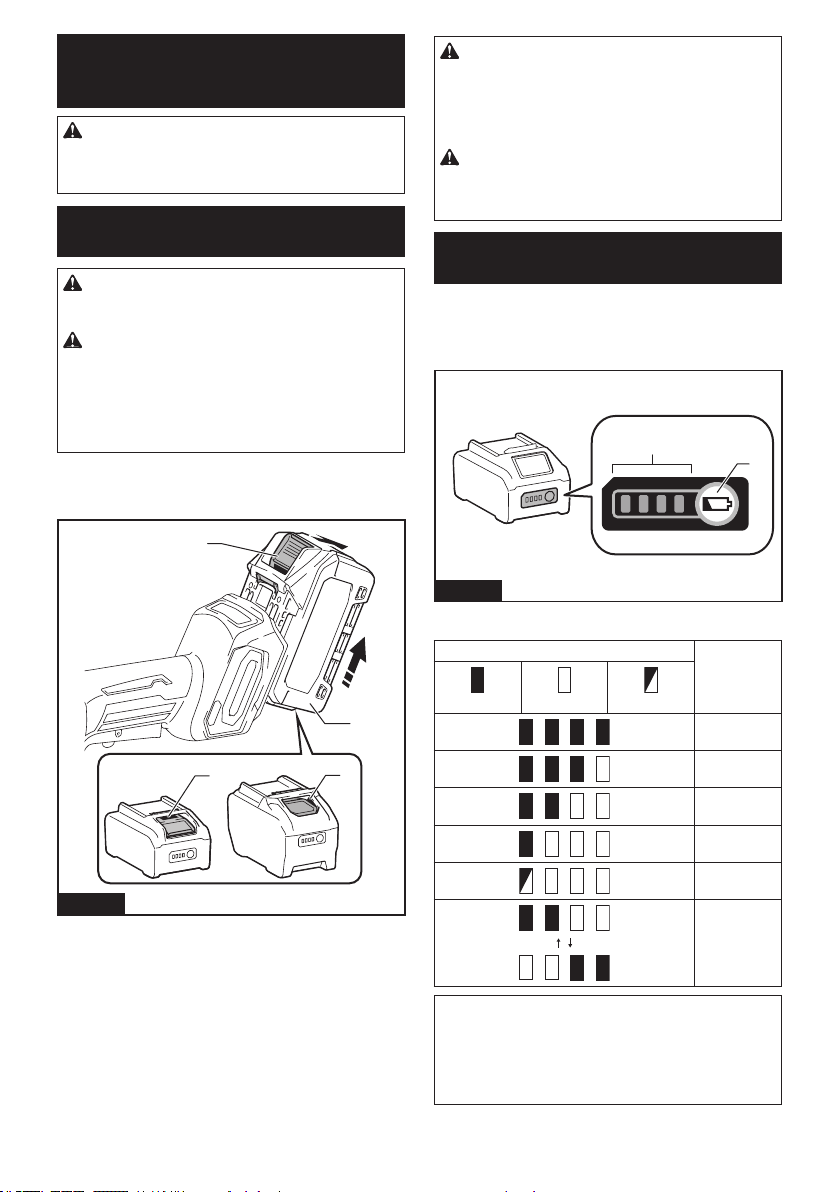

To remove the battery cartridge, slide it from the tool

while sliding the button on the front of the cartridge.

Fig.1

► 1. Red indicator 2. Button 3. Battery cartridge

To install the battery cartridge, align the tongue on the

battery cartridge with the groove in the housing and slip

it into place. Insert it all the way until it locks in place

with a little click. If you can see the red indicator as

shown in the gure, it is not locked completely.

CAUTION: Always install the battery cartridge

fully until the red indicator cannot be seen. If not,

it may accidentally fall out of the tool, causing injury to

you or someone around you.

CAUTION: Do not install the battery cartridge

forcibly. If the cartridge does not slide in easily, it is

not being inserted correctly.

Indicating the remaining battery capacity

Press the check button on the battery cartridge to indi-

cate the remaining battery capacity. The indicator lamps

light up for a few seconds.

Fig.2

► 1. Indicator lamps 2. Check button

Indicator lamps Remaining

capacity

Lighted O󰀨 Blinking

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery

may have

malfunctioned.

NOTE: Depending on the conditions of use and the

ambient temperature, the indication may di󰀨er slightly

from the actual capacity.

NOTE: The rst (far left) indicator lamp will blink when

the battery protection system works.

Tool / battery protection system

The tool is equipped with a tool/battery protection sys-

tem. This system automatically cuts o󰀨 power to the

motor to extend tool and battery life. The tool will auto-

matically stop during operation if the tool or battery is

placed under one of the following conditions:

Overload protection

When the tool/battery is operated in a manner that

causes it to draw an abnormally high current, the tool

automatically stops without any indication. In this sit-

uation, turn the tool o󰀨 and stop the application that

caused the tool to become overloaded. Then turn the

tool on to restart.

9 ENGLISH

Overheat protection

When the tool/battery is overheated, the tool stops

automatically. Let the tool cool down before turning the

tool on again.

Overdischarge protection

When the battery capacity is not enough, the tool stops

automatically. In this case, remove the battery from the

tool and charge the battery.

Releasing protection lock

When the protection system works repeatedly, the tool

is locked.

In this situation, the tool does not start even if turning

the tool o󰀨 and on. To release the protection lock,

remove the battery, set it to the battery charger and wait

until the charging nishes.

Protections against other causes

Protection system is also designed for other causes

that could damage the tool and allows the tool to stop

automatically. Take all the following steps to clear the

causes, when the tool has been brought to a temporary

halt or stop in operation.

1. Turn the tool o󰀨, and then turn it on again to

restart.

2. Charge the battery(ies) or replace it/them with

recharged battery(ies).

3. Let the tool and battery(ies) cool down.

If no improvement can be found by restoring protection

system, then contact your local Makita Service Center.

Switch action

CAUTION: Before installing the battery car-

tridge into the tool, always check to see that the

switch lever actuates properly and returns to the

"OFF" position when released.

CAUTION: For your safety, this tool is

equipped with lock-o󰀨 lever which prevents the

tool from unintended starting. NEVER use the tool

if it runs when you simply pull the switch lever

without pulling the lock-o󰀨 lever. Return the tool

to our authorized service center for proper repairs

BEFORE further usage.

CAUTION: Do not pull the switch lever hard

without pulling the lock-o󰀨 lever. This can cause

switch breakage.

CAUTION: NEVER tape down or defeat pur-

pose and function of lock-o󰀨 lever.

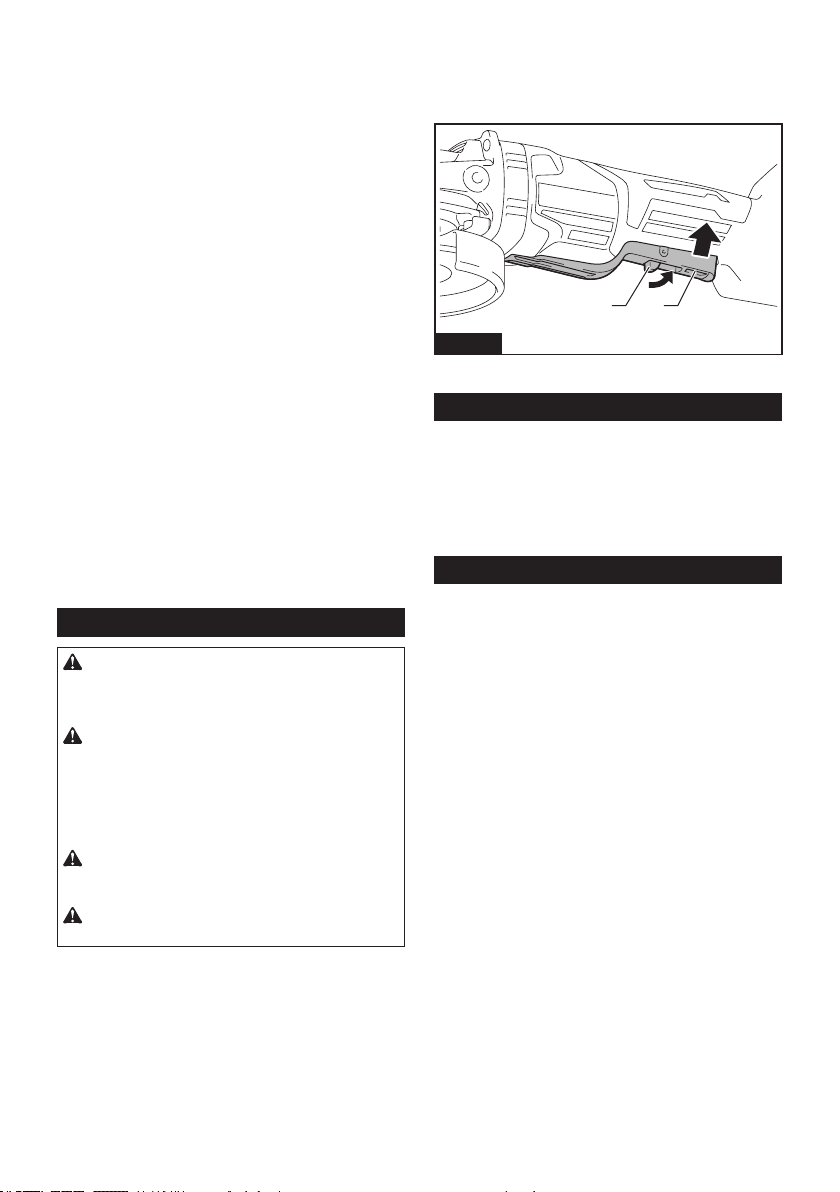

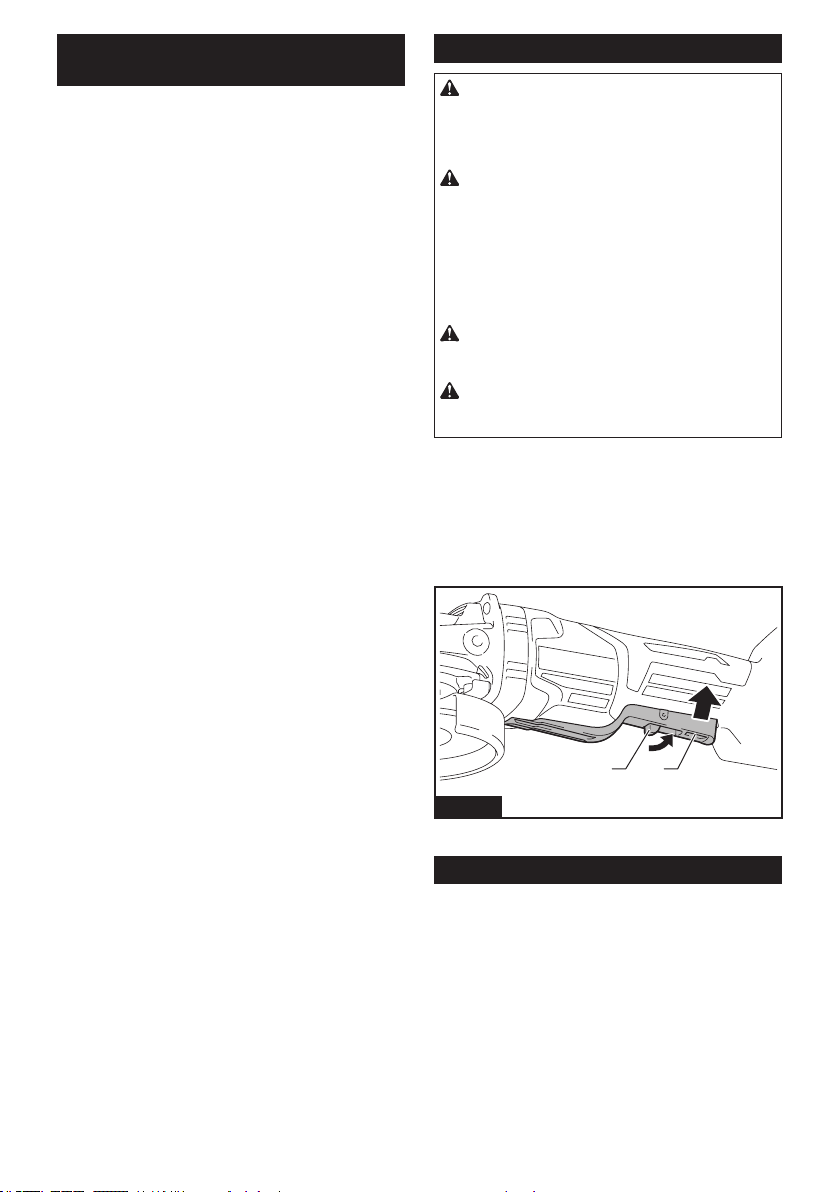

To prevent the switch lever from being accidentally

pulled, a lock-o󰀨 lever is provided.

To start the tool, pull the lock-o󰀨 lever toward the opera-

tor and then pull the switch lever.

To stop the tool, release the switch lever.

1 2

Fig.3

► 1. Lock-o󰀨 lever 2. Switch lever

Electric brake

Electric brake is activated after the tool is switched o󰀨.

The brake does not work when the power supply is shut

down, such as the battery is removed accidentally, with

the switch still on.

If the tool consistently fails to quickly stop after turning

o󰀨 the switch, have the tool serviced at a Makita Service

Center.

Electronic function

Accidental re-start preventive

function

When installing the battery cartridge while the switch is

ON, the tool does not start.

To start the tool, turn o󰀨 the switch, and turn it on again.

Active Feedback sensing Technology

The tool electronically detects situations where the

wheel or accessory may be at risk to be bound. In the

situation, the tool is automatically shut o󰀨 to prevent

further rotation of the spindle (it does not prevent

kickback).

To restart the tool, switch o󰀨 the tool rst, remove the

cause of sudden drop in the rotation speed, and then

turn the tool on.

Soft start feature

Soft start feature reduces starting reaction.

10 ENGLISH

ASSEMBLY

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before adjusting or checking function on the tool.

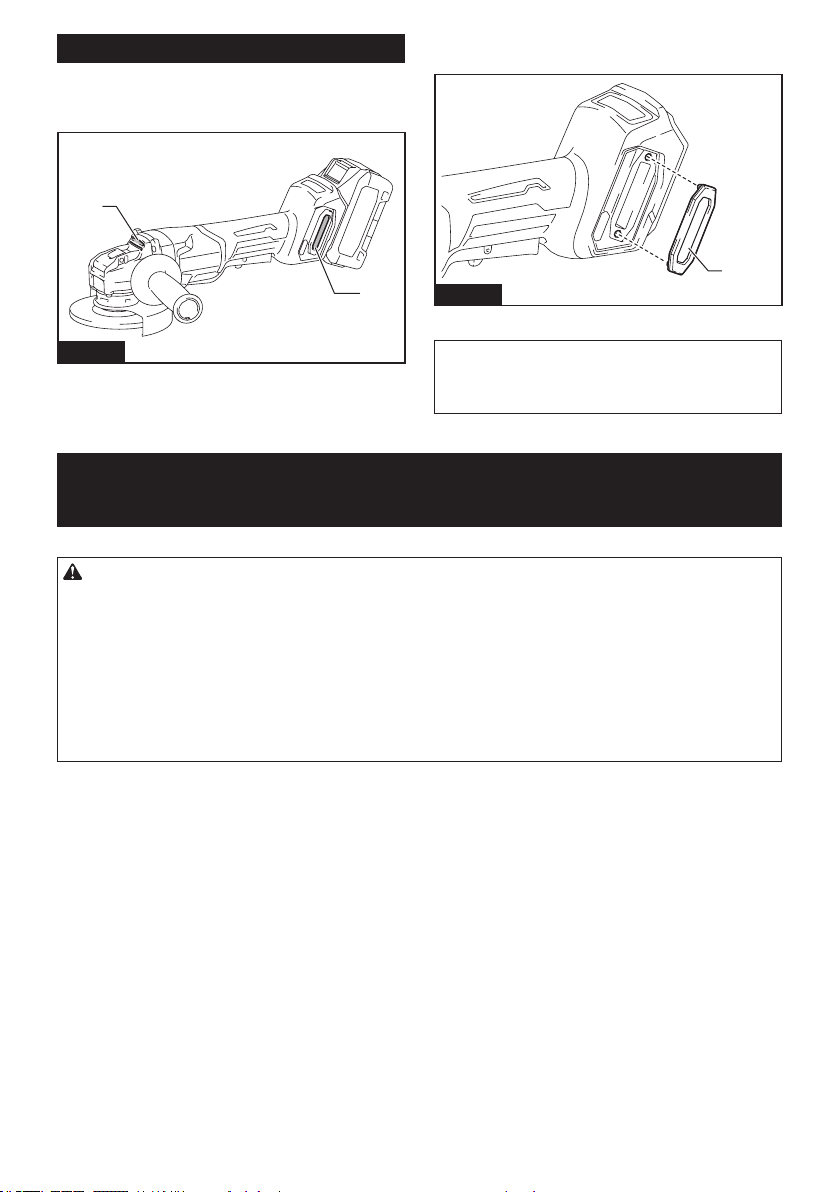

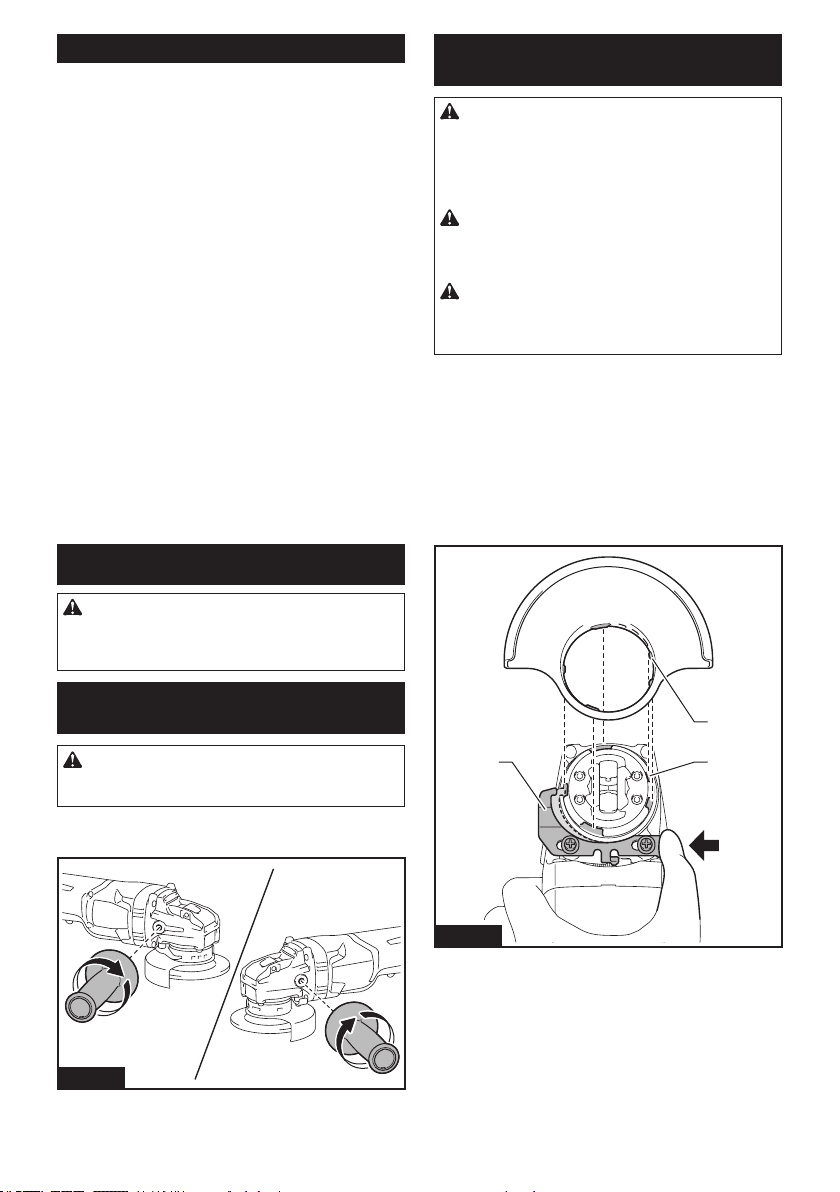

Installing side grip (handle)

CAUTION: Always be sure that the side grip is

installed securely before operation.

Screw the side grip securely on the position of the tool

as shown in the gure.

Fig.4

Installing or removing wheel guard

WARNING: When using a depressed center

wheel, ap disc or wire wheel brush, the wheel

guard must be tted on the tool so that the

closed side of the guard always points toward the

operator.

WARNING: Make sure that the wheel guard is

securely locked by the lock lever with one of the

holes on the wheel guard.

WARNING: When using an abrasive cut-o󰀨

/ diamond wheel, be sure to use only the special

wheel guard designed for use with cut-o󰀨 wheels.

For depressed center wheel, ap

disc, wire wheel brush / abrasive cut-

o󰀨 wheel, diamond wheel

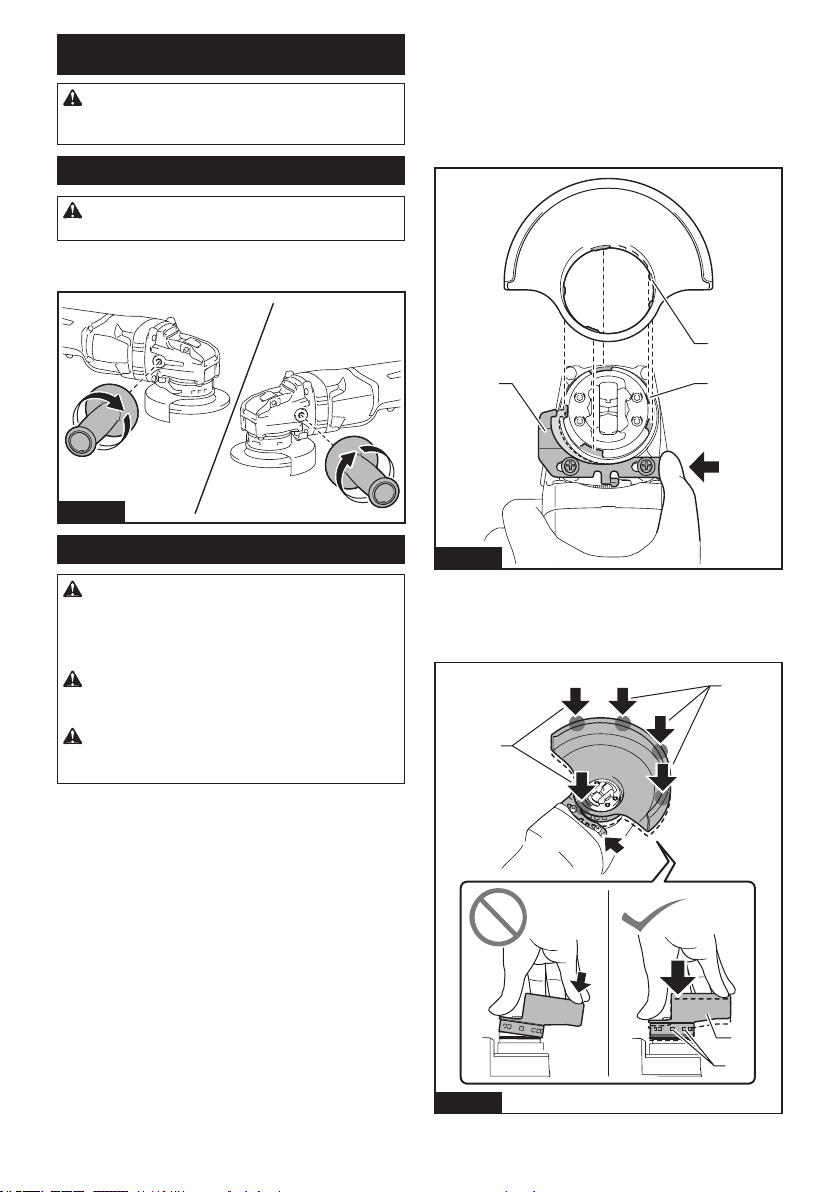

1. While pushing the lock lever, mount the wheel

guard with the protrusions on the wheel guard aligned

with the notches on the bearing box.

Fig.5

► 1. Lock lever 2. Notch 3. Protrusion

2. While pushing the lock lever toward A, hold down

the portions B of the wheel guard as shown in the

gure.

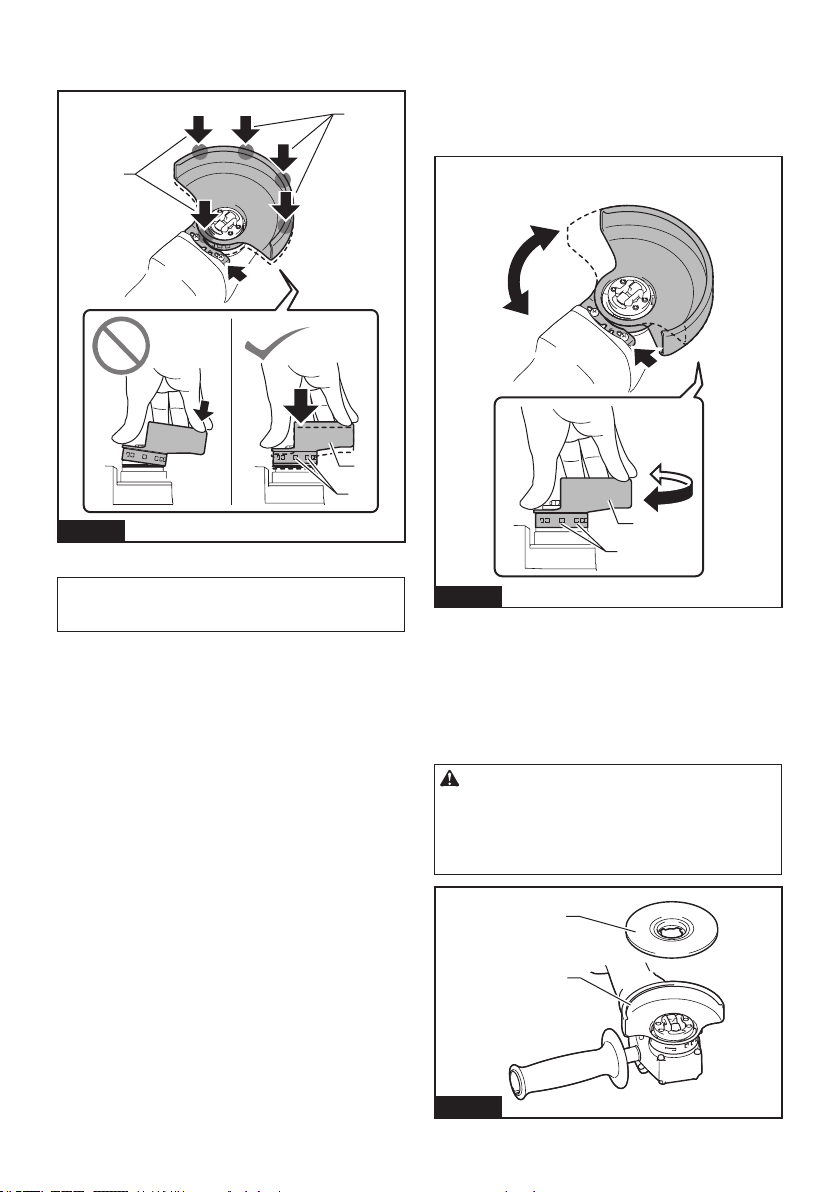

Fig.6

► 1. Wheel guard 2. Hole

11 ENGLISH

NOTE: Push down the wheel guard straight.

Otherwise, you cannot secure the wheel guard.

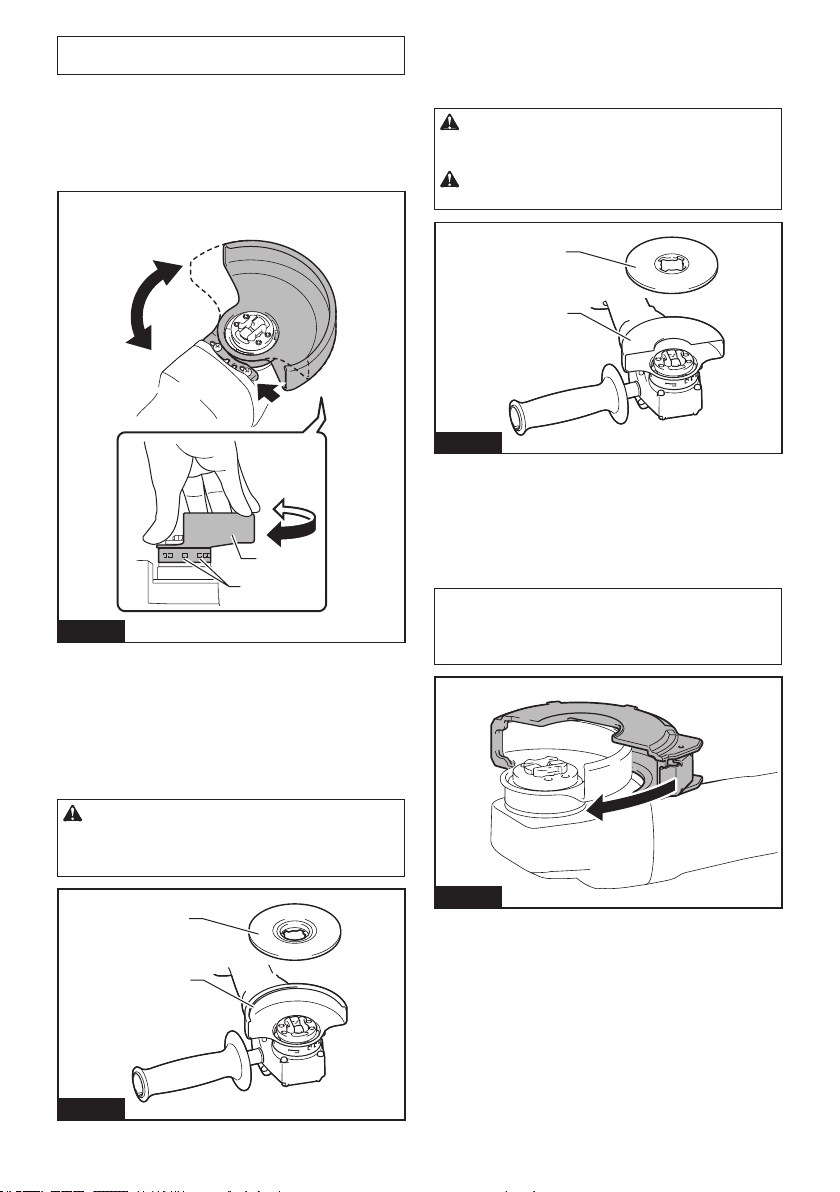

3. While pushing the lock lever toward A, rotate the

wheel guard toward C, and then, change the angle of

the wheel guard according to the work so that the oper-

ator can be protected. Align the lock lever with one of

the holes in the wheel guard, and then release the lock

lever to lock the wheel guard.

Fig.7

► 1. Wheel guard 2. Hole

To remove wheel guard, follow the installation proce-

dure in reverse.

Installing depressed center wheel or

ap disc

Optional accessory

WARNING: When using a depressed center

wheel or a ap disc, the wheel guard must be

tted on the tool so that the closed side of the

guard always points toward the operator.

Fig.8

► 1. Depressed center wheel 2. Wheel guard

Installing abrasive cut-o󰀨 / diamond

wheel

Optional accessory

WARNING: When using an abrasive cut-o󰀨

/ diamond wheel, be sure to use only the special

wheel guard designed for use with cut-o󰀨 wheels.

WARNING: NEVER use cut-o󰀨 wheel for side

grinding.

Fig.9

► 1. Abrasive cut-o󰀨 wheel / diamond wheel 2. Wheel

guard for abrasive cut-o󰀨 wheel / diamond wheel

Clip-on cutting wheel guard

attachment

Optional accessory

NOTE: For cutting-o󰀨 operations, a clip-on cutting

wheel guard attachment can be used with the wheel

guard (for grinding wheel).

Not available in some countries.

Fig.10

12 ENGLISH

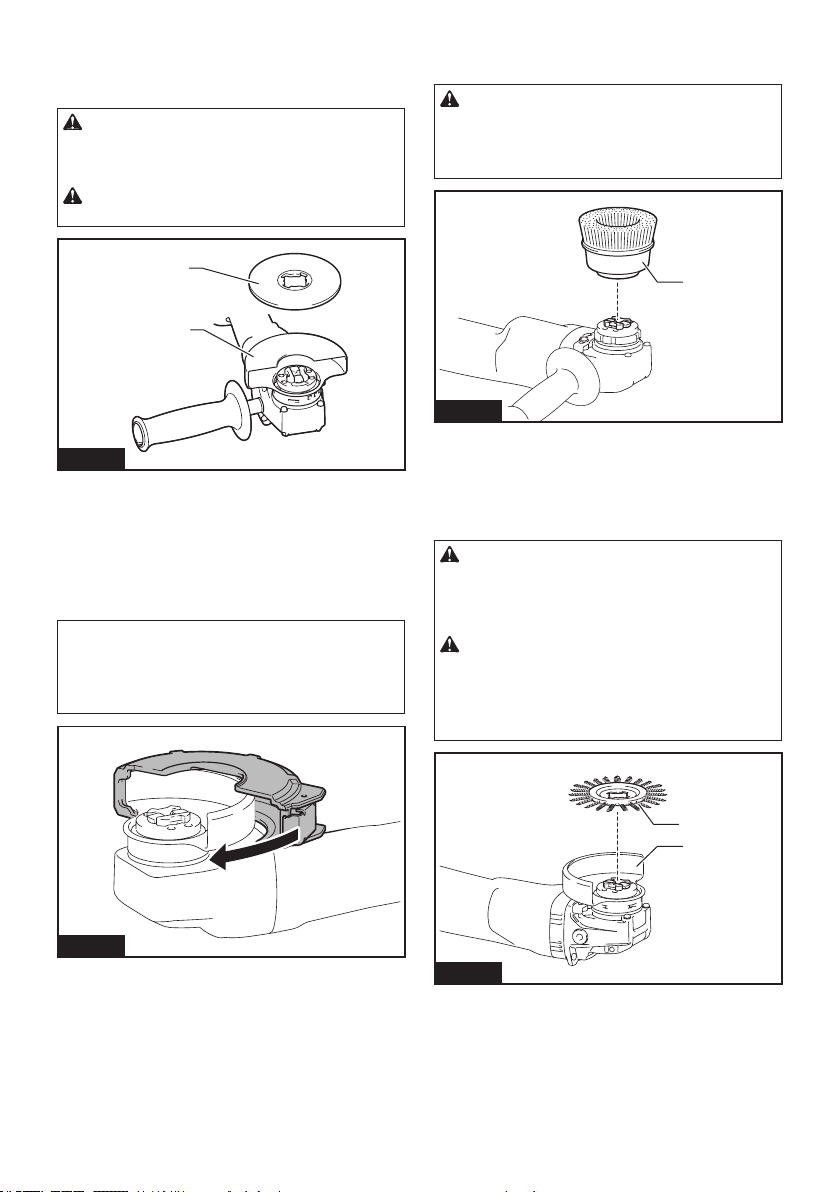

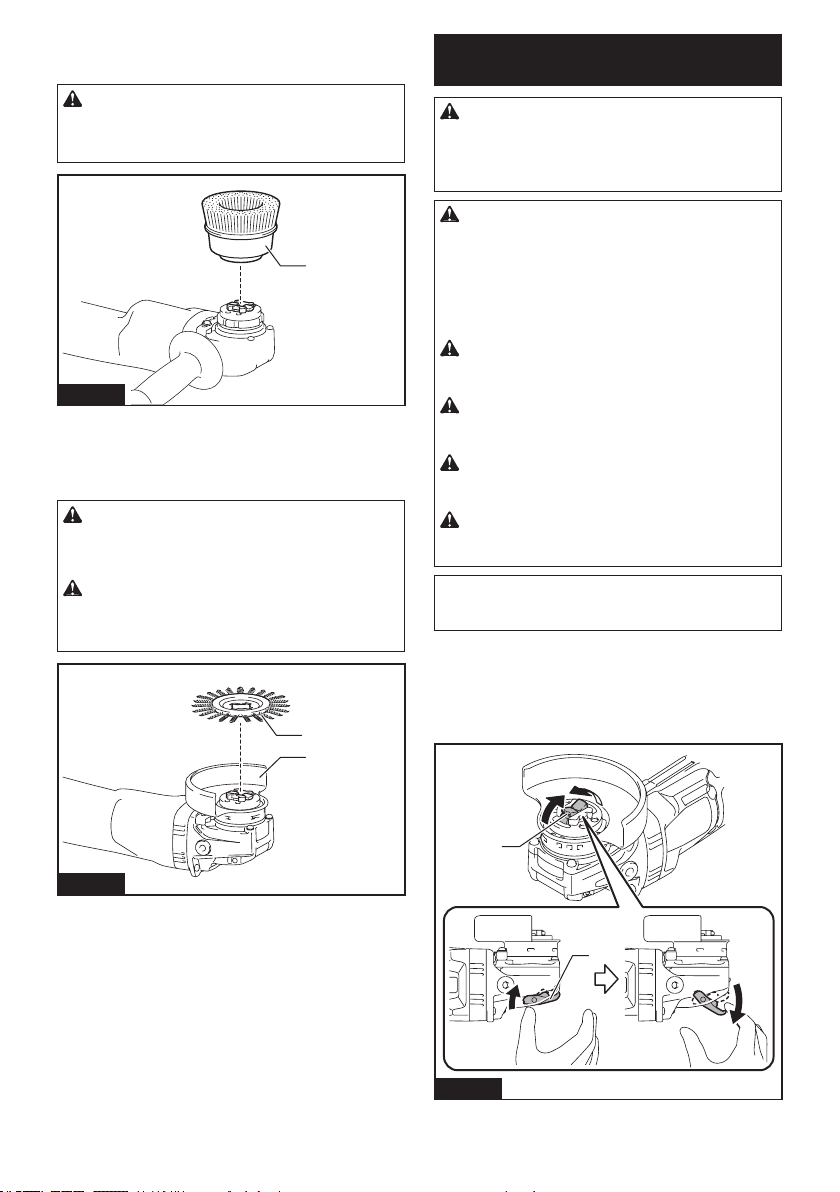

Installing wire cup brush

Optional accessory

CAUTION: Do not use wire cup brush that is

damaged, or which is out of balance. Use of dam-

aged brush could increase potential for injury from

contact with broken brush wires.

Fig.11

► 1. Wire cup brush

Installing wire wheel brush

Optional accessory

CAUTION: Do not use wire wheel brush that

is damaged, or which is out of balance. Use of

damaged wire wheel brush could increase potential

for injury from contact with broken wires.

CAUTION: ALWAYS use guard with wire

wheel brushes, assuring diameter of wheel ts

inside guard. Wheel can shatter during use and

guard helps to reduce chances of personal injury.

Fig.12

► 1. Wire wheel brush 2. Wheel guard

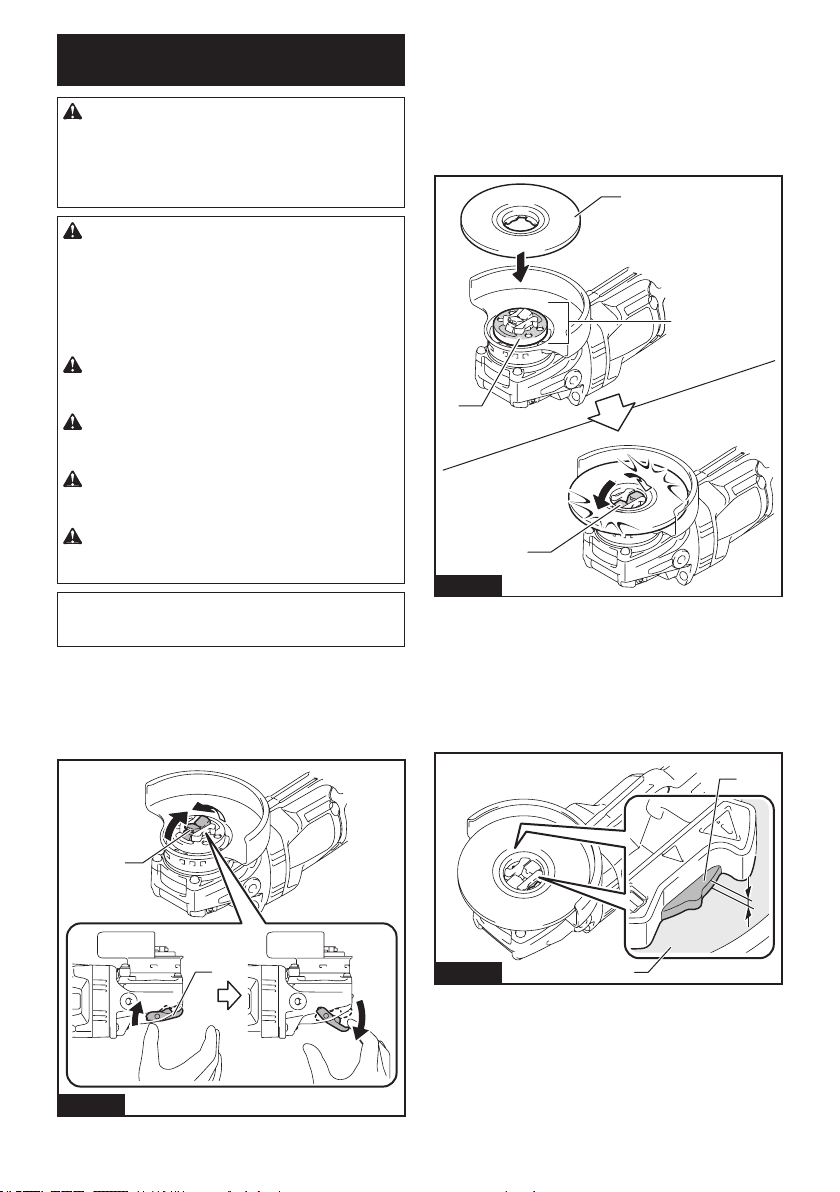

Installing or removing X-LOCK

wheel

WARNING: Never actuate the release lever of

the X-LOCK holder during operation. Make sure

that the X-LOCK wheel has stopped completely

when removing it. Otherwise, the X-LOCK wheel

comes o󰀨 from the tool and may cause serious injury.

CAUTION: Use only original X-LOCK wheels

with the X-LOCK logo. This tool is dedicated to

X-LOCK.

The maximum clamping gauge of 1.6 mm (1/16") can

only be guaranteed with original X-LOCK wheels.

Use of any other wheels may lead to insecure clamp-

ing, and cause the clamp tool to come loose.

CAUTION: Do not touch the X-LOCK wheel

immediately after operation. It may be extremely

hot and could burn your skin.

CAUTION: Make sure that the X-LOCK wheel

and holder of the tool are not deformed and are

free from dust or foreign matters.

CAUTION: Do not put your nger near the

holder while installing or removing the X-LOCK

wheel. It may pinch your nger.

CAUTION: Do not put your nger near the

release lever while installing the X-LOCK wheel. It

may pinch your nger.

NOTE: No additional parts such as inner anges

or lock nuts are required to install or remove the

X-LOCK wheels.

1. To install the X-LOCK wheel, make sure that both

catches are in the unlocked position.

If not, push the release lever from A side to lift B

side, then pull the release lever from B side as

illustrated. The catches are set in the unlocked

position.

Fig.13

► 1. Catch 2. Release lever

13 ENGLISH

2. Place a central position of the X-LOCK wheel on

the holder.

Make sure the X-LOCK wheel is parallel to the

ange surface and with the correct side facing up.

3. Push the X-LOCK wheel into the holder. The

catches snap into the lock position with a click and

x the X-LOCK wheel.

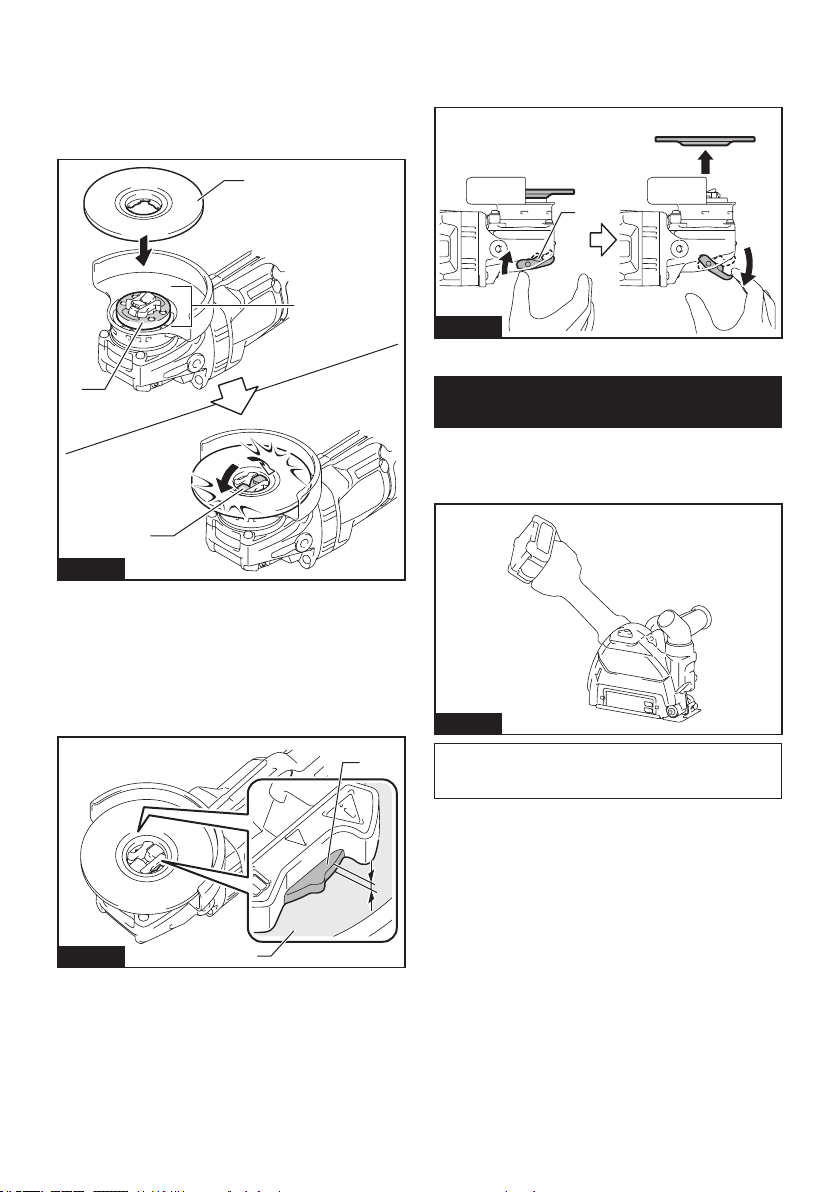

Fig.14

► 1. X-LOCK wheel 2. Holder 3. Flange surface

4. Catch

4. Make sure the X-LOCK wheel is xed correctly.

The surface of the X-LOCK wheel is no higher

than the surface of the holder as shown in the

gure.

If not, the holder must be cleaned or the X-LOCK

wheel must not be used.

Fig.15

► 1. Surface of the holder 2. Surface of the X-LOCK

wheel

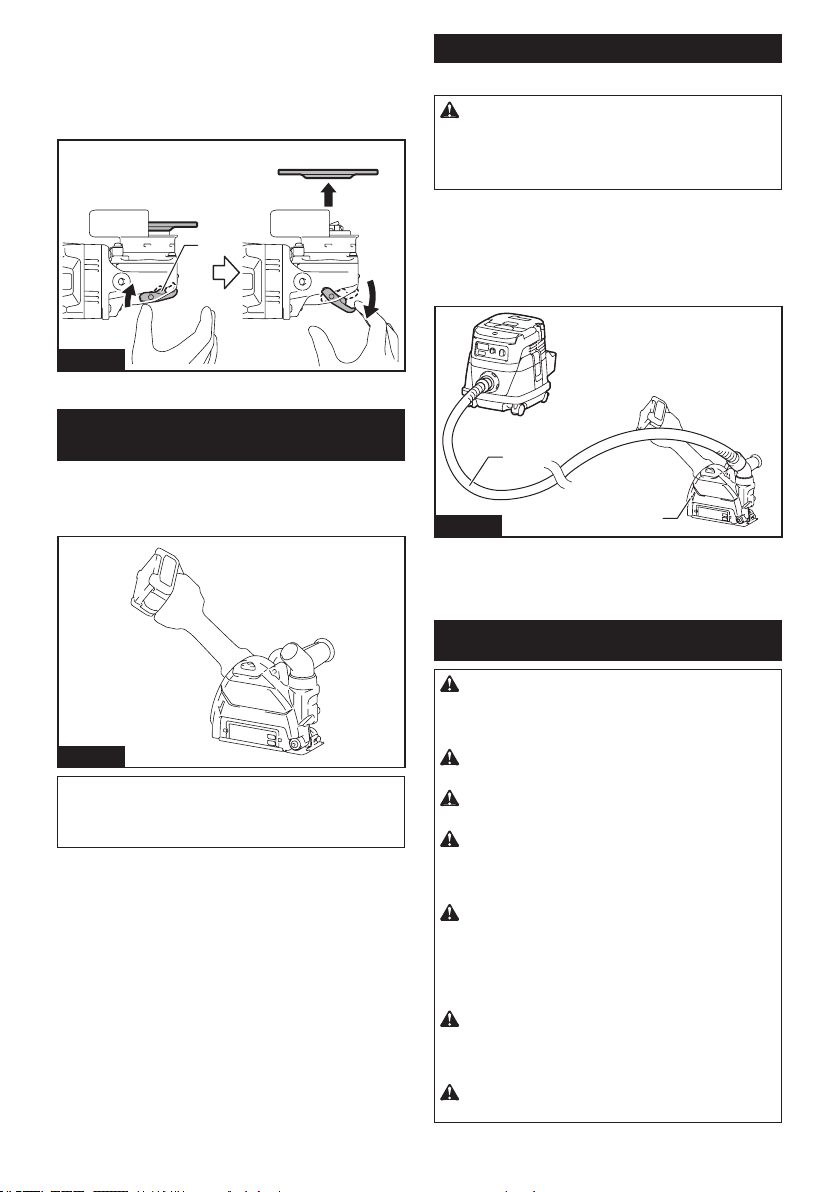

To remove the X-LOCK wheel, push the release lever

from A side to lift B side, then pull the release lever from

B side as illustrated.

The X-LOCK wheel is released and can be removed.

Fig.16

► 1. Release lever

Installing dust collecting wheel

guard for cutting-o󰀨

Optional accessory

With optional accessories, you can use this tool for

cutting stone materials.

Fig.17

NOTE: For information how to install the dust col-

lecting wheel guard, refer to the manual of the dust

collecting wheel guard.

14 ENGLISH

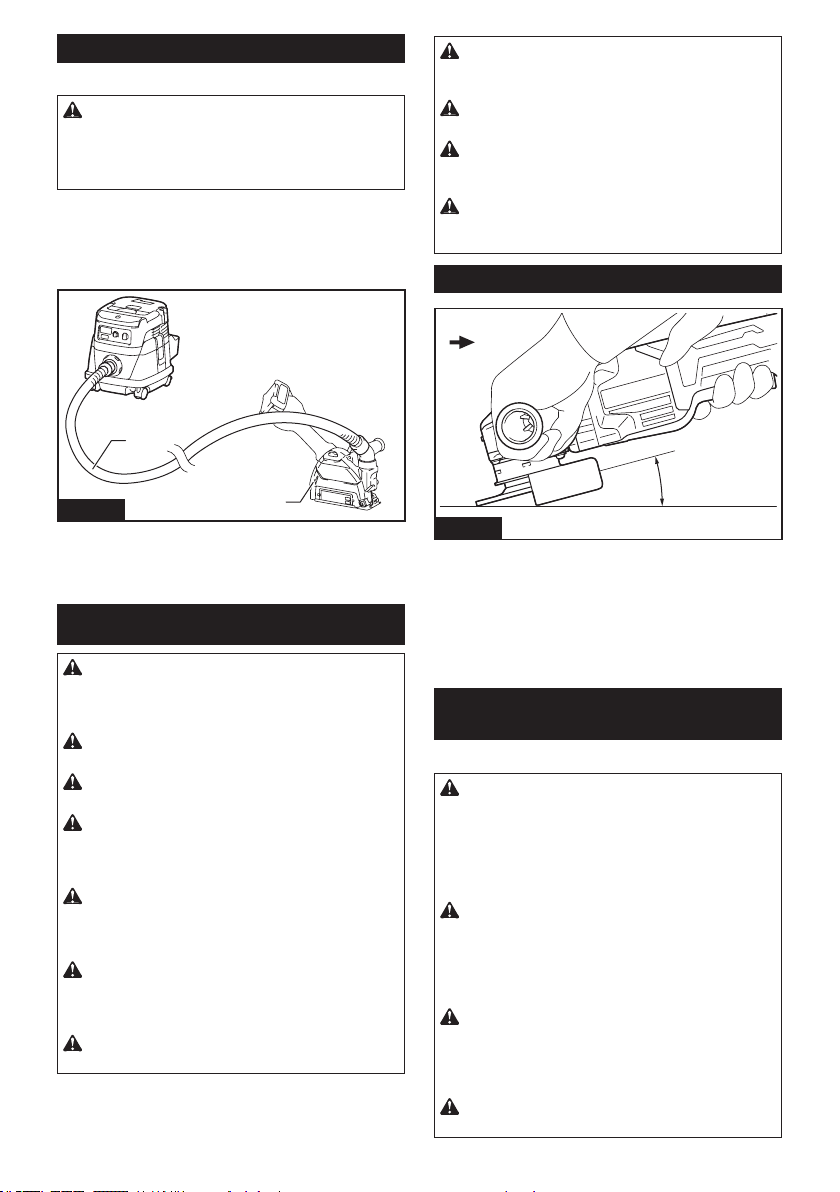

Connecting a vacuum cleaner

Optional accessory

WARNING: Never vacuum metal particles

created by grinding/cutting/sanding operation.

Metal particles created by such operation are so hot

that they ignite dust and the lter inside the vacuum

cleaner.

To avoid dusty environment caused by masonry cut-

ting, use a dust collecting wheel guard and a vacuum

cleaner.

Refer to the instruction manual attached to the dust

collecting wheel guard for assembling and using it.

Fig.18

► 1. Dust collecting wheel guard 2. Hose of the vac-

uum cleaner

OPERATION

WARNING: It should never be necessary to

force the tool. The weight of the tool applies ade-

quate pressure. Forcing and excessive pressure

could cause dangerous wheel breakage.

WARNING: ALWAYS replace wheel if tool is

dropped while grinding.

WARNING: NEVER hit the workpiece with the

wheel.

WARNING: Avoid bouncing and snagging

the wheel, especially when working corners,

sharp edges etc. This can cause loss of control and

kickback.

WARNING: NEVER use tool with wood cutting

blades and other saw blades. Such blades when

used on a grinder frequently kick and cause loss of

control leading to personal injury.

WARNING: Never actuate the release lever of

the X-LOCK holder during operation. The X-LOCK

wheel comes o󰀨 from the tool and may cause serious

injury.

WARNING: Make sure that the X-LOCK wheel

is xed rmly.

CAUTION: Never switch on the tool when it

is in contact with the workpiece, it may cause an

injury to operator.

CAUTION: Always wear safety goggles or a

face shield during operation.

CAUTION: After operation, always switch o󰀨

the tool and wait until the wheel has come to a

complete stop before putting the tool down.

CAUTION: ALWAYS hold the tool rmly with

one hand on housing and the other on the side

grip (handle).

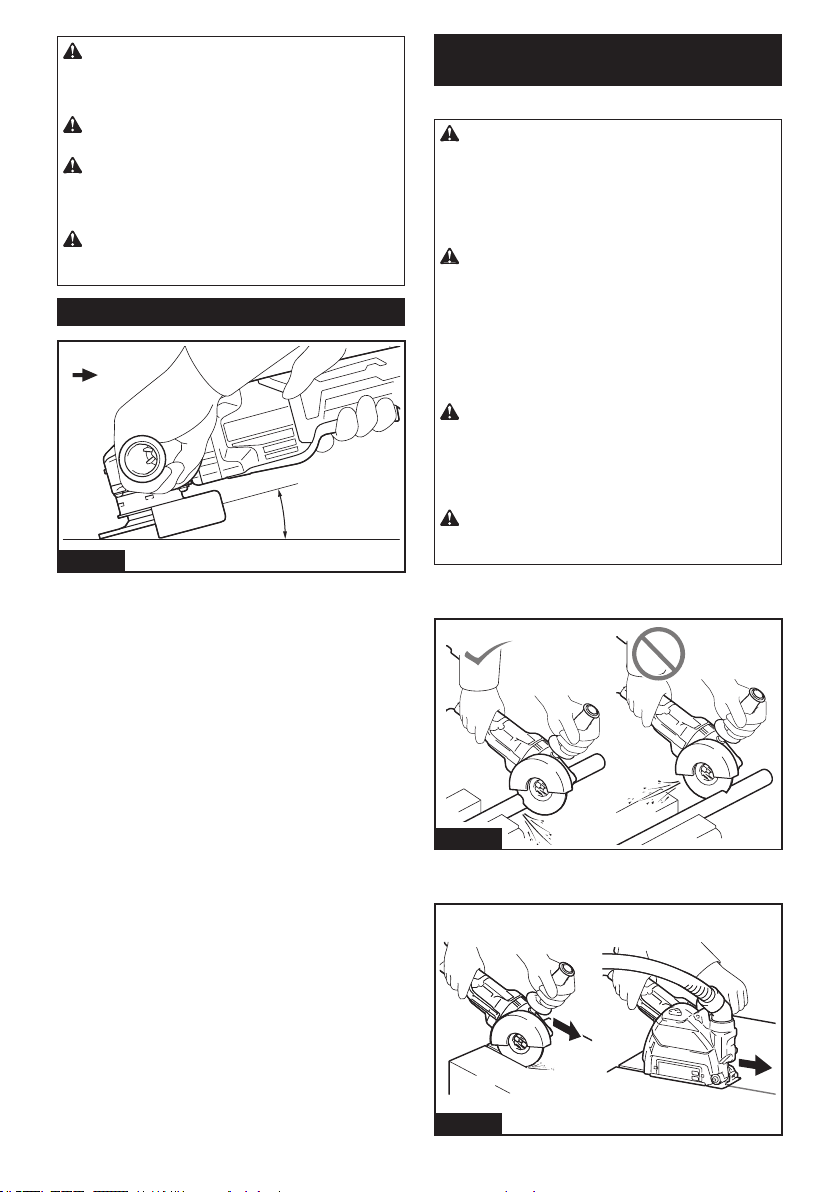

Grinding and sanding operation

15°

Fig.19

Turn the tool on and then apply the wheel or disc to the workpiece.

In general, keep the edge of the wheel or disc at an

angle of about 15° to the workpiece surface.

During the break-in period with a new wheel, do not

work the grinder in forward direction or it may cut into

the workpiece. Once the edge of the wheel has been

rounded o󰀨 by use, the wheel may be worked in both

forward and backward direction.

Operation with abrasive cut-o󰀨 /

diamond wheel

Optional accessory

WARNING: Do not "jam" the wheel or apply

excessive pressure. Do not attempt to make an

excessive depth of cut. Overstressing the wheel

increases the loading and susceptibility to twisting

or binding of the wheel in the cut and the possibility

of kickback, wheel breakage and overheating of the

motor may occur.

WARNING: Do not start the cutting operation

in the workpiece. Let the wheel reach full speed

and carefully enter into the cut moving the tool

forward over the workpiece surface. The wheel

may bind, walk up or kickback if the power tool is

started in the workpiece.

WARNING: During cutting operations, never

change the angle of the wheel. Placing side pres-

sure on the cut-o󰀨 wheel (as in grinding) will cause

the wheel to crack and break, causing serious per-

sonal injury.

WARNING: A diamond wheel shall be oper-

ated perpendicular to the material being cut.

15 ENGLISH

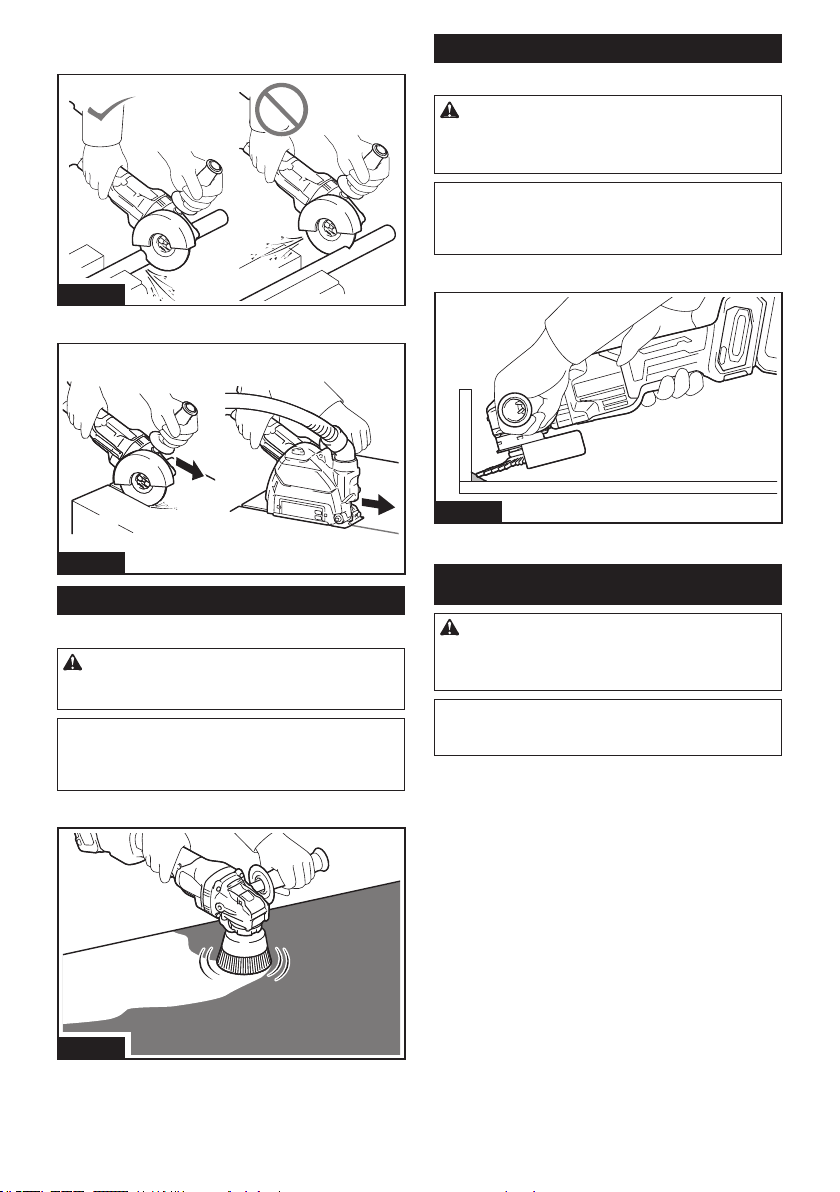

Usage example: operation with abrasive cut-o󰀨

wheel

Fig.20

Usage example: operation with diamond wheel

Fig.21

Operation with wire cup brush

Optional accessory

CAUTION: Check operation of brush by run-

ning tool with no load, insuring that no one is in

front of or in line with brush.

NOTICE: Avoid applying too much pressure

which causes over bending of wires when using

the wire cup brush. It may lead to premature

breakage.

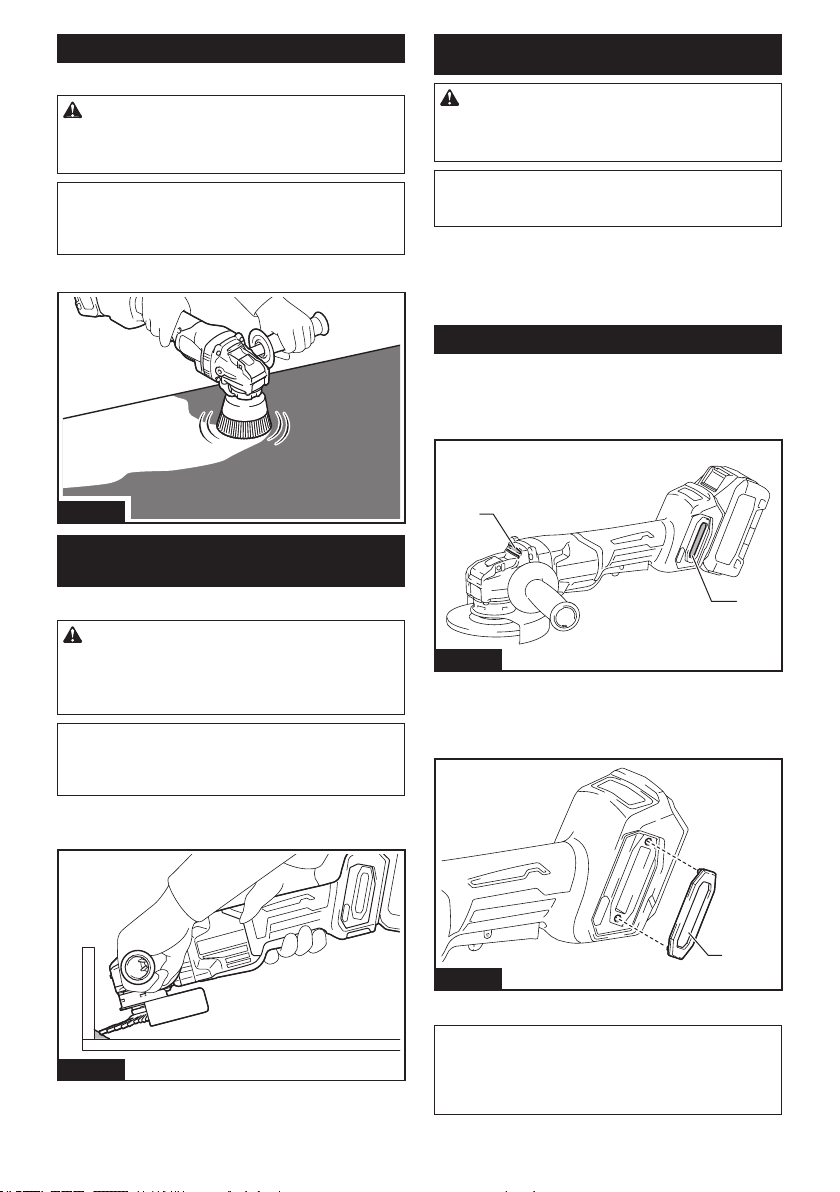

Usage example: operation with wire cup brush

Fig.22

Operation with wire wheel brush

Optional accessory

CAUTION: Check operation of wire wheel

brush by running tool with no load, insuring that

no one is in front of or in line with the wire wheel

brush.

NOTICE: Avoid applying too much pressure

which causes over bending of wires when

using wire wheel brush. It may lead to premature

breakage.

Usage example: operation with wire wheel brush

Fig.23

MAINTENANCE

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before attempting to perform inspection or

maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY, repairs,

any other maintenance or adjustment should be per-

formed by Makita Authorized Service Centers, always

using Makita replacement parts.

16 ENGLISH

Air vent cleaning

The tool and its air vents have to be kept clean.

Regularly clean the tool's air vents or whenever the

vents start to become obstructed.

Fig.24

► 1. Exhaust vent 2. Inhalation vent

Remove the dust cover attachment from inhalation vent

and clean it for smooth air circulation.

Fig.25

► 1. Dust cover attachment

NOTICE: Clean out the dust cover attachment

when it is clogged with dust or foreign matters.

Continuing operation with a clogged dust cover

attachment may damage the tool.

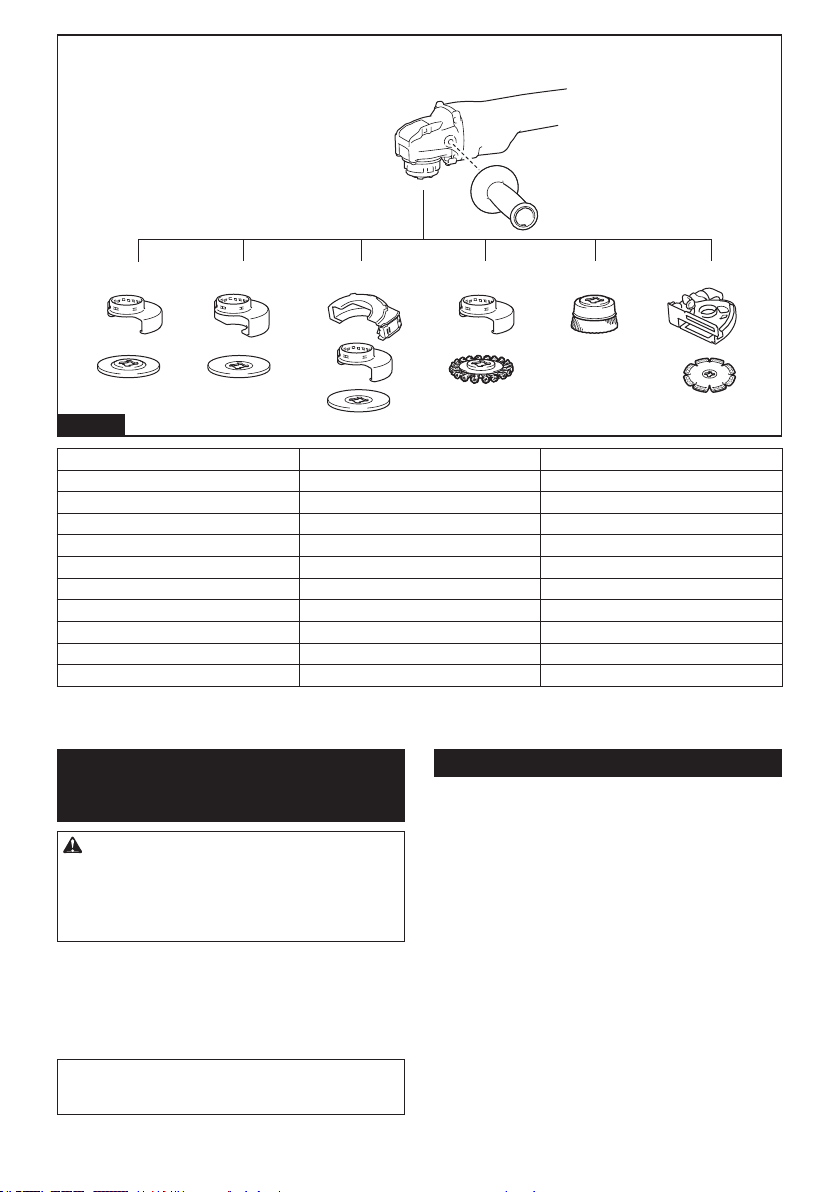

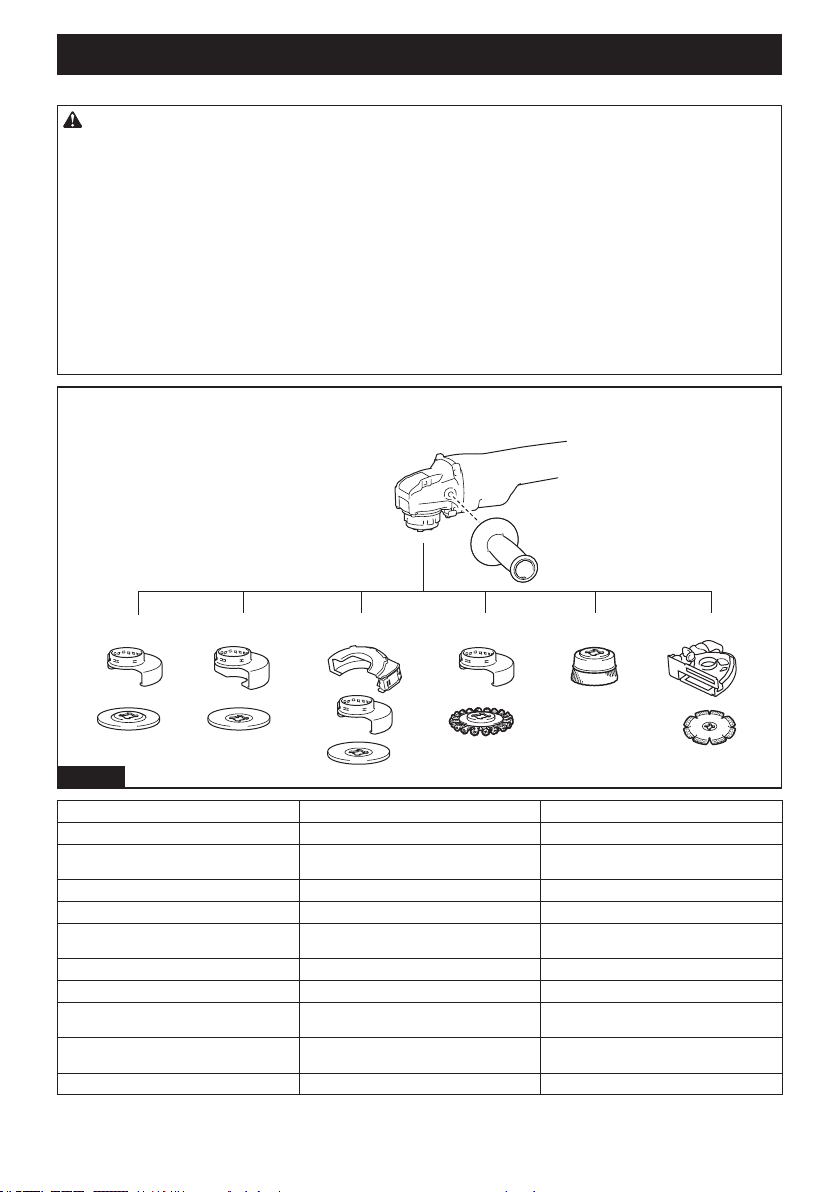

COMBINATION OF APPLICATIONS AND

ACCESSORIES

Optional accessory

CAUTION: Using the tool with incorrect guards can cause risks as follows.

• When using a cut-o󰀨 wheel guard for facial grinding, the wheel guard may interfere with the work-

piece causing poor control.

• When using a grinding wheel guard for cutting-o󰀨 operations with bonded abrasive wheels and dia-

mond wheels, there is an increased risk of exposure to rotating wheels, emitted sparks and particles,

as well as exposure to wheel fragments in the event of wheel burst.

• When using a cut-o󰀨 wheel guard or grinding wheel guard for facial operations with cup-type dia-

mond wheels, the wheel guard may interfere with the workpiece causing poor control.

• When using a cut-o󰀨 wheel guard or grinding wheel guard with a wheel-type wire brush with a thick-

ness greater than the maximum thickness as specied in "SPECIFICATIONS", the wires may catch on

the guard leading to breaking of wires.

Fig.26

- Application 125 mm (5″) model

1 - Side grip

2 - Wheel Guard (for grinding wheel) *1

3 Grinding / Sanding Depressed center wheel / Flap disc

4 - Wheel Guard (for cut-o󰀨 wheel) *1

5 Cutting-o󰀨 Abrasive cut-o󰀨 wheel / Diamond wheel

6 Wire brushing Wire wheel brush

7 Wire brushing Wire cup brush

8 - Clip-on cutting wheel guard attachment

9 - Dust collecting wheel guard for cutting-o󰀨

10 Cutting-o󰀨 Diamond wheel

NOTE: *1 Use only the wheel guard which is sized for the grinding wheel/cut-o󰀨 wheel.

OPTIONAL

ACCESSORIES

CAUTION: These accessories or attachments

are recommended for use with your Makita tool

specied in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or attachment

for its stated purpose.

If you need any assistance for more details regard-

ing these accessories, ask your local Makita Service

Center.

• Makita genuine battery and charger

• Accessories listed in "COMBINATION OF

APPLICATIONS AND ACCESSORIES"

NOTE: Some items in the list may be included in the

tool package as standard accessories. They may

di󰀨er from country to country.

MAKITA LIMITED WARRANTY

Please refer to the annexed warranty sheet for the

most current warranty terms applicable to this product.

If annexed warranty sheet is not available, refer to the

warranty details set forth at below website for your

respective country.

United States of America: www.makitatools.com

Canada: www.makita.ca

Other countries: www.makita.com

ENGLISH

18 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: GAG13

Rueda de esmerilado aplicable Diámetro máx. de la rueda 125 mm (5″) *

Grosor máx. de la rueda o

disco abrasivo

6 mm (1/4″)

Rueda cortadora aplicable Diámetro máx. de la rueda 125 mm (5″) *

Grosor máx. de la rueda o

disco abrasivo

1,6 mm (1/16″)

Rueda de cepillo de alambre

aplicable

Diámetro máx. de la rueda 115 mm (4-1/2″) *

Grosor máx. de la rueda o

disco abrasivo

16 mm (5/8″)

Velocidad sin carga (n

)/Velocidad especicada (n) 8 500 r/min

Longitud total (con BL4040) 418 mm (16-1/2″)

Peso neto 3,0 kg - 5,3 kg (6,6 lbs - 11,7 lbs)

Tensión nominal 36 V - 40 V c.c. máx.

* Si usted instala un protector de la rueda opcional con la indicación de 4-1/2" en la herramienta, se podrán

utilizar ruedas de 115 mm (4-1/2").

• Debido a nuestro continuo programa de investigación y desarrollo, las especicaciones aquí incluidas están

sujetas a cambio sin previo aviso.

• Las especicaciones pueden variar de país a país.

• El peso puede variar en función de los accesorios, incluido el cartucho de batería. En la tabla se muestra la

combinación de peso más ligero y más pesado conforme al procedimiento 01/2014 de EPTA.

Cartucho de batería y cargador aplicables

Cartucho de batería BL4020 / BL4025* / BL4040* / BL4050F* / BL4080F

* : Batería recomendada

Cargador DC40RA / DC40RB / DC40RC

• Algunos de los cartuchos de batería y cargadores enumerados arriba podrían no estar disponibles depen-

diendo de su área de residencia.

ADVERTENCIA: Use únicamente los cartuchos de batería y los cargadores indicados arriba. El uso de

cualquier otro cartucho de batería y cargador podría ocasionar una lesión y/o un incendio.

Fuente de alimentación conectada por cable recomendada

Unidad portátil de alimentación eléctrica PDC01 / PDC1200

• La o las fuentes de alimentación conectadas por cable enumeradas arriba podrían no estar disponibles depen-

diendo de su área de residencia.

• Antes de utilizar la fuente de alimentación conectada por cable, lea las instrucciones e indicaciones de precau-

ción sobre ellas.

19 ESPAÑOL

ADVERTENCIAS DE

SEGURIDAD

Advertencias generales de

seguridad para herramientas

eléctricas

ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y espe-

cicaciones suministradas con esta herramienta

eléctrica. El no seguir todas las instrucciones indi-

cadas a continuación podría ocasionar una descarga

eléctrica, incendio y/o lesiones graves.

Conserve todas las advertencias

e instrucciones como referencia

en el futuro.

En las advertencias, el término “herramienta eléctrica” se

reere a su herramienta eléctrica de funcionamiento con

conexión a la red eléctrica (con cableado eléctrico) o herra-

mienta eléctrica de funcionamiento a batería (inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas oscuras o desordenadas son

propensas a accidentes.

2. No utilice las herramientas eléctricas en

atmósferas explosivas, tal como en la presen-

cia de líquidos, gases o polvo inamables. Las

herramientas eléctricas crean chispas que pueden

prender fuego al polvo o los humos.

3. Mantenga a los niños y curiosos alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

1. Las clavijas de conexión de las herramientas

eléctricas deberán encajar perfectamente en la

toma de corriente. No modique nunca la cla-

vija de conexión de ninguna forma. No utilice

ninguna clavija adaptadora con herramientas

eléctricas que tengan conexión a tierra (puesta

a tierra). La utilización de clavijas no modica-

das y que encajen perfectamente en la toma de

corriente reducirá el riesgo de que se produzca

una descarga eléctrica.

2. Evite tocar con el cuerpo supercies conec-

tadas a tierra o puestas a tierra tales como

tubos, radiadores, cocinas y refrigeradores. Si

su cuerpo es puesto a tierra o conectado a tierra

existirá un mayor riesgo de que sufra una des-

carga eléctrica.

3. No exponga las herramientas eléctricas a la

lluvia ni a condiciones húmedas. La entrada de

agua en una herramienta eléctrica aumentará el

riesgo de que se produzca una descarga eléctrica.

4. No maltrate el cable. Nunca utilice el cable

para transportar, jalar o desconectar la herra-

mienta eléctrica. Mantenga el cable alejado del

calor, aceite, objetos cortantes o piezas móvi-

les. Los cables dañados o enredados aumentan

el riesgo de sufrir una descarga eléctrica.

5. Cuando utilice una herramienta eléctrica en

exteriores, utilice un cable de extensión apro-

piado para uso en exteriores. La utilización de

un cable apropiado para uso en exteriores redu-

cirá el riesgo de que se produzca una descarga

eléctrica.

6. Si no es posible evitar usar una herramienta

eléctrica en condiciones húmedas, utilice un

alimentador protegido con interruptor de cir-

cuito de falla a tierra (ICFT). El uso de un ICFT

reduce el riesgo de descarga eléctrica.

7. Las herramientas eléctricas pueden producir

campos electromagnéticos (CEM) que no son

dañinos para el usuario. Sin embargo, si los

usuarios tienen marcapasos y otros dispositivos

médicos similares, deberán consultar al fabricante

de su dispositivo y/o a su médico antes de operar

esta herramienta eléctrica.

Seguridad personal

1. Manténgase alerta, preste atención a lo que

está haciendo y utilice su sentido común

cuando opere una herramienta eléctrica. No

utilice una herramienta eléctrica cuando esté

cansado o bajo la inuencia de drogas, alco-

hol o medicamentos. Un momento de distracción

mientras opera las herramientas eléctricas puede

terminar en una lesión grave.

2. Use equipo de protección personal. Póngase

siempre protección para los ojos. El equipo

protector tal como máscara contra el polvo, zapa-

tos de seguridad antiderrapantes, casco rígido y

protección para oídos utilizado en las condiciones

apropiadas reducirá el riesgo de lesiones.

3. Impida el encendido accidental. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectar a la alimentación

eléctrica y/o de colocar el cartucho de batería,

así como al levantar o cargar la herramienta.

Cargar las herramientas eléctricas con su dedo

en el interruptor o enchufarlas con el interrup-

tor encendido hace que los accidentes sean

comunes.

4. Retire cualquier llave de ajuste o llave de

apriete antes de encender la herramienta. Una

llave de ajuste o llave de apriete que haya sido

dejada puesta en una parte giratoria de la herra-

mienta eléctrica puede ocasionar alguna lesión.

5. No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo rme y el equi-

librio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

6. Use una vestimenta apropiada. No use ropa

suelta ni alhajas. Mantenga el cabello, la ropa

y los guantes alejados de las piezas móviles.

Las prendas de vestir holgadas, las alhajas y

el cabello largo suelto podrían engancharse en

estas piezas móviles.

7. Si dispone de dispositivos para la conexión

de equipos de extracción y recolección de

polvo, asegúrese de conectarlos y utilizarlos

debidamente. Hacer uso de la recolección de

polvo puede reducir los riesgos relacionados con

el polvo.

20 ESPAÑOL

8. No permita que la familiaridad adquirida

debido al uso frecuente de las herramientas

haga que se sienta conado e ignore los prin-

cipios de seguridad de las herramientas. Un

descuido podría ocasionar una lesión grave en

una fracción de segundo.

9. Utilice siempre gafas protectoras para prote-

ger sus ojos de lesiones al usar herramientas

eléctricas. Las gafas deben cumplir con la

Norma ANSI Z87.1 en EUA.

Es responsabilidad del empleador imponer

el uso de equipos protectores de seguridad

apropiados a los operadores de la herramienta

y demás personas cerca del área de trabajo.

Mantenimiento y uso de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplica-

ción. La herramienta eléctrica adecuada hará un

mejor trabajo y de forma más segura a la veloci-

dad para la que ha sido fabricada.

2. No utilice la herramienta eléctrica si el inte-

rruptor no la enciende y apaga. Cualquier

herramienta eléctrica que no pueda ser contro-

lada con el interruptor es peligrosa y debe ser

reemplazada.

3. Desconecte la clavija de la fuente de alimen-

tación y/o retire la batería de la herramienta

eléctrica, en caso de ser removible, antes de

realizar ajustes, cambiar accesorios o almace-

nar las herramientas eléctricas. Tales medidas

de seguridad preventivas reducirán el riesgo

de poner en marcha la herramienta eléctrica de

forma accidental.

4. Guarde la herramienta eléctrica que no use

fuera del alcance de los niños y no permita

que las personas que no están familiarizadas

con ella o con las instrucciones la operen. Las

herramientas eléctricas son peligrosas en manos

de personas que no saben operarlas.

5. Dé mantenimiento a las herramientas eléctri-

cas y los accesorios. Compruebe que no haya

piezas móviles desalineadas o estancadas,

piezas rotas y cualquier otra condición que

pueda afectar al funcionamiento de la herra-

mienta eléctrica. Si la herramienta eléctrica

está dañada, haga que la reparen antes de

utilizarla. Muchos de los accidentes son ocasio-

nados por no dar un mantenimiento adecuado a

las herramientas eléctricas.

6. Mantenga las herramientas de corte limpias

y losas. Si recibe un mantenimiento adecuado

y tiene los bordes alados, es probable que la

herramienta se atasque menos y sea más fácil

controlarla.

7. Utilice la herramienta eléctrica, los accesorios

y las brocas de acuerdo con estas instruccio-

nes, considerando las condiciones laborales

y el trabajo a realizar. Si utiliza la herramienta

eléctrica para realizar operaciones distintas de

las indicadas, podrá presentarse una situación

peligrosa.

8. Mantenga los mangos y supercies de asi-

miento secos, limpios y libres de aceite o

grasa. Los mangos y supercies de asimiento

resbalosos no permiten una manipulación segura

ni el control de la herramienta en situaciones

inesperadas.

9. Cuando vaya a utilizar esta herramienta, evite

usar guantes de trabajo de tela ya que éstos

podrían atorarse. Si los guantes de trabajo de

tela llegaran a atorarse en las piezas móviles,

esto podría ocasionar lesiones personales.

Uso y cuidado de la herramienta a batería

1. Recargue sólo con el cargador especicado

por el fabricante. Un cargador que es adecuado

para un solo tipo de batería puede generar riesgo

de incendio al ser utilizado con otra batería.

2. Utilice las herramientas eléctricas solamente

con las baterías designadas especícamente

para ellas. La utilización de cualquier otra batería

puede crear un riesgo de lesiones o incendio.

3. Cuando no se esté usando la batería, mantén-

gala alejada de otros objetos metálicos, como

sujetapapeles (clips), monedas, llaves, clavos,

tornillos u otros objetos pequeños de metal

los cuales pueden actuar creando una cone-

xión entre las terminales de la batería. Originar

un cortocircuito en las terminales puede causar

quemaduras o incendios.

4. En condiciones abusivas, podrá escapar

líquido de la batería; evite tocarlo. Si lo toca

accidentalmente, enjuague con agua. Si hay

contacto del líquido con los ojos, busque asis-

tencia médica. Puede que el líquido expulsado

de la batería cause irritación o quemaduras.

5. No utilice una herramienta ni una batería que

estén dañadas o hayan sido modicadas. Las

baterías dañadas o modicadas podrían oca-

sionar una situación inesperada provocando un

incendio, explosión o riesgo de lesiones.

6. No exponga la herramienta ni la batería al

fuego ni a una temperatura excesiva. La expo-

sición al fuego o a una temperatura superior a los

130 °C podría causar una explosión.

7. Siga todas las instrucciones para la carga y

evite cargar la herramienta o la batería fuera

del rango de temperatura especicado en

las instrucciones. Una carga inadecuada o a

una temperatura fuera del rango especicado

podría dañar la batería e incrementar el riesgo de

incendio.

Servicio

1. Haga que una persona calicada repare la

herramienta eléctrica utilizando sólo piezas de

repuesto idénticas. Esto asegura que se man-

tenga la seguridad de la herramienta eléctrica.

2. Nunca dé servicio a baterías que estén daña-

das. El servicio a las baterías solamente deberá

ser efectuado por el fabricante o un agente de

servicio autorizado.

3. Siga las instrucciones para la lubricación y

cambio de accesorios.

4. No modique ni intente reparar el aparato ni el

paquete de baterías salvo como se indique en

las instrucciones para el uso y cuidado.

21 ESPAÑOL

Advertencias de seguridad para la

esmeriladora inalámbrica

Advertencias de seguridad comunes para las ope-

raciones de esmerilado, lijado, cepillado con alam-

bre o corte:

Esta herramienta eléctrica está diseñada para

funcionar como esmeriladora, lijadora, cepillo

de alambre o herramienta de corte. Lea todas las

advertencias de seguridad, instrucciones, ilustra-

ciones y especicaciones suministradas con esta

herramienta eléctrica. El no seguir todas las instruc-

ciones indicadas a continuación podrá ocasionar una

descarga eléctrica, incendio y/o lesiones graves.

Las operaciones tales como el pulido o corte

de oricios no deben realizarse con esta herra-

mienta eléctrica. Las operaciones para las que la

herramienta eléctrica no está diseñada pueden repre-

sentar un riesgo y ocasionar lesiones personales.

3. No convierta esta herramienta eléctrica para

que funcione de una manera que no esté

especícamente diseñada y especicada por

el fabricante de la herramienta. Tal conversión

podría resultar en una pérdida de control y causar

serias lesiones personales.

4. No utilice accesorios que no hayan sido espe-

cícamente diseñados y especicados por el

fabricante de la herramienta. Sólo porque un

accesorio pueda instalarse en su herramienta

eléctrica no garantiza una operación segura.

5. La velocidad especicada para el accesorio

debe ser por lo menos la misma que la veloci-

dad máxima marcada en la herramienta eléc-

trica. Los accesorios que vayan a una velocidad

mayor que su velocidad especicada pueden

romperse y desintegrase.

6. El diámetro exterior y el grosor de su acce-

sorio deben estar dentro de la capacidad

indicada de su herramienta eléctrica. Los

accesorios de tamaño incorrecto no podrán ser

protegidos ni controlados adecuadamente.

Las dimensiones del montaje de accesorios

deben ajustarse a las dimensiones del hardware

de montaje de la herramienta eléctrica. Los acce-

sorios que no encajen con el equipo de montaje de

la herramienta eléctrica se desequilibrarán, vibrarán

excesivamente y podrán causar pérdida de control.

8. No utilice accesorios dañados. Antes de

cada uso, inspeccione los accesorios tales

como las ruedas abrasivas para vericar que

no haya grietas ni astillas, la almohadilla de

soporte para revisar que no haya roturas,

rasgaduras o un desgaste excesivo, o el cepi-

llo de alambre para comprobar que no haya

alambres sueltos o rotos. Si la herramienta

eléctrica o algún accesorio llegan a caerse,

inspeccione que no haya daños o instale un

accesorio que no esté dañado. Después de

inspeccionar e instalar un accesorio, coló-

quense usted y las personas alrededor lejos

del plano del accesorio giratorio y haga fun-

cionar la herramienta eléctrica a la velocidad

máxima sin carga durante un minuto. Los

accesorios dañados por lo general se romperán

durante este tiempo de prueba.

9. Use equipo de protección personal.

Dependiendo de la aplicación, use careta

y gafas protectoras o de seguridad. Según

resulte apropiado, use máscara contra polvo,

protectores para oídos, guantes y mandil de

trabajo que puedan detener pequeños frag-

mentos abrasivos o de la pieza de trabajo.

La protección para los ojos deberá ser capaz de

detener los residuos que salgan volando a causa

de las distintas aplicaciones. La máscara contra

polvo o respirador deberá ser capaz de ltrar las

partículas generadas por la aplicación en parti-

cular. La exposición prolongada al ruido de alta

intensidad podrá provocar pérdida auditiva.

10. Mantenga a las personas alrededor a una

distancia segura del área de trabajo. Cualquier

persona que ingrese al área de trabajo deberá

usar equipo de protección personal. Los frag-

mentos de la pieza de trabajo o de un accesorio

roto podrán salir proyectados más allá del área

inmediata de operación y causar lesiones.

11.

Cuando realice una operación en la que la herra-

mienta de corte pueda entrar en contacto con

cableado oculto, sujete la herramienta eléctrica

por las supercies de asimiento aisladas. El con-

tacto con un cable con corriente también hará que la

corriente circule por las partes metálicas expuestas

de la herramienta eléctrica y podrá ocasionar una

descarga eléctrica al operador.

12. Nunca deje la herramienta eléctrica hasta que

el accesorio se haya detenido completamente.

El accesorio giratorio puede agarrar la supercie y

jalar la herramienta eléctrica haciendo que usted

pierda el control sobre ella.

13.

No tenga encendida la herramienta eléctrica mien-

tras la lleva cargando a un costado. El contacto

accidental con el accesorio giratorio podría enganchar

su ropa y jalar el accesorio hacia su cuerpo.

14. Limpie regularmente los oricios de ventila-

ción de la herramienta eléctrica. El ventilador

del motor atraerá el polvo hacia el interior de la

carcasa y la acumulación excesiva de polvo metá-

lico podrá ocasionar riesgos eléctricos.

15. No utilice la herramienta eléctrica cerca de

materiales inamables. Las chispas podrían

prender fuego a estos materiales.

16.

No utilice accesorios que requieran refrigerantes

líquidos. El uso de agua u otros refrigerantes líquidos

puede ocasionar una electrocución o descarga eléctrica.

Retrocesos bruscos y advertencias relacionadas:

El retroceso brusco es una reacción repentina a un atora-

miento o enganchamiento de la rueda giratoria, almohadilla

de soporte, cepillo o cualquier otro accesorio. El atoramiento

o enganchamiento ocasiona un rápido detenimiento del

accesorio giratorio que a su vez causa que la herramienta

eléctrica descontrolada sea forzada en la dirección opuesta

al giro del accesorio en el punto de atascamiento.

Por ejemplo, si una rueda abrasiva queda enganchada

o atorada por la pieza de trabajo, el borde de la rueda

que está entrando en el punto de atoramiento puede

hundirse en la supercie del material haciendo que la

rueda se salga o salte. La rueda podrá saltar ya sea

hacia el operador o en dirección contraria a él, depen-

diendo de la dirección del movimiento de la rueda en el

punto de atoramiento. Las ruedas abrasivas también

pueden romperse en estas condiciones.

22 ESPAÑOL

El retroceso brusco es el resultado de un mal uso de la

herramienta eléctrica y/o de procedimientos o condicio-

nes de operación incorrectos y puede evitarse tomando

las precauciones adecuadas tal como se indica a

continuación.

Mantenga sujetada rmemente la herramienta

eléctrica con ambas manos, y posicione su cuerpo

y brazos de manera que pueda resistir las fuerzas

del retroceso brusco. De estar disponible, utilice

siempre el mango auxiliar para un control máximo

durante un retroceso brusco o reacción de torsión

durante la puesta en marcha de la herramienta. El

operador puede controlar las reacciones de torsión

o fuerzas del retroceso brusco siempre y cuando se

tomen las precauciones adecuadas.

2. Nunca coloque su mano cerca del accesorio

giratorio. El accesorio puede tener un retroceso

brusco sobre su mano.

3. No posicione su cuerpo en el área donde

la herramienta eléctrica pueda desplazarse

en caso de ocurrir un retroceso brusco. El

retroceso brusco proyectará la herramienta en

dirección opuesta al movimiento de la rueda en el

punto de enganchamiento.

Tenga especial cuidado al trabajar en esquinas,

bordes alados, etc. Evite que el accesorio rebote

o se enganche. Las esquinas, bordes losos o rebotes

tienden a enganchar el accesorio giratorio y ocasionar

la pérdida de control o un retroceso brusco.

5. No coloque un disco para labrar madera de

cadena de sierra, rueda de diamante segmen-

tada con un espacio periférico de separación

mayor a 10 mm, ni disco de sierra dentado.

Dichos discos ocasionan con frecuencia un retro-

ceso brusco y la pérdida de control.

Advertencias de seguridad especícas para las

operaciones de esmerilado y corte:

Use solamente los tipos de ruedas especica-

dos para su herramienta eléctrica y el protector

diseñado especícamente para la rueda selec-

cionada. Las ruedas para las que esta herramienta

eléctrica no está diseñada no podrán ser protegidas

adecuadamente y resultarán inseguras.

2. La supercie de esmerilado de las ruedas de

centro hundido debe quedar colocada debajo

del plano del borde del protector. Una rueda

instalada incorrectamente que se proyecte a

través del plano del borde del protector no podrá

ser protegida adecuadamente.

3. El protector debe quedar bien instalado y

colocado en la herramienta eléctrica para

garantizar la máxima seguridad, de tal manera

que el operador esté lo menos expuesto posi-

ble a la rueda. El protector ayuda a proteger al

operador de los fragmentos rotos de la rueda, del

contacto accidental con la rueda y de las chispas

que podrían prender fuego a la ropa.

4. Las ruedas deben usarse únicamente para las

aplicaciones especicadas. Por ejemplo, no

haga operaciones de esmerilado con la parte

lateral de la rueda cortadora. Las ruedas corta-

doras abrasivas están diseñadas para el esmeri-

lado periférico; las fuerzas aplicadas lateralmente

a estas ruedas pueden ocasionar que se rompan

en pedazos.

5. Utilice siempre bridas para ruedas que no

estén dañadas y del tamaño y la forma correc-

tos para la rueda seleccionada. Las bridas para

ruedas adecuadas soportan la rueda reduciendo

así la posibilidad de rotura de la rueda. Las bridas

para ruedas cortadoras pueden ser diferentes a

las bridas para ruedas de esmerilado.

6. No utilice ruedas que estén desgastadas de

herramientas eléctricas más grandes. Una

rueda diseñada para una herramienta eléctrica

más grande no es adecuada para la velocidad

mayor de una herramienta más pequeña y puede

reventarse.

7. Cuando utilice ruedas de doble propósito,

utilice siempre el protector adecuado para

la aplicación que se esté realizando. Si no

utiliza el protector correcto, es posible que no

proporcione el nivel de protección deseado, lo que

podría provocar lesiones graves.

Advertencias de seguridad adicionales especícas

para las operaciones de corte:

1. Evite trabar la rueda cortadora o aplicar una

presión excesiva. No intente hacer un corte de

profundidad excesiva. Aplicar una presión exce-

siva a la rueda incrementa la carga y susceptibi-

lidad a que la rueda se tuerza o atasque durante

el corte, y que se genere un retroceso brusco o la

rotura de la rueda.

2. No coloque su cuerpo en línea con la rueda

giratoria ni detrás de ésta. En el momento de la

operación, cuando la rueda se esté alejando de su

cuerpo, el posible retroceso brusco podrá lanzar

la rueda giratoria y la herramienta eléctrica direc-

tamente hacia usted.

3. Cuando la rueda se atasque o se interrumpa

el corte por cualquier razón, apague la herra-

mienta eléctrica y sosténgala sin moverla

hasta que la rueda se detenga por completo.

Nunca intente retirar la rueda cortadora del

corte mientras la rueda esté en movimiento

porque podría ocasionar un retroceso brusco.

Investigue y tome medidas correctivas para elimi-

nar la causa del atascamiento de la rueda.

4. Evite reiniciar la operación de corte en la pieza

de trabajo. Permita que la rueda alcance su

velocidad completa y se reintroduzca con

cuidado en el corte. La rueda puede atascarse,

salirse del camino o generar un retroceso brusco

si la herramienta eléctrica es reiniciada estando

en la pieza de trabajo.

5. Proporcione apoyo a los paneles o cualquier

pieza de trabajo de gran tamaño para minimi-

zar el riesgo de que la rueda se atore y dé un

retroceso brusco. Las piezas de trabajo grandes

tienden a hundirse bajo su propio peso. Deben

colocarse soportes debajo de la pieza de trabajo

a ambos lados de la rueda, cerca de la línea de

corte y del borde de la misma.

6. Tenga especial cuidado cuando realice un

“corte de penetración” en las paredes existen-

tes u otras áreas ciegas. La parte saliente de la

rueda puede cortar tuberías de gas o agua, así

como cableado eléctrico u objetos que puedan

producir un retroceso brusco.

23 ESPAÑOL

7. No intente hacer cortes curveados. Aplicar una

presión excesiva a la rueda incrementa la carga y

susceptibilidad a que la rueda se tuerza o atasque

durante el corte, y que se genere un retroceso

brusco o la rotura de la rueda, lo que podría oca-

sionar una lesión grave.

8. Antes de usar una rueda de diamante segmen-

tada, asegúrese de que la rueda de diamante

cuente con espacio periférico de separación

entre los segmentos de 10 mm o menos, solo

con un ángulo de corte negativo.

Advertencias de seguridad especícas para las

operaciones de lijado:

1. Utilice un disco de papel para lijado de tamaño

adecuado. Siga las recomendaciones de los

fabricantes cuando seleccione el papel de

lijado. Un papel de lijado de mayor tamaño que

se extienda mucho más allá de la almohadilla

de lijado implica un riesgo de desgarramiento y

podría ocasionar el enganchamiento o rotura del

disco o un retroceso brusco.

Advertencias de seguridad especícas para las

operaciones de cepillado con alambre:

1. Tenga en cuenta que incluso durante la opera-

ción normal pueden salir expulsadas cerdas

de alambre del cepillo. Evite aplicar demasiada

presión en los alambres sobrecargando exce-

sivamente el cepillo. Las cerdas de alambre

pueden penetrar fácilmente la ropa ligera o la piel.

2. Si se especica utilizar un protector durante el

cepillado con alambre, impida cualquier inter-

ferencia de la rueda o cepillo de alambre con

el protector. El diámetro de la rueda o cepillo de

alambre puede aumentar a causa de la carga de

trabajo y las fuerzas centrífugas.

Advertencias de seguridad adicionales:

1. Cuando utilice ruedas de esmerilado de cen-

tro hundido, asegúrese de utilizar solamente

ruedas reforzadas con bra de vidrio.

2. NUNCA UTILICE ruedas de tipo copa de piedra

con esta esmeriladora. Esta esmeriladora no

está diseñada para estos tipos de ruedas y el uso

de dichos productos puede ocasionar lesiones

personales graves.

3. Tenga cuidado de no dañar el soporte del

X-LOCK. Si las piezas se dañan la rueda podría

romperse.

4. Asegúrese de que la rueda no esté haciendo

contacto con la pieza de trabajo antes de acti-

var el interruptor.

5. Antes de utilizar la herramienta en una pieza

de trabajo denitiva, déjala funcionar durante

un rato. Observe si hay vibración o bamboleo

que pueda indicar una instalación incorrecta o

una rueda mal equilibrada.

6. Utilice la supercie especicada de la rueda

para realizar el esmerilado.

7. No deje la herramienta funcionando. Mantenga

en marcha la herramienta solamente cuando la

esté sosteniendo con la mano.

8. No toque la pieza de trabajo inmediatamente

después de la operación, ya que podría estar

extremadamente caliente y provocarle quema-

duras en la piel.

9. No toque los accesorios inmediatamente

después de la operación, ya que podrían estar

extremadamente calientes y provocarle que-

maduras en la piel.

10. Siga las instrucciones del fabricante para la

instalación y el uso correctos de las ruedas.

Manipule y almacene las ruedas con cuidado.

11. No utilice bujes de reducción ni adaptadores

separados para adaptar ruedas abrasivas con

oricios grandes.

12. Verique que la pieza de trabajo esté debida-

mente apoyada.

13.

Tenga en cuenta que la rueda continuará girando

después de haber apagado la herramienta.

14.

Si el lugar de trabajo es extremadamente caluroso

y húmedo, o si está muy contaminado con polvo

conductor, utilice un interruptor de cortocircuito (30

mA) para garantizar la seguridad del operador.

15. No utilice la herramienta con ningún material

que contenga asbesto.

16. Cuando use una rueda cortadora, trabaje siem-

pre con el protector recolector de polvo de la

rueda si es requerido por el reglamento local.

17. Los discos cortadores no se deben someter a

ninguna presión lateral.

18. No utilice guantes de trabajo de tela durante

la operación. Las bras de los guantes de tela

podrían introducirse en la herramienta ocasio-

nando la rotura de ésta.

19.

Antes de iniciar la operación, asegúrese de que

no hay objetos enterrados tales como tuberías

eléctricas, de gas o de agua en la pieza de tra-

bajo. De lo contrario, podría ocasionar una des-

carga eléctrica, fuga eléctrica o fuga de gas.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA: NO DEJE que la comodidad

o familiaridad con el producto (a base de utilizarlo

repetidamente) sustituya la estricta observancia

de las normas de seguridad para dicho producto.

El MAL USO o el no seguir las normas de seguri-

dad establecidas en este manual de instrucciones

puede ocasionar lesiones personales graves.

Símbolos

A continuación se muestran los símbolos utilizados

para la herramienta.

volts o voltios

corriente directa o continua

velocidad especicada

revoluciones o alternaciones por minuto,

frecuencia de rotación

diámetro

24 ESPAÑOL

Instrucciones importantes de

seguridad para el cartucho de

batería

1. Antes de utilizar el cartucho de batería, lea

todas las instrucciones e indicaciones de

precaución en el (1) el cargador de batería, (2)

la batería, y (3) el producto con el que se utiliza

la batería.

2. No desarme ni modique el cartucho de bate-

ría. Podría ocurrir un incendio, calor excesivo o

una explosión.

3. Si el tiempo de operación se ha acortado en

exceso, deje de operar de inmediato. Podría

correrse el riesgo de sobrecalentamiento,

posibles quemaduras e incluso explosión.

4. En caso de que ingresen electrolitos en sus

ojos, enjuáguelos bien con agua limpia y con-

sulte de inmediato a un médico. Esto podría

ocasionar pérdida de visión.

5. Evite cortocircuitar el cartucho de batería:

(1) No toque las terminales con ningún mate-

rial conductor.

(2) Evite guardar el cartucho de batería en un

cajón junto con otros objetos metálicos,

tales como clavos, monedas, etc.

(3) No exponga el cartucho de batería al

agua o la lluvia.

Un cortocircuito en la batería puede causar

un ujo grande de corriente, sobrecalenta-

miento, posibles quemaduras e incluso una

descompostura.

No guarde ni utilice la herramienta y el cartucho

de batería en lugares donde la temperatura

pueda alcanzar o exceder los 50 °C (122 °F).

7. Nunca incinere el cartucho de batería incluso

en el caso de que esté dañado seriamente o

ya no sirva en absoluto. El cartucho de batería

puede explotar si se tira al fuego.

8. No clave, corte, aplaste, lance o deje caer el

cartucho de batería, ni golpee un objeto sólido

contra el cartucho de batería. Dicha acción

podría resultar en un incendio, calor excesivo o en

una explosión.

9. No use una batería dañada.

10. Las baterías de ión de litio están sujetas a los

requisitos reglamentarios en materia de bie-

nes peligrosos.

Para el trasporte comercial, por ej., mediante

terceros o agentes de transporte, se deben tomar

en cuenta los requisitos especiales relativos al

empaque y el etiquetado.

Para efectuar los preparativos del artículo que se

va a enviar, se requiere consultar a un experto

en materiales peligrosos. Si es posible, consulte

además otras regulaciones nacionales más deta-

lladas.

Pegue o cubra con cinta adhesiva los contactos

abiertos y empaque la batería de manera que ésta

no pueda moverse dentro del paquete.

11. Para deshacerse del cartucho de batería,

sáquelo de la herramienta y deséchelo en un

lugar seguro. Siga las regulaciones locales

relacionadas al desecho de las baterías.

12. Utilice las baterías únicamente con los pro-

ductos especicados por Makita. Instalar las

baterías en productos que no cumplan con los

requisitos podría ocasionar un incendio, un calen-

tamiento excesivo, una explosión o una fuga de

electrolito.

13. Si no se utiliza la herramienta por un

período largo, debe extraerse la batería de la

herramienta.

14. El cartucho de batería podría absorber calor

durante y después de su uso, lo que ocasiona-

ría quemaduras o quemaduras a baja tempe-

ratura. Tenga cuidado con la manipulación de

los cartuchos de batería que estén calientes.

15. No toque el terminal de la herramienta inme-

diatamente después de su uso, ya que el

mismo podría estar lo sucientemente caliente

como para provocarle quemaduras.

16. No permita que las rebabas, el polvo o la tierra

queden atrapados en los terminales, oricios

y ranuras del cartucho de batería. Podría pro-

vocar calentamiento, incendio, explosión y mal

funcionamiento de la herramienta o del cartucho

de batería, lo que resultaría en quemaduras o

lesiones personales.

17. No utilice el cartucho de batería cerca de

cables eléctricos de alto voltaje, a menos que

la herramienta sea compatible con el uso cer-

cano a estos cables eléctricos de alto voltaje.

Esto podría ocasionar una avería o descompos-

tura de la herramienta o del cartucho de batería.

18. Mantenga la batería alejada de los niños.

GUARDE ESTAS

INSTRUCCIONES.

PRECAUCIÓN: Utilice únicamente baterías

originales de Makita. El uso de baterías no origina-

les de Makita, o de baterías alteradas, puede ocasio-

nar que las baterías exploten causando un incendio,

lesiones personales y daños. Asimismo, esto inva-

lidará la garantía de Makita para la herramienta y el

cargador Makita.

Consejos para alargar al máximo

la vida útil de la batería

1. Cargue el cartucho de batería antes de que

se descargue completamente. Pare siem-

pre la operación y cargue el cartucho de

batería cuando note menos potencia en la

herramienta.

2. No cargue nunca un cartucho de batería que

esté completamente cargado. La sobrecarga

acortará la vida de servicio de la batería.

3. Cargue el cartucho de batería a una tempera-

tura ambiente de 10 °C - 40 °C (50 °F - 104 °F).

Si un cartucho de batería está caliente, déjelo

enfriar antes de cargarlo.

4. Cuando no utilice el cartucho de batería,

sáquelo de la herramienta o del cargador.

5. Cargue el cartucho de batería si no va a utili-

zarlo durante un período prolongado (más de

seis meses).

25 ESPAÑOL

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

haya sido extraído antes de realizar cualquier

ajuste o comprobación en la herramienta.

Instalación o extracción del

cartucho de batería

PRECAUCIÓN: Apague siempre la herra-

mienta antes de colocar o quitar el cartucho de

batería.

PRECAUCIÓN: Sujete la herramienta y el car-

tucho de la batería con rmeza al colocar o quitar

el cartucho de batería. Si no se sujeta con rmeza la

herramienta y el cartucho de batería, puede ocasio-

nar que se resbalen de sus manos causando daños

a la herramienta y al cartucho de batería, así como

lesiones a la persona.

Para quitar el cartucho de batería, deslícelo de la herra-

mienta mientras desliza el botón sobre la parte delan-

tera del cartucho.

Fig.1

► 1. Indicador rojo 2. Botón 3. Cartucho de batería

Para instalar el cartucho de batería, alinee la lengüeta

sobre el cartucho de batería con la ranura en la carcasa

y deslícela hasta su lugar. Insértelo por completo hasta

que se je en su lugar con un pequeño clic. Si puede

ver el indicador rojo como se muestra en la ilustración,

este no ha quedado asegurado por completo.

PRECAUCIÓN: Introduzca siempre com-

pletamente el cartucho de batería hasta que

el indicador rojo no pueda verse. Si no, podría

accidentalmente salirse de la herramienta y caer al

suelo causando una lesión a usted o alguien a su

alrededor.

PRECAUCIÓN: No instale el cartucho de

batería a la fuerza. Si el cartucho no se desliza al

interior fácilmente, se debe a que no está siendo

insertado correctamente.

Indicación de la capacidad restante

de la batería

Oprima el botón de vericación en el cartucho de la

batería para que indique la capacidad restante de la

batería. Las luces indicadoras se iluminarán por algu-

nos segundos.

Fig.2

► 1. Luces indicadoras 2. Botón de vericación

Luces indicadoras Capacidad

restante

Iluminadas Apagadas Parpadeando

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Cargar la

batería.

La batería

pudo haber

funcionado

mal.

NOTA: Dependiendo de las condiciones de uso y

la temperatura ambiente, la indicación podrá diferir

ligeramente de la capacidad real.

NOTA: La primera luz indicadora (extrema izquierda)

parpadeará cuando el sistema de protección de

batería esté en funcionamiento.

26 ESPAÑOL

Sistema de protección para la

herramienta/batería

La herramienta está equipada con un sistema de pro-

tección de la herramienta/batería. Este sistema corta

en forma automática el suministro de energía al motor

para prolongar la vida útil de la herramienta y la batería.

La herramienta se detendrá automáticamente durante

la operación si la herramienta o la batería se someten a

una de las siguientes condiciones:

Protección contra sobrecarga

Cuando la herramienta/batería se esté utilizando de

una manera que cause que consuma una cantidad de

corriente inusualmente alta, la herramienta se deten-

drá automáticamente sin que haya indicación alguna.

En este caso, apague la herramienta y detenga la

aplicación que causó que la herramienta se sobrecar-

gara. Luego encienda la herramienta para volver a

arrancarla.

Protección contra

sobrecalentamiento

Cuando la herramienta/batería se sobrecaliente, la

herramienta se detendrá automáticamente. Espere

a que la herramienta se enfríe antes de volver a

encenderla.

Protección en caso de

sobredescarga

Cuando la capacidad de la batería no es suciente, la

herramienta se detiene automáticamente. En este caso,

retire la batería de la herramienta y cárguela.

Liberación del bloqueo de protección

Cuando el sistema de protección trabaje repetida-

mente, la herramienta se bloqueará.

En este caso, la herramienta no arranca aunque la

apague y vuelva a encenderla. Para liberar el bloqueo

de protección, retire la batería, colóquela en el cargador

de batería y espere a que termine la carga.

Protección contra otras causas

El sistema de protección también está diseñado para

otras causas que podrían dañar la herramienta, y per-

mite que la herramienta se detenga automáticamente.

Siga todos los pasos a continuación para eliminar las

causas cuando la herramienta se haya detenido tempo-

ralmente o se haya detenido durante el funcionamiento.

1. Apague la herramienta, y luego enciéndala nueva-

mente para reiniciarla.

2. Cargue la(s) batería(s) o reemplácela(s) con

batería(s) recargada(s).

3. Deje que la herramienta y la(s) batería(s) se

enfríen.

Si no hay ninguna mejora al restaurar el sistema de

protección, comuníquese con su centro local de servi-

cio Makita.

Accionamiento del interruptor

PRECAUCIÓN: Antes de instalar el cartucho

de batería en la herramienta, compruebe siempre

que la palanca interruptora se accione debida-

mente y que regrese a la posición de apagado una

vez que se suelte.

PRECAUCIÓN: Por su seguridad, esta herra-

mienta está equipada con una palanca de desblo-

queo para evitar la puesta en marcha accidental

de la herramienta. NUNCA use la herramienta si

se activa simplemente al jalar la palanca inte-

rruptora sin presionar la palanca de desbloqueo.

Lleve la herramienta al centro de servicio autori-

zado para que la reparen adecuadamente ANTES

de volver a usarla.

PRECAUCIÓN: No jale fuerte la palanca inte-

rruptora sin jalar la palanca de desbloqueo. Esto

podría dañar el interruptor.

PRECAUCIÓN: NUNCA je con cinta adhe-

siva ni impida el funcionamiento ni la nalidad de

la palanca de desbloqueo.

Para evitar que la palanca interruptora sea jalada

accidentalmente, se proporciona una palanca de

desbloqueo.

Para arrancar la herramienta, jale la palanca de

desbloqueo hacia el operador y luego jale la palanca

interruptora.

Para detener la herramienta, suelte la palanca

interruptora.

1 2

Fig.3

► 1. Palanca de desbloqueo 2. Palanca interruptora

Freno eléctrico

El freno eléctrico es activado una vez que la herra-

mienta se ha apagado.

El freno no funciona cuando el suministro de corriente

es desconectado, por ejemplo si la batería es retirada

accidentalmente, aun con el interruptor encendido.

Si de manera consistente la herramienta no logra dete-

nerse rápidamente después de apagar el interruptor,

lleve la herramienta a un centro de servicio Makita para

que le den mantenimiento.

27 ESPAÑOL

Función electrónica

Función para evitar el encendido

accidental

Cuando instale el cartucho de batería mientras el

interruptor está en ENCENDIDO, la herramienta no

arranca.

Para arrancar la herramienta, apague el interruptor, y

vuélvalo a encender.

Tecnología de detección de

retroalimentación activa

La herramienta detecta electrónicamente las situa-

ciones en las que hay riesgo de que la rueda o el

accesorio puedan saltar. En este caso, la herramienta

se apaga automáticamente para evitar que el eje siga

girando (esto no evita el retroceso brusco).

Para volver a arrancar la herramienta, apague primero

la herramienta, elimine la causa del descenso repen-

tino en la velocidad de rotación y luego encienda la

herramienta.

Función de inicio suave

La función de inicio suave reduce la reacción al

arranque.

MONTAJE

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

haya sido extraído antes de realizar cualquier

ajuste o comprobación en la herramienta.

Instalación de la empuñadura lateral

(mango)

PRECAUCIÓN: Antes de realizar una opera-

ción, asegúrese siempre de que la empuñadura

lateral esté instalada rmemente.

Atornille rmemente la empuñadura lateral en la posi-

ción de la herramienta tal como se muestra en la gura.

Fig.4

Instalación o extracción del

protector de la rueda

ADVERTENCIA: Cuando se utilice una rueda

de centro hundido, disco abatible o rueda de

cepillo de alambre, el protector de la rueda deberá

estar instalado en la herramienta de tal forma

que el lado cerrado del protector siempre quede

orientado hacia el operador.

ADVERTENCIA: Asegúrese de que el pro-

tector de la rueda esté bloqueado rmemente

mediante la palanca de bloqueo con uno de los

oricios del protector de la rueda.

ADVERTENCIA: Cuando use una rueda cor-

tadora abrasiva o de diamante, asegúrese de uti-

lizar únicamente el protector especial de la rueda

diseñado para el uso con ruedas cortadoras.

Para rueda de centro hundido, disco

abatible, rueda de cepillo de alambre

/ rueda cortadora abrasiva, rueda de

diamante

1. Mientras oprime la palanca de bloqueo, coloque el

protector de la rueda con las protuberancias en el pro-

tector de la rueda alineadas con las muescas en la caja

de cojinetes.

Fig.5

► 1. Palanca de bloqueo 2. Muesca 3. Protuberancia

28 ESPAÑOL

2. Mientras oprime la palanca de bloqueo hacia A,

mantenga presionadas las porciones de B del protector

de la rueda, como se muestra en la gura.

Fig.6

► 1. Protector de la rueda 2. Oricio

NOTA: Oprima el protector de la rueda de forma nive-

lada. De lo contrario, no podrá empujar el protector

de la rueda por completo.

3. Mientras oprime la palanca de bloqueo hacia A,

gire el protector de la rueda hacia C, y luego cambie el

ángulo del protector de la rueda de acuerdo con el tra-

bajo, de manera que el operador pueda estar protegido.

Alinee la palanca de bloqueo con uno de los oricios

del protector de la rueda, y luego suelte la palanca de

bloqueo para bloquear el protector de la rueda.

Fig.7

► 1. Protector de la rueda 2. Oricio

Para extraer el protector de la rueda, siga el procedi-

miento de instalación en orden inverso.

Instalación de la rueda de centro

hundido o disco abatible

Accesorio opcional

ADVERTENCIA: Cuando se utilice una

rueda de centro hundido o un disco abatible, el

protector de la rueda deberá estar instalado en

la herramienta de tal forma que el lado cerrado

del protector siempre quede orientado hacia el

operador.

Fig.8

► 1. Rueda de centro hundido 2. Protector de la rueda

29 ESPAÑOL

Instalación de la rueda cortadora

abrasiva / rueda de diamante

Accesorio opcional

ADVERTENCIA: Cuando use una rueda cor-

tadora abrasiva o de diamante, asegúrese de uti-

lizar únicamente el protector especial de la rueda

diseñado para el uso con ruedas cortadoras.

ADVERTENCIA: NUNCA utilice una rueda

cortadora para el esmerilado lateral.

Fig.9

► 1. Rueda o disco de corte abrasivo / rueda de dia-

mante 2. Protector para rueda cortadora abrasiva /

rueda de diamante

Aditamento del protector de la rueda

de corte a presión

Accesorio opcional

NOTA: Para operaciones de corte, se puede utilizar

un aditamento del protector de la rueda de corte a

presión con el protector de la rueda (para la rueda de

esmerilado).

No disponible en algunos países.

Fig.10

Instalación de la carda de alambre

Accesorio opcional

PRECAUCIÓN: No utilice una carda de alam-

bre que esté dañada o desequilibrada. El uso de

un cepillo dañado podría aumentar la posibilidad de

lesiones a causa del contacto con alambres rotos del

cepillo.

Fig.11

► 1. Carda de alambre

Instalación de la rueda de cepillo de

alambre

Accesorio opcional

PRECAUCIÓN: No utilice una rueda de cepi-

llo de alambre que esté dañada o desequilibrada.

El uso de una rueda de cepillo de alambre dañada

podría aumentar la posibilidad de lesiones a causa

del contacto con alambres rotos.

PRECAUCIÓN: SIEMPRE utilice el protector

con ruedas de cepillo de alambre, asegurándose

de que el diámetro de la rueda encaje dentro del

protector. La rueda puede desintegrarse durante el

uso y el protector ayuda a reducir las posibilidades de

una lesión personal.

Fig.12

► 1. Rueda de cepillo de alambre 2. Protector de la

rueda

30 ESPAÑOL

Instalación o extracción de la rueda

del X-LOCK

ADVERTENCIA: Nunca active la palanca de

liberación del soporte del X-LOCK durante la ope-

ración. Asegúrese de que la rueda del X-LOCK se

haya detenido por completo cuando la retire. De

lo contrario, la rueda del X-LOCK podría salirse de la

herramienta y ocasionar lesiones graves.

PRECAUCIÓN:

Use solamente las ruedas

originales del X-LOCK con el logotipo X-LOCK. Esta

herramienta está diseñada para usarse con el X-LOCK.

Solo se puede garantizar el calibre de sujeción máximo

de 1,6 mm (1/16″) con las ruedas originales del X-LOCK.

El uso de otras ruedas puede provocar una sujeción inse-

gura y hacer que la herramienta de sujeción se suelte.

PRECAUCIÓN:

No toque la rueda del X-LOCK

inmediatamente después de la operación. Podría estar

extremadamente caliente y provocarle quemaduras.

PRECAUCIÓN:

Asegúrese de que la rueda del

X-LOCK y el soporte de la herramienta no estén defor-

mados y estén libres de polvo o material extraño.

PRECAUCIÓN: No coloque su dedo cerca

del soporte mientras instala o extrae la rueda del

X-LOCK. Su dedo podría quedar atrapado.

PRECAUCIÓN: No coloque su dedo cerca de

la palanca de liberación mientras instala la rueda

del X-LOCK. Su dedo podría quedar atrapado.

NOTA: No se requieren piezas adicionales como

bridas interiores o contratuercas para instalar o quitar

las ruedas del X-LOCK.

Para instalar la rueda del X-LOCK, asegúrese de que

ambos seguros estén en la posición de desbloqueo.

De lo contrario, empuje la palanca de liberación

del lado A para levantar el lado B, luego tire de la

palanca de liberación del lado B como se ilustra.

Los seguros están en la posición de desbloqueo.

Fig.13

► 1. Seguro 2. Palanca de liberación

2. Coloque la rueda del X-LOCK en el soporte en

una posición central.

Asegúrese de que la rueda del X-LOCK esté

paralela a la supercie de la brida y con el lado

correcto orientado hacia arriba.

3. Empuje la rueda del X-LOCK dentro del soporte.

Los seguros encajan en la posición de bloqueo

con un clic y jan la rueda del X-LOCK.

Fig.14

► 1. Rueda del X-LOCK 2. Soporte 3. Supercie de la

brida 4. Seguro

4. Asegúrese de que la rueda del X-LOCK quede

ja correctamente. La supercie de la rueda del

X-LOCK no queda más alta que la supercie del

soporte, como se muestra en la ilustración.

De lo contrario, se debe limpiar el soporte o no se

debe usar la rueda del X-LOCK.

Fig.15

► 1. Supercie del soporte 2. Supercie de la rueda

del X-LOCK

31 ESPAÑOL

Para extraer la rueda del X-LOCK, empuje la palanca

de liberación del lado A para levantar el lado B, luego

tire de la palanca de liberación del lado B como se

ilustra.

La rueda del X-LOCK se libera y entonces puede ser

extraída.

Fig.16

► 1. Palanca de liberación

Instalación del protector recolector

de polvo de la rueda para corte

Accesorio opcional

Con accesorios opcionales, esta herramienta puede

utilizarse para cortar materiales en piedra.

Fig.17

NOTA: Para mayor información sobre cómo instalar

el protector recolector de polvo de la rueda, consulte

el manual del protector recolector de polvo de la

rueda.

Conexión de una aspiradora

Accesorio opcional

ADVERTENCIA:

Nunca aspire las partículas

metálicas generadas por la operación de esmerilado/

corte/lijado. Las partículas metálicas generadas por dichas

operaciones están demasiado calientes y pueden prender

fuego al polvo y al ltro en el interior de la aspiradora.

Para evitar un ambiente lleno de polvo a causa del

corte de mampostería, utilice un protector recolector de

polvo de la rueda y una aspiradora.

Para ver lo relativo al ensamblado y uso del protector

recolector de polvo de la rueda, consulte el manual de

instrucciones suministrado con éste.

Fig.18

► 1. Protector recolector de polvo de la rueda

2. Manguera de la aspiradora

OPERACIÓN

ADVERTENCIA:

Nunca deberá ser necesario

forzar la herramienta. El peso de la herramienta aplica

la presión adecuada. Una fuerza y presión excesivas

podrían ocasionar una peligrosa rotura de la rueda.

ADVERTENCIA:

SIEMPRE reemplace la rueda si

la herramienta llega a caerse durante el esmerilado.

ADVERTENCIA: NUNCA pegue o golpee la

rueda contra la pieza de trabajo.

ADVERTENCIA:

Evite los rebotes y engancha-

mientos de la rueda, especialmente cuando trabaje

en esquinas, bordes losos, etc. Esto podría ocasio-

nar la pérdida de control y un retroceso brusco.

ADVERTENCIA: NUNCA utilice esta herra-

mienta con discos para cortar madera ni otros

discos de la sierra. Los discos de ese tipo cuando

se utilizan en una esmeriladora con frecuencia oca-

sionan retrocesos bruscos y pérdida de control provo-

cando a su vez lesiones personales.

ADVERTENCIA: Nunca active la palanca

de liberación del soporte del X-LOCK durante la

operación. La rueda del X-LOCK podría salirse de la

herramienta y ocasionar lesiones graves.

ADVERTENCIA: Asegúrese de que la rueda

del X-LOCK quede ja rmemente.

32 ESPAÑOL

PRECAUCIÓN: Nunca encienda la herra-

mienta cuando ésta esté en contacto con la pieza

de trabajo, esto podría ocasionar lesiones al

operador.

PRECAUCIÓN: Use siempre gafas de seguri-

dad o careta durante la operación.

PRECAUCIÓN: Después de la operación,

apague siempre la herramienta y espere hasta

que la rueda se haya detenido por completo antes

de dejar la herramienta.

PRECAUCIÓN: SIEMPRE sujete la herra-

mienta rmemente con una mano en la carcasa y

la otra en la empuñadura lateral (mango).

Operación de esmerilado y lijado

15°

Fig.19

Encienda la herramienta y después aplique la rueda o

disco a la pieza de trabajo.

Procure en general mantener el borde de la rueda o

disco a un ángulo de aproximadamente 15° con res-

pecto a la supercie de la pieza de trabajo.

Durante el período de uso inicial de una rueda nueva,

no trabaje con la esmeriladora en dirección hacia ade-

lante ya que podría cortar la pieza de trabajo. Una vez

que el borde de la rueda se haya redondeado con el

uso, se podrá trabajar con la rueda tanto en dirección

hacia adelante como hacia atrás.

Operación con una rueda o disco de

corte abrasivo / rueda de diamante

Accesorio opcional

ADVERTENCIA:

Evite trabar la rueda o apli-

car una presión excesiva. No intente hacer un

corte de profundidad excesiva. Aplicar presión exce-

siva a la rueda incrementa la carga y susceptibilidad a

que la rueda se tuerza o atasque durante el corte, y la

posibilidad de que se genere un retroceso brusco, la

rotura de la rueda y el sobrecalentamiento del motor.

ADVERTENCIA: No empiece con la ope-

ración de corte en la pieza de trabajo. Permita

que la rueda alcance su velocidad completa y se

reintroduzca con cuidado en el corte desplazando

la herramienta hacia adelante sobre la supercie

de la pieza de trabajo. La rueda puede atascarse,

salirse del camino o generar un retroceso brusco si

la herramienta eléctrica es reiniciada estando en la

pieza de trabajo.

ADVERTENCIA: Durante las operaciones de

corte, no cambie nunca el ángulo de la rueda. La

aplicación de presión lateral en la rueda cortadora

(igual que en el esmerilado) hará que la rueda se

agriete y se rompa, ocasionando lesiones personales

graves.

ADVERTENCIA: Una rueda de diamante

deberá utilizarse perpendicularmente al material

que se esté cortando.

Ejemplo de uso: Operación con la rueda cortadora

abrasiva

Fig.20

Ejemplo de uso: Operación con la rueda de

diamante

Fig.21

33 ESPAÑOL

Operación con carda de alambre

Accesorio opcional

PRECAUCIÓN: Verique la operación del

cepillo haciendo funcionar la herramienta sin

carga y asegurándose de que no haya nadie

enfrente ni en línea con el cepillo.

AVISO: Cuando utilice la carda de alambre, evite

aplicar mucha presión que haga que los alambres

se doblen demasiado. Esto podría provocar una

rotura prematura.

Ejemplo de uso: operación con la carda de alambre

Fig.22

Operación con rueda de cepillo de

alambre

Accesorio opcional

PRECAUCIÓN: Verique la operación de la

rueda de cepillo de alambre haciendo funcionar

la herramienta sin carga y asegurándose de que

no haya nadie enfrente ni en línea con la rueda de

cepillo de alambre.

AVISO: Cuando utilice la rueda de cepillo de

alambre, evite aplicar mucha presión que haga

que los alambres se doblen demasiado. Esto

podría provocar una rotura prematura.

Ejemplo de uso: Operación con la rueda de cepillo

de alambre

Fig.23

MANTENIMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

extraído antes de intentar realizar una inspección

o mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones y cualquier otra tarea de mante-

nimiento o ajuste deberán ser realizadas en centros de

servicio autorizados Makita, empleando siempre piezas

de repuesto Makita.

Limpieza del oricio de ventilación

La herramienta y sus oricios de ventilación deben

mantenerse limpios. Limpie regularmente los oricios

de ventilación de la herramienta o siempre que los

oricios empiecen a obstruirse.

Fig.24

► 1. Ventilación de salida 2. Ventilación de entrada

Retire el aditamento para la cubierta contra polvo de la

ventilación de entrada y límpiela para una circulación

de aire libre de obstrucciones.

Fig.25

► 1. Aditamento para la cubierta contra polvo

AVISO: Limpie el aditamento para la cubierta

contra polvo cuando esté obstruido con polvo o

materias extrañas. La operación continua con un

aditamento para la cubierta contra polvo obstruido

podría dañar la herramienta.

34 ESPAÑOL

COMBINACIÓN DE APLICACIONES Y ACCESORIOS

Accesorio opcional

PRECAUCIÓN: El uso de la herramienta con protectores incorrectos puede generar los siguientes

riesgos.

• Cuando se utiliza un protector de la rueda cortadora para el esmerilado de una supercie, el protec-

tor de la rueda podría interferir con la pieza de trabajo y causar un control deciente.

• Cuando se utiliza un protector de la rueda para esmerilado para operaciones de corte con ruedas

abrasivas y ruedas de diamante adheridas, existe un mayor riesgo de exposición a ruedas giratorias,

chispas y partículas expulsadas, así como la exposición a fragmentos de rueda en caso de explosión

de la rueda.

• Cuando se utiliza un protector de la rueda cortadora o protector de la rueda para esmerilado para

operaciones superciales con ruedas de diamante de tipo copa, el protector de la rueda podría inter-

ferir con la pieza de trabajo y causar un control deciente.

• Cuando se utiliza un protector de la rueda cortadora o protector de la rueda para esmerilado con

un cepillo de alambre tipo rueda con un grosor mayor que el grosor máximo especicado en las

"ESPECIFICACIONES", los alambres podrían engancharse en el protector y provocar la rotura de los

alambres.

Fig.26

- Aplicación Modelo de 125 mm (5″)

1 - Empuñadura lateral

2 - Protector de la rueda (para rueda de

esmerilado) *1

3 Esmerilado/lijado Rueda de centro hundido / disco abatible

4 -

Protector de la rueda (para rueda cortadora) *1

5 Corte Rueda cortadora abrasiva / Rueda de

diamante

6 Cepillado de alambre Rueda de cepillo de alambre

7 Cepillado de alambre Carda de alambre

8 - Aditamento del protector de la rueda de

corte a presión

9 - Protector recolector de polvo de la rueda

para corte

10 Corte Rueda de diamante

NOTA: *1 Use solamente el protector de la rueda, que tiene el tamaño para la rueda de esmerilado / rueda

cortadora.

35 ESPAÑOL

ACCESORIOS

OPCIONALES

PRECAUCIÓN: Estos accesorios o aditamen-

tos están recomendados para utilizarse con su

herramienta Makita especicada en este manual.

El empleo de cualquier otro accesorio o aditamento

puede conllevar el riesgo de lesiones personales.

Utilice los accesorios o aditamentos solamente para

su n establecido.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio local Makita.

• Batería y cargador originales de Makita

• Accesorios enlistados en la «COMBINACIÓN DE

APLICACIONES Y ACCESORIOS»

NOTA: Algunos de los artículos en la lista pueden

incluirse en el paquete de la herramienta como acce-

sorios estándar. Éstos pueden variar de país a país.

GARANTÍA LIMITADA DE MAKITA

Ésta Garantía no aplica para México

Consulte la hoja de la garantía anexa para ver los

términos más vigentes de la garantía aplicable a este

producto. En caso de no disponer de esta hoja de

garantía anexa, consulte los detalles sobre la garantía

descritos en el sitio web de su país respectivo indicado

a continuación.

Estados Unidos de América: www.makitatools.com

Canadá: www.makita.ca

Otros países: www.makita.com

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscópicas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885969-944

GAG13-1

EN, ESMX

20220111

Makita GAG13Z 40V max XGT Brushless Cordless 4‑1/2" / 5" X‑LOCK Paddle Switch Angle Grinder,

Product's Documents

User Manual

Specifications

Makita GAG13Z Questions and Answers
