Gladiator GALS24M1KG Garageworks User Manual

OVERHEAD GEARLOFT™

STORAGE RACK

Assembly Instructions

ÉTAGÈ RE DE

RANGEMENT SURÉLEVÉE

GEARLOFT™

Instructions d’assemblage

ESTANTERÍA DE

ALMACENAMIENTO

GEARLOFT™ EN ALTURA

Instrucciones de ensamblaje

In U.S.A. call: 1-866-342-4089

Aux États-Unis, composez le: 1866342-4089

En los EE.UU., llame al: 1-866-342-4089

W11406167C

In Canada call: 1-800-807-6777

Au Canada, composez le: 1800807-6777

En Canadá, llame al: 1-800-807-6777

www.gladiatorgarageworks.com

www.gladiatorgarageworks.ca

TABLE OF CONTENTS/TABLE DES MATIÈ RES/ÍNDICE

OVERHEAD GEARLOFT™

STORAGE RACK SAFETY .................. 2

DIMENSIONS ......................................3

PARTS .................................................. 4

ASSEMBLY INSTRUCTIONS .............. 7

Unpack the Overhead GearLoft™

Storage Rack ....................................7

Tools and Parts .................................7

Overhead GearLoft™ Storage Rack

UseRequirements ............................7

Assembling the Rack ........................ 8

Installing the Overhead GearLoft™

StorageRack ..................................11

Storage Rack Care..........................11

Registering Your Product ................ 11

WARRANTY ...................................12

SÉCURITÉ DE L’ÉTAGÈRE DE

RANGEMENT SURÉLEVÉE

GEARLOFT™ .....................................13

DIMENSIONS ....................................14

PIÈCES ..............................................15

INSTRUCTIONS D’ASSEMBLAGE ...18

Déballer l’étagère de rangement

surélevée GearLoft™ ......................18

Outils et pièces ...............................18

Exigences d’utilisation de l’étagère

derangement surélevéeGearLoft™

..18

Assemblage de l’étagère ................19

Installer l’étagère de rangement

surélevée GearLoft™ ......................22

Entretien de l’étagère ......................22

Enregistrement de votre produit .....22

GARANTIE .....................................23

SEGURIDAD DE LA ESTANTERÍA

DE ALMACENAMIENTO

GEARLOFT™EN ALTURA ...............24

DIMENSIONES ..................................25

PIEZAS ..............................................26

INSTRUCCIONES DE ENSAMBLAJE

..29

Desempaque de la estantería

dealmacenamiento GearLoft™

en altura ..........................................29

Herramientas y piezas ....................29

Requisitos de uso de la estantería

dealmacenamiento GearLoft™

en altura ..........................................29

Ensamblaje de la estantería ............30

Instalación de la estantería de

almacenamiento GearLoft™

en altura ..........................................33

Cuidado de la estantería de

almacenamiento .............................33

Cómo registrar el producto .............33

GARANTÍA .....................................34

Model/Modèle/Modelo:

GALS24M1KG - Hammered Granite 2 FT x 4 FT/

Ardoise martelée 2pi x 4pi/Granito forjado de 2pies x 4pies

GALS24M1KW - Hammered White

2 FT x 4 FT/

Blanc martelé

2pi x 4pi/

Blanco forjado

2pies x 4pies

GALS28M2KG

- Hammered Granite 2 FT x 8 FT/

Ardoise martelée 2pi x 8pi/Granito forjado de 2pies x 8pies

GALS28M2KW - Hammered White

2 FT x 8 FT/

Blanc martelé

2pi x 8pi/

Blanco forjado

2pies x 8pies

GALS44M2KG

- Hammered Granite 4 FT x 4 FT/

Ardoise martelée 4pi x 4pi/Granito forjado de 4pies x 4pies

GALS44M2KW - Hammered White

4 FT x 4 FT/

Blanc martelé

4pi x 4pi/

Blanco forjado

4pies x 4pies

OVERHEAD GEARLOFT™ STORAGE RACK SAFETY

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

DIMENSIONS

MODEL

GALS24M1KG

GALS24M1KW

GALS28M2KG

GALS28M2KW

GALS44M2KG

GALS44M2KW

A 24" (61 cm) 24" (61 cm) 48" (122 cm)

B 48" (122 cm) 96" (244 cm) 48" (122 cm)

C 23" (58.4 cm) min. and

37.8" (96 cm) max.

23" (58.4 cm) min. and

37.8" (96 cm) max.

23" (58.4 cm) min. and

37.8" (96 cm) max.

2' x 4'

2' x 8'

4' x 4'

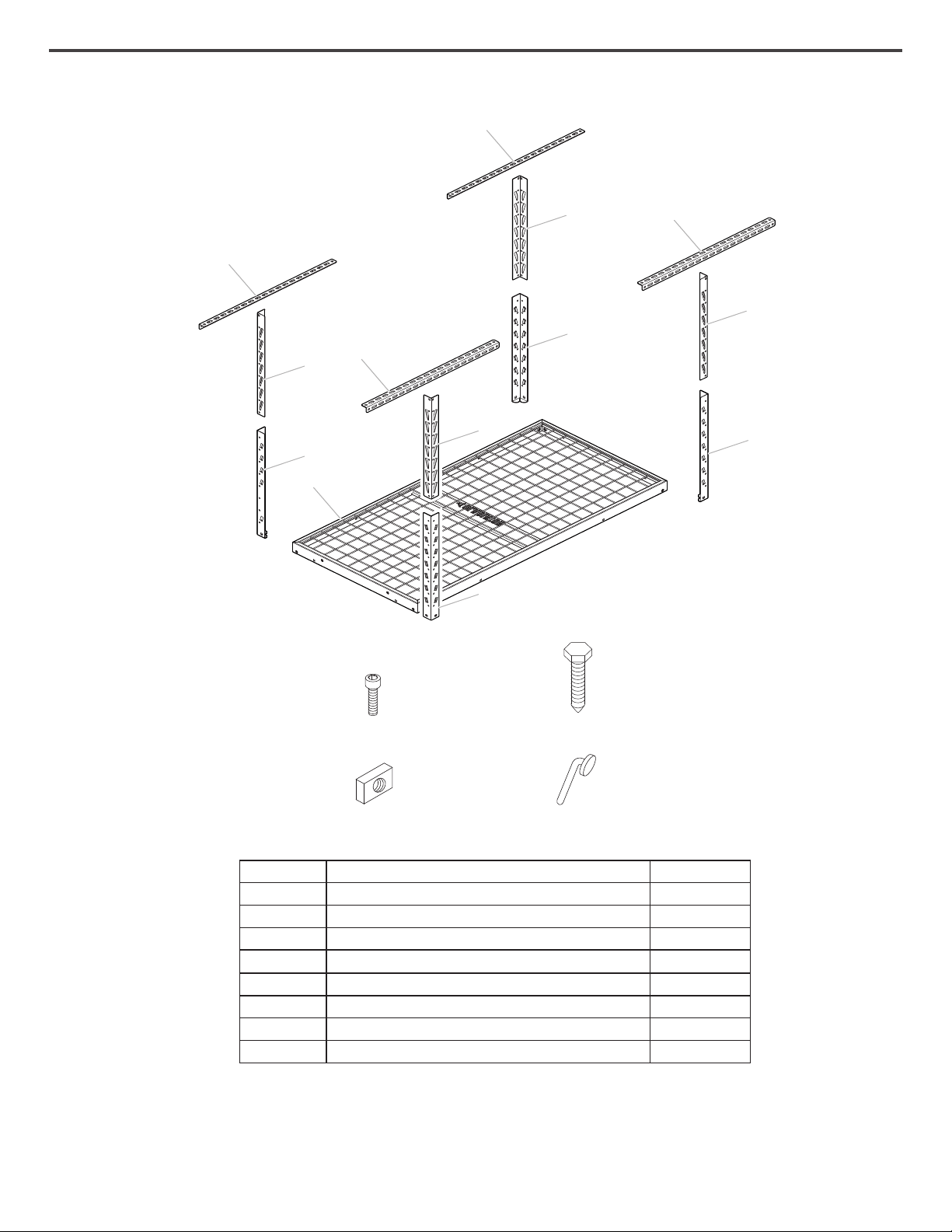

PARTS - 2 FT x 4 FT

Label Description Quantity

P1 2' x 4' rack section 1

P2 Ceiling bracket 4

P3 Vertical corner support - upper 4

P4 Vertical corner support - lower 4

F1 M8 - 1.25 x 12 socket-head cap screw 12

F2 5/16" x 3" lag bolt 8

F4 M8 - 1.25 rectangular nut 4

F5 EZ Connect locking pin 4

GALS24M1KG

GALS24M1KW

GALS28M2KG

GALS28M2KW

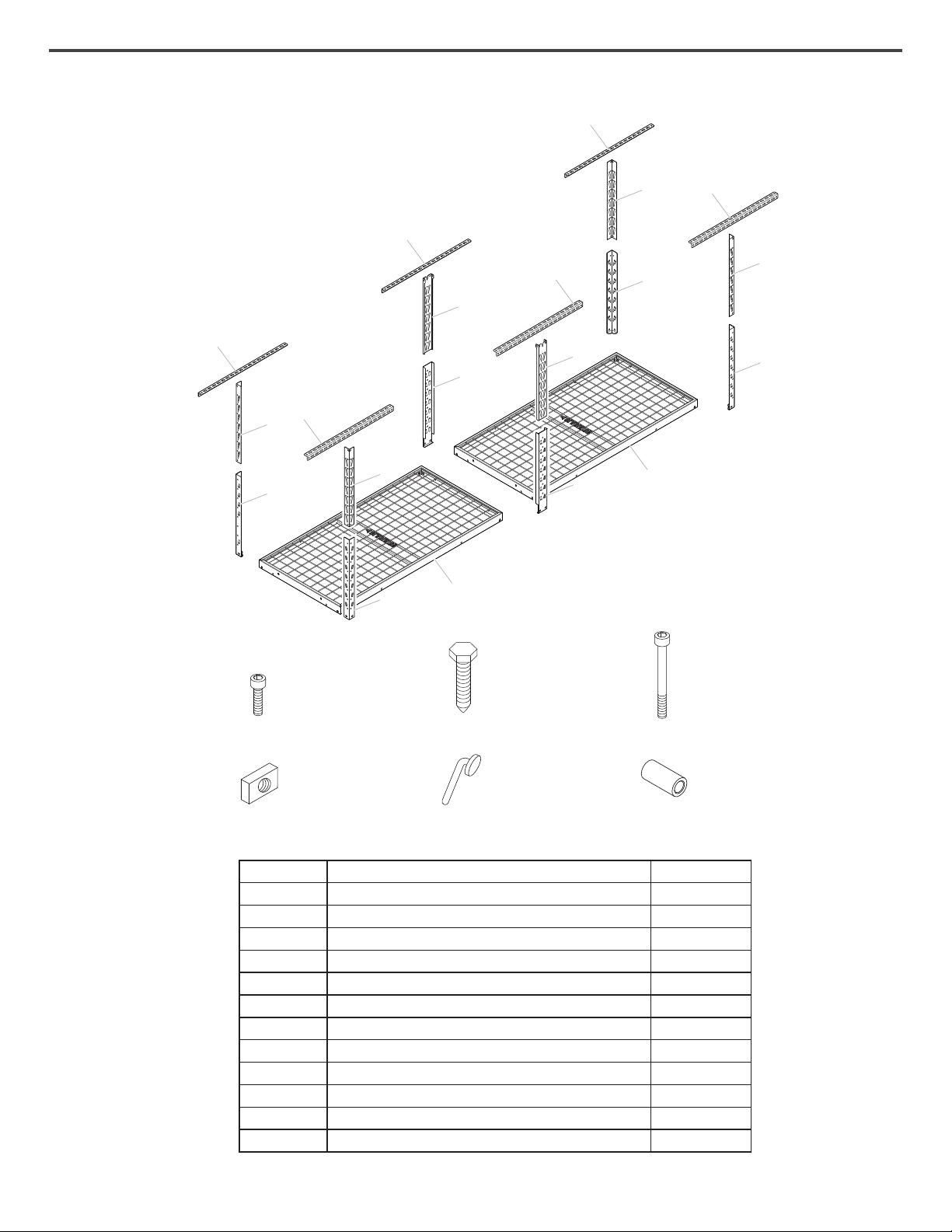

PARTS - 2 FT x 8 FT

F1 F2

Label Description Quantity

P1 2' x 4' rack section 2

P2 Ceiling bracket 6

P3 Vertical corner support - upper 4

P4 Vertical corner support - lower 4

P5 Vertical center support - upper 2

P6 Vertical center support - lower 2

F1 M8 - 1.25 x 12 socket-head cap screw 22

F2 5/16" x 3" lag bolt 12

F3 M8 - 1.25 x 75 socket-head cap screw 2

F4 M8 - 1.25 rectangular nut 10

F5 EZ Connect locking pin 6

F6 Spacer 4

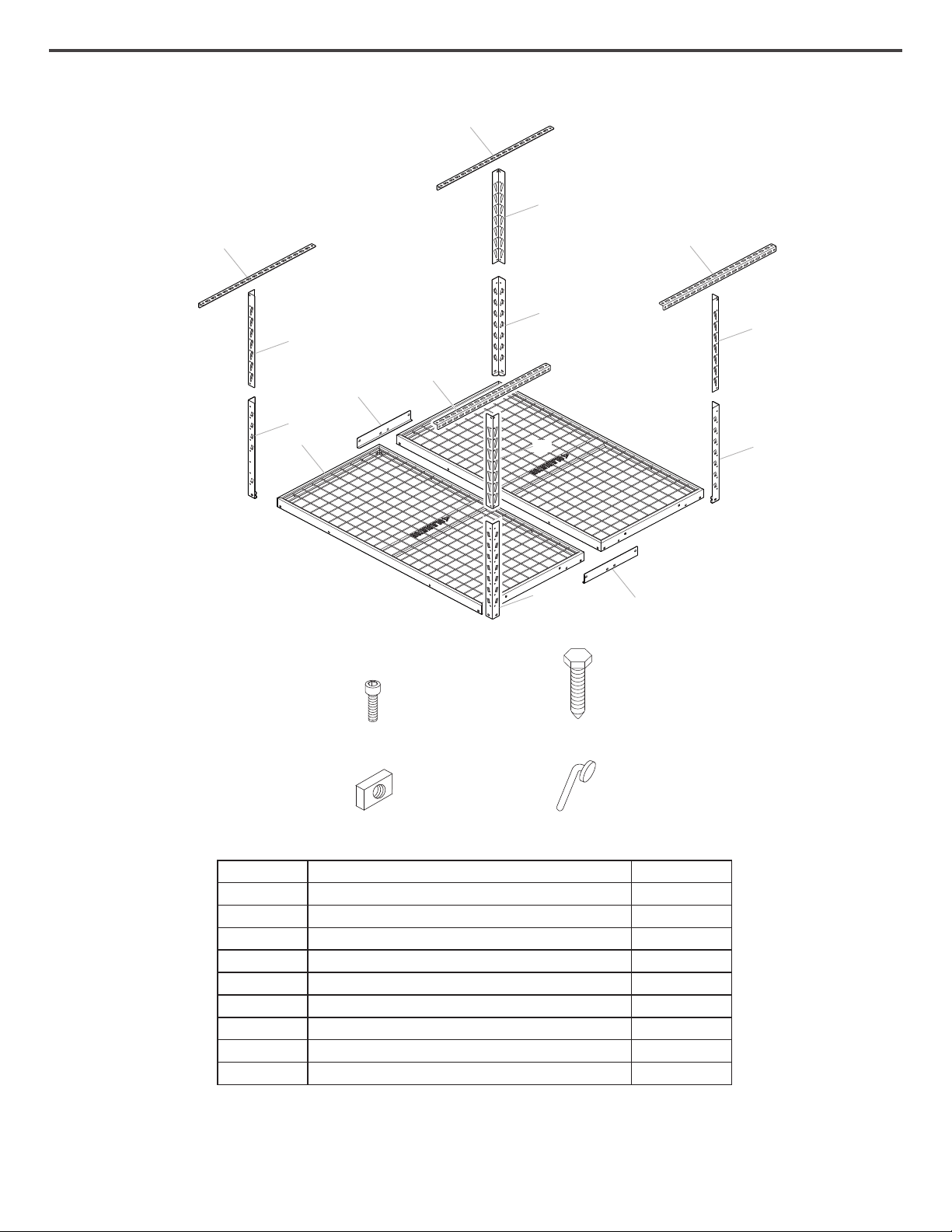

PARTS - 4 FT x 4 FT

Label Description Quantity

P1 2' x 4' rack section 2

P2 Ceiling bracket 4

P3 Vertical corner support - upper 4

P4 Vertical corner support - lower 4

P7 Rack connection bracket 2

F1 M8 - 1.25 x 12 socket-head cap screw 22

F2 5/16" x 3" lag bolt 8

F4 M8 - 1.25 rectangular nut 6

F5 EZ Connect locking pin 4

GALS44M2KG

GALS44M2KW

ASSEMBLY INSTRUCTIONS

Unpack the Overhead GearLoft™

Storage Rack

1. Unpack the rack sections, support sections, ceiling brackets

and all hardware. Verify contents. See “Parts.”

2. Dispose of all packaging materials properly.

Tools and Parts

■ Install Overhead GearLoft

Storage Rack according to

manufacturer's instructions and any local codes.

■ Only use provided fasteners. Do not use an alternate form of

mounting. Do not alter or modify any components included

with this product.

■ Gather the required tools and parts before starting assembly.

■ Read entire manual before starting assembly.

Tools Needed

■ Electric drill

■ Drill bit (3/16") - included

■ 1/2" socket wrench and/or 1/2" open end wrench

■ 6 mm hex wrench - included

■ Stud nder (If ceiling has drywall covering joists/rafters)

■ Tape measure

■ Step stool or step ladder

■ Pencil / Marker

■ Masking tape

Overhead GearLoft™ Storage

Rack Use Requirements

1. Intended for garage use, installed into a wood framed/

traditional wood structure type dwelling.

2. To be used for storing lightweight items

overhead and out of the way.

3. Recommended to be positioned 80" minimum

above oor (standard door opening height).

4. Check for clearance of all doors, vehicles, or any

items to be positioned under the storage rack.

5. The maximum weight of all items combined on the rack not to

exceed:

2 ft x 4 ft - 350 lbs.

2 ft x 8 ft - 500 lbs.

4 ft x 4 ft - 500 lbs.

WARNING

Excessive Weight Hazard

Use two or more people to move storage rack.

Failure to do so can result in back or other injury.

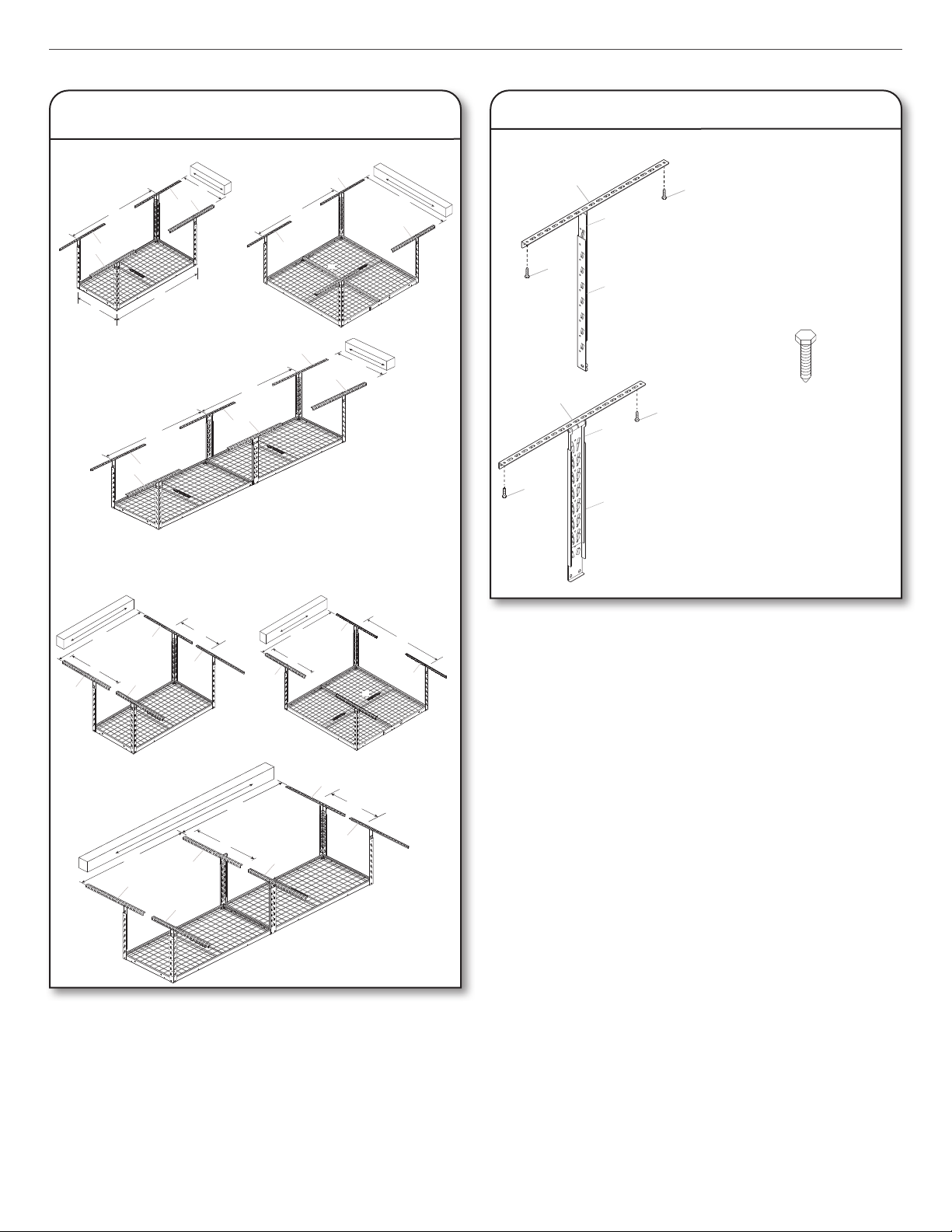

Assembling the Rack

The storage rack ceiling brackets can be positioned parallel

or perpendicular to the wood ceiling joists/rafters. Determine

the application required for your desired installation. If drywall

covers the joists, use a stud nder to determine the joist/rafter

locations and mark with masking tape. For applications requiring

installation of the brackets perpendicular to the joists/rafters, the

maximum distance between them is 24". The brackets included

allow for a 24" maximum span. See gure for typical ceiling

layouts. Mark the location of the ceiling brackets on the joists/

rafters or drywall, making sure the vertical supports can be

positioned between the lag bolts used to attach the brackets.

Position the center of the brackets on a 24"/48" grid as required.

Using the provided drill bit (3/16"), drill all pilot holes in the center

of the joists/rafters. Two lag bolts must be used on each bracket,

one on each side of the vertical support. Mount the ceiling

brackets (P2) using 5/16" x 3" lag bolts (F2) (8 or 12).

2. Attach the ceiling brackets

5/16" x 3" Lag bolt

Center Support

(If Required)

Corner Support

(4 Required)

1. Determine the ceiling bracket

locations

48"

Parallel layout

2' x 8'

2' x 4'

48"

26"

48"

4' x 4'

Perpendicular layout

24"

48"

24"

26"

48"

24"

48"

26"

24"

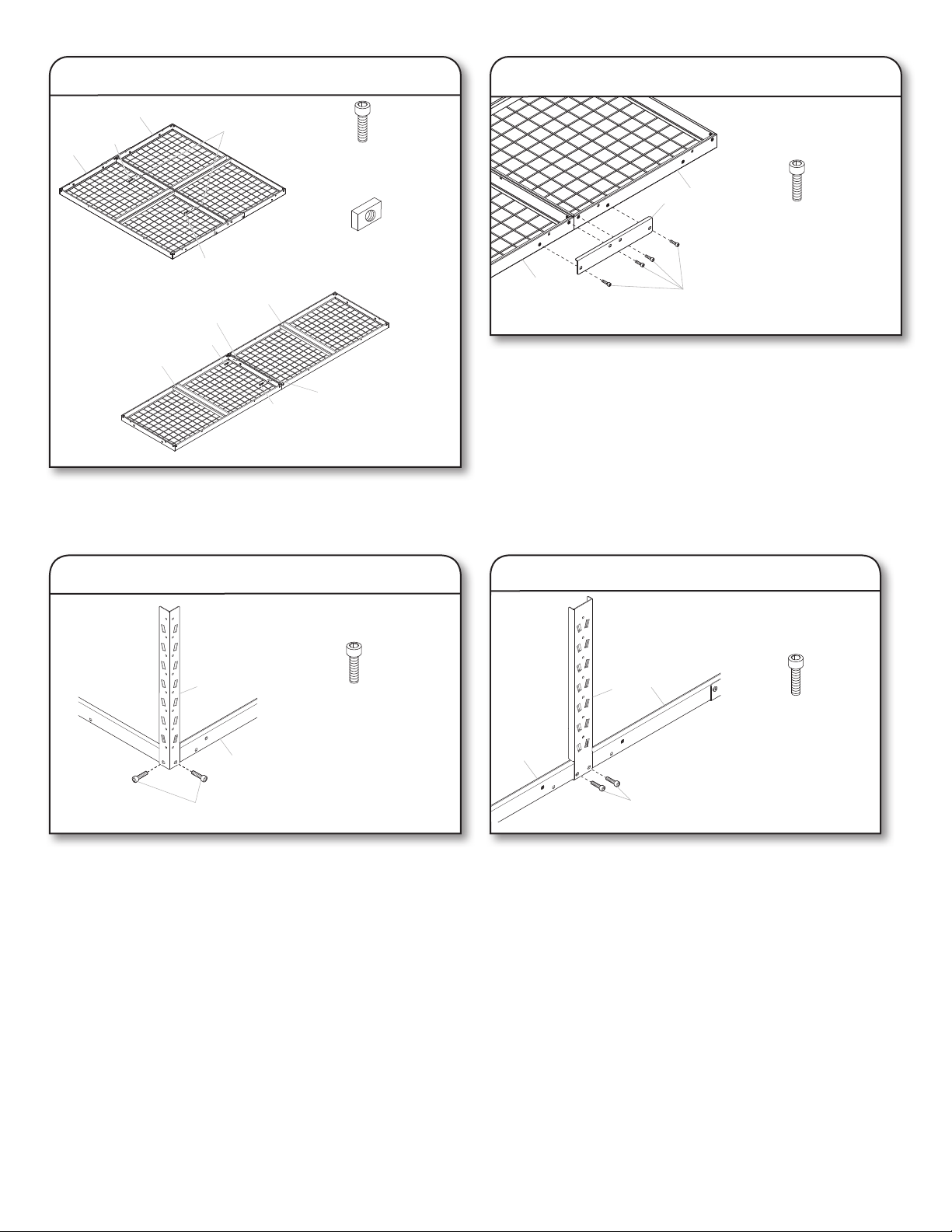

Lay two rack sections upside down on the oor. Assemble the

rack sections (P1) together using M8 - 1.25 x 12 socket-head cap

screws (F1) (2) and M8 - 1.25 Rectangular nuts (F4) (2).

4. Attach the rack brackets (4' x 4')

M8 - 1.25 x 12 Socket-head

cap screw

Attach the rack connection brackets (P7) to both sides of the two

bolted-together rack sections using M8 - 1.25 x 12 socket-head

cap screws (F1) (8).

5. Attach lower corner supports

M8 - 1.25 x 12 Socket-head

cap screw

Attach the four lower corner supports (P4) to the rack corners

using M8 - 1.25 x 12 socket-head cap screws (F1) (8).

Attach lower center supports (2' x 8')

M8 - 1.25 x 12 Socket-head

cap screw

Attach the two lower center supports (P6) to the rack assembly

using M8 - 1.25 x 12 socket-head cap screws (F1) (4).

3. Connect the racks (4' x 4', 2' x 8')

M8 - 1.25 x 12 Socket-head

cap screw

4' x 4'

2' x 8'

M8 - 1.25 Rectangular nut

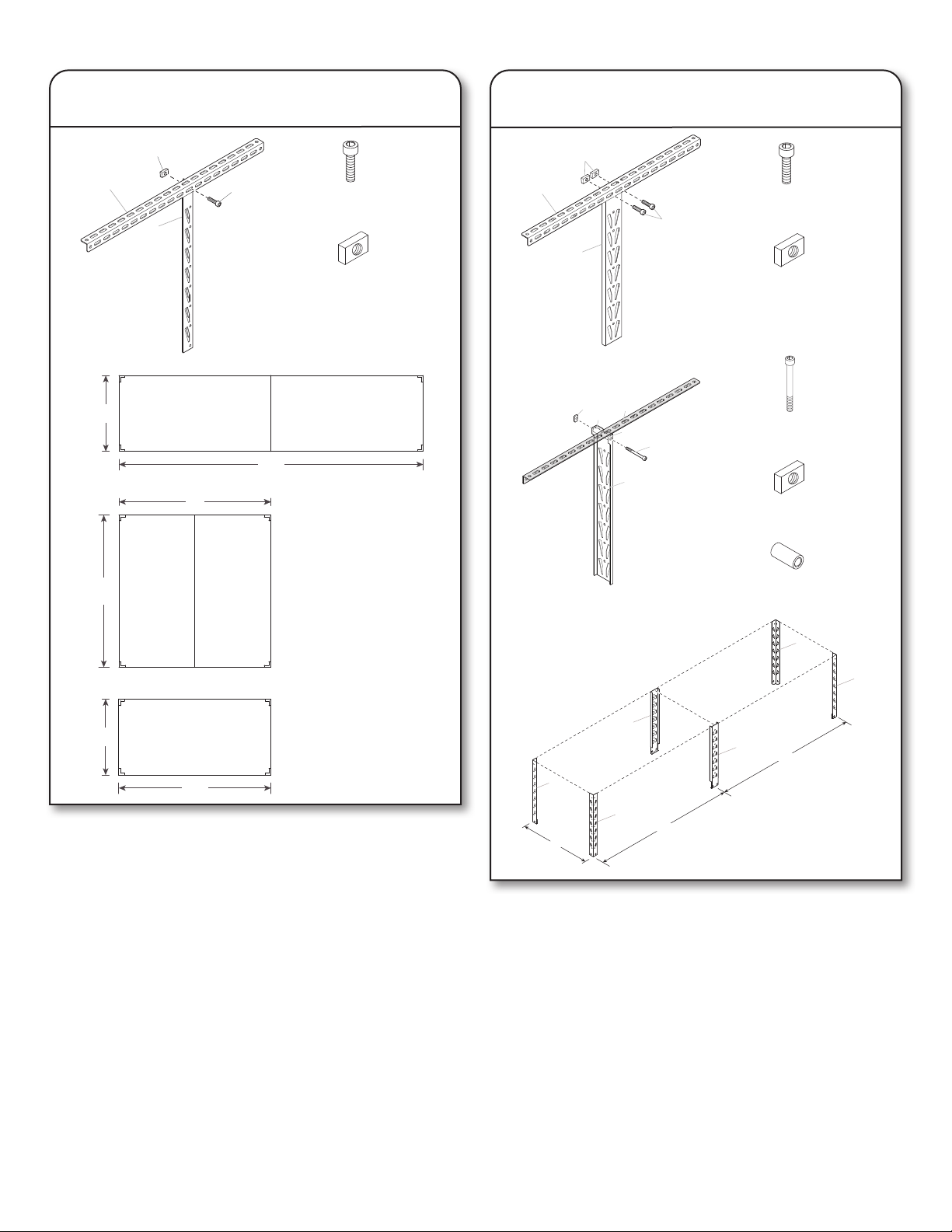

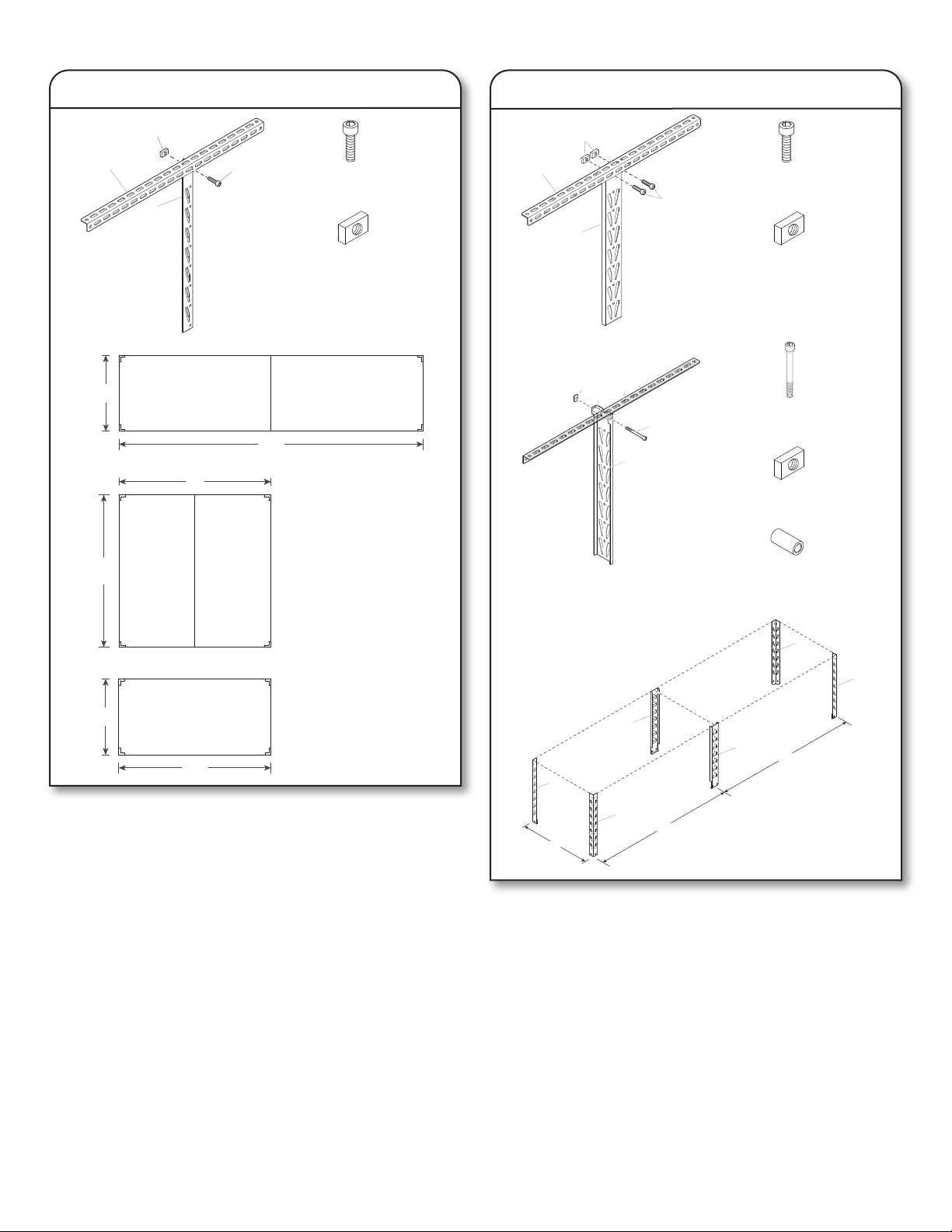

Attach upper center supports (2' x 8')

M8 - 1.25 x 12 Socket-head

cap screw

M8 - 1.25 Rectangular nut

Parallel Mounting

Perpendicular Mounting

M8 - 1.25 x 75 Socket-head

cap screw

M8 - 1.25 Rectangular nut

Spacer

24"

48"

Attach the upper center supports (P5) to the ceiling brackets

using one of the methods detailed above, depending on ceiling

bracket mounting approach.

Parallel Mounting

Attach supports using M8 - 1.25 x 12 socket-head cap screws

(F1) (2) and M8 - 1.25 rectangular nuts (F4) (2) on each upper

center support.

Perpendicular Mounting

Attach supports using M8 - 1.25 x 75 socket-head cap screws

(F3), M8 - 1.25 rectangular nuts (F4) and spacer (F6) (2) on each

upper center support. Verify that all of the upper supports are

properly spaced. They should be on a 24"/48" pattern as shown

in the gure.

Attach the upper corner support (P3) to the ceiling brackets using

M8 - 1.25 x 12 (F1) (4) and M8 - 1.25 rectangular nuts (F4) (4).

Make sure they are positioned on the 24"/48" layout as required.

7. Attach upper corner supports

M8 - 1.25 x 12 Socket-head

cap screw

M8 - 1.25 Rectangular nut

96"

24"

48"

24"

2' x 8'

4' x 4'

2' x 4'

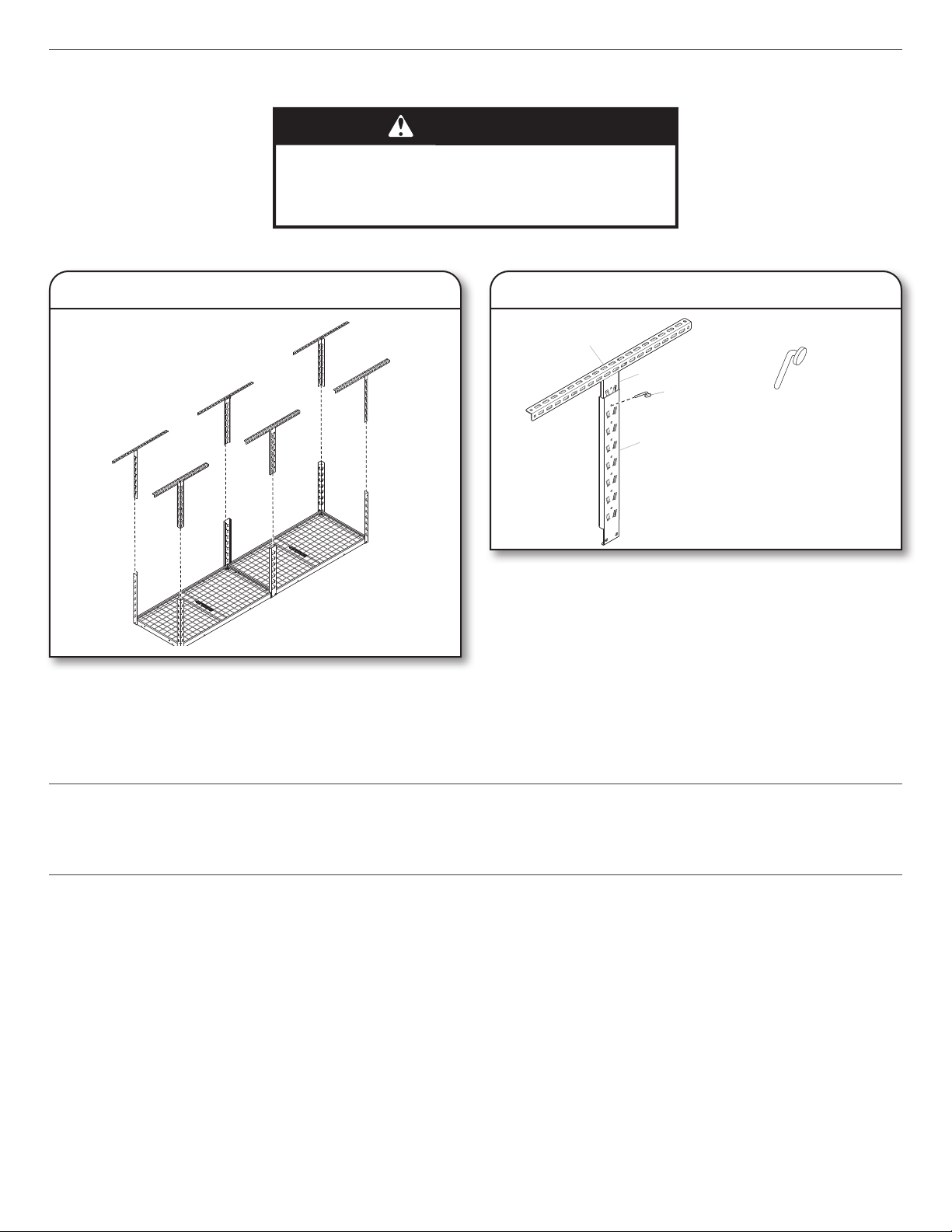

Installing the Overhead GearLoft™ Storage Rack

WARNING

Excessive Weight Hazard

Use two or more people to move storage rack.

Failure to do so can result in back or other injury.

1. Attach the EZ Connect supports

Using two or more people, the rack system can be easily lifted

and positioned overhead. The EZ Connect feature allows for

positioning 23" to 37.8" from the ceiling. Lift the rack into place

and connect the lower supports to the upper supports. Make sure

the rack supports are facing the same way and the rack is level.

Make sure all bolts and screws are tight. Once the rack is in the

desired location below the ceiling, place an EZ Connect locking

pin (F5) in a hole on each of the corner and center supports to

lock/retain them together. The pins go through both upper and

lower supports.

NOTE: The rack system can be repositioned up or down by

removing all locking pins and relocating the EZ Connect position

on the supports. Use two or more people to relocate the rack and

replace the EZ Connect locking pins (F5).

2. Complete the assembly

EZ Connect locking pin

Storage Rack Care

■ Wash storage rack with a mild liquid detergent and warm water using a soft, clean cloth.

■ Check fastener tightness annually.

Registering Your Product

There are many benets of registering your product. Find out more and register your product online at

www.gladiatorgarageworks.com. In the USA, call 1-866-342-4089. Consumers in Canada can call 1-800-807-6777.

WARRANTY

For warranty information:

In U.S.A. call 1-866-342-4089 or visit our website at

www.GladiatorGW.com

In Canada call 1-800-807-6777 or visit our website at

www.gladiatorgarageworks.ca

There are many benets for registering the product. Find out more and register the product online at www.gladiatorgarageworks.com.

SÉCURITÉ DE L’ÉTAGÈ RE DE RANGEMENT SURÉLEVÉE GEARLOFT™

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

DIMENSIONS

MODÈLE

GALS24M1KG

GALS24M1KW

GALS28M2KG

GALS28M2KW

GALS44M2KG

GALS44M2KW

A 24po (61cm) 24po (61cm) 48po (122 cm)

B 48po (122 cm) 96po (244 cm) 48po (122 cm)

C 23po (58,4cm) min et

37,8po (96cm) max

23po (58,4cm) min et

37,8po (96cm) max

23po (58,4cm) min et

37,8po (96cm) max

2pi x 4pi

2pi x 8pi

4pi x 4pi

PIÈ CES – 2 PI x 4 PI

Étiquette Description Quantité

P1 Section d’étagère de 2pi x 4pi 1

P2 Support de plafond 4

P3 Support de coin vertical – supérieur 4

P4 Support de coin vertical – inférieur 4

F1 Vis à chapeau à tête creuseM8 – 1,25 x 12 12

F2 Tire-fond de 5/16 po x 3po 8

F4 Écrou rectangulaireM8 – 1,25 4

F5 Tige de positionnement EZ Connect 4

GALS24M1KG

GALS24M1KW

GALS28M2KG

GALS28M2KW

PIÈ CES – 2 PI x 8 PI

F1 F2

Étiquette Description Quantité

P1 Section d’étagère de 2pi x 4pi 2

P2 Support de plafond 6

P3 Support de coin vertical – supérieur 4

P4 Support de coin vertical – inférieur 4

P5 Support central vertical – supérieur 2

P6 Support central vertical – inférieur 2

F1 Vis à chapeau à tête creuseM8 – 1,25 x 12 22

F2 Tire-fond de 5/16 po x 3po 12

F3 Vis à chapeau à tête creuseM8 – 1,25 x 75 2

F4 Écrou rectangulaireM8 – 1,25 10

F5 Tige de positionnement EZ Connect 6

F6 Cale 4

PIÈ CES – 4 PI x 4 PI

Étiquette Description Quantité

P1 Section d’étagère de 2pi x 4pi 2

P2 Support de plafond 4

P3 Support de coin vertical – supérieur 4

P4 Support de coin vertical – inférieur 4

P7 Support de raccordement de l’étagère 2

F1 Vis à chapeau à tête creuseM8 – 1,25 x 12 22

F2 Tire-fond de 5/16 po x 3po 8

F4 Écrou rectangulaireM8 – 1,25 6

F5 Tige de positionnement EZ Connect 4

GALS44M2KG

GALS44M2KW

INSTRUCTIONS D’ASSEMBLAGE

Déballer l’étagère de rangement

surélevée GearLoft™

1. Déballez les sections de l’étagère, les sections de support,

les attaches pour plafond et toute la quincaillerie. Vériez le

contenu. Voir la section «Pièces.»

2. Jetez correctement tout le matériel d’emballage.

Outils et pièces

■ Installer la tablette de rangement GearLoft

conformément aux

instructions du fabricant et aux codes locaux.

■ Utiliser seulement la visserie fournie. Ne pas utiliser toute autre

forme de montage. Ne pas modier aucun des composants

inclus avec ce produit.

■ Rassemblez les pièces et outils requis avant de commencer

l’assemblage.

■ Lisez tout le manuel avant de commencer l’assemblage.

Outils nécessaires

■ Perceuse électrique

■ Embout de perceuse (3/16 po) – inclus

■ Clé à douille de 1/2 po ou clé plate de 1/2 po

■ Clé hexagonale de 6mm – incluse

■ Détecteur de montant (si les poteaux/solives du plafond sont

couverts de panneaux de gypse)

■ Ruban à mesurer

■ Escabeau

■ Crayon/marqueur

■ Ruban adhésif de masquage

Exigences d’utilisation de

l’étagère de rangement

surélevée GearLoft™

1. Conçue pour une utilisation dans un garage, installée à une

maison avec cadre ou structure traditionnelle en bois.

2. Utilisée pour ranger des articles légers en

hauteur et dégager le plancher.

3. Position recommandée: 80po minimum au-dessus

du sol (hauteur d’ouverture de porte standard).

4. Vérier le dégagement de toutes les portes, des véhicules

oude tout élément à placer sous la tablette de rangement.

5. Le poids maximum de tous les articles sur l’étagère ne doit

pas dépasser:

2pi x 4pi – 350lb

2pi x 8pi – 500lb

4pi x 4pi – 500lb

AVERTISSEMENT

Risque de poids excessif

Au moins deux personnes sont nécessaires pour

déplacer l’étagère de rangement.

Le non-respect de cette instruction peut entraîner une

blessure au dos ou d’autres blessures.

Assemblage de l’étagère

Les supports au plafond pour l’étagère de rangement peuvent

être positionnés de façon parallèle ou perpendiculaire avec les

poteaux/solives en bois du plafond. Choisissez l’installation désirée

en fonction de l’utilisation. Si les solives sont couvertes de gypse,

utilisez un détecteur de montant pour trouver l’emplacement

des poteaux/solives et identiez-les avec du ruban adhésif de

marquage. Si votre application nécessite l’installation de supports

perpendiculaire aux poteaux/solives, la distance maximum entre

les supports doit être de 24po. Les supports inclus permettent

un espacement maximum de 24po. Consultez l’illustration pour

une installation habituelle au plafond. Marquez l’emplacement des

supports de plafond sur les poteaux/solives ou sur le gypse en vous

assurant que les supports verticaux peuvent être positionnés entre

les tire-fond utilisés pour xer les supports. Placez le centre des

supports sur une grille de 24po/48po, selon ce qui est demandé.

Utilisez l’embout de perceuse inclus (3/16 po) et percez tous les

avant-trous au centre des poteaux/solives. Deux tire-fond doivent

être utilisés sur chaque support, un de chaque côté du support

vertical. Fixez les supports de plafond (P2) en utilisant des tire-

fond de 5/16 po x 3po (F2) (8 ou 12).

2. Fixer les supports de plafond

Tire-fond de 5/16 po x 3po

Support central

(Si requis)

Support de coin

(4 requis)

1. Choisir les emplacements des

supports au plafond

48po

Positionnement parallèle

2pi x 8pi

2pi x 4pi

48po

26po

48po

4pi x 4pi

Positionnement perpendiculaire

24po

48po

24po

26po

48po

24po

48po

26po

24po

Placer deux sections d’étagère sur le sol, de façon inversée.

Assemblez les sections d’étagère (P1) ensemble en utilisant

desvis à chapeau à tête creuseM8 – 1,25 x 12 (F1) (2) et Écrou

rectangulaireM8 – 1,25 (F4) (2).

4. Fixer les supports d’étagère (4pi x 4pi)

Vis à chapeau à tête

creuseM8 – 1,25 x 12

Assemblez les supports de raccordement de l’étagère (P7) sur

les deux côtés des deux sections de l’étagère xées ensemble

enutilisant des vis à chapeau à tête creuseM8 – 1,25 x 12 (F1) (8).

5. Fixer les supports de coin inférieurs

Vis à chapeau à tête

creuseM8 – 1,25 x 12

Assemblez les quatre supports de coin inférieurs (P4) à chacun

des coins de l’étagère en utilisant des vis à chapeau à tête

creuseM8 – 1,25 x 12 (F1) (8).

Fixer les supports centraux inférieurs

(2pi x 8pi)

Vis à chapeau à tête

creuseM8 – 1,25 x 12

Assemblez les deux supports centraux inférieurs (P6) à l’étagère en

utilisant des vis à chapeau à tête creuseM8 – 1,25 x 12 (F1) (4).

3. Raccorder l’étagère (4pi x 4pi, 2pi x 8pi)

Vis à chapeau à tête

creuseM8 – 1,25 x 12

4pi x 4pi

2pi x 8pi

Écrou rectangulaireM8 – 1,25

Fixer les supports centraux supérieurs

(2pi x 8pi)

Vis à chapeau à tête

creuseM8 – 1,25 x 12

Écrou rectangulaireM8 – 1,25

Positionnement

parallèle

Positionnement

perpendiculaire

Vis à chapeau à tête

creuseM8 – 1,25 x 75

Écrou rectangulaireM8 – 1,25

Cale

24po

48po

Fixez les supports centraux supérieurs (P5) aux supports de

plafond en utilisant l’une des méthodes indiquées précédemment,

selon la façon dont les supports de plafond sont installés.

Positionnement parallèle

Fixez les supports en utilisant des vis à chapeau à tête

creuseM8– 1,25 x 12 (F1) (2) et des écrous rectangulairesM8 –

1,25 (F4) (2) sur chaque support central supérieur.

Positionnement perpendiculaire

Fixez les supports en utilisant des vis à chapeau à tête

creuseM8– 1,25 x 75 (F3), des écrous rectangulairesM8 –

1,25(F4) et des cale (F6) (2) sur chaque support central supérieur.

Vériez que tous les supports supérieurs sont bien espacés.

Ilsdevraient êtreespacés de 24po/48po, comme illustré.

Assemblez les supports de coin supérieurs (P3) aux supports

deplafond en utilisant des vis à chapeau à tête creuseM8 –

1,25x 12 (F1) (4) et les écrous rectangulairesM8 – 1,25 (F4) (4).

Assurez-vous qu’ils sont positionnés sur la conguration

24po/48po, comme demandé.

7. Fixer les supports de coin supérieurs

Vis à chapeau à tête

creuseM8 – 1,25 x 12

Écrou rectangulaireM8 – 1,25

96po

24po

48po

24po

2pi x 8pi

4pi x 4pi

2pi x 4pi

Installer l’étagère de rangement surélevée GearLoft™

AVERTISSEMENT

Risque de poids excessif

Au moins deux personnes sont nécessaires pour

déplacer l’étagère de rangement.

Le non-respect de cette instruction peut entraîner une

blessure au dos ou d’autres blessures.

1. Fixer les tiges EZ Connect

Au moins deux personnes sont nécessaires pour facilement

soulever et positionner l’étagère surélevée. La caractéristique EZ

Connect permet de positionner l’étagère à une distance de 23po

à 37,8po du plafond. Soulez l’étagère à sa position et raccordez

les supports inférieurs aux supports supérieurs. Assurez-vous que

les supports de l’étagère font tous face dans la même direction et

que l’étagère est de niveau.

Assurez-vous que tous les écrous et toutes les vis sont bien

serrés. Une fois l’étagère à la position souhaitée au plafond,

placez les tiges de positionnement EZ Connect (F5) dans les

trous des supports de chaque coin et du centre pour bien

maintenir l’ensemble. Les tiges traversent les supports inférieurs

et supérieurs.

REMARQUE: Le système d’étagère peut être repositionné vers

le haut ou le bas en enlevant toutes les tiges de positionnement

EZ Connect et en les repositionnant sur les supports. Au moins

deux personnes sont nécessaires pour repositionner l’étagère

etreplacer les tiges de positionnement EZ Connect (F5).

2. Terminer l’assemblage

Tige de positionnement EZ Connect

Entretien de l’étagère

■ Lavez l’étagère à l’aide d’un détergent doux et d’eau chaude en utilisant un chiffon doux et propre.

■ Vérier annuellement le serrage de la visserie.

Enregistrement de votre produit

Il y a plusieurs avantages à enregistrer votre produit. Pour obtenir plus de renseignements et enregistrer votre produit en ligne,

consulterle www.gladiatorgarageworks.com. Aux É.-U., composez le 1866342-4089. Les consommateurs au Canada peuvent

composer le 1800807-6777.

GARANTIE

Pour des informations sur la garantie:

Aux États-Unis, composer le 1866342-4089 ou visiter notre site Web à l’adresse

www.GladiatorGW.com

Au Canada, composer le 1800807-6777 ou visiter notre site Web à l'adresse

www.gladiatorgarageworks.ca

Il y a plusieurs avantages à enregistrer le produit. Pour obtenir plus de renseignements et enregistrer le produit en ligne, visiter le

www.gladiatorgarageworks.com.

SEGURIDAD DE LA ESTANTERÍA DE ALMACENAMIENTO

GEARLOFT™ EN ALTURA

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que

puede suceder si no se siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico.

Lea y obedezca siempre

todos los mensajes de seguridad.

ADVERTENCIA

PELIGRO

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

DIMENSIONES

MODELO

GALS24M1KG

GALS24M1KW

GALS28M2KG

GALS28M2KW

GALS44M2KG

GALS44M2KW

A 24" (61cm) 24" (61 cm) 48" (122cm)

B 48" (122cm) 96" (244cm) 48" (122cm)

C 23" (58,4 cm) mín. y

37,8" (96 cm) máx.

23" (58,4 cm) mín. y

37,8" (96 cm) máx.

23" (58,4 cm) mín. y

37,8" (96 cm) máx.

2' x 4'

2' x 8'

4' x 4'

PIEZAS - 2 PIES x 4 PIES

Rótulo Descripción Cantidad

P1 Sección de estante de 2' x 4' 1

P2 Soporte para el techo 4

P3 Soporte de esquina vertical - superior 4

P4 Soporte de esquina vertical - inferior 4

F1 Tornillos de cabeza hueca M8 de 1,25 x 12 12

F2 Tirafondo de 5/16" x 3" 8

F4 Tuerca rectangular M8 de 1,25 4

F5 Pasador de bloqueo EZ Connect 4

GALS24M1KG

GALS24M1KW

GALS28M2KG

GALS28M2KW

PIEZAS - 2 PIES x 8 PIES

F1 F2

Rótulo Descripción Cantidad

P1 Sección de estante de 2' x 4' 2

P2 Soporte para el techo 6

P3 Soporte de esquina vertical - superior 4

P4 Soporte de esquina vertical - inferior 4

P5 Soporte central vertical - superior 2

P6 Soporte central vertical - inferior 2

F1 Tornillos de cabeza hueca M8 de 1,25 x 12 22

F2 Tirafondo de 5/16" x 3" 12

F3 Tornillos de cabeza hueca M8 de 1,25 x 75 2

F4 Tuerca rectangular M8 de 1,25 10

F5 Pasador de bloqueo EZ Connect 6

F6 Espaciador 4

PIEZAS - 4 PIES x 4 PIES

Rótulo Descripción Cantidad

P1 Sección de estante de 2' x 4' 2

P2 Soporte para el techo 4

P3 Soporte de esquina vertical - superior 4

P4 Soporte de esquina vertical - inferior 4

P7 Soporte de conexión de estante 2

F1 Tornillos de cabeza hueca M8 de 1,25 x 12 22

F2 Tirafondo de 5/16" x 3" 8

F4 Tuerca rectangular M8 de 1,25 6

F5 Pasador de bloqueo EZ Connect 4

GALS44M2KG

GALS44M2KW

INSTRUCCIONES DE ENSAMBLAJE

Desempaque de la estantería

de almacenamiento GearLoft™

en altura

1. Desempaque las secciones de los estantes, las secciones de

soporte, los soportes para el techo y todas las herramientas.

Verique el contenido. Consulte la sección “Piezas”.

2. Deseche todo el material de embalaje de manera adecuada.

Herramientas y piezas

■ Instale la estantería de almacenamiento GearLoft

en altura

según las instrucciones del fabricante y los códigos locales.

■ Use solo los sujetadores proporcionados. No use ningún tipo

de montaje alternativo. No altere ni modique ninguno de los

componentes incluidos con este producto.

■ Reúna todas las herramientas y piezas necesarias antes de

comenzar el ensamblaje.

■ Lea el manual completo antes de comenzar el ensamblaje.

Herramientas necesarias

■ Taladro eléctrico

■ Broca para taladro (3/16") - incluida

■ Llave de cubo de 1/2" o llave regulable de 1/2"

■ Llave hexagonal de 6mm - incluida

■ Detector de vigas (si el techo tiene paneles de yeso que cubren

las viguetas/vigas)

■ Cinta métrica

■ Taburete o escalera

■ Lápiz / marcador

■ Cinta adhesiva protectora

Requisitos de uso de la estantería

de almacenamiento GearLoft™

en altura

1. Diseñado para usar en un garaje, instalado en una vivienda

con una estructura/armazón de madera tradicional.

2. Se debe usar para almacenar artículos

livianos en altura y fuera del camino.

3. Se recomienda ubicarla a 80" mínimo por encima del

suelo (altura estándar de la apertura de una puerta).

4. Revise los espacios entre las puertas, vehículos

o cualquier elemento que se vaya a posicionar

debajo de la estantería de almacenamiento.

5. El peso máximo de todos los artículos combinados en la

estantería no debe exceder lo siguiente:

2pies x 4pies: 350 libras

2pies x 8pies: 500 libras

4pies x 4pies: 500 libras

Peligro de peso excesivo

Use dos o más personas para mover la estantería

de almacenamiento.

No seguir esta instrucción puede ocasionar una

lesión en la espalda u otro tipo de lesiones.

Ensamblaje de la estantería

Los soportes para el techo de la estantería de almacenamiento en

altura se pueden colocar de forma paralela o perpendicular a las

viguetas/vigas de madera del techo. Determine la aplicación requerida

para la instalación que desea. Si las viguetas están cubiertas por

paneles de yeso, use un detector de vigas para determinar dónde

están ubicadas y márquelas con la cinta adhesiva protectora. Para las

aplicaciones que requieren la instalación de los soportes para el techo

de forma perpendicular a las viguetas/vigas, la distancia máxima

entre ellos es de 24". Los soportes para el techo incluidos permiten

una extensión máxima de 24". Consulte la ilustración para ver las

disposiciones típicas en techos. Marque la ubicación de los soportes

para el techo en las viguetas/vigas o en el yeso, asegúrese de que

los soportes verticales se puedan colocar entre los tirafondos que se

usan para sujetar los soportes para el techo. Ubique el centro de los

soportes para el techo en una rejilla de 24"/48" según se requiera.

Con la broca para taladro (3/16") proporcionada, perfore todos

los oricios piloto en el centro de las viguetas/vigas. Se deben

usar dos tirafondos en cada soporte para el techo, uno a cada

lado del soporte vertical. Monte los soportes para el techo (P2)

con los tirafondos de 5/16" x 3" (F2) (8 o 12).

2. Coloque los soportes para el techo

Tirafondo de 5/16" x 3"

Soporte central

(si es necesario)

Soporte de esquina

(senecesitan 4)

1. Determine las ubicaciones para

el soporte para el techo

48"

Disposición paralela

2' x 8'

2' x 4'

48"

26"

48"

4' x 4'

Disposición perpendicular

24"

48"

24"

26"

48"

24"

48"

26"

24"

Coloque dos secciones de estantes boca abajo en el piso.

Unalas secciones de estantes (P1) con los tornillos de cabeza

hueca M8 de 1,25 x 12 (F1) (2) y Tuerca rectangular M8 de 1,25

(F4) (2).

4. Coloque los soportes para

losestantes (4' x 4')

Tornillos de cabeza hueca

M8 de 1,25 x 12

Coloque los soportes de conexión de estantes (P7) en ambos

lados de las dos secciones de estantes unidas, use los tornillos

de cabeza hueca M8 de 1,25 x 12 (F1) (8).

5. Coloque los soportes de

esquinainferiores

Tornillos de cabeza hueca

M8 de 1,25 x 12

Coloque los cuatro soportes de esquina inferiores (P4) en las

esquinas de los estantes con los tornillos de cabeza hueca M8

de1,25 x 12 (F1) (8).

Coloque los soportes centrales

inferiores (2' x 8')

Tornillos de cabeza hueca

M8 de 1,25 x 12

Una los dos soportes centrales inferiores (P6) al ensamblaje de

los estantes con los tornillos de cabeza hueca M8 de 1,25 x 12

(F1) (4).

3. Conecte los estantes (4' x 4', 2' x 8')

Tornillos de cabeza hueca

M8 de 1,25 x 12

4' x 4'

2' x 8'

Tuerca rectangular M8 de

1,25

Coloque los soportes centrales

superiores (2' x 8')

Tornillos de cabeza hueca M8

de 1,25 x 12

Tuerca rectangular M8 de 1,25

Montaje paralelo

Montaje perpendicular

Tornillos de cabeza hueca M8

de 1,25 x 75

Tuerca rectangular M8 de 1,25

Espaciador

24"

48"

Coloque los soportes centrales superiores (P5) en los soportes

para el techo siguiendo uno de los métodos detallados

anteriormente según el tipo de montaje del soporte para el techo.

Montaje paralelo

Coloque los soportes con los tornillos de cabeza hueca M8 de

1,25 x 12 (F1) (2) y las tuercas rectangulares M8 de 1,25 (F4) (2)

en cada uno de los soportes centrales superiores.

Montaje perpendicular

Coloque los soportes con los tornillos de cabeza hueca M8

de 1,25 x 75 (F3) y las tuercas rectangulares M8 de 1,25 (F4),

y el espaciador (F6) (2) en cada uno de los soportes centrales

superiores. Verique que todos los soportes superiores estén

espaciados de manera adecuada. Deben estar en un patrón de

24"/48" como se muestra en la ilustración.

Coloque el soporte de esquina superior (P3) en los soportes

para el techo con los M8 de 1,25 x 12 (F1) (4) y las tuercas

rectangulares M8 de 1,25 (F4) (4). Asegúrese de que estén

ubicados en una disposición de 24"/48" según se requiera.

7. Coloque los soportes de

esquinasuperiores

Tornillos de cabeza hueca M8

de 1,25 x 12

Tuerca rectangular M8 de

1,25

96"

24"

48"

24"

2' x 8'

4' x 4'

2' x 4'

Instalación de la estantería de almacenamiento GearLoft™ en altura

Peligro de peso excesivo

Use dos o más personas para mover la estantería

de almacenamiento.

No seguir esta instrucción puede ocasionar una

lesión en la espalda u otro tipo de lesiones.

1. Coloque los soportes EZ Connect

Entre dos o más personas, el sistema de estantería se puede

levantar y posicionar en altura con facilidad. La función

EZ Connect permite posicionarlo de 23" a 37,8" del techo.

Levantelaestantería y ubíquela en su lugar, luego conecte

lossoportes inferiores a los soportes superiores. Asegúrese de

que los soportes de la estantería estén orientados de la misma

manera y que la estantería esté nivelada.

Asegúrese de que todos los tirafondos y tornillos estén ajustados.

Una vez que la estantería esté en la ubicación deseada debajo

del techo, coloque un pasador de bloqueo EZ Connect (F5) en un

oricio en cada uno de los soportes centrales y de esquina para

mantenerlos unidos. Los pasadores van en los soportes inferiores

y en los superiores.

NOTA: El sistema de estantería se puede cambiar de posición

hacia arriba o abajo si se quitan todos los pasadores de bloqueo

y se reubica la posición EZ Connect en los soportes. Entre dos o

más personas, cambien la ubicación de la estantería y vuelvan a

colocar los pasadores de bloqueo EZ Connect (F5).

2. Complete el ensamblaje

Pasador de bloqueo EZ Connect

Cuidado de la estantería de almacenamiento

■ Lave la estantería con un detergente líquido suave, agua tibia y un paño limpio y suave.

■ Revise anualmente que los sujetadores estén ajustados.

Cómo registrar el producto

Registrar el producto ofrece muchos benecios. Obtenga más información y registre el producto en línea en www.gladiatorgarageworks.com.

En EE. UU., llame al 1-866-342-4089. Los consumidores en Canadá pueden llamar al 1-800-807-6777.

GARANTÍA

Para obtener información sobre la garantía:

En EE.UU., llame al 1-866-342-4089 o visite nuestro sitio web en

www.GladiatorGW.com

En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en

www.gladiatorgarageworks.ca

Registrar el producto tiene muchos benecios. Obtenga más información y registre el producto en línea en

www.gladiatorgarageworks.com.

NOTES

W11406167C 09/21

Gladiator GALS24M1KG Garageworks

Product's Documents

User Manual

Specifications

Gladiator GALS24M1KG Questions and Answers
