Owner’s Manual

3-Phase Metered 0U

Power Distribution Unit

(Phase and Bank Measurements)

PDU3XMV6G32

(Series Number: AG-00BD)

Important Safety Instructions 2

Installation 3

Digital Display 5

Using the Digital Display 6

Features 12

Service 13

Warranty and 14

Product Registration

Español 15

Français 29

Русский 43

Deutsch 57

TrippLite.Eaton.com/support

PROTECT YOUR INVESTMENT!

and ultimate peace of mind.

You could also win an

ISOBAR6ULTRA surge protector—

a $100 value!

www.tripplite.com/warranty

Important Safety Instructions

SAVE THESE INSTRUCTIONS

This manual contains instructions and warnings that should be followed during

the installation, operation, and storage of this product. Failure to heed these

instructions and warnings may affect the product warranty.

CAUTION Only those who are properly trained or qualified to use this device should

do so. Anyone who is not trained or qualified should not use this device unless it is under

the supervision of someone who is properly trained or qualified to do so.

Children must be supervised to ensure that they do not use the device as a toy.

Never use the device if the cord and plug are damaged; if it is not working properly,

or if it has been dropped or damaged, take it to an authorized service center for inspection

and repair.

If the power cord is damaged, it must be replaced by the manufacturer, its authorized

service agent, or by qualified personnel in order to avoid a danger.

• The PDU provides the convenience of multiple outlets, but DOES NOT provide surge or line noise

protection for connected equipment.

• The PDU is designed for indoor use only, in a controlled environment, away from excess

moisture, temperature extremes, conductive contaminants, dust or direct sunlight.

• Keep indoor ambient temperature between 32°F and 122°F (0°C and 50°C).

• ThePDUmustbeinstalledbyaqualiedtechnicianonly.

• Do not attempt to mount the PDU to an insecure or unstable surface.

• Install in accordance with National Electrical Code standards. Be sure to use the proper

overcurrent protection for the installation, in accordance with the plug/equipment rating.

• Connect the PDU to an outlet that is in accordance with your local building codes and that is

adequately protected against excess currents, short circuits and earth faults.

• The electrical outlets supplying power to the equipment should be installed near the equipment

and easily accessible.

• Do not connect the PDU to an ungrounded outlet or to extension cords or adapters that

eliminate the connection to ground.

• Be sure to provide a local disconnect device on any models that are permanently installed

without a plug that is easily accessible.

• Never attempt to install electrical equipment during a thunderstorm.

• Individual equipment connected to the PDU should not draw more current than the individual

PDU’s outlet’s rating.

• The total load connected to the PDU must not exceed the maximum load rating for the PDU.

• Do not attempt to modify the PDU, input plugs or power cables.

• Do not drill into or attempt to open any part of the PDU housing. There are no user-serviceable

parts inside.

• Do not attempt to use the PDU if any part of it becomes damaged.

• Use of this equipment in life support applications where failure of this equipment can

reasonablybeexpectedtocausethefailureofthelifesupportequipmentortosignicantly

affect its safety or effectiveness is not recommended. Do not use this equipment in the

presenceofaammableanestheticmixturewithair,oxygenornitrousoxide.

1-5

1-1

1-6

1-5

1-2 1-3 1-4

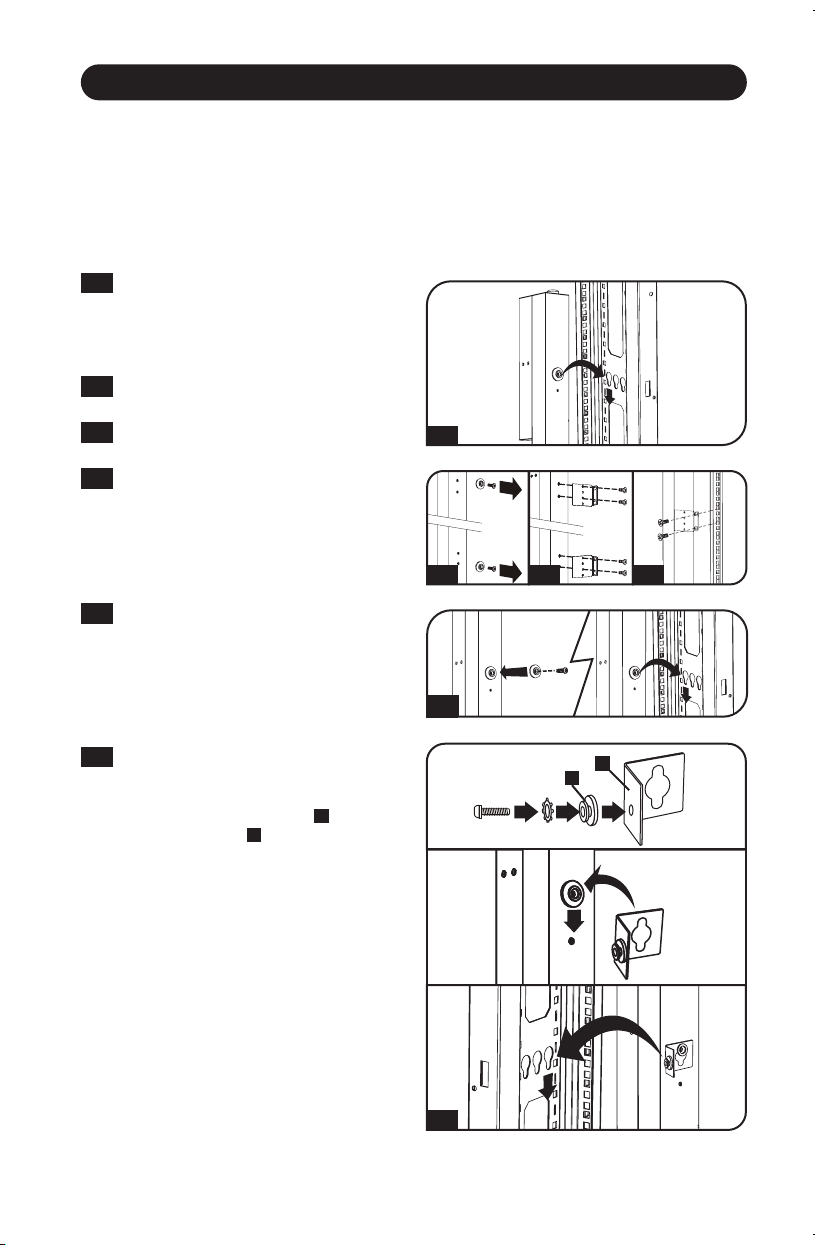

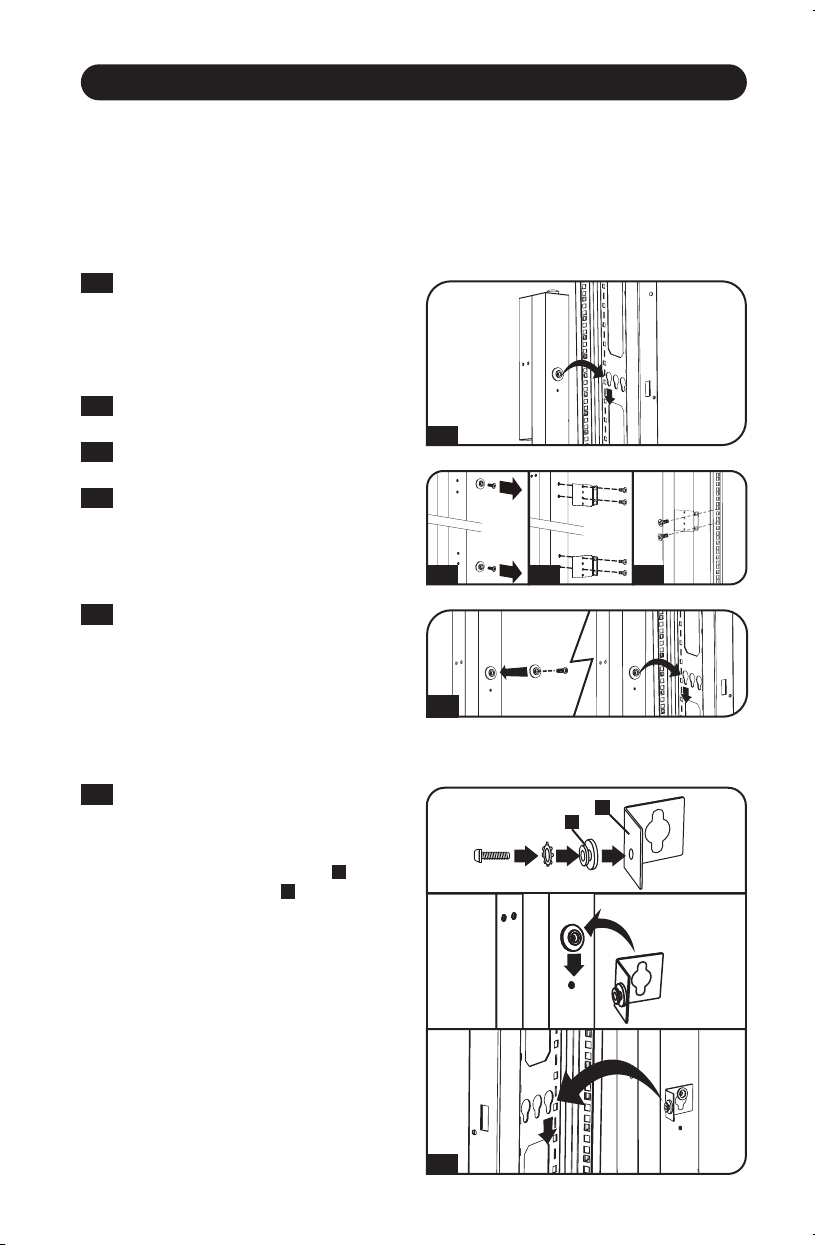

Installation

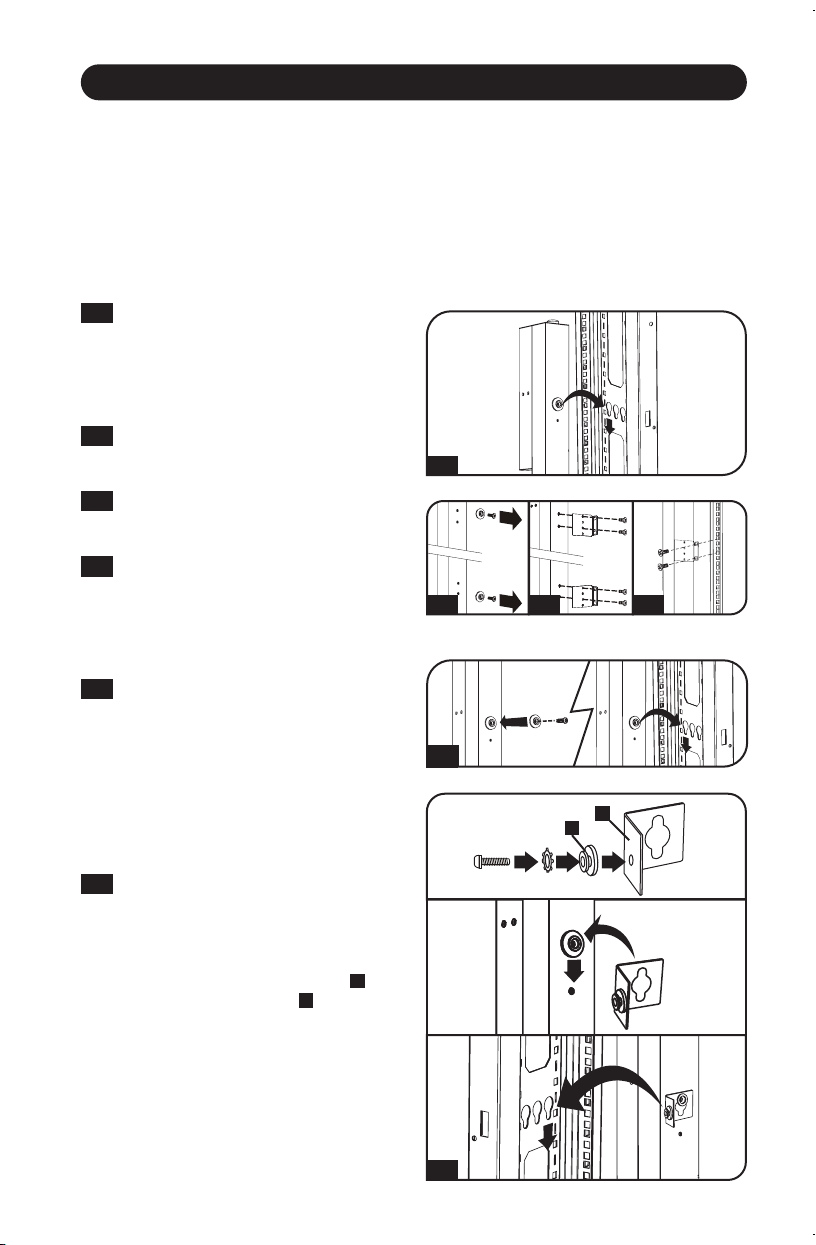

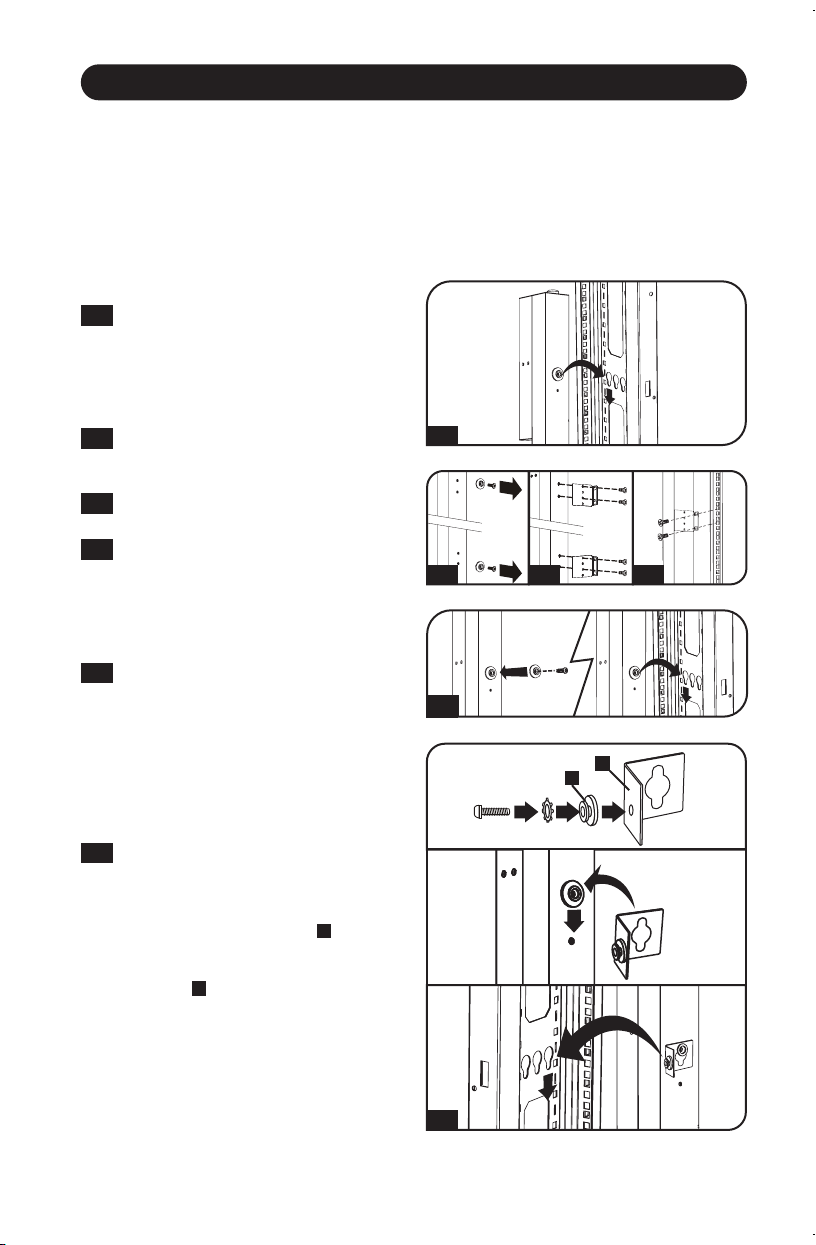

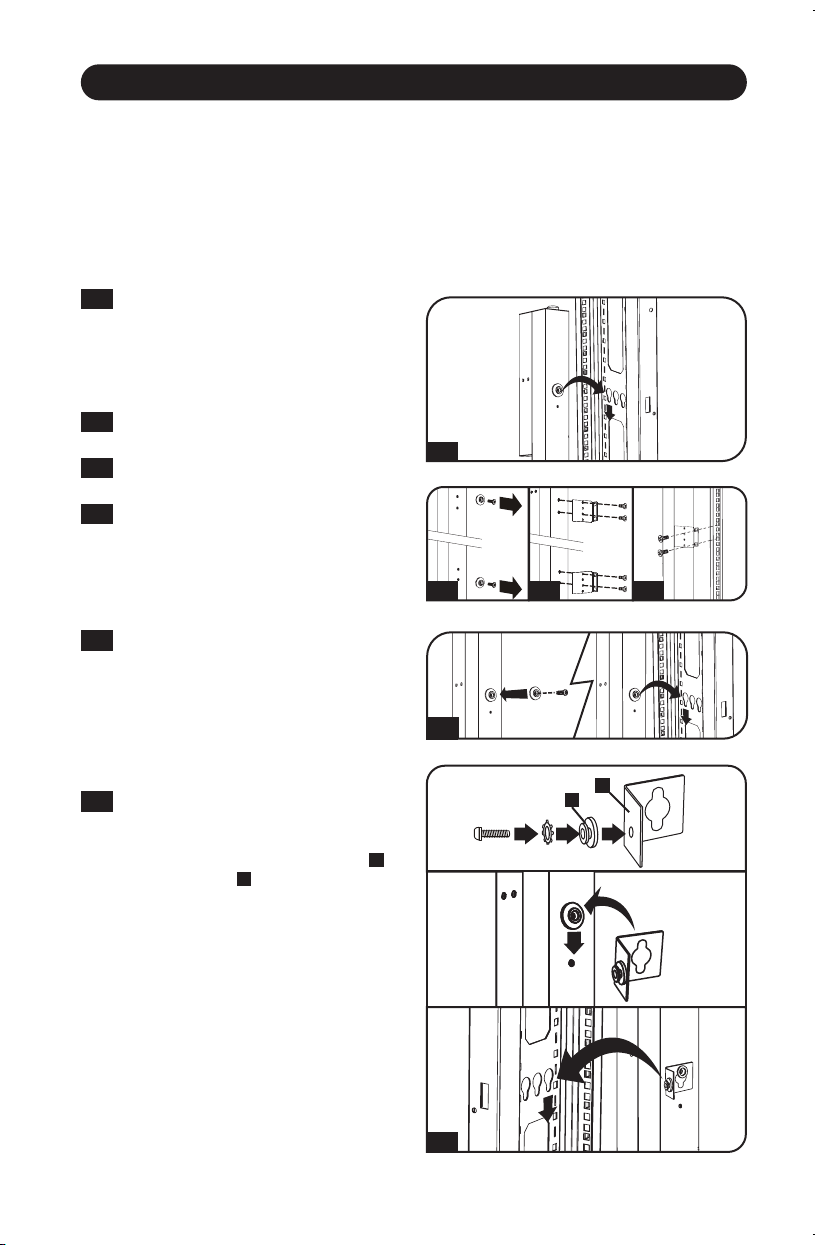

Mounting the PDU

Note: The illustrations may differ somewhat from your PDU model. Regardless of conguration, the user must

determine the tness of hardware and procedures before mounting. The PDU and included hardware are designed

for common rack and rack enclosure types and may not be appropriate for all applications. Exact mounting

congurations may vary. Screws for attaching the mounting brackets to the PDU are included. Use only the screws

supplied by the manufacturer or their exact equivalent.

Note: Mounting buttons come preinstalled to the PDU for toolless mounting.

1-1

To mount the PDU using the pre-installed

mounting buttons, position the PDU as

desired in the rack enclosure, align the

buttons with the rack mounting slots, and

slide the PDU into position.

1-2

To attach the mounting brackets to the

PDU, remove the mounting buttons.

1-3

Attach the mounting brackets to the PDU

with the included screws.

1-4

Attach the PDU to a vertical rail in

your rack or rack enclosure. (Use the

mounting hardware that came with your

rack or rack enclosure to attach the

mounting brackets to the rail.)

1-5

To reinstall the mounting buttons for

toolless mounting, remove the mounting

brackets then install the mounting

buttons onto the PDU.

Note: Be sure to insert the 2 buttons into either

the upper hole at each end of the PDU or into

the lower hole at each end of the PDU.

1-6

To install the PDU with its outlets facing

the rear of the rack, use the included

PDUMVROTATEBRKT accessory. First,

attach the mounting button

to the

V-shaped bracket

using the included

screw and washer. Then, use the

button-mount slot to attach the bracket

to the PDU and the mounting button to

attach the PDU to the rack. The bracket

effectively repositions the mounting

brackets allowing for the PDU outlets to

face the rear of the rack.

L2-N BANK 2L1-N BANK 1

2-2

2-3

2-4

Installation

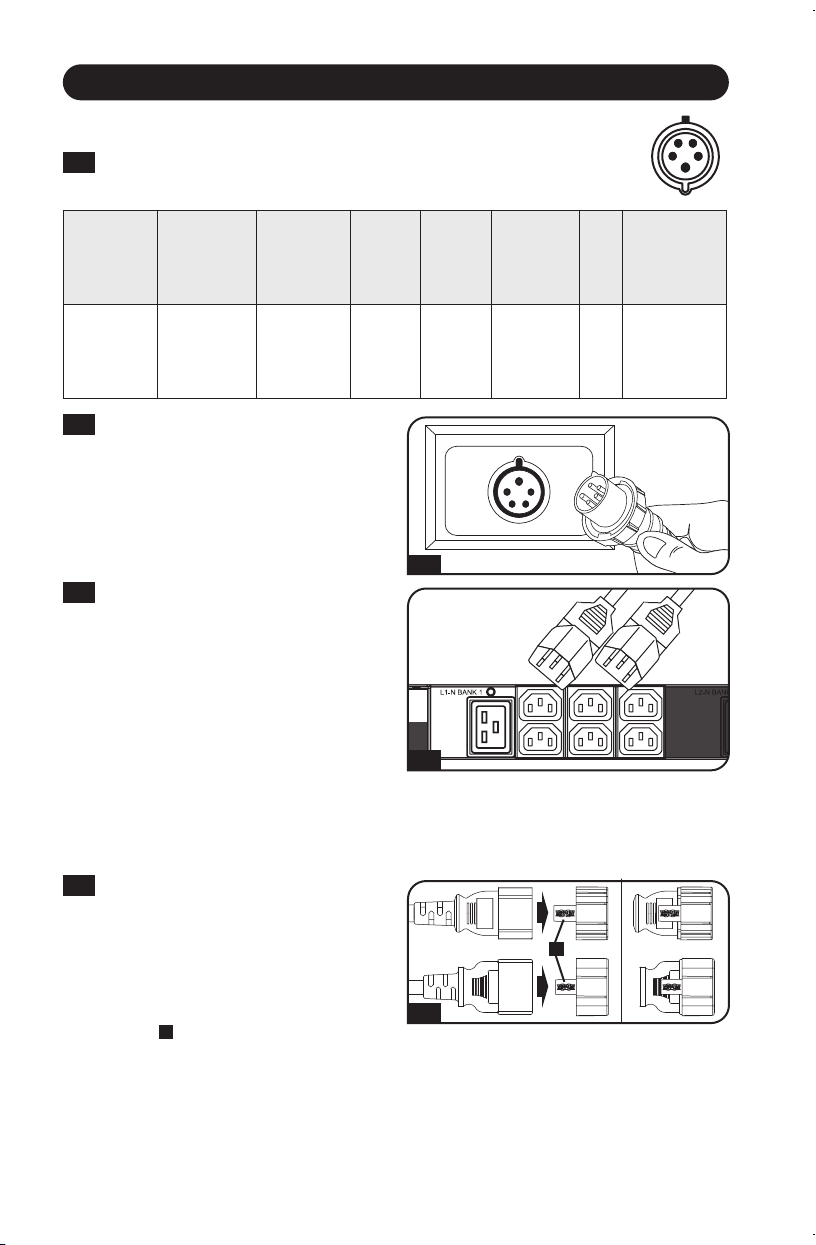

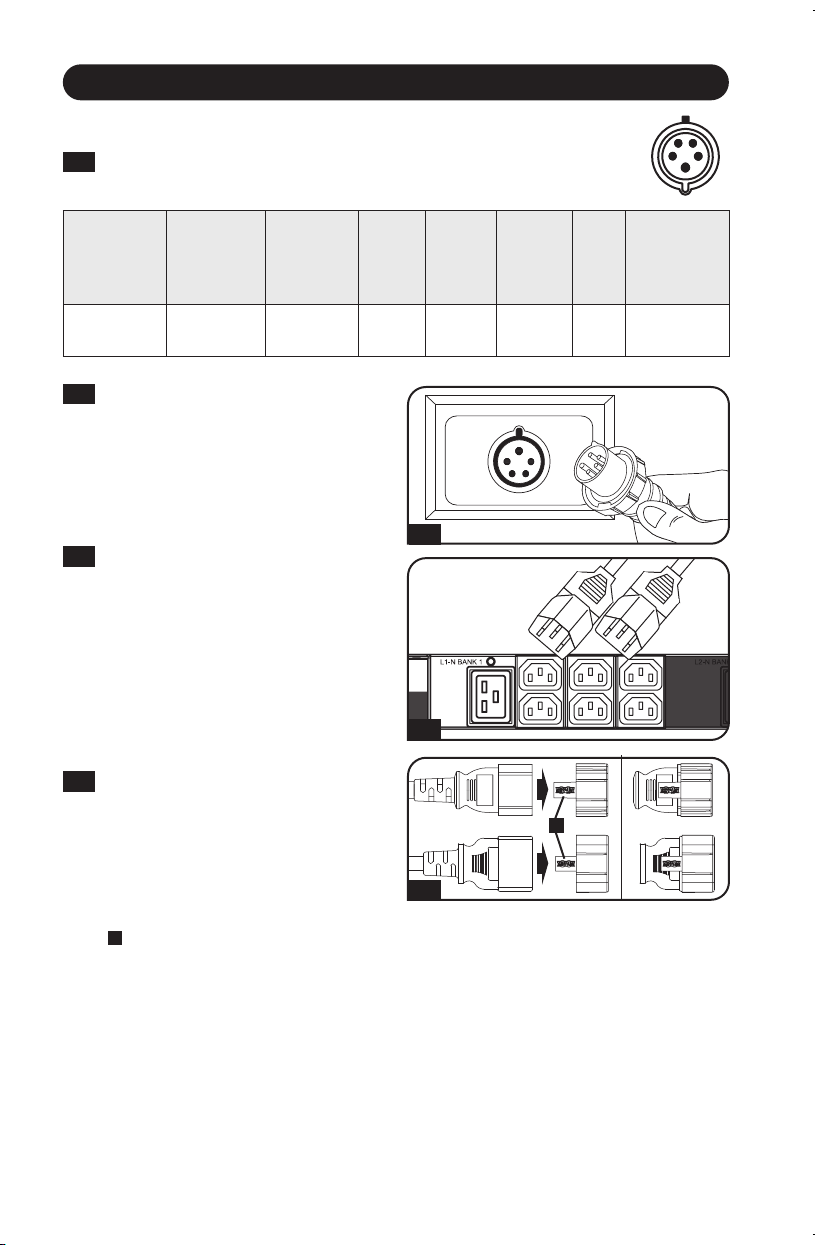

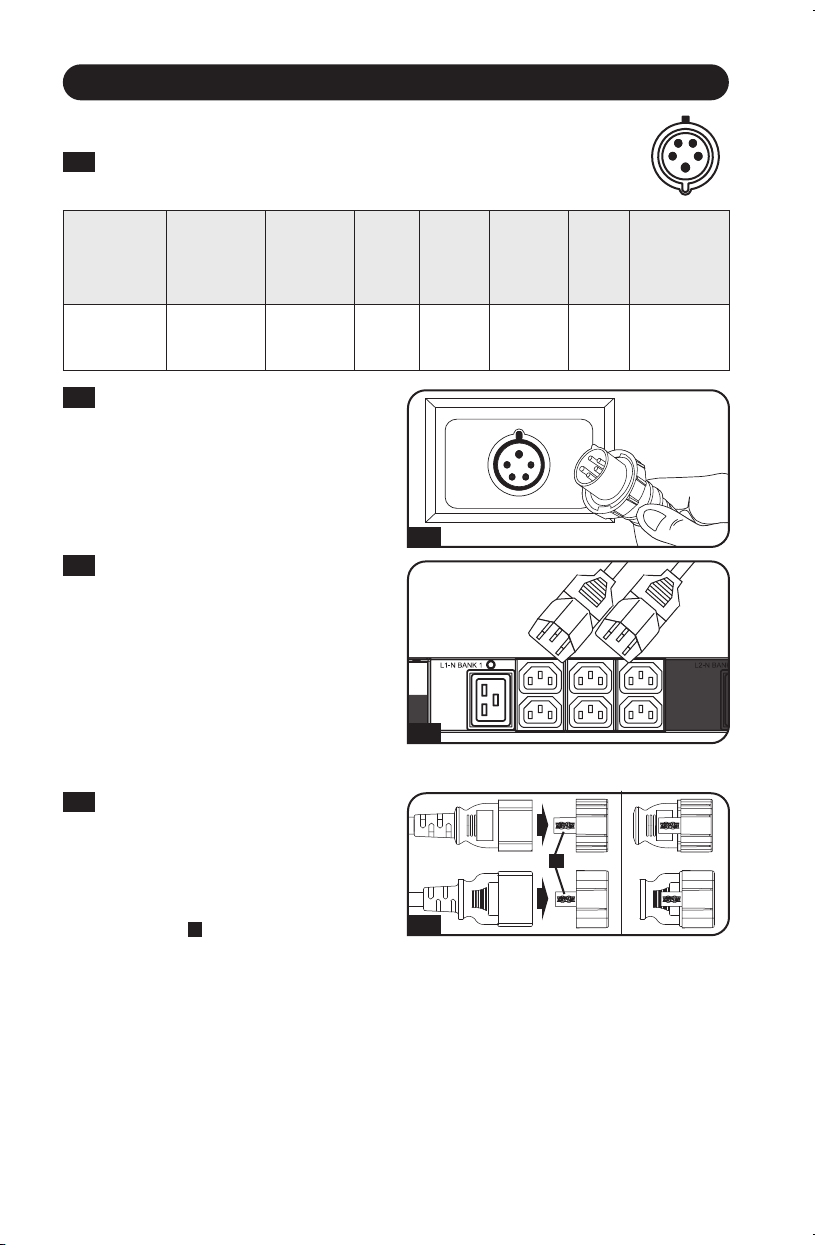

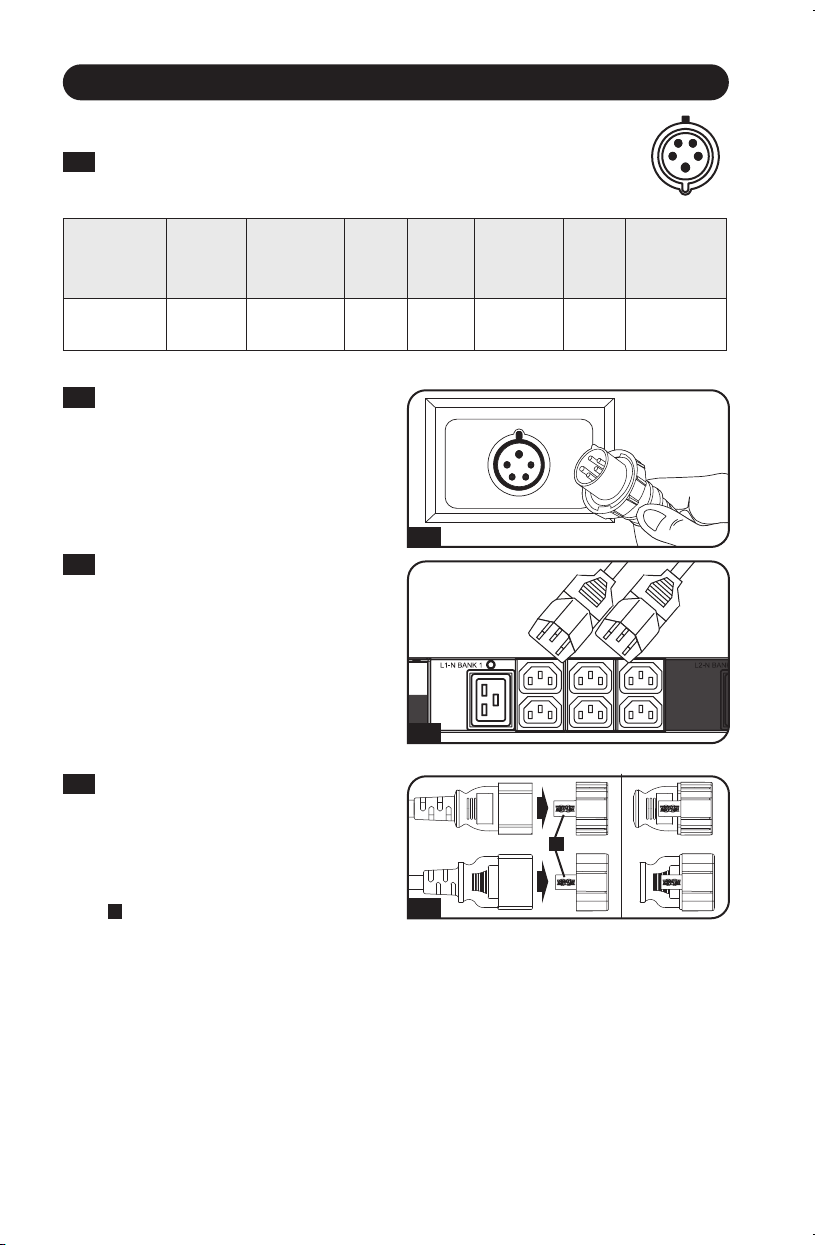

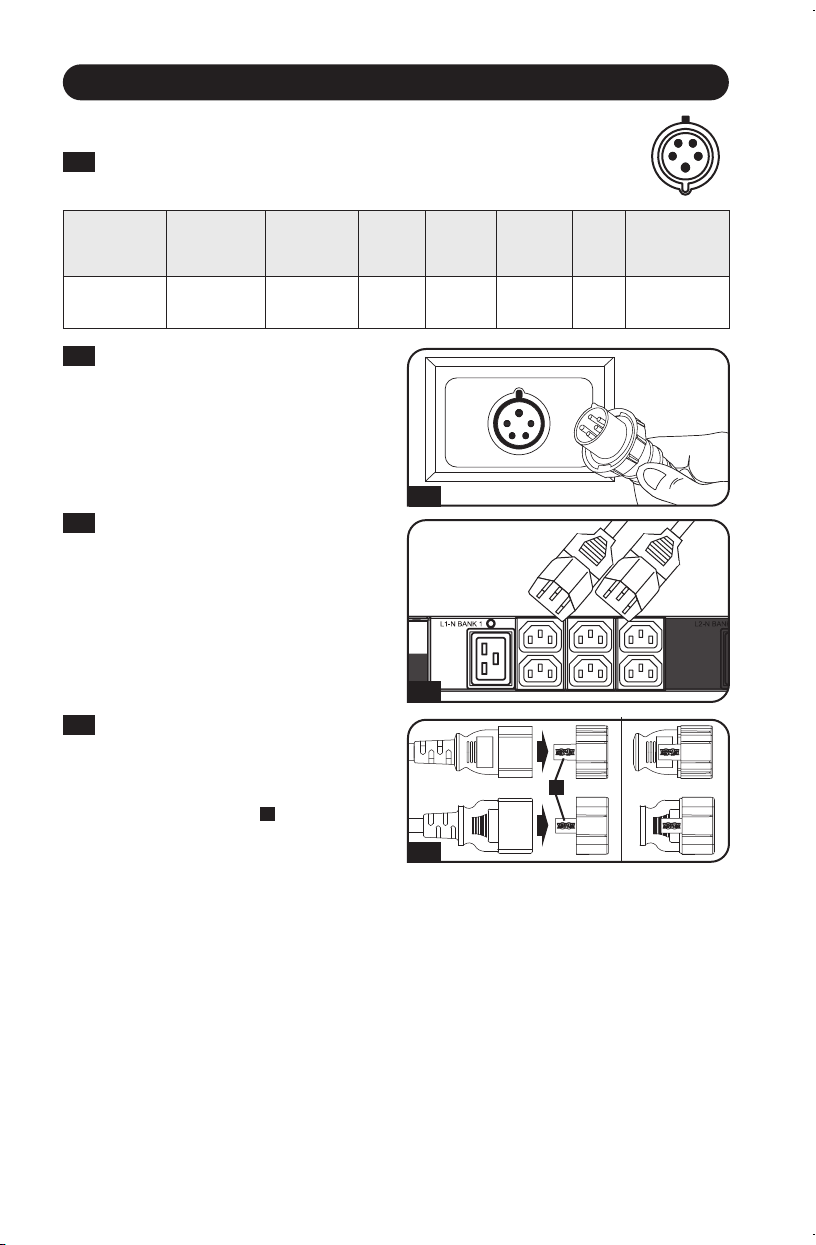

Connecting the PDU

2-1

The PDU3XMV6G32 is equipped with a 32A Red IEC 309 3P + N + E plug.

Model Name Input Plug

Max Input

Amps (Limited by

Input Cord and

Plug)

Input

Voltage

Range

Output

Voltage

Range Breakers

Cord

Length Outlets

PDU3XMV6G32

32A Red IEC 309

3P + N + E

32A 360-415V 208-240V

6 x Single

Pole, 20A

Branch-Rated

6 ft.

(1.8 m)

42 Total: 6 Banks

of (1) C19 and

(6) C13

2-2

Connect the input plug to your facility’s

compatible AC power source.

2-3

Connect your equipment’s input plugs to

the appropriate outlets on the PDU. The

LED near each bank illuminates when

the bank is ready to distribute live

AC power.

Note: It is recommended that you do not

connect a live load to the PDU. If the load you

intend to connect has an ON/OFF switch, please

turn the switch to OFF prior to connection.

2-4

Optional Cord Retention Procedure

Use the included C14 and C20 plastic

sleeves to secure plugs to receptacles.

Attach the sleeve to the plug, making

sure that the pull tabs

remain outside

theplugandthatthetissecure.To

unplug equipment properly, use the pull

tabs to remove the plug and sleeve from

the receptacle.

BC DE

Digital Display

3-Digit Display: Shows measured or calculated values such as Amperage, Kilowatts, Voltage

and Power Unbalance Percentage.

Arrow Buttons: Scroll through indicated Input, Bank, Power, Load Balance and Display

Brightness options using these buttons. A long press of the up or down arrow buttons allows

the user to skip to the next sequential measurement category.

Mode Button: When a menu option is selected using the Arrow Buttons, the Mode Button

scrolls through the sub-options within each category. Sub-options are shown by the

Indicator LEDs.

Indicator LEDs: Lit LED indicates which value is being displayed on the 3-digit screen.

Amps (A): When selected, the load on the selected Input Phase (L#) or

Load Bank (B#) is displayed in amps.

Wattage (kW): When selected, the load on the selected Load Bank (B#) or

Total Output Power (OP) is displayed in kW.

Voltage (V): Input Phase (L#) or Load Bank (B#) voltage is displayed.

Unbalanced Load (%UB): When lit, the display shows the unbalanced load percentage

deviance from the average measured value. A value that is zero or closest to zero is

desirable.

2-Digit Display: This display indicates which Input Phase (L#), Load Unbalance (UB),

Load Bank (B#) or Output Power (OP) option is selected.

Button Response Denitions:

Switch Action Control Function

Pushbutton

Depress ½ sec Sequentially, moves up one selection in the menu.

Depress 3 sec Advances up to the next measurement category.

Down

Pushbutton

Depress ½ sec Sequentially, moves down one selection in the menu.

Depress 3 sec Advances down to the next measurement category.

Mode

Pushbutton

Depress ½ sec Displays available options for a given measurement category.

Depress 3 sec Selectsthechosenavailableoptionforagivencongurationcategory.

L3-N BANK 6L2-N BANK 5L1-N BANK 4L3-N BANK 3L2-N BANK 2L1-N BANK 1

L1-N BANK 1

L2-N BANK 2

L3-N BANK 3

L1-N BANK 4

L2-N BANK 5

L3-N BANK 6

Factory Use Only

L1-N L1-NL3-N L3-NL2-N L2-N

i 5.5

L i

4 0 0

L i

Digital Display

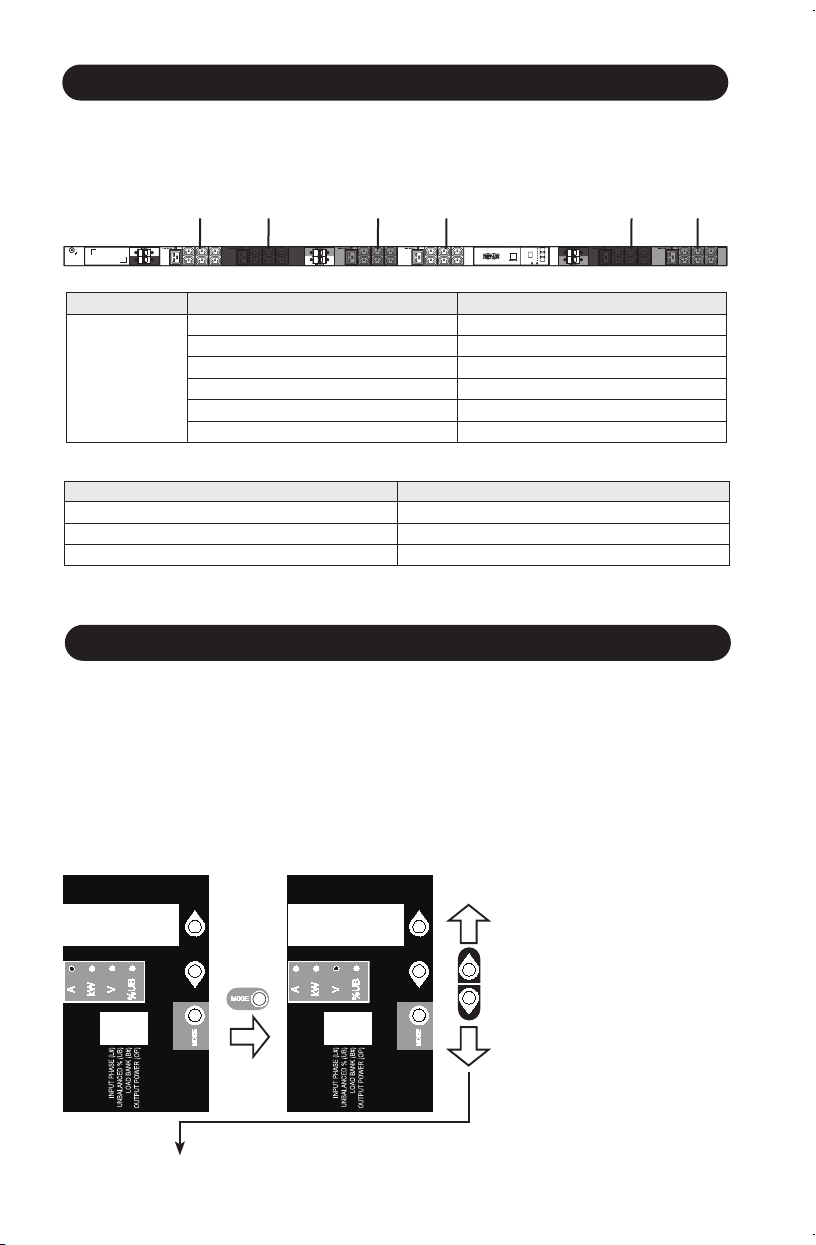

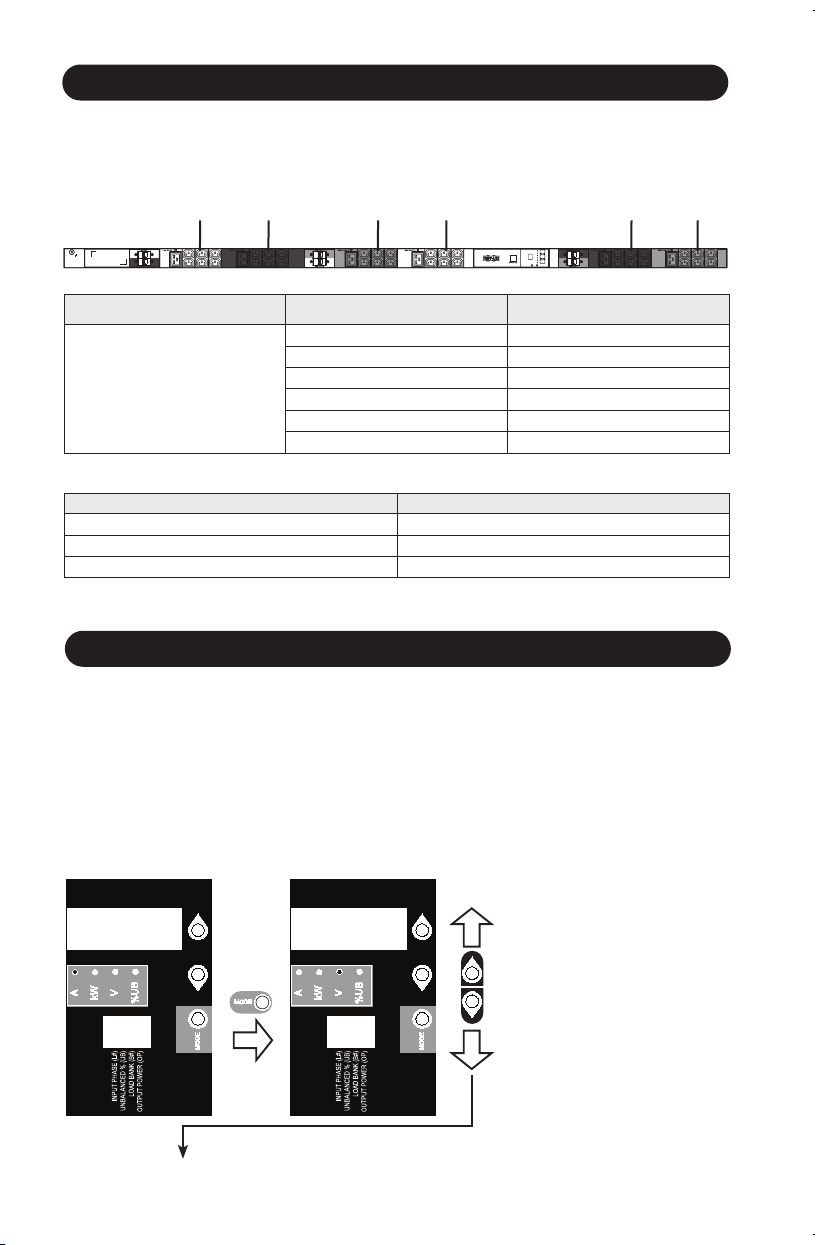

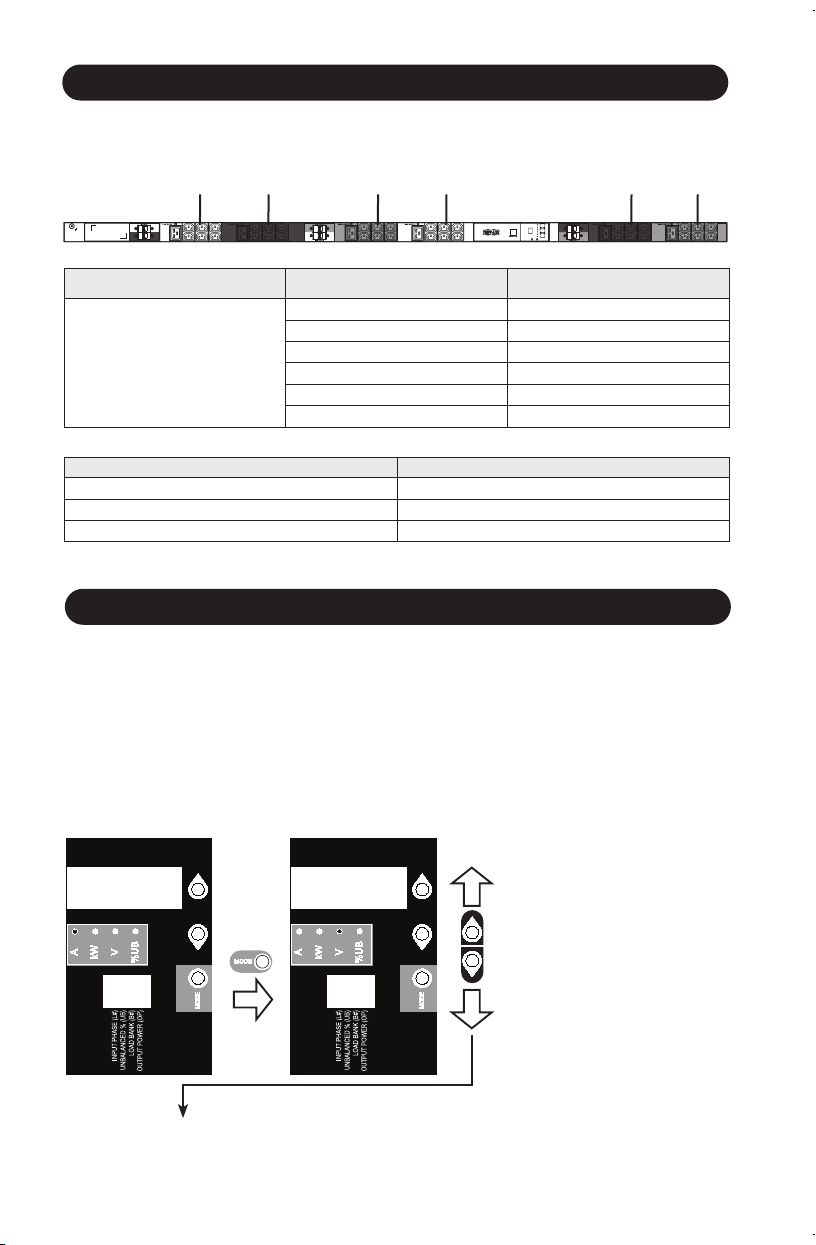

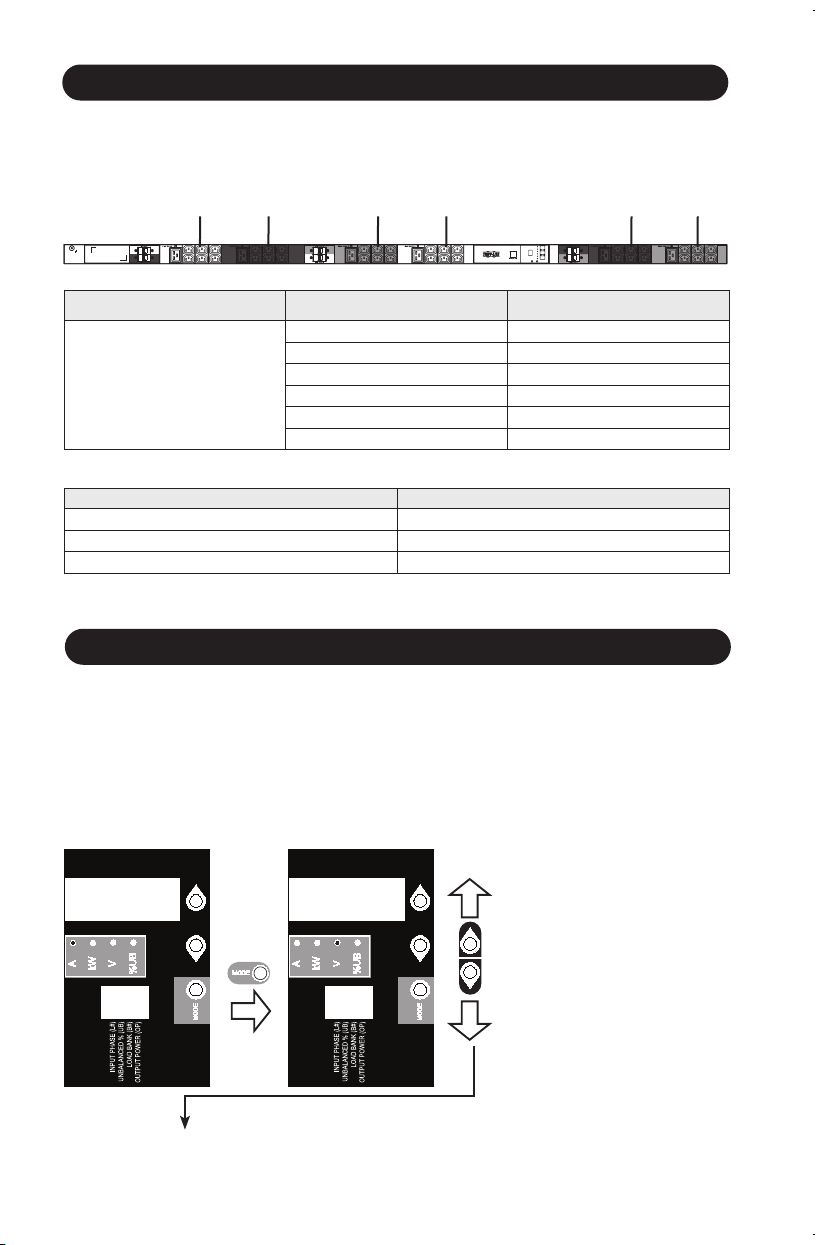

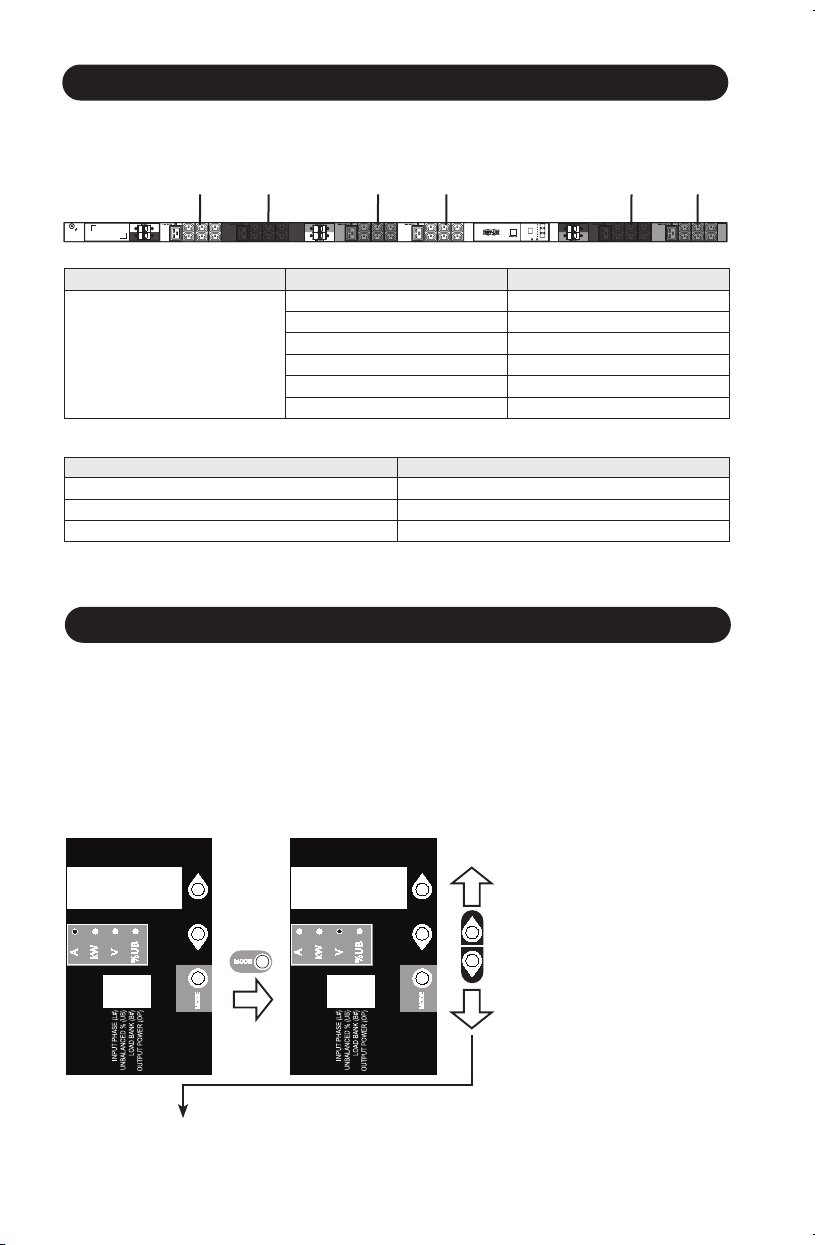

Load Bank Receptacle Location and Display References

PDU3XMV6G32

MODEL SILKSCREEN LABEL DESCRIPTION 2-DIGIT DISPLAY REFERENCE

PDU3XMV6G32

L1-N (Bank 1) B1

L2-N (Bank 2) B2

L3-N (Bank 3) B3

L1-N (Bank 4) B4

L2-N (Bank 5) B5

L3-N (Bank 6) B6

INPUT PHASE REFERENCE

INPUT PHASE REPORTED 2-DIGIT DISPLAY REFERENCE

L1-N L1

L2-N L2

L3-N L3

Using the Digital Display

Scrolling Through Input Phases and Options

(Measurement Category)

Press Mode button to toggle between options and data within a menu. A momentary press of the

arrow buttons switches between menus. A long press skips between measurement categories. The

scrolling pattern of the display is outlined below.

Input Phase 2

Input Phase 1

Amps Volts*

* Note: Voltages displayed are

phase-to-phase voltages (i.e., L1

display will indicate L1-L2 voltage).

2 0

i 5.5

L 2

i 5.5

L 3

4 0 0

L 2

4 0 0

L 3

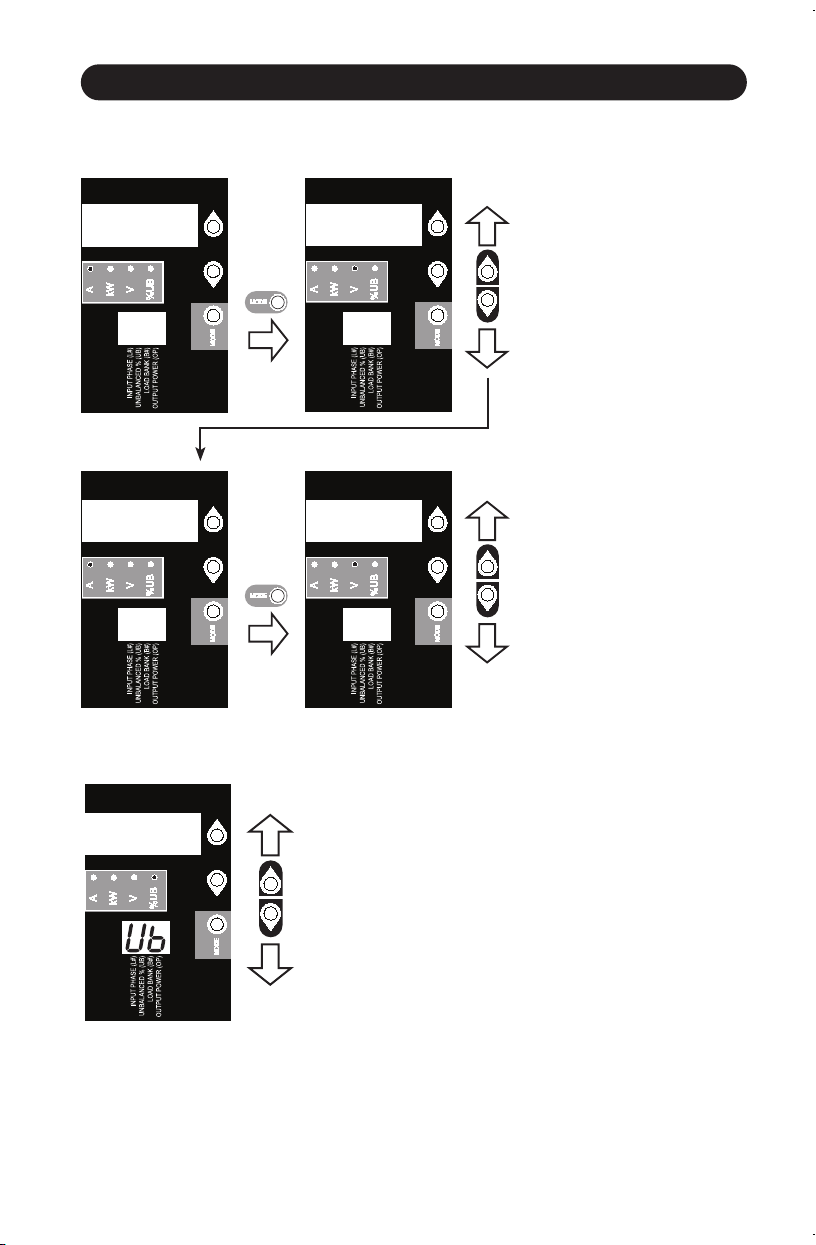

Using the Digital Display

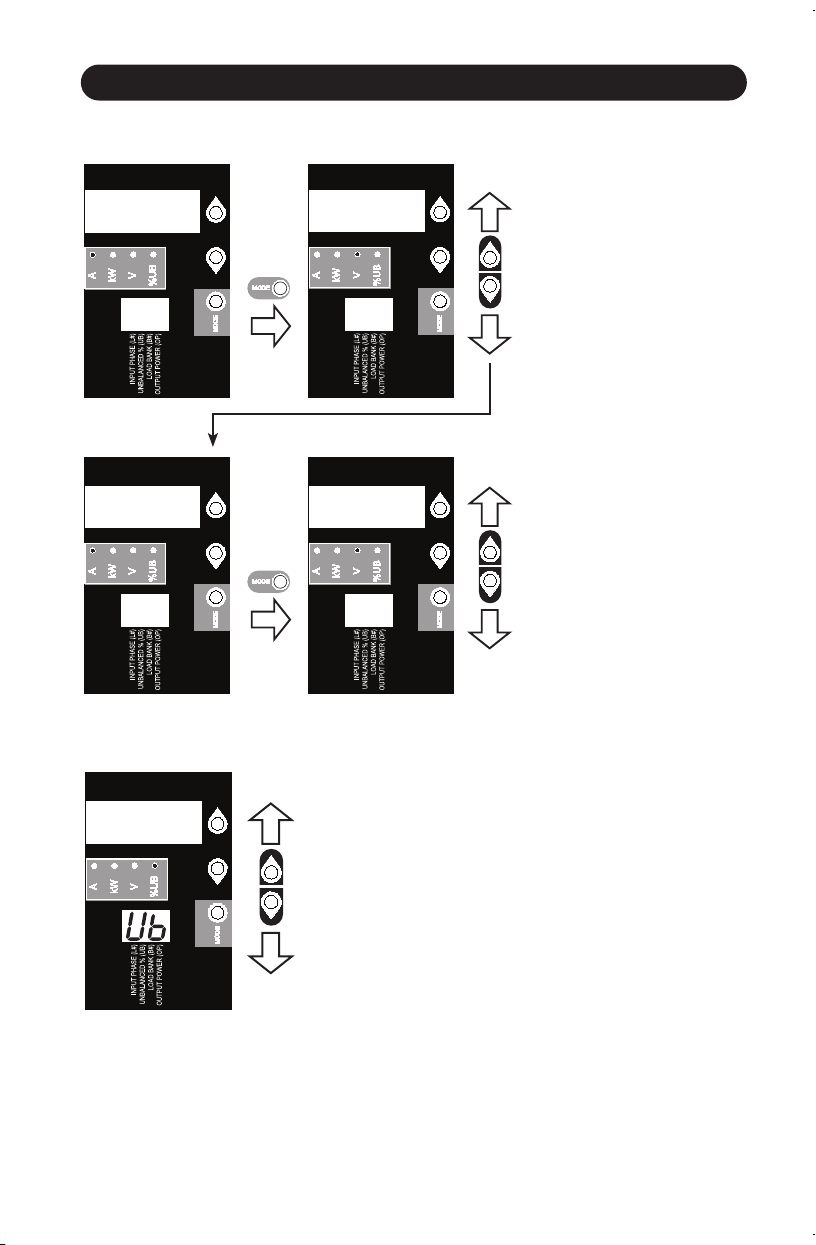

Phase Imbalance %

Unbalanced Load Detect (Measurement Category)

Input Phase 2

Amps Volts*

Input Phase 3

Amps Volts*

To Unbalanced Load Detect

1 0 .5

2. 1 8

2 0 8

1 0 .5

2. 1 8

2 0 8

1 0 .5

2. 1 8

2 0 8

Using the Digital Display

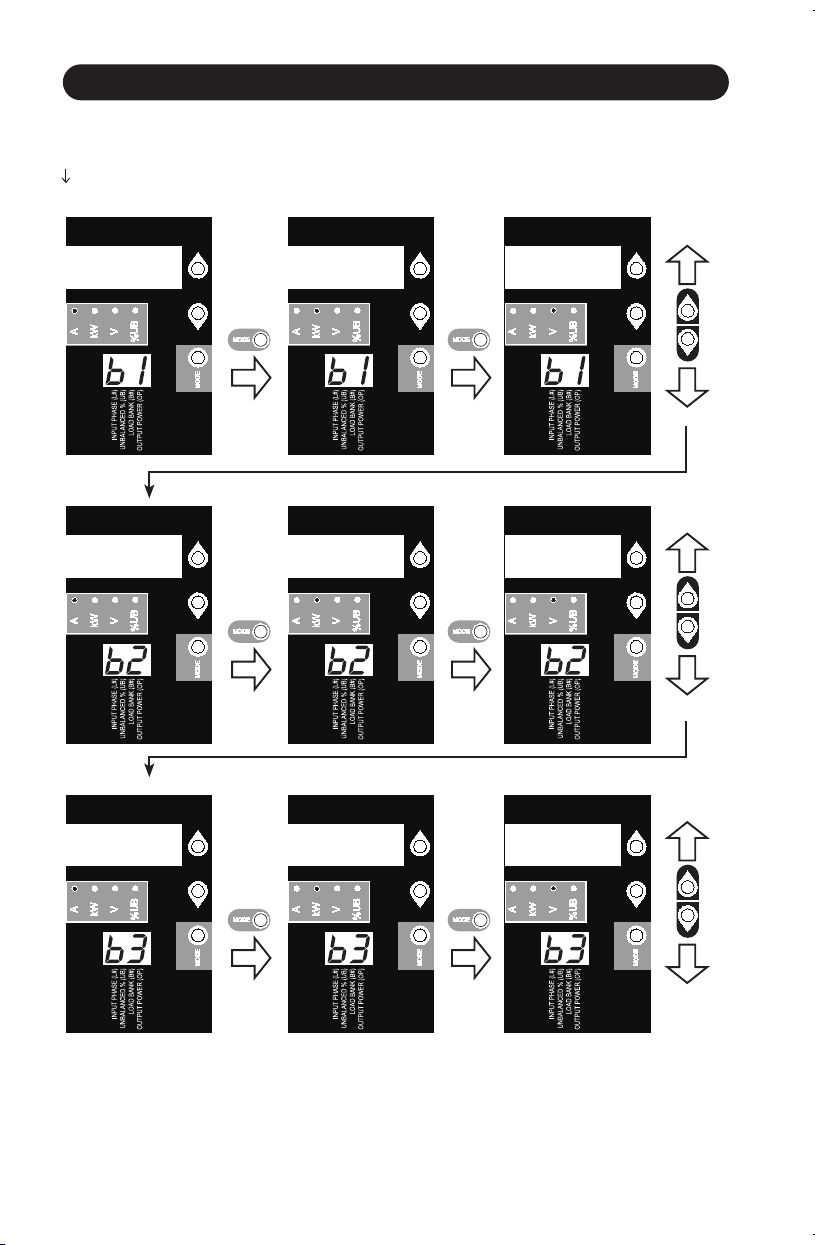

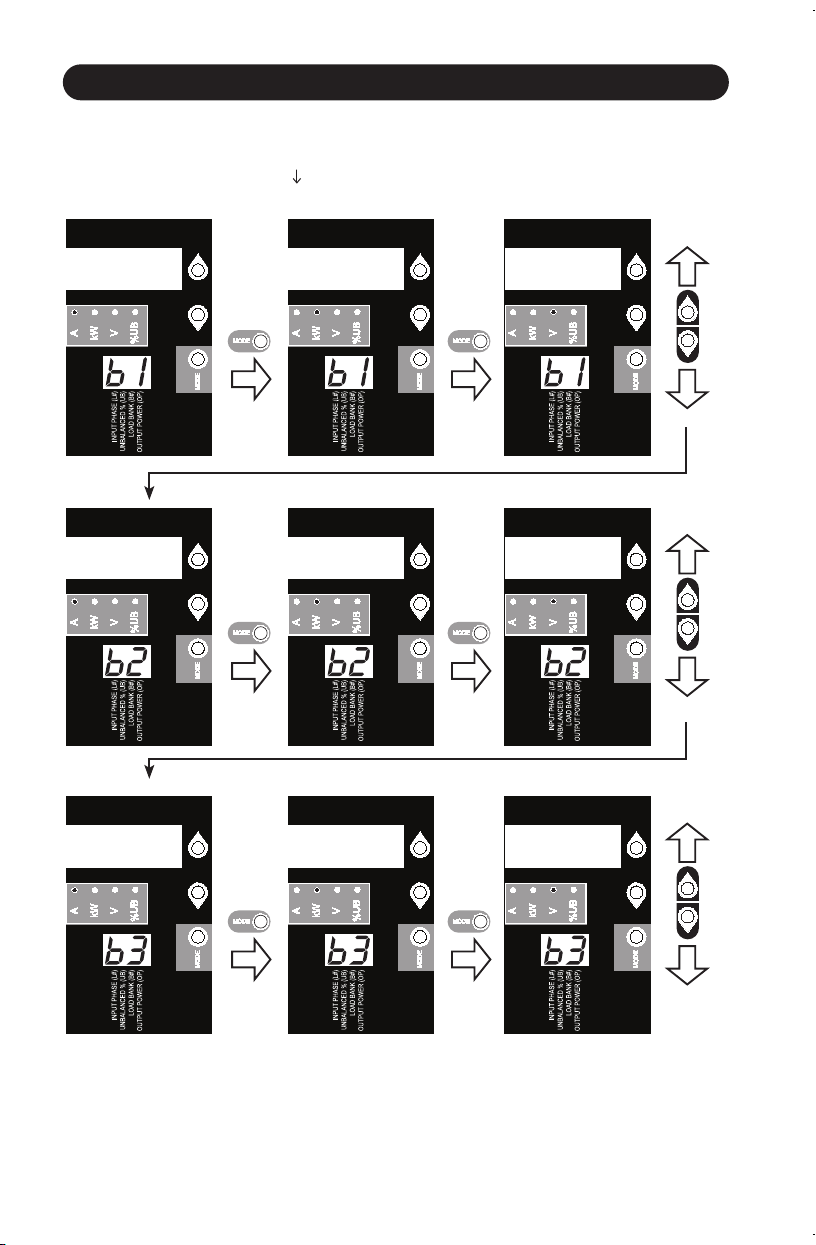

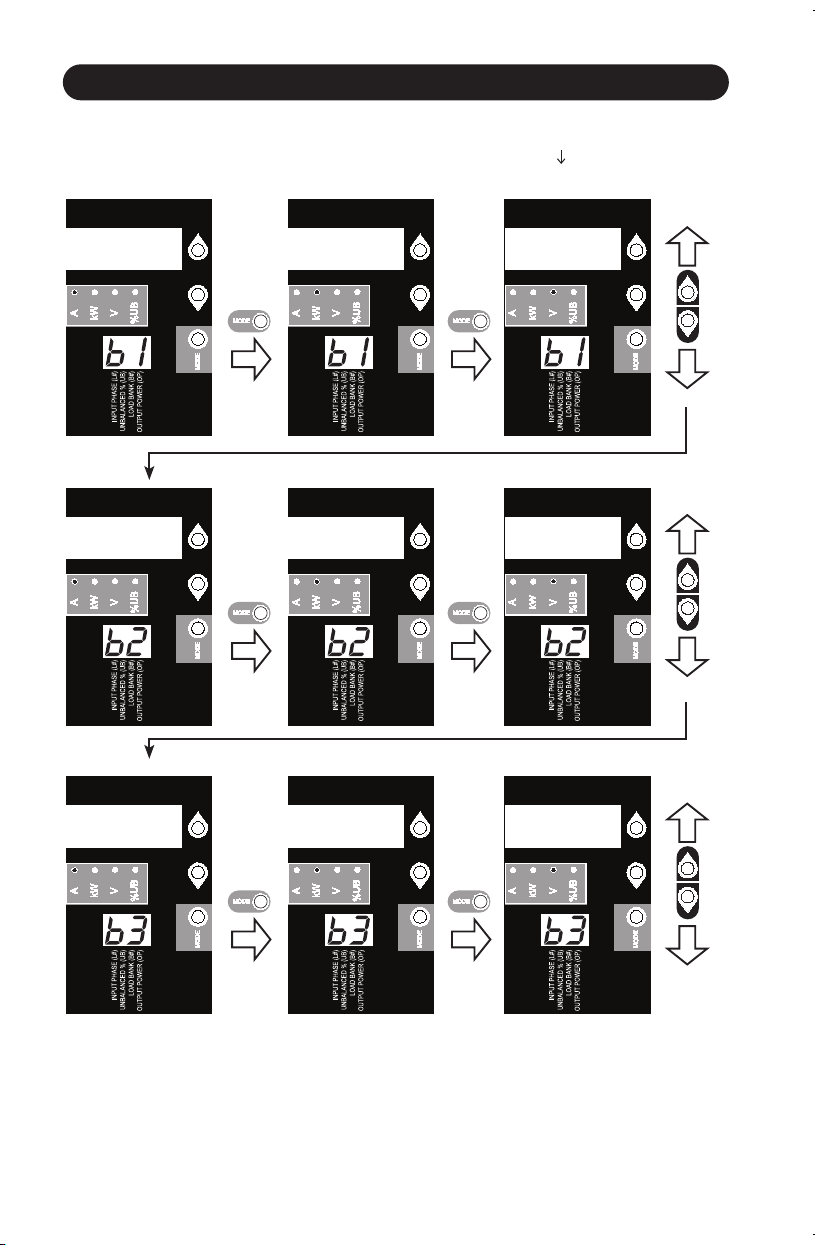

Scrolling Through Load Banks and Options (Measurement Category)

Scroll through the parameter display for each Load Bank using Mode and buttons.

Amps

Kilowatts

Volts

Bank #2

Bank #3

To Total

Output

Power

Amps Kilowatts Volts

Note: Continue for Load Banks 4-6.

i.2 3

Using the Digital Display

Press Mode button to toggle between options and data within a menu. A momentary press of the

arrow buttons switches between menus. A long press skips between measurement categories. The

scrolling pattern of the display is outlined below.

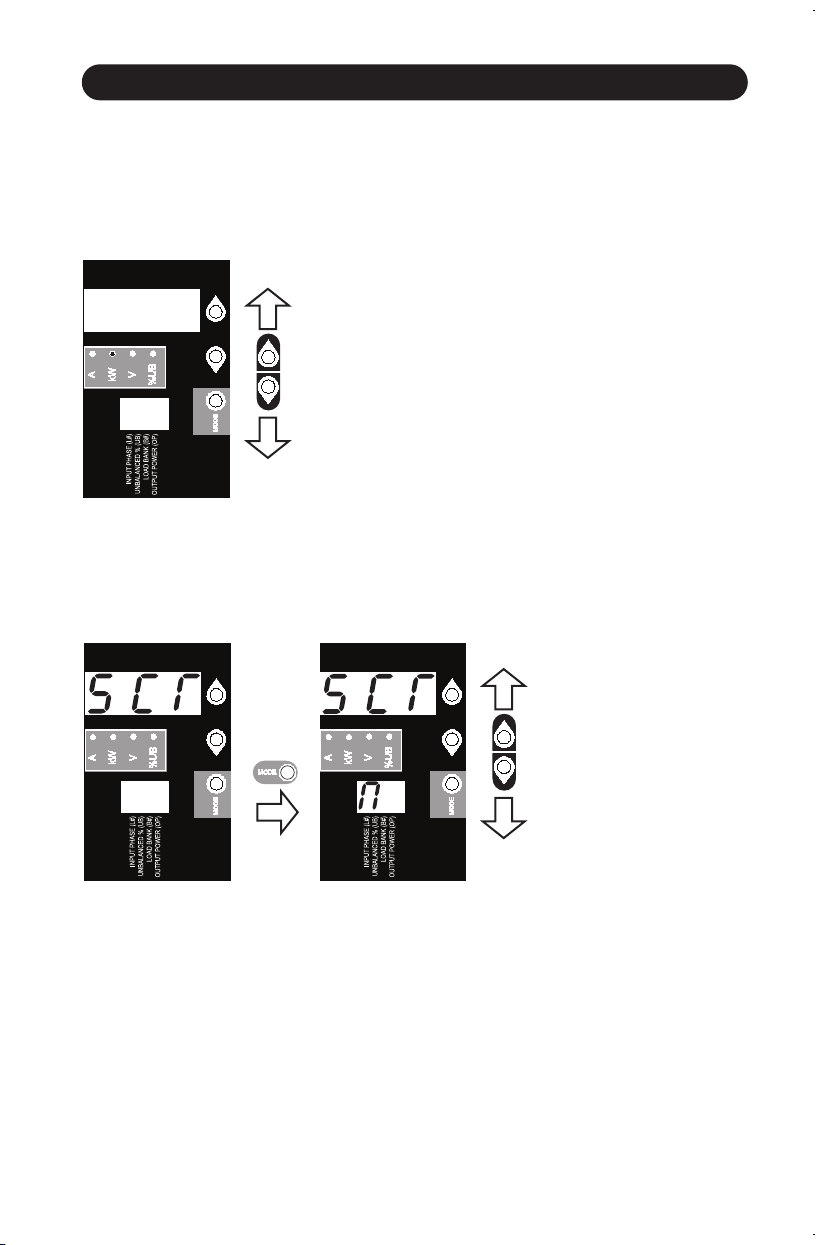

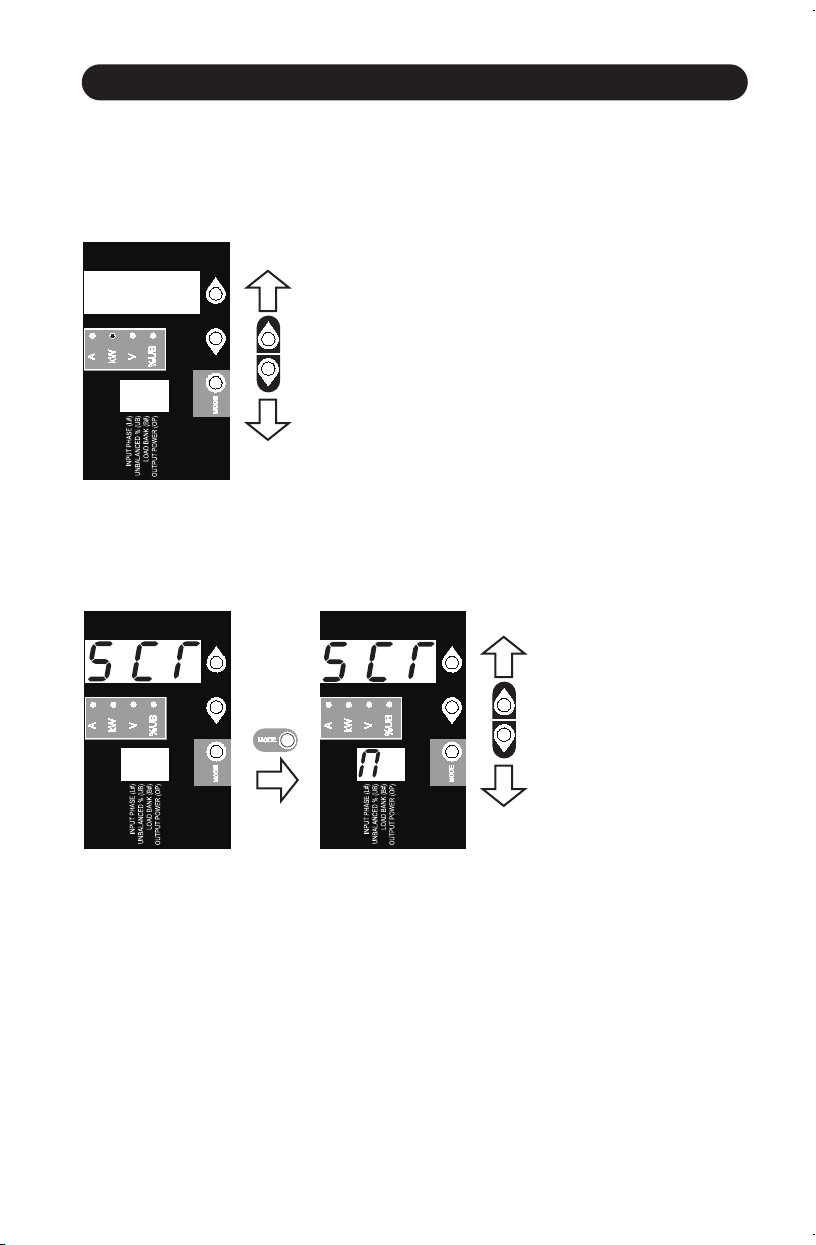

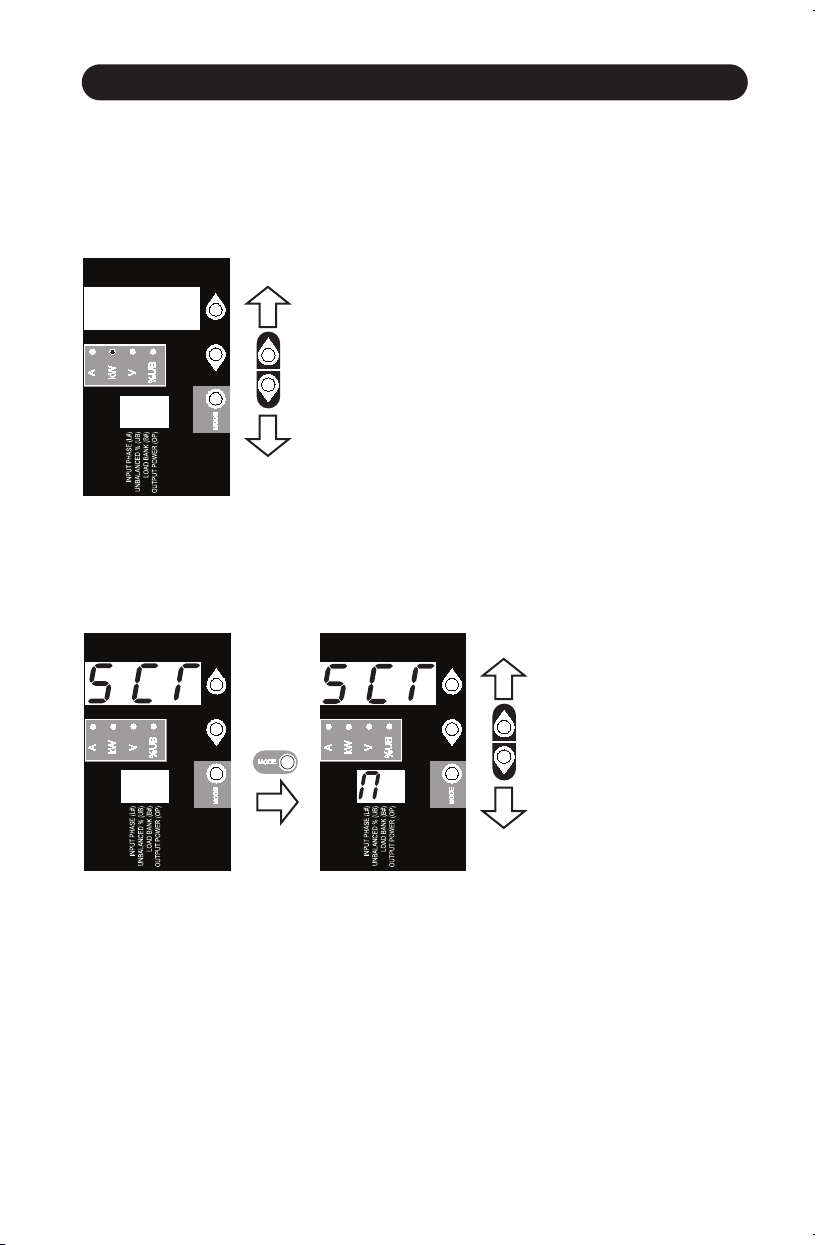

Total Output Power (Measurement Category)

Kilowatts

To Scroll

Function

Options

Press Mode button to toggle between options and data within a menu. A momentary press of the

arrow buttons switches between menus. A long press skips between measurement categories. The

scrolling pattern of the display is outlined below.

Scroll Function Options (Conguration Category)

When enabled, the Auto Scroll function displays data for Input Phases, Load Unbalance and Load

Banks in 4-second intervals. Y indicates the function is enabled; N indicates that it is disabled.

Pressing any button interrupts the auto scroll function, allowing the user to navigate between menu

options. If no button is pressed, there is a 10 second timeout.

Note: Hold Mode button for 3 seconds to switch between options. The letter in the 2-digit display indicates the

selected option.

To LED

Brightness

4 I 2

I 2

Using the Digital Display

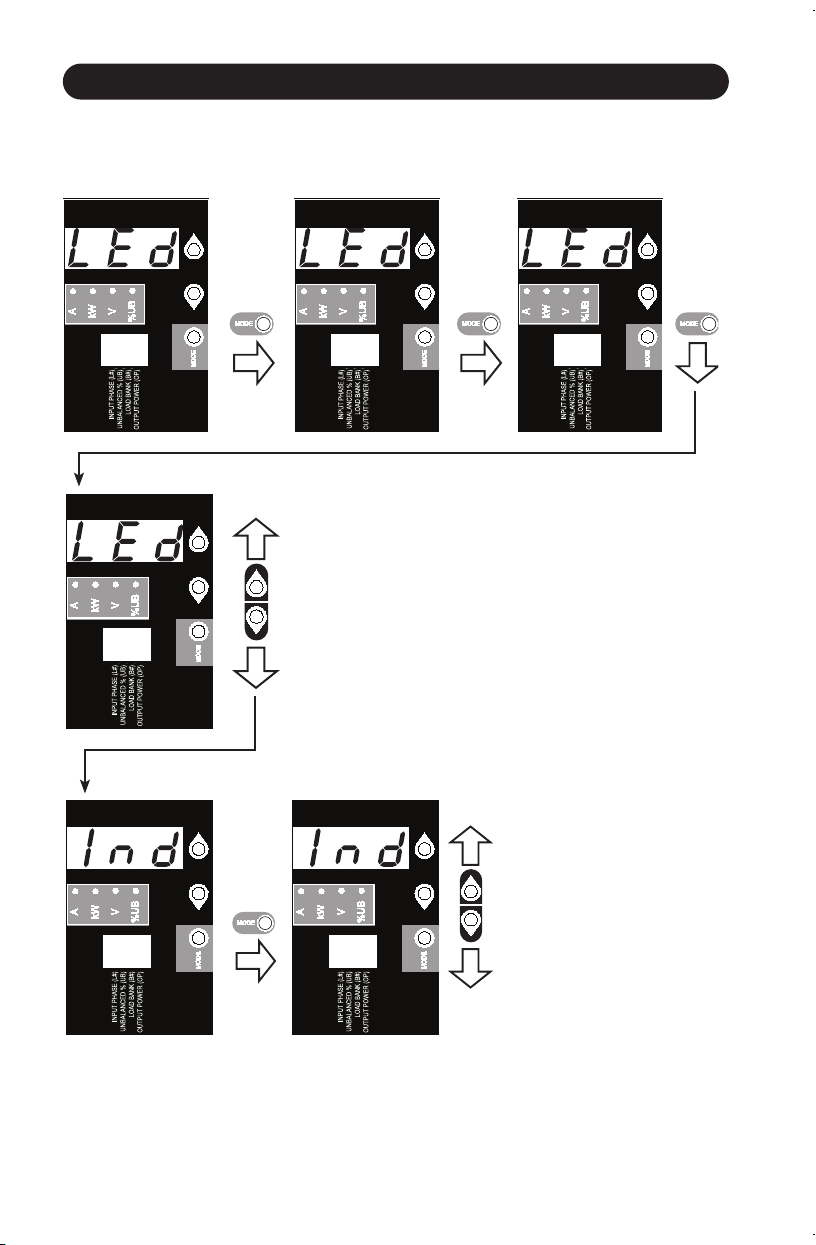

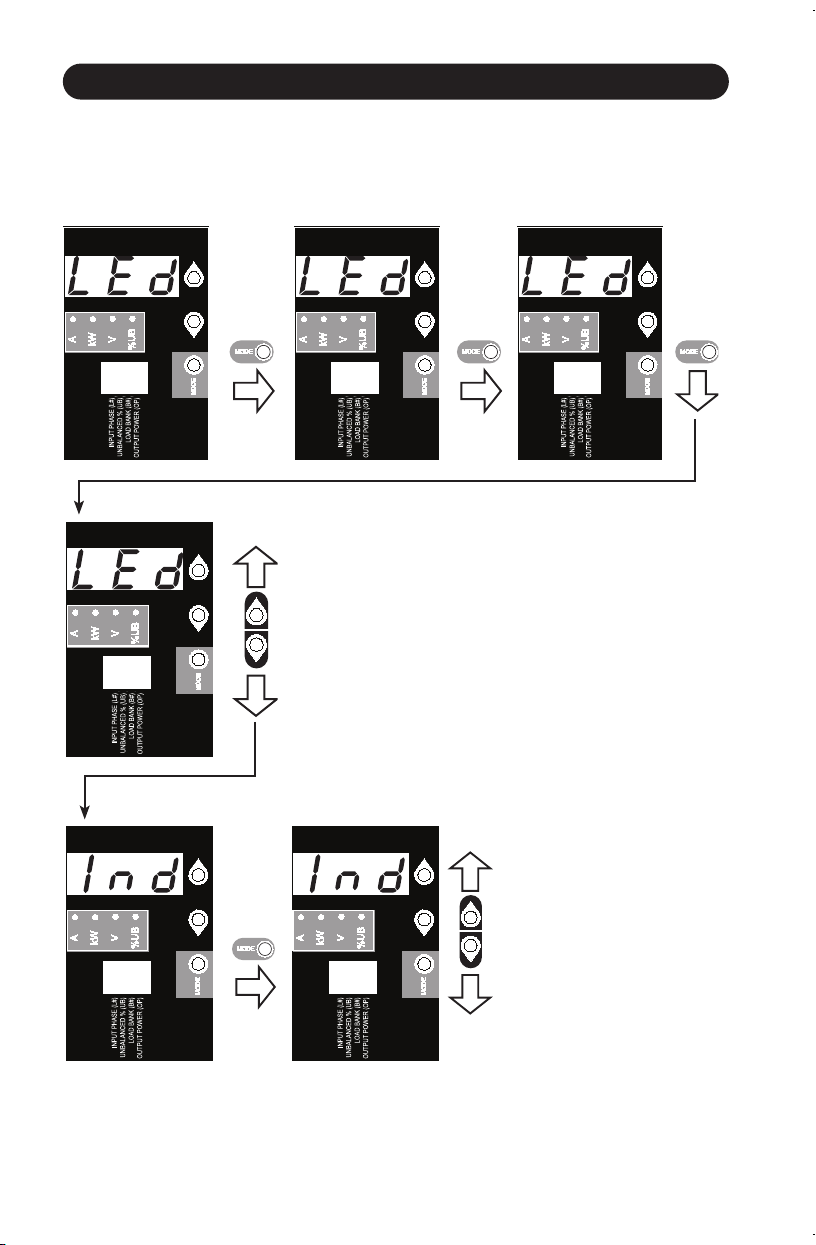

LED Brightness and Color Scheme (Conguration Category)

Hold the Mode button for 3 seconds to scroll through each option. The number in the 2-digit

displayisdenedas:1=25%;2=50%;3=75%;4=100%

Bank Indicator LED Color Code Options (Conguration Category)

Hold the Mode button for 3 seconds to switch between options.

The number in the 2-digit display indicates the selected scheme.

1=Standard,2=Alternate

0 3.0

8 8 8

0 i

0 3.0

0 i

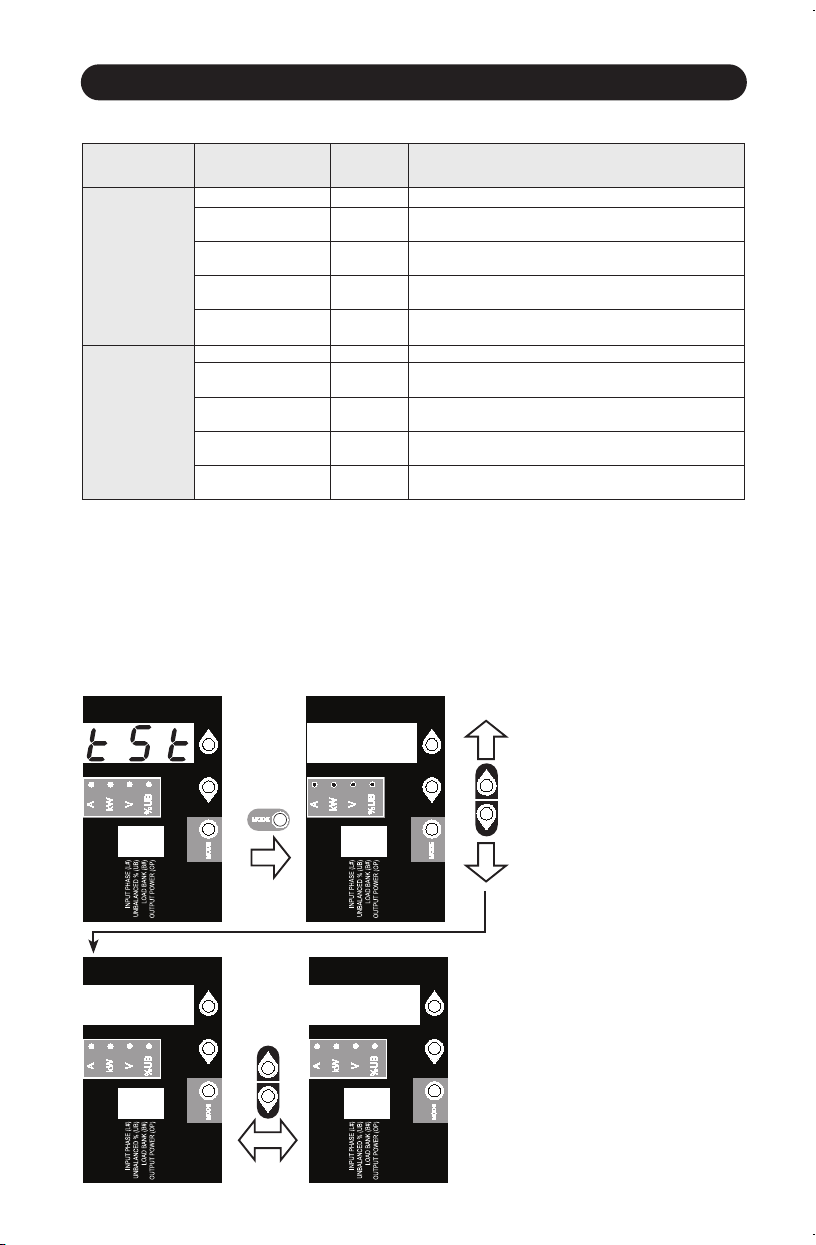

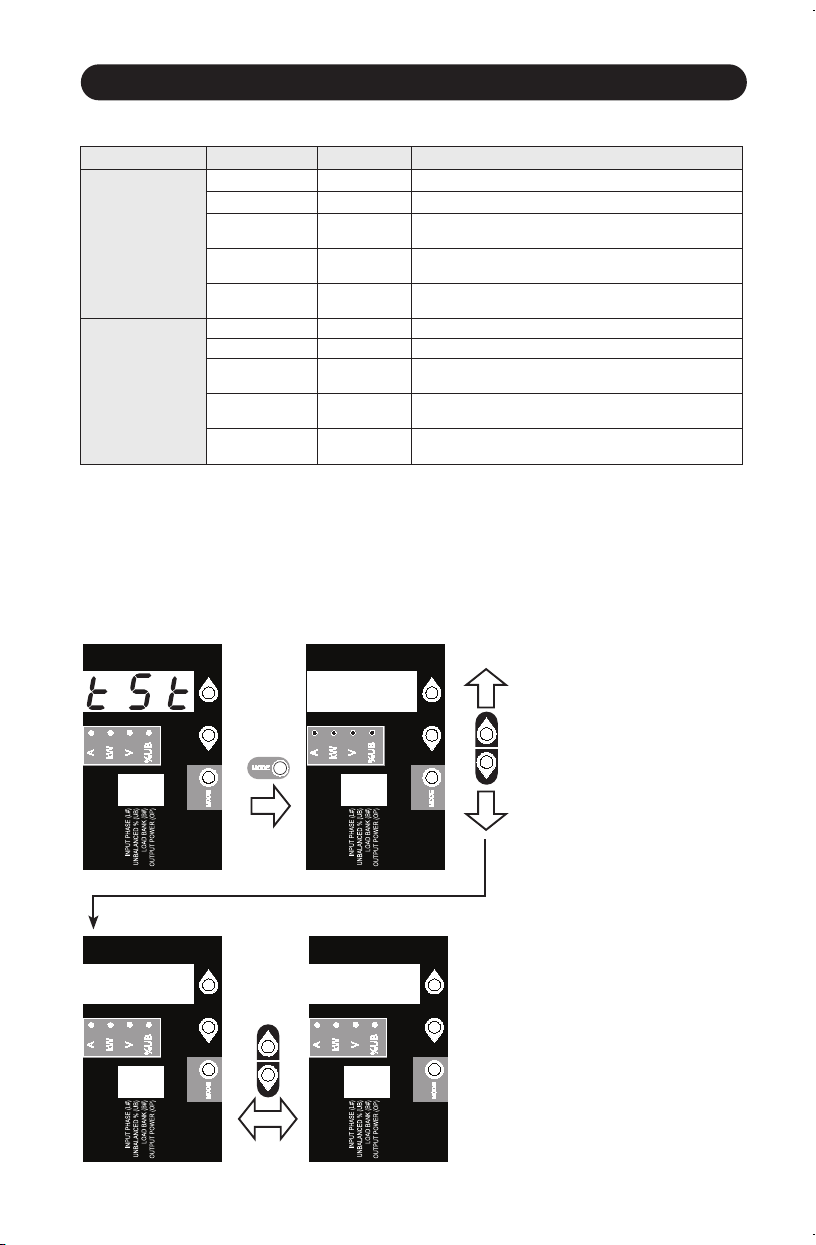

BANK INDICATOR LED DEFINITIONS:

LED Conguration LED Color Bank Status Description

Standard

Off Off Bank power is absent

Green On Circuit breaker is on – Bank power is present

Yellow On

Bank has exceeded 80% of its current rating –

Bank power is present

Red Off

Bank is below the Low Voltage threshold –

Bank is disabled

Red Flashing Off Circuit breaker has tripped – Bank power is absent

Alternate

Off Off Bank power is absent

Red On Circuit breaker is on – Bank power is present

Red Flashing On

Bank has exceeded 80% of its current rating –

Bank power is present

Green Off

Bank is below the Low Voltage threshold –

Bank is disabled

Green Flashing Off Circuit breaker has tripped – Bank power is absent

Thisisthedefaultconguration.

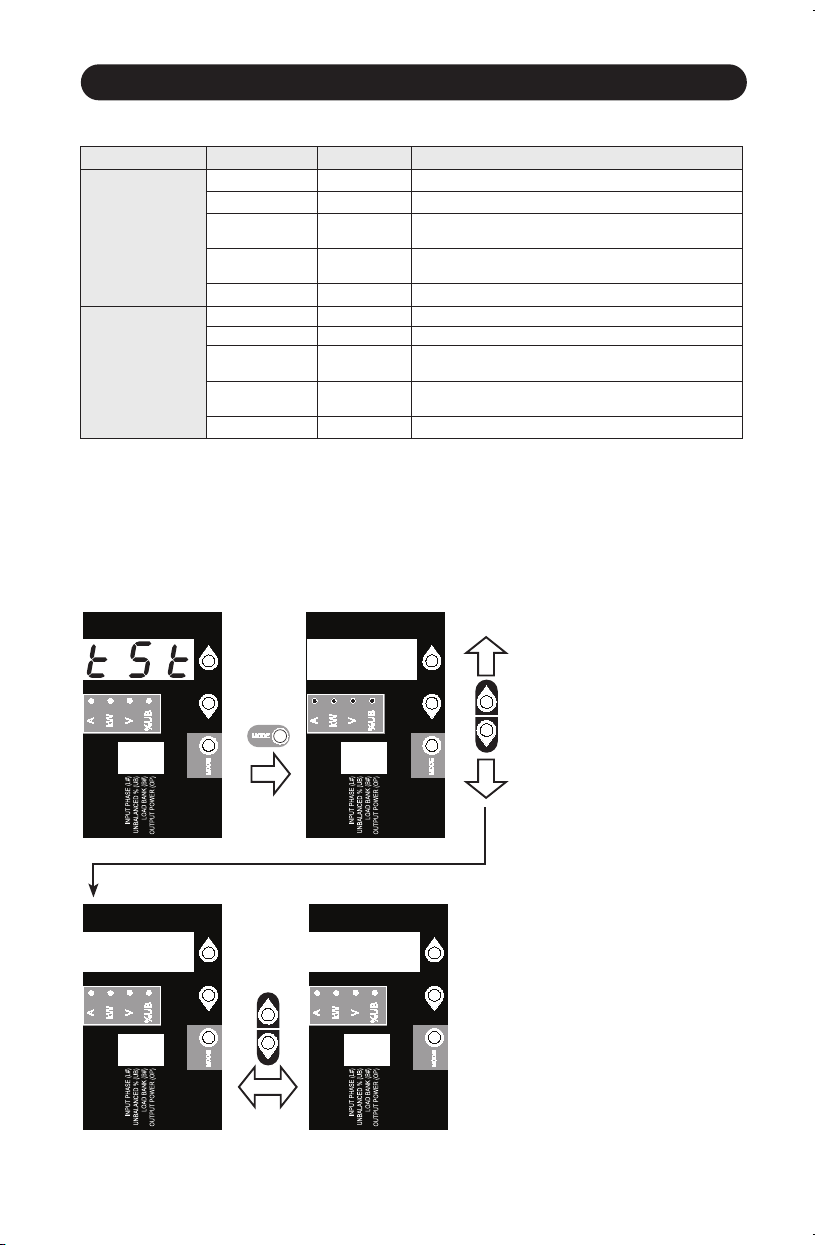

Display Options

LED Test

Hold the Mode button for 3 seconds to test the display. For 5 seconds, all LEDs and display

segments will light green, while all Load Indicator LEDs will light yellow. Please visit

www.tripplite.com/support for issues with display segment or Indicator LED functionality.

Rotating the Display

At any point, pressing both of the arrow

buttons simultaneously and holding for

3 seconds rotates the 2-digit and 3-digit

displays.

Using the Digital Display

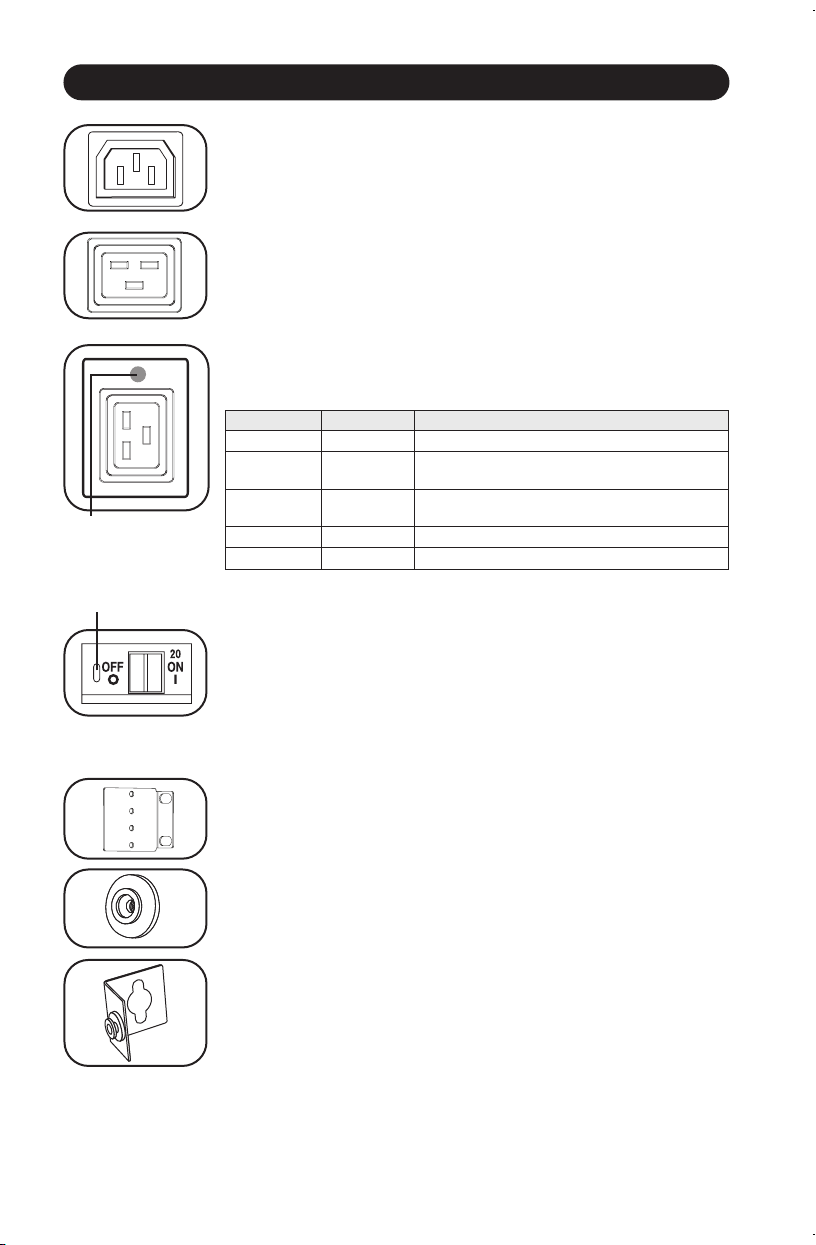

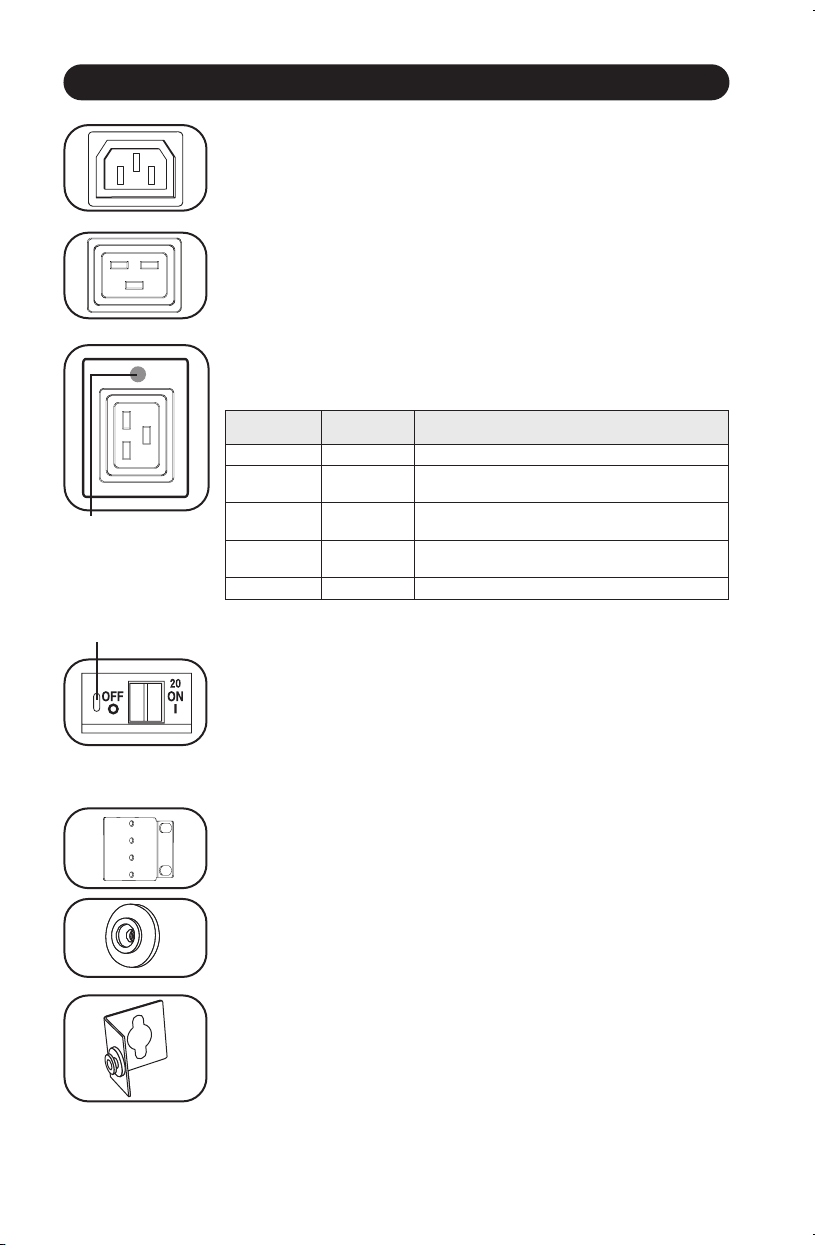

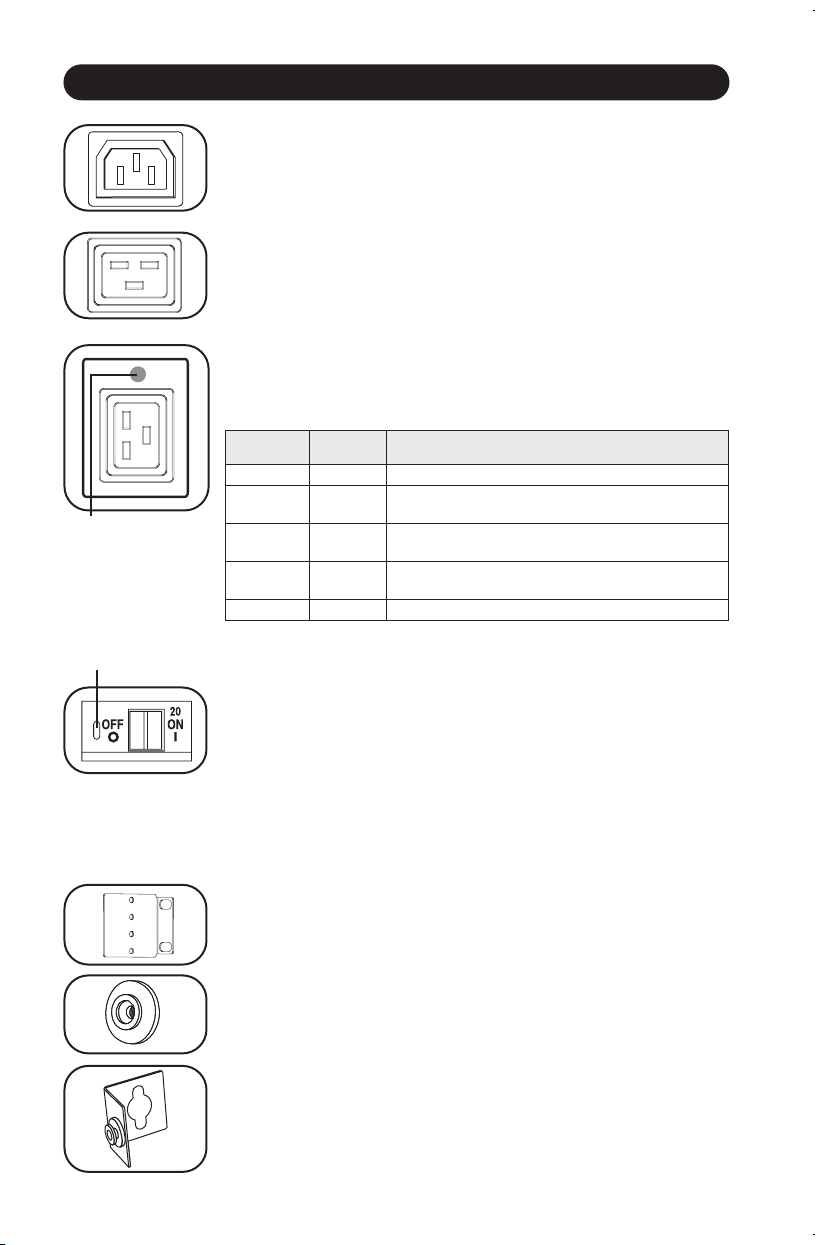

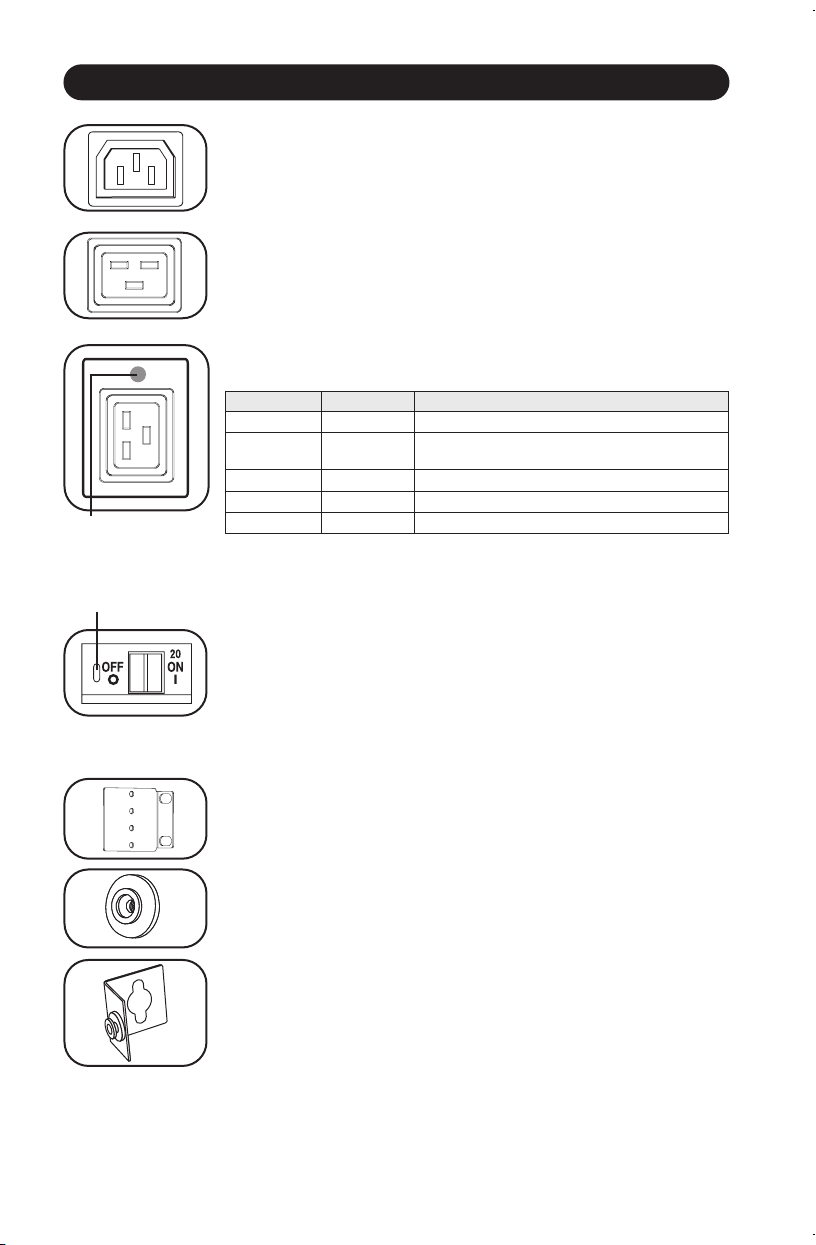

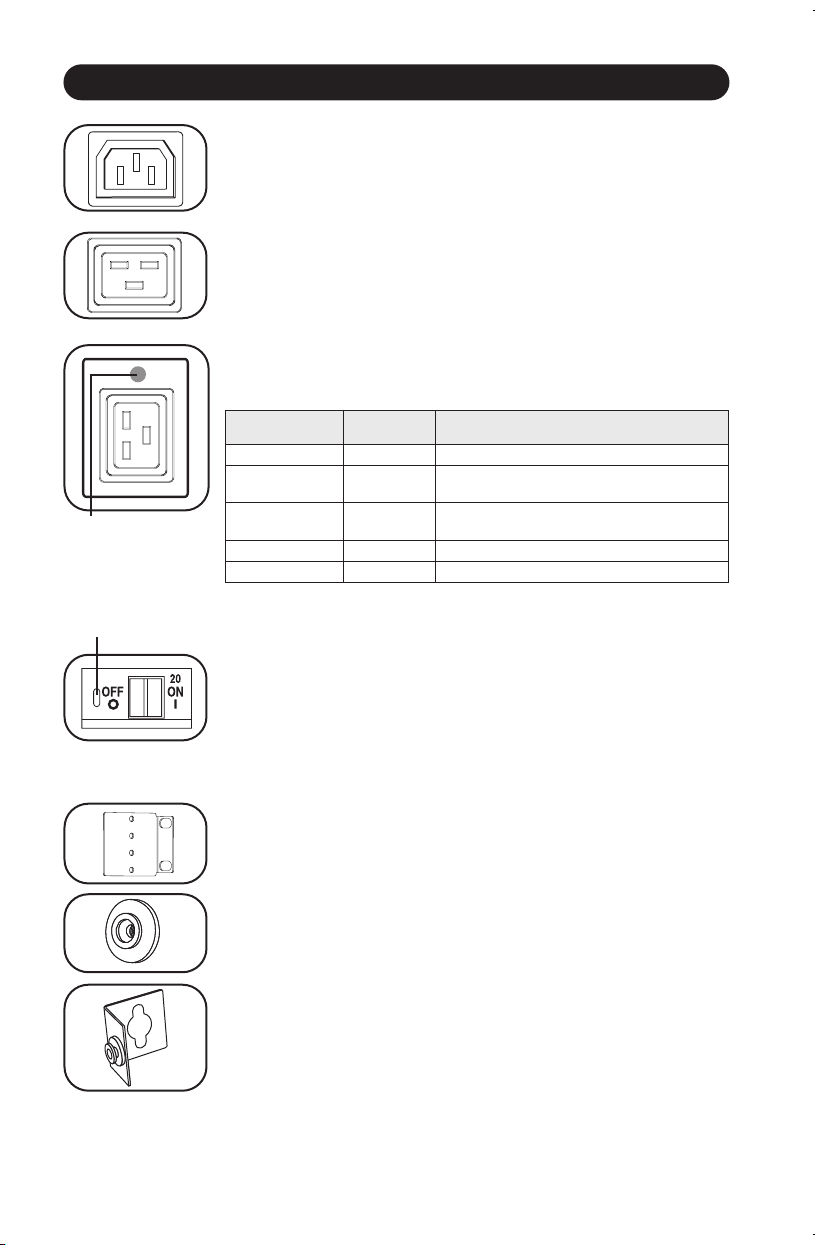

Features

Outlets: During normal operation, the outlets distribute AC power to

connected equipment.

Bank Status LED: Once the unit is powered on, each Bank Status LED will

illuminate when the associated bank is ready to distribute live AC power.

LED Color Bank Status Comments/Notes

Green On Normal operation.

Yellow On Bank’s current has exceeded 80% of its current

rating.

Red Off Bank’s voltage is below the Low Voltage threshold.

Red Flashing Off Circuit breaker for this bank has tripped.

Off Off Bank is powered off.

Note: Colors noted here reect standard LED conguration. See chart on page 9 for

full LED color denitions.

C13

C19

Circuit Breaker: Each Load Bank is protected by a circuit breaker. If the

connected equipment load exceeds the Maximum Load Rating for those

banks of the PDU, the circuit breaker will trip. Disconnect excess load and

reset the breaker.

Note: Each breaker comes equipped with a push-to-reset guard to prevent accidental

breaker tripping. To turn off the breaker, insert a athead screwdriver into the reset

slot.

Mounting Brackets: Use these brackets as an alternate PDU mounting

method.

Mounting Buttons: Come pre-installed on the back side of the PDU and

are used for toolless mounting.

Note: Four additional mounting buttons are included for alternate rack styles.

Bank Status LED

Push-to-Reset Guard

PDUMVROTATEBRKT Mounting Accessory: Use these V-shaped brackets

to mount the PDU with its outlets facing the rear of the rack.

Features

Ground Screw: Use this to connect any equipment that requires a chassis

ground.

C20 Plug Sleeve: (Optional) Use the included C20 plastic sleeves to

secure plugs to receptacles. Attach the sleeve to the plug making sure that

thepulltabsremainoutsidetheplugandthatthetissecure.Tounplug

equipment properly, use the pull tabs to remove the plug and sleeve from

the receptacle.

RJ-45 Conguration Port: For factory use only.

C14 Plug Sleeve: (Optional) Use the included C14 plastic sleeves to

secure plugs to receptacles. Attach the sleeve to the plug making sure that

thepulltabsremainoutsidetheplugandthatthetissecure.Tounplug

equipment properly, use the pull tabs to remove the plug and sleeve from

the receptacle.

Service

Your Tripp Lite product is covered by the warranty described in this manual. A variety of Extended

Warranty and On-Site Service Programs are also available from Tripp Lite. For more information

on service, visit www.tripplite.com/support. Before returning your product for service, follow these

steps:

1. Review the installation and operation procedures in this manual to ensure that the service

problem does not originate from a misreading of the instructions.

2. If the problem continues, do not contact or return the product to the dealer. Instead, visit www.

tripplite.com/support.

3. If the problem requires service, visit www.tripplite.com/support and click the Product Returns

link. From here you can request a Returned Material Authorization (RMA) number, which is

required for service. This simple on-line form will ask for your unit’s model and serial numbers,

along with other general purchaser information. The RMA number, along with shipping

instructions will be emailed to you. Any damages (direct, indirect, special or consequential) to

the product incurred during shipment to Tripp Lite or an authorized Tripp Lite service center is

not covered under warranty. Products shipped to Tripp Lite or an authorized Tripp Lite service

center must have transportation charges prepaid. Mark the RMA number on the outside of

the package. If the product is within its warranty period, enclose a copy of your sales receipt.

Return the product for service using an insured carrier to the address given to you when you

request the RMA.

Warranty and Product Registration

2- YEAR LIMITED WARRANTY

Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects

in material and workmanship for a period of 2 years from the date of initial purchase. If the product should

prove defective in material or workmanship within that period, Seller will repair or replace the product, in its sole

discretion. Service under this Warranty can only be obtained by your delivering or shipping the product (with all

shipping or delivery charges prepaid) to: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Seller will pay

return shipping charges. Visit www.tripplite.com/support before sending any equipment back for repair.

THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE,

ABUSE OR NEGLECT. SELLER MAKES NO EXPRESS WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY

SET FORTH HEREIN. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL IMPLIED WARRANTIES,

INCLUDING ALL WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE LIMITED IN DURATION TO THE WARRANTY

PERIOD SET FORTH ABOVE; AND THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND CONSEQUENTIAL

DAMAGES. (Some states do not allow limitations on how long an implied warranty lasts, and some states do not

allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions

maynotapplytoyou.ThisWarrantygivesyouspeciclegalrights,andyoumayhaveotherrightswhichvaryfrom

jurisdiction to jurisdiction).

WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate

or safe for the use intended. Since individual applications are subject to great variation, the manufacturer makes no

representationorwarrantyastothesuitabilityortnessofthesedevicesforanyspecicapplication.

PRODUCT REGISTRATION

Visit www.tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into

a drawing for a chance to win a FREE Tripp Lite product!*

* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.

FCC Notice, Class A

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant

to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful

interference when the equipment is operated in a commercial environment. This equipment generates, uses, and

can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may

cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to

cause harmful interference in which case the user will be required to correct the interference at his own expense.

Theusermustuseshieldedcablesandconnectorswiththisequipment.Anychangesormodicationstothis

equipment not expressly approved by Tripp Lite could void the user’s authority to operate this equipment.

Regulatory Compliance Identication Numbers

Forthepurposeofregulatorycompliancecerticationsandidentication,yourTrippLiteproducthasbeenassigned

a unique series number. The series number can be found on the product nameplate label, along with all required

approval markings and information. When requesting compliance information for this product, always refer to the

series number. The series number should not be confused with the marking name or model number of the product.

WEEE Compliance Information for Tripp Lite Customers and Recyclers (European Union)

Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations,

when customers buy new electrical and electronic equipment from Tripp Lite they are entitled to:

• Send old equipment for recycling on a one-for-one, like-for-like basis

(this varies depending on the country)

• Send the new equipment back for recycling when this ultimately becomes waste

ThepolicyofTrippLiteisoneofcontinuousimprovement.Specicationsaresubjecttochangewithoutnotice.

TrippLite.Eaton.com/support

23-08-082 93-338E_RevD

Manual del propietario

Unidad de Distribución de Energía

Trifásica con Medidor Digital de 0U

(Mediciones de Fase y Banco)

PDU3XMV6G32

(Número de Serie: AG-00BD)

Instrucciones Importantes 16

de Seguridad

Instalación 17

Pantalla Digital 19

Usando la Pantalla Digital 20

Características 26

Servicio 27

Garantía 28

English 1

Français 29

Русский 43

Deutsch 57

TrippLite.Eaton.com/support

Instrucciones Importantes de Seguridad

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instrucciones y advertencias que deben seguirse durante la

instalación, operación y almacenamiento de este producto. La omisión en la observancia

de estas instrucciones y advertencias puede afectar la garantía del producto.

PRECAUCION Este aparato no se destina para utilizarse por personas (incluyendo niños), cuyas

capacidades fisicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de

experiencia o conocimiento, a menos que dichas personas reciban una supervisión o capacitación

para el funcionamiento del aparato por una persona responsable de su seguridad.

Los ninos deben de supervisarse para asegurar que no empleen el aparato como juguete.

Nunca utilize el aparato si el cable y la clavija están dañados; si no funciona correctamente

o si se ha caido o dañado, llévelo a un centro de servicio autorizado para que lo examinen

y lo reparen.

Si el cordon de alimentación es dañado, éste debe sustituirse por el fabricante, por su agente de

servicio autorizado o por personal calificado con el fin de evitar un peligro.

• El PDU proporciona la conveniencia de múltiples tomacorrientes, pero NO proporciona

protección contra sobretensión o ruido en la línea para los equipos conectados.

• El PDU está diseñada solo para uso en interiores en un entorno controlado lejos de humedad

excesiva, temperaturas extremas, contaminantes conductivos, polvo o luz del sol directa.

• Mantiene la temperatura ambiente interior entre 32°F y 122°F (0°C y 50°C).

•ElPDUdebeserinstaladosolamenteporuntécnicocalicado.

•NointenteinstalarelPDUenunasupercieinestableonosegura.

• Instale de acuerdo con los estándares del Código Eléctrico Nacional (NEC). Asegúrese de

usar para la instalación la protección adecuada contra sobrecorriente, de acuerdo con la

especicacióndelaclavijaodelequipo.

• Conecte el PDU a un tomacorriente que esté de acuerdo a los códigos locales de construcción

y que esté correctamente protegido contra corrientes excesivas, cortocircuitos y fallas de

conexión a tierra.

• Los tomacorrientes eléctricos que suministran energía al equipo deben instalarse próximos al

equipo y ser fácilmente accesibles.

• No conecte El PDU a un toma corriente que no esté a tierra o cables de extensión o

adaptadores que eliminen la conexión a tierra.

• Asegúrese de proporcionar un dispositivo local de desconexión, que sea fácilmente accesible,

en cualquier modelo que esté instalado permanentemente sin una clavija.

• Nunca intente instalar equipos eléctricos durante una tormenta eléctrica.

• El equipo individual conectado al PDU no debe consumir más corriente que la de la

especicacióndecadatomacorrienteindividualdelPDU.

• La carga total conectada al PDU no debe exceder la capacidad de carga máxima del PDU.

•NointentemodicarelPDU,lasclavijasdeentradaoloscablesdealimentación.

• No perfore ni intente abrir ninguna parte del gabinete del PDU. No tiene partes a las que el

usuario pueda dar servicio.

• No intente usar el PDU si se daña cualquier parte.

• El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo

pueda razonablemente hacer suponer que causará fallas en el equipo de soporte de vida o

afectesignicativamentesuseguridadoefectividad,noestárecomendado.Nouseesteequipo

enlapresenciadeunamezclaanestésicainamableconaire,oxigenouóxidonitroso.

1-5

1-1

1-6

1-5

1-2 1-3 1-4

Instalación

Instalación del PDU

Nota: Las ilustraciones pueden diferir un poco de su modelo de PDU. Sin importar la conguración, el usuario debe

determinar la adecuación de los accesorios y procedimientos antes de la instalación. El PDU y accesorios incluidos

están diseñados para tipos comunes de racks y gabinetes y pueden no ser apropiados para todas las aplicaciones.

Las conguraciones exactas de instalación pueden variar. Se incluyen los tornillos para instalar los soportes de

instalación al PDU. Use sólo los tornillos suministrados por el fabricante o su equivalente exacto.

Nota: El PDU tiene botones de instalación preinstalados para instalación sin herramientas.

1-1

Para montar el PDU utilizando los

botones pre-instaladas de montaje,

coloque el PDU como se desee en el rack,

alinear los botones con las ranuras de

montaje en rack, y deslice la PDU en su

posición.

1-2

 Parajarlossoportesdeinstalaciónal

PDU, retire los botones de instalación.

1-3

Fije los soportes de instalación al PDU

con los tornillos incluidos.

1-4

Acople el PDU a un riel vertical en su

rack o gabinete. (Use los accesorios de

instalación que vienen con su rack o

gabinete para acoplar los soportes de

instalación al riel).

1-5

Para reinstalar los botones de

instalación para instalación sin

herramienta, retírelos soportes de

instalación y entonces instale los

botones de instalación en el PDU.

Nota: Cerciórese de insertar los dos botones en

en cualquier oricio superior en cada extremo

del PDU o en el oricio inferior en cada extremo

del PDU.

1-6

Para instalar el PDU con los

tomacorrientes viendo hacia la parte

posterior del rack, use el accesorio

PDUMVROTATEBRKT incluido. Primero,

acople el botón de instalación

soporteconperlenV

usando el

tornillo y arandela incluidos. Después,

use la ranura para instalación por

botón para acoplar el soporte al PDU

y el botón de instalación para acoplar

el PDU al rack. El soporte reposiciona

efectivamente los soportes de

instalación para que los tomacorrientes

del PDU apunten a la parte posterior del

rack.

L2-N BANK 2L1-N BANK 1

2-2

2-3

2-4

Instalación

Conexión del PDU

2-1

El PDU3XMV6G32 está equipado con una clavija IEC 309 de

3P + N + T, Roja de 32A.

Nombre del

Modelo

Clavija de

Entrada

Amperes Máximos

de Entrada

(Limitado por el

Cable y Clavija de

Entrada)

Rango de

Voltaje de

Entrada

Rango de

Voltaje de

Salida Breakers

Longitud

del Cable Tomacorrientes

PDU3XMV6G32

IEC 309 de

3P + N + T,

Roja de 32A

32A 360-415V 208-240V

6 x Solo Polo,

Especicación

por Banco 20A

1.8 m

(6 pies)

42 Total:

6 Bancos de

(1) C19 y (6) C13

2-2

Conecte la clavija de entrada a la fuente

de alimentación de CA de su instalación.

2-3

Conecte las clavijas de entrada de sus

equipos a los tomacorrientes apropiados

en el PDU. El LED próximo a cada

tomacorriente se ilumina cuando el

tomacorriente está listo para distribuir

energía de CA.

Nota: Se recomienda no conectar una carga

viva al PDU. Si la carga que pretende conectar

tiene un interruptor de encendido/apagado,

coloque por favor el interruptor en apagado

antes de la conexión.

2-4

Procedimientos Opcionales para

Sujeción del Cable

Use los manguitos plásticos C14 y

C20 para asegurar las clavijas a los

tomacorrientes. Instale el manguito a la

clavija, garantizando que las pestañas

permanezcan fuera de la clavija y que

elajustesearme.Paradesenchufar

correctamente el equipo, use las

pestañas para retirar del tomacorriente

la clavija y el manguito.

BC DE

Pantalla Digital

Pantalla de 3 Dígitos: Muestra los valores medidos o calculados como Amperaje, Kilowatts,

Voltaje y Porcentaje de Desbalanceo de Potencia.

Botones de Flecha: Usando estos botones, se desplaza a través de las opciones indicadas

de Salida, Entrada, Banco, Potencia, Balance de Carga, Sensor Brillo de Pantalla. Una presión

prolongadadelosbotonesdeechaarribaoabajopermitealusuariosaltaralasiguiente

categoría de medición secuencial.

Botón de Modo: Cuando se selecciona una opción de menú usando los Botones de

Flecha, el Botón de Modo se desplaza a través de las opciones secundarias dentro de cada

categoría. Las opciones secundarias se muestran mediante los LEDs indicadores.

LEDs Indicadores: El LED encendido indica qué valor se está mostrando en la pantalla de 3

dígitos.

Amperes (A): Cuando se selecciona, la carga en la fase de entrada (L#) seleccionada o

Banco de Carga (B#) se muestra en Amperes.

Potencia (kW): Cuando se selecciona, la carga en el Banco de Carga (B#) seleccionada

o Salio Potencia Total de Salida (OP) se muestra en kW.

Voltaje (V): Se muestra el voltaje en la Fase de Entrada (L#) o Banco de Carga (B#).

Desbalanceo de Carga (%UB): Al encender, la pantalla muestra la desviación del

porcentaje de desbalanceo de carga contra el valor medido promedio. Un valor que es

cero o tan cercano a cero como es deseable.

Pantalla de 2 Dígitos: Esta pantalla indica que opción de Fase de Entrada (L#), Desbalanceo

de Carga (UB), Banco de Carga (B#) o energía de salida (OP) está seleccionada.

Deniciones de Respuesta de Botón:

Interruptor Acción Función de Control

Botón de Presión

Hacia Arriba

Oprimir ½ segundo Mueve secuencialmente hacia arriba una selección en el menú.

Oprimir 3 segundos Avanza hacia arriba a la siguiente categoría de medición.

Botón de Presión

Hacia Abajo

Oprimir ½ segundo Mueve secuencialmente hacia abajo una selección en el menú.

Oprimir 3 segundos Avanza hacia abajo a la siguiente categoría de medición.

Botón de Presión

de Modo

Oprimir ½ segundo

Muestra las opciones disponibles para una categoría de medición

dada.

Oprimir 3 segundos

Selecciona la opción disponible elegida para una categoría de

conguracióndada.

L3-N BANK 6L2-N BANK 5L1-N BANK 4L3-N BANK 3L2-N BANK 2L1-N BANK 1

L1-N BANK 1

L2-N BANK 2

L3-N BANK 3

L1-N BANK 4

L2-N BANK 5

L3-N BANK 6

Factory Use Only

L1-N L1-NL3-N L3-NL2-N L2-N

i 5.5

L i

4 0 0

L i

Pantalla Digital

Ubicación del Receptáculo del Banco de Carga y Referencias de

Pantalla

PDU3XMV6G32

MODELO DESCRIPCIÓN DE ETIQUETA DE SERIGRAFÍA REFERENCIA DE PANTALLA DE 2 DÍGITOS

PDU3XMV6G32

L1-N (Banco 1) B1

L2-N (Banco 2) B2

L3-N (Banco 3) B3

L1-N (Banco 4) B4

L2-N (Banco 5) B5

L3-N (Banco 6) B6

REFERENCIA DE FASE DE ALIMENTACIÓN

FASE DE ALIMENTACIÓN REPORTADA REFERENCIA DE PANTALLA DE 2 DÍGITOS

L1-N L1

L2-N L2

L3-N L3

Usando la Pantalla Digital

Desplazándose a Través de Fases y Opciones de Entrada (Categoría de

Medición)

Oprima el botón de modo (Mode) para cambiar entre opciones y datos dentro de un menú. Una

presiónmomentáneadelosbotonesdeechacambiaentremenús.Unapresiónprolongada

salta entre categorías de mediciones. El patrón de desplazamiento en la pantalla se detalla a

continuación.

Fase de Entrada 2

Fase de Entrada 1

Amperes Volts*

* Nota: Los voltajes mostrados

son voltajes de fase a fase (i.e., la

pantalla L1 indicará voltaje entre

L1-L2).

2 0

i 5.5

L 2

i 5.5

L 3

4 0 0

L 2

4 0 0

L 3

Usando la Pantalla Digital

% de Desbalanceo de Fase

Detección de Carga Desbalanceada (Categoría de Medición)

Fase de Entrada 2

Amperes Volts*

Fase de Entrada 3

Amperes Volts*

Para Detectar Carga

1 0 .5

2. 1 8

2 0 8

1 0 .5

2. 1 8

2 0 8

1 0 .5

2. 1 8

2 0 8

Usando la Pantalla Digital

Desplazándose a Través de Bancos de Carga y Opciones (Categoría de Medición)

Desplácese por la pantalla de parámetros para cada Banco de Carga usando los botones do modo

(Mode) y .

Amperes

Kilowatts

Volts

Banco #2

Banco #3

Para

Potencia

Total de

Salida

Amperes Kilowatts Volts

Nota: Continue para Bancos de Carga 4-6.

i.2 3

Usando la Pantalla Digital

Oprima el botón de modo (Mode) para cambiar entre opciones y datos dentro de un menú. Una

presiónmomentáneadelosbotonesdeechacambiaentremenús.Unapresiónprolongada

salta entre categorías de mediciones. El patrón de desplazamiento en la pantalla se detalla a

continuación.

Potencia Total de Salida (Categoría de Medición)

Kilowatts

Las Opciones

de la Función de

Cambio de Menú

Oprima el botón de modo (Mode) para cambiar entre opciones y datos dentro de un menú. Una

presiónmomentáneadelosbotonesdeechacambiaentremenús.Unapresiónprolongada

salta entre categorías de mediciones. El patrón de desplazamiento en la pantalla se detalla a

continuación.

Cambio Secuencial de Opciones de Función (Categoría de Conguración)

Cuando está activada, la función de Desplazamiento Automático muestra datos para Fases de

Entrada Desbalanceo de Bancos de Carga en intervalos de 4 segundos. Y indica que la función

está activada; N indica que está desactivada. Oprimir cualquier botón interrumpe la función de

Desplazamiento Automático, permitiendo a usuario navegar entre las opciones de menú. Si no se

oprime botón alguno, hay un tiempo de vencimiento de 10 segundos.

Nota: Sujete el botón de modo (Mode) por 3 segundos para cambiar entre opciones. La letra en la pantalla digital

de de 2 dígitos indica la opción seleccionada.

Para Brillo

del LED

4 I 2

I 2

Usando la Pantalla Digital

Esquema de Brillo y Color del LED (Categoría de Conguración)

Sostenga por 3 segundos el botón de modo (Mode) para desplazarse a través de cada opción. El

númeroenlapantallade2dígitosestádenidocomo:1=25%;2=50%;3=75%;4=100%

Opciones de Código de Color de Led Indicador de Tomacorriente

(Categoría de Conguración)

Sostenga el botón de modo (Mode) por 3 segundos para cambiar

entre opciones. El número en la pantalla de 2 dígitos indica el

esquemaseleccionado.1=Estándar,2=Alterno

8 8 8

0 3.0

0 i

0 3.0

0 i

DEFINICIONES DE LED INDICADOR DE BANCO:

Conguración

de LED

Color de LED

Estado de

Banco

Descripción

Estándar

Apagado Apagado La energía del banco está faltante

Verde Encendido El breaker está encendido – La energía del banco está presente

Amarillo Encendido

Elbancohaexcedidoel80%delaespecicacióndela

corriente – La energía del banco está presente

Rojo Apagado

El banco es inferior al umbral de Voltaje Bajo –

El banco está desactivado

Destellando

en Rojo

Apagado El breaker se ha disparado – La energía del banco está ausente

Alternar

Apagado Apagado La energía del banco está faltante

Rojo Encendido El breaker está encendido – La energía del banco está presente

Destellando

en Rojo

Encendido

Elbancohaexcedidoel80%delaespecicacióndelacorriente–

La energía del banco está presente

Verde Apagado

El banco es inferior al umbral de Voltaje Bajo –

El banco está desactivado

Verde

Destellando

Apagado El breaker se ha disparado – La energía del banco está ausente

Estaeslaconguraciónpredeterminada.

Opciones de Pantalla

Prueba de los LEDs

Para probar la pantalla, sostenga por 3 segundos el botón de modo (Mode). Por 5 segundos,

todos los LEDs y segmentos de la pantalla se encenderán en verde, mientras todos los LEDs

del indicador de carga se encenderán en amarillo. Para asuntos con la funcionalidad de los

segmentos de pantalla o los indicadores LED, visite por favor www.tripplite.com/support.

Girado de la Pantalla

En cualquier punto, oprimir y sostener

por 3 segundos simultáneamente ambos

botonesdeechagiralaspantallasde

2 dígitos y 3 dígitos.

Usando la Pantalla Digital

Características

Tomacorrientes: Durante la operación normal, los tomacorrientes

distribuyen energía de CA al equipo conectado.

LED de Estado de Banco: Una vez energizada la unidad, se encenderá

cada LED de Estado de Banco cuando el banco asociado esté listo para

distribuir energía activa de CA.

Color de LED Estado de

Banco

Comentarioss/Notas

Verde Encendido Operación normal.

Amarillo Encendido La corriente del banco ha excedido 80% de su

especicacióndecorriente.

Rojo Apagado El voltaje del banco es inferior al umbral del

Voltaje Bajo.

Destellando

en Rojo

Apagado El breaker para este banco se ha disparado.

Apagado Apagado El banco está apagado.

Nota: Los colores aquí anotados reejan la conguración estándar del LED. Para las

deniciones completas de color de LED, consulte la página 22.

C13

C19

Breaker (Modelos Selectos): Cada Banco de Carga está protegido por un

breaker.SilacargadelequipoconectadoexcedelaEspecicaciónMáxima

de Carga para esos bancos del PDU, el breaker se disparará. Desconecte

la carga excesiva y restablezca el breaker.

Nota: Para evitar un disparo accidental, cada breaker viene equipado con

una guarda de oprima para reestablecer. Para apagar el breaker, inserte un

desatornillador plano en la ranura de reestablecer.

Soportes de Instalación: Use estos soportes para instalar el PDU.

Botones de Instalación: Vienen instalados en el lado posterior del PDU y

se usan para instalación sin herramienta.

Nota: Se incluyen cuatro Botones de Instalación adicionales para estilos alternos de

rack.

LED de Estado de

Banco

Guarda de oprima

para reestablecer

Accesorio de Instalación PDUMVROTATEBRKT: Use estos soportes con

perlenVparainstalarelPDUconsustomacorrientesviendoalaparte

posterior del rack.

Características

Tornillo de Conexión a Tierra: Úselo para conectar cualquier equipo que

requiera una conexión de tierra a chasís.

Manguito de Clavija C20: (Opcional) Use los manguitos plásticos C20

incluidos para asegurar las clavijas a los tomacorrientes. Acople el

manguito a la clavija asegurándose que las pestañas de tiro permanezcan

fuera de la clavija y que la sujeción sea segura. Para desenchufar

correctamente el equipo, use las pestañas de tiro para retirar la clavija y el

manguito del tomacorriente.

Puerto de Conguración RJ-45: Únicamente para uso en fábrica.

Manguito de Clavija C14: (Opcional) Use los manguitos plásticos C14

incluidos para asegurar las clavijas a los tomacorrientes. Acople el

manguito a la clavija asegurándose que las pestañas de tiro permanezcan

fuera de la clavija y que la sujeción sea segura. Para desenchufar

correctamente el equipo, use las pestañas de tiro para retirar la clavija y el

manguito del tomacorriente.

Servicio

Su producto Tripp Lite está cubierto por la garantía descrita en este manual. Tripp Lite también

pone a su disposición una variedad de Garantías extendidas y Programas de servicio técnico en el

sitio. Si desea más información sobre el servicio técnico, visite www.tripplite.com/support. Antes

de devolver su producto para servicio técnico, siga estos pasos:

1. Revise la instalación y los procedimientos de operación que se encuentran en este manual

para asegurarse de que el problema de servicio no se debe a una mala lectura de las

instrucciones.

2. Si el problema persiste, no se comunique ni devuelva el producto al mayorista. En cambio,

visite www.tripplite.com/support.

3. Si el problema exige servicio técnico, visite www.tripplite.com/support y haga clic en el enlace

Devoluciones de productos. Desde aquí puede solicitar un número de Autorización de Material

Devuelto (RMA), que se necesita para el servicio técnico. En este sencillo formulario en línea

se le solicitarán los números de serie y modelo de la unidad, junto con otra información

general del comprador. El número RMA y las instrucciones para el envío se le enviarán por

correo electrónico. La presente garantía no cubre ningún daño (directo, indirecto, especial o

consecuencial) del producto que ocurra durante el envío a Tripp Lite o a un centro de servicio

técnico de Tripp Lite autorizado. Los productos enviados a Tripp Lite o a un centro de servicio

técnico de Tripp Lite autorizado deben tener prepagos los cargos de transporte. Escriba el

número RMA en el exterior del embalaje. Si el producto se encuentra dentro del período de

garantía, adjunte una copia de su recibo de venta. Envíe el producto para servicio técnico

mediante un transportador asegurado a la dirección que se le proporcionó cuando solicitó el

número RMA.

23-08-082 93-338E_RevD

Garantía

GARANTÍA LIMITADA DE 2 AÑOS

El vendedor garantiza que este producto no tiene defectos originales de materiales ni de mano de obra por un

período de dos años a partir de la fecha original de compra, si se utiliza de acuerdo con todas las instrucciones

correspondientes. En caso de demostrarse dentro de ese período que el producto tiene defectos de materiales o

de mano de obra, el vendedor lo reparará o reemplazará a su exclusiva discreción. El servicio técnico bajo esta

garantía solo puede ser obtenido si usted entrega o envía el producto (con todos los cargos de envío o entrega

prepagos) a: Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; EE. UU. El vendedor abonará los cargos de envío de

devolución. Visite www.tripplite.com/support antes de enviar cualquier equipo para reparación.

ESTA GARANTÍA NO CUBRE EL DESGASTE NORMAL NI LOS DAÑOS CAUSADOS POR ACCIDENTES, MAL USO,

ABUSO O NEGLIGENCIA. EL VENDEDOR NO OFRECE NINGUNA GARANTÍA EXPRESA QUE NO SEA LA ESTABLECIDA

EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES

APLICABLES, LA DURACIÓN DE TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD O

APTITUD, SE LIMITA AL PERÍODO DE GARANTÍA ANTES MENCIONADO Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE

TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten las limitaciones a la duración

de una garantía implícita y algunos Estados no permiten la exclusión o limitación de los daños incidentales o

indirectos, de modo que las limitaciones o exclusiones antes mencionadas pueden no corresponder en su caso.

Estagarantíaleotorgaderechoslegalesespecícosyustedpuedetenerotrosderechosquevaríandeuna

jurisdicción a otra).

ADVERTENCIA: Antes de usar este dispositivo, cada usuario debe ocuparse de determinar si es apto, adecuado o

seguro para el uso que pretende darle. Dado que las aplicaciones individuales están sujetas a diversas variaciones,

el fabricante no representa ni garantiza la idoneidad o condición de estos dispositivos para cualquier aplicación

especíca.

Cumplimiento de las normas de los números de identicación

Paranesdeidenticaciónycerticacióndelcumplimientodelasnormas,suproductoTrippLitetieneasignado

unnúmerodeserieúnico.Puedeencontrarelnúmerodeserieenlaetiquetadelaplacadeidenticación

del producto, junto con los símbolos de aprobación e información requeridos. Al solicitar información sobre el

cumplimiento de las normas para este producto, siempre mencione el número de serie. El número de serie no

debeserconfundidoconelnombredeidenticaciónniconelnúmerodemodelodelproducto.

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores

(Unión Europea)

Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic

Equipment, WEEE) y sus reglamentos, cuando los clientes compran nuevos equipos eléctricos y

electrónicos a Tripp Lite, tienen derecho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre productos similares

(esto varía dependiendo del país)

•Enviarelequiponuevodevueltaparareciclajecuandoesteseconviertanalmenteendesecho

TrippLitetieneunapolíticademejoramientocontinuo.Lasespecicacionesestánsujetasacambiosinprevio

aviso.

TrippLite.Eaton.com/support

Manuel de l’utilisateur

Unités de distribution de

l’énergie 0U triphasées munies

d’instruments de mesure

(Mesures des phases et des bancs)

PDU3XMV6G32

(Número de Série : AG-00BD)

Consignes de sécurité 30

importantes

Installation 31

Afchage numérique 33

Utiliser l’afchage numérique 34

Caractéristiques 40

Entretien 41

Garantie 42

English 1

Español 15

Русский 43

Deutsch 57

TrippLite.Eaton.com/support

Consignes de sécurité importantes

CONSERVEZ CES INSTRUCTIONS

Ce manuel contient des instructions et des avertissements qui devraient être

respectés pendant l’installation, l’utilisation et l’entreposage de ce produit. Le non-

respect de ces instructions et de ces avertissements pourrait affecter la garantie du

produit.

• La PDU fournit des prises multiples pratiques, mais elle ne FOURNIT PAS de protection contre

les surtensions ou les bruits de ligne pour l’équipement connecté.

• La PDU est conçue pour être utilisée à l’intérieur uniquement, dans un environnement contrôlé,

à l’écart de l’excès d’humidité, des températures extrêmes, des contaminants conducteurs, de

la poussière et de la lumière directe du soleil.

• Maintenir la température intérieure ambiante entre 0 °C et 50 °C (32 °F et 122 °F).

•LaPDUdoitêtreinstalléeparuntechnicienqualiéseulement.

• Ne pas tenter de monter la PDU sur une surface précaire ou instable.

• Installer conformément aux normes du Code national de l’électricité. S’assurer d’utiliser

la bonne protection contre les surintensités pour l’installation, conformément aux valeurs

nominalesdelacheetdel’équipement.

• Branchez la PDU à une prise de courant à une prise de courant qui est conforme aux codes de

bâtiment locaux et qui est dûment protégée contre les courants excessifs, les courts-circuits et

les défauts à la terre.

• Les prises électriques qui alimentent l’équipement doivent être installées à proximité de

l’équipement et être facilement accessibles.

• Ne pas connecter la PDU dans une prise non mise à la masse ou des rallonges électriques ou

des adaptateurs qui éliminent la connexion à la masse.

• S’assurer de fournir un dispositif de déconnexion local pour tous les modèles qui sont installés

enpermanencesanschefacilementaccessible.

• Ne jamais essayer d’installer un équipement électrique pendant un orage.

• L’équipement individuel connecté à la PDU ne doit pas excéder la charge nominale des prises

individuelles de la PDU.

• La charge totale connectée à la PDU ne doit pas excéder la charge nominale maximum pour la

PDU.

•NepastenterdemodierlaPDU,ycomprisleschesd’entréeetlescâblesd’alimentation.

• Ne pas percer ou tenter d’ouvrir une quelconque partie du boîtier de la PDU. Il n’existe aucune

pièce réparable par l’utilisateur à l’intérieur.

• Ne pas tenter d’utiliser la PDU si une de ses pièces est endommagée.

• Il est déconseillé d’utiliser cet équipement dans des applications médicales où une panne de

cet équipement pourrait normalement provoquer la panne de l’équipement de survie ou altérer

notablementsasécuritéousonefcacité.Nepasutilisercetéquipementenprésenced’un

mélangeanesthétiqueinammableavecdel’air,del’oxygèneoudel’oxydenitreux.

1-5

1-1

1-6

1-5

1-2 1-3 1-4

Installation

Montage de l’unité de distribution d’énergie (PDU)

Remarque : Les illustrations peuvent différer quelque peu de votre modèle d’unité de distribution d’énergie (PDU).

Quelle que soit la conguration, l’utilisateur doit déterminer l’aptitude du matériel et des procédures avant de

procéder au montage. L’unité de distribution d’énergie (PDU) et le matériel inclus sont conçus pour les bâtis et

les boîtiers pour bâti communs et peut ne pas être appropriée pour toutes les applications. Les congurations de

montage exactes peuvent varier. Les vis pour xer les supports de montage à l’unité de distribution d’énergie (PDU)

sont incluses. Utiliser uniquement les vis fournies par le fabricant ou leur équivalent exact.

Remarque : Les boutons de montage sont préinstallés sur le PDU pour un montage sans outils.

1-1

Pour monter la PDU en utilisant les

boutons de montage préinstallés, placer

la PDU à l’endroit souhaité dans le

montage en baie, aligner les boutons

avec les fentes de montage du montage

en baie et glisser la PDU en place.

1-2

 Pourxerlessupportsdemontageau

PDU, enlever les boutons de montage.

1-3

Fixer les supports de montage au PDU

avec les vis incluses.

1-4

Fixer l’unité de distribution d’énergie

(PDU) à un rail vertical dans le bâti ou le

boîtier pour bâti. (Utiliser le matériel de

montage fourni avec le bâti ou le boîtier

pourbâtipourxerlessupportsde

montage au rail.)

1-5

Pour réinstaller les boutons de montage

pour un montage sans outils, enlever les

supports de montage, puis installer les

boutons de montage sur le PDU.

Remarque : S’assurer d’insérer les 2 boutons

soit dans le trou supérieur à chaque extrémité

du PDU ou soit dans le trou inférieur à chaque

extrémité du PDU.

1-6

Pour installer la PDU avec ses sorties

faisant face à l’arrière du bâti, utiliser

l’accessoire PDUMVROTATEBRKT inclus.

Fixer d’abord le bouton de montage

au support en V

en utilisant la vis

et la rondelle incluses. Ensuite, utiliser

la fente de montage pour bouton pour

xerlesupportàlaPDUetleboutonde

montagepourxerlaPDUaubâti.Le

supportrepositionneefcacementles

supports de montage, permettant aux

sorties de la PDU de faire face à l’arrière

du bâti.

L2-N BANK 2L1-N BANK 1

2-2

2-3

2-4

Installation

Branchement de la PDU

2-1

Le PDU3XMV6G32 est équipé d’un CEI 309 rouge de 32A 3P + N + T

Nom du modèle Fiche d’entrée

Ampérage

d’entrée

maximum

(limité par le

cordon et la

che d’entrée)

Gamme

de tension

d’entrée

Gamme de

tension de

sortie Disjoncteurs

Longueur

cordon Sorties

PDU3XMV6G32

CEI 309 rouge de

32A 3P + N + T

32A 360-415V 208-240V

6 x unipolaire,

section

nominale de

20A

1,8 m (6 pi)

42 au total :

6 rangées de

(1) C19 et (6) C13

2-2

 Brancherlached’entréedansla

source d’alimentation CA compatible de

l’installation.

2-3

 Brancherleschesd’entréede

l’équipement dans les sorties

appropriées sur la PDU. Le voyant DEL

près de chaque sortie s’allume lorsque

la sortie est prête à distribuer de

l’alimentation CA sous tension.

Remarque : Il est recommandé de ne pas

brancher une charge sous tension à la

PDU. Si la charge à brancher comporte un

commutateur ON/OFF (marche/arrêt), veuillez

mettre le commutateur en position OFF (arrêt)

avant d’effectuer le branchement.

2-4

Procédures de rétention du cordon en

option

Utiliser les manchons en plastique C14

etC20incluspourretenirleschesaux

prises.Fixerlemanchonàlacheen

vous assurant que les languettes de

préhension

demeurent à l’extérieur

delacheetquel’ajustement

est sécuritaire. Pour débrancher

correctement l’équipement, utiliser les

languettes de préhension pour retirer

lacheetlemanchondelaprisede

courant.

BC DE

Afchage numérique

Afchage à 3 chiffres : Afchelesvaleursmesuréestellesquel’intensitédecourant,

kilowatt, tension et pourcentage de déséquilibre de puissance.

Flèches de délement : Parcourir les options indiquées Outlet (sortie), Input (entrée), Bank

(rangée), Power (alimentation), Load Balance (équilibre de la charge), Sensor (capteur) et

DisplayBrightness(afchagedelaluminosité)aumoyendecesèches.Lefaitd’appuyerde

façonprolongéesurlesèchesdedélementverslehautetverslebaspermetàl’utilisateur

de passer à la catégorie de mesure séquentielle suivante.

Bouton Mode : Lorsqu’uneoptiondemenuestsélectionnéeaumoyendesèchesde

délement,leboutonModepermetdedéleràtraverslessous-optionsauseindechaque

catégorie. Les sous-options sont indiquées par les voyants DEL.

Voyants DEL : UneDELalluméeindiquelavaleurquiestafchéesurl’écranà3chiffres.

Amp. (A) : Lorsque sélectionné, la charge sur la phase d’entrée (L#) ou banc d’essai

(B#)estafchéeenampères.

Puissance (kW) : Lorsque sélectionné, la charge sur le banc d’essai (B#) ou la

puissancetotaledesortie(OP)sélectionnéeestafchéeenkW.

Tension (V) : Latensiondelaphased’entrée(L#)oudubancd’essai(B#)estafchée.

Charge déséquilibrée (%UB) : Lorsqueallumé,l’écranafcheladéviancedu

pourcentage de la charge déséquilibrée de la valeur moyenne mesurée. Le pourcentage

dedévianceentrelesphasesestafché.Unevaleurdezéroouprèsdezéroest

souhaitable.

Afchage à 2 chiffres : Cetafchageindiquequelleoptiondephased’entréeestsélectionné

: (L#), équilibre de la charge (UB), banc d’essai (B#) ou puissance de sortie (OP).

Dénitions des réponses des boutons :

Commutateur Action Fonction de commande

Bouton-poussoir

vers le haut

Appuyer ½ sec. Dans l’ordre, se déplace d’une sélection vers le haut dans le menu

Appuyer 3 sec. Se déplace vers le haut vers la catégorie de mesure suivante

Bouton-poussoir

vers le bas

Appuyer ½ sec. Dans l’ordre, se déplace d’une sélection vers le bas dans le menu

Appuyer 3 sec. Se déplace vers le bas vers la catégorie de mesure suivante

Bouton-poussoir

Mode

Appuyer ½ sec. Afchelesoptionsdisponiblespourunecatégoriedemesuredonnée

Appuyer 3 sec.

Sélectionne l’option disponible choisie pour une catégorie de

congurationdonnée

L3-N BANK 6L2-N BANK 5L1-N BANK 4L3-N BANK 3L2-N BANK 2L1-N BANK 1

L1-N BANK 1

L2-N BANK 2

L3-N BANK 3

L1-N BANK 4

L2-N BANK 5

L3-N BANK 6

Factory Use Only

L1-N L1-NL3-N L3-NL2-N L2-N

i 5.5

L i

4 0 0

L i

Afchage numérique

Emplacement de la prise de courant du banc d’essai et références de

afchage

PDU3XMV6G32

MODÈLE

DESCRIPTION DE L’ÉTIQUETTE DE

L’ÉCRAN SIRÉGRAPHIQUE

RÉFÉRENCE DE L’ÉCRAN

À 2 CHIFFRES

PDU3XMV6G32

L1-N (rangée 1) B1

L2-N (rangée 2) B2

L3-N (rangée 3) B3

L1-N (rangée 4) B4

L2-N (rangée 5) B5

L3-N (rangée 6) B6

RÉFÉRENCE DE LA PHASE D’ENTRÉE

PHASE D’ENTRÉE SIGNALÉE RÉFÉRENCE DE L’ÉCRAN À 2 CHIFFRES

L1-N L1

L2-N L2

L3-N L3

Utiliser l’afchage numérique

Parcourir les phases d’entrée et les options

(catégories de mesures)

Appuyer sur le bouton Mode pour basculer entre les options et les données sur un menu. Une

brèvepressiondesèchesdedélementpermetdepermuterentrelesmenus.Unelongue

pressionpermetdesauterentrelescatégoriesdemesures.Letypededélementdel’afchage

est décrit ci-dessous.

Phase d’entrée 2

Phase d’entrée 1

Ampères Volts*

* Remarque : Les tensions

afchées sont des tensions phase-

à-phase (c.-à-d. l’afchage L1

indique le tension L1-L2).

2 0

i 5.5

L 2

i 5.5

L 3

4 0 0

L 2

4 0 0

L 3

Utiliser l’afchage numérique

% de déséquilibre de la phase

Détection de charges déséquilibrées (catégorie de mesures)

Phase d’entrée 2

Ampères Volts*

Phase d’entrée 3

Ampères Volts*

Pour détecter les charges

déséquilibrées

1 0 .5

2. 1 8

2 0 8

1 0 .5

2. 1 8

2 0 8

1 0 .5

2. 1 8

2 0 8

Utiliser l’afchage numérique

Parcourir les bancs d’essai et les options (catégories de mesures)

Fairedélerl’afchagedesparamètrespourchaquebancd’essaienutilisantlesboutonsModeet

Ampères

Kilowatts

Volts

Banc #2

Banc #3

Vers la

puissance

totale de

sortie

Amps Kilowatts Volts

Remarque : Continuer pour les bancs d’essai 4 à 6.

i.2 3

Utiliser l’afchage numérique

Appuyer sur le bouton Mode pour basculer entre les options et les données sur un menu. Une

brèvepressiondesèchesdedélementpermetdepermuterentrelesmenus.Unelongue

pressionpermetdesauterentrelescatégoriesdemesures.Letypededélementdel’afchage

est décrit ci-dessous.

Puissance totale de sotie (catégorie de mesure)

Kilowatts

Pourfairedéler

les options de

fonctions

Appuyer sur le bouton Mode pour basculer entre les options et les données sur un menu. Une

brèvepressiondesèchesdedélementpermetdepermuterentrelesmenus.Unelongue

pressionpermetdesauterentrelescatégoriesdemesures.Letypededélementdel’afchage

est décrit ci-dessous.

Options de fonction de délement (catégorie de conguration)

LorsquelafonctionAutoScroll(délementautomatique)estactivée,elleafchelesdonnées

pour les phases d’entrée, le dédéquilibre de la charge et les bancs d’essai à des intervalles de 4

secondes. Y indique que la fonction est activée; N indique qu’elle est désactivée. Le fait d’appuyer

surunboutonquelconqueinterromptlafonctiondedélementautomatique,cequipermetà

l’utilisateur de naviguer entre les options de menus. Si aucun bouton n’est enfoncé, il y a une

pause de 10 secondes.

Remarque : Maintenir le bouton Mode pendant 3 secondes pour passer d’une option à une autre. La lettre dans

l’afchage à 2 caractères indique l’option choisie.

Vers l’intensité

du voyant DEL

4 I 2

I 2

Utiliser l’afchage numérique

Intensité du voyant DEL et schéma de couleurs (catégorie de conguration)

Maintenir le bouton Mode enfoncé pendant 3 secondes pour parcourir chaque option. Le nombre

dansl’afchageà2chiffresestdénidelafaçonsuivante:1=25%;2=50%;3=75%;4=100%

Options du code de couleur du voyant DEL de sortie

(catégorie de conguration)

Maintenir le bouton Mode pendant 3 secondes pour passer d’une

optionàuneautre.Lenombredansl’afchageà2chiffresindique

leschémasélectionné.1=standard,2=alternatif

8 8 8

0 3.0

0 i

0 3.0

0 i

DÉFINITIONS DES DEL POUR LES INDICATEURS DU BANC :

Conguration du

voyant DEL

Couleur du

voyant DEL

États du banc Description

Standard

Off (arrêt) Off (arrêt) Aucune alimentation au niveau du banc

Vert On (marche)

Le disjoncteur est sous tension –

Alimentation au niveau du banc

Jaune On (marche)

Le banc a excédé 80 % du courant nominal –

Le courant du banc est présent.

Rouge Off (arrêt)

Le banc est inférieure au seuil de basse tension –

Le banc est désactivé

Clignotant rouge Off (arrêt)

Le disjoncteur s’est déclenché –

Le courant du banc est absent.

Alterner

Off (arrêt) Off (arrêt) Aucune alimentation au niveau du banc

Rouge On (marche)

Le disjoncteur est sous tension –

Alimentation au niveau du banc

Clignotant rouge On (marche)

Le banc a excédé 80 % du courant nominal –

Le courant du banc est présent.

Vert Off (arrêt)

Le banc est inférieure au seuil de basse tension –

Le banc est désactivé

Vert clignotant Off (arrêt)

Le disjoncteur s’est déclenché –

Le courant du banc est absent.

Ils’agitdelacongurationpardéfaut.

Options d’afchage

Test du voyant DEL

MaintenirleboutonModependant3secondespourtesterl’afchage.Pendant5secondes,tous

lesvoyantsDELetlessegmentsd’afchages’allumerontenvertpendantquetouslesvoyantsDEL

de la charge s’allumeront en jaune. Veuillez visiter www.tripplite.com/support pour tout problème

reliéàlafonctionnalitédusegmentd’afchageouduvoyantDEL.

Rotation de l’afchage

À tout moment, le fait d’appuyer sur les

deuxèchesdedélementdefaçon

simultanée et de les maintenir pendant

3 secondes permet la rotation des

afchagesà2et3chiffres.

Utiliser l’afchage numérique

Caractéristiques

Sorties : Lors du fonctionnement normal, les sorites distribuent une

alimentation CA à l’équipement branché.

DEL d’état du banc : Une fois que l’appareil est sous tension, chaque DEL

d’état du banc s’allumera lorsque le banc lui étant associée est prêt à

fournir de l’alimentation CA.

Couleur du voyant

DEL État du banc Commentaires/Remarques

Vert On (marche) Fonctionnement normal.

Jaune On (marche) Le courant du banc a excédé 80 % du courant

nominal.

Rouge Off (arrêt) La tension du banc est inférieure au seuil de

basse tension.

Clignotant Rouge Off (arrêt) Le disjoncteur de cette sortie s’est déclenché.

Off (arrêt) Off (arrêt) Le banc est hors tension.

Remarque : Les couleurs notées ici reètent la conguration du voyant DEL standard.

Voir le tableau à la page 35 pour toutes les dénitions des couleurs du voyant DEL.

C13

C19

Disjoncteur : Chaque banc d’essai est protégé par un disjoncteur. Si la

charge de l’équipement connecté dépasse la charge nominale maximale

de la PDU, le disjoncteur se déclenchera. Débrancher la charge en excès

et réinitialiser le disjoncteur.

Remarque : Chaque disjoncteur est équipé d’une protection à bouton-poussoir qui

empêche le déclenchement accidentel du disjoncteur. Pour désactiver le disjoncteur,

insérer un tournevis à tête plate dans la fente de réinitialisation.

Supports de montage : Utiliser ces supports pour monter la PDU.

Boutons de montage : Sont préinstallés à l’arrière de la PDU et sont

utilisés pour le montage sans outil.

Remarque : Quatre boutons de montage supplémentaires sont inclus pour

accommoder différents styles de bâtis.

DEL d’état du banc

Protection à bouton-

poussoir

Accessoire de montage du PDUMVROTATEBRKT : Utiliser ces supports

en forme de V pour monter la PDU avec ses sorties faisant face à l’arrière

du bâti.

Caractéristiques

Vis de mise à la terre : utiliser cette vis pour brancher n’importe quel

équipement nécessitant une mise à la terre au châssis.

Manchon de che C20 : (facultatif) Utiliser les manchons en plastique

C20incluspourretenirleschesauxprisesdecourant.Fixerlemanchon

àlacheens’assurantqueleslanguettesdepréhensiondemeurentà

l’extérieurdelacheetqu’ilreposesolidementenplace.Pourdébrancher

correctement l’équipement, utiliser les languettes de préhension pour

retirerlacheetlemanchondelaprisedecourant.

Port de conguration RJ-45 : Pour utilisation en usine seulement.

Manchons de che C14 : (facultatif) Utiliser les manchons en plastique

C14incluspourretenirleschesauxprisesdecourant.Fixerlemanchon

àlacheens’assurantqueleslanguettesdepréhensiondemeurentà

l’extérieurdelacheetqu’ilreposesolidementenplace.Pourdébrancher

correctement l’équipement, utiliser les languettes de préhension pour

retirerlacheetlemanchondelaprisedecourant.

Entretien

Votre produit Tripp Lite est couvert par la garantie décrite dans ce manuel. Une variété de garantie

prolongées et de programmes de service sur place sont également disponibles chez Tripp Lite.

Pour plus de renseignements sur le service, visitez www.tripplite.com/support. Avant de retourner

votre produit pour entretien ou réparation, suivez les étapes suivantes :

1. Relisezlesdirectivesd’installationetdefonctionnementdecemanuelandevousassurer

que le problème n’a pas pour origine une mauvaise lecture des directives.

2. Si le problème persiste, ne pas communiquer ou renvoyer le produit au vendeur. À la place,

visitez www.tripplite.com/support.

3. Si le problème nécessite une réparation, visitez www.tripplite.com/support et cliquez sur le

lien Product Returns (retour du produit). De cet endroit, vous pouvez demander un numéro

d’autorisation de retour de matériel (RMA) qui est exigé pour une réparation. Ce formulaire

en ligne simple vous demandera le numéro de modèle et le numéro de série de votre unité

ainsi que d’autres renseignements généraux concernant l’acheteur. Le numéro RMA, ainsi que

les instructions concernant le transport vous seront acheminées par courriel. Tout dommage

(direct, indirect, spécial ou fortuit) survenu au produit pendant le transport à

Tripp Lite ou à un centre de service autorisé Tripp Lite est exclu de la garanti. Les produits

expédiés à Tripp Lite ou à un centre de service autorisé doivent être prépayés. Inscrire le

numéro RMA sur le paquet. Si le produit est encore couvert par la garantie de deux ans,

joindre une copie de votre facture d’achat. Retourner le produit pour réparation par un

transporteur assuré à l’adresse qui vous a été donnée lorsque vous avez demandé le RMA.

23-08-082 93-338E_RevD

Garantie

GARANTIE LIMITÉE DE 2 ANS

Le vendeur garantit que ce produit, s’il est utilisé selon toutes les directives applicables, est exempt de défauts

d’origine de matériel et de main-d’oeuvre pour une période de 2 ans à partir de la date initiale d’achat. Si le produit

s’avère défectueux en matériel ou en main-d’oeuvre durant cette période, le vendeur réparera ou remplacera le

produit à sa discrétion. Vous pouvez obtenir un service selon cette garantie seulement en livrant ou en expédiant le

produit(aveclesfraisd’expéditionetdelivraisonprépayés)à:TrippLite,1111W.35thStreet,Chicago,IL60609

USA. Le vendeur paiera les frais d’expédition de retour. Visitez www.tripplite.com/support avant de retourner de

l’équipement pour réparation.

CETTE GARANTIE NE S’APPLIQUE PAS À L’USURE NORMALE OU AUX DOMMAGES RÉSULTANT D’ACCIDENTS,

DEMAUVAIS USAGE, D’ABUS OU DE NÉGLIGENCE. LE VENDEUR N’OFFRE AUCUNE GARANTIE EXPLICITE AUTRE QUE

LA GARANTIE EXPRESSÉMENT SIGNIFIÉE À LA PRÉSENTE. EXCEPTÉ SELON LES LIMITES DE LA LOI APPLICABLE,

TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU DE

CONFORMITÉ À UN BESOIN PARTICULIER, SONT LIMITÉES EN DURÉE À LA PÉRIODE DE GARANTIE ÉNONCÉE CI

DESSUS ET CETTE GARANTIE EXCLUE EXPLICITEMENT TOURS LES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS.

Certaines juridictions ne permettent pas la limitation de la durée d’une garantie implicite et certaines juridictions

ne permettent pas la limitation ou l’exclusion de dommages accessoires ou consécutifs, en conséquence, les

limitations et les exclusions ci dessus pourraient ne pas s’appliquer à vous. Cette garantie vous donne des droits

légauxspéciquesetvouspourriezavoird’autresdroitsselonlesjuridictions.

MISE EN GARDE : L’utilisateur devra prendre soin de déterminer avant de l’utiliser si cet appareil convient, est

adéquat et sûr pour l’usage prévu. Puisque les applications individuelles sont sujettes à de grandes variations,

le fabricant ne fait aucune représentation ni n’offre de garantie quand à l’applicabilité et à la conformité de ces

appareils pour une application particulière.

Numéros d’identication de conformité aux règlements

Àdesnsdecerticationetd’identicationdeconformitéauxrèglements,votreproduitTrippLiteareçuun

numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et

informations d’approbation requises. Lors d’une demande d’information de conformité pour ce produit, utilisez

toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du

produit.

L’information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union européenne)

Souslesdirectivesetrèglementsdedéchetd’équipementsélectriqueetélectronique(Waste

ElectricalandElectronicEquipment,WEEE),lorsquelesclientsachètentlematérielélectriqueet

électronique neuf de Tripp Lite ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature

(ceci varie selon le pays)

• Renvoyer le matériel neuf pour recyclage quand ceci devient éventuellement un rebut

LapolitiquedeTrippLiteestcelled’uneaméliorationcontinuelle.Lesspécicationspeuventêtremodiéessans

préavis.

TrippLite.Eaton.com/support

Руководствопользователя

3-фазныйблокраспределения

питанияразмером0Uс

измерителем

(Параметрыпофазамигруппамрозеток)

PDU3XMV6G32

(Серийныйномер:AG-00BD)

Важныеуказанияпо 44

техникебезопасности

Установка 45

Цифровойдисплей 47

Порядокиспользования 48

цифровогодисплея

Возможности 54

Техническоеобслуживание55

Гарантийныеобязательства56

English 1

Español 15

Français 29

Deutsch 57

TrippLite.Eaton.com/support

Важныеуказанияпотехникебезопасности

СОХРАНИТЕНАСТОЯЩИЕУКАЗАНИЯ

В настоящем руководстве содержатся указания и предупреждения, которые

необходимо соблюдать в процессе установки, эксплуатации и хранения данного

изделия. Игнорирование этих указаний и предупреждений может привести к

потере гарантии на изделие.

• Блок распределения питания (PDU) удобно оснащен несколькими розетками, но НЕ

обеспечивает защиту подключенного оборудования от выбросов напряжения и шумов в линии.

• Блок распределения питания (PDU) предназначен только для использования в закрытых

помещениях с регулируемым микроклиматом вдали от источников повышенной влажности,

экстремальных температур, электропроводных загрязнителей, пыли и прямого солнечного

света.

• Поддерживайте температуру воздуха внутри помещения в диапазоне от 0°C до 50°C.

• Установка блока распределения питания (PDU) должна производиться только

квалифицированным техническим специалистом.

• Не устанавливайте блок распределения питания (PDU) на незакрепленной или неустойчивой

поверхности.

• Установку следует производить в соответствии с национальными электротехническими

нормативами. Обязательно используйте подходящие для устанавливаемой системы устройства

защиты от перегрузок по току в соответствии с номиналами, указанными на разъемах/

оборудовании.

• Подключите блок распределения питания (PDU) к розетке, соответствующей принятым в вашей

стране строительным нормам и надлежащим образом защищенной от избыточных токов,

коротких замыканий и замыканий на землю.

• Электрические розетки, через которые осуществляется электропитание оборудования, должны

быть установлены в легкодоступном месте вблизи него.

• Не подключайте блок распределения питания (PDU) к незаземленной розетке, а также к

удлинителям или переходникам, не имеющим заземления.

• Обязательно снабжайте любые модели, подключаемые неразъемным способом,

легкодоступным локальным устройством защитного отключения.

• Ни в коем случае не производите монтаж электрооборудования во время грозы.

• Ток, потребляемый отдельными элементами оборудования, подключаемыми к блоку

распределения питания (PDU), не должен превышать номинал соответствующих розеток блока

распределения питания (PDU).

• Суммарная нагрузка, создаваемая потребителями, подключенными к блоку распределения

питания (PDU), не должна превышать его максимально допустимую нагрузку.

• Не вносите изменений в конструкцию блока распределения питания (PDU), входных разъемов

или кабелей питания.

• Не высверливайте отверстий в корпусе блока распределения питания (PDU) и не пытайтесь

вскрыть какую-либо его часть. Внутри него нет деталей, обслуживаемых пользователем.

• Не используйте блока распределения питания (PDU) в случае повреждения любой из его

частей.

• Не рекомендуется использовать данное оборудование в системах жизнеобеспечения

в тех случаях, когда его сбой с большой вероятностью приведет к сбою оборудования

жизнеобеспечения или значительному снижению его безопасности или эффективности.

Запрещается использовать данное оборудование при наличии воспламеняющихся смесей

анестетических газов с воздухом, кислородом или закисью азота.

1-5

1-1

1-6

1-5

1-2 1-3 1-4

Установка

МонтажPDU

Примечание. Устройство, изображенное на иллюстрациях, может несколько отличаться от вашей модели

PDU. Независимо от конфигурации, пользователь должен установить пригодность оснастки и предполагаемых

процедур до начала монтажа. Блок распределения питания (PDU) и входящая в его комплект оснастка

предназначены для обычных типов шкафов и могут не подходить для всех целей применения. Установочные

конфигурации могут различаться в деталях. В комплект поставки входят винты для крепления монтажных

кронштейнов к PDU. Используйте только винты, поставляемые производителем, или их полный аналог.

Примечание. Монтажные защелки устанавливаются на PDU предприятием-изготовителем в целях обеспечения

возможности безынструментального монтажа.

1-1

Для монтажа PDU с использованием

заводских монтажных защелок установите

его внутри шкафа желаемым образом,

совместите защелки с установочными

прорезями в стойке и вдвиньте PDU в его

штатное положение.

1-2

Для прикрепления монтажных

кронштейнов к PDU снимите с него

монтажные защелки.

1-3

Прикрепите монтажные кронштейны к

PDU при помощи винтов, поставляемых в

комплекте с ним.

1-4

Прикрепите PDU к вертикальной

направляющей вашего шкафа. (Для

крепления монтажных кронштейнов к

направляющей используйте монтажные

приспособления, входящие в комплект

вашего шкафа.)

1-5

Для установки на место монтажных

защелок, используемых для

безынструментального монтажа, снимите

монтажные кронштейны, а затем

установите монтажные защелки обратно

на PDU.

Примечание. Обязательно вставьте 2 защелки

либо в верхнее отверстие на каждом конце

PDU, либо в нижнее отверстие на каждом

конце PDU.

1-6

Для установки PDU таким образом,

чтобы его розетки были обращены к

задней стороне шкафа, используйте

входящее в его комплект приспособление

PDUMVROTATEBRKT. Сначала

прикрепите монтажную защелку

V-образному кронштейну

при помощи

винта и шайбы, входящих в комплект.

Затем прикрепите этот кронштейн к PDU,

используя закрепленное на защелке

гнездо, после чего прикрепите PDU к

стойке с помощью монтажной защелки.

Этот кронштейн фактически меняет

положение монтажных защелок таким

образом, чтобы розетки PDU могли быть

обращены к задней стороне шкафа.

L2-N BANK 2L1-N BANK 1

2-2

2-3

2-4

Установка

ПодключениеPDU

2-1

Модель PDU3XMV6G32 оснащена разъемом типа IEC 309 3P + N + E

(3 фазы + нейтраль + земля) красного цвета на 32 A

Наименование

модели Входной разъем

Макс. входной

ток в амперах

(ограничивается

сечениями

входного шнура

и разъема)

Диапазон

входных

напряжений

Диапазон

выходных

напряжений

Прерыватели

тока

Длина

шнура Розетки

PDU3XMV6G32

IEC 309

3P + N + E

(3 фазы +

нейтраль + земля)

красного цвета

на 32 A

32 A 360-415 B 208-240 B

6 x

Однополюсный,

20 A, групповые

1,8 m

Всего 42 шт.;

6 групп по 1 шт.

типа C19, 6 шт.

типа C13

2-2

Подключите входной разъем к

совместимому источнику питания

переменного тока на вашем объекте.

2-3

Подключите входные разъемы вашего

оборудования к соответствующим

выходным розеткам PDU. Свечение

находящегося рядом с каждой розеткой

светодиодного индикатора указывает

на ее готовность к распределению

электропитания переменного тока,

поступающего от источника.

Примечание. Не рекомендуется подключать

к PDU потребители, находящиеся

под напряжением. Если подключаемый

потребитель снабжен выключателем On/

o (Вкл/Выкл), то перед подключением

переведите его в положение OFF (ВЫКЛ).

2-4

Опциональная процедура фиксации

шнура

Зафиксируйте разъемы в розетках

при помощи входящих в комплект

пластмассовых муфт под разъемы

C14 и C20. Прикрепите муфту к

разъему, убедившись в том, что ее

язычки

остаются за пределами

разъема и плотно прилегают к нему.

Для правильного отсоединения

оборудования следует вынимать разъем

с муфтой из розетки, держась за язычки.

BC DE

Цифровойдисплей

3-разрядный дисплей: отображает измеренные и расчетные значения, такие как ток в

амперах, мощность в киловаттах, напряжение в вольтах и дисбаланс мощности в процентах.

Кнопки со стрелками: эти кнопки используются для переключения между следующими

опциями: Outlet (Розетка), Input (Вход), Bank (Группа), Power (Питание), Load Balance (Баланс

нагрузок), Sensor (Датчик) и Digital Brightness (Цифровая регулировка яркости). Длительное

нажатие кнопок со стрелками вверх или вниз позволяет пользователю мгновенно переходить

к следующей по очереди измерительной категории.

Кнопка выбора режима: после выбора какой-либо опции меню с помощью кнопок со

стрелками для прокрутки подопций внутри каждой категории используется кнопка выбора

режима. Подопции отображаются при помощи светодиодных индикаторов.

Светодиодные индикаторы: горящий светодиодный индикатор указывает на то, какая

величина отображается на 3-разрядном экране.

Ток (А): Wпри выборе данной опции на дисплее отображается (в амперах) нагрузка на

выбранную входную фазу (L#) или группу потребителей (B#).

Мощность (кВт): при выборе данной опции на дисплее отображается (в кВт) нагрузка

на выбранную группу потребителей (B#) или суммарная выходная мощность (OP).

Напряжение (В): на дисплее отображается напряжение на входной фазе (L#) или

группе потребителей (B#).

Несбалансированная нагрузка (%UB): при загорании этого индикатора на дисплее

отображается процентное отклонение от среднего измеренного значения, создаваемое

несбалансированной нагрузкой. Отображается отклонение фазы в процентах.

Желаемое значение является равным или максимально близким к нулю.

2-разрядный дисплей: на этом дисплее отображается выбранная опция из следующего

списка: “Входная фаза” (L#), “Баланс нагрузок” (UB), “Группа нагрузок” (B#) или “Выходная

мощность” (OP).

Описания откликов на нажатие кнопок:

Переключатель Действие Функция управления

Кнопка

“вверх”

Нажатие с удержанием 1/2 с Последовательный переход к следующей выше опции меню.

Нажатие с удержанием 3 с Переход к следующей выше измерительной категории.

Кнопка “вниз”

Нажатие с удержанием 1/2 с Последовательный переход к следующей ниже опции меню.

Нажатие с удержанием 3 с Переход к следующей ниже измерительной категории.

Кнопка

выбора

режима

Нажатие с удержанием 1/2 с

Отображение доступных опций для данной измерительной

категории.

Нажатие с удержанием 3 с

Переход к выбранной доступной опции для данной

конфигурационной категории.

L3-N BANK 6L2-N BANK 5L1-N BANK 4L3-N BANK 3L2-N BANK 2L1-N BANK 1

L1-N BANK 1

L2-N BANK 2

L3-N BANK 3

L1-N BANK 4

L2-N BANK 5

L3-N BANK 6

Factory Use Only

L1-N L1-NL3-N L3-NL2-N L2-N

i 5.5

L i

4 0 0

L i

Цифровойдисплей

РасположениерозетокпогруппамнагрузокиСообщенияна

дисплее

PDU3XMV6G32

МОДЕЛЬ

НАДПИСЬ НА

ШЕЛКОГРАФИЧЕСКОЙ НАКЛЕЙКЕ

ОБОЗНАЧЕНИЕ НА

2-РАЗРЯДНОМ ДИСПЛЕЕ

PDU3XMV6G32

L1-N (Группа 1) B1

L2-N (Группа 2) B2

L3-N (Группа 3) B3

L1-N (Группа 4) B4

L2-N (Группа 5) B5

L3-N (Группа 6) B6

ОБОЗНАЧЕНИЕ ВХОДНЫХ ФАЗ

ОТОБРАЖАЕМАЯ ВХОДНАЯ ФАЗА ОБОЗНАЧЕНИЕ НА 2-РАЗРЯДНОМ ДИСПЛЕЕ

L1-N L1

L2-N L2

L3-N L3

Порядокиспользованияцифровогодисплея

Прокруткавходныхфазиопций(измерительнаякатегория)

Для переключения между опциями и данными внутри какого-либо меню нажмите кнопку выбора

режима (MODE). При кратковременном нажатии кнопок со стрелками производится переключение

между меню. При длительном нажатии производится переключение между измерительными

категориями. Порядок прокрутки дисплея приведен ниже.

Входная фаза 1

Входная фаза 2

Амперы Вольты*

*Примечание. Отображаемые

значения напряжений

представляют собой

межфазные напряжения (т.е.

отображаемое значение L1

будет соответствовать

напряжению L1-L2).

2 0

i 5.5

L 2

i 5.5

L 3

4 0 0

L 2

4 0 0

L 3

Порядокиспользованияцифровогодисплея

Фазовый дисбаланс (%)

Определение несбалансированной нагрузки (измерительная категория)

Входная фаза 2

Входная фаза 3

Амперы

Вольты*

К определению

несбалансированной нагрузки

1 0 .5

2. 1 8

2 0 8

1 0 .5

2. 1 8

2 0 8

1 0 .5

2. 1 8

2 0 8

Порядокиспользованияцифровогодисплея

Прокрутка групп нагрузок и опций (измерительная категория)

Прокручивайте отображаемые параметры для каждой группы потребителей с помощью кнопки

выбора режима (MODE) и кнопки

Амперы

Киловатты

Вольты

Группы #2

Группы #3

суммарной

выходной

мощности

Амперы Киловатты Volts

Примечание. Продолжайте те же действия для групп нагрузок 4-6.

i.2 3

Порядокиспользованияцифровогодисплея

Для переключения между опциями и данными внутри какого-либо меню нажмите кнопку выбора

режима (MODE). При кратковременном нажатии кнопок со стрелками производится переключение

между меню. При длительном нажатии производится переключение между измерительными

категориями. Порядок прокрутки дисплея приведен ниже.

Суммарная выходная мощность (измерительная категория)

Киловатты

Прокрутка

функциональных

опций

Для переключения между опциями и данными внутри какого-либо меню нажмите кнопку выбора

режима (MODE). При кратковременном нажатии кнопок со стрелками производится переключение

между меню. При длительном нажатии производится переключение между измерительными

категориями. Порядок прокрутки дисплея приведен ниже.

Прокрутка функциональных опций (конфигурационная категория)

При включении функции автоматической прокрутки на дисплее с 4-секундным интервалом

отображаются данные о входных фазах, дисбалансе нагрузок и группах нагрузок. Буква Y

означает, что данная функция включена; буква N означает, что данная функция отключена. При

нажатии любой кнопки происходит отключение функции автоматической прокрутки, что позволяет

пользователю перемещаться между опциями меню. Если ни одна из кнопок не нажимается, то

после прокрутки всех опций наступает 10-секундный перерыв.

Примечание. Для переключения между опциями удерживайте кнопку выбора режима (MODE) нажатой в течение

3 секунд. Буква, отображаемая на 2-разрядном дисплее, соответствует выбранной опции.

К регулировке яркости

светодиодных индикаторов

4 I 2

I 2

Порядокиспользованияцифровогодисплея

Яркость и цветовая маркировка светодиодных индикаторов

(конфигурационная категория)

Для прокрутки каждой опции удерживайте кнопку выбора режима (MODE) нажатой в течение

3 секунд. Цифра, отображаемая на 2-разрядном дисплее, означает следующее: 1=25%; 2=50%;

3=75%; 4=100%

Опции цветовой маркировки светодиодных индикаторов розеток

(конфигурационная категория)

Для переключения между опциями удерживайте кнопку выбора режима (MODE)

нажатой в течение 3 секунд. Цифра, отображаемая на 2-разрядном дисплее,

означает выбранный тип маркировки: 1=стандартная, 2=альтернативная

8 8 8

0 3.0

0 i

0 3.0

0 i

ПОКАЗАНИЯ СВЕТОДИОДНЫХ ИНДИКАТОРОВ ГРУППА:

Конфигурация

светодиодных

индикаторов Цвет индикатора

Группы

Статус Описание

Стандартная

Отключен Отключен Питание группы отсутствует

Зеленый Включен

Автоматический выключатель в положении “вкл.” –

Питание группы присутствует

Желтый Включен

Ток через группы питание превысил 80% от

номинального значения – розетка группы питание

Красный Отключен

Напряжение на группы питание ниже порогового

значения низкого напряжения – Группа отключена

Мигающий красный Отключен

Автоматический выключатель расцеплен –

отсутствует питание розетки

Альтернативная

Отключен Отключен Питание группы отсутствует

Красный Включен

Автоматический выключатель в положении “вкл.” –

Питание группы присутствует

Мигающий красный Включен

Ток через группы питание превысил 80% от

номинального значения – розетка группы питание

Зеленый Отключен

Напряжение на группы питание ниже порогового

значения низкого напряжения – Группа отключена

Мигающий зеленый Отключен

Автоматический выключатель расцеплен –

отсутствует питание группы питание

Эта конфигурация установлена по умолчанию.

Опциидисплея

Тестирование светодиодных индикаторов

Для тестирования дисплея удерживайте кнопку выбора режима (MODE) нажатой в течение 3

секунд. В течение 5 секунд все светодиодные индикаторы и сегменты дисплея будут гореть

зеленым светом, а все светодиодные индикаторы нагрузки – желтым. В случае возникновения

каких-либо проблем, связанных с функциональностью сегментов дисплея или светодиодных

индикаторов, посетите страницу www.tripplite.com/support.

Поворот изображения на дисплее

В любой момент времени при

одновременном нажатии кнопок со

стрелками и их удержании в течение

3 секунд производится поворот

изображений на 2- разрядном и

3-разрядном дисплеях.

Порядокиспользованияцифровогодисплея

Возможности

Розетки: в штатном режиме работы розетки распределяют мощность

переменного тока между подключенными к ним элементами

оборудования.

Светодиодный индикатор статуса группы: при включении

питания устройства каждый из светодиодных индикаторов статуса

группы загорается в момент готовности соответствующей группы к

распределению питания переменного тока.

Цвет

индикатора

Группы

Статус Комментарии/примечания

Зеленый Включен Штатный режим работы.

Желтый Включен Ток через группу превысил 80% от номинального

значения.

Красный Отключен Напряжение на группе розеток не достигает нижнего

порогового значения напряжения.

Мигающий

красный

Отключен Автоматический выключатель данной группы

расцеплен.

Отключен Отключен Группа обесточена.

Примечание. Указанные здесь цвета соответствуют стандартной конфигурации

светодиодных индикаторов. Полную расшифровку цветовых маркировок

светодиодных индикаторов см. на стр 48.

C13

C19

Автоматический выключатель (в некоторых моделях): каждая группа

нагрузок защищена автоматическим выключателем. Если нагрузка,

создаваемая подключенным оборудованием, превышает максимально

допустимую нагрузку для этих групп розеток PDU, то происходит

срабатывание автоматического выключателя. Отсоедините избыточную

нагрузку и верните выключатель в исходное положение.

Примечание. Каждый выключатель оснащается предохранителем возврата в

исходное положение с целью предотвращения его случайного расцепления. Для

перевода переключателя в положение “выкл.” вставьте отвертку с плоским

жалом в гнездо сброса в исходное положение.

Монтажные кронштейны: используйте эти кронштейны для монтажа

PDU.

Монтажные защелки: устанавливаются на задней стороне PDU заводом-

изготовителем и используются для его монтажа без помощи инструментов.

Примечание. Для монтажа в шкафы различного типа в комплекте поставляются

четыре дополнительные монтажные защелки.

Светодиодный

индикатор статуса

группы

Предохранитель

возврата в исходное

положение

Вспомогательное монтажное приспособление PDUMVROTATEBRKT:

эти V-образные кронштейны следует использовать для установки PDU

таким образом, чтобы его розетки были обращены к задней стороне

шкафа.

Возможности

Винт заземления: используется для соединения с любым

оборудованием, требующим заземления шасси.

Муфта разъема С20: (опция) зафиксируйте разъемы в розетках при

помощи входящих в комплект пластмассовых муфт под разъемы C20.

Прикрепите муфту к разъему, убедившись в том, что ее язычки остаются

за пределами разъема и плотно прилегают к нему. Для правильного

отсоединения оборудования следует вынимать разъем с муфтой из

розетки, держась за язычки.

Конфигурационный порт RJ-45: Только для промышленного

применения.

Муфта разъема С14: (опция) зафиксируйте разъемы в розетках при

помощи входящих в комплект пластмассовых муфт под разъемы C14.

Прикрепите муфту к разъему, убедившись в том, что ее язычки остаются

за пределами разъема и плотно прилегают к нему. Для правильного

отсоединения оборудования следует вынимать разъем с муфтой из

розетки, держась за язычки.

Техническоеобслуживание

На продукцию компании Tripp Lite распространяется гарантия, описанная в данном руководстве.

Также доступны различные программы продлеваемой гарантии и обследования на объекте от

компании Tripp Lite. Для получения более подробной информации о сервисном обслуживании

посетите веб-сайт компании www.tripplite.com/support. Перед возвратом продукции для

обслуживания, выполните следующие шаги:

1. Просмотрите инструкции по установке и эксплуатации, изложенные в данном руководстве,

чтобы убедиться, что проблемы происходят не из-за неправильного понимания инструкций.

2. Если проблема сохраняется, не обращайтесь и не возвращайте инвертор/зарядное

устройство торговому посреднику. Вместо этого посетите веб-сайт www.tripplite.com/support.

3. Если для решения проблемы требуется ремонт, посетите веб-сайт www.tripplite.com/support

и перейдите по ссылке Product Returns (возврат продукции). Здесь можно сделать запрос

о номере разрешения на возврат (RMA), который необходим для ремонта. В этой простой

интерактивной форме нужно будет заполнить номер модели устройства и его серийный

номер, а также общую информацию о покупателе. Номер RMA вместе с инструкциями по

отправке будет выслан по электронной почте. Любые повреждения (прямые, косвенные,

умышленные или побочные) продукции, полученные в результате транспортировки в

компанию Tripp Lite или в уполномоченный сервисный центр, гарантией не покрываются.

Транспортировка продукции в компанию Tripp Lite или в авторизованный сервисный центр

должна быть оплачена отправителем. На внешней стороне упаковки нанесите номер

разрешения на возврат. Если продукт находится на гарантии, вложите копию чека или

документа на приобретение. Доставку продукции для обслуживания осуществляйте через

застрахованных перевозчиков по адресу, полученному вместе с разрешением на возврат.

23-08-082 93-338E_RevD

Гарантийныеобязательства

Условия 2-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 2 лет с момента

первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему

указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного

периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ

ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ

ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ

ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ

СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ,

ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ,

ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ

ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И

КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность

действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера

побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не

распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших

прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно

является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим

разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно

пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо

конкретным требованиям.

Идентификационные номера, свидетельствующие о соответствии нормативным требованиям

С целью идентификации, а также сертификации соответствия нормативным требованиям, приобретенному

Вами изделию компании Tripp Lite присвоен уникальный серийный номер. Серийный номер, вместе со всей

необходимой информацией и маркировками об одобрении, указан на ярлыке изготовителя, прикрепленном к

изделию. При запросе информации о соответствии нормативным требованиям всегда сообщайте серийный

номер изделия. Не следует путать серийный номер с маркой или номером модели изделия.

Информация для клиентов компании Tripp Lite о соблюдении требований директивы ЕС об отходах

электрического и электронного оборудования (WEEE)

Согласно директиве ЕС об отходах электрического и электронного оборудования (WEEE) и

применимым нормам в случаях, когда покупатели приобретают новое электрическое и электронное

оборудование компании Tripp Lite, они имеют право на следующее:

• Отправку старого оборудования, которое является эквивалентным по количеству и идентичным

полученному новому оборудованию, на утилизацию (это условие может отличаться в зависимости

от страны)

• Отправку нового оборудования обратно на утилизацию, когда оно в конечном итоге становится

изношенным

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение

технических характеристик без предварительного уведомления.

TrippLite.Eaton.com/support

Benutzerhandbuch

3-Phasen-Mess-OU

Stromverteilungseinheit (PDU)

(Phasen- und Bankmessungen)

PDU3XMV6G32

(Seriennummer: AG-00BD)

Wichtige Sicherheitshinweise 58

Installation 59

Digitalanzeige 61

Verwendung der Digitalanzeige 62

Funktionen 68

Service 69

Garantie 70

English 1

Español 15

Français 29

Русский 43

TrippLite.Eaton.com/support

Wichtige Sicherheitshinweise

BITTE BEWAHREN SIE DIESE ANLEITUNG AUF

Das vorliegende Benutzerhandbuch enthält Anweisungen und Warnhinweise, die bei

Installation, Betrieb und Lagerung des hierin beschriebenen Produkts befolgt werden

sollten. Die Nichtbeachtung dieser Anweisungen und Warnungen kann die Garantie

beeinträchtigen.

VORSICHT Die Verwendung dieses Geräts sollte nur durch Personen erfolgen, die entsprechend

geschult oder qualifiziert sind. Personen, die nicht geschult oder qualifiziert sind, sollten dieses

Gerät ausschließlich unter der Aufsicht einer Person, die dafür entsprechend geschult oder

qualifiziert ist, verwenden.

Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie das Gerät nicht als Spielzeug verwenden.

Verwenden Sie das Gerät auf keinen Fall, wenn Kabel und Stecker beschädigt sind; wenn es nicht

richtig funktioniert, fallen gelassen wurde oder beschädigt ist, bringen Sie es zur Inspektion und

Reparatur in ein autorisiertes Servicecenter.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Servicepartner

oder von qualifiziertem Personal ersetzt werden, um Gefahren zu vermeiden.

• Die PDU bietet den Komfort mehrerer Ausgänge, bietet jedoch KEINEN Überspannungsschutz

oder Schutz gegen Leitungsrauschen für die angeschlossenen Geräte.

• Die PDU ist nur für den Gebrauch in Innenräumen, in einer kontrollierten Umgebung und

geschützt vor übermäßiger Feuchtigkeit, extremen Temperaturen, leitfähigen Verunreinigungen,

Staub oder direktem Sonnenlicht vorgesehen.

• Halten Sie die Raumtemperatur zwischen 32 °F und 122 °F (0 °C und 50 °C).

• DiePDUdarfnurvoneinemqualiziertenTechnikerinstalliertwerden.

• VersuchenSienicht,diePDUaufeinerunsicherenoderinstabilenOberächezumontieren.

• Installieren Sie die PDU gemäß den VDE-Vorschriften. Stellen Sie sicher, dass Sie für die

Installation den richtigen Überstromschutz entsprechend der Leistung der Stecker/Geräte

verwenden.

• Stecken Sie die PDU in eine Steckdose ein, die den örtlichen Bauvorschriften entspricht und

ausreichend gegen Überströme, Kurzschlüsse und Erdschlüsse geschützt ist.

• Die Steckdosen, die das Gerät mit Strom versorgen, sollten sich in der Nähe des Geräts

bendenundleichtzugänglichsein.

• Schließen Sie die PDU nicht an eine ungeerdete Steckdose oder an ein Verlängerungskabel

oder einen Adapter an, die die Erdung aufheben.

• Achten Sie darauf, bei allen Modellen, die fest installiert sind und keinen leicht zugänglichen

Stecker haben, eine lokale Trennvorrichtung vorzusehen.

• Versuchen Sie niemals, elektrische Geräte während eines Gewitters anzuschließen.

• Einzelne Geräte, die an die PDU angeschlossen werden, sollten nicht mehr Strom verbrauchen

als die Ausgangsleistung der jeweiligen PDU.

• Die an die PDU angeschlossene Gesamtlast darf die maximale Lastangabe für die PDU nicht

überschreiten.

• Versuchen Sie nicht, die PDU, Eingangsstecker oder Stromkabel zu verändern.

• Bohren Sie das Gehäuse der PDU nicht an und versuchen Sie nicht, es zu öffnen. Sie enthält

keine vom Benutzer zu wartenden Teile.

• Versuchen Sie nicht, die PDU zu verwenden, wenn ein Teil davon beschädigt ist.

• Die Verwendung dieses Geräts für lebenserhaltende Systeme, in denen der Ausfall des

Geräts den Ausfall des lebenserhaltenden Systems verursachen oder dessen Sicherheit

beziehungsweise Wirksamkeit erheblich beeinträchtigen kann, wird nicht empfohlen. Verwenden

SiedasGerätnichtinderNähevonentammbarenAnästhesiegemischen,dieLuft,Sauerstoff

oder Distickstoffmonoxid (Lachgas) enthalten.

1-5

1-1

1-6

1-5

1-2 1-3 1-4

Installation

Montage der PDU

Hinweis: Die Abbildungen können sich ein wenig von Ihrem PDU-Modell unterscheiden. Unabhängig von der

Konguration muss der Benutzer vor der Montage die Eignung der Hardware und Verfahren feststellen. Die PDU und

die mitgelieferte Hardware sind für gängige Typen von Racks und Rackgehäusen konzipiert und möglicherweise nicht

für alle Anwendungen geeignet. Die genauen Montagekongurationen können variieren. Schrauben zur Befestigung

der Montagehalterungen an der PDU sind im Lieferumfang enthalten. Verwenden Sie ausschließlich die vom

Hersteller mitgelieferten Schrauben oder genau entsprechende.

Hinweis: Montageknöpfe sind an der PDU vorinstalliert

und ermöglichen eine werkzeuglose Montage.

1-1

Um die PDU mit Hilfe der vorinstallierten

Montageknöpfe zu montieren,

positionieren Sie die PDU wie gewünscht

im Rackgehäuse, richten Sie die Knöpfe

an den Montageschlitzen im Rack aus und

schieben Sie die PDU in Position.

1-2

Um die Montagehalterungen an der

PDU zu befestigen, nehmen Sie die

Montageknöpfe ab.

1-3

Befestigen Sie die Montagehalterungen mit

den mitgelieferten Schrauben an der PDU.

1-4

Befestigen Sie die PDU an einer vertikalen

Schiene in Ihrem Rack oder Rackgehäuse.

(Verwenden Sie die mit Ihrem Rack oder

Rackgehäuse gelieferten Montageteile, um

die Montagehalterungen an der Schiene zu

befestigen.)

1-5

Um die Montageknöpfe für die

werkzeuglose Montage wieder

anzubringen, entfernen Sie die

Montagehalterungen und bringen Sie dann

die Montageknöpfe an der PDU an.

Hinweis: Achten Sie darauf, die beiden Knöpfe

entweder in das obere Loch an beiden Enden

der PDU oder in das untere Loch an beiden

Enden der PDU einzuführen.

1-6

Um die PDU so zu installieren, dass ihre

Ausgänge zur Rückseite des Racks zeigen,

verwenden Sie bitte das mitgelieferte

Zubehör PDUMVROTATEBRKT. Bringen

Sie zuerst den Montageknopf

mit

der mitgelieferten Schraube und

Unterlegscheibe an der V-förmigen

Halterung

an. Verwenden Sie dann den

Steckplatz für die Knopfbefestigung, um

die Halterung an der PDU anzubringen,

und den Montageknopf, um die PDU am

Rack zu befestigen. Durch die Halterung

werden die Montagehalterungen so

positioniert, sodass die Ausgänge der PDU

zur Rückseite des Racks zeigen.

L2-N BANK 2L1-N BANK 1

2-2

2-3

2-4

Installation

Anschließen der PDU

2-1

Die PDU3XMV6G32 ist mit einem roten 32A-Stecker (3P+N+E) gem. IEC 309

ausgestattet.

Modellbezeich-

nung Eingangsstecker

Max. Eingang

in Ampere

(beschränkt

durch das Ein-

gangskabel und

den -stecker)

Eingangs-

spannungs-

bereich

Ausgangs-

spannungs-

bereich

Schutz-

schalter

Kabel-

länge Ausgänge

PDU3XMV6G32

Roter 32A-Stecker

(3P+N+E) gem.

IEC 309

32 A 360-415V 208-240V

6 x Einpolig,

20 A Abzweig-

leistung

6 ft.

(1,8 m)

42 Gesamt:

6 Bänke mit (1)

C19 und (6) C13

2-2

Stecken Sie den Eingangsstecker in eine

kompatible Wechselstromquelle in Ihrem

Gebäude.

2-3

Stecken Sie die Eingangsstecker Ihrer

Geräte in die entsprechenden Eingänge

der PDU. Die LED an den einzelnen

Bänken leuchtet, wenn die Bank bereit

ist, Wechselstrom zu verteilen.

Hinweis: Es wird empfohlen, keine

stromführende Last an die PDU

anzuschließen. Wenn die Last, die Sie

anschließen möchten, über einen EIN/AUS-

Schalter verfügt, schalten Sie diesen bitte vor

dem Anschluss auf AUS.

2-4

Vorgehensweise zur Kabelsicherung

(Optional)

Verwenden Sie die mitgelieferten C14-

und C20-Kunststoffhülsen, um die

Stecker in den Eingängen zu sichern.

Bringen Sie die Hülse am Stecker an und

achten Sie darauf, dass die Zuglaschen

außen am Stecker bleiben und dass

der Stecker sichereren Halt hat. Um ein

Gerät ordnungsgemäß auszustecken,

verwenden Sie die Zuglaschen, um den

Stecker und die Hülse aus der Buchse zu

entnehmen.

BC DE

Digitalanzeige

3-stellige Anzeige: Zeigt gemessene oder berechnete Werte wie Stromstärke, Kilowatt,

SpannungundProzentsatzderLeistungsschieastan.

Pfeiltasten: Blättern Sie mit diesen Tasten durch die angegebenen Optionen für Eingang, Bank,

Leistung, Lastbalance und Helligkeit der Anzeige. Durch langes Drücken der Aufwärts- oder

Abwärtspfeiltaste kann der Benutzer zur nächsten sequentiellen Messkategorie springen.

Modustaste: Wenn eine Menüoption mit den Pfeiltasten ausgewählt wurde, kann man

mit der Modustaste durch die Unteroptionen innerhalb der einzelnen Kategorien blättern.

Unteroptionen werden über die Anzeige-LEDs angezeigt.

Anzeige-LEDs: Eine leuchtende LED zeigt an, welcher Wert auf dem 3-stelligen Bildschirm

angezeigt wird.

Ampere (A): Bei Auswahl wird die Last der ausgewählten Eingangsphase (L#) oder

Lastbank (B#) in Ampere angezeigt.

Leistung (kW): Bei Auswahl wird die Last der ausgewählten Lastbank (B#) oder die

Gesamtausgangsleistung (Output Power, OP) in kW angezeigt.

Spannung (V): Die Spannung der Eingangsphase (L#) oder der Lastbank (B#) wird

angezeigt.

Schieast (%UB): Wenn diese Anzeige leuchtet, wird die prozentuale Abweichung der

unsymmetrischen Last vom durchschnittlichen Messwert angezeigt. Wünschenswert ist

ein Wert von Null oder nahezu Null.

2-stellige Anzeige: DieseAnzeigezeigtan,obdieOptionEingangsphase(L#),Schieast(UB),

Lastbank (B#) oder Ausgangsleistung (OP) gewählt ist.

Belegung der Tastenreaktion:

Schalten Aktion Steuerfunktion

Aufwärts-

Drucktaste

½ Sek. drücken Bewegt sich nacheinander um eine Auswahl im Menü nach oben.

3 Sek. drücken Wechselt zur nächsten unteren Messkategorie.

Abwärts-

Drucktaste

½ Sek. drücken Bewegt sich nacheinander um eine Auswahl im Menü nach unten.

3 Sek. drücken Wechselt zur nächsten oberen Messkategorie.

Modus-

Drucktaste

½ Sek. drücken Zeigt die verfügbaren Optionen für eine bestimmte Messkategorie an.

3 Sek. drücken

Wählt die ausgewählte verfügbare Option für eine bestimmte

Kongurationskategorieaus.

L3-N BANK 6L2-N BANK 5L1-N BANK 4L3-N BANK 3L2-N BANK 2L1-N BANK 1

L1-N BANK 1

L2-N BANK 2

L3-N BANK 3

L1-N BANK 4

L2-N BANK 5

L3-N BANK 6

Factory Use Only

L1-N L1-NL3-N L3-NL2-N L2-N

i 5.5

L i

4 0 0

L i

Digitalanzeige

Position der Lastaufnahme und Anzeigereferenzen

PDU3XMV6G32

Modell

BESCHREIBUNG DES

SIEBDRUCK-ETIKETTS

2-STELLIGE ANZEIGE REFERENZ

PDU3XMV6G32

L1-N (Bank 1) B1

L2-N (Bank 2) B2

L3-N (Bank 3) B3

L1-N (Bank 4) B4

L2-N (Bank 5) B5

L3-N (Bank 6) B6

EINGANGSPHASE REFERENZ

EINGANGSPHASE GEMELDET 2-STELLIGE ANZEIGE REFERENZ

L1-N L1

L2-N L2

L3-N L3

Verwendung der Digitalanzeige

Durch Eingangsphasen und Optionen blättern

(Kategorie Messung)

Drücken Sie die Modustaste, um innerhalb eines Menüs zwischen Optionen und Daten

umzuschalten. Durch kurzes Drücken der Pfeiltasten wechseln Sie zwischen den Menüs. Durch

langes Drücken springen Sie zwischen den Messkategorien. Das Bildlaufmuster der Anzeige ist

unten skizziert.

Eingangsphase 2

Eingangsphase 1

Ampere Volt*

* Hinweis: Die angezeigten

Spannungen sind verkettete

Spannungen (d. h. die Anzeige L1

zeigt die Spannung L1-L2 an).

2 0

i 5.5

L 2

i 5.5

L 3

4 0 0

L 2

4 0 0

L 3

Verwendung der Digitalanzeige

Phasenungleichgewicht %

Erkennung von Schieasten (Messkategorie)

Eingangsphase 2

Ampere Volt*

Eingangsphase 3

Ampere Volt*

Zur Erkennung von

Schieasten

1 0 .5

2. 1 8

2 0 8

1 0 .5

2. 1 8

2 0 8

1 0 .5

2. 1 8

2 0 8

Verwendung der Digitalanzeige

Blättern durch Lastbänke und Optionen (Kategorie Messung)

Blättern Sie durch die Parameteranzeige für die einzelnen Lastbänke mit Hilfe der Modustaste und

der Pfeiltasten.

Ampere

Kilowatt

Volt

Bank #2

Bank #3

Zur Gesamtaus-

gangsleistung

Ampere Kilowatt Volt

Hinweis: Fahren Sie mit den Lastbänken 4-6 fort.

i.2 3

Verwendung der Digitalanzeige

Drücken Sie die Modustaste, um innerhalb eines Menüs zwischen Optionen und Daten

umzuschalten. Durch kurzes Drücken der Pfeiltasten wechseln Sie zwischen den Menüs. Durch

langes Drücken springen Sie zwischen den Messkategorien. Das Bildlaufmuster der Anzeige ist

unten skizziert.

Gesamtausgangsleistung (Messkategorie)

Kilowatt

Zu den Optionen der

Bildlauffunktion

Drücken Sie die Modustaste, um innerhalb eines Menüs zwischen Optionen und Daten

umzuschalten. Durch kurzes Drücken der Pfeiltasten wechseln Sie zwischen den Menüs. Durch

langes Drücken springen Sie zwischen den Messkategorien. Das Bildlaufmuster der Anzeige ist

unten skizziert.

Optionen der Bildlauffunktion (Kategorie Konguration)

WenndieFunktion„AutoScroll”aktiviertist,werdendieDatenfürEingangsphasen,Schieasten

und Lastbänke in 4-Sekunden-Intervallen angezeigt. J zeigt an, dass die Funktion aktiviert ist;

N zeigt an, dass sie deaktiviert ist. Durch Drücken einer beliebigen Taste wird der automatische

Bildlauf unterbrochen, so dass der Benutzer zwischen den Menüoptionen navigieren kann. Wenn

keine Taste gedrückt wird, gibt es ein Timeout von 10 Sekunden.

Hinweis: Halten Sie die Modustaste für 3 Sekunden gedrückt, um zwischen den Optionen zu wechseln. Der

Buchstabe in der 2-stelligen Anzeige gibt die ausgewählte Option an.

Zur LED-

Helligkeit

4 I 2

I 2

Verwendung der Digitalanzeige

LED-Helligkeit und Farbschema (Kongurationskategorie)

Halten Sie die Modustaste 3 Sekunden lang gedrückt, um durch die einzelnen Optionen zu

blättern. Die Ziffer in der 2-stelligen Anzeige steht für: 1=25 %; 2=50 %; 3=75 %; 4=100 %

Optionen für den Farbcode der Anzeige-LED für die Bänke (Kongurationskategorie)

Halten Sie die Modustaste 3 Sekunden lang gedrückt, um

zwischen den Optionen zu wechseln. Die Ziffer in der 2-stelligen

Anzeige zeigt das gewählte Schema an. 1=Standard, 2=Alternativ

0 3.0

8 8 8

0 i

0 3.0

0 i

DEFINITIONEN DER ANZEIGE-LED FÜR DIE BÄNKE:

LED-Konguration LED-Farbe Bank-Status Beschreibung

Standard

Aus Aus Bank ist nicht mit Strom versorgt

Grün An Leistungsschalter ist an – Bank ist mit Strom versorgt

Gelb An

Bank hat 80 % ihrer Strombelastbarkeit überschritten

– Bank ist mit Strom versorgt

Rot Aus

Bank liegt unter dem Schwellenwert für

Niederspannung – Bank ist deaktiviert

Rot blinkend Aus

Leistungsschalter hat ausgelöst – Bank ist nicht mit

Strom versorgt

Alternativ

Aus Aus Bank ist nicht mit Strom versorgt

Rot An Leistungsschalter ist an – Bank ist mit Strom versorgt

Rot blinkend An

Bank hat 80 % ihrer Strombelastbarkeit überschritten

– Bank ist mit Strom versorgt

Grün Aus

Bank liegt unter dem Schwellenwert für

Niederspannung – Bank ist deaktiviert

Grün blinkend Aus

Leistungsschalter hat ausgelöst – Bank ist nicht mit

Strom versorgt

DiesistdiestandardmäßigeKonguration.

Anzeige-Optionen

LED-Test

Halten Sie die Modustaste für 3 Sekunden gedrückt, um die Anzeige zu testen. Alle LEDs und

Anzeigesegmente leuchten 5 Sekunden lang grün, während gleichzeitig alle Lastanzeige-LEDs gelb

leuchten. Bitte besuchen Sie www.tripplite.com/support, wenn Sie Fragen zur Funktionalität der

Anzeigesegmente oder der Anzeige-LEDs haben.

Tauschen der Anzeige

Wenn Sie zu einem beliebigen Zeitpunkt

beide Pfeiltasten gleichzeitig 3 Sekunden

lang gedrückt halten, wechseln die 2- und

3-stelligen Anzeigen.

Verwendung der Digitalanzeige

Funktionen

Steckdosen: Im Normalbetrieb verteilen die Steckdosen den

Wechselstrom auf die angeschlossenen Geräte.

Bank-Status-LED: Wenn das Gerät eingeschaltet wird, leuchten die

einzelnen Bank-Status-LEDs auf, wenn die zugehörige Bank bereit ist,

Wechselstrom zu verteilen.

LED-Farbe Bank-Status Kommentare/Anmerkungen

Grün An Normalbetrieb

Gelb An Der Strom der Bank hat 80 % der Strombelast-

barkeit überschritten.

Rot Aus Die Spannung der Bank liegt unter dem

Schwellenwert für Niederspannung.

Rot blinkend Aus Leistungsschalter für diese Bank hat ausgelöst.

Aus Aus Bank ist ausgeschaltet.

Hinweis: Die hier angegebenen Farben entsprechen der standardmäßigen LED-

Konguration. Die vollständige Denition der LED-Farben nden Sie in der Tabelle auf

Seite 9.

C13

C19

Leistungsschalter: Jede Lastbank ist durch einen Leistungsschalter

geschützt. Wenn die angeschlossene Gerätelast die maximale Lastangabe

für die Bänke der PDU überschreitet, wird der Leistungsschalter ausgelöst.

Stecken Sie die übersteigende Last aus und setzen Sie den Schalter zurück.

Hinweis: Jeder Leistungsschalter ist mit einem Push-to-Reset-Schutz ausgestattet,

um ein versehentliches Auslösen des Schalters zu verhindern. Um den Schalter zu

deaktivieren, stecken Sie einen Schlitzschraubenzieher in den Rücksetzschlitz.

Montagehalterungen: Verwenden Sie diese Halterungen als alternative

Befestigungsmethode für die PDU.

Montageknöpfe: Sind auf der Rückseite der PDU vorinstalliert und werden

für die werkzeuglose Montage verwendet.

Hinweis: Vier zusätzliche Montageknöpfe zur Verwendung bei alternativen Arten von

Racks sind im Lieferumfang enthalten.

Bank-Status-LED

Push-to-Reset-Schutz

Montagezubehör PDUMVROTATEBRKT: Verwenden Sie diese V-förmigen

Halterungen, um die PDU so zu montieren, dass die Ausgänge zur

Rückseite des Racks zeigen.

Funktionen

Erdungsschraube: Verwenden Sie diese Schraube für den Anschluss aller

Geräte, die eine Erdung benötigen.

C20-Steckerhülsen: (Optional) Verwenden Sie die mitgelieferten C20-

Kunststoffhülsen, um die Stecker in den Eingängen zu sichern. Bringen

Sie die Hülse am Stecker an und achten Sie darauf, dass die Zuglaschen

außen am Stecker bleiben und dass der Stecker sichereren Halt hat. Um

das Gerät ordnungsgemäß auszustecken, verwenden Sie die Zuglaschen,

um den Stecker und die Hülse aus der Buchse zu entnehmen.

RJ-45-Kongurationsport: Nur für den Werksgebrauch.

C14-Steckerhülsen: (Optional) Verwenden Sie die mitgelieferten C14-

Kunststoffhülsen, um die Stecker in den Eingängen zu sichern. Bringen

Sie die Hülse am Stecker an und achten Sie darauf, dass die Zuglaschen

außen am Stecker bleiben und dass der Stecker sichereren Halt hat. Um

das Gerät ordnungsgemäß auszustecken, verwenden Sie die Zuglaschen,

um den Stecker und die Hülse aus der Buchse zu entnehmen.

Service

Ihr Tripp Lite-Produkt ist durch die in diesem Handbuch beschriebene Garantie abgedeckt. Tripp

Lite bietet auch eine Vielzahl von Programmen für die Erweiterte Garantie und den Vor-Ort-Service.

WeitereInformationenzumServicendenSieunterwww.tripplite.com/support.BevorSieIhr

Produkt zur Reparatur zurücksenden, führen Sie die folgenden Schritte aus:

1. Lesen Sie die Vorgehensweise zur Installation und zum Betrieb in diesem Handbuch noch

einmal, um sicherzustellen, dass das Serviceproblem nicht auf eine Misinterpretation der

Anweisungen zurückzuführen ist.

2. Wenn das Problem weiterhin besteht, wenden Sie sich nicht an den Händler und bringen Sie

das Gerät nicht zum Händler zurück. Besuchen Sie stattdessen www.tripplite.com/support.

3. Wenn für das Problem ein Service erforderlich ist, besuchen Sie www.tripplite.

com/support und klicken auf den Link „Produktrückgabe”. Hier können Sie eine

Rücksendegenehmigungsnummer (RMA-Nummer) anfordern, die für den Service erforderlich

ist. In diesem einfachen Online-Formular werden Sie nach der Modell- und Seriennummer

Ihres Geräts sowie nach anderen allgemeinen Informationen zum Käufer gefragt. Die RMA-

Nummer wird Ihnen zusammen mit den Versandanweisungen per E-Mail zugeschickt. Jegliche

Schäden (direkte, indirekte, spezielle oder Folgeschäden) am Produkt, die während des

Versands an Tripp Lite oder ein autorisiertes Tripp Lite Service Center entstehen, sind nicht von

der Garantie abgedeckt. Für Produkte, die an Tripp Lite oder ein autorisiertes Tripp Lite Service

Center geschickt werden, müssen die Transportkosten im Voraus bezahlt werden. Geben Sie

die RMA-Nummer auf der Außenseite des Pakets an. Wenn das Produkt noch innerhalb der

Garantieperiode ist, legen Sie dem Paket eine Kopie des Kaufbelegs bei. Senden Sie das

Produkt als versicherter Versand zur Reparatur an die Adresse, die Ihnen bei der Beantragung

der RMA angezeigt wurde, ein.

Garantie

2 JAHRE EINGESCHRÄNKTE GARANTIE

Der Verkäufer garantiert, dass dieses Produkt, wenn es in Übereinstimmung mit allen anwendbaren Anweisungen verwendet wird,

für einen Zeitraum von 2 Jahren ab dem Erstkaufdatum frei von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn das

Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen

beheben oder das Produkt ersetzen. Der Service im Rahmen dieser Garantie kann nur in Anspruch genommen werden, wenn Sie

das Produkt (unter Vorauszahlung aller Versand- oder Lieferkosten) an folgende Adresse liefern oder schicken: Tripp Lite, 1111 W.

35th Street, Chicago, IL 60609, USA. Der Verkäufer übernimmt die Kosten für den Rückversand. Besuchen Sie www.tripplite.com/

support, bevor Sie ein Gerät zur Reparatur zurücksenden.

DIESE GARANTIE GILT NICHT FÜR NORMALEN VERSCHLEISS ODER FÜR SCHÄDEN INFOLGE VON UNFÄLLEN, UNSACHGEMÄSSEM

GEBRAUCH, MISSBRAUCH ODER VERNACHLÄSSIGUNG ENTSTEHEN. ÜBER DIE NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN

GARANTIEBEDINGUNGEN HINAUS ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. SOWEIT NICHT NACH GELTENDEM

GESETZ UNTERSAGT, SIND ALLE STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH DER ZUSICHERUNG ALLGEMEINER

GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE

SCHLIESST AUSDRÜCKLICH ALLE NEBEN- UND FOLGESCHÄDEN AUS. (In einigen Staaten sind Beschränkungen der Dauer der

stillschweigenden Garantie nicht zulässig, und in einigen Staaten ist der Ausschluss oder die Beschränkung von Neben- oder

Folgeschäden nicht zulässig, so dass die oben genannten Beschränkungen oder Ausschlüsse für Sie möglicherweise nicht gelten.

Diese Garantie räumt Ihnen bestimmte Rechte ein. Sie haben jedoch möglicherweise andere Rechte, die je nach Gerichtsbarkeit

variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für die vorgesehene Verwendung geeignet und

angemessen ist und ob der Einsatz sicher ist. Da die jeweiligen Anwendungsfälle sehr unterschiedlich sein können, übernimmt der

Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Identikationsnummern für die Einhaltung gesetzlicher Vorschriften

ZumZweckederZertizierungderEinhaltungvonVorschriftenundzurIdentizierungwurdeIhremTrippLite-Produkteine

eindeutigeSeriennummerzugewiesen.DieSeriennummerndenSieaufdemTypenschilddesProdukts,zusammenmitallen

erforderlichen Genehmigungszeichen und Informationen. Wenn Sie Informationen zur Konformität dieses Produkts anfordern,

geben Sie immer diese Seriennummer an. Die Seriennummer ist nicht zu verwechseln mit der Markenbezeichnung oder der

Modellnummer des Produkts.

Informationen zur WEEE-Konformität für Tripp Lite-Kunden und Recycler (Europäische Union)

Gemäß der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) und den entsprechenden

Durchführungsbestimmungen haben Kunden, die neue Elektro- und Elektronikgeräte von Tripp Lite kaufen, Anspruch

auf Folgendes:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts

(dies variiert abhängig vom Land)

• Rücksendung von Neugeräten zum Recyling, wenn deren Lebenszyklus abgelaufen ist

DieUnternehmenspolitikvonTrippLiteistaufkontinuierlicheVerbesserungausgerichtet.ÄnderungenderSpezikationenohne

Vorankündigung vorbehalten.

TrippLite.Eaton.com/support

23-08-082 93-338E_RevD

Tripp Lite PDU3XMV6G32 3-Phase Local Metered PDU, 23kW, 42 208-240V outlets 36 C13, 6 C19, IEC309 32A Red 3P+N+E 360-415V Input, 0u vertical, TAA

Product's Documents

Owner's Manual

Specifications

Tripp Lite PDU3XMV6G32 Questions and Answers
