Dewalt DWE4012 4-1/2 in. 115 mm Paddle Switch Small Angle User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DEWALT

DWE4012

Small Angle Grinder

Petite meuleuse angulaire

Esmeriladora Angular Pequeña

Instruction Manual

Guide D’utilisation

Manual de instrucciones

English (original instructions) 4

Français (traduction de la notice d’instructions originale) 15

Español (traducido de las instrucciones originales) 27

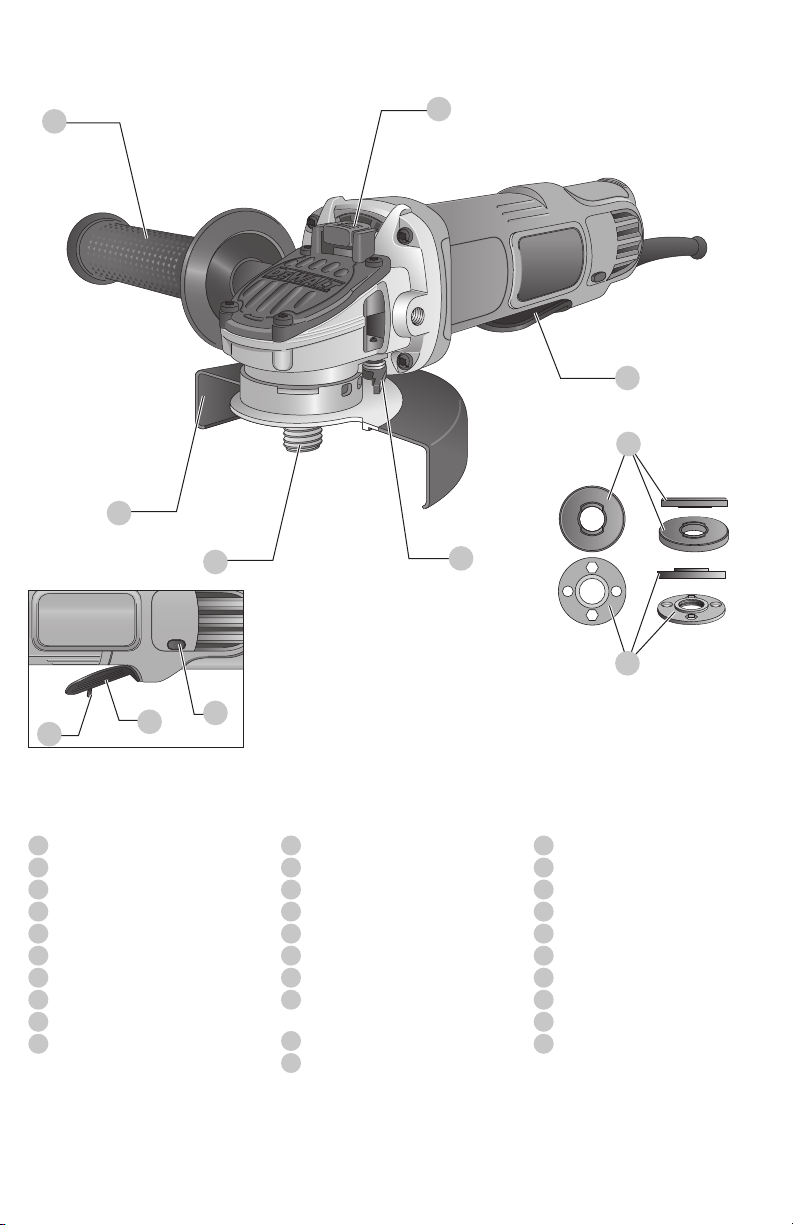

Fig. A

DWE4012

Components

Spindle lock button

Spindle

Side handle

Backing flange

Locking flange

Guard (Type 27)

Paddle switch

Lock-on button

Lock-off lever

Guard release lever

Composants

Bouton de blocage de l’arbre

Broche

Poignée latérale

Bride de soutien

Bride de verrouillage

Dispositif de protection (Type 27)

Interrupteur à détente

Bouton de verrouillage en position

de marche

Levier de verrouillage

Levier de déverrouillage du capot

protecteur

Componentes

Botón del seguro del eje

Eje

Mango lateral

Brida de respaldo

Brida de bloqueo

Protector (Tipo 27)

Interruptor tipo paleta

Botón de bloqueo

Palanca de bloqueo

Palanca de liberación del protector

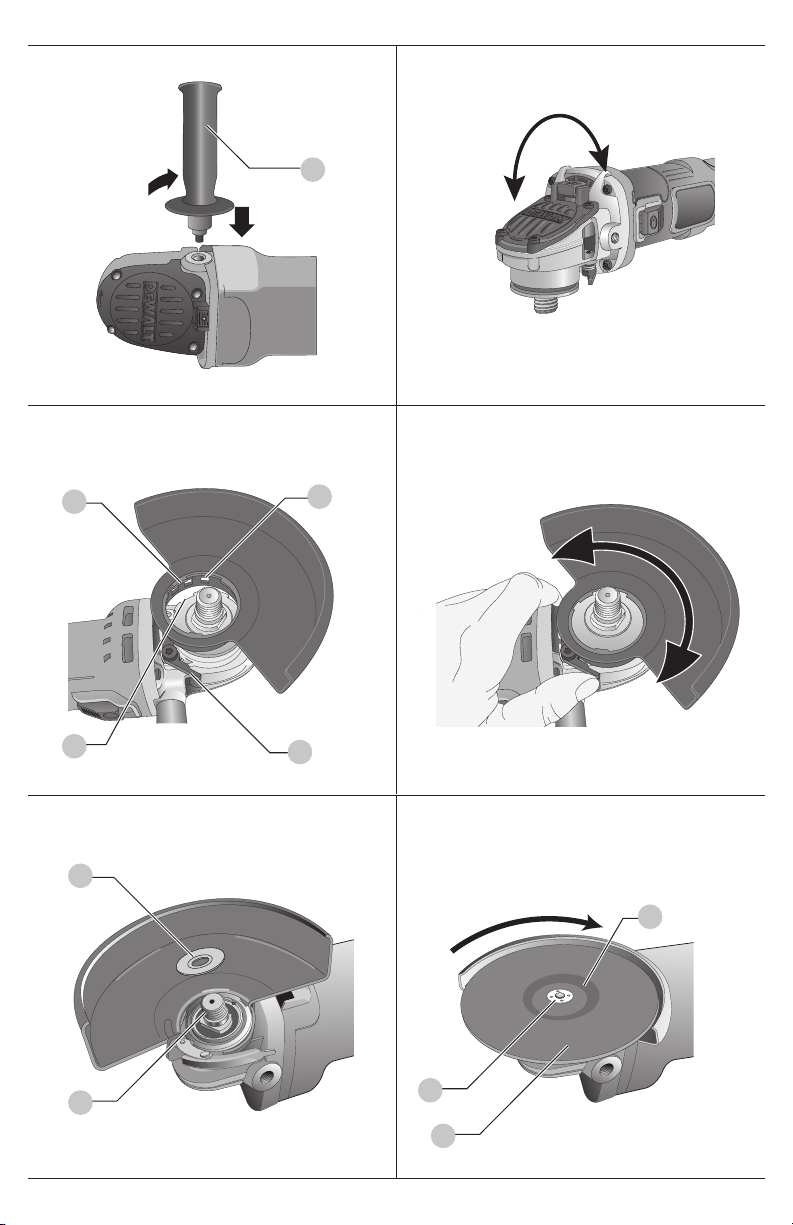

Fig.B Fig.C

Fig.D Fig.E

Fig.F Fig.G

90˚ 90˚

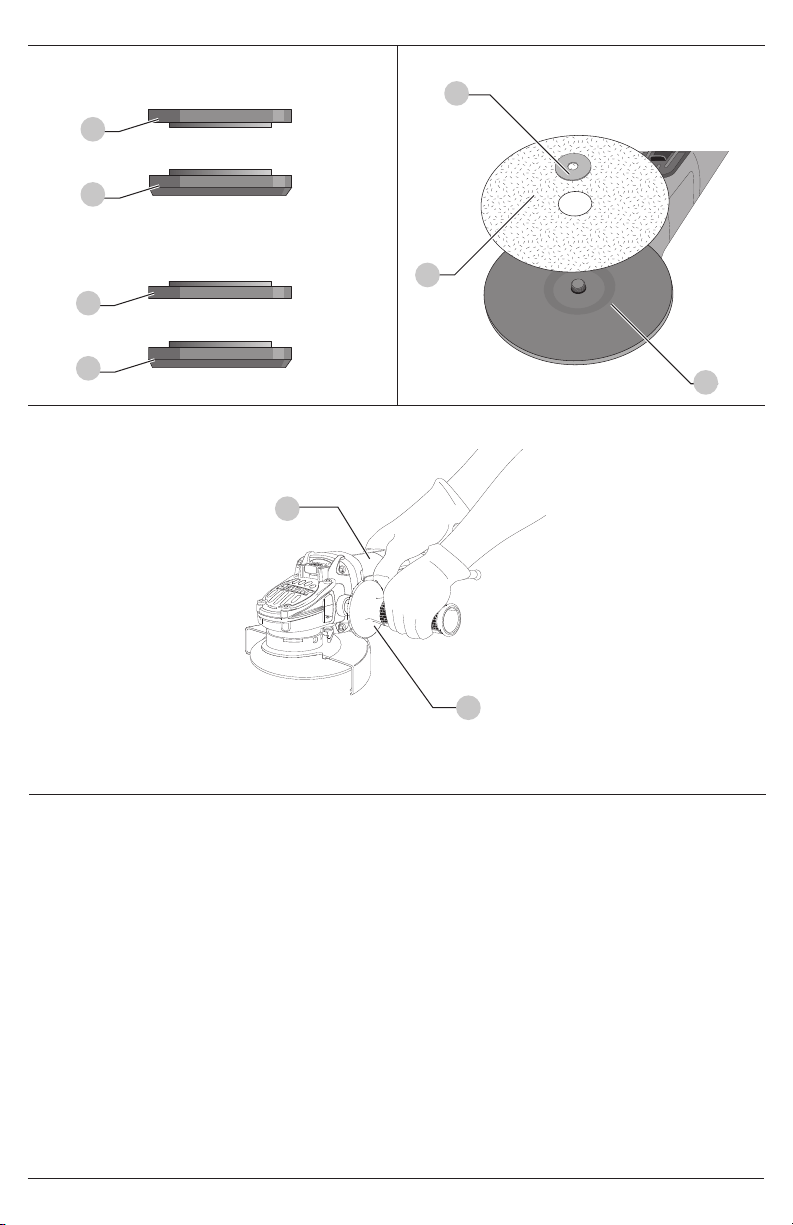

Fig.H Fig.I

Fig.J

ENGLISH

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off‑position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long

hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term "power tool" in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety

relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

Your grinder is designed for professional grinding,

sanding, wire brushing, surface finishing, or abrasive

cutting-offapplications.

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

Your grinder is a professional power tool. DO NOT let

children come into contact with the tool. Supervision is

required when inexperienced operators use thistool.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

ENGLISH

SAFETY INSTRUCTIONS FOR ALL

OPERATIONS

Safety Warnings Common for Grinding,

Sanding, Wire Brushing, Surface Finishing,

or Abrasive Cutting‑Off Operations

a ) This power tool is intended to function as a

grinder, sander, wire brush, surface finishing,

or cut‑off tool. Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

b ) Do not use accessories which are not specifically

designed and recommended by the tool

manufacturer. Just because the accessory can

be attached to your power tool, it does not assure

safeoperation.

c ) The rated speed of the accessory must be at least

equal to the maximum speed marked on the

power tool. Accessories running faster than their rated

speed can break and flyapart.

d ) The outside diameter and the thickness of your

accessory must be within the capacity rating of

your power tool. Incorrectly sized accessories cannot

be adequately guarded orcontrolled.

e ) Threaded mounting of accessories must match

the grinder spindle thread. For accessories

mounted by flanges, the arbor hole of the

accessory must fit the locating diameter of the

flange. Accessories that do not match the mounting

hardware of the power tool will run out of balance,

vibrate excessively and may cause loss ofcontrol.

f ) Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for

chips and cracks, backing pad for cracks, tear or

excess wear, wire brush for loose or cracked wires.

If power tool or accessory is dropped, inspect for

damage or install an undamaged accessory. After

inspecting and installing an accessory, position

yourself and bystanders away from the plane of

the rotating accessory and run the power tool

at maximum no‑load speed for one minute.

Damaged accessories will normally break apart during

this testtime.

g ) Wear personal protective equipment. Depending

on application, use face shield, safety goggles or

safety glasses. As appropriate, wear dust mask,

hearing protectors, gloves and workshop apron

capable of stopping small abrasive or workpiece

fragments. The eye protection must be capable

of stopping flying debris generated by various

operations. The dust mask or respirator must be

capable of filtrating particles generated by your

operation. Prolonged exposure to high intensity noise

may cause hearingloss.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

ENGLISH

control torque reaction or kickback forces, if proper

precautions aretaken.

b ) Never place your hand near the rotating

accessory. Accessory may kickback over yourhand.

c ) Do not position your body in the area where

power tool will move if kickback occurs. Kickback

will propel the tool in direction opposite to the wheel’s

movement at the point ofsnagging.

d ) Use special care when working corners, sharp

edges, etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing have a

tendency to snag the rotating accessory and cause loss

of control orkickback.

e ) Do not attach a saw chain woodcarving blade

or toothed saw blade. Such blades create frequent

kickback and loss ofcontrol.

Safety Warnings Specific for Grinding and

Abrasive Cutting‑Off Operations

a ) Use only wheel types that are recommended for

your power tool and the specific guard designed

for the selected wheel. Wheels for which the power

tool was not designed cannot be adequately guarded

and areunsafe.

b ) The grinding surface of center depressed wheels

must not be mounted below the plane of the

guard lip. An improperly mounted wheel that

projects through the plane of the guard lip cannot be

adequatelyprotected.

c ) The guard must be securely attached to the power

tool and positioned for maximum safety, so the

least amount of wheel is exposed towards the

operator. The guard helps to protect the operator

from broken wheel fragments, accidental contact with

wheel and sparks that could igniteclothing.

d ) Wheels must be used only for recommended

applications. For example: do not grind with the

side of cut‑off wheel. Abrasive cut‑off wheels are

intended for peripheral grinding; side forces applied to

these wheels may cause them toshatter.

e ) Always use undamaged wheel flanges that

are of correct size and shape for your selected

wheel. Proper wheel flanges support the wheel

thus reducing the possibility of wheel breakage.

Flanges for cut‑off wheels may be different from

grinding wheelflanges.

f ) Do not use worn down wheels from larger power

tools. Wheel intended for larger power tool is not

suitable for the higher speed of a smaller tool and

mayburst.

Additional Safety Warnings Specific for

Abrasive Cutting‑Off Operations

a ) Do not “jam” the cut‑off wheel or apply excessive

pressure. Do not attempt to make an excessive

depth of cut. Overstressing the wheel increases the

loading and susceptibility to twisting or binding of

h ) Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear

personal protective equipment. Fragments of

workpiece or of a broken accessory may fly away and

cause injury beyond immediate area ofoperation.

i ) Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact hidden

wiring or its own cord. Cutting accessory contacting

a “live” wire may make exposed metal parts of the

power tool “live” and could give the operator an

electricshock.

j ) Position the cord clear of the spinning accessory.

If you lose control, the cord may be cut or snagged

and your hand or arm may be pulled into the

spinningaccessory.

k ) Never lay the power tool down until the accessory

has come to a complete stop. The spinning

accessory may grab the surface and pull the power tool

out of yourcontrol.

l ) Do not run the power tool while carrying it at your

side. Accidental contact with the spinning accessory

could snag your clothing, pulling the accessory into

yourbody.

m ) Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing and

excessive accumulation of powdered metal may cause

electricalhazards.

n ) Do not operate the power tool near flammable

materials. Sparks could ignite thesematerials.

o ) Do not use accessories that require liquid

coolants. Using water or other liquid coolants may

result in electrocution orshock.

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged rotating

wheel, backing pad, brush or any other accessory. Pinching or

snagging causes rapid stalling of the rotating accessory which

in turn causes the uncontrolled power tool to be forced in the

direction opposite of the accessory’s rotation at the point of

thebinding.

For example, if an abrasive wheel is snagged or pinched by the

workpiece, the edge of the wheel that is entering into the pinch

point can dig into the surface of the material causing the wheel

to climb out or kick out. The wheel may either jump toward or

away from the operator, depending on direction of the wheel’s

movement at the point of pinching. Abrasive wheels may also

break under theseconditions.

Kickback is the result of tool misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

a ) Maintain a firm grip on the power tool and

position your body and arm to allow you to resist

kickback forces. Always use auxiliary handle, if

provided, for maximum control over kickback or

torque reaction during start‑up. The operator can

ENGLISH

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING:

Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from

chemically‑treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to filter

out microscopicparticles.



WARNING: Use of this tool can generate and/or

disperse dust, which may cause serious and permanent

respiratory or other injury. Always use NIOSH/OSHA

approved respiratory protection appropriate for

the dust exposure. Direct particles away from face

andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption

of harmfulchemicals. Direct particles away from face

andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to

the operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and may

lead to loss ofcontrol andinjury.

• Do not use Type 11(flaring cup) wheels on this tool.

Using inappropriate accessories can result ininjury.

• Always use auxiliary handle. Tighten the handle

securely. The auxiliary handle should always be used to

maintain control of the tool at alltimes.

the wheel in the cut and the possibility of kickback or

wheelbreakage.

b ) Do not position your body in line with and behind

the rotating wheel. When the wheel, at the point of

operation, is moving away from your body, the possible

kickback may propel the spinning wheel and the power

tool directly atyou.

c ) When wheel is binding or when interrupting a cut

for any reason, switch off the power tool and hold

the power tool motionless until the wheel comes

to a complete stop. Never attempt to remove the

cut‑off wheel from the cut while the wheel is in

motion; otherwise kickback may occur. Investigate

and take corrective action to eliminate the cause of

wheelbinding.

d ) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully reenter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

theworkpiece.

e ) Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kickback.

Large workpieces tend to sag under their own

weight. Supports must be placed under the workpiece

near the line of cut and near the edge of the workpiece

on both sides of thewheel.

f ) Use extra caution when making a “pocket cut”

into existing walls or other blind areas. The

protruding wheel may cut gas or water pipes, electrical

wiring or objects that can causekickback.

Safety Warnings Specific for

SandingOperations

a ) Do not use excessively oversized sanding disc

paper. Follow manufacturer's recommendations

when selecting sanding paper. Larger sanding

paper extending beyond the sanding pad presents a

laceration hazard and may cause snagging, tearing of

the disc orkickback.

Safety Warnings Specific for Wire

BrushingOperations

a ) Be aware that wire bristles are thrown by the

brush even during ordinary operation. Do not

overstress the wires by applying excessive load to

the brush. The wire bristles can easily penetrate light

clothing and/orskin.

b ) Guard must be used for wire brushing, do not

allow any interference of the wire wheel or brush

with the guard. Wire wheel or brush may expand in

diameter due to work and centrifugalforces.

ENGLISH

Rotating the Gear Case (Fig.C)

To improve user comfort, the gear case will rotate 90° for

cuttingoperations.

1. Remove the four corner screws attaching the gear case

to motorhousing.

2. Without separating the gear case from motor housing,

rotate the gear case head to desiredposition.

NOTE: If the gear case and motor housing become separated

by more than 1/8" (3.17 mm), the tool must be serviced and

reassembled by a DEWALT service center. Failure to have the

tool serviced may lead to motor and bearingfailure.

3. Reinstall screws to attach the gear case to the motor

housing. Tighten screws to 12.5 in.-lbs. torque.

Overtightening could cause screws tostrip.

Attaching the Side Handle (Fig.B)



WARNING:This handle SHOULD BE USED AT ALL

TIMES to maintain complete control of the tool.

Always make sure the handle istight.

Tightly screw side handle

3

in one of the holes of either side

of thegearbox.

ASSEMBLY AND ADJUSTMENTS



WARNING:

To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories. An

accidental start‑up can causeinjury.

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

of power and overheating. These tools are factory tested; if

this tool does not operate, check powersupply.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM ....................

oscillations per minute

RPM ....................

revolutions per minute

sfpm ...................

surface feet per minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI.......................

pounds per square inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation–

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... r

ead all documentation

.....................

do not expose to rain

• When starting the tool with a new or replacement

wheel, or a new or replacement wire brush installed,

hold the tool in a well protected area and let it run for

one minute. If the wheel has an undetected crack or flaw,

it should burst in less than one minute. If the wire brush has

loose wires, they will be detected. Never start the tool with a

person in line with the wheel. This includes theoperator.

• To prevent the spindle end from contacting the

bottom of the hole of the hubbed wheel, use

accessories that have a threaded hole depth of

at least 21mm. Failure to use an accessory with the

appropriate thread depth could result in damage to the

hubbed wheel and injury to the operator or persons in

thearea.

• Avoid bouncing the wheel or giving it rough

treatment. If this occurs, stop the tool and inspect the

wheel for cracks orflaws.

• Always handle and store wheels in a carefulmanner.

• Do not operate this tool for long periods of time.

Vibration caused by the operating action of this tool may

cause permanent injury to fingers, hands, and arms. Use

gloves to provide extra cushion, take frequent rest periods,

and limit daily time ofuse.

• Safety goggles or safety glasses with side shields and

a full face shield compliant with ANSI Z87.1 MUST be

worn by the operator and others that are within 50'

(15.2 m) of the use of thisproduct.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16gauge has more capacity than

18gauge. An undersized cord will cause a drop in line

voltage resulting in loss of power and overheating. When

using more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire Gauge

Than

Not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

ENGLISH

Flanges and Wheels



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.



WARNING: Accessories must be rated for at least

the speed recom mended on the tool warning label.

Wheels and other accessories running over their

rated accessory speed may fly apart and cause injury.

Threaded accessories must have a 5/8"‑11 hub. Every

unthreaded accessory must have a 7/8" (22 mm) arbor

hole. If it does not, it may have been designed for a

circular saw and should not be used. Use only the

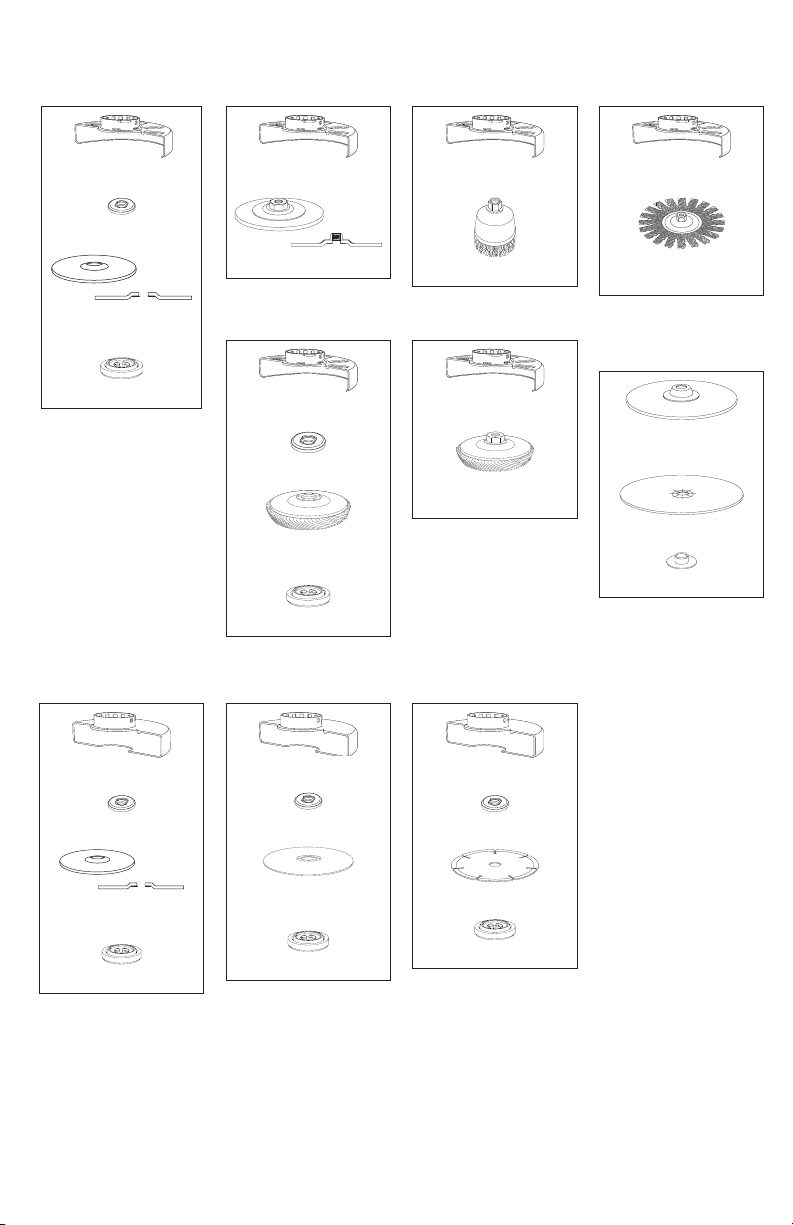

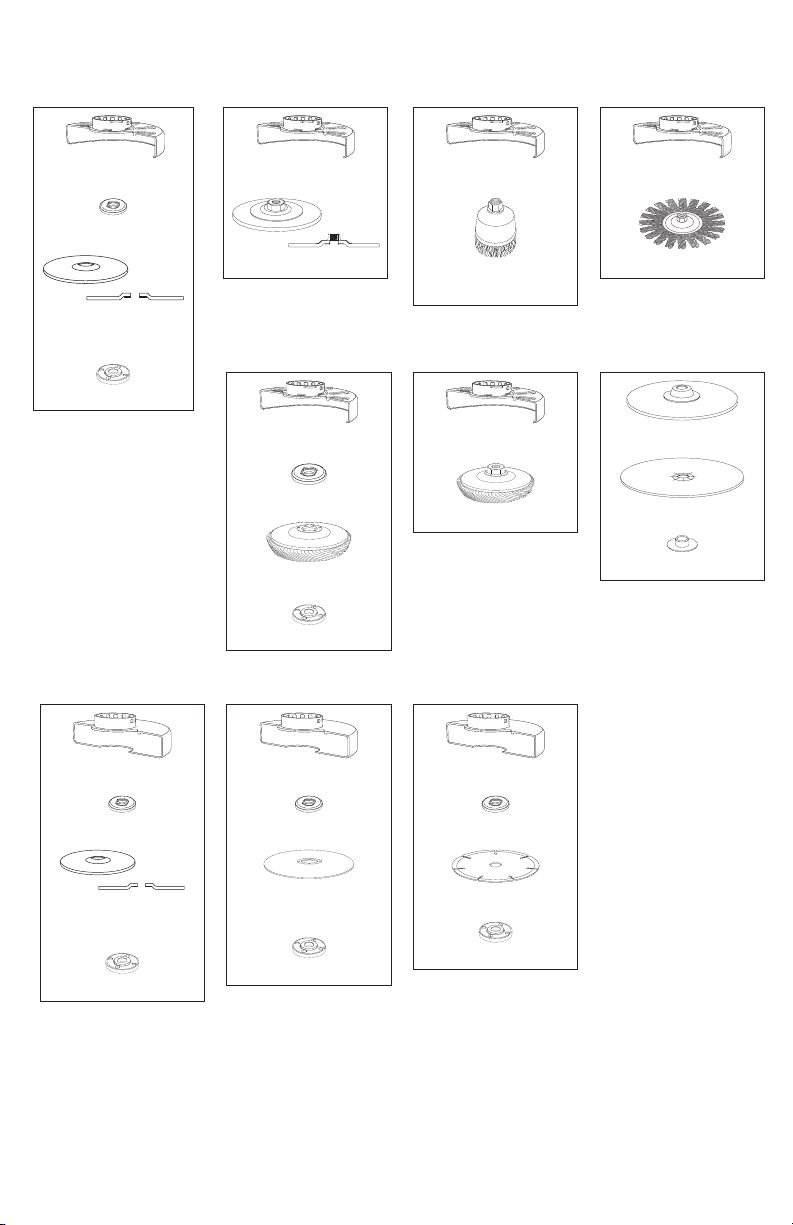

accessories shown in the Accessories Chart of this

manual. Accessory ratings must always be above tool

speed as shown on toolnameplate.



WARNING: Handle and store all abrasive wheels

carefully to prevent damage from thermal shock, heat,

mechanical damage, etc. Store in a dry protected area

free from high humidity, freezing temperatures or

extreme temperaturechanges.

Mounting Non‑Hubbed Wheels (Fig.F–H)



WARNING: Failure to properly seat the flanges and/or

wheel could result in serious injury (or damage to the

tool orwheel).



CAUTION: Included flanges must be used with

depressed center Type 27/42 grinding wheels and

Type1/41 cutting wheels. Refer to the Accessories

Chart for moreinformation.



WARNING: A closed, two‑sided cutting wheel guard

is required when using abrasive cutting wheels or

diamond‑coated cutting wheels.



WARNING: Use of a damaged flange or guard or

failure to use proper flange and guard can re sult in

injury due to wheel breakage and wheel contact. Refer

to the Accessories Chart for moreinformation.

1. Place the tool on a table, guardup.

2. Fit the inner backing flange

4

correctly onto the

spindle

2

(Fig.F).

3. Place the wheel

14

on the backing flange

4

. When

fitting a wheel with a raised center, make sure that the

raised center

15

is facing the backing flange

4

4. While depressing the spindle lock button

1

and with the

raised center facing toward the wheel, thread the locking

flange

5

onto the spindle.

a. If the wheel you are installing is 3.0 mm (1/8") thick

or less, place the threaded locking flange

5

on the

spindle so that the raised section (pilot) is not against

thewheel (Fig.H2).

NOTE: If the wheel spins after the clamp nut is tightened,

check the orientation of the threaded clamp nut. If a thin

wheel is installed with the pilot on the clamp nut against the

wheel, it will spin because the height of the pilot prevents

the clamp nut from holding the wheel.

Guards



CAUTION: Guards must be used with all grinding

wheels, cutting wheels, sanding flap discs, wire

brushes, and wire wheels. The tool may be used

without a guard only when sanding with conventional

sanding discs. Refer to Figure A to see guards provided

with the unit. Some applications may require

purchasing the correct guard from your local dealer or

authorized servicecenter.

NOTE: Edge grinding and cutting can be performed with

Type 27wheels designed and specified for this purpose; 1/4"

(6.35 mm) thick wheels are designed for surface grinding

while thinner Type 27wheels need to be examined for

the manufacturer's label to see if they can be used for

surface grinding or only edge grinding/cutting. A Type 1/41

guard must be used for any wheel where surface grinding

is forbidden. Cutting can also be performed by using a

Type1/41 wheel and a Type 1/41guard.

NOTE: See the Accessories Chart to select the proper guard/

accessorycombination.

Adjusting and Mounting Guard(Fig.D, E)



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up actuation can causeinjury.

For guard adjustment, the guard release lever

10

engages

one of the alignment holes

13

on the guard collar using a

ratchetingfeature.

• One-touch

: In this position the engaging face

is slanted and will ride over to the next alignment

hole when guard is rotated in a clockwise

direction (spindle facing user) but self-locks in the

counterclockwisedirection.

Mounting Guard (Fig.D, E)



CAUTION: Prior to mounting guard, ensure the screw,

lever, and spring are fitted correctly before mounting

theguard.

1. With the spindle facing the operator, press and hold the

guard release lever

10

2. Align the lugs

11

on the guard with the slots

12

on the

gearcasecover.

3. Push the guard down until the guard lugs engage and

rotate them in the groove on the gear case cover. Release

the guard releaselever.

4. To attach the guard, press and hold the guard

release lever

. Rotate the guard clockwise or

counterclockwise to the desired working position.

NOTE: The guard body should be positioned between

the spindle and the operator to provide maximum

operatorprotection.

The guard release lever should snap into one of the

alignment holes

13

on the guard collar. This ensures

that the guard issecure.

5. To remove the guard, follow steps 1–3 of these

instructions inreverse.

ENGLISH

Proper Hand Position (Fig.J)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main

handle

19

and the other hand on the side handle

3

, as

shown in FigureJ.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.

Prior to Operation

• Install the guard and appropriate disc or wheel. Do not

use excessively worn discs orwheels.

• Be sure the backing flange and the threaded locking

flange are mounted correctly. Follow the instructions

given in the AccessoriesChart.

• Make sure the disc or wheel rotates in the direction of the

arrows on the accessory and thetool.

• Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for chips

and cracks, backing pad for cracks, tear or excess wear,

wire brush for loose or cracked wires. If power tool or

accessory is dropped, inspect for damage or install an

undamaged accessory. After inspecting and installing an

accessory, hold the tool in a well protected area, position

yourself and bystanders away from the plane of the

rotating accessory and run the power tool at maximum

no-load speed for one minute. Damaged accessories will

normally break apart during this testtime.



WARNING: To reduce the risk of damage to the tool,

properly seat the wheel hub before turning the toolon.



CAUTION: To reduce the risk of personal injury,

wear work gloves when handling wire brushes

and wheels. They can becomesharp.



CAUTION: To reduce the risk of damage to the

tool, wheel or brush must not touch guard when

mounted or while in use. Undetectable damage

could occur to the accessory, causing wires to fragment

from accessory wheel orcup.

Wire cup brushes or wire wheels install directly on the

threaded spindle without the use of the backing and

threaded locking flanges. Use only wire brushes or wheels

provided with a 5/8"-11 threaded hub. A Type 27 guard is

required when using wire cup brushes and wire wheels.

1. Place the tool on a table, guardup.

2. Thread the wheel on the spindle

2

byhand.

3. Depress spindle lock button

1

and use a wrench on the

hub of the wire wheel or brush to tighten thewheel.

4. To remove the wheel, reverse the aboveprocedure.

b. If the wheel you are installing is more than 3.0 mm

(1/8") thick, place the threaded locking flange

5

the spindle so that the raised section (pilot) fits into

the center of the wheel (Fig. H1).

5. Press the spindle lock button

1

and rotate the spindle

2

until it locks inposition.

6. Tighten the threaded locking flange

5

with the hex

wrenchsupplied.

7. Release the spindlelock.

8. To remove the wheel, reverse the aboveprocedure.



WARNING: Do not use a damagedwheel.

Mounting Sanding Backing Pads (Fig.I)

NOTE: Use of a guard with sanding discs that use backing

pads, often called fiber resin discs, is not required. Since a

guard is not required for these accessories, the guard may or

may not fit correctly ifused.



WARNING: Failure to properly seat the clamp nut and/

or pad could result in serious injury (or damage to the

tool orwheel).



WARNING: Proper guard must be reinstalled for

grinding wheel, cutting wheel, sanding flap disc,

wire brush or wire wheel applications after sanding

applications arecomplete.

1. Place or appropriately thread backing pad

16

thespindle (backing flange and threaded locking flange

are notused).

2. Place the sanding disc

17

on the backing pad

16

3. While depressing spindle lock button

1

, thread the

sanding clamp nut

18

on spindle, piloting the raised

hub on the clamp nut into the center of san ding disc and

backingpad.

4. Tighten the clamp nut by hand. Then depress the spindle

lock button while turning the sanding disc until the

sanding disc and clamp nut aresnug.

5. To remove the wheel, grasp and turn the backing

pad and sanding pad while depressing the spindle

lockbutton.

Mounting and Removing Hubbed

Wheels (Fig.A)



WARNING: Failure to properly seat the wheel before

turning the tool on may result in damage to the tool

or thewheel.

Hubbed wheels install directly on the spindle (backing flange

and threaded locking flange are not used with hubbed

wheels). Use only wheels provided with a 5/8"-11 threaded

hub. Thread of accessory must match thread ofspindle.

1. Thread the wheel on the spindle

2

byhand.

2. Depress the spindle lock button

1

and use a wrench to

tighten the hub of thewheel.

3. Reverse the above procedure to remove thewheel.

Mounting Wire Cup Brushes and

WireWheels (Fig.A)



WARNING: Failure to properly seat the brush/wheel

could result in serious injury (or damage to the tool

orwheel).

ENGLISH

Precautions To Take When Working on a

Painted Workpiece

1. Sanding or wire brushing of lead-based paint is NOT

RECOMMENDED due to the difficulty of controlling

the contaminated dust. The greatest danger of lead

poisoning is to children and pregnantwomen.

2. Since it is difficult to identify whether or not a paint

contains lead without a chemical analysis, we

recommend the following precautions when sanding

any paint:

Personal Safety

1. No children or pregnant women should enter the work

area where the paint sanding or wire brushing is being

done until all clean-up iscompleted.

2. A dust mask or respirator should be worn by all persons

entering the work area. The filter should be replaced daily

or whenever the wearer has difficultybreathing.

wheel, it will spin because the height of the pilot prevents

the clamp nut from holding thewheel.

To perform work on the surface of a workpiece:

1. Allow the tool to reach full speed before touching the

tool to the worksurface.

2. Apply minimum pressure to the work surface, allowing

the tool to operate at high speed. Material removal rate is

greatest when the tool operates at highspeed.

Angle

3. Maintain an appropriate angle between the tool

and work surface. Refer to the chart according to

particularfunction.

Function Angle

Grinding 20˚-30˚

Sanding with Flap Disc 5˚-10˚

Sanding with Backing Pad 5˚-15˚

Wire Brushing 5˚-10˚

4. Maintain contact between the edge of the wheel and the

worksurface.

‑ If grinding, sanding with flap discs or wire brushing,

move the tool continuously in a forward and back

motion to avoid creating gouges in the worksurface.

‑ If sanding with a backing pad, move the tool

constantly in a straight line to prevent burning and

swirling of worksurface.

NOTE: Allowing the tool to rest on the work surface without

moving will damage the workpiece.

5. Remove the tool from work surface before turning tool

off. Allow the tool to stop rotating before laying itdown.



CAUTION: Use extra care when working over an

edge, as a sudden sharp movement of grinder may

beexperienced.

Surface Grinding, Sanding and

WireBrushing



CAUTION: Always use the correct guard per the

instructions in thismanual.

NOTE: If the wheel spins after the clamp nut is tightened,

check the orientation of the threaded clamp nut. If a thin

wheel is installed with the pilot on the clamp nut against the

Spindle Lock (Fig.A)

The spindle lock button

1

is provided to prevent the spindle

from rotating when installing or removing wheels. Operate

the spindle lock only when the tool is turned off, unplugged

from the power supply, and has come to a completestop.

NOTICE: To reduce the risk of damage to the tool, do

not engage the spindle lock while the tool is operating.

Damage to the tool will result and attached accessory

may spin off, possibly resulting ininjury.

To engage the lock, depress the spindle lock button

and rotate the spindle until you are unable to rotate the

spindlefurther.

Lock‑On Button (Fig.A)

The lock-on button

8

offers increased comfort in extended

use applications. To lock the tool on, push the lock-off

lever

9

toward the back of the tool then depress the paddle

switch

7

. With the tool running, depress the

lock-on button. The tool will continue to run after the paddle

switch is released. To unlock the tool, depress and release the

paddle switch. This will cause the tool tostop.



CAUTION: Allow the tool to reach full speed before

touching tool to the work surface. Lift the tool from the

work surface before turning the tool off.

Paddle Switch (Fig.A)



CAUTION: Hold the side handle and body of the tool

firmly to maintain control of the tool at start‑up and

during use and until the wheel or accessory stops

rotating. Make sure the wheel has come to a complete

stop be fore laying the tooldown.



CAUTION: Before connecting the tool to a power

source, depress and release the paddle switch once

without depressing the lock‑on lever to ensure that the

switch is off. Depress and release the paddle switch as

described above after any interruption in power supply

to the tool, such as the activation of a ground fault

interrupter, throwing of a circuit breaker, accidental

unplugging, or power failure. If the paddle switch is

locked on, the tool will start unexpectedly when it

isreconnected.

NOTE: To reduce unexpected tool movement, do not switch

the tool on or off while under load conditions. Allow the

grinder to run up to full speed before touching the work

surface. Lift the tool from the surface before turning the tool

off. Allow the tool to stop rotating before putting itdown.

1. To turn the tool on, push the lock-off lever

9

toward the

back of the tool, then depress the paddle switch

7

. The

tool will run while the switch isdepressed.

2. Turn the tool off by releasing the paddleswitch.

ENGLISH

Accessories



WARNING: Since accessories, other than those offered

by DEWALT, have not been tested with this product,

use of such accessories with this product could be

hazardous. To reduce the risk of injury, only DEWALT

recommended accessories should be used with

thisproduct.



WARNING: Accessories must be rated for at least

the speed recom mended on the tool warning label.

Wheels and other accessories running over their

rated accessory speed may fly apart and cause injury.

Threaded accessories must have a 5/8"‑11 hub. Every

unthreaded accessory must have a 7/8" (22 mm) arbor

hole. If it does not, it may have been designed for a

circular saw and should not be used. Use only the

accessories shown in the Accessories Chart of this

manual. Accessory ratings must always be above tool

speed as shown on toolnameplate.



WARNING: Do not use a bonded abrasive wheel that

is past its expiration (EXP) date as marked near center

of wheel (if provided). Expired wheels are more likely to

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performing thisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.

Your DEWALT power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

4. Once a cut is begun and a notch is established in the

workpiece, do not change the angle of the cut. Changing

the angle will cause the wheel to bend and may cause

wheel breakage. Edge grinding wheels are not designed

to withstand side pressures caused bybending.

5. Remove the tool from the work surface before turning

the tool off. Allow the tool to stop rotating before laying

itdown.

Edge Grinding and Cutting



WARNING: Do not use edge grinding/cutting wheels

for surface grinding applications because these wheels

are not designed for side pressures encountered

with surface grinding. Wheel breakage and injury

mayresult.



CAUTION: Wheels used for edge grinding and

cutting may break or kick back if they bend or twist

while the tool is being used. In all edge grinding/

cutting operations, the open side of the guard must be

positioned away from theoperator.

NOTICE: Edge grinding/cutting with a Type27wheel

must be limited to shallow cutting and notching—less

than 1/2" (13mm) in depth when the wheel is new.

Reduce the depth of cutting/notching equal to the

reduction of the wheel radius as it wears down. Refer

to the Accessories Chart for more information. Edge

grinding/cutting with a Type 1/41wheel requires usage

of a Type 1/41guard.

1. Allow the tool to reach full speed before touching the

tool to the worksurface.

2. Apply minimum pressure to the work surface, allowing

the tool to operate at high speed. Grinding/cutting rate is

greatest when the tool operates at highspeed.

3. Position yourself so that the open-underside of the wheel

is facing away fromyou.

NOTE: Only those dust masks suitable for working with

lead paint dust and fumes should be used. Ordinary

painting masks do not offer this protection. See your local

hardware dealer for the proper NIOSH-approvedmask.

3. NO EATING, DRINKING or SMOKING should be done in

the work area to prevent ingesting contaminated paint

particles. Workers should wash and clean up BEFORE

eating, drinking or smoking. Articles of food, drink, or

smoking should not be left in the work area where dust

would settle onthem.

Environmental Safety

1. Paint should be removed in such a manner as to

minimize the amount of dustgenerated.

2. Areas where paint removal is occurring should be sealed

with plastic sheeting of 4mmthickness.

3. Sanding should be done in a manner to reduce tracking

of paint dust outside the workarea.

Cleaning and Disposal

1. All surfaces in the work area should be vacuumed

and thoroughly cleaned daily for the duration of

the sanding project. Vacuum filter bags should be

changedfrequently.

2. Plastic drop cloths should be gathered up and disposed

of along with any dust chips or other removal debris.

They should be placed in sealed refuse receptacles and

disposed of through regular trash pick-upprocedures.

During clean-up, children and pregnant women should

be kept away from the immediate workarea.

3. All toys, washable furniture and utensils used by children

should be washed thoroughly before being usedagain.

ENGLISH

Three‑Year Limited Warranty

For warranty terms, go to https://www.dewalt.com/

support/warranty.

To request a written copy of the warranty terms, contact:

Customer Service at DEWALT Industrial Tool Co., 701East

Joppa Road, Towson, MD 21286or call 1-800-4-DEWALT

(1-800-433-9258).

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country-specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1-800-4-DEWALT

(1-800-433-9258) for a freereplacement.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will help

you obtain more efficient warranty service in case there is

a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR SAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

• Register online at www.dewalt.com.

Repairs



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including

brush inspection and replacement, when applicable)

should be performed by a factory service center or

an authorized service center. Always use identical

replacementparts.

burst and cause serious injury. Store bonded abrasive

wheels in dry location without temperature or humidity

extremes. Destroy expired or damaged wheels so they

cannot beused.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact DEWALT. Call 1-800-4-DEWALT

(1-800-433-9258) or visit our website: www.dewalt.com.

ENGLISH

4.5" (115 mm) Sanding Flap Discs

Type 27 guard

unthreaded backing flange

non-hubbed sanding flap disc

threaded locking flange

Type 27 guard

hubbed sanding flap disc

4.5" (115 mm) Cutting Wheels

Type 1/41 guard***

unthreaded backing flange

Type 27/42 depressed

center wheel, cutting only

threaded locking flange

Type 1/41 guard***

unthreaded backing flange

Type 1/41 abrasive cutting

wheel

threaded locking flange

Type 1/41 guard***

unthreaded backing flange

diamond cutting wheel

threaded locking flange

Wire Wheels

Type 27 guard

3" (76.2 mm)

wire cup brush

Type 27 guard

4" (100 mm) wire wheel

Sanding Discs

rubber backing pad

sanding disc

clamp nut

ACCESSORIES CHART



Type 1/41 guards are intended for use with Type 1/41 cutting wheels and Type 27 wheels marked for cutting only.

Grinding with wheels other than Type 27 and Type 29 require different accessory guards. Always use the smallest proper

guard possible that does not contact theaccessory.

* * * NOTE: A Type 1/41 guard is available at extra cost from your local dealer or authorized servicecenter.

4.5" (115 mm) Grinding Wheels

Type 27 guard

unthreaded backing flange

Type 27

depressed center wheel

threaded locking flange

Type 27 guard

Type 27 hubbed wheel

FRANÇAIS

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis à

laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est

utilisé. Ne pas utiliser d’outil électrique en cas de

fatigue ou sous l’influence de drogues, d’alcool ou

de médicaments. Un simple moment d’inattention en

utilisant un outil électrique peut entraîner des blessures

corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGEULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

Définitions: symboles et mentions d'alerte

de sécurité

Cette notice d'utilisation utilise les symboles et les mentions

d'alerte de sécurité suivants afin de vous alerter sur les

situations dangereuses et les risques de blessures ou de

dégâtsmatériels.



DANGER: indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de

gravesblessures.



AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas évitée,

la mort ou de gravesblessures.



ATTENTION: indique une situation de risque potentiel

qui peut engendrer, si elle n'est pas évitée, des

blessures bénignes oumodérées.



(Utilisé sans mention) Indique un message lié à

lasécurité.

REMARQUE: indique une pratique n'entraînant

aucun risque de blessures mais qui, si elle n'est pas

évitée, peut entraîner des dommagesmatériels.

Utilisation prévue

Votre meuleuse est conçue pour des applications

professionnelles de meulage, de ponçage, de brossage

métallique, de finition de surface ou de tronçonnage abrasif.

NE PAS utiliser en conditions mouillées ou en présence de

liquides ou de gazinflammables.

Votre meuleuse est un outil pneumatique professionnel.

NE PAS laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cetoutil.



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

FRANÇAIS

CONSIGNES DE SÉCURITÉ POUR TOUTES

LES OPÉRATIONS

Avertissements de sécurité communs

pour les opérations de meulage, sablage,

brossage métallique, finition de surface

ou coupe abrasive

a ) Cet outil électrique est conçu pour fonctionner

comme un outil de meulage, sablage, brossage

métallique, finition de surface, ou de coupe.

Lisez tous les avertissements de sécurité,

toutes les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique.

Ne pas suivre toutes les instructions indiquées

ci‑dessous peut conduire à un choc électrique, un

incendie et/ou des blessuresgraves.

b ) Ne pas utiliser des accessoires qui n’ont pas été

spécifiquement conçus et recommandés par le

fabricant de l’outil. Le fait que l’accessoire peut être

fixé à votre outil n’assure pas une utilisationsécuritaire.

c ) La vitesse nominale de l’accessoire doit être au

moins égale à la vitesse maximale indiquée sur

l’outil électrique. Les accessoires qui fonctionnent

plus rapidement que leur vitesse nominale peuvent se

briser et voler enéclats.

d ) Le diamètre extérieur et l’épaisseur de votre

accessoire doivent être conformes à la capacité

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

FRANÇAIS

coupé ou accroché et votre main ou votre bras peut

être happé par l’accessoire enrotation.

k ) Ne jamais déposer l’outil électrique avant que

l’accessoire soit complètement arrêté. L’accessoire

en rotation peut accrocher la surface et vous faire

perdre le contrôle de votre outilélectrique.

l ) Ne pas faire fonctionner l’outil électrique pendant

que vous le transportez à vos côtés. Un contact

accidentel avec l’accessoire en rotation pourrait

accrocher vos vêtements, tirant l’accessoire dans

votrecorps.

m ) Nettoyez régulièrement les évents de l’outil

électrique. Le ventilateur du moteur produit de la

poussière à l’intérieur du boîtier et l’accumulation

excessive de métal fritté peut causer des

chocsélectriques.

n ) Ne pas utiliser l’outil électrique près de matières

inflammables. Des étincelles pourraient enflammer

cesmatières.

o ) Ne pas utiliser des accessoires qui nécessitent des

liquides réfrigérants. Utiliser de l’eau ou d’autres

liquides réfrigérants peut entraîner une électrocution

ou un chocélectrique.

Rebond et avertissements associés

Le rebond est une réaction soudaine d’une meule, d’un tampon,

d’une brosse ou tout autre accessoire en rotation coincée ou

accrochée. Le coinçage ou l’accrochage entraîne un blocage

rapide de l’accessoire en rotation qui à son tour fait en sorte

que l’outil électrique non contrôlé soit forcé dans la direction

opposée de la rotation de l’accessoire au point depincement.

Par exemple, si une meule abrasive est accrochée ou coincée

dans la pièce de travail, le bord de la meule qui est entré dans

le point de coincement peut creuser la surface du matériau

causant la chute ou l’éjection de la meule. La meule peut bondir

vers ou loin de l’utilisateur, selon la direction du mouvement de

la meule au point de pincement. Les meules abrasives peuvent

aussi se briser dans cesconditions.

Le rebond est le résultat d’une mauvaise utilisation de l’outil

et/ou de procédures ou de conditions de fonctionnement

incorrectes et il peut être évité prenant les précautions

appropriées définies ci‑dessous :

a ) Maintenez solidement l’outil électrique et placez

votre corps et votre bras pour vous permettre de

résister aux forces de rebond. Utilisez la poignée

auxiliaire, si fournie, pour un contrôle maximum

sur le rebond ou la réaction de couple durant

le démarrage. L’utilisateur peut contrôler les forces

du rebond ou la réaction de couple si les précautions

appropriées sontprises.

b ) Ne jamais placer votre main près de l’accessoire

en rotation. L’accessoire peut rebondir sur votremain.

c ) Ne pas placer votre corps dans la zone où l’outil

électrique se déplacera si un rebond se produit. Un

rebond projettera l’outil dans la direction opposée du

mouvement de la meule au pointd’accrochage.

nominale de votre outil. Les accessoires ayant

un format incorrect ne peuvent pas être gardés ou

contrôlés de façonappropriée.

e ) Le montage fileté des accessoires doit

correspondre au filet de tige de la meuleuse.

Pour les accessoires fixés par des brides, l’alésage

central de l’accessoire doit correspondre au

diamètre de repérage de la bride. Les accessoires

qui ne correspondent pas au matériel de montage de

l’outil électrique manqueront d’équilibre, vibreront

de façon excessive ou peuvent entraîner une perte

decontrôle.

f ) Ne pas utiliser un accessoire endommagé.

Avant chaque utilisation, inspectez l’accessoire

comme les meules abrasives pour des copeaux

et des fissures, la plaque de presse pour des

fissures, une déchirure ou une usure excessive,

la brosse métallique pour tout fil craqué ou

détaché. Si vous échappez l’outil ou un accessoire,

inspectez‑le pour des dommages ou installez un

accessoire non endommagé. Après avoir inspecté

et installé un accessoire, placez‑vous, ainsi que

les passants, à distance de la zone de rotation de

l’accessoire et faites fonctionner l’outil électrique

à la vitesse maximum à vide pendant une minute.

Les accessoires endommagés se brisent normalement

durant la durée dutest.

g ) Portez un équipement de protection individuelle.

Selon l’application, utilisez un masque de

protection ou des lunettes de sécurité. Selon

les besoins, portez un masque anti‑poussière,

une protection auditive, des gants et un tablier

d’atelier pouvant arrêter de petits fragments

de la pièce de travail ou abrasifs. La protection

des yeuxdoit être en mesure d’arrêter les débris

volants générés par diverses opérations. Le

masque antipoussière ou le respirateur doit être

en mesure de filtrer les particules générées par

votre utilisation. L’exposition prolongée à du bruit

d’intensité élevée peut causer une perteauditive.

h ) Gardez les passants à une distance sécuritaire

de l’aire de travail. Toute personne entrant dans

l’aire de travail doit porter un équipement de

protection individuel. Les fragments de la pièce à

travailler ou d’un accessoire brisé peuvent s’envoler

et peuvent causer une blessure au‑delà de l’aire

immédiate del’opération.

i ) Tenez l’outil électrique par les surfaces de prise

isolées seulement lorsque vous effectuez une

tâche où l’accessoire de coupe peut entrer en

contact avec le câblage dissimulé ou son propre

cordon. L’accessoire de coupe entrant un contact

avec un câble «sous tension» peut exposer les pièces

métalliques de l’outil électrique «sous tension» et

pourrait donner un choc électrique àl’utilisateur.

j ) Placez le cordon à l’écart de l’accessoire en

rotation. Si vous perdez le contrôle, le cordon peut être

FRANÇAIS

b ) Ne pas placer votre corps en ligne avec et derrière

la meule en rotation. Lorsque la meule, au point

de fonctionnement, se déplace loin de votre corps, le

possible rebond peut projeter la meule en rotation et

l’outil électrique directement survous.

c ) Lorsque la meule se coince ou si vous cessez une

coupe pour quelque raison que ce soit, éteignez

l’outil électrique et tenez l’outil électrique

sans bouger jusqu’à ce que la meule s’arrête

complètement. Ne jamais tenter de retirer la

meule de coupe de la coupe pendant que la

meule est en mouvement sinon un rebond peut

se produire. Examinez‑la et prenez des mesures

correctives pour éliminer la cause du coincement de

lameule.

d ) Ne pas redémarrer la coupe dans la pièce à

travailler. Laissez la meule atteindre sa pleine

vitesse et entrez à nouveau dans la coupe. La

meule peut se coincer, s’approcher ou rebondir si l’outil

électrique est redémarré dans la pièce àtravailler.

e ) Soutenez les panneaux ou toute pièce à travailler

surdimensionnée afin de réduire le risque de

coincement ou de rebond de la meule. Les grosses

pièces à travailler ont tendance à s’affaisser sous

leur propre poids. Des supports doivent être placés

sous la pièce de travail près de la ligne de coupe et

près du bord de la pièce de travail des deux côtés de

lameule.

f ) Soyez très prudent lorsque vous faites une

«encoche» dans les parois actuelles ou d’autres

zones aveugles. La meule qui dépasse peut couper les

conduites d’eau ou de gaz, les câbles électriques ou des

objets qui peuvent causer unrebond.

Avertissements de sécurité spécifiques aux

opérations de sablage

a ) Ne pas utiliser des disques en papier

abrasif excessivement grands. Suivez les

recommandations du fabricant lorsque vous

sélectionnez le papier abrasif. Le papier abrasif

dépassant le patin de ponçage présente un risque de

lacération et peut causer l’accrochage, la déchirure du

disque ou lerebond.

Avertissements de sécurité spécifiques aux

opérations de brossage métallique

a ) Sachez que des poils métalliques peuvent être

projetés par la brosse même en utilisation

ordinaire. Ne pas trop forcer les poils en

appliquant une charge excessive sur la brosse. Les

poils métalliques peuvent facilement pénétrer dans les

vêtements légers et/ou lapeau.

b ) Si l’utilisation d’une protection est recommandée

pour la brosse métallique, ne pas permettre

d’interférence de la meule ou de la brosse

métallique avec la protection. La meule ou de la

brosse métallique peut s’élargir en raison du travail et

des forcescentrifuges.

d ) Faites attention lorsque vous travaillez dans

les coins, les bords coupants, etc. Évitez le

rebondissement ou l’accrochage de l’accessoire.

Les coins, les bords coupants ou le rebondissement ont

tendance à accrocher l’accessoire en rotation et causer

une perte de contrôle ou unrebond.

e ) Ne fixez pas une chaîne coupante, une lame pour

sculpture sur bois ou une lame de scie dentée.

Ces lames créent des rebonds fréquents et une perte

decontrôle.

Avertissements de sécurité spécifiques

aux opérations de meulage et de coupe

abrasive

a ) Utilisez seulement les meules recommandées

pour votre outil électrique et la protection conçue

pour la meule sélectionnée. Les meules qui ne sont

pas conçues pour l’outil électrique ne peuvent être

protégées convenablement et ne sont passécuritaires.

b ) La surface de meulage des meules à moyeu

déporté ne doit pas être installée en‑dessous du

plan de la lèvre de la protection. Une meule mal

installée qui projette à travers le rabot de la lèvre de la

protection ne peut pas bien êtreprotégée.

c ) La protection doit être fixée de façon sécuritaire

à l’outil électrique et placée pour une sécurité

maximale afin que le moins de la meule possible

soit exposé à l’utilisateur. La protection aide à

protéger l’utilisateur des fragments de la meule brisée,

du contact accidentel avec la meule et des étincelles

qui pourraient enflammer vosvêtements.

d ) Les meules doivent être utilisées seulement pour

les applications recommandées. Par exemple:

ne pas meuler avec le côté de la meule de coupe.

Les meules de coupe sont conçues pour le meulage

périphérique, les forces latérales appliquées sur ces

meules peuvent les faireéclater.

e ) Utilisez toujours des brides de meules non

endommagées ayant la bonne taille et la bonne

forme pour la meule sélectionnée. Les brides

de meules appropriées soutiennent la meule

réduisant ainsi la possibilité d’un bris de la meule.

Les brides pour les meules de coupe peuvent être

différentes des brides de meules demeulage.

f ) Ne pas utiliser des meules usées d’outils

électriques plus gros. La meule conçue pour les outils

électriques plus gros ne convient pas pour la vitesse

plus élevée d’un petit outil et peutéclater.

Avertissements de sécurité spécifiques aux

opérations de coupe abrasive

a ) Ne pas «bloquer» la meule de coupe ou appliquer

une pression excessive. Ne tentez pas de faire une

coupe de profondeur excessive. Surcharger le disque

augmente la charge et la prédisposition à la torsion ou

au coincement du disque dans la coupe et la possibilité

de rebond ou de rupture dudisque.

FRANÇAIS

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont àproximité.

• Utilisez des pinces ou d’autres façons pratiques de

sécuriser et maintenez la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou

contre votre corps est instable et peut mener à une perte de

contrôle et uneblessure.

• Ne pas utiliser les meules de Type 11(soucoupe)

sur cet outil. L’utilisation d’accessoire inadaptés peut

provoquer desblessures.

• Utilisez toujours la poignée auxiliaire. Serrez la poignée

de façon sécuritaire. La poignée auxiliaire doit toujours être

utilisée pour maintenir le contrôle de l’outil en touttemps.

• Avant de démarrer l’outil avec une nouvelle meule

installée ou d’un remplacement de la brosse

métallique installée, tenez l’outil dans un endroit

bien protégé et laissez‑le fonctionner durant une

minute. Si la meule a une fissure ou un défaut non détecté,

elle devrait éclater en moins d’une minute. Si la brosse

métallique a des fils desserrés, ils seront détectés. Ne jamais

démarrer l’outil avec une personne en ligne avec la roue.

Cela comprendl’utilisateur.

• Pour éviter que l’extrémité de l’axe entre en contact

avec le fond du trou de la meule, utilisez des

accessoires dont la profondeur du trou fileté est d’au

moins 21mm. Ne pas utiliser un accessoire de bonne

profondeur filetée peut endommager la meule et blesser

l’opérateur ou les personnes àproximité.

• Évitez de faire rebondir la meule ou de la traiter

durement. Dans ce cas, arrêtez l’outil et inspectez la meule

en termes de fissures oudéfauts.

• Manipulez et rangez toujours les meules avecsoin.

• N’utilisez pas cet outil durant de longues périodes.

La vibration causée par l’action du fonctionnement de cet

outil peut causer des blessures permanentes aux doigts, aux

mains et aux bras. Utilisez des gants pour offrir un coussin

supplémentaire, prenez des pauses fréquentes et limitez la

durée d’utilisationquotidienne.

• Les lunettes de sécurité avec des parois latérales et

un masque protecteur complet conformes à la norme

ANSI Z87.1 DOIVENT être portées par l’utilisateur et

les autres personnes qui se situent à moins de 50pi

(15,2 m) de l’utilisation de ceproduit.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est

petit, plus la capacité du câble est grande, c’est‑à‑dire

que le calibre 16a plus de capacité que le calibre 18. Un

cordon sous‑dimensionné entraîne une chute de tension

de secteur, provoquant une perte de puissance et une

surchauffe. Lorsque vous utilisez plus d’une rallonge pour

obtenir la longueur totale, assurez‑vous que chaque

rallonge individuelle a au moins le calibre de fil minimum.

Le tableau suivant affiche la bonne taille à utiliser selon

longueur de cordon et l’intensité nominale de la plaque

Renseignements de sécurité

supplémentaires



AVERTISSEMENT: ne jamais modifier l’outil électrique

ou toute pièce de celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes

de sécurité. Les lunettes ordinaires NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou anti‑poussière si l’opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT:

certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et

autres activités de construction contiennent des produits

chimiques reconnus dans l’État de la Californie pour

causer le cancer et des anomalies congénitales ou autres

effets nuisibles sur la reproduction. Certains exemples de

ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du

ciment et d’autres produits de la maçonnerie ainsi

que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence

dont vous effectuez ce type de travail. Pour réduire

votre exposition à ces produits chimiques: travaillez

dans un endroit bien aéré et avec un équipement

de sécurité homologué, comme les masques

anti‑poussière spécialement conçus pour filtrer les

particulesmicroscopiques.



AVERTISSEMENT: l’utilisation de cet outil peut

générer et/ou disperser de la poussière qui peut causer

des lésions respiratoires graves et permanentes ou

d’autres blessures. Utilisez toujours une protection

respiratoire approuvée par NIOSH/OSHA appropriée

pour l’exposition à la poussière. Dirigez les particules

loin du visage et ducorps.



AVERTISSEMENT: portez toujours une protection

auditive personnelle appropriée conforme à ANSI

S12.6 (S3.19) durant l’utilisation. Dans certaines

conditions et selon la durée d’utilisation, le bruit

provenant de ce produit peut contribuer à la perte

del’audition.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez l’extracteur de poussière approprié pour

enlever la grande majorité de la poussière statique et

en suspension. Ne pas enlever la poussière statique et en

suspension pourrait contaminer l’environnement de travail

FRANÇAIS

Carters de protection



ATTENTION: utiliser systématiquement un

dispositif de protection avec toutes les meules,

meules à tronçonner, disques à lamelles à poncer,

brosses métalliques et circulaires. L’outil peut être

utilisé sans carter seulement lors du ponçage avec des

disques abrasifs conventionnels. Reportez‑vous à la

Figure A pour observer les carters fournis avec l’outil.

Certaines applications pourront nécessiter l’achat d’un

carter adapté auprès de votre distributeur ou centre de

réparation agréélocal.

REMARQUE: le meulage angulaire et la découpe peuvent

être exécutés avec des meules de Type 27spécifiant qu’elles

ont été spécialement conçues à cet effet. Les meules d’une

épaisseur de 6,35mm (1/4po) ont été conçues pour le

meulage de finition, alors qu’il est nécessaire de vérifier

sur les étiquettes du fabricant des meules de Type 27, plus

fines, si elles peuvent bien être utilisées pour le meulage de

finition, ou seulement pour le meulage angulaire/la découpe.

Un carter de protection de Type 1/41 doit être utilisé avec

toutes les meules interdites pour le meulage de finition. Il

est également possible de découper avec des meules de

Type1/41 et un carter de Type1/41.

REMARQUE: se reporter au Tableau des accessoires

pour sélectionner la bonne combinaison de carter de

protection/accessoire.

Installation et réglage du carter (Fig.D, E)



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

Rotation du carter d'engrenage (Fig.C)

Pour améliorer le confort de l'utilisateur, le carter

d'engrenage pivotera de 90° pour les opérations de coupe.

1. Retirez les quatre vis d'angle fixant le carter d'engrenage

au boîtier du moteur.

2. Sans séparer le carter d'engrenage du carter du moteur,

faites pivoter la tête du carter d'engrenage dans la

position souhaitée.

REMARQUE: si le carter d'engrenage et le carter du moteur

se séparent de plus de 1/8" (3,17mm), l'outil doit être réparé

et remonté par un centre de service DEWALT. Si l'outil n'est

pas entretenu, le moteur et le roulement peuvent tomber

en panne.

3. Réinstallez les vis pour fixer le carter d'engrenage au

boîtier du moteur. Serrez les vis à 12,5 po-lb. couple. Un

serrage excessif peut entraîner l'arrachement des vis.

Fixer la poignée latérale (Fig.B)



AVERTISSEMENT : la poignée latérale DOIT

TOUJOURS ÊTRE UTILISÉE afin de garder en

permanence le contrôle del’outil. Avant d’utiliser

l’outil, vérifiez que la poignée est fermementfixée.

Vissez fermement la poignée latérale

3

dans l’un des trous

situés de part et d’autre du carter d’engrenage.

des accessoires, lorsque vous remplacez ou avant

de nettoyer. Un démarrage accidentel peut causer

desblessures.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle grave, éteignez l’outil

et retirez le bloc‑piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

Moteur

S’assurer que le bloc d’alimentation est compatible avec

l’inscription de la plaque signalétique. Une diminution de

tension de plus de 10 % provoquera une perte de puissance

et une surchauffe. Ces outils sont testés en usine; si cet outil

ne fonctionne pas, vérifier l’alimentationélectrique.

L'étiquette sur votre outil peut inclure les symboles suivants.

Voici ces symboles et leur signification :

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Fabrication de

classe I (relié à la

terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM .................... oscillations par

minute

TR/MIN ............... tours par minute

sfpm ................... pieds surface par

minute

SPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................watts/heure

Ah ....................... ampères/heure

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Fabrication de

classe II (double

isolation)

.......................vitesse à vide

n .........................vitesse nominale

PSI....................... livres par pouce

carré

......................borne de terre

.....................symbole d'alerte

de sécurité

..................... rayonnement visible

–ne regardez pas la

lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

..................... portez des

protections

auditives

..................... lisez toute la

documentation

..................... ne pas exposer à

la pluie

signalétique. En cas de doute, utilisez le calibre le plus lourd

suivant. Plus le numéro de calibre est bas, plus le cordon

estlourd.

Calibres minimums pour rallonges électriques

Volts

Longueur totale de la rallonge en

pieds (mètres)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Courant

nominal

AWG (American Wire Gauge)

Plus

Pas

plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

FRANÇAIS

supérieure à la vitesse de l’outil, indiquée sur la plaque

signalétique.



AVERTISSEMENT: manipulez et entreposez toutes

les meules abrasives afin de prévenir tout dommage

dû à un choc thermique, la chaleur, des dommages

mécaniques, etc. Entreposez dans un endroit protégé

de l’humidité, du gel ou de changements brusques de

température.

Montage de meules sans moyeu

(Fig.F–H)



AVERTISSEMENT: ne pas bien placer la bride ou

le disque peut endommager l’outil ou la meule (ou

entraîner des blessures graves).



ATTENTION: les brides comprises doivent être utilisées

avec les meules à dépression centrale de Type27/42

ainsi qu’avec les disques de découpage de Type1/41.

Pour de plus amples renseignements, consultez le

Tableau des accessoires.



AVERTISSEMENT: une protection de meule de coupe

à deux faces fermé est requis lorsque vous utilisez des

meules de coupe abrasives ou des meules de coupe

diamantées.



AVERTISSEMENT: l’utilisation d’une bride ou d’une

protection endommagés ou ne pas utiliser une bride ou

une protection peut entraîner une blessure en raison

d’un bris de la meule et/ou un contact avec celle‑ci.

Pour de plus amples renseignements, consultez le

Tableau des accessoires.

1. Placez l’outil sur une table, protection relevée.

2. Montez correctement la bride arrière intérieure

4

sur la

tige

2

(Fig.F).

3. Placez la meule

14

sur la bride arrière

4

. Lors de la

mise en place d’une meule avec un centre surélevé,

assurez-vous que le centre surélevé

15

fait face à la

bride arrière

4

4. Tout en appuyant sur le bouton de verrouillage de la

tige

1

et avec le centre relevé face à la roue, enfilez la

bride de verrouillage filetée

5

sur la tige.

a. Si la meule que vous installez a une épaisseur

de 3,0mm (1/8po) ou moins, placez la bride de

verrouillage filetée

5

sur la tige de sorte que la

section élevée (guide) se fixe au centre de la meule

(Fig.H2).

REMARQUE: si la meule tourne après le serrage de l’écrou

de serrage, vérifiez l’orientation de l’écrou de serrage fileté.

Si une meule mince est installée avec le guide sur la bride

de verrouillage vers la meule, celle-ci peut tourner parce que

la hauteur du guide empêche la bride de verrouillage de

maintenir la meule.

b. Si la meule que vous installez est plus de 3,0mm

(1/8po) d’épaisseur, placez la bride de verrouillage

filetée

5

sur la tige pour que la section élevée (guide)

se fixe au centre de la meule (Fig. H1).

5. Appuyez sur le verrou de la tige

1

et faites tourner la

tige

2

jusqu’à ce qu’elle se verrouille en position.

Brides et meules



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et

débranchez‑le de la source d’alimentation avant

d’effectuer tout ajustement ou retrait/installation

de fixations ou accessoires. Un démarrage

accidentel peut causer des blessures.



AVERTISSEMENT: la capacité des accessoires doit

être d’au moins la vitesse recommandée sur l’étiquette

d’avertissement de l’outil. Les disques et autres

accessoires utilisés au‑delà de leur vitesse nominale

peuvent voler en éclat et provoquer des blessures. Les

accessoires filetés doivent avoir un moyeu de 5/8 po ‑11.

Tous les accessoires non filetés doivent avoir un trou

de mandrin de 7/8 po (22 mm). Sinon, ils peuvent être

conçus pour une scie circulaire et ne doivent pas être

utilisés. Utilisez uniquement les accessoires présentés

dans le Tableau des accessoires de ce manuel. La

capacité nominale de l’accessoire doit toujours être

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Pour le réglage du carter, le levier de déverrouillage du

carter

10

s’encastre dans l’un des orifices d’alignement

13

sur le collier de serrage du carter grâce au mécanisme

àcliquet.

• One-touch

: sur cette position, la face d’accouplement

est oblique et avancera jusqu’à l’orifice d’alignement

suivant lorsque le carter sera tourné vers la droite (broche

face à l’utilisateur) mais se verrouillera automatiquement

si tourné vers lagauche.

Installation du carter (Fig.D, E)



ATTENTION: avant d’installer le carter, vérifier que la

vis, le levier et le ressort sont installéscorrectement.

1. Avec la broche face à l’utilisateur, maintenez appuyé le

levier de déverrouillage du carter

10

2. Alignez les pattes

11

du carter sur les encoches

12

capot du carterd’engrenage.

3. Enfoncez le carter jusqu’à enclencher ses pattes et

faites-les pivoter dans la rainure du capot du carter

d’engrenage. Relâchez le levier de déverrouillage

ducarter.

4. Pour positionner le protecteur, faites pivoter le protecteur

dans le sens des aiguilles d’une montre dans la

position de travail souhaitée. Appuyez sur le levier de

déverrouillage de la garde

10

et maintenez-le enfoncé

pour faire pivoter la protection dans le sens inverse des

aiguilles d’unemontre.

REMARQUE: le corps du carter devrait se trouver

entre la broche et l’utilisateur pour offrir une protection

maximale à cedernier.

Le levier de déverrouillage du carter devrait s’enclencher

sur l’un des orifices d’alignement

13

du collier de

serrage du carter. Cela garantira que le carter est arrimé

de façonsécuritaire.

5. Pour retirer le carter, suivez les étapes 1à 3en

sensinverse.

FRANÇAIS

Avant l’opération

• Installez la protection et le disque ou la roue appropriée.

N’utilisez pas de disques ou de roues excessivement usés.

• Assurez-vous que la contre-bride et la bride de

verrouillage filetée sont montées correctement.

Suivez les instructions données dans le Tableau Des

Accessoires.

• Assurez-vous que le disque ou la roue tourne dans le

sens des flèches sur l’accessoire et l’outil.

• N’utilisez pas un accessoire endommagé. Avant chaque

utilisation, inspectez l’accessoire tel que les meules

abrasives pour les copeaux et les fissures, le plateau

de support pour les fissures, les déchirures ou l’usure

excessive, la brosse métallique pour les fils desserrés

ou fissurés. En cas de chute de l’outil électrique ou de

l’accessoire, vérifiez qu’il n’est pas endommagé ou

installez un accessoire non endommagé. Après avoir

inspecté et installé un accessoire, tenez l’outil dans

une zone bien protégée, placez-vous et les personnes

présentes à l’écart du plan de l’accessoire rotatif et faites

fonctionner l’outil électrique à la vitesse maximale à vide

pendant une minute. Les accessoires endommagés se

briseront normalement pendant cette période de test.

Montage des brosses à coupelle et des

brosses métalliques circulaires (Fig.A)



AVERTISSEMENT: ne pas bien placer la brosse/meule

peut entraîner des blessures graves (ou endommager

l’outil ou la meule).



AVERTISSEMENT: afin de réduire le risque

d’endommager l’outil, placez correctement le moyeu

de la meule avant de mettre l’outil en marche.



ATTENTION: afin de réduire le risque de blessures

corporelles, portez des gants de travail lorsque

vous manipulez des brosses et des meules

métalliques. Ils peuvent devenir coupants.



ATTENTION: afin de réduire le risque

d’endommager l’outil, la meule ou la brosse

doit ne pas toucher la protection lorsqu’elle est

installée ou pendant l’utilisation. Des dommages

indétectables à l’accessoire pourraient se produire,

entraînant le bris des poils de la meule ou de la coupe

de l’accessoire.

Les brosses métalliques à coupelle ou les meules métalliques

s’installent directement sur la tige filetée sans utiliser

les brides de presse et de verrouillage filetées. Utilisez

uniquement les brosses ou les meules métalliques fournies

avec un 5/8"-11 moyeu fileté. Un protecteur de Type27

est nécessaire pour l’utilisation de brosses et de meules

métalliques.

1. Placez l’outil sur une table, protection relevée.

2. Vissez la meule sur la tige

2

à la main.

3. Appuyez sur le bouton de verrouillage de la tige

1

utilisez une clé sur le moyeu de la meule ou de la brosse

métallique pour serrer la meule.

4. Pour retirer la meule, faites l’inverse de la procédure

précédente.

6. Serrez la bride de verrouillage filetée

5

à l’aide de la clé

hexagonale fournie.

7. Relâchez le verrou de la tige.

8. Pour retirer la meule, faites l’inverse de la procédure

précédente.



AVERTISSEMENT: ne pas utiliser une meule

endommagée.

Installer les plaques de presse de

ponçage (Fig.I)

REMARQUE: l’utilisation d’une protection avec les disques

abrasifs qui utilisent des plaques de presse, souvent des

disques en fibres de résine, n’est pas requise. Étant donné

qu’une protection n’est pas requise pour ces accessoires, la

protection peut s’ajuster ou non si elle est utilisée.



AVERTISSEMENT: ne pas bien placer l’écrou de

serrage et/ou la plaque peut entraîner des blessures

graves (ou endommager l’outil ou la meule).



AVERTISSEMENT: une protection appropriée doit

être réinstallée pour les applications de la meule de

meulage, la meule de coupe, le disque à lamelles de

ponçage, la brosse métallique ou la meule métallique

une fois que les applications de ponçage sont

terminées.

1. Placez ou filetez la plaque de presse

16

sur la tige (la

bride de presse et la bride de verrouillage filetée ne sont

pas utilisées).

2. Placez le disque de ponçage

17

sur la plaque de

presse

16

3. En appuyant sur le bouton de verrouillage de la tige

1

vissez l’écrou de serrage

18

de ponçage sur la tige

en guidant le centre surélevé sur l’écrou de serrage au

centre du disque de ponçage et de la plaque de presse.

4. Serrez l’écrou de serrage à la main. Ensuite, appuyez sur

le bouton de verrouillage de la tige tout en tournant le

disque de ponçage jusqu’à ce que le disque de ponçage

et l’écrou de serrage soient serrés.

5. Pour retirer la meule, saisissez et tournez la plaque de

presse et le patin de ponçage tout en appuyant sur le

bouton de verrouillage de la tige.

Installer et retirer les meules avec moyeu

(Fig.A)



AVERTISSEMENT: ne pas bien placer la meule avant

de mettre l’outil en marche peut endommager l’outil

ou la meule.

Les meules avec moyeu s’installent directement sur la tige (la

bride de presse et la bride de verrouillage filetée ne sont pas

utilisées avec les meules avec moyeu). Utiliser uniquement

des meules munies d’un moyeu fileté de 5/8"-11. Le filet de

l’accessoire doit correspondre au filet de la tige.

1. Enfilez la meule sur la tige

2

à la main.

2. Appuyez sur le bouton de verrouillage de la tige

1

utilisez une clé pour serrer le moyeu de la meule.

3. Inversez la procédure ci-dessus pour retirer la meule.

FRANÇAIS

Meulage de surface, ponçage et brossage



ATTENTION: utilisez toujours un carter

de protection adapté, conformément aux

instructions de cemanuel.

REMARQUE : si la meule tourne après avoir serré l’écrou

de serrage, vérifier le sens de l’écrou de serrage fileté. Si une

meule mince est posée et que le pilote de l’écrou de serrage

se trouve contre la meule, cette dernière tournera parce que

la hauteur du pilote empêche l’écrou de serrage de tenir

lameule.

Pour intervenir sur la surface de la pièce à travailler :

1. Laissez l’outil atteindre son plein régime avant de le

mettre en contact avec la surface àtravailler.

2. Appuyez un minimum sur la surface et laissez l’outil

fonctionner à grande vitesse. La capacité de retrait

de matière est meilleure lorsque l’outil fonctionne à

grandevitesse.

Angle

3. Conservez un angle adapté entre l’outil et la surface

à travailler. Consultez le diagramme relatif à la

fonctionspécifique.

Fonction Angle

Meulage 20˚ à 30˚

Ponçage avec disque à lamelles 5˚ à 10˚

Ponçage avec patin-support 5˚ à 15˚

Brossage métallique 5˚ à 10˚

4. Maintenez le contact entre le bord du disque et la surface

àtravailler.

‑ Pour le meulage, le ponçage avec disque à lamelle

ou le brossage métallique, déplacez l’outil en

permanence d’avant en arrière pour ne pas creuser la

surface àtravailler.

‑ Pour le ponçage avec un patin-support, déplacez

l’outil en permanence en lignes droites pour ne pas

brûler ou rayer la surface àtravailler.

Verrouillage de la tige (Fig.A)

Le bouton de verrouillage de la tige

1

est fourni afin de

prévenir la rotation de la tige pendant l’installation ou le

retrait des meules. Ne faites fonctionner le verrouillage

de la tige que lorsque l’outil est éteint, débranché de

l’alimentation électrique,et que l’outil est à l’arrêtcomplet.

AVIS: afin de réduire le risque d’endommager l’outil,

ne pas enclencher le verrouillage de la tige pendant que

l’outil fonctionne. Des dommages à l’outil se produiront

et l’accessoire fixé peut se détacher entraînant

possiblement uneblessure.

Pour enclencher le verrouillage, appuyez sur le bouton de

verrouillage de la tige et tournez la tige jusqu’à ce que vous

soyez incapable de la tournerdavantage.

Bouton de verrouillage (Fig.A)

Le bouton de verrouillage

8

accroît le confort lors de travaux

intensifs. Pour verrouiller l’outil en marche, abaisser le levier de

blocage

9

vers l’arrière de l’outil puis abaisser le contacteur à

palette

7

. Avec le moteur en marche, enfoncer le bouton de

verrouillage. L’outil poursuivra sa lancée après l’abaissement du

contacteur à palette. Pour le déverrouiller, abaisser et relâcher le

contacteur à palette. Cette action arrêteral’outil.



ATTENTION: laisser l’outil atteindre son plein régime

avant de toucher la surface de la pièce. Soulever l’outil

de la surface de travail avant de le mettre hors tension.

Interrupteur à détente (Fig.A)



ATTENTION: maintenir fermement la poignée latérale

et le boîtier de l’outil pour en garder le contrôle au

démarrage et pendant son utilisation, et ce, jusqu’à

arrêt complet de la meule ou de tout autre accessoire.

Avant de poser l’outil, s’assurer que la meule s’est arrêtée

complètement detourner.



AVERTISSEMENT: avant d’insérer la pile, appuyez et

relâchez une fois l’interrupteur à palettepour assurer

que l’interrupteur est éteint. Appuyez et relâchez

l’interrupteur à palette tel que décrit ci‑dessous après

toute interruption de l’alimentation électrique de l’outil,

comme une surcharge du moteur, un pincement,

un décrochage ou un blocage ou tout autre arrêt

inattendu del’outil. Si l'interrupteur à palette est

verrouillé, l'outil démarrera de manière inattendue

lorsqu'il sera reconnecté

REMARQUE: pour réduire tout mouvement accidentel

de l’outil, ne pas arrêter ou démarrer l’outil alors qu’il est

en contact avec une surface quelconque. Laisser la meule

tourner à plein régime avant de la mettre en contact avec la

surface à travailler. Retirer l’outil de la surface à travailler avant

de l’arrêter. Laisser l’outil s’arrêter complètement de tourner

avant de leposer.

1. Pour mettre l’outil en marche, poussez le levier de

verrouillage

9

vers l’arrière de l’outil, puis appuyez sur

l’interrupteur à détente

7

. L’outil fonctionnera tant que

l’interrupteur resteraappuyé.

2. Pour arrêter l’outil, relâchez l’interrupteur àdétente.

Position appropriée des mains (Fig.J)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée comme illustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS fermement l’outil en prévision

d’une réactionsoudaine.

Une position des mains appropriée nécessite une main sur

la poignée principale

19

avec l’autre main sur la poignée

auxiliaire

3

, comme illustré à la FigureJ.

FONCTIONNEMENT



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, arrêter et

débrancher l’outil avant tout réglage ou avant de

retirer ou installer toute pièce ou tout accessoire.

Tout démarrage accidentel pourrait causer des

dommagescorporels.

FRANÇAIS

Coupe et meulage de bordure



AVERTISSEMENT: ne pas utiliser les meules de

meulage/coupe de bordure pour des applications de

meulage de la surface puisque ces meules ne sont pas

conçues pour les pressions latérales rencontrées lors du

meulage de la surface. Cela peut entraîner le bris de la

meule et desblessures.



ATTENTION: lel meules utilisées pour le meulage

et la coupe de bordure peuvent se briser ou rebondir

si elles se plient ou se tordent pendant que l’outil est

utilisé. Dans toutes les opérations de meulage/coupe,

le côté ouvert de la protection doit être placé à l’écart

del’utilisateur.

AVIS: la coupe/le meulage de bordure avec une meule

de Type 27doit être limité à la coupe et à l’entaillage

peu profonds – de moins de 1/2po (13mm) de

profondeur – lorsque la meule est neuve. Réduisez

la profondeur de la coupe/l’entaille équivalente à la

réduction du rayon de la meule au fur et à mesure

qu’elle s’use. Pour de plus amples renseignements,

consultez le Tableau des accessoires. La coupe/

le meulage des bords avec une meule de Type 1/41

nécessite l’utilisation d’une protection de Type1/41.

1. Laissez l’outil atteindre sa pleine vitesse avant que

celui-ci touche la surface detravail.

2. Appliquez une pression minimale sur la surface de travail

en laissant l’outil fonctionner à vitesse élevée. Le taux de

meulage/coupe est meilleur lorsque l’outil fonctionne à

vitesseélevée.

3. Placez-vous de façon à ce que la face inférieure ouverte

de la meule soit à l’opposé devous.

4. Une fois qu’une coupe est commencée et qu’une

encoche est effectuée dans la pièce à travailler, ne pas

changer l’angle de la coupe. Changer l’angle fera plier la

meule et cela peut causer le bris de la meule. Les meules

de meulage du bord ne sont pas conçues pour résister

aux pressions causées par lepliage.

5. Retirez l’outil de la surface de travail avant de l’éteindre.

Laissez l’outil cesser de tourner avant de ledéposer.

2. Les toiles de protection en plastique doivent être

ramassées et éliminées ainsi que tout copeau de

poussière ou autres débris. Ils doivent être placés dans

des contenants pour déchets scellés et éliminés selon les

procédures de ramassage de déchetsrégulières.

Durant le nettoyage, les enfants et les femmes

enceintes doivent être tenus à l’écart de la zone de

travailimmédiate.

3. Tous les jouets, les meubles lavables et les ustensiles

utilisés par les enfants doivent être lavés en profondeur

avant de lesréutiliser.

Précautions à prendre lorsque vous

travaillez sur une pièce de travail peinte

1. Le ponçage ou le brossage métallique de peinture à

base de plomb N’EST PAS RECOMMANDÉ en raison de

difficulté de contrôler la poussière contaminée. Le plus

grand danger de l’empoisonnement au plomb est pour

les enfants et les femmesenceintes.

2. Étant donné qu’il est difficile d’identifier la peinture qui

contient ou non du plomb sans une analyse chimique,

nous recommandons les précautions suivantes lorsque

vous poncez toute peinture:

Sécurité personnelle

1. Aucun enfant ou aucune femme enceinte ne doit entrer

dans la zone de travail où le ponçage ou le brossage

métallique de la peinture est effectué jusqu’à ce que le

nettoyage soitterminé.

2. Un masque anti-poussière ou respiratoire doit être porté

par toutes les personnes entrant dans la zone de travail.

Le filtre doit être remplacé quotidiennement ou lorsque

la personne qui le porte a de la difficulté àrespirer.

REMARQUE: seulement les masques anti-poussière

appropriés pour le travail avec la poussière et les vapeurs

de peinture au plomb doivent être utilisés. Les masques

de peinture ordinaires n’offrent pas cette protection.

Consultez votre quincaillerie locale pour le masque

approuvé NIOSHadapté.

3. Vous NE DEVEZ PAS MANGER, BOIRE ou FUMER dans la

zone de travail afin d’empêcher l’ingestion de particules

de peinture contaminées. Les travailleurs doivent se

laver AVANT de manger, boire ou fumer. Les aliments, les

breuvages et les articles liés au tabagisme ne doivent pas

être laissés dans la zone de travail où la zone de travail

pourrait se déposer sureux.

Sécurité environnementale

1. La peinture doit être retirée de façon à minimiser la

quantité de poussièregénérée.

2. Les zones où le retrait de la peinture se produit doivent

être scellées avec une bâche en plastique d’une épaisseur

de 4millièmes depouce.

3. Le ponçage doit être fait de façon à réduire la trajectoire

de la poussière de la peinture à l’extérieur de la zone

detravail.

Nettoyage et élimination

1. On doit passer l’aspirateur et nettoyer en profondeur

toutes les surfaces de la zone de travail quotidiennement

pendant la durée du projet de ponçage. Les sacs filtrants

de l'aspirateur doivent être changésfréquemment.

REMARQUE : laisser l’outil sans mouvement sur la surface de

travail, endommage la pièce àtravailler.

5. Soulevez l’outil de la surface à travailler avant de l’arrêter.

Laissez l’outil s’arrêter complètement de tourner avant

de leposer.



ATTENTION : faites particulièrement attention quand

vous intervenez sur les bords, car la meuleuse peut se

déplacer de façonsoudaine.

FRANÇAIS

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSIZ87.1lors

dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et

disconnect it from power source avant d’effectuer

tout réglage ou de retirer/installer des pièces ou

des accessoires. Un démarrage accidentel peut causer

desblessures.

Votre chariot DEWALT a été conçu pour fonctionner sur

une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

Réparations



AVERTISSEMENT: pour assurerla SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine DEWALT

ou un centre de réparation agréé DEWALT. Toujours

utiliser des pièces de rechangeidentiques.

Enregistrez‑vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• SERVICE DE GARANTIE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace

au cas où vous auriez un problème avec votreproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE SÉCURITÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

• Inscrivez‑vous en ligne sur

www.dewalt.com.

Garantie limitée de trois ans

Pour les conditions de la garantie, consultez le site https://

www.dewalt.com/support/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: Service à la clientèle chez DEWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286ou appelez le 1-800-4-DEWALT (1-800-433-9258).

AMÉRIQUE LATINE: la présente garantie ne s’applique pas

aux produits vendus en Amérique Latine. Pour les produits

vendus en Amérique Latine, consultez les renseignements

sur la garantie particulière au pays comprise dans

l’emballage, appelez l’entreprise locale ou consultez le site

Web pour les renseignements complets sur lagarantie.

REMPLACEMENT DES ÉTIQUETTES D’AVERTISSEMENT

GRATUIT: si vos étiquettes d’avertissement deviennent

illisibles ou sont manquantes, appelez au 1-800-4-DEWALT

(1-800-433-9258) pour un remplacementgratuit.

Accessoires



AVERTISSEMENT: étant donné que les accessoires,

autres que ceux offerts par DEWALT, n’ont pas été

testés avec ce produit, utiliser de tels accessoires avec

cet outil peut être dangereux. Pour réduire les risques

de blessures, seuls les accessoires recommandés par

DEWALT doivent être utilisés avec ce produit.

AVERTISSEMENT: la capacité des accessoires doit

être d’au moins la vitesse recommandée sur l’étiquette

d’avertissement de l’outil. Les disques et autres

accessoires utilisés au‑delà de leur vitesse nominale

peuvent voler en éclat et provoquer des blessures. Les

accessoires filetés doivent avoir un moyeu de 5/8 po

‑11. Tous les accessoires non filetés doivent avoir un

trou de mandrin de 7/8 po (22 mm). Sinon, ils peuvent

être conçus pour une scie circulaire et ne doivent

pas être utilisés. Utilisez uniquement les accessoires

présentés dans le Tableau des accessoires de ce

manuel. La capacité nominale de l’accessoire doit

toujours être supérieure à la vitesse de l’outil, indiquée

sur la plaque signalétique.



AVERTISSEMENT: n’utilisez pas une meule abrasive

collée dont la date d’expiration (EXP) est dépassée,

comme indiqué près du centre de la meule, si elle est

fournie. Les meules périmées sont plus susceptibles

d’éclater et de provoquer des blessures graves.

Entreposez les meules abrasives agglomérées dans un

endroit sec, sans température ni humidité extrêmes.

Détruisez les meules périmées ou endommagées afin

qu’elles ne puissent pas être utilisées.

Les accessoires recommandés pour utilisation avec

votre produit sont disponibles à un coût supplémentaire

chez votre détaillant local ou dans un centre de

services autorisé. Si vous avez besoin d’aide pour

trouver un accessoire, veuillez contacter DEWALT au

1-800-4-DEWALT(1-800-433-9258) ou consultez notre site

web: www.dewalt.com.

FRANÇAIS

Meule de 115mm (4,5po)

Carter de Type 27

Bride de soutien non filetée

Meule à moyeu déporté de

Type 27

Bride de verrouillage filetée

Carter de Type 27

Meule à moyeu de Type 27

Disques de ponçage à lamelles de 115mm (4,5po)

Carter de Type 27

Bride de soutien non filetée

Disque de ponçage à lamelles

sans moyeu

Bride de verrouillage filetée

Carter de Type 27

Disque de ponçage à lamelles

et moyeu

Meules à tronçonner de 115mm (4,5po)

Carter*** de Type 1/41

Bride de soutien non filetée

Meule à moyeu déporté de Type

27/42 coupe seulement

Bride de verrouillage filetée

Carter*** de Type 1/41

Bride de soutien non filetée

Meule à tronçonner abrasive de

Type 1/41

Bride de verrouillage filetée

Carter*** de Type 1/41

Bride de soutien non filetée

Meule diamant à tronçonner

Bride de verrouillage filetée

Brosses métalliques

Carter de Type 27

Brosse boisseau 76,2 mm (3 po)

Carter de Type 27

Brosse métallique 100 mm

(4 po)

Meules abrasives

Tampon de soutien en

caoutchouc

Meule abrasive

Écrou de blocage

TABLEAU DES ACCESSOIRES



Les Types 1/41 de carters ont été conçus pour être utilisés avec les meules à tronçonner de Type 1/41 et les meules de

Type27 pour la découpe seulement. Le meulage avec des meules autres que celles de Types 27 et 29 requiert l’utilisation

d’un carter de protection autre. Utiliser systématiquement le carter adéquat le plus petit possible, qui ne rentrera pas en

contact avec l’accessoire.

*** REMARQUE: des carters de Type 1/41 sont vendus séparément chez votre distributeur local ou dans les centres de

réparationagréés.

ESPAÑOL

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de advertencia. Lea el manual de la herramienta

eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro inminente

que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la

muerte o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) Indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar

en daños a lapropiedad.

Uso Pretendido

Su amoladora está diseñada para aplicaciones de amolado,

lijado, cepillado de alambre, acabado de superficie, o corte

abrasivoprofesionales.

NO use bajo condiciones húmedas o en presencia de

líquidos o gasesinflamables.

Su amoladora es una herramienta eléctrica profesional. NO

permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen estaherramienta.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

ESPAÑOL

INSTRUCCIONES DE SEGURIDAD PARA

TODAS LAS OPERACIONES

Advertencias de Seguridad Comunes para

Esmerilado, Lijado, Pulido con Alambre,

Acabado de superficie

a ) Esta herramienta eléctrica está diseñada para

funcionar como una herramienta de esmerilado,

lijado, cepillo de alambre, acabado de superficie,

o corte. Lea todas las advertencias de seguridad,

instrucciones, ilustraciones y especificaciones

incluidas con esta herramienta eléctrica. La

falla en seguir todas las instrucciones siguientes

puede resultar en descarga eléctrica, incendio y/o

lesionesserias.

b ) No use accesorios que no hayan sido diseñados y

recomendados específicamente por el fabricante

de la herramienta. Sólo porque el accesorio se puede

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta. Las

herramientas eléctricas son peligrosas si son operadas

por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

ESPAÑOL

cuando realice una operación en la que el

accesorio de corte pueda hacer contacto con

cableado oculto o su propio cable. Los accesorios

de corte que hagan contacto con cable "vivo" pueden

tener partes de metal expuestas de la herramienta

eléctrica "viva" y podrían dar al operador una

descargaeléctrica.

j ) Coloque el cable lejos del accesorio giratorio. Si

pierde el control, es posible que el cordón se corte o se

enganche y que su mano o brazo se pueda jalar dentro

del accesoriogiratorio.

k ) Nunca coloque la herramienta eléctrica hacia

abajo hasta que el accesorio se detenga por

completo. El accesorio giratorio puede agarrar la

superficie y extraer la herramienta eléctrica salga de

sucontrol.

l ) No opere la herramienta eléctrica mientras

la lleva a su lado. El contacto accidental con el

accesorio giratorio podría sujetar su ropa, tirando del

accesorio en sucuerpo.

m ) Limpie regularmente las rejillas de ventilación

de la herramienta eléctrica. El ventilador del

motor extraerá el polvo dentro del alojamiento y la

acumulación excesiva de metal en polvo puede causar

peligroseléctricos.

n ) No opere la herramienta eléctrica cerca de

materiales inflamables. Las chispas podrían

encender estosmateriales.

o ) No use accesorios que requieran refrigerantes

líquidos. El uso de agua u otros líquidos refrigerantes

puede provocar electrocución o descargaeléctrica.

Advertencias de Retroceso y Relacionadas

El retroceso es una reacción repentina a una rueda giratoria,

almohadilla abrasiva, cepillo u otro accesorio atrapados o

atorados. El atrapamiento o atoramiento causa el paro rápido

del accesorio giratorio que a su vez causa que la herramienta

eléctrica descontrolada se fuerce en la dirección opuesta a la

rotación del accesorio en el punto de laadherencia.

Por ejemplo, si una rueda abrasiva se atasca o atora por la

pieza de trabajo, el borde de la rueda que entra en el punto de

atrapamiento puede introducirse en la superficie del material

causando que la rueda suba o retroceda. La rueda puede

saltar hacia o lejos del operador, dependiendo de la dirección

del movimiento de la rueda en el punto de atrapamiento.

Las ruedas abrasivas también pueden romperse bajo

estascondiciones.

El retroceso es el resultado de un mal uso de la herramienta

y/o procedimientos o condiciones de operación incorrectos y

se puede evitar tomando las precauciones adecuadas que se

detallan a continuación:

a ) Mantenga un agarre firme sobre la herramienta

eléctrica y coloque su cuerpo y brazo para

permitirle resistir las fuerzas de retroceso.

Siempre use la manija auxiliar, si está incluida,

para obtener un control máximo sobre el

retroceso o la reacción de torque durante el

arranque. El operador puede controlar las fuerzas

conectar a su herramienta eléctrica, no garantiza una

operaciónsegura.

c ) La velocidad nominal del accesorio debe ser por

lo menos igual a la velocidad máxima marcada

en la herramienta eléctrica. Los accesorios que

operen más rápido que su velocidad nominal pueden

romperse y salirexpulsados.

d ) El diámetro exterior y el espesor de su accesorio

deben estar dentro de la capacidad nominal

de su herramienta eléctrica. Los accesorios

de tamaño incorrecto no pueden guardarse o

controlarseadecuadamente.

e ) El montaje con rosca de los accesorios

debe coincidir con la rosca del husillo de la

esmeriladora. Para los accesorios montados

con bridas, el orificio del eje del accesorio debe

ajustarse al diámetro de ubicación de la brida.

Los accesorios que no coincidan con el hardware

de montaje de la herramienta eléctrica quedarán

desequilibrados, vibrarán excesivamente y pueden

provocar la pérdida decontrol.

f ) No use un accesorio dañado. Antes de cada uso,

revise el accesorio tales como las ruedas abrasivas

respecto a astillas y grietas, la almohadilla de

respaldo respecto a grietas, ruptura o desgaste

excesivo o el cepillo de alambre respecto a

alambres sueltos o agrietados. Si se deja caer

la herramienta eléctrica o el accesorio, revise

respecto a daño o instale un accesorio que no

esté dañado. Después de revisar e instalar un

accesorio, colóquese usted y a los expectadores

lejos del plano del accesorio giratorio y opere la

herramienta eléctrica en la velocidad sin carga

máxima durante un minuto. Los accesorios dañados

por lo general se romperán durante este tiempo

deprueba.

g ) Use equipo de protección personal. Dependiendo

de la aplicación, use una protección facial, gafas

de seguridad o gafas de seguridad. Conforme sea

apropiado, use máscara contra polvo, protectores

auditivos, guantes y un delantal de taller capaz

de detener pequeños fragmentos abrasivos o

piezas de trabajo. La protección de los ojos debe

ser capaz de detener los desechos que sean

expulsados generados por diversas operaciones.

La máscara contra polvo o el respirador deben

ser capaces de filtrar partículas generadas por su

operación. La exposición prolongada al ruido de alta

intensidad puede causar pérdidaauditiva.

h ) Mantenga a los expectadores a una distancia

segura del área de trabajo. Cualquier persona que

ingrese al área de trabajo debe usar equipo de

protección personal. Los fragmentos de la pieza de

trabajo o de un accesorio roto pueden ser expulsados

y causar lesiones más allá del área inmediata

deoperación.

i ) Sostenga la herramienta eléctrica por las

superficies de sujeción aisladas únicamente,

ESPAÑOL

herramientas eléctricas más grandes no es adecuada

para la velocidad más alta de una herramienta más

pequeña y puedeestallar.

Advertencias de Seguridad Adicionales

Específicas para Operaciones de corte

Abrasivo

a ) No "atasque" la rueda de corte o aplique

una presión excesiva. No intente hacer una

profundidad de corte excesiva. El exceso de esfuerzo

de la rueda aumenta la carga y la susceptibilidad

a la torsión o adhesión de la rueda en el corte y la

posibilidad de retroceso o rotura de larueda.

b ) No coloque su cuerpo en línea con y detrás de

la rueda giratoria. Cuando la rueda, en el punto de

operación, se aleja de su cuerpo, el posible retroceso

puede impulsar la rueda giratoria y la herramienta

eléctrica directamente haciausted.

c ) Cuando la rueda está adherida o al interrumpir

un corte por cualquier motivo, apague la

herramienta eléctrica y sostenga la unidad

inmóvil de la herramienta eléctrica hasta que la

rueda se detenga por completo. Nunca intente

retirar la rueda de corte del corte mientras la

rueda está en movimiento, de lo contrario, podría

producirse un retroceso. Investigue y tome medidas

correctivas para eliminar la causa de la adhesión de

larueda.

d ) No reinicie la operación de corte en la pieza de

trabajo. Deje que la rueda alcance la velocidad

máxima y vuelva a ingresar cuidadosamente al

corte. La rueda se puede adherir, subir o retroceder si

la herramienta eléctrica se reinicia dentro de la pieza

detrabajo.

e ) Apoye los paneles o cualquier pieza de trabajo

de gran tamaño para minimizar el riesgo de

atrapamiento y retrocesos. Las piezas grandes

tienden a hundirse por su propio peso. Los soportes

deben colocarse debajo de la pieza de trabajo cerca de

la línea de corte y cerca del borde de la pieza de trabajo

en ambos lados de larueda.

f ) Tenga mucho cuidado al hacer un "corte de

bolsillo" en paredes existentes u otras áreas

ciegas. Ruedas que sobresales puede cortar tuberías

de gas o agua, cableado eléctrico u objetos que pueden

causarretroceso.

Advertencias de Seguridad Específicas

para Operaciones de Pulido

a ) No utilice papel de disco de pulido demasiado

grande. Siga las recomendaciones del fabricante,

al seleccionar el papel de lija. Papel de lija más

grande que se extienda más allá de la almohadilla de

lijar presenta un peligro de laceración y puede causar

enganches, desgarros del disco oretroceso.

de reacción de torque o retroceso, si se toman las

precaucionesadecuadas.

b ) Nunca coloque su mano cerca del accesorio

giratorio. El accesorio puede retroceder sobre

sumano.

c ) No coloque su cuerpo en el área donde la

herramienta eléctrica se moverá si ocurre

retroceso. El retroceso impulsará la herramienta en

la dirección opuesta al movimiento de la rueda en el

punto deatrapamiento.

d ) Tenga especial cuidado cuando trabaje en

esquinas, bordes filosos, etc. Evite hacer rebotar

y atorar el accesorio. Las esquinas, bordes filosos

o rebote tienen la tendencia de atorar el accesorio

giratorio y causar pérdida de control oretroceso.

e ) No conecte una cadena de sierra, hoja para

tallar en madera ni hoja de sierra dentada.

Tales cuchillas crean retrocesos frecuentes y pérdida

decontrol.

Advertencias de Seguridad Específicas

para Pulido y Operaciones de Corte

Abrasivo

a ) Utilice sólo los tipos de ruedas recomendados

para su herramienta eléctrica y la protección

específica diseñada para la rueda seleccionada.

Las ruedas que no estén diseñadas para la herramienta

eléctrica no se pueden proteger adecuadamente y no

sonseguras.

b ) La superficie de pulido de las ruedas deprimidas

en el centro no debe montarse debajo del

plano del borde de la protección. Una rueda

instalada incorrectamente que sobresalga a través

del plano del labio de protección no se puede

protegeradecuadamente.

c ) La protección debe estar firmemente sujeta a la

herramienta eléctrica y colocada para máxima

seguridad, de modo que la menor cantidad de

la rueda quede expuesta hacia el operador.

La protección ayuda a proteger al operador contra

fragmentos rotos de la rueda, contacto accidental con

la rueda y chispas que podrían encender laropa.

d ) Las ruedas se deben usar sólo para las

aplicaciones recomendadas. Por ejemplo: no

pula con el lado de la rueda de corte. Las ruedas de

corte abrasivas están diseñadas para pulido periférico,

las fuerzas laterales aplicadas a estas ruedas pueden

causar que seastillen.

e ) Siempre use bridas de rueda sin daños que sean

del tamaño y forma correctos para su rueda

seleccionada. Las bridas de rueda adecuadas

soportan la rueda reduciendo así la posibilidad

de ruptura de la rueda. Las bridas para las ruedas

de corte pueden ser diferentes de las bridas de las

ruedasabrasivas.

f ) No utilice ruedas desgastadas de herramientas

eléctricas más grandes. La rueda diseñada para

ESPAÑOL

o que quede sobre la piel puede promover la absorción de

químicos peligrosos. Dirija las partículas lejos de la cara y

elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en lascercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo es inestable y puede guiar a la pérdida de control

ylesiones.

• No use discos Tipo 11(copa cónica) en esta

herramienta. Usar accesorios inadecuados puede resultar

enlesiones.

• Siempre use la manija auxiliar. Apriete la manija

firmemente. La manija auxiliar siempre se debe usar para

mantener el control de la herramienta en todomomento.

• Cuando arranque la herramienta con una rueda

instalada nueva o de reemplazo, o un cepillo

de alambre nuevo o de reemplazo, sostenga la

herramienta en una área bien protegida y déjela

operar por un minuto. Si la rueda tiene una grieta o

defecto no detectados, debería romperse en menos de un

minuto. Si el cepillo de alambre tiene alambres sueltos,

se detectarán. Nunca arranque la herramienta con una

persona al frente de la rueda. Esto incluye aloperador.

• Para evitar que el extremo del eje entre en contacto

con la parte inferior del orificio del producto

abrasivo, utilice accesorios que tengan una

profundidad de orificio roscado de por lo menos

21mm. Si no utiliza un accesorio con la profundidad

de rosca adecuada, podría dañar el producto abrasivo y

lesionar al operador o las personas en elárea.

• Evite hacer rebotar la rueda o darle un tratamiento

rudo. Si esto ocurre, detenga la herramienta y revise la

rueda en busca de grietas odefectos.

• Manipule y guarde siempre las ruedas concuidado.

• No opere esta herramienta por largos períodos de

tiempo. La vibración causada por la acción de operación

de esta herramienta puede causar lesiones permanentes

en los dedos, las manos y los brazos. Use guantes para

proporcionar un acojinamiento adicional, tome descansos

frecuentes y limite el tiempo de usodiario.

• El operador y otros que se encuentren dentro de los

50pies (15,2 m) del uso de este producto DEBEN

usar gafas de seguridad o anteojos de seguridad con

protectores laterales y un protector facial completo

que cumpla con la norma ANSI Z87.1.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería,

o cabello largo podrían quedar atrapados en las

partesmóviles.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge) por

seguridad. Mientras menor es el número de calibre

del cable, mayor es la capacidad del cable, es decir,

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA

Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA:

Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía,

dependiendo de qué tan a menudo realice este tipo de

trabajo. Para reducir su exposición a estos químicos:

trabaje en un área bien ventilada, y trabaje con equipo

de seguridad aprobado, tal como máscaras de polvo

que estén diseñadas específicamente para filtrar

partículasmicroscópicas.



ADVERTENCIA: El uso de esta herramienta puede

generar y/o dispersar polvo, que puede causar lesiones

respiratorias serías y permanentes u otras lesiones.

Siempre use protección respiratoria aprobada por

NIOSH/OSHA apropiada para la exposición de polvo.

Dirija las partículas lejos de la cara y elcuerpo.



ADVERTENCIA: Siempre use protección auditiva

personal adecuada que cumpla con ANSI S12.6

(S3.19) durante el uso. Bajo algunas condiciones

y duración de uso, el ruido de este producto puede

contribuir con la pérdidaauditiva.

• Use ropa de protección y lave las áreas expuestas con

agua y jabón. Permitir que el polvo entre en su boca, ojos,

Advertencias de Seguridad Específicas

para Operaciones de Cepillado de Alambre

a ) Tenga en cuenta que el cepillo lanza las cerdas

de alambre incluso durante el funcionamiento

normal. No presione demasiado los alambres

aplicando una carga excesiva al cepillo. Las cerdas

de alambre pueden penetrar fácilmente la ropa liviana

y/o lapiel.

b ) Se debe usar una protección para el cepillado de

alambre, no permita ninguna interferencia de la

rueda de alambre o el cepillo con la protección.

La rueda de alambre o el cepillo pueden expandirse en

diámetro debido al trabajo y las fuerzascentrífugas.

ESPAÑOL

Protectores



ATENCIÓN: Deben usarse protectores con todos

los discos de esmerilar, discos de corte, discos de

aleta para lijar, cepillos y discos de alambre. La

herramienta puede usarse sin un protector solamente

cuando se lije con discos para lijar convencionales.

Consulte la Figura A para ver los protectores

suministrados con la unidad. Algunas aplicaciones

pueden requerir la compra del protector correcto de su

distribuidor local o centro de servicioautorizado.

NOTA: El esmerilado y corte de bordes puede realizarse

con discos tipo 27diseñados y especificados para este

propósito; los discos de un grosor de 6,35 mm (1/4") están

diseñados para el esmerilado de superficies mientras que

debe examinarse la etiqueta del fabricante de los discos

tipo 27más finos para ver si pueden ser utilizados para el

esmerilado de superficies o solamente para el esmerilado/

corte de bordes. Debe utilizarse un protector tipo 1/41 para

cualquier disco cuando el esmerilado de superficies esté

prohibido. Los cortes pueden realizarse también utilizando

un disco Tipo 1/41 y un protector Tipo1/41.

NOTA: Consulte la Tabla de accesorios para seleccionar la

combinación apropiada de protector/accesorio.

Rotación de la Caja de Engranajes (Fig. C)

Para mejorar la comodidad del usuario, la caja de engranajes

girará 90° para las operaciones de corte.

1. Saque los tornillos de las cuatro esquinas que unen la

caja de engranajes a la carcasa delmotor.

2. Sin separar la caja de engranajes de la carcasa del

motor, gire la cabeza de la caja de engranajes hasta la

posicióndeseada.

NOTA: Si la caja de engranajes y la carcasa del motor se

separan más de 3,17 mm (1/8"), la herramienta debe ser

reparada y reensamblada por un centro de servicio DEWALT.

El no llevar la herramienta para que sea reparada puede

ocasionar fallas en el motor y loscojinetes.

3. Vuelva a instalar los tornillos para unir la caja de

engranajes a la carcasa del motor. Apriete los tornillos

hasta un par de 12,5 pulg.-lbs. Si se aprietan demasiado,

la rosca puededesgastarse.

Colocación de la empuñadura lateral

(Fig.B)



ADVERTENCIA: La empuñadura lateral DEBERÁ

UTILIZARSE SIEMPRE para mantener el control de

la herramienta en todomomento. Antes de utilizar

la herramienta, compruebe que la empuñadura esté

bienapretada.

Atornille la empuñadura lateral3 firmemente en uno de los

orificios ubicados a cada lado de la caja de transmisión.

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o

retirar/instalar conexiones o accesorios, cuando

reemplace la línea, o antes de la limpieza. Un

arranque accidental puede causarlesiones.

Motor

Asegúrese de que la fuente de energía concuerde con lo que

se indica en la placa. Un descenso en el voltaje de más del

10% producirá una pérdida de potencia y sobrecalentamiento.

Todas las herramientas son probadas en fábrica; si esta

herramienta no funciona, verifique el suministroeléctrico.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... voltios

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

OPM .................... oscilaciones por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por minuto

A ......................... amperios

W ........................watts

Wh ......................watt horas

Ah ....................... amperios hora

o CA ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase

II (aislamiento

doble)

.......................sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación visible–no

mirar directamente

a la luz

..................... usar protección

respiratoria

..................... usar protección

para los ojos

..................... usar protección

auditiva

..................... lea toda la

documentación

.....................

no exponga a la

lluvia

el calibre 16tiene más capacidad que el calibre 18.

Un cable de tamaño inferior causará una caída en el

voltaje en línea que resulta en una pérdida de energía y

sobrecalentamiento. Cuando use más de una extensión

para completar la longitud total, asegúrese que cada

extensión individual contenga al menos el tamaño mínimo

de cable. La siguiente tabla muestra el tamaño correcto a

usar dependiendo de la longitud del cable y la clasificación

de amperes de la placa de identificación. Si tiene duda,

use el calibre más pesado siguiente. Cuanto menor sea el

número de calibre, más pesado será elcable.

Calibre mínimo para juegos de cable

Voltios

Longitud total de cable en pies

(metros)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Clasificación

de amperes

American Wire Gauge

Mayor

mayor

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

ESPAÑOL

debería usar. Use únicamente los accesorios mostrados

en la Tabla de accesorios de este manual. Las

clasificaciones de accesorios siempre debe ser superior

a la velocidad de la herramienta como se muestra en la

placa de información de la herramienta.



ADVERTENCIA: Maneje y guarde todas las ruedas

abrasivas cuidadosamente para evitar daño a partir

de choque térmico, calor, daño mecánico, etc. Guarde

en una área protegida seca libre de alta humedad,

temperaturas de congelamiento o cambios de

temperatura extremos.

Montaje de ruedas sin cubo (Fig.F–H)



ADVERTENCIA: La falla en asentar adecuadamente

las bridas y/o la rueda podría resultar en lesiones serias

(o daño a la herramienta o la rueda).



PRECAUCIÓN: Las bridas incluidas se deben usar

con las ruedas de pulido Tipo 27/42 y ruedas de corte

Tipo1/41 de centro rebajado. Consulte la Tabla de

accesorios para información adicional.



ADVERTENCIA: Se requiere una protección de rueda

de corte de dos lados cuando se usen ruedas de corte

abrasivas o ruedas de corte recubiertas de diamante.



ADVERTENCIA: El uso de una brida o protección

dañada o la falla en usar una brida y protección

adecuadas puede resultar en lesiones debidas a

la ruptura de la rueda y/o contacto con la misma.

Consulte la Tabla de accesorios para información

adicional.

1. Coloque la herramienta sobre una mesa, con la

protección hacia arriba.

2. Instale la brida de respaldo interior

4

correctamente

sobre el husillo

2

(Fig.F).

3. Coloque la rueda

14

sobre la brida de respaldo

4

Cuando instale una rueda con un centro levantado,

asegúrese que el centro levantado

15

vea a la brida de

respaldo

4

4. Mientras presiona el botón de bloqueo de husillo

1

con el centro elevado viendo hacia la rueda, enrosque la

brida de bloqueo

5

en el husillo.

a. Si la rueda que está instalando tiene un espesor mayor

a 3,0 mm (1/8”) o menos, coloque la brida de bloqueo

roscada

5

sobre el husillo de forma que la sección

levantada (piloto) no esté contra la rueda (Fig.H2).

NOTA: Si la rueda gira después que se apriete la tuerca

de sujeción, revise la orientación de la tuerca de sujeción

roscada. Si una rueda delgada está instalada con el piloto

sobre la tuerca de sujeción contra la rueda, girará debido

a que la altura del piloto evita que la tuerca de sujeción

sostenga la rueda.

b. Si la rueda que está instalando tiene un espesor

mayor a 3.0 mm (1/8”), coloque la brida de bloqueo

roscada

5

sobre el husillo de forma que la sección

levantada (piloto) se ajuste en el centro de la rueda

(Fig. H1).

5. Presione el bloqueo de husillo

1

y gire el husillo

2

hasta

que se asegure en su posición.

Bridas y ruedas



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y desconecte

de la fuente de alimentación antes de realizar

cualquier ajuste o retirar/instalar conexiones o

accesorios. Un arranque accidental puede causar

lesiones.



ADVERTENCIA: Los accesorios deben tener capacidad

por lo menos para la velocidad recomendada en la

etiqueta de advertencia de la herramienta. Las ruedas y

otros accesorios que operen sobre su velocidad nominal

para el accesorio pueden ser expulsados y causar

lesiones. Los accesorios roscados deben tener un cubo

de por lo menos 5/8"‑11. Cada accesorio sin rosca debe

tener un orificio de eje de 7/8" (22 mm). De lo contrario,

se puede haber diseñado para una sierra circular y no se

Ajuste y montaje del protector (Fig.D, E)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Para el ajuste del protector, la palanca de liberación

del protector

10

engrana uno de los orificios de

alineamiento

13

en el collarín del protector utilizando una

función detrinquete.

• One-touch

: En esta posición la parte que engrana

está inclinada y pasará por encima del siguiente orificio

de alineamiento cuando el protector esté rotado en

sentido horario (con el eje mirando al usuario) pero se

autobloquea en sentidoantihorario.

Montaje del protector (Fig.D, E)



ATENCIÓN: Antes de montar el protector, asegúrese

de que el tornillo, la palanca y el resorte estén bien

puestos antes de montar elprotector.

1. Con el eje mirando al operador, presione y mantenga

presionada la palanca de liberación del protector

10

2. Alinee las orejetas

11

del protector con las ranuras

12

de la cubierta de la caja deengranajes.

3. Empuje hacia abajo el protector hasta que sus lengüetas

engranen y giren en la ranura de la cubierta de la caja de

engranajes. Suelte la palanca de liberación delprotector.

4. Para colocar el protector, presione y mantenga

presionada la palanca de liberación del protector

10

Gire el protector en sentido horario o antihorario hasta la

posición de trabajodeseada.

NOTA: El cuerpo del protector debe quedar colocado

entre el eje y el operador para proveer la máxima

protección aloperador.

La palanca de liberación del protector debe encajar

en uno de los orificios de alineamiento

13

del collarín

del protector. Así se garantiza que el protector esté

bieninstalado.

5. Para extraer el protector, siga los pasos 1a 3de estas

instrucciones a la inversa.

ESPAÑOL

Antes de la operación

• Instale la protección y el disco o la rueda apropiados. No

utilice discos o ruedas excesivamente desgastados.

• Asegúrese de que la brida trasera y la brida de bloqueo

roscada estén montadas correctamente. Siga las

instrucciones proporcionadas en la Tabla De Accesorios.

• Asegúrese de que el disco o la rueda gire en la dirección

de las flechas del accesorio y laherramienta.

• No utilice un accesorio dañado. Antes de cada uso,

inspeccione el accesorio, como las ruedas abrasivas en

busca de astillas y grietas, la almohadilla de soporte

para ver si hay grietas, roturas o desgaste excesivo,

el cepillo de alambre para ver si hay cables sueltos o

agrietados. Si la herramienta eléctrica o el accesorio

se caen, inspeccione en busca de daños o instale un

accesorio que no esté dañado. Después de inspeccionar

e instalar un accesorio, sostenga la herramienta en un

área bien protegida, colóquese usted y los transeúntes

alejados del plano del accesorio giratorio y haga

funcionar la herramienta eléctrica a la velocidad máxima

sin carga durante un minuto. Los accesorios dañados

normalmente se romperán durante este tiempo

deprueba.

Montaje de escobillas de alambre y

ruedas de alambre (Fig.A)



ADVERTENCIA: La falla en asentar adecuadamente el

cepillo/rueda podría resultar en lesiones serias (o daño

a la herramienta o la rueda).



ADVERTENCIA: Para reducir el riesgo de dañar la

herramienta, coloque correctamente el cubo de la

rueda antes de encenderla.



PRECAUCIÓN: Para reducir el riesgo de lesiones

personales, use guantes de trabajo cuando

maneje cepillos de alambre y ruedas. Pueden

volverse afilados.



PRECAUCIÓN: Para reducir el riesgo de daños

a la herramienta, la rueda o el cepillo no deben

tocar la protección cuando estén montados o

mientras esté en uso. Se podrían producir daños no

detectables en el accesorio, haciendo que los alambres

se fragmenten de la rueda o la copa del accesorio.

Los cepillos de copa de alambre o las ruedas de alambre se

instalan directamente en el husillo roscado sin el uso de las

bridas de respaldo y de bloqueo roscada. Utilice únicamente

cepillos de alambre o ruedas provistas con un 5/8"-11 cubo

roscado. Se requiere una protección Tipo 27 cuando use

cepillos de copa de alambre y ruedas de alambre.

1. Coloque la herramienta sobre una mesa, con la

protección hacia arriba.

2. Enrosque la rueda sobre el husillo

2

a mano.

3. Presione el botón de bloqueo de husillo

1

y use una

llave en el cubo de la rueda de alambre o cepillo para

apretar la rueda.

4. Para retirar la rueda, invierta el procedimiento anterior.

6. Apriete la brida de bloqueo roscada

5

con la llave

hexagonal incluida.

7. Libere el bloqueo de husillo.

8. Para retirar la rueda, invierta el procedimiento anterior.



ADVERTENCIA: No use una rueda dañada.

Montaje de almohadillas de respaldo de

lijado (Fig.I)

NOTA: No se requiere el uso de una protección con discos

de lijado que usan almohadillas de respaldo, a menudo

llamadas discos de resina de fibra. Ya que no se requiere una

protección para estos accesorios, la protección puede o no

ajustarse correctamente si se usa.



ADVERTENCIA: La falla en asentar adecuadamente la

tuerca de sujeción y/o la almohadilla podría resultar en

lesiones serias (o daño a la herramienta o la rueda).



ADVERTENCIA: Se debe volver a instalar la protección

adecuada para aplicaciones de rueda de pulido, rueda

de corte, disco de aleta de lijado, cepillo de alambre

y rueda de alambre, después que se completen las

aplicaciones de lijado.

1. Coloque o enrosque adecuadamente la almohadilla de

respaldo

16

sobre el husillo (la brida de respaldo y la

brida de bloqueo roscada no se utilizan).

2. Coloque el disco de lijado

17

sobre la almohadilla de

respaldo

16

3. Mientras presiona el botón de bloqueo de husillo

1

enrosque la tuerca de sujeción de lijado

18

en el husillo,

usando como piloto el cubo elevado en la tuerca de

sujeción en el centro del disco de lijado y almohadilla de

respaldo.

4. Apriete la tuerca de sujeción con la mano. Luego

presione el botón de bloqueo del husillo mientras gira el

disco de lijado hasta que el disco de lijado y la tuerca de

sujeción estén ajustados.

5. Para retirar la rueda, sujete y gire la almohadilla de

respaldo y la almohadilla de lijado mientras presiona el

botón de bloqueo del eje.

Montaje y desmontaje de ruedas con

cubo (Fig.A)



ADVERTENCIA: Si no se asienta correctamente la

rueda antes de encender la herramienta, puede resultar

en daño a la herramienta o la rueda.

Las ruedas con cubo se instalan directamente sobre el husillo

(la brida de respaldo y la brida de bloqueo roscada no se

utilizan con ruedas con cubo). Utilice únicamente ruedas

provistas de un 5/8"-11 cubo roscado. La rosca del accesorio

debe coincidir con la rosca del husillo.

1. Enrosque a mano la rueda en el husillo

2

2. Presione el botón de bloqueo del husillo

1

y use una

llave para apretar el cubo de la rueda.

3. Invierta el procedimiento anterior para retirar la rueda.

ESPAÑOL

Amolado de Superficie, Lijado y Cepillado



ATENCIÓN: Use siempre el protector correcto de

acuerdo con las instrucciones delmanual.

NOTA: Si el disco gira después de ajustada la tuerca de

fijación, verifique la orientación de la tuerca de fijación

roscada. Si se instala un disco delgado con el piloto de la

tuerca de fijación contra el disco, girará porque la altura del

piloto impide que la tuerca de fijación sujete eldisco.

Para realizar un trabajo en la superficie de una pieza de

trabajo:

1. Deje que la herramienta alcance la velocidad máxima

antes de ponerla en contacto con la superficie detrabajo.

2. Aplique la presión más baja en la superficie de trabajo,

permitiendo que la herramienta pueda operar a la mayor

velocidad. La velocidad de retirada del material será

mayor cuando la herramienta opere a mayorvelocidad.

Ángulo

3. Mantenga un ángulo apropiado entre la herramienta y la

superficie de trabajo. Consulte la tabla de acuerdo con la

función enespecial.

Función Ángulo

Amolado 20˚-30˚

Lijado con disco de láminas 5˚-10˚

Lijado con almohadilla de apoyo 5˚-15˚

Cepillado metálico 5˚-10˚

4. Mantenga el contacto entre el borde del disco y la

superficie detrabajo.

‑ Si está amolando, lijando con discos de láminas

o cepillando con cepillo de alambre, mueva

continuamente la herramienta hacia delante y

Bloqueo del Husillo (Fig.A)

El botón de bloqueo del husillo

1

se proporciona para

prevenir que el husillo gire cuando instale o retire las ruedas.

Opere el bloqueo del husillo sólo cuando la herramienta esté

apagada, desconectada del suministro de energía, y se haya

detenido porcompleto.

AVISO: Para reducir el riesgo de daños en la

herramienta, no active el bloqueo del husillo mientras

la herramienta está funcionando. Se dañará la

herramienta y el accesorio conectado puede salirse y

causarlesiones.

Para activar el seguro, presione el botón de bloqueo del

husillo y gire el husillo hasta que no pueda girar más

elhusillo.



ATENCIÓN: Permita que la herramienta alcance la

velocidad máxima antes de aplicarla a la superficie

de trabajo. Levante la herramienta de la superficie de

trabajo antes de apagarla.

Botón de Bloqueo (Fig.A)

El botón de bloqueo

8

ofrece más comodidad en aplicaciones

de uso prolongado. Para bloquear la herramienta, empuje

la palanca de bloqueo

9

hacia la parte posterior de la

herramienta, luego oprima el interruptor de paleta

7

. Mientras

funciona la herramienta, oprima el botón de bloqueo. La

herramienta continuará funcionando después de soltar el

interruptor de paleta. Para desbloquear la herramienta, oprima

y suelte el interruptor de paleta. Esto apagará laherramienta.

Interruptor de Paleta (Fig.A)



ATENCIÓN: Sujete el mango lateral y el cuerpo de la

herramienta firmemente para mantener el control de

la herramienta durante la puesta en marcha y durante

el uso de la misma y hasta que el disco o accesorio deje

de rotar. Asegúrese de que el disco se haya parado por

completo antes de tumbar laherramienta.



ATENCIÓN: Antes de insertar la batería, presione y

libere el interruptor de paletauna vez para asegurarse

que el interruptor esté apagado. Presione y libere el

interruptor de paletacomo se describe a continuación

después de cualquier interrupción en el suministro

de energía a la herramienta, tal como un evento de

sobrecarga del motor, atrapamiento, ahogamiento,

o atascamiento, o cualquier otro paro inesperado de

laherramienta.

NOTA: Para reducir el movimiento inesperado de la

herramienta, no encienda o apague la herramienta mientras

esté en condiciones de carga. Deje que la esmeriladora

alcance la velocidad máxima antes de tocar la superficie

de trabajo. Levante la herramienta de la superficie antes de

apagarla. Permita que la herramienta deje de rotar antes

desoltarla.

1. Para encender la herramienta, empuje la palanca de

bloqueo en apagado

9

hacia la parte trasera de la

herramienta, luego apriete el interruptor de paleta

7

La herramienta funcionará mientras el interruptor

estéapretado.

2. Apague la herramienta soltando el interruptor depaleta.

Colocación Adecuada de Manos (Fig.J)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

La posición de manos adecuada requiere una mano en

la manija principal

19

y la otra mano sobre la manija

auxiliar

3

, como se muestra en la Figura J.

FUNCIONAMIENTO



ADVERTENCIA: Para disminuir el riesgo

de lesiones personales graves, apague la

herramienta y desconéctela de la fuente de

alimentación antes de realizar ajuste alguno o

de poner o quitar acoplamientos o accesorios. La

puesta en marcha accidental puede causarlesiones.

ESPAÑOL

Pulido y Corte de Borde



ADVERTENCIA: No use ruedas de pulido/corte de

bordes para aplicaciones de rectificado de superficies,

ya que estas ruedas no están diseñadas para presiones

laterales que se encuentran con el rectificado de

superficies. Puede resultar en ruptura de la rueda

ylesiones.



ATENCIÓN: Las ruedas utilizadas para el pulido o

corte de borde pueden romperse o retroceder si se

doblan o giran mientras la herramienta se utiliza.

En todas las operaciones de pulido/corte de bordes,

el lado abierto de la protección debe colocarse lejos

deloperador.

AVISO: El lijado/corte de bordes con una rueda tipo

27debe limitarse a cortes superficiales y muescas

—menor de 13mm (1/2") de profundidad cuando

la rueda es nueva. Reduzca la profundidad de corte/

muesca igual a la reducción del radio de la rueda

a medida que se desgasta. Consulte la Tabla de

accesorios para información adicional. El pulido/

corte de bordes con una rueda Tipo 1/41 requiere el uso

de una protección Tipo1/41.

1. Permita que la herramienta alcance su velocidad máxima

antes de tocar la herramienta con la superficie detrabajo.

2. Aplique una presión mínima sobre la superficie de

trabajo, permitiendo que la herramienta funcione a alta

velocidad. La velocidad de pulido/corte es mayor cuando

la herramienta funciona a altavelocidad.

3. Colóquese de manera que la parte inferior abierta de la

rueda quede haciausted.

4. Una vez que comience un corte y se establezca una

ranura en la pieza de trabajo, no cambie el ángulo de

corte. Cambiar el ángulo hará que la rueda se doble y

puede romperla. Las ruedas abrasivas de borde no están

diseñadas para soportar presiones laterales causadas por

laflexión.

5. Retire la herramienta de la superficie de trabajo antes de

apagar la herramienta. Permita que la herramienta deje

de girar antes desoltarla.

duración del proyecto de lijado. Las bolsas de filtro de

aspirado deben cambiarse confrecuencia.

2. Los paños de plástico deben recogerse y desecharse

junto con las virutas de polvo u otros desechos de

desecho. Deben colocarse en recipientes de basura

sellados y desecharse mediante procedimientos

regulares de recolección debasura. Durante la limpieza,

los niños y mujeres embarazadas deben mantenerse

alejados del área de trabajoinmediata.

3. Todos los juguetes, muebles lavables y utensilios

utilizados por los niños deben lavarse bien antes de

volver ausarlos.

Precauciones a Tomar Cuando se Trabaja

en Una Pieza de Trabajo Pintada

1. NO SE RECOMIENDA el lijado o el cepillado con alambre

de pintura a base de plomo debido a la dificultad

de controlar el polvo contaminado. El mayor peligro

de envenenamiento por plomo es para niños y

mujeresembarazadas.

2. Ya que es difícil identificar si una pintura contiene

plomo o no sin un análisis químico, recomendamos las

siguientes precauciones al lijar cualquier pintura:

Seguridad Personal

1. Ningún niño o mujer embarazada debe ingresar al

área de trabajo donde se realiza el lijado de pintura o el

cepillado con alambre hasta que se complete lalimpieza.

2. Todas las personas que entren en el área de trabajo

deben usar una máscara contra el polvo o un respirador.

El filtro debe reemplazarse diariamente o siempre que el

usuario tenga dificultad pararespirar.

NOTA: Sólo deben utilizarse las máscaras contra el

polvo adecuadas para trabajar con polvo y humo de

pintura con plomo. Las máscaras de pintura ordinaria no

ofrecen esta protección. Consulte a su distribuidor de

herramientas local para obtener una máscara adecuada

aprobada porNIOSH.

3. NO SE DEBE COMER, BEBER o FUMAR en el área de

trabajo para evitar la ingestión de partículas de pintura

contaminadas. Los trabajadores deben lavarse y limpiar

ANTES de comer, beber o fumar. Los artículos de comida,

bebida o para fumar no se deben dejar en el área de

trabajo donde el polvo se acumularía sobreellos.

Seguridad Ambiental

1. La pintura debe eliminarse de tal manera que se

minimice la cantidad de polvogenerado.

2. Las áreas donde se produce la remoción de pintura

deben sellarse con láminas de plástico de 4milésimas

deespesor.

3. El lijado debe realizarse de manera que se reduzca el

rastro de polvo de pintura fuera del área detrabajo.

Limpieza y Desecho

1. Todas las superficies en el área de trabajo deben aspirarse

y limpiarse de forma minuciosa diariamente durante la

hacia atrás para no hacer arañazos profundos en la

superficie detrabajo.

‑ Si está lijando con una almohadilla de apoyo, mueva

la herramienta constantemente en línea recta para

evitar que la superficie de trabajo se queme o se

dévuelta.

NOTA: Dejar la herramienta sobre la superficie de trabajo sin

moverla daña la pieza detrabajo.

5. Retire la herramienta de la superficie de trabajo antes

de apagarla. Deje que la herramienta deje de girar antes

detumbarla.



ATENCIÓN: Preste especial atención cuando opere

sobre un borde pues la amoladora puede moverse en

modo repentino ybrusco.

ESPAÑOL

Limpieza



ADVERTENCIA: Sople la suciedad yel polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y disconnect

it from power source antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Su DEWALT ha sido diseñada para funcionar durante un

largo período de tiempo con un mínimo de mantenimiento.

La operación satisfactoria continua depende del cuidado

adecuado de la herramienta y la limpiezaregular.

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

DEWALT u en un centro de mantenimiento autorizado

DEWALT. Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1Poniente Col.

San Rafael

(667) 7178999

GUADALAJARA, JAL

Av. La Paz #1779- Col. Americana Sector

Juárez

(33) 38256978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18- Local

D, Col. Obrera

(55) 55889377

MERIDA, YUC

Calle 63#459-A - Col. Centro (999) 9285038

MONTERREY, N.L.

Av. Francisco I. Madero 831Poniente - Col.

Centro

(818) 3752313

PUEBLA, PUE

17Norte #205 - Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274- Col. San Gregorio (442) 2176314

SAN LUIS POTOSI, SLP

Av. Universidad 1525- Col. San Luis (444) 8142383

TORREON, COAH

Blvd. Independencia, 96Pte. - Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280- Col. Remes (229) 9217016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 3125111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al(55) 53267100

Si se encuentra en U.S., por favor llame al

1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes a

los ofrecidos por DEWALT, no se han probado con este

producto, el uso de tales accesorios con este producto

podría ser peligroso. Para reducir el riesgo de lesiones,

sólo accesorios DEWALT recomendados se deben usar

con este producto.



ADVERTENCIA: Los accesorios deben tener capacidad

por lo menos para la velocidad recomendada en la

etiqueta de advertencia de la herramienta. Las ruedas

y otros accesorios que operen sobre su velocidad

nominal para el accesorio pueden ser expulsados y

causar lesiones. Los accesorios roscados deben tener

un cubo de por lo menos 5/8"‑11. Cada accesorio sin

rosca debe tener un orificio de eje de 7/8" (22 mm).

De lo contrario, se puede haber diseñado para una

sierra circular y no se debería usar. Use únicamente los

accesorios mostrados en la Tabla de accesorios de

este manual. Las clasificaciones de accesorios siempre

debe ser superior a la velocidad de la herramienta

como se muestra en la placa de información de

laherramienta.



ADVERTENCIA: No use una rueda abrasiva adherida

que haya pasado su fecha de caducidad (EXP) como se

indica cerca del centro de la rueda (si se proporciona).

Las ruedas caducadas tienen más probabilidades de

reventar y causar lesiones graves. Almacene las ruedas

abrasivas adheridas en un lugar seco sin temperaturas

extremas ni humedad. Destruya las ruedas caducadas

o dañadas para que no puedan usarse.

Los accesorios recomendados para uso con su producto

están disponibles por un costo adicional a partir de

su distribuidor local o centro de servicio autorizado. Si

necesita asistencia para localizar cualquier accesorio,

por favor póngase en contacto con DEWALT llame al

1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

ESPAÑOL

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de

que exista un problema con suproducto.

• CONFIRMACIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

Garantía limitada de tres años

Para los términos de garantía, visite https://

www.dewalt.com/support/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al Cliente en DEWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD 21286o

llame al 1-800-4-DeWALT (1-800-433-9258).

AMÉRICA LATINA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, consulte la información de garantía

específica contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a la

información degarantía.

REEMPLAZO GRATUITO DE ETIQUETA DE GARANTÍA:

Si sus etiquetas de advertencia se vuelven ilegibles o

faltan, llame al 1-800-4-DEWALT (1-800-433-9258) para

reemplazogratuito.

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

• Registro en línea en

www.dewalt.com.

ESPAÑOL

Discos de esmerilado de 115 mm (4,5")

Protector tipo 27

brida de respaldo sin rosca

Disco de centro hundido

tipo 27

brida de bloqueo roscada

Protector tipo 27

Disco con cubo tipo 27

Discos de lijado de aletas de 115 mm (4,5")

Protector tipo 27

brida de respaldo sin rosca

disco de lijado de aletas sin

cubo

brida de bloqueo roscada

Protector tipo 27

disco de lijado de aletas

con cubo

Discos de corte de 115 mm (4,5")

Protector tipo 1/41***

brida de respaldo sin rosca

disco con centro hundido tipo

27/42, solo para cortar

brida de bloqueo roscada

Protector tipo 1/41***

brida de respaldo sin rosca

disco de corte abrasivo tipo

1/41

brida de bloqueo roscada

Protector tipo 1/41***

disco de corte de diamante

discos de corte de diamante

brida de bloqueo roscada

Discos de alambre

Protector tipo 27

cepillo de copa de alambre

76,2 mm (3")

Protector tipo 27

disco de alambre de

100 mm (4")

Discos de lijado

almohadilla de respaldo

de goma

disco de lijado

tuerca de fijación

TABLA DE ACCESORIOS



Los protectores tipo 1/41 están diseñados para usarse con discos de corte tipo 1/41 y discos tipo 27 marcados solamente

para cortar. Esmerilar con discos que no sean del tipo 27 y del tipo 29 requiere distintos protectores de accesorios. Utilice

siempre el protector apropiado más pequeño posible que no esté en contacto con elaccesorio.

*** NOTA: Un protector tipo 1/41 puede obtenerse por un costo adicional en su proveedor local o centro de

servicioautorizado.

NA112887 01/23

DEWALT Industrial Tool Co. 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DEWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of thetool.

Dewalt DWE4012 4-1/2 in. 115 mm Paddle Switch Small Angle Grinder

Product's Documents

Instruction Manual

Specifications

Dewalt DWE4012 Questions and Answers
