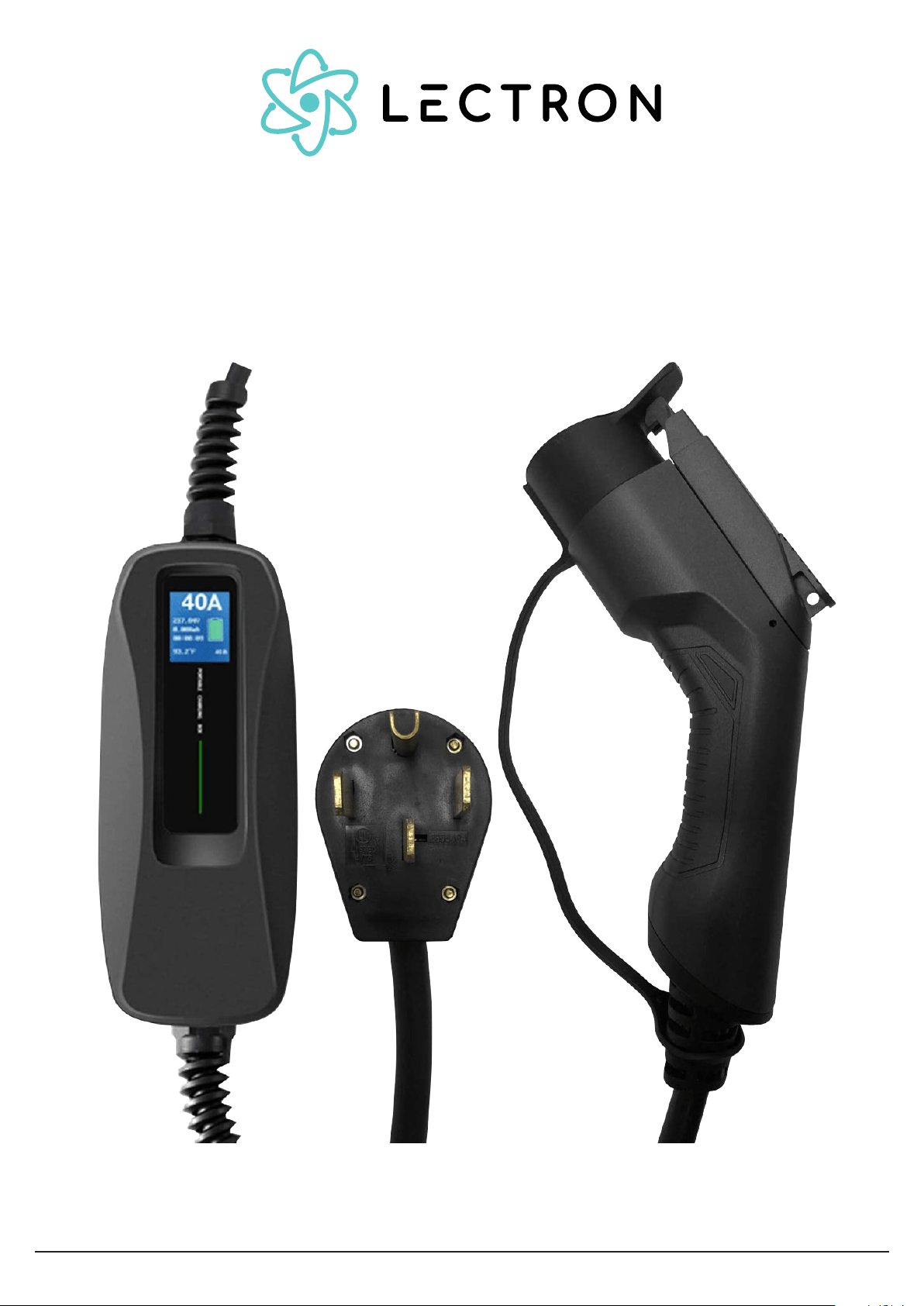

Portable Electric Car Charger
(Level 2, 40A) User Manual
Need help? Send us an email at: [email protected]
Need help? Send us an email at: [email protected] Page 2
Package Includes
Safety Information
• 1 x Portable Electric Car Charger
• 1 x User Manual
• It is recommended that electrical outlets for your charger should be installed by a
licensed and qualified electrician. To avoid serious injury or death; installation
must comply with the provisions of the National Electric Code (NEC) and all local
codes. In cases of any conflict between the local codes and the NEC, local codes
shall take precedence.
• This product must be grounded. If it should malfunction or break down, ground-
ing provides a path of least resistance for electric current to help reduce the risk
of electric shock. This product includes a cord that is equipped with a grounding
conductor and a grounding plug. The plug must be inserted into an appropriate
outlet that is properly installed and grounded in accordance with all local codes
and ordinances.
• Do NOT DROP the charger or coupler (see image in the Charger Components
section below).
• If the output plug separates from the charger module or the charge coupler, DO
NOT ATTEMPT TO REPAIR THE CABLE YOURSELF. Contact LECTRON
Customer Support - [email protected] - for assistance.
• When using your charger, basic precautions should always be followed, including
the following:
• Read warnings on the charger cord label before operating the charger for
the first time. Read all instructions in this guide before using this charger.
• Never use the charger with an extension cord.
• Never use the charger with any AC adapter.
Need help? Send us an email at: [email protected] Page 3

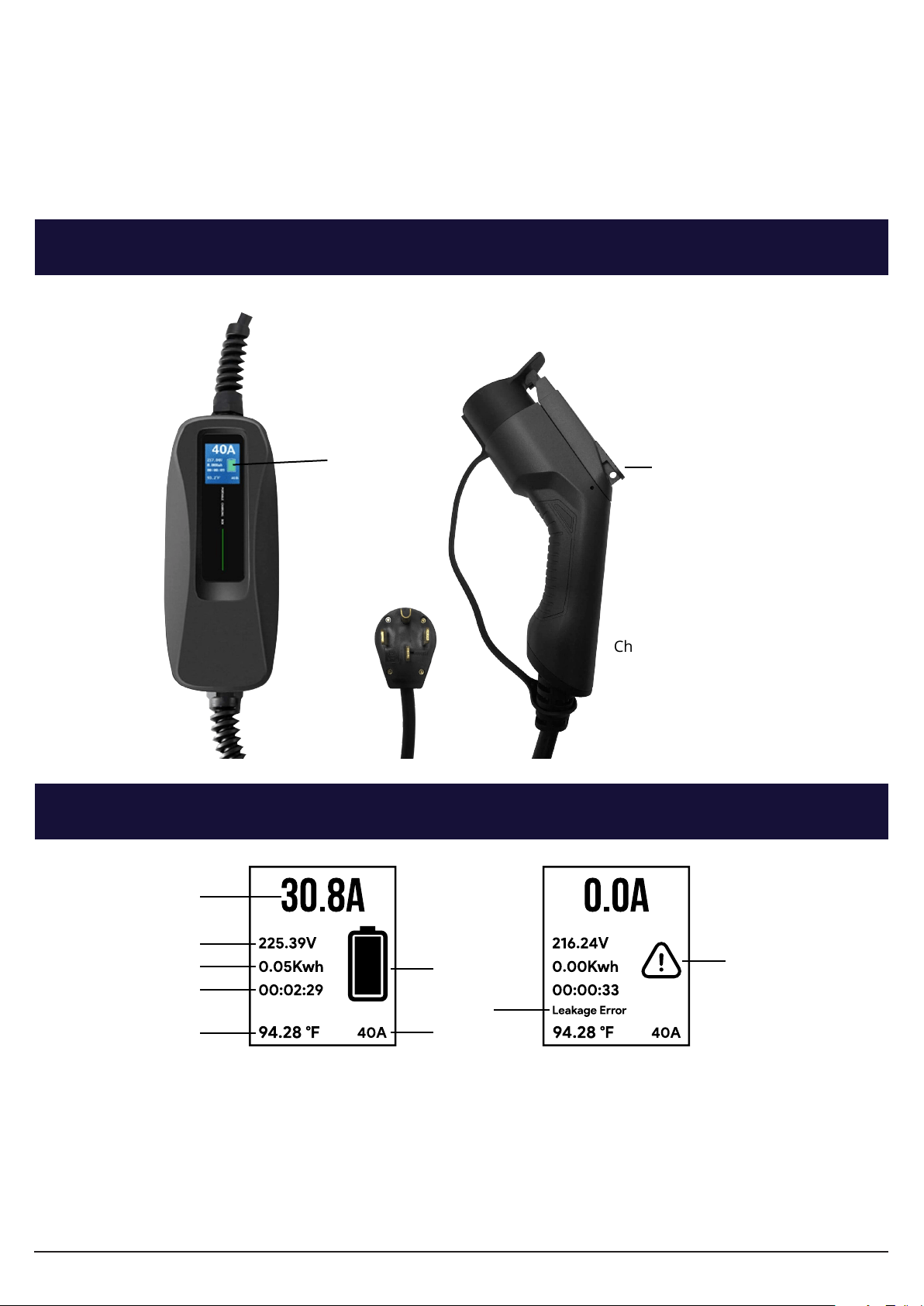

Charger Components
• Shock hazard – make sure the plug is fully inserted into the wall outlet so
that there are no exposed blade surfaces.
• Children should be supervised when in the vicinity of the charger while
plugged in.
• To reduce the risk of fire, connect only to a circuit provided with 30 amps
maximum branch circuit overcurrent protection.
LED Display
Plug
Charge Coupler
Release Button
Display Components
1. Real-time Voltage
2. Charger Amount
3. Charging Time
4. Temperature
5. Real-time Current
6. Charging Icon
7. Rated Current
8. Cause of Fault
9. Fault Icon
1
2
3
4
8
5
6
9
7
Need help? Send us an email at: [email protected] Page 4
Charging Your Vehicle
1. Insert the charger into an appropriate wall outlet.
Note:
Ensure that the car is parked and the engine is turned OFF.
2. The indicator lights for Power & Connected will light up and stay solid to show
that the charger is receiving AC power and is ready for use.
Need help? Send us an email at: [email protected] Page 5
3. Plug the Charge Coupler into your vehicle’s charging outlet until it clicks. Once
latched, the Charge Coupler will not disengage until the release button has been
pressed manually.
4. Charging begins automatically. Power will be delivered in accordance to the
demand of the vehicle. While chaging, the Charging Indicator will blink
continuously. Always verify that the vehicle charging status indicator by
checking your vehicle panel.
Need help? Send us an email at: [email protected] Page 6
Note:
240 VAC Operation: the charger requires either a 240 VAC split phase, or a 208 VAC
two phase dedicated circuit. It draws a maximum of 40 amps continuous current.

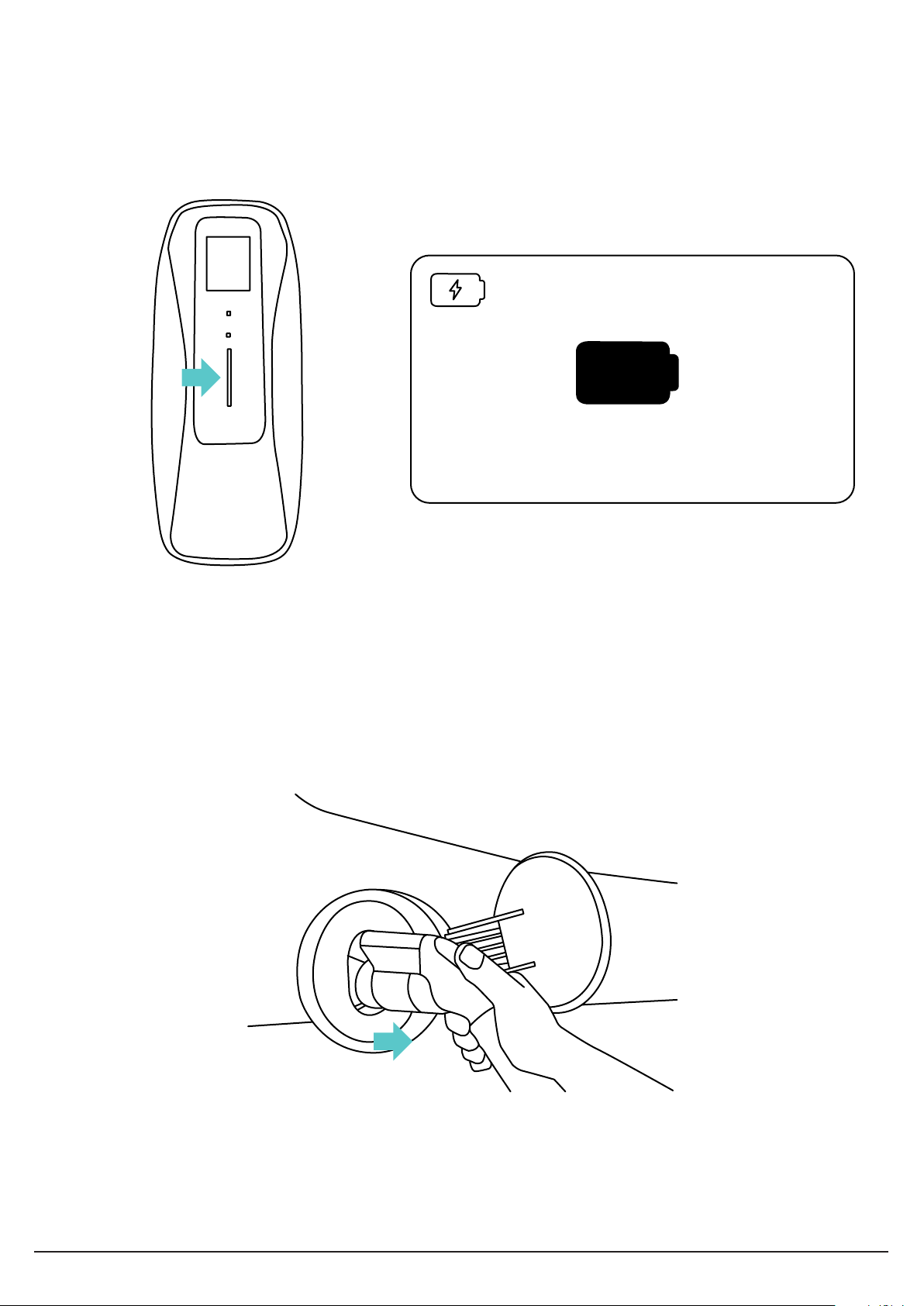

5. When the vehicle is fully charged, the Charging Indicator light will stay solid. Your
vehicle has a “dashboard gauge” which can verify that the vehicle is fully charged.
Refer to the vehicle owner’s manual to find the location of the gauge on your
dashboard.
Fully Charged
210 V6/6 A+ 0 km
6. Disconnect the charger when the charge is completed by pressing the release
button on the Charge Coupler and removing it from the vehicle.
Need help? Send us an email at: [email protected] Page 7
Troubleshooting
Please refer to this troubleshooting guide for possible solutions to common errors
or difficulties when charging your vehicle using the portable charger.
Problem Possible Cause Solution
Charging Indicator does
not illuminate.
No power to the charger. 1. Check the circuit breaker and other circuit loads.
2. Try another wall outlet.
3. Ensure that the charger module (and adapter if
operating in 240 VAC mode) is fully inserted into the
wall outlet.
Charger internal failure. Contact Lectron Customer Support at
[email protected] for assistance.
Vehicle will not charge.
Fault Indicator remains
solid.
Charge Coupler is not inserted into the
vehicle.
1. Inspect the charge coupler.
2. Remove the charge coupler from the vehicle, then
reinsert it into the vehicle receptacle until it clicks.
Vehicle is not in a state to accept any
charge.
Verify that the vehicle charge timer is set to permit
charging. Refer to the vehicle owner’s manual for charge
timer instructions.
Communication error between the
charger and vehicle.
Contact Lectron Customer Support for assistance.
Fault Indicator is blinking
rapidly.
Utility fault. 1. Disconnect the charger module from the wall outlet,
then reconnect it.
2. If the condition persists, have a qualified electrician
inspect the ground circuit of the wall outlet.
Above the temperature limit.
Cases:
1. Temperature is too high. The
charger will restart charging when it
cools down.
2. House/socket wiring may be
faulty.
1. Inspect the charger module for overheating.
2. Disconnect the charger from the wall outlet.
3. Have a qualified electrician inspect the wall outlet
and adapter.
a. Carefully unplug the charger module from
the wall outlet and allow to cool.
b. If the condition persists, contact Lectron
Customer Support [email protected] for
assistance.
Specif i cation
Line Input Power : 240V AC
Frequency : 60 Hz
Maximum Current : 40A
Cable Length : 16’ of cable. Total reach of 18’
Plug : NEMA 14-50 Plug
EV connector : SAE-J1772
Dimensions : 9.45’ (24cm) x 3.5’ (8.9cm) x 2.4’ (6cm)
Weight : 2.1 kg (4.6lbs)
Operating Temp : -30°C to +50°C (-22°F to +122°F)
For more information, visit:
www.ev-lectron.com
or contact us at
Made in China

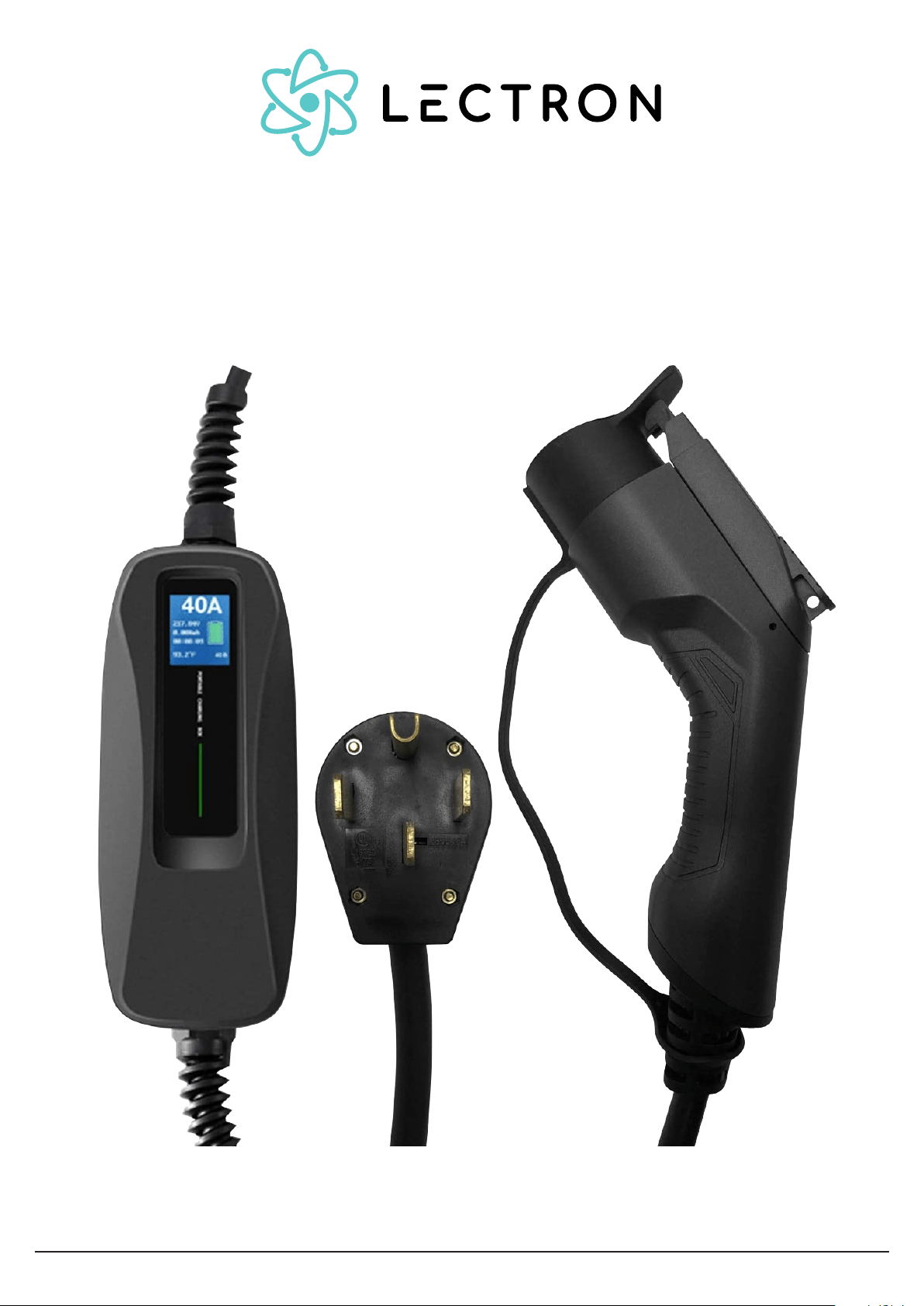

Cargador Portátil Para Coche Eléctrico
(Nivel 2, 40A) Manual de Usuario
Necesitas ayuda? Contáctenos en: [email protected]
Necesitas ayuda? Contáctenos en: [email protected] Página 2
Contenido del Paquete
Información de Seguridad
• 1 x Cargador Portátil Para Coche Eléctrico
• 1 x Manual de Usuario
• Se recomienda que las tomas de corriente de su cargador sean instaladas por un
electricista autorizado y cualificado. Para evitar lesiones graves o la muerte; la
instalación debe cumplir con las disposiciones del Código Eléctrico Nacional (NEC)
y todos los códigos locales. En caso de cualquier conflicto entre los códigos locales
y el NEC, los códigos locales tendrán prioridad.
• Este producto debe estar conectado a tierra. En caso de mal funcionamiento o
avería, la conexión a tierra proporciona un camino de menor resistencia para la
corriente eléctrica que ayuda a reducir el riesgo de descarga eléctrica. Este pro-
ducto incluye un cable equipado con un conductor de tierra y un enchufe con
toma de tierra. El enchufe debe insertarse en una toma de corriente apropiada
que esté correctamente instalada y conectada a tierra de acuerdo con todos los
códigos y ordenanzas locales.
• NO DEJES CAER el cargador ni el acoplador (véase la imagen en la sección de
Componentes del Cargador).
• Si el enchufe de salida se separa del módulo cargador o del acoplador de carga,
NO INTENTES REPARAR EL CABLE TÚ MISMO. Ponte en contacto con el Servicio de
Atención al Cliente de LECTRON ([email protected]) para obtener ayuda.
• Al utilizar el cargador, siempre deben seguirse las precauciones básicas, entre
ellas las siguientes:
• Lee las advertencias de la etiqueta del cable del cargador antes de uti
lizarlo por primera vez. Lee todas las instrucciones de esta guía antes de
utilizar este cargador.
• No utilices nunca el cargador con un cable alargador.
Necesitas ayuda? Contáctenos en: [email protected] Página 3
• No utilices nunca el cargador con cualquier adaptador AC.
• Peligro de descarga: asegúrate de que el enchufe esté completamente
insertado en la toma de corriente para que no haya superficies de
cuchillas expuestas.
• Los niños deben ser supervisados cuando estén cerca del cargador
mientras esté enchufado.
• Para reducir el riesgo de incendio, conéctate únicamente a un circuito
provisto de una protección de sobrecorriente de 30 amperios como
máximo.

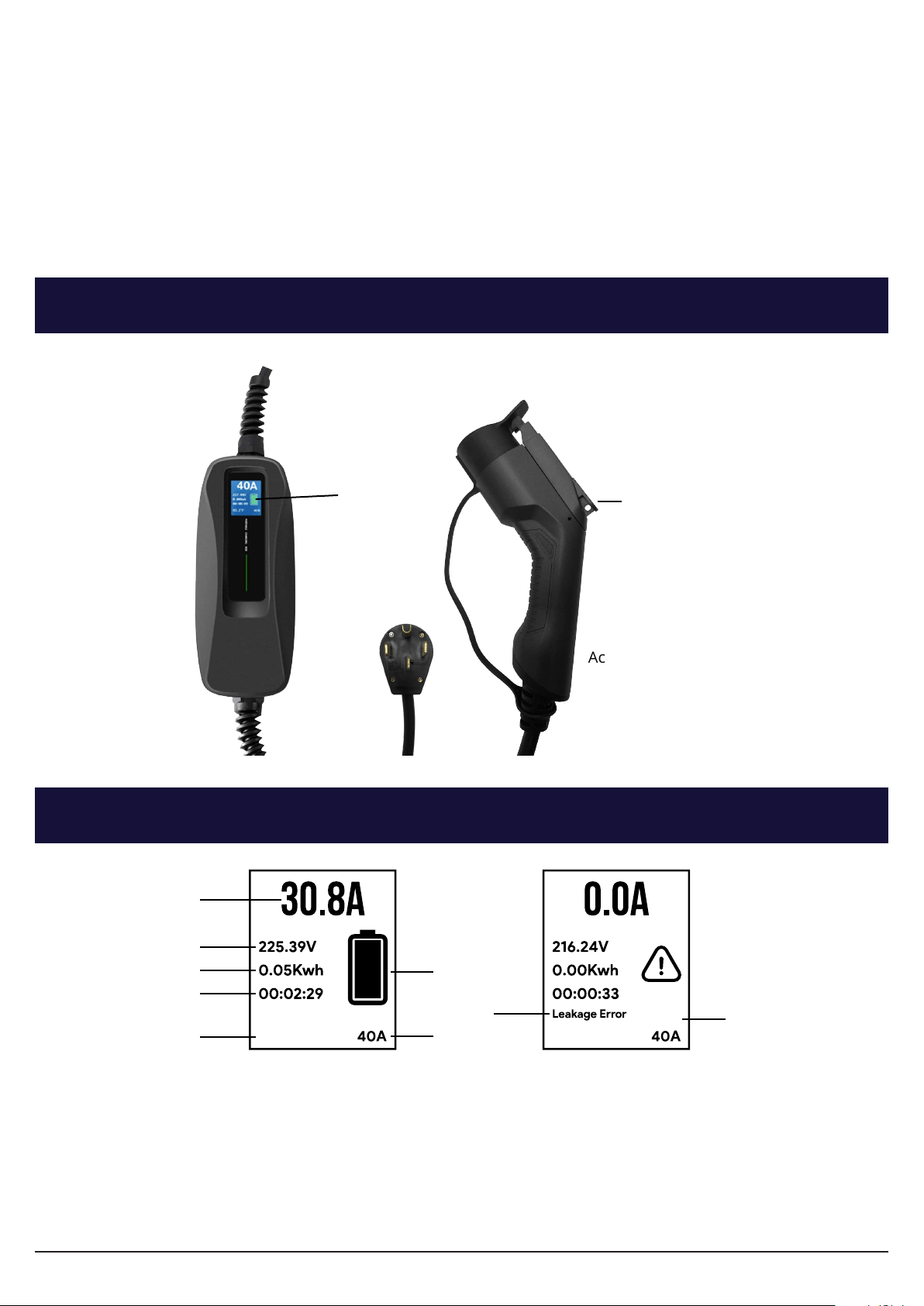

Componentes del Cargador
Pantalla LED
Enchufe
Acoplador de Carga
Botón de Liberación
Componentes de la Pantalla
1. Voltaje en Tiempo Real
2. Cifra del Cargador
3. Tiempo de Carga
4. Temperatura
5. Corriente en Tiempo Real
6. Ícono de Carga
7. Corriente Nominal
8. Causa de la Avería
9. Ícono de Fallo
1
2
3
4
8
5
6
9
7
Necesitas ayuda? Contáctenos en: [email protected] Página 4
Cómo Cargar Tu Vehículo
1. Inserta el cargador en una toma de corriente adecuada.
Nota:
Asegúrate de que el coche está aparcado y el motor está apagado.
2. Los indicadores luminosos de "Power" y "Connected" se encenderán y
permanecerán fijos para indicar que el cargador está recibiendo alimentación AC
y está listo para su uso.
Necesitas ayuda? Contáctenos en: [email protected] Página 5

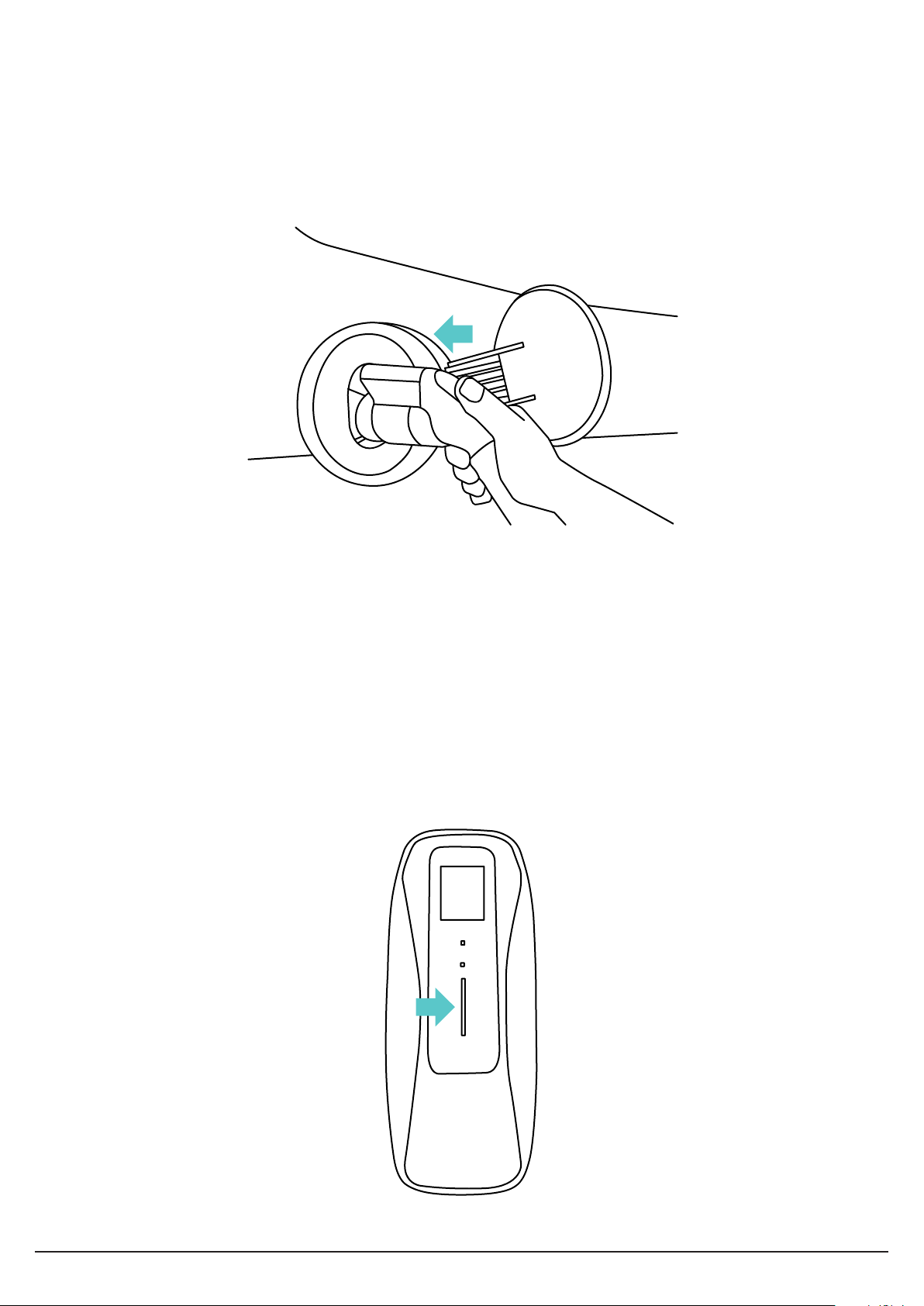

3. Enchufa el Acoplador de Carga en la toma de corriente de tu vehículo hasta que
haga clic. Una vez encajado, el Acoplador de Carga no se desenganchará hasta
que se haya pulsado manualmente el botón de liberación.
4. La carga comienza automáticamente. La energía se suministrará de acuerdo con
la demanda del vehículo. Durante la carga, el Indicador de Carga parpadeará
continuamente. Comprueba siempre que el indicador de estado de carga del
vehículo revisando el panel del mismo.
Necesitas ayuda? Contáctenos en: [email protected] Página 6
Nota:
Funcionamiento a 240 VAC: el cargador requiere una fase dividida de 240 VAC, o un
circuito dedicado de dos fases de 208 VAC. Consume un máximo de 40 amperios de
corriente continua.
5. Cuando el vehículo esté completamente cargado, la luz del Indicador de Carga
permanecerá fija. Tu vehículo dispone de un "medidor del salpicadero" que
puede verificar que el vehículo está completamente cargado. Consulta el manual
del propietario del vehículo para encontrar la ubicación del medidor en tu
salpicadero.
Totalmente Cargado
210 V6/6 A+ 0 km
6. Desconecta el cargador cuando la carga se haya completado pulsando el botón
de liberación del Acoplador de Carga y retirándolo del vehículo.
Solución de Problemas
Consulta esta guía de resolución de problemas para encontrar posibles soluciones a
los errores o dificultades más comunes al cargar tu vehículo con el cargador portátil.
Problema Causa posible Solución
El Indicador de Carga no
se ilumina.
No hay energía en el
cargador.
1. Comprueba el disyuntor y otras cargas del circuito.
2. Prueba con otra toma de corriente.
3. Asegúrate de que el módulo cargador (y el adaptador si
funciona en modo 240 VAC) está completamente insertado
en la toma de corriente.
Fallo interno del cargador. Ponte en contacto con el Servicio de Atención al Cliente de
Lectron en [email protected] para obtener ayuda.
El vehículo no se carga.
El Indicador de Fallo
permanece fijo.
El Acoplador de Carga no está
insertado en el vehículo.
1. Inspecciona el acoplador de carga.
2. Retira el acoplador de carga del vehículo y vuelve a
introducirlo en el receptáculo del vehículo hasta que haga
clic.
El vehículo no está en condiciones de
aceptar ninguna carga
Comprueba que el temporizador de carga del vehículo
está ajustado para permitir la carga. Consulta el manual
del propietario del vehículo para ver las instrucciones
del temporizador de carga.
Error de comunicación entre el
cargador y el vehículo.
Ponte en contacto con el Servicio de Atención al Cliente
de Lectron para obtener ayuda.
El Indicador de Fallos
parpadea rápidamente.
Fallo de utilidad. 1. Desconecta el módulo cargador de la toma de corriente
y vuelve a conectarlo.
2. Si el problema persiste, haz que un electricista
cualificado inspeccione el circuito de tierra de la toma de
corriente.
Por encima del límite de temperatura.
Casos:
1. La temperatura es demasiado alta.
El cargador reiniciará la carga cuando
se enfríe.
2. El cableado de la casa/enchufe
puede estar defectuoso.
1. Inspecciona el módulo cargador para ver si está
sobrecalentado.
2. Desconecta el cargador de la toma de corriente.
3. Haz que un electricista cualificado inspeccione la
toma de corriente y el adaptador.
a. Desenchufa cuidadosamente el módulo
cargador de la toma de corriente y deja que se
enfríe.
b. Si el problema persiste, ponte en contacto
con el Servicio de Atención al Cliente de
Lectron en [email protected] para
obtener ayuda.
Necesitas ayuda? Contáctenos en: [email protected] Página 7
Especicaciones
Potencia de Entrada de Línea : 240V AC
Frecuencia : 60 Hz
Corriente Máxima : 40A
Longitud del Cable : 16' de cable. Alcance total de 18'
Enchufe : Enchufe NEMA 14-50
Conector de Coche Eléctrico : SAE-J1772
Dimensiones : 9,45' (24cm) x 3,5' (8,9cm) x 2,4' (6cm)
Peso : 2,1 kg (4,6lbs)
Temperatura de Funcionamiento : -30°C a +50°C (-22°F a +122°F)
Para más información, visita:
www.ev-lectron.com
o contacta con nosotros en
Fabricado en China
Chargeur électrique portable pour
voiture (Niveau 2, 40A)Manuel
d'utilisation
Besoin d'aide? Contactez-nous à : [email protected]
L’emballage comprend
Informations relatives à la sécurité
• 1 x Chargeur électrique portable pour voiture
• 1 x Manuel de l'utilisateur
• Il est recommandé que les prises électriques de votre chargeur soient installées
par un électricien agréé et qualifié. Pour prévenir toute blessure grave ou mor-
telle, l'installation doit être conforme aux dispositions du Code National de l'Elec-
tricité (NEC) et à tous les codes locaux. En cas de conflit entre les codes locaux et
le NEC, les codes locaux seront prioritaires.
• Ce produit doit être mis sous terre. En cas de dysfonctionnement ou de panne, la
mise sous terre garantit un chemin de moindre résistance pour le courant élec-
trique afin de réduire le risque de choc électrique. Ce produit comprend un
cordon équipé d'un conducteur de mise sous terre et d'une fiche de mise sous
terre. La fiche doit être insérée dans une prise appropriée, correctement installée
et mise sous terre, conformément à toutes les réglementations en vigueur.
• Ne PAS faire tomber le chargeur ou le coupleur (voir l'image dans la section
Composants du chargeur ci-dessous).
• Si la fiche de sortie se sépare du module de charge ou du coupleur de charge,
N'ESSAYEZ PAS DE RÉPARER LE CÂBLE VOUS-MÊME. Contactez LECTRON
Support Client - [email protected] - pour obtenir de l'aide.
• Lorsque vous utilisez votre chargeur, vous devez toujours respecter les instruc-
tions, notamment les suivantes :
• Lisez les avertissements sur l'étiquette du cordon du chargeur avant
d'utiliser le chargeur pour la première fois. Lisez toutes les instructions
de ce guide avant d'utiliser ce chargeur.
• N'utilisez jamais le chargeur avec une rallonge.
• N'utilisez jamais le chargeur avec un quelconque adaptateur secteur.
• Risque de choc - assurez-vous que la fiche soit complètement insérée
dans la prise murale de sorte qu'il n'y ait pas de surface de lame
exposée.
• Les enfants doivent être surveillés lorsqu'ils se trouvent à proximité du
chargeur lorsqu'il est branché.
• Afin de réduire le risque d'incendie, ne branchez l'appareil que sur un
circuit doté d'une protection contre les surintensités de 40 ampères
maximum.
Composants du chargeur
Affichage LED
Plug
Coupleur de charge
Bouton de déverrouillage
Composants d'affichage
1. Tension en temps réel
2. Montant du chargeur
3. Temps de charge
4. Température
5. Courant en temps réel
6. Icône de charge
7. Courant nominal
8. Cause de la défaillance
9. Icône d'erreur
1
2
3
4
8
5
6
9
7
Recharge de votre véhicule
1. Insérez le chargeur dans une prise murale appropriée.
Remarque :
Assurez-vous que la voiture est garée et que le moteur est éteint.
2. Les voyants d'alimentation et de connexion sont allumés de manière fixe pour
indiquer que le chargeur reçoit du courant alternatif et est prêt à être utilisé.
3. Branchez le coupleur de charge dans la prise de charge de votre véhicule jusqu'à
ce qu'il s'enclenche. Une fois verrouillé, le coupleur de charge ne se désengage
pas tant que le bouton de déverrouillage n'a pas été appuyé manuellement.
4. La charge commence automatiquement. L'alimentation sera fournie en fonction
de la demande du véhicule. Pendant la charge, le témoin de charge clignote con-
tinuellement. Vérifiez toujours que l'indicateur d'état de charge du véhicule en
consultant le panneau de votre véhicule.
Remarque :
Fonctionnement à 240 VCA : le chargeur nécessite un circuit dédié à deux phases de
240 VCA ou à deux phases de 208 VCA. Il tire un maximum de 40 ampères de
courant continu.
5. Lorsque le véhicule est complètement chargé, le témoin de charge reste fixe.
Votre véhicule est équipé d'une "jauge de tableau de bord" qui peut vérifier que le
véhicule est entièrement chargé. Consultez le manuel du propriétaire du véhicule
pour connaître l'emplacement de la jauge sur votre tableau de bord.
Entièrement chargé
210 V6/6 A+ 0 km
6. Déconnectez le chargeur lorsque la charge est terminée en appuyant sur le
bouton de déverrouillage du coupleur de charge et en le retirant du véhicule.
Résolution de problèmes
Veuillez-vous référer à ce guide de dépannage pour trouver des solutions possibles
aux erreurs ou difficultés rencontrées lors de la recharge de votre véhicule à l'aide
du chargeur portable.
Problème Cause Possible Solution
L'indicateur de charge ne
s'allume pas.
Le chargeur n'est pas
alimenté.
1. Vérifiez le disjoncteur et les autres charges du circuit.
2. Essayez une autre prise murale.
3. Assurez-vous que le module de charge (et l'adaptateur
s'il fonctionne en mode 240 VCA) est bien inséré dans la
prise murale.
Défaillance interne du chargeur. Contactez le support client de Lectron via
[email protected] pour obtenir de l'aide.
Le véhicule ne se charge
pas.
Le témoin d'anomalie
reste fixe.
Le coupleur de charge n'est pas inséré
dans le véhicule.
1. Inspect the charge coupler.
2. Remove the charge coupler from the vehicle, then
reinsert it into the vehicle receptacle until it clicks.
Le véhicule n'est pas en état d'accept-
er une charge.
Vérifiez que le minuteur de charge du véhicule est réglé
pour permettre la charge. Reportez-vous au manuel du
propriétaire du véhicule pour les instructions relatives à
la minuterie de charge.
Erreur de communication entre le
chargeur et le véhicule.
Contactez le support client de Lectron pour obtenir de
l'aide.
Le témoin d'anomalie
clignote rapidement.
Défaut d'utilité. 1. Débranchez le module de charge de la prise murale,
puis rebranchez-le.
2. Si le problème persiste, demandez à un électricien
qualifié d'inspecter le circuit de mise sous terre de la prise
murale.
1. Inspectez le module du chargeur pour vérifier qu'il
ne surchauffe pas.
Au-dessus de la limite de tempéra-
ture.
Cas :
1. La température est trop élevée. Le
chargeur reprendra la charge
lorsqu'il aura refroidi.
2. Le câblage de la maison/de la
prise est peut-être défectueux.
2. Débranchez le chargeur de la prise murale.
3. Demandez à un électricien qualifié d'inspecter la
prise murale et l'adaptateur.
a. Débranchez délicatement le module de charge
de la prise murale et laissez-le refroidir.
b. Si le problème persiste, contactez le support
client de Lectron à l'adresse contact@ev-lec-
tron.com pour obtenir de l'aide.
Caractéristiques techniques
Puissance d'entrée : 240V AC
Fréquence : 60 Hz
Courant maximum : 40A
Longueur du câble : 16' de câble. Portée totale de 18'.
Plug : NEMA 14-50 Plug
Connecteur Véhicule Électrique (EV) : SAE-J1772
Dimensions : 9,45' (24cm) x 3,5' (8,9cm) x 2,4' (6cm)
Poids : 2,1 kg (4,6lbs)
Température de fonctionnement : -30°C à +50°C (-22°F à +122°F)
Pour plus d'informations, consultez le site
www.ev-lectron.com
ou contactez-nous à
Fabriqué en Chine
