de
Inhaltsverzeichnis
Sicherheitshinweise 4. . . . . . . . . . . .
Gerät kennen lernen 6. . . . . . . . . . .
Vor der ersten Benutzung 7. . . . . . .
Spezialsalz einfüllen 8. . . . . . . . . . .
Enthärtungsanlage einstellen 9. . . .
Klarspüler einfüllen 10. . . . . . . . . . . .
Nicht geeignetes Geschirr 11. . . . . .
Geschirr einordnen 12. . . . . . . . . . . .
Reiniger 16. . . . . . . . . . . . . . . . . . . . . .
Tür öffnen und schließen 18. . . . . . .
serve@Home * 18. . . . . . . . . . . . . . . .
Gerät einstellen 19. . . . . . . . . . . . . . .
auto 3in1 20. . . . . . . . . . . . . . . . . . . . .
Programmübersicht 22. . . . . . . . . . . .
Optionen / Grundeinstellungen wählen 23
Wartung und Pflege 30. . . . . . . . . . . .
Fehlersuche 32. . . . . . . . . . . . . . . . . .
Kundendienst rufen 35. . . . . . . . . . . .
Hinweise 35. . . . . . . . . . . . . . . . . . . . .
Installation 36. . . . . . . . . . . . . . . . . . . .
de
4
Sicherheitshinweise
Bei der Anlieferung
Überprüfen Sie Verpackung und
Geschirrspüler sofort auf
Transportschäden. Nehmen Sie ein
beschädigtes Gerät nicht in Betrieb,
sondern nehmen Sie Rücksprache mit
Ihrem Lieferanten.
Entsorgen Sie das
Verpackungsmaterial bitte
ordnungsgemäß.
Die Wellpappe besteht überwiegend
aus Altpapier.
Die Styropor–Formteile sind
FCKW – frei geschäumt.
Die Polyethylen – Folie (PE) besteht zu
einem Teil aus Sekundärrohstoff.
Die Holzrahmen (falls vorhanden) aus
Restholz sind unbehandelt.
Die Umreifungsbänder (falls
vorhanden) bestehen aus
Polypropylen (PP).
Bei der Installation
Nehmen Sie Aufstellung und Anschluss
nach der Installations– und
Montageanweisung vor.
Bei der Installation muss der
Geschirrspüler vom Netz getrennt sein.
Stellen Sie sicher, dass das
Schutzleitersystem der elektrischen
Hausinstallation vorschriftsmäßig
installiert ist.
Elektrische Anschlussbedingungen und
Angaben auf dem Typenschild des
Geschirrspülers müssen
übereinstimmen.
Damit Ihr Geschirrspüler
serve@Home-fähig wird, benötigen Sie
ein spezielles Zubehör, das
Systeminterface (zu beziehen über
Ihren Fachhändler). Bitte setzen Sie es
nach beiliegender Montageanweisung
in den Schacht an der Vorderseite des
Geschirrspülers ein.
Bauen Sie Unterbau– oder
integrierbare Geräte nur unter
durchgehenden Arbeitsplatten ein, die
mit den Nachbarschränken verschraubt
sind, um die Standsicherheit zu
gewährleisten.
Nach dem Aufstellen des Gerätes muss
der Stecker frei zugänglich sein.
Bei einigen Modellen:
Das Kunststoffgehäuse am
Wasseranschluss enthält ein
elektrisches Ventil, im Zulaufschlauch
befinden sich die Anschlussleitungen.
Schneiden Sie diesen Schlauch nicht
durch, tauchen Sie das
Kunststoffgehäuse nicht in Wasser.
de
5
Warnung
Wenn das Gerät nicht in einer Nische steht
und damit eine Seitenwand zugänglich ist,
muss der Türscharnierbereich aus
Sicherheitsgründen seitlich verkleidet
werden (Verletzungsgefahr).
Die Abdeckungen erhalten Sie als
Sonderzubehör beim Kundendienst oder
im Fachhandel.
Im täglichen Betrieb
Warnung
Messer und andere Utensilien mit
scharfen Spitzen, müssen im Geschirrkorb
mit den Spitzen nach unten oder in
waagrechter Lage eingeordnet werden.
Benutzen Sie den Geschirrspüler nur
im Haushalt und nur zum angegebenen
Zweck: Dem Spülen von
Haushaltsgeschirr.
Setzen oder stellen Sie sich nicht auf
die geöffnete Tür. Das Gerät könnte
kippen.
Das Wasser im Spülraum ist kein
Trinkwasser.
Geben Sie kein Lösungsmittel in den
Spülraum. Es besteht
Explosionsgefahr.
Die Tür während des Programmablaufs
nur vorsichtig öffnen. Es besteht die
Gefahr, dass Wasser aus dem Gerät
spritzt.
Beachten Sie die Sicherheits- bzw.
Gebrauchshinweise auf den
Verpackungen von Reiniger- und
Klarspülerprodukten.
Bei Kindern im Haushalt
Erlauben Sie Kleinkindern nicht, mit
dem Geschirrspüler zu spielen oder ihn
zu bedienen.
Halten Sie Kleinkinder vom Reiniger
und Klarspüler fern.
Halten Sie Kleinkinder vom geöffneten
Geschirrspüler fern, es könnten sich
noch Reste vom Reiniger darin
befinden.
Warnung
Der Geschirrspüler sollte nur kurzzeitig
zum be- und entladen geöffnet werden,
um Verletzungen wie z.B. durch stolpern
zu verhindern.
Bei auftretenden Schäden
Reparaturen und Eingriffe dürfen nur
durch den Fachmann ausgeführt
werden.
Bei Reparaturen und Eingriffen muss
das Gerät vom Netz getrennt sein.
Netzstecker ziehen oder Sicherung
ausschalten. Am Netzstecker ziehen,
nicht am Anschlusskabel. Wasserhahn
zudrehen.
Bei der Entsorgung
Machen Sie ausgediente Geräte sofort
unbrauchbar, um spätere Unfälle damit
auszuschließen.
Führen Sie das Gerät einer
ordnungsgemäßen Entsorgung zu.
Warnung
Kinder könnten sich im Gerät einsperren
(Erstickungsgefahr) oder in andere
Gefahrensituationen geraten.
Deshalb: Netzstecker ziehen, Netzkabel
durchtrennen und beseitigen. Türschloss
so weit zerstören, dass die Tür nicht mehr
schließt.
de
6
Gerät kennen lernen

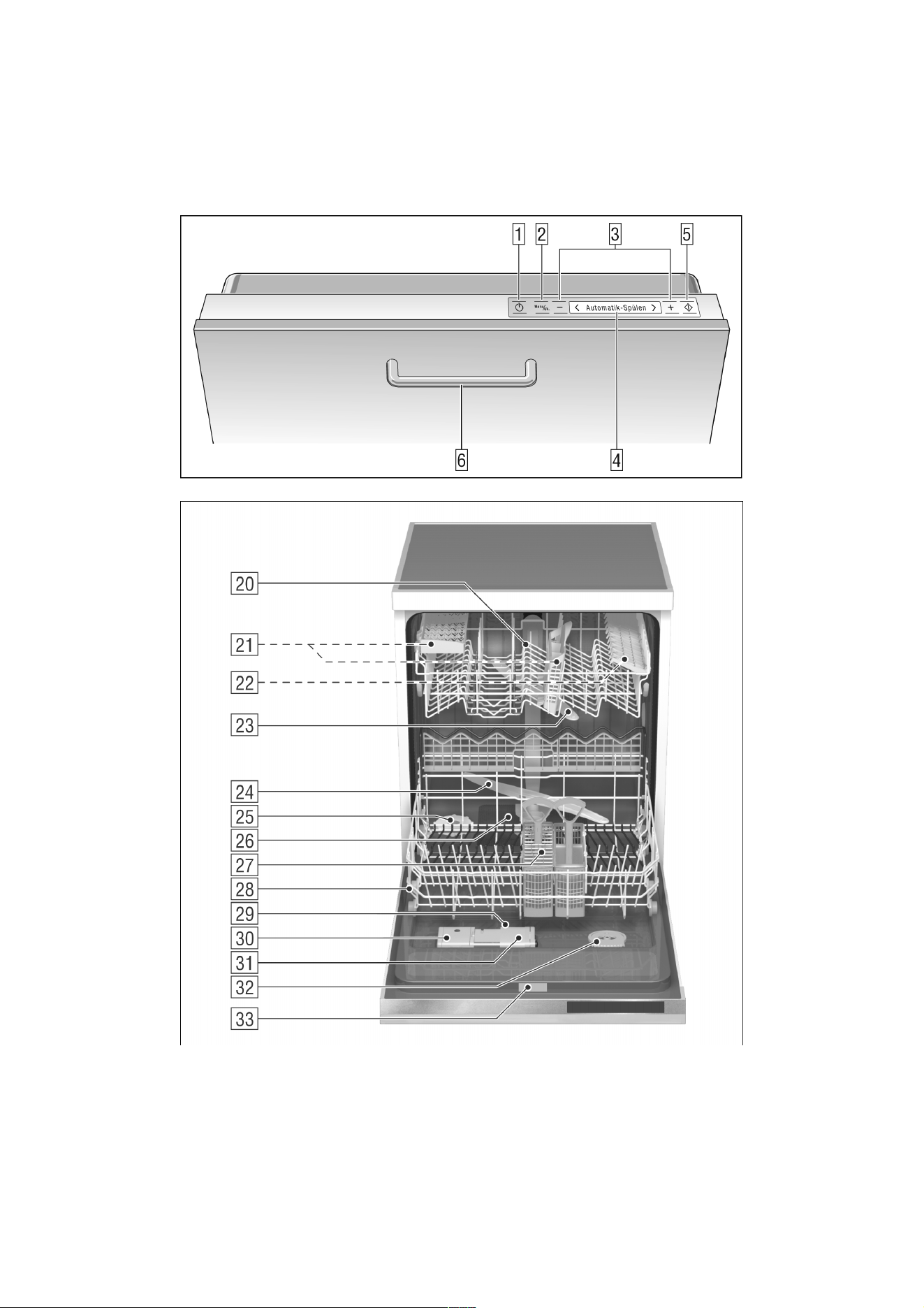

Die Abbildungen der Bedienblende und
des Geräteinnenraumes befinden sich
vorne im Umschlag.
Auf die einzelnen Positionen wird im Text
verwiesen.
Bedienblende
1 Hauptschalter
2 M/OK Taste: Optionen anwählen,
(geänderten) Wert speichern
3 – und + Tasten: Programme und
Einstellungen auswählen
4 Die Anzeige informiert im Klartext
über die zu wählenden Programme,
Optionen und Einstellungen sowie
über die ausführbaren Aktionen.
5 Start Taste: Programm starten
6 Türöffner
Die Leuchtpfeile zeigen an, ob Sie mit
– oder +
3 aus weiteren Einstellungen
wählen können.
Dieser Geschirrspüler ist mit Sensortasten
ausgestattet. Ein leichtes berühren der
Tasten genügt.
Halten Sie die Bedienoberfläche stets
Sauber und Fettfrei, um Fehlbedienungen
auszuschließen. Benutzen sie nur ein
trockenes oder leicht angefeuchtetes Tuch
und keine kratzenden oder scheuernden
Reinigungsmittel.
Geräteinnenraum
20
Oberer Geschirrkorb
21
Zusätzlicher Besteckkorb * für den
Oberkorb
22
Etagere *
23
Oberer Sprüharm
24
Unterer Sprüharm
25
Vorratsbehälter für Spezialsalz
26
Siebe
27
Besteckkorb
28
Unterer Geschirrkorb
29
Verschlussriegel
30
Vorratsbehälter für Klarspüler mit
Nachfüllanzeige
31
Reinigerkammer
32
Optischer Belagsensor
33
Typenschild
* bei einigen Modellen
de
7
Vor der ersten Benutzung
Sprache auswählen
Bei der Erstinbetriebnahme muss die Sprache ausgewählt werden. Nach dem
Einschalten erscheint folgende Anzeige:
DE EN FR NL IT EL
M
OK
–+
<>
Das Sprachkurzzeichen DE für
“Deutsch” blinkt. Möchten Sie eine
andere Sprache wählen, drücken Sie
so oft – oder +
3 , bis das
Kurzzeichen der gewünschten Sprache
blinkt.
Ausgewählte Sprache mit M/OK 2
bestätigen.
Alle nachfolgenden Klartextanzeigen
werden dann in der ausgewählten
Sprache angezeigt.
Falsche Sprache eingestellt
So kommen Sie wieder in die
Sprachauswahl:
1. Gerät ausschalten.
2. Gerät einschalten, Taste M/OK
2 so
oft drücken, bis in der Anzeige die
Sprachauswahl leuchtet.
3. Sprache auswählen und bestätigen.
Betriebsmittel bereitstellen
Für den Betrieb des Geschirrspülers
benötigen Sie
Spezialsalz (nur bei entsprechender
Wasserhärte, siehe Kapitel
“Enthärtungsanlage einstellen”),
Klarspüler,
Reiniger.
Verwenden Sie ausschließlich Produkte,
die für Geschirrspüler geeignet sind.
Füllen Sie bei der Erstinbetriebnahme
nach dem Auswählen der Sprache
Spezialsalz (falls nötig) und Klarspüler ein
und stellen Sie die Enthärtungsanlage ein.
Gehen Sie dazu vor wie in den Kapiteln
“Spezialsalz einfüllen”, “Klarspüler
einfüllen” und “Enthärtungsanlage
einstellen” beschrieben.
de
8
Spezialsalz einfüllen
Hinweis
Entspricht der Härtegrad Ihres
Leitungswassers dem
Einstellwert
am Gerät (siehe
Kapitel “Enthärtungsanlage
einstellen”), muss kein Salz
eingefüllt werden, da im Betrieb
auch kein Salz verbraucht wird.
Bei den Einstellwerten
“Härte–Auto” und bis muss
Salz eingefüllt werden.
Während des Spülens wird automatisch
das Salz aus dem Salzbehälter in den
Enthärter geschwemmt und löst dort den
Kalk.
Die kalkhaltige Lösung wird aus dem
Geschirrspüler gepumpt. Das
Enthärtungssystem ist danach wieder
aufnahmebereit.
Dieser Regenerierungsablauf funktioniert
nur dann, wenn das Salz im Wasser gelöst
ist.
Ein Salzmangel wird nach dem
Einschalten des Gerätes durch den
Hinweis “Spezialsalz ergänzen” angezeigt.
(Dieser Hinweis erscheint nicht mehr,
sobald Sie bei der Enthärtungsanlage den
Wert
eingestellt haben.)
Öffnen Sie den Schraubverschluss des
Vorratsbehälters
25 .
Vor der ersten Inbetriebnahme müssen
Sie in den Salzbehälter ca. 1 Liter
Wasser gießen.
Füllen Sie dann mit der beigelegten
Salzeinfüllhilfe soviel Salz (kein
Speisesalz) nach, bis der Salzbehälter
voll ist (max. 1,5 kg). Wenn Sie Salz
einfüllen, wird Wasser verdrängt und läuft
ab. Das Salznachfüllen muss deshalb
immer unmittelbar vor dem Einschalten
des Geschirrspülers erfolgen. (Um
Korrosion zu vermeiden). Dadurch
erreichen Sie, dass die überlaufende
Salzlösung sofort verdünnt und ausgespült
wird. Säubern Sie anschließend den
Einfüllbereich von Salzresten und
schrauben Sie den Behälter zu, ohne den
Deckel zu verkanten.
Sobald sich eine genügend hohe
Salzkonzentration gebildet hat, erlischt die
Salzmangel–Anzeige.
Möchten Sie das Erlöschen der Anzeige
nicht abwarten, sondern sofort spülen,
bestätigen Sie das Einfüllen mit der
Taste M/OK
2 .
Möchten Sie jetzt kein Salz einfüllen,
können Sie die Salzmangel–Anzeige
überspringen, indem Sie die
Taste M/OK
2 drücken.
Füllen Sie niemals Reiniger in
den Spezialsalzbehälter. Sie
zerstören damit die
Enthärtungsanlage.
Warnung
de
9
Enthärtungsanlage einstellen
Für gute Spülergebnisse benötigt der
Geschirrspüler weiches, d.h. kalkarmes
Wasser, ansonsten lagern sich weiße
Kalkrückstände auf Geschirr und
Innenbehälter ab.
Leitungswasser oberhalb eines
bestimmten Wasserhärtegrades muss für
den Betrieb im Geschirrspüler enthärtet,
d.h. entkalkt werden.
Dies geschieht mit Hilfe von Spezialsalz in
der Enthärtungsanlage des
Geschirrspülers.
Die Einstellung und damit die benötigte
Salzmenge ist abhängig vom Härtegrad
Ihres Leitungswassers.
Die Aufnahmefähigkeit der
Enthärtungsanlage an Kalk ist begrenzt.
Ist die Enthärtungsanlage erschöpft, muss
sie mit Hilfe von Spezialsalz regeneriert
d.h. aufgefrischt werden.
In der werkseitigen Einstellung
“Härte–Auto” ermittelt der optische
Belagsensor den Härtegrad und regelt die
Enthärtungsanlage eigenständig. Damit
sind weder bei der Inbetriebnahme noch
bei wechselnder Wasserhärte
Einstellungsänderungen nötig.
Möchten Sie dennoch die
Enthärtungsanlage manuell einstellen,
gehen Sie wie folgt vor:
Härtegrad Ihres Leitungswassers in
Erfahrung bringen. Hier hilft das
Wasserwerk oder der Kundendienst.
Gerät mit dem Hauptschalter 1
einschalten. Es erscheint das
Startmenü (bei der Erstinbetriebnahme
erst dann, wenn Sie eine Sprache
ausgewählt und ggf. Salz sowie
Klarspüler eingefüllt haben).
Taste M/OK 2 so oft drücken, bis die
Einstellung “Härte–Auto” in der Anzeige
erscheint.
Mit den Tasten – oder + 3 den
Einstellwert zwischen 0 und 7 wählen,
der in der nachfolgenden Tabelle dem
Härtegrad Ihres Leitungswassers
entspricht. Werkseitig auf “Härte–Auto”
voreingestellt.
Taste M/OK 2 drücken. Damit ist der
Einstellwert gespeichert, und Sie
gelangen zurück ins Startmenü.
Bei dem Einstellwert “0” ist die Ent–
härtungsanlage ausgeschaltet. Ein evtl.
Salzmangel wird nicht
angezeigt.
de
10
Klarspüler einfüllen
Klarspüler wird im Spülbetrieb verbraucht,
um klare Gläser und fleckenloses Geschirr
zu erhalten.
Ein Klarspülermangel wird nach dem
Einschalten des Gerätes durch den
Hinweis “Klarspüler ergänzen” angezeigt.
Sie können den Klarspüler entweder bei
vollständig geöffneter Gerätetür oder – in
bequemerer Körperhaltung – bei halb
geöffneter Tür einfüllen.
Vorratsbehälter für Klarspüler 30
öffnen. Drücken Sie hierzu auf den
Knopf am Deckel des Vorratsbehälters
und klappen Sie den Deckel um.
Bei halb geöffneter Tür ziehen Sie
zusätzlich die schwenkbare Einfüllhilfe
bis zum Einrasten heraus.
Klarspüler langsam einfüllen und nicht
überfüllen. Eine ausreichende Füllung
ist daran zu erkennen, dass bei
vollständig geöffneter Tür die
Füllstandsanzeige am Vorratsbehälter
dunkel erscheint und die
Klarspülermangel–Anzeige nicht mehr
leuchtet.
Deckel des Vorratsbehälters schließen,
bis er hörbar einrastet. Gegebenenfalls
wird dabei automatisch die Einfüllhilfe
wieder eingeschoben.
Möchten Sie erst zu einem späteren
Zeitpunkt Klarspüler einfüllen, können Sie
die Klarspülermangel–Anzeige
überspringen, indem Sie die Taste
M/OK
2 drücken.
Bei Bedarf können Sie die
Klarspülermenge, die während des
Betriebs zugegeben wird, verändern.
Wählen Sie dazu am Gerät die Option
Klarspülerzugabemenge, wie im Kapitel
“Gerät einstellen” unter “Optionen /
Grundeinstellungen wählen” beschrieben.
Klarspülernachfüllanzeige
Einfüllen bei vollständig geöffneter Tür.
Einfüllen bei halb geöffneter Tür.
Hinweis
Verwenden Sie nur Klarspüler
für Haushaltsgeschirrspüler.
Verschüttetter Klarspüler kann
beim nächsten Spülgang zu
übermäßiger Schaumbildung
führen, deshalb
danebengelaufenes
Klarspülmittel mit einem
Lappen entfernen.
de
11
Nicht geeignetes Geschirr
Nicht in Ihrem Geschirrspüler
reinigen sollten Sie:
Besteck– und Geschirrteile aus Holz.
Sie laugen aus und werden
unansehnlich; auch sind die
verwendeten Kleber nicht für die
auftretenden Temperaturen geeignet.
Empfindliche Dekorgläser,
Kunstgewerbliches Geschirr und
Vasen, spezielles antikes oder
unwiederbringliches Geschirr. Diese
Dekore waren noch nicht
spülmaschinenfest.
Nicht geeignet sind außerdem
heißwasserempfindliche Kunststoffteile,
Kupfer– und Zinngeschirr. Aufglasdekore,
Aluminium– und Silberteile können beim
Spülen zum Verfärben und Verblassen
neigen. Auch einige Glassorten (wie z.B.
Kristallglasgegenstände) können nach
vielen Spülgängen trüb werden.
Weiter gehören sich voll saugende
Materialien, wie Schwämme und Tücher,
nicht in den Geschirrspüler.
Empfehlung:
Kaufen Sie künftig nur Geschirr, das als
spülmaschinenfest gekennzeichnet ist.
Hinweis
Geschirrteile, die mit Asche,
Wachs, Schmierfett oder Farbe
verunreinigt sind, dürfen nicht
in den Geschirrspüler.
Glas– und Geschirrschäden
Ursachen:
Glasart und Glasherstellungsverfahren.
chemische Zusammensetzung des
Reinigers.
Wassertemperatur des Spülprogramms.
Empfehlung:
Nur Gläser und Porzellan verwenden,
die vom Hersteller als
spülmaschinenfest bezeichnet werden.
Reiniger verwenden, der als
geschirrschonend gekennzeichnet ist,
bei Reinigerherstellern nachfragen.
Programm mit möglichst kurzer
Programmdauer wählen.
Um Beschädigungen zu vermeiden,
Glas und Besteck nach Programmende
möglichst bald aus dem Geschirrspüler
entnehmen.
de
12
Geschirr einordnen
Geschirr einräumen
Grobe Speisereste entfernen.
Vorspülen unter fließendem Wasser ist
nicht nötig.
Geschirr so einräumen, dass
alle Gefäße, wie Tassen, Gläser, Töpfe
usw. mit der Öffnung nach unten
stehen.
Teile mit Wölbungen oder Vertiefungen
schräg stehen, damit das Wasser
ablaufen kann.
es sicher steht und nicht kippen kann.
es die Drehung der beiden Sprüharme
im Betrieb nicht behindert.
Sehr kleine Geschirrteile sollten nicht in
der Maschine gespült werden, da sie leicht
aus den Körben fallen können.
Geschirr ausräumen
Um zu vermeiden, dass Wassertropfen
vom oberen Korb auf das Geschirr im
unteren Korb fallen, ist es empfehlenswert,
zuerst den unteren und dann den oberen
Korb zu entleeren.
Tassen und Gläser
Oberer Geschirrkorb 20
* bei einigen Modellen
Töpfe
Unterer Geschirrkorb 28
Besteck
Bestecke sollten Sie immer unsortiert mit
der Essfläche nach unten einordnen. Der
Sprühstrahl erreicht so die einzelnen Teile
besser.
Um Verletzungen zu vermeiden, legen Sie
lange, spitze Teile und Messer auf die
Etagere (bei einigen Modellen) oder auf
die Messerablage (als Zubehör erhältlich).
Klappstacheln *
* bei einigen Modellen
Die Stacheln sind umklappbar, zum
besseren Einordnen von Töpfen,
Schüsseln und Gläsern.
de
13

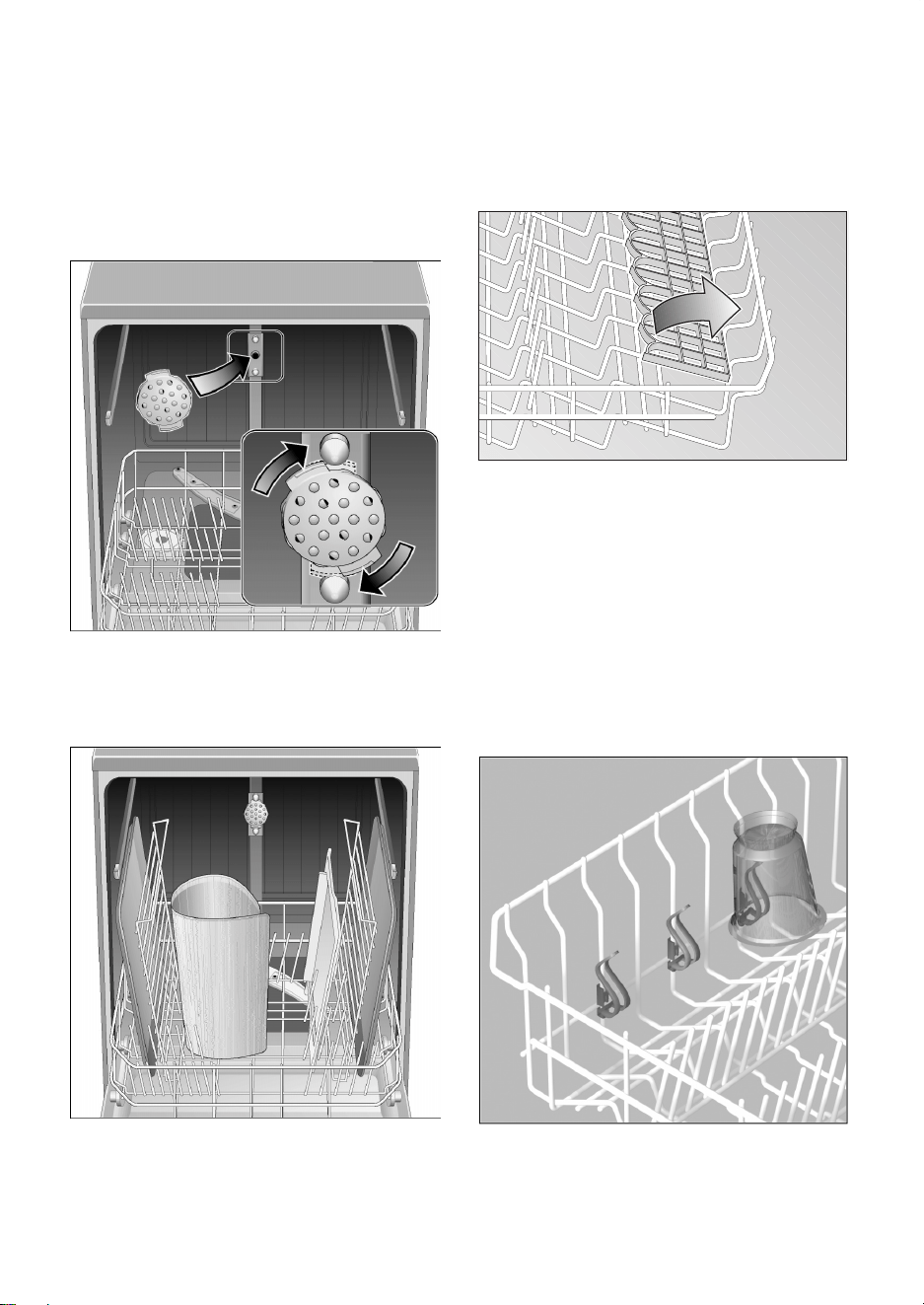

Backblechsprühkopf *
* bei einigen Modellen
Große Bleche oder Gitter können Sie mit
Hilfe des Backblechsprühkopfes reinigen.
Entnehmen Sie hierzu den Oberkorb und
setzen Sie den Sprühkopf wie in der
Zeichnung dargestellt ein.
Damit der Sprühstrahl alle Teile erreichen
kann, ordnen Sie die Bleche wie
abgebildet ein
(max. 4 Backbleche und 2 Gitter).
Etagere *
* bei einigen Modellen
Langstielige und hohe Gläser am Rand
der Etagere (nicht gegen Geschirr)
anlehnen.
Lange Teile, Vorlege– und Salatbestecke,
Kochlöffel oder Messer finden auf der
Etagere Platz, damit sie die
Sprüharmumdrehung nicht behindern. Die
Etagere können Sie nach Belieben ein–
und ausschwenken.
Kleinteilehalter *
* bei einigen Modellen
Hier können leichte Kunstoffteile wie z. B.
Becher, Deckel usw. sicher gehalten
werden.
de
14
Korbhöhe verstellen *
* bei einigen Modellen
86cm
81cm
Ø max.
30/*25cm
Ø max.
20/*25cm
Ø max.
34/*29cm
Ø max.
20/*25cm
Der obere Geschirrkorb kann nach Bedarf
in der Höhe verstellt werden, um entweder
im Ober– oder Unterkorb mehr Platz für
höhere Geschirrteile zu schaffen.
Je nach Gestaltung des Oberkorbes bei
Ihrem Gerätemodell wählen Sie dazu
eines der beiden folgenden
Vorgehensweisen:
Oberkorb mit oberen und
unteren Rollenpaaren
Ziehen Sie den Oberkorb heraus.
Entnehmen Sie den Oberkorb und
hängen Sie ihn auf den oberen bzw.
unteren Rollen wieder ein.
Oberkorb mit seitlichen Hebeln
(Rackmatic)
Ziehen Sie den Oberkorb heraus.
de
15
Zum Absenken drücken Sie
nacheinander die beiden Hebel links
und rechts auf der Korbaußenseite
nach innen. Halten Sie dabei jedes Mal
den Korb seitlich am oberen Rand mit
der Hand fest. So vermeiden Sie, dass
der Korb ruckartig nach unten fällt (und
eventuell Geschirr beschädigt wird).
Zum Anheben fassen Sie den Korb
seitlich am oberen Rand und heben ihn
nach oben.
Bevor Sie den Korb wieder
einschieben, stellen Sie sicher, dass er
auf beiden Seiten auf gleicher Höhe
liegt. Sonst lässt sich die Gerätetür
nicht schließen und der obere
Sprüharm erhält keine Verbindung zum
Wasserkreislauf.
de
16
Reiniger
Hinweis zum Reiniger
In Ihrem Geschirrspüler können Sie die im
Handel befindlichen flüssigen oder
pulverförmigen Markenreiniger für
Geschirrspüler bzw. TABS verwenden
(kein Handspülmittel!).
Es gibt derzeit auf dem Markt drei
Reinigertypen:
1. Phosphathaltig und chlorhaltig
2. Phosphathaltig und chlorfrei
3. Phosphatfrei und chlorfrei
Bei der Verwendung phosphatfreier
Reiniger kann es bei hartem
Leitungswasser leichter zu weißen
Ablagerungen auf Geschirr und
Behälterwänden kommen. Sie lassen sich
durch Zugabe einer größeren
Reinigermenge vermeiden.
Chlorfreie Reiniger haben eine geringere
Bleichwirkung. Dies kann zu verstärkten
Teerückständen oder Verfärbungen auf
Kunststoffteilen führen.
Abhilfe bringt hier:
– die Nutzung des Spülprogramms
“Auto– Plus– Spülen” oder
– die Zugabe einer größeren
Reinigermenge oder
– die Verwendung von chlorhaltigen
Reinigern.
Ob ein Reiniger für Silberteile geeignet ist,
finden Sie auf der Packung des Reinigers.
Bei weiteren Fragen empfehlen wir Ihnen,
sich an die Beratungsstellen der
Spülmittelhersteller zu wenden.
Reinigerkammer mit Dosierhilfe
Die Dosiereinteilung in der
Reinigerkammer hilft Ihnen dabei, die
richtige Menge einzufüllen.
Die Kammer fasst bis zur unteren Linie
15 ml und bis zur mittleren Linie 25 ml
Reiniger. Voll gefüllt passen 40 ml in die
Kammer, bei vollständig geöffneter Tür.
Reiniger einfüllen
Sie können den Reiniger entweder bei
vollständig geöffneter Gerätetür oder – in
bequemerer Körperhaltung – bei halb
geöffneter Tür einfüllen.
Sollte die Reinigerkammer noch
geschlossen sein, öffnen Sie sie, indem
Sie auf den Verschlussriegel
drücken.
Bei halb geöffneter Tür betätigen Sie
jetzt noch den Druckknopf auf der
rechten Seite der Reinigerkammer.
Reinigerwanne und Deckel schwenken
nach oben. Durch geringfügiges
Anheben lässt sich die Reinigerwanne
noch leicht einrasten.
de
17
Füllen Sie den Reiniger in die Kammer
ein.
Für die korrekte Dosierung beachten
Sie bitte die Herstellerhinweise auf der
Packung des Reinigers.
Durch unterschiedliches
Auflöseverhalten der Reinigertabletten
verschiedener Hersteller kann sich
eventuell bei kurzen Programmen nicht
die volle Reinigungskraft entfalten.
Pulverreiniger eignen sich besser für
diese Programme.
Beim “Auto–Plus–Spülen” zusätzlich
ca. 10 – 15 ml Reiniger auf
die Gerätetür schütten.
Spartipp
Wenn Ihr Geschirr nur wenig
verschmutzt ist, genügt
üblicherweise eine etwas
geringere als die angegebene
Reinigermenge.
Bei der Verwendung von TABS
entnehmen Sie bitte der
Herstellerpackung, wo Sie die TABS
platzieren sollen (z.B. Besteckkorb,
Reinigerkammer usw.).
Schließen Sie die Reinigerkammer.
Hierzu den Deckel der Kammer
vollständig über die Reinigerwanne
schieben (1) und dann fest nach unten
drücken (2), bis der Verschluss hörbar
einrastet.
Reinigerkammer schließen bei
vollständig geöffneter Tür.
Reinigerkammer schließen bei halb
geöffneter Tür.
Während des Spülgangs wird der
Deckel der Reinigerkammer
automatisch geöffnet und der Reiniger
ausgespült. Nach Programmende ist
der Deckel daher geöffnet.
de
18
Tür öffnen und schließen
Zum Öffnen des Gerätes ziehen Sie am
Türgriff
6 .
Zum Schließen drücken Sie die Tür zu,
bis sie hörbar einrastet.
Vor dem Starten eines Spülprogramms
und nach Programmende ist die Tür leicht
zu öffnen.
serve@Home *
* bei einigen Modellen
Dieser Geschirrspüler ist
serve@Home-fähig. serve@Home ist ein
Netzwerk, in das neben Ihrem
Geschirrspüler auch andere
serve@Home-Hausgeräte eingebunden
werden können. Das Gerät bietet Ihnen
damit mehr Komfort und Mobilität, im Haus
und unterwegs.
Damit Ihr Geschirrspüler
serve@Home-fähig wird, benötigen Sie
ein spezielles Zubehör, das
Systeminterface. Sie können es im
Fachhandel kaufen. Es muss in den
Schacht an der Vorderseite des
Geschirrspülers eingesetzt werden.
Beachten Sie dabei die dem
Systeminterface beiliegende
Montageanweisung.
Wenn Sie Ihren Geschirrspüler in den
“Fernbedienung Ein” –Modus bringen,
können Sie das Gerät fernbedienen.
Von unterwegs aus können Sie den
vorbereiteten, eingeschalteten,
geschlossenen, Geschirrspüler einstellen
und starten. Sie können Ihren
Geschirrspüler jederzeit ausschalten, auch
wenn sich das Gerät nicht im
Fernbedienungsmodus befindet.
de
19
Statusabfrage
Sie können jederzeit überprüfen, in
welchem Zustand sich Ihr Geschirrspüler
gerade befindet.
Fernbedienung
Über das serve@Home-System können
Sie das Programm auswählen und den
Geschirrspüler in Betrieb nehmen. Um
diesen Dienst in Anspruch zu nehmen,
müssen Sie den Geschirrspüler in den
Modus “Fernbedienung Ein” bringen.
Hinweis- und Warnmeldungen
Hinweis- und Warnmeldungen können von
Ihrem Geschirrspüler zu Ihrer
Bedieneinheit übertragen werden.
Ferndiagnose
Fehlermeldungen können Sie an den
Kundendienst übermitteln und damit die
Diagnose erleichtern.
Gerät einstellen
Gerät einschalten
Wasserhahn vollständig öffnen.
Gerät mit dem Hauptschalter 1
einschalten, gegebenenfalls Salz– und
Klarspülermangel beheben (siehe
Kapitel “Spezialsalz einfüllen”,
“Klarspüler einfüllen”). Danach
erscheint das Startmenü.
Automatik–Spülen
<>
Nach dem Einschalten wird im Startmenü
immer das Programm “Automatik–Spülen”
angezeigt.
Programm einstellen
Im Startmenü können Sie, ausgehend
vom Programm “Automatik–Spülen”, der
Reihe nach zwischen folgenden
Programmen wählen:
“Auto–Plus–Spülen” –
“Automatik–Spülen” –
“Auto–Sanft–Spülen” –
“Schnell–Spülen” –
“Nur Vorspülen”.
Stellen Sie das gewünschte Programm
mit den Tasten – oder +
3 ein.
Bei den Automatik–Programmen
“Auto–Plus–Spülen”, “Automatik–Spülen”
und “Auto–Sanft–Spülen” wird der
Programmablauf automatisch der Menge
und dem Verschmutzungsgrad des
Geschirrs angepasst. Dadurch wird der
Energie– und Wasserverbrauch so gering
wie möglich gehalten.
Mit Hilfe der nachfolgenden
Programmübersicht können Sie für
Geschirrart sowie Menge bzw. Zustand
der Speisereste das jeweils geeignete
Programm wählen.
de
20
auto 3in1
Die Verwendung von sogenannten
kombinierten Reinigerprodukten kann den
Einsatz von Klarspüler und/oder Salz
überflüssig machen.
Derzeit sind verschiedene Arten
kombinierter Reinigerprodukte erhältlich.
3in1: Sie enthalten Reiniger, Klarspüler
und Salzfunktion.
2in1: Sie enthalten Reiniger und
Klarspüler oder Salzfunktion.
>>> Unbedingt prüfen um welche Art
des Reinigers oder
Kombiproduktes es sich handelt!
Die Gebrauchsanleitung oder die
Hinweise auf der Verpackung sind
unbedingt zu beachten.
Das Spülprogramm passt sich
automatisch so an, dass immer das
best mögliche Spül- und
Trocknungsergebnis erzielt wird.
Folgende wichtige Hinweise sind bei
Verwendung von kombinierten
Reinigungsprodukten zu beachten:
Nur bis zu einer Wasserhärte von
21 dH (37 fH, 26 Clarke, 3,7 mmol/l)
kann auf Regeneriersalz verzichtet
werden. Sonstige Einstellungen am
Gerät sind überflüssig.
Bei Wasserhärten von über 21 dH
(37 fH, 26 Clarke, 3,7 mmol/l) ist die
Verwendung von Salz dennoch
erforderlich. Füllen Sie Salz in den
Salzbehälter 25 .
Durch die werkseitige Härte Einstellung
“Härte-Auto” wird auch bei Verwendung
von kombinierten Reinigungsprodukten
die Enthärtungsanlage optimal vom
optischen Belagsensor eingestellt.
Wenden Sie sich im Zweifelsfall an den
Reinigungsmittelhersteller, insbesondere
wenn:
das Geschirr nach Programmende sehr
nass ist.
kalkige Beläge entstehen.
Hinweis
Optimale Spül- und
Trocknungsergebnisse erzielen Sie durch
die Verwendung von herkömmlichen
Reinigungsmitteln in
Verbindung mit
getrennter Anwendung von Salz und
Klarspüler.
Die Beachtung der Gebrauchsanleitung
oder der Hinweise auf der Verpackung der
kombinierten Reinigungsmittel
entscheidet über deren Wirksamkeit.
Wenn Sie die Anzeige “Klarspüler- oder
Spezialsalz ergänzen” stört, können Sie
diese wie folgt abschalten:
“Klarspüler ergänzen” aus-
einschalten:
Gerät mit dem Hauptschalter 1
einschalten.
Taste M/OK 2 so oft drücken, bis die
Einstellung “Klarspüler 4” in der
Anzeige erscheint.
Mit den Tasten – oder + 3 können
Sie einen Einstellwert zwischen 0 und 6
wählen. Zum Ausschalten wählen Sie
die Stellung “0”
Taste M/OK 2 drücken. Damit ist der
Einstellwert gespeichert, und Sie
gelangen zurück ins Startmenü.
Bei dem Einstellwert “0” wird kein
Klarspüler zugegeben. Ein evtl.
Klarspülmangel wird nicht
angezeigt.
de
21
“Spezialsalz ergänzen“ und
somit Enthärtungsanlage aus-
einschalten:
Gerät mit dem Hauptschalter 1
einschalten.
Taste M/OK 2 so oft drücken, bis die
Einstellung “Härte–Auto” in der Anzeige
erscheint.
Mit den Tasten – oder + 3 den
Einstellwert zwischen 0 (aus) und 7
wählen. Werkseitig auf “Härte–Auto”
voreingestellt. Zum Ausschalten wählen
Sie die Stellung “0”
Taste M/OK 2 drücken. Damit ist der
Einstellwert gespeichert, und Sie
gelangen zurück ins Startmenü.
Bei dem Einstellwert “0” (aus) ist die Ent–
härtungsanlage ausgeschaltet. Ein evtl.
Salzmangel wird nicht
angezeigt.
Hinweis
Falls Sie Reinigungsmittel und Klarspüler
getrennt verwenden bzw. von
kombinierten Reinigungsmitteln auf
herkömmliche Reinigungsprodukte
umstellen, beachten Sie, dass die
Klarspülerzugabemenge eingeschaltet
und die Enthärtungsanlage auf die richtige
Wasserhärte oder auf Härte-Auto
eingestellt ist.
de
22
Programmübersicht
Geschirrart
z.B. Porzellan,
Töpfe,
Bestecke,
Gläser
etc.
Art der
Speisereste
z.B. von
Menge der
Speisereste
Zustand der
Speisereste
Spül–
programm
Programm–
ablauf
Unemp–
findlich
Empfind–
lich
sehr
wenig
stark haftend gering haftend
Reinigen
Zwischen–
spülen
Klarspülen
Suppen,
Aufläufen,
Soßen,
Kartoffeln,
Teigwaren, Reis,
Eiern,
gebratenen
Speisen
Suppen,
Kartoffeln,
Teigwaren,
Reis, Eiern,
gebratenen
Speisen
Kaffee,
Kuchen, Milch,
Wurst, kalten
Getränken,
Salate
Vorspülen
Abduschen,
wenn das
Geschirr über
mehrere Tage
bis zum
Spülen im
Geschirrspüler
aufbewahrt
wird.
Der Programmablauf
wird entsprechend
der Beladung des
Gerätes und des
Verschmutzungs–
grades des Geschirrs
optimiert und
angepasst.
Gemischt
Gemischt
viel –> wenig
60 – 70 45 – 55 35 – 45 45
Trocknen
AUTO–PLUS–
SPÜLEN
AUTO–
SANFT–
SPÜLEN
SCHNELL
SPÜLEN
NUR
VORSPÜLEN
AUTOMATIK–
SPÜLEN
de
23
Programmdaten
Die Programmdaten (Dauer, Energie– und
Wasserverbrauch) finden Sie in der
Kurzanleitung. Sie beziehen sich auf
Normalbedingungen. Durch:
unterschiedliche Geschirrmenge
Zulauftemperatur des Wassers
Wasserleitungsdruck
Umgebungstemperatur
Netzspannungstoleranzen
und den maschinenbedingten
Toleranzen (z.B. Temperatur,
Wassermenge, ...)
können größere Abweichungen auftreten.
Bei den Automatik–Programmen können
nur Bereiche angegeben werden.
Die Wasserverbrauchswerte sind auf den
Wasserhärteeinstellwert 4 bezogen.
Optionen /
Grundeinstellungen wählen
Bedienprinzip
Ausgehend vom Startmenü lassen sich
bei wiederholtem Drücken der Taste
M/OK 2 der Reihe nach folgende
Optionen / Grundeinstellungen
anwählen:
Zeitvorwahl
Fernbedienung **
Zeit sparen
Trocknungsgrad
Signallautstärke
Klarspülerzugabemenge
Wasserhärte
Sprache
Standardprogramme
Remote Einstellung **
** nur bei installiertem
serve@Home-Interface
Innerhalb einer Option /
Grundeinstellung existieren mehrere
Einstellmöglichkeiten, die mit den
Tasten – oder +
3 ausgewählt
werden können.
Eine ausgewählte Einstellung wird
übernommen, indem man mit der Taste
M/OK 2 zur nächsten Option /
Grundeinstellung weitergeht.
Wird eine Einstellung mit – oder +
geändert, erscheint nach der
Speicherung mit M/OK 2 kurz “Wert
gespeichert”, dann kehrt die Anzeige
zum Startmenü zurück.
de
24
Zeitvorwahl
Sie können den Programmbeginn in
–Stunden–Schritten um bis zu 24
Stunden verzögern.
Bei Wahl der Option Zeitvorwahl
erscheint in der Anzeige
“Start in 00 Min”.
Stellen Sie die gewünschte Zeit ein.
Gehen Sie mit der Taste M/OK 2 ins
Startmenü zurück und starten Sie das
eingestellte Programm mit der Start
Taste
5 .
Schließen Sie die Tür. Damit beginnt
die Zeit zurückzulaufen.
Nach Ablauf der eingestellten Zeit
beginnt das Programm automatisch.
Bis zum Programmbeginn können Sie
die eingestellte Zeit und das
eingestellte Programm ändern. Gehen
Sie dazu über die Taste –
3 “Zurück”
ins Startmenü und ändern Sie die
Einstellungen. Zum Schluss Programm
wieder starten.
Zum Löschen der Zeitvorwahl stellen
Sie die Zeit zurück auf “Start in 00 Min”.
Fernbedienung **
Bei der Wahl der Option Fernbedienung
erscheint in der Anzeige
“Fernbedienung Aus” (Werkeinstellung)
Durch Einstellen der Option
“Fernbedienung Ein” können Sie diese
aktivieren.
** nur bei installiertem
serve@Home-Interface
Zeit sparen
Bei den Automatikprogrammen können
Sie die Programmlaufzeit verkürzen. Um
dennoch ein optimales
Reinigungsergebnis zu erhalten, wird
gleichzeitig der Wasser– und
Energieverbrauch erhöht.
Bei Wahl der Option Zeit sparen
erscheint in der Anzeige “Zeit sparen:
Aus” (Werkseinstellung).
Wählen Sie “Zeit sparen: Ein”.
Gehen Sie mit der Taste M/OK 2 ins
Startmenü zurück und starten Sie das
eingestellte Programm mit der Start
Taste
5 .
Möchten Sie beim nächsten Spülen das
Zeit sparen nicht mehr nutzen, müssen
Sie die Option wieder ausschalten.
Trocknungsgrad
Bei Wahl der Option Trocknungsgrad
erscheint in der Anzeige “Normal
Trocknen” (Werkseinstellung).
Alternativ können Sie “Spar Trocknen”
oder “Extra Trocknen” wählen.
Die Temperatur im Klarspülen erhöht
sich bei “Extra Trocknen” in allen
Programmen. (Achten Sie auf
empfindliche Geschirrteile.)
Signallautstärke
Sie können das akustische
Programmende Signal in der Lautstärke
variieren oder auch ganz abschalten.
Bei Wahl der Option Signallautstärke
erscheint in der Anzeige “Signal 6”
(Werkseinstellung).
Sie können den Wert 0 (akustische
Signale abgeschaltet) sowie Werte von
1 (leise) bis 6 (laut) einstellen. Ein
kurzer Signalton zeigt an, welche
Lautstärke dem gerade angewählten
Wert entspricht.
de
25
Klarspülerzugabemenge
Sie können die Zugabemenge für
Klarspüler einstellen.
Bei Wahl der Option
Klarspülerzugabemenge erscheint in
der Anzeige “Klarspüler 4”
(Werkseinstellung).
Ändern Sie diese Einstellung nur, wenn
Schlieren (Verringern des Werts) oder
Wasserflecken (Erhöhen des Werts) auf
dem Geschirr zurückbleiben.
Sie können einen Wert zwischen 0 und
6 einstellen.
Wasserhärte
In der werkseitigen Einstellung
“Härte–Auto” ermittelt der optische
Belagsensor den Härtegrad und regelt die
Enthärtungsanlage eigenständig. Damit
sind weder bei der Inbetriebnahme noch
bei wechselnder Wasserhärte
Einstellungsänderungen nötig.
Sprache
Sie können die bei der Erstinbetriebnahme
ausgewählte Sprache (siehe Kapitel “Vor
der ersten Benutzung”) verändern.
Bei Wahl der Option Sprache
erscheinen in der Anzeige mehrere
Sprachkurzzeichen, das Zeichen der
aktuell ausgewählten Sprache blinkt.
Möchten Sie eine andere Sprache
wählen, drücken Sie so oft
– oder + 3 , bis die gewünschte
Sprache blinkt.
Ausgewählte Sprache mit M/OK 2
bestätigen.
Alle nachfolgenden Klartextanzeigen
werden dann in der ausgewählten
Sprache angezeigt.
de
26
Standardprogramme
Zusätzlich zu den Spülprogrammen, die im
Startmenü angeboten werden, können
Sie, ausgehend vom Programm “Normal”,
der Reihe nach zwischen folgenden
Standardprogrammen wählen:
Extra,
Eco,
Normal,
Plus.
Stellen Sie das gewünschte Programm
ein und starten Sie das eingestellte
Programm mit der Start Taste 5 .
Möchten Sie keines der angezeigten
Standardprogramme einstellen, gehen
Sie über die Taste M/OK 2 zurück
ins Startmenü.
Möchten Sie die Auswahl eines
Standardprogramms im Startmenü
rückgängig machen, drücken Sie die
Taste – “zurück“. Das ausgewählte
Standardprogramm wird angezeigt.
Durch drücken der Taste – oder + wird
das Startmenü mit dem Programm
“Automatik–Spülen” angezeigt.
Geschirrart
Extra Eco Normal Plus
gemischtes Geschirr
Menge der
Speisereste
Zustand der
Speisereste
wenig bis viel
gering haftend
Die zugehörigen Programmdaten (Dauer, Energie– und Wasserverbrauch) finden Sie in
der Kurzanleitung.
Grundsätzlich empfehlen wir, die Automatik–Programme zu verwenden, da hier aufgrund
des variablen Programmablaufs der Energie– und Wasserverbrauch so gering wie
möglich gehalten wird. Bei den Standardprogrammen dagegen ist der Programmablauf
fest vorgegeben.
de
27
Remote Einstellung**
Der Geschirrspüler installiert sich bei der
ersten Inbetriebnahme in einem
serve@Home – Netzwerk selbst. In
einigen Fällen kann es jedoch notwendig
sein, dass der Anmeldeprozess neu
gestartet werden muß.
Bei Wahl der Option
“Remote Einstellung” erscheint in der
Anzeige “Gerät Anmelden” durch
drücken der Taste +
3 wird das
Gerät am Gateway neu angemeldet.
Nach erfolgreichen Anmeldevorgang
springt die Anzeige auf
“Automatik–Spülen”.
Konnte die Anmeldung nicht erfolgen,
erscheint im Display “keine Basis
gefunden”.
** nur bei installiertem
serve@Home-Interface
Aquasensor *
* bei einigen Modellen
Der Aquasensor ist eine optische
Messeinrichtung, mit der die Trübung des
Spülwassers gemessen wird. Durch eine
Lichtschranke kann die Verschmutzung
des Wassers durch gelöste Speisereste
wie z.B. Ei, Fett und Haferflocken erkannt
werden.
Der Einsatz des Aquasensors erfolgt
programmspezifisch. Ist der Aquasensor
aktiv, kann “sauberes” Spülwasser in das
nächste Spülbad übernommen und / oder
die Temperatur angepasst werden. Ist die
Verschmutzung stärker, wird es
abgepumpt und durch Frischwasser
ersetzt. Auf diese Weise wird der
Wasserverbrauch bei ”geringerer”
Verschmutzung des Geschirrs um
ca. 4 Liter gesenkt.
Optische Anzeige während des
Programmablaufes*
* bei einigen Modellen
Während des Programmablaufs, erscheint
ein Lichtpunkt auf dem Fußboden
unterhalb der Gerätetür. Geschirrspülertür
erst dann öffnen, wenn der Lichtpunkt am
Fußboden nicht mehr sichtbar ist.
Bei Hocheinbau mit bündig
abschließender Möbelfront ist der
Lichtpunkt nicht sichtbar.
de
28
Programm starten
Prüfen Sie vor dem Starten noch
einmal, ob sich die Sprüharme frei
drehen können.
Drücken Sie im Startmenü die Taste
“Start”
5 .
In der Anzeige erscheint der Hinweis “Tür
schliessen” im Wechsel mit der
voraussichtlichen Programmlaufzeit. Diese
Zeitangabe ist nur ein ungefährer Wert.
Sie entspricht zu Programmbeginn der
Laufzeit, die das eingestellte Programm
vorraussichtlich benötigen wird. Während
des Programmablaufs wird die noch
verbleibende Laufzeit anhand der
Wasserzulauftemperatur sowie anhand
Menge und Verschmutzungsgrad des
Geschirrs korrigiert.
Haben Sie eine Zeit für den
Programmbeginn vorgewählt, erscheint
nach dem Starten des Programms der
Hinweis “Tür schliessen” im Wechsel mit
der vorgewählten Zeit.
Schließen Sie die Tür.
Das Programm bzw. die vorgewählte Zeit
läuft ab .
Solange die Tür nach Drücken der
Taste “Start”
5 geöffnet ist, können das
Programm und andere Einstellungen noch
geändert werden. Gehen Sie dazu über
die Taste M/OK
2 “Zurück” ins
Startmenü und ändern Sie von dort aus
die Einstellungen. Zum Schluss Programm
erneut starten.
Wenn die Tür nach dem Starten
geschlossen ist und das Programm bereits
begonnen hat, muss zum Ändern von
Einstellungen das Programm
abgebrochen werden (siehe “Programm
abbrechen”).
Programm unterbrechen
Zum Unterbrechen die Tür öffnen.
Öffnen Sie die Tür erst nur einen Spalt
weit, um Herausspritzen von Wasser zu
vermeiden.
In der Anzeige erscheint “Programm
abbrechen” sowie im Wechsel der
Hinweis “Tür schliessen”, die
verbleibende Programmlaufzeit, das
eingestellte Programm und die aktuelle
Programmphase.
Zum Unterbrechen darf auf keinen Fall die
Taste –
3 “Programm abbrechen”
gedrückt werden, sonst kann das
Programm nicht fortgesetzt werden!
Zum Fortsetzen des Programms die
Tür schließen. Das Programm läuft
automatisch weiter ab.
Bei Warmwasseranschluss oder wenn
das Gerät bereits aufgeheizt hat,
lehnen Sie die Tür erst einige Minuten
an, bevor Sie sie schließen. Andernfalls
kann die Tür aufgrund der im
Geräteinnenraum eingeschlossenen
warmen Luft wieder aufspringen.
de
29
Programm abbrechen
Tür öffnen. Öffnen Sie die Tür erst
einen Spalt weit, um Herausspritzen
von Wasser zu vermeiden.
In der Anzeige erscheint “Programm
abbrechen” sowie im Wechsel der
Hinweis “Tür schliessen”, die
verbleibende Programmlaufzeit, das
eingestellte Programm und die aktuelle
Programmphase.
Zum Abbrechen des Programms
drücken Sie die Taste –
3
“Programm abbrechen”.
In der Anzeige erscheint der Hinweis
“Zum Abpumpen Tür schliessen”, wobei
“Tür schliessen” blinkt.
Schließen Sie die Tür. Das im
Geräteinnenraum vorhandene Wasser
wird abgepumpt.
Sobald das Abpumpen beendet ist,
ertönt ein 5–maliger Signalton.
Tür öffnen. In der Anzeige erscheint
kurz der Hinweis “Fertig”, das Gerät
schaltet nach 5 Sekunden automatisch
ab.
Programmende
Sobald das Programm beendet ist, ertönt
ein 5–maliger Signalton.
Tür öffnen. In der Anzeige erscheint
kurz der Hinweis “Fertig”, das Gerät
schaltet nach 5 Sekunden automatisch
ab.
Wird die Tür nicht geöffnet, schaltet das
Gerät nach einer Stunde automatisch
ab. Der Signalton ertönt in dieser Zeit
alle 15 Minuten.
Nach dem Abkühlen Geschirr
entnehmen.
Hinweis
Damit das Geschirr optimal getrocknet
wird, warten Sie nach Programmende ca.
15 Minuten, bevor Sie die Tür öffnen und
das Geschirr entnehmen. Während dieser
Zeit kann noch vorhandenes Restwasser
am Geschirr verdampfen und sich an den
Wänden des Innenraumes absetzen.
Hinweis
Wird das Gerät während des Betriebes
von der Stromzufuhr getrennt, z.B. durch
Ausschalten oder durch Stromausfall,
bleiben alle Einstellungen gespeichert. Der
Betrieb wird automatisch fortgesetzt,
sobald die Stromzufuhr wieder hergestellt
ist.
de
30
Wartung und Pflege
Regelmäßige Kontrolle und Wartung Ihrer
Maschine hilft Fehler zu vermeiden. Dies
spart Zeit und Ärger. Deshalb sollten Sie
von Zeit zu Zeit einen aufmerksamen Blick
in Ihren Geschirrspüler werfen.
Gesamtzustand der Maschine
Spülraum auf Ablagerungen von Fett und
Kalk überprüfen.
Finden sich solche Ablagerungen, dann:
Reinigerkammer mit Reiniger befüllen.
Gerät ohne Geschirr im Programm mit
höchster Spültemperatur starten.
Türdichtung reinigen:
Wischen Sie die Türdichtung
regelmäßig mit einem feuchten Tuch
ab, um Ablagerungen zu entfernen.
Spezialsalz
Ihre Geschirrspülmaschine weist in der
Anzeige darauf hin, wenn Spezialsalz
nachzufüllen ist.
Klarspüler
Ihre Geschirrspülmaschine weist in der
Anzeige darauf hin, wenn Klarspüler
nachzufüllen ist.
Siebe
Die Siebe 26 halten grobe
Verunreinigungen im Spülwasser von der
Pumpe fern. Diese Verunreinigungen
können die Siebe gelegentlich verstopfen.
Das Siebsystem besteht aus einem
Siebzylinder, einem flachen Feinsieb und
je nach Gerätetyp zusätzlich aus einem
Microsieb (*).
Nach jedem Spülen die Siebe auf
Rückstände kontrollieren.
Nach dem Losdrehen des
Siebzylinders können Sie das
Siebsystem herausnehmen. Reste
entfernen und Siebe unter fließendem
Wasser reinigen.
Zum Zusammenbau:
Siebsystem einsetzen und mit dem
Siebzylinder festschrauben.
de
31
Sprüharme
Kalk und Verunreinigungen aus dem
Spülwasser können Düsen und
Lagerungen der Sprüharme 23 und 24
blockieren.
Austrittsdüsen der Sprüharme auf
Verstopfungen durch Speisereste
kontrollieren.
Gegebenenfalls den unteren Sprüharm
24 nach oben abziehen.
Oberen Sprüharm 23 abschrauben.
Sprüharme unter fließendem Wasser
reinigen.
Sprüharme wieder einrasten bzw.
festschrauben.
0
1
2
3
Sprüharme
Abwasserpumpe *
*
bei einigen Modellen
Grobe Speisereste aus dem Spülwasser,
die von den Sieben nicht zurückgehalten
wurden, können die Abwasserpumpe
blockieren. Das Spülwasser wird dann
nicht abgepumpt und steht über dem Sieb.
In diesem Fall:
ggf. Wasser ausschöpfen.
Siebe 26 ausbauen.
Schraube an der Abdeckung lösen
(Torx T 20) und Abdeckung entnehmen.
Innenraum auf Fremdkörper
kontrollieren und gegebenenfalls
Fremdkörper entfernen.
Abdeckung wieder einsetzen und
festschrauben.
Siebe wieder einsetzen und
verschrauben.
Torx T20
2
1
de
32
Fehlersuche
Kleine Fehler selbst beheben
Erfahrungsgemäß lassen sich die meisten
Fehler, die im täglichen Betrieb auftreten,
von Ihnen selbst beheben, ohne dass Sie
den Kundendienst rufen müssen. Dies
erspart natürlich Kosten und stellt sicher,
dass die Maschine schnell wieder zur
Verfügung steht. Die nachfolgende
Übersicht soll Ihnen dabei helfen, die
Ursachen von auftretenden Fehlern zu
finden.
Störungen
... beim Einschalten
Falsche Sprache eingestellt
So kommen Sie wieder in die
Sprachauswahl:
1. Gerät ausschalten.
2. Gerät einschalten, Taste M/OK
2 so
oft drücken, bis in der Anzeige die
Sprachauswahl leuchtet.
3. Sprache auswählen und bestätigen.
Das Gerät läuft nicht an.
Sicherung im Haus ist nicht in
Ordnung.
Gerätestecker nicht eingesteckt.
Gerätetür nicht richtig
geschlossen.
Gerätetür wurde geschlossen,
ohne zuvor das Programm zu
starten.
Einige Zeit nach dem Starten des
Programms ertönt ein
fortwährendes akustisches Signal.
Das Gerät erhält kein Wasser. Nach
dem Öffnen der Gerätetür erscheint
der Hinweis “Wasserzulauf prüfen!” in
der Anzeige.
Wasserhahn nicht geöffnet.
Wasserhahn vollständig öffnen
und am Gerät Taste M/OK 2
drücken. Danach zum Fortsetzen
des Programms Gerätetür
schließen.
Sieb am Wasserzulaufschlauch
verstopft.
Gerät ausschalten und
Netzstecker ziehen. Wasserhahn
zudrehen. Danach das Sieb, das
sich am Anschluss des
Aqua–Stops bzw. des
Zulaufschlauchs befindet,
säubern. Zum Schluss
Stromversorgung
wiederherstellen, Wasserhahn
öffnen, Gerät einschalten und zum
Fortsetzen des Programms Tür
schließen.
Achtung
Denken Sie daran:
Reparaturen dürfen nur durch
den Fachmann durchgeführt
werden. Durch unsachgemäße
Reparaturen können
erhebliche Schäden und
Gefahren für den Benutzer
entstehen.
de
33
... am Gerät
Unterer Sprüharm dreht sich
schwer.
Sprüharm durch Kleinteile oder
Speisereste blockiert.
Deckel der Reinigerkammer lässt
sich nicht schließen.
Reinigerkammer überfüllt.
Mechanismus durch verklebte
Reinigerreste blockiert.
Reinigerreste kleben nach dem
Spülen in der Reinigerkammer.
Kammer war beim Einfüllen feucht,
Reiniger nur in trockene Kammer
einfüllen.
Nachfüllanzeige leuchtet nicht.
Klarspülernachfüllanzeige
ausgeschaltet.
(siehe Kapitel auto 3in1)
Salznachfüllanzeige
ausgeschaltet.
(siehe Kapitel auto 3in1)
Nach Programmende bleibt Wasser
im Gerät stehen.
Der Abwasserschlauch ist
verstopft oder geknickt.
Die Abwasserpumpe ist blockiert.
Die Siebe sind verstopft.
Das Programm ist noch nicht
beendet. Programmende abwarten
oder Programm abbrechen.
... beim Spülen
Ungewöhnliche Schaumbildung
Handspülmittel im Vorratsbehälter
für Klarspüler.
Verschütteter Klarspüler kann
beim nächsten Spülgang zu
übermäßiger Schaumbildung
führen, deshalb
danebengelaufenes Klarspülmittel
mit einem Lappen entfernen.
Gerät bleibt während des Spülens
stehen.
Stromzufuhr unterbrochen.
Wasserzulauf unterbrochen.
Schlagendes Geräusch beim
Spülen
Sprüharm schlägt an Geschirrteile.
Klapperndes Geräusch beim
Spülen
Geschirrteile nicht richtig
eingeordnet.
Schlagendes Geräusch der
Füllventile
Ist durch die Verlegung der
Wasserleitung verursacht und
bleibt ohne Auswirkung auf die
Maschinenfunktion. Abhilfe ist
nicht möglich.
... am Geschirr
Es bleiben teilweise Speisereste am
Geschirr kleben.
Das Geschirr war falsch
eingeordnet, Wasserstrahlen
konnten die Oberfläche nicht
treffen.
Der Geschirrkorb war überfüllt.
Die Geschirrteile sind aneinander
gelegen.
Zu wenig Reiniger eingefüllt.
Zu schwaches Spülprogramm
gewählt.
Sprüharmdrehung behindert, weil
ein Geschirrteil im Wege stand.
Die Sprüharmdüsen sind durch
Speisereste verstopft.
Siebe sind verstopft.
Siebe falsch eingesetzt.
Abwasserpumpe blockiert.
Auf Kunststoffteilen entstehen
Verfärbungen.
Zu wenig Reiniger eingefüllt.
de
34
Es bleiben teilweise weiße Flecken
am Geschirr, die Gläser bleiben
milchig.
Zu wenig Reiniger eingefüllt.
Klarspülerzugabemenge auf einen
zu geringen Wert eingestellt.
Trotz hartem Wasser kein
Spezialsalz eingefüllt.
Enthärtungsanlage auf einen zu
geringen Wert eingestellt.
Der Schraubverschluss des
Salzbehälters ist nicht fest
zugedreht.
Wurde phosphatfreier Reiniger
verwendet, zum Vergleich
phosphathaltigen Reiniger
ausprobieren.
Geschirr wird nicht trocken.
Gerätetür zu früh geöffnet und
Geschirr zu früh ausgeräumt.
Programm ohne Trocknung
gewählt.
Klarspülerzugabemenge auf einen
zu geringen Wert eingestellt.
Gläser bekommen stumpfes
Aussehen.
Klarspülerzugabemenge auf einen
zu geringen Wert eingestellt.
Tee oder Lippenstiftreste sind nicht
vollständig entfernt.
Der Reiniger hat eine zu geringe
Bleichwirkung.
Zu geringe Spültemperatur
gewählt.
Rostspuren am Besteck
Besteck nicht ausreichend
rostbeständig.
Salzgehalt im Spülwasser zu
hoch.
Schraubverschluss des
Salzbehälters nicht fest
zugedreht.
Beim Salznachfüllen zu viel
Salz verschüttet.
Gläser werden blind und verfärben
sich, die Beläge sind nicht
abzuwischen.
Ungeeigneten Reiniger eingefüllt.
Gläser nicht spülmaschinenfest.
Auf Gläsern und Besteck
verbleiben Schlieren, Gläser
bekommen metallisches Aussehen.
Klarspülerzugabemenge auf einen
zu hohen Wert eingestellt.
... serve@Home
Der Geschirrspüler lässt sich über
serve@Home nicht steuern.
Gerät ist nicht am Netzwerk
angeschlossen.
Gerät ist nicht in Bereitschaft für
serve@Home.
Systeminterface nicht installiert.
de
35
Kundendienst rufen
Sollte es Ihnen nicht gelingen, den Fehler
zu beheben, wenden Sie sich bitte an
Ihren Kundendienst. Den nächsten
Kundendienst entnehmen Sie dem
Kundendienst–Verzeichnis. Geben Sie
beim Anruf die Gerätenummer (1) und die
FD–Nummer (2) an, die Sie auf dem
Typenschild an der Gerätetür finden.
FD
2
1
Achtung
Beachten Sie, dass der
Besuch des
Kundendiensttechnikers im
Falle einer Fehlbedienung oder
einer der beschriebenen
Störungen auch während der
Garantiezeit nicht kostenlos ist.
Hinweise
Hinweis zur Entsorgung
Altgeräte sind kein wertloser Abfall!
Durch umweltgerechte Entsorgung
können wertvolle Rohstoffe
wiedergewonnen werden.
Bei ausgedienten Geräten Netzstecker
ziehen. Netzkabel durchtrennen und mit
dem Stecker entfernen.
Türverschluss und Kindersicherung (falls
vorhanden) zerstören. Sie verhindern
damit, dass sich spielende Kinder
einsperren und in Lebensgefahr kommen.
Ihr neues Gerät wurde auf dem Weg zu
Ihnen durch die Verpackung geschützt.
Alle eingesetzten Materialien sind
umweltverträglich und wieder verwertbar.
Bitte helfen Sie mit und entsorgen Sie die
Verpackung umweltgerecht.
Über aktuelle Entsorgungswege
informieren Sie sich bitte bei Ihrem
Fachhändler oder bei Ihrer
Gemeindeverwaltung.
Verpackung und ihre Teile nicht
spielenden Kindern überlassen.
Erstickungsgefahr durch Faltkartons und
Folien.
Hinweise für
Vergleichsprüfungen
Die Bedingungen für die Vergleichs-
prüfungen finden Sie auf dem Zusatzblatt
“Hinweise für Vergleichsprüfungen”. Die
Verbrauchswerte für die entsprechenden
Programme sind in der Kurzanleitung
dargestellt.
de
36
Allgemeines
Unterbau– und integrierte Geräte, die
nachträglich als Standgerät aufgestellt
werden, müssen gegen Umkippen
gesichert werden, z.B. durch
Verschraubungen an der Wand oder
durch Einbau unter einer
durchgehenden Arbeitsplatte, die mit
den Nachbarschränken verschraubt ist.
Nur für Schweiz–Ausführung:
Das Gerät kann ohne weiteres
zwischen Holz– oder Kunststoffwände
in eine Küchenzeile eingebaut werden.
Wenn das Gerät nicht über Stecker
angeschlossen wird, muss zur Erfüllung
der einschlägigen
Sicherheitsvorschriften
installationsseitig eine allpolige
Trennvorrichtung mit einer
Kontaktöffnung von mind. 3 mm
vorhanden sein.
Installation
Für einen ordnungsgemäßen Betrieb
muss der Geschirrspüler fachgerecht
angeschlossen werden. Die Daten von
Zulauf und Abfluss sowie die elektrischen
Anschlusswerte müssen den geforderten
Kriterien entsprechen, wie sie in den
folgenden Absätzen bzw. in der
Montageanweisung festgehalten sind.
Halten Sie bei der Montage die
Reihenfolge der Arbeitsschritte ein:
– Überprüfen bei Anlieferung
– Aufstellen
– Abwasseranschluss
– Frischwasseranschluss
– Elektrischer Anschluss
Anlieferung
Ihr Geschirrspüler wurde im Werk
gründlich auf seine einwandfreie Funktion
überprüft. Dabei sind kleine
Wasserflecken zurückgeblieben. Sie
verschwinden nach dem ersten Spülgang.
Aufstellung
Erforderliche Einbaumaße aus der
Montageanweisung entnehmen. Das
Gerät mit Hilfe der verstellbaren Füße
waagerecht aufstellen. Dabei auf sicheren
Stand achten.
Abwasseranschluss
Die erforderlichen Arbeitsschritte aus der
Montageanweisung entnehmen,
gegebenenfalls Siphon mit Ablaufstutzen
montieren. Abwasserschlauch mit Hilfe der
beiliegenden Teile an den Ablaufstutzen
des Siphons anschließen.
Achten Sie darauf, dass der
Ablaufschlauch nicht geknickt, gequetscht
oder in sich verschlungen ist.(Achten Sie
darauf, das kein Verschlussdeckel das
abfließen des Abwassers verhindert!)
de
37
Frischwasseranschluss
Frischwasseranschluss entsprechend der
Montageanweisung mit Hilfe der
beiliegenden Teile an den Wasserhahn
anschließen. Achten Sie darauf, dass der
Frischwasseranschluss nicht geknickt,
gequetscht oder in sich verschlungen ist.
Bei Austausch des Gerätes muß immer
ein neuer Wasser–Zulaufschlauch für den
Anschluß an die Wasserversorgung
verwendet werden, der bisherige
Zulaufschlauch darf nicht
wiederverwendet werden.
Wasserdruck:
mindestens 0,05 MPa (0,5 bar), maximal
1 MPa (10 bar). Bei höherem
Wasserdruck: Druckminderventil
vorschalten.
Zulaufmenge:
minimal 10 Liter/Minute
Wassertemperatur:
bevorzugt Kaltwasser; bei Warmwasser
max. Temp. 60 C.
Elektrischer Anschluss
Das Gerät nur an 230 V Wechselstrom
über eine vorschriftsmäßig installierte
Steckdose mit Schutzleiter anschließen.
Erforderliche Absicherung siehe
Typenschild 33 .
Die Steckdose muss nahe dem
Geschirrspüler angebracht und frei
zugänglich sein.
Veränderungen am Anschluss dürfen nur
durch den Fachmann erfolgen.
Bei der Verwendung eines
Fehlerstrom–Schutzschalters darf nur ein
Typ mit dem Zeichen
eingesetzt
werden. Nur dieser Schutzschalter
garantiert die Erfüllung der jetzt gültigen
Vorschriften.
Demontage
Auch hier ist die Reihenfolge der
Tätigkeiten wichtig: Trennen Sie
grundsätzlich das Gerät als Erstes vom
Strom–Netz.
Netzstecker ziehen.
Wasserzulauf abdrehen.
Abwasser– und Frischwasseranschluss
lösen.
Befestigungsschrauben unter der
Arbeitsplatte lösen. Wenn vorhanden,
Sockelbrett demontieren.
Gerät herausziehen, dabei Schlauch
vorsichtig nachziehen.
Transport
Geschirrspüler durch folgende Schritte
entleeren:
Wasserhahn öffnen.
Gerät einschalten.
Beliebiges Automatik–Programm
starten und Gerätetür schließen.
Warten, bis ca. 4 Minuten abgelaufen
sind.
Danach Tür öffnen, Programm
abbrechen und Tür zum Abpumpen
schließen.
Warten, bis ein 5–maliger Signalton
ertönt, d.h. das Abpumpen ist beendet.
Gerät ausschalten.
Wasserhahn schließen.
Lose Teile vor dem Transport sichern.
Gerät nur aufrecht transportieren.
Andernfalls kann Restwasser in die
Maschinensteuerung gelangen und zu
einem Ausfall des Gerätes führen.
Frostsicherheit
Steht das Gerät in einem frostgefährdeten
Raum (z.B. Ferienhaus), so muss das
Gerät vollständig entleert werden (siehe
Transport).
Wasserhahn schließen, Zulaufschlauch
lösen und auslaufen lassen.
de
38
de Änderungen vorbehalten
&)! %&$
# # 04 "
#
%*(%*
!**',,,&)!!+) (*
+,
"'<5220
(%*"
,4:-A22: ),0 ,8A:,4 5/4, 7;(!:56
&;9A:?20*/ ?; ,=A/82,09:;4.9(4968C*/,4 .,.,4 +,4 $,81A;-,8 (;9 +,3 (;-<,8:8(. ;4+
?;9A:?20*/ ?; ;49,8,8 ,8A:,.(8(4:0,
2,09:,4 =08 89(:? ?; -52.,4+,4 ,+04.;4.,4
!522:, +;8*/ ,04,4 ,/2,8 ;49,8,9 7;(!:56!>9:,39 ,04 %(99,89*/(+,4 <,8;89(*/:
=,8+,4 95 ,89,:?,4 =08 !*/A+,4 680<(:,8 ,)8(;*/,8
0,9, (-:;4.9.(8(4:0, .02: -C8 +0, ,),49+(;,8 +,9 ,8A:9
$58(;99,:?;4. +,9 (8(4:0,(4968;*/9 09: +(99 +(9 ,8A: 30: 7;(!:56 -(*/.,8,*/:
,4:968,*/,4+ ;49,8,8 42,0:;4. (;-.,9:,22: ;4+ (4.,9*/2599,4 09: E0,9 9*/20,@: (;*/ +0,
-(*/.,8,*/:, 354:0,8:, 7;(!:56$,82A4.,8;4. 80.04(2?;),/B8 30: ,04 #49,8, (D
8(4:0, ,89:8,*1: 90*/ 40*/: (;- +,-,1:, &;2,0:;4.,4 5+,8 83(:;8,4 )09 ?;3 7;(!:56
49*/2;99 (3 %(99,8/(/4
,8A:, 30: 7;(!:56 )8(;*/,4 !0, .8;4+9A:?20*/ =A/8,4+ +,9 ,:80,)9 40*/: ?; ),(;-D
90*/:0.,4 )?= +(4(*/ +;8*/ !*/20,@,4 +,9 %(99,8/(/49 ?; 90*/,84 ,+0.20*/ -C8 +,4
(22 ,04,8 2A4.,8,4 )=,9,4/,0: <54 /8,8 %5/4;4. ? ),0 3,/8=B*/0.,3 #82(;) 09:
+,8 %(99,8/(/4 ?; 9*/20,@,4
