TE-AG 18/115 Li
Art.-Nr.: 44.311.34 I.-Nr.: 21011
13
D Originalbetriebsanleitung
Akku-Winkelschleifer
GB Original operating instructions
Cordless Angle Grinder
F Instructions d’origine
Meuleuse d‘angle sans fi l
I Istruzioni per l’uso originali
Smerigliatrice angolare a batteria
DK/ Original betjeningsvejledning
N Akku-vinkelsliber
S Original-bruksanvisning
Batteridriven vinkelslip
CZ Originální návod k obsluze
Akumulátorová úhlová bruska
SK Originálny návod na obsluhu
Akumulátorová uhlová brúska
NL Originele handleiding
Haakse accuslijper
E Manual de instrucciones original
Amoladora angular de batería
FIN Alkuperäiskäyttöohje
Akkukäyttöinen kulmahiomakone
SLO Originalna navodila za uporabo
Akumulatorski kotni brusilnik
H Eredeti használati utasítás
Akkus-sarokcsiszoló
RO Instrucţiuni de utilizare originale
Polizor unghiular cu acumulator
GR Πρωτότυπες Οδηγίες χρήσης
Γωνιακό τριβείο μπαταρίας
P Manual de instruções original
Rebarbadora sem fi o
HR/ Originalne upute za uporabu
BIH Akumulatorska kutna brusilica
RS Originalna uputstva za upotrebu
Akumulatorska ugaona brusilica
PL Instrukcją oryginalną
Akumulatorowa szlifi erka kątowa
TR Orijinal Kullanma Talimatı
Akülü avuç taşlama
Anl_TE_AG_18_115_Li_SPK13.indb 1Anl_TE_AG_18_115_Li_SPK13.indb 1 11.05.2021 10:58:2811.05.2021 10:58:28
- 2 -
1a
8
4 3
5
21
1b
7
6
1
9 8 6
7
6
Anl_TE_AG_18_115_Li_SPK13.indb 2Anl_TE_AG_18_115_Li_SPK13.indb 2 11.05.2021 10:58:3011.05.2021 10:58:30
- 3 -
3 4
2
C A
3
a 4
2
1.
2.
5 6
3 5
B
1c
9
a
b
180°
Anl_TE_AG_18_115_Li_SPK13.indb 3Anl_TE_AG_18_115_Li_SPK13.indb 3 11.05.2021 10:58:3211.05.2021 10:58:32
- 4 -
7 8
a
b
1
4
a
b
9 10
11 12
a
b
a
b
Anl_TE_AG_18_115_Li_SPK13.indb 4Anl_TE_AG_18_115_Li_SPK13.indb 4 11.05.2021 10:58:3411.05.2021 10:58:34
- 5 -
13
123 5
67
4
Anl_TE_AG_18_115_Li_SPK13.indb 5Anl_TE_AG_18_115_Li_SPK13.indb 5 11.05.2021 10:58:3511.05.2021 10:58:35
D
- 6 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

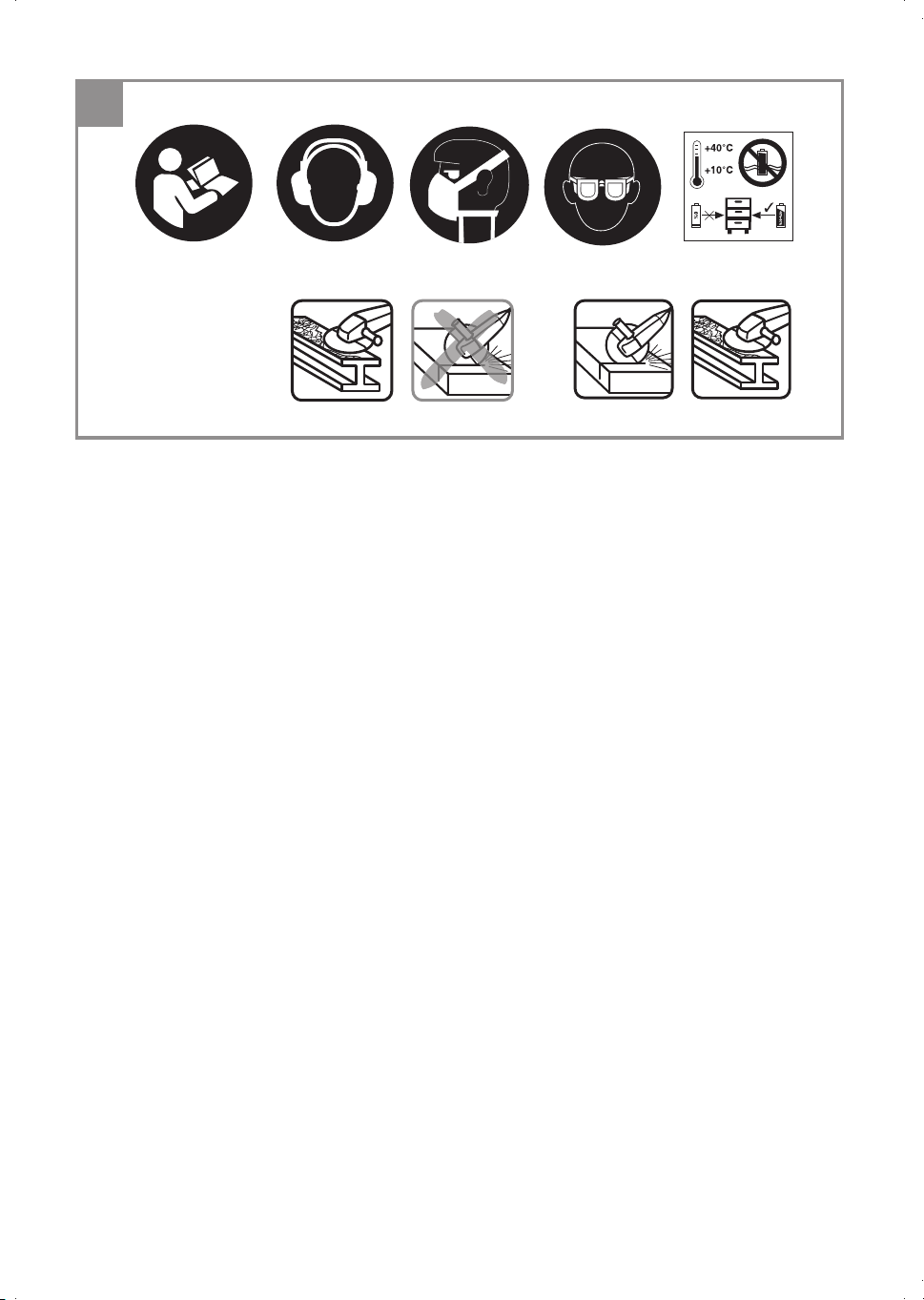

Erklärung der verwendeten Symbole
(siehe Bild 13)
1. Gefahr! - Zur Verringerung des Verletzungsri-
sikos Bedienungsanleitung lesen.
2. Vorsicht! Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust
bewirken.
3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und ande-
rer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust be-
wirken.
5. Lagerung der Akkus nur in trockenen
Räumen mit einer Umgebungstemperatur
von +10°C - +40°C. Akkus nur in geladenem
Zustand lagern (mind. 40% geladen).
6. Diese Schutzabdeckung ist zum Schlei-
fen geeignet.
7. Diese Schutzabdeckung ist zum Trennen
und Schleifen geeignet.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Spindelarretierung
2. Ein-/ Ausschalter
3. Zusatzhandgriff
4. Schutzvorrichtung
5. Stirnlochschlüssel
6. Akku
7. Ladegerät
8. Rasttaste
9. Akku-Kapazitätsanzeige
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
•
Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
•
Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
•
Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
•
Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
•
Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
•
Winkelschleifer
•
Ladegerät
•
Akku
•
Zusatzhandgriff
•
Stirnlochschlüssel
•
Originalbetriebsanleitung
•
Sicherheitshinweise
Anl_TE_AG_18_115_Li_SPK13.indb 6Anl_TE_AG_18_115_Li_SPK13.indb 6 11.05.2021 10:58:3511.05.2021 10:58:35
D
- 7 -
3. Bestimmungsgemäße
Verwendung
Der Winkelschleifer ist zum Schleifen von Metall
und Gestein unter Verwendung der entsprechen-
den Schleifscheibe und der entsprechenden
Schutzvorrichtung bestimmt.
Warnung! Zum Trennen von Metall und Gestein
darf der Winkelschleifer nur verwendet werden,
wenn die Schutzvorrichtung, welche als Zubehör
erhältlich ist, montiert ist.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannungsversorgung Motor: .................18 V d.c.
Nenndrehzahl: .....................................8500 min
-1
Max. Scheiben-ø: .................................... 115 mm
Schleifscheibe: .......................... 115 x 22 x 6 mm
Trennscheibe: ............................ 115 x 22 x 3 mm
Gewinde der Aufnahmespindel: .................... M14
Ausgangsspannung Ladegerät: ..............20 V d.c.
Ausgangsstrom Ladegerät: ............................3 A
Netzspannung Ladegerät: ... 200-250V~ 50-60Hz
Akku-Typ: .................................................... Li-Ion
Anzahl der Akkuzellen: ..................................... 10
Akkukapazität: ...........................................4,0 Ah
Gewicht: ...................................................... 1,8 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 60745 ermittelt.
Schalldruckpegel L
pA
........................... 75,1 dB(A)
Unsicherheit K
pA
............................................3 dB
Schallleistungspegel L
WA
..................... 86,1 dB(A)
Unsicherheit K
WA
........................................... 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Handgriff
Schwingungsemissionswert a
hAG
= 6,154 m/s
2
Unsicherheit K = 1,5 m/s
2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
•
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
ßig.
•
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
prüfen.
•
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
•
Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
Anl_TE_AG_18_115_Li_SPK13.indb 7Anl_TE_AG_18_115_Li_SPK13.indb 7 11.05.2021 10:58:3611.05.2021 10:58:36
D
- 8 -
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
5. Vor Inbetriebnahme
Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.
Lesen Sie vor der Inbetriebnahme Ihres Akku-
Gerätes unbedingt diese Hinweise:
•
Laden Sie den Akku mit dem Ladegerät. Ein
leerer Akku ist nach ca. 0,5-1 Stunde aufge-
laden.
5.1 Zusatzhandgriff montieren (Bild 2)
•
Der Winkelschleifschleifer darf nicht ohne Zu-
satzhandgriff (3) benutzt werden.
•
Der Zusatzhandgriff kann an den drei Positio-
nen (A, B, C) eingeschraubt werden.
Geräteseite Geeignet für
Links (Pos. A / wie
abgebildet)
Rechtshänder
Rechts (Pos. B) Linkshänder
Oben (Pos. C) Benutzung von
Trennscheiben
5.2 Wechseln und Einstellen der Schutzvor-
richtung (Bild 3)
Wechseln:
•
Entfernen Sie die Flanschmutter (b) und den
darunterliegenden Spannflansch.
•
Öffnen Sie den Klemmhebel (a) an der
Schutzvorrichtung (4).
•
Drehen Sie die Schutzvorrichtung (4) um
180° im Uhrzeigersinn, sodass der Schutz
nach oben zeigt.
•
Entnehmen Sie die Schutzvorrichtung (4).
Das Montieren erfolgt in umgekehrter Reihenfol-
ge.
Einstellen:
•
Stellen Sie die Schutzvorrichtung (4) zum
Schutz Ihrer Hände so ein, dass das Schleif-
gut vom Körper weggeführt wird.
•
Die Position der Schutzvorrichtung (4) kann
den jeweiligen Arbeitsbedingungen ange-
passt werden: Lockern Sie den Klemmhebel
(a), drehen Sie die Abdeckung (4) in die ge-
wünschte Position.
•
Achten Sie darauf, dass die Schutzvor-
richtung (4) das Zahnradgehäuse korrekt
abdeckt.
•
Befestigen Sie den Klemmhebel (a) wieder.
•
Stellen Sie sicher, dass die Schutzvorrichtung
(4) fest sitzt.
Achten Sie auf einen festen Sitz der
Schutzvorrichtung.
Benutzen Sie den Winkelschleifer nicht
ohne Schutzvorrichtung.
5.3 Probelauf neuer Schleifscheiben
Den Winkelschleifer mit montierter Schleif- oder
Trennscheibe mindestens 1 Minute im Leerlauf
laufen lassen. Vibrierende Scheiben sofort aus-
tauschen.
6. Bedienung
6.1 Laden des LI-Akku-Packs (Abb. 1a-1b)
1. Akku-Pack (6) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (8) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan-
denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (7) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.
Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei-
ge am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
•
ob an der Steckdose die Netzspannung vor-
handen ist.
•
ob ein einwandfreier Kontakt an den Lade-
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
•
das Ladegerät und Ladeadapter
•
und den Akku-Pack
an unseren Kundendienst zu senden.
Für einen fachgerechten Versand kontaktie-
ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.
Beachten Sie beim Versand oder Entsorgung
Anl_TE_AG_18_115_Li_SPK13.indb 8Anl_TE_AG_18_115_Li_SPK13.indb 8 11.05.2021 10:58:3611.05.2021 10:58:36
D
- 9 -
von Akkus bzw. Akkugerät, dass diese ein-
zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!
Im Interesse einer langen Lebensdauer des Akku-
Packs sollten Sie für eine rechtzeitige Wiederauf-
ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!
6.2 Schalter (Bild 4)
Der Winkelschleifer ist mit einem Sicherheits-
schalter zur Unfallverhütung ausgestattet. Zum
Einschalten den Ein-/Ausschalter (2) nach rechts
drücken und anschließend nach vorne schieben.
Zum Ausschalten des Winkelschleifers den Ein-/
Ausschalter (2) hinten niederdrücken. Der Ein-/
Ausschalter (2) springt in die Ausgangsstellung
zurück.
Warten Sie, bis die Maschine ihre Höchst-
drehzahl erreicht hat. Danach können Sie den
Winkelschleifer an das Werkstück ansetzen
und es bearbeiten.
6.3 Akku-Kapazitätsanzeige (Abb. 1c/Pos. 9)
Drücken Sie auf den Schalter für Akku-
Kapazitätsanzeige (a). Die Akku-Kapazitätsan-
zeige (9) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(‘s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Die Temperatur des Akkus ist unterschritten. Ent-
fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie-
fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver-
wendet bzw. geladen werden.
6.4 Wechseln der Schleifscheiben (Bild 5 / 6)
Für das Wechseln der Schleifscheiben benötigen
Sie den beiliegenden Stirnlochschlüssel (5). Der
Stirnlochschlüssel (5) ist im Zusatzhandgriff (3)
aufbewahrt. Ziehen Sie bei Bedarf den Stirnloch-
schlüssel (5) aus dem Zusatzhandgriff (3) heraus.
Gefahr! Aus Sicherheitsgründen darf der Winkel-
schleifer nicht mit eingestecktem Stirnlochschlüs-
sel (5) betrieben werden.
Warnung!
•
Einfacher Scheibenwechsel durch Spindelar-
retierung.
•
Spindelarretierung drücken und Schleifschei-
be einrasten lassen.
•
Die Flanschmutter mit dem Stirnlochschlüssel
öffnen. (siehe Bild 6)
•
Schleif- oder Trennscheibe wechseln und
Flanschmutter mit dem Stirnlochschlüssel
festziehen.
Hinweis!
Spindelarretierung nur bei stillstehendem
Motor und Schleifspindel drücken! Die Spin-
delarretierung muss während des Scheiben-
wechsels gedrückt bleiben!
Bei Schleif- oder Trennscheiben bis ca. 3 mm
Dicke, die Flanschmutter mit der Planseite zur
Schleif- oder Trennscheibe aufschrauben.
6.5 Anordnung der Flansche bei Verwendung
von Schleifscheiben und Trennscheiben
(Bild 7-10)
•
Anordnung der Flansche bei Verwendung
einer gekröpften oder geraden Schleifscheibe
(Bild 8)
a) Spannflansch
b) Flanschmutter
•
Anordnung der Flansche bei Verwendung ei-
ner gekröpften Trennscheibe (Bild 9)
a) Spannflansch
b) Flanschmutter
•
Anordnung der Flansche bei Verwendung
einer geraden Trennscheibe (Bild 10)
a) Spannflansch
b) Flanschmutter
6.6 Motor
Der Motor muss während der Arbeit gut belüftet
werden, daher müssen die Lüftungsöff nungen
immer sauber gehalten werden.
Anl_TE_AG_18_115_Li_SPK13.indb 9Anl_TE_AG_18_115_Li_SPK13.indb 9 11.05.2021 10:58:3611.05.2021 10:58:36
D
- 10 -
6.7 Schleifscheiben
•
Die Schleif- oder Trennscheibe darf nie grö-
ßer als der vorgeschriebene Durchmesser
sein.
•
Kontrollieren Sie vor dem Einsatz der Schleif-
oder Trennscheibe deren angegebene Dreh-
zahl.
•
Die maximale Drehzahl der Schleif- oder
Trennscheibe muss höher sein als die Leer-
laufdrehzahl des Winkelschleifers.
•
Verwenden Sie nur Schleif- und Trennschei-
ben die für eine minimale Drehzahl von 8.500
min
-1
und für eine Umfangsgeschwindigkeit
von 52 m/s zugelassen sind.
•
Achten Sie bei der Benutzung von Diamant-
Trennscheiben auf die Drehrichtung. Der
Drehrichtungspfeil auf der Diamant-Trenn-
scheibe muss mit dem Drehrichtungspfeil auf
dem Gerät übereinstimmen.
Achten Sie insbesondere bei den Schleifkörpern
auf eine gute Lagerung und Transport. Setzen Sie
die Schleifkörper niemals Stößen, Schlägen oder
scharfen Kanten aus (z.B. beim Transport oder
Lagerung in einer Werkzeugkiste). Dies könnte
bei den Schleifkörpern zu Beschädigungen, wie
z. B. Rissen führen und eine Gefahr für den Be-
nutzer darstellen.
Warnung!
6.8 Arbeitshinweise
6.8.1 Schruppschleifen (Bild 11)
Achtung! Schutzvorrichtung zum Schlei-
fen verwenden (im Lieferumfang enthalten).
Der beste Erfolg beim Schruppschleifen wird
erreicht, wenn Sie die Schleifscheibe in einem
Winkel von 30° bis 40° zur Schleifebene ansetzen
und gleichmäßig über das Werkstück hin- und
herbewegen.
6.8.2 Trennschleifen (Bild 12)
Achtung! Schutzvorrichtung zum Trennen
verwenden (im Lieferumfang enthalten).
Bei Trennarbeiten den Winkelschleifer in der
Schneidebene nicht verkanten. Die Trennscheibe
muss eine saubere Schnittkante aufweisen.
Zum Trennen von hartem Gestein verwenden Sie
am besten eine Diamant-Trennscheibe.
Asbesthaltige Materialien dürfen nicht
bearbeitet werden!
Verwenden Sie niemals Trennscheiben
zum Schruppschleifen.
Hinweis:
Zur Erhöhung der Leistung und Laufzeit des Ak-
ku-Gerätes empfehlen wir Ihnen unseren 4,0Ah
Power X-Change zu verwenden.
(Art.-Nr.: 45.113.96)
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.
7.1 Reinigung
•
Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
•
Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
•
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
•
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com
Anl_TE_AG_18_115_Li_SPK13.indb 10Anl_TE_AG_18_115_Li_SPK13.indb 10 11.05.2021 10:58:3711.05.2021 10:58:37
D
- 11 -
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder
verwendbar oder kann dem Rohstoff kreislauf
zurückgeführt werden. Das Gerät und dessen Zu-
behör bestehen aus verschiedenen Materialien,
wie z.B. Metall und Kunststoff e. Defekte Geräte
gehören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalver
Anl_TE_AG_18_115_Li_SPK13.indb 11Anl_TE_AG_18_115_Li_SPK13.indb 11 11.05.2021 10:58:3711.05.2021 10:58:37
D
- 12 -
10. Anzeige Ladegerät
Anzeigestatus
Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung
umgeschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das
Ladegerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Anl_TE_AG_18_115_Li_SPK13.indb 12Anl_TE_AG_18_115_Li_SPK13.indb 12 11.05.2021 10:58:3711.05.2021 10:58:37
D
- 13 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.
Technische Änderungen vorbehalten
Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand-
stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte die 0049 9951 95920-66 an.
Anl_TE_AG_18_115_Li_SPK13.indb 13Anl_TE_AG_18_115_Li_SPK13.indb 13 11.05.2021 10:58:3711.05.2021 10:58:37
D
- 14 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Akku
Verbrauchsmaterial/ Verbrauchsteile* Trenn-, Schleifscheiben
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu-
melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:
•
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_TE_AG_18_115_Li_SPK13.indb 14Anl_TE_AG_18_115_Li_SPK13.indb 14 11.05.2021 10:58:3811.05.2021 10:58:38
D
- 15 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des
Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet
werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos-
sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein
repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TE_AG_18_115_Li_SPK13.indb 15Anl_TE_AG_18_115_Li_SPK13.indb 15 11.05.2021 10:58:3811.05.2021 10:58:38
D
- 16 -
wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg-
barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.
Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.
Einhell Service
Eschenstraße 6
94405 Landau an der Isar
Telefon: 09951 - 959 2000
Telefax: 09951 - 959 1700
E-Mail: Service-[email protected]
Wir freuen uns auf Ihren Besuch unter
Sehr geehrte Kundin,
sehr geehrter Kunde,
LIEBE MÖGLICHMACHER,
Einhell-Service.com
>>>
ERSATZTEILE
PREIS-
INFORMATIONEN
VERFÜGBARKEITEN
PRODUKT-
INFORMATIONEN
TRACK & TRACE
REPARATUR-
SERVICE
SERVICE-STELLEN
VOR ORT
GARANTIEVER-
LÄNGERUNGEN
ZUBEHÖR
Anl_TE_AG_18_115_Li_SPK13.indb 16Anl_TE_AG_18_115_Li_SPK13.indb 16 11.05.2021 10:58:3811.05.2021 10:58:38
GB
- 17 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
Explanation of the symbols used (see Fig. 13)
1. Danger! - Read the operating instructions to
reduce the risk of injury.
2. Caution! Wear ear-muff s. The impact of noi-
se can cause damage to hearing.
3. Caution! Wear a breathing mask. Dust
which is injurious to health can be generated
when working on wood and other materials.
Never use the device to work on any materi-
als containing asbestos!
4. Caution! Wear safety goggles. Sparks ge-
nerated during working or splinters, chips and
dust emitted by the device can cause loss of
sight.
5. Store the batteries only in dry rooms
with an ambient temperature of +10°C to
+40°C. Place only fully charged batteries in
storage (charged at least 40%).
6. This safety guard is designed for san-
ding/grinding.
7. This safety guard is designed for cutting
and grinding/sanding.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Spindle lock
2. ON/OFF switch
3. Additional handle
4. Guard
5. Flange nut wrench
6. Battery
7. Charging unit
8. Pushlock button
9. Battery capacity indicator
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
•
Open the packaging and take out the equip-
ment with care.
•
Remove the packaging material and any
packaging and/or transportation braces (if
available).
•
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
transport damage.
•
If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
•
Angle grinder
•
Battery charger
•
Battery
•
Additional handle
•
Flange nut wrench
•
Original operating instructions
•
Safety instructions
Anl_TE_AG_18_115_Li_SPK13.indb 17Anl_TE_AG_18_115_Li_SPK13.indb 17 11.05.2021 10:58:5111.05.2021 10:58:51
GB
- 18 -
3. Proper use
The angle grinder is designed for grinding metal
and stone when using the appropriate grinding
wheel and guard.
Warning! To cut metal and stone the grinder/san-
der may only be used when the guard (available
as an accessory) is mounted.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Motor power supply: ............................... 18 V DC
Rated speed: .......................................8500 min
-1
Max. wheel diameter: ............................. 115 mm
Grinding wheels: ...................... 115 x 22 x 6 mm
Cutting wheel: .......................... 115 x 22 x 3 mm
Mounting spindle thread: ............................. M14
Battery charger output voltage: .............. 20 V DC
Battery charger output current: .......................3 A
Charging unit supply
voltage: .............................. 200-250V~ 50-60Hz
Battery type: ...................................... Lithium-ion
Number of battery cells: ................................. 10
Battery capacitance: .................................4.0 Ah
Weight: .......................................................1.8 kg
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
L
pA
sound pressure level ..................... 75.1 dB(A)
K
pA
uncertainty .............................................3 dB
L
WA
sound power level ....................... 86.1 dB(A)
K
WA
uncertainty .............................................3 dB
Wear ear-muff s.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with EN 60745.
Handle
Vibration emission value a
hAG
= 6.154 m/s
2
K uncertainty = 1.5 m/s
2
The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip-
ment is used and may exceed the specifi ed value
in exceptional circumstances.
The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.
The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.
Keep the noise emissions and vibrations to a
minimum.
•
Only use appliances which are in perfect wor-
king order.
•
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
cessary.
•
Switch the appliance off when it is not in use.
•
Wear protective gloves.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
3. Health damage caused by hand-arm vib-
rations if the equipment is used over a pro-
longed period or is not properly guided and
maintained.
Anl_TE_AG_18_115_Li_SPK13.indb 18Anl_TE_AG_18_115_Li_SPK13.indb 18 11.05.2021 10:58:5111.05.2021 10:58:51
GB
- 19 -
5. Before starting the equipment
Warning!
Always remove the battery pack before making
adjustments to the equipment.
Be sure to read the following information before
you put the cordless equipment into operation:
•
Charge the battery pack with the charger. An
empty battery pack requires a charging peri-
od of approximately 0.5 to 1 hour.
5.1 Fitting the additional handle (Fig. 2)
•
The angle grinder must not be used without
the additional handle (3).
•
The additional handle can be secured in any
of three positions (A, B, C).
Tool side Suitable for
Left (position A / as
shown)
Right-handed users
Right (position B) Left-handed users
Top (position C) Using cutting wheels
5.2 Replacing and adjusting the guard (Fig. 3)
Replacing:
•
Remove the flange nut (b) and the clamping
flange underneath.
•
Open the clamp lever (a) on the guard (4).
•
Turn the guard (4) through 180° in clockwise
direction so that the guard points upwards.
•
Remove the guard (4).
To mount, proceed in the reverse order.
Adjusting:
•
Adjust the guard (4) to protect your hands
so that the material being ground is directed
away from your body.
•
The position of the guard (4) can be adjusted
to any specific working conditions. Undo the
clamp handle (a) and turn the cover (4) into
the required position.
•
Ensure that the guard (4) correctly covers the
gear wheel casing.
•
Secure the clamp handle (a) again.
•
Ensure that the guard (4) is secure.
Take care that the safety device is secure.
Never use the angle grinder without the
guard.
5.3 Test run for new grinding Wheels
Allow the right-angle grinder to run in idle for at
least 1 minute with the grinding or cutting wheel
fi tted in place. Vibrating wheels are to be replaced
immediately.
6. Operation
6.1 Charging the Li battery pack (Fig. 1a-1b)
1. Remove the battery pack (6) from the handle,
pressing the pushlock button (8) downwards
to do so.
2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(7) into the mains socket outlet. The green
LED will then begin to fl ash.
3. Push the battery pack onto the battery char-
ger.
In section 10 (Charger indicator) you will fi nd a
table with an explanation of the LED indicator on
the charger.
If the battery pack fails to charge, check for the
following:
•
voltage at the power socket
•
whether there is good contact at the charging
contacts of the charging unit
If the battery pack still fails to charge, send
•
the charger and charging adapter
•
and the battery pack
to our customer service center.
To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.
When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.
To ensure that the battery pack provides long ser-
vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
Anl_TE_AG_18_115_Li_SPK13.indb 19Anl_TE_AG_18_115_Li_SPK13.indb 19 11.05.2021 10:58:5211.05.2021 10:58:52
GB
- 20 -
notice that the performance of the device drops.
Never allow the battery pack to become fully di-
scharged. This will cause it to develop a defect.
6.2 Switch (Fig. 4)
The angle grinder comes with a safety switch
which is designed to prevent accidents. To switch
on, push the On/Off switch (2) to the right and
then forwards. To switch off the angle grinder,
depress the On/Off switch (2) at the back. The
On/Off switch (2) will jump back into its starting
position.
Wait until the machine has reached its top
speed. You can then position the angle grin-
der on the workpiece and machine it.
6.3 Battery capacity indicator (Fig. 1c/Item 9)
Press the battery capacity indicator switch (a).
The battery capacity indicator (9) shows the char-
ge status of the battery using 3 LEDs.
All 3 LEDs are lit:
The battery is fully charged.
2 or 1 LED(s) are lit:
The battery has an adequate remaining charge.
1 LED fl ashes:
The battery is empty, recharge the battery.
All LEDs blink:
The battery temperature is too low. Remove the
battery from the equipment, keep it at room tem-
perature for one day. If the fault reoccurs, this me-
ans that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.
6.4 Changing the grinding wheels (Fig. 5 / 6)
Use the face spanner (5) supplied to change the
grinding wheels. The face spanner (5) is stored in
the additional handle (3). Pull the face spanner (5)
out of the additional handle (3) when you need it.
Danger! For safety reasons, the angle grinder
must not be operated with the face spanner (5)
inserted in it.
Warning!
•
Simple wheel change by spindle lock:
•
Press the spindle lock and allow the grinding
wheel to latch in place.
•
Open the flange nut with the face spanner.
(Fig. 6)
•
Change the grinding or cutting wheel and
tighten the flange nut with the face spanner.
Notice!
Only ever press the spindle lock when the
motor and grinding spindle are at a stand-
still! You must keep the spindle lock pressed
while you change the wheel!
For grinding or cutting wheels up to approx. 3 mm
thick, screw on the fl ange nut with the fl at side
facing the grinding or cutting wheel.
6.5 Flange arrangements when using grin-
ding wheels and cutting wheels (Fig.
7-10)
•
Flange arrangement when using a de-
pressed-centre or straight grinding wheel
(Fig. 8)
a) Clamping flange
b) Flange nut
•
Flange arrangement when using a de-
pressed-centre cutting wheel (Fig. 9)
a) Clamping flange
b) Flange nut
•
Flange arrangement when using a straight
cutting wheel (Fig. 10)
a) Clamping flange
b) Flange nut
6.6 Motor
It is vital for the motor to be well ventilated during
operation. Be sure, therefore, to keep the ventilati-
on holes clean at all times.
6.7 Grinding Wheels
•
Never use a grinding or cutting wheel bigger
than the specified diameter.
•
Before using a grinding or cutting wheel,
check its rated speed.
•
The maximum speed of the grinding or cut-
ting wheel used must be higher than the idle
speed of the angle grinder.
•
Use only grinding and cutting wheels that are
approved for a minimum speed of 8,500 rpm
and a peripheral speed of 52 m/sec.
•
Check the direction of rotation when you use
diamond cutting wheels. The directional arrow
on the diamond cutting wheel must point in
Anl_TE_AG_18_115_Li_SPK13.indb 20Anl_TE_AG_18_115_Li_SPK13.indb 20 11.05.2021 10:58:5211.05.2021 10:58:52
GB
- 21 -
the direction in which the tool rotates.
Take special care that the grinding/sanding
wheels are properly stored and transported.
Ensure that the grinding/sanding wheels are
never exposed to shock, jolts or sharp edges (for
example during transport or storage in a toolbox).
This could cause damage (such as cracks) to the
grinding/sanding wheels and place the user in
serious danger.
Warning!
6.8 Operating Modes
6.8.1 Rough grinding (Fig. 11)
Caution: Use the safety device for san-
ding/grinding.
(included in items supplied)
For the best rough grinding results, hold the grin-
ding wheel at an angle of between 30° and 40° to
the workpiece surface and guide back and forth
over the workpiece in steady movements.
6.8.2 Cutting (Fig. 12)
Caution: Use the safety device for abrasi-
ve cutting.
(included in items supplied)
When you use the right-angle grinder for cutting
purposes, avoid tilting it in the cutting plane. The
cutting wheel must have a clean cutting edge.
A diamond cutting wheel is best used to cut hard
stone.
It is prohibited to use the machine on as-
bestos materials!
Never use a cutting wheel for rough grin-
ding.
Note:
To increase the power and running time of the
cordless equipment, we recommend using our
4.0 Ah Power X-Change.
(Art. No.: 45.113.96)
7. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the battery pack before starting
any cleaning work.
7.1 Cleaning
•
Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
•
We recommend that you clean the device
immediately each time you have finished
using it.
•
Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could at-
tack the plastic parts of the equipment. Ensu-
re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
7.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
7.3 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
•
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
For our latest prices and information please go to
www.Einhell-Service.com
8. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
9. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original pa-
ckaging.
Anl_TE_AG_18_115_Li_SPK13.indb 21Anl_TE_AG_18_115_Li_SPK13.indb 21 11.05.2021 10:58:5211.05.2021 10:58:52
GB
- 22 -
10. Charger indicator
Indicator status Explanations and actions
Red LED Green LED
Off Flashing Ready for use
The charger is connected to the mains and is ready for use; there is no
battery pack in the charger
On Off Charging
The charger is charging the battery pack in quick charge mode. The
charging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.
Off On The battery is charged and ready for use.
The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.
Action:
Take the battery pack out of the charger. Disconnect the charger from the
mains supply.
Flashing Off Adapted charging
The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:
- The rechargeable battery has not been used for a very long time.
- The battery temperature is outside the ideal range.
Action:
Wait for the charging to be completed; you can still continue to charge the
battery pack.
Flashing Flashing Fault
Charging is no longer possible. The battery pack is defective.
Action:
Never charge a defective battery pack.
Take the battery pack out of the charger.
On On Temperature fault
The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).
Action:
Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .
Anl_TE_AG_18_115_Li_SPK13.indb 22Anl_TE_AG_18_115_Li_SPK13.indb 22 11.05.2021 10:58:5211.05.2021 10:58:52
GB
- 23 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac-
companying products is permitted only with the express consent of the Einhell Germany AG.
Subject to technical changes
This consignment contains lithium-ion batteries.
In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle
with care. Danger of ignition in case of damage to the consignment package. If the consignment packa-
ge is damaged: Check and if necessary repackage. For further information contact: 0049 1807 10 20 20
66 (fi xed network 14 ct/min, mobile phone max. 42 ct/min) Outside Germany charges will apply instead
for a regular call to a landline number in Germany.
Anl_TE_AG_18_115_Li_SPK13.indb 23Anl_TE_AG_18_115_Li_SPK13.indb 23 11.05.2021 10:58:5311.05.2021 10:58:53
GB
- 24 -
Service information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Carbon brushes, Battery
Consumables* Cutting wheels, grinding wheels
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:
•
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anl_TE_AG_18_115_Li_SPK13.indb 24Anl_TE_AG_18_115_Li_SPK13.indb 24 11.05.2021 10:58:5311.05.2021 10:58:53
GB
- 25 -
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica-
tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-
posing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex-
ample by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at:
www.Einhell-Service.com. Please keep your bill of purchase or other proof of purchase for the new
device. Devices that are returned without proof of purchase or without a rating plate shall not be
covered by the guarantee, because appropriate identifi cation will not be possible. If the defect is co-
vered by our guarantee, then the item in question will either be repaired immediately and returned to
you or we will send you a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
Anl_TE_AG_18_115_Li_SPK13.indb 25Anl_TE_AG_18_115_Li_SPK13.indb 25 11.05.2021 10:58:5311.05.2021 10:58:53
F
- 26 -
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten-
tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
Explication des symboles utilisés
(voir fi gure 13)
1. Danger! - Lisez ce mode d’emploi pour dimi-
nuer le risque de blessures.
2. Prudence! Portez une protection de
l’ouïe. L’exposition au bruit peut entraîner
une perte de l’ouïe.
3. Prudence! Portez un masque anti-pous-
sière. Lors de travaux sur su bois et autres
matériaux, de la poussière nuisible à la santé
peut être dégagée. Ne travaillez pas sur du
matériau contenant de l’amiante !
4. Prudence! Portez des lunettes de protec-
tion. Les étincelles générées pendant travail
ou les éclats, copeaux et la poussière sortant
de l’appareil peuvent entraîner une perte de
la vue.
5. Stockage des accumulateurs uniquement
dans des pièces sèches à une tempéra-
ture ambiante de +10 °C à +40 °C. Ne
stockez les accumulateurs que lorsqu’ils sont
chargés (charge min. 40 %).
6. Ce recouvrement de protection convient
à l’aff ûtage.
7. Ce recouvrement de protection convient
aux travaux de tronçonnage et de meula-
ge.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité corres-
pondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles-
sures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri-
eure.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1)
1. Blocage de broche
2. Interrupteurs marche/arrêt
3. Poignée supplémentaire
4. Dispositif de protection
5. Clé pour écrou de bride
6. Accumulateur
7. Chargeur
8. Touche à crans
9. Indicateur de charge de l‘accumulateur
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala-
ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après-
vente à la fi n du mode d‘emploi.
•
Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
•
Retirez le matériel d’emballage tout comme
les sécurités d’emballage et de transport (s’il
y en a).
•
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
sont pas endommagés par le transport.
•
Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
•
Meuleuse d‘angle
•
Chargeur
•
Piles
•
Poignée supplémentaire
•
Clé pour écrou de bride
•
Mode d’emploi d’origine
•
Consignes de sécurité
Anl_TE_AG_18_115_Li_SPK13.indb 26Anl_TE_AG_18_115_Li_SPK13.indb 26 11.05.2021 10:58:5311.05.2021 10:58:53
F
- 27 -
3. Utilisation conforme à
l’aff ectation
La meuleuse d’angle sert à meuler le métal et la
pierre en utilisant la meule correspondante et le
dispositif de protection correspondant.
Avertissement! Pour séparer le métal et la pi-
erre, la meuleuse d’angle doit uniquement être
employée lorsque le dispositif de protection (dis-
ponible avec les accessoires) est monté.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession-
nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession-
nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Alimentation en tension du moteur : .......18 V d.c.
Vitesse nominale : ..............................8500 tr/min
Ø max. des meules : ............................... 115 mm
Meule : ..................................... 115 x 22 x 6 mm
Meule tronçonneuse : ............... 115 x 22 x 3 mm
Filetage des broches de logement : ............ M14
Tension de sortie du chargeur : ..............20 V d.c.
Courant de sortie du chargeur : ......................3 A
Tension secteur
du chargeur : ...................... 200-250V~ 50-60Hz
Type d‘accumulateur : ................................ Li-ion
Nombre de piles de l‘accumulateur : .............. 10
Capacité de l‘accumulateur : ..................... 4,0 Ah
Poids : ........................................................1,8 kg
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déter-
minées conformément à la norme EN 60745.
Niveau de pression acoustique L
pA
.... 75,1 dB(A)
Imprécision K
pA
............................................3 dB
Niveau de puissance acoustique L
WA
.. 86,1 dB(A)
Imprécision K
WA
............................................ 3 dB
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Poignée
Valeur d’émission de vibration a
hAG
= 6,154 m/s
2
Insécurité K = 1,5 m/s
2
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exception-
nels être supérieure à la valeur indiquée.
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
Limitez le niveau sonore et les vibrations à
un minimum !
•
Utilisez exclusivement des appareils en ex-
cellent état.
•
Entretenez et nettoyez l’appareil régulière-
ment.
•
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
•
Portez des gants.
Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor-
mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const-
ruction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
Anl_TE_AG_18_115_Li_SPK13.indb 27Anl_TE_AG_18_115_Li_SPK13.indb 27 11.05.2021 10:58:5411.05.2021 10:58:54
F
- 28 -
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
5. Avant la mise en service
Avertissement !
Enlevez systématiquement l‘accumulateur avant
de paramétrer l‘appareil.
Avant la mise en service de votre appareil sans fi l,
lisez obligatoirement ces indications :
•
chargez l‘accumulateur avec le chargeur.
Un accumulateur vide est chargé au terme
d’environ 0,5 à 1 heure.
5.1 Montage de la poignée supplémentaire
(fi gure 2)
•
La meuleuse d’angle ne doit pas être utilisée
sans poignée supplémentaire (3).
•
La poignée supplémentaire peut être vissée
au niveau des trois positions (A, B, C).
Côté de l’appareil Convient à
Gauche (rep. A / com-
me représenté)
Droitier
Droite (rep. B) Gaucher
En haut (rep. C) Utilisation de disque
de meuleuse
5.2 Remplacement et réglage du dispositif de
protection (fi gure 3)
Remplacement :
•
retirez l‘écrou de la bride (b) et la bride de
serrage se trouvant en dessous ;
•
ouvrez le levier de serrage (a) du dispositif de
protection (4) ;
•
tournez le dispositif de protection (4) de 180°
dans le sens des aiguilles d‘une montre de
sorte que la protection soit orientée vers le
haut ;
•
retirez le dispositif de protection (4).
Le montage s‘eff ectue dans le sens inverse des
étapes.
Réglage :
•
réglez le dispositif de sécurité (4) de façon à
ce que la pièce à meuler soit à distance du
corps afin de protéger vos mains ;
•
la position du dispositif de protection (4) peut
être adaptée aux conditions de travail res-
pectives : desserrez le levier de serrage (a),
tournez le recouvrement (4) dans la position
souhaitée ;
•
veillez à ce que le dispositif de protection (4)
recouvre correctement le boîtier de la roue
dentée ;
•
fixez à nouveau le levier de serrage (a) ;
•
assurez-vous que le dispositif de protection
(4) soit bien fixé.
Veillez au bon maintien du dispositif de
protection.
N’utilisez pas la meuleuse d’angle sans
dispositif de protection.
5.3 MARCHE D’ESSAI DE NOUVELLES MEU-
LES
Faites tourner la meuleuse d’angle sans charge
avec la meule ou la meule tronçonneuse montée
pendant une minute au minimum. Remplacez tout
de suite des meules vibrantes.
6. Commande
6.1 Chargement du bloc accumulateur lithi-
um (fi g. 1a-1b)
1. Tirez le bloc accumulateur (6) hors de sa
poignée, en appuyant sur les touches à cran
(8) vers le bas.
2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (7) dans la prise de
courant. Le voyant LED vert commence à cli-
gnoter.
3. Insérez l‘accumulateur sur le chargeur.
Au point 10 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED sur le chargeur.
S‘il est impossible de charger l‘accumulateur,
veuillez contrôler
•
si la tension réseau est présente au niveau de
la prise de courant.
•
si un contact correct est présent au niveau
des contacts de charge du chargeur.
Anl_TE_AG_18_115_Li_SPK13.indb 28Anl_TE_AG_18_115_Li_SPK13.indb 28 11.05.2021 10:58:5411.05.2021 10:58:54
F
- 29 -
Si le chargement de l‘accumulateur reste impos-
sible, nous vous prions de bien vouloir renvoyer, à
notre service après-vente:
•
le chargeur et l‘adaptateur de charge
•
et le bloc accumulateur.
Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.
Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !
Dans l‘intérêt d‘une longue durée de fonctionne-
ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !
6.2 Interrupteur (fi gure 4)
La meuleuse d‘angle est équipée d‘un interrup-
teur de sécurité pour la prévention des accidents.
Pour mettre en marche, appuyez sur l‘interrupteur
marche/arrêt (2) vers la droite et poussez-le ensu-
ite vers l‘avant. Pour mettre hors circuit la meuleu-
se d‘angle, appuyez vers l‘arrière sur l‘interrupteur
marche/arrêt (2). L‘interrupteur marche/arrêt (2)
revient en position initiale.
Patientez jusqu‘à ce que la machine ait att-
eint sa vitesse de rotation maximale. Ensuite,
vous pouvez placer la meuleuse d‘angle sur
la pièce à usiner et la traiter.
6.3 Indicateur de charge de l‘accumulateur
(fi g. 1c/pos.9)
Appuyez sur le bouton indicateur de charge de
l‘accumulateur (a). L‘indicateur de charge de
l‘accumulateur (9) vous indique l‘état d‘autonomie
de l‘accumulateur à l‘aide de trois voyants LED
colorés.
Les 3 voyants LED sont allumés :
L’accumulateur est complètement rechargé.
2 ou 1 voyant LED est (sont) allumé(s)
L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.
1 voyant LED clignote :
L’accumulateur est vide, il faut le recharger.
Tous les voyants LED clignotent :
La température de l’accumulateur est trop faible.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifi e que
l’accumulateur est en décharge profonde et dé-
fectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.
6.4 Remplacement des meules (fi gures 5 / 6)
Pour remplacer les meules, vous avez besoin de
la clé à ergots jointe (5). La clé à ergots (5) est
conservée dans la poignée supplémentaire (3).
Tirer au besoin la clé à ergots (5) hors de la poig-
née supplémentaire (3).
Danger! Pour des raisons de sécurité, il est inter-
dit d’utiliser la meuleuse d’angle lorsque la clé à
ergot (5) est enfi chée.
Avertissement!
•
Remplacement aisé des meules grâce au
dispositif d’arrêt de broche.
•
Poussez ce dispositif d’arrêt et faites enclen-
cher la meule.
•
Ouvrez l’écrou à bride au moyen de la clé à
ergots. (figure 6)
•
Remplacez la meule ou la meule à tronçonner
et serrez bien l’écrou à bride au moyen de la
clé à ergots.
Remarque!
Poussez le dispositif d’arrêt de broche seule-
ment si le moteur et la broche sont arrêtés!
Veillez à ce que le dispositif d’arrêt de broche
soit poussé pendant le remplacement de la
meule!
Si vous utilisez des meules ou des meules tron-
çonneuses d’une épaisseur maximale de 3 mm,
vissez l’écrou à bride de sorte que le côté plan
soit dirigé vers la meule ou la meule tronçonneu-
se.
6.5 Disposition des brides en cas
d’utilisation de meules et de meules tron-
çonneuses (Fig. 7-10)
•
Disposition des brides en cas d’utilisation
d’une meule contre-coudeé ou droite (Fig. 8)
a) Bride de serrage
b) Ecrou à bride
Anl_TE_AG_18_115_Li_SPK13.indb 29Anl_TE_AG_18_115_Li_SPK13.indb 29 11.05.2021 10:58:5411.05.2021 10:58:54
F
- 30 -
•
Disposition des brides en cas d’utilisation
d’une meule tronçonneuse contre-coudeé
(Fig. 9)
a) Bride de serrage
b) Ecrou à bride
•
Disposition des brides en cas d’utilisation
d’une meule tronçonneuse droite (Fig. 10)
a) Bride de serrage
b) Ecrou à bride
6.6 MOTEUR
Il faut que le moteur soit bien ventilé pendant le
travail; c’est pourquoi les fentes de ventilation doi-
vent rester toujours propres.
6.7 MEULES
•
Le diamètre de la meule ou de la meule tron-
çonneuse ne doit jamais dépasser le diamèt-
re préconisé.
•
Avant d’utiliser la meule ou la meule tron-
çonneuse, vérifiez sa vitesse de rotation
spécifiée.
•
La vitesse de rotation maximale de la meule
ou de la meule tronçonneuse doit être su-
périeure à la vitesse de rotation à vide de la
meuleuse d‘angle
•
Utilisez exclusivement des meules ou des
meules tronçonneuses homologuées pour
une vitesse de rotation minimale de 8.500 tr./
mn. et pour une vitesse circonférentielle de
52 m/sec.
•
En cas d’utilisation de meules tronçonneuses
diamantées faites attention au sens de rotati-
on. Le flèche de sens de rotation sur la meule
tronçonneuse diamantée doit correspondre à
la flèche de sens de rotation sur l’appareil.
Veillez particulièrement à ce que les meules soi-
ent correctement entreposées et transportées.
N’exposez jamais les meules aux chocs, coups
ou arêtes vives (p. ex. lors du transport ou en les
mettant dans une caisse à outils). Cela pourrait
entraîner un endommagement des meules et ent-
raîner p. ex. des fi ssures et représenter donc un
danger pour l’utilisateur.
Avertissement!
6.8 CONSIGNES DE TRAVAIL
6.8.1 Dégrossissage (fi gure 11)
Attention ! Utilisez le dispositif de protec-
tion pour l’aff ûtage.
(compris dans la livraison)
Le travail de dégrossissage sera le plus effi cient
si vous mettez la meule à un angle de 30° à 40°
par rapport au plan de ponçage et la passez par-
dessus la pièce à usiner avec un mouvement de
va-et-vient.
6.8.2 Coupage (fi gure 12)
Attention ! Utilisez le dispositif de protec-
tion pour le tronçonnage.
(compris dans la livraison)
Pendant les travaux de coupage, n’inclinez pas
la meuleuse d’angle dans le plan de coupe. Il faut
que la meule tronçonneuse présente une arête
de coupe nette.
Il vaut mieux utiliser une meule diamantée pour
couper des pierres dures.
Il ne faut pas usiner des matéraux con-
tenant de l’amiante.
N’utilisez jamais des meules tronçonneu-
ses pour le dégrossissage!
Remarque :
Pour augmenter la puissance et la durée de vie
de l‘appareil sans fi l, nous vous recommandons
d‘utiliser notre Power X-Change de 4,0Ah.
(Réf. : 45.113.96)
7. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Débranchez l‘accumulateur avant tous travaux de
nettoyage.
7.1 Nettoyage
•
Maintenez les dispositifs de protection, les
fentes à air et le carter de moteur aussi pro-
pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres-
sion.
•
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
•
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
Anl_TE_AG_18_115_Li_SPK13.indb 30Anl_TE_AG_18_115_Li_SPK13.indb 30 11.05.2021 10:58:5511.05.2021 10:58:55
F
- 31 -
7.2 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
7.3 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
•
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com
8. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage per-
mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin-
troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen-
tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
9. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
Anl_TE_AG_18_115_Li_SPK13.indb 31Anl_TE_AG_18_115_Li_SPK13.indb 31 11.05.2021 10:58:5511.05.2021 10:58:55
F
- 32 -
10. Affi chage chargeur
État de l’affi chage
Signifi cation et mesures
Voyant
LED rouge
Voyant
LED vert
Arrêt Clignote État prêt à l’emploi
Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.
Marche Arrêt Chargement
Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.
Arrêt Marche La batterie est chargée et prête à l’emploi.
Ensuite, on commute sur un processus de charge lent jusqu’au
chargement complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le
chargeur.
Mesures :
Retirez la batterie du chargeur. Débranchez le chargeur du réseau.
Clignote Arrêt Charge d’adaptation
Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de
sécurité et nécessite plus de temps. Cela peut avoir les causes suivantes :
- L’accumulateur n’a pas été rechargé depuis longtemps.
- La température de la batterie ne se trouve pas dans la zone idéale
Mesures :
Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.
Clignote Clignote Erreur
Le processus de charge n’est plus possible. La batterie est défectueuse.
Mesures :
Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.
Marche Marche Perturbation thermique
La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)
Mesures :
Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).
Anl_TE_AG_18_115_Li_SPK13.indb 32Anl_TE_AG_18_115_Li_SPK13.indb 32 11.05.2021 10:58:5511.05.2021 10:58:55
F
- 33 -
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu-
er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte-
nu.
Sous réserve de modifi cations techniques
Anl_TE_AG_18_115_Li_SPK13.indb 33Anl_TE_AG_18_115_Li_SPK13.indb 33 11.05.2021 10:58:5511.05.2021 10:58:55
F
- 34 -
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-
mables.
Catégorie Exemple
Pièces d‘usure* brosses à charbon, accumulateur
Matériel de consommation/
pièces de consommation*
meules tronçonneuses, meules
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :
•
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
Décrivez ce défaut de fonctionnement.
Anl_TE_AG_18_115_Li_SPK13.indb 34Anl_TE_AG_18_115_Li_SPK13.indb 34 11.05.2021 10:58:5611.05.2021 10:58:56
F
- 35 -
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-
sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle-
mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres-
tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti-
lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in-
dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor-
males ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du-
rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante :
www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo-
yer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga-
rantie conformément aux informations du service après-vente de ce mode d‘emploi.
Anl_TE_AG_18_115_Li_SPK13.indb 35Anl_TE_AG_18_115_Li_SPK13.indb 35 11.05.2021 10:58:5611.05.2021 10:58:56
I
- 36 -
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi-
oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques-
te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al-
cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
Spiegazione dei simboli utilizzati
(vedi Fig. 13)
1. Pericolo! - Per ridurre il rischio di lesioni leg-
gete le istruzioni per l’uso.
2. Attenzione! Portate cuffi e antirumore.
L’e ff etto del rumore può causare la perdita
dell’udito.
3. Attenzione! Mettete una maschera an-
tipolvere. Facendo lavori su legno o altri
materiali si può creare della polvere nociva
alla salute. Non lavorate materiale contenente
amianto!
4. Attenzione! Indossate gli occhiali pro-
tettivi. Scintille createsi durante il lavoro o
schegge, trucioli e polveri scaraventate fuori
dall’apparecchio possono causare la perdita
della vista.
5. Conservazione delle batterie soltanto in
luoghi asciutti con una temperatura ambi-
ente di +10°C - +40°C. Conservate le batte-
rie solo se sono cariche (almeno al 40%).
6. Questa copertura di protezione è adatta
per la levigatura.
7. Questa copertura di protezione è adatta
per la troncatura e levigatura.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-
tenze di sicurezza e delle istruzioni possono cau-
sare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio (Fig. 1)
1. Bloccaggio a mandrino
2. Interruttore ON/OFF
3. Impugnatura addizionale
4. Dispositivo di protezione
5. Chiave per dadi fl angiati
6. Batteria
7. Caricabatterie
8. Tasto di arresto
9. Indicazione di carica della batteria
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As-
sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac-
quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten-
zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
•
Aprite l’imballaggio e togliete con cautela
l’apparecchio dalla confezione.
•
Togliete il materiale d’imballaggio e anche i
fermi di trasporto / imballo (se presenti).
•
Controllate che siano presenti tutti gli elemen-
ti forniti.
•
Verificate che l’apparecchio e gli accessori
non presentino danni dovuti al trasporto.
•
Se possibile, conservate l’imballaggio fino
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
•
Smerigliatrice angolare
•
Caricabatterie
•
Batteria
•
Impugnatura addizionale
•
Chiave per dadi flangiati
•
Istruzioni per l’uso originali
•
Avvertenze di sicurezza
Anl_TE_AG_18_115_Li_SPK13.indb 36Anl_TE_AG_18_115_Li_SPK13.indb 36 11.05.2021 10:58:5611.05.2021 10:58:56
I
- 37 -
3. Utilizzo proprio
La smerigliatrice angolare è concepita per ese-
guire levigature di metalli e pietre utilizzando i
dischi abrasivi ed il dispositivo di protezione cor-
rispondenti.
Avvertenza! La smerigliatrice angolare deve es-
sere utilizzata per la troncatura di metalli e pietre
solo se il dispositivo di protezione, disponibile
come accessorio, è montato.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi-
anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
4. Caratteristiche tecniche
Alimentazione di tensione del motore: ...18 V d.c.
Numero di giri nominale: .....................8500 min
-1
Max. Ø disco: ......................................... 115 mm
Disco diamantato abrasivo: ....... 115 x 22 x 6 mm
Disco diamantato segmentato: .. 115 x 22 x 3 mm
Filetto del mandrino: ..................................... M14
Tensione in uscita del caricabatterie: .....20 V d.c.
Corrente in uscita del caricabatterie: .............. 3 A
Tensione di rete
del caricabatterie: ................ 200-250V~ 50-60Hz
Tipo di batteria: .......................................... Li-Ion
Numero delle celle della batteria: .................... 10
Capacità della batteria: .............................4,0 Ah
Peso: ..........................................................1,8 kg
Pericolo!
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 60745.
Livello di pressione acustica L
pA
........ 75,1 dB (A)
Incertezza K
pA
..............................................3 dB
Livello di potenza acustica L
WA
.......... 86,1 dB (A)
Incertezza K
WA
..............................................3 dB
Portate cuffi e antirumore.
L’e ff etto del rumore può causare la perdita
dell’udito.
Valori complessivi delle vibrazioni (somma vetto-
riale delle tre direzioni) rilevati secondo la norma
EN 60745.
Impugnatura
Valore emissione vibrazioni a
hAG
= 6,154 m/s
2
Incertezza K = 1,5 m/s
2
Il valore di emissione di vibrazioni indicato è stato
misurato secondo un metodo di prova norma-
lizzato e può variare a seconda del modo in cui
l’elettroutensile viene utilizzato e, in casi eccezio-
nali, può essere superiore al valore riportato.
Il valore di emissione di vibrazioni indicato può
essere usato per il confronto tra elettroutensili di
marchi diversi.
Il valore di emissione di vibrazioni può essere
utilizzato anche per una valutazione preliminare
dei rischi.
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
•
Utilizzate soltanto apparecchi in perfetto sta-
to.
•
Eseguite regolarmente la manutenzione e la
pulizia dell’apparecchio.
•
Adattate il vostro modo di lavorare
all’apparecchio.
•
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Indossate i guanti.
Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz-
zato secondo le norme, continuano a sussis-
tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol-
vere adeguata.
2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni ma-
no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.
Anl_TE_AG_18_115_Li_SPK13.indb 37Anl_TE_AG_18_115_Li_SPK13.indb 37 11.05.2021 10:58:5611.05.2021 10:58:56
I
- 38 -
5. Prima della messa in esercizio
Avvertimento!
Togliete sempre la batteria prima di eseguire re-
golazioni sull‘apparecchio.
Prima di mettere in esercizio il vostro apparecchio
a batteria leggete assolutamente le seguenti av-
vertenze:
•
Ricaricate la batteria con il caricabatterie.
Una batteria scarica si ricarica in ca. 0,5-1
ora.
5.1 Montaggio dell’impugnatura addizionale
(Fig. 2)
•
La smerigliatrice angolare non deve essere
utilizzata senza l’impugnatura addizionale (3).
•
L’impugnatura addizionale può essere avvita-
ta in tre posizioni (A, B, C).
Lato
dell’apparecchio
Adatto per
Sinistro (Pos. A /
come illustrato)
Destrimani
Destro (Pos. B) Mancini
Superiore (Pos. C) Utilizzo dei dischi
5.2 Cambio e regolazione del dispositivo di
protezione (Fig. 3)
Cambio
•
Togliete il dado della flangia (b) e la flangia di
fissaggio sottostante.
•
Aprite la leva di serraggio (a) del dispositivo
di protezione (4).
•
Ruotate il dispositivo di protezione (4) di 180°
in senso orario in modo che la protezione sia
rivolta verso l‘alto.
•
Togliete il dispositivo di protezione (4).
Il montaggio avviene nell‘ordine inverso.
Regolazione
•
Regolate il dispositivo di protezione (4) in
modo da tenere lontani dal corpo i residui del-
la levigatura e proteggere così le mani.
•
La posizione del dispositivo di protezione (4)
può venire adattata alle relative condizioni di
lavoro. Allentate la leva di serraggio (a), ruota-
te la copertura (4) nella posizione desiderata.
•
Fate attenzione che il dispositivo di protezio-
ne (4) copra in modo corretto l‘involucro della
ruota dentata.
•
Fissate di nuovo la leva di serraggio (a).
•
Assicuratevi che il dispositivo di protezione
(4) sia ben fissato.
Controllate che il dispositivo di protezione
sia ben fi ssato.
Non usate la smerigliatrice angolare sen-
za dispositivo di protezione.
5.3 FUNZIONAMENTO DI PROVA DI UNA
MOLA NUOVA
Far funzionare a vuoto per almeno 1 minuto la
smeriglitrice angolare con la mola di smerigliatura
o di troncatura montata. Se la mola vibra, sostitu-
irla subito.
6. Uso
6.1 Ricarica della batteria LI (Fig. 1a-1b)
1. Estraete la batteria (6) dall’impugnatura pre-
mendo verso il basso il tasto di arresto (8).
2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di ali-
mentazione del caricabatterie (7) nella presa
di corrente. Il LED verde inizia a lampeggiare.
3. Spingete la batteria sul caricabatterie.
Al punto 10 (Indicatori caricabatterie) trovate una
tabella con i signifi cati delle spie sul caricabatte-
rie.
Se non fosse possibile ricaricare la batteria, ve-
rifi cate
•
che sulla presa di corrente sia presente la
tensione di rete
•
che ci sia un perfetto contatto dei contatti di
ricarica del caricabatterie.
Se continuasse a non essere possibile ricaricare
la batteria, spedite
•
il caricabatterie e l‘adattatore di ricarica
•
e la batteria
al nostro servizio di assistenza clienti.
Per un invio corretto contattate il nostro ser-
vizio di assistenza clienti o il punto vendita
dove avete acquistato l’apparecchio.
Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cor-
tocircuiti e incendi!
Anl_TE_AG_18_115_Li_SPK13.indb 38Anl_TE_AG_18_115_Li_SPK13.indb 38 11.05.2021 10:58:5611.05.2021 10:58:56
I
- 39 -
Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.
Questo potrebbe danneggiarla!
6.2 Interruttore (Fig. 4)
La smerigliatrice angolare è dotata di un inter-
ruttore di sicurezza per la prevenzione degli
infortuni. Per avviare l‘apparecchio spingete verso
destra e poi in avanti l‘interruttore ON/OFF (2).
Per spegnere la smerigliatrice angolare premete
la parte posteriore dell‘interruttore ON/OFF (2).
L‘interruttore ON/OFF (2) ritorna alla posizione di
partenza.
Aspettate che l‘apparecchio raggiunga il nu-
mero massimo di giri. Poi potete avvicinare la
smerigliatrice angolare al pezzo e iniziare la
lavorazione.
6.3 Indicazione di carica della batteria
(Fig. 1c/Pos. 9)
Premete l’interruttore per l’indicazione di carica
della batteria (a). L‘indicazione di carica della
batteria (9) segnala lo stato di carica per mezzo
di 3 LED.
Tutti e 3 i LED sono illuminati
La batteria è completamente carica.
1 LED o 2 LED sono illuminati
La batteria dispone di una suffi ciente carica re-
sidua.
1 LED lampeggia
La batteria è scarica, ricaricatela.
Tutti i LED lampeggiano:
La temperatura della batteria è scesa al di
sotto del valore minimo. Togliete la batteria
dall‘apparecchio e lasciatela un giorno a tempe-
ratura ambiente. Se l‘errore si presenta di nuovo,
la batteria si è scaricata completamente ed è
difettosa. Togliete la batteria dall‘apparecchio.
Una batteria difettosa non deve più venire usata
ovvero ricaricata.
6.4 Cambio dei dischi abrasivi (Fig. 5 / 6)
Per cambiare i dischi abrasivi avete bisogno della
chiave a foro frontale acclusa (5). La chiave a foro
frontale (5) si trova nell’impugnatura addizionale
(3). In caso di necessità tirate fuori la chiave a foro
frontale (5) dall’impugnatura addizionale (3).
Pericolo! Per motivi di sicurezza la smerigliatrice
angolare non deve essere usata con la chiave a
foro frontale (5) inserita.
Avvertenza!
•
Facile sostituzione della mola grazie
all´arresto del mandrino.
•
Premere l´arresto del mandrino e far scattare
in posizione la mola.
•
Aprire il dado flangiato con la chiave a pioli.
(Fig. 6)
•
Sostituire la mola di smerigliatura o di tronca-
tura e serrare il dado flangiato con la chiave
a pioli.
Avviso!
Premere l´arresto del mandrino solo se il
motore ed il mandrino di smerigliatura sono
fermi! Durante la sostituzione della mola
l´arresto del mandrino deve rimanere premu-
to!
Nel caso di mole di smerigliatura o di troncatura
fi no a 3 mm di spessore, avvitare il dado fl angiato
con il lato piatto verso la mola.
6.5 Posizione della fl angia se si impiegano
mole per smerigliatura e troncatura
(Fig. 7-10)
•
Posizione della flangia se si impiega una
mola per smerigliatura piegata a gomito o
diritta (Fig. 8)
a) flangia di serraggio
b) dado flangiato
•
Posizione della flangia se si impiega una
mola per troncatura piegata a gomito (Fig. 9)
a) flangia di serraggio
b) dado flangiato
•
Posizione della flangia se si impiega una
mola per troncatura diritta (Fig. 10)
a) flangia di serraggio
b) dado flangiato
6.6 MOTORE
Il motore deve essere ben ventilato durante il
funzionamento, per questo motivo le aperture di
areazione devono sempre essere tenute pulite.
Anl_TE_AG_18_115_Li_SPK13.indb 39Anl_TE_AG_18_115_Li_SPK13.indb 39 11.05.2021 10:58:5711.05.2021 10:58:57
I
- 40 -
6.7 MOLE DI SMERIGLIATURA
•
La mola di smerigliatura o di troncatura non
deve superare il diametro prescritto.
•
Prima di usare la mola controllarne il numero
giri indicato.
•
Il numero massimo di giri del disco abrasivo o
della mola per troncare deve essere superio-
re al numero di giri in folle della smerigliatrice
angolare.
•
Usare solamente mole di smerigliatura o di
troncatura che siano omologate per un nu-
mero massimo di giri di 8.500 min-
1
e per una
velocità periferica di 52 m/sec.
•
Nell’utilizzare i dischi diamantati fate attenzio-
ne al senso di rotazione. La freccia indicante il
senso di rotazione sul disco diamantato deve
coincidere con quella posta sull’apparecchio.
Controllate attentamente soprattutto il trasporto
e la conservazione per gli utensili di smerigliatu-
ra. Non sottoponete gli utensili di smerigliatura
a colpi, urti o spigoli vivi (ad esempio in caso di
trasporto o conservazione in una cassetta per
utensili). Ciò potrebbe danneggiare gli utensili di
smerigliatura, come ad esempio causare scre-
polature e rappresentare un serio pericolo per
l’utilizzatore.
Avvertenza!
6.8 AVVERTIMENTI PER L´USO
6.8.1 Smerigliatura di sgrossatura (Fig. 11)
Attenzione! Impiegate il dispositivo di pro-
tezione per la levigatura!
(compreso tra gli elementi forniti)
I risultati migliori nella sgrossatura si ottengono
ponendo la mola in un angolo che va dai 30° ai
40° rispetto alla supericie da smerigliare e spo-
standola sul pezzo da lavorare con movimenti
regolari da destra a sinistra e viceversa.
6.8.2 Smerigliatura di troncatura (Fig. 12)
Attenzione! Impiegate il dispositivo di pro-
tezione per la troncatura.
(compreso tra gli elementi forniti)
Per la troncatura non inclinare la smerigliatrice sul
piano di taglio. La mola di troncatura deve presen-
tare uno spigolo di taglio netto.
Per troncare pietre dure si consiglia di unsare una
mola diamantata.
Non devono venir lavorati materiali con-
tenenti amianto!
Per la sgrossatura non usare mai mole per
troncare.
Avvertenza
Per aumentare le prestazioni e la durata utile
dell‘apparecchio a batteria consigliamo di usare
la nostra 4,0Ah Power X-Change.
(N. art.: 45.113.96)
7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia togliete la bat-
teria.
7.1 Pulizia
•
Tenete il più possibile i dispositivi di protezio-
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
•
Consigliamo di pulire l’apparecchio subito
dopo averlo usato.
•
Pulite l’apparecchio regolarmente con un
panno asciutto ed un po’ di sapone. Non usa-
te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.
7.2 Manutenzione
All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
7.3 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
•
modello dell’apparecchio
•
numero dell’articolo dell’apparecchio
•
numero d’ident. dell’apparecchio
•
numero del pezzo di ricambio del ricambio
necessitato.
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com
Anl_TE_AG_18_115_Li_SPK13.indb 40Anl_TE_AG_18_115_Li_SPK13.indb 40 11.05.2021 10:58:5711.05.2021 10:58:57
I
- 41 -
8. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evita-
re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò esse-
re utilizzato di nuovo o riciclato. L‘apparecchio e
i suoi accessori sono fatti di materiali diversi, per
es. metallo e plastica. Gli apparecchi difettosi non
devono essere gettati nei rifi uti domestici. Per uno
smaltimento corretto l‘apparecchio va consegnato
ad un apposito centro di raccolta. Se non vi è noto
nessun centro di raccolta, rivolgetevi per informa-
zioni all‘amministrazione comunale.
9. Conservazione
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac-
cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori-
ginale.
Anl_TE_AG_18_115_Li_SPK13.indb 41Anl_TE_AG_18_115_Li_SPK13.indb 41 11.05.2021 10:58:5711.05.2021 10:58:57
I
- 42 -
10. Indicatori caricabatterie
Stato indicatori
Signifi cato e interventi
LED rosso LED verde
Spento Lampeggia Pronto all’esercizio
Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.
Acceso Spento Ricarica
Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i
relativi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica
eff ettivi possono variare leggermente da quelli indicati.
Spento Acceso La batteria è ricaricata e pronta per l’uso.
Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.
Intervento:
Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.
Lampeggia Spento Regolatore di carica
Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi
di sicurezza e la ricarica richiede più tempo. Ciò può essere dovuto ai
seguenti motivi:
- La batteria non è stata ricaricata per molto tempo.
- La temperatura della batteria non si trova nel range ideale.
Intervento:
Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.
Lampeggia Lampeggia Anomalia
La ricarica non è più possibile. La batteria è difettosa.
Intervento:
Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.
Acceso Acceso Anomalia termica
La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)
Intervento:
Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).
Anl_TE_AG_18_115_Li_SPK13.indb 42Anl_TE_AG_18_115_Li_SPK13.indb 42 11.05.2021 10:58:5711.05.2021 10:58:57
I
- 43 -
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec-
chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell
Germany AG.
Con riserva di apportare modifi che tecniche
Anl_TE_AG_18_115_Li_SPK13.indb 43Anl_TE_AG_18_115_Li_SPK13.indb 43 11.05.2021 10:58:5811.05.2021 10:58:58
I
- 44 -
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Spazzole di carbone, Batteria
Materiale di consumo/parti di consumo * Mole per troncare, dischi abrasivi
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris-
pondere in ogni caso alle seguenti domande:
•
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
Descrivete che cosa non funziona.
Anl_TE_AG_18_115_Li_SPK13.indb 44Anl_TE_AG_18_115_Li_SPK13.indb 44 11.05.2021 10:58:5811.05.2021 10:58:58
I
- 45 -
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen-
tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li-
mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio-
nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-
posto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle-
gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima-
ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-
mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri
documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi
documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non
possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nost-
ra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon-
do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
Anl_TE_AG_18_115_Li_SPK13.indb 45Anl_TE_AG_18_115_Li_SPK13.indb 45 11.05.2021 10:58:5811.05.2021 10:58:58
DK/N
- 46 -
Fare!
Ved brug af el-værktøj er der visse sikkerhedsfo-
ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet-
jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin-
gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis-
ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
Forklaring af de anvendte symboler
(se fi g. 13)
1. Fare! - Læs betjeningsvejledningen for at re-
ducere risikoen for personskade.
2. Forsigtig! Brug høreværn. Støjudviklingen
fra maskinen kan forårsage høretab.
3. Forsigtig! Brug støvmaske. Ved bearbe-
jdning af træ og andre materialer kan der
dannes sundhedsskadeligt støv. Der må ikke
arbejdes i asbestholdigt materiale!
4. Forsigtig! Brug beskyttelsesbriller. Gnis-
ter, som opstår under arbejdet, eller splinter,
spån og støv, som står ud fra maskinen, kan
forårsage synstab.
5. Akkumulatorbatterierne må kun opbeva-
res i tørre rum ved en omgivelsestempe-
ratur på +10 °C - +40 °C. Akkumulatorbat-
terier skal opbevares opladet (ladet mindst
40%).
6. Denne beskyttelsesskærm er beregnet til
slibning.
7. Denne beskyttelsesskærm er egnet til
overskæring og slibning.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Fare!
Læs alle sikkerhedsanvisninger og øvrige an-
visninger. Følges anvisningerne, navnlig sikker-
hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og
øvrige anvisninger skal gemmes.
2. Produktbeskrivelse og
leveringsomfang
2.1 Produktbeskrivelse (fi g. 1)
1. Spindellås
2. Tænd/Sluk-knap
3. Hjælpegreb
4. Beskyttelsesanordning
5. Nøgle til fl angemøtrik
6. Akkumulatorbatteri
7. Ladeaggregat
8. Anslagsknap
9. Akkumulatorbatteri-kapacitetsindikator
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leve-
ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen-
ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op-
mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
•
Åbn pakken, og tag forsigtigt maskinen ud af
emballagen.
•
Fjern emballagematerialet samt emballage-/
og transportsikringer (hvis sådanne forefin-
des).
•
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
kader.
•
Opbevar så vidt muligt emballagen indtil ga-
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
•
Vinkelsliber
•
Ladeadapter
•
Batteri
•
Hjælpegreb
•
Nøgle til flangemøtrik
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
Anl_TE_AG_18_115_Li_SPK13.indb 46Anl_TE_AG_18_115_Li_SPK13.indb 46 11.05.2021 10:58:5811.05.2021 10:58:58
DK/N
- 47 -
3. Formålsbestemt anvendelse
Vinkelsliberen er beregnet til slibning af metal og
sten med anvendelse af passende slibeskive og
passende beskyttelsesanordning.
Advarsel! Vinkelsliberen må kun anvendes til
overskæring af metal og sten, når beskyttelsesan-
ordningen, som fås som tilbehør, er monteret.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os eth-
vert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus-
triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd-
værksmæssigt, industrielt eller lignende øjemed.
4. Tekniske data
Spændingsforsyning motor: ...................18 V d.c.
Nominelt omdrejningstal: ....................8500 min
-1
Maks. skive-Ø: ........................................ 115 mm
Slibeskive: ................................. 115 x 22 x 6 mm
Skæreskive: .............................. 115 x 22 x 3 mm
Gevind på holdespindel: .............................. M14
Udgangsspænding ladeadapter: ............20 V d.c.
Udgangsstrøm ladeadapter: ..........................3 A
Netspænding oplader: ........ 200-250V~ 50-60Hz
Akkumulatorbatteri-type: ............................ Li-Ion
Antal akkumulatorbattericeller: ........................ 10
Akkumulatorbatterikapacitet: .....................4,0 Ah
Vægt: ..........................................................1,8 kg
Fare!
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til
EN 60745.
Lydtryksniveau L
pA
.............................. 75,1 dB(A)
Usikkerhed K
pA
.............................................3 dB
Lydeff ektniveau L
WA
............................ 86,1 dB(A)
Usikkerhed K
WA
............................................3 dB
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage hø-
retab.
Samlede svingningstal (vektorsum for tre retnin-
ger) beregnet i henhold til EN 60745.
Håndtag
Svingningsemissionstal a
hAG
= 6,154 m/s
2
Usikkerhed K = 1,5 m/s
2
Det angivne svingningsemissionstal er målt ud
fra en standardiseret prøvningsmetode og kan
- afhængig af den måde, el-værktøjet anvendes
på - ændre sig og i undtagelsestilfælde ligge over
den angivne værdi.
Det angivne svingningsemissionstal kan anven-
des til at sammenligne et el-værktøj med et andet.
Det angivne svingningsemissionstal kan også an-
vendes til en indledende skønsmæssig vurdering
af den negative påvirkning.
Støjudvikling og vibration skal begrænses til
et minimum!
•
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
mellemrum.
•
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
syn.
•
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors-
kriftsmæssigt, er der stadigvæk nogle risiko-
faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst-
ruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
3. Helbredsskader, som følger af hånd-arm-
vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli-
geholdes forskriftsmæssigt.
Anl_TE_AG_18_115_Li_SPK13.indb 47Anl_TE_AG_18_115_Li_SPK13.indb 47 11.05.2021 10:58:5911.05.2021 10:58:59
DK/N
- 48 -
5. Inden ibrugtagning
Advarsel!
Træk altid akkumulatorbatteriet ud, inden du fore-
tager indstillinger på maskinen.
Nedenstående anvisninger skal læses, inden du
tager akku-maskinen i brug:
•
Lad akkumulatorbatteriet op med opladeren.
Det tager ca. 0,5-1 timer at oplade et tomt
akkumulatorbatteri.
5.1 Montering af hjælpegreb (fi g. 2)
•
Vinkelsliberen må ikke benyttes uden hjælpe-
greb (3).
•
Hjælpegrebet kan skrues i i de tre positioner
(A, B, C).
Maskinside Beregnet for
Venstre (pos. A / som
vist)
Højrehåndede
Højre (pos. B) Venstrehåndede
Foroven (pos. C) Brug af skæreskiver
5.2 Udskiftning og indstilling af beskyttelse-
sanordning (fi g. 3)
Udskiftning:
•
Fjern flangemøtrikken (b) og den underlig-
gende spændeflange.
•
Åbn klemmegrebet (a) på beskyttelsesanord-
ningen (4).
•
Drej beskyttelsesanordningen (4) 180° til høj-
re, så beskyttelsen peger opad.
•
Tag beskyttelsesanordningen (4) af.
Montering gennemføres i omvendt rækkefølge.
Indstilling:
•
Indstil beskyttelsesanordningen (4), som
beskytter dine hænder, således, at slibemate-
rialet føres væk fra kroppen.
•
Beskyttelsesanordningens (4) position kan
tilpasses de aktuelle arbejdsbetingelser: Løsn
klemmegrebet (a) og drej afdækningen (4) i
den ønskede position.
•
Sørg for, at beskyttelsesanordningen (4) af-
dækker tandhjulshuset korrekt.
•
Fastgør klemmegrebet (a) igen.
•
Kontroller, at beskyttelsesanordningen (4)
sidder fast.
Beskyttelsesanordningen skal sidde godt
fast.
Brug ikke vinkelsliberen uden beskyttel-
sesanordning.
5.3 PRØVEKØRSEL AF NY SLIBESKIVE
Lad vinkelsliberen løbe i tomgang med monteret
slibe- eller skæreskive i mindst 1 minut. Vibreren-
de skiver skal skiftes med det samme igen.
6. Betjening
6.1 Opladning af LI-akku-pack (fi g. 1a-1b)
1. Træk akku-pack’en (6) ud af håndtaget, mens
du trykker anslagsknappen (8) ned.
2. Kontroller, at netspændingen, som står anført
på mærkepladen, svarer til den forhånden-
værende netspænding. Sæt stikket til lade-
aggregatet (7) i stikkontakten. Den grønne
LED-lysdiode begynder at blinke.
3. Indsæt akkumulatorbatteriet i ladeadapteren.
Under punkt 10 (‚Visninger på opladeren‘) fi ndes
en oversigt over LED-lysdiodernes betydning.
Hvis det ikke er muligt at oplade akku-pack’en,
skal du kontrollere,
•
om der er netspænding i stikkontakten;
•
om forbindelsen til ladekontakterne på opla-
deren er i orden.
Hvis det stadigvæk ikke er muligt at oplade akku-
pack’en, bedes du indsende
•
oplader og ladeadapter
•
samt akku-pack‘en
til vores kundeservice.
Kontakt vores kundeservice eller den forret-
ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.
Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!
Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstat-
ere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!
Anl_TE_AG_18_115_Li_SPK13.indb 48Anl_TE_AG_18_115_Li_SPK13.indb 48 11.05.2021 10:58:5911.05.2021 10:58:59
DK/N
- 49 -
6.2 Afbryder (fi g. 4)
Til at forebygge ulykker er vinkelsliberen forsynet
med en sikkerhedsafbryder. For at tænde trykkes
tænd/sluk-knappen (2) til højre og skubbes så
frem. Tryk tænd/sluk-knappen (2) ned bagtil for
at slukke vinkelsliberen. Tænd/Sluk-knappen (2)
springer tilbage i udgangsstilling.
Vent, indtil maskinen har nået sit maksimale
omdrejningstal. Herefter kan du sætte vin-
kelsliberen hen på arbejdsemnet og starte
bearbejdningen.
6.3 Akkumulatorbatteri-kapacitetsindikator
(fi g. 1c/pos. 9)
Tryk på kontakt for akkumulatorbatteri-kapaci-
tetsindikator (a). Akkumulatorbatteri-kapacitet-
sindikatoren (9) indikerer akkumulatorbatteriets
ladetilstand ved hjælp af 3 LED`er.
Alle 3 LED‘er lyser:
Akkuen er fuldt opladet.
2 eller 1 LED(‚er) lyser
Akkubatteriet råder over tilstrækkelig restkapa-
citet.
1 LED blinker:
Akkubatteriet er afl adt; oplad akkubatteriet.
Alle LED-lamper blinker:
Akkumulatorbatteriets temperatur er underskre-
det. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt
akkumulatorbatteri må ikke længere bruges og
oplades.
6.4 Skift af slibeskiver (fi g. 5 / 6)
Til skift af slibeskiver skal du bruge den medføl-
gende gaff elnøgle (5). Gaff elnøglen (5) opbevares
i hjælpegrebet (3). Ved behov trækkes gaff elnøg-
len (5) ud af hjælpegrebet (3).
Fare! Af sikkerhedsgrunde må vinkelsliberen ikke
benyttes med gaff elnøglen sat i (5).
Advarsel!
•
Simpelt skiveskift via spindelstop.
•
Tryk spindlen ned og lad slibeskiven gå i
indgreb.
•
Flangemøtrikken løsnes med fronthuljernet.
(fig. 6)
•
Slibe- eller brydeskiven skiftes og flangemø-
trikken fæstnes med fronthuljernet.
Bemærk!
Spindlen må kun trykkes ned, når motoren
og slibehju let står stille.
Spindelstoppet skal forblive nedtrykket mens
slibeskiven skiftes.
Ved slibe- og brydeskiver indtil ca. 3 mm tykkelse
skrues fl angemøtrikken på med plansiden til sli-
be- eller skæreskiven.
6.5 Placering af fl angen ved brug af slibeski-
ver og skæreskiver (Fig. 7-10)
•
Placering af flangen ved brug af forkrøppet
eller lige slibeskive (Fig. 8)
a) Spændeflange
b) Flangemøtrik
•
Placering af flangen ved brug af forkrøppet
slibeskive (Fig. 9)
a) Spændeflange
b) Flangemøtrik
•
Placering af flangen ved brug af lige slibeski-
ve (Fig. 10)
a) Spændeflange
b) Flangemøtrik
6.6 MOTOR
Motoren skal luftes godt i løbet af arbejdstiden,
derfor skal ventileringsåbningerne altid holdes
rene.
6.7 SLIBESKIVER
•
Slibe- eller skæreskiven må aldrig være større
end den angivne diameter.
•
Før slibe- eller skæreskiven anvendes, skal
dens angive omdrejningstal kontrolleres.
•
Slibe- eller skæreskivens om drejningstal skal
være højere end vinkelsliberens tomgangs-
omdrejningstal.
•
Brug kun slibe- og skæreskiver, der er god-
kendt til et maksimalt omdrejningstal på 8.500
min
-1
og til en omfangshastighed på 52 m/sek.
•
Ved brug af diamant-skæreskiver skal du
være opmærksom på korrekt omdrejningsret-
ning. Retningspilen på diamant-skæreskiven
skal svare til retningspilen på maskinen.
Vær opmærksom på korrekt opbevaring og
transport; det gælder navnlig for slibeskiverne.
Slibeskiverne må ikke udsættes for stødpå-
virkninger, slag eller skarpe kanter (f.eks. ved
transport eller opbevaring i værktøjskasse). Dette
ville kunne føre til skader på slibeskiverne, f.eks.
Anl_TE_AG_18_115_Li_SPK13.indb 49Anl_TE_AG_18_115_Li_SPK13.indb 49 11.05.2021 10:58:5911.05.2021 10:58:59
DK/N
- 50 -
afsplintninger og revner, hvilket vil være til fare for
brugeren.
Advarsel!
6.8 ARBEJDSHENVISNINGER
6.8.1 Skrubslibning (fi g. 11)
Vigtigt! Anvend beskyttelsesanordning til
slibning.
(følger med i pakken)
Ved skrubslibning opnåes det bedste resultat,
når slibeskiven holdes i en vinkel på 30° til 40° på
slibefl aden og bevæges regelmæssigt frem og
tilbage over arbejdsemnet.
6.8.2 Skæreslibning (fi g. 12)
Vigtigt! Anvend beskyttelsesanordning til
skæring.
(følger med i pakken)
Ved skærearbejder må vinkelsliberen ikke gå
skråt ind i snit fl aden. Skæreskiven skal have en
ren snitkant.
Til brydning af hård sten er en diamantslibeskive
bedst.
Asbestholdige materialer må ikke bear-
bejdes!
Brug aldrig skæreskiver til skrubslibnin
Bemærk:
Til øgelse af akku-maskinens ydelse og driftstid
anbefales det at bruge vores 4,0Ah Power X-
Change.
(varenr.: 45.113.96)
7. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk akkumulatorbatteriet ud inden renholdelse.
7.1 Rengøring
•
Hold så vidt muligt beskyttelsesanordninger,
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
•
Vi anbefaler, at maskinen rengøres hver gang
efter brug.
•
Rengør af og til maskinen med en fugtig klud
og lidt blød sæbe. Undgå brug af rengørings-
eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el-
værktøj, øger det risikoen for elektrisk stød.
7.2 Vedligeholdelse
Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
7.3 Reservedelsbestilling:
Ved bestilling af reservedele skal følgende oply-
ses:
•
Savens type.
•
Savens artikelnummer.
•
Savens identifikationsnummer.
•
Nummeret på den nødvendige reservedel.
Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.Einhell-Service.com
8. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå trans-
portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen-
brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin-
deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
9. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk-
kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
Anl_TE_AG_18_115_Li_SPK13.indb 50Anl_TE_AG_18_115_Li_SPK13.indb 50 11.05.2021 10:58:5911.05.2021 10:58:59
DK/N
- 51 -
10. Visning på ladeaggregat
Visningsstatus
Betydning og påkrævet handling
Rød
lysdiode
Grøn
lysdiode
Slukket Blinker Standby-modus
Ladeaggregatet er forbundet med nettet og klar til drift,
akkumulatorbatteriet er ikke i ladeaggregatet
Tændt Slukket Opladning
Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.
Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug.
Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på
ladeaggregatet.
Påkrævet handling:
Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.
Blinker Slukket Tilpasningsopladning
Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:
- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.
- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.
Påkrævet handling:
Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.
Blinker Blinker Fejl
Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.
Påkrævet handling:
Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.
Tændt Tændt Temperaturfejl
Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).
Påkrævet handling:
Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).
Anl_TE_AG_18_115_Li_SPK13.indb 51Anl_TE_AG_18_115_Li_SPK13.indb 51 11.05.2021 10:59:0011.05.2021 10:59:00
DK/N
- 52 -
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.
Ret til tekniske ændringer forbeholdes
Anl_TE_AG_18_115_Li_SPK13.indb 52Anl_TE_AG_18_115_Li_SPK13.indb 52 11.05.2021 10:59:0011.05.2021 10:59:00
DK/N
- 53 -
Serviceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Kontaktkul, Akku
Forbrugsmateriale/ forbrugsdele* Skære-, slibeskriver
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
•
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
Beskriv venligst fejlfunktionen.
Anl_TE_AG_18_115_Li_SPK13.indb 53Anl_TE_AG_18_115_Li_SPK13.indb 53 11.05.2021 10:59:0011.05.2021 10:59:00
DK/N
- 54 -
Garantibevis
Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-
nummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn-
digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel-
ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:
- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net-
spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli-
geholdelse.
- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).
- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur-
ligt slid.
4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-
den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det-
te gælder også servicearbejder, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af
købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation el-
ler uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten
omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et
helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat-
tet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen-
hold til serviceinformationerne i nærværende betjeningsvejledning.
Anl_TE_AG_18_115_Li_SPK13.indb 54Anl_TE_AG_18_115_Li_SPK13.indb 54 11.05.2021 10:59:0011.05.2021 10:59:00
S
- 55 -
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis-
ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis-
ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan-
visning eller säkerhetsanvisningarna åsidosätts.
Förklaring av symbolerna som används
(se bild 13)
1. Fara! - Läs igenom bruksanvisningen för att
sänka risken för skador.
2. Obs! Bär hörselskydd. Buller kan leda till att
hörseln förstörs.
3. Obs! Bär dammskyddsmask. Vid bearbet-
ning av trä och andra material fi nns det risk
för att hälsovådligt damm uppstår. Asbesthal-
tiga material får inte bearbetas!
4. Obs! Använd skyddsglasögon. Medan
du använder elverktyget fi nns det risk för att
gnistor uppstår eller att splitter, spån och
damm slungas ut ur verktyget. Dessa kan
leda till att du blir blind.
5. Förvara batterierna endast i torra utrym-
men vars omgivningstemperatur uppgår
till +10°C till +40°C. Förvara batterierna
endast i laddat skick (laddade till minst 40 %).
6. Detta skydd är lämpligt för slipning.
7. Detta skydd är lämpligt för kapning och
slipning.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Fara!
Läs alla säkerhetsanvisningar och instrukti-
oner. Försummelser vid iakttagandet av säker-
hetsanvisningarna och instruktionerna kan föror-
saka elstöt, brand och/eller svåra skador. Förvara
alla säkerhetsanvisningar och instruktioner
för framtiden.
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1)
1. Spindelspärr
2. Strömbrytare
3. Stödhandtag
4. Skydd
5. Flänsmutternyckel
6. Batteri
7. Laddare
8. Spärrknapp
9. Kapacitetsindikering för batteri
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita-
bellen i serviceinformationen i slutet av bruksan-
visningen.
•
Öppna förpackningen och ta försiktigt ut pro-
dukten ur förpackningen.
•
Ta bort förpackningsmaterialet samt förpack-
nings- och transportsäkringar (om förhan-
den).
•
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
na har skadats i transporten.
•
Spara om möjligt på förpackningen tills ga-
rantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast-
påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
•
Vinkelslip
•
Laddare
•
Batteri
•
Stödhandtag
•
Flänsmutternyckel
•
Original-bruksanvisning
•
Säkerhetsanvisningar
Anl_TE_AG_18_115_Li_SPK13.indb 55Anl_TE_AG_18_115_Li_SPK13.indb 55 11.05.2021 10:59:0111.05.2021 10:59:01
S
- 56 -
3. Ändamålsenlig användning
Vinkelslipen är avsedd för slipning av metall och
sten med hjälp av en lämplig slipskiva och ett
lämpligt skydd.
Varning! Vinkelslipen får endast användas till
kapning av metall och sten om skyddet, som är
tillgängligt som tillbehör, har monterats.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul-
terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro-
dukten ska användas inom yrkesmässiga, hant-
verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.
4. Tekniska data
Spänningsförsörjning motor ................... 18 V DC
Nominellt varvtal ................................8 500 min
-1
Max. skivdiameter .................................. 115 mm
Slipskiva ................................... 115 x 22 x 6 mm
Kapskiva .................................. 115 x 22 x 3 mm
Gänga på fäste ........................................... M14
Utgångsspänning laddare ...................... 20 V DC
Utgångsström laddare ................................... 3 A
Nätspänning laddare ......... 200-250 V~ 50-60 Hz
Batterityp .................................................... Li-Ion
Antal battericeller ............................................ 10
Batterikapacitet .........................................4,0 Ah
Vikt .............................................................1,8 kg
Fara!
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt
EN 60745.
Ljudtrycksnivå L
pA
.............................. 75,1 dB(A)
Osäkerhet K
pA
..............................................3 dB
Ljudeff ektnivå L
WA
............................... 86,1 dB(A)
Osäkerhet K
WA
..............................................3 dB
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
Totala vibrationsvärden (vektorsumma i tre riktnin-
gar) har bestämts enligt EN 60745.
Handtag
Vibrationsemissionsvärde a
h
= 6,154 m/s
2
Osäkerhet K = 1,5 m/s
2
Vibrationsemissionsvärdet som anges har mätts
upp med en standardiserad provningsmetod och
kan variera beroende på vilket sätt som elverk-
tyget används. I undantagsfall kan det faktiska
värdet avvika från det angivna värdet.
Vibrationsemissionsvärdet som anges kan använ-
das om man vill jämföra olika elverktyg.
Vibrationsemissionsvärdet som anges kan även
användas för en första bedömning av inverkan
från elverktyget.
Begränsa uppkomsten av buller och vibration
till ett minimum!
•
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Bär handskar.
Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl-
jande risker kan uppstå på grund av elverkty-
gets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfi lter-
mask används.
2. Hörselskador om inget lämpligt hörselskydd
används.
3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un-
derhålls enligt föreskrift.
Anl_TE_AG_18_115_Li_SPK13.indb 56Anl_TE_AG_18_115_Li_SPK13.indb 56 11.05.2021 10:59:0111.05.2021 10:59:01
S
- 57 -
5. Före användning
Varning!
Dra alltid ut batteriet innan inställningar ut-
förs på maskinen.
Läs tvunget igenom dessa anvisningar innan du
använder den batteridrivna maskinen:
•
Ladda batteriet med den medföljande lad-
daren. Ett tomt batteri är uppladdat efter ca
0,5-1 timme.
5.1 Montera stödhandtaget (bild 2)
•
Vinkelslipen får inte användas om stödhand-
taget (3) saknas.
•
Stödhandtaget kan skruvas in i ett av tre lä-
gen (A, B, C).
Verktygets sida Lämpligt för
Vänster (pos. A / se
bild)
Högerhänt användare
Höger (pos. B) Vänsterhänt använ-
dare
Upptill (pos. C) Användning av kaps-
kivor
5.2 Byta ut och ställa in skyddet (bild 3)
Byta ut
•
Ta bort flänsmuttern (b) och den underliggan-
de spännflänsen.
•
Öppna klämspaken (a) vid skyddet (4).
•
Vrid skyddet (4) 180° i medsols riktning så att
det pekar uppåt.
•
Ta av skyddet (4).
Montera i omvänd ordningsföljd.
Ställa in
•
Ställ in skyddet (4) för att skydda dina händer
så att avslipat material flyger ut bort från din
kropp.
•
Skyddets (4) placering kan anpassas till ak-
tuella arbetsvillkor: Lossa på klämspaken (a)
och vrid runt skyddet (4) till avsett läge.
•
Se till att skyddet (4) täcker över kuggväxeln i
tillräcklig mån.
•
Dra åt klämspaken (a) på nytt.
•
Kontrollera att skyddet (4) sitter fast.
Kontrollera att skyddsanordningen sitter
fast.
Använd inte vinkelslipen om skyddet sa-
knas.
5.3 PROVKÖRNING AV NYA SLIPSKIVOR
Vinkelslipmaskinen med den monterade slip- eller
avskiljningsskivan ska gå på tomgång i minst 1
minut. Vibrerande skivor ska bytas ut omedelbart.
6. Använda
6.1 Ladda Li-batteriet (bild 1a-1b)
1. Dra ut batteriet (6) ur handtaget och tryck
samtidigt ned spärrknappen (8).
2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspän-
ningen i vägguttaget. Anslut laddarens (7)
stickkontakt till vägguttaget. Den gröna lysdio-
den börjar blinka.
3. Skjut fast batteriet på laddaren.
Under punkt 10 (Lampor på laddaren) fi nns en
tabell som förklarar betydelsen av de olika lysdio-
derna på laddaren.
Om batteriet inte kan laddas måste du kontrollera
•
att nätspänning finns i vägguttaget.
•
att det finns fullgod kontakt vid laddningskon-
takterna i laddaren.
Om batteriet fortfarande inte kan laddas måste du
skicka in
•
laddaren och laddningsadaptern
•
batteriet
till vår kundtjänstavdelning.
För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.
När du returnerar eller avfallshanterar batte-
rier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!
För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!
Anl_TE_AG_18_115_Li_SPK13.indb 57Anl_TE_AG_18_115_Li_SPK13.indb 57 11.05.2021 10:59:0111.05.2021 10:59:01
S
- 58 -
6.2 Strömbrytare (bild 4)
För att undvika olyckor är vinkelslipen utrustad
med en säkerhetsbrytare. Slå på verktyget genom
att trycka strömbrytaren (2) åt höger och sam-
tidigt skjuta den framåt. Tryck strömbrytaren (2)
bakåt för att slå ifrån vinkelslipen. Strömbrytaren
(2) fjädrar då tillbaka till utgångsläget.
Vänta tills maskinen har nått sitt maximala
varvtal. Därefter kan du sätta vinkelslipen
mot arbetsstycket och påbörja bearbetnin-
gen.
6.3 Kapacitetsindikering för batteriet
(bild 1c/pos. 9)
Tryck på knappen (a) för kapacitetsindikering för
batteriet. Kapacitetsindikeringen (9) visar batte-
riets laddningsnivå med tre lysdioder.
Alla tre lysdioder är tända
Batteriet är fulladdat.
2 eller 1 lysdioder är tända
Batteriet har tillräcklig restkapacitet.
1 lysdiod blinkar
Batteriet är tomt och måste laddas.
Alla lysdioder blinkar
Batteriets temperatur har underskridits. Dra
av batteriet från maskinen och låt det svalna i
rumstemperatur i en dag. Om felet fortfarande
indikeras har batteriet djupurladdats och är där-
med defekt. Dra av batteriet från maskinen. Du får
inte längre använda eller försöka ladda ett defekt
batteri.
6.4 Byta ut slipskivor (bild 5/6)
För att kunna byta ut slipskivor behöver du den
bifogade spärrnyckeln (5). Nyckeln (5) förvaras i
stödhandtaget (3). Dra ut nyckeln (5) ur
stödhandtaget (3) vid behov.
Fara! Av säkerhetsskäl får vinkelslipen inte an-
vändas medan spärrnyckeln (5) fortfarande är
instucken.
Fara!
•
Enkelt skivbyte genom spindelfstlåsning.
•
Tryck på spindelfastlåsningen så att slips-
kivan hålls kvar.
•
Öppna flänsmuttern med en stjärnhålnyckel .
(bild 6)
•
Byt slip- eller avskiljningsskiva och dra åt
flänsmuttern med stjärnhålnyckeln.
Observera:
Spindelfastlåsningen får bara tryckas ned då
motorn och slipspindeln är avstängda.
Spindelfastlåsningen ska vara nedtryckt un-
der skivbytet!
När det gäller slip- eller avskiljningsskivor som är
upp till ca 3 mm tjocka ska fl änsmuttern skruvas
på med plansidan åt slip- eller avskiljningsskivan.
6.5 Flänsernas ordning vid användning av
slipskivor och avskiljningsskivor (bild 7-10)
•
Arrangemang av flänsen vid användning av
en krökt eller rak slipskiva (bild 8)
a) Spännfläns
b) Slipskiva
•
Arrangemang av flänsen vid användning av
en krökt avskiljnngsskivor (bild 9)
a) Spännfläns
b) Slipskiva
•
Arrangemang av flänsen vid användning av
en rak avskiljnngsskiva (bild 10)
a) Spännfläns
b) Slipskiva
6.6 MOTOR
Motorn måste vara väl ventilerad under arbetet.
Av den anledningen ska ventilationsöppningarna
alltid vara väl rengjorda.
6.7 SLIPSKIVOR
•
Slip- eller avskiljningsskivan får aldrig vara
större än den föreskrevna diametern.
•
Kontrollera före skivorna tas i bruk vilka varv-
tal som angetts.
•
Slip- eller avkiljningsskivans varvtal måste
vara högre än varvtalet då vinkelslipmaskinen
går på tomgång.
•
Använd endast slip- och avskiljningsskivor
som är tillåtna för ett maximalt varvtal på
8.500 min och för en omfångshastighet på 52
m/sek.
•
Kontrollera rotationsriktningen om du vill
använda diamantskivor. Pilen för
rotationsriktningen på diamantskivan måste
stämma överens med pilen på maskinen.
Det är särskilt viktigt att slipverktyg förvaras och
transporteras på bästa möjliga sätt. Utsätt aldrig
slipverktygen för stötar, slag eller vassa kanter
(t ex om de transporteras eller förvaras i en
verktygslåda). Detta kan annars leda till att slip-
verktygen skadas, t ex sprickbildning, vilket kan
innebära att användaren utsätts för faror.
Anl_TE_AG_18_115_Li_SPK13.indb 58Anl_TE_AG_18_115_Li_SPK13.indb 58 11.05.2021 10:59:0111.05.2021 10:59:01
S
- 59 -
Varning!
6.8 ARBETSANVISNINGAR
6.8.1 Grovslipning (bild 11)
Obs! Använd skyddsanordningen för slipning
(medföljer).
Bäst resultat vid grovslipning får ni om ni place-
rar slipskivan i en vinkel på 30 till 40 grader till
slipytan och för den jämnt fram och tilbaka över
arbetsdetaljer.
6.8.2 Avskiljningsslipning (bild 12)
Obs! Använd skyddsanordningen för kapning
(medföljer).
Vid avskiljningsarbeten får vinkelslipmaskinen
inte förskjutas i snittytan. Avskiljningsskivan mås-
te göra en ren snittkant. För att avkilja hård sten är
det bäst att använda en diamantavskiljningsskiva.
Material som innehåller asbest får ej
bearbetas!
Använd aldrig avskiljningsskivor till
grovslipning.
Märk:
För att höja batteriets prestanda och använd-
ningstid rekommenderar vi att du använder vår
3,0 Ah Power X-Change.
(Art.-nr.: 45.113.96)
7. Rengöring, Underhåll och
reservdelsbeställning
Fara!
Dra alltid ut batteriet om maskinen ska rengöras.
7.1 Rengöra maskinen
•
Håll skyddsanordningarna, ventilationsöpp-
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas-
kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
•
Vi rekommenderar att du rengör maskinen
efter varje användningstillfälle.
•
Rengör maskinen med jämna mellanrum med
en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt-
riska slag.
7.2 Underhåll
I maskinens inre fi nns inga delar som kräver un-
derhåll.
7.3 Reservdelsbeställning
Lämna följande uppgifter vid beställning av reser-
vdelar:
•
Maskintyp
•
Maskinens artikel-nr.
•
Maskinens ident-nr.
•
Reservdelsnummer för erforderlig reservdel
Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com
8. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack-
ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor-
na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
9. Förvaring
Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack-
ningen.
Anl_TE_AG_18_115_Li_SPK13.indb 59Anl_TE_AG_18_115_Li_SPK13.indb 59 11.05.2021 10:59:0111.05.2021 10:59:01
S
- 60 -
10. Lampor på laddaren
Indikeringsstatus
Betydelse och åtgärder
Röd
lysdiod
Grön
lysdiod
Från Blinkar Driftberedd
Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Från Laddning
Laddaren snabbladdar batteriet. De olika laddningstiderna anges på
laddaren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga
laddningstiderna till viss del avvika från angivna laddningstider.
Från Till Batteriet har laddats och är klart för användning.
Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.
Åtgärd:
Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.
Blinkar Från Anpassningsladdning
Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:
- Batteriet har inte laddats under mycket lång tid.
- Batteriets temperatur är inte i idealområdet.
Åtgärd:
Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar Störning
Batteriet kan inte längre laddas. Batteriet är defekt.
Åtgärd:
Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.
Till Till Temperaturstörning
Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)
Åtgärd:
Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).
Anl_TE_AG_18_115_Li_SPK13.indb 60Anl_TE_AG_18_115_Li_SPK13.indb 60 11.05.2021 10:59:0211.05.2021 10:59:02
S
- 61 -
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av-
fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin-
ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen-
ter vars syfte har varit att komplettera den förbrukade utrustningen.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.
Med förbehåll för tekniska ändringar.
Anl_TE_AG_18_115_Li_SPK13.indb 61Anl_TE_AG_18_115_Li_SPK13.indb 61 11.05.2021 10:59:0211.05.2021 10:59:02
S
- 62 -
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part-
ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.
Kategori Exempel
Slitagedelar* Kolborstar, Batteri
Förbrukningsmaterial/förbrukningsdelar* Kap-, slipskivor
Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal-
jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:
•
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
Beskriv den felaktiga funktionen.
Anl_TE_AG_18_115_Li_SPK13.indb 62Anl_TE_AG_18_115_Li_SPK13.indb 62 11.05.2021 10:59:0211.05.2021 10:59:02
S
- 63 -
Garantibevis
Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:
1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-
sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-
verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:
- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto-
rer eller bristfällig skötsel och underhåll.
- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över-
belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).
- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .
4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-
den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem-
besök.
5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att
du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt
täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av
våra garantitjänster, får du genast en reparerad eller ny produkt av oss.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.
Anl_TE_AG_18_115_Li_SPK13.indb 63Anl_TE_AG_18_115_Li_SPK13.indb 63 11.05.2021 10:59:0211.05.2021 10:59:02
CZ
- 64 -
Nebezpečí!
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.
Vysvětlení použitých symbolů (viz obr. 13)
1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze.
2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.
3. Varování! Noste ochrannou masku pro-
ti prachu. Při zpracování dřeva a jiných
materiálů může vznikat zdraví škodlivý prach.
Materiál obsahující azbest nesmí být opraco-
váván!
4. Varování! Noste ochranné brýle. Jiskry vz-
nikající při práci nebo odštěpky dřeva, třísky a
prachy vystupující z přístroje mohou způsobit
ztrátu viditelnosti.
5. Skladování akumulátorů pouze v suchých
místnostech s teplotou okolí od +10°C do
+40°C. Akumulátory skladujte pouze v nabi-
tém stavu (min. 40% nabité).
6. Tento ochranný kryt je vhodný k
broušení.
7. Tento ochranný kryt je vhodný k
rozbrušování a broušení.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.
Nebezpečí!
Přečtěte si všechny bezpečnostní poky-
ny a instrukce. Zanedbání při dodržování
bezpečnostních pokynů a instrukcí mohou mít
za následek úder elektrickým proudem, požár
a/nebo těžká zranění. Všechny bezpečnostní
pokyny a instrukce si uložte pro budoucí
použití.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1)
1. Aretace vřetena
2. Za-/vypínač
3. Přídavná rukojeť
4. Ochranné zařízení
5. Kolíkový klíč
6. Akumulátor
7. Nabíječka
8. Západkové tlačítko
9. Indikace kapacity akumulátoru
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.
•
Otevřete balení a přístroj opatrně vyjměte z
balení.
•
Odstraňte obalový materiál a ochrany balení /
dopravní pojistky (jsou-li k dispozici).
•
P řekontrolujte, zda je rozsah dodávky úplný.
•
Zkontrolujte přístroj a příslušenství, zda neby-
ly při přepravě poškozeny.
•
Balení si pokud možno uložte až do uplynutí
záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!
•
Úhlová bruska
•
Nabíječka
•
Akumulátor
•
Přídavná rukojeť
•
Kolíkový klíč
•
Originální návod k obsluze
•
Bezpečnostní pokyny
3. Použití podle účelu určení
Úhlová bruska je určena k broušení kovů a kame-
niva za použití příslušného brusného kotouče a
příslušného ochranného zařízení.
Varování! K rozbrušování kovů a kameniva smí
být úhlová bruska použita pouze tehdy, pokud
Anl_TE_AG_18_115_Li_SPK13.indb 64Anl_TE_AG_18_115_Li_SPK13.indb 64 11.05.2021 10:59:0311.05.2021 10:59:03
CZ
- 65 -
je namontováno ochranné zařízení, které je k
dostání jako příslušenství.
Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru-
hu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.
4. Technická data
Zdroj napětí motoru: ...............................18 V d.c.
Jmenovité otáčky: ...............................8500 min
-1
Max. o kotouče: ...................................... 115 mm
Brusný kotouč: ......................... 115 x 22 x 6 mm
Dělicí kotouč: ............................ 115 x 22 x 3 mm
Závit upínacího vřetena: .............................. M14
Výstupní napětí nabíječky: .....................20 V d.c.
Výstupní proud nabíječky: ..............................3 A
Síťové napětí nabíječky: ..... 200–250V~ 50-60Hz
Typ akumulátoru: .......................... lithium-iontový
Počet akumulátorových článků: ...................... 10
Kapacita akumulátoru: ..............................4,0 Ah
Hmotnost: ..................................................1,8 kg
Nebezpečí!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 60745.
Hladina akustického tlaku L
pA
............. 75,1 dB(A)
Nejistota K
pA
.................................................3 dB
Hladina akustického výkonu L
WA
......... 86,1 dB(A)
Nejistota K
WA
................................................3 dB
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 60745.
Rukojeť
Emisní hodnota vibrací a
h
= 6,154 m/s
2
Nejistota K = 1,5 m/s
2
Uvedená emisní hodnota vibrací byla změřena
podle normované zkušební metody a může se
měnit v závislosti na druhu a způsobu použití
elektrického přístroje, a ve výjimečných případech
se může nacházet nad uvedenou hodnotou.
Uvedená emisní hodnota vibrací může být použita
ke srovnání jednoho elektrického přístroje s jinými
přístroji.
Uvedená emisní hodnota vibrací může být také
použita k úvodnímu posouzení negativních vlivů.
Omezte tvorbu hluku a vibrace na minimum!
•
Používejte pouze přístroje v bezvadném sta-
vu.
•
Pravidelně provádějte údržbu a čištění
přístroje.
•
P řizpůsobte Váš způsob práce přístroji.
•
Nepřetěžujte přístroj.
•
V případě potřeby nechte přístroj zkontrolo-
vat.
•
P řístroj vypněte, pokud ho nepoužíváte.
•
Noste rukavice.
Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi-
ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:
1. Poškození plic, pokud se nenosí žádná vhod-
ná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vi-
brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.
5. Před uvedením do provozu
Varování!
Než začnete na přístroji provádět nastavení,
vždy z něj vyjměte akumulátor.
Před uvedením akumulátorového přístroje do pro-
vozu si bezpodmínečně přečtěte tyto pokyny:
•
Akumulátor nabíjejte dodanou nabíječkou.
Prázdný akumulátor je nabitý po cca 0,5–1
hodině.
Anl_TE_AG_18_115_Li_SPK13.indb 65Anl_TE_AG_18_115_Li_SPK13.indb 65 11.05.2021 10:59:0311.05.2021 10:59:03
CZ
- 66 -
5.1 Montáž přídavné rukojeti (obr. 2)
•
Úhlová bruska nesmí být bez přídavné rukoje-
ti (3) používána.
•
Přídavná rukojeť může být našroubována na
třech místech (A, B, C).
Strana přístroje Vhodné pro
Vlevo (poz. A / jako na
obrázku)
Praváky
Vpravo (poz. B) Leváky
Nahoře (poz. C) Používání dělicích
kotoučů
5.2 Výměna a nastavení ochranného zařízení
(obr. 3)
Výměna:
•
Odstraňte přírubovou matici (b) a pod ní
umístěnou upínací přírubu.
•
Uvolněte svěrací páku (a) u ochranného
zařízení (4).
•
Otočte ochranné zařízení (4) o 180 ° ve
směru hodinových ručiček tak, aby ochrana
ukazovala nahoru.
•
Ochranné zařízení (4) sejměte.
Montáž se provádí v opačném pořadí.
Nastavení:
•
Ochranné zařízení (4) na ochranu rukou
nastavte tak, aby byl broušený materiál veden
směrem od těla.
•
Poloha ochranného zařízení (4) může
být přizpůsobena příslušným pracovním
podmínkám: Uvolněte svěrací páku (a) a
otočte kryt (4) do požadované polohy.
•
Dbejte na to, aby ochranné zařízení (4)
správně zakrylo pouzdro pastorku.
•
Svěrací páku (a) opět upevněte.
•
Přesvědčte se, zda ochranné zařízení (4)
pevně drží.
Dbejte na pevné nasazení ochranného
zařízení.
Nepoužívejte úhlovou brusku bez
ochranného zařízení.
5.3 Zkušební chod nových brusných kotoučů
Úhlovou brusku nechte běžet naprázdno s na-
montovaným brusným nebo dělicím kotoučem
minimálně 1 minutu. Vibrující kotouče ihned
vyměňte.
6. Obsluha
6.1 Nabíjení LI akumulátorového článku
(obr. 1a–1b)
1. Akumulátorový článek (6) vytáhněte z rukoje-
ti, přitom stlačte postranní západkové tlačítko
(8) směrem dolů.
2. Porovnejte, zda souhlasí síťové napětí uve-
dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (7) do zásuvky. Zelená LED začne
blikat.
3. Zastrčte akumulátor do nabíječky.
V bodě 10 (Indikace nabíječky) naleznete tabulku
s významem indikace LED na nabíječce.
Pokud by nabíjení akumulátorového článku neby-
lo možné, zkontrolujte:
•
zda je v zásuvce síťové napětí,
•
zda je bezvadný kontakt na nabíjecích kon-
taktech nabíječky.
Pokud stále není možné akumulátor nabít, prosí-
me vás, abyste
•
nabíječku a nabíjecí adaptér
•
a akumulátorový článek zaslali do našeho
zákaznického servisu.
Pokud jde bezpečné odeslání, kontaktujte
naši zákaznickou službu nebo prodejnu, v níž
jste si přístroj pořídili.
Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!
V zájmu dlouhé životnosti akumulátoru byste
měli vždy dbát na jeho včasné nabití. To je v
každém případě třeba tehdy, když zjistíte, že vý-
kon přístroje klesá. Akumulátorový článek nikdy
kompletně nevybíjejte. Toto vede k defektu aku-
mulátoru!
6.2 Spínač (obr. 4)
Úhlová bruska je vybavena bezpečnostním
spínačem pro zabránění úrazům. Pro zapnutí
stiskněte za-/vypínač (2) doprava a poté ho
posuňte dopředu.
Pro vypnutí úhlové brusky stiskněte za-/vypínač
(2) dozadu. Za-/vypínač (2) skočí zpátky do
výchozí polohy.
Anl_TE_AG_18_115_Li_SPK13.indb 66Anl_TE_AG_18_115_Li_SPK13.indb 66 11.05.2021 10:59:0311.05.2021 10:59:03
CZ
- 67 -
Vyčkejte, až stroj dosáhne maximálního
počtu otáček. Poté můžete úhlovou brusku
přiložit na obrobek a opracovat ho.
6.3 Indikace kapacity akumulátoru
(obr. 1c / pol. 9)
Stiskněte spínač indikace kapacity akumulátoru
(a). Indikace kapacity akumulátoru (9) signalizuje
stav nabití pomocí 3 LED.
Všechny 3 LED svítí:
Akumulátor je plně nabitý.
2 nebo 1 LED svítí
Akumulátor disponuje dostatečným zbytkovým
nabitím.
1 LED bliká:
Akumulátor je prázdný, akumulátor znovu nabijte.
Všechny LED blikají:
Teplota akumulátoru je podkročena. Odpojte aku-
mulátor od přístroje, nechte akumulátor odpočívat
jeden den při pokojové teplotě. Pokud se chyba
objeví znovu, došlo k hlubokému vybití akumu-
látoru, čímž se stal defektním. Vyjměte akumulá-
tor z přístroje. Defektní akumulátor se již nesmí
používat, resp. nabíjet.
6.4 Výměna brusného kotouče (obr. 5 / 6)
Pro výměnu brusného kotouče potřebujete
přiložený kolíkový klíč (5). Kolíkový klíč (5) je
uložen v přídavné rukojeti (3). V případě potřeby
kolíkový klíč (5) z přídavné rukojeti (3) vyjměte.
Nebezpečí! Z bezpečnostních důvodů nesmí
být úhlová bruska provozována se zastrčeným
kolíkovým klíčem (5).
Upozornění!
Aretaci vřetena stlačte pouze u zastave-
ného motoru a brusného vřetena! Aretace
vřetena musí zůstat během výměny kotouče
stlačena!
U brusných nebo dělicích kotoučů do tloušťky cca
3 mm našroubujte přírubovou matici plochou stra-
nou směrem k brusnému nebo dělicímu kotouči.
6.5 Uspořádání přírub při použití brusných
kotoučů a dělicích kotoučů (obr. 7-10)
•
Uspořádání přírub při použití prohnutého
nebo rovného brusného kotouče (obr. 8)
a) Upínací příruba
b) Přírubová matice
•
Uspořádání přírub při použití prohnutého
dělicího kotouče (obr. 9)
a) Upínací příruba
b) Přírubová matice
•
Uspořádání přírub při použití rovného dělicího
kotouče (obr. 10)
a) Upínací příruba
b) Přírubová matice
6.6 Motor
Motor musí být během práce dobře odvětráván,
proto musí být větrací otvory udržované vždy v
čistém stavu.
6.7 Brusné kotouče
•
Brusný nebo dělicí kotouč nesmí nikdy
přesahovat předepsaný průměr.
•
Před nasazením zkontrolujte, jestli vyho-
vují udané otáčky brusného nebo dělicího
kotouče.
•
Maximální počet otáček brusného nebo
dělicího kotouče musí být vyšší než otáčky
naprázdno úhlové brusky.
•
Používejte pouze brusné nebo dělicí kotouče
schválené pro minimální počet otáček 8 500
min-1 a pro obvodovou rychlost 52 m/s.
•
Při používání diamantových dělicích kotoučů
dbejte na směr otáčení. Šipka směru otáčení
na diamantovém dělicím kotouči musí souhla-
sit se šipkou směru otáčení na přístroji.
U brusných těles dbejte především na správné
skladování a transport. Nikdy nevystavujte brusná
tělesa nárazům, úderům nebo ostrým hranám
(např. při transportu nebo skladování v bedně na
nářadí). To by mohlo způsobit poškození brusných
těles, jako např. vznik trhlin, a představovat tak
nebezpečí pro uživatele.
Varování!
6.8 Pracovní pokyny
6.8.1 Hrubovací broušení (obr. 11)
Pozor! K broušení používejte ochranné
zařízení.
(je součástí dodávky)
Nejlepších výsledků při hrubovacím broušení
dosáhnete, pokud brusný kotouč přiložíte k
broušené ploše pod úhlem 30 ° až 40 ° a budete
rovnoměrně přejíždět po obrobku sem a tam.
6.8.2 Rozbrušování (obr. 12)
Pozor! Používejte ochranné zařízení
použít k rozbrušování.
(je součástí dodávky)
Anl_TE_AG_18_115_Li_SPK13.indb 67Anl_TE_AG_18_115_Li_SPK13.indb 67 11.05.2021 10:59:0311.05.2021 10:59:03
CZ
- 68 -
Při rozbrušování se úhlová bruska nesmí v řezné
rovině vzpříčit. Dělicí kotouč musí mít vždy čistou
řeznou hranu.
Pro rozbrušování tvrdého kamene používejte nej-
lépe diamantový dělicí kotouč.
Nesmějí se opracovávat materiály
obsahující azbest!
Dělicí kotouče nikdy nepoužívejte k
hrubovacímu broušení.
Upozornění:
Pro zvýšení výkonu a doby běhu akumulátorové-
ho přístroje doporučujeme používat náš článek
Power X-Change 4,0Ah.
(Art. č.: 45.113.96)
7. Čištění, údržba a objednání
náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vyjměte akumulátor.
7.1 Čištění
•
Udržujte bezpečnostní zařízení, větrací otvory
a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
•
Doporučujeme přímo po každém použití
přístroj vyčistit.
•
Pravidelně přístroj čistěte vlhkým hadrem
a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.
7.2 Údržba
Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.
7.3 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést
následující údaje:
•
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na
www.Einhell-Service.com
8. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.
9. Skladování
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.
Anl_TE_AG_18_115_Li_SPK13.indb 68Anl_TE_AG_18_115_Li_SPK13.indb 68 11.05.2021 10:59:0411.05.2021 10:59:04
CZ
- 69 -
10. Indikace nabíječky
Stav indikace
Význam a opatření
Červená
LED
Zelená
LED
Vyp Bliká Provozní pohotovost
Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.
Zap vyp Nabíjení
Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.
Vyp Zap Akumulátor je nabitý a připravený k provozu.
Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.
Opatření:
Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.
Bliká Vyp Přizpůsobené nabíjení
Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:
- Akumátor nebyl již po dlouhou dobu nabíjen.
- Teplota akumulátoru není v ideálním rozsahu.
Opatření:
Počkejte, až bude nabíjení ukončeno, akumulátor může být i přesto dále
nabíjen.
Bliká
Bliká Porucha
Nabíjení již není možné. Akumulátor je defektní.
Opatření:
Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.
Zap Zap Porucha teploty
Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).
Opatření:
Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).
Anl_TE_AG_18_115_Li_SPK13.indb 69Anl_TE_AG_18_115_Li_SPK13.indb 69 11.05.2021 10:59:0411.05.2021 10:59:04
CZ
- 70 -
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa-
dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.
Technické změny vyhrazeny
Anl_TE_AG_18_115_Li_SPK13.indb 70Anl_TE_AG_18_115_Li_SPK13.indb 70 11.05.2021 10:59:0411.05.2021 10:59:04
CZ
- 71 -
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob-
jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
Kategorie Příklad
Rychle opotřebitelné díly* Uhlíkové kartáčky, Akumulátor
Spotřební materiál/spotřební díly* Dělicí a brusné kotouče
Chybějící díly
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:
•
Fungoval přístroj předtím nebo byl od začátku defektní?
•
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
•
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
Popište tuto chybnou funkci.
Anl_TE_AG_18_115_Li_SPK13.indb 71Anl_TE_AG_18_115_Li_SPK13.indb 71 11.05.2021 10:59:0411.05.2021 10:59:04
CZ
- 72 -
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:
1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného
výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod-
nicích nebo byl vystaven srovnatelnému zatížení.
3. Z naší záruky jsou vyloučen
y:
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.
4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.
5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na:
www.Einhell-Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu.
Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního
plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt
přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej-
sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.
V případě r
ychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.
Anl_TE_AG_18_115_Li_SPK13.indb 72Anl_TE_AG_18_115_Li_SPK13.indb 72 11.05.2021 10:59:0411.05.2021 10:59:04
SK
- 73 -
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná-
vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz-
niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.
Vysvetlenie použitých symbolov
(pozri obr. 13)
1. Nebezpečenstvo! - Aby ste znížili riziko por-
anenia, prečítajte si návod na obsluhu.
2. Pozor! Používajte ochranu sluchu. Pô-
sobenie hluku môže spôsobiť poškodenie
sluchu.
3. Pozor! Používajte ochrannú masku proti
prachu. Pri práci s drevom a inými materiálmi
môže vznikať zdraviu škodlivý prach. Materiál
obsahujúci azbest nesmie byť spracovávaný!
4. Pozor! Noste ochranné okuliare. Iskry
vznikajúce pri práci alebo úlomky, triesky a
prach vystupujúci z prístroja by mohli viesť k
trvalému poškodeniu zraku.
5. Skladovanie akumulátorov len v suchých
miestnostiach s teplotou okolia v rozsahu
+10 °C - +40 °C. Akumulátory skladovať len v
nabitom stave (min. 40 % nabité).
6. Tento ochranný kryt je vhodný na brúse-
nie.
7. Tento ochranný kryt je vhodný na
oddeľovanie a brúsenie.
1. Bezpečnostné pokyny
Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.
Nebezpečenstvo!
Prečítajte si všetky bezpečnostné pred-
pisy a pokyny. Nedostatky pri dodržovaní
bezpečnostných predpisov a pokynov môžu
mať za následok úraz elektrickým prúdom, vz-
nik požiaru a/alebo ťažké poranenia. Všetky
bezpečnostné predpisy a pokyny si odložte
pre budúce použitie.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obrázok 1)
1. Aretácia vretena
2. Vypínač zap/vyp
3. Prídavná rukoväť
4. Ochranný prípravok
5. Čelný dierový kľúč
6. Akumulátor (nie je súčasťou dodávky)
7. Nabíjačka (nie je súčasťou dodávky)
8. Aretačné tlačidlo
9. Zobrazenie kapacity akumulátora
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.
•
Otvorte balenie a opatrne vyberte prístroj von
z balenia.
•
Odstráňte obalový materiál ako aj obalové/
transportné poistky (pokiaľ sú obsiahnuté).
•
Skontrolujte, či obsah dodávky kompletný.
•
Skontrolujte, či nedošlo k poškodeniu prístro-
ja a príslušenstva transportom.
•
Pokiaľ možno, uschovajte si obal až do konca
záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!
•
Uhlová brúska
•
Nabíjačka
•
Akumulátor
•
Prídavná rukoväť
•
Čelný dierový kľúč
•
Originálny návod na obsluhu
•
Bezpečnostné predpisy
Anl_TE_AG_18_115_Li_SPK13.indb 73Anl_TE_AG_18_115_Li_SPK13.indb 73 11.05.2021 10:59:0511.05.2021 10:59:05
SK
- 74 -
3. Správne použitie prístroja
Uhlová brúska je určená na brúsenie kovov a
kameňa s použitím príslušného brúsneho kotúča
a príslušného ochranného prípravku.
Výstraha! Na rozbrusovanie kovov a kameňa sa
smie táto uhlová brúska používať len vtedy, keď je
namontovaný ochranný prípravok, ktorý je možné
zakúpiť ako príslušenstvo.
Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu-
hujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše príst-
roje neboli svojim určením konštruované na profe-
sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme-
selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.
4. Technické údaje
Napájanie napätím motora: ....................18 V d.c.
Menovité otáčky: ................................8 500 min
-1
Max. ∅ kotúča: ....................................... 115 mm
Brúsny kotúč: ........................... 115 x 22 x 6 mm
Rozbrusovací kotúč: ................. 115 x 22 x 3 mm
Závit upevňovacieho vretena: ..................... M14
Výstupné napätie nabíjačky: ..................20 V d.c.
Výstupný prúd nabíjačky: ............................... 3 A
Sieťové napätie nabíjačky: 200-250 V~ 50-60 Hz
Typ akumulátora: .................................. Li-iónový
Počet akumulátorových článkov: .................... 10
Kapacita akumulátora: ..............................4,0 Ah
Hmotnosť: ..................................................1,8 kg
Nebezpečenstvo!
Hlučnosť a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 60745.
Hladina akustického tlaku L
pA
............ 75,1 dB (A)
Nepresnosť K
pA
............................................3 dB
Hladina akustického výkonu L
WA
........ 86,1 dB (A)
Nepresnosť K
WA
...........................................3 dB
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobiť poškodenie
sluchu.
Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 60745.
Rukoväť
Emisná hodnota vibrácie a
h
= 6,154 m/s
2
Faktor neistoty K = 1,5 m/s
2
Uvedená emisná hodnota vibrácií bola nameraná
podľa normovaného skúšobného postupu a môže
sa meniť v závislosti od druhu a spôsobu použitia
elektrického náradia a vo výnimočných prípadoch
sa môže nachádzať nad uvedenou hodnotou.
Uvedená emisná hodnota vibrácií sa môže použiť
za účelom porovnania elektrického prístroja s
inými prístrojmi.
Uvedená emisná hodnota vibrácií sa môže taktiež
použiť za účelom východiskového posúdenia
vplyvov.
Obmedzte tvorbu hluku a vibráciu na mini-
mum!
•
Používajte len prístroje v bezchybnom stave.
•
Pravidelne vykonávajte údržbu a čistenie
prístroja.
•
Prispôsobte spôsob práce prístroju.
•
Prístroj nepreťažujte.
•
V prípade potreby nechajte prístroj
skontrolovať.
•
Prístroj vypnite, pokiaľ ho nepoužívate.
•
Používajte rukavice.
Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:
1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.
3. Poškodenie zdravia, ktoré je následkom vi-
brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.
Anl_TE_AG_18_115_Li_SPK13.indb 74Anl_TE_AG_18_115_Li_SPK13.indb 74 11.05.2021 10:59:0511.05.2021 10:59:05
SK
- 75 -
5. Pred uvedením do prevádzky
Výstraha!
Akumulátor vytiahnite vždy predtým, než bu-
dete vykonávať nastavenie na prístroji.
Pred uvedením Vášho akumulátorového prístroja
do prevádzky si bezpodmienečne prečítajte tieto
pokyny:
•
Nabite akumulátor pomocou nabíjačky.
Prázdny akumulátor sa nabije približne za
0,5-1 hodinu.
5.1 Montáž prídavnej rukoväte (obr. 2)
•
Uhlová brúska sa nesmie používať bez prí-
davnej rukoväte (3).
•
Prídavná rukoväť sa môže naskrutkovať na
troch pozíciách (A, B, C).
Strana prístroja Vhodné pre
Vľavo (poloha A/ako
zobrazené)
pravák
Vpravo (pol. B) ľavák
Hore (pol. C) použitie rozbruso-
vacích kotúčov
5.2 Výmena a nastavenie ochranného
prípravku (obr. 3)
Výmena:
•
Odoberte prírubovú maticu (b) a pod ňou sa
nachádzajúcu upevňovaciu prírubu.
•
Uvoľnite upínaciu páčku (a) na ochrannom
prípravku (4).
•
Otočte ochranný prípravok (4) o 180° v
smere hodinových ručičiek tak, aby ochrana
ukazovala smerom nahor.
•
Odoberte ochranný prípravok (4).
Montáž sa uskutoční v opačnom poradí.
Nastavenie:
•
Nastavte ochranný prípravok (4) na ochranu
Vašich rúk tak, aby sa brúsený materiál
odvádzal smerom preč od tela.
•
Poloha ochranného prípravku (4) sa
môže prispôsobiť príslušným pracovným
podmienkam: Uvoľnite blokovaciu páku (a) a
otočte kryt (4) do požadovanej polohy.
•
Dbajte na to, aby ochranný prípravok (4)
správne zakrýval teleso ozubeného kolesa.
•
Znovu upevnite blokovaciu páku (a).
•
Presvedčite sa o tom, že je ochranný prípra-
vok (4) pevne upevnený.
Dbajte na pevné upevnenie ochranného
prípravku.
Nepoužívajte uhlovú brúsku bez
ochranného prípravku.
5.3 Skúšobný chod nových brúsnych kotúčov
Uhlovú brúsku s namontovaným brúsnym resp.
rozbrusovacím kotúčom nechajte bežať minimál-
ne 1 minútu na voľnobeh. Vibrujúce kotúče ihneď
vymeňte.
6. Obsluha
6.1 Nabitie LI akumulátora (obr. 1a-1b)
1. Akumulátor (6) vybrať von z rukoväte, pritom
stlačiť aretačné tlačidlo (8) smerom nadol.
2. Porovnajte, či sa elektrické napätie uvede-
né na typovom štítku zhoduje s prítomným
elektrickým napätím siete. Zapojte sieťovú
zástrčku nabíjačky (7) do zásuvky. Zelená
kontrolka LED začne blikať.
3. Nasuňte akumulátor do nabíjačky.
V bode 10 (signalizácia nabíjačky) nájdete
tabuľku s významom signalizácie kontroliek na
nabíjačke.
Ak by nemalo byť možné nabitie akumulátora,
skontrolujte prosím
•
či je v zásuvke prítomné sieťové napätie
•
či je kontakt na nabíjacích kontaktoch
nabíjačky v bezchybnom stave.
Ak by napriek tomu nemalo byť stále možné nabi-
tie akumulátora, prosíme Vás, aby ste
•
nabíjačku a nabíjací adaptér
•
a akumulátor zaslali nášmu zákazníckemu
servisu.
Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.
Dbajte pri odosielaní alebo likvidácii akumu-
látorov, resp. akumulátorového prístroja na
to, aby boli zabalené jednotlivo v umelohmot-
ných vreckách aby sa zabránilo skratom a
vzniku požiaru!
Anl_TE_AG_18_115_Li_SPK13.indb 75Anl_TE_AG_18_115_Li_SPK13.indb 75 11.05.2021 10:59:0511.05.2021 10:59:05
SK
- 76 -
V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie aku-
mulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!
6.2 Vypínač (obr. 4)
Uhlová brúska je vybavená bezpečnostným
vypínačom z dôvodu zabránenia nehodám. Pri
zapnutí sa musí vypínač zap/vyp (2) zatlačiť dop-
rava a potom posunúť smerom dopredu.
Ak chcete uhlovú brúsku vypnúť, zatlačte vypínač
zap/vyp (2) dozadu. Vypínač zap/vyp (2) vyskočí
naspäť do východiskovej polohy.
Počkajte, pokiaľ prístroj nedosiahne
maximálne otáčky. Potom môžete priložiť
uhlovú brúsku k obrobku a začať s jeho
opracovaním.
6.3 Zobrazenie kapacity akumulátora
(obr. 1c/pol. 9)
Zatlačte na vypínač pre zobrazenie kapacity aku-
mulátora (a). Zobrazenie kapacity akumulátora (9)
signalizuje stav nabitia akumulátora pomocou 3
kontroliek.
Svietia všetky 3 kontrolky:
Akumulátor je úplne nabitý.
Svietia 2 alebo 1 kontrolka:
Akumulátor má dostatočné zvyškové nabitie.
1 kontrolka bliká:
Akumulátor je prázdny, nabite akumulátor.
Všetky kontrolky LED blikajú:
Požadovaná teplota akumulátora nie je dosiahnu-
tá. Vyberte akumulátor z prístroja a nechajte ho
jeden deň ležať pri izbovej teplote. Ak sa chyba
bude znovu opakovať, tak bol akumulátor hĺbkovo
vybitý a je defektný. Odoberte akumulátor z
prístroja. Defektný akumulátor sa nesmie naďalej
používať, resp. nabíjať.
6.4 Výmena brúsnych kotúčov (obrázok 5/6)
Na výmenu brúsnych kotúčov potrebujete
priložený čelný dierový kľúč (5). Čelný dierový
kľúč (5) je uložený v prídavnej rukoväti (3). V
prípade potreby vytiahnite čelný dierový kľúč (5)
von z prídavnej rukoväti (3).
Nebezpečenstvo! Z bezpečnostných dôvodov
sa nesmie uhlová brúska prevádzkovať spolu so
zasunutým čelným dierovým kľúčom (5).
Výstraha!
•
Jednoduchá výmena kotúča vďaka aretácii
vretena.
•
Stlačiť aretáciu vretena a nechať brúsny
kotúč zapadnúť.
•
Otvoriť prírubovú maticu pomocou čelného
dierového kľúča. (pozri obr. 6)
•
Vymeniť brúsny alebo rozbrusovací kotúč, a
prírubovú maticu pevne dotiahnuť pomocou
čelného dierového kľúča.
Upozornenie!
Aretáciu vretena stláčať len vtedy, ak sú
motor a brúsne vreteno zastavené! Aretácia
vretena musí ostať stlačená počas výmeny
kotúča!
V prípade použitia brúsnych alebo rozbrusovacích
kotúčov do hrúbky 3 mm naskrutkujte prírubovú
maticu rovnou stranou k brúsnemu resp.
rozbrusovaciemu kotúču.
6.5 Usporiadanie prírub pri použití brúsnych
kotúčov a rozbrusovacích kotúčov
(obr. 7-10)
•
Usporiadanie prírub pri použití zalomeného
alebo rovného brúsneho kotúča (obr. 8)
a) upínacia príruba
b) prírubová matica
•
Usporiadanie prírub pri použití zalomeného
rozbrusovacieho kotúča (obr. 9)
a) upínacia príruba
b) prírubová matica
•
Usporiadanie prírub pri použití rovného
rozbrusovacieho kotúča (obr. 10)
a) upínacia príruba
b) prírubová matica
6.6 Motor
Motor musí byť počas práce dobre vetraný, preto
sa musia vetracie otvory udržiavať neustále čisté.
6.7 Brúsne kotúče
•
Brúsny resp. rozbrusovací kotúč nesmie byť
nikdy väčší ako predpísaný priemer.
•
Skontrolujte pred použitím brúsneho resp.
rozbrusovacieho kotúča príslušné uvedené
otáčky.
•
Maximálne otáčky brúsneho alebo rozbruso-
vacieho kotúča musia byť vyššie ako otáčky
voľnobehu uhlovej brúsky.
•
Používajte len také brúsne a rozbrusovacie
kotúče, ktoré sú určené pre minimálne otáčky
8.500 min-1 a pre obvodovú rýchlosť 52 m/s.
•
Prosím dbajte na správny smer otáčania
pri používaní diamantových rozbrusovacích
Anl_TE_AG_18_115_Li_SPK13.indb 76Anl_TE_AG_18_115_Li_SPK13.indb 76 11.05.2021 10:59:0511.05.2021 10:59:05
SK
- 77 -
kotúčov. Šípka smeru otáčania na diamanto-
vom rozbrusovacom kotúči sa musí zhodovať
so šípkou smeru otáčania na prístroji.
Pri brúsnych telesách dbajte predovšetkým na
správne skladovanie a transport. Nikdy brúsne
telesá nevystavujte nárazom, úderom alebo
ostrým hranám (napr. pri transporte alebo skla-
dovaní v debni na náradie). To by mohlo spôsobiť
poškodenie brúsnych telies, ako napr. vznik trhlín
a predstavovať tak nebezpečenstvo pre užívateľa.
Výstraha!
6.8 Pracovné pokyny
6.8.1 Hrubé brúsenie (obrázok 11)
m Pozor! Používajte ochranný prípravok na
brúsenie (je súčasťou dodávky).
Najlepšie výsledky pri hrubom brúsení dosiah-
nete vtedy, keď budete brúsiť brúsnym kotúčom
priloženým pod uhlom 30° až 40° voči brúsenému
povrchu a pohybovať rovnomerne po obrobku
dopredu a dozadu.
6.8.2 Rozbrusovanie (obrázok 12)
Pozor! Používajte ochranný prípravok na
rozbrusovanie (je súčasťou dodávky).
Pri rozbrusovaní sa nesmie uhlová brúska zakliniť
v reznej rovine. Rozbrusovací kotúč musí mať
čistú reznú hranu.
Na rozbrusovanie tvrdého kameňa používajte
predovšetkým diamantové rozbrusovacie kotúče.
Materiály obsahujúce azbest nesmú byť
spracovávané!
Nepoužívajte v žiadnom prípade
rozbrusovacie kotúče na hrubé brúsenie.
Upozornenie:
Na zvýšenie výkonu a doby používania akumu-
látorového prístroja Vám odporúčame použitie
nášho akumulátora 4,0Ah Power X-Change.
(Č. výr.: 45.113.96)
7. Čistenie, údržba a objednanie
náhradných dielov
Nebezpečenstvo!
Pred všetkými údržbovými a čistiacimi prácami
vytiahnite akumulátor.
7.1 Čistenie
•
Udržujte ochranné zariadenia, vzduchové
otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier-
kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
•
Odporúčame, aby ste prístroj čistili priamo po
každom použití.
•
Čistite prístroj pravidelne pomocou vlhkej
utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros-
triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.
7.2 Údržba
Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.
7.3 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:
•
Typ prístroja
•
Výrobné číslo prístroja
•
Identifikačné číslo prístroja
•
Číslo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com
8. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabráne-
nia poškodeniu pri transporte. Tento obal je vyro-
bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa-
du. Prístroj by sa mal odovzdať k odbornej likvi-
dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.
9. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori-
ginálnom balení.
Anl_TE_AG_18_115_Li_SPK13.indb 77Anl_TE_AG_18_115_Li_SPK13.indb 77 11.05.2021 10:59:0511.05.2021 10:59:05
SK
- 78 -
10. Signalizácia nabíjačky
Stav signalizácie
Význam a opatrenie
Červená
LED
Zelená
LED
Vyp Bliká Pripravená k prevádzke
Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je
v nabíjačke.
Zap Vyp Nabíjanie
Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby
nabíjania nájdete priamo na nabíjačke.
Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu
skutočné doby nabíjania čiastočne odlišovať.
Vyp Zap Akumulátor je nabitý a pripravený na použitie.
Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.
Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na
nabíjačke.
Opatrenie:
Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.
Bliká Vyp Prispôsobené nabíjanie
Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a
potrebuje viac času. Toto môže mať nasledovné príčiny:
- Akumulátor sa veľmi dlhú dobu nenabíjal.
- Teplota akumulátora neleží v ideálnom rozsahu.
Opatrenie:
Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek
tomu ďalej nabíjať.
Bliká Bliká Chyba
Proces nabíjania už nie je možný. Akumulátor je defektný.
Opatrenie:
Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.
Zap Zap Tepelná porucha
Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš
studený (pod 0 °C)
Opatrenie:
Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).
Anl_TE_AG_18_115_Li_SPK13.indb 78Anl_TE_AG_18_115_Li_SPK13.indb 78 11.05.2021 10:59:0611.05.2021 10:59:06
SK
- 79 -
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).
Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad-
nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po-
mocných prostriedkov bez elektronických komponentov.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.
Technické zmeny vyhradené
Anl_TE_AG_18_115_Li_SPK13.indb 79Anl_TE_AG_18_115_Li_SPK13.indb 79 11.05.2021 10:59:0611.05.2021 10:59:06
SK
- 80 -
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
Kategória Príklad
Diely podliehajúce opotrebeniu* Uhlíkové kefky, Akumulátor
Spotrebný materiál / spotrebné diely* Rozbrusovacie, brúsne kotúče
Chýbajúce diely
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:
•
Fungoval prístroj predtým alebo bol od začiatku chybný?
•
Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
•
Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.
Anl_TE_AG_18_115_Li_SPK13.indb 80Anl_TE_AG_18_115_Li_SPK13.indb 80 11.05.2021 10:59:0611.05.2021 10:59:06
SK
- 81 -
Záručný list
Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser-
visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento
výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne
zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie
uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše
zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie
uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa
nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst-
roja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne,
remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
3. Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-
dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.
- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.
4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa
musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňo
v od zistenia nedostatku.
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst-
roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití
miestneho servisu.
5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese:
www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení
nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku,
budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt
prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.
Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú
adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto
záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
Anl_TE_AG_18_115_Li_SPK13.indb 81Anl_TE_AG_18_115_Li_SPK13.indb 81 11.05.2021 10:59:0611.05.2021 10:59:06
NL
- 82 -
Gevaar!
Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in-
formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins-
tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei-
ligheidsinstructies.
Verklaring van de gebruikte symbolen
(zie afbeelding 13)
1. Gevaar! - Handleiding lezen om het letselrisi-
co te verminderen.
2. Voorzichtig! Draag een gehoorbescher-
mer. Lawaai kan aanleiding geven tot ge-
hoorverlies.
3. Voorzichtig! Draag een stofmasker. Bij het
bewerken van hout en andere materialen kan
stof ontstaan dat schadelijk is voor de ge-
zondheid. Asbesthoudend materiaal mag niet
worden bewerkt!
4. Voorzichtig! Draag een veiligheidsbril.
Vonken die tijdens het werk ontstaan of spl-
inters, spanen en stof die uit het toestel onts-
nappen kunnen leiden tot zichtverlies.
5. Opslag van de accu’s alleen in droge
ruimtes met een omgevingstemperatuur
van +10°C - +40°C. Accu’s alleen in geladen
toestand opslaan (minstens 40% geladen).
6. Deze beschermkap is geschikt voor het
slijpen.
7. Deze beschermkap is geschikt voor het
doorslijpen en slijpen.
1. Veiligheidsaanwijzingen
De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.
Gevaar!
Lees alle veiligheidsinstructies en aanwijzin-
gen. Nalatigheden bij de inachtneming van de
veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels tot
gevolg hebben. Bewaar alle veiligheidsinstruc-
ties en aanwijzingen voor de toekomst.
2. Beschrijving van het gereedschap
en leveringsomvang
2.1 Beschrijving van het gereedschap (fi g. 1)
1. Spilarrêt
2. AAN/UIT-schakelaar
3. Extra handgreep
4. Beveiliging
5. Flensmoersleutel
6. Accu
7. Lader
8. Grendelknop
9. Accu-capaciteitsindicatie
2.2 Leveringsomvang
Gelieve de volledigheid van het artikel te contro-
leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge-
kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service-
informatie aan het einde van de handleiding in
acht te nemen.
•
Open de verpakking en neem het toestel
voorzichtig uit de verpakking.
•
Verwijder het verpakkingsmateriaal alsmede
verpakkings-/transportbeveiligingen (indien
aanwezig).
•
Controleer of de leveringsomvang compleet
is.
•
Controleer het toestel en de accessoires op
transportschade.
•
Bewaar de verpakking indien mogelijk tot het
verloop van de garantieperiode.
Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo-
gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik-
kingsgevaar!
•
Haakse slijper
•
Lader
•
Batterij
•
Extra handgreep
•
Flensmoersleutel
•
Originele handleiding
•
Veiligheidsinstructies
Anl_TE_AG_18_115_Li_SPK13.indb 82Anl_TE_AG_18_115_Li_SPK13.indb 82 11.05.2021 10:59:0711.05.2021 10:59:07
NL
- 83 -
3. Reglementair gebruik
De haakse slijper is bedoeld om metaal en steen
te slijpen mits gebruikmaking van de overeen-
komstige slijpschijf en de overeenkomstige be-
scherminrichting.
Waarschuwing! Voor het doorslijpen van metaal
en steen mag de haakse slijper alleen worden
gebruikt als de beschermkap, verkrijgbaar als ac-
cessoire, is gemonteerd.
De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon-
dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.
Wij wijzen erop dat onze gereedschappen overe-
enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge-
reedschap in ambachtelijke of industriële bedrij-
ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.
4. Technische gegevens
Voeding motor: ....................................... 18 V DC
Nominaal toerental: .............................8500 min
-1
Max. schijf-ø: .......................................... 115 mm
Slijpschijf: .................................. 115 x 22 x 6 mm
Snijschijf: ................................... 115 x 22 x 3 mm
Schroefdraad van de montagespil: ............... M14
Uitgangsspanning lader: ........................ 20 V DC
Uitgangsstroom lader: .................................... 3 A
Netspanning lader: .............. 200-250V~ 50-60Hz
Accu type: .................................................. Li-Ion
Aantal accucellen: ........................................... 10
Accucapaciteit: .......................................... 4,0 Ah
Gewicht: .....................................................1,8 kg
Gevaar!
Geluid en vibratie
De geluids- en vibratiewaarden werden bepaald
volgens EN 60745.
Geluidsdrukniveau L
pA
....................... 75,1 dB (A)
Onzekerheid K
pA
...........................................3 dB
Geluidsvermogen L
WA
........................ 86,1 dB (A)
Onzekerheid K
WA
.......................................... 3 dB
Draag een gehoorbeschermer.
Lawaai kan aanleiding geven tot gehoorverlies.
Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745.
Handgreep
Trillingsemissiewaarde a
hAG
= 6,154 m/s
2
Onzekerheid K = 1,5 m/s
2
De opgegeven trillingsemissiewaarde is gemeten
volgens een genormaliseerde testprocedure en
kan veranderen naargelang van de wijze waarop
het elektrische gereedschap wordt gebruikt en
in uitzonderingsgevallen boven de opgegeven
waarde liggen.
De vermelde trillingsemissiewaarde kan worden
gebruikt om elektrische gereedschappen onder-
ling te vergelijken.
De vermelde trillingsemissiewaarde kan ook wor-
den gebruikt om voor begin van de werkzaamhe-
den de nadelige gevolgen te beoordelen.
Beperk de geluidsontwikkeling en vibratie tot
een minimum!
•
Gebruik enkel intacte toestellen.
•
Onderhoud en reinig het toestel regelmatig.
•
Pas uw manier van werken aan het toestel
aan.
•
Overbelast het toestel niet.
•
Laat het toestel indien nodig nazien.
•
Schakel het toestel uit als het niet wordt ge-
bruikt.
•
Draag handschoenen.
Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be-
diend. Volgende gevaren kunnen zich voordo-
en in verband met de bouwwijze en uitvoe-
ring van dit elektrisch gereedschap:
1. Longletsels indien geen gepaste stofmasker
wordt gedragen.
2. Gehoorschade indien geen gepaste gehoor-
beschermer wordt gedragen.
3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder-
houden.
Anl_TE_AG_18_115_Li_SPK13.indb 83Anl_TE_AG_18_115_Li_SPK13.indb 83 11.05.2021 10:59:0711.05.2021 10:59:07
NL
- 84 -
5. Vóór inbedrijfstelling
Waarschuwing!
Trek altijd de accu eruit, voordat u instellingen aan
het apparaat uitvoert.
Lees absoluut de volgende instructies voordat u
uw accu-apparaat in gebruik neemt:
•
Laad de accu met de lader. Een lege accu is
na ca. 0,5-1 uur opgeladen.
5.1 Extra handgreep monteren (fi g. 2)
•
De haakse slijper mag niet zonder extra
handgreep (3) worden gebruikt.
•
De extra handgreep kan op de drie posities
(A, B, C) worden ingedraaid.
Kant van het ge-
reedschap
Geschikt voor
Links (pos. A, zoals
getoond in de fi g.)
Rechtshandigen
Rechts (pos. B) Linkshandigen
Boven (Pos. C) Gebruik van snijschi-
jven
5.2 Wisselen en instellen van de bescherm-
kap (fi g. 3)
Wisselen
•
Verwijder de flensmoer (b) en de daaronder
gelegen spanflens.
•
Open de spanhefboom (a) aan de bescherm-
kap (4).
•
Draai de beschermkap¨(4) 180° met de klok
mee, zodat de kap naar boven wijst.
•
Neem de beschermkap (4) weg.
Het monteren gebeurt in omgekeerde volgorde.
Instellen:
•
Stel de beschermkap (4) ter bescherming van
uw handen zo in, dat het te slijpen materiaal
weg van uw lichaam wordt geleid.
•
De positie van de beschermkap (4) kan tel-
kens aan de werkomstandigheden worden
aangepast: Zet de spanhefboom (a) los en
draai de kap (4) in de gewenste positie.
•
Zorg ervoor dat de beschermkap (4) de tand-
wielkast goed afdekt.
•
Bevestig de spanhendel (a) weer.
•
Vergewis u ervan dat de beschermkap (4)
vast zit.
Vergewis u er zich van dat de bescherm-
kap goed vast zit.
Gebruik de haakse slijper niet zonder be-
scherminrichting.
5.3 PROEFDRAAIEN VAN NIEUWE SLIJP-
SCHIJVEN
De haakse slijper met gemonteerde slijp- of snij-
schijf minstens 1 minuut vrij laten lopen. Vibreren-
de schijven onmiddellijk vervangen.
6. Bediening
6.1 Laden van de LI-accupack (fi g. 1a-1b)
1. Accupack (6) uit de handgreep trekken, terwi-
jl u de grendelknop (8) naar beneden drukt.
2. Vergelijk of de netspanning vermeld op het
typeplaatje overeenkomt met de beschikbare
netspanning. Steek de netstekker van de
lader (7) in het stopcontact. De groene LED
begint te knipperen.
3. Schuif de accu op de lader.
Onder punt 10 (indicatie lader) vindt u een tabel
met de betekenissen van de LED-indicatie aan
de lader.
Mocht het laden van het accupack niet mogelijk
zijn, controleer dan:
•
of aan het stopcontact de netspanning aan-
wezig is;
•
of een foutloos contact aan de laadcontacten
van de lader voorhanden is.
Indien het laden van het accupack nog altijd niet
mogelijk is, stuur dan
•
de lader en de laadadapter
•
en de accupack
naar onze klantenservice.
Voor een deskundige verzending verzoeken
wij u contact op te nemen met onze klan-
tendienst of het verkooppunt waar u het ap-
paraat heeft aangekocht.
Zorg er bij de verzending of verwerking van
accu’s resp. het accu apparaat voor dat deze
afzonderlijk worden verpakt in plastic zakken,
om kortsluitingen en brand te vermijden!
In het belang van een lange levensduur van de
accupack is het raadzaam om op tijd voor het
herladen van de accupack te zorgen. Dit is in elk
Anl_TE_AG_18_115_Li_SPK13.indb 84Anl_TE_AG_18_115_Li_SPK13.indb 84 11.05.2021 10:59:0711.05.2021 10:59:07
NL
- 85 -
geval noodzakelijk, wanneer u vaststelt dat het
vermogen van het apparaat afneemt. Ontlaad de
accupack nooit helemaal. Dat leidt tot een defect
van de accupack!
6.2 Schakelaar (fi g. 4)
De haakse slijper is ter preventie van ongeval-
len uitgerust een veiligheidsschakelaar. Om
het apparaat in te schakelen drukt u de Aan/
Uit-schakelaar (2) naar rechts en schuift u hem
vervolgens naar voor. Om de haakse slijper uit te
schakelen de Aan/Uit-schakelaar (2) achter om-
laag drukken. De Aan/Uit-schakelaar (2) springt
terug in de uitgangspositie.
Wacht tot de machine zijn maximale toerental
heeft bereikt. Daarna kunt u de haakse slijper
tegen het werkstuk aanzetten en het bewer-
ken.
6.3 Accu-capaciteitsindicatie (fi g. 1c, pos. 9)
Druk op de schakelaar voor accu-capaciteitsindi-
catie (a). De accu-capaciteitsindicatie (9) signa-
leert de laadtoestand van de accu aan de hand
van 3 LEDs.
Alle 3 LEDs branden:
De accu is vol geladen.
2 of 1 LED(s) branden:
De accu beschikt over voldoende restlading.
1 LED knippert:
De accu is leeg, laad de accu op.
Alle LEDs knipperen:
De temperatuur van de accu is te laag. Verwijder
de accu van het apparaat en laat de accu één
dag liggen bij ruimtetemperatuur. Als de fout
opnieuw optreedt, dan werd hij diep ontladen en
is hij defect. Neem de accu van het apparaat. Een
defecte accu mag niet meer gebruikt resp. gela-
den worden.
6.4 Verwisselen van slijpschijven (fi g. 5/6)
Voor het verwisselen van slijpschijven hebt u de
bijgaande haaksleutel (5) nodig. De haaksleutel
(5) is in de extra handgreep (3) opgeborgen. Trek
desgewenst de haaksleutel (5) de extra hand-
greep (3) uit.
Gevaar! Om veiligheidsredenen mag de haakse
slijper niet met ingestoken haaksleutel (5) in wer-
king worden gesteld.
Waarschuwing!
•
Eenvoudige verwisseling van schijf door spil-
vergrendeling.
•
De spilvergrendeling indrukken en de slijp-
schijf vergrendelen.
•
De flensmoer met behulp van de voorgatsleu-
tel open draaien. (fig. 6)
•
Verwissel van slijp- of snijschijf en draai dan
de flensmoer met de voorgatsleutel weer
vast.
Aanwijzing!
De spilvergrendeling slechts bij stilstaande
motor en slijpspil drukken!
De spilvergrendeling moet U bij het verwisse-
len van schijf blijven drukken.
Bij slijp- of snijschijven tot ongeveer 3 mm dikte
de fl ensmoer met de vlakke kant naar de slijp- of
snijschijf vastschroeven.
6.5 Plaatsing van de fl ensen bij gebruik van
slijpschijfen en snijschijven (afb. 7-10)
•
Plaatsing van de flensen bij gebruik van een
gebogen of rechte slijpschijf (afb. 8)
a) Spanflens
b) Flensmoer
•
Plaatsing van de flensen bij gebruik van een
gebogen snijschijf (afb. 9)
a) Spanflens
b) Flensmoer
•
Plaatsing van de flensen bij gebruik van een
rechte snijschijf (afb. 10)
a) Spanflens
b) Flensmoer
6.6 MOTOR
De motor moet tijdens de bewerking goed ver-
lucht worden. Daarom moeten de verluchtingso-
peningen altijd schoon gehouden worden.
6.7 SLIJPSCHIJVEN
•
De slijp- of snijschijf mag nooit groter zijn dan
de voorgeschreven diameter.
•
Controleer vóór het gebruik van de slijp- of
snijschijf haar aangeduid toerental.
•
Het maximumtoerental van de slijp- of
doorslijpschijf moet hoger zijn dan het statio-
nair toerental van de haakse slijper.
•
Gebruik enkel slijp- of snijschijven die toe-
gelaten zijn voor een minimum toerental van
8.500 min
-1
en voor een omtreksnelheid van
52 m/sec.
Anl_TE_AG_18_115_Li_SPK13.indb 85Anl_TE_AG_18_115_Li_SPK13.indb 85 11.05.2021 10:59:0711.05.2021 10:59:07
NL
- 86 -
•
Let bij gebruik van diamantsnijschijven op
de draairichting. De draairichtingspijl op de
diamantsnijschijf moet overeenkomen met de
richtingspijl op het gereedschap.
Let vooral bij de slijplichamen op een behoorlijke
berging en transport. Stel de slijplichamen nooit
bloot aan stoten, schokken of scherpe kanten
(b.v. tijdens het transport of bij het opbergen in
een gereedschapskist). Daardoor zou schade
aan de slijplichamen, zoals b.v. barstjes, kunnen
worden berokkend en de gebruiker in gevaar kun-
nen worden gebracht.
Waarschuwing!
6.8 WERKWIJZE
6.8.1 Schrobslijpen (fi g. 11)
Let op! De beschermkap voor het slijpen
gebruiken!
(bij de leveringsomvang begrepen)
Het best resultaat bij het schrobslijpen word be-
reikt als U de slijpschijf in een hoek van 30° tot
40° ten opzichte van het slijpvlak aanzet en gelijk-
matig over het werkstuk heen en weer beweegt.
6.8.2 Snijslijpen (fi g. 12)
Let op! De beschermkap voor het doorslij-
pen gebruiken.
(bij de leveringsomvang begrepen)
Bij het snijden de haakse slijper niet in het snijvlak
kantelen. De snijschijf moet een intacte snijrand
hebben. Voor het snijden van hard gesteente ge-
bruikt U het best een diamant-snijschijf.
Asbest-houdende materialen mogen niet
bewerkt worden!
Gebruik nooit snijschijven voor het
Aanwijzing:
Om het vermogen en de levensduur van het
accu-apparaat te verhogen resp. verlengen raden
wij aan om onze 4,0Ah Power X-Change te ge-
bruiken.
(Artikel-nr.: 45.113.96)
7. Reiniging, onderhoud en
bestellen van wisselstukken
Gevaar!
Trek vóór alle reinigingswerkzaamheden de
netstekker van de accu uit het stopcontact.
7.1 Reiniging
•
Hou de veiligheidsinrichtingen, de ventila-
tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
•
Het is aan te bevelen het toestel direct na elk
gebruik te reinigen.
•
Reinig het toestel regelmatig met een vochti-
ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun-
nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin-
gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.
7.2 Onderhoud
In het toestel zijn er geen andere te onderhouden
onderdelen.
7.3 Bestellen van wisselstukken:
Gelieve bij het bestellen van wisselstukken vol-
gende gegevens te vermelden:
•
Type van het toestel
•
Artikelnummer van het toestel
•
Ident-nummer van het toestel
•
Wisselstuknummer van het benodigd stuk
Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com
8. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo-
erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.
9. Opbergen
Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg-
temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver-
pakking.
Anl_TE_AG_18_115_Li_SPK13.indb 86Anl_TE_AG_18_115_Li_SPK13.indb 86 11.05.2021 10:59:0711.05.2021 10:59:07
NL
- 87 -
10. Indicatie lader
Indicatiestatus
Betekenis en maatregel
Rode LED
Groene
LED
Uit Knippert Operationaliteit
De lader is aangesloten aan het net en operationeel; de accu zit niet in de
lader.
Aan Uit Laden
De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct
aan de lader.
Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken
van de vermelde tijden.
Uit Aan De accu is opgeladen en operationeel.
Daarna wordt tot aan de volledige lading omgeschakeld op een
buff erlading.
Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.
Maatregel:
Neem de accu uit de lader. Isoleer de lader van het net.
Knippert Uit Aanpassingslading
De lader bevindt zich in de modus behoedzame lading.
Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen
meer tijd vergt. Dit kan de volgende oorzaken hebben:
- De accu werd zeer lange tijd niet meer geladen.
- De accutemperatuur ligt niet in het ideale bereik.
Maatregel:
Wacht tot het laadproces is afgesloten, de accu kan niettemin verder
worden geladen.
Knippert Knippert Fout
Laadproces is niet meer mogelijk. De accu is defect.
Maatregel:
Een defecte accu mag niet meer worden opgeladen.
Neem de accu uit de lader.
Aan Aan Temperatuurstoring
De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).
Maatregel:
Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur
(ca. 20 °C).
Anl_TE_AG_18_115_Li_SPK13.indb 87Anl_TE_AG_18_115_Li_SPK13.indb 87 11.05.2021 10:59:0811.05.2021 10:59:08
NL
- 88 -
Enkel voor EU-landen
Elektrisch gereedschap hoort niet bij het huisvuil thuis!
Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver-
zameld en milieuvriendelijk te worden gerecycleerd.
Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.
Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge-
deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.
Technische wijzigingen voorbehouden
Anl_TE_AG_18_115_Li_SPK13.indb 88Anl_TE_AG_18_115_Li_SPK13.indb 88 11.05.2021 10:59:0811.05.2021 10:59:08
NL
- 89 -
Service-informatie
Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-
ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.
Categorie Voorbeeld
Slijtstukken* Koolborstels, Accu
Verbruiksmateriaal/verbruiksstukken* Snij-, slijpschijven
Ontbrekende onderdelen
* niet verplicht bij de leveringsomvang begrepen!
Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:
•
Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
•
Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
•
Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
Beschrijf deze foutieve werkwijze.
Anl_TE_AG_18_115_Li_SPK13.indb 89Anl_TE_AG_18_115_Li_SPK13.indb 89 11.05.2021 10:59:0811.05.2021 10:59:08
NL
- 90 -
Garantiebewijs
Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-
dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:
1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge-
noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan-
ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com-
mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.
3. Van onze garantie zijn uitgesloten:
- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over-
belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen-
dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.
4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast-
stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.
5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder:
www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het ni-
euwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden
teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen
uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie,
dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.
Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver-
helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.
Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.
Anl_TE_AG_18_115_Li_SPK13.indb 90Anl_TE_AG_18_115_Li_SPK13.indb 90 11.05.2021 10:59:0811.05.2021 10:59:08
E
- 91 -
Peligro!
Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le-
siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver-
tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual-
quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci-
as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.
Explicación de los símbolos empleados
(véase fi g. 13)
1. Peligro! - Leer el manual de instrucciones
para reducir cualquier riesgo de sufrir daños.
2. Cuidado! Usar protección para los oídos.
La exposición al ruido puede ser perjudicial
para el oído.
3. Cuidado! Es preciso ponerse una masca-
rilla de protección. Puede generarse polvo
dañino para la salud cuando se realicen tra-
bajos en madera o en otros materiales. ¡Está
prohibido trabajar con material que contenga
asbesto!
4. Cuidado! Llevar gafas de protección.
Durante el trabajo, la expulsión de chispas,
astillas, virutas y polvo por el aparato pueden
provocar pérdida de vista.
5. Almacenamiento de las baterías sólo en
espacios secos con una temperatura am-
biente entre +10 °C y +40 °C. Guardar las
baterías únicamente cuando estén cargadas
(mín. al 40 %).
6. Esta cubierta de protección es adecuada
para lijar.
7. Esta cubierta de protección es adecuada
para tronzar y para lijar.
1. Instrucciones de seguridad
Encontrará las instrucciones de seguridad corres-
pondientes en el prospecto adjunto.
Peligro!
Lea todas las instrucciones de seguridad e
indicaciones. El incumplimiento de dichas inst-
rucciones e indicaciones puede provocar descar-
gas, incendios y/o daños graves. Guarde todas
las instrucciones de seguridad e indicacio-
nes para posibles consultas posteriores.
2. Descripción del aparato y
volumen de entrega
2.1 Descripción del aparato (fi g. 1)
1. Bloqueo del husillo
2. Interruptor ON/OFF
3. Empuñadura adicional
4. Dispositivo de seguridad
5. Aprietatuercas de brida
6. Batería
7. Cargador
8. Dispositivo de retención
9. Indicador de capacidad de batería
2.2 Volumen de entrega
Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser-
vice Center o a la tienda especializada más cer-
cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.
•
Abrir el embalaje y extraer cuidadosamente
el aparato.
•
Retirar el material de embalaje, así como los
dispositivos de seguridad del embalaje y para
el transporte (si existen).
•
Comprobar que el volumen de entrega esté
completo.
•
Comprobar que el aparato y los accesorios
no presenten daños ocasionados durante el
transporte.
•
Si es posible, almacenar el embalaje hasta
que transcurra el periodo de garantía.
Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue-
guen con bolsas de plástico, láminas y pie-
zas pequeñas! ¡Riesgo de ingestión y asfi xia!
•
Amoladora angular
•
Cargador
•
Pilas
•
Empuñadura adicional
•
Aprietatuercas de brida
•
Manual de instrucciones original
•
Instrucciones de seguridad
Anl_TE_AG_18_115_Li_SPK13.indb 91Anl_TE_AG_18_115_Li_SPK13.indb 91 11.05.2021 10:59:0811.05.2021 10:59:08
E
- 92 -
3. Uso adecuado
La lijadora angular ha sido concebida para lijar
metales y roca utilizando la muela de afi lar corre-
spondiente, así como los dispositivos de seguri-
dad necesarios.
Aviso! La lijadora angular solo puede ser uti-
lizada para tronzar metal y roca si el dispositivo
de seguridad, disponible como accesorio, está
montado.
Utilizar la máquina sólo en los casos que se indi-
can explícitamente como de uso adecuado. Cual-
quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon-
sable es el usuario u operario de la máquina.
Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria-
les, comerciales o talleres, así como actividades
similares.
4. Características técnicas
Alimentación de tensión de motor: .........18 V c.c.
Velocidad nominal: .............................8500 r.p.m.
ø máx. discos: ....................................... 115 mm
Muela de lijar: ........................... 115 x 22 x 6 mm
Muela de tronzar: ..................... 115 x 22 x 3 mm
Rosca del husillo de alojamiento: ................ M14
Tensión de salida cargador: ...................20 V d.c.
Corriente de salida cargador: .........................3 A
Tensión de red cargador: ... 200-250V~ 50-60Hz
Tipo de batería: ............................... iones de litio
Número de celdas de la batería: .................... 10
Capacidad de la batería: ........................... 4,0 Ah
Peso: ..........................................................1,8 kg
Peligro!
Ruido y vibración
Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 60745.
Nivel de presión acústica L
pA
.............. 75,1 dB(A)
Imprecisión K
pA
............................................3 dB
Nivel de potencia acústica L
WA
........... 86,1 dB(A)
Imprecisión K
WA
............................................3 dB
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para
el oído.
Los valores totales de vibración (suma de vec-
tores en las tres direcciones) se determinaron
conforme a la norma EN 60745.
Empuñadura
Valor de emisión de vibraciones a
hAG
= 6,154 m/s
2
Imprecisión K = 1,5 m/s
2
El valor de emisión de vibraciones indicado se
ha calculado conforme a un método de ensayo
normalizado, pudiendo, en algunos casos excep-
cionales, variar o superar el valor indicado depen-
diendo de las circunstancias en las que se utilice
la herramienta eléctrica.
El valor de emisión de vibraciones indicado pue-
de utilizarse para comparar la herramienta con
otras.
El valor de emisión de vibraciones indicado tam-
bién puede utilizarse para una valoración prelimi-
nar de los riesgos.
¡Reducir la emisión de ruido y las vibracio-
nes al mínimo!
•
Emplear sólo aparatos en perfecto estado.
•
Realizar el mantenimiento del aparato y limpi-
arlo con regularidad.
•
Adaptar el modo de trabajo al aparato.
•
No sobrecargar el aparato.
•
En caso necesario dejar que se compruebe
el aparato.
•
Apagar el aparato cuando no se esté utilizan-
do.
•
Llevar guantes.
Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua-
damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir-
se los siguientes riesgos:
1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utili-
ce una protección para los oídos adecuada.
3. Daños a la salud derivados de las vibracio-
nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.
Anl_TE_AG_18_115_Li_SPK13.indb 92Anl_TE_AG_18_115_Li_SPK13.indb 92 11.05.2021 10:59:0911.05.2021 10:59:09
E
- 93 -
5. Antes de la puesta en marcha
Aviso:
Quitar siempre la batería antes de realizar ajustes
en el aparato.
Antes de la puesta en marcha del aparato de ba-
tería, es preciso leer las siguientes advertencias:
•
Cargar la batería con el cargador. Una batería
vacía se carga en aprox. 0,5-1 hora.
5.1 Montar la empuñadura adicional (fi g. 2)
•
No utilizar la amoladora angular sin la em-
puñadura adicional (3).
•
La empuñadura adicional puede ser enrosca-
da en las tres posiciones (A, B, C).
Lado del aparato Indicado para
Izquierdo (pos. A /
según se ilustra)
Diestros
Derecho (pos. B) Zurdos
Arriba (pos. C) Uso de muelas de
tronzar
5.2 Ajuste y cambio del dispositivo de segu-
ridad (fi g. 3)
Cambio:
•
Quitar la tuerca de la brida (b) y la brida de
sujeción que se encuentra debajo.
•
Abrir la palanca de apriete (a) en el dispositi-
vo de seguridad (4).
•
Girar el dispositivo de seguridad (4) 180°
hacia la derecha de manera que la protección
mire hacia arriba.
•
Quitar el dispositivo de seguridad (4).
El montaje se realiza siguiendo los mismos pasos
pero en sentido contrario.
Ajuste:
•
Ajustar el dispositivo de seguridad (4) para
protegerse las manos de modo que el materi-
al de amolar sea alejado del cuerpo.
•
La posición del dispositivo de seguridad (4)
se puede adaptar a las condiciones de tra-
bajo: aflojar la palanca de apriete (a), girar la
cubierta (4) a la posición deseada.
•
Prestar atención a que el dispositivo de segu-
ridad (4) cubra correctamente la carcasa de
rueda dentada.
•
Volver a apretar la palanca de apriete (a).
•
Asegurarse de que el dispositivo de seguri-
dad (4) esté bien fijado.
Asegurarse de que el dispositivo de segu-
ridad esté bien sujeto.
No utilizar la amoladora angular sin el dis-
positivo de seguridad.
5.3 FUNCIONAMIENTO DE PRUEBA DE LOS
NUEVOS DISCOS DE LIJADO.
Ponga la lijadora en marcha al menos durante un
minuto con el nuevo disco de lijado o de corte.
Discos que se pongan a vibrar deberán ser susti-
tuidos inmediatamente.
6. Manejo
6.1 Cargar la batería de litio (fi g. 1a-1b)
1. Sacar la batería (6) de la empuñadura presio-
nando hacia abajo el dispositivo de retención
(8).
2. Comprobar que la tensión de red coincida
con la especifi cada en la placa de identifi ca-
ción del aparato. Conectar el enchufe del car-
gador (7) a la toma de corriente. El LED verde
empieza a parpadear.
3. Colocar la batería en el cargador.
El apartado 10 (indicación cargador) incluye una
tabla con los signifi cados de las indicaciones
LED del cargador.
En caso que no sea posible cargar la batería,
comprobar que
•
exista tensión de red en la toma de corriente.
•
exista buen contacto entre los contactos de
carga del cargador.
En caso de que todavía no fuera posible cargar la
batería, rogamos enviar
•
el cargador y el adaptador de carga
•
y la batería
a nuestro servicio de asistencia técnica.
Para realizar un envío adecuado, ponerse en
contacto con nuestro servicio de asistencia
técnica o con el punto de venta en el que se
compró el aparato.
Para el envío o la eliminación de baterías
o del aparato, estos deben embalarse por
separado en bolsas de plástico para evitar
cortocircuitos e incendios.
Anl_TE_AG_18_115_Li_SPK13.indb 93Anl_TE_AG_18_115_Li_SPK13.indb 93 11.05.2021 10:59:0911.05.2021 10:59:09
E
- 94 -
Es preciso recargar siempre a tiempo la batería
para procurar que dure lo máximo posible. Ha-
cerlo es imprescindible también en cuanto se
detecta que disminuye el rendimiento del aparato.
No descargar jamás la batería por completo. Esto
podría provocar un defecto en la batería.
6.2 Interruptor (fi g. 4)
La amoladora angular está equipada con un in-
terruptor de seguridad para prevenir accidentes.
Para encender el aparato, presionar el interruptor
ON/OFF (2) hacia la derecha y a continuación
deslizarlo hacia delante. Para desconectar la
amoladora angular pulsar la parte posterior del
interruptor ON/OFF (2). El interruptor ON/OFF (2)
vuelve a su posición inicial.
Esperar a que la máquina haya alcanzado
su número de revoluciones máximo. Una vez
alcanzado, puede llevar la amoladora angular
hasta la pieza y trabajarla.
6.3 Indicador de capacidad de batería
(fi g. 1c/pos. 9)
Pulsar el interruptor para acceder al indicador de
capacidad de la batería (a). El indicador de cap-
acidad de batería (9) le indica el estado de carga
de la batería sirviéndose de 3 LEDs.
Si los 3 LED están iluminados:
La batería está completamente cargada.
Si están iluminados 1 o 2 LED:
La batería dispone de sufi ciente carga residual.
Si 1 LED parpadea:
La batería está vacía, es preciso cargarla.
Si todos los LED parpadean:
La temperatura de la batería es demasiado baja.
Quitar la batería del aparato y dejarla durante un
día a temperatura ambiente. Si vuelve a aparecer
el fallo, la batería se ha descargado completa-
mente y está defectuosa. Quitar la batería del
aparato. Está prohibido emplear o cargar una
batería defectuosa.
6.4 Cambiar las muelas de lijar(fi g. 5 / 6)
Para cambiar las muelas de lijar se necesita la lla-
ve de espigas suministrada (5). La llave de espi-
gas (5) se guarda en la empuñadura adicional (3).
Cuando sea necesario, sacar la llave de espigas
(5) de la empuñadura adicional (3).
Peligro! Por motivos de seguridad, no utilizar la
amoladora angular cuando la llave de espigas (5)
esté introducida.
Aviso!
•
Cambio simple del disco por el bloqueo del
husillo
•
A continuación presione el bloqueo del husil-
lo para enclavar el disco.
•
Abra la tuerca bridada con la llave de espigas
frontales. (fig. 6)
•
Cambie el disco de muela o de corte y aprie-
te de nuevo la tuerca bridada con la llave.
Advertencia! Presione únicamente el bloqueo
del husillo si el motor y el husillo se hallan
parados! ¡El bloqueo del husillo debe per-
manecer presionado durante el cambio del
disco!
En caso de discos de lijado o de corte de hasta
3 mm es preciso desatornillar la tuerca bridada
con el lado plano hacia el disco.
6.5 Disposición de las bridas en el uso de
discos de lijado o de corte (Fig. 7-10)
•
Disposición de las bridas si se emplea un dis-
co de lijado acodado o recto (Fig. 8)
a) Brida de tensado
b) Tuerca bridada
•
Disposición de las bridas si se emplea un dis-
co de corte acodado (Fig. 9)
a) Brida de tensado
b) Tuerca bridada
•
Disposición de las bridas si se emplea un dis-
co de corte recto (Fig. 10)
a) Brida de tensado
b) Tuerca bridada
6.6 MOTOR
El motor deberá estar bien ventilado durante su
funcionamiento, las ranuras de ventilación de-
berán mantenerse por tanto siempre limpias.
6.7 DISCOS DE LIJADO
•
Los discos de lijado o de corte no deberán
superar el diámetro previsto.
•
Antes de usar los discos compruebe el nú-
mero de revoluciones que se indica en éllos.
•
La velocidad máxima de la muela de lijar o
tronzar debe ser superior a la velocidad en
vacío de la amoladora angular.
•
Emplee siempre discos de lijado o de corte
que hayan sido homologados para una ve-
locidad máxima de 8.500 min
-1
y para una
Anl_TE_AG_18_115_Li_SPK13.indb 94Anl_TE_AG_18_115_Li_SPK13.indb 94 11.05.2021 10:59:0911.05.2021 10:59:09
E
- 95 -
velocidad periférica de 52 m/seg.
•
Si se utilizan muelas de tronzar diamantadas,
tener en cuenta el sentido de giro. La flecha
de sentido de giro que aparece en la muela
de tronzar diamantada debe coincidir con la
flecha del sentido de giro que aparece en el
aparato.
Asegurarse de que el almacenamiento y trans-
porte sean adecuados, especialmente en el caso
del dispositivo de lijado. No someter nunca el
dispositivo de lijado a golpes, choques o bordes
afi lados (p. ej. durante el transporte o alma-
cenamiento en una caja de herramientas). De lo
contrario se podría dañar el dispositivo de lijado
(p. ej., agrietar), lo que supondría un peligro para
el usuario.
Aviso!
6.8 INSTRUCCIONES DE USO
6.8.1 Lijado grueso o de desbaste (fi g. 11)
¡Atención! Utilizar el dispositivo de segu-
ridad para lijar.
(incluido en el volumen de entrega)
Los mejores resultados en la lijadura de desbaste
se obtienen manteniendo el disco a un ángulo de
30º a 40º respecto a la superfi cie de lijado y des-
plazando la lijadora con movimientos regulares
sobre la pieza a trabajar.
6.8.2 Corte (fi g. 12)
¡Atención! ¡Utilizar el dispositivo de segu-
ridad para tronzar!
(incluido en el volumen de entrega)
No incline la lijadora respecto al plano de corte.
El disco deberá presentar un reborde de corte
limpio.
Para cortar piedra dura se empleará preferente-
mente un disco de corte adiamantado.
¡No trabaje con materiales que contengan
amianto
No use nunca discos de corte para des-
bastar.
Aviso:
Para aumentar la potencia y vida útil del aparato
de batería recomendamos emplear nuestra ba-
tería 4,0 Ah de la serie Power X-Change.
(Núm. de art.: 45.113.96)
7. Mantenimiento, limpieza y pedido
de piezas de repuesto
Peligro!
Quitar la batería antes de realizar cualquier traba-
jo de limpieza.
7.1 Limpieza
•
Reducir al máximo posible la suciedad y
el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
•
Se recomienda limpiar el aparato tras cada
uso.
•
Limpiar el aparato con regularidad con un
paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá-
stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.
7.2 Mantenimiento
No hay que realizar el mantenimiento a más
piezas en el interior del aparato.
7.3 Pedido de piezas de recambio:
Al solicitar recambios se indicarán los datos si-
guientes:
•
Tipo de aparato
•
No. de artículo del aparato
•
No. de identidad del aparato
•
No. del recambio de la pieza necesitada.
Encontrará los precios y la información actual en
www.Einhell-Service.com
8. Eliminación y reciclaje
El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu-
ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.
Anl_TE_AG_18_115_Li_SPK13.indb 95Anl_TE_AG_18_115_Li_SPK13.indb 95 11.05.2021 10:59:0911.05.2021 10:59:09
E
- 96 -
9. Almacenamiento
Guardar el aparato y sus accesorios en un lugar
oscuro, seco, protegido de las heladas e inacce-
sible para los niños. La temperatura de almacena-
miento óptima se encuentra entre los 5 y 30 ˚C.
Guardar la herramienta eléctrica en su embalaje
original.
Anl_TE_AG_18_115_Li_SPK13.indb 96Anl_TE_AG_18_115_Li_SPK13.indb 96 11.05.2021 10:59:0911.05.2021 10:59:09
E
- 97 -
10. Indicación cargador
Estado de indicación
Signifi cado y medida
LED rojo LED verde
Apagado Parpadea Listo para funcionamiento
El cargador está conectado a la red y listo para el funcionamiento, la
batería no está en el cargador
Encendido Apagado Carga
El cargador carga la batería en modo rápido. Consultar el tiempo de carga
necesario en el cargador.
¡Advertencia! En función de lo cargada que esté la batería, los tiempos de
carga reales pueden diferir de los indicados.
Apagado Encendido La batería está cargada y está lista para utilizar.
Después se cambia a carga lenta hasta que la batería esté
completamente cargada.
Para ello, dejar la batería en el cargador unos 15 minutos más.
Medida:
Sacar la batería del cargador. Desconectar el cargador de la red.
Parpadea Apagado Carga adaptada
El cargador se encuentra en el modo de carga lenta.
Por motivos de seguridad, en este modo la batería se carga con mayor
lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas:
- Hace mucho tiempo que no se ha cargado la batería.
- La temperatura de la batería no se encuentra dentro del rango óptimo.
Medida:
Esperar hasta que el proceso de carga haya fi nalizado, la batería puede
seguir cargándose.
Parpadea Parpadea Fallo
El proceso de carga ya no es posible. La batería está defectuosa.
Medida:
Está prohibido cargar una batería defectuosa.
Sacar la batería del cargador.
Encendido Encendido Avería por temperatura
La batería está demasiado caliente (p. ej. por radiación solar directa) o
demasiado fría (por debajo de 0° C)
Medida:
Sacar la batería y guardarla durante 1 día a temperatura ambiente
(aprox. 20° C).
Anl_TE_AG_18_115_Li_SPK13.indb 97Anl_TE_AG_18_115_Li_SPK13.indb 97 11.05.2021 10:59:1011.05.2021 10:59:10
E
- 98 -
Sólo para países miembros de la UE
No tirar herramientas eléctricas en la basura casera.
Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi-
co para facilitar su posterior reciclaje.
Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade-
cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.
Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de Einhell Germany AG.
Nos reservamos el derecho a realizar modifi caciones técnicas
Anl_TE_AG_18_115_Li_SPK13.indb 98Anl_TE_AG_18_115_Li_SPK13.indb 98 11.05.2021 10:59:1011.05.2021 10:59:10
E
- 99 -
Información de servicio
En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.
Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.
Categoría Ejemplo
Piezas de desgaste* Escobillas de carbón, Batería
Material de consumo/Piezas de consumo* Muelas de tronzar y de lija
Falta de piezas
*¡no tiene por qué estar incluido en el volumen de entrega!
En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:
•
¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
•
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
•
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?
Describa ese fallo en el funcionamiento.
Anl_TE_AG_18_115_Li_SPK13.indb 99Anl_TE_AG_18_115_Li_SPK13.indb 99 11.05.2021 10:59:1011.05.2021 10:59:10
E
- 100 -
Certifi cado de garantía
Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci-
ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:
1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas
naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno-
ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra-
dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.
3. Nuestra garantía no cubre:
- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.
- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre-
carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).
- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ-
cido por el uso.
4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta-
das. Esto también se aplica en el caso de un servicio in situ.
5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en:
www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que
acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el
comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del
modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato,
recibirá de inmediato un aparato reparado o nuevo de vuelta.
Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.
Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.
Anl_TE_AG_18_115_Li_SPK13.indb 100Anl_TE_AG_18_115_Li_SPK13.indb 100 11.05.2021 10:59:1011.05.2021 10:59:10
FIN
- 101 -
Vaara!
Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval-
lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli-
suusohjeiden noudattamisen laiminlyönnistä.
Käytettyjen merkkien selitys (katso kuva 13)
1. Vaara! - Tapaturmavaaran vähentämiseksi
lue käyttöohje.
2. Huomio! Käytä kuulosuojuksia. Melu
saattaa aiheuttaa kuulon menetyksen.
3. Huomio! Käytä pölynsuojanaamaria. Puu-
ta tai muita materiaaleja työstettäessä saattaa
syntyä terveydelle haitallista pölyä. Asbestipi-
toista materiaalia ei saa työstää!
4. Huomio! Käytä suojalaseja. Työn aikana
syntyvät kipinät tai laitteesta sinkoilevat sirut,
lastut ja pölyt saattavat aiheuttaa näkökyvyn
menetyksen.
5. Säilytä akut vain kuivassa tilassa, jossa
lämpötila on +10°C ja +40°C välillä. Säilytä
akkuja vain ladattuna (väh. 40 % ladattuna).
6. Tämä suojus soveltuu käytettäväksi hio-
misessa.
7. Tämä suojapeite soveltuu käytettäväksi
katkaisussa ja hiomisessa.
1. Turvallisuusmääräykset
Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.
Vaara!
Lue kaikki turvallisuusmääräykset ja ohjeet.
Jos turvallisuusmääräyksiä tai muita ohjeita ei
noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki
turvallisuusmääräykset ja ohjeet myöhempää
tarvetta varten.
2. Laitteen kuvaus ja toimituksen
sisältö
2.1 Laitteen kuvaus (kuva 1)
1. Karan lukitus
2. Päälle-/pois-katkaisin
3. Tukikahva
4. Suojalaite
5. Laipanmutterin avain
6. Akku
7. Latauslaite
8. Lukituspainike
9. Akun tehonnäyttö
2.2 Toimituksen sisältö
Tarkasta tässä kuvatun toimitusselostuksen avul-
la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn-
tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.
•
Avaa pakkaus ja ota laite varovasti pakkauk-
sesta.
•
Poista pakkausmateiriaalit sekä pakkaus- ja
kuljetusvarmistukset (mikäli käytetty).
•
Tarkasta, onko toimitus täysilukuinen.
•
Tarksta, onko laitteessa ja varusteissa kulje-
tusvaurioita.
•
Säilytä pakkaus, mikäli mahdollista, takuua-
jan loppuun saakka.
Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi-
pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!
•
Kulmahiomakone
•
Latauslaite
•
Akku
•
Tukikahva
•
Laipanmutterin avain
•
Alkuperäiskäyttöohje
•
Turvallisuusmääräykset
Anl_TE_AG_18_115_Li_SPK13.indb 101Anl_TE_AG_18_115_Li_SPK13.indb 101 11.05.2021 10:59:1011.05.2021 10:59:10
FIN
- 102 -
3. Määräysten mukainen käyttö
Kulmahiomakone on tarkoitettu metallin ja kiven
hiomiseen käyttäen tarkoituksenmukaista hioma-
laikkaa ja tarvittavia suojavarusteita.
Vaara! Kulmahiomakonetta saa käyttää metallin
ja kiven katkaisuun vain kun siihen on asennettu
lisävarusteena saatava suojalaite.
Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu-
tuvista vahingoista tai loukkaantumisista on vas-
tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.
Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol-
lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko-
illa tai näihin verrattavissa olevissa toimissa.
4. Tekniset tiedot
Moottorin virransyöttö: ....................18 V tasavirta
Nimelliskierrosluku: .............................8500 min
-1
Laikan ø enint.: ....................................... 115 mm
Hiomalaikka: ............................ 115 x 22 x 6 mm
Katkaisulaikka: ......................... 115 x 22 x 3 mm
Istukan karan kierteet: ................................. M14
Latauslaitteen antojännite: .............20 V tasavirta
Latauslaitteen antovirta: .................................3 A
Latauslaitteen verkkojännite: ...............................
...........................................200-250 V ~ 50-60 Hz
Akkutyyppi: ........................................ Litium-ioni
Akun kennojen lukumäärä: ............................. 10
Akun latausteho: .......................................4,0 Ah
Paino: .........................................................1,8 kg
Vaara!
Melu ja tärinä
Melu- ja tärinäarvot on mitattu standardin EN
60745 mukaisesti.
Äänen painetaso L
pA
.......................... 75,1 dB(A)
Mittausvirhe K
pA
............................................3 dB
Äänen tehotaso L
WA
............................ 86,1 dB(A)
Mittausvirhe K
WA
...........................................3 dB
Käytä kuulosuojuksia.
Melu saattaa aiheuttaa kuulon menetyksen.
Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 60745 mukai-
sesti.
Kahva
Tärinänpäästöarvo a
hAG
= 6,154 m/s
2
Epävarmuus K = 1,5 m/s
2
Ilmoitettu tärinän päästöarvo on mitattu normite-
tun koestusmenetelmän avulla ja se saattaa
muuttua, riippuen sähkötyökalun käyttötavasta
ja olosuhteista, ja poikkeustapauksissa ylittää
annetun arvon.
Annettua tärinänpäästöarvoa voidaan käyttää
vertailutarkoituksiin verrattaessa yhtä sähkötyöka-
lua toiseen samantyyppiseen työkaluun.
Ilomoitettua tärinänpäästöarvoa voidaan myös
käyttää hyväksi laadittaessa päästöjen vaikutuk-
sen alustavaa arviointia.
Rajoita melunpäästöt ja tärinä mahdollisim-
man vähäisiksi!
•
Käytä ainoastaan moitteettomia laitteita.
•
Huolla ja puhdista laite säännöllisesti.
•
Sovita työskentelytapasi laitteen mukaiseksi.
•
Älä ylikuormita laitetta.
•
Tarkastuta laite aina tarvittaessa.
•
Sammuta laite, kun sitä ei käytetä.
•
Käytä suojakäsineitä.
Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken-
teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:
1. keuhkovaurioita, ellei käytetä sopivaa pöly-
suojanaamaria.
2. kuulovaurioita, ellei käytetä soveliaita kuulo-
suojaimia.
3. terveydellisiä haittoja, jotka aiheutuvat käden-
käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.
Anl_TE_AG_18_115_Li_SPK13.indb 102Anl_TE_AG_18_115_Li_SPK13.indb 102 11.05.2021 10:59:1111.05.2021 10:59:11
FIN
- 103 -
5. Ennen käyttöönottoa
Varoitus!
Vedä akku aina pois, ennen kuin teet laitteeseen
säätöjä.
Lue nämä ohjeet ehdottomasti ennen akkukäyttö-
isen laitteesi käyttöönottoa:
•
Lataa akku mukana toimitetulla latauslaitte-
ella. Tyhjä akku on ladattu täyteen n. 0,5-1
tunnin kuluttua.
5.1 Tukikahvan asennus (kuva 2)
•
Kulmahiomakonetta ei saa käyttää ilman tuki-
kahvaa (3).
•
Tukikahva voidaan ruuvata kiinni kolmeen
asentoon (A, B, C).
Laitteen puoli Sopii
vasen (asento A / ku-
ten kuvassa)
oikeakätisille
oikea (asento B) vasenkätisille
päällä (asento C) katkaisulaikkojen
käyttöön
5.2 Suojalaitteen vaihto ja säätö (kuva 3)
Vaihto:
•
Ota laipan mutteri (b) ja sen alapuolella oleva
kiristyslaippa pois.
•
Avaa suojalaitteen (4) pinnevipu (a).
•
Käännä suojalaitetta (4) 180° myötäpäivään,
niin että suojus näyttää ylöspäin.
•
Ota suojalaite (4) pois.
Kokoaminen tehdään päinvastaisessa järjestyk-
sessä.
Säätäminen:
•
Asenna suojalaite (4) käsiesi suojaksi niin,
että hiottava tavara viedään vartalostasi
poispäin.
•
Suojalaitteen (4) paikka voidaan sovittaa kull-
oisiinkin käyttöolosuhteisiin: Löysennä pinne-
vipua (a), käännä sitten suojus (4) haluttuun
asemaan.
•
Huolehdi siitä, että suojalaite (4) peittää ham-
maspyörän kotelon oikein.
•
Kiinnitä pinnevipu (a) jälleen paikalleen.
•
Varmista, että suojalaite (4) on tukevasti kiinni
paikallaan.
Huolehdi siitä, että suojavaruste on tuke-
vasti paikallaan.
Älä käytä kulmahiomakonetta ilman suo-
jalaitetta.
5.3 UUSIEN HIOMALAIKKOJEN KOEKÄYTTÖ
Kun hioma- tai katkaisulaikka on kiinnitetty kulma-
hiomakoneeseen, koneen annetaan käydä vähin-
tään minuutin ajan joutokäyntiä. Tärisevät laikat
on heti vaihdettava.
6. Käyttö
6.1 LI-akkusarjan lataaminen (kuvat 1a-1b)
1. Vedä akkusarja (6) ulos kahvasta painaen
samanaikaisesti lukituspainiketta (8) alas.
2. Tarkasta, että tyyppikilvessä annettu verkko-
jännite vastaa käytettävissä olevaa verkko-
jännitettä. Työnnä latauslaitteen (7) verkko-
pistoke pistorasiaan. Vihreä valodiodi alkaa
vilkkua.
3. Työnnä akku latauslaitteeseen.
Kohdasta 10 (latauslaitteen näyttö) löydät taulu-
kon, josta selviävät latauslaitteen valodiodinäytön
merkitykset.
Jos akkusarjan lataaminen ei onnistu, ole hyvä ja
tarkasta,
•
onko pistorasiassa verkkojännitettä.
•
ovatko latauskontaktit moitteettomasti yhdes-
sä latauslaitteen kontakteihin.
Jos akkusarjan lataaminen ei vieläkään onnistu,
pyydämme toimittamaan
•
latauslaitteen ja lataussovittimen
•
sekä akkusarjan
tekniseen asiakaspalveluumme.
Pyydämme ottamaan yhteyttä asiakaspalve-
luumme tai myyntipisteeseen, josta laite on
ostettu, saadaksesi ohjeet asianmukaista
lähettämistä varten.
Huolehdi akkujen tai akkukäyttöisen laitteen
lähettämisessä ja hävittämisessä siitä, että
ne on pakattu erikseen muovipusseihin, jotta
vältetään oikosulut ja tulipalo!
Jotta akkusarjan elinikä olisi mahdollisimman pit-
kä, tulee se aina ladata riittävän ajoissa. Tämä on
joka tapauksessa tarpeen, kun huomaat laitteen
tehon heikkenevän. Älä koskaan anna akkusarjan
Anl_TE_AG_18_115_Li_SPK13.indb 103Anl_TE_AG_18_115_Li_SPK13.indb 103 11.05.2021 10:59:1111.05.2021 10:59:11
FIN
- 104 -
tyhjentyä täysin. Tästä seuraa akkusarjan vahin-
goittuminen!
6.2 Katkaisin (kuva 4)
Kulmahiomakone on varustettu turvakatkaisimella
tapaturmien välttämiseksi. Käynnistä painamalla
päälle-/pois-katkaisinta (2) oikealle ja työntämällä
sitä sen jälkeen eteenpäin. Sammuta kulmahio-
makone painamalla päälle-/pois-katkaisimen (2)
takapäätä alas. Päälle-/pois-katkaisin (2) pon-
nahtaa takaisin alkuasemaan.
Odota, kunnes kone on saavuttanut suurim-
man kierroslukunsa. Sen jälkeen voit asettaa
kulmahiomakoneen työstökappaleeseen ja
aloittaa sen työstämisen.
6.3 Akun tehonnäyttö (kuva 1c / nro 9)
Paina akun tehonnäytön katkaisinta (a). Akun
tehonnäyttö (9) ilmoittaa akun lataustilan 3 valo-
diodin avulla.
Kaikki 3 LED:iä palavat:
Akku on ladattu täyteen.
2 tai 1 LED(:iä) palaa:
Akussa on vielä riittävästi tehoa.
1 LED vilkkuu:
Akku on tyhjä, lataa akku uudelleen.
Kaikki LED:it vilkkuvat:
Akun lämpötila on liian alhainen. Ota akku pois
laitteesta ja anna akun olla päivän verran huone-
enlämmössä. Jos virhe esiintyy jälleen, niin akku
on tyhjentynyt aivan täysin ja vahingoittunut. Ota
akku pois laitteesta. Viallista akkua ei saa enää
käyttää tai ladata.
6.4 Hiomalaikan vaihto (kuvat 5 / 6)
Hiomalaikan vaihtamisessa tarvitset mukana
toimitetun reikäkanta-avaimen (5). Reikäkanta-
avainta (5) säilytetään tukikahvan (3) sisällä. Vedä
tarvittaessa reikäkanta-avain (5) ulos tukikahvasta
(3).
Vaara! Turvallisuussyistä ei kulmahiomakonetta
saa käyttää sisäänpistetyn reikäkanta-avaimen
(5) kanssa.
Varoitus!
•
Laikanvaihto käy helposti karanlukituksen
avulla.
•
Karanlukitusta painetaan ja hiomalaikan an-
netaan lukittua paikalleen.
•
Laippamutteri avataan laippamutteriavaimel-
la. (kuva 6)
•
Hioma- tai katkaisulaikka vaihdetaan ja laip-
pamutteri kiristetään laippamutteriavaimella.
Huomio:
Karanlukitusta saa painaa vain silloin, kun
moottori ja kara eivät ole käynnissä!
Karanlukitus on pidettävä alaspainettuna lai-
kanvaihdon aikana!
Kun hioma- tai katkaisulaikat ovat korkeintaan n.
3 mm paksuisia, laippamutteri on avattava sileä
puoli laikkaa kohti.
6.5 Laippojen sijoitus käytettäessä hioma-
laikkoja ja katkaisulaikkoja (kuva 7-10)
•
Laippojen sijoitus käytettäessä syvennyksellä
varustettua tai suoraa hiomalaikkaa (kuva 8)
a) Kiinnityslaippa
b) Laippamutteri
•
Laippojen sijoitus käytettäessä syvennyksellä
varustettua katkaisulaikkaa (kuva 9)
a) Kiinnityslaippa
b) Laippamutteri
•
Laippojen sijoitus käytettäessä suoraa katkai-
sulaikkaa (kuva 10)
a) Kiinnityslaippa
b) Laippamutteri
6.6 MOOTTORI
Moottorin tuuletuksen tulee olla hyvä työn aikana,
ja sen vuoksi tuuletusaukot on aina pidettävä
puhtaina.
6.7 HIOMALAIKAT
•
Hioma- tai katkaisulaikka ei saa koskaan olla
ohjeenmukaista halkaisijaa suuurempi.
•
Tarkastakaa laikan käyntinopeus ennen lai-
kan kiinnitystä.
•
Hioma- tai katkaisulaikan suurimman kierros-
luvun täytyy olla suurempi kuin kulmahioma-
koneen joutokäyntikierrosluvun.
•
Käyttäkää ainoastaan sellaisia hioma- ja
katkaisulaikkoja, jotka ovat sallittuja 8.500
min
-1
maksimikäyntinopeudelle ja 52 m/s
kehänopeudelle.
•
Huolehdi siitä, että timanttikatkaisulaikkojen
kiertosuunta on oikea. Timanttikatkaisulaikan
Anl_TE_AG_18_115_Li_SPK13.indb 104Anl_TE_AG_18_115_Li_SPK13.indb 104 11.05.2021 10:59:1111.05.2021 10:59:11
FIN
- 105 -
kiertosuuntanuolen tulee osoittaa samaan
suuntaan kuin laitteessa oleva kiertosuunta-
nuoli.
Huolehdi erityisesti hiomavälineiden oikeasta
säilytyksestä ja kuljetuksesta. Älä altista hioma-
välineitä koskaan töytäisyille, iskuille tai teräville
reunoille (esim. kun kuljetat tai säilytät niitä
työkalulaatikossa). Tästä saattaa aiheutua hioma-
välineiden vahingoittuminen, esim. halkeamien
syntyminen ja tästä käyttäjälle aiheutuva vaara.
Varoitus!
6.8 TYÖTÄ KOSKEVIA OHJEITA
6.8.1 Pinnan hionta (kuva 11)
Huomio! Käytä hiomiseen tarkoitettua
suojavarustetta.
(kuuluu toimitukseen)
Pinnan hionta onnistuu parhaiten, kun hiomalaik-
ka asetetaan 30 - 40 asteen kulmaan hiomapinta-
an nähden ja liikutetaan tasaisesti edestakaisin
hiottavan kappaleen yli.
6.8.2 Katkaisuhionta (kuva 12)
Huomio! Käytä katkaisuun tarkoitettua
suojavarustetta.
(kuuluu toimitukseen)
Katkaisutöissä hiomakonetta ei saa kääntää niin,
että laikan leikkuutaso muuttuu. Katkaisulaikan
leikkuusärmän tulee olla puhdas. Kovien kivima-
teriaalien katkaisuun on parasta käyttää timantti-
laikkaa.
Asbestia sisältäviä materiaaleja ei saa
käsitellä!
Älkää koskaan käyttäkö katkaisulaikkoja
pinnan hiontaan.
Viite:
Akkukäyttöisen laitteen tehon ja käyttöajan li-
säämiseksi suosittelemme käytettäväksi 4,0 Ah
Power X-Change -tyyppiä.
(Tuotenro: 45.113.96)
7. Puhdistus, huolto ja varaosatilaus
Vaara!
Vedä akku pois ennen kaikkia puhdistustoimia.
7.1 Puhdistus
•
Pidä suojalaitteet, ilmaraot ja moottorin kotelo
niin puhtaina pölystä ja liasta kuin suinki mah-
dollista. Pyyhi laite puhtaalla rievulla tai puhal-
la se puhtaaksi vähäpaineisella paineilmalla.
•
Suosittelemme laitteen puhdistamista heti
joka käytön jälkeen.
•
Puhdista laite säännöllisin väliajoin käyttäen
kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo-
lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.
7.2 Huolto
Laitteen sisäpuolella ei ole mitään huoltoa tarvits-
evia osia.
7.3 Varaosatilaus:
Varaosia tilatessasi anna seuraavat tiedot:
•
Laitteen tyyppi
•
Laitteen tuotenumero
•
Laitteen tunnusnumero
•
Tarvittavan varaosan varaosanumero.
Ajankohtaiset hinnat ja muut tiedot löydät osoit-
teesta www.Einhell-Service.com
8. Käytöstäpoisto ja uusiokäyttö
Laite on pakattu kuljetuspakkaukseen, jotta välte-
tään kuljetusvauriot. Tämä pakkaus on raaka-ai-
netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine-
kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis-
ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis-
teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.
9. Säilytys
Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauk-
sissaan.
Anl_TE_AG_18_115_Li_SPK13.indb 105Anl_TE_AG_18_115_Li_SPK13.indb 105 11.05.2021 10:59:1111.05.2021 10:59:11
FIN
- 106 -
10. Latauslaitteen näyttö
Näytön tila
Merkitys ja toimenpiteet
Punainen
LED
Vihreä
LED
Pois Vilkkuu Käyttövalmiustila
Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslaitteessa ei
ole akkua
Palaa Pois Lataaminen
Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löytyvät
suoraan latauslaitteesta.
Viite! Todelliset latausajat voivat poiketa hieman annetuista latausajoista.
Ne ovat riipüuvaiset akun jäljelläolevasta lataustehosta.
Pois Palaa Akku on ladattu ja valmis käyttöön.
Sen jälkeen latauslaite kytkeytyy hellävaraiselle lataukselle, kunnes akku
on ladattu aivan täyteen.
Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen.
Toimenpide:
Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.
Vilkkuu Pois Sovitettu lataaminen
Latauslaite on siirtynyt hellävaraiseen lataustilaan.
Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen
kestää pitempään. Mahdollisia syitä ovat:
-Akkua ei ole ladattu hyvin pitkään aikaan.
-Akun lämpötila ei ole ihannealueella.
Toimenpide:
Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimatta
ladata edelleen.
Vilkkuu Vilkkuu Häiriö
Lataaminen ei ole mahdollista. Akussa on vika.
Toimenpide:
Viallista akkua ei saa enää ladata.
Ota akku pois latauslaitteesta.
Palaa Palaa Lämpötilahäiriö
Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä
(alle 0°C)
Toimenpide:
Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä (n. 20°C).
Anl_TE_AG_18_115_Li_SPK13.indb 106Anl_TE_AG_18_115_Li_SPK13.indb 106 11.05.2021 10:59:1111.05.2021 10:59:11
FIN
- 107 -
Koskee ainoastaan EU-maita
Älä heitä sähkötyökaluja kotitalousjätteisiin!
Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek-
si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä-
välliseen kierrätykseen.
Kierrätysvaihtoehto takaisinlähetykselle:
Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että
hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten
luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja
jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu-
välineitä, joissa ei ole sähköosia.
Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis-
taminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.
Oikeus teknisiin muutoksiin pidätetään
Anl_TE_AG_18_115_Li_SPK13.indb 107Anl_TE_AG_18_115_Li_SPK13.indb 107 11.05.2021 10:59:1211.05.2021 10:59:12
FIN
- 108 -
Asiakaspalvelutiedot
Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump-
paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve-
lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.
Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.
Laji Esimerkki
Kuluvat osat* Hiiliharjat, Akku
Käyttömateriaali / käyttöosat* Katkaisu-, hiomalaikat
Puuttuvat osat
* ei välttämättä kuulu toimitukseen!
Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon
www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa
seuraaviin kysymyksiin:
•
Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
•
Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
•
Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
Kuvaa tätä toimintavirhettä.
Anl_TE_AG_18_115_Li_SPK13.indb 108Anl_TE_AG_18_115_Li_SPK13.indb 108 11.05.2021 10:59:1211.05.2021 10:59:12
FIN
- 109 -
Takuutodistus
Arvoisa asiakas,
tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi
moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas-
palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme
myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat
määräykset:
1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä
tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä
takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien
laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus-
vaateisiisi millään tavalla. Takuumme on sinulle maksuton.
2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen
puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu
valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu-
della.
Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi-
työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana
käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat-
tavissa oleva rasitus.
3. Antamamme takuu ei kata näitä vaurioita:
- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi-
antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä
väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai
laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.
- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä
(esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden
esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy-
töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).
- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta
tai muuten tavallisesta kulumisesta.
4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-
nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden
esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan
pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu-
delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.
5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä
uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meil-
le lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnista-
miseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite
viipymättä.
Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai
eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.
Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on
selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.
Anl_TE_AG_18_115_Li_SPK13.indb 109Anl_TE_AG_18_115_Li_SPK13.indb 109 11.05.2021 10:59:1211.05.2021 10:59:12
SLO
- 110 -
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.
Pojasnilo uporabljenih simbolov
(glejte sliko 13)
1. Nevarnost! - Da bi zmanjšali tveganje
poškodb, preberite navodila za uporabo!
2. Pozor! Uporabljajte zaščito za ušesa.
Učinkovanje hrupa lahko povzroči izgubo
sluha.
3. Pozor! Uporabljajte protiprašno zaščitno
masko. Pri obdelavi lesa in drugih materialov
lahko pride do nastajanja zdravju škodljivega
prahu. Materiala, ki vsebuje azbest, ne smete
obdelovati!
4. Pozor! Uporabljajte zaščitna očala.
Med delom nastajajoče iskre ali iz napra-
ve izletajoči delčki, ostružki in prah lahko
povzročijo izgubo vida.
5. Akumulator skladiščite le v suhih prosto-
rih s temperaturo okolice pribl. +10 °C do
+40 °C. Akumulatorje vedno skladiščite polne
(vsaj 40 % napolnjene).
6. Ta za ščitni pokrov ni primeren za
brušenje.
7. Ta zaščitni pokrov je primeren za rezanje
in brušenje.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko prebere-
te v priloženi knjižici!
Nevarnost!
Preberite varnostne napotke in navodila.
Neupoštevanje varnostnih napotkov in navodil
ima lahko za posledico električni udar, požar in/ali
hude poškodbe. Shranite vse varnostne napot-
ke in navodila za kasnejšo uporabo.
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1)
1. Aretirni sistem vretena
2. Stikalo za vklop/izklop
3. Dodatni ročaj
4. Zaščitna naprava
5. Ključ s čelnimi luknjami
6. Akumulator
7. Napajalnik
8. Zaskočna tipka
9. Prikaz kapacitete akumulatorja
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se naj-
kasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.
•
Odprite embalažo in previdno vzemite napra-
vo iz embalaže.
•
Odstranite embalažni material in embalažne
in transportne varovalne priprave (če obstaja-
jo).
•
Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
delov pribora, do katerih bi lahko prišlo med
transportom.
•
Po možnosti shranite embalažo do poteka
garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obsta-
ja nevarnost zadušitve in zaužitja takšnih
delov materiala!
•
Kotni brusilnik
•
Napajalnik
•
Akumulator
•
Dodatni ročaj
•
Ključ s čelnimi luknjami
•
Originalna navodila za uporabo
•
Varnostni napotki
Anl_TE_AG_18_115_Li_SPK13.indb 110Anl_TE_AG_18_115_Li_SPK13.indb 110 11.05.2021 10:59:1211.05.2021 10:59:12
SLO
- 111 -
3. Pravilna uporaba
Kotni brusilnik je namenjen brušenju kovin in
kamnin s primernim brusilnim kolutom in z ustrez-
no zaščitno napravo.
Pozor! Kotni brusilnik lahko za ločevanje kovine
in kamnin uporabljate le, če je nameščena pred-
videna zaščitna naprava, na voljo kot dodatna
oprema.
Ta stroj se lahko uporablja le v skladu z njeg-
ovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovor-
nosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.
4. Tehnični podatki
Oskrba z napetostjo motor: ....................18 V d.c.
Nazivno število vrtljajev: .....................8.500 min
-1
Maks. ø koluta: ....................................... 115 mm
Brusilni kolut: ............................ 115 x 22 x 6 mm
Rezalni kolut: ............................ 115 x 22 x 3 mm
Navoj sprejemnega vretena: ....................... M14
Izstopna napetost polnilca: .....................20 V d.c.
Izstopni tok polnilca: ....................................... 3 A
Omrežna napetost
polnilne naprave: ................ 200-250V~ 50-60Hz
Vrsta akumulatorja: ............................... Li-ionski
Število akumulatorskih celic: .......................... 10
Zmogljivost akumulatorja: .........................4,0 Ah
Teža: ..........................................................1,8 kg
Nevarnost!
Hrup in vibracije
Vrednosti hrupa in vibracij so bile ugotavljane v
skladu z EN 60745.
Nivo zvočnega tlaka L
pA
.................... 75,1 dB (A)
Negotovost K
pA
.............................................3 dB
Nivo zvočne moči L
WA
......................... 86,1 dB (A)
Negotovost K
WA
............................................3 dB
Uporabljajte zaščito za ušesa.
Hrup lahko povzroči izgubo sluha.
Skupne vrednosti vibracij (vektorska vsota treh
smeri) ugotovljene v skladu z EN 60745.
Ročaj
Emisijska vrednost vibracij a
hAG
= 6,154 m/s
2
Negotovost K = 1,5 m/s
2
Navedena vrednost emisije tresljajev je bila iz-
merjena po normiranem postopku in se lahko sp-
reminja in v izjemnih primerih prekorači navedeno
vrednost glede na vrsto in in način uporabe
električnega orodja.
Navedena vrednost emisije tresljajev se lahko
uporablja v primerjavo električnega orodja z enim
drugim orodjem.
Navedena vrednost emisije tresljajev se lahko
uporablja tudi za uvodno oceno škodovanja.
Omejite hrupnost in vibracije na minimum!
•
Uporabljajte samo brezhibne naprave.
•
Redno vzdržujte in čistite napravo.
•
Vaš način dela prilagodite napravi.
•
Ne preobremenjujte naprave.
•
Po potrebi dajte napravo v preverjanje.
•
Izključite napravo, ko je ne uporabljate.
•
Uporabljajte rokavice.
Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevar-
nosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:
1. Poškodbe pljuč, če ne uporabljate primerne
protiprašne zaščitne maske.
2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.
3. Zdravstvene težave, ki so posledica tresljajev
rok, če dlje časa uporabljate napravo ali, če je
ne uporabljate in vzdržujete pravilno.
5. Pred uporabo
Pozor!
Preden začnete izvajati nastavitve na napravi,
vedno izvlecite akumulator.
Anl_TE_AG_18_115_Li_SPK13.indb 111Anl_TE_AG_18_115_Li_SPK13.indb 111 11.05.2021 10:59:1211.05.2021 10:59:12
SLO
- 112 -
Pred zagonom svoje akumulatorske naprave ob-
vezno upoštevajte naslednje napotke:
•
Akumulator napolnite z napajalnikom. Prazen
akumulator se napolni po približno 0,5 ure do
1 uri.
5.1 Montaža dodatnega ročaja (slika 2)
•
Kotnega brusilnika ne smete uporabljati brez
dodatnega ročaja (3).
•
Dodatni ročaj lahko privijačite v treh položajih
(A, B, C).
Stran naprave Primerno za
Levo (poz. A / kot na
sliki)
Desničarji
Desno (poz. B) Levičarji
Zgoraj (poz. C) Uporaba rezalnih
kolutov
5.2 Menjava in nastavitev zaščitne naprave
(slika 3)
Menjava:
•
Odstranite matico prirobnice (b) in pod njo
ležečo vpenjalno prirobnico.
•
Odprite vpenjalno ročico (a) na zaščitni nap-
ravi (4).
•
Zaščitno napravo (4) obrnite v desno za 180°,
tako da gleda zaščita navzgor.
•
Odstranite zaščitno napravo (4).
Montaža poteka v obratnem vrstnem redu.
Nastavitev:
•
Zaščitno napravo (4) za zaščito rok nastavite
tako, da odbrušeni material odvrača od tele-
sa.
•
Položaj zaščitne naprave (4) lahko prilago-
dite delovnim pogojem: Zrahljajte vpenjalno
ročico (a), obrnite pokrov (4) v želeni položaj.
•
Pazite, da zaščitna naprava (4) pravilno pre-
kriva ohišje zobnika.
•
Ponovno pritrdite vpenjalno ročico (a).
•
Prepričajte se, da je zaščitna naprava (4) do-
bro pritrjena.
Pazite na dobro pritrditev zaščitne naprave.
Kotnega brusilnika ne uporabljajte brez
zaščitne naprave.
5.3 Poskusni tek novih brusilnih kolutov
Kotni brusilnik naj z montiranim brusilnim ali rezal-
nim kolutom v prostem teku teče vsaj 1 minuto.
Takoj izklopite napravo, če se kolut trese.
6. Uporaba
6.1 Polnjenje litijevega akumulatorskega
vložka (slika 1a-1b)
1. Potegnite akumulatorski vložek (6) iz ročaja,
ob tem potisnite zaskočno tipko (8) navzdol.
2. Primerjajte, ali se omrežna napetost na tipski
tablici ujema z omrežno napetostjo, ki je na
voljo. Vključite vtič napajalnika (7) v zidno
vtičnico. Zelena LED-dioda začne utripati.
3. Akumulator potisnite na polnilno napravo.
V točki 10 (prikaz polnilca) najdete tabelo s po-
meni prikaza LED-diod na polnilni napravi.
Če polnjenje akumulatorskega vložka ni mogoče,
preverite
•
ali je vtičnica pod napetostjo.
•
ali obstaja brezhiben kontakt na polnilnih kon-
taktih polnilne naprave.
Če polnjenje akumulatorskega vložka še vedno ni
mogoče, pošljite
•
napajalnik in napajalni adapter
•
in akumulatorski vložek
naši službi za stranke.
Za pravilno pošiljanje se obrnite na našo
službo za stranke ali prodajno mesto, kjer ste
napravo kupili.
Pri pošiljanju ali odstranjevanju morate
akumulatorje oz. akumulatorske naprave
posamično zapakirati v plastične vrečke, da
ne prihaja do kratkih stikov in požara!
V interesu dolge življenjske dobe baterijskega
vložka poskrbite za pravočasno polnjenje bate-
rijskega vložka. To je potrebno v vsakem primeru,
če opazite, da moč naprave peša. Baterijskega
vložka nikoli ne izpraznite popolnoma. S tem
poškodujete baterijski vložek!
6.2 Stikalo (slika 4)
Kotni brusilnik je opremljen z varnostnim stikalom
za preprečevanje nezgod. Za vklop stikalo za
vklop/izklop (2) potisnite v desno in nato naprej.
Za izklop kotnega brusilnika potisnite stikalo za
Anl_TE_AG_18_115_Li_SPK13.indb 112Anl_TE_AG_18_115_Li_SPK13.indb 112 11.05.2021 10:59:1211.05.2021 10:59:12
SLO
- 113 -
vklop/izklop (2) nazaj. Tipka za vklop/izklop (2)
skoči nazaj v izhodiščni položaj.
Počakajte, da stroj doseže najvišje število
vrtljajev. Nato lahko kotni brusilnik nastavite
na obdelovanec in ga obdelujete.
6.3 Prikaz kapacitete akumulatorja (slika 1c/
poz. 9)
Pritisnite na stikalo za prikaz kapacitete akumu-
latorja (a). Prikaz kapacitete akumulatorja (9)
signalizira stanje napolnjenosti akumulatorja s 3
lučkami LED.
Vse 3 LED-lučke svetijo:
Akumulator je do konca napolnjen.
Svetita 2 ali 1 lučka LED
Akumulator je še zadostno napolnjen.
1 lučka LED utripa:
Akumulator je prazen in ga napolnite.
Vse LED-lučke utripajo:
Temperatura akumulatorja ni dosežena. Akumu-
lator odstranite od naprave in ga pustite en dan
na sobni temperaturi. Če se napaka ponovno
pojavi, je bil akumulator globinsko izpraznjen in je
okvarjen. Akumulator odstranite od naprave. Ok-
varjenega akumulatorja ne smete več uporabljati
ali polniti.
6.4 Menjava brusilnih kolutov (slika 5 / 6)
Za menjavo brusilnih kolutov lista potrebujete
priložen ključ s čelnimi luknjami (5). Ključ s
čelnimi luknjami (5) je shranjen v dodatnem
ročaju (3). Po potrebi izvlecite ključ se čelnimi
luknjami (5) iz dodatnega ročaja (3).
Nevarnost! Zaradi varnosti kotnega brusilnika
ne smete uporabljati, če je vanj vtaknjen ključ se
čelnimi luknjami (5).
Pozor!
•
Enostavna menjava koluta z aretirnim siste-
mom vretena.
•
Pritisnite na aretirni sistem vretena in pustite,
da se brusilni kolut zaskoči.
•
Matico prirobnice odprite s ključem s čelnimi
luknjami. (glejte sliko 6)
•
Zamenjajte brusilni ali ločilni kolut in matico
prirobnice pritegnite s ključem s čelnimi lukn-
jami.
Opozorilo!
Na aretirni sistem vretena pritisnite le, ko mo-
tor in brusilno vreteno stojita! Aretirni sistem
vretena morate med menjavo koluta stiskati!
Pri brusilnem ali rezalnem kolutu do pribl. 3 mm
debeline privijačite matico prirobnice z ravno
stranjo k brusilnemu ali rezalnemu kolutu.
6.5 Razvrstitev prirobnice pri uporabi brusil-
nih kolutov in rezalnih kolutov (slika 7-10)
•
Razvrstitev prirobnice pri uporabi kolenastih
ali ravnih brusilnih kolutov (slika 8)
a) vpenjalna prirobnica
b) matica prirobnice
•
Razvrstitev prirobnice pri uporabi kolenastih
rezalnih kolutov (slika 9)
a) vpenjalna prirobnica
b) matica prirobnice
•
Razvrstitev prirobnice pri uporabi ravnega
rezalnega koluta (slika 10)
a) vpenjalna prirobnica
b) matica prirobnice
6.6 Motor
Motor mora biti med delom dobro prezračen, zato
naj bodo odprtine za zračenje vedno čiste.
6.7 Brusilni koluti
•
Brusilni ali rezalni kolut ne sme biti večji kot je
predpisani premer.
•
Pred uporabo brusilnega ali rezalnega koluta
preverite navedeno število vrtljajev.
•
Največje število vrtljajev brusilnega ali rezal-
nega koluta mora biti višje od števila vrtljajev
kotnega brusilnika v prostem teku.
•
Uporabljajte le brusilne ali rezalne kolute,
dovoljene za najmanjše število vrtljajev 8.500
min
-1
in za obodno hitrost 52 m/s.
•
Pri uporabi diamantnih rezalnih kolutov pazite
na smer obračanja. Smer puščica obračanja
na diamantnem rezalnem kolutu mora biti
enaka kot je smer puščice na napravi.
Pazite zlasti na dobro skladiščenje in transport
brusilnih teles. Brusilnih teles nikoli ne izpostav-
ljajte sunkom, udarcem ali ostrim robovom (npr.
pri transportu ali skladiščenju škatle z orodjem).
To lahko povzroči poškodbe brusilnih teles, na
primer razpoke, kar predstavlja nevarnost za upo-
rabnika.
Anl_TE_AG_18_115_Li_SPK13.indb 113Anl_TE_AG_18_115_Li_SPK13.indb 113 11.05.2021 10:59:1311.05.2021 10:59:13
SLO
- 114 -
Pozor!
6.8 Napotki za delo
6.8.1 Grobo brušenje (slika 11)
Pozor! Uporabljajte zaščitno napravo za
brušenje (v obsegu dobave).
Najboljše rezultate pri grobem brušenju dosežete,
če brusilni kolut nastavite pod kotom 30° do 40°
na raven brušenja in ga enakomerno premikate
čez obdelovanca.
6.8.2 Brusilno rezanje (slika 12)
Pozor! Uporabljajte zaščitno napravo za re-
zanje (v obsegu dobave).
Pri rezanju ne zataknite kotnega brusilnika v
rezalno ploskev. Rezalni kolut mora imeti čisto
linijo reza. Za rezanje trde kamnine uporabljajte
diamantni rezalni kolut.
Materiala, ki vsebuje azbest, ne smete obde-
lovati!
Rezalnih kolutov nikoli ne uporabljajte za gro-
bo brušenje.
Napotek:
Za boljšo zmogljivost in daljšo uporabo akumu-
latorske naprave priporočamo, da uporabljajte
4,0Ah Power X-Change. (št. art.: 45.113.96)
7. Čiščenje, vzdrževanje in
naročanje nadomestnih delov
Nevarnost!
Pred izvajanjem vsakega čistilnega dela odstrani-
te akumulator.
7.1 Čiščenje
•
Zaščitno opremo, zračne reže in ohišje mo-
torja vzdržujte kar se le da v stanju brez pri-
sotnosti prahu in umazanije. Napravo obrišite
s suho krpo ali s komprimiranim zrakom pod
nizkim pritiskom.
•
Priporočamo, da napravo očistite neposredno
po vsakem končanem delu.
•
Redno čistite napravo z vlažno krpo in nekaj
milnice. Ne uporabljajte nobenih čistilnih ali
razredčilnih sredstev; le-ta lahko poškodujejo
plastične dele naprave. Pazite na to, da ne
pride voda v notranjost naprave. Vstop vode
v električno napravo povečuje tveganje
električnega udara.
7.2 Vzdrževanje
V notranjosti naprave ni nobenih delov, ki bi jih
bilo potrebno vzdrževati.
7.3 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno na-
vesti naslednje navedbe:
•
Tip naprave
•
Art. številko naprave
•
Ident- številko naprave
•
Številka potrebnega nadomestnega dela
Aktualne cene in informacije najdete na spletni
strani www.Einhell-Service.com
8. Odstranjevanje in ponovna
uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovi-
na in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodin-
jske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poz-
nate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.
9. Skladiščenje
Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.
Anl_TE_AG_18_115_Li_SPK13.indb 114Anl_TE_AG_18_115_Li_SPK13.indb 114 11.05.2021 10:59:1311.05.2021 10:59:13
SLO
- 115 -
10. Prikaz polnilnika
Prikaz stanja
Pomen in ukrepi
Rdeča
LED-dioda
Zelena
LED-dioda
Izklop Utripa Pripravljeno na uporabo
Polnilnik je priključen na omrežje in pripravljen na uporabo, akumulator ni
v polnilniku
Vklop Izklop Polnjenje
Polnilnik polni akumulator v načinu hitrega polnjenja. Časi polnjenja so
navedeni na polnilniku.
Opozorilo! Dejanski časi polnjenja se lahko nekoliko razlikujejo od
navedenih časov polnjenja glede na obstoječe stanje polnosti.
Izklop Vklop Akumulator je poln in pripravljen na uporabo.
Nato se preklopi v blago polnjenje, dokler ni povsem poln.
Akumulator pustite v polnilniku približno 15 minut dlje.
Ukrep:
Akumulator odstranite iz polnilnika. Polnilnik ločite od omrežja.
Utripa Izklop Prilagodilno polnjenje
Polnilnik je v načinu pazljivega polnjenja.
Akumulator se pri tem zaradi varnosti počasneje polni in potrebuje več
časa. Vzroki so lahko naslednji:
- Akumulatorja zelo dolgo niste polnili.
- Temperatura akumulatorja ni v idealnem območju.
Ukrep:
Počakajte do konca postopka polnjenja, akumulator lahko kljub temu
polnite naprej.
Utripa Utripa Napaka
Postopek polnjenja ni mogoč. Akumulator je okvarjen.
Ukrep:
Okvarjenega akumulatorja več ne smete polniti.
Akumulator odstranite iz polnilnika.
Vklop Vklop Motnja temperature
Akumulator je prevroč (npr. neposredni sončni žarki) ali prehladen
(pod 0 °C).
Ukrep:
Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi
(pribl. 20 °C).
Anl_TE_AG_18_115_Li_SPK13.indb 115Anl_TE_AG_18_115_Li_SPK13.indb 115 11.05.2021 10:59:1311.05.2021 10:59:13
SLO
- 116 -
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz-
vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs-
ko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno
ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na
odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih
odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom-
ponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po
izvlečkih, je dovoljeno samo z izrecnim soglasjem Einhell Germany AG.
Pridržana pravica do tehničnih sprememb
Anl_TE_AG_18_115_Li_SPK13.indb 116Anl_TE_AG_18_115_Li_SPK13.indb 116 11.05.2021 10:59:1311.05.2021 10:59:13
SLO
- 117 -
Servisne informacije
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka-
teri deli potrošni material.
Kategorija Primer
Obrabni deli* Ogljene ščetke, Akumulator
Obrabni material/ obrabni deli* Ločilna in brusilna plošča
Manjkajoči deli
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako
kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
•
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
•
Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
•
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
Opišite to napačno delovanje.
Anl_TE_AG_18_115_Li_SPK13.indb 117Anl_TE_AG_18_115_Li_SPK13.indb 117 11.05.2021 10:59:1311.05.2021 10:59:13
SLO
- 118 -
Garancijska listina
Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib-
no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden
na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne
službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:
1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo
uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne
garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav do-
datno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše
garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-
ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni
presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic-
no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate
za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu
enakovredna.
3. Iz garancije so izvzeti:
- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne
inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost
ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na-
prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.
- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre-
menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr.
peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri
padcih).
- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne
obrabe.
4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-
tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.
Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali
menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs-
kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja
tudi pri servisih na kraju samem.
5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na:
www.Einhell-Service.com. Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Nap-
rave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih
ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali
novo napravo.
Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo
ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.
Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s ser-
visnimi informacijami, opisanimi v teh navodilih za uporabo.
Anl_TE_AG_18_115_Li_SPK13.indb 118Anl_TE_AG_18_115_Li_SPK13.indb 118 11.05.2021 10:59:1411.05.2021 10:59:14
H
- 119 -
Veszély!
A készülékek használatánál, a sérülések és a
károk megakadályozásának az érdekébe be kell
tartani egy pár biztonsági intézkedést. Ezért ezt
a használati utasítást / biztonsági utasításokat
gondosan átolvasni. Őrizze ezeket jól meg, azért
hogy mindenkor a rendelkezésére álljanak az
információk. Ha más személyeknek adná át a
készüléket, akkor kérjük kézbesítse ki vele együtt
ezt a használati utasítást / biztonsági utasításokat
is. Nem vállalunk felelőséget olyan balesetekért
vagy károkért, amelyek ennek az utasításnak és
a biztonsági utasításoknak a fi gyelmen kívül ha-
gyásából keletkeznek.
A használt szimbólumok magyarázata
(lásd a 13-es képet)
1. Veszély! - Sérülés veszélyének a lecsökken-
téséhez olvassa el a használati utasítást.
2. Vigyázat! Hordjon egy zajcsökkentő
fülvédőt. A zaj behatása hallásvesztéshez
vezethet.
3. Vigyázat! Viseljen egy porvédőálarcot. Fa
és más anyagok megdolgozásánál az egész-
ségre káros por keletkezhet. Azbeszt tartalmú
anyagokat nem szabad megmunkálni!
4. Vigyázat! Hordjon egy védőszemüveget.
Munka közben keletkező szikrák vagy a
készülékből kipattanó szillánk, forgács vagy a
keletkező por vakulást okozhat.
5. Az akkuk tárolása csak száraz termek-
ben +10°C - +40°C fok közötti környezeti
hőmérsékletnél. Az akkukat csak feltöltött
állapotban tárolni (legalább 40%-ra feltöltöt-
ten).
6. Ez a védőkészülék köszörülésre alkal-
mas.
7. Ez a védőburkolat a szétvállasztáshoz és
a csiszoláshoz alkalmas.
1. Biztonsági utasítások
A megfelelő biztonsági utasítások a mellékelt fü-
zetecskében találhatóak!
Veszély!
Olvason minden biztonsági utalást és utasí-
tást el. A biztonsági utalások és utasítások
betartásán belüli mulasztások következménye
áramcsapás, tűz és/vagy nehéz sérülések lehet-
nek. Őrizze meg a biztonsági utalásokat és
utasításokat a jövőre nézve.
2. A készülék leírása és a szállítás
terjedelme
2.1 A készülék leírása (képek 1)
1. Orsóarretálás
2. Be- /Kikapcsoló
3. Pótfogantyú
4. Védőberendezés
5. Homloklyukú kulcs
6. Akku
7. Töltőkészülék
8. Rögzítőtaszter
9. Akku- kapacitás jelző
2.2 A szállítás terjedelme
Kérjük a leírott szállítási terjedelem alapján
leellenőrizni a cikk teljességét. Hiányzó részek
esetén forduljon a cikk vásárlása után legkésőbb
5 munkanapon belül egy érvényes vásárlási
igazolás felmutatása mellett a szervízközponthoz
vagy a eladóhelyhez, ahol vette a készüléket.
Kérjük vegye ehhez fi gyelembe az utasítás végén
a szervíz-információkban található szavatossági
táblázatot.
•
Nyissa ki a csomagolást és vegye ki óvatosan
a készüléket a csomagolásból.
•
Távolítsa el a csomagolási anyagot valamint
a csomagolási- / és szállítási biztosítékot (ha
létezik).
•
Ellenőrizze le, hogy teljes a szállítás terjedel-
me.
•
Ellenőrizze le a készüléket és a tartozékrés-
zeket szállítási károkra.
•
Ha lehetséges, akkor őrizze meg a csomago-
lást a garanciaidő lejáratának a végéig.
Veszély!
A készülék és a csomagolási anyag nem
gyerekjáték! Nem szabad a gyerekeknek a
műanyagtasakokkal, foliákkal és aprórészek-
kel játszaniuk! Fennáll a lenyelés és a meg-
fulladás veszélye!
•
Sarokköszörű
•
Töltőkészülék
•
Akku
•
Pótfogantyú
•
Homloklyukú kulcs
•
Eredeti használati utasítás
•
Biztonsági utasítások
Anl_TE_AG_18_115_Li_SPK13.indb 119Anl_TE_AG_18_115_Li_SPK13.indb 119 11.05.2021 10:59:1411.05.2021 10:59:14
H
- 120 -
3. Rendeltetésszerűi használat
A sarokköszörű a megfelelő köszörűlőtárcsa és a
megfelelő védőberendezés melett fém és kőzetek
köszörűlésére van meghatározva.
Figyelem! Csak akkor szabad a sarokköszörűt
fém és kőzet szétvállasztására felhasználni, ha
a tartozékként kapható védőberendezés fel van
szerelve.
A készüléket csak rendeltetése szerint szabad
használni. Ezt túlhaladó bármilyen használat,
nem számít rendeltetésszerűnek. Ebből adódó
bármilyen kárért vagy bármilyen fajta sérülésért a
használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye fi gyelembe, hogy a készülékeink
rendeltetésük szerint nem az ipari, kézműipari
vagy gyári használatra lettek konstruálva. Nem
vállalunk szavatosságot, ha a készülék ipari,
kézműipari vagy gyári üzemek területén valamint
egyenértékű tevékenységek területén van hasz-
nálva.
4. Technikai adatok
Feszültségellátás motor: ........................18 V d.c.
Névleges fordulatszám: ......................8500 perc
-1
Max. tárcsa-ø: ........................................ 115 mm
Köszörűtárcsa: ......................... 115 x 22 x 6 mm
Vágótárcsa: .............................. 115 x 22 x 3 mm
A befogó orsó menete: ................................ M14
Töltőkészülék kimeneti feszültség: .........20 V d.c.
Töltőkészülék, kimeneti áram: ........................ 3 A
Töltőkészülék, hálózati feszültség: ......................
............................................. 200-250V~ 50-60Hz
Akku- típus: ................................................ Li-Ion
Az akkucellák száma: ..................................... 10
Akku kapacitás: ......................................... 4,0 Ah
Súly: ...........................................................1,8 kg
Veszély!
Zaj és vibrálás
A zaj és a vibrálási értékek az EN 60745 szerint
lettek mérve.
Hangnyomásmérték L
pA
..................... 75,1 dB(A)
Bizonytalanság K
pA
.......................................3 dB
Hangteljesítménymérték L
WA
............... 86,1 dB(A)
Bizonytalanság K
WA
......................................3 dB
Hordjon egy zajcsökkentő fülvédőt.
A zaj befolyása hallásvesztességhez vezethet.
Rezgésösszértékek (három irány vektorösszege)
az EN 60745 szerint lettek meghatározva.
Fogantyú:
Rezgéskibocsátás értéke a
hAG
= 6,154 m/s²
Bizonytalanság K = 1,5 m/s
2
A megadott rezgésemisszióérték egy normált
ellenőrzési folyamat szerint lett mérve és az
elektromos szerszám használatának a fajtájától
és módjától függően, megváltozhat és kivételes
esetekben lehet a megadott érték felett.
A megadott rezgésemisszióértéket fel lehet has-
ználni az elektromosszerszámok egymással való
összehasonlításhoz.
A megadott rezgésemisszióértéket a befolyásolás
bevezető felbecsülésére is fel lehet használni.
Csökkentse le a zajkibocsátást és a vibrálást
egy minimumra!
•
Csak kifogástalan készülékeket használni.
•
A készüléket rendszeresen karbantartani és
megtisztítani.
•
Illessze a munkamódját a készülékhez.
•
Ne terhelje túl a készüléket.
•
Hagyja adott esetben leellenőrizni a készü-
léket.
•
Kapcsolja ki a készüléket, ha nem használja.
•
Hordjon kesztyűket.
Vigyázat!
Fennmaradt rizikók
Akkor is ha előírás szerint kezeli az elektro-
mos szerszámot, mégis maradnak fennma-
radó rizikók. Ennek az elektromos szerszám-
nak az építésmódjával és kivitelézésével
kapcsolatban a következő veszélyek léphet-
nek fel:
1. Tüdőkárok, ha nem visel megfelelő
porvédőmaszkot.
2. Hallás károsodás, ha nem visel megfelelő
zajcsökkentő fülvédőt.
3. Egészségi károk, amelyek a kéz-kar-
rezgésekből adódnak, ha a készülék hossz-
abb ideig használva lesz, vagy ha nem lesz
szabályszerűen vezetve és karbantartva.
Anl_TE_AG_18_115_Li_SPK13.indb 120Anl_TE_AG_18_115_Li_SPK13.indb 120 11.05.2021 10:59:1411.05.2021 10:59:14
H
- 121 -
5. Beüzemeltetés előtt
Figyelmeztetés!
Mielőtt beállításokat végezne el a készüléken,
húzza mindig ki az akkut.
Az akku-készülék beüzemeltetése előtt okvetlenül
elolvasni ezeket az utasításokat:
•
Az akkut a töltőkészülékkel tölteni. Egy üres
akku cca. 0,5-1 óra után fel van töltve.
5.1 A pótfogantyú felszerelése (2-es kép)
•
A sarokköszörűt nem szabad pótfogantyú (3)
nélkül használni.
•
A pótfognatyút a három pozícióban (A, B, C)
lehet becsavarozni.
Készülékoldal Megfelelő a
Baloldalt (poz. A / az
ábrázolás szerint)
Jobbkezüeknek
Jobboldalt (poz. B) Balkezűeknek
Fent (poz. C) Szétválasztótárcsák
használatához
5.2 A védőberendezés cseréje és beállítása
(3-as kép)
Csere:
•
Távolítsa el a karimaanyát (b) és az alatta
fekvő feszítőkarimát.
•
Nyissa ki a védőberendezésen (4) a
szorítókart (a).
•
Csavarja el 180°-ban az óramutató forgási
irányába (4) a védőberendezést (4), úgyhogy
a védő felfelé mutason.
•
Vegye ki a védőberendezést (4).
A felszerelése az ellenkező sorrendben történik.
Beállítani:
•
A kezei védelmére állítsa a védőberendezést
(4) úgy be, hogy a csiszolási jav a testtöl el
legyen vezetve.
•
A védőberendezés (4) pozícióját hozzá lehet
minden egyes munkafeltételhez illeszteni:
Lazítsa meg a szorítókart (a), fordítsa el a
burkolatot (4) a kívánt pozícióba.
•
Ügyeljen arra, hogy a védőberendezés (4)
helyesen lefedje a fogaskerék gépházat.
•
Erősítse ismét fel a szorítókart (a).
•
Biztosítsa, hogy a védőberendezés (4)
feszesen ül.
Ügyeljen a védőberendezés feszes
ülésére.
Ne használja a sarokköszörűt
védőberendezés nélkül.
5.3 Próbafutás új csiszolótárcsáknál
A szögletcsiszolót montírozott csiszoló- vagy szé-
tválasztótárcsával hagyni kell legalább 1 percig
üresben futni. Vibráló tárcsákat azonnal kicserélni.
6. Kezelés
6.1 Az LI akku-csomag feltöltése (ábrák 1a-
tól - 1b-ig)
1. Kihúzni az akku-csomagot (6) a kézi marko-
latból, ennél lefelé nyomni a rögzítőtasztert
(8).
2. Hasonlítsa össze, hogy a típustáblán me-
gadott hálózati feszültség, megegyezik-e
a fennálló hálózati feszültséggel. Dugja a
töltőkészülék (7) hálózati csatlakozóját a du-
gaszoló aljzatba. Pislogni kezd a zöld LED.
3. Tolja az akkut a töltőkészülékre.
A 10-es pont (a töltőkészülék kijelzése) alatt egy
táblázat található a töltőkészüléken levő LED
jelzések különböző jelentéseivel.
Ha az akku-csomag töltése nem lehetséges, ak-
kor kérjük vizsgálja meg,
•
hogy a hálózati aljzatban van e hálózati fes-
zültség.
•
hogy a töltőkészülék töltőkontaktusain kifo-
gástalan e a kontaktus.
Ha az akku-csomag töltése még mindig nem le-
hetséges, akkor kérjük,
•
a töltőkészüléket és a töltőadaptert
•
és az akku-csomagot
a vevőszolgálatunkhoz beküldeni.
Egy szakszerű elküldéséhez kérjük kontaktál-
ja a vevőszolgálatunkat vagy az eladó helyet,
ahol vásárolta a készüléket.
Az akkuk ill. akkus készülékek elküldésénél
vagy megsemmisítésénél vegye fi gyelembe,
hogy rövidzárlat és tűz elkerüléséhez ezek
külön külön legyenek műanyagtasakokban
becsomagolva!
Anl_TE_AG_18_115_Li_SPK13.indb 121Anl_TE_AG_18_115_Li_SPK13.indb 121 11.05.2021 10:59:1411.05.2021 10:59:14
H
- 122 -
Az akku-csomag hosszú élettartamának az ér-
dekében gondoskodnia kellene az akku-csomag
időbeni újboli feltöltéséről. Ez minden esetben
akkor szükséges, ha megállapítaná, hogy a
készülék teljesítménye alábbhagy. Ne merítse ki
sohasem teljesen az akku-csomagot. Ez az akku-
csomag defektusához vezet!
6.2 Kapcsoló (4-es kép)
A sarokköszörű a balesetvédelemhez egy biz-
tonsági kapcsolóval van felszerelve. Bekapcso-
láshoz a be-/kikapcsolót (2) jobbra nyomni majd
azután előre tolni. A szögletköszörű kikapcso-
lásához hátul lenyomni a be-/kikapcsolót (2). A
be-/kikapcsoló (2) visszaugrik a kiindulóállásba.
Várja meg amig a gép el nem érte a
legmagasabb fordulatszámát. Azután teheti
rá a sarokköszörűt a munkadarabra és
dolgozhatja azt meg.
6.3 Akku kapacitásjelző (ábra 1c/poz. 9)
Nyomja meg az akku-kapacitás jelző (a) kapcso-
lóját. Az akku-kapacitáskijelző (9) a 3 LED által
szignalizálja az akku töltésállapotát.
Mind a 3 LED világít:
Az akku teljesen fel van töltve.
2 vagy 1 LED világít:
Az akku elegendő fennmaradt töltéssel rendel-
kezik.
1 LED pislog:
Üres az akku, töltse fel az akkut.
Minden LED villog:
Alul van lépve az akku hőmérséklete. Távolítsa
el az akkut a készülékről és hagyja az akkut egy
napig szobahőmérsékletnél lehülni. Ha újra fellép
a hiba, akkor mélyre le lett merítve az akku és
defektes. Távolítsa el az akkut a készülékről. Egy
defektes akkut nem szabad többet használni ill.
nem szabad többet tölteni.
6.4 A csiszolókorongok kicserélése
(képek 5 / 6)
A csiszolókorongok cseréjéhez a mellélekelt kör-
möskulcsra (5) van szüksége. A körmöskulcs (5)
a pótfogantyúban (3) van tárolva. Szükség esetén
húzza ki a körmöskulcsot (5) a pótfogantyúból (3).
Veszély! Biztonsági okoból nem szabad a
sarokköszörűtt bedugott körmöskulccsal (5)
üzemeltetni.
Figyelmeztetés!
•
Egyszerű tárcsacsere a tengely reteszelő
által.
•
A tengely reteszelőt nyomni és a csiszoló-
tárcsát bekattantatni.
•
A karimás anyát a homloklukú kulcsal kinyitni.
(6-es kép)
•
A csiszoló- vagy szétválasztótárcsát kicseré-
lni és a karimás anyát a homloklukú kulcsal
szorosra meghúzni.
Utalás!
A tengely reteszelőt csak álló motornál és
csiszoló tenglynél megnyomni! A tekercs
csere alatt a tengely reteszelőnek lenyomva
kell lennie!
A kb. 3 mm vastagságig terjedő csiszoló- vagy
szétválasztótárcsáknál, a karimás anyát a sima
oldalával a csiszoló- vagy szétválasztótárcsa felé
felcsavarozni.
6.5 A karimák felsorakoztatása csiszoló- és
szétválasztótárcsák használatánál (7.-10.
ábra)
•
A karimák felsorakoztatása egy könyökös
vagy egyenes csiszoló tárcsánál (8. ábra)
•
a) Karimás rögzítő
•
b) Karimás anya
•
A karimák felsorakoztatása egy könyökös
szétválasztó tárcsánál (9. ábra)
•
a) Karimás rögzítő
•
b) Karimás anya
•
A karimák felsorakoztatása egy egyenes csis-
zoló tárcsánál (10. ábra)
•
a) Karimás rögzítő
•
b) Karimás anya
6.6 Motor
Munka közben jól szellőztettni kell a motort, ezért
mindig tisztán kell tartani a szellőztetőnyíllásokat.
6.7 Csiszolótárcsák
•
A csiszoló- vagy szétválasztótárcsának soha-
sem szabad az előírt átmérőnél nagyobbnak
lennie.
•
A csiazoló- vagy szétválasztótárcsák bete-
vése előtt ellenőrizze a megadott fordulats-
zámát.
•
A köszörűkorong vagy a flexkorong maximális
fordulatszámának magasabbnak kell lennie
mint a szögletköszörű üresjárati fordulats-
zámának.
•
Csak olyan csiszoló- és szétválasztótárcsákat
használyon amelyek 8500 /perc -1 maximális
Anl_TE_AG_18_115_Li_SPK13.indb 122Anl_TE_AG_18_115_Li_SPK13.indb 122 11.05.2021 10:59:1411.05.2021 10:59:14
H
- 123 -
fordulatszámig és 52 m/sec forgási sebessé-
gig vannak engedélyezve.
•
A gyémánt szétválsztótárcsák használatánál
ügyeljen a forgásirányra. A gyémánt szét-
választótárcsán levő forgásirányi nyílnak meg
kell egyeznie a készüléken levő forgásirányi
nyillal.
Különösen a köszörűtesteknél ügyelni egy
jó tárolásra és szállításra. Ne tegye ki a
köszörűtestet sohasem ütközéseknek, ütése-
knek vagy éles széleknek (például szállításnál
vagy a szerszámládában történő tárolásnál). Ez
a köszörűtesteknél sérülésekhez, mint például
repedésekhez vezethet és a kezelők számára
veszélyt jelenthet.
6.8 Munkautalások
6.8.1 Nagyoló csiszolás (11-es kép)
Figyelem! Használja a köszörüléshez a
védőberendezést.
(benne a szállítás terjedelmében)
A legjobb sikert a nagyoló csiszolásnál akkor
lehet elérni, ha a csiszolótárcsát a csiszolósíkhoz
30° -tól 40° -igi szögben helyezzük rá és eggyen-
letessen a munkadarabon ide - oda mozgatjuk.
6.8.2 Szétválasztótárcsák (12-es kép)
Figyelem! Használja a szétválasztáshoz a
védőberendezést.
(benne a szállítás terjedelmében)
A szétválasztó munkáknál a szögletcsiszolót a
vágósíkban nem beleakasztani. A szétválasztó-
tárcsának egy tiszta vágószélet muszáj felmutat-
nia. Kemény kő szétválasztásához legjobb ha egy
gyémánt - szétválasztótárcsát használ.
Azbeszt tartalmú anyagokat nem szabad
megmunkálni!
Ne használjon sohasem
szétválasztótárcsákat nagyoló csiszoláshoz.
Utasítás:
Az akkus-készülék teljesítményének és futási ide-
jének a növeléséhez, a 4,0Ah Power X-Change-
ünk használatát ajánljuk.
(Cikk- szám: 45.113.96)
7. Tisztítás, karbantartás és
pótalkatrészmegrendelés
Veszély!
Tisztítási munkák előtt húzza ki a hálózati csatla-
kozót.
7.1 Tisztítás
•
Tartsa a védőberendezéseket, szellőztető
réseket és a gépházat annyira por- és piszok-
mentesen, amennyire csak lehet. Dörzsölje
le a készüléket egy tiszta posztóval vagy
pedig fújja ki alacsony nyomás alatt sűrített
levegővel.
•
Ajánljuk, hogy minden használat után azonnal
kitisztítsa a készüléket.
•
A készüléket rendszeresen egy nedves
posztóval és egy kevés kenőszappannal
megtisztítani. Ne használjon tisztító vagy oldó
szereket; ezek megtámadhatják a készülék
műanyagrészeit. Ügyeljen arra, hogy ne kerül-
jön víz a készülék belsejébe. A víz elektromos
készülékbe való behatolása megnöveli az
áramcsapás veszélyét.
7.2 Karbantartás
A készülék belsejében nem található további
karbantartandó rész.
7.3 Pótalkatrészek és tartozékok
megrendelése:
Pótalkatrész megrendelésénél a következő ada-
tokat kellene megadni:
•
A készülék típusát
•
A készülék cikk-számát
•
A készülék ident- számát
•
A szükséges pótalkatrész pótalkatrész
számát
Aktuális árak és információk a www.Einhell-Ser-
vice.com alatt találhatóak.
Anl_TE_AG_18_115_Li_SPK13.indb 123Anl_TE_AG_18_115_Li_SPK13.indb 123 11.05.2021 10:59:1511.05.2021 10:59:15
H
- 124 -
8. Megsemmisítés és
újrahasznosítás
A szállítási károk megakadályozásához a készü-
lék egy csomagolásban található. Ez a csoma-
golás nyersanyag és ezáltal ismét felhasználható
vagy pedig visszavezethető a nyersanyagi
körforgáshoz. A készülék és annak a tartozé-
kai különböző anyagokból állnak, mint például
fémből és műanyagokból. Defektes készülékek
nem tartoznak a házi hulladékok közé. Szakszerű
megsemmisítéshez le kellene adni a készüléket
egy megfelelő gyűjtőhelyen. Ha nem ismer
gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-
ségi önkormányzatnál.
9. Tárolás
A készüléket és a készülék tartozékait egy sötét,
száraz és fagymentes valamint gyerekek számára
nem hozzáférhető helyen tárolni. Az optimális
tárolási hőmérséklet 5 és 30 °C között van. Az
elektromos szerszámot az eredeti csomagolás-
ban őrizni.
Anl_TE_AG_18_115_Li_SPK13.indb 124Anl_TE_AG_18_115_Li_SPK13.indb 124 11.05.2021 10:59:1511.05.2021 10:59:15
H
- 125 -
10. A töltőkészülék kijelzése
Kijelzési státusz
Jelentés és teendők
Piros LED Zöld LED
Ki Pislog Üzemkészenlét
Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs
a töltőkészülékben
Be Ki Töltés
A töltőkészülék a gyorstöltési üzemben tölti az akkut A megfelelő töltési
idők direkt a töltőkészüléken találhatóak.
Utasítás! A fennálló akkutöltéstöl függöen valamennyire eltérhetnek a
valódi töltési idők a megadott töltési időktöl.
Ki Be Az akku fel van töltve és használatra kész.
Azután a teljes feltöltésig kímélő töltésre kapcsol át.
Hagyja ehhez az akkut körülbelül 15 percel tovább a töltőkészüléken.
Teendő:
Távolítsa el az akkut a töltőkészülékből. Válassza le a töltőkészüléket a
hálózatról.
Pislog Ki Alkalmazkodó töltés
A töltőkészülék a kíméletes töltési módban van.
Ennél az akku biztonsági okokból lassabban lesz töltve és több időre van
szükség. Ennek a következőek lehetnek az okai:
- Az akku nagyon hosszú ideig nem lett töltve.
- Az akkuhőmérséklet nincs az ideális téren belül.
Teendő:
Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellenére
tovább lehet tölteni.
Pislog Pislog Hiba
Nem lehetséges tovább a töltési folyamat. Defektes az akku.
Teendő:
Egy defektes akkut nem szabad többet tölteni.
Távolítsa el az akkut a töltőkészülékből.
Be Be Hőmérsékletzavar
Túl forró az akku (például direkti napsugárzás) vagy túl hideg (0° C alatt)
Teendő:
Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20° C).
Anl_TE_AG_18_115_Li_SPK13.indb 125Anl_TE_AG_18_115_Li_SPK13.indb 125 11.05.2021 10:59:1511.05.2021 10:59:15
H
- 126 -
Csak az EU-országoknak
Ne dobja az elektromos szerszámokat a háztartási hulladék közé!
Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való
átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell
vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.
Recycling-alternatívák a visszaküldési felszólításhoz:
Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter-
nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő
helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében
levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto-
zékait és segítőeszközeit
A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása,
kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett.
Technikai változtatások jogát fenntartva
Anl_TE_AG_18_115_Li_SPK13.indb 126Anl_TE_AG_18_115_Li_SPK13.indb 126 11.05.2021 10:59:1511.05.2021 10:59:15
H
- 127 -
Szervíz-információk
A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn,
akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint
javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc-
solatban a rendelkezésére állnak.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés-
zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
Kategória Példa
Gyorsan kopó részek* Szénkefék, Akku
Fogyóeszköz/ fogyórészek* Vágótárcsa, köszörűkorong
Hiányzó részek
* nincs okvetlenül a szállítás terjedelmében!
Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük
ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:
•
Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
•
Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
•
Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?
Írja le ezt a hibás működést.
Anl_TE_AG_18_115_Li_SPK13.indb 127Anl_TE_AG_18_115_Li_SPK13.indb 127 11.05.2021 10:59:1511.05.2021 10:59:15
H
- 128 -
Garanciaokmány
Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem
működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz
amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo-
non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő
érvényes:
1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-
mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló
tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan-
ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a
törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a
garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új
készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy
gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí-
tására vagy a készülék kicserélésére.
Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy
szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék
a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha,
egyenértékű igénybevételnek lett kitéve.
3. A szavatosságunk alol ki vannak véve:
- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame-
lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy
rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági
határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek
történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.
- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például
a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata),
idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk),
erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.
- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy
egyébb természetes elkopásra vezethetőek vissza.
4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a
garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva
a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése
nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő
a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé-
nyes.
5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím
alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a
bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla
nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki v
annak zárva a garnci-
ateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal vissza-
kap egy megjavított vagy egy új készüléket.
Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken
levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan-
cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.
Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan
kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.
Anl_TE_AG_18_115_Li_SPK13.indb 128Anl_TE_AG_18_115_Li_SPK13.indb 128 11.05.2021 10:59:1511.05.2021 10:59:15
RO
- 129 -
Pericol!
La utilizarea aparatelor trebuie respectate câteva
măsuri de siguranţă, pentru a evita accidentele
şi daunele. De aceea, citiţi cu grijă instrucţiunile
de utilizare/indicaţiile de siguranţă. Păstraţi aces-
te materiale în bune condiţii, pentru ca aceste
informaţii să fi e disponibile în orice moment.
Dacă predaţi aparatul altor persoane, înmânaţi-
le şi aceste instrucţiuni de utilizare /indicaţii de
siguranţă. Nu ne asumăm nici o răspundere
pentru accidente sau daune care rezultă din ne-
respectarea acestor instrucţiuni de utilizare şi a
indicaţiilor de siguranţă.
Explicarea simbolurilor utilizate
(a se vedea fi gura 13)
1. Pericol! – Citiţi manualul de utilizare pentru a
reduce riscul producerii unui accident.
2. Atenţie! Purtaţi protecţie antifonică. Ex-
punerea la zgomot poate provoca pierderea
auzului.
3. Atenţie! Purtaţi mască de protecţie îm-
potriva prafului. La prelucrarea lemnului
şi a altor materiale se poate produce praf
dăunător sănătăţii. Este interzisă prelucrarea
materialelor cu conţinut de azbest!
4. Atenţie! Purtaţi ochelari de protecţie.
Scânteile produse în timpul lucrului, schijele
sau aşchiile ieşite din aparat şi praful rezultat
pot provoca pierderea vederii.
5. Depozitarea acumulatoarelor se face
numai în încăperi uscate cu temperatura
mediului de +10°C - +40°C. Depozitaţi acu-
mulatoarele numai în stare încărcată.
6. Acest capac de protecţie se foloseşte la
şlefuire.
7. Acest capac de protecţie se foloseşte la
tăiere şi şlefuire.
1. Indicaţii de siguranţă
Indicaţiile de siguranţă corespunzătoare le găsiţi
în broşura anexată!
Avertisment!
Citiţi toate indicaţiile de siguranţă,
instrucţiunile şi ţineţi cont de imaginile şi da-
tele tehnice care însoţesc acest aparat elec-
tric. Nerespectarea următoarelor instrucţiuni pot
duce la electrocutare, incendiu şi/sau răniri grave.
Păstraţi toate instrucţiunile şi indicaţiile de
siguranţă pentru viitor.
2. Descrierea aparatului şi cuprinsul
livrării
2.1 Descrierea aparatului (Fig. 1)
1. Dispozitiv de blocare a arborelui
2. Întrerupător pornire/oprire
3. Mâner suplimentar
4. Dispozitiv de protecţie
5. Cheie cu gaură frontală
6. Acumulator
7. Aparat de încărcat
8. Tastă de blocare
9. Afi şarea capacităţii acumulatorului
2.2 Cuprinsul livrării
Vă rugăm să verifi caţi integralitatea articolului în
baza cuprinsului livrării descris. În cazul în care
lipsesc piese, vă rugăm să vă adresaţi în interval
de maxim 5 zile lucrătoare de la cumpărarea ar-
ticolului la centrul nostru de service sau la maga-
zinul la care aţi achiziţionat aparatul, prezentaţi în
acest caz un bon de cumpărare valabil. Vă rugăm
să ţineţi cont de tabelul de garanţie cuprins în
informaţiile de service din capătul instrucţiunilor
de utilizare.
•
Deschideţi ambalajul şi scoateţi aparatul cu
grijă.
•
Îndepărtaţi ambalajul, precum şi siguranţele
de ambalare şi de transport (dacă există).
•
Verificaţi dacă livrarea este completă.
•
Controlaţi aparatul şi accesoriile dacă nu
prezintă pagube de transport.
•
P ăstraţi ambalajul după posibilitate, până la
expirarea duratei de garanţie.
Pericol!
Aparatul şi ambalajul nu sunt jucării pentru
copii! Copiilor le este interzis să se joace cu
pungi din material plastic, folii şi piese mici!
Există pericolul de înghiţire şi sufocare!
•
Polizor unghiular
•
Aparat de încărcat
•
Acumulator
•
Mâner suplimentar
•
Cheie cu gaură frontală
•
Dispozitiv de protecţie
•
Instrucţiuni de utilizare originale
Anl_TE_AG_18_115_Li_SPK13.indb 129Anl_TE_AG_18_115_Li_SPK13.indb 129 11.05.2021 10:59:1611.05.2021 10:59:16
RO
- 130 -
3. Utilizarea conform scopului
Polizorul unghiular cu acumulator este prevăzut
pentru şlefuirea metalelor şi a pietrei, cu utilizarea
discului de şlefuit şi a dispozitivului de protecţie
corespunzător.
Avertisment! Folosirea polizorului unghiular la
tăierea metalelor şi a pietrei este permisă numai
cu dispozitivul de protecţie montat, acesta fi ind
disponibil ca şi accesoriu.
Aparatul poate fi utilizat numai în conformitate
cu scopul pentru care a fost creat. Orice utilizare
care depăşeşte acest domeniu este considerată
neconformă. Pentru eventualele daune sau acci-
dente de orice tip rezultate ca urmare a utilizării
neconforme a aparatului răspunde utilizatorul/
operatorul şi nu producătorul.
Vă rugăm să ţineţi de asemenea cont de faptul că
aparatele noastre nu sunt construite pentru utili-
zare în scopuri meşteşugăreşti sau industriale. Nu
ne asumăm nicio răspundere pentru eventualele
probleme survenite ca urmare a utilizării aparatu-
lui în întreprinderi lucrative, meşteşugăreşti sau
industriale precum şi în alte activităţi similar
e.
4. Date tehnice
Sursă de alimentare a motorului: ............18 V c.c.
Tu r a ţie nominală: .................................8500 min
-1
Diametru maxim discuri: ......................... 115 mm
Disc de şlefuit: ................................ 115 x 22 mm
Disc de separare: ............................115 x 22 mm
Filetul mandrinei: ......................................... M14
Tensiune de ieşire aparat de încărcat: ....20 V d.c.
Curent de ieşire aparat de încărcat: ...............3 A
Tensiune de alimentare aparat de încărcat: .........
............................................. 200-250V~ 50-60Hz
Tip acumulator: .......................................... Li-Ion
Numărul celulelor acumulatorului: .................. 10
Capacitatea acumulatorului: ......................4,0 Ah
Greutate: ....................................................1,8 kg
Pericol!
Zgomote şi vibraţii
Valorile nivelelor de zgomot şi de vibraţie au fost
calculate conform EN 60745.
Nivelul presiunii sonore L
pA
................ 75,1 dB (A)
Nesiguranţă K
pA
............................................3 dB
Nivelul capacităţii sonore L
WA
............ 86,1 dB (A)
Nesiguranţă K
WA
...........................................3 dB
Purtaţi protecţie antifonică.
Expunerea la zgomot poate cauza deteriorarea
sau pierderea auzului.
Valorile totale ale nivelului de vibraţii (suma
vectorială a trei direcţii), calculate conform
EN 60745.
Mâner
Valoarea de emisie a vibraţiilor a
hAG
= 6,154 m/s
2
Nesiguranţa K = 1,5 m/s
2
Valorile vibraţiilor totale şi valorile emisiei sonore
menţionate au fost măsurate conform unui pro-
ces de verifi care normat şi pot fi utilizate pentru
comparaţia cu alte aparate electrice ale altor
producători.
Valorile vibraţiilor totale şi valorile emisiei sonore
menţionate pot fi utilizate pentru şi la o estimare
provizorie a solicitării aparatului.
Avertisment:
Emisiile de vibraţie şi emisiile sonore pot devia de
la valorile menţionate în timpul utilizării efective a
aparatului electric, în funcţie de modul de utilizare
al aparatului electric şi în special de tipul piesei
de prelucrat.
Limitaţi zgomotul şi vibraţiile la un nivel mi-
nim.
•
Utilizaţi numai aparate în stare ireproşabilă.
•
Întreţineţi şi curăţaţi aparatul cu regularitate.
•
Adaptaţi modul dvs. de lucru aparatului.
•
Nu suprasolicitaţi aparatul.
•
Dacă este necesar, lăsaţi aparatul să fie veri-
ficat.
•
Decuplaţi aparatul, atunci când acesta nu
este utilizat.
•
Purtaţi mănuşi!
Atenţie!
Riscuri reziduale
Riscurile reziduale nu pot fi eliminate com-
plet, chiar dacă manipulaţi această sculă
electrică în mod regulamentar. Următoarele
pericole pot apărea, dependente de tipul con-
structiv şi execuţia acestei scule electrice:
1. Afecţiuni pulmonare, în cazul în care nu se
Anl_TE_AG_18_115_Li_SPK13.indb 130Anl_TE_AG_18_115_Li_SPK13.indb 130 11.05.2021 10:59:1611.05.2021 10:59:16
RO
- 131 -
poartă mască de protecţie împotriva prafului
adecvată.
2. Afecţiuni auditive, în cazul în care nu se
poartă protecţie antifonică corespunzătoare.
3. Afecţiuni ale sănătăţii rezultate din vibraţia
mână-braţ, în cazul utilizării timp mai înde-
lungat a aparatului sau a utilizării şi întreţinerii
sale necorespunzătoare.
5. Înainte de punerea în funcţiune
Avertisment!
Scoateţi întotdeauna acumulatorul înainte de
a efectua reglaje la aparat.
Citiţi cu atenţie aceste indicaţii înainte de punerea
în funcţiune a aparatului cu acumulator:
•
Încărcaţi acumulatorul cu ajutorul
încărcătorului. Un acumulator gol este
încărcat după circa 0,5-1 oră.
5.1 Montarea mânerului suplimentar (Fig. 2)
•
Polizorul unghiular cu acumulator nu are voie
să fie utilizat fără mânerul suplimentar (3).
•
Mânerul suplimentar poate fi înşurubat în cele
două poziţii (A, B, C).
Partea aparatului Adecvată pentru
Stânga (Poz. A / ca în
fi gură)
Dreptaci
Dreapta (Poz. B) Stângaci
Sus (Poz. C) Utilizarea discurilor de
separare
5.2 Înlocuirea şi reglarea dispozitivului de
protecţie (Fig. 3)
Înlocuirea:
•
Îndepărtaţi piuliţa flanşă (b) şi flanşa de strân-
gere de dedesubt.
•
Desfaceţi pârghia de fixare (a) la dispozitivul
de protecţie (4).
•
Rotiţi dispozitivul de protecţie (4) cu 180°
în sensul acelor de ceasornic, astfel încât
protecţia să fie orientată în sus.
•
Scoateţi dispozitivul de protecţie (4).
Montarea se realizează în ordine inversă.
Reglarea:
•
Reglaţi dispozitivul de siguranţă (4) pentru
protecţia mâinilor astfel încât piesa de şlefuit
să fie deplasată dinspre corpul Dvs.
•
Poziţia dispozitivului de protecţie (4) poate
fi adaptată la respectivele condiţii de lucru:
slăbiţi pârghia de fixare (a) și rotiţi dispozitivul
de protecţie (4) în poziţia dorită.
•
Aveţi grijă ca dispozitivul de protecţie (4) să
acopere corect carcasa roţii dinţate.
•
Fixaţi pârghia (a) la loc.
•
Asiguraţi-vă că dispozitivul de protecţie (4)
este bine fixat.
Avertisment! Ţineţi cont de poziţia stabilă a
dispozitivului de protecţie.
Avertisment! Nu utilizaţi niciodată polizorul
unghiular fără dispozitivul de protecţie.
5.3 Probă de funcţionare a discurilor de
şlefuit noi
Lăsaţi polizorul unghiular cu discurile de şlefuit
sau de separare montate să funcţioneze în gol cel
puţin 1 minut. Discuri care vibrează trebuie schim-
bate imediat.
6. Operare
6.1 Încărcarea pachetului de acumulatori LI
(Fig. 1a-1b)
1. Scoateţi acumulatorul (6) din mâner, apăsând
tasta de blocare (8) în jos.
2. Comparaţi dacă tensiunea de reţea indicată
pe plăcuţa indicatoare corespunde cu tensi-
unea existentă în reţea. Introduceţi ştecherul
de reţea al încărcătorului (7) în priză. LED-ul
verde începe să lumineze intermitent.
3. Introduceţi acumulatorul (6) în aparatul de
încărcat (7).
La punctul 10 (Afi şajul aparatului de încărcat)
găsiţi un tabel cu semnifi caţiile afi şajului LED-
urilor pe aparatul de încărcat.
Dacă nu este posibilă încărcarea pachetului de
acumulatori vă rugăm să verifi caţi
•
dacă există tensiune la priză
•
dacă există un contact perfect la contactele
de încărcare ale aparatului de încărcat.
Dacă totuşi nu este posibilă încărcarea pachetului
de acumulatori, vă rugăm să trimiteţi
•
încărcătorul şi adaptorul de încărcare
•
şi pachetul de acumulatori
la service-ul nostru pentru clienţi.
Anl_TE_AG_18_115_Li_SPK13.indb 131Anl_TE_AG_18_115_Li_SPK13.indb 131 11.05.2021 10:59:1611.05.2021 10:59:16
RO
- 132 -
6.2 Pornirea (Fig. 4)
Pentru pornire împingeţi întrerupătorul pornire/
oprire (2) înainte şi apăsaţi-l în jos. Pentru oprirea
polizorului unghiular apăsaţi întrerupătorul por-
nire/oprire (2) în partea din spate. Întrerupătorul
pornire/oprire (2) revine în poziţia iniţială.
Indicaţie!
În caz de neutilizare aparatul comută după 10
minute în modul „Standby“.
Pentru reactivare: porniţi aparatul de două ori sau
apăsaţi pe afi şajul capacităţii acumulatorului.
Modul „Standby“ protejează acumulatorul.
Indicaţie!
După oprirea aparatului cu acumulator (datorită
suprasolicitării), acesta porneşte automat din nou.
Indicaţie!
Aşteptaţi până când aparatul atinge turaţia
maximă. Apoi puteţi aşeza polizorul unghiular
pe piesă şi puteţi începe prelucrarea.
6.3 Afi şarea capacităţii acumulatorului
(obr. 1c)
Apăsaţi comutatorul pentru afi şarea capacităţii
acumulatorului (a). Afi şajul capacităţii acumula-
torului (9) vă semnalizează nivelul de încărcare al
acumulatorului în baza a 3 LED-uri.
Toate 3 LED-urile luminează:
Acumulatorul este complet încărcat.
Se aprind 2 LED-uri sau numai unul
Acumulatorul mai are rezerve sufi ciente.
1 LED clipeşte:
Acumulatorul este gol, încărcaţi acumulatorul.
Toate LED-urile clipesc:
Temperatura acumulatorului este prea scăzută.
Îndepărtaţi acumulatorul din aparatul de încărcat
şi lăsaţi-l o zi la temperatura camerei. În cazul
în care defecţiunea persistă, acumulatorul este
descărcat profund şi este defect. Îndepărtaţi acu-
mulatorul din aparatul de încărcat. Încărcarea şi
utilizarea unui acumulator defect este interzisă.
6.4 Înlocuirea discurilor de şlefuit (Fig. 5/6)
Pentru înlocuirea discurilor de polizor aveţi nevoie
de cheia cu gaură frontală (5) alăturată. Această
cheie cu gaură frontală (5) este păstrată în mâ-
nerul suplimentar (3). La nevoie scoateţi cheia
cu gaură frontală (5) din mânerul suplimentar (3).
Pericol! Din motive de securitate polizorul un-
ghiular nu are voie să fi e folosit cu cheia cu gaură
frontală (5) montată.
•
Schimbare uşoară a discurilor prin dispoziti-
vul de blocare al arborelui (1).
•
Apăsaţi dispozitivul de blocare al arborelui (1)
şi lăsaţi discul de şlefuit să se blocheze.
•
Desfaceţi piuliţa flanşă cu ajutorul cheii cu
gaură frontală (5). (a se vedea figura 6)
•
Înlocuiţi discul de şlefuit sau de separare
şi strângeţi piuliţa flanşă cu cheia cu gaură
frontală.
Indicaţie!
Apăsaţi dispozitivul de blocare al arborelui
numai cu motorul şi arborele discului de
şlefuit oprit. Dispozitivul de blocare al ar-
borelui trebuie să rămână apăsat în timpul
schimbării discului!
În cazul discurilor de şlefuit sau de separare cu
o grosime de până la 3 mm, piuliţa fl anşă trebuie
înşurubată cu partea plană spre discul de şlefuit
sau de separare.
6.5 Poziţionarea fl anşei la utilizarea discurilor
de şlefuit şi de separare (Fig. 7-10)
•
Poziţionarea flanşei în cazul utilizării unui
disc de şlefuit cu degajare sau execuţie plană
(Fig. 8)
a) Flanşă de strângere
b) Piuliţă flanşă
•
Poziţionarea flanşei în cazul utilizării unui disc
de separare cu degajare (Fig. 9)
a) Flanşă de strângere
b) Piuliţă flanşă
•
Poziţionarea flanşei în cazul utilizării unui disc
de separare, execuţie plană (Fig. 10)
a) Flanşă de strângere
b) Piuliţă flanşă
6.6 Motorul
Motorul trebuie să fi e aerisit bine în timpul lucru-
lui, de aceea fantele de aerisire trebuie menţinute
permanent curate.
6.7 Discuri de şlefuit
•
Diametrul discului de şlefuit sau de separare
nu are voie să fie mai mare decât diametrul
prescris.
•
Verificaţi înainte de utilizare turaţia indicată a
discului de şlefuit sau de separare.
•
Tu r a ţia maximă a discului de şlefuit sau de
separare trebuie să fie mai mare decât turaţia
la mers în gol a polizorului unghiular.
Anl_TE_AG_18_115_Li_SPK13.indb 132Anl_TE_AG_18_115_Li_SPK13.indb 132 11.05.2021 10:59:1611.05.2021 10:59:16
RO
- 133 -
•
Utilizaţi numai discuri de şlefuit şi de separare
care corespund unei turaţii de cel puţin 8.500
min-1 şi care sunt aprobate pentru o viteză
periferică de 56 m/s.
•
Aveţi grijă la utilizarea discurilor de separare
cu diamant la direcţia de rotire. Săgeata indi-
catoare a direcţiei de rotire pe discul de sepa-
rare cu diamant trebuie să corespundă săgeţii
indicatoare a direcţiei de rotire de pe aparat.
Avertisment!
Ţineţi cont de depozitarea şi transportul adec-
vat, în special în cazul corpurilor abrazive. Nu
expuneţi corpurile abrazive niciodată la lovituri,
torsiuni sau muchii ascuţite (de ex. în timpul
transportului sau depozitării într-o ladă de unelte).
Acest lucru poate duce la deteriorarea corpurilor
abrazive, cum ar fi de ex. fi suri, care pot reprezen-
ta un pericol pentru utilizator.
Avertisment!
6.8 Indicaţii de lucru
6.8.1 Rectifi care prin degroşare (Fig. 11)
Atenţie! Utilizaţi pentru şlefuire dispozitivul
de protecţie!
(inclus în cuprinsul livrării)
Cel mai bun rezultat la rectifi carea prin degroşare
îl obţineţi dacă poziţionaţi discul de şlefuit într-
un unghi de 30° până la 40° faţă de suprafaţa
de şlefuit şi îl deplasaţi unif
orm peste piesa de
prelucrat.
6.8.2 Retezarea (Fig. 12)
Atenţie! Utilizaţi pentru tăiere dispozitivul de
protecţie!
(inclus în cuprinsul livrării)
Nu înclinaţi polizorul unghiular în timpul lucrărilor
de tăiere. Discul de separare trebuie să prezinte
o margine de separare impecabilă. Pentru tăierea
pietrei tari utilizaţi cel mai bine un disc de separa-
re cu diamant.
Avertisment!
Nu este permisă prelucrarea materialelor cu
conţinut de azbest!
Avertisment!
Nu utilizaţi niciodată discuri de separare la
rectifi carea prin degroşare.
Indicaţie:
Pentru mărirea capacităţii şi a duratei de
funcţionare a aparatului cu acumulator,
recomandăm utilizarea acumulatorului nostru Po-
wer X-Change de 4,0Ah.
(Art. nr.: 45.113.96)
7. Curăţirea, întreţinerea şi comanda
pieselor de schimb
Pericol!
Înaintea tuturor lucrărilor de curăţire scoateţi
ştecherul din priză.
7.1 Curăţarea
•
Păstraţi cât mai curat posibil dispozitivele
de protecţie, şliţurile de aerisire şi carcasa
motorului. Ştergeţi aparatul cu o cârpă curată
sau curăţaţi-l cu aer comprimat la o presiune
mică.
•
Recomandăm curăţarea aparatului imediat
după fiecare utilizare.
•
Curăţaţi aparatul cu regularitate cu o cârpă
umedă şi puţin săpun. Nu folosiţi detergenţi
sau solvenţi pentru curăţare; acestea ar putea
ataca părţile din material plastic ale aparatu-
lui. Fiţi atenţi să nu intre apă în interiorul apa-
ratului. Pătrunderea apei în aparatul electric
măreşte riscul de electrocutare.
7.2 Întreţinere
În interiorul aparatului nu se găsesc piese care
necesită întreţinere curentă.
7.3 Comanda pieselor de schimb:
La comanda pieselor de schimb trebuie comuni-
cate următoarele informaţii;
•
Tipul aparatului
•
Numărul articolului aparatului
•
Numărul de identificare al aparatului
•
Numărul de piesă de schimb al piesei de
schimb necesare
Informaţii şi preţuri actuale găsiţi la adresa
www.Einhell-Service.com
8. Eliminarea şi reciclarea
Aparatul se afl ă într-un ambalaj pentru a împiedi-
ca pagubele de transport. Acest ambalaj este o
materie primă şi este astfel refolosibil sau poate
fi readus în circuitul de revalorifi care a materiilor
prime. Aparatul şi piesele sale auxiliare sunt con-
struite din diferite materiale, cum ar fi de exemplu
metal sau material plastic. Aparatele electrice nu
se vor arunca la gunoiul menajer. Pentru salub-
Anl_TE_AG_18_115_Li_SPK13.indb 133Anl_TE_AG_18_115_Li_SPK13.indb 133 11.05.2021 10:59:1611.05.2021 10:59:16
RO
- 134 -
10. Afi şajul aparatului de încărcat
Starea afi şajului
Semnifi caţia şi măsura de remediere
LED-ul
roşu
LED-ul
verde
stins intermitent Stare de funcţionare
Aparatul de încărcat este conectat la reţea şi pregătit de funcţionare, acu-
mulatorul nu este în aparatul de încărcat
aprins stins Încărcare
Aparatul de încărcat încarcă acumulatorul în regim de încărcare rapidă.
Timpii de încărcare corespunzători îi găsiţi direct pe aparatul de încărcat.
Indicaţie! În funcţie de nivelul de încărcare al acumulatorului timpii de
încărcare efectivi pot fi diferiţi de timpii de încărcare menţionaţi.
stins aprins Acumulatorul este încărcat şi poate fi pus în folosinţă.
După aceea se comută într-o încărcare de protecţie până la încăr
carea
completă.
Pentru aceasta lăsaţi acumulatorul cu cca. 15 minute mai mult pe aparatul
de încărcat.
Măsură de remediere:
Îndepărtaţi acumulatorul din aparatul de încărcat. Deconectaţi aparatul de
încărcat de la reţea.
intermitent stins Încărcare adaptată
Aparatul de încărcat se găseşte în regimul de încărcare de protecţie.
În acest regim, din motive de siguranţă, acumulatorul este încărcat mai în-
cet şi necesită mai mult timp. Acest lucru poate avea următoarele cauze:
- Acumulatorul nu a mai fost încărcat timp foarte îndelungat.
- Temperatura acumulatorului nu se găseşte în intervalul ideal.
Măsură de remediere:
Aşteptaţi până când procesul de încărcare este încheiat, apoi acumula-
torul poate fi încărcat în continuare.
intermitent intermitent Defecţiune
Nu mai este posibilă încărcarea acumulatorului. Acumulatorul este defect.
Măsură de r
emediere:
Încărcarea unui acumulator defect este interzisă.
Îndepărtaţi acumulatorul din aparatul de încărcat.
aprins aprins Deteriorare datorată temperaturii
Acumulatorul este prea fi erbinte (de ex. la radiaţie solară directă) sau prea
rece (sub 0° C)
Măsură de remediere:
Îndepărtaţi acumulatorul din aparatul de încărcat şi păstraţi-l o zi la tempe-
ratura încăperii (cca. 20° C).
rizarea corespunzătoare, aparatul se va preda la
un centru de colectare. Dacă nu aveţi cunoştinţă
unde se afl ă un centru de colectare, informaţi-vă
în acest sens la administraţia comunală.
9. Lagăr
Depozitaţi aparatul şi accesoriile acestuia la loc
întunecos, uscat şi ferit de îngheţ, precum şi inac-
cesibil copiilor. Temperatura de depozitare optimă
este între 5 şi 30 ˚C. Păstraţi aparatul electric în
ambalajul original.
Anl_TE_AG_18_115_Li_SPK13.indb 134Anl_TE_AG_18_115_Li_SPK13.indb 134 11.05.2021 10:59:1611.05.2021 10:59:16
RO
- 135 -
Numai pentru ţări ale UE
Nu aruncaţi aparatele electrice la gunoiul menajer!
Conform directivei europene 2012/19/CE cu privire la aparatele electrice şi electronice vechi şi punerea
în aplicare în legislaţia naţională, aparatele electrice uzate trebuie colectate separat şi supuse unui ciclu
de reciclare ecologic.
Alternativă de reciclare la apelul de trimitere înapoi:
Alternativ returnării, proprietarul aparatului electric este obligat să participe la o valorifi care corectă a
acestuia, în cazul renunţării asupra proprietăţii aparatului. Aparatul vechi poate fi predat în acest sens
unui centru de colectare, care execută o îndepărtare conform legilor naţionale referitoare la reciclare
şi deşeuri. Nu sunt afectate accesoriile ataşate aparatelor vechi şi materiale auxiliare fără componente
electrice.
Retipărirea sau orice altă multiplicare a documentaţiei şi documentelor însoţitoare ale produselor, chiar
şi parţial, este permisă numai cu acordul în mod expres a fi rmei Einhell Germany AG.
Ne rezervăm dreptul pentru modifi cări de ordin tehnic
Anl_TE_AG_18_115_Li_SPK13.indb 135Anl_TE_AG_18_115_Li_SPK13.indb 135 11.05.2021 10:59:1711.05.2021 10:59:17
RO
- 136 -
Informaţii de service
În toate ţările menţionate în certifi catul de garanţie dispunem de parteneri de service competenţi, datele
de contact ale acestora le puteţi găsi în certifi catul de garanţie. Aceşti parteneri vă stau la dispoziţie
pentru toate problemele referitoare la service, piese de schimb şi de uzură sau aprovizionarea cu mate-
riale de consum.
Se va ţine cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau da-
torate utilizării resp. că aceste piese sunt necesare ca materiale de consum.
Categorie exemplu
Piese de uzură* Periile de cărbune, Acumulator
Material de consum/ Piese de consum* Discuri de separare, discuri de şlefuit
Piese lipsă
* nu este cuprins în livrare în mod obligatoriu!
În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet
www.Einhell-Service.com. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în
orice caz la următoarele întrebări:
•
A funcţionat aparatul o dată sau a fost de la început defect?
•
Aţi remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?
•
Ce fel de defecţiune prezintă aparatul după părerea dumneavoastră (simptom principal)?
Descrieţi această defecţiune.
Anl_TE_AG_18_115_Li_SPK13.indb 136Anl_TE_AG_18_115_Li_SPK13.indb 136 11.05.2021 10:59:1711.05.2021 10:59:17
RO
- 137 -
Certifi cat de garanţie
Stimată clientă, stimate client,
produsele noastre sunt supuse unui control de calitate riguros. Dacă totuşi vreodată acest aparat nu
va funcţiona ireproşabil, ne pare foarte rău şi vă rugăm să vă adresaţi centrului nostru service, la ad-
resa indicată la fi nalul acestui certifi cat de garanţie. Bineînţeles că vă stăm şi la telefon cu plăcere la
dispoziţie, la numerele de service menţionate. Pentru revendicarea pretenţiilor de garanţie trebuie ţinut
cont de următoarele:
1. Aceste instrucţiuni de garanţie se adresează exclusiv consumatorilor, deci persoanelor fi zice, care
nu doresc să utilizeze acest produs în cadrul unor activităţi lucrative sau pentru activităţi profesio-
nale independente. Aceste instrucţiuni de garanţie reglementează prestaţiile de garanţie suplimen-
tare, pe care producătorul jos numit le promite cumpărătorilor săi la cumpăr
area unui aparat nou,
suplimentar garanţiei legale. Pretenţiile dumneavoastră de garanţie legale nu sunt atinse de această
garanţie. Prestaţia noastră de garanţie este gratuită pentru dumneavoastră.
2. Prestaţia de garanţie se extinde în exclusivitate asupra defectelor la aparatul nou achiziţionat de
dumneavoastră de la producătorul jos numit, care provin din erori de material sau de fabricaţie şi se
limitează, în funcţie de decizia noastră, la remedierea acestor defecte sau la schimbarea aparatului.
Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utili-
zare în scopuri lucrative, meşteşugăreşti sau profesionale. Din acest motiv nu se va încheia un con-
tract de garanţie, atunci când aparatul este folosit în perioada de garanţie în întreprinderi lucrative,
meşteşugăreşti sau industriale precum şi pentru activităţi similare.
3. Excluse de la garanţie sunt următoarele:
- Deteriorări datorate neluării în considerare a instrucţiunilor de montare, a instrucţiunilor de utilizare
sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de reţea greşită sau
la un curent greşit), neluării în considerare a prescripţiilor referitoare la lucrările de întreţinere şi
siguranţă, expunerea aparatului la condiţii de mediu anormale sau îngrijire şi întreţinere insufi cientă.
- Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea
aparatului sau folosirea uneltelor ataşabile sau auxiliarilor neadmişi), intrarea corpurilor străine în
aparat (cum ar fi nisip, pietre sau praf, deteriorări din timpul transportului), recurgerea la violenţă sau
infl uenţe străine (cum ar fi de exemplu deteriorări datorită căderii).
- Deteriorări ale aparatului sau ale unor părţi ale acestuia, care se explică prin uzură normală,
conformă utilizării sau altă uzură naturală.
4. Durata de garanţie este de 24 luni şi începe din ziua cumpărării aparatului. Pretenţiile de garanţie se
vor revendica în interval de două săptămâni de la data apariţiei defectului. Este exclusă revendica-
rea pretenţiei de garanţie după expirarea duratei de garanţie. Repararea sau schimbarea aparatului
nu duce nici la prelungirea duratei de garanţie şi nici nu se va fi xa o durată de garanţie nouă pentru
prestaţia efectuată la acest aparat sau pentru o piesă schimbată la acesta. Acest lucru este valabil
şi în cazul unui service la faţa locului.
5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la:
www.Einhell-Service.com. Vă rugăm să aveţi pregătit bonul de cumpărare sau altă dovadă de
cumpărare a aparatului dvs. nou. Aparate trimise fără dovadă corespunzătoare sau fără plăcuţă de
identifi care sunt excluse de la prestaţia de garanţie datorită posibilităţilor insufi ciente de alocare.
Dacă defectul aparatului este cuprins în prestaţiile noastre de garanţie, veţi primi imediat înapoi
aparatul reparat sau un aparat nou.
Bineînţeles că remediem cu plăcere contra cost şi defecte la aparate care nu sunt sau nu mai sunt cup-
rinse în prestaţiile de garanţie. Pentru aceasta trimiteţi va rugăm aparatul la adresa noastră service:
La piesele de uzură, de consum şi piesele lipsă vă informăm în mod expres, că trebuie avute în vedere
restricţiile garanţiei menţionate în informaţiile de service ale acestor instrucţiuni de utilizare.
Anl_TE_AG_18_115_Li_SPK13.indb 137Anl_TE_AG_18_115_Li_SPK13.indb 137 11.05.2021 10:59:1711.05.2021 10:59:17
GR
- 138 -
Κίνδυνος!
Κατά τη χρήση των συσκευών πρέπει, προς
αποφυγή τραυματισμών, να τηρούνται και
να λαμβάνονται ορισμένα μέτρα ασφαλείας.
Διαβάστε για το λόγο αυτό προσεκτικά τις
Οδηγίες χρήσης / Υποδείξεις ασφαλείας.
Φυλάξτε τις καλά για να έχετε τις πληροφορίες
πάντα στη διάθεσή σας. Εάν παραδώσετε τη
συσκευή σε άλλα άτομα, δώστε μαζί και αυτές
τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν
αναλαμβάνουμε καμία ευθύνη για ατυχήματα
ή βλάβες που οφείλονται σε μη τήρηση αυτών
των Οδηγιών χρήσης και των Υποδείξεων
ασφαλείας.
Εξηγήσεις για τα χρησιμοποιούμενα
σύμβολα (βλέπε εικ. 13)
1. Κίνδυνος! – Για τη μείωση του κινδύνου
τραυματισμού διαβάστε την Οδηγία χρήσης.
2. Προσοχή! Να χρησιμοποιείτε
ωτοασπίδες. Η επίδραση του θορύβου
μπορεί να προκαλέσει την απώλεια της
ακοής.
3. Προσοχή! Να χρησιμοποιείτε μάσκα
προστασίας από σκόνη. Κατά την
επεξεργασία ξύλου και άλλων υλικών δεν
αποκλείεται η δημιουργία επιβλαβούς
για την υγεία σκόνης. Δεν επιτρέπεται η
επεξεργασία υλικών που περιέχουν αμίαντο!
4. Προσοχή! Να φοράτε οπωσδήποτε
προστατευτικά γυαλιά. Οι σπινθήρες
που δημιουργούνται κατά την εργασία ή τα
εκσφενδονιζόμενα κομμάτια, ροκανίδια και
σκόνες μπορούν να προκαλέσουν απώλεια
της όρασης.
5. Οι συσσωρευτές να φυλάσσονται
μόνο σε στεγνούς χώρους και σε
θερμοκρασία περιβάλλοντος +10°C
- +40°C. Να αποθηκεύετε τις μπαταρίες
μόνο σε φορτισμένη κατάσταση (τουλ. 40%
φορτισμένη)
6. Aυτό το προστατευτικό κάλυμμα είναι
κατάλληλο για λείανση.
7. Aυτό το προστατευτικό κάλυμμα είναι
κατάλληλο για κοπή και λείανση.
1. Υποδείξεις ασφαλείας
Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας
στο επισυναπτόμενο βιβλιάριο!
Προειδοποίηση!
Διαβάστε όλες τις υποδείξεις ασφαλείας,
τις οδηγίες, τις απεικονίσεις και τα τεχνικά
χαρακτηριστικά αυτής της ηλεκτρικής
συσκευής. Σε περίπτωση παραλείψεων κατά
την τήρηση των υποδείξεων ασφαλείας μπορεί
να προκληθεί ηλεκτροπληξία, πυρκαγιά και/ή
σοβαροί τραυματισμοί.
Φυλάξτε για μελλοντική χρήση όλες τις
Υποδείξεις ασφαλείας και τις οδηγίες.
2. Περιγραφή της συσκευής και
συμπαραδιδόμενα
2.1 Περιγραφή της συσκευής (εικ. 1)
1. Ασφάλιση ατράκτου
2. Διακόπτης ενεργοποίησης/απενεργοποίησης
ΟΝ/OFF
3. Πρόσθετη χειρολαβή
4. Προστατευτικό σύστημα
5. Κλειδί μετωπικής οπής
6. Μπαταρία (στο 45.140.08 δεν
συμπαραδίδεται)
7. Φορτιστής (στο 45.140.08 δεν
συμπαραδίδεται)
8. Πλήκτρο κουμπώματος
9. Ένδειξη δυναμικότητας μπαταρίας
2.2 Συμπαραδιδόμενα
Βάσει της περιγραφής των συμπαραδιδόμενων
παρακαλούμε να ελέγξετε την πληρότητα
του προϊόντος. Σε περίπτωση ελλείψεων
τμημάτων παρακαλούμε να αποτανθείτε εντός
5 εργάσιμων ημερών από την ημερομηνία
αγοράς στο Κέντρο Σέρβις (Service Center) της
εταιρείας μας ή στο κατάστημα από το οποίο
αγοράσατε τη συσκευή, προσκομίζοντας την
ισχύουσα απόδειξη αγοράς. Παρακαλούμε να
προσέξετε τον πίνακα εγγύησης στους όρους
εγγύησης στο τέλος των οδηγιών.
•
Ανοίξτε τη συσκευασία και βγάλτε
προσεκτικά τη συσκευή.
•
Απομακρύντε τα υλικά συσκευασίας
καθώς και τα συστήματα προστασίας της
συσκευασίας / μεταφοράς (εάν υπάρχουν).
•
Ελέγξτε εάν είναι πλήρες το περιεχόμενο.
•
Ελέγξτε τη συσκευή και τα αξεσουάρ για
ενδεχόμενες ζημιές από τη μεταφορά.
•
Φυλάξτε τη συσκευασία αν γίνεται μέχρι την
πάροδο της προθεσμάις της εγγύησης.
Κίνδυνος!
H συσκευή και τα υλικά συσκευασίας δεν είναι
παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν
με πλαστικές σακούλες, πλαστικές μεμβράνες
και μικροαντικείμενα! Υφίσταται κίνδυνος
Anl_TE_AG_18_115_Li_SPK13.indb 138Anl_TE_AG_18_115_Li_SPK13.indb 138 11.05.2021 10:59:1711.05.2021 10:59:17
GR
- 139 -
κατάποσης και ασφυξίας!
•
Γωνιακός λειαντήρας
•
Φορτιστής
•
Μπαταρία
•
Πρόσθετη χειρολαβή
•
Κλειδί μετωπικής οπής
•
Προστατευτικό σύστημα
•
Πρωτότυπες Οδηγίες χρήσης
3. Σωστή χρήση
Ο γωνιακός λειαντήρας προορίζεται για λείανση
μετάλλων και λίθων με χρήση του κατάλληλου
δίσκου και του κατάλληλου προστατευτικού
συστήματος.
Προειδοποίηση! Για την κοπή μετάλλων
και λίθων επιτρέπεται η χρήση του γωνιακού
λειαντήρα μόνο με προσαρμοσμένο
προστατευτικό σύστημα που θα βρείτε στα
αξεσουάρ.
Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο
για τον σκοπό για τον οποίο προορίζεται. Κάθε
πέραν τούτου χρήση δεν ανταποκρίενται στο
σκοπό για τον οποίο προορίζεται. Για βλάβες
που οφείλονται σε παρόμοια χρήση ή για
τραυματισμούς παντός είδους ευθύνεται ο
χρήσητς/χειριστής και όχι ο κατασκευαστής.
Παρακαλούμε να προσέξετε πως οι συσκευές
μας δεν προορίζονται και δεν έχουν
κατασκευαστεί για επαγγελματική, βιοτεχνική
ή βιομηχανική χρήση. Δεν αναλαμβάνουμε
εγγύηση σε περίπτωση κατά την οποία η
συσκευή χρησιμοποιήθηκε σε συνεργεία,
βιοτεχνίες ή στη βιομηχανία ή σε εργασίες
παρόμοιες με αυτές.
4. Τεχνικά χαρακτηριστικά
Τροφοδοσία τάσης κινητήρα: ................ 18 V d.c.
Ονομαστικός αριθμός στροφών: ........ 8500 min
-1
Μέγ. Διάμετρος δίσκου: .......................... 115 mm
Δίσκος λείανσης: ...................... 115 x 22 x 6 mm
Δίσκος κοπής: ........................... 115 x 22 x 3 mm
Σπείρωμα ατράκτου υποδοχής: ................... M14
Τάση εξόδου φορτιστή: .........................20 V d.c.
Ρεύμα εξόδου φορτιστή: ............................... 3 Α
Τάση δικτύου φορτιστή: ....200-250 V~ 50-60 Hz
T ύπος συσσωρευτή: ......................λιθίου-ιόντος
Αριθμός κυττάρων συσσωρευτή: ................... 10
Χωρητικότητα συσσωρευτή: .................... 4,0 Ah
Βάρος: ....................................................... 1,8 kg
Κίνδυνος!
Θόρυβος και δονήσεις
Οι τιμές θορύβων και δονήσεων διαπιστώθηκαν
σύμφωνα με το πρότυπο EN 60745.
Στάθμη ηχητικής πίεσης L
pA
.............. 75,1 dB(A)
Αβεβαιότητα K
pA
..........................................3 dB
Στάθμη ηχητικής ισχύος L
WA
.............. 86,1 dB(A)
Αβεβαιότητα K
WA
..........................................3 dB
Χειρολαβή
Εκπομπή δονήσεων a
hAG
= 6,154 m/s
2
Αβεβαιότητα K = 1,5 m/s
2
Οι αναφερόμενες συνολικές τιμές μετάδοσης
δόνησης και οι τιμές εκπομπής θορύβου
μετρήθηκαν βάσει τυποποιημένης μεθόδου
δοκιμής και μπορούν να χρησιμοποιηθούν για
τη σύγκριση μίας ηλεκτρικής συσκευής με μία
άλλη.
Οι αναφερόμενες συνολικές τιμές μετάδοσης
δόνησης και οι τιμές εκπομπής θορύβου
μπορούν να χρησιμοποιηθούν για προσωρινή
εκτίμηση της σχετικής επιβάρυνσης.
Προειδοποίηση:
Η τιμή μετάδοσης της δόνησης μπορεί να
διαφέρει κατά την πραγματική χρήση της
ηλεκτρικής συσκευής από την αναφερόμενη
τιμή, ανάλογα με τον τρόπο χρήσης της,
ιδιαίτερα από το είδος του αντικειμένου που θα
κατεργασθείτε.
Περιορίστε την δημιουργία θορύβου και τις
δονήσεις στο ελάχιστο!
•
Να χρησιμοποιείτε μόνο συσκευές σε άψογη
κατάσταση.
•
Να συντηρείτε και να καθαρίζετε τακτικά τη
συκσευή.
•
Να προσαρμόζετε στη συσκευή τον τρόπο
εργασίας σας.
•
Προσέξτε να μην υπερφορτώνετε τη
συσκευή.
•
Αφήστε τη συσκευή νδεχομένως να
ελεγχθεί από ειδικό τεχνίτη.
•
Να απενεργοποιείτε τη συσκευή όταν δεν
την χρησιμοποιείτε.
•
Να φοράτε γάντια.
Anl_TE_AG_18_115_Li_SPK13.indb 139Anl_TE_AG_18_115_Li_SPK13.indb 139 11.05.2021 10:59:1711.05.2021 10:59:17
GR
- 140 -
Προσοχή!
Υπολειπόμενοι κίνδυνοι
Aκόμη και σε περίπτωση σωστής και
κανονικής χρήσης αυτού του ηλεκτρικού
εργαλείου, υφίστανται πάντα ορισμένοι
υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι
κίνδυνοι μπορούν να παρουσιαστούν
ανάλογα με το είδος κατασκευής και το
μεντέλο αυτού του ηλεκτρικού εργαλείου:
1. Βλάβες πνευμόνων, εάν δεν
χρησιμοποιηθούν κατάλληλες μάσκες
προστασίας από σκόνη.
2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί
κατάλληλη ηχοπροστασίας.
3. Βλάβες της υγείας που προκαλούνται από
δονήσεις χεριού-βραχίονα, εάν η συσκευή
χρησιμοποιηθεί για μεγαλύτερο χρονικό
διάστημα ή δεν τηρείται και δεν συντηρείται
σωστά.
5. Πριν τη θέση σε λειτουργία
Προειδοποίηση!
Να βγάζετε πάντα πρώτα τη μπαταρία πριν
κάνετε τις ρυθμίσεις στη συσκευή.
Πριν τη θέση σε λειτουργία της συσκευής σας
με μπαταρία να διαβάσετε οπωσδήποτε αυτές
τις υποδείξεις:
•
Φορτίστε το συσσωρευτή με το φορτιστή.
Ένας κενός συσσωρευτής φορτίζεται μετά
από περ. 0,5-1 ώρα.
5.1 Συναρμολόγηση της πρόσθετης
χειρολαβής (εικ. 2)
•
Δεν επιτρέπεται η χρήση του γωνιακού
λειαντήρα μπαταρίας χωρίς πρόσθετη
χειρολαβή (3).
•
Η πρόσθετη χειρολαβή μπορεί να βιδωθεί σε
2 θέσεις (A, B, C).
Πλευρά συσκευής Κατάλληλο για
αριστερά (αρ. Α/ όπως
απεικονίζεται)
δεξιόχειρες
δεξιά (αρ. β) αριστερόχειρες
επάνω (αρ. γ) Χρήση δίσκων
διαχωρισμού
5.2 Αλλαγή και ρύθμιση του συστήματος
ασφαλείας (εικ. 3)
Αλλαγή:
•
Αφαιρέστε τη φλάντζα (b) και τον
σφιγκτήρα που βρίσκεται από κάτω.
•
Ανοίξτε το μοχλό (a) στο σύστημα
προστασίας (4).
•
Περιστρέψτε το σύστημα προστασίας
(4) κατά 180° δεξιόστροφα έτσι ώστε η
προστασία να δείχνει προς τα επάνω.
•
Αφαιρέστε το σύστημα προστασίας (4).
Η συναρμολόγηση εκτελείται στην αντίστροφη
σειρά.
Ρύθμιση:
•
Ρυθμίστε την προστατευτική διάταξη (4) για
την προστασία των χεριών σας έτσι, ώστε
το αντικείμενο λείανσης να οδηγείται μακριά
από το σώμα.
•
Η θέση του συστήματος προστασίας (4)
μπορεί να προσαρμοσθεί σε όλες τις
συνθήκες εργασίας. Λασκάρετε τον μοχλό
(a) και στρίψτε το κάλυμμα (4) στη θέση που
θέλετε.
•
Προσέξτε η προστατευτική διάταξη (4) να
καλύπτει το περίβλημα του οδοντωτού
τροχού.
•
Επαναστερεώστε το μοχλό (a).
•
Σιγουρευθείτε πως η προστατευτική διάταξη
(4) είναι καλά στερεωμένη.
Προειδοποίηση! Προσέχετε τη σταθερή
στερέωση του προστατευτικού καλύμματος.
Προειδοποίηση! Μη χρησιμοποιείτε τον
γωνιακό λειαντήρα χωρίς προστατευτική
διάταξη.
5.3 Δοκιμαστική λειτουργία νέων δίσκων
Αφήστε τον γωνιακό λειαντήρα με
τοποθετημένο δίσκο λείανσης ή κοπής να
λειτουργήσει επί τουλάχιστον 1 λεπτό σε
λειτουργία κενού. Αντικαταστήστε αμέσως τους
δίσκους σε περίπτωση δονήσεων.
6. Χειρισμός
6.1 Φόρτιση της μπαταρίας λιθίου
(εικ. 1a-1b)
1. Βγάλτε τη μπαταρία (6) από τη χειρολαβή
και πιέστε το πλήκτρο κουμπώματος (8)
προς τα κάτω.
2. Συγκρίνετε εάν η τάση που αναφέρεται στην
ετικέτα αντιστοιχεί με την τάση του δικτύου.
Anl_TE_AG_18_115_Li_SPK13.indb 140Anl_TE_AG_18_115_Li_SPK13.indb 140 11.05.2021 10:59:1711.05.2021 10:59:17
GR
- 141 -
Βάλτε το βύσμα του φορτιστή (7) στην πρίζα.
Το πράσινο LED αρχίζει να αναβοσβήνει.
3. Σπρώξτε τη μπαταρία (6) στον φορτιστή (7).
Στο εδάφιο 10 (ένδειξη φορτιστή) θα βρείτε
πίνακα με τις εξηγήσεις της ένδειξης του LED
στο φορτιστή.
Εάν δεν είναι δυνατή η φόρτιση της μπαταρίας,
παρακαλούμε να ελέγξετε
•
εάν υπάρχει τάση στην πρίζα.
•
εάν υπάρχει άψογη επαφή στις επαφές
φόρτισης του φορτιστή.
Εάν δεν είναι δυνατή η φόρτιση της μονάδας
της μπαταρίας, παρακαλούμε να αποστείλετε
•
τον φορτιστή και τον προσαρμογέα
φόρτισης
•
και την μονάδα της μπαταρίας.
στο τμήμα μας εξυπηρέτησης πελατών.
Για σωστή αποστολή να επικοινωνήσετε με
το τμήμα μας εξυπηρέτησης πελατών ή με
το κατάστημα πωλήσεων, όπου αγοράσατε
τη συσκευή.
Κατά την αποστολή ή απόρριψη μπαταριών
ή συσκευών μπαταρίας προσέξτε να
μπουν χωριστά σε πλαστικές σακούλες
ώστε να αποφευχθεί ένα βραχυκύκλωμα ή
πυρκαγιά!
Για μεγάλη διάρκεια ζωής της μονάδας του
συσσωρευτή, φροντίστε για την έγκαιρη
επαναφόρτιση της μονάδα του συσσωρευτή.
Αυτό είναι οπωσδήποτε απαραίτητο ότνα
διαπιστώσετε πως μειώνεται η απόδοση.
Ποτέ μην εκφορτίζετε πλήρως τη μονάδα του
συσσωρευτή. Αυτό θα είχε σαν συνέπεια μία
βλάβη της μονάδας του συσσωρευτή!
6.2 Ένδειξη δυναμικότητας μπαταρίας
(ει. 1c/pos. 9)
Πιέστε το πλήκτρο για την ένδειξη
δυναμικότητας του συσσωρευτή (a). Η ένδειξη
δυναμικότητας του συσσωρευτή (9) σας δείχνει
την κατάσταση φόρτισης του συσσωρευτή βάσει
των 3 LED.
Είναι αναμμένα και τα 3 LED:
Ο συσσωρευτής έχει φορτιστεί πλήρως.
Ανάβουν/ει 2 ή 1 LED:
Η μπαταρία είναι ακόμη αρκετά φορτισμένη.
Αναβοσβήνει ένα LED:
Ο συσσωρευτής είναι άδειος, φορτίστε τον.
Αναβοσβήνουν όλα τα LED:
Υπέρβαση της θερμοκρασίας της μπαταρίας.
Αφαιρέστε τον συσσωρευτή από τη συσκευή
και αφήστε τον επί μία ημέρα σε θερμοκρασία
δωματίου. Εάν επαναπαρουσιαστεί το σφάλμα
τότε ο συσσωρευτής έχει εκφορτιστεί εκ βάθους
και είναι ελαττωματικός. Αφαιρέστε τη μπαταρία
από τη συσκευή. Μία ελαττωματική μπαταρία
δεν είναι δυνατόν να επαναχρησιμοποιηθεί ή να
επαναφορτιστεί!
6.3 Ενεργοποίηση (εικ.4)
Για την ενεργοποίησΓια την ενεργοποίηση
σπρώξτε τον διακόπτη ενεργοποίησης/
απενεργοποίησης (2) προς τα εμπρός και
πιέστε τον προς τα κάτω. Για απενεργοποίηση
του γωνιακού λειαντήρα πιέστε προς τα κάτω
στο πίσω μέρος τον διακόπτη ενεργοποίησης/
απενεργοποίησης (2). Ο διακόπτης
ενεργοποίησης/απενεργοποίησης (2) πετιέται
στην αρχική του θέση.
Υπόδειξη!
Η συσκευή πηγαίνει μετά από 10 λεπτά
ακινητοποίησης στη λειτουργία „Standby“.
Για επανενεργοποίηση: Ενεργοποιήστε δύο
φορές τη συσκευή ή πιέστε την ένδειξη
δυναμικότητας της μπαταρίας.
Με τη λειτουργία „Standby“ προφυλάσσεται η
μπαταρία.
Υπόδειξη!
Μετά από ακινητοποίηση της συσκευής
μπαταρίας (λόγω υπερφόρτωσης), αρχίζει να
επαναλειτουργεί αυτόματα.
Υπόδειξη!
Περιμένετε να φτάσει η μηχανή τον
μέγιστο αριθμό στροφών. Κατόπιν μπορείτε
να ακουμπήσετε τον γωνιακό λειαντήρα
στο αντικείμενο και να το κατεργαστείτε.
6.4 Αλλαγή των δίσκων λείανσης (εικ. 5/6)
Για την αλλαγή των δίσκων λείανσης χρίάζεστε
το επισυναπτόμενο κλειδί με μετωπική
τρύπα (5). Το κλειδί αυτό (5) θα το βρείτε
στην πρόσθετη χειρολαβή (3). Εάν χρειαστεί
τραβήξτε το κλειδί (5) από την πρόσθετη
χειρολαβή (3). Κίνδυνος! Για λόγους ασφαλείας
δεν επιτρέπεται η λειτουργία του γωνιακού
λειαντήρα με τοποθετημένο κλειδί μετωπικής
οπής (5).
Anl_TE_AG_18_115_Li_SPK13.indb 141Anl_TE_AG_18_115_Li_SPK13.indb 141 11.05.2021 10:59:1811.05.2021 10:59:18
GR
- 142 -
•
Απλή αλλαγή δίσκων με ασφάλιση ατράκτου
(1).
•
Πιέστε την ασφάλιση της ατράκτου (1) για
να κουμπώσει ο δίσκος λείανσης.
•
Ανοίξτε το παξιμάδι με το κλειδί μετωπικής
οπής (5). (βλέπε εικ. 6)
•
Αλλάξτε τον δίσκο λείανσης ή κοπής και
σφίξτε το παξιμάδι με το κλειδί μετωπικής
οπής.
Υπόδειξη!
Πιέστε την ασφάλιση της ατράκτου μόνο
όταν είναι ακινητοποιημένος ο κινητήρας
και η άτρακτος λείανσης! Η ασφάλιση της
ατράκτου πρέπει να παραμένει πιεσμένη
καθ΄όλη τη διάρκεια της αλλαγής των
δίσκων!
Σε δίσκους λείανσης ή κοπής με πάχος περ.
3 mm, βιδώστε το παξιμάδι με την επίπεδη
πλευρά προς τον δίσκο λείανσης ή τριβής.
6.5 Διάταξη της φλάντζας κατά τη χρήση
δίσκων λείανσης και κοπής (εικ. 7-10)
•
Διάταξη της φλάντζας κατά τη χρήση
προεξέχοντος ή επίπεδου δίσκου λείανσης
(εικ. 8)
a) φλάντζα σύσφιξης
b) παξιμάδι
•
Διάταξη της φλάντζας κατά τη χρήση
προεξέχοντος δίσκου λείανσης (εικ. 9)
a) φλάντζα σύσφιξης
b) παξιμάδι
•
Διάταξη της φλάντζας κατά τη χρήση
επίπεδου δίσκου λείανσης (εικ. 10)
a) φλάντζα σύσφιξης
b) παξιμάδι
6.6 Μοτέρ
Κατά τη διάρκεια της εργασίας πρέπει να
αερίζεται καλά ο κινητήρας και για το λόγο αυτό
πρέπει όλες οι οπές αερισμού να διατηρούνται
πάντα καθαρές.
6.7 Δίσκοι λείανσης
•
Ο δίσκος λείανσης ή κοπής δεν επιτρέπεται
ποτέ να είναι μεγαλύτερος από την
προδιαγεγραμμένη διάμετρο.
•
Πριν τη χρήση του δίσκου λείανσης ή κοπής
να ελέγχετε τον αριθμό στροφών του.
•
Ο μέγιστος αριθμός στροφών του δίσκου
πρέπει να είναι μεγαλύτερος από τον αριθμό
στροφών ρελαντί του γωνιακού λειαντήρα.
•
Να χρησιμοποιείτε μόνο δίσκους λείανσης
και κοπής που είναι κατάλληλες για
ελάχιστο αριθμός στροφών 8.500 min-1 και
για ταχύτητα περιμέτρου 56 m/s.
•
Κατά τη χρήση διαμαντόδισκων
διαχωρισμού προσέξτε την κατεύθυνση
περιστροφής. Το βέλος κατεύθυνσης
περιστροφής στο διαμαντόδισκο πρέπει να
συμφωνεί με το βέλος στη συσκευή.
Προειδοποίηση!
Να προσέχετε ειδικά την καλή έδραση και
μεταφορά των λειαντικών σωμάτων. Μην
εκθέτετε τα λειαντικά σώματα σε κρούσεις
ή αιχμηρές γωνίες (π.χ. κατά τη μεταφορά
και αποθήκευση σε κουτί εργαλείων). Στην
περίπτωση αυτή δεν μπορούν να αποκλειστούν
ζημιές, όπως π. χ. ρωγμές που αποτελούν
κίνδυνο για τον χρήστη.
Προειδοποίηση!
6.8 Υποδείξεις για την εργασία
6.8.1 Τρίψιμο (εικ. 11)
Προσοχή! Σύστημα ασφαλείας για τη
λείανση!
(συμπεριλαμβάνεται)
Τη μεγαλύτερη επιτυχία θα έχετε εάν κρατήσετε
το δίσκο λείανσης σε γωνία 30° έως 40°
προς την επιφάνεια ου θα τρίψετε και τον
μετακινήσετε ομοιόμορφα πέρα-δώθε.
6.8.2 Κοπή (εικ. 12)
Προσοχή! Να χρησιμοποιείτε το σύστημα
ασφαλείας για διαχωρισμό!
(συμπεριλαμβάνεται)
Σε εργασίες διαχωίσμού να μη μπλοκάρει ο
γνιακός λειαντήρας στην επιφάνεια κοπής.
Ο δίσκος κοπής να έχει καθαρή άκρη κοπής.
Για κοπή σκληρής πέτρας συνιστάται η χρήση
διαμαντόδισκου.
Προειδοποίηση!
Δεν επιτρέπεται η επεξεργασία υλικών που
περιέχουν αμίαντο!
Προειδοποίηση!
Ποτέ μη χρησιμοποιείτε δίσκο κοπής για
τρίψιμο.
Υπόδειξη:
Για βελτίωση της απόδοσης και της διάρκειας
λειτουργίας της συσκευής με μπαταρία σας
συνιστούμε τη χρήση 4,0Ah Power X-Change.
(αρ. προϊόντος 45.113.96)
Anl_TE_AG_18_115_Li_SPK13.indb 142Anl_TE_AG_18_115_Li_SPK13.indb 142 11.05.2021 10:59:1811.05.2021 10:59:18
GR
- 143 -
7. Καθαρισμός, συντήρηση και
παραγγελία ανταλλακτικών
Κίνδυνος!
Πριν από όλες τις εργασίες καθαρισμού να
αφαιρείτε τη μπαταρία.
7.1 Καθαρισμός
•
Να κρατάτε όσο πιο ελεύθερα από σκόνη
και ακαθαρσίες γίνεται τα συστήματα
προστασίας, τις σχισμές εξαερισμού και το
κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή
με ένα καθαρό πανί, ή καθαρίστε το με
πεπεισμένο αέρα σε χαμηλή πίεση.
•
Συνιστούμε να καθαρίζετε τη συσκευή
αμέσως μετά από κάθε χρήση.
•
Να καθαρίζετε τη συσκευή τακτικά με ένα
νωπό πανί και λίγο μαλακό σαπούνι. Μη
χρησιμοποιείτε καθαριστικά ή διαλύτες,
γιατί δεν αποκλείεται να καταστρέψουν την
επιφάνεια της συσκευής. Προσέξτε να μην
περάσει νερό στο εσωτερικό της συσκευής.
Η διείσδυση νερού σε ηλεκτρική συσκευή
αυξάνει τον κίνδυνο ηλεκτροπληξίας.
7.2 Συντήρηση
Στο εσωτερικό της συσκευής δεν υπάρχουν
εξαρτήματα που χρειάζονται συντήρηση.
7.3 Παραγγελία ανταλλακτικών:
Κατά την παραγγελία ανταλλακτικών να
αναφέρετε τα εξής:
•
Τύπος της συσκευής
•
Αριθμός είδους της συσκευής
•
Αριθμός ταύτισης της συσκευής
•
Αριθμός ανταλλακτικού
Θα βρείτε τις ισχύουσες τιμές και πληροφορίες
στην ιστοσελίδα www.isc-gmbh.info
8. Διάθεση στα απορρίμματα και
επαναχρησιμοποίηση
Η συσκευή βρίσκεται σε μία συσκευασία προς
αποφυγή ζημιών κατά τη μεταφορά Αυτή η
συσκευασία αποτελείται από πρώτες ύλες
και έτσι μπορεί να επαναχρησιμοποιηθεί ή να
ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της
αποτελούνται από διάφορα υλικά, όπως π.χ.
μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται
η απόρριψη ελαττωματικών συσκευών στα
οικιακά απορρίμμα
τα. Σωστή απόρριψη είναι
η παράδοση σε κατάλληλα κέντρα συλλογής
μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε
πού βρίσκεται παρόμοιο κέντρο συλλογής
μεταχειρισμένων συσκευών, ρωτήστε στη
διοίκηση της κοινότητάς σας.
9. Φύλαξη
Nα διατηρείτε τη συσκευή και τααξεσουάρ
της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό,
και μακριά από παιδιά. Η ιδανική θερμοκρασία
αποθήκευσης είναι μεταξύ 5 και 30 °C. Να
φυλάξετε την ηλεκτρική σας συσκευή στην
πρωτότυπη συσκευασία της.
Anl_TE_AG_18_115_Li_SPK13.indb 143Anl_TE_AG_18_115_Li_SPK13.indb 143 11.05.2021 10:59:1811.05.2021 10:59:18
GR
- 144 -
10. Ένδειξη φορτιστή
Κατάσταση ένδειξης
Σημασία και μέτρα
Κόκκινο LED Πράσινο LED
απενεργοποίηση
(OFF)
Αναβοσβήνει Ετοιμότητα για λειτουργία
Ο φορτιστής είναι συνδεδεμένος με το δίκτυο και έτοιμος
για λειτουργία. Η μπαταράι δεν είανι μέσα στο φορτιστή.
Ενεργοποιημένος απενεργοποίηση
(OFF)
Φόρτιση
Ο φορτιστής φορτίζει τη μπαταρία σε λειτουργία ταχείας
φόρτισης. Η διάρκεια φόρτισης αναγράφεται στον φορτιστή.
Υπόδειξη! Ανάλογα με την υπάρχουσα φόρτιση η
πρα
γματική διάρκεια φ΄ροτισης μπορεί να διαφέρει από
αυτήν που αναγράφεται στο φορτιστή.
απενεργοποίηση
(OFF)
Ενεργοποιημένος Η μπαταρία είναι φορτισμένη και έτοιμη για χρήση.
Κατόπιν ενεργοποιείται η φόρτιση ασφαλείας μέχρι την
πλήρη φόρτιση.
Αφήστε τη μπαταρία περίπου 15 λεπτά περισσότερο στον
φορτιστή.
Τι πρέπει να κάνετε:
Αφαιρέστε τη μπαταρία από τον φορτιστή. Διακόψτ
ε την
παροχή ρεύματος προς τον φορτιστή.
Αναβοσβήνει απενεργοποίηση
(OFF)
Φόρτιση προσαρμογής
Ο φορτιστής βρίσκεται στη λειτουργία για προσεκτική
φόρτιση.
Για λόγους ασφαλείας ο φορτιστής φορτίζεται πιο αργά και
χρειάζεται περισσότερο χρόνο. Αυτό μπορεί να οφείλεται
στα εξής:
- Η μπαταρία δεν φορτίστηκε εδώ και πολύ καιρό- Η
θερμοκρασία της μπαταρίας δεν κυμαίνεται στ
α ιδανικά
επίπεδα.
- Η θερμοκρασία της μπαταρίας δεν κυμαίνεται στα ιδανικά
επίπεδα.
Τι πρέπει να κάνετε:
Περιμένετε μέχρι να περατωθεί η διαδικασία φόρτισης,
παρόλα αυτά μπορεί να συνεχιστεί η φόρτιση της
μπαταρίας.
Αναβοσβήνει Αναβοσβήνει Σφάλμα
Δεν είναι δυνατή πλέον η φόρτιση. Η μπαταρία είναι
ελαττωματική.
Τι πρέπει να κάνετε:
Μία ελαττωματική μπαταρία δε
ν είναι δυνατόν να
επαναφορτιστεί.
Αφαιρέστε τη μπαταρία από τον φορτιστή.
Ενεργοποιημένος Ενεργοποιημένος Βλάβη θερμοκρασίας:
Η μπαταρία είναι πολύ ζεστή (π. χ. άμεση ηλιακή
ακτινοβολία) ή πολύ κρύα (κάτω από 0°C).
Τι πρέπει να κάνετε:
Αφαιρέστε τη μπαταρία και φυλάξτε την αυτή τη 1 ημέρα σε
θερμοκρασία δωματίου (περ. 20° C).
Anl_TE_AG_18_115_Li_SPK13.indb 144Anl_TE_AG_18_115_Li_SPK13.indb 144 11.05.2021 10:59:1811.05.2021 10:59:18
GR
- 145 -
Μόνο για κράτη-μέλη της Ε.Ε.
Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα!
Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕΚ για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού
εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να
συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον.
Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή
Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή
ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί
να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων
ανακύκλωσης και διαχείρισης αποβλήτων. Δεν συμπεριλαμβάνονται τα τμήματα παλιών συσκευών
και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα.
Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων
δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με
ρητή συγκατάθεση της Einhell Germany AG.
M ε επιφύλαξη τεχνικών τροποποιήσεων
Anl_TE_AG_18_115_Li_SPK13.indb 145Anl_TE_AG_18_115_Li_SPK13.indb 145 11.05.2021 10:59:1811.05.2021 10:59:18
GR
- 146 -
Ενημέρωση για το σέρβις
Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται
μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη
διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.
Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή φθροά ή ότ
ι
χρειάζονται τα ακόλουθα αναλώσιμα.
Κατηγορία Παράδειγμα
Φθειρόμενα εξαρτήματα* Ψήκτρες, Συσσωρευτής
Αναλώσιμα υλικά/αναλώσιμα τμήματα* Δίσκοι κοπής, δίσκοι λείανσης
Ελλείψεις
* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!
Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο
ίντερνετ στο www.Einhell-Service.com. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και
απαντήστε στις ακόλουθες ερωτήσεις:
•
Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?
•
Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?
•
Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?
Περιγράψετε αυτή τη δυσλειτουργία.
Anl_TE_AG_18_115_Li_SPK13.indb 146Anl_TE_AG_18_115_Li_SPK13.indb 146 11.05.2021 10:59:1811.05.2021 10:59:18
GR
- 147 -
Εγγύηση
Αξιότιμη πελάτισα, αξιότιμε πελάτη,
τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά
κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το
τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως
είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό σέρβις που α
ναφέρεται στην κάρτα εγγύησης.
Για την αξίωση της εγγύησης ισχύουν τα εξής:
1. Αυτοί οι όροι εγγύησης ισχύουν μόνο για καταναλωτές, δηλ. για φυσικά πρόσωπα που δεν
χρησιμοποιούν το προϊόν αυτό ούτε για επαγγελματικούς σκοπούς ούτε για άλλη ανεξάρτητη
απασχόληση. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης που υπόσ
χεται ο
πιο κάτω κατασκευαστής πέραν της νόμιμης εγγύησης στους αγοραστές των νέων συσκευών
του. Δεν θίγονται από την εγγύηση αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η εγγύησή μας σας
παρέχεται δωρεάν.
2. Η εγγύηση επεκτείνεται αποκλειστικά και μόνο σε ελαττώματα σε μία συσκευή του πιο κάτω
κατασκευαστή και που αφορούν ε
λαττώματα υλικού ή κατασκευής και περιορίζεται ατά την κρίση
μας στην αποκατάσταση αυτών των ελαττωμάτων της συσκευής ή στην αντικατάστασή της.
Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για επαγγελματική,
βιοτεχνική ή βιομηχανική χρήση. Για το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε
περίπτωση κατά την οποία η συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε
βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.
3. Από την εγγύησή μας εξαιρούνται τα εξής:
- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε
όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ. σύνδεση σε εσφαλμένη
τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε
περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας
και συντήρησης.
- Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ.
υπερφόρτωση της συσκευής ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων
αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας
ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση).
- Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.
4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της
συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης
εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης
μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν συνεπάγεται
την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης
για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην
περίπτωση σέρβις επί τόπου.
5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο:
www.Einhell-Service.com. Να έχετε μαζί σας την απόδειξη της νέας συσκευής. Οι συσκευές που
αποστέλλονται χωρίς αποδείξεις και χωρίς πινακίδα στοιχείων, αποκλείονται από την εγγύηση
λόγω μη δυνατότητας ταξινόμησης. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας
επιστραφεί αμέσως είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή.
Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα ε
λαττώματα αυτά
δεν καλύπτονται από την εγγύηση. Γι α το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη
διεύθυνση του σέρβις μας.
Για αναλώσιμα και σε περίπτωση που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής
της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης.
Anl_TE_AG_18_115_Li_SPK13.indb 147Anl_TE_AG_18_115_Li_SPK13.indb 147 11.05.2021 10:59:1811.05.2021 10:59:18
P
- 148 -
Perigo!
Ao utilizar ferramentas, devem ser respeitadas
algumas medidas de segurança para preve-
nir ferimentos e danos. Por conseguinte, leia
atentamente este manual de instruções / estas
instruções de segurança. Guarde-o num local
seguro, para que o possa consultar sempre que
necessário. Caso passe o aparelho a outras
pessoas, entregue também este manual de in-
struções / estas instruções de segurança. Não
nos responsabilizamos pelos acidentes ou danos
causados pela não observância deste manual e
das instruções de segurança.
Explicação dos símbolos utilizados
(ver fi gura 13)
1. Perigo! - Para reduzir o risco de ferimentos
leia o manual de instruções.
2. Cuidado! Use uma proteção auditiva. O
ruído pode provocar danos no aparelho audi-
tivo.
3. Cuidado! Use uma máscara de proteção
para pó. Durante os trabalhos em madeira
e outros materiais pode formar-se pó preju-
dicial à saúde. Os materiais que contenham
amianto não podem ser trabalhados!
4. Cuidado!Use óculos de proteção. As
faíscas produzidas durante o trabalho ou as
aparas, os estilhaços e a poeira que saem do
aparelho podem provocar cegueira.
5. Armazenar as baterias apenas em espa-
ços secos com uma temperatura ambien-
te de +10 °C - +40 °C. Armazenar as bateri-
as sempre carregadas (com, no mín., 40% de
carga).
6. Esta cobertura de protecção é adequada
para trabalhos de lixamento.
7. Esta cobertura de protecção é adequada
para trabalhos de corte e lixamento.
1. Instruções de segurança
As instruções de segurança correspondentes
encontram-se na brochura fornecida.
Perigo!
Leia todas as instruções de segurança e
indicações. O incumprimento das instruções de
segurança e indicações pode provocar choques
eléctricos, incêndios e/ou ferimentos graves.
Guarde todas as instruções de segurança e
indicações para mais tarde consultar.
2. Descrição do aparelho e material
a fornecer
2.1 Descrição do aparelho (fi gura 1)
1. Bloqueio do veio
2. Interruptor para ligar/desligar
3. Punho adicional
4. Dispositivo de segurança
5. Chave inglesa
6. Acumulador
7. Carregador
8. Botão de engate
9. Indicação da capacidade do acumulador
2.2 Material a fornecer
Com a ajuda da descrição do material a fornecer,
verifi que se o artigo se encontra completo. Caso
faltem peças, dirija-se num prazo máximo de 5
dias úteis após a compra do artigo a um dos nos-
sos Service Center ou ao ponto de venda onde
adquiriu o aparelho, fazendo-se acompanhar de
um talão de compra válido. Para o efeito, consulte
a tabela da garantia que se encontra nas infor-
mações do serviço de assistência técnica no fi m
do manual.
•
Abra a embalagem e retire cuidadosamente
o aparelho.
•
Remova o material da embalagem, assim
como os dispositivos de segurança da emba-
lagem e de transporte (caso existam).
•
Verifique se o material a fornecer está com-
pleto
•
Verifique se o aparelho e as peças acessóri-
as apresentam danos de transporte.
•
Se possível, guarde a embalagem até ao ter-
mo do período de garantia.
Perigo!
O aparelho e o material da embalagem não
são brinquedos! As crianças não devem
brincar com sacos de plástico, películas ou
peças de pequena dimensão! Existe o perigo
de deglutição e asfi xia!
•
Rebarbadora
•
Carregador
•
Pilhas
•
Punho adicional
•
Chave inglesa
•
Manual de instruções original
•
Instruções de segurança
Anl_TE_AG_18_115_Li_SPK13.indb 148Anl_TE_AG_18_115_Li_SPK13.indb 148 11.05.2021 10:59:1911.05.2021 10:59:19
P
- 149 -
3. Utilização adequada
A rebarbadora destina-se ao lixamento de metal
e pedra mediante a utilização do respectivo disco
de rebarbar e do respectivo dispositivo de segu-
rança.
Aviso! Para o corte de metal e de pedra, a rebar-
badora só deve ser utilizada com o dispositivo de
segurança montado, o qual pode ser adquirido
como acessório.
A máquina só pode ser utilizada para os fi ns a
que se destina. Qualquer outro tipo de utilização
é considerado inadequado. Os danos ou feri-
mentos de qualquer tipo daí resultantes são da
responsabilidade do utilizador/operador e não do
fabricante.
Chamamos a atenção para o facto de os nossos
aparelhos não terem sido concebidos para uso
comercial, artesanal ou industrial. Não assumi-
mos qualquer responsabilidade se o aparelho for
utilizado no comércio, artesanato ou indústria ou
em actividades equiparáveis.
4. Dados técnicos
Alimentação de tensão do motor: ..........18 V d.c.
Rotações nominais: ...........................8500 r.p.m.
ø máx. dos discos: ................................. 115 mm
Disco de rebarbar: .................... 115 x 22 x 6 mm
Disco de corte: .......................... 115 x 22 x 3 mm
Rosca do fuso de encaixe: ........................... M14
Tensão de saída do carregador: .............20 V d.c.
Corrente de saída do carregador: .................. 3 A
Tensão de rede do
carregador: ........................200-250 V~ 50-60 Hz
Tipo de acumulador: ......................................lítio
Número de células do acumulador: ............... 10
Capacidade do acumulador: .....................4,0 Ah
Peso: ..........................................................1,8 kg
Perigo!
Ruído e vibração
Os valores de ruído e de vibração foram apura-
dos de acordo com a EN 60745.
Nível de pressão acústica L
pA
............. 75,1 dB(A)
Incerteza K
pA
................................................3 dB
Nível de potência acústica L
WA
........... 86,1 dB(A)
Incerteza K
WA
...............................................3 dB
Use uma protecção auditiva.
O ruído pode provocar danos auditivos.
Valores totais de vibração (soma vectorial de três
direcções) apurados de acordo com a EN 60745.
Punho
Valor de emissão de vibração a
hAG
= 6,154 m/s
2
Incerteza K = 1,5 m/s
2
O valor de emissão de vibração indicado foi me-
dido segundo um método de ensaio normalizado,
podendo, consoante o tipo de utilização da fer-
ramenta eléctrica, sofrer alterações e em casos
excepcionais ultrapassar o valor indicado.
O valor de emissão de vibração indicado pode
ser comparado com o de uma outra ferramenta
eléctrica.
O valor de emissão de vibração indicado também
pode ser utilizado para um cálculo prévio de
limitações.
Reduza a produção de ruído e de vibração
para o mínimo!
•
Utilize apenas aparelhos em bom estado.
•
Limpe e faça a manutenção do aparelho re-
gularmente.
•
Adapte o seu modo de trabalho ao aparelho.
•
Não sobrecarregue o aparelho.
•
Se necessário, submeta o aparelho a uma
verificação.
•
Desligue o aparelho, quando este não estiver
a ser utilizado.
•
Use luvas.
Cuidado!
Riscos residuais
Mesmo quando esta ferramenta eléctrica é
utilizada adequadamente, existem sempre
riscos residuais. Dependendo do formato e
do modelo desta ferramenta eléctrica podem
ocorrer os seguintes perigos:
1. Lesões pulmonares, caso não seja utilizada
uma máscara de protecção para pó adequa-
da.
2. Lesões auditivas, caso não seja utilizada uma
protecção auditiva adequada.
3. Danos para a saúde resultantes das vib-
rações na mão e no braço, caso a ferramenta
seja utilizada durante um longo período de
Anl_TE_AG_18_115_Li_SPK13.indb 149Anl_TE_AG_18_115_Li_SPK13.indb 149 11.05.2021 10:59:1911.05.2021 10:59:19
P
- 150 -
tempo ou se não for operada e feita a manu-
tenção de forma adequada.
5. Antes da colocação em
funcionamento
Aviso!
Retire sempre o acumulador antes de efectuar
ajustes no aparelho.
Leia impreterivelmente estas indicações antes de
colocar o aparelho sem fi o em funcionamento:
•
Carregue o acumulador com o carregador.
Um acumulador vazio fica carregado após
aprox. meia a uma hora.
5.1 Montagem do punho adicional (fi gura 2)
•
A rebarbadora não pode ser usada sem pun-
ho adicional (3).
•
O punho adicional pode ser enroscado em
três posições (A, B, C).
Lado do aparelho Adequado para
Esquerda (pos. A /
como indicado na
fi gura)
Destro
Direita (pos. B) Canhoto
Em cima (pos. C) Utilização dos discos
de corte
5.2 Substituição e ajuste do dispositivo de
segurança (fi g. 3)
Substituição:
•
Remova a porca flangeada (b) e o flange de
aperto que se encontra por baixo.
•
Abra a alavanca de aperto (a) no dispositivo
de segurança (4).
•
Rode o dispositivo de segurança (4) 180° no
sentido horário, de modo a que a protecção
fique a apontar para cima.
•
Retire o dispositivo de segurança (4).
A montagem é feita na sequência inversa.
Ajuste:
•
Ajuste o dispositivo de segurança (4) para
protecção das mãos, de modo a que o produ-
to a lixar fique afastado do corpo.
•
A posição do dispositivo de segurança (4)
pode ser adaptada às respectivas condições
de trabalho: solte a alavanca de aperto (a) e
rode a cobertura (4) para a posição desejada.
•
Certifique-se de que o dispositivo de segu-
rança (4) cobre correctamente a caixa da
roda dentada.
•
Fixe a alavanca de aperto (a) de novo.
•
Certifique-se de que o dispositivo de segu-
rança (4) está bem fixo.
Certifi que-se de que o dispositivo de se-
gurança está bem colocado.
Não utilize a rebarbadora sem o dispositi-
vo de segurança.
5.3 MARCHA DE ENSAIO DE REBOLOS NO-
VOS
Deixe funcionar a rectifi cadora angular com o
rebolo montado pelo menos durante um minuto
em vazio. Substitua imediatamente os rebolos
que vibrem.
6. Operação
6.1 Carregamento do pack de acumuladores
de lítio (fi g. 1a-1b)
1. Puxe o pack de acumuladores (6) do punho,
premindo, para tal, o botão de engate (8)
para baixo.
2. Verifi que se a tensão de rede indicada na pla-
ca de características corresponde à tensão
de rede existente. Ligue a fi cha de alimen-
tação do carregador (7) à tomada. O LED
verde começa a piscar.
3. Empurre o acumulador no carregador.
No ponto 10 (visor do carregador), encontra uma
tabela com os signifi cados da indicação LED no
carregador.
Se o pack de acumuladores não se conseguir
carregar, verifi que
•
se existe tensão de rede na tomada.
•
se existe um contacto correcto nos contactos
de carregamento do carregador.
Se continuar a não ser possível carregar o pack
de acumuladores, envie
•
o carregador e o adaptador de carregamento
•
e o pack de acumuladores
para o nosso serviço de assistência técnica.
Para o envio correto, contacte o nosso ser-
viço de assistência técnica ou o ponto de
venda onde adquiriu o aparelho.
Anl_TE_AG_18_115_Li_SPK13.indb 150Anl_TE_AG_18_115_Li_SPK13.indb 150 11.05.2021 10:59:1911.05.2021 10:59:19
P
- 151 -
Ao enviar ou eliminar baterias ou o aparelho
sem fi o, certifi que-se de que estes são emba-
lados individualmente em sacos de plástico
para evitar curto-circuitos e incêndios!
Tendo em vista uma longa vida útil do pack de
baterias, deve providenciar o seu recarregamento
atempado. Isto é absolutamente necessário se
verifi car que a capacidade do aparelho está a
diminuir. Nunca deixe o pack de baterias descar-
regar-se completamente. Esta situação poderia
provocar uma avaria no pack de baterias!
6.2 Interruptor (fi g. 4)
A rebarbadora está equipada com um interruptor
de segurança, destinado a prevenir acidentes.
Para ligar, pressione o interruptor para ligar/desli-
gar (2) para a direita e depois para a frente. Para
desligar a rebarbadora, prima o interruptor para
ligar/desligar (2) da parte de trás. O interruptor
para ligar/desligar (2) volta para a posição inicial.
Espere até que a máquina tenha atingido
as rotações máximas. De seguida, pode
colocar a rebarbadora na peça a trabalhar e
processá-la.
6.3 Indicação da capacidade do acumulador
(fi g. 1c/pos. 9)
Prima o interruptor para a indicação da capacida-
de do acumulador (a). A indicação da capacidade
do acumulador (9) assinala o nível de carga do
mesmo a partir dos 3 LEDs.
Acendem-se os 3 LEDs:
O acumulador está completamente carregado.
Acendem 2 ou 1 LEDs:
O acumulador dispõe de carga residual sufi ci-
ente.
1 LED a piscar
O acumulador está vazio, carregue-o.
Todos os LEDs a piscar:
A temperatura da bateria não foi alcançada. Re-
mova a bateria do aparelho e deixe-a um dia à
temperatura ambiente. Se o erro voltar a ocorrer,
a bateria sofreu uma descarga total e tem defeito.
Remova a bateria do aparelho. Uma bateria com
defeito nunca mais pode voltar a ser usada ou
carregada.
6.4 Substituição dos discos de rebarbar
(fi gura 5 / 6)
Para substituir os discos de rebarbar precisa da
chave de porcas facial (5) fornecida. A chave de
porcas facial (5) está guardada no punho adici-
onal (3). Se necessário, retire a chave de porcas
facial (5) do punho adicional (3).
Perigo! Por motivos de segurança, a rebarbadora
não pode ser accionada com a chave de porcas
facial (5) encaixada.
Aviso!
•
A troca dos rebolos é fácil devido ao bloqueio
do fuso.
•
Aperte o bloqueio do fuso e deixe engatar o
rebolo.
•
Abra a porca do flange com a chave de furos.
•
Troque o rebolo e aperte a porca do flange
com a chave de furos.
Nota!
Aperte o bloqueio do fuso somente quando o
motor e o fuso estiverem parados! Durante a
troca do rebolo, o bloqueio do fuso deve fi car
apertado!
No caso de rebolos de até aprox. 3 mm de espes-
sura, aperte a porca do fl ange com o lado plano
em direcção ao rebolo.
6.5 Disposição dos fl anges ao usar-se rebo-
los e rebolos separadores (Fig. 7-10)
•
Disposição dos flanges ao usar-se um rebolo
separador rebaixado ou recto (Fig. 8)
a) Flange de aperto
b) Porca do flange
•
Disposição dos flanges ao usar-se um rebolo
separador rebaixado (Fig. 9)
a) Flange de aperto
b) Porca do flange
•
Disposição dos flanges ao usar-se um rebolo
separador recto (Fig. 10)
a) Flange de aperto
b) Porca do flange
6.6 MOTOR
O motor sempre deve ter boa ventilação durante
o trabalho. Por isso, as aberturas de ventilação
sempre devem estar limpas.
Anl_TE_AG_18_115_Li_SPK13.indb 151Anl_TE_AG_18_115_Li_SPK13.indb 151 11.05.2021 10:59:1911.05.2021 10:59:19
P
- 152 -
6.7 REBOLOS
•
O rebolo nunca deve ser maior que o diâme-
tro prescrito.
•
Antes de usar o rebolo, controle o número de
rotações indicado.
•
A velocidade de rotação máxima do disco
abrasivo e de corte tem de ser superior às
rotações em vazio da rebarbadora.
•
Use somente rebolos admitidos para uma ve-
locidade de rotação máxima de 8.500 r.p.m. e
uma velocidade periférica de 52 m/seg.
•
Preste atenção ao sentido de rotação quando
utilizar discos de corte de diamante. A seta
indicadora do sentido de rotação no disco
de corte de diamante tem que coincidir com
a seta indicadora do sentido de rotação no
aparelho.
Tenha especial atenção à correcta armazenagem
e transporte dos corpos abrasivos. Não exponha
o corpo abrasivo a pancadas, choques ou ares-
tas afi adas (p. ex. durante o transporte ou arma-
zenagem numa caixa de ferramentas). Isto pode-
ria provocar danos nos corpos abrasivos, como p.
ex. fi ssuras, e constituir perigo para o utilizador.
Aviso!
6.8 OBSERVAÇÕES SOBRE O TRABALHO
6.8.1 Rectifi cação de desbaste (Fig. 11)
Atenção! Utilize o dispositivo de seguran-
ça para lixar!
(incluído no material a fornecer)
Na rectifi cação de desbaste, obtém-se o melhor
resultado quando se aplica o rebolo num ângulo
de 30 ° a 40 ° em relação à superfície e se move
o mesmo regularmente sobre a
peça, de um lado ao outro.
6.8.2 Corte com o rebolo (Fig. 12)
Atenção! Utilize o dispositivo de seguran-
ça para cortar!
(incluído no material a fornecer)
Ao cortar com o rebolo, tome cuidado para que a
rectifi cadora angular não emperre na superfície
de corte. O rebolo deve ter uma aresta de corte
limpa.
Para cortar pedras duras, use de preferência um
rebolo com diamantes.
Não é permitido trabalhar materiais que
contêm amianto!
Nunca use rebolos separadores para a
rectifi cação de desbaste.
Nota:
Para aumentar a potência e o tempo de funciona-
mento do aparelho sem fi o, recomendamos que
utilize a nossa Power X-Change de 4,0 Ah.
(Ref.ª.: 45.113.96)
7. Limpeza, manutenção
e encomenda de peças
sobressalentes
Perigo!
Retire o acumulador antes de qualquer trabalho
de limpeza.
7.1 Limpeza
•
Mantenha os dispositivos de segurança,
ranhuras de ventilação e a carcaça do motor
o mais limpo possível. Esfregue o aparelho
com um pano limpo ou sopre com ar compri-
mido a baixa pres são.
•
Aconselhamos a limpar o aparelho directa-
mente após cada utilização.
•
Limpe regularmente o aparelho com um pano
húmido e um pouco de sabão. Não utilize
detergentes ou solventes; estes podem
corroer as peças de plástico do aparelho.
Certifique-se de que não entra água para o
interior do aparelho. A entrada de água num
aparelho eléctrico aumenta o risco de choque
eléctrico.
7.2 Manutenção
No interior do aparelho não existem quaisquer
peças que necessitem de manutenção.
7.3 Encomenda de peças sobressalentes:
Ao encomendar peças sobressalentes, devem-se
fazer as seguintes indicações:
•
Tipo da máquina
•
Número de artigo da máquina
•
Número de identificação da máquina
•
Número da peça sobressalente necessária
Pode encontrar os preços e informações actuais
em www.Einhell-Service.com
Anl_TE_AG_18_115_Li_SPK13.indb 152Anl_TE_AG_18_115_Li_SPK13.indb 152 11.05.2021 10:59:1911.05.2021 10:59:19
P
- 153 -
8. Eliminação e reciclagem
O aparelho encontra-se dentro de uma embala-
gem para evitar danos de transporte. Esta emba-
lagem é matéria-prima, podendo ser reutilizada
ou reciclada. O aparelho e os respectivos aces-
sórios são de diferentes materiais, como p. ex. o
metal e o plástico. Não deite os aparelhos defeitu-
osos para o lixo doméstico. Para uma eliminação
ecologicamente correcta, o aparelho deve ser
entregue num local de recolha adequado. Se não
tiver conhecimento de nenhum local de recolha,
informe-se junto da sua administração autárquica.
9. Armazenagem
Guarde o aparelho e os respectivos acessórios
em local escuro, seco e sem risco de formação de
gelo, fora do alcance das crianças. A temperatura
ideal de armazenamento situa-se entre os 5 e os
30 ˚C. Guarde a ferramenta eléctrica na embala-
gem original.
Anl_TE_AG_18_115_Li_SPK13.indb 153Anl_TE_AG_18_115_Li_SPK13.indb 153 11.05.2021 10:59:1911.05.2021 10:59:19
P
- 154 -
10. Visor do carregador
Estado do visor
Signifi cado e medida a adotar
LED
vermelho
LED verde
Desligado A piscar Operacionalidade
O carregador está ligado à rede e encontra-se operacional; o acumulador
não está no carregador
Ligado Desligado Carregamento
O carregador carrega o acumulador no modo de carregamento rápido. Os
tempos de carregamento correspondentes encontram-se diretamente no
carregador.
Nota! Os tempos de carregamento reais podem diferir dos tempos de
carregamento indicados em função da carga de acumulador disponível.
Desligado Ligado O acumulador está carregado e está operacional.
De seguida, é comutado para um carregamento parcial até estar
totalmente carregado.
Para tal, deixe o acumulador aprox. mais 15 min. no carregador.
Medida a adotar:
Remova o acumulador do carregador. Desligue o carregador da rede.
A piscar Desligado Carregamento condicionado
O carregador encontra-se no modo de carregamento moderado.
Aqui, por motivos de segurança, o acumulador é carregado mais
lentamente, precisando de mais tempo até estar carregado. Tal pode
dever-se às seguintes causas:
- O acumulador passou muito tempo sem ser carregado.
- A temperatura do acumulador não se encontra na faixa ideal.
Medida a adotar:
Aguarde até o carregamento estar concluído; o acumulador pode, no
entanto, continuar a ser carregado.
A piscar A piscar Falha
Já não é possível efetuar o carregamento. O acumulador tem um defeito.
Medida a adotar:
Um acumulador com defeito não deve voltar a ser carregado.
Remova o acumulador do carregador.
Ligado Ligado Temperatura anómala
O acumulador está demasiado quente (p. ex. radiação solar direta) ou
demasiado frio (abaixo dos 0° C)
Medida a adotar:
Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a aprox.
20° C).
Anl_TE_AG_18_115_Li_SPK13.indb 154Anl_TE_AG_18_115_Li_SPK13.indb 154 11.05.2021 10:59:2011.05.2021 10:59:20
P
- 155 -
Só para países da UE
Não deite as ferramentas elétricas para o lixo doméstico!
Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electróni-
cos e a respectiva transposição para o direito interno, as ferramentas elétricas usadas têm de ser recol-
hidas separadamente e entregues nos locais de recolha previstos para o efeito.
Alternativa de reciclagem relativa à solicitação de devolução:
O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade-
quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto
de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e
respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes
electrónicos, que acompanham os aparelhos usados.
A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece
da autorização expressa da Einhell Germany AG.
Reservado o direito a alterações técnicas
Anl_TE_AG_18_115_Li_SPK13.indb 155Anl_TE_AG_18_115_Li_SPK13.indb 155 11.05.2021 10:59:2011.05.2021 10:59:20
P
- 156 -
Informações do serviço de assistência técnica
Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto-
rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se
ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças
sobressalentes e peças desgastadas ou a aquisição de consumíveis.
Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural
ou decorrente da sua utilização, ou então são necessárias como consumíveis.
Categoria Exemplo
Peças de desgaste* Escovas de carvão, Acumulador
Consumíveis/peças consumíveis* Discos de corte e de rebarbar
Peças em falta
* não incluído obrigatoriamente no material a fornecer!
Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter-
net www.Einhell-Service.com. Certifi que-se de que faz uma descrição exacta do problema, responden-
do sempre às seguintes questões:
•
O aparelho já funcionou alguma vez ou possui o defeito desde o início?
•
Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?
•
Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?
Descreva este erro de funcionamento.
Anl_TE_AG_18_115_Li_SPK13.indb 156Anl_TE_AG_18_115_Li_SPK13.indb 156 11.05.2021 10:59:2011.05.2021 10:59:20
P
- 157 -
Certifi cado de garantia
Estimado(a) cliente,
os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho
não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser-
viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também
pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício
dos direitos de garantia está sujeito às seguintes condições:
1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-
soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial
quer de outra actividade independente. As presentes condições de garantia regem as prestações
de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos
legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus
direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.
2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-
cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados,
e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo.
Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso
comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso
de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial,
artesanal ou industrial ou actividades equiparáveis.
3. Excluídos pela nossa garantia estão:
- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins-
talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão
de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da
exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção
insufi cientes.
- Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga
do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração
de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de
força ou impactos externos (como p. ex. danos resultantes de quedas).
- Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um
desgaste natural habitual ou de outro tipo.
4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-
rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter
sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío-
do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período
de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para
eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência
técnica ter sido prestada no local.
5. Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à
disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem
o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de ga-
rantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de
garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado.
Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de
estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para
este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.
Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com
as informações do serviço de assistência técnica deste manual de instruções.
Anl_TE_AG_18_115_Li_SPK13.indb 157Anl_TE_AG_18_115_Li_SPK13.indb 157 11.05.2021 10:59:2011.05.2021 10:59:20
HR/BIH
- 158 -
Opasnost!
Prilikom uporabe uređaja morate se pridržavati
sigurnosnih propisa kako biste spriječili nastanak
ozljeda i šteta. Zato pažljivo pročitajte ove upute
za uporabu/sigurnosne napomene. Dobro ih
sačuvajte tako da vam informacije u svako doba
budu na raspolaganju. Ako biste ovaj uređaj tre-
bali predati drugim osobama, molimo da im pros-
lijedite i ove upute za uporabu. Ne preuzimamo
jamstvo za štete nastale zbog nepridržavanja ovih
uputa za uporabu i sigurnosnih napomena.
Tumačenje korištenih simbola (vidi sliku 13)
1. Opasnost! - pročitajte upute za uporabu
kako bi se smanjio rizik od ozljeđivanja.
2. Oprez! Nosite zaštitu za sluh. Buka može
utjecati na gubitak sluha.
3. Oprez! Nosite masku za zaštitu od
prašine. Kod obrade drva i drugih materi-
jala može doći do stvaranja prašine štetne
po zdravlje. Azbestni materijali ne smiju se
obrađivati!
4. Oprez! Nosite zaštitne naočale. Iskre koje
nastaju za vrijeme rada, iverje, piljevina i
prašina koji izlaze iz uređaja mogu izazvati
gubitak vida.
5. Akumulatore skladištite samo u suhim
prostorijama s temperaturom okoline od
+10 °C do +40 °C. Skladištite samo napunje-
ne akumulatore (napunjene min. 40 %).
6. Zaštitni poklopac prikladan je za
brušenje.
7. Ovaj zaštitni poklopac prikladan je za re-
zanje i brušenje.
1. Sigurnosne napomene
Odgovarajuće sigurnosne napomene pronaći
ćete u priloženoj bilježnici.
Upozorenje!
Pročitajte sve sigurnosne napomene, upute,
ilustracije i tehničke podatke koje ima ovaj
elektroalat. Nepridržavanje sljedećih uputa može
imati za posljedicu električni udar, požar i/ili teške
ozljede.
Sačuvajte sve sigurnosne napomene i upute
za ubuduće.
2. Opis uređaja i sadržaj isporuke
2.1 Opis uređaja (slika 1)
1. Aretacija vretena
2. Prekidač za uključivanje/isključivanje
3. Dodatna ručka
4. Zaštitna naprava
5. Specijalni rupičasti ključ
6. Baterija
7. Punjač
8. Razdjelna tipka
9. Pokazivač kapaciteta baterije
2.2 Sadržaj isporuke
Molimo vas da pomoću opisanog sadržaja
isporuke provjerite cjelovitost artikla. Ako su neki
dijelovi neispravni, nakon kupnje artikla obratite
se našem servisnom centru ili prodajnom mjestu
najkasnije u roku od 5 radnih dana uz predočenje
važeće potvrde o kupnji. Molimo vas da u vezi s
tim obratite pozornost na tablicu o jamstvu u infor-
macijama o servisu na kraju uputa.
•
Otvorite pakovinu i pažljivo izvadite uređaj.
•
Uklonite ambalažu kao i dijelove za sigurnost
pakiranja / za sigurnost tijekom transporta
(ako postoje).
•
Provjerite je li sadržaj isporuke cjelovit.
•
Prekontrolirajte postoje li na uređaju i dijelovi-
ma pribora transportna oštećenja.
•
Po mogućnosti sačuvajte pakovinu do isteka
jamstvenog roka.
Opasnost!
Uređaj i materijal pakovine nisu igračke za
djecu! Djeca se ne smiju igrati plastičnim
vrećicama, folijama i sitnim dijelovima! Pos-
toji opasnost da ih progutaju i tako se uguše!
•
Kutna brusilica
•
Punjač
•
Akumulator
•
Dodatna ručka
•
Specijalni rupičasti ključ
•
Zaštitna naprava
•
Originalne upute za uporabu
3. Namjenska uporaba
Kutna brusilica namijenjena je za brušenje me-
tala i kamena uz korištenje odgovarajuće brusne
ploče i zaštitne naprave.
Upozorenje! Za rezanje metala i kamena kutna
brusilica smije se koristiti samo ako je montirana
Anl_TE_AG_18_115_Li_SPK13.indb 158Anl_TE_AG_18_115_Li_SPK13.indb 158 11.05.2021 10:59:2011.05.2021 10:59:20
HR/BIH
- 159 -
zaštitna naprava koja se može nabaviti kao pribor.
Uređaj se smije koristiti samo namjenski. Svaka
drugačija uporaba nije namjenska. Za štete ili
ozljede svih vrsta nastale zbog nenamjenskog
korištenja odgovoran je korisnik/rukovatelj a nika-
ko proizvođač.
Molimo da obratite pozornost na to da naši
uređaji nisu pogodni za korištenje u komercijalne,
obrtničke ili industrijske svrhe. Ne preuzimamo
jamstvo ako se uređaj koristi u komercijalne i in-
dustrijske svrhe kao i u sličnim djelatnostima.
4. Tehnički podaci
Naponsko napajanje motora: ................. 18 V d.c.
Nazivni broj okretaja: ........................... 8500 min
-1
Maks. ø rezaće ploče: ............................. 115 mm
Brusna ploča: ............................ 115 x 22 x 6 mm
Rezaća ploča: ........................... 115 x 22 x 3 mm
Navoj na prihvatnom vretenu: ....................... M14
Izlazni napon uređaja za punjenje: .........20 V d.c.
Izlazna struja uređaja za punjenje: .................3 A
Mrežni napon punjača: ...... 200-250 V~ 50-60 Hz
Tip akumulatora: ....................... s litijevim ionima
Broj akumulatorskih ćelija: ............................. 10
Kapacitet akumulatora: .............................4,0 Ah
Težina: ....................................................... 1,8 kg
Opasnost!
Buka i vibracije
Vrijednosti buke i vibracija određene su prema
normi EN 60745.
Razina zvučnog tlaka L
pA
................... 75,1 dB (A)
Nesigurnost K
pA
............................................3 dB
Intenzitet buke L
WA
............................. 86,1 dB (A)
Nesigurnost K
WA
...........................................3 dB
Nosite zaštitu za sluh.
Buka može utjecati na gubitak sluha.
Ukupne vrijednosti vibracija (vektorski zbroj triju
pravaca) određene su prema normi EN 60745.
Ručka
Vrijednost emisije vibracija a
hAG
= 6,154 m/s
2
Nesigurnost K = 1,5 m/s
2
Navedene ukupnevrijednosti vibracija i vrijednosti
emisije buke izmjerene su prema normiranom
postupku kontrole i mogu se koristiti u svrhu
usporedbe jednog elektroalata s drugim.
Navedene ukupne vrijednosti vibracija i vrijednos-
ti emisije buke također se mogu koristiti za privre-
menu procjenu opterećenja.
Upozorenje:
Ovisno o načinu korištenja elektroalata i osobito
vrsti obrađivanog radnog komada, emisije vibraci-
je i buke mogu se razlikovati od navedenih vrijed-
nosti tijekom stvarnog korištenja elektroalata.
Ograničite stvaranje buke i vibracija na mini-
mum!
•
Koristite samo besprijekorne uređaje.
•
Redovito čistite i održavajte uređaj.
•
Svoj način rada prilagodite uređaju.
•
Nemojte preopterećivati uređaj.
•
Po potrebi predajte uređaj na kontrolu.
•
Isključite uređaj kad ga ne koristite.
•
Nosite zaštitne rukavice.
Oprez!
Ostali rizici
Čak i kad se ovi elektroalati koriste propis-
no, uvijek postoje neki drugi rizici. Sljedeće
opasnosti mogu nastati vezi s izvedbom i
konstrukcijom elektroalata:
1. Oštećenja pluća ako se ne nosi prikladna
maska za zaštitu od prašine.
2. Oštećenja sluha ako se ne nosi prikladna
zaštita za sluh.
3. Zdravstveni problemi koji nastaju kao posl-
jedica vibracija na šaku-ruku u slučaju da se
uređaj koristi tijekom dužeg vremena ili se
nepropisno koristi i održava.
5. Prije puštanja u pogon
Upozorenje!
Uvijek izvucite bateriju prije nego što nam-
jeravate provesti bilo kakva namještanja na
uređaju.
Prije nego što pustite u rad akumulatorski uređaj
obavezno pročitajte ove napomene:
•
Akumulator punite punjačem. Prazan akumu-
lator napunjen je nakon otprilike 0,5 - 1 sat.
Anl_TE_AG_18_115_Li_SPK13.indb 159Anl_TE_AG_18_115_Li_SPK13.indb 159 11.05.2021 10:59:2011.05.2021 10:59:20
HR/BIH
- 160 -
5.1 Montaža dodatne ručke (slika 2)
•
Baterijska kutna brusilica ne smije se upot-
rebljavati bez dodatne ručke (3).
•
Dodatna ručka može se pričvrstiti u dva
položaja (A, B, C).
Strana uređaja Prikladno za
Lijeva
(pol. A/kao na slici)
dešnjake
Desna (pol. B) ljevake
Gornja (poz. C) korištenje rezaćih
ploča
5.2 Zamjena i podešavanje zaštitne naprave
(slika 3)
Zamjena:
•
Uklonite maticu prirubnice (b) i steznu prirub-
nicu koja se nalazi ispod.
•
Otvorite steznu polugu (a) na zaštitnoj nap-
ravi (4).
•
Okrenite zaštitnu napravu (4) za 180° u sm-
jeru kazaljke na satu tako da zaštita pokazuje
prema gore.
•
Uklonite zaštitnu napravu (4).
Montiranje se obavlja obrnutim redoslijedom.
Podešavanje:
•
Podesite zaštitnu napravu (4) koja štiti vaše
ruke tako da odvodi čestice od brušenja od
Vašeg tijela.
•
Položaj zaštitne naprave (4) može se prilago-
diti radnim uvjetima: Otpustite steznu polugu
(a), zakrenite zaštitnu napravu (4) u željeni
položaj.
•
Pripazite da zaštitna naprava (4) pravilno pre-
krije kućište zupčanika.
•
Ponovno pričvrstite steznu polugu (a).
•
Provjerite je li zaštitna naprava (4) dobro
učvršćena.
Upozorenje! Pripazite na dobru pričvršćenost
zaštitne naprave.
Upozorenje! Nemojte koristiti kutnu brusilicu
bez zaštitne naprave.
5.3 Probni rad novih brusnih ploča
Kutnu brusilicu s montiranom brusnom ili rezaćom
pločom pustite da radi 1 minutu u praznom hodu.
Vibrirajuće ploče odmah zamijenite.
6. Rukovanje
6.1 Punjenje paketa litijske baterije (sl. 1a-1b)
1. Izvadite bateriju (6) iz ručke i pritom pritisnite
razdjelnu tipku (8) prema dolje.
2. Usporedite odgovara li napon naveden na
tipskoj pločici postojećem naponu mreže.
Utaknite mrežni utikač punjača (7) u utičnicu.
Zelena LED dioda počinje treptati.
3. Gurnite bateriju (6) na punjač (7).
Pod točkom 10 (Prikaz punjača) naći ćete tablicu
sa značenjima LED prikaza na punjaču.
Ako punjenje paketa baterija ne bi bilo moguće,
provjerite
•
ima li u utičnici mrežnog napona.
•
postoji li dobar kontakt na punjaču.
Ako punjenje paketa baterija još uvijek nije
moguće, molimo Vas da
•
punjač i adapter
•
kao i paket baterija
pošaljete našoj servisnoj službi.
Za stručno slanje obratite se našoj službi za
korisnike ili prodajnom mjestu gdje je uređaj
kupljen.
Prilikom slanja ili zbrinjavanja akumulatora
odnosno akumulatorskih uređaja u otpad
pobrinite se da ih pojedinačno zapakirate u
plastične vrećice kako biste izbjegli kratki
spoj i požar!
U interesu dugog vijeka trajanja akumulatora
pobrinite se za njegovo pravovremeno ponovno
punjenje. To je u svakom slučaju potrebno ako
utvrdite da se smanjila snaga uređaja. Nemojte
potpuno isprazniti akumulator. To će dovesti do
njegovog kvara!
6.2 Prikaz kapaciteta akumulatora
(sl. 1c/pos. 9c)
Pritisnite prekidač za prikaz kapaciteta akumula-
tora (a). Prikaz (9) signalizira vam stanje napunje-
nosti baterije pomoću 3 LED svjetla.
Svijetle sve 3 LE-diode:
Akumulator je potpuno napunjen.
Svijetle 2 ili 1 LE-dioda:
Akumulator je dovoljno napunjen.
Anl_TE_AG_18_115_Li_SPK13.indb 160Anl_TE_AG_18_115_Li_SPK13.indb 160 11.05.2021 10:59:2011.05.2021 10:59:20
HR/BIH
- 161 -
1 LE-dioda treperi:
Akumulator je prazan, napunite ga.
Trepere sve LE diode:
Preniska temperatura akumulatora. Uklonite aku-
mulator iz uređaja i držite ga jedan dan na sobnoj
temperaturi. Ako se greška i dalje pojavljuje, aku-
mulator je potpuno prazan i neispravan. Uklonite
akumulator iz uređaja. Neispravan akumulator
više ne smijete koristiti odnosno puniti.
6.3 Uključivanje (slika 4)
Kako biste uključili pogurnite prekidač za
uključivanje/isključivanje (2) unaprijed i pritisnite
prema dolje. Za isključivanje kutne brusilice pritis-
nite sklopku za uključivanje/isključivanje (2) pre-
ma natrag. Sklopka za uključivanje/isključivanje
(2) vratit će se u početni položaj.
Napomena!
Uređaj se prebacuje kod nekorištenja nakon 10
minuta u „Standby“ način rada.
Za ponovnu aktivaciju: Uređaj dva puta uključiti ili
pritisnuti pokazivač kapaciteta baterije.
„Standby“ način rada čuva bateriju.
Napomena!
Nakon mirovanja baterijskog uređaja (uslijed
preopterećenja), on se samostalno ponovno
pokreće.
Napomena!
Pričekajte da vaš stroj postigne najveći broj
okretaja. Tada možete prisloniti kutnu brusili-
cu na radni komad i obrađivati ga.
6.4 Zamjena brusnih ploča (slika 5/6)
Za zamjenu brusnih ploča trebate priloženi spe-
cijalni ključ (5). On (5) se nalazi u dodatnoj ručki
(3). Prema potrebi izvucite specijalni ključ (5) iz
dodatne ručke (3). Opasnost! Zbog sigurnosnih
razloga kutna brusilica ne smije se koristiti s uta-
knutim specijalnim ključem (5).
•
Jednostavna zamjena ploča aretacijom vre-
tena (1).
•
Pritisnite aretaciju vretena (1) i pustite brusnu
ploču da se uglavi.
•
Otvorite maticu prirubnice sa specijalnim
rupičastim ključem (5). (vidi sliku 6)
•
Zamijenite brusnu i rezaću ploču i specijalnim
ključem pritegnite maticu prirubnice.
Napomena!
Aretaciju vretena pritisnite samo dok motor
i vreteno miruju! Aretacija vretena mora tije-
kom zamjene ploče ostati pritisnuta!
Kod brusnih ili rezaćih ploča do debljine od otpri-
like 3 mm, maticu prirubnice navrnite s plosnatom
stranom prema brusnoj ili rezaćoj ploči.
6.5 Raspored prirubnice kod uporabe brusnih
i rezaćih ploča (slika 7-10)
•
Raspored prirubnice kod uporabe ravne
brusne ploče ili brusne ploče s udubljenim
središtem (slika 8)
a) Stezna prirubnica
b) Matica prirubnice
•
Raspored prirubnice kod uporabe rezaće
ploče s udubljenim središtem (slika 9)
a) Stezna prirubnica
b) Matica prirubnice
•
Raspored prirubnice kod uporabe ravne
rezaće ploče (slika 10)
a) Stezna prirubnica
b) Matica prirubnice
6.6 Motor
Motor se mora tijekom rada dobro prozračivati,
zbog toga otvori za prozračivanje moraju biti uvi-
jek čisti.
6.7 Brusna ploča
•
Brusna ili rezaća ploča ne smije nikad biti
veća od propisanog promjera.
•
Prije zamjene brusne ili rezaće ploče provjeri-
te postojeći broj okretaja.
•
Maksimalni broj okretaja brusne ili rezaće
ploče mora biti veći od broja okretaja kutne
brusilice u praznom hodu.
•
Koristite samo one brusne ili rezaće ploče
koje imaju minimalni broj okretaja od 8500
min-1 i obodnu brzinu od 56 m/s.
•
Kod korištenja dijamantnih rezaćih ploča pri-
pazite na smjer vrtnje. Strelica za smjer vrtnje
na dijamantnoj rezaćoj ploči mora odgovarati
strelici za smjer vrtnje na uređaju.
Upozorenje!
Kod brusnih tijela naročito pazite na dobro
skladištenje i transport. Nikad ih ne izlažite udar-
cima, treskanju ili oštrim rubovima (npr. tijekom
transporta ili skladištenja u kutiji za alat). To bi
moglo uzrokovati oštećenje brusnih tijela, kao npr.
lomljenje, i predstavljati opasnost za korisnika.
Anl_TE_AG_18_115_Li_SPK13.indb 161Anl_TE_AG_18_115_Li_SPK13.indb 161 11.05.2021 10:59:2111.05.2021 10:59:21
HR/BIH
- 162 -
Upozorenje!
6.8 Napomene za rad
6.8.1 Grubo brušenje (slika 11)
Pozor! Uporaba zaštitne naprave za brušenje!
(sadržanu u opsegu isporuke)
Najbolji uspjeh kod grubog brušenja postiže se
kada se brusna ploča postavi na površinu pod ku-
tom od 30° do 40° i ravnomjerno pokreće prema
naprijed i natrag preko radnog komada.
6.8.2 Rezanje (slika 12)
Pozor! Uporaba zaštitne naprave za odvajan-
je!
(sadržanu u opsegu isporuke)
Tijekom radova rezanja kutna se brusilica ne smi-
je naginjati. Rezaća ploča mora imati čisti rezni
brid. Najbolje je da za rezanje tvrdog kamena
koristite dijamantnu rezaću ploču.
Upozorenje!
Azbestne materijale ne smijete obrađivati!
Upozorenje!
Nikada nemojte koristiti rezaće ploče za gru-
bo brušenje.
Napomena:
Za povećanje snage i trajanja akulumatorskog
uređaja, preporučujemo vam korištenje našeg
akumulatora 4,0 Ah Power X-Change.
(art.-br.: 45.113.96)
7. Čišćenje, održavanje i naručivanje
rezervnih dijelova
Opasnost!
Prije svih radova čišćenja izvadite akumulator.
7.1 Čišćenje
•
Zaštitne naprave, prolaze za zrak i kućište
motora treba uvijek očistiti od prašine i
nečistoća. Istrljajte uređaj čistom krpom ili ga
ispušite komprimiranim zrakom pod niskim
tlakom.
•
Preporučujemo da očistite uređaj odmah na-
kon svake uporabe.
•
Redovito čistite uređaj mokrom krpom i s
malo kalijevog sapuna. Ne koristite otapala
ili sredstva za čišćenje; ona bi mogli oštetiti
plastične dijelove uređaja. Pripazite na to da
u unutrašnjost uređaja ne dospije voda. Pro-
diranje vode u električni uređaj povećava rizik
od električnog udara.
7.2 Održavanje
U unutrašnjosti uređaja nema dijelova koje bi tre-
balo održavati.
7.3 Naručivanje rezervnih dijelova:
Kod naručivanja rezervnih dijelova trebali biste
navesti sljedeće podatke:
•
Tip uređaja
•
Kataloški broj uređaja
•
Identifikacijski broj uređaja
•
Broj potrebnog rezervnog dijela
Aktualne cijene nalaze se na web stranici
www.isc-gmbh.info
8. Zbrinjavanje u otpad i recikliranje
Uređaj je zapakiran kako bi se tijekom transporta
spriječila oštećenja. Ova ambalaža je sirovina
i može se ponovno upotrijebiti ili predati na
reciklažu. Uređaj i njegov pribor sastavljeni su
od raznih materijala, kao npr. metala i plasti-
ke. Elektrouređaji se ne smiju bacati u obično
kućno smeće. Uređaj bi, u svrhu stručnog
zbrinjavanja, trebalo predati odgovarajućem
sakupljalištu takvog otpada. Ako ne znate gdje se
takvo sakupljalište nalazi, raspitajte se u svojoj
općinskoj upravi.
9. Skladištenje
Uređaj i njegov pribor spremite na tamno i suho
mjesto zaštićeno od smrzavanja, kojem djeca ne-
maju pristup. Optimalna temperatura skladištenja
je između 5 i 30 ˚C. Elektroalat čuvajte u original-
noj pakovini.
Anl_TE_AG_18_115_Li_SPK13.indb 162Anl_TE_AG_18_115_Li_SPK13.indb 162 11.05.2021 10:59:2111.05.2021 10:59:21
HR/BIH
- 163 -
10. Pokazivač punjača
Stanje prikaza
Značenje i postupak
Crveno
LED
svjetlo
Zeleno
LED
svjetlo
Isključeno Treperi Spremnost za rad
Punjač je priključen na mrežu i spreman za rad, akumulator nije u punjaču
Uključeno Isključeno Punjenje
Punjač puni akumulator u režimu brzog punjenja. Odgovarajuće vrijeme
punjenja pronaći ćete na punjaču.
Napomena! Stvarna vremena punjenja mogu se razlikovati od prikazanih
ovisno o akumulatoru koji se puni.
Isključeno Uključeno Akumulator je napunjen i spreman za uporabu.
Zatim se prebacuje na zaštitno punjenje tako dugo dok se ne napuni u
cijelosti.
Pritom ostavite akumulator u punjaču otprilike 15 minuta dulje.
Postupak:
Izvadite akumulator iz punjača. Isključite punjač iz mreže.
Treperi Isključeno Prilagođeno punjenje
Punjač se nalazi u modusu zaštitnog punjenja.
Pritom se akumulator iz sigurnosnih razloga puni sporije, što traje dulje
vrijeme. Uzroci mogu biti sljedeći:
- Akumulator se nije punio jako dugo vremena.
- Temperatura akumulatora ne nalazi se u idealnom području.
Postupak:
Pričekajte da se završi postupak punjenja, akumulator se unatoč tomu
može dalje puniti.
Treperi Treperi Greška
Punjenje nije više moguće. Akumulator je neispravan.
Postupak:
Neispravni akumulator više se ne smije puniti.
Izvadite akumulator iz punjača.
Uključeno Uključeno Temperaturna smetnja
Akumulator je previše vruć (npr. izravno sunčevo zračenje) ili prehladan
(ispod 0 °C).
Postupak:
Izvadite akumulator i čuvajte ga 1 dan na sobnoj temperaturi (oko 20 °C).
Anl_TE_AG_18_115_Li_SPK13.indb 163Anl_TE_AG_18_115_Li_SPK13.indb 163 11.05.2021 10:59:2111.05.2021 10:59:21
HR/BIH
- 164 -
Samo za zemlje članice EU
Elektroalate nemojte bacati u kućno smeće!
Prema europskoj odredbi 2012/19/EG o starim električnim i elektroničkim uređajima i njenim prijenosom
u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na
mjestu za reciklažu.
Alternativa s recikliranjem nasuprot zahtjevu za povrat:
Vlasnik električnog uređaja alternativno je obvezan da umjesto povrata uređaja u slučaju odricanja
vlasništva sudjeluje u stručnom zbrinjavanju uređaja Stari uređaj može se u tu svrhu predati i mjestu
za preuzimanje takvih uređaja koje provodi uklanjanje u smislu državnih zakona o otpadu i recikliranju.
Zakonom nisu obuhvaćeni dijelovi pribora ugrađeni u stare uređaje i pomoćni materijali bez električnih
elemenata.
Kopiranje ili umnožavanje dokumentacije i popratnih materijala o proizvodu, čak i djelomično, dopušteno
je samo uz izričito dopuštenje tvrtke Einhell Germany AG.
Zadržavamo pravo na tehničke izmjene
Anl_TE_AG_18_115_Li_SPK13.indb 164Anl_TE_AG_18_115_Li_SPK13.indb 164 11.05.2021 10:59:2111.05.2021 10:59:21
HR/BIH
- 165 -
Informacije o servisu
U svim zemljama koje su navedene na našem jamstvenom listu, imamo kompetentne servisne partnere
čije kontakte možete naći u jamstvenom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao
što je popravak, briga oko rezervnih i potrošnih dijelova ili kupnja potrošnih materijala.
Treba imati na umu da kod ovog proizvoda sljedeći dijelovi podliježu trošenju uslijed korištenja ili prirod-
nom trošenju odnosno potrebni su kao potrošni materijal.
Kategorija Primjer
Potrošni dijelovi* Ugljene četkice, Baterija
Potrošni materijal/ potrošni dijelovi* Rezaće, brusne ploče
Neispravni dijelovi
* nije obavezno u sadržaju isporuke!
U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internetskoj stranici
www.Einhell-Service.com. Obratite pozornost na točan opis greške i u svakom slučaju odgovorite na
sljedeća pitanja:
•
Je li uređaj već jednom radio ispravno ili je otpočetka neispravan?
•
Jeste li uočili nešto prije pojave kvara (simptom prije kvara)?
•
U čemu je, po vašem mišljenju, kvar u funkcioniranju uređaja (glavni simptom)?
Opišite taj kvar.
Anl_TE_AG_18_115_Li_SPK13.indb 165Anl_TE_AG_18_115_Li_SPK13.indb 165 11.05.2021 10:59:2111.05.2021 10:59:21
HR/BIH
- 166 -
Jamstveni list
Poštovani kupče,
naši proizvodi podliježu strogoj kontroli kvalitete. Ako ovaj uređaj ipak ne bi besprijekorno funkcionirao,
jako nam je žao i molimo Vas da se obratite našoj servisnoj službi na adresu navedenu na ovom jamst-
venom listu. Također ćemo Vam sa zadovoljstvom pomoći putem telefona na navedenom broju servisa.
Za zahtijevanje jamstva vrijedi slijedeće:
1. Ovi jamstveni uvjeti isključivo se odnose na potrošače, tj. fi zičke osobe koje ovaj proizvod ne žele
koristiti ni u okviru gospodarske djelatnosti, niti u drugim samostalnim djelatnostima. Ovi jamstveni
uvjeti reguliraju dodatne jamstvene usluge koje dolje navedeni proizvođač jamči zajedno sa zakon-
skim jamstvom kupcima svojih novih uređaja. Ovo jamstvo ne utječe na Vaše zakonske jamstvene
zahtjeve. Naša jamstvena usluga za Vas je besplatna.
2. Jamstvena usluga isključivo se odnosi na nedostatke novog uređaja dolje navedenog proizvođača
koji ste kupili, koji su posljedica grešaka na materijalu ili tvorničke greške, a po našem izboru usluga
je ograničena na uklanjanje takvih nedostataka na uređaju ili zamjenu uređaja.
Molimo Vas da obratite pozornost na to da naši uređaji nisu pogodni za korištenje u komercijalne,
obrtničke ili profesionalne svrhe. Stoga se ugovor o jamstvu neće realizirati ako je uređaj u raz-
doblju jamstva korišten u komercijalne, obrtničke ili industrijske svrhe, ili je bio izložen identičnom
opterećenju.
3. Naše jamstvo isključuje:
- Štete na uređaju koje nastanu zbog nepridržavanja uputa za montažu ili zbog nestručne instala-
cije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni napon ili vrstu
struje) ili nepridržavanja odredbi za održavanje i sigurnosnih odredbi, ili zbog izlaganja uređaja ne-
normalnim uvjetima okoline, ili zbog nedostatka njege i održavanja.
- Štete na uređaju koje nastanu zbog zlouporabe ili nestručne primjene (kao npr. preopterećenje
uređaja ili korištenje nedopuštenih namjenskih alata ili pribora), zbog prodiranja stranih tijela u
uređaj (kao npr. pijesak, kamenje ili prašina, transportna oštećenja), zbog primjene sile ili v
anjskih
djelovanja (npr. oštećenja zbog pada).
- Štete na uređaju ili dijelovima uređaja čiji je uzrok prirodno trošenje uporabom, uobičajeno ili ost-
alo trošenje.
4. Jamstveni rok iznosi 24 mjeseca a počinje s danom kupnje uređaja. Jamstveni zahtjevi podnose se
prije isteka jamstvenog roka u roku od dva tjedna nakon što utvrdite kvar. Podnošenje zahtjeva na-
kon isteka jamstvenog roka ne prihvaća se. Popravak ili zamjena uređaja neće rezultirati produljen-
jem jamstvenog roka, niti zbog ove usluge za uređaj ili eventualno ugrađene rezervne dijelove stupa
na snagu novi jamstveni rok. To vrijedi također kod korištenja usluge na licu mjesta.
5. Za zahtijevanje jamstva neispravan uređaj treba prijaviti na: www.Einhell-Service.com. Molimo vas
da imate u pripravnosti račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima
neće biti priložen odgovarajući dokaz ili će biti poslani bez tipske pločice, isključeni su iz realizacije
jamstva na temelju nedostatka mogućnosti uvrštenja. Ako naša jamstvena usluga obuhvaća kvar na
uređaju, odmah ćemo vam vratiti popravljeni ili novi uređaj.
Podrazumijeva se da uz naknadu troškova također popravljamo kvarove koje jamstvo ne ili više ne
obuhvaća. Molimo Vas da u tom slučaju uređaj pošaljete na adresu našeg servisa.
Upozoravamo na ograničenja ovog jamstva za potrošne, istrošene i neispravne dijelove u skladu s infor-
macijama o servisu u ovim uputama za uporabu.
Anl_TE_AG_18_115_Li_SPK13.indb 166Anl_TE_AG_18_115_Li_SPK13.indb 166 11.05.2021 10:59:2111.05.2021 10:59:21
RS
- 167 -
Opasnost!
Kod korišćenja uređaja morate se pridržavati
bezbednosnih propisa kako biste sprečili povrede
i štete. Zbog toga pažljivo pročitajte ova uputstva
za upotrebu/bezbednosne napomene. Dobro ih
sačuvajte tako da Vam informacije u svako doba
budu na raspolaganju. Ako biste ovaj uređaj
trebali predati drugim licima, molimo Vas da im
prosledite i ova uputstva za upotrebu. Ne preu-
zimamo garanciju za štete koje bi nastale zbog
nepridržavanja ovih uputstava za upotrebu i bez-
bednosnih napomena.
Tumačenje korišćenih simbola (vidi sliku 13)
1. Opasnost! - pročitajte uputstva za upotrebu
kako bi se smanjio rizik od povreda.
2. Oprez! Nosite zaštitu za sluh. Buka može
da utiče na gubitak sluha.
3. Oprez! Nosite zaštitnu masku protiv
prašine. Prilikom obrade drveta i drugih ma-
terijala nastaje prašina opasna po zdravlje.
Azbestni materijali ne smeju se obrađivati!
4. Oprez! Nosite zaštitne naočari. Tokom
rada dolazi do iskrenja ili iz uređaja izlazi iver,
strugotina i prašina koji mogu uticati na gubi-
tak vida.
5. Akumulatore čuvajte samo u suvim pros-
torijama s temperaturom okoline od
+10 °C do +40 °C. Spremite samo napunje-
ne akumulatore (min. 40 %).
6. Ovaj zaštitni poklopac je podesan za
brušenje.
7. Ovaj zaštitni poklopac je podesan za re-
zanje i brušenje.
1. Sigurnosna uputstva
Odgovarajuća sigurnosna uputstva pronaći ćete u
priloženoj knjižici.
Upozorenje!
Pročitajte sve bezbednosne napomene, upu-
te, ilustracije i tehničke podatke koje ima ovaj
električni alat. U slučaju nepridržavanja sledećih
uputstava može doći do električnog udara,
požara i/ili teških povreda.
Sačuvajte sve bezbednosne napomene i
uputstva za ubuduće.
2. Opis uređaja i sadržaj isporuke
2.1 Opis uređaja (slika 1)
1. Utvrđivanje vretena
2. Prekidač za uključivanje/isključivanje
3. Dodatna drška
4. Zaštitna naprava
5. Specijalni ključ
6. Akumulator
7. Punjač
8. Taster za fi ksiranje
9. Indikator kapaciteta baterije
2.2 Sadržaj isporuke
Molimo Vas da pomoću opisanog sadržaja
isporuke proverite potpunost artikala. U slučaju
neispravnih delova, nakon kupovine artikla ob-
ratite se našem servisnom centru, ili prodajnom
mestu na kom ste kupili proizvod u roku od 5
radnih dana, s time da predočite i važeću potvrdu
o kupovini. Molimo vas da u vezi sa tim obratite
pažnju na tabelu o garanciji u informacijama o
servisu na kraju uputstava.
•
Otvorite pakovanje i pažljivo izvadite uređaj.
•
Uklonite materijal za pakovanje kao i delove
za bezbednost pakovanja / bezbednost to-
kom transporta (ako postoje).
•
Proverite da li je sadržaj isporuke potpun.
•
Prekontrolišite da li na uređaju i delovima pri-
bora ima transprotnih oštećenja.
•
Po mogućnosti sačuvajte pakovanje do isteka
garantnog roka.
Opasnost!
Uređaj i materijal za pakovanje nisu dečje
igračke! Deca ne smeju da se igraju
plastičnim kesama, folijama i sitnim delovi-
ma! Postoji opasnost da ih progutaju i tako
se uguše!
•
Ugaona brusilica
•
Punjač
•
Akumulator
•
Dodatna drška
•
Specijalni ključ
•
Zaštitna naprava
•
Originalna uputstva za upotrebu
3. Namensko korišćenje
Ugaona brusilica je namenjena za brušenje me-
tala i kamena uz korišćenje odgovarajuće brusne
ploče i sigurnosne naprave.
Anl_TE_AG_18_115_Li_SPK13.indb 167Anl_TE_AG_18_115_Li_SPK13.indb 167 11.05.2021 10:59:2111.05.2021 10:59:21
RS
- 168 -
Upozorenje! Ugaona brusilica sme da se koristi
za rezanje metala i kamena samo ako je montira-
na sigurnosna naprava koja može da se nabavi
kao pribor.
Uređaj sme da se koristi samo za namenu za
koju je predviđen. Svaka drugačija upotreba nije
namenska. Za štete ili povrede svih vrsta koje iz
toga proizađu, odgovoran je korisnik/rukovaoc, a
nikako proizvođač.
Molimo da obratite pažnju na to da naši uređaji
nisu podesni za korišćenje u komercijalne, za-
natske ili industrijske svrhe. Ne preuzimamo
garanciju ako se uređaj koristi u komercijalne i
industrijske svrhe kao i sličnim delatnostima.
4. Tehnički podaci
Naponsko napajanje motora: ................ 18 V d.c.
Nominalni broj obrtaja: ....................... 8500 min
-1
Maks. ∅ rezne ploče: ............................. 115 mm
Brusna ploča: ............................. 115 x 22 x 6 cm
Rezna ploča: ............................ 115 x 22 x 3 mm
Navoj na zahvatnom vretenu: ...................... M14
Izlazni napon punjača: ...........................20 V d.c.
Izlazna struja punjača: ....................................3 A
Mrežni napon punjača: ...... 200-250 V~ 50-60 Hz
Tip akumulatora: ............................. litijum jonski
Broj akumulatorskih ćelija: ............................. 10
Kapacitet akumulatora: .............................4,0 Ah
Težina: ....................................................... 1,8 kg
Opasnost!
Buka i vibracije
Vrednosti buke i vibracija utvrđene su u skladu s
normom EN 60745.
Nivo zvučnog pritiska L
pA
.................... 75,1 dB(A)
Nesigurnost K
pA
............................................3 dB
Intenzitet buke L
WA
.............................. 86,1 dB(A)
Nesigurnost K
WA
...........................................3 dB
Nosite zaštitu za sluh.
Buka može da utiče na gubitak sluha.
Ukupne vrednosti vibracija (vektorska suma triju
pravaca) utvrđene su u skladu s normom
EN 60745.
Ručka
Vrednost emisije vibracija a
hAG
= 6,154 m/s
2
Nesigurnost K = 1,5 m/s
2
Navedene ukupne vrednosti vibracija i navedene
vrednosti emisije buke su izmerene prema normi-
ranom postupku kontrole i mogu da se koriste u
svrhu poređivanja jednog elektroalata sa drugim.
Navedene ukupne vrednosti vibracija i navedene
vrednosti emisije buke mogu takođe da se koriste
za privremenu procenu opterećenja.
Upozorenje:
Zavisno od načina korišćenja elektroalata, a
naročito od vrste radnog predmeta, emisije vib-
racije i buke mogu da se razlikuju od navedenih
vrednosti tokom stvarnog korišćenja elektroalata.
Ograničite stvaranje buke i vibracija na mini-
mum!
•
Koristite samo besprekorne uređaje.
•
Redovno održavajte i čistite uređaj.
•
Prilagodite svoj način rada uređaju.
•
Ne preopterećujte uređaj.
•
Prema potrebi pošaljite uređaj na kontrolu.
•
Ako uređaj ne upotrebljavate, onda ga
isključite.
•
Nosite zaštitne rukavice.
Oprez!
Ostali rizici
Čak i kada se ovi električni alati koriste
propisno, uvek postoje i neki drugi rizici.
Sledeće opasnosti mogu nastati u vezi s izve-
dbom i konstrukcijom električnog alata:
1. Oštećenja pluća, ako se ne nosi
odgovarajuća maska za zaštitu od prašine.
2. Oštećenja sluha, ako se ne nosi
odgovarajuća zaštita za sluh.
3. Zdravstvene poteškoće koje nastanu kao
posledica vibracija na šaku-ruku, ako se
uređaj koristi tokom dužeg vremena ili se ne-
propisno koristi i održava.
5. Pre puštanja u pogon
Upozorenje!
Pre nego što počnete da podešavate uređaj
uvek izvadite akumulator.
Anl_TE_AG_18_115_Li_SPK13.indb 168Anl_TE_AG_18_115_Li_SPK13.indb 168 11.05.2021 10:59:2211.05.2021 10:59:22
RS
- 169 -
Pre korišćenja akumulatorskog uređaja obavezno
pročitajte ove napomene:
•
Punite baterije punjačem. Prazan akumulator
napuniće se za cirka 0,5-1 sat.
5.1 Montaža dodatne drške (slika 2)
•
Akumulatorska ugaona brusilica ne sme da
se upotrebljava bez dodatne drške (3).
•
Dodatna ručka može da se učvrsti u 2 pozici-
je (A, B, C).
Strana uređaja Podesno za
levo
(poz. A / kao na slici)
dešnjake
desno (poz. B) levake
gore (poz. C) korišćenje reznih
ploča
5.2 Podešavanje i zamena zaštitne naprave
(slika 3)
Zamena:
•
Uklonite navrtku prirubnice (b) i steznu prirub-
nicu koja se nalazi ispod
•
Otvorite steznu polugu (a) na zaštitnoj nap-
ravi (4).
•
Okrenite zaštitnu napravu (4) za 180° u smeru
kazaljke na časovniku tako da zaštita pokazu-
je prema gore.
•
Uklonite zaštitnu napravu (4).
Montaža se vrši obrnutim redom.
Umetanje:
•
Podesite zaštitnu napravu (4) koja štiti Vaše
ruke tako da skreće deliće ostataka brušenja
od Vašeg tela.
•
Pozicija zaštitne naprave (4) može da se pri-
lagodi dotičnim radnim uslovima: Olabavite
steznu polugu (a), okrenite zaštitnu napravu
(4) u željenu poziciju.
•
Obratite pažnju na to da zaštitna naprava (4)
pravilno prekrije kućište zupčanika.
•
Ponovo pričvrstite steznu polugu (a).
•
Proverite da li je zaštitna naprava (4) dobro
učvršćena.
Upozorenje! Uvek poverite da li je sigurnosna
naprava dobro učvršćena.
Upozorenje! Nemojte da koristite ugaonu
brusilicu bez zaštitne naprave.
5.3 Probni rad s novom brusnom pločom
Ugaonu brusilicu s montiranom brusnom ili rez-
nom pločom pustite da radi najmanje 1 minut u
praznom hodu. Ploče koje vibriraju odmah zame-
nite.
6. Rukovanje
6.1 Punjenje litijum-jonskih baterija
(sl. 1a-1b)
1. Izvadite bateriju (6) iz drške, pri tome pritisnite
taster za fi ksiranje (8).
2. Uporedite da li napon naveden na tipskoj
pločici odgovara postojećem naponu mreže.
Utaknite mrežni utikač uređaja za punjenje
(7) u utičnicu. Zelena LED lampica počinje da
treperi.
3. Stavite akumulator (6) u punjač (7).
Pronaći ćete tabelu sa značenjima LED prikaza
na punjaču pod tačkom 10 (prikaz punjača).
Ako punjenje akumulatora ne bude moguće,
proverite
•
da li u utičnici ima mrežnog napona.
•
da li su kontakti na punjaču besprekorni.
Ako punjenje akumulatorskog paketa još nije
moguće,
•
punjač i adapter punjača
•
i akumulatorski paket
pošaljite našem servisu.
Za stručno slanje kontaktirajte našu službu
za korisnike ili prodavnici u kojoj je kupljen
uređaj.
Da biste izbegli kratki spoj i požar, kod slanja
ili odlaganja akumulatora odnosno akumu-
latorskih uređaja u otpad pobrinite se da ih
zapakujete pojedinačno u plastične kese!
Da bi akumulatori imali dugi vek trajanja, trebate
uvek da imate na umu da ih pravodobno ponovno
napunite. To je u svakom slučaju potrebno onda
kada utvrdite da se smanjila snaga uređaja. Nika-
da nemojte da do kraja ispraznite akumulator. To
će uzrokovati kvar akumulatora!
6.2 Prikaz kapaciteta baterije (sl. 1c/Pos.9)
Pritisnite prekidač za prikaz kapaciteta akumula-
tora (a). Prikaz (9) vam signalizuje stanje napun-
jenosti baterije pomoću 3 LED svetla.
Anl_TE_AG_18_115_Li_SPK13.indb 169Anl_TE_AG_18_115_Li_SPK13.indb 169 11.05.2021 10:59:2211.05.2021 10:59:22
RS
- 170 -
Svetle sva 3 LED svetla:
Akumulator je potpuno napunjen.
Svetle 2 LED svetla ili 1 LED svetlo:
Akumulator je dovoljno napunjen.
Treperi 1 LED svetlo:
Akumulator je prazan, napunite ga.
Trepere sva LED svetla:
Temperatura akumulatora je ispod granice. Izva-
dite akumulator iz uređaja i ostavite ga jedan dan
na sobnoj temperaturi. Ako se greška ponavlja,
znači da je akumulator potpuno prazan i neispra-
van. Uklonite akumulator iz uređaja. Neispravan
akumulator više ne smete da koristite niti punite.
6.3 Uključivanje (slika 4)
Da biste uključili alat, prekidač za uključivanje/
isključivanje (2) gurnite prema napred i pritisnite
ga prema dole. Kod isključivanja ugaone brusilice
pritisnite prekidač za uključivanje/isključivanje
(2) prema nazad. Prekidač za uključivanje/
isključivanje (2) vratiće se nazad u početni
položaj.
Napomena!
U slučaju nekorišćenja, uređaj se posle 10 minuta
prebacuje u režim pripravnosti.
Za ponovno aktiviranje: Uređaj dvaput uključite ili
pritisnite indikator kapaciteta akumulatora.
Režim pripravnosti štedi akumulator.
Napomena!
Nakon zaustavljanja akumulatorskog uređaja
(usled preopterećenja), on se ponovo automatski
pokreće.
Napomena!
Sačekajte da Vaša mašina postigne najveći
broj obrtaja. Tada možete da prislonite ugao-
nu brusilicu na izradak i obrađujete ga.
6.4 Zamena brusnih ploča (slike 5/6)
Za zamenu brusnih ploča treba Vam priloženi
specijalni ključ (5). On (5) se nalazi u dodatnoj
dršci (3). Prema potrebi izvucite specijalni ključ
(5) iz dodatne drške (3). Opasnost! Zbog bez-
bednosnih razloga ugaona brusilica ne sme da
se koristi sa umetnutim specijalnim rupičastim
ključem (5).
•
Jednostavna zamena brusne ploče pomoću
fiksiranja vretena (1).
•
Pritisnite deo za utvrđivanje vretena (1) i pus-
tite da se brusna ploča uglavi.
•
Navrtku sa prirubnicom otvorite specijalnim
ključem (5). (vidi sliku 6)
•
Zamenite brusnu ili reznu ploču i pritegnite
navrtku prirubnice pomoću specijalnog ključa.
Napomena!
Deo za fi ksiranje vretena pritisnite samo dok
motor i vreteno miruju! Deo za fi ksiranje vre-
tena mora da za vreme zamene ploče ostane
pritisnut!
Kod brusnih ili reznih ploča do debljine od cirka 3
mm, navrnite navrtku prirubnice s plosnatom stra-
nom prema brusnoj ili reznoj ploči.
6.5 Položaj prirubnice kod upotrebe brusnih i
reznih ploča (slika 7-10)
•
Položaj prirubnice kod upotrebe ravnih brus-
nih ploča ili brusnih ploča sa udubljenim cen-
trom (slika 8)
a) Stezna prirubnica
b) Navrtka sa prirubnicom
•
Položaj prirubnice kod upotrebe rezne ploče
brusnih ploča sa udubljenim centrom (slika 9)
a) Stezna prirubnica
b) Navrtka sa prirubnicom
•
Položaj prirubnice kod upotrebe ravne rezne
ploče (slika 10)
a) Stezna prirubnica
b) Navrtka sa prirubnicom
6.6 Motor
Motor se tokom rada mora dobro provetravati,
stoga otvori za vazduh moraju uvek da budu čisti.
6.7 Brusne ploče
•
Brusna ili rezna ploča ne sme da bude veća
od propisanog prečnika.
•
Pre upotrebe brusne ili rezne ploče proverite
navedeni broj obrtaja.
•
Broj obrtaja brusne ili rezne ploče mora da
bude veći od broja obrtaja ugaone brusilice u
praznom hodu.
•
Koristite samo one brusne i rezne ploče koje
su dozvoljene za minimalni broj obrtaja od
8.500 min-1 i za obodnu brzinu od 56 m/s.
•
Kod korišćenja dijamantnih reznih ploča
pripazite na smer vrtnje. Strelica za smer
obrtanja na dijamantnoj reznoj ploči mora da
odgovara strelici za smer obrtanja uređaja.
Upozorenje!
Kod brusni tela naročito pazite da ih dobro
uskladištite i transportujete. Nikad ih ne izlažite
Anl_TE_AG_18_115_Li_SPK13.indb 170Anl_TE_AG_18_115_Li_SPK13.indb 170 11.05.2021 10:59:2211.05.2021 10:59:22
RS
- 171 -
udarcima, ne bacajte ih i ne izlažite oštrim ivica-
ma (npr. prilikom transporta ili skladištenja u kutiji
za alat). To bi moglo uzrokovati oštećenje brusnog
tela, kao npr. lomljenje i biti opasno za korisnika.
Upozorenje!
6.8 Napomene za rad
6.8.1 Grubo brušenje (slika 11)
Pažnja! Koristiti zaštitnu napravu za
brušenje!
(dobija se u isporuci)
Najbolji rezultat kod grubog brušenja postiže se,
ako brusnu ploču držite pod uglom od 30°do 40°
prema ravni brušenja i ravnomerno pomičete rad-
ni predmet napred-nazad.
6.8.2 Rezanje (slika 12)
Pažnja! Koristiti zaštitnu napravu za rezanje!
(dobija se u isporuci)
Za vreme rezanja ne naginjite ugaonu brusilicu
u ravni rezanja. Rez treba da ima pravilnu ivicu.
Za rezanje tvrdog kamena najbolje je da koristite
dijamantnu reznu ploču.
Upozorenje!
Ne smeju da se obrađuju materijali koji
sadrže azbest!
Upozorenje!
Nikad nemojte da koristite rezne ploče za
grubo brušenje.
Napomena:
Za povećanje snage i veka trajanja akumula-
torskog uređaja, preporučamo da koristite naš
akumulator 4,0Ah Power X-Change.
(art. br.: 45.113.96)
7. Čišćenje, održavanje i porudžbina
rezervnih delova
Opasnost!
Pre svih radova čišćenja izvadite akumulator.
7.1 Čišćenje
•
Zaštitne naprave, ventilacione otvore i kućište
motora uvek što bolje očistite od prašine i
prljavštine. Istrljajte uređaj čistom krpom ili ga
ispušite komprimiranim zrakom pod niskim
pritiskom.
•
Preporučamo da uređaj očistite odmah nakon
svakog korišćenja.
•
Uređaj redovno čistite vlažnom krpom i s
malo mekog sapuna. Nemojte koristiti otapala
i sredstva za čišćenje; oni bi mogli oštetiti
plastične dijelove uređaja. Pripazite na to da
u unutrašnjost uređaja ne dospije voda. Pro-
diranje vode u elektrouređaj povećava rizik od
električnog udara.
7.2 Održavanje
U unutrašnjosti uređaja nema delova koje bi tre-
balo održavati.
7.3 Porudžbina rezervnih delova:
Kod porudžbine rezervnih delova trebali biste da
navedete sledeće podatke:
•
Tip uređaja
•
Kataloški broj uređaja
•
Identifikacioni broj uređaja
•
Broj potrebnog rezervnog dela
Aktuelne cene nalaze se na web strani
www.isc-gmbh.info
8. Zbrinjavanje u otpad i recikliranje
Uređaj je zapakovan kako bi se tokom transporta
sprečila oštećenja. Ova ambalaža je sirovina i
može ponovno da se upotrebi ili preda na re-
cikliranje. Uređaj i njegov pribor sastavljeni su
od raznih materijala, kao npr. metala i plastike.
Neispravni uređaji ne smeju da se bacaju u kućni
otpad. Uređaj bi u svrhu stručnog zbrinjavanja
u otpad, trebalo da se preda odgovarajućem
sabiralištu takvog otpada. Ako ne znate gde se
takvo sabiralište nalazi, raspitajte se u svojoj
opštinskoj upravi.
9. Skladištenje
Uređaj i njegov pribor spremite na tamno i suvo
mesto zaštićeno od smrzavanja, kojem deca ne-
maju pristup. Optimalna temperatura za čuvanje
je između 5 i 30 ˚C. Električni alat čuvajte u origi-
nalnom pakovanju.
Anl_TE_AG_18_115_Li_SPK13.indb 171Anl_TE_AG_18_115_Li_SPK13.indb 171 11.05.2021 10:59:2211.05.2021 10:59:22
RS
- 172 -
10. Pokazivač punjača
Stanje prikaza
Značenje i postupak
Crveno
LED svetlo
Zeleno
LED svetlo
Sključeno Trepti Spremnost za rad
Punjač je priključen na mrežu i spreman za rad, akumulator nije u punjaču
Uključen Isključeno Punjenje
Punjač puni akumulator u režimu brzog punjenja. Odgovarajuće vreme
punjenja pronaći ćete na punjaču.
Napomena! Stvarna vremena punjenja mogu da se razlikuju od prikazanih
zavisno od akumulatora koji se puni.
Isključeno Uključen Akumulator je napunjen i spreman za upotrebu.
Zatim se prebacuje na zaštitno punjenje tako dugo dok se potpuno ne
napuni.
Pri tome ostavite akumulator u punjaču cirka 15 minuta duže.
Postupak:
Izvadite akumulator iz punjača. Isključite punjač iz mreže.
Trepti Isključeno Prilagođeno punjenje
Punjač se nalazi u režimu zaštitnog punjenja.
Pri tome se akumulator iz bezbednosnih razloga puni sporije i za to treba
više vremena. Uzroci tomu mogu da budu sledeći:
- Akumulator nije punjen veoma dugo.
- Temperatura akumulatora nije u idealnom području.
Postupak:
Sačekajte da se okonča postupak punjenja; akumulator može uprkos
tomu nastaviti da se puni.
Trepti Trepti Greška
Punjenje više nije moguće. Akumulator je neispravan.
Postupak:
Neispravan akumulator ne sme više da se puni.
Izvadite akumulator iz punjača.
Uključen Uključen Temperaturna smetnja
Akumulator je prevruć (npr. direktna izloženost suncu) ili prehladan (ispod
0 °C)
Postupak:
Izvadite akumulator i čuvajte ga 1 dan na sobnoj temperaturi (cirka 20 °C).
Anl_TE_AG_18_115_Li_SPK13.indb 172Anl_TE_AG_18_115_Li_SPK13.indb 172 11.05.2021 10:59:2211.05.2021 10:59:22
RS
- 173 -
Samo za zemlje EU
Ne bacajte elektro-alate u kućno smeće!
Shodno evropskoj smernici 2012/19/EU o starim električnim i elektronskim uredjajima i primeni
državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren
način u stanici za recikliranje.
Alternativa recikliranju prema zahtevima za povrat uredjaja:
Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva
učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici
za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i
otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez
električnih elemenata.
Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proiz-
vodu dozvoljeno je samo uz izričitu saglasnost fi rme Einhell Germany AG.
Zadržavamo pravo na tehničke promen
Anl_TE_AG_18_115_Li_SPK13.indb 173Anl_TE_AG_18_115_Li_SPK13.indb 173 11.05.2021 10:59:2211.05.2021 10:59:22
RS
- 174 -
Informacije o servisu
U svim zemljama koje su navedene u našem garantnom listu, imamo kompetentne servisne partnere
čije kontakte možete da nađete u garantnom listu. Oni su Vam na raspolaganju za sve slučajeve servisa
kao što je popravak, briga oko rezervnih i habajućih delova ili kupovina potrošnih materijala.
Treba da imate u vidu da kod ovog proizvoda sledeći delovi podležu trošenju usled korišćenja ili prirod-
nom trošenju odnosno potrebni su kao potrošni materijal.
Kategorija Primer
Brzoabajući delovi* Ugljene četkice, Akumulator
Potrošni materijal/ potrošni delovi* Rezne, brusne ploče
Neispravni delovi
* Nije obavezno da se nalazi u sadržaju isporuke!
U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internet stranici
www.Einhell-Service.com. Obratite pažnju na tačan opis greške i u svakom slučaju odgovorite na
sledeća pitanja:
•
Da li je uređaj već jednom radio ispravno, ili je od samog početka neispravan?
•
Da li ste uočili nešto pre pojave kvara (simptom pre kvara)?
•
U čemu je, po vašem mišljenju, kvar u funkcionisanju uređaja (glavni simptom)?
Opišite taj kvar.
Anl_TE_AG_18_115_Li_SPK13.indb 174Anl_TE_AG_18_115_Li_SPK13.indb 174 11.05.2021 10:59:2211.05.2021 10:59:22
RS
- 175 -
Garantni list
Poštovani kupče,
naši proizvodi podležu strogoj kontroli kvaliteta. Ako ovaj uređaj ipak ne bi radio besprekorno, veoma
nam je žao i molimo vas da se obratite našem servisu na adresu navedenu na ovom garantnom listu.
Na raspolaganju smo vam takođe na navedenom telefonskom broju servisa. Za garantni zahtev važi
sledeće:
1. Ovi garantni uslovi se isključivo odnose na potrošače, tj. fi zička lica koja ovaj proizvod ne žele ko-
ristiti ni u okviru privredne delatnosti, niti u drugim samostalnim delatnostima. Ovi garantni uslovi
regulišu dodatne garancije, koje dole naveden proizvođač garantuje zajedno sa zakonskom garan-
cijom kupcima svojih novih uređaja. Ova garancija se ne odnosi na Vaše zakonske garantne zahte-
ve. Naša garantna usluga za Vas je besplatna.
2. Garancija se isključivo odnosi na nedostatke novog uređaja dole navedenog proizvođača koji ste
kupili, a koji su posledica grešaka na materijalu ili fabričkih grešaka; usluga je po našem izboru
ograničena na uklanjanje takvih nedostataka na uređaju ili zamenu uređaja.
Molimo da obratite pažnju na to da naši uređaji nisu podesni da se koriste za komercijalne, zanatske
ili industrijske svrhe. Stoga se ugovor o garanciji neće realizovati, ako je uređaj u periodu garancije
korišćen za komercijalne, zanatske ili industrijske svrhe, ili je bio izložen identičnom opterećenju.
3. Naša garancija ne obuhvata:
- Štete na uređaju koje nastaju zbog nepridržavanja uputstava za montažu ili zbog nestručne ins-
talacije, nepoštovanja uputstava za upotrebu (kao npr. zbog priključka na pogrešan napon strujne
mreže ili vrstu struje) ili nepridržavanja odredbi za održavanje i bezbednosnih odredbi, ili zbog iz-
laganja uređaja nenormalnim uslovima okoline, ili zbog nedostatka nege i održavanja.
- Štete na uređaju koje nastaju zbog zloupotrebe ili nestručne primene (kao npr. preopterećenje
uređaja ili korišćenje nedozvoljenih namenskih alata ili pribora), zbog prodiranja stranih tela u uređaj
(kao npr. pesak, kamenje ili prašina, transportna oštećenja), zbog primene sile ili spoljnih dejstvo-
vanja (npr. oštećenja zbog pada).
- Štete na uređaju ili delovima uređaja čiji je uzr
ok prirodno trošenje upotrebom, uobičajeno ili ostalo
trošenje.
4. Garantni rok iznosi 24 meseca, a počinje sa datumom kupovine uređaja. Garantni zahtevi stupaju
na snagu pre isteka roka unutar dve sedmice nakon što ste primetili kvar. Stupanje garantnih zahte-
va na snagu nakon isteka garantnog roka je isključeno. Popravak ili zamena uređaja neće rezultovati
produženjem garantnog roka, niti će zbog ove usluge za uređaj ili eventualno ugrađene rezervne
delove stupiti na snagu novi garantni rok. To takođe važi kod korišćenja usluga na licu mesta.
5. Za zahtevanje garancije neispravan uređaj treba prijaviti na: www.Einhell-Service.com. Molimo vas
da držite spreman račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti
priložen odgovarajući dokaz ili će biti poslati bez tablice s oznakom tipa, isključeni su iz realizacije
garancije na osnovu nedostatka mogućnosti svrstavanja. Ako naša garancija obuhvata dotični kvar
na uređaju, odmah ćemo vam poslati popravljen ili novi uređaj.
Podrazumeva se da ćemo vam uz nadoknadu troškova ukloniti kvarove na uređaju koje garancija ne
obuhvata ili ih više ne obuhvata. Molimo vas da nam u tom slučaju pošaljete uređaj na adresu našeg
servisa.
Upozoravamo na ograničenje ove garancije za habajuće, istrošene i neispravne delove u skladu s ga-
rantnim uslovima u ovim uputstvima za upotrebu.
Anl_TE_AG_18_115_Li_SPK13.indb 175Anl_TE_AG_18_115_Li_SPK13.indb 175 11.05.2021 10:59:2311.05.2021 10:59:23
PL
- 176 -
Niebezpieczeństwo!
Podczas użytkowania urządzenia należy
przestrzegać wskazówek bezpieczeństwa w celu
uniknięcia zranień i uszkodzeń. Z tego względu
proszę dokładnie zapoznać się z instrukcją
obsługi/ wskazówkami bezpieczeństwa. Proszę
zachować instrukcję i wskazówki, aby można
było w każdym momencie do nich wrócić. W
razie przekazania urządzenia innej osobie,
proszę wręczyć jej również instrukcję obsługi/
wskazówki bezpieczeństwa. Nie odpowiadamy
za wypadki i uszkodzenia zaistniałe w wyniku
nieprzestrzegania niniejszej instrukcji i wska-
zówek bezpieczeństwa.
Objaśnienie użytych symboli (patrz rys. 13)
1. Niebezpieczeństwo! - Aby zmniejszyć ry-
zyko zranienia, należy przeczytać instrukcję
obsługi.
2. Ostrożnie! Nosić nauszniki ochronne.
Hałas powoduje postępującą utratę słuchu.
3. Ostrożnie! Nosić maskę przeciwpyłową.
Przy pracy w drewnie i innych materiałach
może dochodzić do powstawania szkodliwe-
go dla zdrowia pyłu. Nie obrabiać materiału
zawierającego azbest!
4. Ostrożnie! Nosić okulary ochronne. W
czasie pracy może dochodzić do powstawa-
nia powodujących utratę wzroku iskier, opiłek,
drzazg lub odprysków.
5. Akumulatory należy przechowywać w
suchym pomieszczeniu o temperaturze
między +10°C a +40°C. Przechowywać
wyłącznie naładowane akumulatory (przy-
najmniej 40%).
6. Ta osłona nadaje się do stosowania pod-
czas szlifowania.
7. Ta osłona nadaje się do stosowania pod-
czas cięcia i szlifowania.
1. Wskazówki bezpieczeństwa
Właściwe wskazówki bezpieczeństwa znajdują
się w załączonym zeszycie!
Ostrzeżenie!
Zapoznać się z treścią wszystkich ws-
kazówek bezpieczeństwa, instrukcji, ry-
sunków i danych technicznych danego
elektronarzędzia. Nieprzestrzeganie niżej wymi-
enionych instrukcji może spowodować porażenie
prądem, niebezpieczeństwo pożaru lub ciężkie
obrażenia.
Prosimy zachować na przyszłość wszystkie
wskazówki bezpieczeństwa i instrukcje.
2. Opis urządzenia i zakres dostawy
2.1 Opis urządzenia (rys. 1)
1. Blokada wrzeciona
2. Włącznik/wyłącznik
3. Uchwyt dodatkowy
4. Element zabezpieczający
5. Klucz widełkowy
6. Akumulator
7. Ładowarka
8. Przycisk blokady
9. Wskaźnik poziomu naładowania akumulatora
2.2 Zakres dostawy
Prosimy sprawdzić na podstawie podanego
zakresu dostawy czy produkt jest kompletny.
Jeżeli stwierdzono brak części, prosimy zwrócić
się w ciągu 5 dni roboczych od zakupu produktu
do naszego centrum serwisowego lub punktu
zakupu urządzenia przedstawiając dowód zaku-
pu. Prosimy wziąć pod uwagę umieszczoną w
informacjach serwisowych na końcu tej instrukcji
tabelę świadczeń gwarancyjnych.
•
Otworzyć opakowanie i ostrożnie wyciągnąć
urządzenie.
•
Zdjąć opakowanie oraz zabezpieczenia do
transportu (jeśli jest).
•
Sprawdzić, czy dostawa jest kompletna.
•
Sprawdzić, czy urządzenie i wyposażenie
dodatkowe nie zostały uszkodzone w trans-
porcie.
•
W razie możliwości zachować opakowanie,
aż do upływu czasu gwarancji.
Niebezpieczeństwo!
Urządzenie i opakowanie nie są zabawkami!
Dzieci nie mogą bawić się częściami z twor-
zywa sztucznego, folią i małymi elementami!
Niebezpieczeństwo połknięcia i uduszenia
się!
•
Szlifierka kątowa
•
Ładowarka
•
Akumulator
•
Uchwyt dodatkowy
•
Klucz widełkowy
•
Element zabezpieczający
•
Instrukcją oryginalną
Anl_TE_AG_18_115_Li_SPK13.indb 176Anl_TE_AG_18_115_Li_SPK13.indb 176 11.05.2021 10:59:2311.05.2021 10:59:23
PL
- 177 -
3. Użycie zgodne z przeznaczeniem
Szlifi erka kątowa jest przeznaczona do szlifo-
wania metalu i kamienia pod warunkiem użycia
odpowiedniej tarczy szlifi erskiej i odpowiedniego
elementu zabezpieczającego.
Ostrzeżenie! Szlifi erka kątowa może być
używana do cięcia metalu i kamienia tylko i
wyłącznie, jeżeli zamontowano odpowiedni ele-
ment zabezpieczający, który dostępny jest jako
osprzęt.
Urządzenie używać tylko zgodnie z jego przezna-
czeniem. Każde użycie, odbiegające od opisan-
ego w niniejszej instrukcji jest niezgodne z przez-
naczeniem urządzenia. Za powstałe w wyniku
niewłaściwego użytkowania szkody lub zranienia
odpowiedzialność ponosi użytkownik/ właściciel,
a nie producent.
Proszę pamiętać o tym, że nasze urządzenie nie
jest przeznaczone do zastosowania zawodowe-
go, rzemieślniczego lub przemysłowego. Umowa
gwarancyjna nie obowiązuje, gdy urządzenie
było stoso
wane w zakładach rzemieślniczych,
przemysłowych lub do podobnych działalności.
4. Dane techniczne
Napięcie zasilania silnika: ...................... 18 V DC
Nominalna liczba obrotów: .............8500 obr./min
Maks. średnica tarcz: ............................. 115 mm
Tarcza szlifi erska: ..................... 115 x 22 x 6 mm
Tarcza tnąca: ............................ 115 x 22 x 3 mm
Gwint wrzeciona szlifi erki: ........................... M14
Napięcie ładowania akumulatora: ..........20 V d.c.
Prąd ładowania akumulatora: ..........................3 A
Napięcie znamionowe ładowarki: ........................
............................................200-250 V~ 50-60 Hz
Typ akumulatora: ........................................ Li-Ion
Liczba ogniw akumulatora:............................... 10
Pojemność akumulatora: ............................ 4,0 Ah
Waga: .........................................................1,8 kg
Niebezpieczeństwo!
Hałas i wibracje
Hałas i wibracje zostały zmierzone zgodnie z
normą EN 60745.
Poziom ciśnienia akustycznego L
pA
..... 75,1 dB(A)
Odchylenie K
pA
.............................................3 dB
Poziom mocy akustycznej L
WA
............. 86,1 dB(A)
Odchylenie K
WA
............................................ 3 dB
Nosić nauszniki ochronne.
Oddziaływanie hałasu może spowodować utratę
słuchu.
Wartości całkowite drgań (suma wektorowa 3 kie-
runków) mierzone są zgodnie z normą 60745.
Uchwyt
Wartość emisji drgań a
hAG
= 6,154 m/s
2
Odchylenie K = 1,5 m/s
2
Podane wartości emisji drgań i emisji hałasu
zostały zmierzone według znormalizowanych
procedur i mogą służyć jako podstawa do porów-
nywania urządzeń elektrycznych.
Podane wartości emisji drgań i emisji hałasu
mogą również być wykorzystywane do wstępnej
oceny obciążeń.
Ostrzeżenie:
Faktyczne wartości emisji drgań i hałasu pod-
czas pracy z urządzeniem mogą odbiegać od
podanych wartości i zależą ona od sposobu
użytkowania elektronarzędzia, w szczególności
od właściwości przedmiotu, który poddawany jest
obróbce.
Ograniczać powstawanie hałasu i wibracji do
minimum!
•
U żywać wyłącznie urządzeń bez uszkodzeń.
•
Regularnie czyścić urządzenie.
•
Dopasować własny sposób pracy do
urządzenia.
•
Nie przeciążać urządzenia.
•
W razie potrzeby kontrolować urządzenie.
•
Nie włączać urządzenia, jeśli nie będzie
używane.
•
Nosić rękawice ochronne.
Ostrożnie!
Pozostałe zagrożenia
Ta k że w przypadku, gdy to elektronarzędzie
będzie obsługiwane zgodnie z instrukcją,
zawsze zachodzi ryzyko powstawania
zagrożenia. W zależności od budowy i spo-
sobu wykonania tego elektronarzędzia mogą
pojawić się następujące zagrożenia:
1. Uszkodzenia płuc, w przypadku nie stosowa-
nia odpowiedniej maski przeciwpyłowej.
Anl_TE_AG_18_115_Li_SPK13.indb 177Anl_TE_AG_18_115_Li_SPK13.indb 177 11.05.2021 10:59:2311.05.2021 10:59:23
PL
- 178 -
2. Uszkodzenia słuchu, w przypadku nie stoso-
wania odpowiednich nauszników ochronnych.
3. Negatywny wpływ na zdrowie, w wyniku
drgań ramion i dłoni, w przypadku, gdy
urządzenie jest używane przez dłuższy czas
lub w niewłaściwy sposób i bez przeglądów.
5. Przed uruchomieniem
Ostrzeżenie!
Przed wykonywaniem ustawień na
urządzeniu należy zawsze najpierw wyjąć
akumulator z urządzenia.
Przed użyciem Państwa urządzenia akumulato-
rowego należy zapoznać się z poniższymi wska-
zówkami:
•
Naładować akumulator przy użyciu odpo-
wiedniej ładowarki. Proces całkowitego
naładowania rozładowanego akumulatora
trwa około 0,5-1 godziny.
5.1 Montaż dodatkowego uchwytu (rys. 2)
•
Zabrania się używania akumulatorowej szli-
fierki kątowej bez uchwytu dodatkowego (3).
•
Dodatkowy uchwyt może zostać zamontowa-
ny w 2 położeniach (A, B, C).
Strona urządzenia Przeznaczenie:
Lewa
(poz. A / jak na rys.)
Dla osób
praworęcznych
Prawa (poz. B) Dla osób
leworęcznych
Góra (poz. C) Do pracy z tarczami
tnącymi
5.2 Wymiana i regulacja elementu
zabezpieczającego (rys. 3)
Wymiana:
•
Zdjąć nakrętkę kołnierzową (b) i znajdujący
się pod nią kołnierz mocujący.
•
Otworzyć dźwignię zaciskową (a) elementu
zabezpieczającego (4).
•
Przekręcić element zabezpieczający (4) o
180° w kierunku zgodnym z ruchem wska-
zówek zegara, tak aby osłona była skierowa-
na do góry.
•
Zdjąć element zabezpieczający (4).
Montaż następuje przez wykonanie tych samych
czynności w odwrotnej kolejności.
Regulacja:
•
W celu zapewnienia odpowiedniej ochro-
ny dla dłoni należy ustawić element
zabezpieczający (4) w taki sposób, aby szli-
fowany przedmiot przesuwany był w kierunku
od ciała użytkownika.
•
Położenie elementu zabezpieczającego (4)
może zostać dostosowane do warunków
pracy: Zwolnić dźwignię zaciskową (a),
przekręcić element zabezpieczający (4) w
żądane położenie.
•
Element zabezpieczający (4) powinien
zawsze poprawnie zakrywać obudowę koła
zębatego.
•
Z powrotem zablokować dźwignię zaciskową
(a).
•
Sprawdzić, czy element zabezpieczający (4)
jest poprawnie zamocowany.
Ostrzeżenie! Zwrócić uwagę na poprawne
zamocowanie elementu zabezpieczającego.
Ostrzeżenie! Nigdy nie używać szlifi erki
kątowej bez elementu zabezpieczającego.
5.3 Rozruch próbny z nowymi tarczami szli-
fi erskimi
Uruchomić szlifi erkę kątową na co najmniej 1
minutę na biegu jałowym z zamontowaną tarczą
tnącą lub szlifi erską. Jeżeli tarcza wibruje, należy
ją natychmiast wymienić na nową.
6. Obsługa
6.1 Ładowanie akumulatora litowego
(rys. 1a - 1b)
1. Przyciskając w dół przycisk blokady
(8) wyciągnąć akumulator (6) z rączki
urządzenia.
2. Sprawdzić, czy napięcie na tabliczce znamio-
nowej ładowarki jest zgodne z napięciem sie-
ciowym. Włożyć wtyczkę zasilania ładowarki
(7) do gniazdka. Zielona dioda LED zaczyna
migać.
3. Nasunąć akumulator (6) na ładowarkę (7).
W tabeli w punkcie 10 (Wskazania diod na
ładowarce) objaśniono znaczenie wskazań diod
na ładowarce.
Anl_TE_AG_18_115_Li_SPK13.indb 178Anl_TE_AG_18_115_Li_SPK13.indb 178 11.05.2021 10:59:2311.05.2021 10:59:23
PL
- 179 -
Jeśli ładowanie akumulatora nie jest możliwe,
proszę sprawdzić:
•
czy jest napięcie w gniazdku.
•
czy styk z kontaktem ładowarki jest
prawidłowy.
Jeśli ładowanie akumulatora nadal nie jest
możliwe, prosimy przesłać na adres naszego ser-
wisu obsługi klientów
•
ładowarkę i adapter ładowania
•
oraz akumulator.
Aby zapewnić odpowiednią przesyłkę
urządzenia, prosimy skontaktować się z nas-
zym serwisem obsługi klienta lub punktem
sprzedaży, w którym nabyto urządzenie.
Przy wysyłce lub utylizacji akumulatorów lub
urządzeń akumulatorowych zwracać uwagę
na to, aby były pojedynczo zapakowane w
plastikowy worek, aby uniknąć zwarcia i
pożaru!
Odpowiednie i regularne ładowanie akumulatora
zapewnia jego długą żywotność. Ładowanie jest
konieczne, jeśli stwierdzi się, że moc urządzenia
się zmniejsza. Nie rozładowywać całkowicie
akumulatora. Prowadzi to do uszkodzenia aku-
mulatora!
6.2 Wskaźnik poziomu naładowania akumula-
tora (rys. 1c)
Przycisnąć przełącznik wskaźnika poziomu
naładowania akumulatora (a). Wskaźnik poziomu
naładowania akumulatora (9) sygnalizuje stan
naładowania akumulatora za pomocą 3 diod LED.
Wszystkie 3 diody LED się świecą:
Akumulator jest całkowicie naładowany.
Świecą się 1 lub 2 diody LED
Wystarczający do pracy poziom naładowania
akumulatora.
1 dioda LED miga:
Akumulator jest rozładowany, należy naładować
akumulator.
Wszystkie diody LED migają:
Temperatura akumulatora poniżej wartości mi-
nimalnej. Odłączyć akumulator od ładowarki i
pozostawić go na jeden dzień w temperaturze
pokojowej. Jeżeli błąd się powtórzy, oznacza to,
że akumulator został głęboko rozładowany i jest
uszkodzony. Wyjąć akumulator z urządzenia. Zab-
rania się używania lub ładowania uszkodzonych
akumulatorów.
6.3 Uruchomienie (rys. 4)
W celu włączenia urządzenia przesunąć
włącznik/ wyłącznik (2) do przodu, a następnie
nacisnąć do dołu. Aby wyłączyć szlifi erkę kątową
przycisnąć do dołu tylną część włącznika/
wyłącznika (2). Włącznik/wyłącznik (2) wraca do
pozycji wyjściowej.
Wskazówka!
Jeżeli urządzenie jest nieużywane przez dłużej
niż 10 minut, przełącza się samoczynnie w tryb
czuwania („Standby“).
Aby przełączyć na tryb aktywności: Urządzenie
dwukrotnie włączyć lub nacisnąć wskaźnik pozio-
mu naładowania akumulatora.
Tryb czuwania zmniejsza zużycie akumulatora.
Wskazówka!
Po zatrzymaniu się urządzenia akumulatorowego
(na skutek przeciążenia), włącza się ono samo-
czynnie z powrotem.
Wskazówka!
Poczekać aż urządzenie osiągnie najwyższą
liczbę obrotów. Dopiero wówczas można
zbliżyć szlifi erkę kątową przedmiotu i
przystąpić do obróbki.
6.4 Wymiana tarcz szlifi erskich (rys. 5/6)
Do wymiany tarcz szlifi erskich konieczne jest
użycie dostarczonego wraz z urządzeniem klu-
cza widełkowego (5). Klucz widełkowy (5) jest
przechowywany w uchwycie dodatkowym (3). W
razie potrzeby wyciągnąć klucz widełkowy (5) w
uchwytu dodatkowego (3). Niebezpieczeństwo!
Z przyczyn bezpieczeństwa zabrania się
uruchamiania szlifi erki kątowej z włożonym kluc-
zem widełkowym (5).
•
Łatwa wymiana tarcz dzięki blokadzie wrze-
ciona (1).
•
Nacisnąć blokadę wrzeciona (1). Tarcza szli-
fierska powinna się zablokować.
•
Kluczem widełkowym (5) odkręcić nakrętkę
kołnierzową. (patrz rys. 6).
•
Wymienić tarczę szlifierską lub tarczę tnącą
i kluczem widełkowym dokręcić nakrętkę
kołnierzową.
Anl_TE_AG_18_115_Li_SPK13.indb 179Anl_TE_AG_18_115_Li_SPK13.indb 179 11.05.2021 10:59:2311.05.2021 10:59:23
PL
- 180 -
Wskazówka!
Blokadę wrzeciona wcisnąć tylko jeśli silnik i
wrzeciono tarczy są w bezruchu! Blokada wr-
zeciona musi pozostać wciśnięta przez cały
czas wymiany tarcz!
W przypadku użycia tarcz szlifi erskich lub tnących
o grubości do ok. 3 mm należy nakręcić nakrętkę
kołnierzową płaską stroną skierowaną do tarczy
tnącej lub szlifi erskiej.
6.5 Położenie kołnierzy podczas pracy z
tarczami szlifi erskimi i tarczami tnącymi
(rys. 7-10)
•
Położenie kołnierzy podczas pracy z wygiętą
lub prostą tarczą szlifierską (rys. 8).
a) kołnierz mocujący
b) nakrętka kołnierzowa
•
Położenie kołnierzy podczas pracy z wygiętą
tarczą tnącą (rys. 9)
a) kołnierz mocujący
b) nakrętka kołnierzowa
•
Położenie kołnierzy podczas pracy z prostą
tarczą tnącą (rys. 10)
a) kołnierz mocujący
b) nakrętka kołnierzowa
6.6 Silnik
Konieczne jest zapewnienie odpowiedniej wen-
tylacji silnika podczas pracy - utrzymywać otwory
wentylacyjne w czystości!
6.7 Tarcze szlifi erskie
•
Zabrania się stosowania tarczy tnącej lub
szlifierskiej o średnicy większej niż zalecana
przez producenta.
•
Przed użyciem tarczy tnącej lub szlifierskiej
sprawdzić podaną na niej prędkość obrotową.
•
Maksymalna prędkość obrotowa tarczy tnącej
lub szlifierskiej musi być wyższa niż prędkość
obrotowa szlifierki kątowej, gdy pracuje ona
na biegu jałowym.
•
Stosować wyłącznie tarcze tnące i szlifierskie,
które dopuszczone są do pracy z minimalną
liczbą obrotów 8.500 obr./min i prędkości ob-
wodowej 56 m/s.
•
Podczas stosowania diamentowych tarcz
tnących zwrócić uwagę na poprawny kie-
runek obrotów. Strzałka wskazująca kierunek
obrotów na diamentowej tarczy tnącej musi
się zgadzać z kierunkiem obrotów wska-
zanym strzałką na urządzeniu.
Ostrzeżenie!
Zwrócić szczególną uwagę na poprawne
składowanie i transport ściernic. Chronić
ściernice przed uderzeniami, wstrząsami i kontak-
tem z ostrymi krawędziami (np. podczas transpor-
tu i przechowywania w skrzynce z narzędziami).
Grozi to uszkodzeniami ściernic, np. pęknięciami,
i tym samym stanowi niebezpieczeństwo dla
użytkownika.
Ostrzeżenie!
6.8 Wskazówki odnośnie pracy z
urządzeniem
6.8.1 Szlifowanie zgrubne (rys. 11)
Uwaga! Stosować element zabezpieczający
do szlifowania!
(wchodzi w skład urządzenia)
Aby osiągnąć optymalny wynik szlifowania zgrub-
nego należy przyłożyć tarczę szlifi erką pod kątem
30° - 40° do szlifowanej płaszczyzny i przesuwać
równomiernie tam i z powrotem po obrabianym
materiale.
6.8.2 Przecinanie (rys. 12)
Uwaga! Stosować element zabezpieczający
do przecinania!
(wchodzi w skład urządzenia)
W trakcie cięcia nie odchylać szlifi erki kątowej od
płaszczyzny przecinania. Tarcza tnąca musi mieć
czyste krawędzie tnące. Do przecinania twardych
kamieni najlepiej używać diamentowej tarczy
tnącej.
Ostrzeżenie!
Zabrania się obróbki materiałów
zawierających azbest!
Ostrzeżenie!
Nigdy nie używać tarcz tnących do szlifowa-
nia zgrubnego.
Wskazówka:
Dla podwyższenia mocy i czasu pracy
urządzenia akumulatorowego zalecamy sto-
sowanie naszego 4,0Ah Power X-Change.
(Nr art.: 45.113.96)
Anl_TE_AG_18_115_Li_SPK13.indb 180Anl_TE_AG_18_115_Li_SPK13.indb 180 11.05.2021 10:59:2311.05.2021 10:59:23
PL
- 181 -
7. Czyszczenie, konserwacja i
zamawianie części zamiennych
Niebezpieczeństwo!
Przed wszystkimi pracami związanymi z czyszcze-
niem urządzenie należy wyjąć z niego akumulator.
7.1 Czyszczenie
•
Urządzenia zabezpieczające, szczeliny
powietrza i obudowa silnika powinny być w
miarę możliwości zawsze wolne od pyłu i
zanieczyszczeń. Urządzenie wycierać czystą
ściereczką lub przedmuchać sprężonym po-
wietrzem o niskim ciśnieniu.
•
Zaleca się czyszczenie urządzenia
bezpośrednio po każdorazowym użyciu.
•
Urządzenie czyścić regularnie wilgotną
ściereczką z niewielką ilością szarego mydła.
Nie używać żadnych środków czyszczących
ani rozpuszczalników; mogą one uszkodzić
części urządzenia wykonane z tworzywa
sztucznego. Należy uważać, aby do wnętrza
urządzenia nie dostała się woda. Wniknięcie
wody do urządzenia podwyższa ryzyko
porażenia prądem.
7.2 Konserwacja
We wnętrzu urządzenia nie ma części
wymagających konserwacji.
7.3 Zamawianie części wymiennych:
Podczas zamawiania części zamiennych należy
podać następujące dane:
•
Typ urządzenia
•
Numer artykułu urządzenia
•
Numer identyfikacyjny urządzenia
•
Numer części zamiennej
Aktualne ceny artykułów i informacje znajdują się
na stronie: www.Einhell-Service.com
8. Utylizacja i recykling
Sprzęt umieszczony jest w opakowaniu
zapobiegającym uszkodzeniom w czasie trans-
portu. Opakowanie jest surowcem i nadaje się do
powtórnego użytku lub do recyklingu. Urządzenie
oraz jego osprzęt składają się z rożnych rodzajów
materiałów, jak np. metal i tworzywa sztuczne. Nie
wyrzucać uszkodzonych urządzeń do śmietnika!
W celu odpowiedniej utylizacji należy oddać
urządzenie do specjalistycznego punktu zbiórki
odpadów. Informacji o specjalistycznych punktach
zbiórki odpadów udziela administracja
komunalna.
9. Przechowywanie
Urządzenie i wyposażenie dodatkowe
przechowywać w miejscu ciemnym, suchym i
wolnym od przemarzania, zabezpieczyć przed
dziećmi. Optymalna temperatura przechowywani
5 do 30˚C. Przechowywać urządzenie w oryginal-
nym opakowaniu.
Anl_TE_AG_18_115_Li_SPK13.indb 181Anl_TE_AG_18_115_Li_SPK13.indb 181 11.05.2021 10:59:2311.05.2021 10:59:23
PL
- 182 -
10. Wskazania diod na ładowarce
Stan diod
Znaczenie i postępowanie
Czerwona
dioda LED
Zielona di-
oda LED
nie świeci
się
miga Stan gotowości
Ładowarka podłączona jest do sieci i znajduje się w stanie gotowości.
Brak akumulatora w ładowarce.
świeci się nie świeci
się
Ładowanie
Tr w a ładowanie akumulatora w przyspieszonym trybie. Informacje
odnośnie czasu ładowania znajdują na ładowarce.
Wskazówka! W zależności od aktualnego poziomu naładowania akumula-
tora faktyczny czas ładowania może odbiegać od podanego.
nie świeci
się
świeci się Akumulator jest naładowany i jest gotowy do użytku.
Następnie ładowarka przełącza się automatycznie na proces ładowania
ochronnego, który trwa aż do całkowitego naładowania akumulatora.
Aby akumulator się całkowicie nałado
wał należy pozostawić go na ok. 15
minut dłużej na ładowarce.
Postępowanie:
Wyjąć akumulator z ładowarki. Odłączyć ładowarkę od zasilania.
miga nie świeci
się
Ładowanie adaptacyjne
Ładowarka pracuje w trybie ładowania ochronnego.
Z przyczyn bezpieczeństwa proces ładowania akumulatora jest wolniejszy
i trwa dłużej niż podany czas. Może to wystąpić z następujących przyczyn:
- Od ostatniego ładowania akumulatora upłynęło bardzo dużo czasu.
- Temperatura akumulatora wykracza poza zalecany zakres.
Postępowanie:
Mimo to dalsze ładowanie akumulatora jest możliwe; zaczekać, aż
zakończy się proces ładowania.
miga miga Błąd
Nie jest możliwe nałado
wania akumulatora. Akumulator jest uszkodzony.
Postępowanie:
Zabrania się ładowania uszkodzonych akumulatorów.
Wyjąć akumulator z ładowarki.
świeci sięświeci się Nieprawidłowa temperatura
Temperatura akumulatora jest za wysoka (np. pod wpływem
bezpośredniego promieniowania słonecznego) lub za niska (poniżej 0° C)
Postępowanie:
Wyjąć akumulator z ładowarki i pozostawić go na jeden dzień w tempera-
turze pokojowej (ok. 20° C).
Anl_TE_AG_18_115_Li_SPK13.indb 182Anl_TE_AG_18_115_Li_SPK13.indb 182 11.05.2021 10:59:2311.05.2021 10:59:23
PL
- 183 -
Tylko dla krajów Unii Europejskiej
Nie wyrzucać elektronarzędzi do śmieci!
Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych
oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do
punktu zbiórki surowców wtórnych.
Alternatywa recyklingu wobec obowiązku zwrotu urządzenia:
Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania,
do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu
zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa-
dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie
mają części elektrycznych.
Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na-
wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy Einhell Germany AG.
Zmiany techniczne zastrzeżone
Anl_TE_AG_18_115_Li_SPK13.indb 183Anl_TE_AG_18_115_Li_SPK13.indb 183 11.05.2021 10:59:2411.05.2021 10:59:24
PL
- 184 -
Informacje serwisowe
Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji.
Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do
Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami-
ennych i zużywalnych oraz materiałów eksploatacyjnych.
Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas
eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały
eksploatacyjne.
Kategoria Przykład
Części zużywające się* Szczotki węglowe, Akumulator
Materiał eksploatacyjny/części eksploatacyjne* Tarcze tnące, tarcze szlifi erskie
Brakujące części
* nie zawsze wchodzą w zakres dostawy!
W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej
www.Einhell-Service.com. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe py-
tania:
•
Czy urządzenie na początku działało czy też było uszkodzone od samego początku?
•
Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed
usterką)?
•
Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)?
Prosimy o podanie opisu.
Anl_TE_AG_18_115_Li_SPK13.indb 184Anl_TE_AG_18_115_Li_SPK13.indb 184 11.05.2021 10:59:2411.05.2021 10:59:24
PL
- 185 -
Certyfi kat gwarancji
Szanowny kliencie, szanowna klientko!
Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk-
cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do
naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do
Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń
gwarancyjnych obowiązują następujące postanowienia:
1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają
tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej.
Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent
urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami
prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu
rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.
2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producen-
ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia
powyższych wad bądź wymiany urządzenia, według decyzji producenta.
Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane
do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal-
nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach
rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym
obciążeniem postanowienia umowy gwarancyjnej tracą moc.
3. Gwarancji nie podlegają:
- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji,
nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe-
go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i
bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek
upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji
urządzenia.
- szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np.
przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze-
gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w
urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły
przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku
urządzenia).
- uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub
innego naturalnego zużycia.
4. Okres gwarancji wynosi 24 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne
winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie
okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa
bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu
nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne.
Obowiązuje to również w przypadku interwencji serwisowej na miejscu.
5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na
następującej stronie: www.Einhell-Service.com. Proszę mieć przygotowany rachunek lub inny do-
kument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub
tabliczki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości
ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo
niezwłocznie naprawione lub nowe urządzenie.
Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją bądź po jej upływie z
a zw-
rotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego.
W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy
uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk-
cji obsługi.
Anl_TE_AG_18_115_Li_SPK13.indb 185Anl_TE_AG_18_115_Li_SPK13.indb 185 11.05.2021 10:59:2411.05.2021 10:59:24
TR
- 186 -
Tehlike!
Yaralanmaları ve hasarları önlemek için alet-
lerin kullanımında bazı iş güvenliği önlemleri-
nin alınması gereklidir. Bu nedenle Kullanma
Talimatını / Güvenlik Uyarılarını dikkatlice okuyun.
İçerdiği bilgilere her zaman ulaşabilmek için kul-
lanma talimatını iyi bir yerde saklayın. Aleti kullan-
mak için başka kişilere verdiğinizde bu Kullanma
Talimatını / Güvenlik Uyarılarını da birlikte verin.
Firmamız, kullanma talimatına riayet etmemekten
kaynaklanan iş kazaları ve hasarlardan herhangi
bir sorumluluk üstlenmez.
Kullanılan sembollerin açıklanması
(bkz. Şekil 13)
1. Tehlike! - Yaralanma riskini azaltmak için Kul-
lanma Talimatını okuyunuz.
2. Dikkat! Kulaklık takın. Çalışma esnasında
oluşan gürültü işitme kaybına yol açabilir.
3. Dikkat! Toz maskesi takın. Ahşap ve diğer
malzemeler üzerinde çalışıldığında sağlığa
zarar veren tozlar oluşabilir. Asbest içeren
malzemelerin işlenmesi yasaktır!
4. Dikkat! İş gözlüğü kullanın. Çalışma
esnasında oluşan kıvılcım veya aletten dışarı
fırlayan kıymık, talaş ve tozlar gözlere zarar
verebilir.
5. Aküler sadece kuru ve ortam sıcaklığı
+10°C - +40°C olan yerlerde
depolanacaktır. Aküleri sadece şarj edilmiş
durumda depolayın (en az %40 şarj edilmiş
olarak).
6. Bu koruma kapağı taşlama için uygundur.
7. Bu koruma kapağı kesme ve taşlama için
uygundur.
1. Güvenlik uyarıları
Güvenlik uyarıları ekteki kitapçıkta bulunur!
İkaz!
Bu elektrikli aletin açıklanan bütün güvenlik
uyarıları, talimatlar, görseller ve teknik özelli-
klerini okuyun. Aşağıdaki talimatlara riayet edil-
memesi durumunda elektrik çarpması, yangın ve/
veya ağır yaralanmalar meydana gelebilir.
Güvenlik uyarıları ve talimatları gelecekte kul-
lanmak için saklayın.
2. Alet açıklaması ve sevkiyatın
içeriği
2.1 Alet açıklaması (Şekil 1)
1. Mil sabitlemesi
2. Açık/ Kapalı şalteri
3. İlave sap
4. Koruma tertibatı
5. Alın deliği anahtarı
6. Akü
7. Şarj cihazı
8. Sabitleme butonu
9. Akü şarj kapasitesi göstergesi
2.2 Sevkiyatın içeriği
Satın almış olduğunuz ürünün eksik parçası olup
olmadığını sevkiyatın içeriği listesi ile kontrol edin.
Herhangi bir parçanın eksik olması durumunda
ürünü satın aldıktan sonra en geç 5 iş günü içinde
geçerli fi ş veya faturayı ibraz ederek servis merke-
zine veya aleti satın aldığınız mağazaya başvurun.
Bu konuda kullanma talimatının sonunda bulunan
servis bilgilerindeki garanti hizmetleri tablosunu
dikkate alınız.
•
Ambalajı açın ve aleti dikkatlice ambalajın
içinden çıkarın.
•
Ambalaj malzemelerini ve ambalaj ve trans-
port emniyetlerini sökün (bulunması halinde).
•
Ambalaj içindeki parçaların eksik olup
olmadığını kontrol edin.
•
Alet ve aksesuar parçalarının transport
esnasında hasar görüp görmediğini kontrol
edin.
•
Garanti süresi doluncaya kadar mümkün
olduğunda ambalaj malzemelerini saklayın.
Tehlike!
Alet ve ambalaj malzemeleri oyuncak
değildir! Çocukların plastik poşet, folyo
ve küçük parçalar ile oynaması yasaktır!
Çocukların küçük parçaları yutma ve poşetler
nedeniyle boğulma tehlikesi vardır!
•
Avuç taşlama
•
Şarj cihazı
•
Akü
•
İlave sap
•
Alın deliği anahtarı
•
Koruma tertibatı
•
Orijinal Kullanma Talimatı
Anl_TE_AG_18_115_Li_SPK13.indb 186Anl_TE_AG_18_115_Li_SPK13.indb 186 11.05.2021 10:59:2411.05.2021 10:59:24
TR
- 187 -
3. Kullanım amacına uygun kullanım
Avuç taşlama metal ve taş malzemelerin uygun
taş ve koruma tertibatı kullanılarak taşlanması için
tasarlanmıştır.
İkaz! Metal ve taş malzemelerin kesilmesinde
avuç taşlama ancak, aksesuar olarak satılan koru-
ma tertibatı monte edildiğinde kullanılacaktır.
Makine yalnızca kullanım amacına göre
kullanılacaktır. Kullanım amacının dışındaki
tüm kullanımlar makinenin kullanılması için
uygun değildir. Bu tür kullanım amacı dışındaki
kullanımlardan kaynaklanan hasar ve yaralan-
malarda, yalnızca kullanıcı/işletici sorumlu olup
üretici fi rma sorumlu tutulamaz.
Lütfen cihazlarımızın ticari, z
anaatkarlar veya
endüstriyel kullanım için uygun olmadığını ve bu
kullanımlar için tasarlanmadığını dikkate alın. Ale-
tin ticari, zanaatkarlar veya endüstriyel veya ben-
zer kullanımlarda kullanılmasından kaynaklanan
hasarlar garanti kapsamına dahil değildir.
4. Teknik özellkler
Motor gerilim beslemesi: ........................18 V d.c.
Anma devir: ....................................8500 dev/dak
Maks. taş ø: ............................................ 115 mm
Ta şlama taşı: ............................ 115 x 22 x 6 mm
Kesme taşı: .............................. 115 x 22 x 3 mm
Ta ş bağlama mili: ........................................ M14
Τάση εξόδου φορτιστή: .........................20 V d.c.
Ρεύμα εξόδου φορτιστή: ............................... 3 Α
Τάση δικτύου φορτιστή: ....200-250 V~ 50-60 Hz
T ύπος συσσωρευτή: ......................λιθίου-ιόντος
Αριθμός κυττάρων συσσωρευτή: ................... 10
Χωρητικότητα συσσωρευτή: .................... 4,0 Ah
Ağırlık: ........................................................1,8 kg
Tehlike!
Ses ve titreşim
Ses ve titreşim değerleri EN 60745 normuna göre
ölçülmüştür.
Ses basınç seviyesi L
pA
...................... 75,1 dB(A)
Sapma K
pA
...................................................3 dB
Ses güç seviyesi L
WA
.......................... 86,1 dB(A)
Sapma K
WA
....................................................3 dB
Kulaklık takın.
Gürültü işitme kaybına sebep olabilir.
Toplam titreşim değerleri (üç yönün vektör
toplamı) EN 60745 normuna göre ölçülmüştür.
İlave sap
Titreşim emisyon değeri a
hAG
= 6,154 m/s
2
Sapma K = 1,5 m/s
2
Açıklanan titreşim toplam değerleri ve gürültü
emisyon değerleri standart test metoduna göre
ölçülmüş olup bu değerler, diğer elektrikli aletler
ile kıyaslanmasında kullanılabilir.
Açıklanan titreşim toplam değerleri ve gürültü
emisyon değerleri etrafa verilecek rahatsızlığın
ve etkinin geçici olarak tahmin edilmesinde de
kullanılabilir.
İkaz:
Titreşim ve gürültü emisyon değerleri elektri-
kli aletin gerçek kullanımında, elektrikli aletin
kullanım türüne ve özellikle hangi malzemenin
işlenmesine bağlı olarak belirtilen değerlerden
farklı olabilir.
Makineden kaynaklanan gürültü ve titreşim
oluşmasını asgariye indirin!
•
Sadece hasarlı ve arızalı olmayan aletler
kullanın.
•
Aletlerin düzenli olarak bakımını yapın ve te-
mizleyin.
•
Çalışma tarzınızı alete göre ayarlayın.
•
Aletlerinize aşırı yüklenmeyin.
•
Gerektiğinde arızalı aletin kontrol edilmesini
sağlayın.
•
Aleti kullanmadığınızda kapatın.
•
İş eldiveni takın.
Dikkat!
Kalan riskler
Bu elektrikli aleti, kullanma talimatına uygun
şekilde kullansanız dahi yine de bazı riskler
mevcut kalır. Bu elektrikli aletin yapı türü ve
modeli itibari ile aşağıda açıklanan tehlikeler
meydana gelebilir:
1. Uygun bir toz maskesi takılmadığında akciğer
hasarlarının oluşması.
2. Uygun bir kulaklık takılmadığında işitme
hasarlarının oluşması.
3. Elektrikli alet uzun süre kullanıldığında veya
talimatlara göre kullanılmadığında veya
bakımı düzgün şekilde yapılmadığında el-kol
titreşiminden kaynaklanan sağlık hasarlarının
Anl_TE_AG_18_115_Li_SPK13.indb 187Anl_TE_AG_18_115_Li_SPK13.indb 187 11.05.2021 10:59:2411.05.2021 10:59:24
TR
- 188 -
oluşması.
5. Çalıştırmadan önce
İkaz!
Cihaz üzerinde ayarlama çalışmaları yapma-
dan önce daima aküyü sökün.
Akülü cihazınızı işletmeye almadan önce mutlaka
aşağıdaki uyarıyı okuyun:
•
Aküyü şarj cihazı ile şarj edin. Boş bir akü
yaklaşık 0,5-1 saat sonra şarj edilir.
5.1 İlave sapın monte edilmesi (Şekil 2)
•
Avuç taşlama aletinin ilave sap (3) takılmadan
kullanılması yasaktır.
•
İlave sap civata ile 2 farklı pozisyona (A, B, C)
bağlanabilir.
Alet tarafı Kullanım türü
Sola (Poz. A / Şekilde
gösterildiği gibi
Sağ elle çalışanlar için
Sağa (Poz. B) Solaklar için
Üst (Poz. C) Kesme taşı kullanımı
5.2 Koruma tertibatının değiştirilmesi ve
ayarlanması (Şekil 3)
Değiştirme:
•
Flanş somunu (b) ve altında bulunan sıkma
flanşını sökün.
•
Koruma tertibatındaki (4) sıkma kolunu (a)
açın.
•
Koruma tertibatını (4), koruma yukarı doğru
bakacak şekilde saat yönünde 180° dön-
dürün.
•
Koruma tertibatını (4) çıkarın.
Montaj işlemi sökme işleminin tersi yönünde
gerçekleşir.
Ayarlama:
•
Koruma tertibatını (4), ellerinizin korunmasını
sağlamak için taşlama esnasında oluşan
kıvılcımı vücudunuzdan uzakta tutacak
şekilde ayarlayın.
•
Koruma tertibatı (4) pozisyonu ilgili çalışma
şartlarına uydurulabilir: Sıkma kolunu (a)
gevşetin, kapağı (4) istenilen pozisyona dön-
dürün.
•
Koruma tertibatının (4) dişli gövdesini tam
doğru şekilde örtmesine dikkat edin.
•
Sıkma kolunu (a) tekrar sıkın.
•
Koruma tertibatının (4) sıkı şekilde oturmasını
sağlayın.
İkaz! Koruma tertibatının sıkı şekilde bağlı
olmasına dikkat edin.
İkaz! Avuç taşlamayı koruma tertibatı bağlı
olmadan kullanmayın.
5.3 Yeni taşlama taşlarının deneme çalışması
Avuç taşlamayı taşlama veya kesme taşı ile monte
edilmiş olarak en az 1 dakika rölantide çalıştırın.
Titreşim içinde olan taşları derhal değiştirin.
6. Kullanma
6.1 LI aküsünün şarj edilmesi (Şekil 1a-1b)
1. Aküyü (6) saptan çıkarın, bunun için sabitle-
me butonunu (8) aşağıya bastırın.
2. Şarj cihazının tip levhası üzerinde belirtilen
gerilim değerinin, mevcut elektrik şebekesi
gerilim değeri ile aynı olup olmadığını kontrol
edin. Şarj cihazının (7) fi şini prize takın. Yeşil
LED lambası yanıp sönmeye başlar.
3. Aküyü (6) şarj cihazına (7) takın.
Madde 10‘da (Şarj cihazı göstergesi) bölümünde
bulunan tabloda şarj cihazındaki LED gösterge-
lerinin anlamı açıklanmıştır.
Akünün şarj edilmesi mümkün değilse aşağıdaki
noktaları kontrol edin
•
Prizde elektrik olup olmadığı.
•
Şarj cihazındaki kontakların aküye tam temas
edip etmediği.
Akünün şarj edilmesi bu kontrollerden sonra da
mümkün değilse,
•
şarj cihazı ve şarj adaptörünü
•
ve aküyü
lütfen müşteri hizmetleri bölümümüze gönderin.
Talimatlara uygun şekilde yapılacak bir tesli-
mat için müşteri hizmetleri departmanımıza
veya aleti aldığınız satış noktasına başvurun.
Akülerin veya akülü aletlerin teslimatı veya
bertaraf edilmesinde, kısa devre yaparak
yangına yol açmaması için bu ürünlerin
plastik poşet içinde tek tek ambalajlanması
gerektiğini dikkate alın!
Anl_TE_AG_18_115_Li_SPK13.indb 188Anl_TE_AG_18_115_Li_SPK13.indb 188 11.05.2021 10:59:2411.05.2021 10:59:24
TR
- 189 -
Akülerin uzun ömürlü olmasını sağlamak için
aküyü zamanında şarj edin. Bu özellikle, akülü ya-
prak üfl eme makinesinin gücünün azalmasını fark
ettiğinizde yapılacaktır. Akülerin tamamen deşarj
olmasını kesinlikle izin vermeyin. Aksi taktirde akü
arızalanacaktır.
6.2 Akü şarj kapasitesi göstergesi
(Şekil 1c/pos 9)
Akü şarj kapasitesi göstergesi butonuna (a) basın.
Akü şarj kapasitesi göstergesi (9) akünün şarj du-
rumunu 3 LED lambası ile gösterir.
3 adet LED lambanın hepsi yanıyor:
Akü tam şarjlıdır.
2 veya 1 adet LED lambası yanıyor:
Akünün şarj kapasitesi yeterli.
1 adet LED lambası yanıyor:
Akü şarjı boşalmıştır, aküyü şarj edin.
Bütün LED lambaları yanıp sönüyor:
Akünün asgari sıcaklığının altına düşüldü. Aküyü
aletin içinden çıkarın ve bir gün boyunca oda
sıcaklığında saklayın. Bu arıza tekrar meydana
geldiğinde akü şarjı derin derecede boşalmış ve
arızalıdır. Aküyü aletten sökün. Arızalı bir akünün
kullanılması ve şarj edilmesi yasaktır.
6.3 Çalıştırma (Şekil 4)
Çalıştırmak için Açık/Kapalı şalterini (2) öne doğru
itin ve aşağıya bastırın. Avuç taşlamayı kapatmak
Açık/Kapalı şalterini (2) arkaya doğru bastırın. Bu
durumda Açık/Kapalı şalteri (2) başlangıç pozi-
syonuna geri döner.
Uyarı!
Avuç taşlama kullanılmadığında 10 dakika sonra
„Standby moduna“ geçer.
Aleti tekrar aktif duruma getirmek için: Aleti iki
kez çalıştırın veya akü şarj kapasitesi göstergesi
butonuna basın.
„Standby modu“ aküyü korur.
Uyarı!
Akülü alet durduktan (aşırı yüklenme sonucunda)
sonra otomatik olarak tekrar çalışmaya başlar.
Uyarı!
Makinenin azami hızına erişmesini bekley-
in. Makine azami hızına eriştikten sonra
iş parçası üzerine koyabilir ve çalışmaya
başlayabilirsiniz.
6.4 Taşlama taşını değiştirme (Şekil 5/6)
Ta şlama taşını değiştirmek için alet ile birlikte
gönderilmiş olan alın deliği anahtarına (5) gerek
duyarsınız. Alın deliği anahtarı (5) ilave sap (3)
içinde bulunur. Gerek duyulduğunda alın deliği
anahtarını (5) ilave sapın (3) içinden çıkarın.
Tehlike! İş güvenliği sebeplerinden dolayı avuç
taşlamanın alın deliği anahtarı (5) takılı olarak
çalıştırılması yasaktır.
•
Mil sabitlemesi (1) ile kolay taş değiştirme.
•
Mil sabitlemesine (1) basın ve taşlama taşını
sabitleyin.
•
Flanş somununu alın anahtarı (5) ile açın.
(bkz. Şekil 6)
•
Ta şlama veya kesme taşını değiştirin ve flanş
somununu alın anahtarı ile sıkın.
Uyarı!
Mil sabitlemesine sadece motor ve mil
durduğunda basın!
Mil sabitlemesi taş değiştirme işleminde
basılı tutulacaktır!
Kalınlıkları yaklaşık azami 3 mm olan taşlama
veya kesme taşlarını fl anş somununun düz tarafı
taşlama veya kesme taşına gelecek şekilde mon-
te edin.
6.5 Taşlama ve kesme taşlarının kullanımında
fl anş pozisyonları (Şekil 7-10)
•
Bombeli veya düz taşlama taşı kullanıldığında
flanş pozisyonu (Şekil 8)
a) Sıkma flanşı
b) Flanş somunu
•
Bombeli kesme taşı kullanıldığında flanş pozi-
syonu Şekil 9)
a) Sıkma flanşı
b) Flanş somunu
•
Düz kesme taşı kullanıldığında flanş pozisyo-
nu (Şekil 10)
a) Sıkma flanşı
b) Flanş somunu
6.6 Motor
Çalışma esnasında motor iyi derecede
havalandırılmalıdır, bu nedenle hava delikleri dai-
ma temiz tutulacaktır.
6.7 Taşlama taşları
•
Ta şlama veya kesme taşı çapı kesinlikle ön-
görülen çap değerinden büyük olmamalıdır.
•
Ta şlama veya kesme taşını kullanmadan önce
belirtilen kullanım devir değerini kontrol edin.
•
Ta şlama veya kesme taşının azami devir
Anl_TE_AG_18_115_Li_SPK13.indb 189Anl_TE_AG_18_115_Li_SPK13.indb 189 11.05.2021 10:59:2411.05.2021 10:59:24
TR
- 190 -
değeri avuç taşlamanın rölanti devrinden
büyük olmalıdır.
•
Asgari devir değeri 8.500 dev/dak. ve 56 m/s
çevre hızı için izin verilmiş taşlama veya kes-
me taşlarını kullanın.
•
Elmas kesme taşlarını kullanırken dönme
yönüne dikkat edin. Elmas kesme taşı üze-
rindeki dönme yönü işareti alet üzerindeki
dönme yönü işareti ile aynı olmalıdır.
İkaz!
Ta şlama elemanlarının iyi depolanmasına ve
taşınmasına dikkat edin. Taşları kesinlikle darbe,
vurma veya keskin kenarlara maruz bırakmayın
(örneğin takım çantası içinde taşırken veya saklar-
ken). Aksi taktirde taşlar, örneğin çatlak oluşması
gibi hasar görecek ve bu durum kullanıcı için teh-
like oluşturabilecektir.
İkaz!
6.8 Çalışma bilgileri
6.8.1 Taşlama (Şekil 11)
Dikkat! Taşlama koruma tertibatını kullanın
(teslimat kapsamına dahildir)!
En iyi çalışma sonucu avuç taşlama, taşlama
yüzeyine 30° ila 40° arasında tutulduğunda ve eşit
şekilde iş parçası üzerinde ileri ve geri hareket
ettirildiğinde elde edilir.
6.8.2 Kesme (Şekil 12)
Dikkat! Kesme koruma tertibatını kullanın
(teslimat kapsamına dahildir)!
Kesme çalışmalarında avuç taşlamayı kesme dü-
zeyinde eğik tutmayın. Kesme taşı temiz bir kesim
yapabilmelidir. Sert taş malzemelerini keserken
elmas kesme taşı kullanın.
İkaz!
Asbestli malzemelerin işlenmesi yasaktır!
İkaz!
Ta şlama çalışmalarında kesinlikle kesme taşı
kullanmayın.
Uyarı:
Akülü aletin performans ve akü kullanım süresini
yükseltmek için 4,0Ah Power X-Change aküsünü
kullanmanızı tavsiye ederiz.
(Ürün Nr.: 45.113.96)
7. Temizleme, Bakım ve Yedek Parça
Siparişi
Tehlike!
Temizlik çalışmalarından önce elektrik kablosunu
prizden çıkarın.
7.1 Temizleme
•
Koruma tertibatı, havalandırma delikleri ve
motor gövdesini mümkün olduğunca toz ve
kirden temiz tutun. Aleti temiz bir bez ile silin
veya düşük basınçlı hava ile üfleyerek temiz-
leyin.
•
Aleti kullandıktan hemen sonra temizlemenizi
tavsiye ederiz.
•
Aleti düzenli olarak nemli bir bezle ve sıvı
sabunla temizleyin. Temizleme deterjanı veya
solvent malzemesi kullanmayınız, bu malze-
meler aletin plastik parçalarına zarar verebilir.
Cihazın içine su girmemesine dikkat edin.
Elektrikli aletin içine su girmesi elektrik çarp-
ma riskini yükseltir.
7.2 Bakım
Cihaz içinde bakımı yapılması gereken başka bir
parça yoktur.
7.3 Yedek parça siparişi:
Yedek parça siparişi yapılırken şu bilgiler verilme-
lidir:
•
Cihaz tipi
•
Cihazın ürün numarası
•
Cihazın kod numarası
•
İstenilen yedek parçanın yedek parça
numarası
Güncel bilgiler ve fi yatlar internette
www.Einhell-Service.com sayfasında
açıklanmıştır.
8. Bertaraf etme ve geri kazanım
Transport hasarlarını önlemek için alet bir amba-
laj içinde sevk edilir. Bu ambalaj hammaddedir
ve böylece geri kazanılabilir veya geri kazanım
sistemine iade edilebilir. Alet ve aksesuarları
örneğin metal ve plastik gibi çeşitli malzemeler-
den meydana gelir. Arızalı parçaları evsel atıkların
atıldığı çöpe atmayın. Alet, yönetmeliklere uygun
şekilde bertaraf edilmesi için özel atık toplama
merkezlerine teslim edilmelidir. Bu atık toplama
merkezlerinin nerede olduğunu yerel yönetimler-
den öğrenebilirsiniz.
Anl_TE_AG_18_115_Li_SPK13.indb 190Anl_TE_AG_18_115_Li_SPK13.indb 190 11.05.2021 10:59:2411.05.2021 10:59:24
TR
- 191 -
9. Depolama
Alet ve aksesuar parçalarını karanlık, kuru ve dona
karşı korunmuş ve çocukların erişemeyeceği bir
yerde saklayın. Optimal depolama sıcaklığı 5 ve
30 ˚C arasındadır. Elektrikli aleti orijinal ambalajı
içinde saklayın.
10. Şarj cihazı göstergeleri
Gösterge durumu
Anlamı ve alınacak önlemler
Kırmızı
LED
Ye şil LED
Kapalı Ya nıp
sönüyor
İşletmeye hazır olma
Şarj cihazı elektrik şebekesine bağlı ve işletmeye hazırdır, akü şarj
cihazına takılı değildir
Açık Kapalı Şarj etme
Şarj cihazı aküyü hızlı şarj işletiminde şarj ediyor. İlgili şarj süreleri direkt
olarak şarj cihazı üzerinde belirtilmiştir.
Uyarı! Kalan akü şarj kapasitesine bağlı olarak gerçek şarj süreleri belirti-
len şarj sürelerinden biraz farklı olabilir.
Kapalı Açık Akü şarj edilmiş v
e işletmeye hazırdır.
Sonrasında tam şarj kapasitesine şarj oluncaya kadar korumalı şarj işlemi
moduna ayarlanır.
Bunun için aküyü şarj cihazında, yaklaşık 15 dakika daha şarj cihazında
bağlı tutun.
Önlem:
Aküyü şarj cihazından çıkarın. Şarj cihazının fi şini prizden çıkarın.
Ya n ıp
sönüyor
Kapalı Adaptasyon şarjı
Şarj cihazı korumalı şarj işlemi modundadır.
Bu işletme modunda akü iş güvenliği sebeplerinden dolayı ya
vaşca şarj
edilir ve şarj işlemi daha uzun sürer. Bunun sebebi şunlar olabilir:
- Akü uzun bir süreden beri şarj edilmedi.
- Akü sıcaklığı, ideal sıcaklık aralığındadır.
Önlem:
Şarj işleminin tamamlanmasını bekleyin, akü buna rağmen şarj edilmeye
devam edilebilir.
Ya n ıp
sönüyor
Ya n ıp
sönüyor
Hata
Şarj işlemi artık mümkün değil. Akü arızalı.
Önlem:
Arızalı bir akünün şarj edilmesi yasaktır.
Aküyü şarj cihazından çıkarın.
AçıkAçık Sıcaklık arızası
Akü çok sıcaktır (örneğin dir
ekt güneş ışınlarına maruz kalmış) veya çok
soğuktur (0° C altında)
Önlem:
Aküyü çıkarın ve 1 gün oda sıcaklığında (yakl. 20° C) saklayın.
Anl_TE_AG_18_115_Li_SPK13.indb 191Anl_TE_AG_18_115_Li_SPK13.indb 191 11.05.2021 10:59:2511.05.2021 10:59:25
TR
- 192 -
Sadece AB Ülkeleri İçin Geçerlidir
Elektrikli cihazları çöpe atmayınız.
Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal
normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye
zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.
Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi :
Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmelikle-
re uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz,
ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların arıtılmasını sağlayan kullanılmış cihaz teslim
alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan ak-
sesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.
Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde
çoğaltılması, yalnızca Einhell Germany AG fi rmasının özel onayı alınmak şartıyla serbesttir.
Teknik değişiklikler olabilir
Anl_TE_AG_18_115_Li_SPK13.indb 192Anl_TE_AG_18_115_Li_SPK13.indb 192 11.05.2021 10:59:2511.05.2021 10:59:25
TR
- 193 -
Servis Bilgileri
Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin
irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu
partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.
Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz
kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.
Kategori Örnek
Aşınma parçaları* Kömür fırçaları, Akü
Sarf malzemesi/Sarf parçaları* Kesme ve taşlama taşı
Eksik parçalar
* sevkiyatın içeriğine dahil olması zorunlu değildir!
Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.Einhell-Service.com
sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için
aşağıda açıklanan soruları cevaplayın:
•
Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?
•
Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi
semptomları)?
•
Sizce aletin arızalı ana işlevi nedir (ana semptom)?
Bu işlevi açıklayınız.
Anl_TE_AG_18_115_Li_SPK13.indb 193Anl_TE_AG_18_115_Li_SPK13.indb 193 11.05.2021 10:59:2511.05.2021 10:59:25
TR
- 194 -
Garanti belgesi
Sayın Müşterimiz,
ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam
doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk
olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya
başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:
1. Bu garanti koşulları sadece, ürünü ticari olarak veya serbest meslek uygulamalarında kullanmayacak
olan tüketiciler yani gerçek kişiler için geçerlidir. Bu garanti koşulları, ilgili üretici fi rmanın yasal ga-
ranti hükümlerine ek olarak müşterilerine tanıdığı ek maddeleri düzenler. Kanuni Garanti Haklarınız
bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler
ücretsizdir.
2.
Söz konusu garanti hizmeti kapsamı sadece ilgili üretici fi rmadan satın aldığınız yeni alet için geçerli
olup malzeme veya imalat hatasını kapsar. Ayıplı malın telafi si, ilgili arızanın giderilmesi veya aletin
yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim fi rmamıza aittir. Aletlerimizin ve cihazlarımızın ticari
ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve
endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti
Sözleşmesi geçerli değildir.
3. Garanti kapsamına dahil olmayan durumlar:
- Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan
hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke
gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kay-
naklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar
veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yeter-
siz olmasından kaynaklanan hasarlar.
- Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı
yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı madde-
nin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan
kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar).
- Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.
4. Garanti süresi 24 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde
garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti
süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya
değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için
yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.
5. Garanti haklarınızdan faydalanmak istediğinizde arızalı aleti www.Einhell-Service.com sayfasına
bildirin. Kasa fi şi veya yeni aletinizi satın aldığınızı belgeleyen diğer bir evrağı hazır tutun. Kasa fi şi
veya tip etiketi olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması
nedeniyle garanti hizmetleri dışındadır. Aletinizin arızası garanti hizmetleri kapsamındaysa en kısa
zamanda onarılmış veya yeni bir alet adresinize gönderilecektir.
Ayrıca garanti kapsamına dahil olmayan veya garanti süresi dolan arızaları ücreti karşılığında memnuniy-
etle onarırız. Bunun için aleti lütfen Servis adresimize gönderin.
Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti
koşullarında belirtilen kısıtlamalara atıfta bulunuruz.
Anl_TE_AG_18_115_Li_SPK13.indb 194Anl_TE_AG_18_115_Li_SPK13.indb 194 11.05.2021 10:59:2511.05.2021 10:59:25
Nigel Yang/Product-Management
Andreas Weichselgartner/General-Manager
- 195 -
D Konformitätserklärung: Wir erklären Konformität gemäß EU-
Richtlinie und Normen für Artikel
GB Declaration of conformity: We declare conformity in accordance
with the EU directive and standards for article
F Déclaration de conformité : Nous déclarons la conformité confor-
mément aux directives et normes UE pour l‘article
I Dichiarazione di conformità: dichiariamo la conformità secondo la
direttiva UE e le norme per l‘articolo
DK Overensstemmelseserklæring: Vi attesterer overensstemmelse iht.
EU-direktiv samt standarder for artikel
S Försäkran om överensstämmelse: Vi förklarar följande överens-
stämmelse enl. EU-direktiv och standarder för artikeln
CZ Prohlášení o shodě: Prohlašujeme shodu podle směrnice EU a
norem pro výrobek
SK Vyhlásenie o zhode: Vyhlasujeme zhodu podľa smernice EÚ a
noriem pre výrobok
NL Conformiteitsverklaring: wij verklaren conformiteit conform EU-
richtlijn en normen voor artikel
E Declaración de conformidad: declaramos la conformidad a tenor
de la directiva y normas de la UE para el artículo
FIN Standardinmukaisuustodistus: Me vakuutamme, että EU-direktiivin
ja standardien vaatimukset täyttyvät tuotteelle
SLO IZJAVA O SKLADNOSTI potrjuje sledečo skladnost s smernico EU
in standardi za izdelek
H Konformitási nyilatkozat: Az EU-irányvonal és normák szerinti
konformitást jelentjük ki a cikkekhez
RO Declaraţie de conformitate: Declarăm conformitate conform
directivei şi normelor UE pentru articolul
GR Δήλωση συμμόρφωσης: Δηλώνουμε συμμόρφωση σύμφωνα με
Οδηγία Εε και πρότυπα για τα προϊόντα
P Declaração de conformidade: Declaramos a conformidade de
acordo com a diretiva CE e normas para o artigo
HR IZJAVA O SUKLADNOSTI potvrđuje sljedeću usklađenost prema
smjernicama EU i normama za artikl
BIH IZJAVA O SUKLADNOSTI potvrđuje sljedeću usklađenost pr
ema
smjernicama EU i normamaza artikl
RS DEKLARACIJA O USUGLAŠENOST potvrđuje sledeću
usklađenost prema smernicama EZ i normama za artikal
TR Uygunluk Deklarasyonu: AB direktifi ve ürün standartları uyarınca
uygunluğunu beyan ederiz
RUS Заявление о соответствии товара: Настоящим
удостоверяется, что следующие продукты соответствуют
директивам и нормам ЕС
EE Vastavusdeklaratsioon: Tõendame toote vastavust EL direktiivile ja
standarditele
LV Atbilstības deklarācija: Mēs apliecinām atbilstību ES direktīvai un
standartiem tālāk minētajām precēm
LT Atitikties deklaracija: deklaruojame, kad gaminys atitinka ES
direktyvą ir standartus
PL Deklaracja Zgodności - deklarujemy zgodność wymienionego
poniżej artykułu z następującymi normami na podstawie
dyr
ektywy EU
BG Декларация за съответствие: Ние декларираме съответствие
на Директивите и нормите (ЕС) за изделия
UKR Декларація відповідності: ми заявляємо про відповідність
згідно з Директивою ЄС та стандартами стосовно артикула
MK Изјава за сообразност: Изјавуваме сообразност со
регулативата и со нормите на ЕУ за артикли
N Samsvarserklæring: Vi erklærer samsvar i henhold til EU-direktiv
og standarder for artikkel
IS Samræmisyfi rlýsing: Við útskurðum samræmi við EU-reglugerð og
stöðlum fyrir vörutegund
Akku-Winkelschleifer TE-AG 18/115 Li (Einhell)
2014/29/EU
2005/32/EC_2009/125/EC
(EU)2015/1188
2014/35/EU
2006/28/EC
X
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426
Notifi ed Body:
(EU)2016/425
X
2011/65/EU_(EU)2015/863
X
2006/42/EC
Annex IV
Notifi ed Body:
Reg. No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured L
WA
= dB (A); guaranteed L
WA
= dB (A)
P = kW; L/Ø = cm
Notifi ed Body:
2012/46/EU_(EU)2016/1628
Emission No.:
Standard references: EN 60745-1; EN 60745-2-3; EN 55014-1; EN 55014-2
Landau/Isar, den 23.03.2021
First CE: 2021 Archive-File/Record: NAPR025739
Art.-No.: 44.311.34 I.-No.: 21011 Documents registrar: Christoph Egginger
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
* GB Cordless Angle Grinder · F Meuleuse d‘angle sans fi l · I Smerigliatrice angolare a batteria · DK/N Akku-vinkelsliber · S Batteridriven vinkelslip · CZ Akumulátorová úhlová bruska · SK Akumulátorová
uhlová brúska · NL Haakse accuslijper · E Amoladora angular de batería · FIN Akkukäyttöinen kulmahiomakone · SLO Akumulatorski kotni brusilnik · H Akkus-sarokcsiszoló · RO Polizor unghiular cu
acumulator · GR Γωνιακό τριβείο μπαταρίας · P Rebarbadora sem fi o · HR/BIH Akumulatorska kutna brusilica · RS Akumulatorska ugaona brusilica · PL Akumulatorowa szlifi erka kątowa · TR Akülü
avuç taşlama · RUS Угловая шлифовальная машинка с аккумулятором · EE Aku-nurklihvija · LV Leņķa slīpmašīna ar akumulatoru · LT Akumuliatorinis kampinis šlifuoklis · BG Акумулаторен ъглов
шлифовчик · UKR Акумуляторна кутова шліфмашина · MK Аголна бр
усилка на батерии
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Anl_TE_AG_18_115_Li_SPK13.indb 195Anl_TE_AG_18_115_Li_SPK13.indb 195 11.05.2021 10:59:2511.05.2021 10:59:25
EH 05/2021 (01)
