Dewalt DCFS950B 20V MAX XR 9 GA Cordless Fencing Stapler User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DEWALT

Instruction Manual

Guide D’utilisation

Manual de instrucciones

DCFS950

20V Max* XR Cordless Fencing Stapler

Agrafeuse pour clôtures sans fil XR 20V max*

Engrapadora para Cercas Inalámbrica 20V Máx* XR

final page size: 8.5 x 5.5 in

ENGLISH

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 18

Español (traducido de las instrucciones originales) 36

ENGLISH

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

If you have any questions or comments about this or

any

DEWALT

tool, call us toll free at:

1-800-4-

DEWALT

(1-800-433-9258).

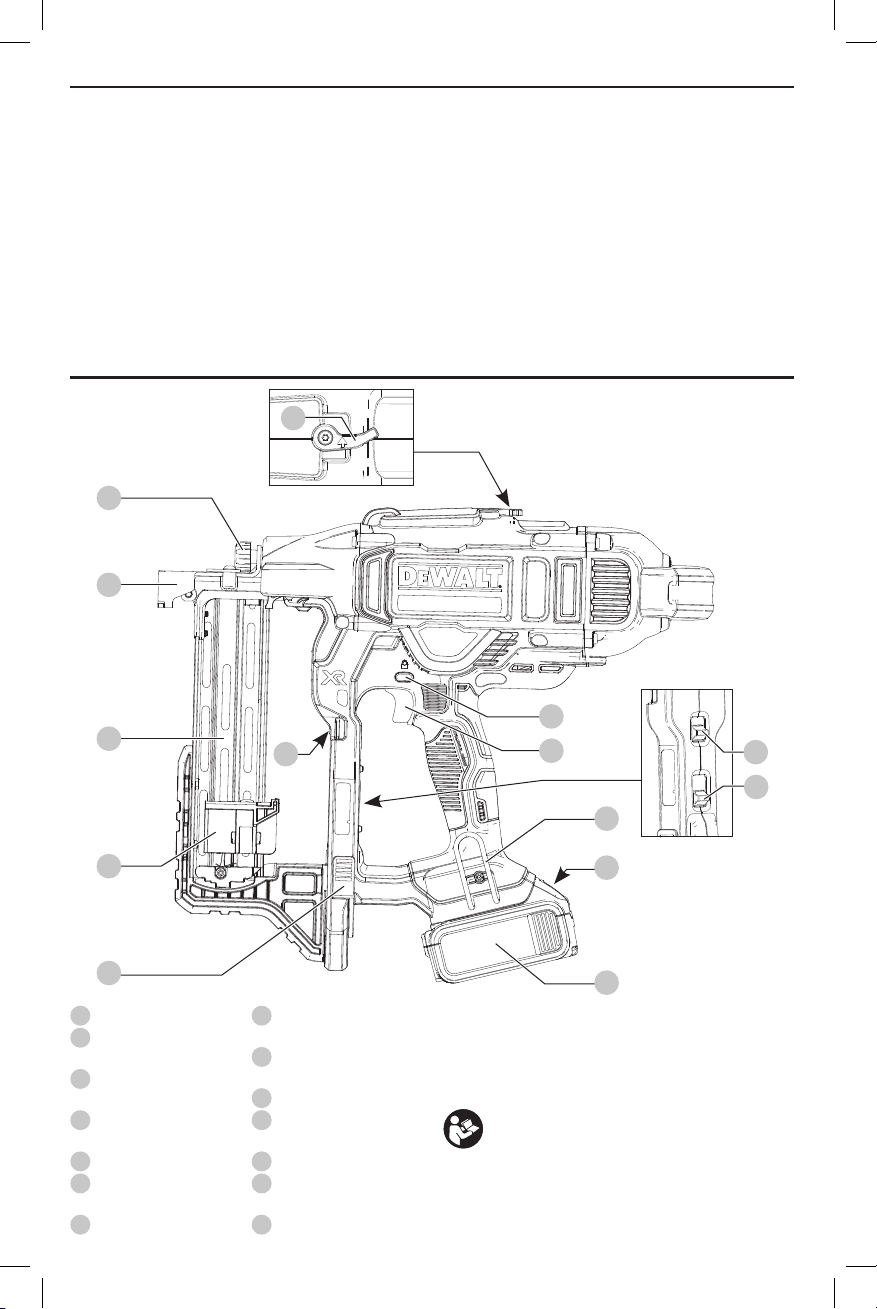

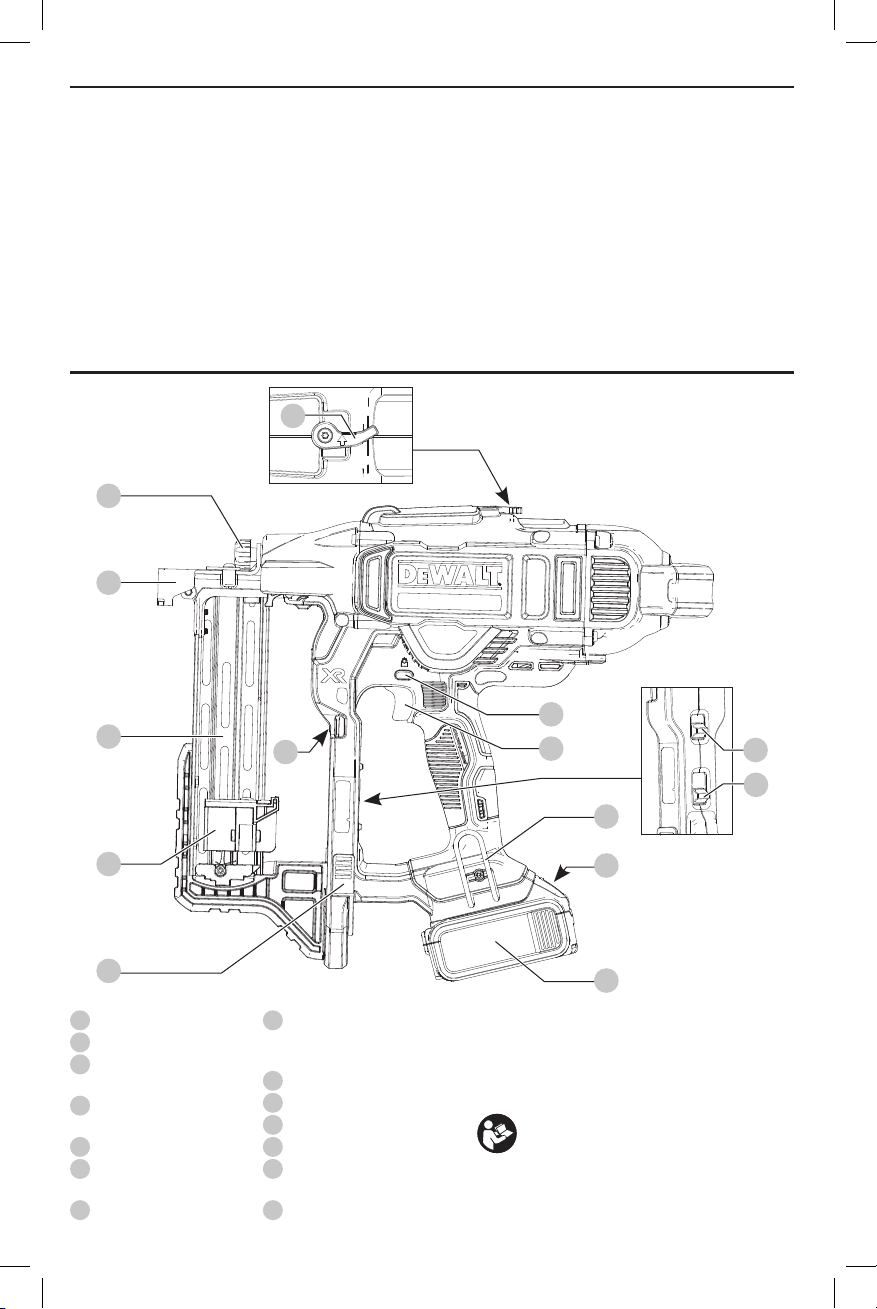

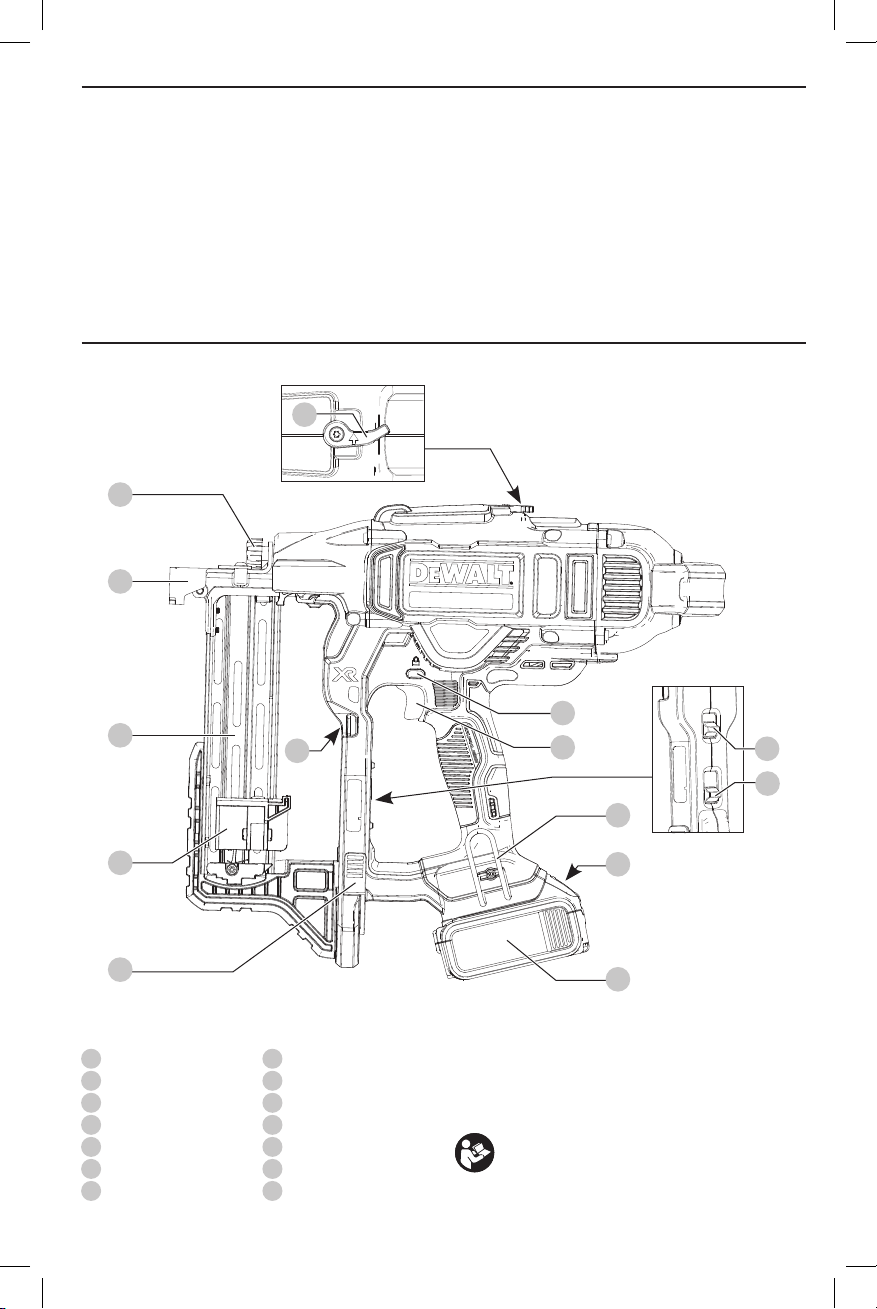

Trigger

Trigger lock-off

Tool free power select

Tool free mode select

Utility hook

Tool free depth adjust

Contact trip

Tool free stalll release

LED work lights (x2)

Magazine

Magazine release

Pusher

Battery release button

Battery

Fig. A

ENGLISH

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTURE REFERENCE.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking up

or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools and accesories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

ENGLISH

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior resulting

in fire, explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265 °F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

Stapler Safety Warnings

• Always assume that the tool contains fasteners.

Careless handling of the stapler can result in unexpected

firing of fasteners and personalinjury.

• Do not point the tool towards yourself or anyone

nearby. Unexpected triggering could discharge a fastener

causing aninjury.

• Do not actuate the tool unless the tool is placed

firmly against the workpiece. If the tool is not in

contact with the workpiece, the fastener may be deflected

away from yourtarget.

• Disconnect the tool from the power source when the

fastener jams in the tool. While removing a jammed

fastener, the stapler may be accidentally activated if it is

pluggedin.

• Do not use this stapler for fastening electrical cables.

It is not designed for electric cable installation and may

damage the insulation of electric cables thereby causing

electric shock or firehazards.

• Never operate tool with magazine disengaged or

separated fromtool.

Additional Stapler Safety Warnings



WARNING: When using any stapler, all safety

precautions, as outlined below, should be followed

to avoid the risk of death or serious injury. Read and

understand all instructions before operating thetool.

• Keep hands and body parts away from the discharge

area of the tool. While in use NEVER grasp the tool by the

magazine or canister, a mis-driven staple can exit the nose

causing injury.

• Hold tool by insulated gripping surfaces when

performing an operation where the staple may

contact hidden wiring. Contact with a “live” wire will

make exposed metal parts of the tool “live” and shock

theoperator.

• Always wear appropriate personal hearing and

other protection during use. Under some conditions

and duration of use, noise from this product may

contribute to hearingloss.

• Disconnect battery pack from the tool when not in

use. Always remove battery pack and remove fasteners

from magazine before leaving the area or passing the

tool to another operator. Do not carry tool to another

work area in which changing location involves the use

of scaffoldings, stairs, ladders, and the like, with battery

pack connected. Do not make adjustments, perform

maintenance or clear jammed fasteners while battery is

inplace.

• Always use trigger lock-off when tool is not in

immediate use. Using the trigger lock-off will prevent

accidentaldischarge.

• Do not remove, tamper with, or otherwise cause

the tool, trigger or trigger lock-off, to become

inoperable. Do not tape or tie trigger in the on position.

Do not remove spring from contact trip. Make daily

inspections for free movement of trigger. Uncontrolled

discharge couldresult.

• Inspect tool before use. Do not operate a tool if any

portion of the tool, trigger, or trigger lock-off is

inoperable, disconnected, altered, or not working

properly. Damaged parts or missing parts should be

repaired or replaced before use. Refer toRepairs.

• Do not alter or modify the tool in anyway.

• Always assume that the tool containsfasteners.

ENGLISH

• Do not point the tool at co-workers or yourself at

any time. No horseplay! Work safe! Respect the tool as a

workingimplement.

• Keep bystanders, children, and visitors away while

operating a power tool. Distractions can cause you to

lose control. When tool is not in use, it should be locked in

a safe place, out of the reach ofchildren.

• Do not overreach. Maintain proper footing and

balance at all times. Loss of balance may cause

personal injury.

• Use the tool only for its intended use. Do not

discharge fasteners into open air or any material

too hard for the staple to penetrate. Do not use the

body of the tool or top cap as a hammer. Discharged

staple may follow unexpected path and causeinjury.

• Always keep fingers clear of contact trip to prevent

injury from inadvertent release of thestaple.

• Refer to the Maintenance and Repairs sections for

detailed information on the proper maintenance of

thetool.

• Always operate the tool in a clean, lighted area.

Be sure the work surface is clear of any debris and be

careful not to lose footing when working in elevated

environments such asrooftops.

• Fasteners must be driven straight into the material.

Do not tilt the stapler while driving fasteners. Personal

injury can result from ricocheted or jammedstaples.

• Keep hands and body parts clear of immediate

workarea.



WARNING: To avoid injury keep hands and body

away from the front discharge area of thetool.

• Do not use tool in the presence of flammable dust,

gases or fumes. This tool produces sparks that can ignite

gases or dust causing an explosion. Driving a staple into

another staple may also cause aspark.

• Keep face and body parts away from back of the tool

cap when working in restricted areas. Sudden recoil

can result in impact to the body, especially when stapling

into hard or densematerial.

• Grip tool firmly to maintain control while allowing

tool to recoil away from work surface as fastener

isdriven.

• Be aware of material thickness when using stapler. A

protruding staple may causeinjury.

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use tool while tired or under the influence of drugs,

alcohol, or medication. A moment of inattention

while operating power tools may result in serious

personalinjury.

Additional Safety Information



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

ENGLISH

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

Your tool uses a

DEWALT

charger. Be sure to read all safety

instructions before using your charger. Consult the chart

at the end of this manual for compatibility of chargers and

batterypacks.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings and all

instructions for the battery pack, charger and

power tool. Failure to follow the warnings and

instructions may result in electric shock, fire and/

or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury. Consult

the chart at the end of this manual for compatibility of

batteries andchargers.

• Charge the battery packs only in designated

DEWALT

chargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of

a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be

flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt to open the

battery pack for any reason. If the battery pack case

is cracked or damaged, do not insert into the charger.

Do not crush, drop or damage the battery pack. Do

not use a battery pack or charger that has received a

sharp blow, been dropped, run over or damaged in

any way (e.g., pierced with a nail, hit with a hammer,

stepped on). Damaged battery packs should be

returned to the service center forrecycling.

Transportation



WARNING: Fire hazard. Do not store or carry the

battery pack so that metal objects can contact

exposed battery terminals. For example, do

not place the battery pack in aprons, pockets, tool

boxes, product kit boxes, drawers, etc., with loose

nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals

inadvertently come in contact with conductive

materials such as keys, coins, hand tools and the

like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit

transporting batteries in commerce or on airplanes in

carry-on baggage UNLESS they are properly protected

from short circuits. So when transporting individual

battery packs, make sure that the battery terminals

are protected and well insulated from materials that

could contact them and cause a shortcircuit.

NOTE: Lithium-ion batteries should not be put in

checked baggage.

Shipping the

DEWALT

FLEXVOLT™ Battery

The D

WALT FLEXVOLT™ battery has two modes: Use and

Shipping.

Use Mode: When the FLEXVOLT™ battery stands alone or is

in a D

WALT 20V Max* product, it will operate as a 20V Max*

battery. When the FLEXVOLT™ battery is in a 60V Max* or a

120V Max* (two 60V Max* batteries) product, it will operate

as a 60V Max* battery.

Shipping Mode: When

the cap is attached to the

FLEXVOLT™ battery, the

battery is in Shipping Mode.

Strings of cells are electrically

disconnected within the pack resulting in three batteries

with a lower Watt hour (Wh) rating as compared to one

battery with a higher Watt hour rating. This increased

quantity of three batteries with the lower Watt hour rating

can exempt the pack from certain shipping regulations that

are imposed upon the higher Watt hourbatteries.

ENGLISH

The battery label indicates two Watt hour ratings (see

example). Depending on how the battery is shipped, the

appropriate Watt hour rating must be used to determine

the applicable shipping requirements. If utilizing the

shipping cap, the pack will be considered 3 batteries at

the Watt hour rating indicated for “Shipping”. If shipping

without the cap or in a tool, the pack will be considered one

battery at the Watt hour rating indicated next to “Use”.

USE: 120 Wh Shipping: 3 x 40 Wh

Example of Use and Shipping Label Marking

For example, Shipping Wh rating might indicate 3 x 40 Wh,

meaning 3 batteries of 40 Watt hours each. The Use Wh

rating might indicate 120 Wh (1 batteryimplied).

Fuel Gauge Battery Packs (Fig. B)

Some

DEWALT

battery packs include a fuel gauge which

consists of three green LED lights that indicate the level of

charge remaining in the batterypack.

The fuel gauge is an indication of approximate levels of

charge remaining in the battery pack according to the

followingindicators:

75–100% charged

51–74% charged

< 50% charged

Pack needs to be charged

To actuate the fuel gauge, press and hold the fuel gauge

button. A combination of the three green LED lights will

illuminate designating the level of charge left. When the

level of charge in the battery is below the usable limit, the

fuel gauge will not illuminate and the battery will need to

berecharged.

Fig. B

NOTE: The fuel gauge is only an indication of the charge left

on the battery pack. It does not indicate tool functionality

and is subject to variation based on product components,

temperature and end-userapplication.

For more information regarding fuel gauge battery packs,

please contact call 1-800-4-

DEWALT

(1-800-433-9258) or

visit our website www.dewalt.com.

The RBRC® Seal

The RBRC® (Rechargeable Battery

Recycling Corporation) Seal on the nickel

cadmium, nickel metal hydride or lithium-

ion batteries (or battery packs) indicates

that the costs to recycle these batteries

(or battery packs) at the end of their useful life have already

been paid by

DEWALT

. In some areas, it is illegal to place

spent nickel cadmium, nickel metal hydride or lithium-ion

batteries in the trash or municipal solid waste stream and

the Call2Recycle® program provides an environmentally

consciousalternative.

Call 2 Recycle, Inc., in cooperation with

DEWALT

and other

battery users, has established the program in the United

States and Canada to facilitate the collection of spent nickel

cadmium, nickel metal hydride or lithium-ion batteries. Help

protect our environment and conserve natural resources by

returning the spent nickel cadmium, nickel metal hydride

or lithium-ion batteries to an authorized

DEWALT

service

center or to your local retailer for recycling. You may also

contact your local recycling center for information on

where to drop off the spent battery. RBRC® is a registered

trademark of Call 2 Recycle,Inc.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings and all

instructions for the battery pack, charger and

power tool. Failure to follow the warnings and

instructions may result in electric shock, fire and/

or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than the ones in this manual.

The charger and battery pack are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging

DEWALT

rechargeable batteries.

Any other uses may result in risk of fire, electric shock

orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

ENGLISH

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire Gauge

Than

Not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or

place the charger on a soft surface that might block

the ventilation slots and result in excessive internal

heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top

and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of

electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow any liquid to

get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the

battery pack in any liquid or allow any liquid to

enter the battery pack. Never attempt to open the

battery pack for any reason. If the plastic housing of

the battery pack breaks or cracks, return to a service

center forrecycling.



CAUTION: Burn hazard. To reduce the risk of injury,

charge only

DEWALT

rechargeable battery packs.

Other types of batteries may overheat and burst

resulting in personal injury and propertydamage.

NOTICE: Under certain conditions, with the charger

plugged into the power supply, the charger can

be shorted by foreign material. Foreign materials

of a conductive nature, such as, but not limited to,

grinding dust, metal chips, steel wool, aluminum

foil or any buildup of metallic particles should be

kept away from the charger cavities. Always unplug

the charger from the power supply when there is no

battery pack in the cavity. Unplug the charger before

attempting toclean.

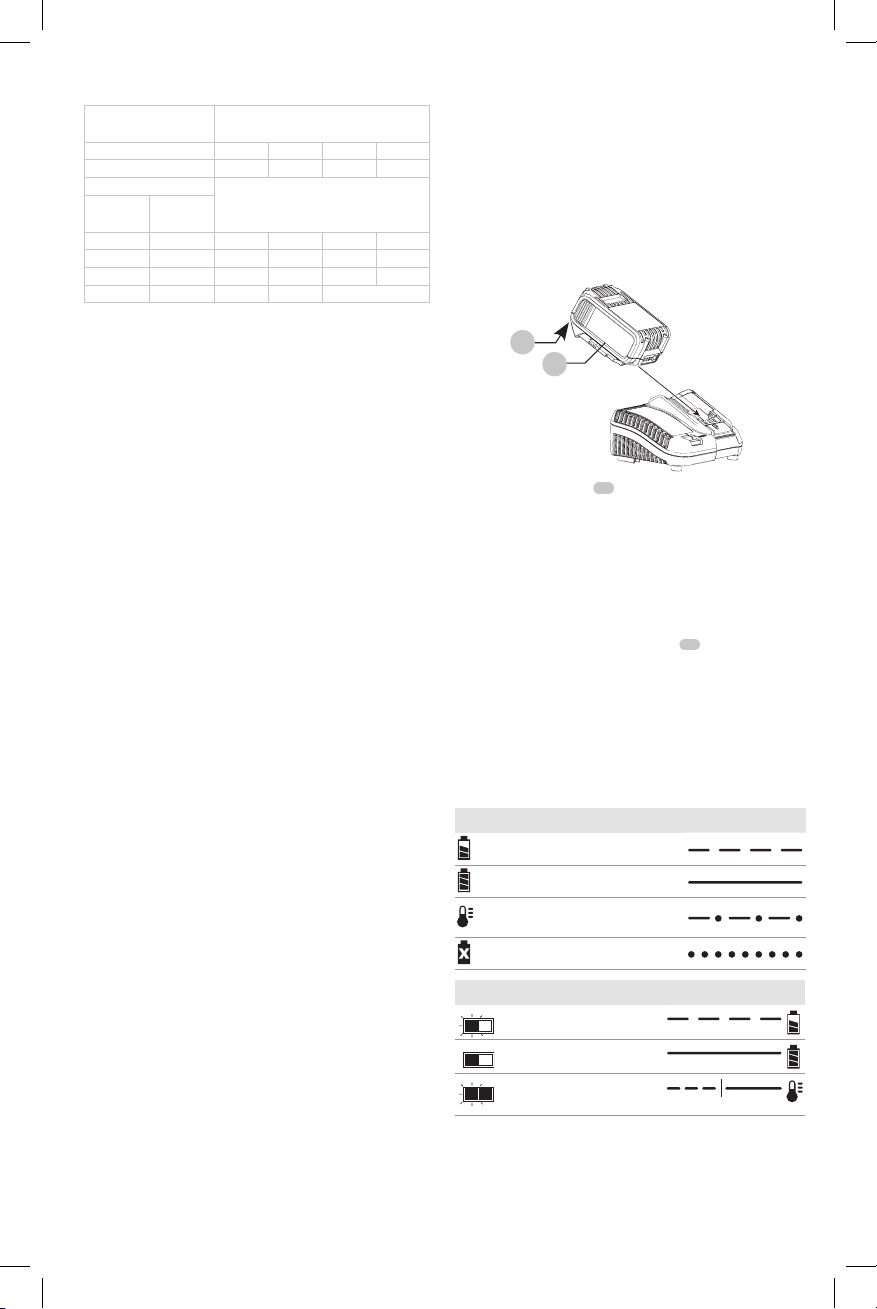

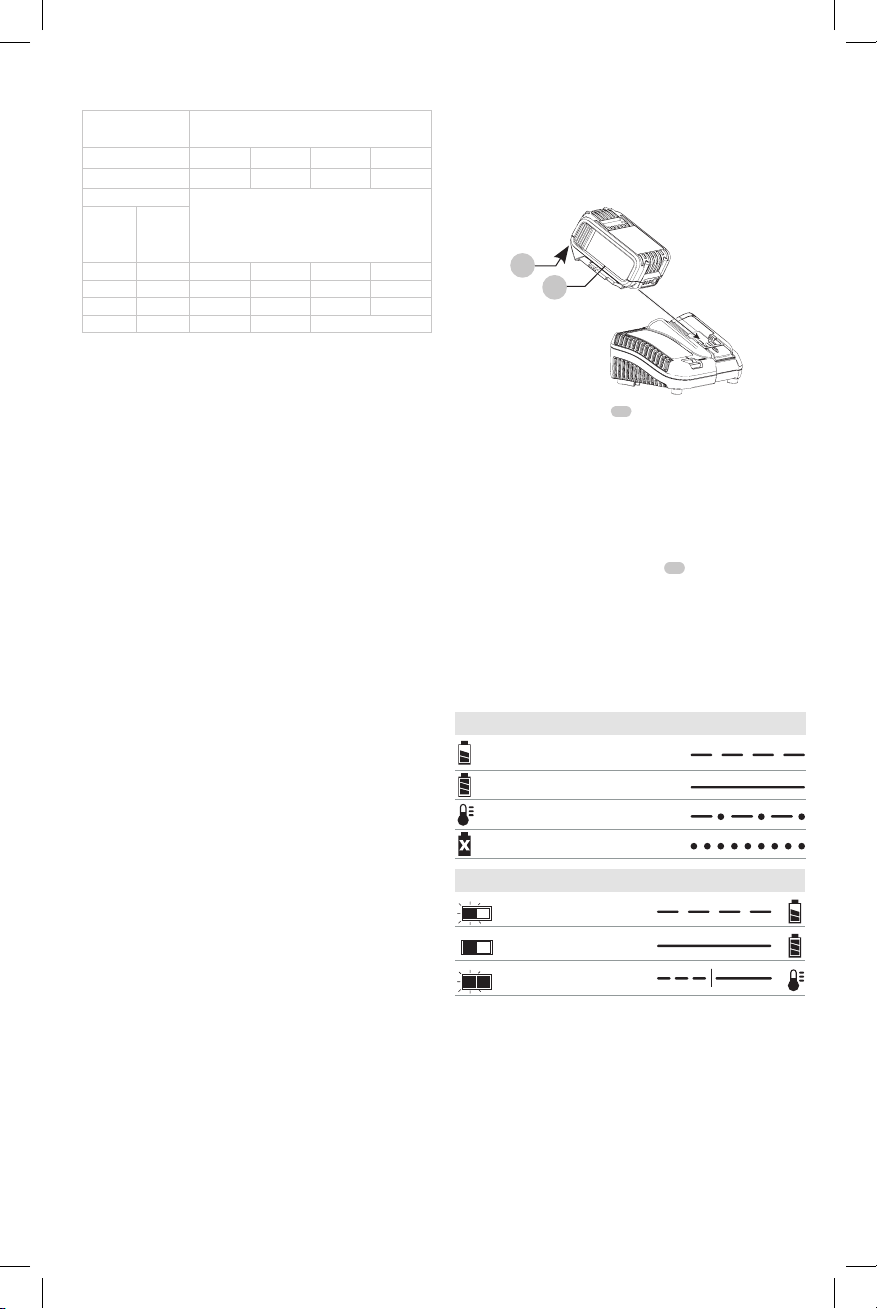

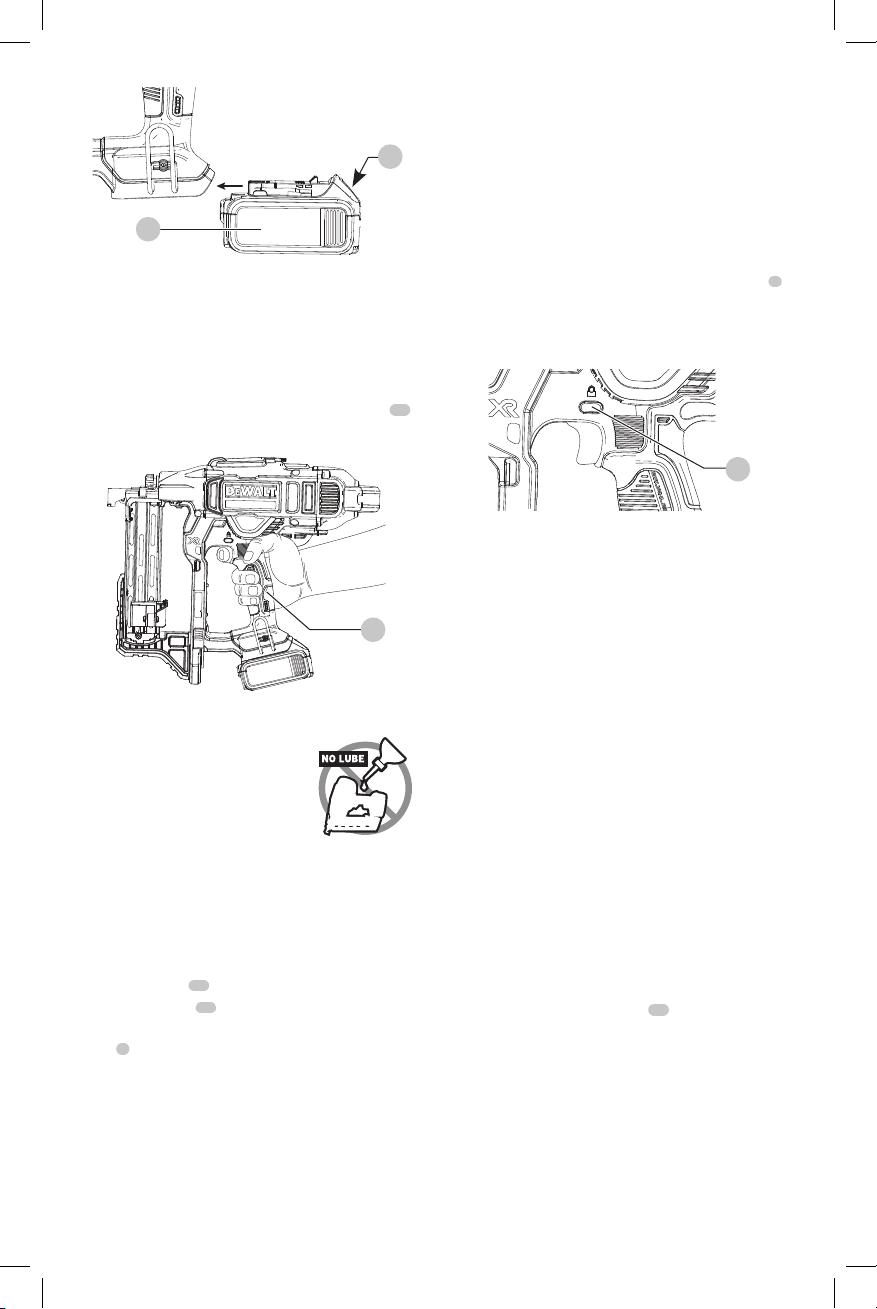

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet before

inserting batterypack.

Fig. C

2. Insert the battery pack

14

into the charger, making sure

the battery pack is fully seated in the charger. The red

(charging) light will blink continuously indicating that

the charging process hasstarted.

3. The completion of charge will be indicated by the red

light remaining ON continuously. The battery pack is

fully charged and may be used at this time or left in the

charger. To remove the battery pack from the charger,

push the battery release button

13

on the batterypack.

NOTE: To ensure maximum performance and life of lithium-

ion battery packs, charge the battery pack fully before

firstuse.

Charger Operation

Refer to the indicators below for the charge status of the

batterypack.

DCB101

Charging

Fully Charged

Hot/Cold Pack Delay

Problem Pack or Charger

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Charging

Fully Charged

Hot/Cold Pack Delay*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

The red light will continue to blink, but a yellow indicator

light will be illuminated during this operation. Once the

battery pack has reached an appropriate temperature, the

yellow light will turn off and the charger will resume the

chargingprocedure.

The compatible charger(s) will not charge a faulty battery

pack. The charger will indicate faulty battery pack by

refusing to light or by displaying a problem pack or charger

blinkpattern.

ENGLISH

NOTE: This could also mean a problem with acharger.

If the charger indicates a problem, take the charger and

battery pack to be tested at an authorized servicecenter.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack will charge at a slower rate than a warm

battery pack. The battery pack will charge at that slower rate

throughout the entire charging cycle and will not return to

maximum charge rate even if the battery packwarms.

The DCB118 charger is equipped with an internal fan

designed to cool the battery pack. The fan will turn on

automatically when the battery pack needs to becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against

overloading, overheating or deepdischarge.

The tool will automatically turn off if the Electronic

Protection System engages. If this occurs, place the lithium-

ion battery pack on the charger until it is fullycharged.

Wall Mounting

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

These chargers are designed to be wall mountable or to

sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet,

and away from a corner or other obstructions which may

impede air flow. Use the back of the charger as a template

for the location of the mounting screws on the wall. Mount

the charger securely using drywall screws (purchased

separately) at least 1" (25.4 mm) long, with a screw head

diameter of 0.28–0.35" (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32" (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in theslots.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature is

between 65°F and 75°F (18° – 24°C). DO NOT charge

the battery pack below +40°F (+4.5°C), or above

+104°F (+40°C). This is important and will prevent

serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out the

lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is

approximately 65°F – 75°F (18° – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under these

conditions. Follow the charging procedure. You may

also charge a partially used pack whenever you desire

with no adverse effect on the batterypack.

5. Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

6. Do not freeze or immerse the charger in water or any

otherliquid.

Storage Recommendations

1. The best storage place is one that is cool and dry, away

from direct sunlight and excess heat orcold.

2. For long storage, it is recommended to store a fully

charged battery pack in a cool dry place out of the

charger for optimalresults.

NOTE: Battery packs should not be stored completely

depleted of charge. The battery pack will need to be

recharged beforeuse.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Intended Use

Your fencing stapler is intended ONLY for use in driving

staples intowood.

DO NOT use to fasten electricalcables.

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

Use ONLY

DEWALT

staples.

This tool is intended for use by construction professionals.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

ENGLISH

TOOL SPECIFICATIONS

Actuation mode Sequential and RapidCycle

Voltage 20V

Height 16.9" (429 mm)

Width 4.1" (104 mm)

Length 14.2" (361 mm)

Weight 8.8 lbs (3.99 kg)

Magazine angle 0˚

Loading capacity Up to 35 staples

Dry fire lock-out 5 staples

STAPLE SPECIFICATIONS

IMPORTANT: Your fencing stapler is ONLY compatable

with

DEWALT

staples.

Staple lengths 1-1/2", 1-3/4" and 2"

(38 mm, 44.4 mm and 50.1 mm)

Shank diameters 4 mm

Staple angle 0˚

Dry Fire Lock Out

Your stapler is equipped with a dry fire lockout which

prevents the tool from actuating when the magazine is

nearly empty. When 5 staples remain in the magazine, the

tool ceases to operate. Refer to LoadingtheTool to reload a

stick of collatedstaples.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

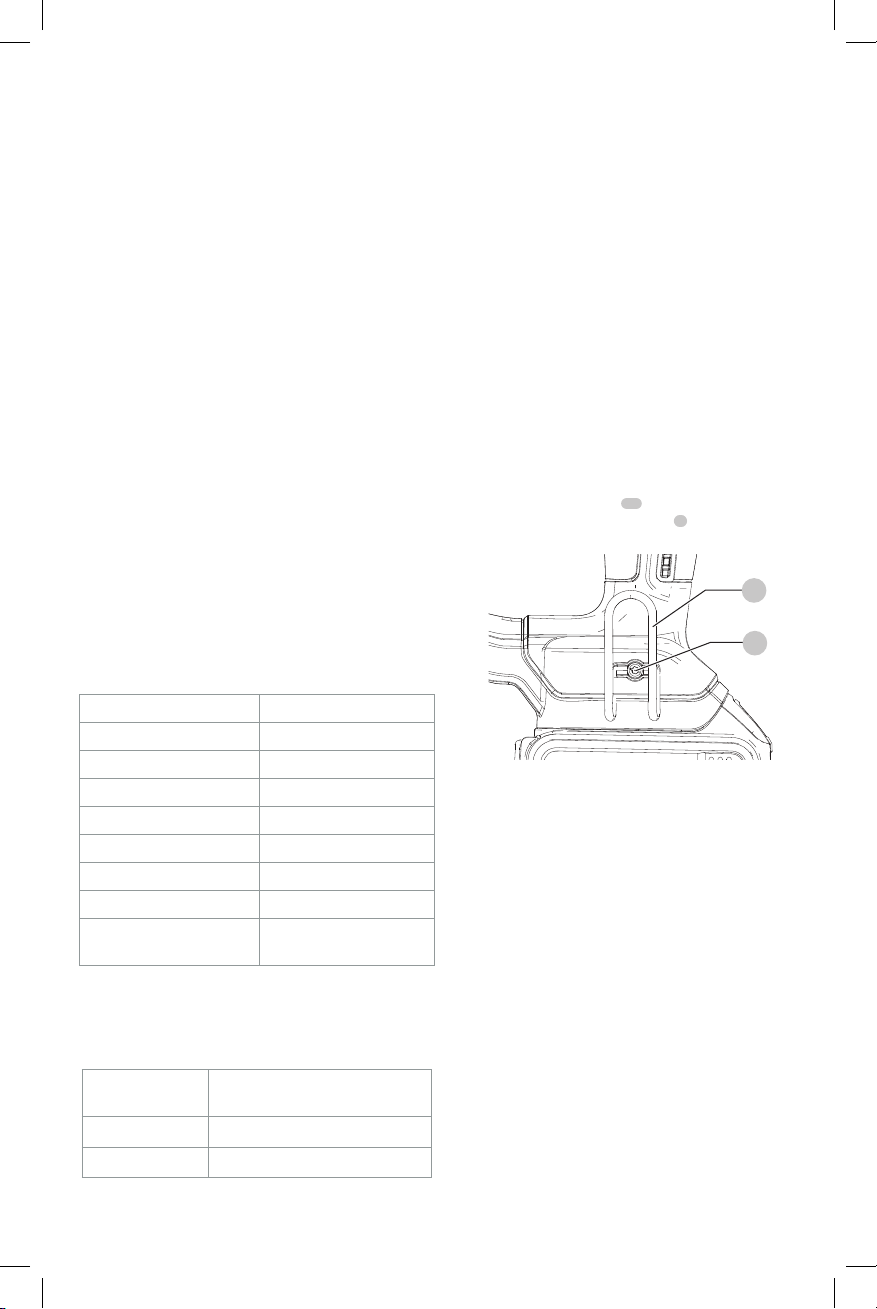

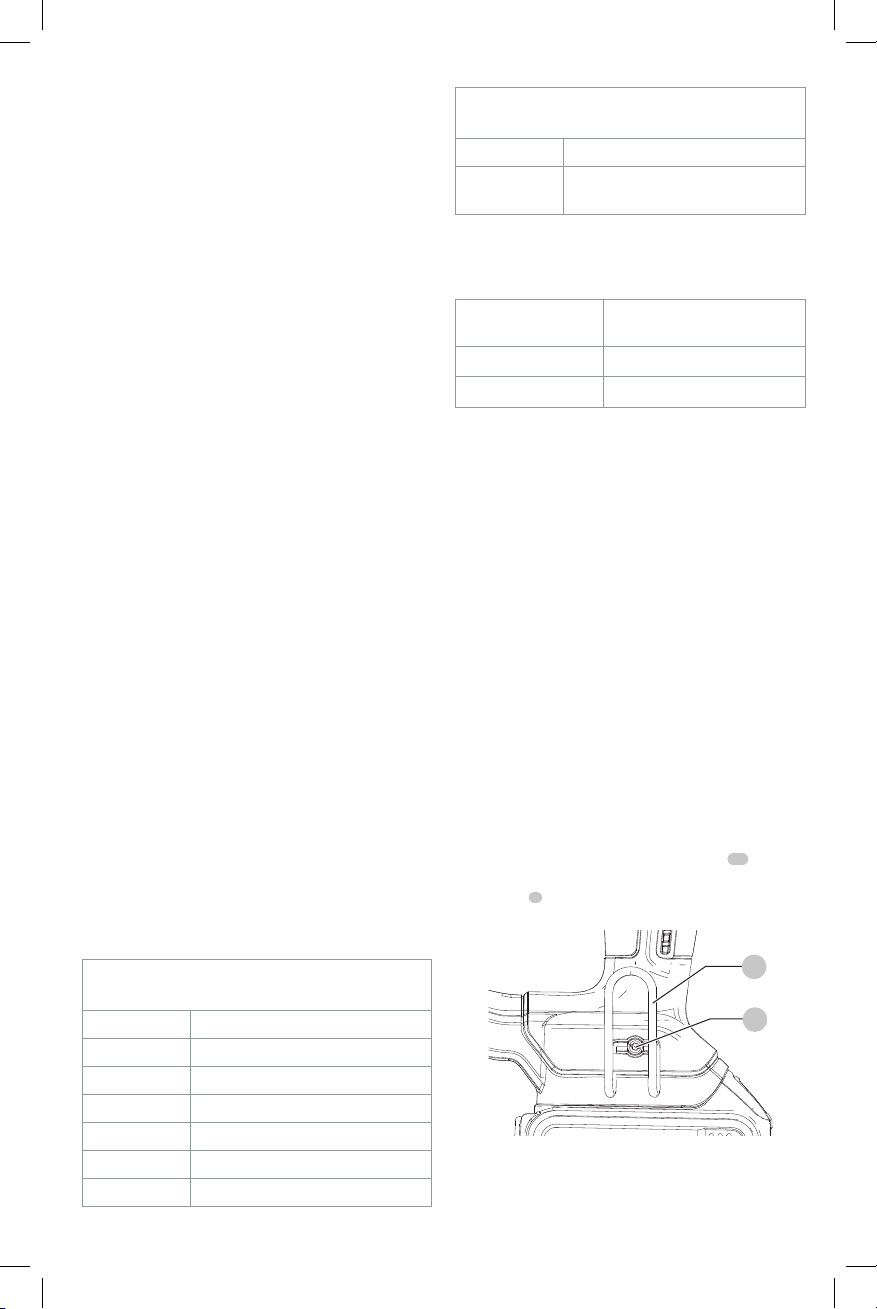

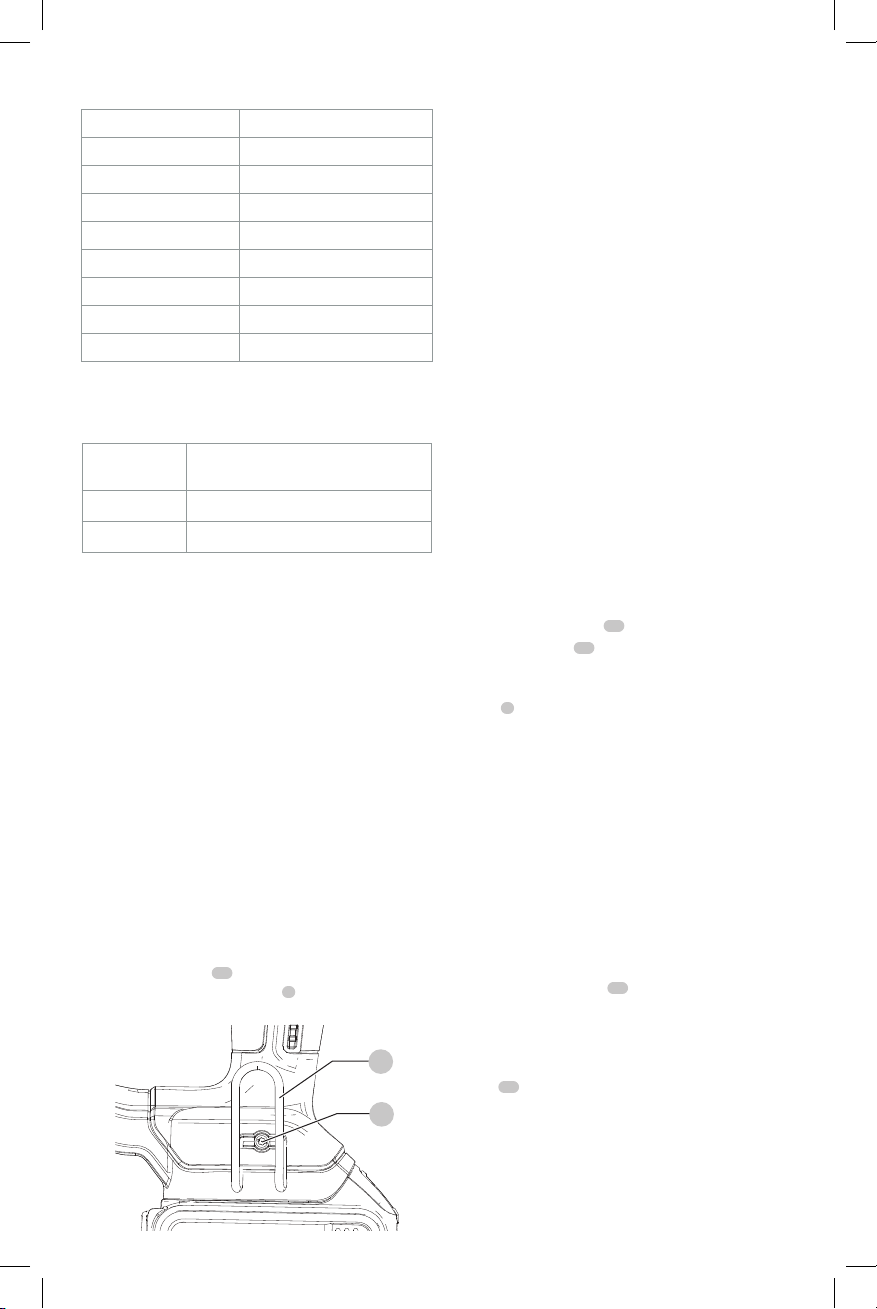

Utility Hook (Fig. D)

If the hook is not desired at all, it can be removed from

thetool.

To Remove Utility Hook

1. Remove battery pack from tool.

2. To switch the tool from right- to left-hand usage simply

remove the screw

15

from the opposite side of the tool

and re attache the utility hook

5

on the other side.

3. Replace battery pack.

Fig. D



WARNING: Remove staples from magazine before

making any adjustments or servicing this tool. Failure

to do so may result in serious injury.



WARNING: Disconnect battery pack from tool before

making any adjustments, changing accessories,

servicing, or moving the tool. Such preventative

safety measures reduce the risk of starting the

toolaccidentally.



CAUTION: When not in use, place tool on its side on

a stable surface where it will not cause a tripping or

falling hazard. Some tools with large battery packs

will stand upright on the battery pack but may be

easily knocked over.

OPERATION (FIG. A)



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.



WARNING: Read the section titled Stapler Safety

Warnings at the beginning of this manual. Always

wear eye and ear protection when operating this

tool. Keep the stapler pointed away from yourself and

others. For safe operation, complete the following

procedures and checks before each use of thestapler.

1. Wear proper eye, hearing and respiratoryprotection.

2. Remove battery pack

fromtool.

3. Lock the pusher

in the back position and remove all

staples from themagazine.

4. Check for smooth and proper operation of contact

trip

and pusher assemblies. Do not use tool if either

assembly is not functioning properly. NEVER use a tool

that has the contact trip restrained in the upposition.

5. NEVER use a tool that has damagedparts.



WARNING: To reduce the risk of personal injury,

disconnect battery pack from tool before performing

maintenance, clearing a jammed staple, leaving work

area, moving tool to another location or handing the

tool to anotherperson.

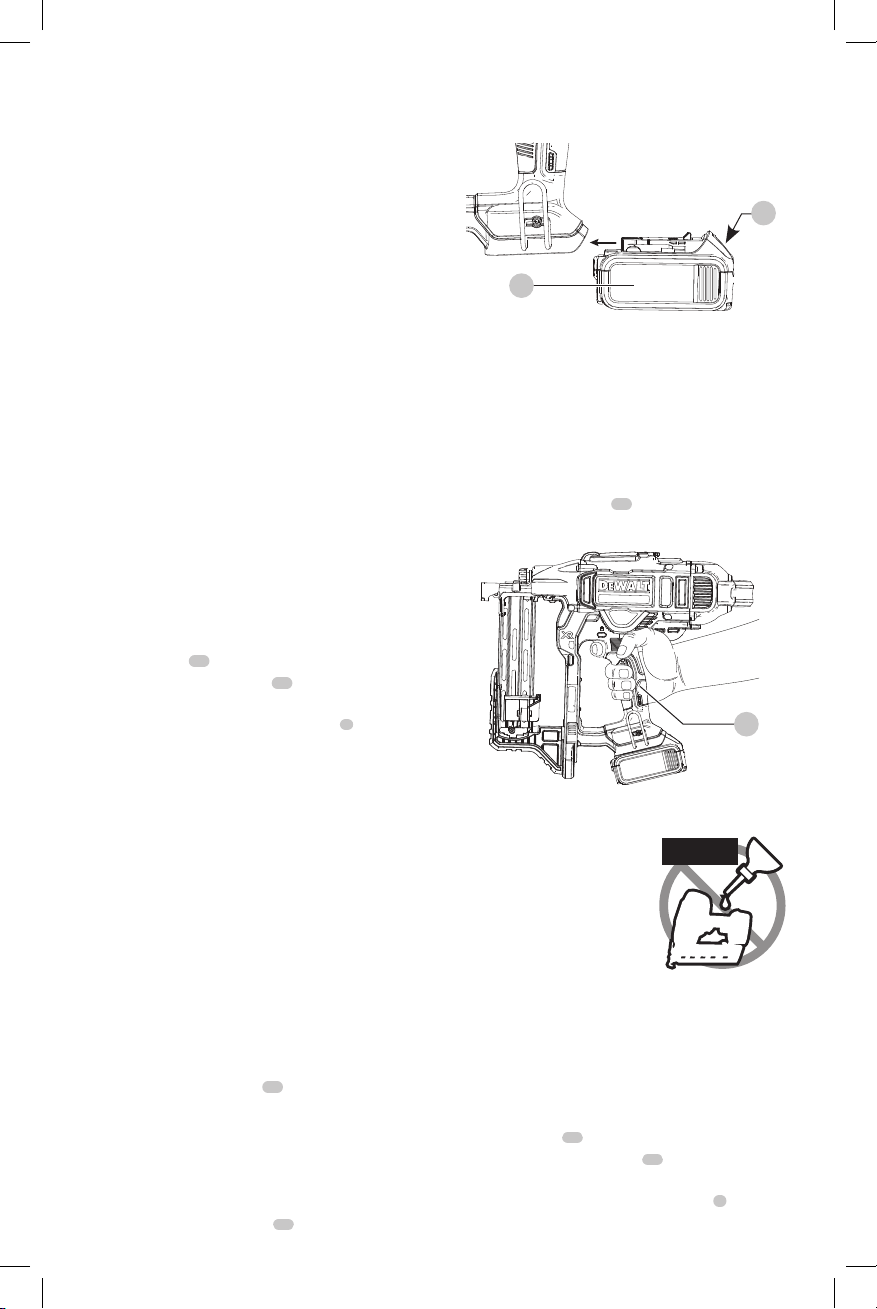

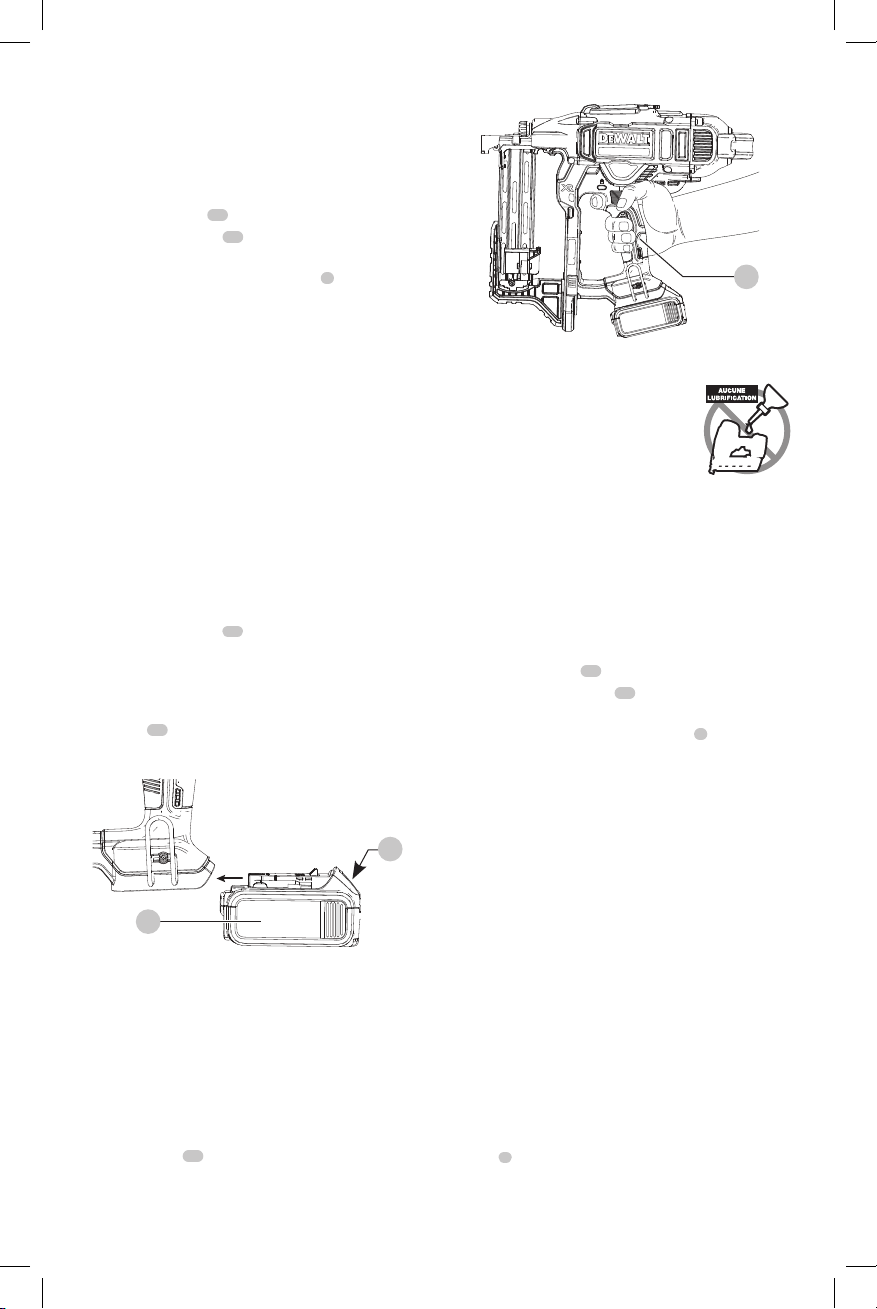

Installing and Removing the Battery Pack

(Fig. E)

NOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

14

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

13

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

ENGLISH

Fig. E

Proper Hand Position (Fig. F)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the handle

as shown in Fig. F.

Fig. F

Preparing the Tool (Fig. A)

NOTICE: NEVER spray or in

any other way apply lubricants

or cleaning solvents inside the

tool. This can seriously affect

the life and performance of

thetool.

NOTE: The battery pack is not fully charged out of the

carton. Follow instructions outlined (refer to Charging

ABattery).

1. Read the Stapler Safety Warnings section of

thismanual.

2. Wear eye and earprotection.

3. Remove battery

fromtool.

4. Ensure magazine

is empty of allfastners.

5. Check for smooth and proper operation of contact

trip

and pusher assemblies. Do not use tool if

either assembly is not functioning properly. NEVER

use a tool that has the contact trip restrained in the

actuatedposition.

6. Keep tool pointed away from yourself andothers.

7. Insert fully charged batterypack.

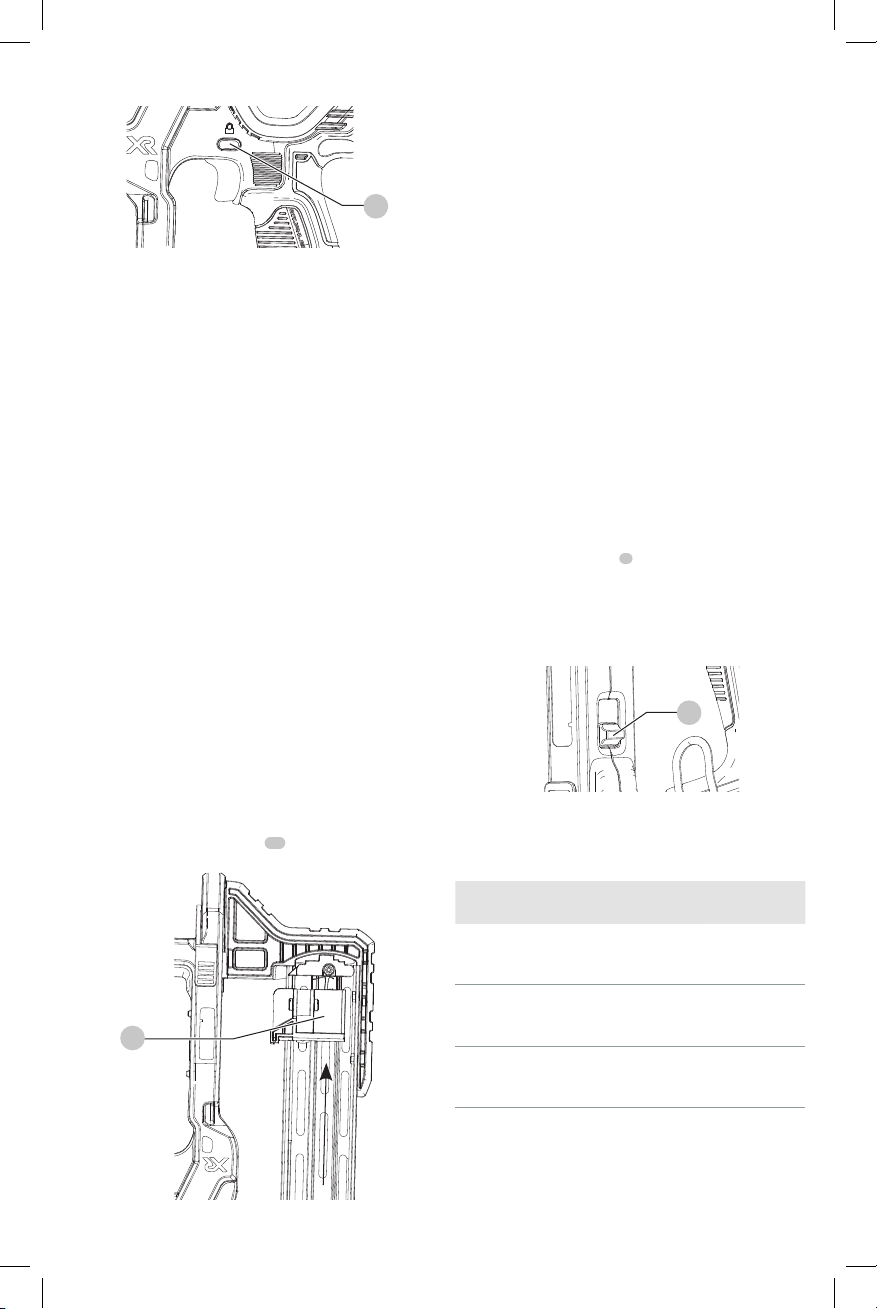

Using the Trigger Lock-off (Fig. G)



WARNING: To reduce the risk of serious personal

injury, do not keep trigger depressed when tool is not

in use. Keep the trigger lock-off switch LOCKED (Fig.G)

when the tool is not inuse.



WARNING: To reduce the risk of serious personal

injury, lock off trigger, disconnect battery pack from

tool and remove staples from magazine before

makingadjustments.

Each

DEWALT

stapler is equipped with a trigger lock-off

2

which when pushed to the right as shown in FigureG,

prevents the tool from firing a staple by locking the trigger

and bypassing power to themotor.

Fig. G

When the trigger lock-off is pressed to the left, the tool will

be fully operational. The trigger lock-off should always be

locked off whenever any adjustments are made or when

tool is not in immediateuse.

NOTICE: Do not store tool with battery pack installed.

To prevent damage to the pack and to ensure best

battery life, store battery packs out of the tool or

charger in a cool, drylocation.

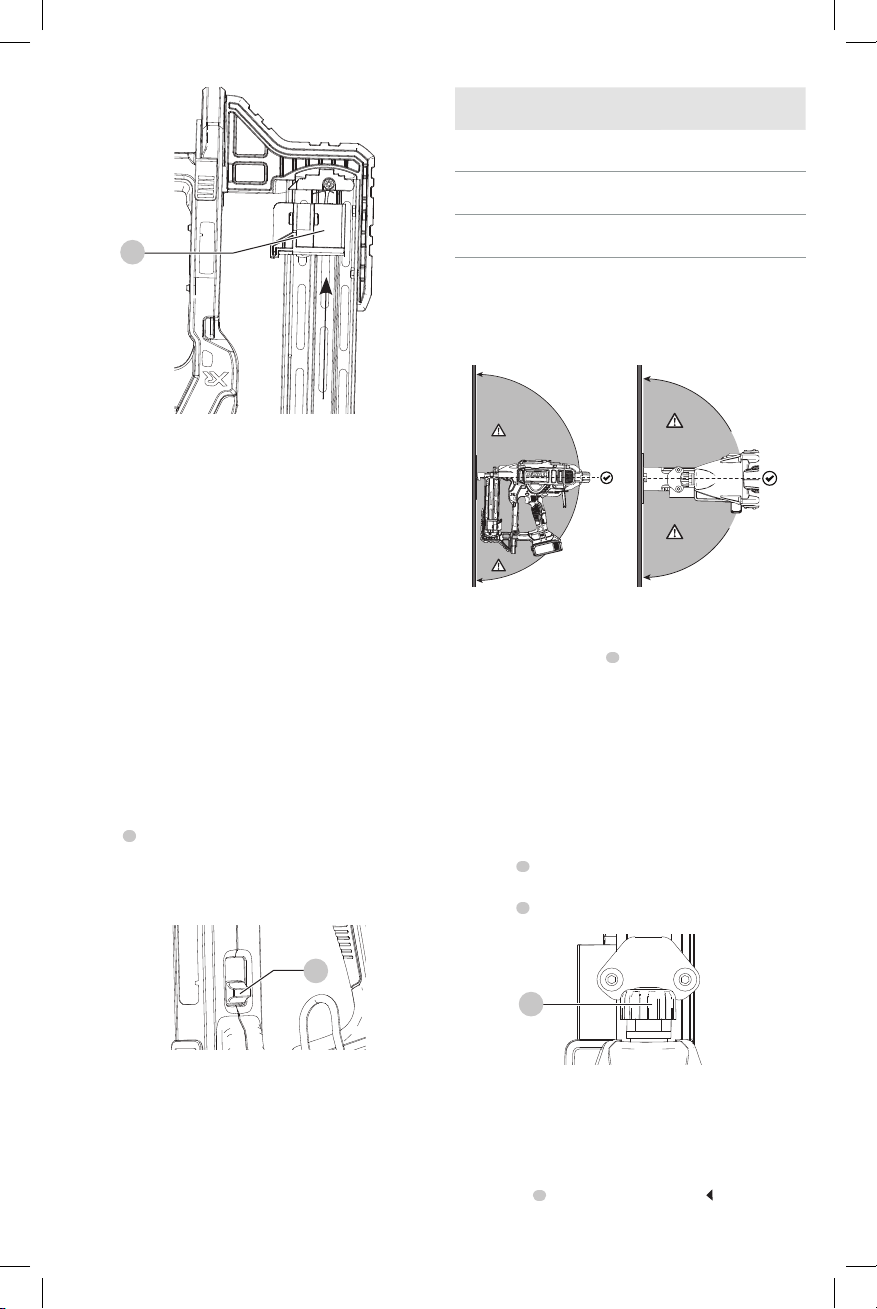

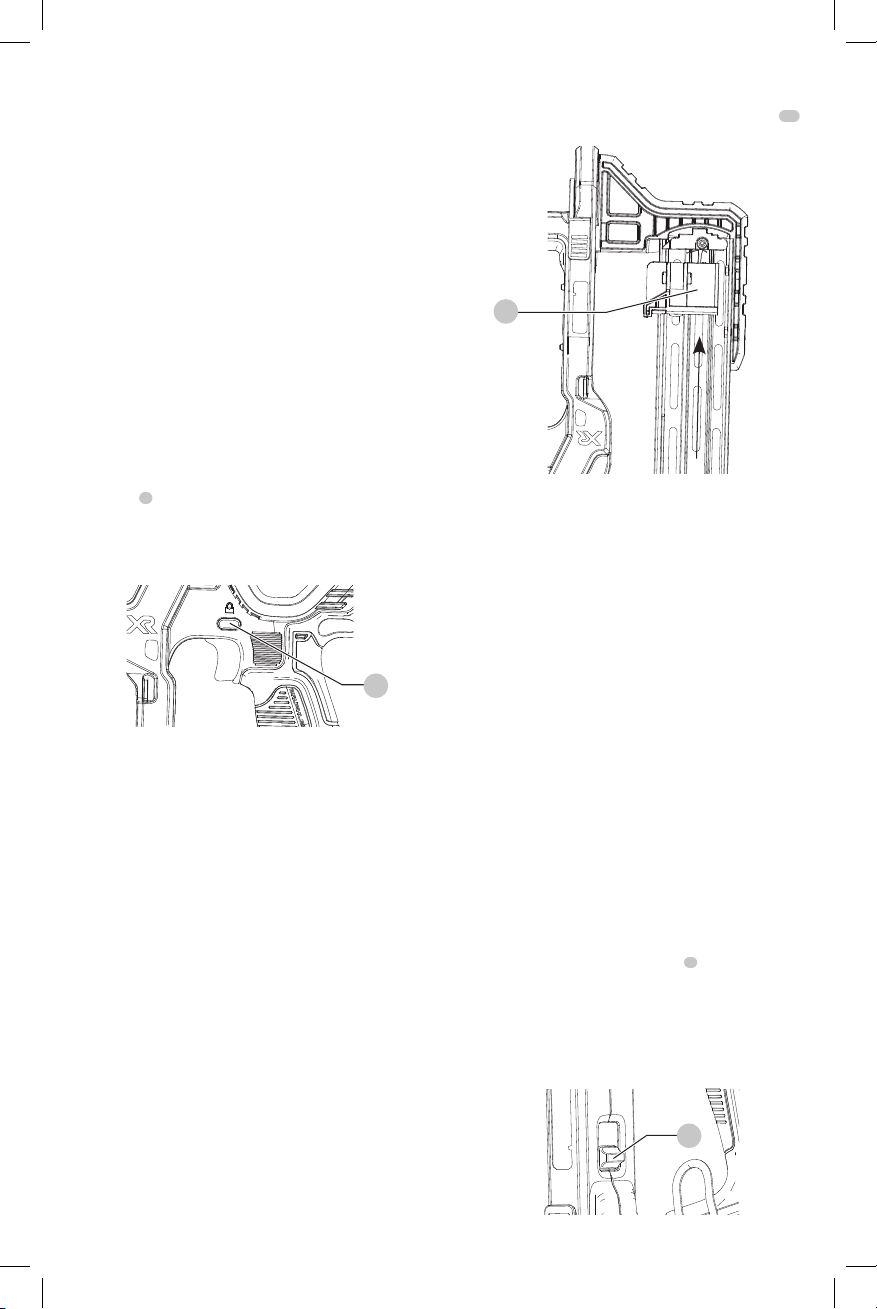

Loading the Tool (Fig. H)



WARNING: Keep the tool pointed away from yourself

andothers.



WARNING: Never load staples with the contact trip or

triggeractivated.



WARNING: Always remove battery pack before

loading or unloadingstaples.



CAUTION: Keep fingers clear of pusher latch track to

preventinjury.



WARNING: The trigger lock-off should always be

engaged whenever any adjustments are made or

when tool is not inuse.



WARNING: This stapler requires the use of

WALTstaples.

1. Turn the stapler upsidedown.

2. Slide the spring-loaded pusher

12

to the base of the

magazine to lock it intoplace.

ENGLISH

Power

Setting

Application Typical Staple Length

Shorter staple length / minimal

staple drive desired

1-1/2" (38 mm) typical

Increased staple drive desired for

medium to large staple lengths

1-3/4"–2"

(44.4 mm–51.1 mm) typical

3 Maximum staple drive desired

1-3/4"–2"

(44.14 mm–51.1 mm) typical



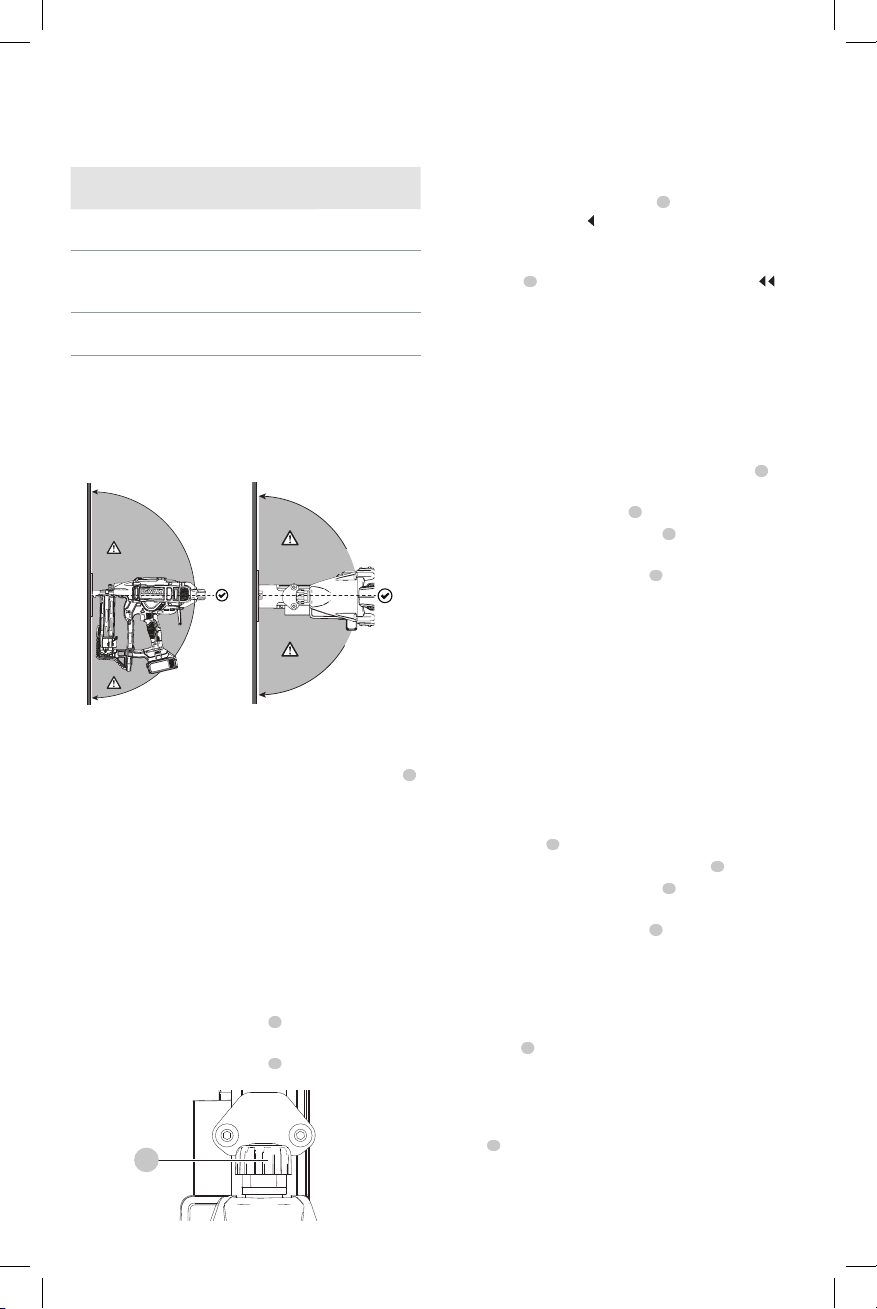

WARNING: Staples must be driven straight into the

material. Do not tilt stapler while driving fasteners.

Refer to Fig.J. Staple retention values improve when

the tool is fired perpendicular to thematerial.

Fig. J

Adjusting Depth (Fig. K)

The depth that the staple is driven can be adjusted using

the tool free depth adjust

6

on the nose of thetool.



WARNING: To reduce risk of serious injury from

accidental actuation when attempting to adjust

depth, ALWAYS:

• Remove battery pack

• Engage trigger lock-off.

• Always point the nose of the stapler away

fromyou.

• Avoid contact with trigger duringadjustments.

1. To drive the staple shallower, rotate the tool free depth

adjust

6

to the left.

2. To drive a staple deeper, rotate the tool free depth

adjust

6

to the right.

Fig. K

Selecting the Mode (Fig. A)



WARNING: Always wear proper eye [ANSI Z87.1

(CAN/CSA Z94.3)] and ANSI S12.6 (S3.19) hearing

protection when operatingtool.

To select standard sequential mode, slide the tool free mode

select switch

4

to display the single arrow

icon.

Fig. H

3. Drop staple strips into the loading slot of the magazine,

making sure the staple heads align correctly with

the slot opening. (Refer to Staple Specifications to

determine compatible size.)

4. Keeping fingers clear of the track, close the magazine by

releasing the pusher latch. Carefully allow the latch to

slide forward and engage the staplestrip.

Unloading the Tool



WARNING: The trigger lock-off should always be

locked off whenever any adjustments are made or

when tool is not inuse.

1. Slide the spring-loaded pusher to the base of the

magazine to lock it intoplace.

2. Tip the tool up until the fastener strip slides freely out of

themagazine.

3. With battery removed, check the nosepiece to verify

there are no staplesremaining.

Power Setting Summary (Fig. I, J)

This stapler is equipped with a tool free power select

switch

3

to adjust the tool for differentapplications.

In the event staples are not driving to depth in power

setting1, you may have to switch to power 2 or 3 for

additional drivingpower.

Fig. I

NOTICE: Driving staples into soft materials at

high power settings will cause excessive wear to

your tool and may result in earlyfailures.

ENGLISH

To select rapid sequential operating mode (RapidCycle),

slide the tool free mode select switch

4

to display the

double arrow

icon.

NOTE: Battery life in RapidCycle mode will be shorter than

in standard sequential mode. Leaving the tool in standard

sequential will give maximum batterylife.

Sequential Mode

The sequential mode is used for intermittent stapling. It

offers the maximum battery life for drivingstaples.

1. Using the tool free mode select switch

4

, select the

sequentialmode.

2. Release the trigger lock-off

2

3. Push the contact trip

7

against the worksurface.

4. Pull the trigger switch

1

to actuate thetool.

5. Release the trigger and raise the stapler from the

worksurface.

6. Repeat steps 3–5 to actuate the nextstaple.

RapidCycle Mode

In RapidCycle mode, the motor rotation speed is

automatically restored after driving a staple to allow fast

consecutive stapling. While offering the ability to drive more

staples in less time, this mode more quickly depletes the

batterycharge.

1. Using the tool free mode select switch

4

, select the

RapidCyclemode.

2. Release the trigger lock-off

2

3. Push the contact trip

7

against the worksurface.

4. Pull the trigger switch

1

to actuate thetool.

5. Release the trigger and raise the stapler from the

worksurface.

NOTE: The tool motor returns to full speed

automatically without the contact trip

7

beingdepressed.

6. Repeat steps 3–5 to actuate the nextstaple.

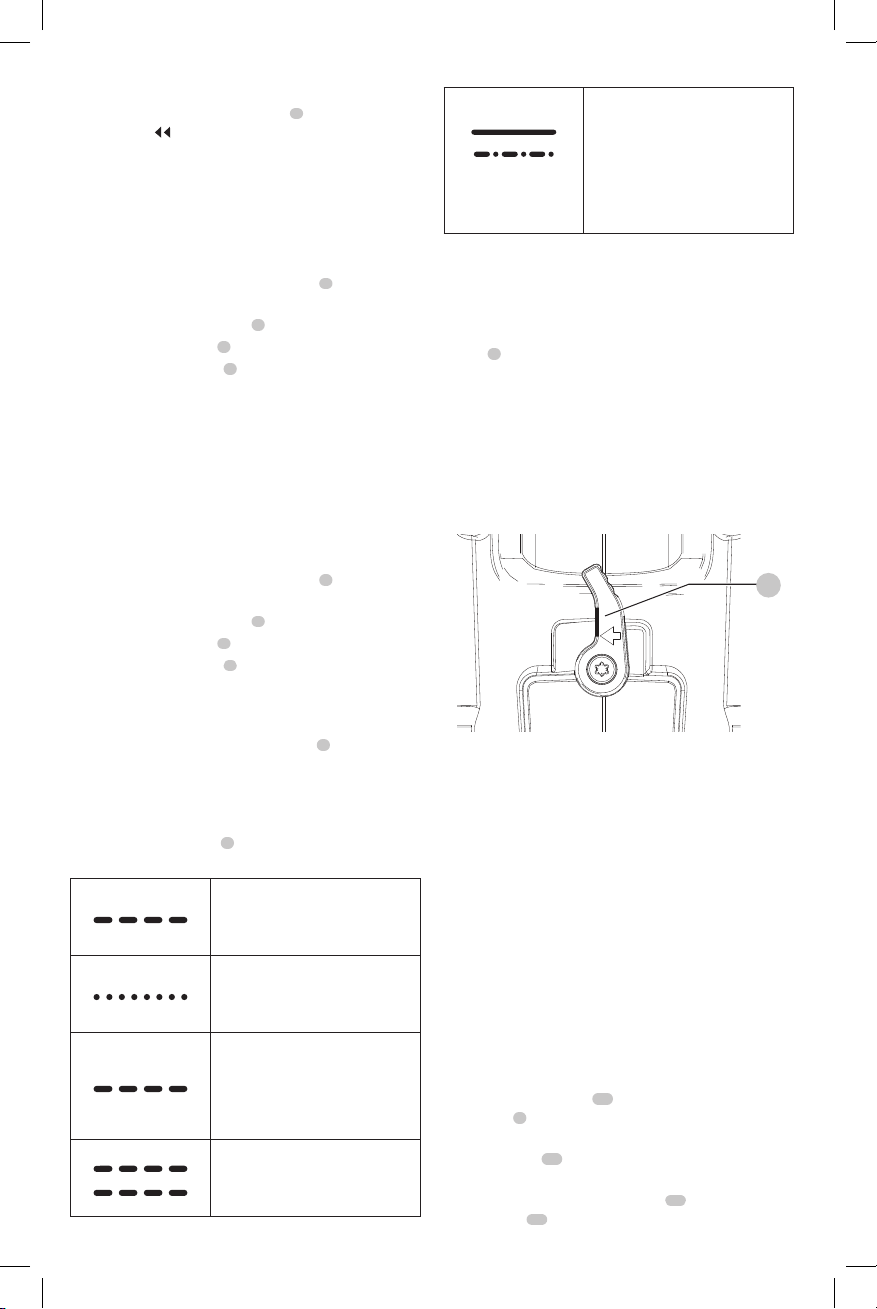

Headlights/LED Indicator (Fig. A)

There are LED work lights

9

located on the front of the tool

on each side of themagazine.

LOW BATTERY

Replace battery with a

chargedpack.

HOT PACK

Let the battery cool or replace it

with a coolpack.

JAM/STALL CONDITION

Rotate the stall release lever

torelease.

Refer to Tool Free Stall Release

or Clearing a JammedStaple.

HOT TOOL (Both LEDs Flashing)

Let the tool cool down before

continuinguse.

or any

other combination.

ERROR

Reset tool by removing and

reinserting battery pack or

cycling trigger lock off. If

error code persist, take tool

to an authorized

DEWALT

servicecenter.

Tool Free Stall Release (Fig. L)

If the stapler is used in harder material where all available

energy in the motor is used to drive a fastener, the tool

may stall. The driver will not complete the drive cycle and

the jam/stall indicator will flash. Rotate the tool free stall

release

8

on the tool and the mechanism willrelease.

NOTE: The tool will disable itself and not reset until the

battery pack has been removed and reinserted. If the

driver does not automatically return to the home position,

proceed to Clearing a Jammed Staple. If the unit continues

to stall please review the material and fastener length to be

sure that it is not too rigorous an application. The stapler

could also be overheated and needs time to cool before

furtheruse.

Fig. L

Clearing a Jammed Staple (Fig. A, M)



WARNING: To reduce the risk of serious personal

injury, disconnect battery pack from tool before

making any adjustments, changing accessories,

servicing, or moving the tool. Such preventative

safety measures reduce the risk of starting the

toolaccidentally.



CAUTION: When removing a jammed staple, DO

NOT orient the stapler with the nose up or with

the battery foot up. Positioning the stapler this way

makes the jammed staple or pieces of the staple more

likely to be ingested into the stapler. If any portion of

a staple is ingested into the tool, the staple should be

retrieved by removing the topcap.

If a staple becomes jammed in the nosepiece, keep the

tool pointed away from you and follow these instructions

toclear:

1. Remove battery pack

from tool and engage trigger

lock-off

2

2. After laying the tool on its side, slide the spring-loaded

pusher latch

12

to the base of the magazine to lock it

into place and unload staplestrip.

3. Rotate the magazine release lever

11

and rotate the

magazine

10

forward.

ENGLISH

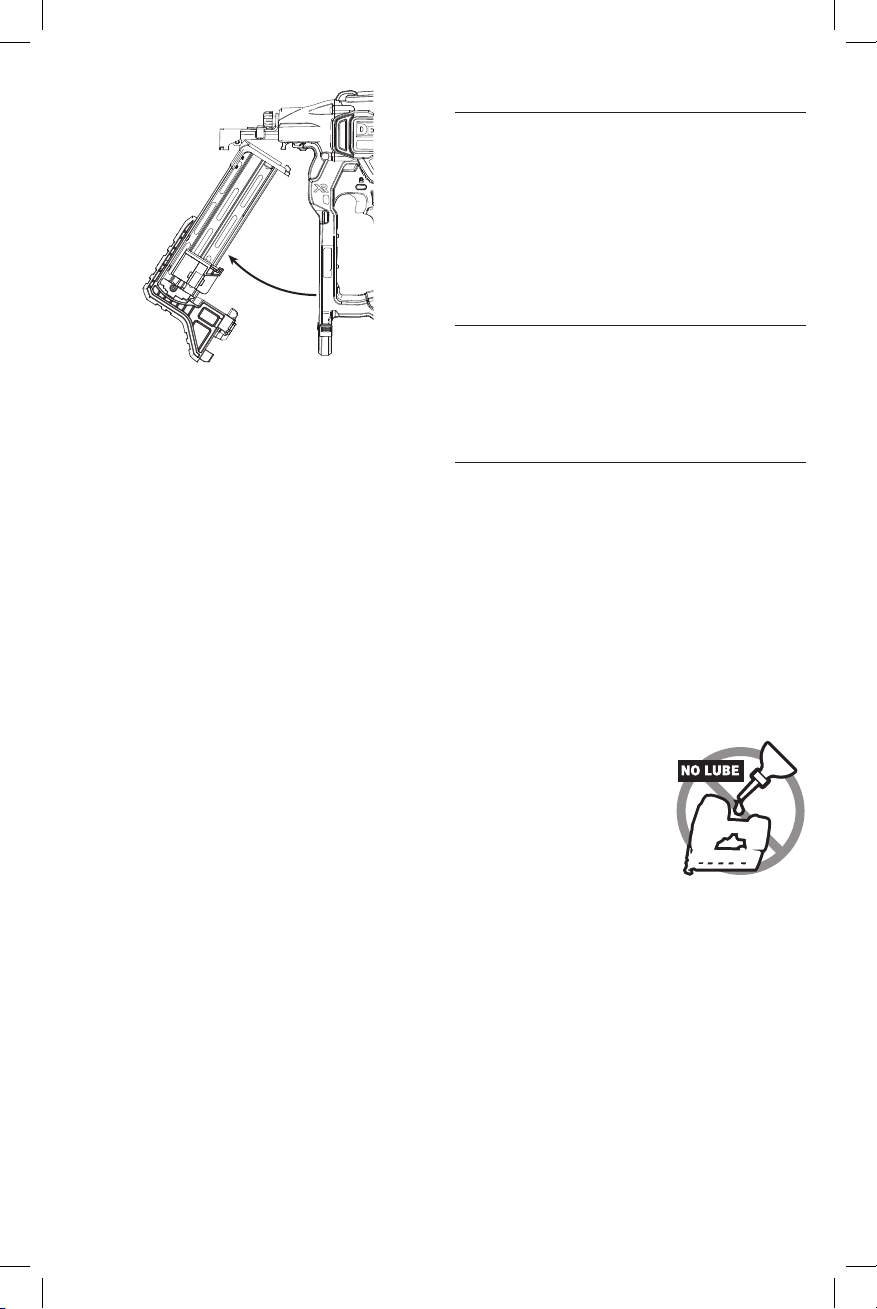

Fig. M

4. Remove jammed/bent staple, using pliers if necessary.



CAUTION: If any portion of a staple is ingested into

the tool, the staple should be retrieved by removing

the topcap.

5. If the driver is in the down position, rotate the stall

release lever on the top of thestapler.

NOTE: If the driver will not reset after rotating the stall

release lever, manually resetting the blade with a long

screw driver may benecessary.

6. Rotate the magazine back into position under the nose

of the tool and close the magazine releaselever.

7. Reinsert batterypack.

NOTE: The tool will disable itself and not reset until the

battery pack has been removed andreinserted.

8. Reinsert staples into magazine (refer to Loading

theTool).

9. Release the pusherlatch.

10. Disengage the trigger lock-off when ready to

continuestapling.

NOTE: Should staples jam frequently or the driver

continually fail to reset, have tool serviced by an authorized

DEWALT

servicecenter.

Cold Weather Operation

When operating tools at temperatures below freezing:

1. Keep tool as warm as possible prior touse.

2. Actuate the tool 10 or 15 times into scrap lumber

beforeusing.

Hot Weather Operation

Tool should operate normally. However, keep tool out of

direct sunlight as excessive heat can deteriorate bumpers

and other rubber parts resulting in increasedmaintenance.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

DAILY MAINTENANCE CHART

ACTION Clean magazine, pusher, and contact

tripmechanism.

WHY Permits smooth operation of magazine,

reduces wear, and preventsjams.

HOW Blowing off the tool with compressed air is

the most effective way to clean the tool. The

use of oils, lubricants periodically or solvents

is not recommended as they tend to attract

debris and/or damage the plastic parts of

thetool.

ACTION Before each use, check to ensure all screws

and fasteners are tight andundamaged.

WHY Prevents jams and premature failure of

toolparts.

HOW Tighten loose screws using the appropriate

hex wrench orscrewdriver.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis procedure.



WARNING: NEVER use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Lubrication

NOTICE: NEVER spray or

in any other way apply

lubricants or cleaning

solvents inside the tool.

This can seriously affect

the life and performance of

thetool.

DEWALT

tools are properly lubricated at the factory and are

ready for use. However, it is recommended that, once a year,

you take or send the tool to a certified service center for a

thorough cleaning andinspection.

Accessories



WARNING: Since accessories, other than those

offered by

DEWALT

, have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only

DEWALT

recommended accessories should be used with

thisproduct.

DCFS9501 Driver Blade Replacement Kit

ENGLISH

Fig. P

10. Return the driver, guide rods, bumpers and housing

end cap back onto the unit. It is important to try

the alignment of the driver and the flywheel before

screwing the housing end cap back on to the unit. This

can be done by connecting a battery and pushing then

releasing the nose of the unit against a bench or hard

surface. This will start the motorspinning.

NOTE: When the driver and the flywheel are correctly

aligned, you will hear the motor coast back down

from full speed. If the driver and the flywheel are not

correctly aligned, the motor may not start up, may

slow down much faster than normal along with a loud

grinding noise from the unit. If this happens remove

and reseat the driver, making sure the bumpers are

seatedcorrectly.



WARNING: Always test the unit by firing 1-1/2"

(38mm) staples in power setting 1 into scrap material,

to ensure that the tool is working properly. If tool does

not operate properly, contact a recognized

DEWALT

service centerimmediately.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact

DEWALT

Industrial Tool Co., 701

East Joppa Road, Towson, MD 21286, call 1–800–4-

DEWALT

(1–800–433–9258) or visit our website www.

DEWALT

.com.

Repairs

The charger and battery pack are notserviceable.



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement) should

be performed by a

DEWALT

factory service center

or a

DEWALT

authorized service center. Always use

identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

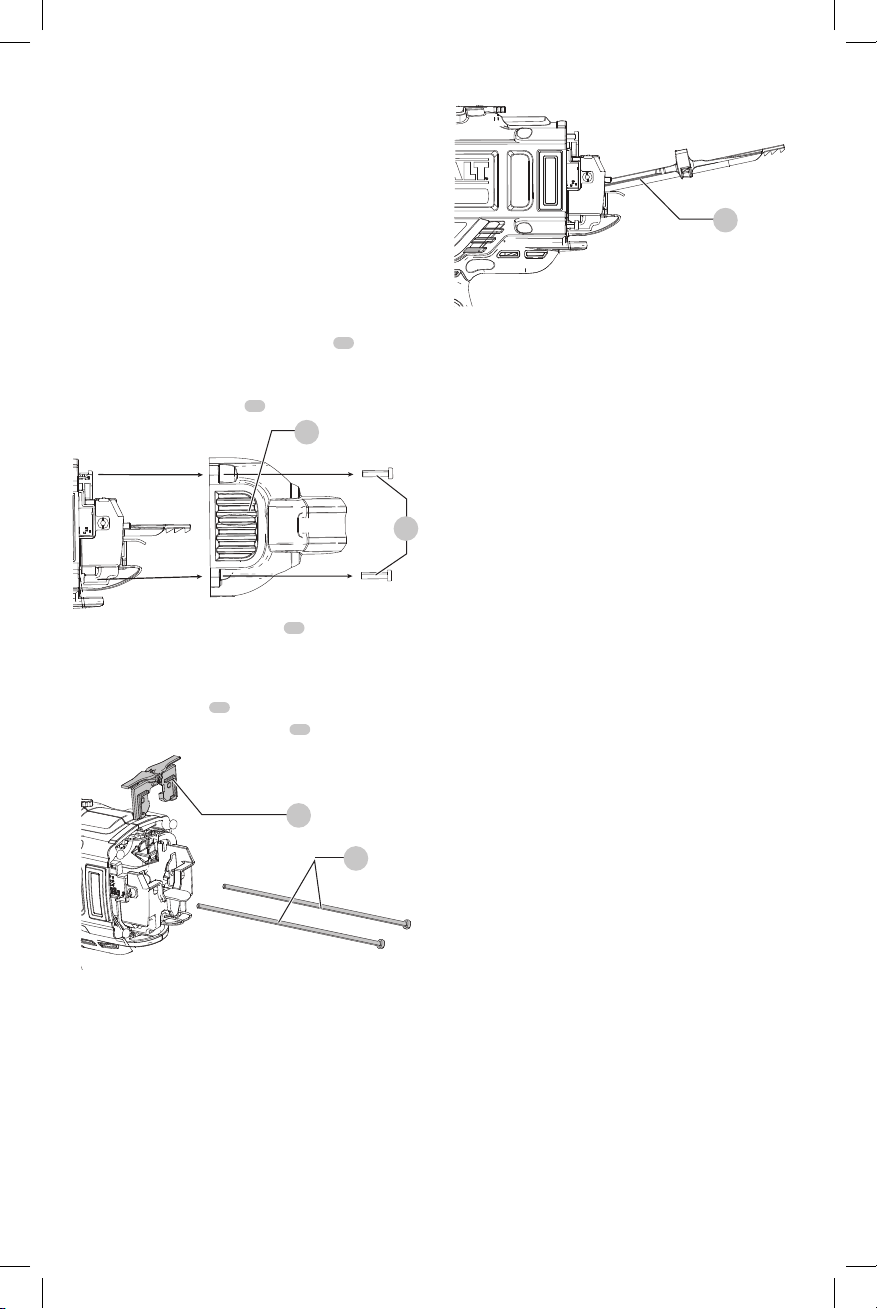

DCFS9501 Driver Blade Replacement Kit

(Fig. N–P)



WARNING: For your own safety, read the tool

instruction manual before using any accessory.

Failure to heed these warnings may result in serious

personal injury and damage to the tool and the

accessory. When servicing this tool, use only identical

replacementparts.

NOTICE: All the mechanical parts of the driver

replacment kit are shown for convenience and

verification ofinclusion.

To change a worn driver:

1. Using a T-20 Torx, loosen the four screws

17

on either

side of the unit. Refer to FigureN.

2. Remove the four screws. Refer to FigureN.

3. Remove housing end cap

18

. Refer to FigureN.

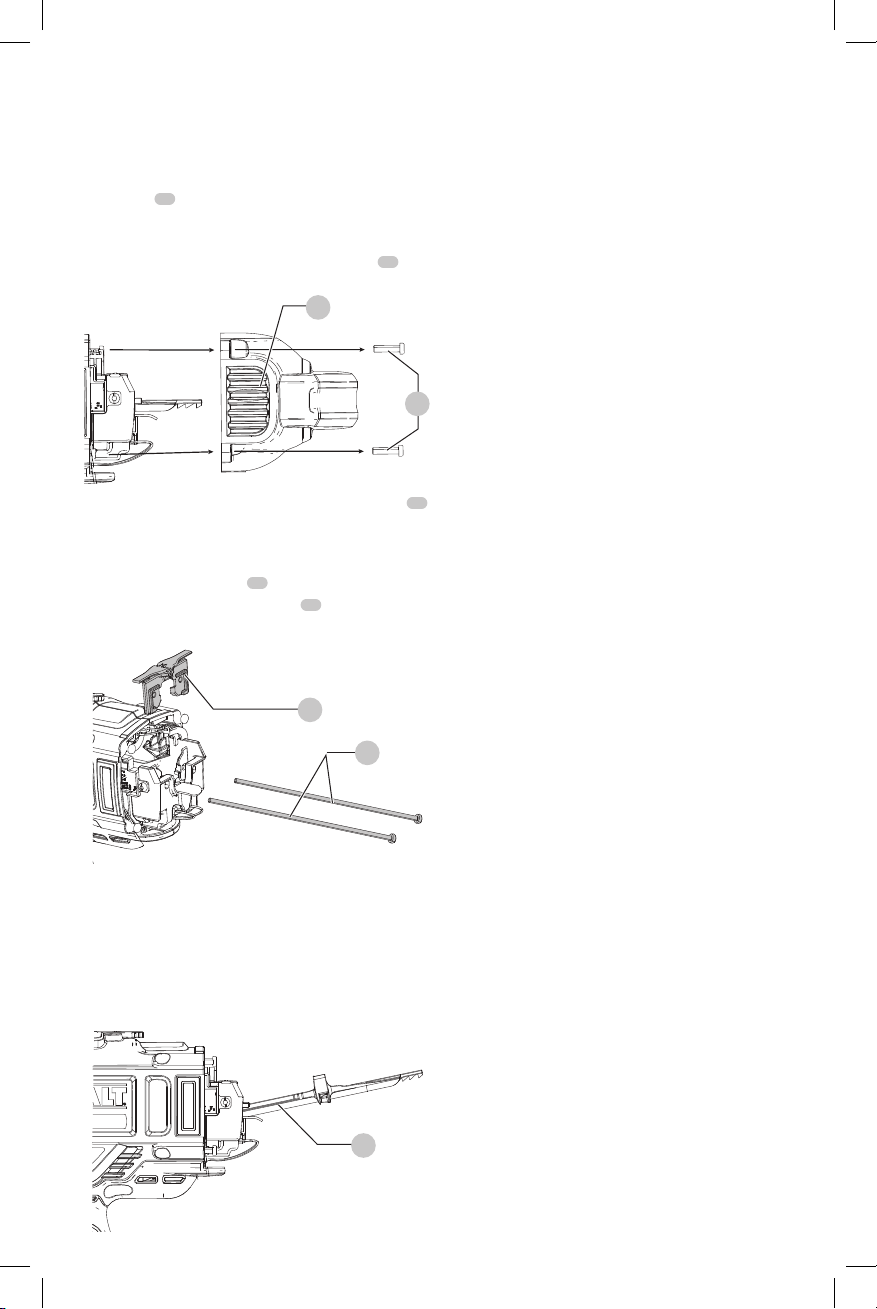

Fig. N

4. Push up on the rear of the driver

19

until you hear a

click, then push the driver forward while holding it in

this position until it passes the upper bumper assembly.

Refer to FigureP.

5. Remove guide rods

20

. Refer to FigureO.

6. Remove upper bumper assembly

21

. Refer to FigureO.

Fig. O

7. Lift the rear of driver until at an angle and pull the driver

out. Refer to FigureP.

8. Replace driver and follow steps in reverse to reassemble

9. Ensure new driver slides smoothly through the gun

before fullreassembly.

ENGLISH

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Three Year Limited Warranty

DEWALT

will repair, without charge, any defects due to

faulty materials or workmanship for three years from

the date of purchase. This warranty does not cover part

failure due to normal wear or tool abuse. For further detail

of warranty coverage and warranty repair information,

visit www.dewalt.com or call 1-800-4-

DEWALT

(1-800-

433-9258). This warranty does not apply to accessories

or damage caused where repairs have been made

or attempted by others. THIS LIMITED WARRANTY IS

GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

In addition to the warranty,

DEWALT

tools are covered

byour:

1 YEAR FREE SERVICE

DEWALT

will maintain the tool and replace worn parts

caused by normal use for free any time during the first year

after purchase. Nailer wear items such as return springs,

driver blades, and bumpers are not covered.

2 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203BT, DCB207, DCB361

3 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,

DCB206, DCB230, DCB606, DCB609, DCB612

NOTE: Battery warranty voided if the battery pack is

tampered with in any way.

DEWALT

is not responsible

for any injury caused by tampering and may prosecute

warranty fraud to the fullest extent permitted bylaw.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of

your

DEWALT

Power Tool, Laser, or Stapler for any reason,

you can return it within 90 days from the date of purchase

with a receipt for a full refund – no questionsasked.

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1-800-4-

DEWALT

(1-800-433-9258) for a freereplacement.

ENGLISH

TROUBLESHOOTING GUIDE

Many common problems can be solved easily by utilizing the chart below. For more serious or persistent problems,

contact a

DEWALT

service center or call 1-(800)-4-

DEWALT



WARNING: To reduce the risk of serious personal injury, ALWAYS disconnect battery pack from tool before

all repairs

SYMPTOM CAUSE FIX

Motor does not run with

contact trip depressed.

Trigger lock in locked position. Unlock trigger lock.

Dryfire lock out engaged, blocking contact trip from

traveling fully.

Load more staples into magazine.

Tool is stalled, locking the motor from rotating. Rotate the stall release lever on the tool and the mechanism will

release. If driver does not return, remove battery and manually

push driver back to home position.

Battery is hot. (Check LED indicator to verify

these conditions.)

Let the battery cool or replace it with a cool pack.

Tool is hot. (Check LED indicator to verify

these conditions.)

Let the tool cool down before continuing use.

Bent contact trip. See authorized service center.

Motor stops running after 4 seconds. Normal operation, release contact trip and redepress.

Terminals are dirty or damaged. See authorized service center.

Damaged internal electronics. See authorized service center.

Damaged trigger. See authorized service center.

Low battery charge or damaged battery. Check charge level if pack shows state-of-charge. Charge or

replace battery pack if necessary.

Tool does not actuate (motor

runs but will not fire).

Dry fire lock out is engaged with only 5 staples

remaining in magazine.

Load more staples in magazine to disengage dryfire lockout.

Jammed staple/drive blade not returned to home

position.

Remove battery, clear jammed staple, cycle stall release lever,

(push driver up manually if necessary) reinsert battery pack.

Damaged driver. Replace driver with kit, or see authorized service center.

Jammed internal mechanism. See authorized service center.

Damaged internal electronics. See authorized service center.

Motor starts up but generates

a lot of noise.

Jammed staple and driver is stuck in down position. Use stall release lever, clear any jammed staples, and return driver

manually if necessary.

Damaged driver. Replace driver with kit, or see authorized service center.

Driver blade continues to get

stuck in down position or does

not travel freely.

Jammed staple and driver is stuck in down position. Use stall release lever, clear any jammed staples, and return driver

manually if necessary.

Debris in nosepiece. Clean nose area and watch closely for small pieces of broken

staples stuck in the track. Refer to Clearing a Jammed Staple.

Damaged or worn driver. Replace driver with kit, or see authorized service center.

Tool operates but does not

drive staple fully.

Power setting in wrong position. Select higher power setting.

Depth adjust setting incorrect. Adjust tool free depth adjust dial.

Tool not firmly applied to workpiece. Apply adequate force to tool securing it tightly to workpiece See

instruction manual.

Material and staple length. If the unit continues to stall (forcing the need to rotate the stall

release lever) choose the appropriate material and staple length

that is not too rigorous of an application.

Damaged or worn driver tip. Replace driver with kit, or see authorized service center.

Damaged actuation mechanism. See authorized service center.

ENGLISH

SYMPTOM CAUSE FIX

Tool operates, but no staple

is driven.

Debris in nosepiece. Clean nose area and watch closely for small pieces of broken

staples stuck in the track.

Debris in magazine. Clean magazine.

Damaged pusher spring. Replace spring. See authorized service center.

Worn magazine. Replace magazine. See authorized service center.

Damaged or worn driver. Replace driver with kit, or see authorized service center.

Jammed staples. Incorrect staples. Use only the recommended staples. Refer to

Staple Specifications.

Magazine not secured after previous jam clear/

inspection.

Make sure to magazine is latched properly.

Material and staple length. If the unit continues to stall (forcing the need to rotate the Stall

release lever) choose the appropriate material and staple length

that is not too rigorous an application.

Debris in nosepiece. Clean nose area and watch closely for small pieces of broken

staples stuck in the track.

Worn magazine. Replace magazine. See authorized service center.

Tool is not yet run-in. New tools can take 100–500 staples for parts to mesh and wear

in together. Drive shorter staples during this period if experiencing

difficulty fully driving staples.

Staples do not fit. Confirm D

WALT staples are being used. Your fencing stapler is only compatable with D

WALT staples.

Staple drives too deep. Power setting too high. Select lower power setting.

Depth adjust setting incorrect. Adjust tool free depth adjust dial.

Staple bends. Staple hit knot in wood. Move 3" (76 mm) and try again.

FRANÇAIS

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil

DEWALT

, composez le numéro

sans frais : 1-800-4-

DEWALT

(1-800-433-9258).

Gâchette

Verrouillage de la

gâchette

Sélection de

l’alimentation sans outils

Sélection du mode sans

outils

Crochet utilitaire

Ajustement de la

profondeur sans outils

Déclencheur par contact

Dégagement du blocage

sans outils

Lampes de travail DEL

(x2)

Magasin

Bouton de libération du

magasin

Poussoir

Bouton de libération du

bloc-piles

Bloc-piles

Fig. A

FRANÇAIS

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT: lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique.

Une distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive.

Ne jamais utiliser le cordon pour transporter,

tirer ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction de seconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

FRANÇAIS

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc-piles ou outil qui

a été endommagé ou modifié. Les unités

endommagées ou modifiées peuvent avoir une

réaction imprévisible résultant en un incendie,

une explosion ou un potentiel de blessure.

f ) Ne pas exposer de bloc-piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au-dessus de 130°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc-piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risque d’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs-piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

Avertissements de sécurité concernant

l’agrafeuse

• Tenez toujours pour acquis que l’outil contient des

agrafes. Une manipulation imprudente de l’agrafeuse

peut entraîner un tir inattendu d’agrafes et une

blessurecorporelle.

• Ne jamais pointer l’outil vers soi-même ou toute

autre personne à proximité. Un déclenchement

accidentel d’attaches pourrait causer des

dommagescorporels.

• Ne pas activer l’outil à moins qu’il ne soit fermement

appliqué contre la pièce à travailler. Dans le cas

contraire, l’attache pourrait être déviée de sacible.

• Déconnecter l’outil de sa source de courant

lorsqu’une attache est restée coincée dans l’outil.

Lorsque vous retirez une agrafe bloquée, l’agrafeuse peut

être accidentellement activée si elle estbranchée.

• Ne pas utiliser cette agrafeuse pour fixer des câbles

électriques. Il n’a pas été conçu pour installer des câbles

électriques et pourrait en endommager l’isolant et poser

ainsi des risques de chocs électriques et d’incendies.

• Ne jamais utiliser l’outil si le chargeur n’est pas

enclenché ou s’il est séparé de l’outil.

FRANÇAIS

Avertissements de sécurité

supplémentaires concernant l’agrafeuse



AVERTISSEMENT: lorsque vous utilisez une

agrafeuse, toutes les consignes de sécurité, selon les

modalités suivantes, doivent être suivies afin d’éviter

le risque de mort ou de blessure grave. Lire et assimiler

toutes les directives avant d’utiliser l’outil.

• Gardez les mains et les parties de votre corps

à l’écart de la zone de sortie de l’outil. Pendant

l’utilisation, NE JAMAIS prendre l’outil par le magasin ou

la cartouche, une fixation mal enfoncée peut sortir du nez

causant une blessure.

• Tenez l’outil par les surfaces de prise isolées lorsque

vous effectuez une tâche où l’agrafe peut entrer

en contact avec le câblage dissimulé. Tout contact

avec un fil « sous tension » mettra « sous tension » les

pièces métalliques exposées de l’outil et provoquera une

décharge électrique chez l’opérateur de l’outil.

• Toujours porter une protection auditive et toute

autre protection convenable lors de l’utilisation

de l’outil. Dans certaines conditions et selon la durée

d’utilisation, le bruit émis par ce produit pourrait

contribuer à une perteauditive.

• Déconnecter le bloc-piles lorsque l’outil n’est pas

utilisé. Retirer systématiquement le bloc-piles et les

attaches du magasin avant de quitter l’aire de travail ou

de passer l’outil à un autre utilisateur. Ne pas transporter

l’outil connecté à son bloc-piles sur d’autres lieux de travail

si cela implique l’utilisation d’échafaudages, d’escaliers,

d’échelles ou tout autre moyen similaire. N’effectuer aucun

réglage ou maintenance, ni aucun retrait d’attaches

enrayées alors que le bloc-piles est enplace.

• Activer systématiquement le verrouillage de

gâchette lorsque l’utilisation de l’outil n’est pas

immédiate. Le fait d’activer le verrouillage de gâchette

préviendra toute déchargeaccidentelle.

• Ne pas retirer, altérer, ou rendre de quelque manière

que ce soit l’outil, la gâchette ou le verrouillage

de gâchette inopérant. Ne pas coller ou attacher la

gâchette en position de marche. Ne pas retirer le ressort du

déclencheur par contact. Vérifier quotidiennement que le

mouvement de la gâchette est libre. Dans le cas contraire,

une décharge incontrôlée pourrait enrésulter.

• Inspecter l’outil avant toute utilisation. Ne

pas utiliser l’outil si une portion quelconque

de l’outil, de la gâchette ou du verrouillage de

gâchette est inopérante, déconnectée, modifiée

ou ne fonctionne pas correctement. Toute pièce

endommagée ou manquante doit être réparée ou

remplacée avant toute nouvelle utilisation. Se reporter à la

rubriqueRéparations.

• Ne pas altérer ou modifier l’outil en aucunefaçon.

• Assumer systématiquement que l’outil estchargé.

• Ne jamais pointer l’outil vers soi-même ou autrui.

L’outil n’est pas un jouet! Travailler en toute sécurité!

Respecter l’appareil en tant qu’outil detravail.

• Tenir les enfants, les visiteurs ou toute autre

personne à l’écart pendant l’utilisation d’un outil

électrique. Toute distraction pourrait faire perdre la

maîtrise de l’appareil. Après utilisation, verrouiller l’outil

hors de la portée des enfants dans un endroitsûr.

• Ne pas effectuer de travaux hors de portée.

Maintenir son équilibre et les pieds bien ancrés au sol en

permanence. Perdre l’équilibre pourrait occasionner des

dommages corporels.

• Utilisez l’outil seulement pour son utilisation prévue.

Ne pas décharger les fixations à l'air libre ou dans

tout matériau trop dur pour que l'agrafe y pénètre.

Ne pas utiliser le corps de l’outil ou le capuchon

supérieur comme marteau. Les agrafes déchargées

peuvent suivre une trajectoire inattendue et causer

uneblessure.

• Gardez toujours les doigts à l’écart du déclencheur

par contact afin de prévenir une blessure due à la

libération accidentelle de l’agrafe.

• Se reporter à la rubrique Entretien et Réparations

pour obtenir de plus amples renseignements sur

l’entretien approprié de l’outil.

• Toujours utiliser l’outil dans un endroit propre et

éclairé. S’assurer que la surface de travail est exempte de

débris et prendre soin de ne pas perdre l’équilibre lors de

travaux en hauteur, comme sur untoit.

• Les attaches doivent être enfoncées droites dans le

matériau. Ne pas incliner l’agrafeuse pendant que vous

enfoncez les fixations. Le ricochet ou le blocage d’agrafes

peut entraîner une blessurecorporelle.

• Protéger les mains et toute partie du corps de la

zone immédiate detravail.



AVERTISSEMENT: maintenir les mains et le corps à

l’écart de la zone d’expulsion des attaches de l’outil.

• Ne pas utiliser l’outil en présence de poussières, gaz

ou vapeurs inflammables. Enfoncer une agrafe dans

une autre agrafe peut aussi causer uneétincelle.

• Gardez votre visage et les parties de votre corps à

l’écart de l’arrière du capuchon de l’outil lorsque

vous travaillez dans des aires restreintes. Un

recul soudain peut entraîner un impact avec le corps,

particulièrement lorsque vous agrafez dans un matériau

dur oudense.

• Maintenir l’outil fermement pour conserver son

contrôle tout en permettant à l’outil de rebondir

de la surface à travailler alors que l’attache

estenfoncée.

• Vous devez tenir compte de l’épaisseur du matériau

lorsque vous utilisez l’agrafeuse. Une agrafe qui

dépasse peut causer uneblessure.

• Rester vigilant, faire attention au travail en cours

et faire preuve de jugement dans l’utilisation de

tout outil électrique. Ne pas utiliser d’outil en cas

de fatigue ou sous l’emprise de drogues, d’alcool

ou de médicaments. Un simple moment d’inattention

en utilisant un outil électrique peut entraîner des

blessuresgraves.

FRANÇAIS

Consigne de sécurité supplémentaire



AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/

MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil

sur son côté, sur une surface stable, là où il

ne pourra ni faire trébucher ni faire chuter

quelqu’un. Certains outils équipés d’un large bloc-

piles peuvent tenir à la verticale sur celui-ci, mais

manquent alors destabilité.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... revolutions per

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

BLOCS-PILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant

d’utiliser le bloc-piles et le chargeur, lire les consignes de

sécurité ci-après puis suivre la procédure de chargement

indiquée. Pour commander un bloc-piles de rechange,

s’assurer d’en inclure le numéro de catalogue et latension.

Cet outil fonctionne avec un chargeur

DEWALT

. S’assurer

de bien lire toutes les consignes de sécurité avant toute

utilisation du chargeur. Consulter le tableau en fin de

manuel pour connaître les compatibilités entre chargeurs

et blocs-piles.

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité

les blocs-piles



AVERTISSEMENT : Lire toutes les instructions et

toutes les consignes de sécurité propres au bloc-

piles, au chargeur et à l’outil électrique. Tout

manquement aux avertissements et instructions

pose des risques de décharges électriques,

d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières,

gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer

l’inflammation de poussières ou d’émanations.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon

pour le faire rentrer dans un chargeur incompatible,

FRANÇAIS

car il pourrait se briser et causer des dommages

corporels graves. Consulter le tableau en dernière page

de ce manuel pour connaître les compatibilités entre

chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des

chargeurs

DEWALT

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes

pouvant excéder 40°C (104°F) (comme dans des

hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans

un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un

outil dont la gâchette est verrouillée en position de

marche. Ne jamais bloquer l’interrupteur en position

deMARCHE.

• Ne pas incinérer le bloc-piles même s’il est

sévèrement endommagé ou complètement usagé,

car il pourrait exploser et causer un incendie.

Pendant l’incinération des blocs-piles au lithium-ion, des

vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau,

rincer immédiatement au savon doux et à l’eau. En

cas de contact oculaire, rincer l’œil ouvert à l’eau claire

une quinzaine de minutes ou jusqu’à ce que l’irritation

cesse. Si des soins médicaux s’avéraient nécessaires, noter

que l’électrolyte de la pile est composé d’un mélange de

carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut

causer une irritation respiratoire. En cas d’inhalation,

exposer l’individu à l’air libre. Si les symptômes persistent,

consulter unmédecin.



AVERTISSEMENT: risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou

à uneflamme.



AVERTISSEMENT: risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison

que ce soit. Si le boîtier du bloc-piles est fissuré ou

endommagé, ne pas l’insérer dans un chargeur. Ne

pas écraser, laisser tomber, ou endommager les blocs-

piles. Ne pas utiliser un bloc-piles ou un chargeur

qui a reçu un choc violent, ou si l’appareil est tombé,

a été écrasé ou endommagé de quelque façon que

ce soit (p. ex. percé par un clou, frappé d’un coup

de marteau, piétiné). Les blocs-piles endommagés

doivent être renvoyés à un centre de réparation pour

y êtrerecyclés.

Transport



AVERTISSEMENT: risques d’incendie. Au moment

de ranger ou transporter le bloc-piles, veiller à

protéger ses bornes à découvert de tout objet

métallique. Par exemple, éviter de placer le bloc-

piles dans un tablier, une poche, une boîte à outils

ou un tiroir, etc. contenant des objets tels que clous,

vis, clés, etc. Le fait de transporter des blocs-piles

comporte des risques d’incendie, car les bornes

des piles pourraient entrer, par inadvertance,

en contact avec des objets conducteurs, tels

que: clés, pièces de monnaie, outils ou autres.

La réglementation sur les produits dangereux

(Hazardous Material Regulations) du département

américain des transports interdit, en fait, le transport

des blocs-piles dans les commerces ou dans les avions

dans les bagages de cabine, À MOINS qu’ils ne soient

correctement protégés de tout court-circuit. Aussi

lors du transport individuel de blocs-piles, s’assurer

que leurs bornes sont bien protégées et isolées de

tout matériau pouvant entrer en contact avec elles et

provoquer un court-circuit.

REMARQUE : il ne faut pas laisser de piles au lithium-

ion dans les bagages enregistrés.

Expédition du bloc-piles

DEWALT

FLEXVOLT

Le bloc-piles D

WALT FLEXVOLT

possède deux modes:

Utilisation et Expédition.

Mode Utilisation: lorsque le bloc-piles FLEXVOLT

est par

lui-même ou dans un produit D

WALT 20v max*, il

fonctionnera comme un bloc-piles de 20v max*. Lorsque le

bloc-piles FLEXVOLT

est dans un produit de 60v max* ou

120v max* (deux blocs-piles de 60v max*), il fonctionnera

comme un bloc-piles de 60v max*.

Mode Expédition: lorsque

le capuchon est inséré sur

le bloc-piles FLEXVOLT

le bloc-piles est en mode

Expédition. Les modules

de cellules sont électriquement déconnectés du bloc le

faisant correspondre à trois blocs-piles d’un wattheure (Wh)

inférieur comparé à un bloc-piles de wattheure élevé. Ce

passage à trois blocs-piles à un wattheure inférieur peut

permettre au bloc-piles d’être exempté de suivre certaines

directives d’expédition imposées sur les blocs-piles de

wattheuresupérieur.

L’étiquette du bloc-piles donne deux estimations de

wattheures (se reporter à l’exemple). Selon comment le

bloc-piles est expédié, l’estimation appropriée de wattheure

doit être utilisée pour déterminer les modalités d’expédition

lui correspondant. Si le capuchon d’expédition est utilisé,

le bloc-piles sera considéré comme 3 blocs-piles au

wattheure indiqué pour «Expédition». S’il est expédié sans

le capuchon ou dans un outil, le bloc-piles sera considéré

comme un seul bloc-piles au wattheure indiqué à côté de

«Utilisation».

USE: 120 Wh Shipping: 3 x 40 Wh

Exemple d’étiquetage d’utilisation et d’expédition

Par exemple, le Wh de expédition pourra indiquer

3x40Wh, ce qui correspond à 3 blocs-piles de

40wattheures chacun. L’utilisation du Wh pourra indiquer

120Wh (sous-entendu 1bloc-piles).

Témoin de Charge du Bloc-Piles (Fig. B)

Certains blocs-piles

DEWALT

possèdent un témoin de

charge qui consiste en trois voyants Del verts indiquant le

niveau de charge du bloc-piles.

FRANÇAIS

Le témoin de charge indique approximativement le niveau

de charge restant dans le bloc-piles en fonction des voyants

suivants:

Chargé de 75 à 100%

Chargé de 51 à 74%

Chargé de < 50%

Le bloc-piles doit être rechargé

Pour activer le témoin de charge, maintenez appuyé le

bouton du témoin de charge. Une combinaison des trois

voyants Del verts s’allumera indiquant le niveau de charge.

Lorsque le niveau de charge du bloc-pile atteint la limite

minimale d’utilisation, le témoin de charge reste éteint et le

bloc-piles doit êtrerechargé.

Fig. B

REMARQUE: le témoin de charge ne fait qu’indiquer

le niveau de charge du bloc-piles. Il ne donne aucune

indication quant au fonctionnement de l’outil. Son propre

fonctionnement pourra aussi varier en fonction des

composants produit, de la température et de l’application

d’utilisation.

Pour plus d’informations quant au témoin de charge du

bloc-piles, veuillez appeler le 1-800-4-

DEWALT

(1-800-433-

9258) ou vous rendre sur notre site www.dewalt.com.

Le sceau SRPRC®

Le sceau SRPRC® (Société de recyclage des

piles rechargeables du Canada) apposé

sur une pile au nickel-cadmium, à hydrure

métallique de nickel ou au lithium-ion

(ou un bloc-piles) indique que les coûts

de recyclage de ces derniers en fin d’utilisation ont déjà été

réglés par

DEWALT

. Dans certaines régions, la mise au rebut

ou aux ordures municipales des piles au nickel-cadmium, à

l’hydrure métallique de nickel ou au lithium-ion, est illégale;

le programme de l’Appel à Recycler® constitue donc une

solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

DEWALT

et d’autres utilisateurs de piles, a mis sur pied de

programme aux États-Unis et au Canada pour faciliter la

collecte des piles au nickel-cadmium, à l’hydrure métallique

de nickel ou au lithium-ion usagées. Aidez-nous à protéger

l’environnement et à conserver nos ressources naturelles

en renvoyant les piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées à un centre

de réparation autorisé

DEWALT

ou chez votre détaillant afin

qu’elles y soient recyclées. On peut en outre se renseigner

auprès d’un centre de recyclage local pour connaître

d’autres sites lesacceptant.

SRPRC® est une marque déposée de l’Appel à Recycler

Canada,Inc.

Directives de sécurité importantes

propres à tous les chargeurs de piles



AVERTISSEMENT : Lire toutes les instructions et

toutes les consignes de sécurité propres au bloc-

piles, au chargeur et à l’outil électrique. Tout

manquement aux avertissements et instructions

pose des risques de décharges électriques,

d’incendie et/ou de blessures graves.

• NE PAS tenter de charger de bloc-piles avec des

chargeurs autres que ceux décrits dans ce manuel.

Le chargeur et son bloc-piles ont été conçus tout

spécialement pour fonctionnerensemble.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles

rechargeables

DEWALT

. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques ou

d’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon pour

débrancher le chargeur. Cela permet de réduire

les risques d’endommager la fiche ou le cordon

d’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus,

ou à ce qu’il ne soit ni endommagé ni soumis à

aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité

absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques ou

d’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans

un endroit sec et utiliser une rallonge conçue pour

l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

FRANÇAIS

Calibre minimum pour les cordons d'alimentation

Volts

Longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWG

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne poser aucun objet sur le chargeur. Ne pas mettre

le chargeur sur une surface molle qui pourrait en

bloquer la ventilation et provoquer une surchauffe

interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le

dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée.

• Ne pas utiliser le chargeur s’il a reçu un coup,

fait une chute ou a été endommagé de quelque

façon que ce soit. Le ramener dans un centre de

réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de

réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques,

d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs

électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de 120

volts. Ne pas tenter de l’utiliser avec toute autre

tension. Cela ne s’applique pas aux chargeurs de

postesmobiles.



AVERTISSEMENT: risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des

chocs électriques pourraient enrésulter.



AVERTISSEMENT: risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de toute

infiltration de liquide. Ne jamais tenter d’ouvrir le

bloc-piles pour quelque raison que ce soit. Si le boîtier

plastique du bloc-piles est brisé ou fissuré, le retourner

dans un centre de réparation pour y êtrerecyclé.



ATTENTION: risques de brûlure. Pour réduire tout

risque de dommages corporels, ne recharger que des

blocs-piles rechargeables

DEWALT

. Tout autre type

de piles pourrait exploser et causer des dommages

corporels etmatériels.

AVIS: sous certaines conditions, lorsque le chargeur

est connecté au bloc d’alimentation, des matériaux

étrangers pourraient court-circuiter le chargeur. Les

corps étrangers conducteurs tels que (mais pas limité

à) poussières de rectification, débris métalliques, laine

d’acier, feuilles d’aluminium, ou toute accumulation

de particules métalliques doivent être maintenus

à distance des orifices du chargeur. Débrancher

systématiquement le chargeur lorsque le bloc-piles

n’y est pas inséré. Débrancher systématiquement le

chargeur avant toutentretien.

Chargement du bloc-piles (Fig. C)

1. Branchez le chargeur dans la prise appropriée avant d’y

insérer le bloc-piles.

Fig. C

2. Insérer le bloc-piles

14

dans le chargeur, en vous

assurant qu’il y est correctement calé. Le voyant rouge

(charge) clignotera de façon continue indiquant que le

cycle de chargement acommencé.

3. En fin de charge, le voyant rouge restera ALLUMÉ de

façon continue. Le bloc-piles est alors complètement

rechargé et peut être utilisé ou laissé dans le chargeur.

Pour retirer le bloc-piles du chargeur, appuyez sur le

bouton de libération du bloc-piles

13

sur le bloc-piles.

REMARQUE: pour assurer des performances optimales

et une durée de vie maximale des blocs-piles au lithium-

ion, recharger pleinement le bloc-piles avant toute

utilisationinitiale.

Utilisation du chargeur

Reportez-vous aux indications du tableau ci-dessous pour

consulter le statut de charge du bloc-piles.

DCB101

Bloc-piles en Cours de Chargement

Bloc-piles Chargé

Suspension de Charge Contre le Chaud/

Froid

Bloc-Pile ou Chargeur Défectueux

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Bloc-piles en Cours de Chargement

Bloc-piles Chargé

Suspension de Charge Contre

le Chaud/Froid*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

le voyant rouge ne cessera de clignoter, mais un voyant

jaune restera allumé pendant cette opération. Lorsque

le bloc-piles aura repris une température appropriée,

FRANÇAIS

le voyant jaune s’éteindra et le chargeur reprendra sa

procédure decharge.

Le chargeur ne pourront recharger des blocs-piles

défectueux. Le chargeur indiquera qu’un bloc-piles est

défectueux en refusant de s’allumer ou en affichant bloc-

piles ou chargeurdéfectueux.

REMARQUE: cela pourra aussi indiquer un problème avec

lechargeur.

Si le problème provient du chargeur, faites vérifier le

chargeur et le bloc-piles chez un centre de réparationagréé.

Fonction de suspension de charge contre le chaud/

froid

Lorsque le chargeur détecte un bloc-piles trop chaud

ou trop froid, il démarre automatiquement la fonction

de suspension de charge contre le chaud, suspendant

le chargement jusqu’à ce que le bloc-piles ait repris

une température appropriée. Le chargeur ensuite se

remettra automatiquement en mode de chargement.

Cette caractéristique assure aux blocs-piles une durée de

viemaximale.

Un bloc-piles froid se rechargera moins vite qu’un bloc-piles

chaud. Le bloc-piles se rechargera à ce rythme plus lent tout

au cours du cycle de charge et ne retournera pas à sa vitesse

maximale de charge même s’il venait à seréchauffer.

Le chargeur DCB118 est équipé d’un ventilateur interne

destiné à refroidir le bloc-piles. Le ventilateur se mettra

automatiquement en marche chaque fois que le bloc-piles

aura besoin de serefroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objetétranger.

Système de protection électronique

Les appareils au Li-Ion sont équipés d’un système

électronique de protection pour protéger les blocs-piles de

toute surcharge, surchauffe ou fuiteimportante.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas,

placez le bloc-piles au lithium-ion sur son chargeur jusqu’à

ce qu’il soit complètementrechargé.

Installation murale

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Ces chargeurs ont été conçus pour une installation murale

ou pour être posés sur une table ou une surface de travail.

Pour une fixation murale, installez le chargeur à proximité

d’une prise électrique, et à l’écart de coins ou de toute

autre obstruction au passage de l’air. Utilisez l’arrière du

chargeur pour marquer l’emplacement des vis de montage

sur le mur. Fixez soigneusement le chargeur à l’aide de vis

autoforeuses (vendues séparément) d’au moins 25,4mm

(1po) de long, et de diamètre de tête de 7-9mm (0,28-

0,35po), que vous visserez dans le bois en laissant une

longueur optimale d’environ 5,5mm (7/32po) exposée.

Alignez les orifices à l’arrière du chargeur sur les vis exposées

et insérez à fond ces dernières dans lesorifices.

Instructions d’entretien du chargeur



AVERTISSEMENT: risques de chocs électriques.

Débrancher le chargeur de la prise de courant

alternatif avant tout entretien. Éliminer toute saleté

ou graisse de la surface externe du chargeur à l’aide

d’un chiffon ou d’une brosse non métallique douce.

N’utiliser ni eau ni aucun nettoyantliquide.

Remarques importantes concernant le

chargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18° à 24°C (65°F à 75°F).

NE PAS recharger lorsque la bloc-piles est en dessous

+ 4,5 °C (+ 40 °F) ou supérieure à + 40 °C (+ 104 °F).

C’est important pour prévenir tout dommage sérieux

au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne

représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

utilisation, éviter de laisser le chargeur ou le bloc-piles

dans un local où la température ambiante est élevée

comme dans un hangar métallique ou une remorque

nonisolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise

en y branchant une lampe ou tout autre

appareilélectrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint

leslumières.

c. Déplacer le chargeur et le bloc-piles dans un local où

la température ambiante se trouve entre environ 18°

et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparationlocal.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez

de puissance pour effectuer un travail qu’il faisait

facilement auparavant. NE PAS CONTINUER à l’utiliser

dans ces conditions. Suivre la procédure de charge. Si

nécessaire, il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible

sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant toutentretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autreliquide.

FRANÇAIS

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute

températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans

un lieu frais et sec, hors du chargeur pour optimiser

lesrésultats.

REMARQUE: les blocs-piles ne devraient pas être

entreposés complètement déchargés. Il sera nécessaire de

recharger le bloc-piles avantréutilisation.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

Usage prévu

Votre agrafeuse pour clôtures est conçue pour être utilisée

SEULEMENT pour l’enfoncement d’agrafes dans lebois.

NE PAS utiliser ce produit pour fixer des câblesélectriques.

NE PAS les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

Utiliser EXCLUSIVEMENT des pointes recommandées par

DEWALT

et conformes aux exigences des codes du bâtiment

envigueur.

Utilisez SEULEMENT des agrafes

DEWALT

Cet outil a été conçu pour les professionnels de

laconstruction.

NE PAS le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

FICHE TECHNIQUE DE L’OUTIL

Mode de tir Séquentiel et RapidCycle

Tension 20 V

Hauteur 429 mm (16,9 po)

Largeur 104 mm (4,1 po)

Longueur 361 mm (14,2 po)

Poids 3,99 kg (8,8 lb)

Angle du chargeur 0˚

Capacité du chargeur Jusqu’à 35 agrafes

Mécanisme de prévention des

déclenchements à vide

5 agrafes

CARACTÉRISTIQUES DE

L’AGRAFEUSE

IMPORTANT: Votre agrafeuse pour clôtures est

SEULEMENT compatible avec les agrafes

DEWALT

Longueurs des agrafes 38 mm, 44,4 mm et 50,1 mm

(1-1/2 po, 1-3/4 po et 2 po)

Diamètres de tige 4 mm

Angle des agrafes 0˚

Mécanisme de prévention des

déclenchements à vide

Votre agrafeuse est munie d’un verrouillage de tir à vide qui

empêche l’outil de s’activer lorsque le magasin est presque

vide. Lorsqu’il reste 5 agrafes dans le magasin, l’outil cesse

de fonctionner. Consultez Chargement de l’outil pour

recharger un bâton d’agrafesregroupées.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

Crochet polyvalent (Fig. D)

Si l’utilisation d’un crochet n’est absolument pas désirée, il

peut être retiré de l’outil.

Retrait du crochet polyvalent

1. Retirez le bloc-piles de l’outil.

2. Pour accommoder l’outil pour un droitier ou un gaucher,

retirez simplement la vis

15

du côté non désiré de l’outil

et rattachez le crochet polyvalent

5

sur le côté désiré.

3. Réinsérez le bloc-piles.

Fig. D



AVERTISSEMENT: retirez les agrafes du magasin

avant de faire tout ajustement ou entretien de cet

outil. Ne pas le faire peut entraîner une blessure grave.



AVERTISSEMENT: déconnecter le bloc-piles de

l’outil avant tout réglage, changement d’accessoire,

ou entretien, ou avant de déplacer l’outil. Ces mesures

préventives de sécurité réduisent les risques de

démarrage accidentel de l’outil.



AVERTISSEMENT: après utilisation, ranger l’outil

sur son côté, sur une surface stable, là où il ne pourra

ni faire trébucher ni faire chuter quelqu’un. Certains

outils équipés d’un large bloc-piles peuvent tenir à la

verticale sur celui-ci, mais manquent alors de stabilité.

UTILISATION (FIG. A)



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.



AVERTISSEMENT: lisez la section intitulée

Avertissements de sécurité concernant

l’agrafeuse. Portez toujours une protection auditive

et oculaire lorsque vous utilisez cet outil. Ne pas diriger

FRANÇAIS

l’agrafeuse vers vous ou d’autres personnes. Pour une

utilisation sécuritaire, effectuez les procédures et les

vérifications suivantes avant chaque utilisation de

l’agrafeuse.

1. Porter systématiquement une protection oculaire,

antibruit et des voies respiratoiresadéquates.

2. Retirer le bloc-piles

de l’outil.

3. Verrouillez le poussoir

en position arrière et retirez

toutes les agrafes dumagasin.

4. Vérifier que le déclencheur par contact

et le

dispositif du poussoir fonctionnent correctement et

librement. Ne pas utiliser l’outil si ces dispositifs ne

fonctionnent pas correctement. NE JAMAIS utiliser un

outil dont le déclencheur par contact est bloqué en

positionsupérieure.

5. NE JAMAIS utiliser un outil comportant des

piècesendommagées.



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, déconnectez le bloc-piles de l’outil

avant d’effectuer un entretien, lorsque vous retirez

des agrafes coincées, laissez l’aire de travail, déplacez

l’outil dans un autre endroit ou donnez l’outil à une

autrepersonne.

Installation et retrait du bloc-piles (Fig. E)

REMARQUE: pour des résultats optimums, s’assurer que le

bloc-piles est complètementchargé.

Pour installer le bloc-piles

14

dans la poignée de l’outil,

alignez le bloc-piles sur les rails dans la poignée de l’outil et

faites-le glisser fermement en place puis vérifiez qu’il ne s’en

détacherapas.

Pour retirer le bloc-piles de l’outil, poussez sur le bouton

de libération

13

et tirez fermement le bloc-piles hors de

la poignée de l’outil. Insérez-le dans son chargeur comme

décrit dans la section appropriée de cemanuel.

Fig. E

Position correcte des mains (Fig. F)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réactionsoudaine.

La position correcte des mains requiert une main sur la

poignée principale

comme illustré en Fig. F.

Fig. F

Préparation de l’outil

AVIS : NE JAMAIS pulvériser

ou appliquer un lubrifiant

ou des solvants pour le

nettoyage, d’une façon ou

d’une autre, à l’intérieur de

l’outil. Cette pratique peut

nuire sérieusement à la durée de vie et au rendement

del’outil.

REMARQUE: le bloc-piles n’est pas totalement chargé

d’usine. Suivre les instructions indiquées (se reporter à la

section Chargement du bloc-piles).

1. Lisez la section Avertissements de sécurité concernant

l’agrafeuse de ceguide.

2. Porter une protection oculaire etauditive.

3. Retirer le bloc-piles

de l’outil.

4. S’assurer que le chargeur

a été vidé de toutes

sesattaches.

5. Vérifier que le déclencheur par contact

et le dispositif

du poussoir fonctionnent correctement et librement.

Ne pas utiliser l’outil si ses dispositifs ne fonctionnent

pas correctement. Ne JAMAIS utiliser un outil dont le

déclencheur par contact est bloqué en positionactivée.

6. Maintenir l’outil pointé dans la direction opposée à soi-

même et à tout individuprésent.

7. Insérer le bloc-piles pleinementchargé.

Utilisation du verrouillage de gâchette

(Fig. G)



AVERTISSEMENT: pour réduire tout risque de

dommages corporels graves, ne plus appuyer sur

la gâchette lorsque l’outil n’est pas utilisé. Laisser le

verrouillage de gâchette VERROUILLÉ (Fig.G) hors

utilisation de l’outil.



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, verrouillez la gâchette,

déconnectez le bloc-piles de l’outil et retirez les agrafes

du magasin avant de faire desajustements.

Cette agrafeuse

DEWALT

est munie d’un verrou de la

gâchette

2

qui, lorsqu’il est poussé vers la droite comme

illustré dans la FigureG, empêche l’outil de décharger une

agrafe en verrouillant la gâchette et en court-circuitant

l’alimentation dumandrin.

FRANÇAIS

Fig. G

Lorsque le verrouillage de gâchette sera poussé sur la

gauche, l’outil sera pleinement opérationnel. Le verrouillage

de gâchette devrait systématiquement être verrouillé

chaque fois qu’un réglage est effectué ou que l’outil est hors

utilisationimmédiate.

AVIS: ne pas entreposer l’outil avec son bloc-piles

installé. Pour ne pas endommager les bloc-piles et

préserver leur durée de vie, les entreposer hors de l’outil

ou du chargeur dans un endroit frais etsec.

Chargement de l’outil (Fig. H)



AVERTISSEMENT: maintenir l’outil pointé dans

la direction opposée à vous même et à tout

individuprésent.



AVERTISSEMENT: ne jamais charger des agrafes

pendant que le déclencheur par contact ou la

gâchette estactivé.



AVERTISSEMENT: retirez toujours le bloc-piles avant

de charger ou décharger desagrafes.



ATTENTION: pour prévenir tout risque de dommages

corporels, maintenir les doigts à l’écart du rail du

verrou àglissière.



AVERTISSEMENT: le verrouillage de gâchette

devrait systématiquement être activé chaque fois

qu’un réglage est effectué ou que l’outil est hors

utilisationimmédiate.



AVERTISSEMENT: cette agrafeuse nécessite

l’utilisation des agrafesD

WALT.

1. Tournez l’agrafeuse à l’envers.

2. Glissez le poussoir à ressort

à la base du magasin

pour le verrouiller enplace.

Fig. H

3. Déposez les bandes d’agrafes dans la fente de

chargement du magasin en vous assurant que les

têtes des agrafes s’alignent bien avec l’ouverture de la

fente. (Consultez Caractéristiques des agrafes pour

déterminer la taille compatible.)

4. Gardez les doigts à l’écart de la coulisse, fermez le

magasin en relâchez le verrou du poussoir. Laissez

soigneusement le verrou glisser vers l’avant et insérez la

bande d’agrafes.

Déchargement de l’outil



AVERTISSEMENT: le verrouillage de gâchette devrait

systématiquement être verrouillé chaque fois qu’un

réglage est effectué ou que l’outil est horsutilisation.

1. Glissez le poussoir à ressort à la base du magasin pour le

verrouiller enplace.

2. Inclinez l’outil vers le haut jusqu’à ce que la bande

d’attaches sorte librement duchargeur.

3. Avec la pile retirée, vérifiez l’embout pour vous assurer

qu’il n’y a aucune agraferestante.

Sommaire de réglage de puissance

(Fig. I, J)

Cette agrafeuse est munie d’un bouton de sélection

de l’alimentation sans outils

pour ajuster l’outil pour

différentesapplications.

Si les agrafes ne s’enfoncent pas en profondeur dans le

réglage de puissance 1, vous pouvez passer à la puissance 2

ou 3 pour une puissance d’enfoncementsupplémentaire.

Fig. I

AVIS: enfoncer des agrafes dans des matériaux

mous à des réglages de puissance élevée causera

l’usure excessive de votre outil et peut entraîner

des défaillancesprécoces.

Réglage de

puissance

Application

Longueur des agrafes

typiques

Longueur d’agrafes plus courtes /

enfoncement des agrafes minimal

désiré

38 mm (1-1/2 po)

typique

Enfoncement d’agrafes augmenté désiré

pour longueurs d’agrafes moyennes

à grandes

44,4 mm–51,1 mm

(1-3/4 po–2 po)

typique

3 Enfoncement d’agrafes maximum désiré

44,4 mm–51,1 mm

(1-3/4 po–2 po)

typique



AVERTISSEMENT: les agrafes doivent être

enfoncées droites dans le matériau. Ne pas incliner

l’agrafeuse pendant que vous enfoncez les fixations.

Consultez la Figure J. Les valeurs de retenue des

agrafes s’améliorent lorsque l’outil tire de façon

perpendiculaire aumatériau.

FRANÇAIS

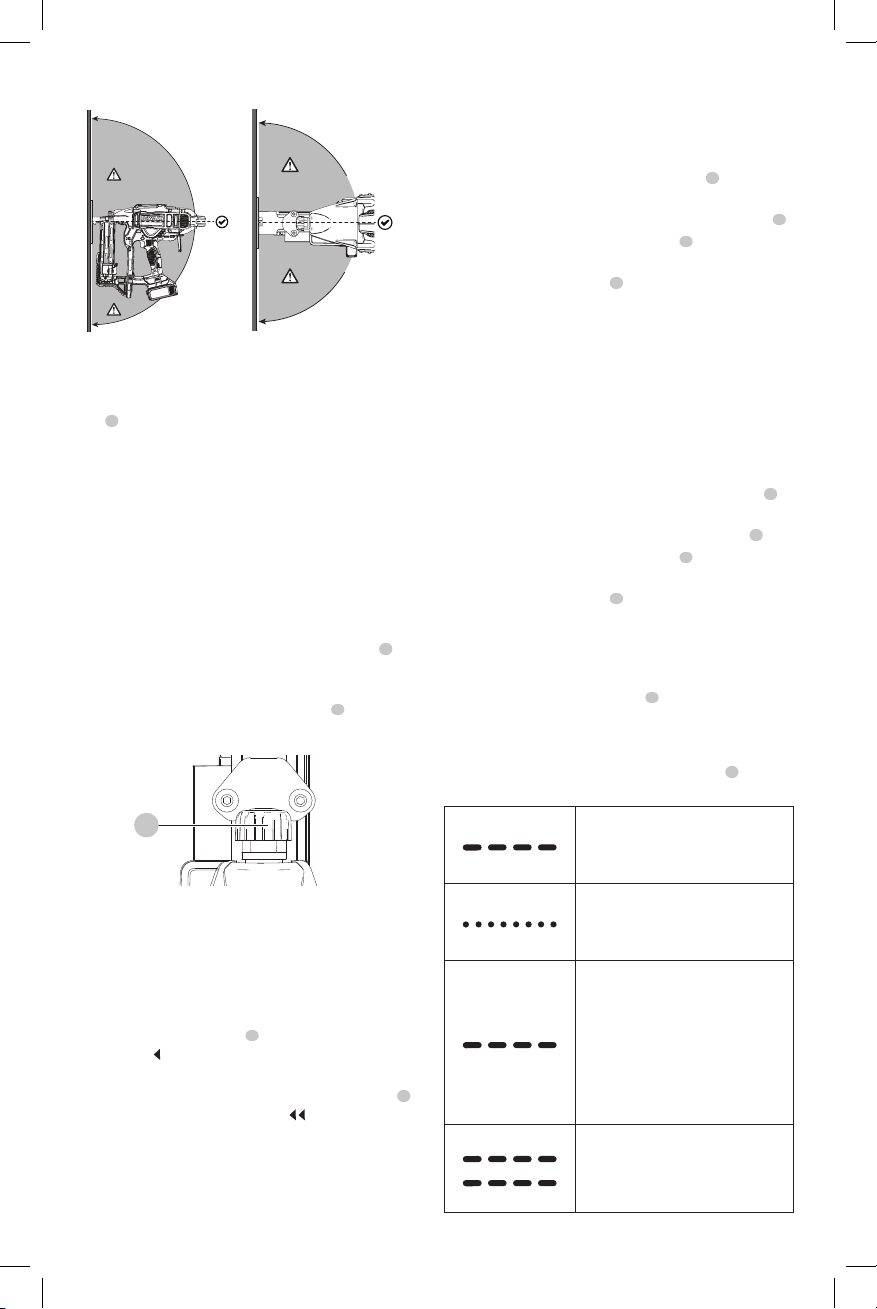

Fig. J

Réglage de profondeur (Fig. K)

La profondeurà laquelle l’agrafe est enfoncée peut être

ajustée à l’aide de l’ajustement de la profondeur sans

outils

6

sur le nez de l’outil.



AVERTISSEMENT: pour réduire tout risque de

dommages corporels graves causés par un

fonctionnement accidentel de l’appareil lors du

réglage de profondeur, SYSTÉMATIQUEMENT:

• Retirer le bloc-piles;

• Enclencher le verrouillage de gâchette;

• Pointez toujours le nez de l’agrafeuse loin devous.

• Éviter tout contact avec la gâchette pendant

leréglage.

1. Pour enfoncer l’agrafe plus moins profondément,

tournez l’ajustement de la profondeur sans outils

vers

la gauche.

2. Pour enfoncer l’agrafe plus profondément, tournez

l’ajustement de la profondeur sans outils

vers

ladroite.

Fig. K

Sélection du mode (Fig. A)



AVERTISSEMENT: porter systématiquement une

protection oculaire [ANSI Z87.1 (CAN/CSA Z94.3)] et

une protection auditive [ANSI S12.6 (S3.19)] adéquates

lors de l’utilisation de cetoutil.

Pour choisir le mode séquentiel standard, poussez le

sélection du mode sans outils

4

pour afficher l’icône de

flèche unique

Pour choisir le mode de fonctionnement séquentiel rapide

(RapidCycle),< poussez le sélection du mode sans outils

4

pour afficher l’icône de flèche double

REMARQUE: la durée d’utilisation du bloc-piles sera

plus courte en mode RapidCycle qu’en mode séquentiel

standard. Laisser l’outil en mode séquentiel standard

optimisera la durée d’utilisation du bloc-piles.

Mode séquentiel

Le mode séquentiel est utilisé pour l’agrafage intermittent.

Il offre la durée de vie des piles maximum pour enfoncer

desagrafes.

1. À l’aide du sélection du mode sans outils

4

sélectionnez le modeséquentiel.

2. Libérez le verrouillage de verrouillage de la gâchette

2

3. Appuyez le déclencheur par contact

7

contre la surface

àtravailler.

4. Appuyez sur la gâchette

1

pour activer l’outil.

5. Relâchez la gâchette et levez l’agrafeuse de la surface

detravail.

6. Répétez les étapes 3 à 5 pour activer la prochaineagrafe.

Mode Rapidcycle

En mode RapidCycle, la vitesse de rotation du mandrin est

automatiquement rétablie après avoir enfoncé une agrafe

pour permettre un agrafage consécutif rapide. Tout en

offrant la capacité d’enfoncer plus d’agrafes en moins de

temps, ce mode épuise plus rapidement la charge de lapile.

1. Utilisez le bouton de sélection du mode sans outils

pour sélectionner le mode RapidCycle.

2. Libérez le verrouillage de sécurité de la gâchette

2

3. Appuyez le déclencheur par contact

7

contre la surface

àtravailler.

4. Appuyez sur la gâchette

1

pour activer l’outil.

5. Relâchez la gâchette et levez l’agrafeuse de la surface

detravail.

REMARQUE: le moteur de l’outil tournera à nouveau

automatiquement à plein régime sans avoir à appuyer

sur le déclencheur par contact

7

6. Répétez les étapes 3 à 5 pour activer la prochaineagrafe.

Système d’éclairage/Voyant DEL (Fig. A)

Des voyants de charge et de grippage/enrayage

9

sont

situés à l’avant de l’outil de chaque côté duchargeur.

PILE FAIBLE

Remplacer le bloc-piles par un

bloc-pileschargé.

BLOC-PILES CHAUD

Laisser le bloc-piles refroidir ou le

remplacer par un bloc-pilesfroid.

PROBLÈME DE GRIPPAGE/

ENRAYAGE

Tourner le levier de désenrayage

pour libérer le blocage. Se

reporter à la sectionDésenrayage.

Consultez Levier de libération du

blocage sans outils ou Retirer

une agrafebloquée.

OUTIL CHAUD (Les deux DEL

clignotent)

Laisser l’outil refroidir avant de

continuer sonutilisation.

FRANÇAIS

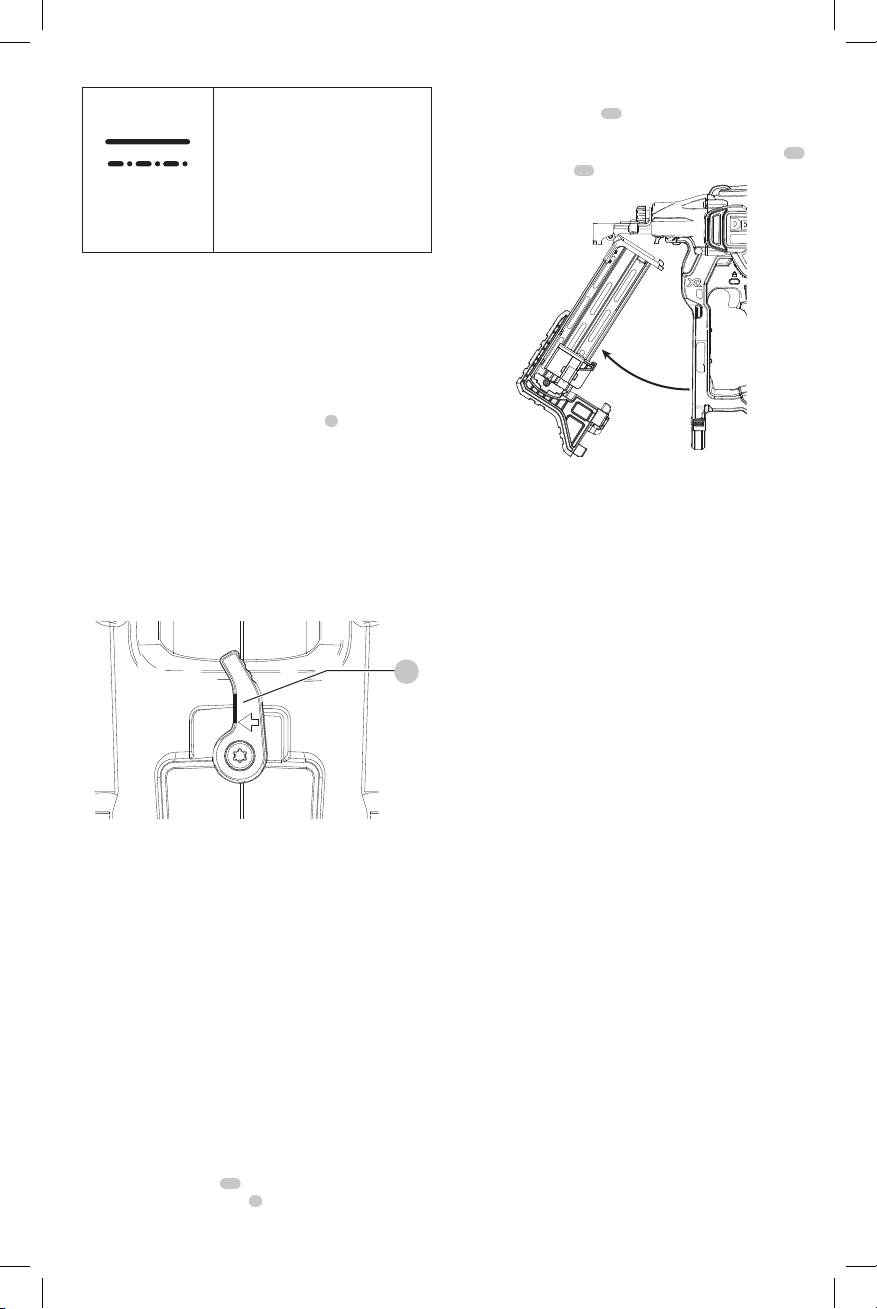

ou toute

autrecombinaison.

ERREUR

Réinitialiser l’outil en retirant

puis réinsérant le bloc-piles

ou en activant/désactivant le

verrouillage de gâchette. Si le

code d’erreur persiste, ramener

l’outil chez un centre de

réparation agréé

DEWALT

Levier de libération du blocage sans outils

(Fig. L)

Si l’agrafeuse est utilisée dans un matériau plus dur dans

lequel toute l’énergie disponible du mandrin est épuisée

lors de l’enfoncement d’une fixation, l’outil peut se bloquer.

Le mandrin n’a pas complété son cycle d’enfoncement et

l’indicateur de bourrage/blocage clignotera. Faites pivoter le

levier de libération du blocage sans outils

8

sur l’outil et le

mécanisme seralibéré.

REMARQUE: L’outil se désactivera et ne se réinitialisera

pas jusqu’à ce que le bloc-piles soit retiré et réinséré. Si le

mandrin ne revient pas automatiquement à sa position de

départ, suivez la procédure du Retirer une agrafe bloquée.

Si l’outil continue de s’arrêter, vérifiez la densité du matériau

et la longueur des fixations pour faire correspondre les deux.

L’agrafeuse pourrait aussi être surchauffée et elle devra être

refroidie avant de laréutiliser.

Fig. L

Retirer une agrafe bloquée (Fig. A, M)



AVERTISSEMENT: pour réduire le risque de

blessures, éteindre l’appareil et le débrancher

avant d’installer ou de retirer tout accessoire

et avant d’effectuer des réglages ou des

réparations. Un démarrage accidentel peut

provoquer desblessures.



ATTENTION: lorsque vous retirez une agrafe

obstruée, NE PAS orienter l’agrafeuse avec le nez

vers le haut ou avec le pied de la pile vers le haut.

Placer l’agrafeuse de cette façon rend l’agrafe obstruée

ou les morceaux de l’agrafe plus susceptibles de

pénétrer dans l’agrafeuse. Si une partie de l’agrafe est

prise dans l’outil, l’agrafe doit être retirée en enlevant le

capuchonsupérieur.

Si une agrafe se bloque dans l’embout, ne dirigez pas l’outil

vers vous et suivez ces instructions pour la retirer:

1. Retirez le bloc-piles

de l’outil et enclenchez le

verrouillage degâchette

2

2. Après avoir déposé l’outil sur le côté, glissez le verrou

du poussoir à ressort

12

à la base du magasin pour le

verrouiller en place et décharger la bande d’agrafes.

3. Faites pivoter le levier de déverrouillage du chargeur

11

puis le chargeur

10

vers l’avant.

Fig. M

4. Retirez l’agrafe bloquée/pliée, à l’aide de pinces

aubesoin.



ATTENTION: Si une partie de l’agrafe est prise

dans l’outil, l’agrafe doit être retirée en enlevant le

capuchonsupérieur.

5. Si le mandrin est en position basse, tournez le levier de

libération du blocage au-dessus de l’agrafeuse.

REMARQUE: si la lame de l’enfonceur ne se réinitialise

pas après avoir fait tourner le levier de désenrayage, il

pourra s’avérer nécessaire de réinitialiser manuellement

la lame avec un longtournevis.

6. Retournez le chargeur sur sa position initiale, sous le nez

de l’outil puis refermez son levier dedéverrouillage.

7. Réinsérez le bloc-piles

REMARQUE: l’outil cessera de fonctionner tout seul et

ne se réinitialisera pas tant que le bloc-piles ne sera pas

retiré puisréinséré.

8. Réinsérez les agrafes dans le chargeur (consultez

Chargement de l’outil).

9. Libérez le verrou àglissière.

10. Dégagez le verrou de la gâchette lorsque vous êtes prêt

à poursuivre l’agrafage.

REMARQUE: Si les agrafes se bloquent fréquemment ou

si le mandrin ne parvient pas à se réinitialiser, faites réparer

l’outil par un centre de services

DEWALT

autorisé.

Utilisation par temps froids

Lorsqu’on utilise l’outil à des températures en dessous

dezéro:

1. Maintenez l’outil au chaud autant que possible

avantutilisation.

2. Faites fonctionner l’outil 10–15 fois dans un rebut de

bois avantutilisation.

Utilisation par temps chauds

L’outil devrait fonctionner normalement. Cependant,

maintenez l’outil à l’abri de la lumière directe du soleil, car

toute chaleur excessive pourra détériorer les pare-chocs et

FRANÇAIS

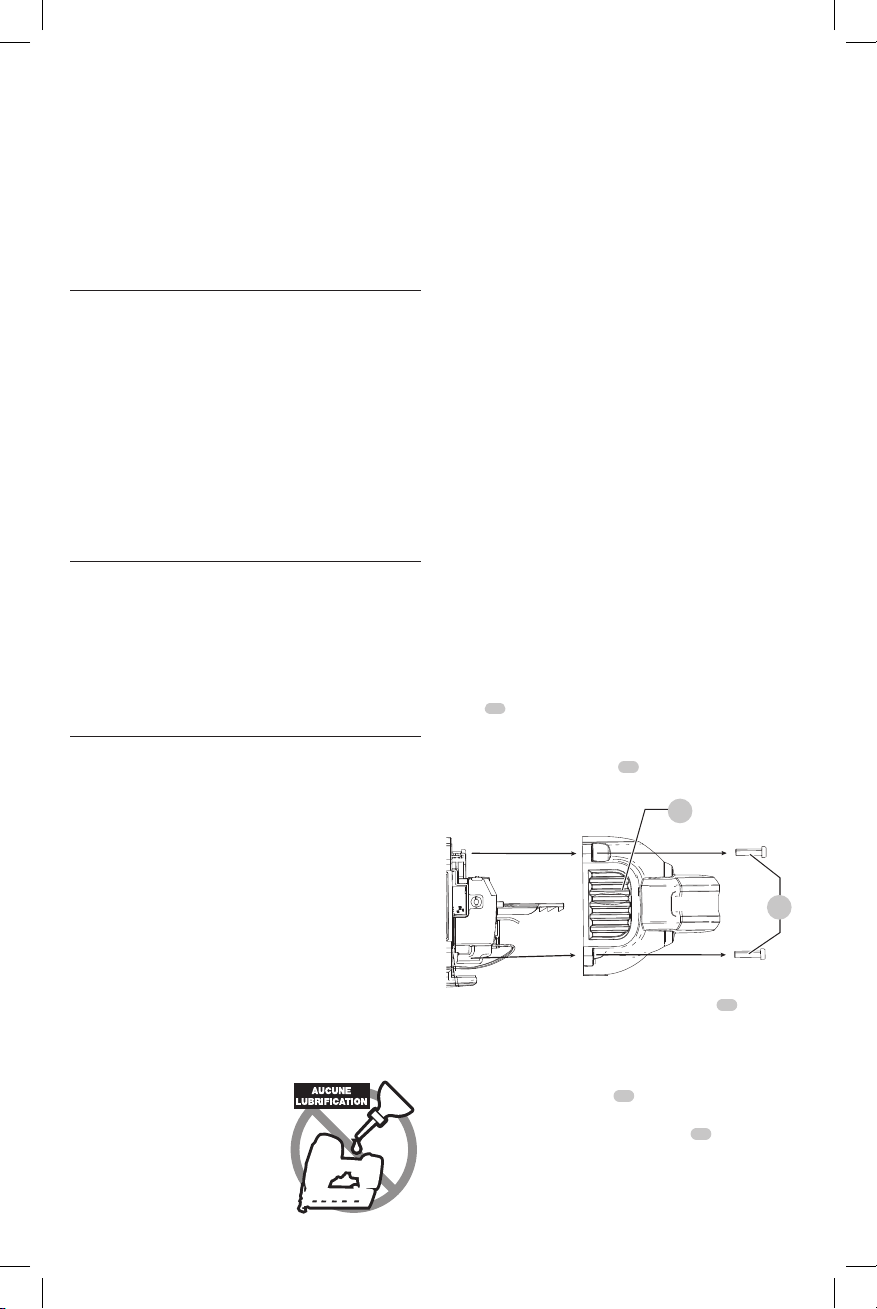

toute autre pièce en caoutchouc, ce qui augmenterait ses

besoins demaintenance.

MAINTENANCE



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

TABLEAU DE MAINTENANCE QUOTIDIENNE

ACTION Nettoyer le chargeur, le poussoir et

le mécanisme de déclenchement

parcontact.

POURQUOI Permet un fonctionnement en souplesse

du chargeur, réduit l’usure et prévient

lescoincements.

COMMENT

LE FAIRE

Envoyer de l’air comprimé dans l’outil

est le moyen le plus efficace de le

nettoyer. L’utilisation périodique d’huiles,

de lubrifiants ou de solvants n’est pas

recommandée, car ils tendent à attirer des

débris et/ou endommager les pièces en

plastique de l’outil.

ACTION Avant chaque utilisation, vérifiez que

toutes les vis et attaches sont bien serrées

et pasendommagées.

POURQUOI Pour prévenir l’enrayage et la dégradation

prématurée des pièces de l’outil.

COMMENT

LE FAIRE

Resserrez les vis desserrées à l’aide

de la clé hexagonale ou d’un

tournevisapproprié.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : NE JAMAIS utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Graissage

AVIS : NE JAMAIS

pulvériser ou appliquer

un lubrifiant ou

des solvants pour

le nettoyage, d’une

façon ou d’une autre, à

l’intérieur de l’outil. Cette

pratique peut nuire à la durée de vie et au rendement

de l’outil.

Les outils

DEWALT

sont correctement graissés en usine

et sont prêts à l’emploi. Toutefois, il est conseillé de

ramener ou d’envoyer l’outil, une fois par année, à un

centre de réparation pour un nettoyage complet et une

inspectionapprofondie.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par

DEWALT

n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires

DEWALT

recommandés

avec le présentproduit.

Kit de remplacement de la lame de l’enfonceur DCFS9501

Kit de remplacement de lame de

l’enfonceur DCFS9501 (Fig. N–P)



AVERTISSEMENT: pour votre sécurité, lire le manuel

de l’utilisateur respectif à l’outil avant l’utilisation

de tout accessoire. Tout manquement à ces

avertissements augmente les risques de dommages

corporels graves, et les risques d’endommager

sérieusement l’appareil et ses accessoires. Lors de la

maintenance de cet outil, n’utiliser que des pièces de

rechangeidentiques.

AVIS: toutes les pièces du kit de remplacement

du déclencheur sont illustrées pour ajout de

fonctionnalité et vérification d’inclusion.

Pour changer un déclencheur usagé:

1. À l’aide d’un embout Torx T-20, dévissez les quatre

vis

17

de chaque côté de l’outil. Reportez-vous à la

FigureN.

2. Retirez les quatre vis. Reportez-vous à la FigureN.

3. Retirez le capot du boîtier

18

. Reportez-vous à la

FigureN.

Fig. N

4. Poussez vers le haut l’arrière de l’enfonceur

19

jusqu’à

ce que vous entendiez un clic, puis poussez l’enfonceur

en avant tout en le maintenant dans cette position

jusqu’à ce qu’il passe de l’autre côté du dispositif

supérieur de butée. Reportez-vous à la FigureP.

5. Retirez les tiges de guide

20

. Reportez-vous à la

FigureO.

6. Retirez le dispositif supérieur de butée

21

. Reportez-

vous à la FigureO.

FRANÇAIS

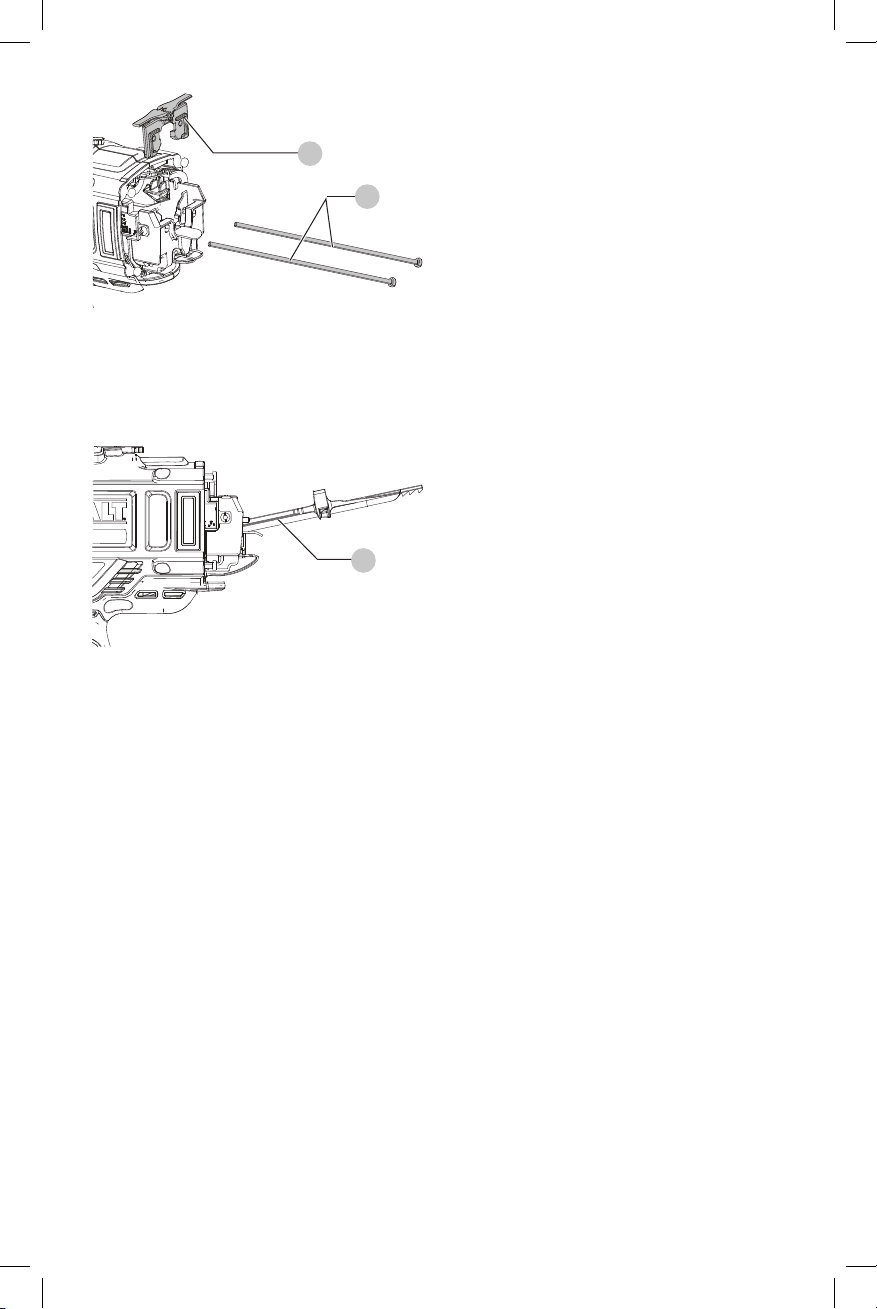

Fig. O

7. Inclinez l’arrière de l’enfonceur pour le retirer

complètement. Reportez-vous à la FigureP.

8. Réinstallez l’enfonceur en suivant ce processus en

sensinverse.

9. Assurez-vous que le nouvel enfonceur se déplace

aisément dans le pistolet avant de réassembler letout.

Fig. P

10. Remettez le mandrin, les tiges du guide, les butoirs et

le capuchon de l’extrémité du boîtier sur l’outil. Il est

important de vérifier l’alignement de l’enfonceur et du

volant moteur avant de revisser le capot du boîtier sur

l’outil. Cela peut être effectué en connectant un bloc-

piles et en poussant puis relâchant le nez de l’appareil

contre un établi ou une surface dure. Cela devrait faire

tourner lemoteur.

REMARQUE: lorsque l’enfonceur et le volant

moteur sont correctement alignés, on remarquera

que la vitesse de plein régime du moteur tombera.

Lorsque l’enfonceur et le volant moteur ne sont pas

correctement alignés, il se pourra que le moteur ne

démarre pas, ou qu’il ralentisse anormalement et

que l’appareil émette un fort grincement. Dans cette

éventualité, retirez puis réinstallez l’enfonceur, en vous

assurant que les butées sont correctementinstallées.



AVERTISSEMENT: testez toujours l’outil en tirant

des agrafes 38mm (1-1/2 po) dans le réglage

de puissance 1 dans des débris pour assurer que

l’outil est fonctionne bien.Dans le cas contraire,

contacter immédiatement un centre de réparation

DEWALT

agréé.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec

DEWALT

Industrial Tool Co., 701 East

Joppa Road, Towson, MD 21286 aux États-Unis;

composer le 1 800 433-9258 (1 800 4-

DEWALT

) ou visiter

notre site Web : www.

DEWALT

.com.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai) par un

centre de réparation en usine

DEWALT

ou un centre de

réparation agréé

DEWALT

. Toujours utiliser des pièces

de rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

DEWALT

réparera, sans frais, tout produit défectueux

causé par un défaut de matériel ou de fabrication pour

une période de trois ans à compter de la date d’achat.

La présente garantie ne couvre pas les pièces dont la

défectuosité a été causée par une usure normale ou

l’usage abusif de l’outil. Pour obtenir de plus amples

renseignements sur les pièces ou les réparations couvertes

par la présente garantie, visiter le site www.dewalt.

com ou composer le 1 800 433-9258 (1 800 4-

DEWALT

CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE

GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE

QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS

PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE

OU INDIRECT. Certains états n’autorisent aucune limitation

quant à la durée d’une garantie implicite ni aucune

exclusion ou limitation de garantie contre tout préjudice

accessoire ou indirect, aussi il se peut que ces exclusions

ne vous soient pas applicables. Cette garantie confère

des droits légaux particuliers à l’acheteur, mais celui-ci

pourrait aussi bénéficier d’autres droits variant d’un territoire

àl’autre.

En plus de la présente garantie, les outils

DEWALT

sont

couverts par notre :

CONTRAT D’ENTRETIEN GRATUIT D’UNAN

DEWALT

maintiendra gratuitement l’outil et remplacera

gratuitement toute pièce usagée suite à une utilisation

normale au cours de toute l’année suivant la date d’achat.

Les éléments usés du cloueur tels les ressorts de rappel,

lames d’enfonceur et pare-chocs ne sont pas couverts.

FRANÇAIS

CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS SUR

LES BLOC-PILES

DEWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203BT, DCB207, DCB361

CONTRAT D’ENTRETIEN GRATUIT DETROIS ANS SUR

LESBLOC-PILES

DEWALT

DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,

DCB206, DCB230, DCB606, DCB609, DCB612

REMARQUE: La garantie de se produit sera annulée si le

bloc-piles a été altéré de quelque façon que ce soit.

DEWALT

ne peut être tenu responsable de tout dommage corporel

causé par l’altération du produit et pourra poursuivre toute

fraude en matière de garantie dans toute l’étendue permise

par laloi.

GARANTIE DE REMBOURSEMENT DE90JOURS

Si vous n’êtes pas entièrement satisfait de la performance de

votre outil motorisé, à laser ou de votre agrafeuse

DEWALT

vous pouvez le retourner en moins de 90jours de la date

d’achat avec une preuve d’achat pour un remboursement

complet, sans aucune raison àfournir.

AMÉRIQUE LATINE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1 800 433-9258 (1 800 4-

DEWALT

) pour en obtenir le

remplacementgratuit.

GUIDE DE DÉPANNAGE

De nombreux problèmes courants peuvent être résolus facilement à l’aide du tableau ci-dessous. Pour des problèmes plus

sérieux ou persistants, veuillez contacter un centre de réparation

DEWALT

ou appeler le 1-(800)-4-

DEWALT



AVERTISSEMENT: pour réduire tout risque de dommages corporels graves, déconnecter SYSTÉMATIQUEMENT

le bloc-piles de l’outil avant touteréparation.

SYMPTÔME CAUSE SOLUTION

Le moteur refuse de fonctionner

alors que le déclencheur par

contact est appuyé.

Verrouillage de gâchette en position verrouillée. Déverrouiller le verrouillage de gâchette.

Mécanisme de prévention des déclenchements

à vide activé, bloquant la course du déclencheur

par contact.

Chargez plus d’agrafes dans le magasin.

L'outil cale, empêchant le moteur de tourner. Tourner le levier de désenrayage de l’outil et le mécanisme

sera libéré. Si l’enfonceur ne retourne pas à sa place, retirer

le bloc-piles et repousser manuellement l'enfonceur sur sa

position de base.

Bloc-piles chaud (vérifier le voyant DEL pour

constater cette condition).

Laisser le bloc-piles refroidir ou le remplacer par un bloc-

piles froid.

Outil chaud (vérifier le voyant DEL pour constater

cette condition).

Laisser l'outil refroidir avant de continuer son utilisation.

Déclencheur par contact voilé. Voir un centre de réparation agréé.

Le moteur cesse de tourner au bout de 5 secondes. Pour une utilisation normale, libérer le déclencheur par

contact puis réappuyer.

Bornes sales ou endommagées. Voir un centre de réparation agréé.

Électronique interne endommagée. Voir un centre de réparation agréé.

Gâchette endommagée. Voir un centre de réparation agréé.

Charge du bloc-pile faible ou bloc-piles

endommagé.

Vérifier le niveau de charge si le bloc-piles peut afficher

son état de charge. Charger ou remplacer le bloc-piles le

cas échéant.

L'outil ne fonctionne pas (le

moteur tourne, mais ne déclenche

pas).

Le verrouillage de tir à vide s’enclenche avec

seulement 5 agrafes restantes demeurant dans

le magasin.

Chargez plus d’agrafes dans le magasin pour dégager le

verrouillage de tir à vide.

Agrafe bloquée/lame d’entraînement non retournée

à sa position initiale.

Retirez la pile, enlevez l’agrafe bloquée, réenclenchez le levier

de libération du blocage (poussez manuellement le mandrin

vers le haut au besoin), réinsérez le bloc-piles.

Enfonceur endommagé. Remplacer l’enfonceur avec le kit de remplacement ou voir un

centre de réparation agréé.

Mécanisme interne enrayé. Voir un centre de réparation agréé.

Électronique interne endommagée. Voir un centre de réparation agréé.

FRANÇAIS

SYMPTÔME CAUSE SOLUTION

Le moteur démarre, mais génère

beaucoup de bruit.

L’agrafe est bloquée et le mandrin est coincé en

position basse.

Utilisez le levier de libération du blocage, retirez toute agrafe

bloquée et retournez manuellement le mandrin au besoin.

Enfonceur endommagé. Remplacer l’enfonceur avec le kit de remplacement ou voir un

centre de réparation agréé.

La lame de l'enfonceur reste

continuellement bloquée en

position inférieure ou ne se

déplace pas librement.

L’agrafe est bloquée et le mandrin est coincé en

position basse.

Utilisez le levier de libération du blocage, retirez toute agrafe

bloquée et retournez manuellement le mandrin au besoin.

Débris dans le nez. Nettoyez la zone de l’embout et observez bien les petites

pièces d’agrafes brisées prises dans la coulisse. Consultez

Retirer une agrafe bloquée.

Enfonceur endommagé ou usé Remplacer l'enfonceur avec le kit de remplacement ou voir un

centre de réparation agréé.

L'outil fonctionne, mais n'enfonce

pas les attaches complètement.

Réglage de puissance inadéquat. Sélectionnez le réglage de puissance plus élevé.

Réglage d’ajustement de la profondeur incorrect. Ajustez le cadran d’ajustement de la profondeur sans outils.

L'outil n'est pas assez fermement maintenu contre

la pièce.

Appliquer la force adéquate sur l'outil pour maintenir

fermement la pièce (se reporter au guide d'utilisation).

Matériau et longueur des attaches. Si l'appareil continue de caler (forçant l'activation manuelle

du levier de désenrayage), choisir le matériau et les clous

adéquats de façon à ce que l'application ne soit pas

trop intensive.

Embout de l'enfonceur endommagé ou usé. Remplacer l’enfonceur avec le kit de remplacement ou voir un

centre de réparation agréé.

Mécanisme de déclenchement endommagé. Voir un centre de réparation agréé.

L’outil fonctionne, mais aucune

attache n’est enfoncée.

Débris dans le nez. Nettoyez la zone de l’embout et observez bien les petites

pièces d’agrafes brisées prises dans la coulisse.

Débris dans le chargeur. Nettoyer le chargeur.

Ressort du poussoir endommagé. Remplacer le ressort. Voir un centre de réparation agréé.

Chargeur usé. Remplacer le chargeur. Voir un centre de réparation agréé.

Enfonceur endommagé ou usé. Remplacer l’enfonceur avec le kit de remplacement ou voir un

centre de réparation agréé.

Agrafes bloquées

Incorrect agrafes Utilisez seulement les agrafes recommandées. Consultez

Caractéristiques des agrafes.

Chargeur non verrouillé après désenrayage/

inspection

Vérifier que le chargeur est verrouillé correctement.

Matériau et longueur des attaches Si l'appareil continue de caler (forçant l'activation manuelle

du levier de désenrayage), choisir le matériau et les clous

adéquats de façon à ce que l'application ne soit pas

trop intensive.

Débris dans le nez Nettoyez la zone de l’embout et observez bien les petites

pièces d’agrafes brisées prises dans la coulisse.

Chargeur usé Remplacer le chargeur. Voir un centre de réparation agréé.

L'outil n'est pas encore rodé

Les nouveaux outils peuvent prendre 100 à 500 pour que les

pièces s’engrènent et s’usent ensemble. Enfoncez des agrafes

courtes durant cette période si vous avez de la difficulté à

enfoncer entièrement les agrafes.

Les agrafes ne conviennent pas Assurez-vous d’utiliser des agrafes D

WA LT. Votre agrafeuse pour clôtures est seulement compatible avec

les agrafes D

WA LT.

L’agrafe s’enfonce trop

profondément

Le réglage de puissance est trop élevé. Sélectionnez le réglage de puissance plus bas.

Réglage d’ajustement de la profondeur incorrect. Ajustez le cadran d’ajustement de la profondeur sans outils.

L’agrafe plie L’agrafe frappe un nœud dans le bois. Déplacez de 3 po (76 mm) et réessayez.

ESPAÑOL



¡ADVERTENCIA! Lea todas las advertencias

de seguridad e instrucciones. El

incumplimiento de las advertencias e

instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de

lesiones, lea el manual deinstrucciones.

Si tiene alguna duda o algún comentario sobre

ésta u otra herramienta

DEWALT

, llámenos al

número gratuito: 1-800-4-

DEWALT

(1-800-433-

9258).

Gatillo

Bloqueo de gatillo

Selección de energía sin

herramientas

Selección de modo sin

herramientas

Gancho utilitario

Ajuste de profundidad sin

herramientas

Tope de contacto

Liberación de

ahogamiento sin

herramientas

Luces de trabajo LED (x2)

Cartucho

Liberación de cargador

Palanca de empuje

Botón de liberación de

batería

Batería

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.

Fig. A

ESPAÑOL

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

ESPAÑOL

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro

paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta

que estén dañados o modificados. Las baterías

dañadas o modificadas pueden presentar un

comportamiento impredecible que resulte en

incendios, explosión o riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130 °C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicio autorizados.

Advertencias de seguridad de

engrapadora

• Siempre suponga que la herramienta contiene

sujetadores. El manejo descuidado de la engrapadora

puede provocar el disparo inesperado de sujetadores y

lesionespersonales.

• No apunte la herramienta hacia sí mismo ni hacia

nadie que esté cerca. El disparo inesperado podría

descargar un clavo y causará unaherida.

• No ponga en funcionamiento la herramienta a

menos que esté colocada firmemente contra la pieza

ESPAÑOL

de trabajo. Si la herramienta no está en contacto con la

pieza de trabajo, el clavo puede desviarse de suobjetivo.

• Desconecte la herramienta de la fuente de

alimentación cuando se atasque el clavo en la

herramienta. Mientras retira un sujetador atorado,

la engrapadora se puede activar accidentalmente si

estáconectada.

• No use esta engrapadora para sujetar cables

eléctricos. No está diseñada para la instalación de cables

eléctricos y puede dañar el aislamiento de los cables

eléctricos y causar una descarga eléctrica o peligros

deincendio.

• Nunca opere la herramienta con el cartucho

desconectado o separado de laherramienta.

Advertencias de seguridad adicionales de

engrapadora



ADVERTENCIA: Al usar cualquier engrapadora, se

deben seguir todas las precauciones de seguridad,

como se describe a continuación, para evitar el riesgo

de muerte o lesiones graves. Lea y comprenda todas

las instrucciones antes de emplear laherramienta.

• Mantenga las manos y partes del cuerpo alejadas

del área de descarga de la herramienta. Mientras

esté en uso NUNCA sujete la herramienta por el cargador

o depósito, una grapa insertada incorrectamente puede

salir de la punta causando lesiones.

• Sostenga la herramienta por las superficies de

sujeción aisladas cuando realice una operación en

la que la grapa pueda tener contacto con cableado

oculto. El contacto con un cable con corriente eléctrica

hará que las partes expuestas de la herramienta tengan

corriente y que el operador reciba una descargaeléctrica.

• Siempre utilice la protección auditiva apropiada

mientras usa la herramienta. En ciertas circunstancias

y según el período de uso, el ruido de este producto puede

contribuir a la pérdida deaudición.

• Desconecte la batería de la herramienta cuando

no esté usándola. Saque siempre la batería y saque

los clavos del cargador antes de marcharse de la zona

o de pasarle la herramienta a otro operador. No lleve

la herramienta a otra zona de trabajo con la batería

conectada cuando tenga que usar andamios, escaleras,

escaleras de mano, etc. para llegar a la nueva zona de

trabajo. No realice ajustes y mantenimiento o desatasque

clavos cuando la batería esté en susitio.

• Use siempre el botón de bloqueo del gatillo cuando

la herramienta no vaya a usarse inmediatamente.

El usar el botón de bloqueo del gatillo evitará una

descargaaccidental.

• No saque, altere o provoque de otro modo que

la herramienta, el gatillo o el botón de bloqueo

del gatillo dejen de funcionar. No ate ni fije con cinta

adhesiva el gatillo en la posición de encendido. No saque

el muelle del activador por contacto. Haga inspecciones

diarias para el movimiento libre del gatillo. Se puede

producir una descargadescontrolada.

• Inspeccione la herramienta antes de utilizarla.

No utilice la herramienta si cualquier parte de la

misma, el gatillo o el botón de bloqueo del gatillo

han dejado de funcionar, están desconectados,

alterados o no funcionan bien. Las piezas dañadas o

que falten deben ser reparadas o cambiadas antes de usar

la herramienta. Consulte la secciónReparaciones.

• No altere o modifique la herramienta de

ningunamanera.

• Suponga siempre que la herramienta

contieneclavos.

• No apunte en ningún momento con la herramienta

a ningún compañero ni a usted mismo. No juegue con

la herramienta. Trabaje con seguridad. Considere que la

herramienta es un utensilio detrabajo.

• Mientras opere una herramienta eléctrica,

mantenga lejos a los observadores, niños y

visitantes. Las distracciones pueden ocasionar que

pierda el control. Cuando no use la herramienta, guárdela

bajo llave en un lugar seguro, fuera del alcance de

losniños.

• No estire el cuerpo demasiado. Manténgase siempre

bien apoyado y equilibrado. La pérdida de equilibrio

puede provocar lesiones corporales.

• Use la herramienta sólo para su uso previsto.

No descargue los sujetadores al aire o cualquier

material demasiado duro para que la grapa penetre.

No use el cuerpo de la herramienta o la tapa superior

como un martillo. Las grapas descargadas pueden

seguir un camino inesperado y causarlesiones.

• Mantenga siempre los dedos alejados del disparo

de contacto para evitar lesiones por la liberación

inadvertida de la grapa

• Consulte las secciones Mantenimiento y

Reparaciones para obtener información detallada

sobre el mantenimiento correcto de laherramienta.

• Opere siempre la herramienta en un área limpia e

iluminada. Asegúrese de que la superficie de trabajo está

libre de cualquier residuo y tenga cuidado de no perder el

equilibrio cuando trabaja en lugares altos, comotechos.

• Los sujetadores se deben colocar rectos dentro del

material. No incline la engrapadora mientras inserta los

sujetadores. Puede resultar en lesiones personales a partir

de grapas que rebotan o seatascan.

• Mantenga las manos y otras partes del cuerpo

alejadas del área de trabajo másinmediata.



ADVERTENCIA: Para evitar lesiones mantenga

siempre las manos y el cuerpo lejos del área de disparo

de laherramienta.

• No utilice la herramienta en presencia de polvo,

gases o humos inflamables. Esta herramienta produce

chispas que pueden provocar la ignición de los gases o el

polvo y causar una explosión. Colocar una grapa sobre

otra grapa también puede provocar unachispa.

• Mantenga la cara y las partes del cuerpo alejadas

de la parte posterior de la tapa de la herramienta

cuando trabaje en áreas restringidas. El retroceso

ESPAÑOL

repentino puede provocar un impacto en el cuerpo,

especialmente al engrapar en material duro odenso.

• Sujete la herramienta con firmeza para mantener

el control mientras permite que la herramienta se

aleje de la superficie de trabajo mientras se acciona

elsujetador.

• Tenga en cuenta el grosor del material cuando

use la engrapadora. Una grapa sobresaliente puede

causarlesiones.

• Permanezca alerta, concéntrese en lo que está

haciendo y utilice el sentido común cuando emplee

una herramienta eléctrica. No utilice la herramienta

si está cansado o bajo el efecto de drogas, alcohol o

medicamentos. Un momento de descuido mientras se

opera una herramienta eléctrica puede provocar lesiones

personalesgraves.

Instrucción Adicional de Seguridad



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque una caída. Algunas herramientas

con paquetes de baterías de gran tamaño pueden

colocarse paradas sobre el paquete de baterías, pero

pueden caersefácilmente.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

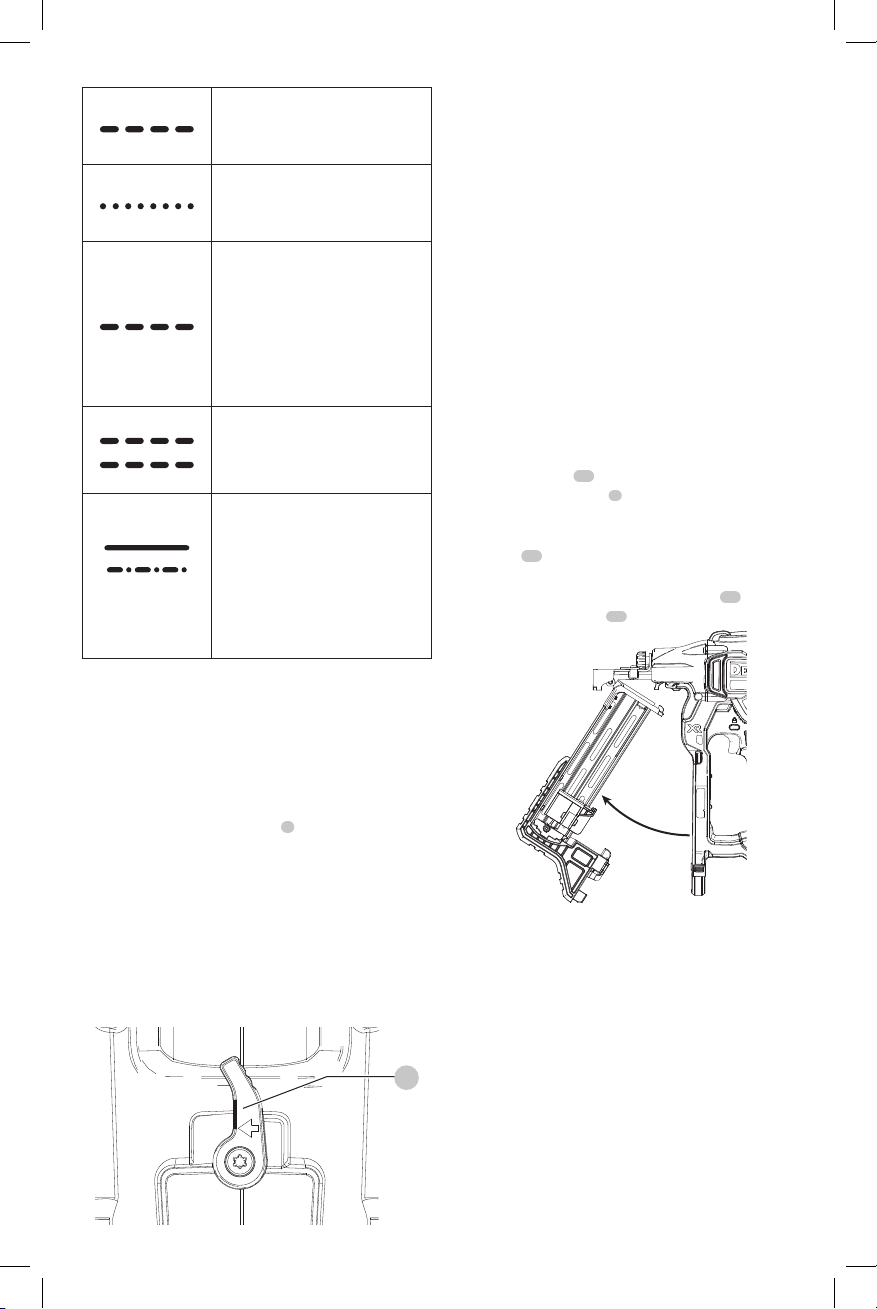

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica.

Antes de utilizar la batería y el cargador, lea las siguientes

instrucciones de seguridad y luego siga los procedimientos

de carga indicados. Cuando pida baterías de repuesto, no

olvide indicar el número de catálogo y el voltaje.

Su herramienta utiliza un cargador

DEWALT

. Lea todas

las instrucciones de seguridad antes de usar el cargador.

ESPAÑOL

Consulte la tabla al final de este manual para información

sobre compatibilidad entre cargadores ybaterías.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones para la

batería, el cargador y la herramienta eléctrica.

No seguir las advertencias y las instrucciones

puede provocar una descarga eléctrica, un

incendio y/o lesionesgraves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases

o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o

losgases.

• NUNCA fuerce la unidad de batería para que entre

en el cargador. NO modifique la unidad de batería

en ninguna forma para que entre en un cargador

no compatible, pues puede producir una ruptura en

la unidad de batería y causar lesiones corporales

graves. Consulte la tabla al final de este manual para ver

la compatibilidad entre baterías ycargadores.

• Cargue las unidades de batería sólo en los cargadores

designados por

DEWALT

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar

o superar los 40°C (104 °F), tales como cobertizos

o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y

secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en

la herramienta con el interruptor de gatillo en

posición encendida fija. Nunca use cinta adhesiva

para mantener el interruptor de gatillo en

posiciónENCENDIDA.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad

de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen

gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón

suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por

15 minutos o hasta que cese la irritación. Si se requiere

de asistencia médica, el electrolito de la batería está

compuesto por una mezcla de carbonatos orgánicos

líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería

puede causar irritación en el tracto respiratorio.

Salga al aire fresco. Si los síntomas persisten, busque

asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de

la batería puede ser inflamable si se expone a chispas

ollamas.



ADVERTENCIA: Peligro de incendio. Nunca intente

abrir la unidad de batería por ningún motivo. Si

la caja exterior de la unidad de batería se triza o

daña, no la introduzca en el cargador. No triture,

deje caer o dañe la unidad de batería. No use una

unidad de batería o un cargador que haya sido

golpeado, dejado caer, atropellado o dañado en

cualquier forma (por ejemplo, perforado por un clavo,

golpeado con un martillo, pisado). Lleve sus unidades

de batería dañadas al centro de servicio para que

seanrecicladas.

Transporte



ADVERTENCIA: Peligro de incendio. No guarde

o transporte la batería de forma que los

terminarles expuestos de la misma puedan estar

en contacto con objetos metálicos. Por ejemplo,

no ponga la batería en delantales, bolsillos, cajas de

herramientas, estuches de productos, cajones, etc.,

junto con clavos, tornillos, y llaves, etc. sueltos. El

transporte de baterías puede causar incendios

si sus terminales inadvertidamente entran en

contacto con materiales conductores como

llaves, monedas, herramientas manuales y

otros por el estilo. El Reglamento sobre Materiales

Peligrosos (HMR) del Departamento de Transporte de

EE.UU. prohíbe transportar baterías comercialmente

o en aviones en el equipaje de mano A MENOS que

estén debidamente protegidas contra cortocircuitos.

Por lo tanto, cuando transporte baterías individuales,

asegúrese de que sus terminales estén protegidos

y debidamente aislados de los materiales que

pudieran entrar en contacto con ellos y provocar

uncortocircuito.

NOTA: Las baterías de iones de litio no deben

colocarse dentro del equipaje registrado.

TRANSPORTE DE LA BATERÍA FLEXVOLT™ DE

DEWALT

La batería FLEXVOLT™

DEWALT

tiene dos

modalidades: Uso y

transporte.

Modalidad de uso:

Cuando la batería FLEXVOLT™ está independiente o está en

un producto

DEWALT

de 20 V Máx* funcionará como una

batería de 20 V Máx*. Cuando la batería FLEXVOLT™ está en

un producto de 60 V Máx* o 120 V Máx* (dos baterías de 60

V Máx*), funcionará como una batería de 60V Máx*.

Modalidad de transporte: Cuando la batería FLEXVOLT™

tiene puesta la tapa, la batería está en modalidad de

transporte. Cadenas de celdas están desconectadas

eléctricamente dentro de la unidad de batería, lo que resulta

en tres baterías con una capacidad nominal de vatios hora

(Wh) inferior comparada con una batería con una capacidad

nominal de vatios hora superior. Esta mayor cantidad de

tres baterías con una capacidad nominal de vatios-hora

menor puede hacer que la unidad de batería quede exenta

ESPAÑOL

de ciertos reglamentos de transporte que se imponen a las

baterías con mayor capacidad nominal de vatios-hora.

La etiqueta en la batería indica dos capacidades nominales

de vatios-hora (ver el ejemplo). Dependiendo de cómo se

transporta la batería, debe usarse la capacidad nominal

vatios-hora apropiada para determinar los requisitos de

transporte aplicables. Si se utiliza la tapa de transporte,

la unidad de batería será considerada tres baterías

con la capacidad nominal de vatios-hora indicada

para «Transporte». Si se transporta sin la tapa o en una

herramienta, la unidad de batería será considerada una

batería con la capacidad nominal de vatios-hora indicada al

lado de «Uso».

USE: 120 Wh Shipping: 3 x 40 Wh

Ejemplo de Marcado en Etiqueta de Uso y Transporte

Por ejemplo, la capacidad nominal de Wh de Transporte

puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40

vatios-hora cada una. La capacidad nominal de Wh de Uso

puede indicar 120 Wh (se implica 1batería).

Unidades de Batería con Indicador de

Carga (Fig. B)

Algunas unidades de batería

DEWALT

incluyen un indicador

de carga que consiste de tres luces LED verdes que indican

el nivel de carga que queda en la unidad debatería.

El indicador de carga es una indicación de niveles

aproximados de carga que quedan en la batería según los

indicadoressiguientes:

75–100% cargada

51–74% cargada

< 50% cargada

La batería tiene que cargarse

Para activar el indicador de carga, presione y sostenga el

botón del indicador. Se iluminará una combinación de

las tres luces LED verdes, que indicará el nivel de carga

que queda. Cuando el nivel de carga está por debajo

del nivel útil, el indicador no se iluminará, y la batería

deberárecargarse.

Fig. B

NOTA: El indicador de carga es sólo eso: un indicador

de la carga de la unidad de batería. No indica el nivel de

funcionalidad de la herramienta y puede variar de acuerdo

a las piezas del producto, la temperatura y la aplicación que

el usuario ledé.

Para mayor información sobre unidades de batería con

indicadores de carga, por favor llame al 1-800-4-

DEWALT

(1-800-433-9258) o visite nuestro sitio Web:

www.dewalt.com.

El sello RBRC®

El sello RBRC® (Rechargeable Battery

Recycling Corporation) en las baterías

(ounidades de batería) de níquel cadmio,

níquel e hidruro metálico o de iones de

litio indica que el costo de reciclaje de

estas baterías (o unidades de batería) al llegar al final de su

vida de servicio ya ha sido pagado por

DEWALT

. En algunas

áreas, es ilegal depositar baterías de níquel cadmio, níquel e

hidruro metálico o de iones de litio gastadas en la basura o

la corriente de residuos sólidos urbanos; el programa Call 2

Recycle® proporciona una alternativaecológica.

Call 2 Recycle, Inc., en cooperación con

DEWALT

y otros

usuarios de baterías, han establecido programas en los

Estados Unidos y Canadá para facilitar la recolección de

baterías de níquel cadmio, níquel e hidruro metálico o

de iones de litio gastadas. Al llevar sus baterías de níquel

cadmio, níquel e hidruro metálico y de iones de litio

gastadas a un centro de servicio autorizado por

DEWALT

al minorista local para que sean recicladas, ayuda a proteger

el medio ambiente y a conservar recursos naturales.

También puede comunicarse con el centro de reciclaje de

su localidad para mayor información sobre dónde llevar sus

bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

Instrucciones Importantes de Seguridad

Para Todos los Cargadores de Baterías



ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones para la

batería, el cargador y la herramienta eléctrica.

No seguir las advertencias y las instrucciones

puede provocar una descarga eléctrica, un

incendio y/o lesionesgraves.

• NO intente cargar la unidad de batería con otros

cargadores que no sean los descritos en este

manual. El cargador y la unidad de batería fueron

específicamente diseñados para trabajar enconjunto.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías

recargables

DEWALT

. Cualquier otro uso puede producir

riesgo de incendios, descargas eléctricas oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daño al

enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien

tropiece con él o ser expuesto a otro tipo de daños

ydesgastes.

• No use un alargador a menos que sea

absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas

eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador

ESPAÑOL

apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de

descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

Longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWG

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• No coloque ningún objeto encima del cargador

ni coloque a este sobre una superficie blanda

que pudiera bloquear las ranuras de ventilación

y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente

de calor. El cargador se ventila a través de las ranuras

que se encuentran en la parte superior e inferior de la

cajaprotectora.

• No opere el cargador si su cable o enchufe

estándañados.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra

forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de

servicio autorizado cuando deba ser reparado. Si es

reensamblado incorrectamente, puede causar descargas

eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo.

Esto reducirá el riesgo de descargas eléctricas. El

retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No

intente usarlo con ningún otro voltaje. Esto no aplica

al cargadorvehicular.



ADVERTENCIA: Peligro de descarga eléctrica. No

permita que ningún líquido se introduzca en el

cargador. Puede producir descargaseléctricas.



ADVERTENCIA: Peligro de quemaduras. No sumerja

la unidad de batería en líquido de ningún tipo ni

permita que se introduzca ningún tipo de líquido a

la unidad de batería. Nunca intente abrir la unidad

de batería por ningún motivo. Si la caja plástica de la

unidad de batería se triza o rompe, llévela a un centro

de servicio para su reciclaje



ATENCIÓN: Peligro de quemaduras. Para reducir el

riesgo de lesiones, sólo cargue unidades de batería

recargables marca

DEWALT

. Otros tipos de batería

podrían sobrecalentarse y reventar lo que podría

resultar en lesiones corporales y daños a supropiedad.

AVISO: Bajo ciertas condiciones, cuando el cargador

está enchufado a una toma de corriente, el cargador

puede hacer cortocircuito si entra en contacto con

algún material ajeno. Los materiales ajenos de

naturaleza conductora, como el polvo de esmerilado,

las placas de metal, la lana de acero, el papel de

aluminio y otros, o cualquier acumulación de

partículas metálicas deberían mantenerse alejados

de las cavidades del cargador. Desenchufe siempre

el cargador cuando no haya una unidad de batería

en su cavidad. Desenchufe el cargador antes de

intentarlimpiarlo.

Carga de una Batería (Fig. C)

1. Enchufe el cargador en una toma de corriente apropiada

antes de introducir labatería.

Fig. C

2. Inserte la batería

14

en el cargador, comprobando

esté bien fija. La luz roja (de carga) parpadeará

continuamente para indicar que se ha iniciado el

proceso decarga.

3. La luz roja se quedará ENCENDIDA continuamente

cuando se haya completado el proceso de carga.

La batería estará entonces completamente cargada

y podrá ser utilizada de inmediato o dejarse en el

cargador. Para sacar la batería del cargador, presione el

botón de liberación

13

de labatería.

NOTA: Para asegurar el máximo rendimiento y vida

útil de las baterías de iones de litio, cargue la batería

completamente antes de usarla por primeravez.

Funcionamiento del Cargador

Consulte los indicadores a continuación relativos al estado

de carga de labatería.

ESPAÑOL

DCB101

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/Fría

Problema con la Batería o el Cargador

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/Fría*

* DCB107, DCB112, DCB113, DCB115, DCB118,

DCB132: La luz roja continuará parpadeando, pero una

luz indicadora amarilla estará iluminada durante esta

operación. Una vez que la batería haya llegado a una

temperatura apropiada, la luz amarilla se apagará y el

cargador continuará con el procedimiento decarga.

El cargador no cargarán una batería defectuosa. El cargador

indicará que la unidad de batería es defectuosa al no

iluminarse o al indicar que existe un problema con la unidad

o elcargador.

NOTA: Esto también puede significar que hay un problema

con elcargador.

Si el cargador indica un problema, lleve el cargador y la

batería a un centro de servicio autorizado para que sean

sometidos apruebas.

Retraso por Batería Caliente/Fría

Cuando el cargador detecta que una batería está demasiado

caliente o demasiado fría, inicia automáticamente un

Retraso por batería caliente/fría y suspende la carga hasta

que la batería alcanza una temperatura adecuada. En ese

momento, el cargador inicia automáticamente el modo

de carga de la batería. Esta función garantiza la máxima

duración de labatería.

Una batería fría se carga más lentamente que una batería

caliente. La batería se cargará a ese ritmo más lento durante

todo el ciclo de carga y no volverá a cargarse a la velocidad

de carga máxima incluso si la batería secalienta.

El cargador DCB118 está equipado con un ventilador

interno diseñado para enfriar la batería. El ventilador se

encenderá automáticamente cuando la batería tenga

queenfriarse.

No opere nunca el cargador si el ventilador no funciona

adecuadamente o si las ranuras de ventilación están

obstruidas. No permita que entren objetos extraños dentro

delcargador.

Sistema de Protección Electrónica

Las herramientas con baterías de iones de litio están

diseñadas con un Sistema de protección electrónico

que protegerá la batería contra la sobrecarga, el

sobrecalentamiento o la descargacompleta.

La herramienta se apagará automáticamente si el Sistema

de protección electrónico se activa. Si esto ocurre, coloque

la batería de iones de litio en el cargador hasta que esté

totalmentecargada.

Montaje en la Pared

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

Estos cargadores están diseñados para montarse en la

pared o colocarse en posición vertical sobre una mesa o

superficie de trabajo. Si lo monta en la pared, coloque el

cargador al alcance de una toma de corriente eléctrica y

alejado de las esquinas u otras obstrucciones que puedan

impedir el flujo de aire. Utilice la parte de atrás del cargador

como plantilla para la ubicación de los tornillos de montaje

en la pared. Monte el cargador firmemente utilizando

tornillos para muro seco (comprados por separado) de un

mínimo de 25,4 mm (1") de largo, con una cabeza de un

diámetro de 7-9 mm (0,28–0,35"), atornillados en madera

hasta una profundidad óptima dejando el tornillo expuesto

aproximadamente 5,5 mm (7/32"). Alinee las ranuras en

la parte trasera del cargador con los tornillos expuestos e

introdúzcalos totalmente en lasranuras.

Instrucciones de Limpieza del Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente de CA

antes de limpiarlo. Para limpiar la suciedad y

grasa del exterior del cargador puede usarse un

paño o cepillo suave no metálico. No use agua ni

solucioneslimpiadoras.

Notas Importantes Sobre la Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 – 24 °C (65 – 75 °F). NO

cargue cuando la bateria esta debajo +4.5 °C (+40 °F) o

superior a +40 °C (+104 °F). Esto es importante y evitará

causar daños graves a labatería.

2. Puede que el cargador y la unidad de batería se

calienten ligeramente durante el proceso de carga.

Esto es normal y no representa ningún problema. Para

facilitar el enfriamiento de la unidad de batería después

del uso, evite colocar el cargador o la unidad de batería

en un lugar cálido, como un cobertizo metálico o un

remolque sin aislamientotérmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando

se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea

aproximadamente 18 – 24 °C (65 – 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su

centro de serviciolocal.

4. La unidad de batería debería ser recargada cuando

no sea capaz de producir suficiente potencia para

trabajos que eran fácilmente realizados antes. NO

ESPAÑOL

CONTINÚE usándola bajo estas circunstancias. Siga el

procedimiento de carga. También puede cargar una

unidad de batería que haya sido usada parcialmente

cuando lo desee, sindañarla.

5. Los materiales ajenos conductores por naturaleza, tales

como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

Desenchufe siempre el cargador de la toma de corriente

cuando no haya una unidad de batería en su cavidad.

Desenchufe el cargador antes de intentarlimpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier

otrolíquido.

Recomendaciones de Almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco

y seco, lejos de la luz solar directa y del exceso de calor

ofrío.

2. Para resultados óptimos durante tiempos prolongados

de almacenamiento, se recomienda almacenar la

unidad de batería completamente cargada en un lugar

fresco y seco fuera delcargador.

NOTA: Las unidades de batería no deberían almacenarse

completamente descargadas. La unidad de batería deberá

recargarse antes de serusada.

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

Uso Debido

Su engrapadora para cercas está diseñada SOLAMENTE

para usarse en la introducción de grapas enmadera.

NO use este producto para sujetar cableseléctricos.

NO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

Utilice SOLAMENTE clavos que estén recomendados

por

DEWALT

y cumplan con los requisitos del código de

construcciónaplicable.

Use SOLAMENTE grapas

DEWALT

Esta herramienta está diseñada para ser utilizada por

profesionales de laconstrucción.

NO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

ESPECIFICACIONES DE LA

HERRAMIENTA

Modo de disparo Secuencial y RapidCycle

Voltaje 20 V

Altura 429 mm (16,9")

Ancho 104 mm (4,1")

Longitud 361 mm (14,2")

Peso 3,99 kg (8,8 lb)

Ángulo del depósito 0˚

ESPECIFICACIONES DE LA

HERRAMIENTA

Capacidad de carga Hasta 35 grapas

Bloqueo de disparo

sin carga

5 grapas

ESPECIFICACIONES DE GRAPAS

IMPORTANTE: Su engrapadora para cercas SÓLO es

compatible con grapas

DEWALT

Longitudes de grapa 38 mm, 44,4 mm y 50,1 mm

(1-1/2", 1-3/4" y 2")

Diámetros del vástago 4 mm

Ángulo de grapa 0˚

Bloqueo de Disparo sin Carga

Su engrapadora está equipada con un bloqueo de disparo

en seco que evita que la herramienta se accione cuando

el cargador está casi vacío. Cuando quedan 5 grapas en el

cargador, la herramienta deja de operar. Consulte Carga

de la Herramienta para volver a cargar una barra de

grapasunidas.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.

Gancho Utilitario (Fig. D)

Si no se quiere el gancho en absoluto, puede quitarse de

laherramienta.

Cómo Quitar el Gancho Utilitario

1. Saque la batería de la herramienta.

2. Para cambiar la herramienta de uso para diestros a uso

para zurdos, simplemente saque el tornillo

15

del lado

opuesto de la herramienta y vuelva a instalar el gancho

utilitario

5

en el otro lado.

3. Cambie la batería.

Fig. D



ADVERTENCIA: Retire las grapas del cargador

antes de realizar cualquier ajuste o reparar esta

herramienta. De lo contrario, puede provocar

lesionesgraves.

ESPAÑOL



ADVERTENCIA: Desconecte la batería de la

herramienta antes de realizar ajustes, cambiar

accesorios, realizar mantenimiento o reparaciones, o

mover la herramienta. Dichas medidas de seguridad

preventivas reducen el riesgo de poner en marcha la

herramienta accidentalmente.



ATENCIÓN: Cuando no se utilice, coloque la

herramienta en posición horizontal sobre una

superficie estable donde no interrumpa el paso o

provoque una caída. Algunas herramientas con

baterías grandes se sostienen verticalmente sobre la

batería, pero pueden caerse fácilmente.

OPERACIÓN (FIG. A)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.



ADVERTENCIA: Lea la sección titulada

Instrucciones de Seguridad de Engrapadora

al principio de este manual. Siempre use protección

para los ojos y oídos cuando opere esta herramienta.

Mantenga la engrapadora apuntado al lado opuesto

de su cuerpo y otras personas. Para la operación

segura, complete los siguientes procedimientos y

verificaciones antes de cada uso de laengrapadora.

1. Lleve protección ocular, auditiva y respiratoriaadecuada.

2. Saque la batería

de laherramienta.

3. Bloquee la palanca de empuje

en la posición

posterior y retire todas las grapas delcargador.

4. Compruebe que el activador por contacto

y las

piezas del liberador del propulsor funcionen de forma

suave y correcta. No utilice la herramienta si alguna

pieza no funciona correctamente. NUNCA utilice una

herramienta con el activador por contacto bloqueado

en la posiciónsuperior.

5. No utilice NUNCA una herramienta con piezasdañadas.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, desconecte el paquete de baterías de

la herramienta antes de realizar el mantenimiento,

eliminar una grapa atascada, salir del área de trabajo,

mover la herramienta a otra ubicación o entregar la

herramienta a otrapersona.

Cómo Instalar y Retirar la Unidad de

Batería (Fig. E)

NOTA: Para mejores resultados, verifique que su unidad de

batería esté completamentecargada.

Para instalar la unidad de batería

14

en el mango de la

herramienta, alinee la unidad de batería con los rieles en

el interior del mango de la herramienta y deslícela en el

mango hasta que la unidad de batería quede firmemente

insertada en la herramienta; verifique que ésta no se

salgasola.

Para retirar la unidad de alimentación de la herramienta,

presione los botones de liberación

13

y tire firmemente

de la unidad de batería para sacarla del mango de la

herramienta. Insértela en el cargador tal como se describe

en la sección del cargador de estemanual.

Fig. E

Posición Adecuada de las Manos (Fig. F)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

Para tener una posición adecuada de las manos, ponga una

mano en el mango principal

, como se muestra en la

Fig. F.

Fig. F

Preparación de la Herramienta

AVISO: NUNCA rocíe

ni aplique de ninguna

otra forma lubricantes

o solventes de limpieza

en el interior de la

herramienta. Esto puede

afectar gravemente la

duración y el rendimiento

de laherramienta.

NOTA: La batería incluida en la caja no está completamente

cargada. Siga las instrucciones indicadas (consulte la sección

Procedimientos delosPunta).

1. Lea la sección Advertencias de Seguridad de la

Engrapadora de estemanual.

2. Lleve protección ocular yauditiva.

3. Saque la batería

de laherramienta.

4. Asegúrese de que el cargador

no tenga

ningúnclavo.

5. Compruebe que el activador por contacto

las piezas

del liberador del propulsor funcionen correctamente

SIN

LUBRICANTE

ESPAÑOL

y sin problemas. No utilice la herramienta si alguna

pieza no funciona correctamente. NUNCA utilice una

herramienta con el activador por contacto bloqueado

en la posición defuncionamiento.

6. No apunte la herramienta a ninguna persona ni a

ustedmismo.

7. Introduzca la batería totalmentecargada.

Uso del Botón de Bloqueo del Gatillo

(Fig. G)



ADVERTENCIA: Para reducir el riesgo de lesiones

corporales graves, no mantenga presionado el

gatillo cuando no se está utilizando la herramienta.

Mantenga el botón de bloqueo BLOQUEADO (Fig.G)

cuando no se esté utilizando laherramienta.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, bloquee el gatillo, desconecte

el paquete de batería de la herramienta y retire las

grapas del cargador antes de realizarajustes.

Cada engrapadora

DEWALT

está equipada con un bloqueo

de gatillo

que, cuando se empuja a la derecha como

se muestra en la Figura G, impide que la herramienta

descargue una grapa al bloquear el gatillo y derivar la

potencia almotor.

Fig. G

Cuando se presiona el botón de bloqueo del gatillo hacia la

izquierda, la herramienta funciona adecuadamente. El botón

de bloqueo del gatillo debe estar bloqueado siempre que se

realicen ajustes o cuando la herramienta no vaya a utilizarse

deinmediato.

AVISO: No guarde la herramienta con la batería

instalada. Para evitar daños a la batería y asegurar la

mejor vida útil de la misma, guarde las baterías fuera

de la herramienta o cargador en un lugar frío yseco.

Carga de la Herramienta (Fig. H)



ADVERTENCIA: No apunte la herramienta a ninguna

persona ni a ustedmismo.



ADVERTENCIA: Nunca cargue las grapas con el tope

de contacto o el gatilloactivado.



ADVERTENCIA: Siempre retire el paquete de la

batería antes de cargar o descargar lasgrapas.



ATENCIÓN: Mantenga los dedos alejados del riel del

liberador del propulsor para evitarlesiones.



ADVERTENCIA: El botón de bloqueo del gatillo debe

siempre estar activado cuando se realicen ajustes o

cuando la herramienta no estéutilizándose.



ADVERTENCIA: Esta engrapadora requiere el uso de

las grapasD

WALT.

1. Voltee la engrapadora alrevés.

2. Deslice la palanca de empuje accionada por resorte

a la base del cargador para bloquearla en sulugar.

Fig. H

3. Coloque las tiras de grapas en la ranura de carga del

cargador, asegurándose que las cabezas de las grapas

estén alineadas correctamente con la abertura de la

ranura. (Consulte Especificaciones de grapas para

determinar el tamañocompatible).

4. Mantenga los dedos alejados del carril, cierre el cargador

soltando el seguro de la palanca de empuje. Con

cuidado, deje que el seguro se deslice hacia adelante y

conecte la tira degrapas.

Descarga de la Herramienta



ADVERTENCIA: El botón de bloqueo del gatillo debe

siempre estar bloqueado cuando se realicen ajustes o

cuando la herramienta no estéutilizándose.

1. Deslice la palanca de empuje accionada por resorte

hasta la base del cargador para bloquearla en sulugar.

2. Incline la herramienta hacia arriba hasta que la tira de

clavos se deslice libremente fuera deldepósito.

3. Con la batería extraída, revise la boquilla para verificar

que no quedengrapas.

Resumen de Configuración de la Potencia

(Fig. I, J)

Esta engrapadora está equipada con un interruptor de

selección de potencia sin herramientas

para ajustar la

herramienta para diferentesaplicaciones.

En el caso de que las grapas no lleguen a la profundidad

en el ajuste de potencia 1, es posible que tenga que

cambiar a la potencia 2 o 3 para obtener potencia de

inserciónadicional.

Fig. I

ESPAÑOL

AVISO: Introducir las grapas en materiales

blandos con ajustes de alta potencia causará un

desgaste excesivo de su herramienta y puede

ocasionar fallasprematuras.

Ajuste de

potencia

Aplicación

Longitud de grapa

típica

Longitud de grapa más corta / inserción

de grapa mínima deseada

38 mm (1-1/2")

típico

Inserción de grapa incrementada

deseada para longitudes de grapa

media a grande

44,4 mm–51,1 mm

(1-3/4"–2") típico

3 Inserción máxima de grapa deseada

44,4 mm–51,1 mm

(1-3/4"–2") típico



ADVERTENCIA: Las grapas se deben colocar rectas

dentro del material. No incline la engrapadora

mientras inserta los sujetadores. Consulte la Fig. J. Los

valores de retención de grapas mejoran cuando la

herramienta se dispara perpendicular almaterial.

Fig. J

Ajuste de la Profundidad (Fig. K)

La profundidad con la que se introduce la grapa se puede

ajustar usando el ajuste de profundidad sin herramientas

en la punta de laherramienta.



ADVERTENCIA: Para reducir el riesgo de lesiones

graves debidas a una puesta en marcha

accidental al tratar de ajustar la profundidad,

SIEMPRE:

• Saque labatería.

• Engrane el botón de bloqueo delgatillo.

• Siempre apunte la punta de la engrapadora al

lado opuesto deusted.

• Evite el contacto con el gatillo durante losajustes.

1. Para insertar la grapa menos profundo, gire el ajuste de

profundidad sin herramientas

6

a la izquierda.

2. Para insertar la grapa más profundo, gire el ajuste de

profundidad sin herramientas

6

a la derecha.

Fig. K

Selección de Modos (Fig. A)



ADVERTENCIA: Lleve siempre protección ocular [ANSI

Z87.1 (CAN/CSA Z94.3)] y auditiva ANSI S12.6 (S3.19)

apropiada al operar laherramienta.

Para seleccionar el modo secuencial estándar, deslice el

selección de modo sin herramientas

4

para mostrar el

icono de una sola flecha

Para seleccionar el modo de funcionamiento secuencial

rápido (RapidCycle), deslice el selección de modo sin

herramientas

4

para mostrar el icono de doble flecha

NOTA: La duración de la batería en el modo RapidCycle

será más corta que en el modo secuencial rápido. Dejar la

herramienta en el modo secuencial estándar proporcionará

mayor duración a labatería.

Modo Secuencial

El modo secuencial se utiliza para el engrapado

intermitente. Ofrece la máxima duración de la batería para

la inserción degrapas.

1. Utilizando el selección de modo sin herramientas

4

seleccione el modosecuencial.

2. Libere el bloqueo de gatillo

2

3. Empuje el activador por contacto

7

contra la superficie

detrabajo.

4. Apriete el interruptor de gatillo

1

para poner en marcha

laherramienta.

5. Libere el gatillo y levante la engrapadora de la superficie

detrabajo.

6. Repita los pasos 3-5 para accionar la siguientegrapa.

Modo Rapidcycle

En el modo RapidCycle, la velocidad de rotación del motor

se restablece automáticamente después de insertar una

grapa para permitir un engrapado rápido y consecutivo. Si

bien ofrece la capacidad de introducir más grapas en menos

tiempo, este modo agota más rápidamente la carga de

labatería.

1. Use el interruptor de selección de modo sin

herramientas

4

para seleccionar el modo RapidCycle.

2. Libere el bloqueo de seguridad del gatillo

2

3. Empuje el activador por contacto

7

contra la superficie

detrabajo.

4. Apriete el interruptor de gatillo

1

para poner en marcha

laherramienta.

5. Libere el gatillo y levante la engrapadora de la superficie

detrabajo.

NOTA: El motor de la herramienta vuelve a la velocidad

total automáticamente sin presionar el activador por

contacto

7

6. Repita los pasos 3-5 para accionar la siguientegrapa.

Luces/Indicador de LED (Fig. A)

Hay luces indicadoras de batería baja y obstrucción/

parada

9

ubicadas en la parte delantera de la herramienta

en cada lado del depósitoalimentador.

ESPAÑOL

BATERÍA BAJA

Cambie la batería por una

bateríacargada.

BATERÍA CALIENTE

Deje que se enfríe la batería o

cámbiela por una bateríafría.

OBSTRUCCIÓN/PARADA

Gire la palanca de liberación

de parada liberarla. Consulte la

sección Liberación deparada.

Consulte Liberación

de Ahogamiento sin

Herramientas o Eliminación de

GrapaAtascada.

HERRAMIENTA CALIENTE

(Ambos LED parpadeando)

Deje enfriar la herramienta antes

de continuarusándola.

o cualquier

otracombinación.

ERROR

Reajuste la herramienta retirando

y volviendo a insertar la batería

o activando y desactivando el

botón de bloqueo del gatillo. Si

persiste el código de error, lleve

la herramienta a un centro de

servicio

DEWALT

autorizado.

Liberación de Ahogamiento sin

Herramientas (Fig. L)

Si la engrapadora se usa en un material más duro en la que

toda la energía disponible en el motor se usa para introducir

un sujetador, la herramienta puede ahogarse. El controlador

no completará el ciclo de impulso y el indicador de

atascamiento/ahogamiento parpadeará. Gire la liberación

de ahogamiento sin herramientas

8

en la herramienta y el

mecanismo seliberará.

NOTA: La herramienta se desactivará y no se restablecerá

hasta que se retire y vuelva a insertar el paquete de batería.

Si el controlador no regresa automáticamente a la posición

de inicio, continúe a Eliminación de Grapa Atascada. Si la

unidad continúa ahogándose, revise el material y la longitud

del sujetador para asegurarse que no sea una aplicación

demasiado rigurosa. La engrapadora se podría sobrecalentar

y necesita tiempo para enfriarse antes del usoadicional.

Fig. L

Eliminación de Grapa Atascada (Fig. A, M)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

desconéctela de la fuente de alimentación antes

de instalar y retirar accesorios, ajustar o cambiar

configuraciones o realizar reparaciones. Un

arranque accidental podría causarlesiones.



ATENCIÓN: Cuando retire una grapa atascada,

NO oriente la grapadora con la punta hacia

arriba o con el pie de la batería hacia arriba.

La colocación de la engrapadora de esta manera

hace que las grapas o piezas atascadas de la grapa

tengan más probabilidades de introducirse en la

engrapadora. Si cualquier porción de una grapa

se introduce en la herramienta, la grapa se debe

recuperar retirando la tapasuperior.

Si una grapa queda atascada en la pieza de punta,

mantenga la herramienta apuntada opuesta a usted y siga

estas instrucciones para liberarla:

1. Saque la batería

de la herramienta y active el botón

de bloqueo delgatillo

2

2. Después de colocar la herramienta sobre un costado,

deslice el seguro de la palanca de empuje accionada por

resorte

a la base del cargador para asegurarla en su

lugar y descargue la tira degrapas.

3. Gire la palanca de liberación del depósito

11

y gire el

depósito alimentador

10

haciaadelante.

Fig. M

4. Retire la grapa atascada/doblada, usando pinzas si

esnecesario.



ATENCIÓN: Si cualquier porción de una grapa

se introduce en la herramienta, la grapa se debe

recuperar retirando la tapasuperior.

5. Si el controlador está en la posición hacia abajo, gire la

palanca de liberación de bloqueo en la parte superior de

laengrapadora.

NOTA: Si la hoja de la guía no se reajusta después

de girar la palanca de liberación de parada, puede

ser necesario ajustar la hoja manualmente con un

destornilladorlargo.

6. Vuelva a girar el depósito hasta su posición bajo

la tobera de la herramienta y cierre la palanca de

liberación del depósitoalimentador.

ESPAÑOL

7. Vuelva a insertar labatería.

NOTA: La herramienta se desactivará y no se reajustará

hasta que se haya sacado la batería y se haya vuelto

ainsertar.

8. Vuelva a insertar las grapas en el cargador (consulte

Carga de laHerramienta).

9. Libere el seguro del liberador delpropulsor.

10. Desactive el bloqueo del gatillo cuando esté listo para

continuar elengrapado.

NOTA: Si las grapas se atascan con frecuencia o si el

controlador no se reinicia continuamente, solicite a un

centro de servicio autorizado de

DEWALT

que repare

laherramienta.

Funcionamiento en Climas Fríos

Cuando utilice herramientas a temperaturas bajo cero:

1. Mantenga la herramienta lo más caliente posible antes

deutilizarla.

2. Accione la herramienta de 10 a 15 veces en madera de

desecho antes deusarla.

Funcionamiento en Climas Cálidos

La herramienta debería funcionar normalmente. Sin

embargo, no exponga la herramienta a la luz solar directa,

ya que el calor excesivo puede deteriorar los topes y

otras piezas de goma con lo cual aumenta la necesidad

demantenimiento.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.

TABLA DE MANTENIMIENTO DIARIO

ACCIÓN Limpie el depósito, el impulsor

y el mecanismo del activador

porcontacto.

MOTIVO Permite que el depósito funcione

correctamente, reduce el desgaste y

previene losatascos.

PROCEDIMIENTO La forma más eficaz de limpiar

la herramienta es soplándola

con aire comprimido. El uso de

aceites, lubricantes o solventes

periódicamente no se recomienda

ya que tienden a atraer residuos

y/o dañan las piezas de plástico de

laherramienta.

TABLA DE MANTENIMIENTO DIARIO

ACCIÓN Antes de cada utilización,

compruebe que todos los tornillos y

clavos estén apretados e intactos.

POR QUÉ Evita los atascos y el fallo prematuro

de las piezas de laherramienta.

CÓMO Apriete los tornillos flojos

utilizando la llave hexagonal o

atornilladoradecuado.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada ANSI

Z87.1 al realizar estatarea.



ADVERTENCIA: NUNCA utilice solventes ni

otros químicos abrasivos para limpiar las piezas

no metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Lubricación

AVISO: NUNCA rocíe

ni aplique de ninguna

otra forma lubricantes

o solventes de limpieza

en el interior de la

herramienta. Esto puede

afectar gravemente la

duración y el rendimiento de laherramienta.

Las herramientas

DEWALT

son lubricadas adecuadamente

en fábrica y están listas para usar. No obstante, se

recomienda que, una vez al año, lleve o envíe la herramienta

a un centro de mantenimiento certificado para que le

realicen una limpieza e inspeccióncompletas.

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

que ofrece

DEWALT

., el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados por

DEWALT

Kit de reemplazo de la hoja del impulsor DCFS9501

Kit de Reemplazo de la Hoja del

Impulsor DCFS9501 (Fig. N–O)



ADVERTENCIA: Por su propia seguridad, lea el

manual de instrucciones de la herramienta antes de

usar cualquiera de los accesorios. De no seguir estas

advertencias podrían producirse lesiones corporales y

graves daños a la herramienta y al accesorio. Cuando

realice el mantenimiento de esta herramienta, utilice

únicamente repuestosoriginales.

SIN

LUBRICANTE

ESPAÑOL

AVISO: Todas las piezas mecánicas del kit de

remplazo del impulsor se muestran por comodidad y

para verificación deinclusión.

Cómo cambiar un impulsor desgastado:

1. Utilizando una llave Torx T-20, afloje los cuatro

tornillos

17

en ambos lados de la unidad. Consulte la

FigureN.

2. Retire los cuatro tornillos. Consulte la FigureN.

3. Retire la tapa del extremo de la caja protectora

18

Consulte la FigureN.

Fig. N

4. Empuje hacia arriba el extremo trasero del impulsor

19

hasta que oiga un clic, luego empuje el impulsor hacia

adelante mientras lo sostiene en esta posición hasta que

pase la unidad del tope superior. Consulte la FiguraP.

5. Quite las varillas de guía

20

. Consulte la FiguraO.

6. Retire la unidad del tope superior

21

. Consulte la

FiguraO.

Fig. O

7. Levante la parte trasera del impulsor hasta que esté en

ángulo y saque el impulsor jalando. Consulte la FiguraP.

8. Cambie el impulsor y siga los pasos a la inversa para

volver a ensamblar

9. Asegúrese de que el nuevo impulsor se deslice

suavemente a través de la pistola antes del

reensamblajetotal.

Fig. P

10. Vuelva a colocar la unidad, las barras de guía, los topes y

la tapa del extremo de la carcasa. Es importante probar

el alineamiento del impulsor y el volante antes de volver

a atornillar la tapa del extremo de la caja protectora

en la unidad. Esto puede realizarse conectando una

batería y empujando y luego soltando la tobera de

la herramienta contra un banco o superficie dura. Así

empezará a girar elmotor.

NOTA: Cuando el impulsor y el volante estén alineados

correctamente, oirá que el motor vuelve a reducir la

velocidad desde la velocidad máxima. Si el impulsor

y el volante no están alineados correctamente,

quizás no arranque el motor o se ralentice mucho

más rápido de lo normal y la herramienta emita un

fuerte chirrido. Si ocurre esto, retire y vuelva a colocar

el impulsor, asegurándose de que los topes estén

fijadoscorrectamente.



ADVERTENCIA: Siempre pruebe la unidad

disparando grapas de (38mm) 1-1/2” en el ajuste de

potencia 1 en material de desecho, para asegurarse

que la herramienta funciona correctamente. Si la

herramienta no funciona bien, contacte con un centro

de servicio

DEWALT

reconocidoinmediatamente.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún accesorio,

póngase en contacto con

DEWALT

Industrial Tool Co.,

701 East Joppa Road, Towson, MD 21286, llame al

1–800–4-

DEWALT

(1–800–433–9258) o

visite nuestro sitio web: www.

DEWALT

.com.

Reparaciones

El cargador y las unidades de batería no pueden

serreparados.



ADVERTENCIA: Para asegurar la SEGURIDAD y

la CONFIABILIDAD del producto, las reparaciones,

el mantenimiento y los ajustes deben (inclusive

inspección y cambio de carbones) ser realizados en

un centro de mantenimiento en la fábrica

DEWALT

en un centro de mantenimiento autorizado

DEWALT

Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd.Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

ESPAÑOL

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al

(55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-433-9258 (1-800 4-

DEWALT

)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto:

Mod./Cat.:

Marca:

Núm. deserie:

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.dewalt.com/register.

Garantía Limitada por Tres Años

DEWALT

reparará, sin cargo, cualquier falla que surja de

defectos en el material o la fabricación del producto, por

hasta tres años a contar de la fecha de compra. Esta garantía

no cubre fallas de las piezas causadas por su desgaste

normal o abuso a la herramienta. Para mayores detalles

sobre la cobertura de la garantía e información acerca de

reparaciones realizadas bajo garantía, visítenos en

www.dewalt.com o dirígase al centro de servicio más

cercano. Esta garantía no aplica a accesorios o a daños

causados por reparaciones realizadas o intentadas por

terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR,

Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O

CONSECUENTES. Algunos estados no permiten limitaciones

sobre la duración de una garantía implícita, o la exclusión

o limitación de daños incidentales o consecuentes, así que

estas limitaciones pueden no aplicarse a usted. Esta garantía

le otorga derechos legales específicos, además de los cuales

usted puede tener otros derechos dependiendo del estado

o la provincia en que seencuentre.

Además de la garantía, las herramientas

DEWALT

están

cubiertaspor:

1 AÑO DE SERVICIO GRATUITO

DEWALT

hará el mantenimiento de la herramienta y

cambiará las piezas desgastadas por el uso normal gratis

en cualquier momento durante el primer año después de

la compra. Las piezas de desgaste de la clavadora como

los muelles de retorno, las hojas de la guía y los topes no

estáncubiertos.

ESPAÑOL

2 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DEWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203BT, DCB207, DCB361

3 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DEWALT

DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,

DCB206, DCB230, DCB606, DCB609, DCB612

NOTA: La garantía del producto quedará nula si la unidad

de batería ha sido alterada de cualquier manera.

DEWALT

es responsable de ninguna lesión causada por alteraciones

y podría iniciar un procedimiento judicial por fraude de

garantía hasta el máximo grado permisible por laley.

GARANTÍA DE REEMBOLSO DE SU DINERO

POR 90 DÍAS

Si no está completamente satisfecho con el rendimiento

de su herramienta eléctrica, láser o engrapadora

DEWALT

por cualquier motivo, puede devolverla dentro de los 90

días a partir de la fecha de compra con un recibo para un

reembolso completo, sin hacerpreguntas.

AMÉRICA LATINA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia

se vuelven ilegibles o faltan, llame al 1-800-

433-9258 (1-800-4-

DEWALT

) para que se le

reemplacengratuitamente.

ESPECIFICACIONES

DCFS950 20 V Máx*

Solamente para propósito deMéxico:

Importado por:

DEWALT

Industrial Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

GUÍA DE SOLUCIÓN DE PROBLEMAS

Muchos problemas comunes pueden resolverse fácilmente utilizando la siguiente tabla. Para problemas más graves o

persistentes, contacte con el centro de servicio

DEWALT

o llame al 1-(800)-4-

DEWALT



ADVERTENCIA: Para reducir el riesgo de lesiones corporales graves, desconecte SIEMPRE la batería de la

herramienta antes de todas lasreparaciones.

SÍNTOMA CAUSA SOLUCIÓN

El motor no funciona

con el activador por

contacto presionado.

Gatillo bloqueado en posición de bloqueo. Desbloquee el botón de bloqueo del gatillo

Bloqueo de disparo sin carga activado, que impide que

el activador por contacto se desplace totalmente.

Cargue más grapas en el cargador.

La herramienta se ha parado, bloqueando el motor e

impidiendo que gire.

Gire la palanca de liberación de parada en la herramienta y el

mecanismo se liberará. Si el impulsor no retorna, saque la batería y

empuje el impulsor manualmente hasta su posición inicial.

La batería está caliente. (Compruebe el indicador LED

para verificar estas condiciones).

Deje que se enfríe la batería o cámbiela por una batería fría.

La herramienta está caliente. (Compruebe el indicador

LED para verificar estas condiciones).

Deje que la herramienta se enfríe antes de continuar usándola.

Activador por contacto doblado. Consulte con un centro de servicio autorizado.

El motor deja de funcionar después de 5 segundos. Funcionamiento normal, suelte el activador por contacto y vuelva

a presionar.

Los terminales están sucios o dañados. Consulte con un centro de servicio autorizado.

Sistema electrónico interno dañado. Consulte con un centro de servicio autorizado.

Gatillo dañado. Consulte con un centro de servicio autorizado.

Batería baja de carga o dañada. Compruebe el nivel de carga si la batería muestra el estado de carga.

Cargue o cambie la batería si es necesario.

ESPAÑOL

SÍNTOMA CAUSA SOLUCIÓN

La herramienta no se activa

(el motor funciona pero

no dispara).

El bloqueo de disparo en seco se activa con sólo 5

grapas restantes en el cargador.

Cargue más grapas en el cargador para desactivar el bloqueo de

disparo en seco.

La grapa/cuchilla de inserción atascada no regresó a

la posición inicial.

Retire la batería, retire la grapa atascada, suelte la palanca de

liberación del ciclo, (empuje el controlador hacia arriba manualmente

si es necesario) y reinserte la batería.

Impulsor dañado. Remplacer l’enfonceur avec le kit de remplacement ou voir un centre

de réparation agréé.

Mecanismo interno atascado. Consulte con un centro de servicio autorizado.

Sistema electrónico interno dañado. Consulte con un centro de servicio autorizado.

El motor arranca pero genera

mucho ruido.

La grapa atascada y el controlador están atascados en

posición hacia abajo.

Use la palanca de liberación, retire las grapas atascadas y regrese el

controlador manualmente si es necesario.

Impulsor dañado. Cambie el impulsor con el kit, o consulte con un centro de

servicio autorizado.

La hoja del impulsor

sigue atascándose en la

posición inferior o no viaja

libremente.

La grapa atascada y el controlador están atascados en

posición hacia abajo.

Use la palanca de liberación, retire las grapas atascadas y regrese el

controlador manualmente si es necesario.

Residuos en la tobera. Limpie el área de la punta y preste atención a las pequeñas piezas

de grapas rotas atascadas en el carril. Consulte Liberación de

Grapa Atascada.

Impulsor dañado o desgastado. Cambie el impulsor con el kit, o consulte con un centro de

servicio autorizado.

La herramienta funciona pero

no clava lo clavos totalmente.

Posición de potencia incorrecta. Seleccione un ajuste de potencia mayor.

Ajuste de profundidad incorrecto. Ajuste la carátula de ajuste de profundidad sin herramientas.

La herramienta no está aplicada firmemente a la pieza

de trabajo.

Aplique la fuerza adecuada a la herramienta fijándola bien a la pieza

de trabajo. Mire el manual de instrucciones.

Longitud del material y el clavo. Si la unidad sigue parándose (forzando la necesidad de girar la

palanca de liberación de parada) elija el material y la longitud del

clavo adecuados para que no sea una aplicación demasiado rigurosa.

Punta del impulsor dañada o desgastada. Cambie el impulsor con el kit, o consulte con un centro de

servicio autorizado.

Mecanismo de funcionamiento dañado. Consulte con un centro de servicio autorizado.

La herramienta funciona pero

no se clava ningún clavo.

Residuos en la tobera. Limpie el área de la punta y preste atención a las pequeñas piezas de

grapas rotas atascadas en el carril.

Residuos en el depósito alimentador. Limpie el depósito alimentador

Resorte del liberador del propulsor dañado. Cambie el resorte. Consulte con un centro de servicio autorizado

Depósito alimentador desgastado. Cambie el depósito alimentador. Consulte con un centro de

servicio autorizado.

Impulsor dañado o desgastado. Cambie el impulsor con el kit, o consulte con un centro de

servicio autorizado.

ESPAÑOL

SÍNTOMA CAUSA SOLUCIÓN

Grapas atascadas

Grapas incorrectos Use sólo las grapas recomendadas. Consulte Especificaciones

de grapa.

El depósito alimentador no está bien fijado después de

la anterior desobstrucción o inspección

Asegúrese de que el depósito alimentador esté bien asegurado.

Material y longitud del clavo Si la unidad sigue parándose (forzando la necesidad de girar la

palanca de liberación de parada) elija el material y la longitud del

clavo adecuados para que no sea una aplicación demasiado rigurosa.

Residuos en la tobera Limpie el área de la punta y preste atención a las pequeñas piezas de

grapas rotas atascadas en el carril.

Depósito alimentador desgastado Cambie el depósito alimentador. Consulte con un centro de

servicio autorizado.

La herramienta todavía no ha hecho el rodaje

Las nuevas herramientas pueden tomar de 100-500 grapas para

que las piezas se entrelacen y se desgasten juntas. Introduzca

grapas más cortas durante este periodo si tiene dificultades para

introducir grapas por completo.

Las grapas no encajan Confirme que se están utilizando las grapas D

WALT. Su engrapadora para cercas sólo es compatible con

grapas D

WALT.

La grapa se introduce

demasiado profundo

Ajuste de potencia demasiado alto. Seleccione un ajuste de potencia menor.

Ajuste de profundidad incorrecto. Ajuste la carátula de ajuste de profundidad sin herramientas.

Dobleces de grapa La grapa golpea un nudo en la madera. Mueva 3" (76 mm) e intente de nuevo.

WALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

WALT

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of thetool.

WALT BATTERY AND CHARGER SYSTEMS

Chargers/Charge Time (Minutes) . Chargeurs/Durée de charge (Minutes) .

Cargadores de baterías/Tiempo de carga (Minutos)

Battery

Cat #

Output

Voltage

120 Volts 12 Volts

DC9000

DC9310

DC9320

DCB095

DCB102

DCB103

DCB107

DCB112

DCB113

DCB114

DCB115

DCB116

DCB118

DCB132

DCB119

DW0249

DCB412

DCB609 20/60 X X X X 135 135 432 270 230 X 135 X 75 270 X X X

DCB606 20/60 X X X X 100 100 272 170 140 X 90 X 60 90 X X X

DCB404 40 X X X X X X X X X 90 X 30 X X X X 130

DCB406 40 X X X X X X X X X 130 X 45 X X X X 190

DCB407 40 X X X X X X X X X 170 X 60 X X X X 235

DC9360 36 45 X X X X X X X X X X X X X X X X

DCB361 36 45 X X X X X X X X X X X X X X X X

DC9280 28 60 X X X X X X X X X X X X X X X X

DW0242 24 X X X X X X X X X X X X X X X 60 X

DCB200 20 X X X X 60 60 140 90 67 X 45 X 45/30** 45 90 X X

DCB201 20 X X X X 30 30 70 45 35 X 22 X 22 22 45 X X

DCB203 20 X X X X 35 35 90 60 45 X 30 X 30 30 60 X X

DCB203BT* 20 X X X X 35 35 90 60 45 X 30 X 30 30 60 X X

DCB204 20 X X X X 70 70 185 120 90 X 60 X 60/40** 60 120 X X

DCB204BT* 20 X X X X 70 70 185 120 90 X 60 X 60 60 120 X X

DCB205 20 X X X X 95 95 240 150 112 X 75 X 75/47** 75 150 X X

DCB206 20 X X X X 100 100 272 170 140 X 90 X 60 90 X X X

DCB207 20 X X X X 30 30 60 40 30 X 22 X 22 22 X X X

DC9182 18 X 40 40 X X 40 X X X X X X X X X 40 X

DCB120 12 X X X X 30 30 60 45 35 X 20 X X X 45 X X

DCB127 12 X X X X 35 35 90 60 50 X 30 X X X 60 X X

DCB080 8 X X X 60 X X X X X X X X X X X X X

*BT - Bluetooth® NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®,

SIG, Inc. and any use of such marks by

DEWALT

is under license. Other trademarks and trade names are those of their

respectiveowners.

**Battery Datecode 201536 orlater.

“X” Indicates that the battery pack is not compatible with that specific charger. All charge times are approximate. Actual

charge time may vary. Read the instruction manual for more specificinformation.

“X” indique que le bloc-piles n’est pas compatible avec ce chargeur. Les durées de charge sont approximatives; la durée de

charge rélle peut varier. Lire le manuel d’utilisation pour obtenir des renseignements plusprécis.

Una “X” indica que el paquete de baterías no es compatible con ese determinado cargador. El tiempo de duración de carga es

aproximado; la duración de carga real puede variar. Lea el manual de instrucciones para obtener información másprecisa.

* Maximum initial battery voltage (measured without a workload) is 20, 60 or 120 volts. Nominal voltage is 18, 54 or108.

(120V Max* is based on using 2 D

WALT 60V Max* lithium-ion batteries combined.)

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60 ou 120 volts. La tension nominale est de 18, 54 ou 108.

(120V Max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion D

WALT de 60V Max*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120 voltios. El voltaje nominal es de 18, 54 o

108. (120 V Máx* se basan en el uso de 2 baterías de iones de litio

DEWALT

de 60 V Máx*combinadas).

Dewalt DCFS950B 20V MAX XR 9 GA Cordless Fencing Stapler Tool only

Product's Documents

Instruction Manual

Specifications

Dewalt DCFS950B Questions and Answers
