1
Owner’s Manual
Mobile Workstation
with 2 Drawers
Model: WWSS2DWSTAA
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2023 Tripp Lite. All rights reserved.
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT
CAPACITY. SERIOUS INJURY OR PROPERTY DAMAGE
MAY OCCUR!
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
6 lb. (2.7 kg) 6 lb. (2.7 kg)
PER DRAWERPER DRAWER
11 lb. (5 kg) 11 lb. (5 kg)
PER SHELFPER SHELF
Español 11 • Français 21 • Русский 31 • Deutsch 41
2
Safety Instructions
Warranty and Product Registration
WARNING
NOTE: Read the entire instruction manual before you start assembly and installation.
• Do not begin the installation until you have read and understood the instructions and warnings contained in this
manual. If you have any questions regarding any of the instructions or warnings, please visit tripplite.com/support.
• ThisproductwasdesignedtobeinstalledandutilizedONLYasspeciedinthismanual.Improperinstallationofthis
product may cause damage or serious injury.
• This product should only be installed by someone of good mechanical ability, with basic building experience and a full
understanding of this instruction manual.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tightenscrewsrmly,butdonotover-tighten.Over-tighteningscrewscandamagetheproduct.
• This product is intended for indoor use only. Using this product outdoors could lead to product failure and personal
injury.
5-Year Limited Warranty
Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects in material and workmanship for a
period of 5 years from the date of initial purchase. If the product should prove defective in material or workmanship within that period, Seller will repair or
replace the product, in its sole discretion.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE, ABUSE OR NEGLECT.
SELLER MAKES NO EXPRESS WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN. EXCEPT TO THE EXTENT
PROHIBITED BY APPLICABLE LAW, ALL IMPLIED WARRANTIES, INCLUDING ALL WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE
LIMITED IN DURATION TO THE WARRANTY PERIOD SET FORTH ABOVE; AND THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND
CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on how long an implied warranty lasts, and some states do not allow the exclusion
orlimitationofincidentalorconsequentialdamages,sotheabovelimitationsorexclusionsmaynotapplytoyou.Thiswarrantygivesyouspeciclegal
rights, and you may have other rights which vary from jurisdiction to jurisdiction).
WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate or safe for the use intended. Since
individualapplicationsaresubjecttogreatvariation,themanufacturermakesnorepresentationorwarrantyastothesuitabilityortnessofthese
devicesforanyspecicapplication.
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE
Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
TrippLitehasapolicyofcontinuousimprovement.Specicationsaresubjecttochangewithoutnotice.Photosandillustrationsmaydierslightlyfrom
actual products.
3

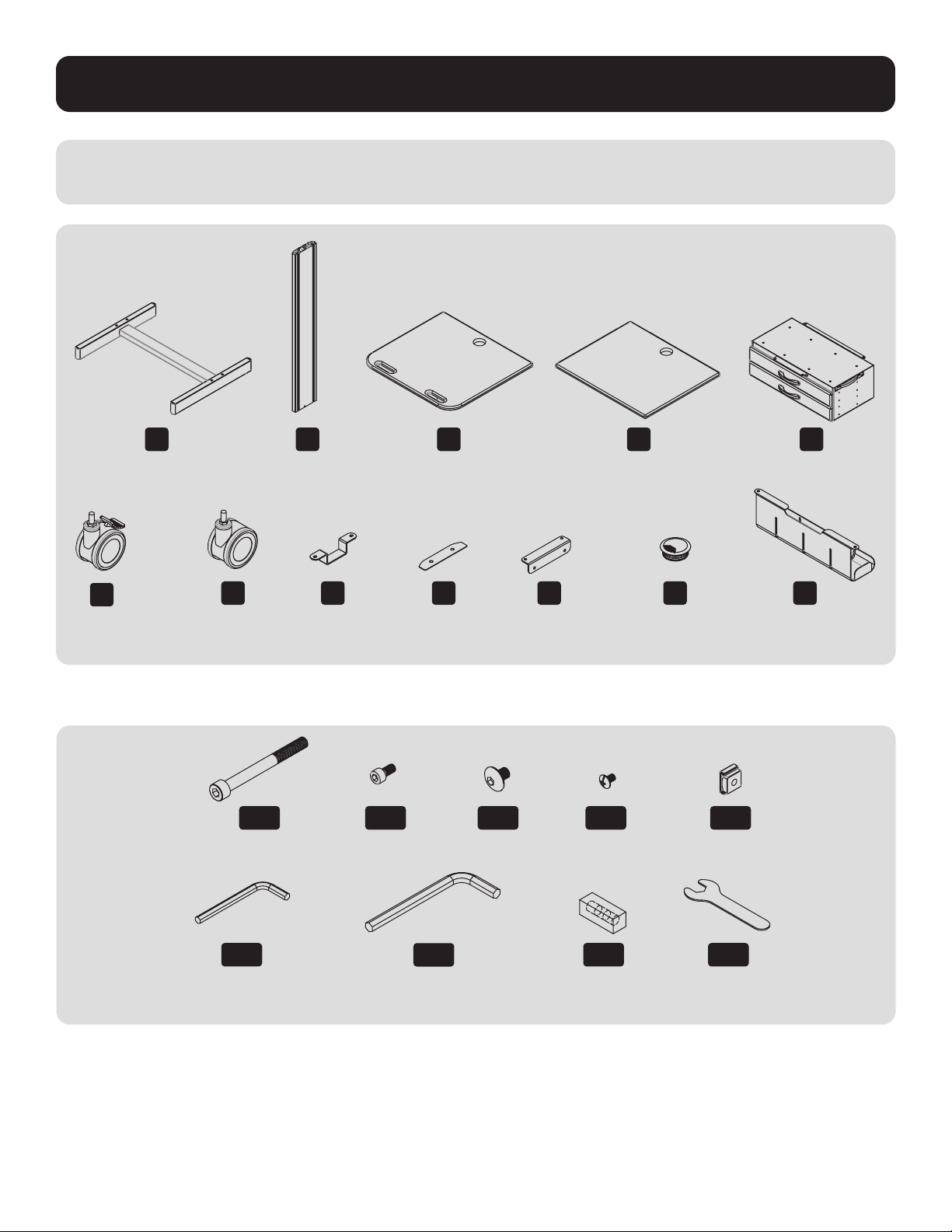

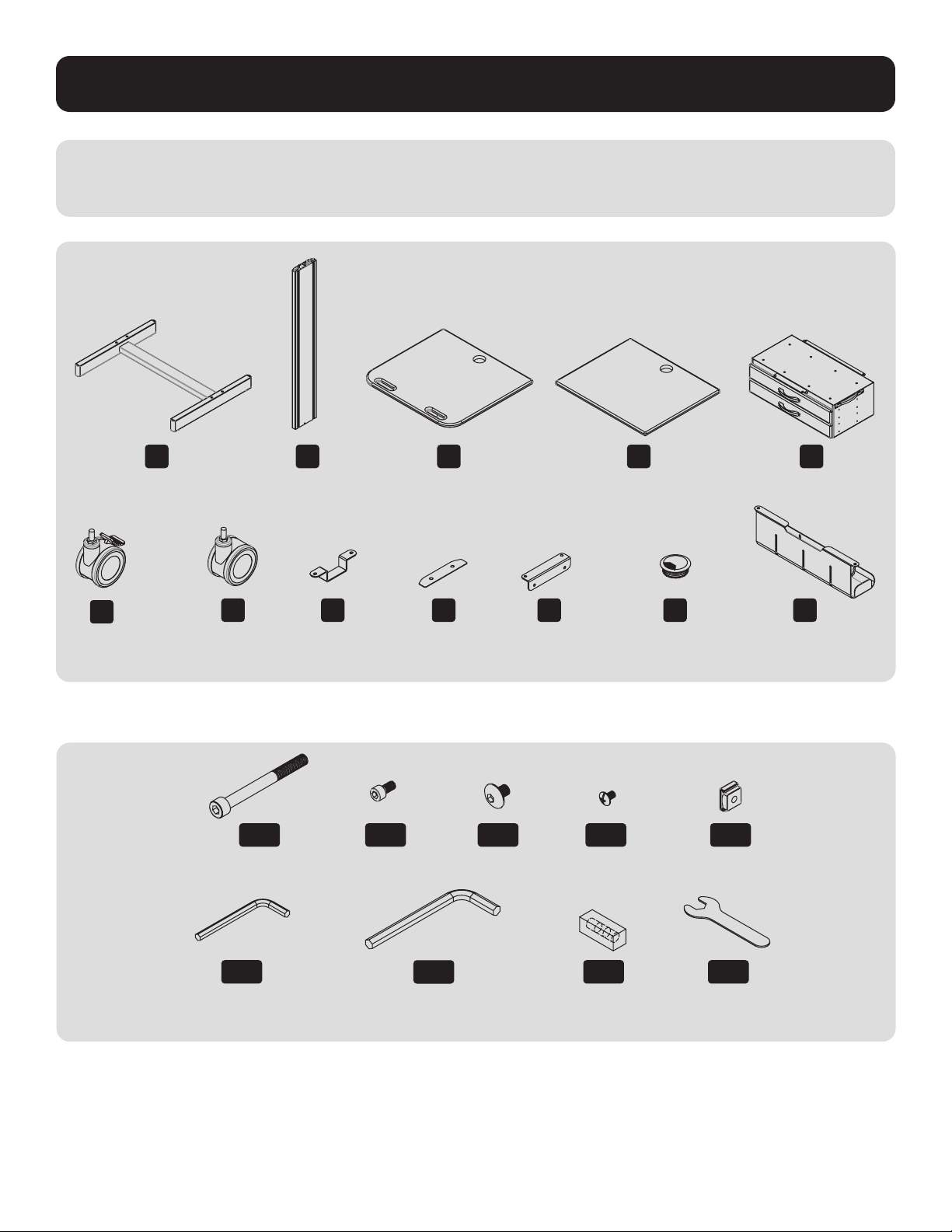

Component Checklist
IMPORTANT: Ensure you have received all parts according to the component checklist prior to installing.
If any parts are missing or faulty, visit tripplite.com/support for service.
B
(x2)
D
(x2)
E
(x1)
C
(x1)
F
(x2)
K
(x3)
L
(x1)
H
(x2)
I
(x2)
J
(x4)
G
(x2)
A
(x1)
Package P
P-A
M8x80 (x4)
P-B
M6x12 (x20)
P-C
M8x10 (x4)
P-E
(x8)
P-D
M5x8 (x2)
P-F
M5 Wrench (x1)
P-G
M6 Wrench (x1)
P-H
(x1)
P-I
(x1)
4
Assembly
1
2
G
F
A
AHEAD
AHEAD
Put the base side down
for easy assembly.
B
P-G
P-A
P-I
5

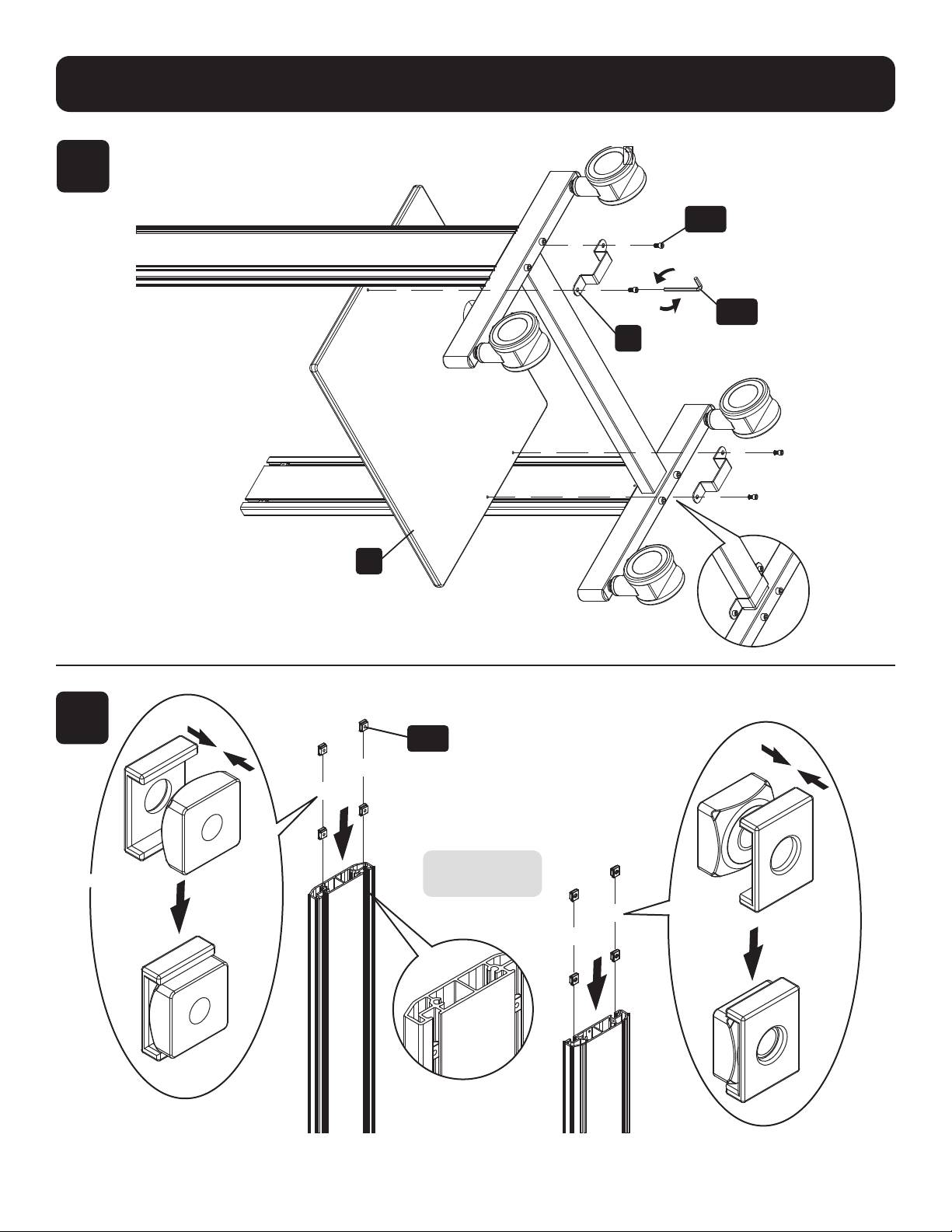

Assembly
3
4
AHEAD
P-B
P-F
D
H
P-E
Add slide sets.
6

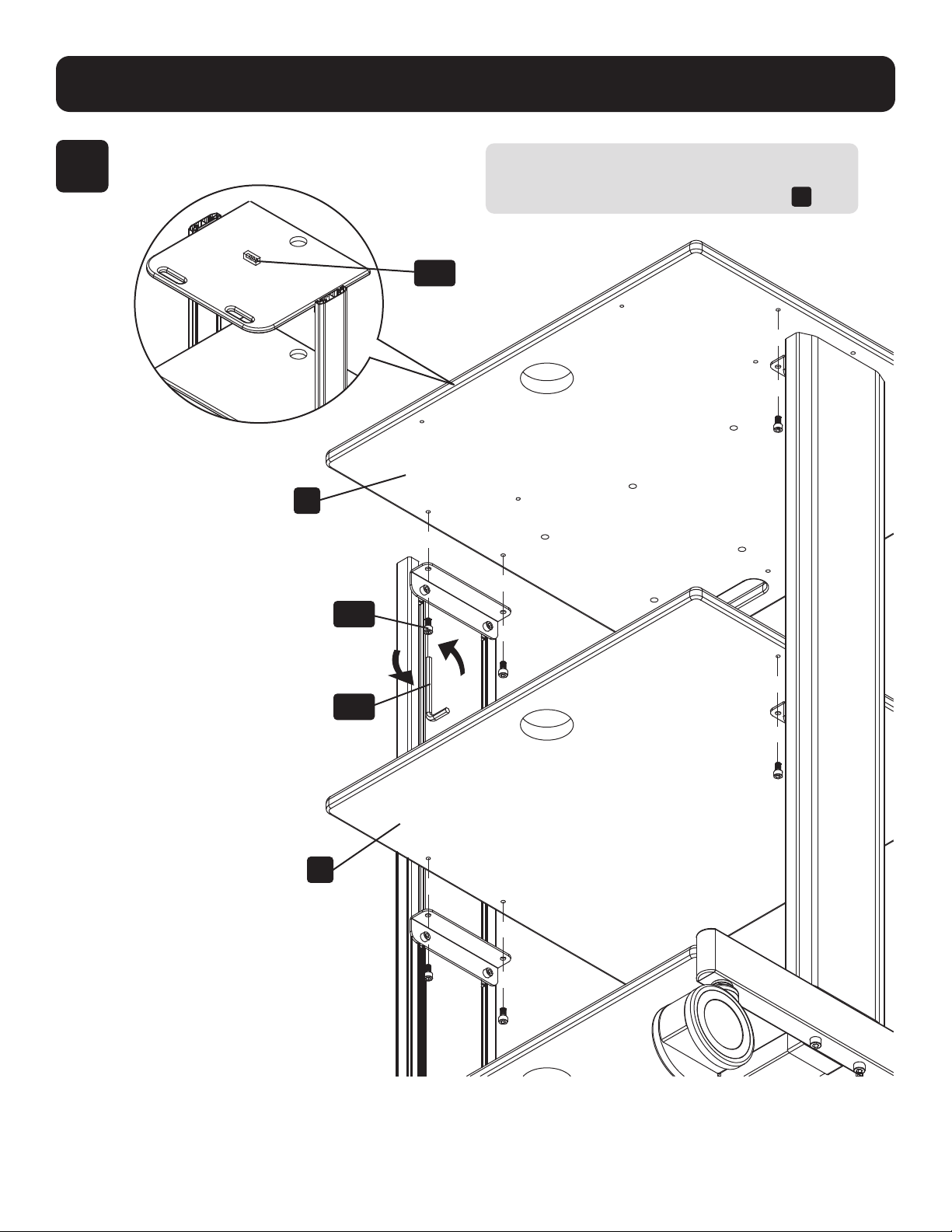

Assembly
5
6
P-H
J
P-B
P-F
J
P-B
P-F

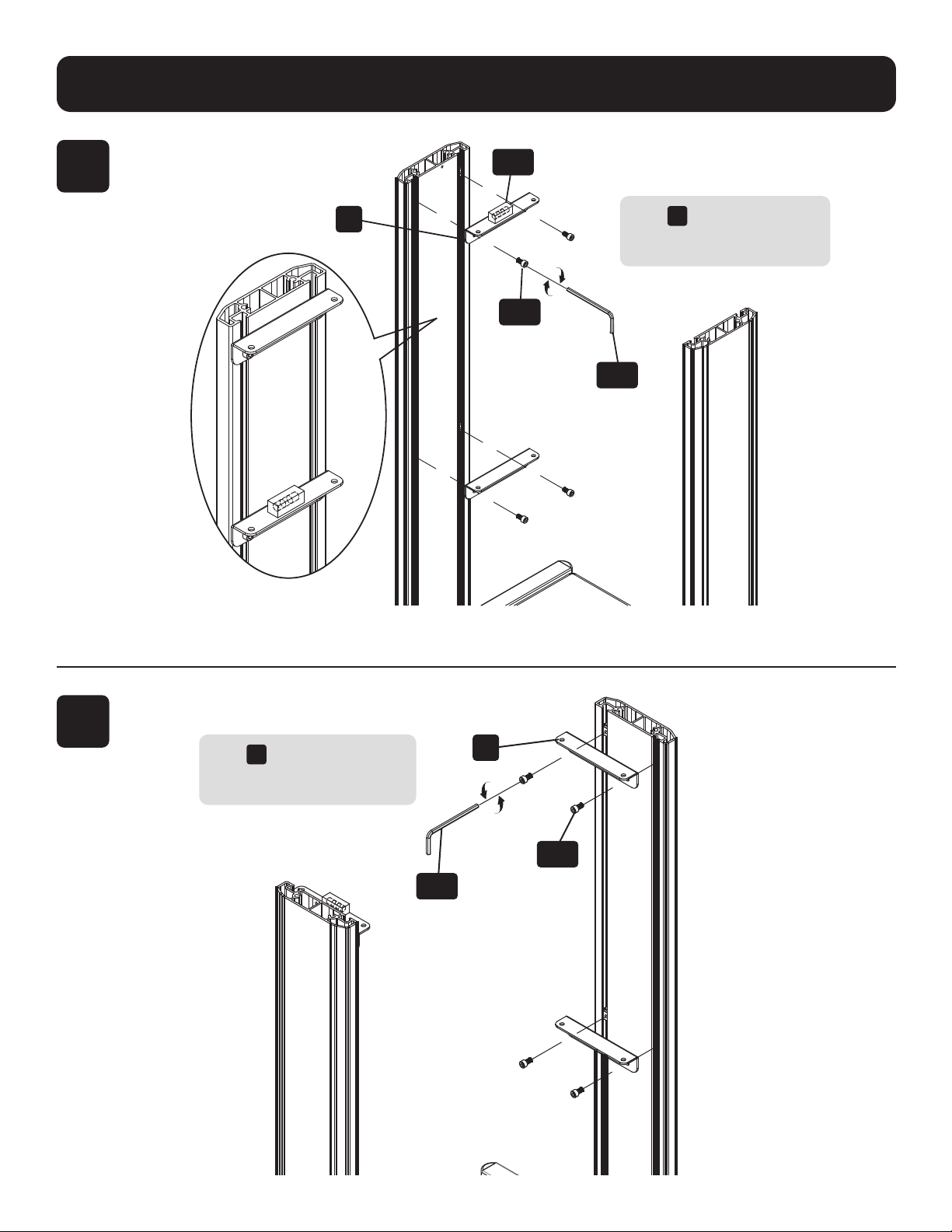

Install
J
bracket on left side
rst.Levelandlockscrewsat
the desired height.
Install
J
bracket on right side.
Slightly tighten the screws,
leaving them slightly loose.
7
Assembly
7
C
D
P-F
P-B
P-H

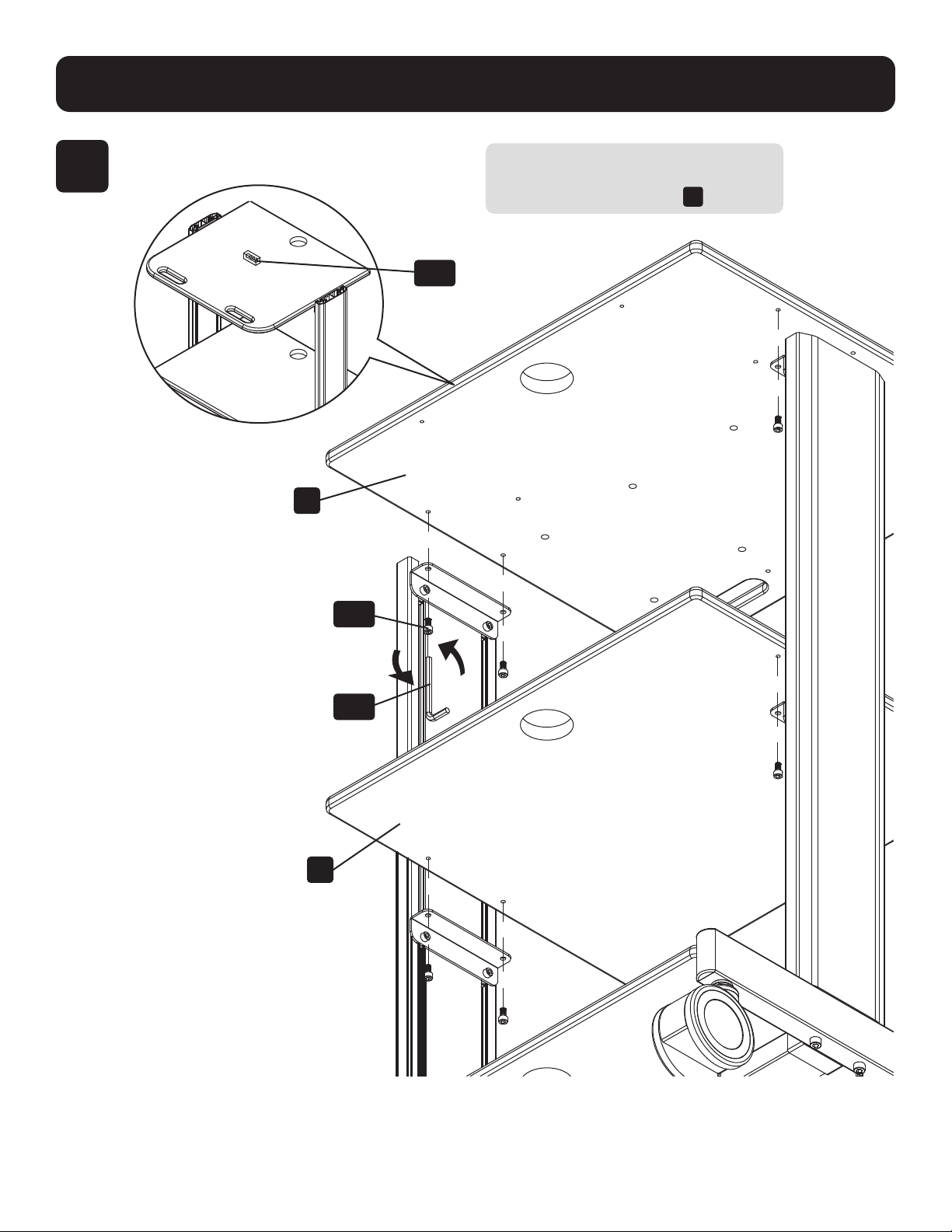

Add the table and lock the screws on the left
side. Then level the table and lock all the
screws on right side, including
J
bracket.
8
8
Assembly
9
P-F
P-B
E
AHEAD
AHEAD
9
10

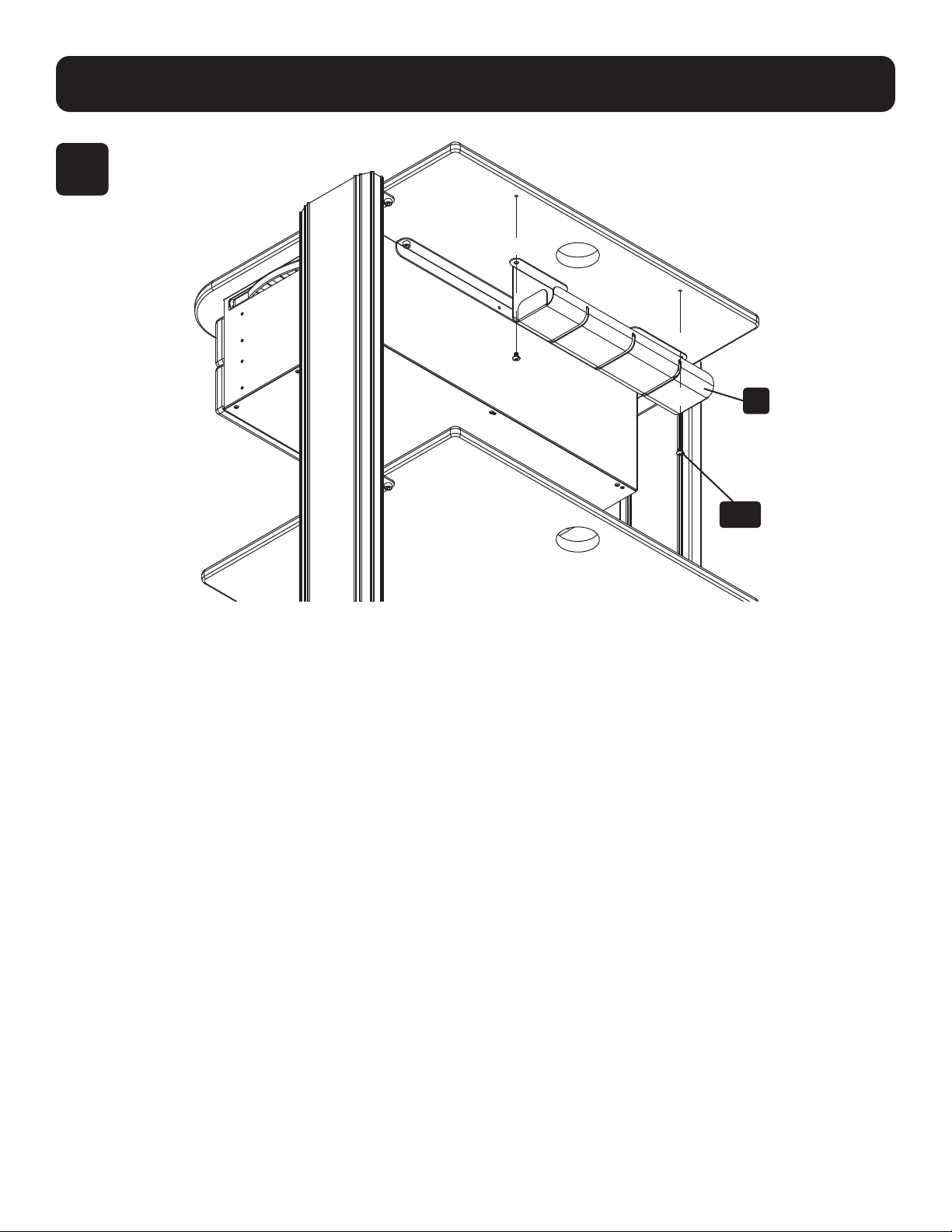

Assembly
AHEAD
L
P-D
10
11
Assembly
Maintenance
• Check that the cart is secure and safe to use at regular intervals (at least every three months).
• For any additional questions, visit tripplite.com/support.
P-G
K
I
P-C
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
22-09-0719345D9_RevA
11
Manual del Propietario
Estación de trabajo
móvil con 2 cajones
Modelo: WWSS2DWSTAA
1111 W. 35th Street, Chicago, IL 60609, EE. UU. tripplite.com/support
Copyright © 2023 Tripp Lite. Todos los derechos reservados.
PRECAUCIÓN: NO EXCEDA LA CAPACIDAD MÁXIMA DE
CARGA INDICADA. ¡SE PUEDEN PRODUCIR LESIONES
GRAVES O DAÑOS A LA PROPIEDAD!
(2.7 kg) [6 lb] (2.7 kg) [6 lb]
POR CAJÓNPOR CAJÓN
(5 kg) [11 lb] (5 kg) [11 lb]
POR REPISAPOR REPISA
English 11 • Français 21 • Русский 31 • Deutsch 41
12
Instrucciones de Seguridad
Registro de la Garantía y del Producto
¡ADVERTENCIA!
NOTA: Lea todo el manual de instrucciones antes de comenzar a instalar y ensamblar.
• No comience a instalar hasta que haya leído y entendido las instrucciones y advertencias contenidas en este
manual. Si tiene alguna pregunta con respecto a cualquiera de las instrucciones o advertencias, visite
tripplite.com/support.
• EsteproductofuediseñadoparaserinstaladoyutilizadoÚNICAMENTEcomoseespecicaenestemanual.La
instalación incorrecta de este producto puede provocar daños o lesiones graves.
• Este producto debe ser instalado únicamente por una persona que posea competencias mecánicas adecuadas,
experiencia básica en construcción y que haya comprendido a cabalidad este manual de instrucciones.
• Trabaje siempre con un ayudante o equipo de elevación mecánico para levantar y colocar el equipo de manera
segura.
• Aprietelostornillosrmemente,peronoenexceso.Alapretarexcesivamentelostornillospuededañarelproducto.
• Este producto está diseñado para usarse solo en interiores. Usar este producto en exteriores podría derivar en
fallas del producto y lesiones personales.
Garantía Limitada de 5 Años
El vendedor garantiza que este producto, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuanto a materiales y
mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra
dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.
ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE SE PRODUZCAN COMO RESULTADO DE ACCIDENTES, USO
INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN
EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS
TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA
ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados
no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o
indirectos,demodoqueesposiblequelaslimitacionesanterioresnoseapliquenausted.Estagarantíaleotorgaderechoslegalesespecícosyusted
puede tener otros derechos que pueden variar de una jurisdicción a otra).
ADVERTENCIA: Antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya
que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la idoneidad o conveniencia de estos dispositivos para una
determinada aplicación.
TrippLitetieneunapolíticademejoracontinua.Lasespecicacionesestánsujetasacambiosinprevioaviso.Lasfotografíaseilustracionespueden
diferir ligeramente de los productos reales.
13

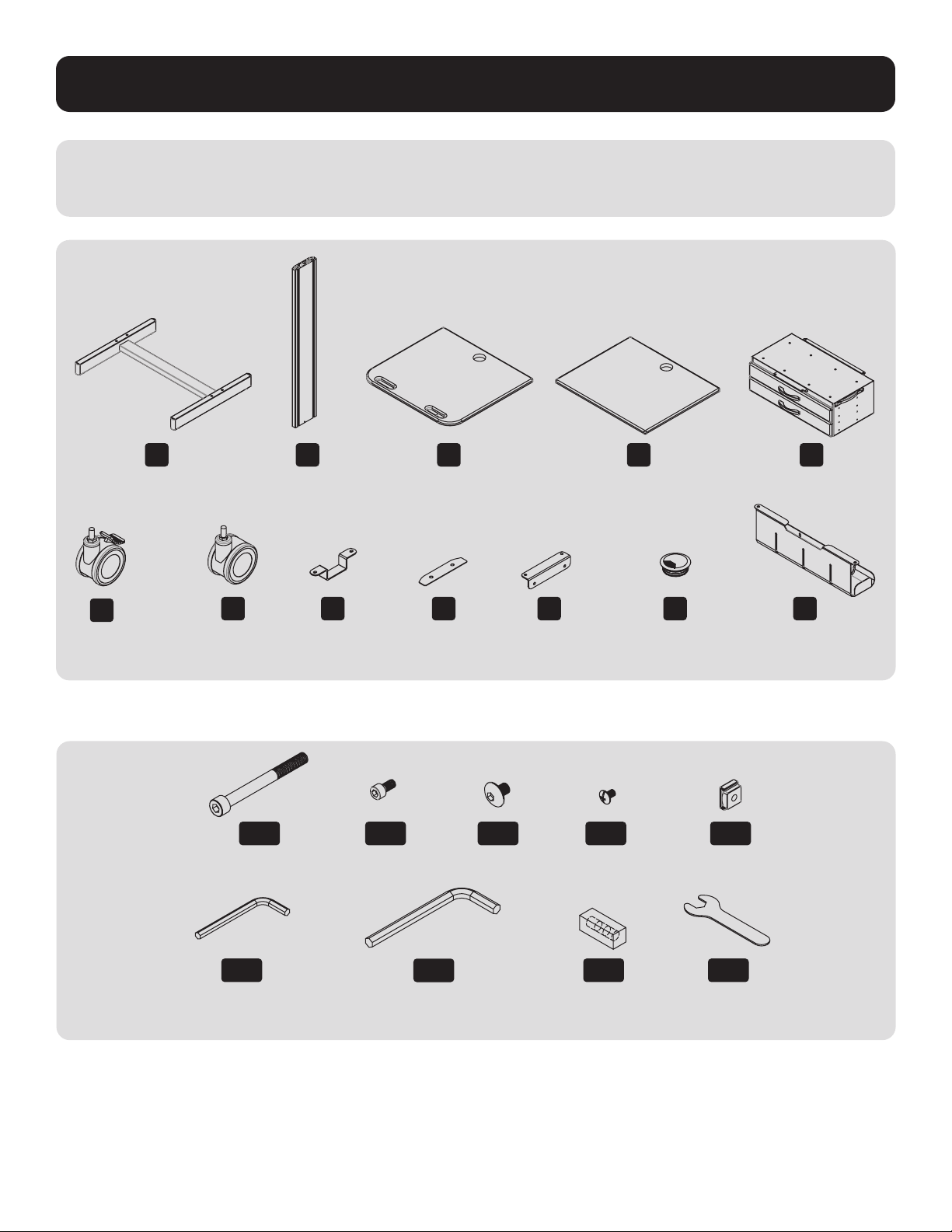

Lista de Comprobación de Componentes
IMPORTANTE: Antes de instalar, asegúrese de haber recibido todas las piezas de acuerdo con la lista de
comprobación de componentes. Si faltase alguna pieza o estuviese dañada, visite tripplite.com/
support para solicitar servicio.
B
(x2)
D
(x2)
E
(x1)
C
(x1)
F
(x2)
K
(x3)
L
(x1)
H
(x2)
I
(x2)
J
(x4)
G
(x2)
A
(x1)
Paquete P
P-A
M8x80 (x4)
P-B
M6x12 (x20)
P-C
M8x10 (x4)
P-E
(x8)
P-D
M5x8 (x2)
P-F
Llave M5 (x1)
P-G
Llave M6 (x1)
P-H
(x1)
P-I
(x1)
14

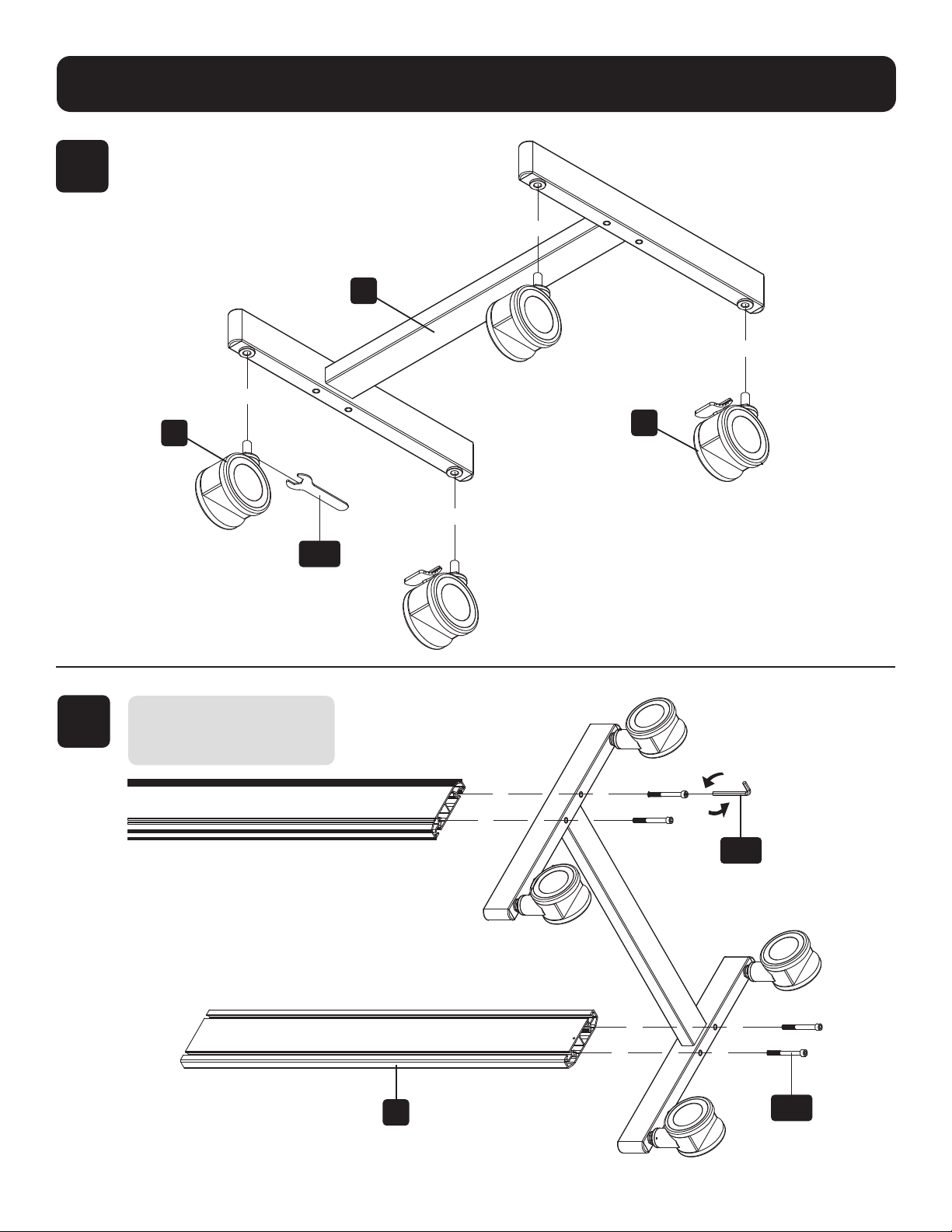

Ensamblaje
1
2
G
F
A
ADELANTE
ADELANTE
Coloque la base hacia abajo
para facilitar el ensamblaje.
B
P-G
P-A
P-I
15

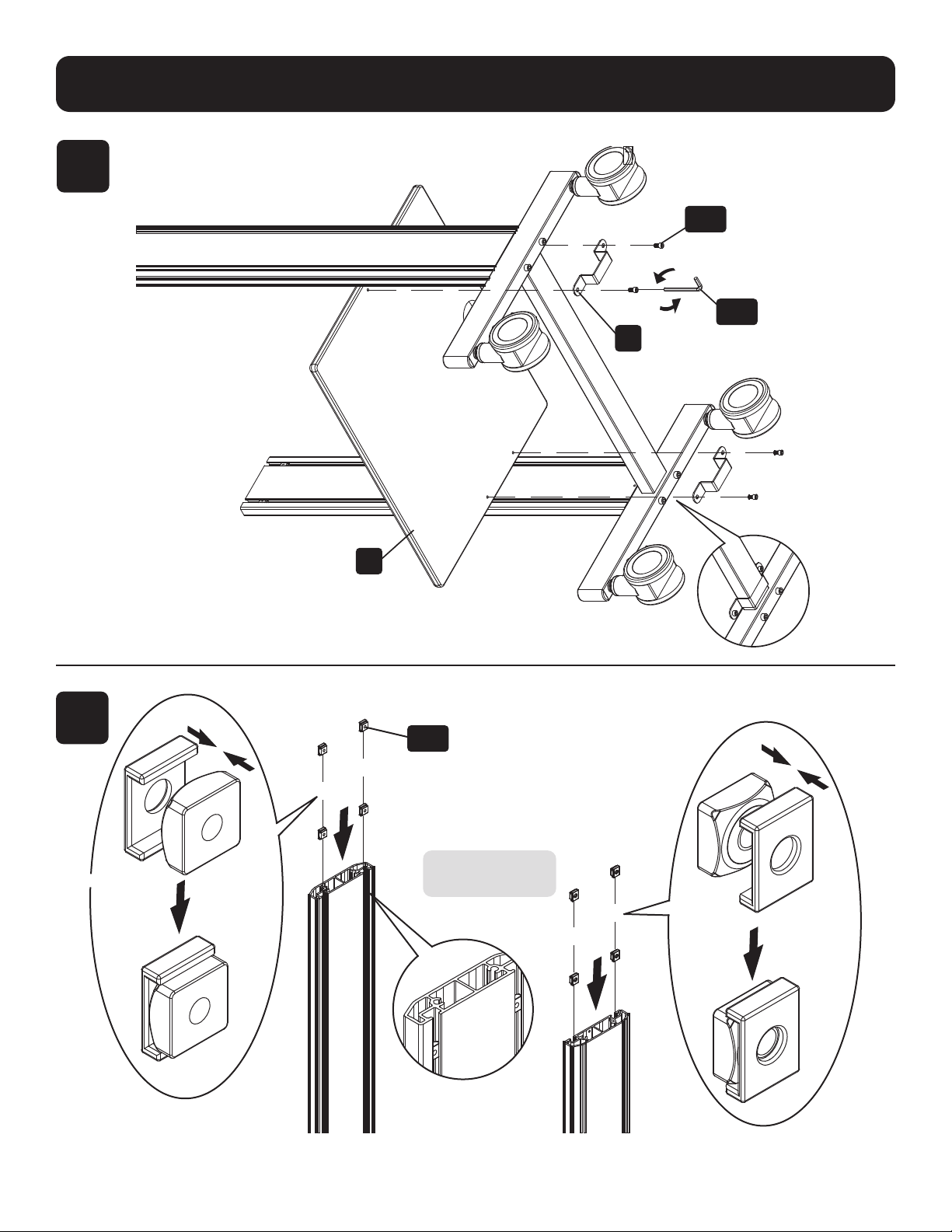

Ensamblaje
3
4
ADELANTE
P-B
P-F
D
H
P-E
Añada juegos
de diapositivas.
16
Ensamblaje
5
6
P-H
J
P-B
P-F
J
P-B
P-F

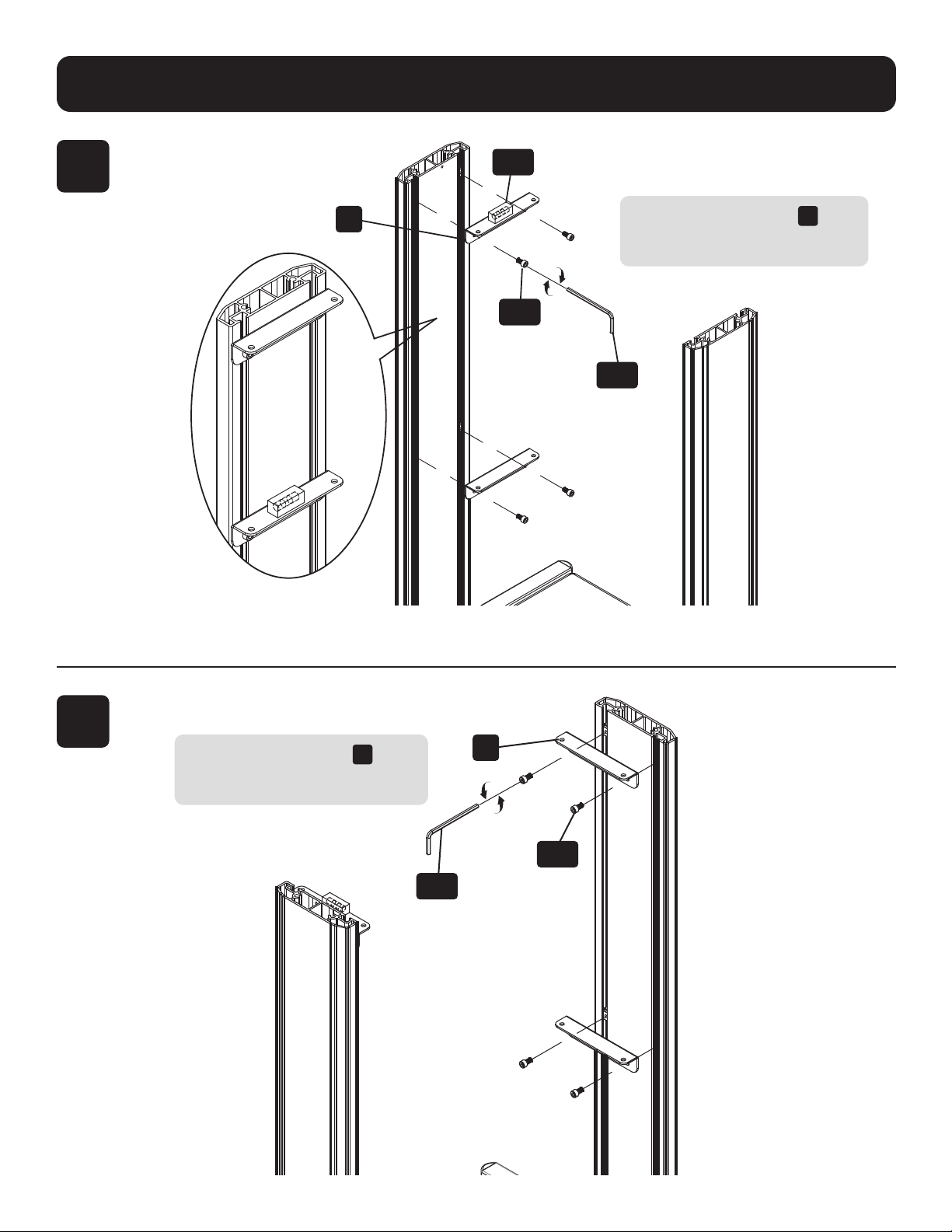

Instale primero el
J
soporte en el
lado izquierdo. Nivele y bloquee los
tornillos a la altura deseada.
Instale el
J
soporte en el lado
derecho. Apriete ligeramente los
tornillos,dejándolosalgoojos.
17
Ensamblaje
7
C
D
P-F
P-B
P-H
Añada la mesa y bloquee los tornillos del lado izquierdo.
A continuación, nivele la mesa y bloquee todos los
tornillos del lado derecho, incluido el
J
soporte.
18
8

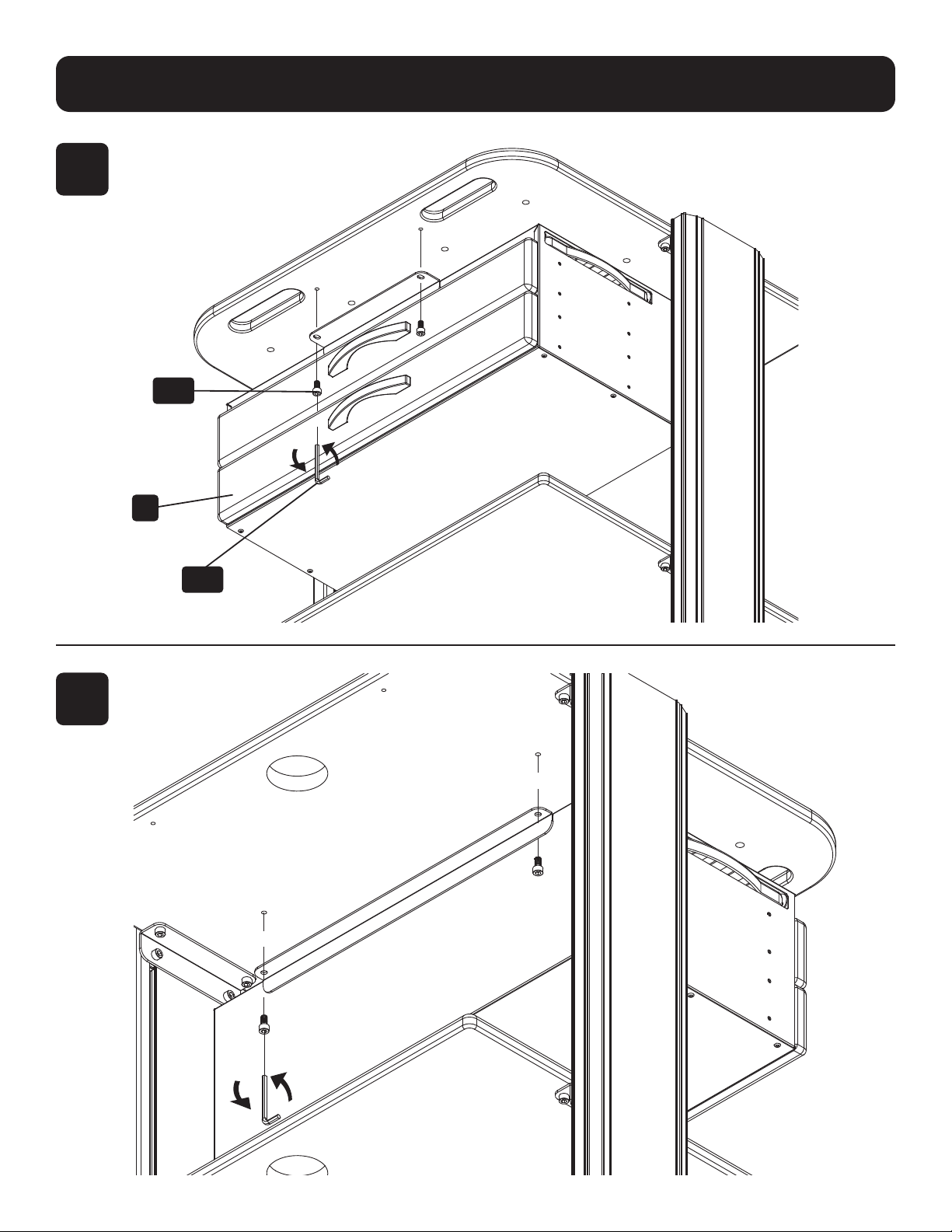

Ensamblaje
9
P-F
P-B
E
ADELANTE
ADELANTE
19
10
Ensamblaje
ADELANTE
L
P-D
20
11

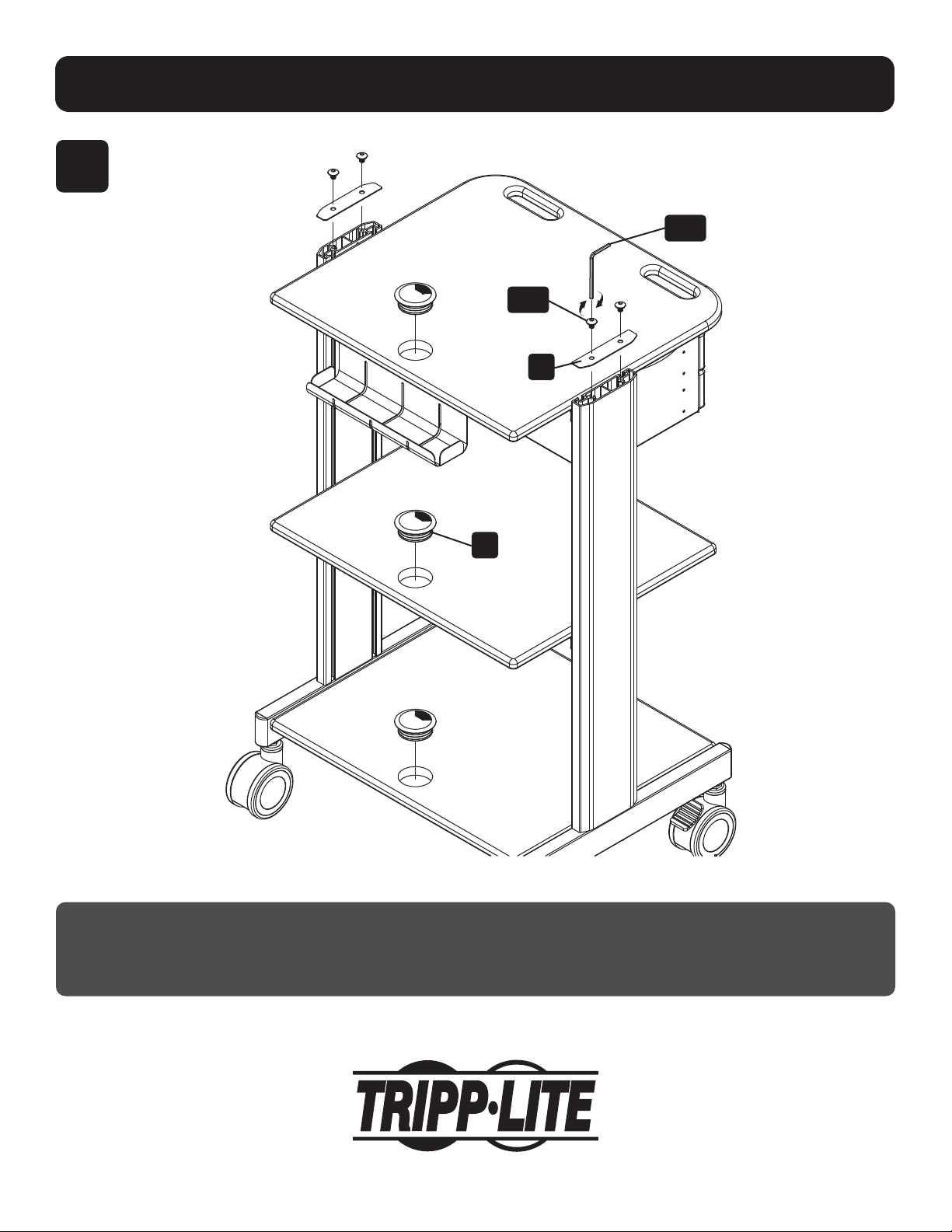

Ensamblaje
Mantenimiento
• Compruebeaintervalosregulares(almenoscadatresmeses)queelcarroesableyquesepuedeutilizarcon
seguridad.
• Para cualquier pregunta adicional, visite tripplite.com/support.
P-G
K
I
P-C
1111 W. 35th Street, Chicago, IL 60609, EE. UU. tripplite.com/support
22-09-071 9345D9_RevA
21
Manuel du propriétaire
Poste de travail mobile
avec 2 tiroirs
Modèle : WWSS2DWSTAA
1111 W. 35th Street, Chicago, IL 60609 États-Unis • tripplite.com/support
Copyright © 2023 Tripp Lite. Tous droits réservés.
ATTENTION : NE PAS DÉPASSER LA CAPACITÉ DE
POIDS MAXIMUM INDIQUÉE. DES BLESSURES GRAVES
OU DES DOMMAGES MATÉRIELS PEUVENT SURVENIR!
6 lb. (2.7 kg)6 lb. (2.7 kg)
PAR TIROIRPAR TIROIR
11 lb. (5 kg)11 lb. (5 kg)
PAR ÉTAGÈREPAR ÉTAGÈRE
English 1 • Español 11 • Русский 31 • Deutsch 41
22
Instructions de sécurité
Garantie et enregistrement du produit
AVERTISSEMENT
REMARQUE : lisez l’intégralité du manuel d’instructions avant de commencer l’assemblage et l’installation.
• Ne commencez pas l’installation avant d’avoir lu et compris les instructions et les avertissements contenus dans
ce manuel. Si vous avez des questions concernant l’une des instructions ou l'un des avertissements, s’il vous plaît
visitez tripplite.com/support.
• Ce produit a été conçu pour être installé et utilisé UNIQUEMENT tel que spécié dans ce manuel. Une mauvaise
installation de ce produit peut causer des dommages ou des blessures graves.
• Ce produit ne doit être installé que par quelqu’un ayant de bonnes capacités en mécanique, avec une expérience
de base de la construction et une compréhension complète de ce manuel d’instructions.
• Utilisez toujours un assistant ou un équipement de levage mécanique pour soulever et positionner l’équipement en
toute sécurité.
• Serrez les vis fermement, mais ne serrez pas trop. Les vis trop serrées peuvent endommager le produit.
• Ce produit est destiné à une utilisation en intérieur uniquement. L’utilisation de ce produit à l’extérieur pourrait
entraîner une défaillance du produit et des blessures corporelles.
Garantie limitée de 5 ans
Le vendeur garantit que ce produit, s’il est utilisé conformément à toutes les instructions applicables, est exempt de défauts originaux de matériel et
de fabrication pendant une période de 5 ans à compter de la date d’achat initial. Si le produit s’avère défectueux au niveau des matériaux ou dans sa
fabrication dans ce délai, le vendeur réparera ou remplacera le produit, à sa seule discrétion.
CETTE GARANTIE NE S’APPLIQUE PAS À L’USURE NORMALE OU AUX DOMMAGES RÉSULTANT D’UN ACCIDENT, D’UNE MAUVAISE
UTILISATION, D’UN ABUS OU D’UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE
EXPRESSÉMENT ÉNONCÉE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTES LES
GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADÉQUATION, SONT LIMITÉES EN DURÉE À
LA PÉRIODE DE GARANTIE ÉNONCÉE CI-DESSUS ; ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS LES DOMMAGES ACCESSOIRES
ET CONSÉCUTIFS. (Certains États n’autorisent pas de limitations sur la durée d’une garantie implicite, et certains États n’autorisent pas l’exclusion ou
la limitation des dommages accessoires ou consécutifs, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas s’appliquer à vous. Cette
garantie vous donne des droits légaux spéciques, et vous pouvez avoir d’autres droits qui varient d’une juridiction à l’autre).
AVERTISSEMENT : l’utilisateur individuel doit prendre soin de déterminer avant l’utilisation, si cet appareil est approprié, adéquat ou sûr pour l’utilisation
prévue. Étant donné que les applications individuelles sont sujettes à de grandes variations, le fabricant ne donne aucune représentation ou garantie
quant à la pertinence ou à l’adéquation de ces appareils pour une application spécique.
Tripp Lite a une politique d’amélioration continue. Les spécications peuvent être modiées sans préavis. Les photos et les illustrations peuvent diérer
légèrement des produits réels.
23
Liste de contrôle des composants
IMPORTANT : assurez-vous d’avoir reçu toutes les pièces conformément à la liste de contrôle des composants avant
l'installation. Si des pièces sont manquantes ou défectueuses, visitez tripplite.com/support pour obtenir du
soutien.
B
(x2)
D
(x2)
E
(x1)
C
(x1)
F
(x2)
K
(x3)
L
(x1)
H
(x2)
I
(x2)
J
(x4)
G
(x2)
A
(x1)
Paquet P
P-A
M8x80 (x4)
P-B
M6x12 (x20)
P-C
M8x10 (x4)
P-E
(x8)
P-D
M5x8 (x2)
P-F
M5 clé (x1)
P-G
M6 clé (x1)
P-H
(x1)
P-I
(x1)
24
Assemblage
1
2
G
F
A
DEVANT
DEVANT
Placez la base côté
vers le bas pour un
assemblage facile.
B
P-G
P-A
P-I
25
Assemblage
3
4
DEVANT
P-B
P-F
D
H
P-E
Ajoutez les séries
de glissières.
26
Assemblage
5
6
P-H
J
P-B
P-F
J
P-B
P-F
Installez d’abord le support
J
sur
le côté gauche. Nivelez et verrouillez
les vis à la hauteur désirée.
Installez d’abord le support
J
sur le
côté droit. Serrez légèrement les vis,
en les laissant légèrement desserrées.
27
Assemblage
7
C
D
P-F
P-B
P-H
Ajoutez la table et verrouillez les vis sur le côté
gauche. Ensuite, nivelez la table et verrouillez toutes
les vis sur le côté droit, y compris le support
J
28
8
Assemblage
9
P-F
P-B
E
DEVANT
DEVANT
29
10
Assemblage
DEVANT
L
P-D
30
11
Assemblage
Entretien
• Vériez que le panier est sûr et sécurisé pour être utilisé à intervalles réguliers (au moins tous les trois mois).
• Pour toute question supplémentaire, visitez tripplite.com/support.
P-G
K
I
P-C
1111 W. 35th Street, Chicago, IL 60609 États-Unis • tripplite.com/support
22-09-071 9345D9_RevA
31
Руководство пользователя
Передвижная
рабочая станция с
двумя выдвижными
ящиками
Модель: WWSS2DWSTAA
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2023 Tripp Lite. Перепечатка запрещается.
ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО
ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ
ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!
2,7 кг 2,7 кг
НА КАЖДЫЙ НА КАЖДЫЙ
ВЫДВИЖНОЙ ЯЩИКВЫДВИЖНОЙ ЯЩИК
5 кг 5 кг
НА ПОЛКУНА ПОЛКУ
English 1 • Español 11 • Français 21 • Deutsch 41
32
Указания по технике безопасности
Регистрация гарантии и изделия
ВНИМАНИЕ
ПРИМЕЧАНИЕ. Перед началом установки и сборки модуля внимательно изучите все разделы
руководства.
• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями в
настоящем руководстве и не поймете их смысл. При возникновении каких-либо вопросов относительно
любых указаний или предупреждений посетите страницу tripplite.com/support.
• Данное изделие предназначено для установки и использования ТОЛЬКО в целях, указанных в настоящем
руководстве. Неправильная установка данного изделия может привести к причинению материального
ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической
квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации,
изложенной в настоящем руководстве.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за
помощью или пользуйтесь грузоподъемным оборудованием.
• Винты следует затягивать плотно, но не перетягивая их. Перетягивание винтов может привести к
повреждению изделия.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного
изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.
Условия 5-летней ограниченной гарантии
Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первой покупки данного
изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов
материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по
своему усмотрению.
ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В
РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ
ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИCКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАCTОЯЩЕМ ДОКУМЕНТЕ.
ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ
ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ
ДЕЙСТВИЯ ВЫШEУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ
ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность
действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков.
В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам
конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).
ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным,
соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений
производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного
Компания Tripp Lite постоянно совершенствует свою продукцию. B связи с этим возможно изменение технических характеристик без
предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и
иллюстрациях.
33
Перечень комплектации
ВНИМАНИЕ! Перед началом установки убедитесь в наличии всех деталей согласно перечню комплектации.
В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на странице
tripplite.com/support.
B
2 шт.
D
2 шт.
E
1 шт.
C
1 шт.
F
2 шт.
K
3 шт.
L
1 шт.
H
2 шт.
I
2 шт.
J
4 шт.
G
2 шт.
A
1 шт.
Упаковочный комплект P
P-A
M8x80 (x4)
P-B
M6x12 (x20)
P-C
M8x10 (x4)
P-E
8 шт.
P-D
M5x8 (x2)
P-F
Гаечный ключ M5
(x1)
P-G
Ключ гаечный M6
(1 шт.)
P-H
1 шт.
P-I
1 шт.
34
Порядок сборки
1
2
G
F
A
ВПЕРЕДИ
ВПЕРЕДИ
Для облегчения процесса
сборки поместите основание
передней стороной вниз.
B
P-G
P-A
P-I
35
Порядок сборки
3
4
ВПЕРЕДИ
P-B
P-F
D
H
P-E
Разместите
выдвижные планки.
36
Порядок сборки
5
6
P-H
J
P-B
P-F
J
P-B
P-F
Сначала установите кронштейн
J
с левой стороны. Выровняйте и
зафиксируйте винты на нужной высоте.
Установите кронштейн
J
с правой
стороны. Слегка затяните винты,
оставив их не до конца затянутыми.
37
Порядок сборки
7
C
D
P-F
P-B
P-H
Разместите стол и зафиксируйте винты с левой
стороны. Затем выровняйте стол и зафиксируйте все
винты с правой стороны, включая кронштейн
J
.
38
8
Порядок сборки
9
P-F
P-B
E
ВПЕРЕДИ
ВПЕРЕДИ
39
10
Порядок сборки
ВПЕРЕДИ
L
P-D
40
11
Порядок сборки
Техническое обслуживание
• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления тележки и безопасность ее
использования.
• При возникновении любых дополнительных вопросов посетите страницу tripplite.com/support.
P-G
K
I
P-C
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
22-09-071 9345D9_RevA
41
Benutzerhandbuch
Mobile Workstation mit
2 Schubladen
Modell: WWSS2DWSTAA
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2023 Tripp Lite. Alle Rechte vorbehalten.
ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICHT
ÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN
VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!
6 lb. (2,7 kg)6 lb. (2,7 kg)
PRO SCHUBLADEPRO SCHUBLADE
11 lb. (5 kg)11 lb. (5 kg)
PRO REGALPRO REGAL
English 1 • Español 11 - Français 21 - Русский 31
42
Sicherheitshinweise
Garantie und Produktregistrierung
Warnung!
HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit dem Zusammenbau und der Montage beginnen.
• Beginnen Sie nicht mit der Montage, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen
und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie
bitte tripplite.com/support.
• Dieses Produkt wurde so entwickelt, dass es NUR wie in dieser Bedienungsanleitung angegeben installiert
und verwendet werden darf. Die unsachgemäße Montage dieses Produkts kann zu Schäden und schweren
Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit guten handwerklichen Fähigkeiten und Grunderfahrung im
Zusammenbau montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig
verstanden hat.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Zu fest angezogene Schrauben können das Produkt
beschädigen.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produktes im
Freien kann zu Fehlfunktionen und Verletzungen führen.
5-jährige eingeschränkte Garantie
Der Verkäufer garantiert, dass dieses Produkt, wenn es in Übereinstimmung mit allen anwendbaren Anweisungen verwendet wird, für einen Zeitraum von 5 Jahren
ab dem Erstkaufdatum frei von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler
aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.
DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON
DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT
DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN,
EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER
BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige
Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläug entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die
zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreend. Diese Garantie
gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)
WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der
Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten
Verwendungszweck.
Tripp Lite hat sich kontinuierliche Verbesserungen zum Ziel gesetzt. Spezikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können
von den tatsächlichen Produkten leicht abweichen.
43
Komponenten-Checkliste
WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der
Montage beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den
Kundendienst.
B
(x2)
W
(x2)
E
(x1)
C
(x1)
F
(x2)
K
(x3)
L
(x1)
H
(x2)
K
(x2)
J
(x4)
G
(x2)
A
(x1)
Paket P
P-A
M8x80 (x4)
PB
M6x12 (x20)
P-C
M8x10 (x4)
P-E
(x8)
P-D
M5x8 (x2)
P-F
M5 Schraubenschlüssel
(x1)
P-G
M6 Schraubenschlüssel
(x1)
P-H
1 Stück
P-I
1 Stück
44
Zusammenbau
1
2
G
F
A
VORAUS
VORAUS
Legen Sie die Unterseite nach
unten, um den Zusammenbau
zu erleichtern.
B
P-G
P-A
P-I
45
Zusammenbau
3
4
VORAUS
P-B
P-F
D
H
P-E
Fügen Sie die
Schiebesätze hinzu.
46
Zusammenbau
5
6
P-H
J
P-B
P-F
J
P-B
P-F
Bringen Sie die
J
Halterung zuerst auf der
linken Seite an. Nivellieren und xieren Sie
die Schrauben in der gewünschten Höhe.
Montieren Sie die
J
Halterung auf der
rechten Seite. Ziehen Sie die Schrauben
leicht an und lassen Sie sie etwas locker.
47
Zusammenbau
7
C
W
P-F
P-B
P-H
Fügen Sie den Tisch hinzu und befestigen Sie die
Schrauben auf der linken Seite. Nivellieren Sie dann
den Tisch und ziehen Sie alle Schrauben auf der
rechten Seite an, einschließlich der
J
Halterung.
48
8
Montage
9
P-F
P-B
E
VORAUS
VORAUS
49
10
Montage
VORAUS
L
P-D
50
11
Zusammenbau
Instandhaltung
• Überprüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob der Wagen sicher ist und sicher
benutzt werden kann.
• Weitere Informationen erhalten Sie auf www.tripplite.com/support
P-G
K
K
P-C
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
22-09-071 9345D9_RevA
