FreeSpace FS2P
Pendant Loudspeaker
Installation Guide .......................2
Guía de instalación .....................7
Notice d’installation ....................12
Installationsanleitung ...................17
Guida all'installazione ..................22
Installatiehandleiding ..................27
Monterings v eiledning ..................32
Instrukcja montażu ....................37
安装指南 ..............................42
安裝指南 ..............................47
設置ガイド .............................52
57 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 • English FreeSpace FS2P • Installation Guide
PRO.BOSE.COM
Important Safety Instructions
Please read and keep all safety and use instructions.
This product is intended for installation by professional installers only! This document is
intended to provide professional installers with basic installation and safety guidelines for this
product in typical fixed-installation systems. Please read this document and all safety warnings
before attempting installation.
Do not attempt to service this product yourself. Refer all servicing to authorized service centers,
installers, technicians, dealers or distributors. To contact Bose Professional or to find a dealer or
distributor near you, visit PRO.BOSE.COM.
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with a dry cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacturer’s
instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves, or other
apparatus (including amplifiers) that produces heat.
9. Only use attachments/accessories specified by the manufacturer.
Regulatory Information
Do not paint or modify factory-applied finishes.
This product conforms to all applicable EU directive requirements. The complete
declaration of conformity can be found at: www.Bose.com/compliance.
This product conforms to all applicable Electromagnetic Compatibility Regulations
2016 and all other applicable UK regulations. The complete declaration of
conformity can be found at: www.Bose.com/compliance
This symbol means the product must not be discarded as household waste, and
should be delivered to an appropriate collection facility for recycling. Proper
disposal and recycling helps protect natural resources, human health and the
environment. For more information on disposal and recycling of this product,
contact your local municipality, disposal service, or the shop where you bought this
product.
China Restriction of Hazardous Substances Table
Names and Contents of Toxic or Hazardous Substances or Elements
Toxic or Hazardous Substances and Elements
Part Name
Lead
(Pb)
Mercury
(Hg)
Cadmium
(Cd)
Hexavalent
(CR(VI))
Polybrominated
Biphenyl
(PBB)
Polybrominated
diphenylether
(PBDE)
PCBs X O O O O O
Metal Parts X O O O O O
Plastic Parts O O O O O O
Speakers X O O O O O
Cables X O O O O O
This table is prepared in accordance with the provisions of SJ/T 11364.
O: Indicates that this toxic or hazardous substance contained in all of the homogeneous materials
for this part is below the limit requirement of GB/T 26572.
X: Indicates that this toxic or hazardous substance contained in at least one of the homogeneous
materials used for this part is above the limit requirement of GB/T 26572.
Taiwan Restriction of Hazardous Substances Table
Equipment name: FreeSpace FS2P, Type designation: 841153
Restricted substances and its chemical symbols
Unit
Lead
(Pb)
Mercury
(Hg)
Cadmium
(Cd)
Hexavalent
chromium
(Cr+6)
Polybrominated
biphenyls (PBB)
Polybrominated
diphenyl ethers
(PBDE)
PCBs
-
Metal Parts
-
Plastic Parts
Speakers
-
Cables
-
Note 1: “” indicates that the percentage content of the restricted substance does not exceed the percentage of reference
value of presence.
Note 2: The “−” indicates that the restricted substance corresponds to the exemption.
Date of Manufacture: The eighth digit in the serial number indicates the year of manufacture;
“7” is 2007 or 2017.
China Importer: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
EU Importer: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. For importer & service information: +5255 (5202) 3545
Taiwan Importer: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Phone Number: +886-2-2514 7676
UK Importer: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent,
ME44QZ, United Kingdom
Bose and FreeSpace are trademarks of Bose Corporation.
Bose Corporation Headquarters: 1-877-230-5639
©2021 Bose Corporation. No part of this work may be reproduced, modified, distributed or
otherwise used without prior written permission.
Warranty Information
This product is covered by a limited warranty.
For warranty details, visit PRO.BOSE.COM.
Product Ratings:
Input Voltage: 70V/100V
Impedance: 16 Ω, 16 W
Current or Power: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W
WARNINGS/CAUTIONS
This product contains magnetic material. Consult your physician on whether
this might aect your implantable medical device.
Contains small parts which may be a choking hazard. Not suitable for children
under age 3.
• This product is intended for indoor use only.
• All Bose products must be installed in accordance with local, state, federal and industry
regulations. It is the installer’s responsibility to ensure installation of the loudspeakers
and mounting system is performed in accordance with all applicable codes, including
local building codes and regulations. Consult the local authority having jurisdiction
before installing this product.
• Unsafe mounting or overhead suspension of any heavy load can result in serious
injury or death, and property damage. It is the installer’s responsibility to evaluate the
reliability of any mounting method used for their application. Only professional installers
with the knowledge of proper hardware and safe mounting techniques should attempt
to install any loudspeaker overhead.
• Do not mount the product in locations where it may be exposed to water or
condensation.
• Do not expose this product to dripping or splashing, and do not place objects filled with
liquids, such as vases, on or near the product.
• Do not mount on surfaces that are not sturdy, or that have hazards concealed behind
them, such as electrical wiring or plumbing. Ensure the bracket is installed by a qualified
professional installer and in accordance with local building codes.
• Use only the hardware and accessories included or specified by Bose for use with
FreeSpace FS2P loudspeakers. For information on compatible accessories, see the
product's technical data sheet at PRO.BOSE.COM.
• Keep the product away from fire and heat sources. Do not place naked flame sources,
such as lighted candles, on or near the product.
• Do not make unauthorized alterations to this product.
• Do not expose loudspeaker or mounting components to any chemical substances
that are not specified by Bose, including but not limited to lubricants, cleaning agents,
contact sprays, or hydrocarbon-based solvents. Exposure to such substances can lead to
degradation of the plastic material, resulting in cracking and creating a falling hazard.
• Clean speakers using only a dry cloth. Do not expose loudspeaker to soap, detergent,
mineral oil, alcohol or other cleaning agents or chemicals.
Cable-specific Warnings:
• The cable is not intended for installation or use in indoor water facility areas (including,
without limitation, indoor pools, indoor water parks, hot tub rooms, saunas, steam
rooms and indoor skating rinks).
• Do not use for lifting, such as a crane or pulley, or for hanging installations that include
movement or dynamic behavior. Intended for hanging static loudspeakers only.
• Do not walk or stand on the cable installation.
• Do not paint the cable fastener or any other part of the cable assembly.
• If using a cable system not supplied by Bose, the working load limit must be equal to or
greater than the supplied cable system.
• Do not apply oil or any other lubricant to the cable fastener or any other part of the
cable assembly.
• Never join two cables together. Only use one cable assembly per loudspeaker hang
point.
• Only use the pendant suspension cable with Bose pendant loudspeakers.
English • 3Installation Guide • FreeSpace FS2P
PRO.BOSE.COM

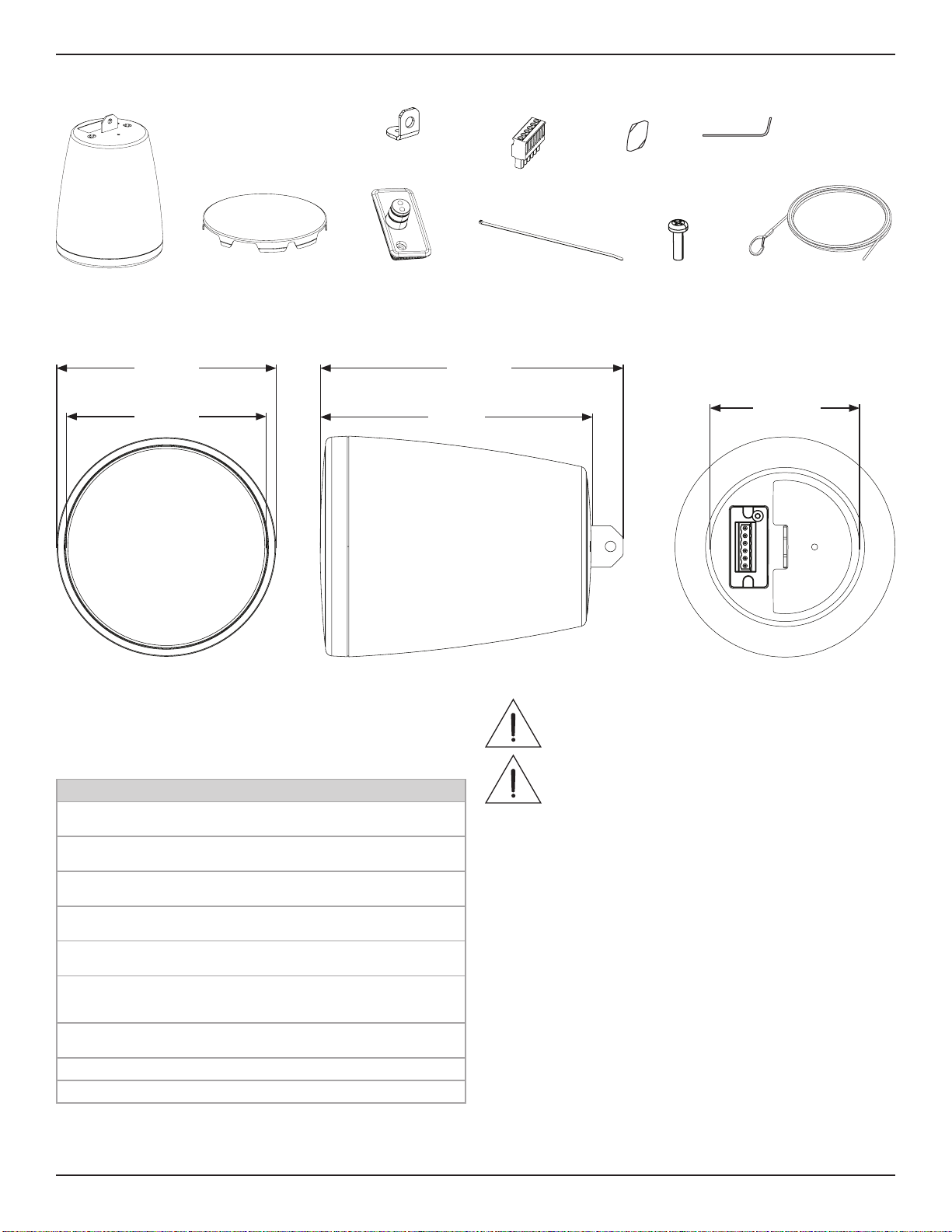

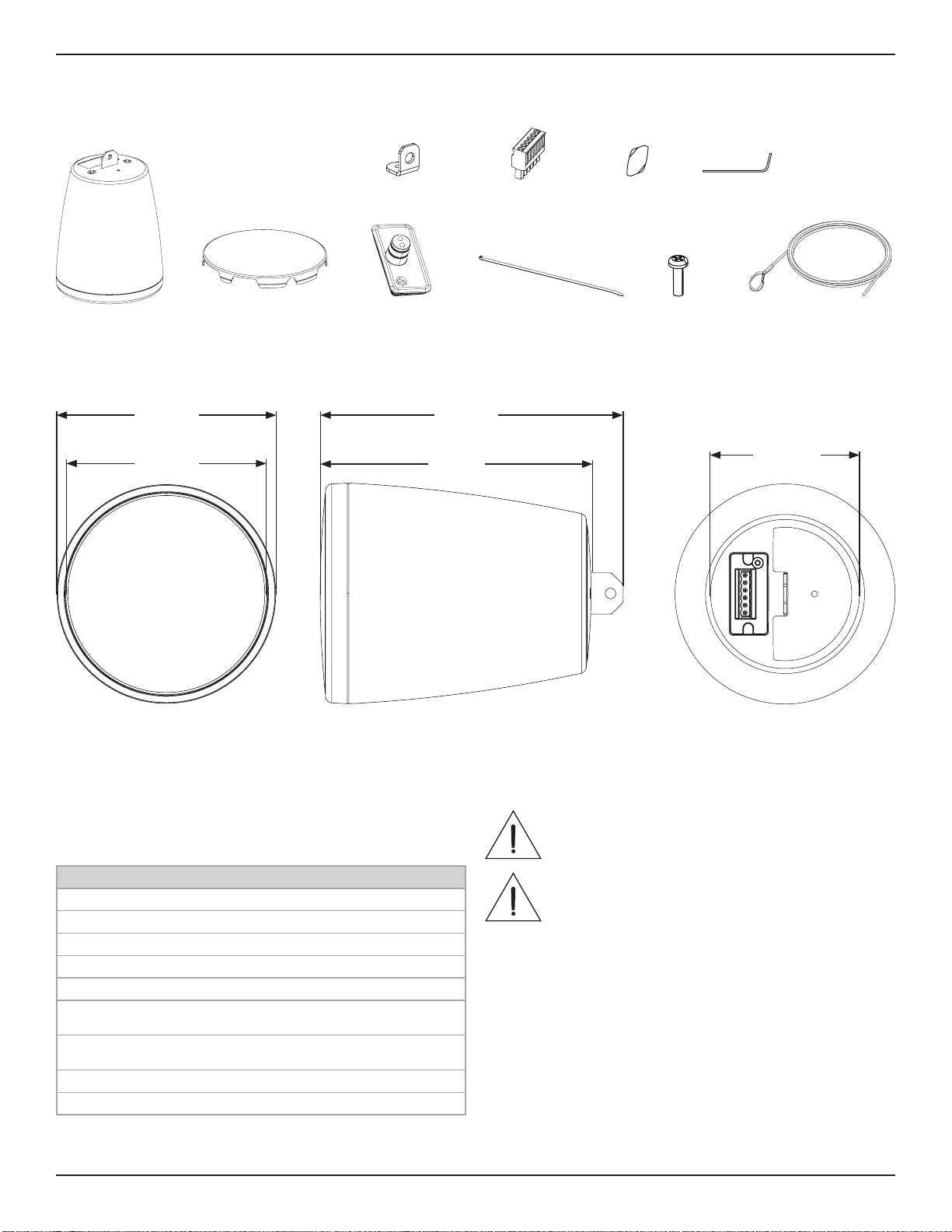

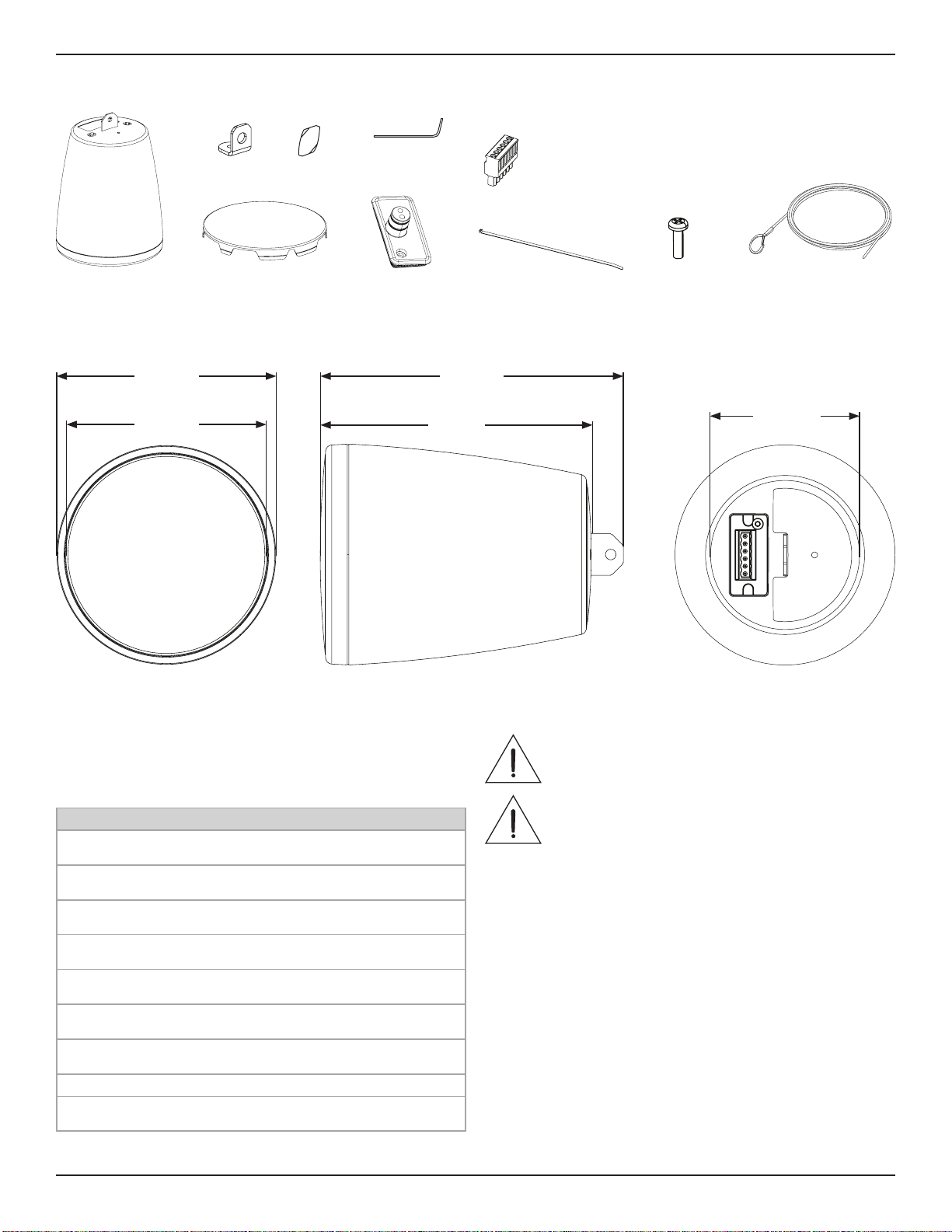

Overview
Package Contents
Product Dimensions
×2 ×2
Technical Specifications
For additional specifications, see the FreeSpace FS2P technical
data sheet at PRO.BOSE.COM. For EN 54-24 specifications
(including required external EQ), see the FreeSpace FS2P EN 54-
24 certified ratings (AM857610 Rev. 00) at PRO.BOSE.COM.
Physical
Product Dimensions Grille diameter: 137 mm
(5.39 in)
Enclosure diameter: 149 mm
(5.87 in)
Depth: 205 mm
(8.07 in)
Cable Dimensions Length: 4.57 m
(15.00 ft)
Diameter: 2 mm
(0.08 in)
Max Load (Safe Working Load)
1
45.36 kg (100.0 lb)
Net Weight, Loudspeaker with
grille (single)
1.47 kg (3.25 lb)
Shipping Weight (pair) 4.06 kg (8.95 lb)
Environmental Indoor Only
1. Always use the cable within its stated Safe Working Load. The
included suspension cable has a Safe Working Load of 100 lbs.
Important Installation Information
Before installing the loudspeaker, review Important
Safety Instructions on page 2.
For fire and evacuation notification applications,
environmental rated to IP21C per EN 54-24.
205 mm
8.07 in
108 mm
4.25 in
×2 ×4×8 ×2
137 mm
5.39 in
149 mm
5.87 in
183 mm
7.20 in
×2×2×2 ×2
4 • English FreeSpace FS2P • Installation Guide
PRO.BOSE.COM
Setup

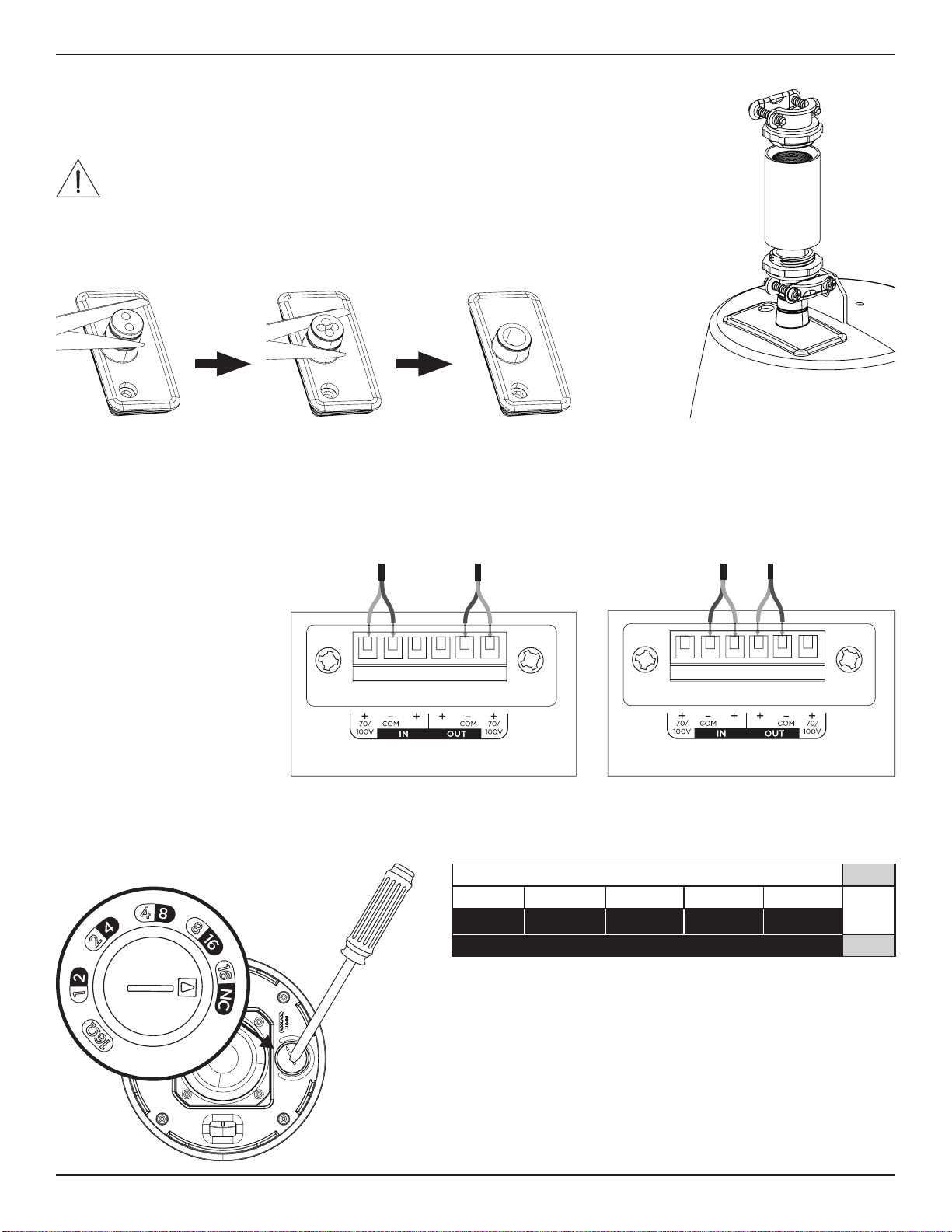

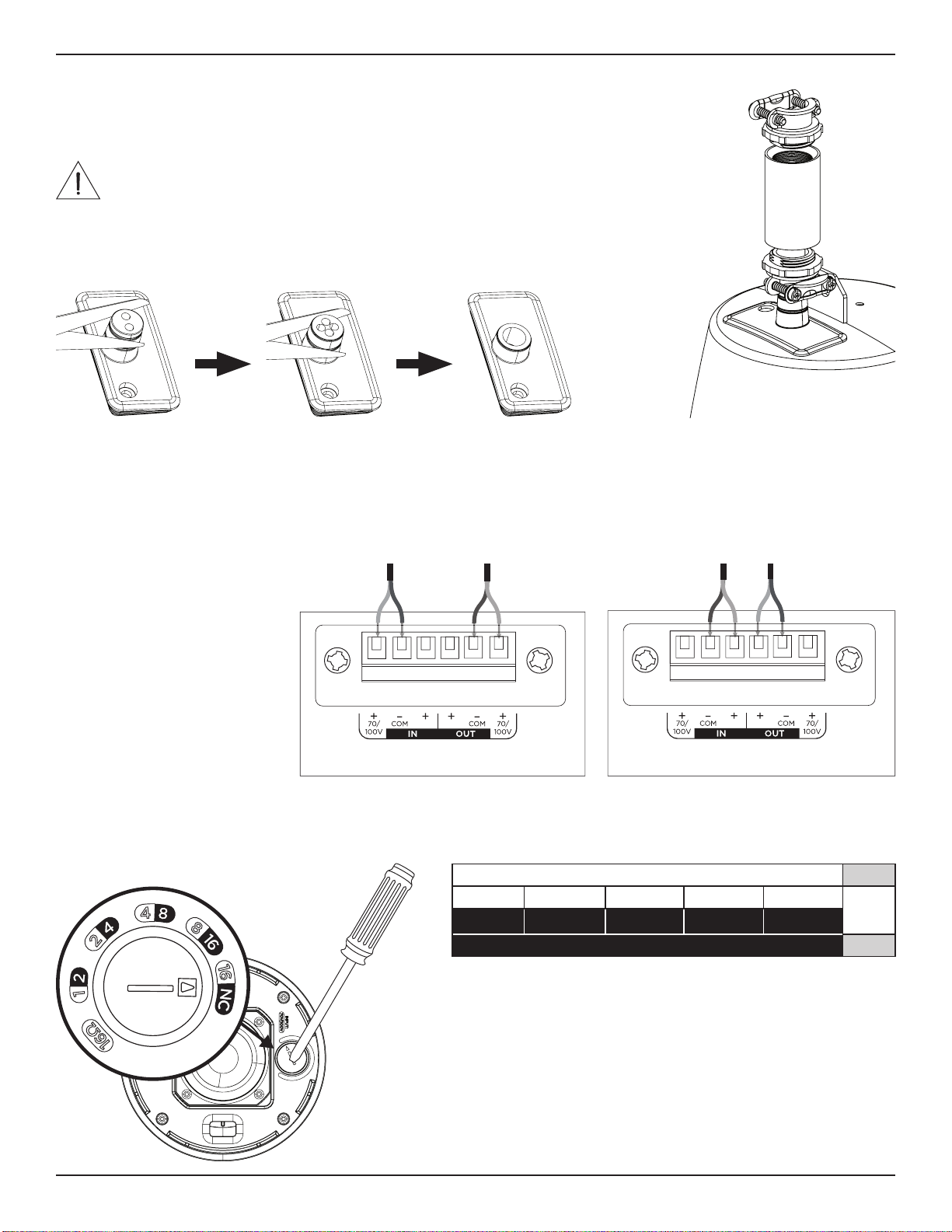

Wiring the Loudspeaker
Wire Gauge
The FreeSpace FS2P loudspeaker is designed to work with 18 AWG (0.8 mm
2
) to 14 AWG (2.1 mm
2
) size wire only.
Loudspeaker Settings
70V
1W 2W 4W 8W 16W*
16Ώ
2W 4W 8W 16W NC**
100V
** NC: No Connection (do not use)* Factory default
Transformer Tap Setting
Set tap by turning. Use a flat head screwdriver.
Connection Diagrams
Expose six millimeters (¼inch) of
bare wire to attach to the terminals.
Note: The loudspeaker is not rated
for use with a rigid conduit. The
loudspeaker is suitable for a flexible
conduit or wiring connection only.
Note: Wiring method must be in
accordance with:
In Canada, CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical Installations,
Section 32;
In the United States, The National
Electrical Code, NFPA 70, and the
National Fire Alarm and Signaling
Code, NFPA 72.
70/100V 16Ω
Preparing the Input Cover
The input cover is designed for three dierent wiring scenarios. To change the configuration of the
input cover to support your wiring scenario, cut along the perforation on the rubber conduit. Use one
½-inch to ½-inch threaded coupling and two ⅜-inch trade size conduit fittings for ½-inch knockouts
(see diagram to the right).
CAUTION: Do not use the wide open wiring scenario when installing the input cover with a
flexible conduit.
Note: It is the installer's responsibility to seal against water ingress into the Euroblock connector. Use
outdoor or marine-grade silicone to seal all wiring connections to ensure a tight seal.
Note: Flexible conduits and couplings must be UL Listed, suitable for the application, and installed in
accordance with the local authorities having jurisdiction.
Single In In and Out Wide Open
16Ω
16Ω
16Ω
16Ω
English • 5Installation Guide • FreeSpace FS2P
PRO.BOSE.COM

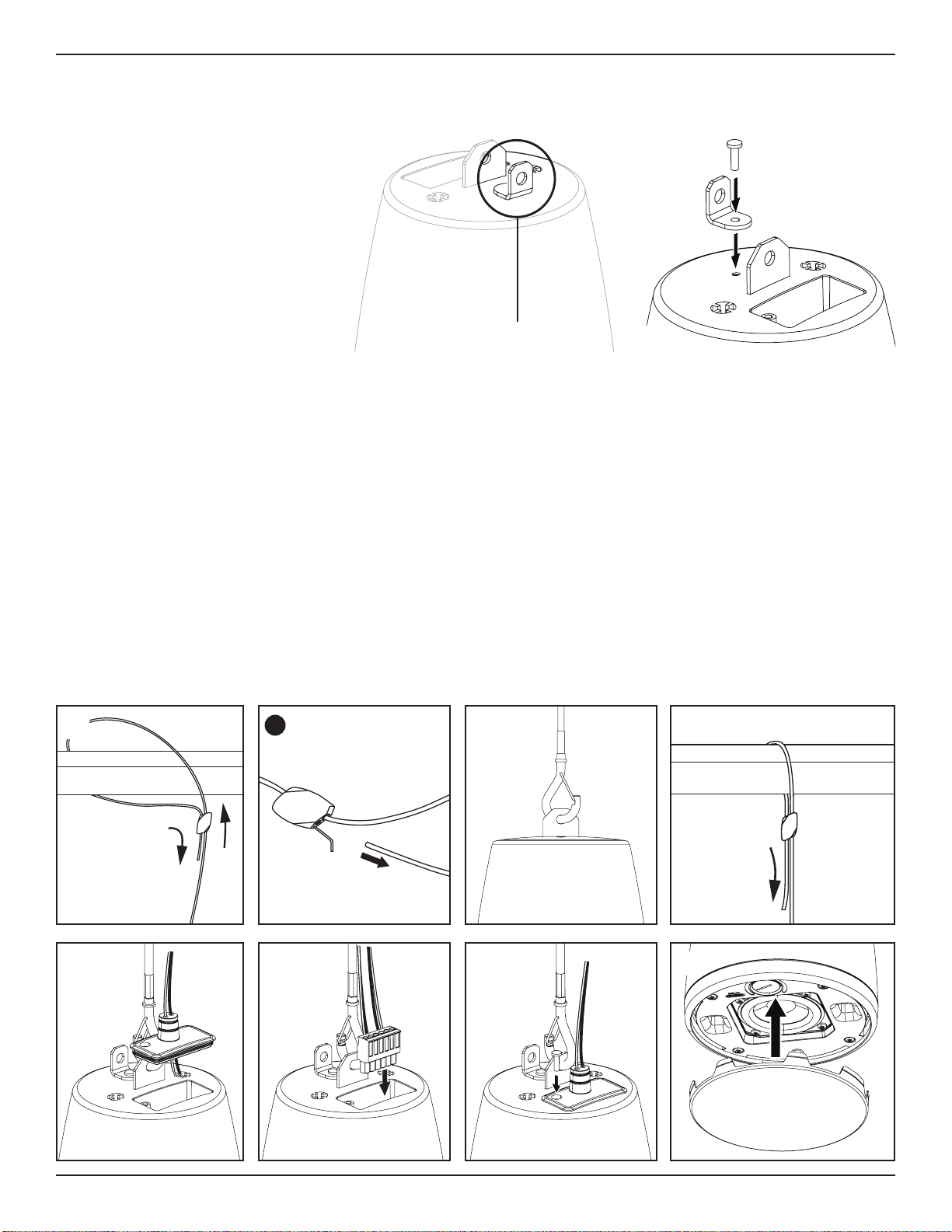

Installation
Preparing the Installation
Using a Safety Cable

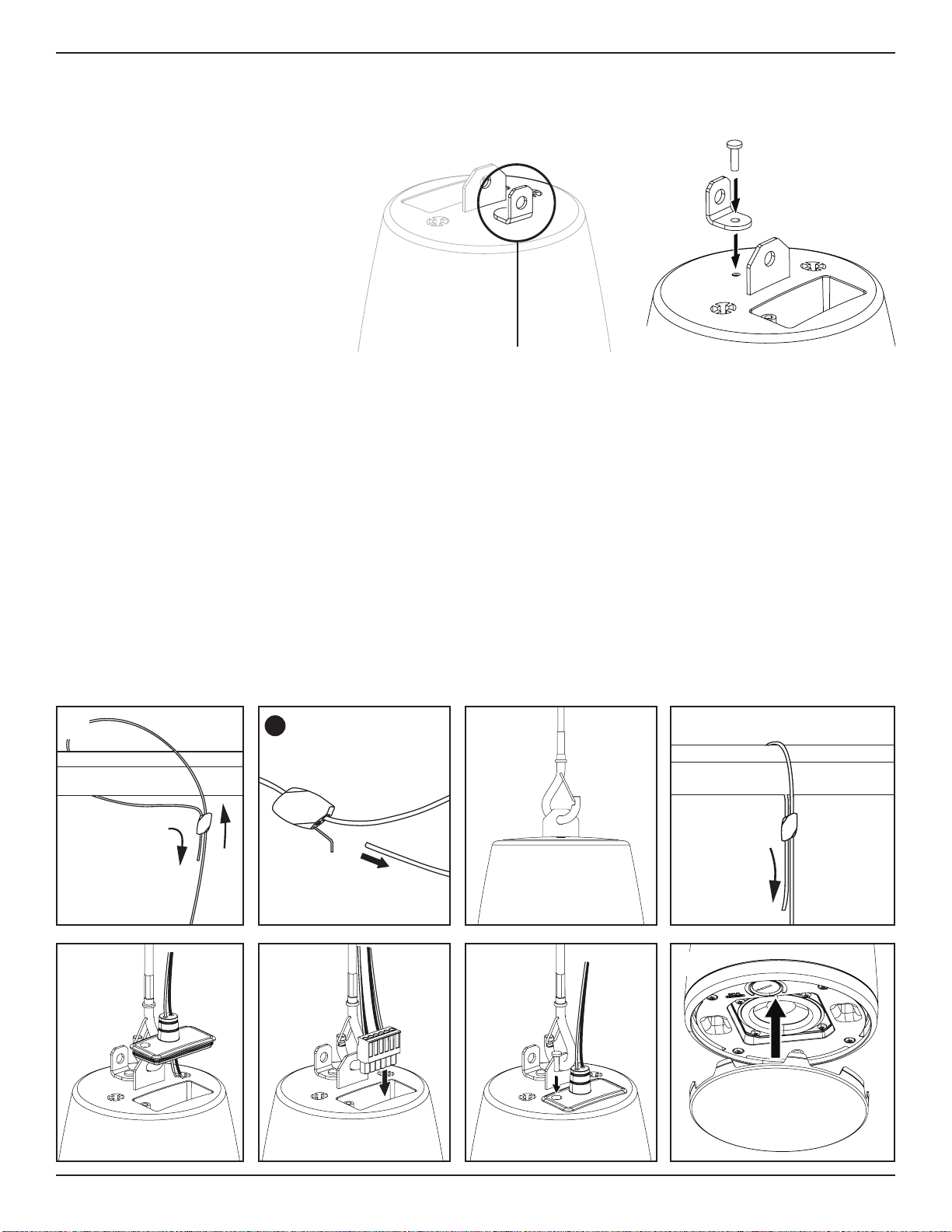

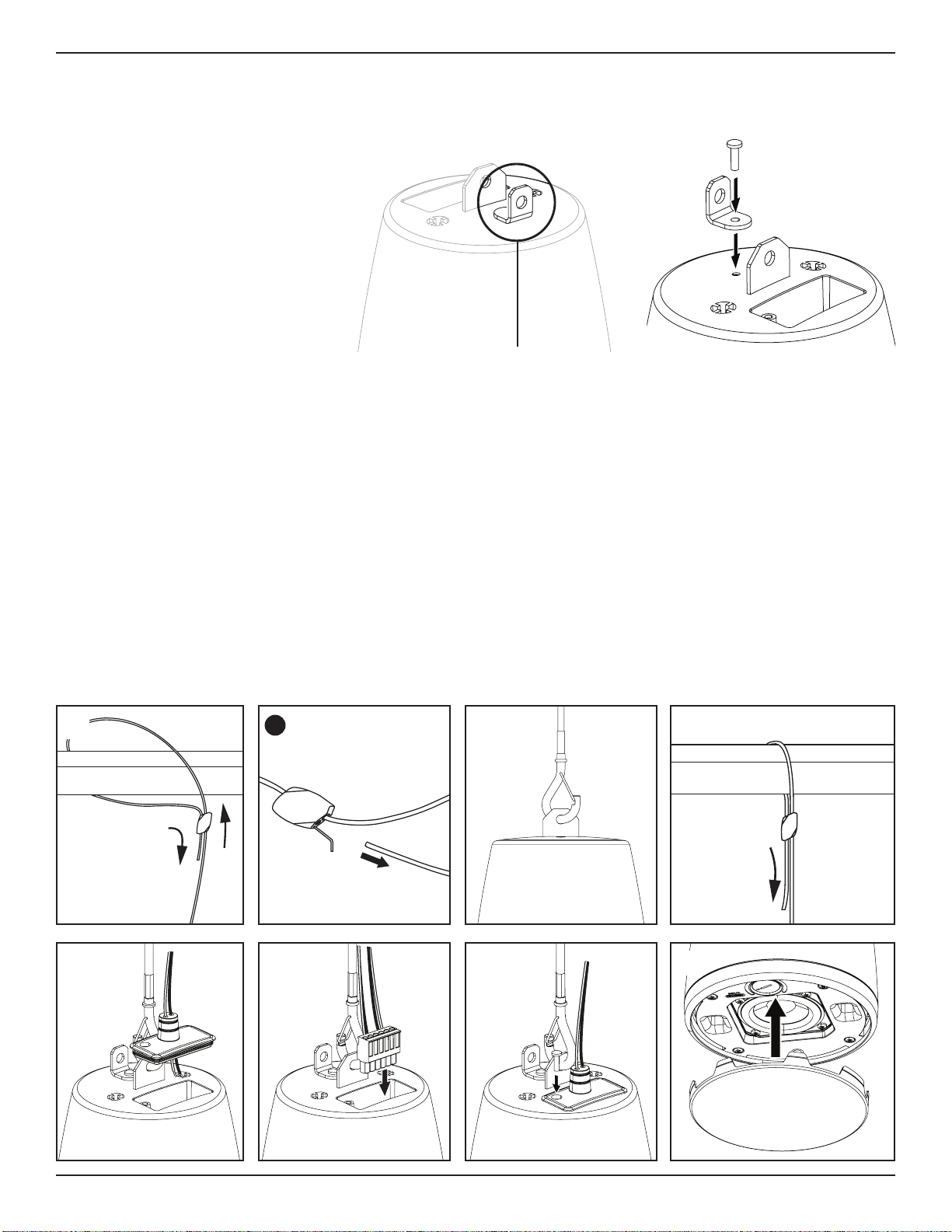

Some regional construction codes require
the use of a secondary method of securing
loudspeakers to support structures to
provide additional safety. Choose a
mounting position, method, and hardware
consistent with local building codes and
regulations.
Bose recommends using (1) a safety
wire or (2) a safety cable as a secondary
securing mechanism (not included).
See the diagram to the right for safety
attachment points.
Follow the manufacturer’s instructions
for any secondary securing mechanism
implemented.
qw
Mounting the Loudspeaker
1. Insert the included suspension cable through the cable fastener and wrap the cable around a support structure; secure the cable
using the cable fastener. Note: Arrows on the cable fastener indicate the cable direction.
A. To loosen the cable, insert the fastener tool into the release hole and adjust the cable.
2. Secure the cable clip to the loudspeaker suspension cable attachment point.
3. Pull the loose end of the suspension cable to adjust the loudspeaker to the desired height. Once you've reached the desired
loudspeaker height, cut away any excess cable.
Note: Trim any frayed filaments with wire cutters after cutting to length.
4. Insert the loudspeaker wiring through the rubber conduit of the input cover (see Preparing the Input Cover on page4).
5. Wire the connector and insert the connector into the loudspeaker. For wiring information, see Wiring the Loudspeaker on page4.
6. Place the input cover over the connector and press it firmly against the loudspeaker to create a tight seal. Secure the input cover
using the input cover screw.
7. Use the included cable ties to secure the wiring to the suspension cable.
Note: Before attaching the grille, adjust the loudspeaker tap settings to the appropriate setting for the installation. See Loudspeaker
Settings on page 4.
8. Line up the grille with the inside of the loudspeaker enclosure so that the two smallest grille tabs are on either side of the tap switch.
Push the grille on the loudspeaker until it is secured into place. If necessary, push the grille tabs inward to properly fit into the
loudspeaker enclosure.
q
A
w
e
r
t
y
i
6 • English FreeSpace FS2P • Installation Guide
PRO.BOSE.COM
Installation
Safety and Regulatory Compliance
The Bose FreeSpace FS2P loudspeaker has passed testing and complies with the following specifications and uses:
Listed to ANSI/UL 1480-2016, CAN/ULC-S541
Fire Protective Signaling Use – UL Category UUMW/UUMW7, File Number S 3241. Control Number 42S9.
Not for use with DC-supervised systems.
Suitable for use indoors in dry locations.
EN 54-24: 2008, Loudspeaker for Voice Alarm Systems for Fire Detection and Fire Alarm Systems for Buildings
Environmental: Type A (indoor applications)
Suitable for installation using Class 1, Class 2, or Class 3 wiring methods in accordance with NFPA 70, National Electric Code, 2002, Article 640.
Suitable for use with fire alarm circuit wiring methods in accordance with NFPA 70, National Electric Code, 2002, Article 760.
NFPA 70, National Electric Code, 2002, Article 300-22 (c).
NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.10.2.6.5.
EMC Directive 89/336/EEC and Article 10 (1) of the directive, EN50081-1 and EN50082-1 as signified by the CE mark.
The FreeSpace FS2P loudspeaker has been designed to the requirements defined in the following European regulatory specification for combination
systems:
British Standard Code of Practice BS 5839, Part 8, when used with the ceramic terminal block and thermal fuse.
Tested to IEC60268-5.
Nominal Coverage Angle (per UL 1480) Vertical: 120°/60° at –3 dB; 150°/30° at –6 dB
Horizontal: 110°/70° at –3 dB; 140°/40° at –6 dB
UL Sensitivity Wattage Tap Sound Pressure Level dBA at 3.1 meters (10 feet):
Wattage CAN/ULC-S541
Canada
Tap 70 V 100 V
1 W 78.0 dBA —
2 W 80.3 dBA 80.1 dBA
4 W 82.9 dBA 82.6 dBA
8 W 85.4 dBA 85.2 dBA
16 W 87.2 dBA 87.1 dBA
16 Ω 86.7 dBA —
SPLs given are per the UL 1480 specified reporting method.
Frequency response:
Fire alarm (UL): 95 Hz to 17000 Hz
Removing the Grille
Insert a small tool (no larger than 1.5 millimeters in diameter) through the grille perforation at the edge of the grille and pull to disengage
the grille.
CAUTION: Do not use a screwdriver to pry the grille from the enclosure. This could result in damage to the loudspeaker.
Bose Corporation
100 The Mountain Rd, Framingham, MA 01701
21
DOP 434849-12
EN 54-24: 2008
FreeSpace FS2P
For DOP 434849-12, see pro.Bose.com/FS2PDOP_NL
Provided options:
Type A
Loudspeaker for voice alarm systems for fire detection and fire
alarm systems for buildings
28210843
Wattage ANSI/UL 1480-2016
United States
Tap 70 V 100 V
1 W 72.4 dBA —
2 W 75.1 dBA 75.0 dBA
4 W 77.8 dBA 77.6 dBA
8 W 80.4 dBA 80.1 dBA
16 W 82.7 dBA 82.6 dBA
16 Ω 83.0 dBA —
Español • 7Guía de instalación • FreeSpace FS2P
PRO.BOSE.COM
Instrucciones importantes de seguridad
Lea y conserve todas las instrucciones de uso y seguridad.
Este producto está diseñado para ser instalado únicamente por instaladores profesionales.
Este documento está diseñado para proveer las pautas de seguridad e instalación básicas a los
instaladores profesionales de este producto en sistemas de instalación fija comunes. Lea este
documento y todas las advertencias de seguridad antes de comenzar la instalación.
No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros
de servicio, instaladores, técnicos o distribuidores autorizados. Para comunicarse con
BoseProfessional o para encontrar un distribuidor cerca de usted, visite PRO.BOSE.COM.
1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Límpielo solamente con un paño seco.
7. No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las
instrucciones del fabricante.
8. No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas
u otros aparatos (incluidos los amplificadores) que produzcan calor.
9. Utilice solamente los accesorios especificados por el fabricante.
Especificaciones del producto:
Voltaje de entrada: 70 V/100 V
Impedancia: 16 Ω, 16 W
Opciones de potencia de salida: (70 V): 1 W, 2 W, 4 W, 8 W, 16 W; (100 V): 2 W, 4 W, 8 W, 16 W
Información normativa
No pinte ni modifique los acabados aplicados en fábrica.
Este producto cumple con todos los requisitos correspondientes de la Directivade
la UE. La declaración de conformidad completa se puede encontraren:
www.Bose.com/compliance.
Este producto cumple con todas las regulaciones aplicables de compatibilidad
electromagnética de 2016 y todas las demás regulaciones aplicables del Reino
Unido. La declaración de conformidad completa se puede encontrar en:
www.Bose.com/compliance
Este símbolo indica que el producto no se debe desechar como residuo doméstico
ysedebe enviar a una planta para tratamiento de residuos apropiada para su reciclado.
Una eliminación y un reciclado adecuados ayudan a proteger los recursos naturales,
lasalud humana y el medioambiente. Para obtener más información acerca de la
eliminación y el reciclado de este producto, comuníquese con su municipalidad local,
uncentro de servicios de desecho o la tienda donde compró este producto.
Fecha de fabricación: el octavo dígito del número de serie indica el año de fabricación; p.ej.,
"7" es 2007 o 2017.
Importador para China: Bose Electronics (Shanghái) Company Limited, Part C, Plant 9,
Nº 353 North Riying Road, China (Shanghái), Zona franca piloto
Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos
Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el
importador, comuníquese al: +5255 (5202) 3545
Importador para Taiwán: Bose Taiwan Branch, 9F-A1, Nº 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwán. Número telefónico: +886-2-2514 7676
Importador en el Reino Unido: Bose Limited, Bose House, Quayside Chatham Maritime,
Chatham, Kent, ME4 4QZ, Reino Unido
Bose y FreeSpace son marcas comerciales de Bose Corporation.
Oficinas centrales de Bose Corporation: 1-877-230-5639
©2021 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse,
distribuirse ni usarse sin un permiso previo por escrito.
Información de la garantía
Este producto está cubierto con una garantía limitada.
Para ver los detalles de la garantía, visite PRO.BOSE.COM.
ADVERTENCIAS/PRECAUCIONES
Este producto contiene materiales magnéticos. Consulte con su médico siesto
podría llegar a afectar un dispositivo médico implantado.
Contiene piezas pequeñas que pueden provocar asfixia. No recomendable para
niños menores de 3 años.
• Este producto está destinado solo para uso en áreas interiores.
• Todos los productos Bose deben instalarse conforme a las leyes locales, estatales,
federales y del sector. Es responsabilidad del instalador garantizar que la instalación del
sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos
los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local
competente antes de instalar este producto.
• El montaje inseguro o la suspensión en altura de cualquier carga pesada pueden provocar
lesiones graves o la muerte, además de daños a la propiedad. Es responsabilidad del instalador
evaluar la confiabilidad de cualquier método de montaje utilizado para su aplicación.
Únicamente los instaladores profesionales con conocimiento de las herramientas adecuadas
ylas técnicas de montaje seguro deberían intentar instalar cualquier altavoz en altura.
• No monte el producto en lugares donde pueda estar expuesto al agua o a la condensación.
• No exponga el producto a goteos o salpicaduras, y no coloque encima ni cerca del
producto objetos llenos de líquido, como floreros.
• Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones
acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos
techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
• Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos,
como cableado eléctrico o plomería. Asegúrese de que un instalador profesional calificado
instale el soporte y que lo haga de acuerdo con los códigos de construcción locales.
• Utilice solo el hardware y los accesorios incluidos, o bien los que Bose especifica como
aptos para los altavoces FreeSpace FS2P. Para obtener información sobre los accesorios
compatibles, consulte la hoja de datos técnicos del producto en PRO.BOSE.COM.
• Mantenga el producto lejos del fuego y de fuentes de calor. No coloque sobre el producto,
o en su proximidad, fuentes de llamas sin protección; por ejemplo, velas encendidas.
• No realice alteraciones no autorizadas a este producto.
• No exponga el altavoz ni los componentes de montaje a sustancias químicas que no
hayan sido especificadas por Bose, incluidos, entre otros, lubricantes, productos de
limpieza, aerosoles de contacto o disolventes a base de hidrocarburos. La exposición
aestas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que
se caiga el dispositivo.
• Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes,
aceite mineral, alcohol ni otros agentes o químicos de limpieza.
Advertencias específicas del cable:
• Este cable no está diseñado para ser instalado ni utilizado en zonas de instalaciones
acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos
techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
• No lo utilice para levantamientos, como una grúa o polea, ni en instalaciones colgantes
que incluyan movimiento o comportamiento dinámico. Está diseñado solo para colgar
altavoces estáticos.
• No camine ni se pare sobre la instalación del cable.
• No pinte el sujetador del cable ni ninguna otra pieza del conjunto del cable.
• Si utiliza un sistema de cables no proporcionado por Bose, el límite de carga de trabajo
debe ser igual o superior al sistema de cables suministrado.
• No aplique aceite ni ningún otro lubricante al sujetador del cable ni a ninguna otra pieza
del conjunto de este.
• Nunca combine dos cables. Utilice solo un conjunto del cable por punto de anclaje del
altavoz.
• Utilice el cable colgante de suspensión únicamente con los altavoces colgantes Bose.
8 • Español FreeSpace FS2P • Guía de instalación
PRO.BOSE.COM

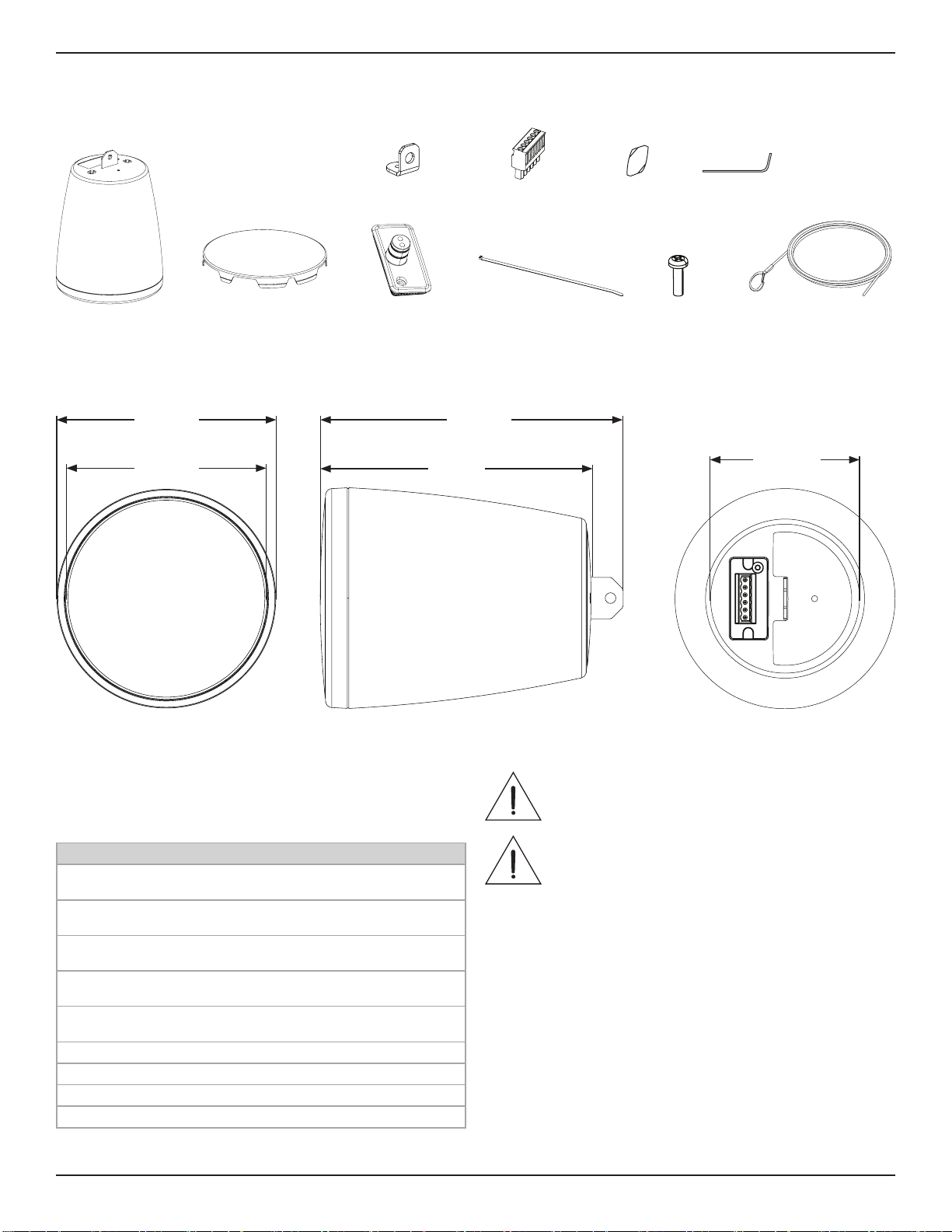

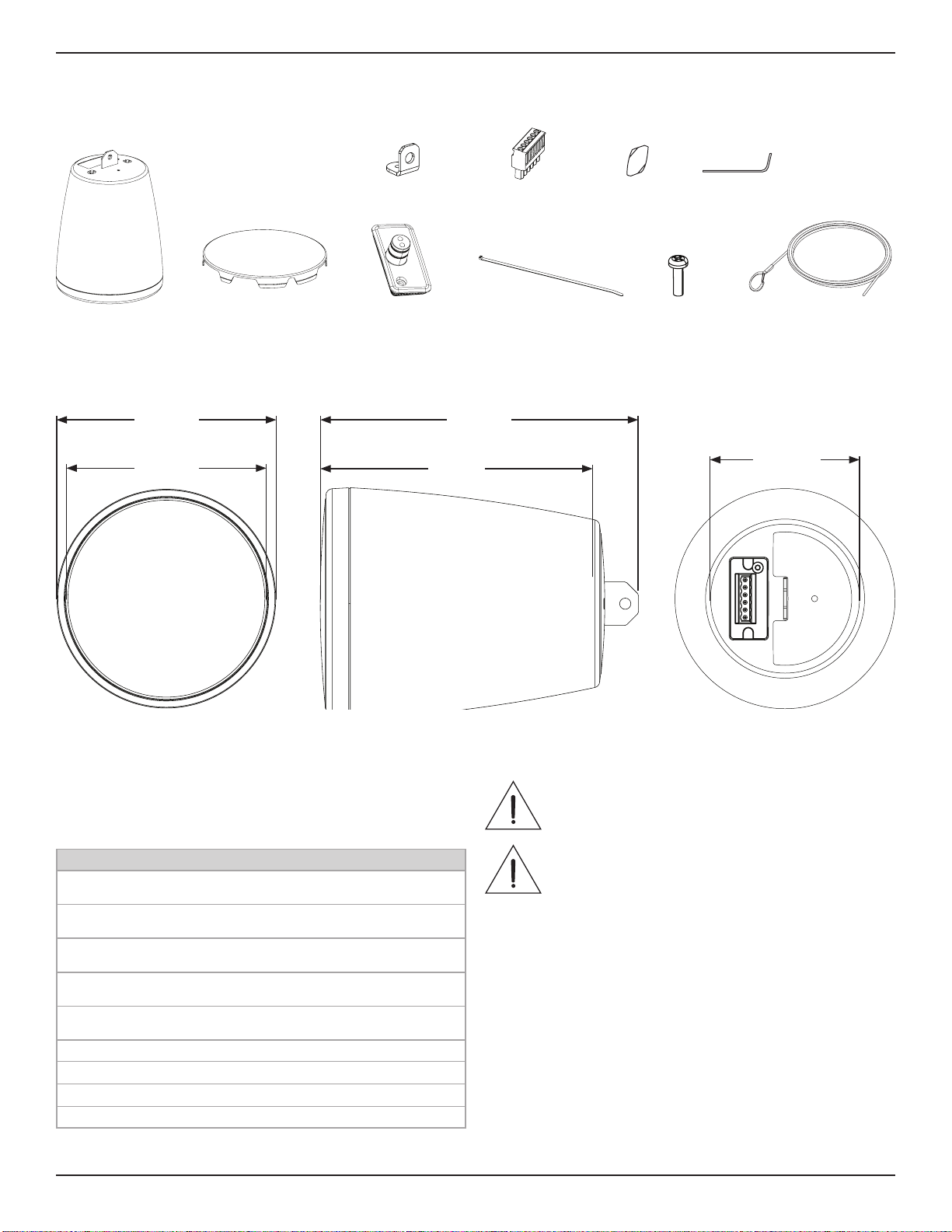

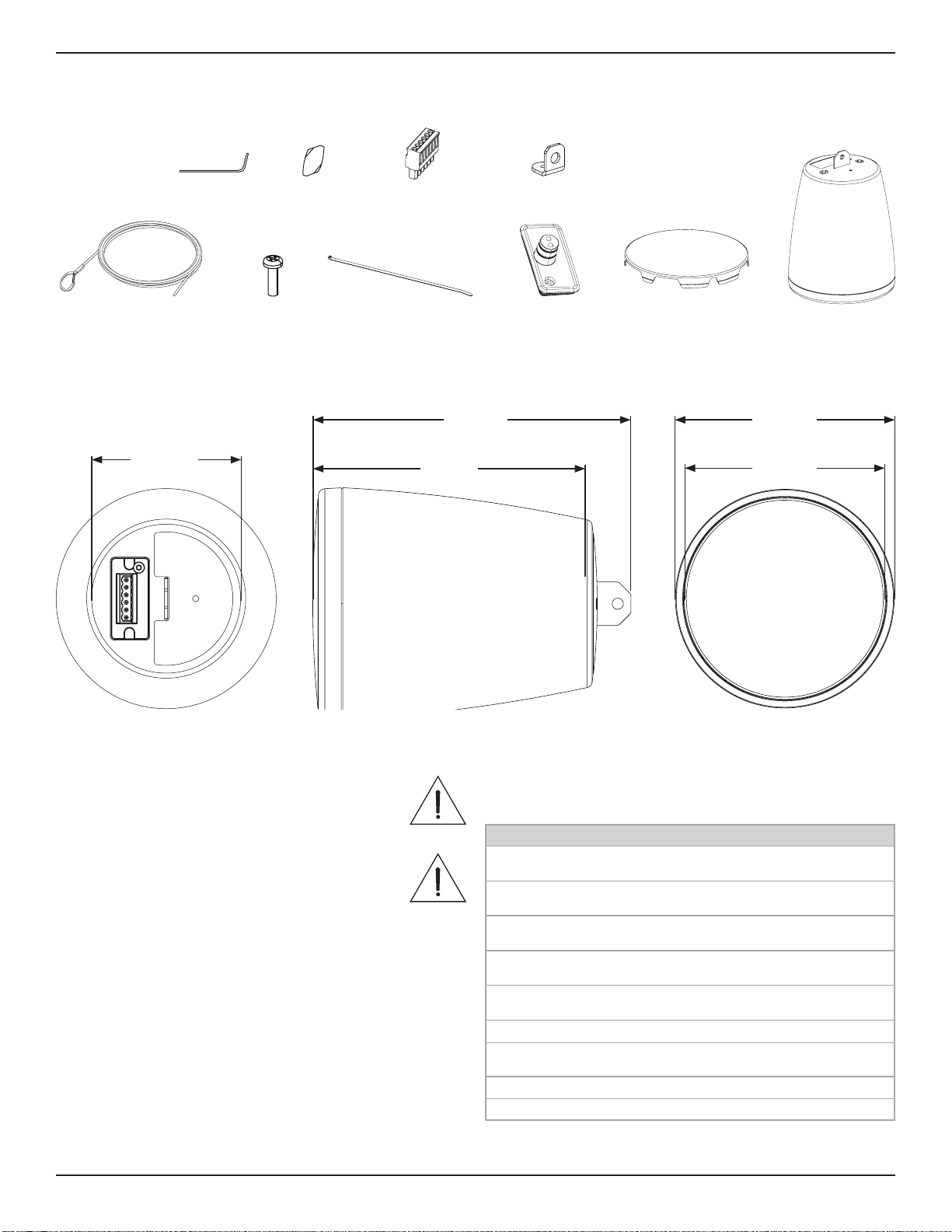

Descripción general
Contenido de la caja
Dimensiones del producto
× 2 × 2
Especificaciones técnicas
Para conocer más especificaciones, consulte la hoja de datos
técnicos de FreeSpace FS2P en PRO.BOSE.COM. Para conocer las
especificaciones de EN 54-24 (incluido el ecualizador externo),
consulte las calificaciones de certificaciones de FreeSpace FS2P EN
54-24 (AM857610 Rev. 00) en PRO.BOSE.COM.
Datos físicos
Dimensiones del producto Diámetro de la rejilla: 137 mm
(5.39")
Diámetro de la carcasa: 149 mm
(5.87")
Profundidad: 205 mm
(8.07")
Dimensiones del cable Longitud: 4.57 m
(15.00 pies)
Diámetro: 2 mm
(0.08")
Carga máxima (carga de
trabajo segura)
1
45.36 kg (100.0 lb)
Peso neto, altavoz con rejilla
(individual)
1.47 kg (3.25 lb)
Peso de envío (par) 4.06 kg (8.95 lb)
Ambiente de uso Únicamente para áreas interiores
1. Utilice siempre el cable dentro del límite de carga de trabajo
segura que se señala. El cable de suspensión incluido tiene una
carga de trabajo segura de 45.4 kg (100 lb).
Información importante sobre
lainstalación
Antes de instalar el altavoz, revise las Instrucciones
importantes de seguridad en la página 7.
Para aplicaciones de notificación en caso de incendio y
evacuación, cuenta con clasificación de ambiente de
uso IP21C según EN 54-24.
205 mm
(8.07")
108 mm
(4.25")
× 2 × 4× 8 × 2
137 mm
(5.39")
149 mm
(5.87")
183 mm
(7.20")
× 2× 2
× 2
× 2
Español • 9Guía de instalación • FreeSpace FS2P
PRO.BOSE.COM
Configuración
Cableado de los altavoces
Calibre de cable
El altavoz FreeSpace FS2P está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
2
) a 14 AWG (2.1 mm
2
).
Diagramas de conexión
Exponga 6 mm (¼") de cable sin
aislación para conectarlo a los
terminales.
Nota: El altavoz no está diseñado
para su uso con un conducto rígido.
El altavoz es apto solamente para
conexiones mediante cableado o
conductos flexibles.
Nota: El método de cableado debe
cumplir con los siguientes códigos:
En Canadá, CSA C22.1, el Código
Canadiense de Normas de Electricidad,
Parte I, Estándar de Seguridad para
Instalaciones Eléctricas, Sección 32.
En Estados Unidos, el Código
Eléctrico Nacional, NFPA 70,
yelCódigo Nacional de Alarma de
Incendio y Señalización, NFPA 72.
70/100V 16Ω
Preparación de la cubierta de entrada
La cubierta de entrada está diseñada para 3 arreglos de cableado diferentes (consulte las imágenes
ubicadas arriba). Para cambiar el formato de la cubierta de entrada a fin de ser compatible con
el arreglo del cableado, corte a lo largo de la perforación en el conducto de goma. Utilice un
acoplamiento roscado de 1.27 cm a 1.27 cm (½" a ½") y dos accesorios de conducto de tamaño
comercial de 0.95 cm (⅜") para troqueles de 1.27 cm (½") (consulte el siguiente diagrama).
PRECAUCIÓN: No utilice un arreglo de cableado de abertura completa cuando instale la
cubierta de entrada con un conducto flexible.
Nota: Es responsabilidad del instalador sellarla para que no entre agua en el conector Euroblock.
Utilice silicona para áreas exteriores o de calidad naval a fin de sellar todas las conexiones de
cableado y así garantizar un sello hermético.
Nota: Los conductos y acoplamientos flexibles deben cumplir con el estándar UL, ser adecuados para
la aplicación e instalarse conforme a las autoridades locales competentes.
Entrada única Entrada y salida Abertura completa
16Ω
16Ω
16Ω
16Ω
Configuración del altavoz
70 V
1 W 2 W 4 W 8 W 16 W*
16 Ώ
2 W 4 W 8 W 16 W NC**
100 V
** NC: Sin conexión (no utilizar)* Predeterminado de fábrica
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un destornillador de
cabeza plana.
10 • Español FreeSpace FS2P • Guía de instalación
PRO.BOSE.COM
Instalación
Montaje del altavoz
1. Inserte el cable de suspensión incluido a través del sujetador del cable y enróllelo alrededor de una estructura de soporte; fije el cable
con su sujetador. Nota: Las flechas del sujetador del cable indican la dirección del cable.
A. Para aflojar el cable, inserte la herramienta del sujetador en el orificio de sujeción y ajuste el cable.
2. Fije el clip del cable al punto de conexión del cable de suspensión del altavoz.
3. Tire del extremo suelto del cable de suspensión para ajustar el altavoz a la altura deseada. Una vez que alcance la altura deseada del
altavoz, corte el exceso de cable. Nota: Recorte los filamentos deshilachados con cortaalambres después de cortarlo según la longitud
adecuada.
4. Inserte el cableado del altavoz a través del conducto de goma de la cubierta de entrada (consulte Preparación de la cubierta de
entrada en la página 9).
5. Realice el cableado del conector e insértelo en el altavoz. Para obtener información sobre el cableado, consulte Cableado del altavoz
en la página 9.
6. Coloque la cubierta de entrada sobre el conector y presiónela firmemente contra el altavoz para crear un sello hermético. Fije la cubierta
de entrada con el tornillo de la cubierta de entrada.
7. Utilice los sujetacables incluidos para fijar el cableado al cable de suspensión.
Nota: Antes de colocar la rejilla, ajuste la configuración de la toma del altavoz según la configuración adecuada para su instalación.
Consulte Configuración del altavoz en la página 9.
8. Alinee la rejilla con el interior de la carcasa del altavoz, para que las dos lengüetas más pequeñas de la rejilla queden a cada lado del
interruptor del regulador. Empuje la rejilla del altavoz hasta que quede fija en su lugar. Si es necesario, empuje las lengüetas de la
rejilla hacia adentro para que encajen correctamente en la carcasa del altavoz.
q
A
w
e
r
t
y
i
Preparación de la instalación
Uso de un cable de seguridad
En algunos códigos regionales de
construcción se exige el uso de un método
secundario de fijación de los altavoces a
estructuras de apoyo con el propósito de
brindar mayor seguridad. Elija una posición
de montaje, un método y los componentes
que cumplan con los códigos y los
reglamentos locales de construcción.
Bose recomienda utilizar (1) un alambre
de seguridad o (2) un cable de seguridad
como mecanismo secundario de fijación
(no incluidos). Consulte el diagrama
situado a la derecha para conocer los
puntos de fijación de seguridad.
Siga las instrucciones del fabricante en
la instalación de cualquier mecanismo de
fijación secundario que desee implementar.
qw
Español • 11Guía de instalación • FreeSpace FS2P
PRO.BOSE.COM
Instalación
Cumplimiento de las normativas y los reglamentos de seguridad
El altavoz Bose FreeSpace FS2P ha superado pruebas y cumple con los siguientes usos y especificaciones:
Registrados en el estándar ANSI/UL 1480-2016, CAN/ULC-S541
Sistema de aviso de protección contra incendios: UL categoría UUMW/UUMW7, número de archivo S 3241, Número de control 42S9.
No apto para su uso en sistemas con CC monitoreada.
Apto para su uso en áreas interiores en lugares secos.
EN 54-24: 2008, altavoz para sistemas de alarma por voz para la detección de incendios y sistemas de alarma de incendios de edificios
Tipo de ambiente de uso: A (aplicaciones en áreas interiores)
Apto para su instalación con métodos de cableado Clase 1, Clase 2 o Clase 3 en conformidad con el estándar NFPA 70, Código Eléctrico
Nacional, 2002, Artículo 640.
Apto para su uso con métodos de cableado de circuitos de alarma contra incendios en conformidad con el estándar NFPA 70,
CódigoEléctrico Nacional, 2002, Artículo 760
Estándar NFPA 70, Código Eléctrico Nacional, 2002, Artículo 300-22(c).
Estándar NFPA 90-A, 2002, instalación de sistemas de aire acondicionado y ventilación, Párrafo 4.3.10.2.6.5.
Directiva de EMC 89/336/EEC y artículo 10 (1) de la directiva, EN50081-1 y EN50082-1 como lo indica la marca CE.
El altavoz FreeSpace FS2P se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para sistemas
combinados:
Norma británica, código de práctica BS 5839, parte 8, cuando se utiliza con el bloque de terminales de cerámica y los fusibles
` térmicos.
Probado según IEC60268-5.
Ángulo de cobertura nominal (según UL 1480) Vertical: 120°/60° a -3 dB; 150°/30° a -6 dB
Horizontal: 110°/70° a -3 dB; 140°/40° a -6 dB
Sensibilidad de dBA del nivel de presión acústica del regulador de watts del estándar UL a 3,1 metros (10 pies):
Regulador
Estándar CAN/
ULC-S541
Canadá
de Watts 70 V 100 V
1 W
78.0 dBA —
2 W
80.3 dBA 80.1 dBA
4 W
82.9 dBA 82.6 dBA
8 W
85.4 dBA 85.2 dBA
16 W
87.2 dBA 87.1 dBA
16 Ω
86.7 dBA —
Los SPL indicados se ajustan al método de generación de informes especificado por el estándar UL 1480.
Respuesta de frecuencia:
Alarma de incendio (UL): 95 Hz a 17000 Hz
Extracción de la rejilla
Inserte una herramienta pequeña (de no más de 1.5 mm de diámetro) a través de la perforación de la rejilla en el borde de esta y tire para
soltarla.
PRECAUCIÓN: No utilice un destornillador para extraer la rejilla de la carcasa de forma forzada. Esto podría dañar el altavoz.
Regulador
Estándar ANSI/
UL 1480-2016
Estados Unidos
de Watts 70 V 100 V
1 W
72.4 dBA —
2 W
75.1 dBA 75.0 dBA
4 W
77.8 dBA 77.6 dBA
8 W
80.4 dBA 80.1 dBA
16 W
82.7 dBA 82.6 dBA
16 Ω
83.0 dBA —
12 • Français FreeSpaceFS2P • Notice d’installation
PRO.BOSE.COM
Consignes de sécurité importantes
Merci de lire et de conserver le manuel d’instruction et de respecter
lesconsignes de sécurité.
Ce produit doit être installé par un technicien professionnel! Ce document est destiné
àfournir aux techniciens professionnels les directives de montage et de sécurité relatives
àce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l’ensemble
desavertissements de sécurité avant de procéder à l’installation.
Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance
à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour
contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous,
rendez-vous à l’adresse PRO.BOSE.COM.
1. Veuillez lire ces consignes.
2. Veuillez conserver ces consignes.
3. Respectez tous les avertissements.
4. Suivez toutes les consignes.
5. N’utilisez pas cet appareil à proximité d’eau ou de toute autre source d’humidité.
6. Utilisez uniquement un chion sec pour le nettoyage.
7. Ne bloquez jamais les orifices d’aération. Suivez les instructions du fabricant pour l’installation.
8. N’installez pas cet appareil à proximité d’une quelconque source de chaleur, telle
qu’un radiateur, une arrivée d’air chaud, un four ou tout autre appareil (notamment les
amplificateurs) produisant de la chaleur.
9. Utilisez uniquement les accessoires spécifiés par le fabricant.
Spécifications du produit:
Tension d’entrée: 70V/100V
Impédance: 16Ω, 16W
Courant ou puissance: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W
Informations réglementaires
Ne repeignez pas et ne modifiez pas les finitions appliquées en usine.
Ce produit est conforme à toutes les directives de l’Union européenne qui s’y
appliquent. La déclaration de conformité complète est disponible à l’adresse
suivante: www.Bose.com/compliance/.
Ce produit est conforme à toutes les réglementations de 2016 en matière de
compatibilité électromagnétique et à toutes les autres réglementations
britanniques applicables. L’attestation complète de conformité est disponible à
l’adresse www.Bose.com/compliance
Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers,
mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise
au rebut adéquate et le recyclage permettent de protéger les ressources naturelles,
la santé humaine et l’environnement. Pour plus d’informations sur l’élimination et
le recyclage de ce produit, contactez votre mairie, votre service d’enlèvement des
ordures ou le magasin où vous avez acheté ce produit.
Date de fabrication: le huitième chire du numéro de série indique l’année de fabrication; par
exemple, «7» correspond à 2007 ou à 2017.
Importateur pour la Chine: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importateur pour l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas
Importateur pour le Mexique: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F. Pour plus d’informations sur l’importateur et le
service: +5255 (5202) 3545
Importateur pour Taïwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taïwan. Numéro de téléphone: +886-2-2514 7676
Importateur pour le Royaume-Uni : Bose Limited, Bose House, Quayside Chatham Maritime,
Chatham, Kent, ME4 4QZ, Royaume-Uni
Bose et FreeSpace sont des marques commerciales de Bose Corporation.
Siège de Bose Corporation: 1-877-230-5639
©2021 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation,
même partielle, de ce document est interdite sans autorisation écrite préalable.
Informations relatives à la garantie
Cet appareil est couvert par une garantie limitée.
Pour avoir plus d’information sur la garantie, visitez PRO.BOSE.COM.
AVERTISSEMENTS/PRÉCAUTIONS
Ce produit contient des composants magnétiques. Consultez votre médecin
afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif
médical implanté.
Certaines petites pièces présentent un risque de suocation. Ne les laissez pas à
la portée des enfants de moins de 3ans.
• Ce produit est destiné à une utilisation en intérieur uniquement.
• Tous les produits Bose doivent être installés dans le respect des réglementations
localeset nationales. L’installateur est responsable du respect de tous les codes et
règlements locaux et nationaux en vigueur applicables à l’installation et au montage
desenceintes. Consultez les autorités locales compétentes avant d’installer ce produit.
• Tout montage non sécurisé ou suspension d’une lourde charge peut provoquer des
dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de
l’installateur d’évaluer la fiabilité de la méthode de montage utilisée, en fonction
de l’application. Seul un installateur professionnel connaissant les accessoires et
techniques de montage adaptés est qualifié pour installer des enceintes suspendues.
• Ne montez pas le produit dans des endroits où il peut être exposé à l’eau ou à la
condensation.
• Protégez ce produit de tout risque de ruissellement ou d’éclaboussure. Ne placez pas
d’objets contenant des liquides, tels que des vases, sur le produit ou à proximité.
• Ce produit n’est pas destiné à être monté ou utilisé dans des installations humides en
intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous,
sauna, hammam, patinoire intérieure, etc.).
• Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent
être intégrés des éléments dangereux, tels que des fils électriques ou des tuyaux de
plomberie. Confiez l’installation du support à un professionnel qualifié, conformément
aux réglementations locales.
• N’utilisez que le matériel et les accessoires livrés ou spécifiés par Bose pour une
utilisation avec les enceintes FreeSpaceFS2P. Pour plus d’informations sur les accessoires
compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.
• Tenez le produit à l’écart du feu et des sources de chaleur. Ne placez jamais d’objets
enflammés, tels que des bougies allumées, sur l’appareil.
• Veillez à ne pas eectuer de modifications non autorisées sur ce produit.
• N’exposez pas l’enceinte ou les accessoires de montage à des substances chimiques
qui ne sont pas spécifiées par Bose, y compris, mais sans s’y limiter, les lubrifiants,
lesproduits de nettoyage, les sprays de contact ou les solvants à base d’hydrocarbures.
L’exposition à de telles substances peut provoquer une dégradation du matériau
plastique, se traduisant par des fêlures pouvant conduire à une chute de l’enceinte.
• Nettoyez uniquement les enceintes avec un chion sec. N’exposez pas l’enceinte à du
savon, des détergents, des huiles minérales, de l’alcool ou d’autres agents nettoyants
ou chimiques.
Avertissements spécifiques aux câbles :
• Les câbles ne sont pas destinés à être installés ou utilisés dans des installations
humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur,
baignoire à remous, sauna, hammam, patinoire intérieure, etc.).
• Ne les utilisez pas pour des matériels de levage, tels qu’une grue ou une poulie, ou pour
des installations suspendues qui impliquent des mouvements ou un comportement
dynamique. Ils sont destinés à la suspension d’enceintes statiques uniquement.
• Ne marchez pas sur les câbles et ne vous tenez pas debout dessus.
• N’appliquez pas de peinture sur le serre-câble ou toute autre partie de l’ensemble de
câbles.
• Si vous utilisez un système de câbles non fourni par Bose, la limite de charge doit être
égale ou supérieure à celle du système de câbles fourni.
• N’appliquez ni huile ni autre lubrifiant sur le serre-câble ou sur toute autre partie de
l’ensemble de câbles.
• Ne joignez jamais deux câbles. N’utilisez qu’un seul ensemble de câbles par point de
fixation de l’enceinte.
• N’utilisez le câble de suspension pour version suspendue que pour les enceintes Bose
suspendues.
Français • 13Notice d’installation • FreeSpace FS2P
PRO.BOSE.COM
Présentation
Contenu de l’emballage
Dimensions du produit
x 2 x 2
Caractéristiques techniques
Pour consulter d’autres caractéristiques, veuillez vous reporter
àlafiche technique de l’enceinte FreeSpaceFS2P sur le site
PRO.BOSE.COM. Pour consulter les caractéristiques de la norme
EN 54-24 (y compris concernant les égaliseurs externes requis),
veuillez vous reporter aux évaluations certifiées EN 54-24 de
l’enceinte FreeSpace FS2P (AM857610 Rev. 00) sur
PRO.BOSE.COM.
Caractéristiques physiques
Dimensions du produit Diamètre de la grille: 137mm
(5,39po)
Diamètre du boîtier: 149mm
(5,87po)
Profondeur: 205mm
(8,07po)
Dimensions du câble Longueur: 4,57m
(15pieds)
Diamètre: 2mm
(0,08po)
Charge maximale (charge de
sécurité)
1
45,36 kg (100,0 lb)
Poids net, enceinte avec grille
(une seule enceinte)
1,47kg (3,25 lb)
Poids brut (paire d’enceintes) 4,06kg (8,95 lb)
Environnement Utilisation en intérieur
uniquement
1. Utilisez toujours le câble dans la limite de la charge de sécurité
indiquée. Pour le câble de suspension inclus, la charge de
sécurité est de 45 kg (100 livres).
Informations importantes concernant
l’installation
Avant d’installer l’enceinte, veuillez consulter les
Consignes de sécurité importantes sur la page12.
Pour les applications d’alerte en cas d’incendie et
d’évacuation, conforme à l’indice IP21C comme requis
par la norme EN 54-24.
205mm
8,07po
108mm
4,25po
×2 ×4×8 ×2
137mm
5,39po
149mm
5,87po
183mm
7,20po
×2
×2
×2
×2
14 • Français FreeSpaceFS2P • Notice d’installation
PRO.BOSE.COM
Installation
Câblage de l’enceinte
Épaisseur des câbles
L’enceinte FreeSpaceFS2P est conçue pour fonctionner avec des câbles de section18AWG (0,8mm
2
) à 14AWG (2,1mm
2
) uniquement.
Diagrammes de
connexion
Exposez sixmillimètres (¼po)
defildénudé à relier aux bornes.
Remarque: l'enceinte n'est
pas adaptée à une utilisation
de câbles haut-parleur rigides. Merci
de n'utiliser que du câble flexible
pour le raccordement.
Remarque: la méthode de câblage
doit être conforme aux spécifications
suivantes:
Canada- CSA C22.1, Canadian
Electrical Code, Part I, Safety Standard
for Electrical Installations, Section 32;
États-Unis- National Electrical Code,
NFPA70 et National Fire Alarm and
Signaling Code, NFPA72.
70/100V 16Ω
Préparation du capot de protection des entrées
Le capot de protection des entrées est conçu pour trois scénarios de câblage diérents (voir
ci-dessus). Pour modifier la configuration du capot de protection des entrées en fonction de
votre scénario de câblage, découpez le long de la perforation du conduit en caoutchouc. Utilisez
un couplage fileté ½ po à ½ po et deux raccords de conduit au format standard ⅜ po pour des
ouvertures de ½ po (voir le schéma ci-dessous).
ATTENTION : n’utilisez pas le scénario de câblage ouvert en cas d’installation du capot de
protection des entrées avec un conduit flexible.
Remarque: il est de la responsabilité de l’installateur d’assurer une bonne étanchéité pour empêcher
l’eau de pénétrer dans le connecteur Euroblock. Utilisez du silicone pour extérieur ou de qualité
marine pour assurer la bonne étanchéité de toutes les connexions par câble.
Remarque : les couplages et les conduits flexibles doivent être homologués UL ; ils doivent convenir à
l’application et être installés conformément aux prescriptions des autorités locales compétentes.
Entrée simple Entrée et sortie Ouvert
16Ω
16Ω
16Ω
16Ω
Réglages de l’enceinte
70V
1W 2W 4W 8W 16W*
16Ώ
2W 4W 8W 16W NC**
100V
** NC: pas de connexion (ne pas utiliser)
* Réglage d’usine par défaut
Réglage de la puissance du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
Français • 15Notice d’installation • FreeSpace FS2P
PRO.BOSE.COM
Installation
Montage de l’enceinte
1. Insérez le câble de suspension fourni dans le serre-câble et enroulez le câble autour d’une structure de support ; fixez le câble à l’aide
du serre-câble. Remarque : des flèches indiquent la direction des câbles sur le serre-câble.
A. Pour desserrer le câble, insérez l’outil de fixation dans l’orifice de dégagement et ajustez le câble.
2. Fixez la pince du câble au point de fixation du câble de suspension de l’enceinte.
3. Tirez sur l’extrémité libre du câble de suspension pour régler l’enceinte à la hauteur souhaitée. Une fois que vous avez atteint
lahauteur d’enceinte souhaitée, coupez la longueur de câble superflue. Remarque : coupez les filaments elochés avec des coupe-fils
après avoir taillé les câbles à la longueur voulue.
4. Insérez le câblage de l’enceinte dans la gaine en caoutchouc du capot de protection des entrées (voir Préparation du capot de
protection des entrées à la page14).
5. Branchez le connecteur et insérez-le dans l’enceinte. Consultez la section Câblage de l’enceinte à la page14 pour plus d’informations
sur le câblage.
6. Placez le capot de protection des entrées sur le connecteur et pressez-le fermement contre l’enceinte pour assurer une étanchéité
parfaite. Fixez le capot de protection des entrées à l’aide du tournevis du capot de protection des entrées.
7. Utilisez les attaches de câble fournies pour fixer le câblage au câble de suspension.
Remarque: avant de fixer la grille, ajustez les réglages de l’enceinte sur la position appropriée pour l’installation. Consultez la section
Réglages de l’enceinte à la page14.
8. Alignez la grille sur l’intérieur du boîtier de l’enceinte de manière à ce que les deux plus petits ergots de la grille se trouvent des deux côtés
du commutateur de la prise. Poussez la grille sur l’enceinte jusqu’à ce qu’elle soit parfaitement fixée. Si nécessaire, poussez les ergots de la
grille vers l’intérieur pour faciliter son insertion dans le boîtier de l’enceinte.
q
A
w
e
r
t
y
i
Préparation de l’installation
Utilisation d’un câble de
sécurité
Le code de l’urbanisme de certaines
régions impose l’utilisation d’une méthode
secondaire de fixation des enceintes aux
structures porteuses pour apporter une
sécurité supplémentaire. Pour le montage,
choisissez une position, une méthode et
des accessoires compatibles avec le code
de l’urbanisme local.
Bose recommande l’utilisation (1) d’un fil
de sécurité ou (2) d’un câble de sécurité
constituant un mécanisme de sécurisation
secondaire (non fourni). Reportez-vous
auschéma ci-contre à droite pour prendre
connaissance des points de fixation de
sécurité.
Suivez les instructions du fabricant pour
toute mise en œuvre d’un dispositif de
sécurité secondaire.
qw
16 • Français FreeSpaceFS2P • Notice d’installation
PRO.BOSE.COM
Installation
Conformité aux réglementations et aux normes de sécurité en vigueur
L’enceinte Bose FreeSpaceFS2P a fait l’objet d’une phase complète de tests, et elle est conforme aux spécifications et aux utilisations
suivantes:
ANSI/UL 1480-2016, CAN/ULC-S541
Utilisation de signalisation en cas d’incendie, catégorie UL UUMW/UUMW7, dossier S3241. Numéro de contrôle 42S9.
Produit non destiné à une utilisation avec des systèmes à contrôle en courant continu.
Utilisation à l’intérieur dans des endroits secs.
EN 54-24: 2008, Enceinte pour systèmes d’alarme vocale pour la détection d’incendie et pour systèmes d’alarme incendie dans les bâtiments
Type d’environnement: A (applications en intérieur)
Utilisable pour une installation suivant les méthodes de câblage de classe1, 2 ou 3, conformément à la norme NFPA70, National Electric
Code, 2002, article640.
Utilisable pour une installation suivant les méthodes de câblage de circuit d’alerte incendie selon la norme NFPA70, National Electric
Code, 2002, article760.
NFPA70, National Electric Code, 2002, article300-22 (c).
NFPA 90-A, 2002, Installation de systèmes de climatisation et de ventilation, Paragraphe4.3.10.2.6.5.
Directive CEM 89/336/EEC et article10 (1) de cette même directive, EN50081-1 et EN50082-1, comme indiqué par le marquageCE.
L’enceinte FreeSpaceFS2P a été conçue en conformité avec les exigences définies dans les spécifications réglementaires européennes
suivantes relatives aux systèmes utilisés en combinaison:
British Standard Code of Practice BS 5839, partie8, en cas d’utilisation avec le bornier céramique et le fusible thermique.
Testé conforme à la norme CEI 60268-5.
Angle de couverture nominal (conformément à la norme UL 1480) Vertical: 120°/60° à –3 dB; 150°/30° à –6 dB
Horizontal: 110°/70° à –3 dB; 140°/40° à –6 dB
Niveau de pression sonore pour mesure de sensibilité suivant la norme UL, en dBA à 3,1mètres:
Puissance CAN/ULC-S541
Canada
Réglage 70V 100V
1W 78,0 dBA —
2W 80,3 dBA 80,1 dBA
4W 82,9 dBA 82,6 dBA
8W 85,4 dBA 85,2 dBA
16W 87,2 dBA 87,1 dBA
16Ω 86,7 dBA —
Les niveaux de pression acoustique indiqués sont conformes à la méthode de signalisation spécifiée UL1480.
Réponse en fréquences:
Alarme incendie (UL): 95Hz à 17000Hz
Démontage de la grille
Insérez un petit outil (d’un diamètre de 1,5mm au plus) dans l’un des trous de la grille situés dans le coin, puis tirez pour dégager la grille.
ATTENTION: n’utilisez pas de tournevis pour retirer la grille du boîtier. Vous risqueriez d’endommager l’enceinte.
Puissance ANSI/UL 1480-2016
États-Unis
Réglage 70V 100V
1W 72,4 dBA —
2W 75,1 dBA 75,0 dBA
4W 77,8 dBA 77,6 dBA
8W 80,4 dBA 80,1 dBA
16W 82,7 dBA 82,6 dBA
16Ω 83,0 dBA —
Deutsch • 17Installationsanleitung • FreeSpaceFS2P
PRO.BOSE.COM
Wichtige Sicherheitshinweise
Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch
und bewahren Sie sie auf.
Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument
soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses
Produkt in typischen Festinstallationen bieten.
Bitte lesen Sie dieses Dokument und alle Sicherheitshinweise vor der Installation durch.
Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und
Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern
oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf
PRO.BOSE.COM.
1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Warn- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.
7. Achten Sie darauf, dass die Lüftungsönungen nicht blockiert sind. Stellen Sie das Gerät
nur in Übereinstimmung mit den Herstelleranweisungen auf.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel
Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), die Wärme
erzeugen.
9. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.
Leistungsdaten:
Eingangsspannung: 70V/100V
Impedanz: 16Ω, 16W
Nennleistung: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W
Gesetzliche Hinweise
Werkseitig aufgebrachte Oberflächen dürfen nicht lackiert oder
verändert werden.
Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die
vollständige Konformitätserklärung ist einsehbar unter: www.Bose.com/compliance.
Dieses Produkt erfüllt alle geltenden Vorschriften zur elektromagnetischen
Verträglichkeit 2016 und alle anderen zutreenden UK-Richtlinien. Die vollständige
Konformitätserklärung ist einsehbar unter www.Bose.com/compliance
Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt
werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling
abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling
tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt
zuschützen. Weitere Informationen zur Entsorgung und zum Recycling dieses
Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst
oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.
Herstellungsdatum: Die achte Zier in der Seriennummer gibt das Herstellungsjahr an: „7“ist
2007 oder 2017.
Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande
Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas
de Chapultepec, 11000 México, D.F. Importeur- und Serviceinformationen erhalten Sieunter:
+5255 (5202) 3545
Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Tel.: +886-2-2514 7676
UK-Import: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ,
Vereinigtes Königreich
Bose und FreeSpace sind Marken der Bose Corporation.
Hauptsitz der Bose Corporation: 1-877-230-5639
©2021 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung
weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise
verwendet werden.
Garantiehinweise
Für dieses Produkt gilt eine eingeschränkte Garantie.
Informationen zur Garantie finden Sie unter PRO.BOSE.COM.
WARNHINWEISE
Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt,
wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten
medizinischen Geräts beeinflussen kann.
Enthält kleine Teile, die verschluckt werden können und eine Erstickungsgefahr
darstellen. Nicht geeignet für Kinder unter drei Jahren.
• Dieses Produkt ist nur für den Gebrauch im Innenbereich bestimmt.
• Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen Vorschriften
sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür
verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung
gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher
Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses
Produkts an die zuständige abnehmende Behörde.
• Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren Aufhängung
über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der
Monteur ist dafür verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten
Befestigungstechniken zu prüfen. Nur fachkundige Monteure mit Wissen über sachgemäße
Befestigungselemente und sichere Befestigungstechniken sollten Lautsprecher über Kopf
installieren.
• Montieren Sie das Produkt nicht an Orten, an denen es starker Feuchtigkeit ausgesetzt
ist oder Kondenswasser auftreten kann.
• Schützen Sie dieses Produkt vor tropfenden oder spritzenden Flüssigkeiten und stellen
Sie keine mit Flüssigkeiten gefüllten Gefäße (z.B. Vasen) auf das Produkt oder in die
Nähe des Produkts.
• Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum
Beispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern
und Eislaufbahnen) gedacht.
• Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich
keine Einrichtungen wie strom- oder wasserführende Leitungen befinden. Stellen Sie
sicher, dass die Halterung von einem fachkundigen Monteur und gemäß den örtlichen
Bauvorschriften montiert wird.
• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von
Bose für die Verwendung mit den FreeSpaceFS2P Lautsprechern zugelassene Hardware
und entsprechende Zubehörteile. Informationen zu kompatiblen Zubehörteilen finden
Sie in den technischen Datenblättern auf PRO.BOSE.COM.
• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden
Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.
• Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.
• Stellen Sie sicher, dass der Lautsprecher und die Montagekomponenten nicht mit
chemischen Substanzen in Berührung kommen, die nicht von Bose zugelassen sind.
Dies umfasst unter anderem Schmiermittel, Reinigungsmittel, Kontaktspray oder
Lösungsmittel auf Kohlenwasserstobasis. Der Kontakt mit solchen Mitteln kann
zuRissen im Kunststomaterial und infolgedessen zum Herunterfallen führen.
• Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur
Reinigung niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel
oder Chemikalien.
Warnhinweise zum Sicherungsseil:
• Das Sicherungsseil ist nicht für die Installation oder Verwendung in Feuchtbereichen
(zum Beispiel Schwimmbädern, Wasserparks, Räume mit Whirlpools, Saunas,
Dampfbäder und Eislaufbahnen) gedacht.
• Es darf nicht zum Tragen von Lasten, wie z. B. bei einem Kran oder Flaschenzug, oder
zum Aufhängen von Systemen verwendet werden, die sich in Bewegung befinden
oder ein dynamisches Verhalten aufweisen. Es ist nur zur Montage von statischen
Lautsprechern vorgesehen.
• Nicht auf montierten Seilen gehen oder stehen.
• Das Sicherungselement oder andere Teile des Sicherungsseils dürfen nicht lackiert
werden.
• Wenn Sie ein Sicherungsseil verwenden, das nicht von Bose bereitgestellt wurde, muss
die maximale Nutzlast gleich oder größer als beim mitgelieferten Seilsystem sein.
• Es dürfen keine Öle oder anderen Schmiermittel auf dem Sicherungselement oder
anderen Teilen des Sicherungsseils aufgetragen werden.
• Niemals zwei Seile miteinander verbinden. Es darf nur ein Sicherungsseil pro
Lautsprecher-Montagepunkt verwendet werden.
• Bei Bose Lautsprechern für die abgehängte Montage ist das entsprechende Montageseil
für die abgehängte Montage zu verwenden.
18 • Deutsch FreeSpaceFS2P • Installationsanleitung
PRO.BOSE.COM
Übersicht
Verpackungsinhalt
Produktabmessungen
×2 ×2
Technische Spezifikationen
Weitere technische Spezifikationen können Sie dem technischen
Datenblatt für die FreeSpaceFS2P Lautsprecher auf
PRO.BOSE.COM entnehmen. Die Spezifikationen gemäß EN 54-
24 (einschließlich erforderlicher externer EQ) finden Sie in den
EN 54-24-Zertifizierungsbestimmungen für den FreeSpace FS2P
Lautsprecher (AM857610 Rev. 00) unter PRO.BOSE.COM.
Material, Abmessungen, Gewicht
Produktabmessungen Durchmesser Abdeckgitter:
137mm
Gehäusedurchmesser:
149mm
Tiefe: 205mm
Kabelabmessungen Länge: 4,57m
Durchmesser: 2mm
Max. Last (sichere Arbeitslast)
1
45,36 kg (100,0 lb)
Nettogewicht– Lautsprecher
und Abdeckgitter (1Stück)
1,47kg
Versandgewicht (2Stück) 4,06kg
Umgebungsbedingungen Nur für den Gebrauch
imInnenbereich
1. Verwenden Sie das Seil ausschließlich bis zur angegebenen
sicheren Arbeitslast. Die sichere Arbeitslast des im
Lieferumfang enthaltenen Montageseils beträgt 45 kg.
Wichtige Installationshinweise
Bitte lesen Sie vor der Installation des Lautsprechers den
Abschnitt Wichtige Sicherheitshinweise auf Seite17.
Geeignet für Branderkennungs- und
Brandmeldesysteme sowie für den Einsatz im
Außenbereich (Schutzart IP21C) gemäß EN 54-24.
205mm
108mm
×2 ×4×8 ×2
137mm
149mm
183mm
×2×2×2 ×2
Deutsch • 19Installationsanleitung • FreeSpaceFS2P
PRO.BOSE.COM
Systemeinrichtung
Verkabeln des Lautsprechers
Kabeldurchmesser
Der FreeSpaceFS2P Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18AWG (0,8mm
2
) bis 14AWG
(2,1mm
2
) entwickelt.
Anschlussdiagramme
Isolieren Sie einen Teil des Drahtes
(6mm) für den Anschluss an die
Anschlüsse ab.
Hinweis: Der Lautsprecher ist
nicht für die Verwendung mit
einem Kabelschutzrohr geeignet.
Der Lautsprecher ist für Kabel mit
flexiblem Mantel oder Einzeldrähte
vorgesehen.
Hinweis: Die Verdrahtung muss den
folgenden Vorschriften entsprechen:
In Kanada: CSAC22.1, Canadian
Electrical Code, TeilI, Safety Standard
for Electrical Installations, Abschnitt32
In den USA: National Electrical Code,
NFPA70 und National Fire Alarm
and Signaling Code, NFPA72
70/100V 16Ω
Vorbereitung der Abdeckung der Anschlüsse
Die Abdeckung der Anschlüsse ist für drei verschiedene Anschlussarten geeignet (siehe oben). Um
die Abdeckung an die gewünschte Anschlussart anzupassen, schneiden Sie die Gummiummantelung
entlang der entsprechenden Perforation ab. Verwenden Sie eine 12 mm-Gewindemue und zwei ⅜
Zoll-Kabelverschraubungen in Handelsgröße für 12 mm-Anschlüsse (siehe Abbildung unten).
ACHTUNG: Verwenden Sie nicht die Anschlussart, bei der die große Önung genutzt wird,
wenn Sie die Abdeckung der Anschlüsse mit einem flexiblen Mantel montieren.
Hinweis: Der Monteur ist dafür verantwortlich, die Abdeckung so abzudichten, dass der Euroblock-
Anschluss vor eindringendem Wasser geschützt ist. Verwenden Sie Silikon für den Außenbereich oder
Schisbau, um eine gründliche Abdichtung der Kabelverbindungen sicherzustellen.
Hinweis: Flexible Mantel und Muen müssen UL-gelistet und für die vorgesehene Anwendung
geeignet sein sowie gemäß den Bestimmungen der zuständigen abnehmenden Behörde installiert
werden.
Einzelanschluss Ein- und Ausgang Große Önung
16Ω
16Ω
16Ω
16Ω
Lautsprechereinstellungen
70V
1W 2W 4W 8W 16W*
16Ώ
2W 4W 8W 16W KA**
100V
** KA: Kein Anschluss (nicht verwenden)* Werkseinstellung
Einstellen des Leistungsabgries am Übertrager
Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür
einen Schlitzschraubendreher.
20 • Deutsch FreeSpaceFS2P • Installationsanleitung
PRO.BOSE.COM
Installation
Befestigung des Lautsprechers
1. Führen Sie das mitgelieferte Montageseil einseitig durch das Sicherungselement und wickeln Sie das Seil um eine tragende
Konstruktion. Sichern Sie das Seil mit dem Sicherungselement. Hinweis: Pfeile auf dem Sicherungselement zeigen die Seilrichtung an.
A. Um das Seil zu lösen, führen Sie das Sicherungselementwerkzeug in die Entriegelungsönung ein und passen Sie das Seil an.
2. Befestigen Sie die Seilschelle am Befestigungspunkt für das Montageseil des Lautsprechers.
3. Ziehen Sie am losen Ende des Montageseils, um die gewünschte Höhe des Lautsprechers einzustellen. Schneiden Sie anschließend die
überschüssige Seillänge ab. Hinweis: Schneiden Sie ausgefranste Drähte nach dem Anpassen der Länge mit einem Drahtschneider ab.
4. Führen Sie die Lautsprecherkabel durch die Gummiummantelung der Abdeckung der Anschlüsse (siehe Vorbereitung der Abdeckung
der Anschlüsse auf Seite19).
5. Schließen Sie das Kabel an den Anschluss an und führen Sie den Anschluss ganz in die den Lautsprecher ein. Weitere Informationen
zurVerkabelung finden Sie unter Verkabeln des Lautsprechers aufSeite19.
6. Positionieren Sie die Abdeckung der Anschlüsse über den Anschlüssen und drücken Sie sie fest auf den Lautsprecher, umdie
Abdeckung abzudichten. Befestigen Sie die Abdeckung der Anschlüsse mit der entsprechenden Schraube.
7. Verwenden Sie die mitgelieferten Kabelbinder, um die Verkabelung am Montageseil zu befestigen.
Hinweis: Passen Sie vor dem Anbringen der Frontabdeckung die Einstellungen der Übertragerabgrie an die für die Installation geeignete Einstellung
an. Siehe Lautsprechereinstellungen auf Seite19.
8. Richten Sie die Frontabdeckung an der Innenseite des Lautsprechergehäuses aus, sodass sich die beiden kleinsten
Abdeckungslaschen jeweils an den Seiten des Tap-Reglers befinden. Drücken Sie die Abdeckung vorsichtig auf den Lautsprecher, bis
sie fest einrastet. Drücken Sie bei Bedarf die Abdeckungslaschen nach innen, damit sie richtig in das Lautsprechergehäuse passen.
q
A
w
e
r
t
y
i
Vorbereitung der Montage
Verwendung eines
Sicherungsseils
Einige Bauvorschriften schreiben
als Sicherheitsvorkehrung vor, den
Lautsprecher an einer tragenden
Konstruktion zusätzlich abzusichern.
Wählen Sie eine Montageposition und
-methode sowie Werkzeuge, die den
örtlichen Bauvorschriften entsprechen.
Bose empfiehlt die Verwendung (1)
eines Sicherungsdrahtes oder (2) eines
Sicherungsseils zur zusätzlichen Absicherung
der Konstruktion (nicht im Lieferumfang
enthalten). Befestigungspunkte für
Sicherheitsaufhängungen können Sie dem
Diagramm auf der rechten Seite entnehmen.
Befolgen Sie bei der Montage zusätzlicher
Sicherheitsmechanismen die Anweisungen
des Herstellers.
qw
Deutsch • 21Installationsanleitung • FreeSpaceFS2P
PRO.BOSE.COM
Installation
Sicherheitshinweise und gesetzliche Bestimmungen
Der Bose FreeSpaceFS2P Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen:
Zulassung nach ANSI/UL 1480-2016, CAN/ULC-S541
Einsatz für Notrufdurchsagen im Brandfall– UL Kategorie UUMW/UUMW7, Aktenzeichen S3241, Kontrollnummer 42S9.
Nicht zur Verwendung mit DC-überwachten Systemen geeignet.
Geeignet für die Verwendung in Innenbereichen unter trockenen Bedingungen.
EN 54-24: 2008, Lautsprecher für Sprachalarmanlagen bei Branderkennungs- und Brandmeldesystemen in Gebäuden
Empfohlene Umgebung: A (Innenbereich)
Geeignet für die Installation mit Verkabelungsverfahren der Klasse1, Klasse2 oder Klasse3 gemäß NFPA70, National Electric Code,
2002, Artikel640.
Geeignet für den Einsatz mit Verkabelungsmethoden für Feueralarmschaltkreise nach NFPA70, National Electric Code, 2002, Artikel 760.
NFPA 70, National Electric Code, 2002, Artikel 300-22 (c).
NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.10.2.6.5.
EMC-Richtlinie 89/336/EEC und Artikel 10 (1) der Richtlinie, EN50081-1 und EN50082-1 gemäß CE-Prüfzeichen.
Der FreeSpaceFS2P Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt:
British Standard Code of Practice BS5839, Teil8, bei Verwendung mit Keramikanschluss und Thermosicherung.
Getestet gemäß IEC60268-5.
Abstrahlwinkel (gemäß UL1480) Vertikal: 120°/60° bei -3dB; 150°/30° bei -6dB
Horizontal: 110°/70° bei -3dB; 140°/40° bei -6dB
UL-Empfindlichkeit Leistungsband Schalldruckpegel dBA bei 3,1m:
Leistung CAN/ULC-S541
Kanada
Band 70V 100V
1W 78,0 dBA —
2W 80,3 dBA 80,1 dBA
4W 82,9 dBA 82,6 dBA
8W 85,4 dBA 85,2 dBA
16W 87,2 dBA 87,1 dBA
16Ω 86,7 dBA —
Die angegebenen Schalldruckpegel entsprechen der Berichtsmethode gemäß UL1480.
Frequenzgang:
Feueralarm (UL): 95Hz bis 17000Hz
Entfernen der Frontabdeckung
Führen Sie ein kleines Werkzeug (mit einem Durchmesser von maximal 1,5mm) durch die Perforation am Rand der Frontabdeckung ein
und ziehen Sie, um die Abdeckung zu lösen.
ACHTUNG: Verwenden Sie keinen Schraubendreher, um die Frontabdeckung vom Gehäuse abzuhebeln. Dies kann zu Schäden am
Lautsprecher führen.
Leistung ANSI/UL 1480-2016
USA
Band 70V 100V
1W 72,4 dBA —
2W 75,1 dBA 75,0 dBA
4W 77,8 dBA 77,6 dBA
8W 80,4 dBA 80,1 dBA
16W 82,7 dBA 82,6 dBA
16Ω 83,0 dBA —
22 • Italiano FreeSpace FS2P • Guida all'installazione
PRO.BOSE.COM
Informazioni importanti sulla sicurezza
Leggere e conservare tutte le istruzioni per la sicurezza e per l’uso.
Questo prodotto deve essere installato esclusivamente da installatori professionisti. Il
presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per
l’installazione di questo prodotto in tipici sistemi da installazione fissa. Prima dell’installazione,
leggere questo documento e le avvertenze sulla sicurezza.
Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti ai
centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare
Bose Professional o per trovare il rivenditore o distributore più vicino, visita PRO.BOSE.COM.
1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare l’apparecchio in prossimità di acqua.
6. Per la pulizia utilizzare un semplice panno asciutto.
7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni
fornite dal produttore.
8. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri
apparecchi (compresi gli amplificatori) che generino calore.
9. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.
Specifiche di prodotto
Tensione d’ingresso: 70 V/100 V
Impedenza: 16 Ω, 16 W
Potenze: (70 V): 1W, 2W, 4W, 8W, 16W; (100 V): 2W, 4W, 8W, 16W
Informazioni sulle normative
Non verniciare o modificare le finiture applicate in fabbrica.
Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE.
Ladichiarazione di conformità completa è disponibile all’indirizzo:
www.Bose.com/compliance.
Il presente prodotto è conforme a tutte le normative sulla compatibilità
elettromagnetica del 2016 e a tutte le altre normative del Regno Unito applicabili.
La dichiarazione di conformità completa è disponibile all’indirizzo:
www.Bose.com/compliance
Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti
domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il
riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse
naturali, la salute e l’ambiente. Per ulteriori informazioni sullo smaltimento e sul
riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di
smaltimento dei rifiuti o al negozio presso il quale è stato acquistato.
Data di produzione: l’ottava cifra del numero di serie corrisponde all’anno di produzione;
adesempio “7” indica 2007 o 2017.
Importatore per la Cina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importatore per l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi
Importatore per il Messico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas
405-204, Lomas de Chapultepec, 11000 México, D.F. Per informazioni su importatori eservizi:
+5255 (5202) 3545
Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. N. telefono: +886-2-2514 7676
Importatore per il Regno Unito: Bose Limited, Bose House, Quayside Chatham Maritime,
Chatham, Kent, ME4 4QZ, Regno Unito
Bose e FreeSpace sono marchi commerciali di Bose Corporation.
Sede principale di Bose Corporation: 1-877-230-5639
©2021 Bose Corporation. Nessuna parte di questo documento può essere riprodotta,
modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.
Informazioni sulla garanzia
Questo prodotto è coperto da una garanzia limitata.
Per i dettagli sulla garanzia, visitare PRO.BOSE.COM.
AVVISI/AVVERTENZE
Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico
per eventuali domande sui possibili eetti del prodotto sui dispositivi medici
impiantati nel corpo umano.
Contiene pezzi di piccole dimensioni che possono rappresentare un pericolo di
soocamento. Non adatto ai bambini di età inferiore a 3 anni.
• Questo prodotto è destinato esclusivamente all’utilizzo in ambienti interni.
• Tutti i prodotti Bose devono essere installati in conformità con gli standard locali, statali,
federali e di settore. È responsabilità dell’installatore assicurare che l’installazione dei
diusori e del sistema di montaggio venga eseguita in conformità con le normative
vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere
informazioni all’autorità locale preposta.
• L’installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni
alle persone e danni materiali. È responsabilità dell’installatore valutare l’adabilità
del metodo di installazione utilizzato per l’applicazione specifica. Solo installatori
professionisti esperti possono installare un diusore in posizione sospesa.
• Non posizionare il prodotto in punti dove possa essere esposto ad acqua o condensa.
• Non esporre questo prodotto a gocce o getti di liquidi e non porre oggetti contenenti
liquidi quali vasi sopra o in prossimità di esso.
• Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento
vicine all’acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche
riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).
• Non eseguire l’installazione su superfici non sucientemente robuste o dietro le quali
si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni
idrauliche. Assicurarsi che la staa sia installata da un installatore professionista
einconformità alle norme edilizie locali.
• Utilizzare solo componenti e accessori forniti o specificati da Bose per l’uso con
idiusori FreeSpace FS2P. Per informazioni sugli accessori compatibili, consultare
lascheda tecnica del prodotto all’indirizzo PRO.BOSE.COM.
• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di
fiamme libere (ad esempio, candele accese) sull’apparecchio o in prossimità di esso.
• Non apportare alterazioni non autorizzate al prodotto.
• Evitare di esporre il diusore o i suoi componenti di montaggio a sostanze chimiche
non specificate da Bose, inclusi a titolo esemplificativo lubrificanti, detergenti, spray
per contatti e altri solventi a base di idrocarburi. L’esposizione a tali sostanze può
danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.
• Utilizzare esclusivamente un panno asciutto per pulire i diusori. Non esporre il diusore
asaponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici.
Avvertenze specifiche per il cavo:
• Il cavo non deve essere installato o utilizzato in aree di servizio o intrattenimento vicine
all'acqua (ad esempio piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate,
saune, bagni turchi e piste di pattinaggio al chiuso).
• Non utilizzarlo per il sollevamento, ad esempio come paranco o puleggia, o per appendere
installazioni soggette a movimenti o comportamenti dinamici. Indicato per appendere solo
diusori statici.
• Non camminare né sostare sul cavo installato.
• Non verniciare il fissaggio del cavo né qualsiasi altra parte del gruppo dei cavi.
• Se si utilizza un sistema di cavi non fornito da Bose, il carico di lavoro deve essere uguale o
superiore a quello dei sistema di cavi fornito.
• Non applicare olio o qualsiasi altro lubrificante sul morsetto fermacavo o su qualsiasi altra
parte del gruppo del cavo.
• Non unire insieme due cavi. Usare un solo gruppo di cavi per ogni punto in cui viene
appeso un diusore.
• Utilizzare il cavo per sospensione solo per i diusori Bose a sospensione.
Italiano • 23Guida all'installazione • FreeSpace FS2P
PRO.BOSE.COM
Panoramica
Contenuto della confezione
Dimensioni del prodotto
2 pz. 2 pz.
Specifiche tecniche
Per ulteriori specifiche, consultare la scheda tecnica del diusore
FreeSpace FS2P all’indirizzo PRO.BOSE.COM. Per le specifiche
EN 54-24 (inclusa EQ esterna obbligatoria), leggere le valutazioni
di certificazione FreeSpace FS2P EN 54-24 (AM857610 Rev. 00)
all’indirizzo PRO.BOSE.COM.
Caratteristiche fisiche
Dimensioni del prodotto Diametro griglia: 137 mm
Diametro cabinet: 149 mm
Profondità: 205 mm
Dimensioni dei cavi Lunghezza: 4,57 m
Diametro: 2 mm
Carico massimo (carico di
lavoro di sicurezza)
1
45,36 kg
Peso netto del diusore con
griglia (singolo)
1,47 kg
Peso di spedizione (coppia) 4,06 kg
Dati ambientali Solo per interni
1. Utilizzare sempre il cavo entro il carico di lavoro di sicurezza
dichiarato. Il cavo per sospensione incluso ha un carico di
lavoro di sicurezza di 45 kg.
Informazioni importanti
sull’installazione
Prima di installare il diusore, consultare la sezione
Istruzioni importanti sulla sicurezza a pagina 22.
Per le applicazioni di segnalazione incendi ed
evacuazioni, certificazione ambientale IP21C secondo
EN54-24.
205 mm
108 mm
2 pz. 4 pz.8 pz. 2 pz.
137 mm
149 mm
183 mm
2 pz.2 pz.2 pz. 2 pz.
24 • Italiano FreeSpace FS2P • Guida all'installazione
PRO.BOSE.COM
Configurazione
Cablaggio del diusore
Diametro dei cablaggi
Il diusore FreeSpace FS2P è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm
2
)
e14AWG(2,1 mm
2
).
Schemi di collegamento
Scoprire 6 mm di filo non rivestito da
collegare ai terminali.
Nota: il diusore non è certificato
per l’utilizzo con un corrugato rigido.
Il diusore può essere utilizzato
con connessioni di cablaggio o tubi
protettivi flessibili.
Nota: il metodo di cablaggio deve
essere conforme alle seguenti
normative.
In Canada, CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical Installations,
Section 32.
Negli Stati Uniti, National Electrical
Code, NFPA 70, e National Fire
Alarm and Signaling Code, NFPA 72.
70/100V 16Ω
Preparazione della cover di protezione degli ingressi
La cover di protezione degli ingressi è progettata per tre diversi tipi di cablaggio (vedere sopra). Per
adattare la configurazione della cover di protezione degli ingressi al tipo di cablaggio in uso, tagliare
il tubo protettivo in gomma lungo la perforazione. Utilizzare un giunto filettato con entrambe le
aperture da ½" e due raccordi del corrugato in formato commerciale da ⅜" per passacavi da ½" (vedi
lo schema seguente).
ATTENZIONE: non utilizzare il cablaggio completamente aperto durante l'installazione della
cover di protezione con un tubo flessibile.
Nota: è responsabilità dell’installatore sigillare il tubo per prevenire l'ingresso di acqua nel connettore
Euroblock. Per garantire la perfetta tenuta di tutte le connessioni di cablaggio, utilizzare silicone per
ambienti esterni o per usi marini.
Nota: i raccordi e i condotti flessibili devono essere conformi alla certificazione UL, adatti per
l'applicazione e installati in conformità con le autorità locali competenti.
Ingresso singolo Ingresso e uscita Ampia apertura
16Ω
16Ω
16Ω
16Ω
Impostazioni del diusore
70 V
1W 2W 4W 8W 16W*
16 Ώ
2W 4W 8W 16W NC**
100 V
**NC: nessuna connessione (non utilizzare)*Impostazioni di fabbrica
Impostazione potenza del trasformatore
Selezionare la potenza ruotando il potenziometro tramite un cacciavite a
testa piatta.
Italiano • 25Guida all'installazione • FreeSpace FS2P
PRO.BOSE.COM
Installazione
Preparazione dell’installazione
Uso di un cavo di sicurezza
Alcune normative edilizie regionali
richiedono l’impiego di un secondo metodo
di fissaggio dei diusori alle strutture
di supporto, allo scopo di garantire una
maggior sicurezza. Scegliere posizione,
metodo e accessori di fissaggio conformi
alle normative edilizie locali.
Bose raccomanda l’utilizzo di (1) un cavo
di frenatura o di (2) un cavo di sicurezza
come meccanismo di fissaggio secondario
(non inclusi). Vedere lo schema riportato
adestra per i punti di fissaggio di sicurezza.
Attenersi alle istruzioni del produttore
per qualsiasi meccanismo di fissaggio
secondario utilizzato.
qw
Installazione del diusore
1. Inserire il cavo di sospensione incluso all'apposito morsetto fermacavi e avvolgerlo intorno a una struttura di supporto; fissare il cavo
per mezzo del morsetto fermacavi. Nota: le frecce sul morsetto fermacavi indicano la direzione del cavo.
A. Per allentare il cavo, inserire l'attrezzo per il morsetto nel foro di rilascio e regolare il cavo.
2. Fissare l'apposita clip al punto di attacco del cavo di sospensione del diusore.
3. Tirare l'estremità libera del cavo di sospensione per regolare il diusore all'altezza desiderata. Una volta sistemato il diusore
all'altezza desiderata, tagliare il cavo in eccesso. Nota: dopo aver tagliato alla lunghezza giusta, utilizzare un taglierino per rimuovere
tutte le parti sfilacciate.
4. Inserire il cablaggio del diusore attraverso il tubo protettivo in gomma della cover di protezione degli ingressi (consultare la sezione
Preparazione della cover di protezione degli ingressi a pagina 24).
5. Collegare il connettore e inserirlo nel diusore. Per informazioni sul cablaggio, vedere Cablaggio del diusore a pag.24.
6. Posizionare la cover di protezione degli ingressi sul connettore e premerla con decisione contro il diusore per assicurarne la tenuta.
Fissare la cover di protezione degli ingressi utilizzando la vite in dotazione.
7. Utilizzare le fascette fermacavi incluse per fissare il cablaggio al cavo di sospensione.
Nota: prima di fissare la griglia, regolare le impostazioni di tapping del diusore sull'impostazione appropriata per l'installazione.
Consultare la sezione Impostazioni del diusore a pagina 24.
8. Allineare la griglia alla parte interna del cabinet del diusore in modo che le due linguette più piccole della stessa si trovino su
entrambi i lati dell'interruttore che regola la potenza del trasformatore. Spingere la griglia sul diusore finché non è fissata in
posizione. Se necessario, spingere le linguette della griglia verso l'interno per inserirle correttamente nel cabinet del diusore.
q
A
w
e
r
t
y
i
26 • Italiano FreeSpace FS2P • Guida all'installazione
PRO.BOSE.COM
Installazione
Conformità alle norme di sicurezza
Il diusore Bose FreeSpace FS2P ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni
indicate di seguito:
Certificazione ANSI/UL 1480-2016, CAN/ULC-S541
Uso Fire Protective Signaling – UL Categoria UUMW/UUMW7, Numero file S 3241. Numero controllo 42S9.
Da non utilizzare con sistemi controllati in CC.
Adatto per l'uso in ambienti interni non caratterizzati da umidità.
EN 54-24: 2008, diusore per sistemi di allarme vocale per Sistemi di rivelazione e di segnalazione d'incendio per edifici
Classe di protezione: A (applicazioni in interni)
Adatto per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electric Code,
2002, Articolo 640.
Adatti per l'uso con metodi di cablaggio per circuiti di allarme antincendio in conformità a NFPA 70, National Electric Code, 2002,
Articolo 760.
NFPA 70, National Electric Code, 2002, Articolo 300-22(c).
NFPA 90-A, 2002, Installazione di sistemi di condizionamento dell’aria e ventilazione, Paragrafo 4.3.10.2.6.5.
Direttiva EMC 89/336/EEC e articolo 10 (1) della direttiva, in conformità a EN50081-1 e EN50082-1, come indicato dal marchio CE.
Il diusore FreeSpace FS2P è stato progettato in conformità ai requisiti previsti dalle seguenti normative europee relative ai sistemi
combinati:
British Standard Code of Practice BS 5839, Sezione 8, se utilizzato con morsettiera in ceramica e fusibile termico.
Collaudato in conformità a IEC60268-5.
Angolo di copertura nominale (conformemente a UL 1480) Verticale: 120°/60° a -3 dB; 150°/30° a -6 dB
Orizzontale: 110°/70° a -3 dB; 140°/40° a -6 dB
Certificato UL sensibilità potenza impegnata, livello di pressione sonora dB a 3,1 metri:
Potenza
impegnata
CAN/ULC-S541
Canada
70 V 100 V
1 W 78,0 dBA —
2 W 80,3 dBA 80,1 dBA
4 W 82,9 dBA 82,6 dBA
8 W 85,4 dBA 85,2 dBA
16 W 87,2 dBA 87,1 dBA
16 Ω 86,7 dBA —
I livelli di pressione sonora forniti sono conformi al metodo di segnalazione specificato dalla certificazione UL 1480.
Risposta in frequenza:
Allarme antincendio (certificazione UL): da 95 Hz a 17000 Hz
Rimozione della griglia
Inserire un attrezzo di piccole dimensioni (non più di 1,5 millimetri di diametro) nel foro della griglia che si trova sul bordo e tirare per
sganciare la griglia.
ATTENZIONE: non utilizzare un cacciavite per far leva sulla griglia e tentare di separarla dal cabinet. Ciò potrebbe danneggiare
ildiusore.
Potenza
impegnata
ANSI/UL 1480-2016
Stati Uniti
70 V 100 V
1 W 72,4 dBA —
2 W 75,1 dBA 75,0 dBA
4 W 77,8 dBA 77,6 dBA
8 W 80,4 dBA 80,1 dBA
16 W 82,7 dBA 82,6 dBA
16 Ω 83,0 dBA —
Nederlands • 27Installatiehandleiding • FreeSpace FS2P
PRO.BOSE.COM
Belangrijke veiligheidsinstructies
Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar
deze.
Dit product is uitsluitend bestemd voor installatie door professionele installateurs! Dit
document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen
te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle
veiligheidswaarschuwingen voordat u een systeem probeert te installeren.
Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een
geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te
nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur,
gaat u naar PRO.BOSE.COM.
1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit product niet in de buurt van water.
6. Alleen met een droge doek reinigen.
7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de
instructies van de fabrikant.
8. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters,
kachels of andere apparaten (waaronder versterkers) die warmte produceren.
9. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden gespecificeerd.
Productvermogen:
Ingangsspanning: 70 V/100 V
Impedantie: 16 Ω, 16 W
Stroomsterkte: (70 V): 1 W, 2 W, 4 W, 8 W, 16 W; (100 V): 2 W, 4 W, 8 W, 16 W
Wettelijk verplichte informatie
Verf niet op in de fabriek aangebrachte afwerkingen en pas deze niet aan.
Dit product voldoet aan alle vereisten van de van toepassing zijnde
EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op:
www.Bose.com/compliance.
Dit product voldoet aan alle toepasselijke voorschriften in de Electromagnetic
Compatibility Regulations 2016 en aan alle overige toepasselijke wet- en
regelgeving van het Verenigd Koninkrijk. De volledige conformiteitsverklaring kunt
u vinden op: www.Bose.com/compliance
Dit symbool betekent dat het product niet mag worden weggegooid als
huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden
gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen,
de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over
het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar
u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.
Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan.
‘7’ is 2007 of 2017.
Importeur in China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importeur in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importeur in Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. Gegevens importeur en service-informatie: +52 55 52 02 35 45
Importeur in Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei
City 104, Taiwan. Telefoonnummer: +886 2 25 14 76 76
Importeur in het VK: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent,
ME4 4QZ, United Kingdom
Bose en FreeSpace zijn handelsmerken van Bose Corporation.
Hoofdkantoor Bose Corporation: 1 877 230 5639
©2021 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd,
gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke
toestemming.
Garantie-informatie
Dit product wordt gedekt door een beperkte garantie.
Ga naar PRO.BOSE.COM voor garantie-informatie.
WAARSCHUWINGEN
Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen ofdit
invloed kan hebben op uw geïmplanteerde medische hulpmiddel.
Bevat kleine onderdelen die verstikkingsgevaar kunnen vormen. Niet geschikt
voor kinderen jonger dan 3 jaar.
• Dit product is alleen bestemd voor binnengebruik.
• Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke
voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om
ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt
met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke
bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties
voordat u dit product installeert.
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van
uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de
installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode.
Alleen professionele installateurs met kennis van het juiste gereedschap en veilige
montagetechnieken mogen luidsprekers hoog ophangen.
• Monteer het product niet op locaties waar het kan worden blootgesteld aan water
ofcondensatie.
• Stel dit apparaat niet bloot aan druipende of spattende vloeistoen en plaats geen met
vloeistof gevulde voorwerpen, zoals vazen, op of bij het product.
• Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor
wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken,
stoomruimten, sauna’s, bubbelbadkamers en overdekte ijsbanen).
• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico’s opleveren,
bijvoorbeeld vanwege elektrische bedrading of waterleidingen. De beugel moet door
een gekwalificeerde installateur worden geplaatst in overeenstemming met de lokale
bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door
Bose voor gebruik met de FreeSpace FS2P loudspeakers. Raadpleeg voor informatie over
compatibele accessoires het datasheet met technische gegevens op PRO.BOSE.COM.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam,
zoals een brandende kaars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties
die niet zijn gespecificeerd door Bose, met inbegrip van, maar niet beperkt tot
smeermiddelen, reinigingsmiddelen, contactsprays of oplosmiddelen op basis van
koolwaterstoen. Blootstelling aan dergelijke stoen kan nadelige gevolgen hebben
voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep,
reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.
Waarschuwingen met betrekking tot kabels:
• De kabel is niet bedoeld voor installatie of gebruik in overdekte ruimten voor
wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken,
stoomruimten, sauna’s, bubbelbadkamers en overdekte ijsbanen).
• Gebruik de kabel niet om mee te tillen, bijvoorbeeld met een hijsmechanisme of katrol,
of voor hangende installaties die kunnen bewegen of anderszins dynamisch zijn. Alleen
bedoeld voor hangende, statische luidsprekers.
• Loop of sta niet op de kabel.
• Schilder niet over de kabelklem of een ander deel van de kabel.
• Bij gebruik van een kabelsysteem dat niet door Bose is geleverd, moet de maximale
werklast gelijk zijn aan of groter zijn dan die van het meegeleverde kabelsysteem.
• Gebruik geen olie of andere smeermiddelen op de kabelklem of op enig ander deel van
de kabel.
• Verbind nooit twee kabels met elkaar. Gebruik één kabel per ophangpunt.
• Gebruik alleen de kabel voor hangbevestiging die wordt meegeleverd bij Bose pendant-
luidsprekers.
28 • Nederlands FreeSpace FS2P • Installatiehandleiding
PRO.BOSE.COM
Overzicht
Inhoud van de doos
Afmetingen van het product
×2 ×2
Technische specificaties
Raadpleeg voor aanvullende specificaties het datasheet met
technische gegevens voor de FreeSpace FS2P op
PRO.BOSE.COM. Raadpleeg voor EN 54-24-specificaties (inclusief
de vereiste externe EQ) de FS2P EN 54-24-certificering voor
FreeSpace (AM857610 Rev. 00) op PRO.BOSE.COM.
Fysiek
Afmetingen van het product Diameter grille: 137 mm
Diameter behuizing: 149 mm
Diepte: 205 mm
Afmetingen kabel Lengte: 4,57 m
Diameter: 2 mm
Maximale last (veilige werklast)
1
45,36 kg
Nettogewicht, luidspreker met
grille (enkel)
1,47 kg
Verzendgewicht (paar) 4,06 kg
Weerbestendigheid Alleen binnen
1. Gebruik de kabel altijd in overeenstemming met de
aangegeven veilige werklast. De meegeleverde ophangkabel
heeft een veilige werklast van 45 kg.
Belangrijke installatie-informatie
Lees voordat u de luidspreker installeert Belangrijke
veiligheidsinstructies op pagina 27.
Voor brand- en evacuatiesystemen IP21C-beoordeling
volgens EN 54-24.
205 mm
108 mm
×2 ×4×8 ×2
137 mm
149 mm
183 mm
×2×2×2 ×2
Nederlands • 29Installatiehandleiding • FreeSpace FS2P
PRO.BOSE.COM
Installatie
De luidspreker bekabelen
Bekabelingsdiameter
De FreeSpace FS2P loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm
2
) tot 14 AWG (2,1 mm
2
).
Aansluitdiagrammen
Strip zes millimeter van de
kabelisolatie voor bevestiging van de
kale kabel aan de aansluitingen.
Opmerking: De luidspreker is niet
getest voor gebruik met een rigide
geleider. De luidspreker is alleen
geschikt voor gebruik met een
flexibele geleider of een kabel.
Opmerking: Bekabelingsmethode
moet in overeenstemming zijn met:
In Canada: CSA C22.1, Canadian
Electrical Code, Part I, Safety Standard
for Electrical Installations, Section 32;
In de VS: National Electrical Code,
NFPA 70 en National Fire Alarm and
Signaling Code, NFPA 72.
70/100V 16Ω
De afdekking voorbereiden
De afdekking is geschikt voor drie verschillende bedradingsschema’s (zie boven). Om de configuratie
van de afdekking aan te passen aan uw bedradingsschema, knipt u langs de perforatie op de
rubberen geleiding. Gebruik één ½" bij ½" koppelingsstuk met schroefdraad en twee ⅜" handelsmaat
leidinghulpstukken voor uitbreekopeningen van ½" (zie onderstaand schema).
LET OP: Gebruik niet het bedradingsschema voor volledig open configuraties bij installatie
van de afdekking met een flexibele geleider.
Opmerking: Het is de verantwoordelijkheid van de installateur om voor afdichting te zorgen die het
binnendringen van water in de Euroblock-connector voorkomt. Gebruik silicone voor buitengebruik of
zeewaterbestendig silicone voor een goede afdichting van alle kabelaansluitingen.
Opmerking: Flexibele geleiders en koppelingsstukken moeten UL-gecertificeerd en geschikt voor de
toepassing zijn en worden geïnstalleerd in overeenstemming met de geldende lokale regelgeving.
Enkel in In en uit Volledig open
16Ω
16Ω
16Ω
16Ω
Luidsprekerinstellingen
70 V
1 W 2 W 4 W 8 W 16 W*
16 Ώ
2 W 4 W 8 W 16 W NC**
100 V
** NC: No Connection (geen aansluiting;
nietgebruiken)
* Fabrieksinstelling
Transformatorinstelling
Draai om de transformator in te stellen. Gebruik een schroevendraaier
met platte kop.
30 • Nederlands FreeSpace FS2P • Installatiehandleiding
PRO.BOSE.COM
Installatie
De installatie voorbereiden
Een veiligheidskabel
gebruiken
In sommige regio’s bent u volgens de
bouwvoorschriften verplicht luidsprekers
dubbel gezekerd te bevestigen voor extra
veiligheid. De gekozen locatie, montagewijze
en gebruikte montagemiddelen moeten
voldoen aan de geldende bouwvoorschriften
en -verordeningen.
Bose raadt aan (1) een veiligheidsdraad
of (2) veiligheidskabel te gebruiken als
secundaire bevestigingsmethode (niet
meegeleverd). Raadpleeg het schema
rechts voor bevestigingspunten.
Volg de instructies van de fabrikant voor
eventueel al ingebouwde secundaire
beveiligingsmechanismen.
qw
De luidspreker bevestigen
1. Haal de meegeleverde ophangkabel door de kabelklem en leid de kabel rond een dragende structuur; bevestig de kabel met de klem.
Opmerking: De pijltjes op de kabelklem geven de richting van de kabel aan.
A. Om de kabel bij te stellen, steekt u de montagetool in de ontgrendelingsopening om de kabel los te maken.
2. Bevestig de kabelclip aan het ophangpunt op de luidspreker.
3. Trek aan het losse uiteinde van de ophangkabel om de hoogte van de luidspreker in te stellen. Wanneer de luidspreker op de
gewenste hoogte hangt, knipt u het overtollige kabeleinde af. Opmerking: Verwijder rafelige uiteinden met een kniptang nadat de
kabel op lengte is geknipt.
4. Haal de luidsprekerbekabeling door de rubberen geleiding van de afdekking (zie De afdekking voorbereiden op pagina29).
5. Bevestig de bekabeling aan de connector en steek deze inde luidspreker. Raadpleeg voor bekabelingsinformatie Deluidspreker
bekabelen op pagina29.
6. Plaats de afdekking over de connector en druk de afdekking stevig tegen de luidspreker voor een goede afdichting. Bevestig de
afdekking met de daarvoor bestemde schroef.
7. Gebruik de meegeleverde kabelbinders om de luidsprekerbekabeling aan de ophangkabel te bevestigen.
Opmerking: Voordat de grille wordt bevestigd, moet de juiste aftakking worden ingesteld. Zie Luidsprekerinstellingen op pagina 29.
8. Houd de grille evenwijdig aan de binnenkant van de luidsprekerbehuizing en zorg daarbij dat de twee kleinste lipjes links en rechts
van de aftakkingskeuze zitten. Duw de grille op de luidspreker totdat deze vastklikt. Duw indien nodig de lipjes van de grille wat naar
binnen om de grille goed in de luidsprekerbehuizing te kunnen bevestigen.
q
A
w
e
r
t
y
i
Nederlands • 31Installatiehandleiding • FreeSpace FS2P
PRO.BOSE.COM
Installatie
Veiligheid en naleving van regelgeving
De Bose FreeSpace FS2P loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen:
Opgenomen in ANSI/UL 1480-2016, CAN/ULC-S541
Fire Protective Signaling Use – UL Category UUMW/UUMW7, dossiernummer S 3241. Controlenummer 42S9.
Niet voor gebruik met systemen met DC-spanningsbewaking.
Geschikt voor gebruik op droge locaties binnen.
EN 54-24: 2008, Loudspeaker for Voice Alarm Systems for Fire Detection and Fire Alarm Systems for Buildings
Omgevingstype: A (binnengebruik)
Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 of Klasse 3 conform NFPA 70, National Electric Code, 2002,
artikel 640.
Geschikt voor gebruik met bekabelingsmethoden voor brandalarmen in overeenstemming met NFPA 70, National Electric Code, 2002,
artikel 760.
NFPA 70, National Electric Code, 2002, artikel 300-22 (c).
NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, paragraaf 4.3.10.2.6.5.
EMC-richtlijn 89/336/EEG en artikel 10 (1) van de richtlijn in overeenstemming met EN50081-1 en EN50082-1, zoals aangegeven door het
CE-keurmerk.
De FreeSpace FS2P loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese
regelgeving voor combinatiesystemen:
British Standard Code of Practice BS 5839, deel 8, bij gebruik met het keramische klemmenblok en thermische zekering.
Getest volgens IEC60268-5.
Nominale dekkingshoek (volgens UL 1480) Verticaal: 120°/60° bij -3 dB; 150°/30° bij -6 dB
Horizontaal: 110°/70° bij -3 dB; 140°/40° bij -6 dB
UL-gevoeligheid wattage aftakking geluidsdrukniveau dBA op 3,1 meter:
Wattage CAN/ULC-S541
Canada
Aftakking 70 V 100 V
1 W 78,0 dBA —
2 W 80,3 dBA 80,1 dBA
4 W 82,9 dBA 82,6 dBA
8 W 85,4 dBA 85,2 dBA
16 W 87,2 dBA 87,1 dBA
16 Ω 86,7 dBA —
Opgegeven SPL’s zijn volgens de in UL 1480 vermelde rapportagemethode.
Frequentierespons:
Brandalarm (UL): 95 Hz - 17000 Hz
De grille verwijderen
Steek een klein stuk gereedschap (diameter maximaal 1,5 mm) door de opening aan de rand van de grille en trek om deze te
ontgrendelen.
LET OP: Gebruik geen schroevendraaier om de grille van de behuizing los te trekken. Dit kan de luidspreker beschadigen.
Potenza
impegnata
ANSI/UL 1480-2016
VS
70 V 100 V
1 W 72,4 dBA —
2 W 75,1 dBA 75,0 dBA
4 W 77,8 dBA 77,6 dBA
8 W 80,4 dBA 80,1 dBA
16 W 82,7 dBA 82,6 dBA
16 Ω 83,0 dBA —
32 • Norsk FreeSpace FS2P • Monteringsveiledning
PRO.BOSE.COM
Viktige sikkerhetsinstruksjoner
Les og ta vare på alle sikkerhets- og bruksinstruksjoner.
Dette produktet skal bare monteres av profesjonelle montører! Formålet med
dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og
sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette
dokumentet og alle sikkerhetsadvarsler før du starter monteringen.
Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte
servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose
Professional eller finne en forhandler eller distributør i nærheten, går du til PRO.BOSE.COM.
1. Les disse instruksjonene.
2. Ta vare på disse instruksjonene.
3. Ta hensyn til alle advarsler.
4. Følg alle instruksjoner.
5. Ikke bruk dette apparatet i nærheten av vann.
6. Rengjør bare med en ren klut.
7. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
8. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre
apparater (inkludert forsterkere) som produserer varme.
9. Bare bruk fester/tilbehør som er angitt av produsenten.
Produktklassifisering:
Inngangsspenning: 70/100V
Impedans: 16Ω, 16W
Strøm eller eekt: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W
Informasjon om forskrifter
Ikke mal eller endre utførelse som er gjort av fabrikken.
Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den
fullstendige samsvarserklæringen på: www.Bose.com/compliance.
Dette produktet er i samsvar med alle gjeldende bestemmelser om
elektromagnetisk kompatibilitet for 2016 og alle andre gjeldende bestemmelser i
Storbritannia. Den fullstendige samsvarserklæringen finner du på
www.Bose.com/compliance
Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, ogat
det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig
håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Hvis
du vil ha mer informasjon om avfallshåndtering og resirkulering av dette
produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller
butikken hvor du kjøpte dette produktet.
Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007
eller2017.
Importør i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, Kina (Shanghai) pilotfri handelssone
Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. For informasjon om importør og service: +5255 (5202) 3545
Importør i Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Telefonnummer: +886-2-2514 7676
Importør for Storbritannia: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham,
Kent, ME4 4QZ, Storbritannia
Bose og FreeSpace er varemerker som tilhører Bose Corporation.
Hovedkontoret til Bose Corporation: 1-877-230-5639
©2021 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret,
distribuerteller på annen måte brukt uten skriftlig tillatelse på forhånd.
Garantiinformasjon
Dette produktet er dekket av en begrenset garanti.
Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM.
ADVARSLER/FORHOLDSREGLER
Dette produktet inneholder magnetisk materiale. Kontakt en lege hvis du vil
finne ut om dette kan påvirke implantert medisinsk utstyr.
Inneholder små deler som kan utgjøre en kvelningsfare. Ikke egnet for barn
under 3 år.
• Dette produktet er kun ment for innendørsbruk.
• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og
nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne
og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert
lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som
hardomsmyndighet før du monterer dette produktet.
• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig
skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere
påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal bare
monteres av profesjonelle montører med kunnskap om det riktige utstyret og trygge
monteringsteknikker.
• Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.
• Ikke utsett produktet for dryppende vann eller vannsprut, og sett ikke gjenstander
fyltmed vann, for eksempel vaser, på eller i nærheten av produktet.
• Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert,
men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp,
badstuer, damprom og innendørs skøytebaner).
• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter
bak seg, for eksempel elektriske kabler eller rør. Sørg for at braketten er montert av
enkvalifisert montør og i henhold til lokale retningslinjer.
• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose for bruk
med FreeSpace FS2P-høyttalere. Hvis du vil ha informasjon om kompatibelt tilbehør,
kan du se produktets tekniske dataark på PRO.BOSE.COM.
• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel
tente stearinlys, på eller nær produktet.
• Ikke foreta uautoriserte endringer på dette produktet.
• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er
spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler,
kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler
kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og
athøyttaleren faller ned.
• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel,
mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør
høyttaleren.
Kabelspesifikke advarsler:
• Kabelen er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men
ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp,
badstuer, damprom og innendørs skøytebaner).
• Må ikke brukes til løfting, som en kran eller trinse, eller til hengende installasjoner som
omfatter bevegelse eller dynamisk virkemåte. Kun beregnet på hengende statiske
høyttalere.
• Ikke gå eller stå på kabelinstallasjonen.
• Ikke mal på kabelfestet eller noen annen del av kabelenheten.
• Hvis du bruker et kabelsystem som ikke er levert av Bose, må grensen for
arbeidsbelastning være lik eller større enn det medfølgende kabelsystemet.
• Ikke påfør olje eller noe annet smøremiddel på kabelfestet eller noen annen del av
kabelenheten.
• Koble aldri to kabler sammen. Bruk bare én kabelenhet per høyttalerfeste.
• Bruk bare opphengskabelen som følger med høyttalerne fra Bose.
Norsk • 33Monteringsveiledning • FreeSpace FS2P
PRO.BOSE.COM
Oversikt
Innhold i pakken
Produktmål
×2 ×2
Tekniske spesifikasjoner
Hvis du vil ha flere spesifikasjoner, kan du se det tekniske
dataarket for FreeSpace FS2P på PRO.BOSE.COM. For EN
54-24-spesifikasjoner (inkludert obligatorisk ekstern EQ) kan du se
FreeSpace FS2P EN 54-24-sertifiserte klassifiseringer
(AM857610 Rev. 00) på PRO.BOSE.COM.
Fysisk
Produktmål Nettingdiameter: 137 mm
Diameter på høyttalerhus: 149 mm
Dybde: 205 mm
Kabelmål Lengde: 4,57 m
Diameter: 2 mm
Maks. belastning (sikker
arbeidsbelastning)
1
100,0 lb (45,36 kg)
Nettovekt, Høyttaler med
grill(enkel)
3,25 lb (1,47 kg)
Forsendelsesvekt (par) 8,95 lb (4,06 kg)
Utendørs Kun innendørs
1. Bruk alltid kabelen innenfor den angitte sikre
arbeidsbelastningen. Den inkluderte opphengskabelen har en
sikker arbeidsbelastning på 45 kg.
Viktig informasjon om montering
Før du monterer høyttaleren, må du se gjennom Viktige
sikkerhetsinstruksjoner på side 32.
I forbindelse med brann- og evakueringsvarslinger er
den miljøklassifisert for IP21C i henhold til EN 54-24.
205mm
108mm
×2 ×4×8 ×2
137mm
149 mm
183mm
×2×2×2 ×2
34 • Norsk FreeSpace FS2P • Monteringsveiledning
PRO.BOSE.COM
Konfigurering
Kable høyttaleren
Kabeldiameter
FreeSpace FS2P-høyttaleren er utformet for å fungere kun med kabler på mellom 18AWG (0,8mm
2
) til 14AWG (2,1mm
2
).
Koblingsdiagrammer
Eksponer seks millimeter (¼ tomme)
av ledningen for å feste til terminalene.
Merk: Høyttaleren er ikke sertifisert
for bruk med et stivt rør. Høyttaleren
passer kun med et fleksibelt rør- eller
en ledningskobling.
Merk: Kablingsmetoden må gjøres
ihenhold til:
I Canada, CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical Installations,
Section 32;
I USA, The National Electrical Code,
NFPA 70, og National Fire Alarm
andSignaling Code, NFPA 72.
70/100V 16Ω
Klargjøre inngangsdekselet
Inngangsdekselet er utformet for tre forskjellige ledningsoppsett (se ovenfor) Hvis du vil endre
oppsettet av inngangsdekselet for åstøtte ledningsoppsettet ditt, kan du skjære langs perforeringen
på gummirøret. Bruk en ½- til ½-tommers gjenget kobling og to ⅜-tommers rørforbindelser for
½-tommers knockouter (se diagrammet nedenfor).
FORSIKTIG: Ikke bruk det brede, åpne ledningsscenarioet når du monterer inngangsdekselet
med et fleksibelt rør.
Merk: Det er montørens ansvar å forsegle mot vanninntrenging i Euroblock-kontakten. Benytt silikon
til utendørs eller maritim bruk for å tette alle koblinger for å få en tett forsegling.
Merk: Fleksible rør og koblinger må være UL-listet, egnet for bruksområdet og installeres i henhold til
lokale myndigheter som har jurisdiksjon.
Enkel inngang Inngang og utgang Helt åpen
16Ω
16Ω
16Ω
16Ω
Høyttalerinnstillinger
70V
1W 2W 4W 8W 16W*
16Ώ
2W 4W 8W 16W NC**
100V
** NC: Ingen tilkobling (ikke bruk)* Fabrikkstandard
Innstilling av omformerkontakt
Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.
Norsk • 35Monteringsveiledning • FreeSpace FS2P
PRO.BOSE.COM
Montering
Forberede monteringen
Bruke en sikkerhetskabel
Noen regionale byggeforskrifter krever at
du sikrer høyttalerne ytterligere ved hjelp
av en sekundær sikringsmetode. Velg
monteringssted, -metode- og -utstyr som
samsvarer med lokale byggeforskrifter og
bestemmelser.
Bose anbefaler at du bruker (1) en
sikkerhetsledning, (2) en sikkerhetskabel
som sekundær sikringsmekanisme (følger
ikke med). Se diagrammet til høyre for å
sepunkter om sikkerhetsfeste.
Følg produsentens instruksjoner for
eventuelle sekundære festemekanismer
som brukes.
qw
Montere høyttaleren
1. Før den medfølgende opphengskabelen gjennom kabelfestet, og vikle kabelen rundt en støttestruktur. Fest kabelen med kabelfestet.
Merk: Piler på kabelfestet angir kabelretningen.
A. Hvis du vil løsne kabelen, setter du festeverktøyet inn i utløserhullet og justerer kabelen.
2. Fest kabelklemmen til festepunktet for høyttaleropphengskabelen.
3. Trekk i den løse enden av opphengskabelen for å justere høyttaleren til ønsket høyde. Når du har nådd ønsket høyde på høyttaleren,
må du kutte bort overflødig kabel. Merk: Skjær til frynsete ender med wirekuttere etter at du har fått riktig lengde.
4. Før høyttalerledningene gjennom gummikanalen på inngangsdekselet (se Klargjøre inngangsdekselet på side 34).
5. Sett ledningene i kontakten og kontakten i høyttaleren. Hvis du vil ha mer informasjon om kabling, kan du se Kablehøyttaleren på
side 34.
6. Plasser inngangsdekselet over kontakten og trykk det godt mot høyttaleren for å skape en tett forsegling. Fest nngangsdekselet ved
hjelp av skruen på inngangsdekselet.
7. Bruk kabelstripsene som følger med til å feste ledningen til opphengskabelen.
Merk: Før du fester grillen, må du justere høyttalerens innstillinger til ønsket nivå for monteringen. Se Høyttalerinnstillinger på side 34.
8. Sett grillen på linje med innsiden av høyttalerkabinettet, slik at de to minste tappene til grillen er på hver side av bryteren. Skyv grillen
på høyttaleren til den er festet på plass. Om nødvendig trykker du grilltappene innover for åfeste den skikkelig til høyttalerkabinettet.
q
A
w
e
r
t
y
i
36 • Norsk FreeSpace FS2P • Monteringsveiledning
PRO.BOSE.COM
Montering
Samsvar med sikkerhet og forskrifter
Bose FreeSpace FS2P-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder:
Oppført i ANSI/UL 1480-2016, CAN/ULC-S541
Fire Protective Signaling Use – UL-kategori UUMW/UUMW7, filnummer S 3241. Kontrollnummer 42S9.
Ikke til bruk med DC-overvåkede systemer.
Egnet for bruk innendørs på tørre steder.
EN 54-24: 2008, høyttaler til alarmsystemer for brannregistrering og brannalarmsystemer i bygninger
Miljøtype: En (enhet til innendørsbruk)
Kan brukes til montering ved hjelp av kablingsmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electric Code,
2002, artikkel 640.
Kan brukes ved hjelp av kabelmetoder for brannalarm, i samsvar med NFPA 70, National Electrical Code, 2002, artikkel 760
NFPA 70, National Electrical Code, 2002, artikkel 300-22(c).
NFPA 90-A, 2002, montering av klimaanlegg og ventilasjonssystemer, paragraf 4.3.10.2.6.5.
EMC-forskrift 89/336/EEC og artikkel 10 (1) av forskriften, EN50081-1 og EN50082-1 som vist med CE-merket.
FreeSpace FS2P-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer:
British Standard Code of Practice BS 5839, Part 8, ved bruk med den keramiske terminalblokken og den termiske sikringen.
Testet i samsvar med IEC60268-5.
Nominell dekningsvinkel (per UL 1480) Vertikal: 120°/60° ved –3dB; 150°/30° v ed –6dB
Horisontal: 110°/70° ved –3 dB; 140°/40° ved –6 dB
Ul-wattfølsomhet for lydtrykknivå i dBA ved 3,1 meter:
Watt CAN/ULC-S541
Canada
Trykk på 70 V 100 V
1 W 78,0 dBA —
2 W 80,3 dBA 80,1 dBA
4 W 82,9 dBA 82,6 dBA
8 W 85,4 dBA 85,2 dBA
16 W 87,2 dBA 87,1 dBA
16Ω 86,7 dBA —
Oppgitt SPLs er per den UL 1480-spesifiserte rapportmetoden.
Frekvensrespons:
Brannalarm (UL): 95Hz til 17000 Hz
Fjerne grillen
Stikk et lite verktøy (ikke større enn 1,5millimeter i diameter) gjennom grillens perforering i kanten på grillen og trekk for å løsne grillen.
FORSIKTIG: Ikke bruk en skrutrekker for å fjerne grillen fra kabinettet. Dette kan skade høyttaleren.
Watt ANSI/UL 1480-2016
USA
Trykk på 70 V 100 V
1 W 72,4 dBA —
2 W 75,1 dBA 75,0 dBA
4 W 77,8 dBA 77,6 dBA
8 W 80,4 dBA 80,1 dBA
16 W 82,7 dBA 82,6 dBA
16Ω 83,0 dBA —
Polski • 37Podręcznik instalacji • FreeSpace FS2P
PRO.BOSE.COM
Ważne zalecenia dotyczące bezpieczeństwa
Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi
bezpieczeństwa oraz instrukcjami użytkowania izachować je.
Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy
dokument ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek
dotyczących instalacji ibezpieczeństwa tego produktu wtypowych, stałych instalacjach.
Przed przystąpieniem do instalacji należy zapoznać się zniniejszym dokumentem iwszystkimi
ostrzeżeniami dotyczącymi bezpieczeństwa.
Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być
wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych
instalatorów, techników, sprzedawców lub dystrybutorów. Aby skontaktować się zfirmą Bose
Professional, zesprzedawcą bądź dystrybutorem wokolicy, odwiedź stronę PRO.BOSE.COM.
1. Należy przeczytać instrukcje.
2. Należy zachować instrukcje.
3. Należy stosować się do wszystkich ostrzeżeń.
4. Należy postępować zgodnie zinstrukcjami.
5. Nie należy korzystać ztego urządzenia wpobliżu wody.
6. Urządzenie należy czyścić wyłącznie przy użyciu suchej ściereczki.
7. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie
zzaleceniami producenta.
8. Nie wolno instalować urządzenia wpobliżu źródeł ciepła, takich jakkaloryfery, przewody
kominowe, piece lubinne urządzenia wydzielające ciepło (np.wzmacniacze).
9. Należy korzystać wyłącznie zdodatków iakcesoriów zalecanych przez producenta.
Klasyfikacja produktu:
Napięcie wejściowe: 70V / 100V
Impedancja: 16Ω, 16W
Prąd lub moc: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W
Informacje prawne
Nie wolno zamalowywać ani modyfikować fabrycznie naniesionych
wykończeń.
Ten produkt jest zgodny zewszystkimi obowiązującymi wymaganiami dyrektyw UE.
Pełna treść Deklaracji zgodności jest dostępna wwitrynie: www.Bose.com/compliance.
Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dokumentu
Electromagnetic Compatibility Regulations 2016 oraz wszelkimi innymi przepisami
obowiązującymi w Wielkiej Brytanii. Deklaracja zgodności jest dostępna w
następującej witrynie internetowej: www.Bose.com/compliance
Ten symbol oznacza, że produktu nie należy wyrzucać razem zinnymi odpadkami
zgospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca
zbiórki wcelu recyklingu. Właściwy sposób utylizacji irecyklingu pomaga chronić
zasoby naturalne, ludzkie zdrowie iśrodowisko naturalne. Aby uzyskać więcej
informacji na temat utylizacji irecyklingu tego produktu, skontaktuj się
zsamorządem lokalnym, wzakładzie utylizacji odpadów albo wsklepie, wktórym
produkt został nabyty.
Data produkcji: ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok
2007 lub 2017.
Importer na terenie Chin: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importer na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia
Importer na terenie Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F. W celu uzyskania informacji oimporterze iusługach:
+5255 (5202) 3545
Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Numer telefonu: +886-2-2514 7676
Importer — Wielka Brytania: Bose Limited, Bose House, Quayside Chatham Maritime,
Chatham, Kent, ME4 4QZ, United Kingdom
Bose i FreeSpace są znakami towarowymi firmy Bose Corporation.
Siedziba główna firmy Bose Corporation: 1-877-230-5639
©2021 Bose Corporation. Żadnej części tego dzieła nie wolno reprodukować, modyfikować,
rozpowszechniać ani winny sposób wykorzystywać bez uprzedniego uzyskania pisemnego
pozwolenia.
Informacje ogwarancji
Opisywany produkt objęty jest ograniczoną gwarancją.
Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.
OSTRZEŻENIA/PRZESTROGI
Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą
onemieć wpływ nafunkcjonowanie implantów medycznych, należy
skonsultować się zlekarzem.
Produkt zawiera drobne elementy, które mogą spowodować niebezpiec-
zeństwo zadławienia. Nie jest on odpowiedni dla dzieci wwieku poniżej 3lat.
• Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach.
• Wszystkie produkty Bose muszą być instalowane zgodnie zprzepisami lokalnymi,
krajowymi, federalnymi ibranżowymi. Instalator jest zobowiązany zainstalować głośniki
isystem montażowy zgodnie zewszystkimi obowiązującymi regulaminami, wtym
regulaminami iprzepisami obowiązującymi wbudynku. Przed instalacją produktu
należy skonsultować się zodpowiednimi władzami.
• Niebezpieczny montaż lubpodwieszenie ciężkiego ładunku może spowodować poważne
obrażenia lubśmierć orazuszkodzenie mienia. Do obowiązków instalatora należy ocena
niezawodności każdej metody montażu stosowanej wtymprzypadku. Montaż podwies-
zanych głośników może być przeprowadzany wyłącznie przezprofesjonalnych instalatorów
posiadających wiedzę oodpowiednim sprzęcie ibezpiecznych technikach montażu.
• Nie wolno montować produktu w miejscach, w których może być ono narażone na
kontakt z wodą lub ze skroploną parą wodną.
• Nie wolno narażać urządzenia na działanie wody ani umieszczać na nim lub obok niego
pojemników wypełnionych wodą, np. wazonów.
• Niniejszy produkt nie jest przeznaczony do instalacji anistosowania wpomieszczeniach
mających stały kontakt zwodą (w tym m.in. basenach wewnętrznych, parkach
wodnych,pomieszczeniach zjacuzzi, saunach, łaźniach parowych ilodowiskach).
• Niemontować uchwytu napowierzchniach niewystarczająco solidnych lubstwarzających
zagrożenia związane naprzykład zinstalacją elektryczną lubhydrauliczną. Uchwyt powinien
zamontować wykwalifikowany instalator z zachowaniem lokalnych przepisów budowlanych.
• Należy używać wyłącznie sprzętu iakcesoriów dostarczonych lubokreślonych przez
firmę Bose jakoodpowiednie dogłośników FreeSpace FS2P. Informacje natemat
zgodnych akcesoriów można znaleźć warkuszu danych technicznych produktu pod
adresem PRO.BOSE.COM.
• Produkt musi być umieszczony zdala od ognia iźródeł ciepła. Na urządzeniu lub wjego
pobliżu nie należy umieszczać źródeł otwartego ognia, np. zapalonych świec.
• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.
• Nie wolno narażać głośnika lubelementów montażowych nadziałanie substancji
chemicznych, które niezostały dozwolone przez firmę Bose, wtym m.in. środków smarnych
iczyszczących, środków doochrony instalacji elektrycznych orazrozpuszczalników nabazie
węglowodorów. Narażenie nadziałanie takich substancji może prowadzić dodegradacji
materiałów plastikowych, awrezultacie dopękania istworzenia zagrożenia upadkiem.
• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika
na działanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków
czyszczących lub chemikaliów.
Ostrzeżenia dotyczące linek montażowych:
• Linka ta nie jest przeznaczona do instalacji ani stosowania w pomieszczeniach mających
stały kontakt z wodą (w tym m.in. basenach wewnętrznych, parkach wodnych,
pomieszczeniach z jacuzzi, saunach, łaźniach parowych i lodowiskach).
• Nie należy używać do podnoszenia, na przykład za pomocą żurawi lub bloczków, ani do
montowania ruchomych instalacji wiszących. Przystosowana wyłącznie do podwieszania
głośników w sposób nieruchomy.
• Nie wolno stawać na instalacji lub po niej chodzić.
• Nie wolno zamalowywać zacisku ani żadnego innego elementu zwieszaka.
• W przypadku korzystania z linki montażowej innej firmy jej dopuszczalne obciążenie
robocze musi być równe lub wyższe niż dopuszczalne obciążenie robocze linki
montażowej znajdującej się w zestawie.
• Nie wolno pokrywać zacisku ani żadnego innego elementu zwieszaka olejem lub innymi
substancjami smarnymi.
• W żadnym wypadku nie wolno łączyć linek ze sobą. Do każdego punktu zakotwiczenia
wolno przymocować tylko jedną linkę.
• Do montowania podwieszanych głośników Bose należy używać tylko zwieszaków
linkowych.
38 • Polski FreeSpace FS2P • Podręcznik instalacji
PRO.BOSE.COM
Omówienie
Zawartość opakowania
Wymiary produktu
× 2 × 2
Dane techniczne
Dodatkowe dane techniczne można znaleźć warkuszu danych
technicznych FreeSpace FS2P na stronie PRO.BOSE.COM.
Specyfikacja normy EN 54-24 (także dla wymaganego korektora
zewnętrznego) znajduje się w certyfikacie zgodności FreeSpace
FS2P EN 54-24 (AM857610 Rev. 00) na stronie PRO.BOSE.COM.
Fizyczne
Wymiary produktu Średnica maskownicy: 137 mm
(5,39 cala)
Średnica obudowy: 149 mm
(5,87 cala)
Głębokość: 205 mm
(8,07 cala)
Wymiary linki Długość: 4,57m
(15,00 stóp)
Średnica: 2 mm
(0,08 cala)
Maksymalne obciążenie
(dopuszczalne obciążenie
robocze)
1
45,36 kg (100,0 lb)
Waga netto — głośnik zosłoną
(pojedynczy)
1,47kg (3,25funta)
Waga przesyłki (para) 4,06kg (8,95funta)
Otoczenie Wyłącznie w pomieszczeniach
1. Obciążenie linki montażowej nigdy nie powinno przekraczać
jej dopuszczalnego obciążenia roboczego. Dopuszczalne
obciążenie robocze linki montażowej dołączonej do zestawu
wynosi ok. 45 kg (100 funtów).
Ważne informacje dotyczące instalacji
Przed rozpoczęciem montażu głośnika zapoznaj się
zWażnymi zaleceniami dotyczącymi bezpieczeństwa
znajdującymi się na stronie 37.
Do zastosowań w alarmach przeciwpożarowych i
ewakuacyjnych — stopień ochrony IP21C zgodnie z
normą EN 54-24.
205 mm
8,07 cala
108 mm
4,25 cala
× 2 × 4× 8 × 2
137 mm
5,39 cala
149 mm
5,87 cala
183 mm
7,20 cala
× 2
× 2
× 2 × 2
Polski • 39Podręcznik instalacji • FreeSpace FS2P
PRO.BOSE.COM
Konfiguracja
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika FreeSpace FS2P należy stosować wyłącznie przewody orozmiarze od 18AWG (0,8mm
2
) do 14AWG (2,1mm
2
).
Schematy połączeń
Odsłonić sześć milimetrów (¼cala)
nieizolowanego przewodu, aby
podłączyć go do zacisków.
Uwaga! Głośnik nie jest
przeznaczony do użytku ze
sztywnym kanałem kablowym.
Głośnik może być podłączany
wyłącznie do elastycznego kanału
kablowego lub okablowania.
Uwaga: okablowanie musi być
wykonane zgodnie z następującymi
normami:
(w Kanadzie) certyfikat CSA C22.1
Canadian Electrical Code, część
I, Safety Standard for Electrical
Installations, punkt 32;
(w Stanach Zjednoczonych) norma
NFPA 70, National Electrical Code
oraz norma NFPA 72, National Fire
Alarm and Signaling Code.
70/100V 16Ω
Przygotowanie osłony wejść
Osłona wejść jest przystosowana dotrzech rożnych konfiguracji okablowania (patrz powyżej). Aby
zmienić konfigurację osłony wejść idopasować ją do pożądanego układu, odetnij końcówkę zgodnie
z dziurkowaniem. W otworach ½ cala należy użyć jednej złączki ½ cala na ½ cala oraz dwóch
standardowych kanałów kablowych ⅜ cala (patrz schemat poniżej).
PRZESTROGA! W przypadku korzystania z elastycznego kanału kablowego nie należy
montować osłony wejść w konfiguracji całkowicie otwartej (z jednym, dużym otworem na
przewody).
Uwaga: obowiązkiem instalatora jest zabezpieczenie złącza euroblock przed dostawaniem się
doniego wody. Aby odpowiednio zabezpieczyć okablowanie, należy używać silikonu odpornego na
wilgoć, żółknięcie i działanie warunków atmosferycznych.
Uwaga: Elastyczne kanały kablowe muszą mieć certyfikat UL, być przeznaczone do tego
zastosowania oraz muszą zostać zamontowane zgodnie z postanowieniami władz lokalnych.
Jedno wejście Wejście i wyjście Całkowicie otwarta
16Ω
16Ω
16Ω
16Ω
Ustawienia głośnika
70V
1W 2W 4W 8W 16W*
16Ώ
2W 4W 8W 16W NC**
100V
** NC brak połączenia (nie używać)* Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.
40 • Polski FreeSpace FS2P • Podręcznik instalacji
PRO.BOSE.COM
Instalacja
Przygotowanie do montażu
Korzystanie zlinki
zabezpieczającej
Niektóre regionalne przepisy budowlane
wymagają zastosowania dodatkowej
metody zabezpieczania głośników wcelu
zapewnienia dodatkowego bezpieczeństwa.
Pozycja, sposób ielementy montażu
muszą być zgodne zlokalnymi normami
iprzepisami budowlanymi.
Firma Bose zaleca użycie (1) przewodu
zabezpieczającego lub (2) linki
zabezpieczającej jako dodatkowego
mechanizmu zabezpieczającego (brak
wzestawie). Punkty mocowania osprzętu
zabezpieczającego przedstawiono na
schemacie po prawej stronie.
Należy przestrzegać instrukcji producenta
dotyczących dodatkowego mechanizmu
zabezpieczającego.
qw
Montaż głośnika
1. Dołączoną do zestawu linkę montażową przeciągnij przez zacisk i owiń wokół struktury, na której ma wisieć głośnik. Następnie
zabezpiecz linkę za pomocą zacisku. Uwaga! Strzałki na zacisku wskazują kierunek przeciągania linki.
A. Aby poluzować linkę, wsuń narzędzie montażowe do otworu zwalniającego i dostosuj napięcie linki.
2. Przyczepić karabińczyk dopunktu mocowania linki podwieszającej.
3. Pociągnąć wolny koniec linki podwieszającej, abyustawić głośnik na żądanej wysokości. Po ustawieniu głośnika nażądanej wysokości
odciąć wolny koniec linki podwieszającej. Uwaga! Po przycięciu linki do odpowiedniej długości wszelkie strzępiące się włókna należy
odciąć obcinakiem do kabli.
4. Przeciągnąć okablowanie głośnika przez gumowy przepust kablowy w osłonie wejść (patrz Przygotowanie osłony wejść nastronie 39.)
5. Podłączyć przewody do złącza i umieścić złącze w głośniku. Informacje na temat okablowania można znaleźć wsekcji Podłączanie
okablowania do głośnika na stronie 39.
6. Umieścić osłonę wejść nad złączem idocisnąćją dogłośnika, by powstało szczelne połączenie. Przytwierdzić osłonę wejść
zapomocą śruby.
7. Za pomocą dołączonych dozestawu opasek kablowych poprowadzić okablowanie głośnika wzdłuż linki podwieszającej.
Uwaga! Przed zamocowaniem osłony dostosuj ustawienia poboru mocy głośnika dospecyfikacji instalacji elektrycznej. Patrz Ustawienia
głośnika na stronie 39.
8. Przyłożyć osłonę dodolnej części obudowy głośnika tak, aby najmniejsze zakładki osłony znajdowały się pobokach przełącznika. Docisnąć
osłonę dogłośnika, aż wskoczy namiejsce. Jeśli to konieczne, można ścisnąć zakładki osłony, abyułatwić sobie właściwy montaż osłony
wobudowie głośnika.
q
A
w
e
r
t
y
i
Polski • 41Podręcznik instalacji • FreeSpace FS2P
PRO.BOSE.COM
Instalacja
Informacje dotyczące bezpieczeństwa izgodności
Głośnik Bose FreeSpace FS2P przeszedł testy ijestzgodny znastępującymi specyfikacjami izastosowaniami:
Zgodność z normami ANSI/UL 1480-2016, CAN/ULC-S541
do użytku w systemach alarmów pożarowych — kategoria UL UUMW/UUMW7, numer pliku S 3241. Numer kontrolny 42S9.
Produkt nie jest przeznaczony do użytku wnadzorowanych systemach prądu stałego.
Produkt nadajesię doużytku wewnątrz budynków oniskiej wilgotności.
EN 54-24: 2008, dla głośników przeznaczonych do dźwiękowych systemów ostrzegawczych stosowanych w systemach wykrywania
pożaru ialarmów przeciwpożarowych montowanych wbudynkach.
Typ środowiska: A (do użytku wewnątrz budynków)
Głośniki nadające się do instalacji przy użyciu okablowania klasy 1, 2 lub 3 zgodnie znormą NFPA 70, National Electric Code, 2002, art. 640.
Głośniki nadająsię doinstalacji przy użyciu okablowania stosowanego w alarmach przeciwpożarowych zgodnie znormą NFPA 70,
National Electric Code, 2002, art. 760
NFPA 70, National Electric Code, 2002, art. 300-22(c).
NFPA 90-A, 2002, Instalacja systemów klimatyzacji iwentylacji, paragraf 4.3.10.2.6.5.
EMC Dyrektywa 89/336/EEC i art. 10 (1) dyrektywy, EN50081-1 i EN50082-1, oczym świadczy oznakowanie CE.
Głośnik FreeSpace FS2P został zaprojektowany zgodnie zwymaganiami określonymi wnastępujących europejskich przepisach
dotyczących systemów łączonych:
British Standard Code of Practice BS 5839, część 8., wprzypadku korzystania zceramicznego bloku zacisków ibezpiecznika
termicznego.
Produkt przetestowany pod kątem zgodności znormą IEC60268-5.
Nominalny kąt propagacji (zgodnie z normą UL 1480) Wpionie: 120°/60° przy -3dB; 150°/30° przy -6 dB
Wpoziomie: 110°/70° przy -3dB; 140°/40° przy -6dB
Tabela zmian wartości SPL mierzonego w dBA przy odległości 3,1m od źródła w zależności mocy na gwintowniku (zgodnie z normą UL):
Moc CAN/ULC-S541
Kanadzie
na
gwintowniku
70 V 100 V
1 W 78,0 dBA —
2 W 80,3 dBA 80,1 dBA
4 W 82,9 dBA 82,6 dBA
8 W 85,4 dBA 85,2 dBA
16 W 87,2 dBA 87,1 dBA
16Ω 86,7 dBA —
Wartości SPL są podawane zgodne z procedurami określonymi w normie UL 1480.
Charakterystyka częstotliwościowa:
Alarm przeciwpożarowy (UL): od 95Hz do 17000Hz
Demontaż osłony
Wsuń niewielkie narzędzie (o średnicy do 1,5mm) dootworu znajdującegosię nabrzegu osłony, anastępnie pociągnij, aby odczepić osłonę.
PRZESTROGA! Osłony nienależy podważać zapomocą wkrętaka. Może to prowadzić douszkodzenia głośnika.
Moc ANSI/UL 1480-2016
Stanach Zjednoczonych
na
gwintowniku
70 V 100 V
1 W 72,4 dBA —
2 W 75,1 dBA 75,0 dBA
4 W 77,8 dBA 77,6 dBA
8 W 80,4 dBA 80,1 dBA
16 W 82,7 dBA 82,6 dBA
16Ω 83,0 dBA —
42 •
简体中文
FreeSpace FS2P •
安装指南
PRO.BOSE.COM
重要安全说明
请阅读并保留所有安全和使用说明。
本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典
型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读
本文档和所有安全警告，再尝试安装。
请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人
员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近
的经销商或分销商，请访问 PRO.BOSE.COM。
1. 请阅读这些说明。
2. 请保留这些说明。
3. 请注意所有警告。
4. 请遵守所有说明。
5. 请勿在近水区域使用本设备。
6. 只能使用干布进行清洁。
7. 请勿堵塞任何通风口。请按照制造商的说明进行安装。
8. 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、
火炉或可产生热量的其他设备（包括功放）。
9. 只能使用制造商指定的附件/配件。
产品额定值：
输入电压：70V/100V
阻抗：16 Ω，16 W
电流或功率：(70V)：1W、2W、4W、8W、16W；(100V)：2W、4W、8W、16W
规范信息
请勿喷漆或更改出厂饰面。
本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完
整的合规声明：www.Bose.com/compliance。
本产品符合所有适用的 2016 电磁兼容性法规和所有其他适用的英
国法规。符合声明全文载于：www.Bose.com/compliance
此符号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的
回收站点进行回收。正确处理和回收有助于保护自然资源、人类
健康和环境。想要获得更多关于此产品的处理和回收的信息，请
联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。
中国危险物质限用表
有毒或有害物质或元素名称及成分
有毒或有害物质和元素
零件名称
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
(CR(VI))
多溴化
联苯
(PBB)
多溴
二苯醚
(PBDE)
印刷电路板
X O O O O O
金属零件
X O O O O O
塑料零件
O O O O O O
扬声器
X O O O O O
线缆
X O O O O O
此表格依据 SJ/T 11364 的要求制定。
O： 表示此零件中所有均质材料所包含的此类有毒或有害物质均低于
GB/T 26572 中的限定要求。
X： 表示此零件所用全部均质材料中至少有一种包含的有毒或有害物质高于
GB/T 26572 中的限定要求。
生产日期：序列号中第八位数字表示生产年份；“7”表示 2007 年或 2017 年。
中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由
贸易试验区日樱北路 353 号，9 号厂房 C 部位
欧盟进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F.如需获取进口商和服务信息，请拨打电话：+5255
(5202) 3545
中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10
号，9F-A1。电话：+886-2-2514 7676
英国进口商：Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4
4QZ, United Kingdom
Bose 和 FreeSpace 是 Bose Corporation 的商标。
Bose Corporation 总部：1-877-230-5639
©2021 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他
方式使用本文档的任何部分。
质保信息
本产品享有有限保修。
有关质保的详细信息，请访问 PRO.BOSE.COM。
警告/小心
本产品含有磁性材料。有关这是否会影响到您的植入式医疗器
械，请咨询您的医生。
包含可能导致窒息危险的小部件。不适合 3
岁以下的儿童使用。
• 本产品仅可在室内使用。
• 所有 Bose 产品的安装都必须遵守当地、州、联邦和行业规范。安装人
员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地
的建筑法规和规定。安装本产品前，请咨询拥有司法管辖权的当地监
管机构。
• 以不安全的方式登高安装或吊装任何重物可能导致严重的人身伤害、
死亡或财产损失。安装人员有责任评估在其应用中所使用的任何安装
方法的可靠性。只有正确了解硬件且掌握安全安装方法的专业安装人
员才能尝试以吊装的方式安装任何扬声器。
• 请勿将本产品安装在可能接触到水或可能发生冷凝的位置。
• 本产品不得受液体淋溅或喷洒，不得将装有液体的物体（如花瓶等）
置于本产品上或本产品附近。
• 本产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游
泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室
内溜冰场）。
• 请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管
道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地
的建筑法规。
• 仅使用随附安装紧固件和配件或 Bose 指定与 FreeSpace FS2P 扬声器配合
使用的安装紧固件和配件。有关兼容附件的信息，请参阅
PRO.BOSE.COM 上的产品技术参数表。
• 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃
的蜡烛）置于本产品上或靠近本产品。
• 未经授权切勿改装本产品。
• 请勿让扬声器或安装组件接触 Bose 未说明的任何化学物质，包括但不
限于润滑剂、清洗剂、触点喷剂或烃类溶剂。接触此类物质可能会导
致本产品的塑料材料老化，进而导致产品开裂和掉落。
• 只能使用干布清洁扬声器。请勿让扬声器接触肥皂、清洁剂、矿物
油、酒精或其他清洁剂或化学品。
安全绳特定警告：
• 本安全绳不适合在室内涉水设施区域安装或使用（包括但不限于室内
游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及
室内溜冰场）。
• 请勿用于起重，如起重机或滑轮，或有运动或动态行为的悬挂装置。
仅用于悬挂静态扬声器。
• 请勿在安全绳安装处行走或站立。
• 请勿在安全绳紧固件或安全绳组件的任何其他部件上喷漆。
• 如果使用的安全绳系统不是由 Bose 提供的，则额定载荷必须大于或等
于所提供的安全绳系统。
• 不要在安全绳紧固件或安全绳组件的任何其他部件上涂油或任何其他
润滑剂。
• 绝对不要把两根安全绳连接在一起。每个扬声器悬挂点只能使用一个
安全绳组件。
• 只使用垂吊悬挂安全绳来安装 Bose 垂吊扬声器。
简体中文
• 43
安装指南
• FreeSpace FS2P
PRO.BOSE.COM
概述
包装清单
产品尺寸
×2 ×2
技术规格
有关其他规格，请参阅 PRO.BOSE.COM 上的 FreeSpace FS2P 技术参
数表。 有关 EN 54-24 规范（包括所需外部均衡），请参阅
PRO.BOSE.COM 上的 FreeSpace FS2P EN 54-24 认证评级
（AM857610 版本 00）。
外观
产品尺寸 网罩直径：137 毫米
（5.39 英寸）
外壳直径：149 毫米
（5.87 英寸）
深度：205 毫米
（8.07 英寸）
线缆尺寸 长度：4.57 米
（15.00 英尺）
直径：2 毫米
（0.08 英寸）
最大负荷（安全工作负荷）
1
45.36 千克（100.0 磅）
带网罩的扬声器净重（单个） 1.47 千克（3.25 磅）
装运重量（成对） 4.06 千克（8.95 磅）
环境 仅限室内
1. 务必在规定的安全工作负荷范围内使用安全绳。随附的悬挂安全绳的安
全工作负荷为 100 磅。
重要安装信息
安装扬声器之前，请阅读第 42 页上的重要安全说明。
对于火灾和疏散通知应用程序，环境评级为 IP21C（依据
EN54-24）。
205 毫米
8.07 英寸
108 毫米
4.25 英寸
×2 ×4×8 ×2
137 毫米
5.39 英寸
149 毫米
5.87 英寸
183 毫米
7.20 英寸
×2×2×2 ×2
44 •
简体中文
FreeSpace FS2P •
安装指南
PRO.BOSE.COM
设置
扬声器接线
线规
FreeSpace FS2P 扬声器仅可与 18 AWG（0.8
平方毫米）至 14 AWG（2.1
平方毫米）规格的接线一起使用。
接线图
露出六毫米（1/4 英寸）长的裸线以连接
到端子。
注意：
扬声器不适合与硬质管子一起使
用。扬声器仅适合软质管子或直接布线连
接方式。
注意：布线方法必须符合：
在加拿大，《加拿大电气规范》第 I 部分
CSA C22.1，电气安装安全标准第 32 节；
在美国，NFPA 70 美国国家电气法规和
NFPA 72 国家火警和信号代码。
70/100V 16Ω
准备输入罩
输入罩分别针对三种不同的布线情况而设计（参见上图）。若要改变输入防护罩的配置以适应布线情况，请沿橡
胶管上的小孔进行剪切。 使用一个 1/2 英寸转 1/2 英寸的螺纹接口和两个 3/8 英寸的工业尺寸导管配件穿过 1/2
英寸的进线（请参阅下图）。
小心：在安装软质管子和输入罩时，切勿使用开口型布线方式。
注意：安装人员有责任进行密封，以防水液进入
Euroblock
接口。 使用户外或海洋级硅胶密封所有线路连接处，
以确保密封。
注意：软质管子与接口必须是 UL 列明的类别，并根据拥有司法权的当地监管机构的规定进行安装。
仅输入型 输入环出型 宽口型
16Ω
16Ω
16Ω
16Ω
扬声器设置
70V
1W 2W 4W 8W 16W*
16Ώ
2W 4W 8W 16W NC**
100V
** NC：无连接（不使用）* 出厂默认设置
变压器抽头设置
转动设置抽头。使用平头螺丝刀。
简体中文
• 45
安装指南
• FreeSpace FS2P
PRO.BOSE.COM
安装
准备安装
使用安全绳
某些地区的施工规范要求使用辅助方法将扬
声器固定到支撑结构，以提供额外的安全保障。
选择符合当地的建筑法规和条例的安装位置、
方法和安装紧固件。
Bose 建议使用 (1) 一根保险钢丝或 (2) 一根安全
绳（不随附）作为辅助固定装置。有关安全连接
点，请参阅右侧图片。
对于任何所需辅助固定装置，请遵循制造商的
说明。
qw
安装扬声器
1. 将随附的悬挂安全绳穿过安全绳紧固件，并将安全绳缠绕在支撑结构上；使用安全绳紧固件固定安全绳。注意：安全绳紧固件上的箭头表示安全绳的
方向。
A. 将紧固件工具插入释放孔并调整安全绳以松开安全绳。
2. 将线缆夹固定至扬声器悬吊线缆连接点。
3. 拉动悬吊线缆的松弛端，以将扬声器调整到所需高度。达到所需的扬声器高度后，切断多余的线缆。 注意：切割到一定长度后，用钢丝钳修剪任何磨
损的细丝。
4. 将扬声器接线穿过输入罩的橡胶管（参阅第 44 页的准备输入罩）。
5. 将线连接到接头上，并将接口插入扬声器。有关接线信息，请参阅第 44 页的扬声器接线。
6. 将输入罩放置于接口上，并将其牢牢压在扬声器上，以紧密密封。使用输入罩螺钉固定输入罩。
7. 使用随附的线缆扎带将接线固定至悬吊线缆。
注意：在安装网罩之前，请将扬声器抽头设置调整为正确的设置。
请参阅第
44
页的扬声器设置。
8. 将网罩与扬声器外壳的内部对齐，以使两个最小的网罩扣位于抽头开关的两侧。将网罩推到扬声器上，直至其固定到位。如有必要，向内推动网罩
扣，使其正确推入扬声器外壳。
q
A
w
e
r
t
y
i
46 •
简体中文
FreeSpace FS2P •
安装指南
PRO.BOSE.COM
安装
安全与法规遵从
Bose FreeSpace FS2P 扬声器经过测试，符合以下规格和用途：
符合 ANSI/UL 1480-2016, CAN/ULC-S541 消防标准
防火信号使用 – UL 类别 UUMW/UUMW7，文件号 S 3241。控制号 42S9。
不适用于在直流监控系统中使用。
适合在室内干燥的场所中使用。
EN 54-24: 2008 扬声器适用于进行火灾探测的语音报警系统和适用于建筑的火灾报警系统
环境类型：A（室内应用）
适合使用 1 级、2 级或 3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2002) 第 640 条。
适用于符合 NFPA 70 美国国家电气法规 (2002) 第 760 条的火灾报警电路布线方法。
NFPA 70 美国国家电气法规 (2002)，第 300-22(c) 条。
NFPA 90-A (2002)，空调和通风系统的安装，第 4.3.10.2.6.5 节。
EMC 指令 89/336/EEC 和指令第 10 (1) 条，EN50081-1 和 EN50082-1 由 CE 标志表示。
FreeSpace FS2P 扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的：
英国标准实践规范 BS 5839，第 8 部分，与陶瓷端子和热熔断器套件配套使用。
经测试符合 IEC60268-5。
标称覆盖角度（根据 UL 1480 要求）
垂直：120°/60° at –3 dB; 150°/30° at –6 dB
水平：110°/70° at –3 dB; 140°/40° at –6 dB
3.1 米（10 英尺）下的 UL 灵敏度瓦数，抽头声压级 dBA：
功率
CAN/ULC-S541
加拿大
抽头
70 V 100 V
1 W 78.0 dBA —
2 W 80.3 dBA 80.1 dBA
4 W 82.9 dBA 82.6 dBA
8 W 85.4 dBA 85.2 dBA
16 W 87.2 dBA 87.1 dBA
16 Ω 86.7 dBA —
给定的声压级是按照 UL 1480 指定的报告方法进行测量的。
频率响应：
火灾报警 (UL)：95 Hz 至 17000 Hz
移除网罩
将小工具（直径不超过 1.5 毫米）沿网罩边缘的网罩穿孔插入，然后拉动卸下网罩。
注意：请勿使用螺丝刀将网罩从外壳上撬下。这可能会损坏扬声器。
功率
ANSI/UL 1480-2016
美国
抽头
70 V 100 V
1 W 72.4 dBA —
2 W 75.1 dBA 75.0 dBA
4 W 77.8 dBA 77.6 dBA
8 W 80.4 dBA 80.1 dBA
16 W 82.7 dBA 82.6 dBA
16 Ω 83.0 dBA —
繁體中文
• 47
安裝指南
• FreeSpace FS2P
PRO.BOSE.COM
重要安全指示
請閱讀並保管好所有安全和使用指示。
本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系
統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進
行安裝以前，請先閱讀本文件與所有的安全警告。
請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人
員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近
的經銷商或分銷商，請造訪 PRO.BOSE.COM。
1. 閱讀這些指示。
2. 保留這些指示。
3. 注意所有警告。
4. 遵守所有指示。
5. 請勿在水邊使用此裝置。
6. 只能用乾布清潔。
7. 請勿堵塞任何通風口。請按照製造商的指示安裝。
8. 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝
置 (包括擴大機)。
9. 只能使用製造商指定的附件/配件。
產品額定值：
輸入電壓：70V/100V
阻抗：16 Ω，16 W
電流或功率：(70V)：1W、2W、4W、8W、16W；(100V)
：2W、4W、8W、16W
法規資訊
請勿對原廠塗裝進行改造或上漆。
本產品符合所有適用的歐盟指令要求。符合聲明全文載於：
www.Bose.com/compliance。
本產品符合所有適用的 2016 電磁相容性法規和所有其他適用的英
國法規。您可以從以下位置找到完整的符合聲明：
www.Bose.com/compliance
此符號表示本產品不得以家庭廢棄物方式丟棄，而應將其送到合
適的收集設施進行回收。妥善處理及回收有助於保護天然資源、
人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊，
請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。
台灣 BSMI 限用物質含有情況標示
設備名稱 ： 揚聲器 型號 ：
841153
限制物質及其化學符號
裝置
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
(Cr+6)
多溴化聯苯
(PBB)
多溴聯苯醚
(PBDE)
印刷電路板 - ○ ○ ○ ○ ○
金屬零件 - ○ ○ ○ ○ ○
塑膠零件 ○ ○ ○ ○ ○ ○
揚聲器 - ○ ○ ○ ○ ○
連接線 - ○ ○ ○ ○ ○
備註 1 ： 「○」表示限制物質的濃度百分比含量未超過參考值。
備註 2 ：「–」表示限制物質屬於豁免項目範圍。
製造日期：序號第八位數代表製造年份；「7」代表 2007 或 2017。
中國進口商：Bose Electronics (Shanghai) Company Limited，中國 (上海)
自由貿易試驗區日櫻北路 353 號 9 號廠房 C 部
歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The
Netherlands
墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas
405-204, Lomas de Chapultepec, 11000 México, D.F. 進口商與服務資
訊：+5255 (5202) 3545
台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓
A1 室。電話號碼：+886-2-2514 7977
英國進口商：Bose Limited, Bose House, Quayside Chatham Maritime,
Chatham, Kent, ME4 4QZ, United Kingdom
Bose 與 FreeSpace 為 Bose Corporation 的商標。
Bose Corporation 總部：1-877-230-5639
©2021 Bose Corporation。未經事先書面許可，不得複製、修改、散佈或以
其他方式使用本資料的任何部分。
保固資訊
此產品享有有限保固。
如需保固詳細資料，請造訪 PRO.BOSE.COM。
警告/小心
本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植
入式醫療設備。
包含可能導致窒息危險的小部件。不適合 3 歲以下的兒童使
用。
• 本產品僅供室內使用。
• 所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人
員有責任確保揚聲器和安裝系統的裝設均符合適用的法規，包括當地
的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機
關。
• 以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害
或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之
任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝
技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。
• 請勿將本產品安裝於可能接觸水或結露的位置。
• 本產品不得受液體淋濺或噴灑，請勿將裝有液體的物體 (例如花瓶) 置
於本產品上或本產品附近。
• 本產品並不適合安裝或用於室內有水設施區域 (包括但不限於：室內
泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等)。
• 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地
方。請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。
• 僅限使用 Bose 隨附或指定用於 FreeSpace FS2P 揚聲器的五金部件
與配件。如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品
技術資料表。
• 使產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本產
品上或本產品附近。
• 未經授權請勿擅自改裝本產品。
• 請勿使揚聲器或安裝組件接觸任何非由 Bose 指定的化學物質，包括
但不限於潤滑劑、清潔劑、觸點噴劑或碳氫溶劑。接觸該等物質會使
塑膠材質劣化，進而導致破裂並產生墜落危險。
• 請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、礦物
油、酒精或其他清潔劑或化學品。
纜線特定警告：
• 纜線並不適合安裝或用於室內有水設施區域 (包括但不限於：室內泳
池、室內戲水區、熱水浴池、三溫暖、蒸氣室與室內溜冰場等)。
• 請勿用於諸如起重機或滑輪組等升降裝置，或用於具有運動或動態行
為的懸掛裝置。僅限用於吊裝靜態揚聲器。
• 請勿於纜線裝置上踩踏或站立。
• 請勿為纜線結線器或纜線組件的其他任何部件上漆。
• 若使用非 Bose 原廠的纜線系統，則工作負載限制必須等於或大於原
廠提供的纜線系統。
• 請勿為纜線結線器或纜線組件的其他任何部件上油或使用其他任何潤
滑劑。
• 請切勿將兩條纜線接合在一起。每個揚聲器吊掛點只能使用一個纜線
組件。
• 吊裝懸吊纜線只能搭配 Bose 吊裝式揚聲器使用。
48 •
繁體中文
FreeSpace FS2P •
安裝指南
PRO.BOSE.COM
概觀
包裝內容物
產品尺寸
×2 ×2
技術規格
如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 FreeSpace FS2P 技
術資料表。 有關 EN 54-24 規格 (包含所需外接 EQ)，請前往
PRO.BOSE.COM 網站參閱 FreeSpace FS2P EN 54-24 認證等級
(AM857610 Rev. 00)。。
外觀
產品尺寸 網罩直徑：137 公釐
(5.39 吋)
外殼直徑：149 公釐
(5.87 吋)
深度：205 公釐
(8.07 吋)
連接線尺寸 長度：4.57 公尺
(15.00 呎)
直徑：2 公釐
(0.08 吋)
負載上限 (安全工作負載)
1
45.36 公斤 (100.0 磅)
淨重，揚聲器加網罩 (單件)
1.47 公斤 (3.25 磅)
裝運重量 (成對)
4.06 公斤 (8.95 磅)
環境 僅適用室內
1. 請永遠在規定的安全工作負載範圍內使用纜線。產品隨附的懸吊纜線之
安全工作負載為 100 磅。
重要安裝資訊
安裝揚聲器之前，請先閱讀第 47 頁的「重要安全指示」。
火災與疏散警報應用符合 EN 54-24 認證 IP21C 環境等級。
205 公釐
8.07 吋
108 公釐
4.25 吋
×2 ×4×8 ×2
137 公釐
5.39 吋
149 公釐
5.87 吋
183 公釐
7.20 吋
×2×2×2 ×2
繁體中文
• 49
安裝指南
• FreeSpace FS2P
PRO.BOSE.COM
設定
揚聲器接線
線規
FreeSpace FS2P 揚聲器的設計僅可使用 18 AWG (0.8 mm
2
) 至 14 AWG (2.1 mm
2
) 的線材。
接線圖
露出六公釐 (1/4 吋) 的裸線，
以連接至端子。
備註：本揚聲器不適用硬式導管。本揚聲
器僅適用軟性導管或配線連接。
備註：配線方式必須遵照：
於加拿大：《
Canadian Electrical Code
》
(
加拿大電氣規程
)
第一部分
CSA C22.1
，
「電氣安裝安全標準」第
32
條；
於美國：《
National Electric Code
》
(
美國國
家電氣規程
)
，
NFPA 70
以及《
National Fire
Alarm and Signaling Code
》
(
國家火災警報
與信號規範
)
，
NFPA 72
。
70/100V 16Ω
輸入端子外蓋準備工作
輸入端子外蓋的設計適用三種不同配線情況 (如上圖)。若要變更輸入端子外蓋配置符合您的配線需求，請沿著橡膠
導管鏤空處裁剪。 針對 1/2 吋的線孔，請使用一個 1/2 吋對 1/2 吋的螺紋耦合接頭，以及兩個 3/8 吋管徑的導管
配件 (請見下方圖表)。
注意：安裝具有軟管的輸入端子外蓋時，請勿採用全開式配線。
備註：安裝人員須負責將導管密封，以防止水滲入
Euroblock
連接端子。採用戶外級或航海級矽膠來密封所有的
接線連線，以確保緊密密封。
備註：軟管和耦合接頭必須符合 UL 標準、適用於該應用，並依照具有管轄權的地方當局之規定進行安裝。
單輸入 輸出入 開放式
16Ω
16Ω
16Ω
16Ω
揚聲器設定
70V
1W 2W 4W 8W 16W*
16Ώ
2W 4W 8W 16W NC**
100V
** NC：無連線 (請勿使用)* 原廠預設
變壓器抽頭設定
轉動以設定抽頭功率。請使用平頭螺絲起子。
50 •
繁體中文
FreeSpace FS2P •
安裝指南
PRO.BOSE.COM
安裝
安裝準備
使用安全纜線
部分地區的建築法規要求使用輔助方式固定揚聲
器以增強結構支撐力，加強安全性。請遵守當地
的建築法規和規定，選擇合適的安裝位置、方式
和五金部件。
Bose 建議使用 (1) 安全索或 (2) 安全纜索來作為
輔助固定機制 (未隨附)。請參見右圖，瞭解安全
安裝點。
請遵守製造商的指示來施作任何輔助固定機制。
qw
安裝揚聲器
1. 將隨附的懸吊纜線插入纜線結線器之中，然後將纜線繞過支撐結構；接著，使用纜線結線器固定纜線。備註：纜線結線器上有箭頭指示纜線方向。
A. 若要鬆開纜線，請將結線器工具插入釋放孔內，並調整纜線。
2. 將纜線夾固定於揚聲器懸吊纜線的安裝點。
3. 拉動懸吊纜線鬆弛的一端，將揚聲器調整至所需的高度。將揚聲器調整至所需的高度之後，請裁除多餘的纜線。 備註：裁切為一定的長度之後，請使
用剪線器修剪所有磨損的電線絲。
4. 將揚聲器的接線插入輸入端子外蓋的橡膠導管中 (請參閱第 49 頁的「輸入端子外蓋準備工作」)。
5. 將線路連接至連接端子，然後將連接端子插入揚聲器。如需瞭解配線資訊，請參見第 49 頁「揚聲器接線」。
6. 請將輸入端子外蓋覆蓋於輸入端子，並牢牢壓於揚聲器以形成密封。使用輸入端子外蓋螺絲來固定輸入端子外蓋。
7. 使用隨附的纜線束帶，將接線固定於懸吊纜線。
備註：安裝網罩之前，請先將揚聲器功率抽頭的設定調整為適合安裝的設定。請參閱第
49
頁的「揚聲器設定」。
8. 將網罩與揚聲器外殼的內側相互對準，使最小的兩個網罩插片分別位於兩側的插片開關。將揚聲器的網罩推入定位。您可以視情況需要，向內推入網
罩插片，使其確實卡入揚聲器外殼中。
q
A
w
e
r
t
y
i
繁體中文
• 51
安裝指南
• FreeSpace FS2P
PRO.BOSE.COM
安裝
安全與規章遵循
Bose FreeSpace FS2P 揚聲器通過測試，符合下列規格及用途：
列為 ANSI/UL 1480-2016, CAN/ULC-S541
火災保護指示用途 – UL Category UUMW/UUMW7，案號 S 3241。控制號 42S9。
不適用 DC 監督式系統。
適合於室內乾燥之處使用。
EN 54-24: 2008，可用於火災偵測語音警報系統與建築物火災警報系統之揚聲器
環境類型：A (室內應用)
根據 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2 或 Class 3 配線方式安裝。
適用於符合 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 760 條之火災警報器電路配線方法。
NFPA 70，2002 年，《National Electric Code》(美國國家電氣規程) 第 300-22 (c) 條。
NFPA 90-A，2002 年，《Installation of Air Conditioning and Ventilation Systems》(空調與排氣系統安裝)，第 4.3.10.2.6.5 項。
EMC 指令 89/336/EEC 與指令第 10 (1) 條，EN50081-1 與 EN50082-1 (如 CE 標誌所示)。
FreeSpace FS2P 揚聲器的設計符合下列歐洲組合系統法規所定義之要求：
《British Standard Code of Practice》(英國標準應用規範) 第 8 部分，BS 5839 (搭配陶瓷接線盤與溫度保險絲使用時)。
經測試符合 IEC60268-5。
額定覆蓋角度 (符合 UL 1480) 垂直：–3 dB 為 120°/60°；–6 dB 為 150°/30°
水平：–3 dB 為 110°/70°；–6 dB 為 140°/40°
UL 靈敏度瓦數抽頭聲壓級 dBA 在 3.1 公尺 (10 呎)：
瓦數
CAN/ULC-S541
加拿大
抽頭
70 V 100 V
1 W 78.0 dBA —
2 W 80.3 dBA 80.1 dBA
4 W 82.9 dBA 82.6 dBA
8 W 85.4 dBA 85.2 dBA
16 W 87.2 dBA 87.1 dBA
16 Ω 86.7 dBA —
給定的 SPL 是根據 UL 1480 所指定之報告方法。
頻率響應：
火災警報 (UL)：95 Hz 至 17000 Hz
取下網罩
在網罩邊緣的網罩孔隙中插入一支小型工具 (直徑小於 1.5 公釐)，然後拉動以鬆開網罩。
注意：請勿使用螺絲起子從外殼撬開網罩。這可能會使揚聲器受損。
瓦數
ANSI/UL 1480-2016
美國
抽頭
70 V 100 V
1 W 72.4 dBA —
2 W 75.1 dBA 75.0 dBA
4 W 77.8 dBA 77.6 dBA
8 W 80.4 dBA 80.1 dBA
16 W 82.7 dBA 82.6 dBA
16 Ω 83.0 dBA —
52 •
日本語
FreeSpace FS2P •
設置ガイド
PRO.BOSE.COM
安全上の重要な注意事項
安全上の留意項目および使用方法をよく読み、いつでも参照
できるように保管してください。
本製品は、専門の施工業者による設置のみを想定した製品です。本書は、一般
的な固定設置システムにおける本製品の、基本的な設置と安全上のガイドラ
インを施工業者様に提供します。設置する前に、本書とすべての安全に関する
警告をお読みください。
ご自身で製品を修理しないでください。修理が必要な際には、正規サービスセン
ター、ボーズ認定の施工業者、技術者、ディーラーまたはディストリビューターに
お問い合わせください。Bose Professionalに連絡する、またはお近くのディーラーま
たはディストリビューターを検索するには、PRO.BOSE.COMにアクセスしてください。
1. このガイドをよくお読みください。
2. 必要な時にご覧になれるよう、本書を保管してください。
3. すべての注意事項に留意してください。
4. すべての指示に従ってください。
5. この製品を水の近くで使用しないでください。
6. 清掃の際は乾いた布を使用してください。
7. 通気孔は塞がないでください。製造元の指示に従って設置してください。
8. ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置（アンプを含
む）の近くには設置しないでください。
9. 必ず製造元より指定された付属品、あるいはアクセサリーのみをご使用
ください。
仕様:
入力電圧: 70V/100V
インピーダンス: 16 Ω、16 W
電流またはパワー: （70V）: 1W、2W、4W、8W、16W、（100V）: 2W、4W、8W、16W
規制に関する情報
Do not paint or modify factory-applied finishes.
This product conforms to all applicable EU directive requirements. The complete
declaration of conformity can be found at: www.Bose.com/compliance.
この製品は、すべての適用される電磁両立規則2016およびその他す
べての適用される英国の規制に準拠しています。完全な適合宣言
書については、次のサイトを参照してください。
www.Bose.com/compliance
This symbol means the product must not be discarded as household waste,
andshould be delivered to an appropriate collection facility for recycling. Proper
disposal and recycling helps protect natural resources, human health and the
environment. For more information on disposal and recycling of this product,
contact your local municipality, disposal service, or the shop where you bought
thisproduct.
製造日: シリアル番号の8桁目の数字は製造年を表します。「7」は2007年または
2017年です。
中国における輸入元: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
EUにおける輸入元: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
メキシコにおける輸入元: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-
204, Lomas de Chapultepec, 11000 México, D.F.輸入元およびサポート情報: +5255(5202)
3545
台湾における輸入元: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan.Phone Number: +886-2-2514 7676
英国における輸入元: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham,
Kent, ME4 4QZ, United Kingdom
BoseおよびFreeSpaceは、Bose Corporationの商標です。
Bose Corporation Headquarters: 1-877-230-5639
©2021 Bose Corporation.本書のいかなる部分も、書面による事前の許可のない複
写、変更、配布、その他の使用は許可されません。
保証情報
保証の内容および条件につきましては、付属の保証書をご覧ください。
保証の詳細については、PRO.BOSE.COMをご覧ください。
警告／注意
この製品には磁性材料が含まれています。体内に埋め込まれて
いる医療機器への影響については、医師にご相談ください。
のどに詰まりやすい小さな部品が含まれています。3歳未満のお
子様には適していません。
• この製品は屋内専用です。
• ボーズ製品を設置する際は、必ず地域と業界指導の安全基準に従ってく
ださい。各地域の建築に関する条例や規制など、適用される全ての法律
に従って本製品およびその取付金具を設置することは施工業者の責任
です。本製品を設置する前に、各地域の管轄官庁に相談してください。
• 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備
機器等への損傷の原因となる可能性があります。適用する設置方法の信
頼性を評価することは、施工業者の責任です。適切な部品および安全な
設置技術の知識を持つ専門の施工業者のみが、天井へのスピーカーの
設置を行うことができます。
• 結露や水に晒される場所に本体を設置しないでください。
• 水漏れやしぶきがかかるような場所でこの製品を使用しないでください。ま
た、花瓶などの液体が入った物品を製品の上や近くに置かないでください。
• この製品は屋内の水を使用するエリア（屋内プール、屋内ウォーターパ
ーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど）での設置
または使用を意図していません。
• 設置面の強度が不十分な場合や、設置面の裏側に電線や配管などが隠
れている場合は、本製品を設置しないでください。各地域の建築に関す
る条例に従って、認定された専門業者によりブラケットが取り付けられて
いることを確認してください。
• FreeSpace FS2Pには、本体付属またはボーズ指定の取り付け部品およびア
クセサリーのみをご使用ください。使用可能なアクセサリーの詳細につ
いては、PRO.BOSE.COMに用意されている本製品のテクニカルデータシー
トを参照してください。
• 火気や熱源などの近くで使用しないでください。火の付いたろうそくな
どの火気を、製品の上や近くに置かないでください。
• 許可なく製品を改造しないでください。
• スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、およ
び炭化水素を基剤とする溶剤などを含む、ボーズ指定外の化学物質にさら
さないでください。製品がこうした物質に触れると、プラスチック素材の劣化
につながり、ひび割れが生じて落下事故を招くおそれがあります。
• スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピーカ
ーを石けん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れる可
能性がある場所で使用しないでください。
ケーブルに関する注意事項:
• 水を使用する屋内エリア（屋内プール、屋内ウォーターパーク、浴室、サ
ウナ、スチームサウナ、屋内スケートリンクなど）でケーブルを設置また
は使用しないでください。
• クレーンや滑車などでの吊り上げ、または移動や動的な挙動を含む吊り
下げ設置には使用しないでください。固定されたスピーカーの吊り下げ
のみで使用してください。
• 設置されたケーブルの上を歩いたり、立ったりしないでください。
• ケーブル留め具またはその他のケーブル組立部品に塗装を施さないで
ください。
• ボーズ製品以外のケーブルシステムを使用する場合、同梱のケーブル
システムと同等またはそれ以上の荷重制限が要求されます。
• ケーブル留め具またはその他のケーブル組立品に、油やその他の潤滑
油を塗らないでください。
• 2本のケーブルを接合しないでください。スピーカーのハングポイントご
とに、ケーブル組立品を1つ使用してください。
• ボーズの吊り下げスピーカーには吊り下げサスペンションケーブルのみ
を使用してください。
日本語
• 53
設置ガイド
• FreeSpace FS2P
PRO.BOSE.COM
概要
パッケージ内容
製品寸法
×2 ×2
技術仕様
詳細な仕様は、PRO.BOSE.COMに用意されている、FreeSpace FS2Pのテ
クニカルデータシートを参照してください (AM857610 Rev. 00)。 外部EQ
要件を含むEN 54-24の仕様については、PRO.BOSE.COMでFreeSpace
FS2PのEN 54-24認定評価（AM857610 Rev. 00）を参照してください。
物理的仕様
製品寸法
グリル直径: 137 mm
エンクロージャーの直径: 149 mm
奥行き: 205 mm
ケーブルの寸法
長さ: 4.57 m
直径: 2 mm
最大荷重（定格荷重）
1
45.36 kg
質量（スピーカーとグリル、単体）
1.47 kg
梱包質量（ペア）
4.06 kg
使用環境
屋内専用
1. ケーブルは、必ず定められた定格荷重内で使用してください。付属のサス
ペンションケーブルの定格荷重は約45kgです。
設置に関する重要な情報
スピーカーを設置する前に、52ページの安全上の重要な注意事項
をご確認ください。
火災および避難誘導の基準は、EN 54-24に準拠し、IP21Cの環
境耐候性に対応しています。
205 mm
108 mm
×2 ×4×8 ×2
137 mm
149 mm
183 mm
×2×2×2 ×2
54 •
日本語
FreeSpace FS2P •
設置ガイド
PRO.BOSE.COM
セットアップ
スピーカーの配線
ケーブルゲージ
FreeSpace FS2Pで使用できるケーブルのゲージは、18 AWG（0.8 mm
2
）～14 AWG（2.1 mm
2
）のみです。
接続図
裸線を長さ6 mm（¼インチ）露出して端子
に接続します。
注: 本スピーカーは、固定導管の使用には
対応しておらず、フレキシブル導管または
ケーブル接続のみに適しています。
注: 配線は、以下に従って行う必要があり
ます。
カナダ:
CSA C22.1、Canadian Electrical
Code
、パート
1
、
Safety Standard for
Electrical Installations、
セクション
32
米国:
The National Electrical
Code、NFPA 70
および
National Fire
Alarm and Signaling Code、NFPA 72
70/100V 16Ω
入力カバーの準備
入力カバーは、上記3つの各配線パターンに対応するように設計されています。ゴム管の点線に沿って切り取ることで、
お使いの配線パターンに合わせて入力カバーの構成を変更することができます。 両側が1/2インチ径のネジ式カップ
リングと、1/2インチノックアウト用の導管器具（所要寸法3/8インチ）を2つ使用してください（下の図を参照）。
注意: フレキシブル導管と入力カバーを取り付ける場合は、開口の配線形式は使用しないでください。
注:
ユーロブロックコネクターへの水の侵入を防ぐために、設置者の責任で密閉してください。 屋外仕様や海洋仕様の
シリコンを使用して、すべてのケーブル接続をしっかりと保護してください。
注: フレキシブル導管とカップリングはUL準拠である必要があります。また、用途に適したもので、各地域の管轄官庁
の規制に従う必要があります。
単一入力 入力および出力 開口
16Ω
16Ω
16Ω
16Ω
スピーカーの設定
70V
1W 2W 4W 8W 16W*
16Ω
2W 4W 8W 16W NC**
100V
**NC: 未接続（使用しない）*工場出荷時設定
トランスフォーマータップの設定
回転させてタップを設定します。マイナスドライバーを使用します。
日本語
• 55
設置ガイド
• FreeSpace FS2P
PRO.BOSE.COM
設置
設置の準備
安全ケーブルの使用
お住まいの地域により、安全性の強化のため、スピ
ーカーの構造物に対する固定に二次的な方法も用
いることが法令により義務づけられている場合が
あります。適用される建築基準や規制を満たす設
置場所や設置方法、器具を選択してください。
安全確保のための補助的な器具として、（1）落下
防止ワイヤー、（2）安全ケーブルのいずれかの使
用をお勧めします（付属していません）。安全器具
の取り付けポイントについては、右の図を参照し
てください。
補助的な安全器具をご使用になる際は、製造元の
指示に従ってください。
qw
スピーカーの取り付け
1. ケーブル留め具に付属のサスペンションケーブルを差し込み、支持構造にケーブルを巻き付けることで、ケーブル留め具を使用してケーブルを固定します。
注: ケーブル留め具の矢印は、ケーブルの方向を示しています。
A. ケーブルを緩めるには、留め具ツールをリリース穴に差し込んでケーブルを調整します。
2. ケーブルクリップをスピーカーの吊り下げ用ケーブルの取り付けポイントに取付けます。
3. 吊り下げ用ケーブルの固定されていない方の端を引っ張り、スピーカーの高さを目的の高さまで調整します。スピーカーが目的の高さに到達したら、余分な
ケーブルを切断します。 注: 長さを調整した後、ワイヤーカッターで摩耗したフィラメントを切り落としてください。
4. 入力カバーのゴム管にスピーカーの配線を挿入します（54ページの「入力カバーの準備」を参照してください）。
5. 配線した端子をスピーカーに接続します。配線について詳しくは、54ページの「スピーカーの配線」を参照してください。
6. 入力カバーをコネクターの上に取り付け、スピーカーに強く押し付けてしっかりと密閉します。ネジを使用して入力カバーを固定します。
7. 付属のケーブル結束バンドを使用して、配線ケーブルを吊り下げ用
ケーブルに固定します。
注:
グリルの取り付けの前に、システムに合わせてスピーカーのタップ設定を適切な値に調整します。54ページの
スピーカーの設定
を参照してください。
8. 一番小さな2つのグリルタブがタップスイッチの両側に配置されるように、グリルをスピーカーエンクロージャーの内側に合わせます。固定されるまで、グリ
ルをスピーカーに押します。必要により、グリルタブを内側に押してスピーカーエンクロージャー内に適切に収めます。
q
A
w
e
r
t
y
i
56 •
日本語
FreeSpace FS2P •
設置ガイド
PRO.BOSE.COM
設置
安全上のコンプライアンス
Bose FreeSpace FS2Pは幅広いテストに合格しており、次の仕様と用途に準拠しています。
ANSI/UL 1480-2016, CAN/ULC-S541認証
防火信号用途 – UL Category UUMW/UUMW7、File Number S 3241Control Number 42S9。
DC監視システムには使用しない
乾燥した屋内での使用に対応しています。
EN 54-24: 2008、Loudspeaker for Voice Alarm Systems for Fire Detection and Fire Alarm Systems for Buildings
環境タイプ: A （屋内用途）
NFPA 70、米国電気規程（2002年、第640条）に準拠したクラス1、クラス2、クラス3の配線による設置に対応
NFPA 70、米国電気規程（2002年、第760条）に準拠した火災警報回路配線方法の使用に対応
NFPA 70、米国電気規程、2002年、第300-22(c)条
NFPA 90-A、2002年、Installation of Air Conditioning and Ventilation Systems、第4.3.10.2.6.5節
CEマークの表示、およびEMC指令89/336/EECおよび指令の第10（1）条、EN50081-1およびEN50082-1に準拠。
FreeSpace FS2Pは、組み合わせシステム向けの以下の欧州規制仕様で規定されている要件に適合するように設計されています。
英国規格実務規則BS 5839、パート8（セラミックブロック端子および温度ヒューズを併用する場合）
IEC60268-5のテストを実施。
公称カバレージ角度（UL 1480に準拠）
垂直: –3 dBで120°/60°、–6 dBで150°/30°
水平: –3 dBで110°/70°、–6 dBで140°/40°
UL、3.1m（10フィート）での感度ワット数タップ音圧レベル（dBA）:
ワット数
CAN/ULC-S541
カナダ
タップ
70 V 100 V
1 W 78.0 dBA —
2 W 80.3 dBA 80.1 dBA
4 W 82.9 dBA 82.6 dBA
8 W 85.4 dBA 85.2 dBA
16 W 87.2 dBA 87.1 dBA
16 Ω 86.7 dBA —
表記されているSPLはUL 1480指定のレポート方法に準拠しています。
周波数特性:
火災報知器（UL）: 95 Hz～17000 Hz
グリルの取り外し
小型の工具（直径1.5ミリ以内）をグリルの端に挿入し、引いてグリルを取り外します。
注意:
ドライバーを使ってグリルをエンクロージャーから無理にこじ開けないでください。スピーカーの破損につながるおそれがあります。
ワット数
ANSI/UL 1480-2016
米国
タップ
70 V 100 V
1 W 72.4 dBA —
2 W 75.1 dBA 75.0 dBA
4 W 77.8 dBA 77.6 dBA
8 W 80.4 dBA 80.1 dBA
16 W 82.7 dBA 82.6 dBA
16 Ω 83.0 dBA —
• 57• FreeSpace FS2P
PRO.BOSE.COM
Bose
.PRO.BOSE.COM
. .1
. .2
. .3
. .4
. .5
. .6
.7
.8
.
.9
:
100/ 70 :
16 16 :
16 8 4 2 :( 100) 16 8 4 2 1 :( 70) :
.www.Bose.com/compliance
2016
www.Bose.com/compliance
2007 "7"
.2017
Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 :
North Riying Road, China (Shanghai) Pilot Free Trade Zone
RG Purmerend, The 1441 ,60 Bose Products B.V., Gorslaan :
Netherlands
Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas :
.de Chapultepec, 11000 México, D.F
3545 (5202) 5255+ :
Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei :
+886-2-2514 7676 : .City 104, Taiwan
Bose Limited, Bose House, Quayside Chatham Maritime,Chatham
,4QZ Kent, ME4
.Bose Corporation FreeSpace Bose
1-877-230 -5639 :Bose
.Bose Corporation 2021 ©
.
.PRO.BOSE.COM
/
3
.
Bose
Bose
.FreeSpace FS2P
.PRO.BOSE.COM
Bose
.
Bose
Bose
58 • FreeSpace FS2P •
PRO.BOSE.COM
2×2×
FreeSpace FS2P
) 24-54 EN .PRO.BOSE.COM
24-54 FreeSpace FS2P EN
.PRO.BOSE.COM (00 .Rev AM857610)
137 :
( 5,39)
149 :
( 5,87)
205 :
( 8,07)
4,57 :
(
15,00)
2 :
( 0,08)
100,00) 45,36
3,25) 1,47
(
8,95) 4,06
100
.57
.24-54 ENIP21C
108
4,25
2×4× 8×2×
137
5,39
149
5,87
205
8,07
183
7,20
2× 2× 2×2×
• 59• FreeSpace FS2P
PRO.BOSE.COM
Single InIn and OutWide Open
8/3
Euroblock
UL
. (
2
2,1) 14 (
2
0,8) 18 FreeSpace FS2P
70
1 2 4 8* 16
16
2 4 8 16**NC
100
NC
( 4/1)
:
CSA C22.1
32
NFPA
.72 NFPA
100/ 70 16
16Ω
16Ω
16Ω
16Ω
60 • FreeSpace FS2P •
PRO.BOSE.COM
.1
. .A
.
.2
. .3
.
.(59 .4
.5
.59
.
.6
.7
.59
.8
(2) (1) Bose
.
qw
q
A
w
e
r
t
y
i
• 61• FreeSpace FS2P
PRO.BOSE.COM
Bose FreeSpace FS2P
ANSI /UL 1480-2016 CAN/ULC-S541 ,
. 42S9 .3241 S UL UUMW/ UUMW7–
.
2008 EN 54-24
() A :
640 2002 70 NFPA 3 2 1
.760 2002 70 NFPA
. 300-22 (c) 2002 70 NFPA
4.3.10.2.6.5 . 2002 A-90 NFPA
.CE
EN50082-1 EN50081-1 (1) 10 89/336/EEC (EMC)
FreeSpace FS2P
.8 5839 BS
.IEC60268-5
6- 30/150 3- 60/120 : (1480 UL )
6- 40/140 3- 70/110 :
:( 10) 3.1 (A) UL
CAN/ULC-S541
70 100
1A 78.0—
2A 80.3A 80.1
4A 82.9A 82.6
8A 85.4A 85.2
16A 87.2A 87.1
16A 86.7—
.1480 UL
:
17 95 (UL)
1,5
ANSI/UL
1480-2016
70 100
1A 72.4—
2A 75.1A 75.0
4A 77.8A 77.6
8A 80.4A 80.1
16A 82.7A 82.6
16A 83.0—
©2021 Bose Corporation, All rights reserved.
Framingham, MA 01701-9168 USA
PRO.BOSE.COM
AM861340 Rev. 03
September 2021
