Dacor DHD36U990IS 36 Inch Island Hood User Manual

LIB0180483

Installation Instructions

Instructions d’Installation

Instrucciones para instalación

Chimney Island Hood

Hotte en îlot

Campana de isla

DHD**U990I*/DA

ENGLISH2

Contents

Before You Begin 3

Important Notes 3

Customer Service 3

Important Safety Instructions 4

Installation Requirements 7

Electrical requirements 7

Venting requirements 8

Venting methods 8

Ducting options 9

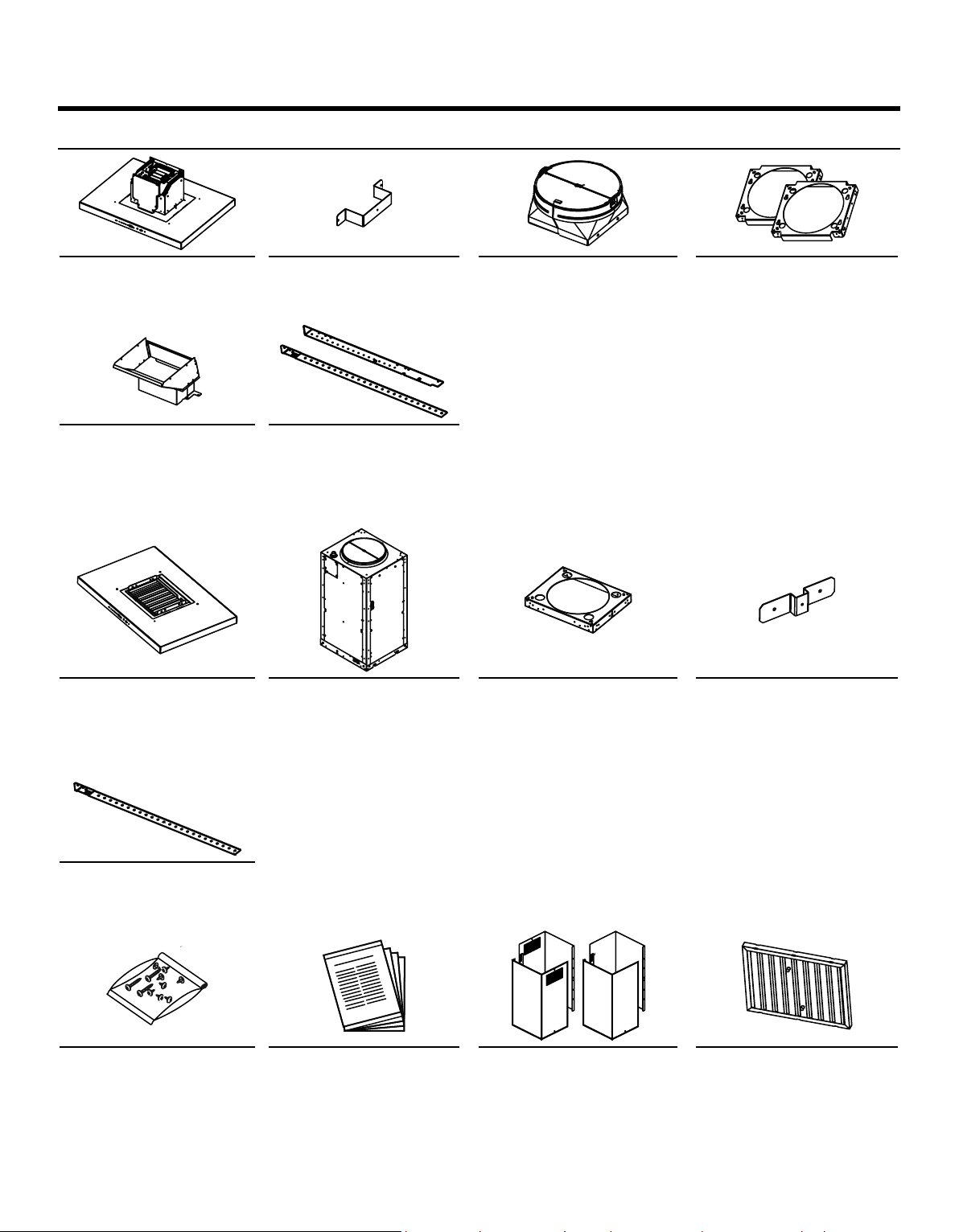

What is in the box 10

Tools and parts 11

Dimetions and clearances 12

Accessories - Sold Separately 12

Installation 12

Installation instructions 12

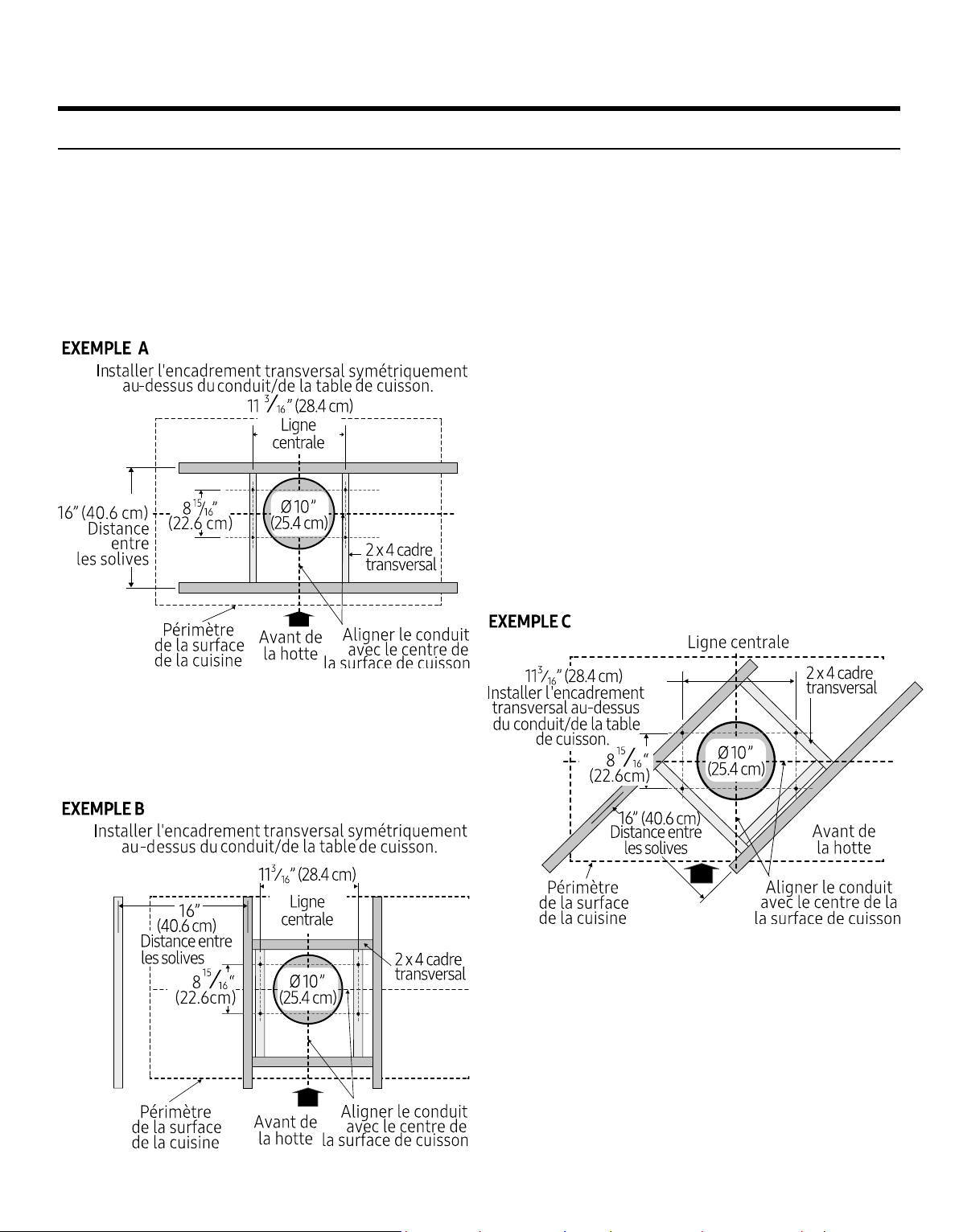

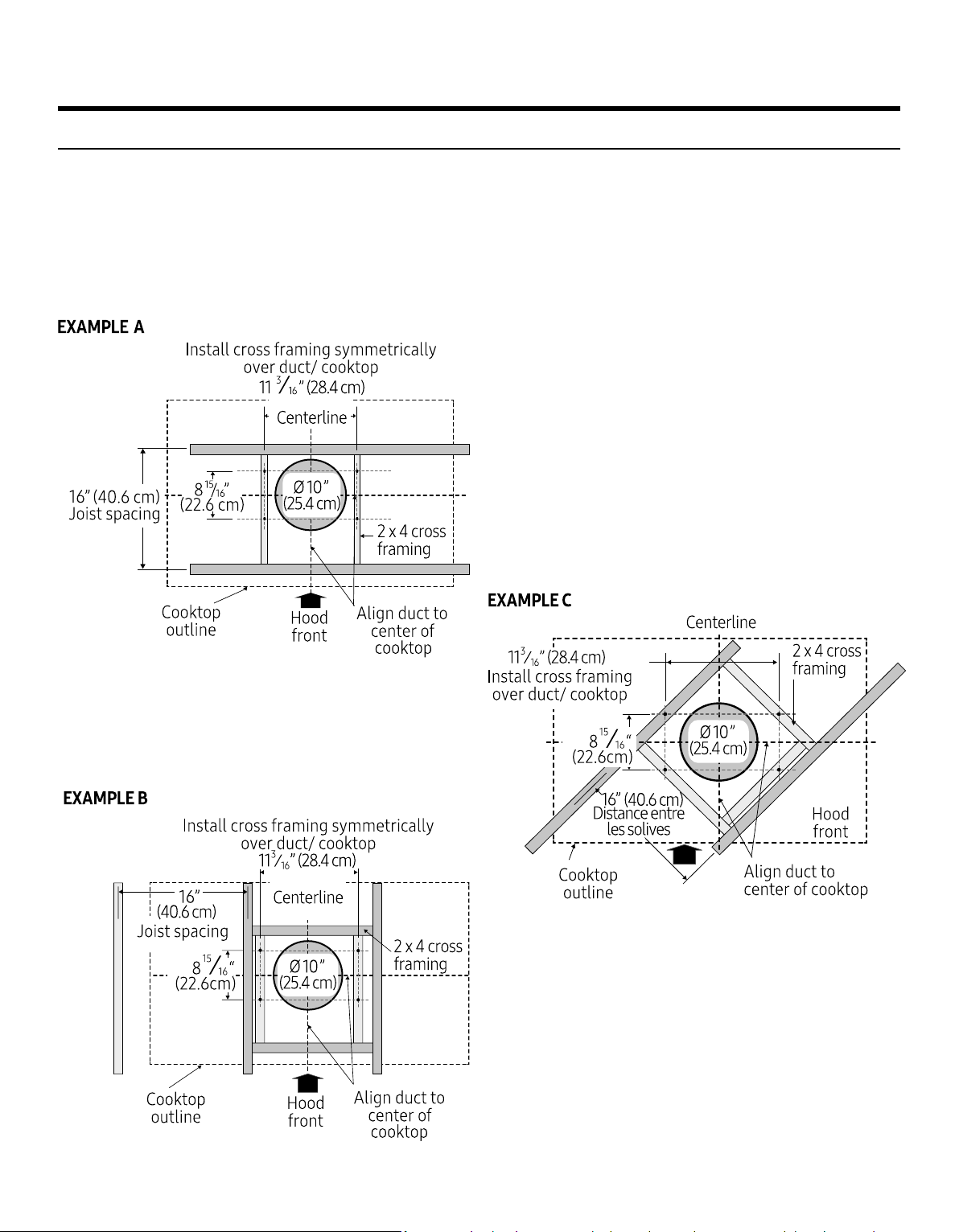

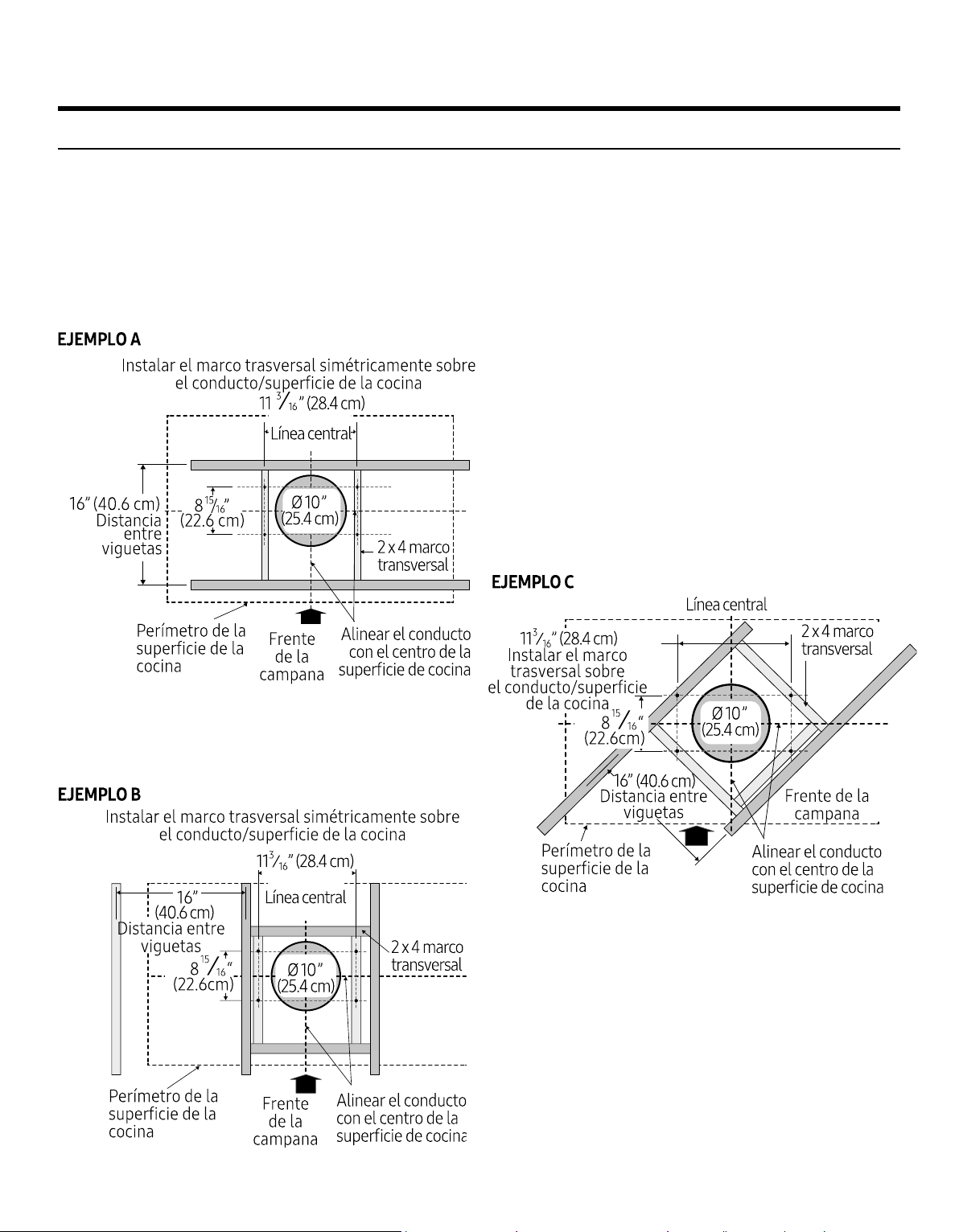

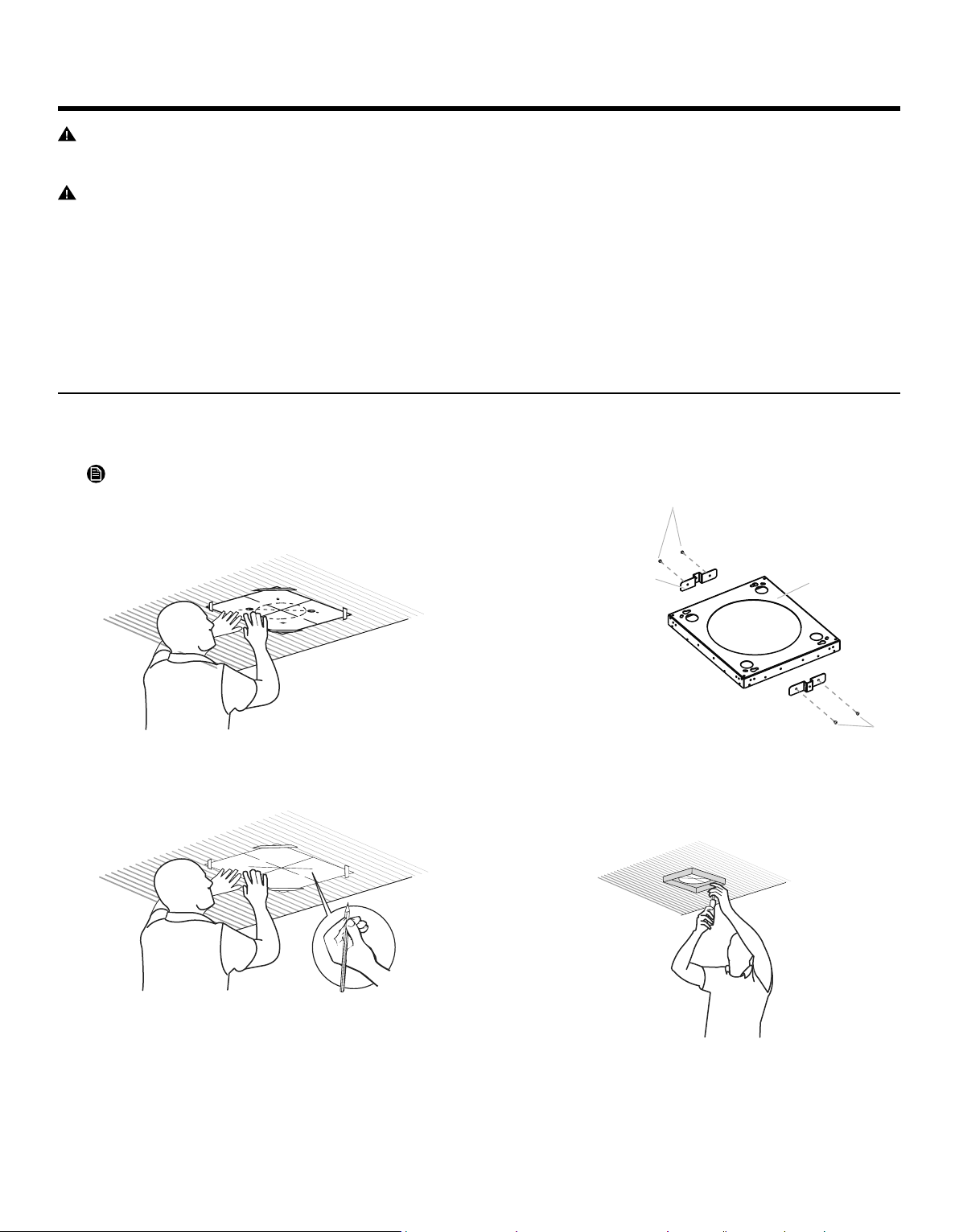

Ceiling support structures 13

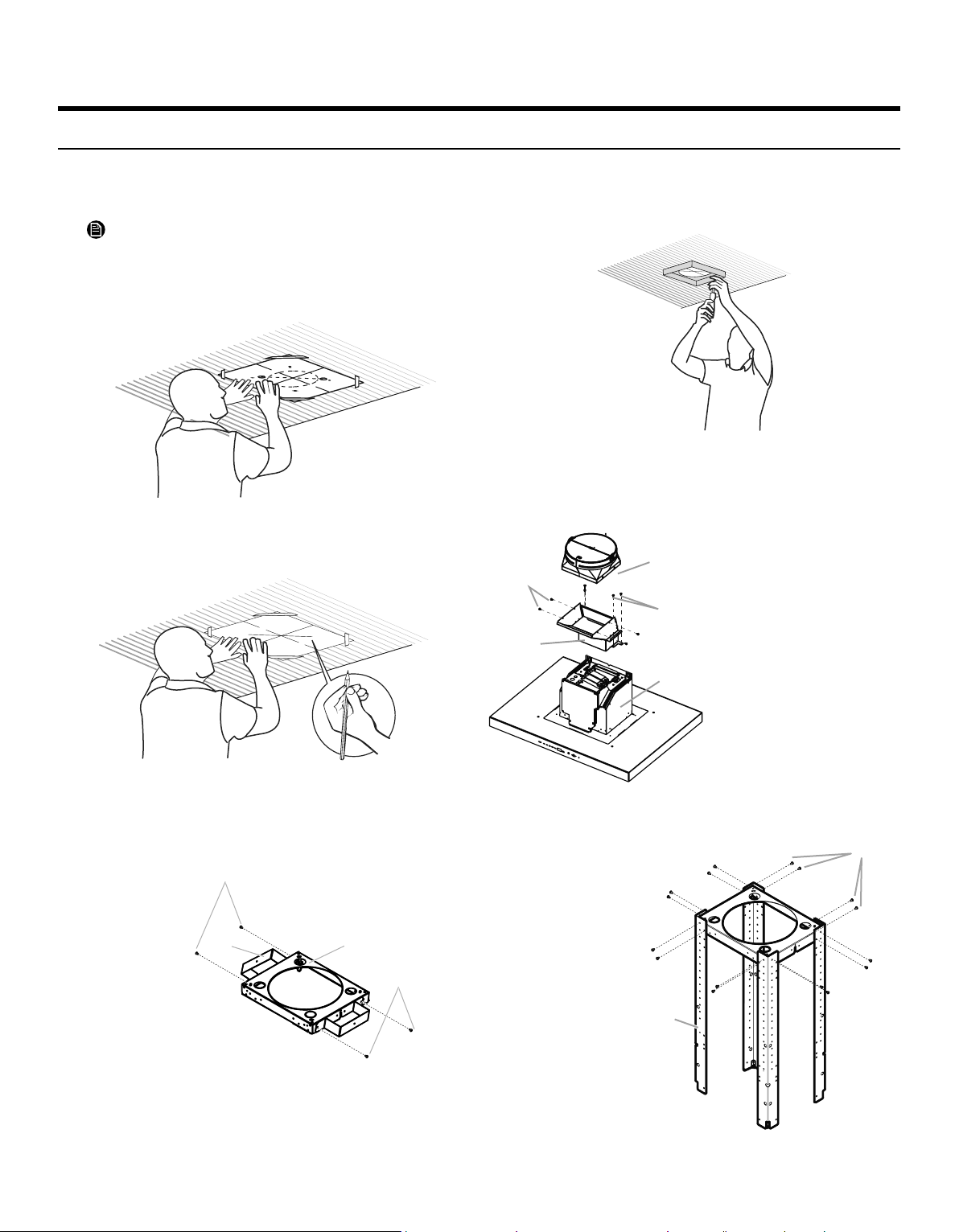

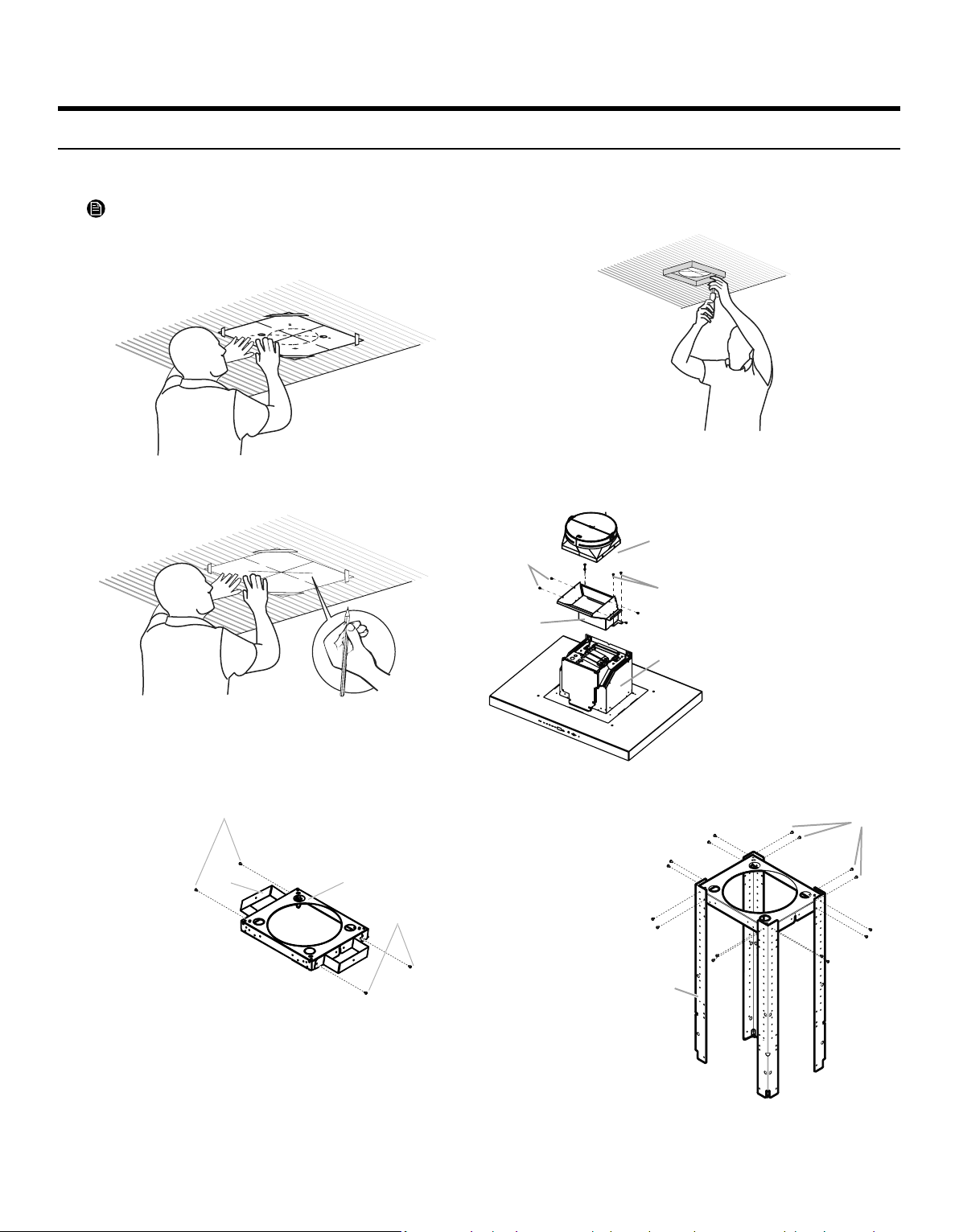

Installing the single fan hood 14

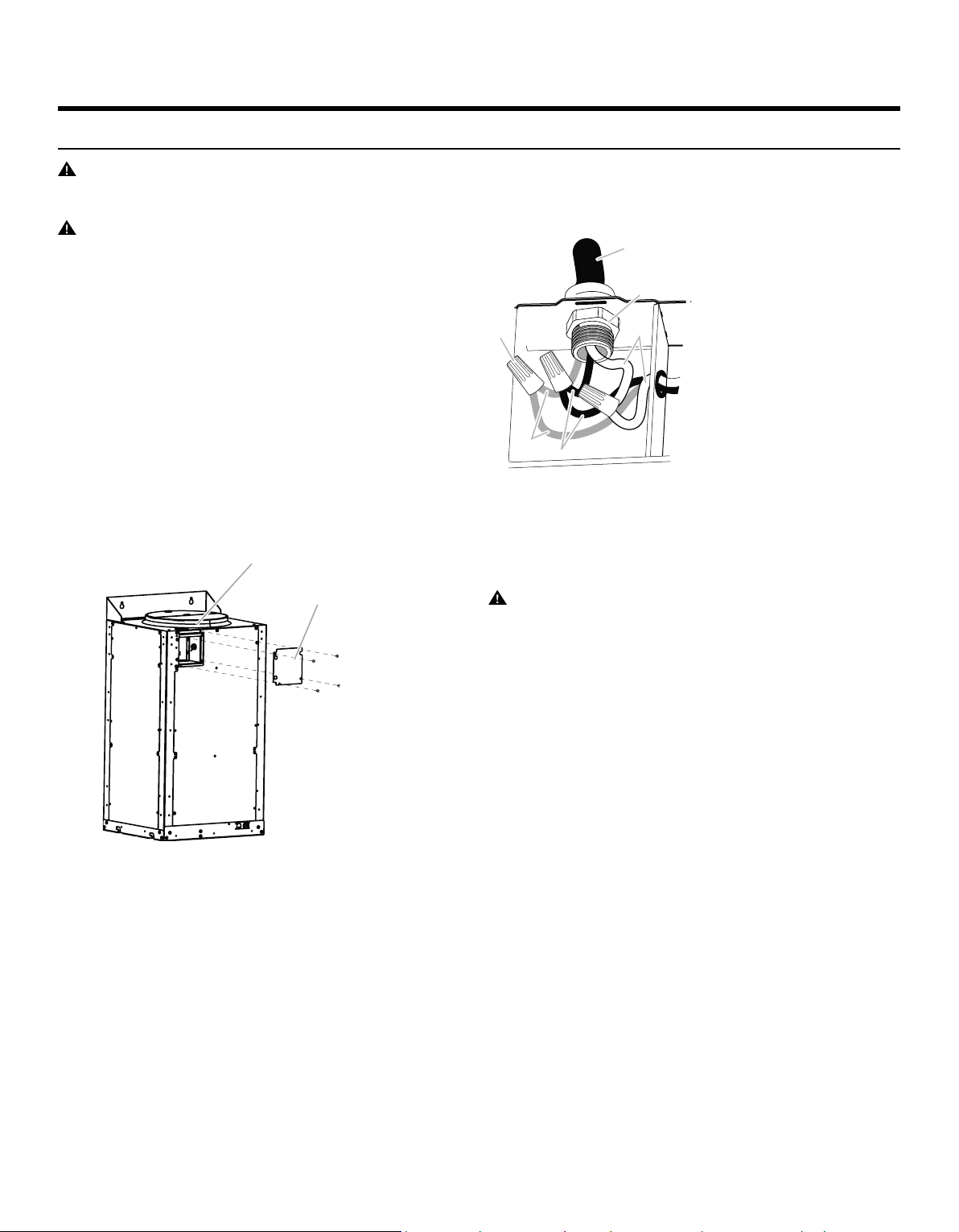

Electrical connection 16

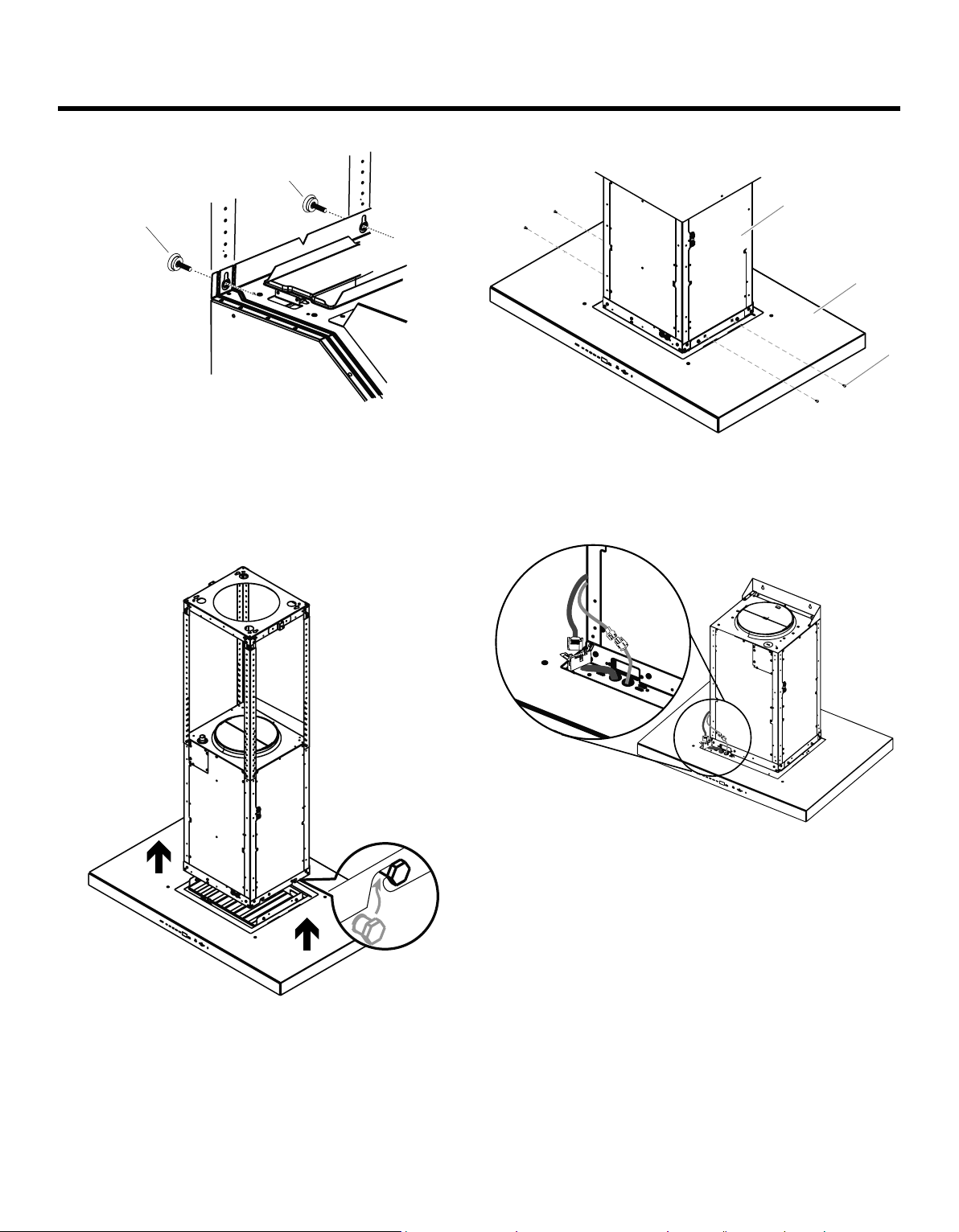

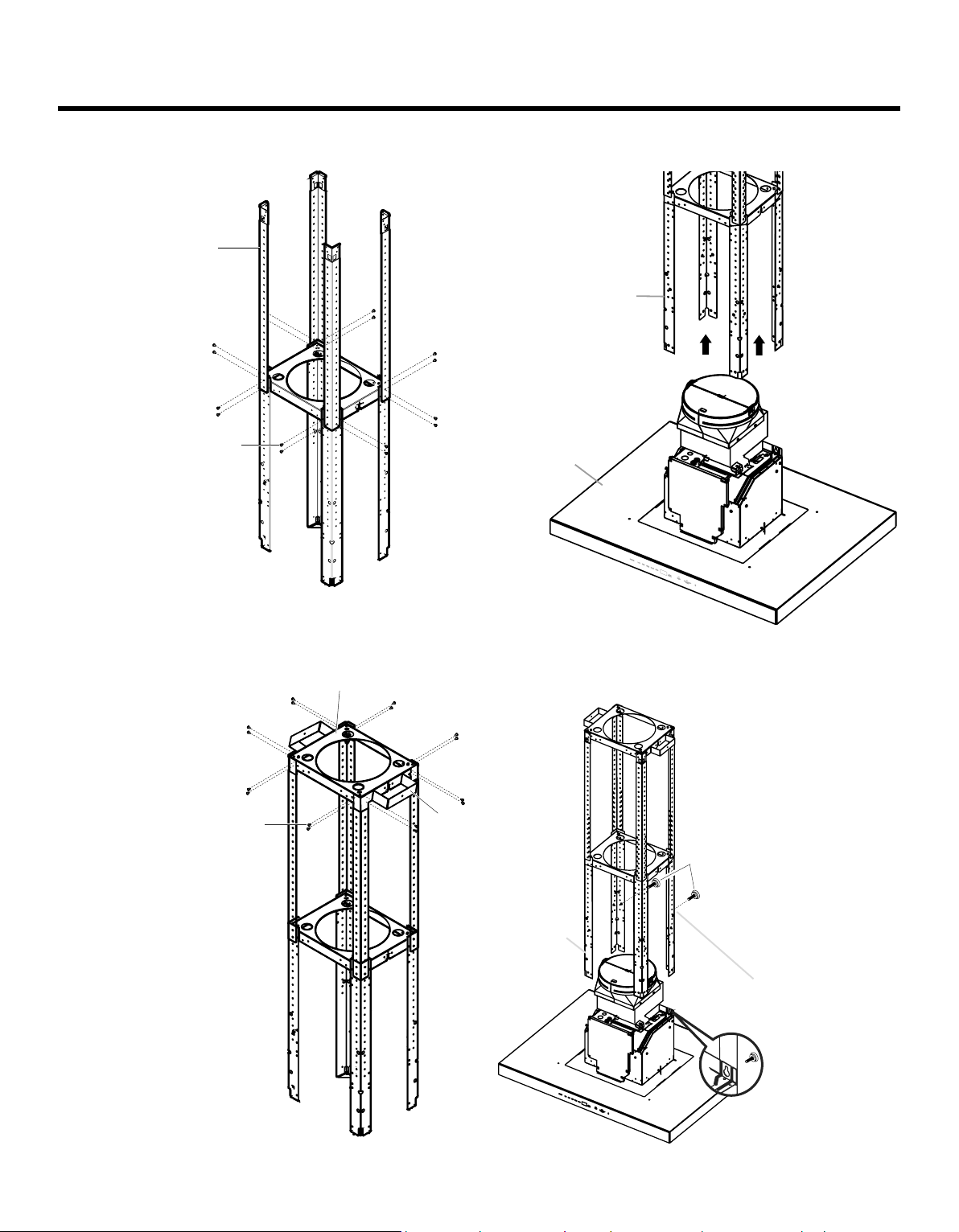

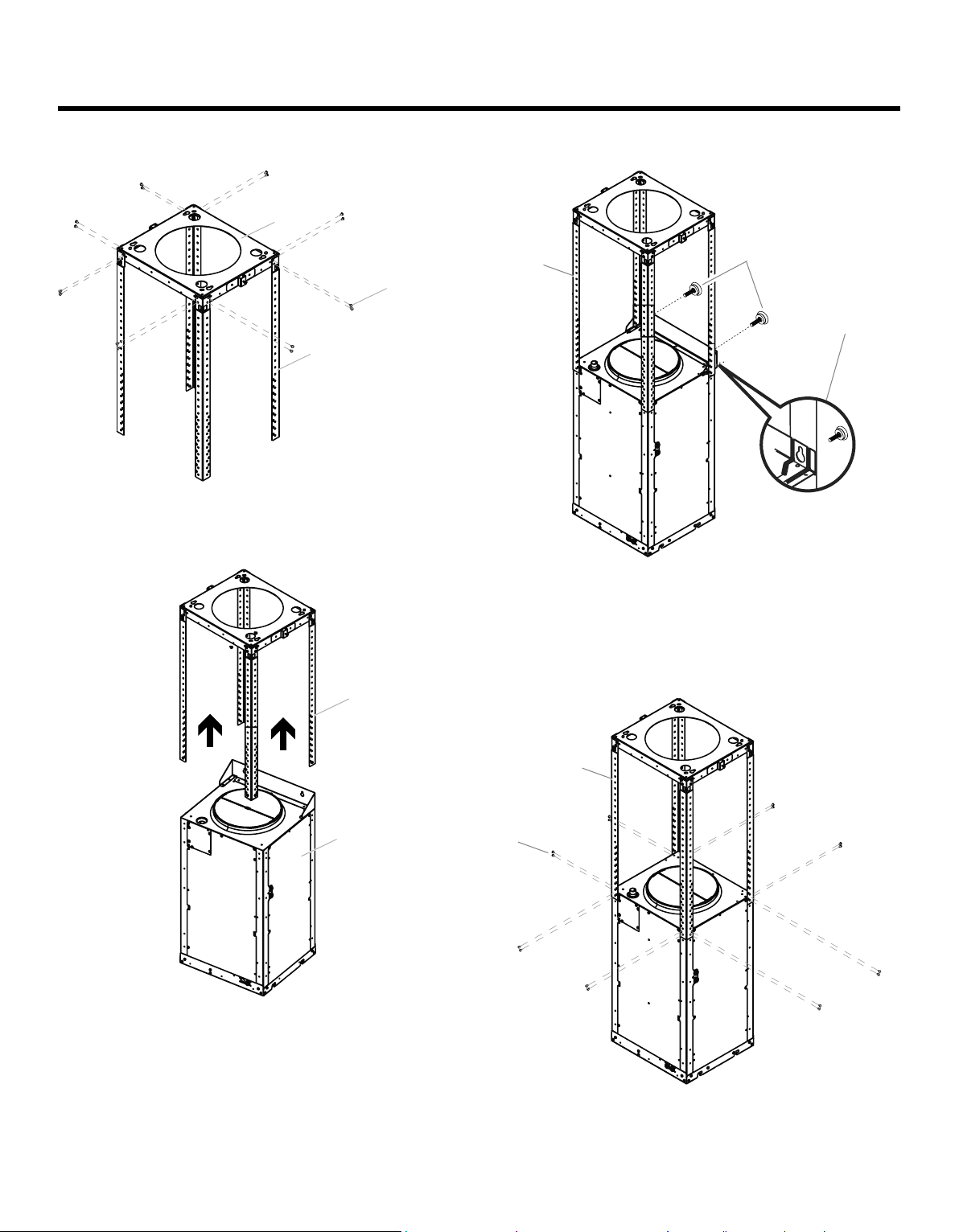

Install the double fan hood 17

Electrical connection 20

Duct cover installation 21

Completing the installation 22

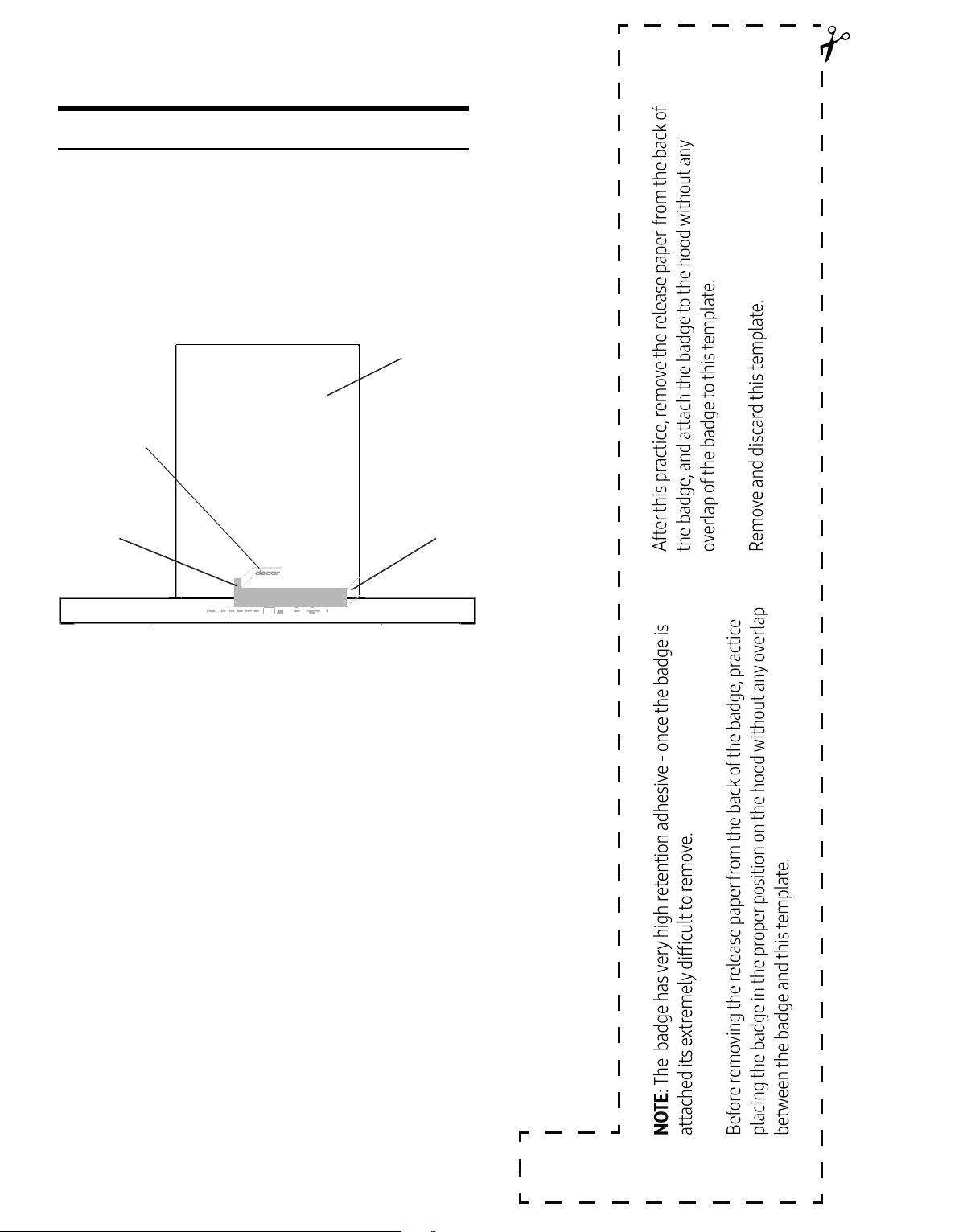

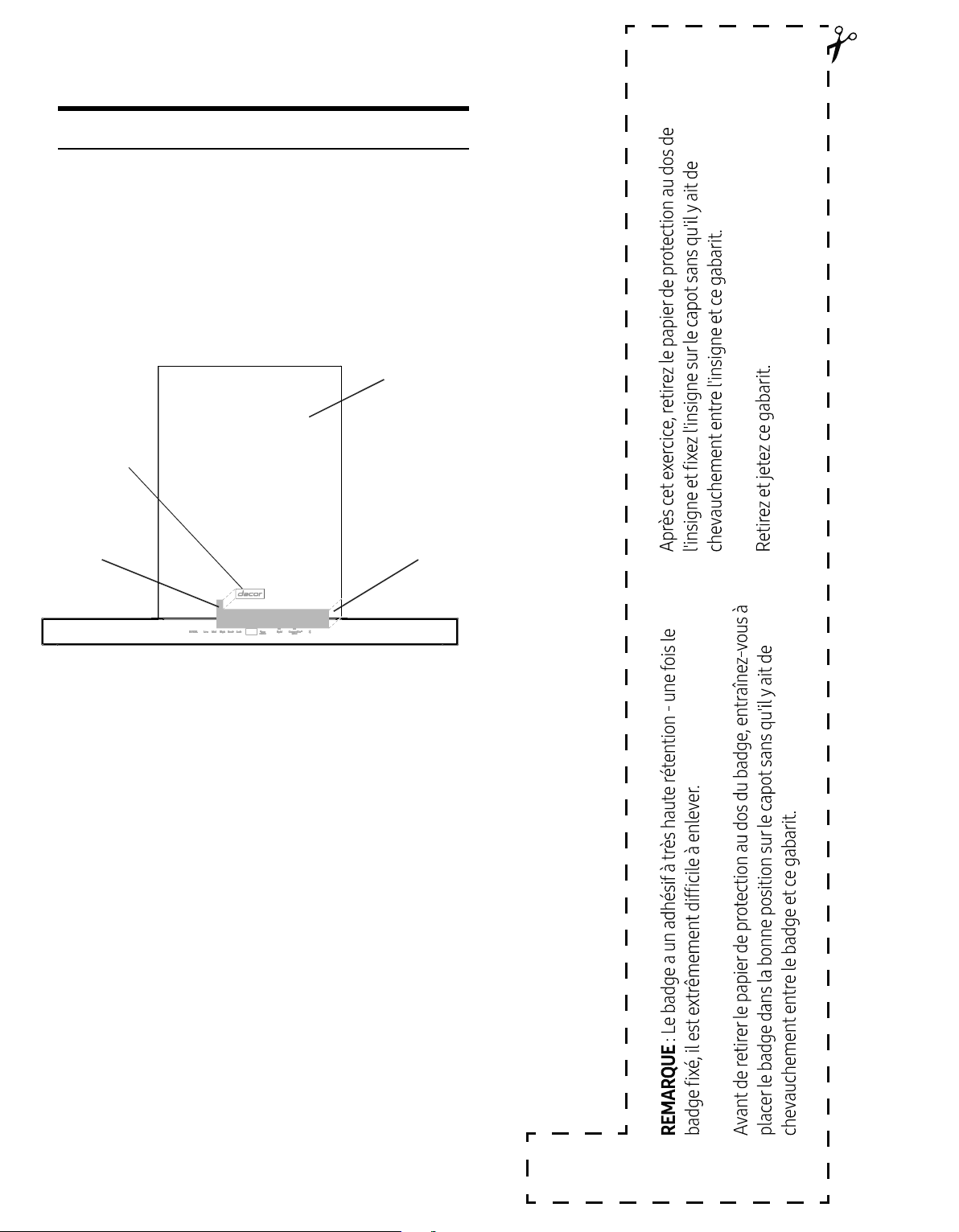

Attach Dacor badge 23

ENGLISH 3

Important Notes

Installer

• In the interest of safety and to minimize problems, read this manual thoroughly before starting the installation.

• Leave this manual with the customer.

• Show the owner how to shut off power to the hood.

Customer

Keep this manual for personal and professional reference.

Customer Service

To resolve questions and installation issues, contact your Dacor dealer or Dacor customer service. Before calling, have

the hood’s model and serial number available. (See the data label inside the hood above the lters on the chassis’ rear

wall).

All specications are subject to change without notice. Dacor assumes no liability for such changes.

Before You Begin

ENGLISH4

APPROVED FOR RESIDENTIAL APPLIANCES

FOR RESIDENTIAL USE ONLY

READ AND SAVE THESE INSTRUCTIONS

PLEASE READ ENTIRE INSTALLATION GUIDE BEFORE PROCEEDING.

INSTALLATION MUST COMPLY WITH ALL LOCAL CODES.

IMPORTANT: Save these instructions for the local electrical inspector’s use.

INSTALLER:

Please leave these instructions with this unit for the owner.

OWNER: Please retain these instructions for future reference.

Symbols used in this manual

WARNING

Hazards or unsafe practices that may result in severe personal injury or death.

WARNING

Turn off power circuit at service panel and lock out panel before wiring this appliance.

CAUTION

Hazards or unsafe practices that may result in electric shock, personal injury, or property damage.

NOTE

Useful tips and instructions.

These warning icons and symbols are here to prevent injury to you and others.

Please follow them explicitly. After reading this section, keep it in a safe place for future reference.

State of California Proposition 65 warning (US only)

WARNING

This product contains chemicals known to the State of California to cause cancer and birth defects or other

reproductive harm - www.p65warnings.ca.gov

1. FCC Notice

CAUTION

FCC CAUTION:

Any changes or modi cations not expressly approved by the party responsible for compliance could void the user’s

authority to operate the equipment.

This device complies with Part 15 of FCC Rules. Operation is subject to following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received including interference that cause undesired operation.

For products sold in the US and Canadian markets, only channels 1~11 are available. You cannot select any other

channels.

FCC STATEMENT:

This equipment has been tested and found to comply within the limits for a Class B digital device, pursuant to part 15 of

the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential

installation.

Important Safety Instructions

ENGLISH 5

APPROVED FOR RESIDENTIAL APPLIANCES

FOR RESIDENTIAL USE ONLY

READ AND SAVE THESE INSTRUCTIONS

PLEASE READ ENTIRE INSTALLATION GUIDE BEFORE PROCEEDING.

INSTALLATION MUST COMPLY WITH ALL LOCAL CODES.

IMPORTANT: Save these instructions for the local electrical inspector’s use.

INSTALLER:

Please leave these instructions with this unit for the owner.

OWNER: Please retain these instructions for future reference.

Symbols used in this manual

WARNING

Hazards or unsafe practices that may result in severe personal injury or death.

WARNING

Turn off power circuit at service panel and lock out panel before wiring this appliance.

CAUTION

Hazards or unsafe practices that may result in electric shock, personal injury, or property damage.

NOTE

Useful tips and instructions.

These warning icons and symbols are here to prevent injury to you and others.

Please follow them explicitly. After reading this section, keep it in a safe place for future reference.

State of California Proposition 65 warning (US only)

WARNING

This product contains chemicals known to the State of California to cause cancer and birth defects or other

reproductive harm - www.p65warnings.ca.gov

1. FCC Notice

CAUTION

FCC CAUTION:

Any changes or modi cations not expressly approved by the party responsible for compliance could void the user’s

authority to operate the equipment.

This device complies with Part 15 of FCC Rules. Operation is subject to following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received including interference that cause undesired operation.

For products sold in the US and Canadian markets, only channels 1~11 are available. You cannot select any other

channels.

FCC STATEMENT:

This equipment has been tested and found to comply within the limits for a Class B digital device, pursuant to part 15 of

the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential

installation.

Important Safety Instructions

This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance

with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause

harmful interference to radio or television reception, which can be determined by turning the equipment off and on,

the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorienting or relocating the receiving antenna

• Increasing the separation between the equipment and receiver

• Connecting the equipment to an outlet that is on a different circuit than the radio or TV

• Consulting the dealer or an experienced radio/TV technician for help

FCC RADIATION EXPOSURE STATEMENT:

This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment

should be installed and operated so there is at least 8 inches (20 cm) between the radiator and your body. This device

and its antenna(s) must not be co-located or operated in conjunction with any other antenna or transmitter.

2. IC Notice

The term “IC” before the radio certi cation number only signi es that Industry Canada technical speci cations were

met. Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device

must accept any interference, including interference that may cause undesired operation of the device.

This Class B digital apparatus complies with Canadian ICES-003. For products sold in the US and Canadian markets,

only channels 1~11 are available. You cannot select any other channels.

IC RADIATION EXPOSURE STATEMENT:

This equipment complies with IC RSS-102 radiation exposure limits set forth for an uncontrolled environment. This

equipment should be installed and operated so there is at least 8 inches (20 cm) between the radiator and your body.

This device and its antenna(s) must not be co-located or operated in conjunction with any other antenna or transmitter.

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING PRECAUTIONS:

• Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer.

• Before servicing or cleaning the unit, switch the power off at the service panel and lock the service panel to

prevent power from being switched on accidentally. If the service panel cannot be locked, securely fasten a

prominent warning device, such as a tag to the service panel.

• Installation work and electrical wiring must be done by quali ed person(s) in accordance with all applicable codes

and standards, including  re-rated construction.

• Suf cient air is needed for proper combustion and exhausting of gases through the  ue (chimney) of fuel burning

equipment to prevent backdrafting. Follow the heating equipment manufacturer’s guideline and safety standards

such as those published by the National Fire Protection Association (NFPA), the American Society for Heating,

Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

• When cutting or drilling into the wall or ceiling; do not damage electrical wiring and other hidden utilities.

• Ducted fans must always be vented outdoors.

CAUTION

For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.

ENGLISH6

Important Safety Instructions

CAUTION

To reduce risk of  re and to properly exhaust air, be sure to duct air outside - do not vent exhaust air into spaces within

walls or ceilings, attics or into crawl spaces, or garages.

WARNING

TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK

WARNING

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

• Never leave surface units unattended at high settings. Boilovers cause smoking and greasy spillovers that may

ignite. Heat oils slowly on low or medium settings.

• Always turn the hood ON when cooking at high heat or when  ambeing food (i.e. Crepes Suzette, Cherries Jubilee,

Peppercorn Beef Flambé).

• Clean ventilating fans frequently. Grease should not be allowed to accumulate on the fan or  lter.

• Use proper pan sizes. Always use cookware appropriate for the size of the surface element.

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE

FOLLOWING PRECAUTIONS:*

• SMOTHER FLAMES with a close  tting lid, cookie sheet, or metal tray, then turn off the burner.

BE CAREFUL TO PREVENT BURNS. If the  ames do not go out immediately, EVACUATE AND CALL THE FIRE

DEPARTMENT.

• NEVER PICK UP A FLAMMING PAN - you may get burned.

• DO NOT USE WATER, including wet dishcloths or towels - a violent steam explosion will result.

• Use an extinguisher ONLY if:

- You know you have a class ABC extinguisher, and you already know how to operate it.

- The  re is small and contained in the area where it started.

- The  re department is being called.

- You can  ght the  re with your back to an exit.

*Based on “Kitchen Fire Safety Tips” published by NFPA.

WARNING

To reduce the risk of  re or electrical shock, do not use this fan with any solid-state speed control device.

WARNING

Do not let children near this appliance. Do not let children play with this appliance.

Keep all packaging materials out of children’s reach. Properly dispose the packaging materials after this appliance is

unpacked.

NOTE

Suitable for use in household cooking area.

Read and save these Instructions

ENGLISH 7

Installation Requirements

Electrical requirements

IMPORTANT

Observe all governing codes and ordinances.

It is the customer’s responsibility:

• To contact a qualied electrical installer.

• To assure that the electrical installation is adequate

and in conformance with National Electrical Code,

ANSI/NFPA 70 — latest edition*, or CSA Standards

C22.1-94, Canadian Electrical Code, Part 1 and C22.2

No.0-M91 - latest edition** and all local codes and

ordinances.

If codes permit and a separate ground wire is used, it is

recommended that a qualied electrician determine that

the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

• A 120 volt, 60 Hz., AC only, 15-amp, fused electrical

circuit is required.

• If the house has aluminum wiring, follow the

procedure below.

1. Connect a section of solid copper wire to the pigtail

leads.

2. Connect the aluminum wiring to the added section

of copper wire using special connectors and/or

tools designed and UL listed for joining copper to

aluminum.

• Follow the electrical connector manufacturer’s

recommended procedure. Aluminum/copper

connection must conform with local codes and

industry accepted wiring practices.

• Wire sizes and connections must conform with the

rating of the appliance as specied on the model/

serial rating plate. The model/serial plate is located

behind the lter on the rear wall of the hood.

• Wire sizes must conform to the requirements of

the National Electrical Code, ANSI/NFPA 70 (latest

edition), or CSA Standards C22. 1-94, Canadian

Electrical Code, Part 1 and C22.2 No. 0-M91 (latest

edition and all local codes and ordinances).

Important Safety Instructions

CAUTION

To reduce risk of  re and to properly exhaust air, be sure to duct air outside - do not vent exhaust air into spaces within

walls or ceilings, attics or into crawl spaces, or garages.

WARNING

TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK

WARNING

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

• Never leave surface units unattended at high settings. Boilovers cause smoking and greasy spillovers that may

ignite. Heat oils slowly on low or medium settings.

• Always turn the hood ON when cooking at high heat or when  ambeing food (i.e. Crepes Suzette, Cherries Jubilee,

Peppercorn Beef Flambé).

• Clean ventilating fans frequently. Grease should not be allowed to accumulate on the fan or  lter.

• Use proper pan sizes. Always use cookware appropriate for the size of the surface element.

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE

FOLLOWING PRECAUTIONS:*

• SMOTHER FLAMES with a close  tting lid, cookie sheet, or metal tray, then turn off the burner.

BE CAREFUL TO PREVENT BURNS. If the  ames do not go out immediately, EVACUATE AND CALL THE FIRE

DEPARTMENT.

• NEVER PICK UP A FLAMMING PAN - you may get burned.

• DO NOT USE WATER, including wet dishcloths or towels - a violent steam explosion will result.

• Use an extinguisher ONLY if:

- You know you have a class ABC extinguisher, and you already know how to operate it.

- The  re is small and contained in the area where it started.

- The  re department is being called.

- You can  ght the  re with your back to an exit.

*Based on “Kitchen Fire Safety Tips” published by NFPA.

WARNING

To reduce the risk of  re or electrical shock, do not use this fan with any solid-state speed control device.

WARNING

Do not let children near this appliance. Do not let children play with this appliance.

Keep all packaging materials out of children’s reach. Properly dispose the packaging materials after this appliance is

unpacked.

NOTE

Suitable for use in household cooking area.

Read and save these Instructions

ENGLISH8

Installation Requirements

Venting requirements

• Vent system must terminate outdoors.

• Do not terminate the vent system in an attic or other

enclosed area.

• Do not use a 4” (10.2 cm) laundry-type wall cap.

• Use metal vent only. Rigid metal vent is

recommended.

• Plastic or metal foil vent is not recommended.

• The length of the vent system and the number of

elbows should be kept to a minimum to provide

efcient performance. For the most efcient and

quiet operation:

- Use no more than three 90° elbows.

- Make sure there is a minimum of 30” (76.2 cm)

of straight vent between the elbows if more than 1

elbow is used. Do not install 2 elbows together.

• Use clamps to seal all joints in the vent system.

• The vent system must have a damper. If the roof

or wall cap has a damper, do not use the damper

supplied with the hood.

• Use caulking to seal the exterior wall or roof opening

around the cap.

• The size of the vent should be uniform.

Venting methods

To use the hood’s top outlet to vent your hood, a 10” (25.4

cm) round vent system is required. This vent system is not

included and must be purchased separately.

NOTE

Flexible vent is not recommended. Flexible vent creates

back pressure and air turbulence that greatly reduces

performance. The vent system can terminate either

through the roof or wall.

Always install a metal vent cover where the ductwork

exits the house. Hood must be vented to the outside of

building only

Discharge direction

This hood is factory set for venting through the roof

(vertical discharge) or wall (horizontal discharge).

To vent through a wall, a 90° elbow is needed.

Ductwork installation guidelines

For safety reasons, ducting should vent directly outdoors

(not into an attic, underneath the house, into the garage

or into any enclosed space). Do not exceed 50 ft (15.24 m)

of duct. Keep duct runs as short and straight as possible.

Elbows and transitios ttings reduce air ow efciency.

Back to back elbows and “S” turns give very poor delivery

and are not recommended. A short straight length of duct

at the inlet of a remote fan gives the best delivery.

Ducting recommendations

Proper performance is dependent upon proper ducting. .

Cold weather

Cold weather installations should have an additional

backdraft damper installed to minimize backward cold

air ow and a nonmetallic thermal break to minimize

conduction of outside temperatures as part of the

ductwork. The damper should be on the cold air side

of the thermal break. The break should be as close as

possible to where the ducting enters the heated portion

of the house.

Make-up air

Local building codes may require the use of make-up air

systems when using ducted ventilation systems greater

than specied CFM of air movement. The specied CFM

varies from locale to locale. It is the responsibility of

the owner and the installer to determine if additional

requirements and/or standards apply to specic

installations.

ENGLISH 9

Installation Requirements

Ducting options

The hood is equipped with a 10” (25.4 cm) round transition

for discharge of fumes to the outside.

Closely follow the instructions set out in this manual.

Dacor is not responsible for any eventual inconveniences,

damages or res caused by not complying with the

instructions in this manual.

Preparation

Do not cut a joist or stud unless absolutely necessary. If a

joist or stud must be cut, then a supporting frame must be

constructed.

Fittings material is provided to secure the hood to most

types of walls/ceilings.

However, a qualied technician must verify suitability of

the materials in accordance with the type of wall/ceiling.

Before making cutouts, make sure there is proper

clearance within the ceiling or wall for the exhaust vent.

Mounting Height

CAUTION

Mount this hood so that the bottom edge above the

cooking product is at 30”(76.2cm) minimum for a gas

cooking product or 24”(60.9cm) for an electric cooking

surface.

There is no maximum mounting height, however,

we recommend mounting the hood no greater than

36”(91.4cm) above the cooking surface. For every inch

(2.54 cm) above 36”(91.4cm), fume and moisture capture

efciency diminishes at an increasing rate and may not

deliver an acceptable level of ventilating performance.

This hood is intended for household use.

Check your ceiling height and hood height before

selecting your hood.

Roof Venting Wall Venting

A. Roof Cap

B. 10” (25.4 cm) Round Vent

A. Roof Cap

B. 10” (25.4 cm) Round Vent

ENGLISH10

Installation Requirements

What is in the box

Hood assembly (1)

36" single fan

Duct cover extension (2)

36" single fan

10 " Transition (1)

36" single fan

Horizontal supports (2)

36" single fan

Transition adapter (1)

36" single fan

Upper vertical supports (4)

Lower vertical supports (4)

36" single fan

Hood base (1)

42" double fan

54" double fan

Blower housing with

10"transition (1)

42" double fan

54" double fan

Horizontal support (1)

42" double fan

54" double fan

Duct cover extension (2)

42" double fan

54" double fan

Vertical supports (4)

42" double fan

54" double fan

Hardware bag (1) Product literature (2) Upper duct covers (2)

Lower duct covers (2)

Filters

36" (2)

42" (3)

54" (3)

ENGLISH 11

Tools and parts

Remove the packaging.

CAUTION

Remove the carton carefully. Wear gloves to protect

against sharp edges.

WARNING

Remove the protective lm before putting into operation.

Parts Supplied

• Hardware bag includes:

Part Qty

5 x 45 mm

8 x 40 mm

3.5 x 9.5 mm

Single fan model (4)

4.2 x 8 mm

Single fan model (70)

Double fan model (40)

3.5 x 6.5 mm

Torx adapter

#10 - Single fan model (1)

#20 - Single fan model (1)

#20 - Double fan model (1)

Mounting screws

Mounting template

Parts not supplied

Tools/materials required

• Level

• Drill with ³/₁₆’’ (4.76 mm) drill bit

• Pencil

• Wire stripper or utility knife

• Tape measure or ruler

• Pliers

• Caulking gun and weatherproof caulking compound

• Vent clamps

• Jigsaw

• Metal snips

• Screwdrivers:

- Phillips

- Flat - blade

Parts needed

• Home power supply cable

• ½” (12.7 mm) UL listed or CSA approved strain relief

• 3 UL listed wire connectors

• 1 wall or roof cap

• Metal vent system

Installation Requirements

ENGLISH12

Installation Requirements

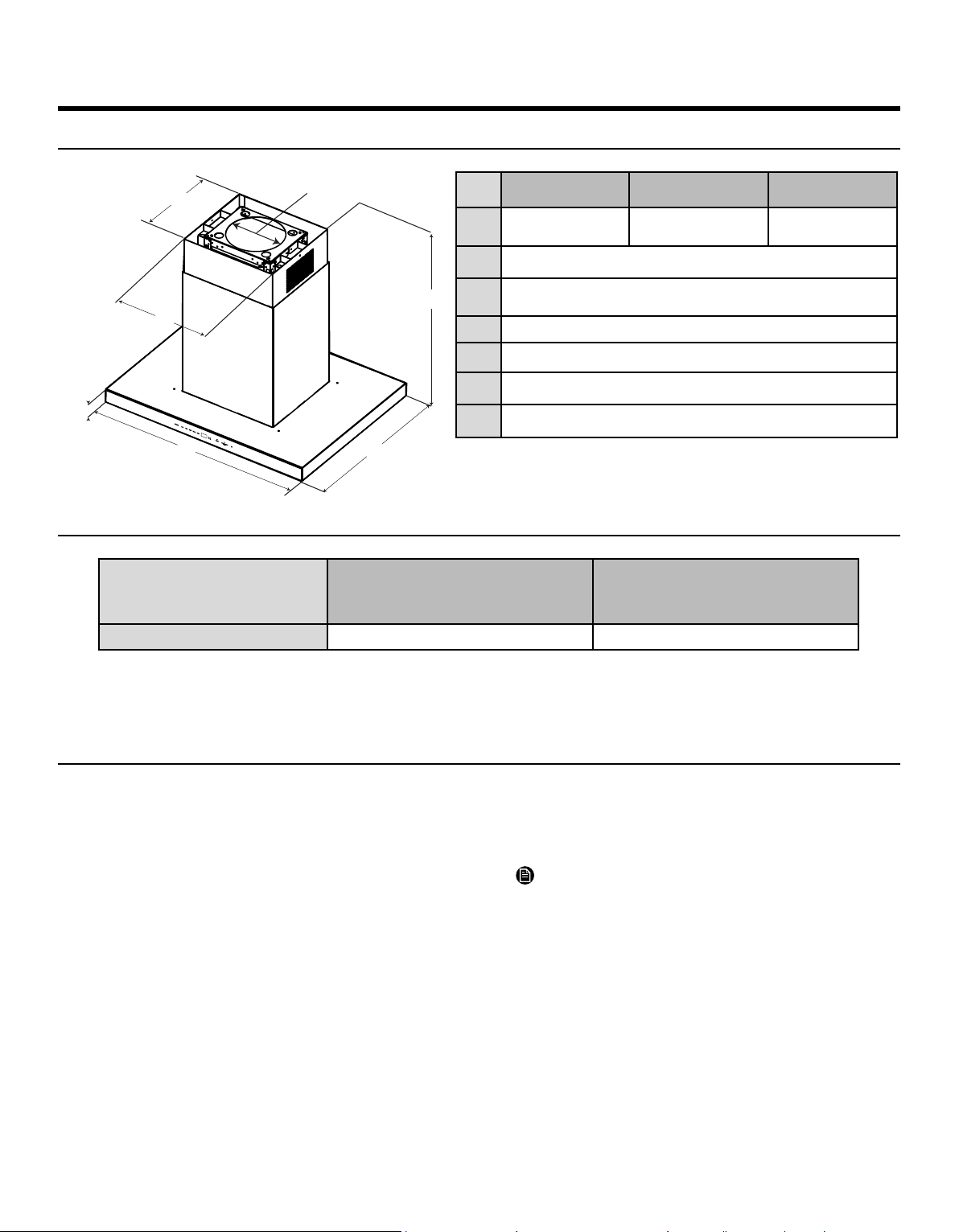

Dimetions and clearances

36" 42" 54"

36”

(91.2 cm)

42”

(106.5 cm)

54"

(136.7 cm)

B 27¹⁄₄” (69.3 cm)

max. 52 ¹⁄₂” (133.3 cm)

min. 32 ¹⁄₄” (82 cm)

D 10” (25.4 cm)

E 14¹¹⁄₁₆” (37.3 cm)

F 16¹⁄₂” (42 cm)

G 2³⁄₈” (6 cm)

Accessories - Sold Separately

Model

DHD36U990IS/DA

DHD42U990IS/DA

DHD54U990IS/DA

DHD36U990IM/DA

DHD42U990IM/DA

DHD54U990IM/DA

Extension Kit DHD-D0000IS/DA DHD-D0000IM/DA

Installation

Installation instructions

We recommend that a qualied technician install the

hood. It is the installer’s responsibility to ensure the hood

complies with the installation clearances specied for the

product.

• It is recommended that the vent system be installed

before the hood is installed.

• Before making cutouts, make sure there is proper

clearance within the ceiling or wall for the exhaust

vent.

• Conrm that all installation parts have been removed

from the shipping carton.

1. Turn off the power at the circuit breaker panel or fuse

box.

2. Determine which venting method to use: roof or wall

venting.

NOTE

This hood is factory set to vent through the top air

exit.

3. Select a at surface for assembling the hood. Place a

covering over that surface.

ENGLISH 13

Ceiling support structures

• This vent hood is heavy. Adequate structure and support must be provided in all types of installations.

• At the hood location, install 2”x 4” cross framing between ceiling joists as shown (2”x 4” are required to support the

weight of the hood).

Arrange cross framing in the ceiling to suit the existing structure. Your ceiling joists will be like one of the following:

NOTE: Top ceiling joists parallel to front of hood.

Installation

ENGLISH14

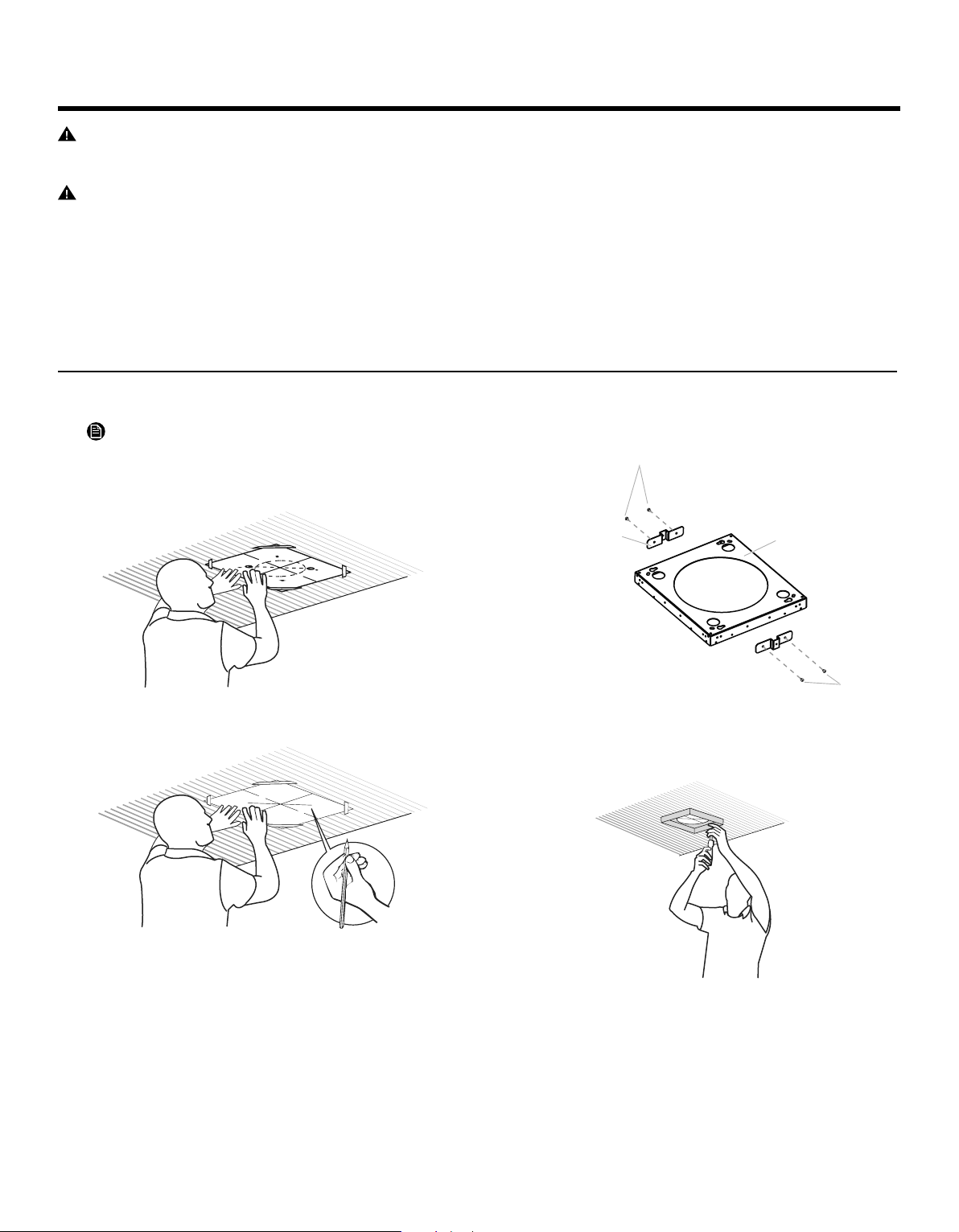

Installing the single fan hood

1. Place the template in the ceiling considering the

instructions for ceiling support structures.

NOTE

Always consider the front of hood when placing the

template on the ceiling. It will dene the control’s

location.

2. Mark with a pencil the hole locations for screws and

duct in the ceiling. Remove the template.

3. Fix one duct cover enxtension on each of both sides

of one of the horizontal supports with 4 - 4.2 x 8 mm

screws using the Torx 20 adapter. That will be the

upper horizontal support.

A. Upper horizontal support

B. Duct cover extension

C. 4 - 4.2 x 8 mm screws

4. Fix the upper horizontal support to the ceiling with

4-5x45mm screws. Use 8 x 40 mm anchors if

necessary.

5. Install the 10” (25.4 cm) round transition over the

transition adapter and place it over the vent opening

on the hood assembly as pictured below.

A. 10" round transition

B. Transition adapter

C. Hood assembly

D. 4 - 3.5 x 9.5 mm screws

E. 4 - 4.2 x 8 mm screws

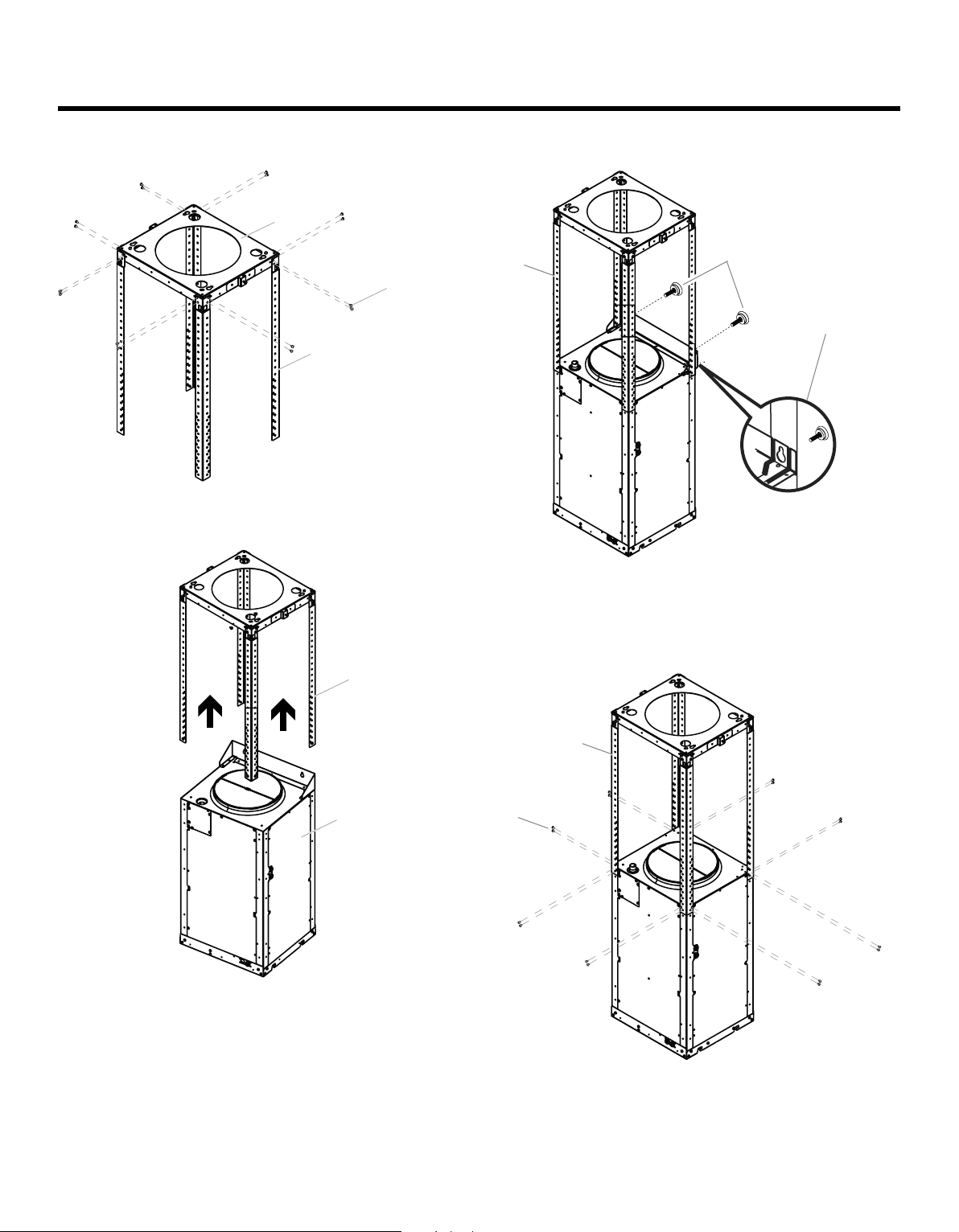

6. Fix lower vertical supports over the lower horizontal

support with 16 - 4.2 x 8 mm screws.

A. Lower horizontal support

B. 16 - 4.2 x 8 mm screws

Installation

ENGLISH 15

7. Install the 4 vertical supports with 16 - 4.2 x 8 mm

screws.

A. 4 - Upper vertical supports

B. 16 - 4.2 x 8 mm screws

8. Install the structure to the horizontal support with

16- 4.2 x 8 mm screws.

A. Upper horizontal support

B. 16 - 4.2 x 8 mm screws

C. Duct cover extension

B.B.

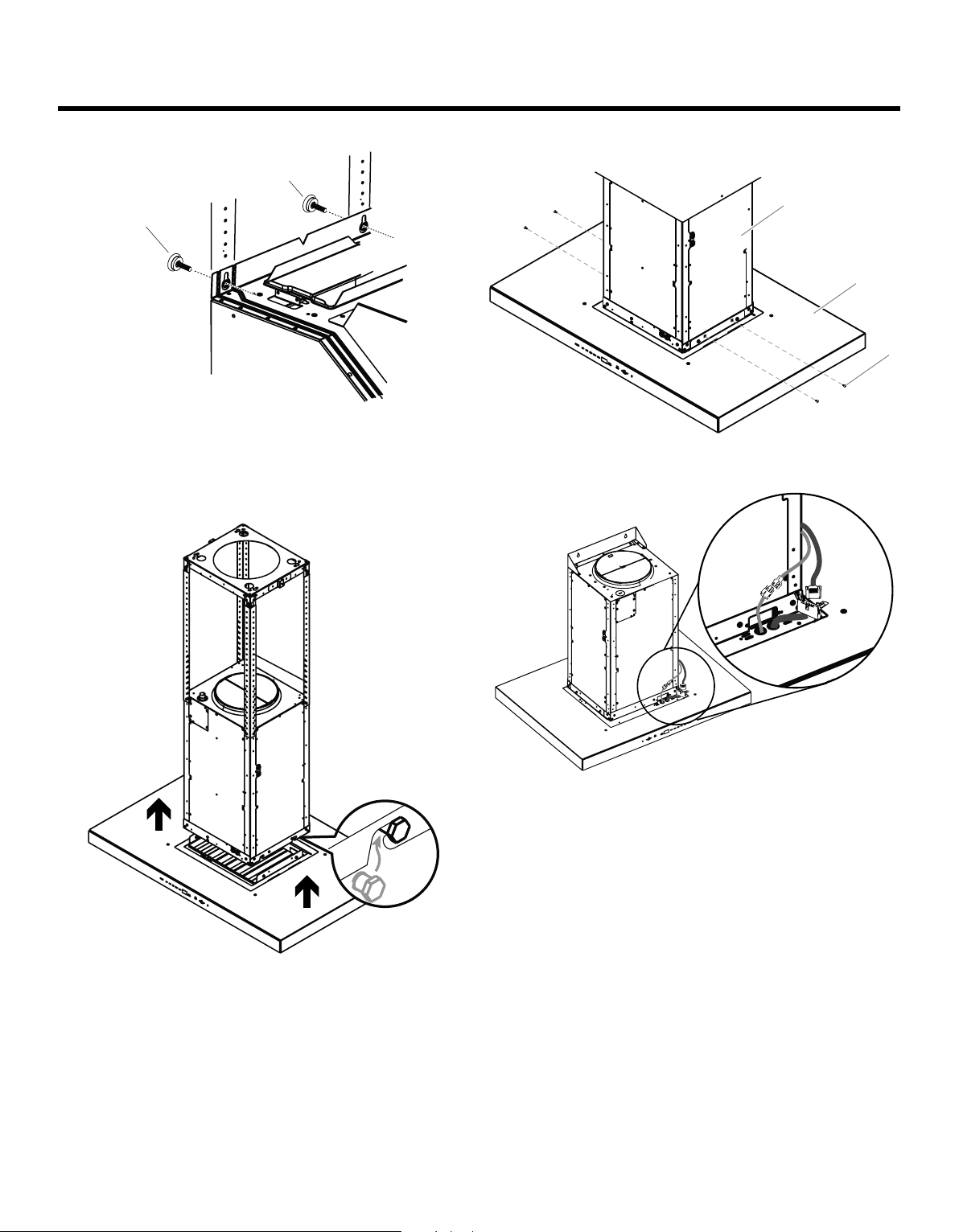

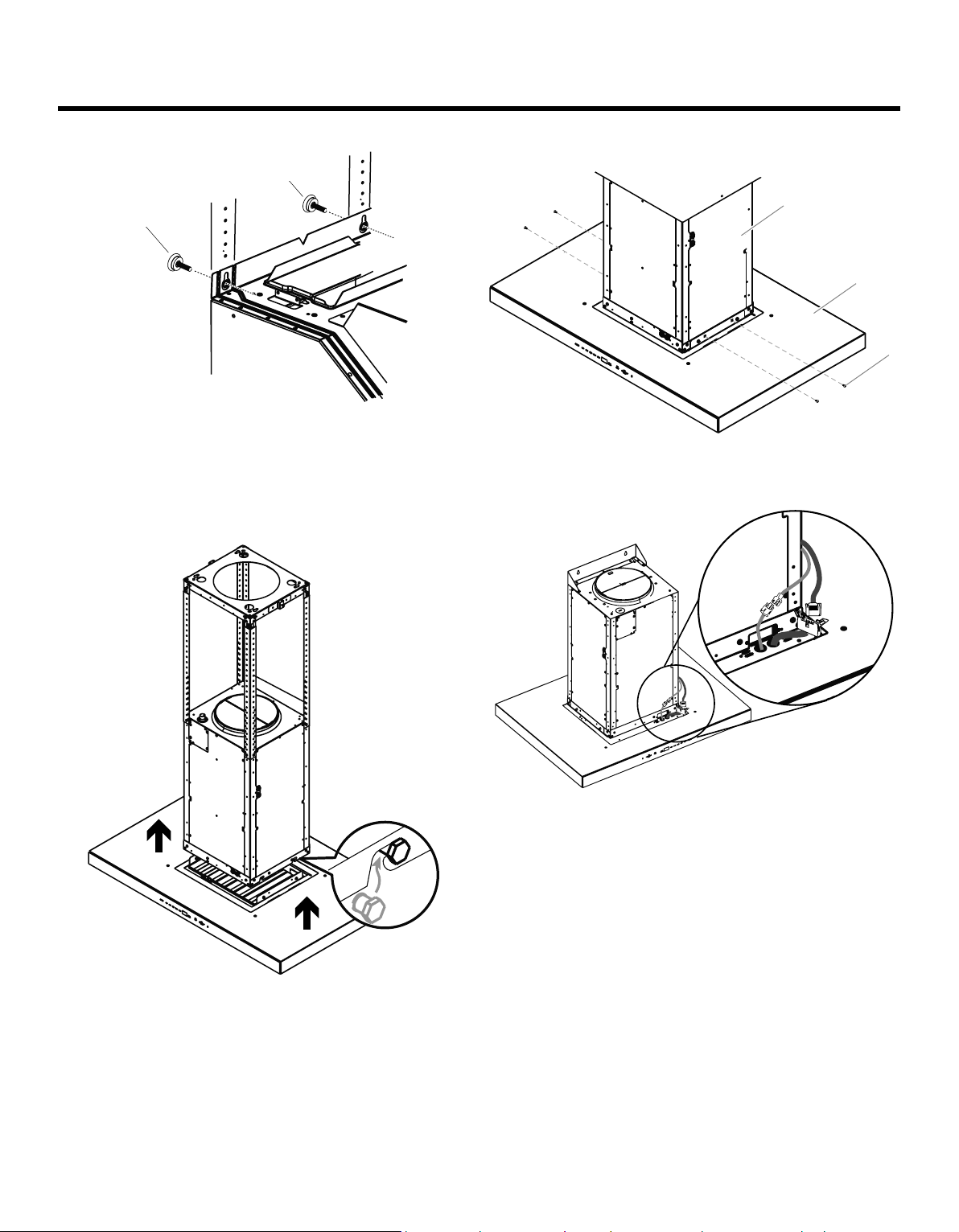

9. Using 2 or more people, lift the hood assembly under

the structure.

A. Lower vertical supports

B. Hood assembly

10. Attach the hood assembly to the lower vertical

supports with 2 mounting screws.

A. 2 - Mounting

screws

B. Lower vertical

support

C. Place mounting

screws through

the structure

Installation

ENGLISH16

11. Install the 4 vertical supports with 16 - 4.2 x 8 mm

screws. Check everything is tightly screwed.

A. Lower vertical supports

B. 16 - 4.2 x 8 mm screws

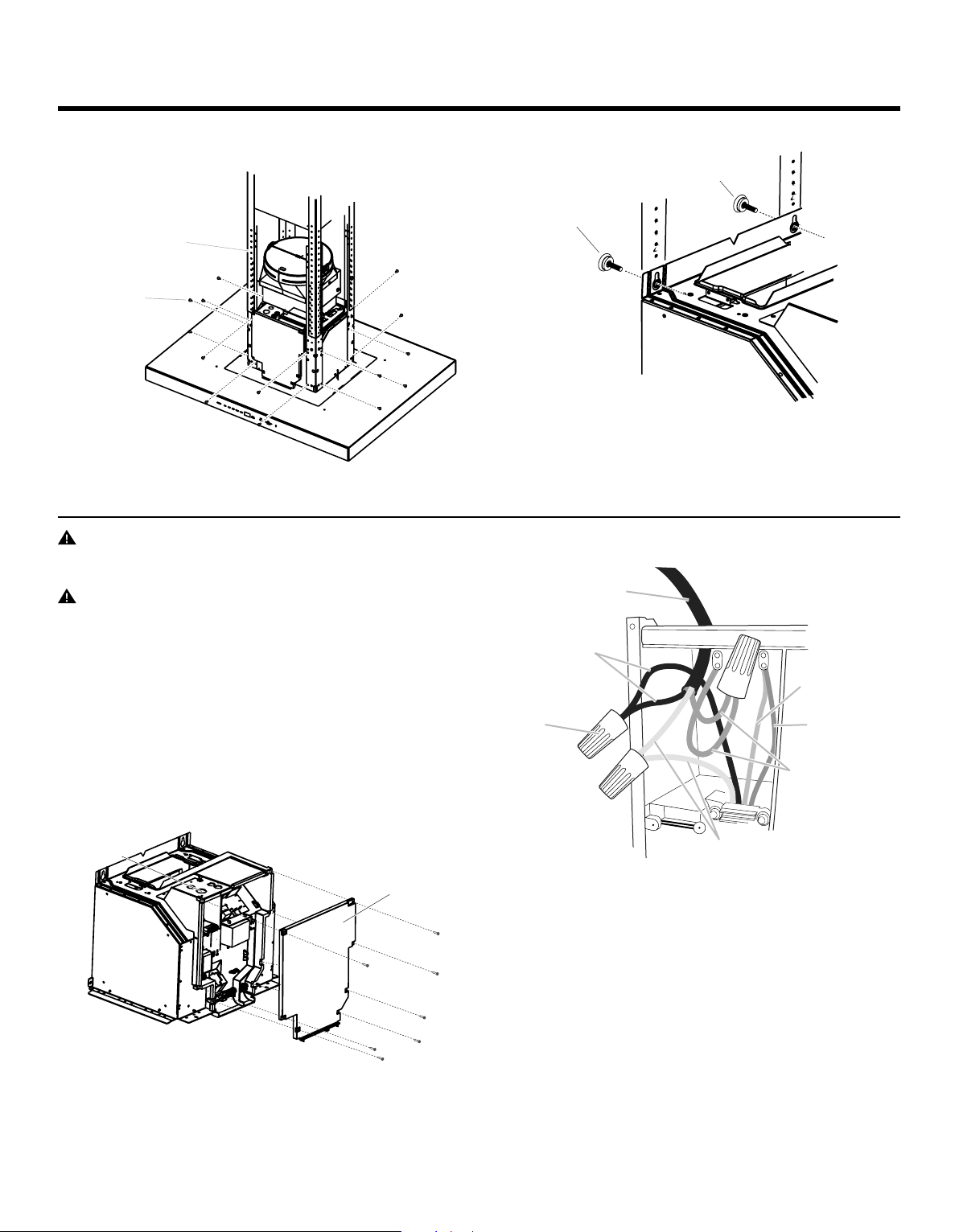

12. Remove the 2 mounting screws from the structure.

A. 2 - Mounting screws

Electrical connection

WARNING

ELECTRICAL SHOCK HAZARD.

WARNING

DISCONNECT POWER BEFORE SERVICING.

REPLACE ALL PARTS AND PANELS BEFORE OPERATING.

FAILURE TO DO SO CAN RESULT IN DEATH OR

ELECTRICAL SHOCK.

1. Disconnect power.

2. Remove terminal box cover.

3. Remove the knockout in the terminal box cover and

install a UL listed or CSA approved ¹⁄₂” strain relief.

A. Knockout

B. Terminal box cover

4. Run home power supply cable through

strain relief, into terminal box.

A. Home power supply cable

B. Black wires

C. UL listed wire connectors

D. White wires

E. Green (or bare) and yellow-green ground wires

F. Power board ground wires

G. Fan ground wires

5. Use UL listed wire connectors and connect black

wires (B) together.

6. Use UL listed wire connectors and connect white

wires (D) together.

Installation

ENGLISH 17

Installation

WARNING

ELECTRICAL SHOCK HAZARD.

WARNING

ELECTRICALLY GROUND FAN.

CONNECT GROUND WIRE TO GREEN AND YELLOW

GROUND WIRE IN TERMINAL BOX. FAILURE TO DO SO

CAN RESULT IN DEATH OR ELECTRICAL SHOCK.

7. Connect green (or bare) ground wire from home

power supply to yellow-green ground wire (E) in

terminal box using UL listed wire connectors.

8. Tighten strain relief screw.

9. Install terminal box cover.

10. Reconnect power.

Install the double fan hood

1. Place the template in the ceiling considering the

instructions for ceiling support structures.

NOTE

Always consider the front of hood when placing the

template on the ceiling. It will dene the control’s

location.

2. Mark with a pencil the hole locations for screws and

duct in the ceiling. Remove the template.

3. Fix one duct cover extension on each of both sides

of the horizontal support with 4 - 4.2 x 8 mm screws

using the Torx 20 adapter.

A. Horizontal support

B. Duct cover extension

C. 4 - 4.2 x 8 mm screws

4. Fix the horizontal support to the ceiling with

4-5x45mm screws. Use 8 x 40 mm anchors if

necessary.

ENGLISH18

5. Install the 4 vertical supports over the horizontal

support with 16 - 4.2 x 8 mm screws.

A. Horizontal support

B. Vertical supports

C. 16 - 4.2 x 8 mm screws

6. Using 2 or more people, lift the blower housing under

the structure.

A. Vertical supports

B. Blower housing

7. Attach the blower housing to the vertical supports

with 2 mounting screws.

A. 2 - Mounting screws

B. Vertical support

C. Place leveling screws through the structure

8. Install the 4 vertical supports with 16 - 4.2 x 8 mm

screws. Check everything is tightly screwed.

A. Vertical supports

B. 16 - 4.2 x 8 mm screws

Installation

ENGLISH 19

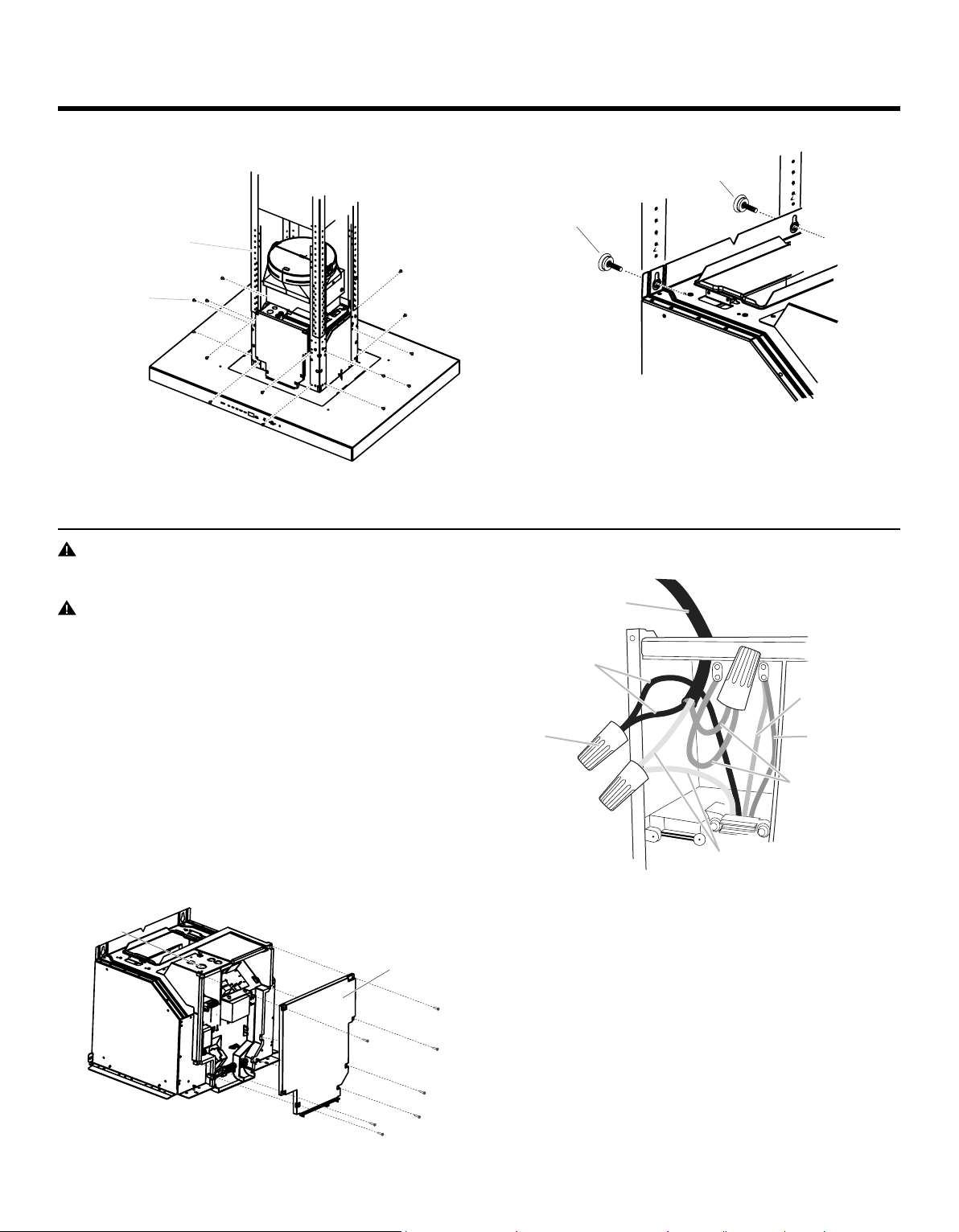

9. Remove the 2 mounting screws from the structure.

A. 2 - Mounting screws

10. Using 2 or more people, lift the hood base beneath

the motor housing. Insert the hood base pins into the

housing lower slots. Once the four pins are inserted,

the hood base is supported.

11. Secure the hood base to the blower housing with 4 -

4.2 x 8 mm screws.

A. Hood base

B. Blower housing

C. 4 - 4.2 x 8 mm screws

12. Untie the base connector and plug with the blower

housing wire connector.

Installation

ENGLISH20

Installation

Electrical connection

WARNING

ELECTRICAL SHOCK HAZARD.

WARNING

DISCONNECT POWER BEFORE SERVICING.

REPLACE ALL PARTS AND PANELS BEFORE OPERATING.

FAILURE TO DO SO CAN RESULT IN DEATH OR

ELECTRICAL SHOCK.

1. Disconnect power.

2. Remove terminal box cover.

3. Remove the knockout in the terminal box cover and

install a UL listed or CSA approved ¹⁄₂” strain relief.

A. Terminal box cover

B. Strain relief

4. Run home power supply cable through strain relief,

into terminal box.

A. Home power supply

cable

B. UL listed or CSA

approved strain relief

C. Black wires

D. UL listed wire

connectors

E. White wires

F. Green (or bare) and

yellow-green ground

wires

5. Use UL listed wire connectors and connect black

wires (C) together.

6. Use UL listed wire connectors and connect white

wires (E) together.

WARNING

ELECTRICALLY GROUND BLOWER.

CONNECT GROUND WIRE TO GREEN AND YELLOW

GROUND WIRE IN TERMINAL BOX. FAILURE TO DO SO

CAN RESULT IN DEATH OR ELECTRICAL SHOCK.

7. Connect green (or bare) ground wire from home

power supply to yellow-green ground wire (F) in

terminal box using UL listed wire connectors.

8. Tighten strain relief screw.

9. Install terminal box cover.

10. Reconnect power.

ENGLISH 21

Installation

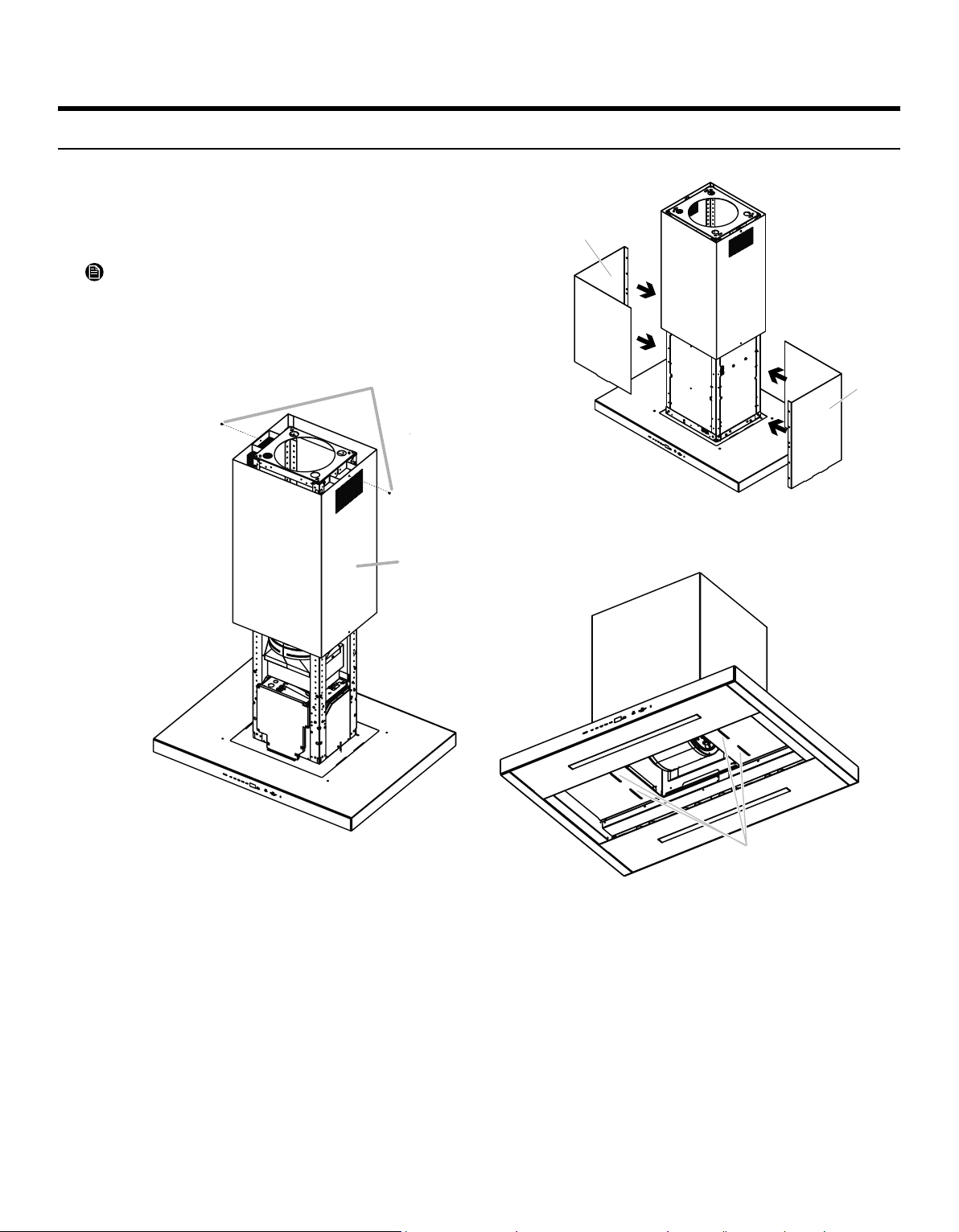

Duct cover installation

• Attach the upper duct covers to the duct cover

extensions using 2 - 3.5 x 6.5 mm screws on the screw

slots (B) using the Torx 10 adapter.

NOTE

The slotted holes in the upper duct covers will be

visible when assembled, and can be hidden down

inside the lower duct covers.

A. Upper duct

covers

B. 2 - 3.5 x 6.5 mm

installation

screws

• Place lower duct covers.

A. Lower duct covers

• Place the lower duct covers over the hood canopy

slots.

A. Hood canopy slots

ENGLISH22

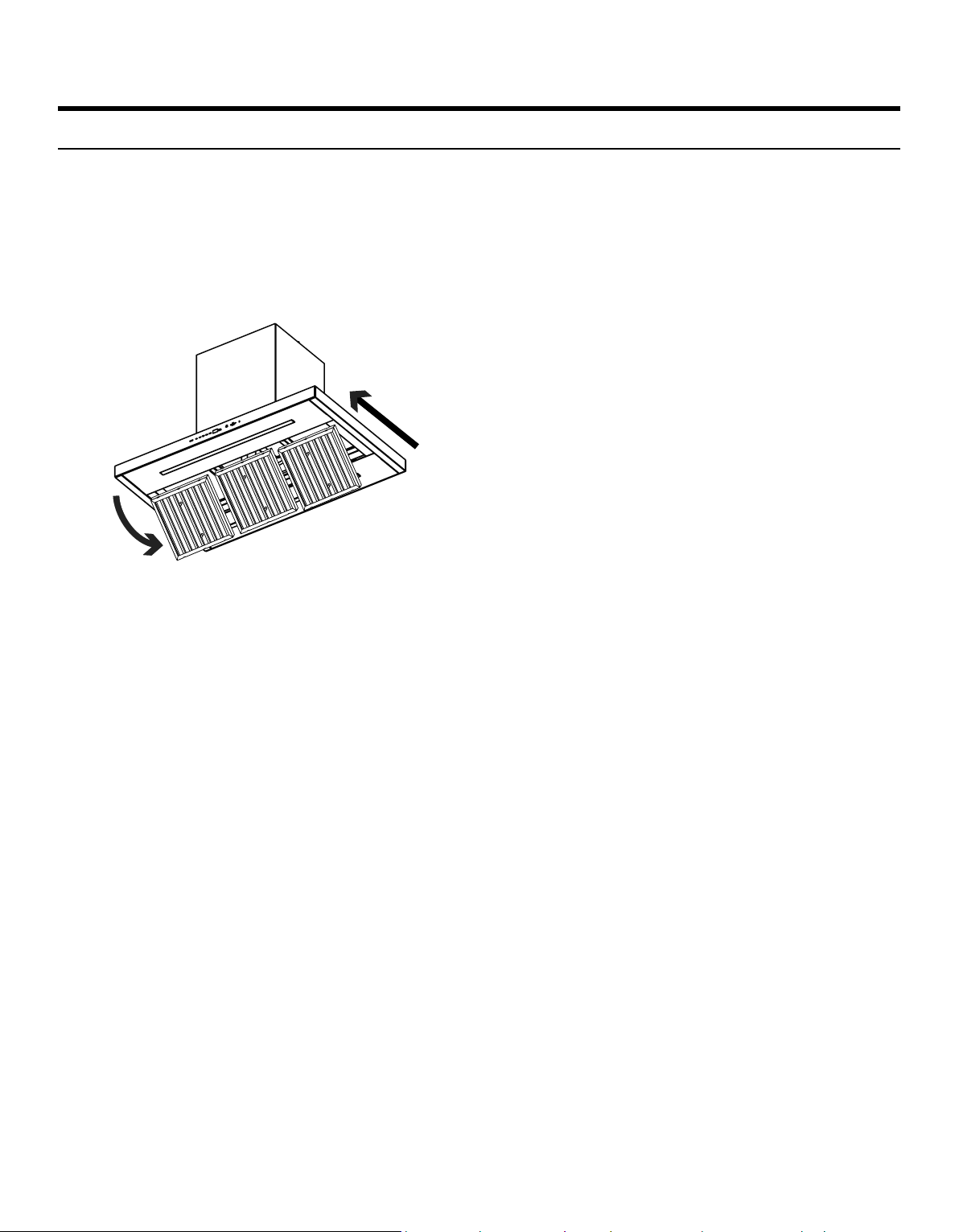

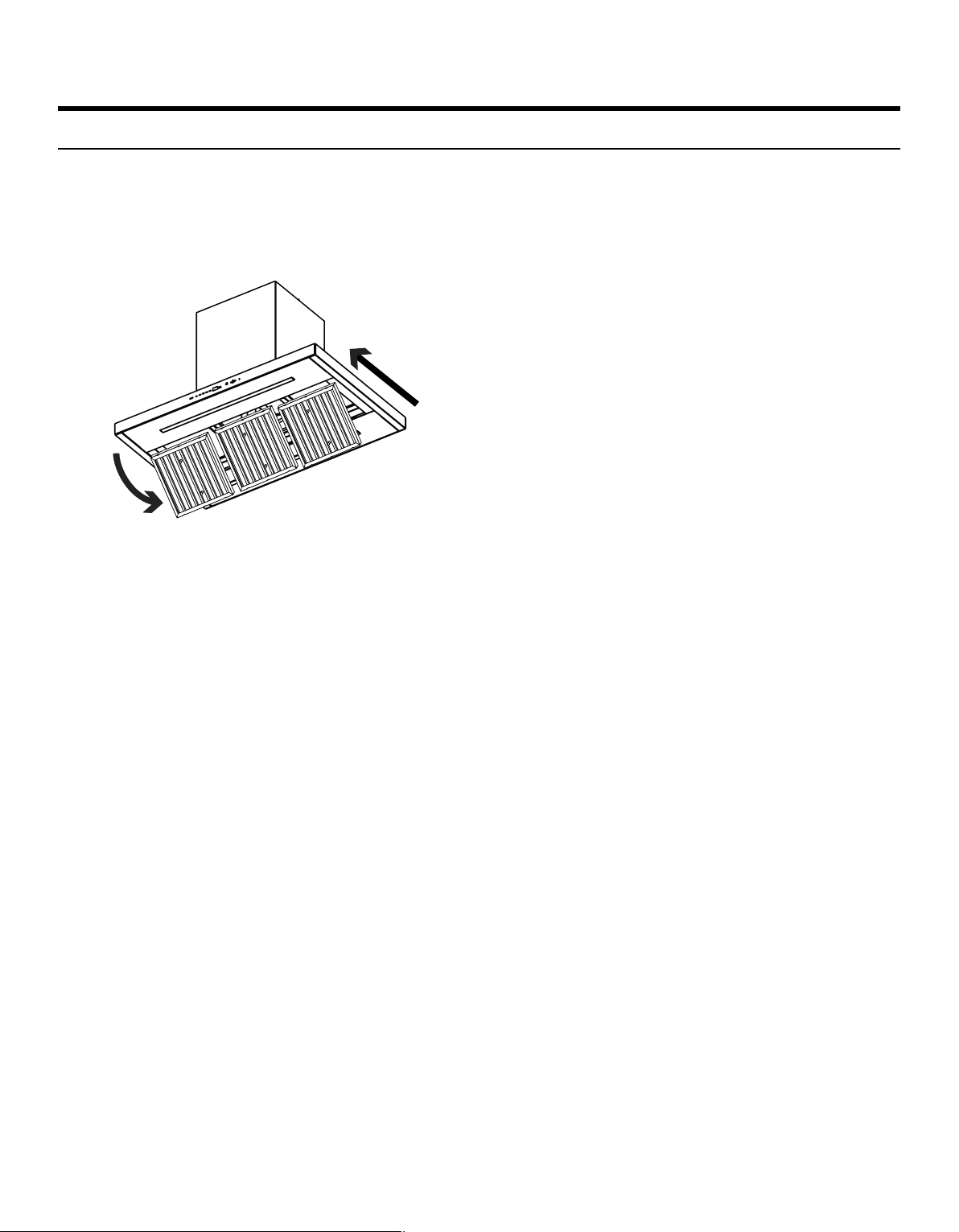

Completing the installation

Place the lters and check the operation of the hood.

1. Grasp the lter handles with both hands and then

place the front edge of the lter into the hood.

2. Push up on the back the handle, and then set rear of

lter into the drip tray to secure. Repeat for each lter.

Model shown for reference only, features may vary

• To get the most efcient use from your new hood,

read the “Use and Care” manual.

• Keep these Installation Instructions and Use and Care

Guide close to hood for easy reference.

Installation

Attach Dacor badge

Use the template on this page for alignment of the badge.

Cut out the template and tape it onto the hood front

surace and verify the template is aligned with the right

side of the hood and within the upper and lower edge of

the front surface. Practice placing the badge rst before

removing the adhesive release paper.

Template

Bott

om edge of

the duct cover

Duct cover

NOTE: The nameplate badge has very high retention adhesive - once the nameplate badge is attached its extremely difﬁcult to remove.

Before removing the release paper from the back of the nameplate badge, practice placing the nameplate badge in the proper position on the hood

without any overlap between the nameplate badge and this template.

After this practice, remove the release pper from the back of the nameplate badge, and attach the nameplate badge to the hood without any overlap

of the nameplate badge to this template.

Remove and discard this template.

Dacor

Badge

FRANÇAIS24

Sommaire

Avant de Commencer 25

Remarques importantes 25

Service à la clientèle 25

Instructions de Securité Importantes 26

Exigences d'installation 29

Exigences électriques 29

Exigences de ventilation 30

Méthodes d'évacuation 30

Options de conduits 31

Ce que contient la boîte 32

Outils et pièces 33

Dimentions et dégagements 34

Accessoires - Vendus séparément 34

Installation 34

Instructions d'installation 34

Structures de support des plafonds 35

Installation de la hotte à ventilateur unique 36

Raccordement électrique pour hotte 38

Installer la hotte à double ventilateur 39

Raccordement électrique de la hotte 42

Installation de la couverture du conduit 43

Terminer l'installation 44

Fixez le badge de la plaque Dacor 45

FRANÇAIS 25

Avant de Commencer

Remarques importantes

Installateur

• Dans l'intérêt de la sécurité et pour minimiser les problèmes, lisez attentivement ce manuel avant de

commencer l'installation.

• Laissez ce manuel au client.

• Montrez au propriétaire comment couper l'alimentation de la hotte.

Client

Conservez ce manuel pour vous y référer à titre personnel et professionnel.

Service à la clientèle

Pour résoudre les questions et les problèmes d'installation, contactez votre revendeur Dacor ou le service client Dacor.

Avant d'appeler, munissez-vous du modèle et du numéro de série de la hotte. (Voir l'étiquette de données à l'intérieur

de la hotte, au-dessus des ltres, sur la paroi arrière du châssis).

Toutes les spécications sont susceptibles d'être modiées sans préavis. Dacor n'assume aucune responsabilité pour

de tels changements.

FRANÇAIS26

APPROUVÉ POUR LES APPAREILS RÉSIDENTIELS

POUR USAGE RÉSIDENTIEL UNIQUEMENT

LISEZ ET CONSERVEZ CES INSTRUCTIONS

VEUILLEZ LIRE LE GUIDE D'INSTALLATION EN ENTIER AVANT DE

PROCÉDER.

L'INSTALLATION DOIT ÊTRE CONFORME À TOUS LES CODES LOCAUX.

IMPORTANT:

Conservez ces instructions pour l'usage de l'inspecteur électrique

local.

INSTALLATEUR:

Veuillez laisser ces instructions avec cette unité pour le propriétaire.

PROPRIÉTAIRE:

Veuillez conserver ces instructions pour toute référence ultérieure.

Symboles utilisés dans ce manuel

AVERTISSEMENT

Dangers ou pratiques dangereuses pouvant entraîner des blessures graves ou la mort.

AVERTISSEMENT

Coupez le circuit électrique au panneau de service et verrouillez le panneau avant de câbler cet appareil.

ATTENTION

Dangers ou pratiques dangereuses pouvant entraîner un choc électrique, des blessures corporelles ou des dommages

matériels.

REMARQUE

Conseils et instructions utiles.

Ces icônes et symboles d'avertissement sont là pour éviter de vous blesser ou de blesser d'autres personnes.

Veuillez les respecter scrupuleusement. Après avoir lu cette section, conservez-la dans un endroit sûr pour pouvoir la

consulter ultérieurement.

State of California Proposition 65 warning (US only)

AVERTISSEMENT

Ce produit contient des produits chimiques connus dans l'État de Californie pour provoquer des cancers et des

anomalies congénitales ou d'autres problèmes de reproduction. - www.p65warnings.ca.gov

1. FCC Notice

ATTENTION

FCC ATTENTION:

Tout changement ou modi cation non expressément approuvé par la partie responsable de la conformité pourrait

annuler l'autorisation de l'utilisateur à utiliser l'équipement.

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions

suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et

2. Ce dispositif doit accepter toute interférence reçue, y compris les interférences qui provoquent un fonctionnement

indésirable. Pour les produits vendus sur les marchés américain et canadien, seuls les canaux 1~11 sont disponibles.

Vous ne pouvez pas sélectionner d'autres canaux.

DÉCLARATION DE LA FCC :

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la

partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences

nuisibles dans une installation résidentielle.

Instructions de Securité Importantes

FRANÇAIS 27

Instructions de Sécurité Importantes

Cet équipement génère, utilise et peut émettre une énergie de fréquence radio et, s'il n'est pas installé et utilisé

conformément aux instructions, il peut causer des interférences nuisibles aux communications radio.

Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si

cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être

déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences

par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception

• Augmenter la distance entre l'équipement et le récepteur

• Raccorder l'appareil à une prise de courant située sur un circuit différent de celui de la radio ou du téléviseur.

• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

DÉCLARATION D'EXPOSITION AUX RADIATIONS DE LA FCC :

Cet équipement est conforme aux limites d'exposition aux radiations  xées par la FCC pour un environnement non

contrôlé. Cet équipement doit être installé et utilisé de manière à ce qu'il y ait au moins 20 cm (8 pouces) entre le

radiateur et votre corps. Cet appareil et son (ses) antenne(s) ne doivent pas être situés au même endroit ou utilisés

conjointement avec une autre antenne ou un autre émetteur.

2. IC Avis

Le terme "IC" précédant le numéro de certi cation radio signi e uniquement que les spéci cations techniques

d'Industrie Canada ont été respectées. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil

ne doit pas causer d'interférences, et (2) cet appareil doit accepter toute interférence, y compris les interférences qui

peuvent causer un fonctionnement non désiré de l'appareil.

Cet appareil numérique de classe B est conforme à la norme ICES-003 du Canada. Pour les produits vendus sur les

marchés américain et canadien, seuls les canaux 1~11 sont disponibles. Vous ne pouvez pas sélectionner d'autres

canaux.

DÉCLARATION D'EXPOSITION AUX RAYONNEMENTS D'IC :

Cet équipement est conforme aux limites d'exposition aux radiations IC RSS-102 établies pour un environnement non

contrôlé. Cet équipement doit être installé et utilisé de manière à ce qu'il y ait au moins 20 cm (8 pouces) entre le

radiateur et votre corps. Cet appareil et son (ses) antenne(s) ne doivent pas être co-localisés ou utilisés en conjonction

avec une autre antenne ou un autre émetteur.

AVERTISSEMENT

• POUR RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURE, RESPECTEZ LES PRÉCAUTIONS

SUIVANTES :

• N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant

• Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation au niveau du panneau de

service et verrouillez ce dernier pour éviter toute mise sous tension accidentelle. Si le panneau de service ne peut

pas être verrouillé,  xez solidement un dispositif d'avertissement bien visible, tel qu'une étiquette, sur le panneau

de service.

• Les travaux d'installation et le câblage électrique doivent être effectués par une ou plusieurs personnes quali ées,

conformément à tous les codes et normes applicables, y compris la construction résistante au feu.

• Une quantité suf sante d'air est nécessaire pour une bonne combustion et l'évacuation des gaz par le conduit

de fumée (cheminée) des appareils à combustible, a n d'éviter le refoulement. Suivez les directives du fabricant

de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection

Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les

autorités locales.

• Lorsque vous coupez ou percez le mur ou le plafond, n'endommagez pas le câblage électrique et les autres services

publics cachés.

• Les ventilateurs canalisés doivent toujours être évacués à l'extérieur.

FRANÇAIS28

Instructions de Sécurité Importantes

ATTENTION

Pour une utilisation générale de ventilation uniquement. Ne pas utiliser pour évacuer des matières et des vapeurs

dangereuses ou explosives.

ATTENTION

Pour réduire le risque d'incendie et pour évacuer correctement l'air, veillez à faire passer l'air à l'extérieur - ne faites pas

passer l'air évacué dans des espaces situés à l'intérieur des murs ou des plafonds, dans des greniers ou dans des vides

sanitaires, ou dans des garages.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISEZ UNIQUEMENT DES CONDUITS MÉTALLIQUES

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

• Ne laissez jamais les unités de surface sans surveillance à des réglages élevés. Les débordements provoquent

des fumées et des projections de graisse qui peuvent s'en ammer. Faites chauffer les huiles lentement sur des

réglages bas ou moyens.

• Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou lorsque vous  ambez des aliments (par exemple,

Crêpes Suzette, Jubilée de cerises, Boeuf au poivre  ambé).

• Nettoyez fréquemment les ventilateurs. La graisse ne doit pas s'accumuler sur le ventilateur ou le  ltre.Use proper

pan sizes.

• Utilisez toujours des ustensiles de cuisson adaptés à la taille de l'élément de surface.

AVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES AUX PERSONNES EN CAS DE FEU DE GRAISSE SUR LE DESSUS DE LA

CUISINIÈRE, OBSERVEZ LES PRÉCAUTIONS SUIVANTES:*.SMOTHER FLAMES with a close  tting lid, cookie sheet, or

metal tray, then turn off the burner.

FAITES ATTENTION POUR ÉVITER LES BRÛLURES. Si les  ammes ne s'éteignent pas immédiatement, EVACUEZ ET

APPELEZ LES POMPIERS.

• Ne ramassez jamais une casserole qui s'en amme - vous pourriez vous brûler.

• N'UTILISEZ PAS D'EAU, ni de torchons ou de serviettes mouillés - une violente explosion de vapeur en résulterait.

• Utilisez un extincteur UNIQUEMENT si :

- Vous savez que vous avez un extincteur de classe ABC et vous savez déjà comment l'utiliser.

- Le feu est petit et contenu dans la zone où il s'est déclaré.

- Les pompiers sont appelés.

- Vous pouvez combattre le feu en tournant le dos à une sortie.

*Selon le document "Kitchen Fire Safety Tips" publié par la NFPA.

AVERTISSEMENT

Pour réduire le risque d'incendie ou de choc électrique, n'utilisez pas ce ventilateur avec un dispositif de contrôle de

vitesse à semi-conducteurs.

AVERTISSEMENT

Ne laissez pas les enfants s'approcher de cet appareil. Ne laissez pas les enfants jouer avec cet appareil.

Conservez tous les matériaux d'emballage hors de portée des enfants. Mettez au rebut les matériaux d'emballage de

manière appropriée après avoir déballé l'appareil.

REMARQUE

Convient pour une utilisation dans la zone de cuisson domestique.

Lisez et enregistrez ces instructions

FRANÇAIS 29

Exigences d'installation

Exigences électriques

IMPORTANT

Respectez tous les codes et ordonnances en vigueur.

Il est de la responsabilité du client:

• Pour contacter un installateur électrique qualié.

• Pour s'assurer que l'installation électrique est

adéquate et conforme au National Electrical Code,

ANSI/NFPA 70 - dernière édition*, ou aux normes

CSA C22.1-94, Code canadien de l'électricité, Partie 1

et C22.2 No.0-M91 - dernière édition** et à tous les

codes et ordonnances locaux.

Si les codes le permettent et qu'un l de terre séparé

est utilisé, il est recommandé qu'un électricien qualié

détermine que le chemin de terre est adéquat.

Une copie des normes du code ci-dessus peut être

obtenue auprès de :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

• Un circuit électrique de 120 volts, 60 Hz, c.a.

seulement, 15 ampères, avec fusible est nécessaire.

• Si la maison a un câblage en aluminium, suivez la

procédure suivante.

1. Connectez une section de l de cuivre solide aux ls

de la queue de cochon.

2. Connectez le câblage en aluminium à la section

de l de cuivre ajoutée à l'aide de connecteurs et/

ou d'outils spéciaux conçus et répertoriés UL pour

joindre le cuivre à l'aluminium.

• Suivez la procédure recommandée par le fabricant

du connecteur électrique. La connexion aluminium/

cuivre doit être conforme aux codes locaux et aux

pratiques de câblage acceptées par l'industrie.

• La taille des ls et les connexions doivent être

conformes à la puissance nominale de l'appareil, telle

que spéciée sur la plaque signalétique du modèle/

de la série. La plaque signalétique du modèle/de la

série se trouve derrière le ltre sur la paroi arrière de

la hotte.

• La taille des ls doit être conforme aux exigences

du National Electrical Code, ANSI/NFPA 70 (dernière

édition), ou aux normes CSA C22. 1-94, Code canadien

de l'électricité, Partie 1 et C22.2 No. 0-M91 (dernière

édition et tous les codes et ordonnances locaux).

FRANÇAIS30

Exigences d'installation

Exigences de ventilation

• Le système de ventilation doit se terminer à

l'extérieur.

• Ne terminez pas le système de ventilation dans un

grenier ou un autre endroit fermé.

• N'utilisez pas de capuchon mural de type

blanchisserie de 10,2 cm (4 po).

• Utilisez uniquement un évent en métal. Un évent en

métal rigide est recommandé.

• Un évent en plastique ou en feuille de métal n'est pas

recommandé.

• La longueur du système d'évacuation et le nombre de

coudes doivent être réduits au minimum pour assurer

une performance efcace. Pour un fonctionnement

efcace et silencieux :

- N'utilisez pas plus de trois coudes à 90°.

- Assurez-vous qu'il y a un minimum de 76,2 cm (30

po) de conduit droit entre les coudes si plus d'un

coude est utilisé. N'installez pas 2 coudes ensemble.

• Utilisez des colliers pour sceller tous les joints du

système de ventilation.

• Le système d'évacuation doit être équipé d'un

registre. Si le capuchon du toit ou du mur est muni

d'un registre, n'utilisez pas le registre fourni avec la

hotte.

• Utilisez du calfeutrage pour sceller l'ouverture du mur

extérieur ou du toit autour du chapeau.

• La taille de l'évent doit être uniforme.

Méthodes d'évacuation

Pour utiliser la sortie supérieure de la hotte pour ventiler

votre hotte, un système de ventilation rond de 10" (25,4

cm) est nécessaire. Ce système d'évent n'est pas inclus et

doit être acheté séparément.

REMARQUE

L'évent exible n'est pas recommandé. L'évent exible

crée une contre-pression et des turbulences d'air qui

réduisent considérablement les performances. Le

système de ventilation peut se terminer soit par le toit,

soit par un mur. Pour une évacuation à travers un mur, un

coude de 90° est nécessaire.

Installez toujours un couvercle d'évent métallique à

l'endroit où les conduits sortent de la maison. La hotte

doit être ventilée uniquement à l'extérieur du bâtiment.

Direction de la décharge

This hood is factory set for venting through the roof

(vertical discharge) or wall (horizontal discharge).

Directives pour l'installation des conduits

Pour des raisons de sécurité, les conduits doivent être

évacués directement à l'extérieur (pas dans un grenier,

sous la maison, dans le garage ou dans un espace fermé).

Ne dépassez pas 15,24 m (50 ft) de conduit. Les conduits

doivent être aussi courts et droits que possible. Les

coudes et les raccords de transition réduisent l'efcacité

du ux d'air.

Les coudes dos à dos et les virages en "S" donnent un très

mauvais débit et ne sont pas recommandés. Une courte

longueur droite de conduit à l'entrée d'un ventilateur

distant donne le meilleur débit.

Recommandations pour les conduits

Une bonne performance dépend d'un conduit approprié.

Le temps froid

Les installations par temps froid doivent être munies d'un

déecteur d'air supplémentaire pour minimiser le retour

de l'air froid et d'une coupure thermique non métallique

pour minimiser la conduction des températures

extérieures dans les conduits. Le registre doit se trouver

du côté de l'air froid de la coupure thermique. La rupture

doit être aussi proche que possible de l'endroit où le

conduit pénètre dans la partie chauffée de la maison.

Air d'appoint

Les codes du bâtiment locaux peuvent exiger l'utilisation

de systèmes d'air d'appoint lors de l'utilisation de

systèmes de ventilation à conduits dont le mouvement

d'air est supérieur au CFM spécié. Le CFM spécié varie

d'une localité à l'autre. Il incombe au propriétaire et à

l'installateur de déterminer si des exigences et/ou des

normes supplémentaires s'appliquent à des installations

spéciques.

FRANÇAIS 31

Exigences d'installation

Options de conduits

La hotte est équipée d'une transition ronde de 10" (25,4

cm) pour l'évacuation des fumées vers l'extérieur.

Suivez scrupuleusement les instructions données dans

ce manuel. Dacor n'est pas responsable des éventuels

désagréments, dommages ou incendies causés par le

non-respect des instructions de ce manuel.

Préparation

Ne coupez pas une solive ou un montant à moins que

cela ne soit absolument nécessaire. Si une solive ou un

montant doit être coupé, il faut construire un cadre de

support.

Des matériaux de xation sont fournis pour xer la hotte à

la plupart des types de murs/plafonds.

Cependant, un technicien qualié doit vérier

l'adéquation des matériaux en fonction du type de mur/

plafond.

Avant de faire des découpes, assurez-vous qu'il y a un

dégagement approprié dans le plafond ou le mur pour le

conduit d'évacuation.

Hauteur de montage

ATTENTION

Montez cette hotte de façon à ce que le bord inférieur au-

dessus de la surface de cuisson soit à au moins 76,2 cm

(30 po) pour une surface de cuisson au gaz ou 60,9 cm (24

po) pour une surface de cuisson électrique.

Il n'y a pas de hauteur maximale de montage, mais nous

recommandons de ne pas installer la hotte à plus de 36"

(91,4 cm) au-dessus de la surface de cuisson. Pour chaque

pouce (2,54 cm) au-dessus de 36" (91,4 cm), l'efcacité du

captage des fumées et de l'humidité diminue à un rythme

croissant et peut ne pas offrir un niveau acceptable de

performance de ventilation.

Cette hotte est destinée à un usage domestique.

Vériez la hauteur de votre plafond et la hauteur de la

hotte avant de choisir votre hotte.

Ventilation par le toit Ventilation par le mur

A.Capuchon de toit

B.10” (25.4 cm) Évent rond

A. Capuchon de toit

B.10” (25.4 cm) Évent rond

FRANÇAIS32

Exigences d'installation

Ce que contient la boîte

Montage de la hotte (1)

36" ventilateur unique

Extension du couvercle

du conduit (2)

36" ventilateur unique

10 " Transition (1)

36" ventilateur unique

Supports horizontaux (2)

36" ventilateur unique

Adaptateur de transition

(1)

36" ventilateur unique

Supports verticaux

supérieurs (4)

Supports verticaux

inférieurs (4)

36" ventilateur unique

Tiroir à hotte (1)

42" ventilateur double

54" ventilateur double

Boîtier du moteur

du ventilateur avec

transition de 10" (1)

42" ventilateur double

54" ventilateur double

Horizontal support (1)

42" ventilateur double

54" ventilateur double

Duct cover extension (2)

42" ventilateur double

54" ventilateur double

Supports verticaux (4)

42" ventilateur double

54" ventilateur double

Sac de matériel (1) Littérature du produit (2) Cache-conduits

supérieurs (2)

Cache-conduits

inférieurs (2)

Filtres

36" (2)

42" (3)

54" (3)

FRANÇAIS 33

Exigences d'installation

Outils et pièces

Retirer l'emballage.

ATTENTION

Retirez le carton avec précaution. Portez des gants pour

vous protéger des bords tranchants.

AVERTISSEMENT

Retirez le lm de protection avant la mise en service.

Pièces fournies

• Sac de matériel avec :

Pièce # Qté

5 x 45 mm

8 x 40 mm

3.5 x 9.5 mm

Modèle à ventilateur unique (4)

4.2 x 8 mm

Modèle à ventilateur unique (70)

Modèle à double ventilateur (40)

3.5 x 6.5 mm

Adaptateur Torx

#10 - Modèle à ventilateur unique (1)

#20 - Modèle à ventilateur unique (1)

#20 - Modèle à double ventilateur (1)

Vis de montage

Gabarit de montage

Pièces non fournies

Outils/Matériaux requis

• Niveau

• Percez avec une mèche de ³/₁₆'' (4,76 mm)

• Crayon

• Pince à dénuder ou couteau universel

• Ruban à mesurer ou règle

• Pinces

• Pistolet à calfeutrer et produit de calfeutrage

résistant aux intempéries

• Pinces à évent

• Scie sauteuse

• Cisailles à métaux

• Tournevis :

- Phillips

- Plat - lame

Pièces nécessaires

• Câble d'alimentation domestique

• Serre-ls de ½" (12,7 mm) répertorié UL ou approuvé

CSA

• 3 connecteurs de ls homologués UL

• 1 capuchon de mur ou de toit

• Système d'évent métallique

FRANÇAIS34

Dimentions et dégagements

36" 42" 54"

36”

(91.2 cm)

42”

(106.5 cm)

54"

(136.7 cm)

B 27¹⁄₄” (69.3 cm)

max. 52 ¹⁄₂” (133.3 cm)

min. 32 ¹⁄₄” (82 cm)

D 10” (25.4 cm)

E 14¹¹⁄₁₆” (37.3 cm)

F 16¹⁄₂” (42 cm)

G 2³⁄₈” (6 cm)

Accessoires - Vendus séparément

Modelé

DHD36U990IS/DA

DHD42U990IS/DA

DHD54U990IS/DA

DHD36U990IM/DA

DHD42U990IM/DA

DHD54U990IM/DA

Kit d'extension DHD-D0000IS/DA DHD-D0000IM/DA

Installation

Instructions d'installation

Nous recommandons qu'un technicien qualié installe

la hotte de cuisine. Il incombe à l'installateur de s'assurer

que la hotte est conforme aux dégagements d'installation

spéciés pour le produit.

• Il est recommandé d'installer le système de

ventilation avant d'installer la hotte.

• Si possible, débranchez et retirez tout appareil de

cuisson situé sous la hotte pour faciliter l'accès à la

paroi arrière.

• Avant de faire des découpes, assurez-vous qu'il y a

un dégagement approprié dans le plafond ou le mur

pour le conduit d'évacuation.

• Vériez que toutes les pièces d'installation ont été

retirées du carton d'expédition.

1. Coupez l'alimentation électrique au niveau du

panneau de disjoncteurs ou de la boîte à fusibles.

2. Déterminez la méthode d'évacuation à utiliser :

évacuation par le toit ou par le mur.

REMARQUE

Cette hotte est réglée en usine pour évacuer l'air par

la sortie d'air supérieure.

3. Choisissez une surface plane pour assembler la hotte.

Placez une couverture sur cette surface.

Exigences d'installation

FRANÇAIS 35

Installation

Structures de support des plafonds

• Cette hotte est lourde. Une structure et un support adéquats doivent être fournis dans tous les types d'installation.

• À l'emplacement de la hotte, installez une charpente transversale de 2 po x 4 po entre les solives du plafond, tel

qu'illustré (2 po x 4 po sont nécessaires pour supporter le poids de la hotte).

Disposez l'ossature transversale du plafond en fonction de la structure existante. Les solives de votre plafond

ressembleront à l'un des éléments suivants :

NOTE: Vue de dessus des solives de toit parallèles à l'avant de la hotte.

FRANÇAIS36

Installation

Installation de la hotte à ventilateur unique

1. Placez le gabarit dans le plafond en tenant compte

des instructions relatives aux structures de support

du plafond.

REMARQUE

Tenez toujours compte de l'avant de la du capot

lorsque vous placez le gabarit au plafond. Elle

dénira l'emplacement de la commande.

2. Marquez avec un crayon les emplacements des trous

pour les vis et le conduit dans le plafond. Retirez le

gabarit.

3. Fixez une extension de gaine sur chacun des deux

côtés de l'un des supports horizontaux avec 4 vis 4,2

x 8 mm en utilisant l'adaptateur Torx 20. Ce sera le

support horizontal supérieur.

A. Support horizontal supérieur

B. Extension du couvercle de la gaine

C. 4 - 4.2 x 8 mm vis

4. Fixez le support horizontal supérieur au plafond à

l'aide de 4 - 5 vis de 45 mm. Utilisez des chevilles de 8

x 40 mm si nécessaire.

5. Installez la transition ronde de 10" (25,4 cm) sur

l'adaptateur de transition et placez-la sur l'ouverture

d'aération de la hotte, comme illustré ci-dessous.

A. Transition ronde de 10

pouces

B. Adaptateur de

transition

C. Assemblage du capot

D. 4 vis 3,5 x 9,5 mm

E. 4 vis de 4,2 x 8 mm

6. Fixez les supports verticaux inférieurs sur le support

horizontal inférieur avec 16 vis de 4,2 x 8 mm.

A. Support horizontal inférieur

B. 16 - 4.2 x 8 mm vis

FRANÇAIS 37

Installation

7. Installez les 4 supports verticaux avec 16 vis de 4,2 x

8 mm.

A. 4 - Supports verticaux

supérieurs

B. 16 - 4.2 x 8 mm vis

8. Installez la structure sur le support horizontal avec 16

vis de 4,2 x 8 mm.

A. Support horizontal

supérieur

B. 16 - 4.2 x 8 mm vis

C. Extension du couvercle

du conduit

B.B.

9. À l'aide de 2 personnes ou plus, soulevez l'ensemble

de la hotte sous la structure.

A. Supports verticaux inférieurs

B. Assemblage de la hotte

10. Fixez l'ensemble de la hotte aux supports verticaux

inférieurs à l'aide de 2 vis de montage.

A. 2 - Vis de

montage

B. Support vertical

inférieur

C. Placez les vis

de montage

à travers la

structure

FRANÇAIS38

Installation

11. Installez les 4 supports verticaux avec 16 vis de 4,2 x 8

mm. Vériez que tout est bien vissé.

A. Supports verticaux inférieurs

B. 16 vis de 4,2 x 8 mm

12. Retirez les 2 vis de xation de la structure.

A. 2 - Vis de montage

Raccordement électrique pour hotte

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE.

AVERTISSEMENT

DÉBRANCHER L'ALIMENTATION AVANT DE PROCÉDER À

L'ENTRETIEN.

REMPLACEZ TOUTES LES PIÈCES ET TOUS LES

PANNEAUX AVANT D'UTILISER L'APPAREIL.

LE NON-RESPECT DE CETTE CONSIGNE PEUT ENTRAÎNER

LA MORT OU

CHOC ÉLECTRIQUE.

1. Débranchez l'alimentation.

2. Retirer le couvercle de la boîte à bornes.

3. Retirer la débouchure du couvercle de la boîte à

bornes et installer une décharge de traction ¹⁄₂"

homologuée UL ou CSA..

A. Débouchure

B. Couvercle de la boîte à bornes

4. Faites passer le câble d'alimentation

domestique dans la boîte à bornes en le

faisant passer par le dispositif anti-traction.

A. Câble d'alimentation domestique

B. Fils noirs

C. Connecteurs de fils répertoriés UL

D. Fils blancs

E. Fils de terre vert (ou nu) et jaune-vert

F. Fils de terre de la carte d'alimentation

G. Fils de mise à la terre du ventilateur

5. Utilisez des connecteurs de ls homologués UL et

connectez les ls noirs (B) ensemble.

6. Utilisez des connecteurs de ls répertoriés UL et

connectez les ls blancs (D) ensemble.

FRANÇAIS 39

Installation

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE.

AVERTISSEMENT

METTEZ LE VENTILATEUR À LA TERRE.

CONNECTEZ LE FIL DE TERRE AU FIL DE TERRE VERT ET

JAUNE DE LA BOÎTE À BORNES. LE NON-RESPECT DE

CETTE CONSIGNE PEUT ENTRAÎNER LA MORT OU UN

CHOC ÉLECTRIQUE.

7. Connectez le l de terre vert (ou nu) de l'alimentation

électrique de la maison au l de terre jaune-vert (E)

de la boîte à bornes à l'aide de connecteurs de ls

homologués UL.

8. Serrez la vis de décharge de traction.

9. Installez le couvercle de la boîte à bornes.

10. Rebranchez l'alimentation.

Installer la hotte à double ventilateur

1. Placez le gabarit dans le plafond en tenant compte

des instructions relatives aux structures de support

du plafond.

REMARQUE

Tenez toujours compte de l'avant du capot lorsque

vous placez le gabarit au plafond. Elle dénira

l'emplacement de la commande.

2. Marquez avec un crayon les emplacements des trous

pour les vis et le conduit dans le plafond. Retirez le

gabarit.

3. Fixez une extension de couvercle de gaine sur chacun

des deux côtés du support horizontal avec 4 vis de 4,2

x 8 mm en utilisant l'adaptateur Torx 20.

A. Support horizontal

B. Extension du

couvercle de la gaine

C. 4 vis de 4,2 x 8 mm

4. Fixez le support horizontal au plafond à l'aide de 4 - 5

vis de 45 mm. Utilisez des chevilles de 8 x 40 mm si

nécessaire.

FRANÇAIS40

Installation

5. Installez les 4 supports verticaux sur le support

horizontal avec 16 vis de 4,2 x 8 mm.

A. Supports horizontaux

B. Supports verticaux

C. 16 vis de 4,2 x 8 mm

6. En utilisant 2 personnes ou plus, soulevez le boîtier

du ventilateur sous la structure.

A. Supports verticaux

B. Boîtier du ventilateur

7. Fixez le boîtier du ventilateur aux supports verticaux à

l'aide de 2 vis de montage.

A. 2 - Vis de montage

B. Support vertical

C. Placez les vis de mise à niveau à travers la

structure

8. Installez les 4 supports verticaux avec 16 vis de 4,2 x 8

mm. Vériez que tout est bien vissé.

A. Supports verticaux

B. 16 vis de 4,2 x 8 mm

FRANÇAIS 41

Installation

9. Retirez les 2 vis de xation de la structure.

A. 2 - Vis de montage

10. À l'aide de 2 personnes ou plus, soulevez le tiroir de la

hotte sous le boîtier du moteur. Insérez les goupilles

du tiroir de la hotte dans les fentes inférieures

du boîtier. Lorsque les quatre goupilles sont déjà

insérées, le tiroir de la hotte se tient supporté.

11. Fixez le tiroir de la hotte au boîtier du ventilateur à

l'aide de 4 vis de 4,2 x 8 mm.

A. Tiroir de la hotte

B. Boîtier du ventilateur

C. 4 vis de 4,2 x 8 mm

12. Détacher le connecteur du tiroir et le brancher avec le

connecteur du l du boîtier de la soufante.

FRANÇAIS42

Installation

Raccordement électrique de la hotte

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

AVERTISSEMENT

DÉBRANCHER L'ALIMENTATION AVANT DE PROCÉDER À

L'ENTRETIEN.

REMPLACEZ TOUTES LES PIÈCES ET TOUS LES

PANNEAUX AVANT D'UTILISER L'APPAREIL.

LE NON-RESPECT DE CETTE CONSIGNE PEUT ENTRAÎNER

LA MORT OU

CHOC ÉLECTRIQUE.

1. Débranchez l'alimentation.

2. Retirer le couvercle de la boîte à bornes.

3. Retirer la débouchure du couvercle de la boîte à

bornes et installer une décharge de traction ¹⁄₂"

homologuée UL ou CSA.

A. Couvercle de la

boîte à bornes

B. Décharge de

traction

4. Faites passer le câble d'alimentation domestique

dans la boîte à bornes en le faisant passer par le

dispositif anti-traction.

A. Câble d'alimentation

domestique

B. Serre-fils répertorié UL

ou approuvé CSA

C. Fils noirs

D. Connecteurs de fils

répertoriés UL

E. Fils blancs

F. Fils de terre verts (ou

nus) et jaune-vert

5. Utilisez des connecteurs de ls homologués UL et

connectez les ls noirs (C) ensemble.

6. Utilisez des connecteurs de ls répertoriés UL et

connectez les ls blancs (E) ensemble.

AVERTISSEMENT

METTEZ LA SOUFFLANTE À LA TERRE.

CONNECTEZ LE FIL DE TERRE AU FIL DE TERRE VERT ET

JAUNE DE LA BOÎTE À BORNES. LE NON-RESPECT DE

CETTE CONSIGNE PEUT ENTRAÎNER LA MORT OU UN

CHOC ÉLECTRIQUE.

7. Connectez le l de terre vert (ou nu) de l'alimentation

électrique de la maison au l de terre jaune-vert (F)

de la boîte à bornes à l'aide de connecteurs de ls

homologués UL.

8. Serrez la vis de décharge de traction.

9. Installez le couvercle de la boîte à bornes.

10. Rebranchez l'alimentation.

FRANÇAIS 43

Installation

Installation de la couverture du conduit

• Fixez les couvercles de gaine supérieurs aux

extensions de couvercle de gaine à l'aide de 2 vis

3,5 x 6,5 mm sur les fentes de vis supérieures (B) en

utilisant l'adaptateur Torx 10.

REMARQUE

Les trous oblongs des couvercles des gaines

supérieures seront visibles lors de l'assemblage, et

peuvent être cachés à l'intérieur des couvercles des

gaines inférieures.

A. Couvercles

des gaines

supérieures

B. 2 - vis de

montage 3,5 x

6,5 mm

• Placez les couvercles des gaines inférieures.

A. Couvertures

inférieures des

conduits

• Placez les couvercles des conduits inférieurs sur les

fentes de l'auvent de la hotte.

A. Fentes de l'auvent de

la hotte

FRANÇAIS44

Installation

Terminer l'installation

Placez les ltres et vériez le fonctionnement de la hotte.

1. Saisissez les poignées du ltre à deux mains, puis

placez le bord avant du ltre dans la hotte.

2. Poussez vers le haut l'arrière de la poignée,

puis placez l'arrière du ltre dans le plateau

d'égouttement pour le xer. Répétez l'opération pour

chaque ltre.

Modèle présenté à titre de référence uniquement,

caractéristiques peuvent varier.

• Pour tirer le meilleur parti de votre nouvelle hotte de

cuisinière, lisez le manuel "Utilisation et entretien".

• Conservez ces instructions d'installation et ce guide

d'utilisation et d'entretien à proximité de la hotte

pour pouvoir les consulter facilement.

Installation

Fixez le badge de la plaque Dacor

Utilisez le gabarit sur cette page pour l'alignement de

la plaque signalétique. Découpez le gabarit et collez-le

sur la surface avant du couvercle du conduit, aligné avec

la partie inférieure du capot. Vériez que le gabarit est

aligné avec le côté droit du couvercle du conduit et dans

la partie inférieure du capot. Entraînez-vous à placer la

plaque signalétique avant de retirer le papier antiadhésif.

Garbarit

Partie inférieur

de la couvercle

de gaine

Couvercle

de conduit

NOTE: The nameplate badge has very high retention adhesive - once the nameplate badge is attached its extremely difﬁcult to remove.

Before removing the release paper from the back of the nameplate badge, practice placing the nameplate badge in the proper position on the hood

without any overlap between the nameplate badge and this template.

After this practice, remove the release pper from the back of the nameplate badge, and attach the nameplate badge to the hood without any overlap

of the nameplate badge to this template.

Remove and discard this template.

Plaque

Dacor

ESPAÑOL46

Contenido

Antes de Empezar 47

Notas Importantes 47

Servicio de Atención al Cliente 47

Instrucciones Importantes de Seguridad 48

Requisitos de instalación 51

Requisitos eléctricos 51

Requisitos de ventilación 52

Métodos de ventilación 52

Opciones de conductos 53

Qué hay en la caja 54

Herramientas y piezas 55

Dimensiones y espacios libres 56

Accessorios - Se vende por separado 56

Instalación 56

Instrucciones de instalación 56

Estructuras de soporte del techo 57

Instalación de la campana extractora de un solo ventilador 58

Conexión eléctrica para campana 60

Instalar la campana extractora de doble ventilador 61

Conexión eléctrica para la campana 64

Instalación de la cubierta del conducto 65

Completar la instalación 66

Coloque la placa de Dacor 67

ESPAÑOL 47

Antes de Empezar

Notas Importantes

Instalador

• En aras de la seguridad y para minimizar los problemas, lea detenidamente este manual antes de iniciar la

instalación.

• Deje este manual con el cliente.

• Muéstrele al propietario cómo cortar la energía de la campana.

Cliente

Conserve este manual como referencia personal y profesional.

Servicio de Atención al Cliente

Para resolver dudas y problemas de instalación, póngase en contacto con su distribuidor Dacor o con el servicio de

atención al cliente de Dacor. Antes de llamar, tenga a mano el modelo y el número de serie de la campana. (Consulte la

etiqueta de datos que se encuentra en el interior de la campana, encima de los ltros, en la pared posterior del chasis).

Todas las especicaciones están sujetas a cambios sin previo aviso. Dacor no asume ninguna responsabilidad por

dichos cambios.

ESPAÑOL48

APROBADO PARA APARATOS RESIDENCIALES

SÓLO PARA USO RESIDENCIAL

LEA Y GUARDE ESTAS INSTRUCCIONES

LEA TODA LA GUÍA DE INSTALACIÓN ANTES DE PROCEDER.

LA INSTALACIÓN DEBE CUMPLIR CON TODOS LOS CÓDIGOS LOCALES.

IMPORTANTE: Guarde estas instrucciones para el uso del inspector eléctrico local.

INSTALADOR:

Por favor, deje estas instrucciones con esta unidad para el propietario.

CLIENTE: Conserve estas instrucciones para futuras consultas.

Símbolos usados en este manual

ADVERTENCIA

Peligros o prácticas inseguras que pueden provocar lesiones personales graves o la muerte.

ADVERTENCIA

Desconecte el circuito de alimentación en el panel de servicio y bloquee el panel antes de cablear este aparato.

PRECAUCIÓN

Peligros o prácticas inseguras que pueden provocar una descarga eléctrica, lesiones personales o daños materiales.

NOTA

Consejos e instrucciones útiles.

Estos iconos y símbolos de advertencia están aquí para evitar que usted y otras personas sufran daños.

Por favor, sígalos explícitamente. Después de leer esta sección, guárdela en un lugar seguro para futuras consultas.

Advertencia de la Proposición 65 del Estado de California (sólo en EE.UU.)

ADVERTENCIA

Este producto contiene sustancias químicas conocidas por el Estado de California como causantes de cáncer y defectos

de nacimiento u otros daños reproductivos - www.p65warnings.ca.gov

1. Noticia de la FCC

PRECAUCIÓN

PRECAUCIÓN FCC:

Cualquier cambio o modi cación no aprobada expresamente por la parte responsable del cumplimiento podría anular

la autoridad del usuario para operar el equipo.

Este dispositivo cumple con la parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones

siguientes:

1. Este dispositivo no puede causar interferencias perjudiciales, y.

2. Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las que causen un funcionamiento no

deseado. Para los productos vendidos en los mercados de Estados Unidos y Canadá, sólo están disponibles los

canales 1~11. No se puede seleccionar ningún otro canal.

Para los productos vendidos en los mercados de Estados Unidos y Canadá, sólo están disponibles los canales 1~11. No

se puede seleccionar ningún otro canal.

DECLARACIÓN DE LA FCC:

Este equipo ha sido probado y se ha comprobado que cumple con los límites para un dispositivo digital de clase B,

de acuerdo con la parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección

razonable contra las interferencias perjudiciales en una instalación residencial.

Instrucciones Importantes de Seguridad

Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las

instrucciones, puede causar interferencias perjudiciales en las comunicaciones de radio.

Sin embargo, no se puede garantizar que no se produzcan interferencias en una instalación concreta. Si este equipo

causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y

encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las

siguientes medidas:Reorienting or relocating the receiving antenna

• Aumentar la separación entre el equipo y el receptor

• Conectar el equipo a una toma de corriente que esté en un circuito diferente al de la radio o el televisor

• Consultar al distribuidor o a un técnico de radio/televisión con experiencia para obtener ayuda

DECLARACIÓN DE EXPOSICIÓN A LA RADIACIÓN DE LA FCC:

Este equipo cumple con los límites de exposición a la radiación de la FCC establecidos para un entorno no controlado.

Este equipo debe ser instalado y operado de manera que haya al menos 8 pulgadas (20 cm) entre el radiador y su

cuerpo. Este dispositivo y su(s) antena(s) no deben estar ubicados ni funcionar junto con ninguna otra antena o

transmisor.

2. Aviso IC

El término "IC" que precede al número de certi cación de radio sólo signi ca que se cumplen las especi caciones

técnicas de Industry Canada. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no

puede causar interferencias, y (2) este dispositivo debe aceptar cualquier interferencia, incluyendo las que puedan

causar un funcionamiento no deseado del dispositivo.

Este aparato digital de clase B cumple con la norma canadiense ICES-003. Para los productos vendidos en los

mercados estadounidense y canadiense, sólo están disponibles los canales 1~11. No se puede seleccionar ningún otro

canal.

DECLARACIÓN DE EXPOSICIÓN A LA RADIACIÓN IC:

Este equipo cumple con los límites de exposición a la radiación IC RSS-102 establecidos para un entorno no controlado.

Este equipo debe ser instalado y operado de manera que haya al menos 8 pulgadas (20 cm) entre el radiador y su

cuerpo. Este dispositivo y su(s) antena(s) no deben estar ubicados ni funcionar junto con ninguna otra antena o

transmisor.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A LAS PERSONAS, OBSERVE LAS

SIGUIENTES PRECAUCIONES:

• Utilice esta unidad sólo de la manera prevista por el fabricante. Si tiene dudas, póngase en contacto con el

fabricante.

• Antes de realizar el mantenimiento o la limpieza de la unidad, desconecte la alimentación en el panel de servicio y

bloquee el panel de servicio para evitar que la alimentación se conecte accidentalmente. Si el panel de servicio no

puede bloquearse,  je un dispositivo de advertencia prominente, como una etiqueta, en el panel de servicio.

• Los trabajos de instalación y el cableado eléctrico deben ser realizados por personas cuali cadas de acuerdo con

todos los códigos y normas aplicables, incluyendo la construcción con clasi cación de incendios.

• Se necesita aire su ciente para una combustión adecuada y para la evacuación de los gases a través del conducto

de humos (chimenea) de los equipos de combustión para evitar el re ujo. Siga las directrices del fabricante del

equipo de calefacción y las normas de seguridad, como las publicadas por la Asociación Nacional de Protección

contra Incendios (NFPA), la Sociedad Americana de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado

(ASHRAE) y las autoridades locales de códigos.

• Cuando corte o perfore la pared o el techo, no dañe el cableado eléctrico ni otros servicios ocultos.

ESPAÑOL 49
