INSTALLATION MANUAL
TABLE OF CONTENTS
2
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Cleaning and Maintenance . . . . . . . . . . . . . . . . . .6
Motor
Grease Filters
Non-Ducted Recirculation Filters
Fan Blade
Stainless Steel Cleaning
Painted Finish Cleaning
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-20
Recommended Tools
and Accessories for Installation . . . . . . . . . . . . 7
Install Ductwork (Ducted Installations Only) . . . 7-8
Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Prepare the Hood . . . . . . . . . . . . . . . . . . . . . . . 9-11
Prepare the Hood Location . . . . . . . . . . . . . . . . 12-18
EZ1 One-Person Installation . . . . . . . . . . . . . 12-14
Install the Hood (EZ1 brackets) . . . . . . . . . . . 15-16
Standard Installation (without EZ1 brackets) . 17
Install the Hood (standard installation) . . . . . . 18
Connect the Wiring . . . . . . . . . . . . . . . . . . . . . . 19
LED Light Bulbs . . . . . . . . . . . . . . . . . . . . . . . . 20
Install the Filters . . . . . . . . . . . . . . . . . . . . . . . . 20
Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . .21
Service Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
INSTALLATION MANUAL
SAFETY
3
READ AND SAVE THESE INSTRUCTIONS
!
Intended for domestic cooking only
!
INSTALLER: LEAVE THIS MANUAL WITH HOMEOWNER.
In U.S.A., register your range hood online at www.broan-nutone.com
In Canada, register your range hood online at www.broan-nutone.ca
!
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO
PERSONS, OBSERVE THE FOLLOWING:
• Use this unit only in the manner intended by the manufacturer. If you have
questions, contact the manufacturer at the address or telephone number
listed in the warranty.
• Before servicing or cleaning unit, switch power off at service panel and
lock the service disconnecting means to prevent power from being
switched on accidentally. When the service disconnecting means cannot
be locked, securely fasten a prominent warning device, such as a tag, to
the service panel.
• Installation work and electrical wiring must be done by a qualified
person(s) in accordance with all applicable codes and standards, including
fire-rated construction.
• Sufficient air is needed for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment to prevent
backdrafting. Follow the heating equipment manufacturer’s guidelines and
safety standards such as those published by the National Fire Protection
Association (NFPA) and the American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE) and the local code authorities.
• When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.
• Ducted fans must always be vented to the outdoors.
• Do not use this unit with any additional solid-state speed control device.
• To reduce the risk of fire, use only metal ductwork.
• This unit must be grounded.
• As an alternative, this product may be installed with the UL-approved cord
kit designated for the product, following instructions packed with the cord
kit.
• When applicable local regulations comprise more restrictive installation
and/or certification requirements, the aforementioned requirements prevail
on those of this document and the installer agrees to conform to these at
his own expense.
INSTALLATION MANUAL
SAFETY
4
!
WARNING
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
a) Never leave surface units unattended at high settings. Boilovers cause
smoking and greasy spillovers that may ignite. Heat oils slowly on low or
medium settings.
b) Always turn hood ON when cooking at high heat or when flambeing food
(i.e.: Crêpes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).
c) Clean ventilating fan frequently. Grease should not be allowed to
accumulate on fan, filters or in exhaust ducts.
d) Use proper pan size. Always use cookware appropriate for the size of
the surface element.
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A
RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING*:
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet or metal tray,
then turn off the burner. BE CAREFUL TO PREVENT BURNS. IF THE
FLAMES DO NOT GO OUT IMMEDIATELY, EVACUATE AND CALL
THE FIRE DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN — You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels — This could
cause a violent steam explosion.
4. Use an extinguisher ONLY if:
A. You own a Class ABC extinguisher and you know how to operate it.
B. The fire is small and contained in the area where it started.
C. The fire department has been called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.
!
CAUTION
• For indoor use only.
• For general ventilating use only. Do not use to exhaust hazardous or explosive materials
and vapors.
• To avoid motor bearing damage and noisy and/or unbalanced fan blade, keep drywall
spray, construction dust, etc. off range hood.
• Your hood motor has a thermal overload which will automatically shut off the motor if it
becomes overheated. The motor will restart when it cools down. If the motor continues to
shut off and restart, have the hood serviced.
• For best capture of cooking fumes, the bottom of the hood MUST NOT BE LESS than 18”
and at a maximum of 24” above the cooking surface.
• Always follows the cooking equipment manufacturer’s requirements regarding the
ventilation needs.
• To reduce the risk of fire and to properly exhaust air, be sure to duct air outside — Do not
exhaust air into spaces within walls or ceiling or into attics, crawl space or garage.
• When installing, servicing or cleaning the unit, it is recommended to wear safety glasses
and gloves.
• Please read specification label on product for further information and requirements.
• Monitor your hood for unusual sounds, smells and smoke. If any appear, turn off the hood.
INSTALLATION MANUAL
OPERATION
5
Operation
Always turn your hood on before you begin cooking to establish an air flow in the kitchen.
Let the blower run for a few minutes to clear the air after you turn off the range. This will help
keep the whole kitchen cleaner and fresher.
Operate the hood as follows:
LIGHT SWITCH
Turns light OFF.
I Turns light ON.
BLOWER SWITCH
Turns blower OFF.
I Turns blower on to LOW speed.
II Turns blower on to HIGH speed.
INSTALLATION MANUAL
CLEANING AND MAINTENANCE
6
Cleaning and Maintenance
Proper maintenance of the Range Hood will assure proper performance of the unit.
MOTOR
The motor is permanently lubricated and never needs oiling. If the motor bearings make
excessive or unusual noise, replace the motor with the exact service motor. The fan blade should
also be replaced.
GREASE FILTERS
The grease filters should be cleaned frequently. Use a warm dishwashing detergent solution.
Grease filters are dishwasher safe.
Clean all-metal filters in the dishwasher using a non-phosphate detergent. Discoloration of the
filters may occur if using phosphate detergents, or as a result of local water conditions - but this
will not affect filter performance. This discoloration is not covered by the warranty. To minimize or
prevent discoloration, hand wash filters using a mild detergent.
NON-DUCTED RECIRCULATION FILTERS
The non-ducted recirculation filters should be changed every 3 to 6 months. Replace more often
if your cooking style generates extra grease, such as frying and wok cooking. Refer to installation
instructions included with non-ducted recirculation filters.
FAN BLADE
The fan blade should be cleaned frequently. Use a clean cloth soaked with warm detergent solution.
STAINLESS STEEL CLEANING
Do:
• Regularly wash with clean cloth or rag soaked with warm water and mild soap or liquid dish
detergent.
• Always clean in the direction of original polish lines.
• Always rinse well with clear water (2 or 3 times) after cleaning. Wipe dry completely.
• You may also use a specialized household stainless steel cleaner.
Don’t:
• Use any steel or stainless steel wool or any other scrapers to remove stubborn dirt.
• Use any harsh or abrasive cleansers.
• Allow dirt to accumulate.
• Let plaster dust or any other construction residues reach the hood. During construction/
renovation, cover the range hood to make sure no dust sticks to the stainless steel surface.
Avoid when choosing a detergent:
• Any cleaners that contain bleach will attack stainless steel.
• Any products containing: chloride, fl uoride, iodide, bromide will deteriorate surfaces
rapidly.
• Any combustible products used for cleaning such as acetone, alcohol, ether, benzol, etc.,
are highly explosive and should never be used close to a range.
PAINTED FINISH CLEANING:
Clean with warm water and mild detergent only. If discoloration occurs, use a finish polish such
as automotive polish. (DO NOT use rough abrasive cleaner or porcelain cleaner.)
INSTALLATION MANUAL
INSTALLATION
7
Recommended Tools and Accessories
for Installation
• Measuring tape
• Phillips screwdriver no. 2
• Flat blade screwdriver (to open knockout holes)
• Drill, 1/8” drill bit and 1½” hole saw (to mark holes for ducting and cut electrical access hole)
• 7/64” drill bit (to drill holes for EZ1 brackets mounting screws)
• Wood shims (2) and wood screws (4) (required for standard installation to framed cabinet)
• Saw (to cut holes for ducted application)
• Sheet metal shears (ducted installation only, for duct adjustment)
• Pliers (ducted installation only, for duct adjustment)
• Metal foil duct tape (for ducted applications)
• Scissors (to cut metal foil duct tape)
• Pencil
• Wire stripper
• Strain relief, 1/2” diameter (to secure house wiring cable to the hood)
• BP87Q Damper (needed if 7-in. round duct is used)

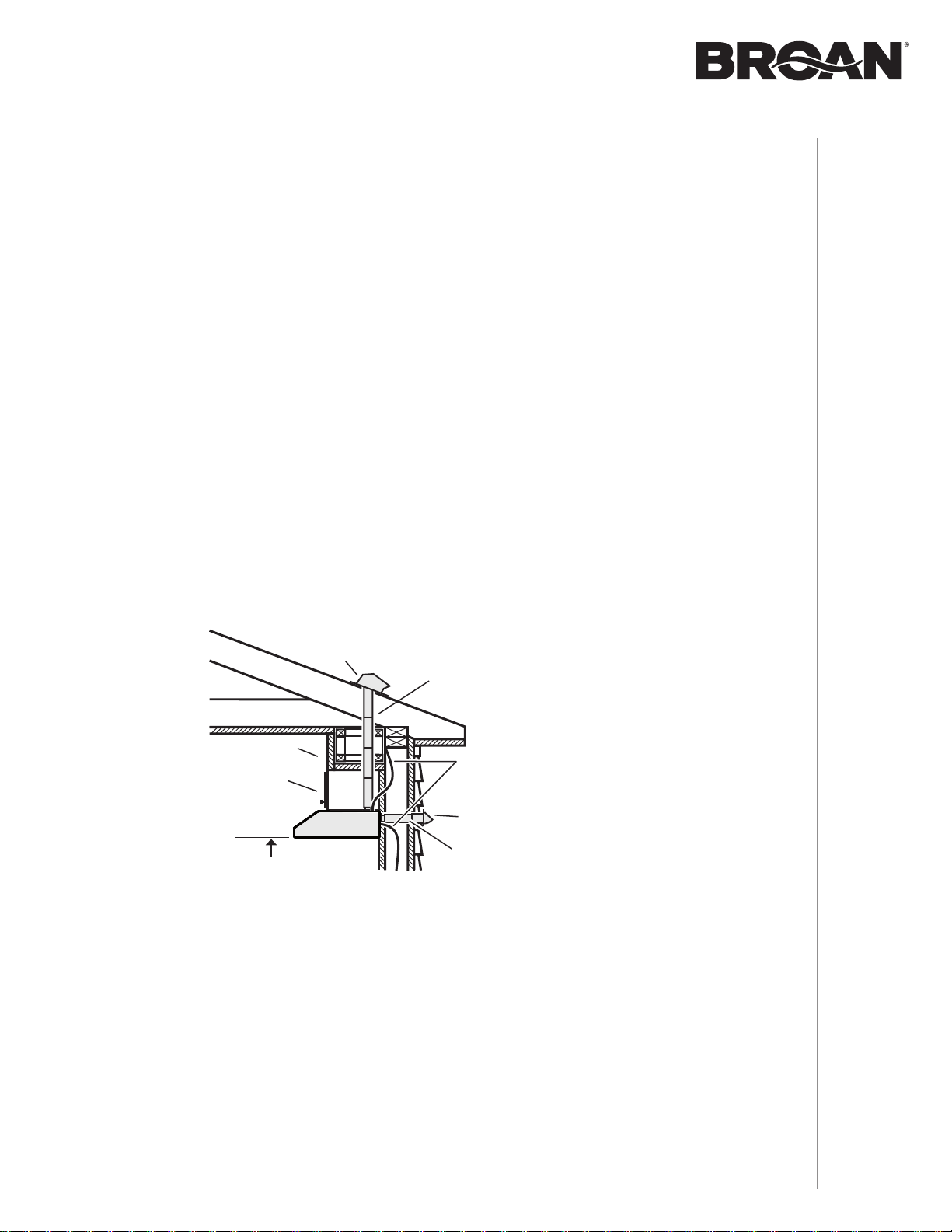

Install Ductwork (Ducted Installations Only)

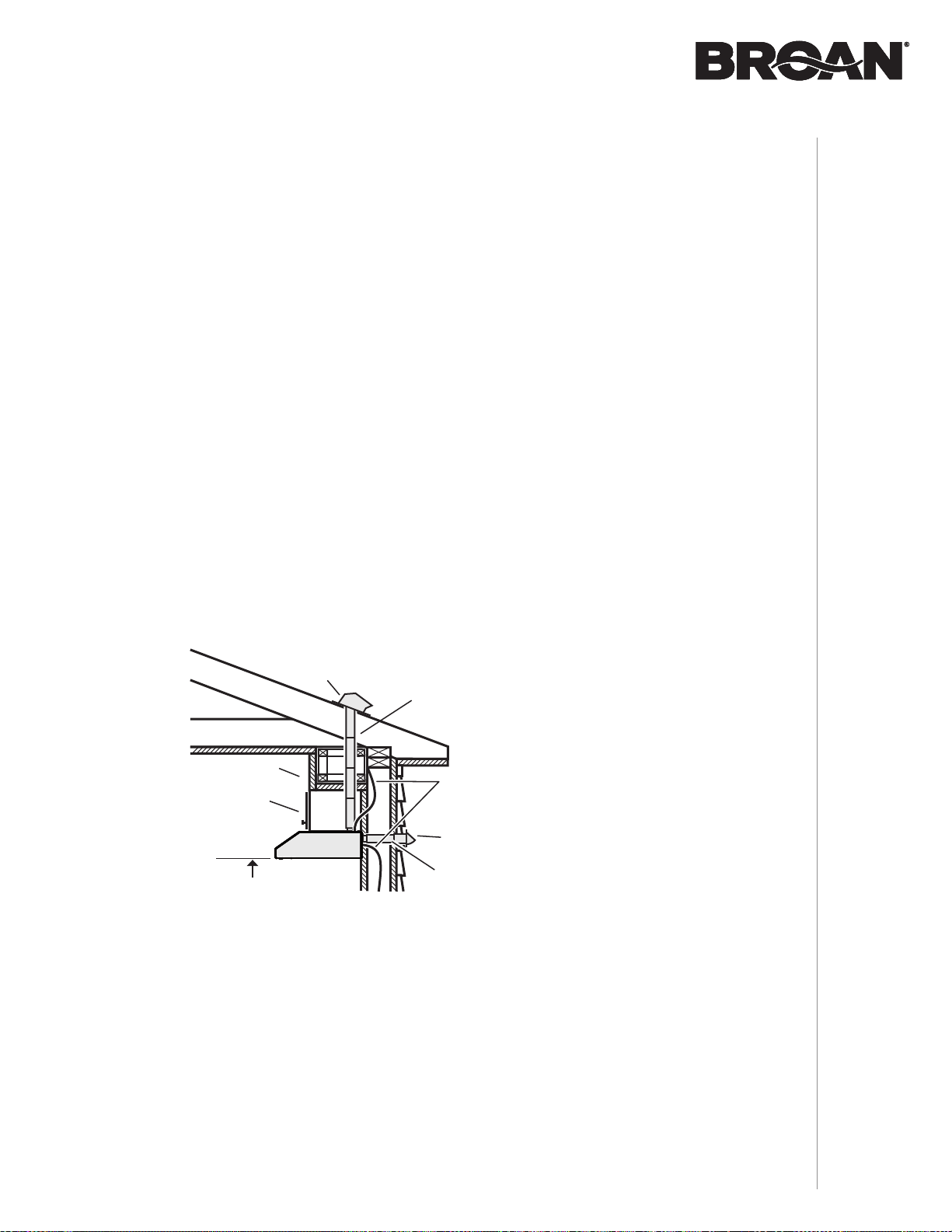

SOFFIT
18" MIN - 24" MAX
ABOVE COOKING SURFACE
CABINET
3¼" X 10" DUCT
(FOR HORIZONTAL DISCHARGE)
WALL CAP
ROOF CAP
3¼" X 10" OR
7" ROUND DUCT
(FOR VERTICAL
DISCHARGE)
HOUSE WIRING
(TOP OR BACK OF HOOD)
HOOD
NOTE: Distances over 24” are at the installer and user discretion.
1 ] Determine whether hood will discharge vertically (3¼” x 10” or 7” round),
or horizontally (3¼” x 10” only).
2 ] Decide where the ductwork will run between the hood and the outdoors.
3 ] The ducting from this fan to the outside of the building has a strong effect on the air flow,
noise and energy use of the fan. Use the shortest, straightest duct routing possible for best
performance, and avoid installing the fan with smaller ducts than recommended. Insulation
around the ducts can reduce energy loss and inhibit mold growth. Fans installed with existing
ducts may not achieve their rated airflow. Refer to the table on next page to help you plan the
most efficient installation.
4 ] Install wall cap or roof cap (sold separately); ensure there is no leak in house insulation.
Connect metal ductwork to cap and work back towards the hood location. Use 2” metal foil
duct tape to seal the joints between ductwork sections.
For ADA compliance installation guidelines, please type the model number into our website.
INSTALLATION MANUAL
INSTALLATION
8

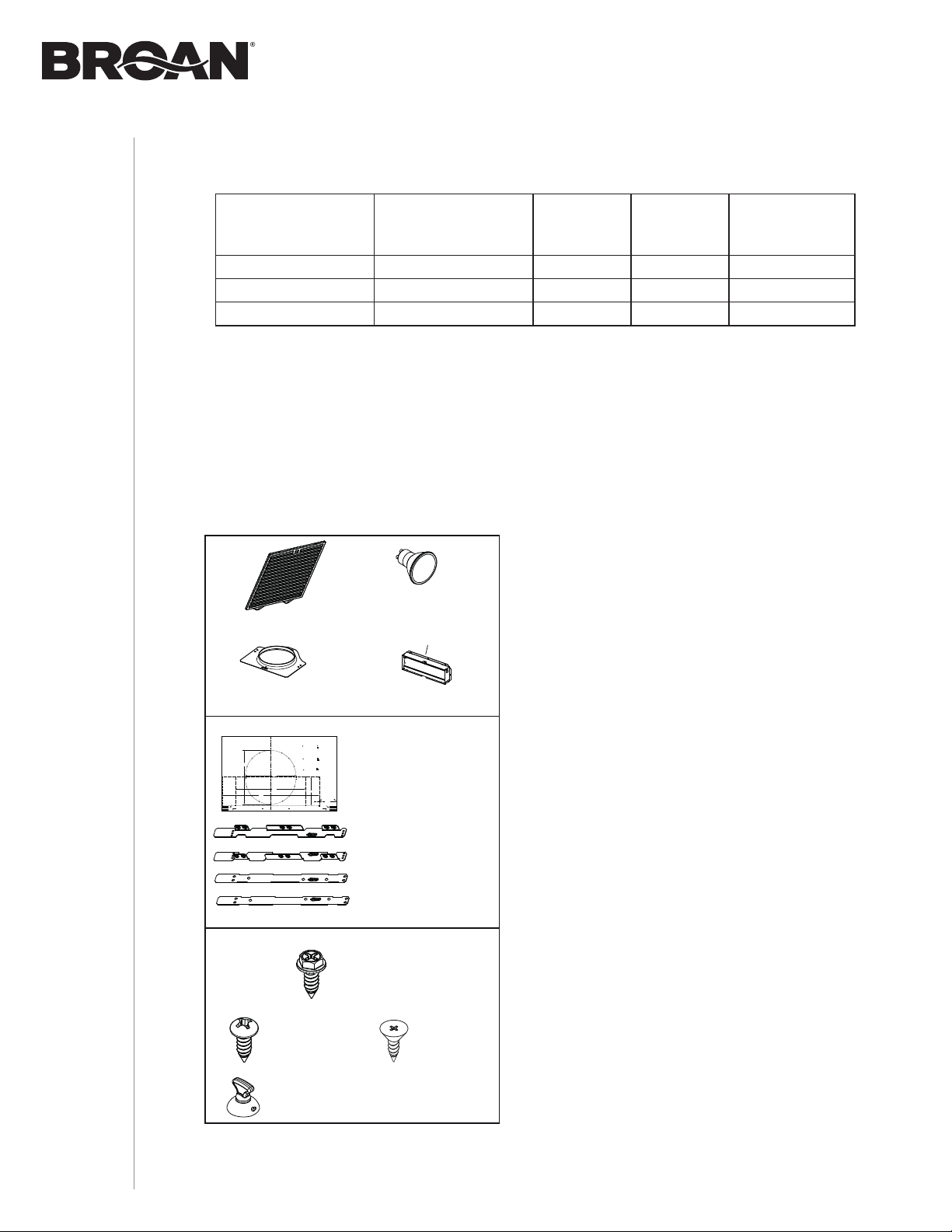

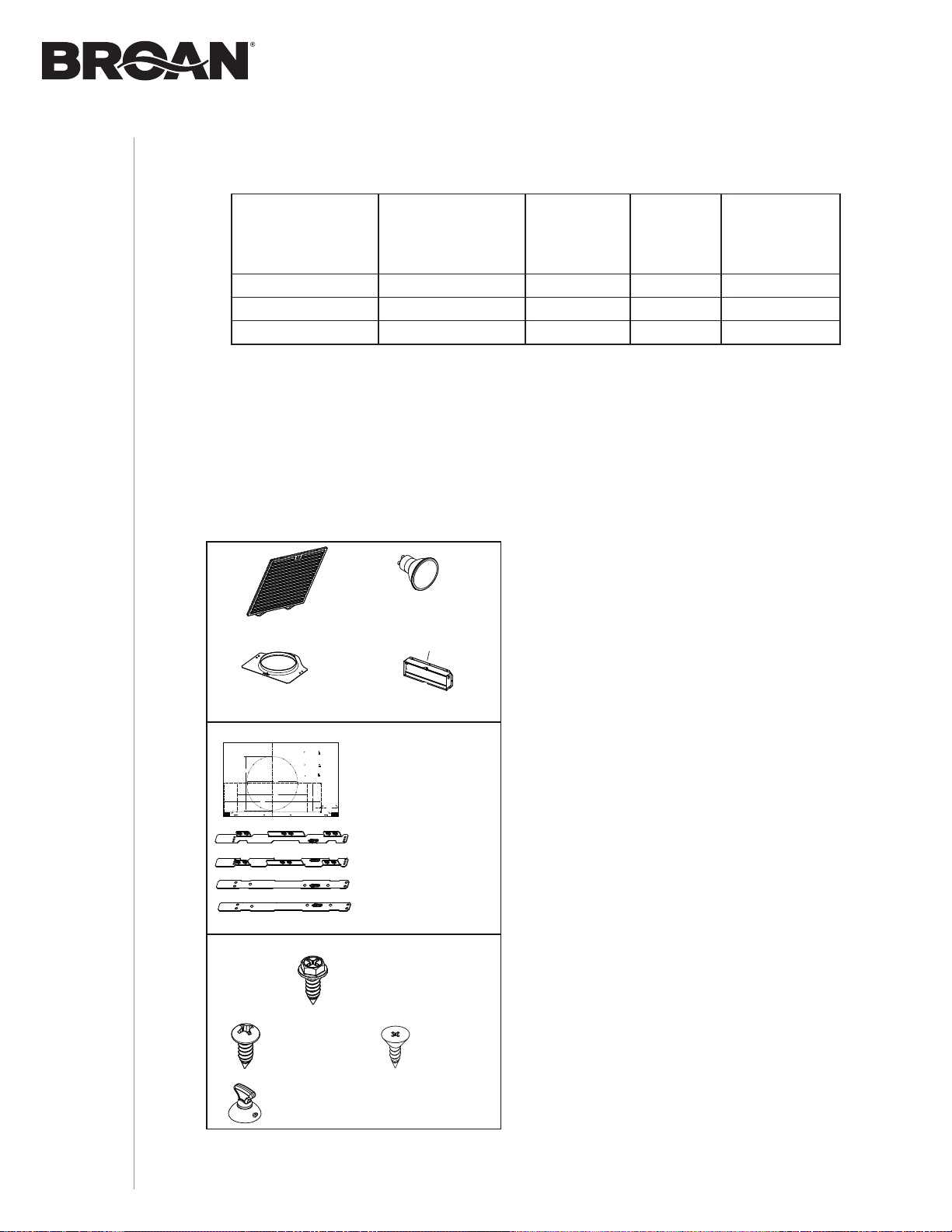

Contents

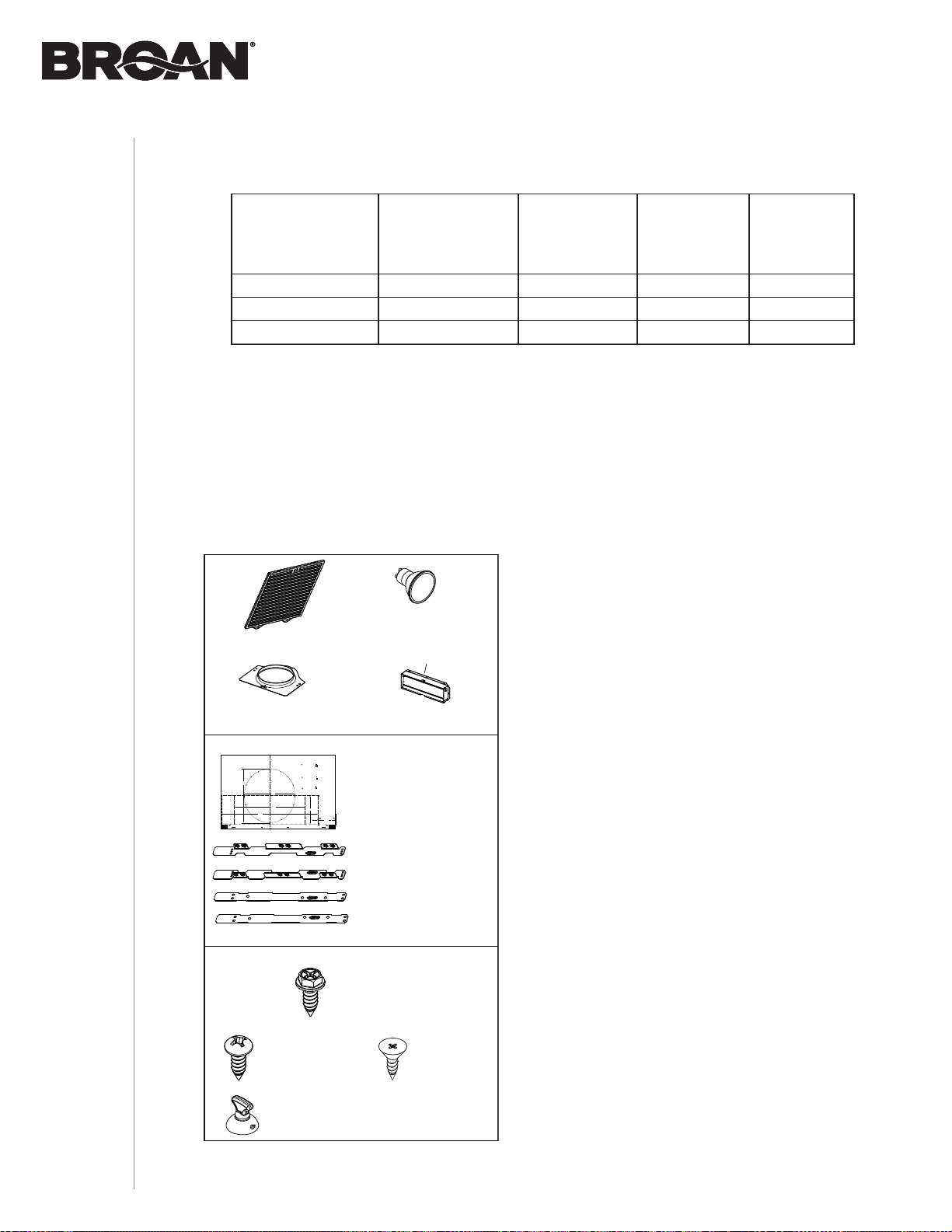

Before proceeding to the installation, check the contents of the box. If items are missing or
damaged, contact the manufacturer.
Make sure that the following items are included:
Maximum Duct Lengths Recommended
to Achieve 80% Exhaust Efficiency
3¼” X 10” HORIZONTAL
MAXIMUM DUCT LENGTH
3¼” X 10” VERTICAL
MAXIMUM DUCT LENGTH
7” ROUND
MAXIMUM
DUCT LENGTH
ROOF OR
WALL CAP
WITH DAMPER
ELBOW(S)*
(90° AND/OR 45°)
68 ft. 51 ft. 57 ft. 1 0
60 ft. 42 ft. 42 ft. 1 1
51 ft. 33 ft. 28 ft. 1 2
* Standard elbows with 1” internal radius.
NOTE: 6" round ducting is possible but may reduce exhaust efficiency.
C
L
AB
Apoyar este borde contra la pared de atrás
Place this edge against back wall
VERTICAL EXHAUST
= 3¼” x 10”
= 3¼” x 14”
R
ECTANGULAR
D
UCTING
7” R
OUND
D
UCTING
OR
Use this template for marking; do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
= 3¼ po x 10 po
= 3¼ po x 14 po
CONDUIT RECTANGULAIRECONDUIT ROND DE 7 PO
OU
= 3¼ pulg. x 10 pulg.
= 3¼ pulg. x 14 pulg.
C
ONDUCTO
RECTANGULAR
C
ONDUCTO
REDONDO
DE 7 PULG.
O
Appuyer ce bord au mur arrière
Utiliser ce gabarit pour marquer vos repères; ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.
Use esta plantilla para crear marcados; no trate de cortar el
agujero del conducto a través de la plantilla.
NOTA: To be translated in Spanish.
MARK WHERE INDICATED
FOR
THE
APPROPRIATE
SIZE
DUCT
OPENING
M
ARQUER
LES
REPÈRES
AUX
ENDROITS
INDIQUÉS
SELON
LE
FORMAT
DE
CONDUIT
UTILISÉ
T
ITLE
TO
BE
TRANSLATED
IN
S
PANISH

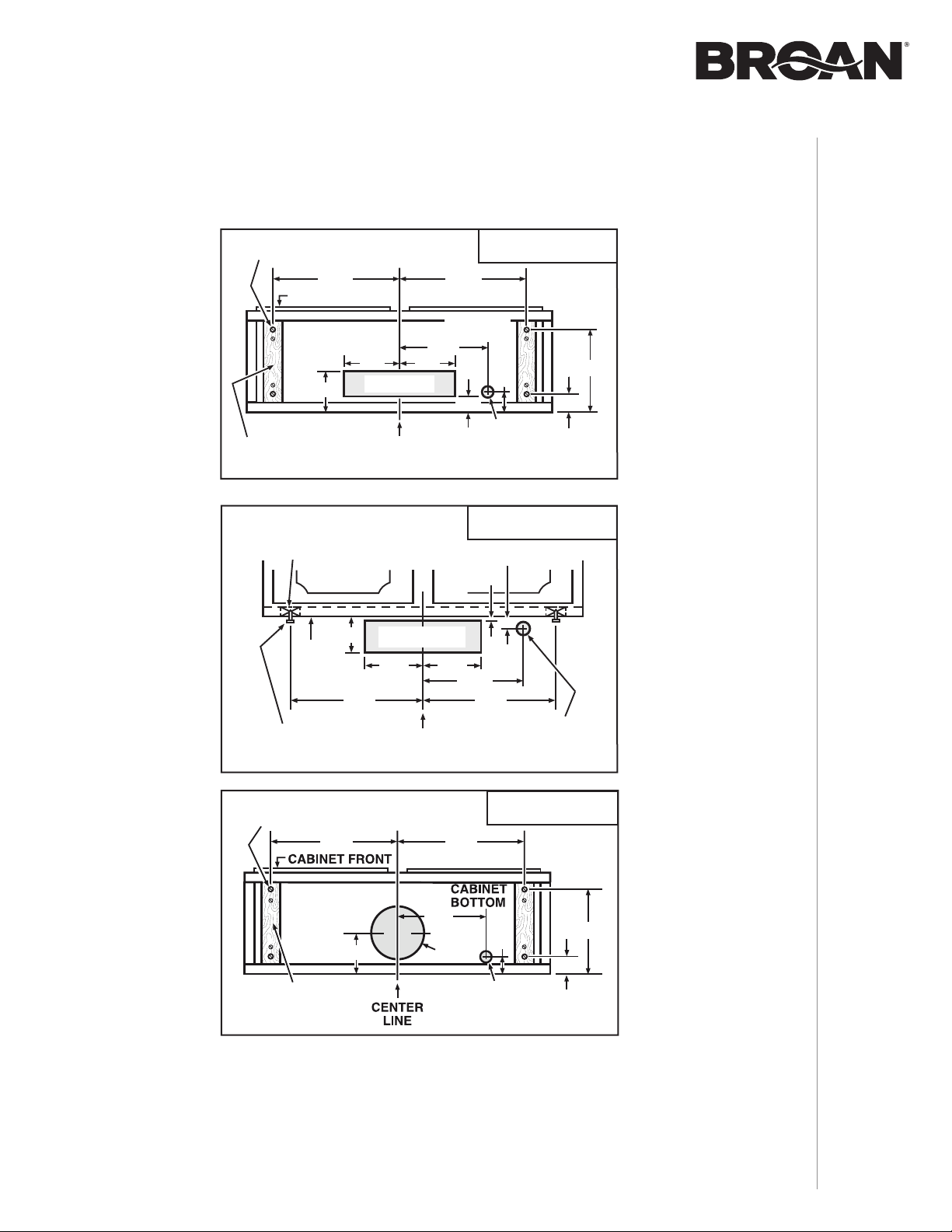

Electrical access hole center
A = single blower hood
B = double blower hood
Centre du trou pour fil
d’alimentation électrique
A = hotte ventilateur simple
B = hotte ventilateur double
To be translated in Spanish
Electrical access hole center
A = single blower hood
B = double blower hood
4¼”
10½”
14½”
8”
7½”
C
C
C
Bend template along graduated
scale when installing to framed
cabinet.
Pour une installation sous une
armoire à fond en retrait, utiliser les
lignes pour mesurer l’épaisseur du
décalage causé par le mur de
l’armoire et plier le gabarit en
conséquence.
To be translated in Spanish.
(2) LED BULBS
(4 W, GU10)
(INSTALLED ON HOOD)
(1) BULB SUCTION
CUP TOOL
(1) 3¼” X 10”
DAMPER ASSEMBLY
* FIND INSIDE OF HOOD
(1) 7” ROUND
DUCT CONNECTOR
(2) GREASE FILTERS

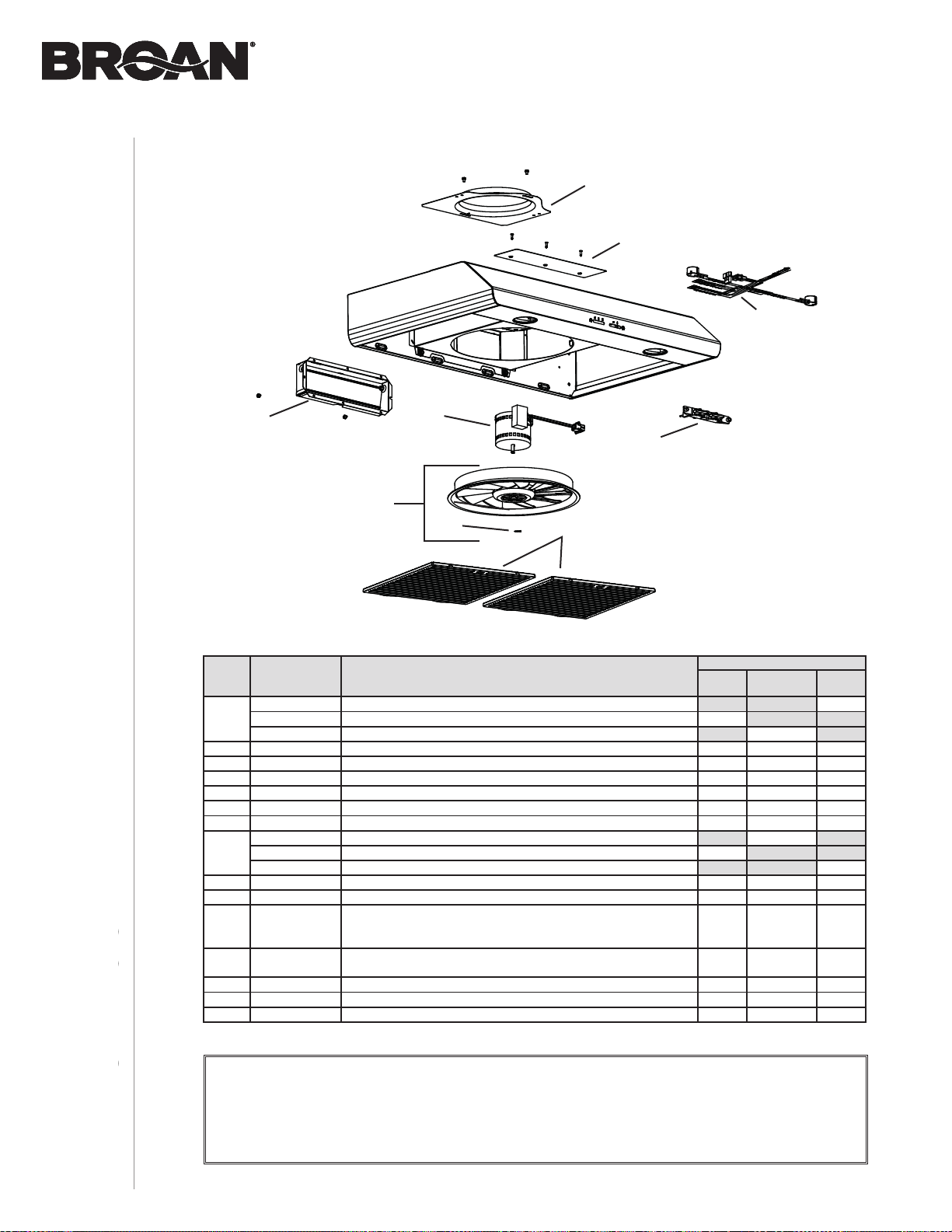

EZ1 COMPONENTS
(2) INSTALLATION BRACKETS**
FOR FRAMED CABINETS
(2) INSTALLATION BRACKETS**
FOR FRAMELESS CABINET
(1) TEMPLATE FOR DUCTING
(PRINTED BOTH SIDES)
** FIND EZ1 BRACKETS ATTACHED INSIDE OF HOOD
(1) PARTS BAG*** CONTAINING:
(6) N° 8 X 5/8”
RD. HD.
WOOD SCREWS
(4) N° 8-18 X 1/2”
METAL SCREWS
(6) N° 8 X 1/2”
COUNTERSUNK
WOOD SCREWS
*** FIND PARTS BAG BEHIND
THE DAMPER ASSEMBLY,
INSIDE OF HOOD
INSTALLATION MANUAL
INSTALLATION
9
Prepare the Hood
1 ] If present, remove all protective polyfilm from the hood and/or parts.

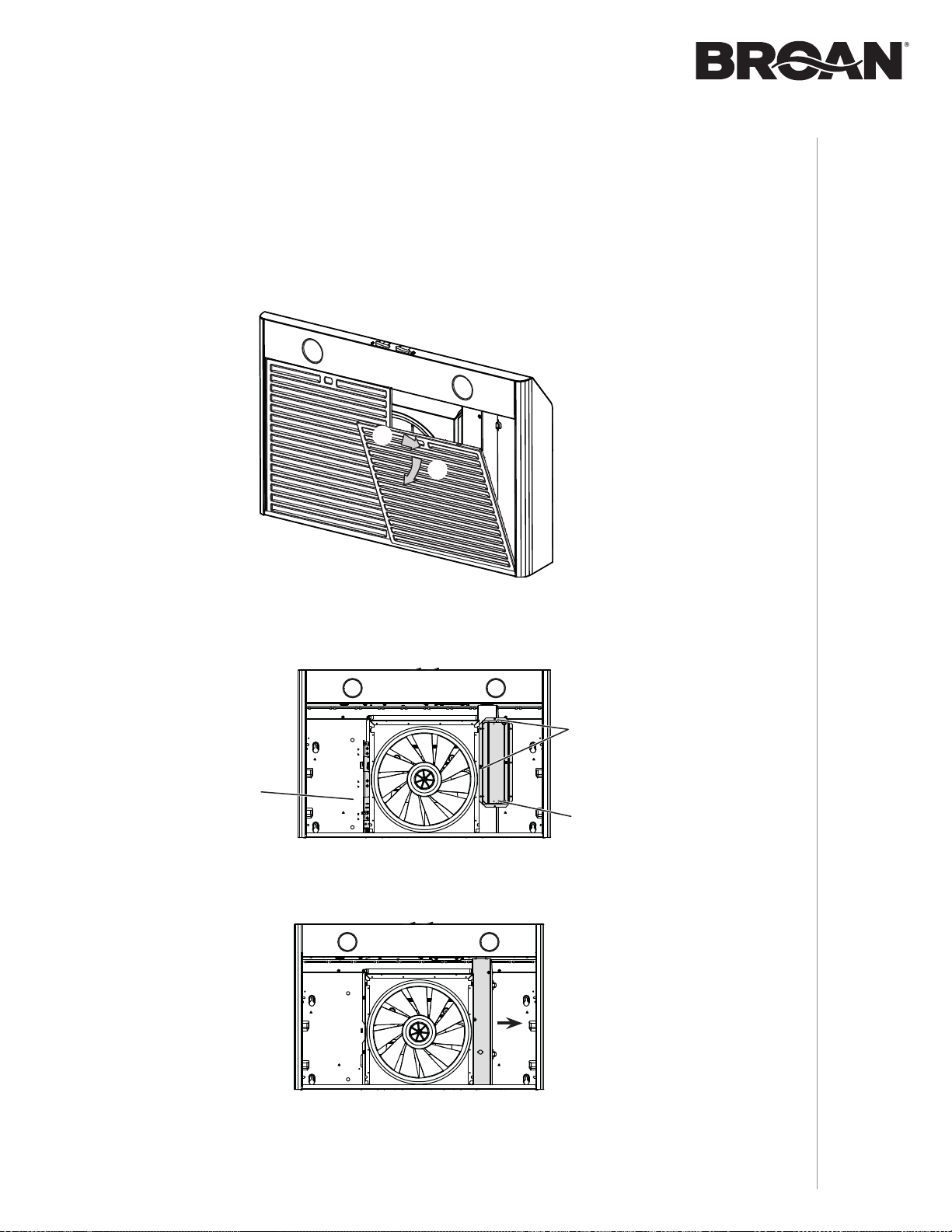

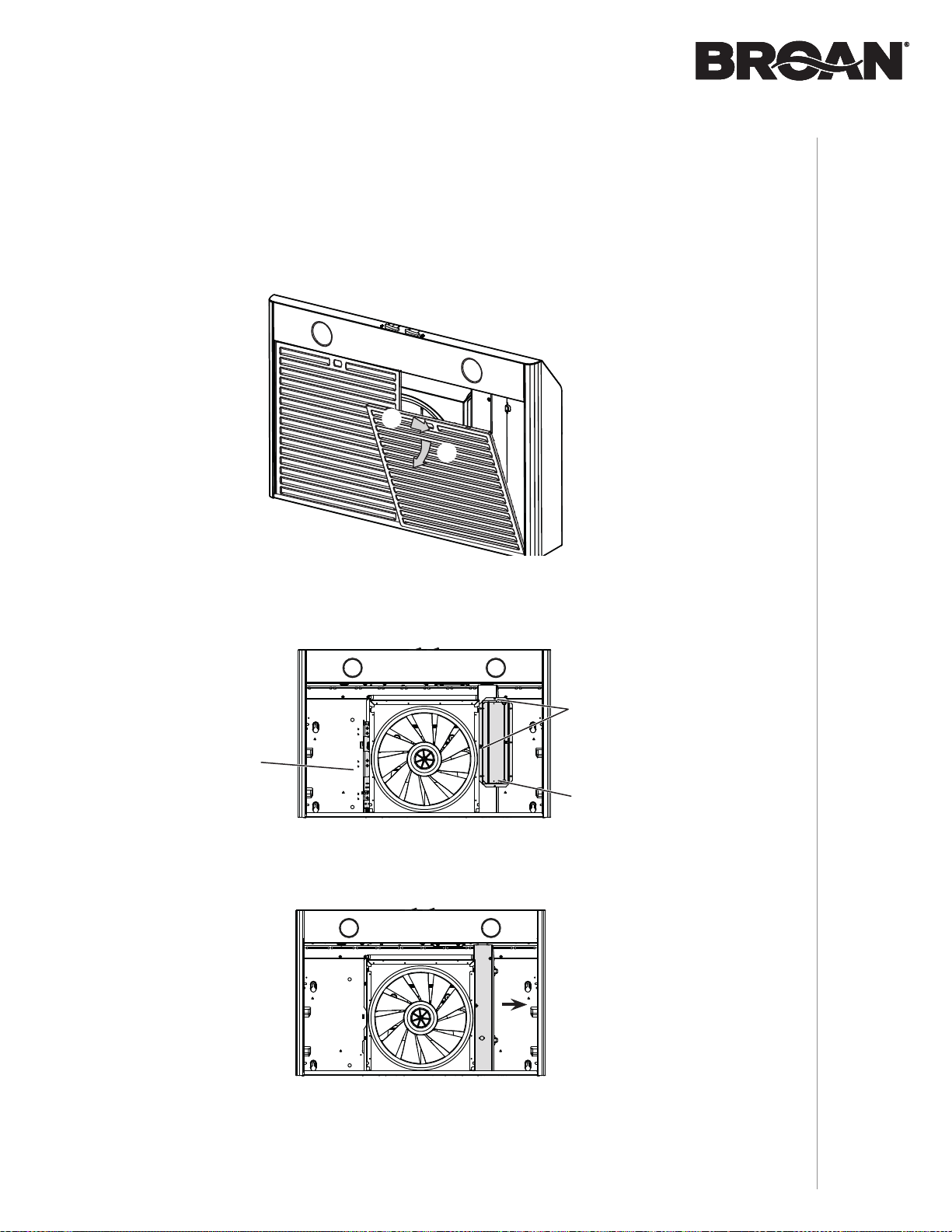

2 ] Using the finger cup, remove the grease filters from the hood by pushing down and tilting
filter out .

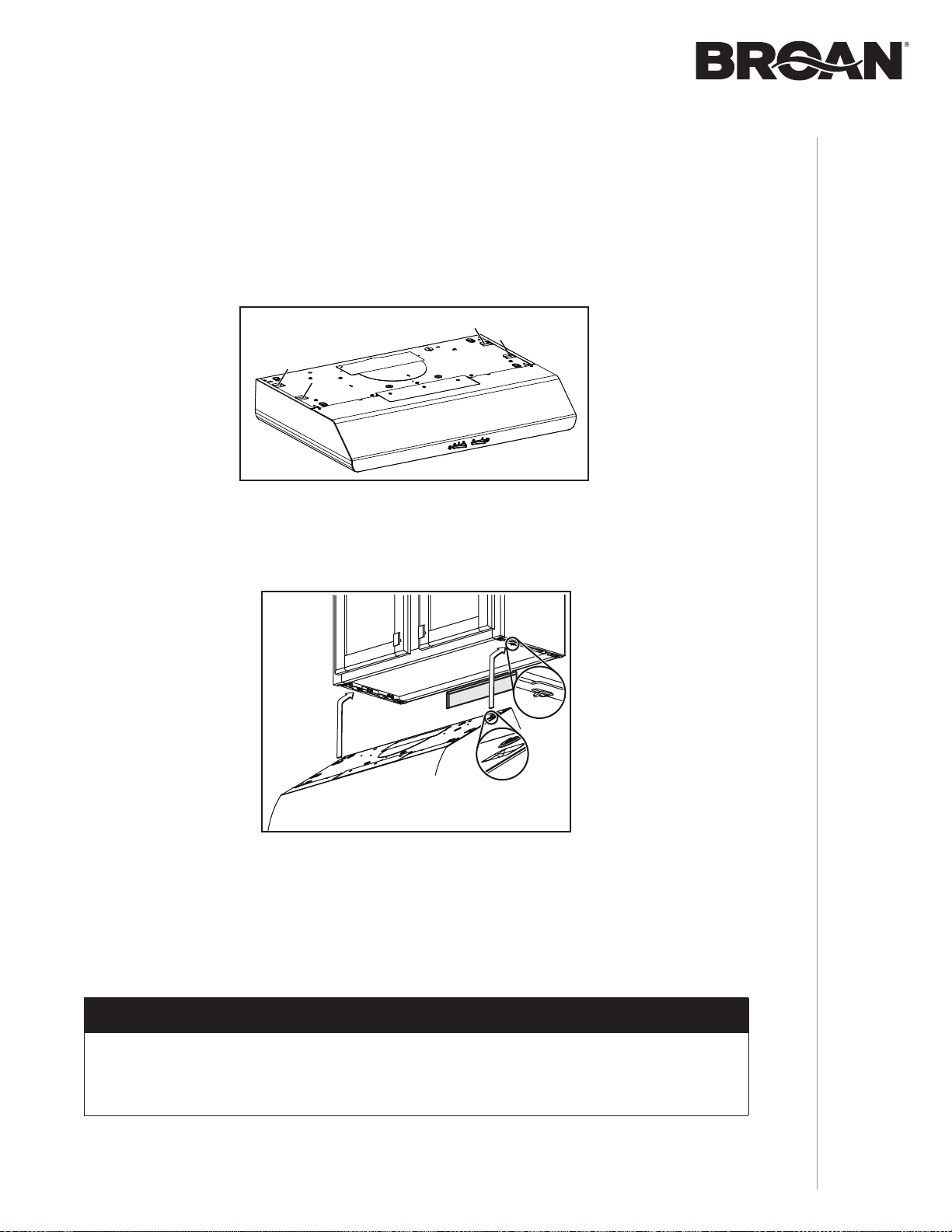

3 ] Remove the EZ1 brackets from inside the hood by cutting off the tie wrap. Remove both
screws holding damper assembly to hood. Remove parts bag (captured behind the damper
assembly). Remove damper assembly from inside the hood and keep the screws for further
use.

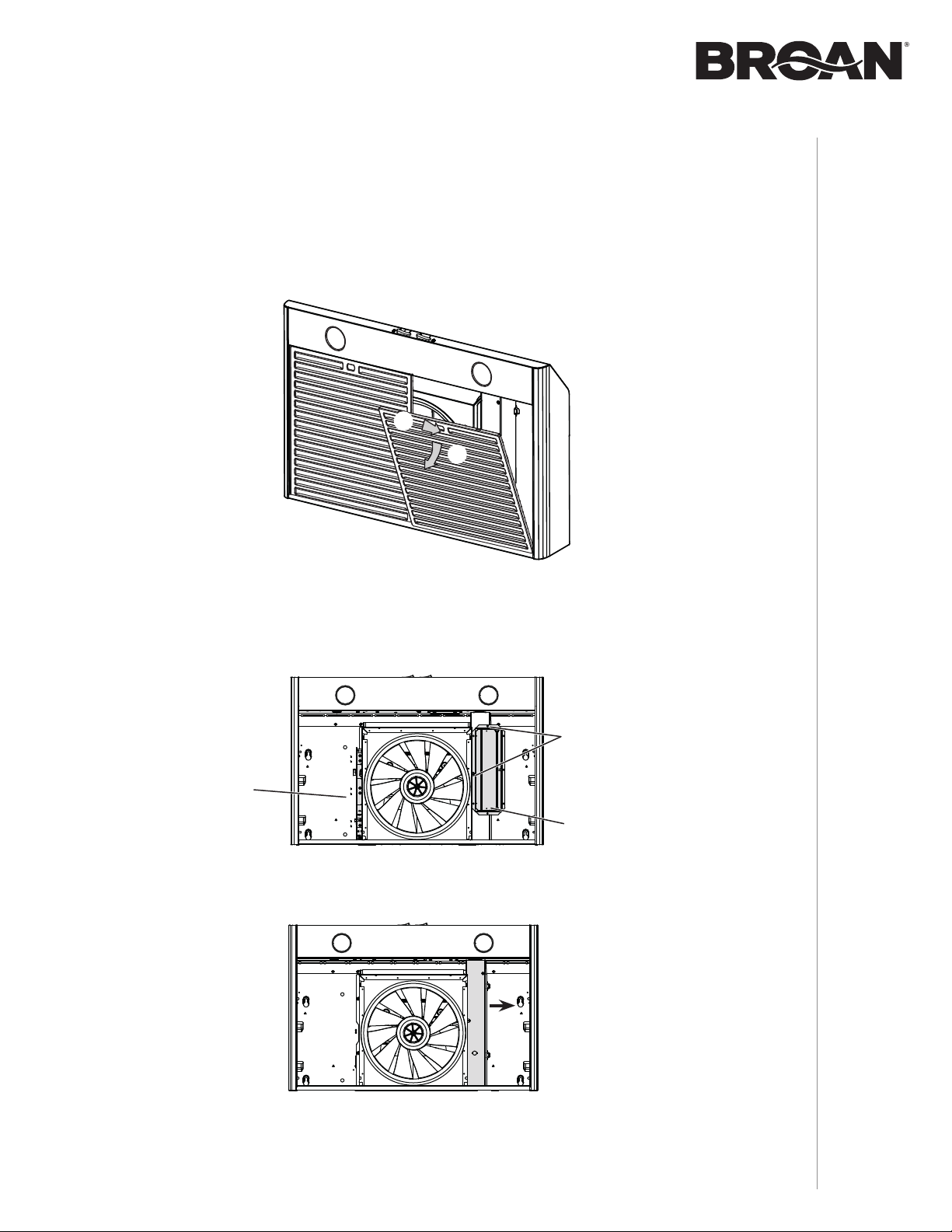

4 ] Remove the wiring cover (shaded part on illustration below) by sliding it out from the hood
and set it aside.
B
C
DAMPER
ASSEMBLY
SCREWS
EZ1
BRACKETS
INSTALLATION MANUAL
INSTALLATION
10

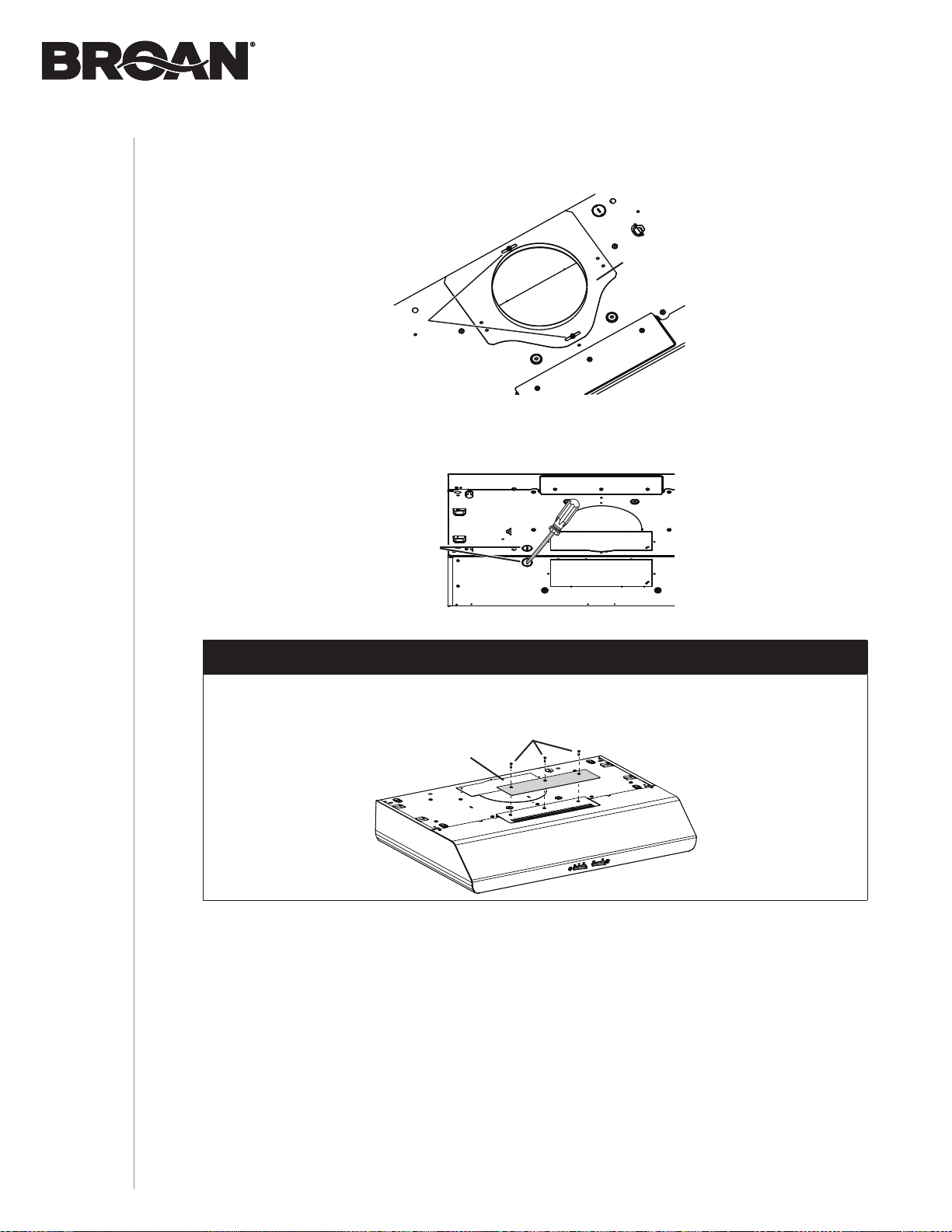

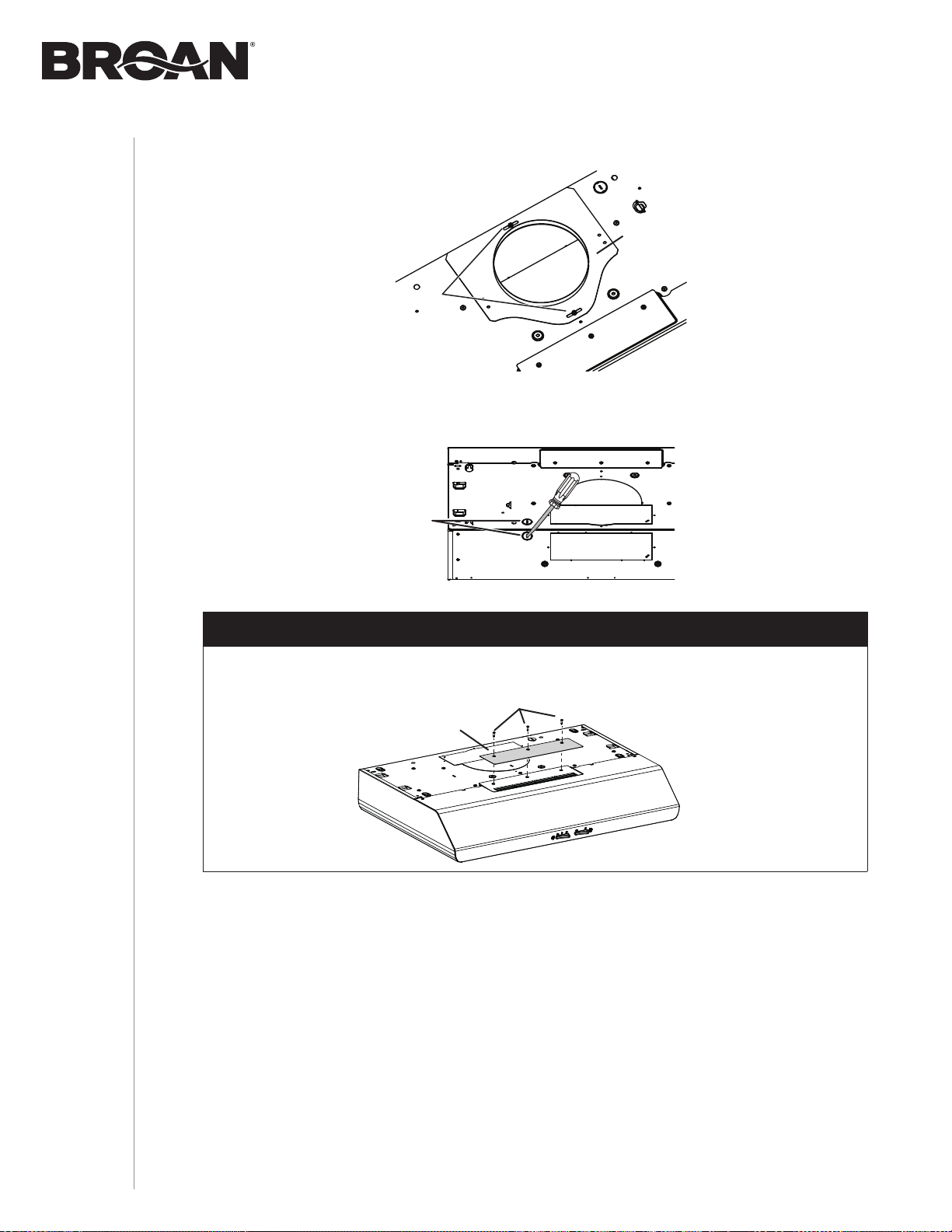

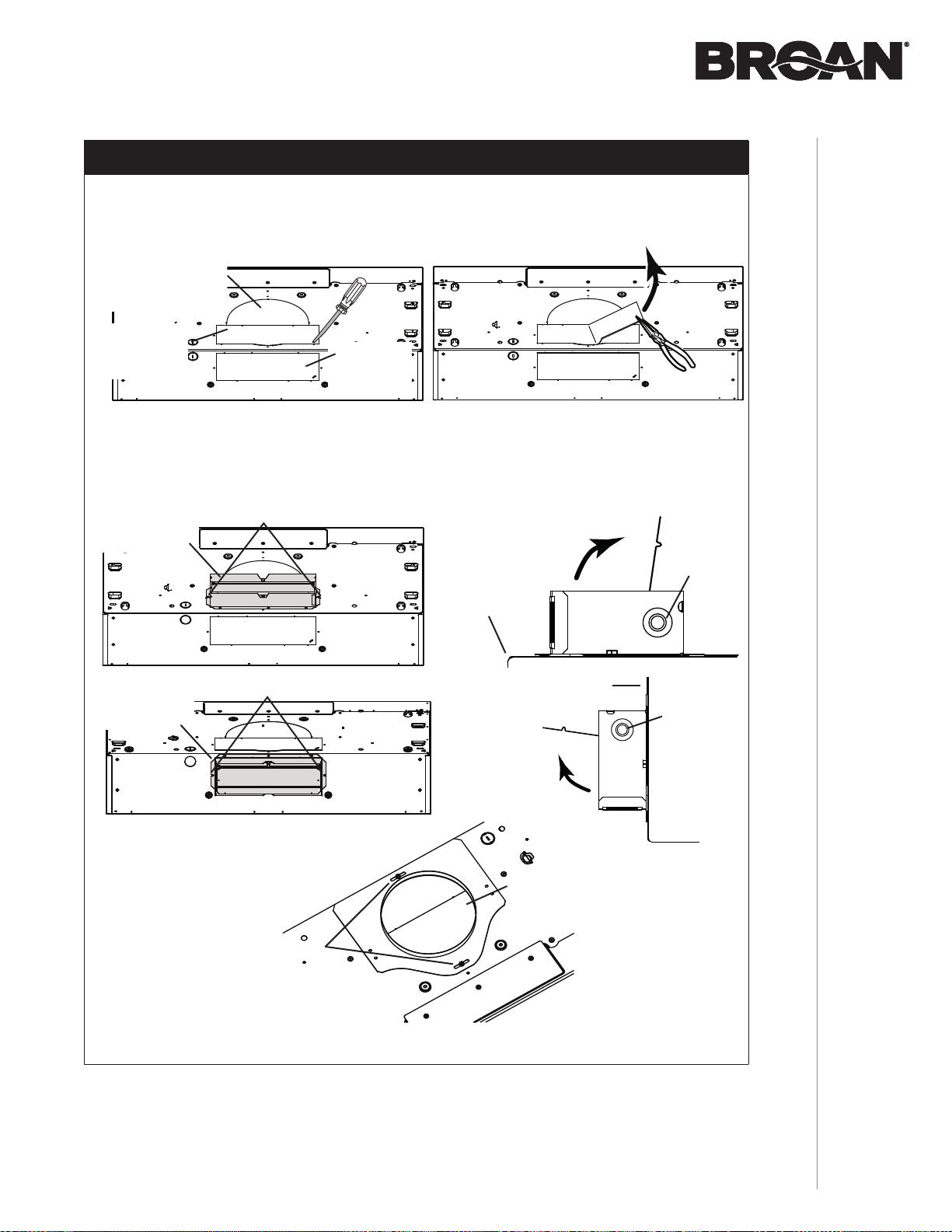

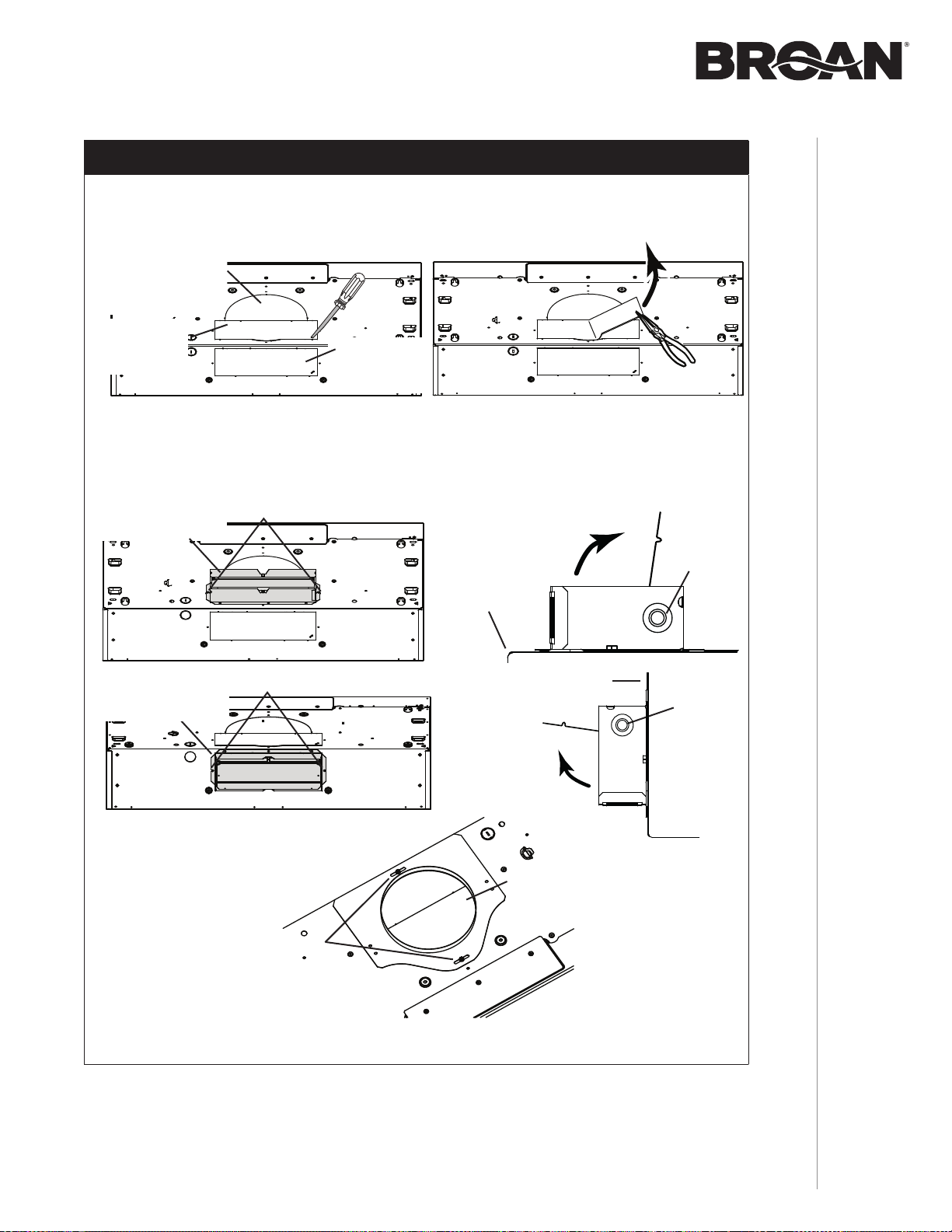

5 ] Remove 7” Round Duct Plate from top/back of hood (see illustration below). Keep the screws
for further use.
RECIRCULATION
COVER PLATE
SCREWS
6 ] Remove Electrical Power Cable Knockout from top (vertical exhaust) or back (horizontal
exhaust) of hood. Install an appropriate strain relief, 1/2” diameter (not included).
NON-DUCTED INSTALLATION ONLY
7 ] Remove 3 screws retaining the recirculation cover plate (shaded part in illustration below)
to the hood. Discard this plate with its screws.
7” ROUND
DUCT
PLATE
2 SCREWS
ELECTRICAL
POWER CABLE
KNOCKOUT
INSTALLATION MANUAL
INSTALLATION
11
DUCTED INSTALLATION ONLY
TIP: Insert a small length of duct over the 3¼” x 10” damper assembly (for rectangular ducting)
or 7” round (for round ducting) and seal the joint using aluminum foil duct tape to ease
connection with the house ductwork.
8 ] Remove 3¼” x 10” vertical, 3¼” x 10” horizontal, or 7-inch round knockout plate as
appropriate for your ducting method (see FIGURES 1 A and 1 B).
NOTE: To accommodate off-center ductwork, the 7” round duct plate can be installed up
to 1/2” on either side of the hood center.
7” ROUND KNOCKOUT
PLATE (ALSO REMOVE
VERTICAL KNOCKOUT PLATE)
3¼” X 10”
VERTICAL
KNOCKOUT
PLATE
3¼” X 10”
HORIZONTAL
KNOCKOUT
PLATE
FIGURE 1 A
7” ROUND
DUCT
PLATE
SCREWS
FIGURE 3
3¼” X 10”
DAMPER
ASSEMBLY
TOP/BACK
EDGE OF
HOOD
DAMPER
FLAP
PIVOT
SCREWS
FIGURE 2 A FIGURE 2 B
9 ] Attach 3¼” x 10” Damper Assembly on top OR back of hood (if using 3¼” x 10” duct; shaded
part in FIGURE 2 A below) or 7” Round Duct Plate (if using 7-inch round duct, FIGURE 3) over
the knockout opening. When installed, the 3¼” x 10” damper assembly must open as
shown in FIGURE 2 B.
FIGURE 1 B
3¼” X 10”
DAMPER
ASSEMBLY
BACK OF
HOOD
DAMPER
FLAP
PIVOT
SCREWS
INSTALLATION MANUAL
INSTALLATION
12
Prepare the Hood Location
NOTE: Before starting installation, read all the steps of these instructions.

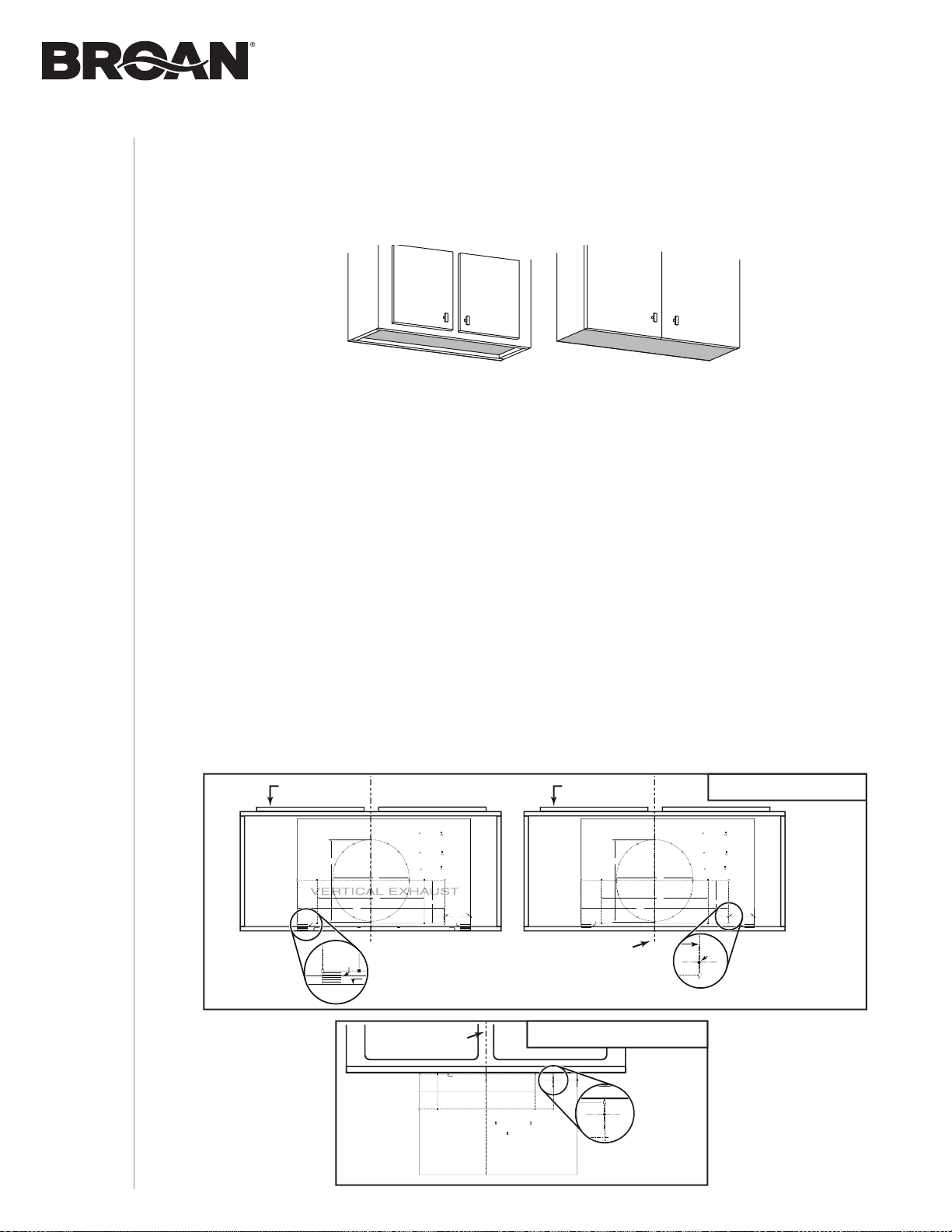

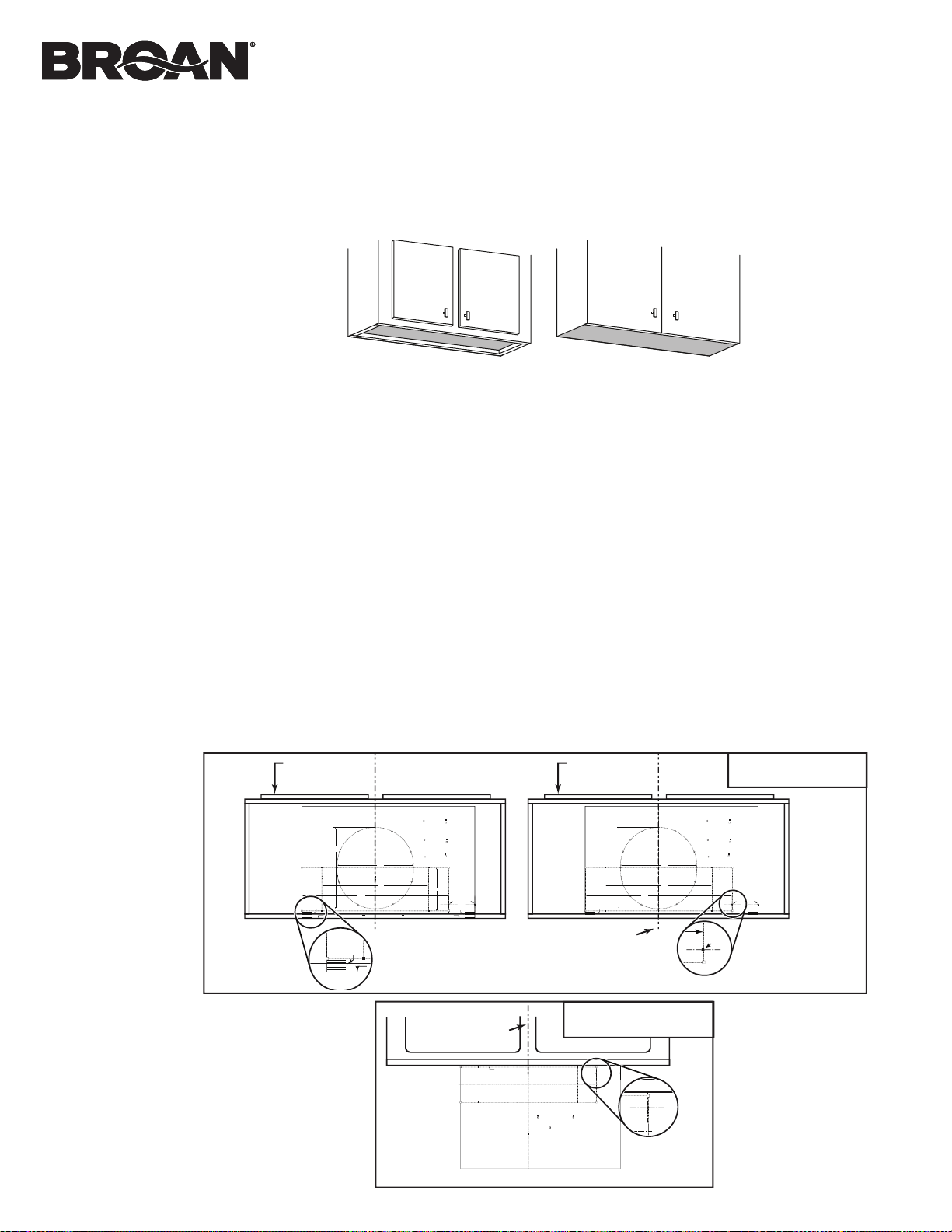

Use the illustration below to identify your kitchen cabinet type.
EZ1 one-person installation system
EZ1 installation is designed for use with kitchen cabinets that have the same width designation as
the range hood width. If the cabinet is greater than 1/2” wider than the range hood width, please
use the standard installation method.
1 ] Use the proper template for vertical OR horizontal disharge (included) for placement of
ductwork and electrical cutout in cabinet or wall. For a non-ducted installation, DO NOT cut a
duct access hole, only cut the hole for electrical wiring. If replacing a hood and plan to use
the existing duct and electrical, steps 2 to 5 may not be necessary. If so, skip to step 6.
2 ] Measure and mark the hood center line on cabinet bottom.
3 ] Align the center line on template with the hood center line marked on the bottom of the
cabinet, placing the edge (where indicated) of the template against back wall. When using
with framed cabinet for vertical exhaust installation, fold over rear edge of template equal
to the depth of the cabinet frame at the wall (use graduations on template, C locations on
template). Tape the template in place.
NOTE: When facing the installation, A and B (on template) must be at right.
This manual covers 2 kinds of installation: the standard (without EZ1 brackets) and the EZ1
one-person installation system (using included template and brackets). For the standard
installation, go to page 17.
FRAMED CABINET FRAMELESS CABINET
CABINET FRONT
C
L
AB
Apoyar este borde contra la pared de atrásPlace this edge against back wall
VERTICAL EXHAUST
A
S
A
A
V
RTICAL EX
= 3¼” x 10”
= 3¼” x 14”
RECTANGULAR DUCTING7” ROUND DUCTING
OR
Use this template for marking; do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
= 3¼ po x 10 po
= 3¼ po x 14 po
CONDUIT RECTANGULAIRECONDUIT ROND DE 7 PO
OU
= 3¼ pulg. x 10 pulg.
= 3¼ pulg. x 14 pulg.
CONDUCTO RECTANGULARCONDUCTO REDONDO
DE 7 PULG.
O
Appuyer ce bord au mur arrière
Utiliser ce gabarit pour marquer vos repères;ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.
Use esta plantilla para crear marcados; no trate de cortar el
agujero del conducto a través de la plantilla.
NOTA: To be translated in Spanish.
MARK WHERE INDICATED
FOR THE APPROPRIATE SIZE DUCT OPENING
MARQUER LES REPÈRES AUX ENDROITS INDIQUÉS SELON
LE FORMAT DE CONDUIT UTILISÉ
TITLE TO BE TRANSLATED IN SPANISH
Electrical access hole center
A = single blower hood
B = double blower hood
Centre du trou pour fil
d’alimentation électrique
A = hotte ventilateur simple
B = hotte ventilateur double
To be translated in Spanish
Electrical access hole center
A = single blower hood
B = double blower hood
4¼”
10½”
14½”
8”
7½”
C
C
C
Bend template along graduated
scale when installing to framed
cabinet.
Pour une installation sous une
armoire à fond en retrait, utiliser les
lignes pour mesurer l’épaisseur du
décalage causé par le mur de
l’armoire et plier le gabarit en
conséquence.
To be translated in Spanish.
P
C
CABINET FRONT
C
L
AB
VERTICAL EXHAUST
A
S
A
A
V
RTICAL EX
= 3¼” x 10”
= 3¼” x 14”
RECTANGULAR DUCTING7” ROUND DUCTING
OR
Use this template for marking; do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
= 3¼ po x 10 po
= 3¼ po x 14 po
CONDUIT RECTANGULAIRECONDUIT ROND DE 7 PO
OU
= 3¼ pulg. x 10 pulg.
= 3¼ pulg. x 14 pulg.
CONDUCTO RECTANGULARCONDUCTO REDONDO
DE 7 PULG.
O
Utiliser ce gabarit pour marquer vos repères;ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.
Use esta plantilla para crear marcados; no trate de cortar el
agujero del conducto a través de la plantilla.
NOTA: To be translated in Spanish.
MARK WHERE INDICATED
FOR THE APPROPRIATE SIZE DUCT OPENING
MARQUER LES REPÈRES AUX ENDROITS INDIQUÉS SELON
LE FORMAT DE CONDUIT UTILISÉ
TITLE TO BE TRANSLATED IN SPANISH
Electrical access hole center
A = single blower hood
B = double blower hood
Centre du trou pour fil
d’alimentation électrique
A = hotte ventilateur simple
B = hotte ventilateur double
To be translated in Spanish
Electrical access hole center
A = single blower hood
B = double blower hood
4¼”
10½”
14½”
8”
7½”
C
C
C
Bend template along graduated
scale when installing to framed
cabinet.
Pour une installation sous une
armoire à fond en retrait, utiliser les
lignes pour mesurer l’épaisseur du
décalage causé par le mur de
l’armoire et plier le gabarit en
conséquence.
To be translated in Spanish.
A
C
ELECTRICAL
ACCESS HOLE
LOCATION (A)
(
IN CABINET BOTTOM)
CENTER LINE
FOLD TEMPLATE ALONG GRADUATED
SCALE
WHEN INSTALLING TO FRAMED
CABINET
.
VERTICAL EXHAUST
DUCTING
Electrical access hol
A = single blower ho
B = double blower
Centre du tr
d’alim
ELECTRICAL
ACCESS HOLE
LOCATION (A)
(
IN WALL)
CENTER LINE
A
C
L
AB
Place this edge against
cabinet bottom.
Appuyer ce bord contre le bas
de l’armoire.
Apoyar este borde contra
la base del armario.
HORIZONTAL EXHAUST
T
T
= 3¼ pulg. x 10 pulg.
= 3¼ pulg. x 14 pulg.
CONDUCTO RECTANGULAR
= 3¼” x 10”
= 3¼” x 14”
RECTANGULAR DUCTING
= 3¼ po x 10 po
= 3¼ po x 14 po
CONDUIT RECTANGULAIRE
MARK WHERE INDICATED
FOR THE APPROPRIATE SIZE DUCT OPENING
MARQUER LES REPÈRES AUX ENDROITS INDIQUÉS SELON
LE FORMAT DE CONDUIT UTILISÉ
TITLE TO BE TRANSLATED IN SPANISH
Use this template for marking;do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
Utiliser ce gabarit pour marquer vos repères;ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.
Use esta plantilla para crear marcados;no trate de cortar el
agujero del conducto a través de la plantilla.
NOTA: To be translated in Spanish.
Electrical access hole center
A = single blower hood
B = double blower hood
Centre du trou pour fil
d’alimentation électrique
A = hotte ventilateur simple
B = hotte ventilateur double
To be translated in Spanish
Electrical access hole center
A = single blower hood
B = double blower hood
INSTALLATION MANUAL
INSTALLATION
13
FRAMED CABINET
7/64”
XY
Z

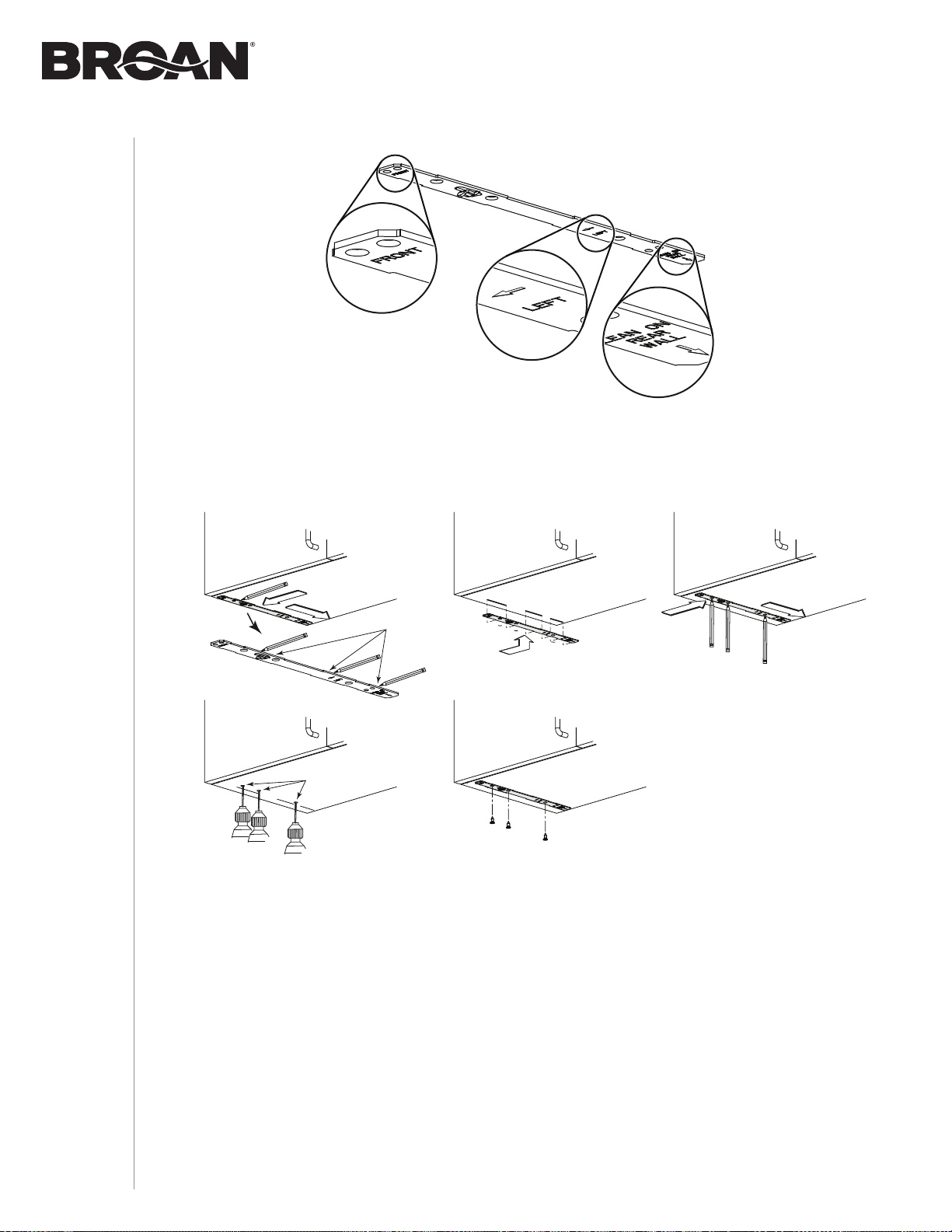

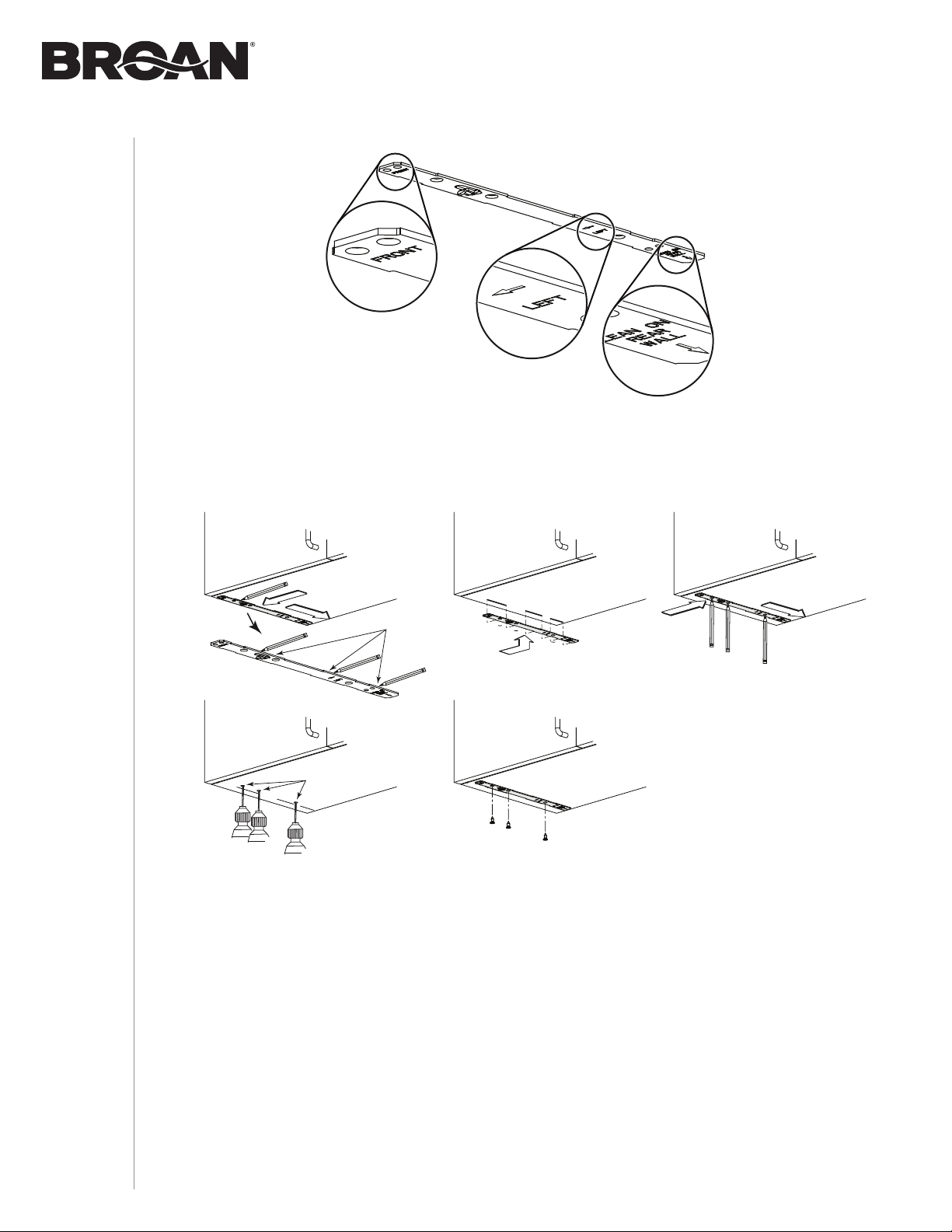

Refer to the marking on the brackets to determine the correct installation side and
orientation.
Mate the corresponding bracket to the cabinet side frame, while placing rear end
of bracket against the wall. Use a pencil to mark 3 holes (there are 6 holes but only
3 are necessary).
Remove the bracket. Using a 7/64” drill bit, drill 3 holes where marked.
Assemble the bracket to the side frame using a Phillips screwdriver and 3 provided
no. 8 x 5/8” wood screws. Repeat for the other side frame.
7 ] Install the proper installation brackets according to the type of cabinet (framed or frameless).
See below.
4 ] Drill a 1/8” dia. pilot hole for house wiring, at A location on template.
5 ] Use a sharp pencil or 1/8” drill bit to mark the locations for the appropriate duct access
holes (16 locations for 7” round duct, or 4 corner locations for rectangular duct). Remove the
template.
6 ] Draw the border for the exhaust ducting by linking its marks (16 for round duct and 4 for
rectangular duct), then cut the opening in the cabinet bottom (vertical exhaust) or in the wall
(horizontal exhaust). Drill the house wiring hole by using a 1½” hole saw centered with the
pilot hole previously made in 4.
INSTALLATION MANUAL
INSTALLATION
14
[\
7/64”
X
3 X
Y
Z
Refer to the marking on brackets to determine the correct installation side and orientation.
Align the corresponding bracket to the cabinet side, while placing rear end of bracket
against the wall. Draw a line on the outer edge of the bracket (as shown).
Slide the bracket towards the center of cabinet and align the outside edge of the
bracket with the marked line, keeping the rear end edge leaning on the wall.
Use a pencil to mark 3 holes.
Remove the bracket. Using a 7/64” drill bit, drill 3 holes where marked.
Assemble the bracket to the cabinet bottom using a Phillips screwdriver and 3 provided
countersunk wood screws. Repeat for the other cabinet side.
FRAMELESS CABINET
INSTALLATION MANUAL
INSTALLATION
15
A
B
D
C

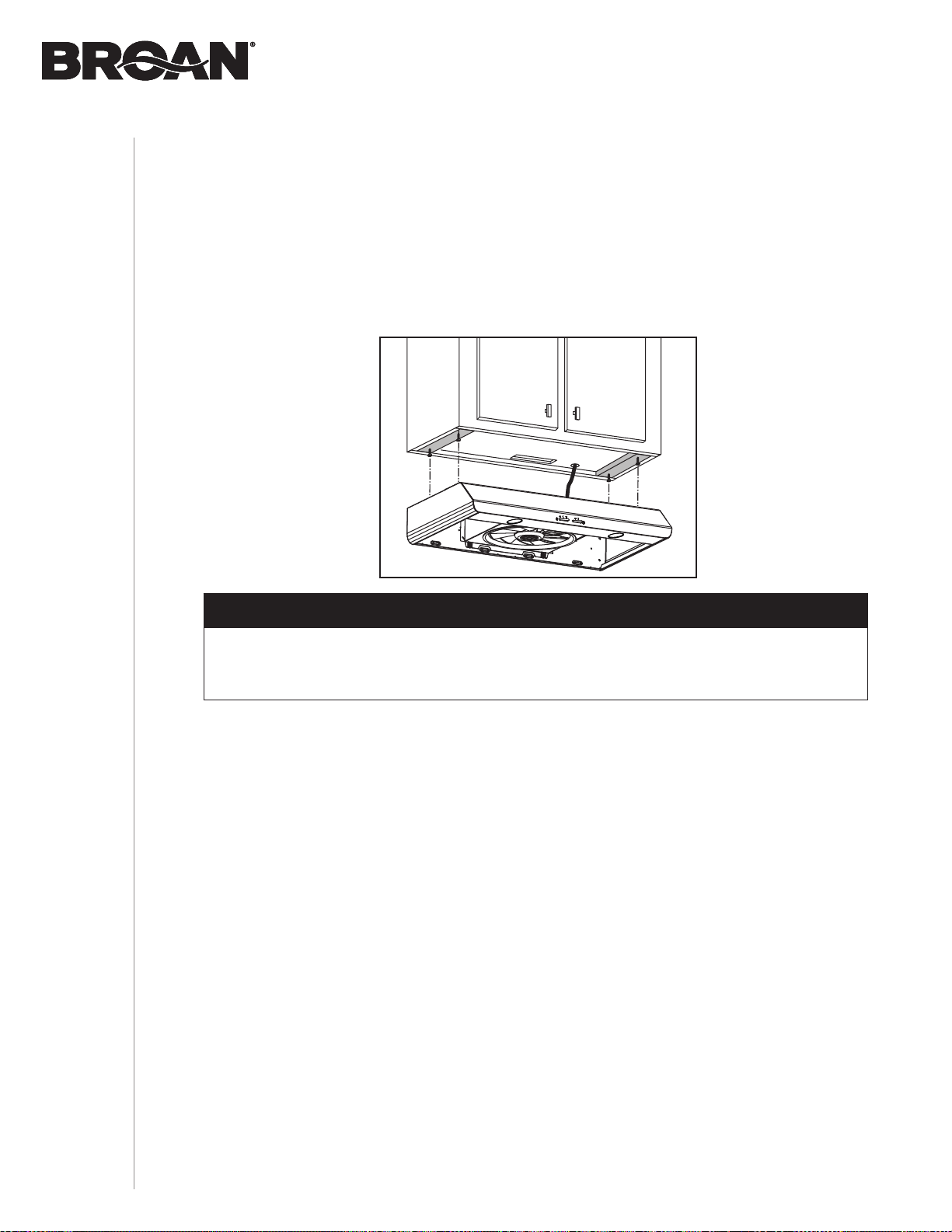

Install the Hood (EZ1 brackets)
1 ] Run house power cable between service panel and hood location.
2 ] There are 2 pairs of recessed holes on each side of the top of the hood (on rear: A and B,
on front C and D on illustration below); these holes allow the range hood to hang on the
brackets (previously installed).
3 ] Temporarily hang the hood on the brackets using its 2 recessed REAR HOLES (A and B).
While holding the hood, run the house power cable into the hood through the strain relief
previously installed in step 6 on page 10.
4 ] Unhook the rear holes from the brackets and hang the hood using its 2 recessed FRONT
HOLES (C and D). While holding the hood, attach the power cable to the hood using the
strain relief.
5 ] Hang the hood on the brackets using the 2 recessed FRONT HOLES (C and D). While
holding the hood, run the house power cable into the hood through the strain relief
previously installed in step 6 on page 10. Attach power cable to the hood.
NOTE: See final installation steps on next page.
HORIZONTAL EXHAUST INSTALLATION ONLY
VERTICAL EXHAUST INSTALLATION AND NON-DUCTED INSTALLATION ONLY
DUCTED INSTALLATION ONLY
6 ] Connect the ductwork to the hood and use metal foil duct tape to make joints secure and
air-tight. Make sure the damper assembly (or round duct plate) enters the ductwork and
that the damper opens and closes freely.
A
B
NOTE: The following procedure applies to both framed of frameless cabinet installations.
INSTALLATION MANUAL
INSTALLATION
16

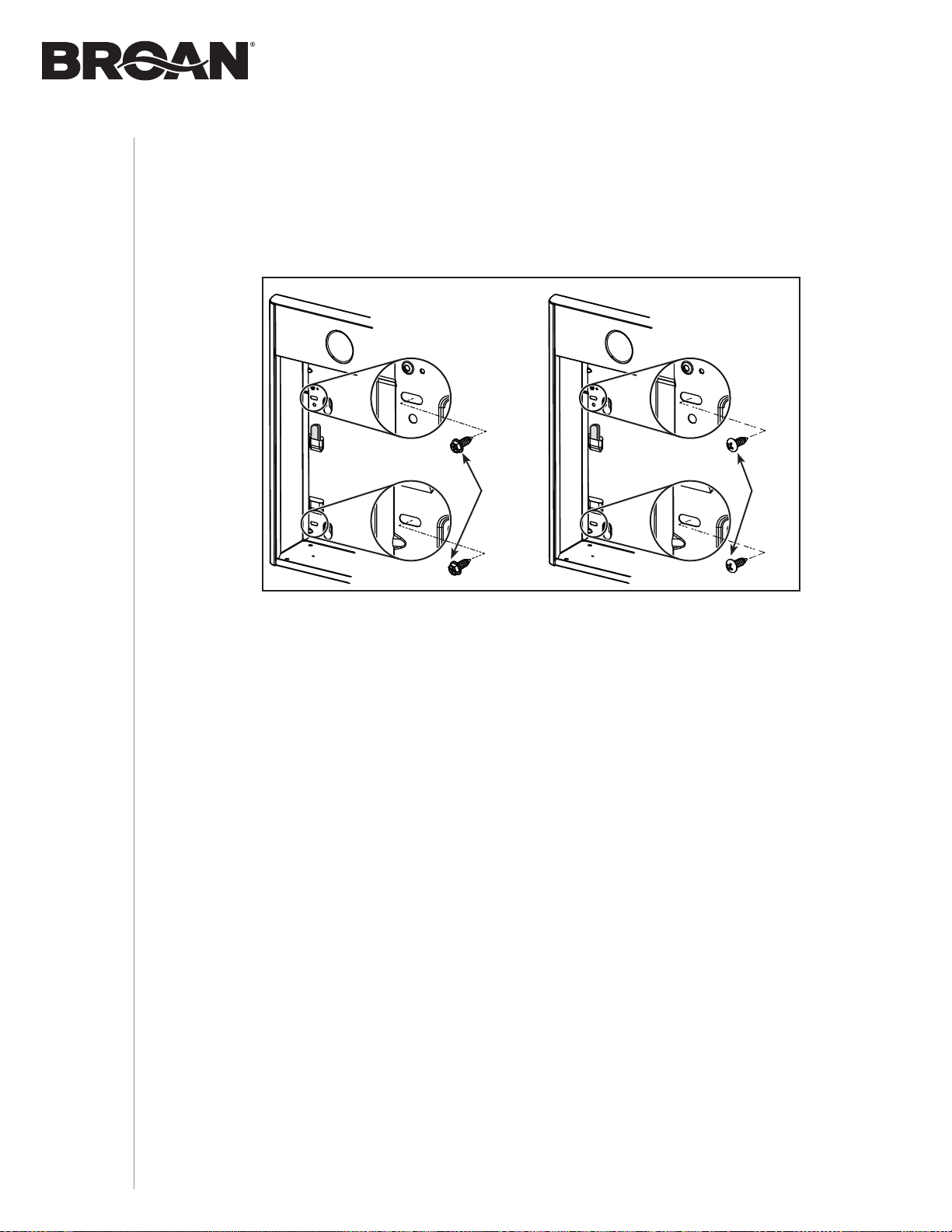

7 ] For framed cabinet, secure the hood to the EZ1 brackets using 4 no. 8-18 x 1/2” metal screws
(included in parts bag). Insert 2 screws per side, in the slots (as shown in insets on illustration
below).
8 ] For frameless cabinet, secure the hood to the cabinet using 4 no. 8 x 5/8” round head wood
screws (included in parts bag). Insert 2 screws per side, in the slots (as shown in insets on
illustration below).
FRAMED CABINET FRAMELESS CABINET
WOOD
SCREWS
METAL
SCREWS
INSTALLATION MANUAL
INSTALLATION
17

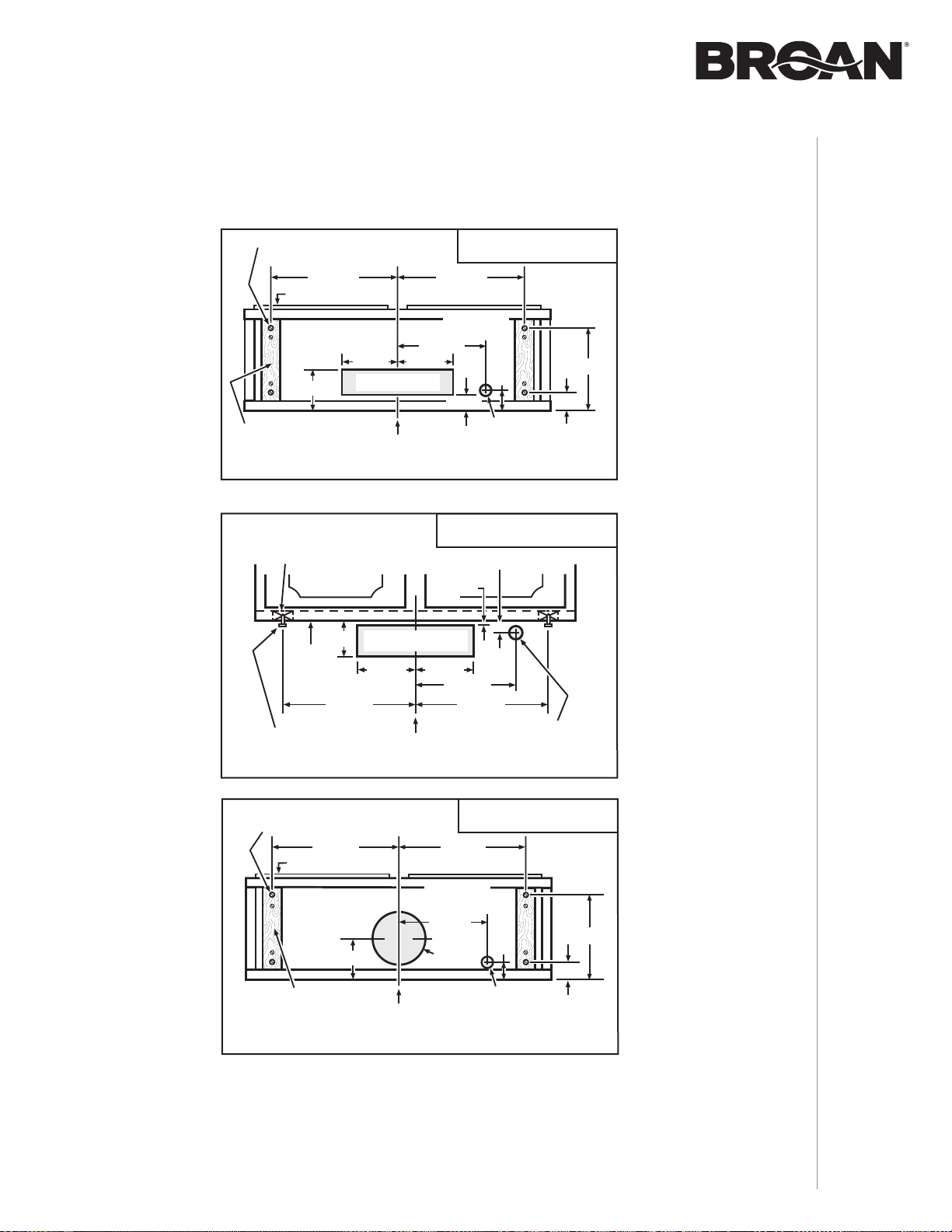

Standard Installation (without EZ1 brackets)
1 ] Use the proper diagram below for placement of ductwork and electrical cutout in cabinet
or wall. For a non-ducted installation, DO NOT cut a duct access hole, only cut the hole for
electrical wiring.
2 ] Install part-way four (4) ROUND HEAD no. 8 x 5/8” mounting screws into shims/cabinet,
according to the proper diagram above. (Mounting screws are included in parts bag, but wood
shims and shim mounting screws are not included).
VERTICAL DUCT
ACCESS HOLE
10
15
/16"
5¼"
5¼"
CENTER
LINE
HOOD MOUNTING SCREWS (4)
ELECTRICAL
ACCESS HOLE
(IN CABINET BOTTOM)
WOOD SHIMS
(RECESSED-BOTTOM
CABINETS ONLY)
CABINET FRONT
3/4"
1⅜"
1½"
7³/16"
12⅞"
4
7
/16"
CABINET
BOTTOM
12⅞"
3¼" X 10"
VERTICAL DUCTING
CABINET
BOTTOM
CABINET FRONT
HORIZONTAL DUCT
ACCESS HOLE
HOOD
MOUNTING
SCREWS (4)
ELECTRICAL
ACCESS HOLE
(
IN WALL)
3⅞"
CENTER
LINE
WOOD SHIMS
(RECESSED-BOTTOM
CABINETS ONLY)
13/16"
3/16"
5¼"
5¼"
12⅞" 12⅞"
7³/16"
3¼" X 10"
HORIZONTAL DUCTING
ELECTRICAL
ACCESS HOLE
(
IN CABINET BOTTOM)
HOOD MOUNTING SCREWS (4)
4¹¹/16"
8" DIA.
HOLE
7-IN. ROUND
7-IN. ROUND
DUCT
DUCT
ACCESS
ACCESS
HOLE
HOLE
7-IN. ROUND
DUCT
ACCESS
HOLE
WOOD SHIMS
(RECESSED-BOTTOM
CABINETS ONLY)
12⅞" 12⅞"
10
15
/16"
1½"
1⅜"
7³/
16"
7-IN. ROUND
VERTICAL DUCTING
INSTALLATION MANUAL
INSTALLATION
18

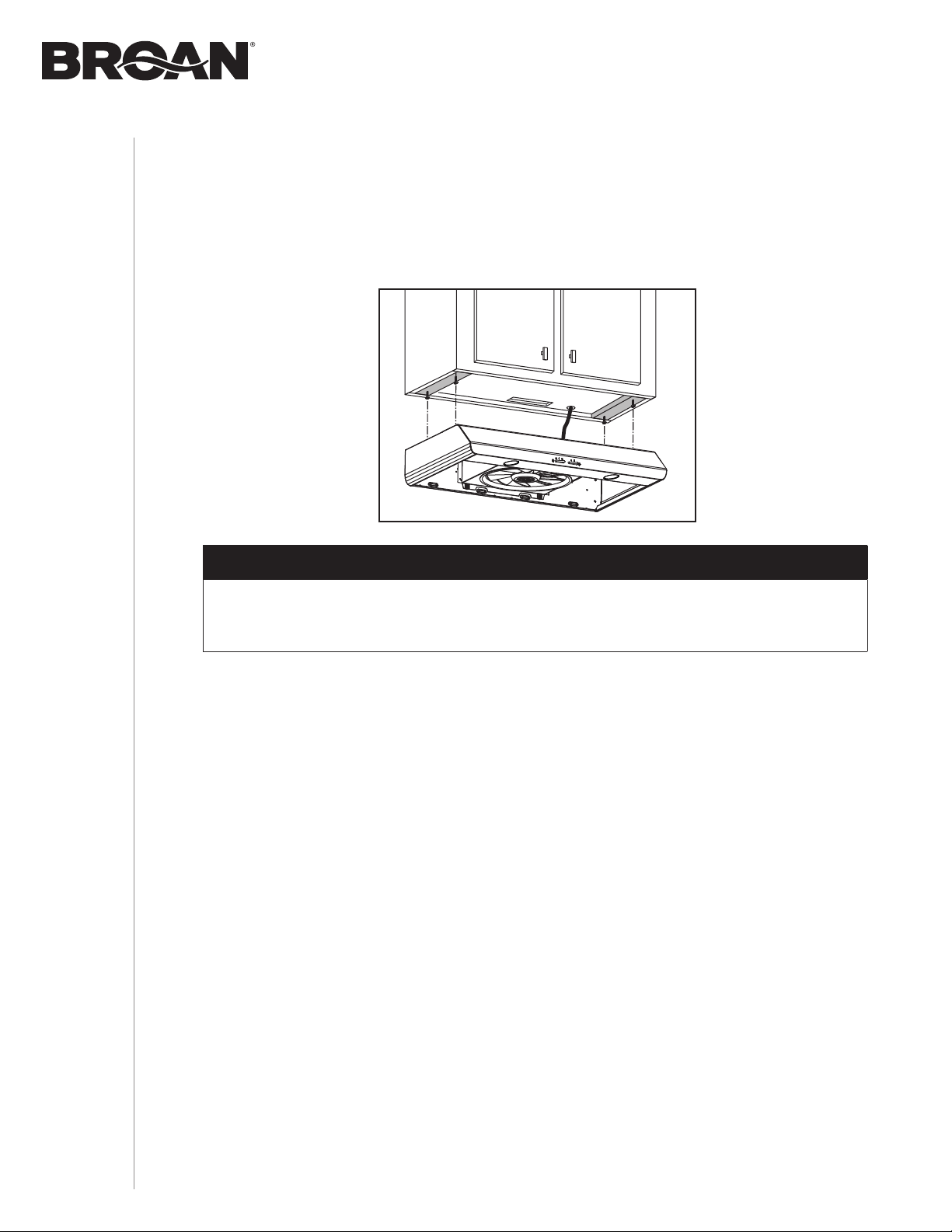

Install the Hood (standard installation)
1 ] Run house power cable between service panel and hood location. Run the house power
cable into the hood through the strain relief previously installed in step 6 on page 10.
2 ] Hang hood from (4) mounting screws previously installed. Slide hood back towards wall until
mounting screw heads are engaged in narrow end of keyhole slots in top of hood. Tighten
screws securely. Attach power cable to the hood using the strain relief.
DUCTED INSTALLATION ONLY
3 ] Connect ductwork to hood and use metal foil duct tape to make joints secure and air-tight.
Make sure the damper assembly (or round duct plate) enters the ductwork and that the
damper opens and closes freely.
INSTALLATION MANUAL
INSTALLATION
19

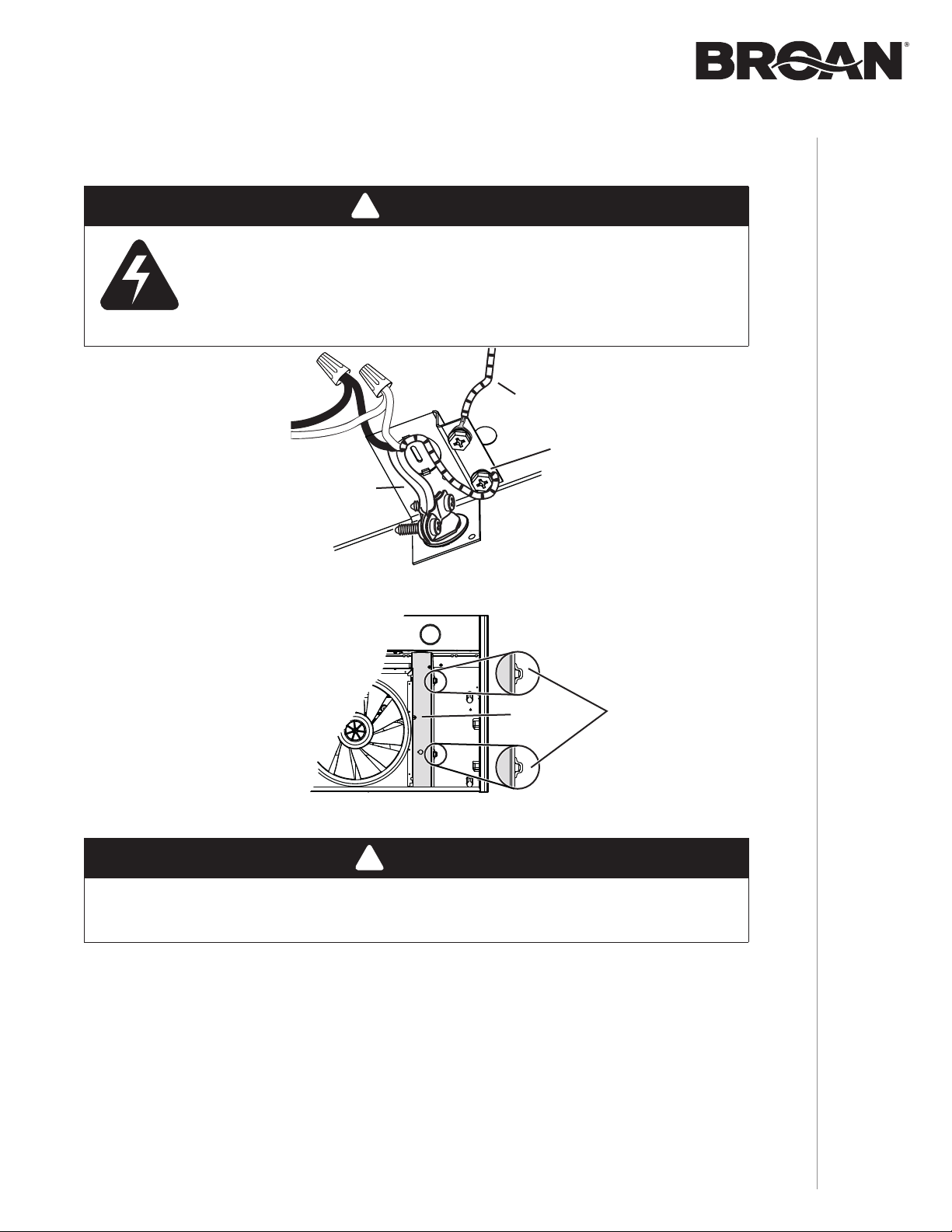

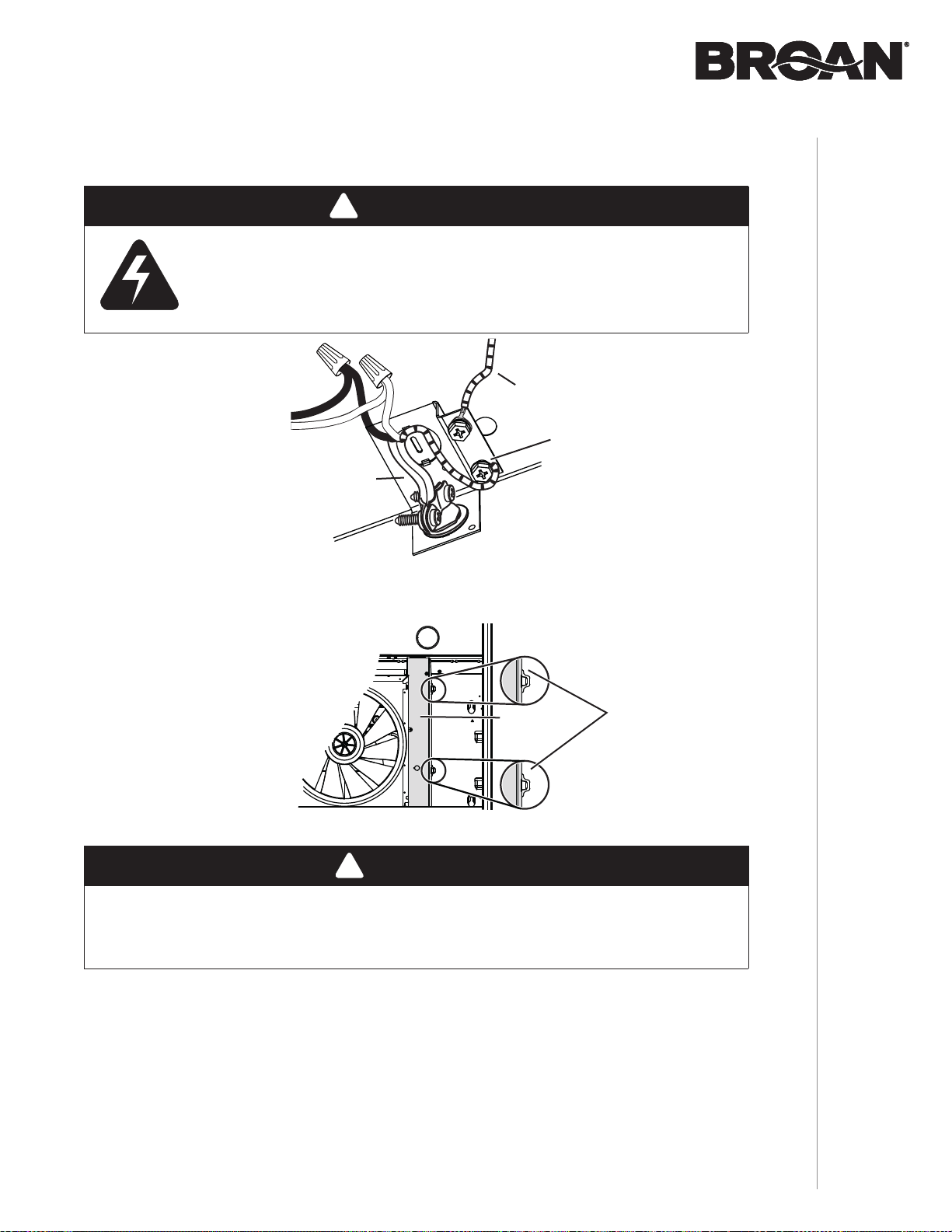

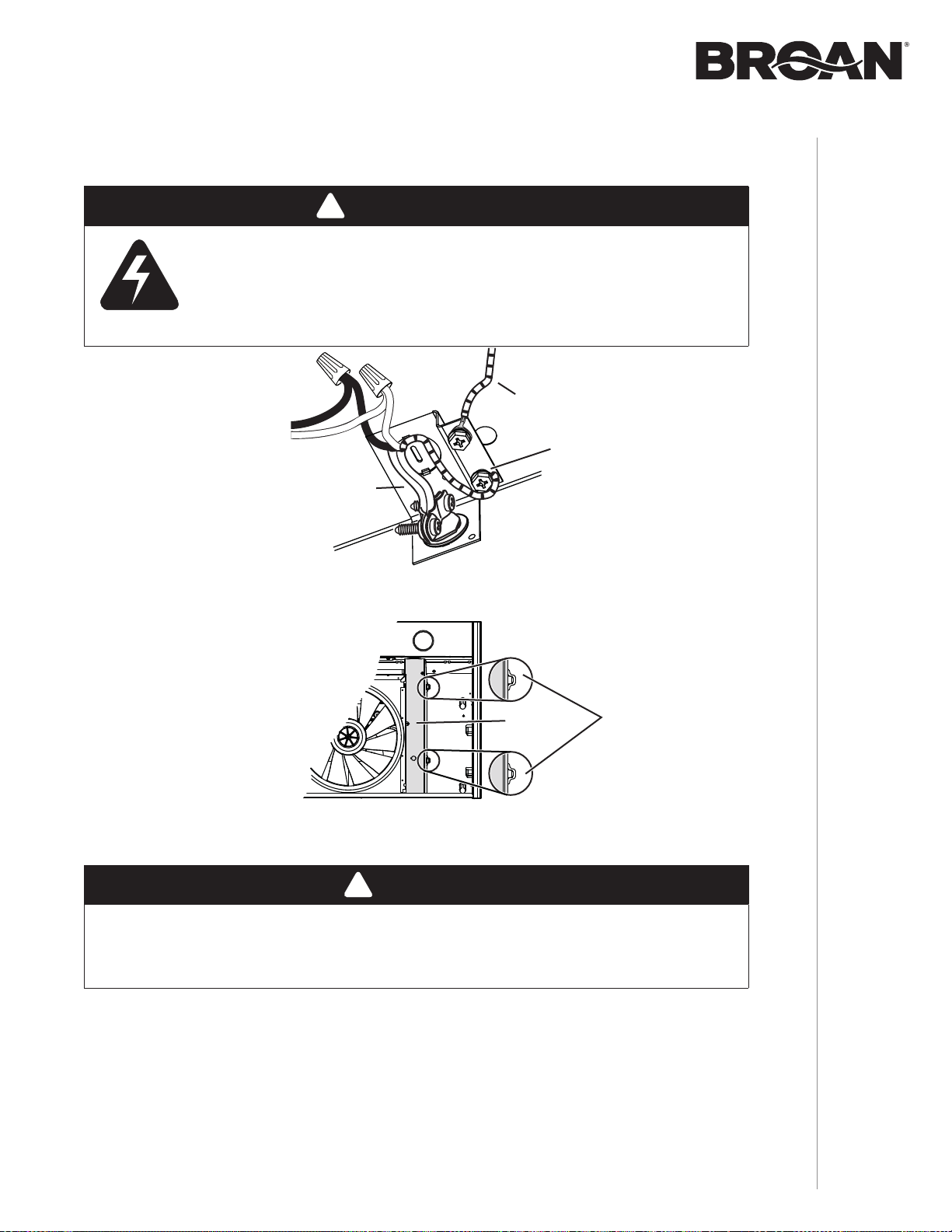

Connect the Wiring
1 ] Connect House Power Cable to range hood wiring: BLACK to BLACK, WHITE to WHITE and
GREEN or bare wire under GREEN ground screw.
!
WARNING
Risk of electric shock. Electrical wiring must be done by qualifi ed
personnel in accordance with all applicable codes and standards.
Before connecting wires, switch power off at service panel and lock
service disconnecting means to prevent power from being switched
on accidentally.
!
CAUTION
Ensure both tabs on inner top of hood are engaged in their corresponding slots in
wiring cover. Also, take care not to pinch wires while reinstalling wiring cover.
SCREW
2 ] Reinstall wiring cover and attach it to the hood using its retaining screw.
TABS ON INNER
TOP OF HOOD
ENGAGED IN
WIRING COVER
SLOTS.
MOTOR
GROUND
WIRE
HOUSE
POWER CABLE
GROUND
SCREW
INSTALLATION MANUAL
INSTALLATION
20

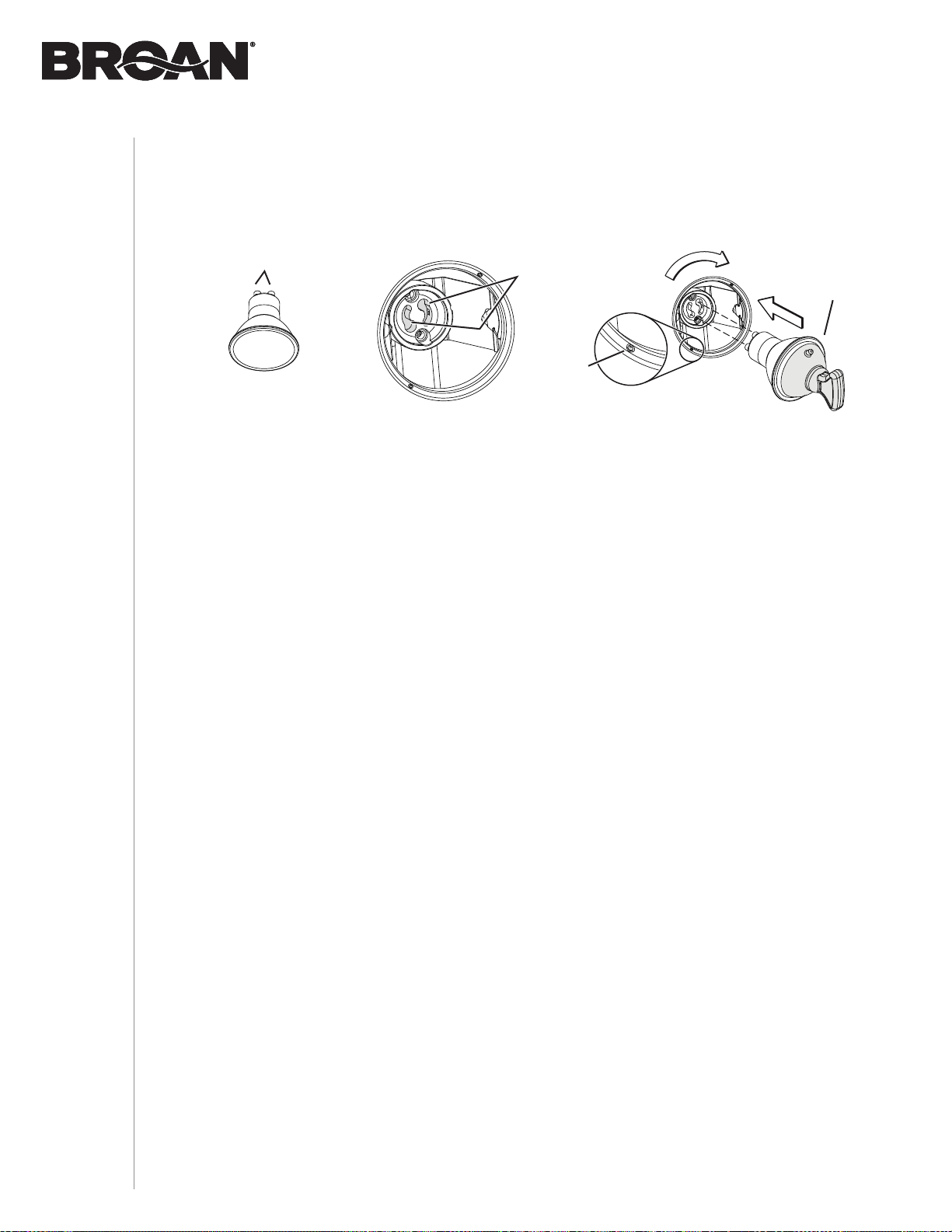

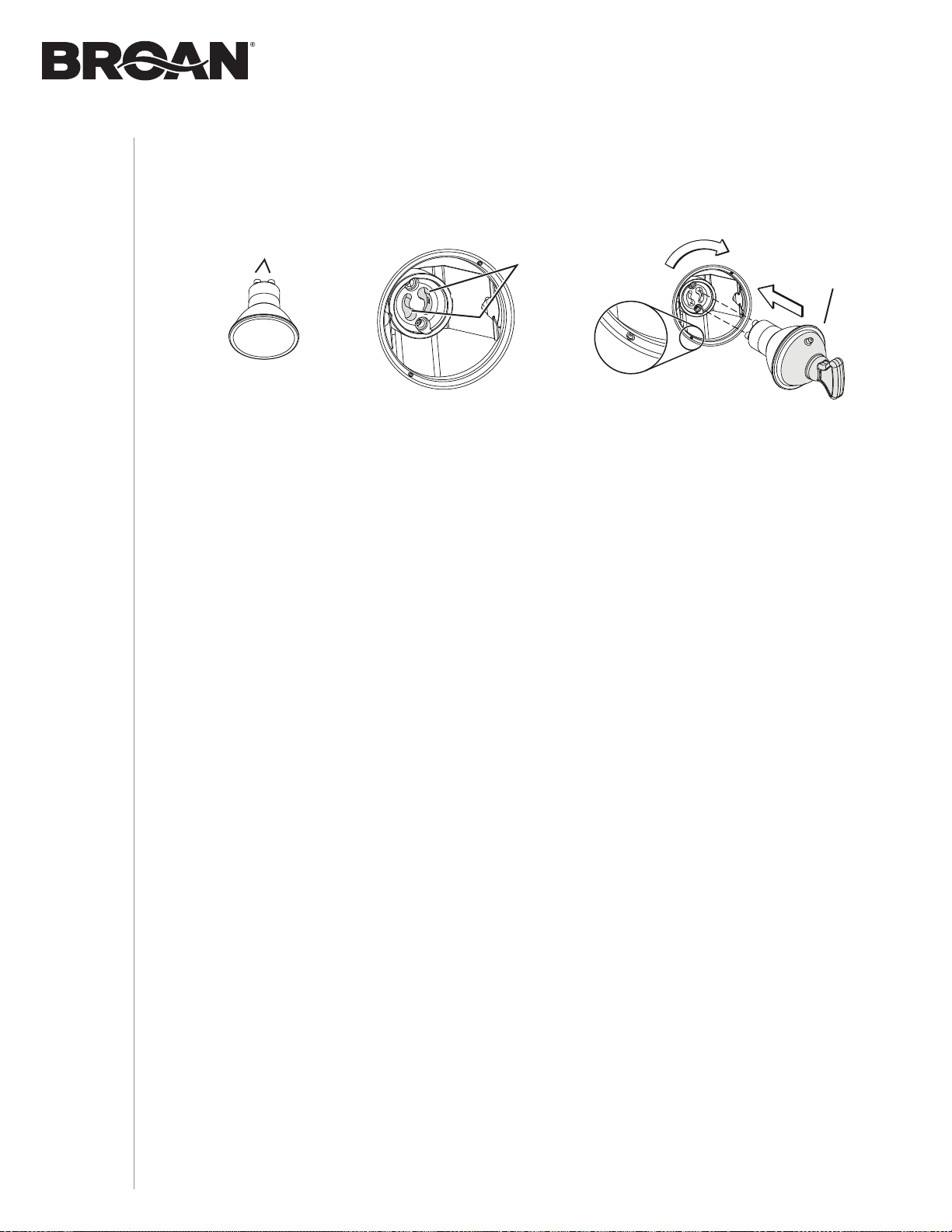

LED Light Bulbs
1 ] Align the bulb leads with the small indentations located on the border of the lamp location on
hood (see inset above), then install the bulbs by placing the bulb leads into their grooves in
the socket.
2 ] Gently push upwards and turn clockwise until secure.
The BKSJ1 Series range hoods require two LED light bulbs (120 V, 4 W max. with GU10 base),
included.
NOTE: The Suction Cup Tool (included with hood) can be used to install and remove light bulbs.
Press suction cup tool on bulb and rotate counterclockwise to remove bulb or clockwise to
install bulb.
SUCTION
CUP TOOL
Install the Filters
Ducted Installation Only:
Re-install grease filters removed in step 2 on page 9, under “Prepare the Hood”.
Non-ducted Installation Only:
Purchase two non-ducted filters from your local distributor or retailer (see product specification
label for filter type). Attach the non-ducted filters following instructions packed with the non-ducted
filters.
BULB LEADS
BULB LEAD
GROOVES
(IN SOCKET)
INSTALLATION MANUAL
WIRING DIAGRAM
21
BK
BK
BK (High)
R (Low)
BL BK
BK
W
W
W
W
G/Y
Lights
Motor
W
FAN MOTOR
BN
BN/W
R
BK
O
G/Y
1
2
3
5
4
6
COLOR CODE
BK
BL
BN
BN/W
BLACK
BLUE
BROWN
BROWN/WHITE
G/Y
O
R
W
GREEN/YELLOW
ORANGE
RED
WHITE
ref: 990729751_REV-A
Line
Neutral
Ground
120 V AC
BKSJ1 SERIES
INSTALLATION MANUAL

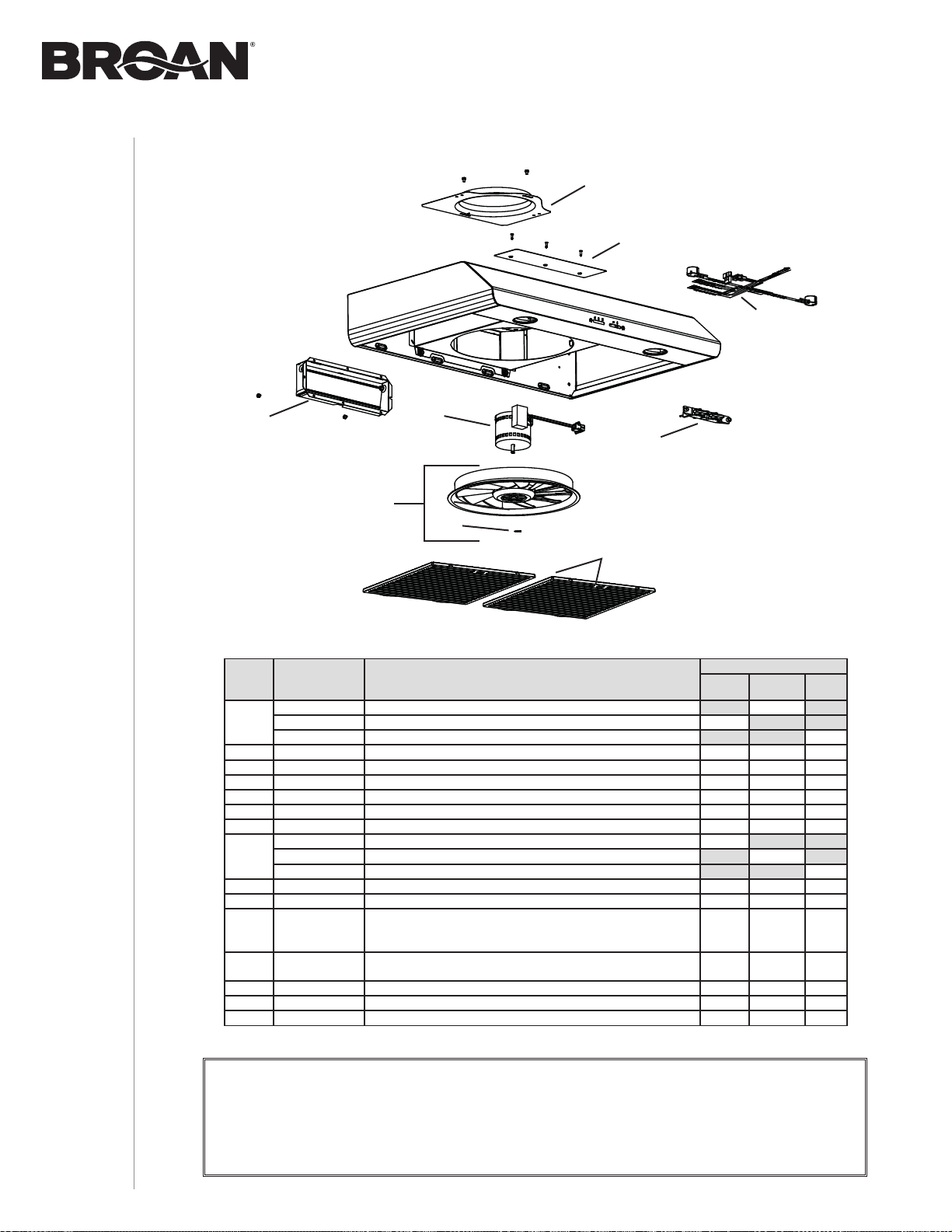

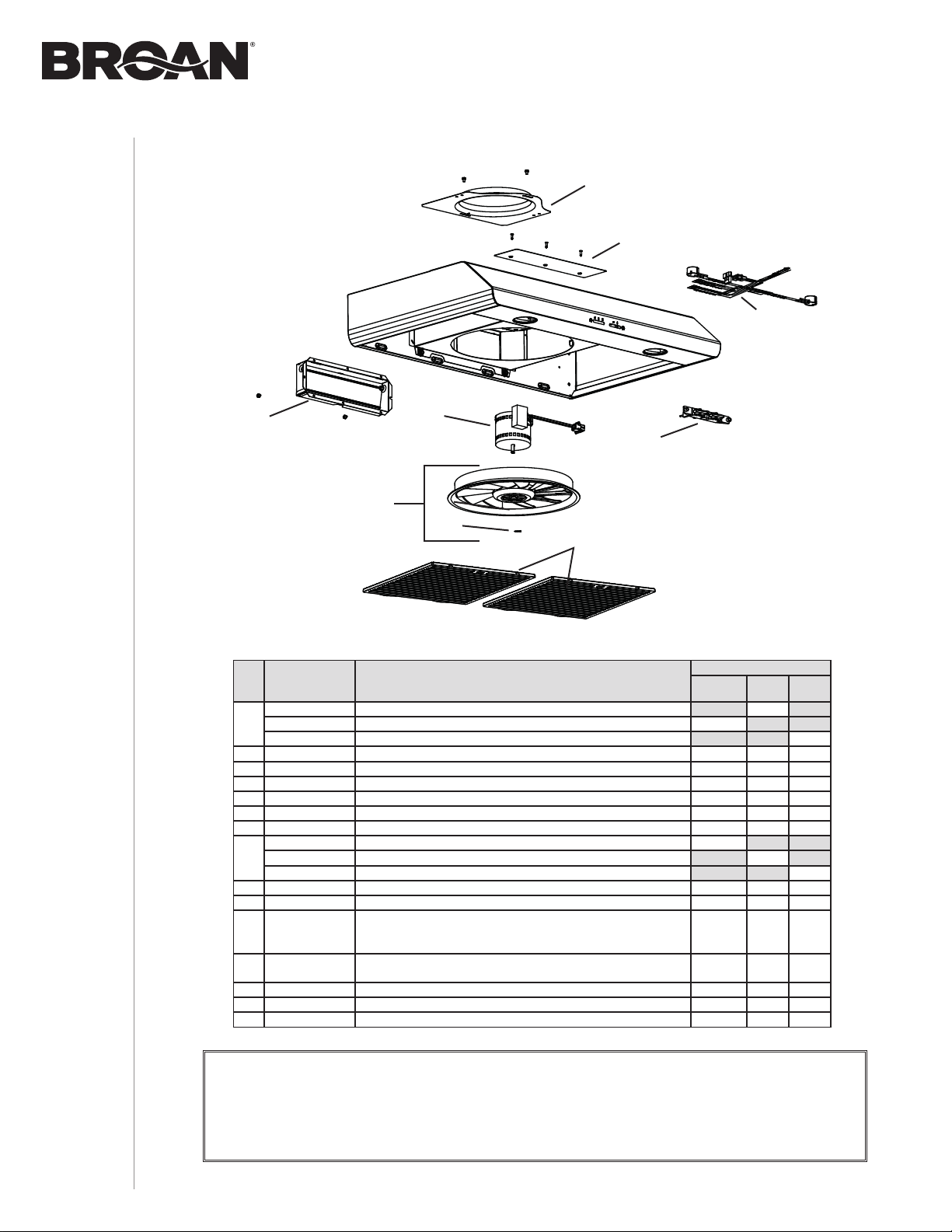

SERVICE PARTS
22
KEY
NO.
PART NO.DESCRIPTION
QUANTITY
30"
STAINLESS
30"
WHITE
30"
BLACK
1
S97020030 RECIRCULATION COVER PLATE, WHITE (INCLUDING SCREWS)1
S97020031 RECIRCULATION COVER PLATE, STAINLESS STEEL (INCLUDING SCREWS)1
S97020029 RECIRCULATION COVER PLATE, BLACK (INCLUDING SCREWS)1
2 SR680508 7'' ROUND DUCT PLATE (INCLUDING SCREWS)111
3 S97020534 3¼” X 10” DAMPER ASSEMBLY (INCLUDING SCREWS)111
4 S97020408 BLOWER MOTOR (INCLUDING 4 SCREWS AND 1 CAPACITOR)111
5 S97020407 FANPELLER (INCLUDING ITEM 6) 1 1 1
6 SR99420635 CLIP FOR FANPELLER 111
7 S97020204-002 GREASE FILTER - HYBRID - TYPE C5 (SET OF 2) 1 1 1
8
S97020425 ELONGATED ROCKER SWITCH, GREY (INCLUDING SCREWS)1
S97020424 ELONGATED ROCKER SWITCH, WHITE (INCLUDING SCREWS)1
S97020423 ELONGATED ROCKER SWITCH, BLACK (INCLUDING SCREWS)1
9 S99271660 WIRE HARNESS 111
* S98011637 WIRING COVER 111
* S97020292
PARTS BAG INCLUDING: 4 METAL SCREWS NO. 8-18 X 1/2”,
6 ROUND HEAD NO. 8 X 5/8” WOOD SCREWS,
6 NO. 8 X 1/2” COUNTERSUNK SCREWS, 1 SUCTION CUP TOOL
111
* S97020466
NON-DUCTED FILTER - TYPE XC (SET OF 2)
(NON-DUCTED INSTALLATION ONLY)
111
* S99527587 NON-DUCTED FILTER CLIP KIT (INCLUDES 4 CLIPS)111
* S97020470 EASY INSTALL KIT (INCLUDING HARDWARE)111
* S99271662 LED BULB 4 W, GU10 2 2 2
BKSJ1 SERIES
* ITEM NOT SHOWN.
REPLACEMENT PARTS AND REPAIRS
In order to ensure your unit remains in good working condition, you must use Broan-NuTone LLC or Venmar Ventilation ULC genuine
replacement parts only. Broan-NuTone LLC or Venmar Ventilation ULC genuine replacement parts are specially designed for each
unit and are manufactured to comply with all the applicable certification standards and maintain a high standard of safety. Any third
party replacement part used may cause serious damage and drastically reduce the performance level of your unit, which will result in
premature failing. Broan-NuTone LLC and Venmar Ventilation ULC recommend to contact a certified service depot for all replacement
parts and repairs.
INSTALLATION MANUAL
WARRANTY
23
Limited Warranty
Warranty Period and Exclusions: Broan-NuTone LLC and Venmar Ventilation ULC (either being the “Company”) warrants
to the original consumer purchaser of its product (“you”) that the product (the “Product”) will be free from material defects
in the Product or its workmanship for a period of one (1) year from the date of original purchase (or such longer period as
may be required by applicable law). For Range Hood Product that includes built-in LED modules, the Company warrants
the LED modules and driver to be free from material defects for a period of three (3) years from the date of purchase. The
limited warranty period for any replacement parts provided by the Company and for any Products repaired or replaced
under this limited warranty shall be the remainder of the original warranty period (or such longer period as may be required
by applicable law).
This warranty does not cover fluorescent lamp starters, tubes, halogen and incandescent bulbs, fuses, filters, ducts, roof
caps, wall caps and other accessories for ducting that may be purchased separately and installed with the Product. This
warranty also does not cover (a) normal maintenance and service, (b) normal wear and tear, (c) any Products or parts
which have been subject to misuse, abuse, abnormal usage, negligence, accident, improper or insufficient maintenance,
storage or repair (other than repair by the Company), (d) damage caused by faulty installation, or installation or use
contrary to recommendations or instructions, (e) any Product that has been moved from its original point of installation,
(f) damage caused by environmental or natural elements, (g) damage in transit, (h) natural wear of finish, (i) Products
in commercial or nonresidential use, or (j) damage caused by fire, flood or other act of God or (k) Products with altered,
defaced or removed serial numbers. This warranty covers only Products sold to original consumers in the United States and
Canada by the Company or its U.S. and Canadian distributors authorized by the Company.
This warranty supersedes all prior warranties and, subject to applicable law, is not transferable from the original consumer purchaser.
No Other Warranties: This Limited Warranty contains the Company’s sole obligation and your sole remedy for defective
products. The foregoing warranties are exclusive and in lieu of any other warranties and conditions, express or implied. THE
COMPANY DISCLAIMS AND EXCLUDES ALL OTHER EXPRESS WARRANTIES AND CONDITIONS, AND DISCLAIMS
AND EXCLUDES ALL WARRANTIES AND CONDITIONS IMPLIED BY LAW, INCLUDING WITHOUT LIMITATION
THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. To the extent that applicable law
prohibits the exclusion of implied warranties or conditions, the duration of any applicable implied warranty or condition is
limited to the period specified for the express warranty above. Some jurisdictions do not allow limitations on how long an
implied warranty lasts, so the above limitation may not apply to you. Any oral or written description of the Product is for the
sole purpose of identifying it and shall not be construed as an express warranty.
Whenever possible, each provision of this Limited Warranty shall be interpreted in such manner as to be effective and valid
under applicable law, but if any provision is held to be prohibited or invalid, such provision shall be ineffective only to the
extent of such prohibition or invalidity, without invalidating the remainder of such provision or the other remaining provisions
of the Limited Warranty.
Remedy: During the applicable limited warranty period, the Company will, at its option, provide replacement parts for, or
repair or replace, without charge, any Product or part thereof, to the extent the Company finds it to be covered by and in
breach of this limited warranty under normal use and service. The Company will ship the repaired or replaced Product or
replacement parts to you at no charge. You are responsible for all costs for removal, reinstallation and shipping, insurance or
other freight charges incurred in the shipment of the Product or part to the Company. If you must send the Product or part to
the Company, as instructed by the Company, you must properly pack the Product or part—the Company is not responsible
for damage in transit. The Company reserves the right to utilize reconditioned, refurbished, repaired or remanufactured
Products or parts in the warranty repair or replacement process. Such Products and parts will be comparable in function
and performance to an original Product or part and warranted for the remainder of the original warranty period (or such
longer period as may be required by applicable law).
Company reserves the right, in its sole discretion, to refund the money actually paid by you for the Product in lieu of repair or
replacement. If the Product or component is no longer available, replacement may be made with a similar product of equal
or greater value, at Company’s sole discretion. This is your sole and exclusive remedy for breach of this limited warranty.
Exclusion of Damages: THE COMPANY’S OBLIGATION TO PROVIDE REPLACEMENT PARTS, OR REPAIR,
REPLACE OR REFUND, AT THE COMPANY’S OPTION, SHALL BE YOUR SOLE AND EXCLUSIVE REMEDY UNDER
THIS LIMITED WARRANTY AND THE COMPANY’S SOLE AND EXCLUSIVE OBLIGATION. THE COMPANY SHALL
NOT BE LIABLE FOR INCIDENTAL, INDIRECT, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN
CONNECTION WITH THE PRODUCT, ITS USE OR PERFORMANCE. Incidental damages include but are not limited to
such damages as loss of time and loss of use. Consequential damages include but are not limited to the cost of repairing
or replacing other property which was damaged if the Product does not work properly.
THE COMPANY SHALL NOT BE LIABLE TO YOU, OR TO ANYONE CLAIMING UNDER YOU, FOR ANY OTHER
OBLIGATIONS OR LIABILITIES, INCLUDING, BUT NOT LIMITED TO, OBLIGATIONS OR LIABILITIES ARISING
OUT OF BREACH OF CONTRACT OR WARRANTY, NEGLIGENCE OR OTHER TORT OR ANY THEORY OF STRICT
LIABILITY, WITH RESPECT TO THE PRODUCT OR THE COMPANY’S ACTS OR OMISSIONS OR OTHERWISE.
Some jurisdictions do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation
or exclusion may not apply to you. This warranty gives you specific legal rights, and you may also have other rights, which
vary from jurisdiction to jurisdiction. The disclaimers, exclusions, and limitations of liability under this warranty will not apply
to the extent prohibited by applicable law.
This warranty covers only replacement or repair of defective Products or parts thereof at the Company’s main facility and
does not include the cost of field service travel and living expenses.
Any assistance the Company provides to or procures for you outside the terms, limitations or exclusions of this limited warranty
will not constitute a waiver of such terms, limitations or exclusions, nor will such assistance extend or revive the warranty.
The Company will not reimburse you for any expenses incurred by you in repairing or replacing any defective Product,
except for those incurred with the Company’s prior written permission.
How to Obtain Warranty Service: To qualify for warranty service, you must (a) notify the Company at the address or
telephone number stated below within seven (7) days of discovering the covered defect, (b) give the model number and part
identification and (c) describe the nature of any defect in the Product or part. At the time of requesting warranty service, you
must present evidence of the original purchase date. If you cannot provide a copy of the original written limited warranty, then
the terms of the Company’s most current written limited warranty for your particular product will control. The most current
limited written warranties for the Company’s products can be found at www.broan-nutone.com and www.broan-nutone.ca
.
Broan-NuTone LLC 926 West State Street, Hartford, WI 53027 www.broan-nutone.com 800-637-1453
Venmar Ventilation ULC, 550 Lemire Blvd., Drummondville, Québec, Canada J2C 7W9 www.broan-nutone.ca 1-800-567-3855
MANUEL D’INSTALLATION
TABLE DES MATIÈRES
2424
Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-26
Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . .27
Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . .28
Moteur
Filtres à graisses
Filtres de recirculation
Hélice
Nettoyage de l’acier inoxydable
Nettoyage des surfaces peintes
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-42
Outils et accessoires recommandés
pour l’installation . . . . . . . . . . . . . . . . . . . . . . . . 29
Installation des conduits
(installations avec conduits seulement) . . . . . . 29-30
Contenu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Préparation de la hotte . . . . . . . . . . . . . . . . . . . 31-33
Préparation de l’emplacement de la hotte . . . . . 34-40
Système d’installation par une personne EZ1 34-36
Installation de la hotte (avec supports EZ1) . . 37-38
Installation standard (sans supports EZ1) . . . 39
Installation de la hotte (installation standard) . 40
Branchement électrique . . . . . . . . . . . . . . . . . . 41
Ampoules DEL . . . . . . . . . . . . . . . . . . . . . . . . . 42
Installation des filtres . . . . . . . . . . . . . . . . . . . . 42
Schéma électrique . . . . . . . . . . . . . . . . . . . . . . . .43
Pièces de rechange . . . . . . . . . . . . . . . . . . . . . . .44
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
MANUEL D’INSTALLATION
SÉCURITÉ
25
!
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU
DE BLESSURES CORPORELLES, SUIVEZ LES DIRECTIVES SUIVANTES :
• N’utilisez cet appareil que de la façon prévue par le manufacturier. Si vous
avez des questions, contactez le manufacturier à l’adresse ou au numéro
de téléphone indiqués dans la garantie.
• Avant de réparer ou de nettoyer l’appareil, couper l’alimentation électrique
en verrouillant le panneau de distribution afin d’éviter sa remise en marche
accidentelle. Si le panneau de distribution ne peut être verrouillé, y fixer un
avertissement en évidence, telle qu’une étiquette de couleur vive.
• Les travaux d’installation et de raccordement électrique doivent être
effectués par une personne qualifiée, conformément aux codes et aux
standards de construction, incluant ceux concernant la protection contre
les incendies.
• Une quantité d’air adéquate est requise afin d’assurer une bonne
combustion et l’évacuation des gaz par la cheminée dans le cas des
équipements alimentés au gaz afin de prévenir les retours de cheminée.
Conformez-vous aux instructions et aux standards de sécurité des
manufacturiers d’équipement de chauffage, tel qu’ils sont publiés par
la National Fire Protection Association (NFPA) et l’American Society for
Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) ainsi
que les responsables des codes locaux.
• Veillez à ne pas endommager le câblage électrique ou d’autres équipements
non apparents lors de la découpe ou du perçage du mur ou du plafond.
• Les ventilateurs avec conduits doivent toujours évacuer l’air à l’extérieur.
• Ne pas utiliser cet appareil avec une commande de vitesse à
semi-conducteur additionnelle.
• Afin de réduire les risques d’incendie, n’utilisez que des conduits de métal.
• Cet appareil doit être mis à la terre.
• Si désiré, ce produit peut être installé avec l’ensemble de cordon
d’alimentation homologué par UL spécialement conçu pour ce produit, en
suivant les directives incluses avec le cordon.
• Lorsqu’une réglementation est en vigueur et qu’elle comporte des
exigences d’installation et/ou de certification plus restrictives, lesdites
exigences prévalent sur celles de ce document et l’installateur entend s’y
conformer à ses frais.
VEUILLEZ LIRE ET CONSERVER CES DIRECTIVES
!
Conçues pour usage domestique seulement
!
INSTALLATEUR : LAISSER CE MANUEL AU PROPRIÉTAIRE.
Aux États-Unis, enregistrez votre hotte en ligne à www.broan-nutone.com
Au Canada, enregistrez votre hotte en ligne à www.broan-nutone.ca
MANUEL D’INSTALLATION
SÉCURITÉ
26
!
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE :
a) Ne jamais laisser les appareils de cuisson sans surveillance lorsqu’ils sont
réglés à feu vif. Les débordements engendrent de la fumée et des déversements
graisseux pouvant s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen.
b) Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou que vous
cuisinez des mets flambés (par ex. : crêpes Suzette, cerises jubilé, steaks au
poivre flambés).
c) Nettoyez régulièrement l’hélice du ventilateur. Ne laissez pas la graisse
s’accumuler sur le ventilateur, le filtre ou les conduits d’évacuation.
d) Utilisez le bon format de casserole. Servez-vous toujours de casseroles et
d’ustensiles appropriés à la dimension de la surface chauffante.
AFIN DE RÉDUIRE TOUT RISQUE DE BLESSURES LORS D’UN FEU DE
CUISINIÈRE, SUIVEZ CES DIRECTIVES* :
1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à
biscuits ou un plateau métallique et ensuite, éteignez le brûleur. PRENEZ
SOIN D’ÉVITER LES BRÛLURES. SI LES FLAMMES NE S’ÉTEIGNENT PAS
IMMÉDIATEMENT, ÉVACUEZ LES LIEUX ET APPELEZ LES POMPIERS.
2. NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMMES DANS VOS MAINS.
Vous pourriez vous brûler.
3. N’UTILISEZ PAS D’EAU, incluant un linge à vaisselle ou une serviette mouillée,
cela pourrait occasionner une violente explosion de vapeur.
4. N’utilisez un extincteur QUE DANS LE CAS OÙ :
A. Vous possédez un extincteur de classe ABC et vous en connaissez le
fonctionnement.
B. L’incendie est petit et limité à l’endroit où il a débuté.
C. Les pompiers ont été avisés.
D. Vous pouvez combattre l’incendie en ayant accès à une sortie de secours.
* Tirées du Kitchen Fire Safety Tips publié par la NFPA.
!
ATTENTION
• Pour une utilisation à l’intérieur seulement.
• Pour usage domestique seulement. Ne pas utiliser pour évacuer des vapeurs ou des matières
dangereuses ou explosives.
• Afin d’éviter tout dommage au moteur et de débalancer ou de rendre bruyante l’hélice du moteur,
garder votre appareil à l’abri des poussières de gypse et de construction/rénovation, etc.
• Le moteur de votre hotte possède une protection thermique qui éteindra automatiquement le
moteur s’il devient surchauffé. Le moteur redémarrera automatiquement une fois refroidi. Si le
moteur continue à arrêter et à redémarrer, faites-le vérifier.
• Pour une meilleure évacuation des odeurs de cuisson, le bas de votre hotte devrait être situé À UN
MINIMUM de 18 po et à un maximum de 24 po au-dessus de la surface de cuisson.
• Toujours suivre les recommandations du manufacturier de l’appareil de cuisson concernant les
exigences de cet appareil en matière de ventilation.
• Afin de réduire les risques d’incendie et évacuer l’air adéquatement, assurez-vous que les conduits
évacuent l’air à l’extérieur. Ne pas évacuer l’air dans des espaces restreints comme l’intérieur des
murs ou plafond ou dans le grenier, faux plafond ou garage.
• Il est recommandé de porter des lunettes et des gants de sécurité lors de l’installation, de l’entretien
ou de la réparation de cet appareil.
• Veuillez consulter l’autocollant apposé à l’intérieur de la hotte pour plus d’information ou autres
exigences.
• Vérifier si des sons inhabituels, des odeurs et de la fumée émanent de votre hotte Si l’un d’eux
apparaît, mettre la hotte hors tension.
MANUEL D’INSTALLATION
FONCTIONNEMENT
27
Fonctionnement
Toujours mettre en marche la hotte avant de commencer la cuisson afin d’établir une circulation
d’air dans la cuisine. Laisser également la hotte fonctionner quelques minutes après l’arrêt de la
cuisinière afin de nettoyer l’air. Cela aidera à maintenir la cuisine plus propre et plus fraîche.
Faire fonctionner la hotte comme suit :
COMMUTATEUR DU VENTILATEUR
ARRÊTE le ventilateur.
I Active le ventilateur à BASSE vitesse.
II Active le ventilateur à vitesse ÉLEVÉE.
COMMUTATEUR DE L’ÉCLAIRAGE
ÉTEINT les lumières.
I ALLUME les lumières.
MANUEL D’INSTALLATION
NETTOYAGE ET ENTRETIEN
28
Nettoyage et entretien
L’entretien adéquat de la hotte préservera ses performances.
MOTEUR
Le moteur est lubrifié en permanence et n’a pas besoin d’être huilé. Si les roulements du moteur
sont anormalement bruyants, remplacer le moteur uniquement par le même modèle. L’hélice doit
aussi être remplacée.
FILTRES À GRAISSES
Les filtres à graisses doivent être nettoyés fréquemment. Utiliser une solution d’eau chaude et de
détergent. Les filtres sont lavables au lave-vaisselle.
Nettoyer les filtres fabriqués entièrement de métal au lave-vaisselle à l’aide d’un détergent sans
phosphate. L’utilisation d’un détergent avec phosphates ainsi que les conditions locales de l’eau
peuvent entraîner une décoloration des filtres, sans toutefois affecter leur performance. Cette
décoloration n’est pas couverte par la garantie. Afin de prévenir ou de limiter la décoloration, laver
les filtres à la main avec un détergent doux.
FILTRES DE RECIRCULATION
Les filtres de recirculation devraient être remplacés tous les 3 à 6 mois. Remplacer plus souvent si
vos habitudes de cuisson génèrent plus de graisses, comme par exemple la friture ou les aliments
sautés au wok. Voir les directives d’installation incluses avec les filtres de recirculation.
HÉLICE
L’hélice doit être nettoyée fréquemment. Utiliser un chiffon propre imbibé d’une solution d’eau
chaude et de détergent.
NETTOYAGE DE L’ACIER INOXYDABLE
À faire :
• Laver régulièrement les surfaces à l’aide d’un chiffon propre imbibé d’eau chaude et de
savon doux ou de détergent liquide à vaisselle.
• Toujours nettoyer dans le sens du polissage.
• Toujours bien rincer avec de l’eau claire (2 à 3 fois) et essuyer complètement.
• Un nettoyant domestique conçu spécialement pour l’acier inoxydable peut aussi être utilisé.
À ne pas faire :
• Ne pas utiliser de laine d’acier ou d’acier inoxydable ou tout autre grattoir pour enlever la
saleté tenace.
• Ne pas utiliser une poudre nettoyante abrasive ou rugueuse.
• Ne pas laisser la saleté s’accumuler.
• Ne pas laisser la poussière de plâtre ou tout autre résidu de construction atteindre la hotte.
Couvrir la hotte pour la durée des travaux afin de s’assurer qu’aucune poussière n’atteigne la hotte.
À éviter lors du choix du détergent :
• Tous produits nettoyants contenant des agents de blanchiment; ils attaqueront l’acier inoxydable.
• Tous produits contenant du chlorure, du fluorure, de l’iode ou du bromure; ils détérioreront
rapidement les surfaces.
• Tous produits combustibles utilisés pour le nettoyage : acétone, alcool, éther, benzène, etc.;
ils sont grandement explosifs et ne devraient jamais être utilisés près d’une cuisinière.
NETTOYAGE DES SURFACES PEINTES :
Nettoyer avec de l’eau chaude additionnée de détergent doux seulement. S’il y a décoloration,
utiliser une bonne cire telle qu’une cire automobile. (NE PAS utiliser de nettoyant abrasif ou de
nettoyant à porcelaine.)
MANUEL D’INSTALLATION
INSTALLATION
29
Outils et accessoires recommandés pour l’installation
• Ruban à mesurer
• Tournevis Phillips n° 2
• Tournevis à lame plate (pour dégager les ouvertures préamorcées)
• Perceuse, foret de 1/8 po et scie cloche de 1½ po (pour marquer les repères des trous pour
les conduits et découper le trou pour le passage du fil d’alimentation électrique)
• Foret de 7/64 po (pour percer les trous des vis de montage des supports EZ1)
• Cales de bois (2) et vis à bois (4) (requises pour une installation sous une armoire à fond en retrait)
• Scie (pour la découpe des trous d’une installation avec conduits)
• Cisailles à tôle (installation avec conduits, pour l’ajustement de ceux-ci)
• Pinces (installation avec conduits, pour l’ajustement de ceux-ci)
• Ruban adhésif de métal (installation avec conduits)
• Ciseaux (pour couper le ruban adhésif de métal)
• Crayon
• Pince à dénuder
• Serre-fils de 1/2 po de diamètre (pour fixer le câble d’alimentation électrique de la maison à la hotte)
• Volet BP87Q (nécessaire si des conduits de 7 po ronds sont utilisés)
Installation des conduits (inst. avec conduits seulement)
SOFFITE
DE 18 PO MIN. À 24 PO MAX.
AU-DESSUS DE LA SURFACE DE CUISSON
ARMOIRE
CONDUIT DE 3¼ PO X 10 PO
(POUR ÉVACUATION HORIZONTALE)
CAPUCHON DE MUR
CAPUCHON DE TOIT
CONDUIT DE 3¼ PO X 10 PO
OU 7 PO ROND
(POUR ÉVACUATION VERTICALE)
CÂBLAGE DOMESTIQUE
(DESSUS OU ARRIÈRE
DE LA HOTTE)
HOTTE
NOTE : Une distance supérieure à 24 po demeure à la discrétion de l’installateur et de l’utilisateur.
1 ] Déterminer si l’évacuation se fera verticalement (3¼ po x 10 po ou 7 po rond),
ou horizontalement (3¼ po x 10 po seulement).
2 ] Établir où le conduit passera entre la hotte et l’extérieur.
3 ] Le conduit reliant cette hotte à l’extérieur du bâtiment a un effet direct sur le débit de l’air, le
bruit généré et la consommation d’énergie de son ventilateur. Pour obtenir le meilleur
rendement, utiliser un conduit le plus droit et le plus court possible, en évitant de raccorder le
ventilateur de la hotte à un conduit de format plus petit que recommandé. De l’isolant autour du
conduit peut réduire la perte d’énergie et empêcher la croissance de moisissures. Les hottes
installées avec un conduit préexistant pourraient ne pas atteindre leur débit nominal. Veuillez vous
référer au tableau de la page suivante pour vous aider à planifier l’installation la plus efficace.
4 ] Installer un capuchon de toit ou de mur (vendus séparément). Relier le conduit en métal au
capuchon, puis acheminer le conduit jusqu’à l’emplacement de la hotte. Sceller hermétiquement
les raccords à l’aide de ruban adhésif de métal de 2 po de largeur.
Pour connaître les lignes directrices de l’ADA(Americans with Disabilities Act) concernant
l’installation, veuillez entrer votre numéro de modèle dans notre site Internet.
MANUEL D’INSTALLATION
INSTALLATION
30
Contenu
Avant de procéder à l’installation, vérifier le contenu de la boîte. Si des articles sont manquants
ou endommagés, contacter le manufacturier.
S’assurer que les articles suivants sont inclus :
Longueurs maximales de conduit recommandées
pour obtenir une efficacité d’évacuation de 80%
LONGUEUR MAXIMALE
DE CONDUIT
DE 3¼ PO X 10 PO,
HORIZONTAL
LONGUEUR MAXIMALE
DE CONDUIT
DE 3¼ PO X 10 PO,
VERTICAL
LONGUEUR
MAXIMALE DE
CONDUIT DE
7 PO ROND
CAPUCHON
DE MUR OU
DE TOIT AVEC
CLAPET
COUDE(S)* DE
(90° ET/OU 45°)
68 pi 51 pi 57 pi 1 0
60 pi 42 pi 42 pi 1 1
51 pi 33 pi 28 pi 1 2
* Coudes standards de rayon interne de 1 po.
NOTE : Il est possible d’utiliser des conduits ronds de 6 po mais l’efficacité de l’évacuation
pourrait être diminuée.
C
L
AB
Apoyar este borde contra la pared de atrás
Place this edge against back wall
VERTICAL EXHAUST
= 3¼” x 10”
= 3¼” x 14”
R
ECTANGULAR
D
UCTING
7” R
OUND
D
UCTING
OR
Use this template for marking; do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
= 3¼ po x 10 po
= 3¼ po x 14 po
CONDUIT RECTANGULAIRECONDUIT ROND DE 7 PO
OU
= 3¼ pulg. x 10 pulg.
= 3¼ pulg. x 14 pulg.
C
ONDUCTO
RECTANGULAR
C
ONDUCTO
REDONDO
DE 7 PULG.
O
Appuyer ce bord au mur arrière
Utiliser ce gabarit pour marquer vos repères; ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.
Use esta plantilla para crear marcados; no trate de cortar el
agujero del conducto a través de la plantilla.
NOTA: To be translated in Spanish.
MARK WHERE INDICATED
FOR
THE
APPROPRIATE
SIZE
DUCT
OPENING
M
ARQUER
LES
REPÈRES
AUX
ENDROITS
INDIQUÉS
SELON
LE
FORMAT
DE
CONDUIT
UTILISÉ
T
ITLE
TO
BE
TRANSLATED
IN
S
PANISH
Electrical access hole center
A = single blower hood
B = double blower hood
Centre du trou pour fil
d’alimentation électrique
A = hotte ventilateur simple
B = hotte ventilateur double
To be translated in Spanish
Electrical access hole center
A = single blower hood
B = double blower hood
4¼”
10½”
14½”
8”
7½”
C
C
C
Bend template along graduated
scale when installing to framed
cabinet.
Pour une installation sous une
armoire à fond en retrait, utiliser les
lignes pour mesurer l’épaisseur du
décalage causé par le mur de
l’armoire et plier le gabarit en
conséquence.
To be translated in Spanish.
(2) AMPOULES DEL
(4 W, GU10)
(INSTALLÉES SUR LA HOTTE)
(1) VENTOUSE
(1) ADAPTATEUR/VOLET
3¼ PO X 10 PO
* À L’INTÉRIEUR DE LA HOTTE
(1) 7” ROUND
DUCT CONNECTOR
(2) FILTRES À GRAISSES
COMPOSANTS EZ1
(2) S
UPPORTS D’INSTALLATION**
POUR ARMOIRE
AVEC FOND EN RETRAIT
(2) SUPPORTS D’INSTALLATION**
POUR ARMOIRE AVEC FOND RÉGULIER
(1) GABARIT POUR CONDUITS
(IMPRIMÉ SUR LES DEUX CÔTÉS)
** LES SUPPPORTS D’INSTALLATION EZ1 SONT FIXÉS À L’INTÉRIEUR DE LA HOTTE
(1) SAC DE PIÈCES*** COMPRENANT :
(6) VIS À BOIS
À TÊTE RONDE
N° 8 X 5/8 PO
(4) VIS À MÉTAUX
N° 8-18 X 1/2 PO
(6) VIS À BOIS
À TÊTE FRAISÉE
N° 8 X 1/2 PO
*** LE SAC DE PIÈCES SE TROUVE
DERRIÈRE L’ADAPTATEUR/VOLET,
À L’INTÉRIEUR DE LA HOTTE
MANUEL D’INSTALLATION
INSTALLATION
31
Préparation de la hotte
1 ] Retirer toute présence de pellicule de plastique protectrice sur la hotte et/ou ses pièces.
2 ] Enlever les filtres à graisses en insérant un doigt dans la prise concave de chaque filtre à
graisses, puis en poussant vers l’arrière de la hotte et en les basculant .
3 ] Détacher les supports EZ1 de l’intérieur de la hotte en coupant leur attache autobloquante.
Retirer les deux vis retenant l’adaptateur/volet à la hotte. Retirer l’adaptateur/volet de l’intérieur
de la hotte et garder les vis pour utilisation ultérieure. Retirer le sachet de pièces de la hotte
(retenu derrière l’adaptateur/volet).
4 ] Retirer le couvercle du compartiment électrique (en gris dans l’illustration ci-dessous) en le
glissant hors de la hotte et le mettre de côté.
B
C
ADAPTATEUR/VOLET
VIS
SUPPORTS EZ1
MANUEL D’INSTALLATION
INSTALLATION
32
5 ] Retirer la plaque pour conduit rond de 7 po du dessus de la hotte (voir l’illustration ci-dessous).
Garder les vis pour usage ultérieur.
PLAQUE
VIS
6 ] Retirer l’ouverture préamorcée du câble d’alimentation électrique du dessus (évacuation
verticale) ou de l’arrière de la hotte (évacuation horizontale). Installer un serre-fils approprié
de 1/2 po de diamètre (non inclus).
7 ] Retirer les 3 vis retenant la plaque couvrant la grille de recirculation (en gris dans
l’illustration ci-dessous) à la hotte. Se défaire de cette plaque et de ses vis.
PLAQUE POUR
CONDUIT
ROND DE 7 PO
2 VIS
OUVERTURE PRÉAMORCÉE
DU CÂBLE D’ALIMENTATION
ÉLECTRIQUE
INSTALLATION EN RECIRCULATION SEULEMENT
MANUEL D’INSTALLATION
INSTALLATION
33
INSTALLATION AVEC CONDUITS SEULEMENT
TRUC : Glisser une petite longueur de conduit par dessus l’adaptateur/volet de 3¼ po x 10 po
(pour un conduit rectangulaire) ou de 7 po rond (pour un conduit rond) et sceller le joint à
l’aide de ruban adhésif d’aluminium pour faciliter le raccord avec le reste des conduits.
8 ] Retirer les ouvertures préamorcées de 3¼ po x 10 po verticale, 3¼ po x 10 po horizontale,
ou 7 po ronde selon le mode d’évacuation choisi (voir les FIGURES 1 A et 1 B).
NOTE : La plaque pour conduit rond de 7 po peut être glissée latéralement, jusqu’à 1/2 po
de chaque côté, pour s’ajuster à un conduit décentré.
OUVERTURE
PRÉAMORCÉE DE 7 PO
RONDE (RETIRER AUSSI
L’OUVERTURE PRÉAMORCÉE
VERTICALE)
OUVERTURE
PRÉAMORCÉE
VERTICALE DE
3¼ PO X 10 PO
OUVERTURE
PRÉAMORCÉE
HORIZONTALE
DE 3¼ PO X 10 PO
FIGURE 1 A
PLAQUE POUR
CONDUIT ROND
DE 7 PO
VIS
FIGURE 3
ADAPTATEUR/VOLET
DE 3¼ PO X 10 PO
PIVOT DU
VOLET
VIS
FIGURE 2 A FIGURE 2 B
FIGURE 1 B
PIVOT DU
VOLET
9 ] Installer l’adaptateur/volet de 3¼ po x 10 po sur le dessus OU à l’arrière de la hotte (en gris
dans la FIGURE 2 A ci-dessous; si un conduit de 3¼ po x 10 po est utilisé) ou la plaque pour
conduit rond de 7 po (si un conduit de 7 po rond est utilisé, voir la FIGURE 3) par-dessus
l’ouverture dégagée. Lorsqu’il est installé, l’adaptateur/volet de 3¼ po x 10 po doit s’ouvrir
comme il est indiqué à la FIGURE 2 B.
ADAPTATEUR/VOLET
DE 3¼ PO X 10 PO
VIS
REBORD
SUPÉRIEUR
ARRIÈRE DE
LA HOTTE
ARRIÈRE DE
LA HOTTE
MANUEL D’INSTALLATION
INSTALLATION
34
Préparation de l’emplacement de la hotte
NOTE : Avant de commencer l’installation, veuillez lire toutes les étapes de cette instruction.
Identifier votre type d’armoire de cuisine à l’aide de l’illustration ci-dessous.
Système d’installation par une personne EZ1
L’installation EZ1 a été conçue pour être utilisée avec des armoires de cuisine ayant la même
largeur que la hotte de cuisinière. Si la largeur de l’armoire dépasse de 1/2 po la largeur de la
hotte, veuillez utiliser la méthode d’installation standard.
1 ] Utiliser le gabarit approprié (inclus) pour évacuation verticale OU horizontale pour déterminer
l’emplacement des conduits et du câble d’alimentation dans l’armoire ou dans le mur. Pour
une installation sans conduit, NE PAS pratiquer d’ouverture; découper seulement un trou pour
le câble d’alimentation. Lors d’un remplacement d’une hotte, si vous prévoyez utiliser
les conduits et le câble électrique existants, les étapes 2 à 5 pourraient ne pas être
nécessaires. Le cas échéant, aller directement à l’étape 6.
2 ] Mesurer et tracer la ligne de centre de l’armoire sous l’armoire (ou sur le mur arrière).
3 ] Aligner la ligne de centre du gabarit avec celle tracée sous l’armoire (ou le mur arrière), en
appuyant le bord du gabarit (où il est indiqué) contre le mur arrière. Pour une installation à
évacuation verticale sous une armoire à fond en retrait, plier le bord du gabarit de la valeur
de l’épaisseur du bord de l’armoire appuyé au mur (utiliser les lignes C du gabarit). Fixer le
gabarit en place avec du ruban adhésif.
NOTE : Face à l’installation, les lettres A et B (sur le gabarit) sont à droite.
Ce manuel couvre deux types d’installation : l’installation standard (sans les supports EZ1) et le
système d’installation par une personne EZ1 (en utilisant le gabarit et les supports inclus). Pour
l’installation standard, allez en page 39.
ARMOIRE À FOND EN RETRAIT ARMOIRE À FOND ÉGAL
DEVANT
DE L’ARMOIRE
C
L
AB
Apoyar este borde contra la pared de atrásPlace this edge against back wall
A
S
A
A
V
RTICAL EX
= 3¼” x 10”
= 3¼” x 14”
RECTANGULAR DUCTING7” ROUND DUCTING
OR
Use this template for marking;do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
= 3¼ po x 10 po
= 3¼ po x 14 po
CONDUIT RECTANGULAIRECONDUIT ROND DE 7 PO
OU
= 3¼ pulg. x 10 pulg.
= 3¼ pulg. x 14 pulg.
CONDUCTO RECTANGULARCONDUCTO REDONDO
DE 7 PULG.
O
Appuyer ce bord au mur arrière
Utiliser ce gabarit pour marquer vos repères;ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.
Use esta plantilla para crear marcados;no trate de cortar el
agujero del conducto a través de la plantilla.
NOTA: To be translated in Spanish.
MARK WHERE INDICATED
FOR THE APPROPRIATE SIZE DUCT OPENING
MARQUER LES REPÈRES AUX ENDROITS INDIQUÉS SELON
LE FORMAT DE CONDUIT UTILISÉ
TITLE TO BE TRANSLATED IN SPANISH
Electrical access hole center
A = single blower hood
B = double blower hood
Centre du trou pour fil
d’alimentation électrique
A = hotte ventilateur simple
B = hotte ventilateur double
To be translated in Spanish
Electrical access hole center
A = single blower hood
B = double blower hood
4¼”
10½”
14½”
8”
7½”
C
C
C
Bend template along graduated
scale when installing to framed
cabinet.
Pour une installation sous une
armoire à fond en retrait, utiliser les
lignes pour mesurer l’épaisseur du
décalage causé par le mur de
l’armoire et plier le gabarit en
conséquence.
To be translated in Spanish.
P
C
C
L
AB
VERTICAL EXHAUST
A
S
A
A
V
RTICAL EX
= 3¼” x 10”
= 3¼” x 14”
RECTANGULAR DUCTING7” ROUND DUCTING
OR
Use this template for marking;do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
= 3¼ po x 10 po
= 3¼ po x 14 po
CONDUIT RECTANGULAIRECONDUIT ROND DE 7 PO
OU
= 3¼ pulg. x 10 pulg.
= 3¼ pulg. x 14 pulg.
CONDUCTO RECTANGULARCONDUCTO REDONDO
DE 7 PULG.
O
Utiliser ce gabarit pour marquer vos repères;ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.
Use esta plantilla para crear marcados;no trate de cortar el
agujero del conducto a través de la plantilla.
NOTA: To be translated in Spanish.
MARK WHERE INDICATED
FOR THE APPROPRIATE SIZE DUCT OPENING
MARQUER LES REPÈRES AUX ENDROITS INDIQUÉS SELON
LE FORMAT DE CONDUIT UTILISÉ
TITLE TO BE TRANSLATED IN SPANISH
Electrical access hole center
A = single blower hood
B = double blower hood
Centre du trou pour fil
d’alimentation électrique
A = hotte ventilateur simple
B = hotte ventilateur double
To be translated in Spanish
Electrical access hole center
A = single blower hood
B = double blower hood
4¼”
10½”
14½”
8”
7½”
C
C
C
Bend template along graduated
scale when installing to framed
cabinet.
Pour une installation sous une
armoire à fond en retrait, utiliser les
lignes pour mesurer l’épaisseur du
décalage causé par le mur de
l’armoire et plier le gabarit en
conséquence.
To be translated in Spanish.
A
C
EMPLACEMENT DU
TROU POUR CÂBLE
D’ALIMENTATION
ÉLECTRIQUE (A)
(
DANS LE DESSOUS DE L’ARMOIRE)
LIGNE
DE CENTRE
DEVANT
DE L’ARMOIRE
POUR UNE INSTALLATION SOUS UNE ARMOIRE À FOND
EN RETRAIT, UTILISER LES LIGNES POUR MESURER
L’ÉPAISSEUR DU DÉCALAGE CAUSÉ PAR LE MUR DE
L’ARMOIRE ET PLIER LE GABARIT EN CONSÉQUENCE.
ÉVACUATION VERTICALE
Electrical access hol
A = single blower ho
B = double blower
Centre du tr
d’alim
A
C
L
AB
Place this edge against
cabinet bottom.
Appuyer ce bord contre le bas
de l’armoire.
Apoyar este borde contra
la base del armario.
HORIZONTAL EXHAUST
T
T
= 3¼ pulg. x 10 pulg.
= 3¼ pulg. x 14 pulg.
CONDUCTO RECTANGULAR
= 3¼” x 10”
= 3¼” x 14”
RECTANGULAR DUCTING
= 3¼ po x 10 po
= 3¼ po x 14 po
CONDUIT RECTANGULAIRE
MARK WHERE INDICATED
FOR THE APPROPRIATE SIZE DUCT OPENING
MARQUER LES REPÈRES AUX ENDROITS INDIQUÉS SELON
LE FORMAT DE CONDUIT UTILISÉ
TITLE TO BE TRANSLATED IN SPANISH
Use this template for marking;do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
Utiliser ce gabarit pour marquer vos repères;ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.
Use esta plantilla para crear marcados;no trate de cortar el
agujero del conducto a través de la plantilla.
NOTA: To be translated in Spanish.
Electrical access hole center
A = single blower hood
B = double blower hood
Centre du trou pour fil
d’alimentation électrique
A = hotte ventilateur simple
B = hotte ventilateur double
To be translated in Spanish
Electrical access hole center
A = single blower hood
B = double blower hood
LIGNE DE CENTRE
EMPLACEMENT DU TROU POUR
CÂBLE D’ALIMENTATION ÉLECTRIQUE (A)
(
DANS LE MUR)
ÉVACUATION HORIZONTALE
MANUEL D’INSTALLATION
INSTALLATION
35
ARMOIRE À
FOND EN RETRAIT
XY
Z
7/64 po
Voir les inscriptions sur les supports pour les installer dans le bon sens (inscriptions en anglais
seulement : front = avant, left = gauche, lean on rear wall = appuyer sur le mur arrière).
Appuyer le support correspondant au rebord latéral de l’armoire, tout en appuyant
l’extrémité arrière du support contre le mur. Utiliser un crayon pour tracer l’emplacement
de 3 trous (il y a 6 trous mais seulement 3 sont nécessaires).
Retirer le support. À l’aide d’un foret de 7/64 po, percer les 3 trous où ils sont indiqués.
Fixer le support au rebord latéral de l’armoire à l’aide d’un tournevis Phillips et de
3 vis à bois n° 8 x 5/8 po. Répéter l’opération pour l’autre côté de l’armoire.
7 ] Installer les supports d’installation appropriés selon le type d’armoire (à fond en retrait ou
fond égal). Voir ci-dessous.
4 ] Percer un avant-trou de 1/8 po de diamètre pour le câble d’alimentation, à l’emplacement A
sur le gabarit.
5 ] Utiliser un crayon pointu ou un foret de 1/8 po pour marquer les repères du trou pour
le conduit approprié (16 endroits pour le conduit rond de 7 po, ou aux 4 coins pour les
conduits rectangulaires). Retirer le gabarit.
6 ] Dessiner le contour du trou pour le conduit d’évacuation en reliant les repères (16 pour le
conduit rond de 7 po ou 4 pour le conduit rectangulaire), pour découper l’ouverture dans le
dessous de l’armoire (évacuation verticale) ou dans le mur (évacuation horizontale). Percer
le trou pour le câble d’alimentation électrique à l’aide d’une scie cloche de 1½ po centrée
avec l’avant-trou percé précédemment à l’étape 4.
MANUEL D’INSTALLATION
INSTALLATION
36
[\
7/64 po
X
3 X
Y
Z
Voir les inscriptions sur les supports pour les installer dans le bon sens (inscriptions en anglais
seulement : front = avant, left = gauche, lean on rear wall = appuyer sur le mur arrière).
Aligner le support correspondant au côté de l’armoire, tout en appuyant l’extrémité arrière
du support contre le mur. Tracer une ligne le long du rebord externe du support (tel qu’il
est illustré).
Glisser le support vers le centre de l’armoire et aligner ses côtés extérieurs sur la ligne
tracée, en gardant l’extrémité arrière toujours appuyée au mur.
À l’aide d’un crayon, tracer les 3 trous.
Retirer le support. À l’aide d’un foret de 7/64 po, percer les 3 trous où ils sont indiqués.
Fixer le support au bas de l’armoire à l’aide d’un tournevis Phillips et de 3 vis à bois à tête
fraisée fournies. Répéter l’opération pour l’autre côté de l’armoire.
ARMOIRE
À FOND ÉGAL
MANUEL D’INSTALLATION
INSTALLATION
37
Installation de la hotte (avec supports EZ1)
1 ] Acheminer le câble d’alimentation depuis le panneau de distribution de la maison jusqu’à
l’emplacement de la hotte.
2 ] De chaque côté de la hotte, sur le dessus, se trouvent 2 paires de trous enfoncés (à l’arrière :
A et B, à l’avant : C et D dans l’illustration ci-dessous); ces trous permettent à la hotte de
s’accrocher aux supports (installés précédemment).
3 ] Accrocher temporairement la hotte aux supports, uniquement par les 2 TROUS ENFONCÉS
ARRIÈRE (A et B). Tout en retenant la hotte, passer le câble d’alimentation électrique dans
la hotte à travers le serre-fils installé précédemment à l’étape 6 en page 32.
4 ] Décrocher les trous arrière de la hotte des supports et accrocher la hotte en utilisant
ses 2TROUS ENFONCÉS AVANT (C et D). Tout en retenant la hotte, fixer le câble
d'alimentation électrique à la hotte à l'aide du serre-fils.
5 ] Accrocher la hotte aux supports par les 2 TROUS ENFONCÉS AVANT (C et D). Tout en
retenant la hotte, insérer le câble d’alimentation dans le serre-fils installé précédemment à
l’étape 6 en page 32 et le fixer à la hotte.
NOTE : Voir la page suivante pour les dernières étapes de cette instruction.
INSTALLATION POUR ÉVACUATION HORIZONTALE SEULEMENT
INSTALLATION POUR ÉVACUATION VERTICALE ET SANS CONDUITS SEULEMENT
INSTALLATION AVEC CONDUITS SEULEMENT
6 ] Raccorder le conduit à la hotte et sceller les joints avec du ruban adhésif de métal.
S’assurer que l’adaptateur/volet (ou la plaque pour conduit rond) entre dans le conduit et
que son volet ouvre et ferme librement.
A
B
NOTE : La procédure suivante convient autant pour les armoires à fond en retrait qu’à fond égal.
A
B
D
C
MANUEL D’INSTALLATION
INSTALLATION
38
7 ] Pour une armoire à fond en retrait, fixer la hotte au supports EZ1 à l’aide de 4 vis à métaux
n°8-18 x 1/2 po (incluses dans le sac de pièces). Insérer 2 vis par côté, dans les fentes (tel
qu’il est démontré dans les médaillons de l’illustration ci-dessous).
8 ] Pour une armoire à fond égal, fixer la hotte à l’armoire à l’aide de 4 vis à bois à tête ronde
n° 8 x 5/8 po (incluses dans le sac de pièces). Insérer 2 vis dans les fentes (tel qu’il est
démontré dans les médaillons de l’illustration ci-dessous).
ARMOIRE À
FOND EN RETRAIT
ARMOIRE AVEC
FOND ÉGAL
VIS À
BOIS
VIS À
MÉTAUX
MANUEL D’INSTALLATION
INSTALLATION
39
Installation standard (sans supports EZ1)
1 ] Utiliser le diagramme approprié ci-dessous pour déterminer l’emplacement exact des coupes
à effectuer pour le conduit et le fil d’alimentation électrique dans l’armoire ou le mur. Pour une
installation en recirculation, NE PAS découper un trou pour le conduit.
2 ] Visser à mi-hauteur quatre (4) vis de montage n° 8 x 5/8 po, À TÊTE RONDE, dans les cales/
armoire, selon le diagramme approprié ci-dessus. (Les vis de montage sont incluses dans le
sac de pièces, mais les cales de bois et leurs vis ne le sont pas.)
TROU POUR
CONDUIT VERTICAL
10
15
/16 PO
5¼ PO5¼ PO
LIGNE
DE CENTRE
VIS DE MONTAGE
DE LA HOTTE (4)
TROU POUR FIL
D’ALIMENTATION
ÉLECTRIQUE
(DANS LE DESSOUS DE L’ARMOIRE)
CALES DE BOIS
(SEULEMENT POUR ARMOIRES
À BASE EN RETRAIT)
DEVANT DE L’ARMOIRE
3/4 PO
1⅜ PO
1½ PO
7³/16 PO
12⅞ PO
4
7
/16 PO
DESSOUS DE
L’ARMOIRE
12⅞ PO
ÉVACUATION VERTICALE
3¼ PO X 10 PO
TROU POUR
CONDUIT HORIZONTAL
3⅞ PO
13/16 PO
3/16 PO
5¼ PO
5¼ PO
12⅞ PO
12⅞ PO
7³/16 PO
VIS DE MONTAGE
DE LA HOTTE (4)
LIGNE
DE CENTRE
DESSOUS
DE
L’ARMOIRE
CALES DE BOIS
(SEULEMENT POUR ARMOIRES
À BASE EN RETRAIT)
DEVANT DE L’ARMOIRE
TROU POUR FIL
D’ALIMENTATION
ÉLECTRIQUE
(DANS LE MUR)
ÉVACUATION HORIZONTALE
3¼ PO X 10 PO
4¹¹/16 PO
TROU DE
8 PO DIA.
ROU POUR
ROU POUR
CONDUIT
CONDUIT
ROND DE
ROND DE
7
7
PO
PO
TROU POUR
CONDUIT
ROND DE
7 PO
12⅞ PO
10
15
/16 PO
1½ PO
7³/16 PO
VIS DE MONTAGE
DE LA HOTTE (4)
DEVANT DE L’ARMOIRE
12⅞ PO
CALES DE BOIS
(SEULEMENT POUR ARMOIRES
À BASE EN RETRAIT)
LIGNE
DE CENTRE
TROU POUR FIL
D’ALIMENTATION
ÉLECTRIQUE
(DANS LE DESSOUS DE L’ARMOIRE)
DESSOUS DE
L’ARMOIRE
1⅜ PO
ÉVACUATION VERTICALE
7 PO ROND
MANUEL D’INSTALLATION
INSTALLATION
40

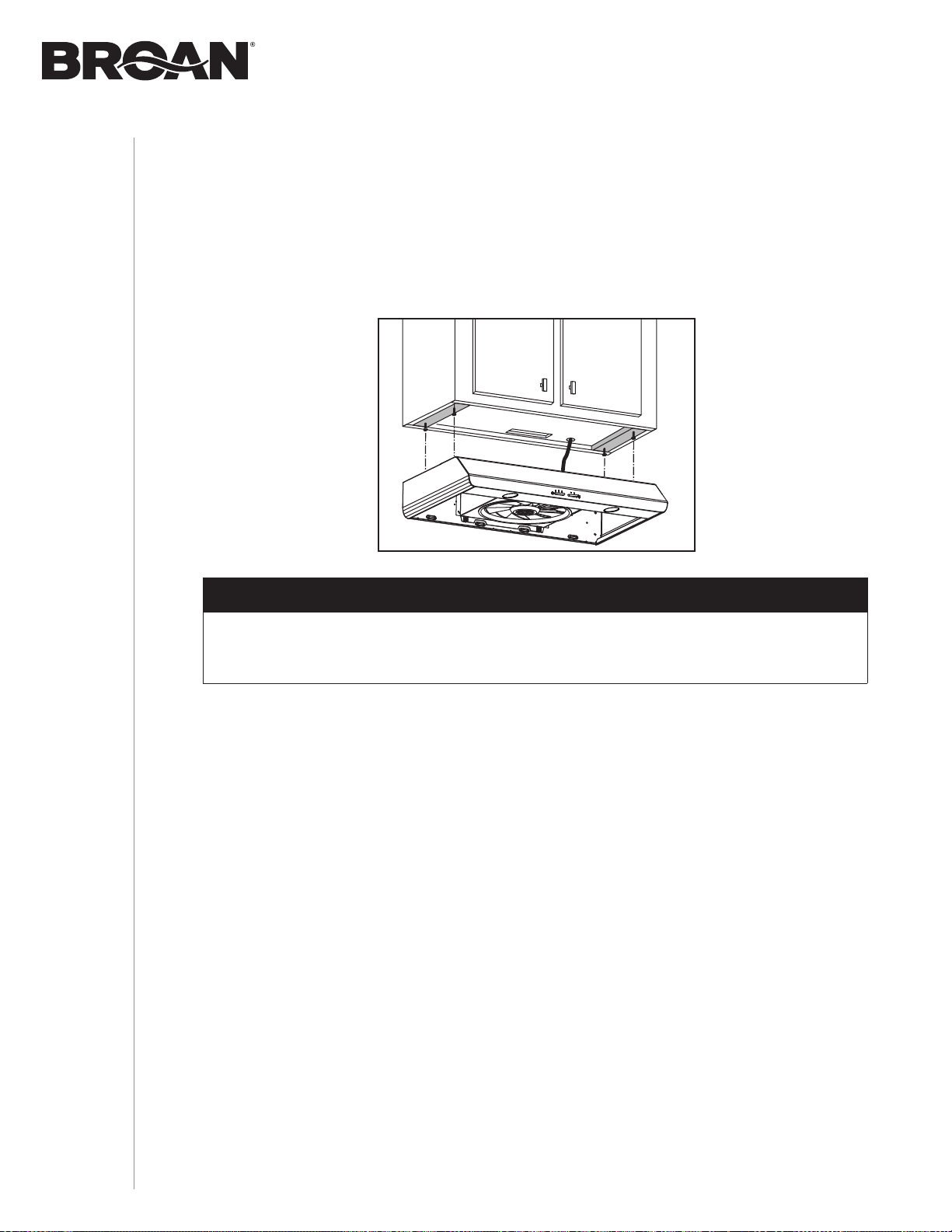

Installation de la hotte (installation standard)
1 ] Acheminer le câble d’alimentation électrique du panneau de distribution jusqu’à l’emplacement
de la hotte. Insérer le câble d’alimentation dans la hotte à travers le serre-fils installé
précédemment à l’étape 6 en page 32.
2 ] Suspendre a hotte à l’aide des (4) vis de montage installées précédemment. Glissez la hotte
vers le mur de manière à engager la tête des vis dans la partie étroite des trous en forme
de serrure du dessus de la hotte. Serrer les vis fermement. Fixer le câble d’alimentation à la
hotte à l’aide du serre-fils.
INSTALLATION AVEC CONDUITS SEULEMENT
3 ] Raccorder le conduit à la hotte et sceller les joints avec du ruban adhésif de métal.
S’assurer que l’adaptateur/volet (ou la plaque pour conduit rond, sans volet) entre dans le
conduit et que son volet ouvre et ferme librement.
MANUEL D’INSTALLATION
INSTALLATION
41
Branchement électrique
!
AVERTISSEMENT
Risque d’électrocution. Le raccordement électrique doit être effectué
par du personnel qualifi é conformément aux codes et aux standards
en vigueur. Avant d’effectuer le branchement, coupez l’alimentation
électrique au panneau de distribution et verrouillez-le pour éviter une
mise en marche accidentelle.
!
ATTENTION
S’assurer que les deux languettes du dessus interne de la hotte sont engagées dans
les fentes correspondantes du couvercle du compartiment électrique. Aussi, prendre
garde de ne pas pincer les fi ls lors de la remise en place du couvercle.
FIL DE MISE
À LA TERRE
DU MOTEUR
CÂBLE ÉLECTRIQUE
DE LA MAISON
VIS DE MISE
À LA TERRE
LANGUETTES
DU DESSUS
INTERNE DE
LA HOTTE
ENGAGÉES
DANS LES
FENTES DU
COUVERCLE DU
COMPARTIMENT
ÉLECTRIQUE.
VIS
1 ] Connecter le câble électrique de la maison avec les fils de la hotte : le fil NOIR au fil NOIR, le
fil BLANC au BLANC et le fil VERT ou fil dénudé à la vis VERTE de mise à la terre.
2 ] Remettre en place le couvercle du compartiement électrique et le fixer à la hotte avec sa vis
de retenue.
MANUEL D’INSTALLATION
INSTALLATION
42
Ampoules DEL
1 ] Pour chaque ampoule, aligner les conducteurs de l’ampoule avec les petits trous situés
sur le bord de l’emplacement de l’ampoule sur la hotte (voir le médaillon ci-dessus), puis
installer l’ampoule en glissant ses conducteurs dans les rainures, à l’intérieur de la douille.
2 ] Pousser doucement vers le haut et tourner dans le sens des aiguilles d’une montre jusqu’à
ce que l’ampoule soit bien en place.
L’éclairage de hottes de la série BKSJ1 est produit par deux ampoules DEL (120 V, 4 W max., à
culot GU10), incluses.
NOTE : La ventouse (incluse avec la hotte) peut être utilisée pour installer et retirer les ampoules.
Appuyer la ventouse sur l’ampoule puis tourner dans le sens contraire des aiguilles d’une
montre pour retirer l’ampoule ou dans le sens des aiguilles d’une montre pour l’installer.
VENTOUSE
Installation des filtres
Installation avec conduits seulement :
Remettre en place les filtres à graisses retirés à l’étape 2 en page 31 dans la section « Préparation
de la hotte ».
Installation en recirculation seulement :
Se procurer deux filtres de recirculation chez votre distributeur ou votre détaillant local
(consulter l’étiquette de spécification pour connaître le type de filtre). Installer les filtres de
recirculation selon les directives incluses avec ceux-ci.
CONDUCTEURS
RAINURES
(DANS LA
DOUILLE)
MANUEL D’INSTALLATION
SCHÉMA ÉLECTRIQUE
43
N
N
N (Haute)
R (Basse)
BLE N
N
BLA
BLA
BLA
BLA
V/J
Éclairage
Moteur
BLA
MOTEUR DU
VENTILATEUR
BR
BR/BLA
R
N
O
V/J
1
2
3
5
4
6
CODE DES COULEURS
BLA
BLE
BR
BR/BLA
BLANC
BLEU
BRUN
BRUN/BLANC
N
O
R
V/J
NOIR
ORANGE
ROUGE
VERT/JAUNE
réf: 990729751_REV-A
Ligne
Neutre
Mise à
la terre
120 V CA
SÉRIE BKSJ1
MANUEL D’INSTALLATION
PIÈCES DE RECHANGE
44
REPÈRE Nº DE PIÈCE DESCRIPTION
QUANTITÉ
30 PO
INOX.
30 PO
BLANCHE
30 PO
NOIRE
1
S97020030 PLAQUE DE GRILLE DE RECIRCULATION, BLANCHE (INCLUANT LES VIS)1
S97020031 PLAQUE DE GRILLE DE RECIRCULATION, INOX. (INCLUANT LES VIS)1
S97020029 PLAQUE DE GRILLE DE RECIRCULATION, NOIRE (INCLUANT LES VIS)1
2 SR680508 PLAQUE POUR CONDUIT ROND DE 7 PO (INCLUANT LES VIS)111
3 S97020534 ADAPTATEUR/VOLET DE 3¼ PO X 10 PO (INCLUANT LES VIS)111
4 S97020408 MOTEUR DU VENTILATEUR (INCLUANT 4 VIS ET 1 CONDENSATEUR)111
5 S97020407 HÉLICE (INCLUANT LE REPÈRE 6) 1 1 1
6 SR99420635 CLIP D’HÉLICE 111
7 S97020204-002 FILTRES À GRAISSES HYBRIDES, À DÉFLECTEUR - TYPE C5 (ENSENBLE DE 2) 1 1 1
8
S97020425 INTERRUPTEURS À BASCULE ALLONGÉS, GRIS (INCLUANT LES VIS)1
S97020424 INTERRUPTEURS À BASCULE ALLONGÉS, BLANCS (INCLUANT LES VIS)1
S97020423 INTERRUPTEURS À BASCULE ALLONGÉS, NOIRS (INCLUANT LES VIS)1
9 S99271660 FAISCEAU DE FILS 111
* S98011637 COUVERCLE DU COMPARTIMENT ÉLECTRIQUE 111
* S97020292
SAC DE PIÈCES COMPRENANT : 4 VIS À MÉTAUX N° 8-18 X 1/2 PO,
6 VIS À BOIS À TÊTE RONDE N° 8 X 5/8 PO,
6 VIS À TÊTE FRAISÉE N° 8 X 1/2 PO, 1 VENTOUSE
111
* S97020466
FILTRES DE RECIRCULATION - TYPE XC (ENSEMBLE DE 2)
(INSTALLATION SANS CONDUIT SEULEMENT)
111
* S99527587 CLIPS POUR FILTRE AU CHARBON (ENSEMBLE DE 4) 1 1 1
* S97020470 ENSEMBLE D’INSTALLATION EASY INSTALL (INCLUANT LA VISSERIE)111
* S99271662 AMPOULE DEL 4 W, GU10 2 2 2
SÉRIE BKSJ1
* ARTICLE NON ILLUSTRÉ.
PIÈCE DE REMPLACEMENT ET SERVICE
Pour assurer le bon fonctionnement de votre appareil, vous devez toujours utiliser des pièces d’origine provenant de Broan-NuTone LLC
ou de Venmar Ventilation ULC. Les pièces d’origine de Broan-NuTone LLC ou de Venmar Ventilation ULC sont spécialement conçues
pour satisfaire toutes les normes de certification de sécurité applicables. Leur remplacement par des pièces ne provenant pas de
Broan-NuTone LLC ou de Venmar Ventilation ULC pourrait ne pas assurer la sécurité de l’appareil, entraîner une réduction sévère des
performances ainsi qu’un risque de défaillance prématurée. Broan-NuTone LLC et Venmar Ventilation ULC recommandent également
de toujours vous référer à une entreprise de services compétente et reconnue par Broan-NuTone LLC ou Venmar Ventilation ULC pour
vos pièces de remplacement et appels de service.
MANUEL D’INSTALLATION
GARANTIE
45
Garantie limitée
Période de garantie et exclusions : Broan NuTone LLC (la « Société ») ou Venmar Ventilation ULC et/ou son subsidiaire garantit
au consommateur acheteur initial (« vous ») de son produit (le « Produit ») que celui-ci est exempt de tout vice de matériau ou de fabrication
pour une période de un (1) an à compter de la date d’achat originale (ou toute période plus longue que pourrait exiger une loi applicable).
Pour les hottes munies de modules à DEL intégrés, la Société garantit que les modules à DEL ainsi que le module d’alimentation
DEL sont exempts de tout vice de matériau pour une période de trois (3) ans. La période de la garantie limitée sur toute pièce de
remplacement fournie par la Société et sur tout produit réparé ou remplacé en vertu de la présente garantie limitée correspond au
reste de la période de garantie originale (ou toute période plus longue que pourrait exiger une loi applicable).
La présente garantie ne s’applique pas aux tubes uorescents et aux démarreurs, ni aux ampoules halogènes ou incandescentes,
fusibles, ltres, conduits, capuchons de toit, capuchons muraux et autres accessoires pour conduits pouvant avoir été achetés
séparément et installés avec le produit. La présente garantie ne couvre pas (a) les travaux d’entretien et de service normaux,
(b) l’usure normale, (c) tout produit ou toute pièce ayant fait l’objet d’une mauvaise utilisation, d’un abus, d’un usage anormal,
d’une négligence, d’un accident, d’un entretien, rangement ou réparation inadéquats ou insuf sants (autre que par la Société),
(d) les dommages dus à une mauvaise installation, ou à une installation ou utilisation contraires aux recommandations ou
instructions, (e) tout produit déplacé de son lieu d’installation original, (f) les dommages dus à des éléments environnementaux
ou naturels, (g) les dommages dus au transport, (h) l’usure naturelle du ni, (i) les produits utilisés à des ns commerciales ou
non-résidentielles ou (j) les dommages dus à un incendie, à une inondation ou à un événement fortuit, (k) les produits dont les
numéros de série ont été altérés, rendus illisibles ou enlevés. La présente garantie ne couvre que les produits vendus au consommateur
initial aux États-Unis et au Canada par la Société ou par les distributeurs américains et canadiens autorisés par la Société.
La présente garantie remplace toute garantie précédente et le consommateur et acheteur initial ne peut la céder à quiconque.
Aucune autre garantie : La présente garantie limitée stipule les seules obligations de la Société et votre seul recours en cas
de produits défectueux. La garantie ci-dessus est exclusive et remplace toute autre garantie, expresse ou tacite. LA SOCIÉTÉ
EXCLUT TOUTE AUTRE GARANTIE OU CONDITION EXPRESSE ET TOUTE GARANTIE OU CONDITION DÉCOULANT
IMPLICITEMENT DE LA LOI, Y COMPRIS, SANS S’Y LIMITER, LES GARANTIES DE VALEUR MARCHANDE ET
D’ADÉQUATION À UN USAGE PARTICULIER. Dans la mesure où la loi en vigueur interdit l’exclusion des garanties tacites ou
conditions, la durée de toute garantie tacite est limitée à la période stipulée ci-dessus pour la garantie expresse. Certains territoires
ou provinces interdisant de limiter la durée d’une garantie tacite, la limitation ci-dessus peut ne pas s’appliquer à votre situation.
Toute description verbale ou écrite du produit a pour seule n de l’identi er et ne doit pas être interprétée comme une garantie expresse.
Si possible, chaque disposition de cette garantie limitée doit être interprétée de sorte à être en vigueur et valide en vertu des
lois applicables, mais si une disposition s’avère interdite ou invalide, elle le sera seulement dans la mesure de cette interdiction
ou invalidité, sans invalider le reste de cette disposition ni les autres dispositions de la présente garantie limitée.
Recours : Pendant la période de garantie limitée applicable, la Société pourra, à son choix, fournir des pièces de rechange
ou réparer ou remplacer, sans frais, tout produit ou toute pièce, dans la mesure où la Société constate qu’il est couvert et
contrevient à la présente garantie limitée dans des conditions normales d’utilisation et de service. La Société vous enverra
gratuitement le produit réparé ou remplacé ou les pièces de rechange. Vous êtes responsable des frais de démontage, de
remontage, d’expédition, d’assurance ou de tous autres frais de transport pour l’envoi du produit ou de la pièce à la Société. Si
vous devez envoyer le produit ou la pièce à la Société, tel que la Société vous l’indiquera, vous devrez l’emballer correctement.
La Société n’est pas responsable des dommages subis lors du transport. La Société se réserve le droit d’utiliser des produits ou
des pièces remis en état, remis à neuf, réparés ou réusinés dans le processus de réparation ou de remplacement sous garantie.
Lesdits produits ou pièces seront comparables en fonction et en performance aux produits et pièces d’origine et seront garantis
pendant le reste de la période de garantie originale (ou toute période plus longue que pourrait exiger une loi applicable).
La Société se réserve le droit, à son entière discrétion, de vous rembourser le prix que vous avez payé pour votre produit en lieu et place
d’une réparation ou d’un remplacement. Si le produit ou le composant n’est plus offert, il sera remplacé par un produit de valeur égale
ou supérieure, à l’entière discrétion de la Société. Cette mesure constitue votre recours exclusif en cas de violation de cette garantie limitée.
Exclusion de dommages : L’OBLIGATION DE LA SOCIÉTÉ DE FOURNIR DES PIÈCES DE RECHANGE, OU DE RÉPARER
OU REMPLACER LE PRODUIT, À SON CHOIX, CONSTITUE VOTRE SEUL ET UNIQUE RECOURS EN VERTU DE LA
PRÉSENTE GARANTIE LIMITÉE ET LA SEULE ET UNIQUE OBLIGATION DE LA SOCIÉTÉ. LA SOCIÉTÉ NE PEUT ÊTRE
TENUE RESPONSABLE DE TOUT DOMMAGE INDIRECT, CONSÉCUTIF, ACCESSOIRE OU SPÉCIAL DÉCOULANT DE
L’UTILISATION OU DU RENDEMENT DU PRODUIT. Les dommages accessoires comprennent, sans pour autant y être limités,
la perte de temps et la privation de jouissance. Les dommages indirects comprennent, sans pour autant y être limités, le coût de
réparation ou de remplacement des autres biens endommagés par le mauvais fonctionnement du produit.
LA SOCIÉTÉ NE POURRA ÊTRE TENUE RESPONSABLE EN RIEN, NI À TOUTES PERSONNES, DE TOUTE OBLIGATION OU
RESPONSABILITÉ INCLUANT SANS S’Y LIMITER, LES OBLIGATIONS OU RESPONSABILITÉS ÉMANANT D’UN BRIS DE
CONTRAT OU D’UNE VIOLATION DE GARANTIE, LA NÉGLIGENCE OU AUTRE FORME DE PRÉJUDICE, OU TOUT AUTRE THÉORIE
DE STRICTE RESPONSABILITÉ CONCERNANT LE PRODUIT, LES ACTIONS, OMISSIONS OU AUTRE DE LA SOCIÉTÉ.
Certains territoires ou provinces ne permettant pas la limitation ou l’exclusion des dommages indirects ou consécutifs, la limitation
ci-dessus peut ne pas s’appliquer à votre situation. La présente garantie vous confère des droits spéci ques reconnus par la loi.
D’autres droits pourraient également vous être accordés selon la législation locale en vigueur.
La présente garantie ne couvre que le remplacement ou la réparation des produits ou pièces défectueux à l’usine principale de la
Société et ne comprend pas les frais de voyage et ni les dépenses quotidiennes pour une réparation à domicile.
Toute aide que la Société vous fournit en dehors des dispositions, limitations ou exclusions de cette garantie limitée ne constituera
en rien une renonciation auxdites dispositions, limitations ou exclusions, et ne prolongera aucunement cette garantie pas plus
qu’elle ne la remettra en vigueur. Les conditions, exclusions et les limitations de responsabilités au titre de la présente garantie ne
s’appliqueront pas dans la mesure où toute loi applicable l’interdit.
La Société ne vous remboursera aucune dépense encourue par vous pour la réparation ou le remplacement de tout produit
défectueux, sauf celles que vous avez encourues avec la permission écrite préalable de la Société.
Comment bénéfi cier du service de garantie : Pour vous prévaloir de cette garantie, vous devez (a) aviser la Société à l’adresse
ou au numéro de téléphone indiqués ci-dessous dans les sept (7) jours du constat de la défectuosité couverte, (b) donner le
numéro de modèle du produit et le numéro d’identi cation de la pièce et (c) décrire la nature de la défectuosité du produit ou de
la pièce. Lors de votre demande de garantie, vous devez présenter une preuve de la date d’achat originale. Si vous ne pouvez pas
fournir une copie écrite de la garantie limitée originale, les dispositions de la garantie limitée écrite la plus récente de la Société
concernant ce produit particulier s’appliqueront. Vous trouverez les garanties limitées écrites les plus récentes des produits de la
Société sur les sites www.broan-nutone.com et www.broan-nutone.ca.
Broan-NuTone LLC 926 West State Street, Hartford, WI 53027 www.broan-nutone.com 800 637-1453
Venmar Ventilation ULC, 550 boul. Lemire, Drummondville, Québec, Canada J2C 7W9 www.broan-nutone.ca 1 800 567-3855
MANUAL DE INSTALACIÓN
ÍNDICE
46
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47-48
Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . .49
Limpieza y mantenimiento . . . . . . . . . . . . . . . . .50
Motor
Filtros de grasa
Filtros de recirculación
Hélice
Limpieza del acero inoxidable
Limpieza de acabados pintados
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . 51-64
Herramientas y accesorios recomendados
para la instalación . . . . . . . . . . . . . . . . . . . . . . . 51
Instale los conductos
(instalaciones con conductos únicamente) . . . . 51-52
Contenido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Prepare la campana . . . . . . . . . . . . . . . . . . . . . 53-55
Prepare la ubicación de la campana . . . . . . . . . 56-62
Sistema de instalación EZ1 por una persona . 56-58
Instale la campana (soportes EZ1) . . . . . . . . . 59-60
Instalación normal (sin soportes EZ1) . . . . . . 61
Instale la campana (instalación normal) . . . . . 62
Conecte el cableado . . . . . . . . . . . . . . . . . . . . . 63
Bombillas LED . . . . . . . . . . . . . . . . . . . . . . . . . 64
Instale los filtros . . . . . . . . . . . . . . . . . . . . . . . . 64
Diagrama de cableados . . . . . . . . . . . . . . . . . . .65
Piezas de repuesto . . . . . . . . . . . . . . . . . . . . . . .66
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
MANUAL DE INSTALACIÓN
SEGURIDAD
4747
!
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O
LESIÓN CORPORAL, RESPETE LAS SIGUIENTES INDICACIONE:
• Utilice esta unidad únicamente de la forma en que indica el fabricante.
Si tiene cualquier pregunta, póngase en contacto con el fabricante en la
dirección o el teléfono que aparecen en la garantía.
• Antes de reparar o limpiar el aparato, apáguelo en el tablero de servicio
y bloquee los medios de desconexión para impedir que la corriente se
conecte accidentalmente. Cuando no se pueda bloquear los medios de
desconexión, coloque un dispositivo de advertencia visible (como una
etiqueta) en el tablero de servicio.
• La instalación y la conexión eléctrica deben ser realizadas por personal
calificado de acuerdo con todos los códigos y normas aplicables, incluso
los relativos a la construcción ignífuga.
• Para lograr una combustión adecuada y una extracción correcta de los
gases a través de la salida del humo (chimenea) del equipo quemador
de combustible — evitando así el contratiro — es necesario disponer
de aire suficiente. Siga las directrices del fabricante del equipo de
material térmico y las normas de seguridad, como las que publica la
NFPA (asociación de protección contra los incendios) y la ASHRAE
(sociedad estadounidense de técnicos de calefacción, refrigeración y aire
acondicionado) así como los códigos de los organismos responsables
locales.
• Al cortar o perforar la pared o el techo, procure no dañar el cableado
eléctrico ni otras instalaciones de servicios públicos.
• Los ventiladores entubados siempre deben tener salida al exterior.
• No use esta unidad con ningún otro control de velocidad de estado sólido.
• Para reducir el riesgo de incendio, utilice sólo tuberías metálicas.
• Este aparato debe conectarse a tierra.
• Como alternativa, se puede instalar este producto con el juego de cable
de alimentación aprobado por UL y diseñado para el producto, siguiendo
las instrucciones incluidas con el cable.
• Cuando une reglamentación local esta en vigor y conlleva exigencias
de instalación y/o de certificación mas estrictas, susodichas exigencias
prevalecen sobre aquellas en este documento y el instalador acepta
someterse a estas exigencias a sus gastos.
LEA ESTAS INSTRUCCIONNES Y GUÁRDELAS
!
Exclusivamente para cocinas domésticas
!
INSTALADOR: ENTREGUE ESTE MANUAL AL PROPIETARIO.
En EE.UU., registre su campana de cocina en línea en www.broan-nutone.com
En Canadá, registre su campana de cocina en línea en www.broan-nutone.ca
MANUAL DE INSTALACIÓN
SEGURIDAD
4848
!
ADVERTENCIA
PARA REDUCIR EL RIESGO DE QUE ARDA LA GRASA EN LA PARTE
SUPERIOR DE LA COCINA:
a) No deje nunca recipientes de cocina a fuego vivo sin vigilancia. Los
desbordamientos producen humo y derrames grasientos que pueden inflamarse.
Caliente el aceite despacio, a fuego lento o mediano.
b) Ponga en marcha siempre la campana extractora al cocinar a temperaturas
elevadas o al cocinar alimentos flameados (crepas Suzette, cerezas jubilee, res
con pimienta flambeada).
c) Limpie el ventilador con frecuencia. No deje que la grasa se acumule en el
ventilador, ni en los filtros o en los conductos de evacuación.
d) Utilice cacerolas de tamaño apropiado. Emplee siempre un recipiente adecuado
para el tamaño de la placa.
PARA REDUCIR EL RIESGO DE LESIONES CORPORALES EN EL CASO
DE QUE ARDA LA GRASA EN LA PARTE SUPERIOR DE LA COCINA,
SIGA ESTAS INDICACIONES*:
1. SOFOQUE LAS LLAMAS con una tapa ajustada, una hoja o bandeja metálica
para hornear galletas, y apague luego el quemador. TENGA CUIDADO PARA
EVITAR QUEMADURAS. SI LAS LLAMAS NO SE APAGAN INMEDIATAMENTE,
EVACUE EL LUGAR Y LLAME A LOS BOMBEROS.
2. NO SUJETE NUNCA UNA SARTÉN EN LLAMAS ya que podría quemarse.
3. NO USE AGUA, ni trapos húmedos. Podría causar una violenta explosión de vapor.
4. Utilice un extintor SOLAMENTE si:
A. Tiene un extintor de tipo ABC y sabe usarlo.
B. El incendio es pequeño y está circunscrito a la zona donde empezó.
C. Ya ha llamado a los bomberos.
D. Puede tratar de apagar el fuego si dispone siempre de una salida detrás de usted.
* Fuente: “Kitchen Fire Safety Tips” publicado por la NFPA.
!
PRECAUCIÓN
• Sólo para una utilización en el interior.
• Sólo para ventilación general. No debe utilizarse para extraer materiales o vapores peligrosos o
explosivos.
• Para evitar daños en el cojinete del motor y que la hélice haga ruido o se desequilibre, mantenga
la unidad de alimentación lejos de los vaporizadores de pirca, del polvo de la construcción, etc.
• El motor de la campana tiene un dispositivo contra sobrecargas térmicas que apaga el motor
automáticamente si éste se sobrecalienta. El motor volverá a ponerse en marcha cuando se enfríe.
Si el motor sigue apagándose, haga examinar el motor.
• Para lograr una mejor captura de las impurezas producidas al cocinar, la parte inferior de la campana
deberá estar A UN MÍNIMO de 18” y un máximo de 24” sobre el nivel la superficie para cocina.
• Siga siempre las indicaciones del fabricante del equipo de cocina sobre las necesidades de
ventilación.
• Para reducir los riesgos de incendio y extraer el aire debidamente, el aire debe evacuarse fuera.
No extraiga el aire a espacios situados entre las paredes, en el techo o en el desván, falso techo o
garaje.
• Se aconseja llevar anteojos y guantes de seguridad al instalar, reparar o limpiar el aparato.
• Para mayor información y conocer los requisitos, lea la etiqueta con las especificaciones en el
producto.
• Observar su campana para detectar sonidos inusuales, olores y humo. Si algunos aparecen,
apagar la campana y sustituirla.
MANUAL DE INSTALACIÓN
FUNCIONAMIENTO
4949
Funcionamiento
Ponga la campana en marcha siempre antes de empezar a cocinar para crear una corriente de
aire en la cocina.
Deje funcionar el ventilador impelente varios minutos para limpiar el aire cuando ya haya
apagado la cocina. De este modo, la cocina estará más limpia y despejada.
La campana funciona así:
INTERRUPTOR DE LA LUZ
APAGA la luz.
I ENCIENDE la luz.
INTERRUPTOR DEL VENTILADOR
APAGA el ventilador.
I Pone en marcha el ventilador a BAJA velocidad.
II Pone en marcha el ventilador a ALTA velocidad.
MANUAL DE INSTALACIÓN
LIMPIEZA Y MANTENIMIENTO
5050
Limpieza y mantenimiento
El mantenimiento adecuado de la campana permitirá que funcione correctamente.
MOTOR
El motor está lubricado permanentemente y no necesita engrase nunca. Si los rodamientos del
motor hacen un ruido excesivo o no habitual, sustituya el motor por otro idéntico. También se
debería sustituir la hélice.
FILTROS DE GRASA
Los filtros de grasa deberían limpiarse con frecuencia. Use una disolución de agua tibia y
detergente para vajilla. Los filtros de grasa se pueden lavar en el lavaplatos.
Lave los filtros metálicos en el lavaplatos con un detergente sin fosfato. Los filtros de pueden
descolorar si se lavan con detergentes con fosfato o debido a las características del agua local
pero esto no afecta su desempeño. Esta descoloración no está cubierta por la garantía. A fin de
reducir al mínimo o prevenir la descoloración, lave los filtros a mano con un detergente suave.
FILTROS DE RECIRCULACIÓN
Los filtros de recirculación deberían cambiarse cada 3 a 6 meses. Sustitúyalo con mayor
frecuencia si su tipo de cocina genera más grasa, por ejemplo si fríe o cocina con wok. Consulte
las instrucciones de instalación que vienen con el o los filtros de recirculación.
HÉLICE
La hélice debería limpiarse con frecuencia. Use un trapo limpio empapado con una disolución de
agua tibia y detergente.
LIMPIEZA DEL ACERO INOXIDABLE
A hacer:
• Lávelo regularmente con un trapo limpio empapado con una disolución de agua tibia y jabón
suave o detergente para lavar vajillas.
• Limpie siempre en la dirección de las líneas de pulido.
• Enjuague siempre bien con agua limpia (2 o 3 veces) después de limpiar. Séquelo completamente.
• También puede usar un producto limpiador doméstico para acero inoxidable.
A no hacer:
• Usar lana de acero o de acero inoxidable o un rascador para quitar la suciedad más incrustada.
• Usar productos limpiadores agresivos o abrasivos.
• Dejar que se acumule la suciedad.
• Permitir que el polvo de yeso u otros residuos de construcción entren en contacto con la
campana. Durante los trabajos de construcción o renovación, cubra la campana para evitar
que el polvo se adhiera a las superficies de acero inoxidable.
Al elegir un detergente, evite:
• Los productos limpiadores que contengan blanqueador (lejía) ya que dañarán el acero inoxidable.
• Los productos que contengan: cloruro, fluoruro, yoduro, bromuro, ya que deteriorarán las
superficies rápidamente.
• Los productos combustibles que se usan para limpiar, tales como: acetona, alcohol, éter,
benzol, etc., ya que son muy explosivos y no deberían usarse nunca cerca de una cocina.
LIMPIEZA DE ACABADOS PINTADOS:
Limpie con agua tibia y un detergente suave únicamente. Si la superficie se descolora, use una
cera para acabados, como una cera para automóviles. (NO use productos limpiadores duros o
abrasivos ni limpiadores para porcelana.)
MANUAL DE INSTALACIÓN
INSTALACÍON
515151
Herramientas y accesorios recomendados
para la instalación
• Cinta métrica
• Destornillador Phillips n.° 2
• Destornillador de punta plana (para abrir los orificios punzonados)
• Taladro, broca de 1/8” y serrucho de calar de 1½” (para cortar el orificio de acceso del
cableado eléctrico)
• Broca de 7/64” (para taladrar orificios para los tornillos de montaje de los soportes EZ1)
• Calzos de madera (2) y tornillos para madera (4) (necesarios para la instalación en armario
de cocina con armazón)
• Sierra (para cortar orificios para aplicaciones con conductos)
• Cizalla (para instalaciones con conductos únicamente, para ajustar los conductos)
• Alicates (para instalaciones con conductos únicamente, para ajustar los conductos)
• Cinta adhesiva metálica (para aplicaciones con conductos)
• Tijeras (para cortar la cinta adhesiva metálica)
• Lápiz
• Desforrador de hilos
• Descarga de presión, de 1/2” de diámetro (para sujetar el cableado de la vivienda a la campana)
• Compuerta BP87Q (necesario si se utiliza conductos redondos de 7 pulg.)
Instale los conductos
(instalaciones canalizadas únicamente
NOTA: Las distancias superiores a 24” son a discreción del instalador y del usuario.
1 ] Determine si la campana evacuará verticalmente (conducto redondo de 3¼” x 10” o 7”) u
horizontalmente (conducto de 3¼” x 10” únicamente).
2 ] Decida por dónde pasarán los conductos entre la campana y el exterior.
3 ] Los conductos desde este ventilador hacia el exterior del edificio tienen un gran efecto sobre
el flujo de aire, el ruido y el uso de energía del ventilador. Utilice el tramo de conductos más
corto y recto posible para obtener un desempeño óptimo y evite instalar el ventilador con
conductos menores que los recomendados. El aislamiento alrededor de los conductos puede
reducir la pérdida de energía e inhibir el desarrollo de moho. Los ventiladores instalados en
conductos existentes podrían no obtener el flujo de aire nominal. Consultar la tabla en la
página siguiente como referencia para la planificación de la instalación la más eficaz.
4 ] Instale un capuchón mural o un capuchón para tejado ((se venden por separado). Conecte
el conducto metálico al capuchón y vuelva al lugar donde se encuentra la campana. Use
cinta adhesiva metálica de 2” para sellar las juntas entre los tramos de los conductos.
Para las directrices de instalación conforme a la ADA, por favor, ingrese su número de
modelo en nuestro sitio web.
INTRADÓS
18” MÍN - 24” MÁX POR ENCIMA
DE LA SUPERFICIE DE LA COCINA
ARMARIO
CONDUCTO DE 3¼” X 10”
(PARA EVACUACIÓN HORIZONTAL)
CAPUCHÓN MURAL
CAPUCHÓN PARA TEJADO
CONDUCTO DE 3¼” X 10”
O 7” REDONDO
(PARA EVACUACIÓN VERTICAL)
CABLEADO DE LA VIVIENDA
(PARTE SUPERIOR OR TRASERA
DE LA CAMPANA)
CAMPANA
MANUAL DE INSTALACIÓN
INSTALACÍON
525252
* Codos estandardes con radio internal de 1 pulgada.
Largos maximales recommandados de conducto
para conseguir un rendimiento de 80% de evacuación de aire
LARGO MÁXIMO DE
CONDUCTO DE
3¼” X 10”,
HORIZONTAL
LARGO MÁXIMO DE
CONDUCTO DE
3¼” X 10”, VERTICAL
LARGO MÁXIMO
DE CONDUCTO DE
7” DE DIÁMETRO
TAPA DE TECHO
Ó DE PARED CON
REGULADOR
DE TIRO
CODO(S)* DE
(90° Y/Ó 45°)
68 pies 51 pies 57 pies 1 0
60 pies 42 pies 42 pies 1 1
51 pies 33 pies 28 pies 1 2
Contenido
Antes empezar la instalación, verifique el contenido de la caja. Si faltan elementos o hay
elementos dañados, póngase en contacto con el fabricante.
Compruebe que estén en la caja los siguientes elementos:
NOTA: La utilización de conducto redondo de 6” de diámetro es posible pero la eficacia de la
salida puede ser reducida.
C
L
AB
Apoyar este borde contra la pared de atrás
Place this edge against back wall
VERTICAL EXHAUST
= 3¼” x 10”
= 3¼” x 14”
R
ECTANGULAR
D
UCTING
7” R
OUND
D
UCTING
OR
Use this template for marking; do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
= 3¼ po x 10 po
= 3¼ po x 14 po
CONDUIT RECTANGULAIRECONDUIT ROND DE 7 PO
OU
= 3¼ pulg. x 10 pulg.
= 3¼ pulg. x 14 pulg.
C
ONDUCTO
RECTANGULAR
C
ONDUCTO
REDONDO
DE 7 PULG.
O
Appuyer ce bord au mur arrière
Utiliser ce gabarit pour marquer vos repères; ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.
Use esta plantilla para crear marcados; no trate de cortar el
agujero del conducto a través de la plantilla.
NOTA: To be translated in Spanish.
MARK WHERE INDICATED
FOR
THE
APPROPRIATE
SIZE
DUCT
OPENING
M
ARQUER
LES
REPÈRES
AUX
ENDROITS
INDIQUÉS
SELON
LE
FORMAT
DE
CONDUIT
UTILISÉ
T
ITLE
TO
BE
TRANSLATED
IN
S
PANISH
Electrical access hole center
A = single blower hood
B = double blower hood
Centre du trou pour fil
d’alimentation électrique
A = hotte ventilateur simple
B = hotte ventilateur double
To be translated in Spanish
Electrical access hole center
A = single blower hood
B = double blower hood
4¼”
10½”
14½”
8”
7½”
C
C
C
Bend template along graduated
scale when installing to framed
cabinet.
Pour une installation sous une
armoire à fond en retrait, utiliser les
lignes pour mesurer l’épaisseur du
décalage causé par le mur de
l’armoire et plier le gabarit en
conséquence.
To be translated in Spanish.
(2) BOMBILLAS LED
(4 W, GU10)
(INSTALADAS EN LA CAMPANA)
(1) VENTOSA
PARA BOMBILLAS
(1) CONJUNTO DE LA CLAPETA
DE RETENCIÓN* DE 3¼” X 10”
* SE ENCUENTRA DENTRO DE LA CAMPANA
(1) CONECTOR
DE CONDUCTO
REDONDO DE 7”
(2) FILTROS DE GRASA
COMPONENTES EZ1
(2) SOPORTES DE INSTALACIÓN**
PARA ARMARIOS CON ARMAZÓN
(2) SOPORTES DE INSTALACIÓN**
PARA ARMARIOS SIN ARMAZÓN
(1) PLANTILLA PARA INSTALACIÓN
DE CONDUCTOS
(IMPRESA POR AMBOS LADOS)
** LOS SOPORTES EZ1 ESTÁN DENTRO DE LA CAMPANA
(1) BOLSA DE PIEZAS*** CONTENIDO:
(6) TORNILLOS DE CABEZA
REDONDA PARA MADERA
N° 8 X 5/8”
(4) TORNILLOS PARA METAL
N° 8-18 X 1/2”
(6) TORNILLOS
EMBUDITOS
PARA MADERA
N° 8 X 1/2”
*** LA BOLSA DE PIEZAS ESTÁ DETRÁS
DEL CONJUNTO DE CLAPETA DE RETENCIÓN,
DENTRO DE LA CAMPANA
MANUAL DE INSTALACIÓN
INSTALACÍON
535353
Prepare la campana
1 ] De haberla, retire de la campana y de todas las piezas la película protectora.
2 ] Use el orificio de agarre para retirar de la campana los filtros de grasa empujando hacia
abajo e inclinando los filtros hacia fuera .
3 ] Retire los soportes EZ1 del interior de la campana cortando la tira de amarre. Retire ambos
tornillos que sujetan el conjunto de la clapeta a la campana. Retire el conjunto de la clapeta
del interior de la campana y conserve los tornillos para usarlos posteriormente. Retire la
bolsa de piezas (sujeta detrás del conjunto de la clapeta).
4 ] Retire la tapa del cableado (parte sombreada de la ilustración de abajo) deslizándola fuera
de la campana; póngala a un lado.
B
C
CONJUNTO DE
LA CLAPETA
TORNILLOS
SOPORTES EZ1
MANUAL DE INSTALACIÓN
INSTALACÍON
545454
5 ] Retire la placa para conducto redondo de 7” de la parte superior trasera de la campana y
conserve los tornillos para usarlos posteriormente (véase la ilustración de abajo).
PLACA DE CUBIERTA
DE RECIRCULACIÓN
TORNILLOS
6 ] Retire la parte punzonada para el cable de alimentación eléctrica desde la parte superior
(salida vertical) o desde la parte trasera (salida horizontal) de la campana. Instale una
descarga de presión adecuada de 1/2” de diámetro (no incluida).
INSTALACIÓN SIN CONDUCTOS ÚNICAMENTE
7 ] Retire los 3 tornillos que sujetan la placa de cubierta de recirculación (parte sombreada
de la ilustración de abajo) a la campana. Deseche esta placa y los tornillos.
2 TORNILLOS
PLACA PARA
CONDUCTO
REDONDO
DE 7”
PARTE PUNZONADA
PARA EL CABLE DE
ALIMENTACIÓN ELÉCTRICA
MANUAL DE INSTALACIÓN
INSTALACÍON
555555
INSTALACIÓN CON CONDUCTOS ÚNICAMENTE
CONSEJO: Introduzca una pequeña longitud de conducto en el conjunto de la clapeta de 3¼” x 10”
(para un conducto rectangular) o en la placa para conducto redondo de 7” (para un
conducto redondo) y selle la junta con cinta adhesiva de aluminio para facilitar la
conexión con los conductos de la vivienda.
8 ] Retire la placa punzonada vertical de 3¼” x 10”, la placa punzonada horizontal de 3¼” x 10”
o la placa punzonada redonda de 7 pulgadas, según el modo de evacuación elegido
(véanse las Figuras 1 A y 1 B).
NOTA: Para adaptarse a un conducto descentrado, la placa para conducto redondo de 7”
puede instalarse hasta 1/2” de cada lado del centro de la campana.
PLACA PUNZONADA
REDONDA DE 7”
(RETIRE TAMBIÉN LA PLACA
PUNZONADA VERTICAL)
PLACA
PUNZONADA
VERTICAL DE
3¼” X 10”
PLACA
PUNZONADA
HORIZONTAL
DE 3¼” X 10”
FIGURA 1 A
PLACA PARA
CONDUCTO REDONDO
DE 7”
TORNILLOS
FIGURA 3
CONJUTO DE
LA CLAPETA
DE 3¼” X 10”
PIVOTE DE LA
COMPUERTA
TORNILLOS
FIGURA 2 A FIGURA 2 B
FIGURA 1 B
9 ] Instale el conjunto de la clapeta de 3¼” x 10” en la parte superior O en la parte trasera
de la campana (si se usa el conducto de 3¼” x 10”; parte sombreada de la Figura 2 A
de abajo) o la placa para conducto redondo de 7” (si se usa el conducto redondo de
7 pulgadas, Figura 3) por encima de la abertura punzonada. Una vez instalado, el conjunto
de la clapeta de 3¼” x 10” debe abrirse como se ve en la Figura 2 B.
TORNILLOS
BORDE
SUPERIOR
TRASERO DE
LA CAMPANA
PARTE TRASERA
DE LA CAMPANA
CONJUTO DE
LA CLAPETA
DE 3¼” X 10”
PIVOTE DE LA
COMPUERTA
MANUAL DE INSTALACIÓN
INSTALACÍON
565656
Prepare la ubicación de la campana
NOTA: antes de empezar la instalación, lea todas las etapas de estas instrucciones.
Use la ilustración de abajo para reconocer su tipo de armario de cocina.
Este manual cubre 2 tipos de instalación: la normal (sin soportes EZ1) y la instalación EZ1 por una
persona (usando la plantilla y los soporte provistos). Para la instalación normal, vaya a la página 61.
ARMARIO CON ARMAZÓN ARMARIO SIN ARMAZÓN
Sistema de instalación EZ1 por una persona
La instalación EZ1 está pensada para armarios de cocina que tienen la misma anchura que la de
la campana. Si el armario es 1/2” más ancho que la campana, use el modo de instalación normal.
1 ] Use la plantilla adecuada para la evacuación vertical U horizontal (incluidas) para colocar los
conductos y la alimentación eléctrica en el armario o en la pared. Para una instalación sin
conductos, NO corte el orificio de acceso al conducto; corte sólo el orificio para el cableado
eléctrico. Si sustituye una campana y prevé usar el conducto y la alimentación eléctrica
existentes, puede que las etapas 2 a 5 no sean necesarias. De ser el caso, pase a la
etapa 6.
2 ] Mida y marque la línea central de la campana en la parte inferior del armario.
3 ] Alinee la línea central de la plantilla con la línea central de la campana marcada en la parte inferior
del armario, colocando el borde (donde se indica) de la plantilla contra la pared trasera.
Cuando se use un armario con armazón para una instalación con salida vertical, pliegue
hacia atrás el borde de la plantilla en una medida equivalente a la profundidad del armazón
del armario en la pared (use las graduaciones de la plantilla, puntos C de la plantilla). Sujete
la plantilla con cinta adhesiva.
NOTA: Si se sitúa frente a la instalación, A y B (en la plantilla) deben estar a la derecha.
PARTE
DELANTERA
DEL ARMARIO
C
L
AB
Apoyar este borde contra la pared de atrás
Place this edge against back wall
VERTICAL EXHAUST
A
S
A
A
V
RTICAL EX
= 3¼” x 10”
= 3¼” x 14”
RECTANGULAR DUCTING7” ROUND DUCTING
OR
Use this template for marking;do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
= 3¼ po x 10 po
= 3¼ po x 14 po
CONDUIT RECTANGULAIRECONDUIT ROND DE 7 PO
OU
= 3¼ pulg. x 10 pulg.
= 3¼ pulg. x 14 pulg.
CONDUCTO RECTANGULARCONDUCTO REDONDO
DE 7 PULG.
O
Appuyer ce bord au mur arrière
Utiliser ce gabarit pour marquer vos repères;ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.
Use esta plantilla para crear marcados; no trate de cortar el
agujero del conducto a través de la plantilla.
NOTA: To be translated in Spanish.
MARK WHERE INDICATED
FOR THE APPROPRIATE SIZE DUCT OPENING
MARQUER LES REPÈRES AUX ENDROITS INDIQUÉS SELON
LE FORMAT DE CONDUIT UTILISÉ
TITLE TO BE TRANSLATED IN SPANISH
Electrical access hole center
A = single blower hood
B = double blower hood
Centre du trou pour fil
d’alimentation électrique
A = hotte ventilateur simple
B = hotte ventilateur double
To be translated in Spanish
Electrical access hole center
A = single blower hood
B = double blower hood
4¼”
10½”
14½”
8”
7½”
C
C
C
Bend template along graduated
scale when installing to framed
cabinet.
Pour une installation sous une
armoire à fond en retrait, utiliser les
lignes pour mesurer l’épaisseur du
décalage causé par le mur de
l’armoire et plier le gabarit en
conséquence.
To be translated in Spanish.
P
C
C
L
AB
VERTICAL EXHAUST
A
S
A
A
V
RTICAL EX
= 3¼” x 10”
= 3¼” x 14”
RECTANGULAR DUCTING7” ROUND DUCTING
OR
Use this template for marking;do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
= 3¼ po x 10 po
= 3¼ po x 14 po
CONDUIT RECTANGULAIRECONDUIT ROND DE 7 PO
OU
= 3¼ pulg. x 10 pulg.
= 3¼ pulg. x 14 pulg.
CONDUCTO RECTANGULARCONDUCTO REDONDO
DE 7 PULG.
O
Utiliser ce gabarit pour marquer vos repères;ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.
Use esta plantilla para crear marcados; no trate de cortar el
agujero del conducto a través de la plantilla.
NOTA: To be translated in Spanish.
MARK WHERE INDICATED
FOR THE APPROPRIATE SIZE DUCT OPENING
MARQUER LES REPÈRES AUX ENDROITS INDIQUÉS SELON
LE FORMAT DE CONDUIT UTILISÉ
TITLE TO BE TRANSLATED IN SPAN IS H
Electrical access hole center
A = single blower hood
B = double blower hood
Centre du trou pour fil
d’alimentation électrique
A = hotte ventilateur simple
B = hotte ventilateur double
To be translated in Spanish
Electrical access hole center
A = single blower hood
B = double blower hood
4¼”
10½”
14½”
8”
7½”
C
C
C
Bend template along graduated
scale when installing to framed
cabinet.
Pour une installation sous une
armoire à fond en retrait, utiliser les
lignes pour mesurer l’épaisseur du
décalage causé par le mur de
l’armoire et plier le gabarit en
conséquence.
To be translated in Spanish.
A
C
UBICACIÓN DEL
ORIFICIO DE ACCESO
DEL CABLE ELÉCTRICO (A)
(
EN LA PARTE INFERIOR DEL ARMARIO)
LÍNEA
CENTRAL
DOBLE LA PLANTILLA A LO LARGO DE LA
ESCALA GRADUADA AL INSTALAR LA CAMPANA
EN
UN ARMARIO CON ARMAZÓN.
PARTE
DELANTERA
DEL ARMARIO
CONDUCTOS DE
SALIDA VERTICAL
Electrical access hol
A = single blower ho
B = double blower
Centre du tr
d’alim
A
C
L
AB
Place this edge against
cabinet bottom.
Appuyer ce bord contre le bas
de l’armoire.
Apoyar este borde contra
la base del armario.
HORIZONTAL EXHAUST
T
T
= 3¼ pulg. x 10 pulg.
= 3¼ pulg. x 14 pulg.
CONDUCTO RECTANGULAR
= 3¼” x 10”
= 3¼” x 14”
RECTANGULAR DUCTING
= 3¼ po x 10 po
= 3¼ po x 14 po
CONDUIT RECTANGULAIRE
MARK WHERE INDICATED
FOR THE APPROPRIATE SIZE DUCT OPENING
MARQUER LES REPÈRES AUX ENDROITS INDIQUÉS SELON
LE FORMAT DE CONDUIT UTILISÉ
TITLE TO BE TRANSLATED IN SPANISH
Use this template for marking;do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
Utiliser ce gabarit pour marquer vos repères;ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduit
s.
Use esta plantilla para crear marcados;no trate de cortar el
agujero del conducto a través de la plantilla.
NOTA: To be translated in Spanish.
Electrical access hole center
A = single blower hood
B = double blower hood
Centre du trou pour fil
d’alimentation électrique
A = hotte ventilateur simple
B = hotte ventilateur double
To be translated in Spanish
Electrical access hole center
A = single blower hood
B = double blower hood
LÍNEA
CENTRAL
UBICACIÓN DEL
ORIFICIO DE ACCESO
DEL CABLE ELÉCTRICO (A)
(
EN LA PARED)
CONDUCTOS DE
SALIDA HORIZONTAL
MANUAL DE INSTALACIÓN
INSTALACÍON
575757
ARMARIO
CON ARMAZÓN
Acople el soporte correspondiente a la armazón lateral del armario colocando la parte
de atrás del soporte contra la pared. Use un lápiz para marcar 3 orificios (hay 6 orificios
pero sólo se necesitan 3).
Retire el soporte. Use una broca de 7/64” para taladrar 3 orificios donde los marcara.
Una el soporte al armazón lateral con un destornillador Phillips y 3 tornillos para
madera no 8 x 9/16” provistos. Repita la operación en el otro lado del armazón.
7/64”
XY
Z
Consulte las marcas de los soporte para establecer el lado y la orientación correctos de la
instalación (marcas en ingles solamente: front = frente, left = izquierda, lean on rear wall =
appoyar contra la pared de atrás).
7 ] Instale los soporte de instalación adecuados según el tipo de armario (con armazón o sin
armazón). Véase abajo.
4 ] Taladre un orificio piloto de 1/8” de diámetro para el cableado de la vivienda, en el punto A
de la plantilla.
5 ] Use un lápiz afilado o una broca de 1/8” para marcar los puntos para los orificios de acceso
de los conductos (16 puntos para un conducto redondo de 7”, o 4 puntos en las esquinas
para un conducto rectangular). Retire la plantilla.
6 ] Dibuje el borde de la evacuación de salida uniendo los puntos (16 puntos para un conducto
redondo de 7” y 4 puntos para un conducto rectangular), corte la abertura en la parte inferior
del armario (salida vertical) o en la pared (salida horizontal). Taladre el orificio para el cableado
de la vivienda usando un serrucho de calar de 1½” centrándolo en el orificio piloto hecho en
la etapa 4.
MANUAL DE INSTALACIÓN
INSTALACÍON
585858
[\
7/64”
X
3 X
Y
Z
Alinee el soporte correspondiente al lado del armario, colocando al mismo tiempo la
parte trasera del soporte contra la pared. Dibuje una línea a lo largo del borde exterior
del soporte (como se muestra).
Coloque el soporte en el centro del armario y alinee el borde lateral con la línea
marcada manteniendo la parte trasera apoyada en la pared.
Use un lápiz para marcar 3 orificios.
Retire el soporte. Use una broca de 7/64” para taladrar 3 orificios donde los marcara.
Una el soporte a la parte inferior del armario con un destornillador Phillips y 3 tornillos
embutidos para madera provistos. Repita la operación en el otro lado del armario.
ARMARIO
SIN ARMAZÓN
Consulte las marcas de los soporte para establecer el lado y la orientación correctos de la
instalación (marcas en ingles solamente: front = frente, left = izquierda, lean on rear wall =
appoyar contra la pared de atrás).
MANUAL DE INSTALACIÓN
INSTALACÍON
595959
INSTALACIÓN CON SALIDA HORIZONTAL
INSTALACIÓN CON SALIDA VERTICAL Y INSTALACIÓN SIN CONDUCTOS
Instale la campana (soportes EZ1)
1 ] Lleve el cable de alimentación de la vivienda del tablero de servicio al lugar de la campana.
2 ] Hay 2 pares de orificios rebajados en cada lado de la parte superior de la campana (en la
parte trasera: A y B, en la parte delantera C y D en la ilustración de abajo); estos orificios
permiten colgar la campana a los soportes (instalados previamente).
3 ] Cuelgue provisionalmente la campana de los soportes por medio de los dos (2) ORIFICIOS
TRASEROS rebajados (A y B). Mientras sujeta la campana, lleve el cable de alimentación
de la vivienda hasta la campana a través de la descarga de presión instalada previamente
en la etapa 6 en la página 54.
4 ] Desenganche los orificios traseros de los soportes y cuelgue la campana por medio de los
dos (2) ORIFICIOS DELANTEROS rebajados (C y D). Sujete el cable de alimentación a la
campana usando la descarga de presión.
5 ] Cuelgue la campana a los soportes usando los dos (2) ORIFICIOS DELANTEROS rebajados
(C y D). Mientras sujeta la campana, sujete el cable de alimentación a la campana usando
la descarga de presión instalada previamente en la etapa 6 en la página 54.
6 ] Conecte los conductos a la campana y use cinta adhesiva metálica para sellar las juntas.
Asegúrese de que el conjunto de la clapeta (o la placa del conducto redondo) entra en el
conducto y que la clapeta se abre y se cierra sin dificultad.
INSTALACIÓN CON CONDUCTOS ÚNICAMENTE
A
B
NOTA: Refiérase a la página siguiente para las últimas etapas de estas instrucciones.
NOTA: El procedimiento siguiente se aplica a las instalaciones en armarios con armazón
y sin armazón.
A
B
D
C
MANUAL DE INSTALACIÓN
INSTALACÍON
606060
ARMARIO
CON ARMAZÓN
ARMARIO
SIN ARMAZÓN
7 ] En los armarios con armazón, sujete la campana a los soportes EZ1 por medio de los
(4) tornillos para metal no 8-18 x 1/2” (vienen en la bolsa de piezas). Introduzca (2) tornillos
en cada lado, en las ranuras (como se ve en los detalles de la ilustración de abajo).
8 ] En los armarios sin armazón, sujete la campana al armario por medio de los (4) tornillos
de cabeza redonda para madera no 8 x 5/8” (vienen en la bolsa de piezas). Introduzca (2)
tornillos en cada lado, en las ranuras (como se ve en los detalles de la ilustración de abajo).
TORNILLOS
PARA
METAL
TORNILLOS
PARA
MADERA
MANUAL DE INSTALACIÓN
INSTALACÍON
616161
Instalación normal (sin soportes EZ1)
1 ] Use el diagrama adecuado de abajo para colocar los conductos y la alimentación eléctrica
en el armario o en la pared. Para una instalación sin conductos, NO corte el orificio de
acceso al conducto; corte sólo el orificio para el cableado eléctrico.
2 ] Instale parcialmente cuatro (4) tornillos de montaje de CABEZA REDONDA no 8 x 5/8” en
el calzo o en el armario, de acuerdo con el diagrama adecuado de arriba. (los tornillos de
montaje vienen en la bolsa de piezas, pero los calzos de madera y los tornillos de montaje
de los calzos no están incluidos).
ORIFICIO DE ACCESO PARA
CONDUCTO VERTICAL
10
15
/16"
5¼"
5¼"
LÍNEA
CENTRAL
TORNILLOS DE MONTAJE
DE LA CAMPANA (4)
ORIFICIO PARA
ALIMENTACIÓN ELÉCTRICA
(EN LA PARTE INFERIOR DEL ARMARIO)
CALZOS DE MADERA
(ARMARIO CON PARTE INFERIOR
REBAJADA ÚNICAMENTE)
PARTE DELANTERA
DEL ARMARIO
3/4"
1⅜"
1½"
7³/16"
12⅞"
4
7
/16"
12⅞"
PARTE INFERIOR
DEL ARMARIO
EVACUACIÓN VERTICAL
DE 3¼" X 10"
3⅞"
13/16"
3/16"
5¼"
5¼"
12⅞"
12⅞"
7³/16"
CALZOS DE MADERA
(ARMARIO CON PARTE INFERIOR
REBAJADA ÚNICAMENTE)
PARTE DELANTERA DEL ARMARIO
ORIFICIO DE ACCESO PARA
CONDUCTO HORIZONTAL
PARTE INFERIOR
DEL ARMARIO
ORIFICIO PARA
ALIMENTACIÓN ELÉCTRICA
(
EN LA PARED)
LÍNEA
CENTRAL
TORNILLOS DE MONTAJE
DE LA CAMPANA (4)
EVACUACIÓN HORIZONTAL
DE 3¼" X 10"
4¹¹/16"
ORIFICIO DE 8"
DE DIÁMETRO
EVACIACIóNEVACIACIóN
VERTICAL
VERTICAL
DE 7
DE 7"
REDONDA
REDONDA
EVACUACIÓN
VERTICAL
DE 7"
REDONDA
12⅞" 12⅞"
10
15
/16"
1½"
1⅜"
7³/16"
TORNILLOS DE MONTAJE
DE LA CAMPANA (4)
PARTE DELANTERA
DEL ARMARIO
PARTE INFERIOR
DEL ARMARIO
CALZOS DE MADERA
(
ARMARIO CON PARTE INFERIOR
REBAJADA ÚNICAMENTE)
LÍNEA
CENTRAL
ORIFICIO PARA
ALIMENTACIÓN ELÉCTRICA
(EN LA PARTE INFERIOR DEL ARMARIO)
EVACUACIÓN VERTICAL
DE 7" REDONDA
MANUAL DE INSTALACIÓN
INSTALACÍON
626262
Instale la campana (instalación normal)
1 ] Lleve el cable de alimentación de la vivienda del tablero de servicio al lugar de la campana.
Lleve el cable de alimentación de la vivienda a la campana a través de la descarga de
presión instalada previamente en la etapa 6 en la página 54.
2 ] Cuelgue la campana de los cuatro (4) tornillos de montaje instalados previamente. Coloque
de nuevo la campana contra la pared hasta que las cabezas de los tornillos de montaje se
introduzcan en el extremo estrecho de las ranuras de los orificios en forma de cerradura
en la parte superior de la campana. Apriete los tornillos firmemente. Sujete el cable de
alimentación a la campana usando la descarga de presión.
3 ] Conecte los conductos a la campana y use cinta adhesiva metálica para sellar las juntas.
Asegúrese de que el conjunto de la clapeta (o la placa del conducto redondo) entra en el
conducto y que la clapeta se abre y se cierra sin dificultad.
INSTALACIÓN CON CONDUCTOS ÚNICAMENTE
MANUAL DE INSTALACIÓN
INSTALACÍON
636363
Conecte el cableado
1 ] Conecte el cable de alimentación de la vivienda al cableado de la campana: El hilo NEGRO
con el NEGRO, el BLANCO con el BLANCO y el VERDE o el hilo pelado con el tornillo
VERDE de tierra.
!
ADVERTENCIA
Riesgo de descarga eléctrica. El cableado eléctrico debe hacerlo
personal cualifi cado de acuerdo con los códigos y normas aplicables.
Antes de conectar los hilos, corte la corriente en el tablero de servicio
y bloquee éste para evitar que se ponga en marcha accidentalmente.
!
PRECAUCIÓN
Compruebe que ambas pestañas de la parte superior interna de la campana se hayan
introducido en sus ranuras correspondientes en la tapa de cableados. Asimismo,
procure que los hilos no queden pellizcados al volver a colocar la tapa.
TORNILLO
2 ] Vuelva a instalar la tapa de cableados y sujétela a la campana con su tornillo de retención.
PESTAÑAS DE LA
PARTE SUPERIOR
INTERNA DE
LA CAMPANA
INTRODUCIDAS
EN LAS RANURAS
DE LA TAPA DE
CABLEADOS.
HILO DE
TIERRA DEL
MOTOR
CABLE DE
ALIMENTACIÓN
DE LA VIVIENDA
TORNILLO
DE TIERRA
MANUAL DE INSTALACIÓN
INSTALACÍON
646464
Bombillas LED
1 ] Alinee los plomos de las bombillas con los pequeñas marcas situadas en el borde de la
ubicación de la lámpara en la campana (véase el detalle arriba) e instale las bombillas
colocando los plomos en sus acanaladuras en el casquillo.
2 ] Empuje suavemente hacia arriba y gire en el sentido de las agujas de un reloj hasta fijar la
bombilla.
Las campanas BKSJ1 deben utilizar dos bombillas LED de 120 V, 4 W máx. con base GU10
(incluidas).
NOTA: Puede usarse la ventosa que viene con la campana para instalar y retirar las bombillas.
Presione la ventosa contra la bombilla y gire en sentido contrario a las agujas de un reloj
para retirar la bombilla o en el sentido de las agujas de un reloj para instalar la bombilla.
VENTOSA
PLOMOS DE LA
BOMBILLA
ACANALADURAS
PARA LOS PLOMOS
DE LA BOMBILLA
(EN EL CASQUILLO)
MARCA
Instale los filtros
Instalación con conductos únicamente:
Vuelva a instalar los filtros de grasa que quitó en la etapa 2 , en la página 53 (sección “Prepare
la campana”).
Instalación sin conductos únicamente:
Compre dos filtros para instalación sin conductos a un distribuidor o minorista local (vea la
etiqueta de especificaciones del producto para el tipo de filtro). Instale los filtros sin conductos
siguiendo las instrucciones que vienen con los filtros.
MANUAL DE INSTALACIÓN
INSTALACÍON
65
MANUAL DE INSTALACIÓN
DIAGRAMA DE CABLEADOS
656565
120 V CA
NE
NE
NE (
Alta
)
R (
Baja
)
AZ NE
NE
B
B
B
B
V/AM
Lampara
Motor
W
MOTOR DEL
VENTILADOR
C
C/B
R
NE
NA
V/AM
1
2
3
5
4
6
CÓDIGO DE COLORES
AZ
B
C
C/B
AZUL
BLANCO
CAFÉ
CAFÉ/BLANCO
NA
NE
R
V/AM
NARANJA
NEGRO
ROJO
VERDE/AMARILLO
Línea
Neutro
Tierra
ref: 990729751_REV-A
SERIE BKSJ1
MANUAL DE INSTALACIÓN
INSTALACÍON
66
MANUAL DE INSTALACIÓN
PIEZAS DE REPUESTO
666666
SERIE BKSJ1
* ÍTEM NO MOSTRADO.
REPUESTOS Y REPARACIONES
Para que el aparato esté en buenas condiciones, use sólo repuestos genuinos Broan-NuTone LLC o Venmar Ventilation ULC. Los
repuestos genuinos Broan-NuTone LLC o Venmar Ventilation ULC están diseñados especialmente para cada unidad y han sido
fabricados para responder a las normas de certificación aplicables y mantener un alto nivel de seguridad. Los repuestos de otros
fabricantes pueden dañar seriamente el aparato y reducir drásticamente su nivel de rendimiento, lo cual podría causar una falla
prematura. Broan-NuTone LLC y Venmar Ventilation ULC recomiendan comunicar con un centro de servicios autorizado para todos los
repuestos y reparaciones.
N N DE PIEZA DESCRIPCIÓN
CANTIDAD
30 PULG.
BLANCA
30 PULG.
ACERO INOX.
30 PULG.
NEGRA
1
S97020029 PLACA DE CUBIERTA DE RECIRCULACIÓN, NEGRA (INCLUYE TORNILLOS) 1
S97020030 PLACA DE CUBIERTA DE RECIRCULACIÓN, BLANCA (INCLUYE TORNILLOS)1
S97020031 PLACA DE CUBIERTA DE RECIRCULACIÓN, ACERO INOX. (INCLUYE TORNILLOS)1
2 SR680508 PLACA DE CONDUCTO REDONDO DE 7” (INCLUYE TORNILLOS)111
3 S97020534 CONJUNTO DE CLAPETA DE 3¼” X 10” (INCLUYE TORNILLOS)111
4 S97020408 MOTOR DEL VENTILADOR IMPELENTE (INCLUYE 4 TORNILLOS Y 1 CONDENSADOR)1 1 1
5 S97020407 HÉLICE (INCLUYE N.° 6) 1 1 1
6 SR99420635 CLIP DE LA HÉLICE 111
7 S97020204-002 FILTROS DE GRASA - HíBRIDO - TIPO C5 (JUEGO DE 2) 1 1 1
8
S97020425 INTERRUPTOR OSCILANTE ALONGADO, GRIS (INCLUYE TORNILLOS)1
S97020424 INTERRUPTOR OSCILANTE ALONGADO, BLANCO (INCLUYE TORNILLOS)1
S97020423 INTERRUPTOR OSCILANTE ALONGADO, NEGRO (INCLUYE TORNILLOS)1
9 S99271660 HARNÉS DE HILOS 111
* S98011637 TAPA DE CABLEADOS 111
* S97020292
BOLSA DE PIEZAS, INCLUYE: 4 TORNILLOS PARA METAL N° 8-18 X 1/2”,
6 TORNILLOS DE CABEZA REDONDA PARA MADERA N° 8 X 5/8”,
6 TORNILLOS EMBUTIDOS N° 8 X 1/2”, 1 VENTOSA
111
* S97020466
FILTROS DE RECIRCULACIÓN - TIPO XC (JUEGO DE 2)
(INSTALACIÓN SIN CONDUCTOS úNICAMENTE)
111
* S99527587 JUEGO DE SUJETADORES PARA FILTROS DE CARBÓN – INCLUYE 4 SUJETADORES 111
* S97020470 EQUIPO PARA FÁCIL INSTALACIÓN (INCLUYE TORNILLOS)111
* S99271662 BOMBILLA LED 4 W, GU10 2 2 2
MANUAL DE INSTALACIÓN
INSTALACÍON
67
MANUAL DE INSTALACIÓN
GARANTÍA
676767
Garantía limitada
Periodo y exclusiones de la garantía: Broan-NuTone LLC o Venmar Ventilation ULC (sea esta la “Compañía”) garantiza al
consumidor comprador original de su producto (“usted”) que el producto (el “Producto”) estará libre de defectos en materiales o
en mano de obra, por un periodo de un (1) año a partir de la fecha de compra original (o por un periodo mayor según sea requerido
por la legislación aplicable). Para las campanas equipadas con módulos LED, la Compañía garantiza que los módulos LED y el
controlador de los módulos LED estarán libres de defectos materiales por un periodo de tres (3) años a partir de la fecha de compra original.
El periodo de garantía limitada para cualquier pieza de repuesto proporcionada por la compañía y para cualquier Producto
reparado o reemplazado bajo esta garantía limitada debe ser lo que reste del periodo de garantía original (o por un periodo mayor
según sea requerido por la legislación aplicable).
Esta garantía no cubre arrancadores de lámparas uorescentes, tubos, bombillas de halógeno e incandescentes, fusibles, ltros,
conductos, tapas de techo, tapas de pared ni otros accesorios que pudieran ser comprados por separado e instalados con el
producto. Esta garantía tampoco cubre (a) mantenimiento y servicio normal, (b) uso y desgaste normal, (c) Productos o piezas
sujetos a mal uso, abuso, uso anormal, negligencia, accidente, mantenimiento inadecuado o insu ciente, almacenamiento o
reparación (que no sea reparación por parte de la Compañía), (d) daños causados por instalación defectuosa, o bien instalación
o uso contrario a las recomendaciones o instrucciones, (e) cualquier Producto que se haya movido de su punto de instalación
original, (f) daños ocasionados por el medio ambiente o los elementos naturales, (g) daños en tránsito, (h) desgaste natural del
acabado, (i) Productos en uso comercial o no residencial, o (j) daños ocasionados por incendio, inundación u otro caso fortuito o
(k) Productos con un número de serie alterado, removido o mutilado. Esta garantía cubre solamente Productos vendidos a clientes
originales en los Estados Unidos y Canadá por la Compañía o a distribuidores de EE. UU. y Canadá autorizados por la Compañía.
Esta garantía sustituye todas las garantías anteriores y no es transferible del comprador consumidor original.
No hay otras garantías: Esta garantía limitada contiene la única obligación de la Compañía y su único recurso ante productos
defectuosos. Las garantías anteriores son exclusivas y en lugar de cualquier otra garantía, expresa o implícita. LA COMPAÑÍA
NIEGA Y EXCLUYE CUALQUIER OTRA GARANTÍA EXPRESA, Y NIEGA Y EXCLUYE TODAS LAS GARANTÍAS IMPLÍCITAS,
CONDICIONES Y ESTIPULACIONES IMPLICITAS POR LEY, INCLUYENDO, ENTRE OTRAS, LAS DE COMERCIALIZACIÓN
Y APTITUD PARA UN PROPÓSITO EN PARTICULAR. Hasta el grado en que la ley aplicable prohíba la exclusión de las
garantías implícitas, condiciones y estipulaciones, la duración de cualquier garantía implícita aplicable está limitada al periodo
especi cado para la garantía expresa antes mencionada. Algunas jurisdicciones no permiten limitaciones en la duración de una
garantía implícita, así que la limitación anterior tal vez no aplique en su caso. Cualquier descripción verbal o escrita del Producto
es para el único propósito de identi carlo y no deberá considerarse como una garantía expresa.
Siempre que sea posible, toda disposición de esta garantía limitada deberá ser interpretada de tal forma que sea efectiva y válida de
conformidad con la ley aplicable, pero si alguna disposición fuera considerada prohibida o inválida, quedará sin efecto solo en virtud
de dicha prohibición o invalidez, sin invalidar el resto de dicha disposición o las demás disposiciones restantes de la garantía limitada.
Recurso: Durante el periodo de garantía limitada aplicable, la Compañía, a su opción, suministrará piezas de repuesto, o reparará
o reemplazará, sin cargo alguno, cualquier Producto o pieza del mismo, hasta el grado en que la Compañía lo encuentre cubierto
bajo esta garantía limitada y en incumplimiento de la misma en condiciones normales de uso y servicio. La Compañía le enviará
el Producto reparado o reemplazado o las piezas de repuesto sin cargo. Usted es responsable de todos los costos de retiro,
reinstalación y envío, seguro u otros cargos de ete incurridos en el envío del Producto o pieza a la Compañía. Si debe enviar el
Producto o la pieza a la Compañía, tal como lo indique la Compañía, debe empaquetar adecuadamente el Producto o la pieza: la
Compañía no se hace responsable por los daños en tránsito. La Compañía se reserva el derecho de utilizar Productos o piezas
reacondicionados, renovados, reparados o refabricados en el proceso de reemplazo o reparación de garantía. Dichos Productos
y piezas serán comparables en función y desempeño a un Producto o una pieza original y tendrán garantía durante el resto del
periodo de la garantía original (o po un periodo mayor según sea requerido por la legislación aplicable).
La Compañía se reserva el derecho, a su sola discreción, a devolver el dinero que pagó por el Producto en lugar de la reparación o
sustitución. Si el producto o componente ya no está disponible o esta descontinuado, el reemplazo podrá ser efectuado por un producto
similar de igual o mayor valor, a criterio exclusivo de la Compañía. Este es su único y exclusivo recurso por incumplimiento de esta garantía limitada.
Exclusión de daños: LA OBLIGACIÓN DE LA COMPAÑÍA DE SUMINISTRAR PIEZAS DE REPUESTO, O DE REPARAR
O REEMPLAZAR, A OPCIÓN DE LA COMPAÑÍA, SERÁ SU ÚNICO Y EXCLUSIVO RECURSO BAJO ESTA GARANTÍA
LIMITADA, Y LA ÚNICA Y EXCLUSIVA OBLIGACIÓN DE LA COMPAÑÍA. LA COMPAÑÍA NO SERÁ RESPONSABLE POR
DAÑOS INCIDENTALES, INDIRECTOS, RESULTANTES O ESPECIALES QUE SURJAN POR EL USO O DESEMPEÑO DEL
PRODUCTO, O EN RELACIÓN CON EL MISMO. Los daños incidentales incluyen pero no se limitan a daños tales como pérdida
de uso. Los daños consecuentes incluyen pero no se limitan a los gastos de reparación o sustitución de otra propiedad que fue
dañada si el Producto no funcionase apropiadamente.
LA COMPAÑIA NE SERÁ RESPONSABLE ANTE USTED, NI NINGÚN DERECHOHABIENTE, DE CUALQUIER OTRA OBLIGACIÓN
O RESPONSABILIDAD INCLUYENDO, PERO NO LIMITADO A, OBLIGACIONES O RESPONSABILIDADES DERIVADAS DEL
INCUMPLIMIENTO DE CONTRATO O GARANTÍA, NEGLIGENCIA U OTRO AGRAVIO O CULAQUIER TEORÍA DE RESPONSABILIDAD
OBJETIVA, CON RESPECTO AL PRODUCTO O ACTOS U OMISIONES DE LA COMPAÑIA DE CUALQUIER OTRA FORMA.
Algunas jurisdicciones no permiten la exclusión o limitación de daños incidentales o resultantes, por lo que la limitación antes
mencionada podría no aplicarse a usted. Esta garantía le otorga derechos legales especí cos, y usted podría tener otros derechos
que varían de jurisdicción a jurisdicción. Las aclaraciones, exclusiones y limitaciones de responsabilidad bajo esta garantía no
aplicarán en la medida que lo prohiban las leyes aplicables.
Esta garantía cubre únicamente el reemplazo o la reparación de Productos defectuosos o piezas de los mismos en la planta
principal de la Compañía, y no incluye el costo del viaje para el servicio de campo ni los viáticos.
Cualquier asistencia que proporcione o procure la Compañía para usted fuera de los términos, limitaciones o exclusiones de esta garantía
limitada no constituirá una renuncia a dichos términos, limitaciones o exclusiones, ni dicha asistencia extenderá o renovará la garantía.
La Compañía no le reembolsará ningún gasto en el que usted haya incurrido al reparar o reemplazar cualquier Producto
defectuoso, excepto los incurridos con el permiso previo por escrito de la Compañía.
Cómo obtener el servicio cubierto por la garantía: Para tener derecho al servicio cubierto por la garantía, usted debe (a) noti car
a la Compañía a la dirección o número de teléfono que aparecen abajo en un plazo de siete (7) días después de descubrir el defecto
cubierto, (b) proporcionar el número de modelo y la identi cación de la pieza y (c) describir la naturaleza de cualquier defecto en el
Producto o la pieza. En el momento de solicitar el servicio cubierto por la garantía, debe presentar un comprobante de la fecha de
compra original. Si usted no puede presentar una copia de la garantía limitada original por escrito, entonces regirán los términos de
la garantía limitada por escrito más actualizada de la compañía para su producto en particular. Las garantías limitadas por escrito
más actualizadas para los productos de la Compañía se pueden encontrar en www.broan-nutone.com y www.broan-nutone.ca
Broan-NuTone LLC 926 West State Street, Hartford, WI 53027 www.broan-nutone.com 800-637-1453
Venmar Ventilation ULC, 550 Lemire Blvd., Drummondville, Québec, Canada J2C 7W9 www.broan-nutone.ca 1-800-567-3855
