Installation Guide
Movable Waterfall Adapter Kit
for Fiber Routing System
Models: SRFC4WTRFL, SRFC4WTRFL36, SRFC4WTRFL48
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2020 Tripp Lite. All rights reserved.
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
Español 3 • Français 5 •
Русский
7
2
Parts List
Waterfall Adapter,
x1
Cover,
x1
T-Shape Screws,
x2
Twist Nuts,
x2
Corrugated Plastic
Pipe, x1
(models SRFC4WTRFL36
and SRFC4WTRFL48)
Pipe Affixer,
x1
(models SRFC4WTRFL36
and SRFC4WTRFL48)

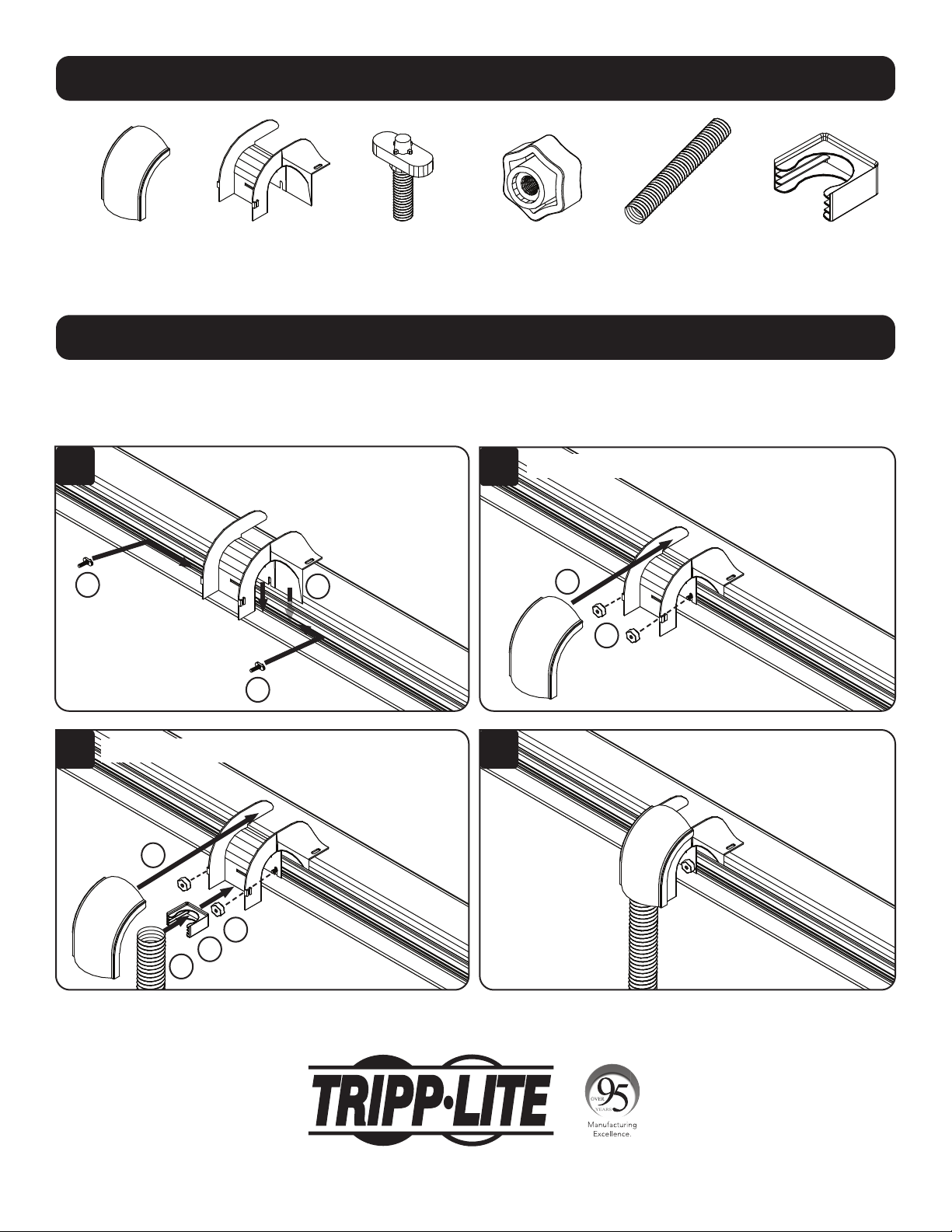

Installation
Assembles onto the side of a channel section, enabling cabling to cascade over the side. Can be moved into any position
along a straight section of the channel. Models SRFC4WTRFL36 and SRFC4WTRFL48 include corrugated plastic piping for
feeding cables into the top of a rack or enclosure. Tighten screws and nuts by hand, no tools needed.
