Craftsman 17264120 drill User Manual

3/8-in. Variable Speed / Reversible

1 .0VoltCordless / Driver

Model No.

172.64120

18.0 Volt

in Kit 9-11518

CHARGE BATTERY

BEFORE FIRST USE

CAUTION:

Read, understand and

follow all Safety Rules and Operating Instructions

in this Manual before using this product.

Sears, Roebuck and Co.,

Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman ®website:

www.craftsman.com

3025736

Certified to CAN/CSA

STD 022.2 NO 60745=1,

60745=2-1,60745=2-2

conforms to UL STD

60745-1,60745-2-1,

60745=2-2

• WARRANTY

• SAFETY

• DESCRIPTION

• OPERATION

• MAINTENANCE

Warranty ....................................................................................................... Page 2

Safety Symbols .............................................................................................. Page 3

Safety instructions .......................................................................................... Pages 4- 10

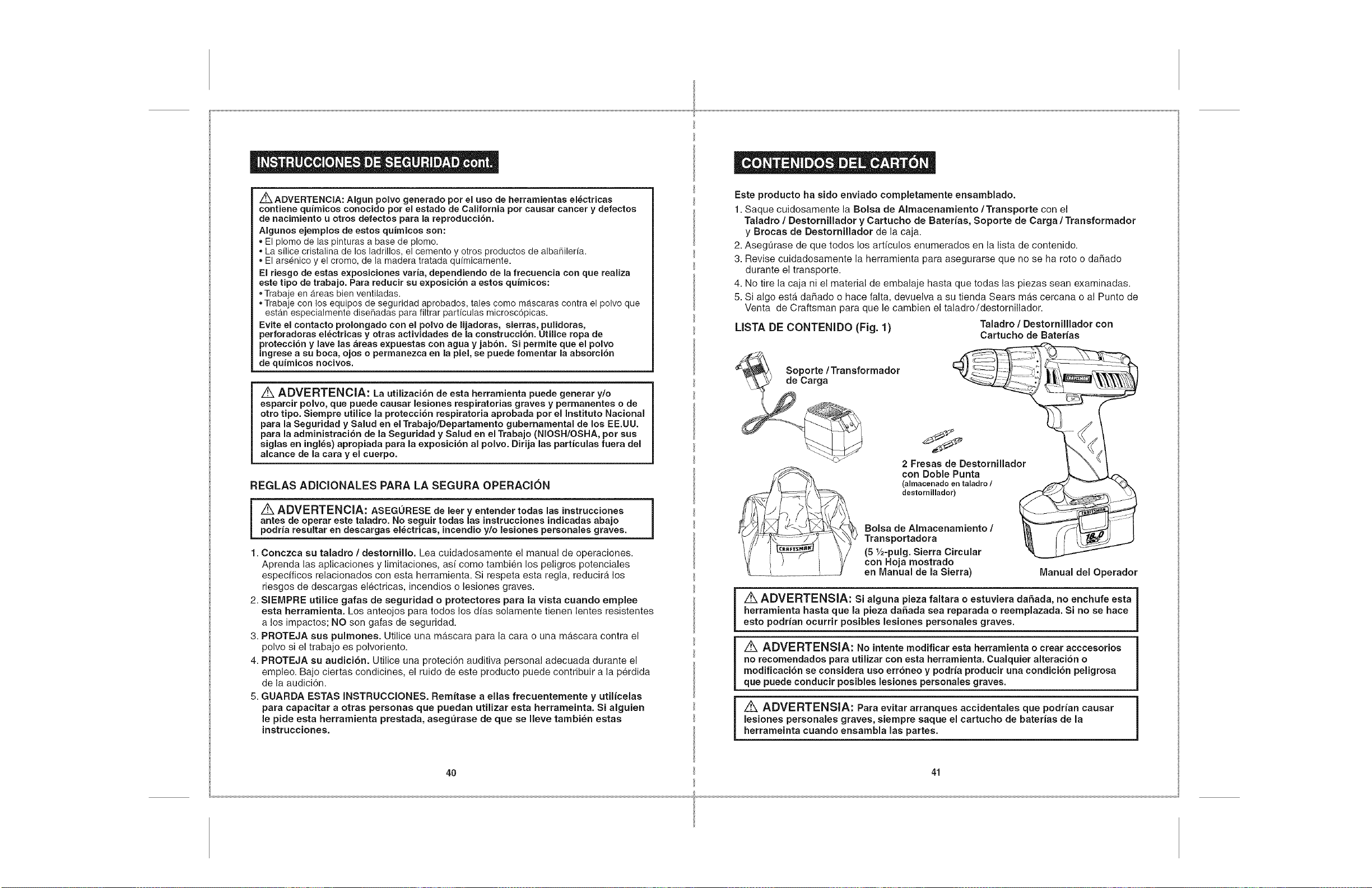

Carton Contents ............................................................................................ Page 11

Description ................................................................................................... Pages 12- 13

Operation ..................................................................................................... Pages 14 - 23

Maintenance .......................................................................................................... Pages 23 - 25

Accessories ........................................................................................................... Pages 25 - 26

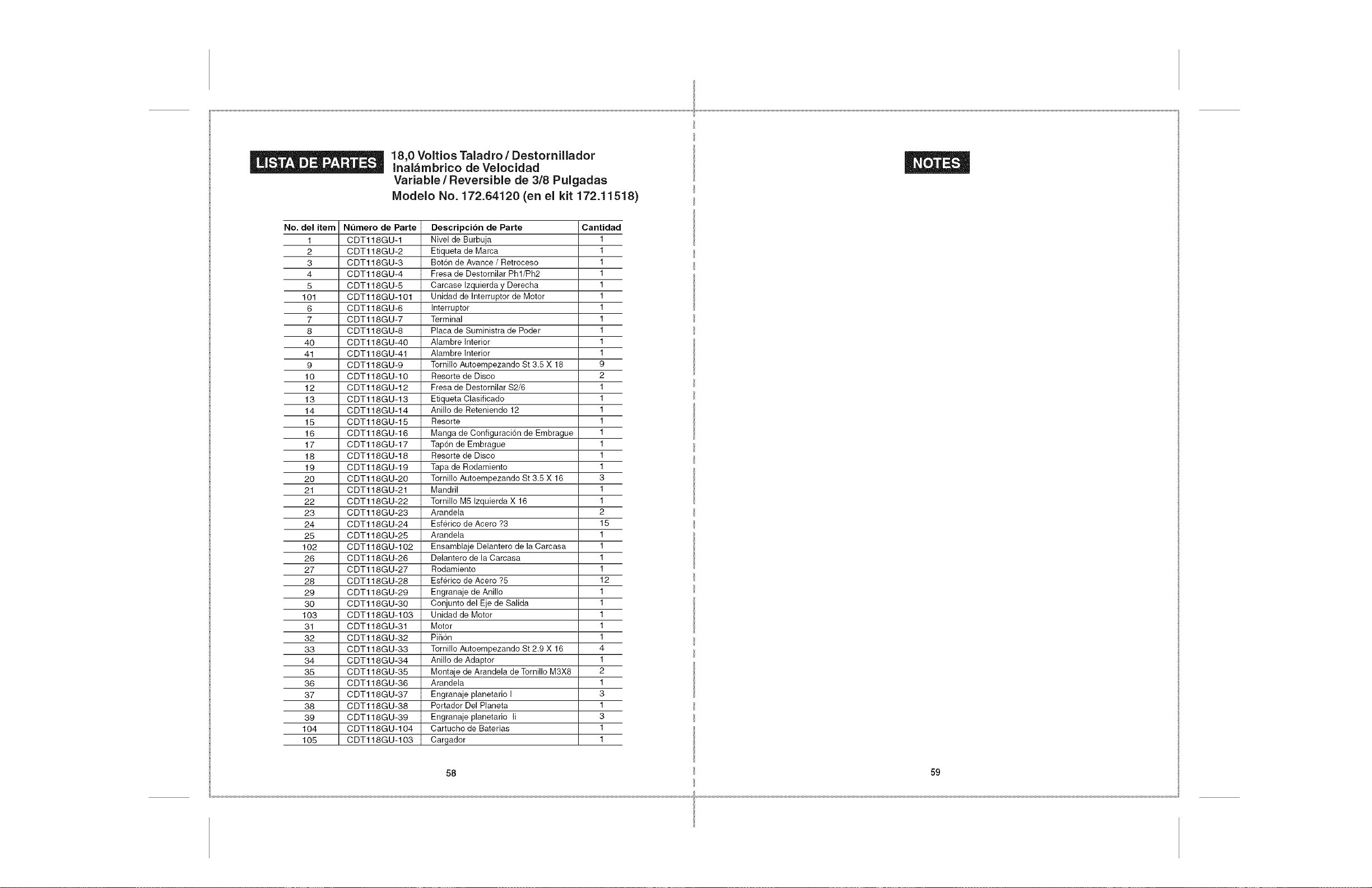

Parts List ............................................................................................................... Page 27- 28

Sears Repair Parts Phone Numbers ..................................................................... Back Cover

ONE YEAR FULL WARRANTY ON CRAFTSMAN®TOOL

if this Craftsman tool fails due to a defect in material or workmanship within one year from

the date of purchase, RETURN ITTO ANY SEARS STORE OR OTHER CRAFTSMAN

OUTLET iN THE UNITED STATES FOR FREE REPLACEMENT.

This warranty does not include expendable parts such as lamps, batteries, bits or blades.

if this Craftsman product is used for commercial or rental purposes, this warranty applies

for only 90 days from the date of purchase.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

SAVE THESE iNSTRUCTiONS!

READ ALL iNSTRUCTiONS!

/K WARNING: Some dust created by using power tools contains chemicals known to

the State of California to cause cancer and birth defects or other reproductive harm.

The purpose of safety symbols is to attract your attention to possible dangers.

The safety symbols, and the explanations with them, deserve your careful

attention and understanding. The symbol warnings DO NOT by themselves

eliminate any danger. The instructions and warnings they give are no substitutes

for proper accident prevention measures.

/k, WARNING: BE SURE to read and understand all safety instructions in

this manual, including all safety alert symbols such as "DANGER", "WARNING"

and "CAUTION", BEFORE using this drill/driver. Failure to follow all instructions

listed below may result in electric shock, fire and/or serious personal injury.

SYMBOL MEANING

Z_ SAFETY ALERT SYMBOL: Indicates DANGER,WARNING,OR

CAUTION. May be used in conjunction with other symbols or pictographs.

Failure to obey this safety warning WiLL result in death or

serious injury to yourself or to others. Always follow the

safety precautions to reduce the risk of fire, electric shock

and personal injury.

i ] Failure to obey this safety warning CAN result in death or

Z_WARNING ] serious injury to yourseff or to others. Always follow the

safety precautions to reduce the risk of fire, electric shock

and personal injury.

i ] Failure to obey this safety warning MAY result in personal

Z_ CAUTION j injury to yourself or others or property damage. Always

follow the safety precautions to reduce the risk of fire,

electric shock and personal injury.

DAMAGE PREVENTION AND iNFORMATiON MESSAGES

These inform user of important information and/or instructions that could lead to

equipment or other property damage if not followed. Each message is preceded by the

word "NOTE:" as in the example below:

NOTE: Equipment and/or property damage may result if these instructions

are not followed.

Z_WARNING: The operation of any drill/driver can

result in foreign objects being thrown into your eyes,

which can result in severe eye damage. Before beginning

power tool operation, ALWAYS wear safety goggles or

safety glasses with side shield and a full=face shield

when needed. We recommend a Wide Vision Safety

Mask for use over eyeglasses or standard safety glasses

with side shield, available at Sears Stores or other

Craftsman Outlets.

i/K WARNING: BE SURE to read and understand all instructions in this |

]

manual before using this drill/driver. Failure to follow all instructions may result

lin electric shock, fire and/or serious personal injury.

WORK AREA SAFETY

1. Keep your work area clean and well lit. Cluttered workbenches and dark areas

invite accidents.

2. DO NOT operate power tools in explosive atmospheres, such as in the presence

of flammable liquids, gases, or dust. Power tools create sparks which may ignite

the dust or fumes.

3. Keep bystanders, children and visitors away while operating a power tool.

Distractions can cause you to lose control.

4. Make your workshop childproof with padlocks and master switches. Lock tools

away when not in use.

5. MAKE SURE the work area has ample lighting so you can see the work and that

there are no obstructions that will interfere with safe operation BEFORE using your

cordless drill / driver.

PERSONALSAFETY

1. KNOW your cordless drill/driver, Read the operator's manual carefully. Learn the tool's

applications and limitations, as well as the specific potential hazards related to this tool.

2. STAY ALERT, watch what you are doing and use common sense when operating

a power tool.

3. DO NOT use power tools while tired or under the influence of drugs, alcohol or

medication. A moment of inattention while operating power tools may result in

serious personal injury.

4. DRESS properly. DO NOT wear loose clothing or jewelry. Pull back long hair. Keep

your hair, clothing, and gloves away from moving parts. Loose clothing, or long hair

can be caught in moving parts. Air vents often cover moving parts and should

also be avoided.

5. AVOID accidental starting. Be sure trigger switch is in the "Locked OFF" position

before inserting battery pack. DO NOT carry tools with your finger on the trigger switch.

Carrying tools with your finger on the trigger switch or inserting the battery pack in tools

that have the switch in the "FORWARD" OR "REVERSE" position invites accidents.

6. Do not overreach. Keep proper footing and balance at all times. Proper footing

and balance enables better control of the tool in unexpected situations.

7. ALWAYS SECURE YOUR WORK. Use clamps or a vise to hold work when practical.

It is safer than using your hand and frees both hands to operate tool.

8. DO NOT USE ON A LADDER or unstable support. Stable footing on a solid surface

enables better control of the tool in unexpected situations.

TOOL USE AND CARE SAFETY

i /!k WARNING: BE SURE to read and understand all instructions before |

]

operating this drill/driver. Failure to follow all instructions listed below may result

Jin electric shock, fire and/or serious personal injury.

1. ALWAYS use clamps or other practical ways to secure and support the workpiece

to a stable platform. Holding the work by hand or against your body is unstable and

may lead to loss of control.

2. DO NOT force the tool. Use the correct tool and accessory bit for your application.

The correct tool and bit will do the job better and safer at the rate for which it is designed.

3. DO NOT use the tool if trigger switch does not turn it "On" or "Off". Any tool that

cannot be controlled with the trigger switch is dangerous and must be repaired.

4. REMOVE the battery pack from the drill/driver or place the forward/reverse

selector switch with power lock-off in the "Lock Off" position before making

any adjustments, changing accessories or storing the tool. Such preventive

safety measures reduce the risk of starting the tool accidentally.

5. STORE idle tools out of the reach of children and other untrained persons.

Tools are dangerous in the hands of untrained users.

6. ALWAYS remove battery pack and store separately when drill/driver

is not being used.

7. When battery pack is not in use, keep it away from other metal objects like:

paper clips, coins, keys, nails, screws, or other small metal objects that can

make a connection from one terminal to the other. Shorting the battery terminals

together may cause burns to skin, sparks or a fire.

8. MAiNTAiN tools with care. Keep cutting tools such as twist drill bits sharp and

clean. Properly maintained tools with sharp cutting edges are less likely to bind and are

easier to use and control.

9. CHECK for misalignment or binding of moving parts, breakage of parts, and any

other condition that may affect the tool's operation. If damaged, have the tool serviced

before using. Many accidents are caused by poorly maintained tools.

10. USE ONLY accessories that are recommended for this tool. Accessories that may

be suitable for one tool may become hazardous when used on another tool.

See page 25 for accessories.

11. Keep the tool and its handle dry, clean and free from oil and grease, Always use

a clean cloth when cleaning. Never use brake fluids, gasoline, petroleum-based

products, or any strong solvents to clean your tool, Following this rule will reduce

the risk of loss of control and deterioration of the plastic enclosure of the drill / driver.

ELECTRICALSAFETY

l z_ WARNING:BESURE to read and understand all instructions before

operating this drill/driver, Failure to follow all instructions listed below may

result in electric shock, fire and/or serious personal injury.

A battery operated tool with integral batteries or a separate battery pack must be

recharged only with the specified charging stand/transformer for the battery. A

charger that may be suitable for one type of battery may create a risk of fire when

used with another battery,

1. Use battery operated teem only with specifically designated battery pack. Use of any

other batteries may create a risk of fire.

2. Use battery only with charging stand/transformer listed.

DRILL/DRIVER CHARGING STAND/TRANSFORMER BATTERY PACK

172.64120 CDT218GU-103/BHY41-23.5V-200mA CDT218GU-104(ABP318GU)

Can als0 use 1426101 and 140295004 Can als0 use 1323509,

1323520, 130260001,

130139020 and 130139021

3. Do not abuse the cord on the charging stand. Never carry the charging

stand/transformer by its power cord. Never pull the power cord to remove the transformer

from the power outlet. Damage to the cord or charging stand/transformer could occur and

create an electric shock hazard. Keep cord away from heat, oil, sharp edges or moving

parts. Replace damaged cords immediately. Damaged cords increase the risk of electric

shock.

SAFETY SYMBOLS FOR YOUR TOOL

The label on your tool may include the following symbols.

V .......................................................................Volts

A ......................................................................Amps

Hz.................................................................... Hertz

W .....................................................................Watts

"_ ....................................................................Alternating current

--. ................................................................Direct current

no ....................................................................No-load speed

[] ....................................................................Class II construction, Double Insulated

RPM ...................................................... Revolutions per minute

SPM ......................................................... Strokes per minute

OPM......................................................... Orbits per minute

,4',,....................................................................Indicates danger, warning or caution.

It means attention! Your safety is involved.

SERVICE SAFETY

1. If any part of this cordless drill / driver is missing or should break, bend, or fail

in any way; or should any component fail to perform properly: have the missing,

damaged or failed parts replaced BEFORE resuming operation.

SERVICE SAFETY cont.

2. Tool service must be performed only at a Sears Parts and Repair Center. Service

or maintenance performed by unqualified personnel could result in a risk of injury.

3. When servicing a tool, use only identical replacement parts. Follow instructions

in the maintenance section of this manual. Use of unauthorized parts or failure to

follow maintenance instructions may create a risk of electric shock or injury.

SPECiFiC SAFETY RULES FOR CORDLESS DRILL/DRIVERS

1. Know your cordless drill/driver. Read operator's manual carefully. Learn its

applications and limitations, as well as the specific potential hazards related to

this tool. Following this rule will reduce the risk of electric shock, fire, or

serious injury.

2. BE SURE that twist drill bits, screwdriver bits and other accessory attachments are

properly and securely mounted in the chuck jaws BEFORE operating the drill / driver.

3. ALWAYS carefully inspect the material you are going to drill / drive into. Drilling/driving

into nails, pipes and electrical wires can cause serious personal injury.

4. HOLD DRILL / DRIVER by insulated gripping surfaces (handles) when performing

an operation where the tool may drill / drive into hidden wiring. Contact with a

"live" wire will make the exposed metal parts of the tool "live" and shock the operator.

5. NEVER hold the piece being drilled in your hands or across your legs.

It is important to support and clamp the workpiece properly in order to minimize body

exposure, bit binding, or loss of control.

6. Maintain a firm grip on the drill / driver to resist starting torque.

7. Use sharp accessory bits only. For drilling in WOOD use twist drill bits, spade bits,

or power auger bits. For METAL use high-speed steel twist drill bits. For MASONRY

use carbide-tipped bits. For PLASTIC use low drilling speeds for material with a low

melting point. For SCREWDRIVlNG use the proper size screwdriving bit for the

screwdriving application such as Phillips, slotted and square recess bits.

8. BE SURE the material to be drilled is stationary, anchored or clamped firmly. If drilling

thin material, use a back-up block to prevent damage to the material.

9. ONLY USE the specifically listed battery pack and charging stand listed on page 6 of

this manual. Use of any other battery pack or charging stand/transformer can create

risk of injury and fire.

10. Cordless tools do not have to be plugged into an electrical outlet; therefore,

they are always in operating condition. Be aware of possible hazards when not

using your battery operated tool or when changing accessories. Following this

rule will reduce the risk of electric shock, fire, or serious personal injury.

11. Do not place battery tools or their batteries near fire or heat. This will reduce the

risk of explosion and possible injury.

12. Do not crush, drop or damage battery pack. Never use a battery pack or charging

stand/transformer that has been dropped or received a sharp blow. A damaged

battery pack is subject to explosion. Properly dispose of a dropped or damaged battery

pack immediately.

SPECiFiC SAFETY RULES FOR CORDLESS DRILL/DRIVERS cont.

t 3. Batteries vent hydrogen gas and can explode in the presence of a source of

ignition, such as a pilot light. To reduce the risk of personal injury, never use any

cordless product in the presence of open flame. An exploded battery can propel debris

and chemicals. If exposed, flush with water immediately.

14. Do not charge battery pack in a damp or wet location. Following this rule will

reduce the risk of electric shock.

15. For best results, your battery pack should be charged in a location where the temperature

is more than 50°F but less that 80°R Do not store battery outside or in vehicles.

16. Under extreme usage or temperature conditions, battery leakage may occur.

if liquid comes in contact with your skin, wash immediately with soap and water,

then neutralize with lemon juice or vinegar, if liquid gets into your eyes, flush

them with clean water for at least 10 minutes, then seek immediate medical

attention. Following this rule will reduce the risk of serious personal injury.

17. SAVE THESE INSTRUCTIONS. Refer to them frequently and use them to instruct

others who may use this tool. If you loan someone this tool, loan them these

instructions also to prevent misuse of the product and possible injury.

SAFETY RULES FOR BATTERY CHARGING STAND/TRANSFORMER

A WARNING: READ AND UNDERSTAND ALL INSTRUCTIONS. Failure to i

follow all instructions listed below may result in electric shock, fire and / or

serious personal injury.

NOTE: Before using battery charging stand / transformer, read all instructions |

and cautionary markings in this manual, on battery charging stand /transformer,

battery pack, and drill / driver using battery pack to prevent misuse of the

products and possible injury or damage.

Z_ CAUTION: USE ONLY the specifically designated battery charging

stand / transformer that was supplied with this drill / driver when charging the

battery pack.The use of any other battery charging stand / transformer could

damage the battery pack, and create a hazardous condition. See page 6.

Z_ CAUTION:To reduce the risk of electric shock or damage to the battery

charging stand /transformer and battery pack, charge only the specifically

designated battery pack that was included with this drill / driver and charging

stand /transformer. Charging other types of battery packs may cause them to

burst, causing personal injury and damage.

1. Do not use the battery charging stand / transformer outdoors or expose to wet or

damp conditions. Water entering charging stand will increase the risk of electric shock.

2. Use of an attachment with this battery charging stand / transformer that is not

recommended may result in a risk of fire, electric shock, or injury to persons.

SAFETY RULES FOR BATTERY CHARGING STAND/TRANSFORMER cont.

Do not abuse the cord on the battery charging stand / transformer. Never carry the

charging stand / transformer by its power cord. Never pull the power cord to remove the

transformer from the power outlet. Damage to the cord or charging stand / transformer could

occur and create an electric shock hazard. Keep cord away from heat, oil, sharp edges or

moving parts. Replace damaged cords immediately. Damaged cords increase the risk of

electric shock.

Make sure cord is located so that it will not be stepped on, tripped over, come in

contact with sharp edges or moving parts, heat, oil, or otherwise subjected to

damage or stress. This will reduce the risk of accidental falls, which could cause injury,

and damage to the cord which could result in electric shock.

Keep cord and charging stand / transformer away from heat to prevent damage to

housing or internal parts.

Do not let gasoline, oils, petroleum=based products, etc. come in contact with

plastic parts. They contain chemicals which can damage, weaken or destroy plastic.

7. An extension cord should not be used unless absolutely necessary. Use of improper

extension cord could result in a risk of fire and electric shock. If an extension cord must be

used, make sure: a) That pins on plug of extension cord are the same number, size and

shape as those on the transformer, b) That extension cord is properly wired and in good

electrical condition, and c) That you use a proper extension cord. ONLY use cords

listed by Underwriters Laboratories (UL). Other extension cords can cause a drop in line

voltage, resulting in a loss of power and overheating of charging stand/transformer. An

AWG (American Wire Gauge) size of at least 14-gauge is recommended for an extension

cord of 25-ft. or less in length. Use 12-gauge for an extension cord of 50-ft.

Extension cords 100-ft. or longer are not recommended.

8. INSPECT tool cords for damage. Do not operate charging stand with a damaged cord or

transformer, which could cause shorting and electric shock. Have damaged tool cords

repaired at a Sears Service Center.

9. Do not operate charging stand / transformer if it has received a sharp blow, been dropped,

or otherwise damaged in any way. Take it to an authorized serviceman for electrical check to

determine if the charging stand / transformer is in good working order.

10. Do not disassemble charging stand / transformer.Take it to a Sears Parts and Repair

Center when service or repair is required. Incorrect reassembly may result in a risk of

electric shock or fire.

11. Disconnect charging stand/transformer from the power supply when not in use.

This will reduce the risk of electric shock or damage if metal items should fall into the opening in

the charging stand. It also will help prevent damage during a power surge.

12. Risk of electric shock. Do not touch un-insulated portion of output connector or un-insulated

battery terminal.

13. SAVE THESE INSTRUCTIONS. Refer to them frequently and use them to instruct others who

may use this tool. If you loan someone this tool, also loan them these instructions to prevent

misuse of the product and possible injury.

Z_WARNING: Some dust created by using power tools contains chemicals

known to the State of California to cause cancer and birth defects or other

reproductive harm. Some examples of these chemicals are:

, Lead from lead-based paints.

o Crystalline silica from bricks and cement and other masonry products.

oArsenic and chromium, from chemically treated lumber.

Your risk from these exposures varies, depending upon how often you do

this type of work.To reduce your exposure to these chemicals:

, Work in a well-ventilated area.

oWork with approved safety equipment, such as those dust masks that are specially

designed to filter out microscopic particles.

Avoid prolonged contact with dust from power sanding, sawing, grinding,

drilling and other construction activities, Wear protective clothing and wash

exposed areas with soap and water. Allowing dust to get into your mouth, eyes, or

lay on the skin may promote absorption of harmful chemicals.

/_, WARNING: Use of this tool can generate and/or disburse dust, which

may cause serious and permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection appropriate for the dust exposure.

Direct particles away from face and body.

ADDiTiONAL RULES FOR SAFE OPERATION

i z_ WARNING: BE SURE to read and understand all instructions. Failure to |

follow all instructions listed may result in electric shock, fire and/or serious

Jpersonal injury.

1. Know your drill/driver. Read operator's manual carefully. Learn the applications

and limitations, as well as the specific potential hazards related to this tool. Following

this rule will reduce the risk of electric shock, fire or serious injury.

2. ALWAYS wear safety glasses or eye shields when using this drill/driver.

Everyday eyeglasses have only impact-resistant lenses; they are NOT safety glasses.

3. PROTECT your lungs. Wear a face mask or dust mask if the operation is dusty.

4. PROTECT your hearing. Wear appropriate personal hearing protection during use.

Under some conditions noise from this product may contribute to hearing loss.

5. SAVE THESE INSTRUCTIONS. Refer to them frequently and use them to instruct

others who may use this tool. if someone borrows this tool, make sure they have

these instructions also.

This product has been shipped completely assembled.

1. Carefully remove the Storage/Carrying Bag with Drill/Driver and Battery Pack,

Charging Stand/Transformer and Screwdriver Bits from the box.

2. Make sure that all items listed in the packing list are included.

3. Inspect the tool carefully to make sure no breakage or damage occurred during

shipping.

4. Do not discard the packing material until you have carefully inspected and

satisfactorily operated the tool.

5. If any parts are missing, return to the nearest Sears store or other Craftsman outlet

to have the Drill / Driver replaced.

Drill / Driver with Battery Pack

PACKING LiST (Fig.l)

Ct"t.' ',"T1aosformer

_RRFTSM _,

2 Double Ended

Screwdriver Bits

(stored on Drill/Driver)

Storage / Carrying Bag

(51/2-in. Circular Saw with

Blade is shown in saw

manual)

Operator's Manual

/_ WARNING: If any parts are missing do not operate this tool until the

missing parts are replaced. Failure to do so could result in possible serious

personal injury.

/_ WARNING: Do not attempt to modify this tool or create accessories not

recommended for use with this tool. Any such alteration or modification is misuse

and could result in a hazardous condition leading to possible serious personal

injury

Z_ WARNING: To prevent accidental starting that could cause serious

personal injury, always remove the battery pack from the tool when

assembling parts.

KNOWYOURCORDLESSDRILL/DRIVER(Fig.2)

i OTE: Before attempting to use this product, familiarize yourself with all operating

features and safety rules.

Fig. 2 TorqueAdjustmentCollar Bubble Level

KeylessChuck

]

Transformer

Trigg

LED Light

Forward/Reverse

Selector Switch

with Power

Lock-Off

Latch to

Release

Battery

Pack

2 Double Ended

Red BatteryPack Screwdriver Bits

Light (1 on each side)

Safety, performance and dependability have been given top priority in the design of this product,

making it easy to maintain and operate.

This Cordless Drill/Driver has the following features:

1. Variable Speed 0-650 RPM (no-load speed) match high-torque driving and high speed

drilling to bit and material used in a variety of job applications. Increase pressure on trigger

switch for higher speed, decrease pressure for lower speed. Reversible to remove fasteners.

This Cordless Drill/Driver has the following features cont.:

2. Forward / Reverse Power Lock-Off Switch conveniently located for easy operation.

3.3/8=in. Keyless Chuck hand tightens bits fast and secure without chuck key. Provides

positive retention of 1/16-in. to 3/8-in. shanked bits.

4.23 Plus 1 Position Adjustable Torque Clutch adjusts to automatically stop bit rotation at

desired torque setting to prevent overdriving screws. One locked position for drilling.

5. Electric Brake stops bit rotation instantly when trigger is released. Ideal when driving

screws, nuts, and bolts.

6. Bubble Level helps provide accurate right angle drilling and driving straight into workpiece.

7. Ergonomic "T" Handle Design with molded in comfort grip provides maximum control,

added balance and gripping comfort.

8. LED Light illuminates drill / drive area for hands-free lighting in any application.

9. Fan=cooled motor provides the torque and power needed for a variety of drilling and

driving applications.

10. Durable impact=resistant housing helps protect tool from damage and reduces weight.

11. The Nickel=Cadmium battery pack recharges in 3 to 6 hours under normal use.

12. Charging Stand/Transformer has LED Lights. Green indicates power On, Red indicates

when battery is charging

13. includes: 2 double-ended screwdriver bits and storage/carrying bag for easy carrying

and storage of drill/driver, saw and accessories.

Drill No. 64120, in Kit 11518:

Chuck

Motor

Switch

No Load Speed

Clutch

Torque

Charger input

Charge Rate

3/8-in. keyless

18.0 Volt DC

Variable Speed

0-650 RPM

23 + 1 Position

Max. 160 in.-Ibs

120V, 60Hz AC

3 to 6 Hours

FORWARD / REVERSE SELECTOR SWITCH with POWER LOCK+OFF

(Rg 3, 3n+3b)

Pig 3

FORWARD

Fig 3a

REVERSE POWER LOCK+OFF

Th8 _'I[_Ocltl>n O1b_t relation I,_torw.3r_Jor reveille _r;dts co_.tro+lBdby n BP,fcr_lor .'_vltCh

bcnl_'d nb_,ve rand lo the rea; o+the trigg0r swilch. When holding lhr_ drill/driver +ntho

notm_I opomt_n_f pl_siti_n, I+_r=dviewed hem tl_o bltck o! the dfiIIfdriver see F_grl3, 3_

_nd 3b),thO_oloclor_wdch r,houldbe p_sit_c,ned (pushed}nl+theway toth_ LEF3"+

for FORWARD rJrnormal d_ilfir_ / driving _r_d por_itionod (iou_od) oil lh_ w_y Io the

Rf_HT f_t REVER_E to _omovl_ drill bit_ antl b.'_ckOul ,'_ rOw_

The Ih[+_ p_._.itt_o lot Ibo _0_e_t_f r_w_{cb I_.lecal_d In IhO CENTER (Fig+3b) Thi_ po_itiotl kr,_ps

Ib_ hl_r r;,vitchtrc=mw_ k_ng,to_ktngbm p_wet +'OF_ _otli_g 1ha s[itect_r Switch InIb_ +OFF"

_r CENTER po_itt_l_holp._t0dt_c_ Ihl) possibility_f _ccltl_nt_l _f_litlg WhollIb_ 1_o}is r_t it_U_0

[ A'k CAUTiON_ Topt_vonfgot_tdtlmt_go, l_b.,aysa,lowfhoch_cktocomotolt 1complot_ _top befor_ chlmgtng the dfto_f_otl of rotation.

REMOVE BATTERY PACK FROM

DRILL/DRIVER (Fig 4)

I PI_C_ Ihe FOrWIt_I RoversB Soloclor Swllch

with Power Lock-Off tnfr_ thec_nt_r pc'_ition to

_ck thr,powo_ off {_.o F}_ 3b, nbovo)

2 LOCt_IOthe IOICh_,__n o_¢b Side301II_0b_llO_

p_ck Depre_ {_quoozo _n)h_lches and putt

b_llorypnck out ofdti_l(_eo F_g 4)

CHARGtNGTHE BA3_ERY PACK (Fig 5 and 5_)

ThP+b_tte_ pnCl_ for Ibis tOOl h_,_b0on _t'Jppt+d In n low chm'g++C_l_,_itkon to p+revenl

possible plotllem:_ Therefore, you _hould ch_J_ _vomlght pAor to U_O.

F l_tllyI_hm'god,

t Cha_g_ h_tto_y pack _nly with Ih_ ct_rg_ng

_l_nd ! _n._l_m_ f th0t writ+_,t_ppt_edwllh

fi_led _n page 6

2 _ke _Iop_wer _upp_yl_ nerm_

h_usohold vollaffe 120 _lts _g Hz

3 Cor,nocl Chnlp}np _tand_ lmn_l_m_r Io

4 Fl_co battery pack Ib ch_lglng stand, Ahgn

ml_od lib on b_llely pluckwith groove II_

cha_gh_g_frmd (See Fig 5)

g Pr_._ down on battery pack Ic. b_ _.l+fe

conl_cl_ Onb_tteW p_ck Fmgr_ plc.p_lly

wiib conifers In ch_ging r_Ii_nd

6 TI_ chmg_ r,t_nd h_s Iwo (LED) _nd_calor

Whot_ _ bt_lio_/p_ck Is p_l l_to lho charging

_t_nd lho md LED wtit light+

Indlcallr=g thai _0 b_t_ p_ck I_ ct_tging

bmporfy (_oo Fig 5_)

Whrlr_th_ batlery pock t_ ch_ltg0d*_nd

_omo_d tram lh_ ch_rgPngr,t_l_ th_ _l

ligh_ will go Off_Th_ _t_0r_ LED w_l come _ll

o_ly wh0n IboID i_ _ p_blk, m wi_bIh_

battery _r chntDot

7 Allu; h_,lm_l u_o, 3 h_uls or tos_ el chlllgl_g

NOT_: R_IIedOIf Wtll not _'e_ch full charge tile RrSI time they _ro charBotJ.

AIIow _vo_al cycleB (oper_tlort fottowod by _chz_glng) f_r Ih_m to bedtime

Fig g

ChnritP+_pStand '

Fig 5a ,C:;"

i;2 "+'"

..5:>+

...... oo0 :j;

llm_ iF, mquh+ad Io hl_y r_chl_IgO balloly ;lllck IIbt_lt_ly pock ISc_mp_toly dlsch_IgOd.

6 hOIJ1_ nr l_Ilg_t_I I:h_t[IIn(ltlmo I_ toqlJ_totlto fullytllcl_fflg_blttlo_ pllck

' NOTE: Within the w_rranly p_rlod, If the chotglng stgnd LED Itghl_ do not

oper_lo property, o_ Iho chorglng _f_nd doe_ nol cb_rge the b_t|ery p_ck+ mturt_

the chorglng _tnnd I transformer _nd b_ftoty pr_k fo your r_t=r_t Se_rs Store or

other Ctttft_m_ guile! h_r f_oo roptocom(_nl,

CHARGING THE BATTERY PACK cottt, (Fig 5 and 5a)

8 Tho batlory pack wilt become _lightly warm lo lha Icuch whtlo chalging Thi_ iSno_m_,!

and dO_ hal indicate a pfob_{_m

8 Do nat piece 11_ b_llary clla_gtng cltlnd /Irans{otmof P_nrl t_m_ oI _xlf_m_ ho_t or cold

tI will work bestal no_m_ teem t_mpemlum

18 Whoa ba!la_/pack becomes f_tLythe(god, Ur_ph_ghalloa/chalgP', g r,land i t.r_rlafarmer

horn power supply _d _omavo the h,31lacypack

CHARGING A HOT BATi'ERY PACK

Whr_nusing your lool can_m_E41_ly,th_ baOeri_s In yola ball_ty pack wi_Ihl_came hal

YOlJIfl_ou_{ltot a hDI b_llo_y prick cool d_n fe,f llpptOxIr_Olely 30 mFf_ulssbe_ta

allempl_ngl{)r0chalga

i NOTE_A hal bt_t0_ pack only oCcu_ when prolonged coat_n_u_ use el your ddlLIdtlver

C_I_S tt_ bldlarl_ to becomn hot It shouldrt_t ac_:" wllh typlctg u_;o.

INSTALLING THE BATTERY

PACK IN DRILL,/DRIVER (Fig, 6)

1 P_aco IhB Forward I Reverse So,eclat Switch

wltl_ Power Lock-Oft t_lo th_ con_orpr_stUonto

lock the power _tl

2 Plr_(;oIhO ba_my pack In0_o drill a_Ignhlg th_

_a_od t_bon b_ttmry pack wlIh groavo l_sidrJ

lho dr_il

3 Make au_o the lalsha_ on oath s_da of Iha

b_lory pack %n_p __nlo place, _nd the bal_o_y

pack i_ _ec_{e_I_nthe d_i_ I dlivOr httll)I_

bDglno_ngop_flon

Z_ CAUTIO N: when pl_clt_g b_lloty pluck I_ the tool, be sure talaed rib on

batte_, p_ck _lgns wtlh the harlem o_ the drill _nd latche_ _nto pl_co proper_y,

lmproper Inst_llallon of Ihe b_ttery p_ck ea_ cause damage to lateral

co_pono_ta.

TRIGGER SWITCH (Fig 7 and 7a)

TO hJm lho _li_l ON, p_h lho F_tWald/ FIOVO{SO_aleclot Swilch wilh POWerLock O_{ to lho

FORWARD el REVERSE l_caflon II_o mr_w d_roc_onembussed or= swilch) and depress

Ih0 ld_go_" _wilch T_ luln the dli_t OFF. _o_onBathe ldgga_ switch

Fig 7

FORWARD

Fig 7n

REVERSE

VARIABLE SPEED (Fig, B)

_hl_ Variable t_poed tr_gar awi_ch delivers

I_t[thor I_pe_d _*rtd totl:lue wi_h inct_a_;_d prOBBUlOor=

lhO higg0_ GW_l_h/_d lOWer t_pOBd_nd to/quowilh

do_;roa_od ptl_aa_oon lh0 tri_0f GW_ISh

NOTE:YOt_ might hear e WhiStling O_"rl_glng

_oise hem the trigger _w_tch when oporat]ng

at I_w r_peeds. 0,J not b_ cor_emetf; thI_ tr_:t

hormat p_tt of the _wltch lu_tclton,

Z_ WARNING: Cordlosa Battery Toots are always In operating condition when

the battery pack 1_ tnst_lled in lhe tool,Tho_elore the Forward ! Revere Selector

Swlt clt with Power Lock-Oil should _tw_yl_be tn the cooler position, focklng the

power otf, when tl_l_ tool Is not In use o_"when you are carrying It at your _lda,

ELECTRIC BRAKE

To stop the drill/driver, release the trigger switch and the electric brake will stop the chuck

instantly. Ideal when driving screws, nuts and bolts.

NOTE: The drill / driver will not operate unless the Forward / Reverse Selector

Switch with Power Lock-Off is pushed fully to the left (forward) or to the right

1(reverse).

Avoid running the drill/driver at low speeds for extended periods of time. Running at low

speeds under constant usage may cause the drill/driver to become overheated. If this

occurs, cool the drill/driver by running it without a load and at full speed.

KEYLESS CHUCK (Fig. 9 and 9a)

The drill/driver has a keyless chuck which allows you to hand tighten or loosen accessory bits

without the use of a chuck key.

1. Grasp and hold the rear chuck collar with one hand (see Fig. 9).

2. Rotate the front of the chuck with your other hand, clockwise to CLOSE and

counterclockwise to OPEN the chuck jaws (as viewed from the front of the chuck).

The front of the chuck also has embossed "pointing hands", indicating which direction to

rotate the front of the chuck to GRIP (tighten) or RELEASE (loosen) the accessory bits in

the chuck jaws (see Fig. 9a).

Fig. 9a OPEN "RELEASE"

/K WARNING: Do not hold the chuck body with one hand and use the power of the

drill / driver to tighten the chuck jaws on the accessory bit.The chuck body could sJip in

your hand, or your hand could slip and come in contact with the rotating accessory bit.

This could cause an accident resulting in serious personal injury.

23 PLUS 1 ADJUSTABLETORQUE CLUTCH (Fig. 10, 10a and 10b)

This drill / driver is equipped with an adjustable clutch that has 24 different torque settings.

These torque settings allow you to efficiently perform various drilling and screw driving

applications.

To adjust the clutch, hold the handle of the drill / driver with one hand and with the other hand

turn the clutch collar to the left or right (see Fig. 10), and line the desired setting (number or

symbol) up to the embossed arrow on the top of the drill/driver's motor housing (see Fig.10a).

Fig. 10

Use the following guidelines to arrive at a proper torque setting.

For driving small screws (least torque)

For driving screws into soft material

For driving screws into soft and hard materials

For driving screws in hard woods

For driving larger screws

For normal to heavy twist drilling into all building materials (most torque)

Fig. 10b

1-4

5-8

9-12

13-16

17 -23

1. For normal drilling in wood, metal and plastics, turn and set the collar to the drilling

position symbol

2. For screw driving, turn and set the collar to the desired setting 1 through 23. If you are

not sure of the appropriate setting using the guidelines in the chart (Fig. 10b), above.

,, Set the collar to the lowest setting, "1"

,, Drive and tighten the first screw

,, If the clutch ratchets before the screw is tightened, increase the torque setting and

continue to tighten the screw.

,, Repeat this process until you reach a torque setting that drives and tightens the screw

without the clutch ratcheting.

,, Use that torque setting to drive and tighten the remaining screws.

BUBBLELEVEL(Fig.11)

Inordertoinsureaperfectrightanglewhen

drilling/ driving into a workpiece, you can use

the built-in bubble level on the top of the

drill/driver (see Fig. 11 ). The bubble level

is designed to work when drilling/driving

in horizontal position. Center the air bubble

between the two lines on the Level viewer

as shown, and the drill / driver is in a

perpendicular angle to the workpiece.

This will insure that you drill/drive straight

into the workpiece.

Center Air Bubble between 2 lines

on Viewer for Horizontal drilling

LED LIGHT (Fig. 12)

Your drill/driver has an LED light that

illuminates the drill/drive area for hands-free

lighting in any application.

ON-TOOL BIT STORAGE (Fig. 12a)

Your drill/driver comes with

2 double ended screwdriver bits that store

on each side of the base.

F,g.,2 / \/

iNSTALLiNG ACCESSORY BiTS (Figs.13 and 13a)

1. Lock the trigger switch Off by placing the Forward / Reverse Selector Switch with Power

Lock-Off in the Center position.

2. Open or close the chuck jaws to a point where the opening is slightly larger than the bit size

you intend to use. Also, raise the front of the drill slightly to keep the bit from falling out of

the chuck jaws (see Fig. 13).

3. Insert the accessory bit.

4. Rotate the chuck clockwise to tighten (see Fig. 13). The chuck has an icon of a hand next

to the word GRIP, pointing to the direction to grip, or tighten, the chuck jaws securely on

the bit

INSTALLING ACCESSORY BITS (Figs.13 and 13a) cont.

Fig. 13

OPEN JAWS

ert bit)

LJ/

(totighten bit) / _ 4

Fig. 13a WRONG

/_ WARNING: Make sure to insert the accessory bit straight into the chuck I

jaws. Do not insert the accessory bit into the chuck jaws at an angle then tighten,

as shown in Figure 13a. This could cause the bit to be thrown from the drill,

resulting in possible serious personal injury or damage to the chuck.

NOTE: Rotate the chuck body in the direction of the hand pointing next to word GRIP to

tighten the chuck jaws. DO NOT use a wrench to tighten or loosen the chuck jaws.

REMOVING BiTS (Fig. 14)

1. Lock the trigger switch Off by placing the

Forward / Reverse Selector Switch with

Power Lock-Off in the Center position.

2. Rotate the chuck sleeve counterclockwise

to open the chuck jaws. The chuck has an

icon of a pointing hand next to the word

RELEASE, showing the direction to release,

or loosen, the chuck jaws around the bit.

3. Remove the accessory bit.

Fig. 14

CLOCKWISE

(Grip Bit)

COUNTERCLOCKWISE

(Release Bit)

NOTE: Rotate the chuck body in the direction of the hand pointing next to word RELEASE |

to loosen the chuck jaws. DO NOT use a wrench to tighten or loosen chuck jaws.

OPERATIONAS A DRILL (Fig. 15)

Turn and set the torque clutch collar to the drilling position symbol'&_1. Install and tighten the

desired drill bit into the chuck.

1. Install the battery pack into the drill / driver.

2. Push the forward/reverse selector switch with power lock-off to the forward position.

3. For drilling in WOOD, use twist drill bits, spade bits and auger bits.

4. For drilling in METAL, use high speed twist drill bits. Use a cutting lubricant when drilling

in metals. The exceptions are cast iron and brass, which should be drilled dry.

5. For drilling in MASONRY, use carbide tipped bits or masonry bits. A smooth, even flow of

dust indicates the proper drilling speed.

6. Always apply pressure in a straight line with Fig. 15

the bit. If necessary, use the bubble levels

to drill straight into the workpiece. Use enough

pressure to keep the bit biting, but do not

push hard enough to stall the motor or

deflect the bit.

7. Hold drill/driver firmly to control the twisting

action of the drill/driver.

8. Move the drill bit into the workpiece, applying

only enough pressure to keep the bit cutting.

Do not force the drill or apply side pressure

to elongate a hole. Let the tool do the work.

9. When drilling hard, smooth surfaces, use a

center punch to mark the desired hole

location. This will prevent the drill bit from

slipping off-center as the hole is started.

10. If the drill/driver stalls, or the bit jams in the

workpiece, it is usually because the

drill/driver is being overloaded. RELEASE

TRIGGER SWITCH IMMEDIATELY and

remove bit from workpiece. Determine cause

of stalling. DO NOT PRESS TRIGGER OFF AND ON IN AN ATTEMPT TO START

A STALLED DRILL/DRIVER -THIS COULD DAMAGE THE DRILL/DRIVER.

11. Keep the motor running when pulling the bit back out of a drillled hole. This will help

prevent jamming.

z_ WARNiNG:Be prepared for binding at bit breakthrough. When these situations

occur, drill / driver has a tendency to grab and kick opposite to the direction of rotation

and could cause loss of control when breaking through material. If not prepared, this

loss of control could result in possible serious injury.

NOTE: This drill / driver has an electric brake. When the trigger switch is released, the

chuck stops turning instantly. When the brake is functioning properly, sparks will be

visible through the vent slots on the housing.This is normal and is the action of the brake.

OPERATION AS A SCREWDRIVER

(Fig. 16) Fig. 16

Turn and set the torque clutch collar to the

desired torque setting, 1 through 23. Install _(_r_

and tighten the desired fastener accessory __ _1_

bit into the chuck.

1. Install the battery pack into the drill / driver.

2. Push the forward / reverse selector switch

to the forward position.

3. Set the collar to the lowest setting, "1"

4. Drive and tighten the first screw

5. If the clutch ratchets before the screw is

tightened, increase the torque setting

and continue to tighten the screw.

6. Repeat this process until you reach a torque setting that drives and tightens the screw

without the clutch ratcheting.

7. Use that torque setting to drive and tighten the remaining screws.

8. To remove fasteners, push forward / reverse selector switch to the reverse position.

z_ WARNING: When servicing, use only identical Craftsman replacement parts.

Use of any other part may create a hazard or cause product damage.

/!k WARNING: ALWAYS wear safety goggles or safety glasses with side

shields when using compressed air to clean tools, if the operation is dusty,

also wear a dust mask.

Z_ WARNING: To avoid serious personal injury, always remove the battery

pack from the tool when cleaning or performing any maintenance.

GENERALMAINTENANCE

Avoidusingsolvents when cleaning plastic parts. Most plastics are susceptible to damage from

various types of commercial solvents and may be damaged by their use. Use clean cloths to

remove dirt, dust, oil and grease, etc.

/_, WARNING: Do not at any time let brake fluids, gasoline, petroleum-based

products, penetrating oils, etc., come in contact with plastic parts. Chemicals

can damage, weaken or destroy plastic which may result in serious personal

injury.

CHUCK REMOVAL (Figs. 17, 17a and 17b)

The chuck may be removed and replaced by

a new one.

1. Lock the trigger switch by placing the

Forward / Reverse Selector Switch with Power

Lock-Off in center, or OFF position.

2. Insert a 5/16-in. or larger hex key into the jaws

of the chuck and tighten the chuck jaws securely.

3. Tap the hex key sharply with a mallet in a

clockwise direction (see Fig. 17). This will

loosen the screw in the chuck for easy removal.

4. Open the chuck jaws and remove the hex key.

Using a screwdriver, remove the chuck screw

by turning it in a clockwise direction (Fig. 17a).

Note that the chuck screw has left hand threads

and clockwise direction loosens instead of

tightens.

5. Insert the hex key back into the chuck and

tighten the chuck jaws securely. Tap sharply

with a mallet in a counterclockwise direction

(see Fig. 17b). This will loosen the chuck

on the spindle. It can now be unscrewed and

remover by hand.

Fig. 17

Fig. 17a

Fig. 17b

TO RETIGHTEN A LOOSE CHUCK

(Figs. 18 and 18a)

The chuck may become loose on the spindle

and develop a wobble. Also, the chuck

screw may become loose, causing the chuck

jaws to bind and prevent them from closing.

To tighten:

1. Lock the trigger switch by placing the

Forward / Reverse Selector Switch with Power

Lock-Off in the center, or OFF position.

2. Open the chuck jaws.

3. Insert a 5/16 in. or larger hex key into the chuck

and tighten the chuck jaws securely. Tap the

hex key sharply with a mallet in a clockwise

direction. This will tighten the chuck on the

spindle (see Fig. 18).

4. Open the chuck jaws, and remove the hex key.

5. Tighten the chuck screw. Note that the chuck

screw has left hand threads and

counterclockwise direction tightens instead

of loosens (see Fig. 18a).

Fig. 18

Fig. 18a

/k, WARNING: The use of attachments or accessories that are not |

recommended for this tool might be dangerous and could result in serious

injury.

Sears and other Craftsman _ outlets offer a large selection of Craftsman drill/driver

accessories designed for all your drill/driving applications.

You may purchase kits and sets specifically for drilling and driving, twist drill bit sets,

a variety of power drill / driving bit sets, spade bit sets, carbide-tipped masonry drill bit sets,

extra long bits, magnetic bit holders and more.

Visit your local Sears store or other Craftsman outlets or shop sears.corn/craftsman for all

of the accessories for your drill/driver.

BATTERIES

Thebatterypackforthistoolisequipped with nickel-cadmium rechargeable batteries.

Length of service from each charging will depend on the type of work you are doing.

The batteries in this tool have been designed to provide maximum trouble-free life.

However, like all batteries, they will eventually wear out. DO NOT disassemble battery

pack and attempt to replace the batteries. Handling of these batteries, especially when

wearing rings and jewelry, could result in a serious burn.

To obtain the longest possible battery life, we suggest the following:

1. Remove the battery pack from the charger once it is fully

charged and ready for use.

For battery storage longer than 30 days:

,, Store the battery pack where the temperature is below 80°F

,, Store battery packs in a "discharged" condition

See parts list or page 6 table for correct battery pack number for additional battery packs.

Order through Sears parts and repair call 1-800-4-MY-HOME

BATTERY PACK REMOVAL AND PREPARATION FOR RECYCLING

To preserve natural resources, please recycle or dispose of batteries properly.

This product contains nickel-cadmium batteries. Local, state or federal laws may prohibit

disposal of nickel-cadmium batteries in ordinary trash.

Consult your local waste authority for information regarding available recycling and / or

disposal options.

/_ WARNING: Upon removal, cover the battery pack's terminals with

heavy-duty adhesive tape. Do not attempt to destroy or disassemble battery

pack or remove any of its components. Nickel-cadmium batteries must be

recycled or disposed of properly. Also, never touch both terminals with metal

objects and / or body parts as short circuit may result. Keep away from children.

Failure to comply with these warnings could result in fire and / or serious injury.

3/8-1N. VARIABLE SPEED / REVERSIBLE

CORDLESS DRILL / DRIVER

Model No. 172.64120 18.0Volt

(in Kit 172.11518)

@--_

3/8-1N. VARIABLE SPEED / REVERSIBLE CORDLESS DRILL / DRIVER

Model No. 172.64120 18.0Volt (in Kit 172.11518}

Item No. Parts No. Part Description Qty.

1 CDT118GU-1 Bubble Level 1

2 CDT118G U-2 Brand Label 1

3 CDT118G U-3 F/R Button 1

4 CDT118GU-4 Driving Bit Phl/Ph2 1

5 CDT118GU-5 Left & Right Housing 1

101 CDT118GU-101 Motor Switch Unit 1

6 CDT118G U-6 Switch 1

7 CDT118G U-7 Terminal 1

8 CDT118G U-8 Power Supply Board 1

40 CDT118GU-40 Inter Wire 1

41 CDT118GU-41 Inter Wire 1

9 CDT118GU-9 Self Tapping Screw St3.5x18 9

10 CDT118GU-10 Disc Spring 2

12 CDT118GU-12 Driving Bit $2/6 1

13 CDT118GU-13 Reted Label 1

14 CDT118GU-14 Retaining Ring12 1

15 CDT118GU-15 Spring 1

16 CDT118GU-16 Clutch Setting Sleeve 1

17 CDT118GU-17 Clutch Cap 1

18 CDT118GU-18 Disc Spring 1

19 CDT118GU-19 Bearing Cover 1

20 CDT118GU-20 Self Tapping Screw St3.5x16 3

21 CDT118GU-21 Chuck 1

22 CDT118GU-22 Screw M5 Left X16 1

23 CDT118GU-23 Washer 2

24 CDT118GU-24 Steel Ball ?3 15

25 CDT118GU-25 Washer 1

102 CDT118GU-102 Fore Housing Asm 1

26 CDT118GU-26 Fore Housing 1

27 CDT118GU-27 Bearing 1

28 CDT118GU-28 Steel Ball ?5 12

29 CDT118GU-29 Ring Gear 1

30 CDT118GU-30 Output Shaft Set 1

103 CDT118GU-103 Motor Unit 1

31 CDT118GU-31 Motor 1

32 CDT118GU-32 Pinion 1

33 CDT118GU-33 Self Tapping Screw St2.9x16 4

34 CDT118GU-34 Adapter Ring 1

35 CDT118G U-35 Screw Washer Asm M3x8 2

36 CDT118GU-36 Washer 1

37 CDT118GU-37 Planetary Gear I 3

38 CDT118GU-38 Planet Carrier 1

39 CDT118GU-39 Planetary Gear li 3

104 CDT118GU-104 Battery Pack 1

105 CDT118GU-103 Charger 1

Manual del Operador

3/8-pulg. Velocidad Variable / Reversible

1 Vo "os

Taladro / Destornillador

Inal_m "

Modelo No.

172.64120

18.0 Voltios

En Equipo

9-11518

CARGUE LA BATER|A

ANTES DE UTILIZAR POR PRIMERA VEZ

Z_ PRECAUCION: Lea, comprenda y siga todas las

Normas de $eguridad e Instruccionesde Operaci6n en

este Manual antes de usar este producto.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 EE.UU.

Vea nuestro sitio web de Craftsman:

www.sears.com/craftsman

3025736

Certificado a NO 60745-1

de CAN/CSA STD C22.2,

60745-2-1.60745-2-2 se

conforma con UL STD

60745-1.60745-2-1,

60745-2-2

•GARANT|A

• SEGURIDAD

• DESCIRPCION

• FUNCIONAMIENTO

• MANTENIMIENTO

Garantfa ............................................................................ Pagina 32

Simbolos de Seguridad ........................................................ Pb,gina 33

Instrucciones de Seguridad .................................................... P_,ginas 34-40

Contenidos del Cart6n ............................................................... Pagina 41

Descripci6n ........................................................................ Pb,ginas 42-43

Funcionamiento ...................................................................... Paginas 44-53

Mantenimiento ............................................................................ Pb,ginas 53-55

Accesorios .................................................................................. Pb,ginas 55-56

Lista de Partes ............................................................................ Paginas 57-58

NQmeros telef6nicos de piezas de reparaci6n Sears ................. Contratapa

UN AhlO DE GARANTJA COMPLETA PARA ESTA HERRAMIENTA CRAFTSMAN ®

Siesta herramienta Craftsman falla debido a un defecto en el material o mano de

obra dentro de un aho a partir de la fecha de compra, REGRi_SELO a LA

TIENDA SEARS U OTRO PUNTO DE VENTA CRAFTSMAN MAS CERCANO

EN LOS ESTADOS UNIDOS PARA REEMPLAZO GRATIS.

Esta garantfa no incluye partes desechables tales como lamparas, pilas, brocas

u hojas.

Si este producto Craftsman se utiliza para fines comerciales o de alquiler, esta

garantfa aplica solo para 90 dfas desde la fecha de compra.

Esta garantfa le otorga derechos legales espedfios yes possible qu usted tenga

otros derechos, los cuales varfan de un estado a otto.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

iGUARDE ESTAS INSTRUCCIONES!

i LEATODAS LAS INSTRUCCIONES!

[Z_ ADVERTENSIA: Algunpolvo generado pot el uso de herramientas electricas |

contienequimicos conocidospor el estado de Californiapor causarcancery

defectos de nacimiento u otros defectos para la reproduccion.

Lafinalidad de los sfmbolos de seguridad es atraer su atenci6na los posibles peligros.

Los sfmbolos de seguridad y sus explicaciones merecen su detallada atencion y

comprension. Las advertencias de los s[mbolos porsi mismas NO eliminan el peligro.

Las instrucciones y advertenciasque brindan no sustituyen las medidas adecuadas de

0revenci6nde accidentes.

/K ADVERTENCIA: ASEGURESEde leer y comprender todas las instrucciones

de seguridad de este manual, inclusotodos los simbolos de alerta tales como

"PELIGRO", "ADVERTENCIA"y "PRECAUCION', ANTES de utilizar este taladro.

Si no se respetan todas las instruccionesque se incluyenen la siguiente lista se

pueden producir descargas el_ctricas, incendios y/o lesiones personales graves.

SIGNIFICADODE SiMBOLOS

SJMBOLO DE ALERTA DE SEGURIDAD: IndicaPELIGRO,

ADVERTENCIA O PRECAUCION. Pueden usarse en conjuncion con otros

simbolos o pictogramas.

El incumplimientode esta advertencia de seguridadRESULTARA

en LESIONESgraves para usted u otros. Siempresiga las

precaucionesde de seguridad para reducirel riesgo de incendio,

descarga electrica y lesiones personales.

i El incumplimiento de esta advertencia de seguridad PUEDE

Z_ADVERTENCIAj resultar en lesiones personales graves para usted u otros.

Siempre siga las precauciones de seguridad para reducir el

riesgo de incendio, descarga el_ctrica y lesiones personales.

] El incumplimiento de esta advertencia de seguridad PUEDE

/KPRECAUCIONj resultar en lesiones personales para usted u otros o da_os

materiales. Siempre siga las precauciones de seguridad para

reducir el riesgo de incendio, descarga electrica y lesiones

personales.

PREVENCION DE DANOSY MENSAJES DE INFORMACION.

Estos comunican al usuario informacion y/o instrucciones importantes que si no no se

respetan, podrfan producir el da[io. Cada mensaje es precedido por la palabra "NOTA:" como

en el siguiente ejemplo:

NOTA: Si no se respetan estas instrucciones se puede producir el da5o del equipo

y/o la propiedad.

USE SUS

Z_ ADVERTENCIA: El funcionamiento de cualquier

herramienta electrica puede causar la proyeccion de objetos

extraSos hacia los ojos Io cual puede ocasionar daSos

graves en los ojos. Antes de porter en funcionamiento una

herramienta electrica, SlEMPRE use gafas de seguridad o

anteojos de seguridad con protector lateral y protector facial

eompleto cuando sea necesario. Recomendamos el uso de

una mascara de seguridad de vision amplia para usar sobre

los anteojos o anteojos de seguridad est_ndar con protector

lateral, disponibles en lasTiendas Sears u otros eentros de

ventas Craftsman.

/_ ADVERTENSIA: ASEGURASE de leer y entender todas las instrucciones

en este manual antes de usar esta sierra inalambrica. No seguir todas las

instrucciones podria resultar en descargas electricas, incendio y/o lesiones

personales graves.

SEGURIDAD DEL AREA DE TRABAJO

1. Mantenga su _rea de trabajo limpia y bien iluminada. Los bancos de trabajo

abarrotados y las &reas oscuras invitan a los accidentes.

2. NO haga funcionar las herramientas el_ctricas en atm6sferas explosivas, como pot

ejemplo en presencia de Ii'quidos inflamables, gases o polvo. Las herramientas

electricas crean chispas que pueden encender el polvo o humo.

3. SIEMPRE mantenga alas personas que est_n cerca de las inmediaciones, niSos y

visitantes alejados al utilizar una herramienta el_ctrica. Las distracciones pueden

hacerlo perder el control.

4. Haga su taller a prueba de niSos con candados e interruptores maestros. Guarde las

herramientas bajo Ilave cuando no las utiliza.

5. ASEGURESE de que el _rea de trabajo posea una buena iluminaci6n de modo que

pueda ver el trabajo y que no haya obstrucciones que interfieran con el seguro

funcionamiento ANTES de usar su sierra.

SEGURIDAD PERSONAL

1. FAMILIAR{CESE con su sierra inal&mbrica. Lea cuidadosamente el manual del

operador. Aprenda las aplicaciones y limitaciones del taladro, asi como los peligros

potenciales relacionados con esta herramienta.

2. PERMANEZCA ALERTA, mire Io que esta haciendo y use el sentido comun mientras

hace funcionar una herramienta electrica.

3. NO use la herramienta cuando este cansado o bajo la influencia de drogas, alcohol o

medicaci6n. Un momento de distracci6n mientras hace funcionar las herramientas

electricas podria resultar en lesiones personales graves.

4. VISTA apropiadamente. NO use ropa suelta o joyas. Recoja el cabello largo. Mantenga

su cabello, ropa y guantes lejos de las piezas m6viles. La ropa suelta o el cabello largo

podrian quedar atrapados en las piezas m6viles. Las aperturas de ventilaci6n a menudo

cubre piezas moviles y tambien deben evitarse.

5. EVITE la encendida de manera accidental. Asegurese de que el interruptor este en la

posicion "OFF" ("APAGADO') antes de encajar el cartucho de baterias. NO sostenga

herramientas con su dedo en el interrupter. Llevar herramientas con su dedo en el

interrupter o encajando el cartucho de baterias con el interruptor en la posici6n "ON"

("ENCENDIDO') atrae accidentes.

6. No se extienda para alcanzar sobre la herramienta. Mantenga el pie firme as{ como

el balance en todo momento. Una posici6n y balance apropiados permiten un mejor

control de la herramienta en posiciones inesperadas.

7. ASEGURE SlEMPRE SU TRABAJO. Use abrazaderas o un tornillo para sostener el

trabajo cuando sea pr&ctico. Es m&s seguro que usar sus manos y libera ambas manos

para operar la herramienta.

8. NO USA LA HERRAMIENTA SOBRE UNA ESCALERA u otto apoyo inestable. Una

posici6n estable sobre una supefficie s61ida permite mejor control de la herramienta en

situaciones inesperadas.

SEGURIDAD EN EL USOY CUIDADO DE LA HERRAMIENTA

Z_ ADVERTENCIA: ASEGURESE de leer y entender todas las instrucciones

antes de operar esta herramienta. No seguir todas las instrucciones indicadas

abajo podria resultar en descargas electricas, incendio y/o lesiones personales

graves.

1. SIEIVlPRE use abrazaderas u otra manera practica de asegurar y apoyar la pieza

de trabajo sobre una plataforma estable. Sostener el trabajo con las manos o contra

el cuerpo es inestable y podria resultar en perdida de control.

2. NO fuerce la herramienta. Use la herramienta correcta para su aplicacion. La

herramienta correcta harb, el trabajo de manera mejor y m#,s segura para Io cual fue

diseRada.

3. NO use la herramienta si el interruptor no la Eneiende o Apaga. Toda herramienta

que no puede ser controlada por el interruptor es peligrosa y debe ser reparada.

4. DESCONECTE el cartucho de hater{as del taladro / destornilio o pone el

interruptor en la posicion "Cerrado" o "Apagado" antes de hacer cualquier

ajuste, cambiar los accesorios o guardar la herramienta. Tales medidas prevenidas

reducen el riesgo de encender la herramienta accidentalmente.

5. GUARDE las herramientas sin usar fuera del alcance de los niSos y otras

personas no capacitadas. Las herramientas son peligrosas en las manos de

usuarios no capacitados.

6. SlEMPRE saque el cartucho de baterias y guardelo en un lugar separado euando

el taladro no se utiliza.

7. Cuando no se utiliza el cartucho de bater{as, mantengalo alejados de objetos de

metal como: sujetadores para papeles, monedas, llaves, elovos, tornimlos u otros

objetos de metal pequeSos que pueden hacer una eonexion de un terminal al

otro. Hacer un cortocircuito juntando los terminales de baterfa puede causar

quemandura en la piel, chispas y/o incendios.

8. DELE alas herramientas un mantenimiento cuidadoso. SlEMPRE mantenga las

herramientas limpiadas yen buen orden de trabajar.

9. VERIFIQUE si las piezas moviles estan desalineadas o se atascan, se rompen o si

existe alguna otra condici6n que podrfa afectar la operaci6n de la herramienta. Si esta

daSada, la herramienta debe recibir mantenimiento antes del uso. Muchos accidentes

ocurren debido a herramientas con un mantenimiento pobre.

10. USE SOLO los aeeesorios recomendados para esta herramienta. Los accesorios

aptos para una herramienta poddan ser dahinos si se utilizan con otra herramienta.

Vea pb,gina 55 para accesorios.

11. Mantenga la herramienta y su mango secos, limpios y libres de aeeites y grasa.

Siempre utilice un paso limpio cuando limpia. Nunca utilice liquidos para freno,

gasolina, productos a base de petroleo o cualquier solvente fuerte para limpiar

su herramienta. Seguir esta norma reducirb, el riesgo de perdida de control y el

deterioro del plAstico del gabinete del taladro/destornillo.

SEGURIDAD EL_:CTRICA

/_, ADVERTENCIA: ASEGURESE de leer y entender todas las instrucciones

antes de operar este taladro. No seguir todas las instrucciones indicadas

abajo podria resultar en descargas el_ctricas, incendio y/o lesiones personales

graves.

Una herramienta que funciona a bateria con bateria integrales e un cartucho de

baterfas separado se debe recargar selamente con el soporte de carga especificado

para la bated& Un cargador que puede ser apropiado para untipo de bateda puede

crear un riesge de incendio cuando se utiliza con otra bateria.

1. Utilize la sierra que tunciona a bateria dnicamente con los cartuches de baterias de

lista expecificamente designado. La utilizaci6n de cualquier otro cartucho de baterfas

puede crear un riesgo de incendio.

2. Utilice los cartuchos de bater/as _nicamente con el soporte de carga de la lista

especiticamente diseSado.

TALADRO

172.64120

; H = OD • =

SOPORTE DE CARGA/TRANSFORIMIADO

CDT218GU-103/BHY41-23.SV-200mA

Tarnbienuse 1426101y 140295004

CARTUCHO DE BATERiAS

CDT218GU-104(ABP318GU)

Tarnbienuse 1323509,

1323520, 130260001,

130139020y 130139021

3. NO abuse del cable del soporte de carga. Nunca Ileve el soporte de carga per el cable.

Nunca tire del cable para sacar el soporte de carga del tomacorriente. Si se daSa el cable o

el soporte de carga se pueden producir o crear peligros de descarga electrica. Mantenga el

cable fuera del alcance de fuentes de calor, aceite, bordes afilados o partes m6viles.

Reemplace los cables daSados inmediatamente. Los cables dahados aumentan el riesgo de

descargas electricas.

SilVlBOLOS DE SEGURIDAD PARA SU HERRAIVilENTA

La etiqueta de su herramienta puede incluir los siguientes simbolos

V.......................................................................Voitios

A ......................................................................Amperios

Hz....................................................................Hercios

W .....................................................................Vatios

....................................................................Corriente alterna

.................................................................Corriente continua

no....................................................................Velocidad librede carga

[] ....................................................................Construcci6n Clase II, DoNe aislarniento

RPM......................................................... Revolucionesper minute

SPM......................................................... Carreras (Strokes)par minute

OPM......................................................... Orbitos per minute

Z_ ....................................................................Indica peligro, advertencia o precaucion. Significa: iii

Atenci6n!!! Su seguridad se encuentra comprometida.

SEGURIDAD EN EL SERVICIO

1. Si cualquier parte se pierde, se rompe, se dobla o talla de cualquier forma; o si

cualquier componente no funciona adecuadamente: haga reemplazar la parte

perdida, daSada o que no funciona ANTES de utilizar nuevamente.

SEGURIDAD EN EL SERVICIO cont.

2. El servicio tecnico de la herramienta se debe realizar solamente en un Centre de

Servicio T_cnico de Sears. El servicio tecnico o mantenimiento que se realice per

personal no calificado podria producir riesgo de lesiones.

3. Cuando realice el servicio t_cnico de una herramienta, utilice solamente las piezas

de repuesto id_nticas. Respete las instrucciones de la secci6n de mantenimiento

de este manual. Si se utilizan partes no autorizadas o no se respetan las instrucciones

de mantenimiento, se puede crear un riesgo de descarga electrica o lesion.

REGL.AS DE SEGURIDAD PARA LOS TALADROS/DESTORNILLOS

INALAIVIBRICOS

1. Conozca su herramienta inal&mbrica. Lea cuidadosamente el manual de

funcionamiento. Conozca las aplicaeiones y limitaciones, asf come tambi_n los

peligros potenciales relacionados con esta herramienta. Si usted observa esta

regla reducir& el riesgo de cheque eleetrico, fuego o lesi6n grave.

2. ASEGURESE que la broea del taladro/destornillador y los demos aditamentos

est6n bien asegurados ANTES de comenzar a taladrar.

3. SIEMPRE inspeccione cuidadosamente el material que va a perforar. Perforar sobre

clavos, tuberias, y cableados electricos puede causar graves lesiones personales.

4. Agarre la herramienta per la superficie con material aislante cuando se encuentre

desempehando un trabajo deride la herramienta pueda entrar en contacto con

cableado escondido. El contacto con cables "vivos" hara que las partes met#,licas de la

herramienta que se hallen expuestas produzcan un cheque electrico al operador.

5. NUNCA sostenga en sus manes la pieza que se est_ taladrando ni en sus

piernas. Es importante soportar y aprietar la pieza trabajo apropiadamente para

minimizar la exposicion del cuerpo, el atascamiento de la broca, o la perdida de control.

6. Mantenga un agarre firme en el taladro / destornillo para resistir el comenzar del

esfuerzo de torsion

7. Utilice unicamente brocas afiladas. Para la MADERA utilice brocas helicoidales,

brocas de pala o brocas salom6nicas_ Para.METAL utilice brocas de acero de alta

velocidad y helicoidales. Para ALBANILERIA utilice brocas con punta de carburo (de

tungsteno). Para PLASTICO utilice el taladro/destornillador a baja velocidad para

materiales que tiene un bajo punto de fusion. Para DESTORNILLANDO utilice el

tamaSo correcto de broca de destornillando para la aplicaci6n come, Phillips,

ranurado y receso cuadrado.

8. ASEGURESE que el material que va a perforar se encuentre fijo, anclado o sujetado

firmemente con abrazaderas. Siva a perforar un material delgado, utilice un bloque de

respaldo para evitar daSar el material.

9. UTIUCE SOLAMENTE el cartucho de baterfas y soporte de carga enumerados en

la p_gina 6 de este manual. Use de cualquier otro cartucho de baterias puede

crear un riesgo de da5o y incendio.

10. Las herramientas inal_mbricas no necesitan enchufarse al tomacorriente; per Io

tanto, siempre se encuentran en eondici6n de funcionamiento.Tenga presente

los posibles peligros cuando no se utiliza la herramienta que funciona con

bateda o cuando cambia los aceesorios. Si respeta esta regla, reducira los riesgos

de descargas electricas, incendios o lesiones personales graves.

11. No coloque las herramientas a bateria o sus baterias cerca del fuego odel calor.

Esto reducira el riesgo de explosiones y posibles lesiones.

12. No aplaste, ni deje caer, ni daSe el cartueho de baterias. Nunca utilice un

cartucho de batedas o soporte de carga que se ha caido o ha reeibido un golpe

fuerte. Una bateria daSada es susceptible a explotar. Deseche adecuadamente

una bateria que se ha caido o daSado de manera inmediata.

REGLAS DE SEGURIDAD PARA LOS TALADROS/ DESTORNILLOS

INALAMBRICOS cont.

13. Las baterias descargan gas de hidrogeno y pueden explotar en presencia de una

fuente de ignici6n, tal como una luz piloto. Para reducir el riesgo de lesion personal,

nunca utilice ningun producto inaldtmbrico en presencia de llamas abiertas. Una baterfa

que estalla puede lanzar desechos y qufmicos. Si queda expuesto, lave con agua

inmediatemente.

14. No cargue el cartucho de baterias en un lugar ht_medo o mojado. Si sigue esta

norma reducira el riesgo de descarga electrica.

15. Para obtener mejores resultados, se debe cargar el cartucho de baterias en un lugar

en el cual la temperatura sea mayor a 50°F pero menor que 80°E No guarde la bateria

a la intemperie o en vehfculos.

16. Bajo condiciones de uso o temperature extrema, se pueden producir perdidas

en la bated& Si el liquido entra en contacto con su piel, lave inmediatamente

con jabbn y agua, luego neutralice con jugo de limbn o vinagre. Si el Iiquido

entra en sus ojos, lavelos con agua limpia durante al menos 10 minutos, luego

busque atencion medica inmediatamente. Si sigue esta norma reducira el riesgo

de lesiones personales graves.

17. CONSERVE ESTAS INSTRUCClONES. Remftase a elias frecuentemente y utilicelas

para capacitar a otras personas que puedan utilizar esta herramienta. Si le presta esta

herramienta a alguna persona, prestele tambien estas instrucciones para evitar el uso

incorrecto del producto y posibles lesiones.

NORMAS DE SEGURIDAD PARA EL SOPORTE DE CARGA DE BATERiA

z_ ADVERTENCIA: ASEGURESE de leer y entender todas las instrucciones

antes de operar este taladro. No seguir todas las instruceiones indicadas

abajo podda resultar en descargas el6ctricas, incendio y/o lesiones personales

g raves.

NOTA:Antes de utilizar el soporte de carga de bater{a, lea todas las instrucciones |

y las marcas de precauei6n de este manual, en el soporte de carga de la hater{a,

cartucho de hater{as, y en el taladro que utiliza el cartucho de hater[as para evitar

el uso err6neo de los productos y posibles lesiones o dahos.

Z_ PRECAUCION: 0NICAMENTE UTILICE el soporte de carga especificamente

deseSado que se suministr6 con el taladro cuando cargue el cartucho de bater{as.

El uso de cualquier otto soporte de carga podr{a daSar el cartucho de bater{as y

crear una condici6n peligrosa.

z_ PRECAUCION: Para reducir el riesgo de descarga el_ctrica o daSo al

soporte de carga y el cartucho de bater{as, cargue _nicamente con el cartucho

de bater{as specfficamente dise5ado que se incluye con este taladro /

destorniHador y soporte de carga. Cargar otro Upo de catuchos de bateda puede

causar su explosi6n y provocar lesiones y daSos personal.

1. No utilice el soporte de carga en el exterior ni exponga a condiciones de humedad.

Si ingresa agua en el soporte de carga aumentara el riesgo de descarga electrica.

2. La utilizacion de un accesorio no recomendado con este soporte de carga puede

producir un riesgo de incendio, descarga electrica o lesion alas personas.

NORMAS DE SEGURIDAD PARA EL SOPORTE DE CARGA DE BATERiA cont.

3. No abuse del cable del soporte de carga. Nunca Ileve el soporte de carga por el cable.

Nunca tire del cable para sacar del tomacorriente. Si se da_a el cable o el soporte de

carga se pueden producir o crear peligros de descarga electrica. Mantenga el cable

fuera del alcance de Fuentes de calor, aceite, bordes afilados o partes moviles.

Reemplace los cables da_ados inmediatamente. Los cables da_ados aumentan el riesgo

de descargas electricas.

4. Asegurase de que el cable este ubicado de manera tal que nadie Io pise o se

tropiece y que no entre eontacto con hordes filosos o partes m6viles, calor, aceite

o que se someta de alguna otra forma a da5o o tension. Esto reducira el riesgo de

ca{das accidentales, que podrian causar lesiones, y da_os al cable que podrfan producir

descargas el(_ctricas.

5. Mantenga el cable y soporte de carga alejados del calor para evitar da5os a la

carcasa o partes internas.

6. No deje que la gasolina, aceites, productos a base de petroleo, etc. entren en

contaeto con las partes plasticas. Contienen quimicos que pueden da_ar, quitarle

solidez o destruir el plb_stico.

7. No se debe utilizar un alargue a menos que absolutamente necesario, La utilizaci6n

de un alargue incorrecto podrfa producir un riesgo de incendio y descarga electrica. Si se

debe utilizar un alargue, asegurase de a) que los bornes del enchufe del alargue tengan

el mismo numero, tama_o y forma que los del transformador del cargador, b) que el

alargue se encuentre conectado adecuadamente yen buena condici6n electrica, y

c) utilizar un alargue adecuado. SOLAMENTE utilice los cables incluidos en la lista de

Underwirters Laboratories (UL). Otros alargues pueden causar una caida en la Ifnea de

voltaje, Io que produce p(_rdida en energia y el sobrecalentamiento del soporte de carga.

Se recomienda un tamaho de Medida de cable Americano (AWG, por su sigla en ingles)

de calibre 14 al menos para un alargue de 25 pies o menor Iongitud. Utilice un calibre 12

para un alargue de 50 pies. No se recomiendan los alargues de 100 pies o de mayor

Iongitud.

8. VERIFIQUE que los cables de la herramienta no esten daSados. No utilice el

soporte de carga con un cable daSado, que puede causar un corto cireuito y

descarga electrica. Lleve los cables daSados de la herramienta a un Centro de Servicio

Tecnico de Sears para su reparaci6n.

9. NO utilice el soporte de carga si ha recibido un golpe fuerte, se ha ca{do o se ha

da_ado de alguna otra manera. Llevelo a un tecnico autorizado para la verificaci6n

electrica para determinar si el soporte de carga funciona bien.

10. No desarme el soporte de carga. Llevelo a Centro de Repuestos y Reparaciones

Sears cuando se requiera el servieio tecnico o la reparaeion. Si se vuelve a armar

de manera incorrecta puede producir un riesgo de descarga electrica o incendio.

11. Desconecte el soporte de carga del suministro de energia cuando no se encuentra

en uso. Esto reducira el riesgo de descarga electrica o da_os en los art[culos que caen

en el orificio del soporte de carga. Tambien ayudara a prevenir daRos durante una

sobretensi6n.

12. Riesgo de descarga eleetrica. No toque la porci6n no aislada del conector de salida ni

el terminal de la bateria no aislado.

13. CONSERVE ESTAS INSTRUCClONES. Remitase a elias frecuentemente y utilicelas

para capacitar a otras personas que puedan utilizar esta herramienta. Si le presta esta

herramienta a alguna persona, prestele tambien estas instrucciones para evitar el uso

incorrecto del producto y posibles lesiones.

Z_ ADVERTENCIA: AIgun polvo generado per el use de herramientas el_ctricas

contiene quimicos conocido per el estado de California pot causar cancer y defectos

de nacimiento u otros defectos para la reproducci6n.

AIgunos ejemplos de estos quimicos son:

= El plomo de las pinturas a base de plomo.

La sflice cristalina de los ladrillos, el cemento y otros productos de albahilerfa.

El arsenico y el creme, de la madera tratada qufmicamente.

El riesgo de estas exposiciones varia, dependiendo de la frecuencia con que realiza

este tipo de trabajo. Para reducir su exposici6n a estes quimicos:

=Trabaje en _.reas bien ventiladas.

* Trabaje con los equipos de seguridad aprobados, tales come m_.scaras contra el polvo que

est_,n especialmente disehadas para filtrar particulas microsc6picas.

Evite el contacto prolongado con el polvo de lijadoras, sierras, pulidoras,

perforadoras el_ctricas y otras actividades de la construcci6n. Utilice ropa de

protecci6n y lave las _reas expuestas con agua y jab6n. Si permite que el polvo

ingrese a su boca, ojos o permanezca en la piel, se puede fomentar la absorci6n

de quimicos nocivos.

/_ ADVERTENClA: La utilizaci6n de esta herramienta puede generar y/o

esparcir polvo, que puede causar lesiones respiratorias graves y permanentes o de

otro tipo. Siempre utilice la protecci6n respiratoria aprobada per el Institute Nacional

para la Seguridad y Salud en el Trabajo/Departamento gubernamental de los EE.UU.

para la administraci6n de la Seguridad y Salud en el Trabajo (NIOSH/OSHA, per sus

siglas en ingl6s) apropiada para la e×posici6n al polvo. Dirija las particulas fuera del

alcance de la cara y el cuerpo.

REGLAS ADICIONALES PARA LA SEGURA OPERACION

i Z_ ADVERTENCIA: ASEGURESE de leer y entender todas las instrucciones |

antes de operar este taladro. No seguir todas las instrucciones indicadas abajo

1podria resultar en descargas el_ctricae, incendio y/o lesiones personales graves.

1. Conczca su taladro / destornillo. Lea cuidadosamente el manual de operaciones.

Aprenda las aplicaciones y limitaciones, asf come tambien los peligros potenciales

especificos relacionados con esta herramienta. Si respeta esta regla, reducira, los

riesgos de descargas electricas, incendios o lesiones graves.

2. SIEMPRE utilice gafas de seguridad o protectores para la vista cuando emplee

esta herramienta. Los anteojos para todos los d_as solamente tienen lentes resistentes

a los impactos; NO son gafas de seguridad.

3. PROTEJA sue pulmones. Utilice una mascara para la cara o una mascara contra el

polvo si el trabajo es polvoriento.

4. PROTEJA su audici6n. Utilice una proteci6n auditiva personal adecuada durante el

empleo. Bajo ciertas condicines, el ruido de este producto puede contribuir a la perdida

de la audici6n.

5. GUARDA ESTAS INSTRUCCIONES. Remitase a elias frecuentemente y utilicelas

para capacitar a otras personas que puedan utilizar esta herrameinta. Si alguien

le pide esta herramienta prestada, asegurase de que se Ileve tambien estas

instrucciones.

Este producto ha side enviado completamente ensamblado.

1. Saque cuidosamente la Bolsa de Almacenamiento/Transporte con el

Taladro/Destornillador y Cartucho de Baterias, Soporte de Carga/Transformador

y Brocas de Destornillador de la caja.

2. Asegurase de que todos los artfculos enumerados en la lista de contenido.

3. Revise cuidadosamente la herramienta para asegurarse que no se ha rote o daSado

durante el transporte.

4. No tire la caja ni el material de embalaje hasta que todas las piezas sean examinadas.

5. Si algo est,. daSado o hace falta, devuelva a su tienda Sears mas cercana o al Punto de

Venta de Craftsman para que le cambien el taladro/destornillador.

LISTA DE CONTENIDO (Fig. 1) Taladro/Destornilllador con

Cartucho de Baterias

Soporte/Transformador

de Carga

2 Fresas de Destornillador

con Doble Punta

(almacenado en taladro /

destornillador)

Bolsa de Almacenamiento /

..... Transportadora

C.,FTs, '_. (5 1A=pulg. Sierra Circular

con Hoja mostrado

en Manual de la Sierra) Manual del Operador

z_ ADVERTENSIA: Si alguna pieza faltara o estuviera daSada, no enchufe esta

herramienta hasta que la pieza daSada sea reparada o reemplazada. Si no se hace

esto podrian ocurrir posibles lesiones personales graves.

z_ ADVERTENSIA: No intente modificar esta herramienta o crear acccesorios

no recomendados para utilizar con esta herramienta. Cualquier alteraci6n o

modificaci6n se considera use err6neo y podria producir una condici6n peligrosa

que puede conducir posibles lesiones personales graves.

Z_ ADVERTENSIA: Para evitar arranques accidentales que podrian causar

lesiones personales graves, siempre saque el cartucho de baterias de la

herrameinta cuando ensambla las partes.

CONOZCASUTALADRO / DESTORNILLADOR (Fig. 2)

NOTA: Antes de intentar usar este producto, familiaricese con todos las

caracteristicas operacionales y requerimientos de seguridad.

Fig. 2 Cuello del Ajuste del

Esfuerzo de Torsi6n

Mandril sin Llave

Nivel de burbuja

Mandfbulas de Mandril

de Avance/ Retroceso

con Bloque de Energia

Transformador Interruptor del Gatillo

Luz LED

Soporte de Carga

Seguro

para

Soltar

Cartucho

Baterias

2 Fresas de

Luz Cartucho de Destornillador con

Roja Baterfas Doble Punta

Se ha dado maxima prioridad a la seguridad, desempeffo y confiabilidad en el diseffo del este

producto, Io que facilita su mantenimiento y funcionamiento.

Este taladro/destornillador profesional tiene las siguientes caracteristicas:

1. Velocidad variable 0-650 RPM (velocidad sin carga) se deja coincidir destornillando de

velocidad alta-torsi6n y talandrando de alta-velocidad con fresa y material usado en una

variedad de applicaciones de trabajo. Aumenta presion en el gatillo de interruptor para

velocidades mas alta, disminua presi6n para velocidades ma.s bajo. Da marcha atras para

sacar.

]

Este taladro/destornillador profesional tiene las siguientes caracteristicas cont.:

2. Interruptor Selector de Avance/ Retroceso con Bloque de Energia ubicado

convenientemente para uso f_.cil.

3. El mandril sin Ilave de 3/8 pulgada apriete las fresas por mano ra.pido y seguro sin Ilave.

Provea retencion positiva de fresas de 1/16 a 3/8 pulg.va.stago.

4. Embrague de torque ajustible 23 + 1 posiciones ajusta para detener automaticamente la

rotacion de fresa a la posicion deseada para impedir sobreatornillando de los tornillos. Una

posicion fijada para talandro.

5. Freno electrico deja rotacion de fresa instantaneamente al soltar el gatillo. Ideal al tornillar

los tomillos, las tuercas, y los pernos.

6. Nivel de burbuja ayuda con proveer atornillando en angulo recto y taladrando recto y

preciso al pieza de trabajo.

7. Diseffo de Mango "T" ergonomico con epu_adura suave moldeada provea control

ma.ximo, ma.sbalanza y confort de agarre.

8. Luz LED enciendes el taladro / destornillador para iluminacion sin manos en

cualquier aplicacion.

9. Motor enfriado con ventilador provea torque y poder necesario para una variedad de

aplicaciones de talandro y atornillando.

10. Carcasa durable, de alto impacto ayuda a proteger la herramienta de daSo y reduce el

peso.

11. Cartucho de baterias de niquel-cadmio recarga en 3 a 6 horas bajo el uso normal.

12. Soporte de Carga/Transformador tiene luces LED. Luz Verde indica el poder

"Encendido", Roja luz indica que el cartucho esta.cargando.

13. Incluye 2 fresas de destornillador de doble punta, y bolsa de almacenamiento/

transportadora para Ilevando y almacenamiendo facil de taladro / destornillador, sierra y

accesorios.

Taladro No. 64120, En Equipo 11518:

Mandril

Motor

Interruptor

Velocidad sin Carga

Embrague

Torsi6n

Entrada de Cargador

[ndice De Carga

3/8 pulgada sin Ilave

18.0 Voltios CC

Velocidad Variable

0-650 RPM

23 + 1 PosiciSn

Max. 160 pulg.- libras

120V, 60Hz CA

3 a 6 Horas

{NTERRUPTOR SELECTOR DE AVANCEI RETROCIESO CON BLOQUEO DE

ENERG{A (Figs, 3, 3a y 3b)

AVANCE RETROCESO BLOQUEO DE ENERGIA

L_ dltncd_n do rol_dbtt de la fte_a avattza o r01_'r:,cr_de ¥ _e ceel_ola coo R! intern,pro€

net0ctrJ_qt_e 0o ubtca R¢_[e paste _pe, dor y po_tofiRr del II_lol_t_plo1do gati{_o.Cu_ndo

l_o_Hen_R{ laI_rO I deslomllladof en la po0icl6n do {uncionemiRnio normal, (y vis{o dR_do

0t dRrso dot lalRdro / deRtorni_LqLdD!v_,_o F{_ 3, 3a y 3b), el In{eft:pip{ s0iec_or _e debadct

co{oca_ _put_I) comp_olm_nle hnde {a IZQUIERDA_ p_ra AVANZAR o l_{_.d_ar/ r_lomH{ar

r,o_rm'_tmenle,y colocar (p_l_ar} comp_o_amenlo h_cia 1_DERECHA p_ra RETROCEDER

La iorco;_ poRic{_np_ra o{ tn{o_plo r [;a_oc_o_"so ubic_ on el CENTRe. E_ht po_id_n

p_avlena el funclon_mienl_ do{ Inlorruplor do _li_l_, Io q_e BLOQUEA in _nolgI_ Co}el;at

Dntnlorruplor seh_clor en I;_p_lsf[:i_l_"APAGADO* o C ENTRAL ayuda a todi_ctr {a

pos_bilidaddo a_ran_uoR acRid0rt_afR[t cu[mdR ne 0O_{i_iz_ la ho'immier4a

Z_ PRECAUCION: P_ra ovlta_ qua s_ dr=£=oat ongranr=J_,siomp='R do{o q_o at

t, mReddl so drdenga r_Rmplol_montR artier de cRmb{nr IRall,Reel6/1 da {Rrolacl6tt. }

PARA _ETIRAR EL CARTUCHO DE

BATERIAS DELTALADRO l

DES'[ORN{LLADOR (Fig 4)

I Pone RI ll_lelruplor _oclo_ do Rv_nce/relIoc_o

_on bloquoo dR on_j_ on ]_1posid_rt con_tld

pore b{_qRenr R{ po(_,r (vet Fig 3b, ._obrR)

2 Ublcr_l_ _eguro_, on coda lateral del C_rh_cho

dR b_lodr_ P_l_a {apdelnha¢l_ndei_ro) IRO

_Rgt_tO_y I_tRel R,_tucho de baledoR dal teladrO

(yea F_g 4)

CARGANDO EL CARTUCHO DE BATER_AS (Fig 5 y 5_)

So envI5 R{ cad[_cho do hairdos p_ e,_t_. he_ram_t}_h't car= u_ cond_c_ da cargo {)n_,'{

pore eviler pe_ble_ p_oblema_ P_r Io {ante. dRberla c_rgarlo una no_hR antra, do

ut|llza_

NDTA: Los baledas no _{c_nzD_r_n ta carg_ complot_ ta primate _ez qu_ _o

cr_rg_n_{_pRrO v_'trlOB _t_{o_t I_'unclon_ml_nm _Rguld_ do _Rc_ge) pare qUR _e

¢_rguRil _ofl_plRtamR_Io.

{ CarglJe el ¢nlIl{cho de bRledns i'{n]camr_Rla

cel'_R{_o_Rrl8 de c_ttO&qtlR r_Rt_l]_r_l_rl

¢of_o] {_l{ro I dR_lorRit{_dot_ o ConUhe de

}_ _{m_ _oper le_ de cR_orlmB_ck',nr_d_ en

b p&#in_ 6

2 ASRg#tesR d_ q_lR R)slJre_t_i._{iode enetgla

sea vel]aja domOs_{co norma{ 120 v_llleo

O0 Hz CA _n_cr*mao_e

3 ConRclR R{ O_0h_IR dR{ 0opedR de C_lga RI

oomPh{sitede enorg[a

4 Co[oque el ca¢lucho de balad_ an e_

_RpRIIRdo c,"_fge AHr_O laosltf_ eievada

do{ ¢rlt_cho do bnlor(ancol_la ¢aR{{ra dol

F,Rpode do carga (V_;_soFiB, 5)

5 Pmsloile e_CRdllcho de balodas Rn o{

soporte do cm'ga aoa£_u_&ndose de ql_e l#_

¢Rfllf_ClOf_Be er_gR_cliRrl RdOCNIId_O_IR

6 El so{>o_IRde cargo t_enR de._(LED} {ucos

tndloadoreo_ un}]vRfdO y le3B IO_ C_ando

SOpO;_Rel _ll{_chR dR b_tedas OR 01

_#po_le do cargo, {a lez tRIa LED or_cior_d0,

ImJ{ca[ qua el carh_ch# do balodas se cargo

agmp_ndamQ{llR (Vaf F{g 5a}, ClmRde R{

carlt_choesl_cat,ado y _,cado do{sop#r{,{

d8 _:m'ga, {nh_z tOjaL_D ,'_paga Ln {uz

verde LED aRCter_daoRlemRf_te S{l_ay

pfObl_m_ Roe R{_'_._h_hodR bolot{_3_ 0 _31

._op_rlo d_ ca_a

SIlport¢, d_ O_[_a / _b"

Fig Ba ,/::/

7 O(_Bpudsdo{ o'_oa_{tmBI, SR mquio_all 3 hems o menoR d_ ca_ga pata c_rgar

RR_p{R{_mRI{IR el carluc{'_ d0 batoda_, St Re dR0_a;3_acvmp_R{_4r,Rt_{_RI _r{l_flo do

caducho de baloda_

NOTA: Ade_{m e perl6do do garnnl{a, _1no _uncfonnr_ ndeeuadr=men{e I_s h_cea

L_D del =oporto do cRt[Ja o #1 _opotlo do cargo no cn_'gael _etle¢ho do b_ter[R_

tRgtet;R e_ _oporte do ca_'ge y ol cattu¢_o do bala_'ta¢, R _ln comatose 5e_t_ u otto

peele de vonlR CrRft_man p_ra 0U reposlcldn graliR.

PARACARGARUNCARTUCHO DE BATERfAS CALIENTE

CU,_nBo ultl_z_ m=h_,rmmlenta c_ntir_u_menlo. !_s bnlodn,,; dal cn_tt_chod_ bnt_t_ _e

NOTA: Un c_Iucho de b_t atl_ts c_tlerlto soll_mente o_t_ c_lndo 01 uso contIleuo

do ell t _I_d_'O/ dest_rhffio_!or ¢t_U_OqUO I_l_ bote_|O_ _O P.,_tlnelen He ocU=-ren bl_n

n;_Ftslllnc _t= llOnllll o_

PARA INSTALAR EL CARTUCHO

DE BATERtAS EN EL

TA LADRO l DESTORNILLADOR (Fig, 6)

I Pone el InlerruptorSeteclor _e Awnco/Ralmceso

co_ Bloqueo do Et_ergI_ en li_ position cenl_l

pP,_abloquo_,ro_p_dor

2 C_IOqUOel CI=HUChOde b_lofia=_ nn el

l,'_nd m I d_storltH_aclor,nllnaa_l_ _1__III_

3 A_D_/mit) quo Io_ ctoffo_ so encnlei_ a pre_6n

II_Clr_luffar,y Ol_Ill_i_Odo bnlerlaso _._,ngula

e_ _It_91_LffttffnIO!_LII)_tlIt}_3Z,lt li_OI}offt_l_n

' Z_ PRECAUCISN: Cll_ndo coloqtlo elcartgcho de br=let_B_ On el lain[lie.

a_ eg_,ra_e de que Ioes I,'_1_elewda _I Corlucho de baterla_ I_e _¢cu_nlre

_lineadlt Con la pert_ Inferior del lal,_dm Y lor_ st!gt_roll O_ _ lugor _e m_nom

edec_do, L_I In_l_l_l_n l_otto_-t_tdol cartucho de betel'l_s pue_e €_us_r

d_fior_ a los eompor_entes Internes,

INTERRUPTER DEL GATtLLO (Fig 7 y 7a)

P_r_ ENC_NDER e! li_t_dm, emp_jo eltnlmr_ploc SOl_Clo_de Av{tnce/_otmce_ con

Bloqu_o (to EtlerDia B ta ubicl_ci6_ AVANCE o RETROCESO (yea ta d=focci_n de la tEoch_

g_Ib_da or_el[ntec{uptoQy puls_09l_I_f,_uplo_dolg_I;lloPa_ APAGAR IBla1_d_om_o_la

ol intm';uplo_ d_l gol_llo

Fir3 7

AVANCE

FI!l 7_t

RETROCESO

VELOCIDADVARIABLE (Fig B)

El inte_'uplm- del _li_lode volocidad w_l_ble onlmga

un_ velocid_d y un or_luorzo do tort_]6n m_l_ eltoJ_

con I_pfo_i_ C_O_iet_te, y UtlilV gIt_¢|_;ll_lly 1111

eshte_o do tO_I6_ m_ bolos con pmsi_

di_minlJ]d_

NOTE; EO p_obeble que eecuche un ruldo de "]

eilbt_fo o zumbido quo pmvlono del Inlorrupl_r /

do geilllo cut,ride lo ullll_ I1velolcded0_ bnJ_s,[

No _;e pr_cupe; esto os una perle normal do I_|

funci_n dol inlorr_pl_r J

Z_ ADVERTENSIA: L_s H_rtnmlonl0s IntH_mbric_ siempro so encuemrnn

an condlclonea de Iunclonam{onto cu_ndo 01cerlucho de betedas eo lnsta]a On

In hermmlon_n, Per to t_nto, et l_lorrupl_r _oleclor do AvnneelRetrocer_o con

Bloqueo de EnenlJ_edebo _e¢ {_nit_pOg[cl6n centrtt9 _uondo Itlherr_mtenle 110el_

_dentro u_o y u_lod Io osld IIoVnndoel Indo _uyo,

FRENO ELECTRICO

Para parar el taladro / destornillador, suelta el interruptor del gatillo y el freno electrico deja

rotaci6n del mandril instanta.neamente. Esto es ideal para desternillando tornillos, tuercas y

pernos.

NOTE: El taladro / destornillador no funcionara a menos que se pulse

completamente el interruptor selector de avarice / retroceso con bloqueo de

energ{a hacia la izquierda (avance) o hacia la derecha (retroceso).

Evite hacer funcionar el taladro / destornillador a velocidades bajas durante periodos de

tiempo prolongados. Si hace funcionar a velocidades bajas bajo uso constante puede

causar el sobrecalentamiento del taladro / destornillador. Si esto ocurre, enfrfe el

taladro / destornillador haciendolo funcionar libre de carga y a plena velocidad.

MANDRIL SIN LLAVE (Fig. 9 y 9a)

El taladro / destornillador tiene una mandril sin Ilave que le permite ajustar o afiojar

manualmente las fresas sin el uso de una Ilave de mandril.

1. Agarre y sostenga la abrazadera posterior del mandril con una mano (vease Fig. 9).

2. Gire la parte frontal del mandril con la otra mano, en el sentido de las agujas del reloj

para CERRAR y contra el sentido de las agujas del reloj para ABRIR las mandibulas del

mandril (segun se visualiza desde el frente del mandril).

El frente del mandril tambien tiene manitos estampada en relieve indicando la direcci6n girar

al frente del mandril para SUJETAR (aprietar) o SOLTAR (aflojar) las fresas accesorias de las

mandfbulas del mandril (vea Fig. 9a).

Fig. 9a ABRIR "SOLTAR

CERRAR"SUJETAR"

z_ ADVERTENSIA: No sostenga el cuerpo del mandril con una mano y utilice la

energia del taladro / destornillador para ajustar las mardazas en la broca accesoria. El

cuerpo del mandril pudiese deslizar en su mano, o su mano deslize y viene en contacto

con la broca accesoria girando. Puede causar un acidente, resultando en lesiones

personales graves.

EMBRAGUE DE PAR AJUSTABLE 23 m&s 1 (Fig. 10, 10a y 10b)

Este taladro / destornillador se equipe con un embrague adjustable que tiene 24 diversas

configuraciones del esfuerzo de torsion. Estas configuraciones del esfuerzo de torsion te

dejan para realizar varios aplicaciones de perforar y atornillar.

Para ajustar el embrague, sostenga la manija del taladro / destornillador con una mano y con

la otra mano tuerce el cuello del embrague a la izquierda o al la derecha (ver Fig. 10), y alinee

la configuraci6n deseada (numero o simbolo) a la flecha grabada en la tapa de la carcasa del

taladro / destornillador (ver Fig. 10a).

Fig. lO Disminua _Fi _-

Use the following guidelines to ardve at a proper torque setting.

Fig. lob

1 - 4 Para ajustar tornillos peque_oa (par menor)

5 - 8 Para ajustar tornilloe en material blando

9 - 12 Para ajustar tornilloa en materials blandoe y duros

13 - 16 Para ajustar tornilloe en maderas durae

17 - 23 Para ajustar tornillos mas grandee

Para el taladro helicoidal normal a pesado en materials de construcci6n (par mayor)

1. Para taladrando normal en madera, metal y plAsticos, gire y configure la abrazadera en

el simbolo de posici6n de taladro _.

2. Para ajustar tornillos, gire y configure la abrazadera en la configuraci6n de 1 a 23

deseada. Si no esta. seguro de la configuraci6n apropiada utilizando las pautas de la

table (Fig. 10), proceda de la siguiente manera:

,, Configure la abrazadera en la configuraci6n mas baja, "1"

,, Atornille y ajuste el primer tornillo

,, Si el embrague atasca antes de que se ajuste el tornillo, aumente la configuraci6n

del par y contint]e ajustando.

,, Repita este proceso hasta Ilegar a la configuraci6n del par que atornilla y ajusta el

tornillo sin que el embrague se atasque.

,, Utilice esa configuraci6n de par para atornillar y ajustar los tornillos restantes.

NIVELDEBURBUJA(FIG.11)

Afindeasegurarun_mgulorectoperfectocuando

setaladre/atornillaenunapiezadetrabajo,puede

utilizarelniveldeburbujaubicadoencimadel

taladro/ destornillador (vea Fig. 11). El nivel de

burbuja esta. diseRado trabajar cuando se

taladra / atornilla ya sea en posicion horizontal.

Alinease a la burbuja entre los dos lineas, y el

taladro / destornillador esta en un a.ngulo recto a

la pieza de trabajo. Esto asegurara, que

taladre / atornille en linea recta a la pieza de trabajo.

Alinease la burbuja de aire entre las

dos lineas para taladre horizontal,

LA LUZ LED (Fig. 12)

Su taladro / destornillador tiene una luz

LED que enciende el Area de

taladrar / destomillar para la luz sin mano

en cualquier aplicaci6n.

ALMACENAMIENTO DE FRESAS EN

HERRAMIENTO (Fig. 12a)

Su taladro / destornillador viene con 2 fresas

de destornillador con doble punta

almacenado en cada lado del base de

herramienta.

F,g.,2 / \/

' nto

En Herramiento

PARA INSTALAR LAS FRESAS COMPLEMENTAS (Figs. 13 y 13a)

1. Bloquee el interruptor de gatillo colocando el Interruptor selector de avarice / retroceso

con bloqueo de energia en la posicion central.

2. Abra o cierre las mordazas del mandril hasta un punto en el cual la abertura es levemente

mayor que el tama_o de la fresa que intenta utilizar. Tambien, levante el frente del taladro

levemente para evitar que la fresa se salga de las mordazas del mandril

(vease Fig. 13).

3. Introduzca la fresa complementa.

4. Gire el mandril en el sentido de las agujas del reloj para ajustar (SUJETAR) las mordazas

del mandril bien en la fresa. El mandril tiene un mano en relieve al lado de la palabra

GRIP, puntando ala direcci6n para sujetar.

PARA INSTALAR LAS FRESAS COMPLEMENTAS (Figs. 13 y 13a) cont.

Fig. 13 ABRA LAS MORDAZAS

(introducir

Fig. 13a INCORRECTO

Z_ ADVERTENCIA: Asegurese de introducir la fresa complementaria en linea

recta en las mordazas del mandril. No introduzca la fresa complementaria en las

mordazas del mandril a un angulo y luego ajuste, segun se muestra en la Figura

13a. Esto podr{a causar que la fresa sea arrojada del taladro y producir posibles

lesiones personales graves o daifio al mandril.

NOTA: Gire el cuerpo del mandril en la direccibn que seSala la mane con la

marca GRIP (SUJETAR) para ajustar las mordazas del mandril. NO utilice una

Ilave para ajustar o aflojar las mordazas del mandril.

PARA SACAR LAS FRESAS (Fig. 14)

1. Bloquee el interruptor de gatillo colocando

el Interruptor selector de avance / retroceso

con bloqueo de energia en la posicion

central.

2. Gire el cuerpo del mandril en sentido de las

las agujas del reloj para abrir las mordazas.

El mandril tiene un mane estampado en

relieve al lado de la palabra RELEASE

(SOLTAR), mostrando la direccion de

aflojar las mordazas en la fresa.

3. Saque la fresa complementaria.

Fig. 14 CONTRA EL

SENTIDO DEL RELOJ

(Soltar la fresa)

EN EL SENTIDO DE

LAS AGUJAS DEL RELOJ

(Sujetar la fresa)

i NOTA: Gire el cuerpo del mandril en la direccibn que seSala la mane con la marca |

RELEASE para aflojar las mordazas del mandril. NO UTILICE una Ilave para ajustar o

1aflojar las mordazas del mandril.

FUNClONAIVIENTO COIVIOTALADRO (Fig. 15)

Gire y configure la abrazadera del mandril de par hacia el simbolo _ de posici6n de taladro.

Instale y ajuste la fresa para taladro deseada en el mandril.

1. Instale el cartucho de baterfas en el taladro / destornillador.

2. Empuje el interruptor selector de avance/retroceso con bloqueo en la posici6n de avarice.

3. Para taladrar MADERA, utilice fresas helicoidales, fresa de pala y fresas para madera.

4. Para taladrar METAL, utilice fresas helicoidales de alta velocidad. Utilice un lubricante para

cortes cuando taladra metales. Las excepciones son el hierro fundido y laton, que se deben

taladrar en seco.

5. Para taladrar MAMPOSTER{A, utilice fresas con punta de carburo o fresas para mamposteria.

Un flujo uniforme y parejo de polvo indica la velocidad de taladro apropiada.

6. Siempre aplique presi6n en linea recta con la

fresa. Si es necesario, utilice los niveles de Fig. 15

burbuja para taladrar en Ifnea recta en la pieza

de trabajo. Utilice suficiente presi6n para que

la fresa siga calando, pero no empuje

demasiado fuerte para no atascar el motor o

desviar la fresa.

7. Sostenga el taladro / destornillador firmemente

para controlar la acci6n de torsi6n del taladro /

destornillador.

8. Mueva la fresa en la pieza de trabajo, aplicando

Onicamente la presion suficiente para que la

fresa siga cortando. No fuerce el taladro ni

aplique presi6n lateral para alargar un orificio.

Deje que la herramienta haga el trabajo.

9. Cuando taladre superficies duras y lisas,

utilice una perforaci6n central para marcar

la ubicaci6n del orificio deseada. Esto evitardt 0

que la fresa se deslice fuera del centro cuando

se inicia el orificio.

10. Si se atasca el taladro / destornillador, o se traba la fresa en la pieza de trabajo,

generalmente es debido a que el taladro / destornillador esta sobrecargado. SUELTE

INMEDIATAMENTE EL INTERRUPTOR DE GATILLO y saque la fresa de la pieza de

trabajo. Determine la causa del atascamiento. NO PRESIONE Y SUELTE EL GATILLO

PARA INTENTAR ARRANCAR UN TALADRO / DESTORNILLADOR ATASCADO:

ESTO PODRiA DANAR EL TALADRO / DESTORNILLADOR.

11. Mantenga el motor funcionando cuando saque la fresa del orificio taladrado. Esto ayudara

a prevenir el atascamiento.

AADVERTENClA: Este preparado para el atascamiento en la penetracion de la

fresa. Cuando estas situaciones se presentan, el taladro / destornillador tiene tendencia

al agarre y retroceso en la direccion opuesta de la rotacion y puede causar la perdida de

control cuando se penetra el material. Si no esta preparado, esta perdida de control

podria producir posibles lesiones graves.

NOTA: Este taladro / destornillador tiene un freno electrico. Cuando se suelta el

interruptor de gatillo, el mandril detiene el giro instantaneamente. Cuando el freno

funciona adecuadamente, las chispas seran visibles a tray,s de las ranuras de

ventilacion de la carcasa. Esto es normal y es la accion del freno.

FUNClONAMIENTO COMO

DESTORNILLADOR (Fig. 16).

Gire y configure la abrazadera de par del

embrague en la configuraci6n del par

deseada, 1 a 23. Instale y ajuste la fresa

complementaria de sujetador en el mandril.

1. Instale el cartucho de baterfas en el

taladro / destornillador.

2. Empuje el interruptor selector de

avarice / retroceso a la posici6n de avarice.

3. Pone el cuello a la configuraci6n, "1".

4. Atornilla y apreite el primero tornillo.

5. Si el embrague trinquete antes que el

tornillo esta aprietado, aumenta la configuraci6n y sigue aprietando el tornillo.

Fig. 16

6. Repeta ese proceso hasta que alcanzas una configuraci6n que atornilla y apriete el tornillo

sin trinquete del par.

7. Utilice este configuracidn de par para atornillar y aprietar todos los mas tornillos.

8. Para retirar los sujetadores, empuje el interruptor selector de avarice / retroceso a la

poslclon inversa.

•/_ ADVERTENCIA: Cuando realice el servicio tecnico, utilice solamente los

repuestos de Craftsman identicos. La utilizaci6n de cualquier otto repuesto

puede crear un peligro o causar un daSo al producto.

z_ ADVERTENCJA: SlEMPRE utimice galas de seguridad o anteojos de

seguridad con protecciones laterales cuando utilice aire comprimido para limpiar

las herramientas. Si la actividad es polvorienta, tambi_n utilice una mascara

contra el polvo.

z_ADVERTENClA: Para evitar lesiones personales graves, siempre saque el

cartucho de bater{as de la herramienta cuando limpia o realiza cualquier

mantenimiento.

MANTENIMIENTOGENERAL

Evite la utilizacion de solventes cuando se limpian las partes pla.sticas. La mayorfa de los

pla.sticos son susceptibles a da_os de varios tipos por los solventes comerciales y se pueden

da_ar con su utilizacion. Utilice pa_os limpios para sacar la suciedad, polvo, aceite y grasa, etc.

z_ ADVERTENCIA: EN NINGON momento permita que liquidos para frenos,

gasolina, productos a base de petr61eo, aceites penetrantes, etc. entren en

contacto con las partes plasticas. Los quimicos pueden dafiar, debilitar o

destruir el plastico, Io que puede producir una lesi6n personal grave.

PARA SACAR EL MANDRIL

(Figs. 17, 17a y 17b)

Se puede sacar el mandril y reemplazar por

uno nuevo.

1. Bloquee el interruptor de gatillo colocando el

interruptor selector de avarice / retroceso con

bloqueo de energia en la posici6n central o en

la posici6n APAGADO.

2. Introduzca una Ilave hexagonal de 5/16-pulg.

o mayor en las mordazas del taladro y ajuste

bien las mordazas del mandril.

3. De un golpecito seco a la Ilave hexagonal con

un mazo en el sentido de las agujas del reloj

(vease Fig. 17). Esto afjojarb, el tornillo del

mandril para sacarlo con facilidad.

4. Abra las mordazas del mandril y saque la Ilave

hexagonal. Utilizando un destornillador, saque

el tornillo del mandril gir_ndolo en el sentido

de las agujas del reloj (vease Fig. 17a).

Nota que el tornillo del mandril tiene rosca

hacie a izquierda y la direcci6n con el sentido

de las agujas del reloj afloja en vez de aprietar.

5. Introduzca la Ilave hexagonal nuevamente en el

mandril y ajuste bien las mordazas del mandril.

De un golpecito seco con un mazo en el

sentido contrario alas agujas del reloj

(vease Fig. 17b). Esto aflojar_t el mandril del

husillo. Ahora se puede desenroscar

manualmente.

Fig. 17

Fig. 17a

Fig. 17b

Fig. 18

VOLVER A AJUSTAR UN MANDRIL

FLOJO (Figs. 18 y 18a)

El mandril puede aflojarse del husillo y comenzar

a oscillar. Tambien, se puede aflojar el tornillo del

mandril, Io que causa que las mordazas del

mandril se atasquen y evite su cierre.

Para ajustar:

1. Bloquee el interruptor de gatillo colocando el

interruptor selector de avarice / retroceso con

bloqueo de energia en la posici6n central o

APAGADO. Fig. 18a

2. Abras las mordazas del mandril.

3. Introduzca la Ilave hexagonal 5/16-pulgada o

mb_sgrande en el mandril. De un golpecito seco

a la Ilave hexagonal con un mazo en el sentido

de las agujas del reloj. Esto ajustardt el mandril

en el husillo (ver Fig. 18).

4. Abra las mordazas del mandril y saque la Ilave

hexagonal.

5. Apriete el tornillo del mandril. Nota que el tornillo del mandril tiene rosca hacia la

izquierda y la direcci6n contra el sentio de las agujas del reloj aprieta en vez de aflojar

(vea Fig. 18a).

/!k ADVERTENSIA: El use de repuestos o accesorios que no son

recomendados para esta herramienta podria resultar peligrosa y podria causar

lesiones graves.

Las tiendas Sears y otros puntos de venta Craftsman ofrecen una gran selecci6n de

accesorios para taladros / destornilladores Craftsman dise_ados para aplicaciones de

taladros / destornilladores.

Puede comprar equipo y conjuntos especfficamente para taladrar / destornillar, conjuntos

de fresas helicoidales, conjutos de fresas (para destornillador) de engaste, conjuntos de

fresas de pala, conjuntos de fresas con punta de carburo para mamposterfa, fresas

extra-largas, soportes para fresas magneticos y mas.

Visite su comercio Sears local u otros puntos de venta Craftmsan o compre en

sears.corn/craftsman para todos los accesorios para su taladro / destornillador.

BATER[AS

ElcartuchodebateffasparaestaherramientaestAequipadoconbateffasde

nfquel-cadmiorecargables.Laduraci6ndeserviciodecadacargadependerAdeltipode

trabajoquerealice.

SehartdiseffadolasbateffasdeestaherramientaparaproporcionarunavidaOtil maxima

libre de complicaciones. Sin embargo, como todas las bateffas, con el tiempo se gastarAn.

NO desarme el cartucho de bateffas ni intente reemplazar las bateffas. Si manipula estas

bater[as, especialmente cuando utiliza anillos y joyas, podrfa producir quemaduras graves.

Para obtener una posible vida Otil de la bateffa mas prolongada, sugerimos Io siguiente:

1. Saque el cartucho de las baterfas del cargados una vez que este totalmente cargado

y listo para utilizar.

Para guardar las bateffas por mas de 30 dfas:

, Guarde el cartucho de las bateffas en un lugar en el cual la temperatura sea menor a

80OF

, Guarde los cartuchos de bateffas en una condici6n "descargada"

Vea la lista de partes en la mesa en la pAgina 6 para el nt)mero correcto para cartuchos

de baterias adicionales.

Hace un 6rden por Sears Partes y Repuestos, llama 1-800-4-MYHOME

PARA SACAR EL CARTUCHO DE BATER[ASY PREPARAR PARA

EL REClCLAJE

Para conservar los recursos naturales, pot favor recicle o deseche las bateffas de manera

adecuada.

Este producto contiene bateffas de niquel-cadmio. Las leyes locales, estatales o federales

pueden prohibir que se desechen las bateffas de nfquel-cadmio en la basura ordinaria.

Consulte con la autoridad de desechos local para obtener informaci6n con respecto alas

opciones de reciclaje y/o desecho disponibles.

/K ADVERTENCIA: Sobre retiro, cubre los terminales del cartucho de bater{as

con cinta adhesiva resistente. No procure destruir o desensamblar el cartucho de

baterias ni remover ningun de sus components. Baterias de niquel-cadmio tienen

que set reciclado o dispuesto adecuadamente.Tambien, nunca toca los dos

terminales con ojectos metales y/o partes de cuerpo, porque occura cortocircuito.

Mantengalos lejos de niffos. Incidente de conformarse con estas advertensias

resultarfi en fuego y/o lesiones graves.

18,0 Voltios Taladro / Destomillador

Inalambrico de Velocidad

Variable / Reversible de 3/8 Pulgadas

IVlodelo No. 172.64120 (en el kit 172.11518)

18,0 Voltios Talad ro / Destomillador

Inalambrico de Velocidad

Variable/Reversible de 3/8 Pulgadas

Modelo No. 172.64120 (en el kit 172.11518)

No. del item Nt_mero de Parte Descripcibn de Parte Cantidad

1 CDT118GU-1 Nivel de Burbuja 1

2 CDT118GU-2 Etiqueta de Marca 1

3 CDT118GU-3 Boton de Avance / Retroceso 1

4 CDT118GU-4 Fresa de Destornilar Phl/Ph2 1

5 CDT118GU-5 Carcase Izquierda y Derecha 1

101 CDT118GU-101 Unidad de Interruptor de Motor 1

6 CDT118GU-6 Interruptor 1

7 CDT118GU-7 Terminal 1

8 CDT118GU-8 Placa de Suministra de Poder 1

40 CDT118GU-40 Alambre Interior 1

41 CDT118GU-41 Alambre Interior 1

9 CDT118GU-9 Tornillo Autoempezando St 3.5 X 18 9

10 CDT118GU-10 Resorte de Disco 2

12 CDT118GU-12 Fresa de Destornilar $2/6 1

13 CDT118GU-13 Etiqueta Clasificado 1

14 CDT118GU-14 Anillo de Reteniendo 12 1

15 CDT118GU-15 Resorte 1

16 CDT118GU-16 Manga de Configuracion de Embrague 1

17 CDT118GU-17 Tapon de Embrague 1

18 CDT118GU-18 Resorte de Disco 1

19 CDT118GU-19 Tapa de Rodamiento 1

20 CDT118GU-20 Tornillo Autoempezando St 3.5 X 16 3

21 CDT118GU-21 Mandril 1

22 CDT118GU-22 Tornillo M5 Izquierda X 16 1

23 CDT118GU-23 Arandela 2

24 CDT118GU-24 Esferico de Acero ?3 15

25 CDT118GU-25 Arandela 1

102 CDT118GU-102 Ensamblaje Delantero de la Carcasa 1

26 CDT118GU-26 Delantero de la Carcasa 1

27 CDT118GU-27 Rodamiento 1

28 CDT118GU-28 Esferico de Acero ?5 12

29 CDT118GU-29 Engranaje de Anillo 1

30 CDT118GU-30 Conjunto del Eje de Salida 1

103 CDT118GU-103 Unidad de Motor 1

31 CDT118GU-31 Motor 1

32 CDT118GU-32 Pi[16n 1

33 CDT118GU-33 Tornillo Autoempezando St 2.9 X 16 4

34 CDT118GU-34 Anillo de Adaptor 1

35 CDT118GU-35 Montaje de Arandela de Tornillo M3X8 2

36 CDT118GU-36 Arandela 1

37 CDT118GU-37 Engranaje planetario I 3

38 CDT118GU-38 Portador Del Planeta 1

39 CDT118GU-39 Engranaje planetario li 3

104 CDT118GU-104 Cartucho de Baterias 1

105 CDT118GU-103 Cargador 1

Your Home

For expert troubleshooting and home solutions advice:

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night(U.S.A, and Canada)

www.sears.com ............................. .............................................................................................................................................................................

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S,A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

TM SM

® Registered Trademark / Trademark / Service Mark of Sears Brands LLC

TM SM

® Marca Registrada / Marca de Fabdca / Marca de Servicio de Sears Brands LLC

Mc t_*D

Marque de commerce / Marque deposee de Sears Brands, LLC ® Sears Brands LLC

Craftsman 17264120 drill

Product's Documents

User Manual

Specifications

Craftsman 17264120 Questions and Answers
