Makita GCV05T1X Brushless Cordless 2 Quart HEPA Filter User Manual

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

Cordless Backpack Vacuum

Cleaner

Aspiradora de mochila a batería

GCV05

IMPORTANT: Read Before Using.

IMPORTANTE: Lea antes de usar.

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: GCV05

Capacity Filter bag 2.0 L (0.53 gal.)

Dust bag 1.5 L (0.40 gal.)

Maximum air volume

(With hose ø32 mm (1-1/4″) x 1.0 m (3-15/16″))

2.4 m

/min (84.8 cu.ft/min)

Vacuum 18 kPa

Dimensions (L x W x H)

(excluding the harness, with BL4040)

233 mm x 150 mm x 375 mm

(9-1/8″ x 5-7/8″ x 14-3/4″)

Rated voltage D.C. 36 V - 40 V max

Net weight 4.1 - 5.3 kg (9.0 - 11.7 lbs)

•

Due to our continuing program of research and development, the specications herein are subject to change without notice.

• Specications may di󰀨er from country to country.

• The weight does not include accessories but battery cartridge(s). The lightest and heaviest combination weight

of the appliance and battery cartridge(s) are shown in the table.

• The length of supplied hose varies depending on the countries.

Applicable battery cartridge and charger

Battery cartridge BL4020 / BL4025 / BL4040 / BL4050F / BL4080F

Charger DC40RA / DC40RB / DC40RC

•

Some of the battery cartridges and chargers listed above may not be available depending on your region of residence.

WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges

and chargers may cause injury and/or re.

WARNING: Do not use a corded power supply such as battery adapter or portable power pack with

this appliance. The cable of such power supply may hinder the operation and result in personal injury.

SAFETY WARNINGS

IMPORTANT SAFETY

INSTRUCTIONS

When using an electrical appliance,

basic precautions should always be fol-

lowed, including the following:

READ ALL

INSTRUCTIONS

BEFORE USING

THIS APPLIANCE.

WARNING

To reduce the risk of re, electric shock

or injury:

Do not leave appliance when battery

tted. Remove battery from appliance

when not in use and before servicing.

2. Do not use on wet surfaces. Do not

expose to rain. Store indoors.

3. Do not allow to be used as a toy.

Close attention is necessary when

used by or near children.

4. Use only as described in this man-

ual. Use only manufacturer's recom-

mended attachments.

Do not use with damaged battery. If

appliance is not working as it should,

has been dropped, damaged, left out-

doors, or dropped into water, return it to

a service center.

3 ENGLISH

Do not handle appliance with wet

hands.

7. Do not put any object into open-

ings. Do not use with any opening

blocked; keep free of dust, lint, hair,

and anything that may reduce air

ow.

8. Keep hair, loose clothing, ngers,

and all parts of body away from

openings and moving parts.

9. Turn o󰀨 all controls before removing

the battery cartridge.

10. Use extra care when cleaning on

stairs.

11. Do not use to pick up ammable or

combustible liquids, such as gaso-

line, or use in areas where they may

be present.

12. Do not pick up anything that is burn-

ing or smoking, such as cigarettes,

matches, or hot ashes.

13. Do not use without dust collecting

bag in place.

14. Do not charge the battery outdoors.

15. Prevent unintentional starting.

Ensure the switch is in the o󰀨-po-

sition before connecting to battery

pack, picking up or carrying the

appliance. Carrying the appliance with

your nger on the switch or energiz-

ing appliance that have the switch on

invites accidents.

16. Disconnect the battery pack from

the appliance before making any

adjustments, changing accessories,

or storing appliance. Such preventive

safety measures reduce the risk of

starting the appliance accidentally.

17. Recharge only with the charger

specied by the manufacturer. A

charger that is suitable for one type of

battery pack may create a risk of re

when used with another battery pack.

18. Use appliances only with speci-

cally designated battery packs. Use

of any other battery packs may create

a risk of injury and re.

19. When battery pack is not in use,

keep it away from other metal

objects, like paper clips, coins,

keys, nails, screws or other small

metal objects, that can make a

connection from one terminal to

another. Shorting the battery terminals

together may cause burns or a re.

20. Under abusive conditions, liquid

may be ejected from the battery;

avoid contact. If contact acciden-

tally occurs, ush with water. If liq-

uid contacts eyes, additionally seek

medical help. Liquid ejected from the

battery may cause irritation or burns.

21.

Do not use a battery pack or appliance

that is damaged or modied. Damaged

or modied batteries may exhibit unpre-

dictable behaviour resulting in re,

explosion or risk of injury.

22.

Do not expose a battery pack or appli-

ance to re or excessive temperature.

Exposure to re or temperature above

130 °C may cause explosion.

23.

Follow all charging instructions and do

not charge the battery pack or appli-

ance outside of the temperature range

specied in the instructions. Charging

improperly or at temperatures outside of

the specied range may damage the bat-

tery and increase the risk of re.

24. Have servicing performed by a

qualied repair person using only

identical replacement parts. This will

ensure that the safety of the product is

maintained.

25. Do not modify or attempt to repair

the appliance or the battery pack

except as indicated in the instruc-

tions for use and care.

26.

Do not use a corded power supply such

as battery adapter or portable power

pack with this machine. The cable of such

power supply may hinder the operation and

result in personal injury.

SAVE THESE

INSTRUCTIONS.

This appliance is intended for commer-

cial use.

4 ENGLISH

ADDITIONAL

SAFETY RULES

1. Read this instruction manual and

the charger instruction manual care-

fully before use.

2. Do not vacuum the following:

• Flammable liquid (kerosene,

gasoline, solvents such as ben-

zine, thinner, etc.)

• Hot substances that are burn-

ing or smoking (cigarettes,

matches, incense sticks, can-

dles, hot ashes), sparks and

metal dust generated by cutting

or grinding metal, etc.

• Flammable material (toner,

paint, spray, etc.)

•

Foam like carpet cleaning agent, etc.

(they may cause explosion or re)

•

Explosive or pyrophoric substances

(nitroglycerin, aluminum, magne-

sium, titanium, zinc, red phospho-

rus, yellow phosphorus, celluloid,

etc. and their dust, gas or steam)

• Sharp objects (glass, cutlery,

wood splinter, metal, stone, nail,

razor, push pin, etc.)

•

Solidifying and conductive ne

powder (metal or carbon powder)

• Dehumidier

• Large amount of powder (our,

re extinguisher powder, etc.)

• Substances that cause toxic

symptoms

• Aggressive chemicals (acid,

leach, etc.)

• Liquid or damp garbage, includ-

ing vomit and excreta

• Asbestos

• Pesticides

Such action may cause re, injury

and/or property damage.

To reduce your exposure to these chem-

icals, always wear approved respiratory

protection such as dust masks that are

specially designed to lter out micro-

scopic particles. Direct the exhaust air

away from your face and body.

NOTE: Read the OSHA regulation

on silica dust to understand the

requirements needed to reduce

exposure to silica dust at the job-

site. Specic rules apply to the drill-

ing, demolition cutting and grinding

materials that contain silica. All

OSHA requirements regarding

reducing silica dust can be found at

the OSHA website: www.osha.gov.

3. Stop operation immediately if you

notice anything abnormal.

4. If you drop or strike the cleaner,

check it carefully for cracks or dam-

age before operation.

5. Do not bring close to stoves or other

heat sources.

6. Do not block the intake hole or vent

holes.

Symbols

The followings show the symbols used for tool.

volts

direct current

Important safety

instructions for

battery cartridge

1. Before using battery cartridge,

read all instructions and cautionary

markings on (1) battery charger,

(2) battery, and (3) product using

battery.

2. Do not disassemble or tamper with

the battery cartridge. It may result in

a re, excessive heat, or explosion.

3. If operating time has become

excessively shorter, stop operating

immediately. It may result in a risk

of overheating, possible burns and

even an explosion.

4. If electrolyte gets into your eyes,

rinse them out with clear water and

seek medical attention right away. It

may result in loss of your eyesight.

5 ENGLISH

Do not short the battery cartridge:

(1) Do not touch the terminals with

any conductive material.

(2) Avoid storing battery cartridge

in a container with other metal

objects such as nails, coins, etc.

(3) Do not expose battery cartridge

to water or rain.

A battery short can cause a large

current ow, overheating, possible

burns and even a breakdown.

6. Do not store and use the tool and

battery cartridge in locations where

the temperature may reach or

exceed 50 °C (122 °F).

7. Do not incinerate the battery car-

tridge even if it is severely damaged

or is completely worn out. The bat-

tery cartridge can explode in a re.

8. Do not nail, cut, crush, throw, drop

the battery cartridge, or hit against a

hard object to the battery cartridge.

Such conduct may result in a re,

excessive heat, or explosion.

9. Do not use a damaged battery.

10. The contained lithium-ion batteries

are subject to the Dangerous Goods

Legislation requirements.

For commercial transports e.g. by

third parties, forwarding agents,

special requirement on packaging

and labeling must be observed.

For preparation of the item being

shipped, consulting an expert for

hazardous material is required.

Please also observe possibly more

detailed national regulations.

Tape or mask o󰀨 open contacts and

pack up the battery in such a man-

ner that it cannot move around in

the packaging.

11. When disposing the battery car-

tridge, remove it from the tool and

dispose of it in a safe place. Follow

your local regulations relating to

disposal of battery.

12. Use the batteries only with the prod-

ucts specied by Makita. Installing

the batteries to non-compliant products

may result in a re, excessive heat,

explosion, or leak of electrolyte.

13. If the tool is not used for a long

period of time, the battery must be

removed from the tool.

14. During and after use, the battery

cartridge may take on heat which

can cause burns or low temperature

burns. Pay attention to the handling

of hot battery cartridges.

15. Do not touch the terminal of the tool

immediately after use as it may get

hot enough to cause burns.

16. Do not allow chips, dust, or soil

stuck into the terminals, holes, and

grooves of the battery cartridge.

It may result in poor performance

or breakdown of the tool or battery

cartridge.

17. Unless the tool supports the use

near high-voltage electrical power

lines, do not use the battery car-

tridge near a high-voltage electrical

power lines. It may result in a mal-

function or breakdown of the tool or

battery cartridge.

18. Keep the battery away from

children.

SAVE THESE

INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that

have been altered, may result in the battery bursting

causing res, personal injury and damage. It will

also void the Makita warranty for the Makita tool and

charger.

Tips for maintaining maximum

battery life

1. Charge the battery cartridge before completely

discharged. Always stop tool operation and

charge the battery cartridge when you notice

less tool power.

2. Never recharge a fully charged battery car-

tridge. Overcharging shortens the battery

service life.

3. Charge the battery cartridge with room tem-

perature at 10 °C - 40 °C (50 °F - 104 °F). Let

a hot battery cartridge cool down before

charging it.

4. When not using the battery cartridge, remove

it from the tool or the charger.

5. Charge the battery cartridge if you do not use

it for a long period (more than six months).

6 ENGLISH

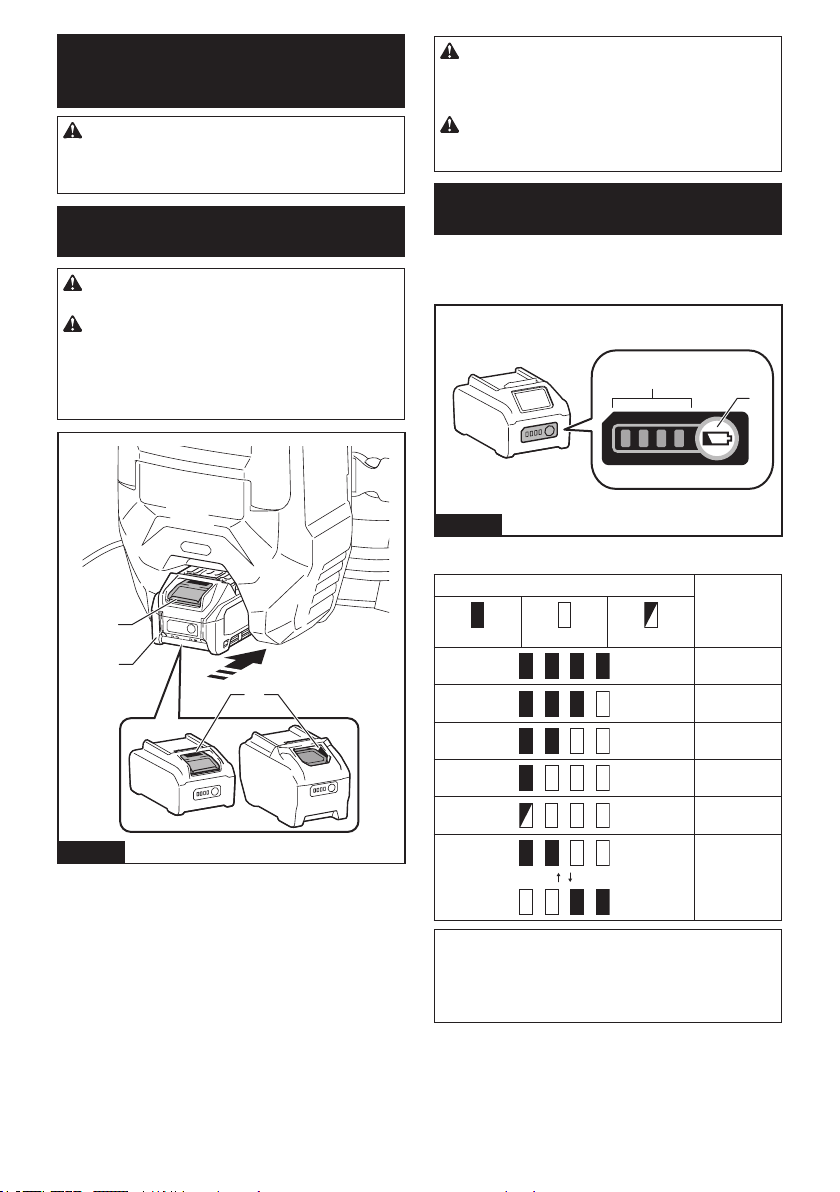

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the appli-

ance is switched o󰀨 and the battery cartridge is

removed before adjusting or checking function on

the appliance.

Installing or removing battery

cartridge

CAUTION: Always switch o󰀨 the tool before

installing or removing of the battery cartridge.

CAUTION: Hold the tool and the battery car-

tridge rmly when installing or removing battery

cartridge. Failure to hold the tool and the battery

cartridge rmly may cause them to slip o󰀨 your hands

and result in damage to the tool and battery cartridge

and a personal injury.

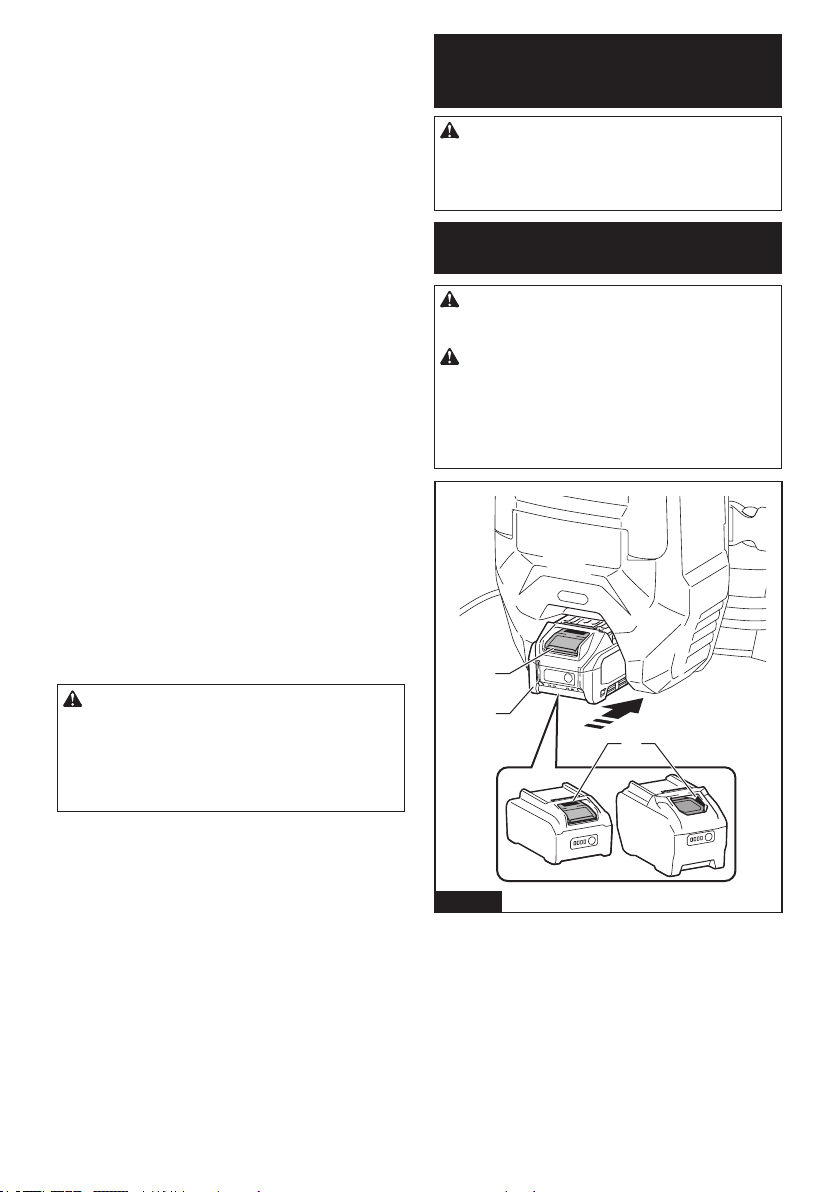

Fig.1

► 1. Red indicator 2. Button 3. Battery cartridge

To remove the battery cartridge, slide it from the tool

while sliding the button on the front of the cartridge.

To install the battery cartridge, align the tongue on the

battery cartridge with the groove in the housing and slip

it into place. Insert it all the way until it locks in place

with a little click. If you can see the red indicator as

shown in the gure, it is not locked completely.

CAUTION: Always install the battery cartridge

fully until the red indicator cannot be seen. If not,

it may accidentally fall out of the tool, causing injury to

you or someone around you.

CAUTION: Do not install the battery cartridge

forcibly. If the cartridge does not slide in easily, it is

not being inserted correctly.

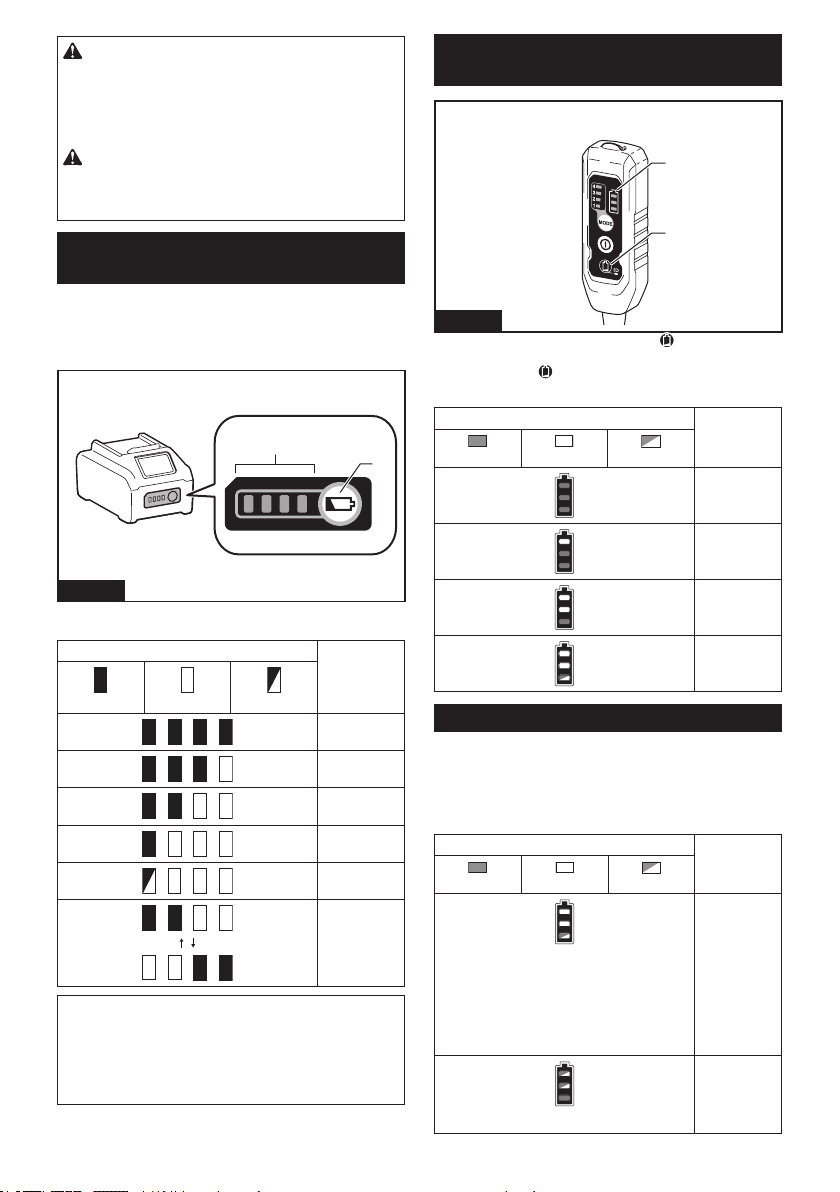

Indicating the remaining battery

capacity

Press the check button on the battery cartridge to indi-

cate the remaining battery capacity. The indicator lamps

light up for a few seconds.

Fig.2

► 1. Indicator lamps 2. Check button

Indicator lamps Remaining

capacity

Lighted O󰀨 Blinking

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery

may have

malfunctioned.

NOTE: Depending on the conditions of use and the

ambient temperature, the indication may di󰀨er slightly

from the actual capacity.

NOTE: The rst (far left) indicator lamp will blink when

the battery protection system works.

7 ENGLISH

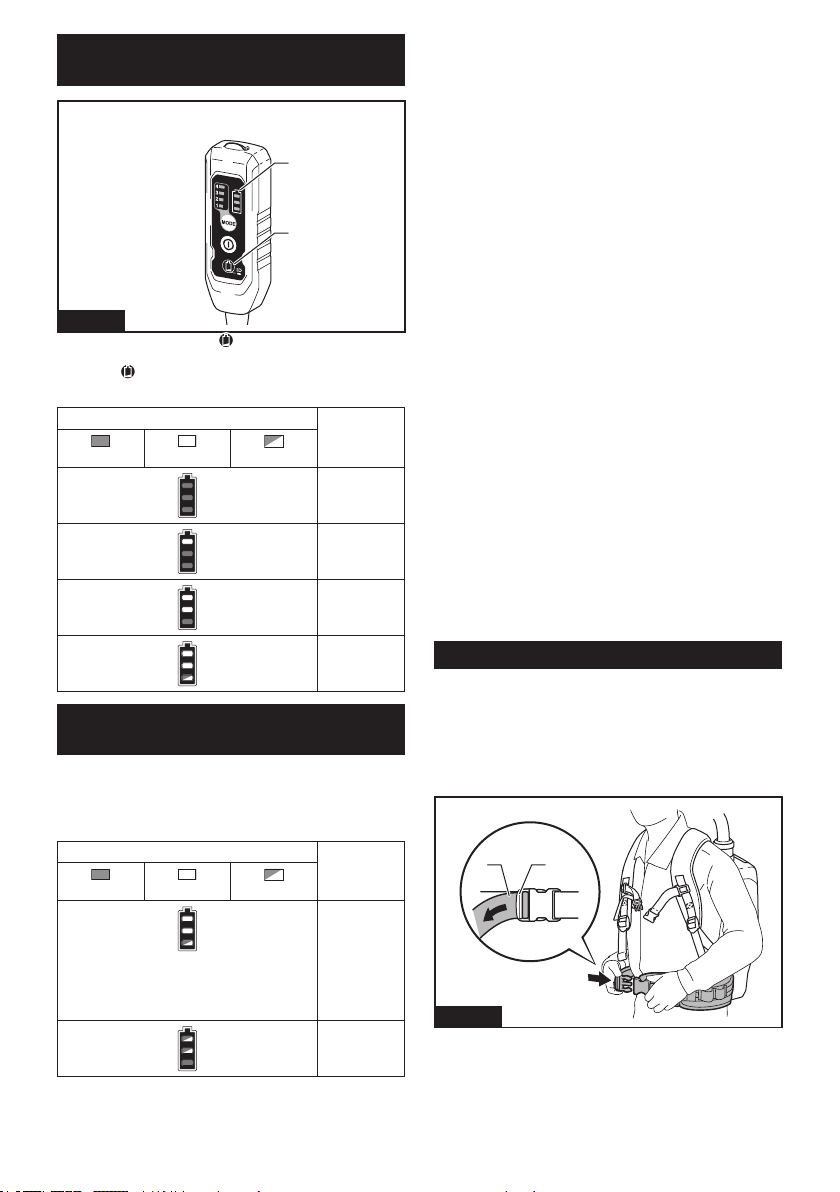

Indicating the remaining battery

capacity

Fig.3

► 1. Battery indicator 2.

button

Press the

button to indicate the remaining battery

capacities.

Battery indicator status Remaining

battery

capacity

O󰀨

Blinking

50% to 100%

20% to 50%

0% to 20%

Charge the

battery

Appliance / battery protection

system

The appliance is equipped with appliance / battery protection

system. This system automatically cuts o󰀨 power to the motor

to extend appliance and battery life. In this situation, the

battery indicator lights up as following table.

Battery indicator status Status

O󰀨

Blinking

Overload

protection

(battery) /

Overheat

protection

(battery) /

Overdischarge

protection

Overheat

protection

(appliance)

The appliance and the LED light will automatically stop

during operation if the appliance or battery is placed

under one of the following conditions:

Overload protection

When the appliance / battery is operated in a manner

that causes it to draw an abnormally high current, the

appliance automatically stops. In this situation, turn the

appliance o󰀨 and stop the application that caused the

appliance to become overloaded. Then turn the appli-

ance on to restart.

Overheat protection

When the appliance / battery is overheated, the appli-

ance stops automatically. In this situation, let the appli-

ance / battery cool down before turning the appliance

on again.

Overdischarge protection

When the battery capacity becomes low, the appliance

stops automatically. If the product does not operate

even when the switches are operated, remove the bat-

teries from the appliance and charge the batteries.

Protections against other causes

Protection system is also designed for other causes that

could damage the appliance and allows the appliance to

stop automatically. Take all the following steps to clear

the causes, when the appliance has been brought to a

temporary halt or stop in operation.

1. Turn the appliance o󰀨, and then turn it on again to

restart.

2. Charge the battery(ies) or replace it/them with

recharged battery(ies).

3. Let the appliance and battery(ies) cool down.

If no improvement can be found by restoring protection

system, then contact your local Makita Service Center.

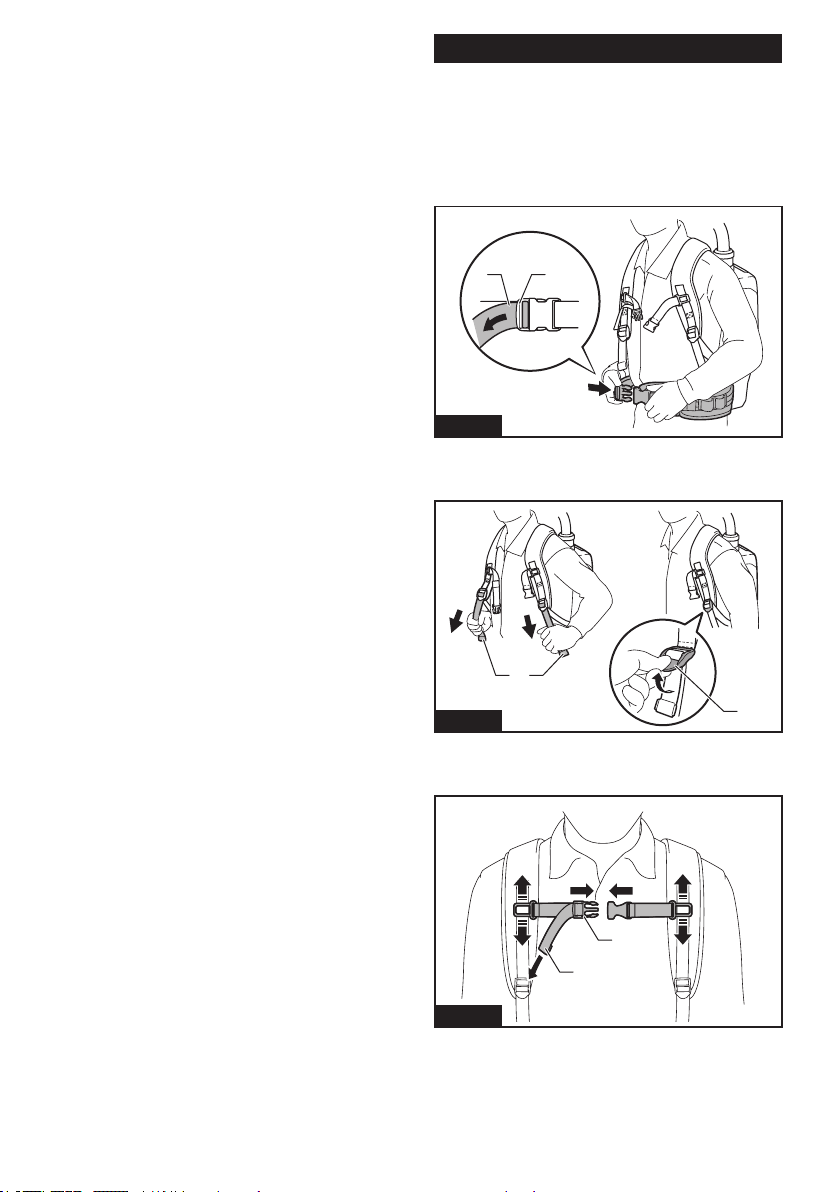

Adjusting belts

The tightness of the shoulder belts, upper and lower

belts can be adjusted. Put your arms through the shoul-

der belts rst then fasten the lower and upper belts.

To tighten, pull the end of the strap as illustrated. To

loosen, pull up the end of the fastener.

Lower belt

Fig.4

► 1. Strap 2. Fastener

8 ENGLISH

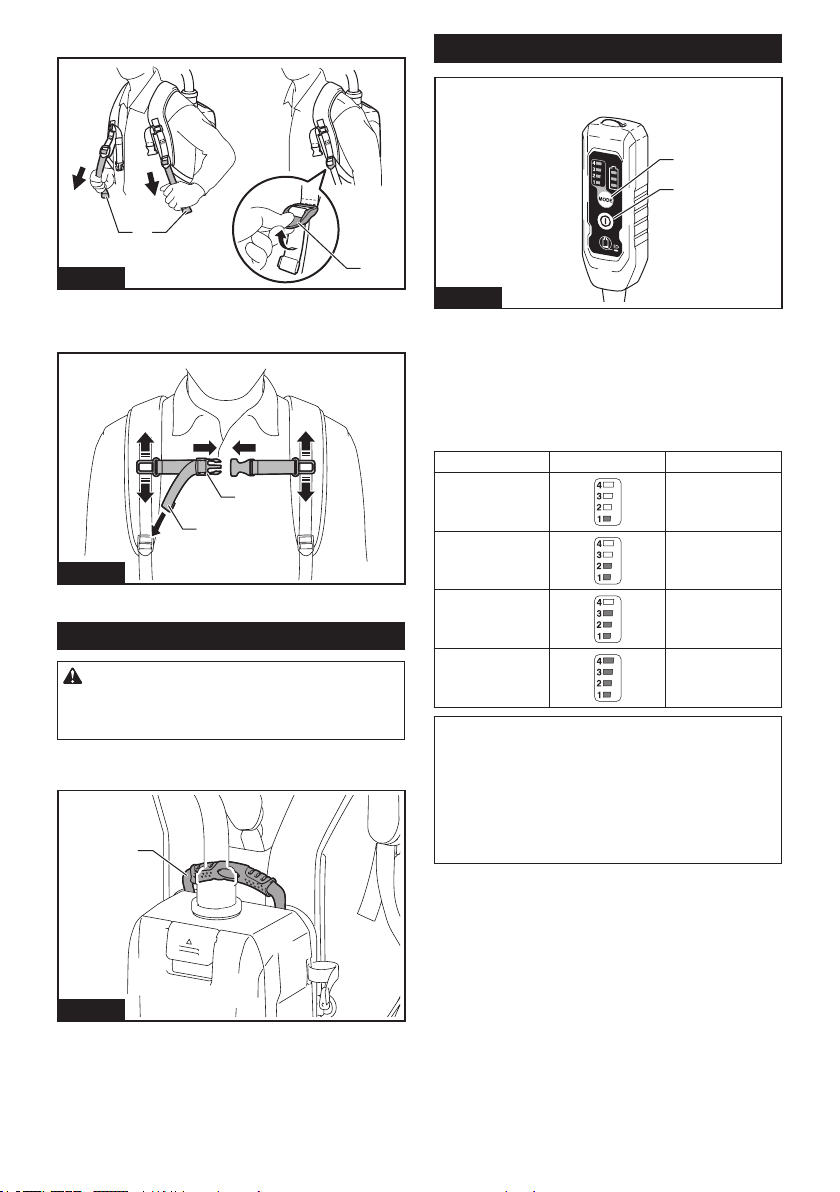

Shoulder belts

Fig.5

► 1. Strap 2. Fastener

Upper belt

Fig.6

► 1. Strap 2. Fastener

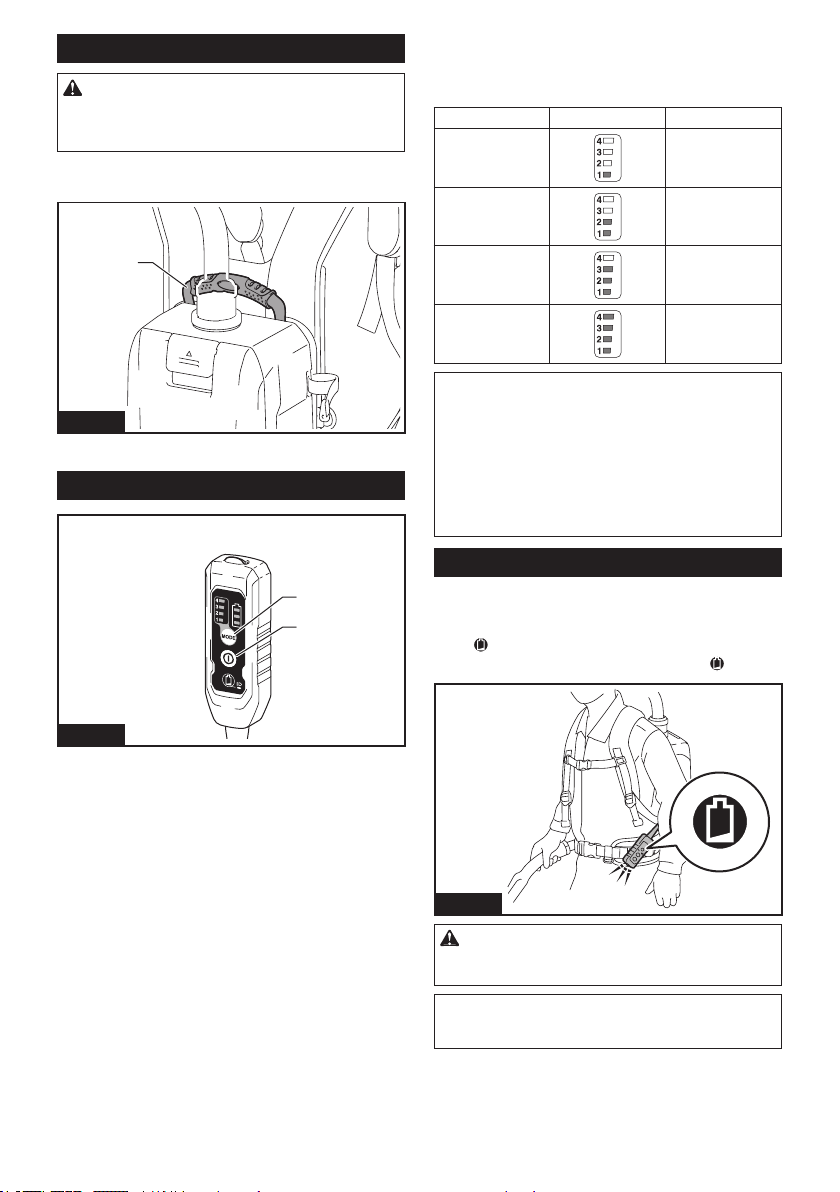

Carrying hook

CAUTION: Use the hanging/mounting parts

for their intended purposes only. Using for unin-

tended purpose may cause accident or personal

injury.

Always grab the carrying hook when handling the vac-

uum cleaner body.

Fig.7

► 1. Carrying hook

Switch action

Fig.8

► 1. Suction power change button 2. ON/OFF button

To start the cleaner, simply push the ON/OFF button. To

switch o󰀨, push the ON/OFF button again.

You can change the suction power of the cleaner in

four steps by pushing the suction power change button.

Each push on this button repeats the 1 to 4 mode in a

cycle.

Level Indication Mode

1 Quiet mode

Normal speed

mode

High speed mode

Max speed mode

NOTE: You can change the suction power before

turning on the cleaner.

NOTE: The cleaner starts the operation with the

same suction power as the last operation.

NOTE: If you remove the battery immediately after

turning o󰀨 the appliance, while the motor is rotating,

the cleaner may not start the operation with the same

suction power as the last operation.

9 ENGLISH

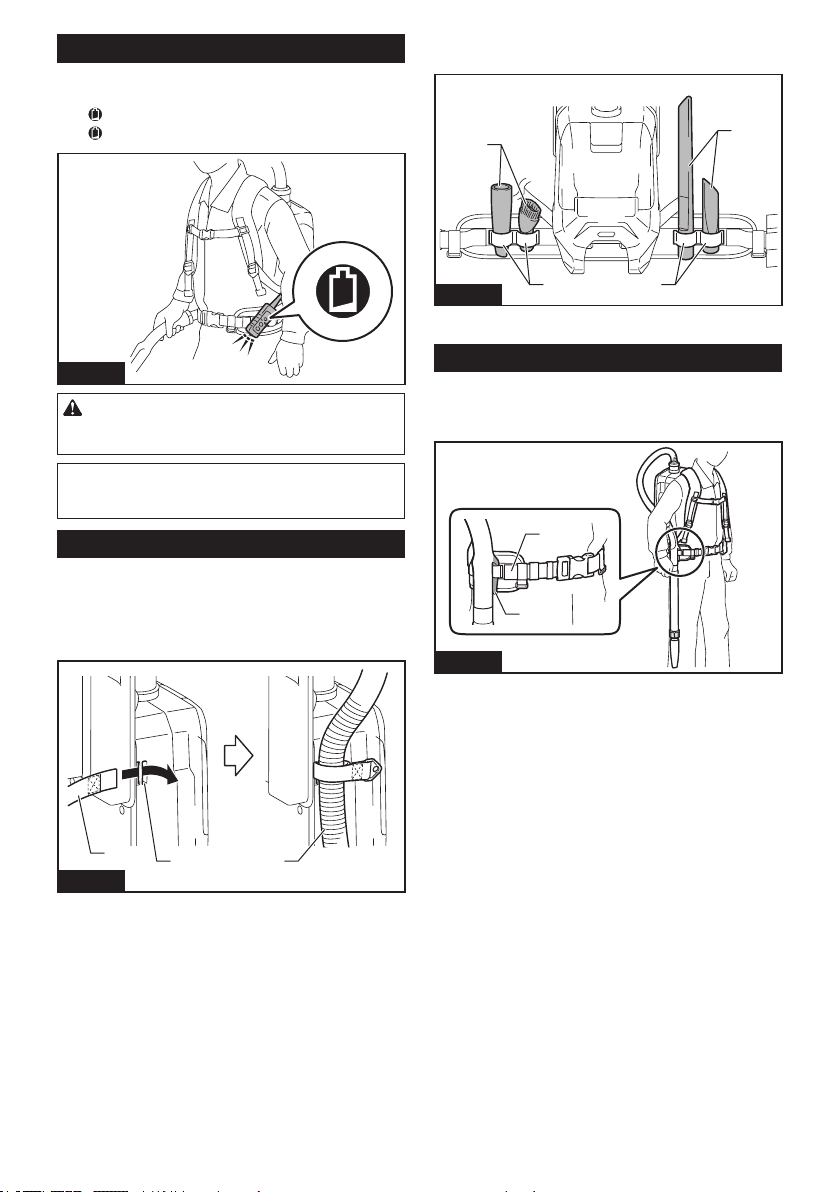

LED light

LED light is installed in the head of the switch box

to ease the operations in dark places. Press and

hold

button to turn the light on. To turn o󰀨, press and

hold

button again.

Fig.9

CAUTION: Do not look in the light or see the

source of light directly. Never aim the light to

other people's eyes.

NOTE: The LED light is automatically turned o󰀨 when

the vacuum cleaner is not operated for more than 10

minutes.

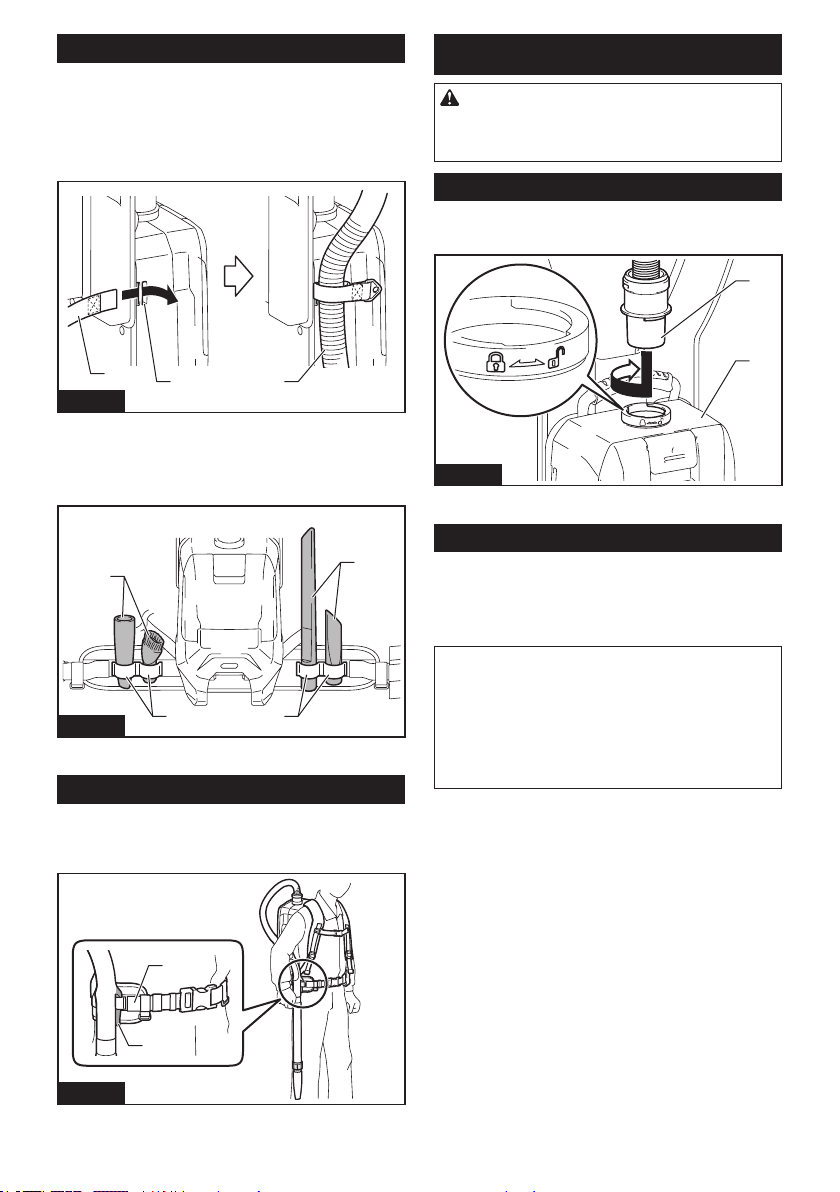

Hose band

Hose band can be used for holding the hose or free

nozzle.

To secure the hose to the vacuum cleaner body, pass

the hose band through the slot on the body. You can

attach the hose band on either side.

2 3

Fig.10

► 1. Hose band 2. Slot 3. Hose

The loop on the lower belt can be used for carrying

nozzles as illustrated.

1 1

Fig.11

► 1. Loop 2. Nozzles

Hose hook

When you suspend the operation, the hook on the bent

pipe assembly can be used for hanging the wand on the

lower belt.

Fig.12

► 1. Hook 2. Lower belt

10 ENGLISH

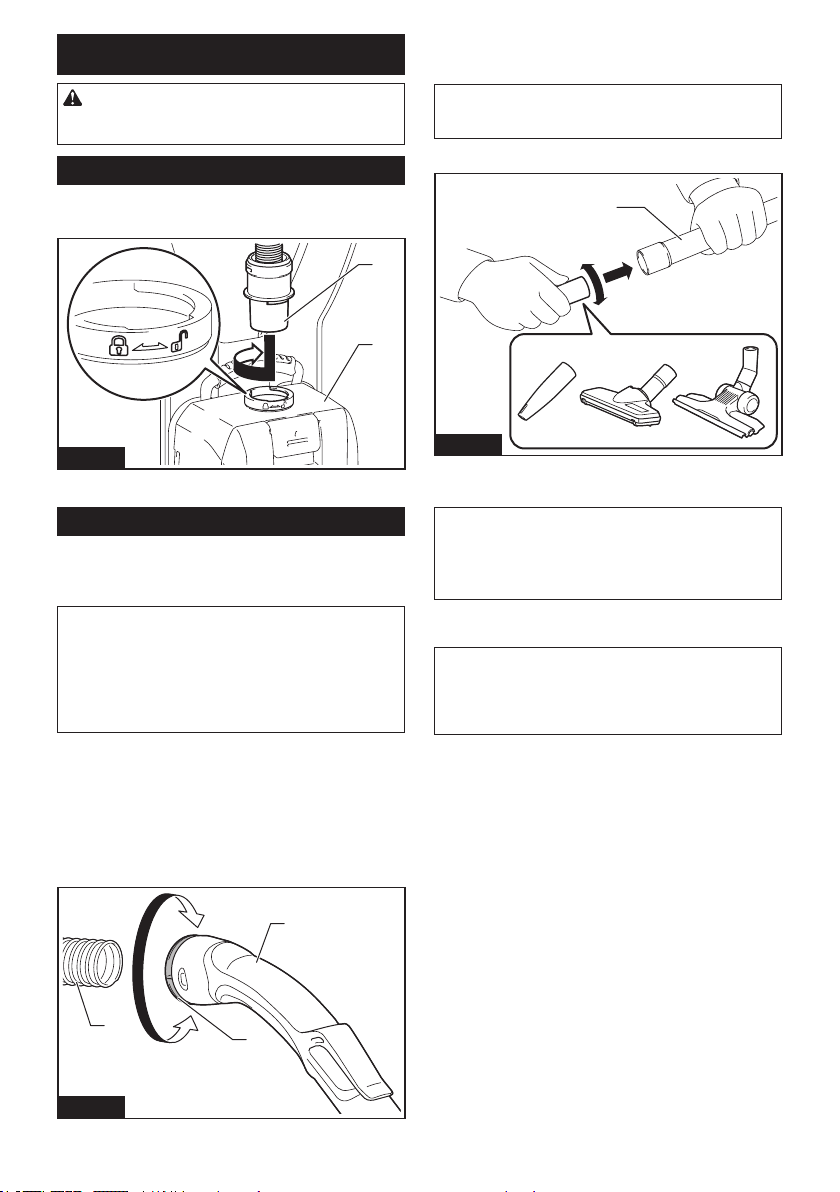

ASSEMBLY

CAUTION:

Always be sure that the appliance

is switched o󰀨 and the battery cartridge is removed

before carrying out any work on the appliance.

Assembling hose

Insert the hose cu󰀨 into the vacuum cleaner body and

turn it clockwise.

Fig.13

► 1. Hose cu󰀨 2. Vacuum cleaner body

Using as a cleaner

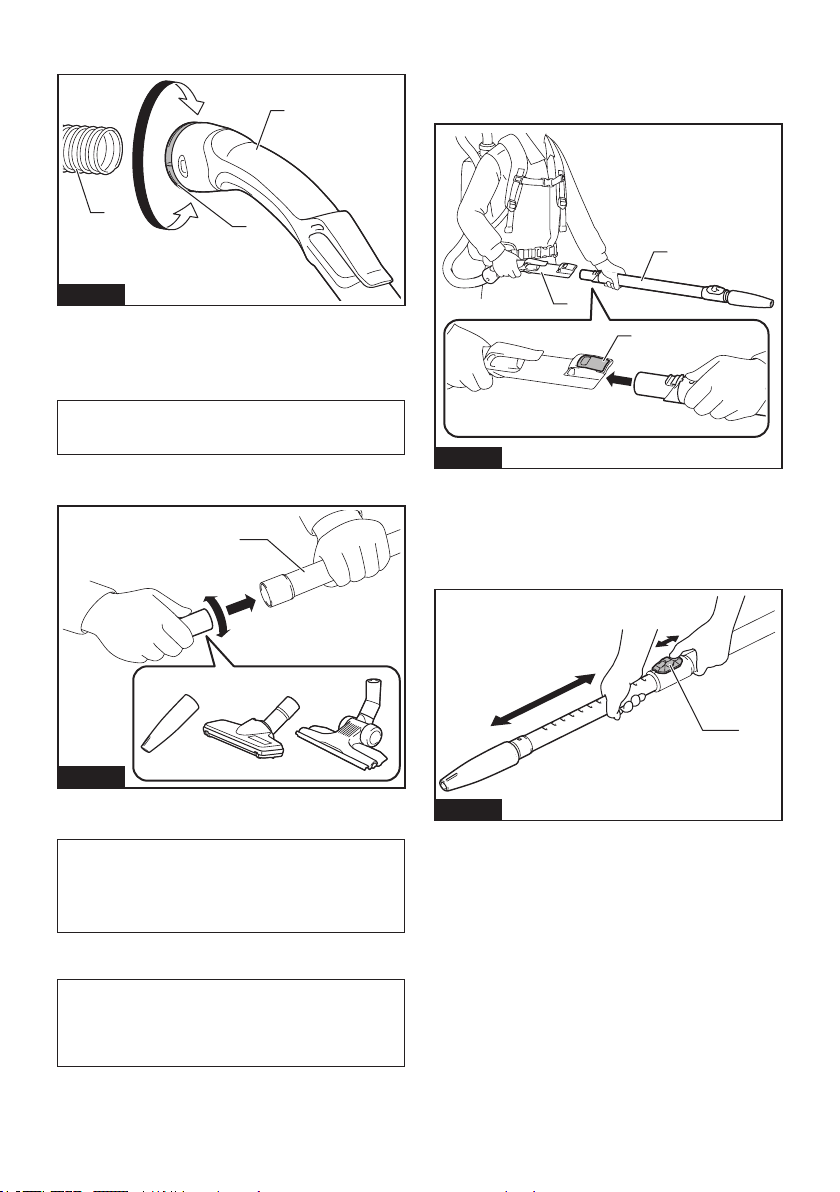

Attaching bent pipe assembly

Optional accessory

NOTE: You don't need to perform this procedure

if your model comes with the bent pipe assembly

attached to the hose.

NOTE:

There are two types of bent pipe assembly; the

one for slide-type extension wand and the one for ring-type

extension wand. If you prepare the bent pipe assembly,

choose the one for your desired extension wand type.

The bent pipe assembly is used for connecting the extension

wand or nozzle for vacuum cleaning to this product.

If you want to use this product as the vacuum cleaner,

attach the bent pipe assembly to the hose.

To attach, unscrew the front cu󰀨 from the hose and

fasten the sleeve of bent pipe assembly onto the hose.

To remove, loosen the sleeve of bent pipe assembly

from the hose.

Fig.14

► 1. Hose 2. Bent pipe assembly 3. Sleeve

Assembling nozzle and wand

Optional accessory

NOTE: The type of the nozzle and wand included in

the product varies depending on countries. In some

countries, the nozzle and wand are not included.

1. Twist and insert the nozzle to the extension wand.

234

Fig.15

► 1. Extension wand 2. Free nozzle 3. T-shape nozzle

4. T-shape nozzle (slim)

NOTE: By twisting the nozzle while inserting, the noz-

zle can be attached to the extension wand securely.

NOTE: For the model with ø38 mm hose and front

cu󰀨 38, attach the supplied nozzle to the aluminum

bending pipe / aluminum straight pipe.

2. Follow the procedures below, depending on the

type of the extension wand :

NOTE: The slide-type extension wand and the ring-

type extension wand are not compatible with each

other. If you want to change the slide-type extension

wand to the ring-type extension wand or vice versa,

change the bent pipe assembly also.

11 ENGLISH

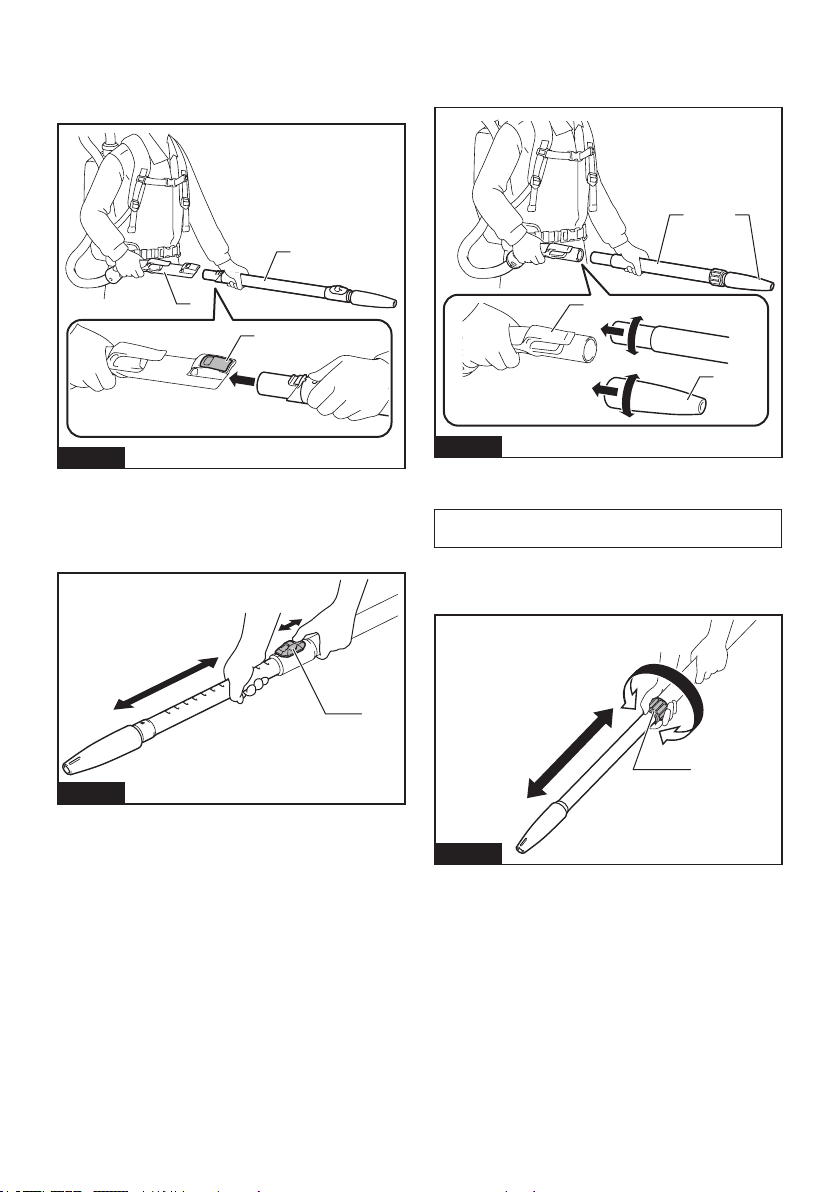

For the slide-type extension wand

Shoulder the vacuum cleaner body then insert the

extension wand into the bent pipe assembly until it

clicks. To disconnect, extract the extension wand with

pressing the button.

Fig.16

► 1. Bent pipe assembly 2. Button 3. Slide-type exten-

sion wand

The length of the wand can be adjusted.

With pressing the slide button, adjust the wand length.

The length is locked when releasing the slide button.

Fig.17

► 1. Slide button

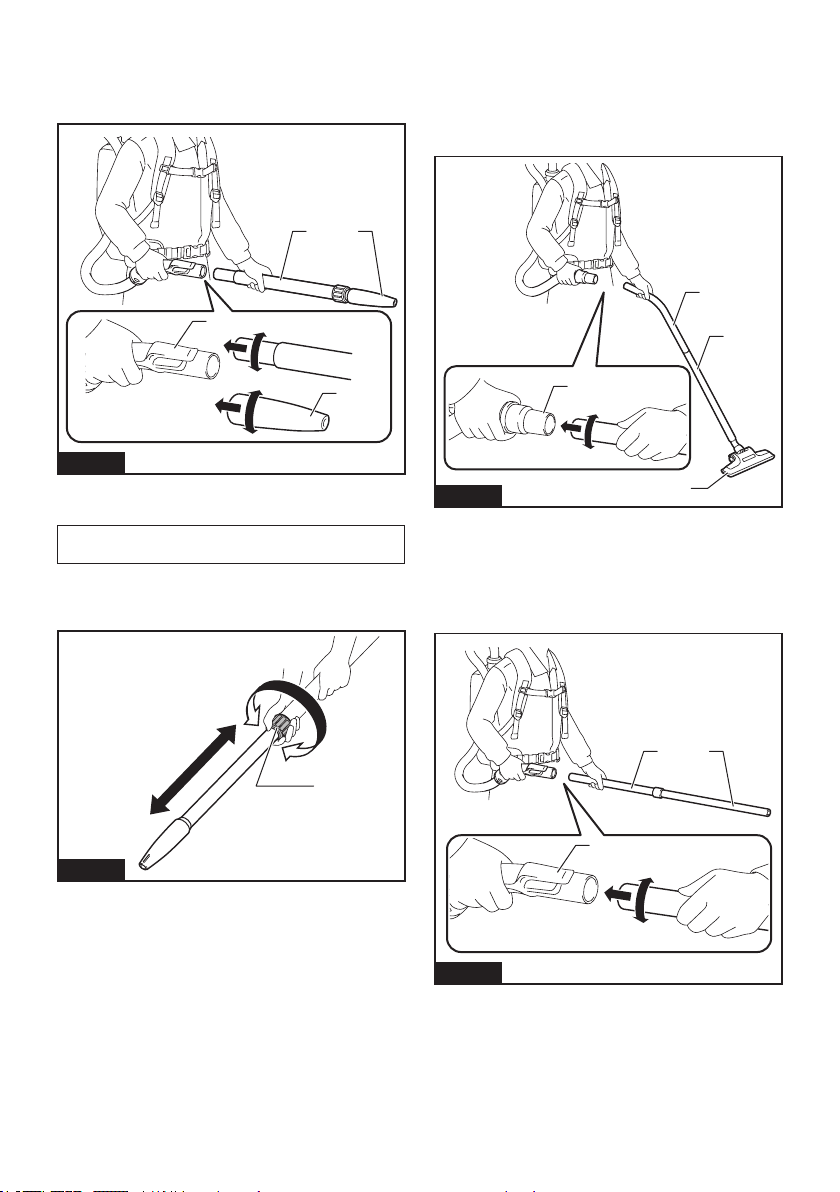

For the ring-type extension wand

Shoulder the vacuum cleaner body then twist and insert

the extension wand into the bent pipe assembly. To

disconnect, twist and extract it.

Fig.18

► 1. Bent pipe assembly 2. Ring-type extension wand

3. Free nozzle

NOTE: The free nozzle can be attached to the bent

pipe assembly without pipe lock directly.

The length of the wand can be adjusted.

Loosen the ring on the wand and adjust the wand

length. Tighten the ring at your desired length.

Fig.19

► 1. Ring

12 ENGLISH

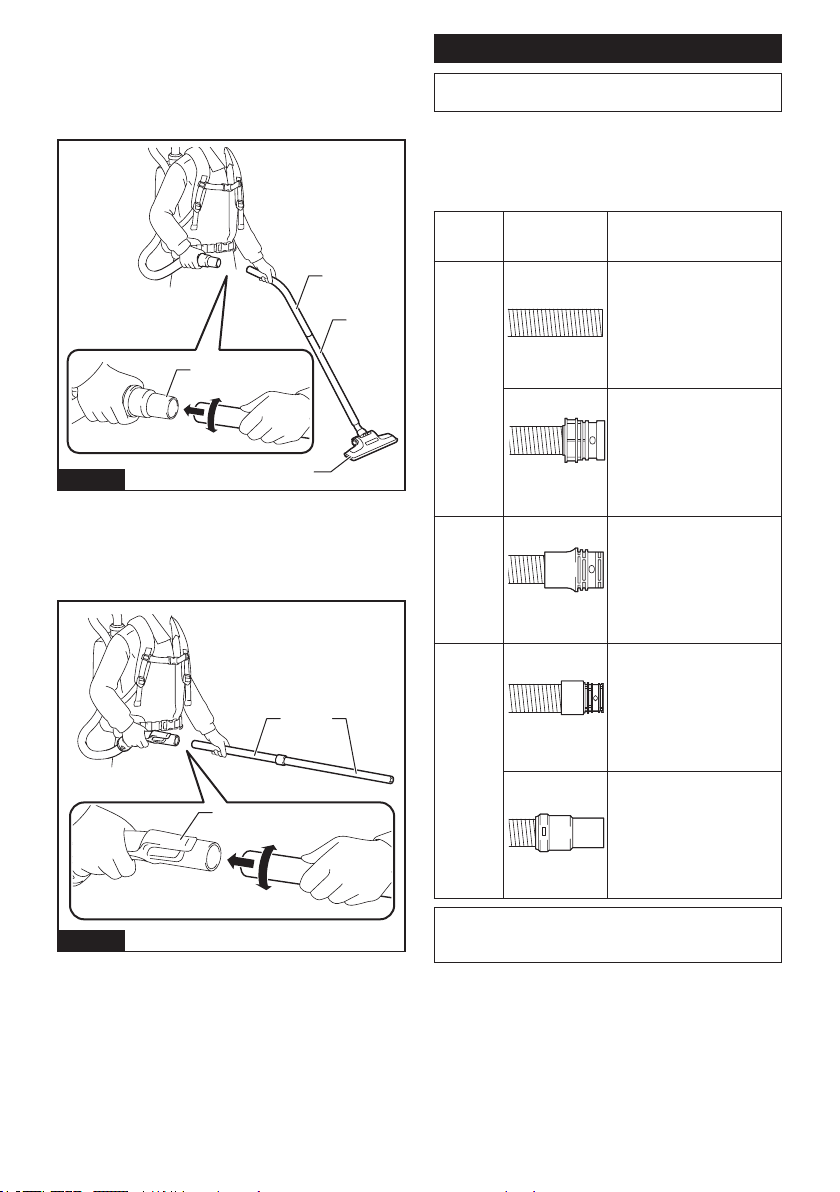

For the aluminum bending pipe / aluminum straight

pipe

(Only for the model with ø38 mm hose and front cu󰀨 38)

Shoulder the vacuum cleaner body then twist and insert

the pipe into the front cu󰀨. To disconnect, twist and

extract it.

Fig.20

► 1. Front cu󰀨 38 2. Aluminum bending pipe

3. Aluminum straight pipe 4. Nozzle

For the two aluminum straight pipes

Shoulder the vacuum cleaner body then twist and insert

the pipes. To disconnect, twist and extract it.

2 3

Fig.21

► 1. Bent pipe assembly 2. Aluminum straight pipe 1

3. Aluminum straight pipe 2

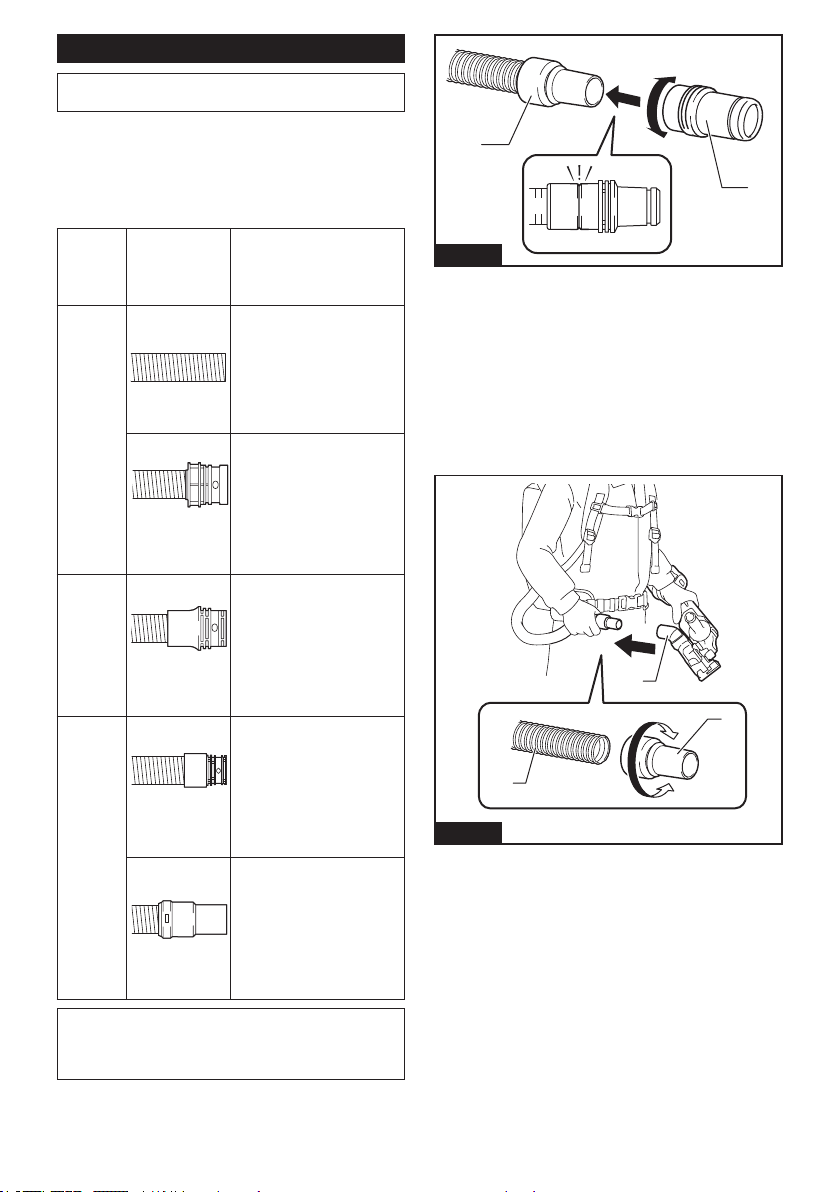

Connecting the tool

NOTE: If the bent pipe assembly is attached to the

hose, remove it beforehand.

To connect a tool to the cleaner, the dedicated hose

and/or additional parts are required. Depending on your

cleaner model, you need to replace the hose and/or

prepare additional parts.

Refer to the following table for details.

Supplied

hose

diameter

Hose end type Action

ø28 mm

without part

Attach the front cu󰀨.

with snap-on part

Replace the hose end

(snap-on part) with the front

cu󰀨.

The hose end can be removed

by turning it counterclockwise.

ø32 mm

with snap-on part

Replace the hose with the one

for dust extraction (ø28 mm,

with front cu󰀨).

ø38 mm

with snap-on part

Replace the hose with the one

for dust extraction (ø28 mm,

with front cu󰀨).

with front cu󰀨 38

Attach the joint 22-38 or the

front cu󰀨 24.

NOTE: Always use a suitable front cu󰀨. When using

the front cu󰀨 24, attach it to the front cu󰀨 22 that is

connected to the hose.

13 ENGLISH

Fig.22

► 1. Front cu󰀨 22 2. Front cu󰀨 24

When using ø28 mm dust extraction

hose

1. Attach the front cu󰀨 to the hose for dust extraction.

When connecting the front cu󰀨, make sure that it is

securely screwed on the hose.

2. Connect the front cu󰀨 to the tool's extraction

outlet.

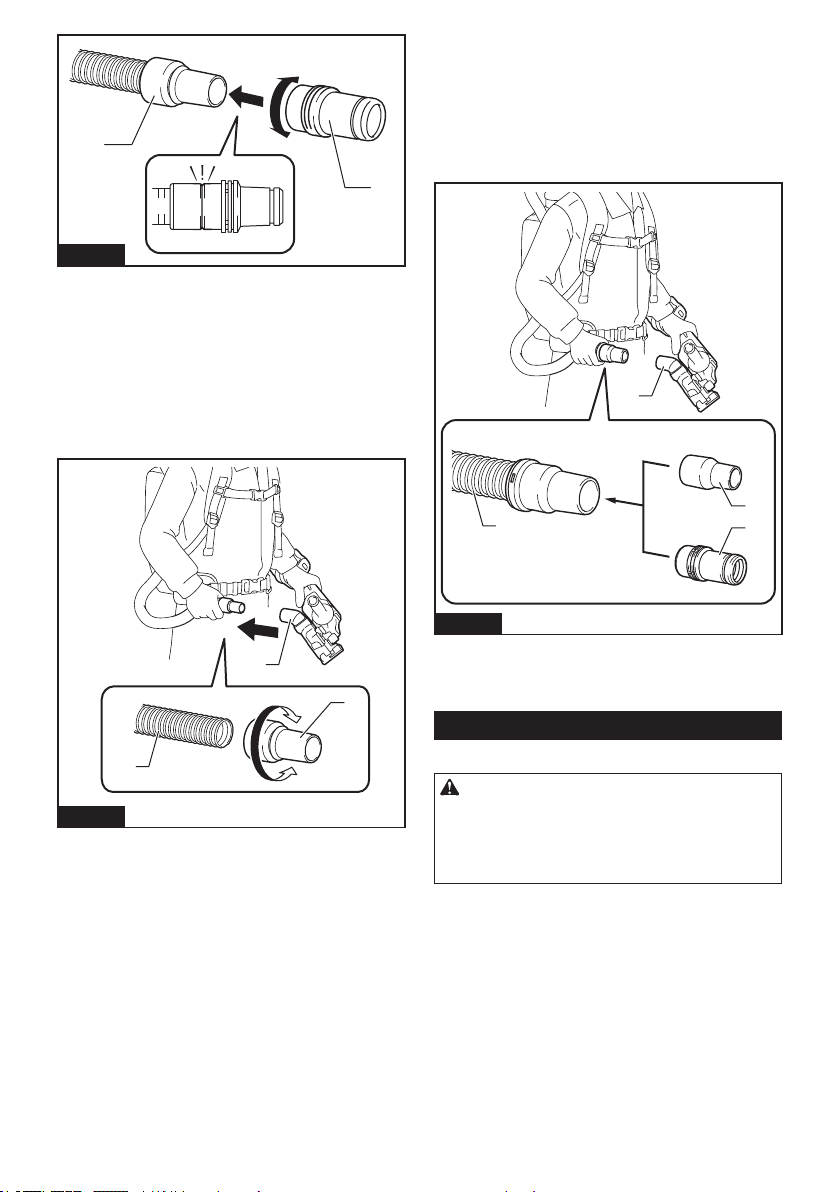

Fig.23

► 1. Front cu󰀨 2. Extraction outlet 3. Hose

The front cu󰀨 can be detached by turning it counter-

clockwise while holding the hose.

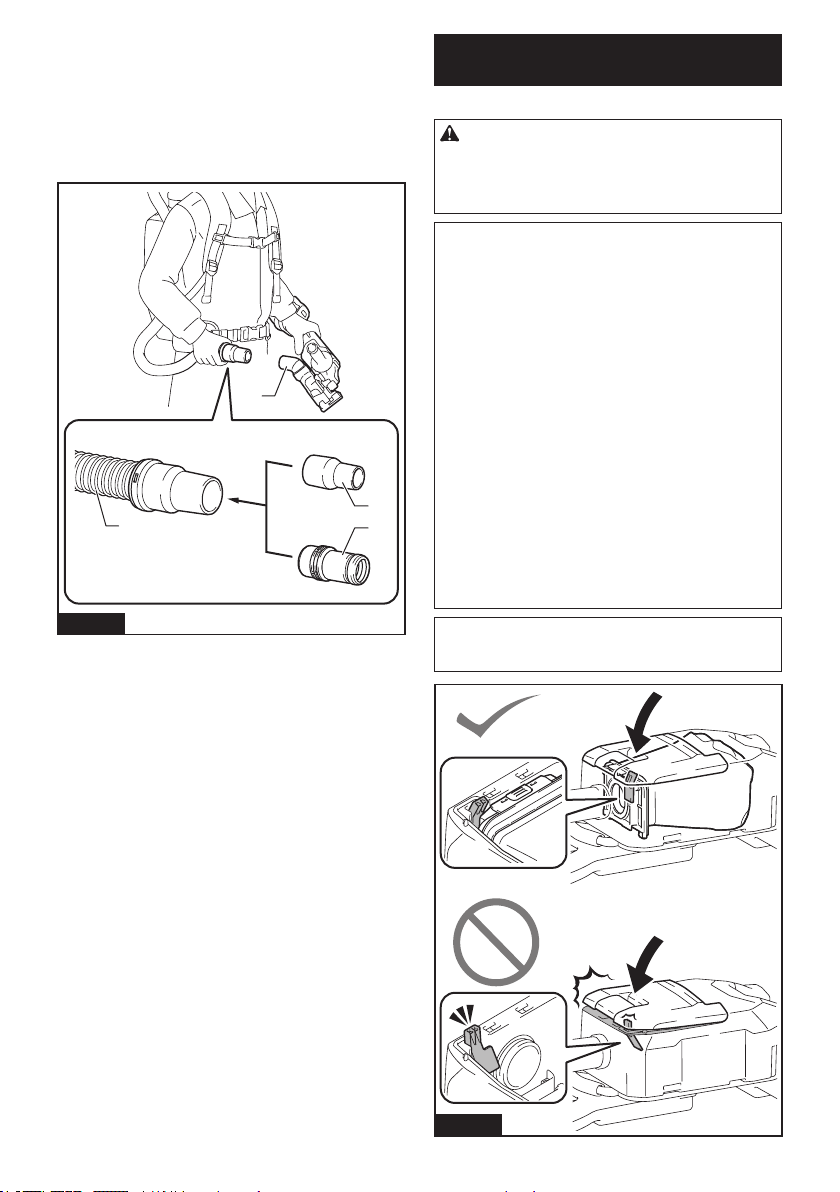

When using ø38 mm hose with front

cu󰀨 38

1. Twist and insert the joint or the front cu󰀨 to the

inlet part on the hose, depending on the tool that you

are going to connect.

2. Connect the front cu󰀨 to the tool's extraction

outlet.

Fig.24

► 1. Joint 2. Front cu󰀨 3. Extraction outlet 4. Hose

To remove the joint and the front cu󰀨, follow the installa-

tion procedures in reverse.

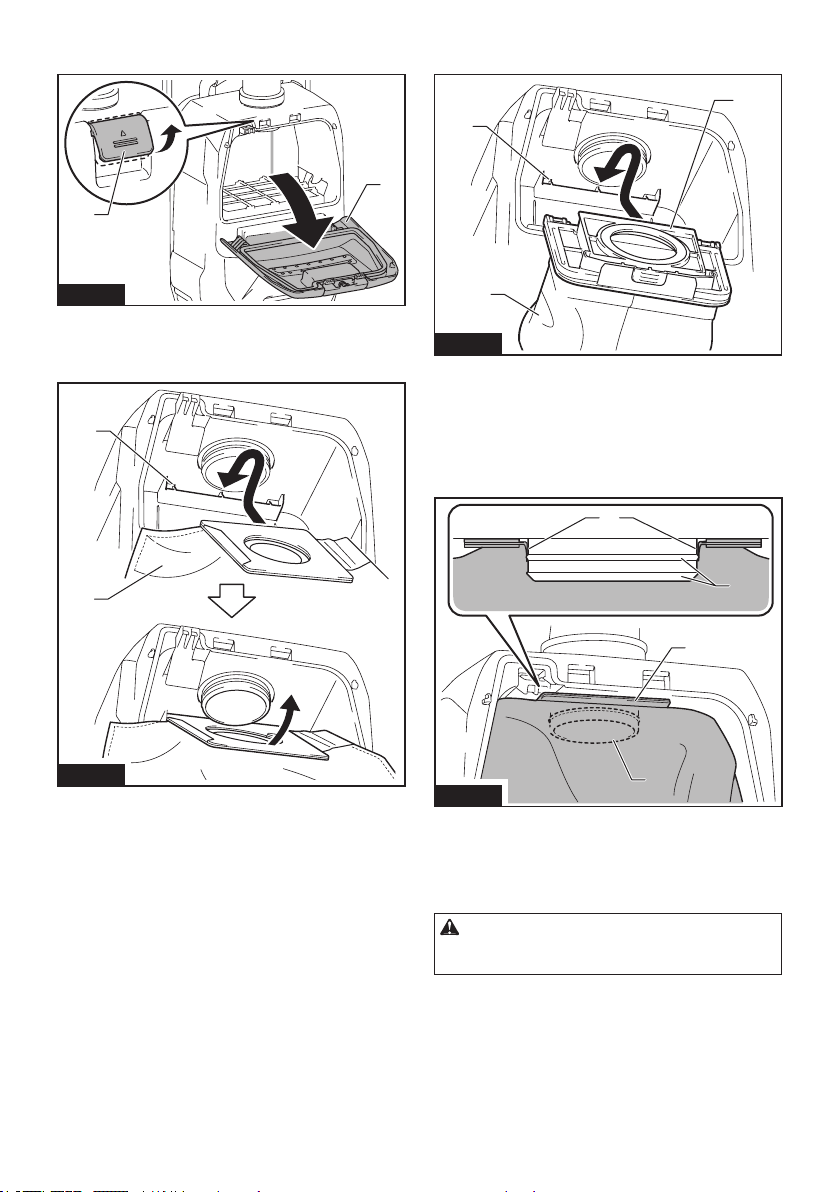

Installing lter bag / dust bag

Optional accessory

CAUTION: Do not use a damaged lter bag.

Always use the vacuum cleaner with the lter bag

properly installed. Otherwise the vacuumed dust

or particles may be exhausted from the cleaner

and they may cause respiratory disease to the

operator.

14 ENGLISH

NOTICE: When the lter bag is already full,

replace with new one. When the dust bag is

already full, empty it. Continuous use with the lter

bag/dust bag full results in reduced suction power.

NOTICE: To prevent dust from getting into the

motor:

— Make sure that the lter bag/dust bag is

installed before use.

— Do not use a broken or ripped bag.

Otherwise the motor may be broken.

NOTICE: Do not fold the cardboard at its open-

ing when installing the lter bag/dust bag.

NOTICE: The lter bag/dust bag for the cleaner

is an important component for maintaining the

appliance performance. Using non-genuine lter

bag/dust bag may cause smoke or ignition.

NOTE: When the lter bag/dust bag is not installed in

the cleaner, the front cover does not close completely.

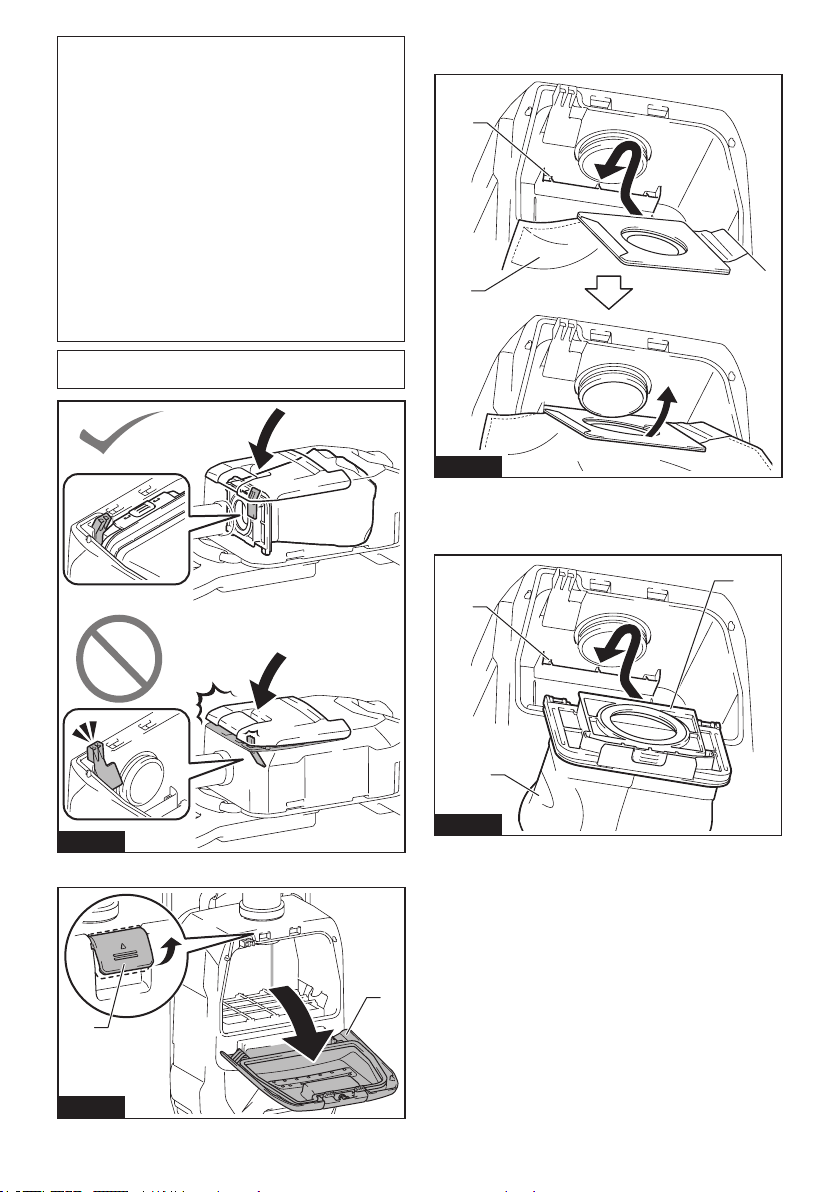

Fig.25

1. Unlock the lever and open the dust box cover.

Fig.26

► 1. Lever 2. Dust box cover

2. Insert the lter bag into the slit on the upper side of

the room as illustrated.

Fig.27

► 1. Slit 2. Filter bag

When using the dust bag, insert the brim of the dust bag

into the slit.

Fig.28

► 1. Slit 2. Brim 3. Dust bag

15 ENGLISH

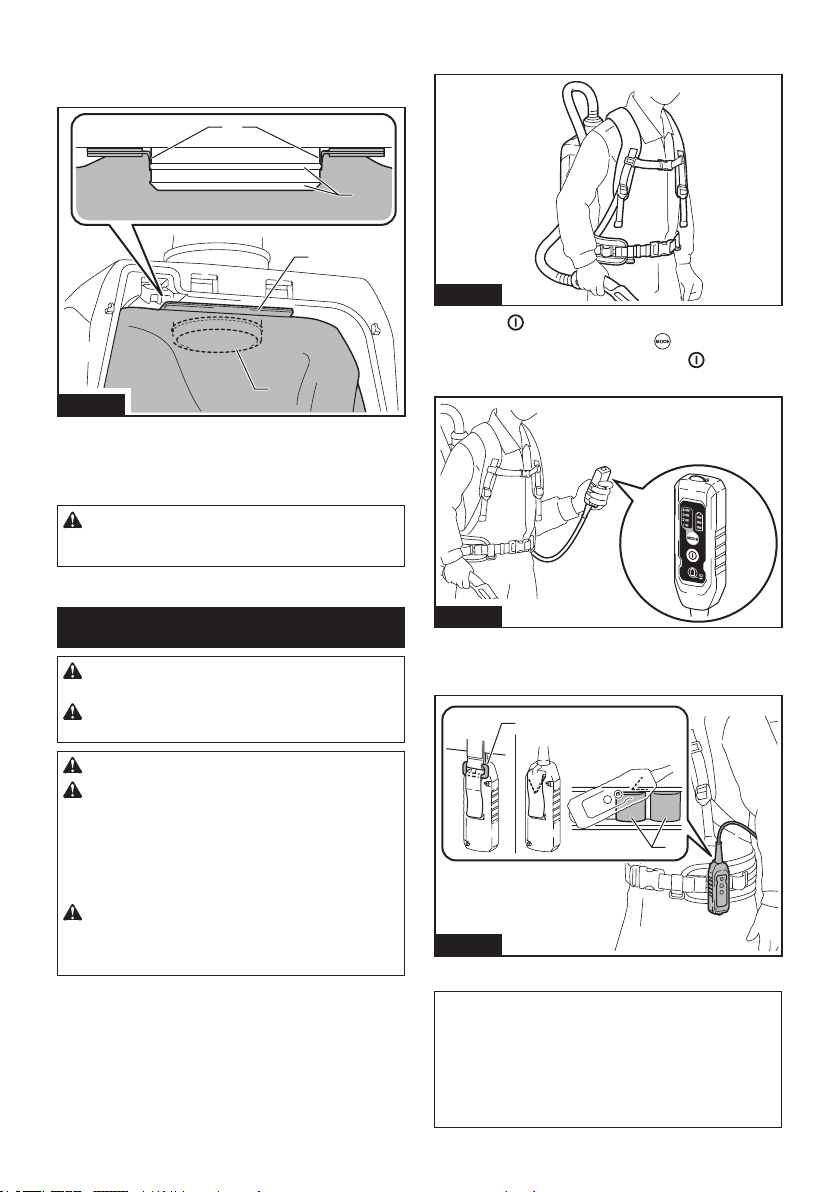

3. Align the hole of the lter bag with the hose cu󰀨

and push the cardboard portion to the end. Make sure

that the rubber ring on the lter bag goes over the rim

on the hose cu󰀨.

Fig.29

► 1. Rubber ring on the lter bag 2. Rim on the hose

cu󰀨 3. Cardboard portion of the lter bag 4. Hose

cu󰀨

4. Lock the dust box cover certainly.

CAUTION: Be careful not to pinch your n-

gers when hooking the latch, and when closing

the dust box cover.

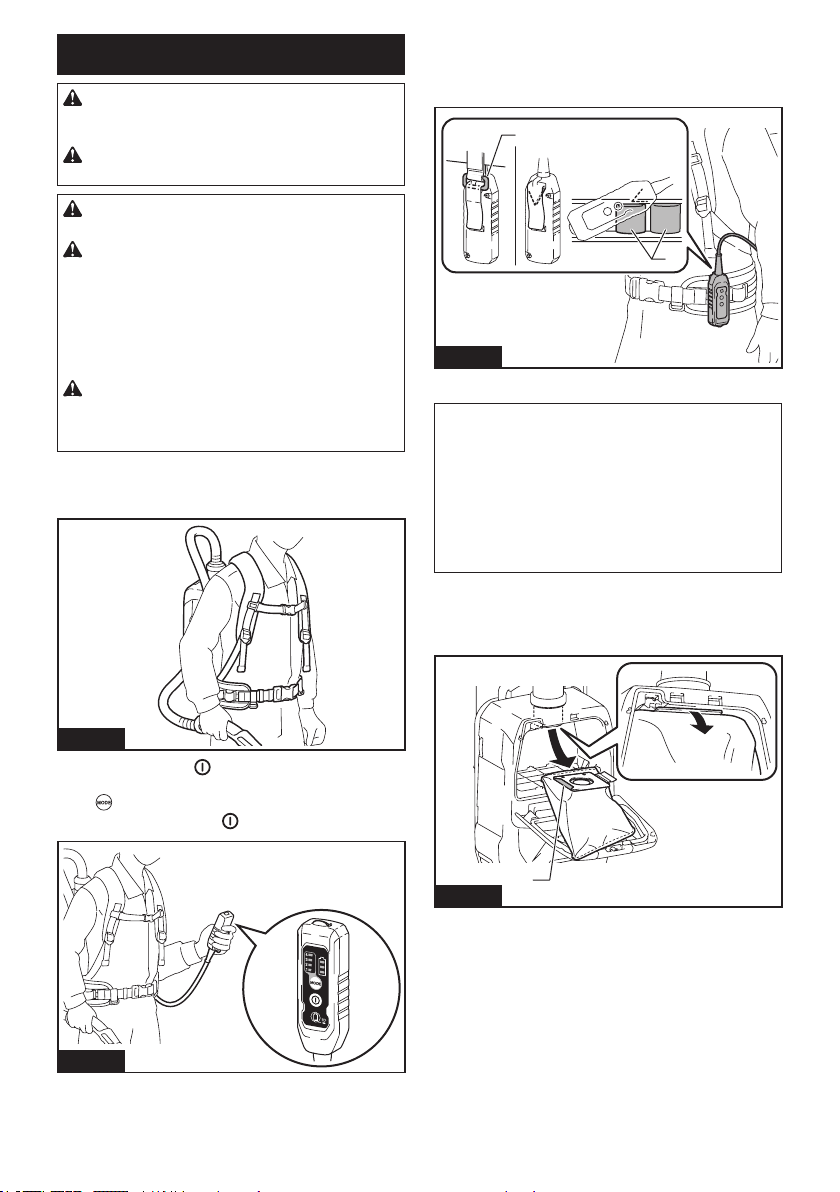

OPERATION

WARNING: Operators shall be adequately

instructed on the use of the vacuum cleaner.

WARNING: This vacuum cleaner is not suit-

able for picking up hazardous dust.

CAUTION: This cleaner is for dry use only.

CAUTION: Always insert the battery cartridge

all the way until it locks in place. If you can see the

red indicator on the upper side of the button, it is not

locked completely. Insert it fully until the red indicator

cannot be seen. If not, it may accidentally fall out of

the tool, causing injury to you or someone around

you.

CAUTION: During operation, be conscious

of the vacuum cleaner on your back. You may

lose your balance if the vacuum cleaner body bumps

against a wall or the hose is hooked by an obstacle.

Shoulder the vacuum cleaner body and fasten lower

and upper belts. Adjust the tightness as necessary.

Fig.30

2. Press

button to start vacuuming. If you want

to change the suction power, press

button until the

desired suction power is selected. Press

button to

stop.

Fig.31

During the operation, hook the switch box on the D-ring

or the loop on the lower belt. The hook can be slanted

for lighting forward when hooked on the loop.

Fig.32

► 1. D-ring 2. Loop

NOTE: The vacuum cleaner and the LED light will

automatically switches o󰀨 when the appliance / bat-

tery protection system works due to the overheat of

the appliance / battery, or the reduced air-ow into the

machine caused by clogged hose, pipe, lter or other

reasons. In this case, remove the cause of the prob-

lem before restarting. For more information, refer to

the section “Appliance / battery protection system”.

16 ENGLISH

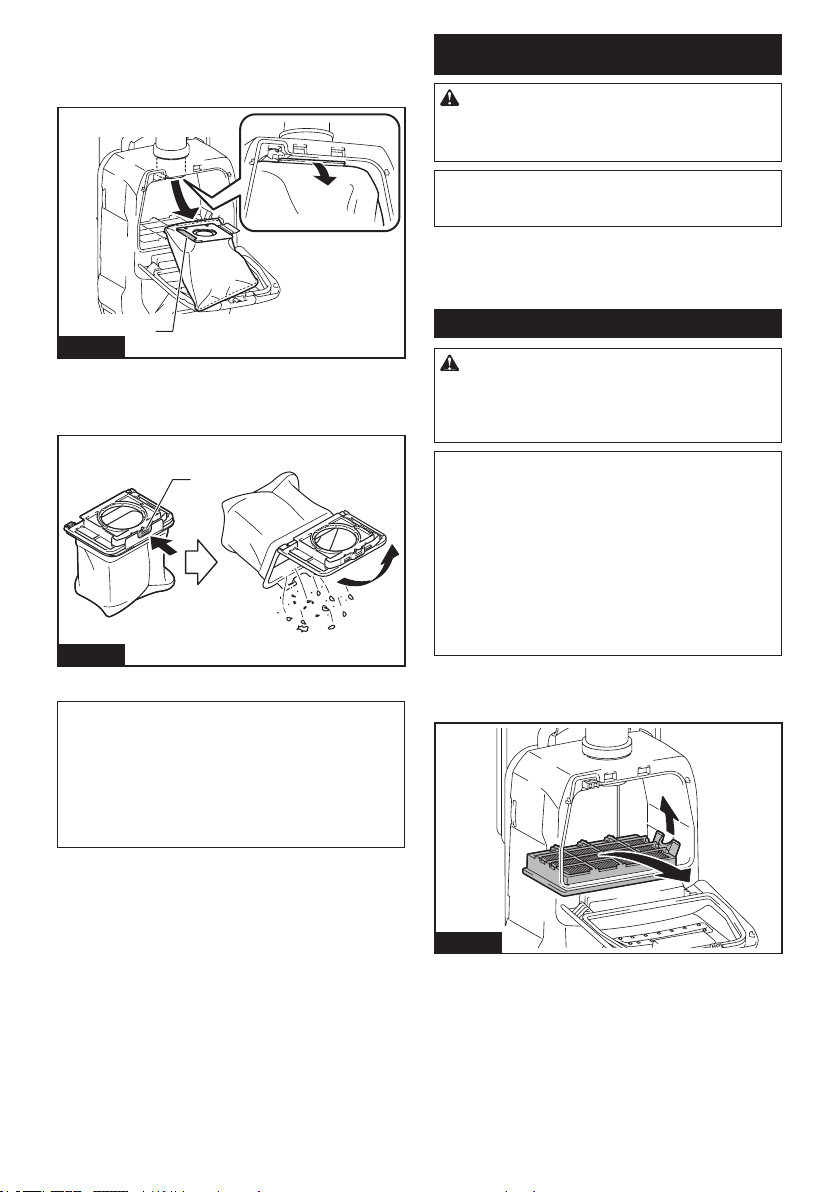

3. Replace the lter bag when it becomes full. Open

the lid and take out the lter bag. Pull the strip on the

side of the opening to shut the lter bag and dispose of

the lter bag in whole.

Fig.33

► 1. Strip

When using a dust bag, take out the dust bag and dis-

pose of the dust by releasing the latch.

Fig.34

► 1. Latch

NOTICE: Periodically check the lter bag if it is

full. Continuous use with the lter bag full results in

reduced suction power.

NOTICE: Do not use an used lter bag. The lter

bag is designed for single use. Using lter bag repeat-

edly may cause clogging of the lter and results in

damage to the cleaner. If you want to use the bag

repeatedly, use a dust bag.

MAINTENANCE

CAUTION: Always be sure that the appli-

ance is switched o󰀨 and the battery cartridge is

removed before attempting to perform inspection

or maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs, any other maintenance or adjustment should

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

Cleaning the HEPA lter

CAUTION: Do not use the vacuum cleaner

without a HEPA lter or continue to use dirty or

damaged HEPA lter. Vacuumed dust or particles

may be exhausted from the cleaner and they may

cause respiratory disease to the operator.

NOTICE: To keep optimum suction power and

clean exhaust, clean the HEPA lter periodically. If

enough suction power is not obtained even after

the cleaning, replace the HEPA lter with new one.

NOTICE: To prevent the HEPA lter from being

damaged, do not use following tools and similar

items for cleaning :

— Air duster

— High pressure washer

— Tools made of hard materials such as a

metallic brush

1. Open the lid and take out the lter bag. Release

the hook on the HEPA lter and remove it from the

vacuum cleaner body.

Fig.35

2. Beat the dust o󰀨 from the HEPA lter. The HEPA

lter can be washed with water. Rinse away the dust

and particles on the HEPA lter every 1 or 2 month.

After that, dry the HEPA lter completely in a shaded

and well-ventilated place to prevent unpleasant odor or

malfunctions.

17 ENGLISH

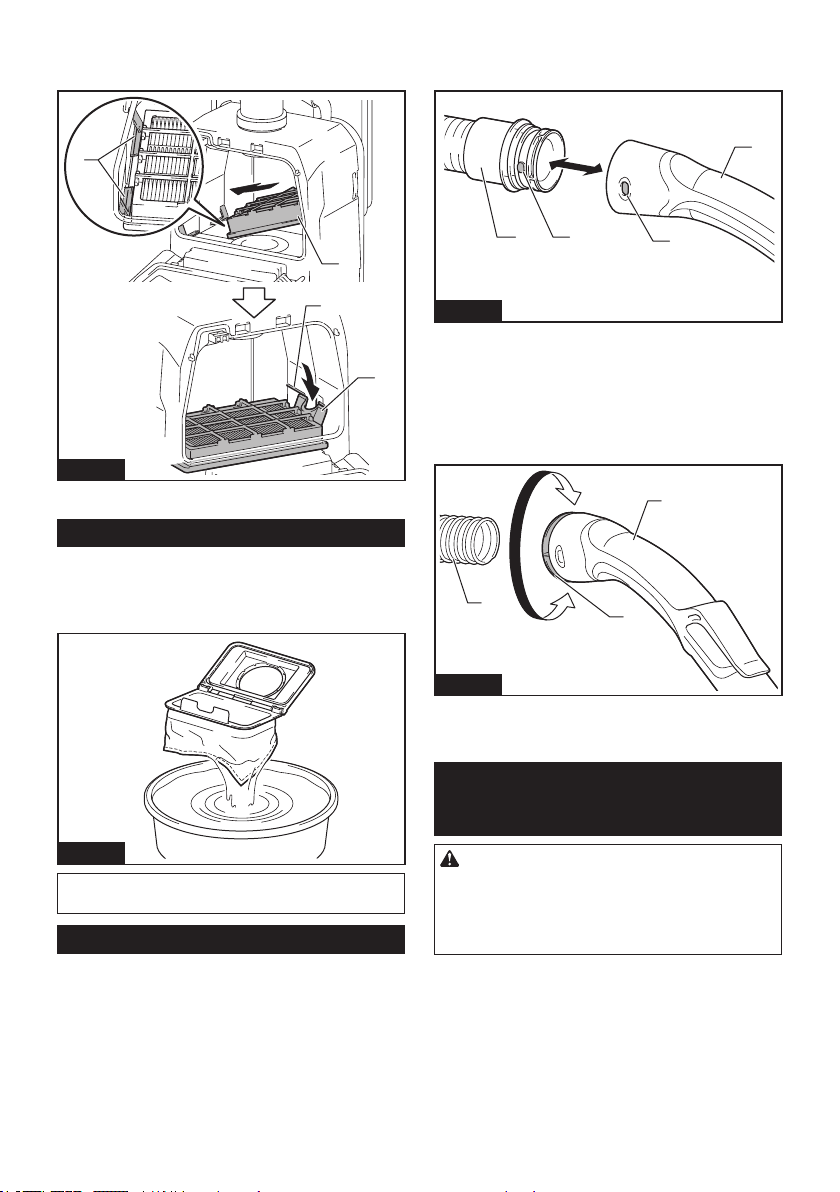

3. To install the HEPA lter, insert the side without the

ap into the holder then push the HEPA lter downward

until the ap is secured by the rib.

Fig.36

► 1. Holder 2. HEPA lter 3. Rib 4. Flap

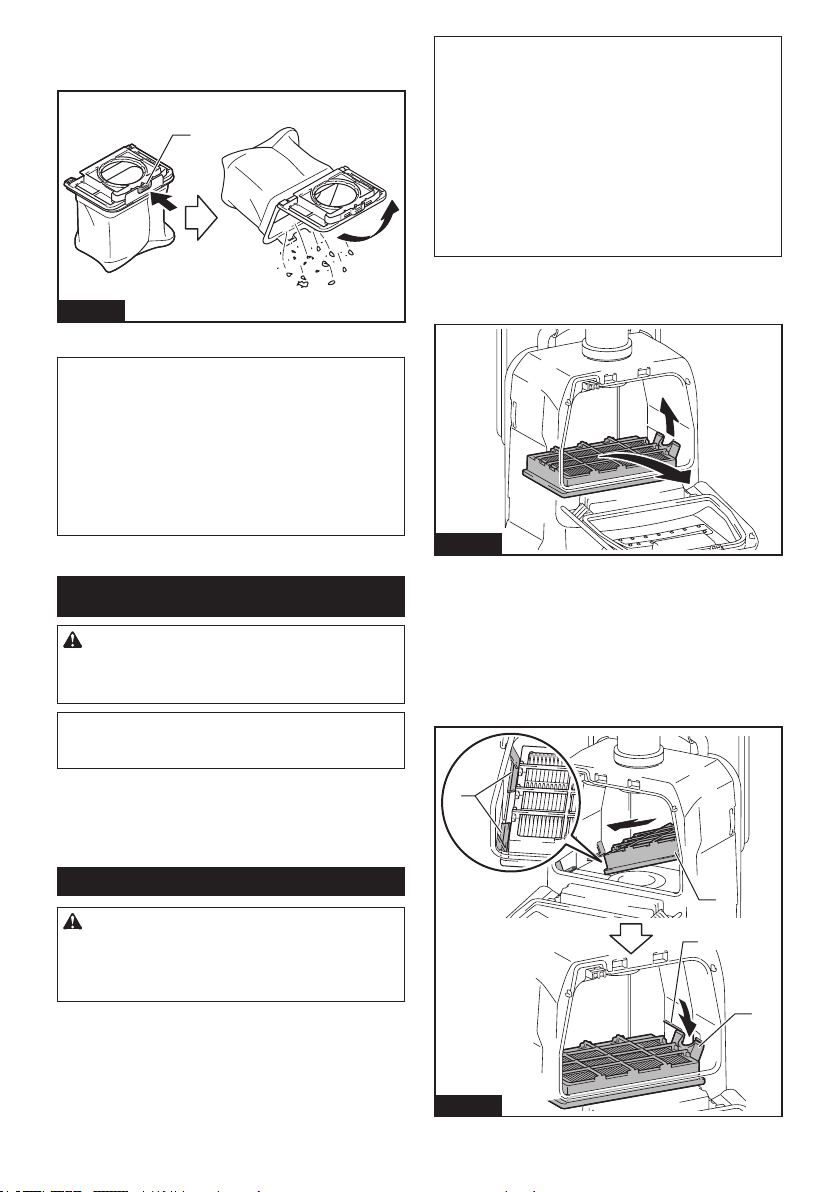

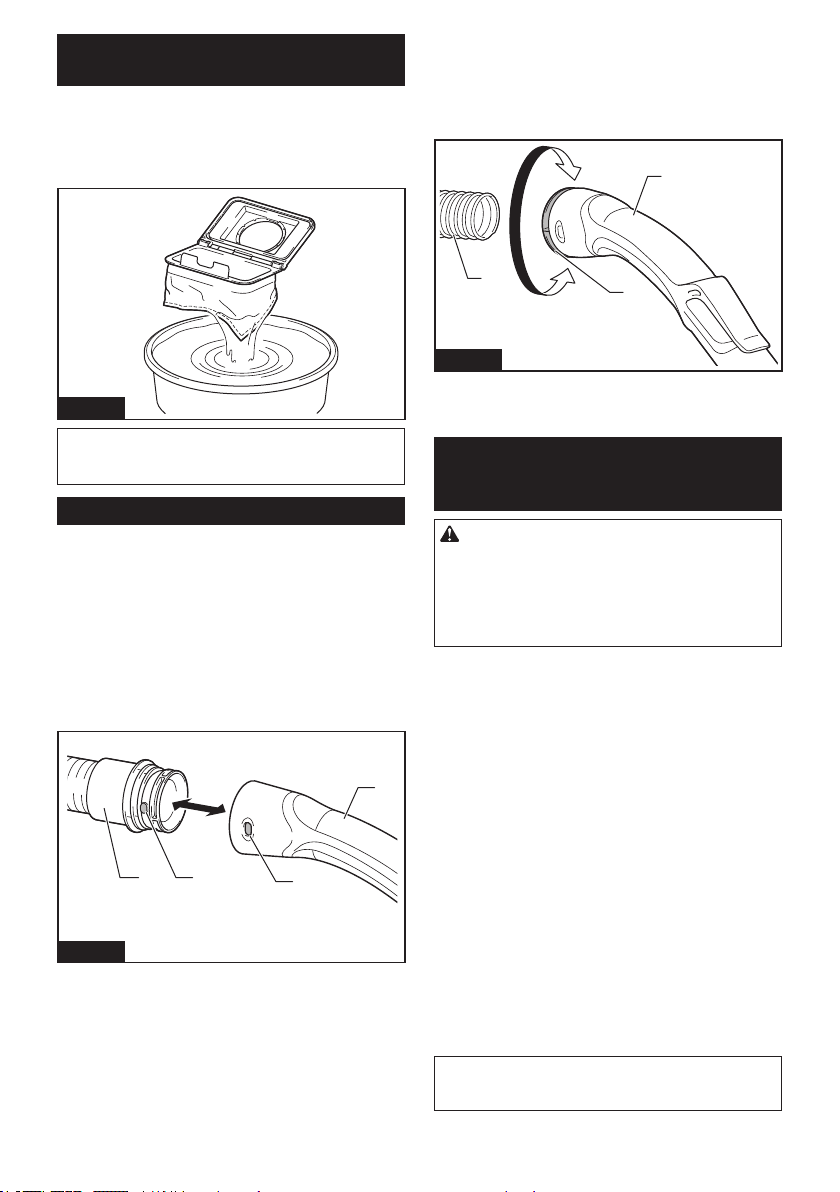

Cleaning the dust bag

Regularly clean the dust bag with soap and water. Turn

the dust bag inside out and remove the sticky dust.

Wash lightly by hand and rinse well with water. Dry

completely before installing to the vacuum cleaner.

Fig.37

NOTICE: Wet dust bag lowers the vacuuming per-

formance as well as the life of the motor.

Clearing the clog

When clearing the clog, remove the hose or the exten-

sion wand, or the bent pipe assembly to check inside.

Removing/attaching the snap-on type bent pipe

assembly

To remove, pull the bent pipe assembly while pressing

both of the tab on the hose end.

To attach, insert the hose end into the bent pipe assem-

bly. Make sure that the tabs on the hose end snap into

the holes on the bent pipe assembly.

Fig.38

► 1. Hose end 2. Tab 3. Hole 4. Bent pipe assembly

Removing/attaching the screw-in type bent pipe

assembly

To remove, loosen the sleeve of bent pipe assembly

from the hose.

To attach, fasten the sleeve of bent pipe assembly onto

the hose.

Fig.39

► 1. Hose 2. Bent pipe assembly 3. Sleeve

OPTIONAL

ACCESSORIES

CAUTION: These accessories or attachments

are recommended for use with your Makita tool

specied in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or attachment

for its stated purpose.

If you need any assistance for more details regard-

ing these accessories, ask your local Makita Service

Center.

• Hose (for vacuum cleaner type)

• Hose (for dust extraction type)

• Extension wand

• Free nozzle

• T-shape nozzle

• Seat nozzle

18 ENGLISH

• Corner nozzle

• Shelf brush

• Round brush

• Bent pipe assembly

• Filter bag

• Dust bag

• Front cu󰀨

• HEPA lter

• Pipe

• Harness cover

• Cyclone attachment

• Makita genuine battery and charger

NOTE: Some items in the list may be included in the

tool package as standard accessories. They may

di󰀨er from country to country.

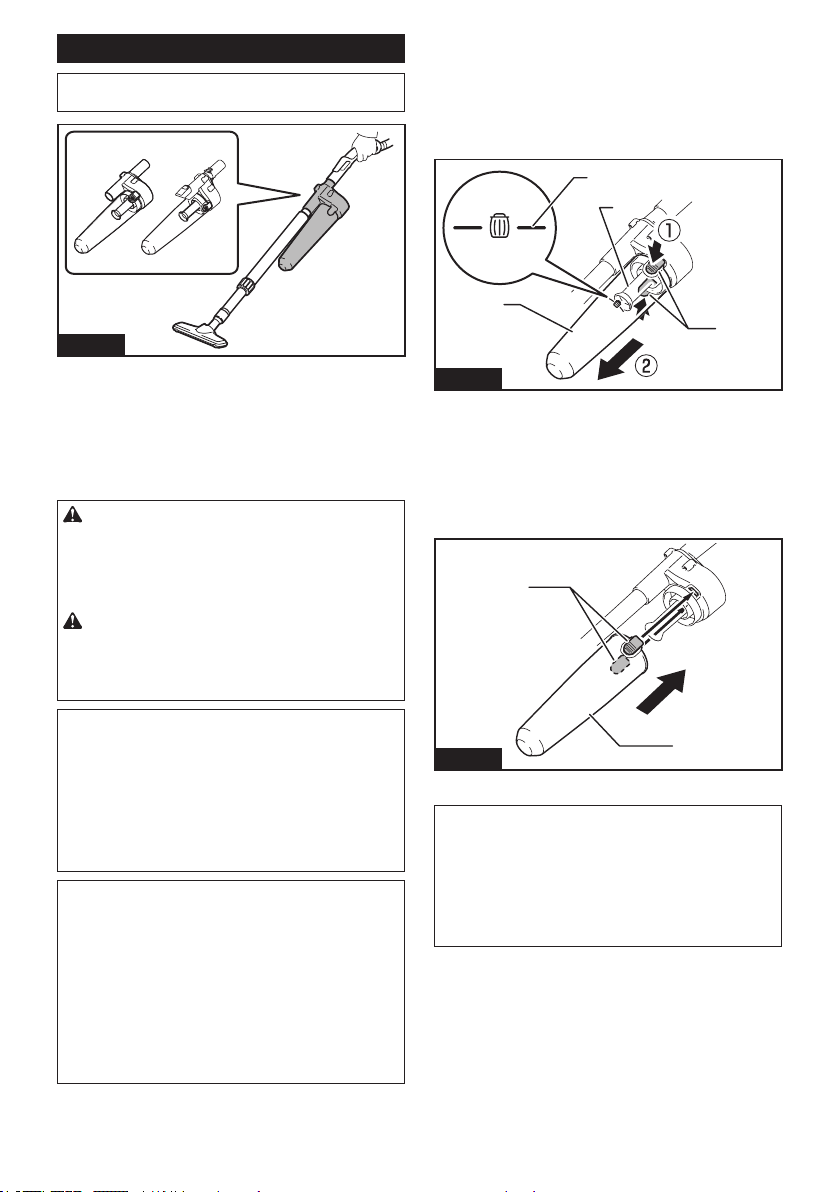

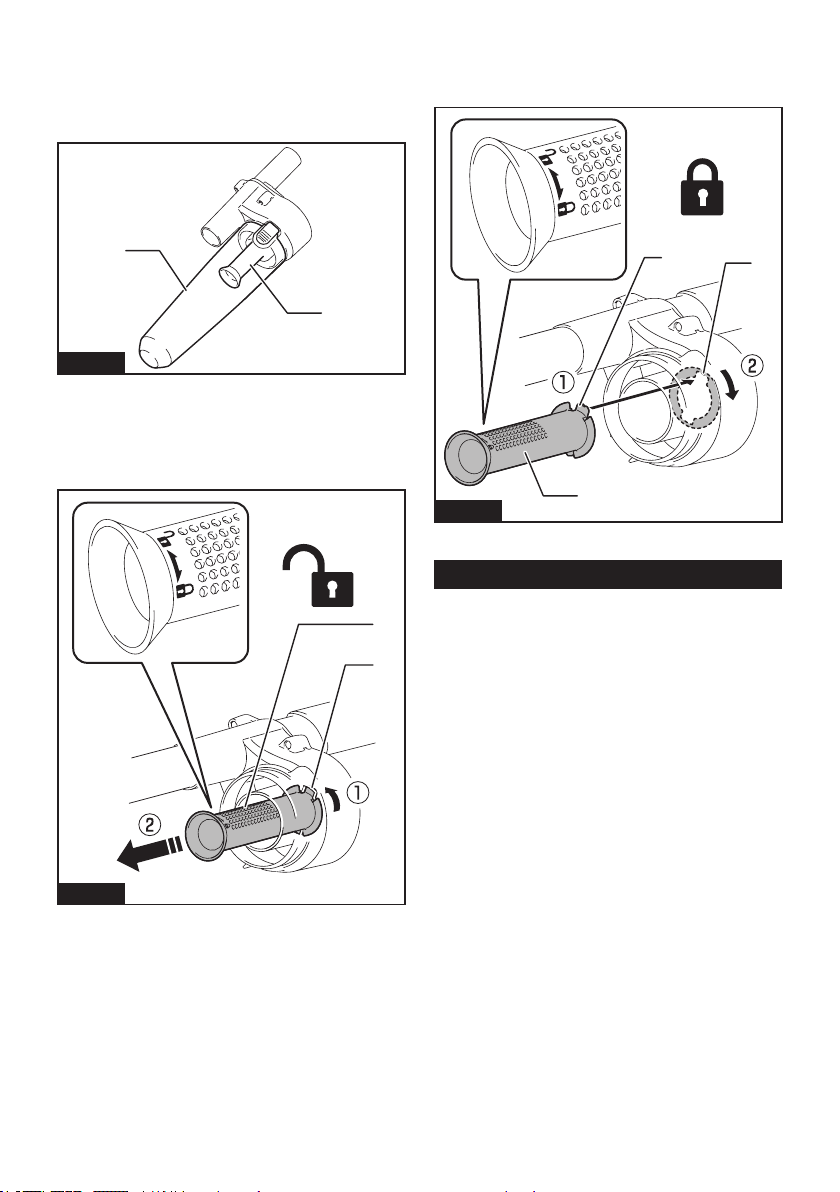

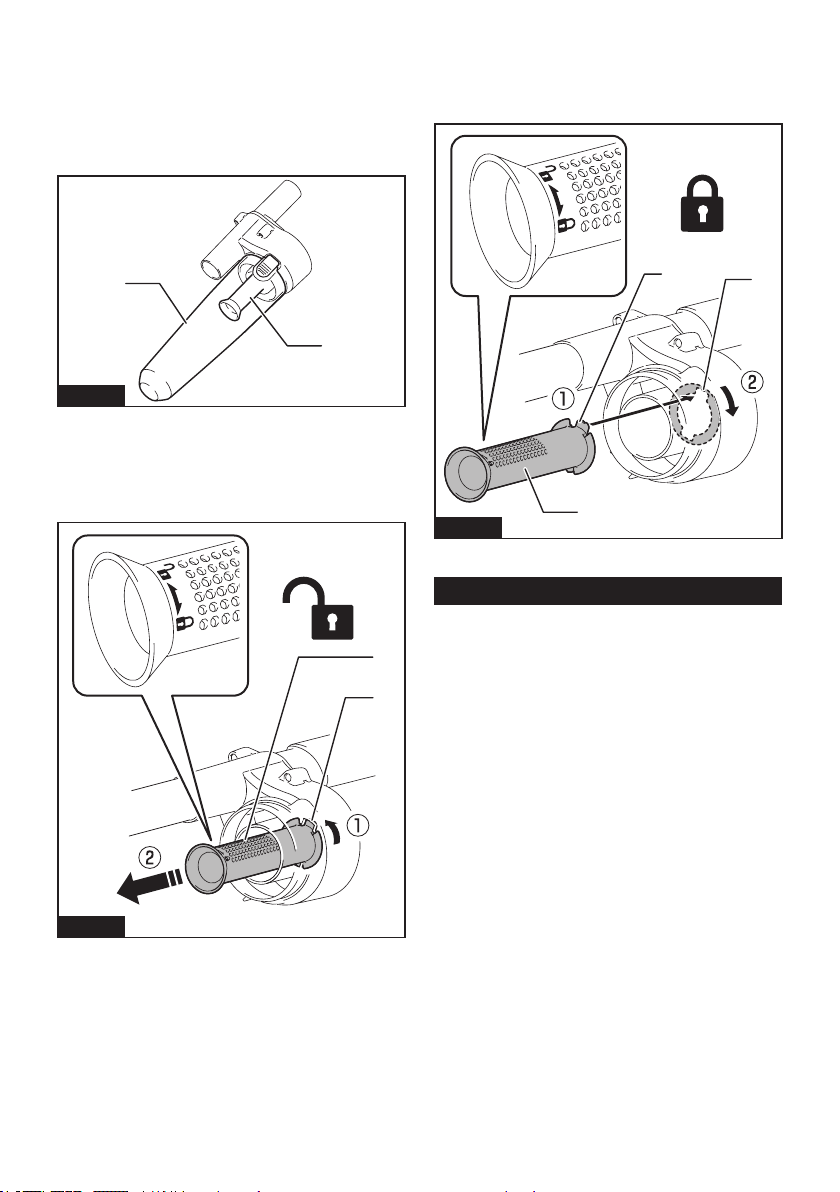

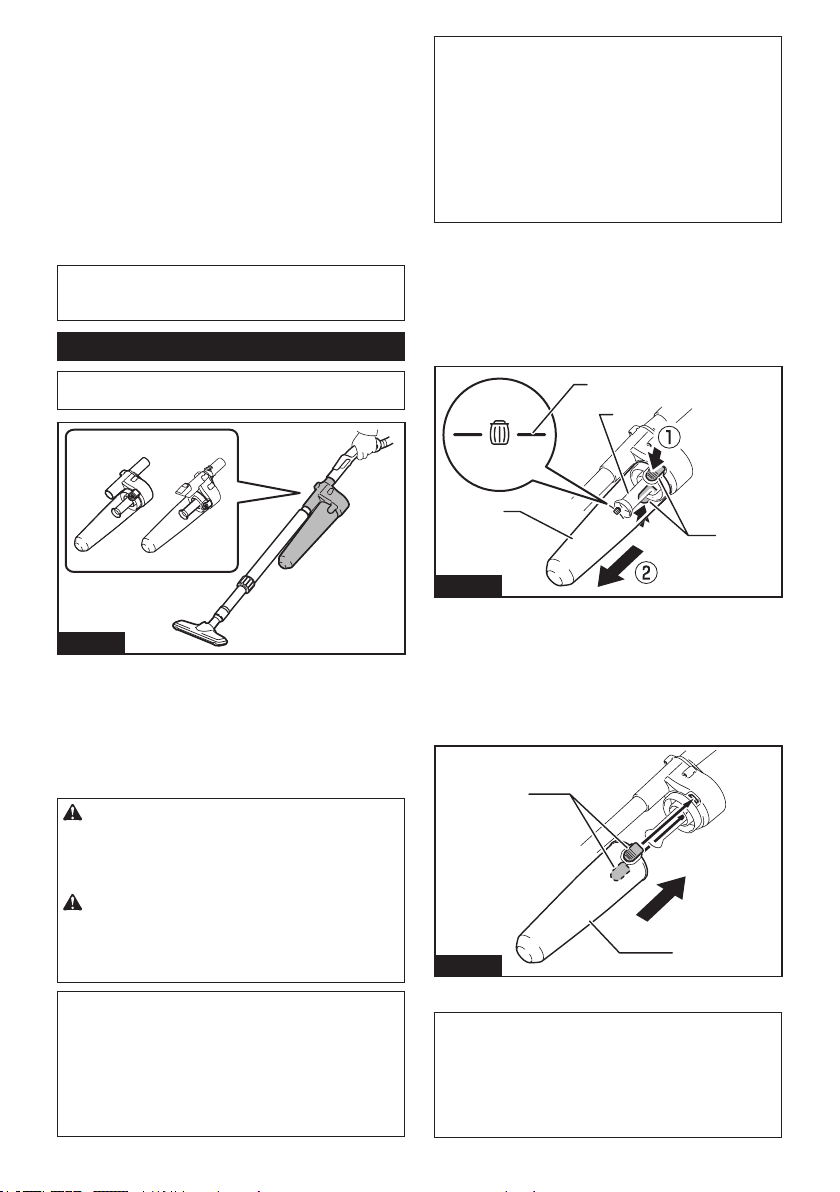

Cyclone attachment

NOTE: When using the cyclone attachment with this

appliance, the bent pipe is also required.

Fig.40

► 1. Cyclone attachment

About the cyclone attachment

Using the cleaner with the cyclone attachment installed

reduces the amount of dust that enters the dust bag,

which helps to prevent the suction force from weaken-

ing. In addition, cleaning after use is also simple.

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before carrying out any work on the tool. If the

battery cartridge is left inserted, the cleaner may start

unexpectedly and result in injury.

CAUTION: Clean the mesh lter of the

cyclone attachment and the dust bag of the

cleaner unit when they become clogged.

Continued use in the clogged condition may result in

heating or smoke.

NOTICE: When the cyclone attachment is

attached, do not use the cyclone attachment in

the horizontal or upward facing condition. Doing

so may cause the mesh lter to become clogged.

NOTICE: Always use the cleaner with the dust

bag installed, even when using the cyclone

attachment. Using the cleaner without the dust bag

installed may result in a motor malfunction.

NOTE: Check that the cyclone attachment, cleaner,

and straight pipe are locked properly before use.

NOTE: Empty the dust case of the cyclone attach-

ment and the dust bag of the cleaner when dust has

accumulated. Continued use will result in weakened

suction force.

NOTE: You can use the cyclone attachment with or

without lock function.

NOTE: To install or remove the cyclone attachment,

refer to the section "Using as a cleaner".

Disposing of dust

When dust has accumulated up to the full line of the

dust case, follow the procedure below and dispose of

the dust.

1. Hold the dust case rmly, press and hold the two

buttons, and remove the dust case.

Fig.41

► 1. Full line 2. Dust case 3. Button (two locations)

4. Mesh lter

2. Dispose of the dust inside the dust case and

remove any dust and powder adhered to the surface of

the mesh lter.

3. Insert the dust case all the way until the two but-

tons lock with a click.

Fig.42

► 1. Dust case 2. Button (two locations)

NOTE: Check that the cyclone attachment, cleaner,

and straight pipe are locked properly before restarting

operation.

NOTE: If the suction force does not recover even

after disposing of the dust and cleaning the mesh

lter, check whether dust has accumulated in the dust

bag of the cleaner or clogging has occurred.

19 ENGLISH

Cleaning

When the dust case becomes dirty or the mesh lter is

clogged, remove and wash them with water. (Refer to

“Disposing of dust” for the removal procedure.)

Dry the parts thoroughly before reinstallation and use.

Fig.43

► 1. Dust case 2. Mesh lter

When the mesh lter gets dirty badly, clean it in the

following procedures.

1. Turn the mesh lter counterclockwise and remove

it while the hooks are unlocked.

Fig.44

► 1. Mesh lter 2. Hook

2. Remove the dust on the mesh lter and then wash

it with water. After that, dry it thoroughly.

3. Insert the mesh lter into the base while the hooks

are aligned with the port. Turn the mesh lter clockwise

until the hooks are locked with a click. Make sure that

the mesh lter is installed securely.

Fig.45

► 1. Mesh lter 2. Hook 3. Port

MAKITA LIMITED WARRANTY

Please refer to the annexed warranty sheet for the

most current warranty terms applicable to this product.

If annexed warranty sheet is not available, refer to the

warranty details set forth at below website for your

respective country.

United States of America: www.makitatools.com

Canada: www.makita.ca

Other countries: www.makita.com

20 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: GCV05

Capacidad Bolsa del ltro 2,0 L (0,53 gal.)

Bolsa recolectora de polvo 1,5 L (0,40 gal.)

Volumen de aire máximo

(Con manguera diámetro32 mm (1-1/4″) x 1,0 m (3-15/16″))

2,4 m

/min (84,8 cu.ft/min)

Vacío 18 kPa

Dimensiones (La x An x Al)

(sin incluir el arnés, con el modelo BL4040)

233 mm x 150 mm x 375 mm

(9-1/8″ x 5-7/8″ x 14-3/4″)

Tensión nominal 36 V - 40 V c.c. máx.

Peso neto 4,1 kg - 5,3 kg (9,0 lbs - 11,7 lbs)

• Debido a nuestro continuo programa de investigación y desarrollo, las especicaciones aquí incluidas están

sujetas a cambio sin previo aviso.

• Las especicaciones pueden variar de país a país.

• El peso incluye el o los cartuchos de batería, pero no los accesorios. La combinación de menor y mayor peso

del aparato y del o los cartuchos de batería se muestra en la tabla.

• La longitud de la manguera suministrada varía en función del país.

Cartucho de batería y cargador aplicables

Cartucho de batería BL4020 / BL4025 / BL4040 / BL4050F / BL4080F

Cargador DC40RA / DC40RB / DC40RC

• Algunos de los cartuchos de batería y cargadores enumerados arriba podrían no estar disponibles depen-

diendo de su área de residencia.

ADVERTENCIA: Use únicamente los cartuchos de batería y los cargadores indicados arriba. El uso de

cualquier otro cartucho de batería y cargador podría ocasionar una lesión y/o un incendio.

ADVERTENCIA: No use ningún alimentador con cableado eléctrico, como un adaptador para batería

o una unidad portátil de alimentación eléctrica, con este aparato. El cable de dicho alimentador podría impe-

dir la operación y ocasionar una lesión personal.

ADVERTENCIAS DE

SEGURIDAD

INSTRUCCIONES

IMPORTANTES DE

SEGURIDAD

Al usar cualquier aparato eléctrico,

siempre deben seguirse las precaucio-

nes básicas, incluyendo las siguientes:

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA

Para reducir el riesgo de incendio, des-

carga eléctrica o lesión:

1. No deje el aparato con la batería

puesta. Retire la batería del aparato

cuando no lo vaya a utilizar y antes

de dar servicio de mantenimiento.

2. No lo utilice sobre supercies

húmedas. No lo exponga a la lluvia.

Almacénelo en interiores.

3. No permita que sea utilizado como

un juguete. Supervise de cerca

cuando lo utilice cerca de niños.

Utilícelo solamente como se describe

en este manual. Sólo use aditamentos

recomendados por el fabricante.

21 ESPAÑOL

No lo utilice con una batería dañada.

Si el aparato no está funcionando

como debiera, se ha dejado caer, se

ha dañado, se ha dejado a la intem-

perie o ha caído sobre agua, llévelo

a un centro de servicio.

6. No manipule el aparato con las

manos mojadas.

No introduzca ningún objeto en las aber-

turas. No lo utilice con ninguna abertura

bloqueada; manténgalo libre de polvo,

pelusa, cabello y cualquier objeto que

pueda reducir el ujo de aire.

8. Mantenga el cabello, la ropa hol-

gada, los dedos y todas las partes

del cuerpo lejos de las aberturas y

piezas móviles.

9. Apague todos los controles antes

de retirar el cartucho de batería.

10. Tenga especial cuidado cuando lim-

pie en escaleras.

11. No lo utilice para recoger líquidos

inamables o combustibles, tal

como gasolina, ni en áreas donde

puedan estar presentes.

12.

No recoja nada que se esté quemando

o desprenda humo, tal como cigarros,

fósforos o cenizas calientes.

13. No lo utilice sin la bolsa recolectora

de polvo colocada en su lugar.

14. No cargue la batería en exteriores.

15.

Evite una puesta en marcha accidental.

Asegúrese de que el interruptor esté en

la posición apagada antes de conectar

el paquete de baterías, levantar el apa-

rato o cargarlo. Cargar el aparato con su

dedo en el interruptor o pasar energía al

aparato con el interruptor encendido puedo

propiciar accidentes.

16.

Desconecte el paquete de baterías

del aparato antes de hacer cualquier

ajuste, cambiar accesorios o almacenar

el aparato. Estas medidas de seguridad

preventivas reducen el riesgo de poner en

marcha el aparato accidentalmente.

17. Recargue sólo con el cargador

especicado por el fabricante. Un

cargador que es adecuado para un

solo tipo de paquete de baterías puede

generar riesgo de incendio al ser utili-

zado con otro paquete de baterías.

18.

Use los aparatos únicamente con

los paquetes de baterías designados

especícamente para ellos. El uso

de otros paquetes de baterías puede

generar riesgo de lesiones e incendio.

19.

Cuando no se esté usando el paquete

de baterías, guárdelo lejos de otros

objetos metálicos tales como sujeta-

papeles (clips), monedas, llaves, cla-

vos, tornillos u otros objetos metá-

licos pequeños que puedan crear

una conexión entre una terminal y

otra. Ocasionar un cortocircuito en las

terminales de la batería puede provocar

quemaduras o incendios.

20.

En condiciones de mal uso, podría

escapar líquido de la batería; evite

tocarlo. Si lo toca accidentalmente,

enjuague con agua. Si el líquido entra

en contacto con los ojos, solicite

adicionalmente atención médica. El

líquido expulsado de la batería puede

causar irritación o quemaduras.

21.

No utilice un paquete de baterías o apa-

rato que esté dañado o haya sido modi-

cado. Las baterías dañadas o modi-

cadas podrían comportarse de manera

impredecible causando un incendio,

explosión o riesgo de lesión.

22. No exponga un paquete de baterías

o aparato al fuego o a una tempe-

ratura excesiva. La exposición al

fuego a una temperatura superior a

130 °C podría causar una explosión.

23.

Siga todas las instrucciones relativas

a la carga y no cargue el paquete de

baterías o el aparato fuera del rango

de temperatura especicado en las

instrucciones. Cargar de manera ina-

propiada o a temperaturas fuera del

rango especicado podría dañar la bate-

ría e incrementar el riesgo de incendio.

24.

Pida que el servicio lo realice un técnico

en reparaciones calicado y que utilice

únicamente piezas de repuesto idénti-

cas a las originales. Esto garantizará que

se mantenga la seguridad del producto.

25. No modique ni intente reparar el

aparato ni el paquete de baterías

salvo como se indique en las ins-

trucciones para el uso y cuidado.

22 ESPAÑOL

26.

No use ningún alimentador con cableado

eléctrico como un adaptador para bate-

ría o una unidad portátil de alimentación

eléctrica con esta máquina. El cable de

dicho alimentador podría impedir la opera-

ción y ocasionar una lesión personal.

GUARDE ESTAS

INSTRUCCIONES.

Este aparato está diseñado para uso

comercial.

REGLAS DE

SEGURIDAD

ADICIONALES

1. Lea cuidadosamente este manual

de instrucciones y el manual de

instrucciones del cargador antes de

usar el aparato.

2. No aspire los siguientes elementos:

• Líquidos inamables (quero-

seno, gasolina, disolventes

como bencina, diluyentes, etc.)

•

Sustancias calientes que están

ardiendo o echando humo (cigarri-

llos, cerillas, palitos de incienso,

velas, cenizas calientes), chispas

y polvo metálico generados por el

corte o el lijado de metales, etc.

• Materiales inamables (tóner,

pinturas, aerosoles, etc.)

• Espumas, como limpiadores de

alfombras, etc. (pueden causar

explosiones o incendios)

•

Sustancias explosivas o pirofóricas

(nitroglicerina, aluminio, magnesio,

titanio, zinc, fósforo rojo, fósforo

amarillo, celuloide, etc., y su polvo,

gases o vapores)

• Objetos alados (cristal, cubier-

tos, astillas de madera, meta-

les, piedras, clavos, cuchillas,

tachuelas, etc.)

• Polvo no conductor y solidi-

cante (polvo metálico o de

carbono)

• Deshumidicador

• Grandes cantidades de polvo

(harina, polvo de extintor de

incendios, etc.)

• Sustancias que causan sínto-

mas tóxicos

• Productos químicos agresivos

(ácidos, lixiviados, etc.)

• Basura líquida o húmeda, inclu-

yendo vómitos y heces

• Asbesto

• Pesticidas

Tal acción podría ocasionar un incendio,

lesiones y/o daños materiales.

Para reducir la exposición a estas sus-

tancias químicas, utilice un equipo de

protección respiratoria aprobado, tal

como las máscaras contra polvo que

están especialmente diseñadas para l-

trar partículas microscópicas. No apunte

la salida de aire a la cara y al cuerpo.

NOTA: Lea el reglamento OSHA en lo

referente a polvo de sílice a n de enten-

der los requisitos necesarios para redu-

cir la exposición al polvo de sílice en

el puesto de trabajo. Contiene normas

especícas sobre el taladrado, la demo-

lición, el corte y el lijado de materiales

que contienen sílice. Todos los requi-

sitos de la OSHA relacionados con la

reducción de polvo de sílice se pueden

encontrar en el sitio web de la OSHA:

www.osha.gov.

3. Detenga la operación de inmediato

si nota algo anormal.

Si deja caer o golpea la aspiradora, veri-

que cuidadosamente si hay grietas o

daños antes de la operación.

5. No la acerque a estufas ni a otras

fuentes de calor.

No obstruya el oricio de ujo de

entrada ni los oricios de ventilación.

Este aparato no se destina para utili-

zarse por personas (incluyendo niños)

cuyas capacidades físicas, sensoria-

les o mentales sean diferentes o estén

reducidas o carezcan de experiencia o

de conocimiento, a menos que dichas

personas reciban una supervisión o

capacitación para el funcionamiento

del aparato por una persona respon-

sable de su seguridad.

23 ESPAÑOL

Los niños deben supervisarse para

asegurar que ellos no empleen los

aparatos como juguete.

Símbolos

A continuación se muestran los símbolos utilizados

para la herramienta.

volts o voltios

corriente directa o continua

Instrucciones

importantes de

seguridad para el

cartucho de batería

Antes de utilizar el cartucho de batería,

lea todas las instrucciones e indicacio-

nes de precaución en el (1) el cargador

de batería, (2) la batería, y (3) el pro-

ducto con el que se utiliza la batería.

No desarme ni modique el cartucho de

batería. Podría ocurrir un incendio, calor

excesivo o una explosión.

Si el tiempo de operación se ha acor-

tado en exceso, deje de operar de

inmediato. Podría correrse el riesgo

de sobrecalentamiento, posibles

quemaduras e incluso explosión.

En caso de que ingresen electrolitos en

sus ojos, enjuáguelos bien con agua lim-

pia y consulte de inmediato a un médico.

Esto podría ocasionar pérdida de visión.

5. Evite cortocircuitar el cartucho de

batería:

(1) No toque las terminales con nin-

gún material conductor.

(2) Evite guardar el cartucho de

batería en un cajón junto con

otros objetos metálicos, tales

como clavos, monedas, etc.

(3) No exponga el cartucho de bate-

ría al agua o la lluvia.

Un cortocircuito en la batería

puede causar un ujo grande de

corriente, sobrecalentamiento,

posibles quemaduras e incluso una

descompostura.

6. No guarde ni utilice la herramienta

y el cartucho de batería en lugares

donde la temperatura pueda alcan-

zar o exceder los 50 °C (122 °F).

7. Nunca incinere el cartucho de bate-

ría incluso en el caso de que esté

dañado seriamente o ya no sirva

en absoluto. El cartucho de batería

puede explotar si se tira al fuego.

8. No clave, corte, aplaste, lance o deje

caer el cartucho de batería, ni gol-

pee un objeto sólido contra el car-

tucho de batería. Dicha acción podría

resultar en un incendio, calor excesivo

o en una explosión.

9. No use una batería dañada.

10. Las baterías de ión de litio están

sujetas a los requisitos reglamen-

tarios en materia de bienes peligro-

sos.

Para el trasporte comercial, por

ej., mediante terceros o agentes

de transporte, se deben tomar en

cuenta los requisitos especiales

relativos al empaque y el etiquetado.

Para efectuar los preparativos

del artículo que se va a enviar, se

requiere consultar a un experto en

materiales peligrosos. Si es posible,

consulte además otras regulaciones

nacionales más detalladas.

Pegue o cubra con cinta adhesiva

los contactos abiertos y empaque

la batería de manera que ésta no

pueda moverse dentro del paquete.

11. Para deshacerse del cartucho de

batería, sáquelo de la herramienta y

deséchelo en un lugar seguro. Siga

las regulaciones locales relaciona-

das al desecho de las baterías.

12. Utilice las baterías únicamente con

los productos especicados por

Makita. Instalar las baterías en pro-

ductos que no cumplen con los requi-

sitos podría ocasionar un incendio, un

calentamiento excesivo, una explosión

o una fuga de electrolito.

13. Siga las regulaciones locales rela-

cionadas al desecho de las baterías.

24 ESPAÑOL

14.

El cartucho de batería podría absorber

calor durante y después de su uso, lo

que ocasionaría quemaduras o quema-

duras a baja temperatura. Tenga cui-

dado con la manipulación de los cartu-

chos de batería que estén calientes.

15. No toque el terminal de la herra-

mienta inmediatamente después

de su uso, ya que el mismo podría

estar lo sucientemente caliente

como para provocarle quemaduras.

16.

No permita que las rebabas, el polvo o

la tierra queden atrapados en los termi-

nales, oricios y ranuras del cartucho

de batería. Esto podría ocasionar un des-

empeño deciente o descompostura de la

herramienta o del cartucho de batería.

17.

No utilice el cartucho de batería cerca

de cables eléctricos de alto voltaje, a

menos que la herramienta sea compa-

tible con el uso cercano a estos cables

eléctricos de alto voltaje. Esto podría

ocasionar una avería o descompostura de

la herramienta o del cartucho de batería.

18. Mantenga la batería alejada de los

niños.

GUARDE ESTAS

INSTRUCCIONES.

PRECAUCIÓN: Utilice únicamente baterías

originales de Makita. El uso de baterías no origina-

les de Makita, o de baterías alteradas, puede ocasio-

nar que las baterías exploten causando un incendio,

lesiones personales y daños. Asimismo, esto inva-

lidará la garantía de Makita para la herramienta y el

cargador Makita.

Consejos para alargar al máximo

la vida útil de la batería

Cargue el cartucho de batería antes de que se des-

cargue completamente. Pare siempre la operación

y cargue el cartucho de batería cuando note menos

potencia en la herramienta.

2. No cargue nunca un cartucho de batería que

esté completamente cargado. La sobrecarga

acortará la vida de servicio de la batería.

3. Cargue el cartucho de batería a una tempera-

tura ambiente de 10 °C - 40 °C (50 °F - 104 °F).

Si un cartucho de batería está caliente, déjelo

enfriar antes de cargarlo.

4. Cuando no utilice el cartucho de batería,

sáquelo de la herramienta o del cargador.

Cargue el cartucho de batería si no va a utilizarlo

durante un período prolongado (más de seis meses).

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN: Asegúrese siempre de que

el aparato esté apagado y que el cartucho de la

batería haya sido extraído antes de realizar cual-

quier ajuste o revisión del funcionamiento del

aparato.

Instalación o extracción del

cartucho de batería

PRECAUCIÓN: Apague siempre la herra-

mienta antes de colocar o quitar el cartucho de

batería.

PRECAUCIÓN: Sujete la herramienta y el car-

tucho de la batería con rmeza al colocar o quitar

el cartucho de batería. Si no se sujeta con rmeza la

herramienta y el cartucho de batería, puede ocasio-

nar que se resbalen de sus manos causando daños

a la herramienta y al cartucho de batería, así como

lesiones a la persona.

Fig.1

► 1. Indicador rojo 2. Botón 3. Cartucho de batería

Para quitar el cartucho de batería, deslícelo de la herra-

mienta mientras desliza el botón sobre la parte delan-

tera del cartucho.

Para instalar el cartucho de batería, alinee la lengüeta

sobre el cartucho de batería con la ranura en la carcasa

y deslícela hasta su lugar. Insértelo por completo hasta

que se je en su lugar con un pequeño clic. Si puede

ver el indicador rojo como se muestra en la ilustración,

este no ha quedado asegurado por completo.

25 ESPAÑOL

PRECAUCIÓN: Introduzca siempre com-

pletamente el cartucho de batería hasta que

el indicador rojo no pueda verse. Si no, podría

accidentalmente salirse de la herramienta y caer al

suelo causando una lesión a usted o alguien a su

alrededor.

PRECAUCIÓN: No instale el cartucho de

batería a la fuerza. Si el cartucho no se desliza al

interior fácilmente, se debe a que no está siendo

insertado correctamente.

Indicación de la capacidad restante

de la batería

Oprima el botón de vericación en el cartucho de la

batería para que indique la capacidad restante de la

batería. Las luces indicadoras se iluminarán por algu-

nos segundos.

Fig.2

► 1. Luces indicadoras 2. Botón de vericación

Luces indicadoras Capacidad

restante

Iluminadas Apagadas Parpadeando

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Cargar la

batería.

La batería

pudo haber

funcionado

mal.

NOTA: Dependiendo de las condiciones de uso y

la temperatura ambiente, la indicación podrá diferir

ligeramente de la capacidad real.

NOTA: La primera luz indicadora (extrema izquierda)

parpadeará cuando el sistema de protección de

batería esté en funcionamiento.

Indicación de capacidad restante de

la batería

Fig.3

► 1. Indicador de batería 2. Botón

Oprima el botón para indicar las capacidades res-

tantes de la batería.

Estado del indicador de batería Capacidad

restante de la

batería

Encendido

Apagado

Parpadeando

50% a 100%

20% a 50%

0% a 20%

Cargar la

batería

Sistema de protección del aparato/batería

El aparato está equipado con un sistema de protección

del aparato/batería. Este sistema corta automática-

mente la alimentación al motor para prolongar la vida

del aparato y la batería. En esta situación, el indicador

de batería se ilumina como en la siguiente tabla.

Estado del indicador de batería Estado

Encendida

Apagada

Parpadeando

Protección

contra sobre-

carga (batería)

/ Protección

contra sobre-

calentamiento

(batería) /

Protección

contra

descarga

excesiva

Protección

contra

sobreca-

lentamiento

(aparato)

26 ESPAÑOL

El aparato y la luz LED se detendrán automáticamente

durante la operación si el aparato o la batería se some-

ten a una de las siguientes condiciones.

Protección contra sobrecarga

Cuando el aparato / batería se están utilizando de

manera que causa que consuma una cantidad de

corriente inusualmente alta, el aparato se detiene auto-

máticamente. En esta situación, apague el aparato y

detenga la aplicación que haya causado que el aparato

se sobrecargara. Luego, encienda el aparato para

volver a arrancarlo.

Protección contra

sobrecalentamiento

Cuando el aparato / batería se sobrecaliente, el aparato

se detiene automáticamente. En este caso, deje que el

aparato / la batería se enfríe antes de volver a encen-

der el aparato.

Protección contra sobredescarga

Cuando la capacidad de la batería es baja, el aparato

se detiene automáticamente. Si el producto no funciona

incluso cuando los interruptores están siendo operados,

retire las baterías del aparato y cárguelas.

Protección contra otras causas

El sistema de protección también está diseñado para

otras causas que podrían dañar el aparato, y permite

que el aparato se detenga automáticamente. Siga

todos los pasos a continuación para eliminar las causas

cuando el aparato se haya detenido temporalmente o

se haya detenido durante el funcionamiento.

1. Apague el aparato, y luego enciéndalo nueva-

mente para reiniciarlo.

2. Cargue la(s) batería(s) o reemplácela(s) con

batería(s) recargada(s).

3. Deje que el aparato y la(s) batería(s) se enfríen.

Si no hay ninguna mejora al restaurar el sistema de

protección, comuníquese con su centro local de servi-

cio Makita.

Ajuste de las correas

Lo apretado de las correas para hombro y las correas

superior e inferior puede ser ajustado. Introduzca sus

brazos a través de las correas para hombro primero y

luego je las correas inferior y superior. Para apretar,

jale el extremo de la correa tal como se ilustra. Para

aojar, jale el extremo del sujetador.

Correa inferior

Fig.4

► 1. Correa 2. Sujetador

Correas para hombro

Fig.5

► 1. Correa 2. Sujetador

Correa superior

Fig.6

► 1. Correa 2. Sujetador

27 ESPAÑOL

Gancho de sujeción

PRECAUCIÓN: Utilice las partes para col-

gado/montaje para sus propósitos pretendidos

solamente. El uso para un propósito no pretendido

podría ocasionar un accidente o una lesión personal.

Siempre agarre el gancho de sujeción cuando manipule

el cuerpo de la aspiradora.

Fig.7

► 1. Gancho de sujeción

Accionamiento del interruptor

Fig.8

► 1. Botón de cambio de potencia de succión 2. Botón

de encendido/apagado

Para poner en marcha la aspiradora, simplemente

oprima el botón de encendido/apagado. Para apagarla,

oprima el botón de encendido/apagado nuevamente.

Usted puede cambiar la potencia de succión de la aspi-

radora en cuatro pasos presionando el botón de cambio

de potencia de succión. Cada pulsación de este botón

repite el modo 1 a 4 en un ciclo.

Nivel Indicación Modo

1 Modo silencioso

Modo velocidad

normal

Modo velocidad

alta

Modo velocidad

máxima

NOTA: Puede cambiar la potencia de succión antes

de encender la aspiradora.

NOTA: La aspiradora inicia la operación con la

misma potencia de succión que la última operación.

NOTA: Si retira la batería inmediatamente después

de apagar el aparato, mientras el motor está girando,

es posible que la aspiradora no inicie la operación

con la misma potencia de succión que la última

operación.

Luz LED

La luz LED se encuentra instalada en la cabeza

de la caja del interruptor para facilitar las operacio-

nes en lugares oscuros. Oprima y deje oprimido el

botón

para encender la luz. Para apagarla, oprima y

mantenga presionado nuevamente el botón

Fig.9

PRECAUCIÓN: No mire a la luz o a la fuente

de luz directamente. Nunca apunte la luz a los

ojos de otras personas.

NOTA: La luz LED se apaga automáticamente

cuando la aspiradora no se utiliza durante más de 10

minutos.

28 ESPAÑOL

Abrazadera de la manguera

La abrazadera de la manguera puede utilizarse para

sujetar la manguera o la boquilla amplia.

Para jar la manguera al cuerpo de la aspiradora, pase

la abrazadera de la manguera a través de la ranura en

el cuerpo. Usted puede jar la abrazadera de la man-

guera en cualquiera de los lados.

2 3

Fig.10

► 1. Abrazadera de la manguera 2. Ranura

3. Manguera

El bucle en la correa inferior se puede utilizar para

transportar boquillas, tal como se ilustra.

1 1

Fig.11

► 1. Bucle 2. Boquillas

Gancho de la manguera

Cuando suspenda la operación, el gancho en el con-

junto de tubo curvo puede utilizarse para colgar el tubo

en la correa inferior.

Fig.12

► 1. Gancho 2. Correa inferior

MONTAJE

PRECAUCIÓN: Asegúrese siempre de que

el aparato esté apagado y el cartucho de batería

haya sido extraído antes de realizar cualquier

trabajo en el aparato.

Ensamble de la manguera

Inserte la boca de la manguera en el cuerpo de la aspi-

radora y gírela en el sentido de las manecillas del reloj.

Fig.13

► 1. Boca de la manguera 2. Cuerpo de la aspiradora

Uso como aspiradora

Acoplamiento del conjunto de tubo

curvo

Accesorio opcional

NOTA: No se necesita realizar este procedimiento

si el modelo ya viene con el conjunto de tubo curvo

acoplado a la manguera.

NOTA: Hay dos tipos de conjunto de tubo curvo; uno

para el tubo de extensión de tipo corredera y el otro

para el tubo de extensión de tipo anillo. Al preparar

el conjunto de tubo curvo, elija el que corresponda al

tipo de tubo de extensión deseado.

El conjunto de tubo curvo se usa para conectar el

tubo de extensión o la boquilla de aspiración a este

producto.

Si desea usar este producto como aspiradora, acople el

conjunto de tubo curvo a la manguera.

Para acoplarlo, desenrosque la boca delantera de la

manguera y je el manguito del conjunto de tubo curvo

a la manguera.

29 ESPAÑOL

Para extraerlo, aoje el manguito del conjunto de tubo

curvo respecto de la manguera.

Fig.14

► 1. Manguera 2. Conjunto de tubo curvo 3. Manguito

Ensamble de la boquilla y el tubo

Accesorio opcional

NOTA: El tipo de boquilla y de tubo incluidos en el

producto varía según el país. En algunos países, la

boquilla y el tubo no vienen incluidos.

1. Inserte la boquilla girándola en el tubo de

extensión.

234

Fig.15

► 1. Tubo de extensión 2. Boquilla amplia 3. Boquilla

T 4. Boquilla T (delgada)

NOTA: Girándola mientras se inserta, la boquilla

puede jarse rmemente al tubo de extensión.

NOTA: Para el modelo con manguera de ø38 mm y

boca delantera 38, acople la boquilla suministrada al

tubo curvo/recto de aluminio.

2. Siga los procedimientos a continuación depen-

diendo del tipo de tubo de extensión:

NOTA: El tubo de extensión de tipo corredera y el

tubo de extensión de tipo anillo no son compatibles

entre sí. Si desea cambiar el tubo de extensión de

tipo corredera por el tubo de extensión de tipo anillo o

viceversa, cambie todo el conjunto de tubo curvo.

Para el tubo de extensión de tipo corredera

Cárguese al hombro el cuerpo de la aspiradora y a

continuación inserte el tubo de extensión en el conjunto

de tubo curvo hasta escuchar un clic. Para desconectar,

extraiga el tubo de extensión oprimiendo el botón.

Fig.16

► 1. Conjunto de tubo curvo 2. Botón 3. Tubo de

extensión de tipo corredera

La longitud del tubo puede ser ajustada.

Ajuste la longitud del tubo mientras presiona el botón

deslizable. La longitud se bloquea cuando se suelta el

botón deslizable.

Fig.17

► 1. Botón deslizable

30 ESPAÑOL

Para el tubo de extensión de tipo anillo

Cárguese al hombro el cuerpo de la aspiradora y a

continuación inserte girando el tubo de extensión en el

conjunto de tubo curvo. Para desconectar, extráigalo

girándolo.

Fig.18

► 1. Conjunto de tubo curvo 2. Tubo de extensión de

tipo anillo 3. Boquilla amplia

NOTA: La boquilla amplia puede jarse directamente

al conjunto de tubo curvo sin el seguro del tubo.

La longitud del tubo puede ser ajustada.

Aoje el anillo en el tubo y ajuste la longitud del tubo.

Apriete el anillo en la longitud deseada.

Fig.19

► 1. Anillo

Para el tubo curvo de aluminio / tubo recto de alu-

minio

(solo para el modelo con manguera de ø38 mm y boca

delantera 38)

Cárguese al hombro el cuerpo de la aspiradora, luego

gire e inserte el tubo dentro de la boca delantera. Para

desconectar, extráigalo girándolo.

Fig.20

► 1. Boca delantera 38 2. Tubo curvo de aluminio

3. Tubo recto de aluminio 4. Boquilla

Para los dos tubos rectos de aluminio

Cárguese al hombro el cuerpo de la aspiradora y a con-

tinuación inserte girando los tubos. Para desconectar,

extráigalo girándolo.

2 3

Fig.21

► 1. Conjunto de tubo curvo 2. Tubo recto de aluminio

1 3. Tubo recto de aluminio 2

31 ESPAÑOL

Conexión de la herramienta

NOTA: Si el conjunto de tubo curvo está acoplado

a la manguera, extráigalo primero.

Para conectar una herramienta a la aspiradora, hacen

falta la manguera especicada y/o accesorios adiciona-

les. Dependiendo del modelo de aspiradora, necesitará

reemplazar la manguera y/o preparar los accesorios

adicionales.

Consulte la tabla a continuación para más detalles.

Diámetro

de la

manguera

suminis-

trada

Tipo de extremo

de manguera

Solución

ø28 mm

sin pieza

Acople la boca delantera.

con pieza a

presión

Reemplace el extremo de la

manguera (pieza a presión)

por la boca delantera.

El extremo de la manguera

se puede extraer girándolo

en sentido inverso al de las

manecillas del reloj.

ø32 mm

con pieza a

presión

Reemplace la manguera por

la de extracción de polvo (ø28

mm, con boca delantera).

ø38 mm

con pieza a

presión

Reemplace la manguera por

la de extracción de polvo (ø28

mm, con boca delantera).

con boca delan-

tera 38

Acople la junta 22-38 a la

boca delantera 24.

NOTA: Utilice siempre una boca delantera adecuada.

Cuando utilice la boca delantera 24, acóplela a la

boca delantera 22 que se encuentra conectada a la

manguera.

Fig.22

► 1. Boca delantera 22 2. Boca delantera 24

Al utilizar la manguera de extracción

de polvo de ø28 mm

1. Acople la boca delantera a la manguera de extrac-

ción de polvo.

Cuando conecte la boca delantera, asegúrese de que

quede bien atornillada en la manguera.

2. Conecte la boca delantera a la salida de extrac-

ción de la herramienta.

Fig.23

► 1. Boca delantera 2. Salida de extracción

3. Manguera

La boca delantera puede desconectarse girándola en

sentido inverso al de las manecillas del reloj mientras

sostiene la manguera.

32 ESPAÑOL

Al utilizar manguera de ø38 mm con

boca delantera 38

1. Inserte girando la junta o la boca delantera a la

pieza de entrada de la manguera, dependiendo de la

herramienta que se vaya a conectar.

2. Conecte la boca delantera a la salida de extrac-

ción de la herramienta.

Fig.24

► 1. Junta 2. Boca delantera 3. Salida de extracción

4. Manguera

Para extraer la junta y la boca delantera, siga el proce-

dimiento de instalación en orden inverso.

Instalación de la bolsa del ltro/

bolsa recolectora de polvo

Accesorio opcional

PRECAUCIÓN:

No use una bolsa del ltro

dañada. Siempre utilice la aspiradora con la bolsa del

ltro instalada correctamente. De lo contrario, el polvo

o las partículas aspiradas podrían escapar de la aspira-

dora y causar una enfermedad respiratoria al operador.

AVISO: Cuando la bolsa del ltro ya esté llena,

reemplácela con una nueva. Cuando la bolsa

recolectora de polvo ya esté llena, vacíela. El uso

continuo de la bolsa del ltro/bolsa recolectora de

polvo cuando está llena ocasionará una reducción de

la potencia de succión.

AVISO: Para evitar que el polvo se introduzca en

el motor:

— Asegúrese de instalar la bolsa del ltro/

bolsa recolectora de polvo antes de su uso.

— No utilice una bolsa rota o rasgada.

De lo contrario, el motor podría averiarse.

AVISO: No doble el cartón en su abertura cuando

instale la bolsa del ltro/bolsa recolectora de

polvo.

AVISO: La bolsa del ltro/bolsa recolectora

de polvo de la aspiradora es un componente

importante para mantener el buen desempeño

del aparato. El utilizar una bolsa del ltro/bolsa

recolectora de polvo no original puede ocasionar

humo o ignición.

NOTA: Cuando la bolsa del ltro/bolsa recolectora

de polvo no se instalan en la aspiradora, la cubierta

delantera no se cierra por completo.

Fig.25

33 ESPAÑOL

1. Desbloquee la palanca y abra la cubierta de la

caja para polvo.

Fig.26

► 1. Palanca 2. Cubierta de la caja para polvo

2. Inserte la bolsa del ltro en la hendidura en la

parte superior del compartimiento tal como se ilustra.

Fig.27

► 1. Hendidura 2. Bolsa del ltro

Cuando utilice la bolsa recolectora de polvo, inserte su

reborde en la hendidura.

Fig.28

► 1. Hendidura 2. Reborde 3. Bolsa recolectora de

polvo

3. Alinee el oricio de la bolsa del ltro con la boca

de la manguera y empuje la parte de cartón hasta el

tope. Asegúrese de que la arandela de goma en la

bolsa del ltro esté por encima del reborde en la boca

de la manguera.

Fig.29

► 1. Arandela de goma en la bolsa del ltro

2. Reborde en la boca de la manguera 3. Parte de

cartón de la bolsa del ltro 4. Boca de la manguera

4. Asegure la cubierta de la caja para polvo

rmemente.

PRECAUCIÓN: Tenga cuidado de no pellizcar

sus dedos cuando enganche el seguro y al cerrar

la cubierta de la caja para polvo.

34 ESPAÑOL

OPERACIÓN

ADVERTENCIA: Los operadores deberán

recibir las instrucciones adecuadas sobre el uso

de la aspiradora.

ADVERTENCIA: Esta aspiradora no es apro-

piada para recoger polvo peligroso.

PRECAUCIÓN: Esta aspiradora está dise-

ñada exclusivamente para el uso en seco.

PRECAUCIÓN:

Siempre inserte completamente

el cartucho de batería hasta que quede asegurado en

su lugar. Si puede ver el indicador rojo del lado superior

del botón, esto indica que no ha quedado completamente

asegurado. Insértelo por completo hasta que el indicador

rojo no pueda verse. De lo contrario, podría salirse acciden-

talmente de la herramienta y ocasionarle lesiones a usted o

a alguien a su alrededor.

PRECAUCIÓN:

Durante la operación, tenga siem-

pre en mente que lleva la aspiradora a la espalda. Podría

perder el equilibrio si el cuerpo de la aspiradora choca contra

una pared o la manguera se engancha en algún obstáculo.

1. Cargue al hombro el cuerpo de la aspiradora y je

las correas inferior y superior. Ajuste lo apretado según

sea necesario.

Fig.30

2. Oprima el botón

para comenzar a aspirar.

Si desea cambiar la potencia de succión, oprima el

botón

hasta seleccionar la potencia de succión

deseada. Oprima el botón

para parar.

Fig.31

Durante la operación, enganche la caja del interruptor

en el anillo en D o el bucle de la correa inferior. El

gancho se puede inclinar para alumbrar hacia adelante

cuando está enganchado al bucle.

Fig.32

► 1. Anillo en D 2. Bucle

NOTA: La aspiradora y la luz LED se apagarán

automáticamente cuando el sistema de protección

del aparato / batería funcione debido al sobrecalen-

tamiento del aparato / batería, o por la reducción

del ujo de aire hacia dentro de la máquina debido

a la obstrucción de la manguera, tubo, ltro u otras

razones. En este caso, elimine la causa del problema

antes de comenzar de nuevo. Para obtener más

información, consulte la sección “Sistema de protec-

ción del aparato / batería”.

3. Reemplace la bolsa del ltro cuando esté llena.

Abra la tapa y extraiga la bolsa del ltro. Jale la tira en

el lado de la abertura para cerrar la bolsa del ltro y

desechar la bolsa del ltro completa.

Fig.33

► 1. Tira

35 ESPAÑOL

Cuando utilice una bolsa recolectora de polvo, retire la

bolsa recolectora de polvo y deseche el polvo liberando

la aldabilla.

Fig.34

► 1. Aldabilla

AVISO: Inspeccione periódicamente la bolsa

del ltro para ver si está llena. El uso continuo de

la bolsa del ltro cuando está llena ocasionará una

reducción de la potencia de succión.

AVISO: No utilice una bolsa del ltro usada.

La bolsa del ltro está diseñada para usarse una

sola vez. El uso repetido de la bolsa del ltro puede

causar el atasco del ltro y daños a la aspiradora.

Si desea utilizar la bolsa repetidamente, utilice una

bolsa recolectora de polvo.

MANTENIMIENTO

PRECAUCIÓN: Asegúrese siempre de que el

aparato haya sido apagado y que el cartucho de

batería haya sido extraído antes de intentar reali-

zar una inspección o tarea de mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y cualquier otra tarea de man-

tenimiento o ajuste deberán ser realizadas en centros

de servicio autorizados o de fábrica Makita, empleando

siempre repuestos Makita.

Limpieza del ltro HEPA

PRECAUCIÓN: No utilice la aspiradora sin

un ltro HEPA, ni continúe usando el ltro HEPA

sucio o dañado. El polvo o las partículas aspira-

das podrían escapar de la aspiradora y causar

una enfermedad respiratoria al operador.

AVISO: Para mantener una potencia de succión

óptima y un escape limpio, limpie el ltro HEPA

periódicamente. Si no logra obtenerse una poten-

cia de succión suciente incluso después de la

limpieza, reemplace el ltro HEPA con uno nuevo.

AVISO: Para evitar que el ltro HEPA se dañe, no

utilice las siguientes herramientas o elementos

similares para limpiarlo:

— Sacudidor de aire

— Hidrolavadora de alta presión

— Herramientas hechas de materiales duros,

como cepillos metálicos

1. Abra la tapa y extraiga la bolsa del ltro. Libere

el gancho del ltro HEPA y retírelo del cuerpo de la

aspiradora.

Fig.35

2. Golpee el polvo del ltro HEPA. El ltro HEPA

puede ser lavado con agua. Limpie con agua el polvo

y las partículas en el ltro HEPA cada 1 o 2 meses.

Después de eso, seque por completo el ltro HEPA en

un lugar a la sombra y bien ventilado para evitar un olor

desagradable o un funcionamiento defectuoso.

Para instalar el ltro HEPA, inserte el lado sin la len-

güeta en el soporte y luego empuje el ltro HEPA hacia abajo

hasta que la lengüeta quede asegurada por la varilla.

Fig.36

► 1. Soporte 2. Filtro HEPA 3. Varilla 4. Lengüeta

36 ESPAÑOL

Limpieza de la bolsa recolectora de

polvo

Limpie regularmente la bolsa recolectora de polvo con

agua y jabón. Voltee al revés la bolsa recolectora de

polvo y retire el polvo adherido. Lávela ligeramente con

la mano y enjuague bien con agua. Séquela por com-

pleto antes de instalarla en la aspiradora.

Fig.37

AVISO: Una bolsa recolectora de polvo húmeda

reduce el desempeño del aspirado así como la vida

del motor.

Desatascamiento

Para reparar los atascamientos, extraiga la manguera

o el tubo de extensión o el conjunto de tubo curvo para

comprobar su interior.

Extracción/acoplamiento del conjunto de tubo

curvo de jación a presión

Para extraerlo, tire del conjunto de tubo curvo mientras

oprime ambas lengüetas del extremo de la manguera.

Para acoplarlo, inserte el extremo de la manguera en el

conjunto de tubo curvo. Asegúrese de que las lengüe-

tas del extremo de la manguera encajen en los oricios

del conjunto de tubo curvo.

Fig.38

► 1. Extremo de manguera 2. Lengüeta 3. Oricio

4. Conjunto de tubo curvo

Extracción/acoplamiento del conjunto de tubo

curvo de jación a rosca

Para extraerlo, aoje el manguito del conjunto de tubo

curvo respecto de la manguera.

Para acoplarlo, je el manguito del conjunto de tubo

curvo en la manguera.

Fig.39

► 1. Manguera 2. Conjunto de tubo curvo 3. Manguito

ACCESORIOS

OPCIONALES

PRECAUCIÓN: Estos accesorios o aditamen-

tos están recomendados para utilizarse con su

herramienta Makita especicada en este manual.

El empleo de cualquier otro accesorio o aditamento

puede conllevar el riesgo de lesiones personales.

Utilice los accesorios o aditamentos solamente para

su n establecido.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio local Makita.

• Manguera (para el tipo aspiradora)

• Manguera (para el tipo extractor de polvo)

• Tubo de extensión

• Boquilla amplia

• Boquilla T

• Boquilla para asientos

• Boquilla para esquinas

• Cepillo para estantes

• Cepillo redondo

• Conjunto de tubo curvo

• Bolsa del ltro

• Bolsa recolectora de polvo

• Boca delantera

• Filtro HEPA

• Tubo

• Cubierta del arnés

• Colector ciclónico

• Batería y cargador originales de Makita

NOTA: Algunos de los artículos en la lista pueden

incluirse en el paquete de la herramienta como acce-

sorios estándar. Éstos pueden variar de país a país.

37 ESPAÑOL

Colector ciclónico

NOTA: Cuando utilice el colector ciclónico con este

aparato, también se requiere el tubo curvo.

Fig.40

► 1. Colector ciclónico

Acerca del colector ciclónico

El uso de la aspiradora con el colector ciclónico instalado

reduce la cantidad de polvo que ingresa a la bolsa recolectora

de polvo, lo que ayuda a evitar que la fuerza de succión se

debilite. Además, limpiarla después de su uso es algo sencillo.

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

haya sido extraído antes de realizar cualquier

trabajo en la misma. Si se deja insertado el cartucho

de batería, la aspiradora podría arrancar de forma

inesperada y ocasionar una lesión.

PRECAUCIÓN: Limpie el ltro de malla del

colector ciclónico y la bolsa recolectora de polvo

de la unidad de la aspiradora cuando se obstru-

yan. El uso continuo en la condición obstruida podría

provocar su calentamiento o humo.

AVISO: Cuando se coloca el colector ciclónico,

no use el colector ciclónico en la posición hori-

zontal u orientada hacia arriba. El hacerlo podría

ocasionar que el ltro de malla se obstruya.

AVISO: Siempre utilice la aspiradora con la bolsa

recolectora de polvo instalada, incluso cuando

utiliza el colector ciclónico. Si se utiliza la aspira-

dora sin la bolsa recolectora de polvo instalada se

podría ocasionar una avería del motor.

NOTA: Verique que el colector ciclónico, la aspira-

dora y el tubo recto estén asegurados correctamente

antes de su uso.

NOTA:

Vacíe la caja para polvo del colector cicló-

nico y la bolsa recolectora de polvo de la aspiradora

cuando se haya acumulado el polvo. El uso continuo

en esas circunstancias debilitará la fuerza de succión.

NOTA: Puede utilizar el colector ciclónico con o sin la

función de bloqueo.

NOTA: Para instalar o desinstalar el colector cicló-

nico, consulte la sección “Uso como aspiradora”.

Eliminación del polvo

Cuando se haya acumulado el polvo hasta la línea de

llenado completo de la caja para polvo, siga el procedi-

miento a continuación y deseche el polvo.

Sujete la caja para polvo rmemente, oprima y man-

tenga apretados los dos botones y extraiga la caja para polvo.

Fig.41

► 1. Línea de llenado completo 2. Caja para polvo

3. Botón (dos ubicaciones) 4. Filtro de malla

2. Deseche el polvo dentro de la caja para polvo

y extraiga cualquier polvo y partículas adheridas a la

supercie del ltro de malla.

3. Inserte la caja para polvo hasta el fondo hasta que

los dos botones queden asegurados con un clic.

Fig.42

► 1. Caja para polvo 2. Botón (dos ubicaciones)

NOTA: Verique que el colector ciclónico, la aspira-

dora y el tubo recto estén asegurados correctamente

antes de reiniciar la operación.

NOTA: Si la fuerza de succión no se recupera incluso

después de desechar el polvo y de limpiar el ltro

de malla, verique si se ha acumulado polvo en la

bolsa recolectora de polvo de la aspiradora o si hay

obstrucción.

38 ESPAÑOL

Limpieza

Cuando la caja para polvo se ensucia o el ltro de malla

se obstruye, quítelos y lávelos con agua. (Consulte la

sección “Eliminación del polvo” para el procedimiento

de eliminación).

Seque las piezas por completo antes de reinstalarlas

y usarlas.

Fig.43

► 1. Caja para polvo 2. Filtro de malla

Cuando el ltro de malla se ensucie en exceso, límpielo

con los siguientes procedimientos.

Gire el ltro de malla en el sentido contrario a las maneci-

llas del reloj y retírelo mientras los ganchos no están asegurados.

Fig.44

► 1. Filtro de malla 2. Gancho

Retire el polvo en el ltro de malla y posteriormente

lávelo con agua. Después de esto, séquelo por completo.

Inserte el ltro de malla dentro de la base mien-

tras los ganchos están alineados con el puerto. Mueva

el ltro de malla en el sentido de las manecillas del

reloj hasta que los ganchos se aseguren con un clic.

Asegúrese de que el ltro de malla quede bien instalado.

Fig.45

► 1. Filtro de malla 2. Gancho 3. Puerto

GARANTÍA LIMITADA DE MAKITA

Ésta Garantía no aplica para México

Consulte la hoja de la garantía anexa para ver los

términos más vigentes de la garantía aplicable a este

producto. En caso de no disponer de esta hoja de

garantía anexa, consulte los detalles sobre la garantía

descritos en el sitio web de su país respectivo indicado

a continuación.

Estados Unidos de América: www.makitatools.com

Canadá: www.makita.ca

Otros países: www.makita.com

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscópicas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885948A942

GCV05-1

EN, ESMX

20220124

Makita GCV05T1X Brushless Cordless 2 Quart HEPA Filter Backpack Dry Vacuum Kit (5.0Ah)

Product's Documents

INSTRUCTION MANUAL

Specifications

Makita GCV05T1X Questions and Answers

Related Products

Makita GCV05ZX 40V max XGT Brushless Cordless 2 Quart HEPA Filter Backpack Dry Vacuum, Tool Only
