ICE MAKER

tc_ £_,,'_

For questions about features, operation/performance,

parts, accessories or service, call: 1-800-253-1301.

In Canada, call for assistance 1-800-461-5681, for installation

and service, call: 1-800-807-6277 or visit our website at...

www.whirlpool.com or www.whirlpool.com/canada

LAMACHINEA

GLA(_ONS

Au Canada, pour assistance, composer le 1-800-461-5681, pour

installation ou service 1-800-807-6777 ou visitez notre site web

www.whirlpool.com/canada

Table of Contents/Table des matieres .............................. 2

2208357

TABLEOF

CONTENTS

ICE MAKER SAFETY ....................................................... 3

PARTS AND FEATURES .................................................. 4

INSTALLING YOUR ICE MAKER ....................................... 5

Unpacking the Ice Maker ................................................. 5

Space Requirements ....................................................... 5

Electrical Requirements ................................................... 6

Leveling the Ice Maker ..................................................... 6

Connecting the Ice Maker to a Water Source ................ 7

Reversing the Door Swing ............................................... 9

Understanding Sounds You May Hear ......................... 11

USING YOUR ICE MAKER ............................................... 11

Understanding How Your Ice Maker Works ................. 11

Setting the Controls ....................................................... 12

CARING FOR YOUR ICE MAKER ................................... 12

Cleaning Exterior Surfaces ............................................ 12

Cleaning the Ice Maker System .................................... 13

Cleaning the Condenser ................................................ 13

Cleaning the Interior Components ................................ 14

Vacation and Moving Care ............................................ 15

TROUBLESHOOTING ....................................................... 16

ASSISTANCE OR SERVICE ............................................. 17

WARRANTY ...................................................................... 18

TABLEDES

MATIERES

SECURITE DE LA MACHINE A GLA(;ONS ................... 19

PIECES ET CARACTERISTIQUES ................................. 20

INSTALLATION DE LA MACHINE A GLA(;ONS ............ 21

Deballage de la machine a glaqons .............................. 21

Espace requis ................................................................. 21

Specifications electriques ............................................. 22

Mise d'aplomb de la machine a glaqons ...................... 22

Raccordement de la machine

glaqons a I'alimentation en eau ................................ 23

Inversion du sens d'ouverture de la porte .................. 26

Comprehension des bruits

que vous pouvez entendre ............................................ 27

UTILISATION DE LA MACHINE A GLA(;ONS ................ 28

Comprehension du fonctionnement

de la machine a glaqons ............................................... 28

Reglage des commandes .............................................. 29

ENTRETIEN DE LA MACHINE A GLA(;ONS .................. 29

Nettoyage des surfaces exterieures ............................. 29

Nettoyage du systeme de la machine a glaqons ......... 30

Nettoyage du condenseur ............................................. 30

Nettoyage des composants interieurs ......................... 31

Precautions a prendre pour les

vacances ou le demenagement .................................... 32

DEPANNAGE ..................................................................... 33

ASSISTANCE OU SERVICE ............................................. 34

GARANTIE ......................................................................... 35

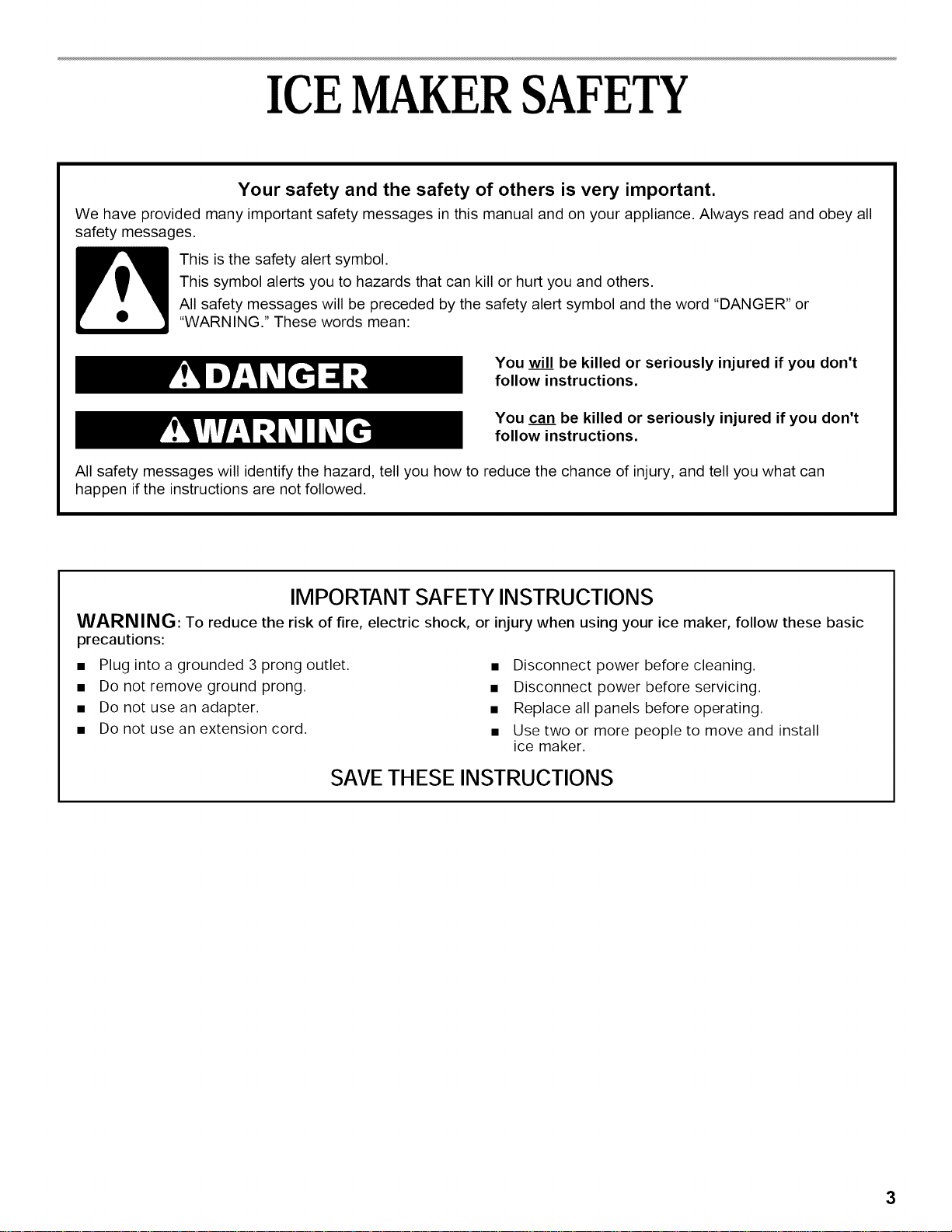

ICE MAKERSAFETY

Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to hazards that can kill or hurt you and others.

All safety messages will be preceded by the safety alert symbol and the word "DANGER" or

"WARNING." These words mean:

You will be killed or seriously injured if you don't

follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

_VARNNNG: To reduce the risk of fire, electric shock, or injury when using your ice maker, follow these basic

precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before cleaning.

• Disconnect power before servicing.

• Replace all panels before operating.

• Use two or more people to move and install

ice maker.

SAVE THESE INSTRUCTIONS

PARTSANDFEATURES

CLEANING

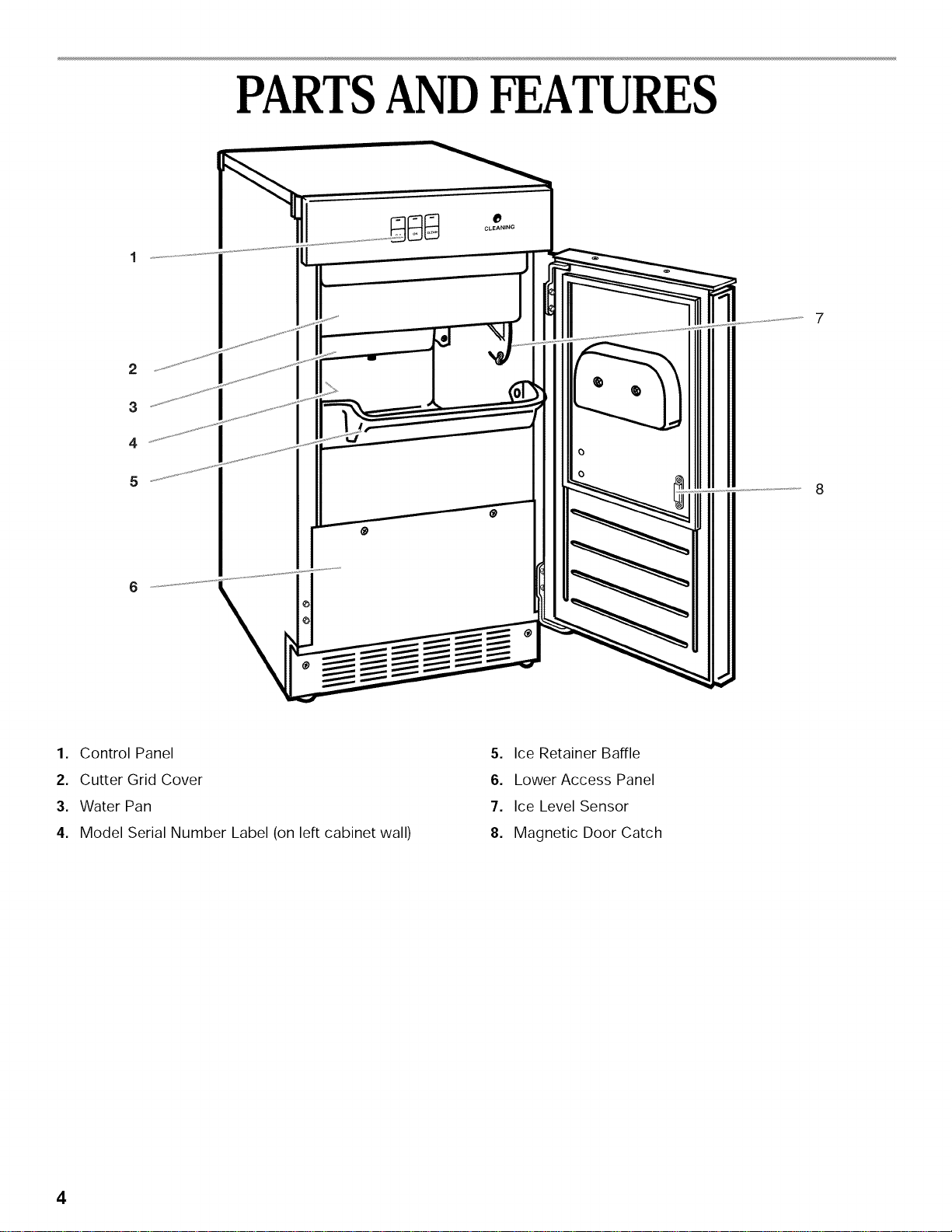

1. Control Panel

2. Cutter Grid Cover

3. Water Pan

4. Model Serial Number Label (on left cabinet wall)

5. Ice Retainer Baffle

6. Lower Access Panel

7. Ice Level Sensor

8. Magnetic Door Catch

INSTALLINGYOUR

ICEMAKER

Excessive Weight Hazard

Use two or more people to move and install

ice maker.

Failure to do so can result in back or other injury.

Removing packaging materials

IMPORTANT: Do not remove any permanent instruction

labels inside your ice maker or the Tech Sheet that is

fastened behind the lower access panel.

• Remove tape and any labels from your ice maker

before using (except the model and serial number

label).

To remove any remaining tape or glue, rub the area

briskly with your thumb. Tape or glue residue can also

be easily removed by rubbing a small amount of liquid

dish soap over the adhesive with your fingers. Wipe

with warm water and dry.

Do not use sharp instruments, rubbing alcohol,

flammable fluids, or abrasive cleaners to remove tape

or glue. These products can damage the surface of

your ice maker.

Cleaning before use

After you remove all of the packaging materials, clean the

inside of your ice maker before using it. See the cleaning

instructions in the "Caring for Your Ice Maker" section.

To ensure proper ventilation for your ice maker, the

front side must be completely unobstructed. The unit

may be closed-in on the top and three sides, but the

installation should allow the ice maker to be pulled

forward for servicing if necessary.

Installation of the ice maker requires a cold water

supply inlet of V4"(6.35 mm) OD soft copper tubing with

a shut-off valve and either a gravity-drain system or

condensate pump to carry the water to an existing

drain.

Choose a well ventilated area with temperatures above

55°F (13°C) and below IO0°F (38°C). Best results are

obtained between 70°F (21°C) and 90°F (32°C). This

unit MUST be installed in an area protected from the

elements, such as wind, rain, water spray, or drip.

When installing the ice maker under a counter, follow

the recommended opening dimensions shown. Place

electrical and plumbing fixtures in the recommended

location as shown.

NOTE: Do not kink or pinch the power supply cord

between the ice maker and cabinet.

34"

(86.4 cm)

Min.

341/2,,

(87.6 cm)

Max.

24"

30.1 cm)

t 281/2.

(72.4 cm)

(38.1 cm)

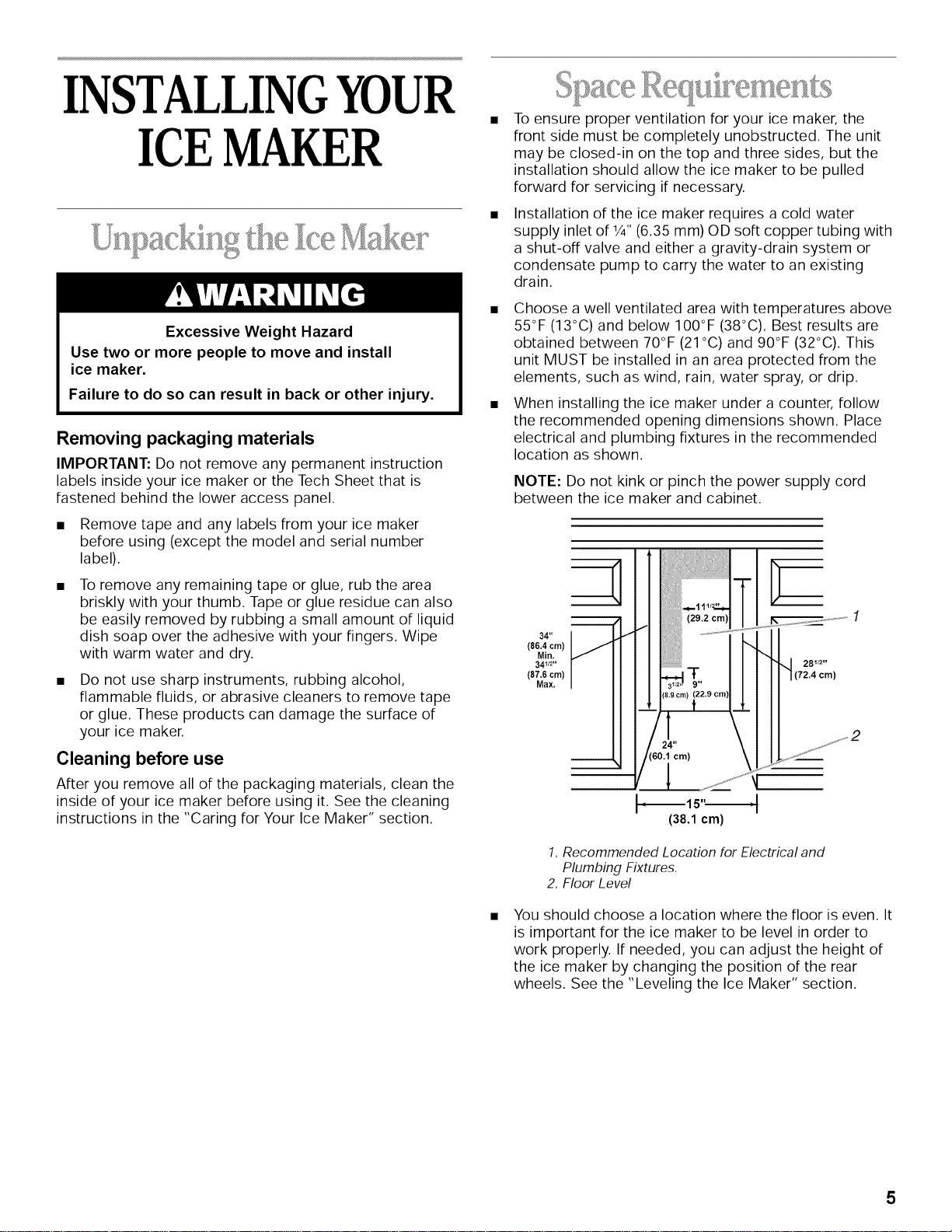

1.Recommended Location for Electrical and

Plumbing Fixtures.

2. Floor Level

You should choose a location where the floor is even. It

is important for the ice maker to be level in order to

work properly. If needed, you can adjust the height of

the ice maker by changing the position of the rear

wheels. See the "Leveling the Ice Maker" section.

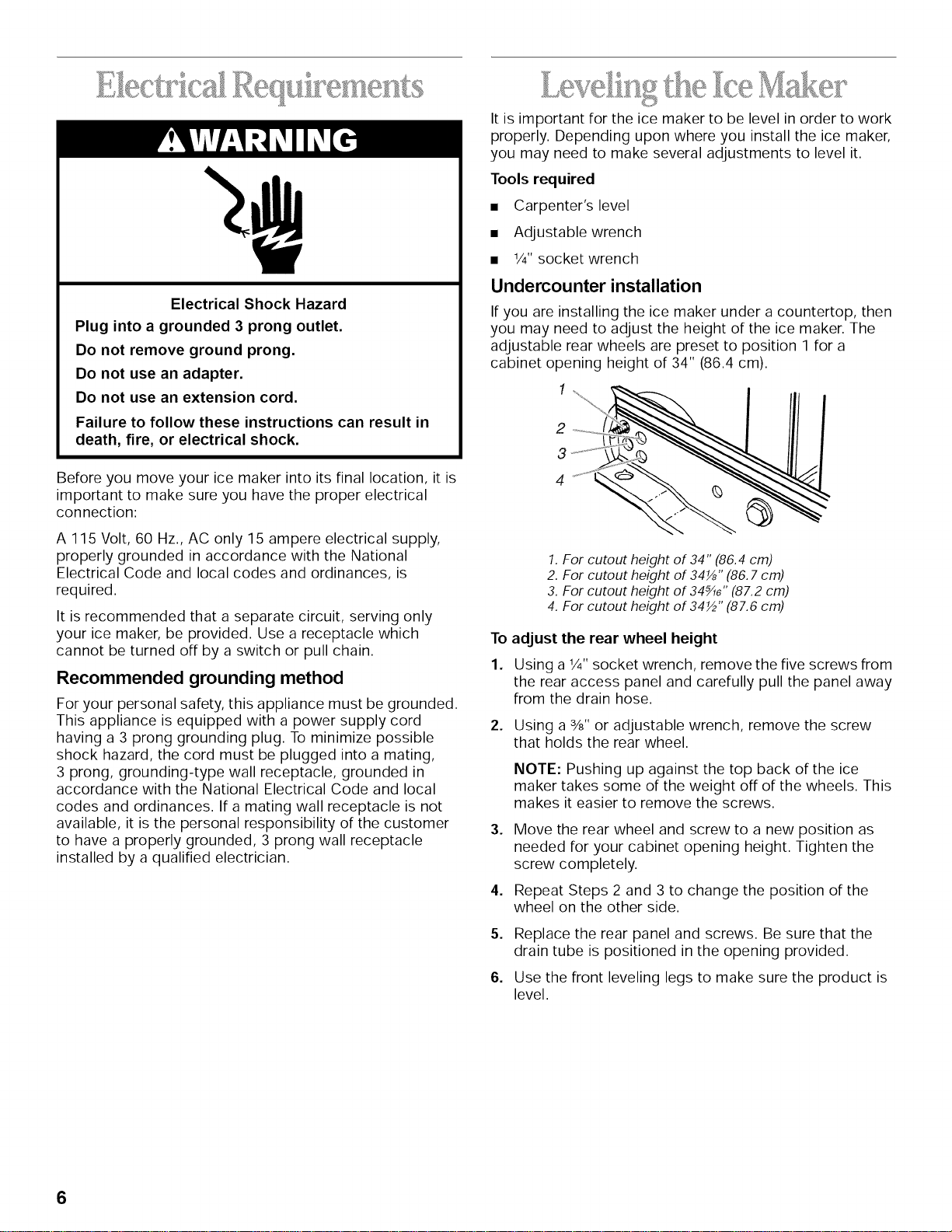

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or electrical shock.

Before you move your ice maker into its final location, it is

important to make sure you have the proper electrical

connection:

A 115 Volt, 60 Hz., AC only 15 ampere electrical supply,

properly grounded in accordance with the National

Electrical Code and local codes and ordinances, is

required.

It is recommended that a separate circuit, serving only

your ice maker, be provided. Use a receptacle which

cannot be turned off by a switch or pull chain.

Recommended grounding method

For your personal safety, this appliance must be grounded.

This appliance is equipped with a power supply cord

having a 3 prong grounding plug. To minimize possible

shock hazard, the cord must be plugged into a mating,

3 prong, grounding-type wall receptacle, grounded in

accordance with the National Electrical Code and local

codes and ordinances. If a mating wall receptacle is not

available, it is the personal responsibility of the customer

to have a properly grounded, 3 prong wall receptacle

installed by a qualified electrician.

It is important for the ice maker to be level in order to work

properly. Depending upon where you install the ice maker,

you may need to make several adjustments to level it.

Tools required

• Carpenter's level

• Adjustable wrench

• 1/4"socket wrench

Undercounter installation

If you are installing the ice maker under a countertop, then

you may need to adjust the height of the ice maker. The

adjustable rear wheels are preset to position 1for a

cabinet opening height of 34" (86.4 cm).

1.For cutout height of 34" (86.4 cm)

2. For cutout height of 34_" (86.7 cm)

3. For cutout height of 34_6" (87.2 cm)

4. For cutout height of 34½" (87.6 cm)

adjust the rear wheel height

Using a 1/4"socket wrench, remove the five screws from

the rear access panel and carefully pull the panel away

from the drain hose.

Using a %" or adjustable wrench, remove the screw

that holds the rear wheel.

NOTE: Pushing up against the top back of the ice

maker takes some of the weight off of the wheels. This

makes it easier to remove the screws.

Move the rear wheel and screw to a new position as

needed for your cabinet opening height. Tighten the

screw completely.

Repeat Steps 2 and 3 to change the position of the

wheel on the other side.

Replace the rear panel and screws. Be sure that the

drain tube is positioned in the opening provided.

Use the front leveling legs to make sure the product is

level.

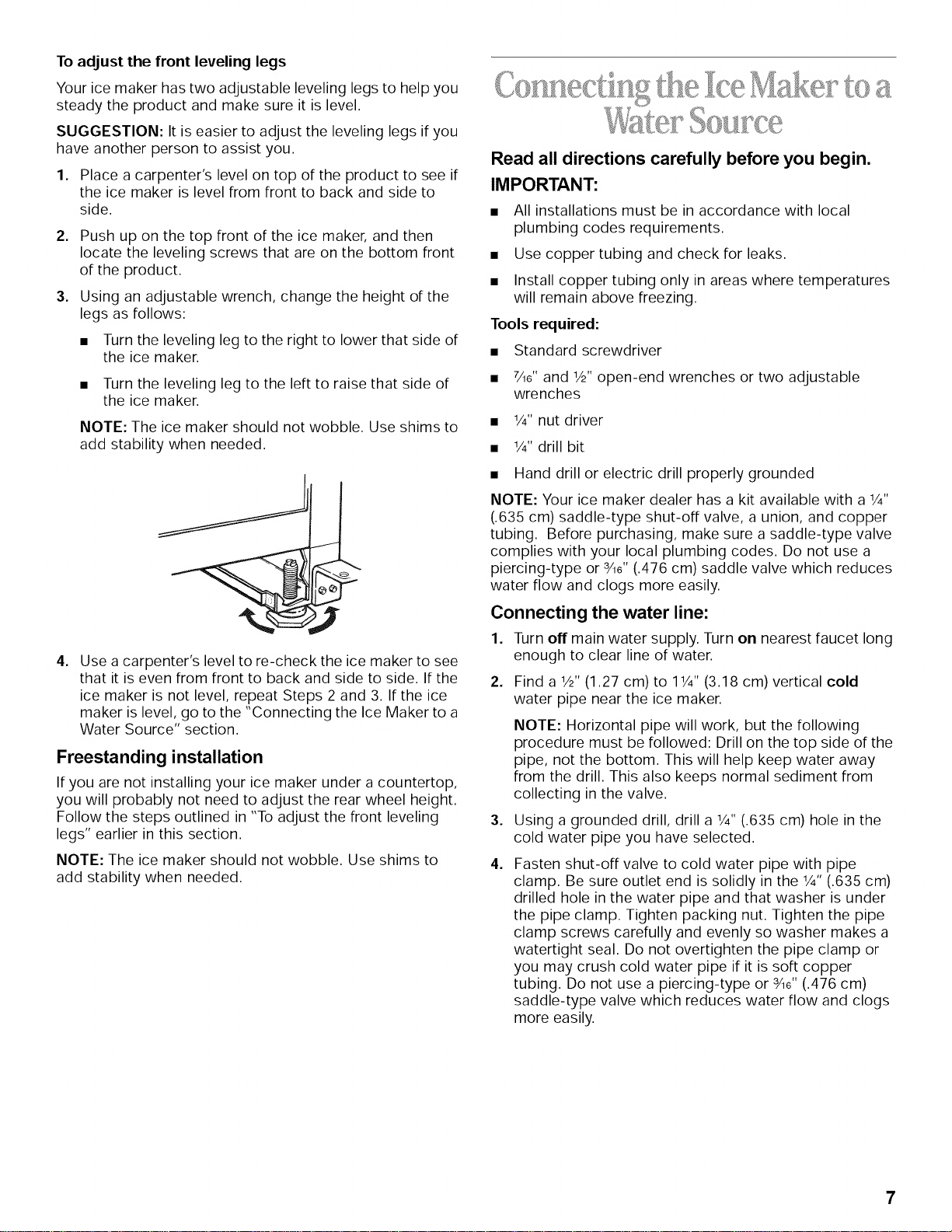

To adjust the front leveling legs

Your ice maker has two adjustable leveling legs to help you

steady the product and make sure it is level.

SUGGESTION: It is easier to adjust the leveling legs if you

have another person to assist you.

1, Place a carpenter's level on top of the product to see if

the ice maker is level from front to back and side to

side.

Push up on the top front of the ice maker, and then

locate the leveling screws that are on the bottom front

of the product.

Using an adjustable wrench, change the height of the

legs as follows:

• Turn the leveling leg to the right to lower that side of

the ice maker.

• Turn the leveling leg to the left to raise that side of

the ice maker.

NOTE: The ice maker should not wobble. Use shims to

add stability when needed.

Use a carpenter's level to re-check the ice maker to see

that it is even from front to back and side to side. If the

ice maker is not level, repeat Steps 2 and 3. If the ice

maker is level, go to the "Connecting the Ice Maker to a

Water Source" section.

Freestanding installation

If you are not installing your ice maker under a countertop,

you will probably not need to adjust the rear wheel height,

Follow the steps outlined in "To adjust the front leveling

legs" earlier in this section,

NOTE: The ice maker should not wobble. Use shims to

add stability when needed.

Read all directions carefully before you begin.

IMPORTANT:

• All installations must be in accordance with local

plumbing codes requirements,

• Use copper tubing and check for leaks,

• Install copper tubing only in areas where temperatures

will remain above freezing,

Tools required:

• Standard screwdriver

• 7A6"and 1/2"open-end wrenches or two adjustable

wrenches

• 1/4" nut driver

• 1/4"drill bit

• Hand drill or electric drill properly grounded

NOTE: Your ice maker dealer has a kit available with a 1/4"

(.635 cm) saddle-type shut-off valve, a union, and copper

tubing. Before purchasing, make sure a saddle-type valve

complies with your local plumbing codes. Do not use a

piercing-type or ¾6" (.476 cm) saddle valve which reduces

water flow and clogs more easily.

Connecting the water line:

1. Turn off main water supply. Turn on nearest faucet long

enough to clear line of water.

Find a 1/2"(1.27 cm) to 11/4"(3.18 cm) vertical cold

water pipe near the ice maker.

NOTE: Horizontal pipe will work, but the following

procedure must be followed: Drill on the top side of the

pipe, not the bottom. This will help keep water away

from the drill. This also keeps normal sediment from

collecting in the valve.

Using a grounded drill, drill a 1/4"(.635 cm) hole in the

cold water pipe you have selected.

Fasten shut-off valve to cold water pipe with pipe

clamp. Be sure outlet end is solidly in the 1/4"(.635 cm)

drilled hole in the water pipe and that washer is under

the pipe clamp. Tighten packing nut. Tighten the pipe

clamp screws carefully and evenly so washer makes a

watertight seal. Do not overtighten the pipe clamp or

you may crush cold water pipe if it is soft copper

tubing. Do not use a piercing-type or ¾6" (.476 cm)

saddle-type valve which reduces water flow and clogs

more easily.

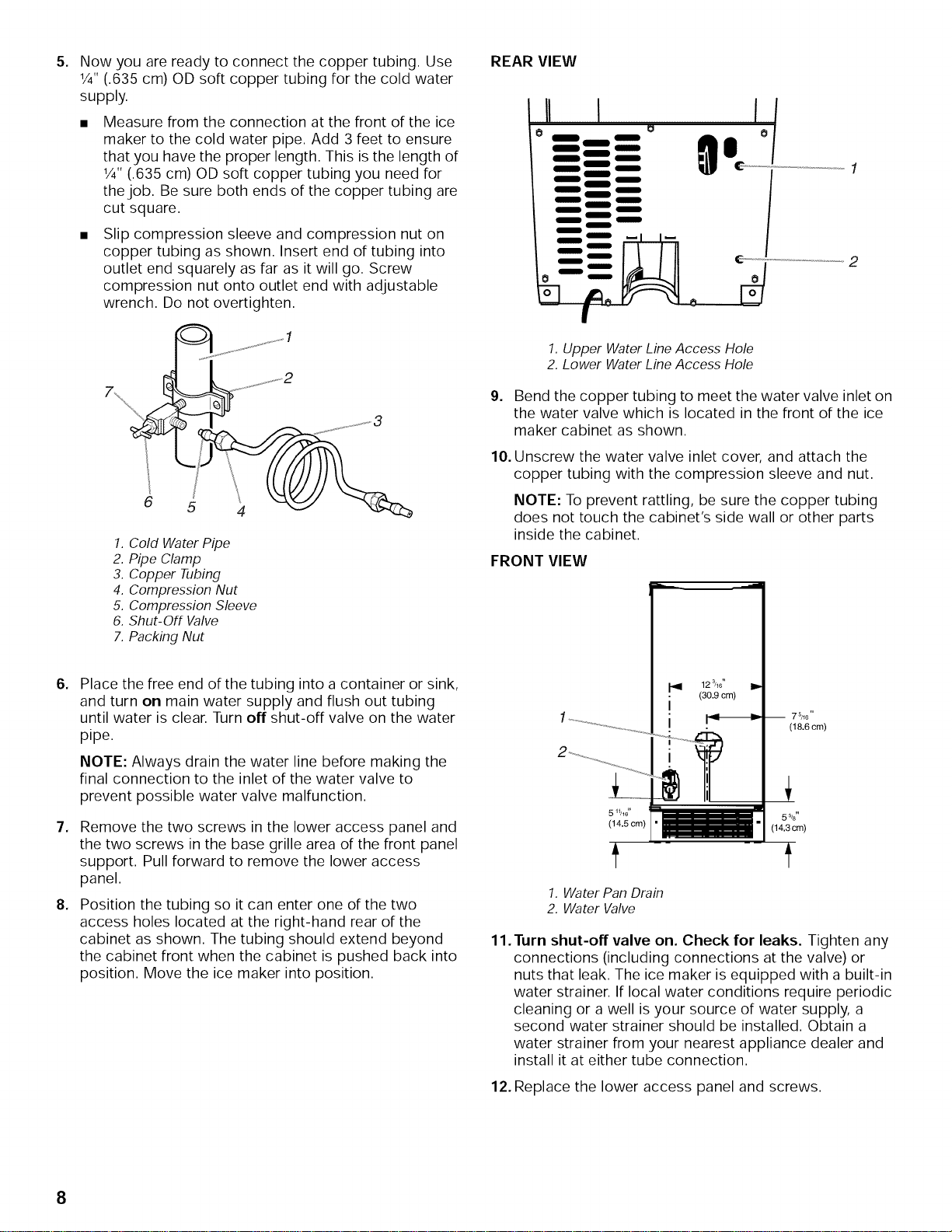

5. REAR VIEW

Now you are ready to connect the copper tubing. Use

1/4"(.635 cm) OD soft copper tubing for the cold water

supply.

Measure from the connection at the front of the ice

maker to the cold water pipe. Add 3 feet to ensure

that you have the proper length. This is the length of

1/4"(.635 cm) OD soft copper tubing you need for

the job. Be sure both ends of the copper tubing are

cut square.

Slip compression sleeve and compression nut on

copper tubing as shown. Insert end of tubing into

outlet end squarely as far as it will go. Screw

compression nut onto outlet end with adjustable

wrench. Do not overtighten.

6 5 4

1. Cold Water Pipe

2. Pipe Clamp

3. Copper Tubing

4. Compression Nut

5. Compression Sleeve

6. Shut-Off Valve

7. Packing Nut

Place the free end of the tubing into a container or sink,

and turn on main water supply and flush out tubing

until water is clear. Turn off shut-off valve on the water

pipe.

NOTE: Always drain the water line before making the

final connection to the inlet of the water valve to

prevent possible water valve malfunction.

Remove the two screws in the lower access panel and

the two screws in the base grille area of the front panel

support. Pull forward to remove the lower access

panel.

Position the tubing so it can enter one of the two

access holes located at the right-hand rear of the

cabinet as shown. The tubing should extend beyond

the cabinet front when the cabinet is pushed back into

position. Move the ice maker into position.

II I

1. Upper Water Line Access Hole

2. Lower Water Line Access Hole

9, Bend the copper tubing to meet the water valve inlet on

the water valve which is located in the front of the ice

maker cabinet as shown.

10.

Unscrew the water valve inlet cover, and attach the

copper tubing with the compression sleeve and nut.

NOTE: To prevent rattling, be sure the copper tubing

does not touch the cabinet's side wall or other parts

inside the cabinet.

FRONT VIEW

511/16"

(14.5crn)

1. Water Pan Drain

2. Water Valve

11,

Turn shut-off valve on. Check for leaks. Tighten any

connections (including connections at the valve) or

nuts that leak. The ice maker is equipped with a built-in

water strainer. If local water conditions require periodic

cleaning or a well is your source of water supply, a

second water strainer should be installed. Obtain a

water strainer from your nearest appliance dealer and

install it at either tube connection.

12, Replace the lower access panel and screws.

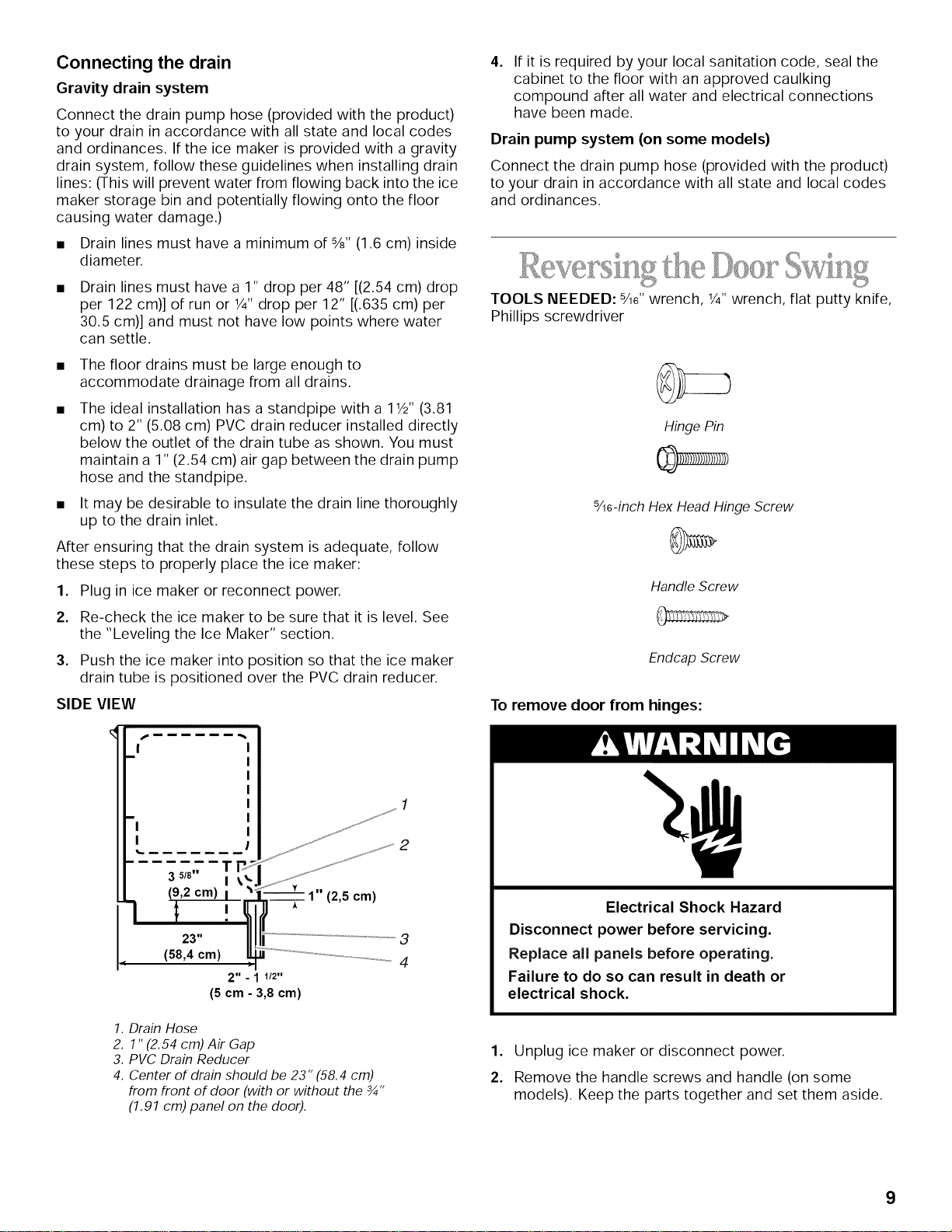

Connecting the drain

Gravity drain system

Connect the drain pump hose (provided with the product)

to your drain in accordance with all state and local codes

and ordinances. If the ice maker is provided with a gravity

drain system, follow these guidelines when installing drain

lines: (This will prevent water from flowing back into the ice

maker storage bin and potentially flowing onto the floor

causing water damage.)

• Drain lines must have a minimum of%" (1.6 cm) inside

diameter.

Drain lines must have a 1" drop per 48" [(2.54 cm) drop

per 122 cm)] of run or 1/4"drop per 12" [(.635 cm) per

30.5 cm)] and must not have low points where water

can settle.

The floor drains must be large enough to

accommodate drainage from all drains.

The ideal installation has a standpipe with a 11/2"(3.81

cm) to 2" (5.08 cm) PVC drain reducer installed directly

below the outlet of the drain tube as shown. You must

maintain a 1" (2.54 cm) air gap between the drain pump

hose and the standpipe.

It may be desirable to insulate the drain line thoroughly

up to the drain inlet.

After ensuring that the drain system is adequate, follow

these steps to properly place the ice maker:

1, Plug in ice maker or reconnect power.

2, Re-check the ice maker to be sure that it is level. See

the "Leveling the Ice Maker" section.

3. Push the ice maker into position so that the ice maker

drain tube is positioned over the PVC drain reducer.

SIDE VIEW

l,.u

3 5/811

(9,2 cm)

23"

(58,4cm)

2" - 1 1/2"

(5cm - 3,8 cm)

1. Drain Hose

2. 1" (2.54 cm) Air Gap

3. PVC Drain Reducer

4. Center of drain should be 23" (58.4 cm)

from front of door (with or without the ¾"

(1.91 cm) panel on the door).

If it is required by your local sanitation code, seal the

cabinet to the floor with an approved caulking

compound after all water and electrical connections

have been made,

Drain pump system (on some models)

Connect the drain pump hose (provided with the product)

to your drain in accordance with all state and local codes

and ordinances.

<t.I I,R,

TOOLS NEEDED: sad' wrench, 1/4"wrench, flat putty knife,

Phillips screwdriver

Hinge Pin

5A6-inchHex Head HingeScrew

Handle Screw

Endcap Screw

To remove door from hinges:

Electrical Shock Hazard

Disconnect power before servicing.

Replace all panels before operating.

Failure to do so can result in death or

electrical shock.

1, Unplug ice maker or disconnect power.

2, Remove the handle screws and handle (on some

models). Keep the parts together and set them aside.

Remove the two hex head screws from the upper

access panel. Lift up on the bottom of the access panel

to release it from the front of the ice maker. Do not

disconnect the wires.

With the upper access panel raised, remove the hinge

pin from the top hinge.

Remove the door from the hinges and screw the top

hinge pin back into the top hinge.

Replace the upper access panel loosely on the ice

maker.

Reverse the door endcaps as follows:

• Remove both the screws and endcaps (top and

bottom).

• Place the top endcap on the bottom of the opposite

side of the door with the long flat side facing the

door front.

• Place the bottom endcap on the top of the opposite

side of the door with the long flat side facing the

door front.

8. Set the door aside.

To reverse the hinges:

1, Unscrew and remove the top hinge. Replace the

screws in the empty hinge holes.

Remove the screws from the bottom of the opposite

side of the ice maker cabinet. Turn the top hinge upside

down so that the hinge pin points up. Place the hinge

on the bottom opposite side of the ice maker and

tighten screws.

Remove the plastic hinge pin sleeve from the "old"

bottom hinge and replace it on the new bottom hinge

pin.

4, Remove the "old" bottom hinge screws and hinge.

Replace the screws in the empty hinge holes.

5, Remove the screws from the top of the opposite side of

the ice maker cabinet. Turn the hinge upside down so

that the hinge pin points down.

6, Raise the upper access panel and place the hinge on

the top opposite side of the ice maker. Tighten the

hinge screws.

7. Remove the top hinge pin

replace door on hinges:

Place plastic hinge pin sleeve in the top hinge hole on

the door. Align the door with the top hinge hole and

replace the top hinge pin.

Replace the upper access panel and secure it with the

hex head screws.

3, Replace the handle and handle screws.

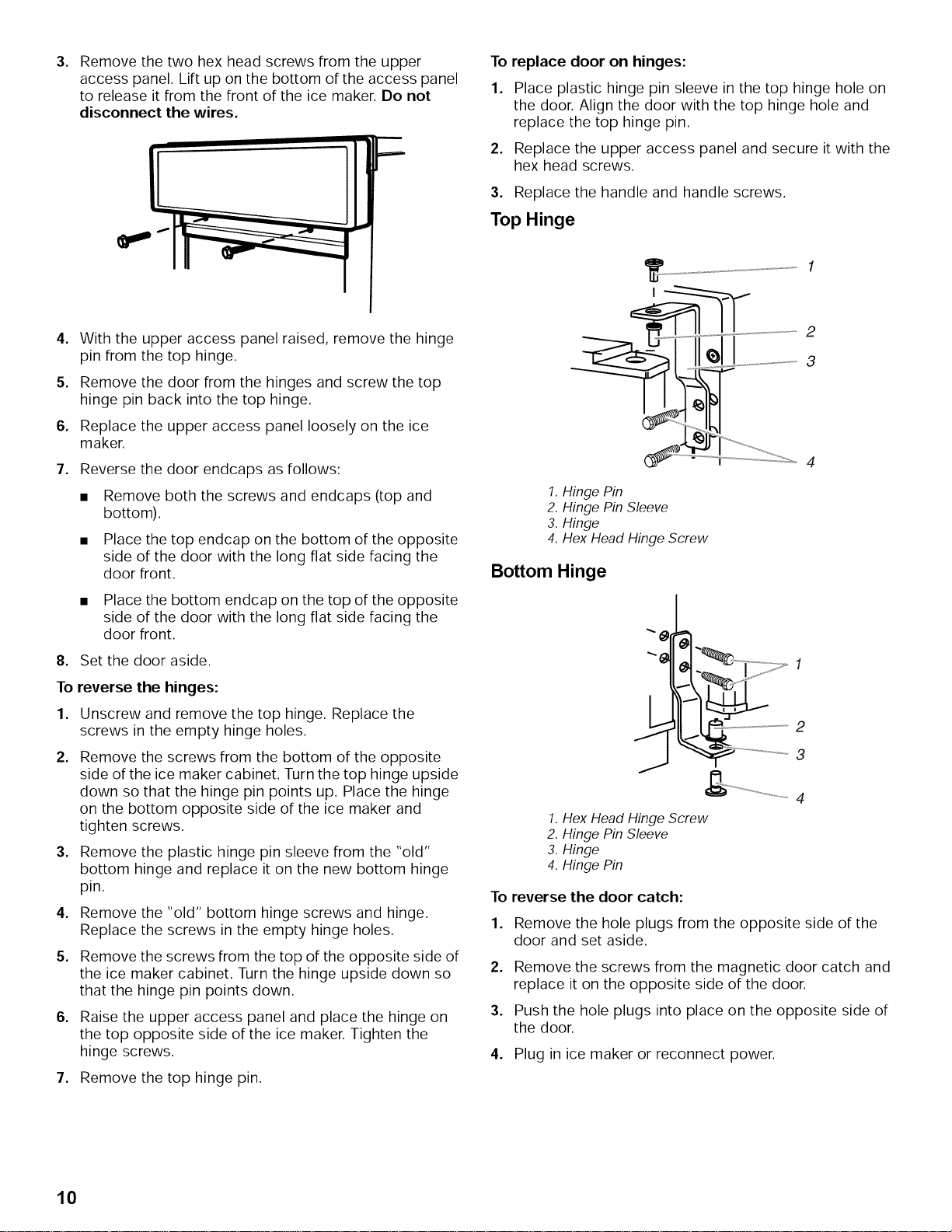

Top Hinge

1.Hinge Pin

2. Hinge Pin Sleeve

3. Hinge

4. Hex Head Hinge Screw

Bottom Hinge

1.Hex Head Hinge Screw

2. Hinge Pin Sleeve

3. Hinge

4. Hinge Pin

reverse the door catch:

Remove the hole plugs from the opposite side of the

door and set aside.

Remove the screws from the magnetic door catch and

replace it on the opposite side of the door.

Push the hole plugs into place on the opposite side of

the door.

4. Plug in ice maker or reconnect power,

Your new ice maker may make sounds that are not familiar

to you. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are

normal. Hard surfaces like the floor, walls and cabinets can

make the sounds seem louder than they actually are. The

following describes the kinds of sounds that might be new

to you and what may be making them.

• You will hear a buzzing sound when the water valve

opens to fill the water reservoir for each cycle.

• Rattling noises may come from the flow of the

refrigerant or the water line. Items stored on top of the

ice maker can also make noises.

The high efficiency compressor may make a pulsating

or high pitched sound.

Water running over the evaporator plate may make a

splashing sound.

Water running from the evaporator plate to the water

reservoir may make a splashing sound.

As each cycle ends, you may hear a gurgling sound

due to the refrigerant flowing in your ice maker.

You may hear air being forced over the condenser by

the condenser fan.

During the harvest cycle, you may hear a "thud" when

the ice sheet slides from the evaporator onto the cutter

grid.

When you first start the ice maker, you may hear water

running continuously. The ice maker is programmed to

run a rinse cycle before it begins to make ice.

USINGYOUR

ICEMAKER

When you first start your ice maker, the water pan will fill

and the system will rinse itself before starting to make ice.

The rinsing process takes about five minutes.

Under normal operating conditions, the ice maker will

cycle at preset temperatures. The ice level sensor located

in the ice storage bin will monitor the ice levels.

IMPORTANT

• If the water supply to the ice maker is turned off, be

sure to set the ice maker control to OFE

The ice maker is designed to make clear ice from the

majority of water sources on a daily basis. If your

results are unsatisfactory, your water may need to be

filtered or treated.

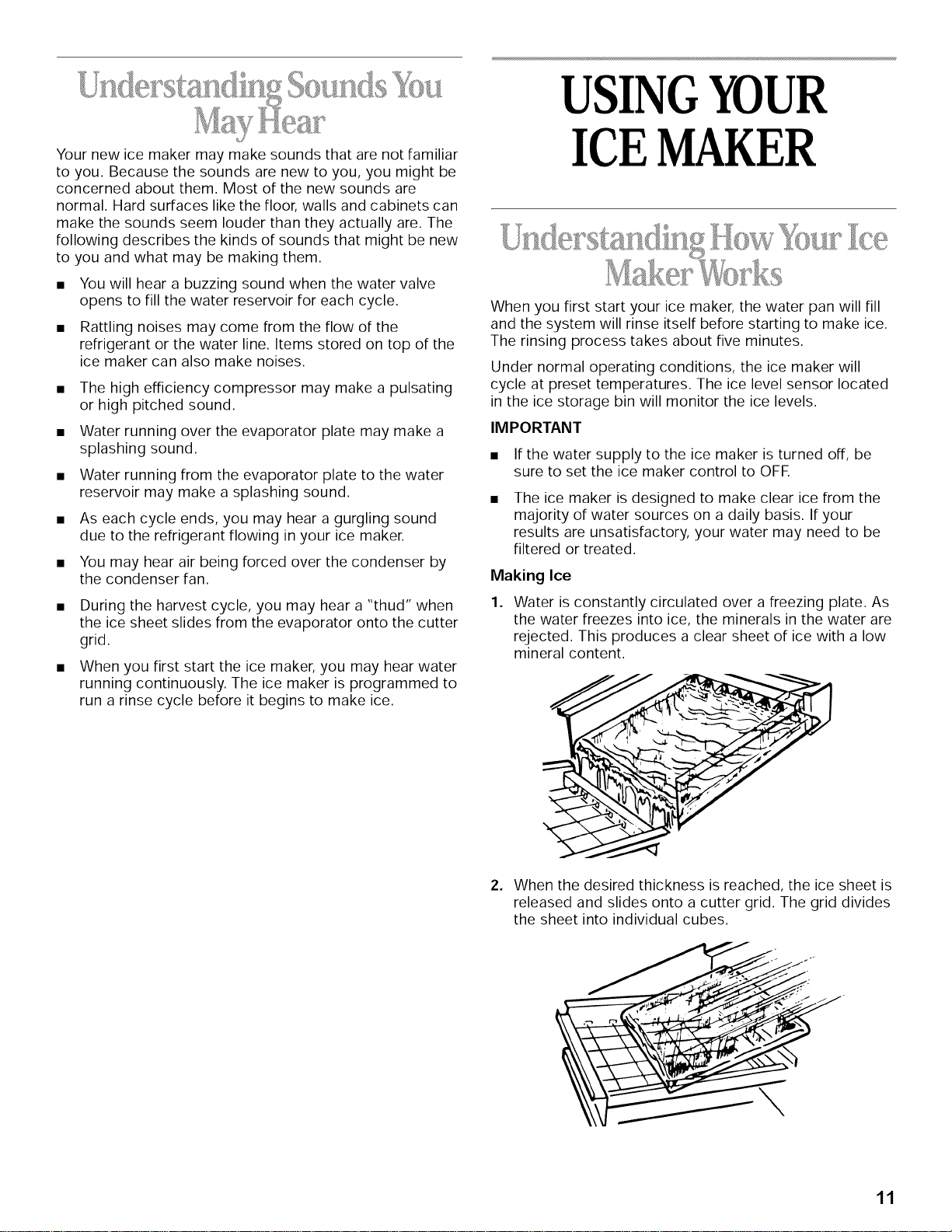

Making Ice

Water is constantly circulated over a freezing plate. As

the water freezes into ice, the minerals in the water are

rejected. This produces a clear sheet of ice with a low

mineral content.

When the desired thickness is reached, the ice sheet is

released and slides onto a cutter grid. The grid divides

the sheet into individual cubes.

The water containing the rejected minerals is drained

after each freezing cycle.

Fresh water enters the machine for the next ice making

cycle.

Cubes fall into the storage bin. When the bin is full, the

ice maker shuts off automatically and restarts when

more ice is needed. The ice bin is not refrigerated and

some melting will occur. The amount of melting varies

with room temperature.

NOTE: As the room and water temperatures vary, so

will the amount of ice produced and stored. This means

that higher operating temperatures result in reduced ice

production.

,,j)l _,,jl.+Ll, l. ,_,!,=.=,_It,l, ,%

I,,3

To start the normal ice making cycle, select ON.

To stop ice maker operation, select OFE

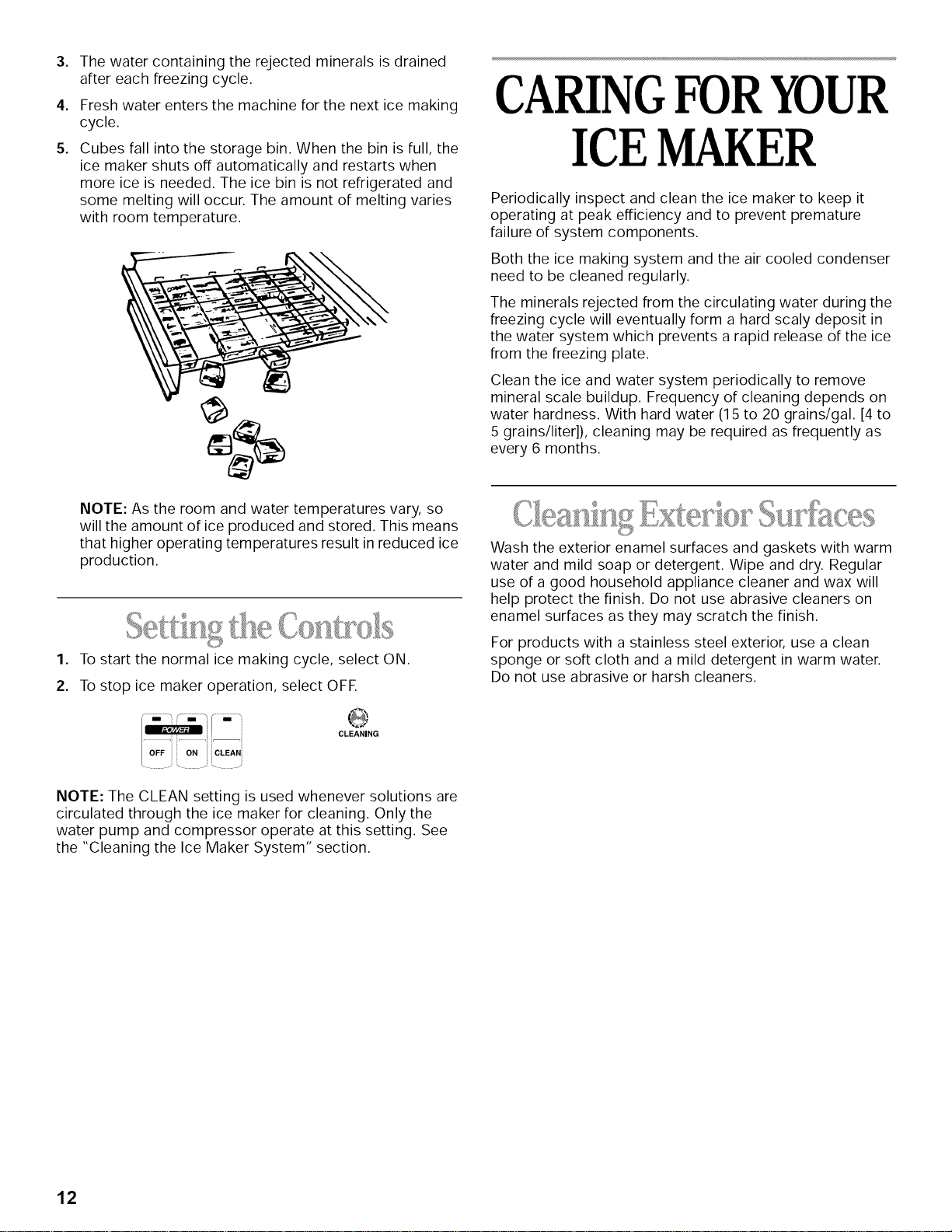

CARINGFORYOUR

ICE MAKER

Periodically inspect and clean the ice maker to keep it

operating at peak efficiency and to prevent premature

failure of system components.

Both the ice making system and the air cooled condenser

need to be cleaned regularly.

The minerals rejected from the circulating water during the

freezing cycle will eventually form a hard scaly deposit in

the water system which prevents a rapid release of the ice

from the freezing plate.

Clean the ice and water system periodically to remove

mineral scale buildup. Frequency of cleaning depends on

water hardness. With hard water (15 to 20 grains/gal. [4 to

5 grains/liter]), cleaning may be required as frequently as

every 6 months.

÷ ®

Wash the exterior enamel surfaces and gaskets with warm

water and mild soap or detergent. Wipe and dry. Regular

use of a good household appliance cleaner and wax will

help protect the finish. Do not use abrasive cleaners on

enamel surfaces as they may scratch the finish.

For products with a stainless steel exterior, use a clean

sponge or soft cloth and a mild detergent in warm water.

Do not use abrasive or harsh cleaners.

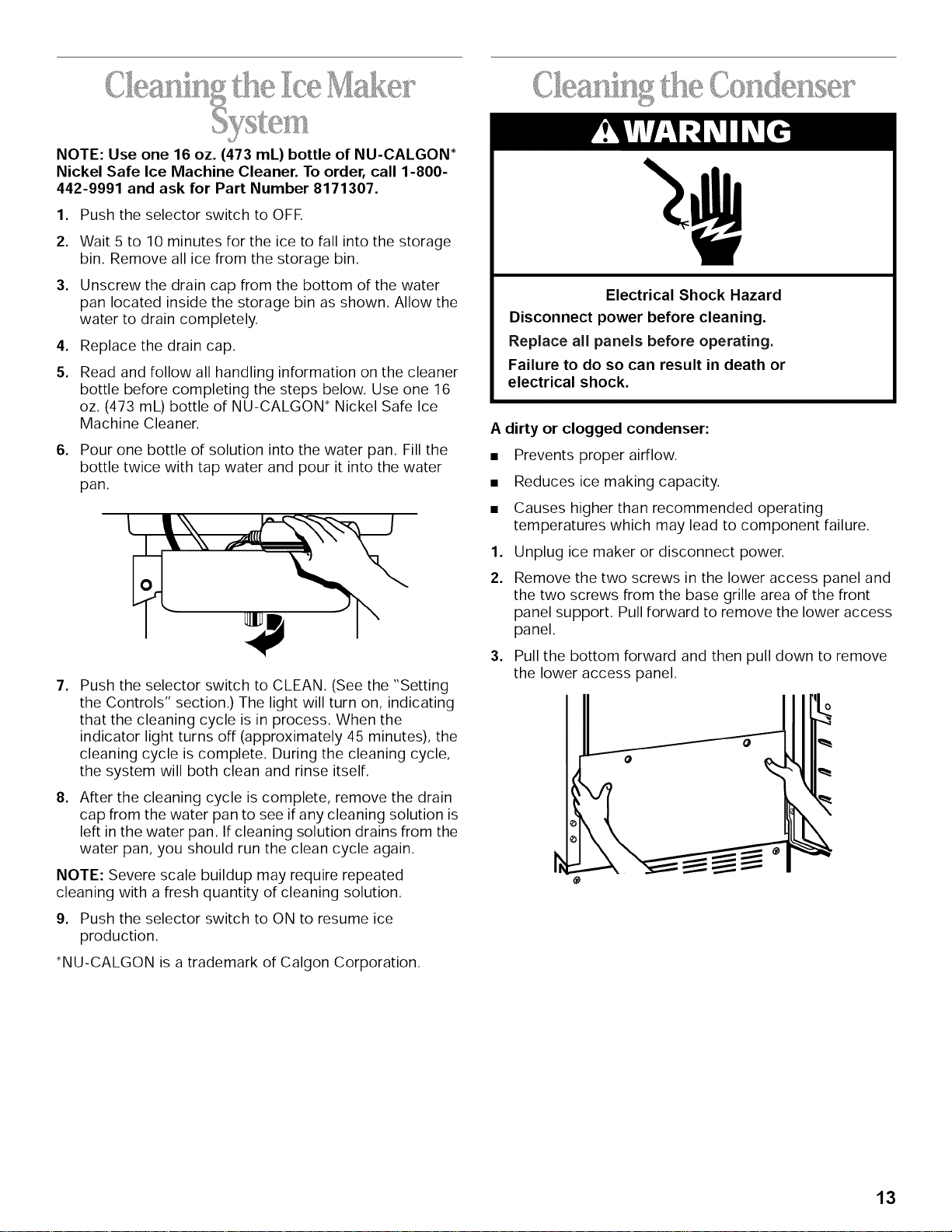

CLEANING

NOTE: The CLEAN setting is used whenever solutions are

circulated through the ice maker for cleaning. Only the

water pump and compressor operate at this setting. See

the "Cleaning the Ice Maker System" section.

NOTE: Use one 16 oz. (473 mL) bottle of NU-CALGON*

Nickel Safe Ice Machine Cleaner. To order, call 1-800-

442-9991 and ask for Part Number 8171307.

1, Push the selector switch to OFE

Wait 5 to 10 minutes for the ice to fall into the storage

bin. Remove all ice from the storage bin.

Unscrew the drain cap from the bottom of the water

pan located inside the storage bin as shown. Allow the

water to drain completely.

Replace the drain cap.

Read and follow all handling information on the cleaner

bottle before completing the steps below. Use one 16

oz. (473 mL) bottle of NU-CALGON* Nickel Safe Ice

Machine Cleaner.

6, Pour one bottle of solution into the water pan. Fill the

bottle twice with tap water and pour it into the water

pan.

Push the selector switch to CLEAN. (See the "Setting

the Controls" section.) The light will turn on, indicating

that the cleaning cycle is in process. When the

indicator light turns off (approximately 45 minutes), the

cleaning cycle is complete. During the cleaning cycle,

the system will both clean and rinse itself.

After the cleaning cycle is complete, remove the drain

cap from the water pan to see if any cleaning solution is

left in the water pan. If cleaning solution drains from the

water pan, you should run the clean cycle again.

NOTE: Severe scale buildup may require repeated

cleaning with a fresh quantity of cleaning solution.

9, Push the selector switch to ON to resume ice

production.

*NU-CALGON is a trademark of Calgon Corporation.

Electrical Shock Hazard

Disconnect power before cleaning.

Replace all panels before operating.

Failure to do so can result in death or

electrical shock.

A dirty or clogged condenser:

• Prevents proper airflow.

• Reduces ice making capacity.

• Causes higher than recommended operating

temperatures which may lead to component failure.

1. Unplug ice maker or disconnect power.

2. Remove the two screws in the lower access panel and

the two screws from the base grille area of the front

panel support. Pull forward to remove the lower access

panel.

3. Pull the bottom forward and then pull down to remove

the lower access panel.

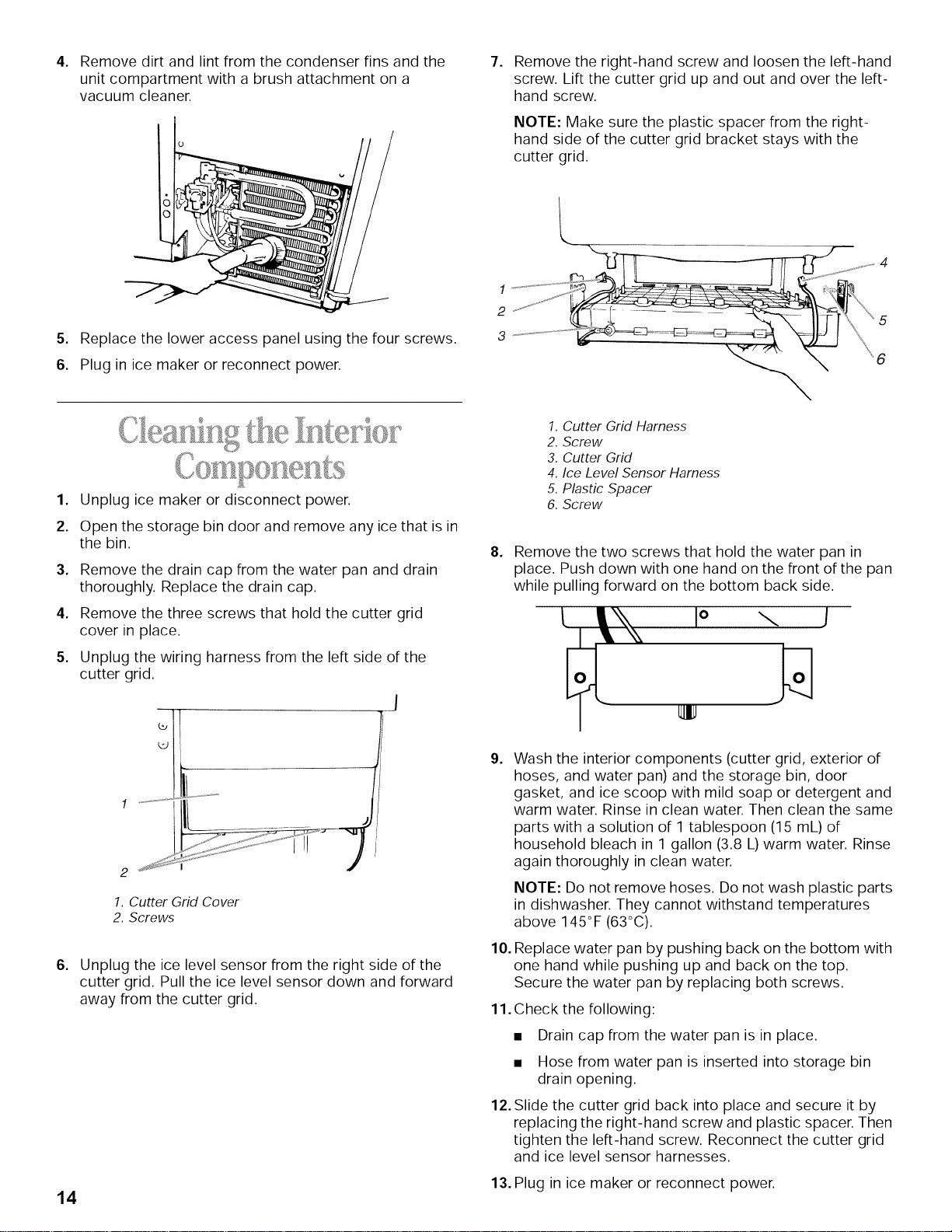

, Remove dirt and lint from the condenser fins and the

unit compartment with a brush attachment on a

vacuum cleaner.

Remove the right-hand screw and loosen the left-hand

screw. Lift the cutter grid up and out and over the left-

hand screw.

NOTE: Make sure the plastic spacer from the right-

hand side of the cutter grid bracket stays with the

cutter grid.

5, Replace the lower access panel using the four screws.

6, Plug in ice maker or reconnect power.

Unplug ice maker or disconnect power.

Open the storage bin door and remove any ice that is in

the bin.

Remove the drain cap from the water pan and drain

thoroughly. Replace the drain cap.

Remove the three screws that hold the cutter grid

cover in place.

Unplug the wiring harness from the left side of the

cutter grid.

£:J

1 ..............

;S_

2 _ ........

1. Cutter Grid Cover

2. Screws

Unplug the ice level sensor from the right side of the

cutter grid. Pull the ice level sensor down and forward

away from the cutter grid.

10.

11,

12,

1. Cutter Grid Harness

2. Screw

3. Cutter Grid

4. Ice Level Sensor Harness

5. Plastic Spacer

6. Screw

Remove the two screws that hold the water pan in

place. Push down with one hand on the front of the pan

while pulling forward on the bottom back side.

Wash the interior components (cutter grid, exterior of

hoses, and water pan) and the storage bin, door

gasket, and ice scoop with mild soap or detergent and

warm water. Rinse in clean water. Then clean the same

parts with a solution of 1 tablespoon (15 mL) of

household bleach in 1 gallon (3.8 L) warm water. Rinse

again thoroughly in clean water.

NOTE: Do not remove hoses. Do not wash plastic parts

in dishwasher. They cannot withstand temperatures

above 145°F (63°C).

Replace water pan by pushing back on the bottom with

one hand while pushing up and back on the top.

Secure the water pan by replacing both screws.

Check the following:

• Drain cap from the water pan is in place.

• Hose from water pan is inserted into storage bin

drain opening.

Slide the cutter grid back into place and secure it by

replacing the right-hand screw and plastic spacer. Then

tighten the left-hand screw. Reconnect the cutter grid

and ice level sensor harnesses.

13. Plug in ice maker or reconnect power.

Electrical Shock Hazard

Disconnect power before servicing.

Replace all panels before operating.

Failure to do so can result in death or

electrical shock.

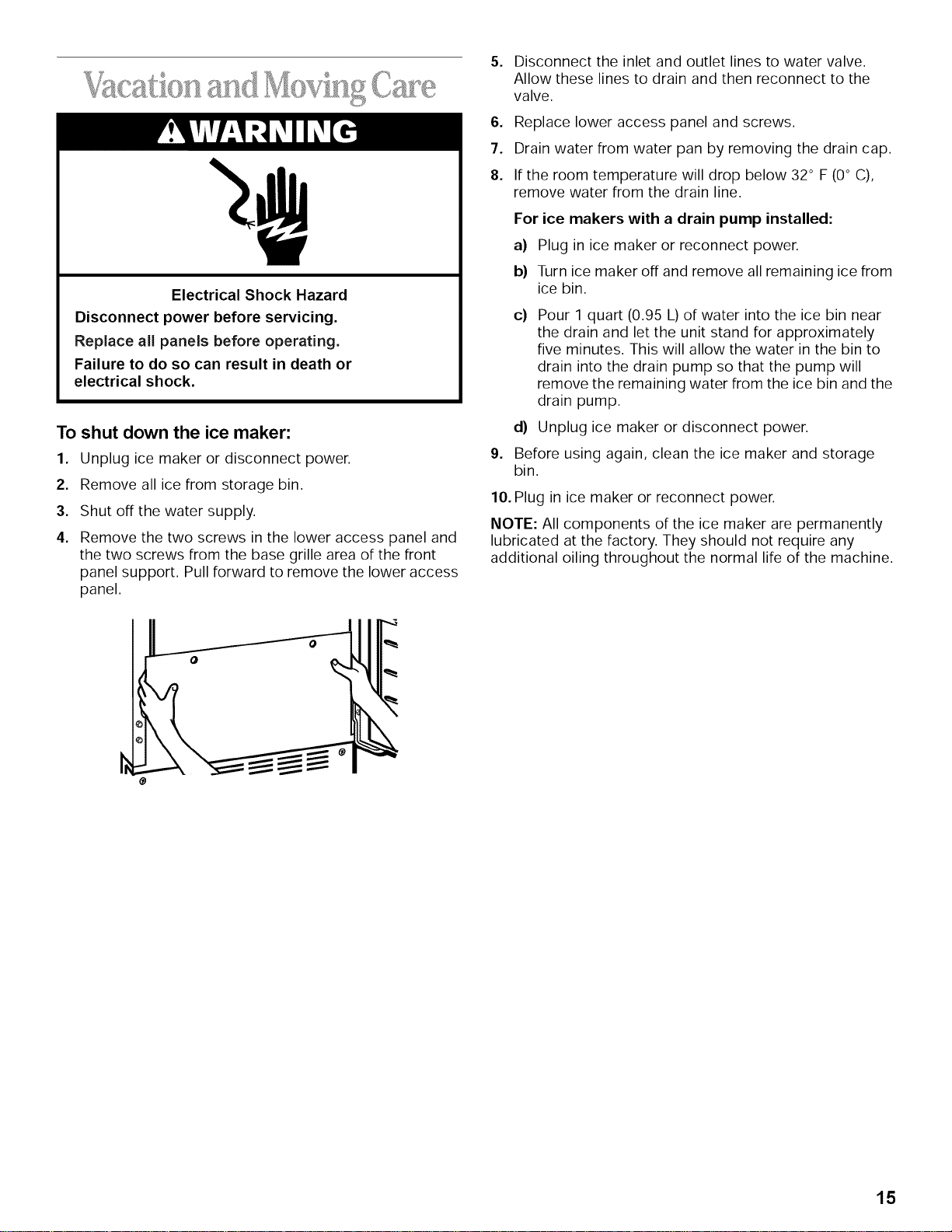

To shut down the ice maker:

1. Unplug ice maker or disconnect power.

2. Remove all ice from storage bin.

3. Shut off the water supply.

4. Remove the two screws in the lower access panel and

the two screws from the base grille area of the front

panel support. Pull forward to remove the lower access

panel.

5. Disconnect the inlet and outlet lines to water valve.

Allow these lines to drain and then reconnect to the

valve.

6. Replace lower access panel and screws.

7. Drain water from water pan by removing the drain cap.

8. If the room temperature will drop below 32° F (0° C),

remove water from the drain line.

For ice makers with a drain pump installed:

a) Plug in ice maker or reconnect power.

b) Turn ice maker off and remove all remaining ice from

ice bin.

c) Pour 1 quart (0.95 L) of water into the ice bin near

the drain and let the unit stand for approximately

five minutes. This will allow the water in the bin to

drain into the drain pump so that the pump will

remove the remaining water from the ice bin and the

drain pump.

d) Unplug ice maker or disconnect power.

Before using again, clean the ice maker and storage

bin.

10. Plug in ice maker or reconnect power.

NOTE: All components of the ice maker are permanently

lubricated at the factory. They should not require any

additional oiling throughout the normal life of the machine.

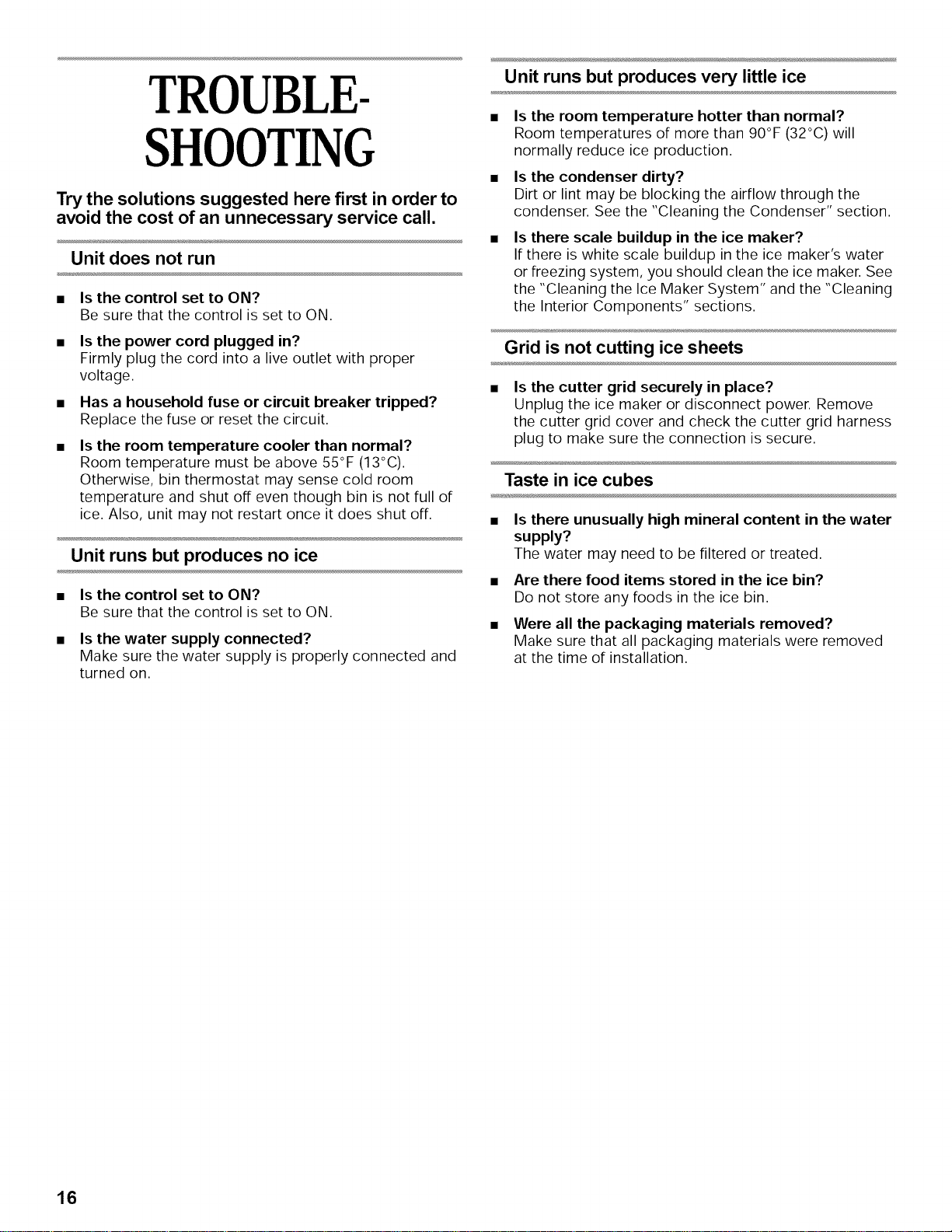

TROUBLE-

SHOOTING

Try the solutions suggested here first in order to

avoid the cost of an unnecessary service call.

Unit does not run

• Is the control set to ON?

Be sure that the control is set to ON.

Is the power cord plugged in?

Firmly plug the cord into a live outlet with proper

voltage.

Has a household fuse or circuit breaker tripped?

Replace the fuse or reset the circuit.

Is the room temperature cooler than normal?

Room temperature must be above 55°F (13°C).

Otherwise, bin thermostat may sense cold room

temperature and shut off even though bin is not full of

ice. Also, unit may not restart once it does shut off.

Unit runs but produces no ice

Is the control set to ON?

Be sure that the control is set to ON.

Is the water supply connected?

Make sure the water supply is properly connected and

turned on.

Unit runs but produces very little ice

Is the room temperature hotter than normal?

Room temperatures of more than 90°F (32°C) will

normally reduce ice production.

Is the condenser dirty?

Dirt or lint may be blocking the airflow through the

condenser. See the "Cleaning the Condenser" section.

Is there scale buildup in the ice maker?

If there is white scale buildup in the ice maker's water

or freezing system, you should clean the ice maker. See

the "Cleaning the Ice Maker System" and the "Cleaning

the Interior Components" sections.

Grid is not cutting ice sheets

Is the cutter grid securely in place?

Unplug the ice maker or disconnect power. Remove

the cutter grid cover and check the cutter grid harness

plug to make sure the connection is secure.

Taste in ice cubes

Is there unusually high mineral content in the water

supply?

The water may need to be filtered or treated.

Are there food items stored in the ice bin?

Do not store any foods in the ice bin.

Were all the packaging materials removed?

Make sure that all packaging materials were removed

at the time of installation.

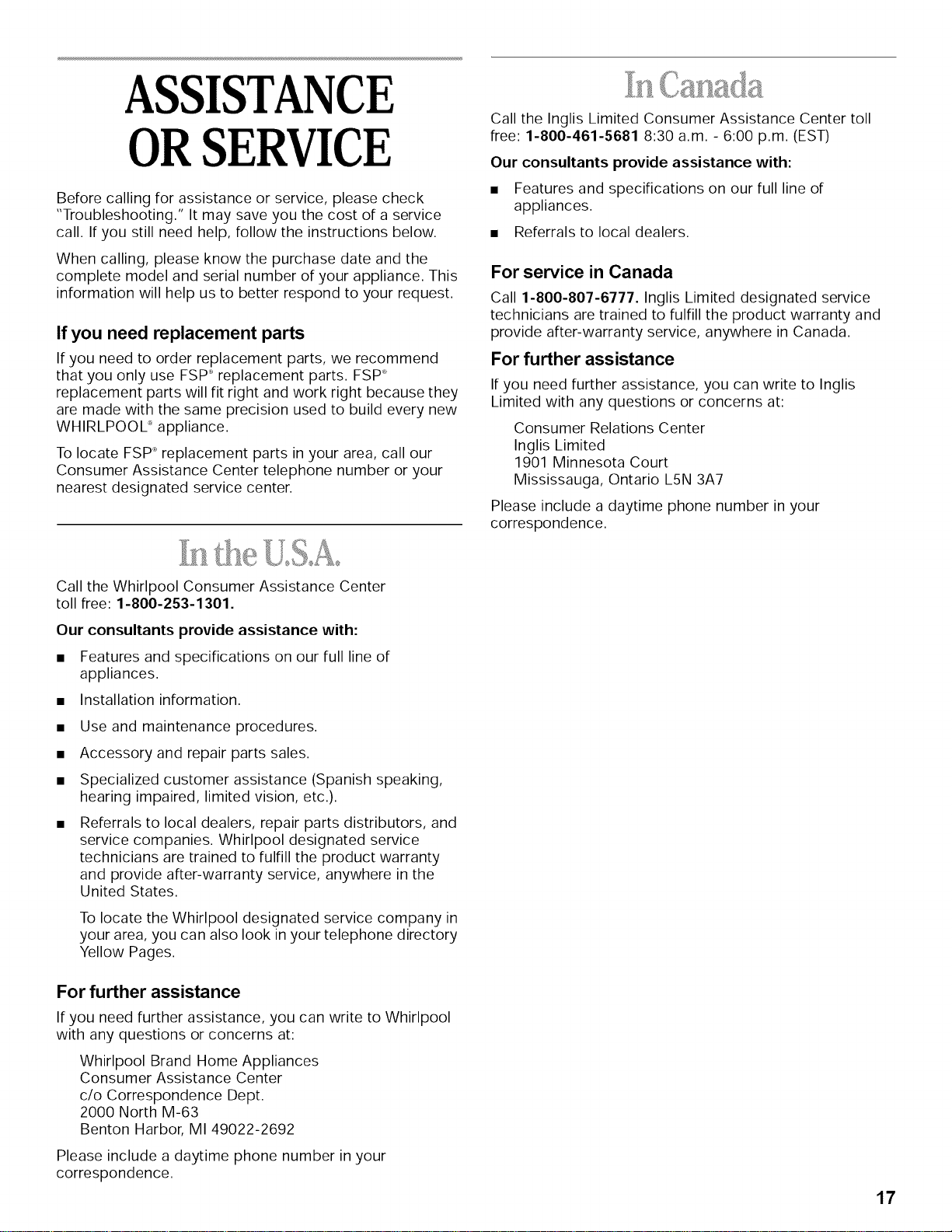

ASSISTANCE

OR SERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service

call. If you still need help, follow the instructions below.

When calling, please know the purchase date and the

complete model and serial number of your appliance. This

information will help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend

that you only use FSP° replacement parts. FSP

replacement parts will fit right and work right because they

are made with the same precision used to build every new

WHIRLPOOL ®appliance.

To locate FSP_replacement parts in your area, call our

Consumer Assistance Center telephone number or your

nearest designated service center.

Call the Whirlpool Consumer Assistance Center

toll free: 1-800-253-1301.

Our consultants provide assistance with:

• Features and specifications on our full line of

appliances,

• Installation information,

Use and maintenance procedures.

Accessory and repair parts sales.

Specialized customer assistance (Spanish speaking,

hearing impaired, limited vision, etc.).

Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool designated service

technicians are trained to fulfill the product warranty

and provide after-warranty service, anywhere in the

United States.

To locate the Whirlpool designated service company in

your area, you can also look in your telephone directory

Yellow Pages.

Call the Inglis Limited Consumer Assistance Center toll

free: 1-800-461-5681 8:30 a.m. - 6:00 p.m. (EST)

Our consultants provide assistance with:

• Features and specifications on our full line of

appliances,

• Referrals to local dealers.

For service in Canada

Call 1-800-807-6777. Inglis Limited designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to Inglis

Limited with any questions or concerns at:

Consumer Relations Center

Inglis Limited

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your

correspondence.

For further assistance

If you need further assistance, you can write to Whirlpool

with any questions or concerns at:

Whirlpool Brand Home Appliances

Consumer Assistance Center

c/o Correspondence Dept.

2000 North M-63

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your

correspondence.

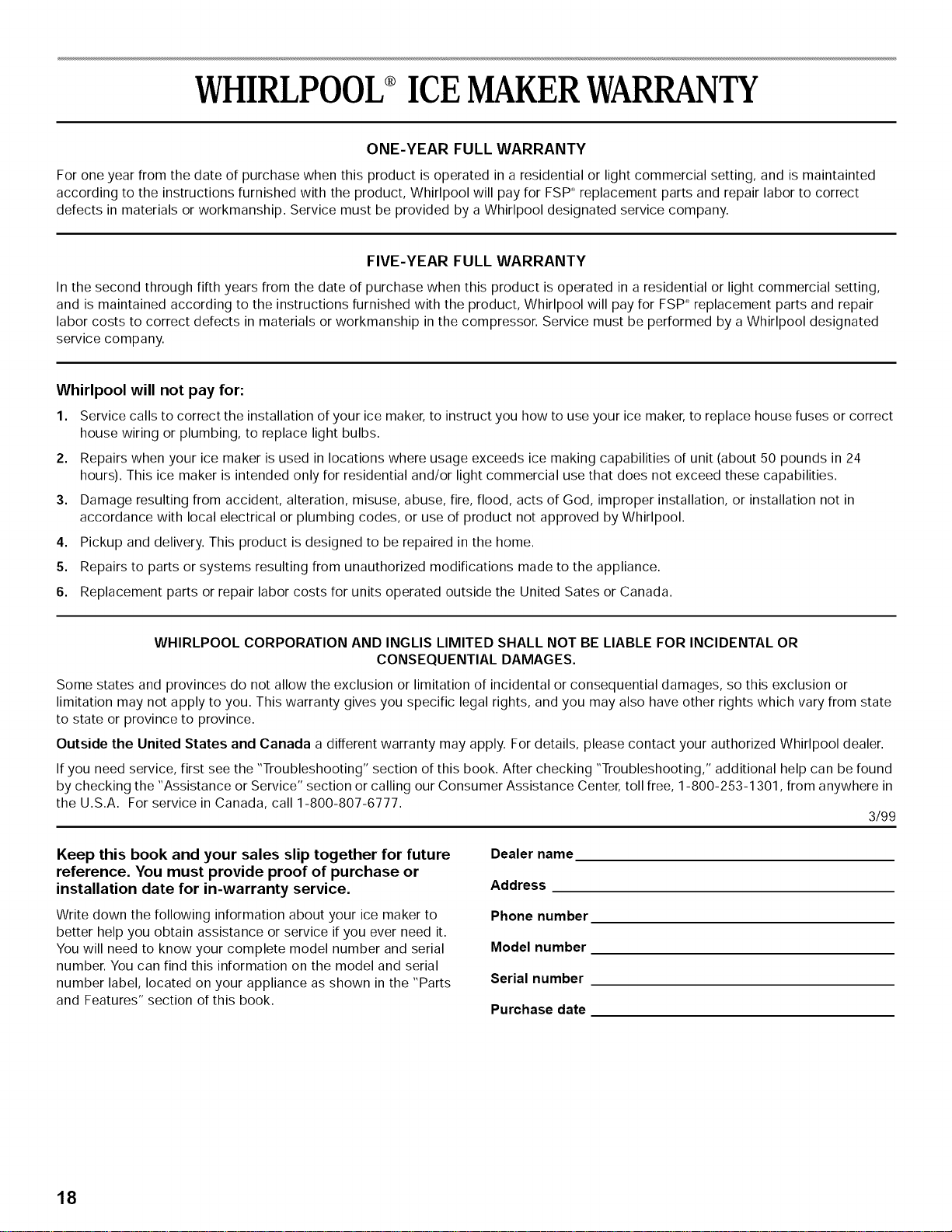

WHIRLPOOL ®ICE MAKER WARRANTY

ONE-YEAR FULL WARRANTY

For one year from the date of purchase when this product is operated in a residential or light commercial setting, and is maintainted

according to the instructions furnished with the product, Whirlpool will pay for FSP_replacement parts and repair labor to correct

defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

FIVE-YEAR FULL WARRANTY

In the second through fifth years from the date of purchase when this product is operated in a residential or light commercial setting,

and is maintained according to the instructions furnished with the product, Whirlpool will pay for FSP_replacement parts and repair

labor costs to correct defects in materials or workmanship in the compressor. Service must be performed by a Whirlpool designated

service company.

Whirlpool will not pay for:

1. Service calls to correct the installation of your ice maker, to instruct you how to use your ice maker, to replace house fuses or correct

house wiring or plumbing, to replace light bulbs.

2. Repairs when your ice maker is used in locations where usage exceeds ice making capabilities of unit (about 50 pounds in 24

hours). This ice maker is intended only for residential and/or light commercial use that does not exceed these capabilities.

3. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, or installation not in

accordance with local electrical or plumbing codes, or use of product not approved by Whirlpool.

4. Pickup and delivery. This product is designed to be repaired in the home.

5. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

6. Replacement parts or repair labor costs for units operated outside the United Sates or Canada.

WHIRLPOOL CORPORATION AND INGLIS LIMITED SHALL NOT BE LIABLE FOR INCIDENTAL OR

CONSEQUENTIAL DAMAGES.

Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or

limitation may not apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from state

to state or province to province.

Outside the United States and Canada a different warranty may apply. For details, please contact your authorized Whirlpool dealer.

If you need service, first see the "Troubleshooting" section of this book. After checking "Troubleshooting," additional help can be found

by checking the "Assistance or Service" section or calling our Consumer Assistance Center, toll free, 1-800-253-1301, from anywhere in

the U.S.A. For service in Canada, call 1-800-807-6777.

3/99

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or

installation date for in-warranty service.

Write down the following information about your ice maker to

better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial

number. You can find this information on the model and serial

number label, located on your appliance as shown in the "Parts

and Features" section of this book.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

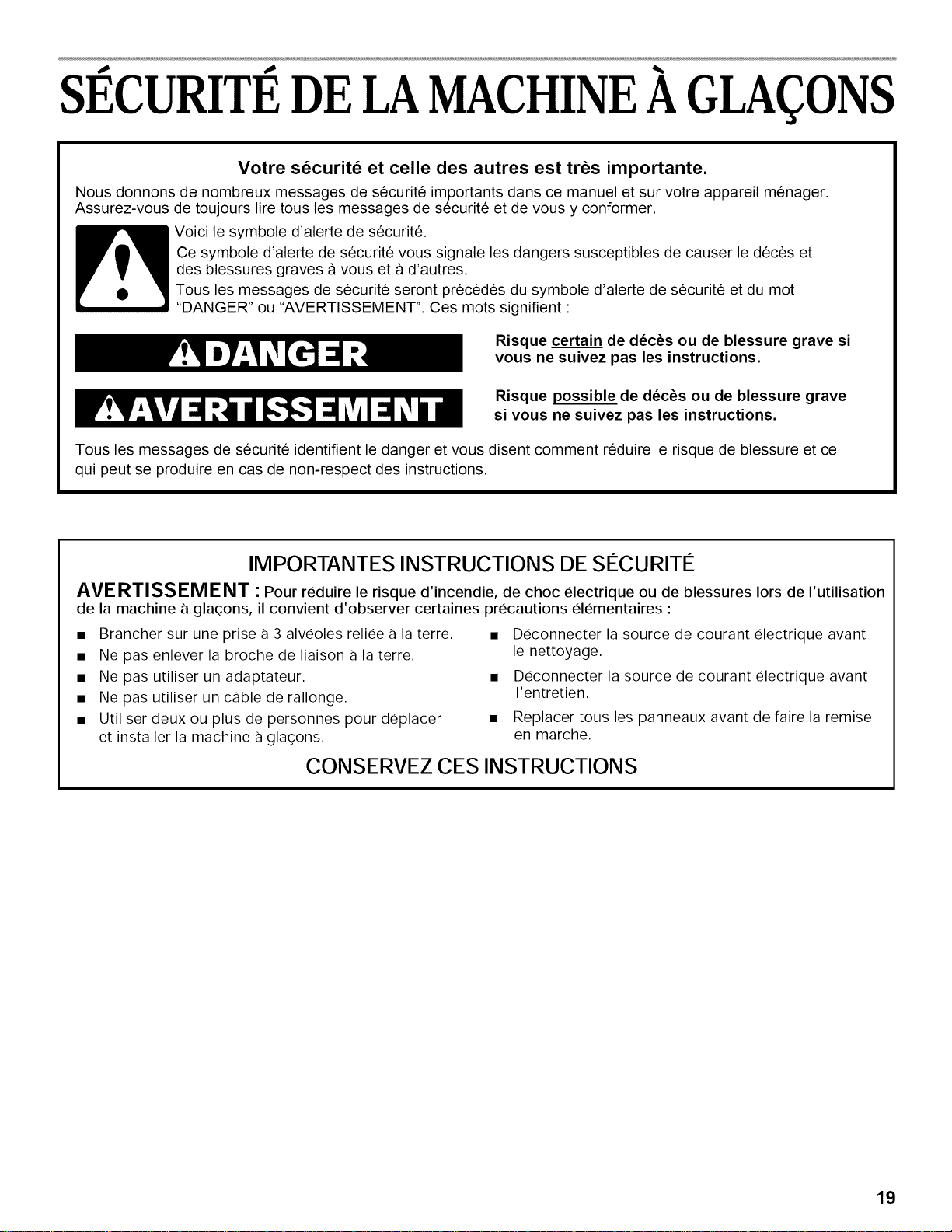

ST CURITI DE LAMACHINE GLA( ONS

Votre s6curit6 et celle des autres est tr6s importante.

Nous donnons de nombreux messages de s6curit6 importants dans ce manuel et sur votre appareil menager.

Assurez-vous de toujours lire tousles messages de s6curit6 et de vous y conformer.

Voici le symbole d'alerte de s6curit6.

Ce symbole d'alerte de s6curit6 vous signale les dangers susceptibles de causer le d6cCs et

des blessures graves a vous et a d'autres.

Tous les messages de s6curit6 seront pr6c6d6s du symbole d'alerte de s6curit6 et du mot

"DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Risque certain de d6c_s ou de blessure grave si

vous ne suivez pas les instructions.

Risque possible de d6c6s ou de blessure grave

si vous ne suivez pas les instructions.

Tousles messages de s6curit6 identiflent le danger et vous disent comment r6duire le risque de blessure et ce

qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITE

AVE RTISSEM ENT : Pour reduire le risque d'incendie, de choc electrique ou de blessures Iors de I'utilisation

de la machine a glaqons, il convient d'observer certaines precautions elementaires :

• Brancher sur une prise a 3 alveoles reliee a la terre. •

• Ne pas enlever la broche de liaison a la terre.

• Ne pas utiliser un adaptateur. •

• Ne pas utiliser un cable de rallonge.

• Utiliser deux ou plus de personnes pour deplacer •

et installer la machine a glaqons.

Deconnecter la source de courant electrique avant

le nettoyage.

Deconnecter la source de courant electrique avant

I'entretien.

Replacer tousles panneaux avant de faire la remise

en marche.

CONSERVEZ CES INSTRUCTIONS

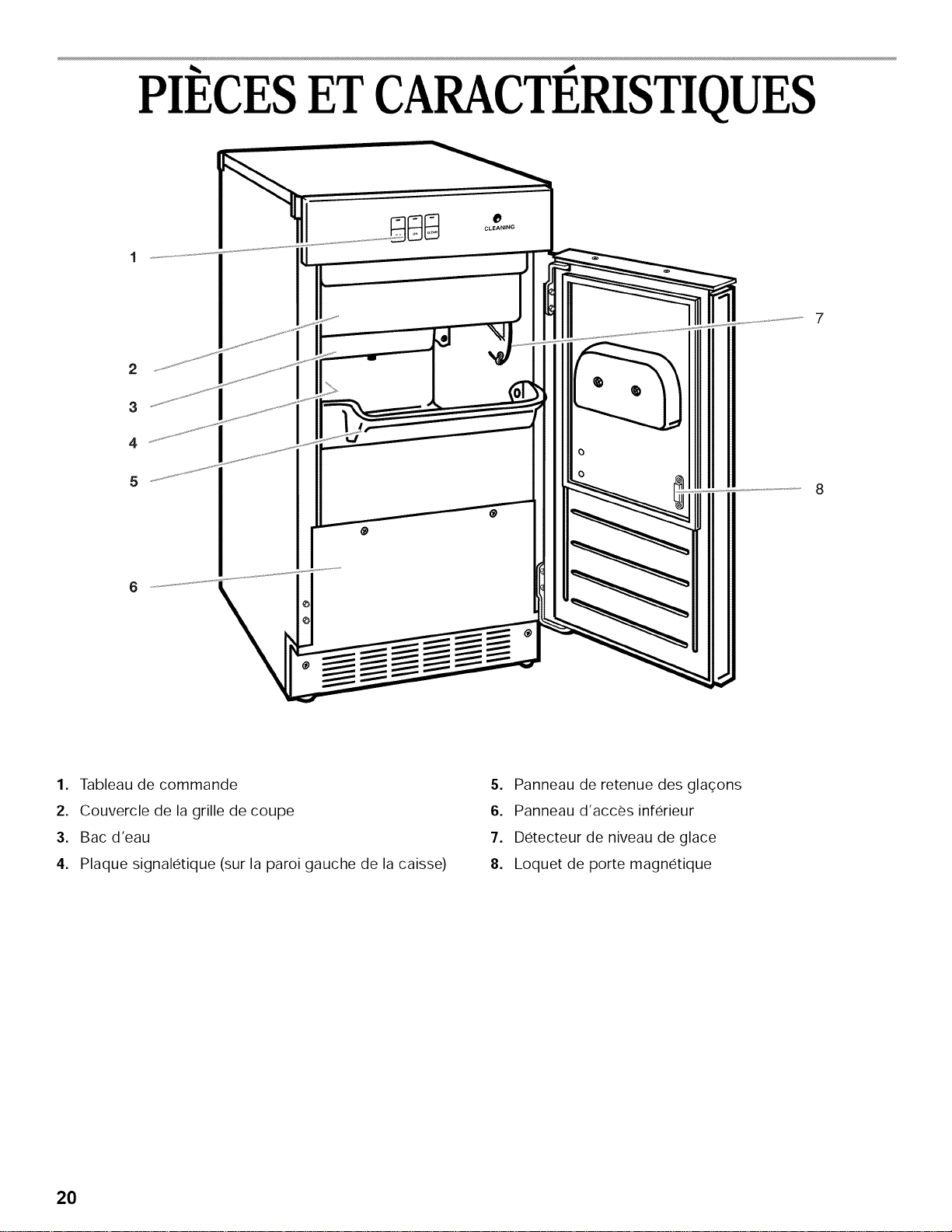

PIECES ET CARACTI RISTIQUES

CLEANING

1. Tableau de commande

2. Couvercle de la grille de coupe

3. Bac d'eau

4. Plaque signaletique (sur la paroi gauche de la caisse)

5. Panneau de retenue des glaqons

6. Panneau d'acces inferieur

7. Detecteur de niveau de glace

8. Loquet de porte magnetique

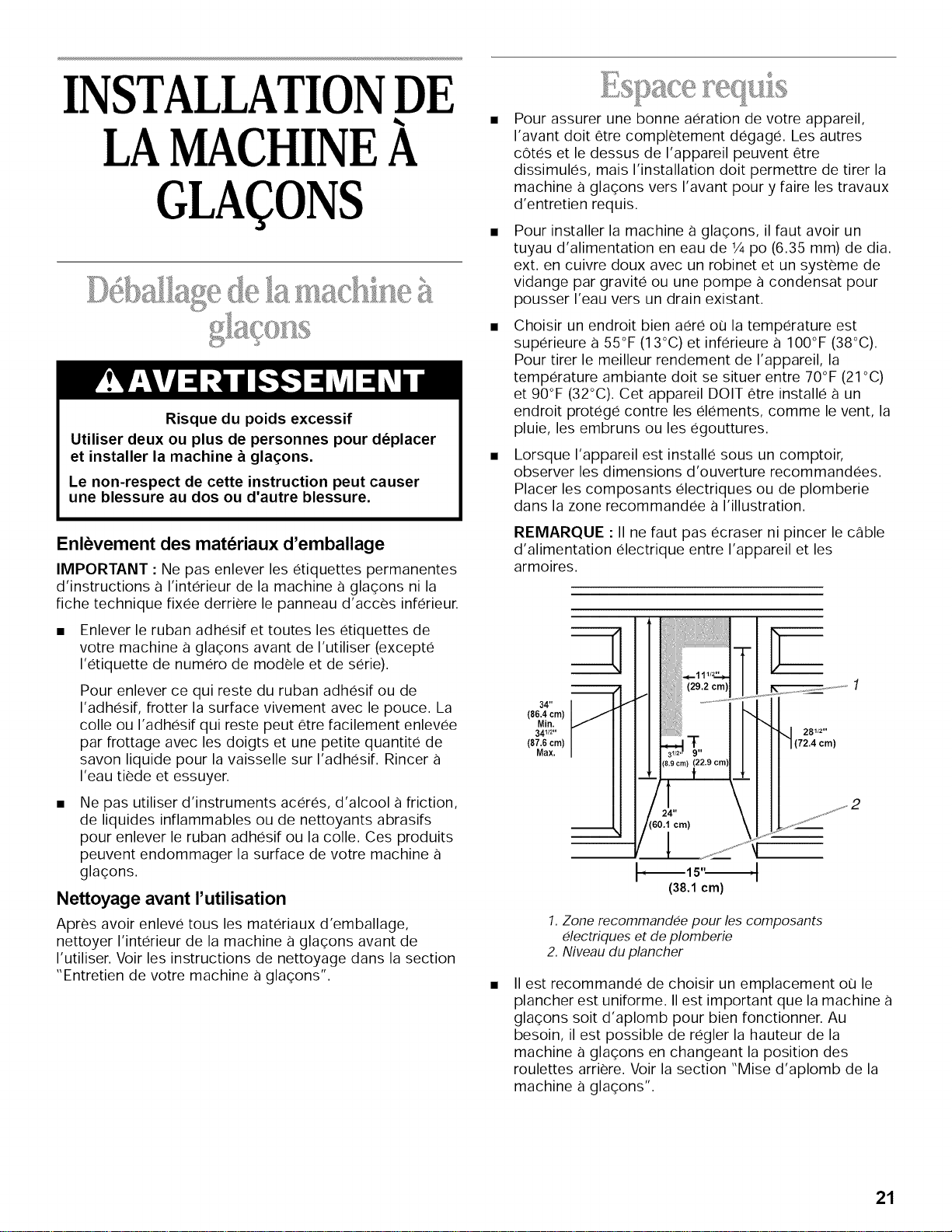

INSTALLATIONDE

LAMACHINEA

GLA( ONS

Risque du poids excessif

Utiliser deux ou plus de personnes pour deplacer

et installer la machine b gla£:ons.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Enl_vement des mat_riaux d'emballage

IMPORTANT : Ne pas enlever les etiquettes permanentes

d'instructions a I'interieur de la machine a gla_;ons ni la

fiche technique fixee derriere le panneau d'acces inferieur.

• Enlever le ruban adhesif et toutes les etiquettes de

votre machine a glaqons avant de I'utiliser (excepte

I'etiquette de numero de modele et de serie).

Pour enlever ce qui reste du ruban adhesif ou de

I'adhesif, frotter la surface vivement avec le pouce. La

colle ou I'adhesif qui reste peut _tre facilement enlevee

par frottage avec les doigts et une petite quantite de

savon liquide pour la vaisselle sur I'adhesif. Rincer

I'eau tiede et essuyer.

Ne pas utiliser d'instruments aceres, d'alcool a friction,

de liquides inflammables ou de nettoyants abrasifs

pour enlever le ruban adhesif ou la colle. Ces produits

peuvent endommager la surface de votre machine

glaqons.

Nettoyage avant I'utilisation

Apres avoir enleve tousles materiaux d'emballage,

nettoyer I'interieur de la machine a glaqons avant de

I'utiliser. Voir les instructions de nettoyage dans la section

"Entretien de votre machine a glaqons".

......

Pour assurer une bonne aeration de votre apparel,

I'avant doit _tre completement degage. Les autres

cotes et le dessus de I'appareil peuvent etre

dissimules, mais I'installation doit permettre de tirer la

machine a glaqons vers I'avant pour y faire les travaux

d'entretien requis.

Pour installer la machine a glaqons, il faut avoir un

tuyau d'alimentation en eau de 1/4po (6.35 mm) de dia.

ext. en cuivre doux avec un robinet et un systeme de

vidange par gravite ou une pompe a condensat pour

pousser I'eau vers un drain existant.

Choisir un endroit bien aere ou la temperature est

superieure a 55°F (13°C) et inferieure a 100°F (38°C).

Pour tirer le meilleur rendement de I'appareil, la

temperature ambiante doit se situer entre 70°F (21°C)

et 900F (32°C). Cet apparel DOlT etre installe a un

endroit protege contre les elements, comme le vent, la

pluie, les embruns ou les egouttures.

Lorsque I'appareil est installe sous un comptoir,

observer les dimensions d'ouverture recommandees.

Placer les composants electriques ou de plomberie

dans la zone recommandee a I'illustration.

REMARQUE :11ne faut pas ecraser ni pincer le cable

d'alimentation electrique entre I'appareil et les

armoires.

34"

(86.4 cm)

Min.

341/2-

(87.6 cm)

Max.

t 281/2,'

(72.4 cm)

(38.1 cm)

1.Zone recommandee pour les composants

dectriques et de plomberie

2. Niveau du plancher

II est recommande de choisir un emplacement ou le

plancher est uniforme. IIest important que la machine

glaqons soit d'aplomb pour bien fonctionner. Au

besoin, il est possible de regler la hauteur de la

machine a glaqons en changeant la position des

roulettes arriere. Voir la section "Mise d'aplomb de la

machine a glaqons".

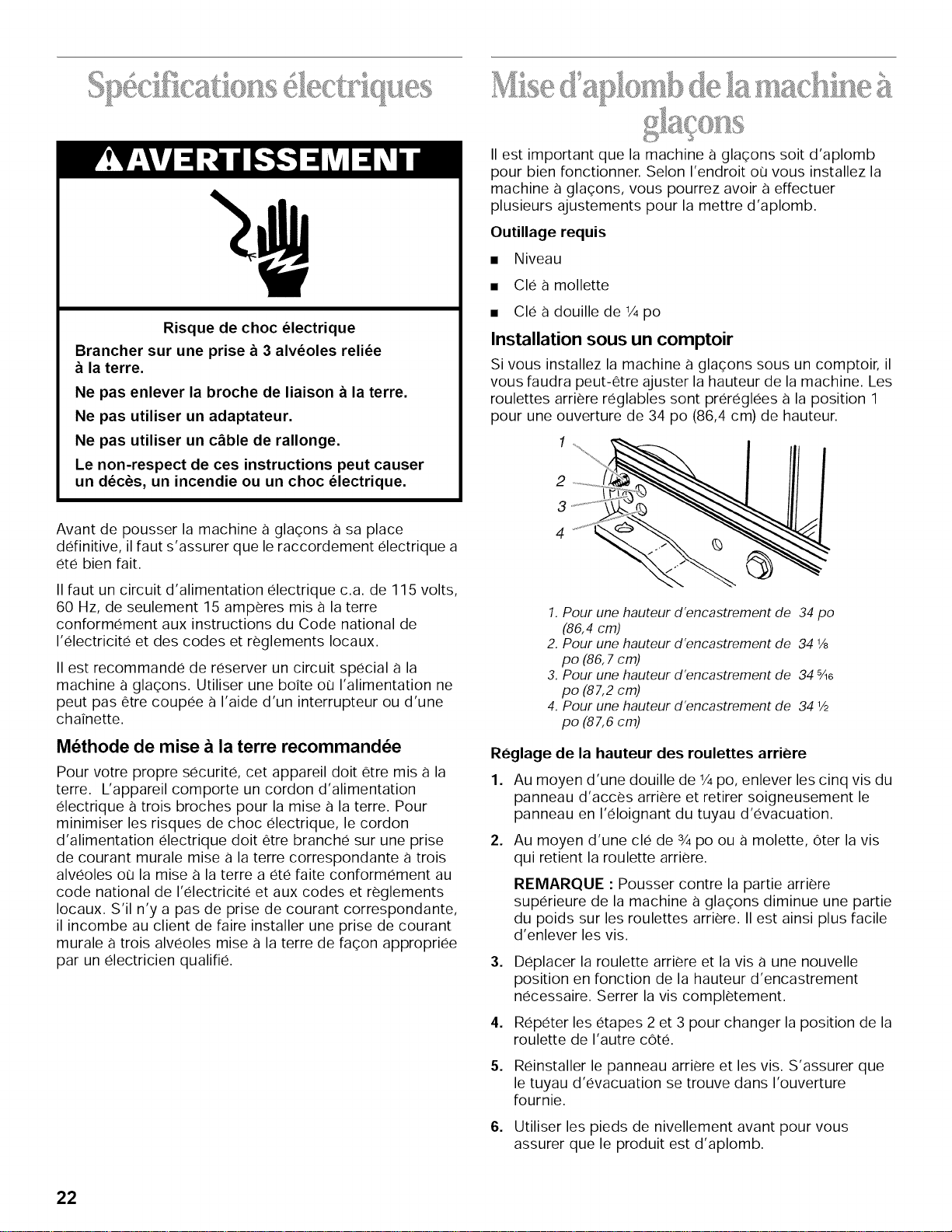

Risque de choc electrique

Brancher sur une prise _ 3 alv6oles reliee

la terre.

Ne pas enlever la broche de liaison _ la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non-respect de ces instructions peut causer

un decks, un incendie ou un choc electrique.

Avant de pousser la machine a glagons a sa place

definitive, il faut s'assurer que le raccordement electrique a

ere bien fait.

II faut un circuit d'alimentation electrique c.a. de 115 volts,

60 Hz, de seulement 15 amperes mis a la terre

conformement aux instructions du Code national de

I'electricite et des codes et reglements Iocaux.

II est recommande de reserver un circuit special a la

machine a glaqons. Utiliser une boite ou I'alimentation ne

peut pas etre coupee a I'aide d'un interrupteur ou d'une

chafnette.

M6thode de mise _ la terre recommand6e

Pour votre propre securite, cet appareil doit etre mis a la

terre. L'appareil comporte un cordon d'alimentation

electrique a trois broches pour la mise a la terre. Pour

minimiser les risques de choc electrique, le cordon

d'alimentation electrique doit etre branche sur une prise

de courant murale mise a la terre correspondante a trois

alveoles o0 la mise a la terre a ere faite conformement au

code national de I'electricite et aux codes et reglements

Iocaux. S'il n'y a pas de prise de courant correspondante,

il incombe au client de faire installer une prise de courant

murale a trois alveoles mise a la terre de faqon appropriee

par un electricien qualifie.

II est important que la machine a glaqons soit d'aplomb

pour bien fonctionner. Selon I'endroit ou vous installez la

machine a glaqons, vous pourrez avoir a effectuer

plusieurs ajustements pour la mettre d'aplomb.

Outillage requis

• Niveau

• Cle a mollette

• Cle a douille de 1/4po

Installation sous un comptoir

Si vous installez la machine a glaqons sous un comptoir, il

vous faudra peut-etre ajuster la hauteur de la machine. Les

roulettes arriere reglables sont prereglees a la position 1

pour une ouverture de 34 po (86,4 cm) de hauteur.

1.Pour une hauteur d'encastrement de 34 po

(86,4 cm)

2. Pour une hauteur d'encastrement de 34 1/8

po (86, 7cm)

3. Pour une hauteur d'encastrement de 34 5Ae

po (87,2 cm)

4. Pour une hauteur d'encastrement de 34 1/2

po (87,6 cm)

Reglage de la hauteur des roulettes arriere

1, Au moyen d'une douille de 1/4po, enlever les cinq vis du

panneau d'acces arriere et retirer soigneusement le

panneau en I'eloignant du tuyau d'evacuation.

2, Au moyen d'une cle de 3/4po ou a molette, 0ter la vis

qui retient la roulette arriere.

REMARQUE : Pousser contre la partie arriere

superieure de la machine a glaqons diminue une partie

du poids sur les roulettes arriere. II est ainsi plus facile

d'enlever les vis.

Deplacer la roulette arriere et la visa une nouvelle

position en fonction de la hauteur d'encastrement

necessaire. Serrer la vis completement.

Repeter les etapes 2 et 3 pour changer la position de la

roulette de I'autre cote.

5, Reinstaller le panneau arriere et les vis. S'assurer que

le tuyau d'evacuation se trouve dans I'ouverture

fournie.

6, Utiliser les pieds de nivellement avant pour vous

assurer que le produit est d'aplomb.

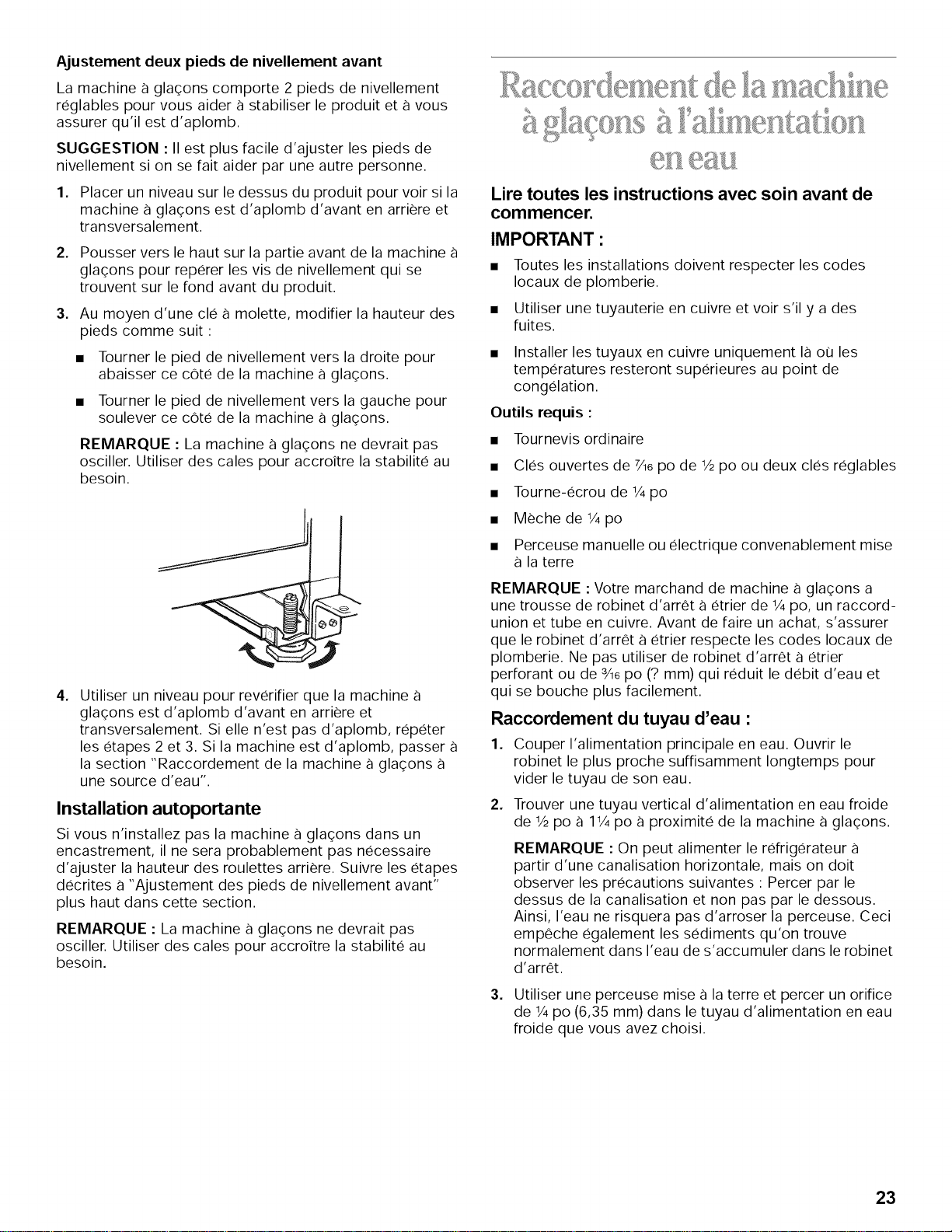

Ajusternent deux pieds de nivellernent avant

La machine 8 glagons comporte 2 pieds de nivellement

reglables pour vous aider 8 stabiliser le produit et 8 vous

assurer qu'il est d'aplomb.

SUGGESTION : II est plus facile d'ajuster les pieds de

nivellement si on se fait aider par une autre personne.

1, Placer un niveau sur le dessus du produit pour voir si la

machine 8 glaqons est d'aplomb d'avant en arriere et

transversalement.

2, Pousser vers le haut sur la partie avant de la machine 8

gla(::ons pour reperer les vis de nivellement qui se

trouvent sur le fond avant du produit.

3, Au moyen d'une cle 8 molette, modifier la hauteur des

pieds comme suit :

• Tourner le pied de nivellement vers la droite pour

abaisser ce cote de la machine 8 gla(:;ons.

• Tourner le pied de nivellement vers la gauche pour

soulever ce cote de la machine 8 glaqons.

REMARQUE : La machine 8 gla(::ons ne devrait pas

osciller. Utiliser des cales pour accroitre la stabilite au

besoin.

Utiliser un niveau pour reverifier que la machine 8

glaqons est d'aplomb d'avant en arriere et

transversalement. Si elle n'est pas d'aplomb, repeter

les etapes 2 et 3. Si la machine est d'aplomb, passer 8

la section "Raccordement de la machine 8 glaqons 8

une source d'eau".

Installation autoportante

Si vous n'installez pas la machine 8 glaqons dans un

encastrement, il ne sera probablement pas necessaire

d'ajuster la hauteur des roulettes arriere. Suivre les etapes

decrites 8 "Ajustement des pieds de nivellement avant"

plus haut dans cette section.

REMARQUE : La machine 8 gla(::ons ne devrait pas

osciller. Utiliser des cales pour accroitre la stabilite au

besoin,

[I'I II"ORI !ii,

t:2 :_

Lire toutes les instructions avec soin avant de

commencer.

IMPORTANT :

• Toutes les installations doivent respecter les codes

Iocaux de plomberie.

• Utiliser une tuyauterie en cuivre et voir s'il y a des

fuites.

• Installer les tuyaux en cuivre uniquement la ou les

temperatures resteront superieures au point de

congelation.

Outils requis :

• Tournevis ordinaire

• Cles ouvertes de 7Aepo de 1/2po ou deux cles reglables

• Tourne-ecrou de 1/4po

• Meche de 1/4po

• Perceuse manuelle ou electrique convenablement mise

8 la terre

REMARQUE : Votre marchand de machine 8 gla(::ons a

une trousse de robinet d'arret 8 etrier de 1/4po, un raccord-

union et tube en cuivre. Avant de Mire un achat, s'assurer

que le robinet d'arret 8 etrier respecte les codes Iocaux de

plomberie. Ne pas utiliser de robinet d'arret 8 etrier

perforant ou de ¾6 po (? mm) qui reduit le debit d'eau et

qui se bouche plus facilement.

Raccordement du tuyau d'eau :

1, Couper I'alimentation principale en eau. Ouvrir le

robinet le plus proche suffisamment Iongtemps pour

vider le tuyau de son eau.

2, Trouver une tuyau vertical d'alimentation en eau froide

de 1/2po 8 11/4po 8 proximite de la machine 8 glaqons.

REIVIARQUE : On peut alimenter le refrigerateur 8

partir d'une canalisation horizontale, mais on doit

observer les precautions suivantes : Percer par le

dessus de la canalisation et non pas par le dessous.

Ainsi, I'eau ne risquera pas d'arroser la perceuse. Ceci

empeche egalement les sediments qu'on trouve

normalement dans I'eau de s'accumuler dans le robinet

d'arret.

3, Utiliser une perceuse mise 8 la terre et percer un orifice

de 1/4po (6,35 mm) dans le tuyau d'alimentation en eau

froide que vous avez choisi.

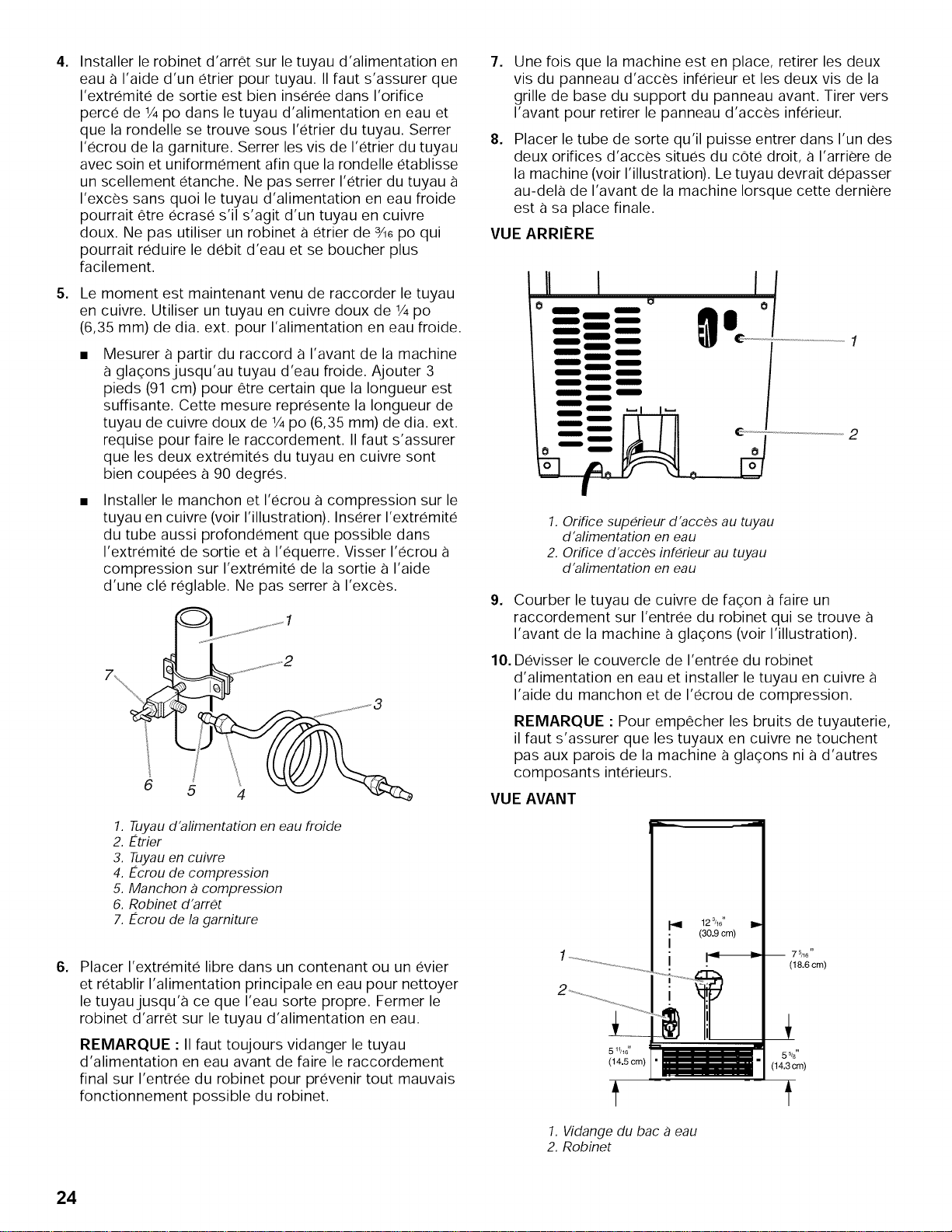

Installer le robinet d'arr6t sur le tuyau d'alimentation en

eau a I'aide d'un etrier pour tuyau. II faut s'assurer que

I'extremite de sortie est bien inseree dans I'orifice

perce de 1/4po dans le tuyau d'alimentation en eau et

que la rondelle se trouve sous I'etrier du tuyau. Serrer

I'ecrou de la garniture. Serrer les vis de I'etrier du tuyau

avec soin et uniformement afin que la rondelle etablisse

un scellement etanche. Ne pas serrer I'etrier du tuyau

I'exces sans quoi le tuyau d'alimentation en eau froide

pourrait etre ecrase s'il s'agit d'un tuyau en cuivre

doux. Ne pas utiliser un robinet a etrier de 3A6po qui

pourrait reduire le debit d'eau et se boucher plus

facilement.

Le moment est maintenant venu de raccorder le tuyau

en cuivre. Utiliser un tuyau en cuivre doux de 1/4po

(6,35 mm) de dia. ext. pour I'alimentation en eau froide.

Mesurer a partir du raccord a I'avant de la machine

glaqonsjusqu'au tuyau d'eau froide. Ajouter 3

pieds (91 cm) pour etre certain que la Iongueur est

suffisante. Cette mesure represente la Iongueur de

tuyau de cuivre doux de 1/4po (6,35 mm) de dia. ext.

requise pour faire le raccordement. II faut s'assurer

que les deux extremites du tuyau en cuivre sont

bien coupees a 90 degres.

Installer le manchon et I'ecrou a compression sur le

tuyau en cuivre (voir I'illustration). Inserer I'extremite

du tube aussi profondement que possible dans

I'extremite de sortie eta I'equerre. Visser I'ecrou

compression sur I'extremite de la sortie a I'aide

d'une cle reglable. Ne pas serrer a I'exces.

8 5 4

1. Tuyau d'alimentation en eau froide

2. Etrier

3. Tuyau en cuivre

4. Ecrou de compression

5. Manchon a compression

6. Robinet d'arret

7. Ecrou de la garniture

Placer I'extremite libre dans un contenant ou un evier

et retablir I'alimentation principale en eau pour nettoyer

le tuyaujusqu'a ce que I'eau sorte propre. Fermer le

robinet d'arret sur le tuyau d'alimentation en eau.

REMARQUE : II faut toujours vidanger le tuyau

d'alimentation en eau avant de faire le raccordement

final sur I'entree du robinet pour prevenir tout mauvais

fonctionnement possible du robinet.

Une fois que la machine est en place, retirer les deux

vis du panneau d'acces inferieur et les deux vis de la

grille de base du support du panneau avant. Tirer vers

I'avant pour retirer le panneau d'acces inferieur.

Placer le tube de sorte qu'il puisse entrer dans I'un des

deux orifices d'acces situes du cote droit, a I'arriere de

la machine (voir I'illustration). Le tuyau devrait depasser

au-dela de I'avant de la machine Iorsque cette derniere

est a sa place finale.

VUE ARRIERE

1.Orifice superieur d'acces au tuyau

d'alimentation en eau

2. Orifice d'acces inferieur au tuyau

d'alimentation en eau

10.

Courber le tuyau de cuivre de faqon a faire un

raccordement sur I'entree du robinet qui se trouve

I'avant de la machine a glaqons (voir I'illustration).

Devisser le couvercle de I'entree du robinet

d'alimentation en eau et installer le tuyau en cuivre

I'aide du manchon et de I'ecrou de compression.

REMARQUE : Pour emp_cher les bruits de tuyauterie,

il faut s'assurer que les tuyaux en cuivre ne touchent

pas aux parois de la machine a gla(::ons ni a d'autres

composants interieurs,

VUE AVANT

511/16 ''

(14.5crn)

5 5/8"

(14.3cm)

1. Vidange du bac a eau

2. Robinet

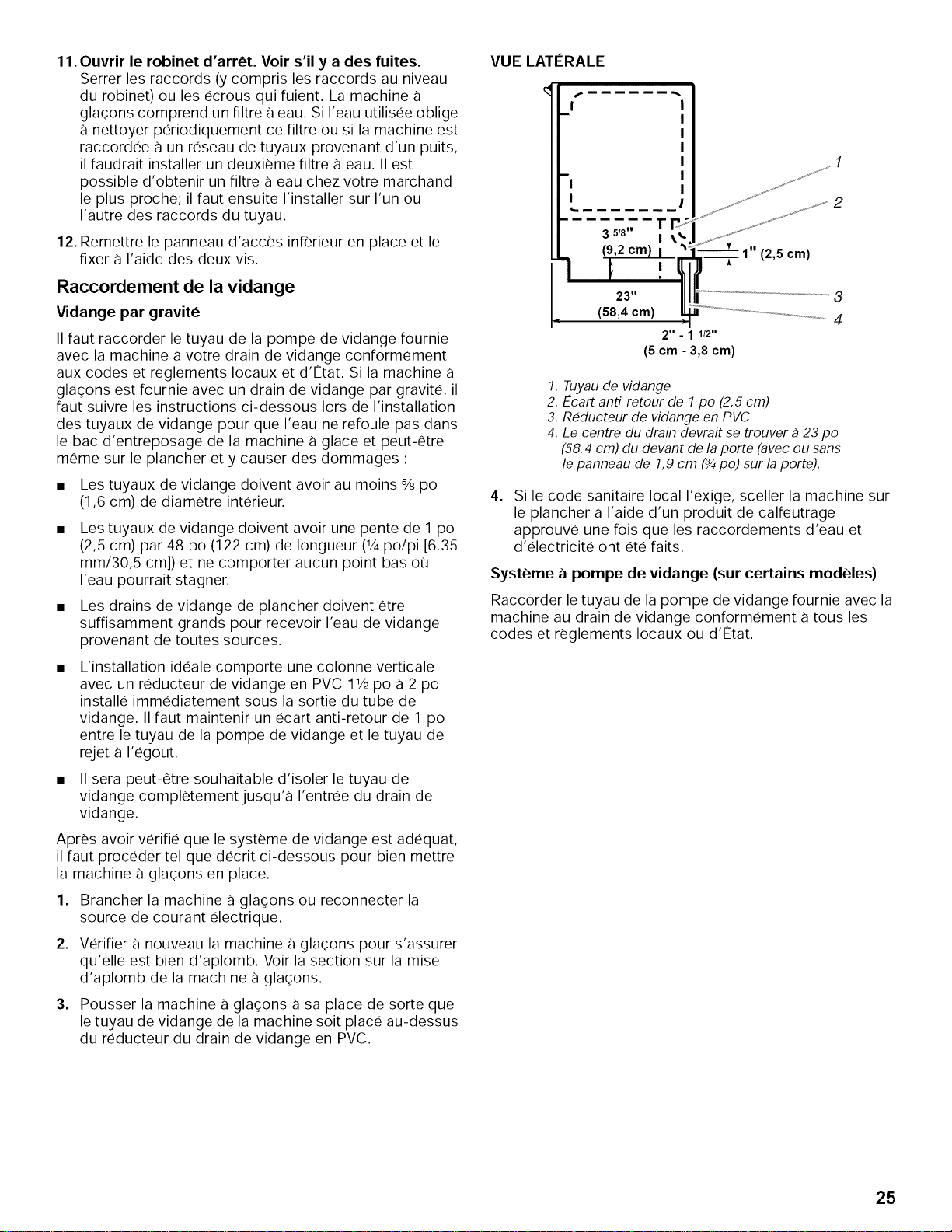

11. Ouvrir le robinet d'arret. Voir s'il y a des fuites.

Serrer les raccords (y compris les raccords au niveau

du robinet) ou les ecrous qui fuient. La machine

glaqons comprend un filtre a eau. Si I'eau utilisee oblige

nettoyer periodiquement ce filtre ou si la machine est

raccordee a un reseau de tuyaux provenant d'un puits,

il faudrait installer un deuxieme filtre a eau. II est

possible d'obtenir un filtre a eau chez votre marchand

le plus proche; il faut ensuite I'installer sur I'un ou

I'autre des raccords du tuyau.

12, Remettre le panneau d'acces inferieur en place et le

fixer a I'aide des deux vis.

Raccordement de la vidange

Vidange par gravite

II faut raccorder le tuyau de la pompe de vidange fournie

avec la machine a votre drain de vidange conformement

aux codes et reglements Iocaux et d'Etat. Si la machine

glaqons est fournie avec un drain de vidange par gravite, il

faut suivre les instructions ci-dessous Iors de I'installation

des tuyaux de vidange pour que I'eau ne refoule pas dans

le bac d'entreposage de la machine a glace et peut-etre

m6me sur le plancher et y causer des dommages :

• Les tuyaux de vidange doivent avoir au moins % po

(1,6 cm) de diametre interieur.

Les tuyaux de vidange doivent avoir une pente de 1 po

(2,5 cm) par 48 po (122 cm) de Iongueur (1/4po/pi [6,35

mm/30,5 cm]) et ne comporter aucun point bas ou

I'eau pourrait stagner.

Les drains de vidange de plancher doivent etre

suffisamment grands pour recevoir I'eau de vidange

provenant de routes sources.

L'installation ideale comporte une colonne verticale

avec un reducteur de vidange en PVC 11/2po a 2 po

installe immediatement sous la sortie du tube de

vidange. II faut maintenir un ecart anti-retour de 1 po

entre le tuyau de la pompe de vidange et le tuyau de

rejet a I'egout.

II sera peut-_tre souhaitable d'isoler le tuyau de

vidange completementjusqu'a I'entree du drain de

vidange.

Apres avoir verifie que le systeme de vidange est adequat,

il faut proceder tel que decrit ci-dessous pour bien mettre

la machine a glaqons en place.

1, Brancher la machine a glaqons ou reconnecter la

source de courant electrique.

2, Verifier a nouveau la machine a glaqons pour s'assurer

qu'elle est bien d'aplomb. Voir la section sur la mise

d'aplomb de la machine a glaqons.

3, Pousser la machine a glaqons a sa place de sorte que

le tuyau de vidange de la machine soit place au-dessus

du reducteur du drain de vidange en PVC.

VUELATERALE

-I

q,=

3 5/8u_

(9,2 cm)

23"

(58,4cm)

2" - 1 1/2"

(5cm - 3,8cm)

(2,5 cm)

1. Tuyau de vidange

2. Ecart anti-retour de 1po (2,5 cm)

3. Reducteur de vidange en PVC

4. Le centre du drain devrait se trouver a 23 po

(58,4 cm) du devant de la porte (avec ou sans

le panneau de 1,9 cm (3/4po) sur la porte).

Si le code sanitaire local I'exige, sceller la machine sur

le plancher a I'aide d'un produit de calfeutrage

approuve une fois que les raccordements d'eau et

d'electricite ont ere faits.

Systeme a pompe de vidange (sur certains modeles)

Raccorder le tuyau de la pompe de vidange fournie avec la

machine au drain de vidange conformement a tousles

codes et reglements Iocaux ou d'Etat.

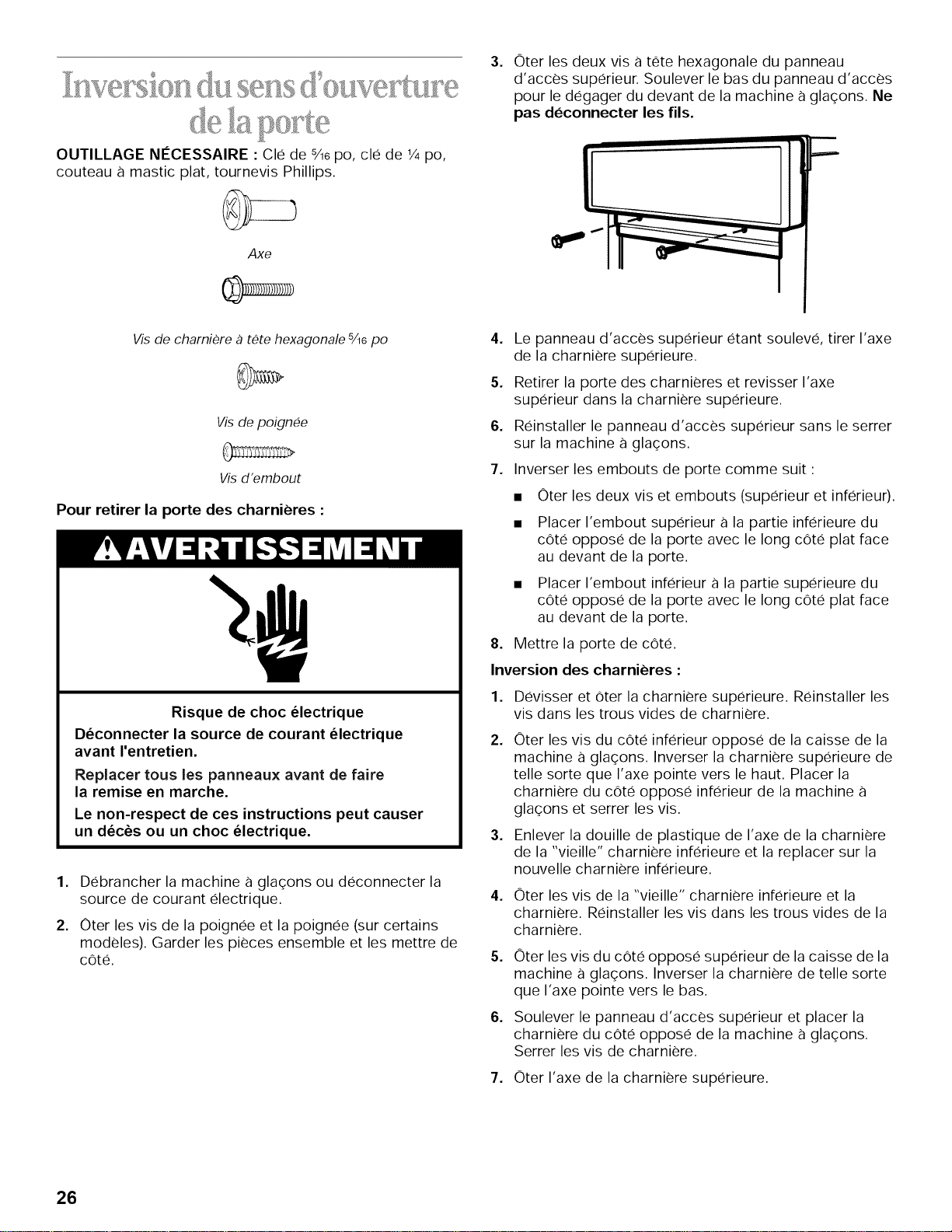

OUTILLAGE NleCESSAIRE : Cle de 5A6po, cle de 1/4po,

couteau a mastic plat, tournevis Phillips.

Axe

Oter les deux visa tete hexagonale du panneau

d'acces superieur. Soulever le bas du panneau d'acces

pour le degager du devant de la machine a glaqons. Ne

pas deconnecter les fils.

=====a,

Visde charnierea tete hexagonale5A6po

Vis de poignee

Vis d'embout

Pour retirer la porte des charnieres :

Risque de choc electrique

D_connecter la source de courant electrique

avant I'entretien.

Replacer tous les panneaux avant de faire

la remise en marche.

Le non-respect de ces instructions peut causer

un decks ou un choc electrique.

Debrancher la machine a glaqons ou deconnecter la

source de courant electrique.

Oter les vis de la poignee et la poignee (sur certains

modeles). Garder les pieces ensemble et les mettre de

cote.

Le panneau d'acces superieur etant souleve, tirer I'axe

de la charniere superieure.

Retirer la porte des charnieres et revisser I'axe

superieur dans la charniere superieure.

6, Reinstaller le panneau d'acces superieur sans le serrer

sur la machine a glaqons.

7, Inverser les embouts de porte comme suit :

• Oter les deux vis et embouts (superieur et inferieur).

• Placer I'embout superieur a la partie inferieure du

cote oppose de la porte avec le long cote plat face

au devant de la porte.

• Placer I'embout inferieur a la partie superieure du

cote oppose de la porte avec le long cote plat face

au devant de la porte.

8. Mettre la porte de cote.

Inversion des charnieres :

Devisser et 0ter la charniere superieure. Reinstaller les

vis dans les trous vides de charniere.

Oter les vis du cote inferieur oppose de la caisse de la

machine a glaqons. Inverser la charniere superieure de

telle sorte que I'axe pointe vers le haut. Placer la

charniere du cote oppose inferieur de la machine

glaqons et serrer les vis.

Enlever la douille de plastique de I'axe de la charniere

de la "vieille" charniere inferieure et la replacer sur la

nouvelle charniere inferieure.

Oter les vis de la "vieille" charniere inferieure et la

charniere. Reinstaller les vis dans les trous vides de la

charniere.

Oter les vis du cote oppose superieur de la caisse de la

machine a glaqons. Inverser la charniere de telle sorte

que I'axe pointe vers le bas.

Soulever le panneau d'acces superieur et placer la

charniere du cote oppose de la machine a glaqons.

Serrer les vis de charniere.

7. Oter I'axe de la charniere superieure.

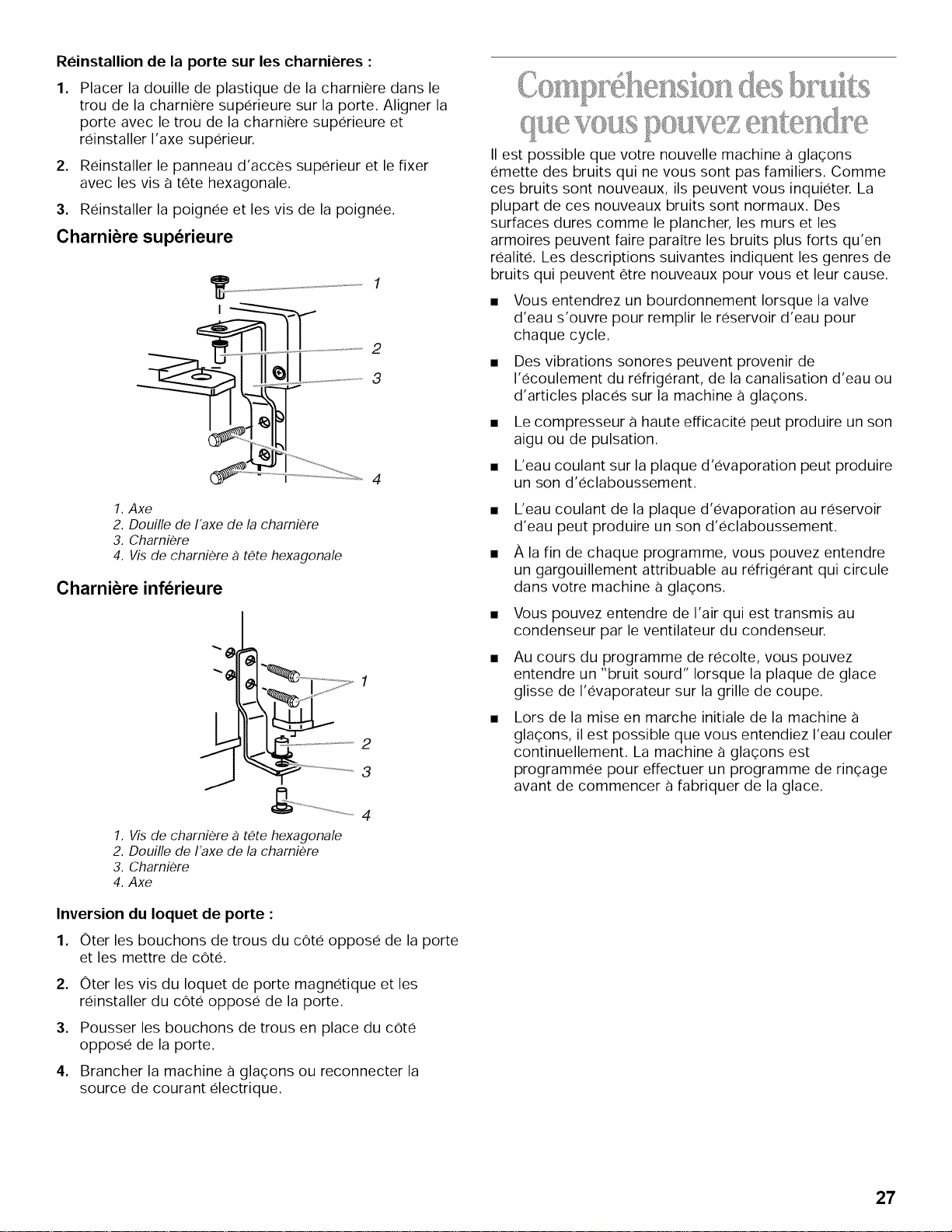

Reinstallion de la porte sur les charnieres :

Placer la douille de plastique de la charniere dans le

trou de la charniere superieure sur la porte. Aligner la

porte avec le trou de la charniere superieure et

reinstaller I'axe superieur.

2, Reinstaller le panneau d'acces superieur et le fixer

avec les vis a tete hexagonale.

3, Reinstaller la poignee et les vis de la poignee.

Charni_re sup_rieure

1. Axe

2. Douille de I'axe de la charniere

3. Charniere

4. Vis de charniere a tete hexagonale

Charni_re infdrieure

....................

1. Vis de charniere a tete hexagonale

2. Douille de I'axe de la charniere

3. Charniere

4. Axe

Inversion du Ioquet de porte :

1. Oter les bouchons de trous du cote oppose de la porte

et les mettre de cote.

2, Oter les vis du Ioquet de porte magnetique et les

reinstaller du cote oppose de la porte.

3, Pousser les bouchons de trous en place du cote

oppose de la porte.

4, Brancher la machine a glaqons ou reconnecter la

source de courant electrique.

II est possible que votre nouvelle machine a glaqons

emette des bruits qui ne vous sont pas familiers. Comme

ces bruits sont nouveaux, ils peuvent vous inquieter. La

plupart de ces nouveaux bruits sont normaux. Des

surfaces dures comme le plancher, les murs et les

armoires peuvent faire paraitre les bruits plus forts qu'en

realite. Les descriptions suivantes indiquent les genres de

bruits qui peuvent etre nouveaux pour vous et leur cause.

• Vous entendrez un bourdonnement Iorsque la valve

d'eau s'ouvre pour remplir le reservoir d'eau pour

chaque cycle.

Des vibrations sonores peuvent provenir de

I'ecoulement du refrigerant, de la canalisation d'eau ou

d'articles places sur la machine a glaqons.

Le compresseur a haute efficacite peut produire un son

aigu ou de pulsation.

L'eau coulant sur la plaque d'evaporation peut produire

un son d'eclaboussement.

L'eau coulant de la plaque d'evaporation au reservoir

d'eau peut produire un son d'eclaboussement.

A la fin de chaque programme, vous pouvez entendre

un gargouillement attribuable au refrigerant qui circule

dans votre machine a gla_:ons.

Vous pouvez entendre de I'air qui est transmis au

condenseur par le ventilateur du condenseur.

Au cours du programme de recolte, vous pouvez

entendre un "bruit sourd" Iorsque la plaque de glace

glisse de I'evaporateur sur la grille de coupe.

Lors de la mise en marche initiale de la machine

glaqons, il est possible que vous entendiez I'eau couler

continuellement. La machine a glaqons est

programmee pour effectuer un programme de rinqage

avant de commencer a fabriquer de la glace.

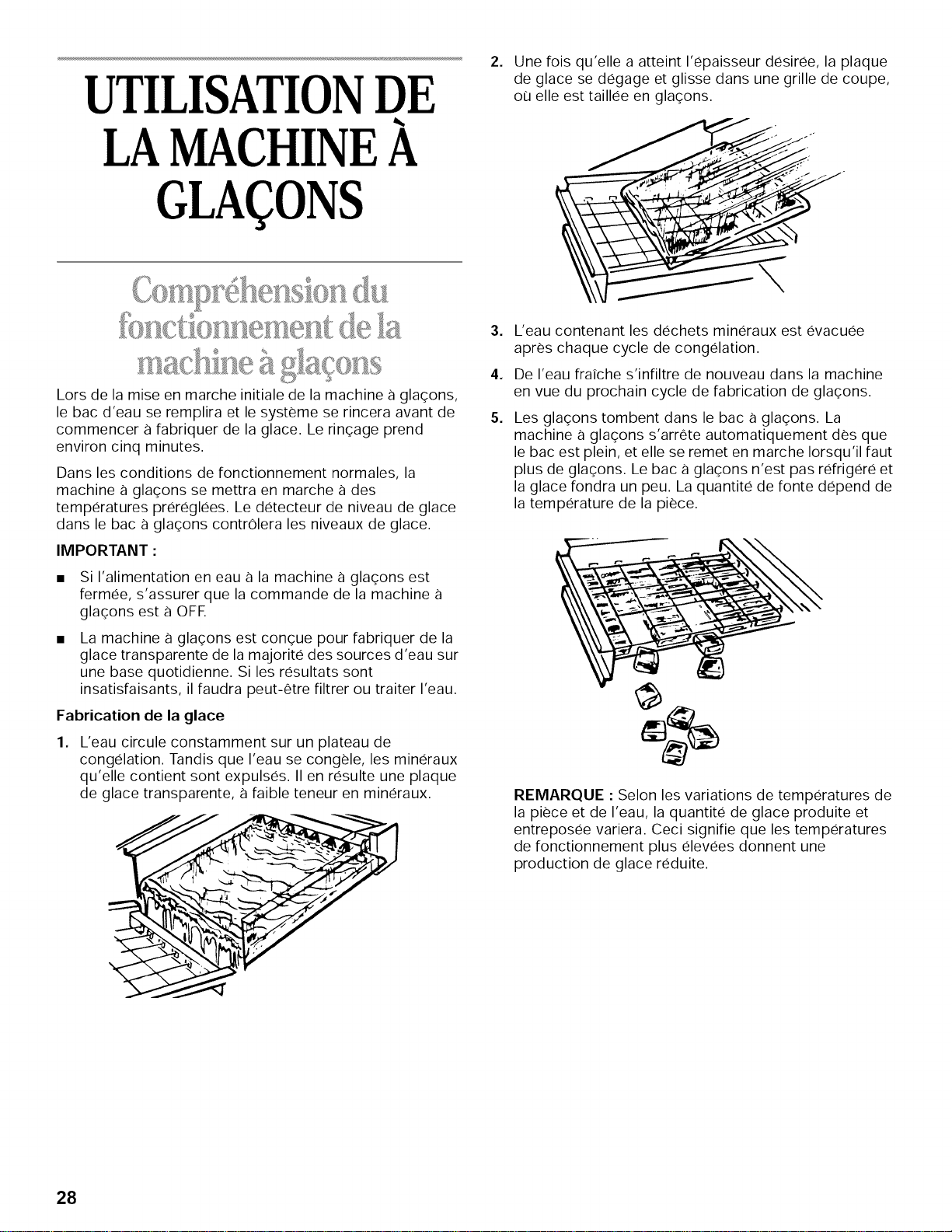

UTILISATIONDE

LAMACHINEA

GLA( ONS

a"lace sss

@.... S

Lors de la raise en marche initiale de la machine a glaqons,

le bac d'eau se remplira et le systeme se rincera avant de

commencer a fabriquer de la glace. Le rinqage prend

environ cinq minutes.

Dans les conditions de fonctionnement normales, la

machine a glaqons se mettra en marche a des

temperatures prer6glees. Le detecteur de niveau de glace

dans le bac a glaqons contrOlera les niveaux de glace.

IMPORTANT :

Si I'alimentation en eau a la machine a glaqons est

fermee, s'assurer que la commande de la machine

glaqons est a OFF

La machine a glaqons est conque pour fabriquer de la

glace transparente de la majorite des sources d'eau sur

une base quotidienne. Si les resultats sont

insatisfaisants, il faudra peut-etre filtrer ou traiter I'eau.

Fabrication de la glace

L'eau circule constamment sur un plateau de

congelation. Tandis que I'eau se congele, les mineraux

qu'elle contient sont expulses. II en resulte une plaque

de glace transparente, a faible teneur en mineraux.

2, Une fois qu'elle a atteint I'epaisseur desir6e, la plaque

de glace se degage et glisse dans une grille de coupe,

ou elle est taillee en glaqons.

L'eau contenant les dechets mineraux est evacuee

apres chaque cycle de congelation.

De I'eau fraiche s'infiltre de nouveau dans la machine

en vue du prochain cycle de fabrication de glaqons.

Les glaqons tombent dans le bac a glaqons. La

machine a glaqons s'arr6te automatiquement des que

le bac est plein, et elle se remet en marche Iorsqu'il faut

plus de glaqons. Le bac a glaqons n'est pas r6frigere et

la glace fondra un peu. La quantite de fonte depend de

la temperature de la piece.

REMARQUE : Selon les variations de temperatures de

la piece et de I'eau, la quantite de glace produite et

entreposee variera. Ceci signifie que les temperatures

de fonctionnement plus elevees donnent une

production de glace reduite.

des

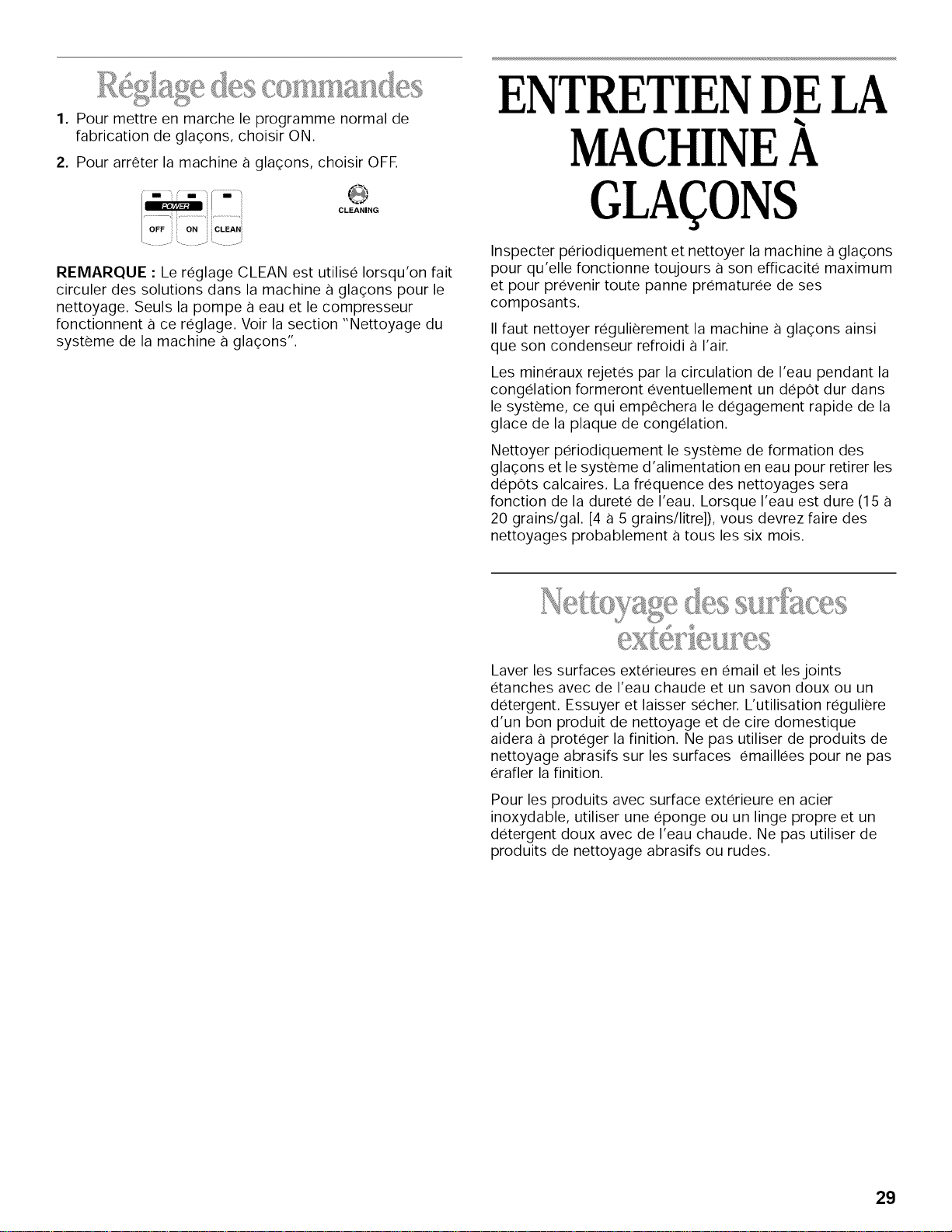

1, Pour mettre en marche le programme normal de

fabrication de glaqons, choisir ON.

2, Pour arreter la machine a glaqons, choisir OFE

CLEANING

REMARQUE : Le reglage CLEAN est utilise Iorsqu'on fait

circuler des solutions dans la machine a glaqons pour le

nettoyage. Seuls la pompe a eau et le compresseur

fonctionnent ace reglage. Voir la section "Nettoyage du

systeme de la machine a glaqons".

ENTRETIENDELA

MACHINEA

GLA ONS

Inspecter periodiquement et nettoyer la machine a glaqons

pour qu'elle fonctionne toujours a son efficacite maximum

et pour prevenir toute panne prematuree de ses

composants.

II faut nettoyer regulierement la machine a glaqons ainsi

que son condenseur refroidi a I'air.

Les mineraux rejetes par la circulation de I'eau pendant la

congelation formeront eventuellement un depot dur dans

le systeme, ce qui emp_chera le degagement rapide de la

glace de la plaque de congelation.

Nettoyer periodiquement le systeme de formation des

glaqons et le systeme d'alimentation en eau pour retirer les

depots calcaires. La frequence des nettoyages sera

fonction de la durete de I'eau. Lorsque I'eau est dure (15

20 grains/gal. [4 a 5 grains/litre]), vous devrez faire des

nettoyages probablement a tousles six mois.

(_ "r

Laver les surfaces exterieures en email et lesjoints

etanches avec de I'eau chaude et un savon doux ou un

detergent. Essuyer et laisser secher. L'utilisation reguliere

d'un bon produit de nettoyage et de cire domestique

aidera a proteger la finition. Ne pas utiliser de produits de

nettoyage abrasifs sur les surfaces emaillees pour ne pas

erafler la finition.

Pour les produits avec surface exterieure en acier

inoxydable, utiliser une eponge ou un linge propre et un

detergent doux avec de I'eau chaude. Ne pas utiliser de

produits de nettoyage abrasifs ou rudes.

s d

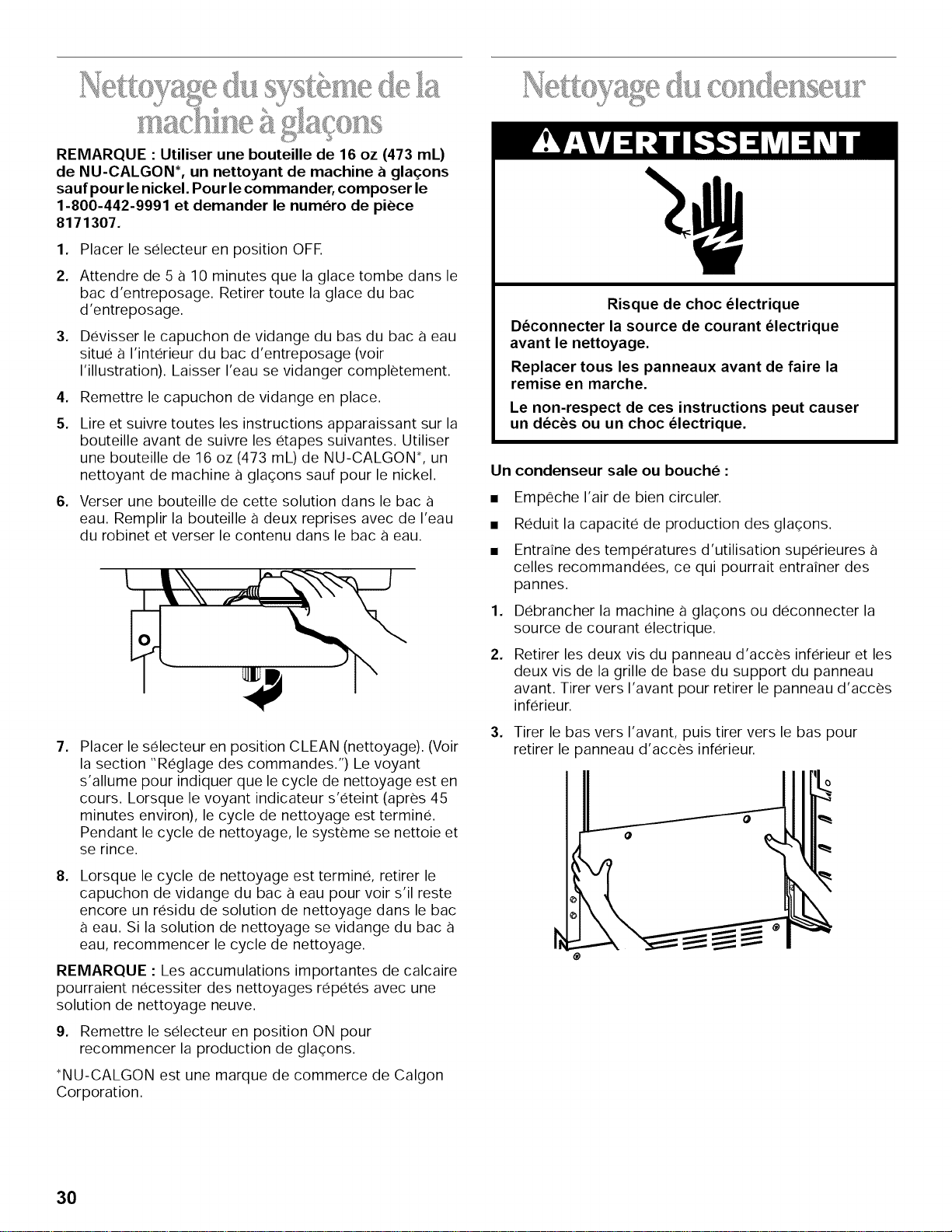

REMARQUE : Utiliser une bouteille de 16 oz (473 mL)

de NU-CALGON% un nettoyant de machine a glaqons

sauf pour le nickel. Pour lecommander, composer le

1-800-442-9991 et demander le numero de piece

8171307.

Placer le selecteur en position OFE

Attendre de 5 a 10 minutes que la glace tombe dans le

bac d'entreposage. Retirer toute la glace du bac

d'entreposage.

Devisser le capuchon de vidange du bas du bac a eau

situe a I'interieur du bac d'entreposage (voir

I'illustration). Laisser I'eau se vidanger completement.

Remettre le capuchon de vidange en place.

Lire et suivre toutes les instructions apparaissant sur la

bouteille avant de suivre les etapes suivantes. Utiliser

une bouteille de 16 oz (473 mL) de NU-CALGON% un

nettoyant de machine a glaqons saul pour le nickel.

Verser une bouteille de cette solution dans le bac

eau. Remplir la bouteille a deux reprises avec de I'eau

du robinet et verser le contenu dans le bac a eau.

Placer leselecteur en position CLEAN (nettoyage). (Voir

la section "Reglage des commandes.") Le voyant

s'allume pour indiquer que le cycle de nettoyage est en

cours. Lorsque le voyant indicateur s'eteint (apres 45

minutes environ), le cycle de nettoyage est termine.

Pendant le cycle de nettoyage, le systeme se nettoie et

se rince.

Lorsque le cycle de nettoyage est termine, retirer le

capuchon de vidange du bac a eau pour voir s'il reste

encore un residu de solution de nettoyage dans le bac

eau. Si la solution de nettoyage se vidange du bac

eau, recommencer le cycle de nettoyage.

REMARQUE : Les accumulations importantes de calcaire

pourraient necessiter des nettoyages repetes avec une

solution de nettoyage neuve.

9, Remettre le selecteur en position ON pour

recommencer la production de glaqons.

_NU-CALGON est une marque de commerce de Calgon

Corporation.

.i. a,£e

Risque de choc electrique

D_connecter la source de courant electrique

avant le nettoyage.

Replacer tous les panneaux avant de faire la

remise en marche.

Le non-respect de ces instructions peut causer

un decks ou un choc electrique.

condenseursale ou bouche:

EmpSche I'air de bien circuler.

Reduit la capacite de production des glaqons.

Entraine des temperatures d'utilisation superieures

celles recommandees, ce qui pourrait entrainer des

pannes.

Debrancher la machine a glaqons ou deconnecter la

source de courant electrique.

Retirer les deux vis du panneau d'acces inferieur et les

deux vis de la grille de base du support du panneau

avant. Tirer vers I'avant pour retirer le panneau d'acces

inferieur.

Tirer le bas vers I'avant, puis tirer vers le bas pour

retirer le panneau d'acces inferieur.

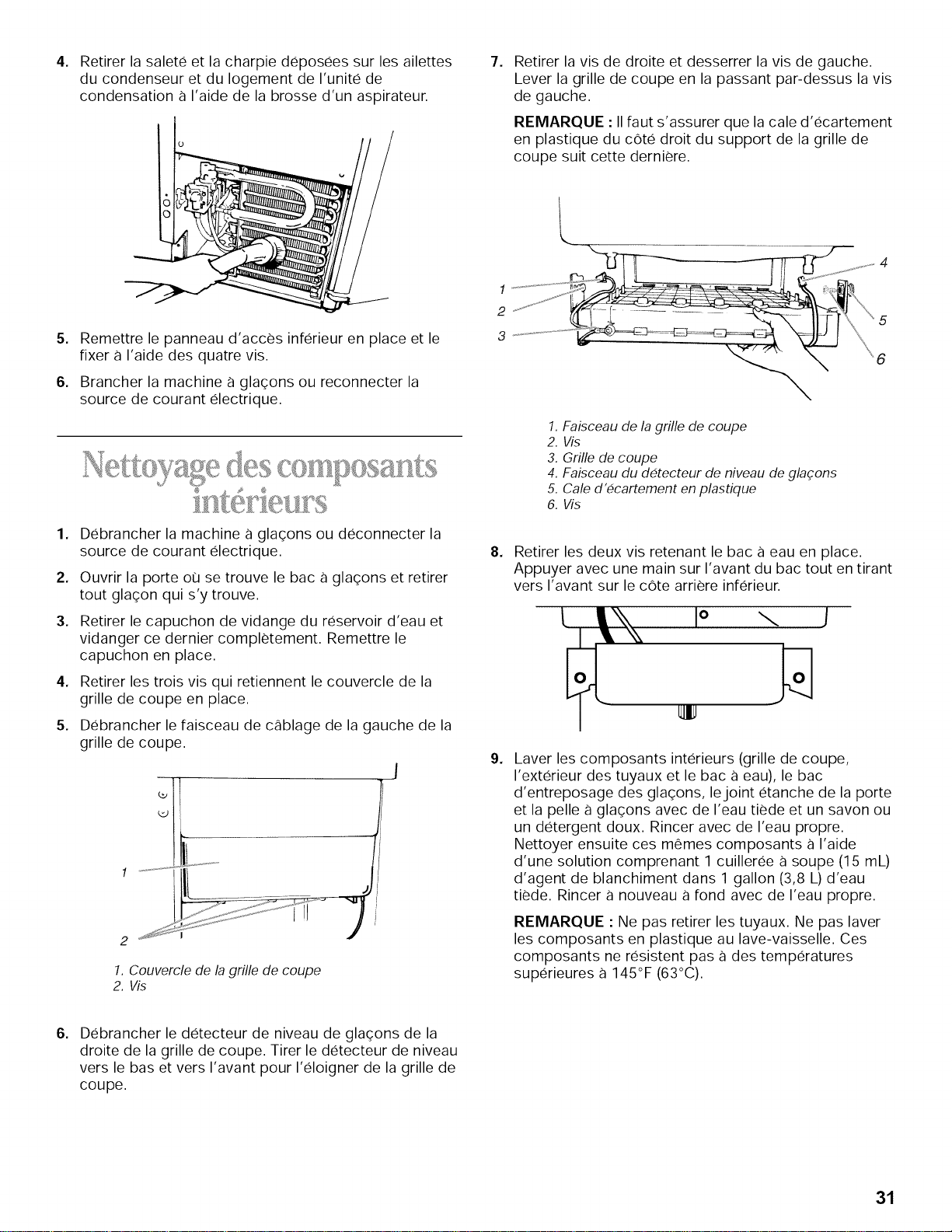

Retirer la salete et la charpie deposees sur les ailettes

du condenseur et du Iogement de I'unite de

condensation a I'aide de la brosse d'un aspirateur.

Retirer la vis de droite et desserrer la vis de gauche.

Lever la grille de coupe en la passant par-dessus la vis

de gauche.

REMARQUE : II faut s'assurer que la cale d'ecartement

en plastique du cote droit du support de la grille de

coupe suit cette derniere,

Remettre le panneau d'acces inferieur en place et le

fixer a I'aide des quatre vis.

Brancher la machine a glaqons ou reconnecter la

source de courant electrique.

des ....................................

_,/ ¢.

Debrancher la machine a glaqons ou deconnecter la

source de courant electrique.

Ouvrir la porte o0 se trouve le bac a glaqons et retirer

tout glaqon qui s'y trouve.

Retirer le capuchon de vidange du reservoir d'eau et

vidanger ce dernier completement. Remettre le

capuchon en place.

Retirer les trois vis qui retiennent le couvercle de la

grille de coupe en place.

Debrancher le faisceau de cSblage de la gauche de la

grille de coupe.

:il l

l!!...........F

1. Couvercle de la grille de coupe

2. Vis

1.Faisceau de la grille de coupe

2. Vis

3. Grille de coupe

4. Faisceau du detecteur de niveau de glagons

5. Cale d'ecartement en plastique

6. Vis

Retirer les deux vis retenant le bac a eau en place.

Appuyer avec une main sur I'avant du bac tout en tirant

vers I'avant sur le cote arriere inferieur.

Laver les composants interieurs (grille de coupe,

I'exterieur des tuyaux et le bac a eau), le bac

d'entreposage des glaqons, lejoint etanche de la porte

et la pelle a glaqons avec de I'eau tiede et un savon ou

un detergent doux. Rincer avec de I'eau propre.

Nettoyer ensuite ces m_mes composants a I'aide

d'une solution comprenant 1 cuilleree a soupe (15 mL)

d'agent de blanchiment dans 1 gallon (3,8 L) d'eau

tiede. Rincer a nouveau a fond avec de I'eau propre.

REMARQUE : Ne pas retirer les tuyaux. Ne pas laver

les composants en plastique au lave-vaisselle. Ces

composants ne resistent pas a des temperatures

superieures a 145°F (63°C).

Debrancher le detecteur de niveau de glaqons de la

droite de la grille de coupe. Tirer le detecteur de niveau

vers le bas et vers I'avant pour I'eloigner de la grille de

coupe.

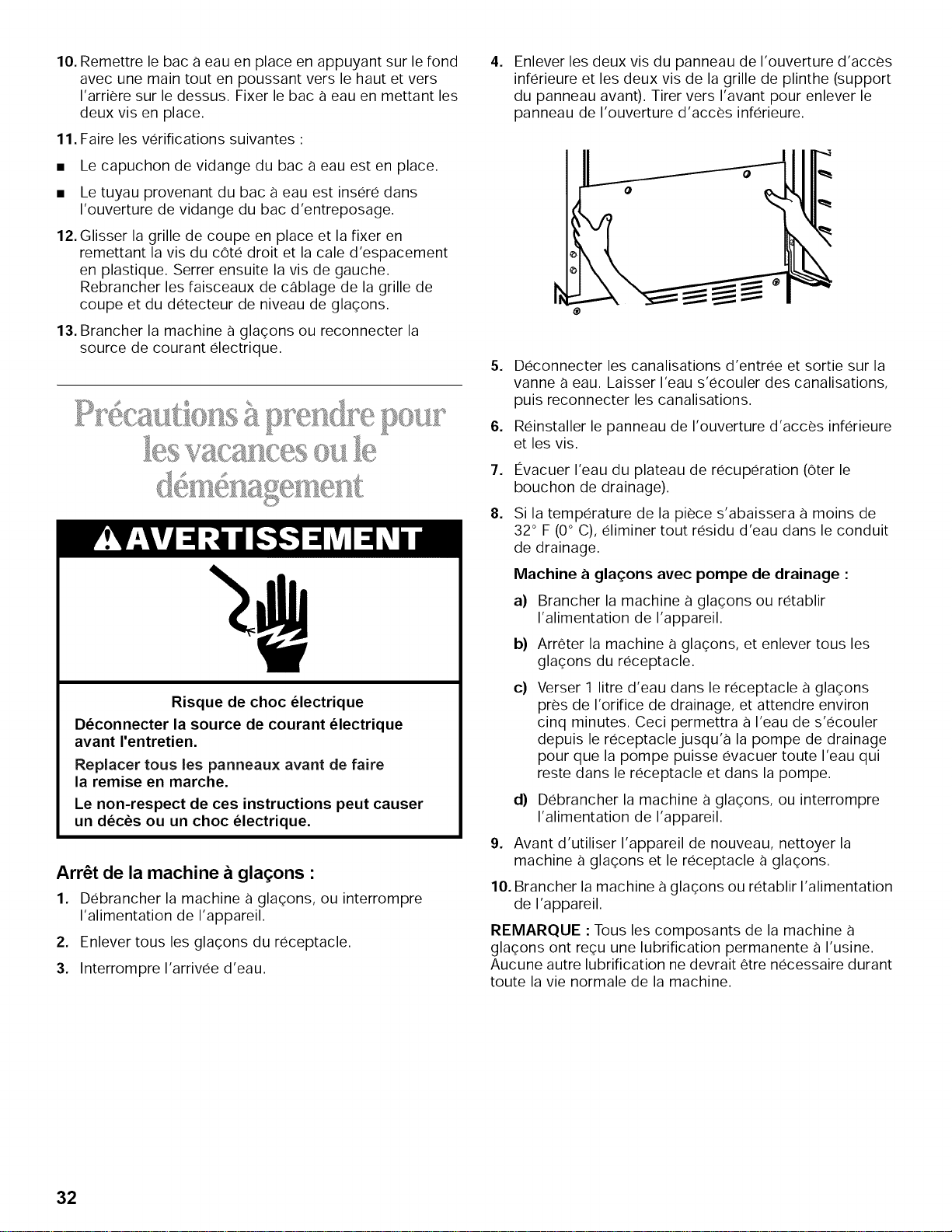

10, Remettre le bac a eau en place en appuyant sur le fond

avec une main tout en poussant vers le haut et vers

I'arriere sur le dessus. Fixer le bac a eau en mettant les

deux vis en place.

11. Faire les verifications suivantes '

• Le capuchon de vidange du bac a eau est en place.

• Le tuyau provenant du bac a eau est insere dans

I'ouverture de vidange du bac d'entreposage.

12,Glisser la grille de coupe en place et la fixer en

remettant la vis du cote droit et la cale d'espacement

en plastique. Serrer ensuite la vis de gauche.

Rebrancher les faisceaux de cSblage de la grille de

coupe et du detecteur de niveau de glaqons.

13, Brancher la machine a glaqons ou reconnecter la

source de courant electrique.

Risque de choc electrique

D_connecter la source de courant electrique

avant I'entretien.

Replacer tous les panneaux avant de faire

la remise en marche.

Le non-respect de ces instructions peut causer

un decks ou un choc electrique.

Arr_t de la machine _ glagons :

1, Debrancher la machine a glaqons, ou interrompre

I'alimentation de I'appareil.

2, Enlever tousles glaqons du receptacle.

3, Interrompre I'arrivee d'eau.

Enlever les deux vis du panneau de I'ouverture d'acces

inferieure et les deux vis de la grille de plinthe (support

du panneau avant). Tirer vers I'avant pour enlever le

panneau de I'ouverture d'acces inferieure.

5, Deconnecter les canalisations d'entree et sortie sur la

vanne a eau. Laisser I'eau s'ecouler des canalisations,

puis reconnecter les canalisations.

6, Reinstaller le panneau de I'ouverture d'acces inferieure

et les vis.

Evacuer I'eau du plateau de recuperation (Oter le

bouchon de drainage).

Si la temperature de la piece s'abaissera a moins de

32 ° F (0° C), eliminer tout residu d'eau dans le conduit

de drainage.

Machine a glagons avec pompe de drainage :

a) Brancher la machine a glaqons ou retablir

I'alimentation de I'appareil.

Arreter la machine a glaqons, et enlever tous les

glaqons du receptacle.

Verser 1 litre d'eau dans le receptacle a glaqons

pres de I'orifice de drainage, et attendre environ

cinq minutes. Ceci permettra a I'eau de s'ecouler

depuis le receptaclejusqu'a la pompe de drainage

pour que la pompe puisse evacuer toute I'eau qui

reste dans le receptacle et dans la pompe.

Debrancher la machine a glaqons, ou interrompre

I'alimentation de I'appareil.

9, Avant d'utiliser I'appareil de nouveau, nettoyer la

machine a glaqons et le receptacle a glaqons.

10, Brancher la machine a glaqons ou retablir I'alimentation

de I'appareil.

REMARQUE : Tous les composants de la machine

gla(::ons ont requ une lubrification permanente a I'usine.

Aucune autre lubrification ne devrait etre necessaire durant

route la vie normale de la machine,

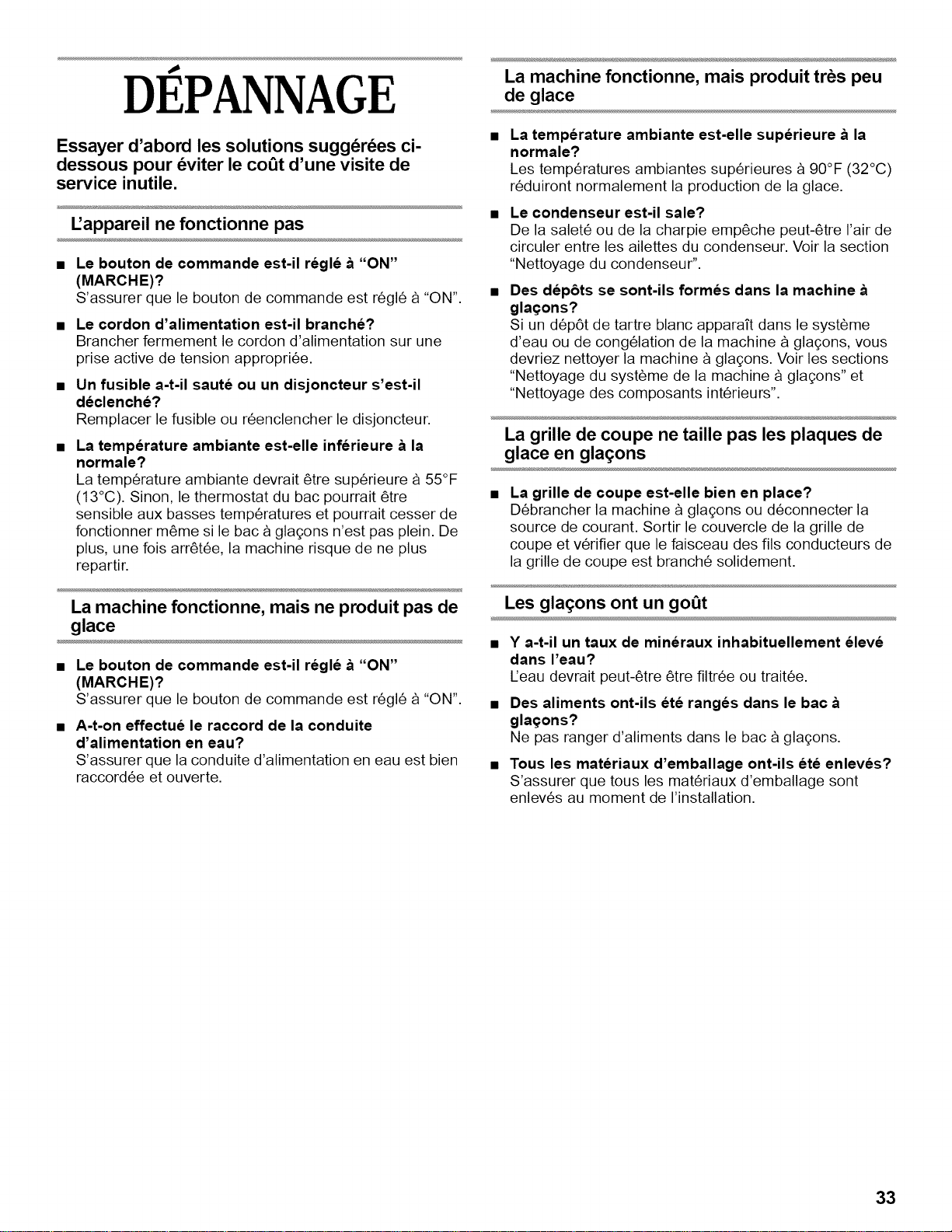

DI PANNAGE

Essayer d'abord les solutions sugg6r6es ci-

dessous pour 6viter le coQt d'une visite de

service inutile.

Eappareil ne fonctionne pas

Le bouton de commande est-il regl6/_ "ON"

(MARCHE)?

S'assurer que le bouton de commande est r6g16_ "ON".

Le cordon d'alimentation est-il branch6?

Brancher fermement le cordon d'alimentation sur une

prise active de tension appropri6e.

Un fusible a-t-il saute ou un disjoncteur s'est-il

declench6?

Remplacer le fusible ou r6enclencher le disjoncteur.

La temperature ambiante est-elle inferieure/_ la

normale?

La temp@ature ambiante devrait 6tre sup@ieure _ 55°F

(13°C). Sinon, le thermostat du bac pourrait _tre

sensible aux basses temp@atures et pourrait cesser de

fonctionner m_me si le bac _ glagons n'est pas plein. De

plus, une fois arr6t6e, la machine risque de ne plus

repartir.

La machine fonctionne, mais ne produit pas de

glace

Le bouton de commande est-il regl6/_ "ON"

(MARCHE)?

S'assurer que le bouton de commande est r6g16_ "ON".

A-t-on effectue le raccord de la conduite

d'alimentation en eau?

S'assurer que la conduite d'alimentation en eau est bien

raccord6e et ouverte.

La machine fonctionne, mais produit tres peu

de glace

La temperature ambiante est-elle superieure/_ la

normale?

Les temp6ratures ambiantes sup@ieures _ 90°F (32°C)

r6duiront normalement la production de la glace.

Le condenseur est-il sale?

De la salet6 ou de la charpie emp_che peut-_tre I'air de

circuler entre les ailettes du condenseur. Voir la section

"Nettoyage du condenseur".

Des d6p6ts se sont-ils formes dans la machine b

glagons?

Si un d6p6t de tartre blanc apparaft dans le syst_me

d'eau ou de cong61ation de la machine _ glagons, vous

devriez nettoyer la machine _ glagons. Voir les sections

"Nettoyage du syst_me de la machine _ glagons" et

"Nettoyage des composants int@ieurs".

La grille de coupe ne taille pas les plaques de

glace en gla_:ons

La grille de coupe est-elle bien en place?

D6brancher la machine _ glagons ou d6connecter la

source de courant. Sortir le couvercle de la grille de

coupe et v@ifier que le faisceau des ills conducteurs de

la grille de coupe est branch6 solidement.

Les glagons ont un goQt

Y a-t-il un taux de mineraux inhabituellement elev6

dans I'eau?

I'eau devrait peut-6tre 6tre filtr6e ou trait6e.

Des aliments ont-ils et6 ranges dans le bac/_

glagons?

Ne pas ranger d'aliments dans le bac _ glagons.

Tous les materiaux d'emballage ont-ils et6 enleves?

S'assurer que tous les mat@iaux d'emballage sont

enlev6s au moment de I'installation.

ASSISTANCE

OUSERVICE

Avant de demander une assistance ou un service, veuillez

verifier la section "Depannage'. Cette verification pout

vous faire economiser le coot d'une visite de reparation.

Si vous avez encore besoin d'aide, suivre les instructions

ci-dessous.

Lors d'un appel, veuillez connaitre la date d'achat et les

numeros au complet de modele et de serie de votre

appareil. Cos renseignements nous aideront a mieux

repondre a votre demande.

Si vous avez besoin de pi_ces de rechange

Si vous avez besoin de commander des pieces de

rechange, nous vous recommandons d'utiliser seulement

des pieces FSP_autorisees de I'usine. Los pieces de

rechange FSP_conviendront bien et fonctionneront bien

parce qu'elles sont fabriquees solon los memes

specifications precises utilisees pour construire chaque

nouvel appareil Whirlpool.

Pour Iocaliser des pieces de rechange FSP_dans votre

region, telephoner a notre centre d'assistance aux

consommateurs ou au centre de service autorise le plus

proche.

Telephoner au centre d'assistance aux consommateurs

Whirlpool en composant : 1-800-253-1301.

Nos consultants fournissent I'assistance pour :

• Caracteristiques et specifications a notre gamme

complete d'appareils electromenagers

• Renseignements d'installation

• Procedes d'utilisation et d'entretien

• Banque d'accessoires et de pieces de rechange

• Assistance specialisee au client (langue espagnole,

malentendants, malvoyants, etc.)

Les references aux concessionnaires, compagnies de

service de reparation et distributeurs de pieces de

rechange Iocaux. Los techniciens de service designes

par Whirlpool sont formes pour remplir la garantie des

produits et fournir un service apres la garantie partout

aux Etats-Unis.

Pour Iocaliser la compagnie de service Whirlpool dans

votre region, vous pouvez designee par consulter les

pagesjaunes de votre annuaire telephonique.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez

ecrire a Whirlpool en soumettant route question ou

probleme a :

Whirlpool Brand Home Appliances

Consumer Assistance Center

c/o Correspondence Dept.

2000 North M-63

Benton Harbor, MI 49022-2692

Dans votre correspondance, veuillez indiquer un numero

de telephone ou on pout vousjoindre dans lajournee.

Telephoner sans frais au Centre d'assistance aux

consommateurs d'lnglis Limitee :

1-800-461-5681 de 8 h 30 a 18 h (HNE)

Nos consultants fournissent I'assistance pour :

• Caracteristiques et specifications a notre gamme

complete d'appareils electromenagers.

• Les references aux concessionnaires Iocaux.

Pour service au Canada

Telephoner au 1-800-807-6777. Los techniciens de

service designes par Inglis Limitee sont formes pour

remplir la garantie des produits et fournir un service apres

la garantie partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez

ecrire a Whirlpool en soumettant route question ou

probleme a :

Consumer Relations Department

Inglis Limited

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numero

de telephone ou on pout vousjoindre dans lajournee.

GARANTIEDE LA MACHINE A GLA( ONS

WHIRLPOOL ®

GARANTIE COMPLETE DE UN AN

Pendant un an a compter de la date d'achat, Iorsque ce produit est utilise dans un contexte residentiel ou commercial leger, et est

entretenu conformement aux instructions fournies avec le produit, Whirlpool paiera pour les pieces de rechange FSP® et la main-

d'oeuvre pour corriger les vices de materiaux ou de fabrication. Les reparations doivent etre effectuees par un etablissement de service

designe par Whirlpool.

GARANTIE COMPLETE DE CINQ ANS

De la deuxieme a la cinquieme annee inclusivement, a compter de la date d'achat, Iorsque ce produit est utilise dans un contexte

residentiel ou commercial leger et est entretenu conformement aux instructions fournies avec le produit, Whirlpool paiera pour les

pieces de rechange FSP®et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication du compresseur. Les reparations

doivent etre effectuees par un etablissement de service designe par Whirlpool.

Whirlpool Corporation ne paiera pas pour:

1. Les visites de service pour rectifier rinstallation de votre machine a glaqons, pour montrer a rutilisateur comment se servir de la

machine a glaqons, pour remplacer des fusibles, rectifier le cablage electrique ou la plomberie du domicile ou pour remplacer les

ampoules.

2. Les reparations Iorsque la machine a gla_:ons est utilisee a des endroits o0 la consommation des gla_:ons depasse les capacites de

fabrication de gla_:ons de la machine (environ 50 livres par periode de 24 heures). Cette machine a glaqons est prevue seulement

pour utilisation residentielle ou commerciale legere n'excedant pas ces capacites.

3. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive, ou installation non conforme aux codes Iocaux d'electricite ou de plomberie, ou rutilisation d'un produit non approuve par

Whirlpool.

4. La prise en charge et la livraison. Ce produit est concu pour etre repare a domicile.

5. Les reparations de pieces ou systemes imputables a des modifications non autorisees effectuees a rappareil.

6. Le coot des pieces de rechange ou de la main-d'oeuvre de reparation pour les appareils utilises en dehors des Etats-Unis ou du Canada.

WHIRLPOOL CORPORATION ET INGLIS LIMITEE N'ASSUME AUCUNE RESPONSABILITI_ POUR LES DOMMAGES FORTUlTS

OU INDIRECTS,

Certains Etats ou provinces ne permettent pas rexclusion ou la limitation des dommages fortuits ou indirects; aussi cette exclusion ou

limitation peut ne pas VOUSetre applicable, Cette garantie vous confere des droits juridiques specifiques et vous pouvez egalement

jouir d'autres droits qui peuvent varier d'un l_tat ou province a rautre.

En dehors des Etats-Unis ou du Canada, une garantie differente peut s'appliquer. Pour les details, veuillez communiquer avec votre

marchand Whirlpool autorise.

Si vous avez besoin de service, consulter d'abord la section "Depannage" de ce manuel. Apres avoir verifie la section "Depannage", on

peut trouver de raide supplementaire a la section "Assistance ou service" ou en telephonant a notre Centre d'assistance aux

consommateurs sans frais en composant le 1-800-253-1301 de n'importe o0 aux E.-U.

3/99

Pour des renseignements sur la garantie au Canada :

Veuillez contacter votre marchand Whirlpool autorise ou telephoner au Centre d'assistance aux consommateurs au 1-800-461-5681

(sans frais) entre 8 h 30 et 18 h HNE de n'importe o0 au Canada.

Conserver ce manuel et votre re(;u de vente ensemble

pour reference ulterieure. Pour le service sous

garantie, vous devez presenter un document prouvant

la date d'achat ou d'installation.

Inscrivez les renseignements suivants a propos de la machine a

glacons pour mieux obtenir assistance ou service en cas de

besoin. Vous devez connaitre le numero de modele et le numero

de serie complets. Cette information est indiquee sur la plaque

signaletique dont remplacement sur votre appareil est indique a

la section "Pieces et caracteristiques" de ce manuel.

Nom du marchand

Adresse

Numero de tel6phone

Numero de modiHe

Numero de serie

Date d'achat

2208357

¢_1999 Whirlpool Corporation.

oR)Registered Trademark of Whirlpool, U.S.A., Inglis Limited licensee in Canada

(R)Marque deposee de Whirlpool, U.S.A., Emploi Licencie par Inglis Limitee au Canada

10/99

Printed in U.S.A.

Imprime aux F.-U.

Whirlpool GI1500XHW1 ice cube maker

Product's Documents

User Manual

Specifications

Whirlpool GI1500XHW1 Questions and Answers
