Dewalt DWFP2350K 23 GA Pin Nailer User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DeWALT

Instruction Manual

Guide D’utilisation

Manual de instrucciones

final page size: 8.5 x 5.5 in

DWFP2350

Pin Nailer

Cloueuse à tiges

Pistola de Clavos de Pasador

English

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 9

Español (traducido de las instrucciones originales) 18

English

English (original instructions)

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about this or

any

DeWALT

tool, call us toll free at:

1-800-4-

DeWALT

(1-800-433-9258).

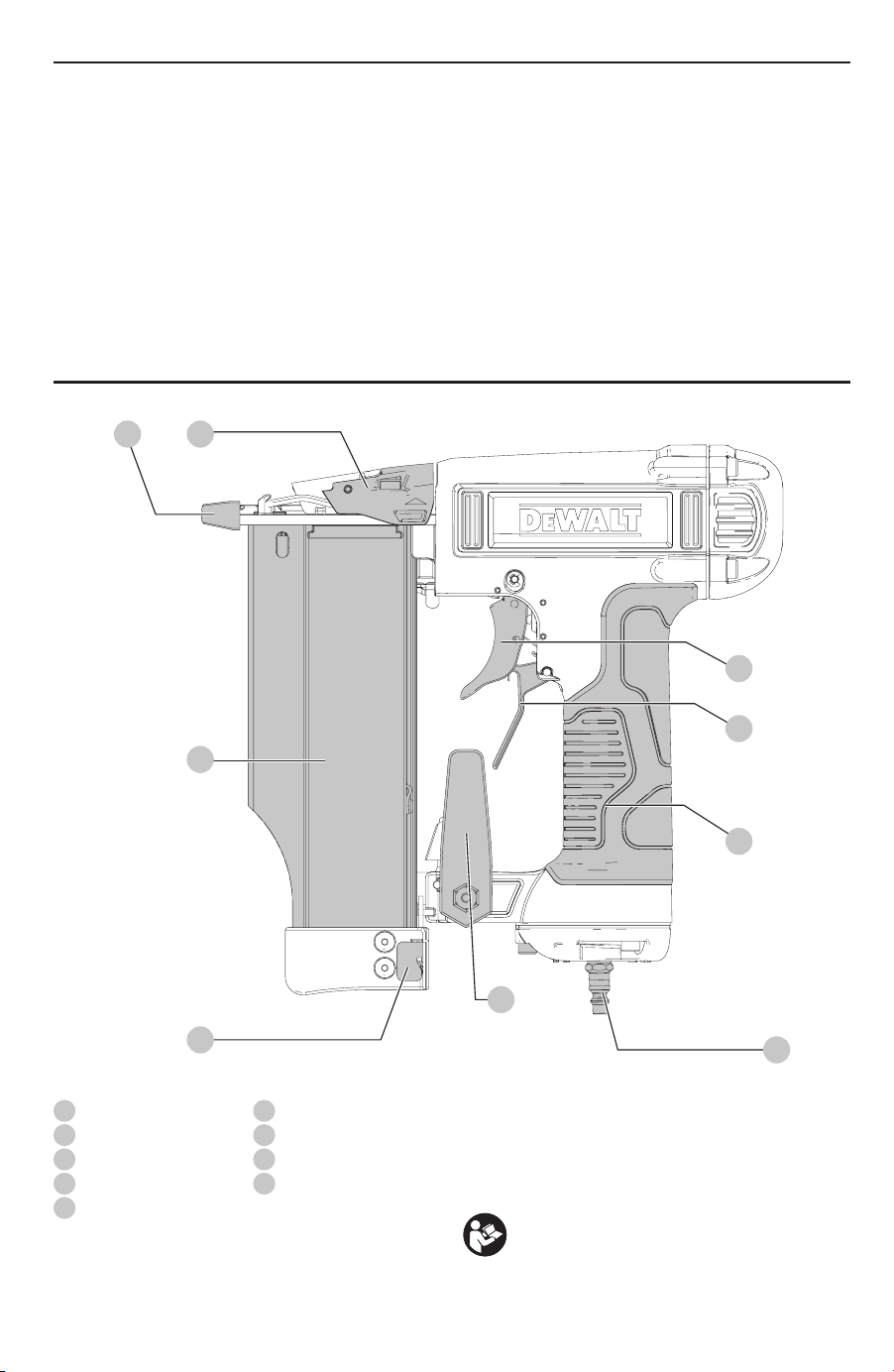

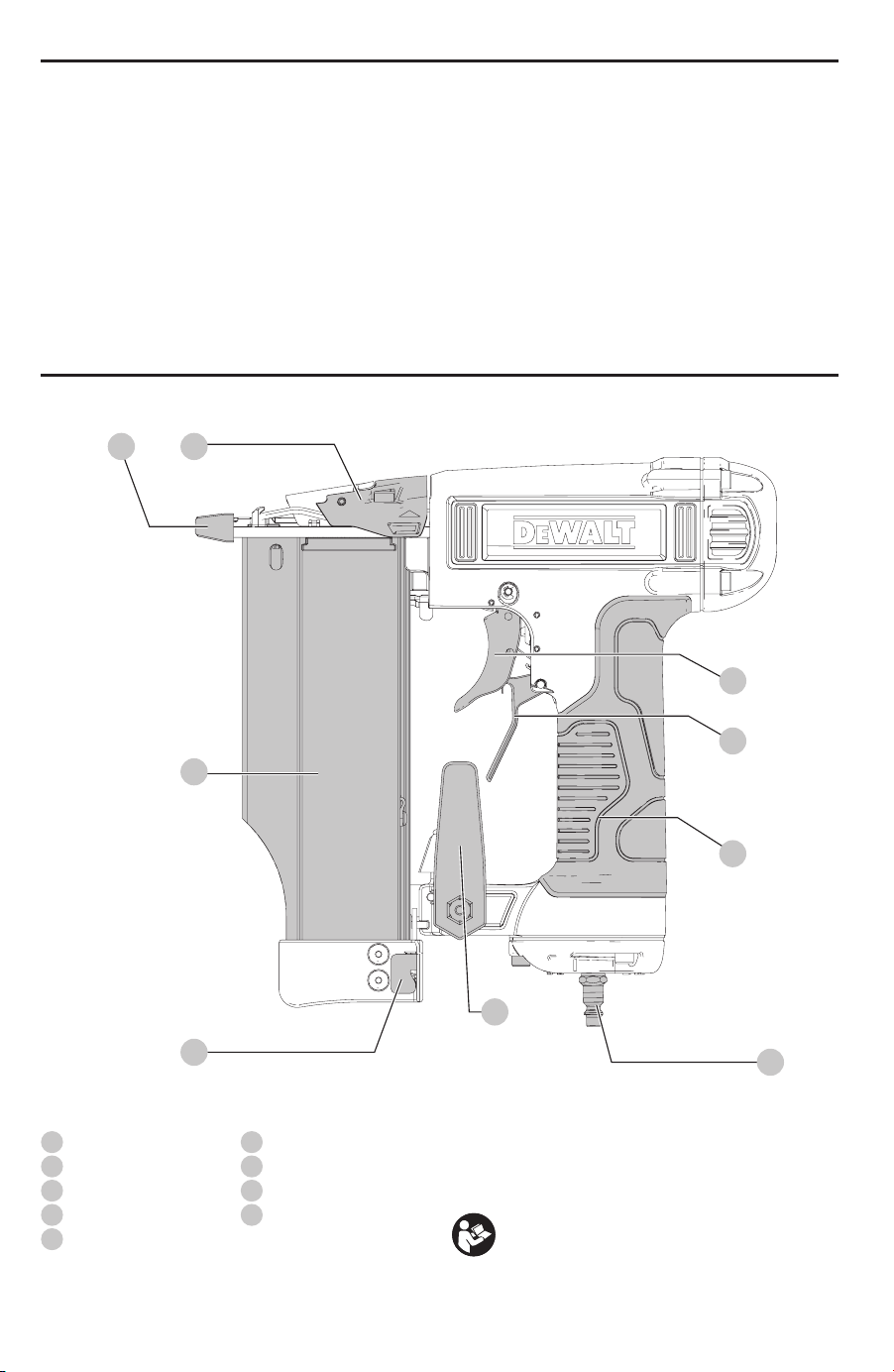

Handle

Primary trigger

Secondary trigger

1/4" male fitting

Magazine release lever

Magazine

Belt hook

Nose cover

No-mar tip

Fig. A

English

DeWALT

tools are precision-built tools, designed for precise,

high volume nailing. These tools will deliver efficient,

dependable service when used correctly and with care.

As with any fine power tool, for best performance the

manufacturer’s instructions must be followed. Please study

this manual before operating the tool and understand

the safety warnings and cautions. The instructions on

installation, operation and maintenance should be read

carefully, and the manual kept for reference.

nOTE: Additional safety measures may be required because

of your particular application of the tool. Contact your

DeWALT

representative or distributor with any questions

concerning the tool and its use.

DeWALT

, 701 E. Joppa Road, Towson, Maryland 21286,

U.S. & Canada Only, É.-U. et Canada seulement

DeWALT

tools have been engineered to provide excellent

customer satisfaction and are designed to achieve

maximum performance when used with precision

DeWALT

fasteners engineered to the same exactingstandards.

DeWALT

cannot assume responsibility for product

performance if our tools are used with fasteners or

accessories not meeting the specific requirements

established for genuine

DeWALT

nails, staples

andaccessories.

Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from

chemically‑treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



WARNING: (Air and Supply)

• Do not use oxygen, combustible gases, or bottled

gases as a power source for this tool as tool may

explode, possibly causinginjury.

• Do not use supply sources which can potentially

exceed 200p.s.i.g. (14kg/cm

) as tool may burst,

possibly causinginjury.

• The connector on the tool must not hold pressure

when air supply is disconnected. If a wrong fitting

is used, the tool can remain charged with air

after disconnecting and thus will be able to drive

a fastener even after the air line is disconnected

possibly causinginjury.

• Do not pull the primary or secondary trigger while

connected to the air supply as the tool may cycle,

possibly causinginjury.

• Always disconnect air supply: 1.) Before making

adjustments; 2.) When servicing the tool; 3.) When

clearing a jam; 4.) When tool is not in use; 5.) When

moving to a different work area, as accidental

actuation may occur, possibly causinginjury.



WARNING: When loading tool:

• Never place a hand or any part of body in pin

discharge area oftool.

• Never point tool atanyone.

• Do not pull the primary or secondary trigger

as accidental actuation may occur, possibly

causinginjury.



WARNING: When operating the tool:

• Always handle the tool with care:

- Never engage inhorseplay.

- Never pull the trigger unless nose is directed

toward thework.

- Keep others a safe distance from the tool while

tool is in operation as accidental actuation

may occur, possibly causinginjury.

• The operator must not hold the secondary trigger

pulled except during fastening operation as

serious injury could result if the tool accidentally

contacts someone or something, causing the tool

tocycle.

• Keep hands and body away from the discharge

area of the tool. The tool may bounce from the

recoil of driving a pin and an unwanted second

pin may be driven possibly causinginjury.

• Check operation of the secondary trigger

mechanism frequently. Do not use the tool if

the secondary trigger is not working correctly

as accidental driving of a pin may result. Do

not interfere with the proper operation of the

secondary triggermechanism.

• Do not drive pins on top of other pins or with the

tool at an overly steep angle as this may cause

deflection of fasteners which could causeinjury.

English

• Do not drive pins close to the edge of the work

piece as the wood may split, allowing the pin to

be deflected possibly causinginjury.

• This nailer produces SPARKS during operation.

NEVER use the nailer near flammable substances,

gases or vapors including lacquer, paint, benzine,

thinner, gasoline, adhesives, mastics, glues

or any other material that is ‑‑ or the vapors,

fumes or byproducts of which are ‑‑ flammable,

combustible or explosive. Using the nailer in any

such environment could cause an EXPLOSION

resulting in personal injury or death to user

andbystanders.



WARNING: When maintaining the tool:

• When working on air tools note the warnings in

this manual and use extra care when evaluating

problemtools.

Additional Safety Warnings

• Use the

DeWALT

pneumatic tool only for the purpose for

which it wasdesigned.

• Never use this tool in a manner that could cause a pin to

be directed toward the user or others in the workarea.

• Do not use the tool as ahammer.

• Always carry the tool by the handle with hand off both

triggers. Never carry the tool by the airhose.

• Do not alter or modify this tool from the original design or

function without approval from

DeWALT

• Always be aware that misuse and improper handling of

this tool can cause injury to yourself andothers.

• Never clamp or tape the trigger or secondary trigger in an

actuated position

• Never leave a tool unattended with the air hoseattached.

• Do not operate this tool if it does not contain a legible

WARNINGLABEL.

• Do not continue to use a tool that leaks air or does

not function properly. Notify your nearest

DeWALT

representative if your tool continues to experience

functionalproblems.

TO PREVENT ACCIDENTAL INJURIES:

• Never place a hand or any other part of the body in nail

discharge area of tool while the air supply isconnected.

• Never point the tool at anyoneelse.

• Never engage inhorseplay.

• Never actuate the tool unless nose is directed at thework.

• Always handle the tool withcare.

• Do not actuate the tool whileloading.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

COMPONENTS (FIG. A)



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.

Refer to Figure A at the beginning of this manual for a

complete list ofcomponents.

Intended Use

Your pin nailer is designed for professional

fasteningapplications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

Your pin nailer is a professional powertool.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

TOOL SPECIFICATIONS

Model DWFP2350

Length 9.2" (234 mm)

Height 8.75" (222 mm)

Width 2.33" (60 mm)

Weight 2.50 lbs (1.1 kg)

Tool Air Fitting

This tool uses a 1/4" N.P.T. male fitting. The inside diameter

should be .200" (5mm) or larger. The fitting must be

capable of discharging tool air pressure when disconnected

from the airsupply.

Operating Pressure

70 to 100p.s.i.g. (4.8 to 6.9kg/cm²). Select the operating

pressure within this range for best pin performance. DONOT

EXCEED THIS RECOMMENDED OPERATINGPRESSURE.

Air Consumption

The DWFP2350 requires 2.05 cubic feet per minute (58liters

per minute) of free air to operate at the rate of 50pins per

minute, at 80p.s.i.g. (5.6kg/cm²). Take the actual rate at

which the tool will be run to determine the amount of air

required. For instance, if your pin usage averages 30pins per

minute, you need 50% of the tool’s c.f.m. of free air which is

required to operate the tool at 100pins perminute.

PIN SPECIFICATIONS

Model DWFP2350

Pins D

WALT DWPN23xxx

PORTER-CABLE PPN23xxx, PN23PP

BOSTITCH PT-23xx-3M, BTPN23PP

Gauge 23

Pin range 5/8"–2" (15.8–50.8 mm)

Magazine capacity 135 nails plus lock-out quantity

Adjustments and Usage Prep

Air Supply and Connections



WARNING: Do not use oxygen, combustible

gases, or bottled gases as a power source for this

tool as tool may explode, possibly causinginjury.

English

Fittings

Install a male fitting on the tool which is free flowing

and which will release air pressure from the tool when

disconnected from the supplysource.

hoses

Air hoses should have a minimum of 150 p.s.i.g.

(10.6kg/cm²) working pressure rating or 150 percent of

the maximum pressure that could be produced in the air

system. The supply hose should contain a fitting that will

provide “quick disconnecting” from the male fitting

4

thetool.

supply source

Use only clean regulated compressed air as a power source

for this tool. NEVER USE OXYGEN, COMBUSTIBLE GASES, OR

BOTTLED GASES, AS A POWER SOURCE FOR THIS TOOL AS

TOOL MAYEXPLODE.

Regulator

A pressure regulator with an operating pressure of

0–125p.s.i.g. (0–8.79 kg/cm²) is required to control the

operat iing pressure for safe operation of this tool. Do not

connect this tool to air pressure which can potentially

exceed 200 p.s.i.g. (14 kg/cm²) as tool may fracture or burst,

possibly causinginjury.

Operating Pressure

Do not exceed recommended maximum operating pressure

as tool wear will be greatly increased. The air supply must

be capable of maintaining the operating pressure at the

tool. Pressure drops in the air supply can reduce the tool’s

driving power. Refer to Tool Specifications for setting the

correct operating pressure for thetool.

Filter

Dirt and water in the air supply are major causes of

wear in pneumatic tools. A filter will help to get the best

performance and minimum wear from the tool. The

filter must have adequate flow capacity for the specific

installation. The filter has to be kept clean to be effective

in providing clean compressed air to the tool. Consult the

manufacturer’s instructions on proper maintenance of your

filter. A dirty and clogged filter will cause a pressure drop

which will reduce the tool’sperformance.

Oil Free Motor

The nailer is designed to be used without the need to add

any air tool oil and still deliver long life. If air tool oil is added

tool it will still functionproperly.

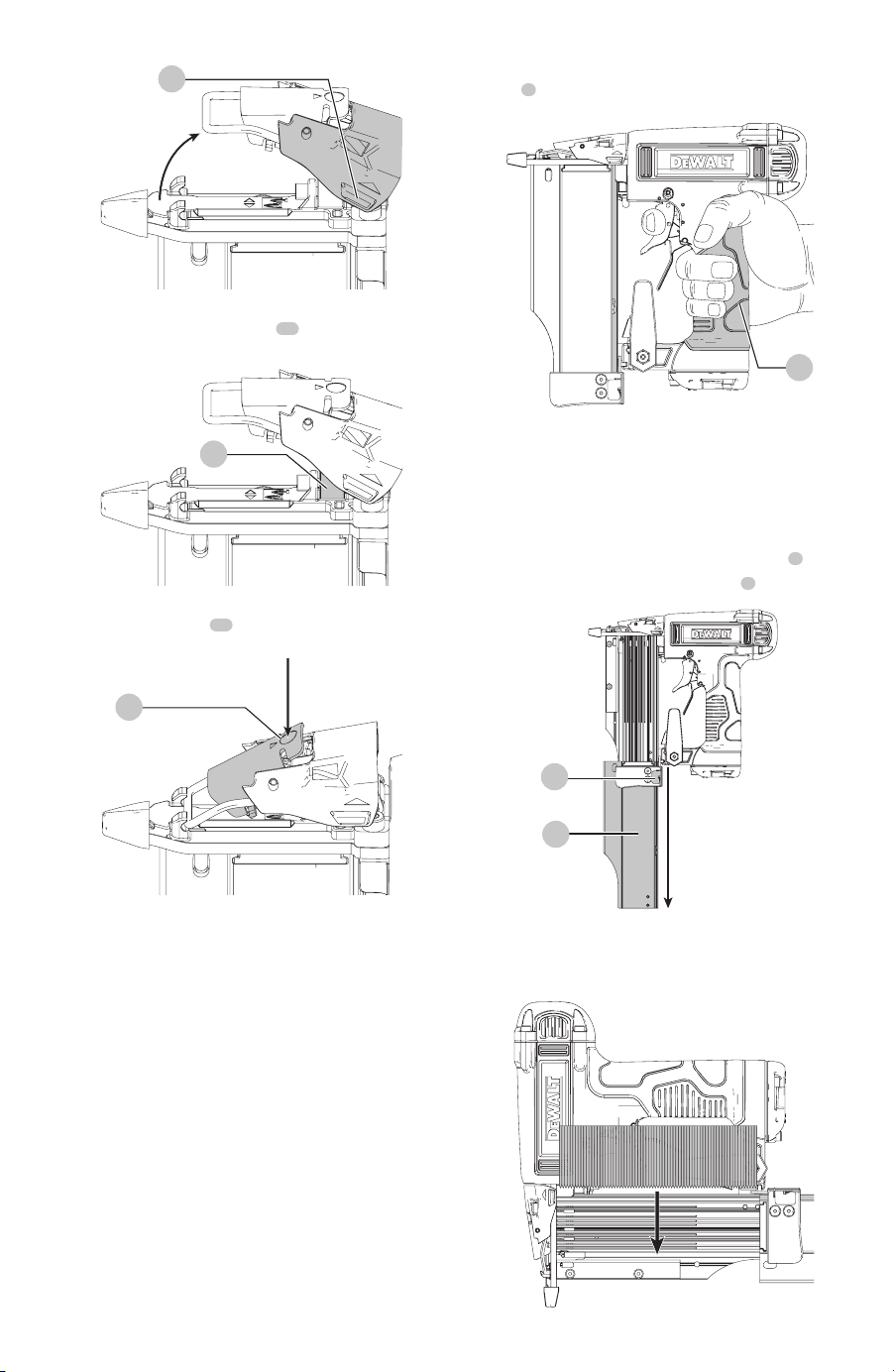

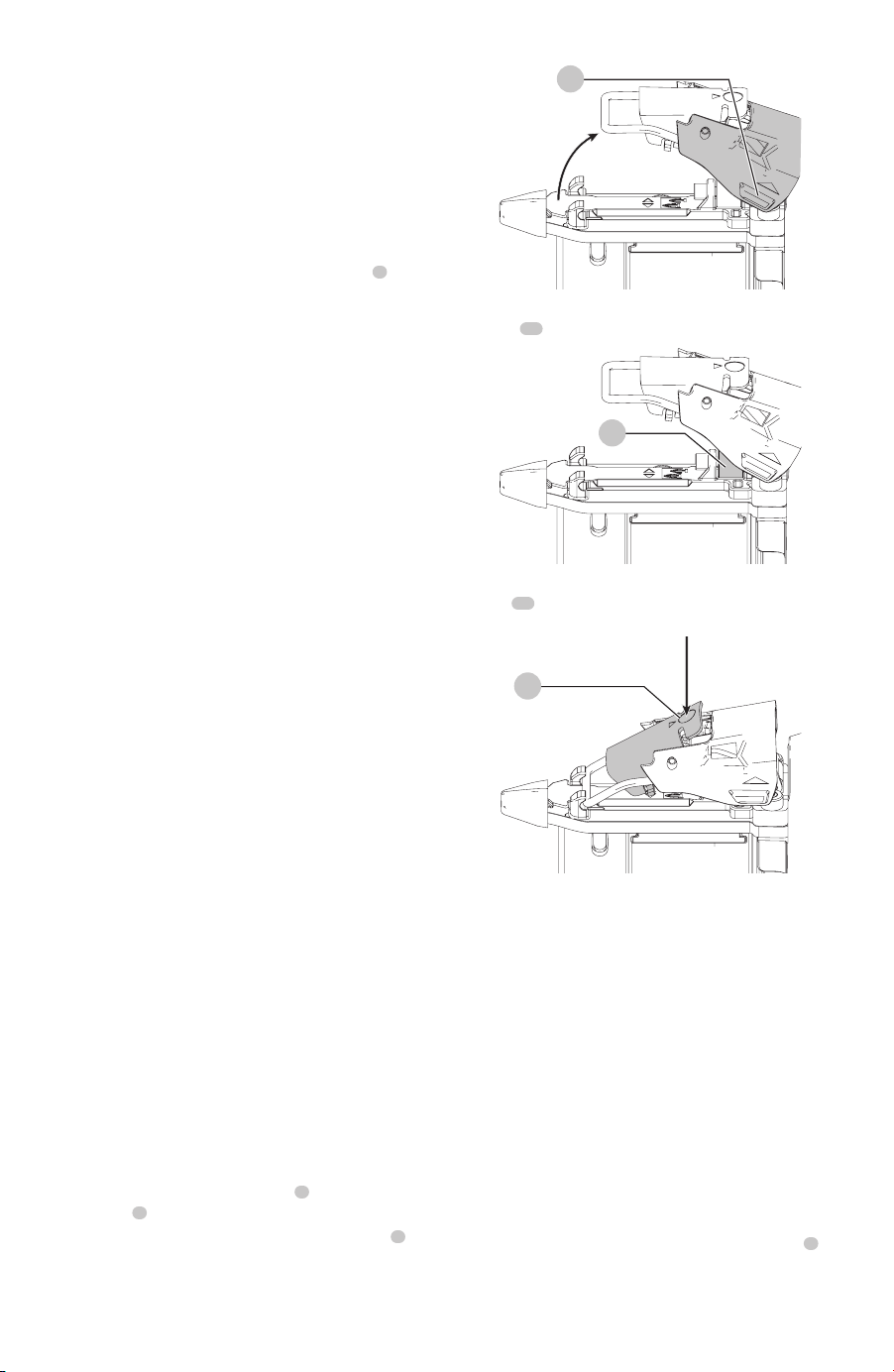

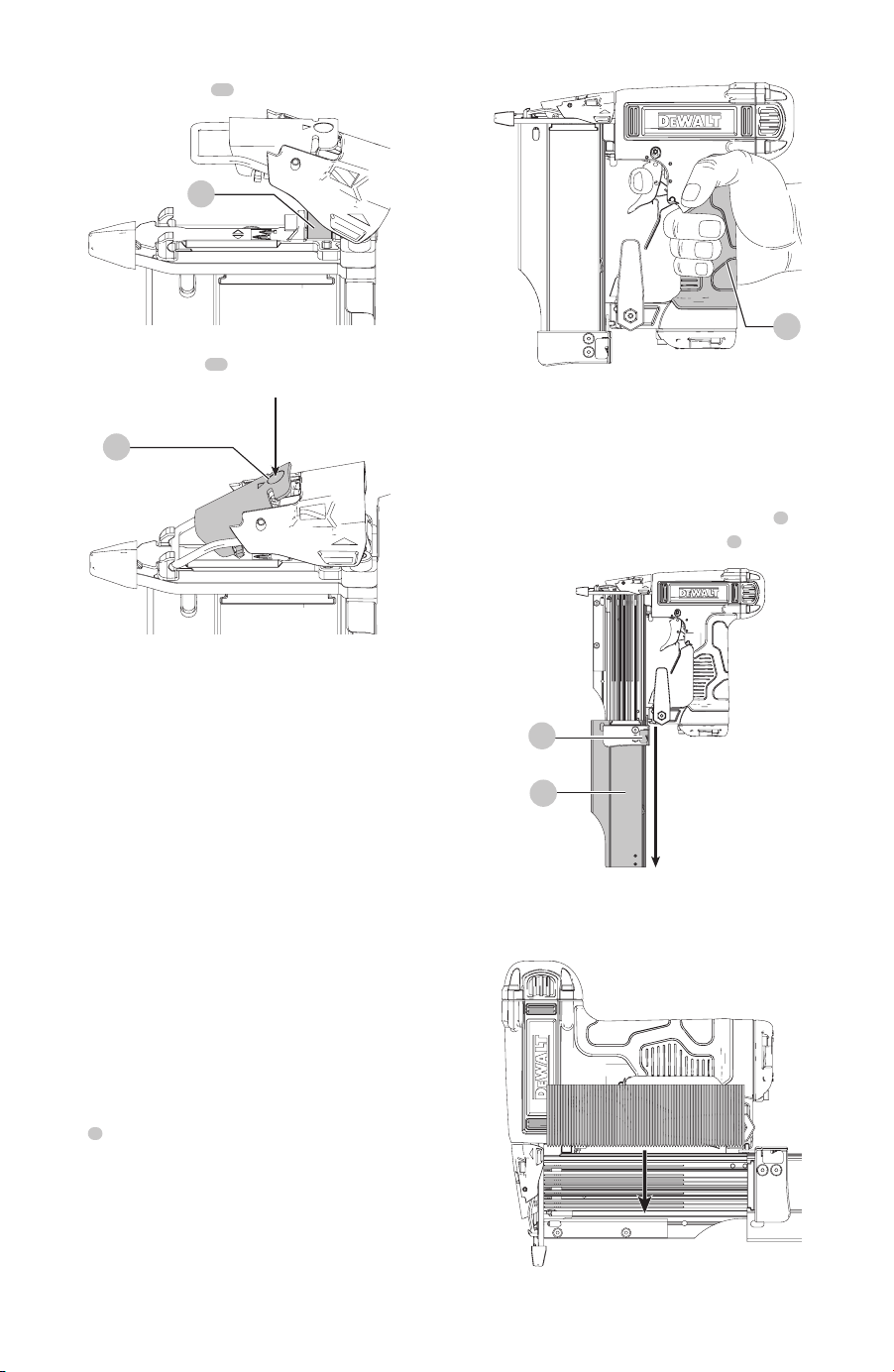

Tool-Free Depth Adjustment (Fig. A, B–D)

You pin nailer features tool-free depth adjustment for

adjusting the driving depth ofpins.

To Adjust the Depth

1. Disconnect the air supply from tool.

2. Depress the magazine release lever

and pull the

magazine

back to stop pinfeeding.

3. Grab the small tabs on each side of the nose cover

and pullup.

Fig. B

4. With the nose cover lifted, turn the depth adjustment

wheel

to adjust thedepth.

Fig. C

5. After adjusting to the desired depth, push the pinch

lever

down to lock the mechanism back to

operating position .

Fig. D

6. Close the magazine and reconnect the airsupply.

Low Pin Lock Out

The nailer is equipped with a low pin lock out which

prevents the tool from actuating when the magazine is

nearly empty. When approximately 10 to 12 pins remain in

the magazine, the tool ceases to operate. Refer to Loading

the Tool to reload a stick of collatedpins.

OPERATION

Proper Hand Position (Fig. E)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the handle

English

Fig. E

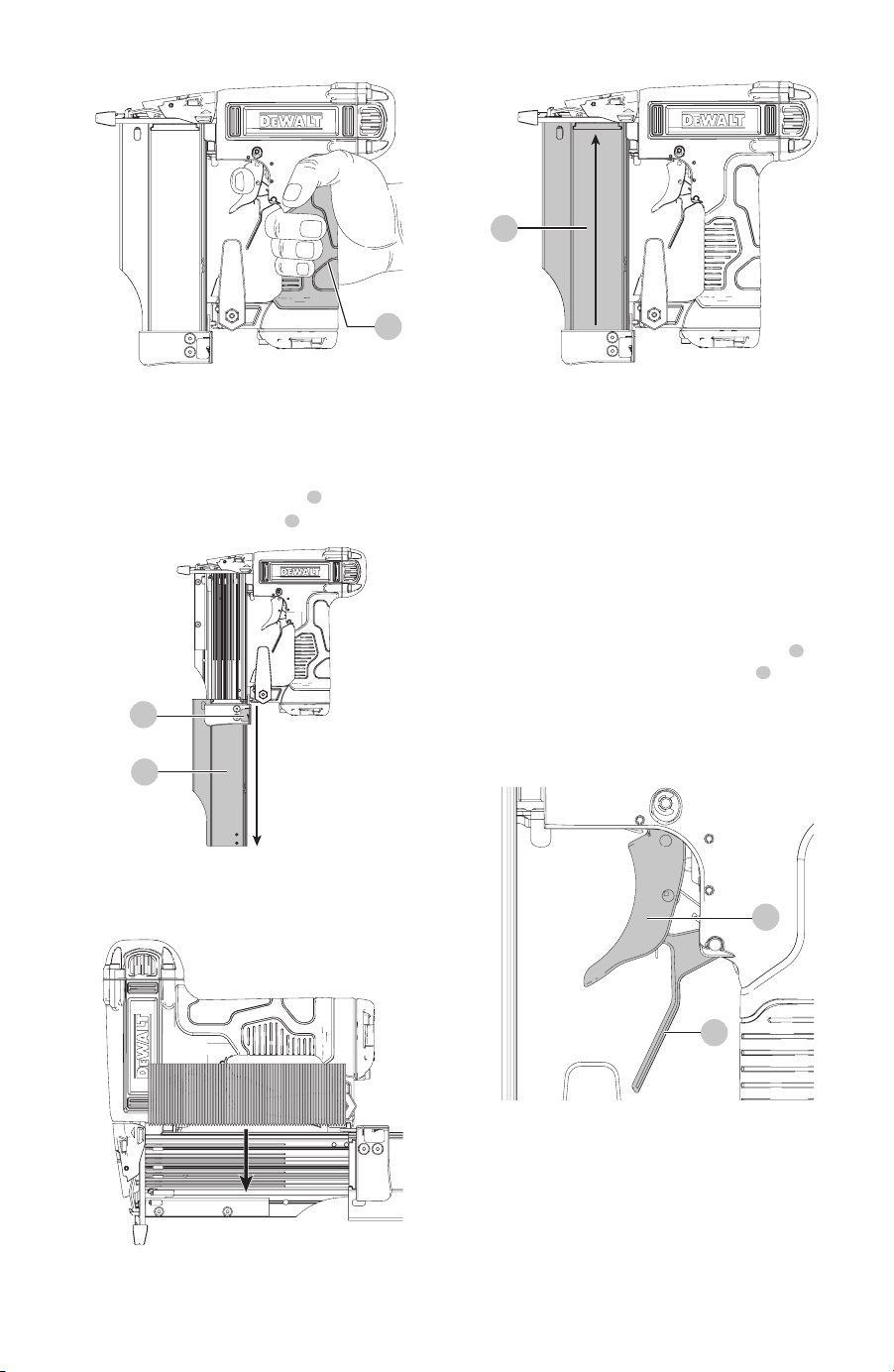

Loading the Tool (Fig. F–H)

NOTICE: Use only pins recommended for use in your

pin nailer which meet the

DeWALT

specifications.

Refer to Pinspecifications.

1. Depress the magazine release lever

5

2. Pull sliding portion of magazine

back.

Fig. F

3. Load the stick of pins with the arrow pattern pointing

down as shown. If pins have black dots instead of

arrows, the dots should be positionedup.

Fig. G

4. Close magazine until it latches. The tool is now ready

foruse.

Fig. H

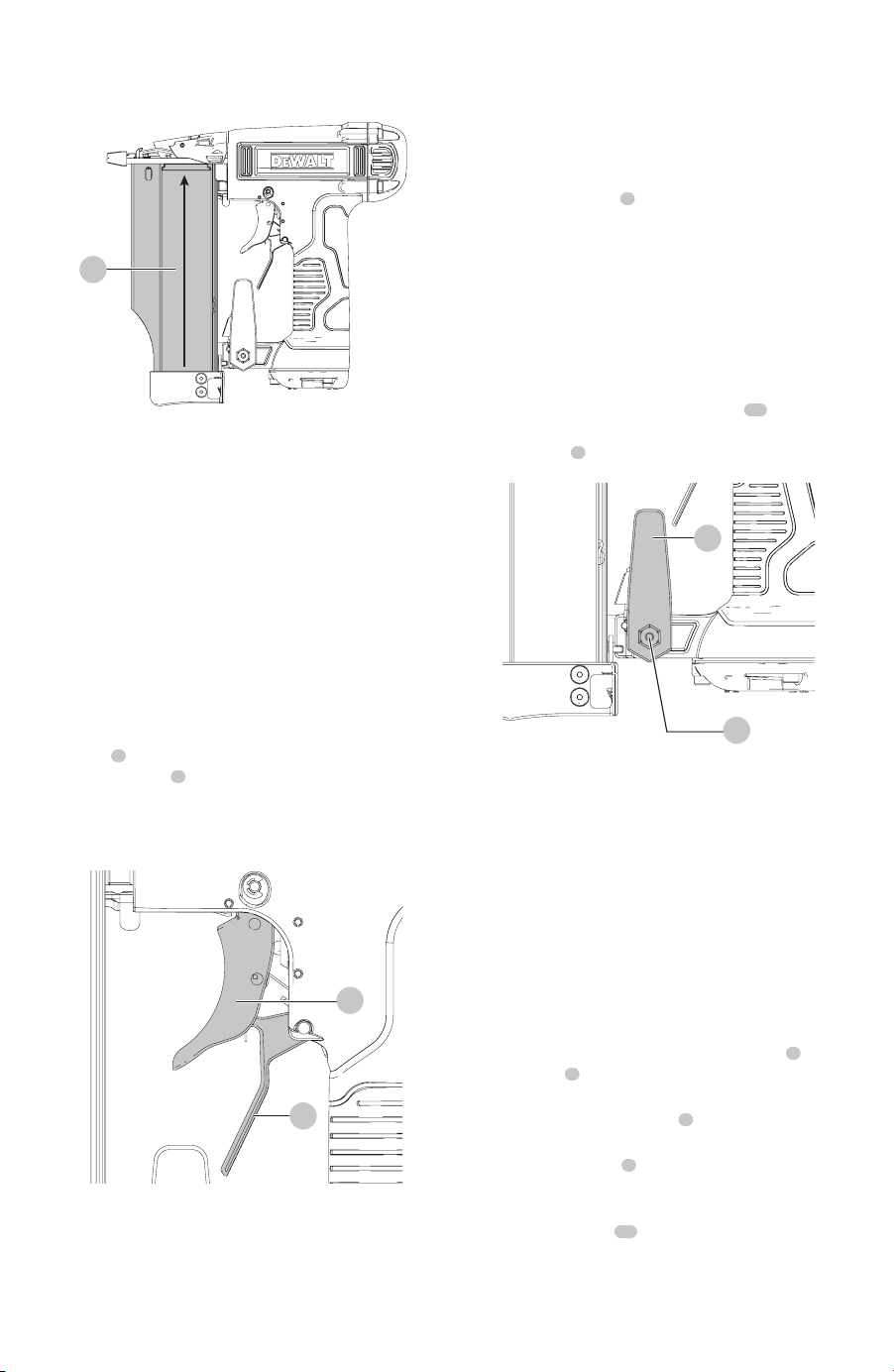

Trigger Operation with a Secondary

Trigger (Fig. I)



WARNING: Never inadvertently pull or grasp the

secondary trigger when moving about, changing

work location, when holstering or hanging tool, or

when preparing work surface for fasteningoperation.



WARNING: The operator must not hold the secondary

trigger pulled except during fastening operation as

serious injury could result if the trigger accidentally

contacts someone or something, causing the tool

tocycle.

The tool will actuate each time the primary trigger

under

the valve is pulled until the secondary trigger

under the

hand grip is released. This trigger operated tool is operated

by first pulling or grasping the secondary trigger under the

hand grip, followed by pulling the primary trigger under the

valve as shown.

Fig. I

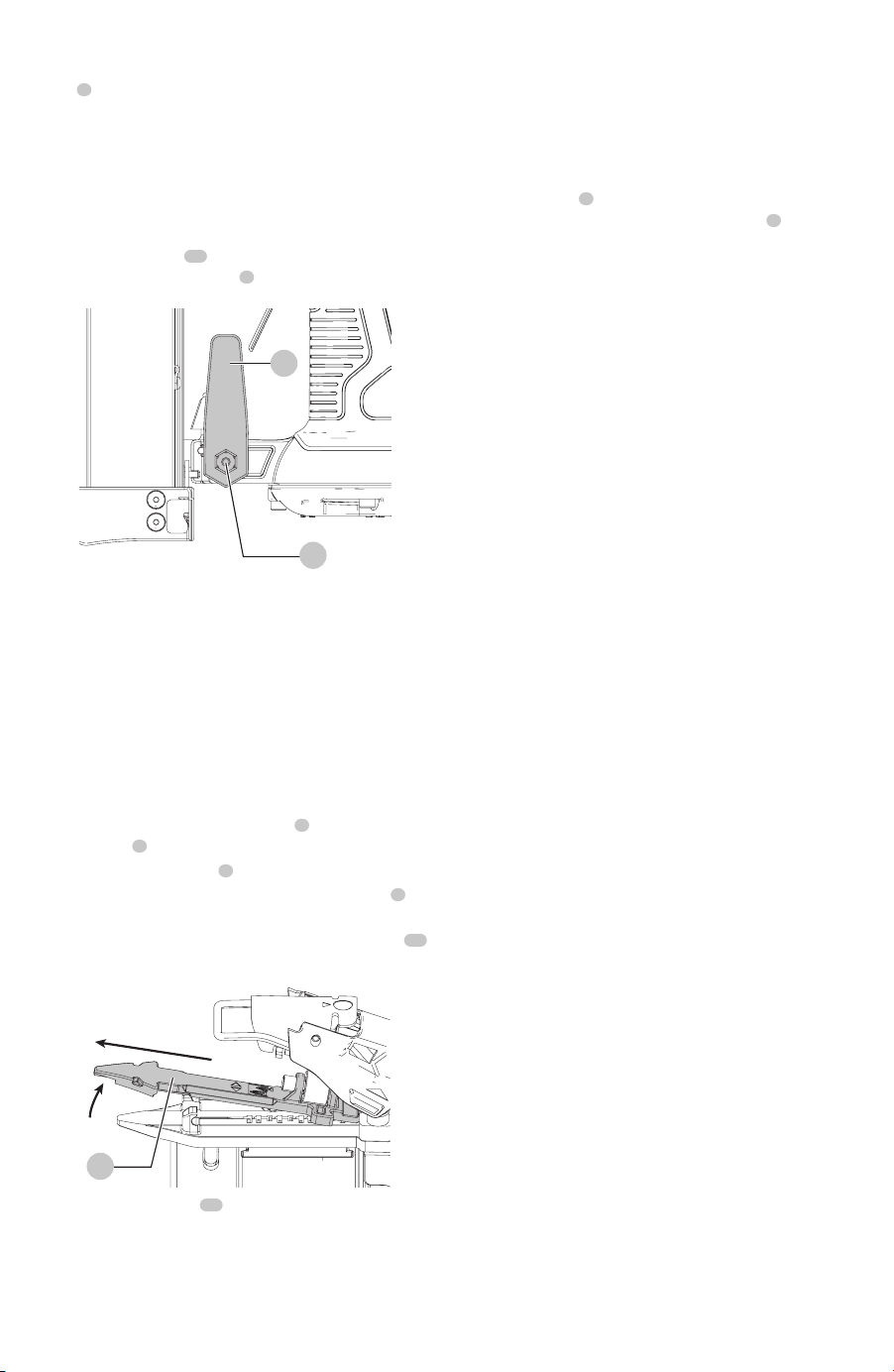

Belt Hook (Fig. J)



WARNING: Remove pins from magazine before

making any adjustments or servicing this tool. Failure

to do so may result in serious injury.



WARNING: Disconnect the air supply from tool before

making any adjustments, changing accessories,

servicing, or moving the tool. Such preventative

safety measures reduce the risk of actuating the

toolaccidentally.

English

Your

DeWALT

pin nailer includes an integrated belt

hook

7

and can be attached to either side of the tool to

accommodate left- or right-handed users.

If the belt hook is not desired at all, it can be removed from

thetool.

Removing and Reattaching the Belt Hook

1. Disconnect the air supply from tool.

2. To switch the tool from right- to left-hand usage simply

remove the screw

12

from the opposite side of the tool

and reattach the belt hook

7

on the other side.

Fig. J

MAINTENANCE

Tool-Free Jam Release (Fig. A, B, D, K)



WARNING: Always disconnect air supply before

clearing a jammedpin.

Your pin nailer features a tool-free jam release for clearing

jammedpins.

To Clear a Jammed Pin

1. Disconnect the air supply from thetool.

2. Depress the magazine release lever

and pull the

magazine

back to stop pinfeeding.

3. Remove the no-mar tip

9

4. Grab the small tabs on each side of the nose cover

and pull up as shown in FigureB.

5. With the nose cover lifted, slide the inner nose cover

forward and lift up to clear the jammedpin.

Fig. K

6. Push the pinch lever

down to lock the mechanism

back to operating position after the jam is cleared as

shown in FigureD.

7. Attach the no-martip.

8. Close the magazine and reconnect the airsupply.

Tool Operation Check (Fig. A)



WARNING: Remove all fasteners from tool before

performing tool operationcheck.

Trigger Operation with a Secondary

Trigger

The primary trigger

is located uder the trigger valve. It

can actuate the tool only if the secondary trigger

has

already been pulled.

The secondary trigger is located under the handle. The

secondary trigger prevents the primary trigger from

actuating the tool if the secondary trigger has not been

pulledfirst.

Place the nose of the tool against a work piece for all of the

following operationchecks.

1. With hand on rear end of the handle, further back away

from the secondary trigger, and not squeezing the

secondary trigger, use finger to pull the primarytrigger.

ThE TOOl MUsT nOTCYClE.

2. With hand on handle, and squeezing the secondary

trigger, use finger to pull the primarytrigger.

ThE TOOl MUsTCYClE.



CAUTION: While the secondary trigger remains

squeezed, the tool will cycle each time the

primary trigger ispulled.

Accessories



WARNING: Since accessories, other than those

offered by

DeWALT

have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only

DeWALT

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact

DeWALT

, call 1-800-4-

DeWALT

(1-800-433-9258).

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Repairs



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

should be performed by a

DeWALT

factory service

center or a

DeWALT

authorized service center. Always

use identical replacementparts.

English

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

product-registration.

Three Year Limited Warranty

DeWALT

will repair, without charge, any defects due to

faulty materials or workmanship for three years from

the date of purchase. This warranty does not cover part

failure due to normal wear or tool abuse. For further detail

of warranty coverage and warranty repair information,

visit www.dewalt.com or call 1-800-4-

DeWALT

(1-800-

433-9258). This warranty does not apply to accessories

or damage caused where repairs have been made

or attempted by others. THIS LIMITED WARRANTY IS

GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

In addition to the warranty,

DeWALT

tools are covered

byour:

1 YEAR FREE sERViCE

DeWALT

will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first year

afterpurchase.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your

DeWALT

Power Tool, Laser, or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-800-4-

DeWALT

(1-800-433-9258) for a freereplacement.

English

Troubleshooting

Problem Cause Correction

Trigger valve housing leaks air. O-ring cut or cracked. Replace O-ring.

Trigger valve stem leaks air. O-ring/seals cut or cracked. Replace trigger valve assembly.

Frame/nose leaks air. Loose nose screws. Tighten and recheck.

O-ring or Gasket is cut or cracked. Replace O-ring or gasket.

Bumper cracked/worn. Replace bumper.

Frame/cap leaks air. Damaged gasket or seal. Replace gasket or seal.

Cracked/worn head valve bumper. Replace bumper.

Loose cap screws. Tighten and recheck.

Failure to cycle. Air supply restriction. Check air supply equipment.

Worn head valve O-rings. Replace O-rings.

Broken cylinder cap spring. Replace cylinder cap spring.

Head valve stuck in cap. Disassemble/Check/Lubricate.

Lack of power; slow to cycle. Broken cylinder cap spring. Replace cap spring.

O-rings/seals cut or cracked. Replace O-rings/seals.

Exhaust blocked . Check bumper, head valve spring, muffler.

Trigger assembly worn/leaks. Replace trigger assembly.

Dirt/tar build up on driver. Disassemble nose/driver to clean.

Cylinder sleeve not seated correctlyon bottom bumper. Disassemble to correct.

Air pressure too low. Check air supply equipment.

Skipping pins; intermittent feed. Worn bumper. Replace bumper.

Tar/dirt in driver channel. Disassemble and clean nose and driver.

Air restriction/inadequate air flow through quick disconnect

socket and plug.

Replace quick disconnect fittings.

Worn piston O-ring. Replace O-ring, check driver.

Damaged pusher spring. Replace spring.

Low air pressure. Check air supply system to tool.

Loose magazine nose screws. Tighten all screws.

Pins too short for tool. Use only recommended pins.

Bent pins. Discontinue using these pins.

Wrong size pins. Use only recommended pins.

Leaking head cap gasket. Tighten screws/replace gasket.

Trigger valve O-ring cut/worn. Replace O-ring.

Broken/chipped driver. Replace driver (check piston O-ring).

Dirty magazine. Clean.

Worn magazine. Replace magazine.

Pins jam in tool. Driver channel worn. Replace nose/check door.

Wrong size pins. Use only recommended pins.

Bent pins. Discontinue using these pins.

Loose magazine/nose screws. Tighten all screws.

Broken/chipped driver. Replace driver.

FRAnçAis

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non‑respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil

DeWALT

, composez le numéro

sans frais : 1-800-4-

DeWALT

(1-800-433-9258).

Poignée

Gâchette principale

Gâchette secondaire

Raccord mâle de 1/4 po

Levier de libération du

magasin

Chargeur

Agrafe pour courroie

Capuchon du nez

Extrémité antimarques

Français (traduction de la notice d’instructions originale)

Fig. A

FRAnçAis

Les outils

DeWALT

sont des outils de précision conçus

pour un clouage exact et à haut rendement. Ils offrent

un service efficace et fiable lorsque utilisés correctement

et avec soin. Comme pour tout outil sophistiqué, il est

nécessaire de suivre les instructions du fabricant pour

obtenir de meilleures performances. Veuillez étudier ce

manuel avant la mise en fonction de l’outil, et vous assurer

d’avoir compris les avertissements et consignes de sécurité

inclus. Lisez avec précaution les instructions d’installation,

de fonctionnement et de maintenance; conservez le manuel

pour référenceultérieure.

REMARQUE : Des mesures de sécurité supplémentaires

peuvent être requises en fonction de votre utilisation

particulière de l’outil. Pour toute question concernant l’outil

et son utilisation, contactez votre

DeWALT

représentant

oudistributeur

DeWALT

, 701 E. Joppa Road, Towson, Maryland 21286, U.S.

& Canada Only, É.-U. et Canadaseulement

Les outils

DeWALT

ont été conçus et fabriqués pour offrir

une grande satisfaction de la clientèle et pour atteindre un

rendement maximal, lorsqu’utilisé avec des attaches de

précision

DeWALT

conçues et fabriquées pour répondre à

des normesidentiques.

DeWALT

ne garantit pas les performances de vos

outils s’ils sont utilisés avec des pièces de fixation

ou accessoires ne répondant pas aux exigences

strictes établies pour les clous, agrafes et accessoires

DeWALT

d’origine.

Consignes de sécurité



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/

MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



AVERTISSEMENT: (air et Approvisionnement)

• N’utilisez pas d’oxygène, de gaz combustibles, ou

de gaz en bouteille comme source d’alimentation

pour cet outil car l’outil risque d’exploser, pouvant

provoquer des blessurescorporelles.

• N’utilisez pas de sources d’alimentation

pouvant excéder 14kg/cm

(200 p.s.i.g.) car

l’outil risque d’exploser, pouvant provoquer des

blessurescorporelles.

• Le raccord sur l’outil ne doit pas maintenir

de pression quand l’alimentation en air est

déconnectée. Si un mauvais raccord est utilisé,

l’outil risque de rester chargé en air après avoir

été déconnecté et sera donc capable d’enfoncer

une fixation même après que la conduite d’air

ait été débranchée, pouvant provoquer des

blessurescorporelles.

• Ne pas appuyer sur la gâchette principale ou

secondaire pendant que l’outil est connecté à

l’alimentation de l’air puisqu’il peut s’enclencher,

causant possiblement uneblessure.

• Déconnectez toujours l’alimentation d’air:

1.) Avant d’effectuer des réglages; 2.) Lors de

l’entretien de l’outil; 3.) Lorsque vous dégagez

un bourrage; 4.) Lorsque l’outil n’est pas

utilisé; 5.) Lorsque vous vous déplacez vers une

autre zone de travail, car un actionnement

accidentel peut survenir, pouvant provoquer des

blessurescorporelles.



AVERTISSEMENT: lors du chargement de l’outil:

• Ne jamais placer une main ou toute autre partie

du corps dans la zone de sortie des tiges de l’outil.

• Ne pointez jamais l’outil en direction de quelqu’un.

• Ne pas appuyer sur la gâchette principale ou

secondaire puisqu’un déclenchement accidentel

peut se produire, causant possiblement

uneblessure.



AVERTISSEMENT: lorsque vous utilisez l'outil:

• Manipulez toujours l’outil avec précaution:

- Ne chahutez jamais avec l’outil.

- Ne pressez jamais la gâchette si le bec de

l’outil n’est pas dirigé vers l’ouvrage.

- Maintenez les autres à une distance

sécuritaire de l’outil pendant que l’outil est

en fonctionnement car l’outil risque de se

FRAnçAis

mettre en marche accidentellement, pouvant

provoquer des blessurescorporelles.

• L’utilisateur doit ne pas maintenir la gâchette

secondaire appuyée sauf durant la fixation

puisque cela pourrait causer une blessure grave

si l’outil entre accidentellement en contact

avec quelqu’un ou quelque chose, causant

l’enclenchement de l’outil.

• Gardez vos mains et votre corps à l’écart de la

zone de sortie de l’outil. L’outil peut rebondir en

raison du recul de l’enfoncement d’une tige et une

deuxième tige non désirée peut être possiblement

enfoncée causant uneblessure.

• Vérifiez régulièrement l’utilisation du mécanisme

de la gâchette secondaire. Ne pas utiliser l’outil

si la gâchette secondaire ne fonctionne pas bien

puisque cela peut entraîner le déclenchement

accidentel d’une tige. Ne pas nuire au

bon fonctionnement du mécanisme de la

gâchettesecondaire.

• Ne pas enfoncer des tiges au‑dessus d’autres tiges

ou avec l’outil à un angle beaucoup trop prononcé

puisque cela peut causer la déviation des fixations

qui pourrait causer une blessure.

• Ne pas enfoncer de tiges près du bord de la

pièce de travail puisque le bois peut fendre,

laissant la tige être possiblement déviée causant

uneblessure.

• Cette cloueuse produit des ÉTINCELLES pendant

son fonctionnement. N’utilisez JAMAIS la cloueuse

près de produits inflammables, de gaz ou de

vapeurs, y comprises vernis, peintures, le benzène,

le diluant, l’essence, les colles, les mastics, les glus

ou tout autre matériau ‑‑ y compris les vapeurs,

fumées ou sous‑produits ‑‑ inflammables,

combustibles ou explosifs. L’utilisation de

la cloueuse dans un tel environnement

peut provoquer une EXPLOSION ayant pour

conséquence des blessures corporelles ou le

décès de l’utilisateur et des personnes se trouvant

àproximité.



AVERTISSEMENT: entretien de l’outil:

• Lorsque vous travaillez sur des outils

pneumatiques prenez notes des avertissements

contenus dans le présent manuel et évaluez les

problèmes des outils avec le plus grandsoin.

Autres avertissements de sécurité

• N’utilisez l’outil pneumatique

DeWALT

que dans le but

pour lequel il a étéconçu.

• Ne jamais utiliser cet outil d’une manière qui pourrait

faire en sorte que la tige soit redirigée vers l’utilisateur ou

d’autres personnes dans l’aire detravail.

• N’utilisez pas l’outil en tant quemarteau.

• Portez toujours l’outil par la poignée. Ne portez jamais

l’outil par le flexiblepneumatique.

• N’altérez pas et ne modifiez pas cet outil par rapport à

sa conception ou fonction originelle sans l’approbation

de

DeWALT

• Rappelez‑vous qu’une mauvaise utilisation ou

manipulation de cet outil peut provoquer des blessures

pour vous‑même et lesautres.

• Avant d’utiliser cet outil, vérifiez que l’actionneur est

en position non‑actionnée. L’outil déconnecté de

l’alimentation d’air, appuyez sur l’actionneur et confirmez

qu’il revient en position non‑actionnée.

• Ne laissez jamais un outil seul avec le flexible

pneumatiqueraccordé.

• N’utilisez pas cet outil s’il ne contient pas une ÉTIQUETTE

D’AVERTISSEMENT lisible.

• Ne continuez pas à utiliser un outil qui fuit ou qui ne

fonctionne pas correctement. Avertissez votre représentant

DeWALT

le plus proche si votre outil continue de présenter

des problèmes defonctionnement.

POUR EMPÊCHER LES BLESSURES ACCIDENTELLES:

• Ne mettez jamais une main ou toute autre partie du

corps dans la zone de sortie des fixations de l’outil quand

l’alimentation en air estconnectée.

• Ne pointez jamais l’outil en direction de quelqu’un.

• Ne chahutez jamais avec l’outil.

• N’actionnez jamais l’outil si le bec n’est pas dirigé

versl’ouvrage.

• Manipulez toujours l’outil avecprécautions.

• N’actionnez pas l’outil pendant lechargement.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION (FIG. A)



AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

Reportez-vous en FigureA au début de ce manuel pour

obtenir la liste complète descomposants.

Usage prévu

Votre cloueuse à tiges est conçue pour des

applicationsprofessionnelles.

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

Votre cloueuse à tiges est un outil

pneumatiqueprofessionnel.

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

SPÉCIFICATIONS DE L’OUTIL

Modèle DWFP2350

Longueur 234 mm (9,2 po)

Hauteur 222 mm (8,75 po)

Largeur 60 mm (2,33 po)

Poids 1,1 kg (2,50 lbs)

FRAnçAis

Raccord pneumatique de l’outil

Cette outil utilise un raccord mâle NPT 1/4 po. Le diamètre

interne doit être de 5mm (0,200 po) ou plus. Le raccord doit

être capable de libérer la pression pneumatique de l’outil

lorsqu’il est déconnecté de l’alimentation d’air.

Pression de service

4,8 à 6,9kg/cm² (70 à 100 p.s.i.g.). Sélectionnez la pression

de fonctionnement dans cette plage pour une meilleure

performance de l’axe. NE DÉPASSEZ PAS CETTE PRESSION

DE SERVICERECOMMANDÉE.

Consommation d’air

Le modèle DWFP2350 nécessite 58litres par minute

(2,05pieds cubes par minute) d’air libre pour fonctionner à

un rythme de 50 tiges par minutes à 5,6kg/cm² (80p.s.i.g).

Prenez le taux actuel auquel l’outil fonctionnera pour

déterminer la quantité d’air requise. Par exemple, si votre

utilisation des tiges s’établit en moyenne à 30 tiges par

minute, vous avez besoin de 50% du pi

/min d’air libre

de l’outil qui est requis pour utiliser l’outil à 100 tiges

parminute.

CARACTÉRISTIQUES DE TIGES

Modèle DWFP2350

Tiges D

WALT DWPN23xxx

PORTER-CABLE PPN23xxx, PN23PP

BOSTITCH PT-23xx-3M, BTPN23PP

Calibre 23

Gamme de tiges 15,8–50,8 mm (5/8 po–2 po)

Capacité du magasin 135 clous plus la quantité verrouillée

Ajustements et préparation de

l’utilisation

Connexions et alimentation de l’air



AVERTISSEMENT: n’utilisez pas d’oxygène,

de gaz combustibles, ou de gaz en bouteille

comme source d’alimentation pour cet outil car

l’outil risque d’exploser, pouvant provoquer des

blessurescorporelles.

Raccords

Installez un raccord mâle sur l’outil non obstrué et qui

évacue la pression d’air de l’outil lorsqu’il est déconnecté de

la source d’alimentation.

Flexibles

Les flexibles pneumatiques doivent avoir une pression de

service nominale minimale de 10,6kg/cm² (150 p.s.i.g.)

ou 150 pour cent de la pression maximale pouvant être

produite par le système. Le tuyau d’alimentation doit

comporter un raccord qui offre une «déconnexion rapide»

du connecteur mâle

sur l’outil.

source d’alimentation

N’utilisez que de l’air comprimé régulé propre comme

source d’alimentation pour cet outil. N’UTILISEZ JAMAIS

D’OXYGÈNE, DE GAZ COMBUSTIBLES, OU DE GAZ EN

BOUTEILLE COMME SOURCE D’ALIMENTATION POUR CET

OUTIL CAR IL RISQUE D’EXPLOSER.

Régulateur

Un régulateur de pression avec une pression de service de

0–8,79kg/cm

(0–125 p.s.i.g.) est requis pour contrôler la

pression de service pour une utilisation de l’outil en toute

sécurité. Ne connectez jamais cet outil à une pression

pneumatique pouvant dépasser 14kg/cm

(200 p.s.i.g.) car

l’outil peut se fracturer ou exploser, pouvant provoquer des

blessurescorporelles.

Pression de service

Ne dépassez pas la pression de service maximale

recommandée car cela augmentera considérablement

l’usure de l’outil. L’alimentation d’air doit être capable

de maintenir la pression de service vers l’outil. Des

chutes de pression dans l’alimentation d’air peuvent

réduire la puissance d’expulsion de l’outil. Consultez les

Spécifications de l’outil pour régler la bonne pression de

service pour l’outil.

Filtre

Les impuretés et l’eau présentes dans l’alimentation

d’air sont des causes majeures de l’usure des outils

pneumatiques. Un filtre aide à obtenir les meilleures

performances et une usure minimale de l’outil. Le filtre doit

avoir une capacité de débit adéquate pour l’installation

spécifique. Le filtre doit être maintenu dans un bon état de

propreté pour fournir efficacement de l’air comprimé propre

à l’outil. Consultez les instructions du fabricant pour le bon

entretien de votre filtre. Un filtre sale et bouché provoque

une chute de pression qui aura pour effet de réduire les

performances de l’outil.

Moteur sans huile

La tige est conçue pour être utilisée sans avoir besoin

d’ajouter d’huile pour outils pneumatiques et offrir

quand même une longue durée de vie. Si de l’huile pour

outils pneumatiques est ajoutée à l’outil, il continuera de

bienfonctionner.

Ajustement de la profondeur sans outil

(Fig. A, B–D)

Votre cloueuse à tiges comprend un ajustement de la

profondeur sans outil pour ajuster la profondeur destiges.

Pour ajuster la profondeur

1. Déconnectez l’alimentation de l’air de l’outil.

2. Appuyez sur le levier de libération du magasin

et retirez le magasin

pour arrêter l’alimentation

destiges.

3. Saisissez les petites languettes de chaque côté du

capuchon du nez

ettirez.

FRAnçAis

Fig. B

4. Avec le capuchon du nez levé, tournez la roulette

d’ajustement de la profondeur

pour ajuster

laprofondeur.

Fig. C

5. Après avoir ajusté la profondeur désirée, poussez le

levier de pincement

vers le bas pour verrouillez le

mécanisme à la position defonctionnement.

Fig. D

6. Fermez le magasin et reconnectez l’alimentation de l’air.

Verrouillage lorsqu’il y a peu de tiges

La cloueuse est munie d’un verrouillage lorsqu’il y a peu

de tiges qui empêche l’outil de s’activer lorsque le magasin

est presque vide. Lorsqu’il reste environ 10 à 12 tiges

dans le magasin, l’outil cesse de fonctionner. Consultez

Chargement de l'outil pour recharger un bâton de

tigesregroupées.

UTILISATION

Position correcte des mains (Fig. E)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réactionsoudaine.

La position des mains adéquate nécessite une main sur la

poignée

Fig. E

Chargement de l'outil (Fig. F–H)

AVIS: utilisez seulement des tiges recommandées

pour l’utilisation dans votre cloueuse à tiges qui

correspondent aux caractéristiques

DeWALT

. Consultez

Caractéristiques detiges.

1. Appuyez sur le levier de libération du magasin

5

2. Tirez la section coulissante du magasin

vers l’arrière.

Fig. F

3. Chargez la barrette de goupilles la flèche pointant vers

le bas. Si les goupilles présentent des points noirs au lieu

de flèches, ces points doivent être orientés vers lehaut.

Fig. G

FRAnçAis

4. Fermez le magasin jusqu’à ce qu’il se verrouille. L’outil est

maintenant prêt à êtreutilisé.

Fig. H

Fonctionnement de la gâchette avec la

gâchette secondaire (Fig. I)



AVERTISSEMENT : n’appuyez jamais sur la gâchette

et ne la saisissez jamais par inadvertance alors que

vous bougez, changez de lieu de travail, lorsque vous

rangez l’outil dans son étui ou l’accrochez pour le

suspendre ou lorsque vous préparez une surface de

travail pour une opération de pose d’attaches.



AVERTISSEMENT : l’opérateur ne doit pas maintenir

la gâchette secondaire enfoncée sauf lors des

opérations de pose d’attaches puisque de graves

blessures peuvent être causées si la gâchette entrait

accidentellement en contact avec quelqu’un ou

quelque chose, ce qui pourrait actionner l’outil.

L’outil sera actionné chaque fois que la gâchette

principale

2

sous la soupape est appuyée jusqu’à ce que

la gâchette secondaire

sous la poignée de main soit

relâchée. Cet outil à gâchette est actionné en appuyant

sur ou en saisissant d’abord la gâchette secondaire sous

la poignée de main, puis en appuyant sur la gâchette

principale sous la soupape, tel qu’indiqué.

Fig. I

Agrafe pour courroie (Fig. J)



AVERTISSEMENT: retirez les tiges du magasin avant

de faire tout ajustement ou entretien de cet outil. Ne

pas le faire peut entraîner une blessure grave.



AVERTISSEMENT: déconnectez l’alimentation

de l’air de l’outil avant de faire tout ajustement,

changement d’accessoires, entretien ou déplacement

de l’outil. Ces mesures de sécurité préventives réduisent

le risque d’activation accidentelle de l’outil.

Votre cloueuse à tiges préventive inclut une agrafe pour

courroie

7

et peut être fixée d’un côté ou de l’autre

de l’outil pour accommoder les utilisateurs droitiers

ougauchers.

Si vous ne voulez pas du tout de l’agrafe pour courroie, vous

pouvez la retirer de l’outil.

Retirer et rattacher l’agrafe pour

courroie

1. Déconnectez l’alimentation de l’air de l’outil.

2. Pour changer de l’utilisation de droite ou de droite,

retirez simplement la vis

du côté opposé de l’outil et

rattachez l’agrafe pour courroie

7

de l’autre côté.

Fig. J

MAINTENANCE

Déblocage sans outil (Fig. A, B, D, K)



AVERTISSEMENT: déconnectez toujours

l’alimentation de l’airavant de retirer une

tigebloquée.

Votre cloueuse à tiges comprend un levier de déblocage

sans outil pour retirer les tigesbloquées.

Pour retirer une tige bloquée

1. Déconnectez l’alimentation de l’air de l’outil.

2. Appuyez sur le levier de libération du magasin

et retirez le magasin

pour arrêter l’alimentation

destiges.

3. Retirez l’extrémité antimarques

9

4. Saisissez les petites languettes de chaque côté du

capuchon du nez

et tirez comme illustré dans la

FigureB.

5. Avec le capuchon du nez levé, glissez le capuchon

du nez interne

vers l’avant et levez pour retirer la

tigebloquée.

FRAnçAis

Fig. K

6. Poussez le levier de pincement

vers le bas pour

verrouiller le mécanisme dans la position d’utilisation

une fois le blocage retiré comme illustré dans la

FigureD.

7. Fixez l’extrémitéantimarques.

8. Fermez le magasin et reconnectez l’alimentation de l’air.

Vérification du système de déclenchement

(Fig. A)



AVERTISSEMENT : retirer toutes les attaches

de fixation de l’outil avant de procéder à une

vérification du fonctionnement de celui-ci.

Fonctionnement de la gâchette avec la

gâchette secondaire

La gâchette principale

est située sous la soupape de la

gâchette. Elle ne peut qu’actionner l’outil seulement si la

gâchette secondaire

est déjà enfoncée.

La gâchette secondaire est située sous la poignée. La

gâchette secondaire empêche la gâchette principale

d’actionner l’outil si la gâchette secondaire n’a pas été

enfoncée aupréalable.

Placez le nez de pose de l’outil contre la surface de travail

pour toutes les vérifications d’utilisationsuivantes.

1. La main sur l’extrémité arrière de la poignée, loin de

la gâchette secondaire, et n’appuyant pas sur cette

même gâchette, enfoncez la gâchette principale avec

votredoigt.

L’OUTIL NE DOIT PAS EFFECTUER UN CYCLE.

2. La main sur la poignée, et tout en enfonçant la gâchette

secondaire, enfoncez la gâchette principale avec

votredoigt.

L’OUTIL DOIT EFFECTUER UN CYCLE.



ATTENTION : lorsque la gâchette secondaire reste

enfoncée, l’outil effectue un cycle à chaque fois

que la gâchette principale estenfoncée.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par

DeWALT

n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires

DeWALT

recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec

DeWALT

; composer le 1-800-4-

DeWALT

(1-800-433-9258).

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et

la FIABILITÉ du produit, les réparations, l’entretien

et les réglages doivent être réalisés par un centre

de réparation en usine

DeWALT

ou un centre de

réparation agréé

DeWALT

. Toujours utiliser des pièces

de rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.dewalt.com/support/

product-registration.

Garantie limitée de trois ans

DeWALT

réparera, sans frais, tout produit défectueux

causé par un défaut de matériel ou de fabrication pour

une période de trois ans à compter de la date d’achat.

La présente garantie ne couvre pas les pièces dont la

défectuosité a été causée par une usure normale ou

l’usage abusif de l’outil. Pour obtenir de plus amples

renseignements sur les pièces ou les réparations couvertes

par la présente garantie, visiter le site www.dewalt.

com ou composer le 1 800 433-9258 (1 800 4-

DeWALT

CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE

GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE

QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS

PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE

OU INDIRECT. Certains états n’autorisent aucune limitation

FRAnçAis

quant à la durée d’une garantie implicite ni aucune

exclusion ou limitation de garantie contre tout préjudice

accessoire ou indirect, aussi il se peut que ces exclusions

ne vous soient pas applicables. Cette garantie confère des

droits légaux particuliers à l’acheteur, mais celui-ci pourrait

aussi bénéficier d’autres droits variant d’un territoire à

l’autre.

En plus de la présente garantie, les outils

DeWALT

sont

couverts par notre :

COnTRAT D’EnTRETiEn gRATUiT D’UnAn

DeWALT

entretiendra l’outil et remplacera les pièces usées

au cours d’une utilisation normale et ce, gratuitement,

pendant une période d’un an à compter de la date d’achat.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique, du

laser ou de la cloueuse

DeWALT

, celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1 800 433-9258 (1 800 4-

DeWALT

) pour en obtenir le

remplacementgratuit.

FRAnçAis

Dépannage

Problème Cause Correction

Fuite d’air dans le logement de la. Joint torique coupé ou fendu. Remplacez le joint torique vanne de gâchette.

Fuite d’air dans la tige de la. Joint torique/joints coupés ou fendus. Remplacez la vanne de gâchette vanne de gâchette.

Fuite d’air au châssis/bec. Vis du bec desserrées. Serrez et revérifiez.

Joint torique ou d’étanchéité coupé ou fendu. Remplacez le joint torique ou d’étanchéité.

Butoir fendu ou usé. Remplacez le butoir.

Fuite d’air au châssis/tête. Joint ou joint d’étanchéité endommagé. Remplacez le joint ou joint d’étanchéité.

Butoir de la soupape principale fendu ou usé. Remplacez le butoir.

Vis de la tête desserrées. Serrez et revérifiez.

Cycle non amorcé. Alimentation d’air restreinte. Vérifiez l’équipement de l’alimentation d’air.

Joints toriques de la soupape principale usés. Remplacez les joints toriques.

Ressort de la tête du cylindre cassé. Remplacez le ressort de la tête du cylindre.

Soupape principale coincée dans la tête. Démonter, vérifier, lubrifier.

Manque de puissance, l’outil

tourne au ralenti.

Ressort de la tête du cylindre cassé. Remplacez le ressort de la tête.

Joints toriques/joints coupés ou fendus. Remplacez les joints toriques/joints.

Échappement bouché . Vérifiez le butoir, le ressort de la soupape principale,

le silencieux.

Ensemble de gâchette usé/fuit. Remplacez l’ensemble de gâchette.

Crasse/goudron accumulée sur l’entraînement. Démontez le bec/entraînement pour les nettoyer.

Le manchon du cylindre n’est pas correctement

installé sur le butoir inférieur.

Démontez et corrigez.

Pression d’air trop basse. Vérifiez l’équipement de l’alimentation d’air.

Manques de tiges;

alimentation intermittente.

Butoir usé. Remplacez le butoi.

Goudron/crasse dans le canal d’entraînement. Démontez et nettoyez le bec et l’entraînement.

Air restreint/débit d’air inadéquat dans la douille et

la prise à déconnexion rapide.

Remplacez les raccords à déconnexion rapide.

Joint torique du piston usé. Remplacez le joint torique, vérifiez l’entraînement.

Ressort du pousseur endommagé. Remplacez le ressort.

Pression d’air basse. Vérifiez l’alimentation d’air vers l’outil.

Vis du bec du chargeur desserrées. Resserrez toutes les vis.

Les tiges sont trop courtes pour l’outil. Utilisez seulement les tiges recommandées.

Tiges pliées. Cessez d’utiliser ces tiges.

Mauvais formats de tiges. Utilisez seulement les tiges recommandées.

Fuite au joint d’étanchéité de tête. Serrez les vis; remplacez le joint d’étanchéité.

Joint torique de la vanne de la gâchette coupé/usé. Remplacez le joint torique.

Entraînement cassé/abîmé. Remplacez l’entraînement (vérifiez le joint torique du piston).

Chargeur sec. Nettoyez.

Chargeur usé. Remplacez le chargeur.

Blocage de tiges dans l’outil. Canal d’entraînement usé. Remplacez le bec/vérifiez la porte.

Mauvais formats de tiges. Utilisez seulement les tiges recommandées.

Tiges pliées. Cessez d’utiliser ces tiges.

Vis du bec/chargeur desserrées. Resserrez toutes les vis.

Entraînement cassé/abîmé. Remplacez l’entraînement.

EsPAñOl

Español (traducido de las instrucciones originales)



¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta

u otra herramienta

DeWALT

, llámenos al número

gratuito: 1-800-4-

DeWALT

(1-800-433-9258).

Manija

Gatillo principal

Gatillo secundario

Accesorio macho de 1/4"

Palanca de liberación de

cargador

Cartucho

Gancho de cinturón

Cubierta de punta

Punta que no causa

daños

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o dañosmateriales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

lapropiedad.

Fig. A

EsPAñOl

Las herramientas

DeWALT

son herramientas construidas

a precisión, diseñadas para clavar con exactitud un alto

volumen de clavos. Estas herramientas entregan un

servicio eficiente y fiable cuando se usan correctamente

y con cuidado. Al igual que con toda herramienta

automática de calidad, deben seguirse las instrucciones

del fabricante para obtener el óptimo rendimiento. Estudie

este manual antes de operar la herramienta y tome nota

de las advertencias y precauciones de seguridad. Deben

leerse en detalle las instrucciones sobre la instalación,

operación y mantenimiento, y debe conservarse el manual

parareferencia.

nOTA: Pueden necesitarse medidas adicionales de

seguridad según la aplicación particular de la herramienta.

Diríjase al representante o distribuidor de

DeWALT

si tiene

alguna pregunta referente a la herramienta y su uso.

DeWALT

, 701 E. Joppa Road, Towson, Maryland 21286,

EE.UU.

Las herramientas

DeWALT

han sido diseñadas para satisfacer

completamente al cliente y lograr el máximo desempeño

cuando se utilizan con sujetadores de precisión

DeWALT

construidos según los mismos estándaresexigentes.

DeWALT

no puede asumir responsabilidad alguna por

el desempeño del producto si nuestras herramientas

se utilizan con sujetadores o accesorios que no

cumplan con los requisitos específicos establecidos

para los clavos, grapas y accesorios originales

DeWALT

Información de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ADVERTENCIA: Suministro y conexiones de aire

• No use oxígeno, gases combustibles o gases

embotellados como fuente de energía para

esta herramienta, ya que ella puede explotar y

posiblemente causarlesiones.

• No use fuentes de suministro que posiblemente

puedan superar los 14 kg/cm

(200 p.s.i.g.) ya que

la herramienta puede explotar, y posiblemente

causarlesiones.

• El conector de la herramienta no debe retener

presión cuando se desconecta el suministro

de gas. Si se usa un accesorio incorrecto, la

herramienta puede permanecer cargada con aire

después de la desconexión y así, podrá colocar un

remache incluso después de desconectar la línea

de aire, lo que producirá potencialeslesiones.

• No apriete el gatillo principal o secundario

mientras está conectado al suministro de aire,

ya que la herramienta puede realizar un ciclo y

causarlesiones.

• Siempre desconecte el suministro de aire: 1.)

Antes de realizar ajustes. 2.) Al realizar tareas

de servicio en la herramienta. 3.) Al liberar una

obstrucción. 4.) Cuando la herramienta no está

en uso. 5.) Al pasar a un área de trabajo diferente,

puede producirse el accionamiento accidental, y

posiblemente causar unalesión.



ADVERTENCIA: Al cargar la herramienta:

• Nunca coloque una mano o parte del cuerpo en el

área de descarga de pasador de laherramienta.

• Nunca apunte la herramienta a ningunapersona.

• No apriete el gatillo primario o secundario ya que

puede producirse una activación accidental, que

podría causar lesiones.



ADVERTENCIA: Al operar la herramienta:

• Siempre maneje la herramienta con cuidado:

- Nunca participe en juegos conella.

- Nunca presione el gatillo a menos que la nariz

apunte hacia eltrabajo.

- Mantenga a las demás personas a una

distancia segura de la herramienta mientras

está en funcionamiento, ya que puede

accionarse por accidente, y posiblemente

causarlesiones.

• El operador no debe sostener el gatillo secundario

apretado, excepto durante la operación de

fijación, ya que podría resultar en lesiones serias

si la herramienta hace contacto accidentalmente

EsPAñOl

con alguien o algo, haciendo que la herramienta

realice unciclo.

• Mantenga las manos y el cuerpo alejados del área

de descarga de la herramienta. La herramienta

puede rebotar por el retroceso de la inserción de

un pasador y un segundo pasador no deseado

puede insertarse, posiblemente causandolesiones.

• Verifique el funcionamiento del mecanismo de

disparo secundario con frecuencia. No use la

herramienta si el gatillo secundario no funciona

correctamente, ya que puede ocasionar la

inserción accidental de un pasador. No interfiera

con el funcionamiento correcto del mecanismo de

disparosecundario.

• No coloque los pasadores encima de otros

pasadores o con la herramienta en un ángulo

demasiado pronunciado ya que esto puede

provocar la desviación de los sujetadores, lo que

podría ocasionar lesiones.

• No coloque los pasadores cerca del borde de

la pieza de trabajo ya que la madera se puede

dividir, lo que permite que el pasador se desvíe y

posiblemente causelesiones.

• Esta clavadora produce CHISPAS durante el uso.

NUNCA use la clavadora cerca de sustancias

inflamables, gases o vapores como laca, pintura,

bencina, diluyente, gasolina, adhesivos, masilla,

pegamentos o cualquier otro material que sea,

o que sus vapores, humos o productos derivados

sean, inflamables, combustibles o explosivos.

Usar la clavadora en tal ambiente podría causar

una EXPLOSIÓN que resulte en lesiones físicas o la

muerte del usuario y personascercanas.



ADVERTENCIA: Mantenimiento de

laherramienta:

• Al trabajar con herramientas neumáticas, tenga

en cuenta las advertencias en este manual y tenga

precaución adicional al evaluar herramientas

conproblemas

Consigne de Sécurité Supplémentaire

• Use la herramienta neumática

DeWALT

solo para el

propósito que fuediseñada.

• Nunca use esta herramienta de una manera que pueda

causar que un pasador se dirija hacia el usuario u otras

personas en el área detrabajo.

• No use la herramienta comomartillo.

• Siempre transporte la herramienta por la manija. Nunca

transporte la herramienta por la manguera deaire.

• No altere ni modifique la herramienta del diseño o función

originales sin la aprobación previa de

DeWALT

• Siempre recuerde que el uso o la manipulación incorrectos

de esta herramienta pueden causarle lesiones a usted y a

otraspersonas.

• Antes de usar la herramienta, verifique que el accionador

se encuentre en posición no accionada. Con la

herramienta desconectada del suministro de aire, presione

el accionador y corrobore que vuelva a la posición de

noaccionamiento.

• Nunca deje la herramienta sin atención con la manguera

de aireconectada.

• No utilice esta herramienta si no contiene una ETIQUETA

DE ADVERTENCIAlegible.

• No continúe usando una herramienta con una fuga

de aire o que no funciona correctamente. Informe a su

representante de

DeWALT

más cercano si la herramienta

continúa experimentando problemasfuncionales.

PARA PREVENIR LESIONES ACCIDENTALES:

• Nunca coloque la mano ni otra parte del cuerpo en el área

de descarga de clavos de la herramienta mientras el aire

de suministro estáconectado.

• Nunca apunte la herramienta a otrapersona.

• Nunca participe en juegos conella.

• Nunca accione la herramienta a menos que la nariz esté

apuntando altrabajo.

• Siempre maneje la herramienta concuidado.

• No accione la herramienta mientras secarga.

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

COMPONENTES (FIG. A)



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para

obtener una lista completa de loscomponentes.

Uso Debido

Su pistola de clavos de pasador está diseñada para

aplicaciones de sujeciónprofesionales.

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

Su pistola de clavos de pasador es una herramienta

eléctricaprofesional.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

ESPECIFICACIONES DE LA

HERRAMIENTA

Modelo DWFP2350

Longitud 234 mm (9,2")

Altura 222 mm (8,75")

Ancho 60 mm (2,33")

Peso 1,1 kg (2,50 lbs)

Accesorio neumático de la herramienta

Esta herramienta usa un accesorio macho de 1/4" N.P.T.

El diámetro interno debe ser de 5mm(0,200") o más.

El accesorio debe poder descargar presión de aire de la

herramienta cuandose desconecta del suministro deaire.

EsPAñOl

Presión de Funcionamiento

4,8 a 6,9kg/cm² (70 a 100 p.s.i.g.). Seleccione la presión

de operación dentro de este rango para obtener el mejor

desempeño del sujetador. NO SUPERE ESTA PRESIÓN DE

FUNCIONAMIENTORECOMENDADA.

Consumo de Aire

La DWFP2350 requiere 58litros por minuto (2,05 pies

cúbicos por minuto) de aire libre para operar a una

velocidad de 50pasadores por minuto, a 5,6kg/cm²

(80p.s.i.g.). Tome la velocidad real a la que se operará la

herramienta para determinar la cantidad de aire requerida.

Por ejemplo, si el uso de su pasador promedia 30pasadores

por minuto, necesita 50% c.f.m. de aire libre de la

herramienta que se requiere para operar la herramienta a

100 pasadores porminuto.

ESPECIFICACIONES DE PASADOR

Modelo DWFP2350

Pasadores D

WALT DWPN23xxx

PORTER-CABLE PPN23xxx, PN23PP

BOSTITCH PT-23xx-3M, BTPN23PP

Calibre 23

Rango de pasador 15,8–50,8 mm (5/8"–2")

Capacidad de cargador 135 clavos más cantidad de bloqueo

Ajustes y Preparación de uso

Suministro de aire y conexiones



ADVERTENCIA: No use oxígeno, gases

combustibles o gases embotellados como fuente

de energía para esta herramienta, ya que ella

puede explotar y posiblemente causarlesiones.

Accesorios

Instale una conexión macho en la herramienta que tenga

flujo libre y que libere presión de aire de la herramienta

cuando se desconecte de la fuente desuministro.

Mangueras

Las mangueras de aire deben tener un mínimo de

10,6kg/cm

(150p.s.i.g.) de clasificación de presión de

trabajo o 150 por ciento de la presión máxima que podría

producirse en el sistema neumático. La manguera de

suministro debe contener un accesorio que proporcione

"desconexión rápida" de la conexión macho

laherramienta.

Fuente de suministro

Use solo aire comprimido regulado limpio como fuente de

alimentación de esta herramienta. NUNCA USE OXÍGENO,

GASES COMBUSTIBLES O GAS EMBOTELLADO COMO

FUENTE DE ALIMENTACIÓN PARA ESTA HERRAMIENTA, YA

QUE PUEDEEXPLOTAR.

Regulador

Se requiere un regulador de presión con una presión de

funcionamiento de 0–8,79 kg/cm

(0–125 p.s.i.g.) para

controlar la presión de funcionamiento para la utilización

segura de esta herramienta. No conecte esta herramienta

a presión de aire que potencialmente podría exceder

los 14 kg/cm

(200p.s.i.g.), ya que la herramienta puede

fracturarse o explotar, y posiblemente causarlesiones.

Presión de Funcionamiento

No exceda la presión máxima recomendada de

funcionamiento, ya que se aumentará significativamente el

desgaste de la herramienta. El suministro de aire debe poder

mantener la presión de funcionamiento en la herramienta.

Las caídas de presión en el suministro de aire pueden

reducir la potencia de accionamiento de la herramienta.

Consulte las Especificaciones de la Herramienta para

ajustar la presión correcta de funcionamiento para

laherramienta.

Filtro

El polvo y el agua en el suministro de aire son causas

importantes de desgaste en las herramientas neumáticas.

Un filtro ayudará a obtener el mejor rendimiento y

mínimo desgaste de la herramienta. El filtro debe tener

una capacidad adecuada de flujo para la instalación

específica. El filtro debe mantenerse limpio para ser

efectivo al proporcionar aire comprimido limpio a la

herramienta. Consulte las instrucciones del fabricante sobre

el mantenimiento apropiado de su filtro. Un filtro sucio

y obstruido causará una caída de presión que reducirá el

rendimiento de laherramienta.

Motor Libre de Aceite

La pistola de clavos está diseñada para ser utilizada sin la

necesidad de agregar aceite de herramienta neumática

y aún así brindar una larga vida útil. Si se agrega aceite

de herramienta neumática a la herramienta, seguirá

funcionandocorrectamente.

Ajuste de Profundidad Libre de

Herramienta (Fig. A, B–D)

Su pistola de clavos de pasador presenta ajuste de

profundidad libre de herramienta para ajustar la

profundidad de inserción de lospasadores.

Para Ajustar la Profundidad

1. Desconecte el suministro de aire de la herramienta.

2. Presione la palanca de liberación del cargador

y jale

el cargador

hacia atrás para detener la alimentación

depasador.

3. Tome las lengüetas pequeñas en cada lado de la

cubierta de la punta

y jale haciaarriba.

Fig. B

EsPAñOl

4. Con la cubierta de la punta levantada, gire la rueda de

ajuste de profundidad

para ajustar laprofundidad.

Fig. C

5. Después de ajustar a la profundidad deseada, empuje

la palanca de presión

hacia abajo para bloquear el

mecanismo nuevamente en la posición deoperación.

Fig. D

6. Cierre el cargador y vuelva a conectar el suministro

deaire.

Bloqueo por Baja Cantidad de

Pasadores

La pistola de clavos está equipada con un bloqueo de

baja cantidad de pasadores que evita que la herramienta

se accione cuando el cargador está casi vacío. Cuando

queden aproximadamente 10 a 12 pasadores en el

cargador, la herramienta deja de funcionar. Consulte Carga

de la Herramienta para volver a cargar una barra de

pasadoresintercalados.

OPERACIÓN

Posición Adecuada de las Manos (Fig. E)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

La posición de mano adecuada requiere una mano en la

manija

Fig. E

Carga de la Herramienta (Fig. F–H)

AVISO: Utilice sólo los pasadores recomendados

para su pistola de clavos de pasador que cumplan

con las especificaciones de

DeWALT

. Consulte

Especificaciones depasador.

1. Presione la palanca de liberación del cargador

5

2. Tire de la parte deslizante del cartucho

haciaatrás.

Fig. F

3. Cargue la tira de pasadores con la flecha apuntando

hacia abajo tal como se indica. Si los pasadores tienen

puntos negros en vez deflechas.

Fig. G

EsPAñOl

4. Cierre el cargador hasta que se asegure. La herramienta

ahora está lista parauso.

Fig. H

Funcionamiento con Gatillo Secundario

(Fig. I)



ADVERTENCIA: Nunca accione ni tome el gatillo

secundario al moverse de un lado a otro, al cambiar

de posición, enfundar o colgar la herramienta ni

al preparar la superficie de trabajo a fin de realizar

operaciones defijación.



ADVERTENCIA: El operador no debe mantener

el gatillo secundario accionado salvo durante la

aplicación de fijaciones ya que podrían ocurrir lesiones

graves si el gatillo hiciera contacto accidentalmente

con algo o alguien, ocasionando que la herramienta

haga unciclo.

La herramienta se activará cada vez que se accione el gatillo

primario

situado bajo la válvula, hasta que se suelte el

gatillo secundario

bajo la empuñadura. Esta herramienta

se opera activando o tomando primero el gatillo secundario

situado bajo la empuñadura y luego accionando el gatillo

primario bajo la válvula, tal como semuestra.

Fig. I

Gancho de Cinturón (Fig. J)



ADVERTENCIA: Retire los pasadores del cargador

antes de realizar cualquier ajuste o reparar esta

herramienta. De lo contrario, puede provocar

lesionesgraves.



ADVERTENCIA: Desconecte el suministro de aire de la

herramienta antes de hacer cualquier ajuste, cambiar

accesorios, dar servicio o mover la herramienta. Tales

medidas preventivas de seguridad reducen el riesgo de

accionar accidentalmente la herramienta.

Su pistola de clavos de pasador

DeWALT

incluye un gancho

para cinturón integrado

y se puede acoplar a cualquier

lado de la herramienta para acomodarse a usuarios zurdos

o diestros.

Si el gancho del cinturón no se desea en absoluto, se puede

quitar de la herramienta.

Desinstalación y Re-Instalación de

Gancho de Cinturón

1. Desconecte el suministro de aire de la herramienta.

2. Para cambiar la herramienta del uso de derecha a

izquierda, simplemente quite el tornillo

del lado

opuesto de la herramienta y vuelva a colocar el gancho

del cinturón

en el otro lado.

Fig. J

MANTENIMIENTO

Liberación de Atasco sin Herramientas

(Fig. A, B, D, K)



ADVERTENCIA: Siempre desconecte el suministro

de aire antes de despejar un pasadoratorado.

Su pistola de clavos de pasador cuenta con una

liberación de atasco sin herramientas para despejar los

pasadoresatascados.

Para Eliminar un Pasador Atascado

1. Desconecte el suministro de aire de laherramienta.

2. Presione la palanca de liberación del cargador

y jale

el cargador

hacia atrás para detener la alimentación

delpasador.

3. Retire la punta de protección

9

4. Tome las lengüetas pequeñas en cada lado de la

cubierta de la punta

y jale hacia arriba como se

muestra en la FiguraB.

5. Con la cubierta de la punta levantada, deslice la cubierta

de la punta interna

hacia adelante y levante para

despejar el pasadoratascado.

EsPAñOl

Fig. K

6. Empuje la palanca de presión

hacia abajo para

bloquear el mecanismo nuevamente en la posición de

operación después de que se elimine el atasco como se

muestra en la FiguraD.

7. Conecte la punta deprotección.

8. Cierre el cargador y vuelva a conectar el suministro

deaire.

Vérification du Système de

Déclenchement (Fig. A)



ADVERTENCIA: retirer toutes les attaches de

fixation de l’outil avant de procéder à une

vérification du fonctionnement de celui-ci.

Funcionamiento con Gatillo Secundario

(Fig. A)



ADVERTENCIA: Quite todos los sujetadores de la

herramienta antes de efectuar la verificaciÓn de

la operaciÓn de laherramienta.

El gatillo primario

está ubicado bajo la válvula de

disparo. Puede activar la herramienta solamente si ya se ha

accionado el gatillo secundario

El gatillo secundario está ubicado bajo la empuñadura.

El gatillo secundario evita que el gatillo primario

active la herramienta si no se ha accionado primero el

gatillosecundario.

Ponga la punta de la herramienta contra una pieza de

trabajo para todas las verificaciones de funcionamiento

acontinuación.

1. Con la mano en la parte de atrás de la empuñadura,

hacia atrás del gatillo secundario, y sin apretar el gatillo

secundario, use el dedo para accionar el gatilloprimario.

nO DEBE hACER Un CiClO lAhERRAMiEnTA.

2. Con la mano en la empuñadura, y apretando el gatillo

secundario, use el dedo para accionar el gatilloprimario.

DEBE hACER Un CiClO lAhERRAMiEnTA.



ATENCIÓN: Mientras tiene accionado el gatillo

secundario, la herramienta hará un ciclo cada

vez que se accione el gatilloprimario.

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

que ofrece

DeWALT

, el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados por

DeWALT

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con

DeWALT

, llame al

1-800-4-

DeWALT

(1-800-433-9258).

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada ANSI

Z87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica

DeWALT

u en un centro de mantenimiento

autorizado

DeWALT

. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

EsPAñOl

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-800-433-9258 (1-800 4-

DeWALT

)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.dewalt.com/support/

product-registration.

Garantía Limitada por Tres Años

DeWALT

reparará, sin cargo, cualquier falla que surja de

defectos en el material o la fabricación del producto, por

hasta tres años a contar de la fecha de compra. Esta garantía

no cubre fallas de las piezas causadas por su desgaste

normal o abuso a la herramienta. Para mayores detalles

sobre la cobertura de la garantía e información acerca de

reparaciones realizadas bajo garantía, visítenos en

www.dewalt.com o dirígase al centro de servicio más

cercano. Esta garantía no aplica a accesorios o a daños

causados por reparaciones realizadas o intentadas por

terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR,

Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O

CONSECUENTES. Algunos estados no permiten limitaciones

sobre la duración de una garantía implícita, o la exclusión

o limitación de daños incidentales o consecuentes, así que

estas limitaciones pueden no aplicarse a usted. Esta garantía

le otorga derechos legales específicos, además de los cuales

usted puede tener otros derechos dependiendo del estado

o la provincia en que seencuentre.

Además de la garantía, las herramientas

DeWALT

están

cubiertaspor:

1 AñO DE sERViCiO gRATUiTO

DeWALT

mantendrá la herramienta y reemplazará las

piezas gastadas por su uso normal, sin cobro, en cualquier

momento durante un año a contar de la fecha decompra.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta, láser o clavadora

DeWALT

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

EsPAñOl

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia

se vuelven ilegibles o faltan, llame al 1-800-

433-9258 (1-800-4-

DeWALT

) para que se le

reemplacengratuitamente.

EsPECiFiCACiOnEs

DWFP2350

Rango de pasador 15,8–50,8 mm (5/8"–2")

Capacidad de cargador 135 clavos más cantidad de bloqueo

Presión de funcionamiento 4,8 to 6,9 kg/cm² (70 to 100 p.s.i.g.)

Solamente para propósito deMéxico:

Importado por:

DeWALT

Industrial Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

EsPAñOl

Resolución de Problemas

Problema Causa Corrección

La carcasa de la válvula del

gatillo tiene una fuga de aire.

Junta tórica cortada o rajada. Reemplace la junta tórica.

La varilla de la válvula del

gatillo tiene una fuga de aire.

Junta tórica/sellos cortados o rajados. Reemplace la unidad de la válvula del gatillo.

El marco o la nariz tienen

una fuga de aire.

Sello o burlete dañados. Reemplace el sello o el burlete.

La junta tórica o el burlete están cortados o rajados. Reemplace la junta tórica o el burlete.

Protección rajada/desgastada. Reemplace el tope de protección.

El marco/tapa tienen una fuga

de aire.

Sello o burlete dañados. Reemplace el sello o el burlete.

Tope de protección de válvula del cabezal rajado/desgastado. Reemplace el tope de protección.

Tornillos flojos en la tapa. Ajuste y vuelva a comprobar.

No se acciona. Restricción del suministro de aire. Revise el equipo de suministro de aire.

Juntas tóricas de la válvula del cabezal desgastadas. Reemplace las juntas tóricas.

Resorte de la tapa del cilindro roto. Reemplace el resorte de la tapa del cilindro.

Válvula del cabezal atascada en la tapa. Desensamble/Revise/Lubrique.

Falta de corriente;

accionamiento lento.

Herramienta seca, falta de lubricación. Use lubricante para herramientas neumáticas.

Resorte de la tapa del cilindro roto. Reemplace el resorte de la tapa.

Escape bloqueado. Compruebe la protección, el resorte de la válvula del

cabezal, el silenciador.

Ensamblaje del gatillo desgastado/con fugas. Reemplace el ensamblaje del gatillo.

Acumulación de suciedad/alquitrán en la transmisión. Desensamble la nariz/transmisión para limpiar.

Manga del cilindro no asentada correctamente . Desensamble para corregir en la protección inferior.

Presión de aire demasiado baja. Revise el equipo de suministro de aire.

Se saltan pasadores;

alimentación intermitente.

Tope desgastado. Reemplace el tope de protección.

Tar/dirt in driver channel. Disassemble and clean nose and driver.

Alquitrán/suciedad en el canal de transmisión. Desensamble y limpie la nariz y el controlador.

Restricción de aire/flujo de aire inadecuado . Replace quick disconnect fittings.

Llave y enchufe de desconexión rápida. Reemplace los accesorios de desconexión rápida.

Junta tórica del pistón desgastada. Reemplace la junta tórica; revise la transmisión.

Resorte del impulsor dañado. Reemplace el resorte.

Baja presión de aire. Revise el sistema de suministro de aire de la herramienta.

Pasadores demasiado cortos para la herramienta. Use sólo los pasadores recomendados.

Pasadores doblados. Deje de usar estos pasadores.

Pasadores de tamaño incorrecto. Use sólo los pasadores recomendados.

Junta de la tapa del cabezal con fugas. Ajuste los tornillos/reemplace la junta.

Junta tórica de la válvula del gatillo cortada/desgastada. Reemplace la junta tórica.

Transmisión rota/desgastada. Reemplace la transmisión (revise la junta tórica del pistón).

Cargador sucio. Limpie.

Cargador desgastado. Reemplace el cargador.

Los pasadores se atascan en

la herramienta.

Canal de la transmisión desgastado. Reemplace la nariz/compruebe la puerta.

Pasadores de tamaño incorrecto. Use sólo los pasadores recomendados.

Pasadores doblados. Deje de usar estos pasadores.

Tornillos flojos del cargador/de la nariz. Ajuste todos los tornillos.

Transmisión rota/desgastada. Reemplace la transmisión.

WALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

WALT

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of thetool.

Dewalt DWFP2350K 23 GA Pin Nailer

Product's Documents

Instruction Manual

Specifications

Dewalt DWFP2350K Questions and Answers

Related Products

Dewalt DCN623D1 ATOMIC COMPACT SERIES™ 20V MAX* Brushless Cordless 23 Ga. Pin Nailer Kit

Dewalt DCN623B ATOMIC COMPACT SERIES™ 20V MAX* Brushless Cordless 23 Ga. Pin Nailer

Dewalt DCN623D1 ATOMIC COMPACT SERIES™ 20V MAX* Brushless Cordless 23 Ga. Pin Nailer Kit

Dewalt DCN623B ATOMIC COMPACT SERIES™ 20V MAX* Brushless Cordless 23 Ga. Pin Nailer
