BOUNDARY MICROPHONE
MICROPHONE DE SURFACE
МИКРОФОН ГРАНИЧНОГО СЛОЯ
界面麦克风
RM-TT
EnglishDeutschFrançaisEspañolPortuguêsItalianoРусский
中文한국어日本語
Installationshandbuch
IT
PT
ES
FR
DE
Manuel d’installation
Manual de instalación
Manual de instalação
Manuale di installazione
Installation Manual
EN
RU
Руководство по установке
ZH
KO
설치설명서
安装说明书
JA
施工説明書
RM-TT Installation Manual
2
PRECAUTIONS.............................................................................................................3
NOTICE .........................................................................................................................5
INFORMATION..............................................................................................................6
INTRODUCTION ...........................................................................................................8
Included items..................................................................................................................................... 8
Reference manuals ............................................................................................................................. 8
CONTROLS AND FUNCTIONS....................................................................................9
Top panel/side panel........................................................................................................................... 9
Bottom panel......................................................................................................................................10
INSTALLING ON A TABLE......................................................................................... 11
Without mounting onto the table ........................................................................................................11
When mounting onto the table ...........................................................................................................12
MAIN SPECIFICATIONS.............................................................................................15

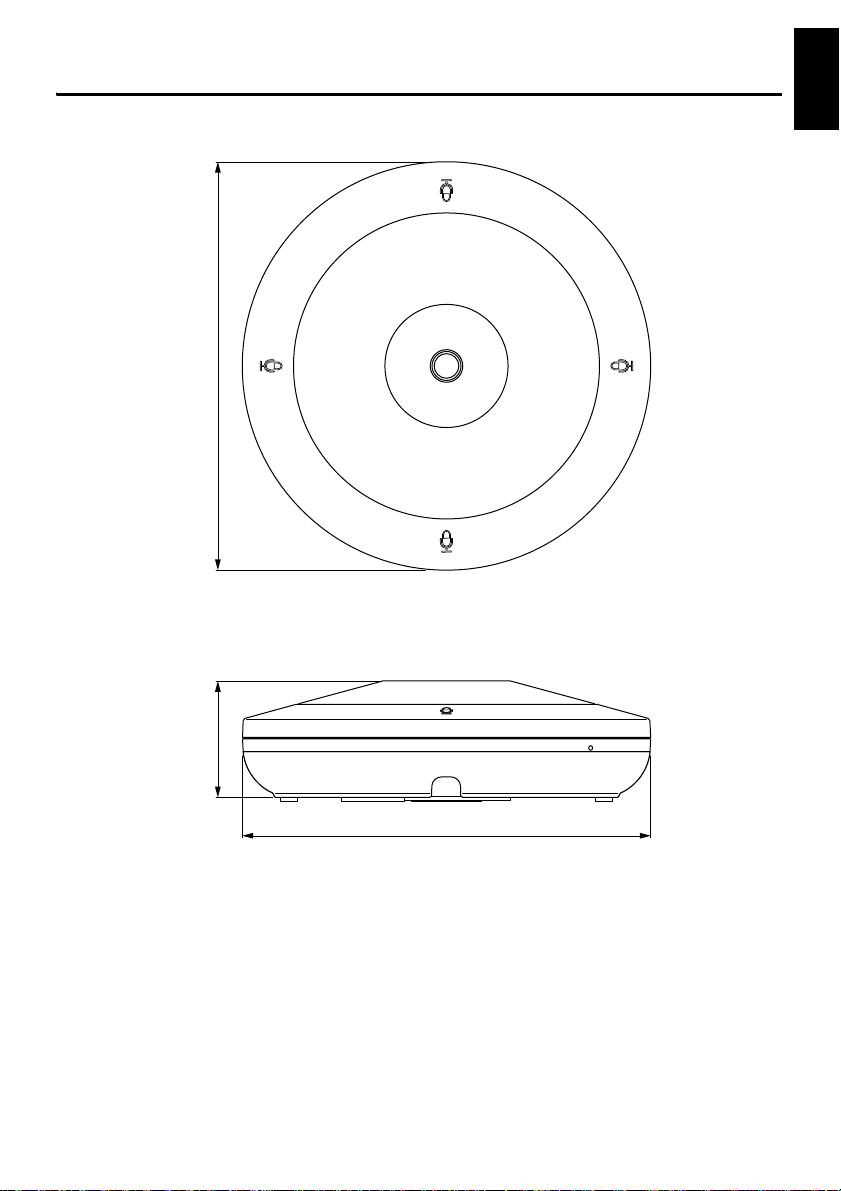

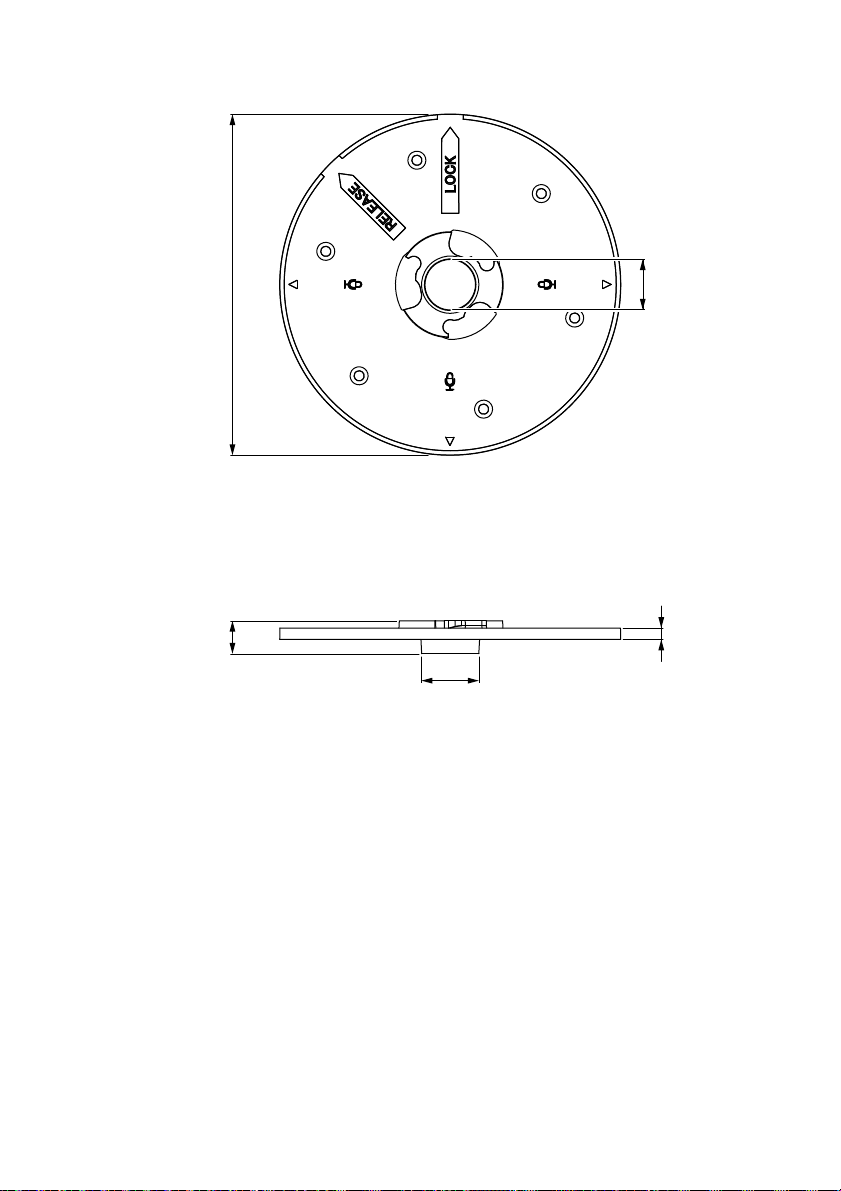

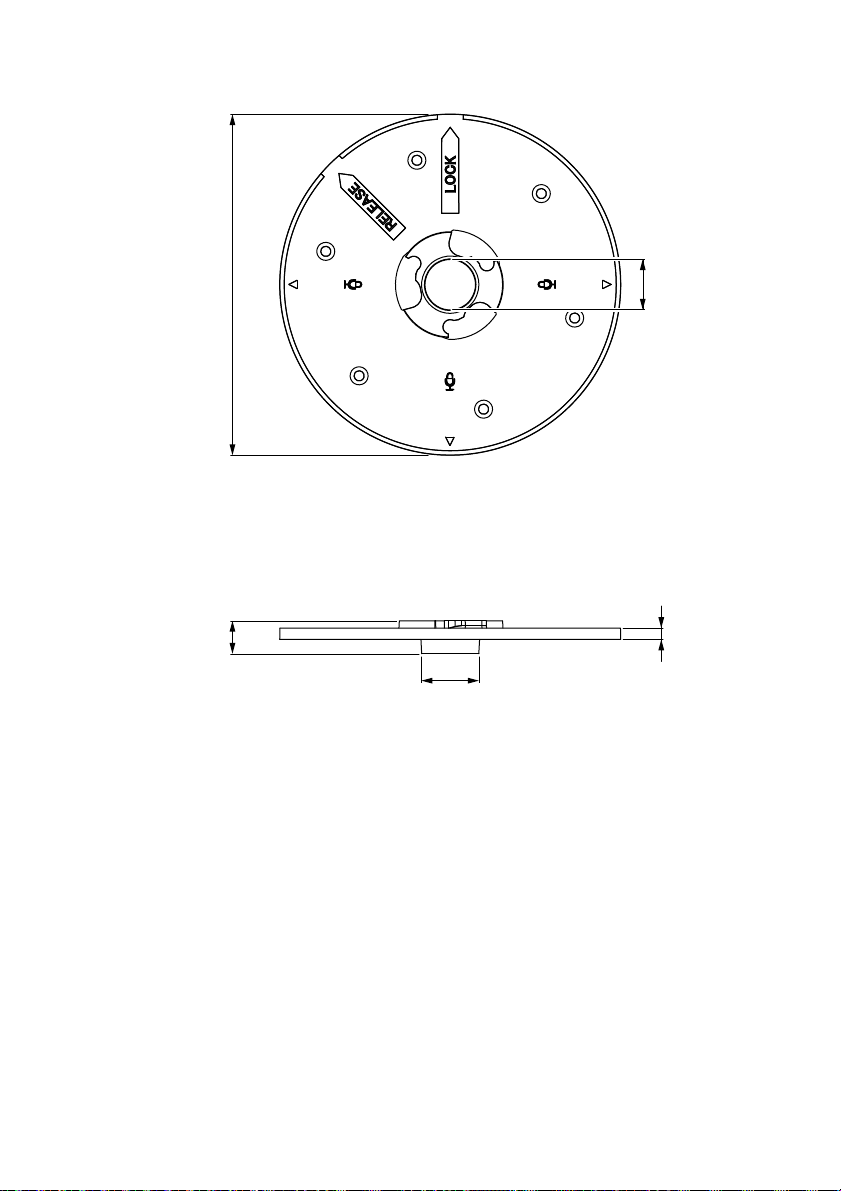

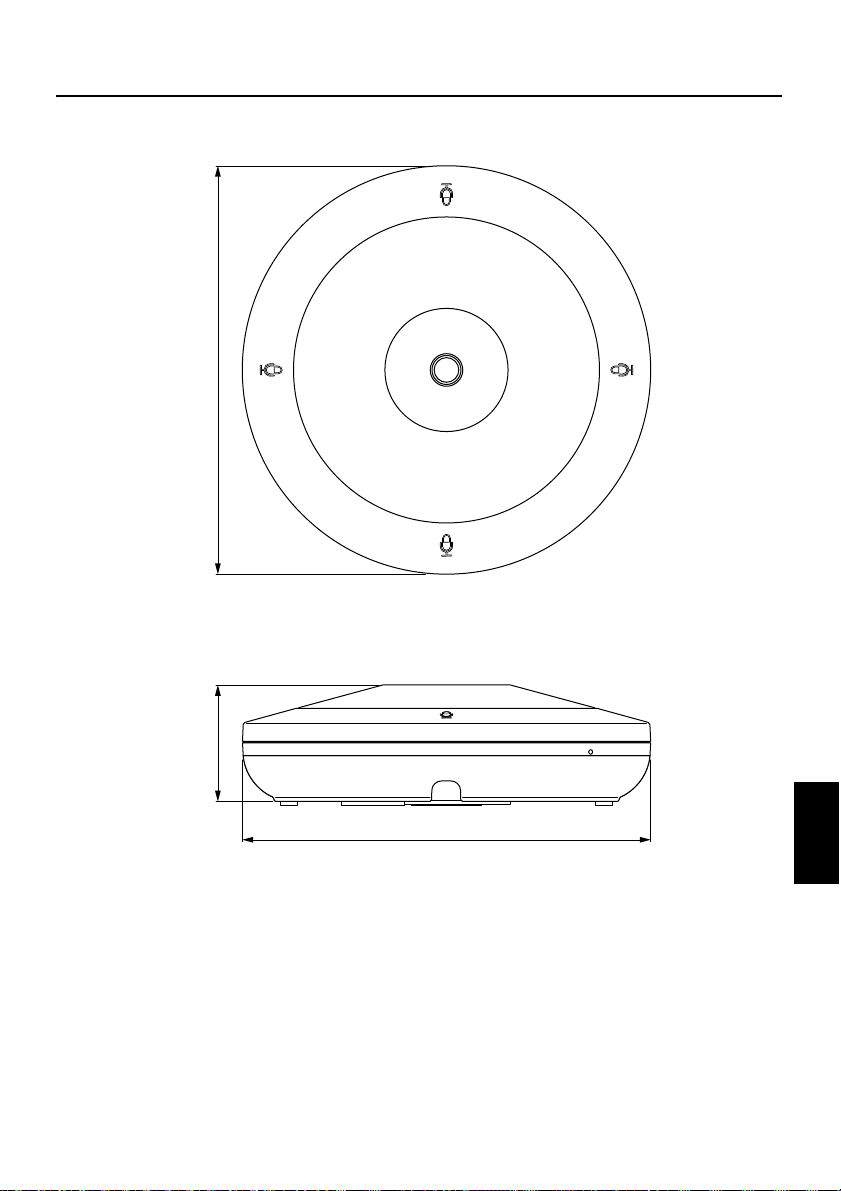

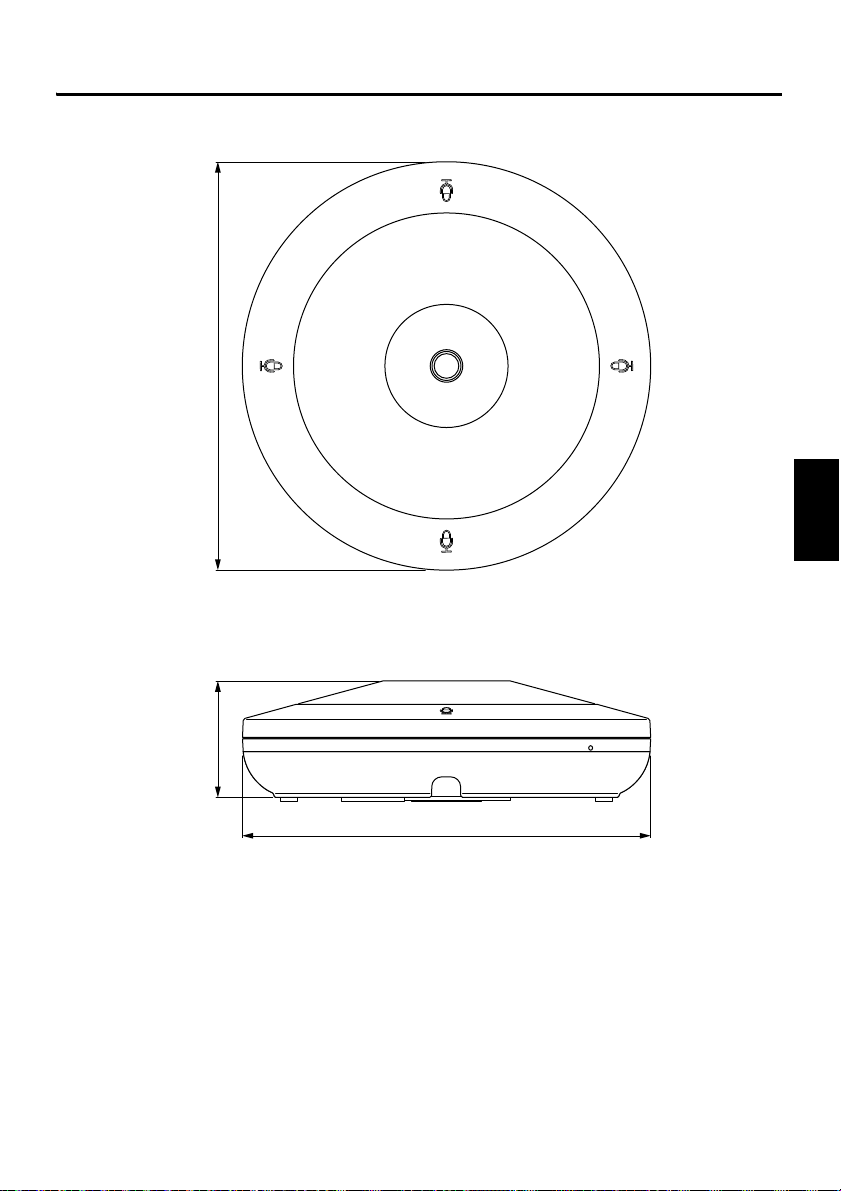

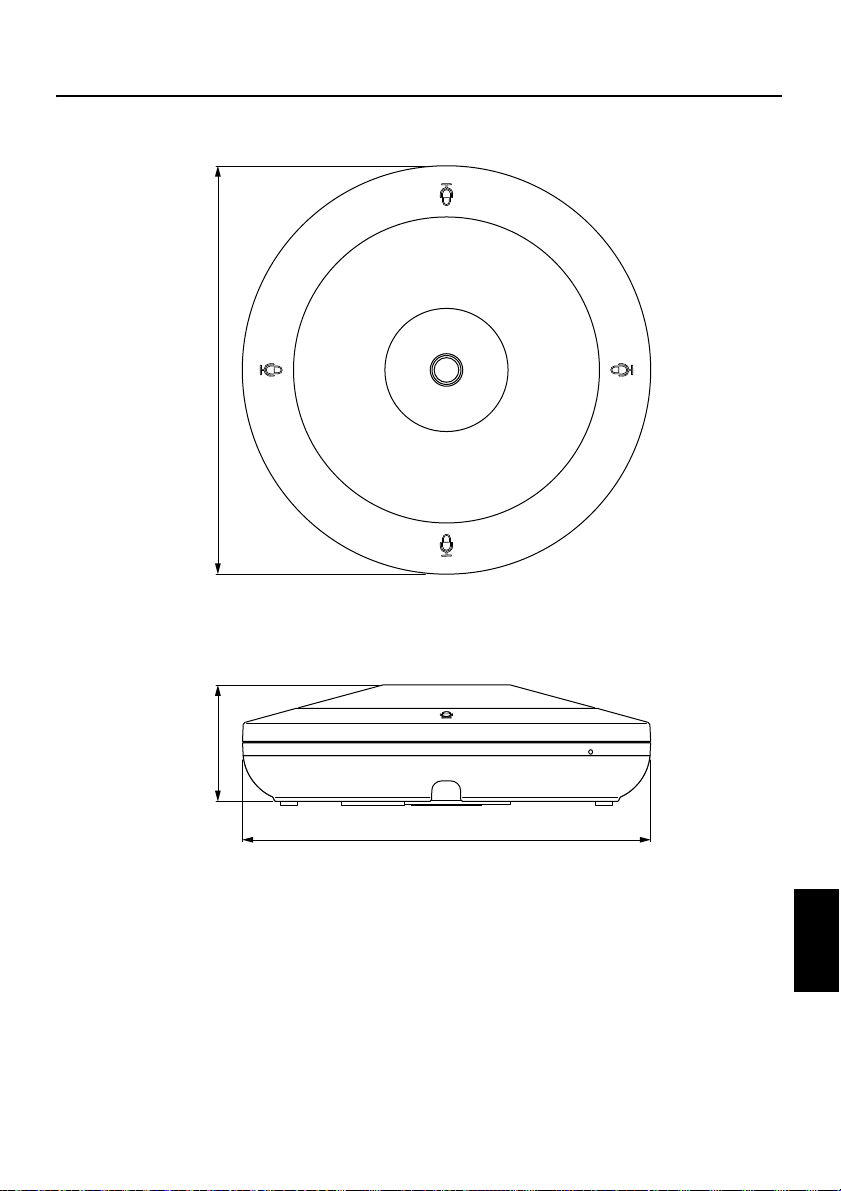

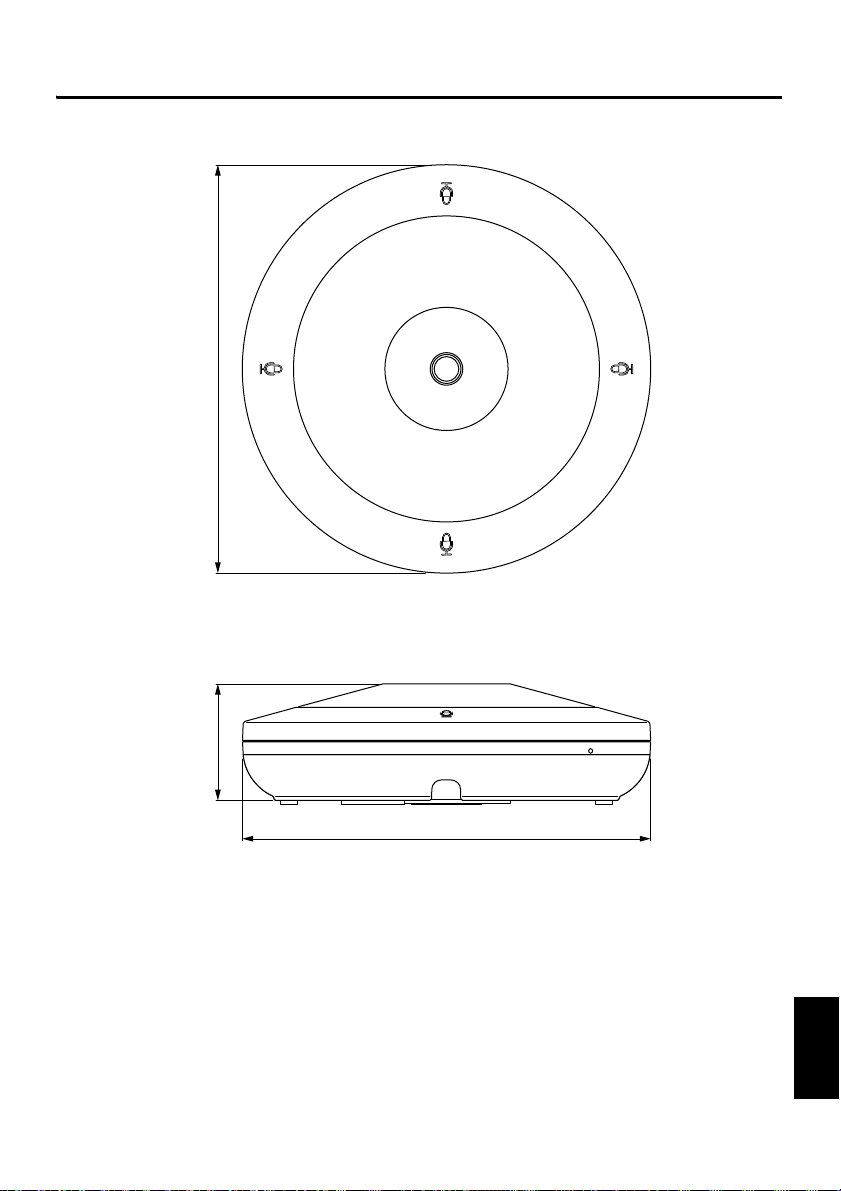

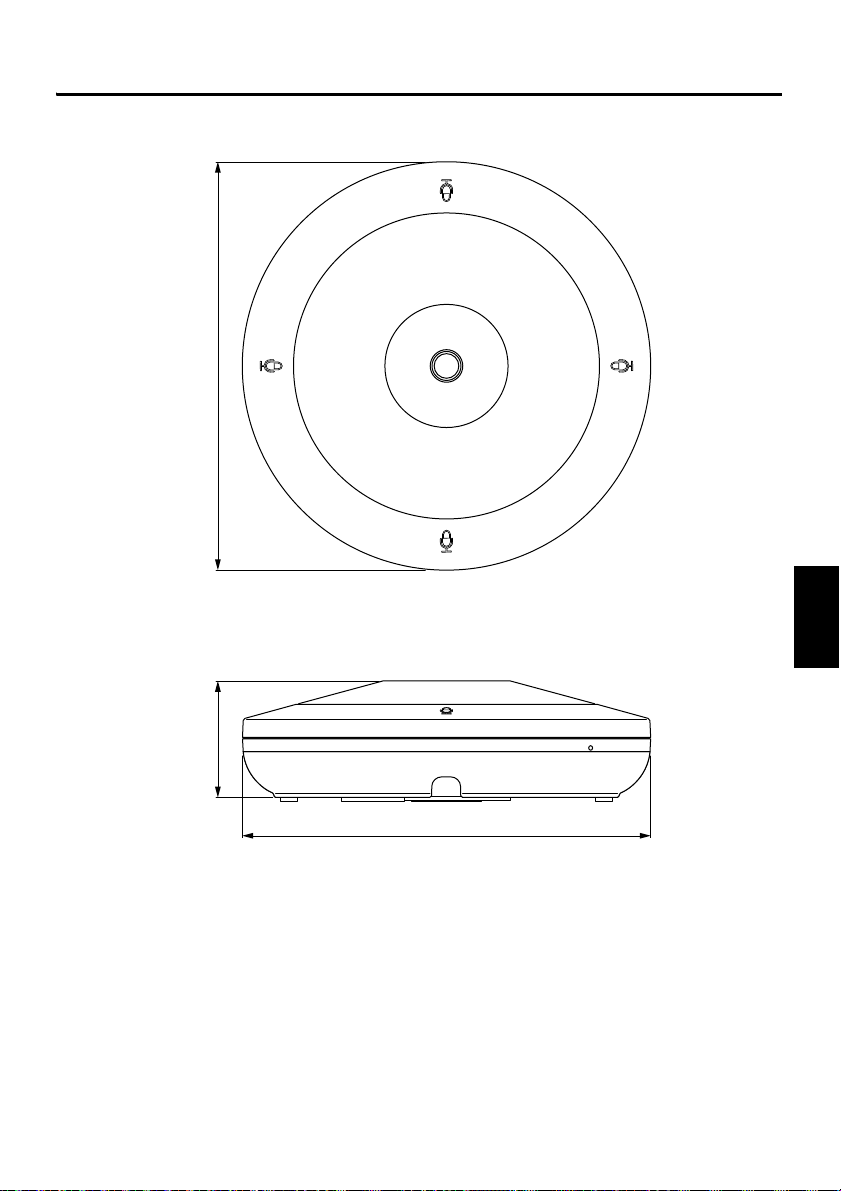

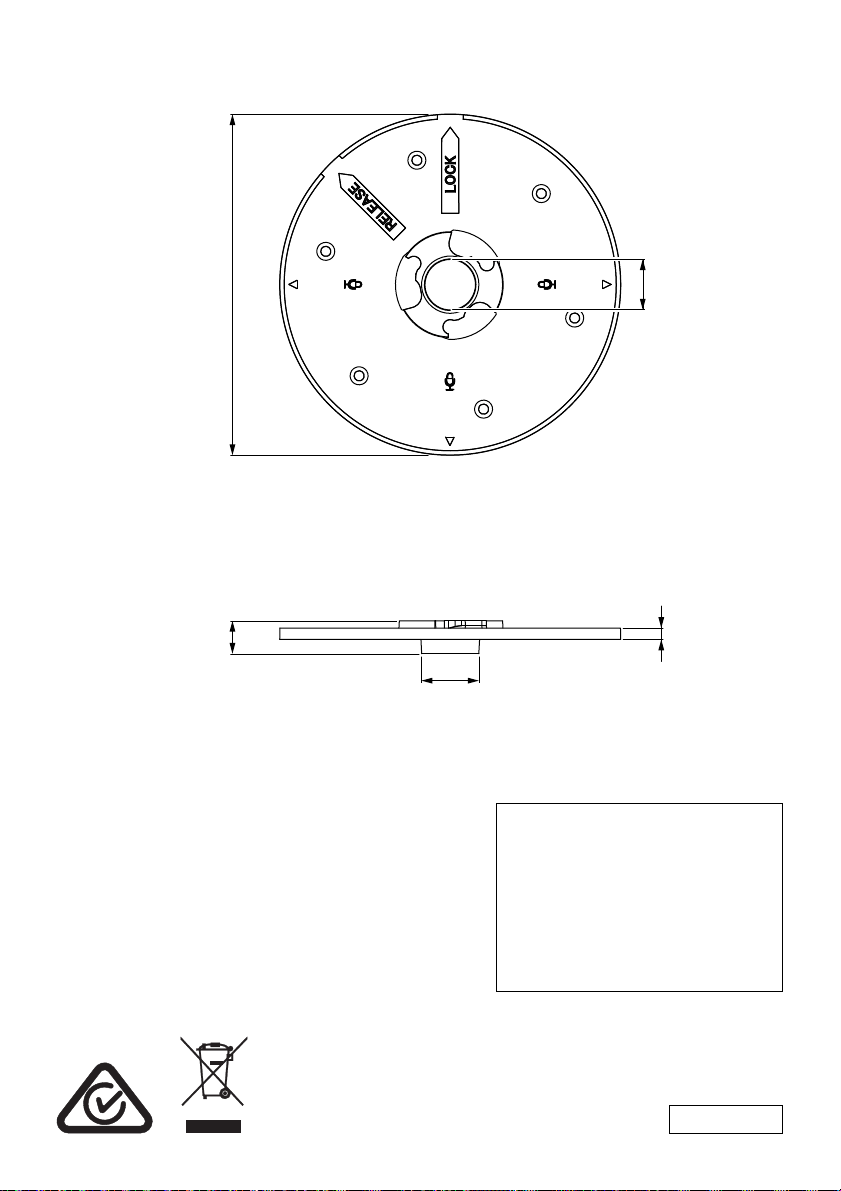

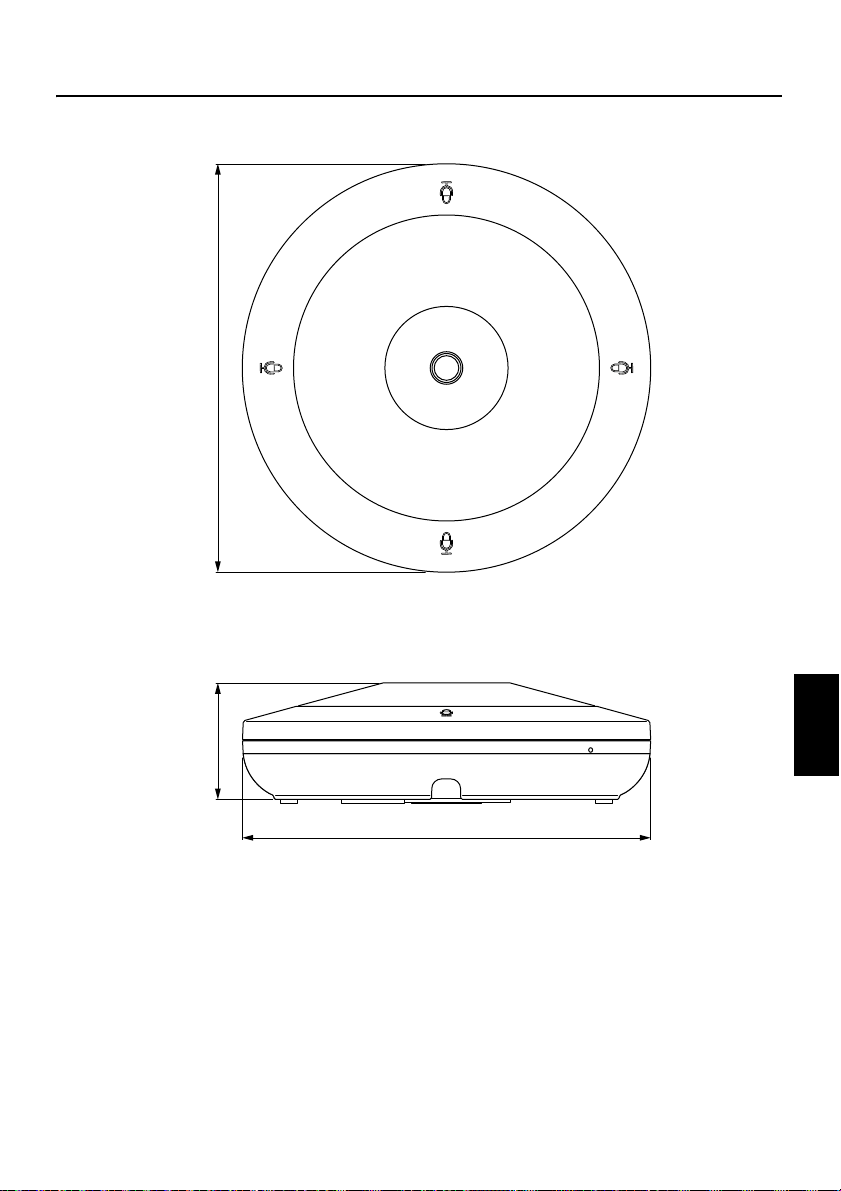

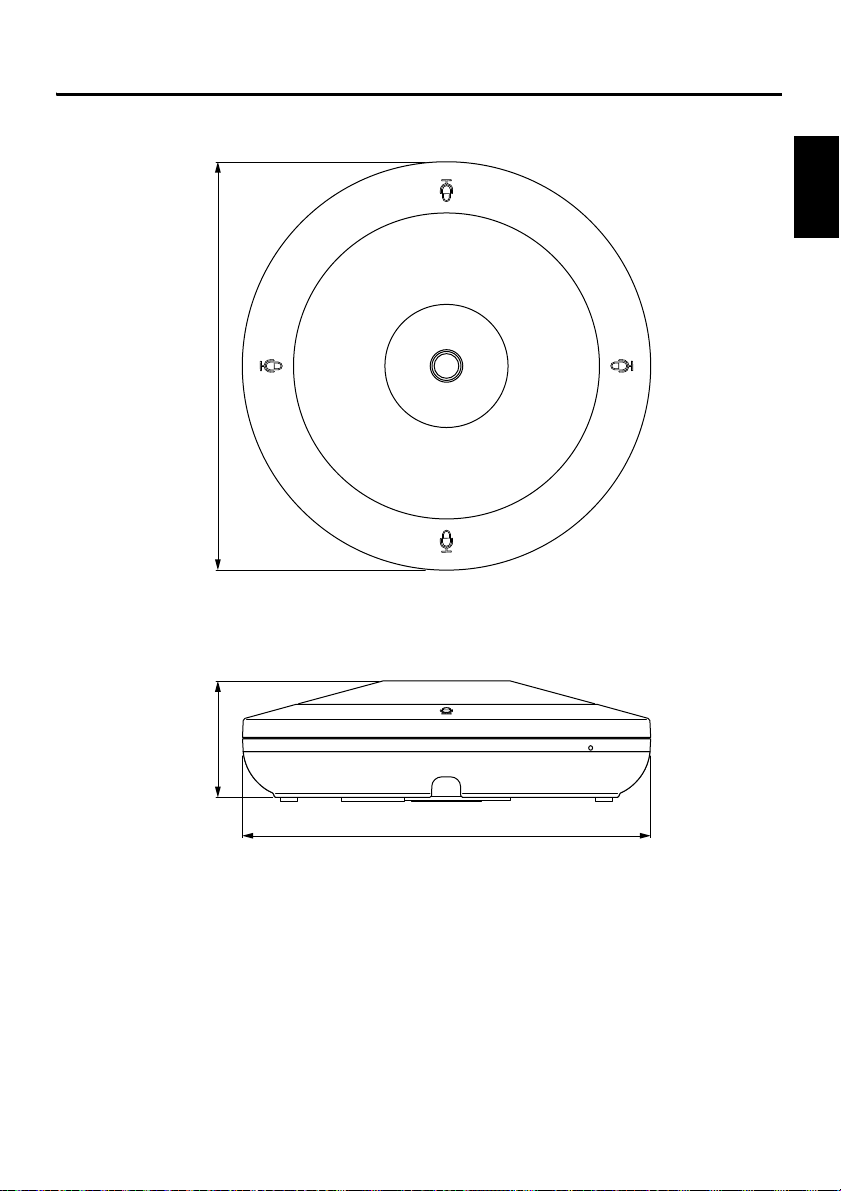

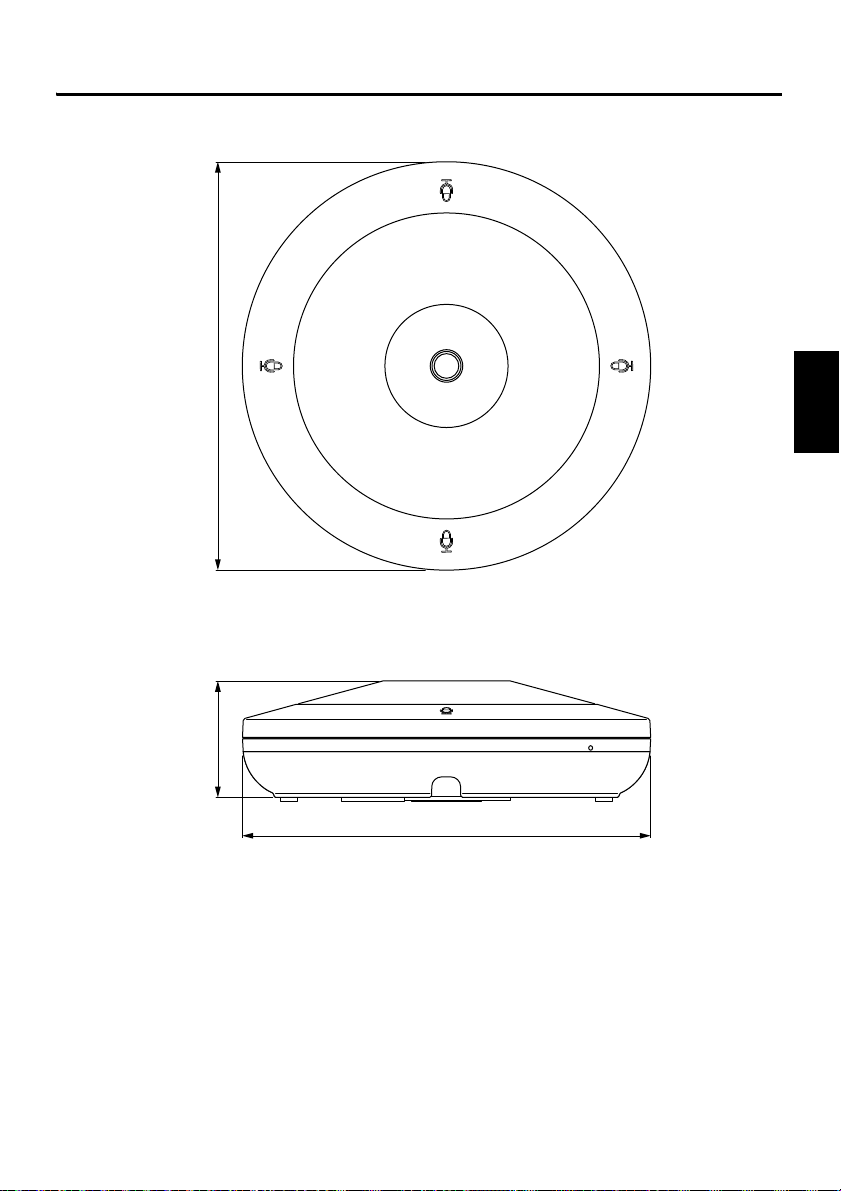

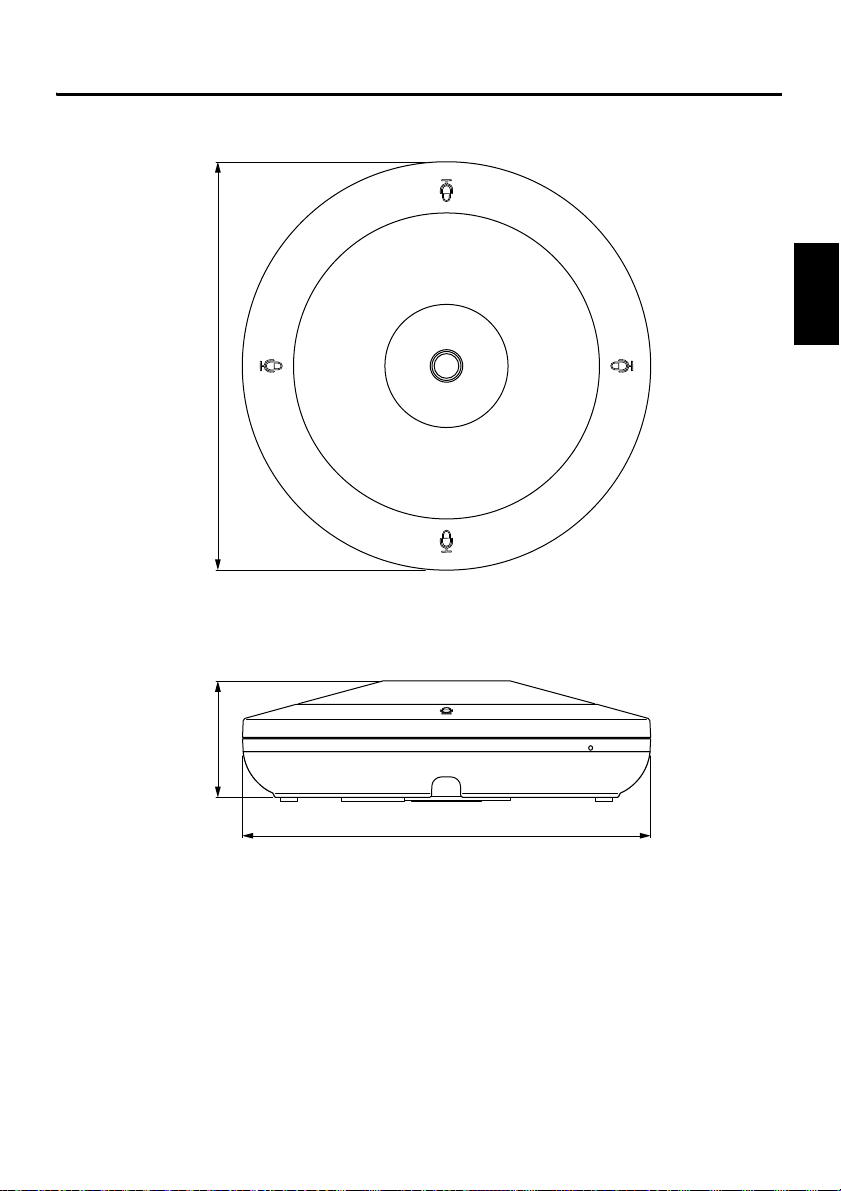

Dimensional diagram .........................................................................................................................17
CONTENTS
(bottom_en_01)
The model number, serial number, power requirements, etc., may be found on or near the name plate,
which is at the bottom of the unit. You should note this serial number in the space provided below and
retain this manual as a permanent record of your purchase to aid identification in the event of theft.
Model No.
Serial No.
English
3
RM-TT Installation Manual
PLEASE READ CAREFULLY BEFORE PROCEEDING
Please keep this manual in a safe place for future reference.
WARNING
Always follow the basic precautions listed below to avoid the possibility of serious
injury or even death from electrical shock, short-circuiting, damages, fire or other
hazards. These precautions include, but are not limited to, the following:
Fire warning
• Do not place any burning items or open flames near the product, since they may cause a fire.
CAUTION
Always follow the basic precautions listed below to avoid the possibility of physical
injury to you or others. These precautions include, but are not limited to, the
following:
If you notice any abnormality
• If any of the following problems occur, immediately disconnect the LAN cable from the
product.
- The LAN cable becomes frayed or damaged.
- Unusual smells or smoke are emitted.
- Some object, or water has been dropped into the product.
- Cracks or other visible damage appear on the product.
Then have the product inspected or repaired by qualified Yamaha service personnel.
Do not open
• This product contains no user-serviceable parts. Do not attempt to disassemble the internal
parts or modify them in any way.
Water caution
• Do not expose the product to rain, use it near water or in damp or wet conditions, or place on
it any containers (such as vases, bottles or glasses) containing liquids which might spill into
any openings.
PRECAUTIONS
Yamaha cannot be held responsible for damage caused by improper use or modifications to the
product, or data that is lost or destroyed.
4
RM-TT Installation Manual
Location and connection
• When connecting this product with a PoE injector or a PoE network switch, use a LAN cable
which supports PoE. If you connect a cable that does not comply with specifications, or
connect a flat type or slim type cable, fire or malfunctions might occur.
• Do not damage the LAN cable. Failure to observe this precaution could result in fire, electric
shock, or damage to the product.
- Do not place heavy objects on the cable.
- Do not process the cable in any way.
- Do not use staples to fix the cable in place.
- Do not apply excessive force to the cable.
- Be sure to keep the cable away from anything hot.
• Do not place the product in an unstable position or a location with excessive vibration, where
it might accidentally fall and cause injury.
• Keep this product out of reach of children. This product is not suitable for use in locations
where children are likely to be present.
• Do not place the product in a location where it may come into contact with corrosive gases or
salt air. Doing so may result in malfunction.
• Do not route a LAN cable where someone might trip over them, such as in a location where
people pass. Tripping on a cable may cause a person or this product to fall down, resulting in
personal injury or damage to the product.
• Before moving the product, remove the connected LAN cable.
• Install in the manner instructed in the manual. Falling may result in injury or damage.
• Confirm that the finished installation is safe and secure. Also, carry out safety inspections
periodically. Failure to observe this may cause devices to fall and result in injury.
• Always consult qualified Yamaha service personnel if the product installation requires
construction work. Improper installation might cause accidents, injuries, damage or
malfunction of this product.
Handling caution
• Do not rest your weight on the product or place heavy objects on it.
English
5
RM-TT Installation Manual
To avoid the possibility of malfunction/damage to the product, damage to data, or damage to other
property, follow the notices below.
Handling and maintenance
• Do not use the product in the vicinity of a TV, radio, or other electric products. Otherwise, the
product, TV, or radio may generate noise.
• Do not install the product in a location where magnetic fields are strong. Otherwise, it might
cause the product to malfunction.
• Do not expose the product to excessive dust or vibration, or extreme cold or heat, in order to
prevent the possibility of disfiguration, unstable operation, or damage to the internal
components.
• Do not install in locations where temperature changes are severe. Otherwise, condensation
may form on the inside or the surface of the product, causing it to break.
• If there is reason to believe that condensation might have occurred, leave the product for
several hours without turning on the power until the condensation has completely dried out, in
order to prevent possible damage.
• Do not use a LAN cable that comes into contact with the product case or applies excessive
force to the connector.
• Do not touch the interior of a port with your fingers or any metallic object.
• Do not place vinyl, plastic or rubber objects on the product, since this might cause alteration
or discoloration.
• When cleaning the product, use a dry and soft cloth. Do not use paint thinners, solvents,
cleaning fluids, or chemical-impregnated wiping cloths, since this might cause alteration or
discoloration.
NOTICE
RM-TT Installation Manual
6
About functions/data bundled with the product
• Warning: Operation of this product in a residential environment could cause radio
interference.
• This product uses Dante Ultimo. Refer to the Audinate website (English) for details on the
open source licenses for the particular software.
https://www.audinate.com/software-licensing
Refer to the website below for the licensing terms of the open source software used in this
product.
U.S.A. and Canada
https://uc.yamaha.com/support/
Other countries
https://download.yamaha.com/
About this manual
• This Manual uses the following signal words for the important information:
• The illustrations as shown in this manual are for instructional purposes only.
• The company names and product names in this manual are the trademarks or registered
trademarks of their respective companies.
• Yamaha continuously makes improvements and updates to the software included in this
product. You can download the latest software from the Yamaha website.
• Unauthorized copying of this document in part or in its entirety is prohibited.
INFORMATION
WARNING
This content indicates “risk of serious injury or death.”
CAUTION
This content indicates “risk of injury.”
NOTICE
Indicates content that you must observe in order to prevent the
product from malfunctioning, being damaged, or operating
incorrectly, and to avoid data loss.
IMPORTANT
Indicates content that you must know in order to operate and use the
product correctly.
NOTE
Indicates information that is related to operation and use. Read this
for your reference.
English
7
RM-TT Installation Manual
About transfer/disposal
• If you transfer the product to a third party, pass this manual and accessories along with it.
• This product contains recyclable components. When disposing of this product, please
contact the appropriate local authorities.
8
RM-TT Installation Manual
Thank you for purchasing the Yamaha RM-TT boundary microphone. This unit is a PoE-
powered tabletop microphone. It is compatible with Dante and can be used in combination
with the RM-CR signal processor. Be sure to read this manual before using the unit.
Included items
• Tabletop mounting adaptor : 1
• Mounting screws : 3
•Spacers : 3
• Installation Manual (this document) : 1
Reference manuals
• For details on connecting this unit to the RM-CR, refer to the RM-CR Reference Manual.
• For details on the functions and specifications of this unit, refer to the RM-TT Reference
Manual.
Both publications are available on the Yamaha website.
U.S.A. and Canada
https://uc.yamaha.com/support/
Other countries
https://download.yamaha.com/
INTRODUCTION
English
9
RM-TT Installation Manual

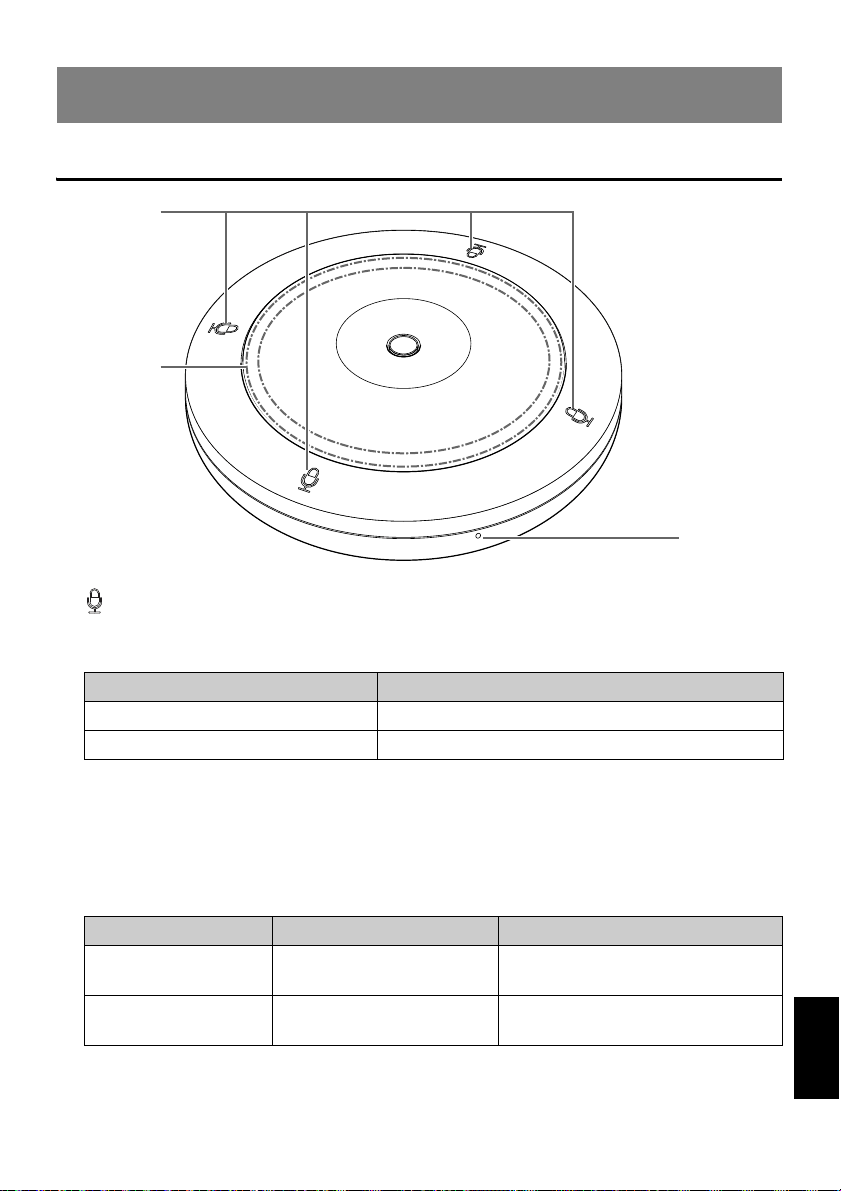

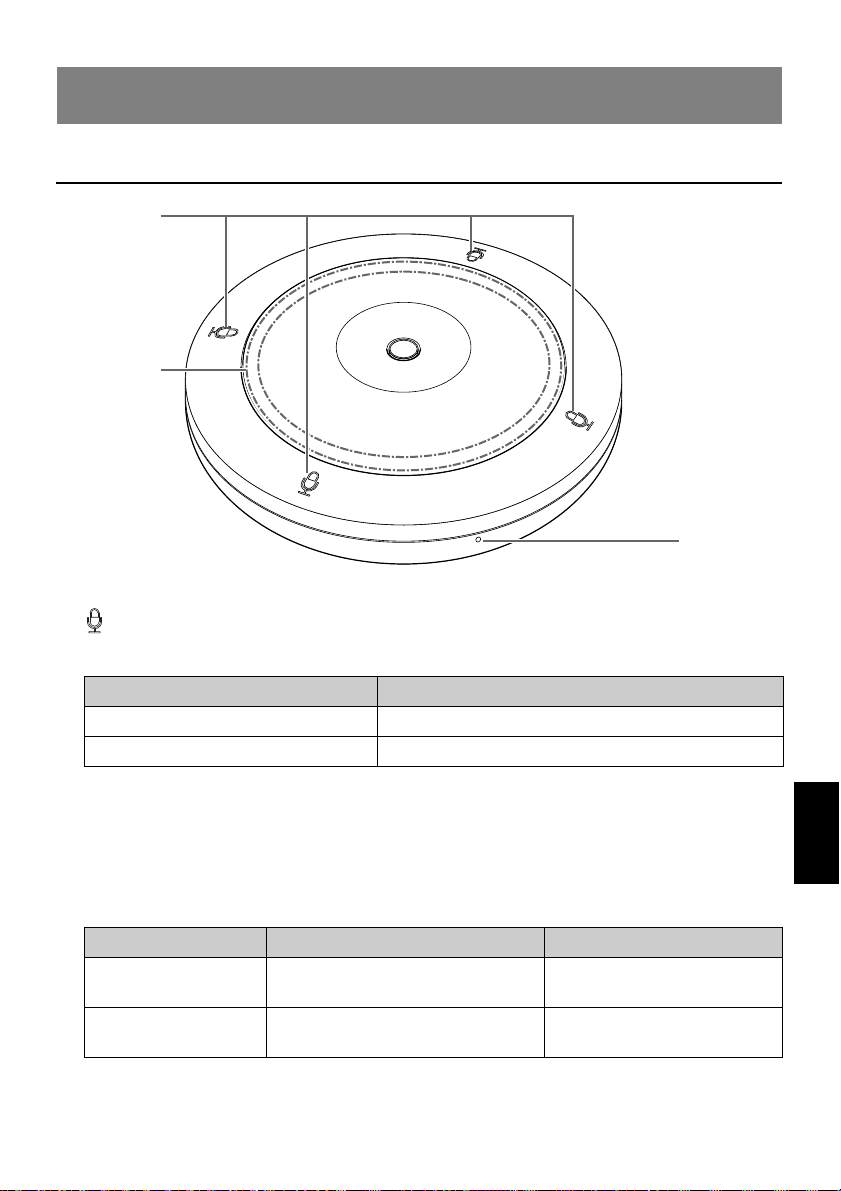

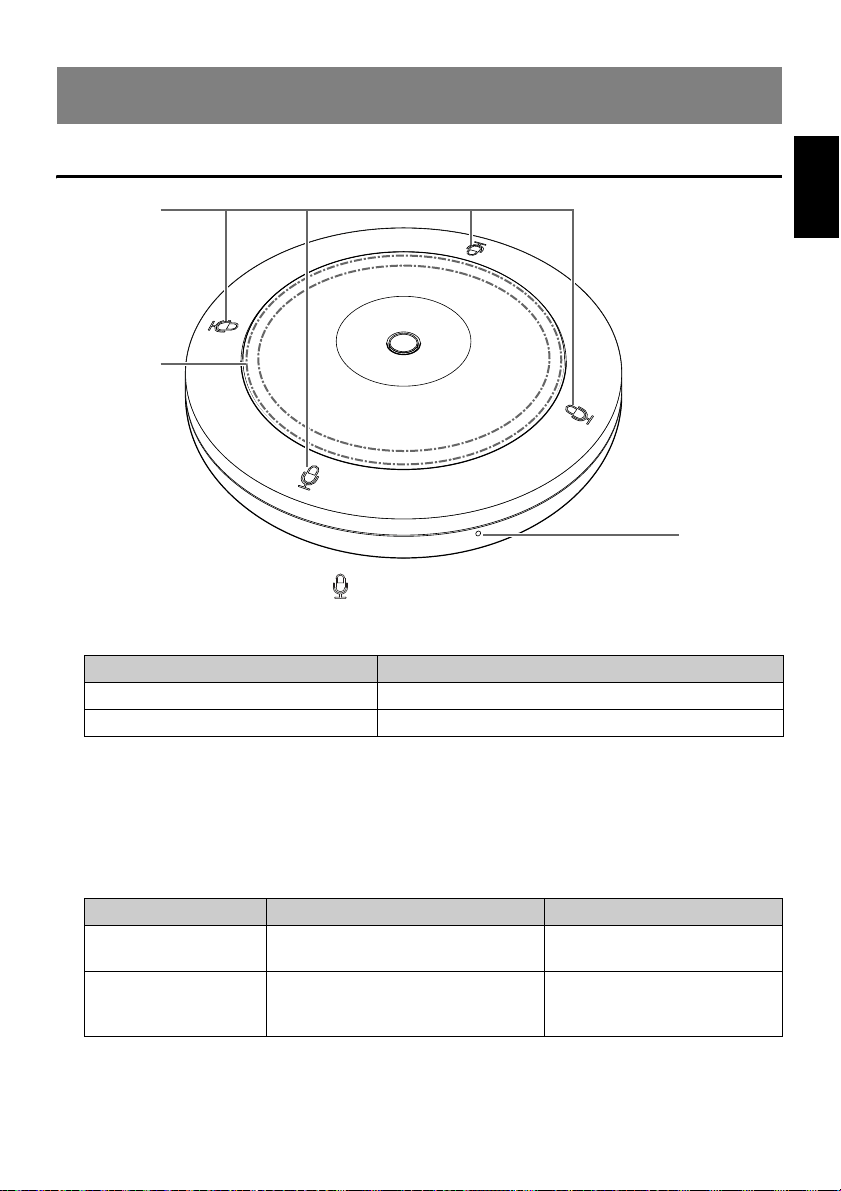

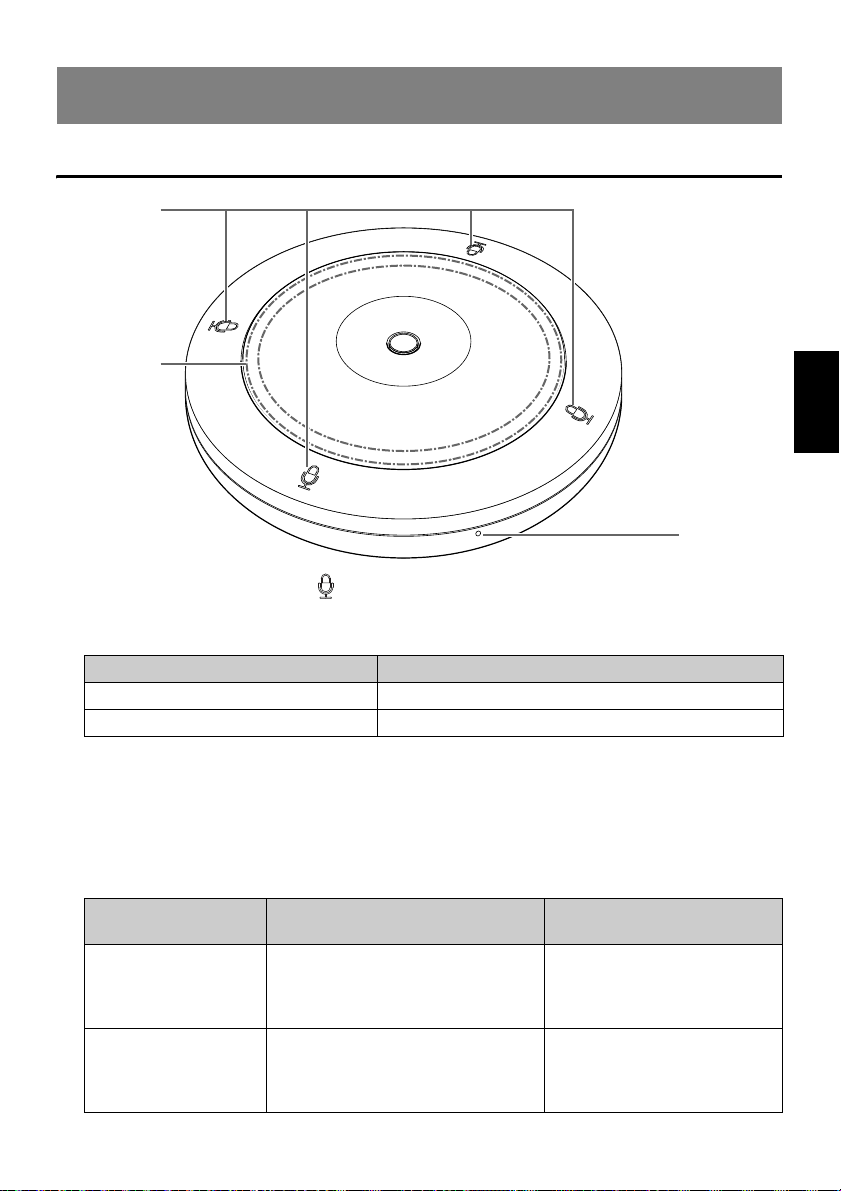

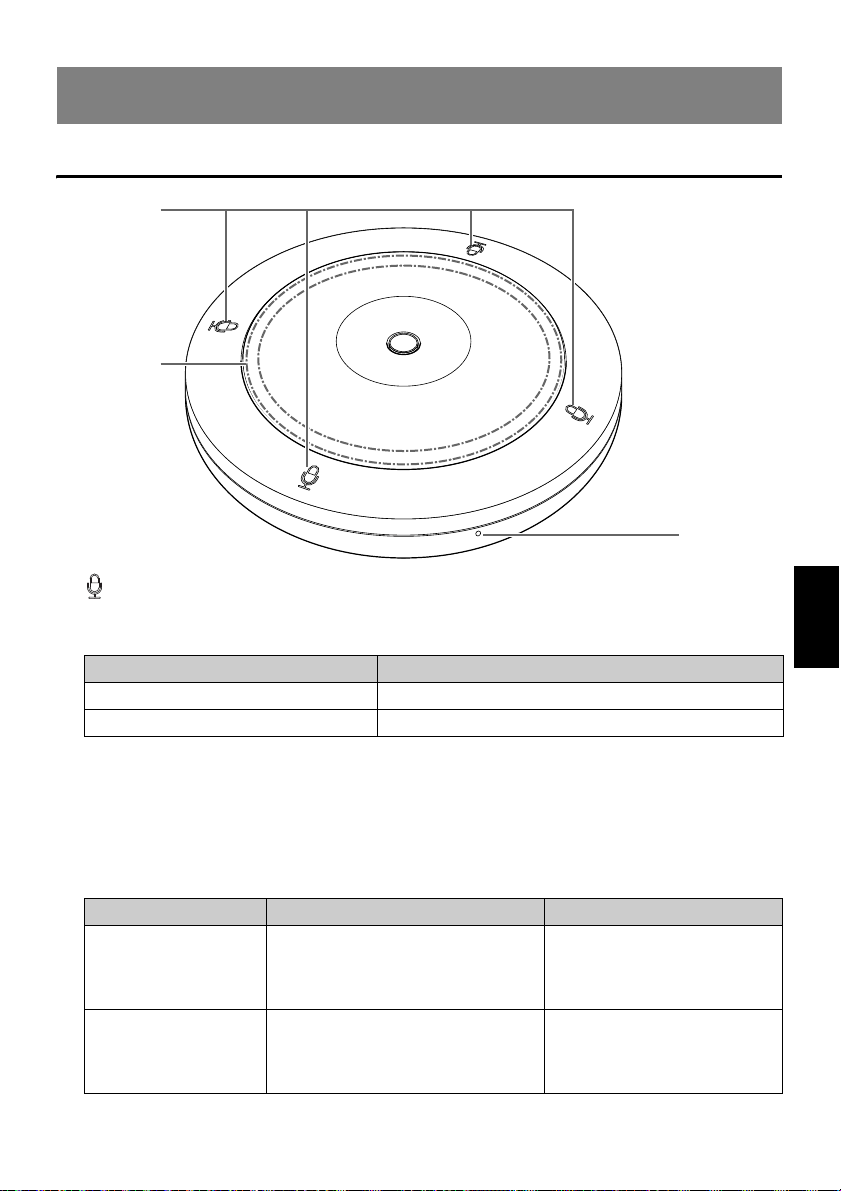

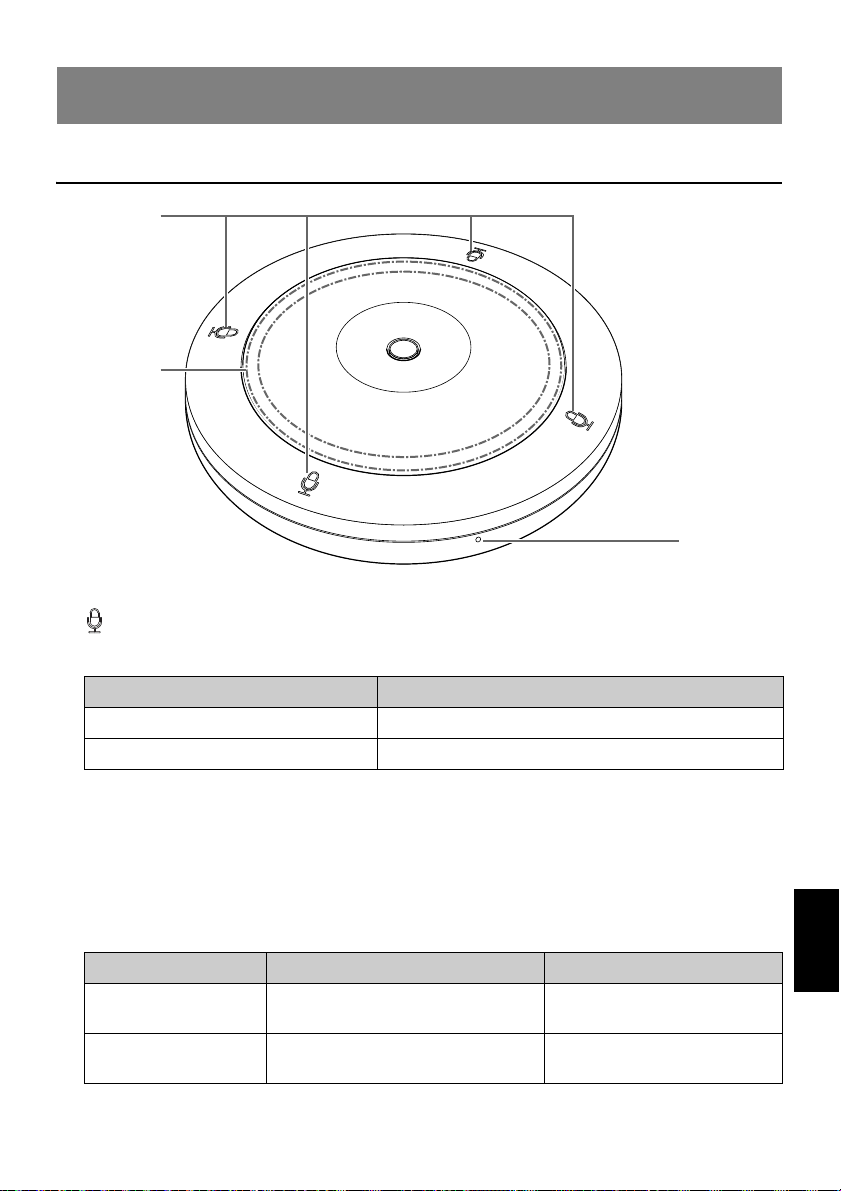

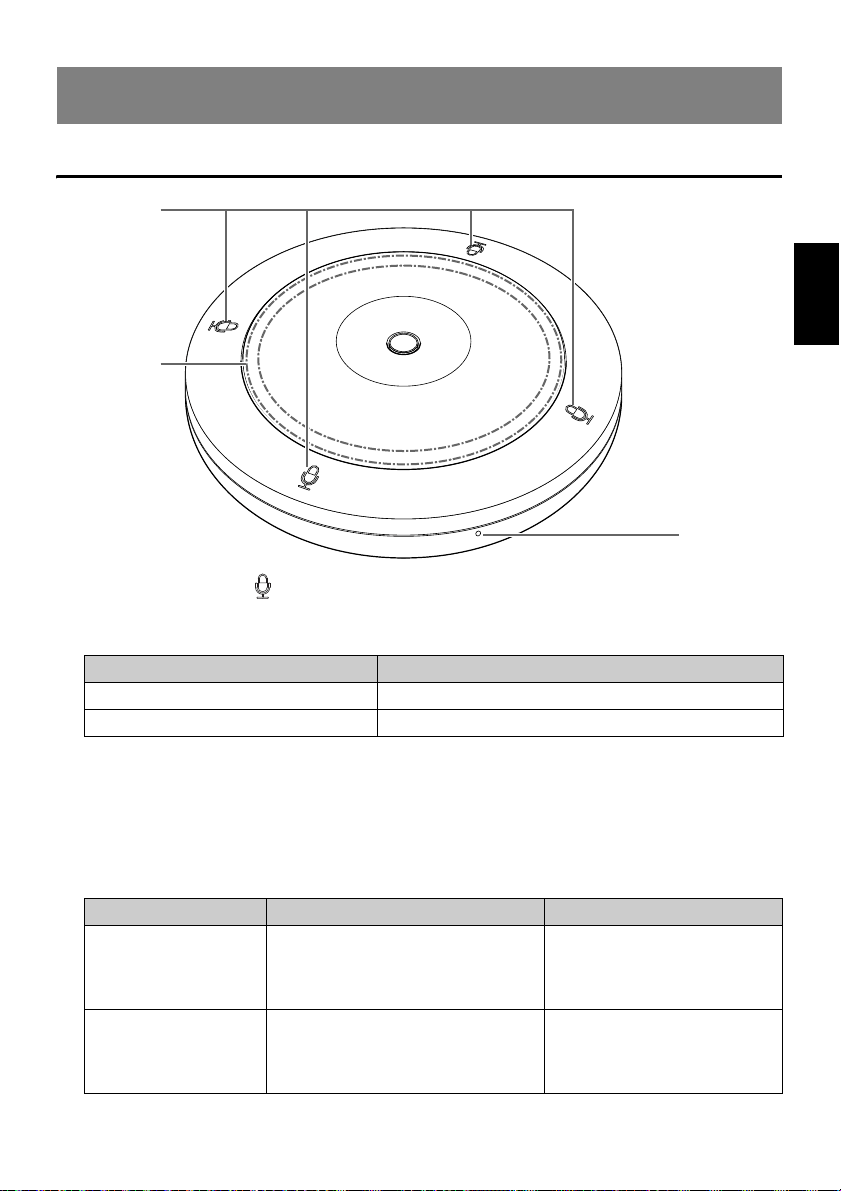

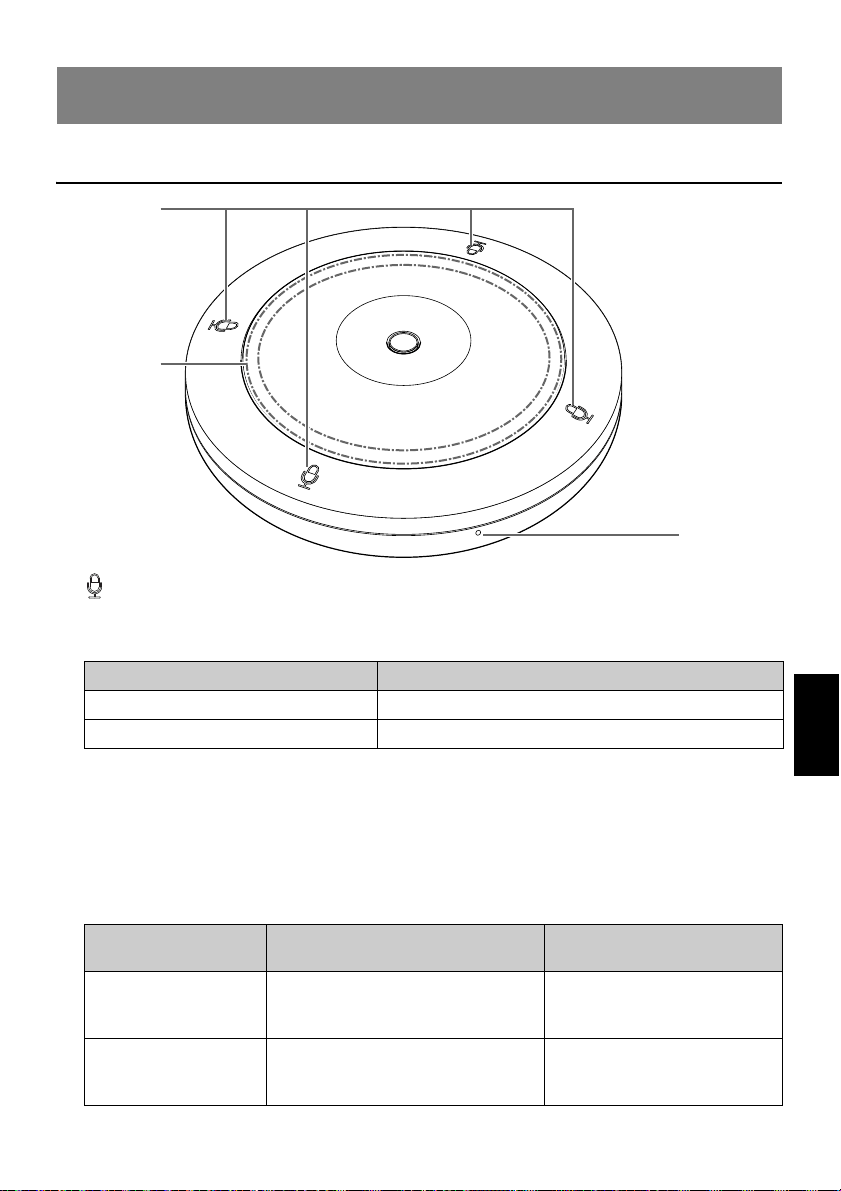

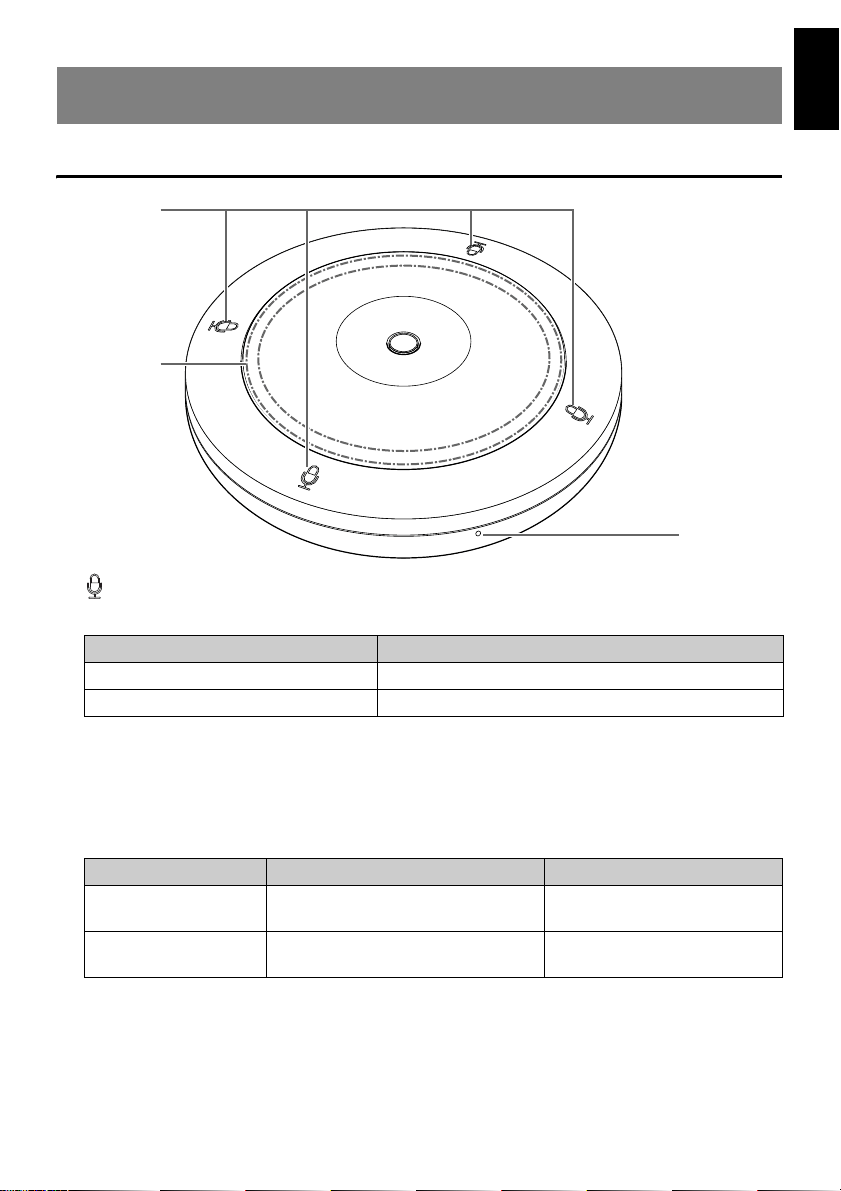

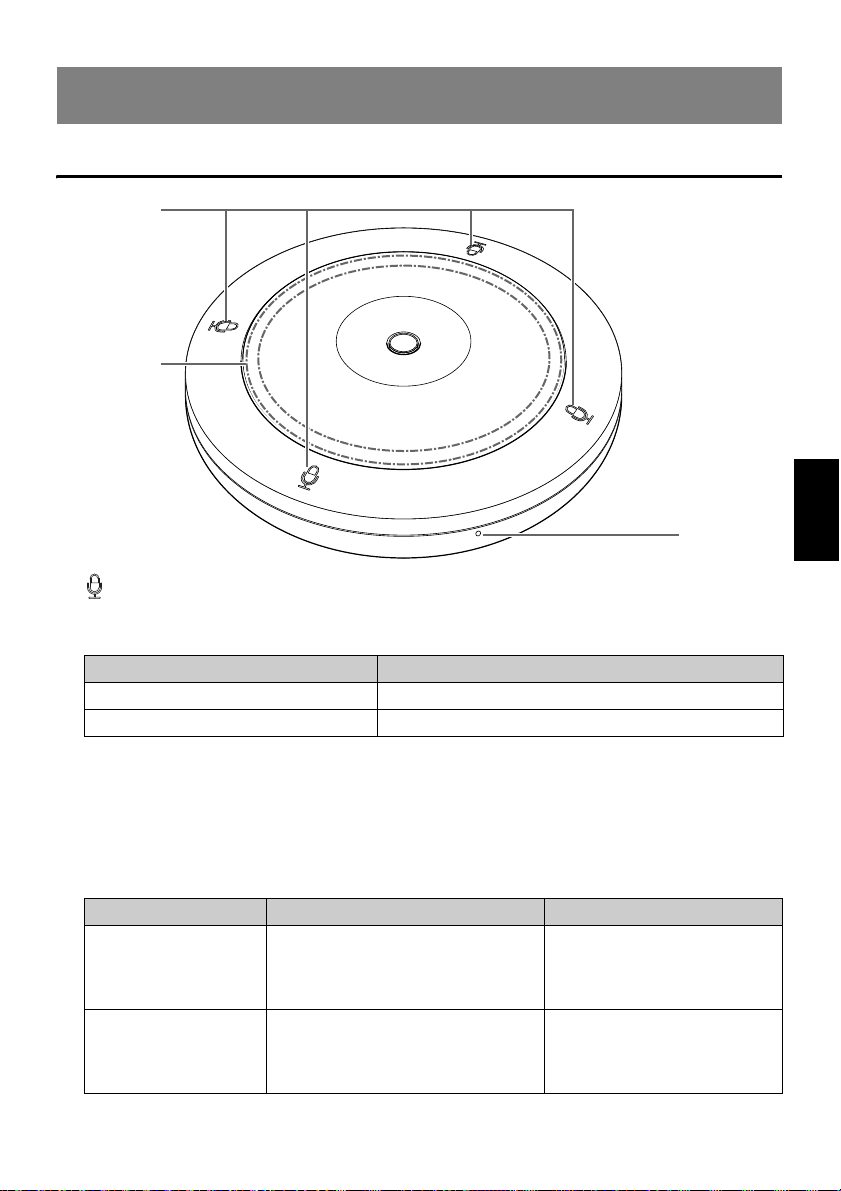

Top panel/side panel
1 (Mic) buttons/indicators
Touch a button to turn on/off the microphone. All four buttons/indicators work together.
2 STATUS indicator
Indicates the status of this unit using a color and flashing pattern. For details, refer to
the RM-TT Reference Manual.
3 RESET button
Use to reset the settings by long-pressing with a fine-tipped object, then releasing it.
CONTROLS AND FUNCTIONS
Mic indicator Microphone status
Green ON
Red OFF
Long press STATUS indicator Reset target
4 seconds to less than
8 seconds
Flashes blue twice per second
(during long-pressing/resetting)
Network-related settings
8 seconds to less than
12 seconds
Flashes blue three times per second
(during long-pressing/resetting)
All settings (automatically
restarts after reset)
1
2
3
10
RM-TT Installation Manual

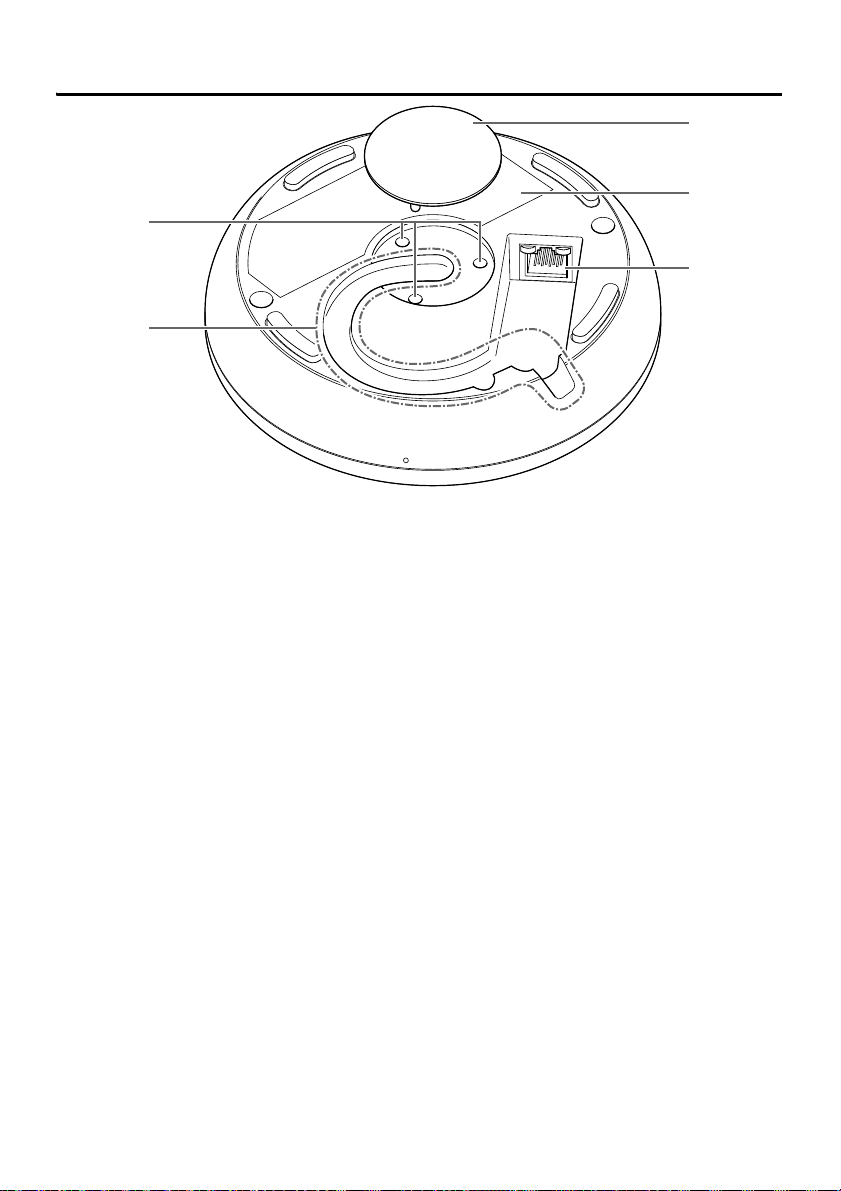

Bottom panel
1 Mounting screw holes
Use for installing the mounting screws.
2 Cable slot
Use for routing the LAN cable.
3 Cap
Remove when mounting this unit onto a table.
4 Product label
Provides information about this unit and marks of conformity with various standards.
5 Dante/PoE port
This is an RJ-45 port to which you can connect an LAN cable (CAT5e or higher) via an
IEEE802.3af compliant a PoE injector or the PoE network switch to a Dante unit. For
details on injectors, refer to the RM-TT Reference Manual.
NOTICE
: Do not connect this product to a public Wi-Fi and/or Internet service directly. Only
connect this product to the Internet through a router with strong password
protections. Consult your router manufacturer for information on optimum security
practices.
: Do not connect any device here other than a Dante-compatible device or a
device (including a computer) that supports gigabit Ethernet.
4
3
5
2
1
English
11
RM-TT Installation Manual
Be sure to install this unit using the methods described in this manual.

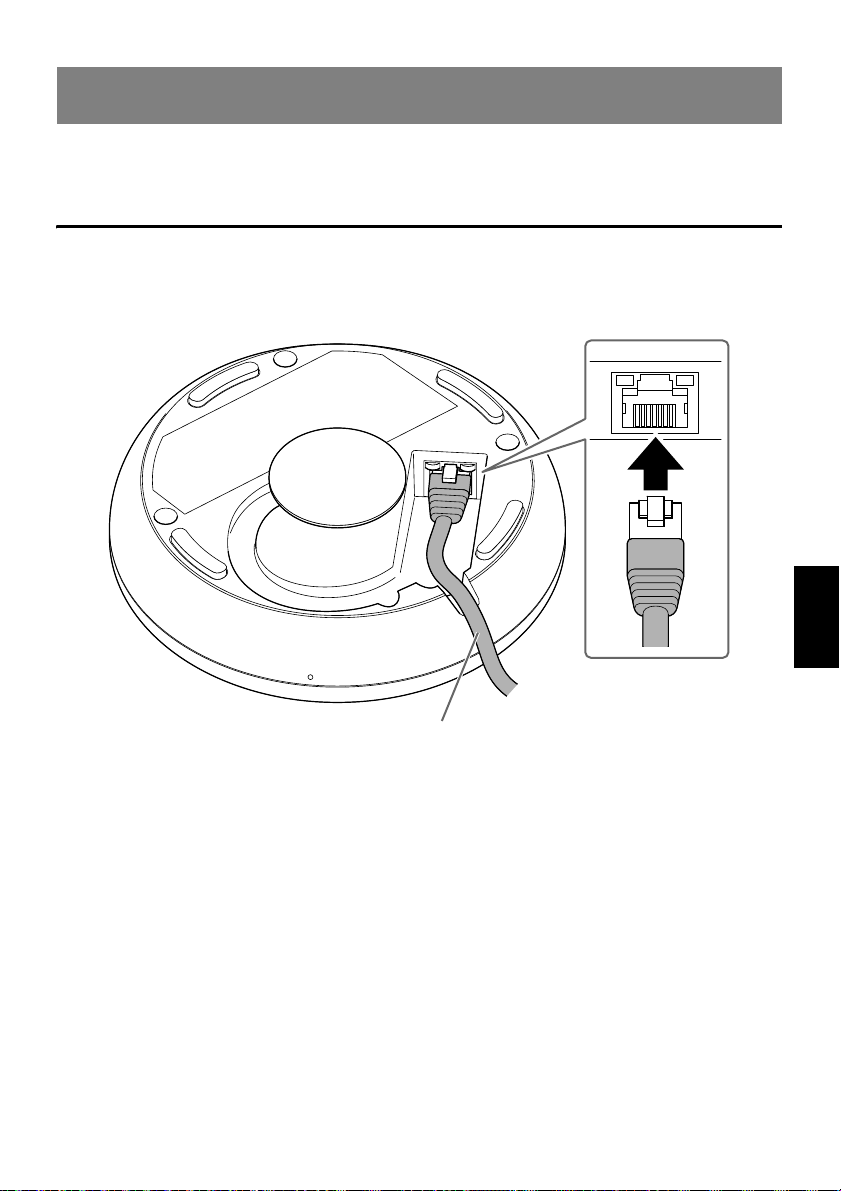

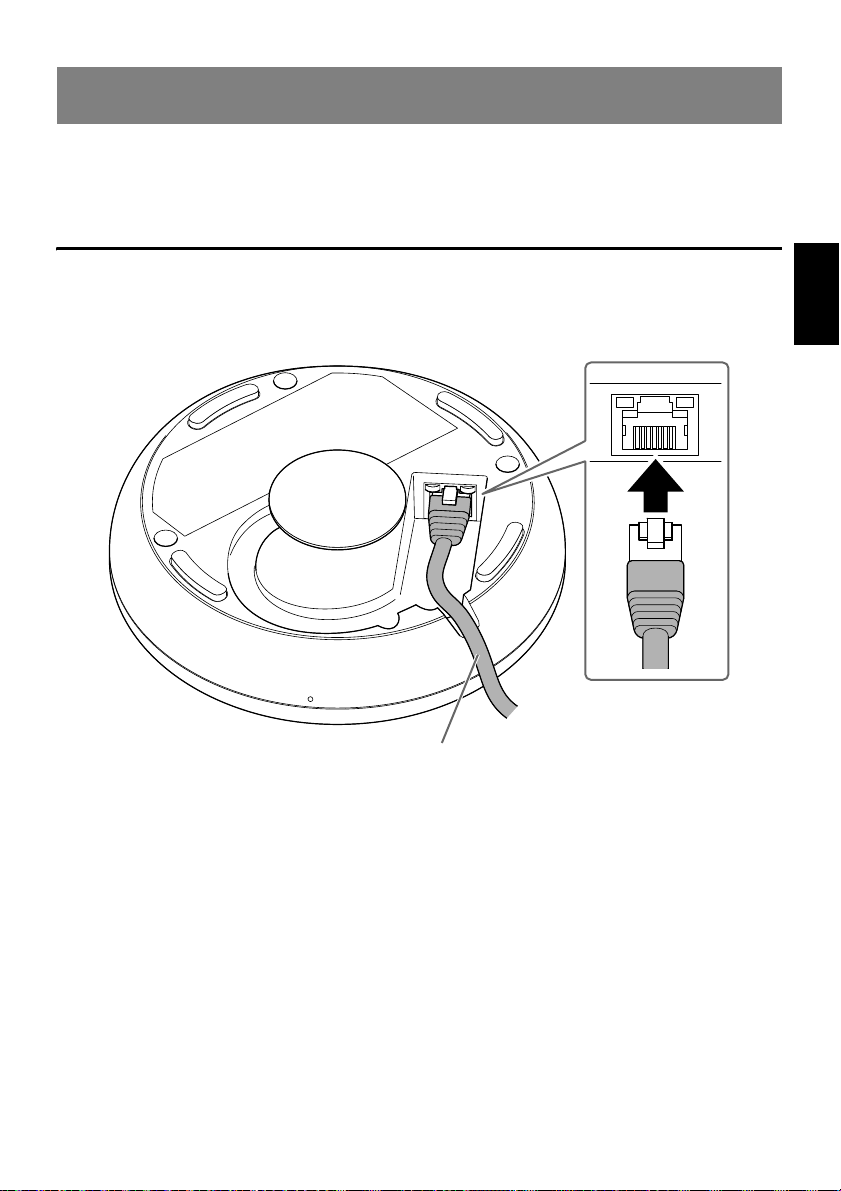

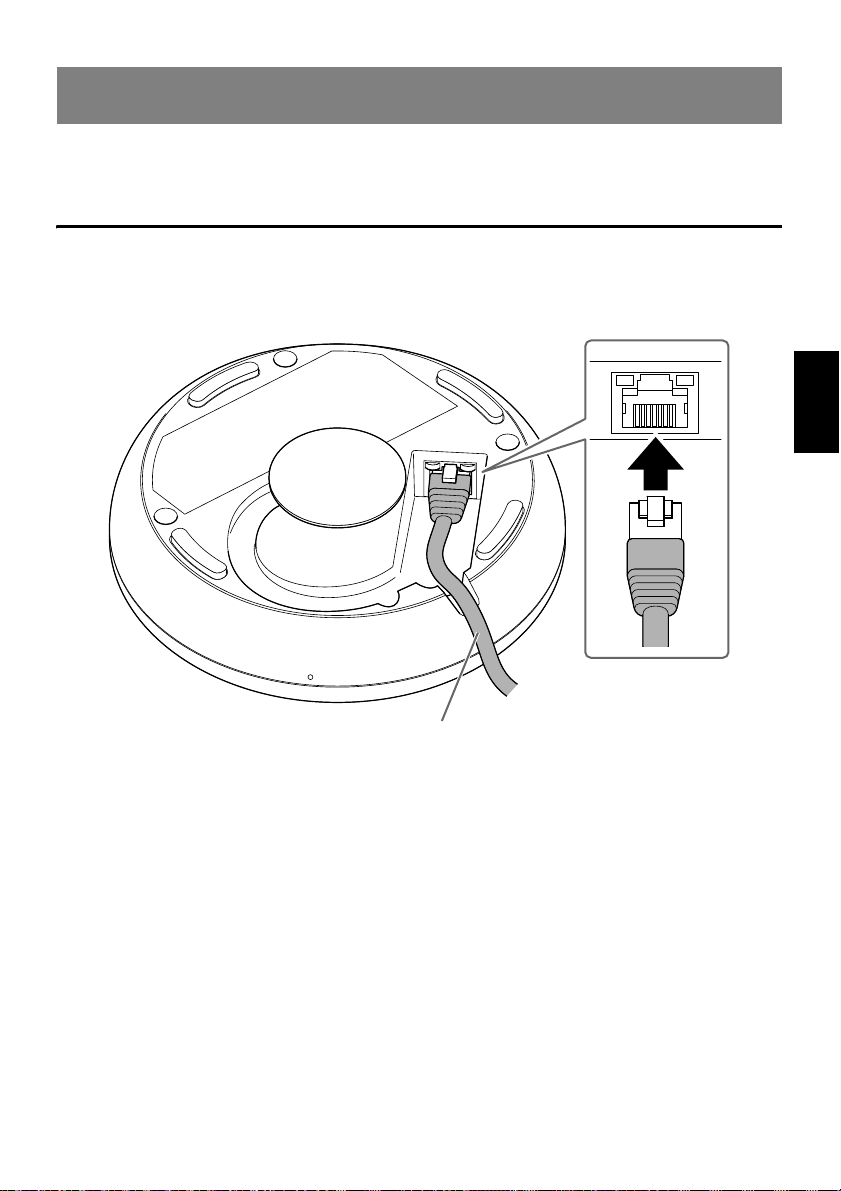

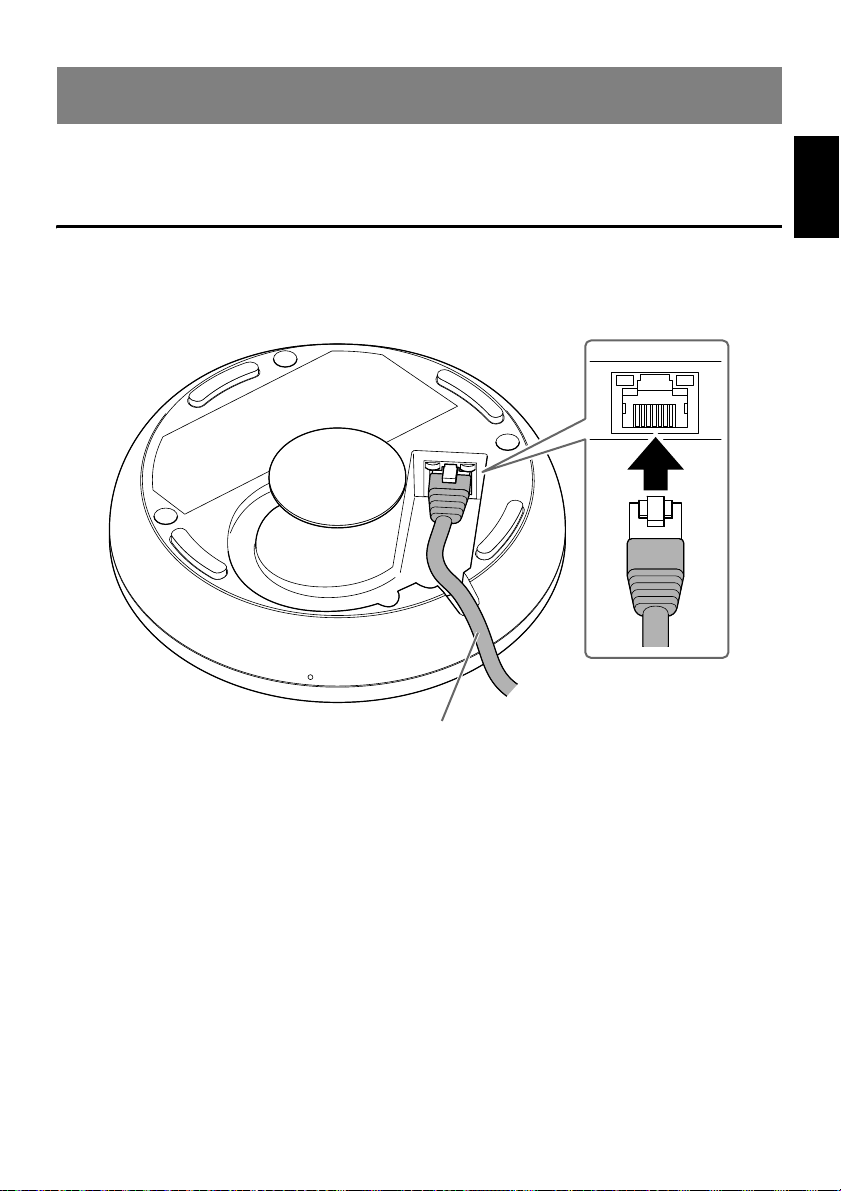

Without mounting onto the table

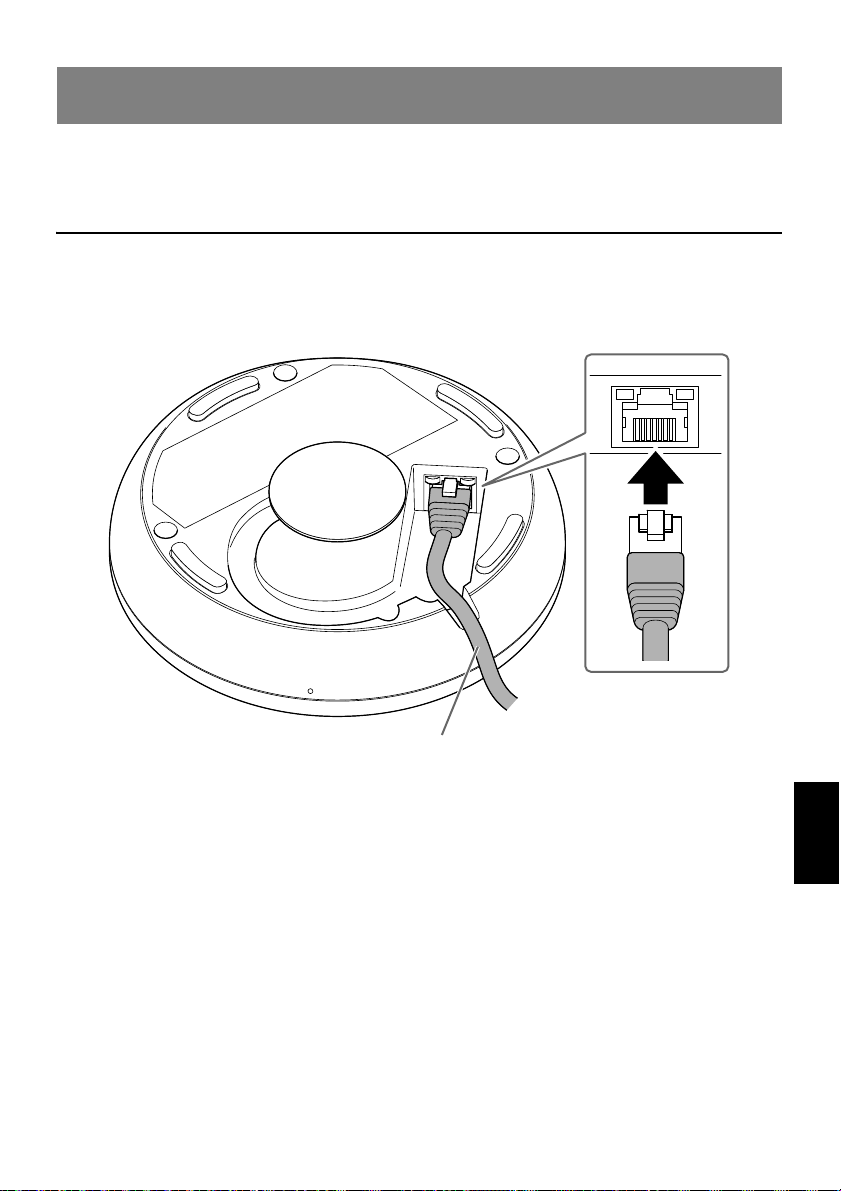

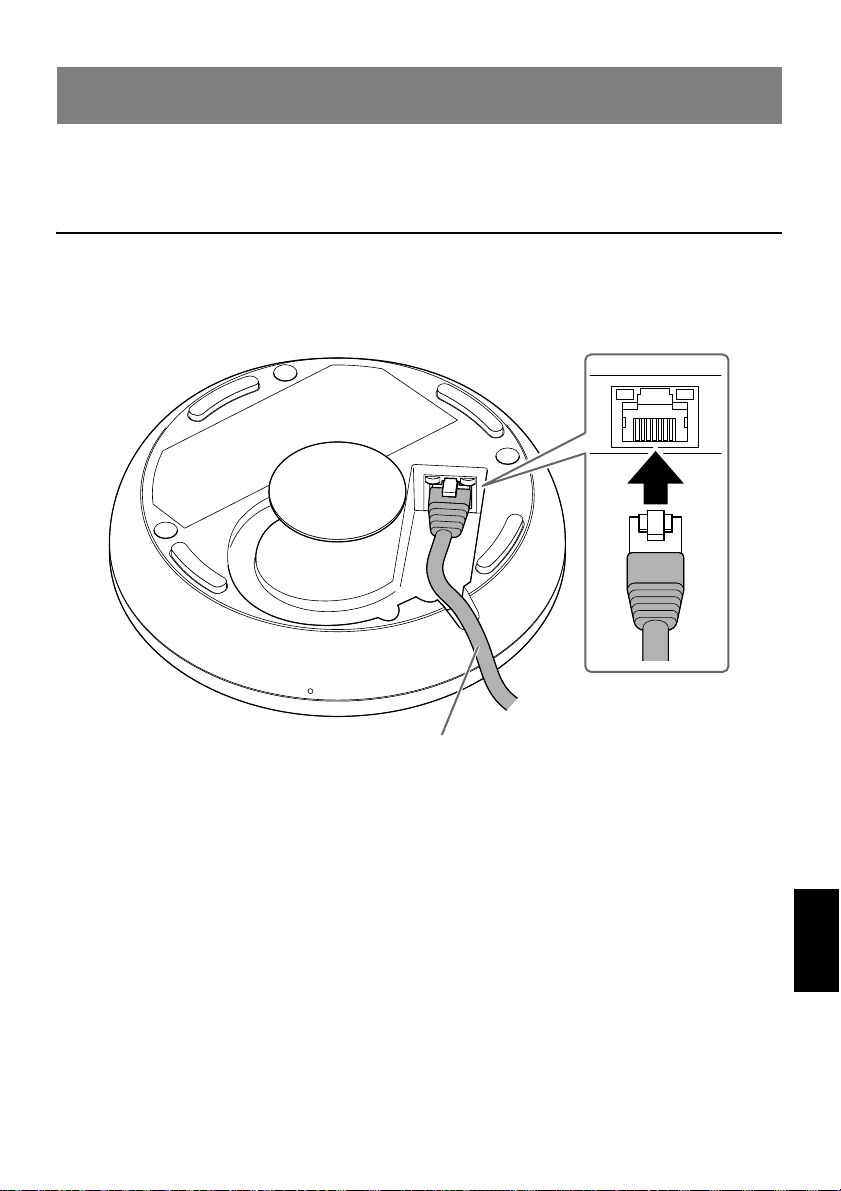

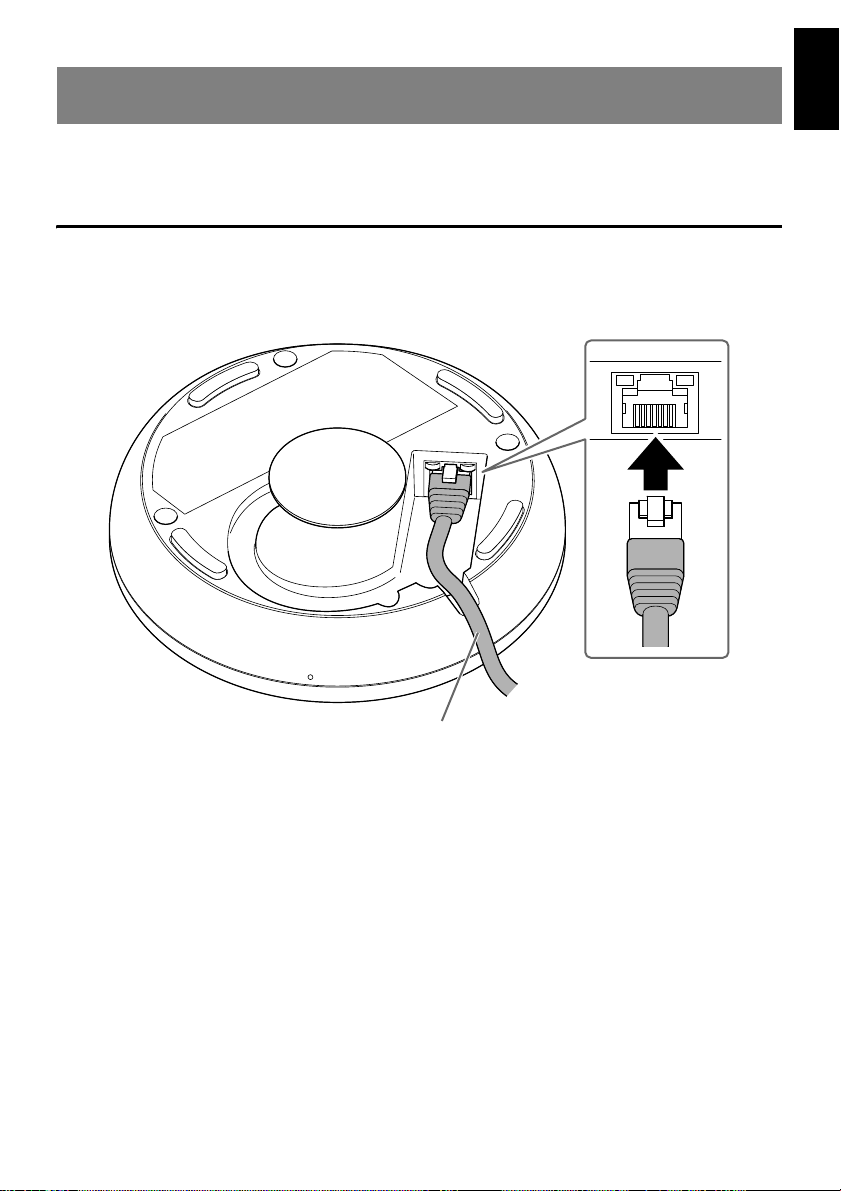

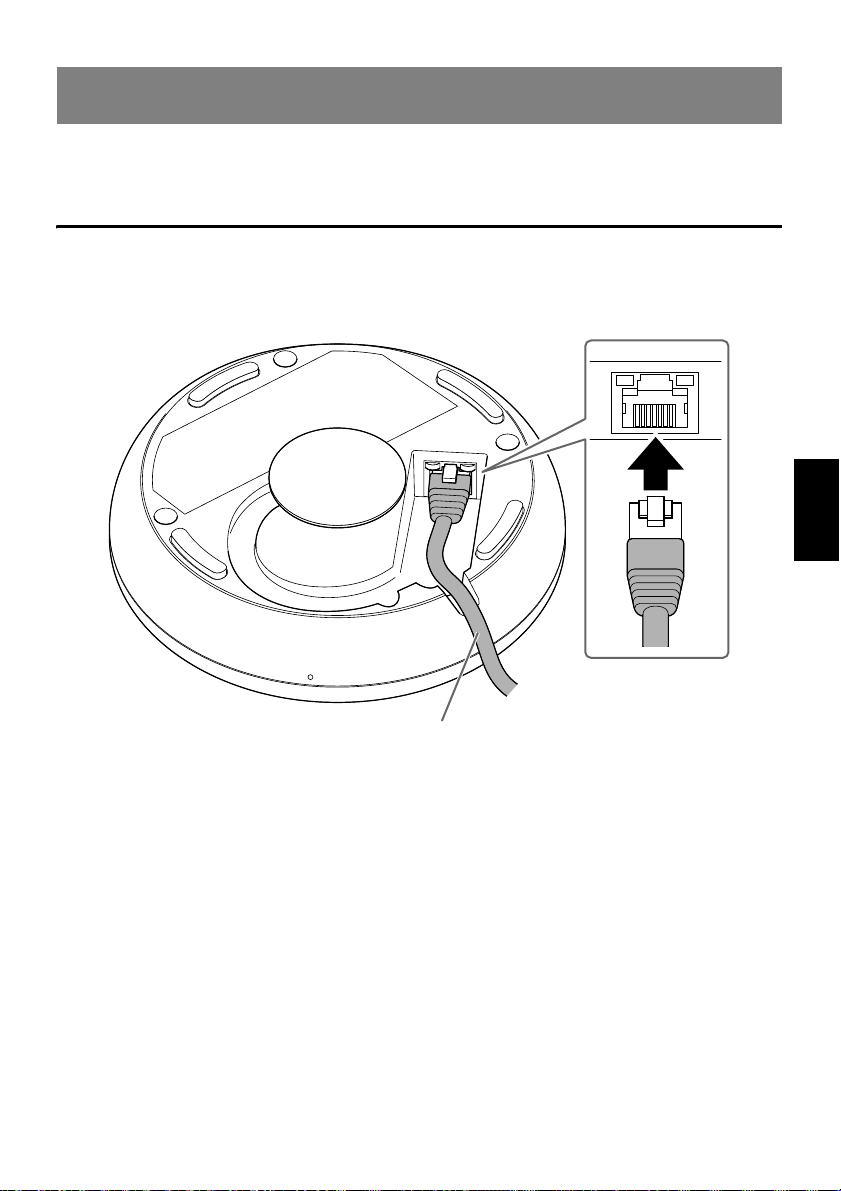

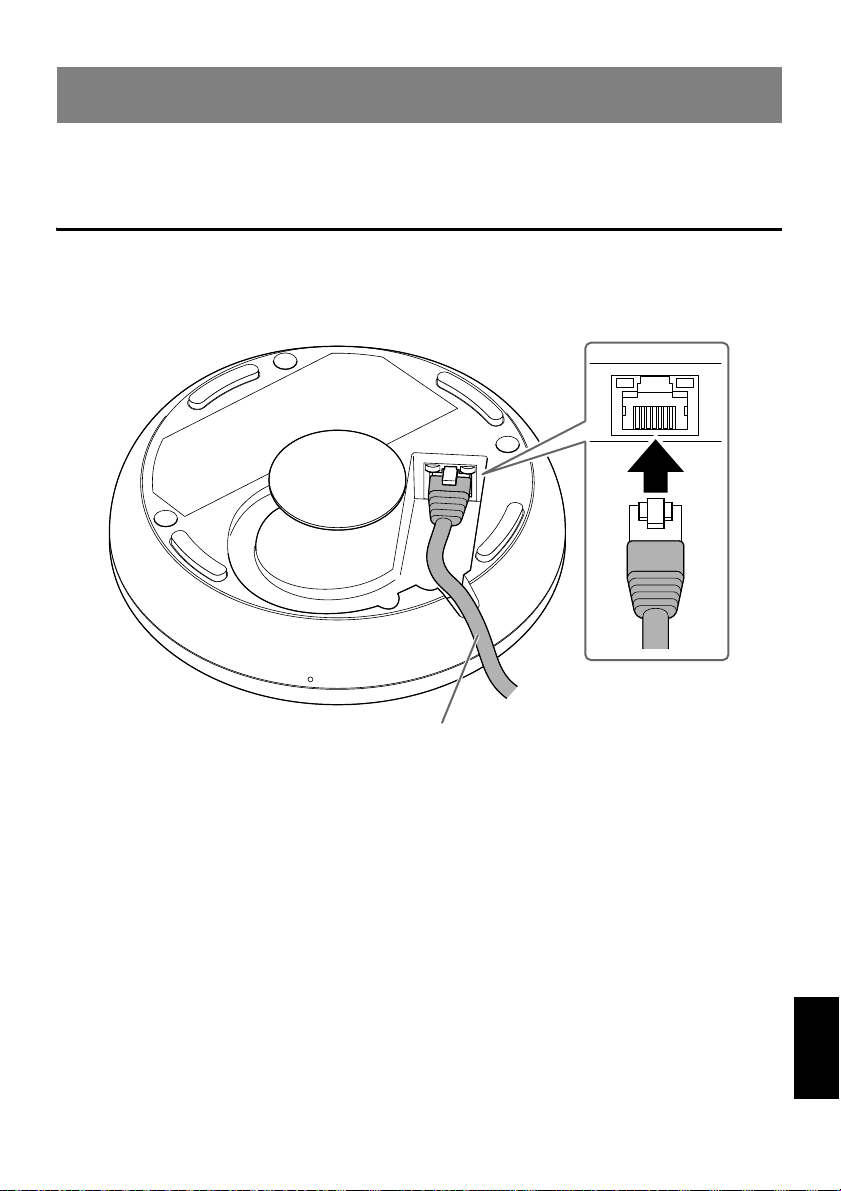

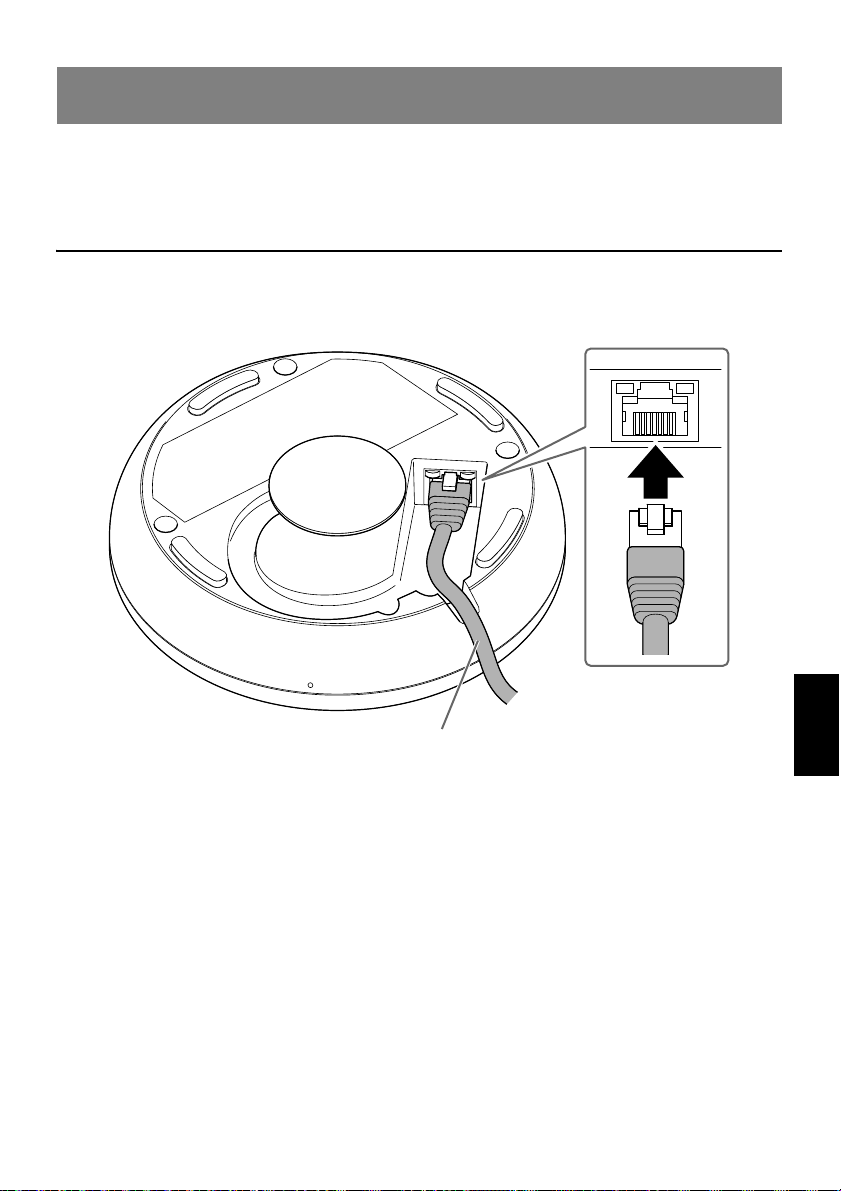

1. Plug the LAN cable into the Dante/PoE port.
Route through the cable slot as shown below.
NOTICE
: Use STP (Shielded Twisted Pair) cable to prevent electromagnetic interference.
: When disconnecting the LAN cable from the Dante/PoE port, wait at least
five seconds before reconnecting the cable. Otherwise, damage or malfunctions
may result.
2. Place this unit on the table.
This completes the installation.
INSTALLING ON A TABLE
LAN cable
12
RM-TT Installation Manual

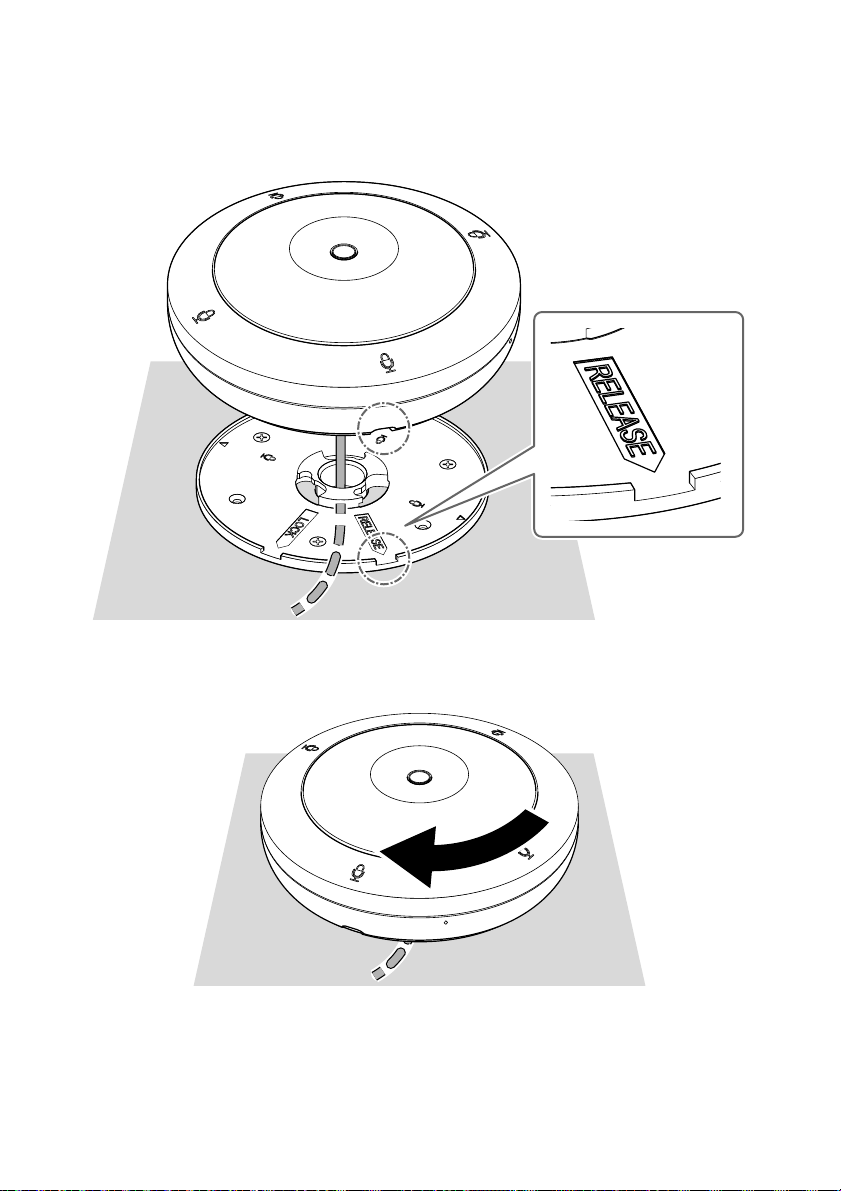

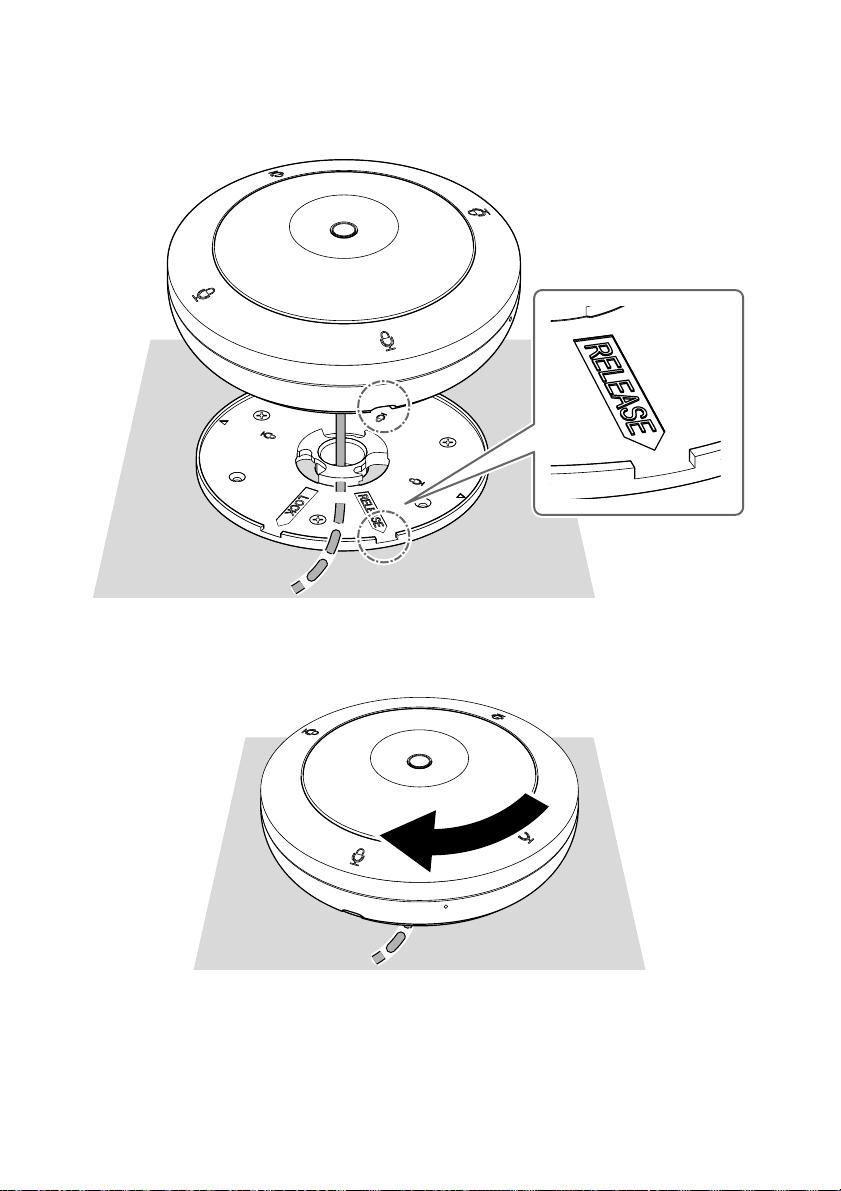

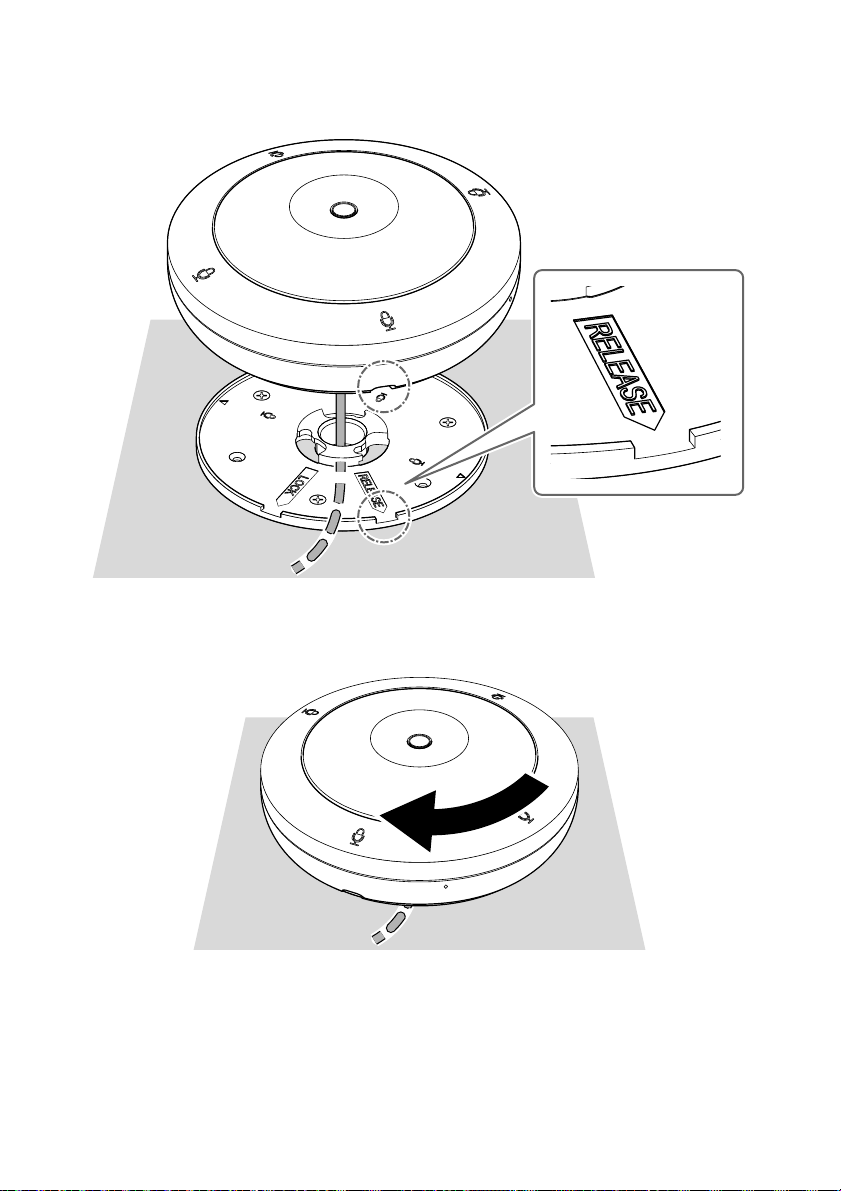

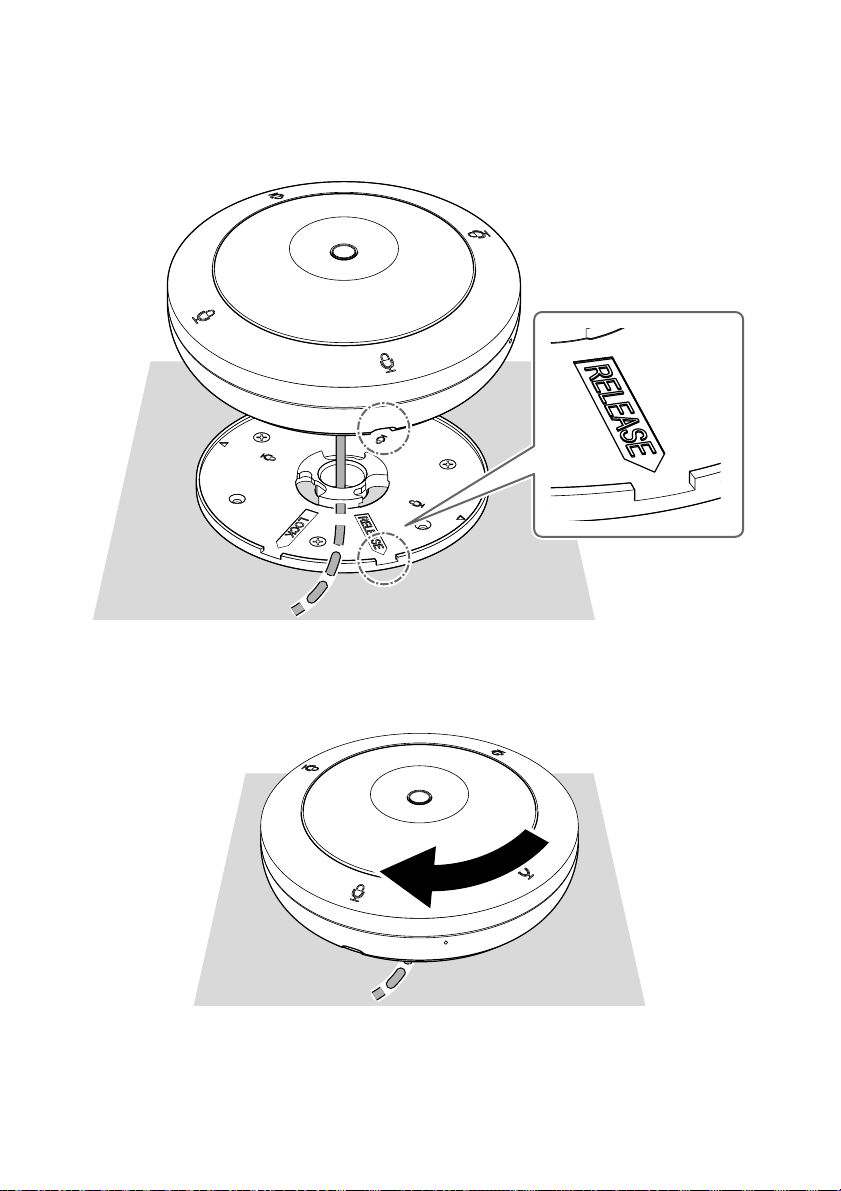

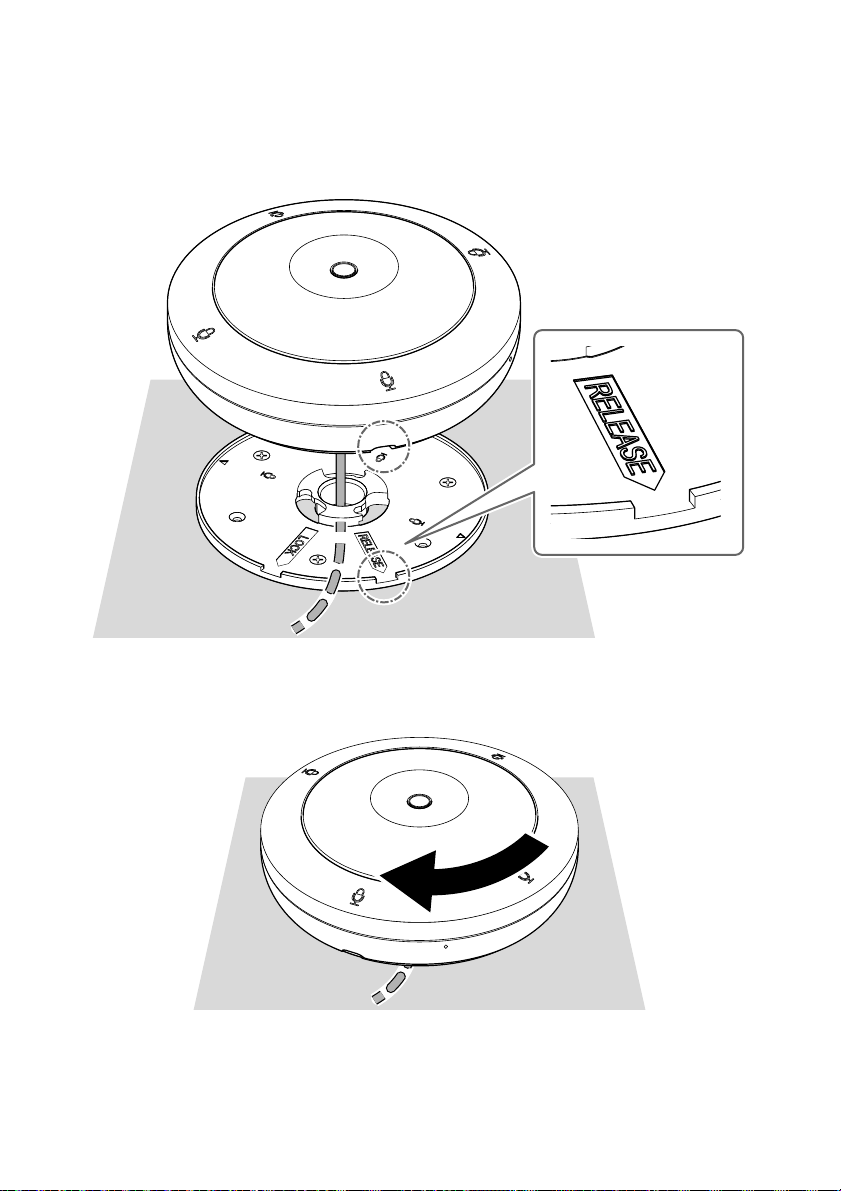

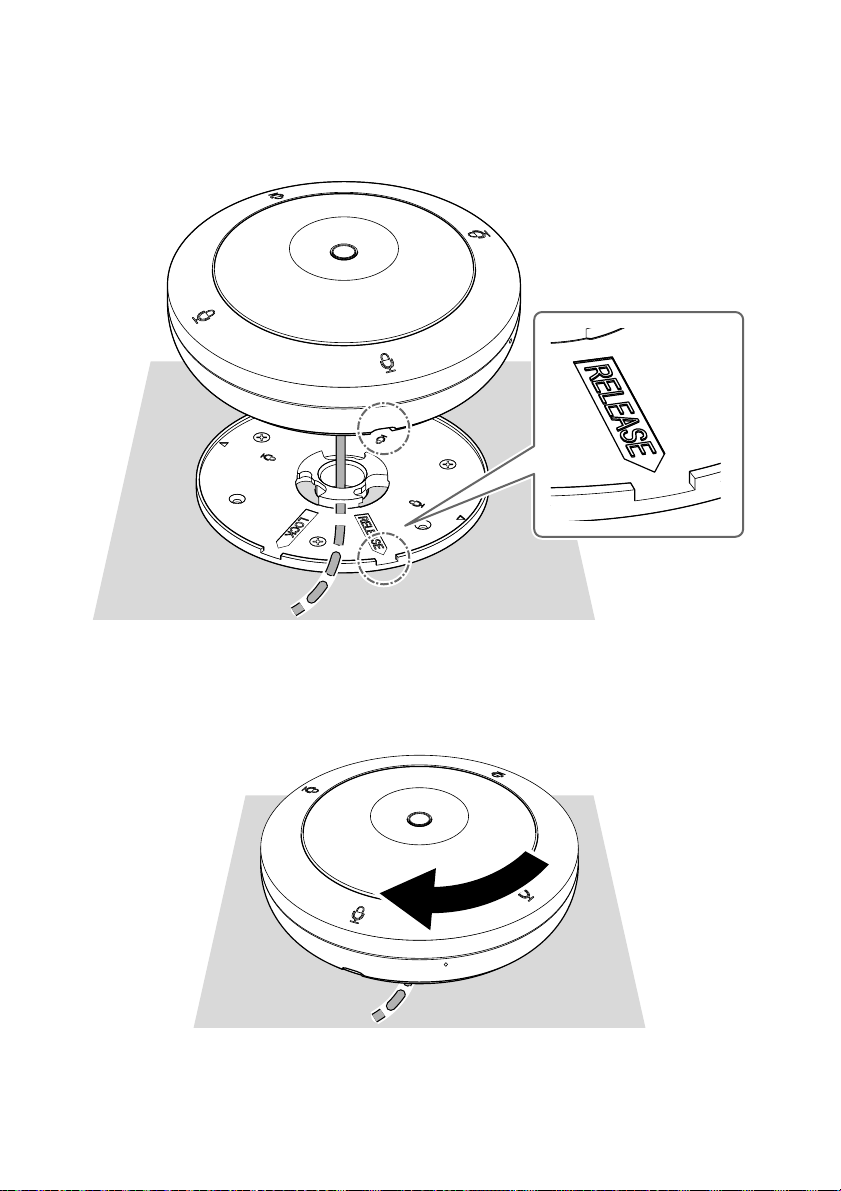

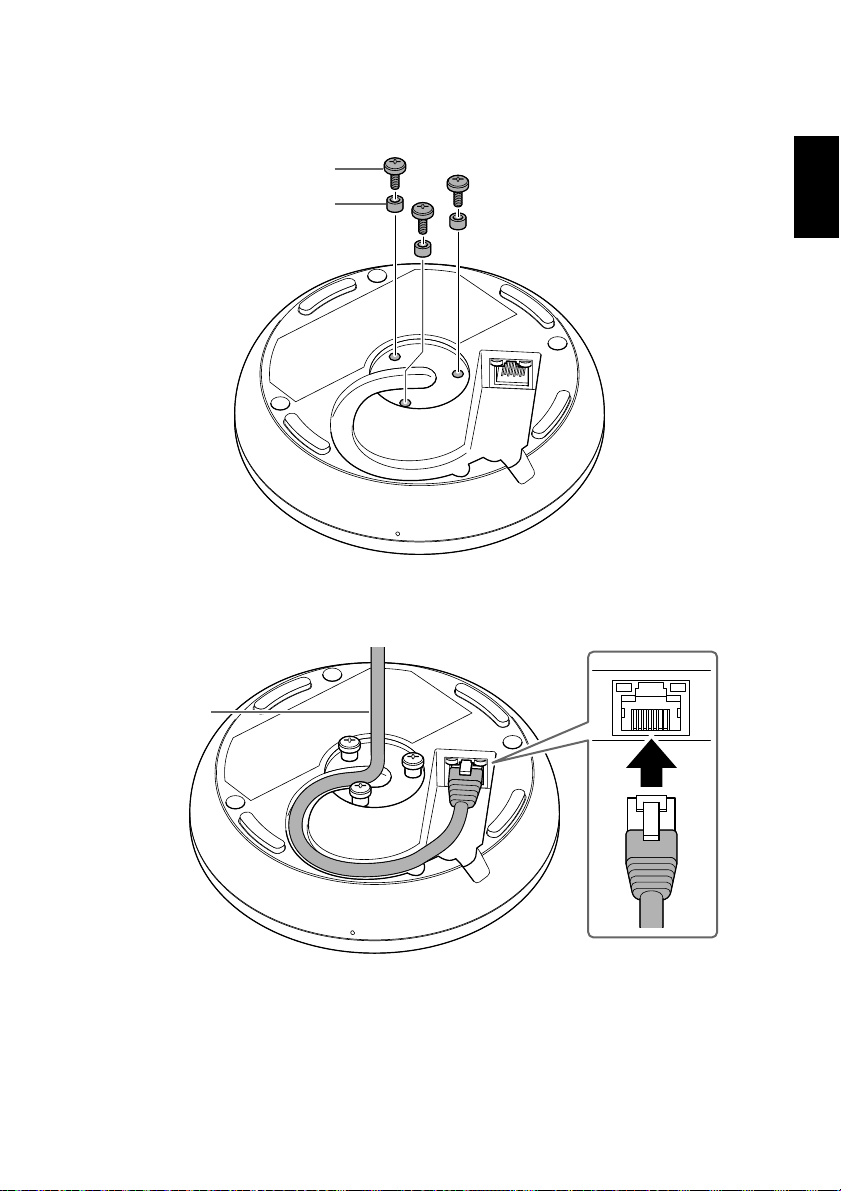

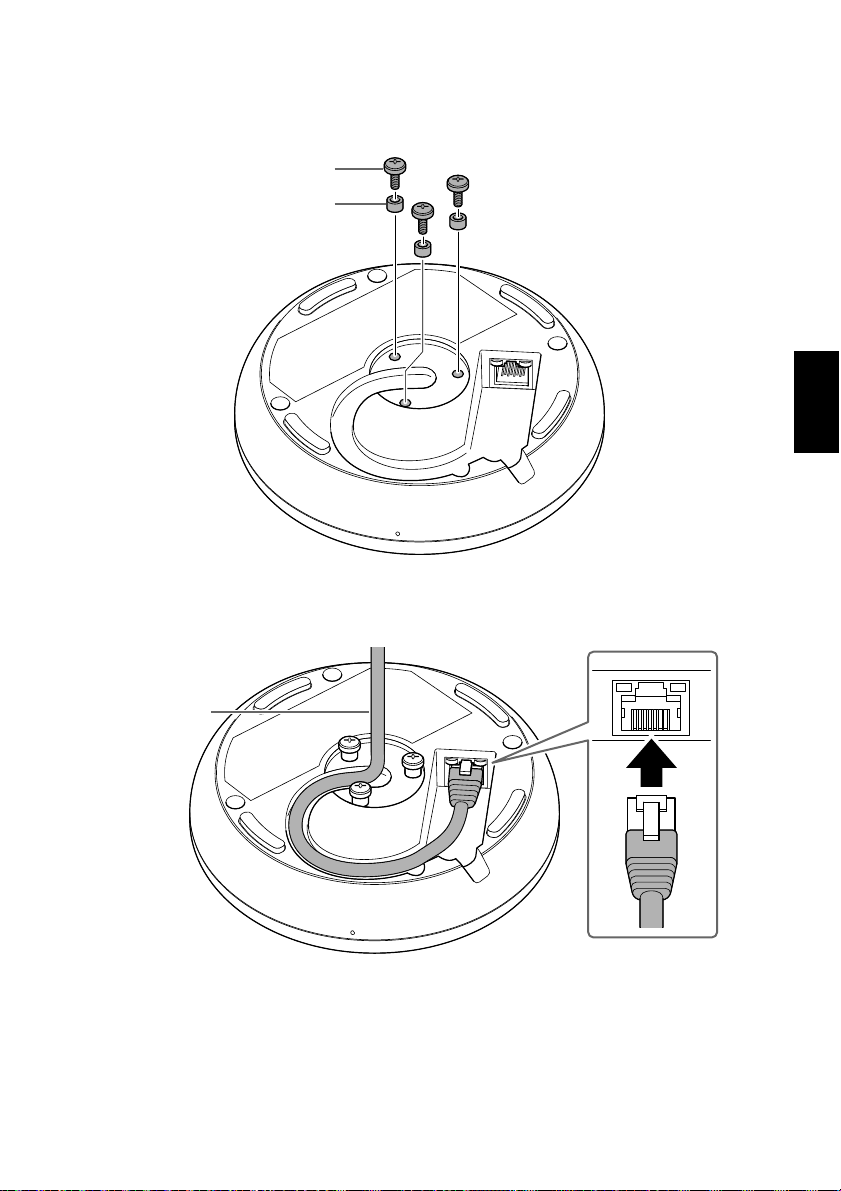

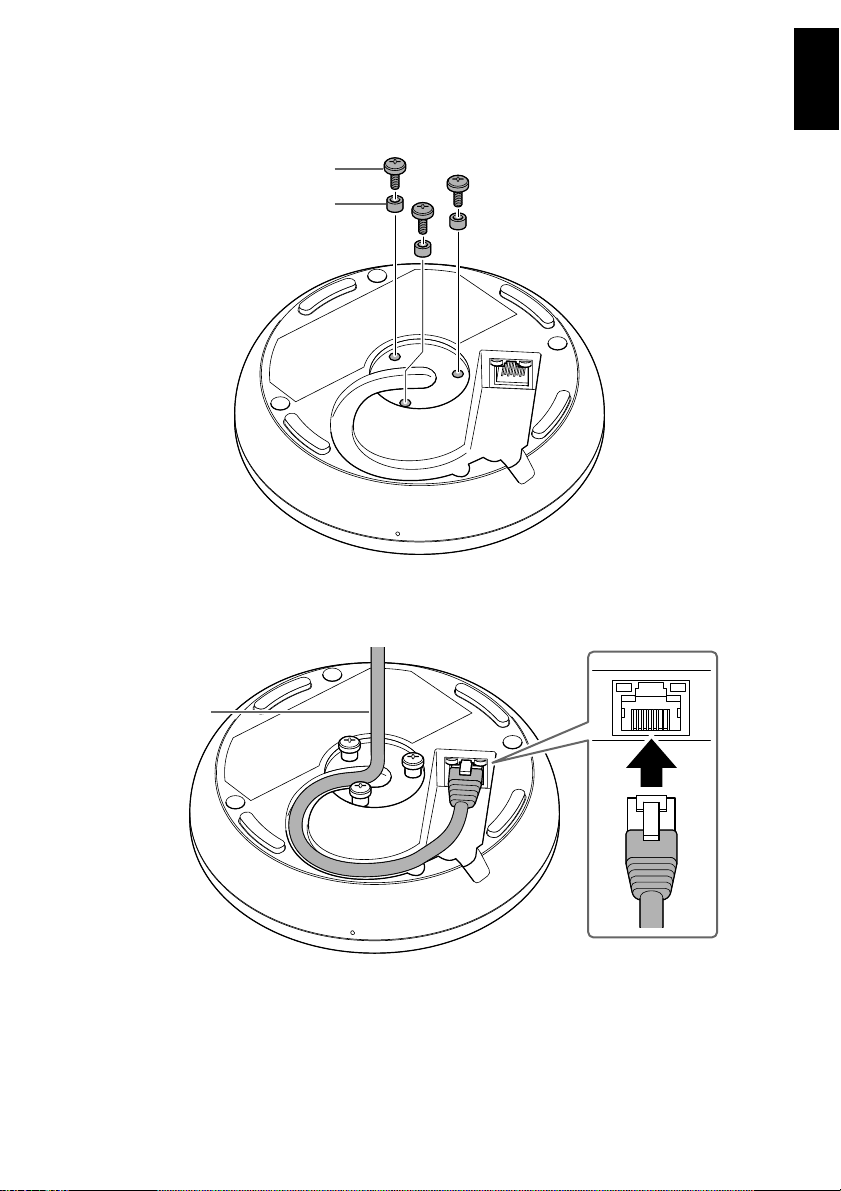

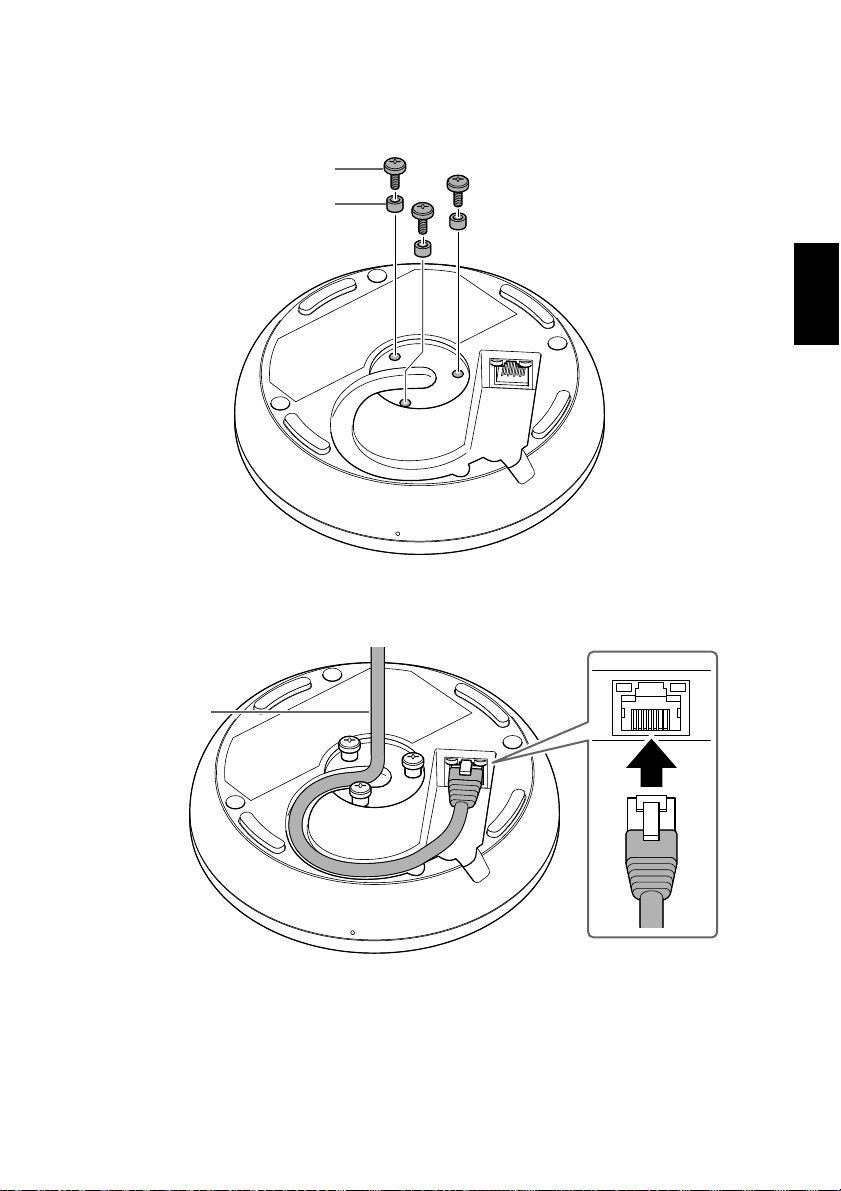

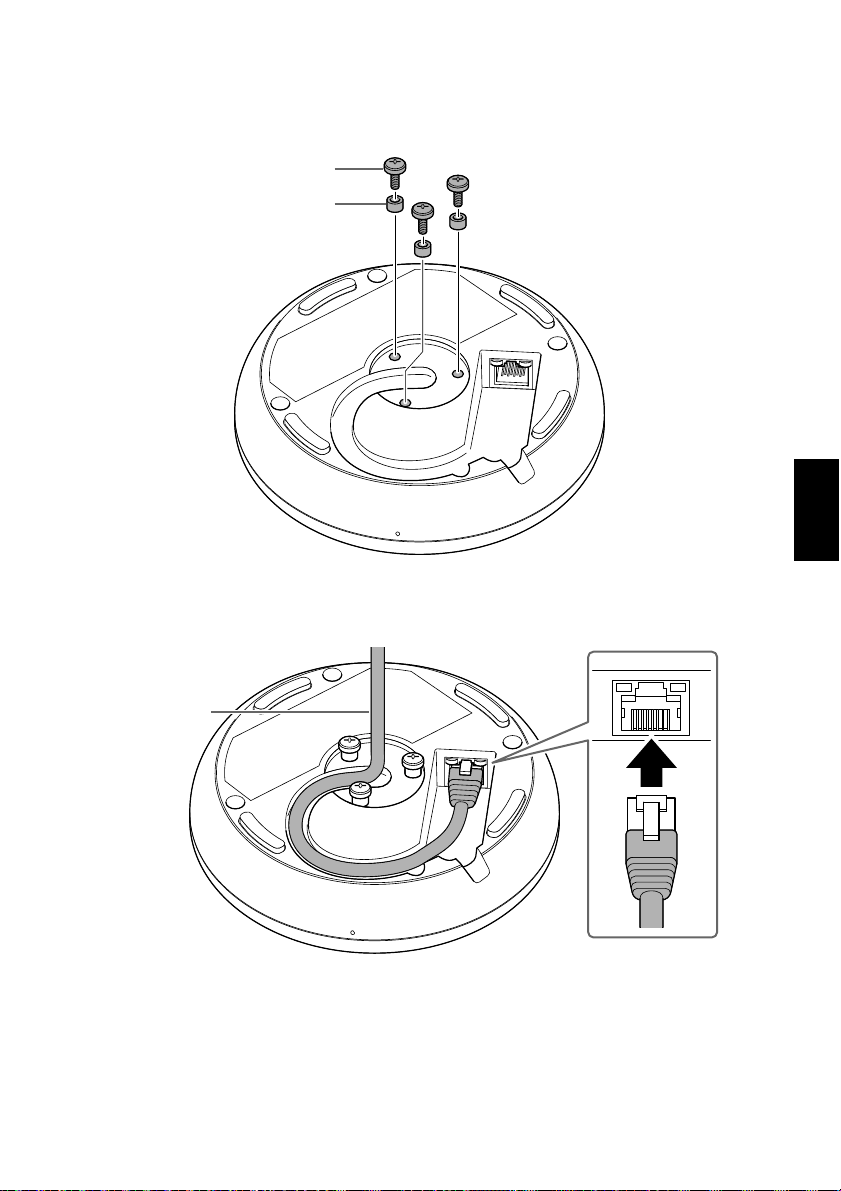

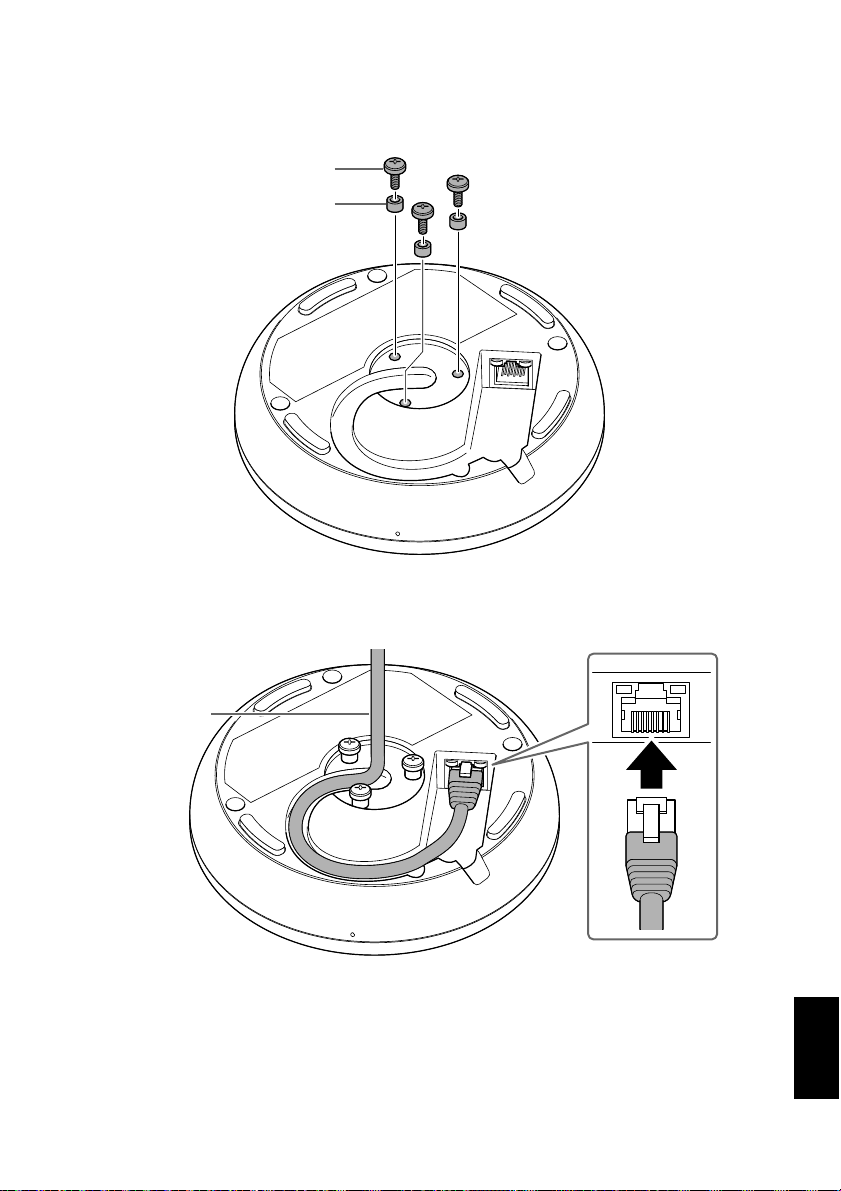

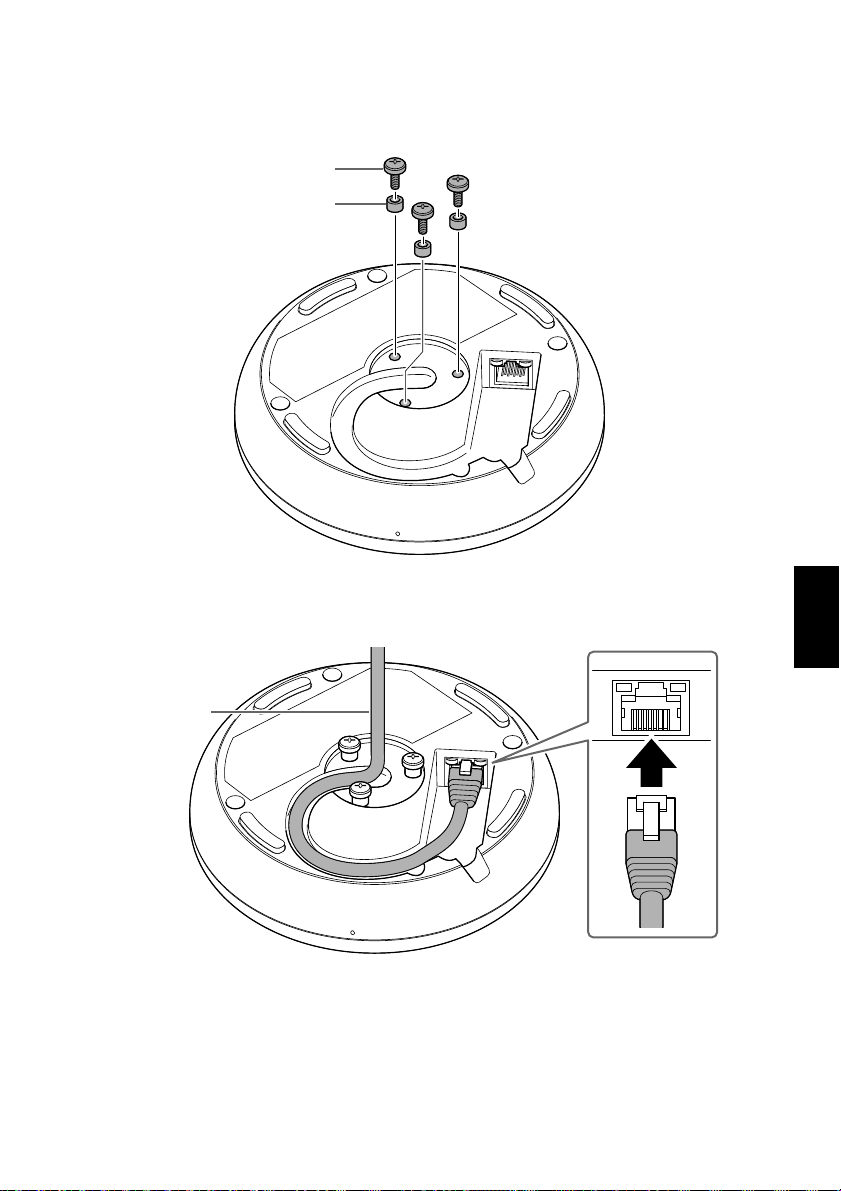

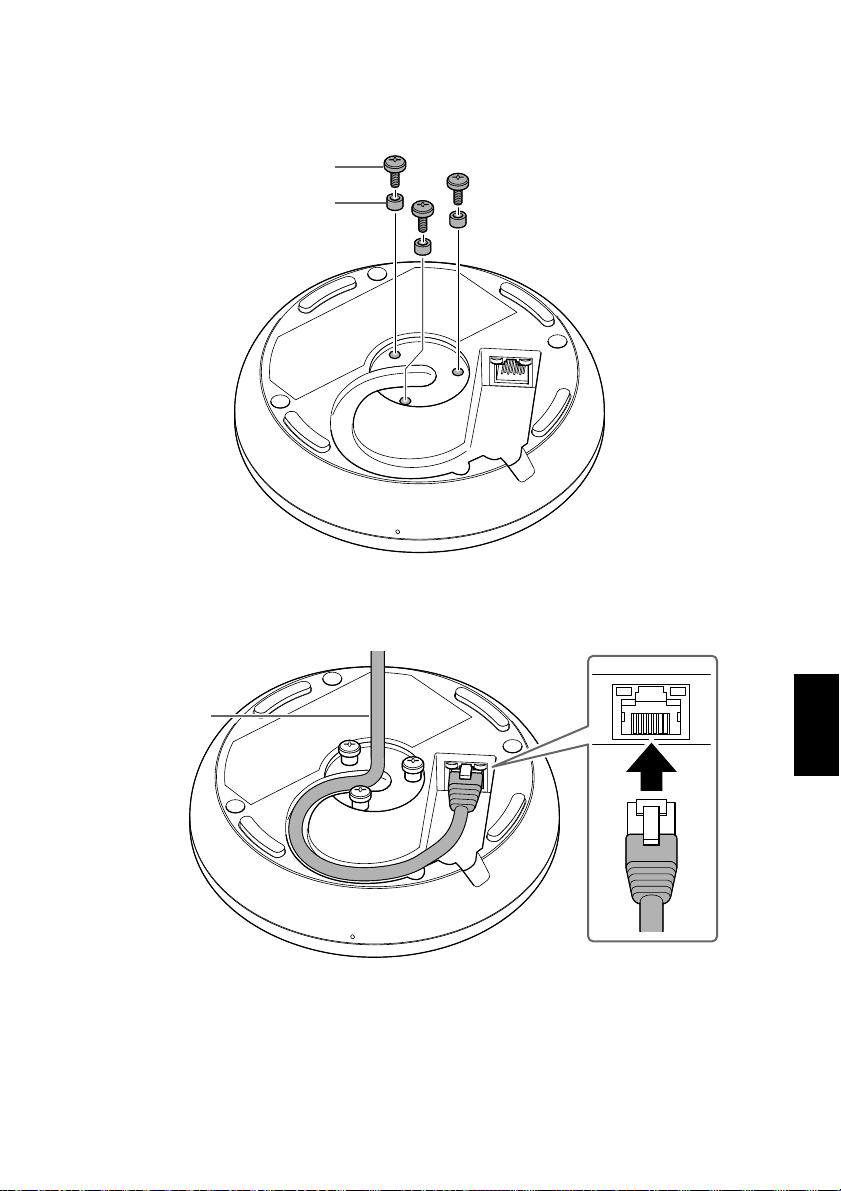

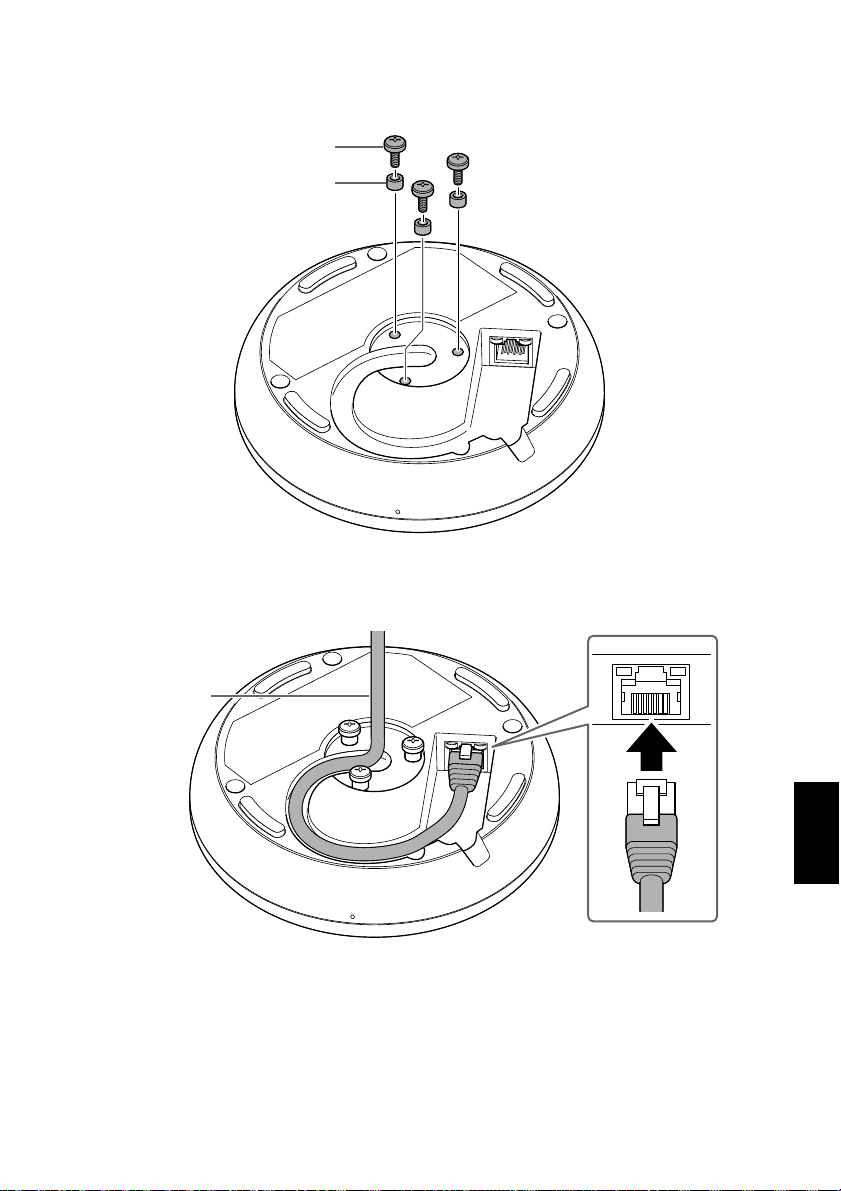

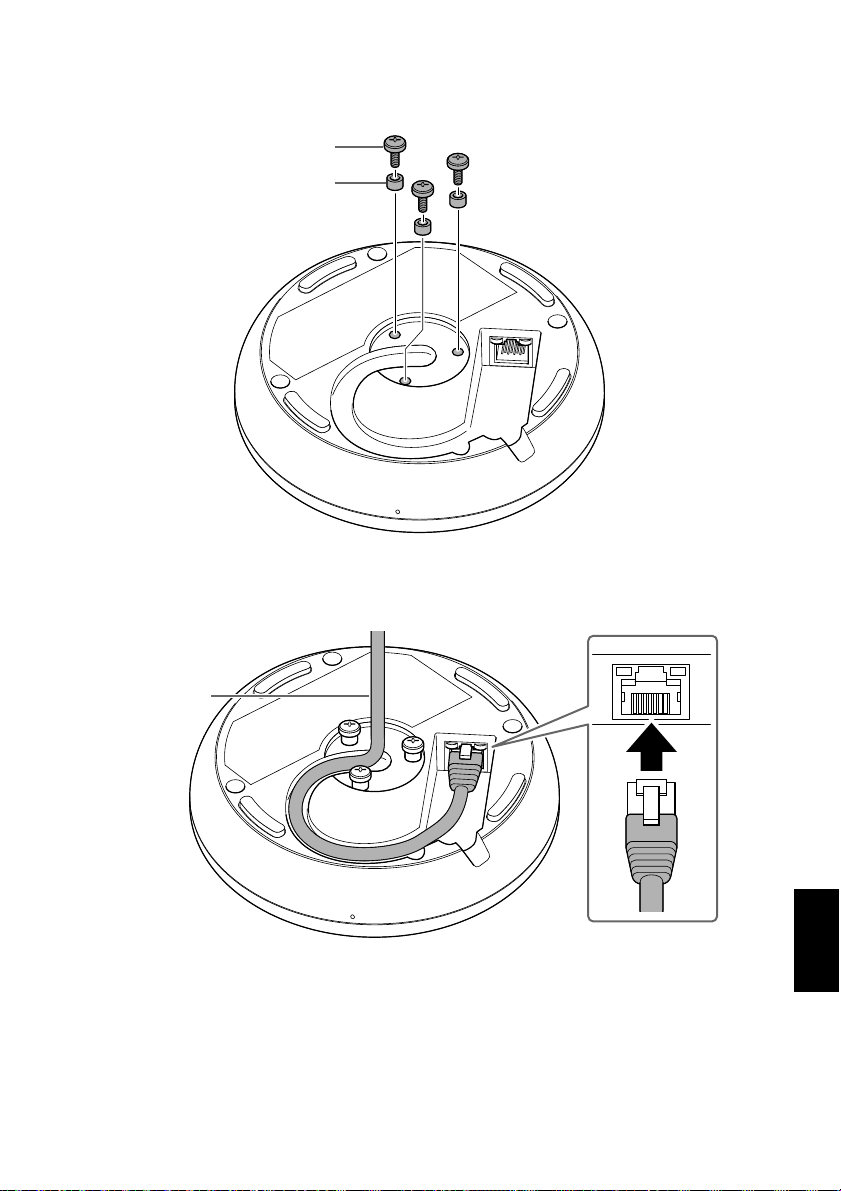

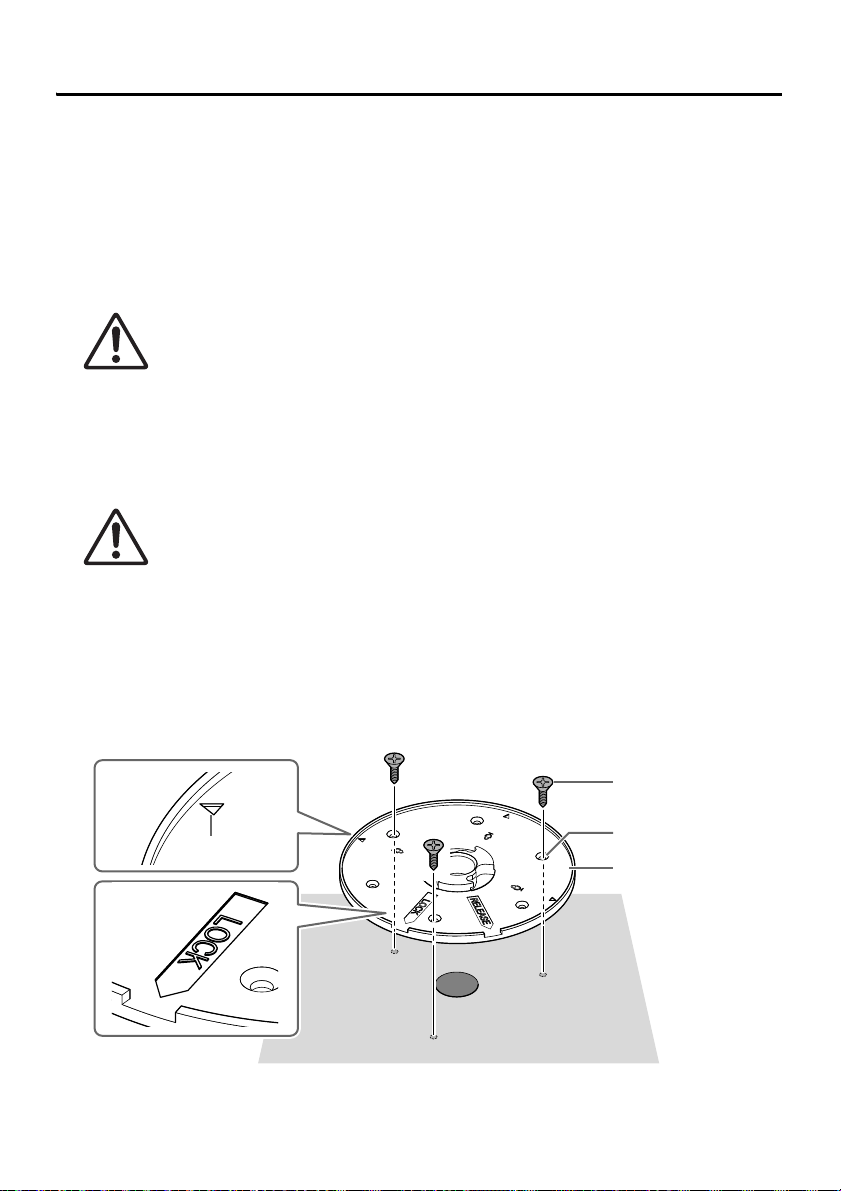

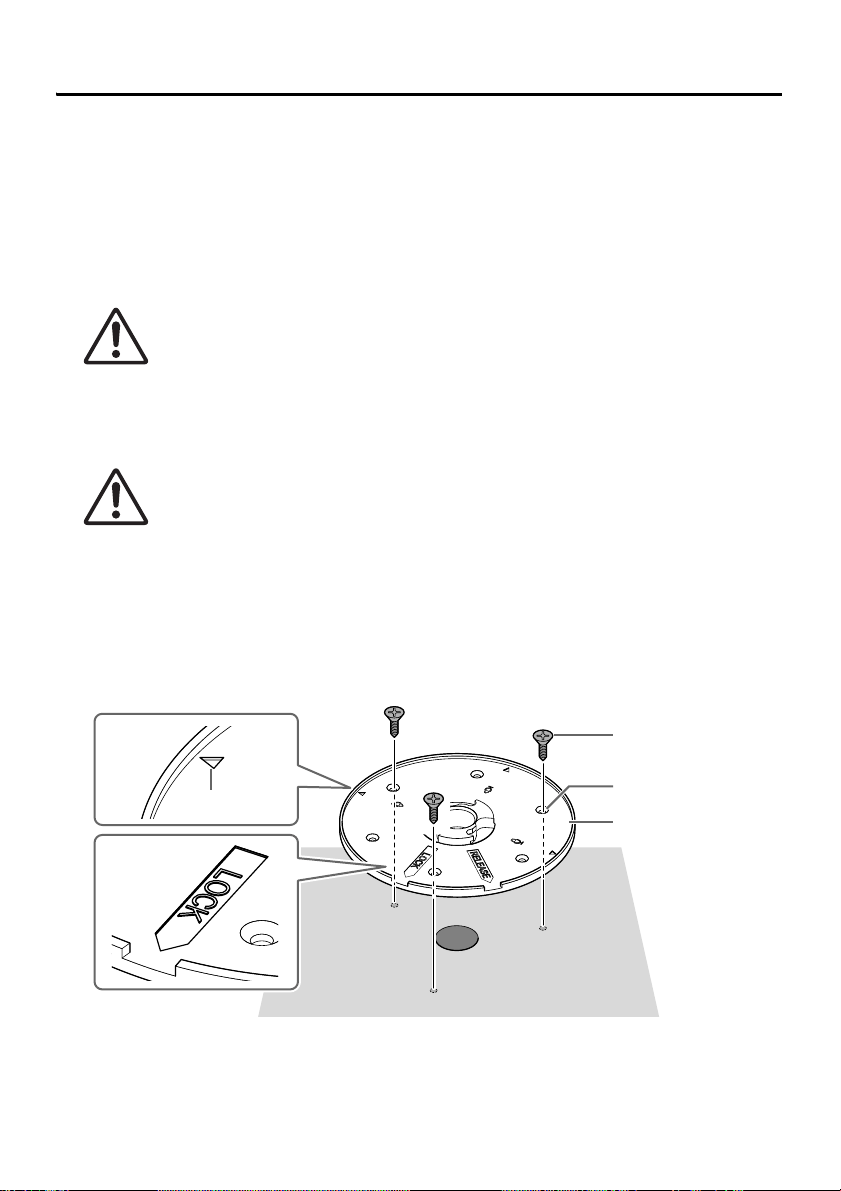

When mounting onto the table
Prepare the following.
• This unit
• Tabletop mounting adaptor (hereafter referred to as adaptor) (included)
• Mounting screws × 3 (included)
• Spacers × 3 (included)
• Commercially available countersunk screws × 3
•Drill

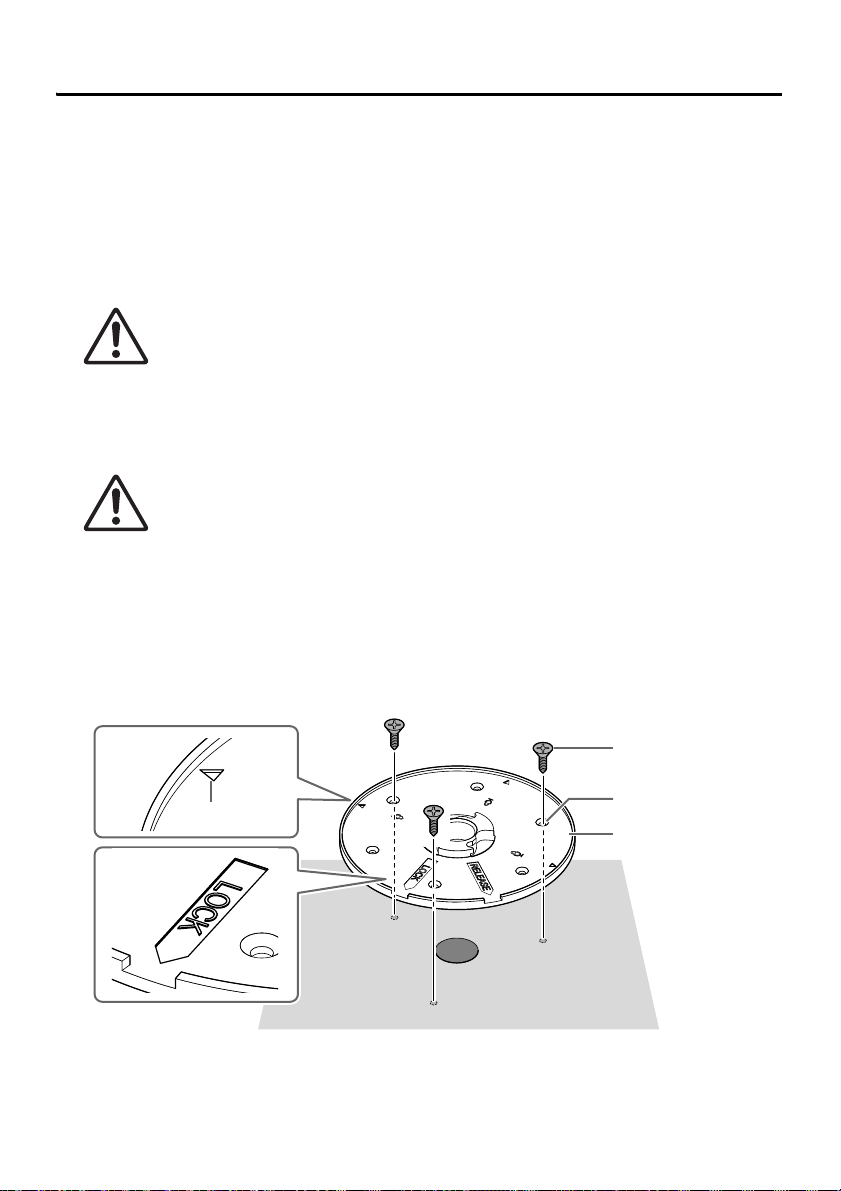

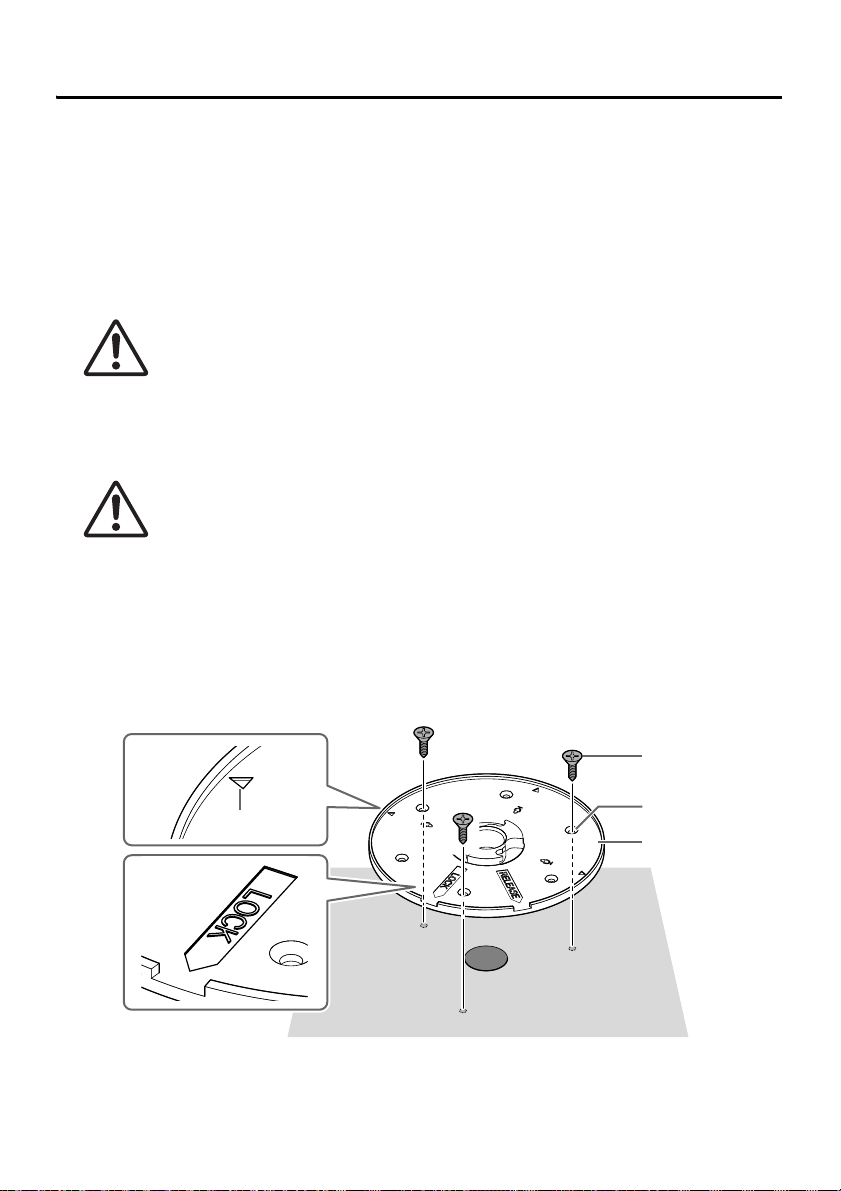

1. Drill a hole in the table.
The hole must have a diameter of at least 25 mm. Use an appropriate drill bit.

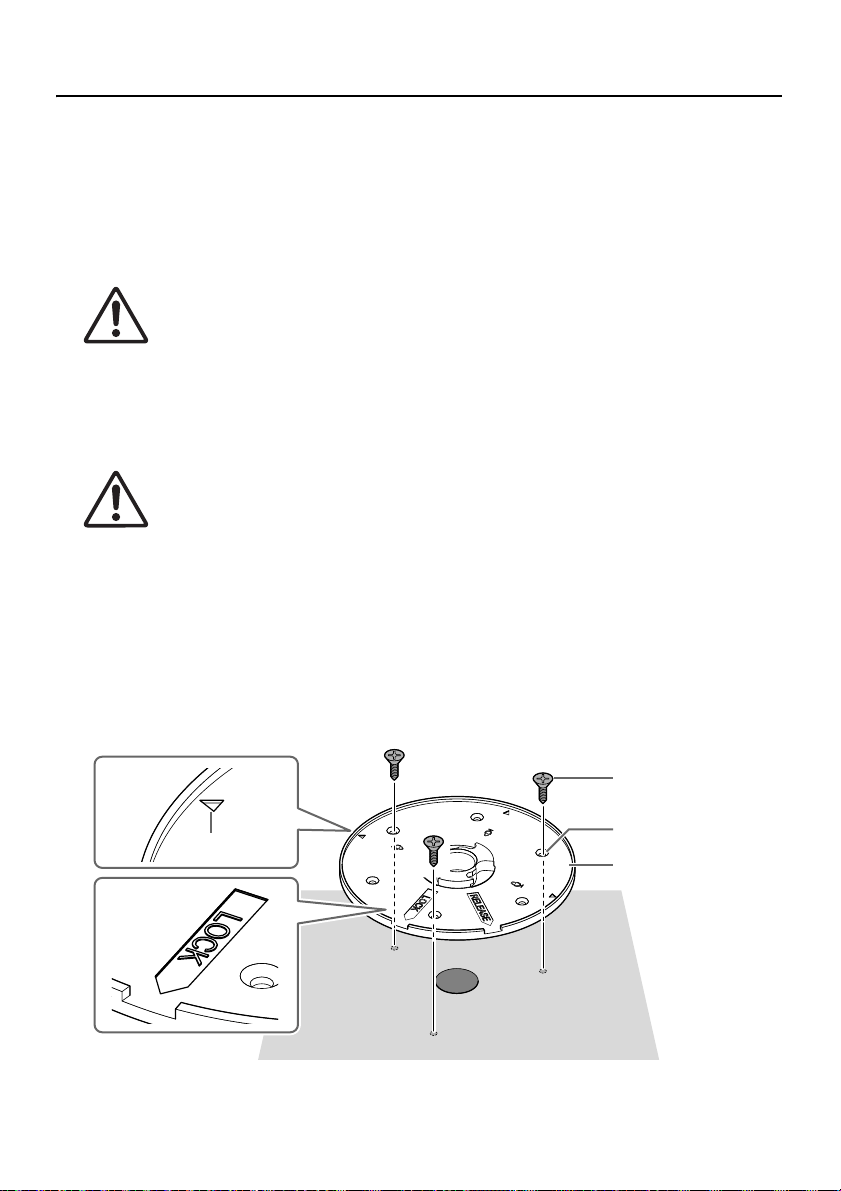

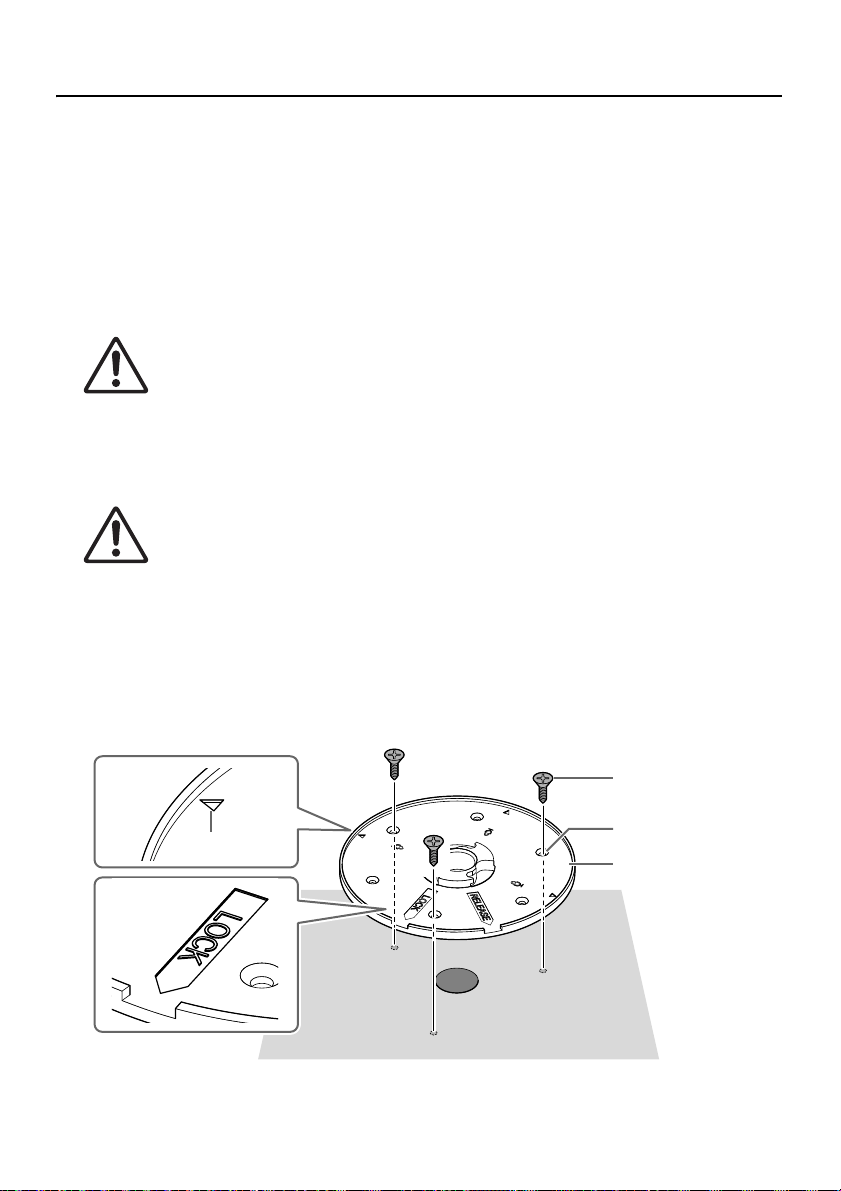

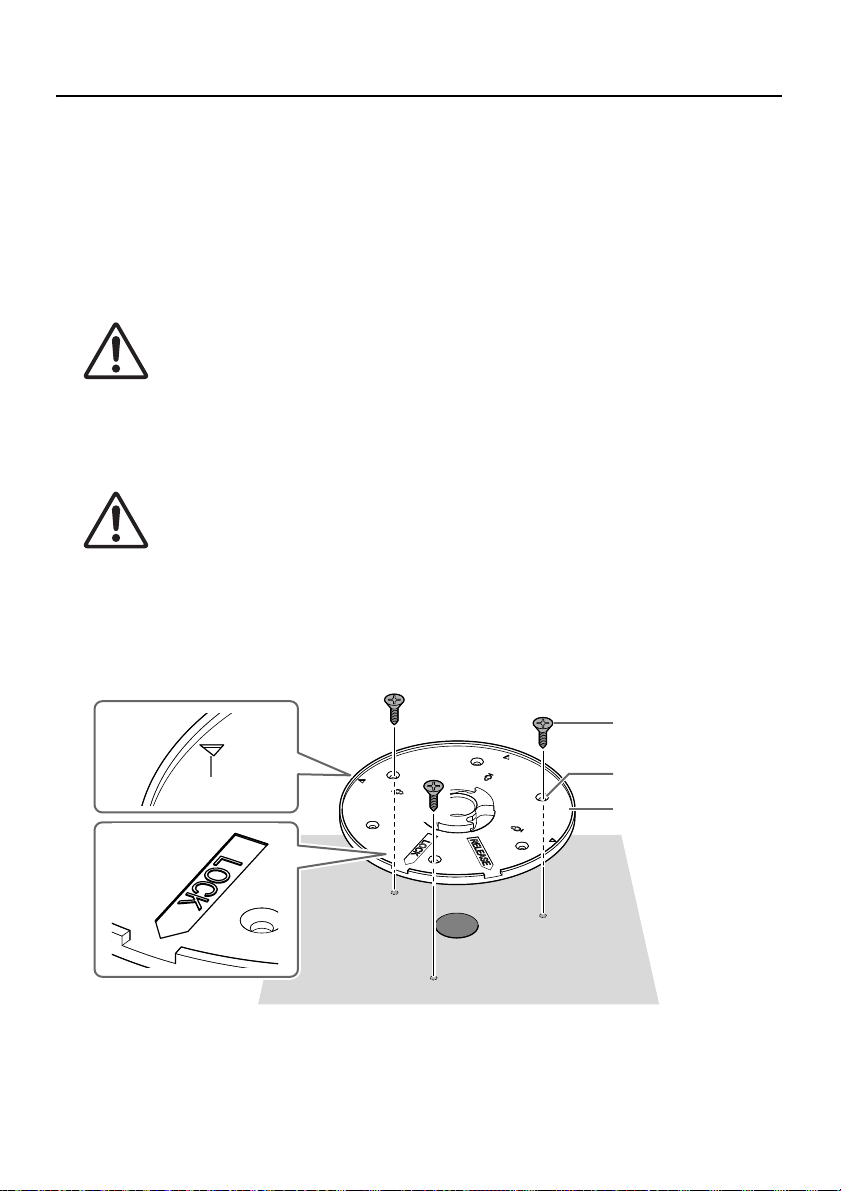

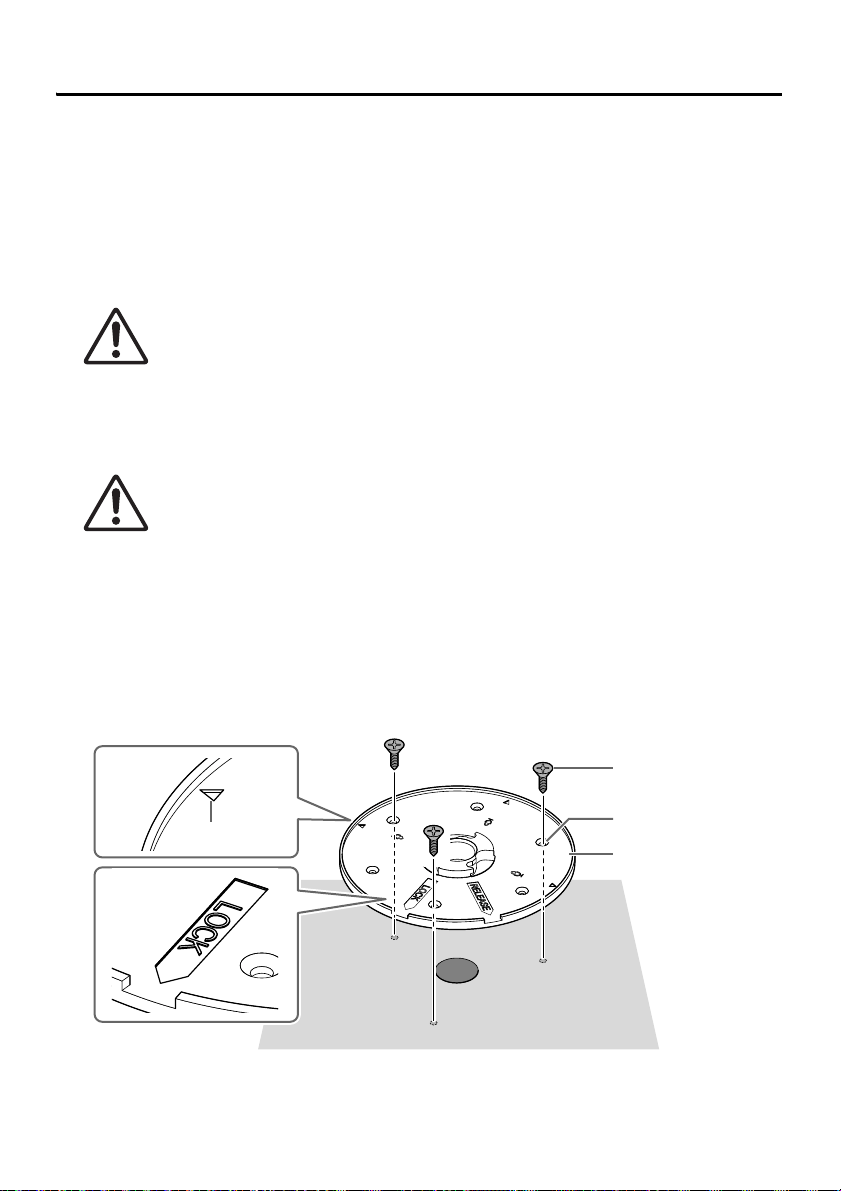

2. Place the adaptor over the hole in the table and secure it with three
commercially available countersunk screws.
The diameter of the holes for the countersunk screws must be 3.5 mm.
The adaptor is inscribed with one LOCK mark and three triangle marks. These four
marks indicate the orientation of the Mic buttons/indicators when the unit has been
installed. Use these as guides for determining the orientation of the adaptor.
NOTE : There are six holes (including spares) for the countersunk screws. Use any three
of them.
CAUTION
: Be sure to use countersunk screws and a drill (bit) that are
appropriate for the material of the table.
Using inappropriate hardware and tools may cause injuries or
malfunctions or damage to the table.
CAUTION
: Use appropriate tools when making holes. Using inappropriate tools
may cause hand injuries.
: Be careful not to get debris or dust in your eyes when making holes.
3.5 mm diameter
Commercially available
countersunk screws
Adaptor
Triangle mark
English
13
RM-TT Installation Manual
3. Remove the cap from the bottom of this unit, and then install three
mounting screws through the mounting holes.
Place one spacer on each screw.
4. Plug the LAN cable into the Dante/PoE port.
Route through the cable slot as shown below.
NOTICE
: Use STP (Shielded Twisted Pair) cable to prevent electromagnetic interference.
: When disconnecting the LAN cable from the Dante/PoE port, wait at least
five seconds before reconnecting the cable. Otherwise, damage or malfunctions
may result.
Mounting screw
Spacer
LAN cable
14
RM-TT Installation Manual
5. Pass the LAN cable through the center of the adaptor, and then place this
unit on the adaptor.
The adaptor is inscribed with a RELEASE mark. Align the notch in the adaptor indicated
by that mark with the cable slot in the side of the unit.
6. Rotate the unit 45° clockwise (as seen from the top).
Engaging the mounting screws and adaptor completes the installation.
NOTE : To remove the unit, rotate it 45° counterclockwise.
English
15
RM-TT Installation Manual
General specifications
Network specifications
MAIN SPECIFICATIONS
Dimensions
W 140.0 mm × D 140.0 mm × H 40.0 mm (excluding
protrusions)
Weight 310 g
Power requirements PoE (IEEE802.3af), DC48 V
Maximum power consumption 4.5 W
In operation
Temperature 0 °C – 40 °C
Humidity 30% – 90% (no condensation)
Storage
Temperature −20 °C – 60 °C
Humidity 20% – 90% (no condensation)
Indicators
•Mic
• Status
•Network port
Maximum device number with
RM-CR
8
Accessories
• Tabletop mounting adaptor : 1
• Mounting screw : 3
• Spacer : 3
• Installation Manual (this document) : 1
Dante/PoE port
• Dante audio/Dante control
• Remote control
•PoE
• Cable requirements: CAT5e or higher, STP
16
RM-TT Installation Manual
Audio specifications
The contents of this manual apply to the latest specifications as of the publishing date. To
obtain the latest manual, access the Yamaha website then download the manual file.
Frequency response 160 Hz – 16 kHz (−10 dB)
Sampling rate 48 kHz
Bit depth 24-bit
Latency 57 [ms] (including signal processing)
Audio input/output (Dante)
1in×2out
• In1 : AEC reference signal
• Out1 : output of beam mix
• Out2 : output of beam mix (simple processed)
Maximum input level of SPL
(0 dBFs)
106.8 dB SPL
Self noise 6.3 dBA SPL
SNR
(Ref. 94 dB SPL at 1 kHz)
87.7 dBA
Sensitivity −12.8 dBFS/Pa
Dynamic range 100.5 dBA
Signal processing
• Auto voice tracking
• Selectable polar pattern: Cardioid, Hypercardioid,
Supercardioid, Omnidirectional, Bidirectional, Toroid
• AEC, NR, Dereverberation, Auto Mixer, AGC, User PEQ,
Output gain
English
17
RM-TT Installation Manual
Dimensional diagram
This unit
140.0
40.0
140.0
Units: mm
18
RM-TT Installation Manual
Tabletop mounting adaptor
119.1
11.5
4.0
18.0
20.0
Units: mm
English
19
RM-TT Installation Manual
(weee_eu_en_02)
(can_a_02)
Information for users on collection and disposal of old equipment:
This symbol on the products, packaging, and/or accompanying documents means
that used electrical and electronic products should not be mixed with general
household waste.
For proper treatment, recovery and recycling of old products, please take them to
applicable collection points, in accordance with your national legislation.
By disposing of these products correctly, you will help to save valuable resources
and prevent any potential negative effects on human health and the environment
which could otherwise arise from inappropriate waste handling.
For more information about collection and recycling of old products, please
contact your local municipality, your waste disposal service or the point of sale
where you purchased the items.
For business users in the European Union:
If you wish to discard electrical and electronic equipment, please contact your
dealer or supplier for further information.
Information on Disposal in other Countries outside the European Union:
This symbol is only valid in the European Union. If you wish to discard these items,
please contact your local authorities or dealer and ask for the correct method of
disposal.
CAN ICES-3 (A)/NMB-3(A)
20
RM-TT Installation Manual
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following conditions:
1) this device may not cause harmful interference, and
2) this device must accept any interference received including interference that may
cause undesired operation.
COMPLIANCE INFORMATION STATEMENT
(Supplierʼs declaration of conformity procedure)
Responsible Party: Yamaha Unified Communications, Inc.
Address: 144 North Rd, Suite 3250 Sudbury, MA 01776
Telephone: 800-326-1088
Type of Equipment: Boundary Microphone
Model Name: RM-TT
(FCC SDoc)
1. IMPORTANT NOTICE:
DO NOT MODIFY THIS UNIT!
This product, when installed as indicated
in the instructions contained in this
manual, meets FCC requirements.
Modifications not expressly approved by
Yamaha may void your authority, granted
by the FCC, to use the product.
2. IMPORTANT: When connecting this
product to accessories and/or another
product use only high quality shielded
cables. Cable/s supplied with this product
MUST be used. Follow all installation
instructions. Failure to follow instructions
could void your FCC authorization to use
this product in the USA.
3. NOTE: This equipment has been tested
and found to comply with the limits for a
Class A digital device, pursuant to Part 15
of the FCC rules. These limits are
designed to provide reasonable protection
against harmful interference when the
equipment is operated in a commercial
environment. This equipment generates,
uses and can radiate radio frequency
energy and, if not installed and used in
accordance with the instruction manual,
may cause harmful interference to radio
communications. Operation of this
equipment in a residential area is likely to
cause harmful interference in which case
the user will be required to correct the
interference at his own expense.
FCC INFORMATION (U.S.A.)
(class A)
English
21
RM-TT Installation Manual
RM-TT Installationshandbuch
22
VORSICHTSMAßNAHMEN ........................................................................................23
ACHTUNG...................................................................................................................25
INFORMATION............................................................................................................26
EINLEITUNG...............................................................................................................28
Lieferumfang ..................................................................................................................................... 28
Referenzhandbücher......................................................................................................................... 28
BEDIENUNGSELEMENTE UND DEREN FUNKTION ...............................................29
Oberseite/Seitenwand....................................................................................................................... 29
Unterseite.......................................................................................................................................... 30
ANBAU AN EINEM TISCH..........................................................................................31
Ohne Anbau am Tisch ...................................................................................................................... 31
Mit Anbau am Tisch .......................................................................................................................... 32
TECHNISCHE DATEN ................................................................................................35
Maßbild ............................................................................................................................................. 37
INHALTSVERZEICHNIS
(bottom_de_01)
Die Nummer des Modells, die Seriennummer, der Leistungsbedarf usw. sind auf dem Typenschild,
das sich auf der Unterseite des Geräts befindet, oder in der Nähe davon angegeben. Sie sollten diese
Seriennummer an der unten vorgesehenen Stelle eintragen und dieses Handbuch als dauerhaften
Beleg für Ihren Kauf aufbewahren, um im Fall eines Diebstahls die Identifikation zu erleichtern..
Modell Nr.
Seriennr.
23
RM-TT Installationshandbuch
Deutsch
EMPFOHLENE LEKTÜRE VOR DEM WEITERFAHREN
Vorliegendes Handbuch für spätere Nachschlagzwecke sorgfältig aufbewahren.
WARNUNG
Beachten Sie stets die nachfolgend aufgeführten Vorsichtsmaßnahmen, um schwere
Verletzungen oder tödliche Unfälle durch elektrischen Schlag, Kurzschluss, Brand
oder andere Gefahren zu vermeiden. Folgende Vorsichtsmaßregeln stellen keine
vollständige Aufzählung dar.
Brandschutz
• Halten Sie brennende Gegenstände und offene Flammen vom Gerät fern, um einen Brand zu
vermeiden.
VORSICHT
Befolgen Sie stets die unten aufgeführten Grundvorsichtsmaßnahmen, um mögliche
Verletzungen der eigenen oder anderer Personen zu vermeiden. Folgende
Vorsichtsmaßregeln stellen keine vollständige Aufzählung dar.
Ungewöhnliche Vorkommnisse
• Tritt eines der folgenden Probleme auf, trennen Sie sofort das LAN-Kabel vom Gerät.
- Das LAN-Kabel ist ausgefranst oder beschädigt.
- Das Gerät erzeugt einen ungewöhnlichen Geruch oder Rauch.
- Ein Gegenstand oder Wasser ist in das Gerät eingedrungen.
- Das Gerät weist Risse oder andere sichtbare Schäden auf.
Das Gerät anschließend von qualifiziertem Yamaha Kundendienstpersonal prüfen oder
reparieren lassen.
Nicht öffnen
• Dieses Gerät enthält keine vom Benutzer zu wartenden Teile. Die inneren Bauteile weder
zerlegen noch in irgendeiner Weise modifizieren.
Gefahr durch Wasser
• Schützen Sie das Gerät vor Regen, Wasser und Feuchtigkeit, und stellen Sie keine mit
Flüssigkeiten befüllten Behälter (wie Vasen, Flaschen oder Gläser) darauf ab, deren Inhalt in
die Öffnungen auslaufen könnte.
VORSICHTSMAßNAHMEN
Yamaha haftet weder für Schäden, die auf unsachgemäße Benutzung oder Veränderungen des
Geräts zurückzuführen sind, noch für den Verlust oder die Zerstörung von Daten.
24
RM-TT Installationshandbuch
Einsatzort und Verbindungen
• Zum Verbinden dieses Geräts mit einem PoE-Injektor oder -Netzwerk-Switch ein PoE-fähiges
LAN-Kabel einsetzen. Wird ein Kabel, das dieser Spezifikationen nicht entspricht, oder ein
flaches bzw. dünnes Kabel eingesetzt, könnte ein Brand oder eine Störung erfolgen.
• Das LAN-Kabel nicht beschädigen. Andernfalls könnte ein Brand, elektrischer Schlag oder
Beschädigung des Geräts erfolgen.
- Keine schweren Gegenstände auf das Kabel setzen.
- Das Kabel in keiner Weise umrüsten.
- Das Kabel nicht anheften.
- Das Kabel nicht strapazieren.
- Das Kabel von Hitzequellen fernhalten.
• Stellen Sie das Gerät nicht in eine unstabile Lage oder an einem Ort mit übermäßigen
Vibrationen, an dem es versehentlich abstürzen und Verletzungen verursachen könnte.
• Halten Sie dieses Gerät außer Reichweite von Kindern. Dieses Gerät eignet sich nicht für den
Einsatz an Orten, wo sich Kinder aufhalten könnten.
• Setzen Sie das Gerät nicht an einem Ort ein, wo es korrosiven Gasen oder salzhaltiger Luft
ausgesetzt sein könnte. Dadurch kann es zu Fehlfunktionen kommen.
• Verlegen Sie keine LAN-Kabel in Durchgangsbereichen, wo Personen stolpern könnten. Beim
Stolpern über ein Kabel könnte eine Person fallen und sich verletzen oder das Gerät stürzen
und beschädigt werden.
• Ziehen Sie das LAN-Kabel ab, bevor Sie das Gerät versetzen.
• Das Gerät wie in der Anleitung beschrieben aufstellen. Anderenfalls können Verletzungen
oder Schäden verursachen.
• Bestätigen Sie, dass die abgeschlossene Aufstellung sicher ist. Führen Sie außerdem
regelmäßige Sicherheitskontrollen durch. Andernfalls könnten Geräte abstürzen und
Verletzungen verursachen.
• Wenden Sie sich an qualifiziertes Yamaha Kundendienstpersonal, falls für die Gerätemontage
Bauarbeiten erforderlich sind. Eine unsachgemäße Montage kann Unfälle, Verletzungen,
Schäden oder Störung des Geräts verursachen.
Vorsichtsmaßnahmen während der Benutzung
• Sie sollten sich weder auf das Gerät abstützen noch schwere Gegenstände darauf abstellen.
25
RM-TT Installationshandbuch
Deutsch
Beachten Sie folgende Hinweise, um eine Störung bzw. Beschädigung des Geräts, den Verlust von
Daten oder andere Sachschäden zu vermeiden.
Umgang und Wartung
• Setzen Sie dieses Gerät nicht in der Nähe eines Fernsehgeräts, Radios oder anderen
elektrischen Geräts ein. Andernfalls könnte das Gerät, Fernsehgerät oder Radio Störungen
verursachen.
• Stellen Sie das Gerät von starken Magnetfeldern entfernt auf. Anderenfalls könnte die
Funktion des Geräts beeinträchtigt werden.
• Setzen Sie das Gerät weder übermäßigem Staub, Vibrationen noch extremer Kälte oder Hitze
aus, um eine äußere Schädigung, Betriebsstörungen oder eine Beschädigung innerer
Bauteile zu vermeiden.
• Das Gerät nicht an Orten mit starken Temperaturänderungen anbringen. Andernfalls kann
sich Kondensation auf der Innenseite oder Oberfläche des Geräts bilden und Beschädigung
verursachen.
• Wenn es Grund zur Annahme gibt, dass Kondensation aufgetreten sein könnte, lassen Sie
das Gerät zum Schutz vor möglichen Schäden mehrere Stunden lang ausgeschaltet, bis die
Kondensation vollständig ausgetrocknet ist.
• Verwenden Sie kein LAN-Kabel, welches das Gehäuse des Geräts berührt oder die
Anschlussbuchse strapaziert.
• Fingern und metallische Gegenstände aus dem Inneren der Anschlussbuchsen fernhalten.
• Halten Sie Gegenstände aus Vinyl, Kunststoff oder Gummi fern, andernfalls könnte das Gerät
verformt oder verfärbt werden.
• Reinigen Sie das Gerät mit einem trockenen, weichen Tuch. Verwenden Sie keine mit
Verdünner, Lösungsmittel, Reiniger oder anderen Chemikalien befeuchtete Wischtücher, um
Verformung oder Verfärbung zu vermeiden.
ACHTUNG
RM-TT Installationshandbuch
26
Über mit dem Gerät gebündelte Funktionen/Daten
• Warnung: Der Betrieb dieses Geräts in Wohngebieten kann Funkstörungen verursachen.
• Dieses Gerät setzt Dante Ultimo ein. Weitere Informationen zu den OpenSource-Lizenzen für
die jeweilige Software finden sich auf der (englischsprachigen) Website von Audinate:
https://www.audinate.com/software-licensing
Die Lizenzbedingungen für die in diesem Produkt verwendete Open-Source-Software findet
sich auf der folgenden Website.
Für USA und Kanada
https://uc.yamaha.com/support/
Für andere Länder
https://download.yamaha.com/
Über dieses Handbuch
• Folgende Signalwörter weisen auf wichtige Informationen in vorliegendem Handbuch hin.
• Die Abbildungen in diesem Handbuch dienen lediglich zur Veranschaulichung.
• Die in dieser Anleitung erwähnten Firmen- und Produktnamen sind Warenzeichen bzw.
eingetragene Warenzeichen der entsprechenden Firmen.
• Yamaha verbessert und aktualisiert die in diesem Gerät enthaltene Software kontinuierlich. Sie
können die neueste Software von der Yamaha-Website herunterladen.
• Das unbefugte Kopieren dieses Dokuments, ob ganz oder teilweise, ist untersagt.
INFORMATION
WARNUNG
Dieser Inhalt weist auf „unmittelbares Risiko schwerer Verletzungen
oder Todesgefahr“ hin.
VORSICHT
Der zugehörige Inhalt weist auf „ein Risiko schwerer Verletzungen“
hin.
ACHTUNG
Verweist auf Informationen, die zu beachten sind, um
Gerätepannen, -schäden oder -störungen sowie Datenverluste zu
verhindern.
WICHTIG
Verweist auf Informationen, die für eine ordnungsgemäße
Bedienung und Benutzung des Geräts erforderlich sind.
HINWEIS
Verweist auf Informationen zur Bedienung und Benutzung. Lesen
Sie diese nach Bedarf.
27
RM-TT Installationshandbuch
Deutsch
Bei Übergabe/Entsorgung
• Falls Sie dieses Gerät an eine andere Person weitergeben, legen Sie vorliegendes Handbuch
und das Zubehör bei.
• Dieses Gerät enthält recycelbare Komponenten. Wenden Sie sich für die Entsorgung dieses
Geräts bitte an die zuständigen örtlichen Behörden.
28
RM-TT Installationshandbuch
Vielen Dank für den Kauf eines Grenzflächenmikrofons RM-TT von Yamaha. Dieses
Tischmikrofon ist PoE-betrieben. Es unterstützt Dante und kann zusammen mit dem
Signalprozessor RM-CR eingesetzt werden. Lesen Sie das vorliegende Handbuch
sorgfältig durch, bevor Sie das Gerät einsetzen.
Lieferumfang
• Tischmontageadapter : 1
• Montageschrauben : 3
• Distanzstücke : 3
• (Vorliegendes) Installationshandbuch : 1
Referenzhandbücher
• Einzelheiten zum Verbinden dieses Geräts mit dem RM-CR finden sich im
Referenzhandbuch des RM-CR.
• Einzelheiten zu den Funktionen und technischen Daten dieses Geräts finden sich im
Referenzhandbuch des RM-TT.
Beide Dokumente sind auf der Yamaha-Website verfügbar.
Für USA und Kanada
https://uc.yamaha.com/support/
Für andere Länder
https://download.yamaha.com/
EINLEITUNG
29
RM-TT Installationshandbuch
Deutsch
Oberseite/Seitenwand
1 Mikrofontasten/-anzeigen
Berühren Sie eine Taste, um das Mikrofon ein- oder auszuschalten. Die vier
Mikrofontasten/-anzeigen arbeiten zusammen.
2 Anzeige STATUS
Zeigt den Status dieses Geräts durch Farben und Blinkmuster an. Einzelheiten finden
sich im Referenzhandbuch des RM-TT.
3 Rückstellknopf RESET
Mit einem feinspitzigen Gegenstand gedrückt halten und dann loslassen, um die
Geräteeinstellungen zurückzustellen.
BEDIENUNGSELEMENTE UND DEREN FUNKTION
Mikrofonanzeige Mikrofonstatus
Grün Ein
Rot Aus
Gedrückt halten Anzeige STATUS Rückstellung
4 bis unter 8
Sekunden
Blinkt zweimal pro Sekunde blau
(beim Gedrückthalten/Rückstellen)
Netzwerkeinstellungen
8 bis unter 12
Sekunden
Blinkt dreimal pro Sekunde blau
(beim Gedrückthalten/Rückstellen)
Sämtliche Einstellungen
(automatischer Neustart nach
Rückstellung)
1
2
3
30
RM-TT Installationshandbuch
Unterseite
1 Montagebohrungen
Zum Befestigen der Montageschrauben.
2 Kabelführungsaussparung
Zum Verlegen des LAN-Kabels.
3 Abdeckung
Bei Tischmontage abzunehmen.
4 Typschild
Informiert über das Gerät und Prüfzeichen für verschiedene Standards.
5 Buchse Dante/PoE
An dieser RJ-45-Buchse können Sie ein LAN-Kabel (CAT5e oder höher) über einen
IEEE802.3af-kompatiblen PoE-Injektor oder PoE-Netzwerk-Switch mit einem Dante-
Gerät verbinden. Einzelheiten finden sich im Referenzhandbuch des RM-TT.
ACHTUNG
: Verbinden Sie dieses Gerät nicht direkt mit einem öffentlichen WLAN oder
Internetdienst. Verbinden Sie dieses Gerät nur über einen Router mit starkem
Kennwortschutz mit dem Internet. Wenden Sie sich an Ihren Routerhersteller,
um Informationen zu bewährten Sicherheitsverfahren zu erhalten.
: Schließen Sie hier kein anderes als ein Dante-fähiges oder Gigabit-Ethernet-
fähiges Gerät (einschließlich Computer) an.
4
3
5
2
1
31
RM-TT Installationshandbuch
Deutsch
Dieses Gerät muss laut den Anweisungen dieses Handbuchs montiert werden.
Ohne Anbau am Tisch
1. Verbinden Sie das LAN-Kabel mit der Buchse Dante/PoE.
Wie unten gezeigt durch die Kabelführungsaussparung verlegen.
ACHTUNG
: Verwenden Sie ein STP (Shielded Twisted Pair)-Kabel, um elektromagnetische
Störungen zu verhindern.
: Wurde das LAN-Kabel von der Buchse Dante/PoE abgezogen, mindestens fünf
Sekunden warten, bevor es wieder eingesteckt wird. Anderenfalls könnte
Beschädigung oder Störung verursacht werden.
2. Das Gerät auf den Tisch abstellen.
Die Montage ist nun abgeschlossen.
ANBAU AN EINEM TISCH
LAN-Kabel
32
RM-TT Installationshandbuch
Mit Anbau am Tisch
Bereiten Sie Folgendes vor:
• vorliegendes Gerät
• Tischmontageadaptor (im Folgenden als Adapter bezeichnet) (im Lieferumfang enthalten)
• Montageschrauben × 3 (im Lieferumfang enthalten)
• Distanzstücke × 3 (im Lieferumfang enthalten)
• handelsübliche Senkkopfschrauben × 3
• Bohrer
1. Ein Loch im Tisch anbringen.
Das Loch muss einen Durchmesser von mindestens 25 mm aufweisen. Setzen Sie
einen geeigneten Bohrer ein.
2. Setzen Sie den Adapter über das Loch im Tisch und befestigen Sie ihn mit
drei handelsüblichen Senkkopfschrauben.
Der Durchmesser der Bohrungen für die Senkkopfschrauben muss 3,5 mm betragen.
Der Adapter ist mit einer Markierung „LOCK“ (verriegeln) und drei
Dreiecksmarkierungen versehen. Diese vier Markierungen deuten die Lage der
Mikrofontasten/-anzeigen bei montiertem Gerät an. Richten Sie sich für die Ausrichtung
des Adapters danach.
HINWEIS: Es stehen insgesamt sechs Bohrungen für die Senkkopfschrauben zur
Verfügung. Benutzen Sie drei Beliebige.
VORSICHT
: Senkkopfschrauben und Bohrer müssen sich für den Tischbaustoff
eignen.
Der Einsatz von ungeeignetem Montagezubehör und Werkzeug kann
Verletzungen oder Störungen sowie eine Beschädigung des Tisches
verursachen.
VORSICHT
: Benutzen Sie zum Bohren von Löchern geeignete Werkzeuge. Der
Einsatz von ungeeignetem Werkzeug kann Handverletzungen
verursachen.
: Schützen Sie beim Bohren von Löchern Ihre Augen vor Staub und
Spänen.
3,5 mm Durchmesser
Handelsübliche
Senkkopfschrauben
Adapter
Dreiecksmarkierung
33
RM-TT Installationshandbuch
Deutsch
3. Nehmen Sie die Abdeckung von der Unterseite dieses Geräts ab und
bringen Sie dann drei Montageschrauben in den Montagebohrungen an.
Versehen Sie jede Schraube mit einem Distanzstück.
4. Verbinden Sie das LAN-Kabel mit der Buchse Dante/PoE.
Wie unten gezeigt durch die Kabelführungsaussparung verlegen.
ACHTUNG
: Verwenden Sie ein STP (Shielded Twisted Pair)-Kabel, um elektromagnetische
Störungen zu verhindern.
: Wurde das LAN-Kabel von der Buchse Dante/PoE abgezogen, mindestens fünf
Sekunden warten, bevor es wieder eingesteckt wird. Anderenfalls könnte
Beschädigung oder Störung verursacht werden.
Montageschraube
Distanzstück
LAN-Kabel
34
RM-TT Installationshandbuch
5. Führen Sie das LAN-Kabel durch die Mitte des Adapters und setzen Sie
das Gerät dann auf den Adapter.
Der Adapter ist mit einer Markierung „RELEASE“ (entriegeln) versehen. Richten Sie die
durch diese Markierung gekennzeichnete Aussparung im Adapter mit der
Kabelführungsaussparung an der Geräteseite aus.
6. Drehen Sie das Gerät 45° (von oben gesehen) im Uhrzeigersinn.
Wenn die Montageschrauben im Adapter eingreifen, ist die Montage abgeschlossen.
HINWEIS: Das Gerät zum Abnehmen 45° gegen den Uhrzeigersinn drehen.
35
RM-TT Installationshandbuch
Deutsch
Technische Daten – Allgemein
Technische Daten – Netzwerk
TECHNISCHE DATEN
Abmessungen
B 140,0 mm × T 140,0 mm × H 40,0 mm (ausschließlich
Vorsprünge)
Gewicht 310 g
Leistungsanforderungen PoE (IEEE802.3af), 48 VDC
Maximale Leistungsaufnahme 4,5 W
Im Betrieb
Temperatur 0 °C – 40 °C
Luftfeuchtigkeit 30% – 90% (nichtkondensierend)
Lagerung
Temperatur −20 °C – 60 °C
Luftfeuchtigkeit 20 % – 90% (nichtkondensierend)
Anzeigen
•Mikrofon
• Status
• Netzwerkbuchsen
Maximale Geräteanzahl mit RM-CR
8
Zubehör
• Tischmontageadapter : 1
• Montageschraube : 3
• Distanzstück : 3
• (Vorliegendes) Installationshandbuch : 1
Buchse Dante/PoE
• Dante-Audio/Dante-Steuerung
• Fernbedienung
•PoE
• Kabelanforderungen: CAT5e oder höher, STP
36
RM-TT Installationshandbuch
Technische Daten – Audio
Der Inhalt dieser Bedienungsanleitung gilt für die neuesten technischen Daten zum
Zeitpunkt der Veröffentlichung. Um die neueste Version der Anleitung zu erhalten, rufen Sie
die Website von Yamaha auf und laden Sie dann die Datei mit der Bedienungsanleitung
herunter.
Frequenzgang 160 Hz – 16 kHz (−10 dB)
Abtastrate 48 kHz
Bittiefe 24 Bits
Latenz 57 [[ms] (einschl. Signalverarbeitung)
Audio-E/A (Dante)
1 E× 2 A
• In1 : AEC-Referenzsignal
• Out1 : Strahlmix-Ausgang
• Out2 : Strahlmix-Ausgang (einfach verarbeitet)
Maximaler
Eingangsschalldruckpegel
(0 dBFS)
106,8 dB Schalldruck
Eigengeräusch 6,3 dBA Schalldruck
SRV
(Ref. 94 dB Schalldruck bei1 kHz)
87,7 dBA
Empfindlichkeit −12,8 dBFS/Pa
Dynamikbereich 100,5 dBA
Signalverarbeitung
• Automatische Stimmverfolgung
• Wählbare Richtcharakteristik: Niere, Hyperniere,
Superniere, Kugel, Bidirektional, Ringkern
• AEC (akustische Echokompensation), NR
(Rauschminderung), Enthallung, Auto Mixer, AGC
(automatische Verstärkungsregelung), User PEQ
(benutzerdefinierter parametrischer Equalizer),
Ausgangsverstärkung
37
RM-TT Installationshandbuch
Deutsch
Maßbild
Vorliegendes Gerät
140.0
40.0
140.0
Einheit: mm
38
RM-TT Installationshandbuch
Tischmontageadapter
119.1
11.5
4.0
18.0
20.0
Einheit: mm
39
RM-TT Installationshandbuch
Deutsch
(weee_eu_de_02)
Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte
Befindet sich dieses Symbol auf den Produkten, der Verpackung und/oder
beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem
normalen Haushaltsabfall entsorgt werden.
In Übereinstimmung mit Ihren nationalen Bestimmungen bringen Sie alte Geräte
bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung
zu den entsprechenden Sammelstellen.
Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle
Ressourcen zu schützen, und verhindern mögliche negative Auswirkungen auf
die menschliche Gesundheit und die Umwelt, die andernfalls durch
unsachgerechte Müllentsorgung auftreten könnten.
Für weitere Informationen zum Sammeln und Wiederaufbereiten alter
Elektrogeräte kontaktieren Sie bitte Ihre örtliche Stadt- oder
Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der
Artikel.
Information für geschäftliche Anwender in der Europäischen Union:
Wenn Sie Elektrogeräte ausrangieren möchten, kontaktieren Sie bitte Ihren
Händler oder Zulieferer für weitere Informationen.
Entsorgungsinformation für Länder außerhalb der Europäischen Union:
Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel
ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren
Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.
Manuel d’installation du RM-TT
40
PRÉCAUTIONS D’USAGE..........................................................................................41
AVIS.............................................................................................................................43
INFORMATIONS .........................................................................................................44
INTRODUCTION .........................................................................................................46
Éléments inclus dans l’emballage..................................................................................................... 46
Manuels de référence ....................................................................................................................... 46
COMMANDES ET FONCTIONS .................................................................................47
Panneau supérieur/panneau latéral.................................................................................................. 47
Panneau inférieur.............................................................................................................................. 48
MONTAGE SUR UNE TABLE .....................................................................................49
Sans montage sur une table ............................................................................................................. 49
Montage sur une table ...................................................................................................................... 50
SPÉCIFICATIONS PRINCIPALES ..............................................................................53
Schéma dimensionnel....................................................................................................................... 55
TABLE DES MATIÈRES
(bottom_fr_01)
Le numéro de modèle, le numéro de série, l’alimentation requise, etc., se trouvent sur ou près de la
plaque signalétique du produit, située dans la partie inférieure de l’unité. Notez le numéro de série
dans l’espace fourni ci-dessous et conservez ce manuel en tant que preuve permanente de votre
achat afin de faciliter l’identification du produit en cas de vol.
N° de modèle
N° de série
41
Manuel d’installation du RM-TT
Français
LISEZ ATTENTIVEMENT CES INFORMATIONS AVANT
L’INSTALLATION
Conservez ce manuel en lieu sûr pour toute référence ultérieure.
AVERTISSEMENT
Respectez toujours les précautions élémentaires énumérées ci-dessous afin d’éviter
les risques de blessures graves ou même mortelles causées par une électrocution,
un court-circuit, des dommages, un incendie ou d’autres risques. Ces précautions
incluent mais sans s’y limiter les risques suivants:
Prévention contre les incendies
• Ne placez pas d’objets brûlants ou de flammes nues à proximité du produit, au risque de
provoquer un incendie.
ATTENTION
Respectez toujours les précautions élémentaires énumérées ci-dessous afin d’éviter
les risques de blessures corporelles pour l’utilisateur ou d’autres personnes. Ces
précautions incluent mais sans s’y limiter les risques suivants:
En cas d’anomalie
• Si un des problèmes suivants survient, débranchez immédiatement le câble réseau du
produit.
- Le câble réseau est effiloché ou endommagé.
- Le produit émet une odeur bizarre ou de la fumée.
- Un objet ou de l’eau a pénétré à l’intérieur du produit.
- Des fissures ou d’autres dommages sont visibles sur le produit.
Faites immédiatement inspecter ou réparer le produit par un technicien Yamaha qualifié.
N’ouvrez pas le boîtier du produit.
• Ce produit ne contient aucun composant réparable par l’utilisateur. N’essayez jamais de
démonter ni de modifier de quelque manière les composants internes.
Avertissement relatif à la présence d’eau
• N’exposez pas le produit à la pluie, ne l’utilisez pas près d’une source d’eau ou dans un
milieu humide et ne déposez pas dessus des récipients (tels que des vases, des bouteilles ou
des verres) contenant des liquides qui risqueraient de s’infiltrer par les ouvertures.
PRÉCAUTIONS D’USAGE
Yamaha ne peut être tenu responsable des dommages matériels causés par une mauvaise
manipulation ou des modifications du produit, ou de la perte ou destruction de données.
42
Manuel d’installation du RM-TT
Emplacement et connexions
• Quand vous reliez ce produit à un injecteur PoE ou un commutateur de réseau PoE, utilisez un
câble réseau compatible PoE. La connexion d’un câble non conforme à ces spécifications ou
d’un câble de type plat pourrait causer un dysfonctionnement ou un incendie.
• N’endommagez pas le câble réseau. Le non-respect de cette consigne peut causer un
incendie, une électrocution ou un endommagement du produit.
- Ne posez pas d’objets lourds sur le câble.
- Ne modifiez pas le câble de quelque manière que ce soit.
- Ne fixez pas le câble à l’aide d’agrafes.
- N’exercez pas une force excessive sur le câble.
- Veillez à garder le câble à l’écart de toute source de chaleur.
• Ne posez pas le produit sur une surface instable ou soumise à de fortes vibrations, car il
risquerait de tomber et de causer des blessures.
• Conservez ce produit hors de portée des enfants. N’utilisez pas ce produit dans des endroits
où il serait à la portée des enfants.
• Ne placez pas le produit dans un endroit où il pourrait entrer en contact avec des gaz
corrosifs ou de l’air à haute teneur en sel. Cela pourrait provoquer des dysfonctionnements.
• N’acheminez pas un câble réseau dans des endroits où quelqu’un risquerait de trébucher
dessus. Si une personne se prend le pied dans un câble, elle risquerait de tomber et/ou de
faire tomber le produit, causant d’éventuelles blessures corporelles ou un endommagement
du produit.
• Avant de déplacer le produit, débranchez le câble réseau connecté.
• Installez l’appareil en suivant les consignes de ce manuel. Une chute de l’appareil pourrait
causer des blessures ou des dommages.
• Assurez-vous que l’appareil est installé de manière stable et sûre. Veillez en outre à effectuer
régulièrement des contrôles de sécurité. Le non-respect de cette consigne risque d’entraîner
la chute des appareils et de causer des blessures.
• Si le montage du produit requiert des travaux, demandez toujours conseil au préalable à un
technicien Yamaha qualifié. Une installation incorrecte pourrait causer des accidents, des
blessures ainsi qu’un endommagement ou dysfonctionnement du produit.
Précautions d’utilisation
• Ne posez pas d’objets lourds et ne reposez jamais le poids de votre corps sur le produit.
43
Manuel d’installation du RM-TT
Français
Pour éviter les risques de dysfonctionnement/d’endommagement du produit, la perte de données ou
des dommages matériels, suivez les consignes ci-dessous.
Manipulation et entretien
• N’utilisez pas le produit à proximité d’un téléviseur, d’une radio ou d’autres appareils
électriques. La proximité du téléviseur, de la radio ou d’autres appareils risquerait de générer
du bruit.
• N’installez pas le produit dans un endroit exposé à des champs magnétiques puissants.
Sinon, cela pourrait causer un dysfonctionnement du produit.
• N’exposez pas le produit à une poussière ou des vibrations excessives, ni à des températures
très élevées ou très basses pour éviter un endommagement de la finition, un fonctionnement
instable ou un endommagement des composants internes.
• N’utilisez pas le produit dans des endroits soumis à des changements extrêmes de
température. Sinon, la formation de condensation à l’intérieur ou à la surface extérieure du
produit pourrait l’endommager.
• Si vous suspectez la présence de condensation, laissez le produit hors tension pendant
plusieurs heures jusqu’à ce que la condensation ait complètement disparu, afin d’éviter les
risques de dommages.
• N’utilisez pas de câble réseau qui entre en contact avec le boîtier du produit ou exerce une
force excessive sur le connecteur.
• Ne touchez jamais l’intérieur d’un connecteur et n’y insérez jamais aucun objet métallique.
• Ne posez pas d’objets en vinyle, plastique ou caoutchouc sur le produit, car cela pourrait
altérer ou décolorer sa finition.
• Utilisez un chiffon doux et sec pour le nettoyage du produit. N’utilisez jamais de diluant à
peinture, de solvant, de liquide de nettoyage ni de chiffon de lavage chimique, car cela
pourrait altérer ou décolorer la finition du boîtier.
AVIS
Manuel d’installation du RM-TT
44
À propos des fonctions/données fournies avec le produit
• Avertissement: Le fonctionnement de ce produit dans une zone résidentielle pourrait causer
des interférences radio.
• Ce produit exploite le logiciel Dante Ultimo. Pour des détails sur les licences Open Source de
ce logiciel, consultez le site Internet d’Audinate (en anglais).
https://www.audinate.com/software-licensing
Consultez le site Internet suivant pour des informations sur les conditions de licence du
logiciel libre utilisé avec ce produit.
États-Unis et Canada
https://uc.yamaha.com/support/
Autres pays
https://download.yamaha.com/
À propos de ce manuel
• Dans ce manuel, les informations importantes sont repérées par les intitulés suivants:
• Les illustrations figurant dans ce manuel servent uniquement à expliciter les instructions.
• Les noms de société et les noms de produit mentionnés dans ce manuel sont des marques
commerciales ou des marques déposées de leurs sociétés respectives.
• Yamaha apporte régulièrement des améliorations et offre des mises à jour du logiciel inclus
dans ce produit. Vous pouvez télécharger la version la plus récente du logiciel sur le site
internet de Yamaha.
• Toute copie non autorisée de ce document, partielle ou intégrale, est interdite.
INFORMATIONS
AVERTISSEMENT
Ce contenu indique « un risque de blessures graves ou
de mort ».
ATTENTION
Ce contenu indique « un risque de blessures ».
AVIS
Indique des consignes que vous devez respecter afin
d’éviter toute défaillance, dommage ou
dysfonctionnement du produit et toute perte de données.
IMPORTANT
Indique des informations cruciales pour une utilisation et
un fonctionnement corrects du produit.
NOTE
Indique des informations complémentaires liées à
l’utilisation et au fonctionnement du produit. Ces
informations sont fournies pour votre référence.
45
Manuel d’installation du RM-TT
Français
À propos du transfert de propriété/de la mise au rebut
• Si vous transférez le produit à un tiers, veillez à lui fournir également ce manuel et les
accessoires du produit.
• Ce produit contient des composants recyclables. Au moment de la mise au rebut de ce
produit, veuillez contacter les autorités compétentes de votre région.
46
Manuel d’installation du RM-TT
Nous vous remercions d’avoir choisi le microphone de surface Yamaha RM-TT. Cet
appareil est un microphone de table alimenté via PoE. Il prend en charge la norme Dante
et peut être utilisé en combinaison avec le processeur de signaux RM-CR. Veillez à lire
entièrement ce manuel avant d’utiliser le produit.
Éléments inclus dans l’emballage
• Adaptateur pour montage sur table : 1
• Vis de montage : 3
• Entretoises : 3
• Manuel d’installation (ce document) : 1
Manuels de référence
• Pour des détails sur la connexion de cet appareil au processeur RM-CR, voyez le
Manuel de référence du RM-CR.
• Pour des détails sur les fonctions et caractéristiques de cet appareil, voyez le Manuel de
référence du RM-TT.
Ces deux documents sont disponibles sur le site internet de Yamaha.
États-Unis et Canada
https://uc.yamaha.com/support/
Autres pays
https://download.yamaha.com/
INTRODUCTION
47
Manuel d’installation du RM-TT
Français
Panneau supérieur/panneau latéral
1 Boutons/témoins (de micro)
Chacun de ces boutons permet d’activer/de désactiver le microphone. Les quatre
boutons/témoins fonctionnent en tandem.
2 Témoin de statut
Indique le statut de cette unité via une couleur et un motif de clignotement. Pour plus
d'informations, reportez-vous au Manuel de référence du RM-TT.
3 Bouton RESET
Sert à initialiser les paramètres via une longue pression appliquée avec un objet à
extrémité pointue.
COMMANDES ET FONCTIONS
Témoin de micro Statut du microphone
Vert Activé
Rouge Désactivé
Longue pression Témoin de statut Paramètres initialisés
Entre 4 et 8 secondes
Clignote en bleu deux fois par
seconde
(durant une longue pression/
l’initialisation)
Paramètres réseau
Entre 8 et 12
secondes
Clignote en bleu trois fois par
seconde
(durant une longue pression/
l’initialisation)
Tous les paramètres
(redémarre automatiquement
après l’initialisation)
1
2
3
48
Manuel d’installation du RM-TT
Panneau inférieur
1 Orifices pour vis de montage
Servent à la mise en place des vis de montage.
2 Passe-câble
Permet d’acheminer le câble réseau.
3 Cache
Retirez-le si vous installez cet appareil sur une table.
4 Étiquette de modèle
Fournit des informations sur cet appareil et des symboles de conformité à diverses
normes.
5 Port Dante/PoE
Ce port RJ-45 permet de relier un câble réseau (CAT5e ou supérieur) via un injecteur
PoE conforme IEEE802.3af ou le commutateur de réseau PoE à un dispositif Dante.
Pour plus d'informations sur les injecteurs, reportez-vous au Manuel de référence du
RM-TT.
AVIS
: Ne connectez pas ce produit directement à un réseau WiFi public ni à un service
internet. Connectez uniquement ce produit à l’internet via un routeur doté d’une
protection via un mot de passe fort. Consultez le fabricant de votre routeur pour des
informations sur la méthode offrant une sécurité optimale.
: Connectez exclusivement un dispositif compatible Dante ou prenant en charge
gigabit Ethernet (y compris un ordinateur).
4
3
5
2
1
49
Manuel d’installation du RM-TT
Français
Veillez à installer cet appareil en suivant les consignes de montage figurant dans ce
manuel.
Sans montage sur une table
1. Branchez le câble réseau au port Dante/PoE.
Acheminez le câble dans le passe-câble comme illustré ci-dessous.
AVIS
: Utilisez un câble blindé à paires torsadées (STP) pour éviter les interférence
électromagnétiques.
: Après avoir débranché le câble réseau du port Dante/PoE, attendez au moins
cinq secondes avant de le rebrancher. Sinon, cela pourrait causer un
endommagement ou un dysfonctionnement de l’appareil.
2. Posez l’appareil sur la table.
Le montage est terminé.
MONTAGE SUR UNE TABLE
Câble réseau
50
Manuel d’installation du RM-TT
Montage sur une table
Préparez les éléments suivants.
• Cet appareil
• Adaptateur pour montage sur table (simplement désigné par le terme « adaptateur »
dans la suite de ce document) (fourni)
• Vis de montage × 3 (fournies)
• Entretoises × 3 (fournies)
• Vis à tête plate disponibles dans le commerce × 3
• Perceuse-visseuse
1. Percez un trou dans la table.
Veillez à ce que le diamètre minimum du trou percé soit de 25 mm, et à utiliser un
embout de perceuse approprié.
2. Placez l’adaptateur sur le trou percé dans la table et fixez-le à l’aide de
trois vis à tête plate disponibles dans le commerce.
Le diamètre des orifices pour les vis à tête plate doit être de 3,5 mm.
L’adaptateur comporte un repère LOCK et trois repères triangulaires. Ces quatre
repères indiquent l’emplacement des boutons/témoins de micro de l’appareil monté.
Utilisez ces repères comme guide pour le montage de l’adaptateur.
NOTE : L’adaptateur comporte six orifices (dont trois additionnels) pour vis à tête plate.
Utilisez trois orifices au choix.
ATTENTION
: Veillez à utiliser des vis à tête plate et une perceuse (embout)
adaptés aux matériaux de la table.
L’utilisation d’outils et de fixations inappropriés pourrait causer des
blessures ou des dysfonctionnements, ainsi qu’un endommagement
de la table.
ATTENTION
: Utilisez des outils appropriés pour percer les trous. L’utilisation
d’outils inappropriés pourrait causer des blessures aux mains.
: Veillez à ne pas vous mettre de la poussière ni des débris dans les
yeux lors du perçage des trous.
3,5 mm de diamètre
Vis à tête plate
disponibles dans le
commerce
Adaptateur
Repère triangulaire
51
Manuel d’installation du RM-TT
Français
3. Retirez le cache du dessous de l’appareil, puis vissez trois vis de montage
dans les orifices de montage de ce dernier.
Placez une entretoise sur chaque vis.
4. Branchez le câble réseau au port Dante/PoE.
Acheminez le câble dans le passe-câble comme illustré ci-dessous.
AVIS
: Utilisez un câble blindé à paires torsadées (STP) pour éviter les interférence
électromagnétiques.
: Après avoir débranché le câble réseau du port Dante/PoE, attendez au moins
cinq secondes avant de le rebrancher. Sinon, cela pourrait causer un
endommagement ou un dysfonctionnement de l’appareil.
Vis de montage
Entretoise
Câble réseau
52
Manuel d’installation du RM-TT
5. Faites passer le câble réseau dans le centre de l’adaptateur, puis placez
l’appareil sur son adaptateur.
L’adaptateur comporte un repère RELEASE. Alignez l’encoche de l’adaptateur
indiquée par ce repère avec l’encoche pour câble de l’appareil.
6. Faites pivoter l’appareil de 45° dans le sens des aiguilles d’une montre
(angle observé depuis le dessus de l’appareil).
Les vis de montage sur l’appareil s’engagent alors dans l’adaptateur et le montage est
terminé.
NOTE : Pour démonter l’appareil de son adaptateur, tournez l’appareil de 45° dans le sens
contraire des aiguilles d’une montre.
53
Manuel d’installation du RM-TT
Français
Spécifications générales
Spécifications réseau
SPÉCIFICATIONS PRINCIPALES
Dimensions L 140,0 mm × P 140,0 mm × H 40,0 mm (sans les saillies)
Poids 310 g
Puissance requise PoE (IEEE802.3af), 48 V CC
Consommation maximale 4,5 W
Durant le
fonctionnement
Température 0 °C – 40 °C
Humidité 30% – 90% (sans condensation)
Remisage
Température −20 °C – 60 °C
Humidité 20% – 90% (sans condensation)
Témoin s
•Micro
• Statut
• Port réseau
Nombre maximum de dispositifs
avec le RM-CR
8
Accessoires
• Adaptateur pour montage sur table : 1
• Vis de montage : 3
• Entretoise : 3
• Manuel d’installation (ce document) : 1
Port Dante/PoE
• Transmission du son et des commandes via Dante
• Télécommande
•PoE
• Type de câble : CAT5e ou supérieur, STP
54
Manuel d’installation du RM-TT
Spécifications audio
Le contenu de ce mode d’emploi s’applique aux dernières caractéristiques techniques
connues à la date de publication du manuel. Pour obtenir la version la plus récente du
manuel, accédez au site Web de Yamaha puis téléchargez le fichier du manuel concerné.
Réponse en fréquence 160 Hz – 16 kHz (−10 dB)
Fréquence d’échantillonnage 48 kHz
Résolution 24 bits
Latence 57 [ms] (y compris le traitement des signaux)
Entrée/sortie audio (Dante)
1 entrée/2 sorties
• Entrée 1 : Signal de référence AEC
• Sortie 1 : sortie du mélange de faisceaux
• Sortie 2 : sortie du mélange de faisceaux (traitement
simple)
Niveau d’entrée maximum SPL
(0 dBFS)
106,8 dB SPL
Bruit propre 6,3 dBA SPL
Rapport S/B
(réf.: 94 dB SPL à 1 kHz)
87,7 dBA
Sensibilité −12,8 dBFS/Pa
Dynamique 100,5 dBA
Traitement des signaux
• Détection automatique de la voix
• Courbes de directivité disponibles : Cardioïde, Hyper
cardioïde, Super cardioïde, Omnidirectionnelle,
Bidirectionnelle, Toroïde
• AEC, réduction de bruit, suppression de réverbération,
Auto Mixer, AGC, égaliseur paramétrique utilisateur,
gain de sortie
55
Manuel d’installation du RM-TT
Français
Schéma dimensionnel
Cet appareil
140.0
40.0
140.0
Unité : mm
56
Manuel d’installation du RM-TT
Adaptateur pour montage sur table
119.1
11.5
4.0
18.0
20.0
Unité : mm
57
Manuel d’installation du RM-TT
Français
(weee_eu_fr_02)
(can_a_02)
Informations concernant la collecte et le traitement des déchets d’équipements
électriques et électroniques
Le symbole sur les produits, l’emballage et/ou les documents joints signifie que
les produits électriques ou électroniques usagés ne doivent pas être mélangés
avec les déchets domestiques habituels.
Pour un traitement, une récupération et un recyclage appropriés des déchets
d’équipements électriques et électroniques, veuillez les déposer aux points de
collecte prévus à cet effet, conformément à la réglementation nationale.
En vous débarrassant correctement des déchets d’équipements électriques et
électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à
la prévention de potentiels effets négatifs sur la santé humaine qui pourraient
advenir lors d’un traitement inapproprié des déchets.
Pour plus d’informations à propos de la collecte et du recyclage des déchets
d’équipements électriques et électroniques, veuillez contacter votre municipalité,
votre service de traitement des déchets ou le point de vente où vous avez acheté
les produits.
Pour les professionnels dans l’Union européenne:
Si vous souhaitez vous débarrasser des déchets d’équipements électriques et
électroniques, veuillez contacter votre vendeur ou fournisseur pour plus
d’informations.
Informations sur la mise au rebut dans d’autres pays en dehors de l’Union
européenne:
Ce symbole est seulement valable dans l’Union européenne. Si vous souhaitez
vous débarrasser de déchets d’équipements électriques et électroniques, veuillez
contacter les autorités locales ou votre fournisseur et demander la méthode de
traitement appropriée.
CAN ICES-3 (A)/NMB-3(A)
Manual de instalación del RM-TT
58
PRECAUCIONES........................................................................................................59
AVISO..........................................................................................................................61
INFORMACIÓN ...........................................................................................................62
INTRODUCCIÓN.........................................................................................................64
Elementos incluidos.......................................................................................................................... 64
Manuales de referencia..................................................................................................................... 64
CONTROLES Y FUNCIONES.....................................................................................65
Panel superior/panel lateral .............................................................................................................. 65
Panel inferior ..................................................................................................................................... 66
INSTALACIÓN SOBRE UNA MESA...........................................................................67
Sin montaje sobre la mesa ............................................................................................................... 67
Cuando se monta sobre la mesa...................................................................................................... 68
ESPECIFICACIONES PRINCIPALES.........................................................................71
Diagrama de dimensiones ................................................................................................................ 73
CONTENIDO
(bottom_es_01)
El número de modelo, el número de serie, los requisitos de alimentación, etc. pueden encontrarse
en la placa de identificación o cerca de ella. Esta placa se encuentra en la parte inferior de la unidad.
Debe anotar dicho número en el espacio proporcionado a continuación y conservar este manual
como comprobante permanente de su compra para facilitar la identificación en caso de robo.
Nº de modelo
Nº de serie
59
Manual de instalación del RM-TT
Español
LEA ATENTAMENTE LA SIGUIENTE INFORMACIÓN ANTES DE
CONTINUAR.
Conserve este manual en un lugar seguro como referencia futura.
ADVERTENCIA
Siga siempre las precauciones básicas descritas a continuación para evitar la
posibilidad de lesiones graves o mortales por descarga eléctrica, cortocircuito,
daños, incendio u otros peligros. Entre estas precauciones se incluyen, entre otras,
las siguientes:
Advertencia sobre el contacto con fuego
• No coloque objetos ardientes ni llamas abiertas cerca del producto, ya que existe riesgo de
incendio.
ATENCIÓN
Siga siempre las precauciones básicas descritas a continuación para evitar la
posibilidad de que usted u otras personas sufran lesiones físicas. Entre estas
precauciones se incluyen, entre otras, las siguientes:
Si observa cualquier anomalía
• Si se produce cualquiera de los siguientes problemas, desconecte de inmediato el cable
LAN del producto.
- El cable LAN se deshilacha o se estropea.
- Se emiten humo u olores inusuales.
- Un objeto o agua han caído al interior del producto.
- Aparecen grietas u otros daños visibles en el producto.
Pida al Servicio técnico cualificado de Yamaha que inspeccione o repare el producto.
No abrir
• Este producto no contiene piezas que pueda reparar el usuario. No intente desmontar las
piezas internas ni modificarlas de manera alguna.
Atención sobre agua
• No exponga el producto a la lluvia, ni lo use cerca del agua o en lugares donde haya mucha
humedad o donde pueda gotear agua, ni le ponga encima recipientes (como jarrones,
botellas o vasos) que contengan líquido, ya que podrían derramarse y penetrar por las
aberturas.
PRECAUCIONES
Yamaha no se hace responsable de los daños causados por un uso inapropiado o modificaciones
del producto, ni de los datos perdidos o destruidos.
60
Manual de instalación del RM-TT
Ubicación y conexión
• Al conectar este producto con un inyector PoE o un conmutador de red con PoE, utilice un
cable LAN que admita PoE. Si conecta un cable que no cumpla las especificaciones, o si
conecta un cable de tipo plano o delgado, puede producirse un incendio o fallos de
funcionamiento.
• Evite dañar el cable LAN. Si no se cumple esta precaución, puede producirse un incendio,
una descarga eléctrica o daños en el producto.
- No coloque objetos pesados sobre el cable.
- No modifique el cable de ninguna manera.
- No utilice grapas para fijar el cable en su lugar.
- No aplique una fuerza excesiva sobre el cable.
- Asegúrese de mantener el cable alejado de cualquier objeto caliente.
• No coloque el producto en una posición inestable o en una ubicación con vibraciones
excesivas, donde pueda caerse accidentalmente y provocar lesiones.
• Mantenga este producto fuera alcance de los niños. Este producto no es adecuado para su
uso en lugares donde es probable que haya niños.
• No coloque el producto en un lugar donde pueda entrar en contacto con gases corrosivos o
aire salobre. Si ocurriera, podría dar lugar a un funcionamiento defectuoso.
• No coloque un cable LAN donde alguien pueda tropezar con él, como en un lugar por donde
pase gente. Al tropezar con un cable, la persona o el producto se pueden caer, lo que
provocará lesiones personales o daños en el producto.
• Antes de trasladar el producto, retire el cable LAN conectado.
• Instale esta unidad siguiendo las instrucciones del manual. Si se cae puede causar lesiones
o daños.
• Una vez terminada la instalación, confirme que es segura y fiable. Realice también
inspecciones de seguridad periódicamente. De lo contrario, los dispositivos podrían caerse y
provocar lesiones.
• Consulte siempre con el Servicio técnico cualificado de Yamaha si para la instalación del
producto es necesario realizar trabajos de construcción. La instalación incorrecta puede
provocar accidentes, lesiones, daños o fallos de funcionamiento de este producto.
Precauciones de uso
• No se apoye en el producto ni coloque objetos pesados encima.
61
Manual de instalación del RM-TT
Español
Para evitar la posibilidad de un fallo de funcionamiento o de que se produzcan daños en el producto,
en los datos o en otros objetos, siga los avisos que se indican a continuación.
Manipulación y mantenimiento
• No utilice el producto cerca de televisores, radios u otros aparatos eléctricos. De lo contrario,
el aparato, el televisor o la radio podrían generar ruido.
• No instale el producto en una ubicación en la que los campos magnéticos sean intensos. De
lo contrario, podría provocar un fallo de funcionamiento del producto.
• No exponga el producto a un exceso de polvo o vibraciones, ni a calor o frío intensos, para
evitar la posibilidad de que se deforme, de que se dañen los componentes internos o de un
funcionamiento inestable.
• No lo coloque en lugares con cambios de temperatura acusados. De lo contrario, puede
formarse condensación en el interior o en la superficie del producto, lo que provocará su
rotura.
• Si hay motivos para creer que se ha producido condensación, deje el producto apagado
durante varias horas hasta que la condensación se haya secado por completo, para evitar
posibles daños.
• No utilice un cable LAN que entre en contacto con la caja del producto ni aplique fuerza
excesiva al conector.
• No toque el interior de un puerto con los dedos o con objetos metálicos.
• No coloque objetos de vinilo, plástico o goma sobre el producto, ya que podrían alterarlo o
decolorarlo.
• Cuando limpie el producto, utilice un paño seco y suave. No use diluyentes de pintura,
disolventes, líquidos limpiadores ni paños impregnados con productos químicos, ya que
podrían provocar alteraciones o decoloración.
AVISO
Manual de instalación del RM-TT
62
Acerca de las funciones/datos incluidos con el producto
• Advertencia: El uso de este producto en un entorno residencial podría provocar interferencias
de radio.
• Este producto utiliza el chip Dante Ultimo. Consulte el sitio web de Audinate (en inglés) para
ver información detallada sobre las licencias de código abierto del software concreto.
https://www.audinate.com/software-licensing
Consulte en el sitio web que figura a continuación para ver las condiciones de licencia del
software de código abierto utilizado en este producto.
EE. UU. y Canadá
https://uc.yamaha.com/support/
Otros países
https://download.yamaha.com/
Acerca de este manual
• Este manual utiliza las siguientes palabras indicadoras para la información importante:
• Las ilustraciones que se muestran en este manual son únicamente orientativas.
• Los nombres de empresas y productos utilizados en este manual son marcas comerciales o
marcas comerciales registradas de sus respectivos titulares.
• Yamaha realiza constantemente mejoras y actualizaciones del software incluido en este
producto. Puede descargar el software más reciente en el sitio web de Yamaha.
• Se prohíbe la copia parcial o total no autorizada de este documento.
INFORMACIÓN
ADVERTENCIA
Este contenido está relacionado con “riesgo de lesiones
graves o muerte”.
ATENCIÓN
Este contenido está relacionado con “riesgo de lesiones”.
AVISO
Indica contenido que debe cumplir para evitar fallos de
funcionamiento, daños o un funcionamiento incorrecto del
producto, así como para evitar la pérdidas de datos.
IMPORTANTE
Indica contenido que debe conocer para operar y utilizar el
producto correctamente.
NOTA
Indica información relacionada con el funcionamiento y el
uso. Lea este contenido como referencia.
63
Manual de instalación del RM-TT
Español
Acerca de la transferencia/eliminación
• Si transfiere el producto a un tercero, incluya este manual y los accesorios.
• Este producto contiene componentes reciclables. Para desechar este producto, póngase en
contacto con las autoridades locales correspondientes.
64
Manual de instalación del RM-TT
Gracias por adquirir el micrófono de diadema RM-TT de Yamaha. Esta unidad es un
micrófono de sobremesa alimentado con PoE. Es compatible con Dante y se puede usar
en combinación con el procesador de señales RM-CR. Asegúrese de leer este manual
antes de utilizar la unidad.
Elementos incluidos
• Adaptador de montaje en sobremesa : 1
• Tornillos de montaje : 3
• Espaciadores : 3
• Manual de instalación (este documento) : 1
Manuales de referencia
• Para ver detalles sobre cómo conectar esta unidad al RM-CR, consulte el Manual de
referencia del RM-CR.
• Para ver detalles sobre las funciones y especificaciones de esta unidad, consulte el
Manual de referencia del RM-TT.
Ambas publicaciones están disponibles en el sitio web de Yamaha.
EE. UU. y Canadá
https://uc.yamaha.com/support/
Otros países
https://download.yamaha.com/
INTRODUCCIÓN
65
Manual de instalación del RM-TT
Español
Panel superior/panel lateral
1 Botones/indicadores de (micrófono)
Toque un botón para encender/apagar el micrófono. Los cuatro botones/indicadores
funcionan juntos.
2 Indicador STATUS
Indica el estado de esta unidad con un patrón de parpadeo y colores. Para conocer
más detalles, consulte el Manual de referencia del RM-TT.
3 Botón RESET
Se utiliza para restablecer los ajustes realizando una pulsación larga con un objeto
acabado en una punta fina y luego soltándolo.
CONTROLES Y FUNCIONES
Indicador del micrófono Estado del micrófono
Verde ON
Rojo OFF
Pulsación larga Indicador STATUS
Objetivo de
restablecimiento
Entre 4 segundos y
menos de 8 segundos
Parpadea en azul dos veces por
segundo
(durante la pulsación larga/
restablecimiento)
Ajustes relacionados con la
red
Entre 8 segundos y
menos de 12
segundos
Parpadea en azul tres veces por
segundo
(durante la pulsación larga/
restablecimiento)
Todos los ajustes (se reinicia
automáticamente tras el
restablecimiento)
1
2
3
66
Manual de instalación del RM-TT
Panel inferior
1 Orificios de tornillos de montaje
Se utilizan para instalar los tornillos de montaje.
2 Ranura para cables
Se utiliza para pasar el cable LAN.
3 Tapa
Retírela al montar esta unidad sobre una mesa.
4 Etiqueta del producto
Proporciona información sobre esta unidad y marcas de conformidad con diversas
normas.
5 Puerto Dante/PoE
Se trata de un puerto RJ-45 al que puede conectar un cable LAN (CAT5e o superior) a
través de un inyector PoE conforme a la norma IEEE802.3af o el conmutador de red
con PoE a una unidad Dante. Para conocer más detalles sobre los inyectores, consulte
el Manual de referencia del RM-TT.
AVISO
: No conecte este producto directamente a una Wi-Fi pública o a un servicio de
Internet. Conecte este producto a Internet solo a través de un enrutador que tenga
una contraseña de alta seguridad. Consulte al fabricante del enrutador para
obtener más información sobre las prácticas de seguridad óptimas.
: Conecte exclusivamente un dispositivo compatible con Dante o un dispositivo
(incluido un ordenador) que admita Gigabit Ethernet.
4
3
5
2
1
67
Manual de instalación del RM-TT
Español
Asegúrese de instalar esta unidad siguiendo los métodos descritos en este manual.
Sin montaje sobre la mesa
1. Conecte el cable LAN al puerto Dante/PoE.
Páselo por la ranura para cables como se muestra a continuación.
AVISO
: Utilice el cable STP (par trenzado blindado) para evitar interferencias
electromagnéticas.
: Al desconectar el cable LAN del puerto Dante/PoE, espere al menos
cinco segundos antes de volver a conectar el cable. De lo contrario, se pueden
producir daños o fallos de funcionamiento.
2. Coloque esta unidad sobre la mesa.
Con esto finaliza la instalación.
INSTALACIÓN SOBRE UNA MESA
Cable LAN
68
Manual de instalación del RM-TT
Cuando se monta sobre la mesa
Prepare lo siguiente.
• Esta unidad
• Adaptador de montaje en sobremesa (en adelante denominado adaptador) (incluido)
• Tornillos de montaje × 3 (incluidos)
• Espaciadores × 3 (incluidos)
• Tornillos avellanados disponibles comercialmente × 3
• Taladro
1. Taladre un orificio en la mesa.
El orificio debe tener un diámetro mínimo de 25 mm. Utilice una broca apropiada.
2. Coloque el adaptador sobre el orificio de la mesa y asegúrelo con tres
tornillos avellanados disponibles comercialmente.
El diámetro de los orificios para los tornillos avellanados debe ser de 3,5 mm.
En el adaptador figura una marca LOCK y tres marcas de triángulo. Estas cuatro
marcas indican la orientación de los botones/indicadores del micrófono cuando la
unidad ya se ha instalado. Utilícelas como referencia para determinar la orientación del
adaptador.
NOTA : Hay seis orificios (incluidos los de repuesto) para los tornillos avellanados. Utilice
los tres que prefiera.
ATENCIÓN
: Asegúrese de usar tornillos avellanados y una broca que sean
adecuados para el material de la mesa.
El uso de tornillos y herramientas no adecuados puede provocar
lesiones, fallos de funcionamiento o daños a la mesa.
ATENCIÓN
: Utilice las herramientas adecuadas al hacer los orificios. El uso de
herramientas no adecuadas puede provocar lesiones en las
manos.
: Al hacer los orificios, evite que le caigan restos o polvo en los ojos.
Diámetro de 3,5 mm
Tornillos avellanados
disponibles
comercialmente
Adaptador
Marca de triángulo
69
Manual de instalación del RM-TT
Español
3. Retire la tapa de la parte inferior de esta unidad y luego instale tres
tornillos de montaje a través de los orificios de montaje.
Coloque un espaciador en cada tornillo.
4. Conecte el cable LAN al puerto Dante/PoE.
Páselo por la ranura para cables como se muestra a continuación.
AVISO
: Utilice el cable STP (par trenzado blindado) para evitar interferencias
electromagnéticas.
: Al desconectar el cable LAN del puerto Dante/PoE, espere al menos
cinco segundos antes de volver a conectar el cable. De lo contrario, se pueden
producir daños o fallos de funcionamiento.
Tornillo de montaje
Espaciador
Cable LAN
70
Manual de instalación del RM-TT
5. Pase el cable LAN por el centro del adaptador y luego coloque esta
unidad en el adaptador.
En el adaptador figura una marca RELEASE. Alinee la muesca del adaptador indicada
por esa marca con la ranura para cables en el lateral de la unidad.
6. Gire la unidad 45° en el sentido de las agujas del reloj (vista desde arriba).
Una vez enganchados los tornillos de montaje y el adaptador, la instalación ha
finalizado.
NOTA : Para retirar la unidad, gírela 45° en sentido contrario a las agujas del reloj.
71
Manual de instalación del RM-TT
Español
Especificaciones generales
Especificaciones de red
ESPECIFICACIONES PRINCIPALES
Dimensiones An. 140,0 mm × Prof. 140,0 mm × Al. 40,0 mm (sin salientes)
Peso 310 g
Requisitos de alimentación PoE (IEEE802.3af), CC 48 V
Consumo de potencia máximo 4,5 W
En
funcionamiento
Temperatura 0 °C – 40 °C
Humedad 30% – 90% (sin condensación)
Almacenamiento
Temperatura −20 °C – 60 °C
Humedad 20% – 90% (sin condensación)
Indicadores
• Micrófono
•Estado
•Puerto de red
Número máximo de dispositivos
con RM-CR
8
Accesorios
• Adaptador de montaje en sobremesa : 1
• Tornillo de montaje : 3
• Espaciador : 3
• Manual de instalación (este documento) : 1
Puerto Dante/PoE
• Audio Dante/Control Dante
• Mando a distancia
•PoE
• Requisitos de cable: CAT5e o superior, STP
72
Manual de instalación del RM-TT
Especificaciones de audio
El contenido de este manual se aplica a las últimas especificaciones según la fecha de
publicación. Para obtener el último manual, acceda al sitio web de Yamaha y descargue el
archivo del manual.
Respuesta de frecuencia 160 Hz – 16 kHz (−10 dB)
Frecuencia de muestreo 48 kHz
Profundidad de bits 24 bits
Latencia 57 [ms] (incluido el procesamiento de señales)
Entrada/salida de audio (Dante)
1in×2out
• In1 : señal de referencia de AEC
• Out1 : salida de mezcla de haz
• Out2 : salida de mezcla de haz (procesamiento simple)
Nivel máximo de entrada de SPL
(0 dBFS)
106,8 dB SPL
Ruido autógeno 6,3 dBA SPL
SNR
(ref. 94 dB SPL a 1 kHz)
87,7 dBA
Sensibilidad −12,8 dBFS/Pa
Rango dinámico 100,5 dBA
Procesamiento de señales
• Seguimiento automático de voz
• Patrón polar seleccionable: Cardioide, Hipercardioide,
Supercardioide, Omnidireccional, Bidireccional, Toroide
• Cancelador de eco adaptativo, reducción de ruido,
anulación de reverberaciones, automezclador, control
automático de ganancia, EQ paramétrico de usuario,
ganancia de salida
73
Manual de instalación del RM-TT
Español
Diagrama de dimensiones
Esta unidad
140.0
40.0
140.0
Unidades: mm
74
Manual de instalación del RM-TT
Adaptador de montaje en sobremesa
119.1
11.5
4.0
18.0
20.0
Unidades: mm
75
Manual de instalación del RM-TT
Español
(weee_eu_es_02)
Información para usuarios sobre la recogida y eliminación de los equipos antiguos
Este símbolo en los productos, embalajes y documentos anexos significa que los
productos eléctricos y electrónicos no deben mezclarse con los desperdicios
domésticos normales.
Para el tratamiento, recuperación y reciclaje apropiados de los productos
antiguos, llévelos a puntos de reciclaje correspondientes, de acuerdo con la
legislación nacional.
Al deshacerse de estos productos de forma correcta, ayudará a ahorrar recursos
valiosos y a impedir los posibles efectos desfavorables en la salud humana y en
el entorno que de otro modo se producirían si se trataran los desperdicios de
modo inapropiado.
Para obtener más información acerca de la recogida y el reciclaje de los
productos antiguos, póngase en contacto con las autoridades locales, con el
servicio de eliminación de basuras o con el punto de venta donde adquirió los
artículos.
Para los usuarios empresariales de la Unión Europea:
Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su
vendedor o proveedor para obtener más información.
Información sobre la eliminación en otros países fuera de la Unión Europea:
Este símbolo solo es válido en la Unión Europea. Si desea desechar estos
artículos, póngase en contacto con las autoridades locales o con el vendedor y
pregúnteles el método correcto.
RM-TT Manual de Instalação
76
PRECAUÇÕES............................................................................................................77
AVISO..........................................................................................................................79
INFORMAÇÃO ............................................................................................................80
INTRODUÇÃO.............................................................................................................82
Itens inclusos .................................................................................................................................... 82
Manuais de referência....................................................................................................................... 82
CONTROLES E FUNÇÕES ........................................................................................83
Painel superior / painel lateral........................................................................................................... 83
Painel inferior .................................................................................................................................... 84
INSTALANDO EM UMA MESA...................................................................................85
Sem montar na mesa........................................................................................................................ 85
Ao montar na mesa........................................................................................................................... 86
PRINCIPAIS ESPECIFICAÇÕES................................................................................89
Diagrama dimensional ...................................................................................................................... 91
CONTEÚDO
(bottom_pt_01)
O número de modelo, número de série, requisitos de energia, etc. podem ser encontrados na placa
de nome, que está na parte inferior da unidade. Anote-o no espaço reservado abaixo e guarde este
manual como registro de compra permanente para auxiliar na identificação do produto em caso de
roubo.
Nº de modelo
N° de série
77
RM-TT Manual de Instalação
Português
LEIA ATENTAMENTE ANTES DE PROSSEGUIR
Por favor guarde este manual em um lugar seguro para futuras consultas.
ADVERTÊNCIA
Sempre siga as precauções básicas listadas abaixo para evitar a possibilidade de
ferimentos graves ou até a morte por choque elétrico, curto-circuito, danos, incêndio
ou outros perigos. Essas precauções incluem, entre outras, o seguinte:
Advertência relativa a fogo
• Não coloque itens em chamas ou chamas próximas ao produto, pois podem causar incêndio.
CUIDADO
Sempre siga as precauções básicas listadas abaixo para evitar a possibilidade de
lesões físicas a você ou a outras pessoas. Essas precauções incluem, entre outras, o
seguinte:
Se você perceber alguma anormalidade
• Se ocorrer algum dos problemas a seguir, desconecte imediatamente o cabo LAN do
produto.
- O cabo LAN está gasto ou danificado.
- Cheiros incomuns ou fumaça são emitidos.
- Algum objeto ou água foi jogada no produto.
- Rachaduras ou outros danos visíveis aparecem no produto.
Depois, inspecione ou conserte o produto por pessoal qualificado da Yamaha.
Não abra
• Este produto não contém peças que possam ser reparadas pelo usuário. Não tente
desmontar as peças internas ou modificá-las de qualquer forma.
Cuidado com a água
• Não exponha o produto à chuva, use-o próximo à água ou em condições úmidas ou
molhadas, nem coloque sobre ele recipientes (como vasos, garrafas ou copos) que
contenham líquidos que possam derramar em qualquer abertura.
PRECAUÇÕES
A Yamaha não se responsabiliza por danos causados pelo uso inadequado ou por modificações
no produto ou por dados perdidos ou destruídos.
78
RM-TT Manual de Instalação
Localização e conexão
• Ao conectar este produto com um injetor PoE ou comutador de rede PoE, use um cabo LAN
que suporte PoE. Se você conectar um cabo que não esteja em conformidade com as
especificações ou conectar um cabo plano ou fino, poderá ocorrer incêndio ou mau
funcionamento.
• Não danifique o cabo LAN. A inobservância desta precaução pode resultar em incêndio,
choque elétrico ou danos ao produto.
- Não coloque objetos pesados sobre o cabo.
- Não processe o cabo de forma alguma.
- Não use grampos para fixar o cabo no lugar.
- Não aplique uma força excessiva no cabo.
- Mantenha o cabo longe de qualquer coisa quente.
• Não coloque o produto em uma posição instável ou em um local com vibração excessiva,
onde possa cair acidentalmente e causar ferimentos.
• Mantenha este produto fora do alcance das crianças. Este produto não é adequado para uso
em locais onde é provável que crianças estejam presentes.
• Não coloque o produto em um local em que possa entrar em contato com gases corrosivos
ou ar salgado. Fazer isso pode causar maus funcionamentos.
• Não direcione um cabo LAN onde alguém possa tropeçar neles, como em um local onde as
pessoas passam. Tropeçar em um cabo pode fazer com que uma pessoa ou este produto
caia, resultando em ferimentos pessoais ou danos ao produto.
• Antes de mover o produto, remova o cabo LAN conectado.
• Instale do modo indicado no manual. A queda pode resultar em ferimentos ou danos.
• Confirme que a instalação finalizada está segura. Além disso, realize inspeções de
segurança periodicamente. O não cumprimento deste pode fazer com que os dispositivos
caiam, resultando em lesões.
• Sempre consulte o pessoal de serviço Yamaha qualificado se a instalação do produto exigir
obras. A instalação inadequada pode causar acidentes, ferimentos, danos ou mau
funcionamento deste produto.
Cuidado relativo ao manuseio
• Não descanse seu peso sobre o produto nem coloque objetos pesados sobre ele.
79
RM-TT Manual de Instalação
Português
Para evitar a possibilidade de mau funcionamento / danos ao produto, danos aos dados ou danos a
outras propriedades, siga os avisos abaixo.
Manuseio e manutenção
• Não use o produto próximo a uma TV, rádio ou outros produtos elétricos. Caso contrário, o
produto, a TV ou o rádio podem gerar ruído.
• Não instale o produto em um local onde os campos magnéticos sejam fortes. Caso contrário,
isso pode causar o mau funcionamento do produto.
• Não exponha o produto a poeira ou vibração excessiva, ou frio ou calor extremos, para evitar
a possibilidade de desfiguração, operação instável ou danos aos componentes internos.
• Não instale em locais onde as mudanças de temperatura são severas. Caso contrário,
poderá ocorrer condensação no interior ou na superfície do produto, causando a sua ruptura.
• Se houver motivos para acreditar que possa ter ocorrido condensação, deixe o produto por
várias horas sem ligar a energia até que a condensação seque completamente, a fim de
evitar possíveis danos.
• Não use um cabo LAN que entre em contato com a caixa do produto ou aplique força
excessiva ao conector.
• Não toque no interior de uma porta com os dedos ou qualquer objeto metálico.
• Não coloque objetos de vinil, plástico ou borracha sobre o produto, pois isso pode causar
alteração ou descoloração.
• Ao limpar o produto, use um pano seco e macio. Não use diluentes, solventes, líquidos de
limpeza ou panos impregnados com produtos químicos, pois isso pode causar alterações ou
descoloração.
AVISO
RM-TT Manual de Instalação
80
Sobre funções / dados fornecidos com o produto
• Advertência: A operação deste produto em um ambiente residencial pode causar
interferência de rádio.
• Este produto usa Dante Ultimo. Consulte o site do Audinate (inglês) para obter detalhes sobre
as licenças de código aberto para o software específico.
https://www.audinate.com/software-licensing
Consulte o site abaixo para obter os termos de licença do software de código aberto usado
neste produto.
EUA e Canadá
https://uc.yamaha.com/support/
Outros países
https://download.yamaha.com/
Sobre este manual
• Este manual usa as seguintes palavras de sinalização para as informações importantes:
• As ilustrações mostradas neste manual são apenas para fins instrucionais.
• Os nomes das empresas e dos produtos deste manual são as marcas comerciais ou as
marcas comerciais registradas de suas respectivas empresas.
• A Yamaha efetua melhorias e atualizações de maneira constante no software incluído neste
produto. Você pode baixar o software mais recente no site da Yamaha.
• É proibida a cópia não autorizada deste documento, seja parcial ou total.
INFORMAÇÃO
ADVERTÊNCIAS
Este conteúdo indica “risco de ferimentos graves ou morte”.
CUIDADO
Este conteúdo indica “risco de ferimentos”.
AVISO
Indica o conteúdo que você deve observar para impedir
que o produto funcione incorretamente, seja danificado ou
funcione incorretamente e para evitar a perda de dados.
IMPORTANTE
Indica o conteúdo que você deve conhecer para operar e
usar o produto corretamente.
OBSERVAÇÃO
Indica informações relacionadas à operação e uso. Leia
isto para sua referência.
81
RM-TT Manual de Instalação
Português
Sobre transferência / descarte
• Se você transferir o produto para terceiros, entregue este manual e os acessórios junto com
ele.
• Este produto contém componentes recicláveis. Ao descartar este produto, entre em contato
com as autoridades locais apropriadas.
82
RM-TT Manual de Instalação
Obrigado por adquirir o microfone de borda Yamaha RM-TT. Esta unidade é um microfone
de mesa alimentado por PoE. É compatível com Dante e pode ser usado em combinação
com o processador de sinal RM-CR. Certifique-se de ler este manual antes de usar a
unidade.
Itens inclusos
• Adaptador de montagem em mesa : 1
• Parafusos de montagem : 3
• Espaçadores : 3
• Guia de instalação (este documento) : 1
Manuais de referência
• Para obter detalhes sobre como conectar esta unidade ao RM-CR, consulte o Manual de
Referência RM-CR.
• Para obter detalhes sobre as funções e especificações desta unidade, consulte o
RM-TT Manual de referencia.
Ambas as publicações estão disponíveis no site da Yamaha.
EUA e Canadá
https://uc.yamaha.com/support/
Outros países
https://download.yamaha.com/
INTRODUÇÃO
83
RM-TT Manual de Instalação
Português
Painel superior / painel lateral
1 (Mic) botões / indicadores
Toque em um botão para ligar / desligar o microfone. Todos os quatro botões /
indicadores funcionam juntos.
2 Indicador de status
Indica o status desta unidade usando uma cor e um padrão intermitente. Para obter
detalhes, consulte o RM-TT Manual de referencia.
3 Botão de reset
Use para redefinir as configurações pressionando longamente com um objeto de
ponta fina e, em seguida, soltando-o.
CONTROLES E FUNÇÕES
Indicador de microfone Status do microfone
Verde ON
Vermelho OFF
Pressão longa Indicador de status Redefinir destino
4 segundos a menos
de 8 segundos
Pisca em azul duas vezes por
segundo
(durante pressionamento longo /
reinicialização)
Configurações relacionadas
à rede
8 segundos a menos
de 12 segundos
Pisca em azul três vezes por
segundo
(durante pressionamento longo /
reinicialização)
Todas as configurações
(reinicia automaticamente
após redefinir)
1
2
3
84
RM-TT Manual de Instalação
Painel inferior
1 Orifícios dos parafusos de montagem
Use para instalar os parafusos de montagem.
2 Slot de cabo
Use para rotear o cabo LAN.
3 Tampa
Remova ao montar esta unidade em uma mesa.
4 Rótulo do produto
Fornece informações sobre esta unidade e marcas de conformidade com vários
padrões.
5 Porta Dante / PoE
Esta é uma porta RJ-45 à qual você pode conectar um cabo LAN (CAT5e ou superior)
por meio de um injetor PoE compatível com IEEE802.3af ou do switch de rede PoE a
uma unidade Dante. Para obter detalhes sobre injetores, consulte o RM-TT Manual de
referencia.
AVISO
: Não conecte este produto diretamente a uma rede Wi-Fi e/ou de Internet pública.
Somente conecte este produto à Internet usando um roteador com proteção por
senha forte. Consulte o fabricante do roteador para obter mais informações sobre
as melhores práticas de segurança.
: Não conecte nenhum dispositivo aqui que não seja um dispositivo compatível com
Dante ou um dispositivo (incluindo um computador) que suporte Ethernet gigabit.
4
3
5
2
1
85
RM-TT Manual de Instalação
Português
Certifique-se de instalar esta unidade usando os métodos descritos neste manual.
Sem montar na mesa
1. Conecte o cabo LAN na porta Dante / PoE.
Passe pelo slot do cabo conforme mostrado abaixo.
AVISO
: Use um cabo STP (par trançado blindado) para evitar interferência
eletromagnética.
: Ao desconectar o cabo LAN da porta Dante / PoE, espere pelo menos cinco
segundos antes de reconectar o cabo. Caso contrário, podem ocorrer danos ou
mau funcionamento.
2. Coloque esta unidade na mesa.
Isso conclui o guia de instalação.
INSTALANDO EM UMA MESA
Cabo LAN
86
RM-TT Manual de Instalação
Ao montar na mesa
Prepare o seguinte.
• Esta unidade
• Montagem em mesa adaptador (doravante referido como adaptador) (incluído)
• Parafusos de montagem × 3 (incluídos)
• Espaçadores × 3 (incluídos)
• Parafusos escareados disponíveis comercialmente × 3
•Broca
1. Faça um furo na mesa.
O furo deve ter um diâmetro de pelo menos 25 mm. Use uma broca apropriada.
2. Coloque o adaptador sobre o orifício na mesa e fixe-o com três parafusos
escareados disponíveis no mercado.
O diâmetro dos furos para os parafusos escareados deve ser 3,5 mm.
O adaptador é inscrito com uma marca LOCK e três triângulo marcas. Essas quatro
marcas indicam a orientação dos botões / indicadores do microfone quando a unidade
foi instalada. Use-os como guias para determinar a orientação do adaptador.
OBSERVAÇÃO : Existem seis orifícios (incluindo peças sobressalentes) para os
parafusos escareados. Use qualquer um deles.
CUIDADO
: Certifique-se de usar parafusos escareados e uma broca (broca)
apropriados para o material da mesa.
O uso de ferramentas e ferragens inadequadas pode causar ferimentos,
mau funcionamento ou danos à mesa.
CUIDADO
: Use ferramentas apropriadas ao fazer furos. O uso de ferramentas
inadequadas pode causar ferimentos nas mãos.
: Tenha cuidado para não deixar resíduos ou poeira em seus olhos ao
fazer os furos.
3,5 mm de diâmetro
Parafusos escareados
disponíveis
comercialmente
Adaptador
Marca triangular
87
RM-TT Manual de Instalação
Português
3. Remova a tampa da parte inferior desta unidade e instale três parafusos
de montagem através dos orifícios de montagem.
Coloque um espaçador em cada parafuso.
4. Conecte o cabo LAN na porta Dante / PoE.
Passe pelo slot do cabo conforme mostrado abaixo.
AVISO
: Use um cabo STP (par trançado blindado) para evitar interferência
eletromagnética.
: Ao desconectar o cabo LAN da porta Dante / PoE, espere pelo menos cinco
segundos antes de reconectar o cabo. Caso contrário, podem ocorrer danos ou
mau funcionamento.
Parafuso de montagem
Espaçador
Cabo LAN
88
RM-TT Manual de Instalação
5. Passe o cabo LAN pelo centro do adaptador e, em seguida, coloque esta
unidade no adaptador.
O adaptador está inscrito com uma marca RELEASE. Alinhe o entalhe no adaptador
indicado por essa marca com a ranhura do cabo na lateral da unidade.
6. Gire a unidade 45 ° no sentido horário (visto de cima).
O encaixe dos parafusos de montagem e do adaptador conclui o guia de instalação.
OBSERVAÇÃO : Para remover a unidade, gire-a 45 ° no sentido anti-horário.
89
RM-TT Manual de Instalação
Português
Especificações Gerais
Especificações de rede
PRINCIPAIS ESPECIFICAÇÕES
Dimensões
L 140,0 mm × P 140,0 mm × A 40,0 mm (excluindo
saliências)
Peso 310 g
Requerimentos de força PoE (IEEE802.3af), DC48 V
Consumo máximo de energia 4,5 W
Em operação
Temperatura 0 °C – 40 °C
Umidade 30% – 90% (sem condensação)
Armazenamento
Temperatura −20 °C – 60 °C
Umidade 20% – 90% (sem condensação)
Indicadores
•Mic
•Estado
• Porta de rede
Número máximo do dispositivo com
RM - CR
8
Acessórios
• Adaptador de montagem em mesa : 1
• Parafuso de montagem : 3
• Espaçador : 3
• Guia de instalação (este documento) : 1
Porta Dante / PoE
• Áudio Dante / Controle Dante
• Controle remoto
•PoE
• Requisitos de cabo: CAT5e ou superior, STP
90
RM-TT Manual de Instalação
Especificações do áudio
O conteúdo deste manual se aplica às especificações mais recentes a partir da data de
publicação. Para obter o manual mais recente, acesse o site da Yamaha e faça o
download do arquivo do manual.
Resposta de freqüência 160 Hz – 16 kHz (−10 dB)
Taxa de amostragem 48 kHz
Profundidade de bits 24 bits
Latência 57 [ms] (incluindo processamento de sinal)
Entrada / saída de áudio (Dante)
1in×2out
• Em 1 : Sinal de referência AEC
• Out1 : saída da mistura do feixe
• Out2 : saída da mistura do feixe (processamento
simples)
Nível máximo de entrada de SPL
(0 dBFs)
106,8 dB SPL
Ruído próprio 6,3 dBA SPL
SNR
(Ref. 94 dB SPL a 1 kHz)
87,7 dBA
Sensibilidade –12,8 dBFS / Pa
Gama dinâmica 100,5 dBA
Processamento de Sinal
• Rastreamento de voz automático
• Padrão polar selecionável: Cardioide, Hipercardioide,
Supercardioide, Omnidirecional, Bidirecional, Toróide
• AEC, NR, De reverberação, Auto Mixer, AGC, Usuário
PEQ, Ganho de saída
91
RM-TT Manual de Instalação
Português
Diagrama dimensional
Esta unidade
140.0
40.0
140.0
Unidades: mm
92
RM-TT Manual de Instalação
Adaptador de montagem em mesa
119.1
11.5
4.0
18.0
20.0
Unidades: mm
93
RM-TT Manual de Instalação
Português
(weee_eu_pt_02a)
Informações para os utilizadores relativas à recolha e eliminação de equipamentos
usados
Este símbolo, presente em produtos, embalagens e/ou incluído na documentação
associada, indica que os produtos elétricos e eletrónicos usados não devem ser
eliminados juntamente com os resíduos domésticos em geral.
O procedimento correto consiste no tratamento, recuperação e reciclagem de
produtos usados, pelo que deve proceder à respetiva entrega nos pontos de
recolha adequados, em conformidade com a legislação nacional em vigor.
A eliminação destes produtos de forma adequada permite poupar recursos
valiosos e evitar potenciais efeitos prejudiciais para a saúde pública e para o
ambiente, associados ao processamento incorreto dos resíduos.
Para mais informações relativas à recolha e reciclagem de produtos usados,
contacte as autoridades locais, o serviço de eliminação de resíduos ou o ponto de
venda onde foram adquiridos os itens relevantes.
Informações para utilizadores empresariais na União Europeia:
Para proceder à eliminação de equipamento elétrico e eletrónico, contacte o seu
revendedor ou fornecedor para obter informações adicionais.
Informações relativas à eliminação em países não pertencentes à União
Europeia:
Este símbolo é válido exclusivamente na União Europeia. Caso pretenda eliminar
este tipo de itens, contacte as autoridades locais ou o seu revendedor e informe-
se acerca do procedimento correto para proceder à respetiva eliminação.
Manuale di installazione RM-TT
94
PRECAUZIONI ............................................................................................................95
AVVISO .......................................................................................................................97
INFORMAZIONI ..........................................................................................................98
INTRODUZIONE .......................................................................................................100
Elementi inclusi................................................................................................................................100
Manuali di riferimento.......................................................................................................................100
CONTROLLI E FUNZIONI ........................................................................................ 101
Pannello superiore/pannello laterale................................................................................................101
Pannello inferiore .............................................................................................................................102
INSTALLAZIONE SU SCRIVANIA............................................................................103
Senza montaggio sulla scrivania......................................................................................................103
Con montaggio sulla scrivania .........................................................................................................104
SPECIFICHE PRINCIPALI ........................................................................................107
Diagramma dimensioni ....................................................................................................................109
INDICE
(bottom_it_01)
Il numero di modello e quello di serie, i requisiti di alimentazione e altre informazioni del prodotto si
trovano sulla piastrina o vicino alla stessa. La piastrina del prodotto si trova nella parte inferiore
dell’unità. Annotare il numero di serie nello spazio indicato di seguito e conservare il manuale come
documento di comprovazione dell’acquisto; in tal modo, in caso di furto, l’identificazione sarà più
semplice.
Numero del modello
Numero di serie
95
Manuale di installazione RM-TT
Italiano
LEGGERE ATTENTAMENTE PRIMA DI PROCEDERE
Conservare il presente manuale in un luogo sicuro per consultazioni future.
AVVERTENZA
Osservare sempre le seguenti precauzioni di base per evitare la possibilità di lezioni
gravi o perfino morte per scossa elettrica, cortocircuito, danni, incendio o per altri
pericoli. Queste precauzioni includono, a titolo esemplificativo ma non esaustivo:
Esposizione al fuoco
• Non posizionare oggetti accesi o fiamme vive in prossimità del prodotto per evitare il rischio di
incendio.
ATTENZIONE
Osservare sempre le seguenti precauzioni di base per evitare la possibilità di lesioni.
Queste precauzioni includono, a titolo esemplificativo ma non esaustivo:
Anomalie
• Se si verifica uno dei seguenti problemi, scollegare immediatamente il cavo LAN dal prodotto.
- Il cavo LAN è diventato logoro o danneggiato.
- Fumo od odori insoliti.
- Nel prodotto è penetrata acqua o qualche oggetto.
- Appaiono crepe o altri danni visibili appaiono sul prodotto.
Fare quindi ispezionare o riparare il prodotto da personale di assistenza Yamaha qualificato.
Non aprire
• Questo prodotto non contiene parti manutenibili dall’utente. Non tentare di smontare o
modificare le parti interne in alcun modo.
Attenzione all’acqua
• Non esporre il prodotto alla pioggia, non usarlo vicino all’acqua o in ambienti umidi o bagnati,
non poggiarvi sopra contenitori (ad esempio, tazze, bicchieri o bottiglie) di liquidi che
possano riversarsi in una delle aperture, né posizionarlo in luoghi soggetti a infiltrazioni.
PRECAUZIONI
Yamaha declina qualsiasi responsabilità per lesioni personali o danni derivanti da un utilizzo non
corretto o dalle modifiche apportate al prodotto, o dati persi o distrutti.
96
Manuale di installazione RM-TT
Posizione e connessione
• In caso di collegamento del prodotto a un iniettore PoE o a uno switch di rete PoE, usare un
cavo LAN che supporti PoE. Collegando un cavo non conforme alle specifiche o un cavo di
tipo piatto o sottile, si possono verificare incendi o malfunzionamenti.
• Non danneggiare il cavo LAN. La mancata osservanza di tale precauzione può causare
incendi, scosse elettriche o danni al prodotto.
- Non appoggiare oggetti pesanti sul cavo.
- Non modificare il cavo in alcun modo.
- Non utilizzare graffette per fissare il cavo in posizione.
- Non esercitare forza eccessiva sul cavo.
- Assicurarsi di tenere il cavo lontano da fonti di calore.
• Non collocare l’unità in posizione instabile o in un luogo soggetto a vibrazioni eccessive, per
evitare che cada accidentalmente e che possa causare lesioni.
• Tenere il prodotto lontano dalla portata dei bambini. Questo prodotto non è adatto all’uso in
luoghi con presenza di bambini.
• Non posizionare il prodotto in posizioni in cui potrebbe venire a contatto con gas corrosivi o
salsedine. La mancata osservanza di tale precauzione potrebbe causare un
malfunzionamento.
• Non poggiare il cavo LAN in luoghi in cui vi si possa inciampare, come ad esempio luoghi di
passaggio. L’inciampo potrebbe causare la caduta della persona o del prodotto con
conseguenti lesioni personali o danni al prodotto.
• Prima di spostare il prodotto, scollegare il cavo LAN.
• Installare attenendosi alle istruzioni presenti nel manuale. La caduta potrebbe causare lesioni
personali o danni.
• Assicurarsi di aver terminato l’installazione in modo sicuro. Condurre inoltre ispezioni di
sicurezza periodiche. La mancata osservanza di questa precauzione può provocare la
caduta di dispositivi e conseguenti lesioni personali.
• Consultare sempre personale di assistenza Yamaha qualificato in caso l’installazione richieda
opere edili. Un’installazione errata potrebbe causare incidenti, lesioni, danni o
malfunzionamenti del prodotto.
Precauzioni di utilizzo
• Non appoggiare il proprio peso sul prodotto o poggiarvi sopra oggetti pesanti.
97
Manuale di installazione RM-TT
Italiano
Osservare i seguenti avvisi per evitare la possibilità di malfunzionamenti/danni al prodotto, ai dati o ad
altri oggetti.
Manipolazione e manutenzione
• Non utilizzare il prodotto in prossimità di TV, radio o altri prodotti elettrici per evitare che questi
possano produrre rumore.
• Non installare il prodotto in luoghi soggetti a forti campi magnetici, per evitare
malfunzionamenti del prodotto.
• Non esporre il prodotto a livelli eccessivi di polvere o vibrazioni, o a caldo o freddo eccessivi,
onde prevenire la possibilità di danni estetici, rendere instabile il funzionamento o
danneggiare i componenti interni.
• Non installare in luoghi soggetti a notevoli sbalzi di temperatura per evitare che si formi
condensa all’interno della superficie del prodotto danneggiandolo.
• Se si ritiene vi sia condensa, lasciare il prodotto spento per diverse ore fino a che la condensa
non si sia completamente asciugata, in modo da prevenire possibili danni.
• Non utilizzare cavi LAN che entrino in contatto con l’involucro del prodotto o che applichino
forza eccessiva al connettore.
• Non toccare l’interno di una porta con le dita od oggetti metallici.
• Non collocare sul prodotto oggetti in vinile, plastica o gomma per evitare alterazioni o
scolorimenti.
• Pulire il prodotto con un panno morbido e asciutto. Non utilizzare diluenti, solventi, detergenti
liquidi o panni impregnati di sostanze chimiche poiché potrebbero causare alterazioni o
scolorimenti.
AVVISO
Manuale di installazione RM-TT
98
Funzioni e dati inclusi nel prodotto
• Avvertenza: L’utilizzo del prodotto in ambienti domestici potrebbe causare interferenze radio.
• Questo prodotto usa Dante Ultimo. Per dettagli sulle licenze open source per i vari software,
consultare il sito web Audinate (in inglese).
https://www.audinate.com/software-licensing
Consultare il seguente sito web per i termini di licenza del software open source utilizzato nel
prodotto.
U.S.A e Canada
https://uc.yamaha.com/support/
Altri paesi
https://download.yamaha.com/
Informazioni sul manuale
• Il presente manuale utilizza i seguenti termini per le informazioni importanti:
• Le illustrazioni in questo manuale vengono fornite esclusivamente a scopo descrittivo.
• Le denominazioni sociali e i nomi dei prodotti riportati nel manuale sono marchi o marchi
registrati delle rispettive società.
• Yamaha apporta continui miglioramenti e aggiornamenti al software incluso con il prodotto. È
possibile scaricare la versione più recente del software dal sito web Yamaha.
• è vietata la copia non autorizzata anche parziale del presente documento.
INFORMAZIONI
AVVERTENZA
Questo contenuto indica “rischio di lesioni gravi o di morte”.
ATTENZIONE
Questo contenuto indica "rischio di lesioni".
AVVISO
Indica contenuto da osservare per evitare il guasto del
prodotto, danni o malfunzionamento e perdita di dati.
IMPORTANTE
Indica contenuto da conoscere per poter utilizzare il prodotto
correttamente.
NOTA
Indica informazioni relative al funzionamento e all’uso.
Leggere per consultazione.
99
Manuale di installazione RM-TT
Italiano
Trasferimento/smaltimento
• In caso di trasferimento del prodotto a terzi, trasferire anche il presente manuale e gli
accessori.
• Questo prodotto contiene componenti riciclabili. Per lo smaltimento del prodotto, rivolgersi
alle autorità locali competenti.
100
Manuale di installazione RM-TT
Grazie per aver acquistato il microfono da superficie Yamaha RM-TT. L’unità è un
microfono da scrivania alimentato PoE compatibile con Dante ed è utilizzabile in
combinazione con il processore di segnale RM-CR. Assicurarsi di leggere il manuale prima
di utilizzare l’unità.
Elementi inclusi
• Adattatore per montaggio su scrivania : 1
• Viti di montaggio : 3
• Distanziatori : 3
• Manuale di installazione (il presente documento) : 1
Manuali di riferimento
• Per dettagli su come collegare l’unità a un RM-CR, consultare il manuale di riferimento
dell’RM-CR.
• Per dettagli sulle funzioni e le specifiche dell’unità, consultare il manuale di riferimento
dell’RM-TT.
Entrambe le pubblicazioni sono disponibili sul sito web Yamaha.
U.S.A e Canada
https://uc.yamaha.com/support/
Altri paesi
https://download.yamaha.com/
INTRODUZIONE
101
Manuale di installazione RM-TT
Italiano
Pannello superiore/pannello laterale
1 Pulsanti/indicatori (Mic)
Toccare un pulsante per accendere/spegnere il microfono. Tutti i quattro pulsanti/
indicatori operano insieme.
2 Indicatore STATUS
indica lo stato dell’unità tramite un sistema di colori e lampeggiamenti. Per dettagli,
consultare il manuale di riferimento dell’RM-TT.
3 Pulsante RESET
Usare per ripristinare le impostazioni tenendo premuto con un oggetto a punta sottile e
quindi rilasciando.
CONTROLLI E FUNZIONI
Indicatore Mic Stato microfono
Verde ON
Rosso OFF
Pressione lunga Indicatore STATUS Oggetto del ripristino
Da 4 secondi a meno
di 8 secondi
Lampeggia in blu due volte al
secondo
(durante la pressione lunga/il
ripristino)
Impostazioni di rete
Da 8 secondi a meno
di 12 secondi
Lampeggia in blu tre volte al
secondo
(durante la pressione lunga/il
ripristino)
Tutte le impostazioni (riavvio
automatico dopo il ripristino)
1
2
3
102
Manuale di installazione RM-TT
Pannello inferiore
1 Fori per le viti di montaggio
Utilizzare per installare le viti di montaggio.
2 Fessura per il cavo
Per far passare il cavo LAN.
3 Tappo
Rimuovere per montare l’unità su una scrivania.
4 Etichetta prodotto
Fornisce informazioni sull’unità e i marchi di conformità ai vari standard.
5 Porta Dante/PoE
Si tratta di una porta RJ-45 a cui connettere un cavo LAN (CAT5e o superiore) tramite
un iniettore PoE conforme IEEE802.3af o uno switch di rete PoE a un’unità Dante. Per
dettagli sugli iniettori, consultare il manuale di riferimento di RM-TT.
AVVISO
: Non collegare il prodotto a una rete Wi-Fi pubblica e/o direttamente a Internet.
Collegare il prodotto a Internet solamente tramite un router protetto da robusta
password. Per informazioni sulle migliori prassi di sicurezza, rivolgersi al
produttore del router.
: Non connettere qui dispositivi non compatibili Dante o un dispositivo che non
supporti gigabit Ethernet (incluso un computer).
4
3
5
2
1
103
Manuale di installazione RM-TT
Italiano
Per installare l’unità, assicurarsi di seguire i metodi descritti nel manuale.
Senza montaggio sulla scrivania
1. Inserire il cavo LAN nella porta Dante/PoE.
Far passare il cavo attraverso la fessura come illustrato sotto.
AVVISO
: Usare un cavo STP (Shielded Twisted Pair, doppino ritorto schermato) per
prevenire interferenze elettromagnetiche.
: Nel scollegare il cavo LAN dalla porta Dante/PoE, attendere almeno cinque
secondi prima di ricollegare il cavo. Altrimenti, si potrebbero verificare danni o
malfunzionamenti.
2. Posizionare l’unità sulla scrivania.
L’installazione è completata.
INSTALLAZIONE SU SCRIVANIA
Cavo LAN
104
Manuale di installazione RM-TT
Con montaggio sulla scrivania
Preparare i seguenti elementi.
•L’unità
• Adattatore per montaggio su scrivania (di seguito in poi adattatore) (incluso)
• Viti di montaggio × 3 (incluso)
• Spaziatori × 3 (incluso)
• Viti a testa sfasata disponibili in commercio × 3
•Trapano
1. Praticare un foro nella scrivania.
Il foro deve avere un diametro minimo di 25 mm. Utilizzare una punta di trapano adatta.
2. Posizionare l’adattatore sul foro della scrivania e fissarlo con tre viti a
testa sfasata disponibili in commercio.
Il diametro dei fori delle viti a testa sfasata deve essere di 3,5 mm.
L’adattatore riporta incisa una scritta LOCK e tre triangoli. Questi quattro segni indicano
l’orientamento dei pulsanti/indicatori Mic quando si installa l’unità. Utilizzare queste
guide per determinare l’orientamento dell’adattatore.
NOTA : Ci sono sei fori (inclusi quelli di riserva) per le viti a testa sfasata. Utilizzarne tre
qualsiasi.
ATTENZIONE
: Assicurarsi di usare viti a testa sfasata e una punta di trapano
adatti al materiale della scrivania.
L’utilizzo di utensili e accessori inadeguati può causare lesioni,
malfunzionamenti o danni alla scrivania.
ATTENZIONE
: Utilizzare utensili adeguati per praticare i fori. In caso contrario,
ci si potrebbe ferire alle mani.
: Evitare la caduta di detriti o polvere negli occhi mentre si
praticano i fori.
Diametro di 3,5 mm
Viti a testa sfasata
disponibili in
commercio
Adattatore
Segno del triangolo
105
Manuale di installazione RM-TT
Italiano
3. Rimuovere il tappo dal fondo dell’unità e inserire tre viti di montaggio
attraverso i relativi fori.
Posizionare un distanziatore su ciascuna vite.
4. Inserire il cavo LAN nella porta Dante/PoE.
Far passare il cavo attraverso la fessura come illustrato sotto.
AVVISO
: Usare un cavo STP (Shielded Twisted Pair, doppino ritorto schermato) per
prevenire interferenze elettromagnetiche.
: Nel scollegare il cavo LAN dalla porta Dante/PoE, attendere almeno cinque
secondi prima di ricollegare il cavo. Altrimenti, si potrebbero verificare danni o
malfunzionamenti.
Vite di montaggio
Distanziatore
Cavo LAN
106
Manuale di installazione RM-TT
5. Far passare il cavo LAN attraverso il centro dell’adattatore, posizionare
quindi l’unità sull’adattatore.
L’adattatore riporta incisa la scritta RELEASE. Allineare la rientranza sull’adattatore
indicata dal segno sulla fessura del cavo sul lato dell’unità.
6. Ruotare l’unità di 45° in senso orario (vista dall’alto).
Per completare l’installazione, fissare le viti all’adattatore.
NOTA : Per rimuovere l’unità, ruotarla di 45° in senso antiorario.
107
Manuale di installazione RM-TT
Italiano
Specifiche generali
Specifiche di rete
SPECIFICHE PRINCIPALI
Dimensioni
L 140,0 mm × P 140,0 mm × A 40,0 mm (sporgenze escluse)
Peso 310 g
Requisiti energetici PoE (IEEE802.3af), CC48 V
Consumo massimo 4,5 W
In uso
Temperatura 0 °C – 40 °C
Umidità 30% – 90% (senza condensa)
Conservazione
Temperatura –20 °C – 60 °C
Umidità 20% – 90% (senza condensa)
Indicatori
• Microfono
• Stato
• Porta di rete
Numero massimo dispositivi con
RM-CR
8
Accessori
• Adattatore per montaggio su scrivania : 1
• Vite di montaggio : 3
• Distanziatore : 3
• Manuale di installazione (il presente documento) : 1
Porta Dante/PoE
• Audio Dante/Controllo Dante
• Telecomando
•PoE
• Requisiti per i cavi: CAT5e o categoria superiore, STP
108
Manuale di installazione RM-TT
Specifiche audio
Il contenuto del presente manuale si applica alle ultime specifiche tecniche a partire
dalla data di pubblicazione. Per ottenere la versione più recente del manuale, accedere al
sito Web Yamaha e scaricare il file corrispondente.
Risposta in frequenza 160 Hz – 16 kHz (−10 dB)
Frequenza di campionamento 48 kHz
Profondità bit 24 bit
Latenza 57 [ms] (inclusa elaborazione del segnale)
Ingresso/uscita audio (Dante)
1in×2out
• In1 : Segnale di riferimento AEC
• Out1 : uscita del mix dei raggi
• Out2 : uscita del mix dei raggi (con semplice elaborazione)
Livello di pressione sonora (SPL)
massimo in ingresso (0 dBFS)
106,8 dB SPL
Rumore autonomo 6,3 dBA SPL
Rapporto segnale-rumore
(Rif. 94 dB SPL a 1 kHz)
87,7 dBA
Sensibilità −12,8 dBFS/Pa
Gamma dinamica 100,5 dBA
Elaborazione del segnale
• Tracciamento vocale automatico
• Figura polare selezionabile: Cardioide, Ipercardioide,
Supercardioide, Omnidirezionale, Birezionale, Toroide
• AEC, riduzione del rumore, deriverberazione, mixer
automatico, AGC, equalizzatore parametrico utente,
guadagno in uscita
109
Manuale di installazione RM-TT
Italiano
Diagramma dimensioni
L’unità
140.0
40.0
140.0
Unità: mm
110
Manuale di installazione RM-TT
Adattatore per montaggio su scrivania
119.1
11.5
4.0
18.0
20.0
Unità: mm
111
Manuale di installazione RM-TT
Italiano
(weee_eu_it_02)
Informazioni per gli utenti sulla raccolta e lo smaltimento di vecchia attrezzatura
Questi simboli sui prodotti, sull’imballaggio e/o sui documenti che li
accompagnano, indicano che i prodotti elettrici ed elettronici non devono essere
mischiati con i rifiuti generici.
Per il trattamento, il recupero e il riciclaggio appropriato di vecchi prodotti, si prega
di portarli ai punti di raccolta designati, in accordo con la legislazione locale.
Smaltendo correttamente questi prodotti si potranno recuperare risorse preziose,
oltre a prevenire potenziali effetti negativi sulla salute e l’ambiente che potrebbero
sorgere a causa del trattamento improprio dei rifiuti.
Per ulteriori informazioni sulla raccolta e il riciclaggio di vecchi prodotti, si prega di
contattare l’amministrazione comunale locale, il servizio di smaltimento dei rifiuti
o il punto vendita dove sono stati acquistati gli articoli.
Per utenti imprenditori dell’Unione europea:
Se si desidera scartare attrezzatura elettrica ed elettronica, si prega di contattare
il proprio rivenditore o il proprio fornitore per ulteriori informazioni.
Informazioni sullo smaltimento negli altri Paesi al di fuori dell’Unione
europea:
Questi simboli sono validi solamente nell’Unione Europea; se si desidera scartare
questi articoli, si prega di contattare le autorità locali o il rivenditore e richiedere
informazioni sulla corretta modalità di smaltimento.
112
Руководство по установке RM-TT
МЕРЫ ПРЕДОСТОРОЖНОСТИ............................................................................. 113
УВЕДОМЛЕНИЕ ...................................................................................................... 115
ИНФОРМАЦИЯ........................................................................................................ 116
ВВЕДЕНИЕ............................................................................................................... 118
Элементы, входящие в комплект ................................................................................................ 118
Справочные руководства ............................................................................................................. 118
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ФУНКЦИИ ............................................................ 119
Верхняя панель/боковая панель.................................................................................................. 119
Нижняя панель...............................................................................................................................120
УСТАНОВКА НА СТОЛЕ........................................................................................121
Без монтажа на столе ...................................................................................................................121
Монтаж на столе............................................................................................................................122
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .............................................125
Схема размеров.............................................................................................................................127
СОДЕРЖАНИЕ
(bottom_ru_01)
Номер модели, серийный номер, требования к источнику питания и пр. указаны на табличке
с названием изделия в нижней части устройства или рядом с ней. Запишите серийный номер
в расположенном ниже поле и сохраните данное руководство как подтверждение покупки;
это поможет идентифицировать принадлежность устройства в случае кражи.
Номер модели.
Cерийный номер.
113
Русский
Руководство по установке RM-TT
ВНИМАТЕЛЬНО ПРОЧТИТЕ ПЕРЕД ИСПОЛЬЗОВАНИЕМ
Храните данное руководство в надежном месте, чтобы к нему можно было
обратиться в будущем.
ПРЕДУПРЕЖДЕНИЕ
Всегда соблюдайте указанные ниже основные меры предосторожности, чтобы
избежать риска серьезной травмы или даже смерти в результате поражения
электрическим током, короткого замыкания, повреждений, пожара и других
угроз. Данные меры предосторожности включают в себя, помимо прочего,
следующее.
Беречь от огня
• Не размещайте горящие предметы или источники открытого огня рядом с продуктом,
поскольку это может привести к возгоранию.
ВНИМАНИЕ
Всегда соблюдайте указанные ниже основные меры предосторожности, чтобы
избежать риска физической травмы для себя или других людей. Данные меры
предосторожности включают в себя, помимо прочего, следующее.
Нештатные ситуации
• При возникновении любой из указанных ниже проблем немедленно отсоедините
кабель LAN от продукта.
- Кабель LAN истрепался или поврежден.
- От продукта исходит необычный запах или дым.
- Посторонний предмет или вода попали внутрь продукта.
- На продукте появились трещины или другие видимые повреждения.
Затем отнесите продукт для осмотра или ремонта в сервисный центр Yamaha.
Не открывать
• Данный продукт содержит не обслуживаемые пользователем детали. Не пытайтесь
разбирать внутренние детали или модифицировать их каким-либо образом.
Беречь от воды
• Не допускайте попадания продукта под дождь, не пользуйтесь им рядом с водой, в
условиях сырости или повышенной влажности. Не ставьте на аппарат какие-либо
емкости с жидкостью (например, вазы, бутылки или стаканы), которая может
пролиться и попасть в отверстия.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Компания Yamaha не несет ответственности за повреждения, возникшие в результате
ненадлежащего использования или модификаций продукта, а также за потерю или
уничтожение данных.
114
Руководство по установке RM-TT
Расположение и подключение
• Для подключения продукта к инжектору PoE или сетевому коммутатору PoE
используйте кабель LAN, который поддерживает технологию PoE. При использовании
кабеля, который не соответствует техническим характеристикам, либо плоского или
тонкого кабеля, возможно возникновение пожара или неисправностей.
• Не допускайте повреждений кабеля LAN. Несоблюдение данного требования может
привести к пожару, поражению электрическим током или повреждению продукта.
- Не ставьте тяжелые предметы на кабель.
- Не модифицируйте кабель каким-либо образом.
- Не используйте скобы для фиксации кабеля.
- Не прикладывайте к кабелю излишних усилий.
- Храните кабель подальше от горячих предметов.
• Не оставляйте продукт в неустойчивом положении или в месте, подверженном
чрезмерной вибрации. Он может случайно упасть и причинить травму.
• Храните продукт в недоступном для детей месте. Данный продукт не подходит для
использования в местах, где вероятно присутствие детей.
• Не устанавливайте продукт в местах, где он может контактировать с коррозионными
газами или соленым воздухом. Это может стать причиной неисправности.
• Не прокладывайте кабель LAN в местах, где кто-то может за него запнуться, например,
на проходе. В этом случае это может привести к падению человека или продукта и
вызвать физическую травму или повреждение продукта.
• Перед перемещением продукта отсоедините подключенный кабель LAN.
• Выполните установку согласно инструкциям в данном руководстве. Падение может
привести к травме или повреждению.
• Убедитесь в том, что установка выполнена безопасно и надежно. Также периодически
проводите проверку безопасности. Несоблюдение этого указания может привести к
падению устройств и получению травмы.
• Если для установки продукта требуется проведение строительных работ, всегда
обращайтесь в сервисный центр Yamaha. Неправильная установка может стать
причиной несчастных случаев, травм, повреждения или неисправности продукта.
Меры безопасности при эксплуатации
• Не опирайтесь на продукт и не ставьте на него тяжелые предметы.
115
Русский
Руководство по установке RM-TT
Во избежание неисправности или повреждения продукта, повреждения данных, а также
повреждения другого имущества, соблюдайте указанные ниже уведомления.
Эксплуатация и техническое обслуживание
• Не используйте продукт вблизи телевизора, радиоприемника или других
электрических устройств. В противном случае продукт, телевизор или радиоприемник
могут генерировать шум.
• Не устанавливайте продукт в месте, где присутствуют сильные электромагнитные
поля. В противном случае это может привести к неисправности продукта.
• Не подвергайте продукт слишком сильному воздействию пыли или вибрации,
чрезмерно низких или высоких температур, иначе это может вызвать деформацию,
нестабильную работу или повреждение внутренних компонентов.
• Не устанавливайте продукт в местах с резкими перепадами температур. В противном
случае может образоваться конденсат внутри или на поверхности продукта и вызвать
поломку.
• Если существует причина образования конденсата, перед использованием оставьте
продукт на несколько часов, не включая питания, пока он не высохнет полностью,
чтобы предотвратить возможные повреждения.
• Не используйте кабель LAN, который соприкасается с корпусом продукта или слишком
плотно вставляется в разъем.
• Не прикасайтесь к внутренней части порта пальцами или любыми металлическими
предметами.
• Не ставьте на продукт виниловые, пластмассовые и резиновые предметы, т.к. это
может вызвать повреждение или обесцвечивание.
• Для чистки продукта пользуйтесь мягкой сухой тканью. Не используйте разбавители
краски, растворители, чистящие жидкости или салфетки, пропитанные химическими
веществами, т.к. это может вызвать повреждение или обесцвечивание.
УВЕДОМЛЕНИЕ
116
Руководство по установке RM-TT
Функции и данные, связанные с продуктом
• Предупреждение: Использование данного продукта в жилом помещении может
вызвать радиопомехи.
• В данном продукте используется чип Dante Ultimo. Сведения о лицензиях на ПО с
открытым исходным кодом для конкретного ПО см. на веб-сайте Audinate (на
английском языке).
https://www.audinate.com/software-licensing
Условия лицензирования ПО с открытым исходным кодом, используемого в данном
продукте, представлены на указанном ниже веб-сайте.
США и Канада
https://uc.yamaha.com/support/
Другие страны
https://download.yamaha.com/
О данном руководстве
• В данном руководстве используются следующие сигнальные слова для обозначения
важной информации.
• Иллюстрации в данном руководстве приведены только в качестве примеров.
• Названия компаний и изделий в данном руководстве являются товарными знаками или
зарегистрированными товарными знаками соответствующих компаний.
• Компания Yamaha постоянно выпускает усовершенствования и обновления
программного обеспечения, прилагаемого к данному продукту. Последнюю версию
программного обеспечения можно загрузить с веб-сайта Yamaha.
• Несанкционированное копирование настоящего документа полностью или частично
запрещено.
ИНФОРМАЦИЯ
ПРЕДУПРЕЖДЕНИЕ
Данная информация предупреждает о риске гибели
или получения серьезных травм.
ВНИМАНИЕ
Данная информация предупреждает о риске
получения травмы.
УВЕДОМЛЕНИЕ
Указания, которые необходимо соблюдать во
избежание неисправности, повреждения или
нарушения работы продукта, а также потери
данных.
ВАЖНО
С данной информацией необходимо ознакомиться,
чтобы использовать продукт надлежащим образом.
ПРИМЕЧАНИЕ
Данная информация связана с использованием
продукта. Ознакомьтесь с ней для справки.
117
Русский
Руководство по установке RM-TT
Сведения о передаче права владения и утилизации
• При передаче данного продукта третьей стороне приложите к нему настоящее
руководство и аксессуары.
• Данный продукт содержит компоненты, подлежащие переработке. Для утилизации
продукта обратитесь в соответствующие органы местного управления.
118
Руководство по установке RM-TT
Благодарим за покупку микрофона граничного слоя Yamaha RM-TT. Данное
устройство является настольным микрофоном на основе технологии PoE. Он
совместим с технологией Dante и может использоваться в сочетании с сигнальным
процессором RM-CR. Перед использованием устройства обязательно прочтите
настоящее руководство.
Элементы, входящие в комплект
• Адаптер для монтажа на столе : 1
• Крепежные винты : 3
• Прокладки : 3
• Руководство по установке (настоящий документ) : 1
Справочные руководства
• Подробнее о подключении данного устройства к RM-CR см. в справочном
руководстве по RM-CR.
• Подробнее о функциях и технических характеристиках данного устройства см. в
справочном руководстве RM-TT.
Оба документа доступны на веб-сайте Yamaha.
США и Канада
https://uc.yamaha.com/support/
Другие страны
https://download.yamaha.com/
ВВЕДЕНИЕ
Русский
119
Руководство по установке RM-TT
Верхняя панель/боковая панель
1 Кнопки/индикаторы (на микрофоне)
Коснитесь кнопки, чтобы включить или выключить микрофон. Все четыре
кнопки/индикатора работают вместе.
2 Индикатор STATUS
Показывает состояние данного устройства с помощью цвета и мигания.
Подробнее см. в справочном руководстве RM-TT.
3 Кнопка RESET
Для сброса настроек используйте предмет с тонким концом и удерживайте
кнопку, а затем отпустите.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ФУНКЦИИ
Индикатор микрофона Состояние микрофона
Зеленый ВКЛ.
Красный ВЫКЛ.
Длительное
нажатие
Индикатор STATUS Цель сброса
От 4 до 8 секунд
Мигает синим дважды в секунду
(во время удержания кнопки и
выполнения сброса настроек)
Сетевые настройки
От 8 до 12 секунд
Мигает синим трижды в секунду
(во время удержания кнопки и
выполнения сброса настроек)
Все настройки
(автоматический перезапуск
после сброса настроек)
1
2
3
120
Руководство по установке RM-TT
Нижняя панель
1 Отверстия для крепежных винтов
Используются для установки крепежных винтов.
2 Слот для кабеля
Используйте для того, чтобы пропустить через него кабель LAN.
3 Крышка
Снимите при монтаже устройства на столе.
4 Этикетка продукта
Содержит информацию о данном устройстве и указывает на соответствие
различным стандартам.
5 Порт Dante/PoE
Порт RJ-45, к которому можно подключить кабель LAN (CAT5e или более
скоростной) через IEEE802.3af-совместимый инжектор PoE или сетевой
коммутатор PoE к аппарату Dante. Подробнее об инжекторах см. в справочном
руководстве RM-TT.
Уведомление :
Не подключайте данный продукт к общедоступной сети Wi-Fi и/или
Интернету напрямую. Подключайте продукт к Интернету только
через маршрутизатор с надежной защитой паролем.
Не подключайте данный продукт к общедоступной сети Wi-Fi и/или
Интернету напрямую. Подключайте продукт к Интернету только
через маршрутизатор с надежной защитой паролем. Обратитесь к
производителю маршрутизатора, чтобы получить информацию об
оптимальных технологиях обеспечения безопасности.
: Не подключайте сюда устройства, отличные от Dante-
совместимых устройств или устройств (включая компьютер) с
поддержкой gigabit Ethernet.
4
3
5
2
1
Русский
121
Руководство по установке RM-TT
Обязательно устанавливайте данное устройство способами, описанными в
настоящем руководстве.
Без монтажа на столе
1. Вставьте кабель LAN в порт Dante/PoE.
Пропустите его через слот для кабеля, как показано ниже.
Уведомление : Используйте кабель STP (Shielded Twisted Pair, экранированная
витая пара), чтобы предотвратить электромагнитные помехи.
: При отключении кабеля LAN от порта Dante/PoE подождите не
менее пяти секунд перед повторным подключением кабеля. В
противном случае это может привести к повреждению или неис-
правностям.
2. Расположите данное устройство на столе.
После этого установка будет завершена.
УСТАНОВКА НА СТОЛЕ
Кабель LAN
122
Руководство по установке RM-TT
Монтаж на столе
Подготовьте следующие элементы.
• Данное устройство
• Адаптер для монтажа на столе (далее адаптер) (прилагается)
• Крепежные винты × 3 (прилагаются)
• Прокладки × 3 (прилагаются)
• Имеющиеся в продаже потайные винты × 3
• Дрель
1. Просверлите отверстие в потолке.
Отверстие должно иметь диаметр не менее 25 мм. Используйте
соответствующее сверло.
2. Расположите адаптер над отверстием в столе и зафиксируйте его тремя
имеющимися в продаже потайными винтами.
Диаметр отверстий для потайных винтов должен составлять 3,5 мм.
На адаптере имеется один знак LOCK и три треугольных знака. Эти четыре знака
обозначают ориентацию кнопок/индикаторов микрофона после установки
устройства. Используйте их в качестве указателей для определения ориентации
адаптера.
ПРИМЕЧАНИЕ : Для потайных винтов имеются шесть отверстий (включая
запасные). Используйте любые три из них.
Внимание :
Обязательно используйте потайные винты и дрель
(сверло) в соответствии с материалом стола.
При использовании ненадлежащего оборудования и инструментов
возможны травмы, неисправности или повреждение стола.
Внимание : Используйте соответствующие инструменты для
сверления отверстий. При использовании ненадлежащих
инструментов возможны травмы руки.
: Работайте аккуратно, чтобы мусор и пыль не попали вам
в глаза во время сверления отверстий.
Диаметр 3,5 мм
Имеющиеся в
продаже потайные
винты
Адаптер
Треугольный знак
Русский
123
Руководство по установке RM-TT
3. Снимите крышку с нижней стороны устройства и вставьте три крепежных
винта в монтажные отверстия.
Поместите одну прокладку на каждый винт.
4. Вставьте кабель LAN в порт Dante/PoE.
Пропустите его через слот для кабеля, как показано ниже.
Уведомление : Используйте кабель STP (Shielded Twisted Pair, экранированная
витая пара), чтобы предотвратить электромагнитные помехи.
: При отключении кабеля LAN от порта Dante/PoE подождите не
менее пяти секунд перед повторным подключением кабеля. В
противном случае это может привести к повреждению или неис-
правностям.
Крепежный винт
Прокладка
Кабель LAN
124
Руководство по установке RM-TT
5. Пропустите кабель LAN через центр адаптера, затем расположите данное
устройство на адаптере.
На адаптере имеется знак RELEASE. Совместите вырез на адаптере,
обозначенный этим знаком, со слотом для кабеля на боковой стороне
устройства.
6. Поверните устройство на 45° по часовой стрелке (если смотреть сверху).
После использования крепежных винтов и адаптера установка завершена.
ПРИМЕЧАНИЕ : Для перемещения устройства поверните его на 45° против часовой
стрелки.
Русский
125
Руководство по установке RM-TT
Общие технические характеристики
Технические характеристики сети
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры
Ш 140,0 мм × Г 140,0 мм × В 40,0 мм (без учета выступов)
Вес 310 g
Требования к источнику
питания
PoE (IEEE802.3af), 48 В постоянного тока
Максимальная
потребляемая мощность
4,5 Вт
Эксплуатация
Температура 0 °C – 40 °C
Влажность 30% – 90% (без конденсации)
Хранение
Температура −20 °C – 60 °C
Влажность 20% – 90% (без конденсации)
Индикаторы
• Микрофон
• Статус
• Сетевой порт
Максимальное количество
устройств с RM-CR
8
Принадлежности
• Адаптер для монтажа на столе : 1
• Крепежный винт : 3
• Прокладка : 3
•
Руководство по установке (настоящий документ)
: 1
Порт Dante/PoE
• Аудио Dante/Управление Dante
• Пульт ДУ
•PoE
• Требования к кабелю CAT5e или более скоростной,
STP
126
Руководство по установке RM-TT
Технические характеристики аудиосигнала
В содержании данного руководства приведены последние на момент публикации
технические характеристики. Для получения последней версии руководства
посетите веб-сайт корпорации Yamaha и загрузите файл с руководством.
Частотная характеристика 160 Гц – 16 кГц (−10 дБ)
Частота выборки 48 кГц
Глубина звука 24 бита
Время отклика 57 [мс] (включая обработку сигнала)
Аудиовход/Аудиовыход (Dante)
1 вход × 2 выхода
• In1 : эталонный сигнал AEC
• Out1 : вывод комбинации лучей
• Out2 : вывод комбинации лучей (простая обработка)
Максимальный уровень
звукового давления входного
сигнала (0 дБFs)
106,8 дБ УЗД
Собственный шум 6,3 дБА УЗД
Отношение сигнал-шум
(эталон. 94 дБ УЗД при частоте
1кГц)
87,7 дБА
Чувствительность −12,8 дБFS/Па
Динамич. диапазон 100,5 дБА
Обработка сигнала
• Автоматическое отслеживание голоса
• Доступная для выбора диаграмма направленности:
Кардиоид, Гиперкардиоид, Суперкардиоид,
Всенаправленный, Двунаправленный, Тороид
• AEC, NR, подавление реверберации,
автоматический микшер, автоматическое
управление усилением, параметрический
эквалайзер пользователя, усиление выходного
сигнала
Русский
127
Руководство по установке RM-TT
Схема размеров
Данное устройство
140.0
40.0
140.0
Единица измерения: мм
128
Руководство по установке RM-TT
Адаптер для монтажа на столе
r
119.1
11.5
4.0
18.0
20.0
Единица измерения: мм
129
130
RM-TT 安装说明书
注意事项................................................................. 131
须知..................................................................... 133
信息..................................................................... 134
简介..................................................................... 136
随附物品 ...................................................................136
参考说明书 .................................................................136
控件和功能............................................................... 137
顶面板 / 侧面板 .............................................................137
底面板 .....................................................................138
桌面安装................................................................. 139
非桌面安装 .................................................................139
桌面安装 ...................................................................140
主要规格................................................................. 143
尺寸图 .....................................................................145
目录
(bottom_zh_01)
本产品的型号、序列号、电源要求等规格可能标在铭牌上或铭牌附近，铭牌位于本机底
部。请将该序列号填写到下方的横线上，并妥善保存本说明书，以便在产品被盗时作为永
久购买凭证使用。
型号名称
序列号
中文
131
RM-TT 安装说明书
在操作之前 , 请务必先仔细阅读本说明书
请务必妥善保管本说明书，以便日后随时查阅。
警告
务必遵循以下基本注意事项，以免因触电、短路、损坏、火灾或其他危险造成重伤
甚至死亡。这些注意事项包括但不限于以下几项：
防火警告
• 请勿将任何燃烧物或明火靠近本产品，以免引起火灾。
注意
务必遵循以下基本注意事项，以免对您或他人造成人身伤害。这些注意事项包括但
不限于以下几项：
如果发现任何异常
• 如果发生以下任何问题，请立即断开 LAN 缆线与本产品的连接。
- LAN 缆线磨损或损坏。
- 散发异味或烟雾。
- 某些物体或水掉入产品中。
- 产品上出现裂纹或其他明显的损坏。
然后由合格的 Yamaha 服务人员对产品进行检查或维修。
请勿打开
• 本产品不含用户可维修的部件。请勿尝试拆卸内部部件或以任何方式对其进行改装。
防水注意
• 请勿让本产品淋雨或在靠近水的地方或潮湿环境中使用，或将盛有液体的容器 （如花瓶、
水瓶或玻璃杯）放在其上，否则可能会导致液体溅入任何开口。
注意事项
对由于不正当使用或擅自改装本产品所造成的损坏或数据丢失或损坏，Yamaha 概不负责。
132
RM-TT 安装说明书
位置和连接
• 将本产品与 PoE 供电器或 PoE 网络交换机连接时，请使用支持 PoE 的 LAN 缆线。如果
连接不符合规格的缆线，或连接扁平型或细薄型缆线，可能会引起火灾或故障。
• 请勿损坏 LAN 缆线。不遵守此注意事项可能引起火灾、触电或产品损坏。
- 请勿在缆线上放置重物。
- 请勿以任何方式处理缆线。
- 请勿使用订书钉将缆线固定到位。
- 请勿对缆线施加过大的力。
- 务必让缆线远离发热物体。
• 请勿将本产品放置在不稳的地方或剧烈振动的位置，否则可能会意外掉落并造成伤害。
• 将本产品放在儿童接触不到的地方。本产品不适合在儿童可能出现的地方使用。
• 请勿将本产品放置在可能接触腐蚀性气体或含盐份空气的地方。否则可能导致故障。
• 请勿将 LAN 缆线布设在可能有人绊倒的地方，例如，有人经过的地方。被缆线绊住可能
导致人员跌倒或产品跌落，从而造成人身伤害或产品损坏。
• 移动本产品之前，请拔下连接的 LAN 缆线。
• 按照手册中指示的方式安装。跌落可能导致伤害或损坏。
• 确认已完成的安装是安全可靠的。另外，定期进行安全检查。否则可能会导致设备坠落并
造成人身伤害。
• 如果产品安装需要施工，请务必咨询合格的 Yamaha 维修人员。安装不当可能导致事故、
人身伤害、产品损坏或发生故障。
小心操作
• 请勿将身体重量全部压在本产品上，或在其上放置重物。
中文
133
RM-TT 安装说明书
为避免产品故障 / 损坏、损坏数据或损坏其他财产，请遵循以下须知。
处理和维护
• 请勿在电视、收音机或其他电子产品附近使用本产品。否则，本产品、电视或收音机可能会
产生噪音。
• 请勿将本产品安装在磁场较强的地方。否则可能导致产品故障。
• 请勿将本产品暴露于灰尘过多或剧烈振动、极冷或极热的环境中，以免造成变形、操作不稳
定或内部组件损坏。
• 请勿安装在温度变化较大的地方。否则，可能会在本产品的内部或表面形成冷凝，导致产品
破裂。
• 如果有理由相信可能发生冷凝，请在不开启电源的情况下将本产品放置数小时，直到冷凝
完全变干，以防止发损坏。
• 请勿使用接触本产品外壳或对接头施力过大的 LAN 缆线。
• 请勿用手指或任何金属物体接触端口内部。
• 请勿在本产品上放置乙烯基、塑料或橡胶物品，因为这可能导致本产品发生变化或变色。
• 清洁本产品时，请使用柔软的干布。请勿使用油漆稀释剂、溶剂、清洗液或化学品浸渍的抹
布，因为这可能会导致发生变化或变色。
须知
134
RM-TT 安装说明书
关于本产品附带的功能 / 数据
• 本产品使用 Dante Ultimo。有关特定软件的开源许可证的详细信息，请访问 Audinate 网
站（英文）。
https://www.audinate.com/software-licensing
有关本产品中使用的开源软件的许可条款，请访问下面的网站。
美国和加拿大
https://uc.yamaha.com/support/
其他国家和地区
https://download.yamaha.com/
关于本说明书
• 本说明书使用以下信号词表示重要信息：
• 本说明书中出现的插图仅用于说明目的。
• 本使用说明书中所使用的公司名和产品名都是各自公司的商标或注册商标。
• Yamaha 不断改进和更新本产品中包含的软件。您可以从 Yamaha 网站下载最新软件。
• 禁止未经授权复制本文档的部分或全部内容。
信息
声明
此为 A 级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要
用户对其干扰采取切实可行的措施。
警告
本内容表示 “ 有重伤或死亡的风险 ”。
注意
本内容表示 “ 有受伤的风险 ”。
须知
表示为防止产品发生故障、损坏或操作不当以及数据丢失而必须遵守的内
容。
重要事项
表示为正确操作和使用产品而必须知道的内容。
注
表示与操作和使用有关的信息。阅读以供参考。
中文
135
RM-TT 安装说明书
关于转让 / 处置
• 如果您将本产品转让给第三方，请将本说明书和附件一同转让。
保护环境
如果需要废弃设备时，请与本地相关机构联系，获取正确的废弃方法。请勿将设备随意
丢弃或作为生活垃圾处理。
136
RM-TT 安装说明书
感谢您购买 Yamaha 界面式麦克风 RM
-
TT。本产品是 PoE 供电的桌面麦克风。它与 Dante
兼容，并可与 RM-CR 信号处理器结合使用。使用本产品前，请务必阅读本说明书。
随附物品
• 桌面安装适配器 ：1
• 安装螺钉 ：3
•垫片 ：3
• 安装说明书 （本文档） ：1
参考说明书
• 有关将本产品连接到 RM-CR 的详细信息，请参阅 RM-CR 参考说明书。
• 有关本产品的功能和规格的详细信息，请参阅 RM
-
TT 参考说明书。
您可以在 Yamaha 网站下载这两种说明书。
美国和加拿大
https://uc.yamaha.com/support/
其他国家和地区
https://download.yamaha.com/
简介
中文
137
RM-TT 安装说明书
顶面板 / 侧面板
1 （麦克风）按钮 / 指示灯
按下按钮可打开 / 关闭麦克风。所有四个按钮 / 指示灯协作运行。
2 状态指示灯
使用颜色和闪烁模式指示本产品的状态。有关详情，请参阅 RM
-
TT 参考说明书。
3 复位按钮
用细尖物体长按该按钮再松开即可复位设置。
控件和功能
麦克风指示灯 麦克风状态
绿色 打开
红色 关闭
长按 状态指示灯 复位目标
4 秒以上，8 秒以下
每秒闪烁蓝色两次
（长按 / 复位时）
网络相关设置
8 秒以上，12 秒以下
每秒闪烁蓝色三次
（长按 / 复位时）
所有设置 （复位后自动重启）
1
2
3
138
RM-TT 安装说明书
底面板
1 安装螺孔
用于安装安装螺钉。
2 缆线槽
用于布设 LAN 缆线。
3 盖
将本产品安装到桌面时请将其拆下。
4 产品标签
提供有关本产品的信息以及符合各种标准的标示。
5 Dante/PoE 端口
这是一个 RJ-45 端口，您可以通过符合 IEEE802.3af 的 PoE 供电器或 PoE 网络交换机
将 LAN 缆线 （CAT5e 或更高等级）连接到 Dante 设备。有关供电器的详细信息，请参
阅 RM
-
TT 参考说明书。
须知 ：请勿将本产品直接连接到公共 Wi-Fi 和 / 或 Internet 服务。只能通过具有强密
码保护的路由器将本产品连接到 Internet。有关最佳安全实践的信息，请咨询您
的路由器制造商。
：除了 Dante 兼容的设备或支持千兆以太网的设备 （包括计算机）外，请勿在此
处连接任何设备。
4
3
5
2
1
中文
139
RM-TT 安装说明书
请务必使用本说明书中描述的方法安装本产品。
非桌面安装
1. 将 LAN 缆线插入 Dante/PoE 端口。
如下图所示穿过缆线槽。
须知 ：使用 STP （屏蔽双绞线）缆线防止电磁干扰。
：断开 LAN 缆线与 Dante/PoE 端口的连接时，请至少等待 5 秒钟，然后再重新连
接缆线。否则可能会造成损坏或故障。
2. 将本产品放在桌面上。
安装完成。
桌面安装
LAN 缆线
140
RM-TT 安装说明书
桌面安装
进行以下准备。
• 本产品
• 桌面安装适配器 （以下简称适配器）（随附）
• 安装螺钉 × 3 （随附）
• 垫片 × 3 （随附）
• 商用沉头螺钉 × 3
•钻头
1. 在桌面上打一个孔。
孔的直径必须至少为 25 毫米。请使用合适的钻头。
2. 将适配器放置在桌面孔的上方，并用三个商用沉头螺钉将其固定。
沉头螺钉孔的直径必须为 3.5 毫米。
适配器上刻有一个 LOCK 标记和三个三角形标记。这四个标记表示安装本产品后麦克风
按钮 / 指示灯的方向。使用这些标记来帮助您确定适配器的方向。
注 ：有六个安装沉头螺钉的孔 （包括备用部分）。使用其中任意三个。
注意 ：请务必使用适合桌面材质的沉头螺钉和钻头。
使用不适当的硬件和工具可能会导致人身伤害、故障或桌面损坏。
注意 ：请在打孔时使用合适的工具。使用不当的工具可能导致手部受伤。
：打孔时请注意避免碎屑或灰尘进入眼睛。
直径 3.5 毫米
商用沉头螺钉
适配器
三角形标记
中文
141
RM-TT 安装说明书
3. 从本产品底部卸下盖子，然后通过安装孔安装三个安装螺钉。
在每个螺钉上放置一个垫片。
4. 将 LAN 缆线插入 Dante/PoE 端口。
如下图所示穿过缆线槽。
须知 ：使用 STP （屏蔽双绞线）缆线防止电磁干扰。
：断开 LAN 缆线与 Dante/PoE 端口的连接时，请至少等待 5 秒钟，然后再重新连
接缆线。否则可能会造成损坏或故障。
安装螺钉
垫片
LAN 缆线
142
RM-TT 安装说明书
5. 将 LAN 缆线穿过适配器的中心，然后将本产品放置在适配器上。
适配器上刻有 RELEASE 标记。将该标记指示的适配器中的槽口与本产品侧面的缆线槽对齐。
6. 将本产品顺时针旋转 45° （俯视视角）
安装螺钉和适配器啮合后即表示安装完成。
注 ：若要卸下本产品，请将其逆时针旋转 45°。
中文
143
RM-TT 安装说明书
一般规格
网络规格
主要规格
尺寸
宽 140.0 mm × 深 140.0 mm × 高 40.0 mm （不包括
突起部分）
重量 310 g
电源要求 PoE (IEEE802.3af)，DC48 V
最大功耗 4.5 W
运行环境
温度 0°C - 40°C
湿度 30% - 90% （非冷凝）
存储环境
温度 -20°C - 60°C
湿度 20% - 90% （非冷凝）
指示灯
• 麦克风
•状态
• 网络端口
RM-CR 可连接的最大设备数 8
配件
• 桌面安装适配器 ：1
• 安装螺钉 ：3
•垫片 ：3
• 安装说明书 （本文档） ：1
Dante/PoE 端口
• Dante 音频 /Dante 控件
• 遥控器
• PoE
• 缆线要求：CAT5e 或更高规格，STP
144
RM-TT 安装说明书
音频规格
本使用说明书的内容为出版时最新的技术规格。请至 Yamaha 网站下载最新版本的使用说明书。
频率响应 160 Hz - 16 kHz (-10 dB)
采样速率 48 kHz
位深 24 位
延迟 57 [ms] （包括信号处理）
音频输入 / 输出 (Dante)
1 输入 × 2 输出
• 输入 1 ：AC 参考信号
• 输出 1 ：波束混合输出
• 输出 2 ：波束混合输出 （经简单处理）
SPL 最大输入电平 (0 dBFs) 106.8 dB SPL
内部噪声 6.3 dBA SPL
SNR
（1 kHz 时，基准 SPL 为 94 dB)
87.7 dBA
灵敏度 -12.8 dBFS/Pa
动态范围 100.5 dBA
信号处理
• 自动语音跟踪
• 可选极性模式：心形、强心形、超心形、全向形、
双向形、环形
• AEC、NR、去混响、自动混音、AGC、User PEQ、
输出增益
中文
145
RM-TT 安装说明书
尺寸图
本产品
140.0
40.0
140.0
单位：mm
146
RM-TT 安装说明书
桌面安装适配器
r
119.1
11.5
4.0
18.0
20.0
单位：mm
中文
147
RM-TT 安装说明书
产品中有害物质的名称及含量
部件名称
有害物质
铅 （Pb） 汞 （Hg） 镉 （Cd）
六价铬
（Cr(VI)）
多溴联苯
（PBB）
多溴二苯醚
（PBDE）
印刷线路板 × ○ ○○○○
电缆类×○○○○○
本表格依据 SJ/T 11364 的规定编制。
○：
表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
×：
表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。
10
此标识适用于在中华人民共和国销售的电器电子产品。标识中间的数字为
环保使用期限的年数。
148
RM-TT 설치설명서
안전 주의사항............................................................................................................149
주의사항 ....................................................................................................................151
정보............................................................................................................................152
소개............................................................................................................................154
부속품 ..............................................................................................................................................154
참고설명서 .......................................................................................................................................154
컨트롤 및 기능...........................................................................................................155
상단 패널/ 측면 패널 .......................................................................................................................155
바닥 패널 .........................................................................................................................................156
테이블에 설치하기.....................................................................................................157
테이블에 장착하지 않는 경우 ..........................................................................................................157
테이블에 장착하는 경우...................................................................................................................158
주요 사양 ...................................................................................................................161
치수도 ..............................................................................................................................................163
목차
(bottom_ko_01)
본 제품의 모델 번호 , 일련 번호, 전원 규격 등은 기기 밑면에 있는 명판이나 명판 주위에서 확인할
수 있습니다. 도난 시 확인할 수있도록 일련 번호를 아래 공란에 기입하고 본 사용설명서를 구매기
록으로 영구 보관해야 합니다 .
모델 번호
일련 번호
149
RM-TT 설치설명서
한국어
진행하기 전에 반드시 읽어 주십시오
나중에 참고할 수 있도록 이 설명서는 안전한 곳에 보관해 주십시오.
경고
감전, 회로 단락, 손상, 화재 또는 기타 위험으로부터 심각한 부상을 당하거나 사망하지 않
도록 하기 위해서는 아래에 열거된 기본적인 안전 주의사항에 반드시 따라 주십시오. 이들
안전 주의사항에는 다음과 같은 것을 포함하지만 그것으로 한정하지는 않습니다:
화재 경고
• 제품 근처에 연소성 물품이나 불꽃을 놓지 마십시오. 화재가 발생할 수 있습니다.
주의
여러분들 또는 타인의 신체적 부상 가능성을 피하기 위해서는 아래에 열거된 기본적인 안전
주의사항에 반드시 따라 주십시오. 이들 안전 주의사항에는 다음과 같은 것을 포함하지만
그것으로 한정하지는 않습니다:
이상 징후 발견 시
• 다음과 같은 문제가 발생하면 즉시 제품에서 LAN 케이블을 분리하십시오.
- LAN 케이블이 닳거나 손상된 경우.
- 이상한 냄새 또는 연기가 배출되는 경우.
- 제품 내로 이물질이나 물이 들어간 경우.
- 제품에 금이 갔거나 가시적인 손상이 나타난 경우.
그렇게 한 후에 공식 Yamaha 서비스 담당자에게 검사나 수리를 요청하십시오.
열지 마십시오
• 본 제품에는 사용자가 수리할 수 있는 부품이 없습니다. 어떤 방식으로든 내부 부품을 분해하
거나 개조하려고 하지 마십시오.
침수 주의
• 비에 젖지 않도록 하고, 물 또는 습기가 많은 장소에서 사용하거나 담겨있는 액체가 입구 등의
부위로 쏟아질 우려가 있는 용기(예: 화병, 병 또는 유리컵)를 본 제품에 올려놓지 않도록 하
십시오.
안전 주의사항
Yamaha는 부적절하게 제품을 사용하거나 개조하여 발생한 손상, 또는 데이터 손실이나 파손에 대
해 책임지지 않습니다 .
150
RM-TT 설치설명서
위치 및 접속
• 본 제품을 PoE 인젝터 또는 PoE 네트워크 스위치와 연결할 때는 PoE를 지원하는 LAN 케이
블을 사용하십시오. 사양에 따르지 않는 케이블을 연결하거나, 플랫 타입 또는 슬림 타입 케이
블을 연결하면 화재 또는 오작동이 발생할 수 있습니다.
• LAN 케이블은 손상시키지 마십시오. 이들 안전 주의사항을 준수하지 않으면 화재, 감전 또는
제품 손상을 초래할 수 있습니다.
- 케이블 위에 무거운 물체를 올려두지 마십시오.
- 어떤 방식으로든 케이블을 가공하지 마십시오.
- 케이블을 정해진 위치에 고정하기 위해 스테이플을 사용하지 마십시오.
- 케이블에 과도한 힘을 가하지 마십시오.
- 케이블은 뜨거운 것 가까이에 두지 마십시오.
• 우발적으로 떨어져서 부상을 초래할 수 있으므로 제품을 불안정한 곳이나 진동이 과다한 곳에
두지 마십시오.
• 본 제품은 어린이의 손이 닿지 않는 곳에 두십시오. 본 제품은 어린이 등이 있는 곳에서 사용하
기에는 적절하지 않습니다.
• 부식성 가스나 염기와 접촉할 수 있는 장소에 제품에 두지 마십시오. 오작동이 발생할 수 있습
니다.
• 사람들이 지나가는 장소 등 케이블에 걸려서 넘어질 수 있는 장소에 LAN 케이블을 배선하지
마십시오. 케이블에 걸리면 사람 또는 본 제품이 넘어져서 인적 부상 또는 제품 손상을 초래할
수 있습니다.
• 제품을 이동시키기 전에 연결된 LAN 케이블을 제거하십시오.
• 설명서에 지시된 방식으로 설치하십시오. 떨어질 경우 부상이나 손상을 초래할 수 있습니다.
• 설치가 안전하고 견고한지 확인하십시오. 또한 주기적으로 안전 점검을 실시하십시오. 이를
지키지 않으면 장치가 떨어져 부상을 입을 수 있습니다.
• 제품 설치에 공사가 필요한 경우에는 반드시 공식 Yamaha 서비스 담당자에게 상의해 주십시
오. 적절하게 설치하지 않으면 사고, 부상, 본 제품의 손상 또는 오작동을 초래할 수 있습니
다.
취급상 주의
• 제품에 체중을 싣거나 무거운 물체를 올려두지 마십시오.
151
RM-TT 설치설명서
한국어
제품의 오작동/손상, 데이터 손상 또는 기타 재산 피해의 가능성을 방지하려면 아래 주의사항을 따르
십시오.
취급 및 유지보수
• TV, 라디오 또는 기타 전자제품 부근에서 본 제품을 사용하지 마십시오. 그렇게 하지 않으면
제품, TV 또는 라디오에 노이즈가 발생할 수 있습니다.
• 자기장이 강한 곳에 제품을 설치하지 마십시오. 그럴 경우 제품이 오작동을 일으킬 수 있습니
다.
• 미관을 해치거나, 조작이 불안정해지거나, 내부 구성부품이 손상되는 것을 방지하기 위해서는
제품이 과도한 먼지나 진동 또는 매우 춥거나 더운 곳에 노출되지 않도록 하십시오.
• 기온 변화가 심한 곳에는 설치하지 마십시오. 그렇게 하지 않으면 제품 내부 또는 표면이 응결
되어서 고장의 원인이 됩니다.
• 응결되었다고 여겨지는 이유가 있다면 손상을 방지하기 위해 응결이 완전히 제거될 때까지 전
원을 켜지 않은 상태로 여러 시간 제품을 방치해 주십시오.
• 제품 케이스와 접촉하거나 커넥터에 무리한 힘을 가하는 LAN 케이블을 사용하지 마십시오.
• 손가락이나 금속 물체로 포트 내부를 만지지 마십시오.
• 변형 또는 변색을 유발할 수 있으므로 본 제품 위에 비닐, 플라스틱 또는 고무 제품을 올려놓지
마십시오.
• 제품을 닦을 때는 부드럽고 마른 천을 사용하십시오. 변형 또는 변색을 유발할 수 있으므로 페
인트 시너, 용제, 세척액 또는 화학적으로 침윤된 걸레를 사용하지 마십시오.
주의사항
152
RM-TT 설치설명서
제품에 부속된 기능/데이터에 관해서
• 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서 사
용하는 경우 전파간섭의 우려가 있습니다있습니다.
• 본 제품은 Dante Ultimo를 사용합니다. 특정 소프트웨어에 관한 오픈 소스 라이선스에 관한
자세한 내용은 Audinate 웹사이트(영문 )를 참조하십시오.
https://www.audinate.com/software-licensing
• 본 제품에 사용되는 오픈 소스 소프트웨어의 인허가 조건에 관해서는 아래 웹사이트를 참조하
십시오.
미국 및 캐나다
https://uc.yamaha.com/support/
기타 국가
https://download.yamaha.com/
본 설명서에 관해서
• 본 사용설명서는 중요한 정보에 대해 다음과 같은 표시 단어를 사용합니다:
• 본 사용설명서에 수록된 그림은 설명 용도로만 사용됩니다.
• 본 사용설명서에 기재된 회사명과 제품명은 각 회사의 상표 또는 등록 상표입니다.
• Yamaha는 본 제품에 포함된 소프트웨어를 지속적으로 개선하고 업데이트합니다. Yamaha
웹 사이트에서 최신 소프트웨어를 다운로드할 수 있습니다.
• 본 문서의 일부 또는 전체를 무단으로 복사하는 것은 금지되어 있습니다.
정보
경고
이 사항은 “중상 또는 사망의 위험”을 의미합니다.
주의
이 사항은 “부상의 위험”을 의미합니다.
주의사항
제품 고장, 손상, 오작동 방지 및 데이터 손실을 피하기 위해 준수해야 하는
사항을 나타냅니다.
중요
제품을 올바르게 조작하고 사용하기 위해 알아야 하는 사항을 나타냅니다.
주
조작과 사용에 관련된 정보를 나타냅니다. 참고용으로 읽어 주십시오.
153
RM-TT 설치설명서
한국어
양도/폐기에 대해
• 제품을 제3자에게 양도할 경우에는 본 설명서와 부속품을 함께 전달하십시오.
• 본 제품에는 재활용할 수 있는 구성부품이 포함되어 있습니다. 본 제품을 폐기할 때에는 해당
지자체에 연락해 주십시오.
154
RM-TT 설치설명서
Yamaha 바운더리 마이크 RM-TT를 구입해 주셔서 감사합니다. 본 기기는 PoE 전원을 사
용하는 테이블용 마이크입니다. Dante와 호환되며 RM-CR 신호 프로세서와 함께 사용할
수 있습니다. 기기를 사용하기 전에 이 설명서를 읽으십시오 .
부속품
• 테이블탑 마운트 어댑터 : 1
• 장착 나사 : 3
• 스페이서 : 3
• 설치설명서 (본 문서) : 1
참고설명서
• 본 기기를 RM-CR에 연결하는 방법에 대한 자세한 내용은 RM-CR 참고설명서를 참조
하십시오.
• 본 기기의 기능 및 사양에 대한 자세한 내용은 RM-TT 참고설명서를 참조하십시오.
두 설명서는 모두 Yamaha 웹 사이트에서 제공됩니다.
미국 및 캐나다
https://uc.yamaha.com/support/
기타 국가
https://download.yamaha.com/
소개
한국어
155
RM-TT 설치설명서
상단 패널/측면 패널
1 (마이크) 버튼/표시등
버튼을 터치하여 마이크를 켜거나 끕니다. 4개의 버튼/표시등이 모두 함께 작동합니다.
2 STATUS 표시등
색상과 점멸 패턴을 사용하여 본 기기의 상태를 나타냅니다. 자세한 내용은 RM-TT 참
고설명서를 참조하십시오.
3 RESET 버튼
끝이 가는 물체로 길게 눌렀다가 놓아 설정을 리셋하는 데 사용합니다.
컨트롤 및 기능
마이크 표시등 마이크 상태
녹색 켜짐
빨간색 꺼짐
길게 누르기 STATUS 표시등 리셋 대상
4초~8초 미만
초당 파란색이 두 번 점멸
(길게 누르기/ 리셋 중)
네트워크 관련 설정
8초~12초 미만
초당 파란색이 세 번 점멸
(길게 누르기/ 리셋 중)
모든 설정
(리셋 후 자동으로 재시작)
1
2
3
156
RM-TT 설치설명서
바닥 패널
1 장착 나사 구멍
장착 나사를 설치하는 데 사용합니다.
2 케이블 슬롯
LAN 케이블 연결 시에 사용합니다.
3 캡
본 기기를 테이블 위에 장착할 때 제거합니다.
4 제품 라벨
본 기기에 대한 정보와 다양한 표준에 대한 적합성 표시를 제공합니다.
5 Dante/PoE 포트
이 포트는 IEEE802.3af 호환 PoE 인젝터 또는 PoE 네트워크 스위치를 통해 Dante 기
기에 LAN 케이블(CAT5e 이상)을 연결할 수 있는 RJ-45 포트입니다. 인젝터에 대한
자세한 내용은 RM-TT 참고설명서를 참조하십시오.
주의사항 : 본 제품은 공용 Wi-Fi 및/또는 인터넷 서비스에 직접 연결하지 마십시오.
패스워드 보호 기능이 강력한 라우터를 통해서만 인터넷에 본 제품을 연결해
주십시오. 최적의 보안 사례에 관한 정보는 라우터 제조사에 문의해 주십시
오.
: Dante 호환 장치 이외의 장치나 기가비트 이더넷을 지원하는 장치(컴퓨터
포함)를 여기에 연결하지 마십시오.
4
3
5
2
1
한국어
157
RM-TT 설치설명서
이 설명서에 설명된 방법을 사용하여 본 기기를 설치하십시오.
테이블에 장착하지 않는 경우
1. LAN 케이블을 Dante/PoE 포트에 연결합니다.
아래와 같이 케이블 슬롯을 통과합니다.
주의사항 : 전자기 간섭을 방지하려면 STP(차폐연선) 케이블을 사용하십시오.
: Dante/PoE 포트에서 LAN 케이블을 분리한 경우 케이블을 다시 연결하기
전에 5초 이상 기다리십시오. 그렇지 않으면 손상 또는 오작동이 발생할 수
있습니다.
2. 본 기기를 테이블 위에 놓습니다.
이것으로 설치가 완료됩니다.
테이블에 설치하기
LAN 케이블
158
RM-TT 설치설명서
테이블에 장착하는 경우
다음을 준비하십시오.
• 본 기기
• 테이블탑 마운트 어댑터 (이후 어댑터라고 함)(포함)
• 장착 나사 ×3(포함)
• 스페이서 ×3(포함)
• 시중에서 구입 가능한 접시머리 나사 ×3
• 드릴
1. 테이블에 구멍내기.
구멍 지름은 25mm이상이어야 합니다. 적절한 드릴 비트를 사용하십시오.
2. 어댑터를 테이블의 구멍 위에 놓고 시중에서 구입 가능한 세 개의 접시머리 나사로 고정
합니다.
접시머리 나사 구멍의 지름은 3.5mm여야 합니다.
어댑터에는 1개의 LOCK 표시와 3개의 삼각형 표시가 새겨져 있습니다. 이 네 개의 표
시는 기기가 설치되었을 때 마이크 버튼/표시등의 방향을 나타냅니다. 어댑터의 방향
을 결정하기 위한 가이드로 사용하십시오.
주： 접시머리 나사를 위한 6개의 구멍( 예비 포함)이 있습니다. 그중 세 개를 사용하십시
오.
주의: 테이블 재질에 적합한 접시머리 나사와 드릴(비트)을 사용하십시오 .
부적절한 하드웨어 및 도구를 사용하면 부상이나 오작동 또는 테이블 손상이 발
생할 수 있습니다.
주의: 구멍을 낼 때는 적절한 도구를 사용하십시오. 부적절한 도구를 사용하
면 손에 부상을 입을 수 있습니다.
: 구멍을 낼 때 눈에 이물질이나 먼지가 들어가지 않도록 주의하십시오.
3.5mm 지름
시중에서 구입 가능한
접시머리 나사
어댑터
삼각형 표시
한국어
159
RM-TT 설치설명서
3. 본 기기 밑면에서 캡을 제거한 다음 장착 구멍을 통해 장착 나사 3개를 설치합니다 .
각 나사에 스페이서 1개를 넣습니다.
4. LAN 케이블을 Dante/PoE 포트에 연결합니다.
아래와 같이 케이블 슬롯을 통과합니다.
주의사항 : 전자기 간섭을 방지하려면 STP(차폐연선) 케이블을 사용하십시오.
: Dante/PoE 포트에서 LAN 케이블을 분리한 경우 케이블을 다시 연결하기
전에 5초 이상 기다리십시오. 그렇지 않으면 손상 또는 오작동이 발생할 수
있습니다.
장착 나사
스페이서
LAN 케이블
160
RM-TT 설치설명서
5. LAN 케이블을 어댑터 중앙으로 통과시킨 다음 본 기기를 어댑터 위에 놓습니다.
어댑터에는 RELEASE 마크가 새겨져 있습니다. 이 표시가 있는 어댑터의 노치를 기기
측면의 케이블 슬롯에 맞춥니다.
6. 기기를 시계 방향으로 45° 회전합니다( 위에서 볼 때).
장착 나사와 어댑터를 체결하면 설치가 완료됩니다.
주： 기기를 분리하려면 시계 반대 방향으로 45°회전하십시오.
한국어
161
RM-TT 설치설명서
일반 사양
네트워크 사양
주요 사양
치수
가로 140.0 mm × 세로 140.0 mm × 높이 40.0 mm
(돌출부 제외)
무게 310 g
전원 요구 사항 PoE(IEEE802.3af), DC48 V
최대 소비 전력 4.5 W
작동 시
온도
0 °C – 40 °C
습도
30% – 90%(응결 없음)
보관
온도
-20 °C – 60 °C
습도
20% – 90%(응결 없음)
표시등
• 마이크
• 상태
• 네트워크 포트
RM-CR을 사용하는 최대 기기 수
8
부속품
• 테이블탑 마운트 어댑터 : 1
• 장착 나사 : 3
• 스페이서 : 3
• 설치설명서( 본 문서) : 1
Dante/PoE 포트
• Dante 오디오/Dante 제어
• 리모컨
• PoE
• 케이블 요구 사항: CAT5e 이상 , STP
162
RM-TT 설치설명서
오디오 사양
본 설명서의 내용은 발행일 현재 최신 사양을 기준으로 하고 있습니다. 최신 설명서를 가져
오려면 Yamaha 웹사이트에 접속 후 해당 설명서 파일을 다운로드받으십시오.
주파수 응답
160 Hz – 16 kHz(-10 dB)
샘플링 속도 48 kHz
비트 심도 24비트
지연 속도 57[ms](신호 처리 포함)
오디오 입출력(Dante)
1 입력 × 2 출력
• 입력1 : AEC 기준 신호
• 출력1 : 빔 믹스 출력
• 출력2 : 빔 믹스 출력(단순 처리 )
SPL 최대 입력 레벨(0dBFs) 106.8 dB SPL
자체 노이즈 6.3 dBA SPL
SNR
(1kHz에서 기준 94dB SPL)
87.7 dBA
감도 -12.8 dBFS/Pa
동적 범위 100.5 dBA
신호 처리
• 자동 음성 추적
• 선택 가능한 극성 패턴: 카디오이드, 하이퍼 카디오이드,
슈퍼 카디오이드, 전방향 , 양방향, 토로이드
• AEC, NR, 탈반향, 오토 믹서, AGC, 사용자 PEQ, 출력
이득
한국어
163
RM-TT 설치설명서
치수도
본 기기
140.0
40.0
140.0
단위: mm
164
RM-TT 설치설명서
테이블탑 마운트 어댑터
r
119.1
11.5
4.0
18.0
20.0
단위: mm
165
RM-TT施工説明書
166
安全上のご注意 ...............................................................................................................167
使用上のご注意 ...............................................................................................................171
お知らせ...........................................................................................................................172
はじめに...........................................................................................................................174
付属品 ......................................................................................................................................................174
リファレンスマニュアルのご案内........................................................................................................174
各部の名称と機能 ...........................................................................................................175
天面／側面 ..............................................................................................................................................175
底面..........................................................................................................................................................176
卓上への設置...................................................................................................................177
テーブルに固定せずに使用する場合....................................................................................................177
テーブルに固定して使用する場合........................................................................................................178
主な仕様...........................................................................................................................181
寸法図 ......................................................................................................................................................183
目次
(bottom_ja_02)
機種名（品番）、製造番号（シリアルナンバー）、電源条件などの情報は、製品の底面に
ある銘板または銘板付近に表示されています。製品を紛失した場合などでもご自身のも
のを特定していただけるよう、機種名と製造番号については以下の欄にご記入の上、大
切に保管していただくことをおすすめします。
機種名
製造番号
日本語
RM-TT施工説明書
167
ご使用の前に、必ずよくお読みください。
必ずお守りください
ここに示した注意事項は、製品を安全に正しくご使用いただき、お客様や他の方々への危害
や財産への損害を未然に防止するためのものです。
お読みになったあとは、本製品を使用される方がいつでも見られるところに必ず保管して
ください。
記号表示について
本製品や施工説明書に表示されている記号には、次のような意味があります。
火に注意
本製品の近くで、火気を使用しない。
火災の原因になります。
安全上のご注意
データが破損したり失われた場合の補償や、不適切な使用や改造により故障した場合の補
償はいたしかねますので、ご了承ください。
警告
注意喚起を示す記号 禁止を示す記号 行為を指示する記号
「死亡する可能性または重傷を負う可能性が想定される」内容です。
禁止
RM-TT施工説明書
168
異常に気づいたら
下記のような異常が発生した場合、すぐにLANケーブルを本製品から抜く。
• LANケーブルが破損した場合
• 製品から異常なにおいや煙が出た場合
• 製品の内部に水や異物が入った場合
• 製品に亀裂、破損がある場合
そのまま使用を続けると、感電や火災、または故障のおそれがあります。至急、お買い上げの販
売店またはヤマハ修理ご相談センターに点検や修理をご依頼ください。
分解禁止
本製品を分解したり改造したりしない。
感電や火災、けが、または、故障の原因になります。本製品の内部には、お
客様が修理／交換できる部品はありません。
水に注意
• 本製品の上に花瓶や薬品など液体の入ったものを置かない。
• 浴室や雨天時の屋外など湿気の多いところで使用しない。
内部に水などの液体が入ると、感電や火災、または故障の原因になります。
注意
「傷害を負う可能性が想定される」内容です。
必ず実行
禁止
禁止
日本語
RM-TT施工説明書
169
設置と接続
本製品とPoEインジェクターまたはPoEネットワークスイッチとの接続には、
PoE対応のLANケーブルを使用する。
規格に適合していないケーブルやフラットタイプやスリムタイプのケーブルを接続すると、
火災や故障の原因になります。
LANケーブルが破損するようなことをしない。
• ストーブなどの熱器具に近づけない
• 無理に曲げない
• ステープルで止めない
• 傷つけない
• LANケーブルに重いものをのせない
感電や火災の原因になります。
不安定な場所や振動の多い場所に置かない。
本製品が落下して故障したり、けがをしたりする原因になります。
本製品を子供の手の届くところに置かない。
本製品は子供がいる可能性のある場所での使用には適していません。
塩害や腐食性ガスが発生する場所に設置しない。
故障の原因になります。
LANケーブルは人が通るところなど引っかかりやすい場所に這わせない。
つまづいて転倒したり、本製品が落下して破損したり、けがをしたりする原因になります。
本製品を移動するときは、必ずLANケーブルを外した上で行う。
LANケーブルをいためたり、お客様や他の方々が転倒したりするおそれがあります。
本製品を卓上に取り付ける場合は、必ず本書記載の方法で設置する。
けがや故障の原因になります。
必ず実行
禁止
禁止
禁止
禁止
禁止
必ず実行
必ず実行
RM-TT施工説明書
170
設置後は必ず安全性を確認する。定期的に安全点検を実施する。
落下して、けがをする可能性があります。
取り付け工事は、必ず専門の施工業者に依頼する。
不適切な取り付けは、事故やけが、本製品の損傷や故障の原因となります。
取り扱い
本製品の上にのったり重いものをのせたりしない。
本製品が破損したり、けがをしたりする原因になります。
必ず実行
必ず実行
禁止
日本語
RM-TT施工説明書
171
製品の故障、損傷や誤動作、データの損失を防ぐため、以下の内容をお守りください。
製品の取り扱い／お手入れに関するご注意
• テレビやラジオなど、他の電気製品の近くで使用しない。
本製品、または他の電子機器に雑音が生じる原因になります。
• 本製品を磁力の強い場所に設置しない。
動作不良の原因になります。
• 極端に温度の高いところや低いところ、ほこりや振動の多いところで使用しない。
本製品が変形したり、内部の部品が故障したり、動作が不安定になったりする原因になります。
• 温度変化が激しい場所に設置しない。
製品内部や表面に結露が発生し、故障したりする原因になります。
• 結露が発生しているおそれがあるときは、しばらく放置してから電源を入れる。
結露した状態で電源が入ると、故障の原因になります。
• 本体ケースと接触して、コネクター部分に無理な力が加わる形状の LAN ケーブルは使用しない。
• 端子内部を指や金属などで触れない。
• 本製品上にビニール製品やプラスチック製品、ゴム製品などを置かない。
変色／変質の原因になります。
• お手入れのときは、乾いた柔らかい布を使用する。ベンジン、シンナー、洗剤、化学ぞうきんなど
で製品の表面を拭かない。
変色／変質の原因になります。
使用上のご注意
RM-TT施工説明書
172
製品の機能／データに関するお知らせ
• 本製品は、クラス A 機器です。本製品を住宅環境で使用すると電波妨害を引き起こすことがありま
す。この場合には、使用者が適切な対策を講ずるよう要求されることがあります。(VCCI-A)
• 本製品は DanteUltimo を使用しています。使用しているオープンソースソフトライセンスについ
ては、Audinate社のウェブサイト（英語）をご覧ください。
https://www.audinate.com/software-licensing
• 本製品で使用しているオープンソースソフトウェアのライセンス条文は下記のウェブサイトにて公
開されています。
https://download.yamaha.com/
施工説明書の記載内容に関するお知らせ
• 本書に表示されている記号とその内容は以下のとおりです。
• この施工説明書に掲載されているイラストは、すべて説明のためのものです。
• 本書に記載されている会社名および商品名等は、各社の登録商標または商標です。
• 弊社では製品のソフトウェアを継続的に改善しています。最新版は、ヤマハウェブサイトからダウ
ンロードできます。
• 本書の記載内容の一部または全部を無断で転載することを禁じます。
お知らせ
警告
「死亡する可能性または重傷を負う可能性が想定される」内容です。
注意
「傷害を負う可能性が想定される」内容です。
ご注意
製品の故障、損傷や誤動作、データの損失を防ぐため、お守りいただく内容です。
重要
製品を正しく操作、運用するために、必ず知っておいていただきたい内容です。
メモ
操作や運用に関連した情報です。参考にお読みください。
日本語
RM-TT施工説明書
173
製品の譲渡／廃棄に関するお知らせ
• 本製品を譲渡する際は、本書と付属品も合わせて譲渡してください。
• 本製品は、リサイクル可能な部品を含んでいます。廃棄される際には、廃棄する地方自治体にお問
い合わせください。
RM-TT施工説明書
174
このたびはヤマハバウンダリーマイクロフォンRM
-
TT をお買い求めいただき、まことに
ありがとうございます。本製品は PoE 受電駆動の卓上設置型マイクロフォンです。
Dante に対応しており、シグナルプロセッサーRM-CR と組み合わせてご使用いただけ
ます。ご使用の前に本書を必ずお読みください。
付属品
• テーブルトップマウントアダプター：1 個
• マウント用ネジ ：3 本
• スペーサー ：3 個
• 施工説明書（本書） ：1 冊
• 保証書とアフターサービス ：1 枚
リファレンスマニュアルのご案内
• 本製品と RM-CR の接続方法は RM-CR リファレンスマニュアルをお読みください。
• 本製品の機能や仕様の詳細は RM
-
TT リファレンスマニュアルをお読みください。
どちらも下記のウェブサイトにて公開されています。
https://download.yamaha.com/
はじめに
日本語
175
RM-TT施工説明書
天面／側面
1 （Mic）ボタン／インジケーター
ボタンをタッチしてマイクの ON/OFF を切り替えることができます。4 つのボタン／
インジケーターはすべて連動します。
2 STATUS インジケーター
光の色や明滅のパターンから本製品の状態を確認できます。詳細は RM
-
TT リファレ
ンスマニュアルをお読みください。
3 RESET ボタン
イジェクトピンなど先が細いもので長押ししてから離すと設定をリセットできます。
各部の名称と機能
Mic インジケーター マイクの状態
緑色 ON
赤色 OFF
長押し STATUS インジケーター リセットの対象
4 秒以上〜 8 秒未満
（長押し中 / リセット中に）
青色で 1 秒間に 2 回点滅
ネットワーク関連の設定
8 秒以上〜 12 秒未満
（長押し中 / リセット中に）
青色で 1 秒間に 3 回点滅
すべての設定
（リセット後、自動的に再起動）
1
2
3
RM-TT施工説明書
176
底面
1 マウント用ネジ取り付け穴
マウント用ネジを取り付けるために使用します。
2 配線用ピット
LAN ケーブルを通すために使用します。
3 キャップ
本製品をテーブルに固定して使用する場合は取り外します。
4 製品ラベル
本製品の情報や各種基準への適合マークなどを記載しています。
5 Dante/PoE 端子
LAN ケーブル（CAT5e 以上）を使用して、IEEE802.3af 対応の PoE インジェク
ターまたは PoE ネットワークスイッチを介し、Dante 機器と接続する RJ-45 端子で
す。インジケーターの詳細は RM
-
TT リファレンスマニュアルをお読みください。
ご注意：本製品をインターネットに接続する場合は、セキュリティーを保つため必ずルー
ターなどを経由して接続してください。経由するルーターなどには適切なパスワー
ドを設定してください。電気通信事業者（移動通信会社、固定通信会社、インター
ネットプロバイダーなど）の通信回線（公衆回線 LAN を含む）には直接接続しな
いでください。
：Dante 対応機器またはギガビットイーサネット対応機器（コンピューターを含む）
以外は接続しないでください。
4
3
5
2
1
日本語
177
RM-TT施工説明書
必ず本書記載の方法で設置してください。
テーブルに固定せずに使用する場合
1. Dante/PoE 端子に LAN ケーブルを差し込みます。
下図のように配線用ピットに通してください。
ご注意：電磁干渉防止のためには、STP(ShieldedTwistedPair)ケーブル（シールド付
きツイストペアケーブル）をご使用ください。
：Dante/PoE 端子から LAN ケーブルを抜いて再度 LAN ケーブルを差す場合は、5
秒以上間隔を空けて実施してください。故障や誤動作の原因になります。
2. 本製品をテーブルに置きます。
以上で設置は完了です。
卓上への設置
LAN ケーブル
RM-TT施工説明書
178
テーブルに固定して使用する場合
次のものを用意してください。
• 本製品
• テーブルトップマウントアダプター（以下アダプターと表記）（付属品）
• マウント用ネジ ×3 本（付属品）
• スペーサー ×3 個（付属品）
• 市販の皿ネジ ×3 本
• ドリル
1. テーブルにドリルで穴を空けます。
直径 25mm 以上の穴を空ける必要があります。適切なドリル刃を使用してください。
2. テーブルに空けた穴にアダプターを重ねて置き、市販の皿ネジ 3 本で固定しま
す。
皿ネジを通す穴の直径は 3.5mm です。
アダプターには LOCK マークが 1 つ、三角マークが 3 つ刻印されています。これら
計 4 つのマークは、本製品の設置が完了したときの Mic ボタン／インジケーターの向
きを指し示します。アダプターの向きを決めるための目安にしてください。
メモ：皿ネジを通す穴は予備を含め 6 つ用意されています。そのうち 3 つを選んで使用し
てください。
注意 ：皿ネジとドリル（刃）は必ずテーブルの材質に適合したものを使用して
ください。
不適合のものを使用すると、けがや故障、テーブルの破損の原因になります。
注意 ：穴を空けるときは、適切な道具を使用してください。適切な道具を使用
しないと、手にけがをするおそれがあります。
：穴を空けるときは、破片や粉などが目に入らないようにご注意ください。
直径 3.5ｍｍ
市販の皿ネジ
アダプター
三角マーク
日本語
179
RM-TT施工説明書
3. 本製品底面のキャップを外し、取り付け穴にマウント用ネジ 3 本を取り付けま
す。
ネジにはスペーサーを 1 個ずつ通してください。
4. Dante/PoE 端子に LAN ケーブルを差し込みます。
下図のように配線用ピットに通してください。
ご注意：電磁干渉防止のためには、STP(ShieldedTwistedPair) ケーブル（シールド付
きツイストペアケーブル）をご使用ください。
：Dante/PoE 端子から LAN ケーブルを抜いて再度 LAN ケーブルを差す場合は、5
秒以上間隔を空けて実施してください。故障や誤動作の原因になります。
マウント用ネジ
スペーサー
LAN ケーブル
RM-TT施工説明書
180
5. アダプターの中央に LAN ケーブルを通し、アダプターに本製品を重ねて置き
ます。
アダプターには RELEASE マークが刻印されています。マークが指し示すアダプター
の切り欠きと、本製品側面の配線用ピットの位置を合わせてください。
6. 本製品を真上から見て時計回り方向に 45°回します。
マウント用ネジとアダプターがかみ合って設置は完了です。
メモ：取り外すときは反時計回り方向に 45°回してください。
日本語
181
RM-TT施工説明書
一般仕様
ネットワーク仕様
主な仕様
寸法 W140.0 mm×D140.0 mm×H40.0 mm（突起部を除く）
質量 310 g
電源 PoE(IEEE802.3af)、DC48 V
最大消費電力 4.5 W
動作環境
温度 0 ℃〜40 ℃
湿度 30% 〜 90%（結露がないこと）
保管環境
温度
−20 ℃〜60 ℃
湿度 20% 〜 90%（結露がないこと）
インジケーター
•Mic
• Status
• Networkport
RM-CR との最大接続数
8台
付属品
• テーブルトップマウントアダプター ：1 個
• マウント用ネジ ：3 本
• スペーサー ：3 個
• 施工説明書（本書） ：1 冊
• 保証書とアフターサービス ：1 枚
Dante/PoE 端子
• Dante オーディオ／ Dante コントロール
• リモートコントロール
•PoE
• CAT5e 以上の STP ケーブルを使用すること
RM-TT施工説明書
182
オーディオ仕様
本書は、発行時点での最新仕様で説明しています。最新版は、ヤマハウェブサイトからダ
ウンロードできます。
周波数特性
160 Hz 〜 16 kHz（−10 dB）
サンプリングレート 48 kHz
ビット数 24-bit
レイテンシー 57[ms]（信号処理を含む）
オーディオ入出力（Dante）
1in×2out
• In1 ：AEC 参照信号
• Out1：ビームミックス出力
• Out2：ビームミックス出力（簡易処理）
最大入力音圧レベル（0 dBFs）
106.8 dBSPL
自己ノイズ 6.3 dBASPL
SNR
（Ref.94 dBSPLat1 kHz）
87.7 dBA
感度
−12.8 dBFS/Pa
ダイナミックレンジ 100.5 dBA
信号処理
• オートボイストラッキング
• 選択式ポーラパターン：カーディオイド、ハイパーカー
ディオイド、スーパーカーディオイド、無指向性、双指向
性、トロイド
• AEC、NR、残響抑圧、オートミキサー、AGC、ユーザー
PEQ、出力ゲイン調整
日本語
183
RM-TT施工説明書
寸法図
本製品
140.0
40.0
140.0
単位：mm
テーブルトップマウントアダプター
119.1
11.5
4.0
18.0
20.0
単位：mm
Yamaha Global Site
U.S.A. and Canada
https://uc.yamaha.com/
Other countries
https://www.yamaha.com/
Yamaha Downloads
U.S.A. and Canada
https://uc.yamaha.com/support/
Other countries
https://download.yamaha.com/
Manual Development Group
© 2021 Yamaha Corporation
Published 05/2021
2021
年
5
月
发行
IPES-B0
VFG7660
