Transportation and Placement
△When transporting the chest freezer from one place to another, the inclination of
the cabinet should not exceed 45 degrees, for prevention against compressor or
system damage.
△Before use, remove all the packing material. The back side of the cabinet should
be more than 20cm away from the wall, both flank sides more than 20cm.
△The freezer should be put in well-ventilated, dry place. Don’t use it under direct
sunshine. The freezer should be kept away from water sink, heat source and any
volatile, corrosive material.
Power source and test-running
△Specified capacity of the wire is 7A. Section squares of the wire is 0.82mm2.
Single line or compound lines are all allowed. The fuse of 2.5A specified
electric current should be installed.(Power cord should be replaced with the
same of 7A and 0.82mm2, when it is damaged).
△Single-phase power supply, 60Hz, voltage range 98~132V. If the voltage is
unstable, please install a voltage stabilizer with capacity above 1000W.
△Avoid turning on and off the power too frequently. If the power is turned off, wait
an interval of 5 minutes before turning it on again.
△When the freezer will be out of use for a long time, disconnect the power first,
then clean it. Please examine the circuit whether it is excellent before reuse.
Operation of the Temperature control knob
△The temperature in the cabinet can be controlled with the temperature control
knob.
△The knob should be kept upright normally to adjust the temperature. FREEZING
MAX is the strongest cooling position and is suitable for fast freezing. Do not
keep the knob at this point for long.
Food storage
△There must be space between the foods stored in the cabinet, between the foods
and the inner surface of the cabinet, so as to keep good ventilation of cold air
and freeze evenly. Do not put in any bottled or canned beverage with freezing
point above the temperature in the cabinet when it is below zero.
△For foods that should be moisture-free or lose water easily, wrap them up with
hermetical food bags or fresh films before putting in the cabinet for the sake of
avoiding smell-mixing and reducing frosting.
△Storage of volatile and combustible gases, liquids such as strong alkalies, strong
acids, petrol, etc. are forbidden.
Maintenance
△The freezer should be cleaned regularly. When cleaning, turn off the power, take
out the foods in the cabinet, clean the inside using water or a little neutral
detergent.
△Do not use boiling water, acid, chemical diluents, petrol and oil, or dirt- removing
powder.
△Dry it after cleaning.
△Use light soap water when cleaning the door seal, apply a little of talcum powder
on it after natural drying to extend its service life.
△Use soft cloth with water or a little detergent to clean the out surface. Note,
keeping the power supply and lower part of connect wires away from water to
avoid electricity leakage.
△Except common breakdowns, those who are not service technician should not
take apart and repair the freezer on their own so as to avoid worsening the
trouble. Unauthorized repair of electrical part such as compressor, temperature
controller is forbidden.
Defrosting
△Defrost for better freezing efficiency when the frost film in the cabinet is 4-5mm
thick.
△When defrosting, turn off the power, take out the frozen foods, open the door for
warming and melting. Use soft cloth to absorb water and clean it up.
△Do not use sharp metal tools such as steel brush to clean the frost film when
defrosting so as to avoid evaporator damage.
Trouble shooting
Breakdown
Case
Removal method
The indicator is not on.
The compressor doses not
start.
The plug isn’t connected to the
socket really.
Replug it.
no power
Connect the socket with
power.
The indicator is on ,but the
com- pressor doesn’t work and
buzzes only
The power voltage is＜98V.
Put a power-regulater more
than
1000W power together.
The compressor stops a
minute after start, and restart
after a few minutes, and so
repeatedly.
The power voltage is＞132V.
The compressor works
normally,
but the temperature in the
cabinet
lowers too slowly.
The door is opened too
frequently.
Reduce open times.
The food in the cabinet is too
much, and placed improperly.
Place foods properly keep
place
between them for ventilation
of
cold air.
The frost film is too thick.
Take out foods and defrost.
The surface of the condenser is
too dirty.
Stop and clean the
condenser.
The door seals badly.
Adjust the door seal.
The noise is too loud
The freezer is placed unstably.
Place it stably.
The fixing of the freezer is
loose.
Tighten the fixing.
there’s contact between pipes.
Separate them.
The following are not faults:
△When the freezer is working or after is stops for a while, the refrigerant in the
pipes is cycling and gives out＂running water＂sounds.
△The surface temperature of the compressor may be up 70℃~80℃ when it is
working.
△The back side of step freezer gives out heat.
△In rainy season, the outer surface of the cabinet may have dew, which makes no
defects on normal use. Just dry it with a piece of cloth.

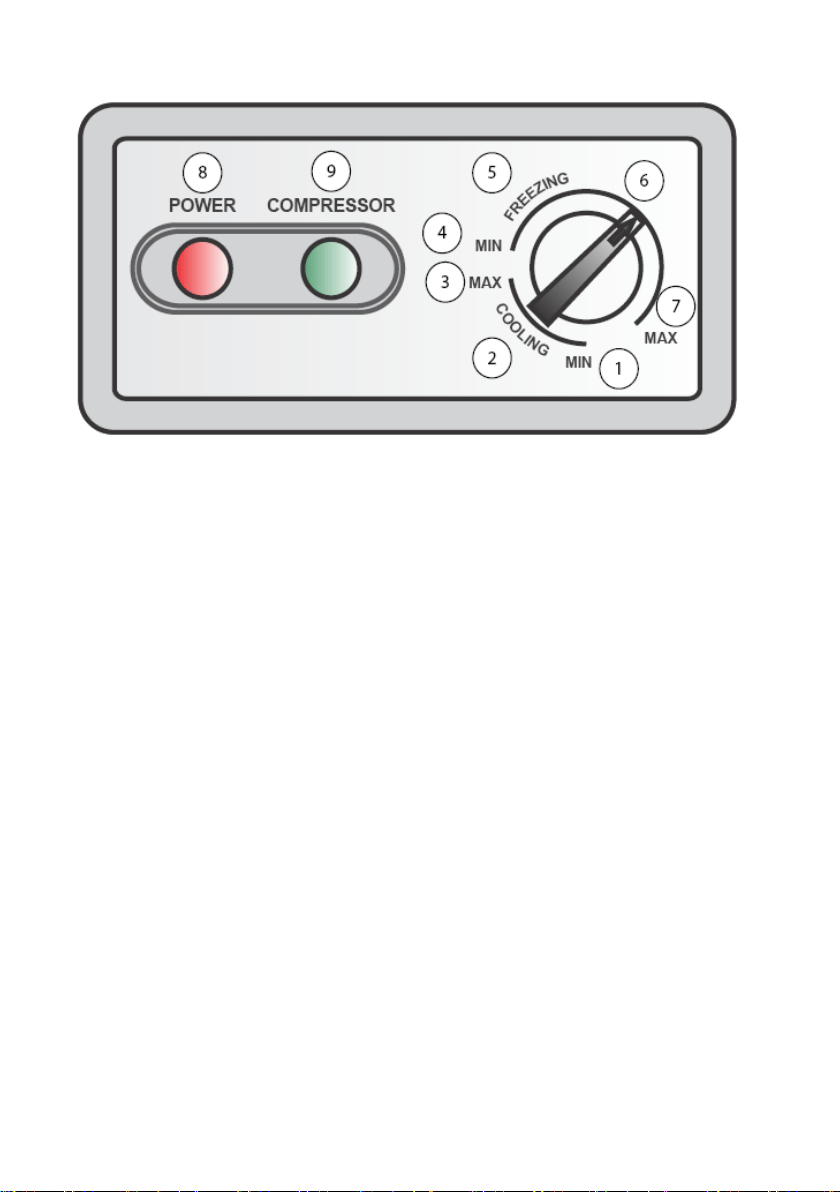

Control Panel
①------Minimum temperature in cooling area
②------Cooling area
③------Maximum temperature in cooling area
④------Minimum temperature in freezing area
⑤------Freezing area
⑥------Minus 18° C point
⑦------Maximum temperature in freezing area
⑧------Power indicator
⑨------Compressor power indicator
Transporte y colocación
• Al transportar el congelador de un lugar para otro, la inclinación del
electrodoméstico no debe exceder los 45°, para prevenir daños al compresor y/o al
sistema.
• Antes de utilizar, se debe remover todo el empaque. La cara posterior del
electrodoméstico debe quedar a 20 cm. de la pared, los lados posteriores deben
estar por lo menos a 20 cm. de cualquier objeto.
• El congelador debe ser colocado en un lugar con suficiente ventilación. No debe
ser utilizado bajo la luz directa del sol. Debe mantenerse alejado de canillas de
agua, fuentes de calor y de cualquier material inflamable y/o corrosivo.
Fuente de Poder y prueba de funcionamiento
• La capacidad específica del alambre es de 7A (amperios). El espesor del alambre
debe ser de0.82mm². Se permiten líneas sencillas o compuestas. Se debe instalar un
fusible de 2.5 A de corriente eléctrica especificada. (Se debe remplazar el cable de
alimentación por otro igual de 7 A y 0.82mm² cuando este se dañe)
• Se utiliza una fuente de energía monofásica de 60 Hz, con un rango de voltaje de
98-132V. Si el voltaje es inestable, se debe instalar un estabilizador de corriente con
una capacidad superior a 1000W.
• Evite encender y apagar el electrodoméstico con demasiada frecuencia. Una vez
apagado, espere cinco minutos antes de volverlo a encender.
• Cuando el congelador vaya a estar en desuso por mucho tiempo, desconecte la
energía y limpie el electrodoméstico. Por favor examine el circuito antes de
volver a conectar el electrodoméstico para ver si está en excelente condiciones.
Operación de la perilla de control de temperatura.
• La temperatura dentro del compartimiento puede ser controlada con la perilla de
control de temperatura.
• La perilla debe ser mantenida en posición vertical para poder ajustar la
temperatura. FREEZING MAX/HI es la posición de enfriamiento más fuerte y
es recomendada para congelamiento rápido. No se debe mantener la perilla en esta
posición por tiempo prolongado.
Almacenamiento de alimentos
• Debe haber suficiente espacio libre entre los alimentos almacenados en el
compartimiento y entre los alimentos y la superficie interior del mismo, para poder
mantener un óptima circulación de aire frío para poder congelar uniformemente.
No coloque ninguna bebida enlatada ni embotellada cuyo punto de congelación
esté por encima de la temperatura cuando la temperatura en el compartimiento esté
bajo cero.
• Aquellos alimentos que deben estar libres de humedad o que pierden agua
fácilmente, deben estar almacenados en bolsa o recipientes herméticos antes de
colocarlos en el congelador para evitar malos olores y la formación de escarcha.
• Se prohíbe el almacenamiento de gases volátiles y/o combustibles así como de
líquidos alcalinos fuertes, líquidos ácidos fuertes, gasolina etc.
Mantenimiento
• El congelador debe ser limpiado periódicamente. Al limpiar, apague la energía,
retire los alimentos del compartimiento y limpie el interior con agua y detergente
neutro.
• Al limpiar no utilice agua hirviente, ácidos, diluyentes químicos, gasolina, aceite,
ni ningún tipo de removedores de polvo.
• Seque después de limpiar.
• Utilice agua jabonosa al limpiar el empaque de la puerta. Aplique un poco de talco
sobre el empaque cuando esté seco para prolongar la vida útil de este.
• Utilice agua jabonosa o un poco de detergente para limpiar la superficie externa.
Tenga cuidado de mantener la fuente de energía y los cables de conexión fuera del
contacto con el agua, para evitar fugas de energía o cortocircuitos.
• Aquellos que no sean técnicos de servicio, deben evitar desmontar y reparar el
electrodoméstico por cuenta propia, para evitar agravar el problema que presente.
Se prohíbe la reparación de elementos eléctricos tales como el compresor y el
control de temperatura por parte de personal no calificado.
Descongelación
• Para mayor eficacia en el proceso de congelación, descongele cada vez que la
escarcha en el compartimiento alcance los 4 a 5 mm de espesor.
• Al descongelar, apague la energía, retire los alimentos congelados, abra la puerta
para dejar entrar el calor. Utilice un trapo suave para absorber el agua y para hacer
la limpieza.
• No utilice herramientas de metal con punta tales como cuchillos ni brochas de
acero para remover la escarcha durante el proceso de descongelación para evitar el
rompimiento del evaporador.
Guía de solución de problemas.
Problema Posible causa Solución
El indicador está apagado
El compresor no funciona.
El cable no está conectado al
tomacorriente
Conecte de nuevo
No hay energía
Conecte el cable al
tomacorriente.
El indicador está encendido
pero el compresor no funciona
y emite zumbidos
El voltaje de alimentación es
menor a 98V
Coloque un regulador de
energía de más de 1000W
totales.
El compresor para un rato
después de comenzar, y luego
vuelve a empezar. Hace esto
repetidamente
El voltaje de alimentación es
mayor a 132V
El compresor trabaja
normalmente, pero la
temperatura en el
compartimiento baja
lentamente
La puerta se abre con frecuencia
Reduzca las veces en que abre
la puerta.
Los alimentos dentro del
congelador son demasiados y
están colocados
inapropiadamente.
Coloque apropiadamente los
alimentos. Deje espacio entre
ellos para la circulación de aire
frío.
La escarcha es demasiado
gruesa.
Retire los alimentos y
descongele.
La superficie del condensador
está demasiado sucia.
Pare el funcionamiento del
aparato limpie el condensador.
La puerta no cierra bien.
Ajuste el empaque de la
puerta.
El ruido de funcionamiento es
demasiado fuerte
El congelador está colocado de
manera inestable.
Coloque el congelador en
terreno plano y estable.
El empate del congelador está
suelto.
Ajuste el empate.
Las tuberías están haciendo
contacto unas con otras.
Separe las tuberías
Las siguientes no son fallas de funcionamiento:
• Se oye un ruido de agua corriendo que viene del material refrigerante de las
tuberías y suena cuando el congelador está en funcionamiento o después de que
pare por un momento.
• La temperatura de la superficie del congelador puede llegar a alcanzar los 70° o
80° cuando está en funcionamiento.
• La parte trasera del congelador irradia calor.
• En temporada de lluvia, la superficie exterior del congelador puede tener rocío, el
cual no causa ningún efecto negativo en el funcionamiento normal del
electrodoméstico. Simplemente limpie con un trapo húmedo.

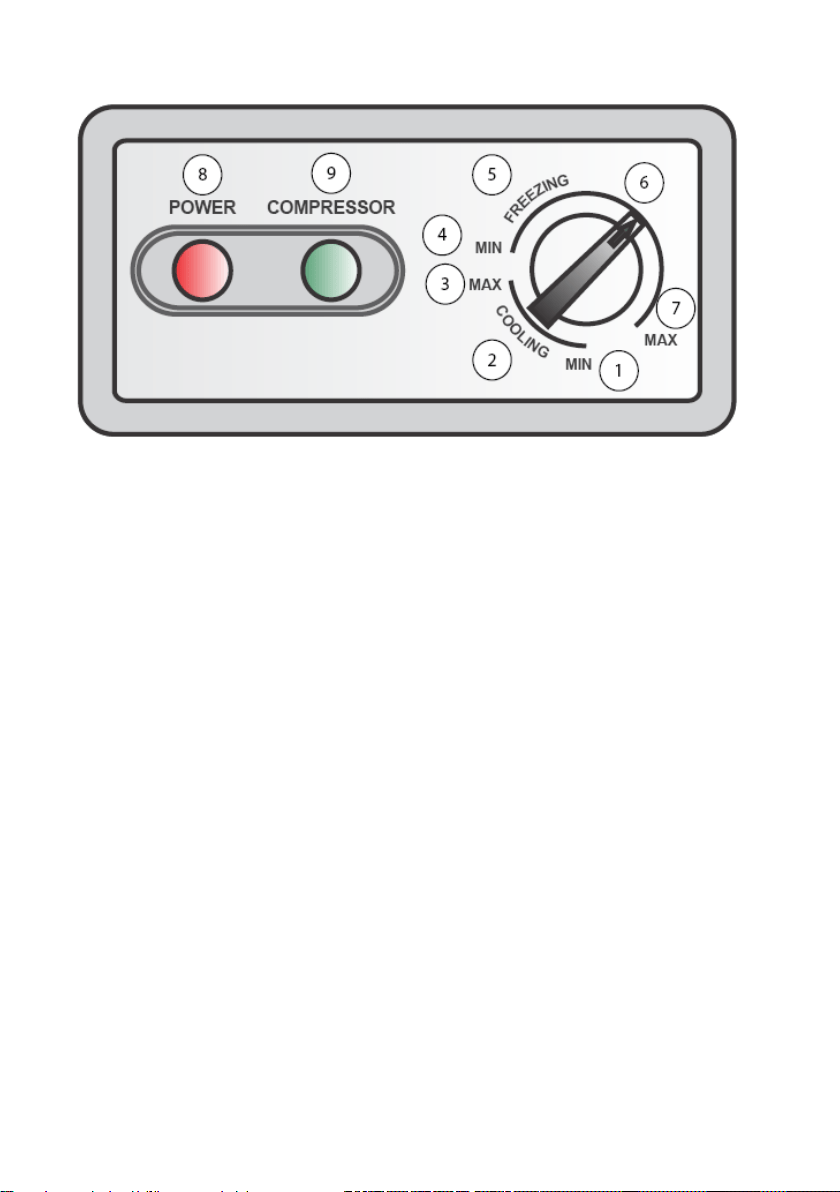

Panel de Control
①------Temperatura mínima en el área del refrigerador
②------Área del refrigerador
③------Temperatura máxima en el área del refrigerador
④------Temperatura mínima en el área del congelador
⑤------Área del congelador
⑥------Punto menor a 18°C
⑦------Máxima Temperatura en el área del congelador
⑧------Indicador de encendido
⑨------Indicador de Compressor encendido
