Dewalt DW079LR 20V MAX* Red Rotary Tough Laser User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

Dúvidas? Visite-nos na Internet em www.DeWALT.com.br

1-800-4-DeWALT

Instruction Manual

Guide d’utilisation

Manual de instrucciones

Manual de Instruções

DW074LR, DW079LR, DW079LG

Rotary Laser

Laser rotatif

Láser rotativo

Laser Rotativo

Final page size: A5 (148mm x 210mm)

English (original instructions) 8

Français (traduction de la notice d’instructions originale) 19

Español (traducido de las instrucciones originales) 32

Português (traduzido das instruções originais) 44

7459

3 61 8

DW079LR/DW079LG

749

1 8

DW074LR

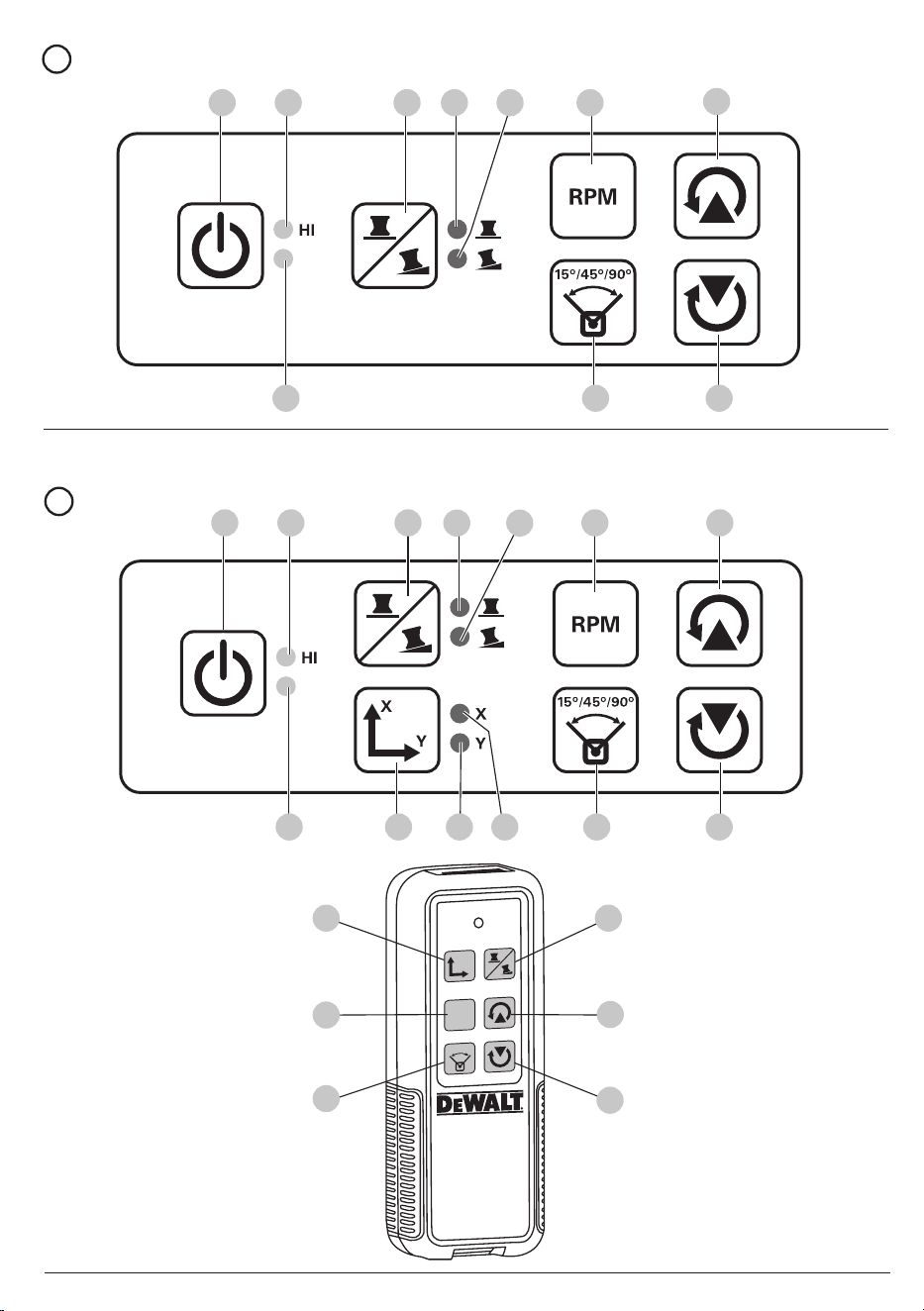

RPM

˚/45˚/90˚

LEVEL MODE

MODE NIVEAU

MODO DE NIVEL

MODO DE

NIVELAMENTO

PLUMB MODE

MODE APLOMB

MODO DE PLOMADA

MODO NIVELAMENTO

VERTICAL

LEVEL MODE/MODE NIVEAU/MODO DE NIVEL/

MODO DE NIVELAMENTO

PLUMB MODE/MODE APLOMB /MODO DE PLOMADA/

MODO NIVELAMENTO VERTICAL

5/8‑11"

E F

2016‑49‑NZ

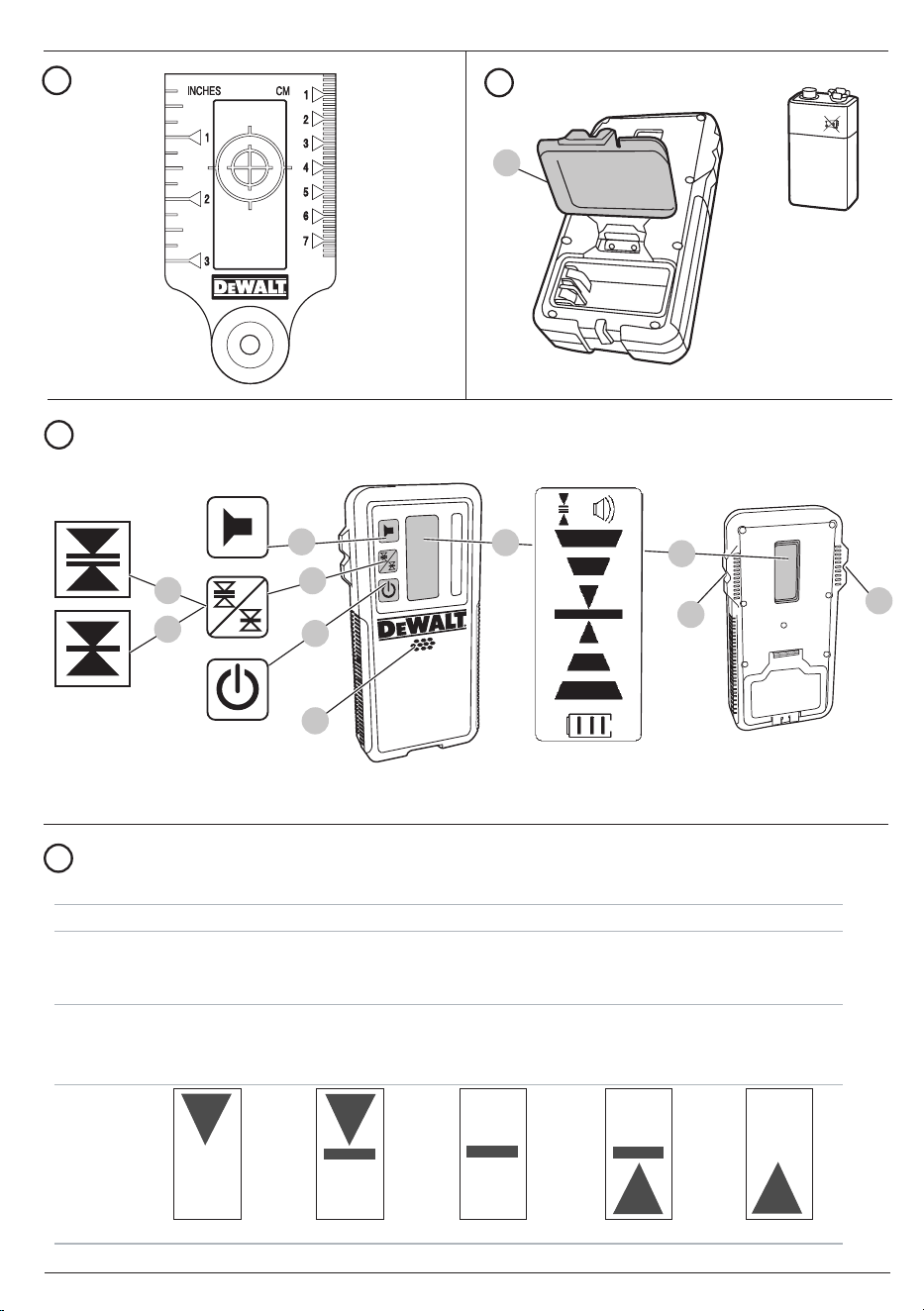

INDICATORS/INDICATEURS /INDICADORES/INDICADORES

Above Grade/

Au‑dessus du niveau /

Por encima del nivel

Acima do grau

Slightly Above Grade/

Légèrement au‑dessus du niveau /

Ligeramente por encima del nivel/

Ligeiramente acima do grau

On Grade/

Au niveau /

En nivel/

Um grau

Slightly below Grade/

Légèrement au‑dessous du niveau /

Ligeramente por debajo del nive/

Ligeiramente abaixo do graul

Below Grade/

Au‑dessous du niveau /

Por debajo del nivel/

Abaixo do grau

audible signals/

signal sonore /

señales auditivas/

sinais audíveis

fast beep /

bip rapide /

bip rápido/

Bipe rápido

fast beep /

bip rapide /

bip rápido/

Bipe rápido

steady tone/

tonalité constante /

tono constante/

Tom estável

slow beep/

bip lent /

bip lento/

Bipe lento

slow beep/

bip lent /

bip lento/

Bipe lento

display icons/

icône affichée /

íconos en pantalla/

ícones da tela

BEAM

FAISCEAU

RAYO

RAIO

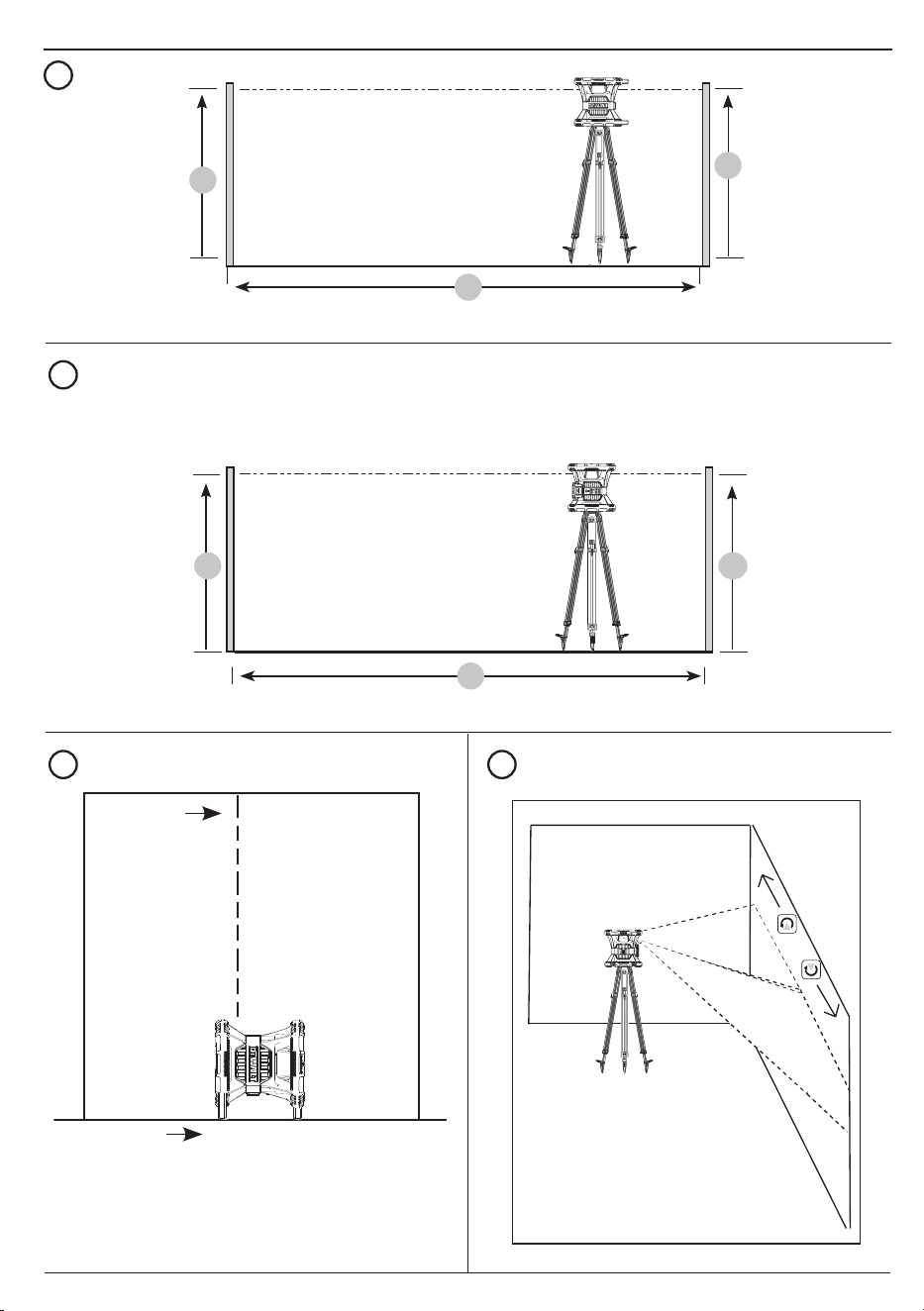

Marks on walls

Repères sur les murs

Marcas en la pared

Marcas na parede

LASER UNIT ROTATED 180˚

ROTATION DE L’APPAREIL LASER A 180˚

UNIDAD LÁSER ROTADA EN 180º

UNIDADE DE LASER EM ROTAÇÃO DE 180º

BEAM

FAISCEAU

RAYO

RAIO

Q R

English (original instructions)

ENGLISH

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk of

personal injury or propertydamage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety relatedmessage.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.

If you have any questions or comments about this or any DeWALT tool, call us toll free at: 1‑800‑4‑DeWALT

(1‑800‑433‑9258).

WARNING: To reduce the risk of injury, user must read instructionmanual.

Safety Instructions for Lasers

WARNING! Read and understand all instructions. Failure to follow all instructions listed below

may result in electric shock, fire and/or serious personalinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE



WARNING! Laser Radiation Exposure. Do not disassemble or modify the laser level. There are no user serviceable

parts inside. Serious eye injury couldresult.



WARNING: Hazardous Radiation. Use of controls or adjustments or performance of procedures other than those specified

herein may result in hazardous radiationexposure.

• Do not operate the laser in explosive atmospheres, such as in the presence of flammable liquids, gases, or dust. Power

tools create sparks which may ignite the dust orfumes.

• Use the laser only with the specifically designated batteries. Use of any other batteries may create a risk offire.

• Store idle laser out of reach of children and other untrained persons. Lasers are dangerous in the hands of untrainedusers.

• Use only accessories that are recommended by the manufacturer for your model. Accessories that may be suitable for one

laser, may create a risk of injury when used on anotherlaser.

• Tool service must be performed only by qualified repair personnel. Service or maintenance performed by unqualified

personnel may result in injury. To locate your nearest DeWALT service center call 1–800–4‑DeWALT (1–800–433–9258) or go to

http://www.DeWALT.com on theInternet.

• Do not use optical tools such as a telescope or transit to view the laser beam. Serious eye injury couldresult.

• Do not place the laser in a position which may cause anyone to intentionally or unintentionally stare into the laser

beam. Serious eye injury couldresult.

• Turn the laser off when it is not in use. Leaving the laser on increases the risk of staring into the laserbeam.

• Do not position the laser near a reflective surface which may reflect the laser beam toward anyone’s eyes. Serious eye

injury couldresult.

• Do not operate the laser around children or allow children to operate the laser. Serious eye injury mayresult.

• Do not remove or deface warning labels. Removing labels increases the risk of exposure toradiation.

• Position the laser securely on a level surface. Do not place overhead. Damage to the laser or serious injury could result if the

laserfalls.

ROTARY LASER

DW074LR, DW079LR, DW079LG

ENGLISH



WARNING: Use of controls or adjustments or performance of procedures other than those specified herein may result in

hazardous radiationexposure.



WARNING! DO NOT DISASSEMBLE THE ROTARY LASER. There are no user serviceable parts inside. Disassembling the

rotary laser will void all warranties on the product. Do not modify the product in any way. Modifying the tool may

result in hazardous laser radiationexposure.

• The label on your tool may include the followingsymbols.

V ................. volts

mW ............milliwatts

laser warning symbol

nm ..............wavelength in nanometers

3R ............... Class 3R Laser

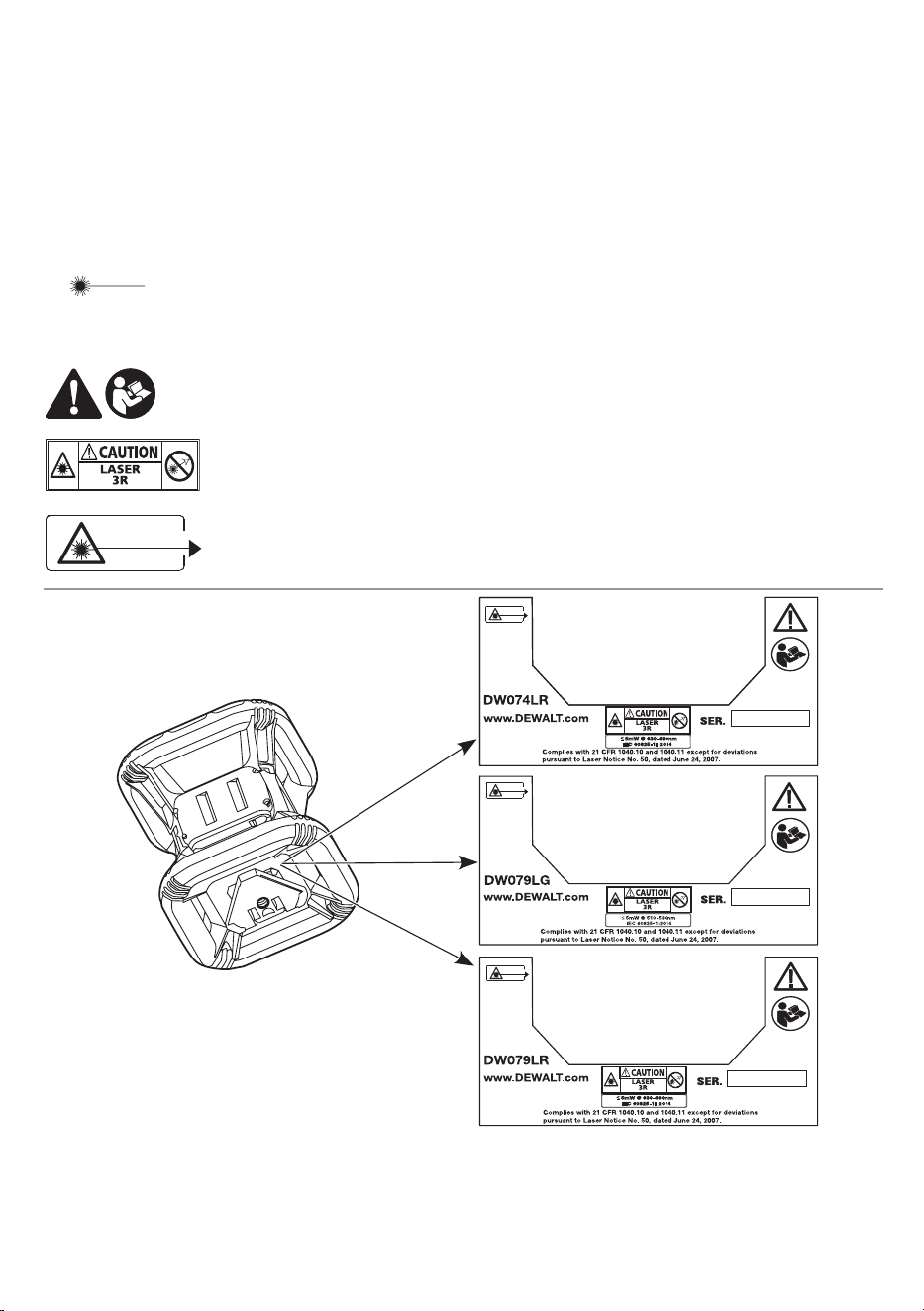

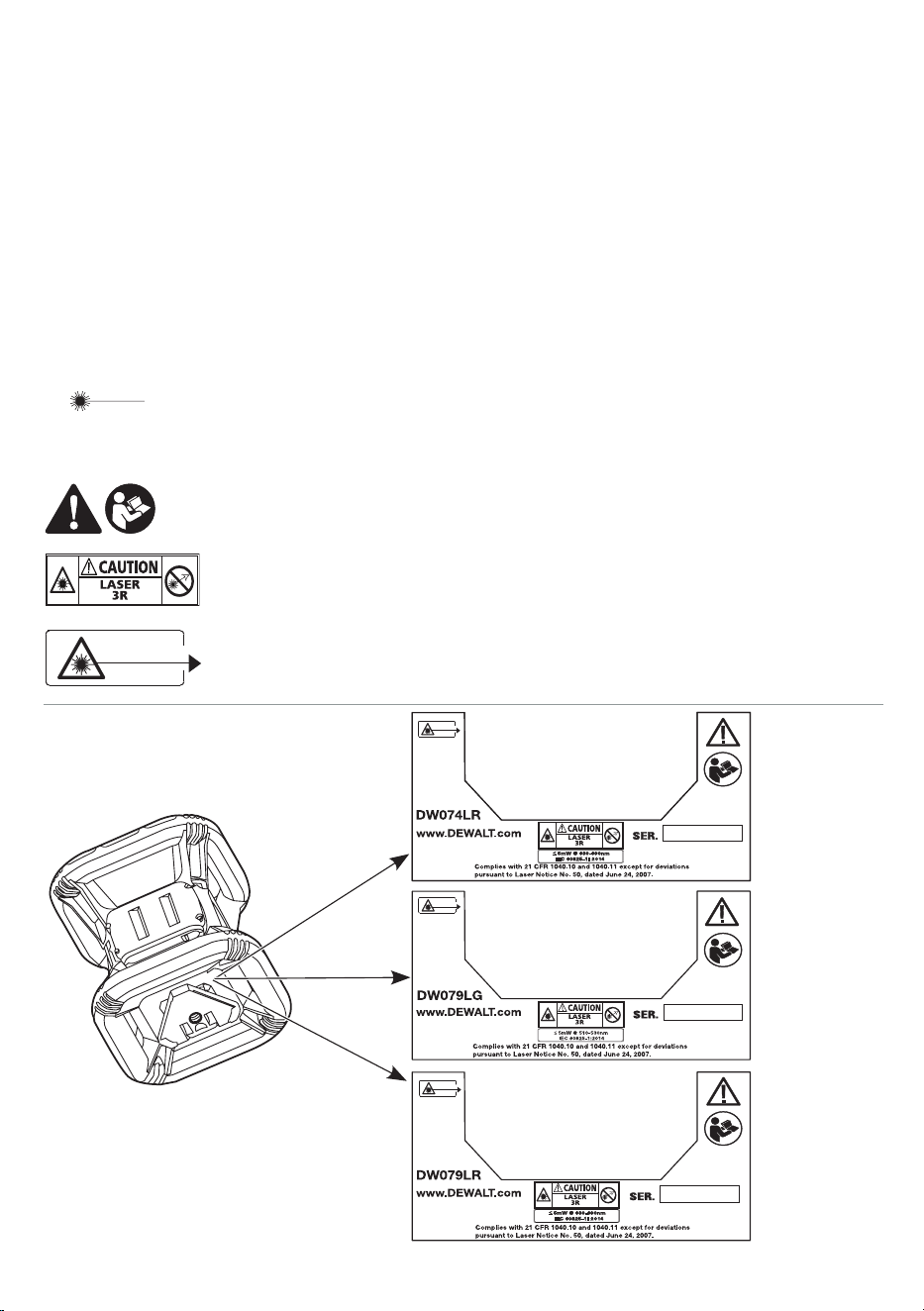

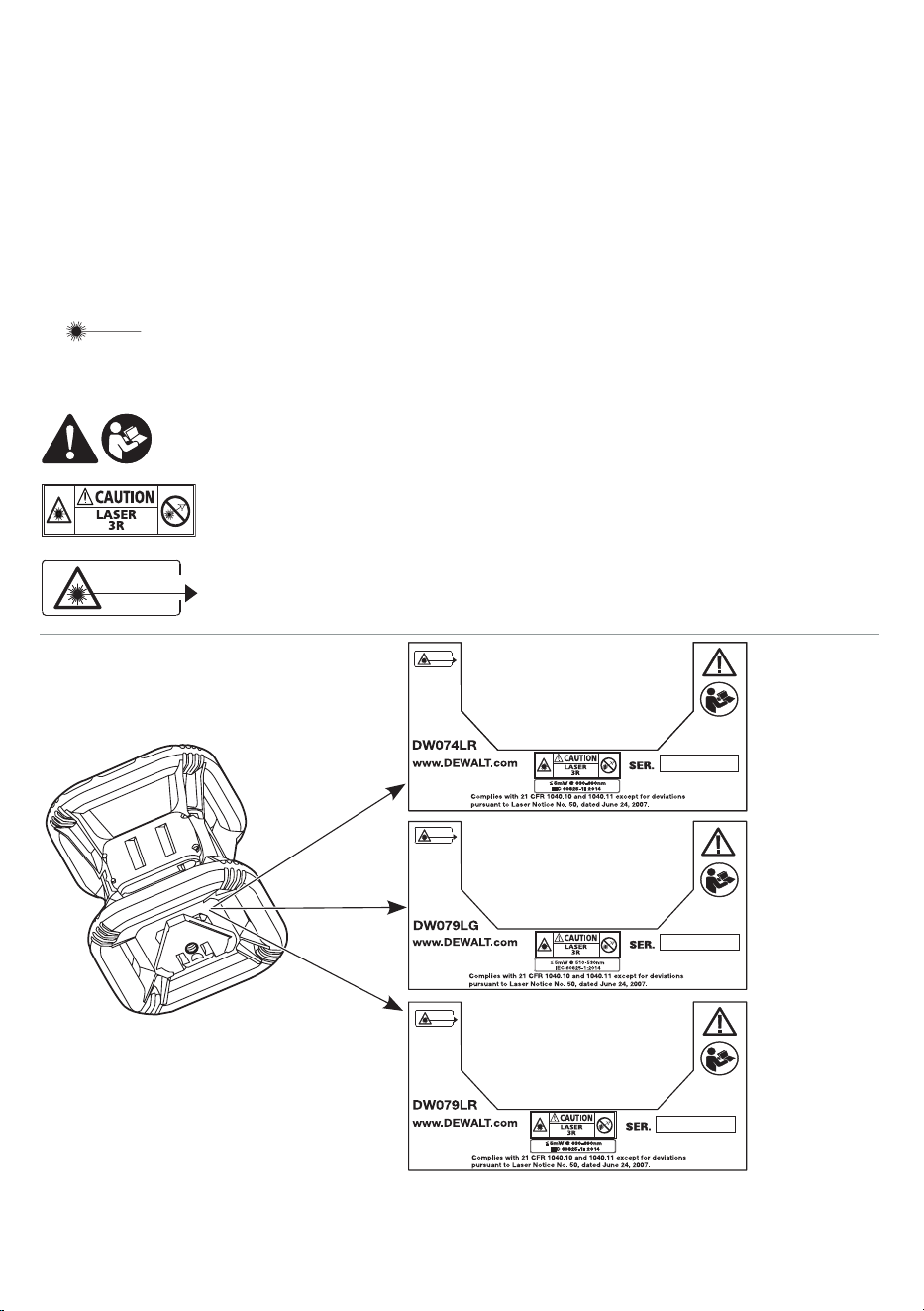

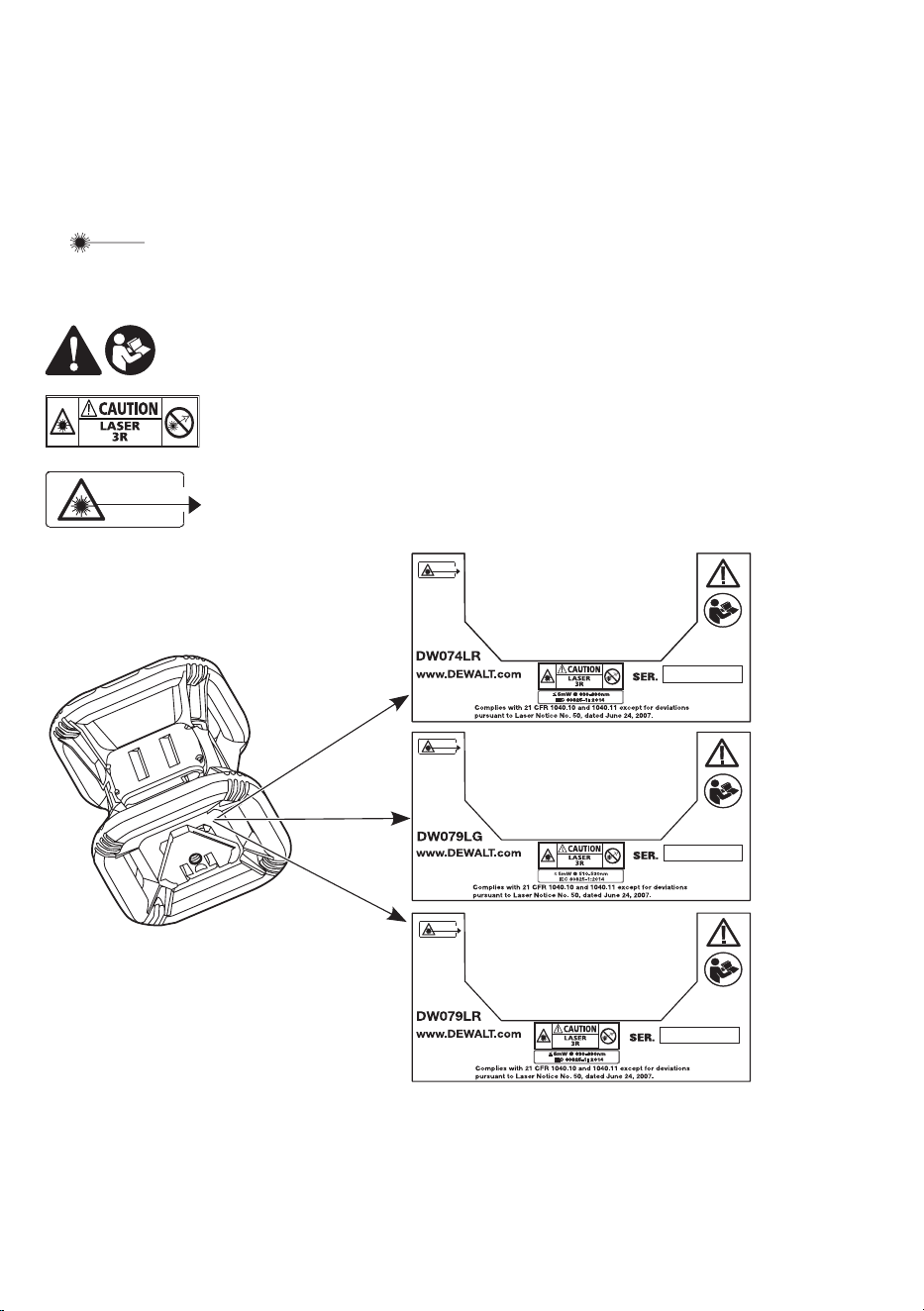

Warning Labels

For your convenience and safety, labels can be found on the bottom of yourlaser.

WARNING: To reduce the risk of injury, user must read instruction manual.

WARNING: LASER RADIATION. DO NOT STARE INTO BEAM. Class 3R Laser Product

AVOID EXPOSURE -LASER RADIATION IS EMITTED FROM THIS APERTURE

ENGLISH

Laser Information

The DW074LR and DW079LR/LG Cordless Rotary Lasers are

CLASS 3R laser products and comply with 21CFR 1040.10 and

1040.11 except for conformance with IEC 60825‑1 Ed. 3., as

described in Laser Notice No. 56, dated May 8,2019.

Conforms to UL STDS 61010‑1 & 2595

Certified to CSA STD C22.2 No. 61010‑1

Complies with IEC 60825‑1:2014

FCC Statement

These devices comply with Part 15of the FCC Rules. Operation

is subject to the following two conditions: 1) this device may

not cause harmful interference, and 2) this device must accept

any interference received, including interference that may

cause undesiredoperation.

NOTE: This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to Part

15of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses and

can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is

no guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference

to radio and television reception, which can be determined by

turning the equipment off and on, the user is encouraged to

try to correct the interference by one or more of the following

measures:

• Reorient or relocate the receivingantenna.

• Increase the separation between the equipment

andreceiver.

• Connect the equipment into an outlet on a circuit

differentfrom that which the receiver isconnected.

• Consult the dealer or an experienced radio/TV technician

forhelp.

Canada, Industry Canada (IC) Notices

Class B digital circuitry of this device complies with Canadian

ICES‑003. This device complies with Industry Canada

license‑exempt RSS standard(s). Operation is subject to

the following two conditions: 1) this device may not cause

interference, and 2) this device must accept any interference,

including interference that may cause undesired operation of

thedevice.

READ ALL INSTRUCTIONS

Batteries and Chargers

This DeWALT rotary laser will accept all DeWALT 20volt lithium

ion batteries, but is built to best resist damage during a fall

when used with the following batteries: All 1.5Ah and 2Ah

DeWALT 20volt lithium ion batteries. The battery pack is not

fully charged out of the carton. Before using the battery pack

and charger, read the safety instructions below and then follow

charging proceduresoutlined. When ordering replacement

battery packs, be sure to include the catalog number

andvoltage.

Important Safety Instructions for All

BatteryPacks



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the warnings

and instructions may result in electric shock, fire

and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non‑compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart at the

end of this manual for compatibility of batteries andchargers.

• Charge the battery packs only in DeWALTchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or exceed

104°F (40°C) (such as outside sheds or metal buildings

in summer). For best life store battery packs in a cool,

drylocation.

NOTE: Do not store the battery packs in a tool with the

trigger switch locked on. Never tape the trigger switch

in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack can

explode in a fire. Toxic fumes and materials are created when

lithium‑ion battery packs areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open eye

for 15minutes or until irritation ceases. If medical attention

is needed, the battery electrolyte is composed of a mixture of

liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause respiratory

irritation. Provide fresh air. If symptoms persist, seek

medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any reason.

If the battery pack case is cracked or damaged, do not

insert into the charger. Do not crush, drop or damage the

battery pack. Do not use a battery pack or charger that has

received a sharp blow, been dropped, run over or damaged in

any way (e.g., pierced with a nail, hit with a hammer, stepped

on). Damaged battery packs should be returned to the service

center forrecycling.

ENGLISH

Storage Recommendations

The best storage place is one that is cool and dry, away from

direct sunlight and excess heat or cold. Store the fully charged

battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non‑metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig.E)

Some battery packs include a fuel gauge. When the fuel gauge

button is pressed and held, the LED lights will indicate the

approximate level of charge remaining. This does not indicate

tool functionality and is subject to variation based on product

components, temperature, and end‑userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects can

contact exposed battery terminals. For example, do

not place the battery pack in aprons, pockets, tool boxes,

product kit boxes, drawers, etc., with loose nails, screws,

keys, coins, hand tools, etc. When transporting individual

battery packs, make sure that the battery terminals are

protected and well insulated from materials that could

contact them and cause a short circuit. NOTE: Li‑ion

battery packs should not be put in checked baggage

on airplanes and must be properly protected from short

circuits if they are in carry‑onbaggage.

Important Safety Instructions for All Battery

Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the warnings

and instructions may result in electric shock, fire

and/or seriousinjury.

• DO NOT attempt to charge the battery pack with any

chargers other than a DeWALT charger. DeWALT chargers

and battery packs are specifically designed to worktogether.

• These chargers are not intended for any uses other than

charging DeWALT rechargeable battery packs. Charging

other types of battery packs may cause them to overheat

and burst, resulting in personal injury, property damage, fire,

electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in risk

of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable for

outdoor use. Use of a cord suitable for outdoor use reduces

the risk of electricshock.

• An extension cord must have adequate wire size (AWG

or American Wire Gauge) for safety. The smaller the

gauge number of the wire, the heavier the cord and thus the

greater its capacity. An undersized cord will cause a drop

in line voltage resulting in loss of power and overheating.

The following table shows the correct size to use depending

on total length of all extension cords plugged together,

and nameplate ampere rating. If in doubt, use the next

heaviergauge.

NORTH AMERICA

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire Gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

LATIN AMERICA

Voltage

(Volts)

Total length of cord in meters (m)

120–127V 0–7 7–15 15–30 30–50

220–240V 0–15 15–30 30–60 60–100

Rated

Ampere

Range

Minimal cross‑sectional area of the

cord in meters (mm

)

0–6A 1,0 1,5 1,5 2,5

6–10A 1,0 1,5 2,5 4,0

10–12A 1,5 1,5 2,5 4,0

12–16A 2,5 4,0 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any way.

Take it to an authorized servicecenter.

ENGLISH

• Do not disassemble the charger; take it to an authorized

service center when service or repair is required.

Incorrect reassembly may result in a risk of electric shock,

electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply when

there is no battery pack in thecavity.

Charging a Battery

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack. The red charging light(s)

will continuously blink whilecharging.

3. Charging is complete when the red charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger or removed. Some chargers require the battery

pack release button to be pressed forremoval.



WARNING: Only charge batteries in air temperature over

40° F (4.5° C) and below 104° F (+40°C).

4. Charger will not charge a faulty battery pack, which may be

indicated by the charging light(s) staying OFF. Take charger

and battery pack to an authorized service center if light(s)

stay(s)OFF.

NOTE: Refer to label near charging light(s) on charger

for blinkpatterns. Older chargers may have additional

information and/or may not have a yellow indicatorlight.

Note: To remove the battery pack, some chargers require

the battery pack release button to bepressed.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot or too

cold, it automatically starts a Hot/Cold Pack Delay, suspending

charging until the battery pack has reached an appropriate

temperature. The charger then automatically switches to the

pack charging mode. This feature ensures maximum battery

packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the red light(s)

continuing to blink but with the yellow light continuously ON.

Once the battery pack has reached an appropriate temperature,

the yellow light will turn OFF and the charger will resume the

chargingprocedure.

DCB118 and DCB1112 Chargers

The DCB118 and DCB1112 chargers are equipped with an

internal fan designed to cool the battery pack. The fan will turn

on automatically when the battery pack needs to becooled.

Never operate the charger if the fan does not operate properly

or if ventilation slots are blocked. Do not permit foreign objects

to enter the interior of thecharger.

Electronic Protection System

Li‑Ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically turn

off and the battery pack will need to berecharged.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature is

between 65°F – 75°F (18° C– 24°C). DO NOT charge when

the battery pack is below +40°F (+4.5°C), or above +104°F

(+40°C). This is important and will prevent serious damage

to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and does

not indicate a problem. To facilitate the cooling of the

battery pack after use, avoid placing the charger or battery

pack in a warm environment such as in a metal shed or an

uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp or

other appliance;

b. Check to see if receptacle is connected to a light switch

which turns power off when you turn out

the lights;

c. If charging problems persist, take the tool, battery pack

and charger to your local servicecenter.

4. You may charge a partially used pack whenever you desire

with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger from

the AC outlet before cleaning. Dirt and grease may be

removed from the exterior of the charger using a cloth

or soft non‑metallic brush. Do not use water or any

cleaningsolutions.

User Safety

Personal Safety

• Stay alert, watch what you are doing, and use common

sense when operating a laser product. Do not use the

tool while tired or under the influence of drugs, alcohol,

or medication. A moment of inattention while operating

laser products may result in serious personalinjury.

• Use personal protective equipment. Always wear ANSI

Z87.1 eye protection (CAN/CSA Z94.3). Depending on the

work conditions, wearing protective equipment such as a dust

mask, non‑skid safety shoes, hard hat and hearing protection

will reduce personalinjury.

ENGLISH

Tool Use and Care

• Do not use the tool if the switch does not turn it on or

off. Any tool that cannot be controlled with the switch is

dangerous and must berepaired.

• Store idle laser products out of the reach of children and

do not allow persons unfamiliar with the laser product

or these instructions to operate the laser product. Laser

products are dangerous in the hands of untrainedusers.

• Use only accessories that are recommended by the

manufacturer for your model. Accessories that may be

suitable for one tool, may become hazardous when used with

anothertool.

The RBRC® Seal

Please take your spent battery packs to an

authorized DeWALT service center or to your

local retailer for recycling. In some areas,

it is illegal to place spent battery packs in

the trash. You may also contact your local recycling center

for information on where to drop off the spent battery pack.

Do not place in curbside recycling. For more information visit

www.call2recycle.org. or call the toll free number in the

RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

Installing and Removing the Battery Pack

(Fig.E)

NOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

15

, align the battery pack with

the rails inside the laser’s battery port and slide it in until the

battery pack is firmly seated in the laser and ensure that it does

notdisengage.

To remove the battery pack from the laser, press the release

button and firmly pull the battery pack out of the battery port.

Insert it into the charger as described in the charger section of

thismanual.

Operation

Operating Tips

• To extend battery life per charge, turn the laser off when it is

not inuse.

• To ensure the accuracy of your work, check the laser

calibration often. Refer to Calibrating theLaser.

• Before attempting to use the laser, make sure the tool is

positioned on a relatively smooth, securesurface.

• Always mark the center of the laser line or dot. If you mark

different parts of the beam at different times you will

introduce error into yourmeasurements.

• To increase working distance and accuracy, set up the laser in

the middle of your workingarea.

• When attaching to a tripod or wall, mount the lasersecurely.

• When working indoors, a slow rotary head speed will produce

a visibly brighter line, a faster rotary head speed will produce

a visibly solidline.

• To increase beam visibility, wear Laser Enhancement Glass es

and/or use a Laser Target Card to help find the beam.



WARNING: These are not ANSI Z87.1 eyeprotection.

• Extreme temperature changes can cause movement or

shifting of building structures, metal tripods, equipment,

etc., which can affect accuracy. Check your accuracy often

whileworking.

• When working with the DeWALT Digital Laser Detector, set

the laser’s rotation speed to the fastestsetting.

• If the laser is dropped or has suffered a sharp blow, have the

calibration system checked by a qualified service center before

using thelaser.

Control Panel (Fig.A, B)

The laser is primarily controlled by the power button

1

, the

mode button

2

, the speed/rotation button

3

and the scan

mode button

4

. These features are then modified when

used with either the Axis selection button

5

(DW079LR/LG in

Slope mode only), or the two direction/elevation adjustment

buttons

6

and

7

The direction/elevation adjustment buttons control the

rotational direction of the laser head as well as adjust the

elevation of the beam when the unit is in slopemode. These

buttons can also be used to incrementally rotate the beam

when the unit is in Scanmode.

The buttons on the DW074LR control panel, DW079LR/

DW079LG control panel, and the DW079LR/DW079LG Remote

keypad all work the same, unless otherwiseindicated.

Power Button

The Power button is used to turn the laser unit on andoff.

• To power ON the DW074LR or DW079LR/LG laser unit,

press the Power buttononce.

• To completely power OFF the DW074LR or DW079LR/LG

laser unit, press the power button for 3sec.

Speed/Rotation Button

The speed/rotation button

3

is used to adjust the rotation

speed of the laser beam through its 4preset speeds (150, 300,

600, and 1200RPM).

Scan Mode Button

15˚/45˚/90˚

The scan mode button

4

is used to make the laser head sweep

back and forth, creating a short, bright laser line. This short line

is much brighter and more visible than when the unit is in full

rotationmode.

Using Scan Mode

• To enter Scan Mode, push and release the scan mode

button

4

. To cycle through the scan angles, continue to

press the button until you reach the desiredangle.

ENGLISH

• The direction of the scan zone can be controlled with the

arrow buttons

6

and

7

Slope Mode Button

• To activate Slope Mode press the slope modebutton

2

• To return to self‑leveling mode and re‑engage full

self‑leveling, press and hold the mode button

2

again.

Setting the Slope Direction

When Slope Mode is activated, the unit automatically engages

the X‑ Axis. This allows you to slope the laser in the direction

of the X‑Axis, as indicated by the “gunsights” (

48

, Fig. E) on

therollcage.

The LED light

24

or

25

indicates the current slope direction.

DW079LR/LG only: In certain situations, it may be desirable to

slope the laser in the Y‑axis. The direction of Slope Mode can be

changed back and forth between the Y‑axis and the X‑axis by

pressing the X‑Y axis button

5

. The selected axis is identified by

LED light

24

or

25

Setting the Amount of Slope

1. Turn on SlopeMode.

2. Select the desiredaxis.

3. Use the Arrow buttons (Fig. B,

6

and

7

) to tilt the laser

rotor head up anddown.

‑ Each quick press of an Arrow button will move the

slope by 0.01º (1/16" @ 30ft. or 1.6mm @10m).

‑ If you press and hold an Arrow button between 2sec‑

10sec, the slope will move from .0.01º/sec to 0.2º/sec.

‑ If you press and hold an Arrow button longer than

10sec, the slope will move 0.2º/sec.

Arrow Buttons (Fig.B, R)

The arrow buttons (Fig. B,

6

and

7

) are used for different

functions depending on the operating mode of the laserunit.

• In Self‑Leveling Horizontal Mode, the arrow buttons

rotate the direction of the laser beam clockwise or

counter‑clockwise during rotation, or adjust the position

of the laser beam clockwise or counter‑clockwise during

ScanMode.

• In Self‑Leveling Vertical Mode, the arrow buttons

rotate the direction of the laser beam clockwise or

counter‑clockwise during rotation, or adjust the position

of the laser beam clockwise or counter‑clockwise during

ScanMode.

• In Slope Mode, the arrow buttons are used to tilt the

laserhead.

Turning the Laser On (Fig.B, E)

1. Insert the fully charged 20V battery pack as shown in

FigureE.

2. Gently press the power button

1

to power ON the laser.

‑ The power LED indicator light

9

will illuminate

‑ Self‑leveling mode is activated automatically and

the laser unit will self‑level. Once the laser unit is

level, the beam will rotate once at 600RPM in the

clockwisedirection.

‑ After 10sec., Hi Mode (anti‑ drift / bump alert)

is activated automatically and the Hi LED

8

willilluminate.

3. Press the speed/rotation button

3

to adjust the rotation

speed. The direction can be changed using buttons

6

and

7

4. Press the Scan button

4

to set the laser to scan in 0°, 15°,

45°, or 90° degreemode.

If you turn ON Slope Mode, the Slope LED

12

will light. If using

X‑axis leveling, the X‑axis LED

24

will light, or if using Y‑axis

leveling, the Y‑axis LED

25

will lightinstead.

Calibrating the Laser (Fig.O, P)

Field calibration checks should be done frequently. This section

provides instructions for performing simple field calibration

checks of your DeWALT Rotary Laser. Field calibration checks do

not calibrate the laser. That is, these checks do not correct errors

in the leveling or plumbing capability of the laser. Instead, the

checks indicate whether or not the laser is providing a correct

level and plumb line. These checks cannot take the place of

professional calibration performed by a DeWALT servicecenter.

Level Calibration Check (X‑axis)

1. Set up a tripod between two walls that are at least 50feet

apart. The exact location of the tripod is notcritical.

2. Mount the laser unit on the tripod so that the X‑axis points

directly toward one of thewalls.

3. Turn the laser unit on and allow it to self‑level.

4. Mark and measure points A and B on the walls as shown in

FigureO.

5. Turn the entire laser unit 180º so the X‑axis points directly

toward the oppositewall.

6. Allow the laser unit to self‑level, and mark and measure

points AA and BB on the walls as shown in FigureP.

7. Calculate the total error using the equation:

Total Error = AA – A and BB– B

8. Compare total error to the allowable limits shown in the

following table. If either error above is greater that the value

in the table below, the laser must berecalibrated.

Distance

Between Walls

Allowable Error

DW074LR

Allowable Error

DW079LR/DW079LG

40 ft. 3/32" 3/64"

50 ft. 1/8" 1/16"

70 ft. 5/32" 3/32"

100 ft. 1/4" 1/8"

Level Calibration Check (Y‑axis)

Repeat the procedure above, but with the laser unit positioned

so the Y‑axis is pointed directly toward thewalls.

ENGLISH

Plumb Error Check (Fig.Q)

1. Using a standard plumb bob as a reference, mark the top

and bottom of a wall. (Be sure to mark the wall and not the

floor and ceiling.)

2. Position the rotary laser securely on the floor (horizontally

for plumb mode) approximately 3' (1 m) from thewall.

3. Turn the laser on, and point the dot at the mark on the

bottom of the wall. Then, using the up/down arrows on the

remote control, rotate the dot upwards. If the center of the

dot scans over the mark on the top of the wall, the laser is

properlycalibrated.

NOTE: This check should be done with a wall no shorter than

the tallest wall for which this laser will beused.

Using the Laser on a Tripod (Fig.C)

1. Position the tripod securely and set it to the desiredheight.

2. Make sure that the top of the tripod is roughly level. The

laser will self‑level only if the top of the tripod is within ± 5˚

of level. If the laser is set up too far out of level, it will beep

when it reaches the limit of its leveling range. No damage

will be done to the laser, but it will not operate in an “out of

level”condition.

3. Secure the laser to the tripod by attaching the tripod

adapter

20

as shown in Figure C to the laser body. The

adapter may be assembled to the bottom for level mode

or to the side for plumb mode. Place the assembly on the

tripod and screw the threaded knob on the tripod into the

female thread on the tripodadapter.

NOTE: Be sure that the tripod you are working with has a

5/8"–11 threaded screw to ensure securemounting.

4. Turn the laser on and adjust the rotation speed and controls

asdesired.

Using the Laser on a Floor (Fig.D)

The laser level can be positioned directly on the floor for

leveling and plumbing applications such as framingwalls.

1. Place the laser on a relatively smooth and level surface

where it will not be disturbed or trippedover.

2. Position the laser for a level or plumb setting asshown.

3. Turn the laser on and adjust the rotation speed and controls

asdesired.

NOTE: The laser will be easier to set up for wall applications if

the rotation speed is set to 0RPM and if the remote control is

used to line up the laser with control marks. The remote allows

one person to set up thelaser.

Using the DW079LR/LG Remote

The remote control allows one person to operate and set up

the laser from a distance. The LED light on the remote control

indicates a signal is being transmitted from the DW079LR/LG

laser unit. You can use all the buttons on the keypad to control

that laserunit.

If your DW079LR/LG laser unit was stamped on or after

2016‑49‑NZ (refer to Fig. E), you can use the Remote to

completely power OFF the laserunit.

To completely power OFF a DW079LR/LG laser unit (stamped

on or after 2016‑49‑NZ) using the Remote keypad, press the X‑Y

axis button

5

and the MODE button

2

simultaneously.

Specifications

SKU

DW074LR DW079LR DW079LG

Laser Wavelength 630‑680nm 630‑680nm 515‑530nm

630‑680nm

Laser Power/Class ≤5mw /

CLASS 3R

≤ 5mw /

CLASS 3R

≤ 5mw /

CLASS 3R

Rotation Speed 150, 300, 600,

1200 RPM

150, 300, 600,

1200 RPM

150, 300, 600,

1200 RPM

Self‑Leveling Range ± 5° ± 5° ± 5°

Indoor Visibile Range 150' (45 m)

diameter

200' (60 m)

diameter

250' (80 m)

diameter

Range with Detector 1500' (450 m)

diameter

2000' (600 m)

diameter

2000' (600 m)

diameter

Leveling Accuracy

(@ 600 RPM)

± 1/8" per 100' (±

3 mm per 30 m)

± 1/16” per 100’

(± 1.5 mm per

30m

± 1/16” per 100’

(± 1.5 mm per

30m

Power Source 20V DeWALT

batteries

20V DeWALT

batteries

20V DeWALT

batteries

Operating Temperature 23 °F to 122 °F

(‑5 °C to 50 °C)

23 °F to 122 °F

(‑5 °C to 50 °C)

23 °F to 122 °F

(‑5 °C to 50 °C)

Storage Temperature ‑4 °F to 158 °F

(‑20 °C to 70 °C)

‑4 °F to 158 °F

(‑20 °C to 70 °C)

‑4 °F to 158 °F

(‑20 °C to 70 °C)

Environmental Water resistant* Water resistant* Water resistant*

* Laser only, not battery orcharger.

Accessories

Recommended accessories for use with your tool are available

for purchase at your factory‑owned local servicecenter.



WARNING: Since accessories, other than those offered

by DeWALT, have not been tested with this product, use

of such accessories with this tool could be hazardous.

To reduce the risk of injury, only DeWALT, recommended

accessories should be used with thisproduct.

If you need assistance in locating any accessory, please contact

DeWALT Industrial Tool Co., 701East Joppa Road, Towson, MD

21286, call 1–800–4‑DeWALT (1–800–433–9258) or visit our

website www.DeWALT.com

Digital Laser Detector (Fig.H–K)

Some laser kits include a DeWALT Digital Laser Detector. The

DeWALT Digital Laser Detector allows you to locate a laser

beam emitted by a rotary laser in bright light conditions or over

long distances. The detector can be used in both indoor and

outdoor situations where it is difficult to see the laserbeam.

The detector is not for use with non‑rotating lasers but is

compatible with most rotary red‑beam and green beam lasers.

It can be set to indicate the location of the beam to either the

nearest 1/8" (3 mm) or the nearest 1/25" (1 mm). The detector

gives both visual signals through the display window

22

and

audio signals through the speaker

23

to indicate the location

of the laserbeam.

ENGLISH

The DeWALT Digital Laser Detector can be used with or without

the detector clamp (Fig. K). When used with the clamp, the

detector can be positioned on a grade rod, leveling pole, stud

orpost.

Installing a Battery in the Detector (Fig.H)

The Digital Laser Detector is powered by a 9volt battery. To

install the battery provided, lift up on the battery compartment

cover

21

. Place the 9volt battery in the compartment, aligning

the battery as shown.

Detector Controls (Fig.I)

The detector is controlled by the power button

26

and the

accuracy mode button

27

When the power button is pushed once, the detector is

turned on. The top of the display window shows the accuracy

icon

27

, and the volume icon

28

. To decrease the volume

of the audible signal that the detector emits when it senses

a laser beam, push the volume button

28

again; one of the

half circles next to the speaker icon will dissappear. To turn off

the audible signal push the button again; the volume icon will

dissapear. The DeWALT Digital Laser Detector also has an auto

shut‑off feature. If a rotary laser beam does not strike the beam

detection window, or if no buttons are pressed, the detector

will shut itself off in about 30minutes.

When the detector is on, the top of the window shows an

accuracy mode icon. Either the ±1/25" (1 mm) accuracy mode

icon

53

will appear, or the ±1/8" (3 mm) accuracy mode

icon

54

will appear. When the ±1/25" (1 mm) accuracy mode

icon appears, it indicates that the detector will give an “on

grade” reading only when the laser beam is on grade or no

more than 1/25" (1 mm) above or below it. When the 1/8"

(3mm) accuracy mode icon appears, it indicates that the

detector will give an “on grade” reading when the laser beam

is on grade or approximately 1/8" (3 mm) above or below

it. Push the accuracy mode button

27

once to change the

accuracymode.

Detector Operation (Fig.I, J)

1. Set up and position the rotary laser that you will be using

according to the manufacturer’s directions. Turn the laser

on and make sure that the laser is rotating and emitting a

laser beam. NOTE: This detector has been designed to be

used only with a rotating laser. The detector will not work

with a stationary beam laserlevel.

2. Turn the detector on by pressing the power/volume

button

26

3. Adjust the volume as desired as described in the

DetectorControls.

4. Position the detector so that the detector window

22

facing the laser beam produced by the rotary laser. Move

the detector up or down within the approximate area of the

beam, until you have centered the detector. For information

about the display window indicators and the audible signal

indicators, refer to the table titled Indicators (Fig.J).

5. Use the marking notches

30

to accurately mark the

position of the laserbeam.

Detector Cleaning and Storage

• Dirt and grease may be removed from the exterior of the

detector using a cloth or soft, non‑metallicbrush.

• The DeWALT Digital Laser Detector is water resistant. If you

should drop the detector in mud, wet concrete, or a similar

substance, simply hose the detector off. Do not use high

pressure water, e.g., from a pressurewasher.

• The best storage place is one that is cool and dry–away

from direct sunlight and excess heat orcold.

Detector Service

Except for batteries, there are no user serviceable parts in the

Digital Laser Detector. Do not disassemble the unit. Unauth‑

orized tampering with the laser detector will void allwarranties.

Detector Troubleshooting

The detector will not turnon.

• Press and release the power/volumebutton.

• Check to see that the battery is in place and in the

properposition.

• If the detector is very cold, allow it to warm up in a

heatedarea.

• Replace the 9volt battery. Turn the uniton.

• If the detector still does not turn on, take the detector to a

DeWALT servicecenter.

The detector’s speaker makes nosound.

• Ensure that the detector ison.

• Press the power/volume button. It will toggle from high, to

low, tomute.

• Ensure that the rotary laser is spinning and that it is

emitting a laserbeam.

• If the detector is still not making any sound, take it to a

DeWALT servicecenter.

The detector does not respond to a stationary

laserbeam.

• The DeWALT Digital Laser Detector has been designed to

work only with rotarylasers.

The detector gives off a tone but the LCD display window

does notfunction.

• If the detector is very cold, allow it to warm up in a

heatedarea.

• If the LCD display window is still not functioning, take the

detector to a DeWALT servicecenter.

Wall Mount Bracket (Fig.M, N)

Some laser kits include a Wall Mount. It can be used for

attaching the tool to track or ceiling angle and to aid in

acoustical ceiling installation. Follow the directions below for

using the wallmount.

ENGLISH



CAUTION: Before attaching the laser level to wall

track or ceiling angle, be sure that the track or angle is

properlysecured.

1. Place the laser on the mounting base

37

aligning the 5/8–

11 screw hole on the tripod adapter (

20

, Fig. C) attached to

the bottom of the laser with the hole

39

in the mounting

base. Turn the mounting knob

40

to secure thelaser.

2. With the wall mount measuring scale

41

facing you,

loosen the wall mount clamp locking knob

42

to open the

clampjaws.

3. Position the clamp jaws around the wall track or ceiling

angle and tighten the wall mount clamp locking knob

42

to close the clamp jaws onto the track. Be sure that the

wall mount clamp locking knob is securely tightened

beforeproceeding.



CAUTION: Always use a ceiling wire hanger or equivalent

material, in addition to the wall mount clamp locking

knob, to help secure the laser level while mounting it to a

wall. Thread the wire through the handle of the laser level.

DO NOT thread the wire through the protective metal

cage. Additionally, screws may be used to fasten the wall

mount directly to the wall as a back up. Screw holes

43

are located at the top of the wallmount.

4. Using the base leveling knob

44

approximate a level

position from thewall.

5. The tool can be adjusted up and down to the desired

offset height for working. To change the height, loosen

the locking knob

45

located on the left of the wall mount.

Support the mounting base when adjusting theheight.

6. Turn the adjustment knob

46

, located to the right of the

wall mount, to move the laser level up and down to set

your height. Use the wall mount measuring scale

41

pinpoint yourmark.

NOTE: It may be helpful to turn the power on and turn the

rotary head so that it puts a dot on one of the laser scales.

The DeWALT target card is marked at 1–1/2" (38 mm),

therefore, it may be easiest to set the offset of the laser to

1–1/2" (38 mm) below thetrack.

7. Once you have positioned the laser at the desired height,

tighten the locking knob

45

to maintain thisposition.

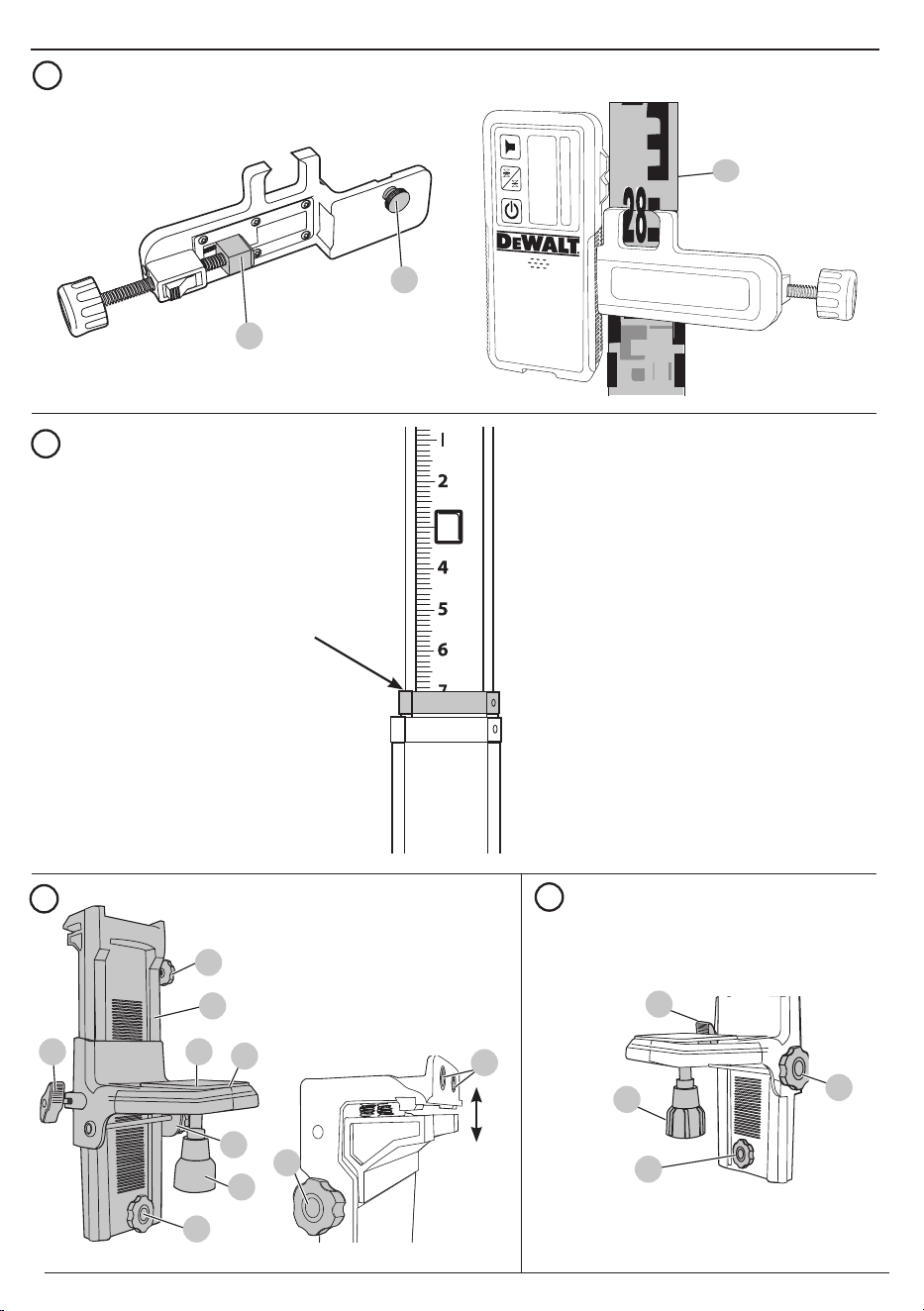

Mounting on a Grade Rod (Fig.K)

To secure your detector to a grade rod, first attach the detector

to the clamp using the 1/4"‑20 threaded knob

47

on the back

of the clamp. Slide the tracks

32

on the clamp around the

rail

33

on the graderod.

1. Position the detector at the height needed and turn the

clamp knob clockwise to tighten the jaws of the clamp

around the grade securing the clamp on therod.

2. To make adjustments in height, slightly loosen the clamp,

reposition andretighten.

Construction Grade Rod (Fig.L)



DANGER: NEVER attempt to use a grade rod in a storm

or near overhanging electric wires. Death or serious

personal injury willoccur.

Some laser kits include a grade rod. The DeWALT Grade Rod

is marked with measurement scales on both sides and is

constructed in telescoping sections. A spring‑loaded button

actuates a lock to hold the grade rod at variouslengths.

The front of the grade rod has the measurement scale starting

at the bottom. Use this for measuring from the ground up

when grading or levelingjobs.

The back of the grade rod is designed to measure the height

of ceilings, joists, etc. Fully extend the top section of the grade

rod until the button locks into the previous section. Extend that

section either until it locks into the adjacent section or until the

grade rod touches the ceiling or joist. The height is read where

the last extended section exits the previous lower section, as

shown in FigureL.

Target Card (Fig.G)

Some laser kits include a Laser Target Card to aid in locating

and marking the laser beam. The target card enhances the

visibility of the laser beam as the beam crosses over the card.

The card is marked with standard and metric scales. The laser

beam passes through the red plastic and reflects off of the

reflective tape on the reverse side. The magnet at the top of

the card is designed to hold the target card to ceiling track or

steel studs to determine plumb and level positions. For best

performance when using the Target Card, the DeWALT logo

should be facingyou.

Laser Enhancement Glasses (Fig.F)

Some laser kits include a pair of Laser En hancement Glasses.

These glasses improve the visibility of the laser beam under

bright light conditions or over long distances when the laser is

used for interior applications. These glasses are not required to

operate thelaser.



CAUTION: These glasses are not ANSI approved safety

glasses and should not be worn while operating other

tools. These glasses do not keep the laser beam from

entering youreyes.



DANGER: To reduce the risk of serious personal injury,

never stare directly into the laser beam, with or without

theseglasses.

MAINTENANCE

• Under some conditions, the glass lens may collect some dirt

or debris. This will affect beam quality and operating range.

The lens should be cleaned with a cotton swab moistened

with water.

• The flexible rubber roll bar and yellow plastic housing can

be cleaned with a wet lint‑free cloth such as a cotton cloth.

USE WATER ONLY — DO NOT use cleansers or solvents.

Allow the unit to air dry beforestoring.

ENGLISH

• To maintain the accuracy of your work, check the

calibration of the laser often. Refer to Calibrating theLaser.

• Calibration checks and other maintenance repairs can be

performed by DeWALT service centers. Two free calibration

checks are included under the DeWALT One Year Free

ServiceCon tract.

• When the laser is not in use, store it in the kit boxprovided.

• Do not store your laser in the kit box if the laser is wet. Dry

exterior parts with a soft, dry cloth and allow the laser to

airdry.

• Do not store your laser at temperatures below 0˚F (‑18˚C)

or above 105˚F (41˚C).



WARNING: Never use solvents or other harsh chemicals

for cleaning the non‑metallic parts of the tool. These

chemicals may weaken the materials used in these parts.

Use a cloth dampened only with water and mild soap.

Never let any liquid get inside the unit; never immerse any

part of the unit into a liquid. Never use compressed air to

clean thelaser.

TROUBLESHOOTING

Height of Instrument Alert

The DW074LR and DW079LR/LG have a built‑in alarm feature

that alerts the operator if the unit is disturbed after the unit has

self‑leveled. The laser unit will stop rotating, the control panel

LED indicator light will flash, and the beeper willsound.

Turning the Laser Off

Press the the power button for 3sec to turn the laser off. The

power LED indicator light will no longer beilluminated.

To Reset The Laser Unit for Continued Use

• Turn the unit off and back on again using the power button

on the laser unit controlpanel.

NOTE: Always recheck the laser setup after the Height of

Instrument Alert (hi mode / bump alert) hastriggered.

Service and Repairs

NOTE: Disassembling the laser level will void all warranties on

theproduct.

To assure product SAFETY and RELIABILITY, repairs, maintenance

and adjustment should be performed by authorized service

centers. Service or maintenance performed by unqualified

personnel may result in a risk of injury. To locate your nearest

DeWALT service center call 1–800–4‑DeWALT (1–800–433–

9258) or visit our website: www.DeWALT.com.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will help

you obtain more efficient warranty service in case there is a

problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of an

insurance loss, such as fire, flood or theft, your registration

of ownership will serve as your proof ofpurchase.

• FOR YOUR SAFETY: Registering your product will allow us

to contact you in the unlikely event a safety notification is

required under the Federal Consumer SafetyAct.

Three Year Limited Warranty

DeWALT will repair, without charge, any defects due to faulty

materials or workmanship for three years from the date of

purchase. This warranty does not cover part failure due to

normal wear or tool abuse. For further detail of warranty

coverage and warranty repair information, visit www.DeWALT.

com or call 1–800–4‑DeWALT (1–800–433–9258). This

warranty does not apply to accessories or damage caused

where repairs have been made or attempted by others. This

warranty gives you specific legal rights and you may have other

rights which vary in certain states orprovinces.

In addition to the warranty, DeWALT tools are covered by our:

1YEAR FREE SERVICE

DeWALT will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first year

afterpurchase.

90DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of your

DeWALT Power Tool, Laser, or Nailer for any reason, you can

return it within 90days from the date of purchase with a receipt

for a full refund – no questionsasked.

RECONDITIONED PRODUCT: Reconditioned product is

covered under the 1Year Free Service Warranty. The 90Day

Money Back Guarantee and the Three Year Limited Warranty do

not apply to reconditionedproduct.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1–800–4‑DeWALT or

visit your local service center for a freereplacement.

Français (traduction de la notice d’instructions originale)

FRANÇAIS

Définitions : Symboles et mots d'alertes de sécurité

Ce manuel d'instruction utilise les symboles et les mots d'alertes de sécurité suivants pour vous indiquer les situations dangereuses

et les risques de blessures ou dedommages.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou

des blessuresgraves.



ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures

légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour

l’éviter, pourrait poser des risques de dommagesmatériels.

Si vous avez des questions ou des commentaires à propos de cet outil ou de n'importe quel outil DeWALT, appelez‑nous

sans frais au : 1800 4‑DeWALT (1 800433‑9258)

AVERTISSEMENT: afin de réduire le risque de blessures, l’utilisateur doit lire le moded’emploi.

Directives de sécurité pour lasers

AVERTISSEMENT! lire et assimiler toutes les instructions. Le non‑respect des directives indiquées

ci‑dessous peut entraîner des risques de choc électrique, d’incendie ou de blessures corporellesgraves.

CONSERVER TOUS LES AVERTISSEMENTS ET TOUTES LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR



AVERTISSEMENT! Exposition au rayonnement laser. Ne pas démonter ou modifier le laser. Aucune pièce à l'intérieur

ne peut être réparée par l’utilisateur. sous risque de lésions oculairesgraves.



AVERTISSEMENT: Rayonnement dangereux. L’utilisation de commandes ou de réglages ou l’exécution de procédures autres

que celles précisées dans la présente peut entraîner une exposition au rayonnementdangereux.

• Ne pas faire fonctionner le laser dans un milieu déflagrant, comme en présence de liquides, de gaz ou de poussières

inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou lesvapeurs.

• Utiliser uniquement le laser avec les piles spécifiquement conçues à cet effet. L’utilisation de toute autre pile pourrait

provoquer unincendie.

• Ranger le laser inutilisé hors de la portée des enfants et des personnes sans expérience. Les niveaux laser sont dangereux

entre les mains d’utilisateursinexpérimentés.

• N’utiliser que les accessoires conseillés par le fabricant pour le modèle de l'outil. Les accessoires adaptés à un laser donné

peuvent être dangereux lorsqu’ils sont utilisés avec un autrelaser.

• Toute réparation de l’outil ne doit être effectuée que par des réparateurs professionnels. Toute réparation ou tout entretien

réalisé par un personnel non formé peut entraîner des blessures. Pour trouver le centre de réparation DeWA LT le plus proche,

composez le 1800 4‑DeWALT (1 800433‑9258) ou allez sur le site Web: http://www.DeWALT.com.

• Ne pas utiliser d’instruments optiques comme un télescope ou un théodolite pour observer le faisceau laser. sous risque

de lésions oculairesgraves.

• Ne pas mettre le laser dans une position où une personne pourrait fixer du regard le faisceau laser, intentionnellement

ou non. sous risque de lésions oculairesgraves.

• Éteindre le laser lorsqu’il n’est pas utilisé. Laisser le laser allumé augmente le risque de fixer du regard le faisceaulaser.

• Ne pas positionner le laser près d’une surface réfléchissante qui pourrait renvoyer le faisceau laser dans les yeux de

quelqu’un. sous risque de lésions oculairesgraves.

• Ne pas utiliser le laser près des enfants et ne pas laisser les enfants utiliser le laser. Il peut en résulter des blessures graves

auxyeux.

LASER ROTATIF

DW074LR, DW079LR, DW079LG

FRANÇAIS

• Ne pas enlever ni altérer les étiquettes d'avertissement. Enlever les étiquettes accroît le risque d’exposition aurayonnement.

• Placer le laser sur une surface stable et plane. Ne pas placer au‑dessus de la tête. Le laser risque d’être endommagé ou de

causer des blessures graves en cas dechute.



AVERTISSEMENT: l’utilisation de commandes ou de réglages ou l’exécution de procédures autres que celles précisées dans la

présente peut entraîner une exposition au rayonnementdangereux.



AVERTISSEMENT! NE PAS DÉMONTER LE LASER ROTATIF. Aucune pièce à l'intérieur ne peut être réparée par

l’utilisateur. Le démontage du laser rotatif annulera toutes les garanties du produit. Ne modifier le produit en

aucun cas. Les modifications apportées à l’outil laser pourraient entraîner une exposition à des rayonnements

laserdangereux.

• L’étiquette sur votre outil peut inclure les symboles ci‑aprèsindiqués.

V ................. volts

mW ............milliwatts

symbole de mise en garde du laser

nm ..............longueur d’onde en nanomètre

3R ............... Laser classe 3R

Étiquettes de mise en garde

Pour votre confort et votre sécurité, des étiquettes se trouvent sur le dessous dulaser.

AVERTISSEMENT: afin de réduire le risque de blessures, l’utilisateur doit lire le mode d’emploi.

AVERTISSEMENT: RAYONNEMENT LASER. NE PAS REGARDER DIRECTEMENT LE FAISCEAU.

Produit laser de classe 3R

ÉVITER TOUTE EXPOSITION AU RAYONNEMENT LASER ÉMIS PAR CETTE OUVERTURE.

FRANÇAIS

Renseignements sur le niveau laser

Les lasers rotatifs sans fil DW074LR et DW079LR/LG sont des

lasers de CLASSE 3R conformes aux normes 21CFR 1040.10

et 1040.11 à l'exception des dérogations prévues par l'avis nº

50en date du 24juin2007.

Conforme aux normes UL STDS 61010‑1 et 2595

Certifié conforme à la norme CSA STD C22.2 nº 61010‑1

Conforme à la norme CEI 60825‑1:2014

Déclaration de conformité de la FCC

Cet appareil est conforme aux exigences de la section 15des

réglementations FCC. L’utilisation est sujette aux deux

conditions suivantes: 1) Cet appareil ne doit pas causer

d’interférence nuisible; et 2)cet appareil doit accepter toute

interférence reçue, incluant une interférence pouvant causer

une opérationindésirée.

REMARQUE: Cet équipement a été testé et est conforme

aux limites pour un appareil numérique de classe B selon la

section15du règlement FCC. Ces limites sont conçues pour

offrir une protection raisonnable contre les interférences

nuisibles dans une installation résidentielle. Cet équipement

génère, utilise et peut irradier de l’énergie radio électrique, et

s’il n’est pas installé et utilisé conformément aux instructions,

il peut causer des interférences nuisibles aux communications

radio. Toutefois, il n’y a aucune garantie selon laquelle

l’interférence ne se produira pas dans une installation

particulière. Si cet équipement cause des interférences nuisibles

à une radio ou un téléviseur, ce qui peut être déterminé en

allumant ou en éteignant l’appareil, on encourage l’utilisateur à

tenter de corriger cette interférence par l’une ou plusieurs des

mesures suivantes:

• Réorientez ou déplacez l’antenne deréception.

• Augmentez la distance entre l’équipement et lerécepteur.

• Branchez le matériel dans une prise électrique située sur un

circuit différent de celui durécepteur.

• Consultez le fournisseur ou un technicien radio/télé

expérimenté pour obtenir del’aide.

Notifications d'Industrie Canada (IC, Industry Canada),

Canada

Le circuit de cet appareil numérique de classe B est conforme

à l'ICES‑003 (Canada). Cet appareil est conforme aux exigences

RSS d'Industrie Canada exempt de licence. L’utilisation est

sujette aux deux conditions suivantes: (1) cet appareil ne doit

pas causer d'interférences, et (2) cet appareil doit accepter

toutes les interférences, y compris celles qui pourraient

provoquer un fonctionnement non souhaitable del'appareil.

LIRE TOUTES LES CONSIGNES

Piles et alimentation

• Ce laser rotatif DeWALT accepte toutes les piles au

lithium‑ion DeWALT de 20volts, mais est conçu pour

résister au mieux aux dommages pendant une chute

lorsqu'il est utilisé avec les piles suivantes: Toutes les piles

au lithium‑ion de 20volts 1,5 A et 2AhDeWALT.

Le bloc‑piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc‑piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque vous

commandez des blocs‑piles de remplacement, assurez‑vous

d’inclure le numéro du catalogue et latension.

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour les

blocs‑piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en atmosphères

explosibles comme la présence de liquides

inflammables, de gaz ou de poussière. Insérer ou retirer la

pile du bloc‑piles peut enflammer la poussière ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur. NE

PAS modifier le bloc‑piles de quelque façon que ce soit

dans un chargeur non compatible puisque le bloc‑piles

peut se briser causant une blessurecorporelle. Consultez

le tableau à la fin de ce guide pour la compatibilité des

blocs‑piles et deschargeurs.

• Chargez les blocs‑piles seulement

dansleschargeursDeWALT.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre ou

excéder 40°C (104°F) (comme les remises extérieures

ou les édifices en métal durant l’été). Pour une meilleure

durée de vie, entreposez le bloc‑piles dans un endroit frais

etsec.

REMARQUE: Ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles peut

exploser au cours d’un incendie. Des vapeurs et des matières

toxiques sont produites lorsque les blocs‑piles au lithium‑ion

sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes ou

à des températures excessives. L’exposition aux flammes

ou à une température au‑dessus de 130°C (265°F) pourrait

causer uneexplosion.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

FRANÇAIS

consultation médicale, l'électrolyte des piles est composé d'un

mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est exposé

aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact, a

été échappé, renversé par un véhicule ou endommagé d'une

façon ou d'une autre (par ex. perforé par un clou, frappé

par un marteau, sur lequel on a marché). Les blocs‑piles

endommagés devraient être amenés/expédiés au centre de

service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec

loin de la lumière directe du soleil et de la chaleur ou du froid

excessif. Entreposez le bloc‑piles entièrement chargé hors

duchargeur.

Instructions de nettoyage du bloc‑piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc‑piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de carburant (Fig. B)

Certains blocs‑piles incluent une jauge de carburant. Lorsque

vous appuyez et maintenez, les voyants DEL indiqueront le

niveau approximatif de charge restante. Cela n’indique pas

la fonctionnalité de l’outil et peut varier selon les accessoires

utilisés, la température et l'utilisation de l’utilisateurfinal.

Transport



AVERTISSEMENT : danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers, des

poches, des coffres à outils, des boîtes d’ensembles de

produits, des tiroirs, etc. avec des clous, des vis, des clés,

les pièces de monnaie, les outils à main, etc. Lorsque vous

transportez des blocs‑piles individuels, assurez‑vous que

leurs bornes sont protégées et bien isolées de tout matériel

avec lequel elles pourraient entrer en contact et causer

un court‑circuit. REMARQUE: Les blocs‑piles Li‑Ion

ne doivent pas être mises dans des bagages enregistrés

sur les avions et doivent être bien protégées contre les

courts‑circuits si elles sont dans des bagages àmain.

Consignes de sécurité importantes pour tous

les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un chargeur

autre qu’un chargeur DeWALT . Les chargeurs et les

blocs‑piles DeWALT sont spécifiquement conçus pour

fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs‑piles rechargeables

DeWALT . Les autres types de chargement de blocs‑piles

peuvent causer la surchauffe et l’éclatement de ceux‑ci,

entraînant une blessure corporelle, des dommages matériels,

un choc électrique ou uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous débranchez

le chargeur. Cela réduira le risque d’endommager la fiche et

le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où il pourrait

faire trébucher les passants ou être endommagé de

quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une rallonge

appropriée pour l’extérieur réduit le risque de chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes les

rallonges branchées ensemble et l’intensité nominale de la

plaque signalétique. En cas de doute, utilisez le calibre le plus

lourdsuivant.

FRANÇAIS

Calibre minimum pour rallonges électriques

Volts

Longueur totale de la rallonge en

pieds (mètres)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWG (American Wire Gauge)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de toute

source de chaleur. Le chargeur est ventilé grâce aux fentes du

dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon endommagé.

Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage peut

entraîner un danger de choc électrique, une électrocution ou

unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium ou

toute accumulation de particules métalliques devraient

être éloignées des ouvertures du chargeur et des fentes

de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc‑piles. Le(s)

voyant(s) de chargement rouge clignotera(ont) de façon

continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s) de

chargement rouge demeure(nt) allumé(s) de façon

continue. Le bloc‑piles peut être laissé dans le chargeur

ou retiré. Certains chargeurs nécessitent d’appuyer sur le

bouton de libération du bloc‑piles pour lesretirer.



AVERTISSEMENT: chargez seulement le bloc‑piles si la

température de l’air est au‑dessus de 4,5°C (40°F) et sous

40°C (104°F).

4. Le chargeur ne chargera pas un bloc‑piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement qui

reste(nt) éteint(s). Apportez le chargeur et le bloc‑piles dans

un centre de services autorisé si le(s) voyant(s) reste(nt)

éteint(s).

REMARQUE: Consultez l’étiquette près du (des) voyant(s)

de chargement sur le chargeur pour les modèles de

clignotement. Les vieux chargeurs peuvent avoir des

renseignements supplémentaires et/ou peuvent ne pas

avoir un voyantjaune.

Remarque: Pour retirer le bloc‑piles, on doit appuyer sur le

bouton de libération du bloc‑piles sur certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc‑piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc‑piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en mode

de chargement du bloc‑piles. Cette fonction assure une durée

de vie maximale du bloc‑piles.

Un bloc‑piles froid peut se charger à une vitesse plus lente

qu’un bloc‑pileschaud.

Le délai en cas de bloc chaud ou froid sera indiqué par le(s)

voyant(s) rouge continuant à clignoter, mais avec le voyant

jaune allumé de façon continue. Lorsque le bloc‑piles a atteint

une température appropriée, le voyant jaune s’éteindra et le

chargeur reprendra la procédure dechargement.

DCB118 et DCB1112 Chargers

Les chargeurs DCB118 et DCB1112 sont munis d’un ventilateur

interne conçu pour refroidir le bloc‑piles. Le ventilateur se

mettra automatiquement en marche chaque fois que le

bloc‑piles aura besoin de serefroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objetétranger.

Système de protection électronique

Les outils Li‑Ion sont conçus avec un système de protection

électronique qui protégera le bloc‑piles contre une surcharge,

une surchauffe et une importante décharge. L’outil s’éteint

automatiquement et le bloc‑piles doit êtrerechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc‑piles et optimiser

son rendement, le recharger à une température ambiante

de 18°C à 24°C (65°F à 75°F). NE PAS charger lorsque le

bloc‑piles est en dessous de +4,5°C (+40°F) ou au‑dessus

de +40°C (+104°F). C’est important pour prévenir tout

dommage sérieux au bloc‑piles.

2. Le chargeur et le bloc‑piles peuvent devenir chauds au

toucher durant le chargement. C’est un état normal et cela

n’indique pas un problème. Pour faciliter le refroidissement

du bloc‑piles après l’utilisation, évitez de placer le chargeur

ou le bloc‑piles dans un environnement chaud comme une

remise en métal ou une remorque nonisolée.

FRANÇAIS

3. Si le bloc‑piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant une

lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc‑piles et le chargeur dans votre centre de

serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc‑piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de nettoyer.

La saleté et la graisse peuvent être retirées des surfaces

extérieures du chargeur à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Sécurité des utilisateurs

Sécurité personnelle

• Restez vigilant, faites attention au travail en cours

et faites preuve de jugement dans l’utilisation de

tout outil laser. N'utilisez pas l'outil lorsque vous êtes

épuisé ou que vous avez consommé de la drogue, de

l'alcool ou des médicaments. Un moment d’inattention,

lorsque vous utilisez un laser, peut se solder par des blessures

corporellesgraves.

• Utiliser un équipement de protection individuelle. Portez

toujours une protection oculaire ANSI Z87.1 (CAN/CSA Z94.3).

Selon les conditions de travail, porter un équipement de

protection comme un masque antipoussières, des chaussures

de sécurité antidérapantes, un casque de sécurité et une

protection auditive réduira les blessurescorporelles.

Utilisation et entretien de l'outil

• N'utilisez pas l'outil si son interrupteur ne permet pas

de le mettre en position de marche et d'arrêt. Tout outil

qui ne peut être commandé à l'aide de l’interrupteur est

dangereux et doit êtreréparé.

• Rangez les outils laser hors de la portée des enfants,

et ne permettez à aucune personne n’étant pas

familiarisée avec un outil laser ou son mode d’emploi

d’utiliser l’outil. Les lasers sont dangereux entre les mains

d’utilisateursinexpérimentés.

• N’utiliser que les accessoires conseillés par le fabricant

pour le modèle de l'outil. Des accessoires qui conviennent à

un outil peuvent devenir dangereux lorsqu’ils sont utilisés avec

un autreoutil.

Le sceau SRPRCMD

Veuillez apporter vos blocs‑piles usagés dans

un centre de services DeWALT autorisé ou

chez votre détaillant local pour les recycler.

Dans certaines régions, il est illégal de mettre

les blocs‑piles usagés à la poubelle. Vous

pouvez aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc‑piles usagé.

Ne pas mettre dans la collecte sélective. Pour de plus amples

renseignements, visitez www.call2recycle.org ou appelez au

numéro sans frais dans le sceauSRPRCMD.

SRPRCMD est une marque de commerce déposée de Call

2Recycle,Inc.

Installation et retrait du bloc‑piles (Fig.E)

REMARQUE: Pour une meilleure performance, assurez‑vous

que le bloc‑piles est complètementchargé.

Pour installer le bloc‑piles

15

, alignez‑le bloc‑piles avec les

glissières à l’intérieur du port du bloc‑piles du laser et glissez‑le

en place jusqu’à ce que le bloc‑piles soit bien placé dans le laser

et assurez‑vous qu’il n’est pasdésengagé.

Pour retirer le bloc‑piles du laser appuyez sur le bouton

de libération et tirez‑le fermement hors du port de la pile.

Insérez‑le dans le chargeur comme indiqué dans la section du

chargeur du présentmanuel.

Fonctionnement

Conseils d’utilisation

• Pour prolonger la durée de vie de la pile par charge, éteignez

le laser lorsqu'il n'est pasutilisé.

• Pour assurer l'exactitude de votre travail, vérifiez souvent

l'étalonnage du laser. Consultez Étalonnage dulaser.

• Avant d'utiliser le laser, assurez‑vous que l'outil est positionné

sur une surface fixe et relativementlisse.

• Marquez toujours le centre du trait ou du point du laser. Si

vous marquez différentes parties du faisceau, à différents

moments, vous commettrez une erreur dans vosmesures.

• Pour augmenter la distance de travail et l'exactitude, installez

le laser au centre de votre lieu detravail.

• Si vous montez le laser sur un trépied ou un mur,

fixez‑lesolidement.

• Si le travail se fait à l'intérieur, une vitesse faible de la tête

rotative produira un trait vif visible alors qu'une vitesse élevée

de la tête rotative produira un trait pleinvisible.

• Pour augmenter la visibilité du faisceau, portez des lunettes

d'amélioration laser et/ou utilisez une carte laser cible pour

trouver lefaisceau.



AVERTISSEMENT : Il ne s’agit pas de protections

oculaires ANSI Z87.1.

• Les changements de température extrêmes peuvent causer

le déplacement des structures de l'immeuble, des trépieds

métalliques, de l'équipement, etc., ce qui risque de nuire à

l'exactitude. Vérifier souvent la précision durant letravail.

FRANÇAIS

• Lorsque vous travaillez avec le détecteur laser numérique

DeWALT, réglez la vitesse de rotation du laser sur le réglage le

plusrapide.

• En cas de chute du laser ou s'il reçoit un violent coup, faites

vérifier le système d'étalonnage par un centre de réparation

professionnel avant d'utiliser lelaser.

Panneau de contrôle (Fig.A, B)

Le laser est principalement contrôlé par le bouton

d’alimentation

1

, le bouton de mode

2

, le bouton de

vitesse/rotation

3

et le bouton de mode de balayage

4

Ces fonctionnalités sont ensuite modifiées lorsqu'elles sont

utilisées avec le bouton de sélection d'axe

5

(DW079LR/LG en

mode pente uniquement), ou les deux boutons de réglage de

direction/élévation

6

et

7

Les boutons d'ajustement de la direction/élévation contrôlent

le sens de rotation de la tête laser et règlent la hauteur du

faisceau lorsque l'appareil est en mode pente. Ces boutons

peuvent également être utilisés pour faire pivoter le faisceau

par incréments lorsque l'appareil est en mode debalayage.

Les boutons du panneau de commande DW074LR, du panneau

de commande DW079LR/DW079LG et du clavier à distance

DW079LR/DW079LG fonctionnent tous de la même manière, à

moins d'indicationcontraire.

Bouton d’alimentation

Le bouton d'alimentation est utilisé pour allumer et éteindre

l'appareillaser.

• Pour allumer l'appareil laser DW074LR ou DW079LR/LG,

appuyez une fois sur le boutond'alimentation.

• Pour éteindre complètement l'appareil laser DW074LR

ou DW079LR/LG, appuyez sur le bouton d'alimentation

pendant 3secondes.

Bouton de vitesse/rotation

Le bouton de vitesse/rotation

3

permet de régler la vitesse de

rotation du faisceau laser à l’aide de ses 4vitesses préréglées

(150, 300, 600et 1200tr/min).

Bouton du mode balayage

15˚/45˚/90˚

Le bouton de mode de balayage

4

est utilisé pour faire

balayer la tête laser d'avant en arrière, créant une ligne laser

courte et lumineuse. Cette ligne courte est beaucoup plus

lumineuse et plus visible que lorsque l'appareil est en mode

rotationcomplète.

Utilisation du mode balayage

• Pour entrer en mode balayage, appuyez sur et relâchez le

bouton du mode balayage

4

. Pour parcourir les différents

angles de balayage, continuez à appuyer sur le bouton

jusqu'à ce que vous trouvez l'angledésiré.

• La direction de la zone de balayage peut être contrôlée

avec les boutons fléchés

6

et

7

Bouton du mode pente

• Pour activer le mode de pente, appuyez sur le bouton de

mode de pente

2

• Pour revenir en mode de nivellement automatique et

réenclencher le nivellement automatique complet, appuyez

sur et maintenez le bouton de mode

2

denouveau.

Réglage de la direction de la pente

Lorsque le mode pente est activé, l’appareil est

automatiquement sur l’axe X. Cela vous permet d'incliner le

laser dans le sens de l'axe X, comme indiqué par les «viseurs»

(

48

, Fig. E)surl'arceau.

La lumière LED

24

ou

25

indique la direction de la pente

actuelle.

DW079LR/LG uniquement: Dans certaines situations, il

peut être préférable d'incliner le laser dans l'axe Y. La direction

du mode pente peut être modifiée entre les axes Y et X en

appuyant sur le bouton d’axe X‑Y

5

. L'axe sélectionné est

indiqué par un voyant DEL

24

or

25

Réglage de la quantité de pente

1. Activer le modePente.

2. Sélectionner l'axedésiré.

3. Utilisez les boutons fléchés (Fig. B,

6

et

7

) pour incliner la

tête du rotor laser de haut enbas.

‑ Chaque pression rapide d'un Bouton fléché déplacera la

pente de 0,01º (1,6 mm @10m).

‑ Si vous maintenez enfoncé un Bouton fléché entre 2et

10secondes, la pente se déplacera de 0,01 seconde à

0,2seconde.

‑ Si vous maintenez enfoncé un Bouton fléché pendant

plus de 10secondes, la pente se déplacera de 0,2º/sec.

Boutons fléchés (Fig.B, R)

Les boutons fléchés (Fig. B,

6

et

7

) sont utilisés pour des

fonctions différentes selon le mode de fonctionnement de

l'appareillaser.

• En Mode de nivellement automatique horizontal , les

boutons fléchés font tourner la direction du faisceau laser

dans le sens des aiguilles d'une montre ou dans le sens

inverse des aiguilles d'une montre au cours de la rotation,

ou règlent la position du faisceau laser dans le sens des

aiguilles d'une montre ou dans le sens inverse des aiguilles

d'une montre pendant le modebalayage.

• En Mode de nivellement automatique vertical , les

boutons fléchés font tourner la direction du faisceau laser

dans le sens des aiguilles d'une montre ou dans le sens

inverse des aiguilles d'une montre au cours de la rotation,

ou règlent la position du faisceau laser dans le sens des

aiguilles d'une montre ou dans le sens inverse des aiguilles

d'une montre pendant le modebalayage.

• En mode pente, les boutons fléchés servent à incliner la

tête dulaser.

FRANÇAIS

Allumer le laser (Fig. B, E)

1. Insérez le bloc‑piles 20V entièrement chargé comme

illustré à la FigureE.

2. Enfoncez doucement le bouton d’alimentation

1

afin

d'allumer le laser.

‑ Le voyant d'alimentation DEL

9

s'allume

‑ Le mode de nivellement automatique est activé

automatiquement et l'appareil laser se mettra de niveau

automatiquement. Une fois que l'appareil laser est de

niveau, le faisceau tournera une fois à 600tr/min dans

le sens des aiguilles d'unemontre.

‑ Après 10secondes, le mode Hi (anti‑dérive / alerte

de choc) est activé automatiquement et la DEL

Hi

8

s’allume.

3. Appuyez sur le bouton de vitesse/rotation

3

pour régler

la vitesse de rotation. La direction peut être modifiée en

utilisant les boutons

6

et

7

4. Appuyez sur le bouton Numériser

4

pour régler le laser

pour balayer en mode degrés de 0°, 15°, 45° ou 90°.

Si vous activez le mode Pente, le voyant DEL du mode

Pente

12

s'allume. Si vous utilisez le nivellement de l'axe X,

le voyant DEL de l'axe X

24

s'allume, ou si vous utilisez le

nivellement de l'axe Y, le voyant DEL de l'axe Y

25

s'allume à

laplace.

Étalonnage du laser (Fig.O, P)

Les vérifications d'étalonnage sur le terrain doivent être

effectuées fréquemment. Cette section donne des directives

permettant de réaliser des vérifications d'étalonnage simples

sur place de votre laser rotatif DEWALT. Les vérifications

d'étalonnage sur place ne permettent pas d'étalonner le laser.

C'est‑à‑dire que ces vérifications ne corrigent pas les erreurs de

mise à niveau ou la capacité d'aplomb du laser. Les vérifications

indiquent plutôt si le laser procure ou non une mise à

niveau correcte et un aplomb. Ces vérifications ne peuvent

remplacer l'étalonnage professionnel réalisé par un centre de

réparationDeWALT.

Vérification de l'étalonnage du niveau

(axeX)

1. Mettre en place un trépied entre deux murs qui ont au

moins une distance de 50pieds entre eux. L'emplacement

exact du trépied n'est pascritique.

2. Montez l'appareil laser sur le trépied de sorte que l'axe X

pointe directement vers l'un desmurs.

3. Allumez l'appareil laser et laissez‑le effectuer son

nivellementautomatique.

4. Marquez et mesurez les points A et B sur les murs comme

indiqué dans la FigureO.

5. Tournez l'appareil laser complet à 180º de sorte que l'axe X

pointe directement vers le muropposé.

6. Laissez l'appareil laser effectuer son nivellement

automatique et marquez et mesurez les points AA et BB sur

les murs, comme indiqué dans la FigureP.

7. Calculez l'erreur totale en utilisant l'équation :

Erreur totale = AA – A et BB – B

8. Comparez l’erreur totale aux limites admissibles indiquées

dans le tableau suivant. Si l’une des erreurs ci‑dessus est

supérieure à la valeur indiquée dans le tableau ci‑dessous,

le laser doit êtrerecalibré.

Distance

Entre les murs

Erreur permise

DW074LR

Erreur permise

DW079LR/DW079LG

12,2 m (40 pi) 2,38 mm

(3/32 po)

1.2 mm (3/64 po)

15,2 m (50 pi) 3 mm (1/8 po) 1,6 mm (1/16 po)

21,3 m (70 pi) 3,97 mm

(5/32 po)

2,38 mm (3/32 po)

30,5 m (100 pi) 6,35 mm

(1/4 po)

3 mm (1/8 po)

Vérification de l'étalonnage du niveau

(axeY)

Répétez la procédure ci‑dessus, mais avec l'appareil laser

positionné de sorte que l'axe Y est dirigé directement vers

lesmurs.

Vérification d'erreur du niveau vertical

(Fig.Q)

1. En utilisant un fil à plomb standard comme référence,

marquez le haut et le bas d'un mur. (Assurez‑vous de

marquer le mur et non le plancher et le plafond.)

2. Placez le laser rotatif de façon sécuritaire sur le plancher (à

l’horizontale pour le mode d’aplomb) à environ 3pi (1m)

dumur.

3. Activez le laser et placez le point sur la marque au bas du

mur. Ensuite, à l'aide des flèches haut/bas du dispositif de

commande à distance, faites pivoter le point vers le haut. Si

le centre du point balaie la marque sur le dessus du mur, le

laser est correctementétalonné.

REMARQUE: Cette vérification devrait être faite sur un mur qui

n'est pas plus court que le mur le plus haut pour lequel ce laser

serautilisé.

Utilisation du laser sur un trépied (Fig.C)

1. Positionnez bien le trépied et réglez‑le à la hauteur désirée.

2. Assurez‑vous que le haut du trépied est à peu près de

niveau. Le nivellement automatique du laser se fera

seulement si le haut du trépied est à ± 5˚ du niveau. Si le

laser est configuré à une valeur trop éloignée du niveau, il

émettra un bip au moment d'atteindre la limite de sa plage

de mise à niveau. Le laser ne sera pas endommagé, mais il

ne fonctionnera pas en condition « hors niveau».

3. Fixez le laser au trépied en accrochant l’adaptateur de

trépied

20

comme illustré dans la Figure C au boîtier

du laser. L'adaptateur peut être monté en bas pour le

mode niveau ou sur le côté pour le mode aplomb. Placez

l’ensemble sur le trépied et vissez le bouton fileté sur le

trépied dans le filet femelle sur l’adaptateur detrépied.

FRANÇAIS

REMARQUE: Assurez‑vous que le trépied que vous utilisez

est pourvu d'une vis filetée de 5/8 po ‑ 11afin de garantir

une fixationsûre.

4. Activez le laser et ajustez la vitesse de rotation et les

commandes aubesoin.

Utilisation du laser sur un plancher (Fig.D)

Le niveau laser peut être positionné directement sur le plancher

pour les applications de nivellement et de plomberie telles que

le charpentage desmurs.

1. Placez le laser sur une surface relativement lisse et plane où

il ne sera pas dérangé ou sur lequel on ne trébucherapas.

2. Positionnez le laser pour le réglage du niveau ou du niveau

vertical comme il estindiqué.

3. Activez le laser et ajustez la vitesse de rotation et les

commandes aubesoin.

REMARQUE: le laser sera plus facile à configurer pour les

applications murales si la vitesse de rotation est réglée à 0tr/

min et si le dispositif de commande à distance est utilisé pour

aligner le laser avec des marques de contrôle. Le dispositif

de commande à distance permet à une personne seule de

configurer lelaser.

Utilisation du dispositif de commande à

distance DW079LR/LG

Le dispositif de commande à distance permet à une personne

d’utiliser et de configurer le laser à distance. Le voyant DEL du

dispositif de commande à distance indique qu'un signal est

transmis par l'appareil laser DW079LR/LG. Vous pouvez utiliser

tous les boutons du clavier pour contrôler cet appareillaser.

Si votre appareil laser DW079LR/LG a été estampillé le ou

après 2016‑49‑NZ (voir la Fig.E), vous pouvez utiliser la

télécommande pour éteindre complètement l’appareillaser.

Pour éteindre complètement un appareil laser DW079LR/

LG (estampillé 2016‑49‑NZ ou après) en utilisant le clavier à

distance, appuyez sur le bouton de l'axe X‑Y

5

et le bouton

MODE

2

simultanément.

Caractéristiques techniques

UGS

DW074LR DW079LR DW079LG

Longueur d’onde du

laser

630‑680 nm 630‑680 nm 515‑530 nm

630‑680 nm

Puissance/classe du

laser

≤5mw /

CLASSE 3R

≤ 5 mw /CLASSE

Vitesse de rotation 150, 300, 600,

1 200 TR/MIN

150, 300, 600,

1 200 TR/MIN

150, 300, 600,

1 200 TR/MIN

Portée de la mise à

niveau automatique

± 5° ± 5° ± 5°

Portée visible intérieure Diamètre de 45 m

(150 pi)

Diamètre de 60 m

(200 pi)

Diamètre de 80 m

(250 pi)

Plage avec détecteur Diamètre de

450 m (1 500 pi)

Diamètre de

600 m (2 000 pi)

Diamètre de

600 m (2 000 pi)

Précision du niveau

(@ 600 tr/min)

± 3 mm par 30 m

(± 1/8 po par

100 pi)

± 1,5 mm par 30m

(±1/16 po par

100 pi)

± 1,5 mm par 30m

(±1/16 po par

100 pi)

UGS

DW074LR DW079LR DW079LG

Source d’alimentation Piles DeWALT

de 20 V

Piles DeWALT

de 20 V

Piles DeWALT

de 20 V

Température de

fonctionnement

‑5 °C à 50 °C

(23 °F à 122 °F)

‑5 °C à 50 °C

(23 °F à 122 °F)

‑5 °C à 50 °C

(23 °F à 122 °F)

Température

d’entreposage

‑20 °C à 70 °C

(‑4 °F à 158 °F)

‑20 °C à 70 °C

(‑4 °F à 158 °F)

‑20 °C à 70 °C

(‑4 °F à 158 °F)

Environnement Résistant à l'eau* Résistant à l'eau* Résistant à l'eau*

* Laser uniquement, pas de pile ni de chargeur.Accessoires

Les accessoires recommandés pour être utilisés avec l’outil sont

disponibles auprès du centre de réparation de votrerégion.



AVERTISSEMENT: puisque les accessoires, autres

que ceux offerts par DeWalt, n’ont pas été testés avec

ce produit, l’utilisation de ceux‑ci pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires DeWALT recommandés avec

ceproduit.

Pour obtenir de l’aide concernant l’achat d’un accessoire,

communiquez avec DeWalt Industrial Tool Co., 701East Joppa

Road, Towson, MD 21286, États‑Unis; composer le 1800

4‑DeWalt (+1800433‑9258) ou visitez notre site Web:

Détecteur laser numérique (Fig.H–K)

Certains ensembles laser comprennent un détecteur laser

numérique DeWALT. Le détecteur laser numérique DEWALT

vous permet de repérer le faisceau laser émis par un laser rotatif

dans un milieu à lumière vive ou pour une portée étendue. Le

détecteur peut être utilisé tant à l'intérieur qu'à l'extérieur, là où

il est difficile de voir le faisceau dulaser.

Le détecteur ne doit pas être utilisé avec des lasers non

rotatifs mais est compatible avec la plupart des lasers rotatifs

à faisceau rouge et vert. Il peut être réglé de manière à

indiquer l'emplacement du faisceau à 3mm (1/8 po) près

ou à 1mm (1/25 po) près. Le détecteur émet des signaux

visuels, dans la fenêtre d'affichage

22

et des signaux sonores,

par le haut‑parleur

23

pour indiquer l'emplacement du

faisceaulaser.

Le détecteur laser numérique DeWALT peut être utilisé avec

ou sans la pince (Fig. K). Lorsqu'il est utilisé avec la pince, le

détecteur peut être positionné sur une barre graduée, une mire

de nivellement, un montant ou unpoteau.

Installation d'une pile dans le détecteur

(Fig.H)

Le détecteur laser numérique est alimenté par une pile de

9volts. Pour installer la pile fournie, soulevez le couvercle

du logement des piles

21

. Placez la pile de 9volts dans le

compartiment, en alignant la pile comme illustré.

Commandes du détecteur (Fig.I)

Le détecteur est contrôlé par le bouton d'alimentation

26

et le

bouton de mode de précision

27

Lorsque vous appuyez une fois sur le bouton d’alimentation,

le détecteur s’allume. L’icône de précision

27

et l’icône de

volume

28

apparaissent dans la partie supérieure de la fenêtre

d’affichage. Pour diminuer le volume du signal sonore que le

FRANÇAIS

détecteur émet lorsqu’il détecte un faisceau laser, appuyez à

nouveau sur le bouton de volume

28

; l’un des demi‑cercles

situés à côté de l’icône du haut‑parleur disparaît. Pour

désactiver le signal sonore, appuyez à nouveau sur le bouton;

l’icône du volume disparaît. Le détecteur laser numérique

DeWALT dispose également d'une fonction d'arrêt automatique.

Si un faisceau laser rotatif ne heurte pas la fenêtre de détection

du faisceau, ou si aucun bouton n'est enfoncé, le détecteur

s'éteindra dans environ 30minutes.

Lorsque le détecteur est activé, la partie inférieure de la fenêtre

montre une icône du mode de précision. Soit l'icône du mode

de précision de ± 1mm (1/25 po)

53

apparaîtra, ou l'icône du

mode de précision de ± 3mm (1/8 po)

54

apparaîtra. Lorsque

l'icône du mode de précision de ± 1mm (1/25 po)apparaît, cela

indique que le détecteur donne une lecture « au niveau du sol

» uniquement si le faisceau laser se trouve au niveau du sol ou

à un maximum de 1mm (1/25 po) au‑dessus ou sous le niveau

du sol. Lorsque l'icône du mode de précision de 3mm (1/8 po)

apparaît, cela signifie que le détecteur donnera une lecture «

au niveau du sol » si le faisceau laser se trouve au niveau du sol

ou à environ 3mm (1/8 po) au‑dessus ou sous le niveau du sol.

Appuyez sur le bouton du mode de précision

27

une fois pour

changer le mode deprécision.

Fonctionnement du détecteur (Fig.J)

1. Réglez et positionnez le laser rotatif que vous utiliserez

selon les instructions du fabricant. Allumez le laser,

puis assurez‑vous qu'il tourne et qu'il émet un faisceau

laser. REMARQUE: Ce détecteur a été conçu pour

être utilisé uniquement avec un laser rotatif. Le

détecteur ne fonctionnera pas avec un niveau laser au

faisceaustationnaire.

2. Activez le détecteur en appuyant sur le bouton

d'alimentation/volume

26

3. Réglez le volume comme vous le souhaitez Commandes

dedétecteur.

4. Positionnez le détecteur de manière à ce que sa fenêtre

22

soit vis‑à‑vis le faisceau laser produit par le laser rotatif.

Déplacez le détecteur vers le haut ou le bas, dans la zone

approximative du faisceau, jusqu'à ce que le détecteur soit

centré. Pour obtenir de l'information sur les indicateurs

de la fenêtre d'affichage et les voyants du signal sonore,

reportez‑vous au tableau intitulé « Indicators » (Fig.J).

5. Utilisez les repères de marquage

30

pour marquer avec

exactitude la position du faisceaulaser.

Nettoyage et entreposage du détecteur

• La saleté et la graisse peuvent être enlevées de la surface

extérieure du chargeur au moyen d’un chiffon ou d’une

brosse douce nonmétallique.

• Le détecteur laser numérique DeWALT est étanche. Si vous

échappez le détecteur dans la boue, le béton fluide ou une

substance semblable, arrosez simplement le détecteur

pour le nettoyer. N'utilisez pas d'eau sous haute pression

provenant par exemple d'un nettoyeur àpression.

• Le lieu idéal d'entreposage est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute

températureexcessive.

Service de détection

Sauf pour les piles, il n'y a aucune pièce pouvant être réparée

par l'utilisateur dans le détecteur laser numérique. Ne

démontez pas l'appareil. Toute altération non autorisée du

détecteur laser annulera toutes lesgaranties.

Dépannage du détecteur

Le détecteur ne s'allumepas.

• Appuyez et relâchez le bouton d'alimentation/volume.

• Vérifiez si la pile est en place et au bonendroit.

• Si le détecteur est très froid, laissez‑le se réchauffer dans un

endroitchauffé.

• Remplacez la pile de 9volts. Allumerl'appareil.

• Si le détecteur ne s'allume toujours pas, apportez‑le à un

centre de réparationDeWALT.

Le haut‑parleur du détecteur ne fait aucunbruit.

• Assurez‑vous que le détecteur estallumé.

• Appuyez sur le bouton d'alimentation/volume. Il passera

d'élevé à bas, puis àsourdine.

• Assurez‑vous que le laser rotatif tourne et qu'il émet un

faisceaulaser.

• Si le détecteur n'émet toujours pas de son, apportez‑le à un

centre de réparationDeWALT.

Le détecteur ne répond pas à un faisceau laserfixe.

• Le détecteur laser numérique DeWALT a été conçu pour

fonctionner uniquement avec des lasersrotatifs.

Le détecteur émet un son, mais la fenêtre d'affichage à

cristaux liquides ne fonctionnepas.

• Si le détecteur est très froid, laissez‑le se réchauffer dans un

endroitchauffé.

• Si la fenêtre d'affichage à cristaux liquides ne fonctionne

toujours pas, apportez le détecteur à un centre de

réparationDeWALT.

Support de montage mural (Fig.M, N)

Certains ensembles laser comprennent un support mural. Il

peut être utilisé pour attacher l'outil à un rail ou en angle au

plafond et pour faciliter l'installation du plafond acoustique.

Suivez les instructions ci‑dessous pour utiliser le supportmural.



ATTENTION: avant de fixer le niveau du laser à un rail ou

en angle au plafond, assurez‑vous que la voie ou l'angle

est correctementfixé.

1. Placez le laser sur la base de montage

37

en alignant le

trou de vis de 5/8‑11 sur le raccord du trépied (

20

, Fig.C)

fixé à la base du laser avec le trou

39

dans la base de

montage. Tournez le bouton

40

pour fixer lelaser.

2. Avec l'échelle de mesure murale

41

face à vous, desserrez

le bouton de blocage du support mural

42

pour ouvrir les

mâchoires deserrage.

3. Positionnez les mâchoires de serrage autour du rail mural

ou de l'angle du plafond et serrez le bouton de blocage du

FRANÇAIS

support mural

42

pour fermer les mâchoires de serrage sur

le rail. Assurez‑vous que le bouton de blocage du support

mural est bien serré avant decontinuer.



ATTENTION: utilisez toujours un support de câble de

plafond ou un matériau équivalent, en plus du bouton

de blocage du support mural, pour vous aider à fixer le

niveau du laser en le fixant à un mur. Enfilez le fil à travers

la poignée du niveau laser. N'enfilez PAS le fil dans la cage

métallique de protection. De plus, des vis peuvent être

utilisées pour fixer le support mural directement au mur

en guise de support. Des trous de vis

43

sont situés en

haut du supportmural.

4. En utilisant le bouton de mise à niveau de la base

44

placez dans une position de niveau approximative dumur.

5. L'outil peut être ajusté de haut en bas jusqu'à la hauteur de

décalage souhaitée pour le travail. Pour changer la hauteur,

desserrez le bouton de blocage

45

situé sur la gauche

du support mural. Soutenez la base de montage lors du

réglage de lahauteur.

6. Tournez le bouton de réglage

46

, situé à droite du support

mural, pour déplacer le niveau laser de haut en bas pour

régler votre hauteur. Utilisez l'échelle de mesure murale

41

pour identifier votremarque.

REMARQUE: Il peut être utile de mettre l'appareil sous

tension et de tourner la tête rotative de sorte qu'elle place

un point sur l'une des échelles laser. La carte cible DeWALT

est marquée à 38mm (1‑1/2 po), par conséquent, il peut

être plus facile de régler le décalage du laser à 38mm

(1‑1/2 po) sous lerail.

7. Une fois que vous avez positionné le laser à la hauteur

désirée, serrez le bouton de blocage

45

pour maintenir

cetteposition.

Montage sur une tige graduée (Fig.K)

Pour fixer votre détecteur sur une tige graduée, fixez d'abord

le détecteur à la pince en utilisant le bouton fileté de

6,35mm–508mm (1/4po‑20 po)

47

sur l'arrière de la pince.

Faites glisser les rails

32

sur la pince autour du rail

33

sur la

tigegraduée.

1. Positionnez le détecteur à la hauteur désirée et tournez

le bouton de la pince dans le sens des aiguilles d'une

montre pour serrer les mâchoires de la pince autour de la

graduation fixant la pince à latige.

2. Pour effectuer des réglages de hauteur, desserrez

légèrement la pince, repositionnez, puisresserrez.

Tige graduée de construction (Fig.L)



DANGER: NE TENTEZ JAMAIS d'utiliser une tige

graduée lors d'une tempête ou à proximité des fils

électriques en surplomb. La mort ou une blessure

corporelle grave seproduira.

Certains ensembles laser comprennent une tige graduée.

La tige graduée DeWALT est marquée avec des échelles de

mesure sur les deux côtés et est construite avec des sections

télescopiques. Un bouton à ressort actionne un verrou pour

maintenir la tige graduée à différenteslongueurs.

Le devant de la tige graduée possède une échelle de mesure

commençant dans le bas. Utilisez‑le pour mesurer à partir

du sol et vers le haut lorsque vous effectuez des travaux

denivellement.

Le derrière de la tige graduée est conçu pour mesurer la

hauteur des plafonds, des solives, etc. Étendez complètement la

section supérieure de la tige graduée jusqu'à ce que le bouton

se verrouille dans la section précédente. Étendez cette section

jusqu'à ce qu'elle s'enclenche dans la section adjacente ou

jusqu'à ce que la tige graduée touche le plafond ou la solive. La

lecture de la hauteur est prise à l'endroit où la dernière section

étendue quitte la section inférieure précédente, comme illustré

sur la figureL.

Carte de cible (Fig.G)

Certains ensembles laser comprennent une carte de cible laser

pour faciliter la localisation et le marquage du faisceau laser.

La carte cible améliore la visibilité du faisceau laser lorsque

le faisceau traverse par‑dessus la carte. La carte est marquée

avec des échelles standard et métriques. Le faisceau laser

passe à travers le plastique rouge et se réfléchit sur le ruban

réfléchissant sur le verso. L'aimant dans le haut de la carte est

conçu pour maintenir la carte cible sur le rail ou sur des poteaux

d'acier pour déterminer les positions d'aplomb et de niveau.

Pour de meilleures performances lors de l'utilisation de la carte

cible, le logo DeWALT doit être face àvous.

Lunettes d'amélioration laser (Fig.F)

Certains ensembles laser incluent une paire de lunettes

d’augmentation laser. Ces lunettes améliorent la visibilité du

faisceau laser lorsque la luminosité est élevée ou sur de longues

distances lorsque le laser est utilisé pour des applications

intérieures. Ces lunettes ne sont pas obligatoires pour utiliser

lelaser.



ATTENTION: ces lunettes ne sont pas des équipements

de sécurité approuvés ANSI et ne doivent pas être

portées lors de l'utilisation d'autres outils. Ces lunettes ne

protègent pas vos yeux du faisceaulaser.



DANGER: Pour réduire le risque de blessures graves, ne

regardez jamais directement le faisceau laser, avec ou

sans ceslunettes.

ENTRETIEN

• Sous certaines conditions, la lentille de verre peut ramasser

des saletés ou des débris. Cela nuira à la qualité du faisceau

et à la portée de service. La lentille doit être nettoyée avec

un coton‑tige humecté d'eau.

• L’arceau en caoutchouc souple et le boîtier en plastique

jaune peuvent être nettoyés à l’aide d’un chiffon humide

non pelucheux tel qu’un chiffon en coton. UTILISER DE

L’EAU UNIQUEMENT – NE PAS utiliser de nettoyants ou

de solvants. Laissez sécher l’appareil à l’air libre avant

del’entreposer.

FRANÇAIS

• Afin de maintenir l'exactitude de votre travail, vérifiez

souvent l'étalonnage du laser. Référez‑vous à Étalonnage

dulaser.

• Les vérifications d'étalonnage et les travaux de réparation

peuvent être effectués par les centres de réparation

DeWALT. En vertu du contrat d'entretien gratuit

d'un an DeWALT, vous avez droit à deux vérifications

d'étalonnagegratuites.

• Lorsque le laser n'est pas utilisé, rangez‑le dans la boîte de

rangementincluse.

• Ne rangez pas votre laser dans la boîte s'il est mouillé.

Asséchez les pièces extérieures avec un chiffon propre et

sec, puis laissez‑le sécher à l'airlibre.

• Ne rangez pas votre laser à une température inférieure à

‑18°C (0°F) ou supérieure à 41°C (105°F).



AVERTISSEMENT: N'utilisez jamais de solvants ni

d'autres produits chimiques durs pour nettoyer les pièces

non métalliques de l'outil. Ces produits chimiques peuvent

affaiblir les matériaux utilisés dans ces pièces. Utiliser un

chiffon humecté uniquement d’eau et de savon doux.

Ne jamais laisser de liquide pénétrer dans l’appareil et

n’immerger aucune partie de l’appareil dans un liquide.

N'utilisez jamais d'air comprimé pour nettoyer lelaser.

DÉPANNAGE

Alerte de la hauteur de l'instrument

Les appareils DW074LR et DW079LR/LG ont une fonction

d'alarme intégrée qui alerte l'opérateur si l'appareil est perturbé

suivant une mise à niveau automatique. L'appareil laser arrêtera

de tourner, le voyant DEL du panneau de commande clignotera

et le signal sonore se feraentendre.

Mise à l'arrêt du niveau laser

Appuyez sur le bouton d’alimentation pendant 3secondes

pour éteindre le laser. Le voyant à DEL ne sera plusallumé.

Pour réinitialiser l'appareil laser pour une

utilisation continue

• Éteignez et rallumez l'appareil à l'aide du bouton

d'alimentation situé sur le panneau de commande de

l'appareillaser.

REMARQUE: Revérifiez toujours la configuration du laser après

le déclenchement de l’alerte de la hauteur de l’instrument

(modeélevé).

Entretien et réparations

REMARQUE: Le démontage du niveau laser annulera toutes

les garanties duproduit.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les

réparations, l’entretien et les réglages doivent être réalisés

par un centre de réparation agréé. Toute réparation ou tout

entretien réalisé par un personnel non formé peut causer

un risque de blessures. Pour localiser le centre de réparation

DeWALT le plus proche appelez au 1800 4‑DEWALT (1

800433‑9258) ou visitez notre site Web: www.DeWALT.com.

Enregistrement en ligne

Merci pour votre achat. Enregistrez votre produit dès

maintenant:

• RÉPARATIONS SOUS GARANTIE: Cette carte remplie

vous permettra de vous prévaloir du service de réparations

sous garantie de façon plus efficace dans le cas d’un

problème avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: En cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous sera utile auprès de votre

compagnied’assurances.

• SÉCURITÉ: L’enregistrement de votre produit nous

permettra de communiquer avec vous dans l’éventualité

peu probable de l’envoi d’un avis de sécurité régi par la loi

fédérale américaine de la protection desconsommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

DeWalt réparera, sans frais, tout produit défectueux causé par

un défaut de matériel ou de fabrication durant une période

de trois ans à compter de la date d’achat. Cette garantie ne

couvre pas les défaillances de pièces dues à une usure normale

ou à une mauvaise utilisation de l’outil. Pour plus de détails

relatifs à la couverture de la garantie et aux réparations sous

garantie, visitez le site Web www.DeWALT.com ou composez

le 1–800–4‑DeWALT (1‑800‑433‑9258). Cette garantie ne

s’applique pas aux accessoires ni aux dommages causés par des

réparations effectuées ou tentées par des tiers. Cette garantie

confère des droits légaux particuliers à l’acheteur, mais celui‑ci

pourrait aussi bénéficier d’autres droits variant d’un état ou

d’une province àl’autre.

En plus de la présente garantie, les outils DeWALT sont couverts

par notre:

CONTRAT D’ENTRETIEN GRATUIT D’UN AN

DeWALT réparera l’outil et remplacera les pièces usées au cours

d’une utilisation normale et ce, gratuitement, pendant une

période d’un an à compter de la dated’achat.

GARANTIE DE SATISFACTION OU REMBOURSEMENT DE

90JOURS

Si vous n’êtes pas entièrement satisfait des performances

de votre outil électrique, laser ou de votre cloueuseDeWALT

pour quelque raison que ce soit, vous pouvez le retourner,

accompagné d’un reçu, dans les 90jours suivant la date

FRANÇAIS

d’achat, et nous vous rembourserons entièrement sans poser

dequestions.

PRODUIT REMIS À NEUF : Tout produit remis à neuf est

couvert par une garantie d’entretien gratuit d’un an. La garantie

de remboursement après 90jours et la garantie limitée de trois

ans ne s’appliquent pas aux produits remis àneuf.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT: Si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, appelez au 1800

4‑DeWALT ou rendez‑vous au centre de réparation le plus près

pour un remplacementgratuit.

Español (traducido de las instrucciones originales)

ESPAÑOL

LASER ROTATIVO

DW074LR, DW079LR, DW079LG

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para informarle sobre situaciones

peligrosas y su riesgo de lesiones personales o daño a losbienes.



PELIGRO: Indica una situación inminentemente peligrosa que, si no se evita, resultará en la muerte o en lesionesgraves.



ADVERTENCIA: Indica una situación potencialmente peligrosa que, si no se evita, puede resultar en la muerte o en

lesionesgraves.



ATENCIÓN: Indica una situación potencialmente peligrosa que, si no se evita, podría resultar en lesiones menores

omoderadas.



(Se usa sin texto) Indica un mensaje relacionado con laseguridad.

AVISO: Indica una práctica no relacionada con lesiones personales que, si no se evita, puede resultar en daños a

losbienes.

Si tiene alguna pregunta o comentario sobre esta o cualquier herramienta DeWALT, llámenos sin cargo a:

1‑800‑4‑DeWALT

(1‑800‑433‑9258).

Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer el manual deinstrucciones.

Instrucciones de seguridad para láseres

¡ADVERTENCIA! Lea y comprenda todas las instrucciones. El incumplimiento de las

instrucciones que se indican a continuación podría provocar una descarga eléctrica, un incendio y/o

lesiones personalesgraves.

CONSERVE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA

FUTURASCONSULTAS.



¡ADVERTENCIA! Exposición a radiación láser. No desensamble ni modifique el nivel láser. Este aparato no incluye

piezas internas que pueda reparar el usuario. Podrían producirse lesiones ocularesgraves.



ADVERTENCIA: Radiación peligrosa. El uso de controles o ajustes, o la realización de otros procedimientos que no sean los

especificados aquí, pueden ocasionar una exposición peligrosa a laradiación.

• No utilice el láser en atmósferas explosivas, como en entornos donde haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden inflamar el polvo o losgases.

• Sólo utilice las baterías específicamente designadas para el láser. El uso de cualquier otro tipo de batería puede

causarincendios.

• Cuando no esté en uso, guarde el láser fuera del alcance de los niños y de otras personas no capacitadas en su

funcionamiento. El láser puede ser peligroso en manos de usuarios nocapacitados.

• Utilice solo los accesorios recomendados por el fabricante para su modelo. Algunos accesorios pueden ser apropiados para un

modelo de láser, pero pueden crear un riesgo de lesión cuando se utilizan con otromodelo.

• El mantenimiento de la herramienta debe realizarlo exclusivamente personal de reparaciones cualificado. Las tareas

de servicio o de mantenimiento realizadas por personal no cualificado pueden resultar en lesiones. Para ubicar el centro de servicio

DeWALT más cercano, llame al 1‑800‑4‑DeWALT (1‑800‑433‑9258) o visite http://www.DeWALT.com enInternet.

• No utilice herramientas ópticas, como un telescopio o un teodolito, para ver el rayo láser. Podrían producirse lesiones

ocularesgraves.

• No coloque el láser en una posición que pueda ocasionar que alguien mire al rayo láser, ya sea a propósito o sin querer.

Podrían producirse lesiones ocularesgraves.

• Apague el láser cuando no esté en funcionamiento. Al dejar el láser encendido aumenta el riesgo de mirar fijamente hacia elrayo.

ESPAÑOL

• No coloque el láser cerca de una superficie reflectante que pueda reflejar el rayo láser hacia los ojos de alguna persona.

Podrían producirse lesiones ocularesgraves.

• No maneje el láser en presencia de niños ni permita que los niños utilicen el láser. Pueden producirse graves

lesionesoculares.

• No quite ni desfigure las etiquetas de advertencia. Retirar las etiquetas aumenta el riesgo de exposición a laradiación.

• Coloque bien el láser en una superficie plana. No coloque sobre la cabeza. Si el láser se cayera, podría dañarse o causar

lesionesgraves.



ADVERTENCIA: El uso de controles, o ajustes o la realización de otros procedimientos que no sean los especificados aquí,

pueden ocasionar una peligrosa exposición a laradiación.



¡ADVERTENCIA! NO DESMONTE EL LÁSER ROTATIVO. Este aparato no incluye piezas internas que pueda reparar el

usuario. El desmontar el láser rotativo anulará toda garantía del producto. No modifique el producto de ninguna

forma. Modificar la herramienta puede generar exposición peligrosa a la radiaciónláser.

• La etiqueta de su herramienta puede incluir los siguientessímbolos.

V ................. voltios

mW ............milivatios

símbolo de advertencia del láser

nm ..............longitud de onda en nanómetros

3R ............... Láser Clase 3R

Etiquetas de advertencia

Para su comodidad y seguridad, puede encontrar etiquetas en la parte inferior de suláser.

ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer el manual

de instrucciones.

ADVERTENCIA: RADIACIÓN LÁSER. NO DEBE MIRAR DIRECTAMENTE AL RAYO. Producto láser

Clase 3R

EVITE LA EXPOSICIÓN: SE EMITE UNA RADIACIÓN LÁSER DESDE ESTA APERTURA

ESPAÑOL

Información sobre el láser

Los láseres rotativos inalámbricos DW074LR y DW079LR/LG

son productos láser CLASE 3R y cumplen con el Código de

Reglamentos Federales 21, Partes 1040.10 y 1040.11, excepto

por las desviaciones en virtud de la notificación para láser n.°

50, de fecha 24de junio de2007.

Cumple con las normas UL 61010‑1 y 2595

Con certificación conforme a la norma CSA C22.2 n.°

61010‑1

Cumple con la norma IEC 60825‑1:2014

Declaración de FCC

Este dispositivo cumple con la Parte 15de las Reglas de la FCC.

La operación está sujeta a las siguientes dos condiciones: (1)

este dispositivo no puede causar interferencia perjudicial, y

(2) este dispositivo debe aceptar toda interferencia recibida,

incluidas aquellas que puedan causar una operación

nodeseada.

NOTA: Este equipo ha sido probado y se ha encontrado que

cumple con los límites establecidos para dispositivos digitales

Clase B, de conformidad con la Sección 15de las Normas de

la FCC. Estos límites están diseñados para ofrecer un nivel

razonable de protección contra la interferencia dañina en

instalaciones residenciales. Este equipo genera, utiliza y puede

emitir energía de radiofrecuencia y, si no se instala y utiliza de

acuerdo con las instrucciones proporcionadas, puede producir

una interferencia dañina a la comunicación radial. Sin embargo,

no hay garantía de que no se produzca interferencia en una

instalación en particular. Si este equipo causa interferencia

perjudicial a la recepción de emisiones de radio o de televisión,

lo cual puede determinarse apagando y encendiendo el

equipo, se sugiere al usuario que intente corregir la interferencia

con una o más de las siguientes medidas:

• Cambie la orientación o la ubicación de la antena

derecepción.

• Incremente la separación entre el equipo y elreceptor.

• Conecte el equipo a un tomacorriente que esté en

un circuito diferente de aquel al que está conectado

elreceptor.

• Consulte al distribuidor o a un técnico experimentado de

radio/TV para obtenerasistencia.

Canadá, Avisos de Industry Canada (IC)

El circuito digital de Clase B de este dispositivo cumple con la

norma canadiense ICES‑003. Este dispositivo cumple con las

normas RSS de exención de licencia de Industry Canada. La

operación está sujeta a las siguientes dos condiciones: 1) este

dispositivo puede no causar interferencia perjudicial, y 2) este

dispositivo debe aceptar toda interferencia, incluidas aquellas

que puedan causar una operación nodeseada.

LEA TODAS LAS INSTRUCCIONES

Baterías y energía

• Este láser rotativo DeWALT aceptará todas las baterías de

iones de litio de 20voltios DeWALT, pero está fabricado

para resistir mejor los daños en una caída cuando se utiliza

con las siguientes baterías: Todas las baterías de iones de

litio de 20voltios DeWALT de 1,5 Ah y 2Ah. El paquete

de batería no está completamente cargado cuando se

retira del cartón. Antes de usar la batería y el cargador,

lea las siguientes instrucciones de seguridad y luego siga

los procedimientos de carga descritos. Cuando solicite

paquetes de baterías de repuesto, asegúrese de incluir el

número de catálogo y elvoltaje.

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias e

instrucciones puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias.Consulte la

tabla al final de este manual respecto a compatibilidad de las

baterías ycargadores.

• Cargue los paquetes de batería sólo

encargadoresDeWALT.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al paquete

debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para obtener

la mejor vida útil, guarde los paquetes de baterías en un lugar

fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está dañado

severamente o está completamente agotada. El paquete

de batería pueden explotar en el fuego. Se crean humos

y materiales tóxicos cuando se queman los paquetes de

baterías de ion delitio.

• No exponga un paquete de batería o una herramienta

a fuego o temperatura excesiva. La exposición a fuego o

temperaturas mayores a 130°C (265°F) pueden causar una

explosión.“

• Si el contenido de la batería entra en contacto con la

piel, lave de inmediato el área con jabón suave y agua.

ESPAÑOL

Si el líquido de la batería entra en los ojos, enjuague con

agua sobre el ojo abierto durante 15minutos o hasta que

desaparezca la irritación. Si se necesita atención médica, el

electrólito de la batería está compuesto por una mezcla de

carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si los

síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por ninguna

razón. Si la caja del paquete de baterías está agrietada

o dañada, no la inserte en el cargador. No aplaste, deje

caer o dañe el paquete de la batería. No use un paquete de

baterías o cargador que haya recibido un golpe fuerte, se

haya dejado caer, se haya aplastado o dañado de cualquier

manera (por ej., perforado con un clavo, golpeado con un

martillo, o pisado). Los paquetes de batería dañados se deben

regresar al centro de servicio parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o frío.

Guarde el paquete de batería completamente cargado fuera

delcargador.

Instrucciones de Limpieza de Paquete

deBatería

La suciedad y grasa se pueden retirar del exterior de la paquette

de batería con una tela o cepillo no metálico suave. No use

agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador deCombustible (Fig. E)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación del

usuariofinal.

Transporte



ADVERTENCIA: Riesgo de Incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes de

baterías individuales, asegúrese que las terminales de la

batería estén protegidas y bien aisladas de materiales

que puedan entrar en contacto con ellas y causar un

cortocircuito. NOTA: Los paquetes de batería de ion de

litio no se deben colocar en equipaje de mano en aviones

y se deben proteger adecuadamente contra corto circuito

si están en el equipajeregistrado.

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias e

instrucciones puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador DeWALT . Los

cargadores y paquetes de batería DeWA LT están diseñados

específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería DeWALT

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga eléctrica

oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños al

enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no se

pueda pisar, provoque tropiezos, o de otra forma esté

sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de extensión

inadecuado podría resultar en riesgo de incendio, descarga

eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de cable

adecuado (AWG o American Wire Gauge) por seguridad.

Cuanto menor es el número de calibre del cable, el cable será

más pesado y por lo tanto su capacidad. Un cable de tamaño

inferior causará una caída en el voltaje en línea que resulta en

una pérdida de energía y sobrecalentamiento. La siguiente

tabla muestra el tamaño correcto a usar dependiendo de la

longitud total de todos los cables de extensión juntos, y la

clasificación de amperes de la placa de identificación. Si tiene

duda, use el calibre más pesadosiguiente.

ESPAÑOL

NORTEAMÉRICA

Calibre mínimo para juegos de cable

Voltios

Longitud total de cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Clasificación de

amperes

American Wire Gauge

Mayor a No mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

AMERICA LATINA

Tensión (Voltios) Longitud del cable en metros (m)

120–127 V 0–7 7–15 15–30 30–50

220–240 V 0–15 15–30 30–60 60–100

Corriente nominal

(Amperios)

Sección nominal mínima del cable

milímetros cuadrados (mm

)

0–6 A 1,0 1,5 1,5 2,5

6–10 A 1,0 1,5 2,5 4,0

10–12 A 1,5 1,5 2,5 4,0

12–16 A 2,5 4,0 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se dejó

caer o se dañó de cualquier manera. Llévelo a un centro

de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras de

ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de batería. Las

luces rojas parpadearán continuamente mientrascarga.

3. La carga está completa cuando las luces de carga roja

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador o retirarse. Algunos

cargadores requieren que se presione el botón de liberación

del paquete de batería pararetirarlo.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 4,5° C (40° F) y menor a +40°C

(104°F).

4. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

permanecenapagadas.

NOTA: Consulte la etiqueta cerca de las luces de carga

en el cargador respecto a los patrones de parpadeo. Los

cargadores más viejos pueden tener información adicional

y/o pueden no tener una luz indicadoraamarilla.

Nota: Para retirar el paquete de batería, algunos cargadores

requieren que se presione el botón de liberación del

paquete debatería.

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

roja que continúan parpadeando pero con la luz amarilla

encendida continuamente. Una vez que el paquete de batería

alcance una temperatura adecuada, la luz amarilla se apagará y

el cargador reanudará el procedimiento decarga.

Cargadores DCB118 y DCB1112

Los cargadores DCB118 y DCB1112 están equipados con un

ventilador interno diseñado para enfriar el paquete de batería.

El ventilador se encenderá automáticamente cuando el

paquete de batería se necesiteenfriar.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas, placez le

bloc‑piles au lithium‑ion sur son chargeur jusqu’à ce qu’il soit

complètementrechargé.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un Sistema

de Protección Electrónica que protegerá el paquete de batería

contra sobrecarga, sobrecalentamiento o descarga profunda.

La herramienta se apagará automáticamente y el paquete de

batería se necesitará volver acargar.

ESPAÑOL

Notas Importantes de Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24°C (65 °F– 75°F). NO

cargue cuando el paquete de batería esté debajo de +4,5 °C

(+40 °F), o arriba de +40 °C (+104 °F). Esto es importante y

evitará causar daños graves a labatería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando una

lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un interruptor

de luz que apegue la energía cuando apague las luces;

c. Si persisten los problemas de carga, lleve la herramienta,

el paquete de batería y el cargador a su centro de

serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando lo

desee sin ningún efecto adverso en el paquete debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes de

limpiar. La suciedad y grasa se pueden retirar del exterior

del cargador con una tela o cepillo no metálico suave. No

use agua o ninguna solución delimpieza.

Seguridad del usuario

Seguridad personal

• Manténgase alerta, esté atento a lo que hace y use

el sentido común cuando maneje un láser. No use la

herramienta cuando esté cansado o bajo la influencia

de drogas, alcohol o medicamentos. Un momento

de descuido mientras se opera un láser puede provocar

lesionesgraves.

• Use equipo de protección personal. Siempre use

protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3).

Dependiendo de las condiciones de trabajo, el uso de equipo

de protección como una máscara contra el polvo, zapatos

de seguridad antideslizantes, casco y protección auditiva

reducirá las lesionespersonales.

Uso y cuidado de la herramienta

• No utilice la herramienta si no puede encenderse y

apagarse con el interruptor. Toda herramienta que no

pueda controlarse con el interruptor es peligrosa y debe

serreparada.

• Guarde el láser que no esté en uso fuera del alcance

de los niños, y no permita que otras personas no

familiarizadas con el producto o con estas instrucciones

operen el láser. El láser puede ser peligroso en las manos de

usuarios nocapacitados.

• Utilice solo los accesorios recomendados por el

fabricante para su modelo. Los accesorios que pueden ser

adecuados para una herramienta, pueden resultar peligrosos

cuando se utilizan conotra.

El Sello RBRC®

Lleve sus paquetes de batería agotados a

un centro de servicio autorizado DeWALT

o a su minorista local para reciclarlas. En

algunas áreas, es ilegal colocar paquetes de

batería gastados en la basura. También puede comunicarse

con su centro de reciclaje local para obtener información sobre

dónde dejar el paquete de batería agotado. No las coloque en

el reciclaje de la acera. Para información adicional visite www.

call2recycle.org. O llame al número de larga distancia gratuito

en el Sello RBRC®. RBRC® es una

Instalación y Desinstalación de Paquete de

Batería (Fig.E)

NOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.marca comercial

registrada de Call 2Recycle,Inc.

Para instalar el paquete de batería

15

, alinee el paquete de

batería con los rieles dentro del puerto de batería del láser

y deslícelo hasta que el paquete de batería esté firmemente

asentado en el láser y asegúrese que no sedesconecte.

Para retirar el paquete de batería del láser, presione el botón de

liberación y jale firmemente el paquete de batería del puerto

de la batería. Insértelo en el cargador como se describe en la

sección de cargador de estemanual.

Operación

Sugerencias de operación

• Para prolongar la vida de la batería por carga, apague el láser

cuando no estáutilizándose.

• Para asegurar la precisión de su trabajo, verifique con

frecuencia la calibración del láser. Consulte Calibración

delLáser.

• Antes de intentar usar el láser, asegúrese de que la

herramienta esté situada en una superficie relativamente lisa

ysegura.

• Marque siempre el centro de la línea o punto de láser. Si

marca partes diferentes del rayo en momentos distintos

introducirá error en susmediciones.

• Para aumentar la distancia de trabajo y la precisión, coloque

el láser en el centro de su área detrabajo.

• Cuando lo sujete a un trípode o pared, monte el láser de

manera que este biensujeto.

• Cuando trabaje en interiores, una velocidad lenta del cabezal

rotativo producirá una línea visiblemente más brillante, en

tanto que una velocidad más rápida del cabezal rotativo

producirá una línea visiblementecontinua.

ESPAÑOL

• Para aumentar la visibilidad del rayo, use gafas para láser o

una tarjeta objetivo de láser que le ayude a encontrar elrayo.



ADVERTENCIA: Ésta no es protección para los ojos

ANSI Z87.1.

• Los cambios de temperatura extremos pueden ocasionar el

movimiento de estructuras de edificios, trípodes de metal,

equipo, etc., lo cual puede afectar la precisión. Compruebe la

precisión con frecuencia altrabajar.

• Cuando trabaje con el Detector de láser digital DeWALT,

fije la velocidad de rotación del láser en la configuración

másrápida.

• Si se cae el láser o ha sufrido un gran golpe, lleve el sistema

de calibración para que lo verifique un centro de servicio

cualificado antes de utilizar elláser.

Panel de control (Fig.A, B)

El láser es controlado principalmente por el botón de

energía

1

, el botón de modo

2

, el botón de velocidad/

rotación

3

y el botón de modo de escaneo

4

. Estas

características se modifican luego cuando se utilizan con el

botón de selección de eje

5

(DW079LR/LG solo en Modo

de pendiente), o los dos botones de ajuste de dirección/

elevación

6

y

7

Los botones de ajuste de dirección/elevación controlan la

dirección de giro del cabezal del láser y ajustan la elevación

del rayo cuando la unidad está en el modo de pendiente. Estos

botones también se pueden usar para girar crecientemente el

rayo cuando la unidad está en Modo deexploración.

Los botones en el panel de control DW074LR, el panel de

control DW079LR/DW079LG y el teclado de mando a distancia

DW079LR/DW079LG funcionan todos de la misma manera, a

menos que se indique locontrario.

Botón de encendido

El Botón de encendido se usa para encender y apagar la

unidadláser.

• Para encender la unidad láser DW074LR o DW079LR/LG,

presione el botón de encendido unavez.

• Para apagar completamente la unidad láser DW074LR o

DW079LR/LG, presione el botón de encendido durante

3segundos.

Botón de velocidad/rotación

El botón de velocidad/rotación

3

se usa para ajustar

la velocidad de rotación del rayo láser a través de sus

4velocidades preestablecidas (150, 300, 600, y 1200RPM).

Botón de modo de exploración

15˚/45˚/90˚

El botón de modo de exploración

4

se utiliza para que el

cabezal del láser barra hacia delante y hacia atrás, creando

una línea láser corta y brillante. Esta línea corta es mucho

más brillante y visible que cuando la unidad está en modo de

rotacióncompleta.

Cómo usar el modo de exploración

• Para activar el modo de exploración, presione y suelte

el botón del modo de exploración

4

. Para cambiar los

ángulos de exploración, debe continuar presionando el

botón hasta alcanzar el ángulodeseado.

• La dirección de la zona de exploración se puede controlar

con los botones de flecha

6

y

7

Botón de Modo de pendiente

• Para activar el Modo de pendiente, presione el botón del

modo de pendiente

2

• Para regresar al modo de autonivelado y volver a activar el

autonivelado completo, mantenga presionado el botón de

modo

2

nuevamente.

Fijación de la dirección de la pendiente

Cuando está activo el Modo de pendiente, la unidad activa

automáticamente el eje X. Esto le permite inclinar el láser en la

dirección del eje X, como indican los “visores” (

48

. Fig. E) de la

cajaprotectora.

La luz LED

24

o

25

indica la dirección actual de la pendiente.

DW079LR/LG solamente: En determinadas situaciones,

puede ser conveniente inclinar el láser en el eje Y. La dirección

del modo de pendiente se puede cambiar entre el eje Y y

el eje X presionando el botón eje X‑Y

5

. Se identifica el eje

seleccionado con las luces LED

24

o

25

Fijación de la pendiente

1. Active el modo dependiente.

2. Seleccione el ejedeseado.

3. Use los Botones de flecha (Fig.

,

6

y

7

) para inclinar el

cabezal del rotor del láser hacia arriba y haciaabajo.

‑ Cada vez que se aprieta rápidamente un Botón de

flecha, la pendiente se moverá 0.01º (1.6 mm a 10m).

‑ Si mantiene presionado un Botón de flecha entre 2y

10segundos, la pendiente se moverá de 0.01º/s a

0.2º/s.

‑ Si mantiene presionado un botón de flecha durante

más de 10segundos, la pendiente se moverá 0.2º/s.

Botones de flecha (Fig.B, R)

Los botones de flechas (Fig. B,

6

y

7

) se utilizan para

distintas funciones dependiendo del modo de operación de la

unidadláser.

• En el Modo de autonivelado horizontal, los botones de

flechas giran la dirección del rayo láser en sentido horario

o antihorario durante la rotación, o ajustan la posición del

rayo láser en sentido horario o antihorario durante el modo

deexploración.

• En el Modo de autonivelado vertical, los botones de

flechas giran la dirección del rayo láser en sentido horario

o antihorario durante la rotación, o ajustan la posición del

rayo láser en sentido horario o antihorario durante el Modo

deexploración.

• En el Modo de pendiente, los botones de flechas se

utilizan para inclinar el cabezal delláser.

ESPAÑOL

Encendido del láser (Fig. E, B)

1. Introduzca la batería de 20voltios totalmente cargada

según se muestra en la Fig.E.

2. Presione suavemente el botón de encendido

1

para

encender el láser.

‑ Se iluminará la luz indicadora LED de encendido

9

‑ El modo de autonivelado se activa automáticamente y

la unidad láser se autonivelará. Una vez que la unidad

láser esté nivelada, el rayo girará una vez a 600RPM en

sentidohorario.

‑ Después de 10seg., se activa el modo Alto

(anti‑movimiento / alerta de tope) automáticamente y

el LED Hi

8

seiluminará.

3. Presione el botón de velocidad/giro

3

para ajustar la

velocidad de rotación. Se puede cambiar la dirección con

los botones

6

y

7

4. Presione el Botón de exploración

4

para configurar el láser

para explorar en modos de 0°, 15°, 45° o 90°grados.

Si activa el Modo de pendiente, el LED de pendiente

12

encenderá. Si usa el nivelado del eje X, el LED del eje X

24

encenderá, o si se usa el nivelado del eje Y, el LED del eje Y

25

seencenderá.

Calibración del láser (Fig.O, P)

Las verificaciones de calibración de campo deberían realizarse

con frecuencia. Esta sección proporciona instrucciones para

realizar verificaciones simples de calibración en campo de su

láser rotativo DeWALT. Las verificaciones de calibración en

campo no calibran el láser. Es decir, estas verificaciones no

corrigen los errores en la capacidad de nivelado o plomada del

láser. En cambio, los controles indican si el láser proporciona o

no una línea de plomada y nivel correcta. Estas verificaciones

no pueden sustituir a una calibración profesional realizada por

un centro de servicioDeWALT.

Verificación de calibración de nivel (EJEX)

1. Monte un trípode entre dos paredes que estén como

mínimo a 15m (50 pies) de distancia entre sí. El lugar

exacto del trípode no es muyimportante.

2. Monte la unidad láser en el trípode de manera que el eje X

apunte directamente hacia una de lasparedes.

3. Encienda la unidad láser y deje que seautonivele.

4. Marque y mida los puntos A y B en las paredes como se

muestra en la Fig.O.

5. Gire la unidad láser completa 180° de manera que el eje X

apunte directamente hacia la pared deenfrente.

6. Deje que la unidad láser se autonivele, y marque y mida

los puntos AA y BB en las paredes según se muestra en la

Fig.P.

7. Calcule el error total usando la siguiente ecuación:

Error Total = AA – A y BB– B

8. Compare el error total con los límites permisibles mostrados

en la siguiente tabla. Si cualquier error anterior es mayor al

valor en la tabla siguiente, el láser se debe volver acalibrar.

Distancia

entre paredes

Error

permisible

DW074LR

Error permisible

DW079LR/

DW079LG

40 pies (12.2 m) 3/32” (0.24 cm) 3/64” (0.12 cm)

50 pies (15.2 m) 1/8” (0.32 cm) 1/16” (0.16 cm)

70 pies (21.3 m) 5/32” (0.4 cm) 3/32” (0.24 cm)

100 pies (30.5 m) 1/4” (0.64 cm) 1/8” (0.32 cm)

Verificación de calibración de nivel (ejeY)

Repita el procedimiento anterior, pero con la unidad láser

situada de forma que el eje Y apunte directamente hacia

lasparedes.

Verificación del error de plomada (Fig.Q)

1. Utilizando como referencia una plomada estándar, marque

la parte superior y la inferior de una pared. (Asegúrese de

marcar la pared y no el suelo y el techo.)

2. Coloque el láser giratorio firmemente sobre el

piso (horizontalmente para modo de plomada)

aproximadamente 3’ (1 m) desde lapared.

3. Encienda el láser, y apunte al punto en la marca de la parte

inferior de la pared. Luego, utilizando las flechas hacia

arriba y hacia abajo en el mando a distancia, rote el punto

hacia arriba. Si el centro del punto explora por encima

de la marca en la parte superior de la pared, el láser está

calibradoadecuadamente.

NOTA: Esta verificación debería realizarse con una pared que

no sea más baja que la pared más alta para la que vaya a usarse

elláser.

Uso del láser en un trípode (Fig.C)

1. Coloque bien el trípode y ajústelo a la alturadeseada.

2. Asegúrese de que la parte superior del trípode esté

aproximadamente nivelada. El láser se autonivelará solo si la

parte superior del trípode está a ± 5° del nivel. Si el láser se

instala demasiado lejos del nivel, pitará cuando alcance el

límite de su rango de nivelación. No se ocasionará daño al

láser, pero no funcionará en una condición“desnivelada”.

3. Asegure el láser en el trípode ajustando el adaptador para

trípode

20

al cuerpo del láser, según se muestra en la

Fig.C. El adaptador puede montarse en la parte inferior

para el modo de nivelación o a los lados para el modo de

plomada. Coloque el conjunto sobre el trípode y enrosque

la perilla roscada en el trípode en la rosca hembra del

adaptador detrípode.

NOTA: Asegúrese de que el trípode con el que esté

trabajando tenga un tornillo roscado de 5/8"‑11 para

garantizar un montajeseguro.

4. Encienda el láser y ajuste la velocidad de rotación y los

controles comodesee.

Uso del láser en un suelo (Fig.D)

Este nivel láser puede colocarse directamente en el suelo para

aplicaciones de nivelado y plomada tales como la construcción

deparedes.

ESPAÑOL

1. Coloque el láser sobre una superficie relativamente lisa y

nivelada donde no se perturbará ovolcará.

2. Coloque el láser para un ajuste de nivel o plomada como

semuestra.

3. Encienda el láser y ajuste la velocidad de rotación y los

controles comodesee.

NOTA: Será más fácil instalar el láser para aplicaciones de pared

si la velocidad de rotación se establece en 0RPM y si se utiliza el

mando a distancia para alinear el láser con marcas de control. El

mando a distancia permite a una persona configurar elláser.

Uso del mando a distancia

DW079LR/LG

El mando a distancia permite a una persona manejar y

configurar el láser a distancia. La luz LED en el mando a

distancia indica que se está transmitiendo una señal desde la

unidad láser DW079LR/LG. Puede usar todos los botones del

teclado para controlar esa unidadláser.

Si su unidad láser DW079LR/LG está estampada en o después

de 2016‑49‑NZ (consulte la Fig. E), puede usar el Control

remoto para apagar completamente la unidadláser.

Para apagar completamente una unidad láser DW079LR/

LG (sellada en 2016‑49‑NZ o después) usando el Teclado de

mando a distancia, presione el botón eje X‑Y

5

y el botón

MODO

2

simultáneamente.

Especificaciones

SKU

DW074LR DW079LR DW079LG

Longitud de onda del

láser

630‑680 nm 630‑680 nm 515‑530 nm

630‑680 nm

Potencia/Clase del láser ≤5 mw /

CLASE 3R

≤5 mw / CLASE

Velocidad de rotación 150, 300, 600,

1200 RPM

150, 300, 600,

1200 RPM

150, 300, 600,

1200 RPM

Rango autonivelante ± 5° ± 5° ± 5°

Rango de visibilidad en

interiores

Diámetro de

150 pies (45 m)

Diámetro de

200 pies (60 m)

Diámetro de

250 pies (80 m)

Alcance con detector Diámetro de

1500 pies (450 m)

Diámetro de

2000 pies (600 m)

Diámetro de

2000 pies (600 m)

Precisión de nivelación

(a 600 RPM)

± 1/8” cada 100’

(± 3 mm cada

30 m)

± 1/16” cada 100’

(± 1.5 mm cada

30 m)

± 1/16” cada 100’

(± 1.5 mm cada

30 m)

Fuente de alimentación Baterías DeWALT

de 20 V

Baterías DeWALT

de 20 V

Baterías DeWALT

de 20 V

Temperatura de trabajo de 23 °F a 122 °F

(de ‑5 °C a 50 °C)

de 23 °F a 122 °F

(de ‑5 °C a 50 °C)

de 23 °F a 122 °F

(de ‑5 °C a 50 °C)

Temperatura de

almacenamiento

de ‑4 °F a 158 °F

(de ‑20 °C a

70 °C)

de ‑4 °F a 158 °F

(de ‑20 °C a

70 °C)

de ‑4 °F a 158 °F

(de ‑20 °C a

70 °C)

Ambiental Resistente al agua Resistente al agua Resistente al agua

* Láser únicamente, sin batería ni cargador.Accesorios

Los accesorios recomendados para usar con su herramienta

están disponibles para su compra en el centro de servicio local

de sufábrica.



ADVERTENCIA: Dado que los accesorios que no sean

los suministrados por DeWalt no han sido sometidos a

pruebas con este producto, el uso de tales accesorios con

esta herramienta podría ser peligroso. Para reducir el

riesgo de lesión, solo deben utilizarse con este producto

los accesorios recomendados porDeWALT.

Si necesita ayuda para localizar algún accesorio, póngase

en contacto con DeWALT Industrial Tool Co., 701East

Joppa Road, Towson, MD 21286, llame al 1‑800‑4‑DeWALT

(1‑800‑433‑9258) o visite nuestro sitio web www.DeWALT.

com.

Detector de láser digital (Fig.H–K)

Algunos kits de láser incluyen un detector de láser digital

DeWALT. El detector de láser digital DeWALT ayuda a ubicar

un rayo láser emitido por el láser rotativo en condiciones de

mucha luz o de distancias extensas. El detector puede utilizarse

en condiciones en las que es difícil ver el rayo láser tanto en

interiores como enexteriores.

El detector no está diseñado para su uso con láseres no

rotativos, pero es compatible con la mayoría de los láseres

de rayo rojo y verde. Se puede configurar para indicar la

ubicación del rayo a un mínimo de 1/8" (3 mm) o de 1/25" (1

mm). El detector produce señales tanto visuales mediante la

pantalla

22

, como auditivas mediante el parlante

23

, para

indicar la ubicación del rayoláser.

El detector de láser digital DeWALT puede utilizarse con o sin

la abrazadera (Fig. K). Cuando se utiliza con la abrazadera, el

detector puede colocarse sobre una vara graduada, vara de

nivel, pie derecho oposte.

Instalación de una batería en el detector

(Fig.H)

El detector de láser digital funciona con una batería de

9voltios. Para instalar la batería suministrada, levante la tapa del

compartimento de la batería

21

. Coloque la batería de 9voltios

en el compartimento y alinee la batería como semuestra.

Controles del detector (Fig.I)

El detector está controlado por el botón de encendido

26

y el

botón de modo de precisión

27

Cuando el botón de energía se presiona una vez, se enciende

el detector. La parte superior de la ventana de pantalla

muestra el icono de precisión

27

, y el icono de volumen

28

Para disminuir el volumen de la señal audible que emite el

detector cuando detecta un rayo láser, presione el botón de

volumen

28

de nuevo; uno de los medios círculos junto al

icono de altavoz desaparecerá. Para apagar la señal audible

presione el botón de nuevo; el icono de volumen desaparecerá.

DeWALT también tiene una función de apagado automático. Si

un rayo láser no hace contacto con la ventana de detección de

rayos, o si no se oprime ningún botón, el detector se apagará

solo en aproximadamente 30minutos.

Cuando el detector está encendido, la parte superior de la

ventana muestra un ícono del modo de precisión. Aparecerá

o el ícono del modo de precisión de ± 1/25” (1 mm)

53

o el

ícono del modo de precisión de ± 1/8” (3 mm)

54

. Cuando

ESPAÑOL

aparece el ícono del modo de precisión de ± 1/25” (1 mm),

indica que el detector dará una lectura de “nivelado” solo

cuando el rayo láser esté nivelado o a no más de 1/25” (1 mm)

por encima o por debajo del nivel. Cuando aparece el ícono

del modo de precisión de 1/8” (3mm), indica que el detector

dará una lectura de “nivelado” solo cuando el rayo láser esté

nivelado o a no más de 1/8” (3 mm) por encima o por debajo

del nivel. Presione el botón del modo de precisión

27

una vez

para cambiar el modo deprecisión.

Operación del detector (Fig.I, J)

1. Configure y coloque el láser rotativo que va a utilizar de

acuerdo con las instrucciones del fabricante. Encienda

el láser, y asegúrese de que esté girando y emitiendo un

rayo láser. NOTA: Este detector ha sido diseñado para

ser utilizado solo con un láser rotativo. El detector no

funcionará con un nivel de rayo láserestacionario.

2. Encienda el detector presionando el botón de encendido/

volumen

26

3. Ajuste el volumen como lo desee según lo que se describe

en Controles deldetector.

4. Coloque el detector de modo que la ventana del

detector

22

se enfrente al rayo láser producido por el láser

rotativo. Mueva el detector hacia arriba o hacia abajo dentro

del área aproximada del rayo, hasta que haya centrado el

detector. Para obtener información sobre los indicadores

de la pantalla y los indicadores de señal auditiva, consulte la

tabla titulada Indicadores (Fig.J).

5. Use las muescas de marca

30

para señalar con precisión la

posición del rayoláser.

Limpieza y almacenamiento del detector

• Para limpiar la suciedad y la grasa del exterior del detector

puede usarse un paño o un cepillo suave nometálico.

• El detector de láser digital DeWALT es resistente al agua.

Si llegara a dejar caer el detector en el barro, concreto

húmedo o una sustancia similar, simplemente limpie el

detector con una manguera. No use agua a alta presión,

como la que sale de una lavadora apresión.

• El mejor lugar de almacenamiento es uno que sea fresco

y seco, no expuesto a la luz solar directa ni al calor o

fríoexcesivos.

Mantenimiento del detector

Con excepción de las pilas, el detector de láser digital no

contiene piezas que el usuario pueda cambiar. No desarme

la unidad. La alteración no autorizada del detector de láser

invalidará todagarantía.

Resolución de problemas del detector

El detector no seenciende.

• Presione y suelte el botón de encendido/volumen.

• Compruebe que la batería está en su lugar y en la

posicióncorrecta.

• Si el detector está muy frío, deje que alcance una

temperatura normal en un lugarcalefaccionado.

• Cambie la batería de 9voltios. Encienda launidad.

• Si el detector sigue sin encenderse, llévelo a un centro de

servicioDeWALT.

El parlante del detector no emitesonido.

• Asegúrese de que el detector estéencendido.

• Presione el botón de encendido/volumen. Pasará de

volumen alto a volumen bajo ysilenciado.

• Asegúrese de que el láser rotativo esté girando y de que

esté emitiendo un rayoláser.

• Si el detector sigue sin emitir sonido, llévelo a un centro de

servicioDeWALT.

El detector no responde a un rayo láserestacionario.

• El detector de láser digital DeWALT ha sido diseñado para

funcionar solo con láserrotativo.

El detector emite un tono, pero la pantalla LCD

nofunciona.

• Si el detector está muy frío, deje que alcance una

temperatura normal en un lugarcalefaccionado.

• Si la pantalla LCD sigue sin funcionar, lleve el detector a un

centro de servicioDeWALT.

Soporte de montaje en pared

(Fig.M, N)

Algunos kits de láser incluyen un Soporte de pared. Se puede

usar para fijar la herramienta al riel o al ángulo del techo, y

para ayudar en la instalación del cielorraso acústico. Siga las

instrucciones a continuación para usar el soporte depared.



ATENCIÓN: Antes de fijar el nivel láser al riel de pared o

al ángulo del techo, asegúrese de que el riel o el ángulo

estén biensujetos.

1. Ponga el láser en la base de montaje

37

alineando el

orificio de los tornillos de 5/8‑11 del adaptador del trípode

(

20

, Fig. C) en la parte inferior del láser con el orificio

39

en la base de montaje. Gire la perilla de montaje

40

para

asegurar elláser.

2. Con la escala graduada del soporte de pared

41

mirando

hacia usted, afloje la perilla de bloqueo de la abrazadera

del soporte de pared

42

para abrir las mordazas de

laabrazadera.

3. Coloque las mordazas de la abrazadera alrededor del riel de

pared o del ángulo de techo, y ajuste la perilla de bloqueo

de la abrazadera del soporte de pared

42

para cerrar las

mordazas de la abrazadera sobre el riel. Asegúrese de que

la perilla de bloqueo de la abrazadera del soporte de pared

esté bien ajustada antes decontinuar.



ATENCIÓN: Utilice siempre una barra de suspensión de

alambre de techo o un material equivalente, además

de la perilla de bloqueo de la abrazadera del soporte de

pared, para ayudar a asegurar el nivel láser mientras se

monta en la pared. Pase el alambre por el asa del nivel

láser. NO pase el alambre por la caja de metal protectora.

Además, pueden utilizarse tornillos para sujetar el soporte

de pared directamente a la pared como refuerzo. Los

orificios de los tornillos

43

están situados en la parte

superior del soporte depared.

ESPAÑOL

4. Utilizando la perilla de nivelación de la base

44

aproxime

una posición de nivel desde lapared.

5. La herramienta puede ajustarse hacia arriba y hacia abajo

hasta la altura de desviación deseada para trabajar. Para

cambiar la altura, afloje la perilla de bloqueo

45

situada en

el lado izquierdo del soporte de pared. Sostenga la base de

montaje cuando ajuste laaltura.

6. Gire la perilla de ajuste

46

, situada a la derecha del soporte

de pared, para mover el nivel láser hacia arriba y hacia abajo

para fijar la altura. Utilice la escala graduada del soporte de

pared

41

para localizar sumarca.

NOTA: Puede resultar útil encender la herramienta y girar

el cabezal rotativo para que ponga un punto en una de

las escalas del láser. La tarjeta objetivo de DeWALT está

marcada en 1‑1/2" (38 mm), por lo que puede ser más

fácil establecer la desviación del láser a 1‑1/2” (38 mm) por

debajo delriel.

7. Una vez que haya posicionado el láser a la altura

deseada, apriete la perilla de bloqueo

45

para mantener

estaposición.

Montaje sobre una vara graduada (Fig.K)

Para fijar el detector a una vara graduada, sujete primero el

detector a la abrazadera con la perilla roscada de 1/4"‑20

47

la parte posterior de la abrazadera. Deslice los rieles

32

sobre la

abrazadera alrededor del riel

33

en la varagraduada.

1. Coloque el detector a la altura necesaria y gire la perilla de

la abrazadera en sentido horario para ajustar las mordazas

de la abrazadera y asegurarla a lavara.

2. Para hacer ajustes en la altura, afloje ligeramente la

abrazadera y vuelva a posicionarla y aapretarla.

Vara graduada para construcción

(Fig.L)



PELIGRO: NUNCA intente utilizar una vara graduada

durante una tormenta o cerca de cables eléctricos que

cuelguen por encima. Se producirá la muerte o una

lesióngrave.

Algunos kits de láser incluyen una vara graduada. La vara

graduada DeWALT está marcada con escalas de medición a

ambos lados, y está fabricada con secciones telescópicas. Un

botón con un resorte activa un mecanismo de bloqueo para

sostener la vara graduada en variaslongitudes.

La parte delantera de la barra de nivelación tiene la escala de

medición que empieza en la parte inferior. Úsela para medir

desde el suelo hacia arriba cuando niveletrabajos.

La parte trasera de la vara graduada está diseñada para medir

la altura de los techos, vigas, etc. Extienda completamente la

sección superior de la vara graduada hasta que el botón se

bloquee en la sección anterior. Extienda esa sección bien hasta

que se bloquee en la sección adyacente o hasta que la vara

graduada toque el techo o una viga. La altura se lee donde la

última sección extendida sale de la sección anterior más baja,

tal como se muestra en la Fig.L.

Tarjeta objetivo (Fig.G)

Algunos kits de láser incluyen una tarjeta objetivo de láser

para ayudar a localizar y marcar el rayo láser. La tarjeta objetivo

mejora la visibilidad del rayo láser al cruzar el rayo la tarjeta.

La tarjeta está marcada con escalas estándares y métricas. El

rayo láser atraviesa el plástico rojo y se refleja desde la cinta

reflectora en el lado inverso. El imán en la parte superior de la

tarjeta está diseñado para sujetar la tarjeta objetivo al riel del

techo o pies derechos de acero para determinar las posiciones

de plomada y nivel. Para obtener el mejor rendimiento al usar

la tarjeta objetivo, el logotipo de DeWALT debe estar mirando

haciausted.

Gafas de mejora de visibilidad del láser

(Fig.F)

Algunos kits de láser incluyen un par de gafas de mejora de

visibilidad del láser. Estas gafas mejoran la visibilidad del rayo

láser en condiciones de luz brillante o a largas distancias,

cuando el láser se utiliza para aplicaciones en interiores. Estas

gafas no son necesarias para operar elláser.



ATENCIÓN: Estas gafas no son gafas de seguridad con

certificación ANSI y no deben usarse mientras se utilizan

otras herramientas. Estas gafas no evitan que el rayo láser

entre en losojos.



PELIGRO: Para reducir el riesgo de lesión corporal grave,

no mire nunca directamente al rayo láser, con o sin

estasgafas.

MANTENIMIENTO

• En determinadas condiciones, puede acumularse suciedad

o residuos sobre la lente de vidrio. Esto afectará la calidad

del rayo y el rango de funcionamiento. La lente debe

limpiarse con una torunda humedecida con agua.

• La barra de rollo de hule flexible y el alojamiento de plástico

amarillo se pueden limpiar con una tela húmeda sin pelusa

como una tela de algodón. USE AGUA ÚNICAMENTE — NO

use limpiadores o solventes. Permita que la unidad se seque

al aire antes deguardarla.

• Para mantener la precisión de su trabajo, verifique con

frecuencia la calibración del láser. Consulte Calibración

delláser.

• Los centros de reparaciones de DeWALT pueden realizar

verificaciones de calibración y otras reparaciones de

mantenimiento. Se incluyen dos verificaciones de

calibración gratuitas en el Contrato de servicio gratuito de

un año deDeWALT.

• Cuando no se esté utilizando el láser, guárdelo en el

estuche provisto para elproducto.

• No guarde su láser en el estuche si está mojado. Seque las

piezas externas con un paño suave y seco, y deje que el

láser se seque alaire.

• No almacene su láser a temperaturas inferiores a ‑0 ˚F

(‑18˚C) ni superiores a 105˚F (41 ˚C).

ESPAÑOL



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas

de la herramienta. Dichos productos químicos pueden

debilitar los materiales con los que están construidas

estas piezas. Utilice un paño humedecido sólo con agua

y jabón neutro. No deje que entre nunca líquido dentro

de la unidad ni sumerja nunca ninguna parte de esta en

un líquido. No use nunca aire comprimido para limpiar

elláser.

RESOLUCIÓN DE PROBLEMAS

Alerta de altura del instrumento

El DW074LR y el DW079LR/LG tienen una función de alarma

incorporada que alerta al operador si la unidad se ve alterada

después de haberse autonivelado. La unidad láser dejará

de rotar, las luces LED indicadoras del panel de control

parpadearán y sonará unpitido.

Cómo apagar el láser

Presione el botón de encendido durante 3segundos para

apagar el láser. La luz LED indicadora de encendido dejará de

estariluminada.

Resetear la unidad láser para uso

continuado

• Apague y encienda la unidad con el botón de encendido

del panel de control de la unidadláser.

NOTA: Vuelva a verificar siempre la configuración del láser

después de que se haya accionado la Alerta de altura del

instrumento (modoHi).

Servicio y reparaciones

NOTA: El desmontaje del nivel del láser anulará las garantías

delproducto.

Para garantizar la SEGURIDAD y CONFIABILIDAD del producto,

las reparaciones, mantenimiento y ajustes deben realizarse

en centros de servicio autorizados. Las tareas de servicio o

de mantenimiento realizadas por personal no cualificado

pueden resultar en un riesgo de lesiones. Para ubicar el centro

de servicio DeWALT más cercano, llame al 1–800–4‑DeWALT

(1–800–433–9258) o visite nuestro sitio web: www.DeWALT.

com.

Regístrese en línea

Gracias por su compra. Registre su producto ahora:

• SERVICIO DE GARANTÍA: Registrar su producto lo

ayudará a obtener un servicio de garantía más eficiente en

caso de que ocurra un problema con suproducto.

• CONFIRMACIÓN DE TITULARIDAD: En caso de pérdidas

cubiertas por el seguro, como incendio, inundación o hurto,

su registro de titularidad le servirá como comprobante

decompra.

• PARA SU SEGURIDAD: Registrar su producto nos

permitirá contactarlo en el caso poco probable de que se

requiera una notificación de seguridad en virtud de la Ley

Federal de Seguridad delConsumidor.

Regístrese en línea en www.dewalt.com/register.

Garantía limitada por tres años

DeWALT reparará, sin cargo, cualquier falla que surja de

defectos de los materiales o de fabricación del producto,

durante hasta tres años a partir de la fecha de compra. Esta

garantía no cubre la falla de piezas debido al desgaste normal

o abuso de la herramienta. Para mayores detalles sobre la

cobertura de la garantía e información acerca de reparaciones

realizadas bajo garantía, visite www.DeWALT.com o llame al

1‑800‑4‑DeWALT (1‑800‑433‑9258). Esta garantía no cubre

accesorios ni daños causados por reparaciones realizadas

o intentadas por terceros. Esta garantía le otorga derechos

legales específicos, además de los cuales puede tener otros

dependiendo del estado o la provincia en que se encuentre.

Además de la garantía, las herramientas DeWALT están

cubiertas por:

1 AÑO DE SERVICIO GRATUITO

DeWALT realizará el mantenimiento de la herramienta y

reemplazará las piezas desgastadas por su uso normal, de forma

gratuita, en cualquier momento durante un año a contar desde

la fecha de compra.

GARANTÍA DE DEVOLUCIÓN DE DINERO DE 90 DÍAS

Si usted no está completamente satisfecho con el desempeño

de su herramienta eléctrica, láser o clavadora DeWALT por

algún motivo, puede devolverlos dentro de los 90 días

posteriores a la fecha de compra con un recibo para obtener

un reembolso completo, sin necesidad de responder a ninguna

pregunta.

PRODUCTO REACONDICIONADO: El producto

reacondicionado está cubierto por la garantía de servicio

gratuito de 1 año. La garantía de devolución del dinero de

90 días y la garantía limitada de tres años no se aplican a los

productos reacondicionados.

REEMPLAZO GRATUITO DE ETIQUETAS DE

ADVERTENCIA: Si sus etiquetas de advertencia se vuelven

ilegibles o se pierden, llame al 1–800–4‑DeWALT o visite su

centro de servicio local para obtener un reemplazo gratuito.

Português (traduzido das instruções originais)

PORTUGUÊS

LASER ROTATIVO

DW074LR, DW079LR, DW079LG

Definições: Símbolos e Palavras de Alerta de Segurança

Este manual de instruções utiliza os seguintes símbolos e palavras de alerta de segurança para alertá‑lo sobre situações perigosas e

o risco de ferimentos pessoais ou danos àpropriedade.



PERIGO: Indica uma situação de perigo iminente que, se não for evitada resultará em morte ou ferimentograve.



ATENÇÃO: Indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou lesões

corporaisgraves.



CUIDADO: Indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em lesões corporais leves

oumoderadas.



(Usado sem palavras) Indica uma mensagem relacionada comsegurança.

AVISO: Indica uma prática não relacionada a uma lesão corporal, que se não evitada, pode causar danosmateriais.

Se tiver qualquer dúvida ou comentários sobre esta ou qualquer ferramenta DeWALT, ligue gratuitamente para:

1‑800‑4‑DeWALT (1‑800‑433‑9258).

ATENÇÃO: para reduzir o risco de ferimentos, o usuário deverá ler o manual deinstruções.

Instruções de Segurança para Lasers

ATENÇÃO! Leia e entenda todas as instruções. O não cumprimento das instruções citadas a

seguir poderá resultar em choque elétrico, incêndio e/ou ferimentos pessoaisgraves.

GUARDE TODAS AS INSTRUÇÕES E ADVERTÊNCIAS PARA CONSULTAR

POSTERIORMENTE



ATENÇÃO! Exposição a raio laser. Não desmonte ou modifique o nível do laser. Não há peças substituíveis pelo

usuário na parte interna. Poderá acarretar ferimento grave nosolhos.



ATENÇÃO:Radiação Perigosa. Usar controles, ajustes ou execução de procedimentos diferentes daqueles especificados neste

manual pode resultar em exposição perigosa àradiação.

• Não opere o laser em atmosferas explosivas, tais como na presença de líquidos inflamáveis, gases ou poeira. As

ferramentas elétricas produzem fagulhas que podem provocar a ignição de poeiras ougases.

• Use o laser apenas com as baterias feitas especialmente para ele. O uso de outras baterias pode criar um risco deincêndio.

• Armazene o laser quando não estiver em uso fora do alcance de crianças e outras pessoas não treinadas. Lasers

tornam‑se perigosos quando manipulados por usuários nãotreinados.

• Use somente os acessórios recomendados pelo fabricante e que sejam específicos para o seu modelo. Os acessórios que

podem servir para um laser podem trazer risco de danos se utilizados com outrolaser.

• A manutenção da ferramenta deve ser executada apenas pelo técnico de reparo qualificado. A assistência ou manutenção

executada por pessoas desqualificadas pode resultar em ferimentos. Para localizar o centro de assistência DeWALT mais próximo,

ligue para 1‑800‑4‑DeWALT (1‑800‑433‑9258) ou acesse http://www.DeWALT.com naInternet.

• Não use ferramentas óticas como um telescópio ou instrumento de trânsito para ver o raio laser. Poderá acarretar

ferimento grave nosolhos.

• Não posicione o laser em uma posição que possa fazer com que qualquer pessoa fique intencional ou acidentalmente

na frente do feixe de laser. Poderá acarretar ferimento grave nosolhos.

• Desligue o laser quando não estiver em uso. Deixar o laser ligado aumenta o risco ao ficar na direção do feixe delaser.

• Não posicione o laser próximo de uma superfície refletora que possa refletir o feixe do laser em direção aos olhos de

alguém. Poderá acarretar ferimento grave nosolhos.

• Não coloque o laser em funcionamento com crianças ao redor ou permita que crianças operem o laser. Poderá acarretar

ferimento grave nosolhos.

• Não remova ou desfigure as etiquetas de advertência. Remover as etiquetas aumenta o risco de exposição àradiação.

PORTUGUÊS

• Coloque o laser com segurança em uma superfície nivelada. Não coloque sobre a cabeça. Se o laser cair, poderá ser

danificado ou acarretar ferimentosgraves.



ATENÇÃO: Usar controles, ajustes ou execução de procedimentos diferentes daqueles especificados neste manual pode resultar

em exposição perigosa a raiolaser.



ATENÇÃO! NÃO DESMONTE O LASER ROTATIVO. Não há peças substituíveis pelo usuário na parte interna. A

desmontagem do laser rotativo anulará todas as garantias do produto. De maneira nenhuma modifique o produto.

Modificar a ferramenta pode resultar na exposição perigosa a raiolaser.

• O rótulo na ferramenta poderá conter um ou mais dos símbolos aseguir.

V ................. volts

mW ............miliwatts

símbolo de advertência do laser

nm ..............comprimento de onda em nanômetros

3R ............... Laser classe 3R

Etiquetas de Advertência

Para sua conveniência e segurança, os rótulos podem ser encontrados na parte inferior dolaser.

ATENÇÃO: para reduzir o risco de ferimentos, o usuário deverá ler o manual deinstruções.

ATENÇÃO: RAIO LASER. NÃO OLHE DIRETAMENTE PARA O FEIXE. Produto laser classe 3R

EVITE EXPOSIÇÃO -O RAIO LASER É EMITIDO É EMITIDA NESTA ABERTURA

PORTUGUÊS

Informação sobre o Laser

Os Lasers Rotativos Sem Fio DW074LR e DW079LR/LG são

produtos laser CLASSE 3R e estão em conformidade com as

normas 21CFR 1040.10 e 1040.11, exceto para divergências

relativas ao laser notice Nº 50, com data de 24de junho

de2007.

Em conformidade com UL STDS 61010‑1 e 2595

Certificado para CSA STD C22.2 Nº 61010‑1

Em conformidade com a IEC 60825‑1:2014

Declaração do FCC

Estes equipamentos estão em conformidade com a Parte

15da Comissão Federal de Comunicações dos EUA (FCC). O

funcionamento deste aparelho está sujeito às duas condições

a seguir: (1) este dispositivo não poderá causar interferência

prejudicial e (2) este dispositivo deverá aceitar qualquer

interferência recebida, inclusive interferências que possam

resultar em operaçãoindesejada.

OBSERVAÇÃO: Este equipamento foi testado e classificado

como em consonância com os limites para equipamentos

digitais de classe B de acordo com a Parte 15das regras da

FCC. Esses limites são criados para oferecer proteção razoável

contra interferências prejudiciais em instalações residenciais.

Este equipamento produz, utiliza e irradia frequência de rádio

e, se não instalado e manipulado de acordo com as instruções,

poderá prejudicar comunicações via rádio. Entretanto, não há

garantia de que não haverá interferência em uma instalação

em específica. Se este equipamento provocar interferência

prejudicial a receptores de rádio ou televisores, que poderá ser

observada ao ligar e desligar o aparelho, o usuário deverá tentar

corrigir essa interferência com uma ou mais das ações a seguir:

• Reorientar a antena receptora ou mudá‑la delugar.

• Aumentar o espaço entre o equipamento e oreceptor.

• Conectar o equipamento a uma saída de energia

em um circuito diferente daquele ao qual o receptor

estáconectado.

• Consultar o revendedor ou um técnico experiente de rádio

e TV para obterajuda.

Avisos da Industry Canada (IC), Canadá

O circuito digital de classe B deste dispositivo está em

conformidade com o ICES‑003. Este dispositivo está em

conformidade com as normas RSS de isenção de licença

da Industry Canada. O funcionamento deste aparelho está

sujeito às duas condições a seguir: (1) este dispositivo não

poderá causar interferência e (2) este dispositivo deverá aceitar

qualquer interferência, inclusive interferências que possam

resultar em operação indesejada dodispositivo.

LEIA TODAS AS INSTRUÇÕES

Baterias e Alimentação

• Este laser rotativo DeWALT aceita todas as baterias de íon

de lítio DeWALT de 20volts, mas é construído para melhor

resistir a danos durante uma queda quando usado com

as seguintes baterias: Todas as baterias de lítio DeWALT de

20volts de 1,5Ah e 2Ah. O conjunto de bateria não está

totalmente carregado quando sai da caixa. Antes de usar

o conjunto de baterias e o carregador, leia as instruções de

segurança abaixo e em seguida cumpra os procedimentos

de carregamento delineados. Para encomendar conjunto

de baterias de reposição, se certifique que inclui o número

do catálogoetensão.

Instruções de Segurança Importantes para

Todos os Conjuntos de Baterias



ATENÇÃO: Leia todas as advertências, instruções

e todas as marcações preventivas do conjunto de

baterias, carregador e produto. O não respeito as

advertências e instruções pode resultar em choque

elétrico, incêndio e/ou lesões corporaisgraves.

• Não carregue o conjunto de baterias em atmosferas

explosivas, como na presença de poeira, gases ou

líquidos inflamáveis. Inserir ou remover o conjunto de

baterias do carregador pode incendiar a poeira oufumos.

• NUNCA force o conjunto de baterias em o carregador. NÃO

modifique o conjunto de baterias de qualquer forma

para encaixar em um carregador não compatível,

porque o conjunto de baterias pode quebrar causando

ferimentos corporaisgraves. Consulte o gráfico no final

desse manual para conhecer a compatibilidade das baterias

ecarregadores.

• Carregue os conjuntos de baterias somente em

carregadoresDeWALT.

• NÃO salpique ou mergulhe em água ou outroslíquidos.

• NÃO deixe que água ou outro líquido penetre no conjunto

debaterias.

• Não guarde ou use a ferramenta e o conjunto de

baterias em locais onde a temperatura pode atingir ou

exceder 40°C (104°F) (como em telheiros no exterior

ou construção de metal no verão). Para ter uma vida

útil prolongada, os conjuntos de baterias devem ficar

armazenados em um local fresco eseco.

NOTA: Não armazene os conjuntos de baterias em uma

ferramenta com o gatilho bloqueado em ligado. Nunca

coloque fita no interruptor de gatilho na posiçãoligada.

• O conjunto de baterias não pode ser incinerado, mesmo

que esteja muito danificado ou completamente gasto.

O conjunto de baterias pode explodir com fogo. São gerados

fumos e materiais tóxicos quando os conjunto de baterias de

lítio‑ião sãoqueimadas.

• Não exponha uma bateria ou ferramenta ao fogo ou

temperatura excessiva. Expor ao fogo ou temperatura

acima de 265°F (130°C) pode causarexplosão.

• Se o conteúdo da bateria tem contato com a pele, lave

imediatamente a zona com sabão suave e água. Se

o líquido de bateria penetrar seus olhos, lave com água o

olho aberto durante 15minutos ou até a irritação passar.

Se necessitar de cuidados médicos, o eletrólito da bateria é

composto por uma mistura de carbonatos líquidos orgânicos

e sais delítio.

• O conteúdo de uma célula de bateria aberta pode

causar irritação respiratória. Providencie ar fresco. Se os

sintomas persistirem, procure cuidadosmédicos.

PORTUGUÊS

• O líquido da bateria pode ser inflamável se exposto a

uma faísca ouchama.

• Nunca tente abrir o conjunto de baterias por qualquer

razão. Se a caixa do conjunto de baterias está quebrada

ou danificada, não o insira no carregador. Não esmague,

deixe cair ou danifique o conjunto de baterias. Não use um

conjunto de baterias ou carregador que tenha sofrido uma

forte pancada, tenha caído, passado por cima ou danificado

de outra forma (por exemplo, furado com um prego, pancada

de um martelete, alguém que caminhou em cima). Deve

devolver conjuntos de baterias danificados ao centro de

serviços parareciclagem.

Recomendações de Armazenagem

O melhor local de armazenagem é um lugar frio e seco, longe

da luz do sol e do calor ou frio excessivo. Guarde o conjunto de

baterias totalmente carregado fora docarregador.

Instruções de Limpeza do Conjunto

deBaterias

Pode remover sujeira e graxa do exterior do conjunto de

baterias usando um pano ou uma escova não metálica macia.

Não use água nem soluções delimpeza.

Manômetro de Combustível do Conjunto

de Baterias (Fig.E)

Alguns conjuntos de baterias incluem um manômetro de

combustível. Quando pressionar longamente o botão do

manômetro de combustível, as luzes LED indicarão o nível

aproximado de carga restante. Isso não indica a funcionalidade

da ferramenta, e está sujeito a variações baseadas nos

componentes dos produtos, temperatura e aplicações do

usuáriofinal.

Transporte



ATENÇÃO: Risco de incêndio. Não guarde, carregue

ou transporte o conjunto de baterias de forma que

objetos de metal possam ter contato com terminais

de bateria expostos. Por exemplo, não coloque o

conjunto de baterias em aventais, bolsos, caixas de

ferramenta, caixas de conjuntos de produtos e outros,

em que possa ter pregos, parafusos, chaves, moedas,

ferramentas manuais, etc. Quando estiver transportando

conjuntos de baterias, se certifique que os terminais da

bateria estão protegidos e bem isolados de materiais

poderiam ter contato com eles e causar um curto‑circuito.

NOTA: Não deve colocar conjuntos de baterias em

bagagem de porão em aviões e para circuitos mais

curtos, devem ser adequadamente protegidas se vão ser

transportadas em bagagem demão.

Instruções de Segurança Importantes para

Todos os Carregadores de Baterias



ATENÇÃO: Leia todas as advertências, instruções

e todas as marcações preventivas do conjunto de

baterias, carregador e produto. O não respeito as

advertências e instruções pode resultar em choque

elétrico, incêndio e/ou lesões corporaisgraves.

• NÃO tente carregar o conjunto de baterias com outros

carregadores que não seja um carregador DeWALT.

DeWALT são projetados especificamente para funcionar

emconjunto.

• Esses carregadores não são previstos para outros

usos que não seja carregar conjuntos de baterias

recarregáveis DeWALT. Carregar outros tipos de conjuntos

de bateria pode causar que sobreaqueçam e explodam,

resultando em ferimentos corporais, danos materiais,

incêndio, choque elétrico oueletrocussão.

• Não exponha o carregador a chuva ouneve.

• Não deixe que água ou outro líquido penetre

nocarregador.

• Puxe pelo plugue e não pelo fio ao desconectar o

carregador. Isso reduzirá o risco de dano ao plugue e

fioelétrico.

• Se certifique que o fio está posicionado de modo que

as pessoas não pisem, não tropecem nele ou que fique

sujeito a danos ouestiramento.

• Não use uma extensão elétrica a menos que seja

absolutamente necessário. O uso de uma extensão elétrica

inapropriada pode resultar em risco de incêndio, choque

elétrico oueletrocussão.

• Ao operar o carregador no exterior, sempre providencie

um local seco e use uma extensão elétrica adequada

para uso no exterior. Usar um fio apropriado para uso no

exterior reduz os choqueselétricos.

• Um cabo de extensão deve ter o tamanho do fio

adequado para a segurança. Quando maior for a bitola,

maior é a capacidade do cabo ou extensão. Um cabo menor

vai causar uma queda na tensão da linha, resultando em

perda de potência e superaquecimento. Ao usar mais de uma

extensão para compensar o comprimento total, certifique‑se

que cada extensão individual contenha pelo menos o

tamanho mínimo do fio. A tabela a seguir mostra o tamanho

correto para usar, dependendo do comprimento do cabo e da

tensão nominal. Em caso de dúvida, use a bitolamaior.

AMÉRICA DO NORTE

Medidor mínimo para conjuntos de cabos

Tensão

(Volts)

Comprimento do cabo de extensão

em metros (m)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Classificação

Ampere

American Wire Gauge

Mais do

que

Nao mais

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Não Recomendado

PORTUGUÊS

AMÉRICA LATINA

Tensão

(Volts)

Comprimento do cabo de extensão

em metros (m)

120–127V 0–7 7–15 15–30 30–50

220–240V 0–15 15–30 30–60 60–100

Faixa de

Corrente

nominal

(Amperes)

Secção mínima do cabo de extensão em

milímetros quadrados (mm

)

0–6A 1,0 1,5 1,5 2,5

6–10A 1,0 1,5 2,5 4,0

10–12A 1,5 1,5 2,5 4,0

12–16A 2,5 4,0 Não Recomendado

• Não coloque qualquer objeto em cima do carregador,

nem coloque o carregador em uma superfície macia,

que possa bloquear as aberturas de ventilação e

resulte em aquecimento interno excessivo. Posicione o

carregador bem afastado de qualquer fonte de aquecimento.

O carregador é ventilado através das aberturas na parte

superior e inferior doinvólucro.

• Não opere o carregador com um fio ou plugue

danificado. Substitua‑osimediatamente.

• Não opere o carregador se esse sofreu uma pancada

forte, caiu ou se está danificado de outra forma.

Entregue a um centro de assistência técnicaautorizado.

• Não desmonte o carregador; entregue a um centro de

assistência técnica autorizado quando for necessário

fazer serviços ou reparações. Uma montagem incorreta

pode resultar em risco de choque elétrico, eletrocussão

ouincêndio.

• O carregador foi concebido para funcionando com a

energia elétrica de 127V ou 220V doméstica padrão.

Não tente usá‑lo com outras tensões. Isto não se aplica ao

carregadorveicular.

• Materiais estranhos de natureza condutora, como

mas não limitado a, poeira de moagem, aparas de

metal, palha de aço, película de alumínio ou outra

acumulação de partículas de metal devem ser mantidas

afastadas das cavidades do carregador e aberturas

deventilação.

• Sempre desligue o carregador da tomada de energia

quando não tem um conjunto de baterias nacavidade.

Como Carregar uma Bateria

1. Ligue o carregador a uma tomadaapropriada.

2. Insira e assente bem o conjunto de baterias. Vermelho

luz de carregamento continuará a piscar enquanto

estivercarregando.

3. O carregamento está completado quando a luz de

carregamento vermelha fica continuamente acesa. O

conjunto de baterias pode ficar no carregador ouretirado.

Em alguns carregadores, é necessário pressionar o botão de

liberação de conjunto de baterias para poderremover.

4. O carregador não carrega um conjunto de baterias que

esteja com avaria, o que pode ser indicado porque a luz

fica DESLIGADA. Se a luz continuar DESLIGADA, entregue

o carregador e a bateria a um centro de assistência

técnicaautorizado.

NOTA: Consulte o rótulo próximo da luz de carregamento

no carregador para ver seu padrão deintermitência.

Carregadores mais antigos podem ter informações

adicionais e/ou podem não ter a luz indicadoraamarela.

Retardamento por Conjunto de

Aquecimento/Esfriamento

Quando o carregador deteta um conjunto de bateria que esteja

muito quente ou muito frio, esse inicializa automaticamente

um Retardamento por Conjunto de Aquecimento/Esfriamento,

suspendendo o carregamento até o conjunto de baterias

atingir a temperatura apropriada. O carregador então se

comuta automaticamente para o modo de carga do conjunto

da bateria. Essa função garante vida útil máxima dabateria.

Um conjunto de bateria frio pode carregar mais lentamente do

que um conjunto de bateriasquente.

O retardamento por conjunto de aquecimento/esfriamento

será indicador por uma luz continuando a piscar em vermelho

mas com a luzamarelo acesa continuamente em ON. Depois

de a bateria ter alcançado uma temperatura adequada, a luz

amarela se apagará e o carregador reiniciará o procedimento

decarga.

Carregadores DCB118 e DCB1112

Os carregadores DCB118 e DCB1112 são equipados com um

ventilador interno projetado para esfriar o conjunto de baterias.

O ventilador inicia automaticamente quando é necessário

esfriar o conjunto debaterias.

Sistema de Proteção Eletrônica

As ferramentas de li‑ião são projetadas com um Sistema de

Proteção Eletrônica, que irá proteger o conjunto de baterias

contra sobrecarga, sobreaquecimento ou descargas profundas.

A ferramenta se desliga automaticamente e é necessário

recarregar o conjunto debaterias.

Notas Importantes Sobre o Carregamento

1. O carregador e o conjunto de baterias pode ficar quente ao

toque durante o carregamento. Isso é uma condição normal

e não indica algum problema. Para facilitar a refrigeração

do conjunto de baterias depois de usar, evite colocar o

carregador ou o conjunto de baterias em um ambiente

quente, como um telheiro de metal ou um reboque

semisolamento.

2. Se o conjunto de baterias não carregar bem:

a. Verifique a operação do receptáculo ligando a uma luz

ou outro aparelho;

b. Verifique para ver se o receptáculo está ligado a um

interruptor que desliga a energia quando você desliga

as luzes;

c. Se o problema de carregamento persistir, entregue a

ferramenta, conjunto de baterias e carregador a seu

centro de assistência técnicalocal.

PORTUGUÊS

3. Você pode carregar um conjunto de baterias parcialmente

usado se desejar, sem ter algum efeito adverso no conjunto

debaterias.

Instruções de Limpeza do Carregador



ATENÇÃO: Risco de choque elétrico. Desligue o

carregador da tomada de CA antes de limpar. Sujeira e

graxa podem ser removidas do exterior do carregador

usando um pano ou uma escova não metálica macia.

Não use água nem soluções delimpeza.

Segurança do usuário

Segurança Pessoal

• Mantenha‑se alerta, concentre‑se no que você está

fazendo e use o bom senso ao operar um produto a

laser. Não use a ferramenta quando estiver cansado ou

sob a influência de drogas, álcool ou medicamentos.

Um momento de desatenção enquanto opera produtos a

laser pode resultar em ferimentosgraves.

• Use equipamento de proteção pessoal. Sempre

utilize óculos de segurança ANSI Z87.1 (CAN/CSA Z94.3).

Dependendo das condições de trabalho, use equipamento

de proteção como máscaras antipoeira, calçados

antiderrapantes, capacetes rígidos e proteção auditiva

reduzirão a lesãopessoal.

Uso e Cuidado com a Ferramenta

• Não use a ferramenta se a chave de acionamento não

puder ligar ou desligar. Qualquer ferramenta que não

puder ser controlada pelo alternador é perigosa e deverá

serconsertada.

• Guarde os produtos laser que não estiverem sendo

utilizados fora do alcance das crianças e não permita

que pessoas sem experiência com produtos laser ou que

não tenham lido essas instruções manipulem o produto

laser. Os lasers tornam‑se perigosos quando manipulados

por usuários nãotreinados.

• Use somente os acessórios recomendados pelo

fabricante e que sejam específicos para o seu

modelo. Acessórios que podem ser adequados a uma

ferramenta podem tornar‑se perigosos quando usados em

outraferramenta.

O sêlo RBRC®

Entregue seu conjunto de baterias a um

centro de serviço autorizado da DeWALT ou

um revendedor local para reciclagem. Em

algumas áreas, é ilegal colocar baterias gastas

com o lixo. Também pode contatar seu centro de reciclagem

local para ter mais informações sobre onde entregar o conjunto

de baterias gasto. Não coloque em estações de reciclagem de

rua. Para mais informações, visite www.call2recycle.org ou

contate o número grátis no selo RBRC®.

RBRC® é uma marca registrada de Call 2Recycle,Inc.

Como Instalar e Remover as Baterias (Fig.E)

NOTA: para obter melhores resultados, verifique se as baterias

estão totalmentecarregadas.

Para instalar as baterias 15), alinhe as baterias aos trilhos

dentro da porta da bateria do laser e deslize‑as para dentro até

que estejam firmemente encaixadas no laser e garanta que não

sedesengatem.

Para remover as baterias do laser, pressione o botão de

liberação e as puxe firmemente para fora da empunhadura da

porta da bateria. Insira‑as no carregador, conforme descrito na

seção do carregador destemanual.

Operação

Dicas de Operação

• Para prolongar a duração da bateria por carga, desligue o

laser quando não estiver emuso.

• Para garantir a precisão do seu trabalho, verifique a

calibração do laser com frequência. Consulte Calibrando

oLaser.

• Antes de tentar usar o laser, assegure‑se de que a ferramenta

esteja em uma superfície relativamente lisa esegura.

• Marque sempre o centro da linha ou ponto do laser. Se você

marcar partes diferentes do feixe em momentos diferentes,

você introduzirá um erro em suasmedições.

• Para aumentar a distância de trabalho e precisão, configure o

laser no meio de sua área detrabalho.

• Ao anexar a um tripé ou parede, monte o laser

comsegurança.

• Ao trabalhar em ambientes fechados, uma velocidade lenta

da cabeça rotativa produzirá uma linha visivelmente mais

brilhante, uma velocidade da cabeça rotativa mais rápida

produzirá uma linha visivelmentesólida.

• Para aumentar a visibilidade do feixe, use Óculos de

Aprimoramento do Laser e/ou um Cartão ‑alvo de laser laser

para ajudar a encontrar ofeixe.



ATENÇÃO: Não são óculos de proteção ANSI Z87.1.

• Mudanças extremas de temperatura podem causar

movimento ou deslocamento de estruturas de edifícios, tripés

metálicos, equipamentos, etc., o que pode afetar a precisão.

Verifique sua precisão frequentemente enquantotrabalha.

• Ao trabalhar com o Detector de Laser Digital DeWALT,

defina a velocidade de rotação do laser para a configuração

maisrápida.

• Se o laser cair ou sofrer um corte brusco, mande verificar o

sistema de calibração em um centro de serviço qualificado

antes de usar olaser.

Painel de Controle (Fig.A, B)

O laser é controlado principalmente pelo botão de energia

1

botão de modo

2

, botão de velocidade/rotação

3

e botão

do modo de varredura

4

. Esses recursos são modificados

quando usados com o botão de seleção de Eixo

5

(DW079LR/

LG apenas no modo Inclinação), ou os dois botões de ajuste de

direção/elevação

6

e

7

PORTUGUÊS

Os botões de ajuste de direção/elevação controlam o sentido

de rotação da cabeça do laser e ajustam a elevação do feixe

quando a unidade estiver em modo de inclinação. Esses botões

também podem ser usados para girar incrementalmente o feixe

quando a unidade estiver no modo deVarredura.

Os botões no painel de controle DW074LR, painel de controle

DW079LR/DW079LG e no Teclado remoto DW079LR/DW079LG

funcionam todos da mesma maneira, a menos que seja

indicado de outraforma.

Botão Liga/Desliga

O botão Power é usado para ligar e desligar a unidade delaser.

• Para LIGAR a unidade laser DW074LR ou DW079LR/LG,

pressione o botão Power umavez.

• Para DESLIGAR completamente a unidade laser DW074LR

ou DW079LR/LG, pressione o botão Power por três

segundos.

Botão de Velocidade/Rotação

O botão de velocidade/rotação

3

é usado para ajustar a

velocidade de rotação do feixe de laser por meio de suas

4velocidades predefinidas (150, 300, 600e 1200RPM).

Botão de Modo de Varredura

15˚/45˚/90˚

O botão do modo de varredura

4

é usado para fazer a cabeça

do laser girar para frente e para trás, criando uma linha de

laser curta e brilhante. Essa linha curta é muito mais brilhante

e mais visível do que quando a unidade está no modo de

rotaçãocompleta.

Usando o Modo de Varredura

• Para entrar no Modo de Varredura, pressione e solte o

botão de modo de varredura

4

. Para fazer o ciclo entre os

ângulos de varredura, mantenha pressionado o botão até

atingir o ângulodesejado.

• A direção da zona de varredura pode ser controlada com os

botões de seta

6

e

7

Botão de modo de inclinação

• Para ativar o Modo de Inclinação, pressione o botão do

modo de inclinação

2

• Para voltar ao modo de autonivelamento e reativar o

autonivelamento total, mantenha pressionado o botão de

modo

2

novamente.

Ajuste da Direção da Inclinação

Quando o Modo de Inclinação está ativado, a unidade

automaticamente seleciona o eixo X. Isso permite que você

incline o laser na direção do Eixo X, como indicado pelas “miras”

(

48

, Fig. E)nacarcaça.

A luz LED

24

ou

25

indica a direção atual da inclinação.

Apenas no DW079LR/LG: Em alguns casos, pode ser preferível

inclinar o laser no eixo Y. A direção no Modo de Inclinação pode

ser alternada entre os eixos Y e X pressionando o botão de eixo

X‑Y

5

. O eixo selecionado é identificado pela luz do LED

24

ou

25

Ajuste de valor de inclinação

1. Ative o Modo deInclinação.

2. Selecione o eixodesejado.

3. Use os Botões de seta (Fig. B,

6

e

7

) para inclinar a cabeça

do rotor laser para cima e parabaixo.

‑ Cada pressionamento rápido de um Botão de seta

moverá a inclinação em 0,01º (1,6 mm a10m).

‑ Se você pressionar e segurar um Botão de seta entre

2segundos e 10segundos, a inclinação se moverá de

0,01º/s para 0,2º/s.

‑ Se você pressionar e segurar um Botão de seta por mais

de 10s, a inclinação se moverá em 0,2º/s.

Botões de Seta (Fig.B, R)

Os botões de seta (Fig. B,

6

e

7

) são utilizados para diferentes

funções dependendo do modo de operação da unidadelaser.

• No Modo de Auto Nivelamento Horizontal, os botões

de seta giram na direção do feixe de laser em sentido

horário ou anti‑horário durante a rotação, ou se ajustam à

posição do feixe de laser em sentido horário ou anti‑horário

durante o Modo deVarredura.

• No Modo de Auto Nivelamento Vertical, os botões de

seta giram na direção do feixe de laser em sentido horário

ou anti‑horário durante a rotação, ou se ajustam à posição

do feixe de laser em sentido horário ou anti‑horário durante

o Modo deVarredura.

• No Modo de Inclinação, os botões de seta são usados

para inclinar a cabeça dolaser.

Ligar o Laser (Fig. B, E)

1. Insira o conjunto de baterias de 20V totalmente carregado,

conforme ilustrado na Fig.E.

2. Pressione suavemente o botão de energia

1

para LIGAR o

laser.

‑ A luz LED indicadora de alimentação

9

vai iluminar

‑ O modo de autonivelamento é ativado

automaticamente e a unidade de laser será

autonivelada. Quando a unidade de laser estiver

nivelada, o feixe girará uma vez a 600RPM no

sentidohorário.

‑ Após 10segundos, Modo Alto (alerta antidesvio/

amortecedor) é ativado automaticamente e o LED

Hi

8

acenderá.

3. Pressione o botão de rotação/velocidade

3

para ajustar

a velocidade de rotação. A direção pode ser alterada

utilizando os botões

6

e

7

4. Pressione o botão de Varredura

4

para definir o laser para

varredura no modo 0°, 15°, 45° ou 90°.

Se você LIGAR o Modo de Inclinação, o LED de Inclinação

12

irá acender. Se estiver usando o nivelamento do eixo X, o LED

do eixo X

24

acenderá ou, se usar o nivelamento do eixo Y, o

LED do eixo Y

25

iráacender.

PORTUGUÊS

Calibrando o Laser (Fig.O, P)

Verificações de calibração de campo devem ser feitas com

frequência. Esta seção fornece instruções para realizar

verificações de calibração de campo simples do seu Laser

Rotativo DeWALT. Verificações de calibração de campo não

calibram o laser. Ou seja, essas verificações não corrigem erros

no nivelamento ou na capacidade de prumo do laser. Em vez

disso, as verificações indicam se o laser está ou não fornecendo

um nível e uma linha prumo corretos. Essas verificações não

podem substituir a calibração profissional realizada por um

centro de serviçosDeWALT.

Verificação de Calibração de Nível (eixoX)

1. Monte um tripé entre duas paredes separadas por pelo

menos 50pés. A localização exata do tripé não écrítica.

2. Monte a unidade de laser no tripé de forma que o eixo X

aponte diretamente para uma dasparedes.

3. Ligue a unidade de laser e deixe‑aautonivelar.

4. Marque e meça os pontos A e B nas paredes, como

mostrado na Fig.O.

5. Gire toda a unidade de laser em 180º para que o eixo X

aponte diretamente para a paredeoposta.

6. Deixe a unidade laser autonivelar e marque e meça os

pontos AA e BB nas paredes, como mostrado na Fig.P.

7. Calcule o erro total usando a equação:

Total Erro = AA – A e BB– B

8. Compare o erro total aos limites permitidos mostrados na

tabela a seguir. Se o erro acima for maior que o valor na

tabela abaixo, o laser deverá serrecalibrado.

Distância

Entre paredes

Erro permitido

DW074LR

Erro permitido

DW079LR/DW079LG

40 pés 3/32 pol. 3/64 pol.

50 pés 1/8 pol. 1/16 pol.

70 pés 5/32 pol. 3/32 pol.

100 pés 1/4 pol. 1/8 pol.

Verificação de Calibração de Nível (eixoY)

Repita o procedimento acima, mas com a unidade de laser

posicionada de modo que o eixo Y seja apontado diretamente

para asparedes.

Verificação de erros de prumo (Fig.Q)

1. Usando um prumo padrão como referência, marque a parte

superior e inferior de uma parede. (Certifique‑se de marcar

a parede e não o chão e o teto.)

2. Posicione o laser giratório com segurança no

piso (horizontalmente para o modo chumbado)

aproximadamente 3’ (1 m) daparede.

3. Ligue o laser e aponte o ponto para a marca na parte

inferior da parede. Em seguida, usando as setas para cima/

para baixo no controle remoto, gire o ponto para cima. Se o

centro do ponto fizer a varredura sobre a marca no topo da

parede, o laser está devidamentecalibrado.

OBSERVAÇÃO: Essa verificação deve ser feita com uma parede

não menor que a parede mais alta para a qual esse laser

seráusado.

Usando o Laser em um Tripé (Fig.C)

1. Posicione o tripé de forma segura e ajuste‑o na

alturadesejada.

2. Certifique‑se de que a parte superior do tripé esteja

nivelada. O laser irá autonivelar somente se o topo do tripé

estiver dentro de ± 5˚ de nível. Se o laser estiver muito

fora do nível, ele emitirá um sinal sonoro quando atingir o

limite de sua faixa de nivelamento. Nenhum dano será feito

ao laser, mas ele não funcionará em uma condição “fora

denível”.

3. Fixe o laser ao tripé usando o adaptador para tripé20,

conforme ilustrado na Fig. C, ao corpo do laser. O adaptador

pode ser montado na parte inferior para o modo de

nivelamento ou do lado para o modo de prumo. Coloque o

conjunto no tripé e aparafuse o botão recartilhado no tripé,

na rosca fêmea do adaptador paratripé.

OBSERVAÇÃO: Certifique‑se de que o tripé com o qual

você está trabalhando tenha um parafuso rosqueado de

5/8 a 11pol. para garantir uma montagemsegura.

4. Ligue o laser e ajuste a velocidade de rotação e os controles

conformedesejado.

Usando o Laser no Chão (Fig.D)

O nível do laser pode ser posicionado diretamente no chão para

aplicações de nivelamento e prumo, como paredesestruturais.

1. Coloque o laser em uma superfície relativamente suave e

nivelada, onde não será perturbado outombado.

2. Posicione o laser para um nível ou prumo

conformemostrado.

3. Ligue o laser e ajuste a velocidade de rotação e os controles

conformedesejado.

OBSERVAÇÃO: O laser será mais fácil de configurar para

aplicações de parede se a velocidade de rotação for ajustada

para 0RPM e se o controle remoto for usado para alinhar o laser

com marcas de controle. O controle remoto permite que uma

pessoa configure olaser.

Usando o DW079LR/LG Remoto

O controle remoto permite que uma pessoa opere e configure

o laser à distância. A luz LED no controle remoto indica que um

sinal está sendo transmitido da unidade de laser DW079LR/

LG. Você pode usar todos os botões do teclado para controlar a

unidade delaser.

Se sua unidade laser DW079LR/LG foi impressa após

2016‑49‑NZ (consulte a Fig. E), você poderá usar o Remoto para

desligar totalmente a unidade delaser.

Para desligar completamente uma unidade laser DW079LR/

LG (estampada em ou após 2016‑49‑NZ) usando o

Teclado remoto, pressione o botão do eixo XY

5

e o botão

MODO

2

simultaneamente.

PORTUGUÊS

Especificações

SKU

DW074LR DW079LR DW079LG

Comprimento de onda

do laser

630‑680 nm 630‑680 nm 515‑530 nm

630‑680 nm

Alimentação do laser/

Classe

≤5mw /

CLASSE 3R

≤ 5mw /CLASSE

Velocidade de rotação 150, 300, 600,

1200 RPM

150, 300, 600,

1200 RPM

150, 300, 600,

1200 RPM

Faixa de

autonivelamento

± 5° ± 5° ± 5°

Faixa visível em

ambiente interno

45 m (150 pés) de

diâmetro

60 m (200 pés) de

diâmetro

80 m (250 pés) de

diâmetro

Faixa com detector 450 m (1500 pés)

de diâmetro

600 m (2000 pés)

de diâmetro

600 m (2000 pés)

de diâmetro

Precisão de nivelamento

(@ 600 RPM)

± 3 mm por 30 m

(± 1/8 pol. por

100 pés)

± 1/16” por 100’

(± 1,5 mm por

30m

± 1/16” por 100’

(± 1,5 mm por

30m

Fonte de Alimentação Baterias de 20V

DeWALT

Baterias de 20V

DeWALT

Baterias de 20V

DeWALT

Temperatura em

operação

‑5 °C a 50 °C

(23 °F a 122 °F)

‑5 °C a 50 °C

(23 °F a 122 °F)

‑5 °C a 50 °C

(23 °F a 122 °F)

Temperatura de

Armazenamento

‑20 °C a 70 °C

(‑4 °F a 158 °F)

‑20 °C a 70 °C

(‑4 °F a 158 °F)

‑20 °C a 70 °C

(‑4 °F a 158 °F)

Ambiental Resistente a

água*

Resistente a

água*

Resistente a

água*

* Apenas laser, não bateria oucarregador.

Acessórios

Os acessórios recomendados para uso com a sua ferramenta

estão disponíveis para compra no centro de serviços local

defábrica.



ATENÇÃO: Como os acessórios, que não sejam aqueles

oferecidos pela DeWALT, não foram testados com este

produto, e o uso destes acessórios com esta ferramenta

pode ser perigoso. Para reduzir o risco de ferimentos,

apenas os acessórios recomendados pela DeWALT, devem

ser usados com esteproduto.

Caso precise de assistência para localizar qualquer acessório,

contate a DeWALT Industrial Tool Co., 701East Joppa

Road, Baltimore, MD 21286, ligue para 1‑800‑4‑DeWALT

(1‑800‑433‑9258) ou visite nosso site www.DeWALT.com

Detector Digital de Laser (Fig.H–K)

Alguns kits de laser incluem um Detector Digital de Laser

DeWALT. O detector de laser digital da DeWALT ajuda a localizar

os feixes de laser emitidos por um laser rotativo em ambientes

iluminados ou a longa distância. O detector poderá ser utilizado

em ambientes internos ou externos em que haja dificuldade de

se visualizar o raiolaser.

O detector não deve ser usado com lasers não rotativos mas

é compatível com a maioria dos lasers giratórios de feixe

vermelho e de feixe verde. Pode ser definido para indicar a

localização do feixe para o 1/8 pol. (3 mm) mais próximo ou o

1/25 pol. (1 mm) mais próximo. O detector proporciona tanto

sinais visuais através de janela de exibição

22

quanto sinais de

áudio através do auto‑falante

23

para indicar a localização do

feixe delaser.

O detector de raios laser da DeWALT pode ser utilizado com ou

sem a braçadeira do detector (Fig. K). Quando utilizado com

a presilha o detector pode ser colocado em uma régua, uma

alavanca, pino ouposte.

Instalar uma Bateria no Detector (Fig.H)

O detector digital de laser é alimentado por uma bateria de

9Volts. Para instalar a bateria fornecida, levante a tampa do

compartimento de baterias

21

. Coloque a bateria 9volts no

compartimento, alinhando a bateria como mostrado.

Controles do Detector (Fig.I)

O detector é controlado pelo botão de energia

26

e pelo

botão de volume

27

Quando o botão de energia for pressionado uma vez, o

detector será ligado. O topo da janela do monitor mostra o

ícone de precisão

27

e o ícone de volume

28

. Para reduzir o

volume do sinal sonoro que o detector emite quando sente um

feixe de laser, pressione o botão de volume

28

novamente;

um dos meios círculos próximo ao ícone do altofalante

desaparecerá. Para desativar o sinal sonoro, pressione

novamente o botão. O ícone de volume desaparecerá. O

Detector Digital de Raios Laser da DeWALT também possui

desligamento automático. Caso o feixe laser rotativo não acerte

a janela de detecção de raios ou se nenhum botão estiver

pressionado, o detector se desligará em cerca de 30minutos.

Quando o detector está ligado, a parte superior da janela

mostra um ícone do modo de precisão. O ícone do modo

de precisão ±1/25 pol. (1 mm)

53

, ou o ícone do modo de

precisão ±1/8 pol. (3 mm)

54

aparecerá. Quando o ícone do

modo de precisão de ±1/25 pol. (1 mm) aparece, isso indica

que o detector emitirá uma leitura “no nível” apenas quando

o feixe de laser estiver na grade ou não maior que 1/25 pol.

(1 mm) acima ou abaixo dela. Quando o ícone do modo de

precisão de 1/8 pol. (3 mm) aparece, isso indica que o detector

emitirá uma leitura “no nível” quando o feixe de laser estiver na

grade ou aproximadamente 1/8 pol. (3 mm) acima ou abaixo

dela. Pressione o botão do modo de precisão

27

uma vez para

alterar o modo deprecisão.

Operação do Detector (Fig.I, J)

1. Configure e posicione o laser rotativo que você usará de

acordo com as instruções do fabricante. Ligue o laser e

verifique se o laser está girando e emitindo um raio laser.

OBSERVAÇÃO: Este detector foi projetado para ser usado

apenas com um laser rotativo. O detector não funcionará

com um nível de laser de feixeestacionário.

2. Ligue o detector pressionando o botão de energia/

volume

26

3. Ajuste o volume conforme desejado, como descrito no

Controles doDetector.

4. Posicione o detector de forma que a janela do detector

22

esteja voltada para o feixe de laser produzido pelo laser

rotativo. Mova o detector para cima ou para baixo dentro

da área aproximada do raio até que consiga centralizar o

detector. Para informações sobre os indicadores da tela e

os indicadores de sinal sonoros, consulte a tabela intitulada

Indicadores (Fig.J).

PORTUGUÊS

5. Use as fendas de marcação

30

para marcar com precisão o

posicionamento do raiolaser.

Limpeza e armazenamento do detector

• Sujeira e graxa podem ser removidos da parte externa do

detector mediante o uso de um pano ou escova macia

nãometálica.

• O Detector Digital de Laser DeWALT é à prova d’água. Se

você deixar o detector cair em lama, concreto úmido ou

uma substância similar, simplesmente limpe o detector. Não

use água pressurizada, ex., de uma lavadora de altapressão.

• O melhor local de armazenamento é em locais secos e

frescos‑longe da luz direta do sol e do excesso de calor ou

defrio.

Manutenção do detector

Exceto para as baterias, não existem peças passíveis de

manutenção no detector digital de raios laser. Não desmonte o

aparelho. Adulterações não autorizadas com o detector de raios

laser anularão todas asgarantias.

Solução de problemas do detector

O detector nãoliga.

• Pressione e solte o botão de energia/volume.

• Verifique se a bateria está no lugar e na posiçãocorreta.

• Se o detector estiver muito frio, deixe‑o aquecer em uma

áreaaquecida.

• Substitua a bateria de 9Volts. Ligue odetector.

• Se ainda assim o detector não ligar, leve‑o para a assistência

técnica daDeWALT.

O alto‑falante do detector não emitesom.

• Verifique se o detector estáligado.

• Pressione o botão de energia/volume. Ele mudará de alto

para baixo paramudo.

• Verifique se o laser rotativo está girando e que está

emitindo um raiolaser.

• Se o detector ainda assim não produzir algum som, leve‑o

para a assistência técnica daDeWALT.

O detector não responde a um feixe de

laserestacionário.

• O Detector Digital de Laser DeWALT foi projetado para

funcionar apenas com lasersrotativos.

O detector emite um som mas a janela da tela LCD

nãofunciona.

• Se o detector estiver muito frio, deixe‑o aquecer em uma

áreaaquecida.

• Se ainda assim a janela da tela de LCD não funcionar, leve o

detector para a assistência técnica daDeWALT.

Suporte de montagem na parede (Fig.M, N)

Alguns kits de laser incluem um Suporte de Parede. Pode ser

usado para prender a ferramenta ao ângulo do rasto ou do teto

e para auxiliar na instalação do teto acústico. Siga as instruções

abaixo para usar o suporte deparede.



CUIDADO: Antes de fixar o nível do laser no rasto da

parede ou no ângulo do teto, certifique‑se de que a esteira

ou o ângulo estejam bemseguros.

1. Coloque o laser na base de montagem

37

alinhando os

orifícios de parafuso de 5/8‑11 no adaptador de tripé (

20

Fig. C) encaixado na parte inferior do laser no orifício

39

base de montagem. Gire o botão de montagem

40

para

prender olaser.

2. Com a escala de medição de montagem na parede

41

voltada para você, afrouxe o botão de travamento da

braçadeira

42

para abrir as garras defixação.

3. Posicione as garras de fixação em torno do rasto da parede

ou do ângulo do teto e aperte o botão de travamento da

braçadeira de montagem na parede

42

para fechar as

garras de fixação na pista. Certifique‑se de que o botão de

travamento da braçadeira de montagem na parede esteja

bem apertado antes decontinuar.



CUIDADO: Sempre use um suspensor de arame de teto

ou material equivalente, além do botão de travamento

da braçadeira de montagem na parede, para ajudar a

proteger o nível do laser durante a montagem na parede.

Passe o fio pela alça do nível do laser. NÃO rosqueie o

fio através da gaiola protetora de metal. Além disso,

parafusos podem ser usados para fixar o suporte de

parede diretamente na parede como um backup. Furos

de parafuso

43

estão localizados no topo do suporte

deparede.

4. Usando o botão de nivelamento da base

44

aproxime uma

posição nivelada daparede.

5. A ferramenta pode ser ajustada para cima e para baixo até

a altura de deslocamento desejada para o trabalho. Para

alterar a altura, desaperte o manípulo de bloqueio

45

localizado à esquerda do suporte de parede. Apoie a base

de montagem ao ajustar aaltura.

6. Gire o botão de ajuste

46

, localizado à direita do suporte

de parede, para mover o nível do laser para cima e para

baixo para definir a sua altura. Use a escala de medição de

montagem na parede

41

para identificar suamarca.

OBSERVAÇÃO: Pode ser útil ligar a máquina e girar a

cabeça rotativa de modo que ela coloque um ponto em

uma das escalas do laser. O cartão de destino DeWALT está

marcado com 1–1/2 pol. (38 mm); portanto, pode ser mais

fácil definir o deslocamento do laser para 1–1/2 pol. (38

mm) abaixo dafaixa.

7. Depois de posicionar o laser na altura desejada, aperte o

botão de travamento

45

para manter estaposição.

Montagem em uma Haste Graduada

(Fig.K)

Para fixar o detector numa haste graduada, fixe primeiro o

detector no grampo com o botão recartilhado

47

de 1/4 a

20pol. na parte de trás da fixação. Deslize os trilhos

32

grampo em torno da calha

33

na hastegraduada.

1. Posicione o detector à altura necessária e gire o botão

do grampo no sentido horário para apertar as garras

da presilha de fixação em torno da régua prendendo‑a

nahaste.

PORTUGUÊS

2. Para ajustar a altura, afrouxe um pouco a presilha,

reposicione o detector e apertenovamente.

Haste de régua de construção (Fig.L)



PERIGO: NUNCA tente usar uma barra de

nivelamento em uma tempestade ou perto de fios

elétricos pendurados. Morte ou ferimentos pessoais

gravesocorrerão.

Alguns kits de laser incluem uma barra de nivelamento. A Haste

de Nivelamento DeWALT é marcada com escalas de medição

em ambos os lados e é formada por seções telescópicas.

Um botão de mola aciona uma trava para manter a haste de

nivelamento em várioscomprimentos.

A frente da haste de nivelamento tem a escala de medição

começando na parte inferior. Use isso para medir a partir do

zero ao classificar ou nivelartrabalhos.

A parte de trás da haste de nivelamento é projetada para medir

a altura de tetos, vigas, etc. Estenda completamente a seção

superior da haste até que o botão trave na seção anterior.

Estenda essa seção até que ela trave na seção adjacente ou até

que a barra de nivelamento toque o teto ou a viga. A altura é

lida onde a última seção estendida sai da seção inferior anterior,

como mostrado na Fig.L.

Cartão ‑alvo (Fig.G)

Alguns kits de laser incluem um Cartão ‑alvo de laser para

auxiliar na localização e marcação do feixe de laser. O cartão

‑alvo aumenta a visibilidade do feixe de laser à medida que

ele atravessa o cartão. O cartão é marcado com escalas padrão

e métricas. O feixe de laser passa pelo plástico vermelho e

se reflete na fita reflexiva no verso. O ímã na parte superior

do cartão é projetado para manter o cartão ‑alvo no teto ou

nos parafusos de aço para determinar as posições de nível e

de prumo. Para um melhor desempenho ao usar o cartão de

destino, o logotipo DeWALT deve estar voltado paravocê.

Óculos de Aprimoramento de Laser (Fig.F)

Alguns kits de laser incluem um par de Óculos de

Aprimoramento de Laser. Esses óculos melhoram a visibilidade

do feixe de laser em condições de iluminação brilhante ou em

grandes distâncias quando o laser é utilizado para aplicações

interiores. Esses óculos não são necessários para operar olaser.



CUIDADO: Estes óculos não são óculos de segurança

aprovados pela ANSI e não devem ser usados enquanto

estiver operando outras ferramentas. Estes óculos não

evita que o feixe laser entre em seusolhos.



PERIGO: Para reduzir o risco de ferimentos graves,

nunca olhe diretamente para o raio laser, com ou sem

essesóculos.

MANUTENÇÃO

• Em algumas condições, a lente de vidro pode acumular

sujeira ou detritos. Isso afetará a qualidade do feixe e sua

faixa de operação. A lente deve ser limpa com um cotonete

umedecido com água.

• A barra de rolo de borracha flexível e o alojamento de

plástico amarelo podem ser limpos com um pano sem

fiapos úmido, como um pano de algodão. USE APENAS

ÁGUA — NÃO use limpadores ou solventes. Deixe a

ferramenta secar antes deguardar.

• Para manter a precisão do seu trabalho, verifique a

calibração do laser com frequência. Consulte Calibrando

oLaser.

• As verificações de calibração e outros reparos de

manutenção podem ser realizados em assistências técnicas

da DeWALT. Duas verificações de calibração gratuitas

estão incluídas no Contrato de Serviço Gratuito de um Ano

daDeWALT.

• Quando o laser não estiver em uso, armazene‑o na

caixafornecida.

• Não armazene seu laser na caixa do kit se ele estiver

molhado. Seque as partes externas com um pano macio e

seco e deixe o laser secar aoar.

• Não armazene seu laser em temperaturas abaixo de 0˚F

(‑18˚C) ou acima de 105˚F (41˚C).



ATENÇÃO: Nunca use solventes ou outros produtos

químicos agressivos para limpar as partes não metálicas

da ferramenta. Esses produtos químicos poderão

enfraquecer os plásticos usados nessas partes. Use um

pano umedecido apenas com água e sabão neutro.

Nunca deixe vazar qualquer líquido para dentro da

ferramenta. Nunca imerja nenhum peça da ferramenta

em líquido. Nunca use ar comprimido para limpar olaser.

RESOLUÇÃO DE PROBLEMAS

Altura do Alerta do Instrumento

O DW074LR e o DW079LR/LG possuem um recurso de alarme

integrado que alerta o operador se a unidade for perturbada

depois que a unidade estiver autonivelada. A unidade de laser

irá parar de girar, a luz indicadora LED do painel de controle

piscará e o bipe seráemitido.

Para desligar o laser

Pressione o botão de energia durante três segundos para

desativar o laser. O LED indicador de energia não ficará

maisaceso.

Para Redefinir a Unidade a Laser para Uso

Contínuo

• Desligue a unidade e ligue‑a novamente usando o botão

de energia no painel de controle da unidade delaser.

OBSERVAÇÃO: Sempre verifique a configuração do laser

depois que o Alerta de Altura do Instrumento (modo Hi)

foracionado.

Manutenção e Reparos

OBSERVAÇÃO: Desmontar o nível do laser anulará todas as

garantias doproduto.

Para garantir a SEGURANÇA e CONFIABILIDADE do produto,

os reparos, manutenção e ajustes devem ser realizados por

assistências técnicas autorizadas. A assistência ou manutenção

PORTUGUÊS

executada por pessoas desqualificadas pode resultar em

ferimentos. Para localizar o centro de atendimento da DeWALT

mais próximo, ligue para 1‑800‑4‑DeWALT (1‑800‑433‑9258)

ou visite o nosso site: www.DeWALT.com.br.

Registro On‑line

Agradecemos pela sua compra. Registre seu produto agora para:

• GARANTIA DE MANUTENÇÃO: Registrar seu produto o

ajudará a obter uma garantia de manutenção mais eficiente

para quando houver problema com seuproduto.

• CONFIRMAÇÃO DE PROPRIEDADE: Em caso de perda de

seguro, como incêndio, enchente ou roubo, o seu registro

de propriedade servirá como comprovação de compra

doproduto.

• PARA SUA SEGURANÇA: Registrar seu produto nos

permitirá entrar em contato com você caso seja necessária

uma notificação de segurança de acordo com o Ato Federal

de Segurança do Consumidor (Federal Consumer Safety

Act) dosEUA.

Registre seu produto online no site www.dewalt.com.br/

3 ANOS DE GARANTIA

Este produto conta com 3 anos de garantia contra defeitos

de fabricação provenientes de falhas de material ou falhas

oriundas do processo de fabricação do produto.

Esta garantia não inclui danos causados por acidentes, mau uso,

utilização de acessórios indevidos para esta ferramenta, uso em

condições ambientais severas, sobrecarga, produto que não

tenha sido operado de acordo com o manual de instruções de

uso que o acompanha ou reparos efetuados por postos não

autorizados DEWALT. Assim com as peças desgaste normal, que

são cobertas em garantia, pelo período de um 1 ano e estão

mencionadas na parte 1 ano de Manutenção Grátis.

Baterias possuem garantia somente para defeitos de fabricação.

A garantia não será válida para problemas de desgaste natural

de uso, ou seja, a bateria a cada carga perde um ciclo de vida

e com o uso e cargas frequentes esses ciclos se esgotam, isso

caracteriza um desgaste natural. O posto autorizado também

analisará a situação geral da bateria, se existe quebra, mau uso,

disposição prolongada ao meio ambiente, exposição a alta

temperatura e armazenamento inadequado.

Para ter direito à garantia deverá ser apresentado o certificado

de garantia carimbado pelo estabelecimento onde adquiriu a

ferramenta bem como uma prova de compra da ferramenta

através de documento fiscal emitido pelo revendedor.

1 ANO DE MANUTENÇÃO GRÁTIS DEWALT

DEWALT garante a manutenção gratuita do produto que

acaba de adquirir por um ano a partir da data da compra.

Esta manutenção cobre: limpeza geral troca de graxa, troca

de carvões, rolamentos, protetor do rolamento, buchas,

amortecedores, anéis, batedor, bielas, cilindro, pistão,

virabrequim, correias, retentores, feltro e cabo elétrico e

mão‑de‑obra gratuita. Esta garantia de manutenção gratuita

somente poderá ser executada nos centros de serviços

autorizados com apresentação de comprovante fiscal de

compra original.

90 DIAS DE SATISFAÇÃO TOTAL

Se durante os primeiros 90 dias após a compra, a ferramenta

DEWALT apresentar defeito de fabricação você poderá levá‑la

numa assistência autorizada para análise, se for comprovado

defeito de fabricação a assistência técnica deverá efetuar o

conserto em até 48 horas úteis ou emitir autorização através

de laudo técnico para troca de ferramenta por outra de mesmo

modelo na loja onde a mesma foi comprada. Se o defeito

constatado for em acessórios/baterias/carregadores, que

acompanham o produto, não será feito laudo técnico para

troca do produto. Nesse caso será feita a troca apenas do item

com defeito. Para fazer valer esta garantia será necessária a

apresentação do documento fiscal original de comprovação de

compra.

REDE DE SERVIÇO NO BRASIL

Nossa empresa possui uma das maiores Redes de Serviços

do País, com técnicos treinados para manter e reparar toda a

linha de produtos. Para saber qual assistência técnica está mais

próxima de sua localidade ligue: 0800‑703‑4644 ou consulte

nosso site: www.dewalt.com.br

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles/Baterias e carregadores compatíveis

20V Max* Li‑Ion

Battery Packs

Blocs‑piles

Baterías

Baterias

DCB200, DCB201, DCB203, DCB203G, DCB204, DCB204BT**, DCB205, DCB205G, DCB205BT**,

DCB206, DCB208, DCB210, DCB230, DCB240, DCBP034, DCBP520

Chargers

Chargeurs

Cargadores

Carregadores

DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1102, DCB1104,

DCB1106, DCB1112

60V Max* Li‑Ion

Battery Packs

Blocs‑piles

Baterías

Baterias

DCB606, DCB609, DCB612

Chargers

Chargeurs

Cargadores

Carregadores

DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1102, DCB1104,

DCB1106, DCB1112

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max* is

based on using 2DeWALT 60V Max* lithium‑ion batteries combined.)

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.

(120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion DeWALT de 60Vmax*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60, o 120voltios. El voltaje nominal es de 18, 54o 108V.

(120V Máx* se basan en el uso de 2baterías de iones de litio DeWALT de 60V Máx* combinadas.)

* A tensão inicial máxima da bateria (medida sem carga) é de 20, 60o 120volts. A tensão nominal é 18, 54or 108V. (120VMax*

baseia‑se na utilização de 2baterias de lítio‑íon DeWALT 60V Max* combinadas.)

**BT ‑ Bluetooth®

NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of such

marks by DeWALT is under license. Other trademarks and trade names are those of their respectiveowners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc.

et toute utilisation de ces marques par DeWALT est sous licence. Les autres marques de commerce et noms commerciaux sont

ceux de leurs détenteursrespectifs.

NOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y DeWALT utiliza

dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivospropietarios.

NOTA: A marca nominativa e os logotipos Bluetooth® são marcas registradas da Bluetooth® SIG Inc. e quaisquer usos dessas

marcas pela DeWALT são feitos sob licença. Outras marcas registradas ou comerciais pertencem aos respectivosproprietários.

**Bateria com código de data 201536ouposterior.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.



ATENÇÃO: O uso de qualquer outra bateria pode criar risco de ferimentos eincêndio.

Made in China

Fabriqué en Chine

Hecho en China

Fabricado na China

NA377292 06/23

DeWALT Industrial Tool Co.701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air intake grill,

the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the surface of thetool.

Solamente para propósito de México:

Importado por: Black and Decker S.A. de C.V.

Antonio Dovali Jaime #70

Torre C Piso 8

Col. Santa Fé, Alvaro Obregón

Ciudad de México, México. C.P 01210

Tel: 5553267100

R.F.C.BDE8106261W7

Solamente para propósito de Colombia:

Importado por: Black & Decker de Colombia S.A.S.

NIT: 860.070.698‑1

Av. Cra 72# 80‑94, Oficina902.

Torre Empresarial TitanPlaza.

Bogota, Colombia (111021)

Tel.: (571) 5089100

Importado por: Black & Decker del Perú S.A.

Av. Circunvalación del Club Golf Los Incas

N° 152‑ 154, Lote 4, Oficina 601

Urb. Club Golf Los Incas ‑ Santiago de Surco Lima – Perú

Tel.: (511) 614‑4242 RUC 20266596805

Solamente para propósito de Chile:

Importado por: Black & Decker de Chile, S.A.

Ave. Andrés Bello 2457, Oficina 1604Providencia ‑

Santiago de Chile

Tel.: (56‑2) 26871700

Solamente para propósito de Argentina:

Importa y Distribuye:

Black & Decker Argentina S.A.

Pacheco Trade Center

Colectora de Ruta Panamericana

Km. 32.0 El Talar de Pacheco Partido de Tigre

Buenos Aires (B1618FBQ) República de Argentina

CUIT: 33‑65861596‑9

Tel.: (011) 4726‑4400

Importado por: Black & Decker do Brasil Ltda.

Rod. BR 050 ‑ KM 167, Lo 05, Parte Q1 –

Distr. Indl. II ‑ Uberaba ‑ MG ‑ 38064‑750

CNPJ: 53.296.273/0001‑91 –

IE: 701.948711.00‑98

Importado por: Black & Decker do Brasil Ltda.

Rod. BR 050 ‑ Km 167, Lo 05, Bl. B –

Distr. Indl. II ‑ Uberaba ‑ MG ‑ 38064‑750

CNPJ: 53.296.273/0032‑98 –

IE 701.948711.03‑30

S.A.C.: 0800.703.4644

Dewalt DW079LR 20V MAX* Red Rotary Tough Laser

Product's Documents

Instructional Manual

Specifications

Dewalt DW079LR Questions and Answers
