Dewalt DW618PKB 2-1/4 HP (Max Motor HP) EVS Fixed User Manual

final page size: 8.5 x 5.5 in

If you have questions or comments, contactus.

Pour toute question ou tout commentaire, nouscontacter.

Si tiene dudas o comentarios,contáctenos.

1‑800‑4‑DeWALT

DW616, DW618

Router System

Système de toupie

Sistema de rebajadora

Instruction Manual

Guide D’utilisation

Manual de instrucciones

Components

Quick release latch

Depth adjustment ring

Adjustable scale

Locking lever

Knob handle

Subbase

Speed dial (DW618 only)

Guide pin groove

Spindle lock button (DW618 only)

Toggle switch

Detachable cordset

Holes for universal edge guide

D‑handle trigger switch

Trigger lock button

Turret stop

Depth adjustment rod

Plunge lock lever

Dust shroud

Dust cap

D‑Handle

1/4" (6.4 mm) Insertable collet

1/2" (13 mm) Collet and nut

Composants

Verrou de déblocage rapide

Anneau de réglage de profondeur

Échelle réglable

Levier de verrouillage

Poignée bouton

Sous‑base

Bouton de réglage des vitesses

(modèle DW618 seulement)

Rainure de la goupille de guidage

Bouton de verrouillage de la broche

(modèle DW618 seulement)

Commutateur à bascule

Cordon amovible

Orifices pour bord‑guide universel

Interrupteur à gâchette

Bouton de verrouillage de la

gâchette

Butée de la tourelle

Tige de réglage de profondeur

Levier de verrouillage de plongée

Enveloppe anti‑poussière

Capuchon anti‑poussière

Poignée fermée

Pince de serrage insérable 6,4 mm

(1/4 po)

Pince de serrage et écrou 13mm

(1/2 po)

Componentes

Seguro de liberación rápida

Anillo de ajuste de profundidad

Escala ajustable

Palanca de seguridad

Mango de perilla

Sub base

Selector de velocidad (únicamente

DW618)

Canal para perno guía

Botón del seguro de la flecha

(únicamente DW618)

Interruptor de cambio

Cable desmontable

Orificios para guía universal para

bordes

Gatillo interruptor

Botón de seguro del gatillo

Tope de torreta

Varilla de ajuste de profundidad

Palanca de seguro de penetración

Cubierta contra polvo

Tapa de polvo

Mango en D

Collarín insertable de 6,4 mm (1/4")

Collarín y tuerca de 13mm (1/2")

English (original instructions) 5

Français (traduction de la notice d’instructions originale) 12

Español (traducido de las instrucciones originales) 20

Fig. A

DW618

FIXED BASE - BASE FIXE - BASE FIJA

Centering Tool - Outil de centrage -

Herramienta de centrado (DNP617)

SOLD SEPARATELY - VENDU SÉPARÉMENT -

VENDIDA EN FORMA SEPARADA

D-HANDLE BASE - BASE DE LA POIGNÉE

FERMÉE - BASE CON MANGO EN D

MOTOR - BLOC MOTEUR - UNIDAD DEL MOTOR

PLUNGE BASE - BASE PLONGEANTE - BASE PARA PENETRACIÓN

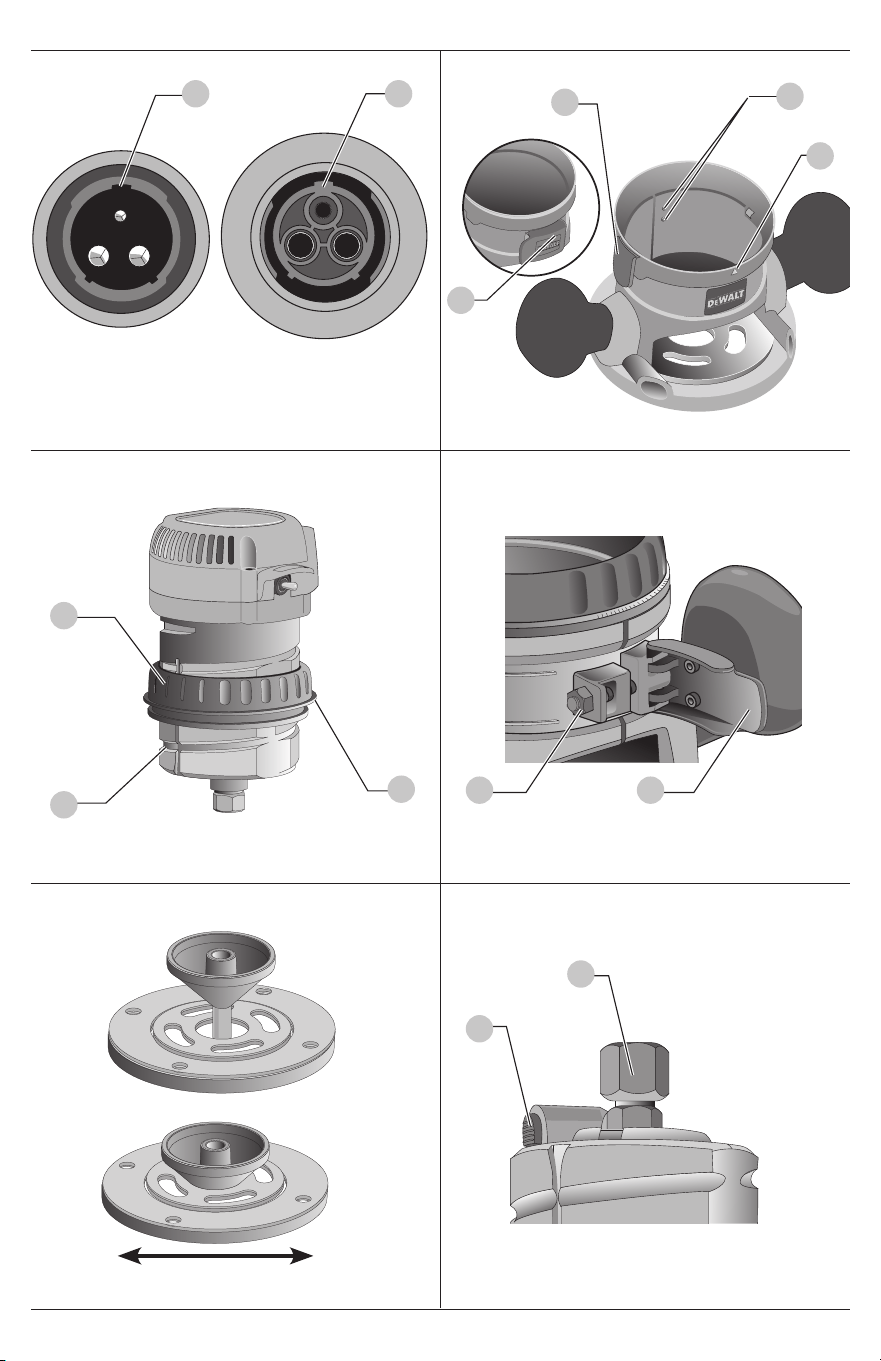

Fig.B Fig.C

Fig.D Fig.E

Fig.F

Fig.G

38 39

424

DW618

Fig.H

Fig.I

Fig.J Fig.K

Fig.L Fig.M

DW618

English

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off‑position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long

hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE REFERENCE.

The term “power tool” in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety

relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

This heavy‑duty router is designed for professional

routingapplications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

This is a professional powertool.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

English

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.

• Metal cutting with router: If using router for metal

cutting, clean out tool often. Metal dust and chips often

accumulate on interior surfaces and could create a risk of

serious injury, electrical shock ordeath.

• Never run the motor unit when it is not inserted in

one of the router bases. The motor is not designed to

behandheld.

• Keep handles dry, clean and free from oil and grease.

This will enable better control of thetool.

• Maintain a firm grip with both hands on the tool to

resist starting torque. Maintain a firm grip on the tool at

all times whileoperating.

• Keep hands away from cutting area above and below

the base. Never reach under the workpiece for any

reason. Keep the router base firmly in contact with the

workpiece whencutting.

• Never touch the bit immediately after use. It may be

extremelyhot.

• Be sure that the motor has stopped completely before

you lay the router down. If the bit is still spinning when

the tool is laid down, it could cause injury ordamage.

• Be sure that the router bit is clear of the workpiece

before starting the motor. If the bit is in contact with the

workpiece when the motor starts, it could make the router

jump, causing damage orinjury.

• Always follow the bit manufacturer’s speed

recommendations as some bit designs require

specific speeds for safety or performance. If you are

unsure of the proper speed or are experiencing any type of

problem, contact the bitmanufacturer.

• Do not use router bits with a diameter in excess of

2–1/2" (63mm) in thistool.

• Do not hand‑hold the router in an upside‑down or

horizontal position. The motor can separate from the

base if not properly attached according to theinstructions.

• Before starting the motor, check to see that the cord

will not snag or impede the routingoperation.

• Keep cutting pressure constant. Do not

overloadmotor.

• Provide clearance under workpiece for bit when

through‑cutting.

• Do not press spindle lock button while the motor is

running. Doing so can damage the spindlelock.

• Always make sure the work surface is free from nails

and other foreign objects. Cutting into a nail can cause

the bit and the tool tojump.

Additional Safety Rules for Routers

• Hold power tool by insulated gripping surfaces

because the cutter may contact its own cord. Cutting a

“live” wire may make exposed metal parts of the tool “live”

and shock theoperator.

• Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding

the work by your hand or against the body leaves it

unstable and may lead to loss ofcontrol.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

English

General for All Bases

Locking Lever Adjustment (Fig. E)

You should be able to clamp the locking lever without

excessive force. Excessive force may damage thebase.

You should not be able to move the motor in the base

when the locking lever is clamped. To adjust the locking

lever’s clamping force, open the locking lever

4

and turn

the nut

24

in small increments. Turning the nut clockwise

tightens the lever while turning the nut counterclockwise

loosens thelever.

Detachable Cord Set (Fig. B)



WARNING: To reduce the risk of injury, turn unit

off and disconnect it from power source before

installing and removing cord set from motor

or D‑handle base. Before connecting cord set to

power source, ensure the toggle switch(10 and the

D‑handle trigger switch(13 are in the OFF position. An

accidental start‑up can causeinjury.

Insert the detachable cordset plug so that the key

38

aligned with the notch

39

in the socket. Turn the plug

clockwise one quarter turn tolock.

Switch (Fig. A)

To turn the tool on, push the toggle switch

10

to the ON

position indicated on the tool. To turn the tool off, push the

toggle switch to the OFF position indicated on thetool.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

of power and overheating. These tools are factory tested; if

this tool does not operate, check powersupply.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

BPM .................... beats per minute

V ......................... volts

min ..................... minutes

or DC ............direct current

…/min ..............per minute

RPM .................... revolutions per

minute

A ......................... amperes

Hz .......................hertz

W ........................watts

Wh ......................watt hours

.......................no load speed

n .........................rated speed

.....................safety alert symbol

..................... wear respiratory

protection

..................... wear eye protection

..................... Class II Construction

(double insulated)

..................... wear hearing

protection

..................... read all

documentation

..................... avoid staring at

light

or AC............alternating current

Ah ....................... amp hours



WARNING:

Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from

chemically‑treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to filter

out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption

of harmfulchemicals. Direct particles away from face

andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to

the operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and may

lead to loss ofcontrol andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16gauge has more capacity than

18gauge. An undersized cord will cause a drop in line

voltage resulting in loss of power and overheating. When

using more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

English

To change the 1/2" (13 mm) collet and nut

22

, unscrew

the 1/2" (13 mm) collet and nut as described above. Install

the desired 1/2" (13 mm) collet and nut by reversing

theprocedure.

nOTE: The 1/2" (13 mm) collet and the collet nut are

connected. Do not attempt to remove the 1/2" (13 mm)

collet from the colletnut.

NOTICE: Plunge Base Only—When tightening

or changing the 1/2" (13 mm) collet and nut, do

not allow the wrenches to contact the plunge

rods. If the rods are damaged, the plunge action will

berestricted.

Using the Universal Edge Guide (Fig. A)

The universal edge guide (DW6913) is available from your

local retailer or service center at extra cost. Follow the

assembly instructions included with the guide. Insert the

two bars through the holes

12

in the router base. Adjust as

needed for parallelrouting.

Direction of Feed (Fig. L)

The direction of feed is very important when routing and can

make the difference between a successful job and a ruined

project. FigureL shows the proper direction of feed for some

typical cuts. A general rule to follow is to move the router in a

counterclockwise direction on an outside cut and a clockwise

direction on an insidecut.

shape the outside edge of a piece of stock by following

these steps:

1. Shape the end grain, left to right

2. Shape the straight grain side moving left to right

3. Cut the other end grain side

4. Finish the remaining straight grain edge



WARNING: Avoid climb‑cutting (cutting in

direction opposite than shown in FigureL).

Climb‑cutting increases the chance for loss of control

resulting in possible injury. When climb‑cutting is

required (backing around a corner), exercise extreme

caution to maintain control of router. Make smaller

cuts and remove minimal material with eachpass.

Choosing Router Speed (Fig. M)

DW618 only

Refer to the Speed Selection Chart to choose a router speed.

Turn the speed dial

7

to control routerspeed.



WARNING: Do not operate tools rated “AC

only” on a DC supply. Loss of speed control may

result, causing tool damage and possible hazard to

theoperator.



WARNING: If the speed control ceases to operate, or

is intermittent, stop using the tool immediately. Take

it to a DeWALT factory or authorized service facility

forrepair.

NOTICE: The router is equipped with electronics to

monitor and maintain the speed of the tool while

cutting. In low and medium speed operation, the speed

control prevents the motor speed from decreasing.

If you expect to hear a speed change and continue

Centering the Subbase (Fig. F)

If you need to adjust, change, or replace the subbase, a

centering tool (DNP617–sold separately) is recommended

(refer to Accessories). The centering tool consists of a cone

and apin.

To adjust the subbase, follow the steps below

1. Loosen but do not remove the subbase screws so that

the subbase can movefreely.

2. Insert the pin into the 1/2" (13 mm) collet and nut

22

and tighten thenut.

3. Insert the motor into the base and clamp the locking

lever on thebase.

4. Place the cone on the pin and lightly press down on cone

until it stops as shown. This will center thesubbase.

5. While holding down on the cone, tighten the

subbasescrews.

Bit Installation and Removal (Fig. G)

1. To install a bit, insert the round shank of the de sired

router bit into the loosen ed 1/2" (13 mm) collet and

nut

22

as far as it will go and then pull it out about 1/16"

(1.6 mm). Using the wrench(es) provided, turn the 1/2"

(13 mm) collet and nut clockwise while holding the

spindle shaft with the second wrench. [On the DW618,

depress the spindle lock button

9

to hold the spindle

shaft.] Tighten the 1/2" (13 mm) collet and nut securely

to prevent the bit fromslipping.

2. To remove a bit, hold the spindle shaft while turning

the 1/2" (13 mm) collet and nut

22

 counterclockwise

with the wrench provided. [Hold the spindle by

depressing the spindle lock button

9

on the DW618.]

The self‑releasing 1/2" (13 mm) collet and nut will turn

approximately 3/4 of a turn and then become tight

again. At this point the bit cannot be re moved. Continue

turning the collet nut counter clock wise. This lifts the 1/2"

(13 mm) collet and nut, allowing the bit’sremoval.

Collets (Fig. A)



WARNING: Projectile hazard. Only use bits with

shanks that match the supplied collets. Smaller

shank bits will not be secure and could become loose

duringoperation.



CAUTION: Never tighten the 1/2" (13 mm) collet and

nut without first installing a router bit in it. Tightening

an empty 1/2" (13 mm) collet and nut, even by hand,

can damage the1/2" (13 mm) collet andnut.

Two types of collets are included with motor: one is the 1/4"

(6.4mm) insertable collet

21

and the second is the 1/2"

(13mm) collet and nut

22

• If the 1/2" (13mm) collet and nut

22

is needed, remove

the 1/4" (6.4mm) insertable collet

21

from the 1/2"

collet andnut.

• If the 1/4" (6.4mm) insertable collet

21

is needed it can

be reassembled by fully inserting it into the 1/2" (13mm)

collet and nut

22

English

Set‑up: Plunge Base (Fig. A, I, J, K)

Motor Quick Release

1. Open the locking lever

4

on thebase.

2. Grasp the top of the motor unit and lift it from thebase.

Inserting the Motor into the Plunge Base

1. Remove the depth adjustment ring from the motor. It is

not used with the plungebase.

2. Open the locking lever

4

on the base to ensure that the

motor properlyseats.

3. Ensure that the plunge lock lever

17

islocked.

4. Align the flat of the motor’s end cap

27

with pillar

28

and insert the motor into the plunge base until itstops.

5. Close the locking lever

4

Operation: Fixed and D–Handle Base

Gripping Locations (Fig. A)

Fixed handle Base: Grip both knob handles

5

whileoperating.

D‑handle Base: Grip D‑Handle

20

and knob handle

5

whileoperating.

The D‑Handle router base has two positions for the knob to

accommodate right or left handuse.

Trigger Lock (Fig. A)

D‑handle Base Only

To lock the trigger, pull the trigger switch

13

completely,

then push the trigger lock button

14

. The router will remain

on after you remove your finger from the trigger. To unlock

the trigger lock button, pull the trigger and release. The lock

button will pop out and the router will turnoff.

4. Connect the short cord

26

from top of D‑Handle to the

motor as shown. Be sure the cord islocked.

5. Place the toggle switch in the ON position. This allows

the trigger switch on the D‑handle to control therouter.

Adjusting the Depth of Cut (Fig. A, C, H)

1. Select and install the desired bit. See the heading Bit

Installation andRemoval.

2. Place the router on its base on theworkpiece.

3. Open the locking lever

4

and turn the depth adjustment

ring

2

until the bit just touches the workpiece. Turning

the ring clockwise raises the cutting head while turning it

counterclockwise lowers the cuttinghead.

4. Move the adjustable scale clockwise so that 0on

the scale is located exactly above the pointer

25

thebase.

5. Turn the depth adjustment ring along with the

adjustable scale to the desired depth. Note that each

mark on the adjustable scale represents a depth change

of 1/64" or .015"(0.4mm).

6. Close the locking lever

4

Set‑up: Fixed and D–Handle Base

Motor Quick Release (Fig. A)

1. Open the locking lever

4

on thebase.

2. Grasp the base with one hand while depressing the quick

release latches

1

3. With the other hand, grasp the top of the motor unit and

lift it from thebase.

Inserting the Motor into the Base

(Fig. A, C, D, H)

1. Open the locking lever

4

on thebase.

2. Thread the depth adjustment ring

2

onto the motor

until the ring is about halfway between the top and

bottom of the motor. Insert the motor into the base

by aligning the groove on the motor

8

with the guide

pins

23

on the base. Slide the motor down until the

depth adjustment ring snaps into the quick release

latches

1

nOTE: Guide pin grooves are located on either side of the

motor so that it can be positioned in twoorientations.

3. Close the locking lever when the desired depth is

achieved. For in formation on setting cutting depth, refer

to Adjusting the Depth ofCut.

For D–handle Base Only (Fig.h)

1. Be sure that the trigger switch

13

is released and

the trigger lock button

14

is in the unlocked and

offposition.

2. Unlock and disconnect the detachable cordset

11

from

themotor.

3. Connect the detachable cordset

11

to bottom of

D‑Handle and lock thecord.

to load the motor, you could damage the motor by

overheating. Reduce the depth of cut and/or slow the

feed rate to prevent tooldamage.

sPEED sElECTiOn ChART

DiAl sETTing APPROX. RPM

1 8000

2 12000

3 14000

4 18000

5 21000

6 24000

The speeds in this chart are approximate and are for

reference only. Your router may not produce the exact speed

listed for the dialsetting.



WARNING: Always follow the bit manufacturer’s speed

recommendations as some bit designs require specific

speeds for safety orperformance.

If you are unsure of the proper speed or are experiencing any

type of problem, contact the bitmanufacturer.

English

Repairs



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including power

cord repairs, and brush inspection and replacement,

when applicable) should be performed by a DeWALT

factory service center or a DeWALT authorized service

center. Always use identical replacementparts.

Accessories



WARNING: Since accessories, other than those offered

by DeWALT, have not been tested with this product, use

of such accessories with this tool could be hazardous.

To reduce the risk of injury, only DeWALT recommended

accessories should be used with thisproduct.

Recommended accessories for use with your tool are available

at extra cost from your local dealer or authorized service

center. If you need assistance in locating any accessory, please

contact DeWALT call 1‑800‑4‑DeWALT (1‑800‑433‑9258) or

visit our website: www.dewalt.com.

Keep the 1/2" (13mm) collet and nut

22

and the 1/4"

(6.4mm) insertable collet

21

clean before and after use to

avoidcontamination.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1approved eye

protection when performingthisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.

Adjusting the Plunge Routing Depth

(Fig. I)

1. Unlock the plunge mechanism by pushing up the plunge

lock lever

17

. Plunge the router down as far as it will go,

allowing the bit to just touch theworkpiece.

2. Lock the plunge mechanism by pushing the plunge lock

lever

17

down.

3. Loosen the depth adjustment rod

16

by turning the

wingscrew

29

counterclockwise.

4. Slide the depth adjustment rod

16

down so that it

meets the lowest turret stop

15

5. Slide the tab

30

on the depth adjustment rod down so

that the top of it meets zero on the pillar scale

31

6. Grasping the top, knurled section of the depth

adjustment rod

16

, slide it up so that the tab

30

aligns

with the desired depth of cut on the pillar scale

31

7. Tighten the wingscrew

29

to hold the depth adjustment

rod inplace.

8. Keeping both hands on the handles, unlock the plunge

mechanism by pushing the plunge lock lever

17

up. The

plunge mechanism and the motor will move up. When

the router is plunged, the depth adjustment rod will hit

the turret stop, allowing the router to reach exactly the

desireddepth.

Fine Adjustment of Routing Depth (Fig. I)

The knurled knob

32

at the bottom end of the depth

adjustment rod can be used to make minoradjustments.

1. To decrease the cutting depth, rotate the knob clockwise

(looking down from the top of therouter).

2. To increase the cutting depth, rotate the knob

counterclockwise (looking down from the top of

therouter).

nOTE: One complete rotation of the knob results in a change

of about 5/128" or .04" (1 mm) indepth.

Using the Rotating Turret Stop (Fig. J)



WARNING: Do not change the turret stop while the

router is running. This will place your hands too near

the cutterhead.

The turret depth stop can be used to set 5different depths.

One of the turret stops is adjustable. To use the adjustable

turret stop, loosen the nut

33

, then adjust the screw

34

the desired height. Turning the screw counterclockwise will

raise the screw which will decrease the cutting depth. The

turret stop is useful for making deep cuts in severalpasses.

Dust Extraction (Fig. A, K)

To connect the router to a vacuum cleaner for dust

extraction, follow these steps:

1. Remove the dust cap

19

by pulling straightup.

2. Insert the dust extraction hose adapter

35

into the dust

extraction port

36

asshown.

3. Insert the end of a standard vacuum cleaner tube

37

into the hoseadapter.

4. When using dust extraction, be aware of the placement

of the vacuum cleaner. Be sure that the vacuum cleaner is

stable and that its hose will not interfere with thework.

Operation: Plunge Base

Gripping Locations (Fig. A)

Grip both knob

5

handles whileoperating.

Cutting with the Plunge Base (Fig. I)



CAUTION: Turn the router on before plunging the

cutter head into theworkpiece.

1. Unlock the plunge lock lever

17

2. Plunge the router down until the bit reaches the

setdepth.

3. Lock the plunge lock lever

17

4. Perform thecut.

5. Unlock the plunge lock lever. This will allow the router bit

to disengage thework.

6. Turn the routeroff.

English

Three Year Limited Warranty

DeWALT will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase. This warranty does not

cover part failure due to normal wear or tool abuse. For

further detail of warranty coverage and warranty repair

information, visit www.dewalt.com or call 1‑800‑4‑DeWALT

(1‑800‑433‑9258). This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

In addition to the warranty, DeWALT tools are covered byour:

1YEAR FREE sERViCE

DeWALT will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first year

afterpurchase.

90DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your DeWALT Power Tool or Nailer for any reason, you can

return it within 90days from the date of purchase with a

receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1‑800‑4‑DeWALT

(1‑800‑433‑9258) for a freereplacement.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.dewalt.com

FRAnçAis

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis à

laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

Définitions : symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes

d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels

oumatériels.



DANGER : indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la

mort ou des blessuresgraves.



AVERTISSEMENT : indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message

propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

Usage prévu

Cette toupie industrielle a été conçue pour le

toupillageprofessionnel.

nE PAs les utiliser en milieu ambiant humide ou en présence

de liquides ou de gazinflammables.

C’est un outil électrique de professionnels.

nE PAs le laisser à la portée des enfants. Une supervision est

nécessaire auprès de tout utilisateur nonexpérimenté.

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non‑respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

FRAnçAis

Règles de sécurité spécifique concernant

les toupies

• Tenir l’outil électrique par ses parties isolées, car

l’organe de coupe pourrait entrer en contact avec son

cordon. Couper un fil sous tension pourra mettre les parties

métalliques exposées de l’outil électrique sous tension et

électrocuterl’utilisateur.

• Utilisez des serres de fixation ou un autre dispositif de

fixation permettant de soutenir et de retenir la pièce

sur une plate‑forme stable. Tenir la pièce avec la main

ou contre son corps n’est pas suffisamment stable et risque

de provoquer une perte de maîtrise del’outil.

• Découpage du métal à la toupie : si la toupie sert à

découper du métal, il faut la nettoyer souvent. La

poussière de métal s’accumule souvent sur les surfaces

intérieures et pourrait causer des blessures sérieuses, une

électrocution ou lamort.

• Ne jamais faire fonctionner le bloc moteur lorsqu’il

n’est pas inséré dans l’une des bases de la toupie; le

moteur n’est pas conçu pour être tenu à lamain.

• Maintenir les poignées sèches, propres et exemptes

d’huile et de graisse afin de mieux maîtriserl’outil.

• Maintenir une prise ferme sur l’outil, à deux mains,

pour résister à tout couple de démarrage. Maintenir

systématiquement l’outilfermement.

• Maintenir les mains éloignées des zones de coupe

dessus et dessous la base. Ne jamais passer les doigts

sous le matériau pour quelque raison que ce soit.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

FRAnçAis

produits chimiques reconnus dans l’État de la Californie

pour causer le cancer et des anomalies congénitales

ou autres effets nuisibles sur la reproduction. Certains

exemples de ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment

et d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont àproximité.

• Utilisez des pinces ou d’autres façons pratiques de

sécuriser et maintenez la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou

contre votre corps est instable et peut mener à une perte de

contrôle et uneblessure.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci‑dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Renseignements de sécurité

supplémentaires



AVERTISSEMENT : ne jamais modifier l’outil électrique

ou toute pièce de celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.



AVERTISSEMENT : portez TOUJOURS des lunettes

de sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou antipoussière si l'opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection des yeuxANSI Z87.1 (CAN/CSA Z94.3),

• protection auditive ANSI S12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT : certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage

et autres activités de construction contiennent des

S’assurer de bien maintenir la base de la toupie en contact

avec la pièce lors de lacoupe.

• Ne jamais toucher à la mèche immédiatement

après l’avoir utilisée, car elle peut être

extrêmementchaude.

• Attendre que le moteur s’arrête complètement avant

de déposer la toupie. Le fait de poser l’outil alors que la

fraise continue de tourner pose des risques de dommages

corporels oumatériels.

• S’assurer que la mèche n’est pas en contact avec

la pièce avant de démarrer le moteur, afin d’éviter

de faire bondir la toupie et de causer des dommages ou

desblessures.

• Suivre systématiquement les recommandations de

vitesse du fabricant, car certaines fraises nécessitent

de tourner à des vitesses spécifiques pour des raisons

de sécurité ou de performances. Si l’on n’est pas sûr

de la vitesse adéquate ou si l’on rencontre un problème

quelconque, contacter le fabricant desfraises.

• Ne pas utiliser des fraises à défoncer d’un diamètre

supérieur à 63mm (2–1/2po).

• Ne pas tenir manuellement la toupie à l’envers ou

horizontalement. Le moteur pourrait se détacher de la

base s’il n’est pas correctement rattaché conformément

auxinstructions.

• Avant de mettre le moteur en marche, vérifier que

le cordon ne s’enchevêtrera pas dans la toupie ou

n’entravera pas sonfonctionnement.

• Maintenir une pression de coupe constante. Ne pas

surcharger lemoteur.

• Laisser un espace sous la pièce pour la fraise pour

couper la pièce de part enpart.

• Ne pas appuyer sur le bouton de verrouillage de

la broche lorsque le moteur tourne. Cela pourrait

endommager le verrouillage debroche.

• S’assurer systématiquement que la surface de travail

ne comporte ni clou ni objets étrangers. Le fait de

couper dans un clou pourra faire rebondir la fraise oul’outil.

FRAnçAis

Généralité pour toutes les bases

Réglage du levier de verrouillage (Fig. B)

On doit pouvoir fixer solidement le levier de verrouillage

sans exercer trop de pression; une pression excessive risque

d’endommager labase.

Le moteur doit rester immobile dans la base une fois le levier

fixé. Pour régler la force de serrage du levier de verrouillage,

ouvrir ce dernier

4

et tourner l’écrou

24

par petits échelons;

le tourner vers la droite pour serrer le levier, ou vers la gauche

pour ledesserrer.

Centrage de la sous‑base (Fig. F)

Pour tout ajustement, changement ou remplacement de la

semelle, il est recommandé d’utiliser un outil de centrage

(DNP617–vendu séparément), reportez‑vous à la section

Accessoires. L’outil de centrage consiste en un cône et

unegoupille.

Pour régler la sous‑base, suivre les étapes

énuméréesci‑dessous :

1. Desserrer les vis de la sous‑base sans les retirer afin de

permettre à la sous‑base de se déplacer librement;

2. Insérer la goupille dans la pince de serrage et l’écrou

13mm (1/2po)

22

et serrer l’écrou de la douille;

3. Installer le moteur dans la base et fixer le levier de

verrouillage sur la base;

4. Mettre le cône sur la goupille et appuyer légèrement sur

le cône jusqu’à ce qu’il s’immobilise (voir la figure), afin

de centrer la sous‑base;

5. Appuyer sur le cône pour le retenir en place et serrer les

vis de la sous‑base.

Installation et retrait de l’arête

tranchante (Fig. G)

1. Pour installer un fer, insérez la tige ronde du fer de

toupie désirée dans la pince de serrage et l’écrou 13mm

(1/2po)

22

desserrés aussi loin qu’elle peut aller, puis

sortez‑la de 1,6 mm (1/16 po). À l’aide d’une des clés

fournies, insérez la pince de serrage et l’écrou 13mm

(1/2po) dans le sens des aiguilles d›une montre tout en

maintenant l’arbre de la tige avec la deuxième clé. [Sur

le modèle DW618, appuyez sur le bouton de verrouillage

de la tige

9

pour maintenir l’arbre à broche.] Serrez

solidement la pince de serrage et l’écrou 13mm (1/2po)

afin d’empêcher le glissement dufer.

2. Afin de retirer le fer, tenez l’arbre de la tige tout

en tournant la pince de serrage et l’écrou 13mm

(1/2po)

22

dans le sens contraire des aiguilles d’une

montre avec la clé fournie. [Maintenez l’arbre en

appuyant sur le bouton de verrouillage de la tige

9

sur

le modèle DW618.] La pince de serrage et l’écrou 13mm

(1/2po) à libération automatique tournera environ 3/4

et la gâchette de la poignée fermée(13 sont sur la

position ARRÊT. Tout démarrage accidentel comporte

des risques de dommagescorporels.

Insérer la fiche du cordon amovible de manière à aligner la

clé

38

avec l’encoche

39

de la douille. Tourner la fiche d’un

quart de tour vers la droite afin de laverrouiller.

Cordon amovible (Fig. B)



ATTENTION: pour réduire tout risque de

dommages corporels, arrêter et débrancher

l’appareil du secteur avant d’installer ou de

retirer le cordon électrique du moteur ou la base

de la poignée fermée. Avant de brancher le cordon

sur le secteur, s’assurer que l’interrupteur à bascule(10

Interrupteur (Fig. A)

Pour mettre l’outil en marche, enfoncer le commutateur à

bascule

10

jusqu’à la position de marche (« ON ») indiquée

sur l’outil; pour l’arrêter, enfoncer le commutateur jusqu’à la

position d’arrêt («OFF »), également indiquée surl’outil.

FONCTIONNEMENT



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

débranchez‑le la source d’alimentation et avant

d’effectuer tout ajustement ou de retirer/installer

des pièces ou des accessoires. Un déclenchement

accidentel du démarrage peut causer desblessures.

Moteur

S’assurer que le bloc d’alimentation est compatible avec

l’inscription de la plaque signalétique.Une diminution de

tension de plus de 10 % provoquera une perte de puissance

et une surchauffe. Ces outils sont testés en usine; si cet outil

ne fonctionne pas, vérifier l’alimentationélectrique.

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

BPM .................... battements par

minute

V ......................... volts

min ..................... minutes

ou CC ........... courant continu

…/min ..............par minute

Tr/min ................ tours par minute

A ......................... ampères

Hz .......................hertz

W ........................watts

Wh ......................Wattheures

..................... vitesse à vide

n .........................vitesse nominale

..................... symbole d’alertes

de sécurité

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

..................... Construction de

classe II (à isolation

double)

..................... portez une

protection auditive

..................... lisez toute la

documentation

..................... évitez de fixer la

lumière

ou CA ...........courant alternatif

Ah ....................... ampères‑heures

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

FRAnçAis

Pour découper le bord extérieur d’un morceau de bois,

suivre les étapes suivantes :

1. Découper le bois de bout de gauche à droite

2. Découper le côté à fil droit de gauche à droite

3. Couper l’autre côté du bois de bout

4. Terminer le côté à fil droit restant



AVERTISSEMENT: éviter tout usinage tangentiel

en avalant (couper dans la direction opposée

à celle indiquée en FigureL). L’usinage tangentiel

en avalant augmente les risques de perdre le

contrôle de l’outil et de dommages corporels. Lorsque

c’est nécessaire (recul dans un coin), prendre des

précautions extrêmes pour maintenir le contrôle de la

toupie. Effectuer des coupes plus réduites et retirer un

minimum de matériau à chaquepassage.

Sélection de la vitesse de toupillage

(Fig. M)

DW618 seulement

Se reporter au tableau de sélection des vitesses fourni

pour choisir la vitesse de toupillage appropriée. Tourner le

bouton de réglage des vitesses

7

pour maîtriser la vitesse

detoupillage.



AVERTISSEMENT: ne pas utiliser d’outils conçus

exclusivement pour du CA sur du CC. Une panne

du régulateur automatique de vitesse pourrait en

résulter, et poser des risques de dommages matériels

etcorporels.



AVERTISSEMENT: si le régulateur automatique de

vitesse cessait de fonctionner, ou devenait intermittent,

interrompre immédiatement l’utilisation de l’outil. Le

rapporter à une usine DeWALT ou chez un service de

réparation agréé pourréparation.

AVIS: les toupies sont équipées d’une fonction

électronique pour contrôler et maintenir la vitesse

de l’outil pendant la coupe. En vitesse réduite ou

moyenne, le régulateur automatique de vitesse évite

que la vitesse du moteur chute. Si l’on s’attend à

percevoir un changement de vitesse, et on continue

à pousser le moteur, cela pourra le faire surchauffer

et l’endommager. Réduire la profondeur de coupe et/

ou ralentir la vitesse d’alimentation pour prévenir tout

dommagematériel.

sÉlECTiOn DE ViTEssE

RÉglAgE CADRAn R/Min APPROX.R/Min

1 8000

2 12000

3 14000

4 18000

5 21000

6 24000

Les vitesses de ce tableau sont approximatives et ne sont

données qu’à titre de référence. Il se pourra que votre toupie

ne produise pas exactement la vitesse donnée pour un

réglage spécifique ducadran.

de tour, puis resserrez à nouveau. Le fer ne peut pas

être retiré à ce stade. Continuez de tourner l’écrou de la

pince dans le sens contraire des aiguilles d’une montre.

Cela lève la pince de serrage et l’écrou 13mm (1/2po),

permettant le retrait dufer.

Pinces de serrage (Fig. A)



AVERTISSEMENT: risque de projectiles.

Utilisez seulement des fers ayant des tiges qui

correspondent aux pinces fournies. Des fers à

tiges plus petites ne seront pas sécuritaires et

peuvent se desserrer durant l’utilisation.



ATTENTION : ne jamais serrer la pince de serrage

et l’écrou 13mm (1/2po) sans d’abord installer un

fer de toupie à l’intérieur. Serrer une pince de serrage

et un écrou 13mm (1/2po), même à la main, peut

endommager la pince de serrage et l’écrou 13mm

(1/2po).

Deux types de pinces sont offerts avec un moteur : une pince

de serrage insérable 6,4mm (1/4po)

21

et la deuxième est

la pince de serrage et l’écrou 13mm (1/2po)

22

• Si la pince de serrage et l’écrou 13mm (1/2po)

22

est

nécessaire, retirez la pince de serrage insérable 6,4mm

(1/4po)

21

de la pince de serrage et l’écrou 13mm

(1/2po).

• Si la pince de serrage insérable 6,4mm (1/4po)

21

est nécessaire, elle peut être réassemblée en l’insérant

complètement dans la pince de serrage et l’écrou 13mm

(1/2po)

22

Pour changer la pince de serrage et l’écrou 13mm

(1/2po)

22

, dévissez la pince de serrage et l’écrou 13mm

(1/2po) comme décrit précédemment. Installez la pince

de serrage et l’écrou 13mm (1/2po) désirés en inversant

laprocédure.

REMARQUE: La pince de serrage 13mm (1/2po) et l’écrou

de la pince sont connectés. Ne pas tenter de retirer la pince

de serrage 13mm (1/2po) de l’écrou de lapince.

AVIS: base en plongée seulement : Lorsque vous

serrez ou changez la pince de serrage et l’écrou

13mm (1/2po), ne pas laisser les clés entrer en

contact avec les tigesplongées.

Utilisation du Guide de Chant Universel

(Fig. A)

Le guide de chant universel (DW6913) est vendu séparément

chez votre détaillant local ou centre de réparation. Suivez les

instructions d’assemblage incluses avec le guide de chant.

Insérer les deux barres dans les orifices

12

du guide‑bord

situés dans la base de la toupie; les régler, au besoin, pour

effectuer le toupillageparallèle.

Sens D’avance (Fig. L)

Le sens d’avance est très important lors du toupillage, car

il détermine la réussite ou l’échec d’un projet. La FigureL

illustre le sens correct d’alimentation pour certaines coupes

typiques. En règle générale, on doit déplacer la toupie dans

le sens anti‑horaire (vers la gauche) pour effectuer une coupe

extérieure ou dans le sens horaire (vers la droite) pour réaliser

une coupeintérieure.

FRAnçAis

Installation de la base plongeante

(Fig. A, I, J, K)

Verrou de déblocage rapide du moteur

1. Ouvrier le levier de verrouillage

4

situé sur labase.

2. Saisir le dessus du bloc moteur et le soulever hors de

labase.

Installation du moteur dans la

base plongeante

1. Retirer l’anneau de réglage de profondeur hors du

moteur (celle‑ci ne doit pas être utilisée avec la

baseplongeante).

2. Ouvrier le levier de verrouillage

4

de la base afin de

s’assurer que le moteur est bien enplace.

3. S’assurer que le levier de verrouillage de la base de

plongée

17

estverrouillé.

4. Aligner la partie plate du capuchon d’extrémité du

moteur

27

avec la colonne

28

, puis installer le moteur

dans la base plongeante, en le poussant jusqu’aufond.

5. Fermer le levier de verrouillage

4

Utilisation : Base fixe et base de la

poignée fermée

Points de Prise (Fig. A)

Base à poignées fixes: Attrapez les deux poignées

boutons

5

pendantl’utilisation.

Base de la poignée fermée: Attrapez la poignée

fermée

20

et la poignée bouton

5

pendantl’utilisation.

Le bouton de la base de la toupie à poignée fermée

comporte deux positions afin d’accommoder les droitiers et

lesgauchers.

Bouton de Verrouillage de la Gâchette

(Fig. A)

Base de la poignée fermée seulement

Pour verrouiller la gâchette, tirer à fond sur son

interrupteur

13

, puis enfoncer le bouton de verrouillage de

la gâchette

14

. La toupie demeure sous tension lorsqu’on

retire le doigt de la gâchette. Pour déverrouiller le bouton de

verrouillage de la gâchette, tirer sur la gâchette et la relâcher

afin de faire ressortir le bouton et d’arrêter latoupie.

Configuration : Base Fixe et Base de la

Poignée Fermée

Verrou de Déblocage Rapide du Moteur

(Fig. A)

1. Ouvrier le levier de verrouillage

4

situé sur labase.

2. Saisir la base d’une main et enfoncer les verrous de

déblocage rapide

1

3. Saisir le dessus du bloc moteur de l’autre main et le

soulever hors de labase.

Insertion du Moteur Dans la Base

(Fig. A, C, D, H)

1. Ouvrier le levier de verrouillage

4

situé sur labase.

2. Si l’anneau de réglage de profondeur n’est pas déjà

installé sur le moteur, fileter l’anneau

2

sur ce dernier

jusqu’à ce que qu’il se trouve à mi‑chemin entre le dessus

et le dessous du moteur (voir l’illustration). Installer le

moteur dans la base en alignant la rainure située sur le

moteur

8

avec les goupilles de guidage

23

se trouvant

sur la base. Glisser le moteur vers le bas jusqu’à ce que

l’anneau de réglage de profondeur s’enclenche dans les

verrous de déblocage rapide

1

REMARQUE: les rainures du moteur sont situées de chaque

côté du moteur afin qu’on puisse l’orienter dans un sens ou

dansl’autre.

3. Fermer le levier de verrouillage

4

dès qu’on a atteint

la profondeur voulue. Pour plus d’informations sur le

réglage de la profondeur de coupe, reportez‑vous à la

section Réglage de la profondeur decoupe.

Base de la poignée fermée seulement (Fig.h)

1. S’assurer que l’interrupteur à gâchette

13

est relâché

et que le bouton de verrouillage de la gâchette

14

est

déverrouillé et réglé à la positiond’arrêt.

2. Déverrouiller et débrancher le cordon amovible

11

dumoteur.

3. Raccorder le cordon amovible

11

à la partie inférieure

de la poignée fermée et verrouiller lecordon.

4. Raccorder le cordon court

26

situé sur la partie

supérieure de la poignée fermée au moteur, tel

qu’illustré; s’assurer que le cordon est bienverrouillé.

5. Régler le commutateur à bascule à la position de marche

(« ON ») afin de pouvoir maîtriser la toupie au moyen de

l’interrupteur à gâchette situé sur la poignéefermée.

Réglage de la profondeur de coupe

(Fig. A, C, H)

1. Installer l’arête voulue. Consulter la rubrique Installation

et retrait de l’arête tranchante du présentguide.



AVERTISSEMENT : suivre systématiquement les

recommandations du fabricant de forets quant à la

vitesse, car certains forets ont été conçus pour des

vitesses spécifiques pour des raisons de sécurité ou

deperformances.

Si vous n’êtes pas sûr de la vitesse correcte ou rencontrez

un problème quelconque, veuillez contacter le fabricant

duforet.

2. Mettre la toupie sur sa base et déposer l’ensemble sur

lapièce.

3. Ouvrir le levier de verrouillage

4

et tourner l’anneau de

réglage de profondeur

2

jusqu’à ce que l’arête touche

à peine la pièce. Tourner l’anneau vers la droite pour

soulever l’arête, ou vers la gauche pourl’abaisser.

4. Déplacer l’échelle réglable

3

de manière à placer la

marque « 0» directement au‑dessus de l’indicateur

25

situé sur labase.

5. Tourner l’anneau de réglage de profondeur et l’échelle

réglable jusqu’à la profondeur voulue. Il est à noter que

chaque marque indiquée sur l’échelle représente un

écart de profondeur de 0,4 mm (1/64 po ou 0,015po).

6. Fermer le levier de verrouillage

4

FRAnçAis

Nettoyez bien la pince de serrage et l’écrou 13mm

(1/2po)

22

et la pince de serrage insérable 6,4mm

(1/4po)

21

avant et après l’utilisation afin d’éviter

unecontamination.

Nettoyage



AVERTISSEMENT :

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

MAINTENANCE



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

débranchez‑le la source d’alimentation et avant

d’effectuer tout ajustement ou de retirer/installer

des pièces ou des accessoires. Un déclenchement

accidentel du démarrage peut causer desblessures.

Installation de la base de la

poignée fermée

Points de Prise (Fig. A)

Attrapez les deux poignées boutons

5

pendantl’utilisation.

Coupes effectuées au moyen de la base

plongeante (Fig. I)



ATTENTION: mettre la toupie en marche avant de

plonger la pointe de coupe dans la pièce, ondoit.

1. Déverrouiller le levier de verrouillage de plongée

17

2. Plonger la toupie vers le bas jusqu’à ce que l’arête

tranchante ait atteint la profondeurchoisie.

3. Verrouiller le levier de verrouillage de plongée

17

4. Effectuer lacoupe.

5. Déverrouiller le levier afin de dégager l’arête de lapièce.

6. Arrêter latoupie.

Réglage de la profondeur de toupillage

(Fig. I)

1. Déverrouiller le mécanisme de plongée en poussant le

levier de verrouillage de plongée

17

vers le haut et en

poussant la toupie vers le bas, aussi loin que possible,

jusqu’à ce que l’arête tranchante touche à peine lapièce.

2. Verrouiller le mécanisme de plongée en poussant le

levier de verrouillage de plongée

17

vers lebas.

3. Desserrer la tige de réglage de profondeur

16

tournant la vis à oreilles

29

vers lagauche.

4. Faire glisser la tige de réglage de profondeur

16

vers le

bas, jusqu’à ce qu’elle entre en contact avec la butée de

la tourelle située au point le plus bas

15

5. Faire glisser la languette

30

de la tige de réglage de

profondeur vers le bas, de manière à ce que sa partie

supérieure soit alignée avec la marque « 0» indiquée sur

l’échelle de la colonne

31

6. Saisir la section moletée supérieure de la tige de réglage

de profondeur

16

, puis la faire glisser vers le haut de

manière

30

à aligner la languette avec la marque de

profondeur de coupe voulue indiquée sur l’échelle de la

colonne

31

7. Serrer la vis à oreilles

29

afin de retenir la tige enplace.

8. Saisir les poignées des deux mains et déverrouiller

le mécanisme de plongée en poussant le levier de

verrouillage de plongée

17

vers le haut. Le mécanisme

de plongée et le moteur se déplaceront vers le haut.

Une fois la toupie réglée en mode de plongée, la tige de

réglage de profondeur entre en contact avec la butée

de la tourelle, permettant à la toupie d’atteindre la

profondeurchoisie.

Réglage exact de la profondeur

de toupillage (Fig. I)

On peut utiliser le bouton moleté

32

situé sur la partie

inférieure de la tige de réglage de profondeur pour effectuer

des réglagesmineurs.

1. Pour réduire la profondeur de coupe, tourner le bouton

vers la droite (lorsqu’on regarde en bas à partir du haut

de latoupie).

2. Pour augmenter la profondeur de coupe, tourner le

bouton vers lagauche.

REMARQUE : chaque tour complet du bouton équivaut à un

écart de profondeur de 1mm (5/128 po ou 0,04po).

Utilisation de la butée de la tourelle

rotative (Fig. J)



AVERTISSEMENT : ne pas changer la butée de la

tourelle lorsque la toupie est en marche afin d’éviter de

mettre les mains trop près de l’arêtetranchante.

La butée de profondeur de la tourelle peut être utilisée

pour régler la toupie à cinq profondeurs différentes; l’une

des butées est réglable. Pour utiliser la butée réglable,

desserrer l’écrou

33

et régler la vis

34

à la hauteur voulue.

Tourner la vis vers la gauche pour la soulever et réduire ainsi

la profondeur de coupe. La butée est utile lorsqu’on veut

effectuer une coupe profonde en plusieurspasses.

Dépoussiérage (Fig. A, K)

Pour raccorder la toupie à un aspirateur en vue d’effectuer

le dépoussiérage, on doit suivre les étapes énumérées

ci‑dessous :

1. Retirer le capuchon anti‑poussière

19

en le tirant vers

le haut;

2. Insérer l’adaptateur du tube d’aspiration

35

dans l’orifice

d’aspiration

36

, tel qu’illustré;

3. Glisser l’extrémité du tube de n’importe quel aspirateur

ordinaire

37

surl’adaptateur.

4. Lorsqu’on se sert de cette fonction de dépoussiérage, on

doit s’assurer que l’aspirateur est placé sur une surface

stable et que le tube ne gêne pas lestravaux.

FRAnçAis

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnied’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit nous

permettra de communiquer avec vous dans l’éventualité

peu probable de l’envoi d’un avis de sécurité régi

par la loi fédérale américaine de la protection

desconsommateurs.

• Registre en ligne à www.dewalt.com.

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine DeWALT

ou un centre de réparation agréé DeWALT. Toujours

utiliser des pièces de rechangeidentiques.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par DeWALT n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires DeWALT recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour obtenir

de l’aide concernant l’achat d’un accessoire, communiquer

avec DeWALT, composer le 1800 433‑9258 (1 8004‑DeWALT)

ou visiter notre site Web : www.dewalt.com.

s'appliquer à vous. Cette garantie vous donne des droits

légaux particuliers et vous pouvez avoir d’autres droits qui

varient selon les états ou lesprovinces.

En plus de la présente garantie, les outils DeWALT sont

couverts par notre

COnTRAT D’EnTRETiEn gRATUiT D’UnAn

DeWALT entretiendra l’outil et remplacera les pièces usées au

cours d’une utilisation normale et ce, gratuitement, pendant

une période d’un an à compter de la dated’achat.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou de

la cloueuse DeWALT , celui‑ci peut le retourner, accompagné

d’un reçu, dans les 90jours à compter de la date d’achat pour

obtenir un remboursement intégral, sans aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux‑ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1‑800‑4‑DeWALT (1‑800‑433‑9258) pour en obtenir le

remplacementgratuit.

Garantie limitée de trois ans

DeWALT réparera ou remplacera sans frais tout appareil

défectueux pour cause de défaut de matériau ou de

main‑d'œuvre sur une période de trois ans à partir

de la date d'achat de l'outil. Cette garantie ne couvre

pas les pièces en panne pour cause d'abus ou d'usure

normale de l'outil. Pour plus de détails au sujet de la

couverture de la garantie et l'information de réparation

sous garantie, visitez www.dewalt.com ou composez

le 1‑800‑4‑DeWALT (1‑800‑433‑9258). Cette garantie ne

s’applique pas aux accessoires ou dommages causés par

des réparations effectuées ou tentées par d’autres. CETTE

GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES

GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET

L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS

LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines

provinces ne permettent pas de limitation sur la durée

de la garantie implicite ou l'exclusion ou la limitation de

dommages indirects, alors ces limitations peuvent ne pas

EsPAñOl

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos

y palabras de alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de lesiones corporales o

dañosmateriales.



PELIGRO: Indica una situación de peligro

inminente que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la muerte

o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar en

daños a lapropiedad.

Uso Debido

Esta rebajadora para trabajos pesados está diseñada para

aplicaciones de rebajadoprofesional.

nO utilice la herramienta en condiciones de húmedas o en

presencia de líquidos o gasesinflamables.

Esta es una máquina herramienta profesional.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta, su

uso deberá sersupervisado.

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el

manual deinstrucciones.

EsPAñOl

Instrucciones de Seguridad Específicas

para Rebajadoras

• Sujete la herramienta eléctrica por superficies de

agarre aisladas, porque la cuchilla puede entrar en

contacto con su propio cable. Cortar un cable bajo

tensión puede transmitir corriente a las partes metálicas

expuestas de la herramienta y producir una descarga

eléctrica aloperador.

• Utilice abrazaderas u otra forma práctica para

asegurar y sostener la pieza de trabajo sobre una

plataforma estable. Sostener el trabajo con la mano o

contra el cuerpo no brinda la estabilidad requerida y puede

llevar a la pérdida delcontrol.

• Corte de metales con el router: si utiliza el router para

cortar metal, limpie con frecuencia la herramienta. El

polvo metálico y las virutas se acumulan a menudo en las

superficies interiores y pueden suponer un riesgo de lesiones

graves, electrocución e inclusomuerte.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

EsPAñOl



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas con

agua y jabón. Permitir que el polvo entre en su boca, ojos,

o que quede sobre la piel puede promover la absorción de

químicos peligrosos. Dirija las partículas lejos de la cara y

elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en lascercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo es inestable y puede guiar a la pérdida de control

ylesiones.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería,

o cabello largo podrían quedar atrapados en las

partesmóviles.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.

• Nunca encienda la unidad del motor cuando no esté

insertada en una de las bases de la rebajadora. El

motor no está diseñado para sujetarlo amano.

• Conserve los mangos secos, limpios y libres de aceite

y grasa. Esto le permitirá controlar mejor laherramienta.

• Sujete bien la herramienta con ambas manos para

resistir el momento de arranque. Agarre firmemente

la herramienta en todo momento mientras esté

enfuncionamiento.

• Mantenga las manos alejadas de la zona de corte

por encima y por debajo de la base. No ponga nunca

la mano debajo de la pieza de trabajo por ningún

motivo. Conserve la base de la rebajadora en contacto

firme con la pieza de trabajo cuandocorte.

• Nunca toque las fresas después de utilizar

la herramienta. Las fresas podrían estar

sumamentecalientes.

• Asegúrese que el motor haya parado por completo

antes de poner la herramienta. Si la broca sigue girando

cuando la herramienta esté puesta a un lado, podría

causar lesiones odaños.

• Antes de encender el motor asegúrese que la fresa de

la rebajadora no esté en contacto con el material de

trabajo. Si la fresa está haciendo contacto con la pieza de

trabajo, podría hacer saltar la rebajadora y ocasionar daño

o lesionespersonales.

• Siga siempre las recomendaciones de velocidad del

fabricante de la broca puesto que algunos diseños

de broca requieren velocidades específicas para

seguridad o rendimiento. Si no está seguro de la

velocidad adecuada o tiene cualquier tipo de problema,

contacte con el fabricante de labroca.

• No utilice en esta herramienta con brocas de

rebajadora de un diámetro superior a 63mm

(2–1/2").

• No sujete la rebajadora con las manos en posición

boca abajo u horizontal. El motor puede separarse de la

base si no está bien fijo según lasinstrucciones.

• Antes de poner en marcha el motor, compruebe

que el cable no se enganche ni impida la operación

derebajado.

• Mantenga constante la presión de corte. No

sobrecargue elmotor.

• Deje espacio bajo la pieza de trabajo para la broca

cuando realice cortes contraspaso.

• No presione el botón de bloqueo del eje mientras el

motor esté en funcionamiento. El hacerlo puede dañar

el bloqueo deleje.

• Asegúrese siempre de que la superficie de trabajo

no tenga clavos ni otros objetos extraños. El cortar un

clavo puede hacer que la broca y la herramientasalten.

EsPAñOl

General para todas las bases

Ajuste de la palanca del seguro (Fig. E)

Usted debe poder cerrar la palanca de seguridad sin hacer

fuerza excesiva. La fuerza excesiva puede dañar la base.

Usted no debe poder mover el motor en la base cuando la

palanca de seguridad esté cerrada. Para ajustar la fuerza con

la que se cierra la palanca de seguridad, abra la palanca

4

y gire la tuerca

24

en pequeños incrementos. Para apretar

la palanca, gire en el sentido de las manecillas del reloj, para

aflojar la palanca, gire la tuerca en sentido opuesto a las

manecillas delreloj.

Centrado de la sub base (Fig. F)

Si usted necesita ajustar, cambiar o reemplazar la sub‑base,

se recomienda una herramienta de centrado (DNP617–

vendida en forma separada); refiérase a la sección de

Accesorios. La herramienta de centrado consiste de un cono

y inperno.

Para ajustar la sub base, siga los pasos enumerados

acontinuación.

1. Afloje pero no quite los tornillos de la sub base de

manera que ésta se pueda moverlibremente.

2. Inserte el perno en 13mm (1/2") suelto

22

 y apriete la

tuerca de lamordaza.

3. Inserte el motor en la base y fije la palanca de seguridad

en labase.

4. Coloque el cono en el perno y presione ligeramente

hacia abajo en el cono hasta que se detenga como se

muestra. Esto centrará la subbase.

5. Mientras sujeta el cono abajo, apriete los tornillos de la

subbase.

Instalación y desmontaje de cuchillas

(Fig. G)

1. Para instalar una broca, inserte la pata redonda de la

broca del router deseada en el collarín y tuerca de 13mm

(1/2") suelto

22

tanto como sea posible y después

extráigalo aproximadamente 1,6 mm (1/16"). Con la(s)

llave(s) provista(s), gire el collarín y tuerca de 13mm

(1/2") en el sentido de las manecillas del reloj mientras

sujeta el eje del husillo con la segunda llave. [En el

DW618, presione el botón de bloqueo del husillo

9

para

sujetar el eje del husillo.] Apriete el collarín y tuerca de

13mm (1/2") de forma segura para evitar que la broca

sedeslice.

2. Para retirar una broca, sostenga el eje del husillo

mientras gira el collarín y tuerca de 13mm (1/2")

22



en sentido contrario a las manecillas del reloj con la

con mango enD. Antes de conectar el cable a la

fuente de alimentación, asegúrese de que el interruptor

de palanca(10 y el interruptor de gatillo del mango

enD(13 estén en la posición de APAGADO. La puesta

en marcha accidental puede causarlesiones.

Inserte la clavija del cable desmontable de manera que la

llave

38

quede alineada con la muesca

39

en la toma. Gire

la llave un cuarto de vuelta en el sentido de las manecillas

delreloj.

Cable desmontable (Fig. B)



ADVERTENCIA: Para reducir el riesgo de lesiones,

apague la herramienta y desenchúfela antes de

instalar y quitar el cable del motor o de la base

Interruptor (Fig. A)

Para encender la herramienta, oprima el interruptor hacia

10

la posición de ENCENDIDO, indicada en la herramienta. Para

apagar la herramienta, oprima el interruptor hacia la posición

de APAGADO indicada en laherramienta.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad antes de realizar

cualquier ajuste o retirar/instalar conexiones o

accesorios. Una activación de arranque accidental

puede causarlesiones.

Motor

Asegúrese de que la fuente de energía concuerde con lo que

se indica en la placa. Un descenso en el voltaje de más del

10% producirá una pérdida de potencia y sobrecalentamiento.

Todas las herramientas son probadas en fábrica; si esta

herramienta no funciona, verifique el suministroeléctrico.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

BPM .................... golpes por minuto

V ......................... volts

min ..................... minutos

o CD .............corriente directa

…/min ..............por minuto

RPM .................... revoluciones por

minuto

A ......................... ampéres

Hz .......................hertz

W ........................watts

Wh ......................Watt Horas

.......................sin carga velocidad

n .........................velocidad nominal

..................... símbolo de alerta

de seguridad

..................... use protección

respiratoria

..................... use protección para

los ojos

..................... Construcción Clase

II (aislamiento

doble)

..................... use protección

auditiva

..................... lea toda la

documentación

..................... evite mirar

fijamente la luz

o CAC ...........corriente alterna

Ah ....................... amperios hora

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

EsPAñOl

Para dar forma a los bordes de una pieza, siga estos pasos:

1. Dé forma al extremo rugoso, de izquierda a derecha

2. Dé forma a la cara lisa moviendo de izquierda a derecha

3. Corte el otro extremorugoso.

4. Termine con el extremo liso que falta



ADVERTENCIA: Evite el fresado concurrente

(cortar en dirección opuesta a como se muestra

en la Fig.L). El fresado concurrente aumenta la

posibilidad de pérdida de control, la cual podría

provocar lesiones. Cuando se requiere el fresado

concurrente (al invertir la marcha alrededor de una

esquina), tenga muchísimo cuidado para mantener el

control de la rebajadora. Realice cortes más pequeños

y elimine una cantidad mínima de material en

cadapasada.

Selección de Velocidad (Fig. M)

Únicamente DW618



Consulte la Tabla de selección de velocidades para

seleccionar una velocidad para la rebajadora. Gire el

selector de velocidad(7 para controlar la velocidad de

larebajadora.



ADVERTENCIA: No opere herramientas

clasificadas “solamente CA” en un suministro

de CC. Puede producirse una pérdida de control de

velocidad, que ocasione daño a la herramienta y un

posible peligro aloperador.



ADVERTENCIA: Si el control de velocidad deja

de funcionar, o está intermitente, deje de usar la

herramienta inmediatamente. Llévela a una fábrica

o centro de servicio autorizado DeWALT para que

seareparada.

AVISO: La rebajadora está equipada con un dispositivo

electrónico para controlar y mantener la velocidad

de la herramienta al cortar. En funcionamiento a

velocidad baja y media, el control de velocidad evita

que disminuya la velocidad del motor. Si espera a

oír un cambio de velocidad y continúa cargando el

motor, podría dañar el motor sobrecalentándolo.

Reduzca la profundidad del corte y/o disminuya la

velocidad de alimentación para evitar producir daños

a laherramienta.

Las velocidades que aparecen en esta tabla son aproximadas

y se ofrecen solamente a título de referencia. Su rebajadora

quizás no produzca la velocidad exacta indicada para la

posición delselector.

sElECCiÓn DE VElOCiDAD

POsiCiÓn DEl sElECTOR RPM APROXiMADAs

1 8000

2 12000

3 14000

4 18000

5 21000

6 24000

llave provista. [Sostenga el husillo presionando el botón

de bloqueo del husillo

9

en el DW618.] El collarín y la

tuerca de 13mm (1/2") de liberación automática girarán

aproximadamente 3/4 de vuelta y luego volverán a

apretarse. En este punto, no se puede retirar la broca.

Continúe girando la tuerca del collarín en sentido

contrario a las manecillas del reloj. Esto levanta el

collarín y la tuerca de 13mm (1/2"), lo que permite la

desinstalación de labroca.

Collarines (Fig. A)



ADVERTENCIA: Peligro de proyectil. Utilice

únicamente brocas con vástagos que coincidan

con los collarines suministrados. Brocas de patas

más cortas no serán seguras y podrían soltarse

durante la operación.



ATENCIÓN: Nunca apriete el collarín y tuerca de 1/2”

(13 mm) sin primero instalar una broca de router en

éste. Si aprieta un collarín y tuerca de 13mm (1/2")

vacíos, incluso a mano, puede dañar el collarín y tuerca

de 13mm (1/2").

Se incluyen dos tipos de collarines con el motor: uno es el

collarín insertable de 6,4mm (1/4")

21

y el segundo es el

collarín y tuerca de 13mm (1/2")

22

• Si necesita el collarín y la tuerca de 13mm (1/2")

22

retire el collarín insertable de 6,4mm (1/4")

21

del

collarín y la tuerca de 13mm (1/2").

• Si se necesita el collarín insertable de 6,4mm (1/4")

21

puede volver a ensamblarlo insertándolo completamente

en el collarín y tuerca de 13mm (1/2")

22

Para cambiar el collarín y tuerca de 13mm (1/2")

22

desatornille el collarín y tuerca de 13mm (1/2") como se

describe anteriormente. Instale el collarín y la tuerca de

13mm (1/2") deseados invirtiendo elprocedimiento.

nOTA: El collarín y la tuerca de collarín de 13mm (1/2")

están conectados. No intente retirar el collarín de 13mm

(1/2") de la tuerca delcollarín.

AVISO: Base de caída solamente‑Cuando apriete

o cambie el collarín y tuerca de 13mm (1/2"), no

permita que las llaves entren en contacto con las

varillas decaída.

Utilización de la Guía de Borde Universal

(Fig. A)

La guía de borde universal (DW6913) está disponible en su

minorista o centro de servicio local por un cargo adicional.

Siga las instrucciones de ensamblaje incluidas con la guía.

Inserte las dos barras a través de los orificios

12

para la guía

en la base de la rebajadora. Ajuste como se re quiera para

rebajadoparalelo.

Dirección de Alimentación (Fig. L)

La dirección de alimentación es muy importante cuando

rebaje y puede hacer la diferencia entre un trabajo exitoso

y un proyecto arruinado. La Fig.L muestra la dirección

apropiada de alimentación para algunos cortes típicos. Una

regla general a seguir es mover la rebajadora en sentido

contrario a las manecillas del reloj para cortes exteriores y en

el sentido de las manecillas del reloj para cortesinteriores.

EsPAñOl

Ajuste: Base de Penetración (Fig. A, I, J, K)

Liberación Rápida del Motor

1. Abra la palanca del seguro

4

de labase.

2. Sujete la parte superior del motor y sáquelo de labase.

Inserción del Motor en la Base

de Penetración

1. Retire el anillo de ajuste de profundidad del motor. Este

no se utiliza con la base depenetración.

2. Abra la palanca del seguro

4

de la base para asegurar

que el motor asientedebidamente.

3. Asegúrese de que la palanca del seguro de

penetración

17

estécerrada.

4. Haga coincidir la parte plana del extremo superior del

motor

27

con el pilar

28

e inserte el motor en la base

de penetración hasta quetope.

5. Cierre la palanca del seguro

4

Ajuste de la Profundidad de Penetración

(Fig. I)

1. Desconecte el mecanismo de penetración empujando

la palanca del seguro de penetración

17

hacia arriba.

Baje la rebajadora tanto como sea posible, esperando a

que la cuchilla haga contacto apenas con la superficie

detrabajo.

2. Asegure el mecanismo de penetración empujando la

palanca del seguro de penetración

17

haciaabajo.

Funcionamiento: Base fija y de mango

en D

Ubicaciones de Agarre (Fig. A)

Base de mango fijo: Agarre ambos mangos en perilla

5

cuando esté enfuncionamiento.

Base de mango en D: Agarre el mango en D

20

y el

mango de perilla

5

durante elfuncionamiento.

La base de la rebajadora con mango en D tiene dos

posiciones posibles para acomodarse a uso derecho

oizquierdo.

Seguro del Gatillo (Fig. A)

solamente base de mango en D:

Para asegura r el gatillo, oprima completamente el gatillo

interruptor

13

y después oprima el botón del seguro del

gatillo

14

. La rebajadora permanecerá encendida después

de que usted quite su dedo del gatillo. Para desasegurar el

botón del seguro del gatillo, oprima el gatillo y suéltelo. El

botón del seguro saldrá y la rebajadora seapagará.

Instalación: Base fija y de mango en D

Motor de Liberación Rápida (Fig. A)

1. Abra la palanca del seguro

4

de labase.

2. Sujete la base con una mano, oprimiendo los cerrojos de

liberación rápida

1

3. Con la otra mano, sujete la parte superior de la unidad

del motor y levántela de labase.

Inserción del Motor en la Base

(Fig. A, C, D, H)

1. Abra la palanca del seguro

4

de labase.

2. Si el anillo de ajuste de profundidad

2

no está en el

motor, enrósquelo en el motor hasta que quede a medio

camino entre la parte superior y la parte inferior del

motor, como se muestra. Inserte el motor en la base

alineando el canal del motor

8

con los pernos guía

23

de la base. Deslice el motor hacia abajo hasta que el

anillo de ajuste de profundidad asiente en los cerrojos de

liberación rápida

1

nOTA: Los canales del motor se localizan a cada lado de éste,

de manera que pueda orientarse hacia amboslados.

3. Cierre la palanca del seguro cuando haya logrado la

profundidad deseada. Para información sobre fijación

de la profundidad de corte, consulte Ajuste de la

profundidad decorte.

solamente para base con mango en D (Fig.h)

1. Asegúrese de que el interruptor de gatillo

13

esté libre

y el botón del seguro del gatillo

14

esté en la posición

desasegurada y deapagado.

2. Desasegure y desconecte el cable desmontable

11

delmotor.

3. Conecte el cable desmontable

11

en la parte inferior del

mango en D yasegúrelo.

4. Conecte el cable corte

26

de la parte superior del

mango al motor como se muestra. Cerciórese de que el

cable quedeasegurado.

5. Coloque el interruptor en la posición de ENCENDIDO.

Esto permitirá al gatillo en el mango en D controlar

larebajadora.

Ajuste de la profundidad de corte \

(Fig. A, C, H)

1. Seleccione e instale la cuchilla que desee. Consulte la

sección Instalación y Desmontaje deCuchillas.

2. Coloque la rebajadora en su base sobre la pieza

detrabajo.

3. Abra la palanca del seguro

4

y gire el anillo de ajuste

de profundidad

2

hasta que la cuchilla toque apenas

la pieza de trabajo. Girar el anillo en el sentido de las

manecillas del reloj levanta la cabeza de corte mientras



ADVERTENCIA: Siga siempre las recomendaciones

de velocidad del fabricante de la broca puesto que

algunos diseños de broca requieren velocidades

específicas por razones de seguridad orendimiento.

Si no está seguro de la velocidad adecuada o tiene cualquier

tipo de problema, contacte con el fabricante de labroca.

que girarlo en sentido opuesto a las manecillas del reloj

baja la cabeza decorte.

4. Mueva la escala ajustable

3

de manera que el 0quede

por arriba del indicador

25

de labase.

5. Gire el anillo de ajuste de profundidad junto con la escala

ajustable hasta la profundidad deseada. Note que cada

marca en la escala ajustable representa un cambio en la

profundidad de 0.4 mm (1/64").

6. Cierre la palanca del seguro

4

EsPAñOl

Accesorios



ADVERTENCIA: Debido a que no se han probado con

este producto otros accesorios que no sean los que

ofrece DeWALT, el uso de dichos accesorios con esta

herramienta podría ser peligroso. Para reducir el riesgo

de lesiones, con este producto deben usarse sólo los

accesorios recomendados porDeWALT.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

Mantenga el collarín y tuerca de 13mm (1/2")22 y el

collarín insertable de 6,4mm (1/4")21 limpios antes y

después del uso para evitar lacontaminación.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad antes de realizar

cualquier ajuste o retirar/instalar conexiones o

accesorios. Una activación de arranque accidental

puede causarlesiones.

Operación: Todas las Bases

Ubicaciones DE Agarre (Fig. A)

Agarre ambos mangos de perilla

5

cuando esté

enfuncionamiento.

Corte con la Base de Penetración (Fig. I)



ATENCIÓN: Encienda la rebajadora antes de que la

cabeza de corte penetre en la pieza detrabajo.

1. Desasegure la palanca del seguro de penetración

17

2. Baje el motor de la rebajadora hasta que la cuchilla

alcance la profundidadajustada.

3. Asegure la palanca del seguro de penetración

17

4. Haga elcorte.

5. Desasegure la palanca del seguro de penetración. Esto

permitirá que la cuchilla de la rebajadora salga de la pieza

detrabajo.

6. Apague larebajadora.

3. Afloje la varilla de ajuste de profundidad

16

girando

la mariposa

29

en sentido opuesto a las manecillas

delreloj.

4. Deslice la varilla de ajuste de profundidad

16

hacia

abajo de manera que se encuentre con el tope de torreta

más bajo

15

5. Deslice la lengüeta

30

hacia abajo de la varilla de ajuste

de profundidad de manera que la parte superior de ella

coincida con el cero en la escala del pilar

31

6. Sujetando la sección moleteada superior de la varilla

de ajuste de profundidad

16

, deslícela hacia arriba de

manera que la lengüeta

30

coincida con la profundidad

de corte deseada en la escala del pilar

32

7. Apriete la mariposa

29

para sujetar la varilla de ajuste de

profundidad en sulugar.

8. Con ambas manos en los mangos, desasegure el

mecanismo de penetración empujando la palanca

del seguro de penetración

17

hacia arriba. El

mecanismo de penetración y el motor se moverán

hacia arriba. Cuando la rebajadora esté abajo, la varilla

de ajuste de profundidad hará contacto con el tope

de torreta, permitiendo que la rebajadora alcance la

profundidaddeseada.

Ajuste Fino de la Profundidad

de Rebajado (Fig. I)

La perilla moleteada

32

que se encuentra en la parte inferior

de la varilla de ajuste de profundidad puede utilizarse para

hacer ajustesmenores.

1. Para disminuir la profundidad de corte, gire la perilla en

el sentido de las manecillas del reloj (viendo hacia abajo

desde la parte superior de larebajadora).

2. Para aumentar la profundidad de corte, gire la perilla en

sentido opuesto a las manecillas delreloj.

nOTA: Una vuelta completa de la perilla resulta en un

cambio de aproximadamente 1mm (5/128" o 0.04") en

laprofundidad.

Uso de la Torreta Giratoria de Tope

(Fig. J)



ADVERTENCIA: No cambie el tope de torreta mientras

la rebajadora esté en funcionamiento. Esto dejará sus

manos demasiado cerca de la cabeza decorte.

El tope de torreta puede utilizarse para fijar 5profundidades

diferentes. Uno de los topes de torreta es ajustable. Para

usar el tope ajustable, afloje la tuerca

33

, después ajuste el

tornillo

34

a la altura deseada. Al girar en sentido opuesto a

las manecillas del reloj se sube el tornillo, lo que disminuirá

la profundidad de corte. El tope de torreta es útil para hacer

cortes profundos en variaspasadas.

Extracción de Polvo (Fig. A, K)

Para conectar la rebajadora a una aspiradora para extraer el

polvo, siga estos pasos:

1. Quite la tapa para polvo

19

tirando haciaarriba.

2. Inserte el adaptador para extracción de polvo

35

en el

puerto de extracción de polvo

36

como semuestra.

3. Inserte el extremo del tubo de una aspiradora

37

en el

adaptador para lamanguera.

4. Cuando utilice la extracción de polvo, esté consciente

de la colocación de la aspiradora. Asegúrese de que

la aspiradora esté estable y de que la manguera no

interfiera con la pieza detrabajo.

EsPAñOl

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

DeWALT u en un centro de mantenimiento autorizado

DeWALT. Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col.

Remes

(229) 9217016

VillAhERMOsA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al(55)

53267100

si se encuentra en U.s., por favor llame al

1‑800‑4‑DeWALT (1‑800‑433‑9258) o visite nuestro sitio

web: www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: DeWALT. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210Delegación Alvaro Obregón

México D.F.

Tel.(52) 555‑326‑7100R.F.C.: BDE810626‑1W7

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto com DeWALT, llame al

1‑800‑4‑DeWALT (1‑800‑433‑9258) o visite nuestro sitio

web:

www.dewalt.com.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de

que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

EsPAñOl

Garantía Limitada por Tres Años

DeWALT reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra. Esta garantía

no cubre falla de partes debido al desgaste normal o

abuso de la herramienta. Para detalles adicionales de

la cobertura de la garantía e información de reparación

de garantía, visite www.dewalt.com o llame al

1‑800‑4‑DeWALT (1‑800‑433‑9258). Esta garantía no se

aplica a accesorios o daño causado cuando otros hayan

realizado o intentado reparaciones. ESTA GARANTÍA

LIMITADA SE OTORGA EN LUGAR DE TODAS LAS DEMÁS,

INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD

E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR,

Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O EN

CONSECUENCIA. Algunos estados no permiten limitaciones

sobre la duración de una garantía implícita o la exclusión o

limitación de daños incidentales o en consecuencia, por lo

que estas limitaciones pueden no aplicarse en su caso. Esta

garantía le da derechos legales específicos y puede tener

otros derechos que varían en ciertos estados o provincias

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90DÍAs

Si no está completamente satisfecho con el desempeño de

su máquina herramienta o clavadora DeWALT, cualquiera

sea el motivo, podrá devolverlo hasta 90días de la fecha de

compra con su recibo y obtener el reembolso completo de

su dinero – sin necesidad de responder a ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los productos

que se venden en América Latina. Para los productos que

se venden en América Latina, debe consultar la información

de la garantía específica del país que viene en el empaque,

llamar a la compañía local o visitar el sitio Web a fin de

obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se

vuelven ilegibles o faltan, llame al 1‑800‑4‑DeWALT

(1‑800‑433‑9258) para que se le reemplacengratuitamente.

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

• Registro en línea en

www.dewalt.com.

09/20 N866177

DeWALT Industrial Tool Co.701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the

surface of thetool.

Dewalt DW618PKB 2-1/4 HP (Max Motor HP) EVS Fixed Base/Plunge Router Combo Kit

Product's Documents

Instruction Manual

Specifications

Dewalt DW618PKB Questions and Answers
