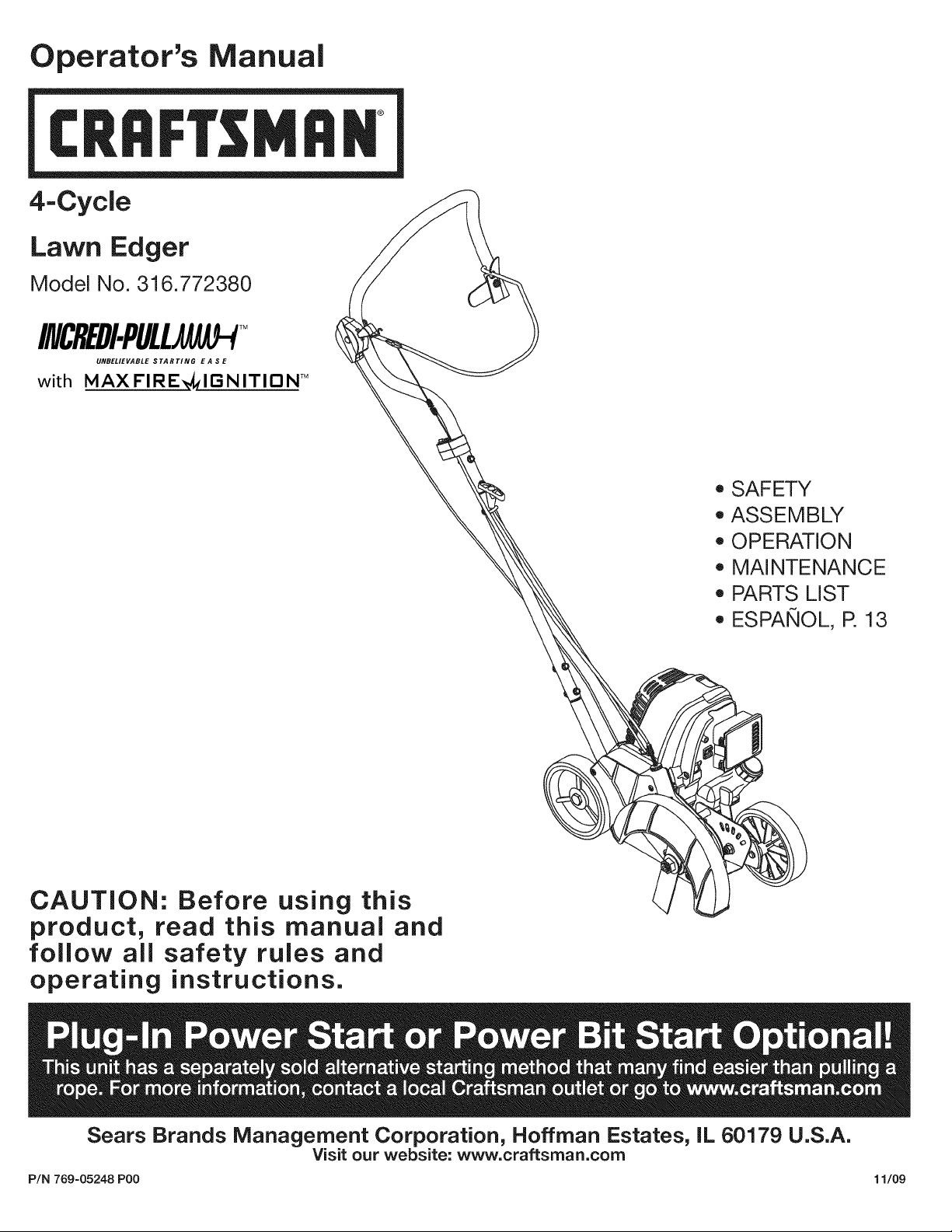

Craftsman 316772380 edger User Manual

Operator's Manual

4-Cycle

Lawn Edger

Model No. 316,772380

INCREDI.PULL TM

UNBELIEVABLE STARTING E A S E

with MA× FIREx4clI3NITION M

,, SAFETY

* ASSEMBLY

* OPERATION

* MAINTENANCE

* PARTS LIST

* ESPANOL, R 13

CAUTION: Before using this

product, read this manual and

follow all safety rules and

operating instructions.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

Visit our website: www.craftsman.com

P/N 769=05248 P00 11/09

CALiFORNiAPROPOSiTiON 65 WARNING

THE ENGINE EXHAUST FROM THiS PRODUCT CONTAINS CHEMICALS

KNOWN TO THE STATE OF CALiFORNiA TO CAUSE CANCER, BIRTH

DEFECTS OR OTHER REPRODUCTIVE HARM.

TABLE OF CONTENTS

Safety Rules ................................................. 2

Warranty .................................................... 4

Know Your Unit ............................................... 4

Assembly Instructions .......................................... 4

Oil and Fuel Information ........................................ 5

Starting/Stopping Instructions ................................... 6

Operating Instructions ......................................... 6

Maintenance and Repair Instructions .............................. 7

Cleaning and Storage .......................................... 9

Optional Equipment ........................................... 9

Troubleshooting Chart ........................................ 10

Specifications ............................................... 11

Parts List ................................................... 30

Service Numbers ..................................... Back Cover

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of California, Maine,

Oregon and Washington. All U.S. Forest Land and the state of California (Public

Resources Codes 4442 and 4443), Oregon and Washington require, by law that

certain internal combustion engines operated on forest brush and/or grass-covered

areas be equipped with a spark arrestor, maintained in effective working order, or

the engine be constructed, equipped and maintained for the prevention of fire.

Check with your state or local authorities for regulations pertaining to these

requirements. Failure to follow these requirements could subject you to liability or

a fine. This unit is factory equipped with a spark arrestor. If it requires

replacement, ask your LOCAL SERVICE DEALER to install the Accessory Part

#753=05245 Muffler Assembly.

All information, illustrations, and specifications in this manual are based on the

latest product information available at the time of printing. We reserve the right

to make changes at any time without notice.

The purpose of safety symbols is to attract your attention to possible dangers.

The safety symbols, and their explanations, deserve your careful attention and

understanding. The safety warnings do not by themselves eliminate any danger.

The instructions or warnings they give are not substitutes for proper accident

prevention measures.

SYMBOL MEANING

SAFETY ALERT: Indicates danger, warning or caution.

Attention is required in order to avoid serious personal injury.

May be used in conjunction with other symbols or pictographs.

DANGER: Failure to obey a safety warning will result in serious

injury to yourself or to others. Always follow the safety precautions

to reduce the risk of fire, electric shock and personal injury.

WARNING: Failure to obey a safety warning can result in

injury to yourself and others. Always follow the safety precautions

to reduce the risk of fire, electric shock and personal injury.

_IL CAUTION: Failure to obey a safety warning may result in

property damage or personal injury to yourself or to others.

Always follow the safety precautions to reduce the risk of fire,

electric shock and personal injury.

NOTE: Advises of information or instructions vital to the operation or

maintenance of the equipment.

NOTE= This Unit Can Use a Plug=in Power Start or Power Bit Start

Optional Accessory!

Please refer to the Plug-In Power Start or Power Bit Start operator's

manual for proper use of these features. (Items may be Sold

Separately! Please refer to page 9 of this manual for more information

about purchasing these accessories.)

Read the Operator's Manual and foflow all warnings and safety instructions.

Failure to do so can result in serious injury to the operator and/or bystanders.

FOR QUESTIONS, CALL 1=800=4=MY=HOME®.

• iMPORTANT SAFETY iNSTRUCTiONS

READ ALL iNSTRUCTiONS BEFORE OPERATING

_ WARNING: When using the unit, all safety rules must be

followed. Please read these instructions before operating the unit

in order to ensure the safety of the operator and any bystanders.

Please keep these instructions for later use.

• Read the instructions carefully. Be familiar with the controls and proper use of

the unit.

Do not operate this unit when tired, ill, or under the influence of alcohol,

drugs, or medication.

Children and teens under the age of 15 must not use the unit, except for

teens guided by an adult.

All guards and safety attachments must be installed properly before operating

the unit.

Inspect the unit before use. Replace damaged parts. Check for fuel leaks.

Make sure all fasteners are in place and secure. Replace parts that are

cracked, chipped, or damaged in any way. Do not operate the unit with loose

or damaged parts.

Carefully inspect the area before starting the unit. Remove all debris and hard

or sharp objects such as glass, wire, etc.

Be aware of the risk of injury to the head, hands and feet.

Clear the area of children, bystanders, and pets. At a minimum, keep all

children, bystanders, and pets outside a 50 feet (15 m.) radius; there still may

be a risk to bystanders from thrown objects. Bystanders should be

encouraged to wear eye protection. If approached, stop the unit immediately.

Squeeze the throttle control and check that it returns automatically to the idle

position. Make all adjustments or repairs before using unit.

SAFETY WARNINGS FOR GAS UNITS

-- i

_ WARNING: Gasoline is highly flammable and its vapors can

explode if ignited. Take the following precautions:

Store fuel only in containers specifically designed and approved for the

storage of such materials.

• Avoid creating a source of ignition for spilled fuel. Do not start the engine until

fuel vapors dissipate.

• Always stop the engine and allow it to cool before filling the fuel tank. Never

remove the cap of the fuel tank, or add fuel, when the engine is hot. Never

operate the unit without the fuel cap securely in place. Always loosen the fuel

tank cap slowly to relieve any pressure in the tank.

• Add fuel in a clean, well-ventilated outdoor area where there are no sparks or

flames. Do not smoke while fueling. Wipe up any spilled fuel from the unit

immediately. Always wipe unit dry before using.

Move the unit at least 30 feet (9.1 m) from the fueling source and site before

starting the engine. Do not smoke or allow sparks and open flames near the

area while adding fuel or operating the unit.

WHILE OPERATING

Never start or run the unit inside a closed room or building. Breathing exhaust

fumes can kill. Operate this unit only in a well ventilated outdoor area.

Wear safety glasses or goggles that are marked as meeting ANSI Z87.1-1989

standards. Also wear ear/hearing protection when operating this unit. Wear a

face or dust mask if the operation is dusty. Long sleeve shirts are

recommended.

Wear heavy, long pants, boots and gloves. Do not wear loose clothing,

jewelry, short pants, sandals or go barefoot. Secure hair above shoulder level.

This unit has a clutch. The blade remains stationary when the engine is idling.

If they do not, have the unit adjusted by an authorized service technician.

Be sure the blade is not in contact with anything before starting the unit.

Use the unit only in daylight or good artificial light.

Avoid accidental starting. Be in the starting position whenever pulling the

starter rope. The operator and unit must be in a stable position while starting.

See Starting/Stopping Instructions.

Use the right tool. Only use this tool for the purpose intended.

Use extreme caution when reversing or pulling the unit backwards.

Do not overreach. Always keep proper footing and balance. Take extra care

when working with on steep slopes or inclines.

* Always hold the unit with both hands when operating. Keep a firm grip on the

handle.

* Keep hands, face, and feet at a distance from all moving parts. Do not touch

or try to stop the blade while it is rotating.

* Do not touch the engine or muffler. These parts get extremely hot from

operation. They remain hot for a short time after turning off the unit.

* Do not operate the engine faster than the speed needed for the job. Do not

run the engine at high speed when the unit is not in use.

* Always stop the engine when work is delayed or when walking from one

location to another.

* If striking or becomes entangled with a foreign object, stop the engine

immediately and check for damage. Do not operate before repairing damage.

Do not operate the unit with loose or damaged parts.

* Stop and switch the engine to offfor maintenance or repair.

* Use only original equipment manufacturer replacement parts and accessories

for this unit. These are available from an authorized service dealer. The use of

any unauthorized parts or accessories could lead to serious injury to the user,

or damage to the unit, and void the warranty.

* Keep unit clean of vegetation and other materials that may become lodged or

entangled in the unit.

* To reduce fire hazard, keep the engine and muffler free from grass, leaves,

excessive grease or carbon build up.

After use

* Clean the unit with household cleaner to remove any gum buildup. Oi the

bade with mach ne oil to prevent rust.

OTHER SAFETY WARNINGS

* Never store a fueled unit inside a building where fumes may reach an open

flame or spark.

* Allow the engine to cool before storing or transporting. Be sure to secure the

unit while transporting.

* Store the unit in a dry area, locked up or up high to prevent unauthorized use

or damage. Keep out of the reach of children.

* Never douse or squirt the unit with water or any other liquid. Keep handles dry,

clean and free from debris. Clean after each use. See the Cleaning and

Storage instructions.

* Keep these instructions. Refer to them often and use them to instruct other

users. If loaning someone this unit, also loan them these instructions.

SAVE THESE INSTRUCTIONS

,, SAFETY & iNTERNATiONAL SYMBOLS •

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for

complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING SYMBOL MEANING

CRAFTSMAN FULL WARRANTY

If this Craftsman product fails due to a defect in material or workmanship within two years from the date of purchase, return it to any Sears store, Parts and

Repair Service Center, or other Craftsman outlet in the United States for free repair (or replacement if repair proves impossible).

This warranty applies for only 90 days if this product is ever used for commercial or rental purposes.

This warranty covers ONLY defects in material and workmanship. Sears will NOT pay for:

• Expendable items that can wear out from normal use within the warranty period, such as cutting line, air cleaner or spark plug.

Repairs necessary because of accident or failure to operate or maintain the product according to all supplied instructions.

Preventive maintenance, or repairs necesary due to improper fuel mixture, contaminated or stale fuel.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

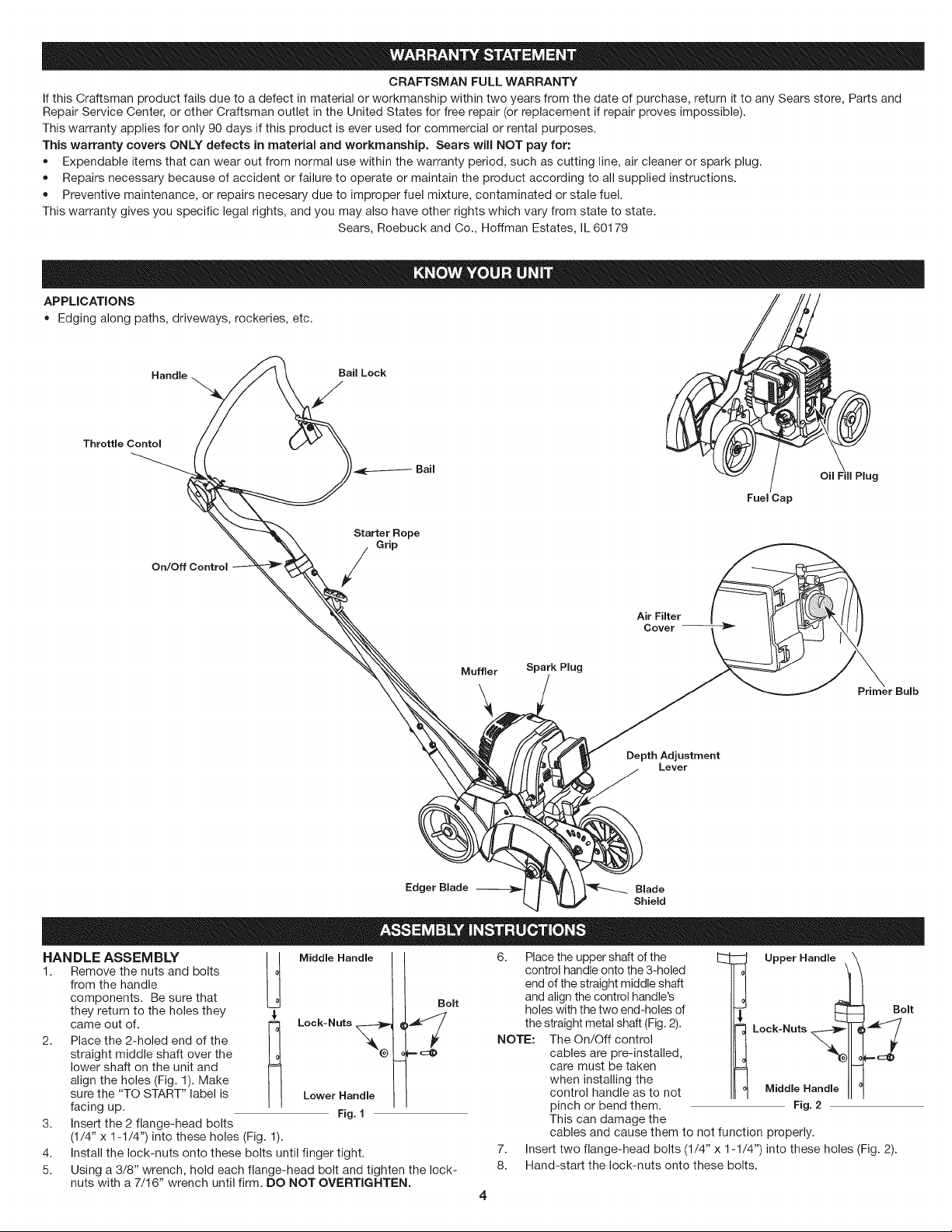

APPLICATIONS

Edging along paths, driveways, rockeries, etc.

Handme Bairn Lock

Throttle Contol

On/Off Control

Starter Rope

Grip

Air Filter

Cover

Fuel Cap

Oil Fill Plug

Muffler Spark Plug

Bulb

Depth Adjustment

Lever

Edger Blade Blade

Shield

HANDLE ASSEMBLY II Middle Handle

1. Remove the nuts and bolts

from the handle

components. Be sure that

they return to the holes they 4.

came out of. [_ Lock-Nuts

2. Place the 2-holed end of the _=_ :_

straight middle shaft over the

lower shaft on the unit and

align the holes (Fig. 1). Make

sure the "TO START" label is Lower Handle

facing up. Fig. 1

Insert the 2 flange-head bolts

Bolt

(1/4" x 1-1/4") into these holes (Fig. 1).

4. Install the lock-nuts onto these bolts until finger tight.

5. Using a 3/8" wrench, hold each flange-head bolt and tighten the lock-

nuts with a 7/16" wrench until firm. DO NOT OVERTIGHTEN.

6. Place the upper shaft of the

control handle onto the 3-holed

end of the straight middle shaft

and align the control handle's

holes with the two end-holes of

the straight metal shaft (Fig. 2).

NOTE: The On/Off control

cables are pre-installed,

care must be taken

when installing the

control handle as to not

pinch or bend them.

This can damage the

Upper Handle_ Bolt

Fig. 2

cables and cause them to not function properly.

7. Insert two flange-head bolts (1/4" x 1-1/4") into these holes (Fig. 2).

8. Hand-start the lock-nuts onto these bolts.

9. Usinga3/8"wrench,hold

eachflange-headboltand

tightenthelock-nutswitha

7/16"wrenchuntilfirm.DO

NOTOVERTIGHTEN.

10.Pulloutthestarterropeand

runitintotheeyehook(Fig.3).

11.Inserttheeyehookintothe

remainingholeonthe

straightmetalshaft(Fig.3).

12.Screwthenutontotheeye

hook(Fig3)andusea7/16"

wrenchtotighten.DONOT

OVERTIGHTEN.

13.Usingtheziptiesinthe

hardwarebag,securethe

handlecablestothestraight

metal shaft mid-way between

the eye hook and the motor

housing.

NOTE: DO NOT run any control

wires though the eye

hook.

14. Cut the Zip tie holding the

bail to the handle (Fig. 4).

15. Insert the Z-Hook into the

hole on the right side of the

bail to secure the clutch

cable to the bail (Fig. 4).

16. Remove the nut and bolt

from the throttle control

(Fig. 5).

17. Align the throttle control with

the hole on the right side of

the handle (Fig. 5).

Starter Rope

Grip

_/_ Starter

Fig. 3

Zip Tie

Z-Hook

Bail

Fig. 4

Throttle Control

Bolt

18. Insert the bolt through the hole in the throttle control and the hole in the

handle.

19. Hand-start the lock-nut onto this bolt.

20. Using a 7/16" wrench, tighten each nut onto each bolt until firm. DO

NOT OVERTIGHTEN.

4. Pour the entire bottle of oil into

the oil fill hole (Fig. 7).

NOTE: Never add oil to the fuel

or fuel tank.

5. Wipe up any oil that may

have spilled and reinstall the

oil fill plug.

Check oil before each use and

change as needed. Refer to

Checking the Oil Level.

RECOMMENDED FUEL TYPE oil Fill Hole

Old fuel is the primary reason for Fig. 7

improper unit performance. Be

sure to use fresh, clean, unleaded oil Fill Plug

gasoline. _"

NOTE: Dispose of the old

gasoline in accordance

to Federal, State and

Local regulations. O-Ring

NOTE: This is a four cycle

engine. In order to avoid

damage to the unit, do oil Fill

not mix oil with Hole

gasoline.

Definition of Blended Fuels Fig. 8

Today's fuels are often a blend of gasoline and oxygenates such as ethanol,

methanol or MTBE (ether). Alcohol-blended fuel absorbs water. As little as 1%

water in the fuel can make fuel and oil separate or form acids when stored.

Use fresh fuel (less than 60 days old), when using alcohol-blended fuel.

Using Blended Fuels

If choosing to use a blended fuel, or its use is unavoidable, follow

recommended precautions:

,, Always use fresh unleaded gasoline

• Use the fuel additive STA-BIL® or an equivalent

• Drain tank and run the engine dry before storing unit

Using Fuel Additives

WARNING: Gasoline is extremely flammable. Ignited vapors

may explode. Always stop the engine and allow it to cool before

filling the fuel tank. Do not smoke while filling the tank. Keep

sparks and open flames at a distance from the area.

_[ ARNING: OVERFILLING OIL CRANKCASE MAY CAUSE

SERIOUS PERSONAL INJURY. Check and maintain the proper oil

level in the crankcase; it is important and cannot be

overemphasized. Check the oil before each use and change it as

needed. See Changing the Oil.

RECOMMENDED OiL TYPE

Using the proper type and weight of oil in the crankcase is extremely important.

Check the oil before each use and change the oil regularly. Failure to use the

correct oil, or using dirty oil, can cause premature engine wear and failure.

Use a high-quality SAE 30 weight oil of API (American Petroleum Institute)

service class SF, SG, SH.

ADDING OiL TO CRANKCASE:

INITIAL USE

NOTE: This unit is shipped

without oil. In order to

avoid damage to the

unit, put oil in the

crankcase before

attempting to start the

unit.

The unit is supplied with one 3.04

fluid oz. (90 ml.) bottle of SAE 30

SF, SG, SH oil (Fig. 4).

NOTE: Save the bottle of oil. It

Fig. 6

can be used to measure the correct amount during future oil

changes. See Changing the Oil.

1. Unscrew the top of the bottle of oil and remove the paper seal covering

the opening. Replace the top. Next, cut the tip off the funnel spout (Fig. 6).

2. Place unit on a flat, level surface.

3. Remove the oil fill plug from the crankcase (Fig. 8).

WARNING: Add fuel in a clean, well ventilated outdoor area. Wipe

up any spilled fuel immediately. Avoid creating a source of ignition for

spilt fuel. Do not start the engine until fuel vapors dissipate.

The use of fuel additives, such as STA-BIL® Gas Stabilizer or an equivalent, will

inhibit corrosion and minimize the formation of gum deposits. Using a fuel additive

can keep fuel from forming harmful deposits in the carburetor for up to six (6)

months. Add 0.8 oz. (23 ml.) of fuel additive per gallon of fuel according to the

instructions on the fuel additive container. NEVER add fuel additives directly to the

unit's gas tank.

FUELING THE UNIT

_ WARNING: Remove fuel cap slowly to avoid injury from fuel

spray. Never operate the unit without the fuel cap securely in place.

_L_ WARNING: DO NOT USE E85 FUEL IN THIS UNIT. It has

been proven that fuel containing greater than 15% ethanol will

likely damage this engine and void the warranty.

1. Remove the fuel cap (Fig. 9). Gas Can Spout

2. Place the gas container's

spout into the fill hole on the

fuel tank (Fig. 9) and fill the

tank.

NOTE: Do not overfill the tank.

3. Wipe up any gasoline that

may have spilled.

4. Reinstall the fuel cap. O

5. Move the unit at least 30 ft. Fuel Tank

(9.1 m) from the fueling Fig. 9

source and site before

starting the engine.

i iwA°.,°oo0eratethisunitonyinaweventiatedoutdoorarea

Carbon monox de exhaust fumes can be ethan a conf ned area.

_ ARNING: Avoid accidental starting. Make sure to be in the

starting position when pulling the starter rope (Fig. 12). To avoid serious

injury, the operator and unit must be in a stable position while starting, j

NOTE: This unit uses the Incredi-PuIF M starting system, which

significantly reduces the effort required to start the engine. There is

no harsh resistance when pulling the starter rope. Be aware that

this starting method is vastly different from (and much easier than)

previous starting techniques.

STARTING INSTRUCTIONS F__Throttle

1. Check the oil level in the Control

crankcase. Refer to

Checking the Oil Level.

2. Fill the fuel tank with fresh, _

clean unleaded gasoline. _---

Refer to Fueling the Unit. Slow _,

NOTE: There is no need to turn

the unit on. The On/Off

Control is in the ON (1} On/Off _'_k--'_

position at all times Control

(Fig. 10). Fig. 10

IF COLD... For cold weather

conditions (below 40°F), Cold Weather Primer Bulb

flip the Cold Weather Start Starter Lever

Lever (Fig. 11) back to the _

closed position and

continue to step 3. DO

NOT flip this lever back if

the temperature is above

40°E

3. Fully press and release the

primer bulb 10 times, slowly. Open _ Closed

Some amount of fuel should

be visible in the primer bulb

(Fig. 11). If fuel can not be Fig. 11

seen in the bulb, press and Starting

release the bulb until fuel is Position

visible.

4. Stand in the starting position

(Fig. 12) and make sure the

throttle control (Fig. 10) is in Starter

the SLOW (_) position. Rope

5. Pull the starter rope in a

controlled motion 3 to 5

times or until unit starts.

NOTE: DO NOT engage the bail _ _ _ o

while pulling the starter

rope (Fig. 12) or the unit Fig. 12

will not start.

IF COLD... For cold weather conditions (below 40°F), flip the Cold Weather

Start Lever forward to the open position after the unit has started

and before increasing the throttle.

6. Wait 60 seconds and then move the throttle control to the FAST (_)

position and allow the engine to warm up for 30 to 60 seconds. The unit

may be used during this time.

IF... The engine does not start, go back to step 3.

IF... The engine stops while squeezing the throttle, go back to step 4.

STOPPING INSTRUCTIONS

1. Release the throttle control and allow the engine to cool down by idling.

2. Press and hold the On/Off Control in the OFF (O) position until the unit

comes to a complete stop. (Fig. 10)

NOTE= This Unit Can Use a Plug-in Power Start or Power Bit Start

Optional Accessory!

Please refer to the Plug-In Power Start or Power Bit Start operator's

manual for proper use of these features. (Items may be Sold

Separately! Please refer to page 9 of this manual for more information

about purchasing these accessories.)

STARTING INSTRUCTIONS

1. Check the oil level in the crankcase. Refer to Checking the Oil Level.

2. Fill the fuel tank with fresh, clean unleaded gasoline. Refer to Fueling the Unit.

NOTE: There is no need to turn the unit on. The On/Off Control is in the

ON (I) position at all times (Fig. 10).

IF COLD... For cold weather conditions (below 40°F), flip the Cold Weather

Start Lever (Fig. 9) down to the start/closed position and continue to

step 3. DO NOT flip this lever down if the temperature is above 40°R

3. Fully press and release the primer bulb 10 times, slowly. Some amount

of fuel should be visible in the primer bulb (Fig. 11). If fuel can not be

seen in the bulb, press and release the bulb until fuel is visible.

4. Make sure the throttle control (Fig. 11) is in the SLOW (_) position.

5. Place the electric starter or power start bit into the back of the unit.

Refer to the Operation section of the Electric Starter or Power Start Bit

operator's manual.

6. Press and hold the electric starter or drill ON (I) button for 2 seconds

intervals until unit starts.

NOTE: DO NOT engage the bail while starting the unit (Fig. 12) or the unit

will not start.

IF COLD... For cold weather conditions (below 40°F), flip the Cold Weather

Start Lever forward to the open position after the unit has started

and before squeezing the throttle control.

6. Once the unit is started, remove the electric starter or drill and wait 60

seconds.

7. From the operator's position, move the throttle control to the FAST (_')

position and allow the engine to warm up for 30 to 60 seconds (Fig. 10).

The unit may be used during this time.

IF,.. The engine does not start, go back to step 3.

IF,.. The engine stops while squeezing the throttle, go back to step 4.

STOPPING INSTRUCTIONS

1. Release the throttle control and allow the engine to cool down by idling.

2. Press and hold the On/Off Control in the OFF (O) position until the unit

comes to a complete stop. (Fig. 10)

HOLDING THE UNIT

-- i

_ ARNING: Always wear eye, hearing, foot and body protection

to reduce the risk of injury when operating this unit.

Before operating the unit, stand in the

operating position (Fig. 13). Check for the

following:

• The operator is wearing eye protection and

proper clothing.

Both hands are holding the handle bar

firmly.

The edger wheel adjusted for proper cut

depth as shown in Figure 14 and edger

positioned as shown in Figure 13.

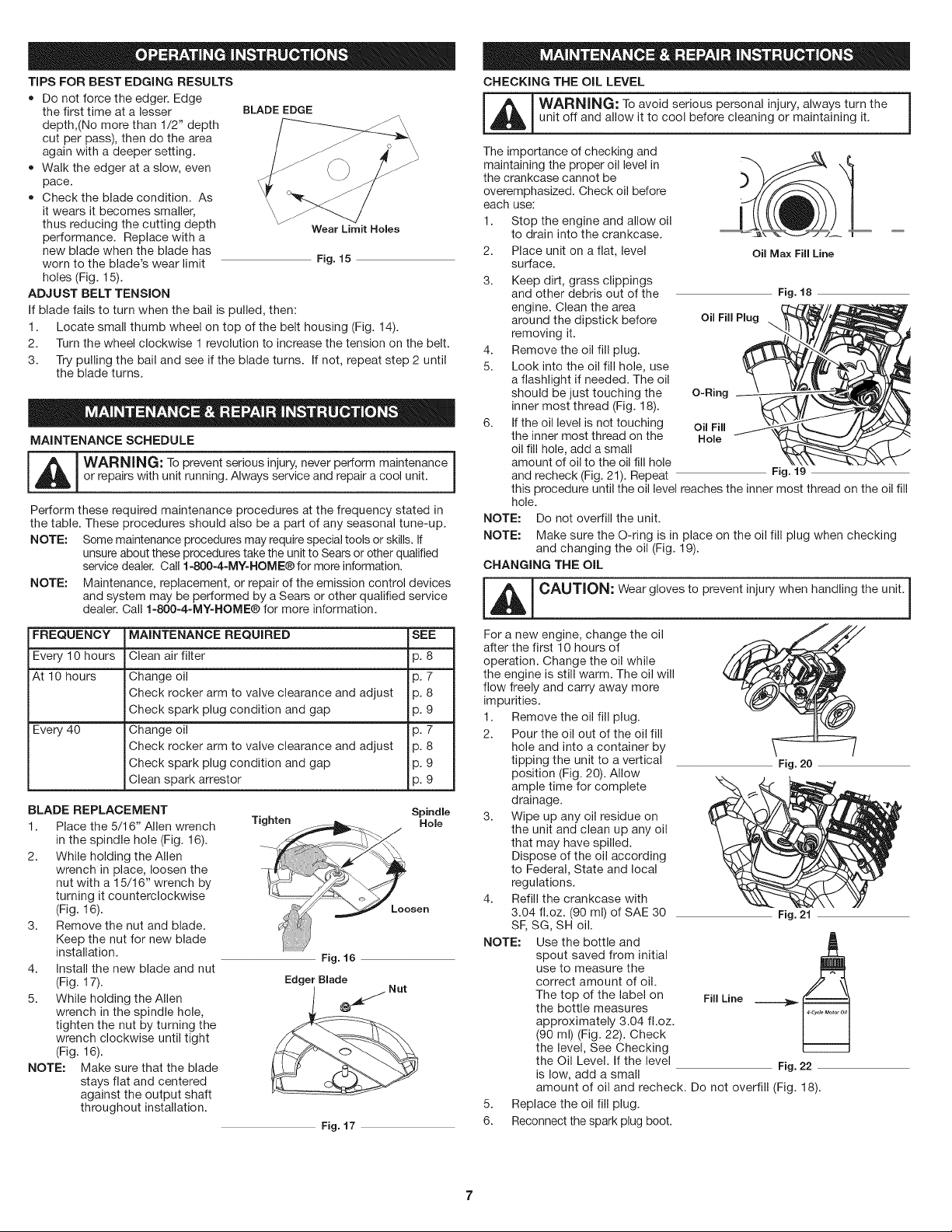

ADJUSTING EDGER CUTTING DEPTH

1. Grasp the depth adjustment lever

located beside the front

wheel (Fig 14). L_

2. To raise the cutting blade, \\_

move the lever toward the

front of the wheel bracket _X_/" _

(Fig. 14). Lowering the wheel b-_\\\\_-_

decreases the cutting depth.._9).._L

3. To lower the cutting blade, _ ,d_.

move the lever toward the

rear of the wheel bracket.

Raising the wheel increases

the cutting depth.

Fig. 13

_ T[lurnb Wheel Ju_tvPe_mhrent

Wheel Bracket

Fig. 14

TIPS FOR BEST EDGING RESULTS

• Do not force the edger. Edge

the first time at a lesser

depth,(No more than 1/2" depth

cut per pass), then do the area

again with a deeper setting.

• Walk the edger at a slow, even

pace.

Check the blade condition. As

it wears it becomes smaller,

thus reducing the cutting depth

performance. Replace with a

new blade when the blade has

worn to the blade's wear limit

holes (Fig. 15).

ADJUST BELT TENSION

If blade fails to turn when the bail is pulled, then:

BLADE EDGE

Wear Limit Holes

Fig. 15

Locate small thumb wheel on top of the belt housing (Fig. 14).

Turn the wheel clockwise 1 revolution to increase the tension on the belt.

Try pulling the bail and see if the blade turns. If not, repeat step 2 until

the blade turns.

MAINTENANCE SCHEDULE

-- ]

I ,tk I WARNING: To prevent serious injury, never perform maintenance

or repairs with unit running. Always service and repair a cool unit.

Perform these required maintenance procedures at the frequency stated in

the table. These procedures should also be a part of any seasonal tune-up.

NOTE: Some maintenance procedures may require special tools or skills. If

unsure about these procedures take the unit to Sears or other qualified

service dealer. Call 1-800-4-MY=HOME® for more information.

NOTE: Maintenance, replacement, or repair of the emission control devices

and system may be performed by a Sears or other qualified service

dealer. Call 1-800-4-MY-HOME® for more information.

FREQUENCY MAINTENANCE REQUIRED SEE

Every 10 hours Clean air filter p. 8

At 10 hours Change oil p. 7

Check rocker arm to valve clearance and adjust p. 8

Check spark plug condition and gap p. 9

Every 40 Change oil p. 7

Check rocker arm to valve clearance and adjust p. 8

Check spark plug condition and gap p. 9

Clean spark arrestor p. 9

BLADE REPLACEMENT Spindle

1. Place the 5/16" Allen wrench

in the spindle hole (Fig. 16).

2. While holding the Allen

wrench in place, loosen the

nut with a 15/16" wrench by

turning it counterclockwise

(Fig. 16).

3. Remove the nut and blade.

Keep the nut for new blade

installation. Fig. 16

4. Install the new blade and nut

(Fig. 17).

5. While holding the Allen

wrench in the spindle hole,

tighten the nut by turning the

wrench clockwise until tight

(Fig. 16).

NOTE: Make sure that the blade

stays flat and centered

against the output shaft

throughout installation.

Edger Blade

Fig. 17

CHECKING THE OiL LEVEL

_lb[_ ARNING: To avoid serious personal injury, always turn the

unit off and allow it to cool before cleaning or maintaining it.

heochec

maintaining the proper oil level in

the crankcase cannot be

overemphasized. Check oil before

each use:

1. Stop the engine and allow oil

to drain into the crankcase. --

2. Place unit on a flat, level oil Max Fill Line

surface.

3. Keep dirt, grass clippings

and other debris out of the Fig. 18

engine. Clean the area

around the dipstick before oil Fill Plug

removing it.

4. Remove the oil fill plug.

5. Look into the oil fill hole, use

a flashlight if needed. The oil

should be just touching the O-Ring

inner most thread (Fig. 18).

6. If the oil level is not touching Oil Fifl

the inner most thread on the Hole

oil fill hole, add a small

amount of oil to the oil fill hole

and recheck (Fig. 21). Repeat Fig. 19

this procedure until the oil level reaches the inner most thread on the oil fill

hole.

NOTE: Do not overfill the unit.

NOTE: Make sure the O-ring is in place on the oil fill plug when checking

and changing the oil (Fig. 19).

CHANGING THE OIL

-- i

_[_ CAUTION: Wear gloves to prevent injury when handling the unit.

For a new engine, change the oil

after the first 10 hours of

operation. Change the oil while

the engine is still warm. The oil will

flow freely and carry away more

impurities.

1. Remove the oil fill plug.

2. Pour the oil out of the oil fill

hole and into a container by

tipping the unit to a vertical

position (Fig. 20). Allow

ample time for complete

drainage.

3. Wipe up any oil residue on

the unit and clean up any oil

that may have spilled.

Dispose of the oil according

to Federal, State and local

regulations.

4. Refill the crankcase with

3.04 fl.oz. (90 ml) of SAE 30

SF, SG, SH oil.

NOTE: Use the bottle and

spout saved from initial

use to measure the

correct amount of oil.

The top of the label on

the bottle measures

approximately 3.04 fl.oz.

(90 ml) (Fig. 22). Check

the level, See Checking

the Oil Level. If the level

is low, add a small

Fig. 20

Fig. 21

Fill Line __._

p--q

Fig. 22

amount of oil and recheck. Do not overfill (Fig. 18).

Replace the oil fill plug.

Reconnect the spark plug boot.

AiR FILTER MAINTENANCE

-- j_L_ ARNING: To avoid serious personal injury, always turn the

unit off and allow it to cool before cleaning or maintaining it.

Cleaning the Air Filter Air Filter Cover Slot

Clean and re-oil the air filter every "_

10 hours of operation. It is an

important item to maintain. Failure

to maintain the air filter properly

can result in poor performance or

can cause permanent damage to

the engine. Tab Hooks Air Filter

1. Open the air filter cover. Push

the tab on the left side of the Fig. 23

cover in, swing the air filter

cover out, and off the air filter

housing (Fig. 23).

2. Remove the air filter (Fig. 23).

3. Wash the filter in detergent

and water (Fig. 24). Rinse the

filter thoroughly and allow it

to dry.

4. Apply enough clean SAE 30

motor oil to lightly coat the

filter (Fig. 25). Fig. 24

5. Squeeze the filter to spread

and remove excess oil (Fig. 26).

6. Replace the filter (Fig. 23).

NOTE: Operating the unit

without the air filter, will

VOID the warranty.

7. Reinstall the air filter cover.

Position the tabs on the

sides of the air filter cover

onto the slots at the top of Fig. 25

the back plate (Fig. 23).

8. Push the cover in until the tab

on the air filter backplate

snaps into place in the slot on

the air filter cover (Fig. 23).

iDLE SPEED ADJUSTMENT

The idle speed of the engine is

adjustable. An idle adjustment

screw is between the air filter

cover and the engine starter

housing (Fig. 27). Fig. 26

NOTE: Careless adjustments can seriously damage the unit. Aside from

idle speed, only a Sears or other qualified service dealer should

make carburetor adjustments.

First, Check Fuel

Old fuel is usually the reason for improper unit performance. Drain and refill the tank

with fresh fuel prior to making any adjustments. Refer to Oil and Fuel Information.

Second, Clean Air Filter

The condition of the air filter is important to the operation of the unit. A dirty

air filter will restrict air flow. This is often mistaken for an out of adjustment

carburetor. Check the condition of the air filter before adjusting the idle

speed screw. Refer to Air Filter Maintenance.

Third, Adjust Idle Speed Screw

adjustments. Wear protective clothing and observe all safety

instructions to prevent serious personal injury.

If, after checking the fuel and Idle Adjustment

cleaning the air filter, the engine Screw

still will not idle, adjust the idle

speed screw as follows:

1. Start the engine and let it run

at a high idle for a minute to

warm up. Refer to

Starting/Stopping

Instructions.

2. Release the throttle trigger

and let the engine idle. If the Fig. 27

engine stops, insert a small phillips in between the Air Filter Cover and

the Engine Cover (Fig. 27). Turn the idle speed screw in, clockwise, 1/8

of a turn at a time (as needed) until the engine idles smoothly.

NOTE: The cutting attachment should not rotate when the engine idles.

3. If the cutting attachment rotates when the engine idles, turn the idle

speed screw counterclockwise 1/8 of a turn at a time (as needed), to

reduce idle speed.

Checking the fuel, cleaning the air filter, and adjusting the idle speed should

solve most engine problems. If not and any of the following are true have the

unit serviced by a Sears or other qualified service dealer:

• the engine will not idle

the engine hesitates or stalls on acceleration

there is a loss of engine power

ROCKER ARM CLEARANCE

_ ARNING: To avoid serious personal injury, always turn the

unit off and allow it to cool before cleaning or maintaining it.

This requires disassembly of the engine. If unsure or unqualified to perform this,

take the unit to a Sears or other qualified service dealer.

NOTE: Inspect the valve to rocker arm clearance with a feeler gauge after

the first 10 hours of View of the Rear Engine Cover

operation and every 40

hours of operation.

The engine must be cold when

checking or adjusting the valve Screws

clearance.

This task should be performed

inside, in a clean, dust free area.

1. Remove the six (6) screws on

the back of the engine cover

with a Flat-head or T-25 Torx

screwdriver (Fig. 28).

2. Disconnect the spark plug wire.

3. Clean dirt from around the

spark plug. Remove the spark

plug from the cylinder head by

turning a 5/8 in. socket

counterclockwise.

4. Remove the engine cover

(Fig. 28).

5. Clean dirt from around the

rocker arm cover. Remove the

screw holding the rocker arm

cover with a large flat blade

screwdriver or Torx T-25 bit

(Fig. 29). Remove the rocker

arm cover and gasket.

Rocker

6. Pull the starter rope slowly to Arms

bring the piston to the top of

its travel, (known as top dead

center). Check that:

• The piston is at the top of its

travel. This should be done by Exhaust

Screws

Rocker Arm

Cover

Spark Plug

Hole

Fig. 29

INTAKE

Adjusting Nuts

EXHAUST

Fig. 30

Rocker Arm

looking into the spark plug hole. Adjusting ____ /

(Fig. 30) Nut _ -- Feeler

n._o Gauge

Both rocker arms move freely, L.

and both valves are closed

If these statements are not true, 0.003-0.006 i

repeat step 6. (0.076-0.152 ram)

7. Slide the feeler gauge between

the rocker arm and the valve

return spring. Measure the Fig. 31

clearance between the valve

stem and rocker arm (Fig. 31). Measure both the intake and exhaust valves.

The recommended clearance for both intake and exhaust is .003 - .006 in.

(.076 - 0.152 rnrn). Use a standard automotive .005 in. (0.127 mm) feeler

gauge. The feeler gauge should slide between the rocker arm and valve stem

with a slight amount of resistance, without binding. See Figures 30 and 31.

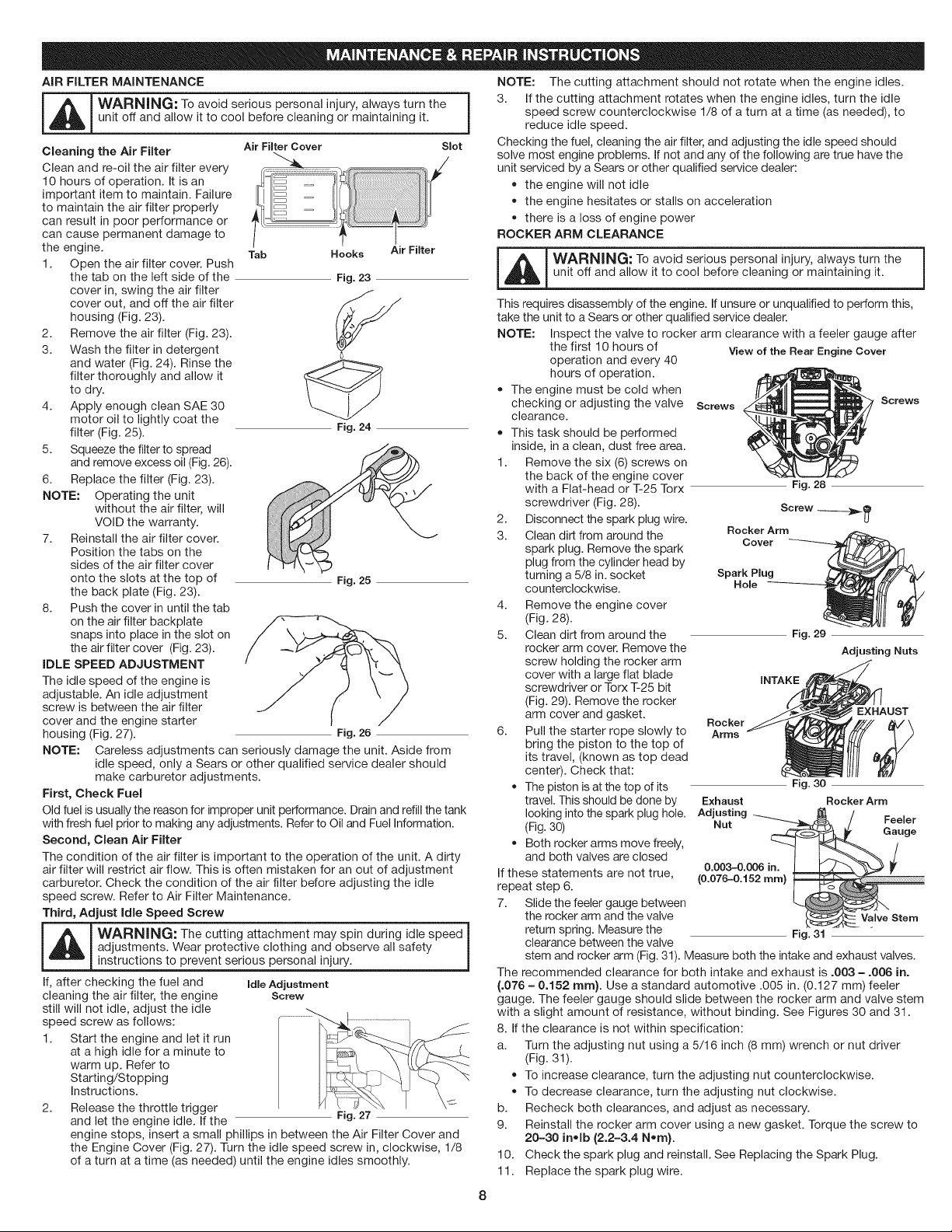

8. If the clearance is not within specification:

a. Turn the adjusting nut using a 5/16 inch (8 mm) wrench or nut driver

(Fig. 31).

To increase clearance, turn the adjusting nut counterclockwise.

To decrease clearance, turn the adjusting nut clockwise.

b. Recheck both clearances, and adjust as necessary.

9. Reinstall the rocker arm cover using a new gasket. Torque the screw to

20-30 inolb (2.2-3.4 Norn).

10. Check the spark plug and reinstall. See Replacing the Spark Plug.

11. Replace the spark plug wire.

12.Reinstalltheenginecover.Checkalignmentofthecoverbeforetightening

thescrews.Tightenscrews.

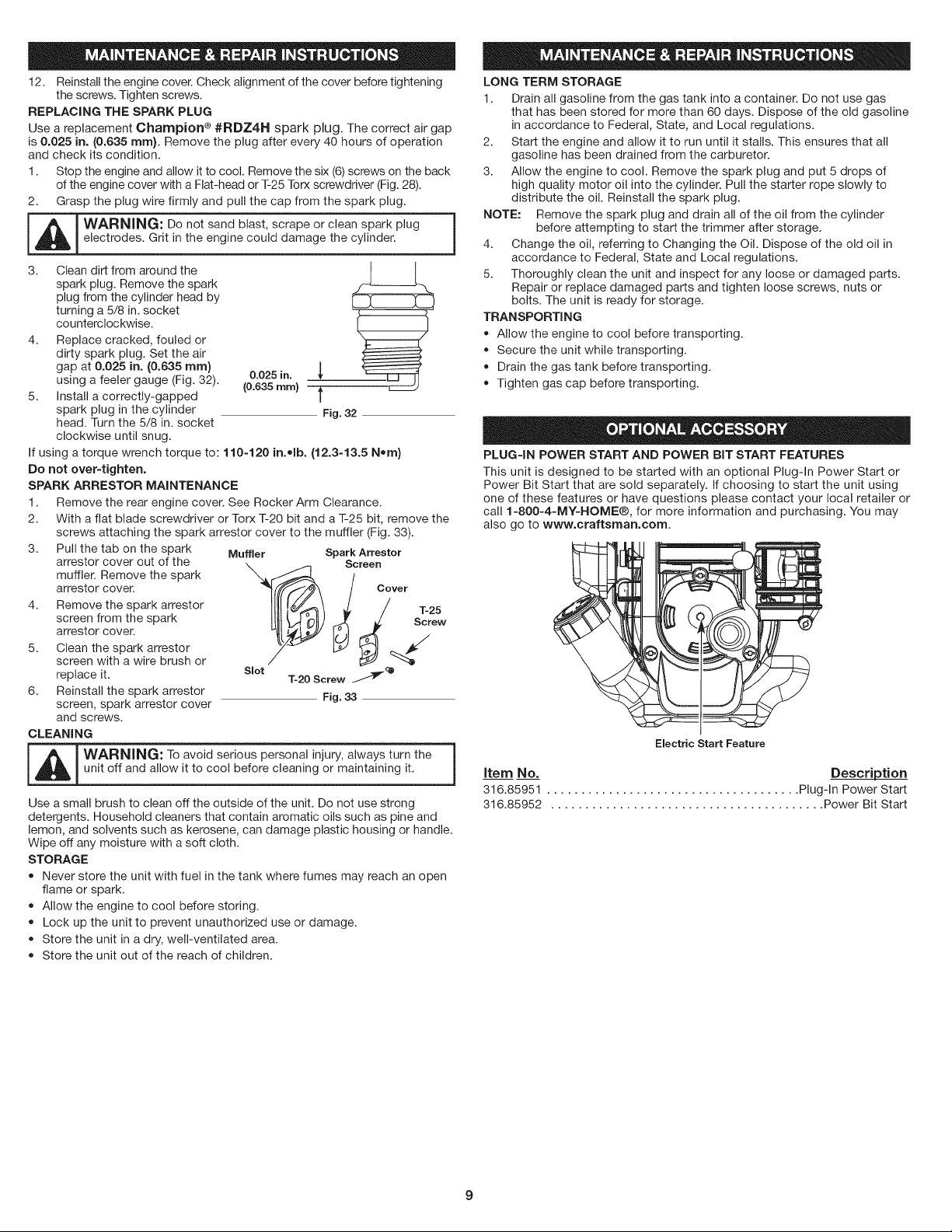

REPLACINGTHESPARKPLUG

UseareplacementChampion®#RDZ4Nsparkplug.Thecorrectairgap

is0.025in.{0.635 rnrn). Remove the plug after every 40 hours of operation

and check its condition.

1. Stop the engine and allow it to cool. Remove the six (6) screws on the back

of the engine cover with a Flat-head or T-25 Torx screwdriver (Fig. 28).

2. Grasp the plug wire firmly and pull the cap from the spark plug.

-- ]

A I WARNING: Do not sand blast, scrape or clean spark plug

the

engine could damage the cylinder.

e ectrodes. Gr t n

3. Clean dirt from around the

spark plug. Remove the spark

plug from the cylinder head by

turning a 5/8 in. socket

counterclockwise.

4. Replace cracked, fouled or

dirty spark plug. Set the air

gap at 0.025 in. {0.635 rnrn)

using a feeler gauge (Fig. 32).

5. Install a correctly-gapped

spark plug in the cylinder

head. Turn the 5/8 in. socket

clockwise until snug.

0.025 in. J_

(0.635 ram) t

Fig. 32

If using a torque wrench torque to: 110=120 in.olb. (12.3=13.5 Norn)

Do not over=tighten.

SPARK ARRESTOR MAINTENANCE

1. Remove the rear engine cover. See Rocker Arm Clearance.

2. With a flat blade screwdriver or Torx T-20 bit and a T-25 bit, remove the

screws attaching the spark arrestor cover to the muffler (Fig. 33).

3. Pull the tab on the spark Muffler Spark Arrestor

arrestor cover out of the Screen

muffler. Remove the spark _ [_ _ /

arrestor cover. Cover

4. Remove the spark arrestor T-25

screen from the spark JZ Screw

arrestor cover.

5. Clean the spark arrestor _ _"

screen with a wire brush or

replace it. Slot 1"-20Screw _

6. Reinstall the spark arrestor Fig. 33

screen, spark arrestor cover

and screws.

CLEANING

-- i

I A I WARNING: To avoid serious personal injury, always turn the

unit off and allow it to cool before cleaning or maintaining it.

Use a small brush to clean off the outside of the unit. Do not use strong

detergents. Household cleaners that contain aromatic oils such as pine and

lemon, and solvents such as kerosene, can damage plastic housing or handle.

Wipe off any moisture with a soft cloth.

STORAGE

Never store the unit with fuel in the tank where fumes may reach an open

flame or spark.

Allow the engine to cool before storing.

Lock up the unit to prevent unauthorized use or damage.

Store the unit in a dry, well-ventilated area.

Store the unit out of the reach of children.

LONG TERM STORAGE

1. Drain all gasoline from the gas tank into a container. Do not use gas

that has been stored for more than 60 days. Dispose of the old gasoline

in accordance to Federal, State, and Local regulations.

2. Start the engine and allow it to run until it stalls. This ensures that all

gasoline has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 5 drops of

high quality motor oil into the cylinder. Pull the starter rope slowly to

distribute the oil. Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil from the cylinder

before attempting to start the trimmer after storage.

4. Change the oil, referring to Changing the Oil. Dispose of the old oil in

accordance to Federal, State and Local regulations.

5. Thoroughly clean the unit and inspect for any loose or damaged parts.

Repair or replace damaged parts and tighten loose screws, nuts or

bolts. The unit is ready for storage.

TRANSPORTING

Allow the engine to cool before transporting.

Secure the unit while transporting.

Drain the gas tank before transporting.

Tighten gas cap before transporting.

PLUG-IN POWER START AND POWER BIT START FEATURES

This unit is designed to be started with an optional Plug-In Power Start or

Power Bit Start that are sold separately. If choosing to start the unit using

one of these features or have questions please contact your local retailer or

call 1-800-4-MY-HOME®, for more information and purchasing. You may

also go to www.craftsrnan.com.

Electric Start Feature

item No. Description

316.85951 ..................................... Plug-In Power Start

316.85952 ........................................ Power Bit Start

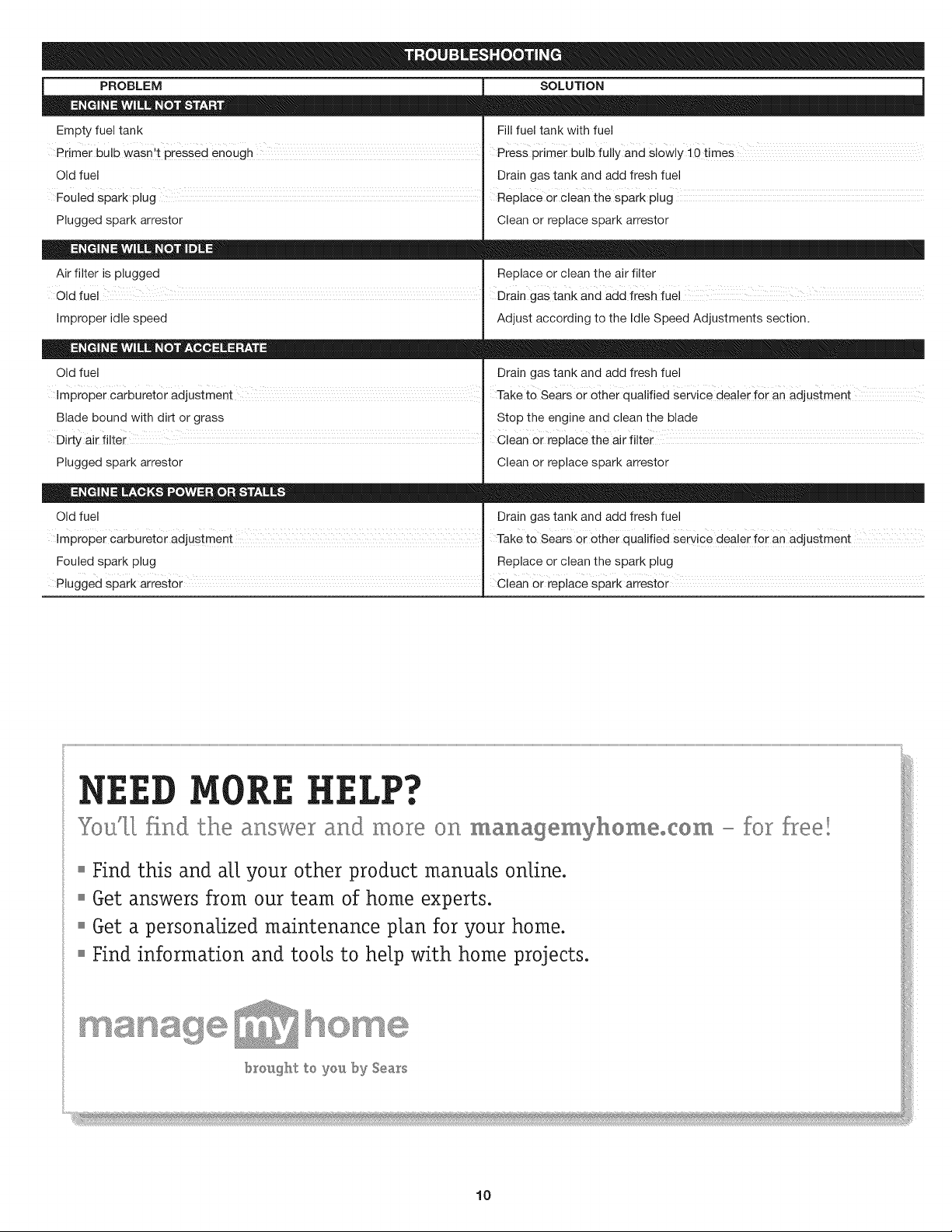

PROBLEM

Empty fuel tank

Pdmer bulb wasr,t Piessed enough

Old fuel

SOLUTION

Fill fuel tank with fuel

Press primer bulb fully and Slowly i0 times

Drain gas tank and add fresh fuel

Fou ed spark pug Rep ace or c ean the spark pug

Plugged spark arrestor

Air filter is plugged

Old fuei

Improper idle speed

Old fuel

Improper carburetor adjustment

Blade bound with dirt or grass

Dirty air filter

Plugged spark arrestor

Old fuel

Clean or replace spark arrestor

iiii_....

Replace or clean the air filter

Drain gas tank and add fiesh

Adjust according to the Idle Speed Adjustments section.

Drain gas tank and add fresh fuel

Take to sears or other qualified Service dea!ei f0r an adjustment

Stop the engine and clean the blade

Clean or replace the air filter

Clean or replace spark arrestor

Drain gas tank and add fresh fuel

Impropei carburetor adjustment Take to sears oi other qualified Seivice dealei for an adjustment

Fouled spark plug Replace or clean the spark plug

Pluggedsparkarrestor ' Cleanorreplacesparkarrestor

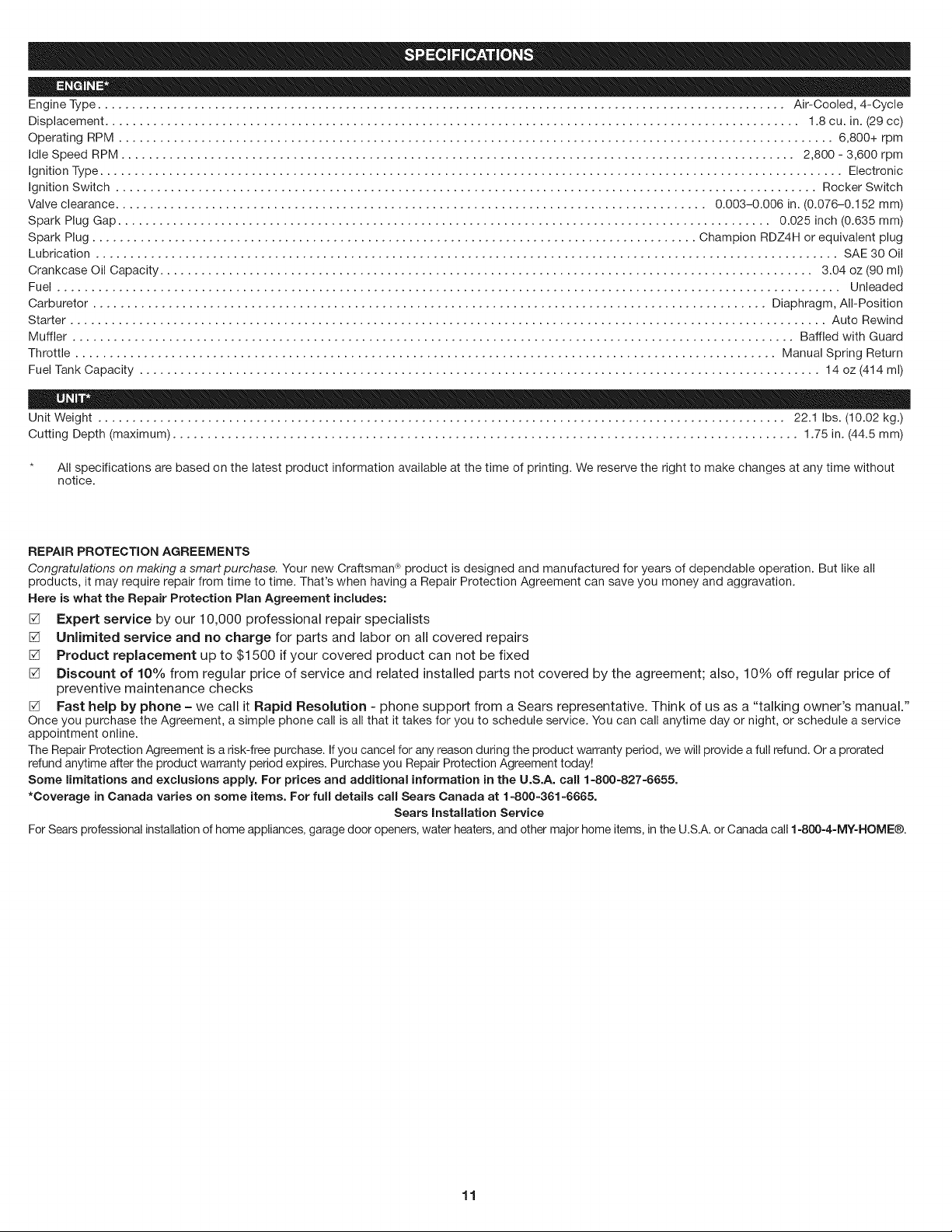

Engine Type .................................................................................................... Air-Cooled, 4-Cycle

Displacement ..................................................................................................... 1.8 cu. in. (29 cc)

Operating RPM ........................................................................................................ 6,800+ rpm

Idle Speed RPM .................................................................................................. 2,800 - 3,600 rpm

Ignition Type ............................................................................................................ Electronic

Ignition Switch ...................................................................................................... Rocker Switch

Valve clearance ...................................................................................... 0.003-0.006 in. (0.076-0.152 mm)

Spark Plug Gap ............................................................................................... 0.025 inch (0.635 mm)

Spark Plug ........................................................................................ Champion RDZ4H or equivalent plug

Lubrication ............................................................................................................ SAE 30 Oil

Crankcase Oil Capacity ............................................................................................... 3.04 oz (90 ml)

Fuel .................................................................................................................. Unleaded

Carburetor .................................................................................................. Diaphragm, All-Position

Starter .............................................................................................................. Auto Rewind

Muffler ......................................................................................................... Baffled with Guard

Throttle ...................................................................................................... Manual Spring Return

Fuel Tank Capacity ................................................................................................... 14 oz (414 ml)

Unit Weight .................................................................................................... 22.1 Ibs. (10.02 kg.)

Cutting Depth (maximum) ........................................................................................... 1.75 in. (44.5 mm)

* All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without

notice.

REPAIR PROTECTION AGREEMENTS

Congratulations on making a smart purchase. Your new Craftsman <+product is designed and manufactured for years of dependable operation. But like all

products, it may require repair from time to time. That's when having a Repair Protection Agreement can save you money and aggravation.

Here is what the Repair Protection Plan Agreement includes:

[] Expert service by our 10,000 professional repair specialists

[] Unlimited service and no charge for parts and labor on all covered repairs

[] Product replacement up to $1500 if your covered product can not be fixed

[] Discount of 10% from regular price of service and related installed parts not covered by the agreement; also, 10% off regular price of

preventive maintenance checks

[] Fast help by phone - we call it Rapid Resolution - phone support from a Sears representative. Think of us as a "talking owner's manual."

Once you purchase the Agreement, a simple phone call is all that it takes for you to schedule service. You can call anytime day or night, or schedule a service

appointment online.

The Repair Protection Agreement is a risk-free purchase. If you cancel for any reason during the product warranty period, we will provide a full refund. Or a prorated

refund anytime after the product warranty period expires. Purchase you Repair Protection Agreement today!

Some limitations and exclusions apply. For prices and additional information in the U.S.A. call 1=800=827=6655.

*Coverage in Canada varies on some items. For full details call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage door openers, water heaters, and other major home items, in the U.S.A. or Canada call 1-800-4-MY-HOME®.

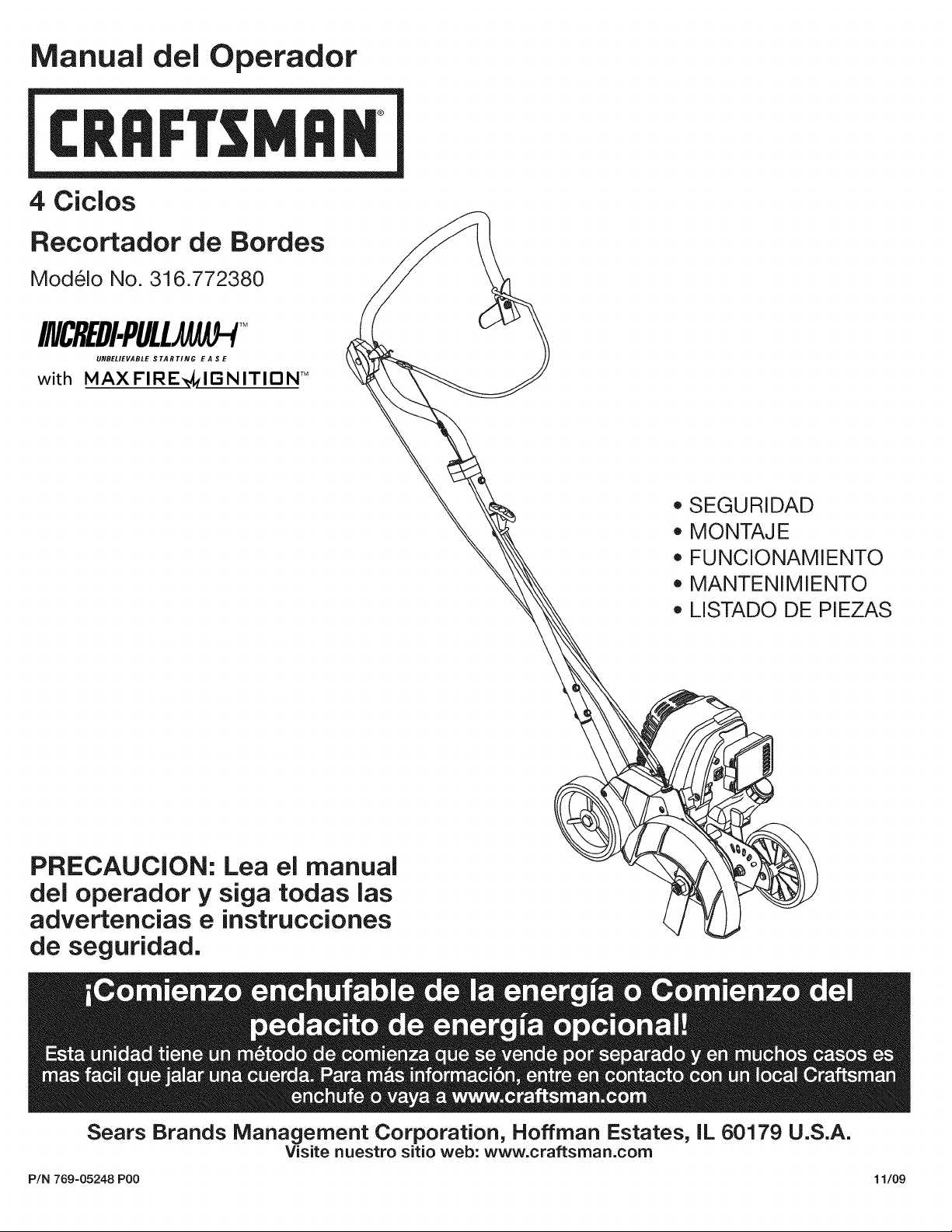

Manual del Operador

4 Ciclos

Recortador de Bordes

Modelo No. 316.772380

INCREDI.PULL_TM

UNBELIEVABLE STARTING EA S E

with MAX FIRE_._IGNITION _

* SEGURIDAD

* MONTAJE

* FUNCIONAMIENTO

* MANTENIMIENTO

* LISTADO DE PIEZAS

PRECAUCiON: Lea el manual

del operador y siga todas las

advertencias e instrucciones

de seguridad.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

Visite nuestro sitio web: www.craftsman.com

P/N 769=05248 PO0 11/09

LAS EMISIONES DEL MOTOR DE ESTE PRODUCTO CONTIENEN

SUBSTANCIAS QUIMICAS QUE EL ESTADO DE CALiFORNiA CONOCE

COMO CAUSANTES DECANCER, DEFECTOS DE NACIMIENTO U OTROS

DANOS REPRODUCTIVOS.

PROPOSICION 65 DE CALiFORNiA Toda la informaci6n, las ilustraciones y las especificaciones contenidas en este

manual se basan en la informaci6n mAs reciente disponible en el momento de

impresi6n del manual. Nos reservamos el derecho de hacer cambios en

cualquier momento sin aviso previo.

Los simbolos de seguridad se utilizan para Ilamar su atenci6n sobre posibles peligros. I

Los simbolos de seguridad y sus explicaciones merecen toda su atenci6n y_

comprensi6n. Los simbolos de seguridad no eliminan ningL_npeligro pot si mismos.

Las instrucciones o advertencias que ofrecen no substituyen las medidas adecuadas

de prevenci6n de accidentes. J

INDICE DE CONTENIDOS

Normas para una operaci6n segura .............................. 14

Garantia ................................................... 16

Conozca su unidad ........................................... 16

Instrucciones de ensamble ..................................... 16

Informaci6n del aceite y del combustible .......................... 17

Instrucciones de arranque y apagado ............................ 18

Instrucciones de operaci6n .................................... 19

Instrucciones de mantenimiento y reparaci6n ...................... 19

Limpieza y almacenamiento .................................... 21

Accesrorio Opcional .......................................... 22

Resoluci6n de problemas ...................................... 23

Especificaciones ............................................. 24

Lista de piezas .............................................. 24

Numeros de servicio ................................ Contraportada

PARACNISPAS

NOTA: Para los usuarios en tierras forestales de los EE.UU. yen los estados de

California, Maine, Oregon y Washington. Todos los terrenes forestales de los EE.UU.

y el estado de California (C6digos de Recursos PQblicos 4442 y 4443), Oregon y

Washington, requieren pot decreto, que ciertos motores de combusti6n interna que se

hagan funcionar en zonas boscosas y/o zonas cubiertas por pastizales, esten equipados

con un parachispas, que sean mantenidos en buen estado de funcionamiento o que el

motor sea construido, este equipado y sea mantenido para evitar incendios. Consulte los

reglamentos pertinentes a esos requisitos con las autoridades estatales o locales. El

incumplimiento de esos requisitos puede responsabilizarleo someterle a la imposici6n de

una multa. Esta unidad fue equipada en la fabrica con un parachispas. Si requiere

sustituci6n, hay una Pantalla Parachispas disponible, Pieza # 753-05245 al contactar el

departamento de servicio.

SIMBOLO SIGNIFICADO

ALERTA DE SEGURIDAD: Indica peligro, advertencia o

precauci6n. Debe prestar atenci6n para evitar sufrir graves lesiones

personales. Puede ser utilizado junto con otros simbolos o figuras.

PELIG RO: El no obedecer una advertencia de seguridad

puede conducir a que usted u otras personas sufran graves

lesiones. Siga siempre las precauciones de seguridad para reducir

el riesgo de incendio, descarga el6ctrica y lesiones personales.

_, ADVERTENOIA: El no seguir una advertencia de seguridad

puede conducir a que usted u otras personas sufran lesiones.

Siga siempre las precauciones de seguridad para reducir el

riesgo de incendio, descarga el6ctrica y lesiones personales.

PRECAUCION: El no seguir una advertencia de seguridad

puede conducir a daSo patrimonial o a usted u otras

que personas

sufran lesiones personales. Siga siempre las precauciones de

seguridad para reducir el riesgo de incendio, descarga el6ctrica y

lesiones personales.

NOTA: Le ofrece informaci6n o instrucciones que son esenciales para la

operaci6n o mantenimiento del equipo.

NOTA: iEsta unidad puede utilizar un comienzo enchufable de la energia o un

accesorio de arranque opcional comienzo del pedacito de energfa!

Para informarse sobre el use adecuado de estos sistemas, consulte el

manual del operador del comienzo enchufable de la energia de opcional

comienzo del pedacito de energia.(Se vende por separado) En la pagina 22

de este manual encontrara la informaci6n necesaria para comprar estos

accesorios).

Lea el manual del operador y siga todas las advertencias e instrucciones de

seguridad. De no hacerlo, el operador y/o los espectadores pueden sufrir

graves lesiones. Sl TIENE PREGUNTAS, LLAME AL 1=800=4=MY=HOME®

• IMPORTANTE INFORMACION DE SEGURIDAD •

LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR LA UNIDAD

[_J DVERTENCIA: Se deben seguir las siguientes reglas de

seguridad cuando use la unidad. Por favor lea estas instrucciones

para su propia seguridad y las de los espectadores, antes de

hacer funcionar la unidad. Por favor mantenga estas instrucciones

en un lugar seguro para uso futuro.

• Lea las instrucciones cuidadosamente. Familiaricese con los controles y el

uso adecuado de la unidad.

• No opere esta unidad cuando est6 cansado, enfermo o bajo la infiuencia de

alcohol, drogas o medicamentos.

• Los niSos y los adolescentes menores de 15 a5os de edad no deben usar la

unidad. Los adolescentes pueden hacerlo bajo la supervisi6n de un adulto.

Todos los dispositivos de protecci6n y los accesorios de seguridad deben

estar instalados adecuadamente antes de operar la unidad.

Inspeccione la unidad antes de usarla. Reemplace las piezas daSadas.

Verifique si hay fugas de combustible. AsegQrese de que todos los fijadores

est6n en su lugar y asegurados. Reemplace las piezas que est6n agrietadas,

astilladas o da5adas en cualquier forma. No opere la unidad con piezas

sueltas o daSadas.

Inspeccione cuidadosamente el Area antes de operar la unidad. Elimine

todos los escombros y los objetos duros o filosos tales como cristal, alambre,

etc.

Est6 consciente del riesgo de lesi6n en la cabeza, las manos y los pies.

No permita niSos, espectadores ni mascotas en el Area. Los niSos, los

espectadores y las mascotas deben estar fuera de un radio de 50 pies (15 m.)

como minimo; de todas formas los espectadores correran el riesgo de ser

golpeados por objetos lanzados por la unidad. Se debe exhortar a los

espectadores a que usen protecci6n para los ojos. Si se le acerca alguien

apague la unidad de inmediato.

Oprima el control del estrangulador y compruebe que regresa

automaticamente a la posici6n de marcha en vacio. Haga todos los ajustes o

reparaciones antes de usar la unidad.

AVlSOS DE SEGURIDAD PARA LAS UNIDADES QUE FUNCIONAN CON

GASOMNA

iA I ADVERTENClA: La gasolina es muy infiamable y sus gases

_J_ pueden exp otar s se enc enden. Tome as s gu entes precauc ones: |

Almacene el combustible solamente en recipientes dise_ados y aprobados

especificamente para el almacenamiento de dichos materiales.

• Evite crear una fuente de ignici6n para el combustible derramado. No

arranque el motor hasta que se disipen los vapores del combustible.

Pare siempre el motor y deje que se enfrie antes de Ilenar el tanque de

combustible. Nunca quite la tapa del tanque de combustible, ni agregue

combustible, cuando el motor est6 caliente. Nunca opere la unidad sin la

tapa de combustible bien colocada en su lugar. Afioje la tapa del tanque de

combustible lentamente para aliviar cualquier presi6n que haya en el tanque.

Agregue el combustible en un Area exterior bien ventilada, donde no haya

chispas ni llamas. Quite lentamente la tapa de combustible s61odespues de

haber parado el motor. No fume mientras est6 Ilenando de combustible o

mezclandolo. Limpie de la unidad inmediatamente cualquier combustible

derramado. Seque siempre la unidad antes de usarla.

Mueva siempre la unida a 30 pies (9.1 m) como minimo de la fuente y sitio de

combustible antes de arrancar el motor. No fume ni permita chispas ni llamas

expuestas cerca del Area mientras est6 agregando combustible u operando

la unidad.

CUANDO ESTI_ OPERANDO

. Nunca arranque ni opere la unidad dentro de un cuarto o edificio cerrado.

Respirar los vapores del escape puede ser fatal. Opere esta unidad

solamente en un Area exterior bien ventilada.

. Use galas protectoras que cumplan con la norma Z87.1-1989 de ANSI y

tengan la marca que Io indica. Use protecci6n para la oreja/audici6n cuando

opere esta unidad. Use mascara facial o para polvo si la operaci6n produce

mucho polvo.

• Use pantalones largos fuertes, botas, guantes y camisa de mangas largas. No

use ropa holgada, joyas, pantalones cortos, sandalias, ni est6 descalzo.

AsegQrese el cabello por encima del nivel de los hombros.

• Esta unidad tiene un embrague. La lamina sigue siendo inm6vil cuando el

motor estA estando desocupado. Si no sucede asi, haga que un t6cnico de

servicio autorizado ajuste la unidad.

• Est6 seguro que la lamina no esta en contacto con cualquier cosa antes de

comenzar la unidad.

• Use la unidad solamente de dia o con buena luz artificial.

• Evite arranques accidentales. Est6 en la posici6n de arranque cada vez que

hale la cuerda de arranque. El operador y la unidad deben estar en una

posici6n estable al arrancar. Consulte las Instrucciones de Arranque/Parada.

• Use la herramienta correcta. Use esta herramienta solamente para el

prop6sito para el cual rue dise_ada.

• Tenga mucho cuidado cuando invierta o mueva la unidad hacia usted.

• No se estire demasiado. Mantenga siempre la base de apoyo y equilibrio

adecuados. Tenga mucho cuidado cuando trabaje en pendientes marcadas o

inclinadas.

• Sostenga siempre la unidad con ambas manos cuando la opere. Mantenga un

agarre firme sobre ambas manijas.

• Mantenga las manos, la cara y los pies alejados de todas las partes en

movimiento. No toque ni intente parar la lamina mientras que esta girando.

• No toque el motor o el silenciador. Estas piezas estan muy calientes durante la

operaci6n, incluso despu6s de que se apaga la unidad.

• No opere el motor a mAs velocidad de la necesaria para cultivo. No haga

funcionar el motor a alta velocidad cuando no est6 cultivo.

• Pare siempre el motor cuando deje de cultivo o cuando est6 caminando de un

lugar de cultivo hacia otro.

• Si golpea o se enreda con un objeto extra,o, pare el motor inmediatamente y

verifique si ha habido algQn da_o. No Io opere antes de reparar el da_o. No

opere la unidad con piezas sueltas o da_adas.

• Pare la unidad, apague el motor y desconecte la bujia para mantenimiento o

reparaci6n.

• Use solamente piezas y accesorios de reemplazo del fabricante del equipo

original para esta unidad. Estos estAn disponibles en su proveedor de servicio

autorizado. El uso de cualquier pieza o accesorio no autorizado podria causar

lesiones graves al usuario, o da_os a la unidad, y anular su garantia.

• Mantenga la unidad limpia de vegetaci6n y otros materiales. Pudieran quedar

obstruidas entre las pOas y el protector.

• Para reducir el peligro de incendio reemplace un silenciador y amortiguador

de chispas defectuoso. Mantenga el motor y el silenciador libre de hierba,

hojas, exceso de grasa o acumulaci6n de carb6n.

DESPUI_S DE USARLA

• Limpie las pOas con un limpiador casero para eliminar la acumulaci6n de

resina. Engrase la lamina con aceite de la mAquina para prevenir moho.

OTROS AVlSOS DE SEGURIDAD

• Nunca almacene una unidad con combustible dentro de un edificio en el cual

los vapores puedan Ilegar a una llama expuesta o una chispa.

• Deje que el motor se enfrie antes de almacenarlo o transportarlo. AsegOrese

de fijar bien la unidad mientras la transporta.

• Almacene la unidad en un Area seca y cerrada, o en un lugar alto para evitar

uso no autorizado o da_os. Mant6ngala alejada del alcance de los ni_os.

• Nunca rocie ni chorree la unidad con agua ni ningOn otro liquido. Mantenga

las manijas secas, limpias y libres de escombros. Limpiela despues de usarla,

vea las instrucciones de Limpieza y Almacenamiento.

• Conserve estas instrucciones. ConsQItelas con frecuencia y Oselas para

instruir a otros usuarios. Si le presta esta unidad a alguien, pr6stele tambien

estas instrucciones.

GUARDE ESTAS INSTRUCCIONES

o SliVIBOLOS DE SEGURIDAD E INTERNACIONALES •

Este manual del operador describe los simbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador

para obtener informaci6n completa acerca de la seguridad, ensamble, operaci6n y mantenimiento y reparaci6n.

SIMBOLO SIGNIFICADO SIMBOLO SIGNIFICADO

JDAD,

_e81_:e

_re_

_ii_iil!iiiii!iiiiil;:i;i;ii!

i_ii

GARANTIA TOTAL DE CRAFTSMAN

Si este producto de Craftsman falla debido a un defecto en el material o en la mane de obra dentro de un periodo de dos aSos a partir de la fecha de compra,

devuelvalo a cualquier tienda o Centro de Servicio de Piezas y Reparaciones Sears u otro establecimiento de Craftsman en los Estados Unidos para que sea

reparado sin costo alguno (o ser reemplazado si resulta imposible repararlo).

Esta garantia se aplica solamente durante 90 dias si este producto en algQn momento se utiliza para fines comerciales o de alquiler.

Esta garantfa abarca SOLAMENTE los defectos en el material o en la mane de obra. Sears NO pagar_:

• Los articulos consumibles que se desgasten debido al uso normal dentro del periodo de garantia.

• Las reparaciones necesarias debidas a accidente asi como por no operar o no mantener el equipo de acuerdo con todas las instrucciones provistas.

• Mantenimiento preventivo, afinaciones del producto, o limpiezas o ajustes de carburadores.

Esta garantia le concede a usted derechos legales especificos, y usted pudiera tener otros derechos que varian de un estado a otto.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

APPLICACIONES

• Para hacer recortes a Io largo de senderos, estacionamientos, jardincillos

rocosos, etc.

Traba

Manubrio del asa

Asa

Gatillo del

regulador

Control de encendido

y apagado

Manija de la cuerda

de arranque

Tapa del Tap6n del

combustible aceite

Silenciador

Bujia de

encendido

Cubierta del

filtro de aire

Palanca de ajuste

de profundidad

Bombilla del

cebador

Cuchilla del

recortador de hordes

_,_:____ Protector de la

cuchilla

CONJUNTO DE LA MANIJA

Quite las tuercas y los !_ Asidero mediano

pernos de los componentes

de la manija. AsegQrese de

volver a colocarlos en los Contratuereas

orificios de donde salieron. [_"

Coloque el extreme de 2 II

orificios del eje metalico

recto sobre la base del eje

en la unidad y alinee los

orificios (Fig. 1). AsegOrese Asidero m_s

de que la etiqueta que dice bajo

PARA ARRANCAR (TO Fig. 1

START) mire hacia arriba.

Pernos

3. Inserte dos pernos de cabeza con reborde (1/4" x 1-1/4") en estos

orificios (Fig. 1).

4. Coloque con las manos las contratuercas en estos pernos.

5. Utilizando una Ilave de 3/8",

sujete cada uno de los pernos

de cabeza con reborde y

apriete las contratuercas con

una Ilave de 7/16" hasta que

est6n firmes. NO APRIETE

DEMASlADO.

6. Coloque el eje de la manija de

control en el extremo de 3

orificios del eje meta.lico recto y

alinee los orificios de la manija

de control con los dos orificios

del extremo del eje meta.lico

recto (Fig. 2).

NOTA:

Asidero supeno_ /

Fig. 2

Debido a que los cables de control han sido instalados

previamente, se debera tener mucho cuidado al instalar la manija

de control a fin de no pinchar o doblar los cables. Esto puede

dafiarlos y hacer que no funcionen bien.

7. Insertedospernosdecabeza _ _ dMangode

conreborde(1/4"x1-1/4")en _-'_ j. lacuerda

estosorificios(Fig.1). earranque

8. Coloqueconlasmanoslas

contratuercasenestos _ _ Ganchodeojo

emos A \ /co° Ooo°

9. Utilizando una Ilave de 3/8", Contratuercas anque

sujete cada uno de los pernos "_"_ __S

de cabeza con reborde y

apriete las contratuercas con

una Ilave de 7/16" hasta que

est6n firmes. NO APRIETE Fig. 3

DEMASlADO. Cincho de plastico

10. Tire de la cuerda de arranque

y deslicela a trav6s del

Gancho en "Z"

gancho de ojo (Fig. 3). / [ l

11. Inserte el gancho de ojo en el

orificio restante en el eje

metalico recto (Fig. 3).

12. Atornille la tuerca en el gancho Estribo

de ojo (Fig. 3) y utilice una Ilave arqueado

de 7/16" para apretar. NO

APRIETE DEMASIADO. Fig. 4

13. Utilizando los cinchos de

pl&stico que vienen en la Control del / / Tuerca

bolsa de piezas, asegure los regulador

cables de la manija a la /.

mitad del eje met&lico recto

entre el gancho de ojo y la Perno /

Fig. 5

caja del motor.

NOTA: NO pase ningQn cable

de control a trav6s del

gancho de ojo.

14. Corte el cincho de pla.stico que

sujeta el estribo arqueado a la

manija (Fig. 4).

15. Inserte el gancho en "Z" en el orificio del lado derecho del estribo arqueado

para asegurar el cable del embrague al estribo arqueado (Fig. 5).

16. Quite la tuerca y el perno del control del regulador (Fig. 6).

17. Alinee el control del regulador con el orificio del lado derecho de la

manija (Fig. 6).

18. Inserte el perno a trav6s del agujero en el control del regulador y el

orificio en la manija.

19. Coloque con las manos la contratuerca en este perno.

20. Utilizando una Ilave de 7/16", apriete cada una de las tuercas de cada

perno hasta que queden firmes. NO APRIETE DEMASIADO.

,_k I ADVERTENClA: EL LLENAR DEMA- SIADO EL CARTER PUEDE

I _ _ CAUSAR LESIONES PERSONALES GRAVES No podemos exagerar la

==_==' _ importancia del control y mantenimiento del nivel correcto de aceite en

el cig0ehal. Verifique el aceite antes de cada uso y c_.mbielo cuando

sea necesar o segQn send ca en a secc 6n de Camb o de ace te.

TIPO DE ACEITE RECOMENDADO

El uso de un aceite del tipo y peso correctos en el cigQeSales extremadamente

importante. Verifique el aceite antes de cada uso y cambie el aceite con frecuencia.

Si no usa el aceite correcto, o utiliza aceite sucio, puede causar el desgaste y falla

prematuros del motor. Use un aceite de buena calidad SAE 30 de API (American

Petroleum Institute) clase de servicio SG, SE SH.

CARGA DE ACEITE EN EL CARTER DEL CIGOE_IAL: USO INICIAL

NOTA: Esta unidad se envia sin carga de aceite. A fin de evitar el daSo de

la unidad, cargue aceite

en el c&rter del cigOeSal

antes de intentar

arrancar la unidad.

Su unidad trae una botella de

aceite SAE 30 SF, SG, SH de 90 ml

(3,04 onzas fluidas) (Fig. 4).

NOTA: Guarde la botella para

medir la cantidad correcta

de aceite cuando deba

cambiarlo en el futuro. Lea

Cambio de Aceite.

1. Desenrosque la tapa de la

botella de aceite y retire el sello de papel que cubre la apertura. Vuelva a

colocar la tapa. Corte la punta de la boquilla del embudo (Fig. 6).

4. Vierta todo el contenido de

la botella de aceite en el

cig0e5al (Fig. 7).

NOTA: No agregue nunca aceite

al combustible o al

tanque de combustible.

5. Limpie todo el aceite que

pueda haberse derramado y

vuelva a instalar el tap6n del

aceite.

Verifique el aceite antes de cada

uso y cambielo cuando sea

necesario seg0n se indica en la

secci6n de Cambio del aceite.

TIPO BE COMBUSTIBLE

RECOMENDADO

El combustible viejo es la causa

principal del mal funcionamiento

de la unidad. Aseg0rese de usar

combustible nuevo, limpio y sin

plomo. Elimine la gasolina vieja de

acuerdo a los reglamentos

federales, estatales y locales.

NOTA: Este es un motor de

cuatro ciclos. Para evitar

daSar su unidad, no

Coloque la unidad sobre una superficie plana.

Saque el tap6n de aceite/varilla de medici6n del cig0eSal (Fig. 8).

tap6n de aceite

Anillo en

Orificio de

Henado de

aceite

Fig. 7

Fig. 8

mezcle el aceite con la gasolina.

Definici6n de los combustibles de mezcla

Los combustibles actuales con frecuencia son una mezcla de gasolina y uno o

m&s oxigenantes como el etano, el metanol o el MTBE (6ter). El combustible con

mezcla de alcohol absorbe agua. Un porcentaje de agua tan pequeSo como el

1% en el combustible puede hacer que el combustible y el aceite se separen. Se

forman &cidos mientras est& guardado. Cuando use combustible con mezcla de

alcohol, use combustible nuevo (almacenado durante menos de 60 dias).

Uso de los combustibles de mezcla

Si decide usar un combustible de mezcla o si su uso es inevitable, le

recomendamos que tome las siguientes precauciones:

• Use siempre una mezcla fresca de combustible segOn Io indica su manual

del operador

• Use un aditivo de combustible estabilizador de gasolina

Drene el tanque y haga funcionar el motor en seco antes de guardar la unidad

Uso de aditivos en el combustible

ADVERTENCIA: La gasolina es muy inflamable. Los gases pueden

explotar si se encienden. Apague siempre el motor y espere que se enfrie

antes de cargar el tanque de combustible. No fume mientras Ilena el

tanque. Mantenga las chispas y las llamas lejos del &rea.

ADVERTENOIA: Cargue el com-bustible en un a.reaexterior limpia

y bien ventilada. Limpie de inmediato todo combustible que se haya

derramado. Evite crear una fuente de encendido con el combustible

derramado. No arranque el motor hasta que se hayan evaporado los

gases del combustible.

Eluso de un estabilizador de gasolina impedira la corrosi6n y reducir& al minimo la

formaci6n de dep6sitos de resina. El uso de aditivos puede evitar que se formen

dep6sitos dahinos en el carburador por hasta sais (6)meses. Agregue 23 ml (0,8 de

onza) de aditivo por gal6n de combustible de acuerdo alas instrucciones del envase.

No agregue NUNCA los aditivos directamente al tanque de combustible de la unidad.

CARGA DE COMBUSTIBLE EN LA UNIDAD

ADVERTENCIA: Saque la tapa del combustible lentamente para I

evitar lesionarse con el rociado del combustible. No opere nunca la

unidad sin la tapa del combustible firmemente colocada en su lugar. !

ADVERTENCIA: *NO UTIMCE GASOLINA E85 EN ESTA i

UNIDAD. Se ha demostrado que el combustible que contiene I

mAs del 15% de etanol probablemente ocasionarA da_os al motor

y anularA la garantia.

1. Saque la tapa de la gasolina

(Fig. 9).

2. Coloque el pico del

recipiente de gasolina en el

orificio de Ilenado del tanque

de gasolina (Fig. 9) y Ilene el

tanque.

NOTA: No Ilene el tanque

demasiado.

3. Limpie toda la gasolina que

pueda haberse derramado.

4. Vuelva a instalar la tapa de la

gasolina.

inyector deJ envase deJ gas

gasoHna

Fig. 9

Mueva la unidad por Io menos 9,1 m (30 pies) de la fuente y sitio de

carga antes de arrancar el motor.

ADVERTENCIA: Use esta unidad s61o en un Area exterior bien

ventilada. Los gases de escape de mon6xido de carbono pueden

ser letales en un Area cerrada.

ADVERTENOIA: Evite los arranques accidentales. Col6quese

en posici6n de inicio cuando tire de la cuerda de arranque (Fig. 12). Eli

operador y la unidad deben estar en una posici6n estable al arrancar

a un dad para evtar graves es ones persona es. 1

NOTA: Esta unidad utiliza el sistema de arranque Incredi-PulF M,que reduce

notablemente el esfuerzo necesario para arrancar el motor. No hay

resistencia fuerte al tirar de la cuerda de arranque. Este consciente de que

este m6todo de arranque es muy diferente (y mucho mas fAcil) que los

m6todos de arranque anteriores.

INSTRUCCIONES DE ARRANQUE

1. Compruebe el nivel de aceite

en el carter. Consulte el

tema C6mo comprobar el

nivel de aceite.

2. Llene el tanque de

combustible con gasolina sin

plomo limpia y fresca.

Consulte C6mo Ilenar la

unidad de combustible.

NOTA: No hay necesidad de

arrancar la unidad. El

control de Encendido/

Apagado esta en la

posici6n ENCENDIDO (I)

en todo momento (Fig. 10).

SI EST,&. FRIO... Para

funcionamiento en

tiempo de frio (por

debajo de 40°F), gire la

palanca de arranque

para tiempo frio (Fig. 11)

hacia abajo hasta la

posici6n de cerrada y

continQe al paso 3. NO

gire esta palanca hacia

abajo si la temperatura

esta por encima de 40°R

Rapido Control del

reguJador

Lento

Control de

encendido

apagado

Fig. 10

BombiJJa del

PaJanca de cebador

Arranque en Frio

Abierta _ Cerrada

Fig. 11

3. Oprima completamente y libere la pera del cebador 10 veces, lentamente.

Debera verse alguna cantidad de combustible en la pera del cebador (Fig. 11).

Si no puede ver combustible en la pera, oprima y suelte la pera tantas veces

como sea necesario hasta que vea combustible en la misma.

4. Parese en la posici6n de arranque (Fig. 12) y asegQrese de []ue el

control del regulador (Fig. 10) est6 en la posici6n LENTO (_ ).

5. Tire de la cuerda del arrancador en un movimiento controlado 3 a 5

veces o hasta comienzo de la unidad.

NOTA: No conecte el asa

mientras tire de la cuerda

de arranque (Fig. 12) o la

unidad no arrancar&

Sl ESTA FRIO... Para las

condiciones

atmosf6ricas frias

(debajo de 40°F), mueva

de un tir6n la palanca

del comienzo del tiempo

frio adelante a la

posici6n abierta

despu6s de que la

unidad haya comenzado

Posici6n de

_ Arranque

Cuerda de 4 --! __,__

arrsnque

Fig. 10

y antes de aumentar la vAIvula reguladora.

6. Espere 60 segundos y despues mueva el control de valvula reguladora

al RAPIDO ( _ ) position and allow the engine to warm up for 30 to 60

seconds. The unit may be used during this time.

Sl... El motor no arranca, regrese al paso 3.

Sl... El motor se para mientras oprime el regulador, regrese al paso 4

INSTRUCCIONES DE APAGADO

1. Saque la mane del control del regulador. Deje enfriar el motor en

marcha en vacio.

2. Coloque el control de encendido y apagado en posici6n de APAGADO (O)

(Fig. 10).

[.AS INSTRUCCIONES SiGUIENTES EXPUCAN COMO ARRANCAR LA UNIDAD

UTILIZANDO EL ACCESORIO DE ARRANQUE ELECTRICO.

NOTA: ]Esta unidad puede utilizar un comienzo enchufable de la energia o un

accesorio de arranque opcional comienzo del pedacito de energia!

Para informarse sobre el uso adecuado de estos sistemas, consulte el

manual del operador del comienzo enchufable de la energia de opcional

comienzo del pedacito de energia. (Se vende por separado) En la pAgina

22 de este manual encontrara la informaci6n necesaria para comprar

estos accesorios).

INSTRUCCIONES DE ARRANQUE

1. Compruebe el nivel de aceite en el carter. Consulte el tema C6mo

comprobar el nivel de aceite.

2. Llene el tanque de combustible con gasolina sin plomo limpia y fresca.

Consulte C6mo Ilenar la unidad de combustible.

NOTA: No hay necesidad de arrancar la unidad. Elcontrol de Encendido/

Apagado esta en la posici6n ENCENDIDO (I)en todo momento (Fig. 10).

SI EST,&. FRJO... Para funcionamiento en tiempo de frio (por debajo de 40°F),

gire la palanca de arranque para tiempo frio (Fig. 11) hacia abajo hasta

la posici6n de cerrada y continQe al paso 3. NO gire esta palanca hacia

abajo si la temperatura esta por encima de 40°E

3. Oprima completamente y libere la pera del cebador 10 veces, lentamente.

Debera verse alguna cantidad de combustible en la pera del cebador (Fig. 11).

Si no puede ver combustible en la pera, oprima y suelte la pera tantas veces

como sea necesario hasta que vea combustible en la misma.

4. Cerci6rese de que el control de vAIvula reguladora (Fig. 12) est6 en (_)

la posici6n LENTA (Fig. 10).

5. Ponga el arranque electrico o el pedacito de comienzo de la energia en la

parte posterior de la unidad. Refiera a la secci6n de la operaci6n del manual

del operador del arranque electrico o del pedacito de comienzo de la energia.

6. Presione y sostenga el arranque el6ctrico o perfore Arranque (I) el

bot6n para 2 intervalos de los segundos hasta que la unidad comience.

NOTA: No conecte el asa mientras tire de la cuerda de arranque (Fig. 12) o la

unidad no arrancarA.

SI ESTik FRiO... Para las condiciones atmosf6ricas frias (debajo de 40°F),

mueva de un tir6n la palanca del comienzo del tiempo frio adelante a la

posici6n abierta despu6s de que la unidad haya comenzado y antes de

aumentar la valvula reguladora.

7. De la posici6n del operador, mueva el control de vAIvula reguladora

( _ } coloque y permita que el motor caliente por 30 a 60 segundos

(Fig. 10). La unidad se puede utilizar durante este tiempo.

SL.. El motor no arranca, regrese al paso 3.

Sl... El motor se para mientras oprime el regulador, regrese al paso 4.

INSTRUCCIONES DE APAGADO

1. Saque la mano del control del regulador. Deje enfriar el motor en

marcha en vacio.

2. Coloque el control de encendido y apagado en posici6n de APAGADO (O)

(Fig. 10).

COMO SOSTENER LA UNIDAD

_L_ ADVERTENCIA: Use siempre protector para los ojos, oidos, I

los pies y el cuerpo a fin de reducir las posibilidades de lesiones al_

operar esta unidad.

Antes de hacer funcionar la unidad, pArese

en la posici6n de funcionamiento (Fig. 13).

Compruebe Io siguiente:

• Que el operador use protector para los

ojos y ropa adecuada.

Que ambas manos sujeten la barra de

mango firmemente.

• Que la rueda del recortador de bordes este

ajustada para la profundidad de corte

adecuada tal como se muestra en la Figura 14

y que el recortador de bordes este situado

come se muestra en la Figura 13. Fig. 13

COMO AJUSTAR LA PROFUNDIDAD DE CORTE DEL REOORTADOR DE

BORDES1. la de _

Sujete palanca ajuste

de profundidad situada al

lade de la rueda delantera

(Fig. 14).

2. Para elevar la cuchilla de

corte, mueva la palanca

hacia el frente del soporte de

la rueda (Fig. 14). Bajar la

rueda disminuye la

profundidad de corte.

3. Para bajar la cuchilla de

corte, mueva la palanca

Soporte de la rueda

Fig. 14

hacia la parte posterior del soporte de la rueda. Elevar la rueda

aumenta la profundidad de corte.

RECOMENDAOIONES PARA OBTENER MEJORES RESULTADOS AL

RECORTAR

• No fuerce al recortador de

bordes. Recorte la primera vez

a una profundidad menor, (No

mas de 1/2" de profundidad de

corte per pase), luego haga

otro pase con un ajuste mAs

profundo.

• Camine el recortador de bordes

a un paso lento y uniforme.

• Revise el estado de la cuchilla.

A medida que se desgasta se

pone mAs peque_a, por

Borde de la cuchilla

Orificio de lirnite

de desgaste

Fig. 15

consiguiente, se reduce el rendimiento de la profundidad de corte.

Reemplacela con una cuchilla nueva cuando la cuchilla se haya

desgastado hasta los orificios de limite de desgaste de la cuchilla (Fig. 15).

AJUSTE LA TENSION DE LA CORREA

Si la cuchilla no gira cuando se opriman la asa, entonces:

1. Localice el mando rotatorio peque_o situado en la parte superior de la

caja de la correa (Fig. 14).

2. Haga girar el mando hacia la derecha 1 revoluci6n para aumentar la

tensi6n en la correa.

3. Pruebe oprimiendo la asa y fijese si la cuchilla gira. Si no gira, repita el

paso 2 hasta que gire.

PROGRAMA DE MANTENIMIENTO

_ DVERTENCIA: Para evitar lesiones personales graves,

nunca realice manteni-miento ni reparaciones con la unidad

funcionando. Realice siempre el mantenimiento y las reparaciones

con la unidad fria. Desconecte el cable de la bujia de encendido

para cerciorarse de que la unidad no arrancar&

Estos procedimientos requeridos para el mantenimiento deben ser

realizados con la frecuencia indicada en la tabla. Deben ser incluidos come

parte de toda puesta a punto de cada temporada.

NOTA: Es posible que algunos procedimientos de mantenimiento

requieran herramientas o habilidades especiales. Si no esta

seguro sobre estos procedimientos, Ileve la unidad a Sears o a

otro proveedor de servicio calificado. Para mAs informaci6n, Ilame

al 1-800-4-MY-HOME®.

NOTA: El mantenimiento, el reemplazo o la reparaci6n de los dispositivos y

del sistema de control de emisiones puede ser realizado per Sears o

per otra agencia de servicio calificada. Para mas informaci6n, Ilame

al 1=800=4=MY=HOME®.

FRECUENCIA MANTENIMIENTO REQUERIDO CONSULTE

Cada 10 horass Limpie el filtro de aire

iP" 20

En 10 horass Cambie el aceite I P. 19

Verifique la separacbn entre el braze oscilante y la

valvula, y ajuste i P. 21

Verifique la condici6n y separaci6n de la bujia de

encendido

Ip. 21

Cada 40 horass Cambie el aceite i p. 20

Verifique la separacbn entre el braze oscilante y la

valvula, y ajuste I P. 21

Verifique la condici6n y separaci6n de la bujia de

encendido

ip. 21

Limpie el amortiguador de chispas I P" 21

REEMPLAZO DE LA CUCHILLA

1. Coloque la Ilave tipo "Allen"

de 5/16" en el orificio del

husillo (Fig. 17).

2. Mientras sujeta la Ilave tipo

"Allen" en su lugar, afloje la

tuerca con una Ilave de

15/16" girandola hacia la

izquierda (Fig. 17).

3. Quite la tuerca y la cuchilla.

Guarde la tuerca para instalar

la cuchilla nueva.

4. Instale la cuchilla nueva y la

tuerca (Fig. 18).

5. Mientras sujeta la Ilave tipo

"Allen" en el orificio del husillo,

apriete la tuerca girando la

Ilave hacia la derecha hasta

que quede apretada (Fig. 19).

NOTA: AsegOrese de que la

cuchilla se mantenga

plana yen el centro

contra el eje de salida

durante todo el tiempo

de la instalaci6n.

Orificio del

Apretar husillo

Loosen

Fig. 16

Cuchilla del

recortador de . /Tuerca

bord_

Fig. 17

INSPECCION DEL NIVEL DE ACEITE

_ RECAUCION: Para evitar un desgaste excesivo del motor y

el dane de la unidad, mantenga siempre el nivel de aceite correcto

en el carter del cigOeSal. No opere nunca la unidad con el aceite

debajo del extremo inferior de la varilla de medici6n.

No podemos exagerar la importancia de verificar y mantener el nivel correcto de

aceite en el carter del cigOeSal. Inspeccione el nivel de aceite antes de cada use:

1. Apague el motor y permita

que el aceite drene dentro

del carter del cigOe5al.

2. Ponga la unidad en una

superficie plana, liana.

3. Mantenga la suciedad,

recortes de cesped, etc., fuera

del motor. Limpie el Area

alrededor del tap6n de Ilenado

de aceite antes de retirarlo.

El Petr61eo m&x Llena la Linea

Fig. 18

4. Retireeltap6ndeaceitey tap6n de

seque el aceite. Vuelva a aceite

insertarlo completamente

hacia adentro.

5. La mirada en el petr61eo Ilena

hoyo, utiliza una linterna si

necesitado. El petr61eo debe

estar tocando apenas las

interiores la mayoria de los

hilos (Fig. 18). Trou de

bougie

6. Si el nivel de aceite no est&

tocando la rosca m&s interior

del agujero de Ilenar aceite,

Fig. 19

Anillo en O

afiada una pequefia cantidad al agujero de Ilenar aceite y vuelva a

comprobar (Fig. 21). Repita este procedimiento hasta que el nivel de

aceite alcance la rosca mAs interna del agujero de Ilenar aceite.

NOTA: No Ilene demasiado la unidad.

NOTA: Verifique que el anillo en O est6 en su lugar en el tap6n de aceite

cuando mida y cambie el aceite (Fig. 19).

CAMBIO DEL ACEITE

_L_ RECAUCION: Use guantes para evitar sufrir lesiones

cuando maneje la unidad.

Fig. 20

Fig. 21

Nivel de

llenado

En un motor nuevo, cambie el

aceite despu6s de las 10 primeras

horas de operaci6n. Cambie el

aceite mientras el motor aQn est&

caliente. El aceite fluir& con

libertad y Ilevar& m&s impurezas.

1. Retire el tap6n de aceite.

2. Vierta el aceite fuera del

orificio de Ilenado de aceite en

un recipiente inclinando la

unidad hasta una posici6n

vertical (Fig. 20). Deje

suficiente tiempo come para

completar el drenaje.

3. Seque todo el aceite residual de

la unidad y limpie todo el aceite

que pueda haberse derramado.

Elimine todo el aceite de

acuerdo con las normas

federales, estatales y locales.

4. Vuelva a cargar el carter del

cigQefial con 90 ml

(3,04 onzas fluidas) de aceite

SAE 30 SF, SG, SH.

NOTA: Use la botella y la boquilla

que guard6 del use inicial

para medir la cantidad

correcta. El nivel de 90 ml

(3,04 onzas) est,,

aproximadamente en la

parte superior de la

Ganchos Filtro de aire

Fig. 23

etiqueta de la botella Fig. 22

(Fig. 22). Mida el nivel con

la varilla de medici6n. Si el nivel est,, bajo, agregue una pequefia

cantidad de aceite y vuelva a medir (Fig. 21). No Io Ilene demasiado.

5. Vuelva a colocar el tap6n de aceite.

6. Vuelva a conectar el manguito de la bujia de encendido.

MANTENIMIIENTO DEL FILTRO DE AIRE

_ DVERTENCIA: Para evitar graves lesiones personales,

apague siempre su recortador y espere que se enfrie antes de

limpiarlo o realizar todo tipo de mantenimiento.

Limpieza del filtro de aire

Limpie y vuelva a aceitar elfiltro de aire Cubierta del filtro de aire

cada 10 horas de operaci6n. Es una de __-_,

las partes cuyo mantenimiento es

importante. No mantener debidamente

su filtro de aire puede resultar en

funcionamiento inadecuado o puede

causar dar_opermanente a su motor.

1. Abra la cubierta del filtro de

aire. Empuje hacia adentro la Orejeta

orejeta del lade derecho de la

cubierta, y extraiga la cubierta

del filtro de aire hacia afuera y hacia la izquierda (Fig. 23).

]

Ranura

2. Retire el filtro de aire (Fig. 23).

3. Lave el filtro con agua y

detergente (Fig. 24).

Enjuague bien el filtro y

d6jelo secar.

4. Aplique suficiente aceite

limpio de motor SAE 30 para

recubrir ligeramente el filtro

(Fig. 25).

5. Apriete el filtro para esparcir

y retirar el exceso de aceite

(Fig. 26).

6. Vuelva a colocar el filtro de aire

en la placa de base (Fig. 23).

NOTA: Si opera la unidad sin el

filtro de aire, su garantia

ser& ANULADA.

7. Vuelva a instalar la cubierta

del filtro de aire. Coloque los

ganchos del lade derecha de

la cubierta del filtro de aire en

las ranuras del lade derecha

de la placa posterior (Fig. 25).

8. Mueva la cubierta hacia la

izquierdo derecha hasta que

la orejeta del filtro de aire

calce en su lugar en la ranura

de la placa posterior (Fig. 25).

AJUSTE DE LA VELOCIDAD DE

MARCHA EN VAClO

Fig. 24

Fig. 25

La velocidad minima del motor

puede ser ajustada. Puede tener Fig. 26

acceso al tornillo de ajuste de minima a trav6s de un orificio en la parte

superior de la cubierta del motor (Fig. 27).

NOTA: Los ajustes descuidados pueden dafiar su motor seriamente.

Aparte de la velocidad de marcha en vacio, los ajustes al

carburador deberan ser hechos solamente per un distribuidor

Sears u otro distribuidor de servicio calificado.

Primero, Inspeccibn del Combustible

En general, el combustible viejo es el motive principal para que la unidad no

funcione en forma adecuada. Drene y vuelva a Ilenar el tanque con

combustible nuevo, limpio y sin plomo antes de hacer ningQn ajuste.

Consulte la Informaci6n acerca del Aceite y Combustible.

Segundo, Limpieza del Filtro de Aire

La condici6n del filtro de aire es importante para el funcionamiento de la

unidad. Un filtro de aire sucio limitara el flujo de aire y cambiara la mezcla de

aire y combustible. Con frecuencia esto se confunde con un carburador fuera

de ajuste. Inspeccione la condici6n del filtro de aire antes de ajustar el tornillo

de velocidad minima. Consulte la secci6n de Mantenimiento del Filtro de Aire.

Tercero, Ajuste del TorniUo de Velocidad Minima

_ DVERTENCIA: AI apagar la unidad, asegQrese de que el

accesorio de corte se haya detenido antes de apoyar la unidad

para prevenir graves lesiones personales.

Si despues de inspeccionar el combustible y limpiar el filtro de aire el motor

at_n no funciona en minima, ajuste Tornillo de ajuste

el tornillo de velocidad minima de minima

segQn se indica a continuaci6n.

1. Arranque el motory d6jelo

funcionar a una minima alta

durante un minute para que

se caliente.

2. Suelte el gatillo del regulador

y deje que el motor funcione

en minima. Si el motor se

para, inserte un Fig. 27

destornillador Phillips

pequefio en el orificio de la cubierta del motor (Fig. 27). Gire el tornillo

de minima hacia adentro, en sentido horario, de a 1/8 de vuelta pot vez

(segQn sea necesario) hasta que el motor funcione en minima

suavemente.

NOTA: El accesorio de corte no debe girar cuando el motor est_

funcionando en minima.

3. Si el accesorio de corte gira cuando el motor est& funcionando en

minima, gire el tornillo de velocidad minima en sentido antihorario de a

1/8 de vuelta per vez (segQn sea necesario) para reducir la velocidad

minima.

La inspecci6n del combustible, la limpieza del filtro de aire y el ajuste del

tornillo de velocidad minima debe resolver la mayoria de los problemas del

motor. En caso contrario, y si ninguna de las condiciones siguientes se

cumplen, pida que la unidad sea inspeccionada pot un t6cnico calificado de

Sears o de otro distribuidor de servicio calificado:

• El motor no funciona en minima

• El motor fluctQa o se ahoga al acelerarlo

Existe una p6rdida de fuerza motriz

HUELGO DEL BRAZO OSOILANTE

_ DVERTENClA: AI apagar la unidad, asegOrese de que el |

accesorio de corte se haya detenido antes de apoyar la unidad

para prevenir graves lesiones personales.

Esto requiere desarmar el motor. Si usted no esta seguro o no se considera

calificado para realizar esto, Ileve la unidad a Sears o a otro centro de

servicio calificado. Vista superior den motor

NOTA: Inspeccione el huelgo de

la valvula del brazo

oscilante con una galga rtorniHos

despues de las primeras tornillos

10 horas de operaci6n y

luego cada 25 horas de

operaci6n en Io

sucesivo.

El motor debe estar frio cuando

verifique o ajuste el huelgo de Fig. 28

la valvula. Tornillo __.__.¢_

• Esta tarea debe ser realizada en

interiores, en un Area limpia y Cubierta del

libre de polvo.

1. Quite los dos (6)Tomillos de

encima de la tapa del motor Bujia de

con un destornillador de pala o

Torx #25 (Fig. 28).

2. Desconecte el cable de la

bujia de encendido. Fig. 29

3. Limpie la suciedad de Tuercas de ajuste

alrededor de la bujia de

encendido. Saque la bujia de

encendido de la cabeza del ENTRADA

cilindro girando un casquillo

de 16mm (5/8 pulgadas) en ESCAPE

sentido antihorario. Brazos

4. Saque la cubierta del motor

(Fig. 28).

5. Limpie la suciedad de

alrededor de la cubierta del Fig. 30

brazo oscilante. Saque el Tuerca de Balancin

tornillo que sostiene la cubierta ajuste -______

del brazo oscilante con un Galga

destornillador grande de

va.stago piano o con una broca /

TorxT-25 (Fig. 29).Saquela 0,076-0,152mm _'_'_

oscilante.CUbiertay la junta del brazo ( 003 006 pulg.)

6. Tire de la cuerda de arranque

lentamente para Ilevar el V_stago de la vbNvula

pist6n a la parte superior de Fig. 31

su recorrido (conocido como

punto muerto superior). Compruebe que:

El pist6n est6 en la posici6n superior de su recorrido. Esto deberA

hacerse mirando por el orificio de la bujia. (Fig. 39)

Ambos balancines de vAlvulas se mueven libremente, y ambas vAlvulas

estan cerradas

7. Deslice la galga entre el brazo oscilante y el resorte de retorno de la

valvula. Mida el huelgo entre el vastago de la valvula y el brazo

oscilante (Fig. 31). Realice esto en las vAIvulas de entrada y de escape.

El huelgo recomendado para las valvulas de entrada y de escape es 0,076 -

0,152 rnrn (0,003 - 0,006 pulgadas}. Use un calibrador regular de autom6vil

de 0,127 rnrn (0,005 pulgadas}. El calibrador debe deslizarse entre el balancin

y el vastago de la vAlvula con una ligera cantidad de resistencia, sin doblarse

(Fig. 30 y 31).

8. Si el huelgo no se encuentra dentro de las especificaciones:

a. Gire la tuerca de ajuste con una Ilave de 8 mm (5/16 pulgadas) o una

guia de tuercas (Fig. 31).

• Para incrementar el huelgo, gire la tuerca de ajuste en sentido antihorario.

Para reducir el huelgo, gire la tuerca de ajuste en sentido horario.

b. Vuelva a inspeccionar ambos huelgos, y ajuste si es necesario.

9. Vuelva a instalar la cubierta del brazo oscilante utilizando una nueva

junta. Ajuste el tornillo a 2,2-3,4 Norn (20=30 pulgadasolibra).

10. Inspeccione la bujia de encendido y vuelva a instalar. Lea Cambio de la

Bujia de encendido.

11. Vuelva a colocar el cable de la bujia de encendido.

12. Vuelva a instalar la cubierta del motor. Verifique la alineaci6n de la

cubierta antes de ajustar los tornillos. Ajuste los tornillos.

CAMBIO DE LA BUJIA DE ENCENDIDO

Use una bujia de encendido Champion ® #RDZ4H. La separaci6n correcta

es de 0,635 tara (0,025 pulgadas). Retire la bujia luego de cada 25 horas de

operaci6n e inspeccione su estado.

1. Apague el motor y espere que se enfrie. Retire los seis (6) tornillos de la

parte posterior de la tapa del motor con destornillador de cabeza plana

o Torx No. T-25 (Fig. 28).

2. Tome el alambre de la bujia con firmeza y s&quelo de la bujia de encendido.

_ REOAUOION: No limpie con chorro de arena, ni raspe ni

limpie los electrodos. El motor podria daSarse si penetran

pequeSas particulas en el cilindro.

3. Limpie alrededor de la bujia i I

de encendido. Saque la bujia

de encendido de la cabeza

del cilindro girando una Ilave

de casquillo de 16 mm (5/8

de pulgada) en sentido

antihorario.

4. Cambie las bujias que esten

rajadas, sucias o deterioradas. 0.635 mm _" .

Fije la separaci6n de aire a 10.025in.)

0,635 mm (0,025 pulgadas) /

utilizando un calibrador (Fig. 32). Fig. 32

5. Instale una bujia de encendido con la separaci6n correcta en la cabeza del

cilindro. Ajuste girando la Ilave de casquillo 16 mm (5/8 de pulgada) en

sentido horatio hasta que este ajustada sin huelgo.

Si usa una Ilave de torsi6n, ajuste a:

110=120 pulg.olibras (12.3=13.5 Nora}

No ajuste demasiado.

MANTENIMIENTO DEL AMORTIGUADOR DE CHISPAS

1. Saque la cubierta del amortiguador de chispas. Lea Huelgo del brazo

oscilante.

Silenciador Pantalla del amortiguador de

2. Con un destornillador de _ chisp!is__

vAstago piano o broca Torx

T20, saque el tornillo que Cobertura

conecta la cubierta del

T-25

amortiguador de chispas al

TorniHo

silenciador (Fig. 33).

3. Saquelaorejetadela _ c_:_/_

cubierta del amortiguador de T-20

chispas fuera del silenciador. Ranura

Retire la cubierta del Tornillo------'_

amortiguador de chispas. Fig. 33

4. Saque la pantalla del amortiguador de chispas de la cubierta del

amortiguador de chispas.

5. Limpie la pantalla del amortiguador de chispas con un cepillo de

alambre, o cambiela.

6. Vuelva a instalar la pantalla del amortiguador de chispas, la cubierta del

amortiguador de chispas y el tornillo.

LHMPIEZA

_ DVERTENCIA: Para evitar graves lesiones personales,

apague siempre su recortador y espere que se enfrie antes de

limpiarlo o realizar cualquier tipo de mantenimiento.

Use un cepillo peque_o para limpiar la parte exterior de la unidad. No use

detergentes fuertes. Los limpiadores dom6sticos que contienen aceites

arom&ticos como pino y lim6n, y con solventes como el queroseno pueden

da_ar el bastidor de pl&stico y la manija. Seque toda la humedad con un paso

suave.

ALMACENAMIENTO

No guarde nunca la unidad con combustible en el tanque donde los

vapores puedan Ilegar a una llama o chispa.

Espere que el motor se enfrie antes de guardar la unidad.

Guarde la unidad bajo Ilave para prevenir el uso pot personas no

autorizadas y su daSo.

• Guarde la unidad en un Area seca y bien ventilada.

• Guarde la unidad fuera del alcance de los niSos.

ALMACENAMIENTO POR LARGOS PERIODOS DE TIEMPO

Si debe guardar la unidad durante un largo periodo de tiempo:

1. Drene toda la gasolina del tanque en un recipiente. No use gasolina que haya

estado guardada durante mas de 60 dias. Elimine la gasolina vieja de acuerdo

con las normas federales, estatales y locales.

2. Arranque el motor y d6jelo funcionar hasta que se ahogue. Esto asegura

que toda la gasolina se haya drenado del carburador.

3. Deje enfriar el motor. Saque la bujia de encendido y coloque 5 gotas de

aceite de motor de buena calidad en el cilindro. Tire de la cuerda de

arranque lentamente para distribuir el aceite. Vuelva a instalar la bujia

de encendido.

NOTA: Saque la bujia de encendido y drene todo el aceite del cilindro

antes de intentar usar el recortador luego de haber estado

guardado.

4. Cambie el aceite. Lea Cambio del Aceite. Elimine el aceite viejo de

acuerdo con las normas federales, estatales y locales.

5. Limpie bien la unidad y verifique que no existan partes flojas ni

daSadas. Repare o cambie las partes daSadas y ajuste los tornillos, las

tuercas o los pernos que est6n flojos. La unidad est& lista para ser

guardada.

TRANSPORTE

• Deje enfriar el motor antes de transportar la unidad.

Asegure la unidad durante su transporte.

• Drene el tanque de gasolina antes de transportar la unidad.

• Ajuste la tapa de la gasolina antes de transportar la unidad

CARACTERJSTICAS ENCHUFABLES DEL COMIENZO DE LA ENERGJA Y

DEL COMIENZO DEL PEDACJTO DE ENERGJA

Esta unidad se dise_a para ser comenzada con un comienzo enchufable

opcional de la energia o el comienzo del pedacito de energia que se

vendan por separado. Si usted opta por arrancar la unidad utilizando la

funci6n de arranque el6ctrico, remitase al manual del operador del

Arranque EI6ctrico para informarse sobre el procedimiento de arranque

correcto a utilizar. Si tiene preguntas, Ilame al 1-800-4-MY-HOME®.

Funci6n de Arranque El_ctrico

item No. Descripci6n

316.85951 ................................................ Comienzo enchufable de la energia

316.85952 .................................................. Comienzo del pedacito de energia

CAUSA

El tanque de C0mbustible estfi Vac[o

La bombilla de cebado no fue oprimida Io suficiente

El combustible es viejo o esta mal mezclado

La bujia de encendido est_ airuinada

Parachispas obstruido

ACCION

Llene el tanque con combustible bien mezclado

Optima la bombilla de cebado total de 10 veces

Use el procedimiento de arranque

Drene el tanque de gasolina/Agregue mezcla de combustible nueva

Cambie o limPie la bujia de encendido

Limpie o cambie el parachispas

La temperatura exterior es por debajo de 40 C (40Q F) Hale el cord6n de arranque hasta un m_ximo de 10-15 veces

La temperatura exterior es per debajo de 32 ° C (90° F) Hale el cord6n de arranque hasta un m&ximo de 10-15 veces

El fltro de aire est_ obstruido Cambie o Impie el filtro de aire

El combustible es viejo o esta mal mezclado Drene el tanque de gasolina/Agregue mezcla de combustible nueva

E carburador no esta ajustado en forma correcta Tome a un comerc ante autor zado Sears de serv c o para un ajuste

El combustible es viejo o est& mal mezclado Drene el tanque de gasolina / Agregue mezcla de combustible nueva

El carburador no est_ ajustado en forma correcta Tome a un c0merciante autorizado sears de! servicio para un ajuste

La cuchilla esta atascado de hierba

El filtro de aire esta Sucio

Parachispas obstruido

El combustible es viejo o estb, mal mezclado

Pare el motor y limpie la cuchilla

Limpie o Cambie el filtro de aire

Limpie o cambie el parachispas

Drene el tanque de gasolina / Agregue mezcla de combustible nueva

E carburador no est& ajustado en forma correcta Tome a un comerc ante autor zado Sears de serv c o para un ajuste

El filtro de aire est& sucio Limpie o cambie el filtro de aire

La bujia de encendido est_ arruinada cambie o Impie la bujia de encendid0

Parachispas obstruido Limpie o cambie el parachispas

£SITA AYUDA?

Encontrar_ _a respuesta y mucho m_ en managemyhomeocOm - gratis!

° Busque este y todos sus dem£s manua(es de productos en (rhea.

° 0btenga respuestas de nuestros expertos en productos para e[ hogar.

, Redba un p[an de mantenimiento personafzado para su hogar.

, Encuentre [a informad6n y [as herramientas que re ayudar£n en sus proyectos para su hogar.

i!i

Tipo de motor .............................................................................................. Enfriado por aire, 4 ciclos

Desplazamiento .......................................................................................... 32 cc (1,6 pulgadas cObicas)

R.RM. de operaci6n ............................................................................................. 6,800 - 9,300 r.p.m.

R.RM. de velocidad minima ....................................................................................... 2,800 - 3,600 r.p.m.

Tipo de encendido ...................................................................................................... Electr6nico

Interruptor de encendido .......................................................................................... Interruptor oscilante

Huelgo de la valvula ................................................................................ 0,076-0,152 mm (0,003-0,006 pulg)

Separaci6n de la bujia de encendido .............................................................................. 0,635 mm (0,025 pulg)

Bujia de encendido ................................................................................... Champion@ RDZ4H o bujia similar

Lubricaci6n ......................................................................................................... Aceite SAE 30

Capacidad de aceite del carter del cigQe_al ............................................................................ 90 ml (3,04 onzas)

Combustible ............................................................................................................ Sin plomo

Carburador ............................................................................................... Diafragma, multiposicional

Arranque ..................................................................................................... Bobinado automatico

Silenciador .............................................................................................. Amortiguado con protecci6n

Regulador ................................................................................................ Retorno manual del resorte

Capacidad del tanque de combustible .................................................................................... 22 oz (532 ml)

Peso de la unidad ................................................................................................. 10,02 kg (22,1 Ibs)

Profundidad de corte (MAximo) ................................................................................. 44,5 mm (1,75 pulgadas)

Toda las especificaciones contenidas en este manual se basan en la informaci6n mas reciente disponible en el momento de impresi6n del manual. Nos

reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

CONVENIOS DE COBERTURA DE GASTOS PARA REPARACIONES

Felicidades pot haber hecho una compra inteligente. Su nuevo producto Craftsman esta dise_ado y fabricado para que opere de manera confiable durante

a_os. Pero como todos los productos, pudiera necesitar una reparaci6n cada cierto tiempo. Pot eso el tener un Convenio de Cobertura de Gastos para

Reparaciones puede ahorrarle dinero y disgustos.

Adquiera un Convenio de Cobertura de Gastos para Reparaciones ahora y prot_jase de problemas y gastos inesperados.

He aqui Io que incluye el Convenio:

[] Servicio proporcionado por nuestros 12.000 especialistas expertos en reparaciones profesionales

[] Servicio iJimitado sin cargos por piezas ni mane de obra, en todas las reparaciones cubiertas

[] Reemplazo del producto, si sus productos cubiertos no pueden arreglarse

[] Descuento del 10% del precio regular del servicio y de piezas relacionadas con el servicio no cubiertas per el convenio; ademas,

descuento de110% del precio regular de los chequeos de mantenimiento preventivo

[] Ayuda r_pida por tel_fono: apoyo telef6nico por parte de un tecnico de Sears en los productos que requieren reparaci6n en el hogar,

ademas de la programaci6n de la reparaci6n a una hora conveniente

Una vez que usted adquiera el Convenio, basta con una Ilamada telef6nica para programar el servicio. Usted puede Ilamar a cualquier hora del dia o de la

noche, o programar por Internet una cita para el servicio.

Sears tiene mas de 12.000 especialistas en reparaciones profesionales, que tienen acceso a mas de 4,5 millones de piezas y accesorios de calidad. Ese es el

tipo de profesionalismo con el que usted puede contar para ayudar a prolongar la vida Qtil de su nueva adquisici6n durante aSos. iAdquiera hoy mismo su

Convenio de Cobertura de Gastos para Reparaciones!

Se aplican algunas limitaciones y exclusiones. Para precios e informaci6n adicional, Ilame al 1=800=827=6655.

Servicio de Instalaci6n de Sears

Para la instalaci6n pot parte de profesionales de Sears de efectos electrodom6sticos; abridores de puertas de garaje, calentadores de agua y demAs articulos

dom6sticos de mayor cuantia, en los EE.UU., Ilame al 1-=800=4=MY=HOME <e.

REPLACEMENT PARTS - MODEL 316.772380

4-CYCLE LAWN EDGER

item Part No. Description

17 753-05246 Muffler Screw

18 753-05255 Spark Plug

19 753-05247 Insulator Gasket

20 753-05248 Nut

(_?_ 21 753-05249 Insulator

22 753-05366 Carburetor Gasket

f_ 23 753-05440 Carburetor w/Primer

k_Q_ _ 24 753-04030 Air Cleaner O-Ring

25 753-04031 Air Filter Mounting Screw

26 753-05835 Air Cleaner Cover Assembly (includes 27-32)

27 791-182657 Air Filter Plate

item Part No. Description 28 791-182097 Breather Tube Assembly

1 753-06113 Engine Cover Assembly (includes 2 & 3) 29 791-181000 Grommet Washer

2 753-04595 Cover Screw 30 791-182409 Washer

3 753-05377 Starter Screw 31 753-04993 Nut

4 753-05209 Rocker Cover 32 791-182658 Air Filter

5 753-05210 Rocker Cover O-Ring 33 753-06240 Fuel Tank Assembly w/Fuel Lines (includes 35)

6 753-05232 Cylinder O-Ring 34 753-1229 Fuel Cap

7 791-182379 Breather Hose 35 753-05259 Fuel Tank Pads

8 753-05408 Oil Plug (includes 9) 36 753-06283 Starter Housing Assembly (includes 3 & 37-45)

9 791-182290 Oil Plug O-Ring 37 791-182396 Washer

10 753-06111 Crankcase Cover 38 753-05790 Drive Shaft Pulley

11 753-05238 Crankcase Cover O-ring 42 753-06290 Shortblock Assembly

12 753-05240 Flywheel Assembly (includes Crankcase, Cylinder, 3-9, 11, 14 & 18)

13 753-05785 Lead Wires

14 753-05447 Module Assembly

15 753-05245 Muffler Assembly (includes 16 & 17)

16 753-05244 Muffler Gasket

REPLACEMENT PARTS = MODEL 316.772380

4-CYCLE LAWN EDGER

REPLACEMENT PARTS - MODEL 316.772380

4-CYCLE LAWN EDGER

item Part No. Description item Part No. Description

1 753-05791 Handle Assembly (includes 2-4) 26 753-06287 Height Adjustment Spacer

2 753-05797 Lockout Lever Assembly 27 753-04202 Spindle Plate Screw

3 753-04043 Bale Spring 28 753-05559 Spindle Spacer

4 753-05793 Lockout Hardware Assembly 29 753-05528 Screw

5 753-05795 Tensioner Cable Assembly 30 753-05553 Belt Retainer

6 791-182405 Switch 31 753-05540 Idler Pulley Assembly

7 753-05789 Throttle Assembly 32 753-05541 Shoulder Screw

8 753-05794 Throttle Hardware Assembly 33 753-05560 Belt

9 753-05524 Starter Rope Guide Assembly 34 753-05554 Screw

10 753-05787 Middle Handle Assembly (includes 11) 35 753-05555 Washer

11 753-05526 Handle Hardware Assembly 36 753-05542 Pulley

12 753-05557 Lower Handle 37 753-05543 Blade Spindle

13 753-05849 Lower Handle Screw & Nut Assembly 38 753-05544 Spindle Plate

14 753-05850 Edger Frame 39 753-05550 Bearing

15 753-05525 Lock Nut 40 753-05545 Bearing Cup

16 753-05530 Wheel 41 753-05546 Washer

17 753-05529 Wheel Bolt 42 753-05547 Blade Guard

18 753-05556 Spacer 43 753-05548 Screw

19 753-05538 Spacer Screw 44 753-05562 Edger Blade

20 753-05531 Height Adjustment Lever Assembly 45 753-05549 Nut

21 753-05532 Washer 46 753-04595 Screw

22 753-05534 Shoulder Screw 47 753-05552 Belt Cover

23 753-05535 Nut

24 753-05646 Washer

25 753-05536 Pivot Arm

Your Home

For troubleshooting, product manuals and home solutions advice:

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.craftsman.com www.craftsman.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.craftsman.com www.craftsman.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n Au Canada pour service en fran(;ais:

a domicilio, y para ordenar piezas: 1-800-LE-FOYER Mc

1-800-SU- HOGAR ® (1-800-533-6937)

(1-888-784-6427) www.craftsman.ca

www.craftsman.com

® Registered Trademark / Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada / Marca de F&brica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros paises

MCMarque de commerce / MDMarque d6pos6e de Sears Brands, LLC

Craftsman 316772380 edger

Product's Documents

User Manual

Specifications

Craftsman 316772380 Questions and Answers
