Z533 SPEAKER SYSTEM WITH
SUBWOOFER
SYSTÈME DE HAUT-PARLEURS Z533
AVEC CAISSON DE BASSES
Complete Setup Guide
Guide d’installation complet
English 3
IN
OUT
MAX
KNOW YOUR PRODUCT
Headphone jack
Wired control pod
Power plug
Power and volume
control knob
Bass control
Subwoofer
RCA input
3.5 mm input
RCA cable
tosubwoofer
3.5 mm auxiliary
input jack
3.5 mm cable
Left satellite
Right satellite
English 4

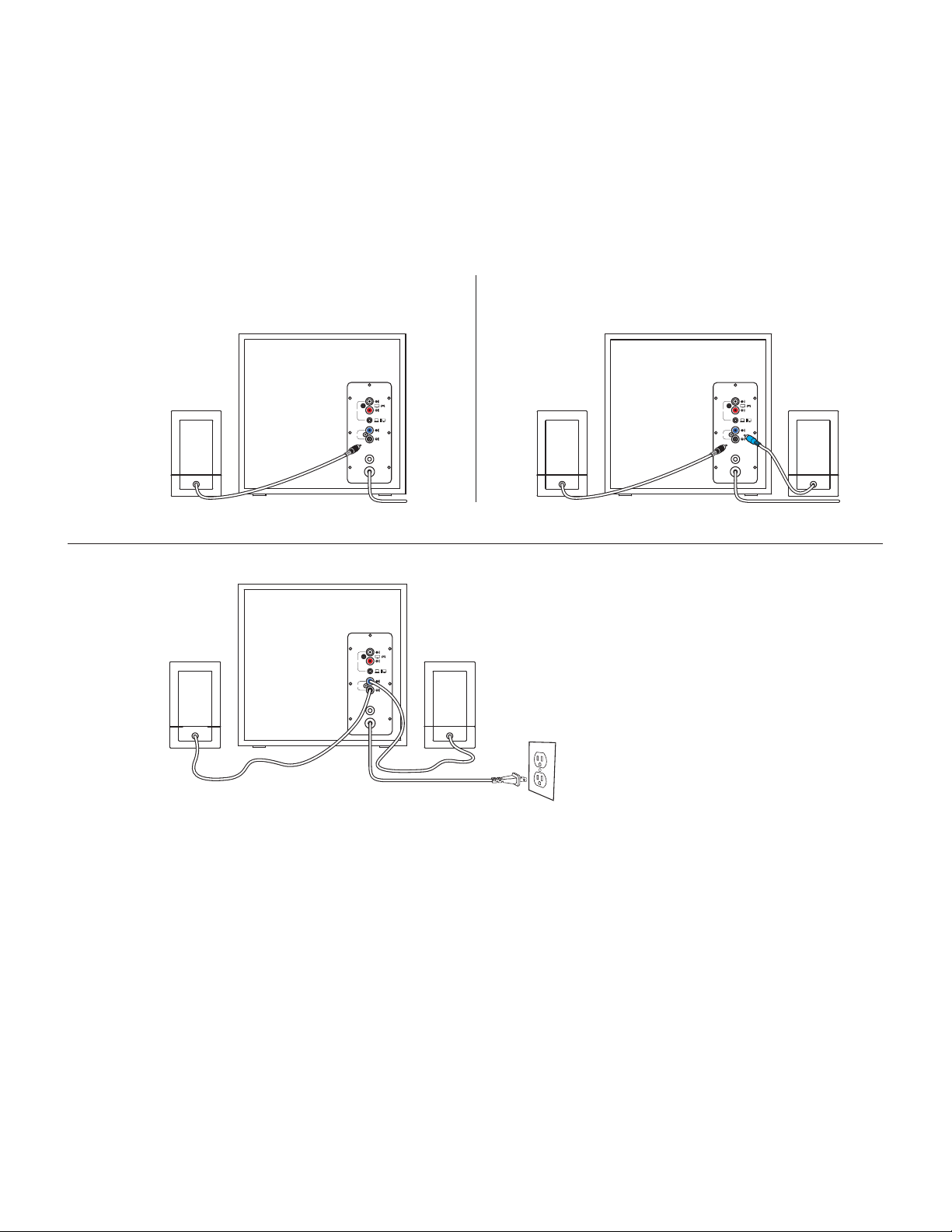

CONNECT THE SPEAKERS
1. Plug the black RCA connector on the right satellite into the black subwoofer jack.
2. Plug the blue RCA connector on the left satellite into the blue subwoofer jack.
3. Plug the power plug into an electrical outlet.
21
3
IN
OUT
IN
OUT
IN
OUT
English 5

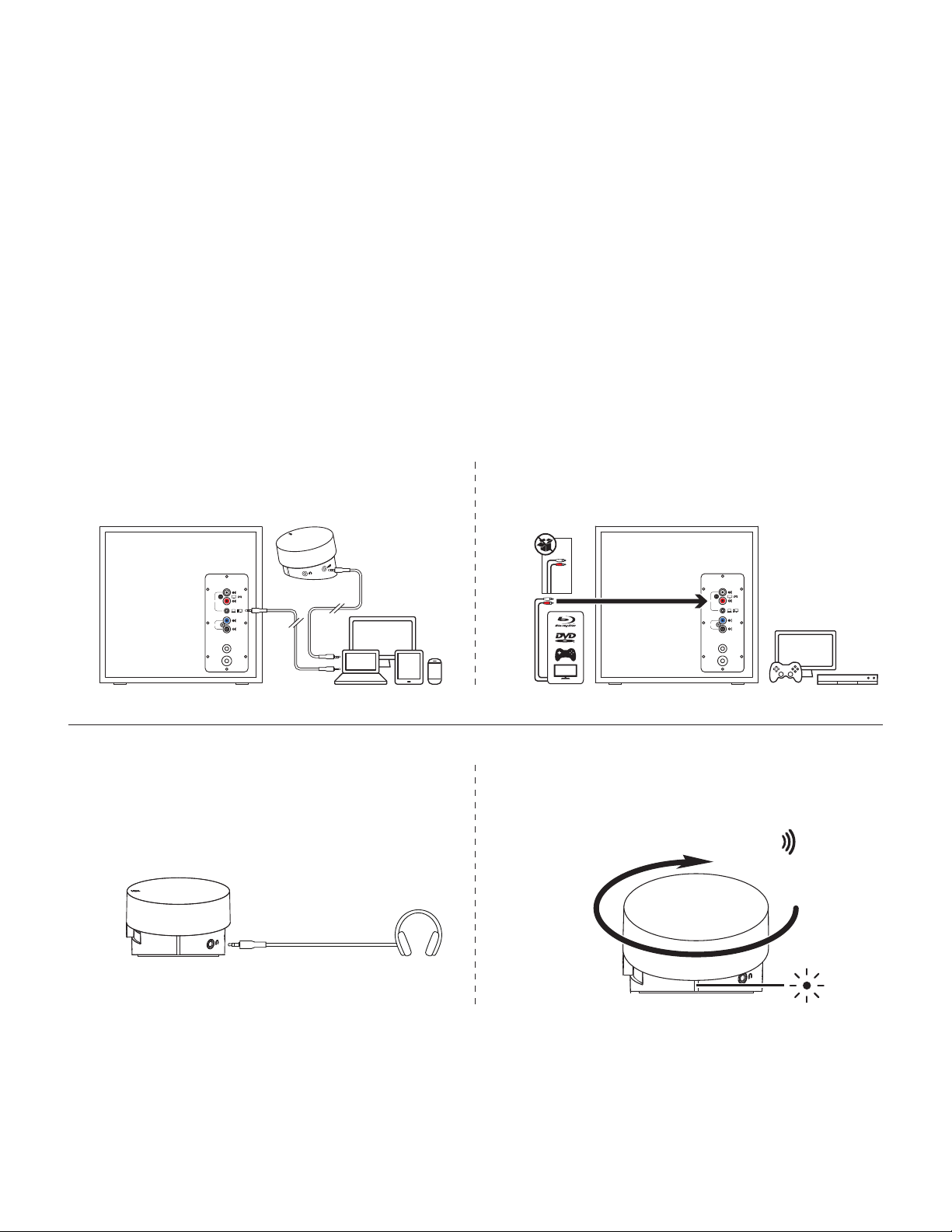

CONNECT TO AUDIO SOURCE
1A. For 3.5 mm connection:
Connect one end of the provided 3.5 mm cable to the corresponding jack on the back of subwoofer or
the3.5mm jack on the control pod. Insert the other end of the 3.5 mm cable into the audio jack on your device
(computer,smartphone, tablet, etc.)
1B. For RCA connection:
Connect one end of the RCA cable to the corresponding RCA jack on the back of subwoofer. Insert the other end
ofthe RCA cable into the RCA outlet on your device (TV, gaming console, etc.)
Note: The RCA cable is not included in the box and must be purchased separately.
2. Plug your headphones into the headphone jack on the control pod. Adjust the volume either from the control pod
orthe audio source.
3. Power speakers on/o by turning clockwise the volume knob on the control pod. You will notice a “click” sound once
the system is ON (the LED in front of the wired remote will also turn on).
1A 1B
2 3
IN
OUT
IN
OUT
ClickON / OFF
ON
VOL
English 6

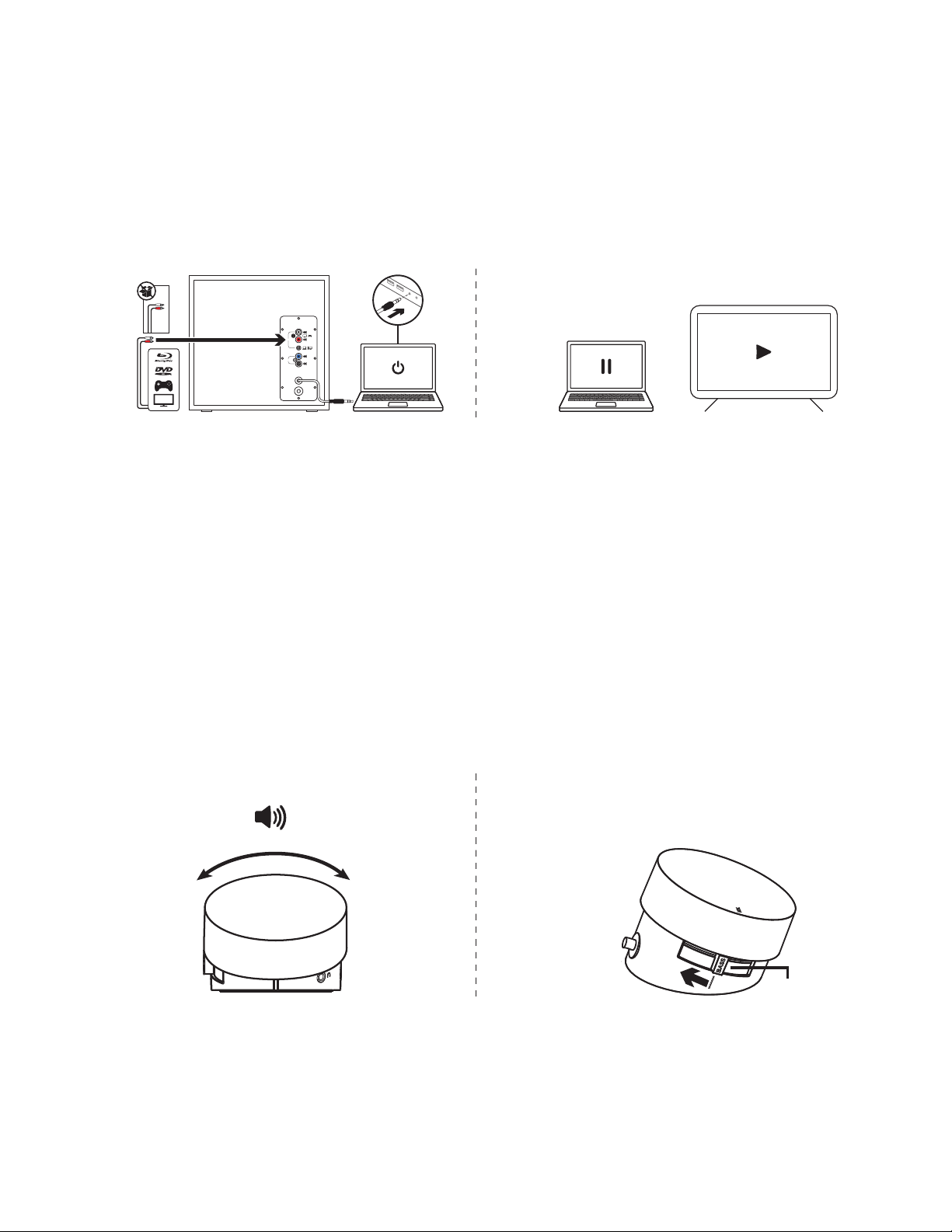

CONNECT TO TWO DEVICES SIMULTANEOUSLY
1. Connect to two devices at the same time through the RCA connector and 3.5 mm input on the back of subwoofer.
2. To switch between audio sources, just pause audio on one connected device and play audio from the other
connected device.
1 2
1
ADJUST THE VOLUME
1. Adjust the volume of Z533 with the knob on the control pod.
Turntheknob clockwise (to the right) to increase volume.
Turntheknob counter-clockwise (to the left) to decrease volume.
ADJUST THE BASS
2. Adjust the bass level by moving the bass slider on the side
ofthecontrolpod.
2
IN
OUT
- +
VOL
BASS
MAX
English 7
www.logitech.com/support/Z533
© 2019 Logitech. Logitech, Logi and other Logitech marks are owned by Logitech and may
be registered. All other trademarks are the property of their respective owners. Logitech
assumes no responsibility for any errors that may appear in this manual. Information
contained herein is subject to change without notice.
Français 8
IN
OUT
MAX
PRÉSENTATION DU PRODUIT
Prise casque
Boîtier de
commande laire
Prise
d'alimentation
Bouton
d'alimentation et de
contrôle du volume
Contrôle des basses
Caisson de basses
Entrée RCA
Entrée 3,5 mm
Câble RCA vers
lecaisson de basses
Prise audio
auxiliaire 3,5 mm
Câble 3,5 mm
Satellite gauche
Satellite droit
Français 9
CONNEXION DES HAUT-PARLEURS
1. Branchez le connecteur RCA noir sur la prise noire du caisson de basses située sur le satellite droit.
2. Branchez le connecteur RCA bleu sur la prise bleue du caisson de basse située sur le satellite gauche.
3. Branchez l'adaptateur secteur à une prise électrique.
21
3
IN
OUT
IN
OUT
IN
OUT
Français 10
CONNEXION À LA SOURCE AUDIO
1A. Pour la connexion 3,5 mm:
connectez une extrémité du câble 3,5 mm fourni sur l'entrée audio correspondante à l'arrière du caisson
debassesou sur la prise audio 3,5 mm du boîtier de commande. Insérez l'autre extrémité du câble 3,5 mm
danslaprise audio de votre dispositif (ordinateur, smartphone, tablette, etc.)
1B. Pour la connexion RCA:
connectez une extrémité du câble RCA à la prise RCA correspondante à l'arrière du caisson de basses.
Insérezl'autreextrémité du câble RCA dans la prise RCA de votre dispositif (téléviseur, console de jeu, etc.)
Remarque: Le câble RCA n'est pas fourni et doit être acheté séparément.
2. Branchez votre casque dans la prise audio du boîtier de commande. Réglez le volume à partir du boîtier
decommande ou de la source audio.
3. Mettez les haut-parleurs sous/hors tension en tournant dans le sens des aiguilles d'une montre le bouton
devolumedu boîtier de commande. Vous entendrez un "clic" une fois le système sous tension (le témoin lumineux
sur la télécommande laire s'allume également).
1A 1B
2 3
IN
OUT
IN
OUT
ClickON / OFF
ON
VOL
Français 11
SE CONNECTER À DEUX DISPOSITIFS SIMULTANÉMENT
1. Connectez deux dispositifs en même temps en passant par le connecteur RCA et l'entrée 3,5 mm à l'arrière
ducaisson de basses.
2. Pour basculer entre les sources audio, il sut de suspendre l'audio sur un dispositif connecté et de lire l'audio
depuisl'autre dispositif connecté.
1 2
1
AJUSTEMENT DU VOLUME
1. Réglez le volume des haut-parleurs Z533 à l'aide du bouton du boîtier
de commande. Tournez le bouton dans le sens horaire (vers la droite)
pour augmenter le volume. Tournez le bouton dans le sens antihoraire
(vers la gauche) pour diminuer le volume.
RÉGLER LES BASSES
2. Ajustez le niveau des basses en déplaçant le curseur de réglage situé
sur le côté du boîtier de commande.
2
IN
OUT
- +
VOL
BASS
MAX
Français 12
www.logitech.com/support/Z533
© 2019 Logitech. Logitech, Logi et les autres marques Logitech sont la propriété de Logitech
et sont susceptibles d’être déposées. Toutes les autres marques sont la propriété exclusive de
leurs détenteurs respectifs. Logitech décline toute responsabilité en cas d’erreurs susceptibles
de s’être glissées dans le présent manuel. Les informations énoncées dans ce document
peuvent faire l’objet de modications sans préavis.
Español 13
IN
OUT
MAX
COMPONENTES DEL PRODUCTO
Toma
deaudífonos
Sección de control
con cable
Clavija de
alimentación
Control giratorio
de encendido
yvolumen
Control de graves
Subwoofer
Entrada RCA
Entrada de 3,5mm
Cable RCA a subwoofer
Toma de entrada
auxiliar de 3,5mm
Cable de 3,5 mm
Altavoz satélite izquierdo
Altavoz satélite derecho
Español 14
CONECTA LOS ALTAVOCES
1. Conecta el conector RCA negro del altavoz satélite derecho a la toma de subwoofer negra.
2. Conecta el conector RCA azul del altavoz satélite izquierdo a la toma de subwoofer azul.
3. Conecta la clavija de alimentación a una toma de corriente.
21
3
IN
OUT
IN
OUT
IN
OUT
Español 15
CONECTA A LA FUENTE DE AUDIO
1A. Para la conexión de 3,5mm:
Conecta un extremo del cable de 3,5mm suministrado a la toma correspondiente en la parte posterior
delsubwoofer o la toma de 3,5 mm en la sección de control. Inserta el otro extremo del cable de 3,5 mm
enlatomade audio de tu dispositivo (computadora, smartphone, tablet, etc.)
1B. Para la conexión RCA:
Conecta un extremo del cable RCA a la toma RCA correspondiente en la parte posterior del subwoofer.
Insertaelotro extremo del cable RCA en la toma RCA de tu dispositivo (TV, consola de videojuegos, etc.)
Nota: El cable RCA no se incluye en la caja y debe adquirirse por separado.
2. Conecta los audífonos a la toma de audífonos de la sección de control. Ajusta el volumen desde la sección
decontrol o la fuente de audio.
3. Enciende o apaga los altavoces girando el control giratorio de volumen en la sección de control en el sentido
delasagujas del reloj. Al encenderse el sistema, se oirá un "click" (y se encenderá el LED en la parte frontal
delmando con cable).
1A 1B
2 3
IN
OUT
IN
OUT
ClickON / OFF
ON
VOL
Español 16
CONECTA LOS ALTAVOCES A DOS DISPOSITIVOS A LA VEZ
1. Conecta a dos dispositivos al mismo tiempo usando el conector RCA y la entrada de 3,5mm en la parte posterior
del subwoofer.
2. Para cambiar de fuente de audio, simplemente pon en pausa el audio en un dispositivo conectado y reproduce
audiodel otro dispositivo conectado.
1 2
1
AJUSTA EL VOLUMEN
1. Ajusta el volumen de los altavoces Z533 con el control giratorio
delasección de control. Gira el control giratorio en el sentido
delasagujas del reloj (hacia la derecha) para subir el volumen.
Giraelcontrol giratorio en el sentido contrario al de las agujas del reloj
(hacia la izquierda) para bajar el volumen.
AJUSTA LOS GRAVES
2. Ajusta el nivel de graves moviendo el control deslizante de graves
situado en el lateral de la sección de control.
2
IN
OUT
- +
VOL
BASS
MAX
Español 17
www.logitech.com/support/Z533
© 2019 Logitech. Logitech, Logi y otras marcas de Logitech pertenecen a Logitech y pueden
estar registradas. Las demás marcas comerciales pertenecen a sus respectivos propietarios.
Logitech no asume ninguna responsabilidad por la presencia de posibles errores en el presente
manual. La información aquí contenida está sujeta a posibles cambios sin previo aviso.
Português 18
IN
OUT
MAX
CONHEÇA O SEU PRODUTO
Entrada para
fones de ouvido
Unidade de controle
com o
Plugue
dealimentação
Botão de controle
de volume e energia
Controle de graves
Subwoofer
Entrada RCA
Entrada de 3,5 mm
Cabo RCA
parasubwoofer
Entrada auxiliar
de3,5 mm
Cabo de 3,5 mm
Satélite esquerdo
Satélite direito
Português 19
CONECTAR AS CAIXAS DE SOM
1. Conecte o conector RCA do satélite direito à entrada preta do subwoofer.
2. Conecte o conector RCA do satélite esquerdo à entrada azul do subwoofer.
3. Conecte o plugue de alimentação a uma tomada.
21
3
IN
OUT
IN
OUT
IN
OUT
Português 20
CONECTAR À FONTE DE ÁUDIO
1A. Para a conexão de 3,5 mm:
Conecte uma extremidade do cabo de 3,5 mm fornecido à entrada correspondente na parte traseira
dosubwooferou à tomada de 3,5 mm na unidade de controle. Insira a outra extremidade do cabo de 3,5 mm
naentrada de áudio do seu dispositivo (computador, smartphone, tablet etc.)
1B. Para conexão RCA:
Conecte uma extremidade do cabo RCA à entrada RCA correspondente na parte traseira do subwoofer.
Insiraaoutra extremidade do cabo RCA na tomada RCA do dispositivo (TV, console de jogos, etc.)
Nota: O cabo RCA não está incluído na embalagem e deve ser adquirido separadamente.
2. Conecte os fones de ouvido na entrada para fones de ouvido de 3,5 mm da unidade de controle.
Ajusteovolumeapartir da unidade de controle ou da fonte de áudio.
3. Ligue/desligue as caixas de som, girando no sentido horário o botão de volume na unidade de controle.
Vocêouviráum clique quando o sistema estiver LIGADO (o LED na frente do controle remoto com o
tambémacenderá).
1A 1B
2 3
IN
OUT
IN
OUT
ClickON / OFF
ON
VOL
Português 21
CONECTAR DOIS DISPOSITIVOS SIMULTANEAMENTE
1. Conecte a dois dispositivos ao mesmo tempo através do conector RCA e entrada de 3,5 mm na parte traseira
dosubwoofer.
2. Para alternar entre as fontes de áudio, basta pausar o áudio em um dispositivo conectado e reproduzir o áudio
dooutro dispositivo conectado.
1 2
1
AJUSTAR O VOLUME
1. Ajuste o volume do Z533 com o botão da unidade de controle.
Gireobotão no sentido horário (para a direita) para aumentar
ovolume. Gire o botão no sentido anti-horário (para a esquerda)
paradiminuir o volume.
AJUSTAR OS GRAVES
2. Ajuste o nível de graves movendo o botão deslizante de graves
naparte lateral da unidade de controle.
2
IN
OUT
- +
VOL
BASS
MAX
Português 22
www.logitech.com/support/Z533
© 2019 Logitech. Logitech, Logi e outras marcas da Logitech são propriedades da Logitech
e podem estar registradas. Todas as outras marcas comerciais são propriedades dos respectivos
titulares. A Logitech não se responsabiliza por quaisquer erros possíveis neste manual.
As informações aqui contidas estão sujeitas a alterações sem prévio aviso.
