Owner’s Manual

Automatic Transfer Switch PDU

Models:

PDUMH30AT, PDUMH30ATNET, PDUMNH30AT2, PDUMH30HVAT,

PDUMH30HVATNET, PDUMNH30HVAT2, PDUMH32HVAT,

PDUMH32HVATNET, PDUMNH32HVAT2

Agency Model Numbers:

AGAC8033 • AGAC8034 • AGAC8110 • AGAC8073 • AG-0150 • AG-0151

Important Safety Instructions 2

Feature Set Overview 4

Installation 4

Mounting the PDU 4

Connecting the PDU 7

Features 8

LED Diagrams 15

Configuration and Operation 19

Automatic Transfer Switch 19

Service 21

Warranty and Product Registration 22

Español 23

Français 45

Русский 67

Deutsch 89

WARRANTY REGISTRATION

automatically entered to win an ISOBAR

surge protector in our monthly drawing!

tripplite.com/warranty

TrippLite.Eaton.com/support

Important Safety Instructions

This manual contains information concerning the proper installation

and use of Tripp Lite’s Rackmount Power Strips.

SAVE THESE INSTRUCTIONS.

Do not connect your power strip to an ungrounded outlet. Do not use it

with extension cords or adapters that eliminate its connection to

ground. Your power strip is designed for indoor use only. Install it away

from heat emitting devices such as radiators and heat registers. Do not

install where excessive moisture or other conductive contaminants are

present. Never install

electrical wiring during a lightning storm.

The power requirement of each device connected to an outlet of your

power strip must not exceed the Outlet Power Rating of your power

strip (see Specifications). The total power requirements of all devices

connected to your power strip must not exceed the Maximum Load

Rating of your power strip (see Specifications).

CAUTION Only those who are properly trained or qualified to use this

device should do so. Anyone who is not trained or qualified should not

use this device unless it is under the supervision of someone who is

properly trained or qualified to do so.

Children must be supervised to ensure that they do not use the device

as a toy.

Never use the device if the cord and plug are damaged; if it is not

working properly, or if it has been dropped or damaged, take it to an

authorized service center for inspection and repair.

If the power cord is damaged, it must be replaced by the manufacturer,

its authorized service agent, or by qualified personnel in order to avoid

a danger.

• The PDU provides the convenience of multiple outlets, but DOES NOT provide surge

or line noise protection for connected equipment.

• The PDU is designed for indoor use only, in a controlled environment, away from

excess moisture, temperature extremes, conductive contaminants, dust or direct

sunlight.

• Keep indoor ambient temperature between 32°F and 104°F (0°C and 40°C).

• The PDU must be installed by a qualified technician only.

• Only those who are properly trained or qualified to use this device should do so.

Anyone who is not trained or qualified should not use this device unless it is under

the supervision of someone who is properly trained or qualified to do so.

• Do not attempt to mount the PDU to an insecure or unstable surface.

• Install in accordance with National Electrical Code standards. Be sure to use the

proper overcurrent protection for the installation, in accordance with the plug/

equipment rating.

Important Safety Instructions

• Connect the PDU to an outlet that is in accordance with your local building codes

and that is adequately protected against excess currents, short circuits and earth

faults.

• The electrical outlets supplying power to the equipment should be installed near the

equipment and easily accessible.

• Do not connect the PDU to an ungrounded outlet or to extension cords or adapters

that eliminate the connection to ground.

• Be sure to provide a local disconnect device on any models that are permanently

installed without a plug that is easily accessible.

• Never attempt to install electrical equipment during a thunderstorm.

• Individual equipment connected to the PDU should not draw more current than the

individual PDU’s outlet’s rating.

• The total load connected to the PDU must not exceed the maximum load rating for

the PDU.

• Do not attempt to modify the PDU, input plugs or power cables.

• Do not drill into or attempt to open any part of the PDU housing. There are no user-

serviceable parts inside.

• Do not attempt to use the PDU if any part of it becomes damaged.

• This equipment is not suitable for use in locations where children are likely to be

present.

• Use of this equipment in life support applications where failure of this equipment

can reasonably be expected to cause the failure of the life support equipment or to

significantly affect its safety or effectiveness is not recommended.

• The AC Main tolerance of this equipment is +6/-10%.

Installation

Mounting the PDU

The PDU supports 2U rack mounting or surface mounting (e.g. on a wall, on a desk or

under a counter).

Note: The user must determine the fitness of hardware and procedures before mounting. The PDU and included

hardware are designed for common rack and rack enclosure types and may not be appropriate for all

applications. Exact mounting configurations may vary.

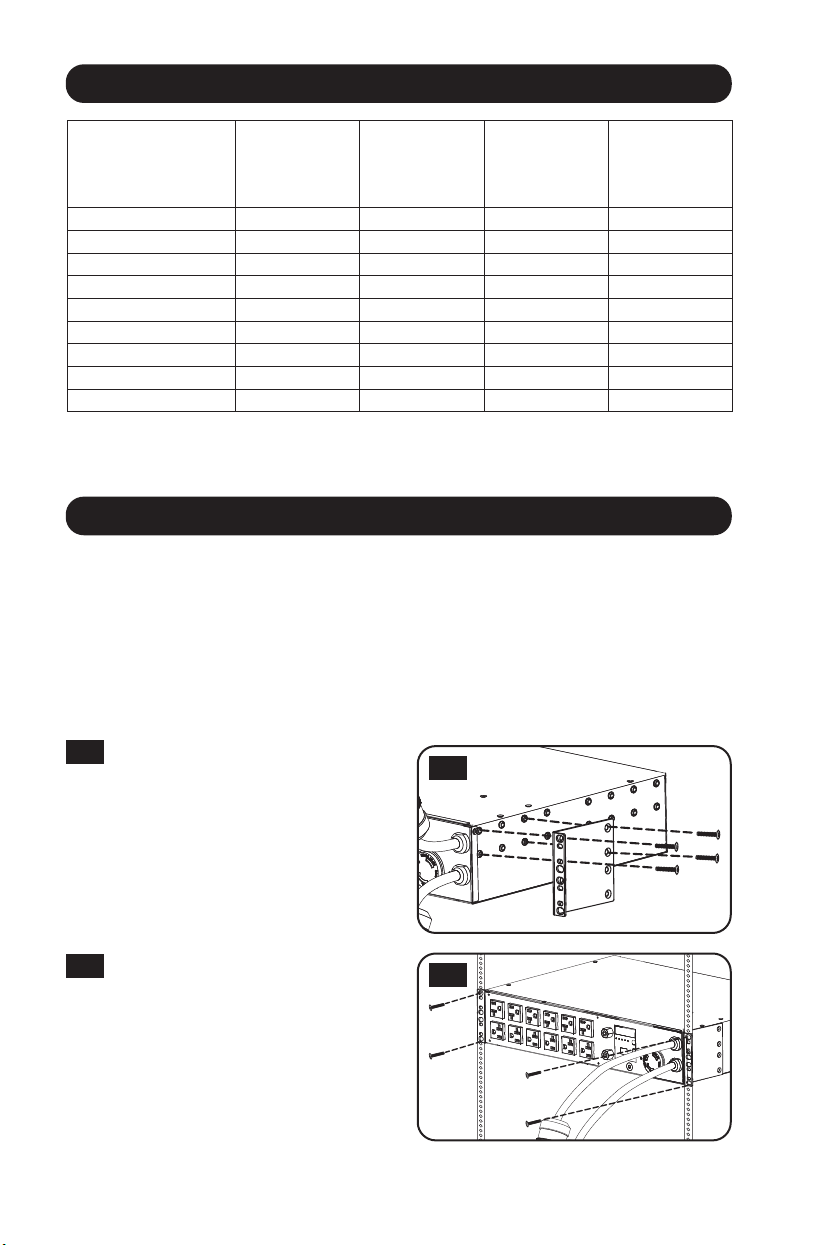

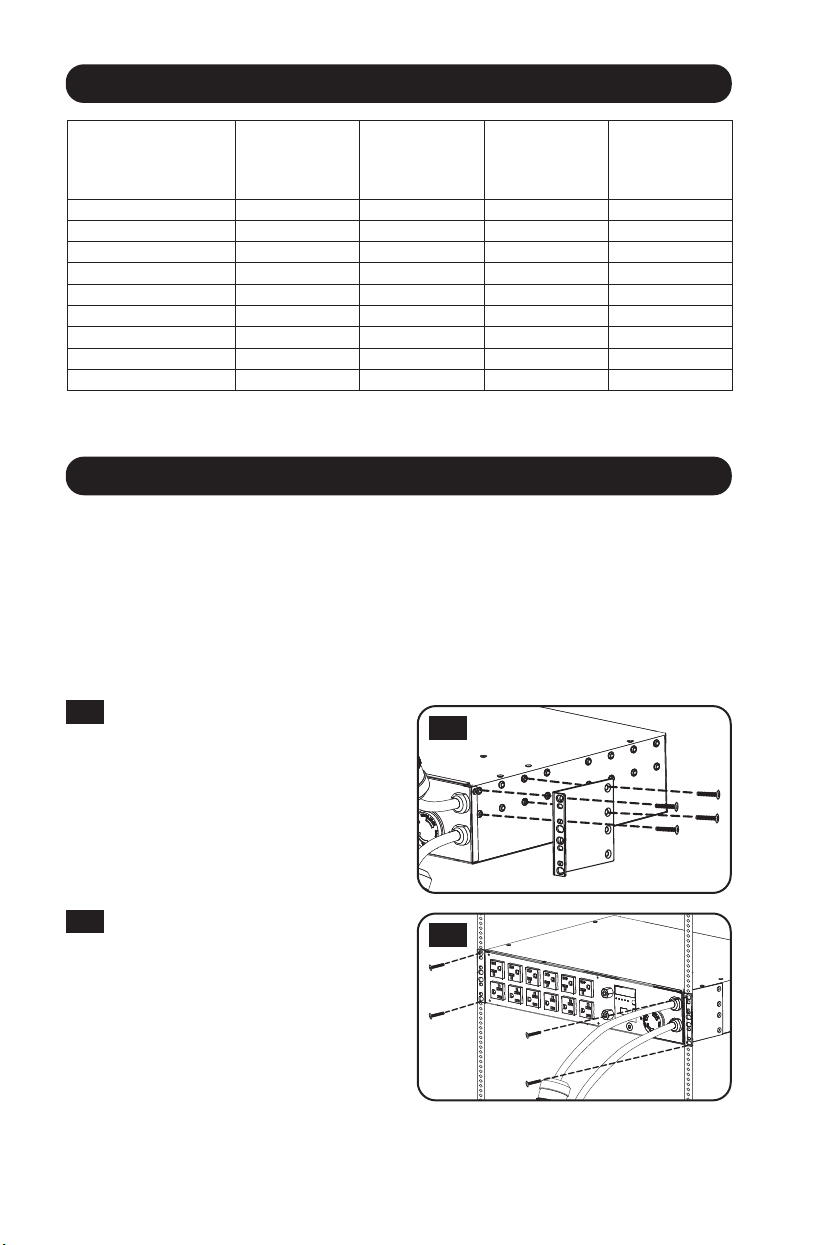

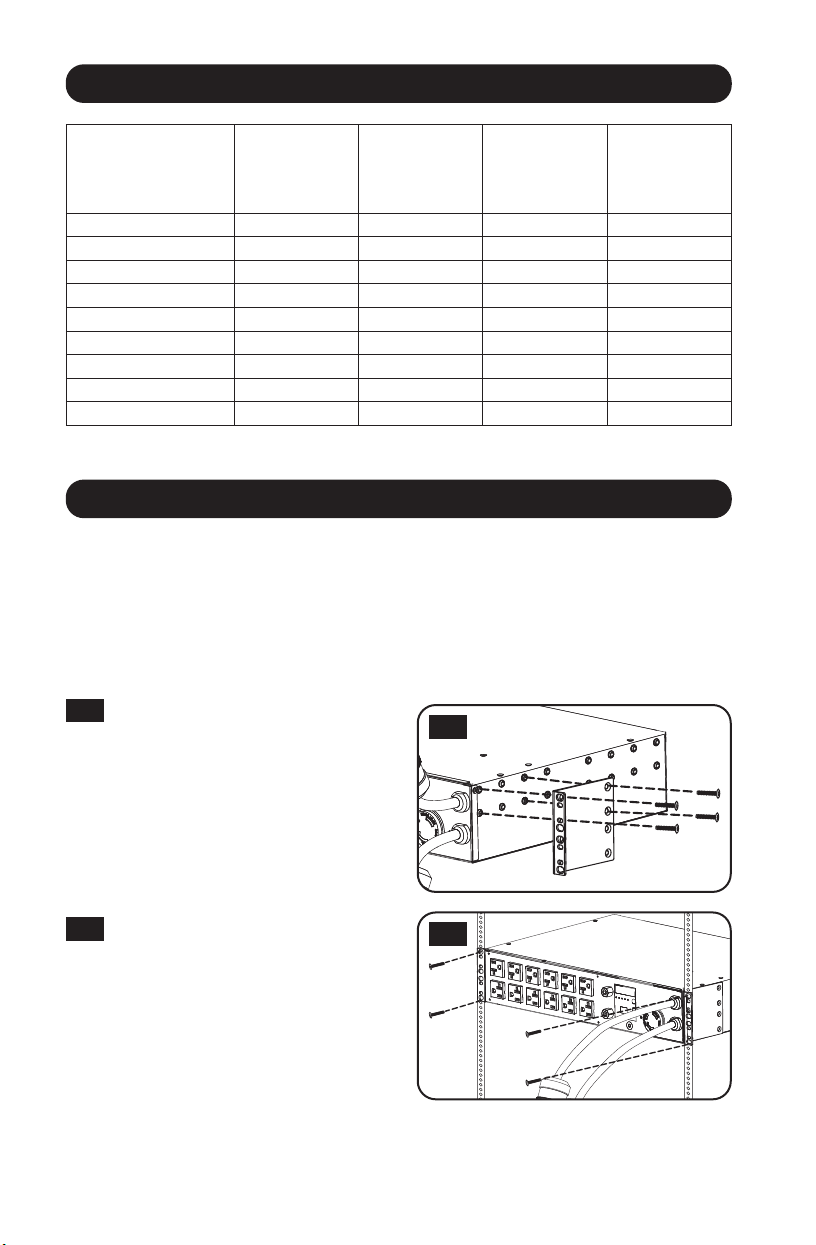

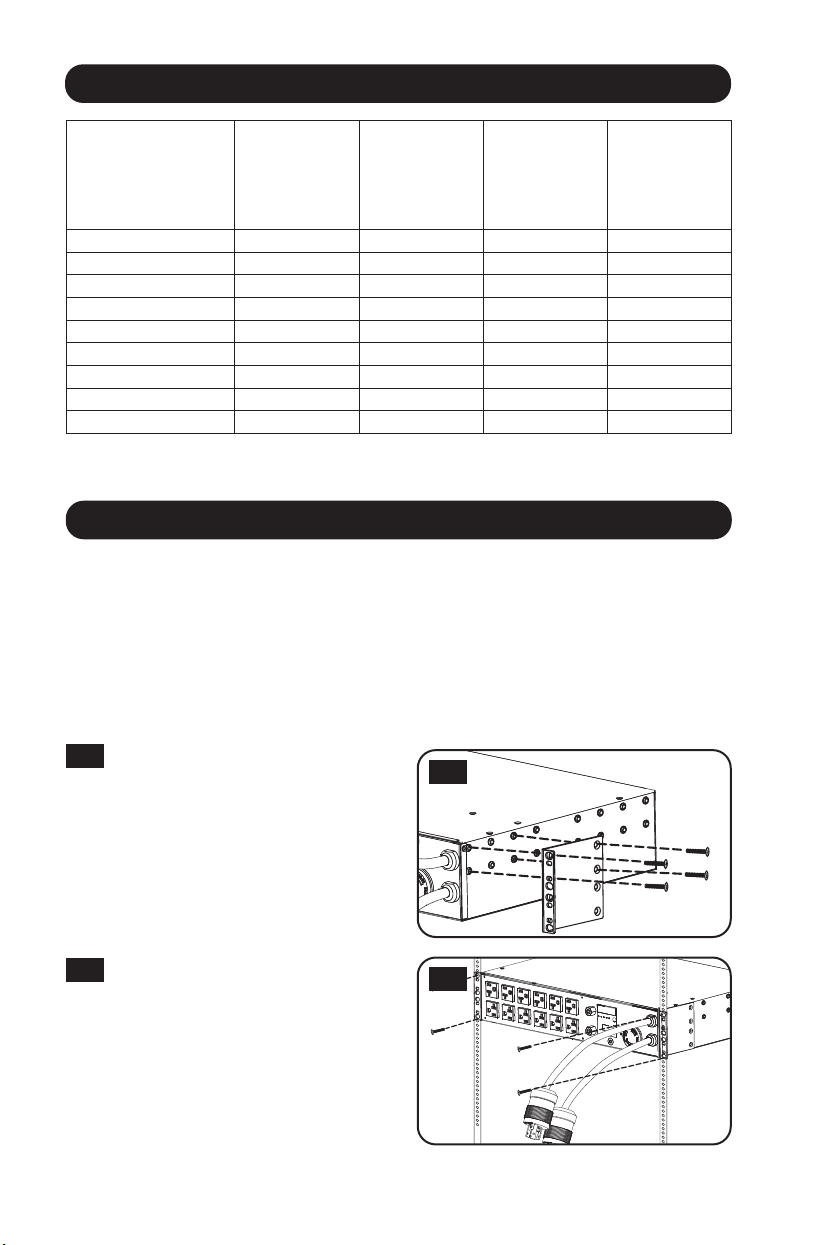

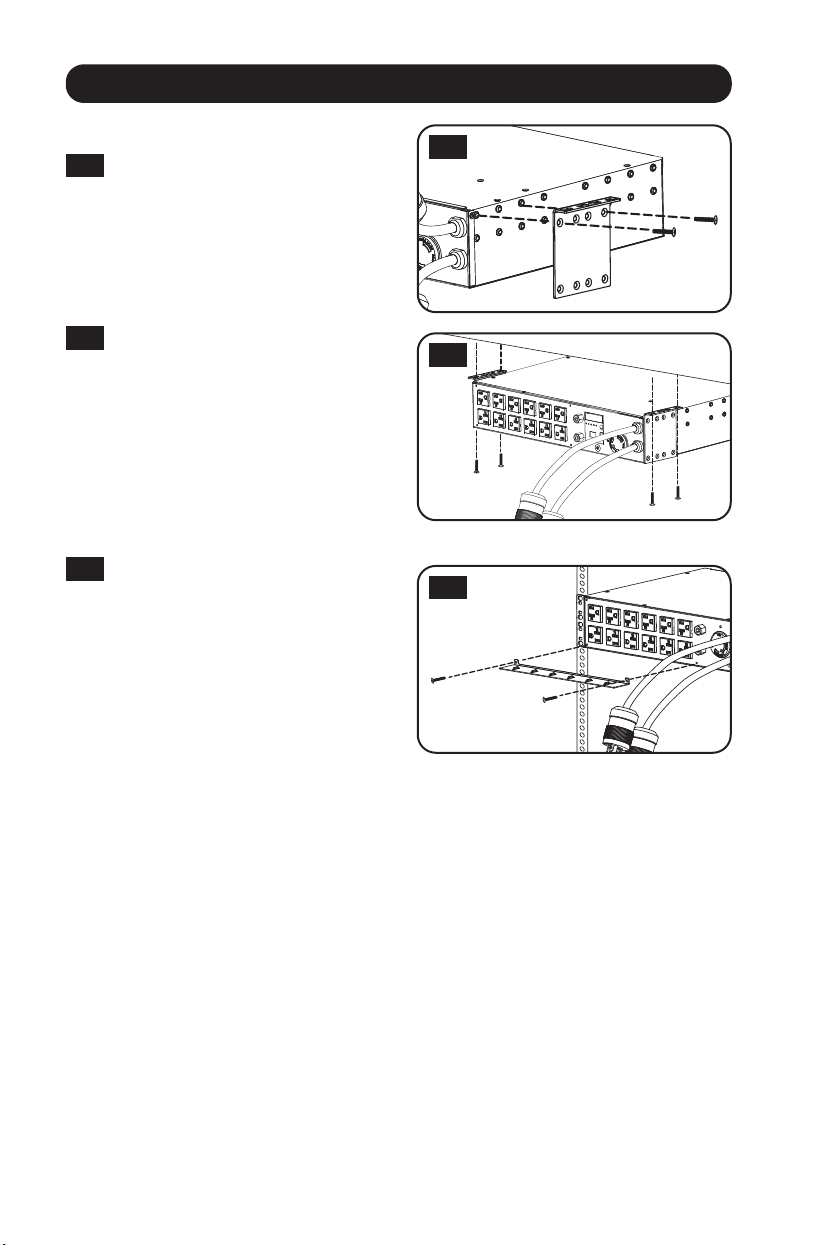

2U Rack Mounting

Feature Set Overview

Attach the included mounting

brackets to the sides of the PDU

with the included screws.

After attaching the brackets,

position the PDU in the rack and

install four user-supplied screws

through the bracket ears and into

the rack rails.

Model Number

Outlet

Control

(Yes/No)?

Outlet LED

Indicator

(Yes/No)?

Shipped with

SNMP Slot

(Yes/No)?

Shipped with

SNMP Card In-

stalled (Yes/

No)?

PDUMH30AT No No No No

PDUMH30ATNET Yes Yes Yes Yes

PDUMNH30AT2 No No Yes Yes

PDUMH30HVAT No No No No

PDUMH30HVATNET Ye s Yes Yes Yes

PDUMNH30HVAT2 No No Ye s Yes

PDUMH32HVAT No No No No

PDUMH32HVATNET Ye s Yes Yes Yes

PDUMNH32HVAT2 No No Ye s Yes

Installation

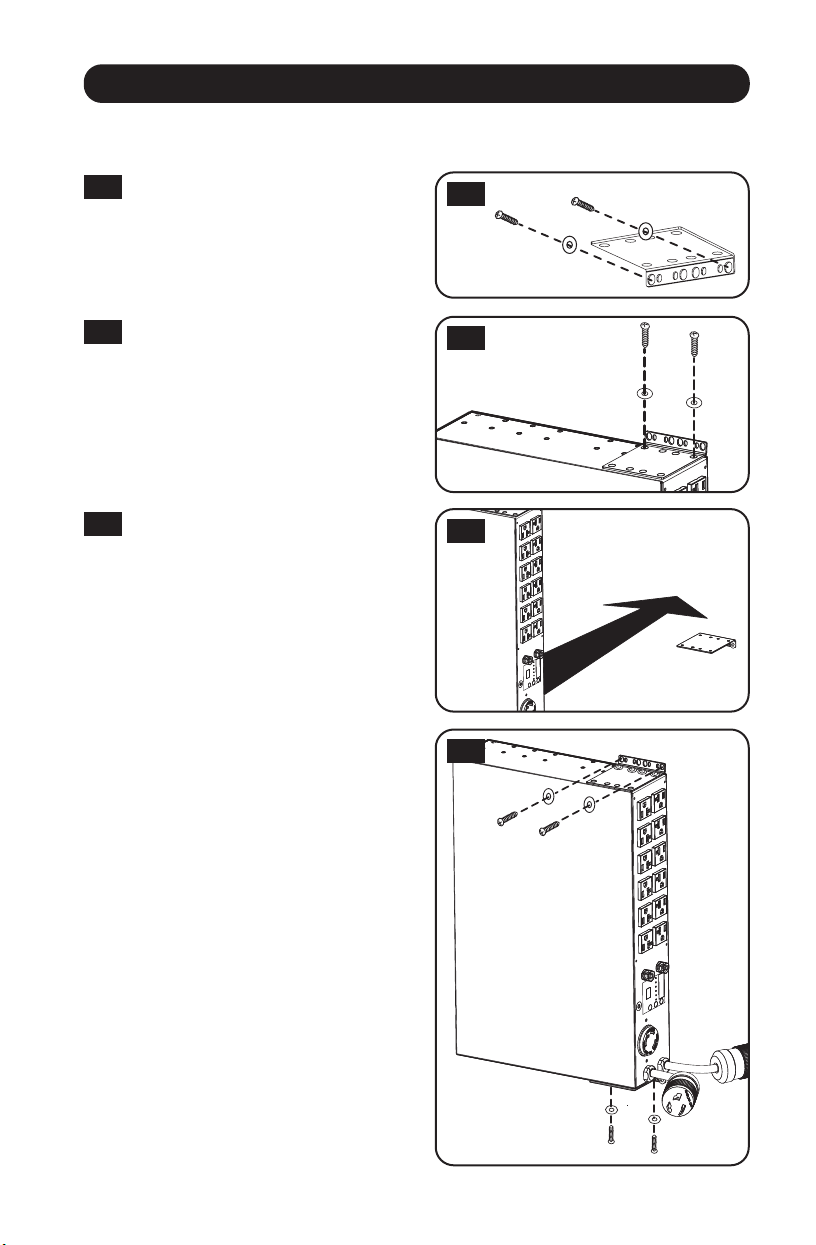

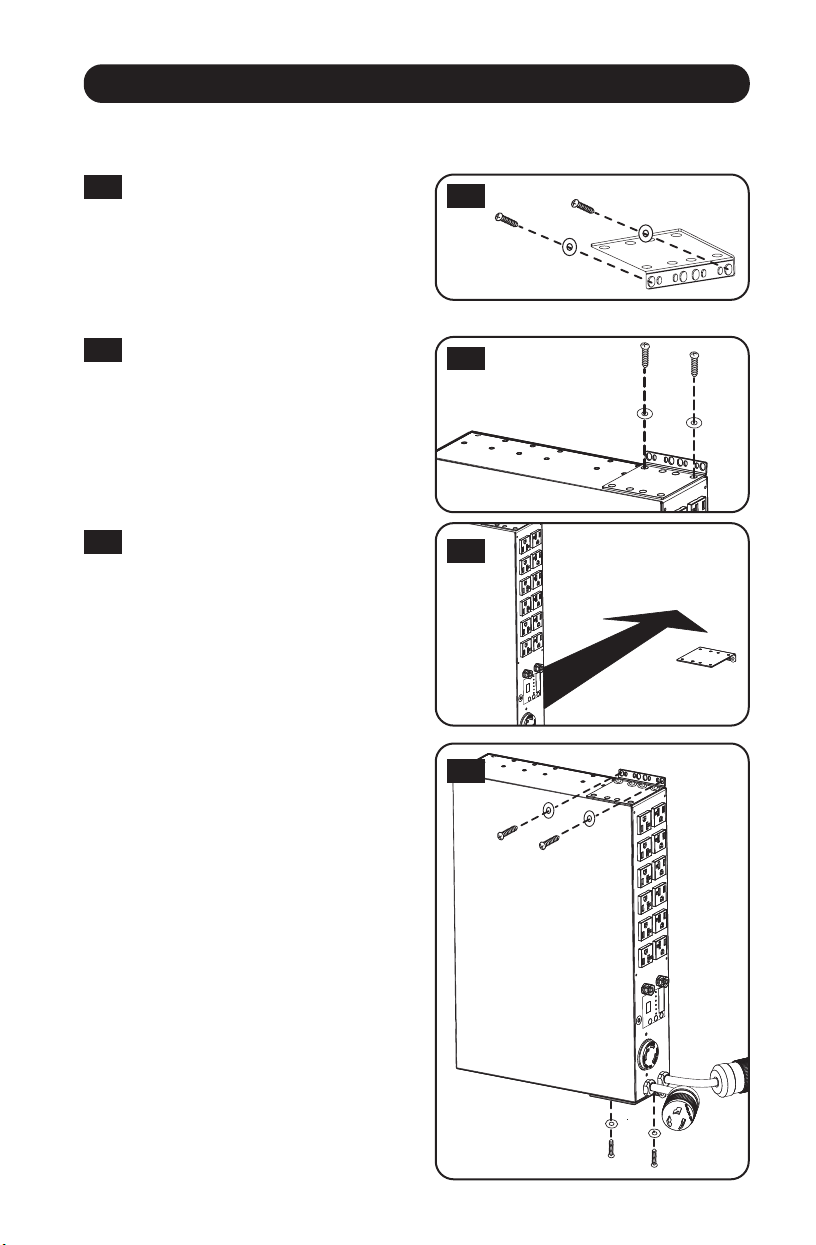

Wall Mounting (not applicable to series AG-0151 for PDUMH32HVAT,

PDUMNH32VAT2 or PDUMH32HVATNET)

Attach one of the supplied

mounting brackets to the wall with

user-supplied screws. Make sure

screws and any other hardware are

appropriate for the surface type.

Attach a mounting bracket to the

PDU with the included screws.

Place the PDU on the wall-mounted

bracket and secure the PDU to the

bracket and wall as shown.

Installation

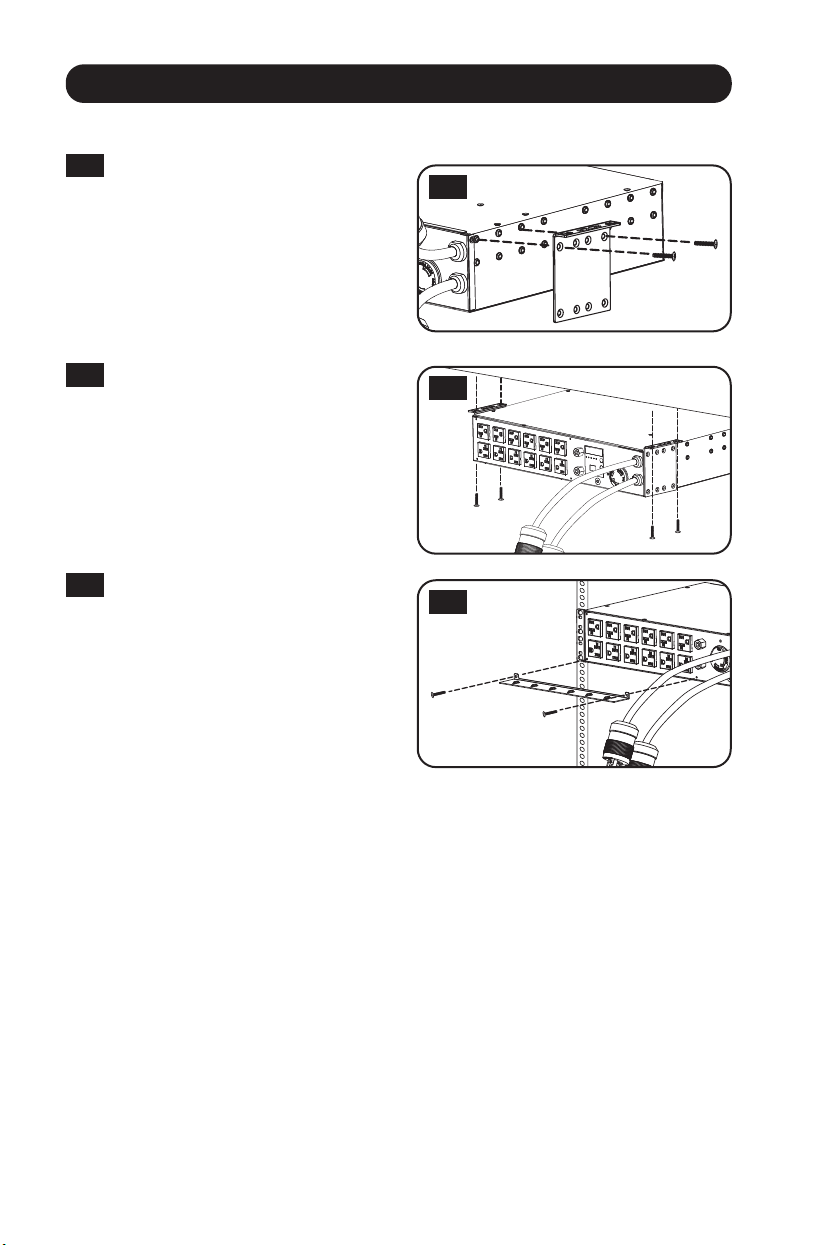

Surface Mounting

Attach the included mounting

brackets to the sides of the PDU

with the included screws.

Note: If you need to change the orientation

of the PDU to match the mounting surface,

rotate the mounting brackets in 90°

increments as required before attaching.

Mount the PDU to a stable surface

by inserting four user-supplied

screws through the bracket ears

and into appropriate mounting

holes. Make sure the mounting

surface and screws are capable of

supporting the combined weight of

the PDU and any attached

equipment cords.

Attach Cord Retention Brackets

(Optional): Attach the cord

retention brackets to the PDU with

the included screws.

Installation

To UPS

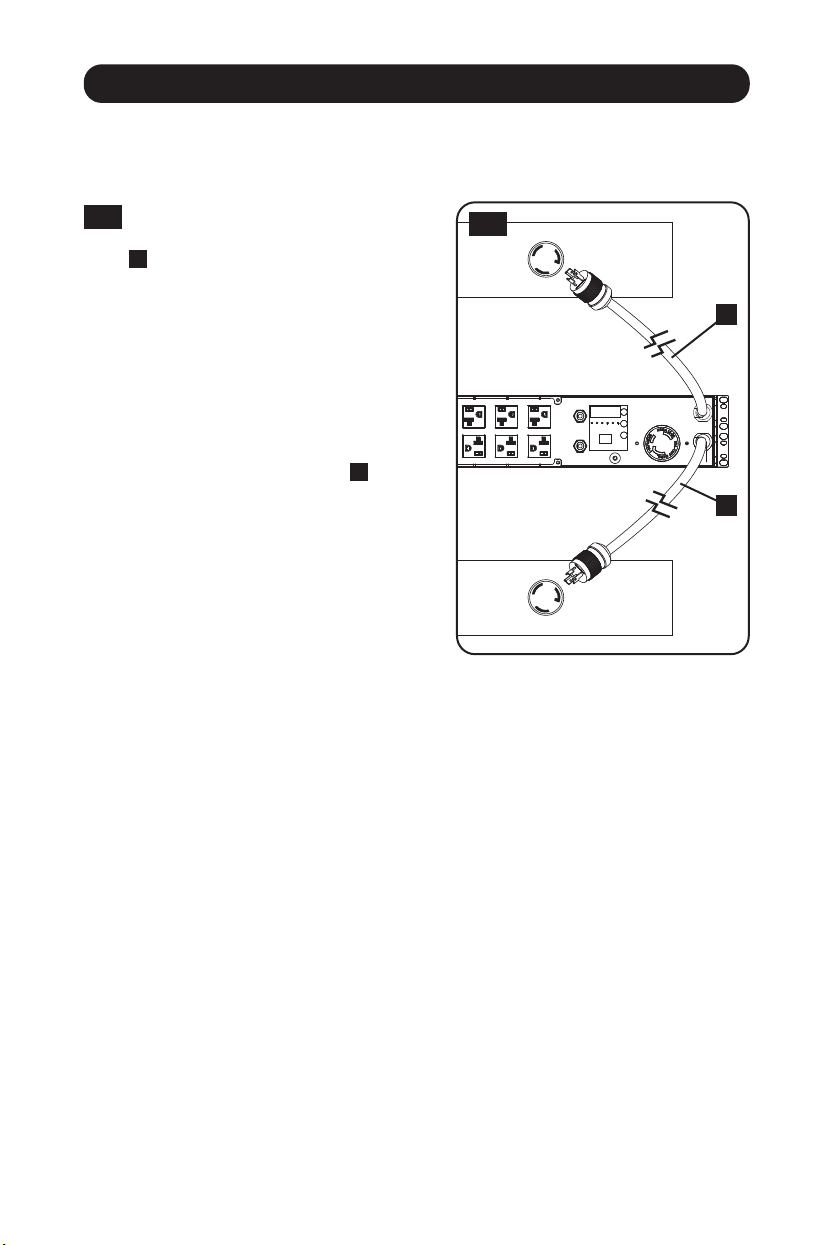

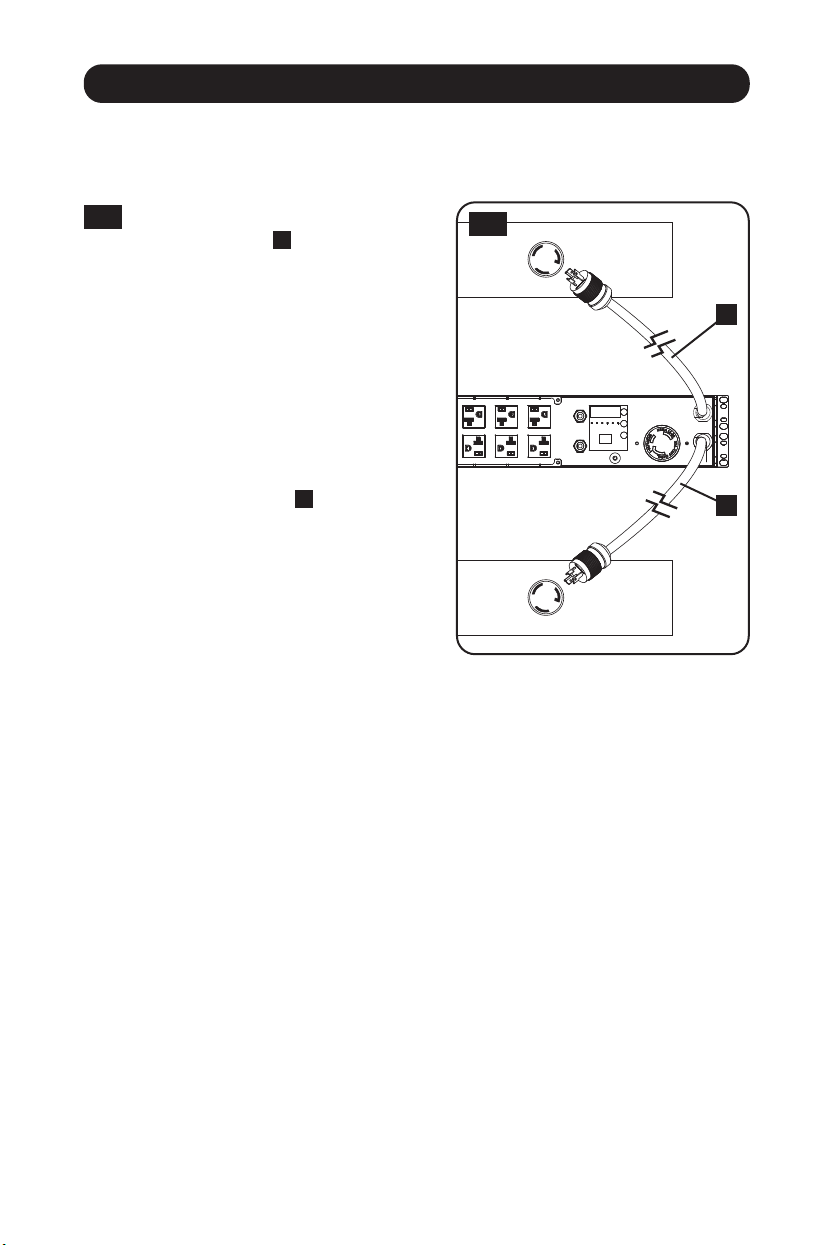

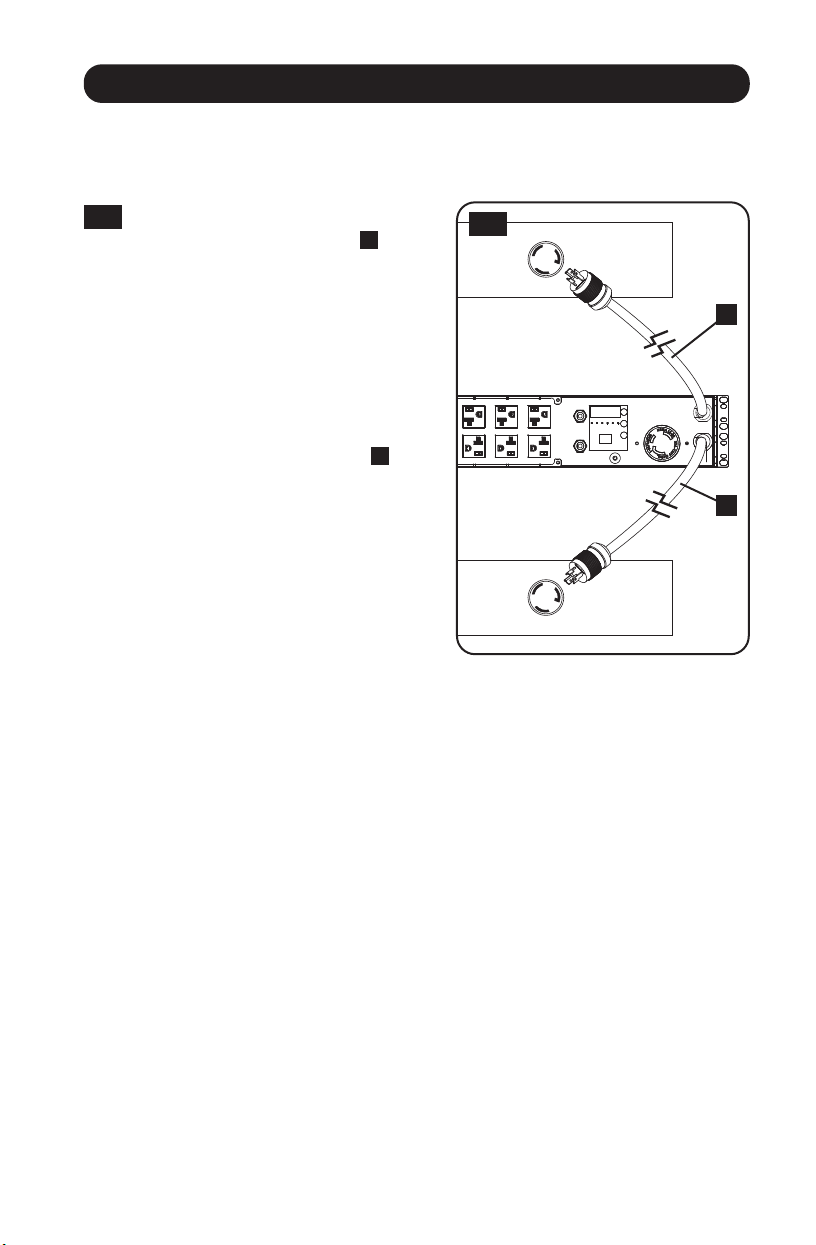

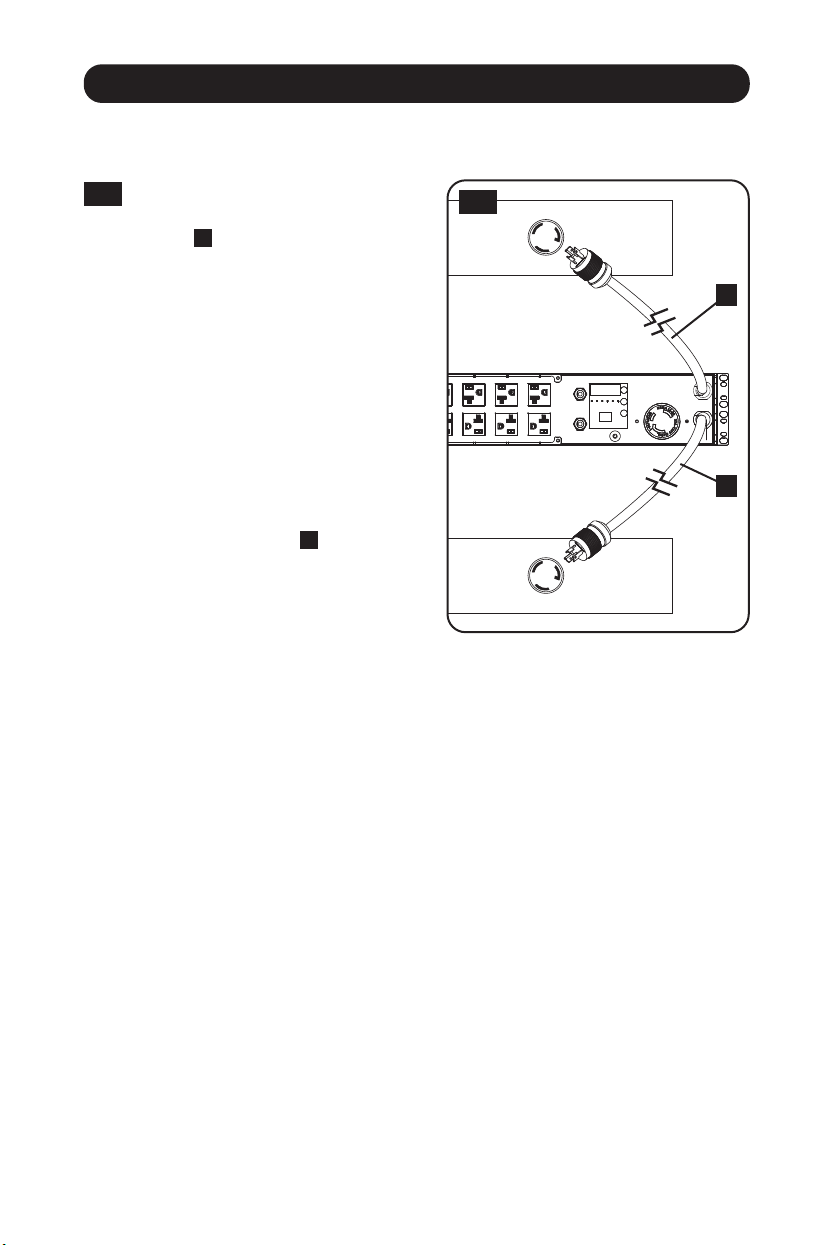

Connecting the PDU

Note: The PDU includes two input power cords: Primary and Secondary. They should be connected to two

separate AC power sources.

Connect PDU Input Plugs: Connect the

Primary input plug

to a preferred

source of grounded AC power (120V for

PDUMH30AT, PDUMNH30AT2 &

PDUMH30ATNET; 200-240V for

PDUMH30HVAT, PDUMNH30HVAT2,

PDUMH30HVATNET, PDUMH32HVAT,

PDUMNH32HVAT2 &

PDUMH32HVATNET), such as a

Tripp Lite SmartOnline

UPS System.

Under normal operating conditions, the

PDU will distribute AC power from the

Primary input source. Connect the

Secondary input plug

to an

alternative source of grounded AC

power (120V for PDUMH30AT,

PDUMNH30AT2 & PDUMH30ATNET;

200-240V for PDUMH30HVAT,

PDUMNH30HVAT2, PDUMH30HVATNET,

PDUMH32HVAT, PDUMNH32HVAT2 &

PDUMH32HVATNET), For proper ATS

(automatic transfer switch) function, do

not plug the Secondary input into the

same power source as the Primary

input. The PDU will distribute AC power

from the Secondary input only if the

Primary input becomes unavailable due

to an outage or power quality problem.

(See Configuration and Operation

section for more information about the

ATS function.)

Installation

PDUMH30AT Model Shown

PDUMH30AT

Model

Shown

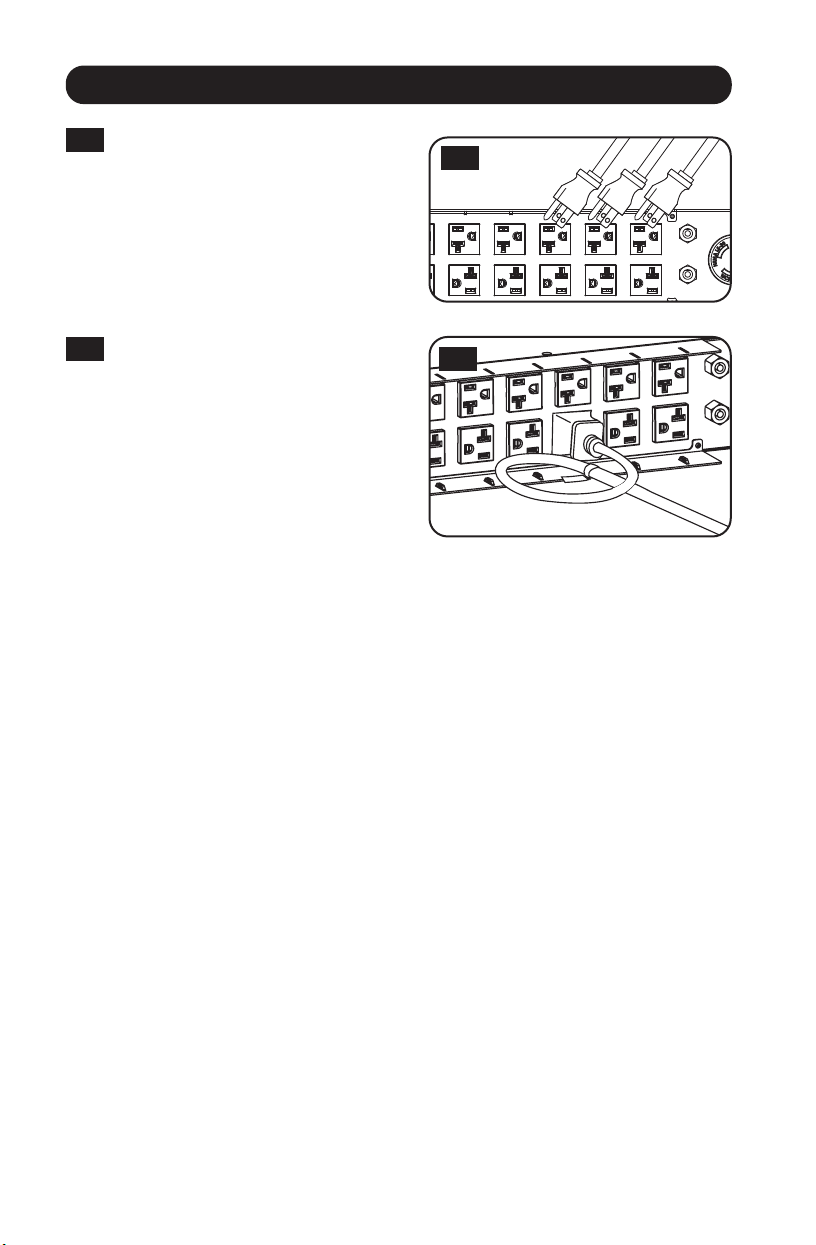

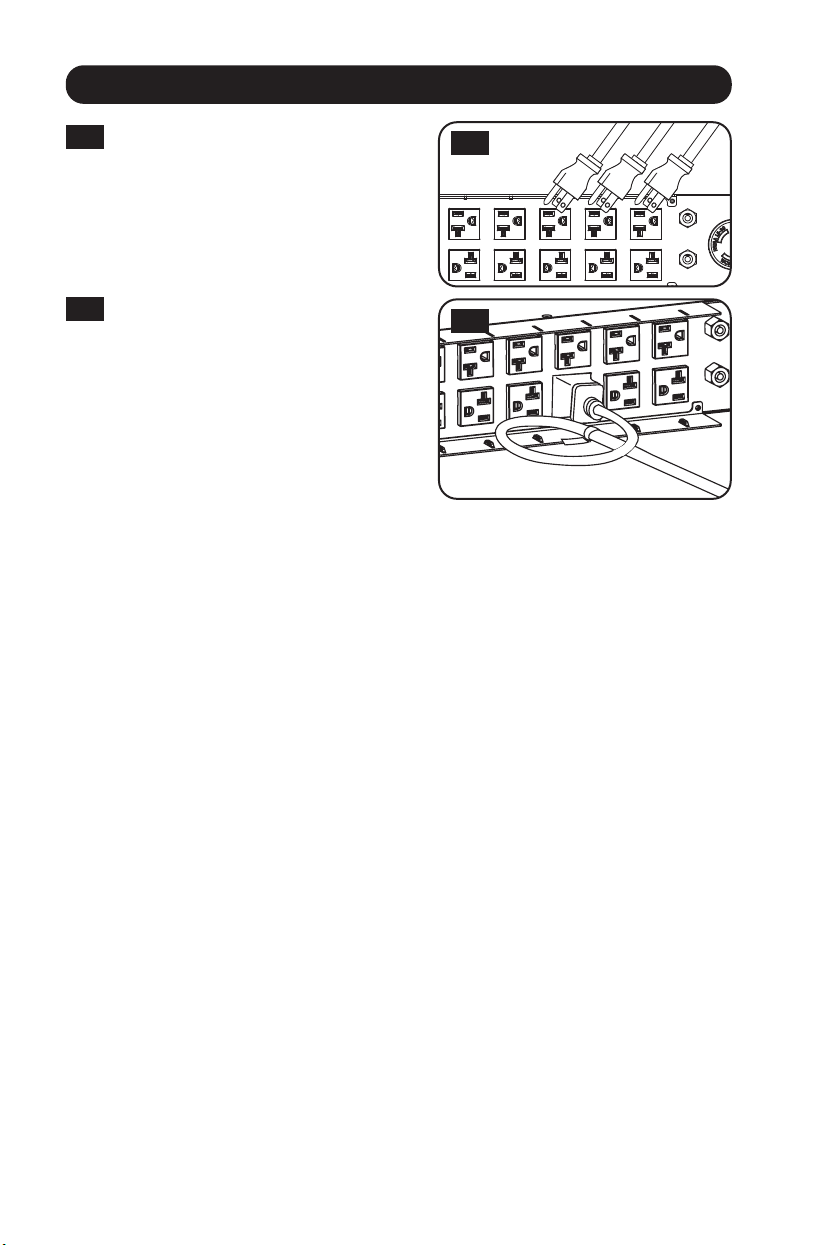

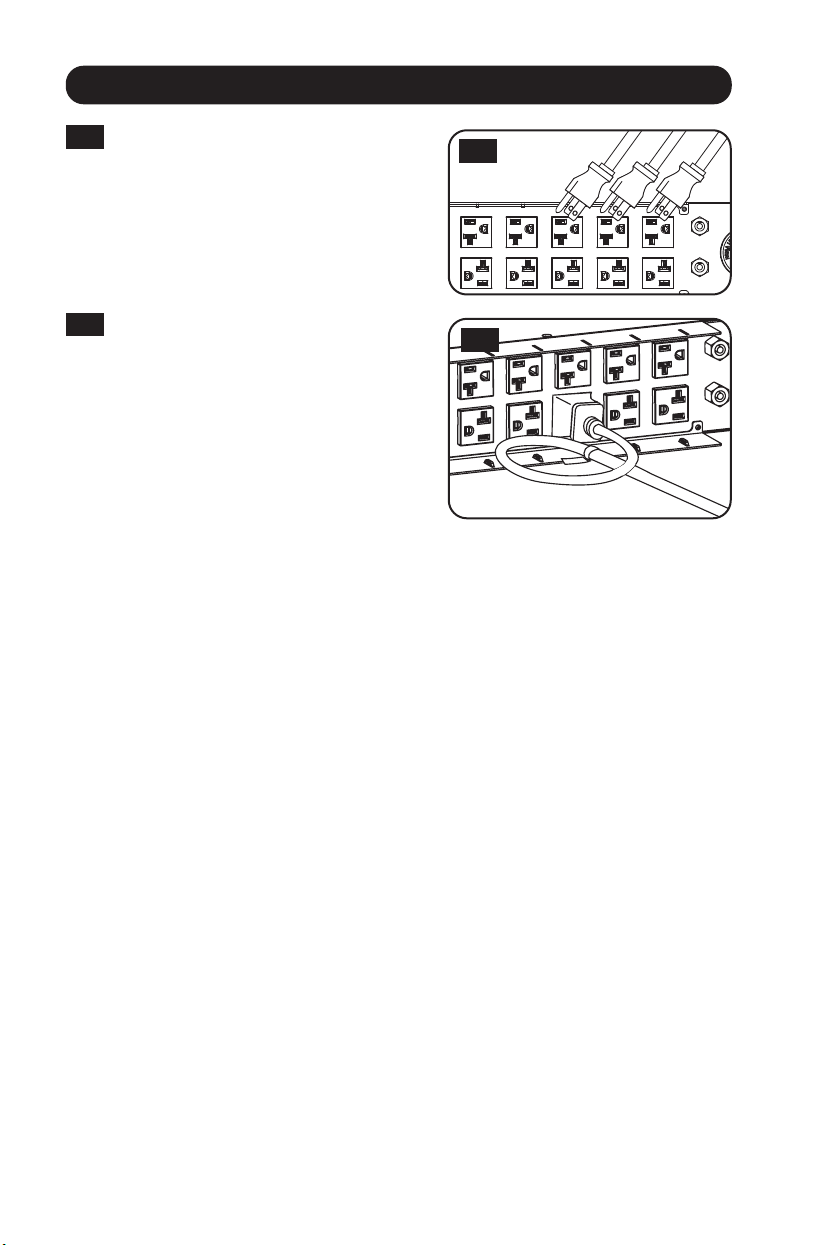

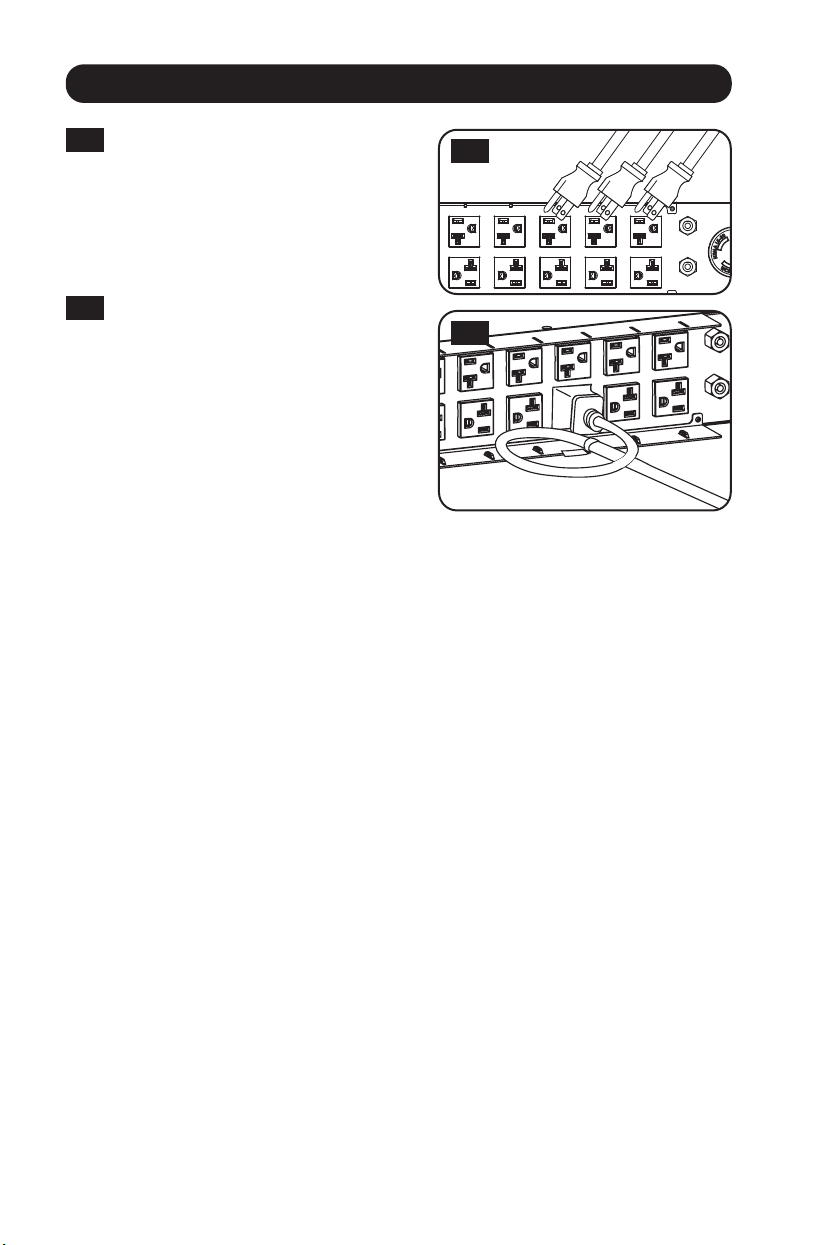

Connect Equipment to the PDU: Do not

exceed the total load rating of the PDU

or output load bank. The connected

equipment load will be displayed on the

digital load meter in amperes.

Cord Retention (Optional): If you

connected the cord retention brackets

to the PDU, attach each equipment

power cord to a cord retention bracket

by looping the cord and securing it to

an attachment point with one of the

included cable ties. Make sure that

each power cord can be unplugged

from the PDU without removing the

cable tie.

Output Breaker

Bank 1

Output Breaker

Bank 2

Config Port

20A Max load per bank

Outlet type C19/16A, C13/10A

Primary

Input

Secondary

Input

Bank

PDUMH30HVAT

PDUMH32HVAT

Bank 1

Bank 2

3 3

PDUMH30AT

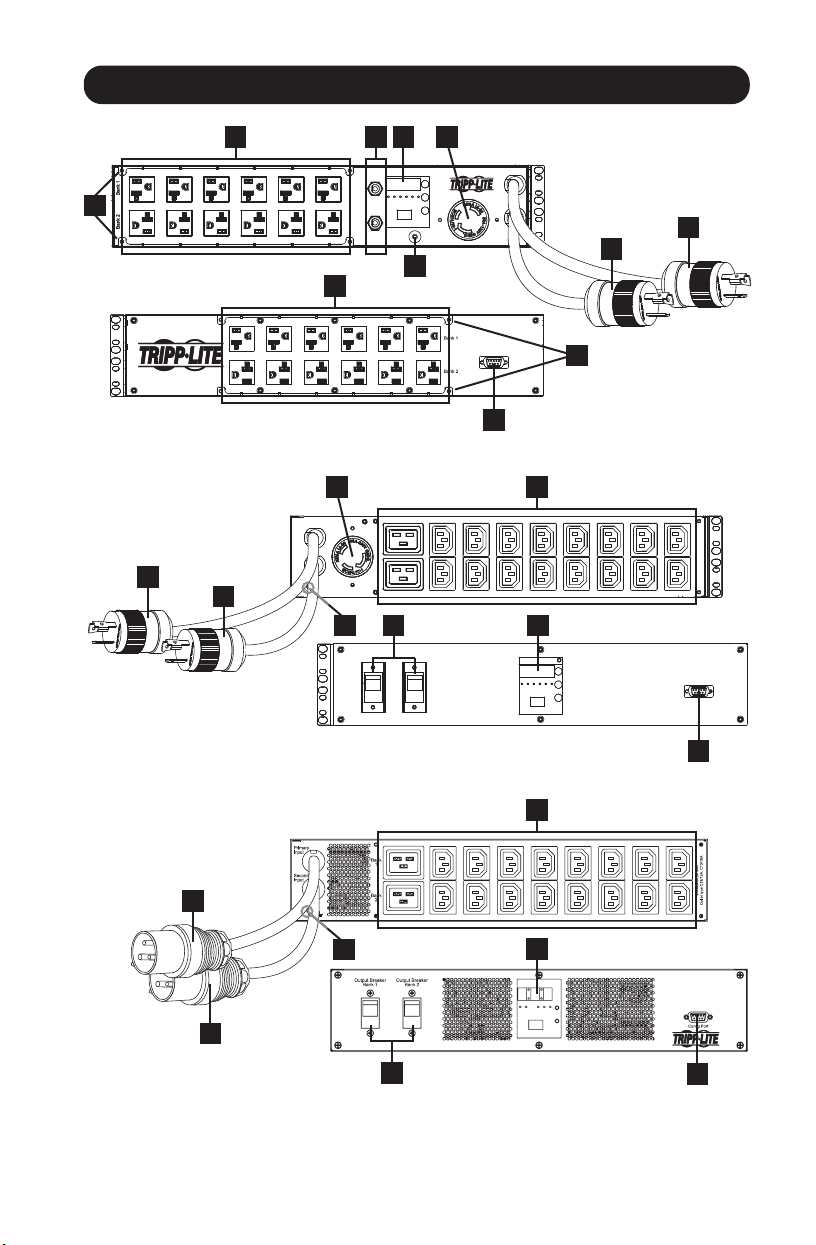

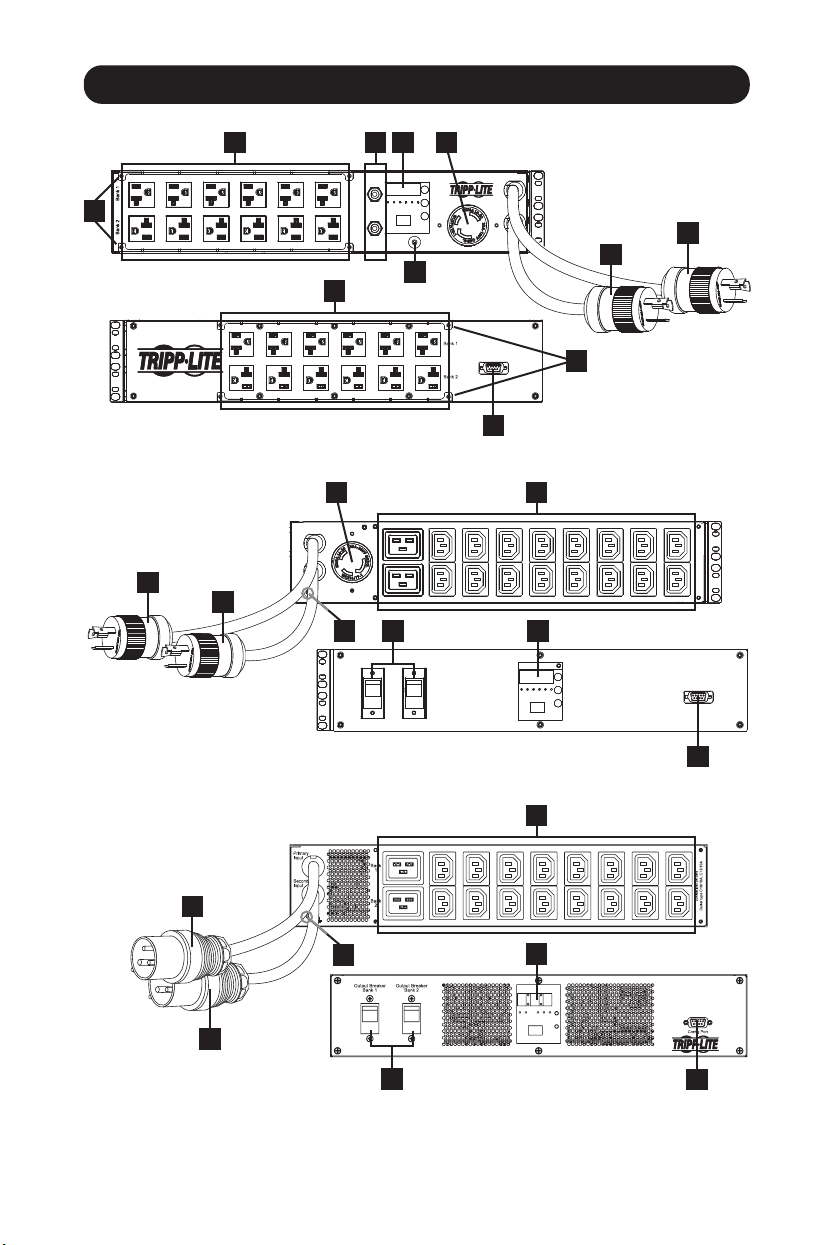

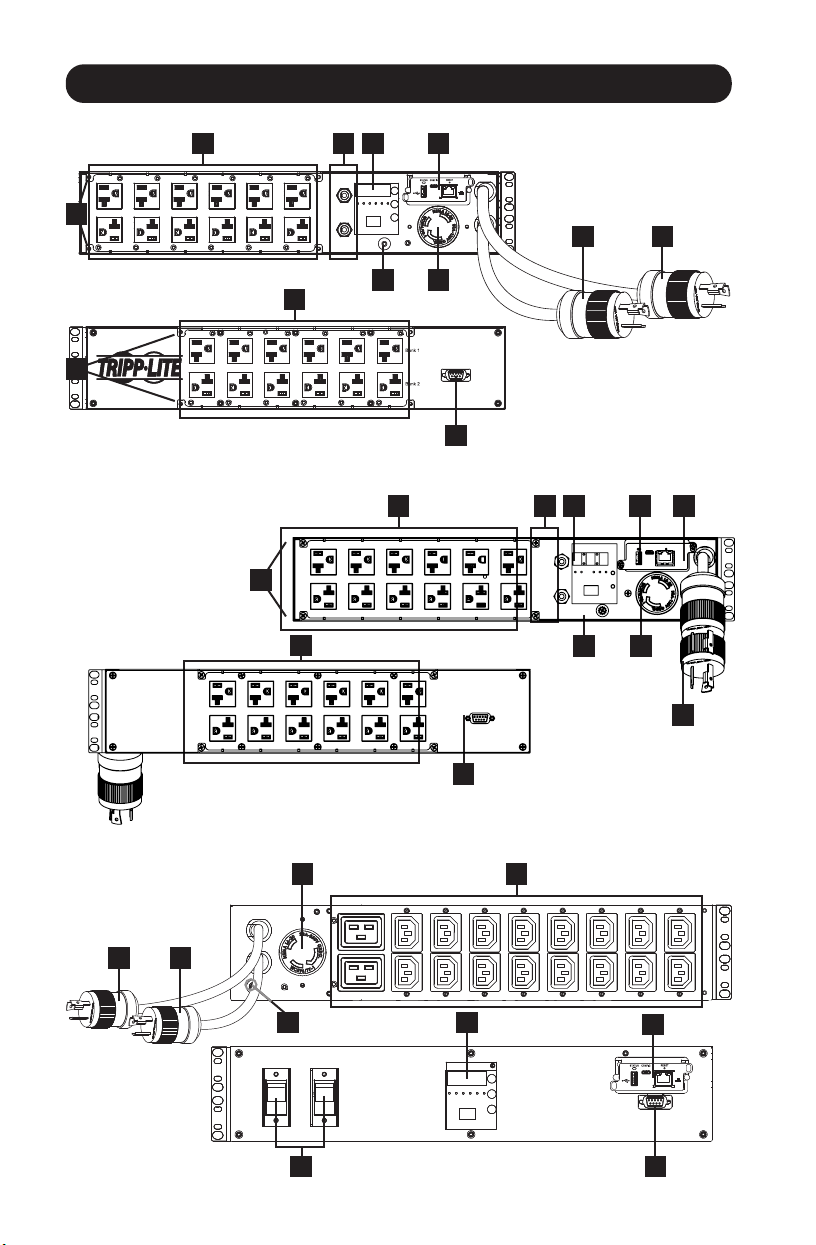

Features

Bank 1

Bank 2

PDUMH30ATNET

PDUMNH30AT2

PDUMH30HVATNET

2 1

195

Output Breaker

Bank 1

Output Breaker

Bank 2

Config Port

PDUMNH30HVAT2

PDUMH32HVATNET

PDUMNH32HVAT2

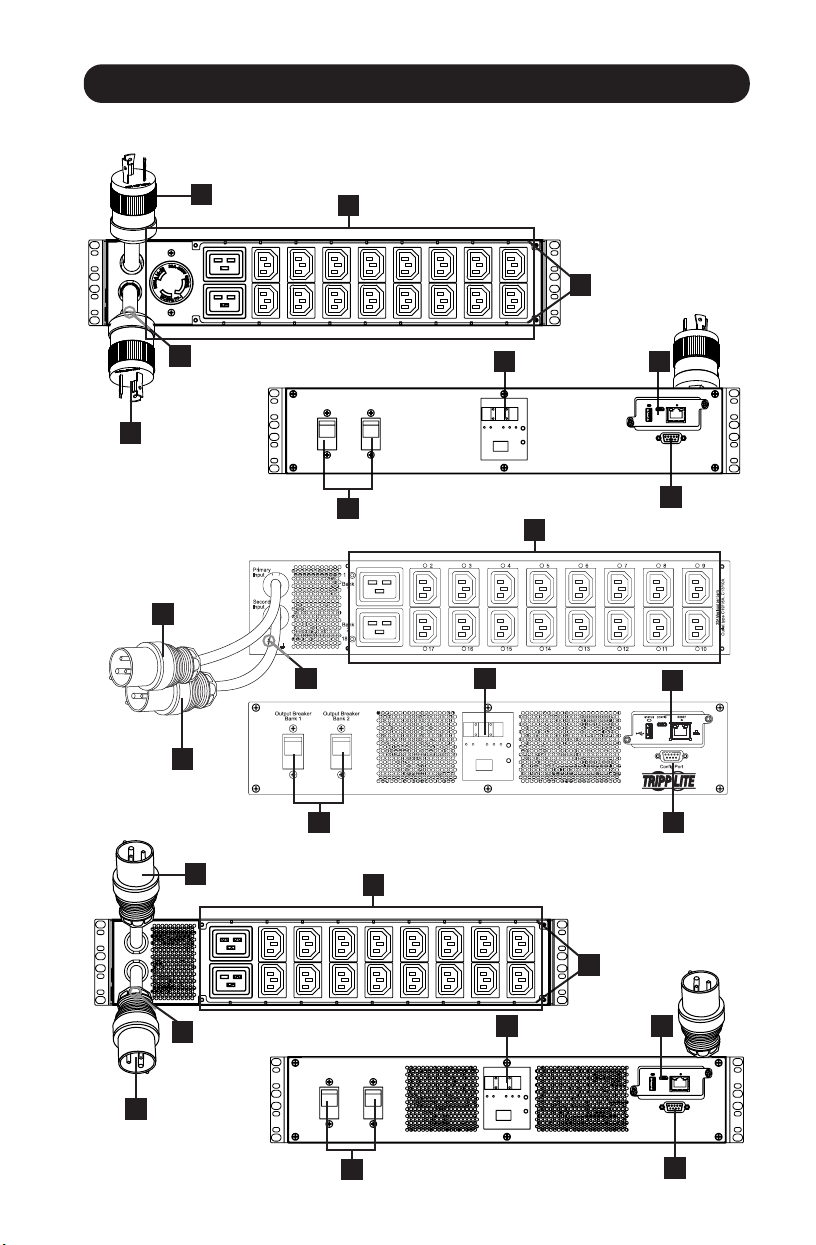

Features

Primary Input Cord

The cord is permanently attached to the PDU and has a NEMA L5-30P

(PDUMH30AT, PDUMNH30AT2 & PDUMH30ATNET) or NEMA L6-30P

(PDUMH30HVAT, PDUMNH30HVAT2 & PDUMH30HVATNET) twist-lock plug or

IEC 309 32A (PDUMH32HVAT, PDUMNH32HVAT2 & PDUMH32HVATNET) plug.

Secondary Input Cord

The cord is permanently attached to the PDU and has a NEMA L5-30P

(PDUMH30AT, PDUMNH30AT2 & PDUMH30ATNET) or NEMA L6-30P

(PDUMH30HVAT, PDUMNH30HVAT2 & PDUMH30HVATNET) twist-lock plug or

IEC 309 32A (PDUMH32HVAT, PDUMNH32HVAT2 & PDUMH32HVATNET) plug.

Switched Outlets

(PDUMH30ATNET, PDUMH30HVATNET, PDUMH32HVATNET):

During normal operation, the outlets distribute AC power to connected equipment.

The NEMA 5-15/20R, L5-30R, IEC 320 C13, IEC 320 C19 and L6-30R outlets may

be switched On and Off via software control. When an outlet is live, the associated

LED illuminates.

Unswitched Outlets (PDUMH30AT, PDUMNH30AT2, PDUMH30HVAT,

PDUMNH30HVAT2, PDUMH32HVAT, PDUMNH32HVAT2): The NEMA 5-15/20R,

L5-30R, IEC 320 C13, IEC 320 C19 and L6-30R outlets receive power from either

input source, but are not individually switchable.

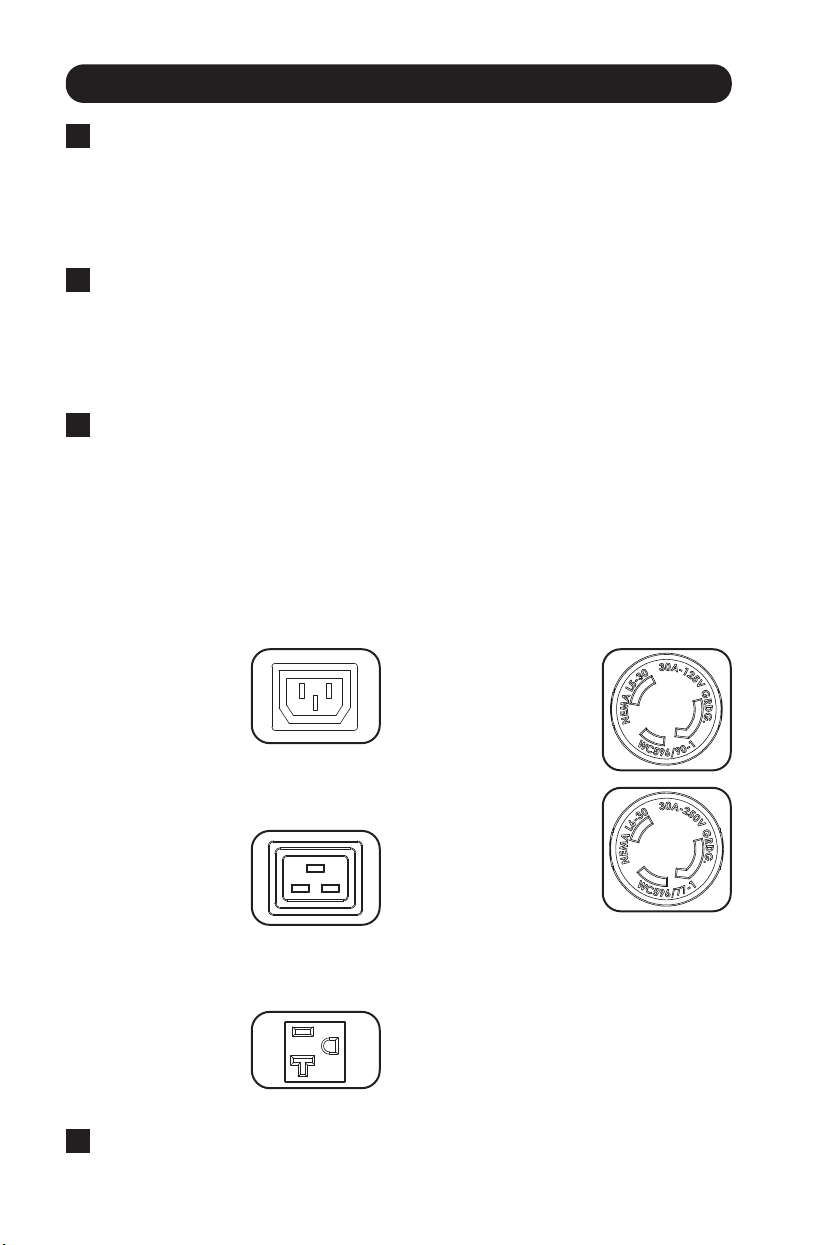

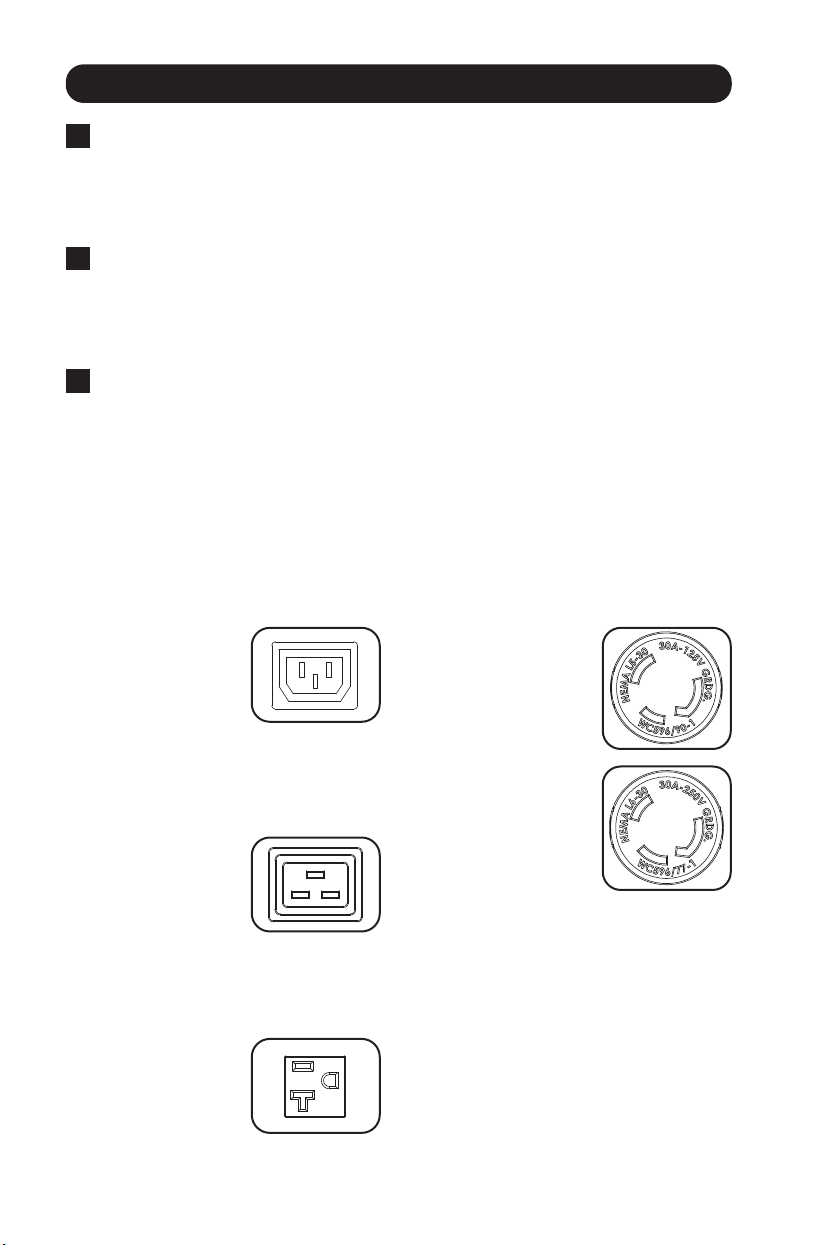

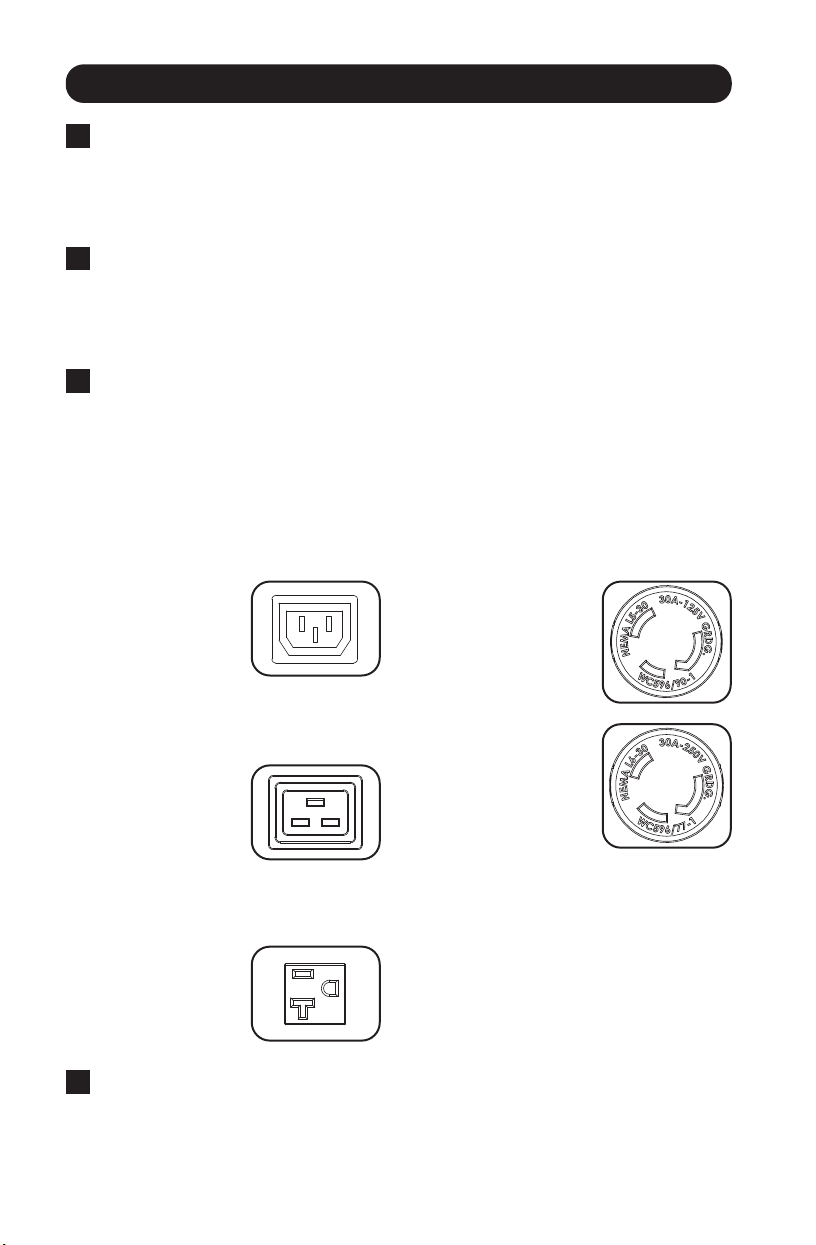

IEC 320 C13 Outlets

(PDUMH30HVAT,

PDUMNH30HVAT2,

PDUMH30HVATNET,

PDUMH32HVAT,

PDUMNH32HVAT2 &

PDUMH32HVATNET):

10A (200-240V)

IEC 320 C19 Outlets

(PDUMH30HVAT,

PDUMNH30HVAT2,

PDUMH30HVATNET,

PDUMH32HVAT,

PDUMNH32HVAT2 &

PDUMH32HVATNET):

16A (200-240V)

NEMA 5-15/20R Outlets

(PDUMH30AT,

PDUMNH30AT2

& PDUMH30ATNET):

20A (120V)

NEMA L5-30R Outlet

(PDUMH30AT,

PDUMNH30AT2 &

PDUMH30ATNET):

30A (120V)

NEMA L6-30R Outlet

(PDUMH30HVAT,

PDUMNH30HVAT2 &

PDUMH30HVATNET):

30A (200-240V)

Factory Port: This port is reserved for configuration by factory-authorized

personnel only. Do not connect anything to this port.

Features

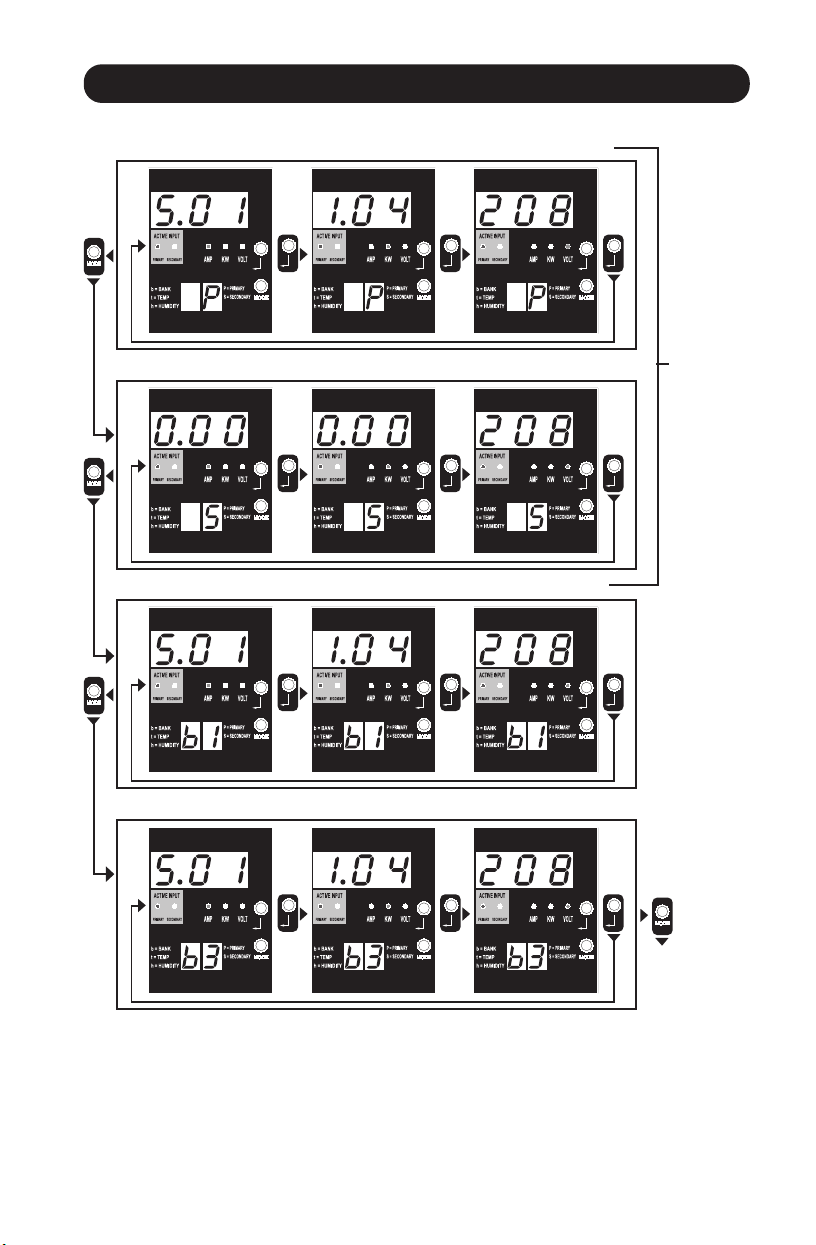

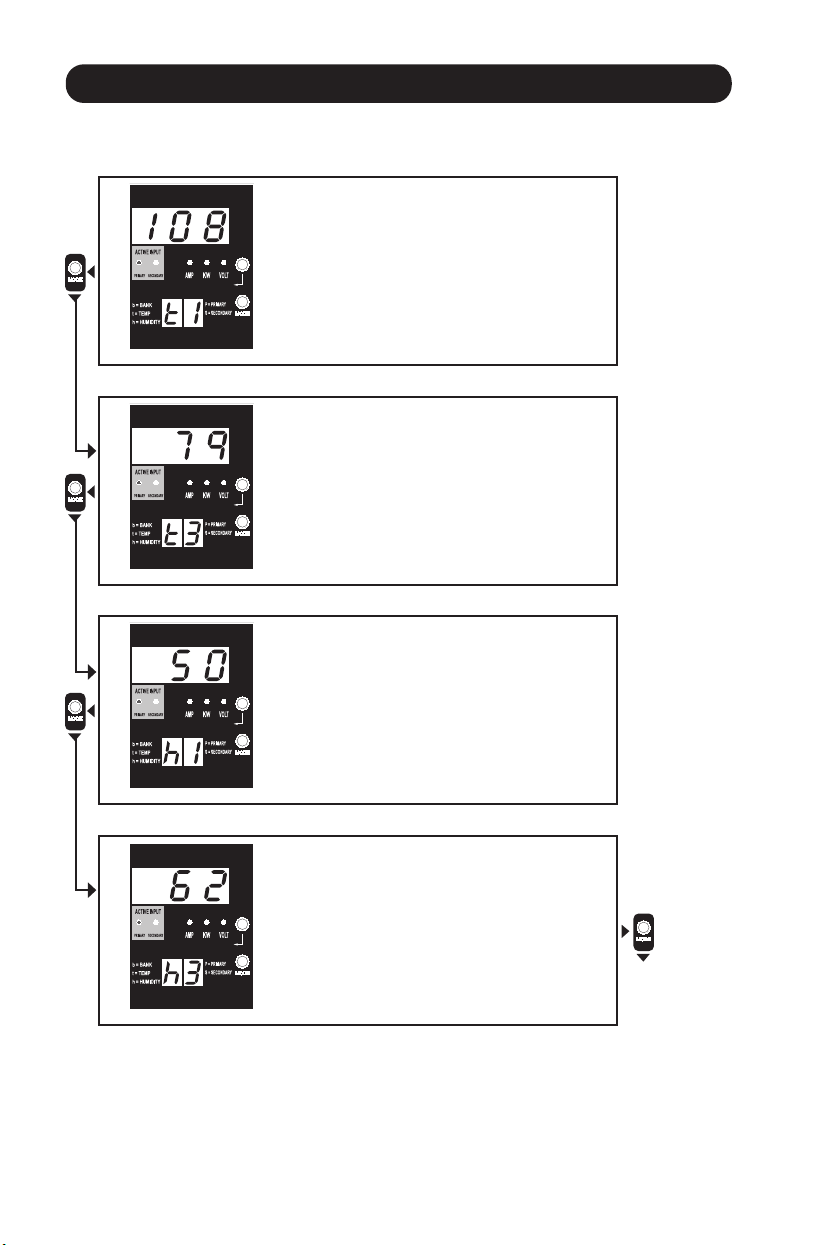

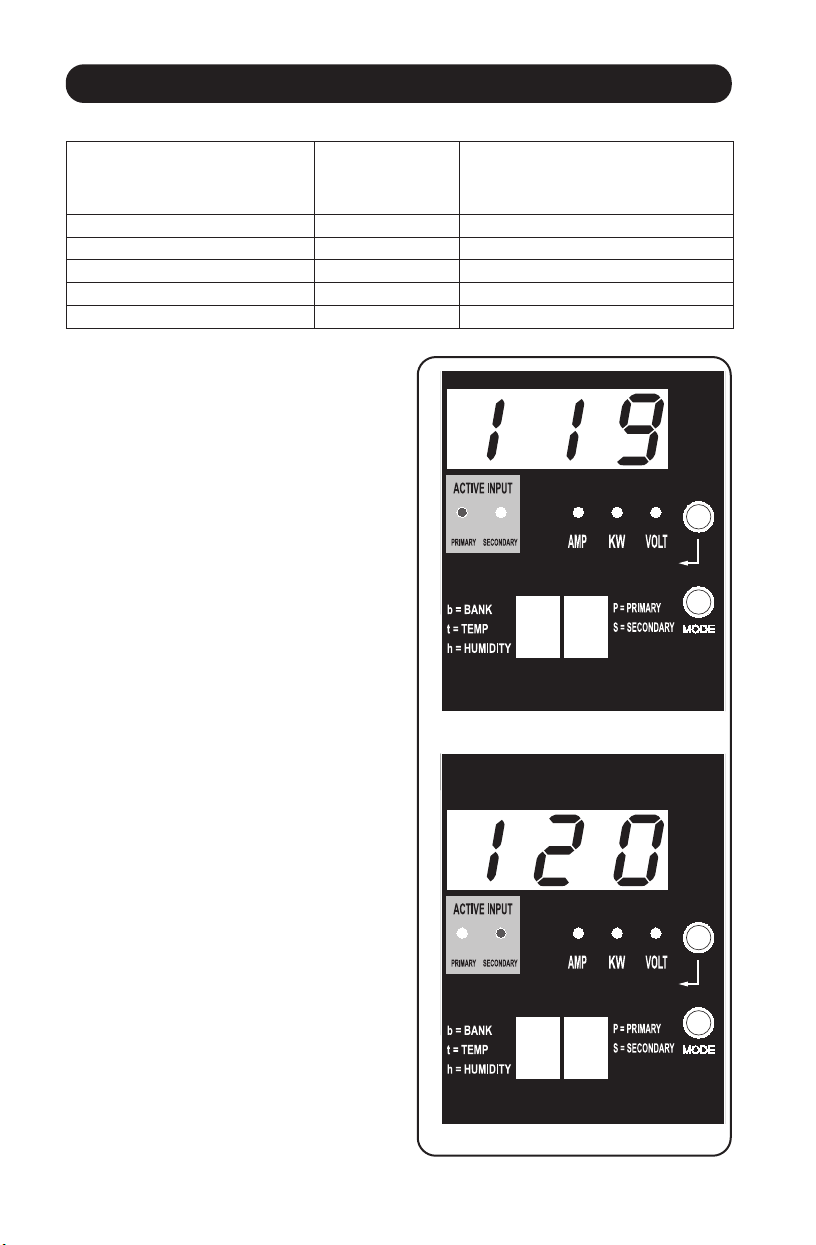

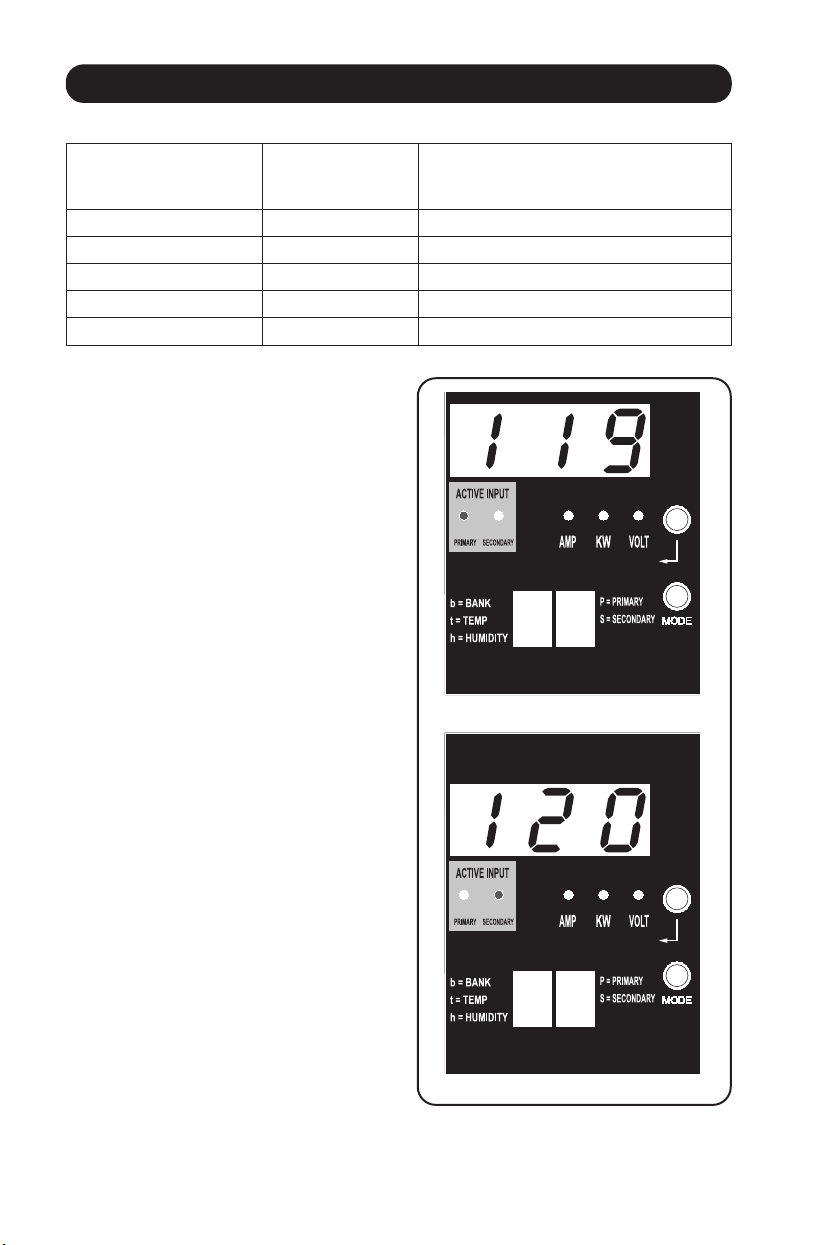

Digital LED Display and

Load Meter (Ammeter)

3-Digit Display: Shows measured

or calculated amperage, kilowatt

or voltage values.

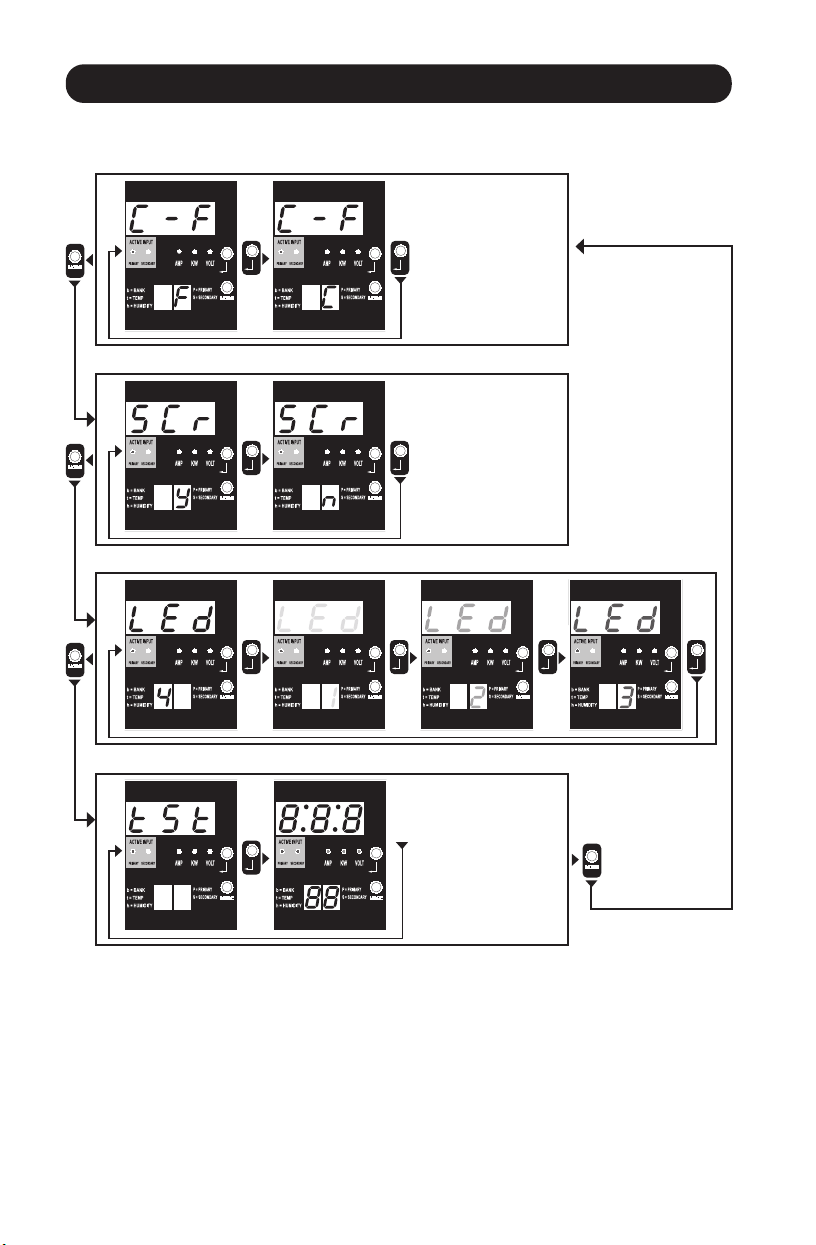

Enter Button: Scroll through

DISPLAY and CONFIGURATION

options using this button. While in

DISPLAY mode, a short press

switches the display between

AMPS, KW and VOLTS. While in

CONFIGURATION mode, a long

press changes configuration items

(TEMPERATURE, AUTO SCROLL,

LED BRIGHTNESS). Pressing the

Enter button and Mode button

simultaneously displays the unit’s

IP address (select models).

Mode Button: A short press of

this button cycles through each of the modes (PRIMARY, SECONDARY, BANK,

TEMP*, HUMIDITY*) of the present category (DISPLAY or CONFIGURATION) for

both primary and secondary inputs. A long press switches between DISPLAY and

CONFIGURATION. Pressing the Mode button and Enter button simultaneously

displays the unit’s IP address (models with WEBCARDLX installed).

*TEMP/HUMIDITY only available if optional ENVIROSENSE module is attached.

Active Input LEDs: Indicate whether the primary or secondary active input is

powering the output.

2-Digit Display: Indicates whether the value shown on the 3-digit display

represents primary, secondary, bank, temperature or humidity.

Display Modes:

P: The 3-digit display is showing information related to the primary AC input. (Unit

LEDs dictate what data is shown.)

S: The 3-digit display is showing information related to the secondary AC input.

(Unit LEDs dictate what data is shown.)

b ‘n’: The 3-digit display is showing information related to the output bank number

(‘n’).

t ‘n’: The 3-digit display is showing temperature for sensor (‘n’). (Units for F or C

are configured in CONFIGURATION mode.)

h ‘n’: The 3-digit display is showing humidity for sensor (‘n’).

Units LEDs: The AMPS, KW and VOLT LEDs are used to illustrate the units of data

displayed on the 3-digit display.

ACTIVE INPUT

PRIMARY SECONDARY

AMP

b = BANK

t = TEMP

h = HUMIDITY

P = PRIMARY

S = SECONDARY

VOLT

Features

Amp LED: When selected, the load is displayed in amps on the 3-digit display.

kW LED: When selected, the load is displayed in kilowatts on the 3-digit display.

Volt LED: When selected, the voltage is displayed on the 3-digit display.

Output Circuit Breakers: Two circuit breakers protect equipment connected to

each load bank against overloads. If a breaker trips, the circuit is overloaded and

you need to reduce the load connected to the circuit breaker’s load bank. Press

the circuit breaker button to reset and restore power.

Ground Connection: Allows you to connect a user-supplied ground wire between

the PDU and any equipment that requires a chassis ground.

Cord Retention Bracket (Optional Installation): When installed on the PDU, cord

retention brackets provide secure attachment points for connected equipment

power cords.

Network Management Card (PDUMH30ATNET, PDUMNH30AT2,

PDUMH30HVATNET, PDUMNH30HVAT2, PDUMH32HVATNET,

PDUMNH32HVAT2): The WEBCARDLX accessory allows you to operate the PDU as

a managed network device, accessible via SNMP network management platform,

web browser, SSH or telnet. For details, refer to the WEBCARDLX Owner’s Manual

included with this product.

NOT SHOWN—C14 Plug-Lock Insert Sleeve (Optional): Use the

included plastic sleeves to secure C13 power cords to C14 inlets. Fit

the sleeve over the end of the cord, making sure the pull-tabs remain

outside the cord and the fit is secure. To unplug equipment properly,

grip both the cord and the insert’s tabs at the same time and pull.

NOT SHOWN—C20 Plug-Lock Insert Sleeve (Optional): Use the

included plastic sleeves to secure C19 power cords to C20 inlets. Fit

the sleeve over the end of the cord, making sure the pull-tabs remain

outside the cord and the fit is secure. To unplug equipment properly,

grip both the cord and the insert’s tabs at the same time and pull.

LED Diagrams

Auto

Scroll

Items

(See

Note 6)

Display Modes

Primary Source Measurements

Secondary Source Measurements

Bank Measurements

Number of Banks Available (Varies by Model)

Note 1: Press Mode button to go to the next Display mode (vertical movement on this document). Note the Amps, kW or Volt sub-

mode will be remembered.

Note 2: Press Enter button to go to the next sub-mode (horizontal movement on this document).

Note 3: The Active Input LEDs will always show the present source powering the load. (The example images above all assume

the presently selected source is the Primary. Note that if the Secondary source were selected, that LED would illuminate and the

Primary LED would be dim. If neither source is valid, then both the Primary and Secondary source LEDs would be dim).

Note 4: Press and hold both Mode and Enter buttons for 2 seconds to show the IP address of the connected SNMP card.

Note 5: Press and hold MODE button for 2 seconds to switch to Control modes (this will go to the FIRST control mode).

Note 6: When Auto Scroll is enabled, after 10 seconds of inactivity, the display will continuously transition between primary amps,

kW and volts and secondary amps, kW and volts, then wrap back to primary amps.

To Next

Screen

LED Diagrams

Display Modes

Temperature Display Mode (Only Available if EnviroSense Connected)

Number of Sensors Depends on EnviroSense Model Used

Humidity Display Mode (Only Available if EnviroSense Connected)

Number of Sensors Depends on EnviroSense Model Used

Note 1: Press Mode button to go to the next Display mode (vertical movement on this document). Note the Amps, kW or Volt sub-

mode will be remembered.

Note 2: Press Enter button to go to the next sub-mode (horizontal movement on this document).

Note 3: The Active Input LEDs will always show the present source powering the load.

Note 4: Press and hold both Mode and Enter buttons for 2 seconds to show the IP address of the connected SNMP card.

Note 5: Press and hold MODE button for 2 seconds to switch to Control modes. (This will go to the FIRST control mode.)

To Previous

Screen

LED Diagrams

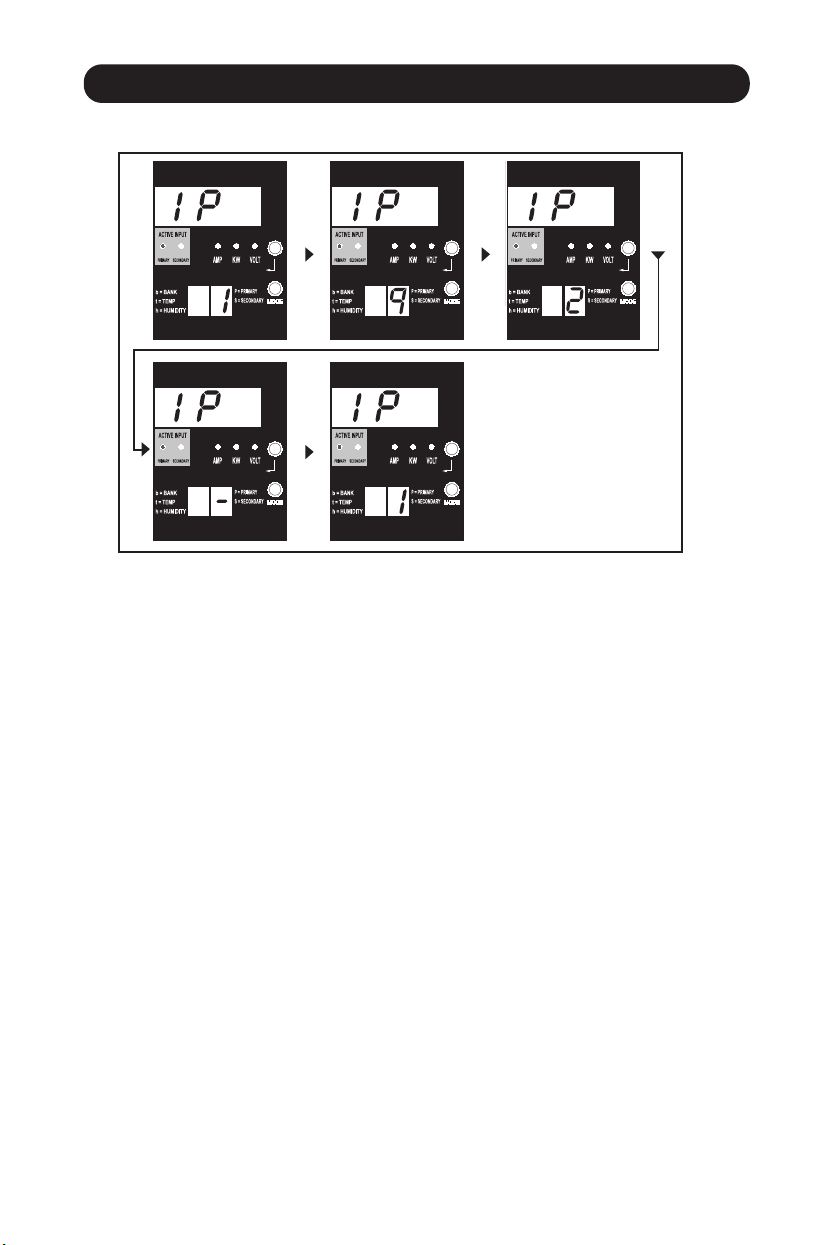

IP Address Display

Note 1: IP Address display: the top 3 digit display will show “IP “. The bottom right 2-digit display will show one IP address digit at

a time separated by blanks to identify each digit. Decimal points and colons will be shown as hyphens. (Note this display supports

IPv4 AND IPv6 addresses.)

Note 2: The display will automatically transition back to whatever mode it came from after displaying the IP address.

LED Diagrams

HOLD HOLD

HOLD

HOLD TIME OUT

HOLD HOLD HOLD

HOLD

Control Modes

Celsius or Fahrenheit Configuration (Only Shown if EnviroSense Connected)

Note 1: Press Mode button to go to the next Display mode (vertical movement on this document). Note the Amps, kW or Volt sub-

mode will be remembered.

Note 2: Press and HOLD Enter button for 2 seconds to change the conguration. Whatever conguration is shown is what the unit

is congured for (horizontal movement on this document).

Note 3: The Active Input LEDs will always show the present source powering the load.

Note 4: Press and hold both Mode and Enter buttons for 2 seconds to show the IP address of the connected SNMP card.

Note 5: Press and hold MODE button for 2 seconds to switch to Display modes (this will go to the FIRST Display mode).

Note 6: C-F display allows the unit to be congured to display Celsius or Fahrenheit. This mode will be omitted if EnviroSense is not

connected (changes will be remembered in NVR).

Note 7: SCr Auto scroll enable or disable. When set to y (enabled), the unit will automatically scroll through Display items (See

Display modes on page 10 for details). When set to n, the unit will not automatically scroll (changes will be remembered in NVR).

Note 8: LED brightness control – Set this to 1-4 for the desired illumination intensity (changes will be remembered in NVR).

Note 9: tSt LED Test control – Press and hold Enter button for 2 seconds to initiate an LED test where all LEDs will be illuminated

for 6 seconds.

Auto Scroll Enable/Disable

LED Brightness

LED Test Control

Facility Circuit

PDUMH30AT

Critical Equipment

Loads

Secondary UPS

Primary UPS

Primary Input Cord

Secondary Input Cord

Utility B

Utility A

Configuration and Operation

Automatic Transfer Switch

When the Primary and Secondary inputs are both connected to Tripp Lite UPS Systems,

the PDU operates as an Automatic Transfer Switch, providing redundant input power for

high-availability applications. Under normal operating conditions, the PDU will distribute

power from the Primary input source, switching to the Secondary input source under

certain conditions. The PDU will switch to the Primary source whenever it is "Good,"

according to the PDU input voltage definitions (see below).

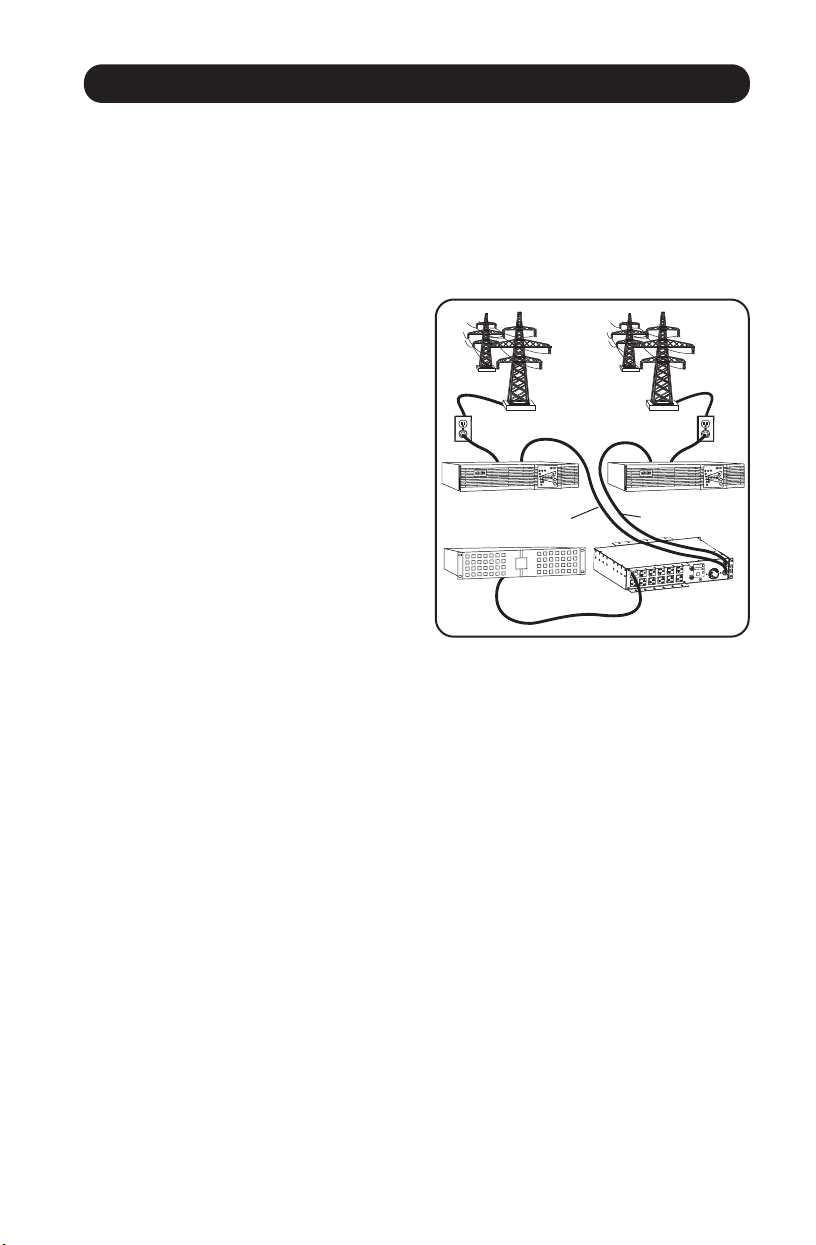

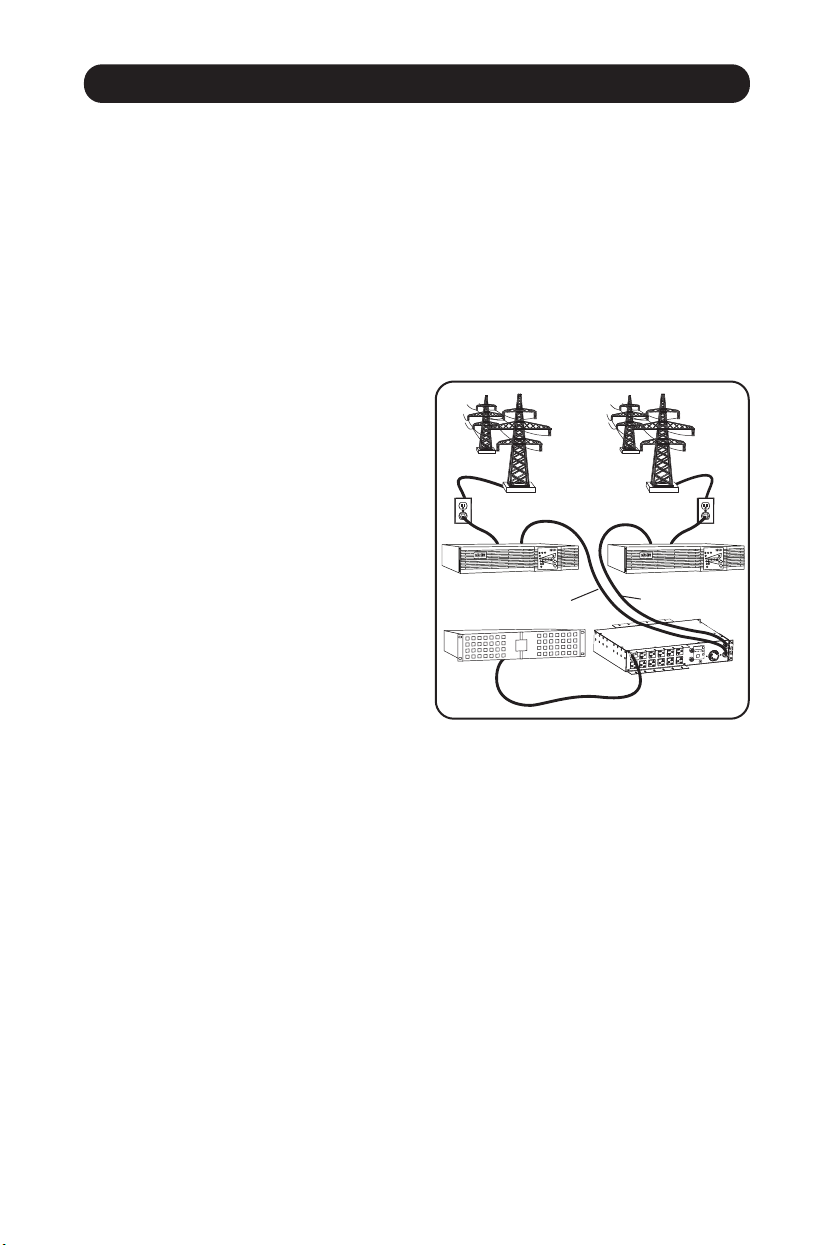

Preferred Configuration

The Automatic Transfer Switch function

provides increased availability when the

Primary and Secondary inputs of the

PDU are connected to separate

Tripp Lite UPS Systems that are

connected to separate utility power

sources. For maximum availability,

Tripp Lite recommends using matching

SmartOnline UPS Systems with pure sine

wave output for the Primary and

Secondary input power sources. The

automatic transfer switch function will be

compromised if the primary and

secondary inputs are connected to the

same utility power source.

Warning: DO NOT connect the primary input to a line-interactive UPS, due to

transfer-time issues, or to any source that does not supply a pure sine wave. Such

sources may be used to power the secondary input.

Automatic Transfer Switch Source Selection

The PDU will power up if one of the input sources is greater than the minimum startup

voltage. In normal operation (after power-up), if the presently selected source (primary

or secondary) degrades to a lesser condition, the unit should switch to the alternate

source, if that source is of better quality. The unit prefers the primary source, and will

always switch to it in the event both sources are of the same (fair or good) quality. If

the present source is becoming bad and the alternate source is at least fair, the unit

will switch to the alternate source.

Primary Input Active

Secondary Input Active

Configuration and Operation

After installing the PDU and connecting

equipment, you may test the Automatic

Transfer Switch function by temporarily

shutting down the UPS system connected

to the Primary AC input. When the

Primary input UPS is no longer supplying

AC power, the PDU will switch from the

Primary input to the Secondary input,

and the Secondary Active Input LED will

be lit. When the Primary input UPS has

been restarted and resumes supplying

AC power, the PDU will switch back to the

Primary input, and the Primary Active

Input LED will be lit.

Note: The primary and secondary inputs must be

connected to separate sources of utility power. The

automatic transfer switch function will be

compromised if the primary and secondary inputs

are connected to the same utility power source. Do

not perform a test with equipment that must remain

in productive operation. Any test procedure must

prepare for the contingency that the equipment may

lose power. Do not test the PDU by detaching power

cords connected to live power sources, as this

eliminates the connection to ground and places your

equipment at risk.

PDUMH30ATNET Model Shown

PDU Power Source Selection Parameters

PDUMH30AT,

PDUMNH30AT2 &

PDUMH30ATNET

PDUMH30HVAT, PDUMNH30HVAT2

PDUMH30HVATNET, PDUMH32HVAT,

PDUMNH32HVAT2 & PDUMH32HVATNET

Nominal Voltage 120V 200-240V

Minimum Startup Voltage 85V 163V

“Good” Voltage Range 99-139V 172-266V

“Fair” Voltage Range 75-98V 144-171V

“Bad” Voltage Range 0-74V 0-143V

Configuration and Operation

Remote Monitoring and Control (Select Models)

Models PDUMH30ATNET, PDUMNH30AT2, PDUMH30HVATNET, PDUMNH30HVAT2,

PDUMH32HVATNET and PDUMNH32HVAT2 provide remote monitoring, outlet control

and more via Web browser, telnet and SNMP-based Network Management Systems.

For more information about configuration and operation of the PDU via the PowerAlert

Web browser interface, refer to the WEBCARDLX Owner’s Manual included with this

product or downloadable at tripplite.com.

Load "Ramping" on Startup: All models arrive from the factory programmed so that,

when first powered up, their outlets turn on in sequential order at intervals of

approximately 250 ms. This prevents circuit overloads by staggering the startup of

multiple devices. Models PDUMH30ATNET, PDUMH30HVATNET and

PDUMH32HVATNET support user-programmable startup of outlets in any order or time

interval. This ensures that network items are turned on in the proper sequence with

the appropriate delay, so that network items are reliably discovered on startup.

Programmable Load "Shedding" During a Power Failure: In the event the primary

power source fails and the PDU is relying on the secondary power source, load

shedding allows you to program the shutoff of specific outlets at timed intervals. This

enables you to turn off less critical loads (monitors, for example) to maximize the UPS

runtime for the most critical items.

Service

Your Tripp Lite product is covered by the warranty described in this manual. A variety of

Extended Warranty and On-Site Service Programs are also available from Tripp Lite. For

more information on service, visit tripplite.com/support. Before returning your product

for service, follow these steps:

1. Review the installation and operation procedures in this manual to insure that the

service problem does not originate from a misreading of the instructions.

2. If the problem continues, do not contact or return the product to the dealer.

Instead, visit tripplite.com/support.

3. If the problem requires service, visit tripplite.com/support and click the Product

Returns link. From here you can request a Returned Material Authorization (RMA)

number, which is required for service. This simple on-line form will ask for your

unit’s model and serial numbers, along with other general purchaser information.

The RMA number, along with shipping instructions will be emailed to you. Any

damages (direct, indirect, special or consequential) to the product incurred during

shipment to Tripp Lite or an authorized Tripp Lite service center is not covered

under warranty. Products shipped to Tripp Lite or an authorized Tripp Lite service

center must have transportation charges prepaid. Mark the RMA number on the

outside of the package. If the product is within its warranty period, enclose a copy

of your sales receipt. Return the product for service using an insured carrier to the

address given to you when you request the RMA.

Warranty and Product Registration

2-Year Limited Warranty

Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects in material and

workmanship for a period of two (2) years from the date of initial purchase. If the product should prove defective in material or

workmanship within that period, Seller will repair or replace the product, at its sole discretion.

THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE, ABUSE OR NEGLECT.

SELLER MAKES NO EXPRESS WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN. EXCEPT TO THE EXTENT

PROHIBITED BY APPLICABLE LAW, ALL IMPLIED WARRANTIES, INCLUDING ALL WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE

LIMITED IN DURATION TO THE WARRANTY PERIOD SET FORTH ABOVE; AND THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL

AND CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on how long an implied warranty lasts, and some states do

not allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not apply to

you. This warranty gives you specific legal rights, and you may have other rights which vary from jurisdiction to jurisdiction.)

WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate or safe for the

use intended. Since individual applications are subject to great variation, the manufacturer makes no representation or warranty as

to the suitability or fitness of these devices for any specific application.

PRODUCT REGISTRATION

Visit tripplite.com/warranty today to register your new Tripp Lite product. You'll be automatically entered into a drawing for a chance

to win a FREE Tripp Lite product!*

* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.

FCC Notice, Class A

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause

harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired

operation.

Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC

Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a

commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in

accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a

residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own

expense. The user must use shielded cables and connectors with this equipment. Any changes or modifications to this equipment

not expressly approved by Tripp Lite could void the user’s authority to operate this equipment.

Regulatory Compliance Identification Numbers

For the purpose of regulatory compliance certifications and identification, your Tripp Lite product has been assigned a unique series

number. The series number can be found on the product nameplate label, along with all required approval markings and information.

When requesting compliance information for this product, always refer to the series number. The series number should not be

confused with the marking name or model number of the product.

WEEE Compliance Information for Tripp Lite Customers and Recyclers (European Union)

Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations, when customers buy

new electrical and electronic equipment from Tripp Lite they are entitled to:

• Send old equipment for recycling on a one-for-one, like-for-like basis (this varies depending on the country)

• Send the new equipment back for recycling when this ultimately becomes waste

Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice. Photos and illustrations may

differ slightly from actual products.

TrippLite.Eaton.com/support

23-08-080 93-3E43_RevB

Manual del propietario

PDU con Switch de

Transferencia Automática

Modelos:

PDUMH30AT, PDUMH30ATNET, PDUMNH30AT2, PDUMH30HVAT,

PDUMH30HVATNET, PDUMNH30HVAT2, PDUMH32HVAT,

PDUMH32HVATNET, PDUMNH32HVAT2

Números de modelo de la agencia:

AGAC8033 • AGAC8034 • AGAC8110 • AGAC8073 • AG-0150 • AG-0151

TrippLite.Eaton.com/support

SmartOnline es una marca comercial de Tripp Lite.

Instrucciones de seguridad importantes 24

Descripción General del Conjunto de 26

Características

Instalación 26

Montaje de la PDU 26

Conexión de la PDU 29

Características 31

Diagramas de LED 37

Configuración y operación 41

Interruptor de transferencia automatic 41

Servicio técnico 43

Garantía 44

English 1

Français 45

Русский 67

Deutsch 89

Instrucciones de seguridad importantes

Este manual contiene información concerniente a la instalación y uso

apropiados de las barras de contacto para montaje en bastidor de

Tripp Lite.

GUARDE ESTAS INSTRUCCIONES.

No conecte la regleta de contactos a una toma de corriente que no

tenga conexión a tierra. No la use con cables de extensión o

adaptadores que eliminen la conexión a tierra. La regleta de contactos

está diseñada exclusivamente para uso en interiores. Instálela alejada

de dispositivos que emitan calor tales como radiadores y rejillas de

calefacción. No la instale donde haya humedad excesiva, ni cualquier

otro tipo de contaminante conductivo. Nunca instale un cableado

eléctrico durante tormentas eléctricas.

Los requerimientos de energía eléctrica de cada dispositivo conectado

a una toma de corriente de la regleta de contactos, no deberá exceder

el valor nominal de potencia de salida de la regleta de contactos

(refiérase a la Ficha técnica). Los requerimientos totales de energía

eléctrica de todos los dispositivos conectados a la toma de corriente

de la regleta de contactos no deberán exceder el valor nominal de

carga máxima de la regleta de contactos (refiérase a la Ficha técnica).

PRECAUCION Este aparato no se destina para utilizarse por personas

(incluyendo niños), cuyas capacidades fisicas, sensoriales o mentales

sean diferentes o estén reducidas, o carezcan de experiencia o

conocimiento, a menos que dichas personas reciban una supervisión o

capacitación para el funcionamiento del aparato por una persona

responsable de su seguridad.

Los ninos deben de supervisarse para asegurar que no empleen

el aparato como juguete.

Nunca utilize el aparato si el cable y la clavija están dañados; si no

funciona correctamente o si se ha caido o dañado, llévelo a un centro

de servicio autorizado para que lo examinen y lo reparen.

Si el cordon de alimentación es dañado, éste debe sustituirse por el

fabricante, por su agente de servicio autorizado o por personal

calificado con el fin de evitar un peligro.

• El PDU proporciona la conveniencia de múltiples tomacorrientes, pero NO

proporciona protección contra sobretensión o ruido en la línea para los equipos

conectados.

• El PDU está diseñada solo para uso en interiores en un entorno controlado lejos de

humedad excesiva, temperaturas extremas, contaminantes conductivos, polvo o luz

del sol directa.

• Mantiene la temperatura ambiente interior entre 32°F y 104°F (0°C y 40°C).

• El PDU debe ser instalado solamente por un técnico calificado.

Instrucciones de seguridad importantes

• Este aparato no se destina para utilizarse por personas (incluyendo niños), cuyas

capacidades fisicas, sensoriales o mentales sean diferentes o estén reducidas, o

carezcan de experiencia o conocimiento, a menos que dichas personas reciban una

supervisión o capacitación para el funcionamiento del aparato por una persona

responsable de su seguridad.

• No intente instalar el PDU en una superficie inestable o no segura.

• Instale de acuerdo con los reglamentos eléctricos locales. Asegúrese de usar para la

instalación la protección adecuada contra sobrecorriente, de acuerdo con la

especificación de la clavija o del equipo.

• Conecte el PDU a un tomacorriente que esté de acuerdo a los códigos locales de

construcción y que esté correctamente protegido contra corrientes excesivas,

cortocircuitos y fallas de conexión a tierra.

• Los tomacorrientes eléctricos que suministran energía al equipo deben instalarse

próximos al equipo y ser fácilmente accesibles.

• No conecte El PDU a un toma corriente que no esté a tierra o cables de extensión o

adaptadores que eliminen la conexión a tierra.

• Asegúrese de proporcionar un dispositivo local de desconexión, que sea fácilmente

accesible, en cualquier modelo que esté instalado permanentemente sin una clavija.

• Nunca intente instalar equipos eléctricos durante una tormenta eléctrica.

• El equipo individual conectado al PDU no debe consumir más corriente que la de la

especificación de cada tomacorriente individual del PDU.

• La carga total conectada al PDU no debe exceder la capacidad de carga máxima del

PDU.

• No intente modificar el PDU, las clavijas de entrada o los cables de alimentación.

• No perfore ni intente abrir ninguna parte del gabinete del PDU. No tiene partes a las

que el usuario pueda dar servicio.

• No intente usar el PDU si se daña cualquier parte.

• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en

donde razonablemente se pueda esperar que la falla de este equipo cause la falla

del equipo de soporte de vida o afectar significativamente su seguridad o

efectividad.

• La tolerancia de la alimentación de CA de la red pública de este equipo es +6% /

-10%.

Instalación

Montaje de la PDU

La PDU soporta montaje en rack de 2U o en superficie (Ej. . en una pared o escritorio

o bajo un mostrador).

Nota: El usuario debe determinar la idoneidad de los materiales y accesorios así como de los procedimientos

antes del montaje. La PDU y el material incluido están diseñados para racks (bastidores) y cajas de rack

(bastidor) comunes, y pueden no ser apropiados para todas las aplicaciones.

Montaje en bastidor de 2U

Acople los soportes de montaje

incluidos a los costados de la PDU

con los tornillos incluidos.

Después de acoplar los soportes,

coloque la PDU en el rack e instale

cuatro tornillos suministrados por el

usuario a través de los orificios de

los soportes en los rieles del rack.

Descripción General del Conjunto de Características

Número de

Modelo

¿Control de

Tomacorrientes

(Sí/No)?

¿Indicador LED

de Salida

(Sí/No)?

¿Se embarca

con ranura

SNMP

(Sí/No)?

¿Se embarca

con tarjeta

SNMP

instalada

(Sí/No)?

PDUMH30AT No No No No

PDUMH30ATNET Sí Sí Sí Sí

PDUMNH30AT2 No No Sí Sí

PDUMH30HVAT No No No No

PDUMH30HVATNET Sí Sí Sí Sí

PDUMNH30HVAT2 No No Sí Sí

PDUMH32HVAT No No No No

PDUMH32HVATNET Sí Sí Sí Sí

PDUMNH32HVAT2 No No Sí Sí

Instalación

Instalación en pared (no se aplica a la serie AG-0151 para PDUMH32HVAT,

PDUMNH32VAT2 o PDUMH32HVATNET)

Instale una de las ménsulas de

instalación, suministradas, en la

pared con tornillos suministrados

por el usuario. Cerciórese que los

tornillos y cualquier otro accesorio

sean adecuados para el tipo de

superficie.

Con los tornillos incluidos, instale

una ménsula de instalación al

PDU.

Coloque el PDU sobre la ménsula

instalada en la pared y asegure el

PDU a la ménsula y la pared como

se muestra.

Instalación

Montaje Superficial

Acople los soportes de montaje

incluidos a los costados de la PDU

con los tornillos incluidos.

Nota: Si necesita cambiar la orientación de

la PDU para coincidir con la superficie de

montaje, antes de acoplar gire los soportes

de montaje en incrementos de 90° según se

requiera.

Monte la PDU en una superficie

estable insertando cuatro tornillos

suministrados por el usuario a

través de los orificios del soporte y

en orificios de montaje apropiados.

Asegúrese que la superficie de

montaje y los tornillos sean

capaces de soportar el peso

combinado de la PDU y cualquier

cable de equipo coplado.

Soportes de Sujeción de Cable de

Acoplamiento (Opcional): Acople

los soportes de sujeción del cable

a la PDU con los tornillos incluidos.

Instalación

Al UPS

Conexión de la PDU

Nota: La PDU incluye dos entradas de energía de CA: primaria y secundaria.

Conecte las clavijas de entrada del

PDU: Conecte la clavija de entrada

Primaria

a la fuente preferida de

alimentación de CA conectada a tierra

(120 V para PDUMH30AT,

PDUMNH30AT2 y PDUMH30ATNET;

200-240 V

para PDUMH30HVAT,

PDUMNH30HVAT2,

PDUMH30HVATNET, PDUMH32HVAT,

PDUMNH32HVAT2 y

PDUMH32HVATNET), como el Sistema

UPS SmartOnline

Tripp Lite. Bajo condiciones de

operación normales, la PDU distribuirá

la alimentación de CA desde la fuente

de entrada Primaria. Conecte la clavija

de entrada Secundaria

a una fuente

alterna de Alimentación de CA

conectada a tierra (120 V para

PPDUMH30AT,

PDUMNH30AT2 y

PDUMH30ATNET; 200-240 V

para

PDUMH30HVAT, PDUMNH30HVAT2,

PDUMH30HVATNET, PDUMH32HVAT,

PDUMNH32HVAT2 y

PDUMH32HVATNET). Para el

funcionamiento adecuado del ATS

(Switch de transferencia automática),

no conectar la entrada Secundaria en

la misma fuente de alimentación que

la entrada Primaria. La PDU distribuirá

la alimentación de CA de la entrada

Secundaria únicamente si la entrada

Primaria no está disponible debido a

un apagón o a un problema de calidad

de la energía. (Consulte la sección

Configuración y Operación para mayor

información sobre la función ATS.)

Instalación

Modelo

PDUMH30AT

mostrado

Modelo PDUMH30AT mostrado

Conecte el equipo a la PDU: No exceda

la capacidad de carga de la PDU. La

corriente eléctrica total usada por la

unidad de distribución de potencia

(PDU) será mostrada en el medidor

digital, en amperios. Cada salida

incluye un LED verde que se encenderá

en el instante que la salida recibe

energía de CA.

Soporte de Sujeción del Cable

(Opcional): Si conectó los soportes de

sujeción del cable a la PDU, acople

cada cable de energía de equipo a un

soporte de sujeción de cable enrollando

el cable y asegurándolo en un punto de

sujeción con uno de los cintillos de

cable incluidos. Asegúrese de que cada

cable de energía pueda desconectarse

de la PDU sin quitar el cintillo del cable.

Características

Output Breaker

Bank 1

Output Breaker

Bank 2

Config Port

20A Max load per bank

Outlet type C19/16A, C13/10A

Primary

Input

Secondary

Input

Bank

PDUMH30HVAT

PDUMH32HVAT

Bank 1

Bank 2

3 3

PDUMH30AT

Características

Bank 1

Bank 2

PDUMH30ATNET

PDUMNH30AT2

PDUMH30HVATNET

2 1

195

Características

Output Breaker

Bank 1

Output Breaker

Bank 2

Config Port

PDUMNH30HVAT2

PDUMH32HVATNET

PDUMNH32HVAT2

Características

Cable de La Entrada Primaria

El cable está conectado permanentemente al PDU y tiene una clavija de seguridad

NEMA L5-30P (PDUMH30AT, PDUMNH30AT2 y PDUMH30ATNET) o NEMA L6-30P

(PDUMH30HVAT, PDUMNH30HVAT2 y PDUMH30HVATNET) o una clavija IEC 309

de 32A (PDUMH32HVAT, PDUMNH32HVAT2 y PDUMH32HVATNET).

Cable de La Entrada Secundaria

El cable está conectado permanentemente al PDU y tiene una clavija de seguridad

NEMA L5-30P (PDUMH30AT, PDUMNH30AT y PDUMH30ATNET) o NEMA L6-30P

(PDUMH30HVAT, PDUMNH30HVAT2 y PDUMH30HVATNET) o una clavija IEC 309

de 32A (PDUMH32HVAT, PDUMNH32HVAT2 y PDUMH32HVATNET).

Tomacorrientes Controlables (PDUMH30ATNET, PDUMH30HVATNET,

PDUMH32HVATNET): durante la operación normal, los tomacorrientes distribuyen

la alimentación de CA a los equipos conectados. Los tomacorrientes NEMA

5-15/20R, L5-30R, IEC 320 C13, IEC 320 C19 y L6-30R se pueden conmutar

entre Encendido y Apagado por medio de un control por software. Cuando un

tomacorriente está encendido, el LED asociado se ilumina.

Tomacorrientes no Controlables (PDUMH30AT, PDUMNH30AT2,

PDUMH30HVAT, PDUMNH30HVAT2, PDUMH32HVAT, PDUMNH32HVAT2): Los

tomacorrientes NEMA 5-15/20R, L5-30R, IEC 320 C13, IEC 320 C19 y L6-30R

reciben alimentación de cualquiera de las fuentes de entrada, pero no son

controlables individualmente.

Tomacorrientes

IEC 320 C13

(PDUMH30HVAT,

PDUMNH30HVAT2,

PDUMH30HVATNET,

PDUMH32HVAT,

PDUMNH32HVAT2 y

PDUMH32HVATNET): 1

0 A (200-240 V)

Tomacorrientes

IEC 320 C19

(PDUMH30HVAT,

PDUMNH30HVAT2,

PDUMH30HVATNET,

PDUMH32HVAT,

PDUMNH32HVAT2 y

PDUMH32HVATNET):

16 A (200-240 V)

NEMA 5-15/20R

Tomacorrientes

(PDUMH30AT,

PDUMNH30AT2 &

PDUMH30ATNET):

20A (120V)

NEMA L5-30R

Tomacorrientes

(PDUMH30AT,

PDUMNH30AT2 y

PDUMH30ATNET):

24A (120V)

NEMA L6-30R

Tomacorrientes

(PDUMH30HVAT,

PDUMNH30HVAT2 y

PDUMH30HVATNET):

24A (200-240V)

Características

Puerto de fábrica: Este puerto está reservado para la configuración, la cual deberá

realizar solamente el personal autorizado por la fábrica. No conecte nada al puerto.

Pantalla LED Digital y Medidor

de Carga (Amperímetro)

Pantalla de 3 Dígitos: Muestra

los valores de amperaje, kilowatts

o voltaje medidos o calculados.

Botón Enter: Usando este botón,

cambie entre opciones de

DISPLAY y CONFIGURATION

[Pantalla y Configuración].

Estando en modo DISPLAY, una

presión breve cambia la pantalla

entre Amperes, KW y Volts.

Estando en modo

CONFIGURATION, una presión

prolongada cambia las opciones

de configuración (TEMPERATURA,

DESPLAZAMIENTO AUTOMÁTICO,

BRILLO DEL LED). Al oprimir simultáneamente el botón Enter y el botón Mode

muestra la dirección IP de la unidad (modelos selectos).

Botón Mode: Una presión breve de este botón conmuta a través de los modos

(PRIMARIO, SECUNDARIO, BANCO, TEMP*, HUMEDAD*) de la categoría presente

(DISPLAY o CONFIGURATION) para las entradas primaria y secundaria. Una presión

prolongada conmuta entre DISPLAY y CONFIGURATION. Al oprimir

simultáneamente el botón Mode y el botón Enter muestra la dirección IP de la

unidad (modelos con WEBCARDLX instalado).

*TEMP/HUMIDITY [temperatura/humedad] disponible solamente si está instalado el módulo opcional

ENVIROSENSE.

LEDs de Entrada Activa: Indican cuando la entrada activa primaria o secundaria

está alimentando la salida.

Pantalla de 2 Dígitos: Indica si el valor mostrado en la pantalla de 3 dígitos

representa primaria, secundaria, banco o humedad.

Modos de Pantalla:

P: La pantalla de 3 dígitos muestra información relativa a la entrada primaria de

CA. (Los LEDs de la unidad dictan que información se muestra).

S: La pantalla de 3 dígitos muestra información relativa a la entrada secundaria

de CA. (Los LEDs de la unidad dictan que información se muestra).

b ‘n’: La pantalla de 3 dígitos muestra información relativa al número de banco

de salida (‘n’).

t ‘n’: La pantalla de 3 dígitos muestra la temperatura para el sensor (‘n’).

(Unidades para F o C se configuran en el modo de CONFIGURATION.)

h ‘n’: La pantalla de 3 dígitos muestra la humedad para el sensor (‘n’).

ACTIVE INPUT

PRIMARY SECONDARY

AMP

b = BANK

t = TEMP

h = HUMIDITY

P = PRIMARY

S = SECONDARY

VOLT

Características

LEDs de Unidades: Los LEDs de AMPS, KW y VOLT se usan para ilustrar las

unidades de la información mostrada en la pantalla de 3 dígitos.

LED Amp: Al seleccionarlo, se muestra la carga en amperes en la pantalla de

3 dígitos.

LED kW: Al seleccionarlo, se muestra la carga en kilowatts en la pantalla de

3 dígitos.

LED Volt: Al seleccionarlo, se muestra el voltaje en la pantalla de 3 dígitos.

Disyuntores de Circuito de Salida: Dos disyuntores de circuito protegen al equipo

conectado a cada banco de carga contra sobrecargas. Si se dispara un disyuntor,

el circuito se sobrecarga y usted necesita reducir la carga conectada al banco de

carga del disyuntor de circuito. Oprima el botón del disyuntor de circuito para

reiniciar y restablecer la energía.

Conexión de tierra: Permite que usted conecte un alambre de tierra user-supplied

entre la PDU y cualquier equipo que requiera una tierra del chasis.

Soporte de Sujeción del Cable (Instalación Opcional): Cuando están instalados

en la PDU, los soportes de sujeción del cable proporcionan puntos de

acoplamiento seguros para los cables de energía del equipo conectado.

Tarjeta de Administración de Red (PDUMH30ATNET, PDUMNH30AT2,

PDUMH30HVATNET, PDUMNH30HVAT2, PDUMH32HVATNET,

PDUMNH32HVAT2): La tarjeta WEBCARDLX le permite operar el PDU como un

dispositivo administrado de red, accesible mediante plataforma de administración

de red SNMP, navegador de red, SSH o telnet. Para obtener detalles, consulte el

Manual del Propietario de la tarjeta WEBCARDLX incluido con este producto.

Manguito de Clavija C14 (Opcional): Use los manguitos plásticos C14

incluidos para asegurar las clavijas a los tomacorrientes. Acople el

manguito a la clavija asegurándose que las pestañas de tiro

permanezcan fuera de la clavija y que la sujeción sea segura. Para

desenchufar correctamente el equipo, use las pestañas de tiro para

retirar la clavija y el manguito del tomacorriente.

Manguito de Clavija C20 (Opcional): Use los manguitos plásticos C20

incluidos para asegurar las clavijas a los tomacorrientes. Acople el

manguito a la clavija asegurándose que las pestañas de tiro

permanezcan fuera de la clavija y que la sujeción sea segura. Para

desenchufar correctamente el equipo, use las pestañas de tiro para

retirar la clavija y el manguito del tomacorriente.

Diagramas de LED

Opciones de

Desplaza-

miento Auto-

mático de

Pantalla (Ver

Nota 6)

Modos de Pantalla

Mediciones de La Fuente Primaria

Mediciones de La Fuente Secundaria

Mediciones de Banco

Número de Bancos Disponibles (Varía según Modelo)

Nota 1: Oprima el botón Mode para ir al siguiente modo de pantalla (movimiento vertical en este documento). Tenga en cuenta que se

recordará el Sub Modo Amps, kW o Volt.

Nota 2: Oprima el botón Enter para ir al siguiente sub modo (movimiento horizontal en este documento).

Nota 3: Los LEDs de Entrada Activa muestraran siempre la fuente que está energizando actualmente la carga. (Las imágenes del ejemplo

anterior asumen que la fuente de alimentación seleccionada es la primaria, tenga en cuenta que si estuviera seleccionada la fuente

secundaria, se encendería ese LED y se atenuaría el LED primario). Si ninguna fuente es válida, entonces los LEDs de la fuente Primaria y la

fuente Secundaria estarán atenuados).

Nota 4: Oprima y sostenga los botones de Mode y Enter durante 2 segundos para mostrar la dirección IP de la tarjeta SNMP conectada.

Nota 5: Oprima y sostenga por 2 segundos el botón MODE para cambiar a modos de Control (esto conducirá al PRIMER modo de control).

Nota 6: Cuando está activado el desplazamiento automático de pantalla, después de 10 segundos de inactividad, la pantalla cambiará

continuamente entre amperes, kW y volts primarios y amperes, kW y volts secundarios, después cambiará nuevamente a amperes primarios.

Al Siguiente

Pantalla

Diagramas de LED

Modos de Pantalla

Modo de Pantalla de Temperatura (Disponible solamente si está conectado EnviroSense)

El Número de Sensores Depende del Modelo de EnviroSense Usado

Modo de Pantalla de Humedad (Disponible solamente si está conectado EnviroSense)

El Número de Sensores Depende del Modelo de EnviroSense Usado

Nota 1: Oprima el botón Mode para ir al siguiente modo de pantalla (movimiento vertical en este documento). Tenga en cuenta que se

recordará el sub Modo Amps, kW o Volt.

Nota 2: Oprima el botón Enter para ir al siguiente sub modo (movimiento horizontal en este documento). Nota 3: Los LEDs de Entrada Activa

muestran siempre la fuente que está energizando actualmente la carga.

Nota 4: Oprima y sostenga los botones de Mode y Enter durante 2 segundos para mostrar la dirección IP de la tarjeta SNMP conectada.

Nota 5: Oprima y sostenga por 2 segundos el botón MODE para cambiar a modos de Control. (Esto conducirá al PRIMER modo de control).

Al Anterior

Pantalla

Diagramas de LED

Pantalla de Dirección IP

Nota 1: Pantalla de Dirección IP: la pantalla superior de 3 dígitos mostrará “IP “. La pantalla de 2 dígitos inferior derecha mostrará un dígito a

la vez de la dirección IP separado por espacios para identicar cada dígito. Los puntos decimales y comas se mostrarán como guiones. (Tenga

en cuanta que esta pantalla soporta direcciones IPv4 E IPv6).

Nota 2: Después de mostrar la dirección IP, la pantalla regresará automáticamente a cualquier modo que en el que estuviera antes.

Diagramas de LED

HOLD HOLD

HOLD

HOLD TIME OUT

HOLD HOLD HOLD

HOLD

Modos de Control

Configuración Celsius o Fahrenheit (Se Muestra Solamente si EnviroSense está Conectado)

Nota 1: Oprima el botón Mode para ir al siguiente modo de pantalla (movimiento vertical en este documento). Tenga en cuenta que se

recordará el sub Modo Amps, kW o Volt.

Nota 2: Para cambiar la conguración, oprima y sostenga por 2 segundos el botón Enter. Cualquier conguración mostrada es aquella para la

que se conguró la unidad. (movimiento horizontal en este documento)

Nota 3: Los LEDs de entrada activa mostrarán siempre la fuente que está alimentando actualmente la carga.

Nota 4: Oprima y sostenga los botones de Mode y Enter durante 2 segundos para mostrar la dirección IP de la tarjeta SNMP conectada.

Nota 5: Oprima y sostenga por 2 segundos el botón MODE para cambiar a modos de Pantalla. (Esto conducirá al PRIMER modo de Pantalla)

Nota 6: La pantalla C-F muestra la unidad ser congurada para mostrar Celsius o Fahrenheit. (Se omitirá este modo si EnviroSense no está

conectado) (los cambios se recordarán en NVR)

Nota 7: SCr activa o desactiva el desplazamiento automático de pantalla. Cuando se congura en y (activado), la unidad se desplazará

automáticamente a través de las opciones de pantalla (Ver página 1 de modos de Pantalla para obtener detalles. Cuando se congura en n, la

unidad no se desplazará automáticamente. (los cambios se recordarán en NVR)

Nota 8: Control de brillo de LED – Para jar la intensidad de iluminación, congúrelo en 1-4. (los cambios se recordarán en NVR)

Nota 9: tSt Control de Prueba de LEDs – Oprima y sostenga por 2 segundos el botón Enter para iniciar una prueba de los LED en donde se

iluminarán todos los LEDs durante 6 segundos.

Activar/Desactivar Desplazamiento Automático de Pantalla

Brillo del LED

Control de Prueba de LEDs

Circuito de la

instalación

Circuito de la

instalación

PDUMH30AT

Cargas de los

equipos críticos

UPS secundario

UPS primario

Cable de la entrada

primaria

Cable de la entrada

secundaria

Red pública B

Red pública A

Configuración y operación

Interruptor de transferencia automatic

Cuando las entradas primaria y secundaria se encuentren conectadas a la energía de

CA, la PDU funcionará como un interruptor de transferencia automático, suministrando

energía redundante de entrada a las aplicaciones de mayor disponibilidad. Bajo

condiciones normales de operación, la PDU distribuirá energía de CA al equipo

conectado desde la fuente de entrada primaria, cambiando automáticamente a la

fuente de entrada secundaria bajo ciertas condiciones. La PDU cambiará a la fuente

primaria cuando sea buena dependiendo de las definiciones de voltaje en la entrada

de la PDU (vea a continuación). Las luces del LED ubicadas al lado del amperímetro,

indican cuál de las fuentes de energía de entrada suministra energía de CA al equipo

conectado.

Configuración preferida

La función del interruptor de transferencia

automático proporciona una disponibilidad

aumentada cuando las entradas primaria y

secundaria de la PDU se conectan al UPS

de Tripp Lite separado que está conectado

a fuentes separadas de energía de la red.

Para su disponibilidad máxima, Tripp Lite

recomienda que haga coincidir el UPS

SmartOnline con la salida sinusoidal pura

para las fuentes de energía de entrada

primaria y secundaria. La función del

interruptor de transferencia automática

estará comprometida si las entradas

primaria y secundaria están conectadas a

la misma fuente de energía de la red.

Advertencia: NO conecte la entrada principal a un UPS interactivo, debido a los

problemas con el tiempo de transferencia o a cualquier fuente que no suministre

una onda sinusoidal pura. Dichas fuentes pueden usarse para alimentar la entrada

secundaria.

Selección de fuente del interruptor de transferencia automatic

La PDU se encenderá si una de las fuentes de entrada es mayor que la tensión mínima

de arranque. En funcionamiento normal (después de encendido), si la fuente

seleccionada actualmente (primaria o secundaria) se reduce a una condición inferior,

la unidad debe conmutar a la fuente alterna, si la fuente es de mejor calidad. La

unidad prefiere la fuente primaria y conmutará siempre a ella en el caso de que

ambas fuentes sean de la misma calidad (buena o mala). Si la fuente actual se vuelve

mala y la fuente alterna es al menos buena, la unidad conmutará a la fuente alterna.

Configuración y operación

Parámetros de la selección de la fuente de energía de la PDU

PDUMH30AT,

PDUMNH30AT2 y

PDUMH30ATNET

PDUMH30HVAT, PDUMNH30HVAT2

PDUMH30HVATNET,

PDUMH32HVAT, PDUMNH32HVAT2 y

PDUMH32HVATNET

Voltaje Nominal 120V 200-240V

Voltaje Mínimo de Arranque 85V 163V

Rango de Voltaje “Bueno” 99-139V 172-266V

Rango de Voltaje “Aceptable” 75-98V 144-171V

Rango de Voltaje “Malo” 0-74V 0-143V

Prueba rápida

Después de instalar el PDU y conectar el

equipo, usted puede probar la función

del Switch de Transferencia Automático

apagando temporalmente el Sistema

UPS conectado a la alimentación

Primaria de CA. Cuando el UPS de

alimentación Primaria deje de

suministrar energía CA, el PDU

conmutará de la alimentación Primaria a

la alimentación Secundaria, y el LED de

Alimentación Secundaria Activa se

encenderá. Cuando el UPS de

alimentación Primaria se haya reiniciado

y reasuma el suministro de energía CA,

el PDU regresará a la alimentación

Primaria, y el LED de alimentación

Primaria Activa se encenderá.

Nota: Las entradas primaria y secundaria deben

conectarse a fuentes separadas de energía de la red

pública. La función del Switch de Transferencia

Automático se comprometerá si las entradas

primaria y secundaria están conectadas a la misma

fuente de energía de la red pública. No realice una

prueba con equipo que deba permanecer en

operación productiva. Cualquier procedimiento de

prueba debe preparar para la contingencia de que el

equipo pueda perder su energía. No pruebe el PDU

desconectando los cables de alimentación que están

conectados a las fuentes de energía activas, ya que

esto elimina la conexión a tierra y pone su equipo en

riesgo.

Entrada primaria active

Entrada secundaria active

Modelo PDUMH30ATNET mostrado

Configuración y operación

Monitoreo y Control Remoto (Modelos Selectos)

Los modelos PDUMH30ATNET, PDUMNH30AT2, PDUMH30HVATNET,

PDUMNH30HVAT2, PDUMH32HVATNET y PDUMNH32HVAT2 proporcionan monitoreo

remoto, control de tomacorriente y mucho más por medio de un navegador de red,

telnet y Sistemas de Administración de Red basados en SNMP. Para obtener más

información sobre la configuración y operación del PDU mediante la interfaz del

navegador de Internet PowerAlert, consulte el manual del propietario de la tarjeta

WEBCARDLX incluido con este producto o descargable en tripplite.com/support.

“Encendido en Cascada” de las Cargas Durante el Arranque: Todos los modelos

llegan programados de fábrica de modo que en el primer encendido, sus

tomacorrientes se encienden en orden secuencial a intervalos de 250ms. Esto evita

sobrecargas de circuito escalonando el arranque de dispositivos múltiples. Los

modelos PDUMH30HVATNET y PDUMH30ATNET soportan arranque programado de los

tomacorrientes en cualquier orden o intervalo de tiempo. Esto asegura que los equipos

de la red se enciendan en la secuencia apropiada, con el retardo apropiado, de modo

que los equipos de red se descubran de modo confiable en el arranque.

“Eliminación Programable de la Carga no crítica”: Durante una Falla de Energía: En

el caso de que falle una fuente primaria de energía y la PDU esté respaldada en la

fuente secundaria de energía, la caída de carga no crítica le permite programar el

apagado de tomacorrientes específicos a intervalos programados. Esto le permite

apagar las cargas menos críticas (monitores, por ejemplo) para maximizar el tiempo de

respaldo del UPS para los equipos más críticos.

Servicio técnico

Su producto Tripp Lite está cubierto por la garantía descrita en este manual. Tripp Lite

también pone a su disposición una variedad de Garantías extendidas y Programas de

servicio técnico en el sitio. Si desea más información sobre el servicio técnico, visite

tripplite.com/support. Antes de devolver su producto para servicio técnico, siga estos pasos:

1. Revise la instalación y los procedimientos de operación que se encuentran en este

manual para asegurarse de que el problema de servicio no se debe a una mala

lectura de las instrucciones.

2. Si el problema persiste, no se comunique ni devuelva el producto al mayorista. En

cambio, visite tripplite.com/support.

Si el problema exige servicio técnico, visite tripplite.com/support y haga clic en el

enlace Devoluciones de productos. Desde aquí puede solicitar un número de

Autorización de Material Devuelto (RMA), que se necesita para el servicio técnico.

En este sencillo formulario en línea se le solicitarán los números de serie y modelo

de la unidad, junto con otra información general del comprador. El número RMA y

las instrucciones para el envío se le enviarán por correo electrónico. La presente

garantía no cubre ningún daño (directo, indirecto, especial o consecuencial) del

producto que ocurra durante el envío a Tripp Lite o a un centro de servicio técnico

de Tripp Lite autorizado. Los productos enviados a Tripp Lite o a un centro de

servicio técnico de Tripp Lite autorizado deben tener prepagos los cargos de

transporte. Escriba el número RMA en el exterior del embalaje. Si el producto se

encuentra dentro del período de garantía, adjunte una copia de su recibo de venta.

Envíe el producto para servicio técnico mediante un transportador asegurado a la

dirección que se le proporcionó cuando solicitó el número RMA.

TrippLite.Eaton.com/support

Garantía

Garantía Limitada de 2 Años

El vendedor garantiza que este producto no tiene defectos originales de materiales ni de mano de obra por un período de dos años

a partir de la fecha original de compra, si se utiliza de acuerdo con todas las instrucciones correspondientes. En caso de demostrarse

dentro de ese período que el producto tiene defectos de materiales o de mano de obra, el vendedor lo reparará o reemplazará a su

exclusiva discreción. El servicio técnico bajo esta garantía solo puede ser obtenido si usted entrega o envía el producto (con todos

los cargos de envío o entrega prepagos) a: Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; EE. UU. El vendedor abonará los cargos

de envío de devolución. Visite www.tripplite.com/support antes de enviar cualquier equipo para reparación.

ESTA GARANTÍA NO CUBRE EL DESGASTE NORMAL NI LOS DAÑOS CAUSADOS POR ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA.

EL VENDEDOR NO OFRECE NINGUNA GARANTÍA EXPRESA QUE NO SEA LA ESTABLECIDA EXPRESAMENTE EN EL PRESENTE

DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, LA DURACIÓN DE TODAS LAS GARANTÍAS

IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD O APTITUD, SE LIMITA AL PERÍODO DE GARANTÍA ANTES MENCIONADO Y ESTA

GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten las

limitaciones a la duración de una garantía implícita y algunos Estados no permiten la exclusión o limitación de los daños incidentales

o indirectos, de modo que las limitaciones o exclusiones antes mencionadas pueden no corresponder en su caso. Esta garantía le

otorga derechos legales específicos y usted puede tener otros derechos que varían de una jurisdicción a otra).

ADVERTENCIA: Antes de usar este dispositivo, cada usuario debe ocuparse de determinar si es apto, adecuado o seguro para el uso

que pretende darle. Dado que las aplicaciones individuales están sujetas a diversas variaciones, el fabricante no representa ni

garantiza la idoneidad o condición de estos dispositivos para cualquier aplicación específica.

Aviso de la FCC

Este dispositivo cumple con la sección 15 de las reglas de la FCC. La operación adecuada está sujeta a las siguientes dos

condiciones: (1) Este dispositivo no debe causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia

recibida, incluyendo la interferencia que podría causar una operación no intencional.

Nota: Se ha comprobado que este dispositivo cumple con los límites designados para un dispositivo digital de la Clase A de acuerdo

con la parte 15 de las Regulaciones de FCC. Estos límites se diseñaron para proporcionar protección razonable contra interferencias

perjudiciales cuando la unidad es operada en entornos comerciales. Este equipo genera, utiliza y puede radiar energía de radio

frecuencia y, si no es instalado y utilizado de acuerdo con las instrucciones del manual de operación, puede causar interferencias

perjudiciales a las comunicaciones de radio. La operación de este equipo en un área residencial puede causar interferencias

perjudiciales. En tal caso, se puede requerir que el usuario corrija dichas interferencias y sea responsable por los costos de esta

corrección. El usuario debe utilizar en este producto conectores y cables blindados. Cualquier cambio o modificación a este producto,

no aprobados de manera expresa, por parte del responsable del cumplimiento de las normas, invalidará la autorización del usuario

para operar el equipo.

Cumplimiento de las normas de los números de identificación

Para fines de identificación y certificación del cumplimiento de las normas, su producto Tripp Lite tiene asignado un número de serie

único. Puede encontrar el número de serie en la etiqueta de la placa de identificación del producto, junto con los símbolos de

aprobación e información requeridos. Al solicitar información sobre el cumplimiento de las normas para este producto, siempre

mencione el número de serie. El número de serie no debe ser confundido con el nombre de identificación ni con el número de

modelo del producto.

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)

Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment, WEEE) y

sus reglamentos, cuando los clientes compran nuevos equipos eléctricos y electrónicos a Tripp Lite, tienen derecho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre productos similares (esto varía dependiendo

del país)

• Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta finalmente en desecho

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e

ilustraciones pueden diferir ligeramente de los productos reales.

23-08-080 93-3E43_RevB

TrippLite.Eaton.com/support

Importantes consignes de sécurité 46

Aperçu de l'ensemble des fonctionnalités 48

Installation 48

Montage de l’unité de distribution d’alimentation (PDU) 48

Connexion de l’unité de distribution d’alimentation (PDU) 51

Caractéristiques 53

Diagrammes des voyants à DEL 59

Configuration et fonctionnement 63

Commutateur de transfert automatique 63

Entretien 65

Garantie 66

English 1

Español 23

Русский 67

Deutsch 89

Manuel du propriétaire

Unité de distribution

d'alimentation (PDU) à

commutateur de transfert

automatique

Modèles :

PDUMH30AT, PDUMH30ATNET, PDUMNH30AT2, PDUMH30HVAT,

PDUMH30HVATNET, PDUMNH30HVAT2, PDUMH32HVAT,

PDUMH32HVATNET, PDUMNH32HVAT2

Numéros de modèle de l'agence :

AGAC8033 • AGAC8034 • AGAC8110 • AGAC8073 • AG-0150 • AG-0151

Importantes consignes de sécurité

CONSERVER CES DIRECTIVES

Ce manuel contient des instructions et des mises en garde que vous

devez respecter durant l’installation, l’utilisation et l’entreposage de ce

produit. Le non-respect de ces instructions

et mises en garde annulera la garantie du produit.

• La PDU fournit des prises multiples pratiques, mais elle ne FOURNIT PAS de

protection contre les surtensions ou les bruits de ligne pour l'équipement connecté.

• La PDU est conçue pour être utilisée à l'intérieur uniquement, dans un

environnement contrôlé, à l'écart de l'excès d'humidité, des températures extrêmes,

des contaminants conducteurs, de la poussière et de la lumière directe du soleil.

• Maintenir la température intérieure ambiante entre 0 °C et 40 °C (32 °F et 104 °F).

• La PDU doit être installée par un technicien qualifié seulement.

• Cette tâche doit être confiée uniquement à des personnes formées ou qualifiées

pour utiliser ce dispositif. Quiconque n'étant pas formé ou qualifié ne doit pas

utiliser ce dispositif à moins d'être sous la surveillance de quelqu'un étant

correctement formé ou qualifié pour le faire.

• Ne pas tenter de monter la PDU sur une surface précaire ou instable.

• Installer conformément aux codes locaux de l'électricité. S'assurer d'utiliser la

bonne protection contre les surintensités pour l'installation, conformément aux

valeurs nominales de la fiche et de l'équipement.

• Branchez la PDU à une prise de courant à une prise de courant qui est conforme aux

codes de bâtiment locaux et qui est dûment protégée contre les courants excessifs,

les courts-circuits et les défauts à la terre.

• Les prises électriques qui alimentent l'équipement doivent être installées à proximité

de l'équipement et être facilement accessibles.

• Ne pas connecter la PDU dans une prise non mise à la masse ou des rallonges

électriques ou des adaptateurs qui éliminent la connexion à la masse.

• S'assurer de fournir un dispositif de déconnexion local pour tous les modèles qui

sont installés en permanence sans fiche facilement accessible.

• Ne jamais essayer d'installer un équipement électrique pendant un orage.

• L'équipement individuel connecté à la PDU ne doit pas excéder la charge nominale

des prises individuelles de la PDU.

• La charge totale connectée à la PDU ne doit pas excéder la charge nominale

maximum pour la PDU.

• Ne pas tenter de modifier la PDU, y compris les fiches d'entrée et les câbles

d'alimentation.

• Ne pas percer ou tenter d'ouvrir une quelconque partie du boîtier de la PDU. Il

n'existe aucune pièce réparable par l'utilisateur à l'intérieur.

• Ne pas tenter d'utiliser la PDU si une de ses pièces est endommagée.

Importantes consignes de sécuritép

• Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où

une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la

défaillance de l’appareil de maintien de la vie ou affecter de façon majeure sa

sécurité ou son efficacité.

• La tolérance du secteur CA de cet équipement est : +6/-10 %.

Installation

Montage de l’unité de distribution d’alimentation (PDU)

L’unité de distribution d’alimentation (PDU) peut être montée sur un bâti 2U ou sur une

surface (p. ex. sur un mur, sur un bureau ou sous un comptoir).

Remarque : L’utilisateur doit déterminer la compatibilité de la quincaillerie et les procédures avant d’effectuer

l’installation. L’unité PDU et la quincaillerie incluse sont conçues pour des types de bâti et boîtier courants et

peuvent ne pas convenir à toutes les applications.

Montage en bâti 2U

Fixez les supports de montage

inclus aux côtés de l’unité PDU à

l’aide des vis fournies.

Après avoir attaché les supports,

placez l’unité PDU dans le bâti et

installez quatre vis fournies par

l’utilisateur à travers les trous des

supports et dans les rails du bâti.

Aperçu de l'ensemble des fonctionnalités

Numéro de modèle

Contrôle de la

prise

(oui/non)?

Indicateur

à DEL de la

prise

(oui/non)?

Expédié avec

une fente

SNMP

(oui/non)?

Expédié avec

une carte

SNMP

installée

(oui/non)?

PDUMH30AT Non Non Non Non

PDUMH30ATNET Oui Oui Oui Oui

PDUMNH30AT2 Non Non Oui Oui

PDUMH30HVAT Non Non Non Non

PDUMH30HVATNET Oui Oui Oui Oui

PDUMNH30HVAT2 Non Non Oui Oui

PDUMH32HVAT Non Non Non Non

PDUMH32HVATNET Oui Oui Oui Oui

PDUMNH32HVAT2 Non Non Oui Oui

Montage mural (pas applicable à la série AG-0151 pour PDUMH32HVAT,

PDUMNH32VAT2 ou PDUMH32HVATNET)

Fixez un des support de montage

inclus au mur au moyen de vis

fournies par l'utilisateur. Assurez-

vous que les vis et tout autre

quincaillerie utilisées sont

appropriées à la surface murale.

Fixez un support de montage à

l’unité de distribution de

l’alimentation (PDU) au moyen des

vis incluses.

Placez l'unité de distribution

d'alimentation (PDU) sur le support

mural et sécurisez l'unité au

support et au mur tel qu'indiqué.

Installation

Support extérieur

Fixez les supports de montage

inclus aux côtés de l’unité PDU à

l’aide des vis fournies.

Remarque : Si vous devez changer

l’orientation de l’unité PDU afin qu’elle

corresponde à la surface de montage,

tournez les supports de montage en

incréments de 90 ° comme requis avant de

la fixer.

Montez l’unité PDU sur une surface

stable en insérant quatre vis

fournies par l’utilisateur à travers

les trous des supports, puis dans

les trous de montage appropriés.

Assurez-vous que la surface de

montage et les vis sont capables

de supporter le poids combiné de

l’unité PDU et tout cordon

d’équipement attaché.

Fixez les supports de rétention de

cordon (facultatif) : Fixez les

supports de rétention de cordon à

l’unité PDU à l’aide des vis

fournies.

Installation

Vers le système

UPS

Vers le

système UPS

Connexion de l’unité de distribution d’alimentation (PDU)

Remarque : La PDU dispose de deux entrées de courant alternatif : Primaire et secondaire. Le cordon

alimentation d’entrée primaire est fixé en permanence à l’arrière de la PDU.

Brancher les fiches d'entrée de la PDU :

Brancher la fiche d'entrée principale

dans une source principale

d'alimentation CA mise à la terre (120 V

pour PDUMH30AT, PDUMNH30AT2 et

PDUMH30ATNET; 200 à 240 V pour

PDUMH30HVAT, PDUMNH30HVAT2,

PDUMH30HVATNET, PDUMH32HVAT,

PDUMNH32HVAT2 et

PDUMH32HVATNET),

telle qu'un onduleur

SmartOnline

de Tripp Lite. Dans des

conditions de fonctionnement normales,

l'onduleur distribuera de l'alimentation

CA depuis la source d'entrée principale.

Brancher la fiche d'entrée secondaire

dans une source alternative d'alimentation

CA mise à la terre (120 V pour PDUMH30AT,

PDUMNH30AT2

et PDUMH30ATNET; 200 à

240 V pour PDUMH30HVAT,

PDUMNH30HVAT2, PDUMH30HVATNET,

PDUMH32HVAT, PDUMNH32HVAT2 et

PDUMH32HVATNET). Pour assurer le bon

fonctionnement du commutateur de

transfert automatique, ne pas brancher

l'entrée secondaire dans la même source

d'alimentation que l'entrée principale. La

PDU distribuera l'alimentation CA depuis

l'entrée secondaire uniquement si

l'entrée principale devient non disponible

à cause d'une coupure de courant ou

d'un problème au niveau de la qualité de

l'alimentation. (Consulter la section

Configuration et fonctionnement pour

en savoir plus au sujet de la fonction du

commutateur de transfert automatique.)

Installation

Modèle

PDUMH30AT

montré

Modèle PDUMH30AT montré

Connecter l’équipement à la PDU : Ne

pas dépasser la capacité de charge de la

PDU. Ampèremètres : La totalité du

courant électrique utilisée par la PDU sera

affichée en ampères au compteur

numérique. Chaque sortie dispose d›une

DEL verte qui s›allume quand la sortie

reçoit du courant CA.

Support de rétention de cordon

(facultatif) : Si vous avez connecté les

supports de rétention de cordon à l’unité

PDU, attachez le cordon d’alimentation de

chaque équipement à un support de

rétention de cordon en faisant une boucle

et en la fixant à un point d’attache à l’aide

d’une des attaches de câble fournies.

Assurez-vous que chaque cordon

d’alimentation peut être débranché de

l’unité PDU sans avoir à enlever l’attache

de câble.

Caractéristiques

Output Breaker

Bank 1

Output Breaker

Bank 2

Config Port

20A Max load per bank

Outlet type C19/16A, C13/10A

Primary

Input

Secondary

Input

Bank

PDUMH30HVAT

PDUMH32HVAT

Bank 1

Bank 2

3 3

PDUMH30AT

Caractéristiques

Bank 1

Bank 2

PDUMH30ATNET

PDUMNH30AT2

PDUMH30HVATNET

2 1

195

Caractéristiques

Output Breaker

Bank 1

Output Breaker

Bank 2

Config Port

PDUMNH30HVAT2

PDUMH32HVATNET

PDUMNH32HVAT2

Caractéristiques

Cordon de l'entrée principale

Le cordon est attaché en permanence à la PDU et comporte une fiche à

verrouillage par rotation NEMA L5-30P (PDUMH30AT, PDUMNH30AT2 et

PDUMH30ATNET) ou NEMA L6-30P (PDUMH30HVAT, PDUMNH30HVAT2 et

PDUMH30HVATNET) ou une fiche IEC 309 32A (PDUMH32HVAT,

PDUMNH32HVAT2 et PDUMH32HVATNET).

Cordon de l'entrée secondaire

Le cordon est attaché en permanence à la PDU et comporte une fiche à

verrouillage par rotation NEMA L5-30P (PDUMH30AT, PDUMNH30AT2 et

PDUMH30ATNET) ou NEMA L6-30P (PDUMH30HVAT, PDUMNH30HVAT2 et

PDUMH30HVATNET) ou une fiche IEC 309 32A (PDUMH32HVAT,

PDUMNH32HVAT2 et PDUMH32HVATNET).

Prises commutées (PDUMH30ATNET, PDUMH30HVATNET, PDUMH32HVATNET) :

Lors du fonctionnement normal, les sorties distribuent une alimentation CA à

l'équipement branché. Les prises NEMA 5-15/20R, L5-30R, IEC 320 C13, IEC 320

C19 et L6-30R peuvent être commutées sous tension et hors tension via un

contrôle logiciel. Lorsqu'une prise est sous tension, le témoin à DEL lui étant

associé s'allume.

Prises non commutées (PDUMH30AT, PDUMNH30AT2, PDUMH30HVAT,

PDUMNH30HVAT2, PDUMH32HVAT, PDUMNH32HVAT2) : Les prises NEMA

5-15/20R, L5-30R, IEC 320 C13, IEC 320 C19 et L6-30R sont alimentées d'une

des sources d'entrée, mais ne sont pas individuellement commutables.

Prises IEC 320 C13

(PDUMH30HVAT,

PDUMNH30HVAT2,

PDUMH30HVATNET,

PDUMH32HVAT,

PDUMNH32HVAT2 &

PDUMH32HVATNET) :

10 A (200 à 240 V)

Prises IEC 320 C19

(PDUMH30HVAT,

PDUMNH30HVAT2,

PDUMH30HVATNET,

PDUMH32HVAT,

PDUMNH32HVAT2 &

PDUMH32HVATNET) :

16 A (200 à 240 V)

NEMA 5-15/20R

commutées

(PDUMH30AT,

PDUMNH30AT2 &

PDUMH30ATNET) : 20 A (120 V)

NEMA L5-30R

commutées

(PDUMH30AT,

PDUMNH30AT2 &

PDUMH30ATNET) :

24 A (120 V)

NEMA L6-30R

commutées

(PDUMH30HVAT,

PDUMNH30HVAT2 &

PDUMH30HVATNET) :

24 A (200 à 240 V)

Port d’usine : Ce port est réservé pour la configuration en usine uniquement par

du personnel autorisé par le fabricant. Ne rien connecter à ce port.

Caractéristiques

Écran numérique à DEL et

Indicateur de charge (ampèremètre)

Écran numérique à 3 chiffres :

affiche les valeurs de l'intensité

de courant, kilowatt ou tension

mesurées ou calculées.

Bouton Enter (saisir) : Ce bouton

permet de défiler à travers les

options DISPLAY (affichage) et

CONFIGURATION. Quand l'appareil

se trouve en mode DISPLAY

(affichage), le fait d'appuyer

brièvement permet à l'affichage

de passer de AMPS, à KW et à

VOLTS. Quand l'appareil se trouve

en mode CONFIGURATION, une

pression prolongée permet de

changer les éléments de

configuration (TEMPERATURE (température), AUTO SCROLL (défilement

automatique, LED BRIGHTNESS (luminosité des voyants à DEL)). Le fait d'appuyer

simultanément sur le bouton Mode et Enter (saisir) permet d'afficher l'adresse IP

de l'appareil (certaines modèles).

Bouton Mode : Le fait d'appuyer brièvement sur ce bouton permet de revenir par

cycle parmi chacun des modes (PRINCIPAL, SECONDAIRE, BANC, TEMP*,

HUMIDITÉ*) de la catégorie actuelle (DISPLAY (affichage) ou CONFIGURATION)

pour les entrées principale et secondaire. Appuyer longuement permet de passer

de DISPLAY (affichage) à CONFIGURATION. Le fait d'appuyer simultanément sur le

bouton Mode et Enter (saisir) permet d'afficher l'adresse IP de l'appareil (modèles

avec WEBCARDLX installé).

*TEMP/HUMIDITY (température/humidité) disponible uniquement si le module ENVIROSENSE en option est attaché.

Voyants à DEL d'entrée active : Indiquent si la sortie est alimentée par l'entrée

principale ou secondaire.

Affichage à 2 chiffres : Indique si la valeur affichée sur l'affichage à 3 chiffres

représente entrée principale, entrée secondaire, banc, temperature ou humidité.

Modes d'affichage :

P : L'affichage à 3 chiffres affiche les données liées à l'entrée CA principale. (Les

voyants à DEL de l'appareil dictent quelles données sont affichées.)

S : L'affichage à 3 chiffres affiche les données liées à l'entrée CA secondaire. (Les

voyants à DEL de l'appareil dictent quelles données sont affichées.)

b ‘n’ : L'affichage à 3 chiffres affiche les données liées au banc de sortie. nombre

(‘n’).

t ‘n’ : L'affichage à 3 chiffres affiche la temperature du capteur (‘n’). (Les

appareils pour F ou C sont configurés en mode CONFIGURATION.)

h ‘n’ : L'affichage à 3 chiffres affiche l'humidité pour le capteur (‘n’).

ACTIVE INPUT

PRIMARY SECONDARY

AMP

b = BANK

t = TEMP

h = HUMIDITY

P = PRIMARY

S = SECONDARY

VOLT

Caractéristiques

Voyants à DEL de l'appareil : Les voyants à DEL AMPS, KW et VOLT sont utilisés

pour illustrer les unités des données affichées sur l'affichage à 3 chiffres.

Voyant à DEL Amp : Lorsque ce voyant est sélectionné, la charge est affichée en

ampères sur l'affichage à 3 chiffres.

Voyant à DEL kW : Lorsque ce voyant est sélectionné, la charge est affichée en

kilowatts sur l'affichage à 3 chiffres.

Voyant à DEL Volt : Lorsque ce voyant est sélectionné, la tension est affichée sur

l'affichage à 3 chiffres.

Disjoncteurs de circuit de sortie : Deux disjoncteurs de circuit protègent

l’équipement branché à chaque barre de charge contre les surcharges. Si un

disjoncteur se déclenche, le circuit est surchargé et vous devez réduire la charge

branchée à la barre de charge du disjoncteur de circuit. Appuyez sur le bouton du

disjoncteur de circuit pour réinitialiser et rétablir l’alimentation.

Prise de terre : Te permet de relier un fil de masse écrit par l›utilisateur entre la

PDU et n›importe quel équipement qui exige un au sol de châssis.

Support de rétention de cordon (installation facultative) : Lorsqu’ils sont

installés sur l’unité PDU, les supports de rétention de cordon offrent des points

d’attache solides pour les cordons d’alimentation de l’équipement branché.

Carte de gestion du réseau (PDUMH30ATNET, PDUMNH30AT2,

PDUMH30HVATNET, PDUMNH30HVAT2, PDUMH32HVATNET, PDUMNH32HVAT2) :

La WEBCARDLX pour accessoires permet d'utiliser la PDU comme un dispositif

géré par le réseau, accessible via la plateforme de gestion de réseau SNMP, un

navigateur Web, SSH ou Telnet. Pour obtenir plus de renseignements, se référer

au manuel de l'utilisateur de la WEBCARDLX inclus avec ce produit.

Manchons de fiche C14 (facultatif) : Utiliser les manchons en

plastique C14 inclus pour retenir les fiches aux prises de courant.

Fixer le manchon à la fiche en s’assurant que les languettes de

préhension demeurent à l’extérieur de la fiche et qu’il repose

solidement en place. Pour débrancher correctement l’équipement,

utiliser les languettes de préhension pour retirer la fiche et le

manchon de la prise de courant.

Manchons de fiche C20 (facultatif) : Utiliser les manchons en

plastique C20 inclus pour retenir les fiches aux prises de courant.

Fixer le manchon à la fiche en s’assurant que les languettes de

préhension demeurent à l’extérieur de la fiche et qu’il repose

solidement en place. Pour débrancher correctement l’équipement,

utiliser les languettes de préhension pour retirer la fiche et le

manchon de la prise de courant.

Diagrammes des voyants à DEL

Articles à

défilement

auto-

matique

(voir la

note 6)

Modes d'affichage

Mesures de la source principale

Mesures de la source secondaire

Mesures des bancs

Nombre de bancs disponibles (Varie selon le modèle)

Remarque 1 : Appuyer sur le bouton Mode pour passer au mode d'afchage suivant (movement vertical sur le présent document). Veuillez noter que le

sous-mode Amps, kW ou Volt sera enregistré.

Remarque 2 : Appuyer sur le bouton Enter (saisir) pour passer au sous-mode suivant (movement horizontal sur le présent document).

Remarque 3 : Les voyants à DEL d'entrée active vont toujours indiquer la source actuelle alimentant la charge. (Toutes les images données en exemple

ci-dessus assument que la source actuellement sélectionnée est la source principale, veuillez noter que si c'est la source secondaire qui est sélectionnée,

ce voyant à DEL s'allumerait et l'intensité du voyant à DEL principal s'affaiblirait. Si aucune des deux sources n'est valide, alors l’intensité des témoins à

DEL de la source principale et secondaire s'affaiblirait).

Remarque 4 : Appuyer et maintenir les boutons Mode et Enter (saisir) pendant 2 secondes pour afcher l'adresse IP de la carte SNMP connectée.

Remarque 5 : Appuyer et maintenir le bouton MODE pendant 2 seconds pour passer aux modes Control (contrôle) (Cela permet de passer au PREMIER

mode de contrôle).

Remarque 6 : Lorsque Auto Scroll (délement automatique) est actif, après 10 seconds d'inactivité, l'écran va continuellement passer de amps, kW et

volts de la source principale à amps, kW et volts de la source secondaire, puis revenir à amps de la source principale.

Vers Next

(suivant)

Écran

Diagrammes des voyants à DEL

Modes d'affichage

Mode d'affichage de la température (Disponible uniquement si EnviroSense est connecté)

Le nombre de capteurs dépend du modèle d'EnviroSense utilisé.

Mode d'affichage de l'humidité (Disponible uniquement si EnviroSense est connecté)

Le nombre de capteurs dépend du modèle d'EnviroSense utilisé.

Remarque 1 : Appuyer sur le bouton Mode pour passer au mode d'afchage suivant (movement vertical sur le présent document).

Veuillez noter que le sous-mode Amps, kW ou Volt sera enregistré.

Remarque 2 : Appuyer sur le bouton Enter (saisir) pour passer au sous-mode suivant (movement horizontal sur le présent

document).

Remarque 3 : Les voyants à DEL d'entrée active vont toujours indiquer la source actuelle alimentant la charge.

Remarque 4 : Appuyer et maintenir les boutons Mode et Enter (saisir) pendant 2 secondes pour afcher l'adresse IP de la carte

SNMP connectée.

Remarque 5 : Appuyer et maintenir le bouton MODE pendant 2 seconds pour passer aux modes Control (contrôle). (Cela permet de

passer au PREMIER mode de contrôle.)

Vers Previous

(précédent)

Écran

Diagrammes des voyants à DEL

Affichage de l'adresse IP

Remarque 1 : Afchage de l'adresse IP : les trois chiffres du haut vont afcher « IP ». Les 2 chiffres dans le coin inférieur droit vont

afcher un chiffre de l'adresse IP à la fois séparé par des espaces blancs pour identier chaque chiffre. Les virgules décimales et

les deux-points seront afchés sous forme de traits d'union. (Veuillez noter que le présent écran accueille les addresses IPv4 ET

IPv6.)

Remarque 2 : L'écran va automatiquement revenir au mode dans lequel il se trouvait avant d'afcher l'adresse IP.

Diagrammes des voyants à DEL

HOLD HOLD

HOLD

HOLD TIME OUT

HOLD HOLD HOLD

HOLD

Modes de contrôle

Configuration en Celsius ou en Fahrenheit (Affichée uniquement si EnviroSense est connecté)

Remarque 1 : Appuyer sur le bouton Mode pour passer au mode d'afchage suivant (movement vertical sur le présent document). Veuillez

noter que le sous-mode Amps, kW ou Volt sera enregistré.

Remarque 2 : Appuyer et MAINTENIR le bouton Enter (saisir) pendant 2 seconds pour changer la conguration. L'appareil est conguré pour la

conguration qui est afchée (movement horizontal sur le présent document).

Remarque 3 : Les voyants à DEL d'entrée active vont toujours indiquer la source actuelle alimentant la charge.

Remarque 4 : Appuyer et maintenir les boutons Mode et Enter (saisir) pendant 2 secondes pour afcher l'adresse IP de la carte SNMP connectée

Remarque 5 : Appuyer et maintenir le bouton MODE pendant 2 seconds pour passer aux modes Display (afchage). (Cela permet de passer au

PREMIER mode de contrôle.)

Remarque 6 : L'écran C-F permet de congurer l'appareil pour afcher Celsius ou Fahrenheit. Ce mode sera omis si Envirosense n'est pas

connecté. (Les changements seront enregistrés dans NVR.)

Remarque 7 : Activation ou désactivation du délement automatique SCr Lorsque l'appareil est conguré à y (activé), il va déler

automatiquement les articles de l'afchage (voir la page 1 des modes d'afchage pour plus de détails. Lorsque l'appareil est conguré à n, il ne

va pas déler automatiquement. (Les changements seront enregistrés dans NVR.)

Remarque 8 : Commande de luminosité des voyants à DEL – établir entre 1 et 4 selon l'intensité lumineuse désirée. (Les changements seront

enregistrés dans NVR.)

Remarque 9 : Commande d'essai de voyants à DEL tSt – Appuyer et maintenir le bouton Enter (saisir) pour initier un essai de voyant à DEL où

tous les voyants à DEL s'allumeront pendant 6 seconds.

Auto Scroll (défilement automatique) activé/désactivé

Commande de l'essai de voyants à DEL

Circuit utilitaire

PDUMH30AT

Charges critiques des

appareils

UPS secondaire

UPS primaire

Cordon d’alimentation

primaire

Cordon d’alimentation

secondaire

Utilité B

Utilité A

Configuration et fonctionnement

Commutateur de transfert automatique

Lorsque les entrées primaire et secondaire sont toutes deux connectées au courant

CA, la PDU agit comme un commutateur de transfert automatique, fournissant une

alimentation d’entrée redondante pour des applications à haute disponibilité. Dans des

conditions normales de fonctionnement, la PDU distribuera du courant CA de la source

d’entrée primaire à l’équipement connecté, permutant à la source d’entrée secondaire

automatiquement dans certaines conditions. La PDU permutera à la source primaire

chaque fois qu’elle est bonne selon les définitions de tension d’entrée de la PDU (Voir

ci-dessous). Les témoins lumineux DEL situés près du compteur numérique de charge

indique quelle source d’alimentation d’entrée source fournit le courant CA

l’équipement connecté.

Configuration préférée

La fonction du commutateur de transfert

automatique offre une disponibilité accrue

quand les entrées primaire et secondaire de

la PDU sont connectées à des systèmes

d’onduleur Tripp Lite eux-mêmes connectés

à des sources séparées d’alimentation de

secteur. Pour une disponibilité maximale,

Tripp Lite recommande d’utiliser les

systèmes d’onduleur SmartOnline

correspondant avec sortie sinusoïdale pure

pour les sources d’alimentation d’entrée

primaire et secondaire. La fonction du

commutateur de transfert automatique sera

compromise si les entrées primaire et

secondaire sont connectées à la même

source d’alimentation de secteur.

Avertissement : NE PAS brancher l’alimentation primaire sur un système

d’alimentation sans coupure (UPS) en attente active à cause de problèmes de

temps de transfert, ou à toute source qui ne produit pas une onde sinusoïdale pure.

Ces types de source peuvent être utilisés pour alimenter l’entrée secondaire.

Choix de source de commutateur de transfert automatique

L’unité PDU va se mettre sous tension si une des sources d’entrée est supérieure à la

tension de démarrage minimum. En fonctionnement normal (après la mise sous

tension), si la source couramment sélectionnée (primaire ou secondaire) se dégrade

en une condition moindre, l’unité devrait passer à une source de substitution si cette

source est de meilleure qualité. L’unité préfère la source primaire et passera toujours à

cette source dans l’éventualité que les deux sources soient de la même qualité

(passable ou bonne). Si la source actuelle devient mauvaise et que la source de

substitution est au moins passable, l’unité passera à la source de substitution.

Configuration et fonctionnement

Entrée primaire active

Entrée secondaire active

Modèle PDUMH30ATNET montré

Test rapide

Suite à l’installation de la PDU et au

branchement de l’équipement, vous

pouvez vérifier la fonction du

commutateur de transfert automatique

en fermant temporairement le système

UPS branché à la tension primaire

d’entrée CA. Lorsque l'onduleur de

l'entrée principale ne fournit plus

d'alimentation CA, la PDU va passer de

l'entrée principale à l'entrée secondaire

et le voyant à DEL d'entrée secondaire

active sera allumé. Lorsque l'onduleur de

l'entrée principale a été redémarré et

recommence à fournir de l'alimentation

CA, la PDU va revenir à l'entrée

principale et le voyant à DEL d'entrée

principale active sera allumé.

Remarque : Les alimentations primaire et

secondaire doivent être branchées à des sources

séparées de l’alimentation du secteur. La fonction

du commutateur de transfert automatique sera

compromise si les alimentations d’entrée primaire et

secondaire sont branchées à la même source

d’alimentation du secteur. N’effectuez pas d’essai

sur les équipements devant demeurer en opération

pour maintenir une production quelconque. Toute

procédure d’essai doit prévoir et parer à l’éventualité

que l’équipement puisse être soumis à une coupure

de courant. N’effectuez pas d’essais de la PDU en

débranchant les cordons d’alimentation qui sont

branchés à des sources d’alimentation sous tension

puisque ceci coupe la connexion à la terre et expose

votre équipement à des risques.

Paramètres de choix de source d'énergie de PDU

PDUMH30AT, PDUMNH30AT2 &

PDUMH30ATNET

PDUMH30HVAT, PDUMNH30HVAT2

PDUMH30HVATNET,

PDUMH32HVAT, PDUMNH32HVAT2 &

PDUMH32HVATNET

Tension nominale 120V 200-240V

Tension minimum de démarrage 85V 163V

« Bonne » gamme de tension 99-139V 172-266V

Gamme de tension « suffisante » 75-98V 144-171V

« Mauvaise » gamme de tension 0-74V 0-143V

Configuration et fonctionnement

Surveillance et contrôle à distance (certains modèles)

Les modèles PDUMH30ATNET, PDUMNH30AT2, PDUMH30HVATNET,

PDUMNH30HVAT2, PDUMH32HVATNET and PDUMNH32HVAT2 offrent la surveillance à

distance, le contrôle des prises de courant et davantage via un navigateur Web, Telnet

ou des systèmes de gestion de réseau SNMP. Pour plus d'information au sujet de la

configuration et du fonctionnement de la PDU via l'interface du navigateur Web

PowerAlert, se reporter au manuel de l'utilisateur de la WEBCARDLX inclus avec ce

produit ou qui peut être téléchargé en visitant tripplite.com.

« Chargement » de la charge au démarrage : Tous les modèles arrivent de l’usine

programmés de façon telle que lorsqu’ils sont mis sous tension pour la première fois,

leurs prises sont activées en ordre séquentiel à des intervalles d›environ 250 ms. Cela

permet d’empêcher la surcharge des circuits en décalant le démarrage de multiples

dispositifs. Les modèles PDUMH30HVATNET et PDUMH30ATNET supportent le

démarrage programmable par l’utilisateur des prises, peu importe l’ordre ou

l’intervalle de temps. Cela permet d’assurer que les articles du réseau sont activés

dans le bon ordre, avec le délai approprié, afin que les articles du réseau soient

découverts de manière fiable lors du démarrage.

« Délestage » de la charge programmable durant une coupure de courant : Dans

l’éventualité que la source d›alimentation primaire fasse défaut et que l’unité PDU

dépend sur la source d’alimentation secondaire, le délestage de charge vous permet de

programmer l’arrêt de prises spécifiques, à des intervalles chronométrés. Cela vous

permet de désactiver les charges moins critiques (les moniteurs par exemple) afin de

maximiser la durée d’exécution de l’ASC pour les articles les plus critiques.

Entretien

Votre produit Tripp Lite est couvert par la garantie décrite dans ce manuel. Une variété

de garantie prolongées et de programmes de service sur place sont également

disponibles chez Tripp Lite. Pour plus de renseignements sur le service, visitez

tripplite.com/support. Avant de retourner votre produit pour entretien ou réparation,

suivez les étapes suivantes :

Relisez les directives d’installation et de fonctionnement de ce manuel afin de vous

assurer que le problème n’a pas pour origine une mauvaise lecture des directives.

2. Si le problème persiste, ne pas communiquer ou renvoyer le produit au vendeur. À

la place, visitez tripplite.com/support.

3. Si le problème nécessite une réparation, visitez tripplite.com/support et cliquez sur

le lien Product Returns (retour du produit). De cet endroit, vous pouvez demander

un numéro d’autorisation de retour de matériel (RMA) qui est exigé pour une

réparation. Ce formulaire en ligne simple vous demandera le numéro de modèle et

le numéro de série de votre unité ainsi que d’autres renseignements généraux

concernant l’acheteur. Le numéro RMA, ainsi que les instructions concernant le

transport vous seront acheminées par courriel. Tout dommage (direct, indirect,

spécial ou fortuit) survenu au produit pendant le transport à Tripp Lite ou à un

centre de service autorisé Tripp Lite est exclu de la garanti. Les produits expédiés à

Tripp Lite ou à un centre de service autorisé doivent être prépayés. Inscrire le

numéro RMA sur le paquet. Si le produit est encore couvert par la garantie de deux

ans, joindre une copie de votre facture d’achat. Retourner le produit pour

réparation par un transporteur assuré à l’adresse qui vous a été donnée lorsque

vous avez demandé le RMA.

TrippLite.Eaton.com/support

Garantie

Garantie Limitée de 2 Ans

Le vendeur garantit que ce produit, s’il est utilisé selon toutes les directives applicables, est exempt de défauts d’origine de matériel

et de main-d’oeuvre pour une période de 2 ans à partir de la date initiale d’achat. Si le produit s’avère défectueux en matériel ou en

main-d’oeuvre durant cette période, le vendeur réparera ou remplacera le produit à sa discrétion. Vous pouvez obtenir un service

selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d’expédition et de livraison prépayés) à :

Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paiera les frais d’expédition de retour. Visitez www.tripplite.com/

support avant de retourner de l’équipement pour réparation.

CETTE GARANTIE NE S’APPLIQUE PAS À L’USURE NORMALE OU AUX DOMMAGES RÉSULTANT D’ACCIDENTS, DEMAUVAIS USAGE,

D’ABUS OU DE NÉGLIGENCE. LE VENDEUR N’OFFRE AUCUNE GARANTIE EXPLICITE AUTRE QUE LA GARANTIE EXPRESSÉMENT

SIGNIFIÉE À LA PRÉSENTE. EXCEPTÉ SELON LES LIMITES DE LA LOI APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS

TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU DE CONFORMITÉ À UN BESOIN PARTICULIER, SONT LIMITÉES EN DURÉE À LA

PÉRIODE DE GARANTIE ÉNONCÉE CI DESSUS ET CETTE GARANTIE EXCLUE EXPLICITEMENT TOURS LES DOMMAGES ACCESSOIRES

OU CONSÉCUTIFS. Certaines juridictions ne permettent pas la limitation de la durée d’une garantie implicite et certaines juridictions

ne permettent pas la limitation ou l’exclusion de dommages accessoires ou consécutifs, en conséquence, les limitations et les

exclusions ci dessus pourraient ne pas s’appliquer à vous. Cette garantie vous donne des droits légaux spécifiques et vous pourriez

avoir d’autres droits selon les juridictions.

MISE EN GARDE : L’utilisateur devra prendre soin de déterminer avant de l’utiliser si cet appareil convient, est adéquat et sûr pour

l’usage prévu. Puisque les applications individuelles sont sujettes à de grandes variations, le fabricant ne fait aucune représentation

ni n’offre de garantie quand à l’applicabilité et à la conformité de ces appareils pour une application particulière.

Notification de FCC

Ce périphérique est conforme à la section 15 des règlements de la FCC. Son utilisation est assujettie aux deux conditions suivantes

: (1) Ce périphérique ne peut pas produire de brouillage nuisible, et (2) il doit accepter tout brouillage reçu, y compris ceux qui

peuvent avoir des effets préjudiciables.

Ce matériel a été testé et s›est avéré être conforme aux limites des dispositifs numériques de Classe A, conformément à la partie

15 du règlement de la FCC. Ces limites sont conçues pour fournir à une installation commerciale une protection raisonnable contre

les brouillages nuisibles. Ce matériel produit, utilise et peut émettre de l›énergie de fréquence radio et s›il n›est pas installé et utilisé

conformément au guide d›instructions, celui-ci peut causer un brouillage dans les communications radio. L›utilisation de ce matériel

dans un secteur résidentiel peut causer un brouillage nuisible qui devra être corrigé au frais de l›utilisateur. L›utilisateur doit faire

usage de câbles et de connecteurs blindés avec ce produit. Tout changement ou toute modification apportés à ce produit qui ne sont

pas expressément acceptés par la partie responsable de la conformité aux normes peuvent annuler le droit de l›utilisateur d›exploiter

cet équipement.

Numéros d’identification de conformité aux règlements

À des fins de certification et d’identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique.

Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d’approbation requises. Lors d’une

demande d’information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom

de la marque ou le numéro de modèle du produit.

L’information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union européenne)

Sous les directives et règlements de déchet d’équipements électrique et électronique (Waste Electrical and Electronic

Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de Tripp Lite ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)

• Renvoyer le matériel neuf pour recyclage quand ceci devient éventuellement un rebut

La politique de Tripp Lite en est une d’amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les

produits réels peuvent différer légèrement des photos et des illustrations.

23-08-080 93-3E43_RevB

Руководство пользователя

PDU с автоматическим вводом резерва

Модели:

PDUMH30AT, PDUMH30ATNET, PDUMNH30AT2, PDUMH30HVAT, PDUMH30HVATNET,

PDUMNH30HVAT2, PDUMH32HVAT, PDUMH32HVATNET, PDUMNH32HVAT2

Агентские номера моделей:

AGAC8033 • AGAC8034 • AGAC8110 • AGAC8073 • AG-0150 • AG-0151

TrippLite.Eaton.com/support

Технические характеристики могут изменяться без предварительного уведомления.

Важные указания по технике безопасности 68

Обзор функционала 70

Установка 70

Монтаж PDU 70

Подключение PDU 73

Функциональные возможности 75

Схемы расположения светодиодных индикаторов 81

Порядок настройки и эксплуатации 85

Автоматический ввод резерва (АВР) 85

Техническое обслуживание 87

Гарантийные обязательства 88

English 1

Español 21

Français 41

Deutsch 89

Важные указания по технике безопасности

СОХРАНИТЕ НАСТОЯЩИЕ УКАЗАНИЯ

В настоящем руководстве содержатся указания и предупреждения, которые

необходимо соблюдать в процессе установки, эксплуатации и хранения данного изделия.

Игнорирование этих указаний и предупреждений может привести к потере гарантии на

изделие.

• Блок распределения питания (PDU) оснащен несколькими удобными розетками, но НЕ обеспечивает защиту

подключенного оборудования от выбросов напряжения и шумов в линии.

• PDU предназначен только для использования в закрытых помещениях с регулируемым микроклиматом

вдали от источников повышенной влажности, экстремальных температур, электропроводных загрязнителей,

пыли и прямого солнечного света.

• Поддерживайте температуру воздуха внутри помещения в диапазоне от 0°C до 40°C.

• Установка PDU должна производиться только квалифицированным техническим специалистом.

• Данная операция должна производиться только специалистами, имеющими надлежащую подготовку или

квалификацию. Лица, не имеющие надлежащей подготовки или квалификации, могут использовать данное

устройство только под наблюдением специалиста, имеющего надлежащую подготовку или квалификацию.

• Не устанавливайте PDU на незакрепленной или неустойчивой поверхности.

• Установку следует производить в соответствии с требованиями национальных электротехнических

нормативов. Обязательно используйте подходящие для устанавливаемой системы устройства защиты от

перегрузок по току в соответствии с номиналами, указанными на разъемах/оборудовании.

• Подключите PDU к розетке, соответствующей принятым в вашей стране строительным нормам и

надлежащим образом защищенной от избыточных токов, коротких замыканий и замыканий на землю.

• Электрические розетки, через которые осуществляется электропитание оборудования, должны быть

установлены в легкодоступном месте вблизи него.

• Не подключайте PDU к незаземленной розетке, а также к удлинителям или переходникам, не имеющим

заземления.

• Любые модели, устанавливаемые на постоянной основе без легкодоступного штепсельного разъема, должны

в обязательном порядке оснащаться локальным устройством защитного отключения.

• Ни в коем случае не производите монтаж электрооборудования во время грозы.

• Ток, потребляемый отдельными элементами оборудования, подключаемыми к PDU, не должен превышать

номинал соответствующих розеток PDU.

• Суммарная нагрузка от потребителей, подключенных к PDU, не должна превышать его максимально

допустимую нагрузку.

• Не вносите изменений в конструкцию PDU, входных разъемов или кабелей питания.

• Не высверливайте отверстий в корпусе PDU и не пытайтесь вскрыть какую-либо его часть. Внутри него нет

деталей, обслуживаемых пользователем.

• Не используйте PDU в случае повреждения любой из его частей.

• Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из

строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в

значительной мере снизить его безопасность или эффективность.

Важные указания по технике безопасности

• Максимальное значение допустимой погрешности параметров сетевого питания переменного тока для

данного оборудования составляет +6/-10%.

Обзор функционала

1 A

2 A

Установка

Монтаж PDU

PDU подходит для монтажа в стойку размером 2U или поверхностного монтажа (например, на стене, на столе

или под прилавком).

Примечание. Пользователь должен установить пригодность оснастки и предполагаемых процедур до начала монтажа. Блок распределения

питания (PDU) и входящая в его комплект оснастка предназначены для обычных типов шкафов и могут не подходить для всех целей

применения. Установочные конфигурации могут различаться в деталях.

Монтаж в стойку размером 2U

1 A

Прикрепите входящие в комплект

монтажные кронштейны по бокам PDU при

помощи винтов, также поставляемых в

комплекте.

2 A

После прикрепления кронштейнов

разместите PDU в шкафу и зафиксируйте его

путем ввертывания четырех не входящих в

комплект поставки крепежных винтов через

проушины кронштейнов в направляющие

шкафа.

Номер модели

Управление

розетками

(Да/Нет)?

Светодиодные

индикаторы

розеток (Да/Нет)?

Поставляется

с гнездом под

SNMP-карту

(Да/Нет)?

Поставляется с

установленной

SNMP-картой

(Да/Нет)?

PDUMH30AT Нет Нет Нет Нет

PDUMH30ATNET Да Да Да Да

PDUMNH30AT2 Нет Нет Да Да

PDUMH30HVAT Нет Нет Нет Нет

PDUMH30HVATNET Да Да Да Да

PDUMNH30HVAT2 Нет Нет Да Да

PDUMH32HVAT Нет Нет Нет Нет

PDUMH32HVATNET Да Да Да Да

PDUMNH32HVAT2 Нет Нет Да Да

Установка

Настенный монтаж (неприменимо для мод. PDUMH32HVAT, PDUMNH32VAT2 и PDUMH32HVATNET

серии AG-0151)

Прикрепите один из поставляемых в

комплекте монтажных кронштейнов к стене с

помощью винтов (в комплекте не

поставляются). Убедитесь в том, что винты и

вся остальная оснастка подходят для данного

типа поверхности.

Прикрепите монтажный кронштейн к PDU

при помощи винтов, поставляемых в

комплекте с ним.

Поместите PDU на прикрепленный к стене

кронштейн и прикрепите его к кронштейну и

стене, как показано на рисунке.

Установка

Поверхностный монтаж

Прикрепите входящие в комплект

монтажные кронштейны по бокам PDU при

помощи винтов, также поставляемых в

комплекте.

Примечание. В случае необходимости изменения

ориентации PDU в соответствии с монтажной

поверхностью поверните монтажные кронштейны перед

креплением в нужное положение (с шагом 90°).

Прикрепите PDU к устойчивой поверхности,

завернув 4 винта (в комплекте не

поставляются) через проушины кронштейнов

в соответствующие монтажные отверстия.

Убедитесь в том, что поверхность монтажа и

винты могут выдерживать нагрузку,

создаваемую PDU вместе со всеми кабелями

от подключаемого к нему оборудования.

Крепление зажимов для фиксации

кабелей (необязательно): прикрепите

зажимы для фиксации кабелей к PDU при

помощи винтов, поставляемых в комплекте с

ним.

Установка

Подключение PDU

Примечание. PDU имеет два входных шнура питания: основной и резервный. Они должны подключаться к двум раздельным источникам

питания переменного тока.

Подключение входных разъемов PDU:

подключите основной входной разъем

предпочтительному источнику питания переменного

тока с заземлением (120 В для мод. PDUMH30AT,

PDUMNH30AT2 и PDUMH30ATNET; 200-240 В для мод.

PDUMH30HVAT, PDUMNH30HVAT2, PDUMH30HVATNET,

PDUMH32HVAT, PDUMNH32HVAT2 и PDUMH32HVATNET),

напр. ИБП Tripp Lite SmartOnline

. При обычных

условиях эксплуатации PDU обеспечивает

распределение электропитания переменного тока,

поступающего от основного входного источника.

Подключите резервный входной разъем

другому заземленному источнику питания

переменного тока (120 В для мод. PDUMH30AT,

PDUMNH30AT2 и PDUMH30ATNET; 200-240 В для мод.

PDUMH30HVAT, PDUMNH30HVAT2, PDUMH30HVATNET,

PDUMH32HVAT, PDUMNH32HVAT2 и PDUMH32HVATNET).

В целях надлежащей работы функции

автоматического ввода резерва (АВР) не

подключайте резервный вход к тому же источнику

питания, что и основной вход. PDU обеспечивает

распределение питания переменного тока с

резервного входа только в том случае, если основной

вход становится недоступным из-за прекращения

подачи электропитания или его ненадлежащего

качества. (Более подробная информация о функции

АВР представлена в разделе Настройка и режимы

работы).

На рисунке представлена модель PDUMH30AT

Установка

Подключение оборудования к PDU: не

превышайте максимально допустимую полную

нагрузку для PDU или выходной группы нагрузки.

Нагрузка, создаваемая подключенным

оборудованием, отображается на дисплее

цифрового измерителя в амперах.

Фиксация кабеля (необязательно): если на PDU

установлены зажимы для фиксации кабелей, то

каждый шнур питания оборудования должен быть

собран в петлю и прикреплен к такому зажиму с

фиксацией в точке крепления при помощи

кабельной стяжки. Убедитесь в том, что каждый

шнур питания может быть отсоединен от PDU без

снятия кабельной стяжки.

На рисунке

представлена

модель

PDUMH30AT

Output Breaker

Bank 1

Output Breaker

Bank 2

Config Port

20A Max load per bank

Outlet type C19/16A, C13/10A

Primary

Input

Secondary

Input

Bank

PDUMH30HVAT

PDUMH32HVAT

Bank 1

Bank 2

3 3

PDUMH30AT

Функциональные возможности

Bank 1

Bank 2

PDUMH30ATNET

PDUMNH30AT2

PDUMH30HVATNET

2 1

195

Функциональные возможности

Output Breaker

Bank 1

Output Breaker

Bank 2

Config Port

PDUMNH30HVAT2

PDUMH32HVATNET

PDUMNH32HVAT2

Функциональные возможности

Шнур основного входа

Этот шнур, постоянно прикрепленный к PDU, имеет разъем NEMA L5-30P (для мод. PDUMH30AT,

PDUMNH30AT2 и PDUMH30ATNET), разъем с поворотным замком NEMA L6-30P (для мод. PDUMH30HVAT,

PDUMNH30HVAT2 и PDUMH30HVATNET) или разъем IEC 309 32A (PDUMH32HVAT, PDUMNH32HVAT2 и

PDUMH32HVATNET).

Шнур резервного входа

Этот шнур, постоянно прикрепленный к PDU, имеет разъем NEMA L5-30P (для мод. PDUMH30AT,

PDUMNH30AT2 и PDUMH30ATNET), разъем с поворотным замком NEMA L6-30P (для мод. PDUMH30HVAT,

PDUMNH30HVAT2 и PDUMH30HVATNET) или разъем IEC 309 32A (PDUMH32HVAT, PDUMNH32HVAT2 и

PDUMH32HVATNET).

Переключаемые розетки (для мод. PDUMH30ATNET, PDUMH30HVATNET, PDUMH32HVATNET): в

штатном режиме работы розетки распределяют мощность переменного тока между подключенными к

ним элементами оборудования. Розетки NEMA 5-15/20R, L5-30R, IEC 320 C13, IEC 320 C19 и L6-30R могут

включаться и отключаться посредством программного управления. Во время нахождения той или иной

розетки под напряжением горит связанный с ней светодиодный индикатор.

Непереключаемые розетки (для мод. PDUMH30AT, PDUMNH30AT2, PDUMH30HVAT,

PDUMNH30HVAT2, PDUMH32HVAT, PDUMNH32HVAT2): розетки NEMA 5-15/20R, L5-30R, IEC 320 C13,

IEC 320 C19 и L6-30R получают питание от одного из входных источников, но не имеют функции

индивидуального переключения.

Розетки IEC 320 C13

(для мод. PDUMH30HVAT,

PDUMNH30HVAT2,

PDUMH30HVATNET,

PDUMH32HVAT,

PDUMNH32HVAT2 и PDUMH32HVATNET):

10 А (200-240 В)

Розетки IEC 320 C19

(для мод. PDUMH30HVAT,

PDUMNH30HVAT2,

PDUMH30HVATNET,

PDUMH32HVAT,

PDUMNH32HVAT2 и PDUMH32HVATNET ):

16 А (200-240 В)

Розетки NEMA 5-15/20R

(для мод. PDUMH30AT,

PDUMNH30AT2 и

PDUMH30ATNET):

20 А (120 В)

Розетка NEMA L5-30R

(для мод. PDUMH30AT,

PDUMNH30AT2 и

PDUMH30ATNET):

30 А (120 В)

Розетка NEMA L6-30R

(для мод. PDUMH30HVAT,

PDUMNH30HVAT2 и

PDUMH30HVATNET):

30 А (200-240 В)

Служебный порт: данный порт зарезервирован для настройки, осуществляемой только

уполномоченным персоналом завода-изготовителя. Не подключайте к этому порту какое-либо

оборудование.

Функциональные возможности

Цифровой светодиодный дисплей и

измеритель нагрузки (амперметр)

3-разрядный дисплей: отображает

измеряемые и расчетные значения тока (А),

мощности (кВт) и напряжения (В).

Кнопка ввода: данная кнопка

обеспечивает прокрутку доступных опций

отображения (DISPLAY) и настройки

(CONFIGURATION). При кратковременном

нажатии этой кнопки в режиме DISPLAY

происходит переключение дисплея между

значениями тока (А), мощности (кВт) и

напряжения (В). При длительном нажатии

этой кнопки в режиме CONFIGURATION

происходит изменение параметров

настройки (температура, автоматическая

прокрутка, яркость светодиодных

индикаторов). При одновременном нажатии кнопок Enter (Ввод) и Mode (Режим) отображается IP-адрес

устройства (в отдельных моделях).

Кнопка Mode (Режим): при кратковременном нажатии этой кнопки происходит циклическое

переключение режимов (PRIMARY (Основной), SECONDARY (Резервный), BANK (Группа), TEMP

(Температура)*, HUMIDITY (Влажность*) в текущей категории (DISPLAY (Отображение) или CONFIGURATION

(Настройка)) для основного и резервного входов. При длительном нажатии происходит переключение

между категориями DISPLAY (Отображение) и CONFIGURATION (Настройка). При одновременном нажатии

кнопок Mode (Режим) и Enter (Ввод) отображается IP-адрес устройства (модели с установленным

WEBCARDLX).

*Режимы TEMP/HUMIDITY (Температура/Влажность) доступны только при наличии подключенного модуля ENVIROSENSE.

Светодиодные индикаторы активного входа: указывают на то, какой из активных входов —

основной или резервный — обеспечивает питание на выходе.

2-разрядный дисплей: указывает на то, какой из параметров — основной, резервный, группа,

температура или влажность — отображается на 3-разрядном дисплее.

Режимы отображения:

P: на 3-разрядном дисплее отображается информация, касающаяся основного входа переменного тока.

(Светодиодные индикаторы устройства указывают на то, какие именно параметры отображаются в

данный момент).

S: на 3-разрядном дисплее отображается информация, касающаяся резервного входа переменного тока.

(Светодиодные индикаторы устройства указывают на то, какие именно параметры отображаются в

данный момент).

b ‘n’: на 3-разрядном дисплее отображается информация, касающаяся группы выходных розеток под

номером (‘n’).

t ‘n’: на 3-разрядном дисплее отображается температура по датчику (‘n’). (Единицы измерения для

параметра F или C настраиваются в режиме CONFIGURATION).

h ‘n’: на 3-разрядном дисплее отображается влажность по датчику (‘n’).

ACTIVE INPUT

PRIMARY SECONDARY

AMP

b = BANK

t = TEMP

h = HUMIDITY

P = PRIMARY

S = SECONDARY

VOLT

Функциональные возможности

Светодиодные индикаторы единиц: светодиодные индикаторы AMPS, KW и VOLT используются для

показа единиц параметров, отображаемых на 3-разрядном дисплее.

Светодиодный индикатор Amp: при выборе данного режима на 3-разрядном дисплее отображается

нагрузка в амперах.

Светодиодный индикатор kW: при выборе данного режима на 3-разрядном дисплее отображается

мощность в киловаттах.

Светодиодный индикатор Volt: при выборе данного режима на 3-разрядном дисплее отображается

напряжение в вольтах.

Выходные автоматические выключатели: два автоматических выключателя обеспечивают защиту от

перегрузок элементов оборудования, подключенных к каждой группе нагрузки. При перегрузке цепи

происходит срабатывание автоматического выключателя, в связи с чем необходимо уменьшить нагрузку,

подключенную к защищаемой им группе. Для перезапуска и восстановления питания нажмите на кнопку

автоматического выключателя.

Заземляющее соединение: позволяет подключать заземляющий провод (в комплекте не поставляется)

между PDU и любым оборудованием, требующим заземления шасси.

Зажим для фиксации кабеля (установка необязательна): при установке на PDU эти зажимы

обеспечивают надежную фиксацию шнуров подключенного оборудования в точках крепления.

Карта сетевого управления (для мод. PDUMH30ATNET, PDUMNH30AT2, PDUMH30HVATNET,

PDUMNH30HVAT2, PDUMH32HVATNET, PDUMNH32HVAT2): вспомогательное устройство WEBCARDLX

обеспечивает возможность эксплуатации PDU в качестве управляемого сетевого устройства, доступного

через платформу сетевого управления на основе SNMP, веб-браузер, протокол SSH или Telnet. Подробнее

см. в руководстве пользователя устройства WEBCARDLX, поставляемом в комплекте с ним.

НЕ ПОКАЗАНО — Вставка для фиксации разъема C14 (опционально): для фиксации

шнуров питания с разъемами C13 во входных разъемах C14 используйте пластмассовые

вставки, входящие в комплект. Закрепите вставку на конце шнура, убедившись в том, что

язычки остались снаружи, а также в плотном прилегании вставки. Для отключения

оборудования надлежащим образом возьмитесь за шнур, нажав на язычки вставки, и

потяните его на себя.

НЕ ПОКАЗАНО — Вставка для фиксации разъема C20 (опционально): для фиксации

шнуров питания с разъемами C19 во входных разъемах C20 используйте пластмассовые

вставки, входящие в комплект. Закрепите вставку на конце шнура, убедившись в том, что

язычки остались снаружи, а также в плотном прилегании вставки. Для отключения

оборудования надлежащим образом возьмитесь за шнур, нажав на язычки вставки, и

потяните его на себя.

Схемы расположения светодиодных индикаторов

Параметры,

охватываемые

автоматической

прокруткой (см.

Примечание 6)

Режимы отображения

Измеряемые параметры основного входа

Измеряемые параметры резервного входа

Измеряемые параметры групп

Количество имеющихся групп (различается в зависимости от модели)

Примечание 1. Для перехода в следующий режим отображения (вертикальное перемещение по данному документу) нажмите кнопку Mode. Следует иметь в виду, что подрежим Amps, kW или Volt

сохраняется в памяти.

Примечание 2. Для перехода в следующий подрежим отображения (горизонтальное перемещение по данному документу) нажмите кнопку Enter.

Примечание 3. Светодиодные индикаторы активного входа всегда указывают на источник, питающий нагрузку в данный момент. (Во всех изображенных выше примерах предполагается, что

выбранный в данный момент источник является основным. Следует иметь в виду, что в случае выбора резервного источника будет гореть соответствующий ему СИД, а СИД, соответствующий

основному источнику, гореть не будет. Если ни один из источников не пригоден для функционирования, то оба светодиодных индикатора (соответствующие основному и резервному источникам)

остаются выключенными.

Примечание 4. Для отображения IP-адреса подключенной SNMP-карты одновременно нажмите кнопки Mode и Enter и удерживайте их в течение 2 секунд.

Примечание 5. Для переключения в режимы управления (Control) нажмите кнопку MODE и удерживайте ее в течение 2 секунд (в результате этого устройство перейдет в ПЕРВЫЙ режим управления).

Примечание 6. При включенной функции автоматической прокрутки (Auto Scroll) после 10 секунд бездействия дисплей будет непрерывно переключаться между показаниями тока, мощности и

напряжения на основном входе и аналогичными показаниями на резервном входе с последующим возвратом к току на основном входе.

К следующему

экрану

Схемы расположения светодиодных индикаторов

Режимы отображения

Режим отображения температуры (доступен только при подключенном устройстве EnviroSense)

Количество датчиков зависит от используемой модели устройства EnviroSense

Режим отображения влажности (доступен только при подключенном устройстве EnviroSense)

Количество датчиков зависит от используемой модели устройства EnviroSense

Примечание 1. Для перехода в следующий режим отображения (вертикальное перемещение по данному документу) нажмите кнопку Mode. Следует иметь в виду, что

подрежим Amps, kW или Volt сохраняется в памяти.

Примечание 3. Светодиодные индикаторы активного входа всегда указывают на источник, питающий нагрузку в данный момент.

Примечание 5. Для переключения в режимы управления (Control) нажмите кнопку MODE и удерживайте ее в течение 2 секунд. (В результате этого устройство перейдет

в ПЕРВЫЙ режим управления)

К предыдущему

экрану

Схемы расположения светодиодных индикаторов

Отображение IP-адреса

Примечание 1. Отображение IP-адреса: на верхнем 3-разрядном дисплее отображается "IP ". На 2-разрядном дисплее, расположенном внизу справа, отображается по

одной цифре IP-адреса с интервалами, достаточными для ее восприятия. Десятичные точки и двоеточия отображаются в виде дефиса. (Данный дисплей поддерживает

оба типа IP-адресов: IPv4 и IPv6).

Примечание 2. После отображения IP-адреса дисплей автоматически переходит обратно в тот режим, в котором он функционировал до этого.

Схемы расположения светодиодных индикаторов

HOLD HOLD

HOLD

HOLD TIME OUT

HOLD HOLD HOLD

HOLD

Режимы управления

Настройка "Цельсий/Фаренгейт" (отображается только при подключенном устройстве EnviroSense)

Примечание 1. Для перехода в следующий режим отображения (вертикальное перемещение по данному документу) нажмите кнопку Mode. Следует иметь в виду, что подрежим Amps, kW или

Volt сохраняется в памяти.

Примечание 2. Для изменения конфигурации нажмите кнопку Enter и УДЕРЖИВАЙТЕ ее в течение 2 секунд. В любой момент времени отображается та конфигурация, на которую настроен модуль

(горизонтальное перемещение по данному документу).

Примечание 5. Для переключения в режимы отображения (Display) нажмите кнопку MODE и удерживайте ее в течение 2 секунд (в результате этого устройство перейдет в ПЕРВЫЙ режим

отображения).

Примечание 6. Дисплей C-F позволяет настроить устройство на отображение температуры в градусах Цельсия или Фаренгейта соответственно. Данный режим не задействуется при отсутствии

подключенного устройства EnviroSense (изменения сохраняются в памяти NVR).

Примечание 7. SCr — включение или отключение автоматической прокрутки. При установке данного параметра на "y" (включено) устройство осуществляет автоматическую прокрутку между

параметрами отображения (подробнее см. в описании режимов отображения (Display) на стр. 10). При установке данного параметра на "n" автоматическая прокрутка осуществляться не будет

(изменения будут сохраняться в памяти NVR).

Примечание 8. Регулировка яркости светодиодных индикаторов: данный регулятор позволяет установить желаемый уровень освещенности – от 1 до 4 (изменения сохраняются в памяти NVR).

Примечание 9. tSt — управление тестированием светодиодных индикаторов. Для тестирования какого-либо светодиодного индикатора нажмите кнопку Enter и удерживайте ее в течение 2

секунд, после чего все светодиодные индикаторы загораются на 6 секунд.

Включение/отключение функции автоматической прокрутки

Яркость СИД

Управление тестированием светодиодных индикаторов

Контур объекта

PDUMH30AT

Критически важное

оборудование

Резервный ИБП

Основной ИБП

Шнур основного входа

Шнур резервного входа

Сеть B

Сеть A

Порядок настройки и эксплуатации

Автоматический ввод резерва (АВР)

В тех случаях, когда к ИБП Tripp Lite подключены и основной, и резервный входные источники, PDU работает в

качестве средства автоматического ввода резерва, обеспечивая резервное входное электропитание для систем

высокой доступности. При обычных условиях эксплуатации PDU обеспечивает распределение электропитания,

поступающего от основного входного источника, и переключение на резервный входной источник при

определенных условиях. PDU переключается на основной источник всякий раз, когда он возобновляет свое

нормальное функционирование, в соответствии с определениями входного напряжения PDU (см. ниже).

Предпочтительная конфигурация

Функция автоматического ввода резерва

обеспечивает повышенную готовность при

подключении основного и резервного входов PDU к

отдельным ИБП Tripp Lite, подключенным к

отдельным источникам сетевого питания. Для

обеспечения максимальной готовности

компания Tripp Lite рекомендует использование

согласующих ИБП серии SmartOnline с выходным

сигналом чистой синусоидальной формы для

основного и резервного источников входного

питания. В случае подключения основного и

резервного входов к одному и тому же источнику

сетевого питания функция автоматического ввода

резерва не действует.

Внимание! НЕ подключайте основной вход к линейно-интерактивному ИБП из-за проблем,

связанных со временем переключения, а также к любому источнику, не обеспечивающему

выходного сигнала чистой синусоидальной формы. Такие источники могут использоваться для

подачи питания на резервный вход.

Выбор источника для автоматического ввода резерва

Если напряжение, обеспечиваемое входными источниками, превышает минимальное пусковое напряжение, то

PDU включает электропитание. При нормальных условиях работы (после включения электропитания), в случае

ухудшения состояния выбранного в конкретный момент источника (основного или резервного) устройство

переключается на альтернативный источник в том случае, если его качество превосходит качество

вышеупомянутого. Для устройства предпочтительным является основной источник, и оно всегда переключается

на него в том случае, если оба источника имеют одинаковое (приемлемое или хорошее) качество. В случае

ухудшения качества выбранного в конкретный момент источника при том, что качество альтернативного

источника является по меньшей мере приемлемым, устройство переключается на альтернативный источник.

Задействован основной вход

Задействован резервный вход

Порядок настройки и эксплуатации

Быстрая проверка

После установки PDU и подключения оборудования

вы можете проверить действие функции

автоматического ввода резерва путем временного

отключения ИБП, подключенного к основному входу

переменного тока. После прекращения подачи

электропитания с основного входного ИБП PDU

переключится с основного на резервный вход, в

результате чего загорится светодиодный индикатор

задействованного резервного входа. После

повторного запуска основного входного ИБП и

возобновления подачи электропитания с него PDU

переключится обратно на основной вход. При этом

загорится светодиодный индикатор

задействованного основного входа.

Примечание. Основной и резервный входы должны быть

подключены к отдельным источникам сетевого электропитания. В

случае подключения основного и резервного входов к одному и

тому же источнику сетевого питания функция автоматического

ввода резерва не действует. Не производите проверку при наличии

подключенного оборудования, которое должно оставаться в

рабочем состоянии. При осуществлении любой проверочной

процедуры нужно быть готовым к тому, что оборудование останется

без электропитания. Не проверяйте PDU путем отсоединения

сетевых шнуров, подключенных к находящимся под напряжением

источникам питания, поскольку при этом теряется заземление, что

подвергает опасности ваше оборудование.

На рисунке представлена модель PDUMH30ATNET

Параметры выбора источника питания PDU

PDUMH30AT,

PDUMNH30AT2 &

PDUMH30ATNET

PDUMH30HVAT, PDUMNH30HVAT2 PDUMH30HVATNET,

PDUMH32HVAT, PDUMNH32HVAT2 &

PDUMH32HVATNET

Номинальное напряжение 120 В 200-240 В

Минимальное пусковое напряжение 85 В 163 В

Диапазон "подходящих" напряжений 99-139 В 172-266 В

Диапазон "приемлемых" напряжений 75-98 В 144-171 В

Диапазон "неприемлемых" напряжений 0-74 В 0-143 В

Порядок настройки и эксплуатации

Дистанционный контроль и управление (в отдельных моделях)

Модели PDUMH30ATNET, PDUMNH30AT2, PDUMH30HVATNET, PDUMNH30HVAT2, PDUMH32HVATNET и

PDUMNH32HVAT2 обеспечивают дистанционный контроль, управление розетками и прочее через веб-браузер,

протокол telnet и системы управления сетью на основе протокола SNMP. Дополнительные сведения о настройке

и режимах работы PDU через веб-интерфейс PowerAlert см. в Руководстве пользователя WEBCARDLX,

поставляемом в комплекте с данным изделием и доступном для загрузки на сайте tripplite.com.

"Линейное изменение" нагрузки при запуске: все модели поставляются с завода-изготовителя

запрограммированными таким образом, что при первом включении электропитания их розетки включаются в

последовательном порядке с интервалом около 250 мс. Это позволяет предотвратить перегрузки цепей за счет

сдвига во времени запуска нескольких устройств. В моделях PDUMH30ATNET, PDUMH30HVATNET и

PDUMH32HVATNET обеспечивается возможность программирования запуска розеток пользователем в любом

порядке или с любыми интервалами времени. Это обеспечивает включение сетевых элементов в нужной

последовательности и с соответствующими задержками, для того чтобы эти сетевые элементы надежно

распознавались при запуске.

Программируемое "снижение" нагрузки при отключении электричества: в случае отказа основного

источника питания и переключения PDU на резервный источник возможность такого снижения нагрузки

позволяет запрограммировать отключение конкретных розеток через заданные интервалы времени. Это

позволяет отключать менее критически важных потребителей (например, мониторы) с целью максимально

возможного увеличения времени работы ИБП для наиболее критически важных элементов.

Техническое обслуживание

На приобретенное вами изделие марки Tripp Lite распространяется действие гарантии, условия которой

изложены в настоящем руководстве. Кроме того, компания Tripp Lite предлагает ряд Программ расширенной

гарантии и обслуживания на объекте. Более подробная информация о техническом обслуживании изложена на

странице tripplite.com/support. Перед возвратом своего изделия в целях технического обслуживания просьба

выполнить следующие действия:

1. Внимательно изучите порядок монтажа и эксплуатации устройства, приведенный в настоящем руководстве,

во избежание проблем, которые могут возникнуть в ходе работы из-за неправильного понимания

приведенных в руководстве указаний.

2. Если проблему решить не удалось, не обращайтесь к продавцу и не возвращайте изделие ему. В этом

случае посетите интернет-страницу по адресу: tripplite.com/support.

3. Если возникшая проблема требует проведения ремонта или технического обслуживания, зайдите на

страницу tripplite.com/support и нажмите на ссылку Product Returns (Возврат изделий). Здесь вы можете

запросить номер Returned Material Authorization (RMA) (разрешение на возврат материалов), который

необходим для проведения технического обслуживания. Для заполнения этой простой онлайн-формы

потребуется указать номер модели и серийный номер вашего изделия, а также общие сведения о

покупателе. Номер RMA вместе с указаниями по транспортировке будет направлен вам по электронной

почте. На какие бы то ни было убытки (прямые, косвенные, последующие или вызванные особыми

обстоятельствами), связанные с транспортировкой изделия в адрес компании Tripp Lite или ее

уполномоченного сервисного центра, действие гарантии не распространяется. Стоимость транспортировки

изделий в адрес компании Tripp Lite или ее уполномоченного сервисного центра должна быть оплачена

авансом. Номер RMA должен быть указан на внешней стороне упаковки. Если возврат изделия

производится в период действия гарантии, то необходимо приложить копию товарного чека продавца.

Возврат изделия для проведения ремонта или технического обслуживания должен производиться

застрахованным перевозчиком по адресу, указанному в ответе на запрос номера RMA.

Гарантийные обязательства

ОГРАНИЧЕННАЯ ГАРАНТИЯ СРОКОМ 2 ГОДА

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 2 лет с момента первоначальной покупки данного изделия при условии

его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение

указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению. Обслуживание по настоящей Гарантии

производится только при условии доставки или отправки вами бракованного изделия (с предварительной оплатой всех расходов по его транспортировке или доставке) по

адресу: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Расходы по обратной транспортировке изделия оплачиваются Продавцом. Перед возвратом любого

оборудования для проведения ремонта ознакомьтесь с информацией на странице www.tripplite.com/support.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ,

НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В

НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ

ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ;

КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение

ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных

убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая Гарантия предоставляет вам конкретные

юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для

предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно

пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся

резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее

применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу “один за один” и/или на эквивалентной основе (в зависимости от конкретной страны)

• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.

TrippLite.Eaton.com/support

23-08-080 93-3E43_RevB

Betriebsanleitung

Automatischer Transferschalter PDU

Modelle:

PDUMH30AT, PDUMH30ATNET, PDUMNH30AT2, PDUMH30HVAT,

PDUMH30HVATNET, PDUMNH30HVAT2, PDUMH32HVAT, PDUMH32HVATNET,

PDUMNH32HVAT2

Agenturmodellnummern: AGAC803

AGAC8033 • AGAC8034 • AGAC8110 • AGAC8073 • AG-0150 • AG-0151

Wichtige Sicherheitshinweise 90

Übersicht über den Funktionsumfang 92

Installation 92

Montage der PDU 92

Anschließen der PDU 95

Merkmale 9

LED-Diagramme 103

Konfiguration und Betrieb 107

Automatischer Transferschalter 107

Service 109

Garantie 110

English 1

Español 23

Français 45

Русский 67

TrippLite.Eaton.com/support

Wichtige Sicherheitshinweise

Dieses Handbuch enthält Informationen zur ordnungsgemäßen Installation

und Verwendung der Rackmount-Steckdosenleisten von Tripp Lite.

BITTE BEWAHREN SIE DIESE ANLEITUNG AUF.

Schließen Sie Ihre Steckdosenleiste nicht an eine ungeerdete Steckdose an.

Verwenden Sie sie nicht mit Verlängerungskabeln oder Adaptern, die die

Verbindung zur Erdung aufheben. Ihre Steckdosenleiste ist ausschließlich für

den Gebrauch in Innenräumen bestimmt. Installieren Sie sie entfernt von

wärmeabgebenden Geräten wie Heizkörpern und Heizregistern. Bringen Sie sie

nicht an Stellen an, an denen übermäßige Feuchtigkeit oder andere leitfähige

Verunreinigungen vorhanden sind. Installieren Sie Elektrokabel niemals

während eines Gewitters.

Der Strombedarf jedes Geräts, das an eine Steckdose Ihrer Steckdosenleiste

angeschlossen ist, darf die Ausgangsnennleistung Ihrer Steckdosenleiste nicht

überschreiten (siehe Spezifikationen). Der Gesamtstrombedarf aller an Ihre

Steckdosenleiste angeschlossenen Geräte darf die maximale Belastbarkeit

Ihrer Steckdosenleiste nicht überschreiten (siehe Spezifikationen).

VORSICHT Nur Personen, die für die Verwendung dieses Geräts entsprechend

geschult oder qualifiziert sind, sollten dies tun. Personen, die nicht geschult

oder qualifiziert sind, sollten dieses Gerät nicht verwenden, es sei denn, es

steht unter der Aufsicht einer Person, die dafür ordnungsgemäß geschult oder

qualifiziert ist.

Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie das Gerät nicht als

Spielzeug verwenden.

Benutzen Sie das Gerät niemals, wenn Kabel und Stecker beschädigt sind;

Wenn es nicht richtig funktioniert, heruntergefallen oder beschädigt ist,

bringen Sie es zur Inspektion und Reparatur zu einem autorisierten

Servicecenter.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem

autorisierten Servicepartner oder von qualifiziertem Personal ersetzt werden,

um Gefahren zu vermeiden.

• Die PDU bietet den Komfort mehrerer Steckdosen, bietet jedoch KEINEN Überspannungs- oder

Leitungsrauschschutz für angeschlossene Geräte.

• Die PDU ist nur für die Verwendung in Innenräumen in einer kontrollierten Umgebung

konzipiert, fern von übermäßiger Feuchtigkeit, extremen Temperaturen, leitfähigen

Verunreinigungen, Staub oder direkter Sonneneinstrahlung.

• Halten Sie die Umgebungstemperatur im Innenbereich zwischen 32 °F und 104 °F (0 °C und

40 °C).

• Die PDU darf nur von einem qualifizierten Techniker installiert werden.

• Nur Personen, die für die Verwendung dieses Geräts entsprechend geschult oder qualifiziert

sind, sollten dies tun. Personen, die nicht geschult oder qualifiziert sind, sollten dieses Gerät

nicht verwenden, es sei denn, es steht unter der Aufsicht einer Person, die dafür

ordnungsgemäß geschult oder qualifiziert ist.

• Versuchen Sie nicht, die PDU auf einer unsicheren oder instabilen Oberfläche zu montieren.

• Installieren Sie die PDU gemäß den Vorgaben der nationalen Elektrorichtlinien. Stellen Sie

sicher, dass Sie den richtigen Überstromschutz für die Installation verwenden, in

Übereinstimmung mit der Stecker-/Geräteleistung.

Wichtige Sicherheitshinweise

• Schließen Sie das PDU an eine Steckdose an, die den örtlichen Bauvorschriften entspricht und

ausreichend gegen Überstrom, Kurzschluss und Erdschluss geschützt ist.

• Die Steckdosen, die das Gerät mit Strom versorgen, sollten sich in der Nähe des Geräts

befinden und leicht zugänglich sein.

• Schließen Sie die PDU nicht an eine ungeerdete Steckdose oder an Verlängerungskabel oder

Adapter an, die die Verbindung zur Erdung aufheben.

• Stellen Sie sicher, dass Sie bei Modellen, die fest installiert sind und keinen leicht zugänglichen

Stecker haben, eine lokale Trennvorrichtung vorsehen.

• Versuchen Sie niemals, elektrische Geräte während eines Gewitters anzuschließen.

• Einzelne Geräte, die an die PDU angeschlossen sind, sollten nicht mehr Strom verbrauchen als

die einzelnen PDU-Steckdosen-Nennleistungen.

• Die an PDU angeschlossene Gesamtlast darf die maximale Nennlast der PDU nicht

überschreiten.

• Versuchen Sie nicht, die PDU, Eingangsstecker oder Stromkabel zu verändern.

• Bohren Sie das Gehäuse der PDU nicht an und versuchen Sie nicht, es zu öffnen. Das Innere

enthält keine Teile, die vom Benutzer gewartet werden können.

• Versuchen Sie nicht, die PDU zu benutzen, wenn ein Teil von ihr beschädigt ist.

• Dieses Gerät ist nicht für die Verwendung an Orten geeignet, an denen sich Kinder aufhalten

können.

• Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts

den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit

beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

• Die AC-Netztoleranz dieses Geräts beträgt +6/-10 %.

Installation

Montage der PDU

Die PDU unterstützt die 2U-Gestellmontage oder die Aufputzmontage (z.B. auf einer Wand, auf

einem Schreibtisch oder unter einem Tresen).

Hinweis: Der Benutzer hat vor der Montage des Geräts sicherzustellen, dass die verwendete Hardware und die

Verfahren dafür geeignet sind. Die PDU und die mitgelieferten Beschläge sind für die gängigen Gestelle und

Gestell-Gehäusetypen konzipiert und eignen sich möglicherweise nicht für alle Anwendungen. Die genauen

Montagekonfigurationen können variieren.

2U-Gestellmontage

Überblick über den Funktionsumfang

Befestigen Sie die mitgelieferten

Halterungen mit den mitgelieferten

Schrauben seitlich an der PDU.

Nachdem Sie die Halterungen

angebracht haben, positionieren Sie

die PDU in dem Gestell und bringen

vier vom Benutzer bereitgestellte

Schrauben durch die Halterungsösen

und in die Gestellschienen an.

Modellnummer

Steckdosen

-Kontrolle

(Ja/Nein)?

Steckdosen-

LED-Anzeige

(Ja/Nein)?

Auslieferung

mit SNMP-Slot

(Ja/Nein)?

Auslieferung

mit installierter

SNMP-Karte

(Ja/Nein)?

PDUMH30AT Nein. Nein. Nein. Nein.

PDUMH30ATNET JA. JA. JA. JA.

PDUMNH30AT2 Nein. Nein. JA. JA.

PDUMH30HVAT Nein. Nein. Nein. Nein.

PDUMH30HVATNET JA. JA. JA. JA.

PDUMNH30HVAT2 Nein. Nein. JA. JA.

PDUMH32HVAT Nein. Nein. Nein. Nein.

PDUMH32HVATNET JA. JA. JA. JA.

PDUMNH32HVAT2 Nein. Nein. JA. JA.

Installation

Wandmontage (gilt nicht für die Serien AG-0151 von PDUMH32HVAT,

PDUMNH32VAT2 oder PDUMH32HVATNET)

Befestigen Sie eine der beiliegenden

Montagehalterungen mit benutzerseitig

bereitgestellten Schrauben an der

Wand. Stellen Sie sicher, dass

Schrauben und andere Beschläge für

den Oberflächentyp geeignet sind.

Befestigen Sie eine Halterung mit den

mitgelieferten Schrauben an der PDU.

Platzieren Sie die PDU auf der

Wandhalterung und befestigen Sie die

PDU wie gezeigt an der Halterung und

der Wand.

Installation

Oberflächenmontage

Befestigen Sie die mitgelieferten

Halterungen mit den mitgelieferten

Schrauben seitlich an der PDU.

Hinweis: Wenn Sie die Ausrichtung der

PDU ändern und an die Montageoberfläche

anpassen möchten, drehen Sie die

Halterungen nach Bedarf in 90 °-Schritten

und befestigen Sie sie.

Montieren Sie die PDU auf einer

stabilen Oberfläche, indem Sie vier vom

Benutzer bereitgestellte Schrauben

durch die Halterungsösen und in die

entsprechenden Montagelöcher

einführen. Achten Sie darauf, dass die

Montageoberfläche und die Schrauben

das gesamte Gewicht der PDU sowie

aller angeschlossenen Kabel tragen

können.

Befestigung der Kabelhalterungen

(optional): Befestigen Sie die

Kabelhalterungen mit den

mitgelieferten Schrauben seitlich an

der PDU.

Installation

An UPS

Anschließen der PDU

Hinweis: Die PDU umfasst zwei Eingangsstromkabel: Primär und Sekundär. Sie sollten an zwei separate

Wechselstromquellen angeschlossen werden.

PDU-Eingangsstecker anschließen:

Verbinden Sie den primären Eingangsstecker

mit einer bevorzugten geerdeten

Wechselstromquelle (120 V für PDUMH30AT,

PDUMNH30AT2 und PDUMH30ATNET;

200–240 V für PDUMH30HVAT,

PDUMNH30HVAT2, PDUMH30HVATNET,

PDUMH32HVAT, PDUMNH32HVAT2 &

PDUMH32HVATNET). wie zum Beispiel ein

Tripp Lite SmartOnLine

UPS-System. Unter

normalen Betriebsbedingungen verteilt die

PDU den Wechselstrom von der primären

Eingangsquelle. Schließen Sie den

sekundären Eingangsstecker an

eine

alternative geerdete Wechselstromquelle an

(120 V für PDUMH30AT, PDUMNH30AT2 und

PDUMH30ATNET; 200–240 V für

PDUMH30HVAT, PDUMNH30HVAT2,

PDUMH30HVATNET, PDUMH32HVAT,

PDUMNH32HVAT2 & PDUMH32HVATNET).

Um eine ordnungsgemäße Funktion des

automatischen Transferschalters (ATS) zu

gewährleisten, darf der sekundäre Eingang

nicht an dieselbe Stromquelle wie der

primären Eingang angeschlossen werden.

Die PDU verteilt Wechselstrom nur dann vom

sekundären Eingang, wenn der primäre

Eingang aufgrund eines Ausfalls oder eines

Problems mit der Stromqualität nicht

verfügbar ist. (Im Abschnitt Konfiguration

und Betrieb finden Sie weitere

Informationen über die Funktionsweise

des ATS.)

Installation

Abgebildet: Modell PDUMH30AT

Abgebildet: Modell

PDUMH30AT

Geräte an die PDU anschließen:

Überschreiten Sie nicht die

Gesamtnennleistung der PDU oder

Ausgangslastbank. Die angeschlossene

Gerätebelastung wird auf dem digitalen

Lastmessgerät in Ampere angezeigt.

Kabelhalterung (optional): Wenn Sie die

Kabelhalterungen an der PDU angeschlossen

haben, befestigen Sie jedes Gerätenetzkabel

an einer Kabelhalterung, indem Sie das

Kabel in eine Schlaufe legen und es mit

einem der mitgelieferten Kabelbinder an

einem Befestigungspunkt befestigen. Stellen

Sie sicher, dass jedes Netzkabel von der

PDU abgezogen werden kann, ohne den

Kabelbinder zu entfernen.

Output Breaker

Bank 1

Output Breaker

Bank 2

Config Port

20A Max load per bank

Outlet type C19/16A, C13/10A

Primary

Input

Secondary

Input

Bank

PDUMH30HVAT

PDUMH32HVAT

Bank 1

Bank 2

3 3

PDUMH30AT

Merkmale

Bank 1

Bank 2

PDUMH30ATNET

PDUMNH30AT2

PDUMH30HVATNET

2 1

195

Output Breaker

Bank 1

Output Breaker

Bank 2

Config Port

PDUMNH30HVAT2

PDUMH32HVATNET

PDUMNH32HVAT2

Merkmale

100

Merkmale

Primäres Eingangskabel

Das Kabel ist fest mit der PDU verbunden und verfügt über einen NEMA L5-30P-

(PDUMH30AT, PDUMNH30AT2 & PDUMH30ATNET) oder NEMA L6-30P- (PDUMH30HVAT,

PDUMNH30HVAT2 & PDUMH30HVATNET) Twist-Lock-Stecker oder

IEC 309 32A- (PDUMH32HVAT, PDUMNH32HVAT2 & PDUMH32HVATNET) Stecker.

Sekundäres Eingangskabel

Das Kabel ist fest mit der PDU verbunden und verfügt über einen NEMA L5-30P-

(PDUMH30AT, PDUMNH30AT2 & PDUMH30ATNET) oder NEMA L6-30P- (PDUMH30HVAT,

PDUMNH30HVAT2 & PDUMH30HVATNET) Twist-Lock-Stecker oder

IEC 309 32 A- (PDUMH32HVAT, PDUMNH32HVAT2 & PDUMH32HVATNET) Stecker.

Geschaltete Steckdosen (PDUMH30ATNET, PDUMH30HVATNET, PDUMH32HVATNET):

Im Normalbetrieb verteilen die Steckdosen den Wechselstrom an angeschlossene Geräte.

Die Steckdosen NEMA 5-15/20R, L5-30R, IEC 320 C13, IEC 320 C19 und L6-30R können

per Softwaresteuerung ein- und ausgeschaltet werden. Wenn eine Steckdose unter

Spannung steht, leuchtet die zugehörige LED.

Nicht geschaltete Steckdosen (PDUMH30AT, PDUMNH30AT2, PDUMH30HVAT,

PDUMNH30HVAT2, PDUMH32HVAT, PDUMNH 32HVAT2): Die NEMA 5-15/20R-, L5-30R-,

IEC 320 C13-, IEC 320 C19- und L6-30R-Steckdosen erhalten Strom von einer der

Eingangsquellen, sind es aber nicht einzeln schaltbar.

IEC 320 C13-Steckdosen

(PDUMH30HVAT,

PDUMNH30HVAT2,

PDUMH30HVATNET,

PDUMH32HVAT,

PDUMNH32HVAT2 &

PDUMH32HVATNET):

10 A (200–240 V)

IEC 320 C19-Steckdosen

(PDUMH30HVAT,

PDUMNH30HVAT2,

PDUMH30HVATNET,

PDUMH32HVAT,

PDUMNH32HVAT2 &

PDUMH32HVATNET):

16 A (200–240 V)

NEMA 5-15/20R-Steckdosen

(PDUMH30AT,

PDUMNH30AT2

& PDUMH30ATNET):

20 A (120 V)

NEMA L5-30R-Ausgang

(PDUMH30AT,

PDUMNH30AT2 &

PDUMH30ATNET):

30 A (120 V)

NEMA L6-30R-Ausgang

(PDUMH30HVAT,

PDUMNH30HVAT2 &

PDUMH30HVATNET):

30 A (200–240 V)

Werksport: Dieser Port ist ausschließlich für die Konfiguration durch autorisiertes

Werkspersonal reserviert. Schließen Sie nichts an diesen Port an.

Merkmale

Digitale LED-Anzeige und

Ladungsmessgerät (Ammeter)

3-stellige Anzeige: Zeigt den

gemessenen oder berechneten

Stromstärken-, Kilowatt- oder

Spannungswert an.

Eingabetaste: Mit dieser Taste

können Sie durch die ANZEIGE- und

KONFIGURATIONS-Optionen scrollen.

Im ANZEIGE-Modus können Sie durch

kurzes Drücken zwischen AMPERE,

KW und VOLT wechseln. Im

KONFIGURATIONS-Modus können Sie

durch langes Drücken die

Konfigurationselemente ändern

(TEMPERATUR, AUTOMATISCHES

SCROLLEN, LED-HELLIGKEIT). Wenn

Sie die Eingabetaste und die Modus-

Taste gleichzeitig drücken, wird die

IP-Adresse des Geräts angezeigt

(ausgewählte Modelle).

Modus-Taste: Durch kurzes Drücken dieser Taste kann zwischen den einzelnen Modi

(PRIMÄR, SEKUNDÄR, BANK, TEMPERATUR*, LUFTFEUCHTIGKEIT*) der aktuellen Kategorie

(ANZEIGE oder KONFIGURATION) für Primär- und Sekundärausgänge gewechselt werden.

Durch langes Drücken kann zwischen ANZEIGE und KONFIGURATION gewechselt werden.

Wenn Sie die Modus-Taste und die Eingabetaste gleichzeitig drücken, wird die IP-Adresse des

Geräts angezeigt (Modelle, bei denen WEBCARDLX installiert ist).

*TEMPERATUR/LUFTFEUCHTIGKEIT sind nur verfügbar, wenn das optionale ENVIROSENSE-Modul

angeschlossen ist.

Aktive Eingangs-LEDs: Geben an, ob der Ausgang durch den primären oder sekundären

Eingang gespeist wird.

2-stellige Anzeige: Gibt an, welchen der folgenden Parameter der auf der 3-stelligen Anzeige

angegebene Wert anzeigt: primär, sekundär, Bank, Temperatur oder Luftfeuchtigkeit.

Anzeigemodi:

P: Das 3-stellige Display zeigt Informationen über den primären AC-Eingang an. (Die LED-

Leuchten der Einheit geben vor, welche Daten angezeigt werden.)

S: Das 3-stellige Display zeigt Informationen über den sekundären AC-Eingang an. (Die LED-

Leuchten der Einheit geben vor, welche Daten angezeigt werden.)

b „n“: Die 3-stellige Anzeige zeigt Informationen zur Ausgangsbanknummer („n“) an.

t „n“: Die 3-stellige Anzeige zeigt die Temperatur für den Sensor („n“) an. (Einheiten in F bzw.

C können im KONFIGURATIONS-Modus konfiguriert werden.)

h „n“: Die 3-stellige Anzeige zeigt die Luftfeuchtigkeit für den Sensor („n“) an.

Einheiten-LEDs: Über die LEDs für AMPERE, KW und VOLT werden die auf der 3-stelligen

Anzeige angezeigten Dateneinheiten veranschaulicht.

ACTIVE INPUT

PRIMARY SECONDARY

AMP

b = BANK

t = TEMP

h = HUMIDITY

P = PRIMARY

S = SECONDARY

VOLT

101

Merkmale

Ampere-LED: Wenn dies ausgewählt ist, wird die Amperelast auf der 3-stelligen Anzeige

angezeigt.

KW-LED: Wenn dies ausgewählt ist, wird die Kilowattlast auf der 3-stelligen Anzeige

angezeigt.

Volt-LED: Wenn dies ausgewählt ist, wird die Voltlast auf der 3-stelligen Anzeige angezeigt.

102

Ausgangstrennschalter: Zwei Trennschalter schützen an die einzelnen Lastbänke

angeschlossene Geräte vor Überspannungen. Wenn ein Schutzschalter auslöst, ist der

Stromkreis überlastet und Sie müssen die an die Lastbank des Schutzschalters

angeschlossene Last reduzieren. Drücken Sie die Schutzschaltertaste, um die

Stromversorgung zurückzusetzen und wiederherzustellen.

Erdverbindung: Hiermit kann ein (nicht beiliegendes) Erdungskabel zwischen der PDU und

Geräten, die eine Gehäuseerdung erfordern, verlegt werden.

Kabelhalteklammer (optionale Installation): Bei der Installation an der PDU bieten

Kabelhalteklammern sichere Befestigungspunkte für die Netzkabel angeschlossener Geräte.

Netzwerkmanagementkarte (MH30ATNET, PDUMNH30AT2, PDUMH30HVATNET,

PDUMNH30HVAT2, PDUMH32HVATNET, PDUMNH32HVAT2): Mit dem WEBCARDLX-Zubehör

können Sie die PDU als verwaltetes Netzwerkgerät betreiben, auf das über SNMP-

Netzwerkmanagementplattform, Webbrowser, SSH oder Telnet zugegriffen werden kann.

Einzelheiten finden Sie in der WEBCARDLX-Bedienungsanleitung, die diesem Produkt

beiliegt.

NICHT ABGEBILDET – C14 Plug-Lock-Einsatzhülse (optional): Verwenden Sie

die mitgelieferten Kunststoffhülsen, um C13-Netzkabel an C14-Eingängen zu

befestigen. Legen Sie die Hülse über das Ende des Stromkabels und achten

Sie darauf, dass die Zuglaschen außerhalb des Kabels bleiben, damit die

Passung sicher ist. Um die Verbindung sicher zu trennen, nehmen Sie

gleichzeitig das Stromkabel und die Laschen des Einsatzes und ziehen Sie.

NICHT ABGEBILDET – C20 Plug-Lock-Einsatzhülse (optional): Verwenden Sie

die mitgelieferten Kunststoffhülsen, um C19-Netzkabel an C20-Eingängen zu

befestigen. Legen Sie die Hülse über das Ende des Stromkabels und achten

Sie darauf, dass die Zuglaschen außerhalb des Kabels bleiben, damit die

Passung sicher ist. Um die Verbindung sicher zu trennen, nehmen Sie

gleichzeitig das Stromkabel und die Laschen des Einsatzes und ziehen Sie.

LED-Diagramme

Automatische

Scroll-

Elemente

(siehe

Hinweis 6)

103

Anzeige-Modi

Primäre Quellmessungen

Sekundäre Quellmessungen

Bank-Messungen

Anzahl der verfügbaren Banken (variiert je nach Modell)

Hinweis 1: Drücken Sie die Modus-Taste, um zum nächsten Anzeigemodus zu gehen (vertikale Bewegung auf diesem Dokument). Bitte beachten Sie,

dass der Ampere-, kW- oder Volt-Submodus gespeichert wird.

Hinweis 2: Drücken Sie die Eingabetaste, um zum nächsten Submodus zu gelangen (horizontale Bewegung auf diesem Dokument).

Hinweis 3: Die LEDs für den aktiven Eingang zeigen stets an, von welcher Quelle die Last aktuell gespeist wird. (Die obigen Beispielbilder gehen alle

davon aus, dass die derzeit ausgewählte Quelle die primäre ist. Beachten Sie, dass bei Auswahl der sekundären Quelle diese LED leuchten und die

primäre LED schwach leuchten würde. Wenn keine der beiden Quellen gültig ist, würde sowohl die LED der primären als auch die sekundären Quelle

schwach leuchten).

Hinweis 4: Halten Sie die Tasten „Mode“ und „Enter“ zwei Sekunden lang gedrückt, um die IP-Adresse der angeschlossenen SNMP-Karte anzuzeigen.

Hinweis 5: Halten Sie die MODE-Taste 2 Sekunden lang gedrückt, um in die Steuermodi zu wechseln (dadurch gelangen Sie in den ERSTEN

Steuermodus).

Hinweis 6: Wenn Auto Scroll aktiviert ist, wechselt die Anzeige nach 10 Sekunden Inaktivität kontinuierlich zwischen primären Ampere, kW und Volt

und sekundären Ampere, kW und Volt und kehrt dann wieder zu primären Ampere zurück.

Zum nächsten

Bildschirm

LED-Diagramme

104

Anzeige-Modi

Temperaturanzeigemodus (nur bei angeschlossenem EnviroSense verfügbar)

Die Anzahl der Sensoren hängt vom verwendeten EnviroSense-Modell ab

Luftfeuchtigkeitsanzeigemodus (nur bei angeschlossenem EnviroSense verfügbar)

Die Anzahl der Sensoren hängt vom verwendeten EnviroSense-Modell ab

Hinweis 1: Drücken Sie die Modus-Taste, um zum nächsten Anzeigemodus zu gehen (vertikale Bewegung auf diesem Dokument). Bitte beachten Sie,

dass der Ampere-, kW- oder Volt-Submodus gespeichert wird.

Hinweis 2: Drücken Sie die Eingabetaste, um zum nächsten Submodus zu gelangen (horizontale Bewegung auf diesem Dokument).

Hinweis 3: Die LEDs für den aktiven Eingang zeigen stets an, von welcher Quelle die Last aktuell gespeist wird.

Hinweis 4: Halten Sie die Tasten „Mode“ und „Enter“ zwei Sekunden lang gedrückt, um die IP-Adresse der angeschlossenen SNMP-Karte anzuzeigen.

Hinweis 5: Halten Sie die MODUS-Taste 2 Sekunden lang gedrückt, um zu den Kontrollmodi zu wechseln. (Dies bringt Sie zum ERSTEN

Kontrollmodus.)

Zum vorherigen

Bildschirm

LED-Diagramme

105

Anzeige der IP-Adresse

Hinweis 1: IP-Adressanzeige: Die oberen drei Ziffern zeigen „IP“ an. Die zweistellige Anzeige unten rechts zeigt jeweils eine Ziffer der IP-Adresse,

getrennt durch Leerzeichen, um jede Ziffer zu identizieren. Dezimalpunkte und Doppelpunkte werden als Bindestriche angezeigt. (Bitte beachten Sie,

dass diese Anzeige sowohl IPv4- als auch IPv6-Adressen unterstützt.)

Hinweis 2: Nach der Anzeige der IP-Adresse wechselt die Anzeige automatisch in den ursprünglichen Modus zurück.

LED-Diagramme

HOLD HOLD

HOLD

HOLD TIME OUT

HOLD HOLD HOLD

HOLD

106

Kontroll-Modi

Celsius oder Fahrenheit Konfiguration (wird nur angezeigt, wenn EnviroSense

angeschlossen ist)

Hinweis 1: Drücken Sie die Modus-Taste, um zum nächsten Anzeigemodus zu gehen (vertikale Bewegung auf diesem Dokument). Bitte beachten Sie,

dass der Ampere-, kW- oder Volt-Submodus gespeichert wird.

Hinweis 2: Halten Sie die Eingabetaste 2 Sekunden lang gedrückt, um die Konguration zu ändern. Angezeigt wird die Konguration, für die die Einheit

jeweils konguriert wurde. (horizontale Bewegung auf diesem Dokument)

Hinweis 3: Die LEDs für den aktiven Eingang zeigen stets an, von welcher Quelle die Last aktuell gespeist wird.

Hinweis 4: Halten Sie die Tasten Mode und Enter für 2 Sekunden gedrückt, um die IP-Adresse der angeschlossenen SNMP-Karte anzuzeigen.

Hinweis 5: Halten Sie die MODE-Taste 2 Sekunden lang gedrückt, um zwischen den Anzeigemodi zu wechseln (dadurch wird der ERSTE Anzeigemodus

aktiviert).

Hinweis 6: Mit der Anzeige C-F können Sie das Gerät so kongurieren, dass es Celsius oder Fahrenheit anzeigt. Dieser Modus wird übergangen, wenn

kein EnviroSense angeschlossen ist (Änderungen werden in NVR gespeichert).

Hinweis 7: SCr - Aktivierung oder Deaktivierung des automatischen Scrollens. Wenn y (aktiviert) ausgewählt ist, wird das Gerät automatisch durch

die Anzeige-Elemente scrollen. (Weitere Informationen nden Sie auf Seite 10 unter Anzeigemodi.) Wenn n ausgewählt ist, scrollt das Gerät nicht

automatisch. (Änderungen werden in NVR gespeichert.)

Hinweis 8: Einstellung der LED-Helligkeit – Wählen Sie die gewünschte Helligkeitsstufe aus, von 1-4. (Änderungen werden in NVR gespeichert.)

Hinweis 9: tSt LED-Test-Steuerung – Halten Sie die Eingabetaste 2 Sekunden lang gedrückt, um einen LED-Test zu starten, bei dem alle LEDs

6 Sekunden lang aueuchten.

Automatisches Scrollen aktivieren/deaktivieren

LED-Helligkeit

LED- Test-Kontrolle

Anlage Kreislauf

PDUMH30AT

Kritische

Ausrüstungslasten

Sekundäre UPS

Primäre UPS

Primäres

Versorgungskabel

Sekundäres

Versorgungskabel

Versorgung B

Versorgung A

107

Konfiguration und Betrieb

Automatischer Transferschalter

Wenn sowohl der primäre als auch der sekundäre Eingang an Tripp Lite-UPS-Systeme angeschlossen

sind, fungiert die PDU als automatischer Transferschalter und stellt redundante Eingangsleistung für

Hochverfügbarkeitsanwendungen bereit. Unter normalen Betriebsbedingungen verteilt die PDU

Strom von der primären Eingangsquelle und schaltet unter bestimmten Bedingungen auf die

sekundäre Eingangsquelle um. Die PDU schaltet auf die Primärquelle um, wenn diese gemäß den

Definitionen der PDU-Eingangsspannung (siehe unten) „gut“ ist.

Bevorzugte Konfiguration

Die Funktion des „Automatischen

Transferschalters“ sorgt für eine erhöhte

Verfügbarkeit, wenn die primären und

sekundären Eingänge der PDU an separate

Tripp Lite-UPS-Systeme angeschlossen sind,

die an separate Stromquellen angeschlossen

sind. Für maximale Verfügbarkeit empfiehlt

Tripp Lite die Verwendung passender

SmartOnLine-UPS-Systeme mit reinem

Sinuswellenausgang für die primären und

sekundären Eingangsstromquellen. Die

Funktion des automatischen Umschalters wird

beeinträchtigt, wenn der primäre und der

sekundäre Eingang an dieselbe Stromquelle

angeschlossen sind.

Warnung: Schließen Sie den Primäreingang aufgrund von Transferzeitproblemen NICHT an eine

Line-Interactive-UPS- oder an eine Quelle an, die keine reine Sinuswelle liefert. Solche Quellen

können zur Stromversorgung des sekundären Eingangs verwendet werden.

Quellenauswahl für den automatischen Transferschalter

Die PDU schaltet sich ein, wenn eine der Eingangsquellen eine höhere Spannung als die minimale

Einschaltspannung aufweist. Bei normalem Betrieb (nach dem Einschalten) wechselt das Gerät zu

einer anderen Quelle, wenn sich die Bedingungen der aktuell ausgewählten Quelle (primär oder

sekundär) verschlechtern und die andere Quelle eine bessere Qualität bietet. Das Gerät bevorzugt

die primäre Quelle und schaltet immer auf diese um, wenn beide Quellen von gleicher

(mittelmäßiger oder guter) Qualität sind. Wenn die aktuelle Quelle „schlecht“ wird und die andere

Quelle wenigstens mittelmäßig ist, wechselt das Gerät zu der anderen Quelle.

Primäreingang aktiv

Sekundäreingang aktiv

108

Konfiguration und Betrieb

Schnelltest

Nach der Installation der PDU und dem

Anschluss der Geräte können Sie die Funktion

des automatischen Transferschalters testen,

indem Sie das an den primären AC-Eingang

angeschlossene UPS-System vorübergehend

ausschalten. Wenn die UPS des

Primäreingangs keinen Wechselstrom mehr

liefert, schaltet die PDU vom Primäreingang

auf den Sekundäreingang um, und die LED für

den aktiven Sekundäreingang leuchtet. Wenn

die UPS des Primäreingangs neu gestartet

wurde und wieder Wechselstrom liefert,

schaltet die PDU wieder auf den

Primäreingang um, und die LED für den

aktiven Primäreingang leuchtet.

Hinweis: Die primären und sekundären Eingänge

müssen an getrennte Stromversorgungen

angeschlossen werden. Die Funktion des

automatischen Transferschalters wird beeinträchtigt,

wenn der primäre und der sekundäre Eingang mit

derselben Stromversorgungsquelle verbunden sind.

Führen Sie keine Tests mit Geräten durch, die in

produktivem Betrieb bleiben müssen. Jedes

Prüfverfahren muss auf den Fall vorbereitet sein,

dass die Stromversorgung des Geräts ausfällt.

Testen Sie die PDU nicht, indem Sie Stromkabel

abziehen, die an stromführende Quellen

angeschlossen sind, da dadurch die Verbindung zur

Erdung unterbrochen wird und Ihre Geräte gefährdet

sind.

Abgebildet: Modell PDUMH30ATNET

Auswahl-Parameter PDU-Stromquellen

PDUMH30AT,

PDUMNH30AT2 &

PDUMH30ATNET

PDUMH30HVAT, PDUMNH30HVAT2

PDUMH30HVATNET, PDUMH32HVAT,

PDUMNH32HVAT2 & PDUMH32HVATNET

Nennspannung 120 V 200-240 V

Mindestspannung für das

Einschalten

85 V 163 V

Spannungsbereich „Gut“ 99-139 V 172-266 V

Spannungsbereich

„mittelmäßig“

75-98 V 144-171 V

Spannungsbereich „schlecht“ 0-74 V 0-143 V

Konfiguration und Betrieb

109

Fernsteuerungsüberwachung und Kontrolle (Modelle auswählen)

Die Modelle PDUMH30ATNET, PDUMNH30AT2, PDUMH30HVATNET, PDUMNH30HVAT2,

PDUMH32HVATNET und PDUMNH32HVAT2 ermöglichen die Fernsteuerungsüberwachung,

Steckdosenkontrolle und mehr über den Netz-Browser, Telnet und SNMP-basierte Netzwerk-

Management-Systeme. Weitere Informationen zur Konfiguration und zum Betrieb der PDU über

die Webbrowserschnittstelle PowerAlert finden Sie im WEBCARDLX Benutzerhandbuch, das

diesem Produkt beiliegt oder unter tripplite.com heruntergeladen werden kann.

Load "Ramping" bei Inbetriebnahme: Alle Modelle sind werkseitig so programmiert, dass die

Steckdosen beim ersten Einschalten nacheinander in Intervallen von etwa 250 ms auf Ein

umschalten. Dies verhindert Stromkreisüberspannungen durch ein gestaffeltes Hochfahren

mehrerer Geräte. Die Modelle PDUMH30ATNET, PDUMH30HVATNET und PDUMH32HVATNET

unterstützen ein vom Benutzer programmierbares Hochfahren der Ausgänge in jeder

gewünschten Reihenfolge bzw. in den gewünschten Zeitintervallen. Dadurch wird sichergestellt,

dass Netzwerkelemente in der richtigen Reihenfolge und mit der entsprechenden Verzögerung

auf Ein geschaltet werden, so dass Netzwerkelemente bei Inbetriebnahme zuverlässig entdeckt

werden.

Programmierbare Load "Shedding" während eines Stromausfalls: Für den Fall, dass die primäre

Stromquelle ausfällt und die PDU sich auf auf die sekundäre Stromquelle verlässt, können Sie

unter Load Shedding die Abschaltung bestimmter Steckdosen in bestimmten Zeitabständen

programmieren. So können Sie weniger kritische Verbraucher (z.B. Monitore) ausschalten, um die

UPS-Laufzeit für die kritischsten Geräte zu maximieren.

Service

Ihr Tripp Lite-Produkt ist durch die in diesem Handbuch beschriebene Garantie abgedeckt. Tripp

Lite bietet auch eine Reihe von Garantieverlängerungen und Vor-Ort-Serviceprogrammen an.

Weitere Informationen zum Service finden Sie auf www.tripplite.com/support. Bevor Sie Ihr

Produkt zur Reparatur zurücksenden, führen Sie die folgenden Schritte aus:

1. Überprüfen Sie die Installations- und Betriebsverfahren in diesem Handbuch, um

sicherzustellen, dass das Serviceproblem nicht auf ein falsches Lesen der Anweisungen

zurückzuführen ist.

2. Wenn das Problem weiterhin besteht, wenden Sie sich nicht an den Händler und bringen Sie

das Gerät nicht zum Händler zurück. Besuchen Sie stattdessen www.tripplite.com/support.

3. Wenn das Problem einen Service erforderlich macht, besuchen Sie tripplite.com/support und

klicken Sie auf den Link „Produkt-Rücksendungen“. Von hier aus können Sie eine

Rücksendegenehmigung (RMA) Nummer anfordern, die für den Service erforderlich ist. In

diesem einfachen Online-Formular werden Sie nach der Modell- und Seriennummer Ihres

Geräts sowie nach anderen allgemeinen Informationen über den Käufer gefragt. Die RMA-

Nummer wird Ihnen zusammen mit den Versandanweisungen per E-Mail zugeschickt. Jegliche

Schäden (direkte, indirekte, besondere oder Folgeschäden) am Produkt, die während des

Versands an Tripp Lite oder Autorisierte Tripp Lite Service Center entstanden sind, werden

nicht von der Garantie abgedeckt. Für Produkte, die an Tripp Lite oder Autorisierte Tripp Lite

Service Center geschickt werden, müssen die Transportkosten im Voraus bezahlt werden.

Vermerken Sie die RMA-Nummer auf der Außenseite des Pakets. Wenn die Produktgarantie

nicht abgelaufen ist, legen Sie dem Paket eine Kopie des Kaufbelegs bei. Senden Sie das

Produkt zur Reparatur mit einem versicherten Spediteur an die Adresse, die Sie bei der

Beantragung der RMA angegeben haben.

110

Garantie

2 Jahre eingeschränkte Garantie

Der Verkäufer garantiert für einen Zeitraum von zwei (2) Jahren ab Kaufdatum, dass das Produkt weder Material- noch

Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum

Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt

ersetzen.

DIESE GARANTIE GILT NICHT FÜR NORMALEN VERSCHLEIẞ ODER FÜR SCHÄDEN, DIE DURCH UNFALL, MISSBRAUCH ODER

VERNACHLÄSSIGUNG ENTSTEHEN. AUẞER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN

ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUẞER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE

IMPLIZIERTEN GARANTIEN, EINSCHLIEẞLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN

FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIEẞT AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG

ENTSTANDENEN SCHÄDEN AUS. (In einigen Staaten sind Beschränkungen auf der Dauer einer stillschweigenden Garantie nicht

zulässig, und in einigen Staaten ist der Ausschluss oder die Beschränkung von Neben- oder Folgeschäden nicht zulässig, so dass die

oben genannten Beschränkungen oder Ausschlüsse für Sie möglicherweise nicht gelten. Diese Garantie gibt Ihnen bestimmte

Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und

angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie

bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

FCC-Hinweis, Klasse A

Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Für den Betrieb gelten die folgenden zwei Bedingungen: (1) Das Gerät darf keine

schädlichen Störungen verursachen und (2) das Gerät muss Interferenzen vertragen können, darunter auch Störsignale, die

unerwünschten Betrieb hervorrufen können.

Hinweis: Dieses Gerät wurde geprüft und erfüllt die Grenzwerte für ein Digitalgerät der Klasse A gemäß Teil 15 der FCC-

Bestimmungen. Diese Grenzwerte stellen einen angemessenen Schutz vor Funkstörungen innerhalb von kommerziellen Gebäuden

sicher. Dieses Gerät erzeugt, nutzt und strahlt Hochfrequenzwellen aus, die bei unsachgemäßer, nicht dem Benutzerhandbuch

entsprechender Installation und Verwendung Störungen im Rundfunkempfang verursachen können. Der Betrieb dieses Gerätes in

einer Wohngegend könnte schädliche Störungen verursachen, und in diesem Fall wird der Benutzer verpflichtet, diese Störungen auf

eigene Kosten zu beseitigen. Der Benutzer muss abgeschirmte Kabel und Anschlüsse mit diesem Gerät verwenden. Jegliche

Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von Tripp Lite genehmigt wurden, können dazu führen,

dass der Benutzer die Berechtigung zum Betrieb dieses Geräts verliert.

Identifikationsnummern zur Einhaltung gesetzlicher Vorschriften

Zum Zwecke der Zertifizierungen und der Identifizierung der Einhaltung gesetzlicher Vorschriften wurde Ihrem Tripp Lite Produkt eine

eindeutige Seriennummer zugewiesen. Die Seriennummer ist auf dem Typenschild des Produkts zu sehen, zusammen mit allen

erforderlichen Genehmigungskennzeichen und Informationen. Wenn Sie Informationen zu den Vorschriften für dieses Produkt

anfordern, geben Sie immer diese Seriennummer an. Die Seriennummer sollte nicht mit dem Markennamen oder der Modellnummer

des Produkts verwechselt werden.

Informationen zu WEEE-Vorschriften für Tripp Lite Kunden und Recycler (Europäische Union)

Gemäß der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) und den entsprechenden Durchführungsbestimmungen

haben Kunden, die neue Elektro- und Elektronikgeräte von Tripp Lite kaufen, ein Recht darauf:

• Senden Sie alte Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach dem Land)

• Rücksendung der neuen Geräte zum Recyling, wenn ihr Lebenszyklus abgelaufen ist

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos

und Illustrationen können von den tatsächlichen Produkten leicht abweichen.

111

112

TrippLite.Eaton.com/support

23-08-080 93-3E43_RevB

Tripp Lite PDUMH30HVATNET 5.8kW Single-Phase Switched Automatic Transfer Switch PDU, Two 200-240V L6-30P Inputs, 16-C13 2-C19 & 1 L6-30R Outlet, 2U, TAA

Product's Documents

Automatic Transfer Switch PDU PDUMH30AT, PDUMH30ATNET, PDUMNH30AT2, PDUMH30HVAT, PDUMH30HVATNET, PDUMNH30HVAT2, PDUMH32HVAT, PDUMH32HVATNET, PDUMNH32HVAT2 Owner's Manual

Specifications

Tripp Lite PDUMH30HVATNET Questions and Answers
