Power DUO
™
Carpet + Hard Floor Cyclonic Upright
MANUAL
# 961151950 / ID113543 / R0 1/15
©2015 All rights reserved
Español - página E1
Model #'s UD70170 / UD20125 / UD20125B
HI. WELCOME.
PRODUCT
REGISTRATION
For quick reference, please record your product information below.
Model #:
Mfg. Code:
(Mfg. code located on the back or bottom of product)
Warranty Registration
Be sure to register your product online at www.DirtDevil.com or
call 1-800-321-1134 to register by phone.
Hint: Attach your sales receipt to this Owner’s manual. Verification of date of purchase may be
required for warranty service of your Dirt Devil
®
product.
Congrats on purchasing your new Power DUO
™
Carpet + Hard Floor Cyclonic Upright Vacuum.
Inside, you’ll find everything you want to know
from the tools to how to.
So what are you waiting for? LET’S GO.
™
This product uses the following parts:
BELT STYLE F15
PRE-MOTOR FILTER
F94
EXHAUST FILTER
F86
Find GENUINE Replacement Parts at www.dirtdevil.com
2
3
TABLE OF
CONTENTS
Quick Start Assembly 6
Tools 8
How to 12
Troubleshooting 18
Limited Warranty 19
4
WARNING
IMPORTANT: READ CAREFULLY BEFORE ASSEMBLY AND USE.
THIS PRODUCT IS INTENDED FOR HOUSEHOLD USE ONLY. IF
USED COMMERCIALLY WARRANTY IS VOID.
IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic precautions should always be followed, including
the following:
READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE.
WARNING: TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK OR INJURY:
• Fully assemble before operating.
• Operate cleaner only at voltage specified on data plate on bottom of cleaner.
• Do not leave appliance when plugged in. Unplug from outlet when not in use and before
cleaning or servicing.
• Do not use outdoors or on wet surfaces.
• Do not allow to be used as a toy. Not intended for use by children age 12 and under.
Close supervision is necessary when used near children. To avoid injury or damage, keep
children away from product, and do not allow children to place fingers or other objects
into any openings.
• Use only as described in this manual. Use only manufacturer’s recommended
attachments.
• Do not use with damaged cord or plug. If appliance is not working as it should, has been
dropped, damaged, left outdoors, or dropped into water, return it to a service center for
inspection prior to continuing use.
• Do not pull or carry by cord, use cord as handle, close a door on cord, or pull cord around
sharp edges or corners. Do not place product on cord. Do not run appliance over cord.
Keep cord away from heated surfaces.
• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.
• Do not handle plug or appliance with wet hands.
• Do not put any objects into openings. Do not use with any opening blocked; keep free
of dust, lint, hair, and anything that may reduce air flow.
• Keep hair, loose clothing, fingers, and all parts of body away from openings and
moving parts.
• Turn off all controls before unplugging.
• Use extra care when cleaning on stairs. To avoid personal injury or damage, and to
prevent the cleaner from falling, always place cleaner at bottom of stairs or on floor.
Do not place cleaner on stairs or furniture, as it may result in injury or damage.
• Do not use to pick up flammable or combustible liquids, such as gasoline, or use in areas
where they may be present.
• Unplug before connecting Turbo Tool.
• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or
hot ashes.
• Do not use without filters and/or dirt cup in place.
• WARNING: This product contains chemicals known to the State of California to cause
cancer, birth defects or reproductive harm.
WASH HANDS AFTER USING.
5
WARNING:
To reduce the risk of electric shock, this appliance has a polarized plug (one blade is
wider than the other). This plug will fit in a polarized outlet only one way. If the plug
does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified
electrician to install the proper outlet. Do not change the plug in any way.
CAUTION: TO REDUCE THE RISK OF DAMAGE:
• Avoid picking up hard, sharp objects with this product, as they may cause damage.
• Store appropriately indoors in a dry place. Do not expose machine to freezing temperatures.
• Do not use sharp objects to clean out hose as they can cause damage.
• With brushroll on, do not allow cleaner to sit in one location for an extended period of time,
as damage to floor can result.
SAVE THESE INSTRUCTIONS
NOTICE
A THERMAL PROTECTOR HAS BEEN DESIGNED INTO
YOUR CLEANER TO PROTECT IT FROM OVERHEATING.
WHEN THE THERMAL PROTECTOR ACTIVATES THE
CLEANER WILL STOP RUNNING.
If this happens proceed as follows:
1. Turn cleaner OFF and unplug it from the electrical outlet.
2. Empty dirt cup.
3. Inspect the nozzle inlet, hose connector, hose, dirt cup inlet, cyclonic lter,
rinsable lter, and HEPA lter. Clear obstructions if present.
4. When cleaner is unplugged and motor cools for 30 minutes, the thermal
protector will deactivate and cleaning may continue.
If the thermal protector continues to activate after following the
above steps, your cleaner needs servicing.
6

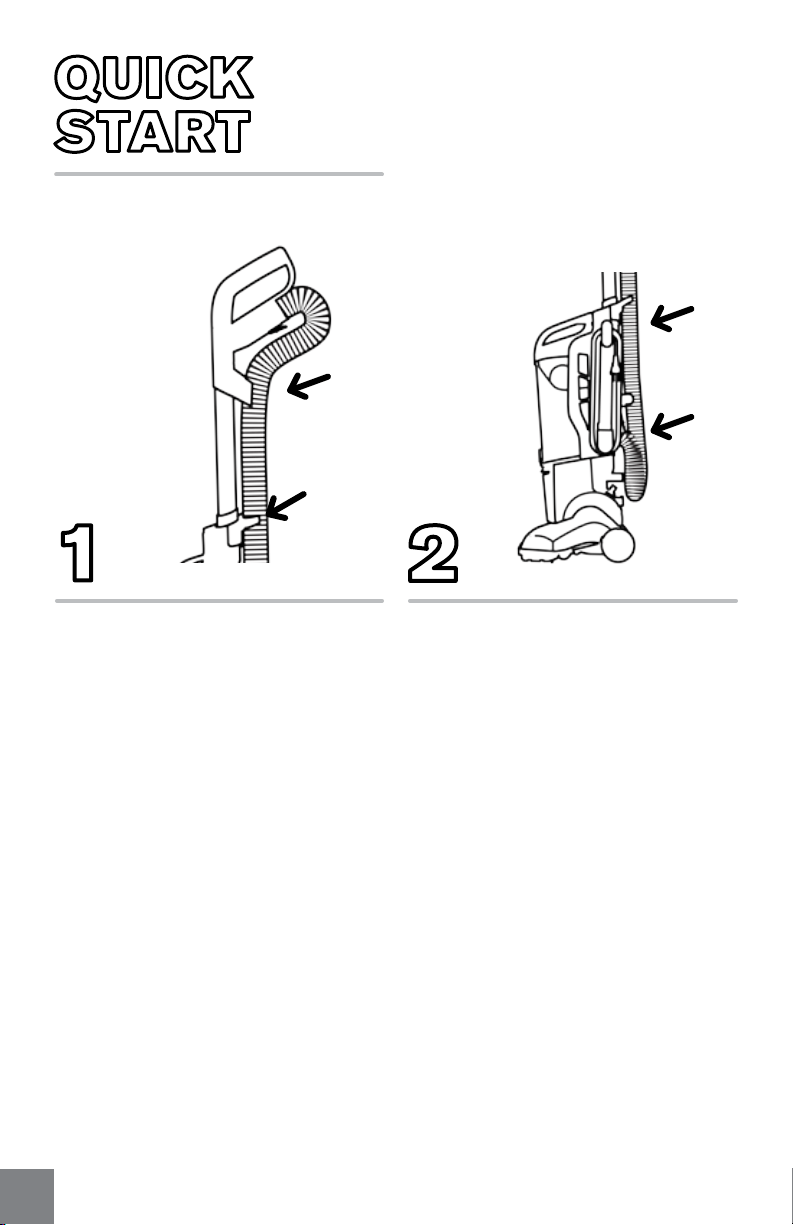

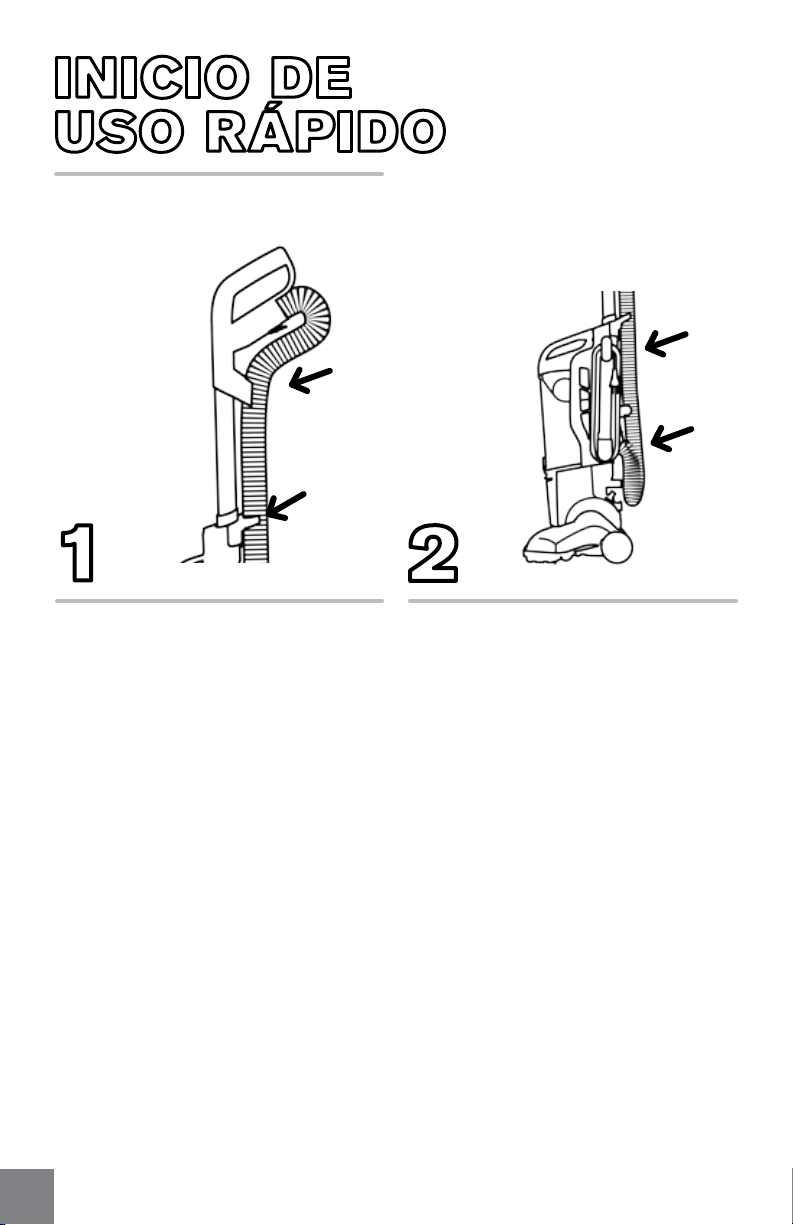

INSERT CLEANING
WAND INTO TOP OF VAC.
SECURE YOUR HOSE
HERE AND HERE.
NOW, WRAP THE CORD
AROUND CORD HOOKS!
7

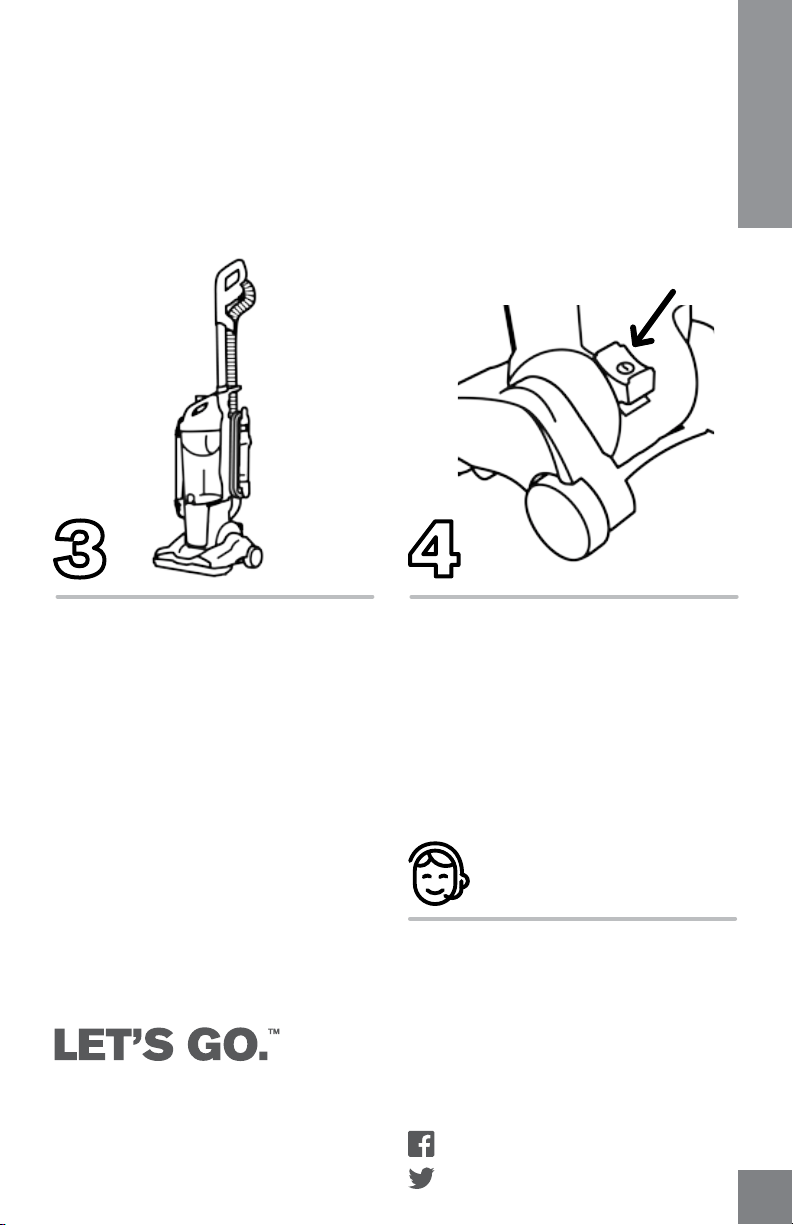

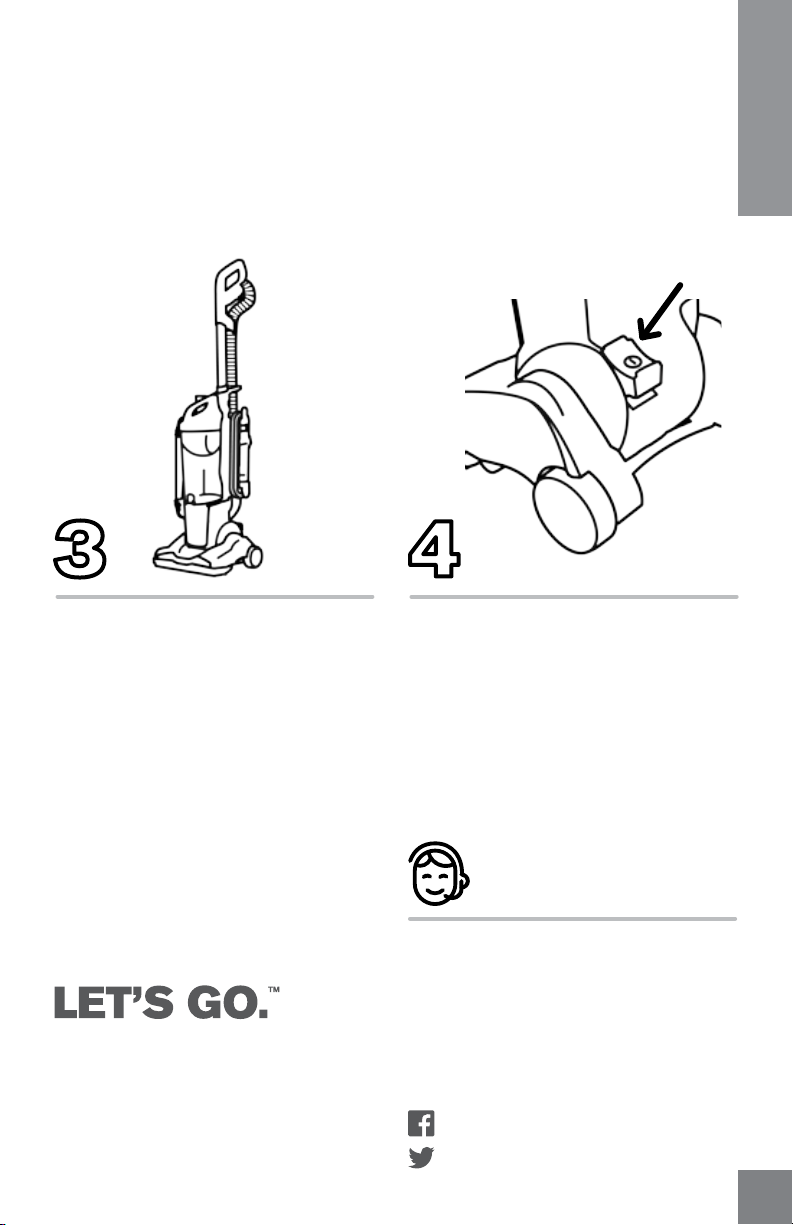

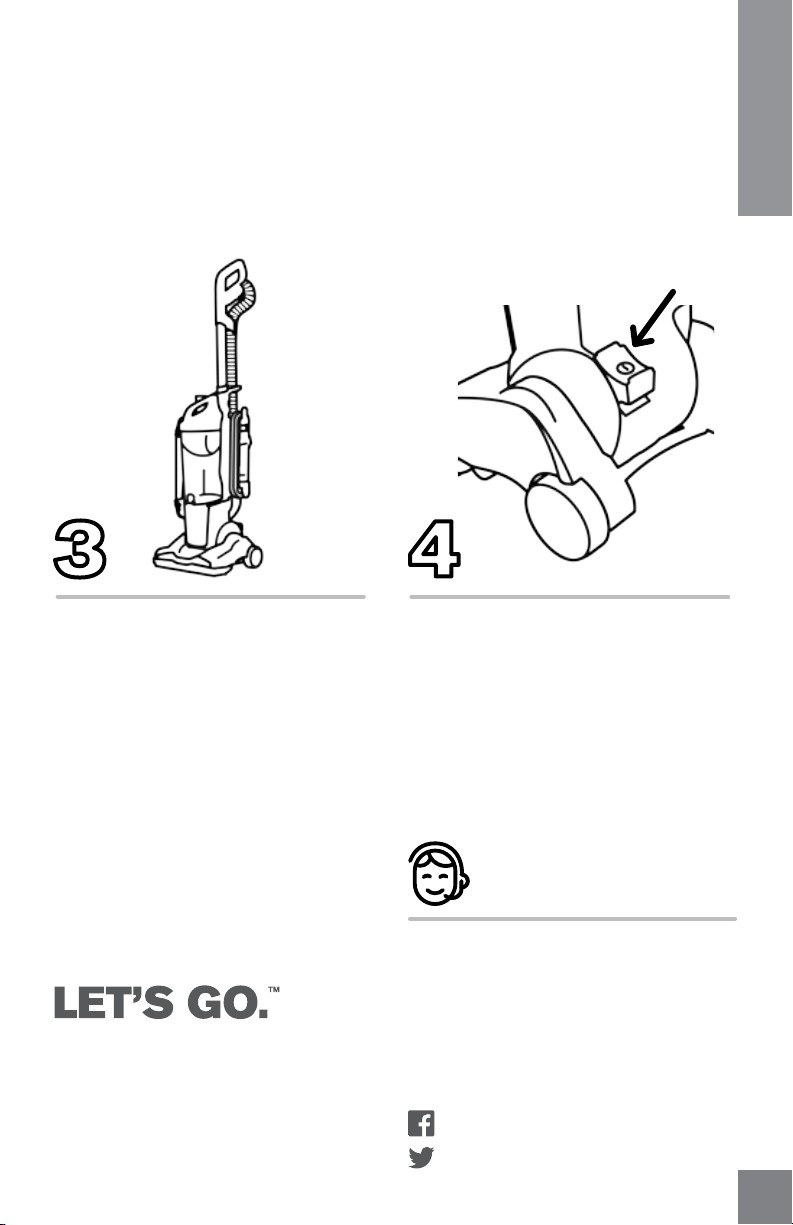

PLUG IN THE CORD AND
PRESS HERE TO POWER UP.
7
QUICK START
HOLD NOZZLE DOWN
WITH FOOT AND PULL
BACKWARDS ON HANDLE.
YOUR POWER
DUO
™
IS READY
TO CLEAN!
NEED HELP?
Go to dirtdevil.com/support or
contact our Customer Service
Department at (800) 321-1134
8:00 a.m. - 7:00 p.m. EST Mon. - Fri.
or Sat. 10:00 a.m. - 6:00 p.m. EST.
Pick up the conversation on...
Twitter@DirtDevil
Facebook.com/DirtDevil
8
1. Press the wand release button.
*
ONDEMAND
CLEANING WAND
*Accessories not included on all models.
2. Pull wand up & out.
3. Push the tools on the wand
for convenient cleaning.
When you’re done, twist &
pull to take them off.
79

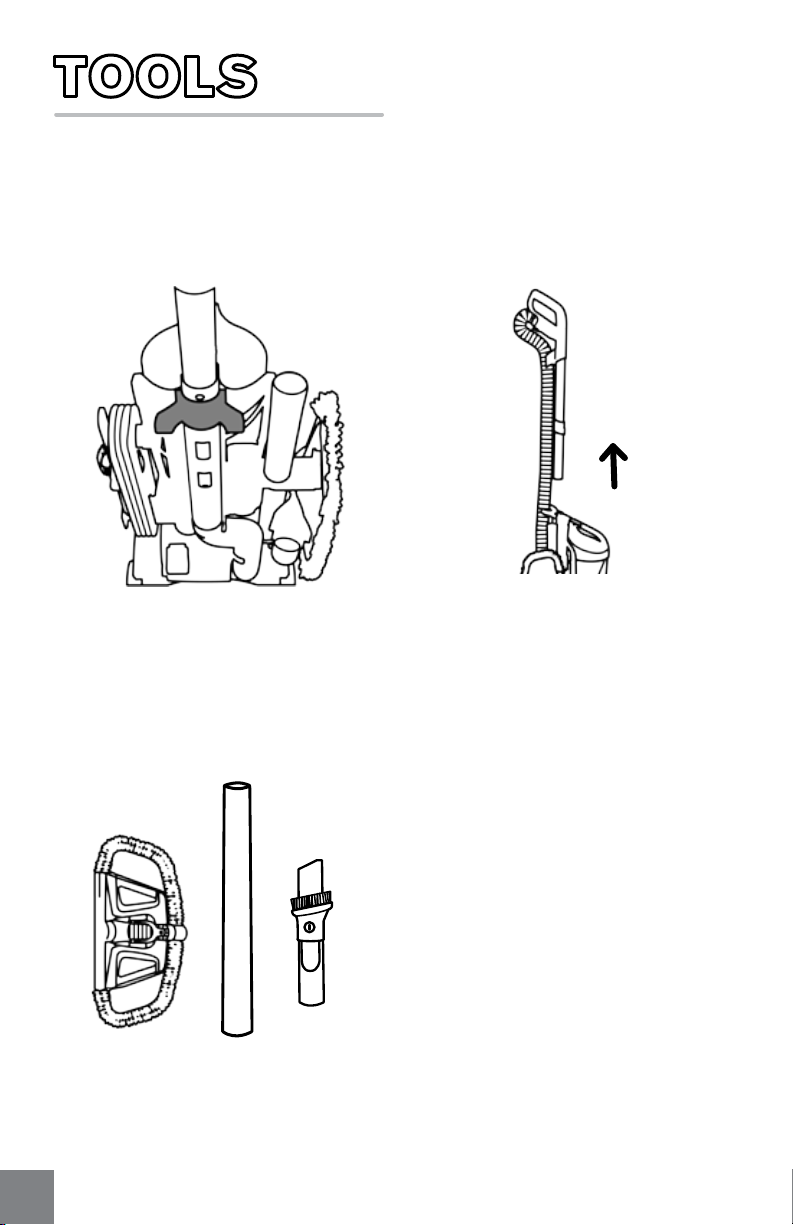

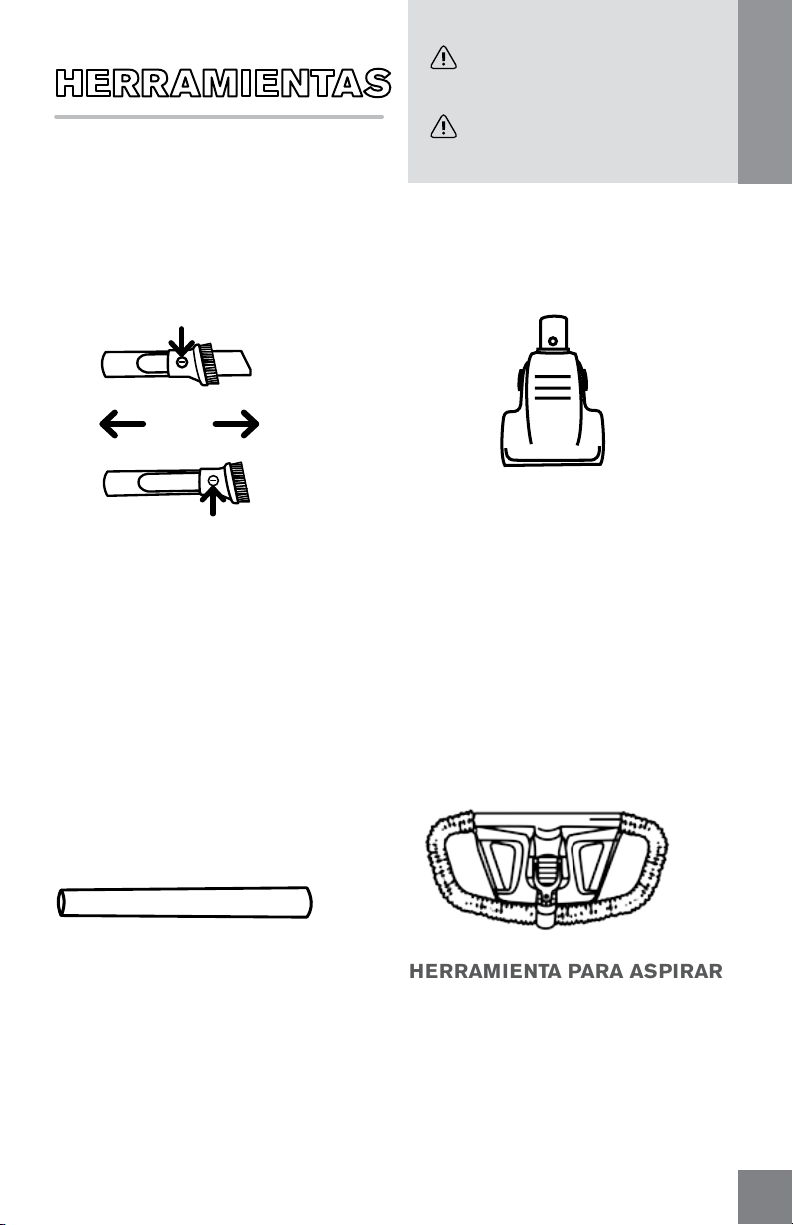

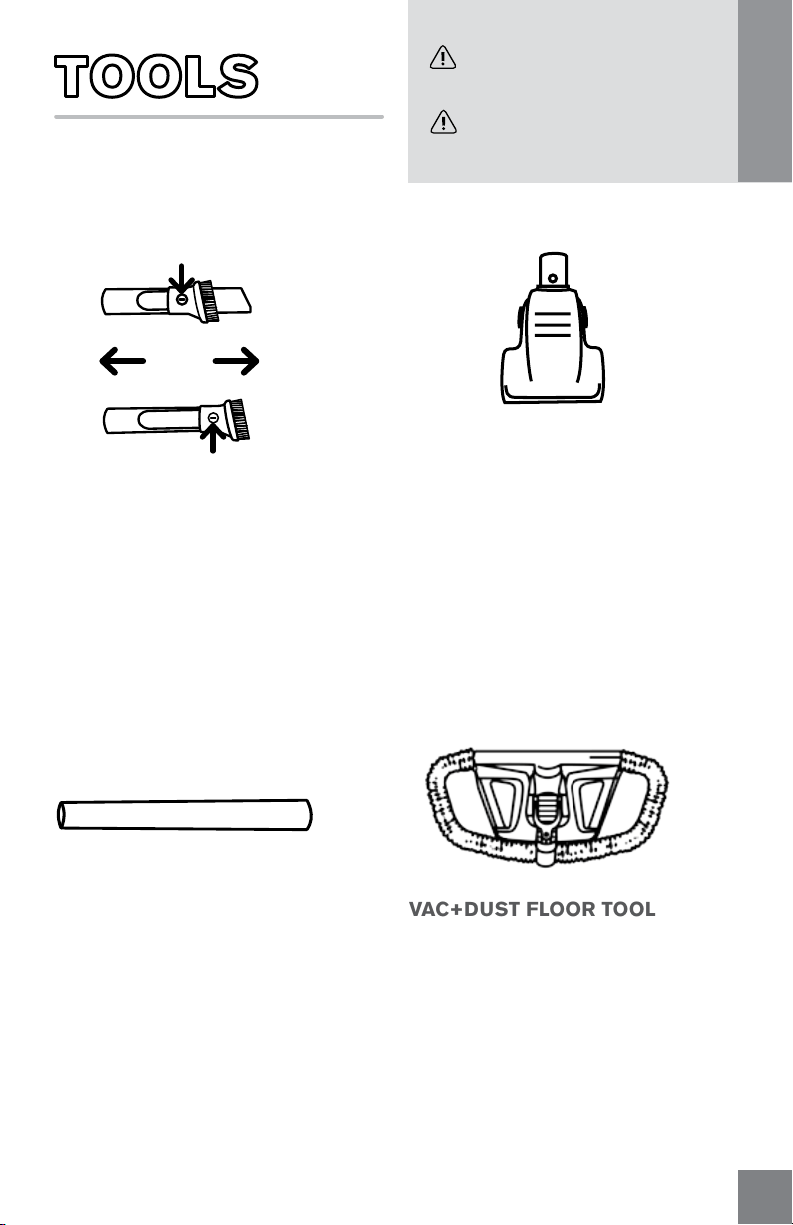

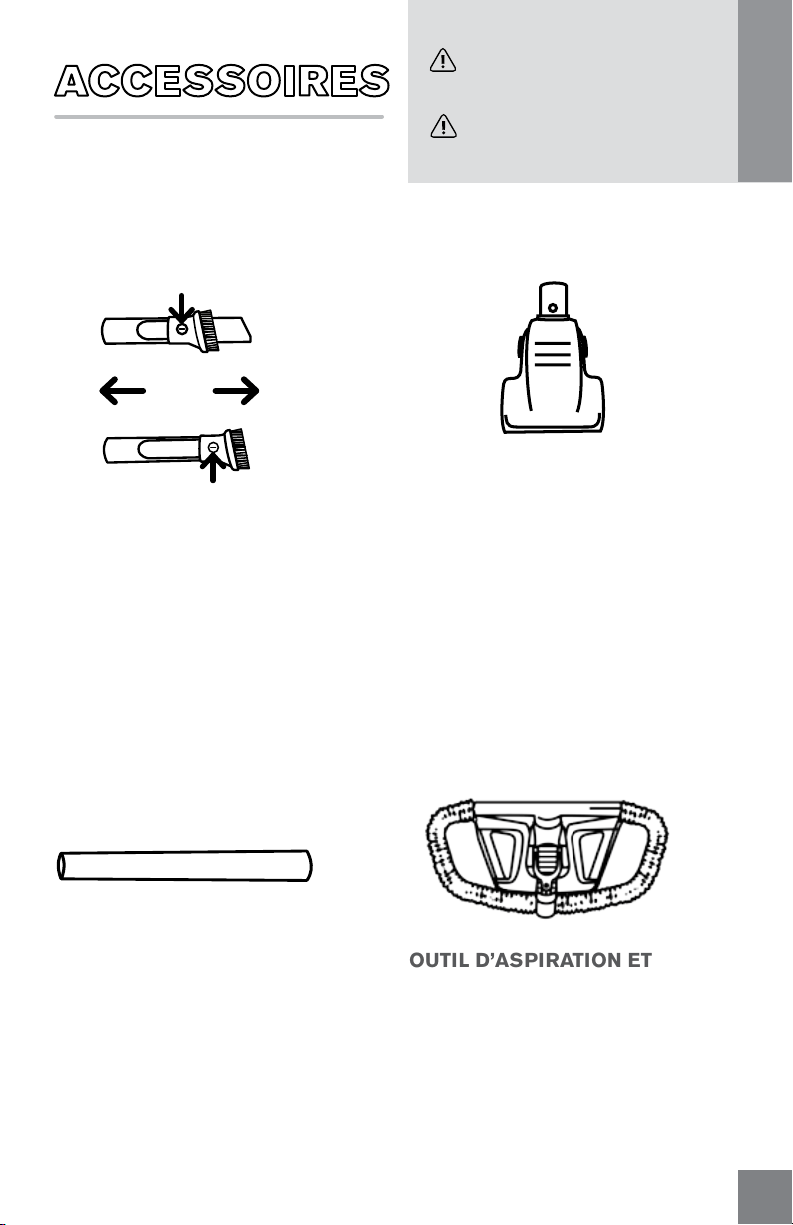

TOOLS
*
EXTENSION WAND:
Attach to cleaning wand
for longer reach on above
and hard floor cleaning.
VAC+DUST FLOOR TOOL
WITH SWIPES™:
Vacuum and dust most
hard floor surfaces.
2IN1 COMBO TOOL: Use
the Crevice Tool for tight
spaces, corners and along
stair edges and baseboards.
Try the Dusting Brush for
furniture, table tops, lamps,
blinds and more.Press the
lock button (A) down and slide
to switch between modes.
TURBO TOOL
®
: For upholstered
furniture, draperies, mattresses
and stairs.
CAUTION
Not to be used for grooming a pet.
WARNING
Unplug vacuum before connecting hose,
wand or tools.
COMPLETE
ONBOARD TOOLKIT
*Accessories not included on all models.
OR
A
A
10
*

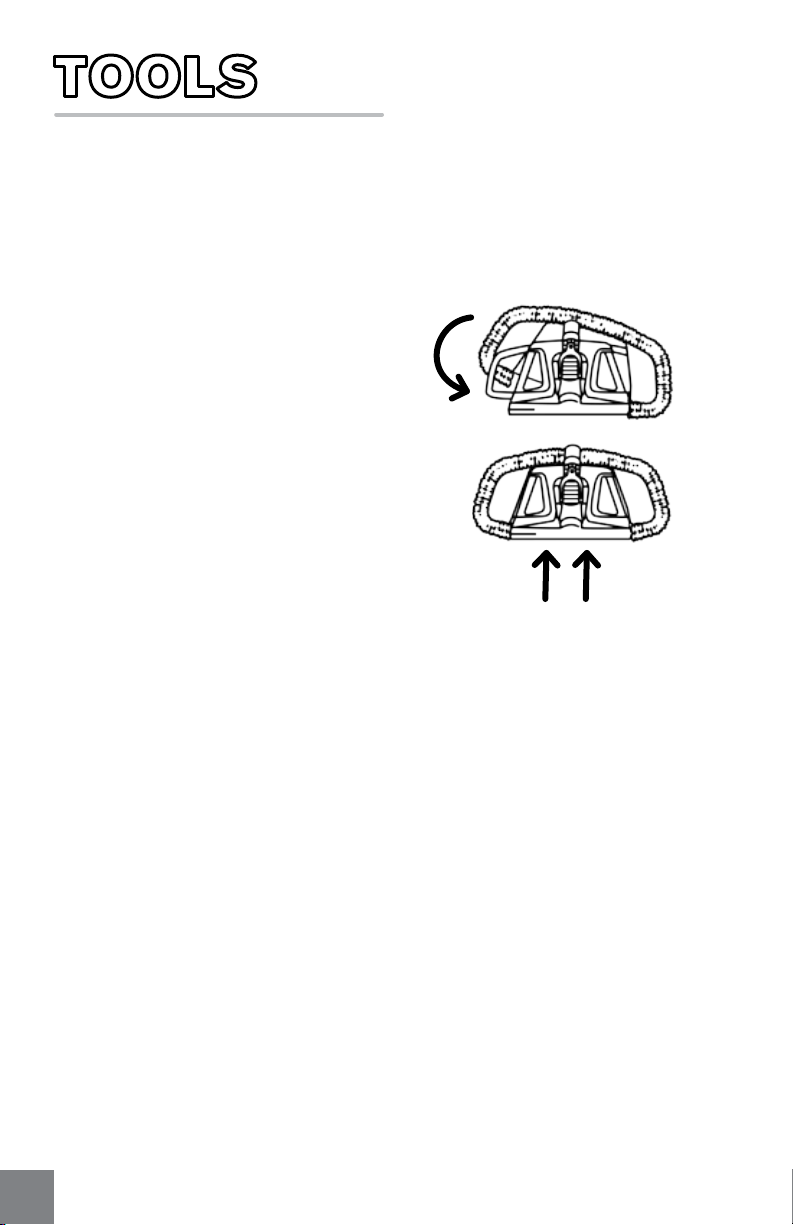

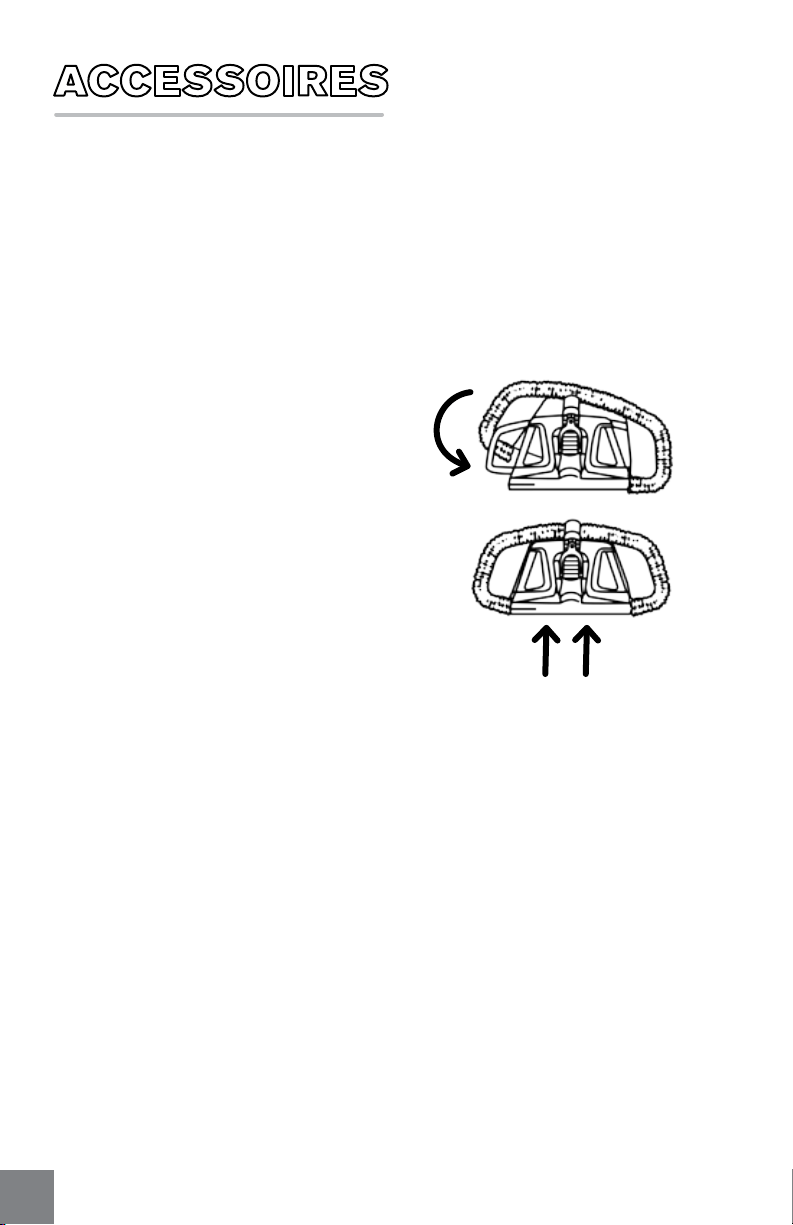

HARD FLOOR CLEANING WITH SWIPES
™
Vac+Dust Floor Tool with SWIPES™ Washable Microfiber Dusting Pad
picks up dirt, dust, debris & pet hair. Your Power Duo
™
will get the rest.
1. Slide one side in pocket and
then the other.
2. The vacuum picks up dirt and
debris from your hard floors
while the Microfiber SWIPES™
pad picks up the rest.
SUCTION
711
TOOLS

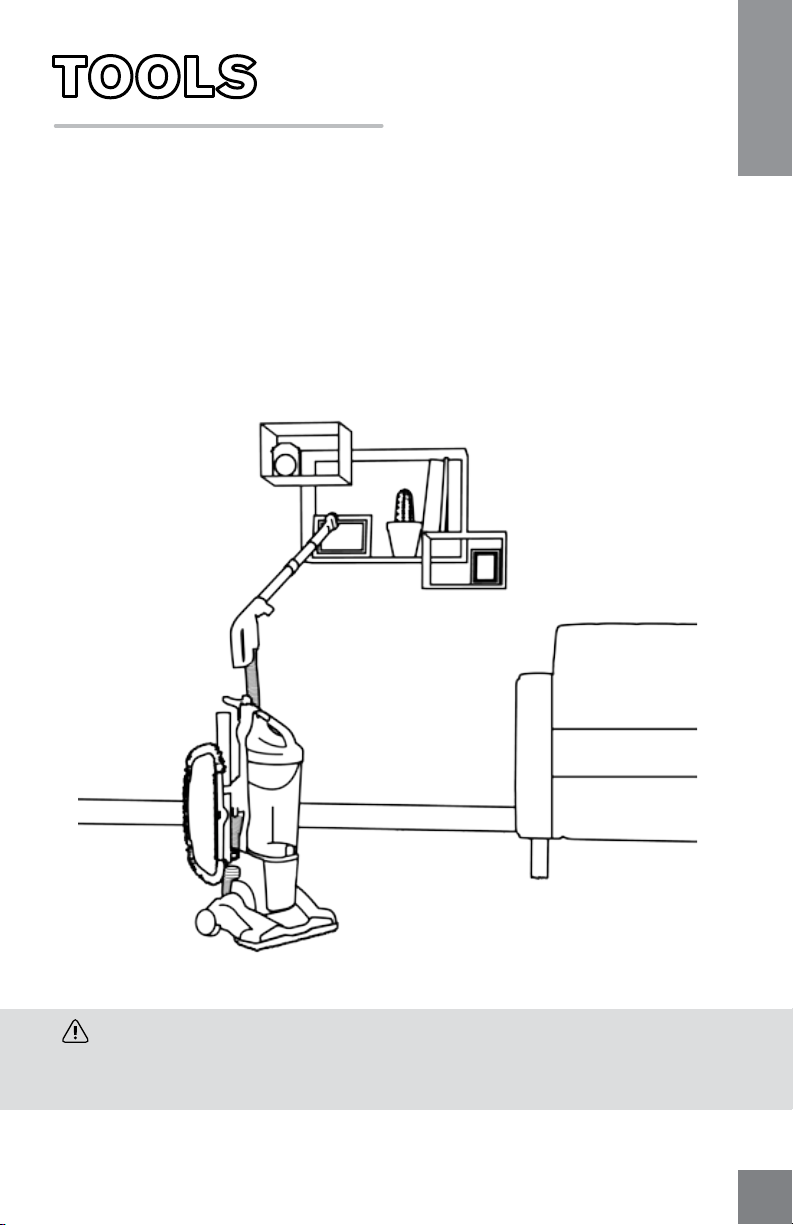

ABOVE FLOOR CLEANING
WITH
SWIPES
™
Use extra care when cleaning on stairs. To avoid personal injury or damage, and to prevent the cleaner from falling,
always place cleaner at bottom of stairs or on floor. Do not place cleaner on stairs or furniture, as it may result in
injury or damage. When using tools, always ensure handle is in upright position.
CAUTION
*
2. Attach extension wand
and 2-in-1 tool for
improved cleaning.
1. Remove On-Demand Cleaning
Wand for convenient above
floor cleaning.
12

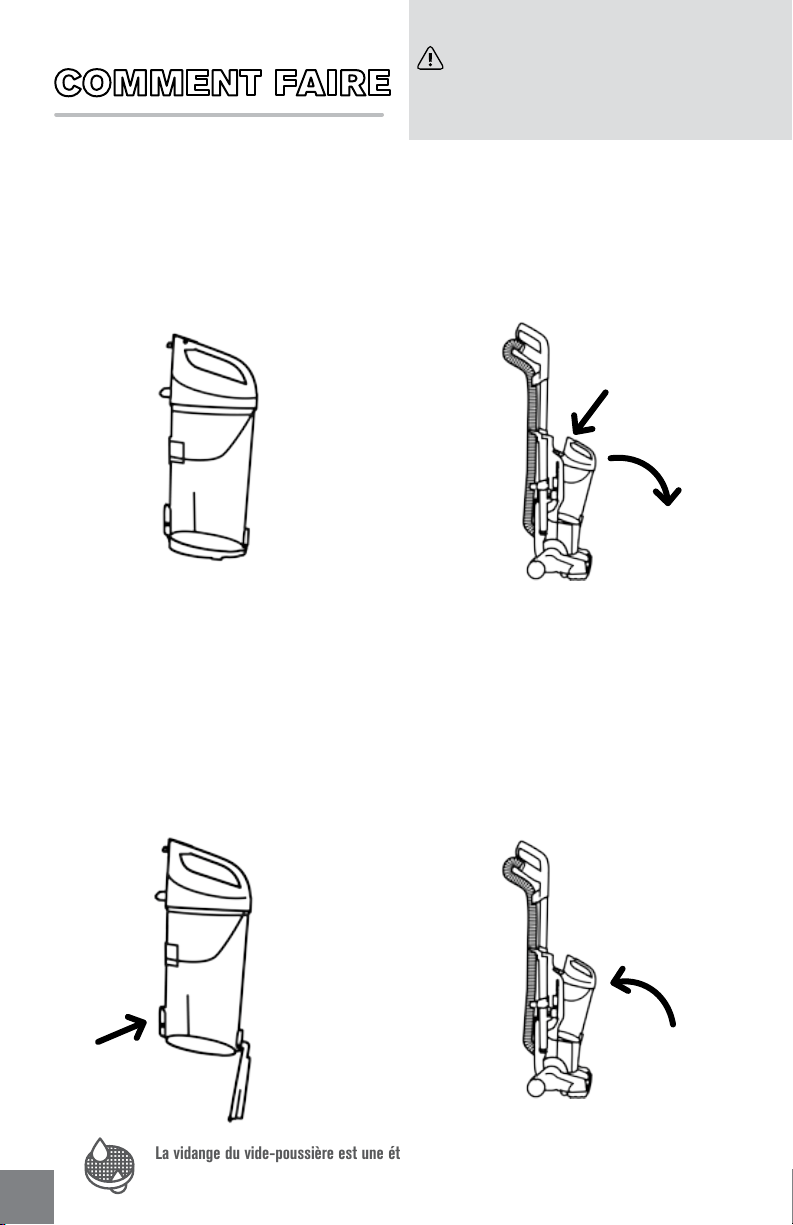

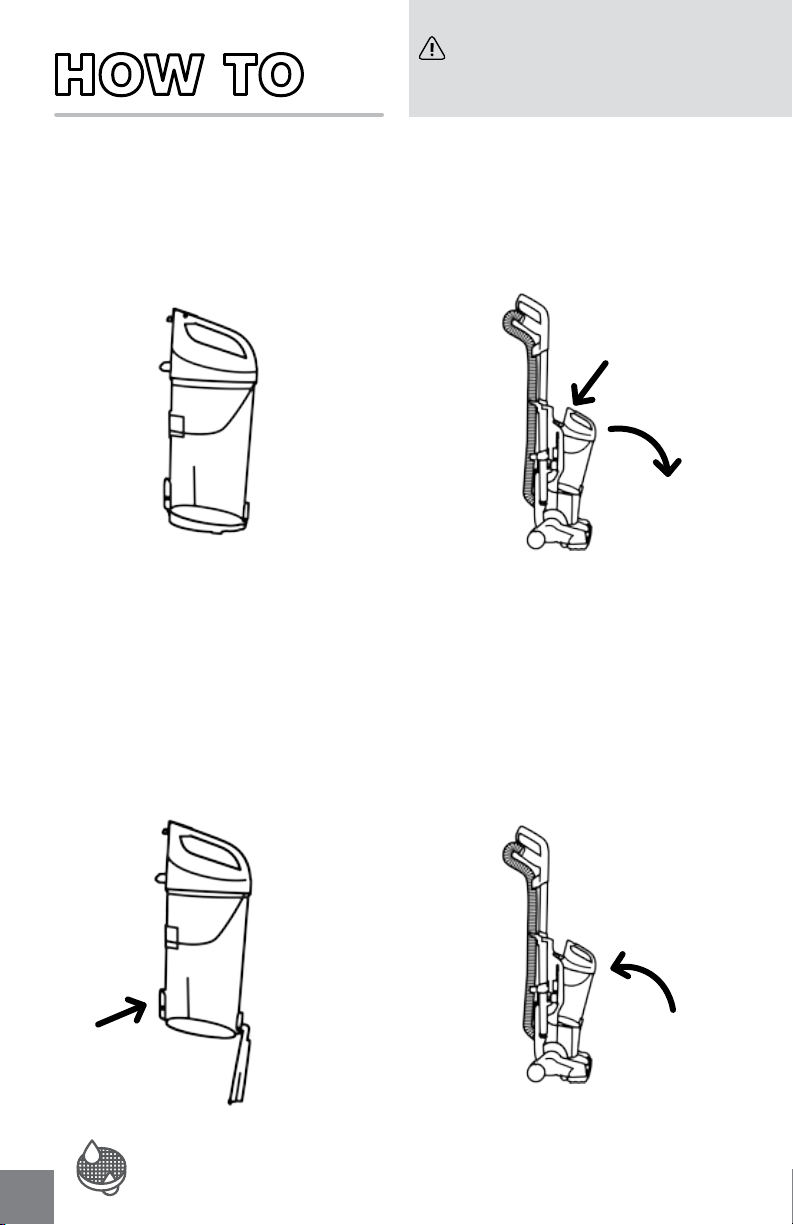

1. Dump the dirt when it's full. 2. Push the release button (A)
then pull out the dirt cup.
EMPTY THE DIRT CUP
3. Now ditch the dirt by pushing
the lower button (B). Give it a
wipe to remove dust.
4. Place back in bottom first.
Push the top of the cup against
the back panel and it'll click
into place.
This would be a good point to check the condition of your filter. Dirty? Check out page 13 for
cleaning steps.
To reduce the risk of personal injury - Unplug before cleaning or
servicing. Do not use vacuum without dirt cup or filters in place.
WARNING
A
B
HOW TO
713

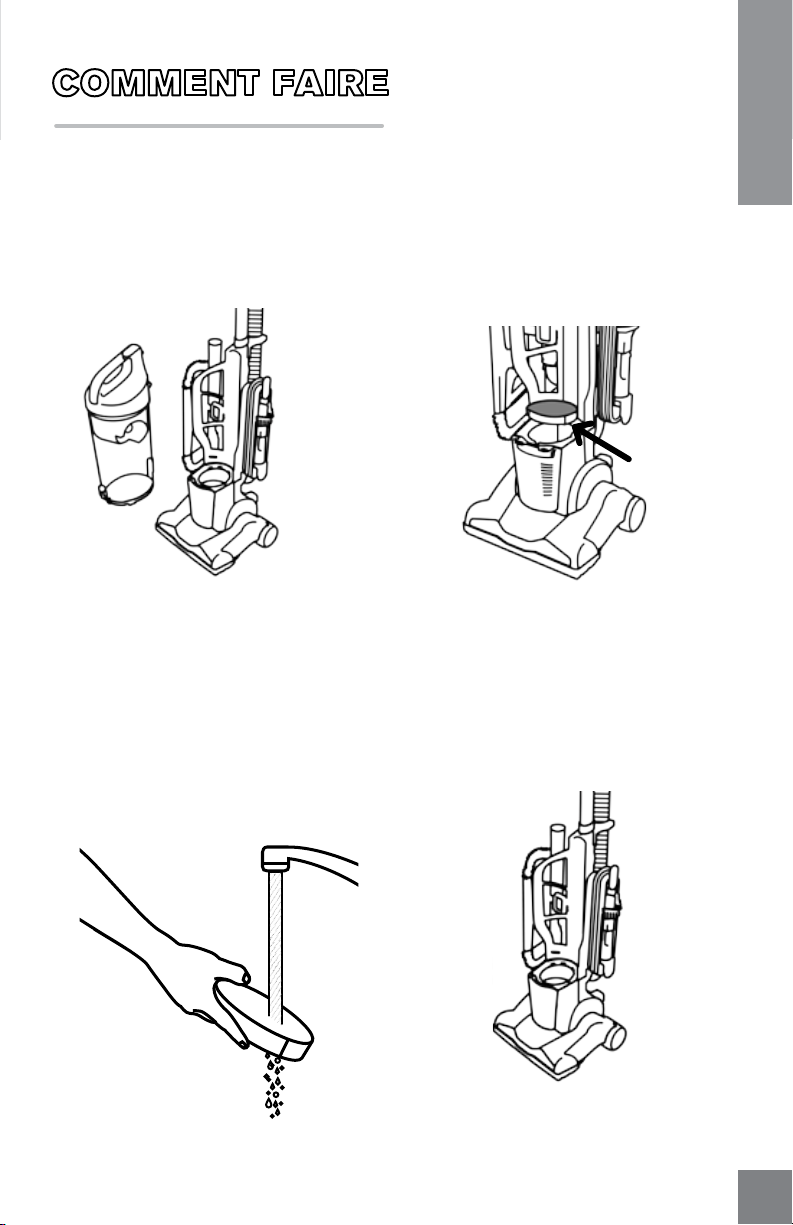

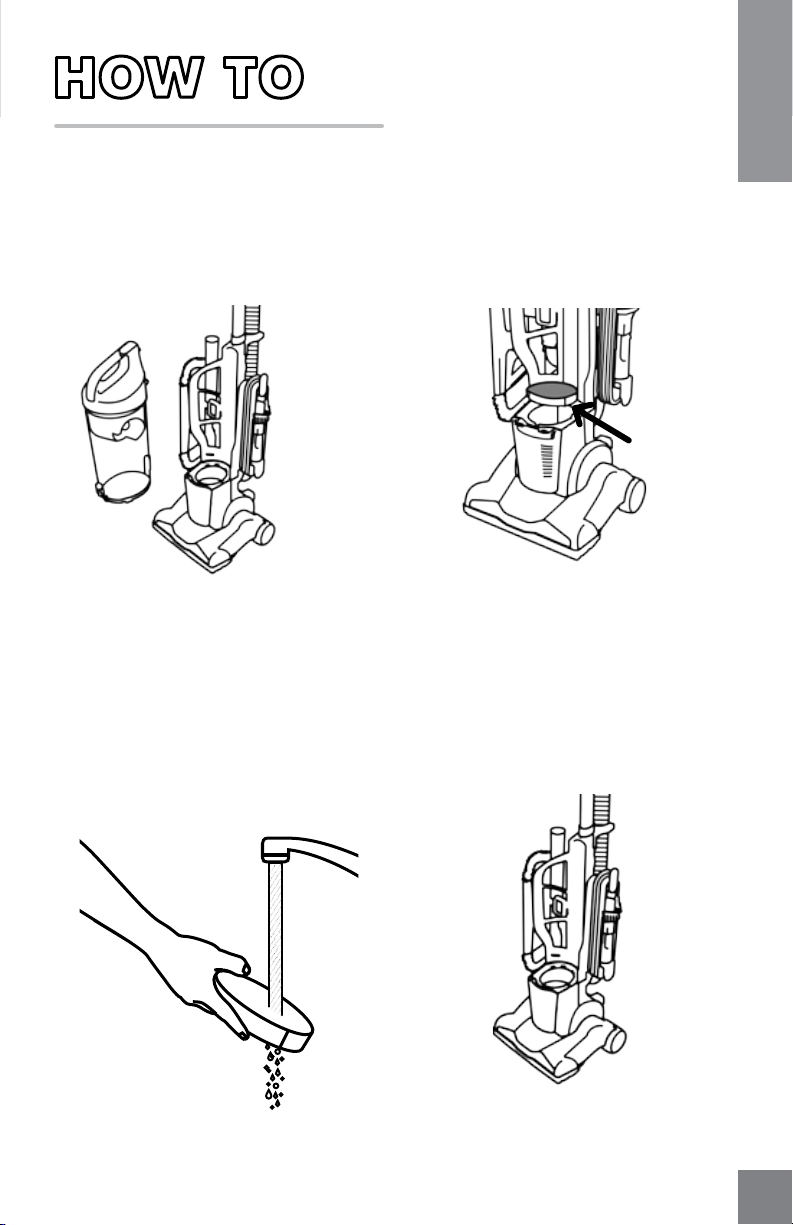

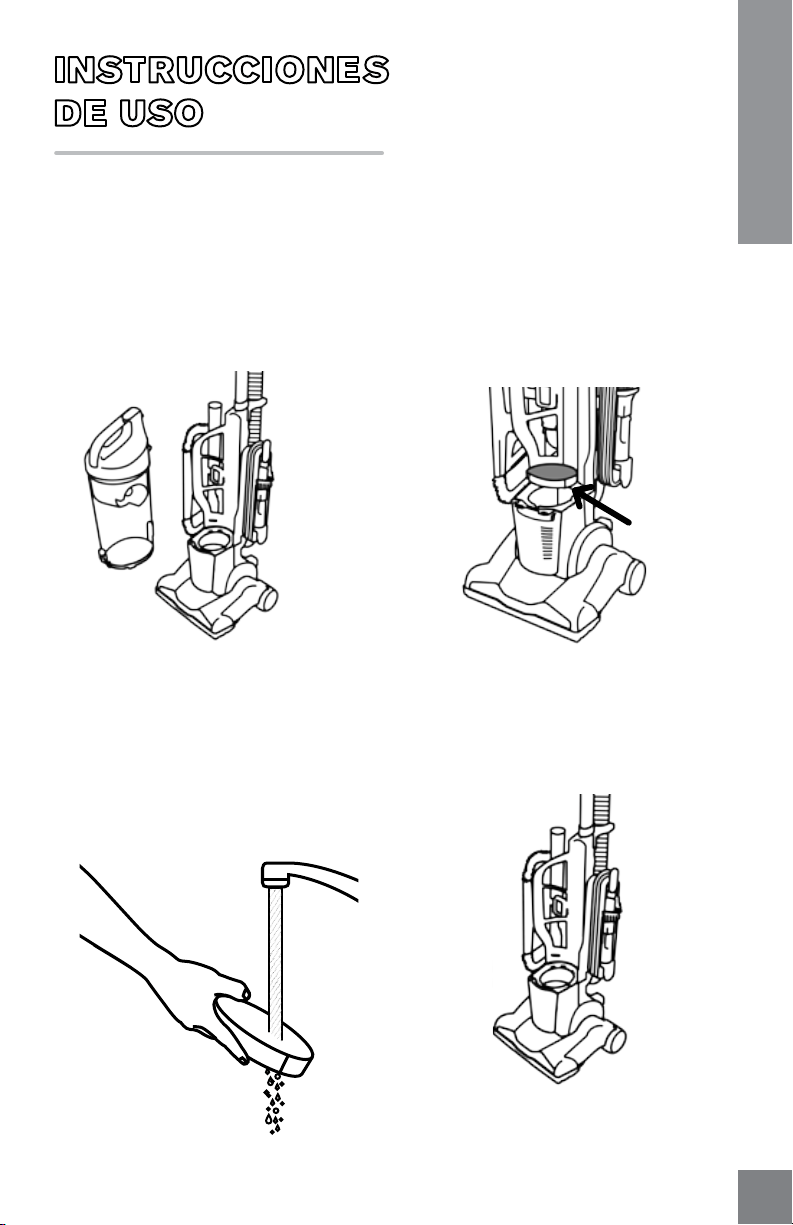

CLEAN THE RINSABLE FILTER
1. Remove the dirt cup.
3. Rinse with water until the dirt
disappears. Ring it out, then
let it air dry for 24 hours or
until dry.
2. See the filter beneath the
dirt cup? Lift it.
4. Put it back in, all the way
to the bottom.
For replacement filter F94 visit dirtdevil.com or call us at (800) 321-1134.
14

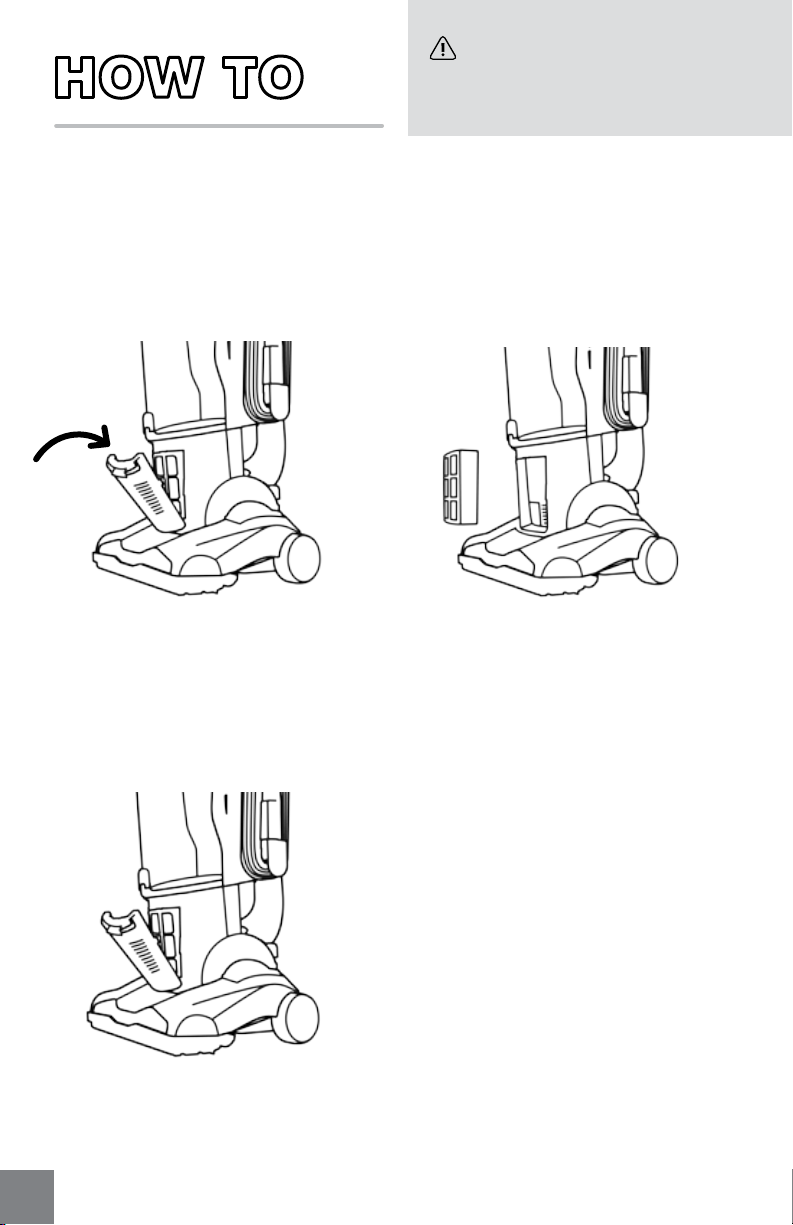

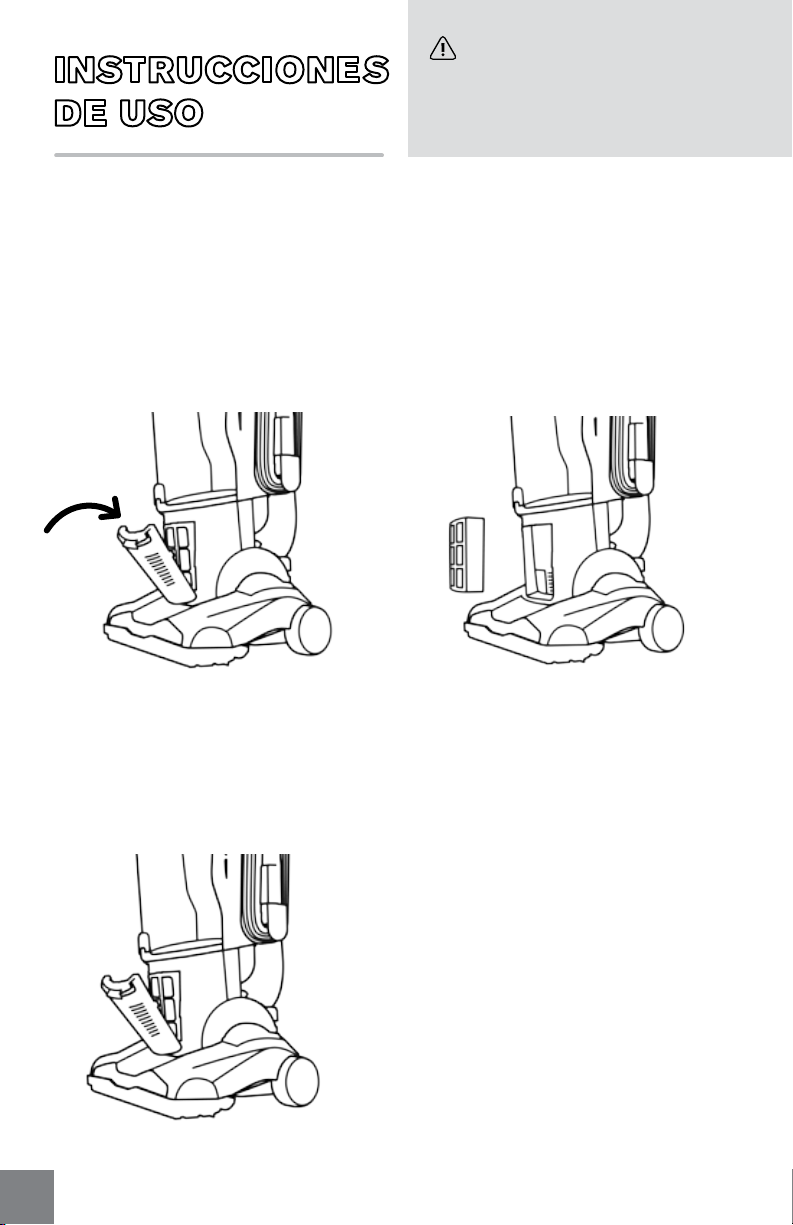

CLEAN THE EXHAUST
FILTERS
1. Push the tab on the front of the
cover to pivot out.
3. Put the dry filter back. Now
line up the filter cover with
the bottom tabs first and then
snap back into place.
2. Pull out the filter, rinse dirt
from both sides, and let air dry
for 24 hours before reinstalling
or until dry.
WARNING
To reduce the risk of personal injury - Unplug before
cleaning or servicing. Do not use vacuum without dirt
cup or filters in place.
For replacement filter F86 visit dirtdevil.com or call us at (800) 321-1134.
WARNING
To reduce the risk of personal injury – Unplug before
cleaning or servicing. Do not use vacuum without dirt
cup or filters in place.
715
HOW TO

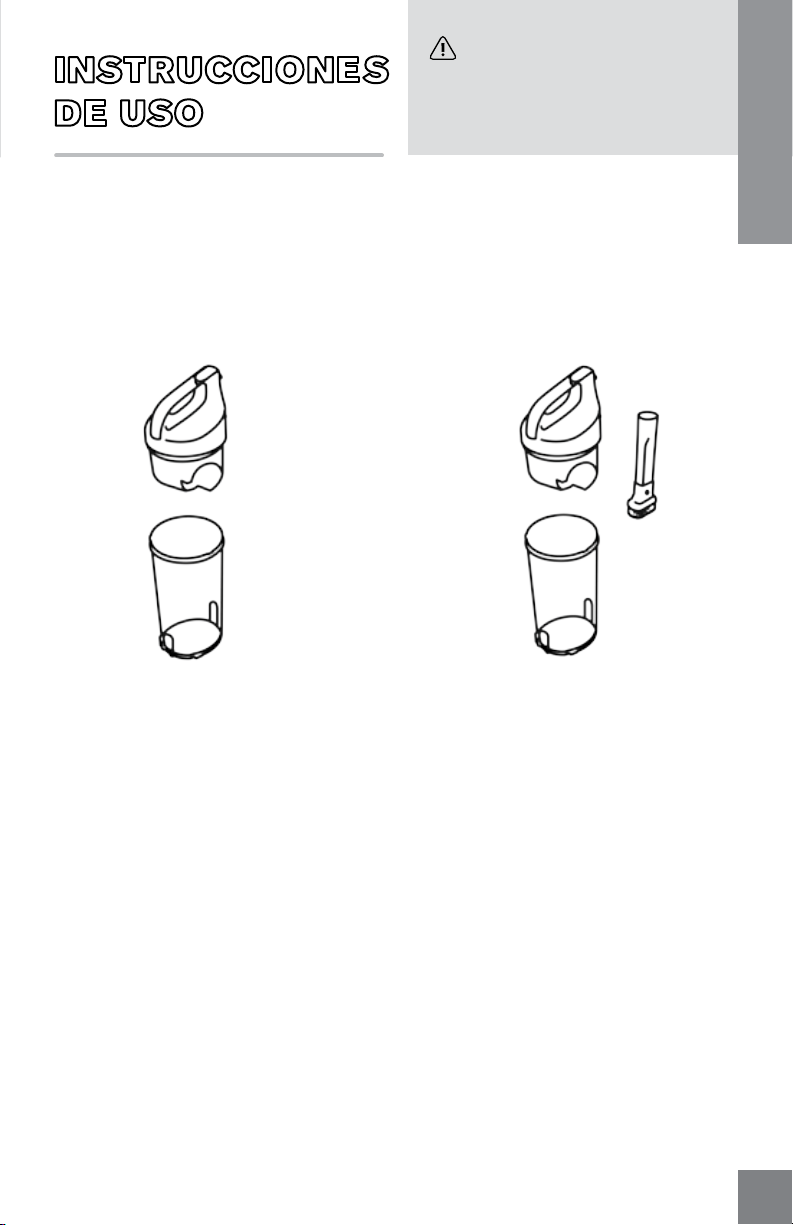

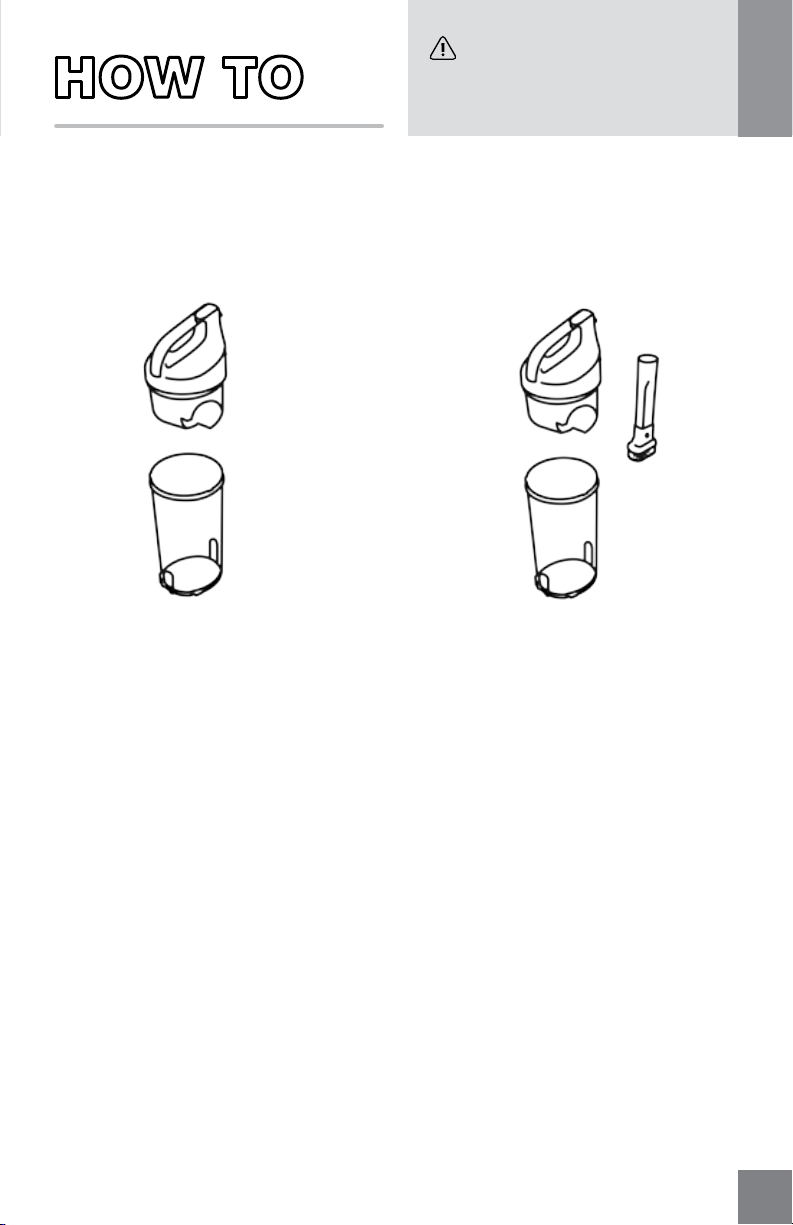

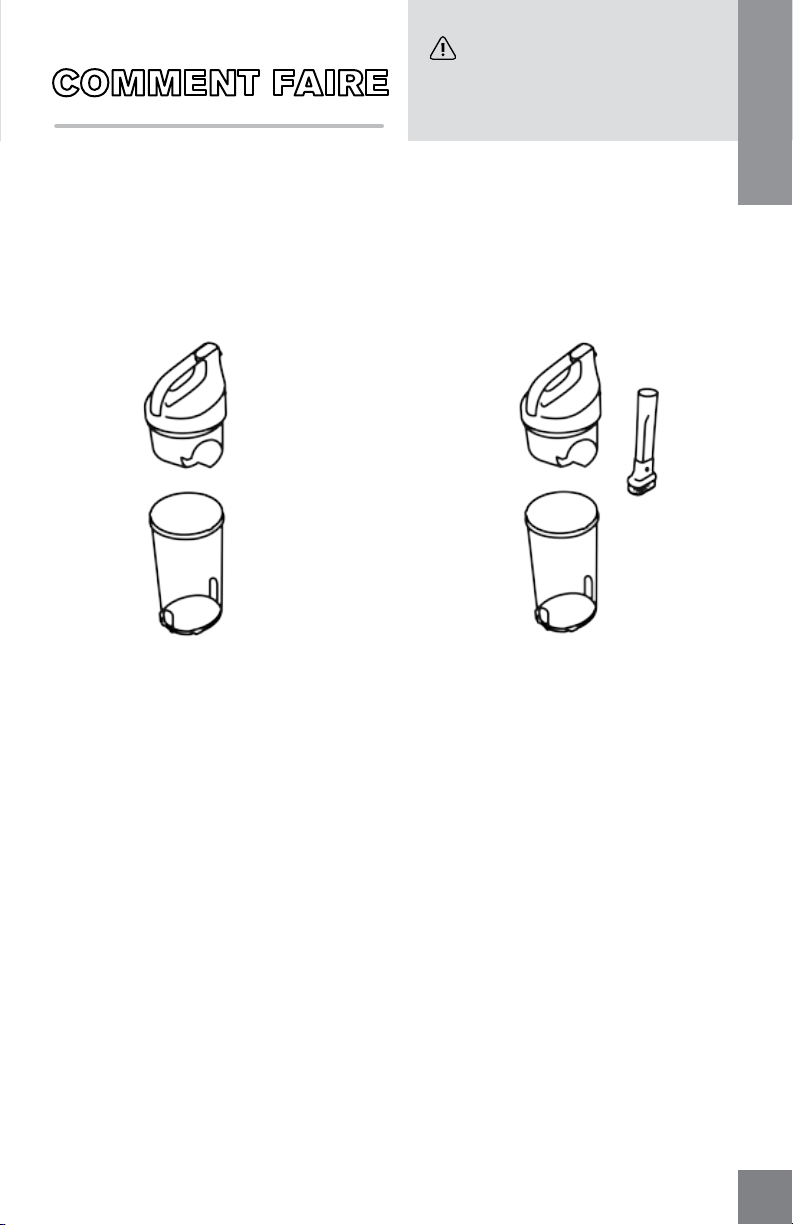

CLEAN THE CYCLONIC
ASSEMBLY
1. Twist & open the dirt cup.
2. Use the Dusting Tool to clean
the cyclonic assembly.
16

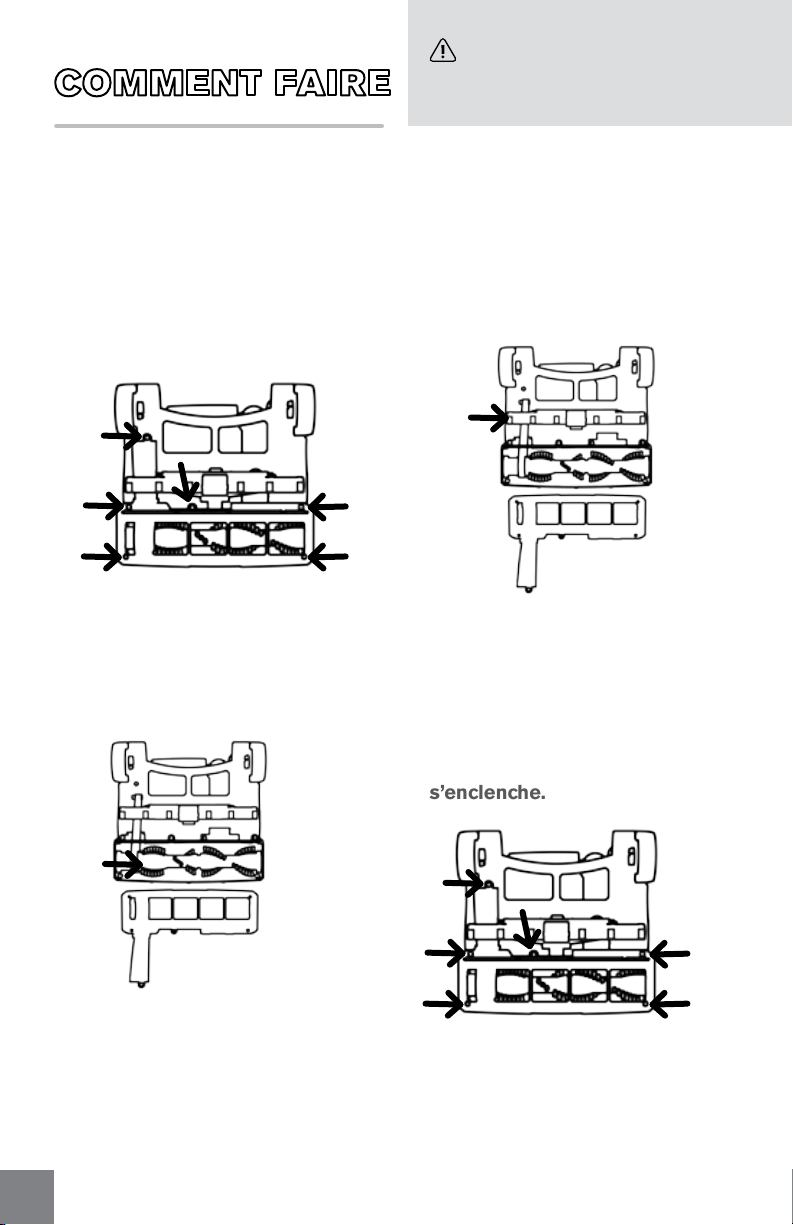

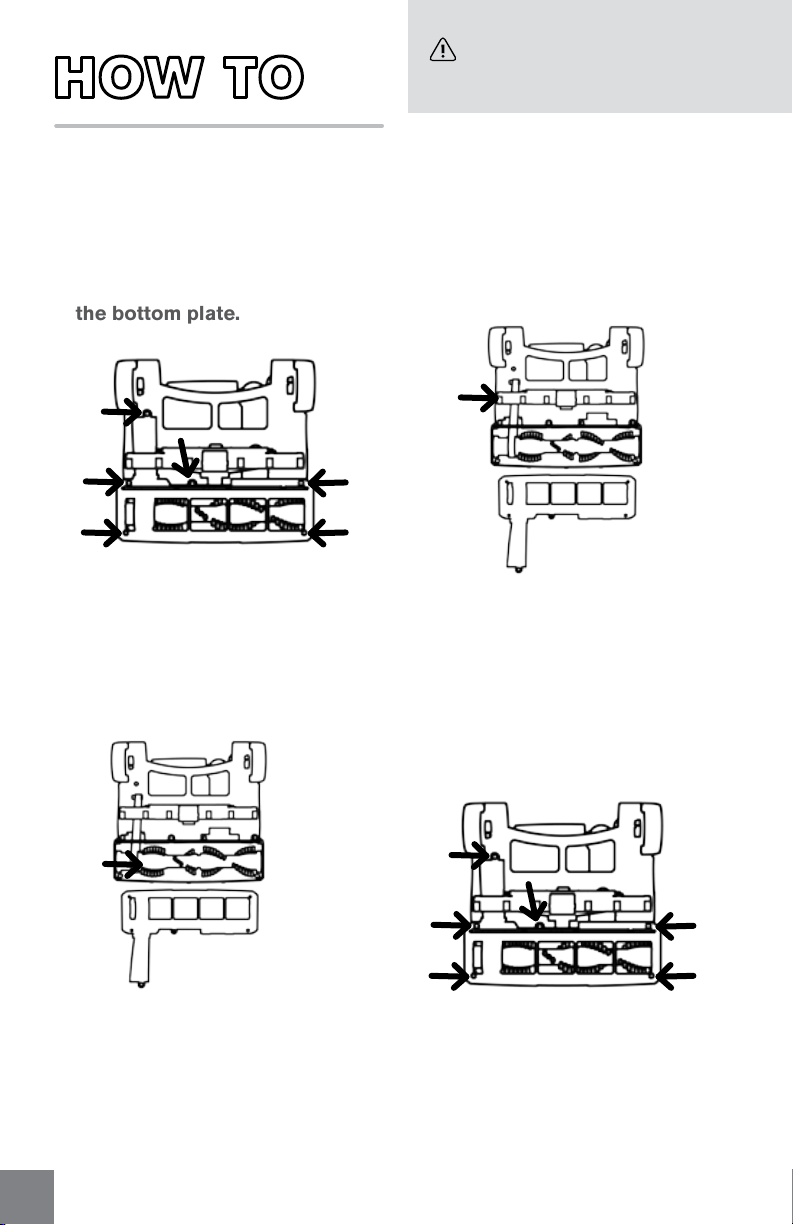

CLEAN THE
BRUSHROLL
CAUTION
To reduce the risk of injury from moving parts - Unplug
before servicing.
1. Turn your Power Duo
™
over.
Use a Phillips screwdriver to
take off the 6 screws. Lift off
the bottom plate.
2. Place roller lifter in
upright position.
4. Lift up the roller lifter here and
put the plate back on. Secure
with screws then push the
Roller Lifter down until it clicks.
3. Clean the brushroll.
717
CAUTION
To reduce the risk of injury from moving parts - Unplug
before servicing.
1. Turn your Power Duo
™
over.
Use a Phillips screwdriver to
take off the 6 screws. Lift off
the bottom plate.

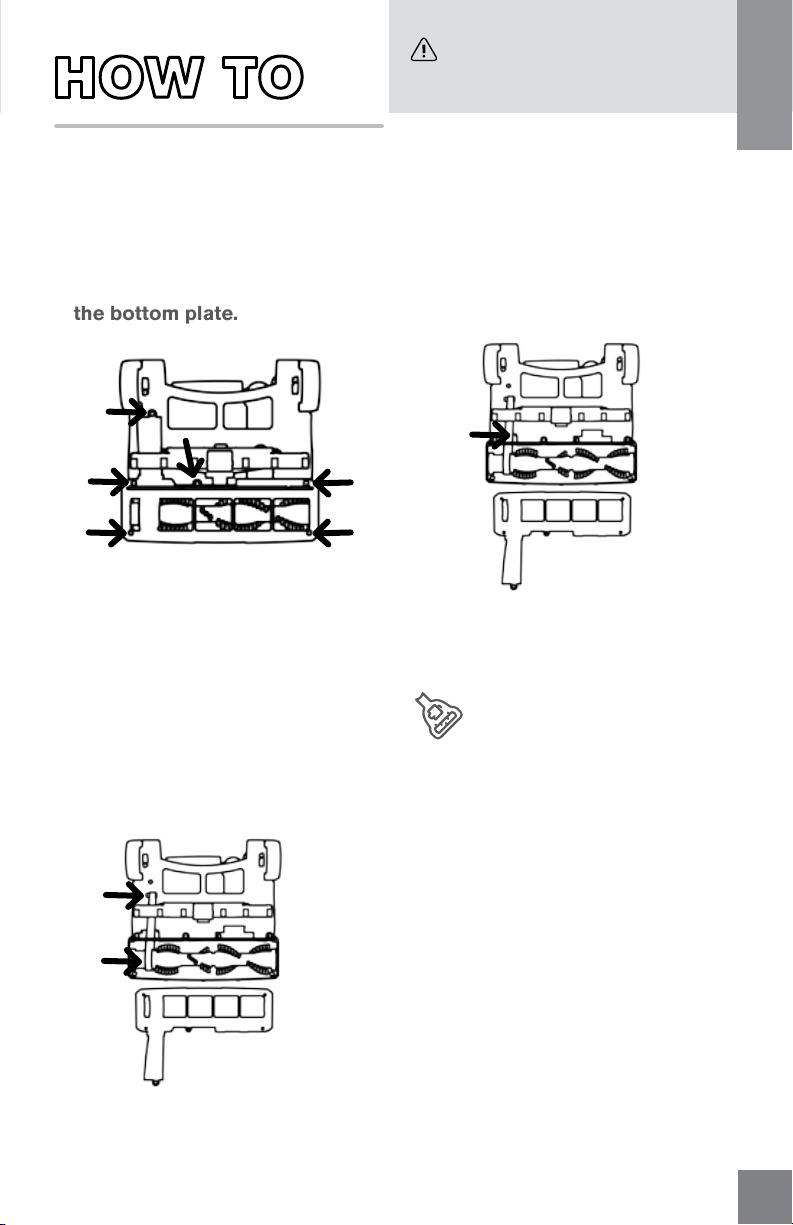

3. Slip belt around the brushroll
in area without bristles (A)
and metal pin (B). Align the
brushroll in pockets at end of
nozzle. Put the plate back on
and screw together.
HOW TO
REPLACE THE BELT
2. Then take off that old belt.
Slide on a new belt with the
lettering on the outside.
For replacement belt style F15 visit dirtdevil.com or call us at (800) 321-1134.
B
A
LUBRICATION:
The motor and brushroll are
equipped with bearings which
contain sufficient lubrication for
their lifetime. The addition of
lubricant could cause damage.
Do not add lubricant to motor
or brushroll.
18
TROUBLESHOOTING
Any other servicing should be done by an authorized service representative. If appliance is not
working as it should, has been dropped, damaged, left outdoors, or dropped into water, take it
to a service center prior to continuing use.
PROBLEM POSSIBLE CAUSE POSSIBLE SOLUTION
Vacuum
won’t run
1. Power cord not firmly
plugged into outlet.
1. Plug unit in firmly.
2. No voltage in wall plug. 2. Check fuse or breaker in home.
3. Blown fuse or tripped
breaker.
3. Replace fuse/reset breaker in home.
4. Thermal Protector activated. 4. Unplug and allow vacuum to cool for 30min.
(This willl reset the thermal protector)
Dust escaping
from vacuum
1. Dirt cup full. 1. Empty dirt cup.
2. Dirt cup not installed
correctly.
2. Review Dirt Cup removal & replacement.
3. Hose not installed correctly. 3. Review Hose installation.
4. Rinsable and/ or Filter
made with HEPA media
not installed completely.
4. Review Filter Removal and Cleaning.
Smoky/burning
smell detected
1. Belt broken or stretched. 1. Replace brushroll belt.
2. Brushroll is clogged. 2. Clear/remove debris from brushroll.
Vacuum tools
won’t pick-up
1. Hose clogged 1. Remove hose and tools; remove obstruction.
2. Dirt cup full 2. Empty dirt cup.
3. One or both filters are
clogged.
3. Remove both filters and clean.
4. Release handle/wand to
actuate internal valve.
4. Pull handle up and out of unit.
5. Vacuum not picking
up debris.
5. Brushroll could be turned off or the belt
could be broken.
To reduce the risk of personal injury - Unplug before cleaning or servicing.
WARNING
NOTE: Any other servicing should be done by an authorized service representative. If appliance
is not working as it should, has been dropped, damaged, left outdoors or dropped into water,
take it to a service center prior to continuing use.
719
LIMITED
WARRANTY
WHAT THIS WARRANTY COVERS
When used and maintained in normal household use and in accordance with the Owner’s Manual, your Dirt
Devil
®
product is warranted against original defects in material and workmanship. During the Warranty
Period, We will provide labor and parts, at no cost to you, to correct any such defect in products purchased
in the United States, U.S. Military Exchanges and Canada.
HOW TO MAKE A WARRANTY CLAIM
If this product is not as warranted, take or send the product to a Dirt Devil
®
Authorized Warranty Service
Dealer along with proof of purchase. For an automated referral to authorized service outlets in the U.S.A.,
phone: 1-800-321-1134 OR visit Dirt Devil
®
online at www.DirtDevil.com. For additional assistance or
information concerning this Warranty or the availability of warranty service outlets, phone the Dirt Devil
®
Consumer Response Center, Phone 1-800-321-1134, Mon-Fri 8am-7pm EST.
WHAT THIS WARRANTY DOES NOT COVER
This Warranty does not cover: use of the product in a commercial operation (such as maid, janitorial and
equipment rental services), brushroll, belt, bags, filters, improper maintenance of the product, damage due
to misuse, acts of God, nature, vandalism or other acts beyond the control of Royal Appliance Mfg. Co.
(“Royal”, “we”), owner’s acts or omissions, use outside the country in which the product was initially
purchased and resales of the product by the original owner. This warranty does not cover pick up, delivery,
transportation or house calls.
This warranty does not apply to products purchased outside the United States, including its territories and
possessions, outside a U.S. Military Exchange and outside of Canada. This warranty does not cover
products purchased from a party that is not an authorized retailer, dealer, or distributor of Royal products.
OTHER IMPORTANT TERMS
This Warranty is not transferable and may not be assigned. This Warranty shall be governed and construed
under the laws of the state of Ohio. The Warranty Period will not be extended by any replacement or repair
performed under this Warranty. THIS WARRANTY IS THE EXCLUSIVE WARRANTY AND REMEDY PROVIDED
BY ROYAL. ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF
MERCHANTABILITY OR FITNESS FOR PARTICULAR PURPOSE, ARE DISCLAIMED. IN NO EVENT WILL
ROYAL BE LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES OF ANY
KIND OR NATURE TO OWNER OR ANY PARTY CLAIMING THROUGH OWNER, WHETHER BASED IN
CONTRACT, NEGLIGENCE, TORT OR STRICT PRODUCTS LIABILITY OR ARISING FROM ANY CAUSE
WHATSOEVER. Some states do not allow the exclusion of consequential damages, so the above exclusion
may not apply to you. This warranty gives you specific rights; you may also have others that vary from
state to state.
Call our Customer
Service Department
at
(800) 321-1134
8:00 a.m. - 7:00 p.m. EST Mon. - Fri.
or Sat. 10:00 a.m. - 6:00 p.m. EST.
www.dirtdevil.com
Find GENUINE
Replacement Parts at
www.dirtdevil.com
This product uses the following parts:
BELT STYLE
F15
PRE-MOTOR FILTER F94
EXHAUST FILTER F86
OUR VACS SPEAK
VOLUMES
Pick Up the Conversation On…
Twitter@DirtDevil
Facebookcom/DirtDevil
Power DUO
™
Aspirateur-balai cyclonique pour tapis
et planchers durs
MANUEL
# 961151950 / ID113543 / R0 1/15
©2015 Tous droits réservés.
Español - página E1
N° de modèles : UD70170 / UD20125 / UD20125B
BONJOUR!
BIENVENUE
ENREGISTREMENT
DU PRODUIT
Veuillez inscrire les renseignements de votre appareil ci-dessous afin de les consulter rapidement.
No de modèle :
Code du fabricant :
(Vous trouverez le code du fabricant à l'arrière ou au bas de l'appareil)
Enregistrement de la garantie
Assurez-vous d'enregistrer votre produit en ligne sur le site
www.dirtdevil.com ou en appelant au numéro 1 800 321-1134.
Conseil : Brochez vos reçus d'achat à ce manuel du propriétaire La vérification de la date
d'achat peut être requise pour une réparation au titre de la garantie de votre produit DirtDevil
MD
.
Félicitations pour l’achat de votre nouvel
aspirateur-balai cyclonique pour tapis et planchers
durs Power DUO
™
Vous trouverez à l’intérieur de ce
manuel tout ce que vous devez savoir au sujet de
l’utilisation de vos accessoires.
Alors, qu'attendez-vous? ALLONS-Y!
MC
Cet appareil est équipé des pièces suivantes :
STYLE DE COURROIE F15
PRÉFILTRE POUR MOTEUR
F94
FILTRE D'ÉCHAPPEMENT
F86
Vous trouverez vos pièces de rechange d'ORIGINE en visitant
le site www.dirtdevil.com
22
23
TABLE DES
MATIÈRES
Assemblage rapide 26
Accessoires 28
Comment faire 32
Dépannage 38
Limitée garantie 39
24
IMPORTANT: LISEZ ATTENTIVEMENT AVANT L'ASSEMBLAGE
ET L'UTILISATION. CET APPAREIL EST DESTINÉ UNIQUEMENT
À UN USAGE DOMESTIQUE. UNE UTILISATION À DES FINS
COMMERCIALES ANNULERA LA GARANTIE.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Des précautions de base doivent toujours être respectées lors de l'utilisation d'un appareil
électrique,y compris les suivantes :
VEUILLEZ LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER
CET APPAREIL.
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE
D’INCENDIE, DE DÉCHARGE ÉLECTRIQUE, DE
DOMMAGE OU DE BLESSURE :
• Assembler complètement avant l’utilisation.
• N’utiliser l’appareil qu’à la tension spécifiée sur la plaque signalétique située à la base
de l’appareil.
• Ne pas laisser l’appareil sans surveillance lorsqu’il est branché. Le débrancher quand il
n’est pas utilisé et avant d’en faire l’entretien.
• Ne pas utiliser l’appareil à l’extérieur ou sur des surfaces humides.
• Ne pas permettre que cet appareil soit utilisé comme un jouet. Ce produit n’est
pas conçu pour être utilisé par des enfants de 12 ans et moins.Exercer une étroite
surveillance lorsque l’appareil est utilisé à proximité d’enfants. Pour éviter les risques de
blessures ou de dommages, garder le produit hors de la portée des enfants, et ne pas
leur permettre de placer leurs doigts ou des objets dans les ouvertures.
• Utiliser cet aspirateur uniquement de la façon décrite dans ce guide. Utiliser uniquement
les accessoires et les produits recommandés par le fabricant.
• Ne pas utiliser l’appareil si la fiche ou le cordon sont endommagés. Si l’aspirateur ne
fonctionne pas adéquatement, s’il est tombé, a été endommagé, a été laissé à l’extérieur
ou est tombé dans l’eau, l’expédier à un centre de réparation pour qu’il soit vérifié.
• Ne tirez pas l’appareil par son cordon, ne vous servez pas du cordon comme poignée,
ne fermez pas de portes sur le cordon et ne tirez pas le cordon sur des coins ou des
bords tranchants. Ne pas placer l'appareil sur le cordon. Évitez de passer l’appareil sur le
cordon d’alimentation. Tenez le cordon à l’écart des surfaces chauffées.
• Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher l’appareil, tirez sur
la fiche, et non sur le cordon.
• Ne manipulez pas la fiche ou l’appareil avec les mains mouillées.
• N’insérez pas d’objets dans les ouvertures. N’utilisez pas l’appareil si ses orifices sont
obstrués; enlevez de ces dernières la poussière, les peluches, les cheveux et tout ce qui
pourrait réduire le débit d’air.
• Gardez les cheveux, les vêtements amples, les doigts et toute partie du corps à l’écart
des ouvertures et des pièces en mouvement.
• Éteignez toutes les commandes avant de débrancher l’appareil.
• Être très prudent pendant l’utilisation dans les escaliers. Afin d’éviter les blessures ou
les dommages et d’empêcher l’appareil de tomber, toujours le placer au bas de l’escalier.
Ne pas placer l’appareil dans les escaliers ou sur un meuble, ce qui pourrait causer des
blessures ou des dommages.
AVERTISSEMENT
25
AVERTISSEMENT :
Afin de réduire les risques de choc électrique, cet appareil est muni d’une fiche
polarisée (une tige est plus large que l’autre). Cette fiche ne peut être insérée que
dans une prise de courant polarisée et uniquement dans un sens. Si la fiche ne
s’insère pas complètement dans la prise, il faut l’inverser. Si elle ne s’insère toujours
pas, demander à un électricien qualifié d’installer la prise appropriée. Ne jamais
modifier la fiche.
MISE EN GARDE : POUR RÉDUIRE LES
RISQUES DE DOMMAGES :
• Éviter de ramasser des objets durs ou aux arêtes tranchantes avec l’appareil, car ils peuvent
endommager l’appareil.
• Ranger adéquatement à l’intérieur, dans un endroit sec. Ne pas exposer l’appareil à des
températures de gel.
• Ne pas utiliser d’objets coupants pour nettoyer le tuyau car cela risquerait de l’endommager.
• Lorsque le rouleau-brosse est en marche, ne pas laisser l’appareil longtemps au même
endroit, car cela pourrait endommager le plancher.
CONSIGNES DE SÉCURITÉ IMPORTANTES
• Ne pas utiliser l’appareil pour ramasser des liquides inflammables ou combustibles,
comme de l’essence, ou de la sciure de bois, ni l’utiliser à proximité de ces matériaux.
• Débranchez avant de connecter le Turbo Tool
®
.
• Évitez d’aspirer tout objet qui brûle ou fume, comme les cigarettes, les allumettes et les
cendres incandescentes.
• Ne pas utiliser l’appareil sans son vide-poussière et/ou ses filtres.
• AVERTISSEMENT : Cet appareil contient des produits chimiques reconnus par l’État de
la Californie comme pouvant causer le cancer, entraîner des malformations congénitales
ou endommager les organes de reproduction.
SE LAVER LES MAINS APRÈS
L’UTILISATION.
L’ASPIRATEUR EST DOTÉ D’UN PROTECTEUR THERMIQUE INTERNE
POUR LE PROTÉGER CONTRE LA SURCHAUFFE. LORSQUE LE
PROTECTEUR THERMIQUE EST ACTIVÉ, L’ASPIRATEUR S’ARRÊTE.
AVIS
Si cela se produit, procéder comme suit:
1. Éteindre l’aspirateur et le débrancher.
2. Vider le videpoussière.
3. Inspecter l’entrée de la buse, le connecteur à l’extrémité du tuyau, le tuyau, l’entrée du vide-
poussière, le filtre cyclonique, le filtre lavable et le filtre HEPA pour repérer une obstruction.
4. Dégager les obstructions au besoin.
Lorsque l’appareil est débranché et que le moteur a refroidi 30minutes, le protecteur thermique se désactive et
l’appareil peut de nouveau être utilisé.
Si le protecteur thermique est encore activé après avoir suivi les étapes ci-dessus, il se peut que l’aspirateur ait
besoin d’entretien.
26

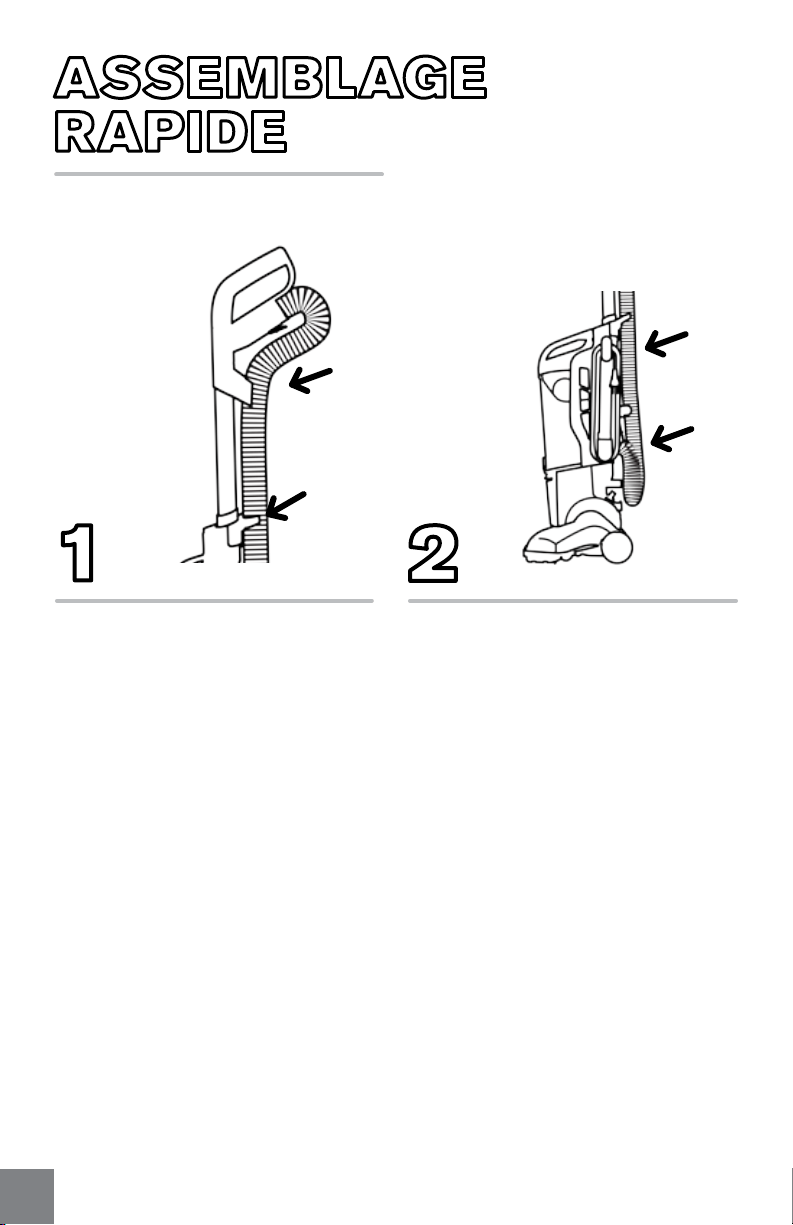

INSÉREZ LE TUBE DE
NETTOYAGE SUR LE
DESSUS DE L’ASPIRATEUR.
FIXEZ LE TUYAU ICI ET LÀ.
ENTOUREZ LE CORDON
AUTOUR DE SES CROCHETS.
7
BRANCHEZ LE CORDON ET
APPUYEZ ICI POUR METTRE
L’APPAREIL SOUS TENSION.
27
QUICK START
MAINTENEZ LA TÊTE DE
NETTOYAGE VERS LE BAS
AVEC VOTRE PIED ET
TIREZ LA POIGNÉE VERS
L’ARRIÈRE.
VOTRE POWER
DUO
™
EST PRÊT
À NETTOYER!
DÉPANNAGE
Visitez le site dirtdevil.com/
support ou appelez Service à la
clientèle au 1 800 321-1134
8 h à 17 h HNE, lundi au vendredi ou
samedi de 10 h à 18 h. HNE.
Suivez les discussions sur…
Twitter@DirtDevil
Facebook.com/DirtDevil

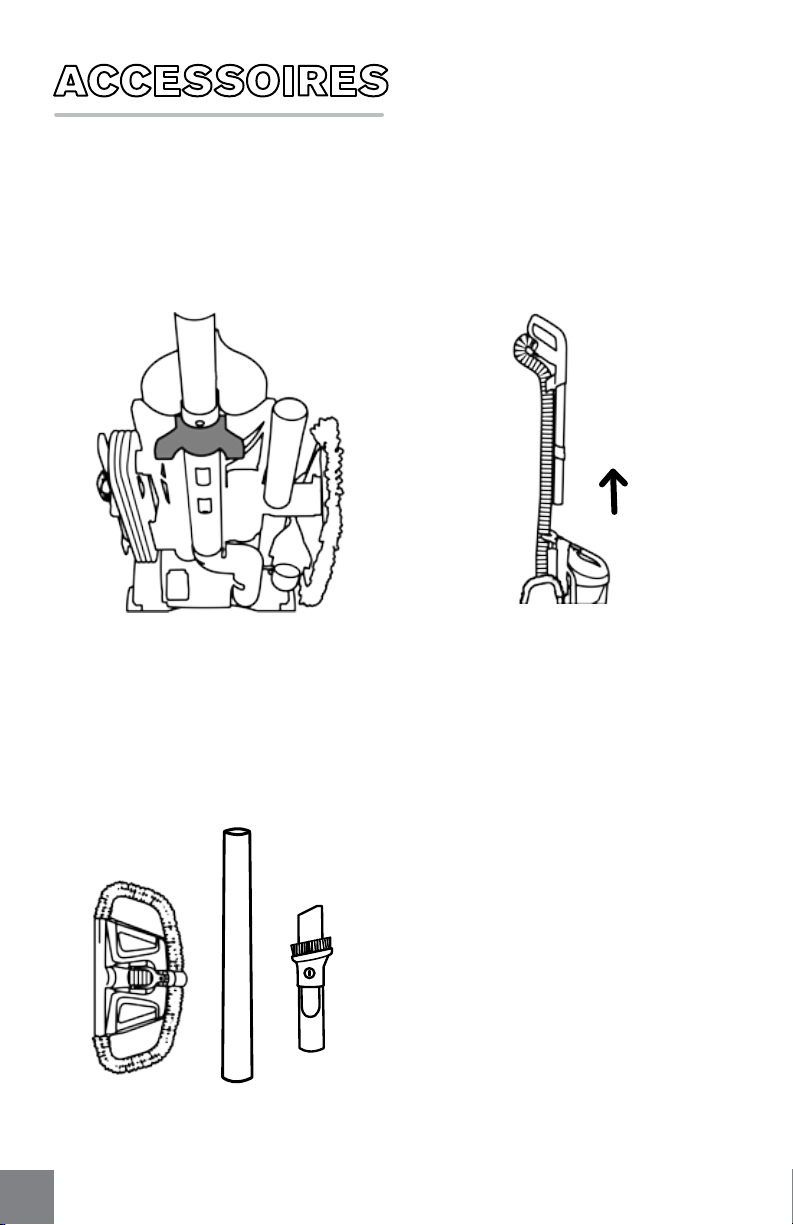

28
1. Appuyez sur le bouton
de dégagement du tube.
*
TUBE DE NETTOYAGE
AMOVIBLE
*Les accessoires ne sont pas inclus avec tous les modèles.
2. Sortez le tube en le tirant
vers le haut.
3. Installez l’outil qu’il vous
faut sur le tube pour faciliter
le nettoyage. Une fois que
vous aurez terminé, tournez
l’outil en tirant dessus pour
le retirer.
729
ACCESSOIRES
*
TUBE RALLONGE :
Fixez au tube de nettoyage
pour augmenter votre
portée lors du nettoyage
des surfaces surélevées
et des planchers durs.
OUTIL D’ASPIRATION ET
DE DÉPOUSSIÉRAGE DES
PLANCHERS AVEC SWIPES™ :
Aspirez et dépoussiérez la
plupart des planchers durs.
OUTIL COMBINÉ 2EN1 :
Utilisez le suceur plat dans
les espaces restreints, les coins,
et le long des rebords de marches
et des plinthes. Essayez la brosse
à épousseter sur les meubles, le
dessus des tables, les lampes, les
stores, et plus encore. Appuyez
sur le bouton de verrouillage
(A) et faites-le glisser pour
sélectionner un mode.
TURBO TOOL
®
: Pour les meubles
rembourrés, les tentures, les
matelas et les escaliers.
MISE EN GARDE
N’utilisez pas l’aspirateur pour toiletter un animal.
AVERTISSEMENT
Débranchez l’appareil avant d’installer le tuyau,
le tube ou un accessoire.
JEU COMPLET
D’ACCESSOIRES
INTÉGRÉS
*Les accessoires ne sont pas inclus avec tous les modèles.
OU
A
A
30
NETTOYAGE DES SURFACES DURES AVEC LE
TAMPON EN MICROFIBRE
SWIPES
MC
L'accessoire pour plancher Vac+Dust et le tampon en microfibre
SWIPES
MC
ramassent la saleté, la poussière, les débris et les poils
d'animaux. Votre Power Duo
™
ramasse le reste.

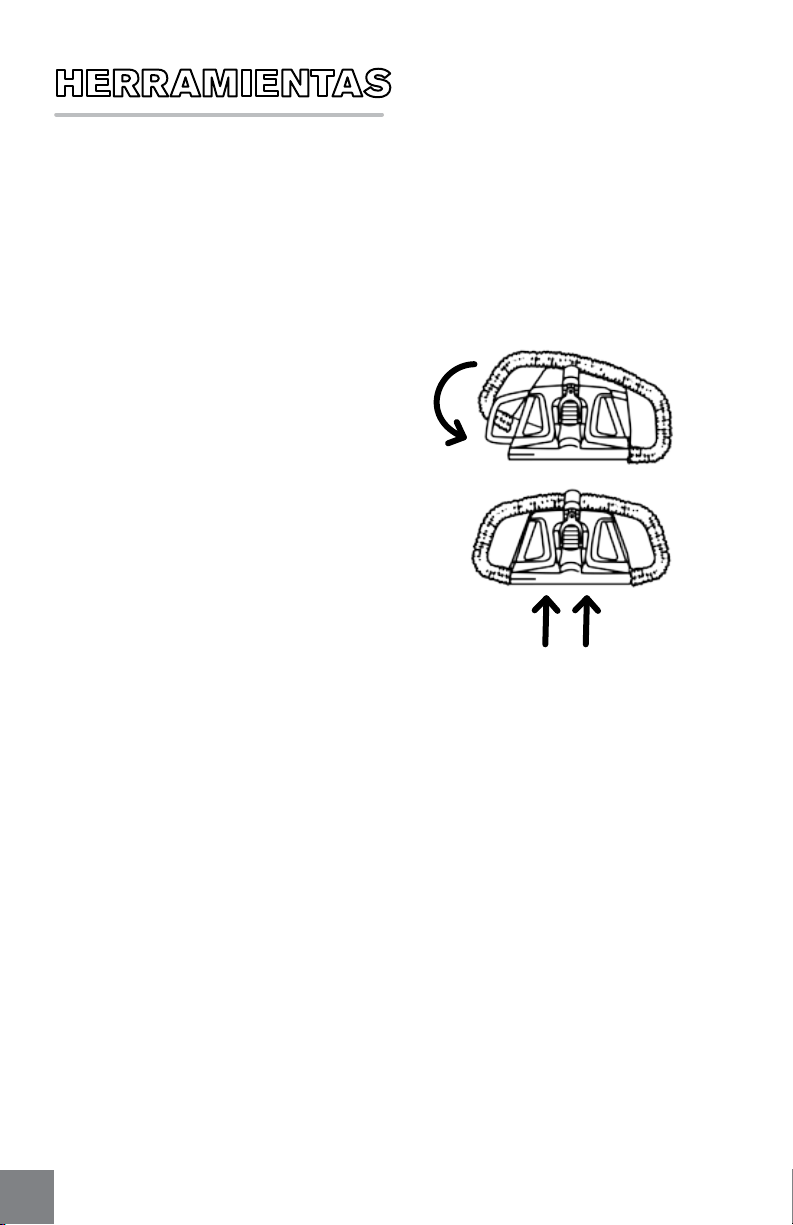

1. Glissez un côté dans la
pochette, puis l’autre.
2. L’aspirateur ramasse la saleté
et les débris qui se trouvent
sur vos planchers durs alors
que le tampon en microfibre
SWIPES™ ramasse le reste.
SUCTION
*
731
NETTOYAGE DES SURFACES
SURÉLEVÉES AVEC LE
TAM PON
SWIPES
™
Redoublez de prudence lorsque vous utilisez l’appareil sur des escaliers. Pour éviter tout dommage ou blessure
et empêcher l’appareil de tomber, placez toujours ce dernier au bas des escaliers, sur le plancher. Ne placez pas
l’appareil sur les marches d’un escalier ou sur un meuble, car cela peut entraîner des dommages ou des blessures.
Lorsque vous utilisez des accessoires, assurez-vous que la poignée et toujours redressée.
MISE EN GARDE

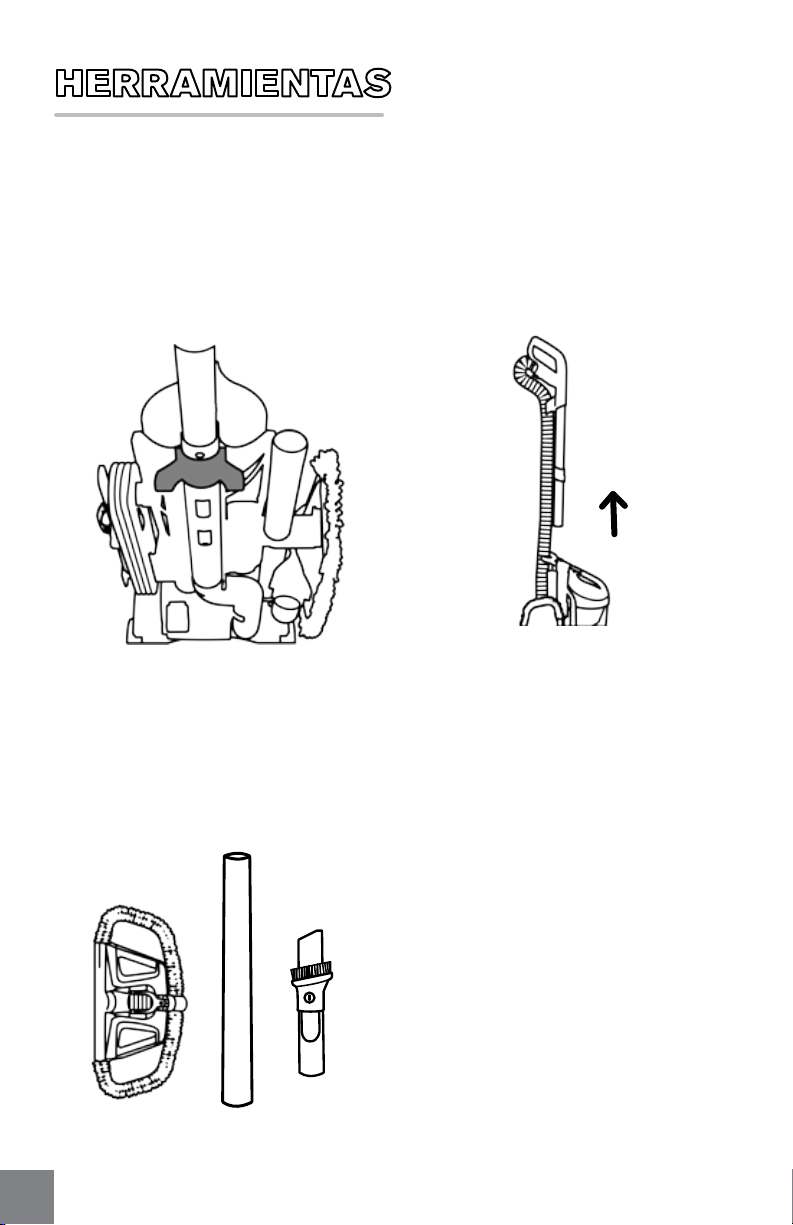

2. Fixez le tube-rallonge et
l’outil 2-en-1 pour améliorer
le nettoyage.
1. Retirez le tube de nettoyage
amovible pour nettoyez
facilement les surfaces
surélevées.
*
ACCESSOIRES
32

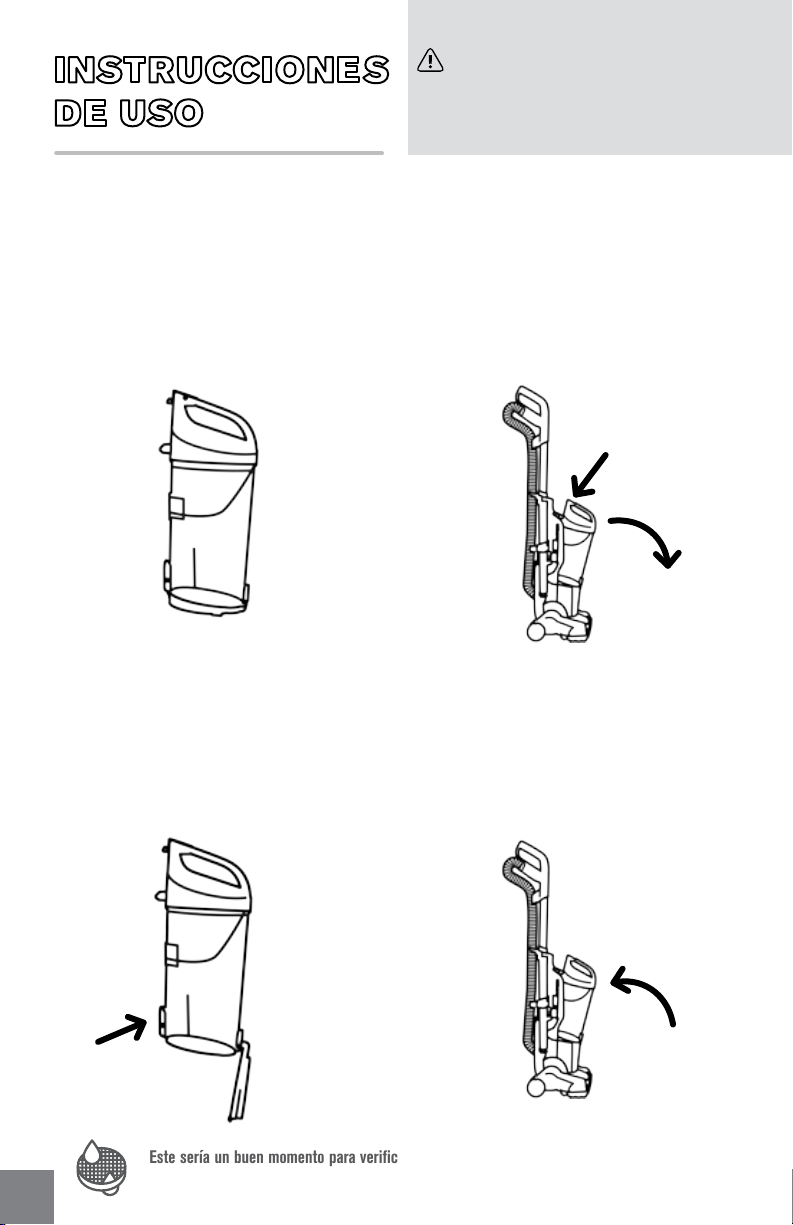

1. Videz la poussière lorsque
le vide-poussière est plein.
2. Appuyez sur le bouton de
dégagement (A), puis retirez le
vide-poussière.
POUR VIDER LE
VIDEPOUSSIÈRE
3. Maintenant, videz la poussière
en appuyant sur le bouton
inférieur (B). Utilisez un chiffon
pour retirer la poussière.
4. Réinsérez la partie inférieure
en premier. Poussez la partie
supérieure du vide-poussière
contre le panneau arrière jusqu’à
ce qu’elle s’enclenche.
La vidange du vide-poussière est une étape idéale pour vérifier l'état de votre filtre.
Votre filtre est sale? Consultez les étapes de nettoyage à la page 13.
AVERTISSEMENT
Débranchez l'appareil avant de le nettoyer ou de faire l'entretien
afin de réduire le risque de blessures. N'utilisez pas l'aspirateur
sans avoir installé le vide-poussière ou les filtres.
A
B
733
POUR NETTOYER
LE FILTRE LAVABLE
1. Enlevez le vide-poussière.
3. Rincez à l'eau jusqu’à ce que
toute la saleté soit éliminée.
Retirez la bague, puis laissez
sécher à l’air pendant 24
heures ou jusqu’à ce que
le filtre soit sec.
2. Voyez-vous le filtre qui se
trouve sous le vide-poussière?
Soulevez-le.
4. Remettez-le en place en
l’insérant jusqu’au fond.
Pour savoir comment vous procurer un filtre de remplacement F94, visitez le dirtdevil.com
ou appelez-nous au (800) 321-1134.
COMMENT FAIRE
34
POUR NETTOYER LES
FILTRES D’ÉCHAPPEMENT
1. Poussez les languettes situées
sur le devant du couvercle afin
de faire pivoter ce dernier
pour l’ouvrir.
3. Remettez le filtre sec en place.
Alignez ensuite le couvercle
du filtre avec les languettes
inférieures, puis appuyez sur
le couvercle pour le remettre
en place.
2. Sortez le filtre, rincez la saleté
des deux côtés, puis laissez
sécher à l’air pendant 24
heures ou jusqu’à ce que
le filtre soit sec.
AVERTISSEMENT
Débranchez l'appareil avant de le nettoyer ou de faire
l'entretien afin de réduire le risque de blessures.
N’utilisez pas l’aspirateur sans avoir installé le
vide-poussière ou les filtres.
Pour savoir comment vous procurer un filtre de remplacement F86, visitez le dirtdevil.com
ou appelez-nous au (800) 321-1134.
AVERTISSEMENT
Débranchez l’appareil avant de le nettoyer ou
d’en effectuer l’entretien afin de réduire le risque
de blessures. N’utilisez pas l’aspirateur sans avoir
installé le vide-poussière ou les filtres.
735
POUR NETTOYER
L’ENSEMBLE CYCLONIQUE
1. Ouvrez le vide-poussière en
le faisant tourner.
2. Utilisez la brosse à
épousseter pour nettoyer
l'ensemble cyclonique.
COMMENT FAIRE
36
POUR NETTOYER LE
ROULEAUBROSSE
MISE EN GARDE
Pour réduire le risque de blessures présenté par les
pièces en mouvement, débranchez l’appareil avant
d’en effectuer l’entretien.

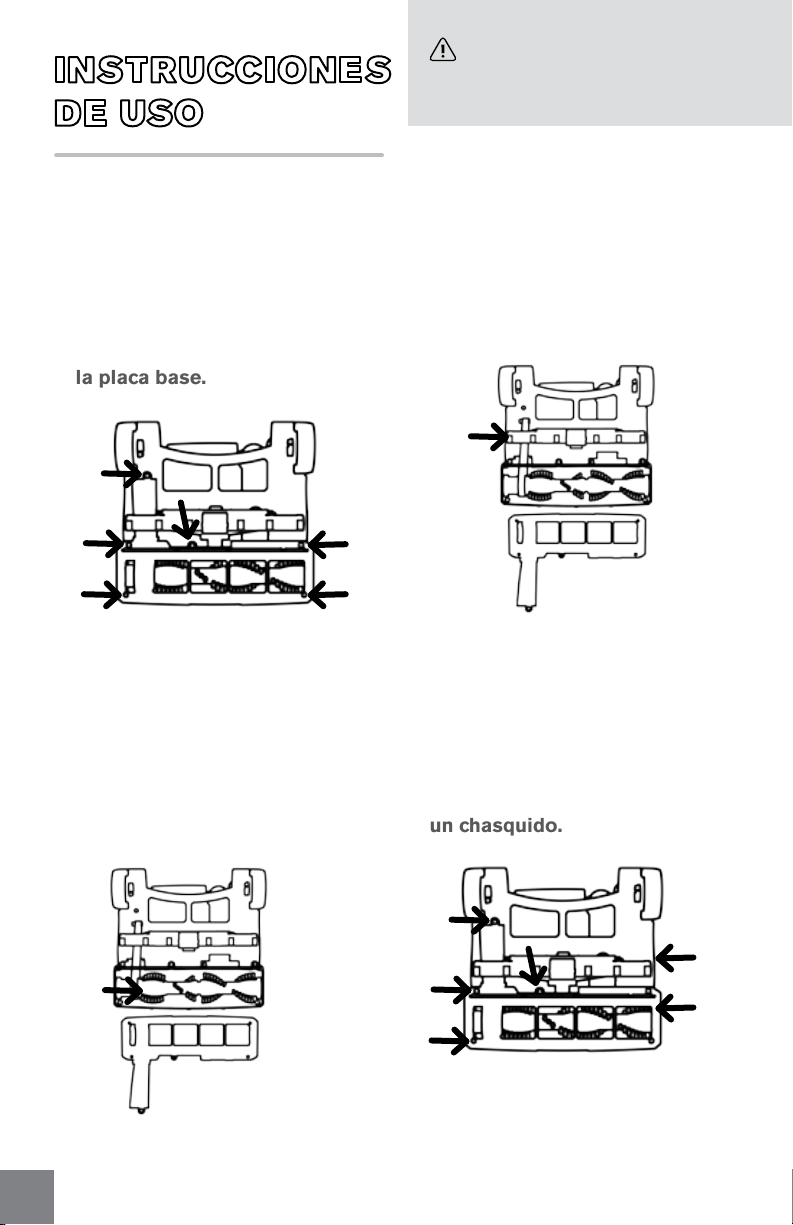

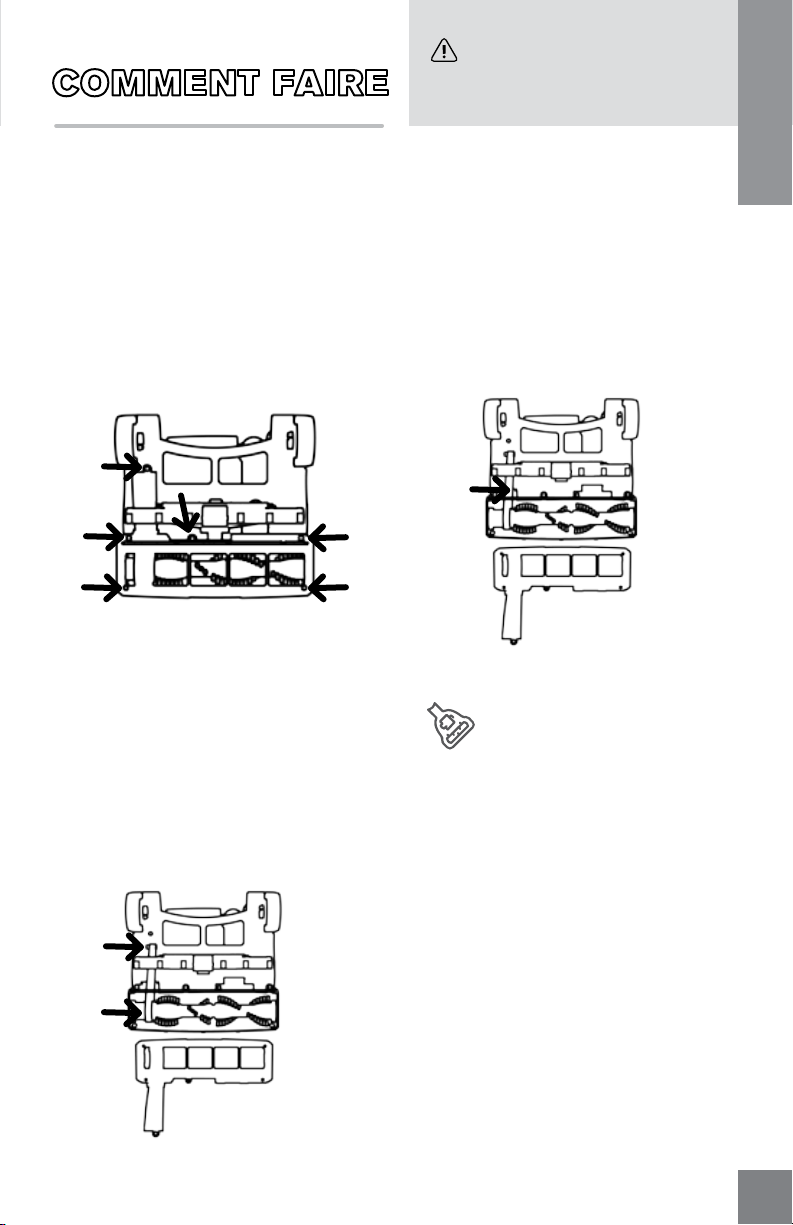

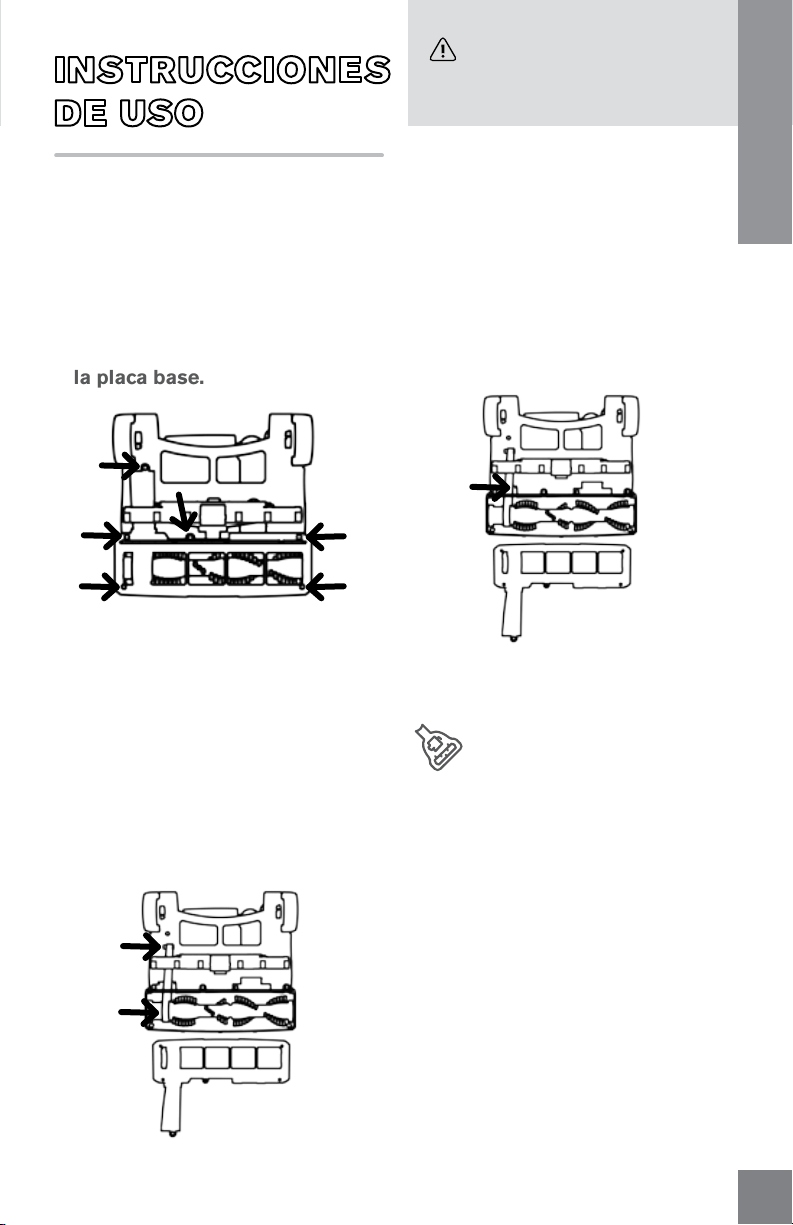

1. Retournez votre Power Duo.
Utilisez un tournevis cruciforme
pour retirer les six vis. Enlevez
la base.
2. Placez le rehausseur de
rouleau dans la position haute.
4. Soulevez le rehausseur du
rouleau et remettez la plaque
en place. Vissez la plaque,
puis abaissez le rehausseur
du rouleau jusqu’à ce qu’il
s’enclenche.
3. Nettoyez le rouleau-brosse.
737
MISE EN GARDE MISE EN GARDE
Pour réduire le risque de blessures présenté par les
pièces en mouvement, débranchez l’appareil avant
d’en effectuer l’entretien.
1. Retournez votre Power Duo.
Utilisez un tournevis cruciforme
pour retirer les six vis. Enlevez
la base.
3. Faites glisser la courroie autour
du rouleau-brosse sur la partie
dépourvue de poils (A) et de
tiges métalliques (B). Insérez le
rouleau-brosse dans les poches
aux extrémités de la tête de
nettoyage. Remettez la plaque
en place et vissez-la.
POUR REMPLACER
LA COURROIE
2. Répétez les étapes 1 et
2. Puis retirez l’ancienne
courroie. Insérez une nouvelle
courroie en la faisant glisser.
Les inscriptions doivent être
orientées vers l’extérieur.
Pour savoir comment vous procurer style de courroie de remplacement F15 visitez le dirtdevil.com
ou appelez-nous au (800) 321-1134.
COMMENT FAIRE
B
A
LUBRIFICATION:
Le moteur et le
rouleau-brosse sont équipés
de paliers suffisamment
lubrifiés pour toute leur durée
de vie. Toute lubrification
supplémentaire pourrait causer
des dommages. Ne pas ajouter
de lubrifiant au moteur ou au
rouleau-brosse.
38
TROUBLESHOOTING
Toute autre tâche d’entretien doit être confiée à un représentant de service autorisé. Cessez
d’utiliser l’appareil s’il ne fonctionne pas comme prévu, s’il a été échappé sur le sol ou dans l’eau,
s’il est endommagé ou s’il a été laissé à l’extérieur et apportez-le au centre de réparations.
Débranchez l'appareil avant de le nettoyer ou de faire l'entretien
afin de réduire le risque de blessures.
AVERTISSEMENT
PROBLÈME CAUSE POSSIBLE SOLUTION
L'aspirateur
ne se met pas en
marche.
1. Le cordon d’alimentation
n’est pas bien branché sur
la prise de courant.
1. Insérez fermement la fiche dans la prise
de courant.
2. Pas de tension à la prise
murale.
2. Vérifiez les fusibles ou les disjoncteurs du
domicile.
3. Fusible grillé ou disjoncteur
déclenché.
3. Remplacez le fusible ou enclenchez
le disjoncteur du domicile.
4. Le rupteur thermique est
activé.
4. Débranchez l’aspirateur et laissez-le refroidir
pendant 30 minutes. (Ceci réinitialisera le
rupteur thermique)
La poussière
s’échappe de
l’aspirateur.
1. Le vide-poussière est plein. 1. Videz le vide-poussière.
2. Le vide-poussière est
mal installé.
2. Relisez le chapitre au sujet du retrait et
de la réinstallation du vide-poussière.
3. Le tuyau est mal installé. 3. Vérifiez l’installation du tuyau.
4. Le filtre lavable ou le
filtre conçu avec la
technologie HEPA
n’ont pas été installés
correctement.
4. Relisez le chapitre au sujet du retrait et du
nettoyage du filtre.
Présence d'une
odeur de fumée
et de brûlé.
1. La courroie est brisée ou
lâche.
1. Remplacez la courroie du rouleau-brosse.
2. Le rouleau à brosses est
coincé.
2. Retirez tous les débris du rouleau à brosses.
Les accessoires
de l'aspirateur
n'aspirent pas.
1. Le tuyau est obstrué. 1. Retirez le tuyau et les outils, puis retirez la
source de l’obstruction.
2. Le vide-poussière est plein. 2. Videz le vide-poussière.
3. Les filtres sont obstrués. 3. Retirez les deux filtres et nettoyez-les.
4. La poignée de déblocage
ou le tube actionne la valve
interne.
4. Soulevez la poignée et retirez-la de l’appareil.
5. L’aspirateur ne ramasse pas
les débris.
5. Il se peut que le rouleau-brosse soit éteint
ou que la courroie soit brisée.
REMARQUE : Toute autre tâche d’entretien doit être confiée à un représentant de service autorisé. Cessez
d’utiliser l’appareil s’il ne fonctionne pas comme prévu, s’il a été échappé sur le sol ou dans l’eau, s’il est
endommagé ou s’il a été laissé à l’extérieur et apportez-le au centre de réparations.
739
LIMITÉE
GARANTIE
COUVERTURE DE LA GARANTIE
Votre appareil Dirt Devil
MD
est garanti contre les défauts de fabrication et de main d'oeuvre s'il est utilisé à
des fins domestiques normales et conformément au manuel du propriétaire. Pendant la Période de garantie,
nous fournirons la main-d’œuvre et les pièces gratuitement afin de corriger une telle défectuosité pour les
produits achetés aux États-Unis, dans les boutiques d’échanges militaires américaines et au Canada.
RÉCLAMATION AU TITRE DE LA GARANTIE
Si le produit n’est pas dans l’état prévu par la garantie, apportez ou envoyez le produit à un centre de
réparations autorisé Dirt Devil
MD
avec une preuve d’achat. Pour obtenir la liste des points de service autorisés
aux É.-U., composez le numéro du service automatisé au 1 800 321-1134 OU visitez Dirt Devil
MD
en ligne à
l'adresse www.DirtDevil.com Pour obtenir du soutien ou d'autres renseignements au sujet de la garantie ou
pour connaître les boutiques offrant les réparations au titre de la garantie, appelez le Centre de réponses à
la clientèle Dirt Devil
MD
au numéro 1 800 321-1134, du lundi au vendredi, de 8 h à 19 h, HND.
ÉLÉMENTS NON COUVERTS PAR LA GARANTIE
Cette garantie ne couvre pas : l'utilisation du produit à des fins commerciales (comme par les femmes de
chambre, les concierges et les services de location d'équipement), le rouleau de brosses, la courroie, les sacs,
les filtres, un entretien inadéquat du produit, les bris causés par la mauvaise utilisation, les cas fortuits et
autres actes hors du contrôle de la Royal Appliance Mfg. Co. (« Royal », « nous »), les agissements ou
omissions du propriétaire, l'utilisation à l'extérieur du pays d'achat et de reventes d'origine du produit par le
premier acheteur. La présente garantie ne couvre pas le ramassage, la livraison, le transport, ni les réparations
à domicile.
Cette garantie ne s’applique pas aux produits achetés en dehors des États-Unis, y compris ses territoires
et possessions, en dehors d’une boutique d’échanges militaires américaine et à l’extérieur du Canada.
Cette garantie ne couvre pas les produits achetés à une partie n'étant pas un détaillant, concessionnaire
ou distributeur autorisé des produits Royal.
AUTRES CONDITIONS IMPORTANTES
La présente garantie n’est pas transférable et ne peut pas être cédée. La présente garantie sera régie et
interprétée selon les lois de l’État de l’Ohio. La période de garantie ne sera pas prolongée après tout
remplacement ou toute réparation au titre de la présente garantie. CETTE GARANTIE EST VOTRE SEUL
RECOURS ET VOIE DE DROIT FOURNIS PAR ROYAL. TOUTES AUTRES GARANTIES, EXPRESSES OU
TACITES, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE
PARTICULIER, SONT DÉCLINÉES. EN AUCUN TEMPS, ROYAL NE POURRA ÊTRE TENUE RESPONSABLE
DE TOUS LES DOMMAGES-INTÉRÊTS SPÉCIAUX, INDIRECTS, ACCIDENTELS OU ACCESSOIRES D'AUCUNE
SORTE OU D'AUCUNE NATURE ENVERS LE PROPRIÉTAIRE OU DE TOUTES PARTIES RÉCLAMANT AU NOM
DU PROPRIÉTAIRE, QUE CE SOIT PAR CONTRAT, NÉGLIGENCE, TORT OU RESPONSABILITÉ STRICTE
DES PRODUITS OU SURVENUS PAR QUELQUE CAUSE QUE CE SOIT. Certains États ne permettent
pas l’exclusion des dommages consécutifs. Par conséquent, l’exclusion précédente pourrait ne pas être
applicable dans votre cas. La présente garantie vous donne des droits précis. Vous pouvez également avoir
d’autres droits, lesquels varient d’une province à l'autre.
Appelez le Service à
la clientèle au numéro
1 800 321-1134
8 h à 17 h HNE. Lundi au vendredi
ou le samedi de 10 h à 18 h. HNE.
www.dirtdevil.com
Vous trouverez vos pièces
de rechange d'ORIGINE
en visitant le site
www.dirtdevil.com
Cet appareil est équipé des pièces suivantes :
STYLE DE COURROIE
F15
PRÉFILTRE POUR MOTEUR F94
FILTRE D'ÉCHAPPEMENT F86
LES FAITS ÉLOQUENTS
DE NOS ASPIRATEURS
Suivez les discussions sur…
Twitter@DirtDevil
Facebookcom/DirtDevil
Power DUO
™
Para limpieza de alfombrados + pisos duros
CICLÓNICA
# 961151950 / ID113543 / R0 1/15
©2015 Todos los derechos reservados.
Español - página E1
Modelo #'s UD70170 / UD20125 / UD20125B
HOLA.
BIENVENIDO.
REGISTRO DEL
PRODUCTO
Para poder consultar rápidamente, anote la información de su producto a continuación.
N. ° de modelo:
Cód. de fabricación:
(El cód. de fabricación ubicado en el reverso del producto o en su base.)
Registro de la garantía
Asegúrese de registrar su producto en línea, en el sitio www.
DirtDevil.com, o comuníquese al 1-800-321-1134 para realizar el
registro telefónicamente.
Consejo: Adjunte su recibo de compra a este Manual del propietario. Puede que le soliciten la
fecha de compra para obtener el servicio de la garantía de su producto Dirt Devil
®
.
Felicitaciones por adquirir la nueva aspiradora
vertical ciclónica Power DUO
™
para limpieza
en alfombrados + pisos duros. En este manual
encontrará todo lo que desee saber, desde las
herramientas hasta las instrucciones de uso.
¿Qué está esperando? LET’S GO.
™
En este producto se utilizan las siguientes piezas:
CORREA ESTILO F15
FILTRO PREMOTOR
F94
FILTRO DE ESCAPE
F86
Encuentre piezas de repuesto GENUINAS en el sitio www.dirtdevil.com.
42
Encuentre piezas de repuesto GENUINAS en el sitio www.dirtdevil.com.
43
ÍNDICE
Ensamblaje para inicio de uso rápido 46
Herramientas 48
Instrucciones de uso 52
Resolución de problemas 58
Garantía limitada 59
44
IMPORTANTE: LEA ESTE MANUAL CON ATENCIÓN ANTES DE
ENSAMBLAR Y USAR ESTE APARATO. ESTE PRODUCTO TIENE
COMO FIN UN USO DOMÉSTICO ÚNICAMENTE. SI SE LO UTILIZA
CON FINES COMERCIALES, LA GARANTÍA QUEDARÁ ANULADA.
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES
Cuando se utilizan aparatos eléctricos, siempre deben seguirse precauciones básicas,
incluidas las siguientes:
LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE APARATO.
ADVERTENCIA: PARA DISMINUIR EL RIESGO DE
INCENDIO, DESCARGA ELÉCTRICA O LESIONES:
• Arme por completo antes de hacer funcionar.
• Use la aspiradora y el cargador solamente con el voltaje especificado en la placa de
datos ubicada en la parte inferior de la misma.
• No deje el electrodoméstico mientras esté enchufado. Desenchufe del tomacorriente
cuando no esté en uso, y antes de limpiar o realizar un servicio.
• No utilice en el exterior o sobre superficies húmedas.
• No permita que el aparato se use como un juguete. No está diseñado para que lo
utilicen niños menores de 12 años. Se debe prestar especial atención cuando este
producto es usado cerca de los niños. Para evitar lesiones o daños, mantenga a los
niños lejos del producto y no permita que los niños coloquen los dedos u otros objetos
en ninguna abertura.
• Utilice solamente como se describe en este manual. Utilice únicamente los accesorios y
productos recomendados por el fabricante.
• No utilice si el cable o el enchufe están dañados. Si el electrodoméstico no está
funcionando como debería, se ha dejado caer, se ha dañado, se ha dejado a la
intemperie, o ha caído dentro del agua, devuélvalo a un centro de servicio antes de
continuar con el uso.
• No tire ni lo transporte tomándole del cordón eléctrico, no utilice el cordón eléctrico
como asa, no cierre la puerta sobre el cordón eléctrico, ni tire del mismo alrededor de
esquinas o rebordes agudos. No coloque el producto sobre el cordón. No pase el aparato
sobre el cordón eléctrico. Mantenga el cordón eléctrico lejos de superficies calientes.
• No lo desconecte tirando del cordón eléctrico. Para desconectarlo, tome la clavija, no el
cordón eléctrico.
• No tome la clavija o el aparato con las manos mojadas.
• No coloque objetos en las aperturas. No lo use con una apertura bloqueada; manténgalo
libre de polvo, pelusa, pelo y cualquier cosa que pueda reducir el flujo de aire.
• Mantenga lejos de las aperturas y partes móviles el pelo, ropa suelta, dedos y todas las
partes del cuerpo.
• Apague todos los controles antes de desconectar.
• Tenga especial cuidado al limpiar escaleras. Para evitar lesiones personales o daños, y
evitar que la aspiradora se caiga, siempre colóquela al pie de la escalera o sobre el suelo.
No coloque la aspiradora sobre escaleras ni muebles, ya que puede ocasionar lesiones
o daños.
• No use este aparato para aspirar líquidos inflamables ni combustibles (como gasolina)
o restos de madera lijada, ni lo use en áreas donde dichos materiales pudieran
estar presentes.
ADVERTENCIA
45
ADVERTENCIA:
Para disminuir el riesgo de choque eléctrico, este aparato tiene un enchufe polarizado
(una patilla es más ancha que la otra). Este enchufe puede usarse en una toma de
corriente polarizada, de una sola manera. Si el enchufe no encaja completamente en
la toma de corriente, colóquelo al revés. Si aun así no encaja, comuníquese con un
electricista calificado para que instale la toma de corriente apropiada. No haga ningún
tipo de modificación al enchufe.
CAUTION: TO REDUCE THE RISK OF DAMAGE:
• Evite levantar objetos duros y afilados con este producto, ya que podrían causar daño.
• Guarde el aparato de forma adecuada en la casa, en un lugar seco. No lo exponga a
temperaturas de congelamiento.
• No use objetos filosos para limpiar la manguera, ya que pueden causar daños.
• Cuando el rodillo de cepillos está colocado, no deje que la aspiradora permanezca inmóvil
durante mucho tiempo, ya que podría dañar el piso.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
• No use este aparato para aspirar líquidos inflamables ni combustibles (como gasolina)
o restos de madera lijada, ni lo use en áreas donde dichos materiales pudieran
estar presentes.
• Desconecte la aspiradora antes de conectar el Turbo Tool
®
.
• No aspire objetos que estén quemándose o emitiendo humo, tales como cigarrillos,
cerillos o cenizas calientes.
• No utilice sin los filtros y/o el depósito de polvo en su lugar.
• ADVERTENCIA: Este producto contiene sustancias químicas reconocidas por el estado
de California como causantes de cáncer, defectos congénitos o daños reproductivos.
LÁVESE LAS MANOS DESPUÉS DE USAR EL PRODUCTO.
SU ASPIRADORA TIENE INCORPORADO UN PROTECTOR
TÉRMICO PARA IMPEDIR EL SOBRECALENTAMIENTO.
AVISO
CUANDO SE ACTIVA EL PROTECTOR TÉRMICO, LA ASPIRADORA DEJA DE
FUNCIONAR. Si esto sucede, proceda de la siguiente manera:
1. Apague la aspiradora y desenchúfela de la toma de corriente eléctrica.
2. Vacíe el contenedor para polvo.
3. Inspeccione la entrada de la boquilla, el conector de la manguera, la manguera,
la entrada del contenedor para polvo, el ltro ciclónico, el ltro enjuagable y el
ltro HEPA para asegurarse de que no hay obstrucciones. Si hay obstrucciones,
elimínelas.
4. Cuando la aspiradora está desenchufada y se deja enfriar el motor durante
30 minutos, el protector térmico se desactiva, y se puede continuar pasando la
aspiradora.
Si el protector térmico sigue activándose después de efectuar los pasos
anteriores, es posible que su aspiradora necesite mantenimiento.
46
INSERTE EL TUBO DE
EXTENSIÓN PARA
ASPIRAR EN LA PARTE
SUPERIOR DE LA
ASPIRADORA. ASEGURE
LA MANGUERA AQUÍ
Y AQUÍ.
¡ENROSQUE EL CABLE
ALREDEDOR DE LOS
GANCHOS PORTACABLES!
7
ENCHUFE EL CABLE Y
PRESIONE AQUÍ PARA
ENCENDER LA UNIDAD.
47
MANTENGA LA BOQUILLA
HACIA ABAJO CON EL PIE
Y TIRE HACIA ATRÁS DE
LA MANIJA.
¡SU ASPIRADORA
POWER DUO™
ESTÁ LISTA
PARA ASPIRAR!
¿NECESITA AYUDA?
Visite el sitio dirtdevil.com/support
o contacte a nuestro Departamento
de servicio al cliente llamando al
(800) 321-1134.
8:00 a. m. - 7:00 p. m. hora del este, Lun. - Vier.
o Sáb. 10:00 a. m. - 6:00 p. m. hora del este.
Siga la conversación...
Twitter@DirtDevil
Facebook.com/DirtDevil
INICIO DE USO RÁPIDO
48
1. Presione el botón de
liberación del tubo
de extensión.
*
TUBO DE EXTENSIÓN
AJUSTABLE PARA ASPIRAR
*Los accesorios no vienen incluidos con todos los modelos.
2. Tire del tubo hacia arriba
y hacia afuera.
3. Empuje las herramientas
en el tubo de extensión
para obtener una limpieza
conveniente. Una vez que
haya terminado, gire y tire
para extraerlas.
749
*
TUBO DE EXTENSIÓN:
conéctelo al tubo de aspirar
para lograr un mayor alcance
en techos y en pisos duros.
HERRAMIENTA PARA ASPIRAR
+ DESEMPOLVAR PISOS
CON ALMOHADILLA SWIPES™:
aspire y quite el polvo de la
mayoría de los pisos duros.
HERRAMIENTA COMBO 2 EN 1:
utilice la boquilla de limpieza de
rincones para espacios reducidos,
esquinas y a lo largo de los
bordes de escaleras y zócalos.
Pruebe el cepillo quitapolvo en
muebles, mesadas, lámparas,
persianas y más. Presione el
botón de bloqueo (A) hacia
abajo y deslícelo para pasar
de un modo a otro.
TURBO TOOL
®
: para muebles
tapizados, cortinas, colchones
y escaleras.
PRECAUCIÓN
La aspiradora no debe utilizarse para limpiar mascotas.
ADVERTENCIA
Desenchufe la aspiradora antes deconectar la
manguera, el tubo de extensión o las herramientas.
KIT DE
HERRAMIENTAS
COMPLETO
INCORPORADO
*Los accesorios no vienen incluidos con todos los modelos.
OR
A
A
HERRAMIENTAS
50
LIMPIEZA DE PISOS DUROS CON SWIPES
™
La herramienta Vac+Dust para aspirar y quitar el polvo de los pisos,
junto con la almohadilla para polvo de microfibra lavable SWIPES™,
recogen suciedad, polvo, residuos y el pelo de las mascotas. La
aspiradora Power Duo
™
se encargará del resto.
1. Deslice un lado en un
compartimiento y luego el otro.
2. La aspiradora recolecta
suciedad y esiduos de los
pisos duros, mientras que
la almohadilla de microfibra
SWIPES™ recolecta el resto.
SUCTION
*
751
LIMPIEZA DE OTRAS
SUPERFICIES CON
SWIPES
™
1. Quite el tubo de extensión
ajustable para aspirar
para limpiar cómodamente
superficies que no sean pisos.
2. Conecte el tubo de extensión
y la herramienta 2 en 1 para
lograr una mejor limpieza.
*
HERRAMIENTAS
Extreme las precauciones cuando utilice la aspiradora para limpiar escaleras. Para evitar lesiones o daños físicos,
y a fin de evitar que la aspiradora se caiga, siempre colóquela al pie de las escaleras o sobre el suelo. No coloque
la aspiradora sobre las escaleras ni sobre un mueble, ya que pueden generarse lesiones o daños. Cuando utilice las
herramientas accesorias, siempre asegúrese de que el mango se encuentre en posición vertical.
PRECAUCIÓN
52
1. Tire la basura de la copa
cuando esté llena.
2. Presione el botón de liberación
(A) y tire hacia afuera de la copa
de recolección de residuos.
VACIAMIENTO DE LA
COPA DE RECOLECCIÓN
DE RESIDUOS
3. Ahora, arroje los residuos
presionando el botón inferior.
Límpiela para eliminar el polvo.
4. Coloque primero el respaldo de
la copa en la base. Empuje la
parte superior de la copa contra
el panel trasero. Escuchará un
chasquido cuando se sujete en
su lugar.
Este sería un buen momento para verificar el estado de su filtro. ¿Se encuentra sucio? Consulte
la página 13 para ver los pasos de limpieza.
ADVERTENCIA
Para disminuir el riesgo de lesiones físicas, desenchufe
la unidad antes de limpiarla o realizarle un servicio de
mantenimiento. No utilice la unidad si esta no tiene
colocados la copa de recolección de residuos o los filtros.
A
B
753
LIMPIEZA DEL FILTRO
ENJUAGABLE
1. Extraiga la copa de recolección
de residuos.
3. Enjuague el filtro con agua
hasta que desaparezca la
suciedad. Retuérzalo y después
déjelo secar al aire libre
durante 24 horas o hasta que
esté seco.
2. ¿Puede ver el filtro debajo
de la copa de recolección
de residuos? Levántelo.
4. Vuelva a colocarlo en el
interior, hasta el fondo.
Para reemplazar el filtro F9Y, visite el sitio dirtdevil.com o llámenos al (800) 321-1134.
INSTRUCCIONES DE USO
54
LIMPIEZA DE LOS
FILTROS DE ESCAPE
1. Empuje la lengüeta en la parte
frontal de la cubierta para
girarla hacia afuera.
3. Vuelva a colocar el filtro seco.
Ahora, alinee la cubierta del
filtro primero con las lengüetas
de abajo y luego vuelva a
sujetarlo a presión en su lugar.
2. Extraiga el filtro, enjuague la
suciedad de ambos lados, y
déjelo secar al aire libre
durante 24 horas antes de
volver a colocarlo, o hasta
que esté seco.
ADVERTENCIA
Para disminuir el riesgo de lesiones físicas, desenchufe
la unidad antes de limpiarla o realizarle un servicio
de mantenimiento. No utilice la aspiradora si no tiene
colocados la copa de recolección de residuos o los filtros.
Para reemplazar el filtro F86, visite el sitio dirtdevil.com o llámenos al (800) 321-1134.
ADVERTENCIA
Para disminuir el riesgo de lesiones físicas,
desenchufe la unidad antes de limpiarla o
realizarle un servicio de mantenimiento. No utilice
la aspiradora si no tiene colocados la copa de
recolección de residuos o los filtros.
755
LIMPIEZA DE LA
UNIDAD CICLÓNICO
1. Gire y abra la copa de
recolección de residuos.
2. Utilice la herramienta
quitapolvo para limpiar
unidad ciclónico.
INSTRUCCIONES DE USO
56
LIMPIEZA DEL
CEPILLO GIRATORIO
PRECAUCIÓN
Para reducir el riesgo de lesión derivado de las piezas
móviles, desconecte el aparato antes de realizarle el servicio
de mantenimiento.
1. Dé vuelta su aspiradora Power
Duo. Utilice un destornillador
Phillips para extraer los seis
tornillos. Levante hacia afuera
la placa base.
2. Coloque el elevador giratorio
en posición ascendente.
4. Levante el elevador giratorio
aquí y vuelva a colocar la
placa. Asegúrela con tornillos
y después empuje el elevador
hacia abajo hasta que escuche
un chasquido.
3. Limpie el cepillo giratorio
y luego.
757
PRECAUCIÓN
Para reducir el riesgo de lesión derivado de las
piezas móviles, desconecte el aparato antes de
realizarle el servicio de mantenimiento.
1. Dé vuelta su aspiradora Power
Duo. Utilice un destornillador
Phillips para extraer los seis
tornillos. Levante hacia afuera
la placa base.
3. Deslice la correa alrededor del
cepillo giratorio, en el área sin
cerdas (A) y la clavija de metal
(B). Alinee el cepillo giratorio
en los compartimientos
ubicados en el extremo de la
boquilla. Vuelva a colocar la
placa y atornille todo junto.
REPLACE THE BELT
2. Repita los pasos 1 y 2. Luego,
extraiga la correa vieja. Deslice
una nueva correa con las letras
hacia afuera.
Para reemplazar Correa estilo 5 visite el sitio dirtdevil.com o llámenos al (800) 321-1134.
INSTRUCCIONES DE USO
B
A
LUBRICACIÓN:
El motor y el rodillo de
cepillos están equipados con
rodamientos que contienen
suficiente lubricación para su
vida útil. Agregar lubricante
podría provocar daños. No
agregue lubricante al motor ni
al rodillo de cepillos.
58
TROUBLESHOOTING
Todo otro servicio de mantenimiento deberá ser realizado por personal técnico autorizado. Si el
aparato no funciona como debe, si se ha caído o dañado, o si se lo ha dejado a la intemperie
o ha sido sumergido en agua, llévelo a un Centro Técnico antes de continuar usándolo.
Para disminuir el riesgo de lesiones físicas, desenchufe la unidad
antes de limpiarla o realizarle un servicio de mantenimiento.
ADVERTENCIA
PROBLEMA CAUSA POSIBLE SOLUCIÓN POSIBLE
La aspiradora
no funciona.
1. El cable de alimentación no
está enchufado con firmeza
en el tomacorriente.
1. Enchúfelo firmemente.
2. Fusible quemado o
disyuntor activado.
2. Revise el fusible o el disyuntor del hogar.
3. Verifique que no haya
voltaje en el tomacorriente.
3. Reemplace el fusible/reinicie el disyuntor del
hogar.
4. Protector térmico activado. 4. Desenchufe la aspiradora y déjela enfriar
durante 30 minutos. (Esto hará que el protector
térmico se reinicie.)
Sale polvo de la
aspiradora
1. Copa de recolección de
residuos llena.
1. Vacíe la copa de recolección de residuos.
2. Copa de recolección de
residuos colocada
incorrectamente.
2. Revise la sección de Reemplazo y extracción
de la copa de recolección de residuos.
3. La manguera no está
colocada correctamente.
3. Revise la sección de colocación de la
manguera.
4. Los elementos enjuagables
o el filtro fabricados con
materiales HEPA no están
completamente instalados.
4. Revise la sección Extracción y limpieza del filtro.
Detección de olor
a humo/
quemado.
1. Correa rota o estirada. 1. Reemplace la correa del cepillo giratorio.
2. El cepillo giratorio está
obstruido.
2. Limpie/Quite los residuos del cepillo giratorio.
Las herramientas
de aspiración no
aspiran.
1. La manguera está tapada. 1. Extraiga la manguera y las herramientas. Elimine
la obstrucción.
2. La copa de recolección de
residuos está llena.
2. Vacíe la copa de recolección de residuos.
3. Uno o ambos filtros están
obstruidos.
3. Extraiga ambos filtros y límpielos.
4. Libere la manija/tubo de
extensión para accionar la
válvula interna.
4. Tire de la manija hacia arriba y hacia afuera de
la unidad.
5. La aspiradora no aspira
los residuos.
5. Es posible que el cepillo giratorio esté
desactivado o que la correa
esté rota.
NOTA: Todo otro servicio de mantenimiento deberá ser realizado por personal técnico autorizado. Si el aparato no
funciona como debe, si se ha caído o dañado, o si se lo ha dejado a la intemperie o ha sido sumergido en agua,
llévelo a un Centro Técnico antes de continuar usándolo.
759
GARANTÍA
GARANTÍA
COBERTURA DE LA GARANTÍA
En casos de uso y mantenimiento domésticos en condiciones normales, y conforme al Manual del propietario,
su producto Dirt Devil
®
tiene garantía contra fallas de fábrica en los materiales y la mano de obra. Durante
el Plazo de la garantía, la empresa le proporcionará la mano de obra y los repuestos, sin ningún costo, a los
fines de reparar cualquier falla del producto adquirido en los Estados Unidos, de los EE. UU., y Canadá.
CÓMO REALIZAR UN RECLAMO POR LA GARANTÍA
Si este producto no presentara las características garantizadas, llévelo o envíelo a un Distribuidor técnico
oficial autorizado de Dirt Devil
®
, junto con el comprobante de compra. Para ser redirigido en forma
automática a un Centro de servicios autorizado en los EE. UU., llame al: 1-800-321-1134 O visite el sitio en
línea de Dirt Devil
®
en www.DirtDevil.com. Para obtener más ayuda o información sobre esta Garantía o la
disponibilidad de los Centros de servicios contemplados en la garantía, llame al Centro de respuesta al
consumidor de Dirt Devil
®
al 1-800-321-1134, de lunes a viernes de 8 a. m. a 7 p. m., hora del este.
NO CUBIERTO POR LA PRESENTE GARANTÍA
La presente Garantía no cubre los siguientes supuestos: el uso del producto en operaciones comerciales (tales
como servicios de limpieza y de alquiler de equipamiento), el cepillo giratorio, la correa, las bolsas y los filtros,
el mantenimiento incorrecto del producto, los daños derivados de su mal uso, casos fortuitos o hechos de la
naturaleza, vandalismo u otros actos fuera del control de Royal Appliance Mfg. Co. (en adelante, "Royal" y
"Nosotros"). La garantía tampoco cubre los actos u omisiones del propietario, su uso fuera del país donde
se compró el producto originalmente y las reventas del producto que realizare el propietario original. Esta
garantía no cubre la recolección, la entrega, el transporte ni el servicio a domicilio del producto.
Esta garantía no se aplica a los productos adquiridos fuera de los Estados Unidos, incluidos sus territorios
y posesiones, fuera de Tiendas de intercambios militares de los EE. UU. y fuera de Canadá. Esta garantía
no cubre los productos adquiridos a un tercero no autorizado como minorista, concesionario o distribuidor
de los productos Royal.
OTROS TÉRMINOS IMPORTANTES
Esta garantía no es transferible y no podrá ser cedida. Esta garantía se regirá e interpretará de conformidad
con las leyes del Estado de Ohio. El Plazo de la garantía no se prolongará por ningún reemplazo o reparación
realizados conforme a la garantía. ESTA GARANTÍA REPRESENTA LA GARANTÍA Y EL RECURSO LEGAL
EXCLUSIVOS, PROPORCIONADOS POR ROYAL. TODAS LAS DEMÁS GARANTÍAS, EXPRESAS O IMPLÍCITAS,
SERÁN RECHAZADAS, INCLUIDAS LAS GARANTÍAS DE APTITUD PARA LA VENTA O ADECUACIÓN A FINES
ESPECÍFICOS. EN NINGÚN CASO ROYAL SERÁ RESPONSABLE POR LOS DAÑOS ESPECIALES, INDIRECTOS,
INCIDENTALES O MEDIATOS DE NINGUNA CLASE, QUE SUFRA EL PROPIETARIO
O CUALQUIER PARTE QUE RECLAME POR INTERMEDIO DE ESTE, YA SEA CON BASE EN UN CONTRATO,
POR NEGLIGENCIA, HECHO ILÍCITO CIVIL O RESPONSABILIDAD OBJETIVA, NI POR NINGUNA
OTRA CAUSA. En algunos estados, la exclusión de los daños mediatos no está permitida, de modo que la
exclusión precedente puede no serle aplicable. Esta garantía le otorga derechos específicos. También puede
tener otros derechos,que varían según el estado.
Llame a nuestro
Departamento de servicio
al cliente al
(800) 321-1134
8:00 a. m. - 7:00 p. m. hora del este,
Lun. - Vier. o Sáb. 10:00 a. m. - 6:00 p. m.
hora del este.
www.dirtdevil.com
Encuentre piezas de
repuesto GENUINAS en
el sitio www.dirtdevil.com.
En este producto se utilizan las siguientes piezas:
CORREA ESTILO
F15
FILTRO PREMOTOR F94
FILTRO DE ESCAPE F86
NUESTRAS ASPIRADORAS
HABLAN POR SÍ MISMAS
Siga la conversación...
Twitter@DirtDevil
Facebookcom/DirtDevil
