Business Wire Binder
&,-.CdglddY6kZcjZ!>iVhXV!>aa^cd^h+%&)("&%.*JH6+(%"-.("&+%%
Australia Canada Deutschland France Japan Polska United Kingdom
Benelux China España Italia Korea Singapore United States
Useful Phone Numbers
Please read these instructions before use.
Veuillez lire ces instructions avant utilisation.
Lea estas instrucciones antes del uso.
mm inch number of sheets
6mm 1/4” 2-35
8mm 5/16” 36-50
10mm 3/10” 51-61
11mm 7/16” 61-80
12mm 1/2” 81-100
14mm 9/16” 100-130
ENGLISH
CAPABILITIES
IMPORTANT SAFETY INSTRUCTIONS
When punching;
- always ensure the machine is on a stable surface
- test punch scrap sheets and set the machine before punching final documents
- remove staples and other metal articles prior to punching
- never exceed the machines quoted performance
WIRE COMB DIAMETER & DOCUMENT SIZES
2
Punching Capacity
Paper sheets
70-80g / 20lb 15 sheet
Transparent covers
100-200 micron / 4-8 mil 2 sheet
200+ micron / 8+ mil 1 sheet
Other standard covers
160-270g / 40-60 lb 2 sheet
270+g / 60+ lb 1 sheet
Waste tray capacity approx. 1500 sheet
Binding Capacity
Max wire comb size 14mm
Max document (80g / 20lb) c. 130 sheet
Technical Data
Paper dimensions A4
Punching slots 34
Slot pitch 3: 1”
Adjustable edge guide yes- rotary
Net weight 7.8 kg / 17.2 lb
Dimensions (LxDxH) 470 x 390 x 130mm / 18.5” x 15.3” x 5.1”
Please keep for future reference.
Read Before Using!
Need Help?
Customer Service….
www.fellowes.com
Let our experts help you
with a solution.
Always call Fellowes
before contacting
your place of purchase.
Storage and Document Measure
Waste tray
When binding;
- take care, potential pinch point
Waste tray
Storage tray
and Document
measure
Document
support (lid)
Punch handle
Wire closing lever
Wheel to
adjust edge
guide
Adjustable
edge guide
Window
Paper Entry
Wire closing jaws
Wire comb support
3

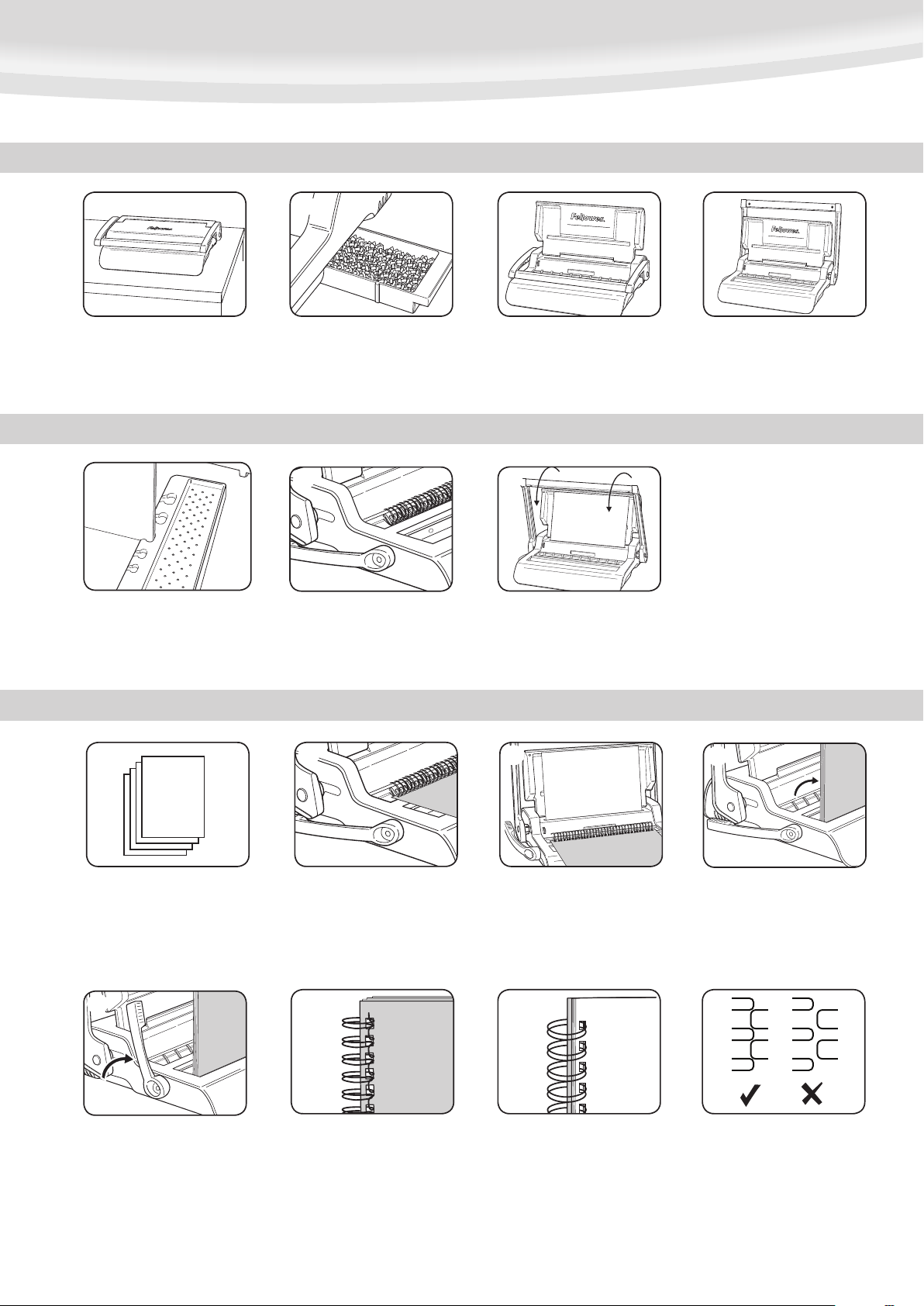

1. Ensure the machine is on a
stable surface.
2. Check waste tray is empty
and correctly fitted.
3. Lift the lid. Ensure the wire
closing lever is pushed backwards.
4. Lift the punch handle to its
upright position.
BEFORE YOU BIND
1. Select the correct wire comb
diameter using the comb
storage tray.
2. Hang the selected wire
comb onto wire comb support.
STEPS TO BIND
1
21 3
4. Lift the wire comb upwards off the
hooks. Carefully place into the open
wire closing mechanism. Ensure the
wire comb is open and touching the
bottom of the mechanism.
5. Lift the wire closing lever
forwards. The closing scale guide is
on the moving jaw. Close the jaws
until the wire gauge shows the size
of wire being closed.
6. Check the closed seam. If
the seam is not closed correctly,
the document can be placed
into the jaws and closed again.
7. To hide the seam, turn the
rear cover backwards. The front
cover is now visible. The seam is
hidden inside the document.
6 7
3. Test punch scrap sheets to
check edge guide setting.
3
SET UP
4
2
5
4
1. Punch sheets in small
batches that do not overload
the machine or user.
2. Starting with the rear cover.
Load punched sheets directly onto
the hanging open wire comb.
3. Punch and hang the front
cover. Punch and hang the
remaining sheets.
1 3
30
Max 15
(80gsm)
2
8. Check wire seam closure is
complete. Loose binding allows
sheet loss. Good closure retains
all sheets.
8
CORRECTING A BOUND DOCUMENT
REMOVAL OF WASTE CLIPPINGS
WARRANTY
Fellowes warrants all parts of the binder to be free of defects in material and workmanship
for 2 years from the date of purchase by the original consumer. If any part is found to be
defective during warranty period, your sale and exclusive remedy will be repair or replacement,
at Fellowes’ option and expense, of the defective part. This warranty does not apply in
cases of abuse, mishandling or unauthorised repair. Any implied warranty, including that of
merchantability or fitness for particular purpose, is hereby limited in duration to the appropriate
warranty period set forth above. In no event shall Fellowes be liable for any consequential
damages attributable to this product. This warranty gives you specific legal rights. You may
have other legal rights that vary from this warranty. The duration, terms and conditions of this
warranty are valid worldwide, except where different limitations, restrictions or conditions may
be required by local law. For more details or to obtain services under this warranty, please
contact Fellowes or your dealer.
TROUBLESHOOTING
Wire binding is a secure binding system. Additional sheets cannot be
added unless the document is disassembled and then re-bound.
The waste tray is located under the machine and is accessed from the
right side. For best results empty the tray regularly.
STORAGE
Lower the punch handle to the horizontal position. Lower the lid.
Problem
Punched holes are not central
Machine will not punch
Punch holes are not parallel to edge
Partial holes
Damaged hole edges
Waste tray leaks
Sheets fall out of document
Cause
Edge guide not set
Blockage
Debris is stuck below dies
Sheets not correctly aligned to punch pattern
Possibly overloading the machine
Waste tray is not correctly inserted or ‘burst
feature’ has activated
Wire comb is not closed enough
Solution
Adjust edge guide until hole pattern is correct
Check waste tray in empty. Check for blockage to paper entry
Take stiff cardboard and slide into the paper entry. Move the
cardboard sideways to release any stray clippings into the
waste tray
Adjust edge guide and test punch scrap sheets until correct
Punch plastic covers with paper sheets. Reduce number of
sheets being punched
Check waste tray is empty and ‘burst feature’ is closed
Check closure of wire comb. Place into closing mechanism and
improve binding closure.
4
millimètres pouces nombre de feuilles
6mm 1/4 po 2-35
8mm 5/16 po 36-50
10mm 3/10 po 51-61
11mm 7/16 po 61-80
12mm 1/2 po 81-100
14mm 9/16 po 100-130
FRANÇAIS
CAPACITÉS
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
En perforant :
- assurez-vous que l’appareil est toujours sur une surface stable
- testez la perforation sur des feuilles de rebuts et réglez l’appareil avant de
perforer les documents finaux
- retirez les agrafes et autres objets métalliques avant de perforer
- ne dépassez jamais la performance indiquée de l’appareil
TAILLES DE DOCUMENTS ET DIAMÈTRE
DU PEIGNE
ATTENTION
6
Capacité de perforation
Feuilles de papier
70 à 80 g / 20 lb 15 feuilles
Couvertures transparentes
100-200 microns / 4 à 8 mil 2 feuilles
200+ microns / 8+ mil 1 feuille
Autres couvertures standard
160 à 270 g / 40 à 60 lb 2 feuilles
270+ g / 60+ lb 1 feuille
Capacité du plateau de déchets env. 1500 feuilles
Capacité de reliure
Grosseur maximale du peigne 14 mm
Document maximum (80 g / 20 lb) c. 130 feuilles
Données techniques
Dimensions du papier A4
Fentes de reliure 34
Nombre de fentes 3 : 25,4 mm / 3 : 1 po
Guide de tranche réglable oui - rotatif
Poids net 7,8 kg / 17,2 lb
Dimensions (LxPxH) 470 x 390 x 130 mm / 18,5 po x 15,3 po x 5,1 po
Veuillez conserver à titre de référence.
À lire avant d’utiliser !
Vous avez be-
soin d’aide ?
Service à la clientèle….
www.fellowes.com
Laissez nos experts vous
aider à trouver une solution.
Appelez toujours Fellowes avant
de contacter l’endroit d’achat.

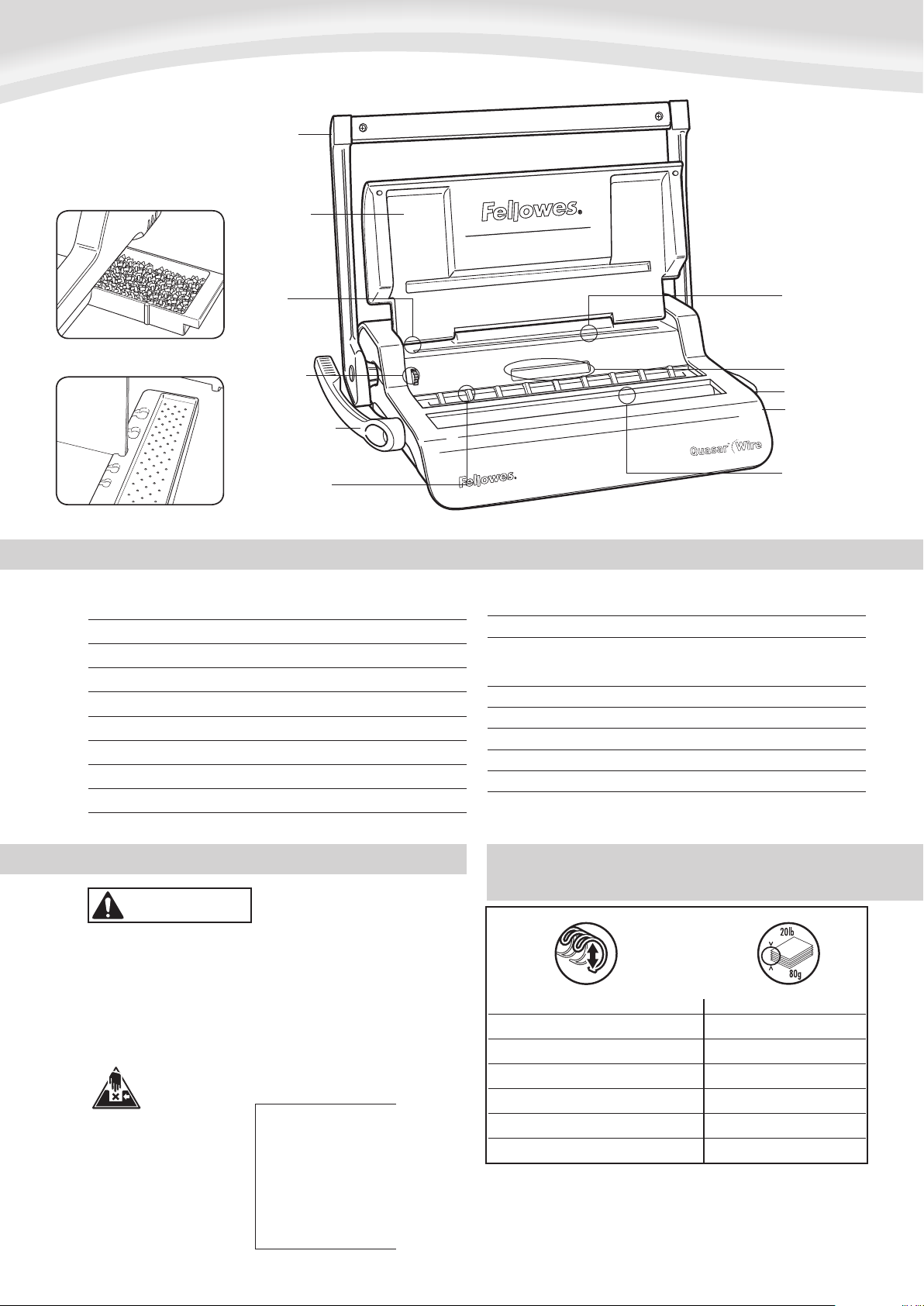

Rangement et mesure de document
Plateau de déchets
En reliant :
- prenez garde, point de
pincement potentiel
Plateau de déchets
Rangement de
peigne et mesure
de document
Support de
document
(couvercle)
Poignée de
perforation
Levier de
fermeture des
mâchoires
Roulette
d’ajustement
du guide latéral
Guide latéral
ajustable
Fenêtre
Entrée de papier
Mâchoires de
fermeture du
fil métallique
Support du peigne
87

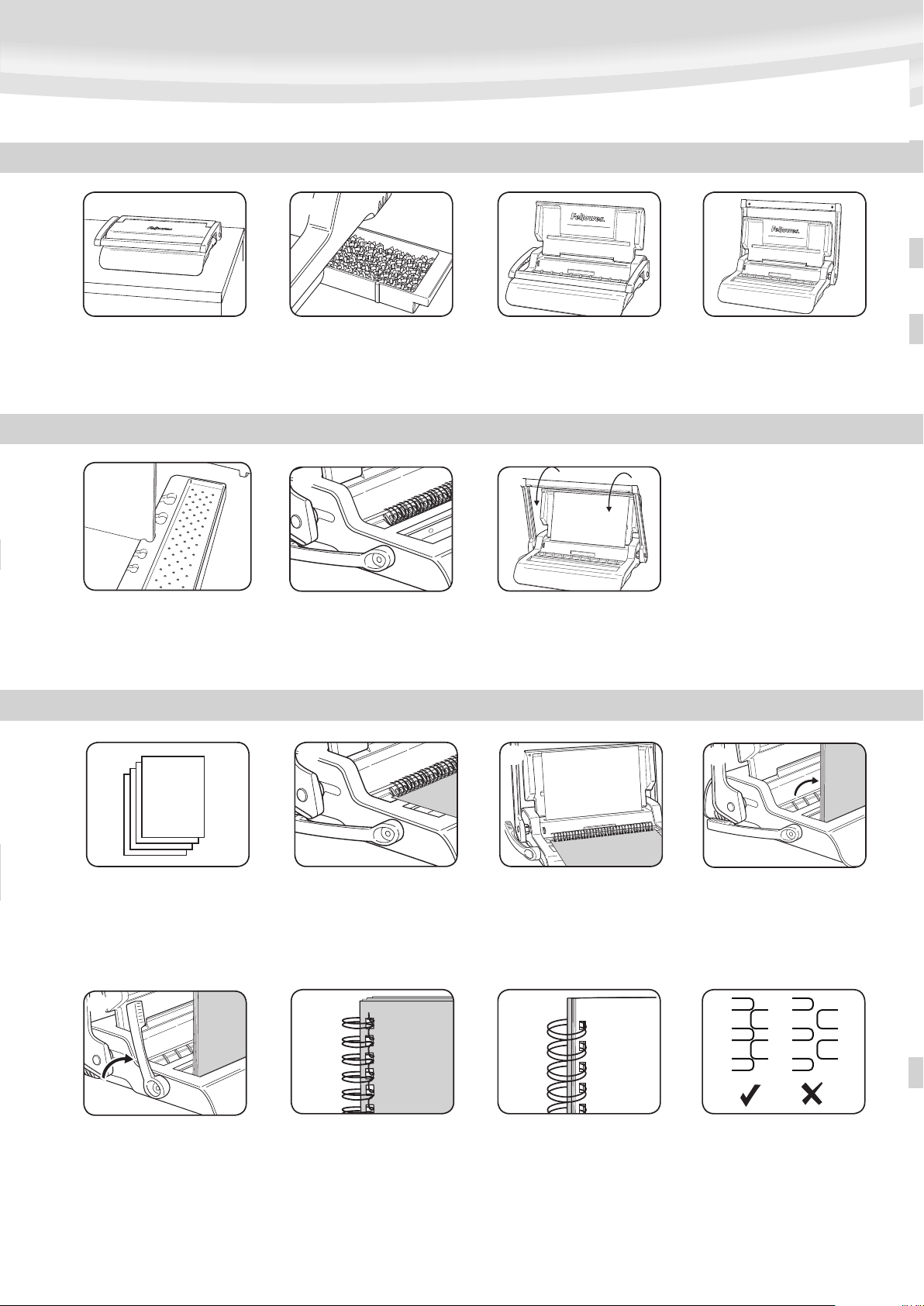

1. Assurez-vous que l’appareil
soit toujours sur une surface
stable.
2. Vérifiez que le plateau
de déchets est vide et bien
ajusté.
3. Soulevez le couvercle. Veillez
à ce que le levier de fermeture
des mâchoires soit poussé vers
l’arrière.
4. Soulevez la poignée de
perforation à sa position
verticale.
AVANT DE RELIER
1. Sélectionnez le bon
diamètre de peigne à l’aide
du plateau de rangement du
peigne.
2. Accrochez le fil métallique
sélectionné au support
du peigne.
OPÉRATIONS POUR RELIER
1
21 3
4. Soulevez le peigne vers le haut et
décrochez-le. Placez-le délicatement
dans l’ouverture du mécanisme de
fermeture du fil métallique. Veillez à
ce que le peigne soit ouvert et qu’il
touche le fond du dispositif.
5. Soulevez le levier de fermeture
du fil en le tirant vers l’avant. Le
guide de l’échelle de fermeture
se trouve sur la mâchoire mobile.
Fermez les mâchoires jusqu’à ce
que le calibreur du fil métallique
indique la taille du fil à fermer.
6. Vérifiez la fermeture du
joint. Si le joint n’est pas bien
fermé, vous pouvez remettre le
document dans les mâchoires
et refermer le joint.
7. Pour dissimuler le joint,
tournez la couverture arrière
vers l’arrière. La couverture
avant est maintenant visible. Le
joint est dissimulé à l’intérieur
du document.
6 7
3. Testez la perforation sur des
feuilles de rebut pour vérifier le
réglage du guide de tranche.
3
INSTALLATION
4
2
5
4
1. Perforez les feuilles par
petits lots qui ne surchargent
pas l’appareil ou l’utilisateur.
2. En commençant par la
couverture arrière, chargez les
feuilles perforées directement sur
le peigne ouvert.
3. Perforez et accrochez la
couverture avant. Perforez et
accrochez les feuilles restantes.
1 3
30
Max 15
(80 g/m
2
)
2
8. Vérifiez si le joint est bien
fermé. Vous risquez de perdre
des feuilles si la reliure est
lâche. Un joint bien fermé
permet de retenir toutes les
feuilles.
8
CORRIGER UN DOCUMENT RELIÉ
RETRAIT DES ROGNURES
GARANTIE
Fellowes garantit que toutes les pièces de la relieuse sont exemptes de tout vice de matériau
ou de fabrication pendant une période de 2 ans à partir de la date d’achat par le consommateur
initial. Si une pièce s’avère défectueuse durant la période de garantie, votre seul et unique
recours sera la réparation ou le remplacement de la pièce défectueuse à la discrétion et aux
frais de Fellowes. Cette garantie ne couvre pas les cas de mauvaise utilisation, mauvaise
manipulation ou réparation non autorisée. Toute garantie implicite, y compris celle de qualité
marchande ou d’adaptation à une utilisation particulière, se limite par la présente à la durée
de la période de garantie appropriée établie dans ce document. En aucun cas, Fellowes ne sera
tenue responsable de quelque façon que ce soit de tout dommage consécutif attribuable à ce
produit. Cette garantie vous donne des droits juridiques spécifiques. Vous pourriez aussi avoir
d’autres droits juridiques différents de cette garantie. La durée, les modalités et les conditions de
cette garantie s’appliquent partout au monde sauf dans les cas où différentes limites, restrictions
ou conditions pourraient être exigées par la loi locale. Pour plus de détails ou pour obtenir un
service sous cette garantie, veuillez contacter Fellowes ou votre concessionnaire.
DÉPANNAGE
La reliure au fil métallique est un système de reliure sûr. On ne peut
y ajouter des feuilles supplémentaires à moins de désassembler le
document, puis de le relier de nouveau.
Le plateau de déchets se trouve sous l’appareil et vous pouvez y avoir accès
du côté droit. Pour les meilleurs résultats, videz régulièrement le plateau.
RANGEMENT
Abaissez la poignée de perforation à sa position horizontale. Abaissez le couvercle.
Problème
Les trous perforés ne sont
pas centrés
L’appareil ne perfore pas
Les trous perforés ne sont pas
parallèles à la tranche
Trous partiels
Bords de trous endommagés
Le plateau de déchets fuit
Des feuilles tombent du document
Cause
Le guide de tranche n’est pas réglé
Blocage
Des débris sont coincés sous les
emporte-pièces
Les feuilles ne sont pas alignées correctement
pour le motif de perforations
Surcharge possible de l’appareil
Le plateau de déchets n’est pas inséré
correctement ou la « fonction de rafale »
est activée
Le peigne n’est pas suffisamment fermé
Solution
Ajustez le guide de tranche jusqu’à ce que le motif des trous
soit exact
Vérifiez que le plateau de déchets est vide. Vérifiez s’il y a un
blocage à l’entrée de papier
Prenez un carton rigide et glissez-le à l’entrée de papier.
Déplacez le carton de côté pour dégager toutes rognures dans
le plateau de déchets
Ajustez le guide de tranche et testez-le sur des feuilles de rebut
jusqu’à ce que ce soit exact
Perforez les couvertures de plastique avec les feuilles de papier.
Réduisez le nombre de feuilles à perforer
Vérifiez que le plateau de déchets est vide et que la « fonction
de rafale » est fermée
Vérifiez le peigne de fermeture. Remettez le tout dans le
dispositif de fermeture et refermez la reliure de la bonne
façon.
8 10
mm pulg. número de hojas
6 mm 1/4 pulg. 2-35
8 mm 5/16 pulg. 36-50
10 mm 3/10 pulg. 51-61
11 mm 7/16 pulg. 61-80
12 mm 1/2 pulg. 81-100
14 mm 9/16 pulg. 100-130
ESPAÑOL
CAPACIDADES
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Al perforar;
- siempre asegúrese de que la máquina esté sobre una superficie estable
- perfore hojas a modo de prueba y configure la máquina antes de perforar los
documentos finales
- retire las grapas y otros artículos de metal antes de la perforación
- nunca supere la capacidad indicada de las máquinas
DIÁMETRO DEL PEINE DE ALAMBRE Y
TAMAÑOS DE LOS DOCUMENTOS
PRECAUCIÓN
10
Capacidad de perforación
Hojas de papel
70-80 g / 20 lb 15 hojas
Tapas transparentes
100-200 micrones / 4-8 mil 2 hojas
más de 200 micrones / 8 mil 1 hoja
Otras tapas estándar
160-270 g / 40-60 lb 2 hojas
más de 270 g / 60 lb 1 hoja
Capacidad de la bandeja para desechos aprox. 1500 hojas
Capacidad de encuadernación
Tamaño máx. del peine de alambre 14mm
Tamaño máx. del documento (80 g [20 lb]) c. 130 hojas
Información técnica
Dimensiones del papel A4
Ranuras de perforación 34
Espaciado 3: 25,4 mm (3: 1 pulg.)
Guía de bordes ajustable sí, giratoria
Peso neto 7,8 kg (17,2 lb)
Dimensiones (LxPxA) 470 x 390 x 130 mm (18,5 x 15,3 x 5,1 pulg.)
Consérvelas como referencia futura.
¡Léalas antes de
usar la máquina!
¿Necesita
ayuda?
Servicio de atención al cliente….
www.fellowes.com
Deje que nuestros expertos lo
ayuden y le den una solución.
Siempre llame a Fellowes antes de
comunicarse con su vendedor.
Almacenamiento y medida
del documento
Bandeja para desechos
Al encuadernar;
- tenga cuidado; punto posible de
compresión
Bandeja para desechos
Bandeja de
almacenamiento
y medida del
documento
Soporte para
documentos
(tapa)
Manija de
perforación
Palanca de cierre
de alambre
Rueda para
ajustar la guía
de bordes
Guía de
bordes
ajustable
Ventana
Entrada del papel
Mordazas de
cierre de alambre
Soporte del peine
de alambre
1211
1. Asegúrese de que la máquina
esté sobre una superficie
estable.
2. Verifique que la bandeja para
desechos esté vacía y que esté
correctamente colocada.
3. Levante la tapa. Asegúrese
de que la palanca de cierre de
alambre esté colocada hacia atrás.
4. Coloque la manija de
perforación en la posición
vertical.
ANTES DE LA ENCUADERNACIÓN
1. Seleccione el diámetro
correcto del peine de
alambre con la bandeja de
almacenamiento del peine.
2. Coloque el peine de
alambre seleccionado en el
soporte del peine de alambre.
PASOS PARA LA ENCUADERNACIÓN
1
21 3
4. Levante el peine de alambre para
quitarlo de los ganchos. Colóquelo con
cuidado en el mecanismo de cierre de
alambre abierto. Asegúrese de que el
peine de alambre esté abierto y que
toque la parte inferior del mecanismo.
5. Levante la palanca de cierre de
alambre y colóquela hacia adelante.
La guía de escala de cierre está sobre
la mordaza móvil. Cierre las mordazas
hasta que el indicador de alambre
muestre el tamaño del alambre que
se cierra.
6. Verifique la junta cerrada.
Si la junta no está cerrada
correctamente, es posible
colocar el documento en
las mordazas y cerrarlo
nuevamente.
7. Para ocultar la junta, coloque
la tapa trasera atrás. Ahora
se ve la tapa delantera. La
junta está oculta dentro del
documento.
6 7
3. Perfore hojas a modo
de prueba para verificar
la configuración de la guía
de bordes.
3
INSTALACIÓN
4
2
5
4
1. Perfore las hojas en lotes
pequeños de modo de no
sobrecargar la máquina ni al
usuario.
2. Comience por la tapa trasera.
Cargue las hojas perforadas
directamente en el peine de
alambre abierto colgante.
3. Perfore y coloque la tapa
delantera. Perfore y coloque
las hojas restantes.
1 3
30
Máx. 15
(80 g/m
2
)
2
8. Verifique que el cierre de la
junta de alambre sea total. Si
la encuadernación está abierta,
pueden perderse hojas. Un buen
cierre retiene todas las hojas.
8
fellowes.com
fellowes.com
Business Wire Binder
&,-.CdglddY6kZcjZ!>iVhXV!>aa^cd^h+%&)("&%.*JH6+(%"-.("&+%%
Australia Canada Deutschland France Japan Polska United Kingdom
Benelux China España Italia Korea Singapore United States
Useful Phone Numbers
CORRECCIÓN DE UN DOCUMENTO ENCUADERNADO
EXTRACCIÓN DE LOS RECORTES DESECHADOS
GARANTÍA
Fellowes garantiza que todas las otras piezas de la encuadernadora estarán libres de defectos
de material y mano de obra durante 2 años a partir de la fecha en que el consumidor original
haya adquirido el producto. Si se encuentra algún defecto en cualquiera de las piezas durante
el período de garantía, la única y exclusiva solución será la reparación o el cambio de la pieza
defectuosa, a criterio y cuenta de Fellowes. Esta garantía no se aplica en los casos de uso
indebido, manejo inapropiado o reparación no autorizada. Por medio del presente, toda garantía
implícita, incluida la garantía de comerciabilidad o adaptabilidad para un propósito específico,
se limita al período de duración correspondiente de la garantía conferida anteriormente. En
ningún caso, Fellowes será responsable de cualquier daño directo, que pueda atribuírsele a este
producto. Esta garantía le confiere derechos legales. Podría tener otros derechos legales que
difieran de lo expuesto en esta garantía. La duración, los términos y las condiciones de esta
garantía son válidos en todo el mundo, excepto en los lugares donde la legislación local exija
limitaciones, restricciones o condiciones diferentes. Para obtener más detalles o recibir servicio
conforme con esta garantía, comuníquese con Fellowes o con su distribuidor.
SOLUCIÓN DE PROBLEMAS
La encuadernación con alambre es un sistema seguro. No se pueden
agregar hojas adicionales a menos que se desarme el documento y
se vuelva a encuadernar.
La bandeja para desechos está ubicada debajo de la máquina y se obtiene
acceso a ésta desde el lado derecho. Para obtener mejores resultados, vacíe
la bandeja con regularidad.
ALMACENAMIENTO
Baje la manija de perforación a la posición horizontal. Baje la tapa.
Problema
Los agujeros perforados no
están centrados
La máquina no perfora
Los agujeros perforados no están
paralelos al borde
Agujeros parciales
Bordes de agujeros dañados
La bandeja para desechos pierde
Las hojas se salen del documento
Causa
No se colocó la guía de bordes
Bloqueo
Hay desechos debajo de los troqueles
Las hojas no están correctamente alineadas al
patrón de perforación
Es posible que haya sobrecargado la máquina
La bandeja para desechos no está correcta-
mente insertada o se ha activado la ‘función
de ráfaga’
El peine de alambre no está bien cerrado
Solución
Ajuste la guía de bordes hasta que el patrón de los agujeros sea
correcto
Verifique que la bandeja para desechos esté vacía. Verifique
que la entrada del papel no esté bloqueada
Deslice un cartón rígido por la entrada del papel. Mueva el
cartón de manera lateral para liberar los recortes sueltos en la
bandeja para desechos
Ajuste la guía de bordes y perfore hojas a modo de prueba
hasta corregir el problema
Perfore las tapas plásticas con hojas de papel. Reduzca la
cantidad de hojas que perfora
Verifique que la bandeja para desechos esté vacía y que la
‘función de ráfaga’ no esté activada
Verifique el cierre del peine de alambre. Colóquelo en el
mecanismo de cierre y mejore el cierre de la encuadernación.
12
fellowes.com
fellowes.com
Business Wire Binder
&,-.CdglddY6kZcjZ!>iVhXV!>aa^cd^h+%&)("&%.*JH6+(%"-.("&+%%
Australia Canada Deutschland France Japan Polska United Kingdom
Benelux China España Italia Korea Singapore United States
Useful Phone Numbers
Help Line
Australia +1-800-33-11-77
Canada +1-800-665-4339
Europe 00-800-1810-1810
Mexico +1-800-234-1185
United States +1-800-955-0959
Fellowes
Australia +61-3-8336-9700
Benelux +31-(0)-76-523-2090
Canada +1-905-475-6320
Deutschland +49-(0)-5131-49770
España +34-91-748-05-01
France +33-(0)-1-30-06-86-80
Italia +39-071-730041
Japan +81-(0)-3-5496-2401
Korea +82-2-3462-2844
Malaysia +60-(0)-35122-1231
Polska +48-(0)-22-771-47-40
Singapore +65-6221-3811
United Kingdom +44-(0)-1302-836836
United States +1-630-893-1600
2006 Fellowes, Inc. Part No. 403054
