OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
7-1/4 in. SLIDING COMPOUND
MITER SAW WITH LED
SCIE À ONGLETS COMBINÉS
COULISSANTE AVEC DEL
DE 184 mm (7-1/4 po)
SIERRA INGLETEADORA
COMPUESTA DESLIZANTE CON
DIODO DE 184 mm (7-1/4 pulg.)
TSS701
WARNING: To reduce the
risk of injury, the user must read and
understand the operator’s manual
before using this product.
SAVE THIS MANUAL FOR
FUTURE REFERENCE
ADVERTENCIA: Para reducir
el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
AVERTISSEMENT :
Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
TABLE OF CONTENTS
****************
General Safety Rules .......................2-3
Specific Safety Rules ......................3-4
Symbols ..............................................5
Electrical ............................................. 6
Glossary of Terms ...............................7
Features .........................................8-10
Tools Needed ...................................11
Loose Parts List ................................11
Assembly .....................................12-18
Operation .....................................19-29
Adjustments .....................................30
Maintenance ..................................... 31
Parts Ordering / Service ......Back page
TABLE DES MATIÈRES
****************
Règles de sécurité générales ..........2-3
Règles de sécurité particulières ......3-4
Symboles ............................................5
Caractéristiques électriques ...............6
Glossaire .............................................7
Caractéristiques ............................8-10
Outils nécessaires ...........................11
Pièces détachées .............................11
Assemblage .................................12-18
Utilisation .....................................19-29
Réglages ...........................................30
Entretien ...........................................31
Commande de pièces/
réparation .......................... páge arrière
ÍNDICE DE CONTENIDO
****************
Reglas de seguridad generales .......2-3
Reglas de seguridad específicas ....3-4
Símbolos ............................................5
Aspectos eléctricos ............................ 6
Glosario de términos ..........................7
Características ..............................8-10
Herramientas necesarias ..................11
Lista de piezas sueltas .....................11
Armado ........................................12-18
Funcionamiento ...........................19-29
Ajustes ..............................................30
Mantenimiento ..................................31
Pedidos de piezas/
servicio .......................... pág. posterior
2 − English
WARNING:
Read all safety warnings and all instructions. Failure to
follow the warnings and instructions may result in electric
shock, fire and/or serious injury.
READ ALL INSTRUCTIONS
KNOW YOUR POWER TOOL. Read the operator’s manual
carefully. Learn the applications and limitations as well as
the specific potential hazards related to this tool.
GUARD AGAINST ELECTRICAL SHOCK BY
PREVENTING BODY CONTACT WITH GROUNDED
SURFACES. For example: pipes, radiators, ranges,
refrigerator enclosures.
KEEP GUARDS IN PLACE and in good working order.
REMOVE ADJUSTING KEYS AND WRENCHES. Form
habit of checking to see that keys and adjusting wrenches
are removed from tool before turning it on.
KEEP WORK AREA CLEAN. Cluttered areas and
benches invite accidents. DO NOT leave tools or pieces
of wood on the tool while it is in operation.
DO NOT USE IN DANGEROUS ENVIRONMENTS. Do
not use power tools in damp or wet locations or expose
to rain. Keep the work area well lit.
KEEP CHILDREN AND VISITORS AWAY. All visitors
should wear safety glasses and be kept a safe distance
from work area. Do not let visitors contact tool or
extension cord while operating.
MAKE WORKSHOP CHILDPROOF with padlocks,
master switches, or by removing starter keys.
DON’T FORCE THE TOOL. It will do the job better and
safer at the feed rate for which it was designed.
USE THE RIGHT TOOL. Do not force the tool or
attachment to do a job for which it was not designed.
USE THE PROPER EXTENSION CORD. Make sure
your extension cord is in good condition. Use only a
cord heavy enough to carry the current your product
will draw. An undersized cord will cause a drop in line
voltage resulting in loss of power and overheating. A wire
gauge size (A.W.G.) of at least 14 is recommended for an
extension cord 25 feet or less in length. If in doubt, use
the next heavier gauge. The smaller the gauge number,
the heavier the cord.
DRESS PROPERLY. Do not wear loose clothing, gloves,
neckties, or jewelry. They can get caught and draw you
into moving parts. Also wear protective hair covering to
contain long hair.
ALWAYS WEAR EYE PROTECTION WITH SIDE
SHIELDS WHICH IS MARKED TO COMPLY WITH
ANSI Z87.1 WHEN USING THIS PRODUCT. Failure to
do so could result in objects being thrown into your eyes,
resulting in possible serious injury.
GENERAL SAFETY RULES
SECURE WORK. Use clamps or a vise to hold work when
practical, it is safer than using your hand and frees both
hands to operate the tool.
DO NOT OVERREACH. Keep proper footing and balance
at all times.
MAINTAIN TOOLS WITH CARE. Keep tools sharp
and clean for better and safer performance. Follow
instructions for lubricating and changing accessories.
DISCONNECT TOOLS. When not in use, before servicing,
or when changing attachments, blades, bits, cutters, etc.,
all tools should be disconnected from power source.
AVOID ACCIDENTAL STARTING. Be sure switch is off
when plugging in any tool.
USE RECOMMENDED ACCESSORIES. Consult the
operator’s manual for recommended accessories. The
use of improper accessories may result in injury.
NEVER STAND ON TOOL. Serious injury could occur if
the tool is tipped or if the cutting tool is unintentionally
contacted.
CHECK DAMAGED PARTS. Before further use of the
tool, a guard or other part that is damaged should be
carefully checked to determine that it will operate properly
and perform its intended function. Check for alignment
of moving parts, binding of moving parts, breakage of
parts, mounting and any other conditions that may affect
its operation. A guard or other part that is damaged must
be properly repaired or replaced by an authorized service
center to avoid risk of personal injury.
USE THE RIGHT DIRECTION OF FEED. Feed work into
a blade, cutter, or sanding spindle against the direction
or rotation of the blade, cutter, or sanding spindle only.
NEVER LEAVE TOOL RUNNING UNATTENDED. TURN
THE POWER OFF. Don’t leave tool until it comes to a
complete stop.
PROTECT YOUR LUNGS. Wear a face or dust mask if
the cutting operation is dusty.
PROTECT YOUR HEARING. Wear hearing protection
during extended periods of operation.
DO NOT ABUSE CORD. Never carry tool by the cord or
yank it to disconnect from receptacle. Keep cord from
heat, oil, and sharp edges.
USE OUTDOOR EXTENSION CORDS. When tool is
used outdoors, use only extension cords with approved
ground connection that are intended for use outdoors
and so marked.
KEEP BLADES CLEAN, SHARP, AND WITH SUFFICIENT
SET. Sharp blades minimize stalling and kickback.
BLADE COASTS AFTER BEING TURNED OFF.
NEVER USE IN AN EXPLOSIVE ATMOSPHERE. Normal
sparking of the motor could ignite fumes.
3 − English
GENERAL SAFETY RULES
INSPECT TOOL CORDS PERIODICALLY. If damaged,
have repaired by a qualified service technician at an
authorized service facility. Repair or replace a damaged
or worn cord immediately. Stay constantly aware of cord
location and keep it well away from the rotating blade.
INSPECT EXTENSION CORDS PERIODICALLY and
replace if damaged.
POLARIZED PLUGS. To reduce the risk of electric shock,
this tool has a polarized plug (one blade is wider than
the other). This plug will fit in a polarized outlet only one
way. If the plug does not fit fully in the outlet, reverse the
plug. If it still does not fit, contact a qualified electrician
to install the proper outlet. Do not change the plug in any
way.
KEEP TOOL DRY, CLEAN, AND FREE FROM OIL AND
GREASE. Always use a clean cloth when cleaning. Never
use brake fluids, gasoline, petroleum-based products, or
any solvents to clean tool.
STAY ALERT AND EXERCISE CONTROL. Watch what
you are doing and use common sense. Do not operate
tool when you are tired. Do not rush.
DO NOT USE TOOL IF SWITCH DOES NOT TURN IT
ON AND OFF. Have defective switches replaced by an
authorized service center.
USE ONLY CORRECT BLADES. Do not use blades with
incorrect size holes. Never use blade washers or blade
bolts that are defective or incorrect. The maximum blade
capacity of your saw is 7-1/4 in.
BEFORE MAKING A CUT, BE SURE ALL ADJUSTMENTS
ARE SECURE.
BE SURE BLADE PATH IS FREE OF NAILS. Inspect for
and remove all nails from lumber before cutting.
NEVER TOUCH BLADE or other moving parts during
use.
NEVER START A TOOL WHEN ANY ROTATING
COMPONENT IS IN CONTACT WITH THE WORKPIECE.
DO NOT OPERATE A TOOL WHILE UNDER THE
INFLUENCE OF DRUGS, ALCOHOL, OR ANY
MEDICATION.
WHEN SERVICING use only identical replacement parts.
Use of any other parts may create a hazard or cause
product damage.
USE ONLY RECOMMENDED ACCESSORIES listed
in this manual or addendums. Use of accessories that
are not listed may cause the risk of personal injury.
Instructions for safe use of accessories are included with
the accessory.
DOUBLE CHECK ALL SETUPS. Make sure blade is tight
and not making contact with saw or workpiece before
connecting to power supply.
SPECIFIC SAFETY RULES
FIRMLY CLAMP OR BOLT the tool to a workbench or
table at approximately hip height.
KEEP HANDS AWAY FROM CUTTING AREA. Do not
reach underneath work or in blade cutting path with hands
and fingers for any reason. Always turn the power off.
ALWAYS SUPPORT LONG WORKPIECES while cutting
to minimize risk of blade pinching and kickback. Saw may
slip, walk or slide while cutting long or heavy boards.
ALWAYS USE A CLAMP to secure the workpiece when
possible.
BE SURE THE BLADE CLEARS THE WORKPIECE.
Never start the saw with the blade touching the workpiece.
Allow motor to come up to full speed before starting cut.
MAKE SURE THE MITER TABLE AND SAW ARM (BEVEL
FUNCTION) ARE LOCKED IN POSITION BEFORE
OPERATING YOUR SAW. Lock the miter table by securely
tightening the miter lock handle. Lock the saw arm (bevel
function) by securely tightening the bevel lock knob.
NEVER USE A LENGTH STOP ON THE FREE SCRAP
END OF A CLAMPED WORKPIECE. NEVER hold onto or
bind the free scrap end of the workpiece in any operation.
If a work clamp and length stop are used together, they
must both be installed on the same side of the saw table to
prevent the saw from catching the loose end and kicking
up.
NEVER cut more than one piece at a time. DO NOT
STACK more than one workpiece on the saw table at a
time.
NEVER PERFORM ANY OPERATION FREEHAND.
Always place the workpiece to be cut on the miter table
and position it firmly against the fence as a backstop.
Always use the fence.
NEVER hand hold a workpiece that is too small to be
clamped. Keep hands clear of the cutting area.
NEVER reach behind, under, or within three inches of the
blade and its cutting path with hands and fingers for any
reason.
4 − English
SPECIFIC SAFETY RULES
NEVER reach to pick up a workpiece, a piece of scrap,
or anything else that is in or near the cutting path of the
blade.
NEVER move the workpiece or make adjustment to any
cutting angle while the saw is running and the blade is
rotating. Any slip can result in contact with the blade
causing serious personal injury.
AVOID AWKWARD OPERATIONS AND HAND
POSITIONS where a sudden slip could cause your hand
to move into the blade. ALWAYS make sure you have
good balance. NEVER operate the miter saw on the floor
or in a crouched position.
NEVER stand or have any part of the body in line with
the path of the saw blade.
ALWAYS release the power switch and allow the saw blade
to stop rotating before raising it out of the workpiece.
DO NOT TURN THE MOTOR SWITCH ON AND OFF
RAPIDLY. This could cause the saw blade to loosen and
could create a hazard. Should this ever occur, stand clear
and allow the saw blade to come to a complete stop.
Disconnect your saw from the power supply and securely
retighten the blade bolt.
IF ANY PART OF THIS MITER SAW IS MISSING or
should break, bend, or fail in any way, or should any
electrical component fail to perform properly, shut off
the power switch, remove the miter saw plug from the
power source and have damaged, missing, or failed parts
replaced before resuming operation.
ALWAYS STAY ALERT! Do not allow familiarity (gained
from frequent use of the saw) to cause a careless mistake.
ALWAYS REMEMBER that a careless fraction of a second
is sufficient to inflict severe injury.
IF THE POWER SUPPLY CORD IS DAMAGED, it must
be replaced only by the manufacturer or by an authorized
service center to avoid risk.
MAKE SURE WORK AREA HAS AMPLE LIGHTING to
see the work and that no obstructions will interfere with
safe operation BEFORE performing any work using the
saw.
ALWAYS TURN OFF THE SAW before disconnecting it
to avoid accidental starting when reconnecting to power
supply. NEVER leave the saw unattended while connected
to a power source.
RELEASE THE SWITCH TRIGGER and allow the saw
blade to stop rotating before raising the blade out of
workpiece.
THIS TOOL should have the following markings:
a) Wear eye protection.
b) Keep hands out of path of saw blade.
c) Do not operate saw without guards in place.
d) Do not perform any operation freehand.
e) Never reach around saw blade.
f) Turn off tool and wait for saw blade to stop before
moving workpiece or changing settings.
g) Disconnect power (or unplug tool as applicable) before
changing blade or servicing.
h) No load speed.
ALWAYS MAKE SURE THE SAW BLADE HAS
CLEARANCE OF ALL OBSTRUCTIONS BEFORE
TURNING THE SAW ON.
MAKE SLIDING CUTS by pushing the saw blade down
on top of the workpiece then sliding it back toward the
rear of the saw. DO NOT pull the saw toward you while
making a cut.
ALWAYS carry the tool only by the carrying handle.
USE THIS SAW TO CUT WOOD, WOOD PRODUCTS,
AND SOME PLASTICS ONLY. DO NOT CUT METALS,
CERAMICS OR MASONRY PRODUCTS.
THIS SAW CAN TIP OVER if the saw head is released
suddenly and the saw is not secured to a work surface.
ALWAYS secure this saw to a stable work surface before
any use to avoid serious personal injury.
SAVE THESE INSTRUCTIONS. Refer to them frequently
and use to instruct other users. If you loan someone this
tool, loan them these instructions also.
5 − English
SYMBOLS
Some of the following symbols may be used on this tool. Please study them and learn their meaning. Proper interpretation
of these symbols will allow you to operate the tool better and safer.
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual
To reduce the risk of injury, user must read and understand
operator’s manual before using this product.
Eye Protection
Always wear eye protection with side shields marked to comply
with ANSI Z87.1.
No Hands Symbol
Failure to keep your hands away from the blade will result in
serious personal injury.
Wet Conditions Alert Do not expose to rain or use in damp locations.
V Volts Voltage
A Amperes Current
Hz Hertz Frequency (cycles per second)
min Minutes Time
Alternating Current Type of current
n
o
No Load Speed Rotational speed, at no load
Class II Construction Double-insulated construction
.../min Per Minute Revolutions, strokes, surface speed, orbits, etc., per minute
SYMBOL NAME
DESIGNATION/EXPLANATION
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING:
Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION:
Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE:
(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
6 − English
ELECTRICAL
DOUBLE INSULATION
Double insulation is a concept in safety in electric power tools,
which eliminates the need for the usual three-wire grounded
power cord. All exposed metal parts are isolated from the
internal metal motor components with protecting insulation.
Double insulated tools do not need to be grounded.
WARNING:
The double insulated system is intended to protect the
user from shock resulting from a break in the tool’s internal
wiring. Observe all normal safety precautions to avoid
electrical shock.
NOTE: Servicing of a product with double insulation requires
extreme care and knowledge of the system and should
be performed only by a qualified service technician. For
service, we suggest you return the tool to your nearest
authorized service center for repair. Always use original
factory replacement parts when servicing.
ELECTRICAL CONNECTION
This tool has a precision-built electric motor. It should be
connected to a power supply that is 120 V, AC only (normal
household current), 60 Hz. Do not operate this tool on
direct current (DC). A substantial voltage drop will cause a
loss of power and the motor will overheat. If the tool does
not operate when plugged into an outlet, double check the
power supply.
EXTENSION CORDS
When using a power tool at a considerable distance from
a power source, be sure to use an extension cord that has
the capacity to handle the current the product will draw. An
undersized cord will cause a drop in line voltage, resulting in
overheating and loss of power. Use the chart to determine
the minimum wire size required in an extension cord. Only
round jacketed cords listed by Underwriter’s Laboratories
(UL) should be used.
When working outdoors with a product, use an extension
cord that is designed for outside use. This type of cord is
designated with “WA” or “W” on the cord’s jacket.
Before using any extension cord, inspect it for loose or
exposed wires and cut or worn insulation.
**Ampere rating (on product data plate)
0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0
Cord Length Wire Size (A.W.G.)
25’ 16 16 16 16 14 14
50’ 16 16 16 14 14 12
100’ 16 16 14 12 10 —
**Used on 12 gauge - 20 amp circuit.
NOTE: AWG = American Wire Gauge
WARNING:
Keep the extension cord clear of the working area.
Position the cord so that it will not get caught on lumber,
tools, or other obstructions while you are working with a
power tool. Failure to do so can result in serious personal
injury.
WARNING:
Check extension cords before each use. If damaged
replace immediately. Never use tool with a damaged cord
since touching the damaged area could cause electrical
shock resulting in serious injury.
7 − English
GLOSSARY OF TERMS
Pilot Hole (drill presses and scroll saws)
A small hole drilled in a workpiece that serves as a guide
for drilling large holes accurately or for insertion of a scroll
saw blade.
Push Blocks (jointer planers)
Device used to feed the workpiece over the jointer planer
cutterhead during any operation. This aid helps keep the
operator’s hands well away from the cutterhead.
Push Blocks and Push Sticks (table saws)
Devices used to feed the workpiece through the saw blade
during cutting operations. When making a narrow rip cut
without a jig or similar cutting aid, always use a push stick (not
a push block). A push block can be used for narrow ripping
operations, if a jig or similar cutting aid is used. These aids
help keep the operator’s hands well away from the blade.
Rabbet
A non-through cut positioned on the end or edge of the
workpiece which produces a square, two-sided notch or
trough in the workpiece.
Resaw (table saws and band saws)
A cutting operation to reduce the thickness of the workpiece
to make thinner pieces.
Resin
A sticky, sap-based substance that has hardened.
Revolutions Per Minute (RPM)
The number of turns completed by a spinning object in one
minute.
Ripping or Rip Cut (table saws)
A cutting operation along the length of the workpiece and
typically in the direction of the grain.
Riving Knife/Spreader/Splitter (table saws)
A metal piece, slightly thinner than the blade, which helps
keep the kerf open and also helps to prevent kickback.
Saw Blade Path
The area over, under, behind, or in front of the blade. As it
applies to the workpiece, that area which will be or has been
cut by the blade.
Snipe (planers)
Depression made at either end of a workpiece by cutter
blades when the workpiece is not properly supported.
Taper Cut
A cut where the material being cut has a different width at
the beginning of the cut from the end.
Through Sawing
Any cutting operation where the blade extends completely
through the thickness of the workpiece. This type of cut will
separate a single workpiece into two pieces.
Workpiece or Material
The item on which the operation is being done.
Worktable
Surface where the workpiece rests while performing a cutting,
drilling, planing, or sanding operation.
Anti-Kickback Pawls (radial arm and table saws)
A device which, when properly installed and maintained,
is designed to stop the workpiece from being kicked back
toward the front of the saw during a ripping operation.
Arbor
The shaft on which a blade or cutting tool is mounted.
Bevel Cut
A cutting operation made with the blade at any angle other
than 90° to the table surface.
Chamfer
A cut removing a wedge from a block so the end (or part of
the end) is angled rather than at 90°.
Compound Cut
A cross cut made with both a miter and a bevel angle.
Cross Cut
A cutting or shaping operation made across the grain or the
width of the workpiece.
Cutter Head (planers and jointer planers)
A rotating cutterhead with adjustable blades or knives. The
blades or knives remove material from the workpiece.
Dado Cut (table saws and compound sliding miter saws)
A non-through cut which produces a square, three-sided
notch or trough in the workpiece.
Featherboard (table saws)
A device used to help control the workpiece by guiding
it securely against the table or fence during any ripping
operation.
FPM or SPM
Feet per minute (or strokes per minute), used in reference
to blade movement.
Freehand
Performing a cut without the workpiece being guided by a
fence, miter fence, or other aids.
Gum
A sticky, sap-based residue from wood products.
Heel
Alignment of the blade to the fence.
Kerf
The material removed by the blade in a through cut or the
slot produced by the blade in a non-through or partial cut.
Kickback
A hazard that can occur when the blade binds or stalls,
throwing the workpiece in the direction of the spinning blade.
Miter Cut
A cutting operation made with the workpiece at any angle
to the blade other than 90°.
Non-Through Cuts (table saws and compound sliding
miter saws)
Any cutting operation where the blade does not extend
completely through the thickness of the workpiece. This is a
cut where the blade will not cut the workpiece into two pieces.
8 − English
45
30
15
0
FEATURES
PRODUCT SPECIFICATIONS
Arbor Hole ............................................................... 5/8 in.
Blade Diameter .....................................................7-1/4 in.
No Load Speed ................................... 5,350 r/min. (RPM)
Input .......................................120 V, AC only, 60 Hz, 10 A
Cutting Capacity with Miter at 0°/Bevel 0°:
Maximum nominal lumber sizes ................... 2 in. x 10 in.
Cutting Capacity with Miter at 45°/Bevel 0°:
Maximum nominal lumber sizes ..................... 2 in. x 6 in.
Cutting Capacity with Miter at 0°/Bevel 45°:
Maximum nominal lumber sizes ................... 2 in. x 10 in.
Cutting Capacity with Miter at 45°/Bevel 45°:
Maximum nominal lumber sizes ..................... 2 in. x 6 in.

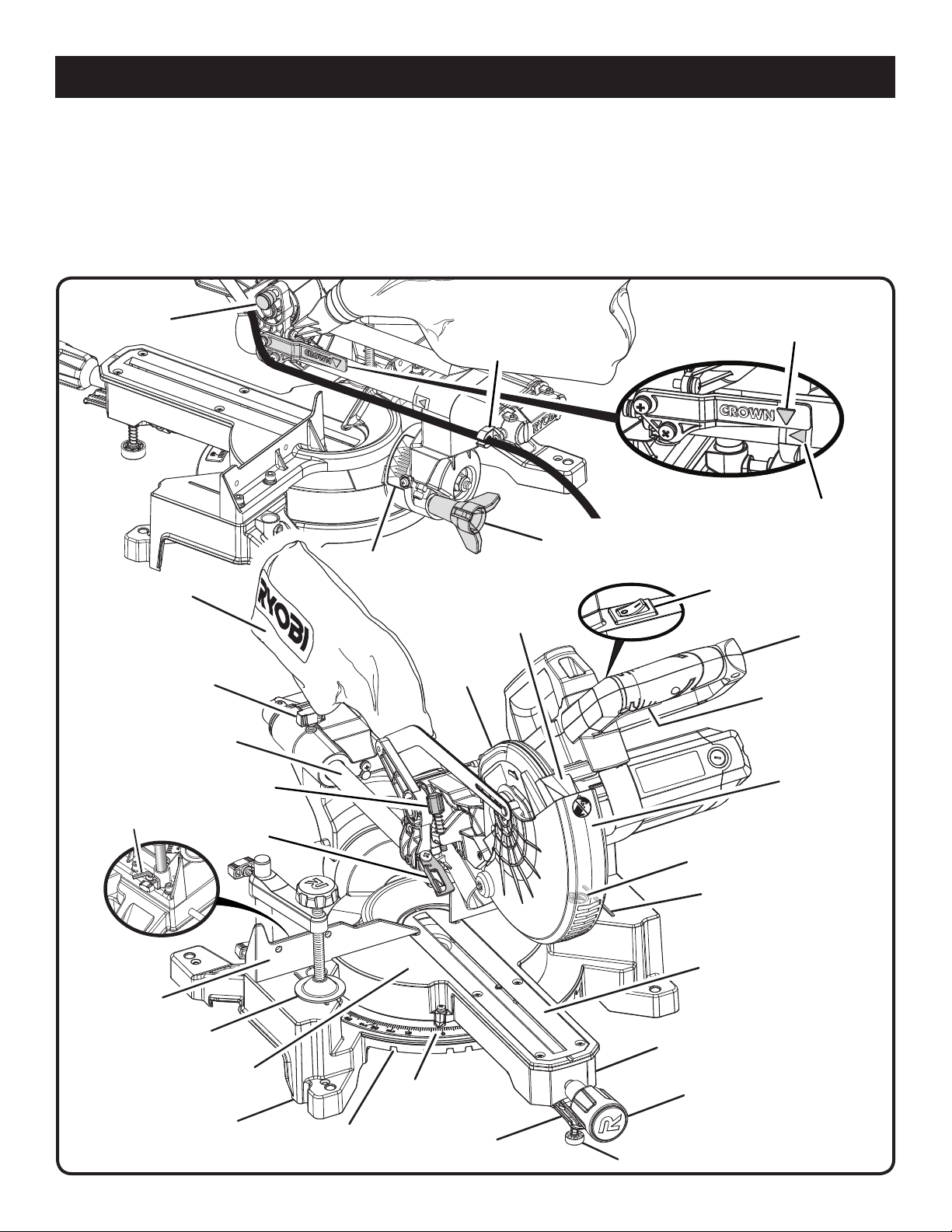

Fig. 1
LOCK
PIN
SWITCH
TRIGGER
DUST BAG
MITER
FENCE
BASE
WORK
CLAMP
MITER
TABLE
CONTROL
ARM
MITER
LOCK HANDLE
“NO HANDS
ZONE” LABEL
“NO HANDS ZONE”
BOUNDARY LINE
MITER
SCALE
UPPER
BLADE
GUARD
LOWER BLADE
GUARD
“D”
HANDLE
SLIDE
LOCK KNOB
SLIDE BAR
DEPTH STOP
DEPTH
CONTROL KNOB
SUPPORT FOOT
POSITIVE
STOP(S)
DETENT
RELEASE LEVER
BLADE
WRENCH
THROAT
PLATE
LED
LIGHT
LED
SWITCH
CROWN
INDICATOR
CORD
CLIP
BEVEL
LOCK KNOB
BEVEL
SCALE
PIVOT
ASSEMBLY
INDICATOR
9 − English
45
30
15
0
FEATURES

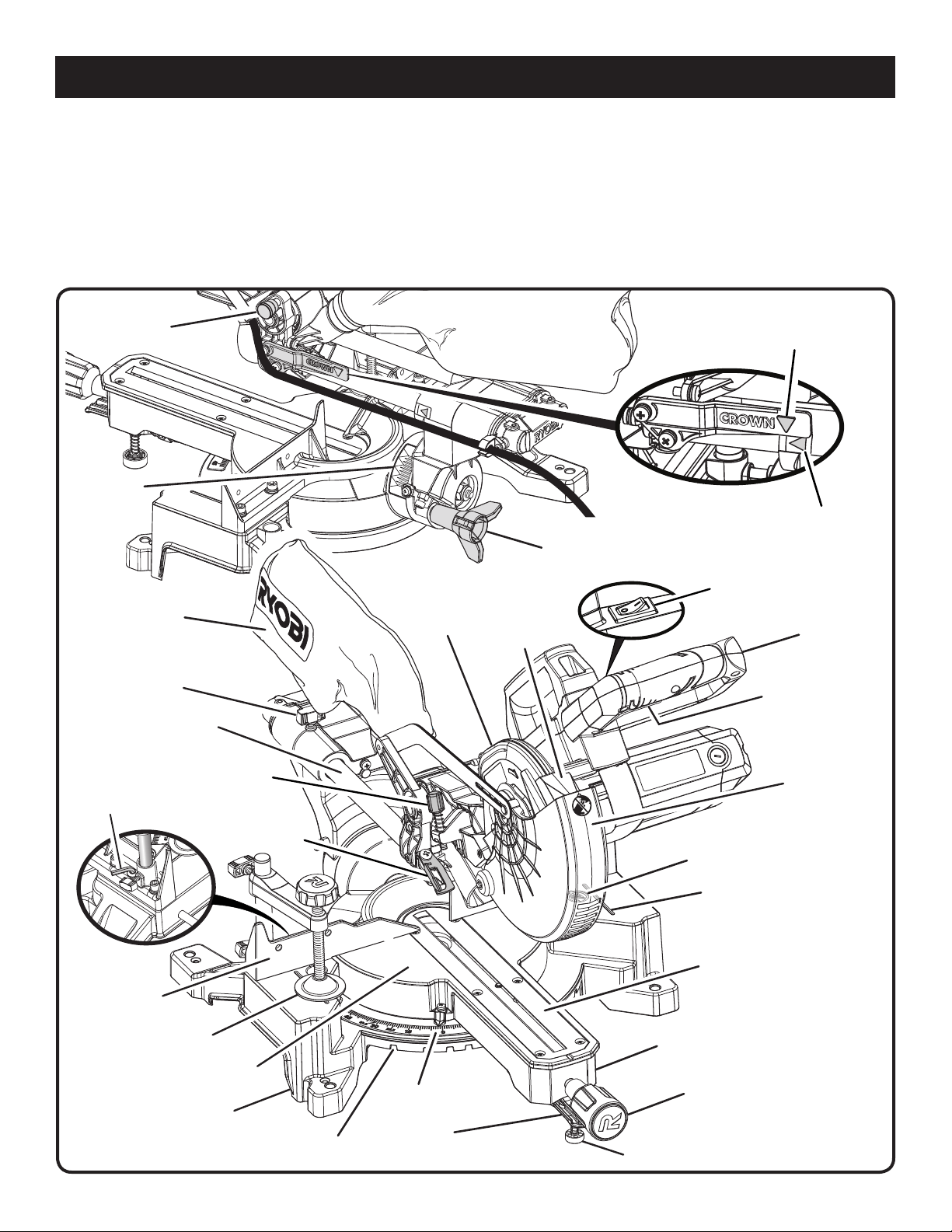

KNOW YOUR COMPOUND MITER SAW
See Figure 1.
The safe use of this product requires an understanding of
the information on the tool and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.
7-1/4 in. BLADE
A 7-1/4 in. blade is included with the compound miter saw.
It will cut nominal materials up to 2 in. thick by 10 in. wide,
depending upon the angle at which the cut is being made.
BLADE WRENCH STORAGE
See Figure 1.
A blade wrench is packed with the saw. One end of the
wrench is a phillips screwdriver and the other end is a hex
key. Use the hex key end when installing or removing blade
and the phillips end when removing or loosening screws. A
storage area for the blade wrench is located in the saw’s base.
BEVEL LOCK KNOB
The bevel lock knob securely locks your compound miter
saw at desired bevel angles. A positive stop adjustment
screw has been provided on each side of the saw arm.
These adjustment screws are for making fine adjustments
at 0° and 45°.

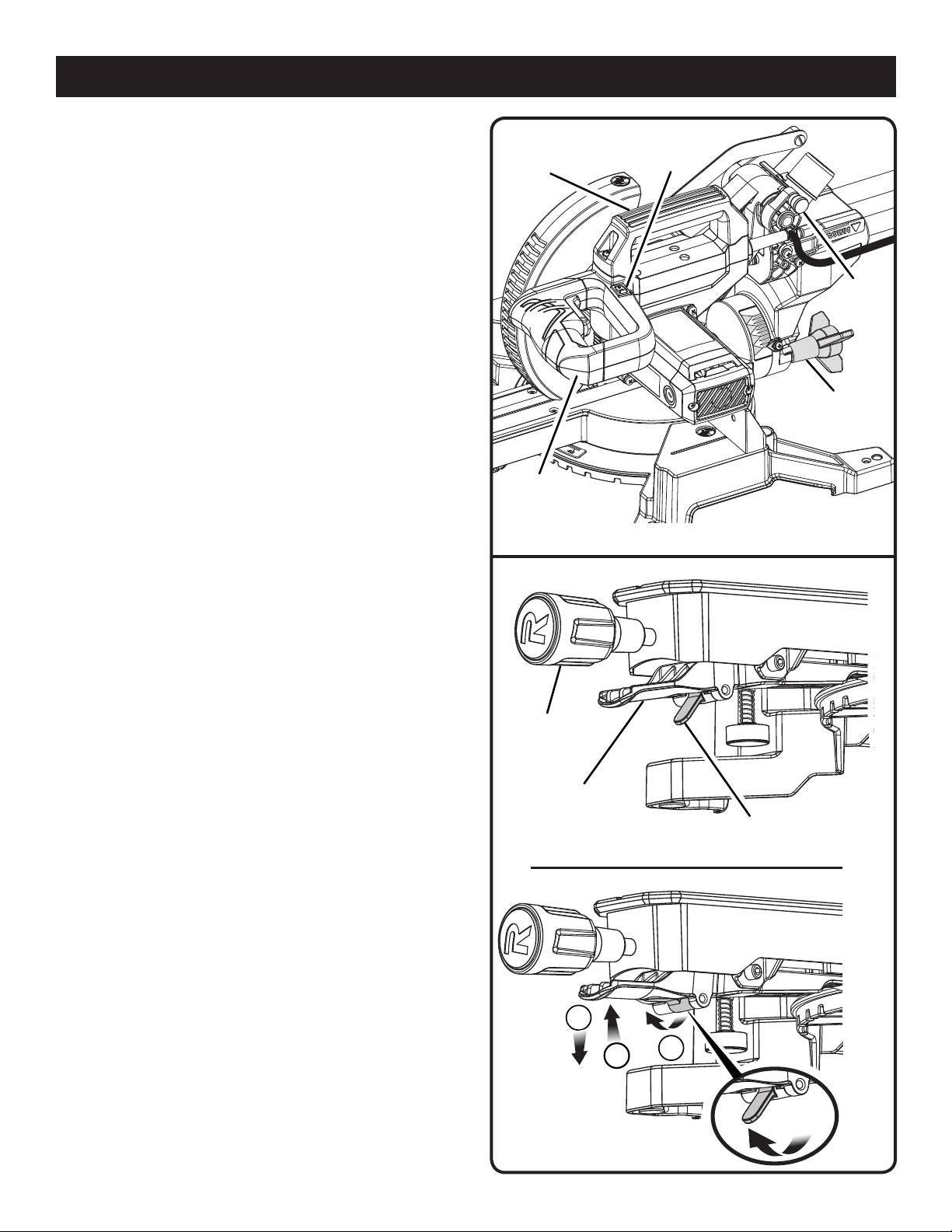

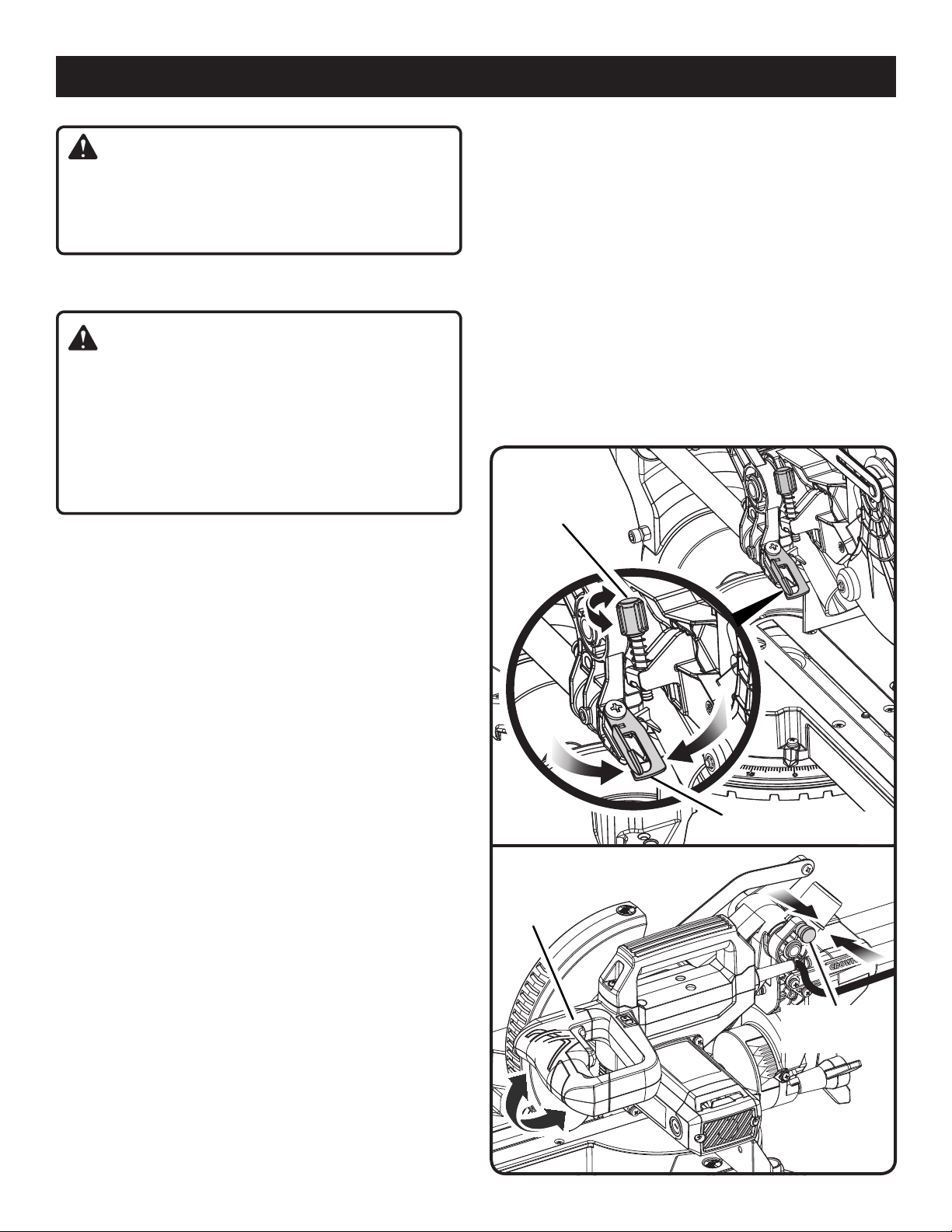

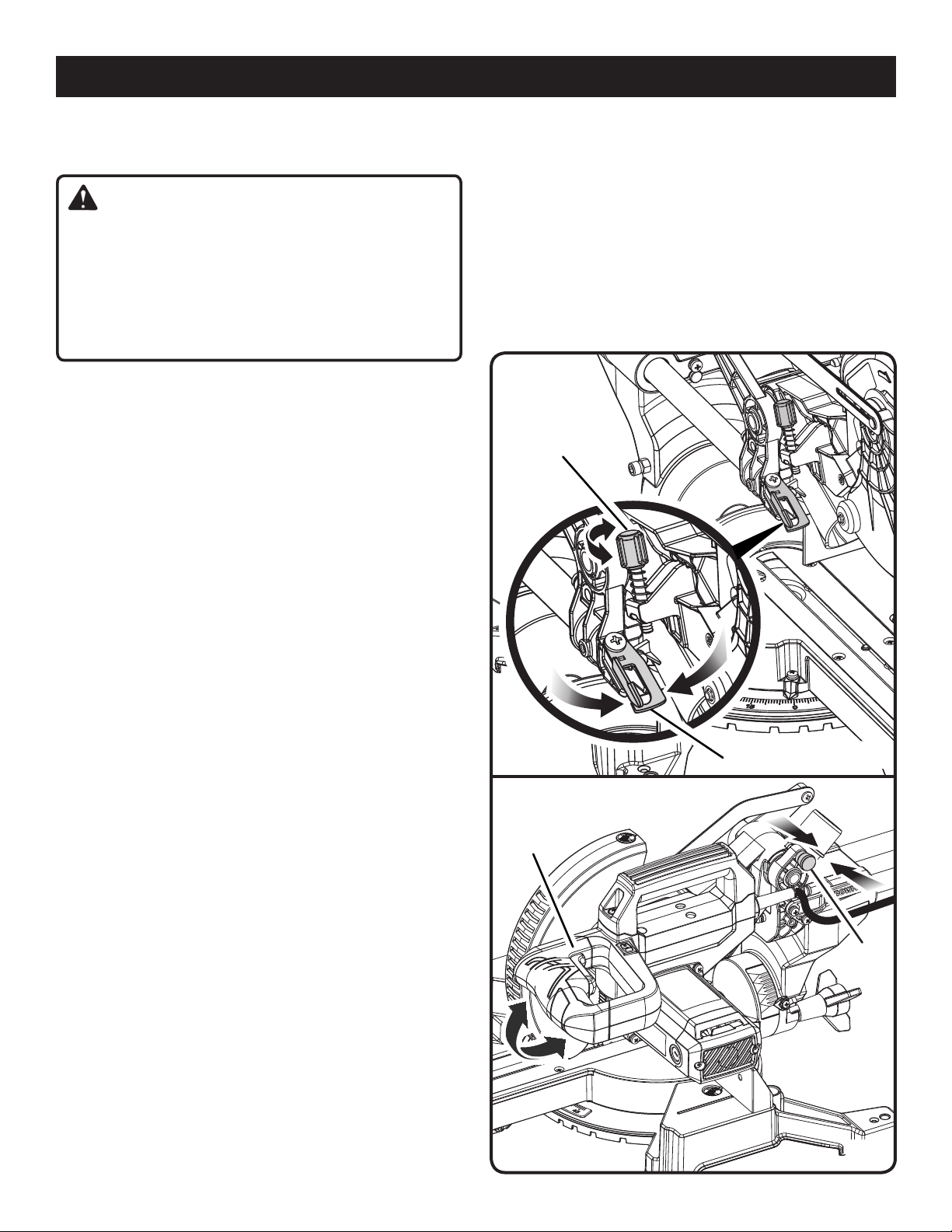

CARRYING HANDLE
See Figure 2.
For convenience when carrying or transporting the miter
saw from one place to another, a carrying handle has been
provided on top of the saw arm. To transport, turn off and
unplug the saw, then lower the saw arm and lock it in the
down position by depressing the lock pin towards the saw
housing.
NOTE: DO NOT perform any cutting operation with the saw
in the locked position.
CROWN INDICATOR
See Figure 1.
For use with the auxiliary fence. To cut crown molding nested
against the auxiliary fence in the upright position, align the
arrow on the crown indicator with the arrow on the pivot
assembly and tighten the slide lock knob securely.
DETENT OVERRIDE
See Figure 3.

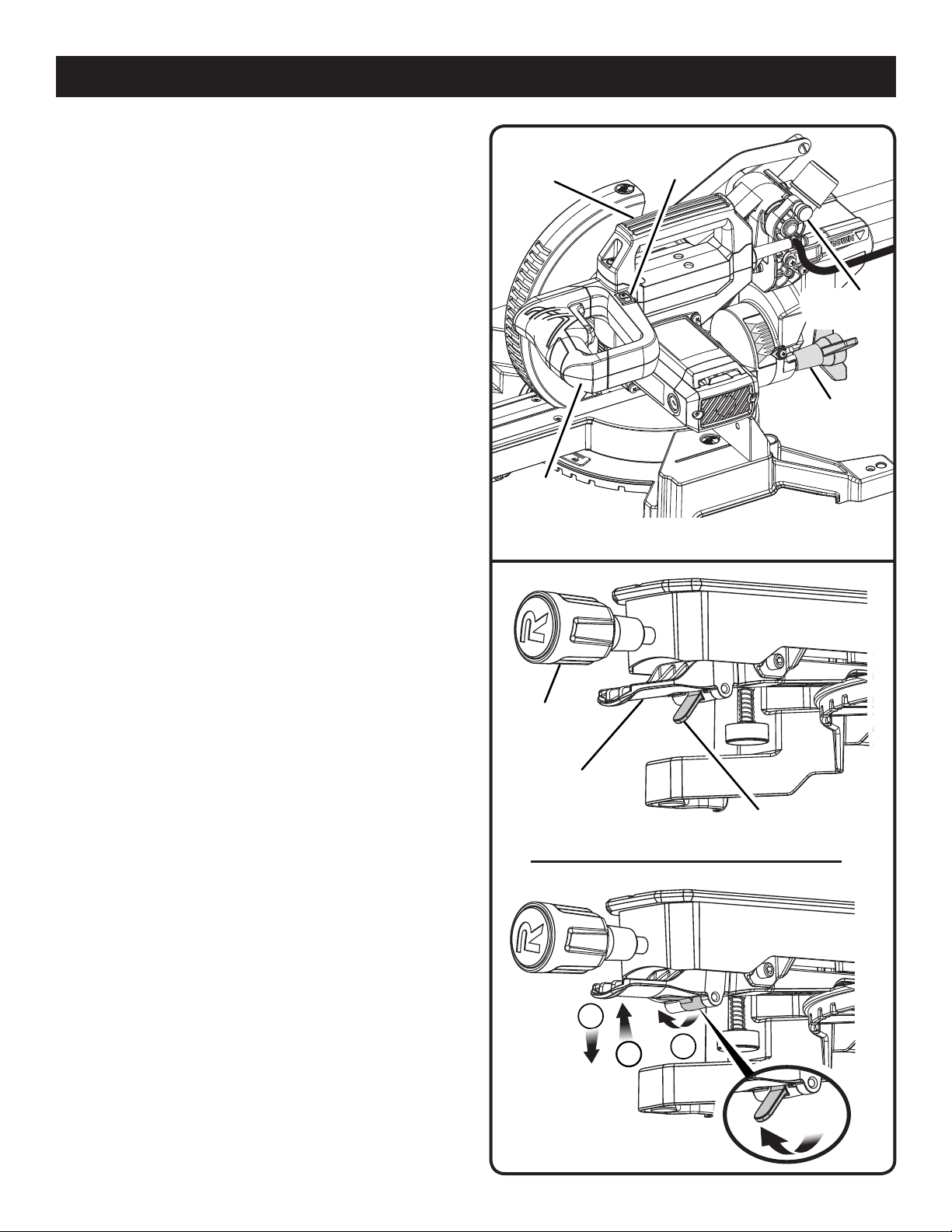

The detent override allows the miter table to move freely
to any desired angle. With the miter lock handle loosened
and the detent release lever squeezed (1), pull the detent
override up (2) and release the detent release lever (3) to
bypass the positive stops on the miter scale. To release
the detent override and allow the miter table to engage the
positive stops, squeeze and release the detent release lever.
SAW ARM LOCKED IN DOWN POSITION
LOCK
PIN
CARRYING
HANDLE
“D”
HANDLE
MITER
LOCK HANDLE
BEVEL
LOCK KNOB
LED
SWITCH
Fig. 2
Fig. 3
1
3
2
DETENT
RELEASE LEVER
DETENT
OVERRIDE
10 − English
SPINDLE
LOCK BUTTON
FEATURES
ELECTRIC BRAKE
An electric brake has been provided to quickly stop blade
rotation after the switch is released.
LED LIGHTING SYSTEM
The LED casts a shadow of the blade teeth onto the workpiece
for making precision cuts and predicts blade kerf for blade
cut line.
MITER FENCE
The miter fence on the compound miter saw has been
provided to hold your workpiece securely against when
making all cuts. The right side is larger providing additional
support.
MITER LOCK HANDLE
See Figure 3.
The miter lock handle securely locks the saw at desired
miter angles. Tighten the handle to lock the saw in place. To
release the saw, loosen the handle and squeeze the detent
release lever.
MITER SCALE
The miter scale can be set from 0° to 47° (both left and right)
to achieve a wide variety of cuts.
POSITIVE STOPS ON MITER TABLE
Positive stops have been provided at 0°, 15°, 22.5°, 31.6°,
and 45° on both the left and right side of the miter table.
NOTE: To bypass the positive stops, squeeze the detent
release lever and lift the detent override. To release the
override, squeeze the detent release lever.
SELF-RETRACTING LOWER BLADE GUARD
The lower blade guard is made of shock-resistant, see-
through plastic that provides protection from each side of
the blade. It retracts over the upper blade guard as the saw
is lowered into the workpiece.
SLIDE BARS
When unlocked, the saw arm will glide forward and backward
the length of the slide bars for cutting various workpiece
widths.
SLIDE LOCK KNOB
The slide lock knob locks and unlocks the sliding feature
of this tool.

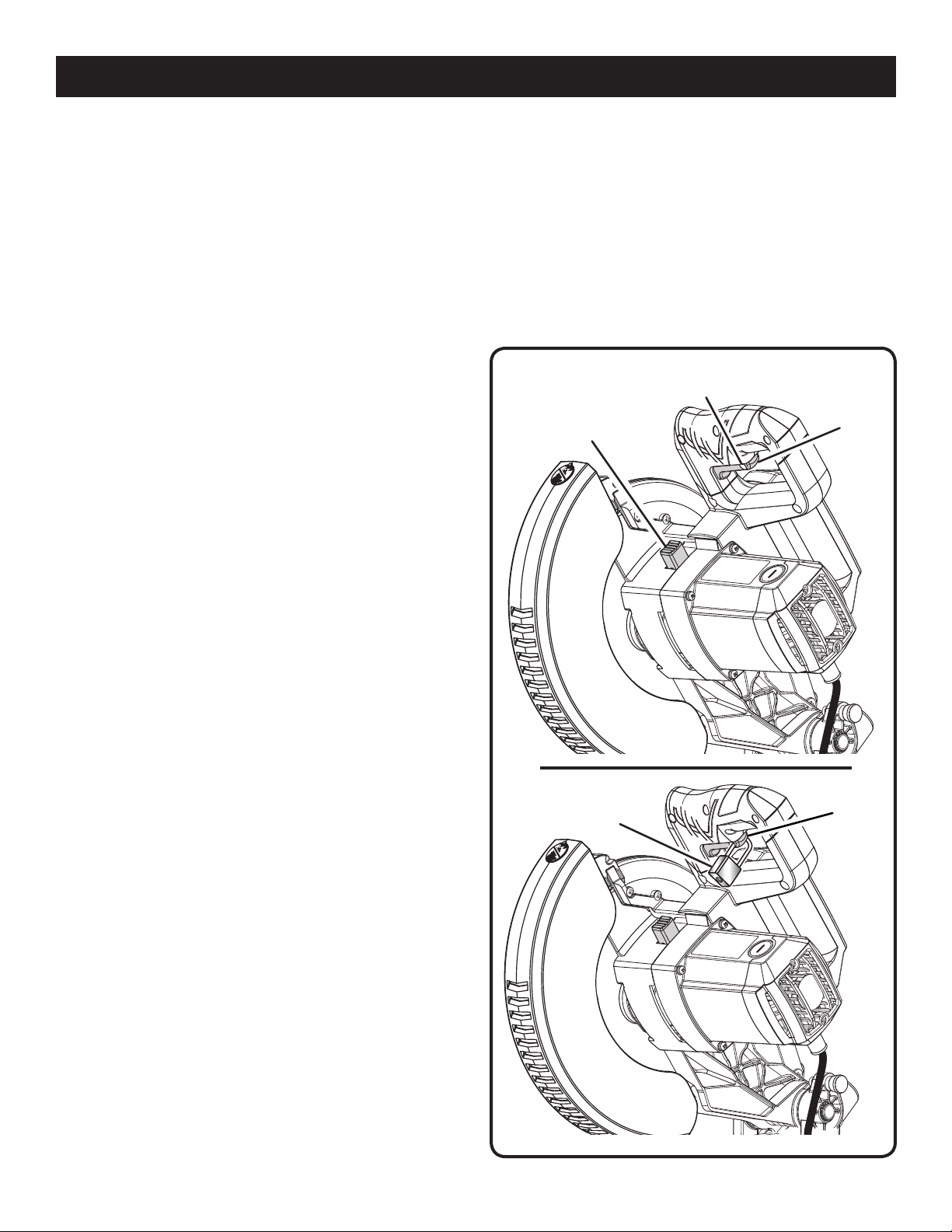

SPINDLE LOCK BUTTON
See Figure 4.
The spindle lock button locks the spindle and stops the
blade from rotating. Depress and hold the lock button while
installing, changing, or removing blade.
Fig. 4
PADLOCK
SWITCH
TRIGGER
SWITCH
TRIGGER
PADLOCK
HOLE
SWITCH TRIGGER
See Figure 4.
To prevent unauthorized use of the compound miter saw,
disconnect it from the power supply and lock the switch in the
off position. To lock the switch, install a padlock (not included)
through the hole in the switch trigger and make certain the
switch is inoperable. If the switch is still operable with the
padlock installed, a padlock with a larger shackle diameter
must be used. Store the padlock key in another location.

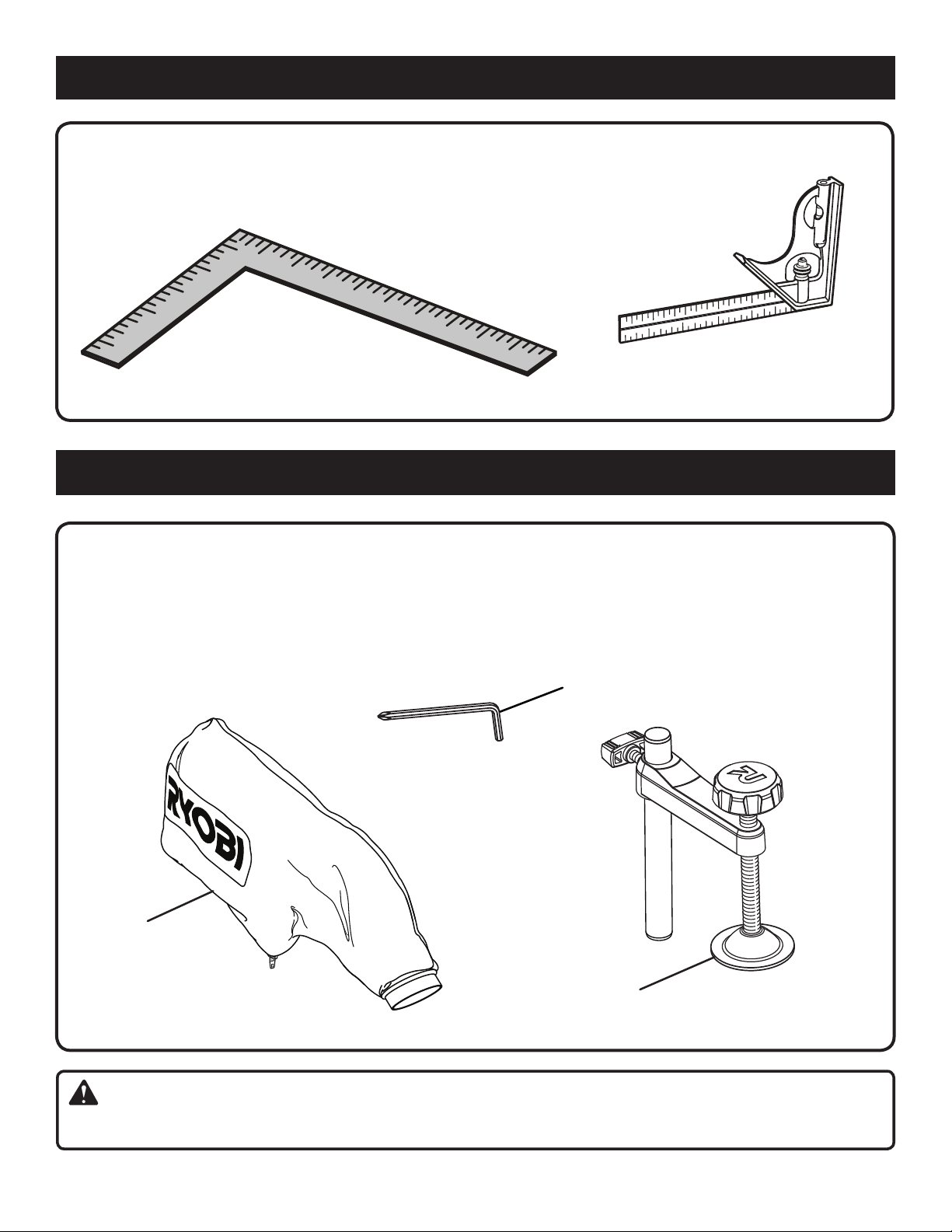

11 − English

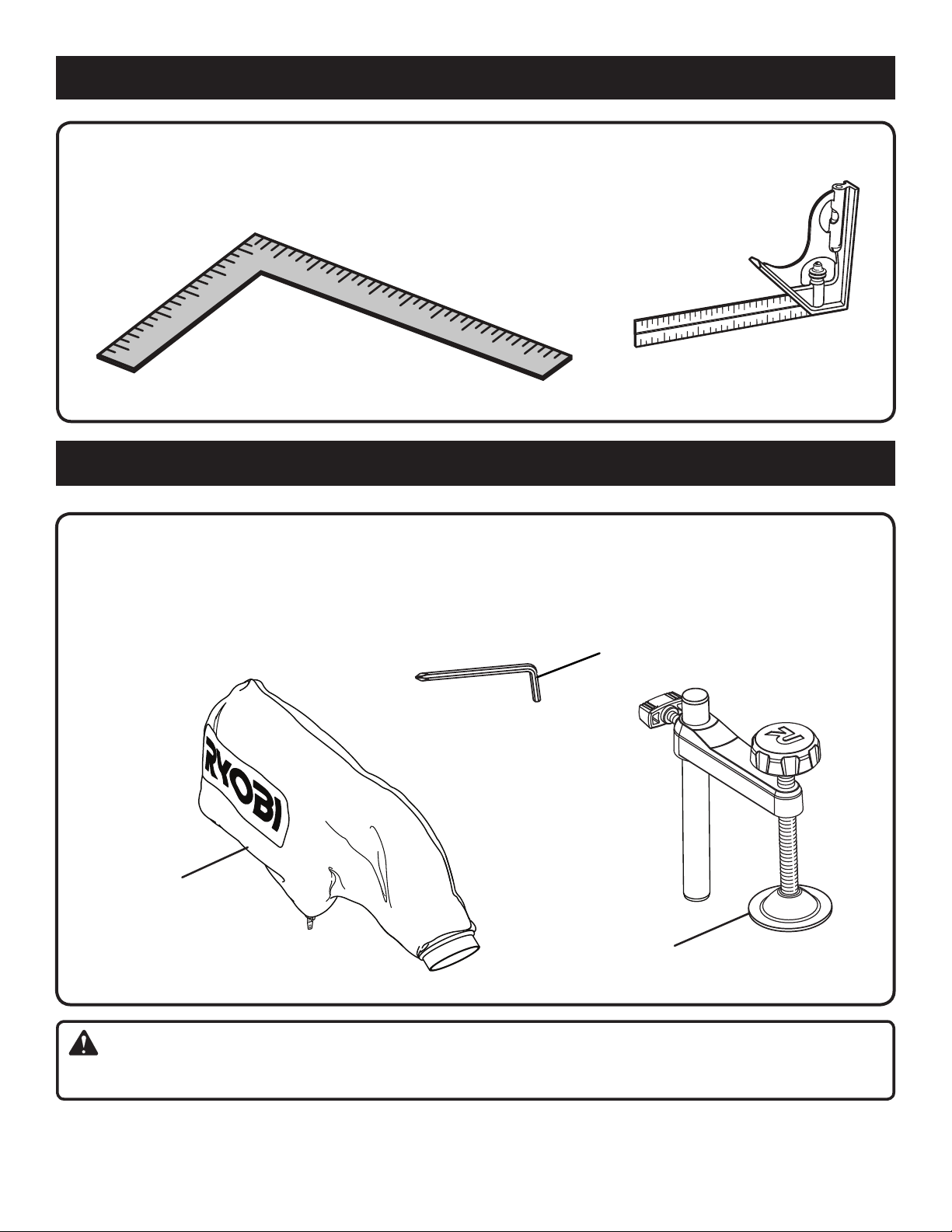

BLADE
WRENCH

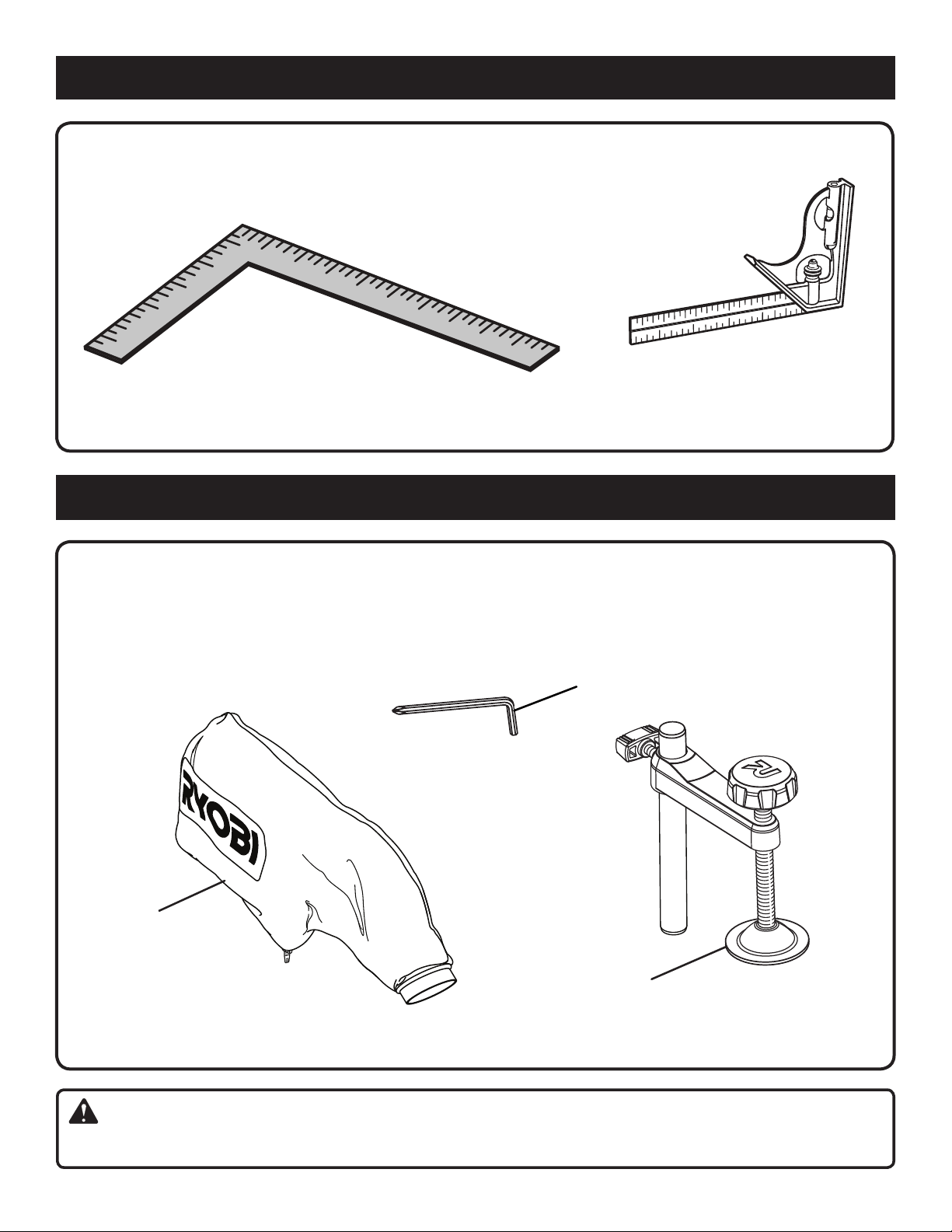

LOOSE PARTS LIST
Fig. 6
Work Clamp
Operator’s Manual
Dust Bag
Blade Wrench
WORK
CLAMP
DUST
BAG
The following items are included with the tool:
WARNING:
The use of attachments or accessories not listed might be hazardous and could cause serious personal injury.
The following tools (not included) are needed for making adjustments or installing the blade:
TOOLS NEEDED
Fig. 5
COMBINATION
SQUARE
SQUARE
12 − English

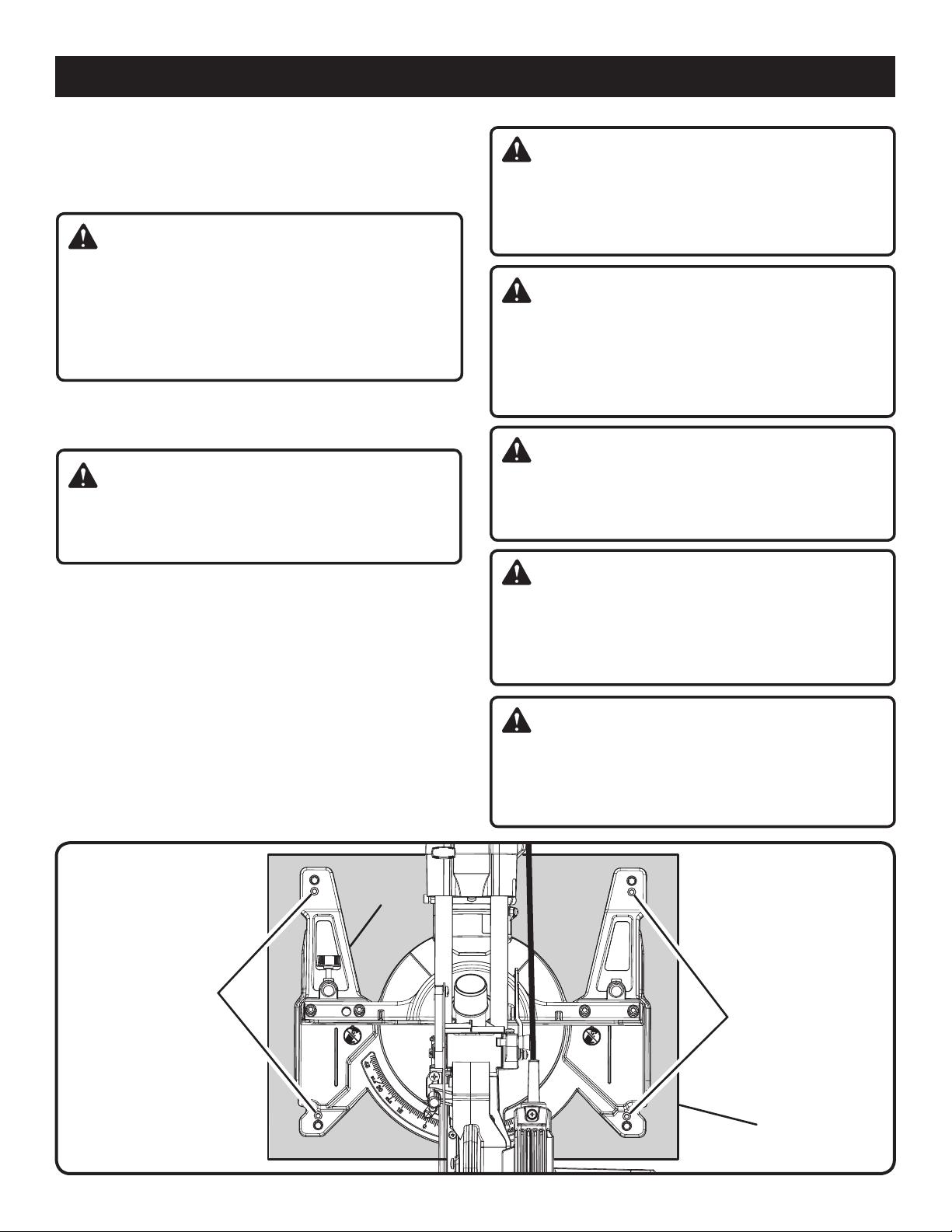

ASSEMBLY
UNPACKING
This product requires assembly.
Carefully lift saw from the carton by the carrying handle
and the saw base, and place it on a level work surface.
WARNING:
Do not use this product if any parts on the Loose Parts List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.
This saw has been shipped with the saw arm secured in the
down position. To release the saw arm, push down on the
“D” handle, cut the tie-wrap, and pull out on the lock pin.
WARNING:
The saw arm is spring loaded. Hold the handle down
to prevent from snapping up when cutting the tie-wrap.
Failure to do so could result in possible serious injury.
Lift the saw arm by the handle. Hand pressure should
remain on the “D” handle to prevent sudden rise upon
release of the tie wrap.
Inspect the tool carefully to make sure no breakage or
damage occurred during shipping.
Do not discard the packing material until you have carefully
inspected and satisfactorily operated the product.
The saw is factory set for accurate cutting. After
assembling it, check for accuracy. If shipping has
influenced the settings, refer to specific procedures
explained in this manual.
If any parts are damaged or missing, please call
1-800-525-2579 for assistance.
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create
accessories not recommended for use with this tool.
Any such alteration or modification is misuse and could
result in a hazardous condition leading to possible serious
personal injury.
WARNING:
Do not connect to power supply until assembly is
complete. Failure to comply could result in accidental
starting and possible serious personal injury.
WARNING:
Do not start the compound miter saw without checking
for interference between the blade and the miter fence.
Serious personal injury or damage to the blade could result
if it strikes the miter fence during operation of the saw.
WARNING:
This saw can tip over if the saw head is released suddenly
and the saw is not secured to a work surface. ALWAYS
secure this saw to a stable work surface before any use
to avoid serious personal injury.

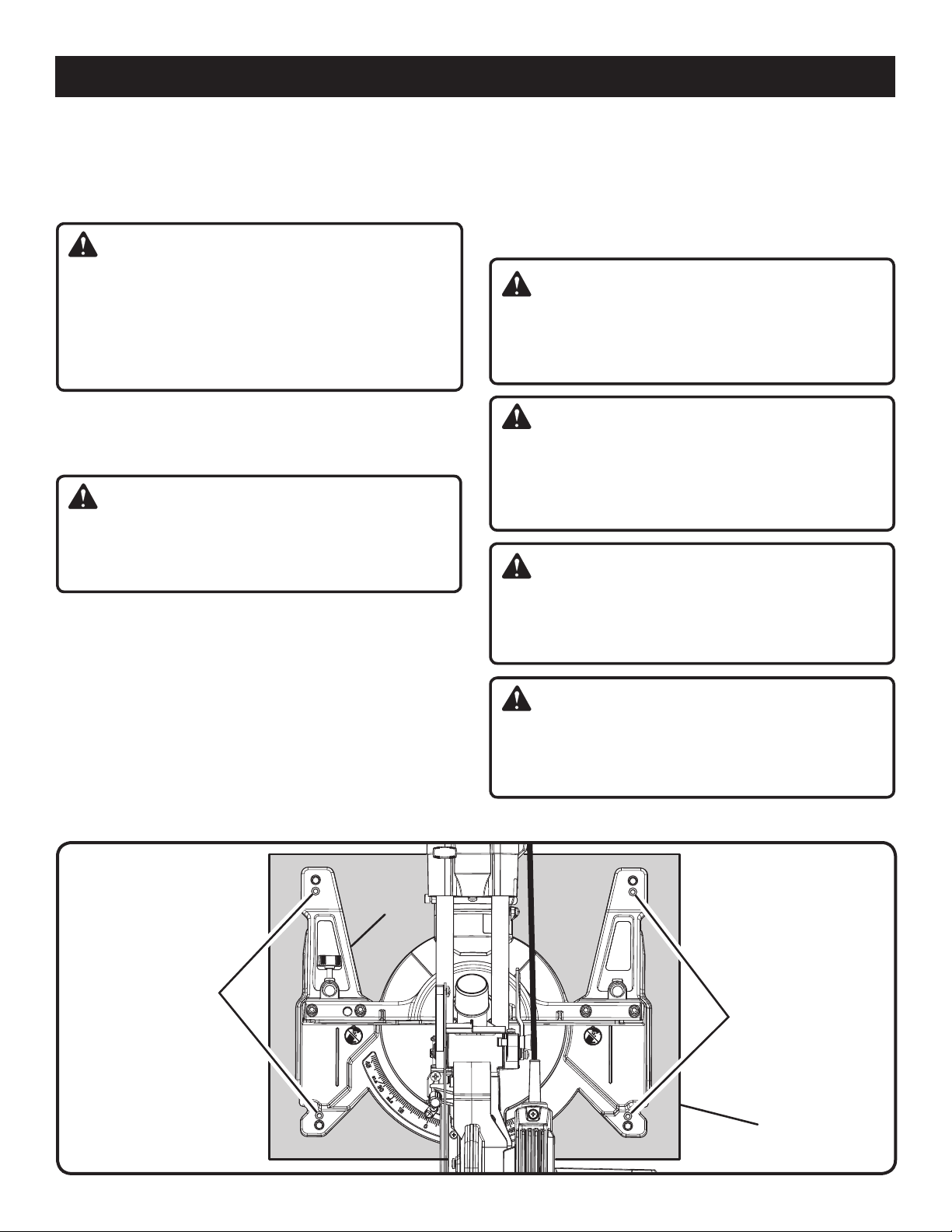

TRACE HOLES
AT THESE LOCATIONS
FOR HOLE PATTERN

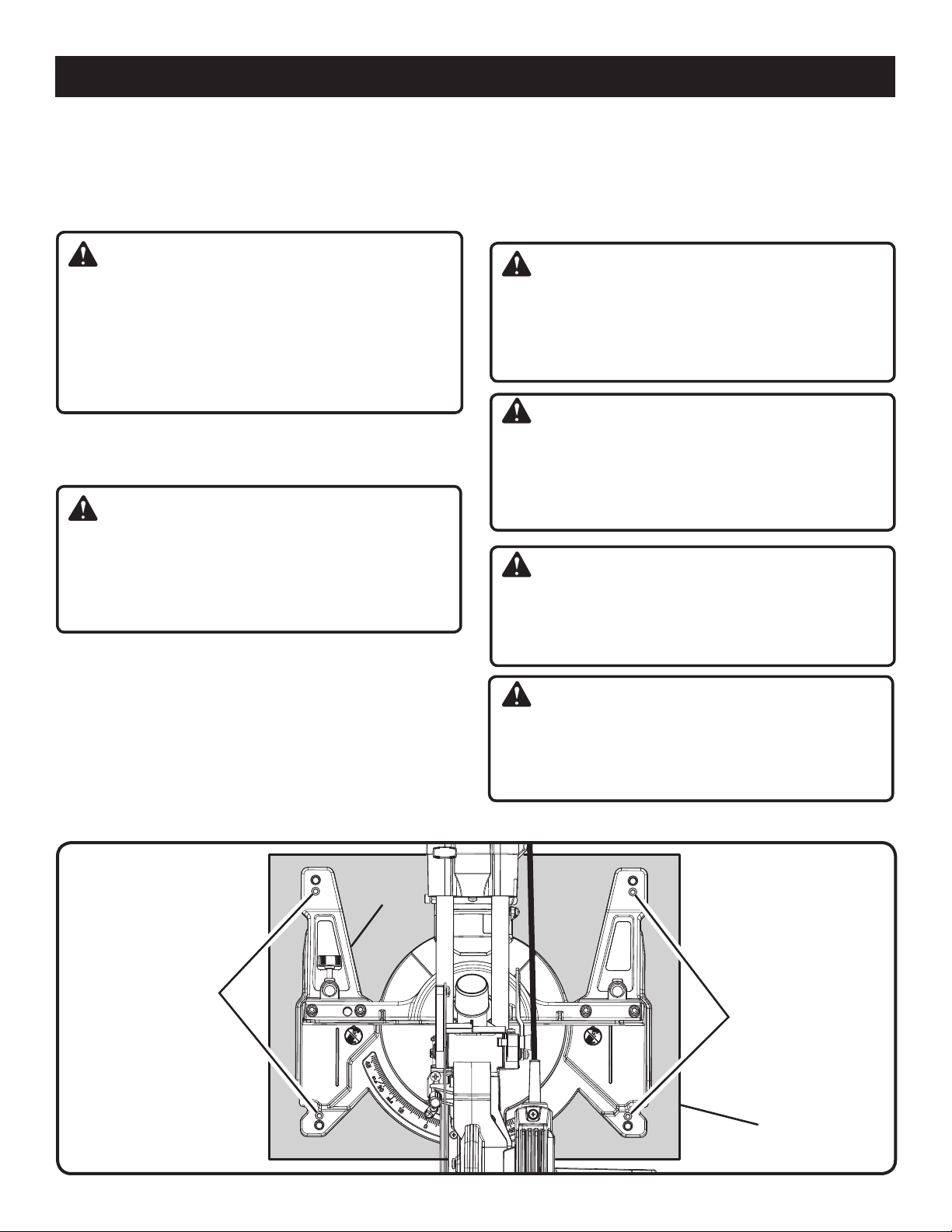

Fig. 7
MOUNTING
SURFACE
SAW BASE
TRACE HOLES
AT THESE LOCATIONS
FOR HOLE PATTERN
13 − English
45
30
15
0

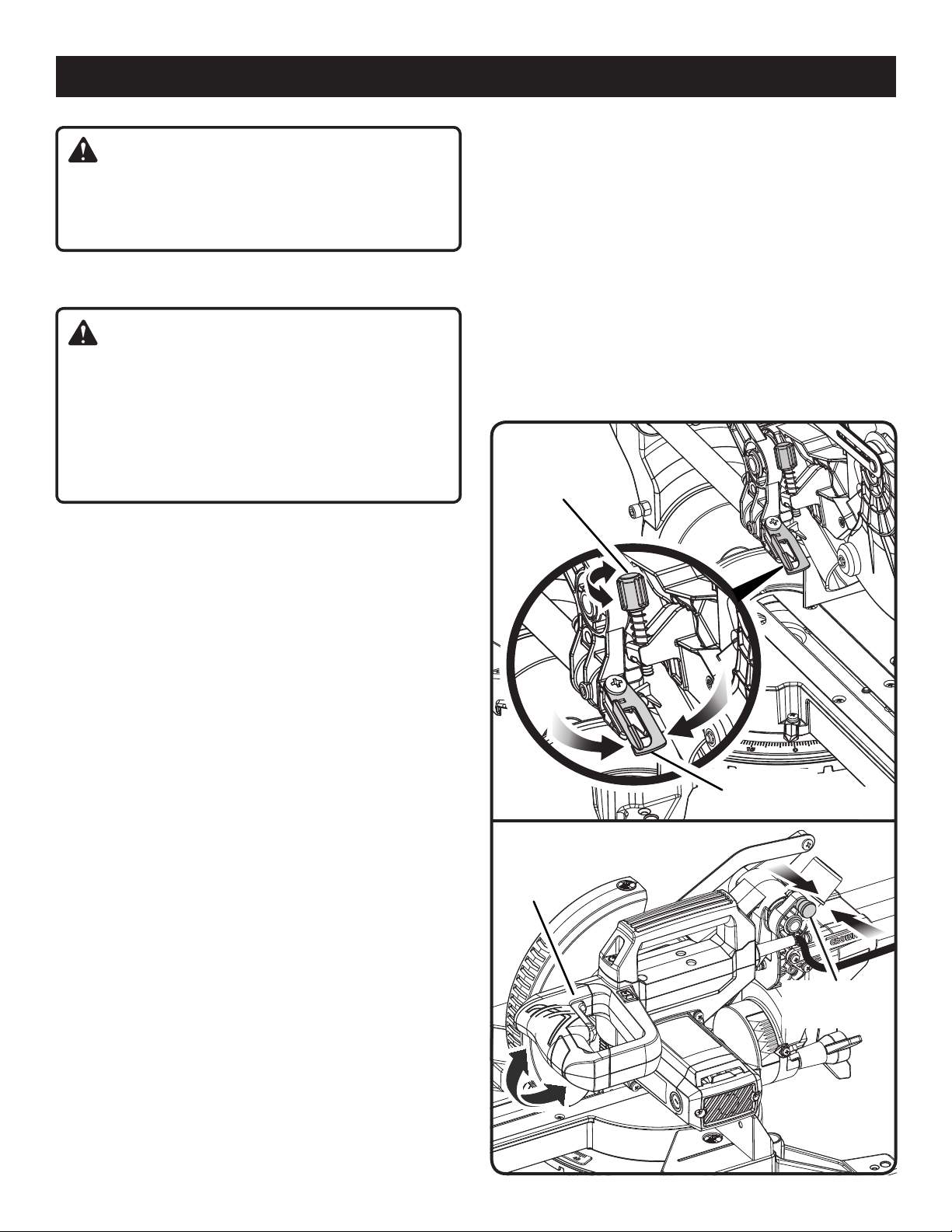

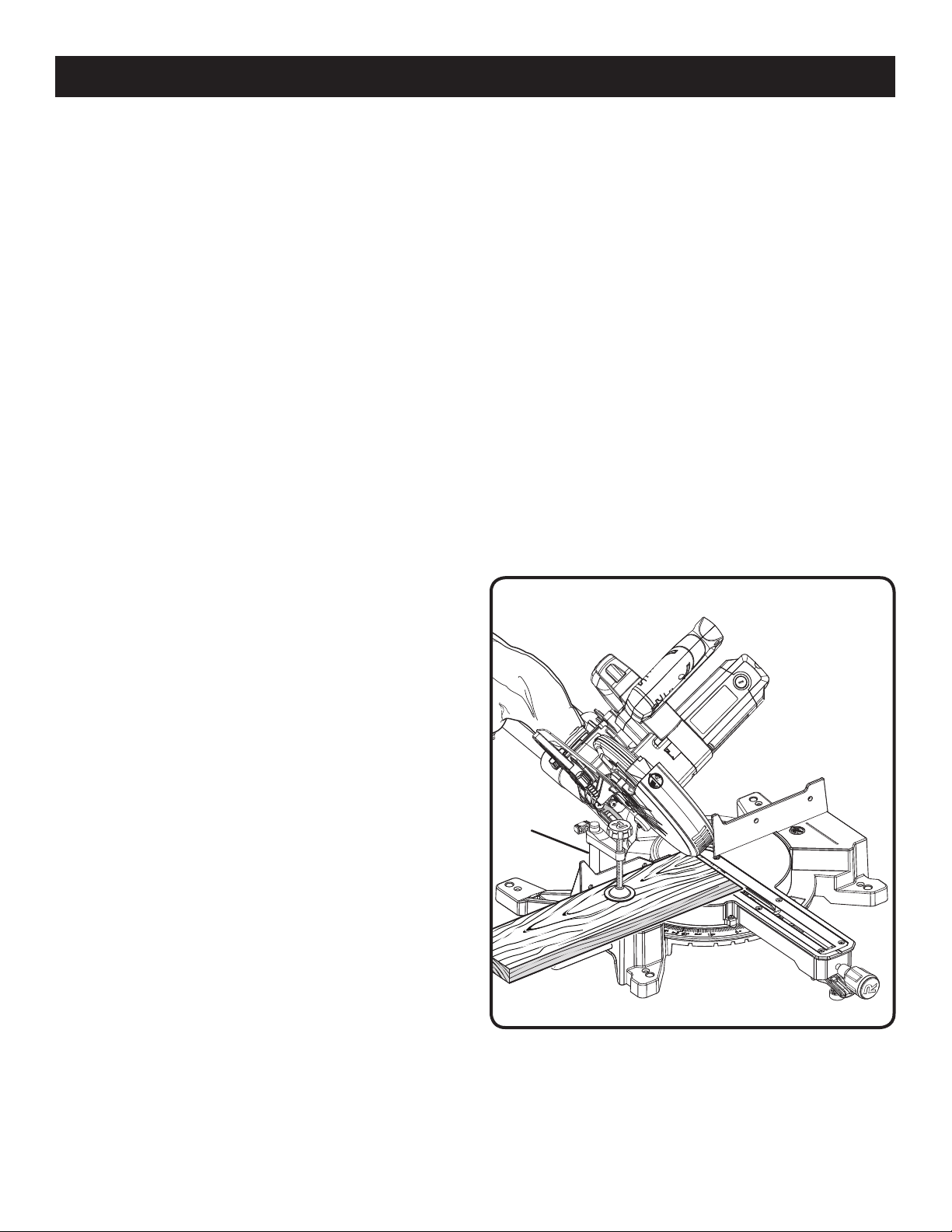

Fig. 9
ASSEMBLY
MOUNTING HOLES

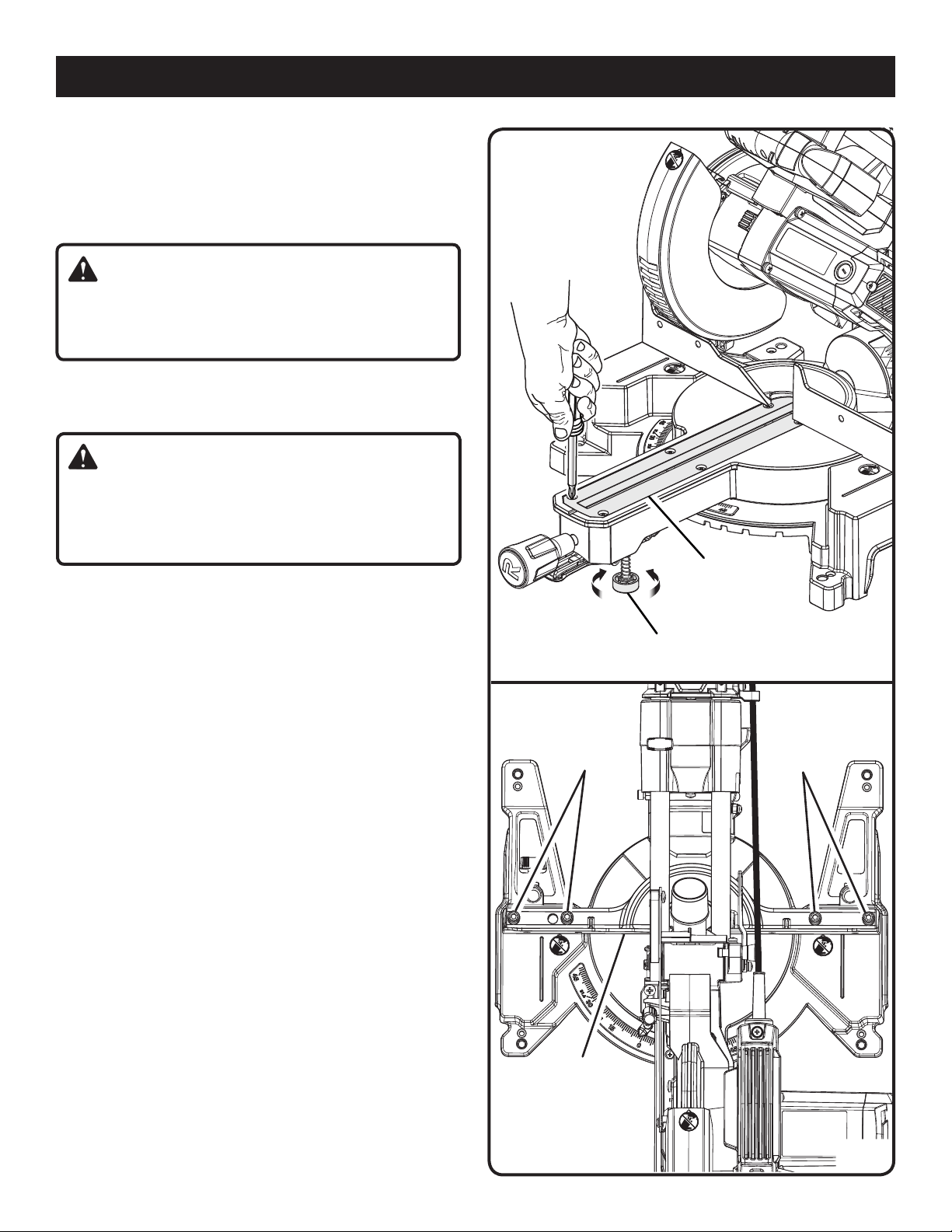

See Figure 7.
WARNING:
Before starting any cutting operation, clamp or bolt your
miter saw to a workbench or an approved miter saw stand.
If a miter saw stand is used, read operator’s manual and
follow the instructions for the miter saw stand. Never
operate your miter saw on the floor or in a crouched
position. Failure to heed this warning can result in serious
personal injury.
The compound miter saw should be mounted to a firm
supporting surface such as a workbench, mounting board,
or miter saw stand. The saw base has four mounting
holes. If using bolts, they should be of sufficient length to
accommodate the saw base, lock washers, hex nuts, and
the thickness of the workbench or other mounting surface.
Tighten all bolts or screws securely.
The hole pattern for mounting to a workbench is shown in
figure 7. Carefully check the workbench after mounting to
make sure that no movement can occur during use. If any
tipping, sliding, or walking is noted, secure the workbench
to the floor before operating.

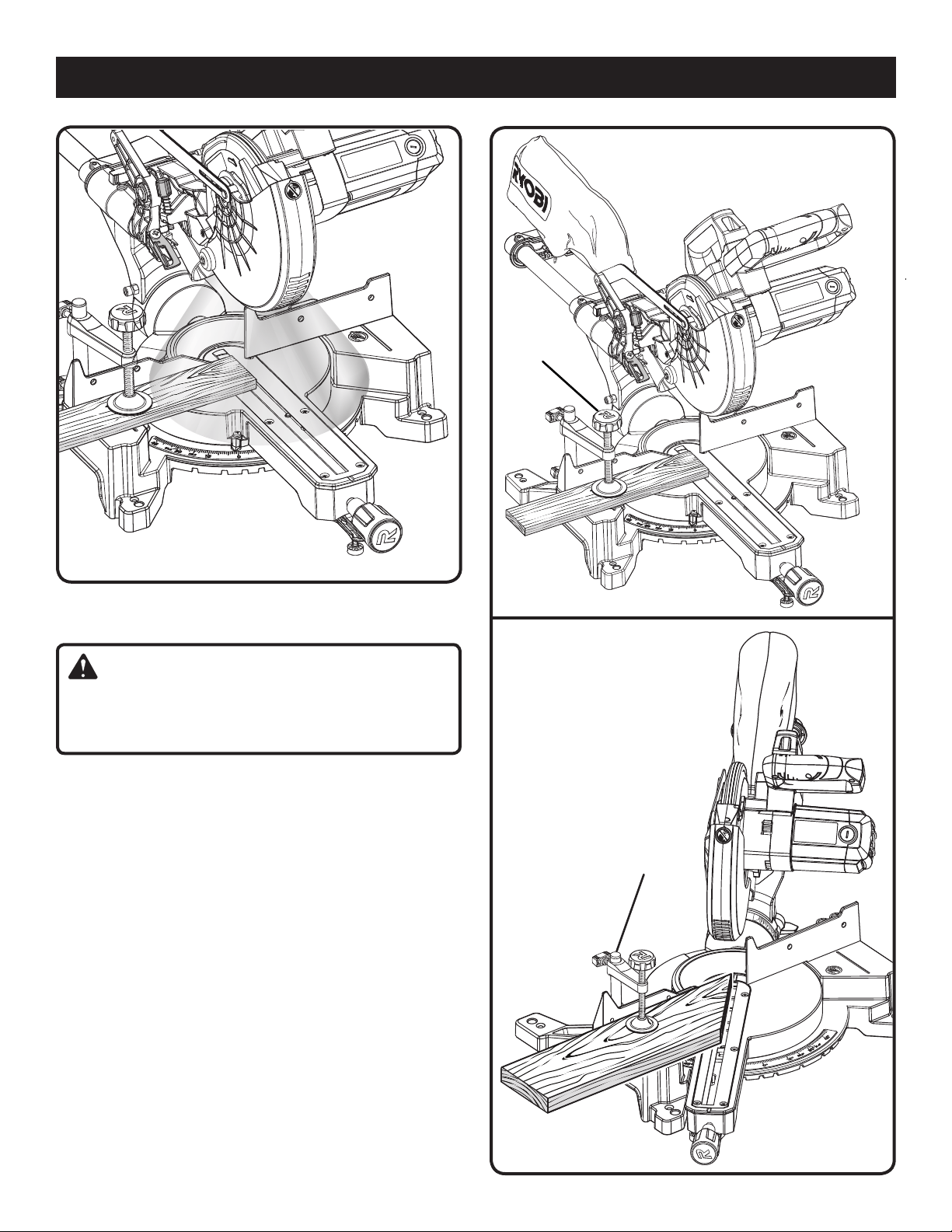

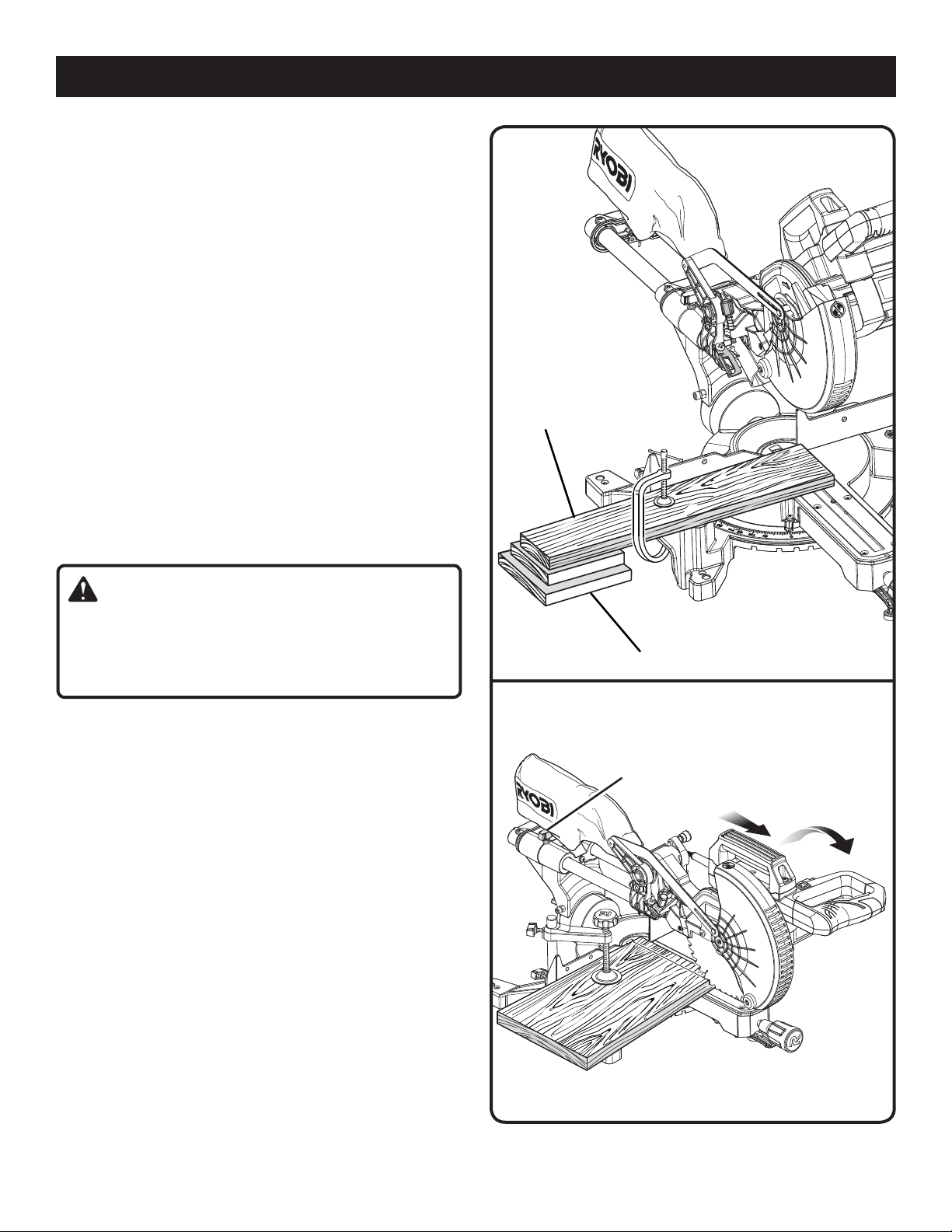

USING THE DEPTH STOP
See Figure 8.
When used, the depth stop limits the downward travel of
the blade when cutting dadoes and other non-through cuts.
To use the depth stop:
Unplug the saw.
If the saw is in storage or transport position, unlock the
saw arm.
Rotate the depth stop away from the motor housing.
With the depth control knob touching the depth stop,
adjust the depth control knob by turning the knob until
the desired depth of cut is attained.
A wooden spacer of at least 2 1/2 inches must be placed
between the workpiece and the fence for a consistent
depth of cut in the workpiece. Use the work clamp to
clamp the spacer and another suitable clamp to clamp
the workpiece. Make the slide cut at the desired depth.
See Figures 31 and 32.
Rotate the depth stop back towards the motor housing
for normal through cuts.
NOTE: The depth stop must be moved toward the motor
housing before locking / unlocking the saw arm.

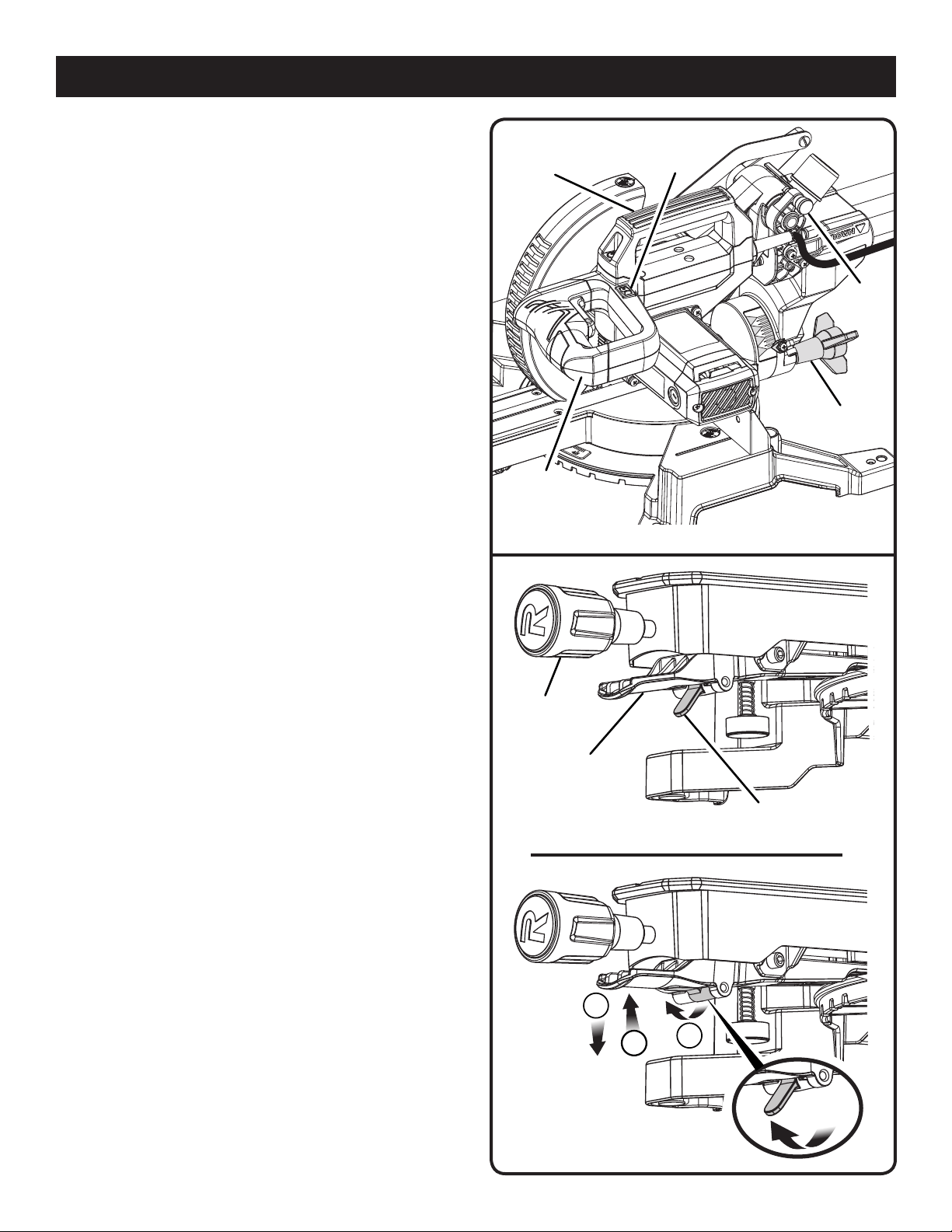

LOCKING / UNLOCKING THE SAW ARM
See Figure 9.
When locking and unlocking the saw arm, it is not necessary
to loosen the depth control knob.
LOCK
PIN
“D”
HANDLE
To unlock and raise the saw arm:
Firmly grasp the “D” handle and apply downward pressure
while at the same time pulling the lock pin out and away
from the saw housing.
Release the lock pin and slowly raise the saw arm.
To lock the saw arm:
Firmly grasp the “D” handle and apply downward pressure
while at the same time pushing the lock pin in and toward
the saw housing.
Release the lock pin allowing it to lock the saw into place.
DEPTH
CONTROL KNOB
DEPTH STOP
Fig. 8
14 − English
45
30
15
0

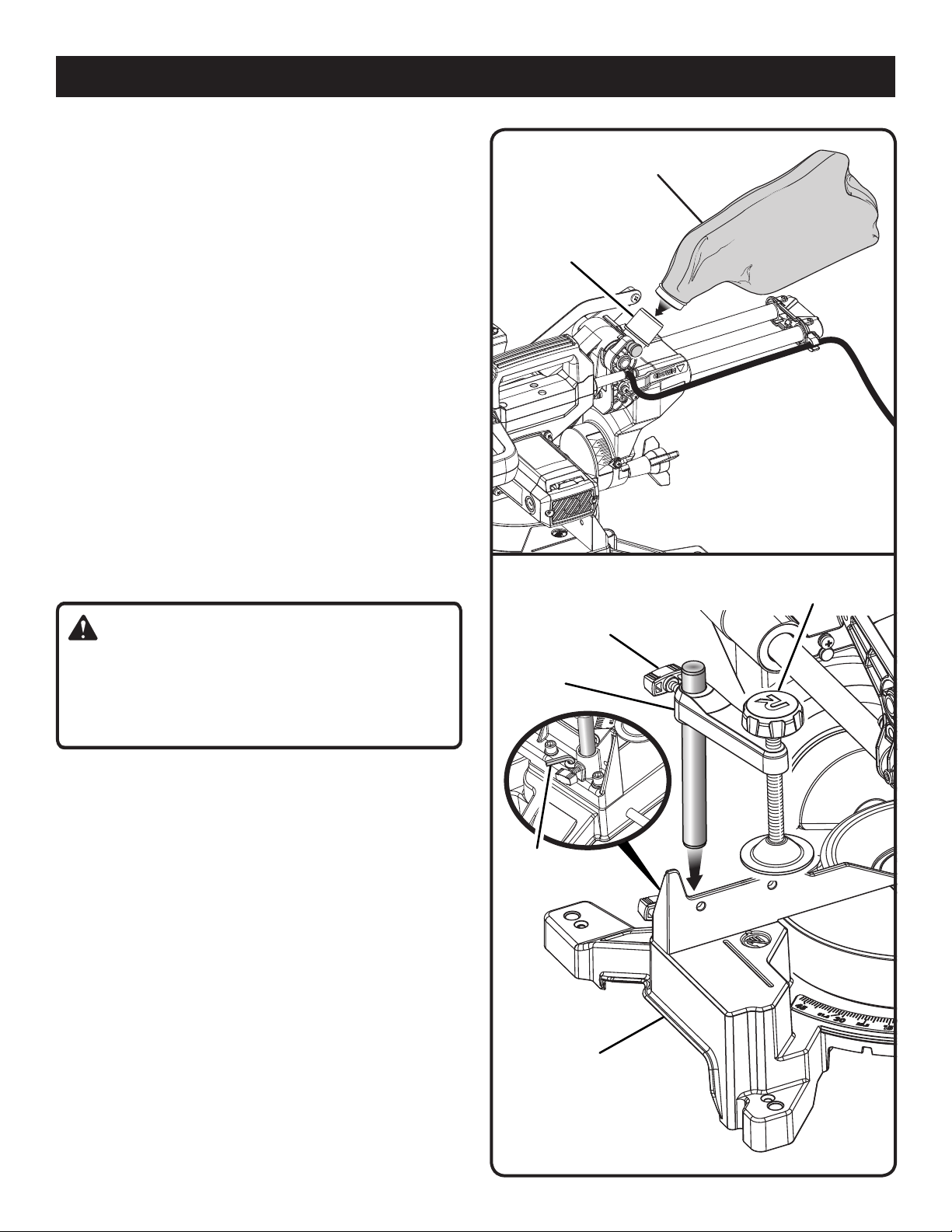

ASSEMBLY
DUST BAG

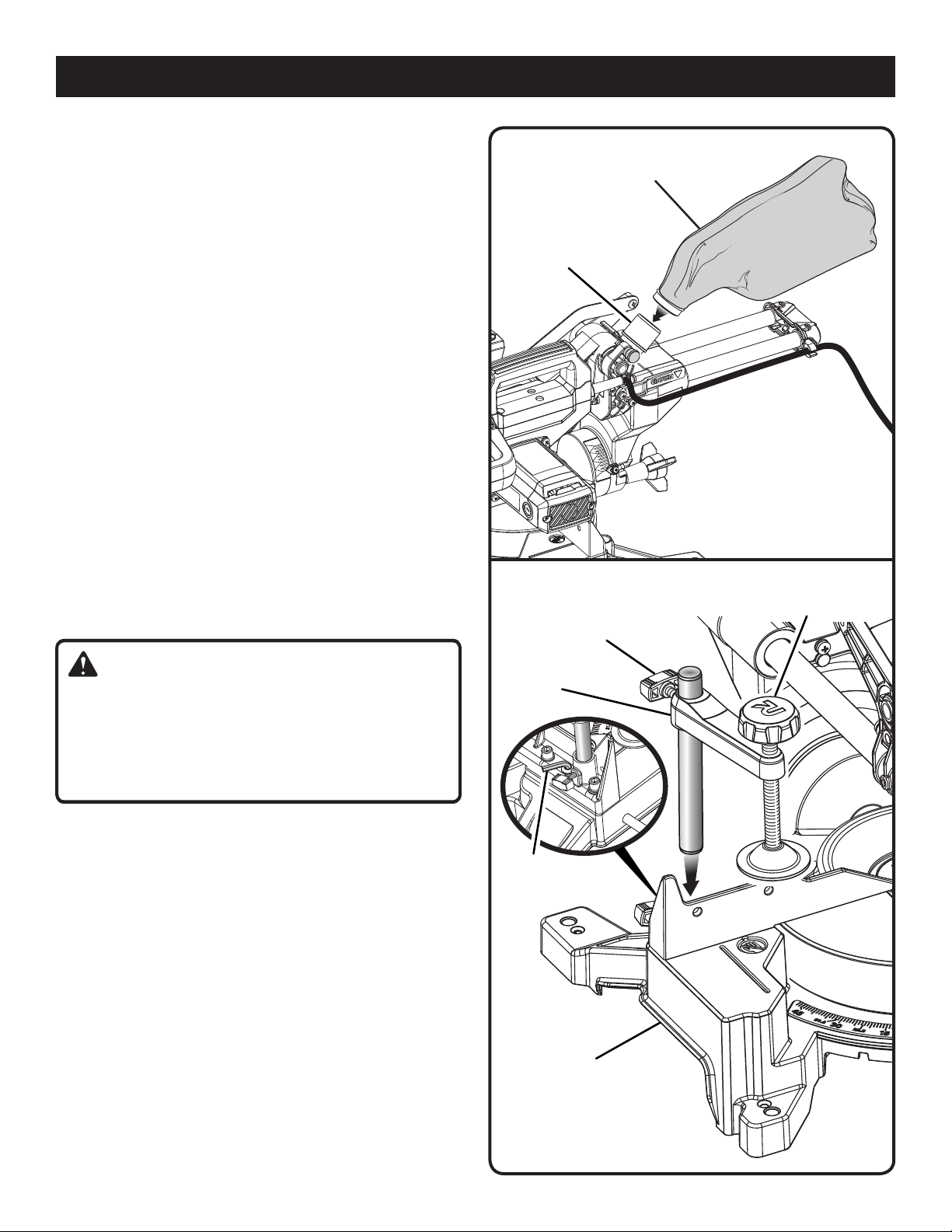

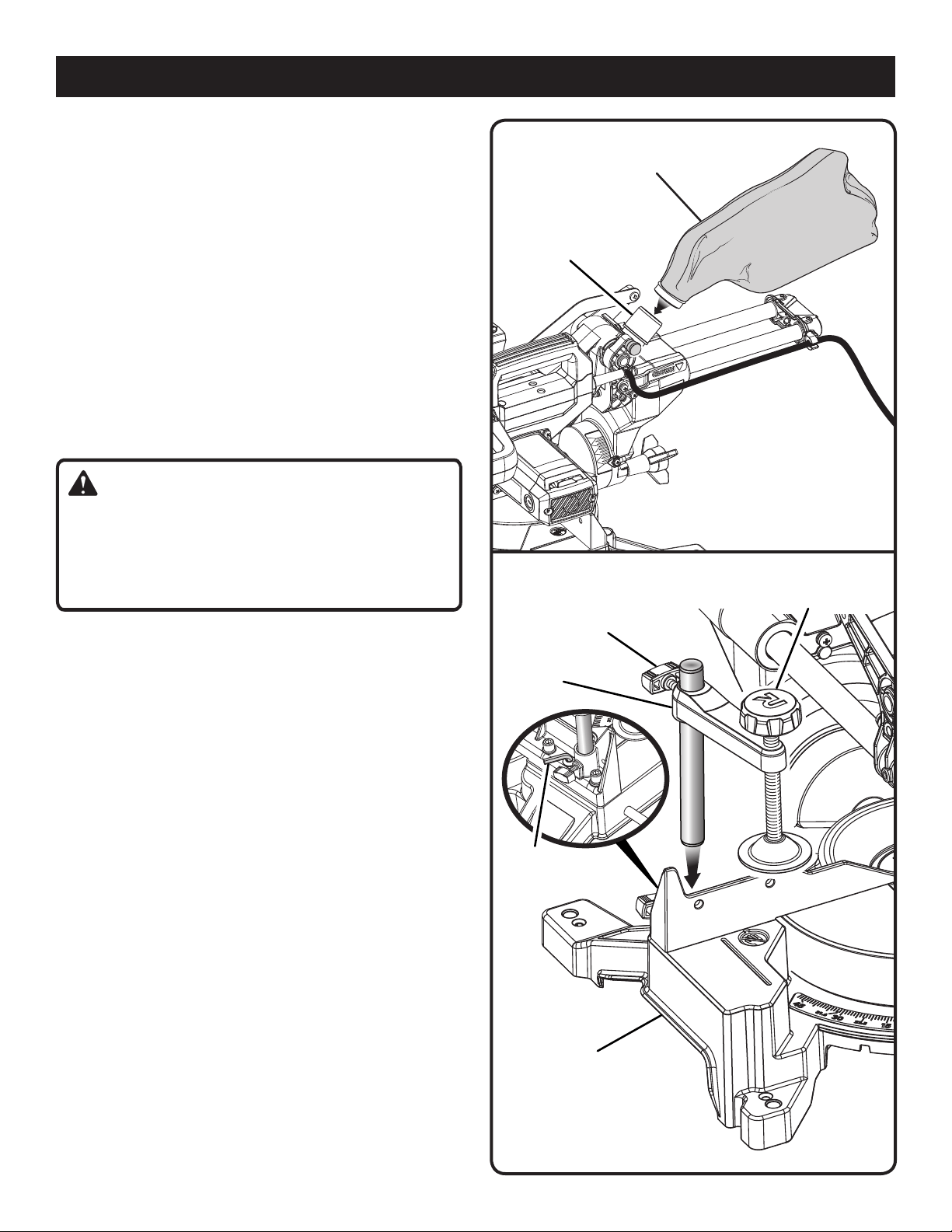

See Figure 10.
A dust bag is provided for use on this miter saw. It fits over
the exhaust port on the back of the saw.
NOTE: The exhaust port also accepts 1-1/4 in. vacuum hose.
BLADE WRENCH
See Figure 11.
A blade wrench is included with this saw. One end of the
wrench is a phillips screwdriver and the other end is a hex
key. Use the hex key end when installing or removing blade
and the phillips end when removing or loosening screws. A
storage area for the blade wrench is located on the back of
the left miter fence.
WORK CLAMP
See Figure 11.
WARNING:
In some operations, the work clamp assembly may
interfere with the operation of the blade guard assembly.
Always make sure there is no interference with the blade
guard prior to beginning any cutting operation to reduce
the risk of serious personal injury.
The work clamp provides greater control by clamping the
workpiece to the fence or the saw table. It also prevents
the workpiece from creeping toward the saw blade. This is
very helpful when cutting compound miters. Depending on
the cutting operation and the size of the workpiece, it may
be necessary to use a C-clamp or other suitable clamp
instead of the work clamp to secure the workpiece prior to
making the cut.
To install the work clamp:
Place the work clamp shaft in one of the holes located
behind the miter fence.
Rotate the work clamp knob to move it up or down as
needed to secure the workpiece.
Fig. 11
BASE
WORK
CLAMP
Fig. 10
DUST
BAG
EXHAUST
PORT
BLADE
WRENCH
HEIGHT
ADJUSTMENT
KNOB
WORK
CLAMP KNOB
15 − English
ASSEMBLY

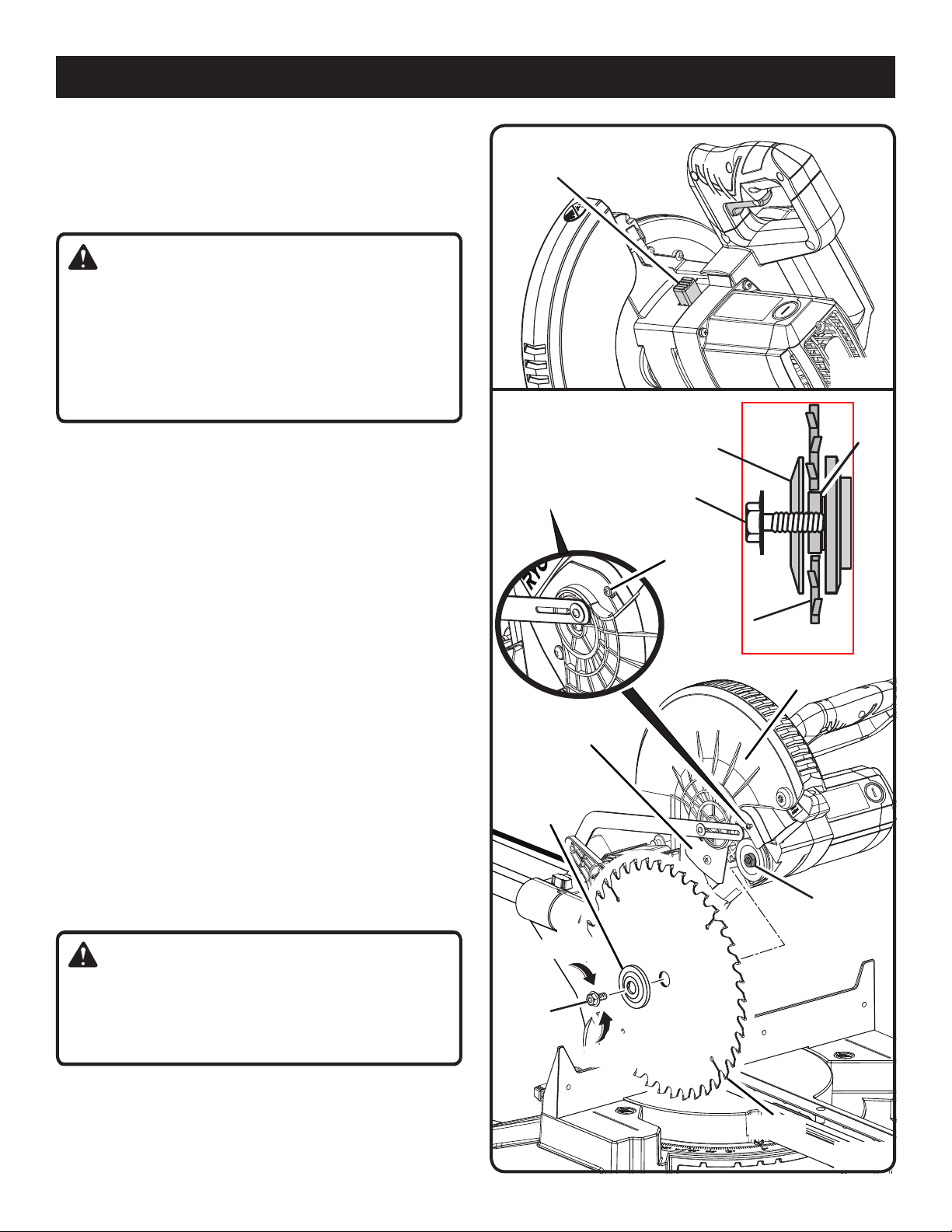

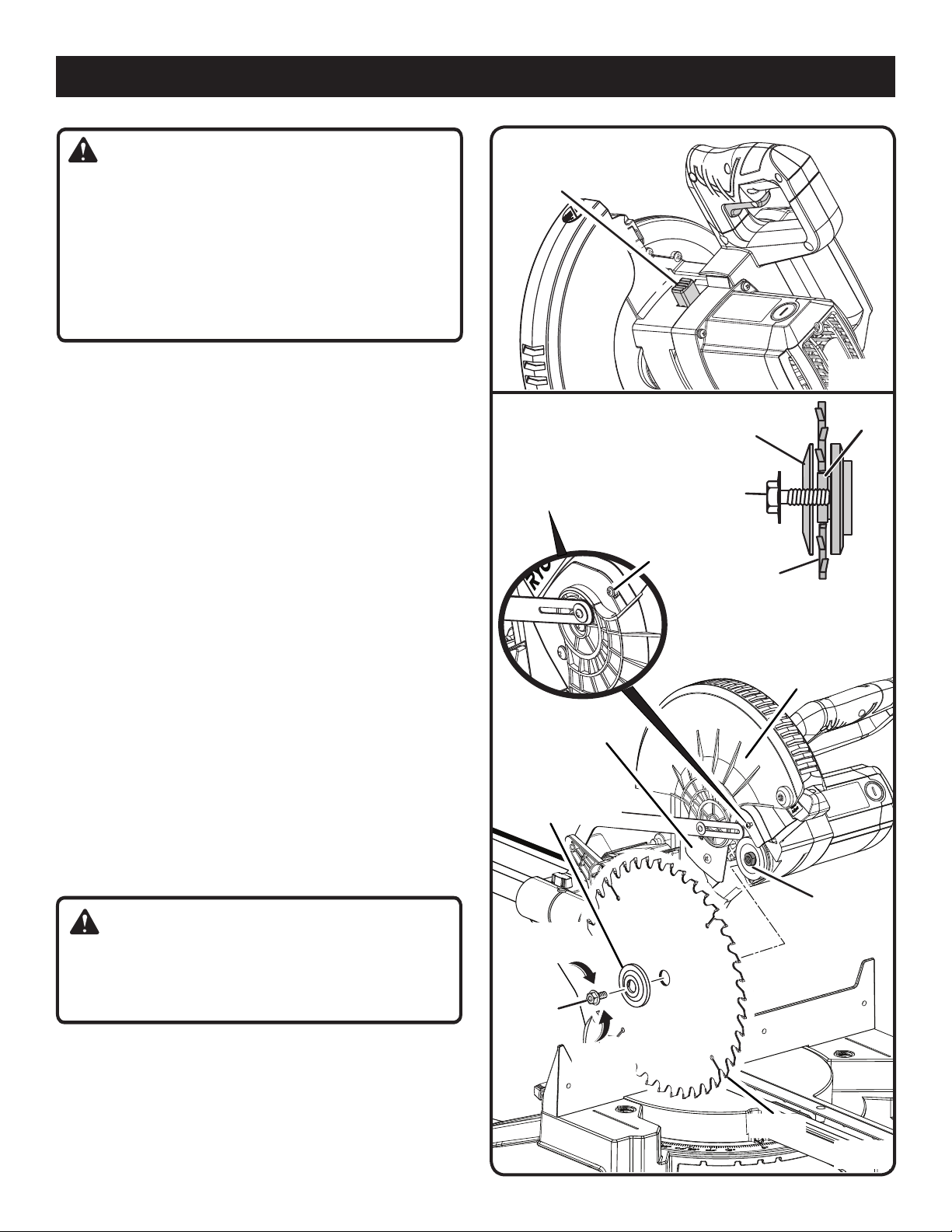

TO INSTALL / REPLACE THE BLADE
See Figures 12 - 13.
The blade is shipped installed on this miter saw model.
Instructions have been included for reference when changing
or replacing blades.
WARNING:
A 7-1/4 in. blade is the maximum blade capacity of the
saw. Never use a blade that is too thick to allow outer
blade washer to engage with the flats on the spindle. Larger
blades will come in contact with the blade guards, while
thicker blades will prevent the blade bolt from securing the
blade on the spindle. Either of these situations could result
in a serious accident and can cause serious personal injury.
Unplug the saw.
Loosen blade bolt cover screw. Rotate lower blade guard
and blade bolt cover up and back to expose the blade
bolt.
Depress the spindle lock button and rotate the blade bolt
until the spindle locks.
Using the blade wrench provided, loosen and remove the
blade bolt.
NOTE: The blade bolt has left hand threads. Turn blade
bolt clockwise to loosen.
Remove the outer blade washer.
NOTE: The inner blade washer is integrated into the
spindle and cannot be removed.
Wipe a drop of oil onto inner blade washer and outer
blade washer where they contact the blade.
Fit saw blade inside lower blade guard and onto spindle.
The blade teeth point downward at the front of saw as
shown in figure 13.
Replace the outer blade washer. Double “D” flats on blade
washers align with flats on spindle.
Depress spindle lock button and replace blade bolt.
NOTE: The blade bolt has left hand threads. Turn blade bolt
counterclockwise to tighten.
CAUTION:
Always install the blade with the blade teeth and the arrow
printed on the side of the blade pointing down at the front
of the saw. The direction of blade rotation is also stamped
with an arrow on the upper blade guard.
LOWER BLADE
GUARD
OUTER BLADE
WASHER
WITH DOUBLE
“D” FLATS
BLADE
BOLT
FLAT(S)
ON SPINDLE
BLADE
BOLT COVER
BLADE
BOLT COVER
SCREW
NOTE: BEFORE USE,
REPLACE SCREWS AND
TIGHTEN SECURELY
TO PREVENT GUARD
MOVEMENT
BLADE
BOLT
OUTER
BLADE
WASHER
BLADE
TO
LOOSEN
TO
TIGHTEN
BLADE

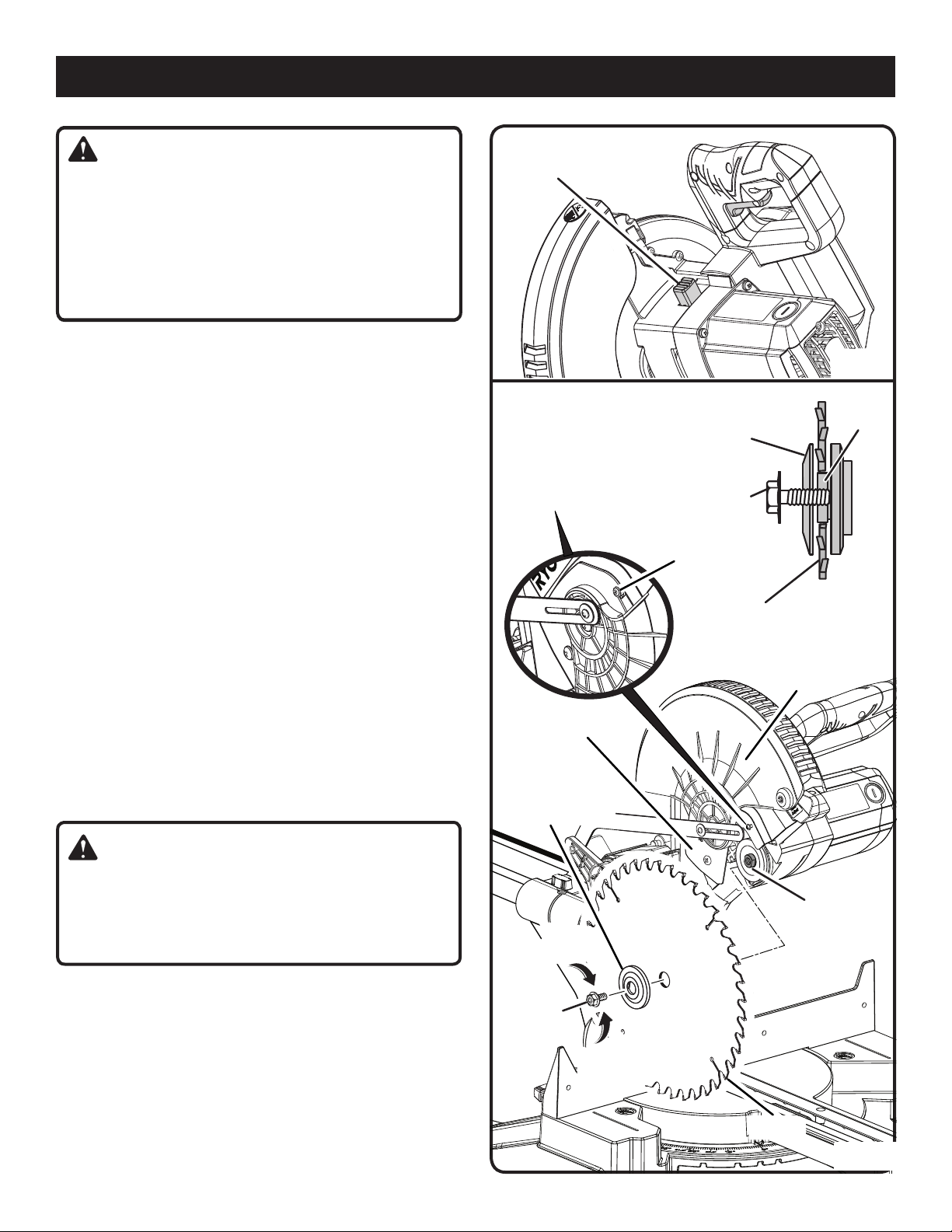

Fig. 12
Fig. 13
SPINDLE
LOCK BUTTON
SPINDLE
16 − English
45
30
15
0
ASSEMBLY
Tighten blade bolt securely.
Replace the lower blade guard and blade bolt cover.
Securely tighten the blade bolt cover screw.
Raise and lower the saw head and ensure that the lower
blade guard operates properly.
WARNING:
Make sure the spindle lock button is not engaged before
reconnecting saw into power source. Never engage
spindle lock button when blade is rotating.

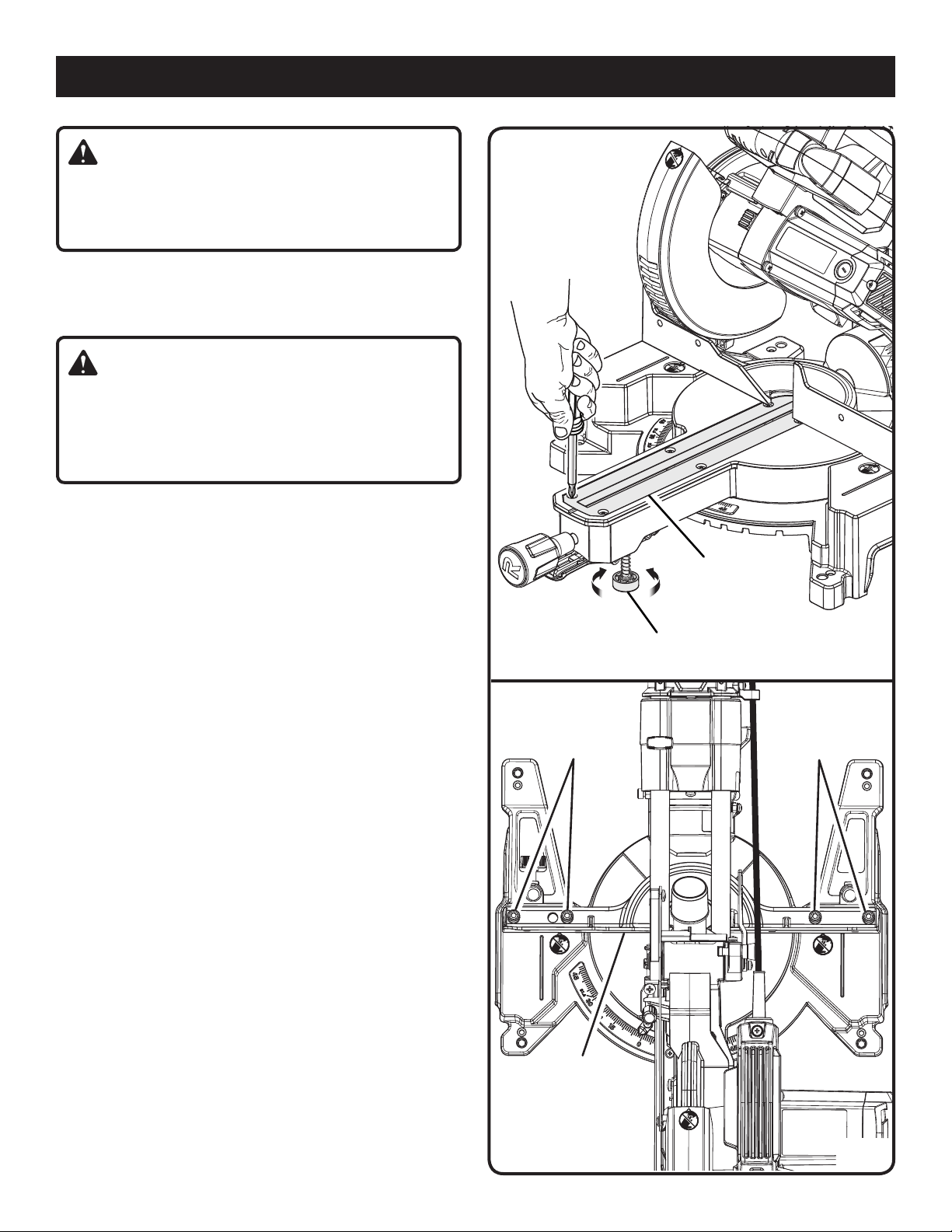

REMOVING / REPLACING THE THROAT PLATE
See Figure 14.
WARNING:
The throat plate must be below the miter table. If the throat
plate is too high or too low, the workpiece can catch on
the uneven edges resulting in binding which could result
in serious personal injury.
Never operate the saw without a throat plate installed.
To remove / replace:
Unplug the saw.
Remove the screws securing the throat plate.
Lift the throat plate from the saw.
To reinstall the throat plate, align the holes in the throat
plate with the holes in the saw base.
Retighten the screws, being careful not to overtighten
which can cause the throat plate to bow or bend.
ADJUSTING SUPPORT FOOT
See Figure 14.
Turn the support foot clockwise or counterclockwise depending
on the amount of support needed for making sliding cuts.
NOTE: Many of the illustrations in this manual show only
portions of the compound miter saw. This is intentional so that
we can clearly show points being made in the illustrations.
Never operate the saw without all guards securely in
place and in good operating condition.

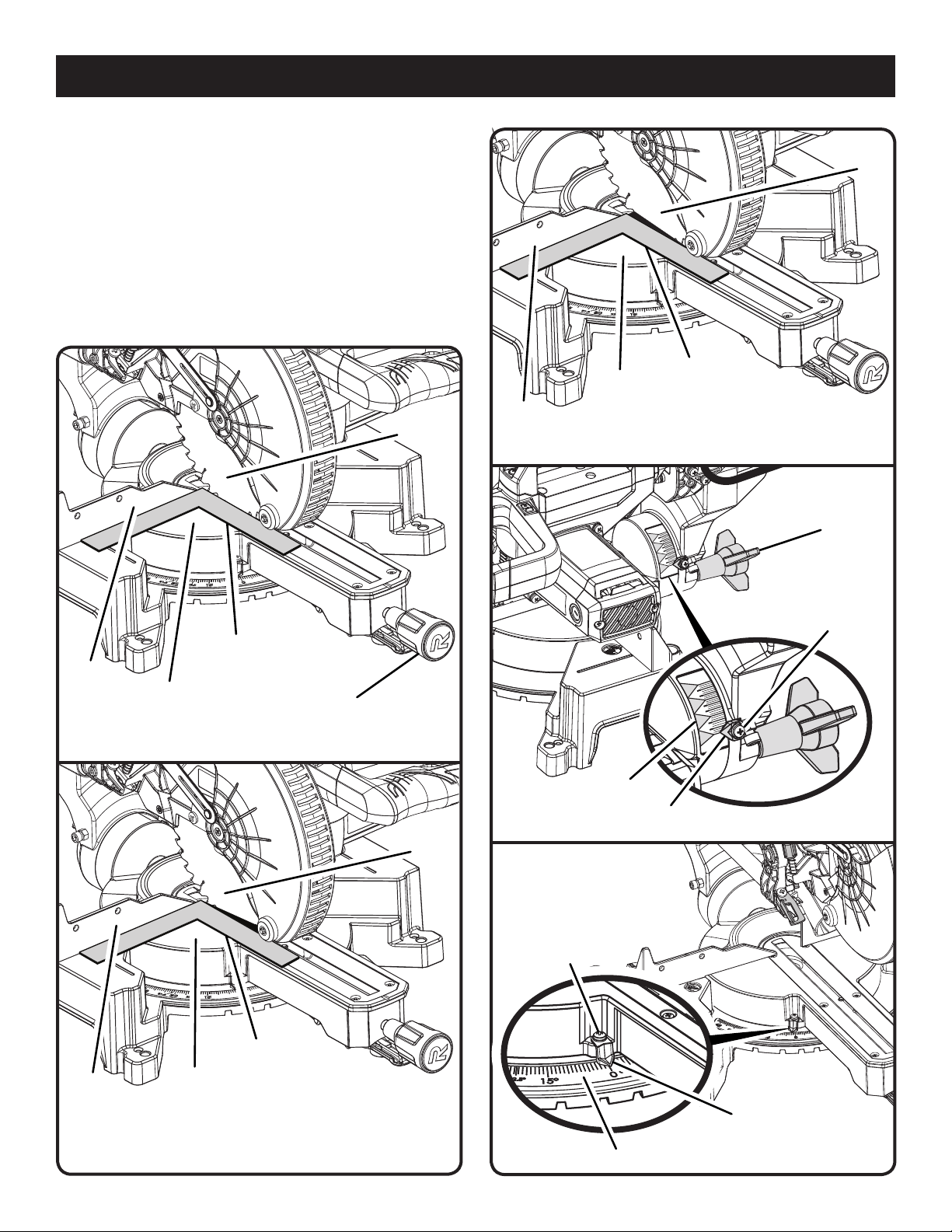

SQUARING THE BLADE TO THE FENCE
See Figures 15 - 20.
Unplug the saw.
Pull the saw arm all the way down and engage the lock
pin to hold the saw arm in transport position.
Loosen the miter lock handle approximately one-half turn
and squeeze the detent release lever.
Rotate the miter table until the scale indicator is positioned
at 0°.

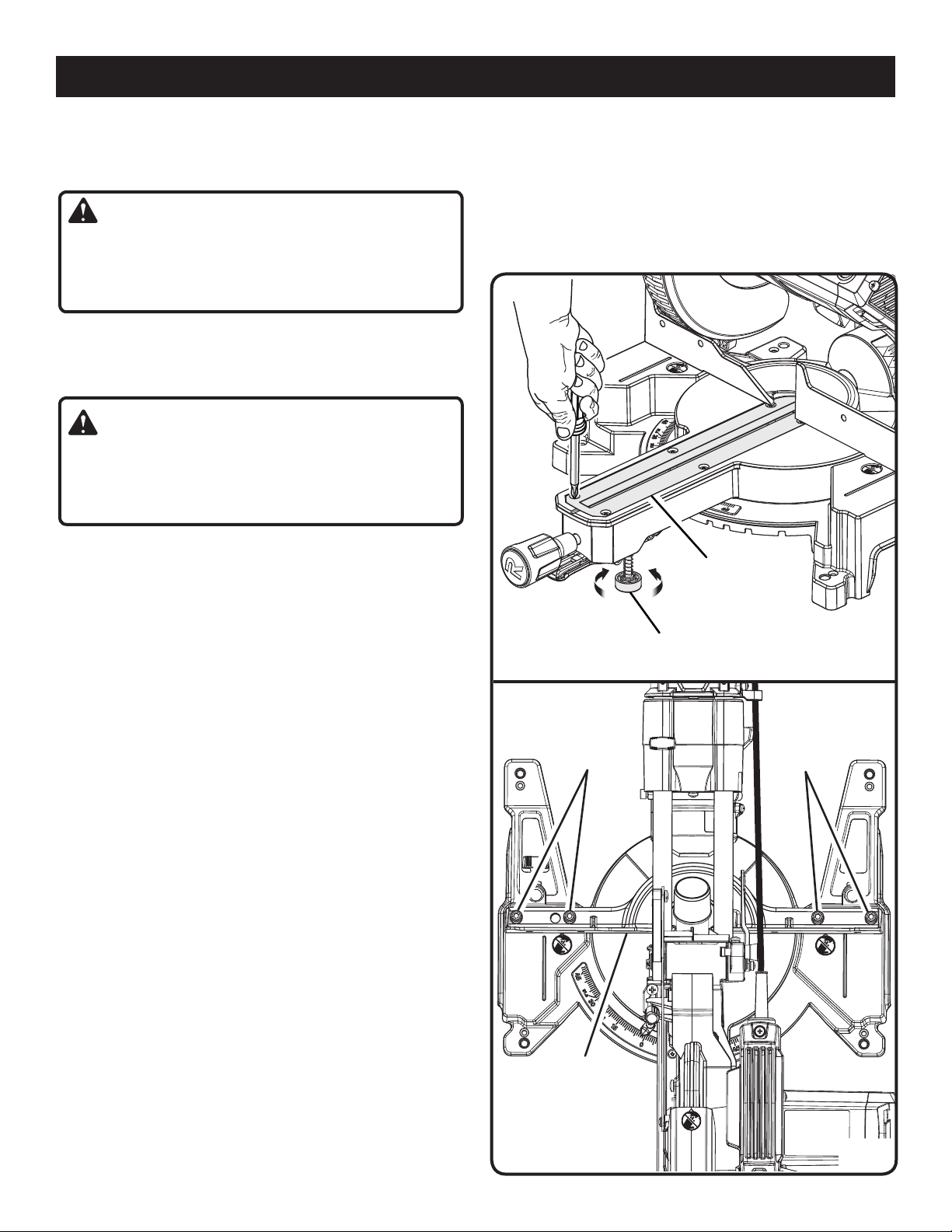

THROAT
PLATE
Fig. 14
Fig. 15
SUPPORT
FOOT
SOCKET HEAD
SCREW(S)
MITER
FENCE
SOCKET HEAD
SCREW(S)
17 − English
45
30
15
0

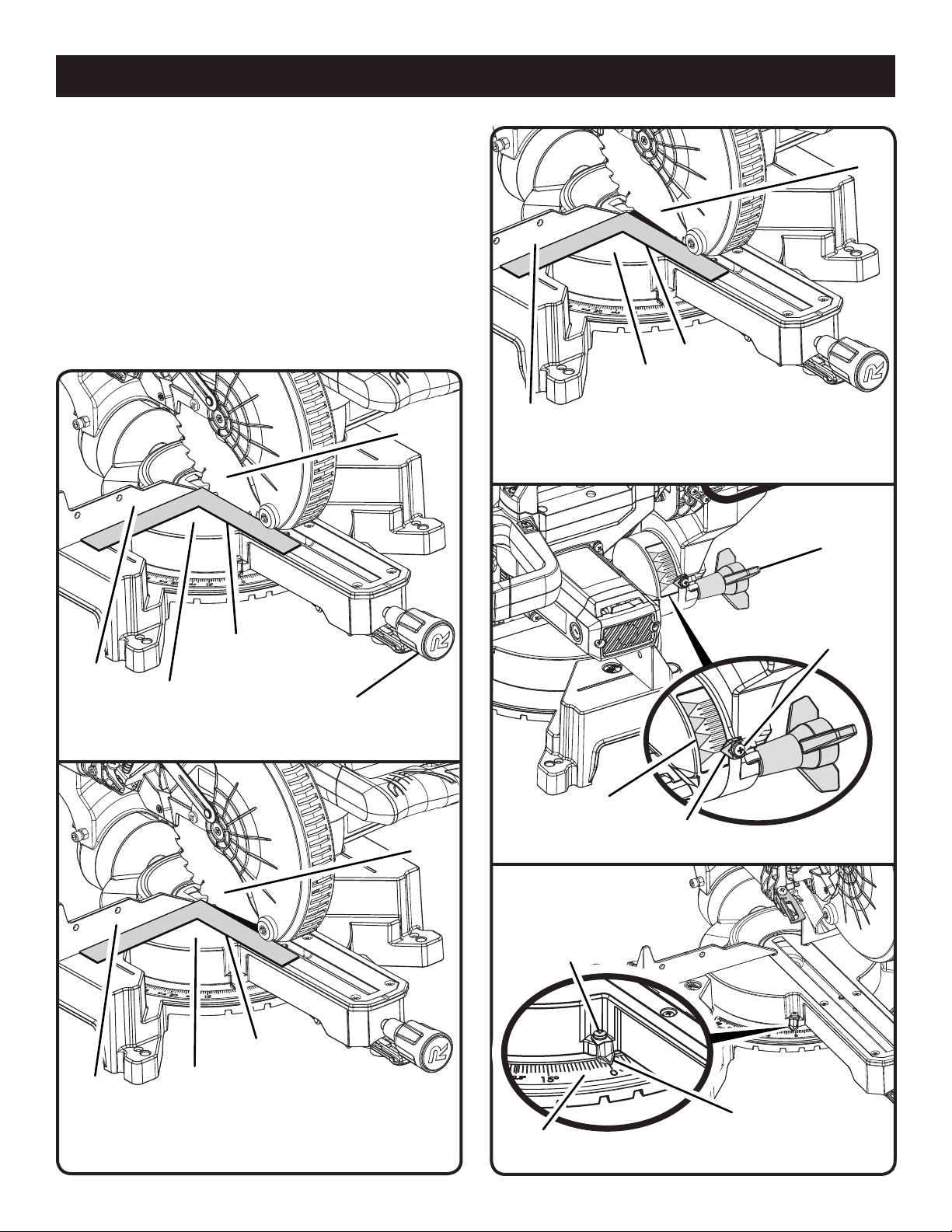

ASSEMBLY
Release the detent release lever, and ensure the control
arm is seated in the positive notch.
Tighten the miter lock knob to secure the miter table.
Loosen bevel lock knob and set saw arm at 0° bevel (blade
set 90° to miter table). Tighten bevel lock knob.
Lay a square flat on the miter table. Place one leg of the
square against the fence. Slide the other leg of the square
against the flat part of saw blade.
NOTE: Make sure that the square contacts the flat part of
the saw blade, not the blade teeth.

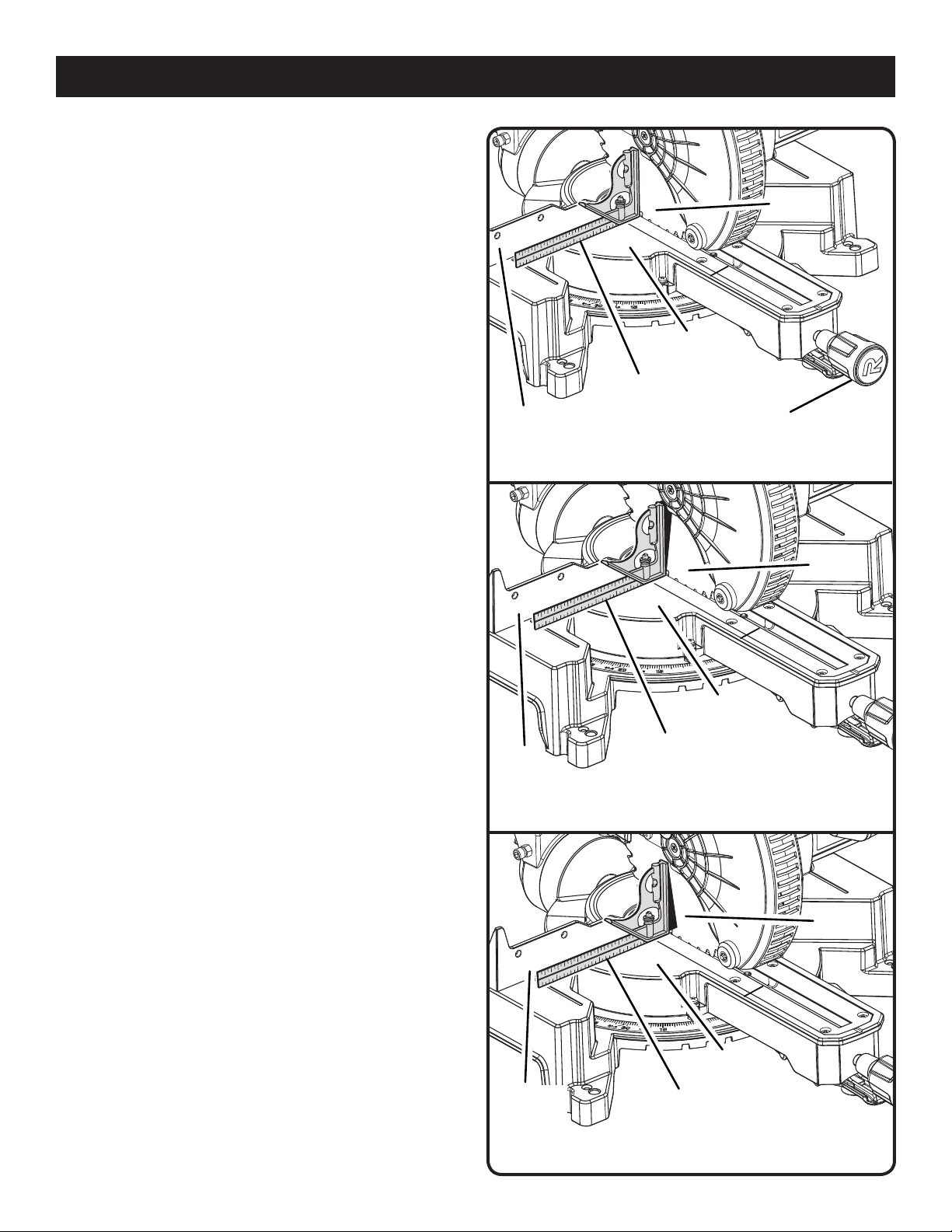

MITER
LOCK HANDLE
Fig. 16
MITER
TABLE
VIEW OF BLADE SQUARE WITH FENCE
SQUARE
VIEW OF BLADE NOT SQUARE WITH
FENCE, ADJUSTMENTS ARE REQUIRED
Fig. 17
MITER
FENCE
MITER
TABLE
BLADE
BLADE
SQUARE
MITER
FENCE
Fig. 18
Fig. 19
Fig. 20
VIEW OF BLADE NOT SQUARE WITH
FENCE, ADJUSTMENTS ARE REQUIRED
MITER
TABLE
SQUARE
MITER
FENCE
INDICATOR
SCREW
BEVEL
SCALE
BLADE
SCALE
INDICATOR
INDICATOR
SCREW
MITER SCALE
BEVEL
LOCK KNOB
45
30
15
0
SCALE
INDICATOR
18 − English
ASSEMBLY

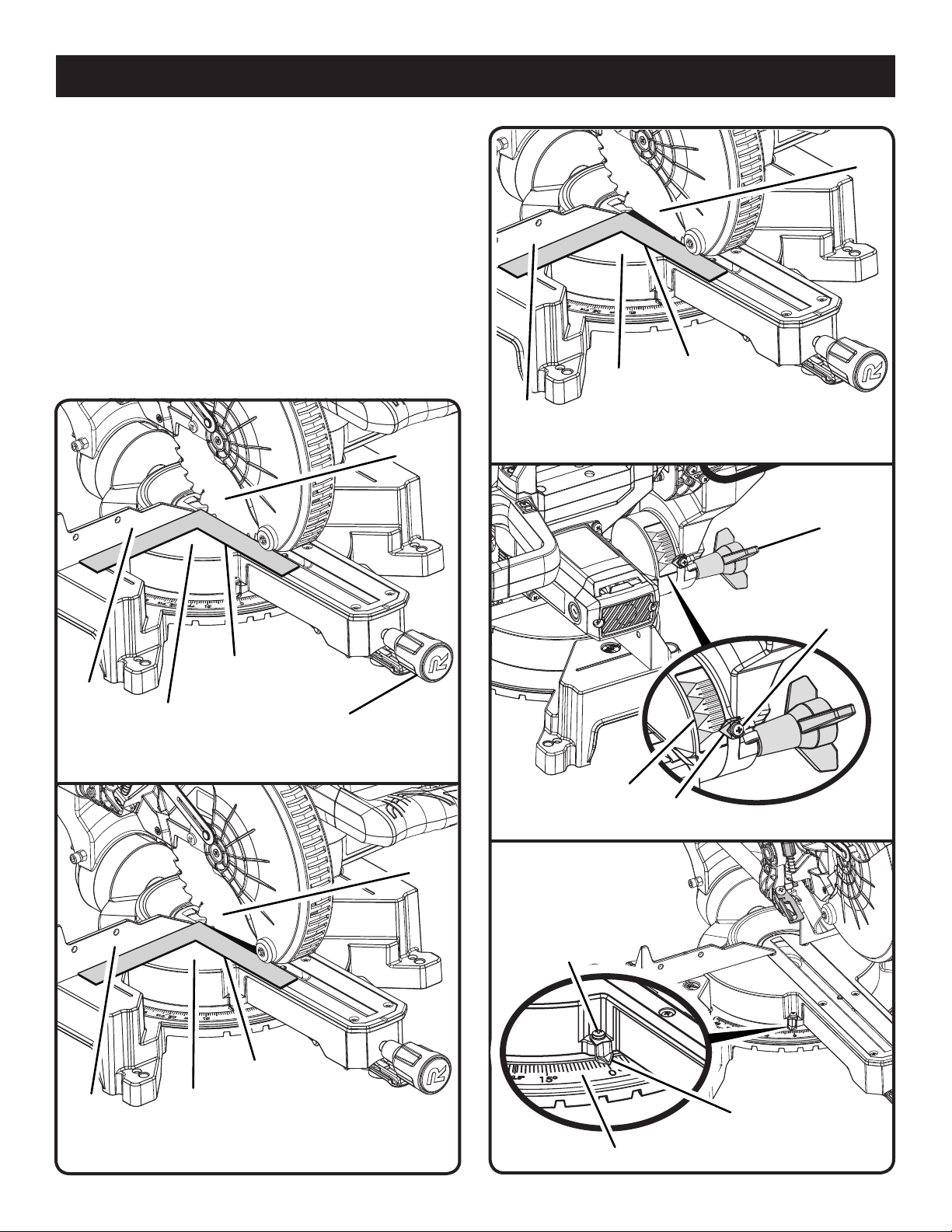

The edge of the square and the saw blade should be
parallel as shown in figure 16.
If the front or back edge of the saw blade angles away
from the square as shown in figures 17 - 18, adjustments
are needed.
Using the blade wrench provided, loosen the socket head
screws that secure the miter fence to the miter table.
Rotate the miter fence left or right until the saw blade is
parallel with the square.
Retighten the screws securely and recheck the blade-to-
fence alignment.
Your saw has several scale indicators. After squaring
adjustments have been made, it may be necessary to loosen the
indicator screws and reset them to zero. See Figures 19 - 20.

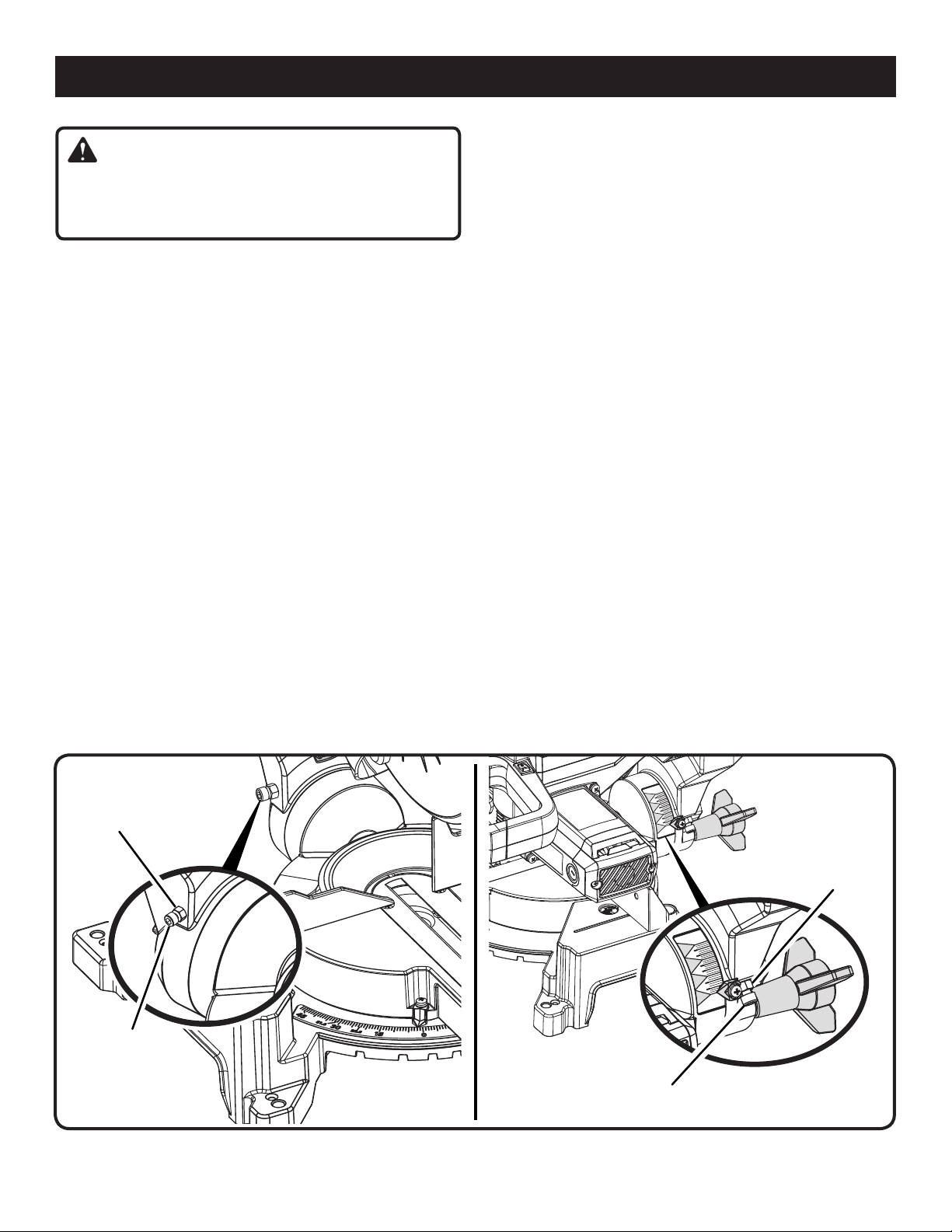

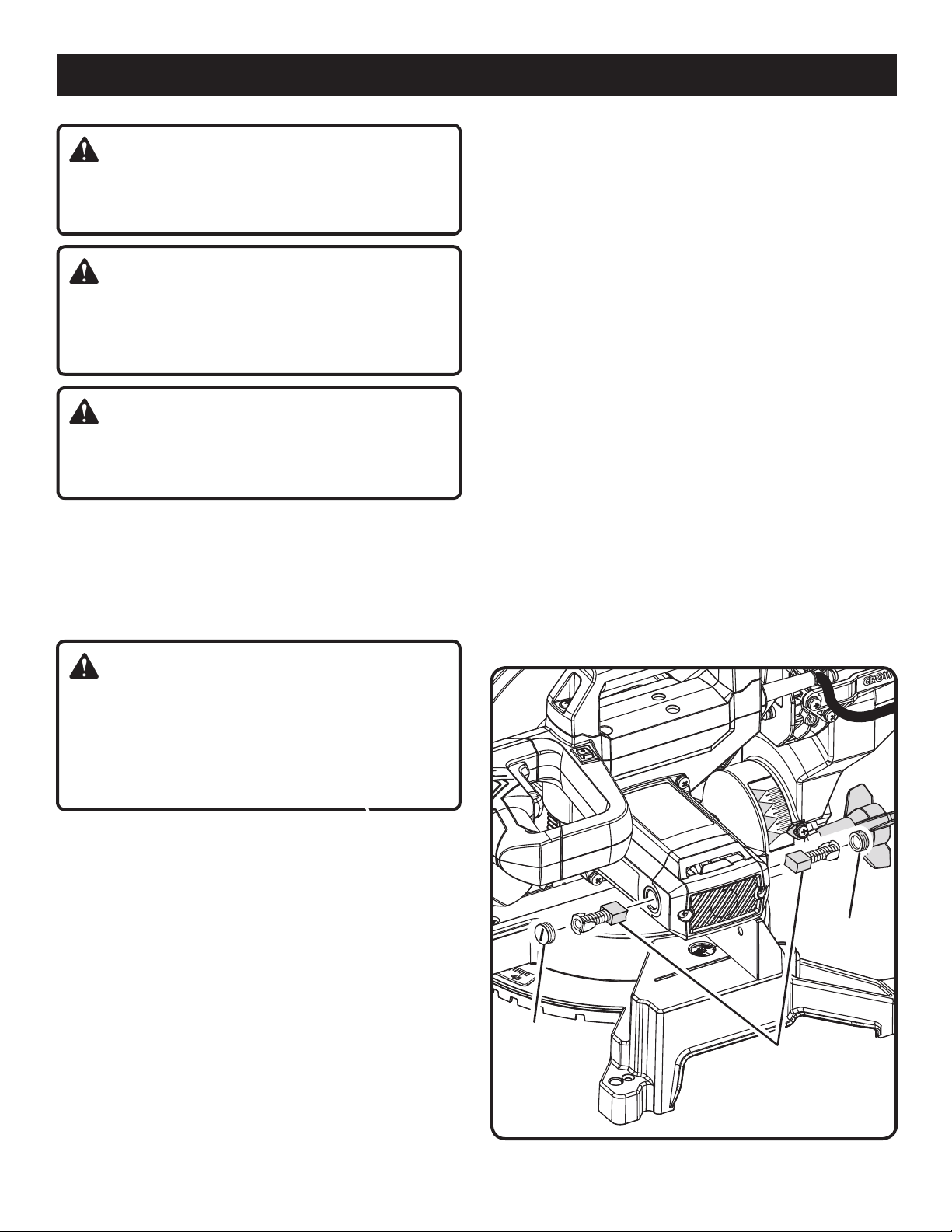

SQUARING THE BLADE TO THE MITER TABLE
See Figures 21 - 23.
Unplug the saw.
Pull the saw arm all the way down and engage the lock
pin to hold the saw arm in transport position.
Loosen the miter lock handle approximately one-half turn
and squeeze the detent release lever.
Rotate the miter table until the scale indicator on the control
arm is positioned at 0°.
Release the detent release lever, then tighten the miter lock
knob to secure the miter table.
Loosen the bevel lock knob and set saw arm at 0° bevel
(blade set 90° to miter table). Tighten bevel lock knob.
Place a combination square against the miter table and
the flat part of saw blade.
NOTE: Make sure that the square contacts the flat part of
the saw blade, not the blade teeth.
Rotate the blade by hand and check the blade-to-table
alignment at several points.
The edge of the square and the saw blade should be
parallel as shown in figure 21.
If the top or bottom of the saw blade angles away from
the square as shown in figures 22 and 23, adjustments are
needed.
Loosen bevel lock knob.
Adjust positive stop adjustment screw to bring saw
blade into alignment with the square. See Positive Stop
Adjustment in the Adjustment section.
Tighten bevel lock knob. Recheck blade-to-table
alignment.
NOTE: The above procedure can be used to check blade
squareness of the saw blade to the miter table at both 0°
and 45° angles.
Your saw has several scale indicators. After squaring
adjustments have been made, it may be necessary to loosen the
indicator screws and reset them to zero. See Figures 19 - 20.
MITER
TABLE
COMBINATION
SQUARE
BLADE
MITER
FENCE
Fig. 21
CORRECT VIEW OF BLADE
SQUARE WITH MITER TABLE
VIEW OF BLADE NOT SQUARE WITH MITER TABLE,
ADJUSTMENTS ARE REQUIRED
Fig. 22
Fig. 23
VIEW OF BLADE NOT SQUARE WITH MITER TABLE,
ADJUSTMENTS ARE REQUIRED
MITER
TABLE
COMBINATION
SQUARE
BLADE
MITER
FENCE
MITER
TABLE
MITER
LOCK HANDLE
COMBINATION
SQUARE
BLADE
MITER
FENCE
19 − English

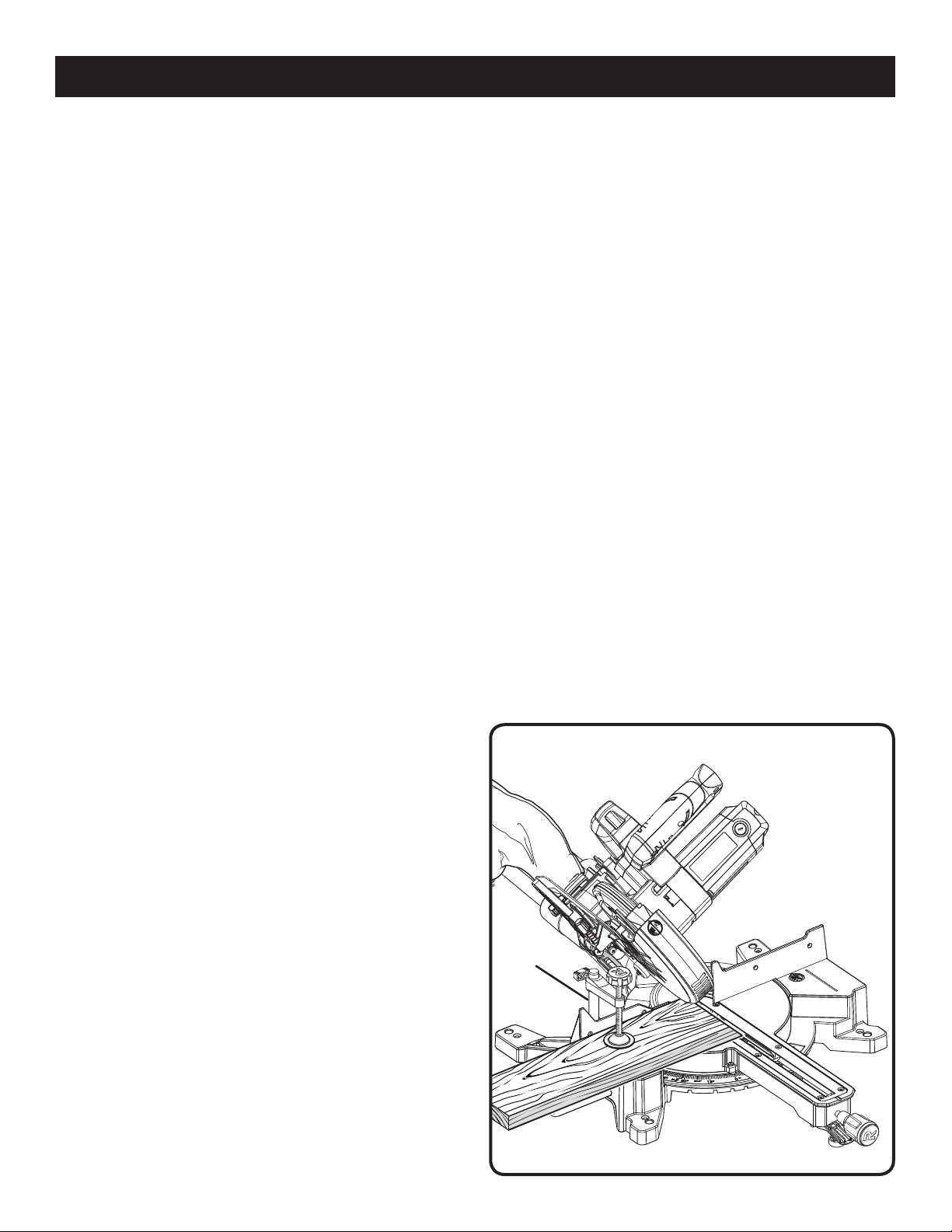

OPERATION
WARNING:
Do not allow familiarity with tools to make you careless.
Remember that a careless fraction of a second is sufficient
to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.
WARNING:
Do not use any attachments or accessories not
recommended by the manufacturer of this tool. The use
of attachments or accessories not recommended can
result in serious personal injury.
APPLICATIONS
This product has been designed only for the purposes listed
below:
Cross cutting wood and plastic (do not cut metals,
ceramics or masonry products.)
Cross cutting miters, joints, etc., for picture frames,
moldings, door casings, and fine joinery
Bevel and compound cutting
Cross cutting wide workpieces
NOTE: The blade provided is fine for most wood cutting
operations, but for fine joinery cuts or cutting plastic, use
one of the accessory blades available from the Ryobi dealer.
WARNING:
Before starting any cutting operation, clamp or bolt the
compound miter saw to a workbench. Never operate the
miter saw on the floor or in a crouched position. Failure
to heed this warning can result in serious personal injury.
WARNING:
To avoid serious personal injury, always tighten the miter
lock handle and bevel lock handle securely before making
a cut. Failure to do so could result in movement of the
miter table or saw head while making a cut.
WARNING:
To avoid serious personal injury, keep hands outside the
no hands zone, at least 3 in. from the blade. Never perform
any cutting operation freehand (without holding workpiece
against the fence). The blade could grab the workpiece
if it slips or twists.
NOTICE:
Do not start the compound miter saw without checking
for interference between the blade and the miter fence.
Damage could result to the blade if it strikes the miter
fence during operation of the saw.
CUTTING WITH YOUR COMPOUND MITER SAW
WARNING:
When using a work clamp or C-clamp to secure your
workpiece, clamp workpiece on one side of the blade
only. The workpiece must remain free on one side of the
blade to prevent the blade from binding in workpiece. The
workpiece binding the blade will cause motor stalling and
kickback. This situation could cause an accident resulting
in possible serious personal injury.
WARNING:
NEVER move the workpiece or make adjustment to any
cutting angle while the saw is running and the blade is
rotating. Any slip can result in contact with the blade
causing serious personal injury.
WARNING:
Do not try to cut narrow pieces using the sliding feature.
Failure to heed this warning could result in serious
personal injury.
LED LIGHTING SYSTEM
See Figure 24.
The LED lighting system casts the shadow of the blade onto
the workpiece. This results in greater accuracy of cuts and
requires no adjustments.
To use this feature, turn the LED switch on.
Bring the saw arm down so the blade is approximately
1/4 in. from the workpiece. The shadow of the blade will be
projected onto the workpiece, indicating where the blade
teeth will make contact as the cut is made.
20 − English
TO MAKE NON-SLIDING CUTS
WARNING:
Securely tighten the slide lock knob when making any
non-sliding cuts. Failure to tighten the knob could result
in the saw head moving during the cutting operation.
TO MITER CUT / CROSS CUT
See Figures 25 - 26.
A cross cut is made by cutting across the grain of the
workpiece. A straight cross cut is made with the miter table
set at the 0° position. Miter cross cuts are made with the
miter table set at some angle other than 0°.
Slide the saw head to its most rearward position and
tighten the slide lock knob securely.
Raise saw arm to its full height.
Loosen the miter lock handle approximately one-half turn
and squeeze the detent release lever.
Rotate the control arm until the pointer aligns with the
desired angle on the miter scale.
Release the detent release lever, then tighten the miter
lock knob to secure the miter table.
NOTE: You can quickly locate 0°, 15°, 22-1/2°, 31.6°,
and 45° left or right by releasing the detent release lever
as you rotate the control arm. The control arm will seat
itself in one of the positive stop notches, located in the
miter table base.
OPERATION

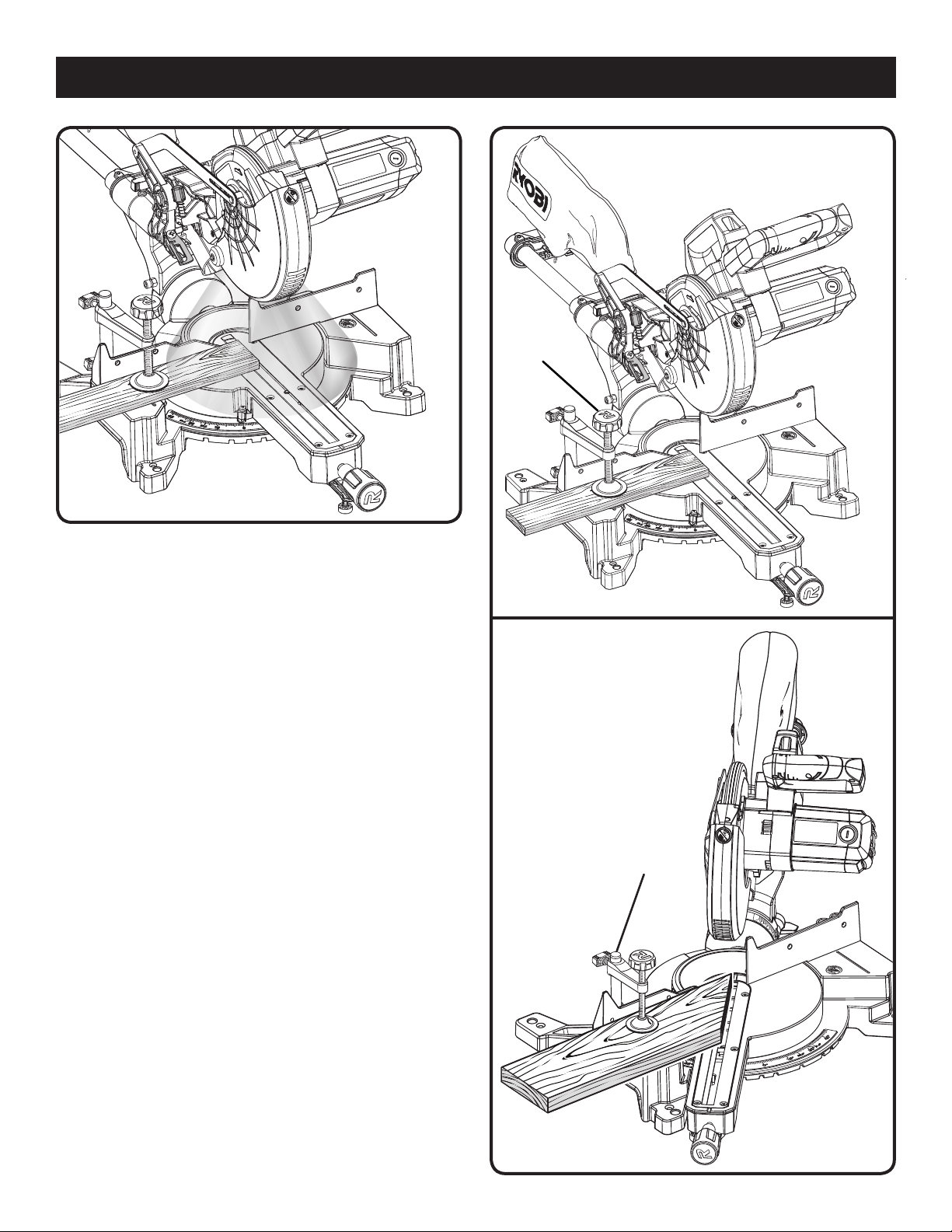

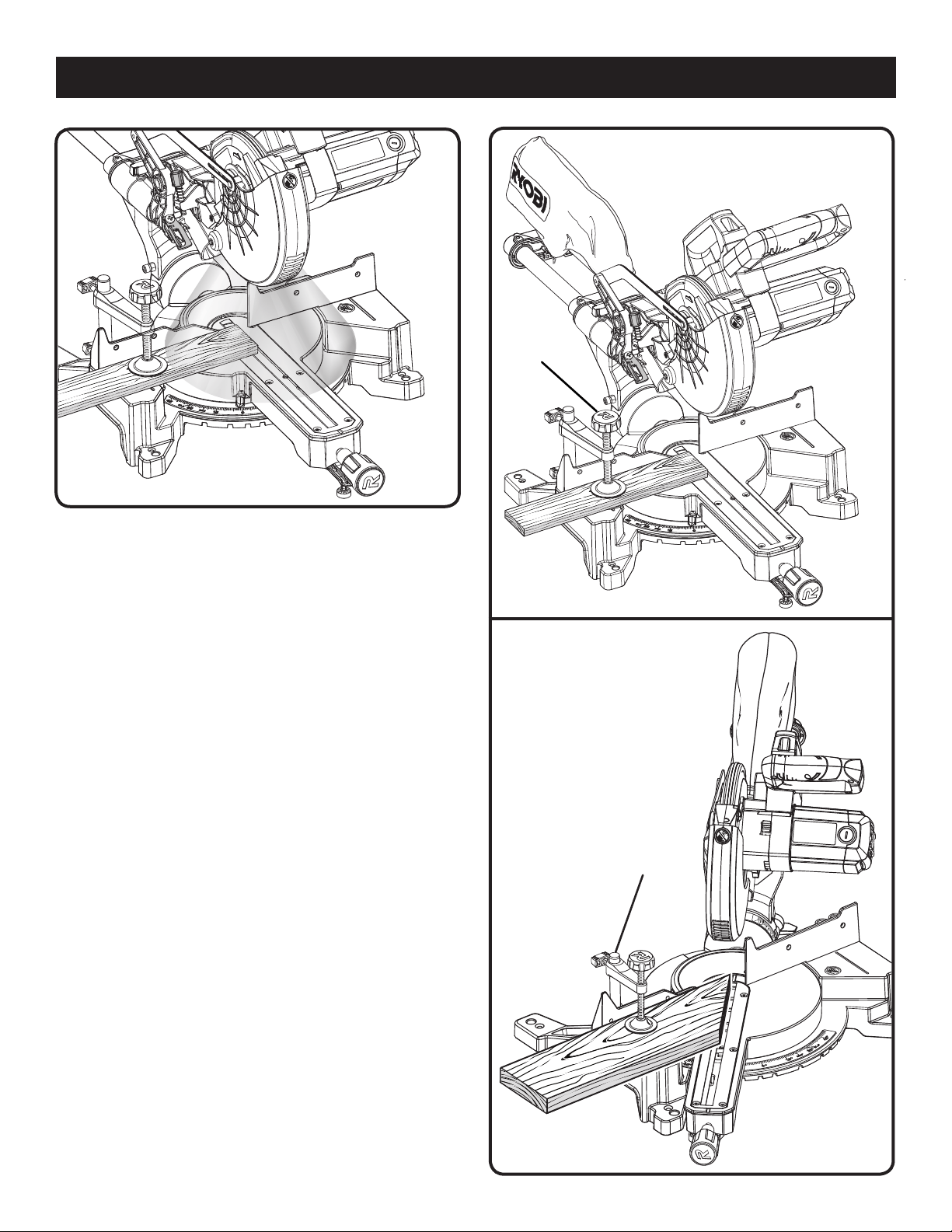

MITER CUT
WORK
CLAMP
CROSS CUT
Fig. 25
WORK
CLAMP
Fig. 26
Fig. 24
45
30
15
0
21 − English
OPERATION

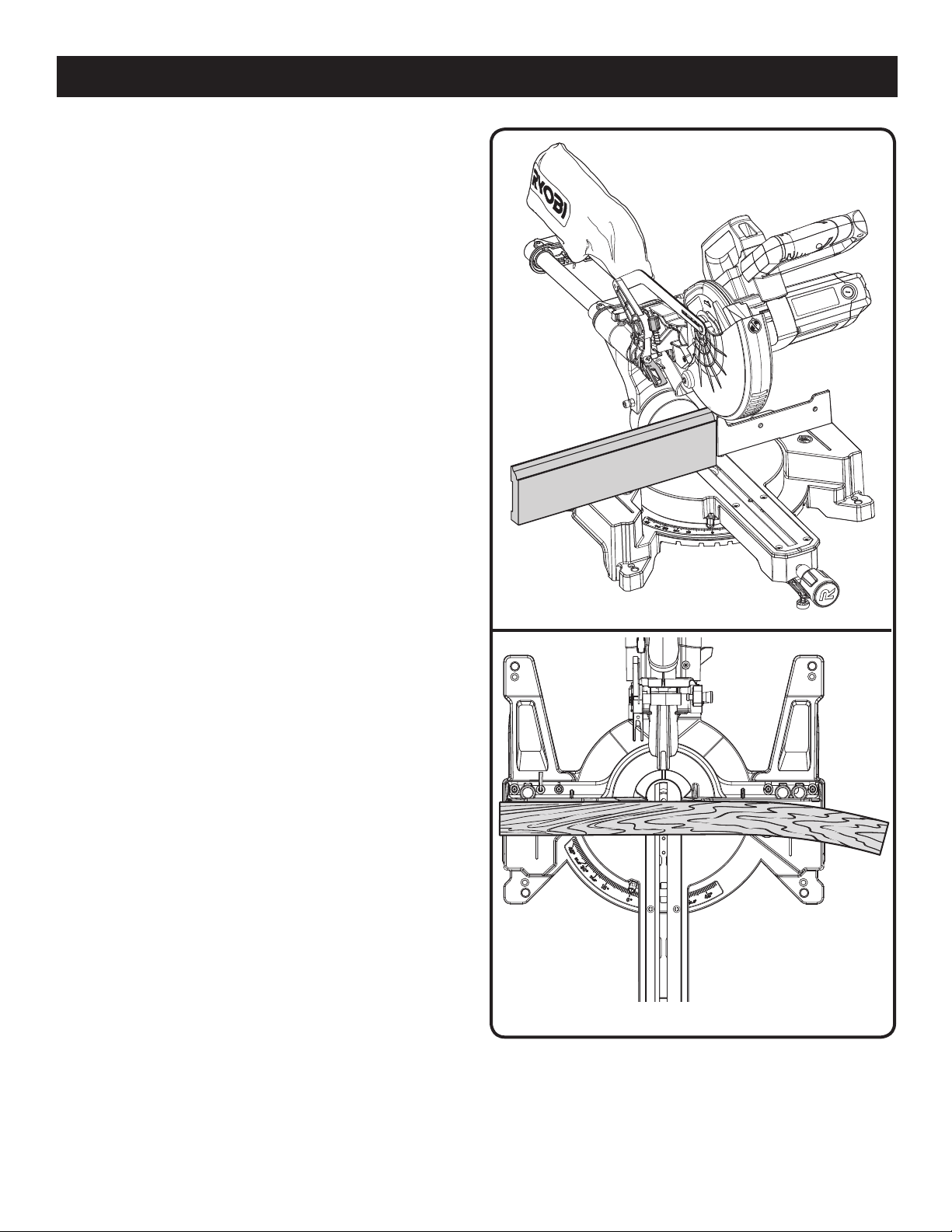

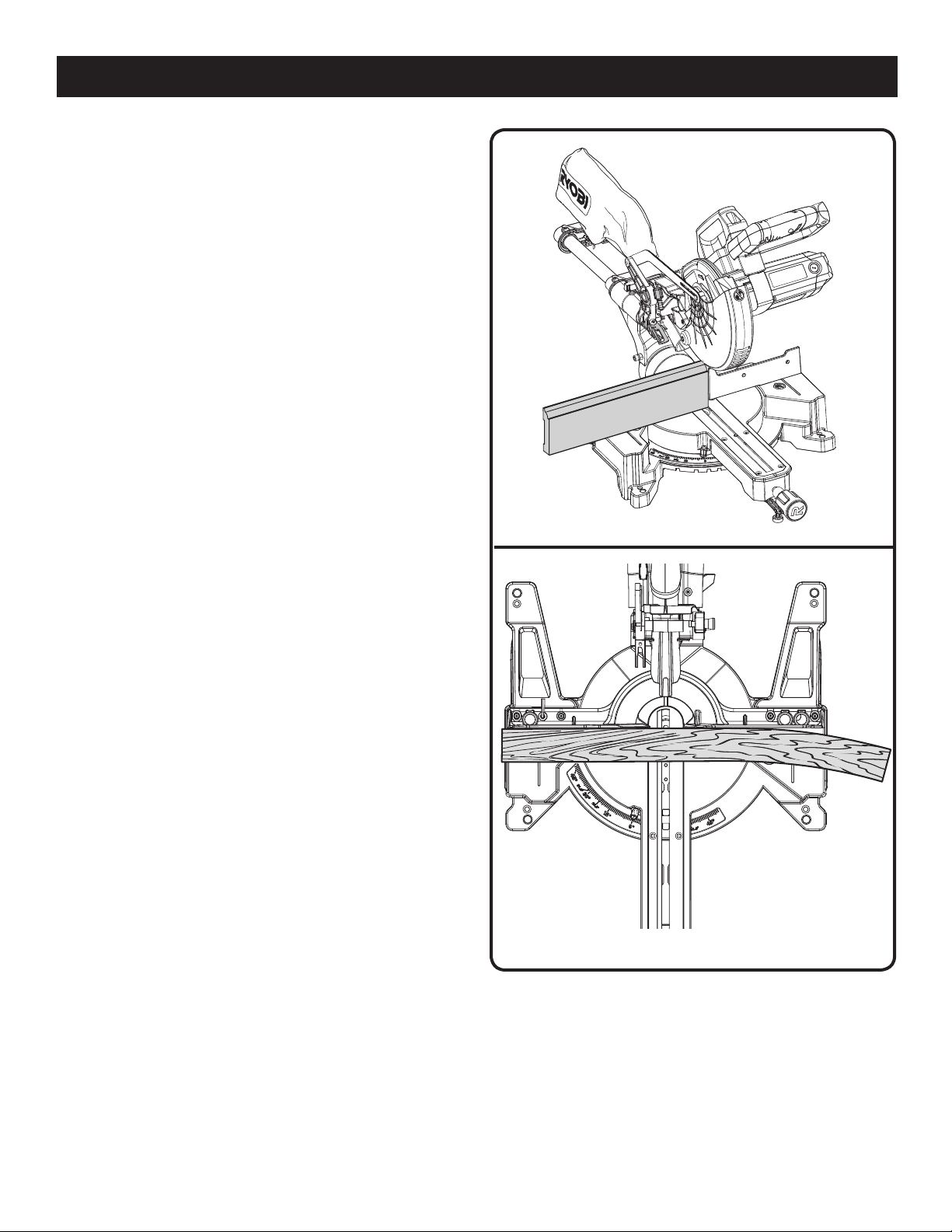

Place the workpiece flat on the miter table with one edge
securely against the fence. If the board is warped, place
the convex side against the fence. If the concave edge
of a board is placed against the fence, the board could
collapse on the blade at the end of the cut, jamming the
blade. See Figures 39 - 40.
When cutting long pieces of lumber or molding, support
the opposite end of the stock with a roller stand or with
a work surface level with the saw table. See Figure 30.
Slide the saw head to its most rearward position and
tighten the slide lock knob securely.
Align cutting line on the workpiece with the edge of saw
blade or LED line.
Grasp the stock firmly with one hand and secure it against
the fence. Use the work clamp or a C-clamp to secure
the workpiece when possible.
Before turning on the saw, perform a dry run of the cutting
operation to make sure that no problems will occur when
the cut is made.
Grasp the saw handle firmly. Squeeze the switch trigger.
Allow several seconds for the blade to reach maximum
speed.
Slowly lower the blade into and through the workpiece.
Release the switch trigger and allow the saw blade to
stop rotating before raising the blade out of workpiece
and removing the workpiece from the miter table.
TO BEVEL CUT
See Figure 27.
A bevel cut is made by cutting across the grain of the
workpiece with the blade angled to the workpiece. A straight
bevel cut is made with the miter table set at the zero degree
position and the blade set at an angle between 0° and 45°.
Slide the saw head to its most rearward position and
tighten the slide lock knob securely.
Pull out the lock pin and lift saw arm to its full height.
Loosen the miter lock handle approximately one-half turn
and squeeze the detent release lever.
Rotate the control arm until the pointer aligns with the
desired angle on the miter scale.
Release the detent release lever, then tighten the miter
lock knob to secure the miter table.
NOTE: You can quickly locate 0°, 15°, 22-1/2°, 31.6°,
and 45° left or right by releasing the detent release lever
as you rotate the control arm. The control arm will seat
itself in one of the positive stop notches, located in the
miter table base.
Loosen the bevel lock knob and move the saw arm to
the desired bevel angle.
Bevel angles can be set from 0° to 45°.
Align the indicator point for the desired angle.
Fig. 27
WORK
CLAMP
BEVEL CUT
Once the saw arm has been set at the desired angle,
securely tighten the bevel lock knob.
Place the workpiece flat on the miter table with one edge
securely against the fence. If the board is warped, place
the convex side against the fence. If the concave edge
of a board is placed against the fence, the board could
collapse on the blade at the end of the cut, jamming the
blade. See Figures 39 - 40.
When cutting long pieces of lumber or molding, support
the opposite end of the stock with a roller stand or with
a work surface level with the saw table. See Figure 30.
Slide the saw head to its most rearward position and
tighten the slide lock knob securely.
Align the cutting line on the workpiece with the edge of
saw blade or LED line.
Grasp the stock firmly with one hand and secure it against
the fence. Use the optional work clamp or a C-clamp to
secure the workpiece when possible.
Before turning on the saw, perform a dry run of the cutting
operation just to make sure that no problems will occur
when the cut is made.
Grasp the saw handle firmly then squeeze the switch
trigger. Allow several seconds for the blade to reach
maximum speed.
Slowly lower the blade into and through the workpiece.
Release the switch trigger and allow the saw blade to stop
rotating before raising the blade out of workpiece. Wait
until the electric brake stops blade from turning before
removing the workpiece from miter table.
22 − English
45
30
15
0
45
30
15
0
OPERATION
TO COMPOUND MITER CUT
See Figures 28 - 29.
A compound miter cut is a cut made using a miter angle and
a bevel angle at the same time. This type of cut is used to
make picture frames, cut molding, make boxes with sloping
sides, and for certain roof framing cuts.
To make this type of cut the control arm on the miter table
must be rotated to the correct angle and the saw arm must
be tilted to the correct bevel angle. Care should always
be taken when making compound miter setups due to the
interaction of the two angle settings.
Adjustments of miter and bevel settings are interdependent
with one another. Each time you adjust the miter setting you
change the effect of the bevel setting. Also, each time you
adjust the bevel setting you change the effect of the miter
setting.
It may take several settings to obtain the desired cut. The
first angle setting should be checked after setting the second
angle, since adjusting the second angle affects the first.
Once the two correct settings for a particular cut have been
obtained, always make a test cut in scrap material before
making a finish cut in good material.
Slide the saw head to its most rearward position and
tighten the slide lock knob securely.
Pull out the lock pin and lift saw arm to its full height.
Loosen the miter lock handle approximately one-half turn
and squeeze the detent release lever.
Rotate the control arm until the pointer aligns with the
desired angle on the miter scale.
Release the detent release lever, then tighten the miter
lock knob to secure the miter table.
Loosen the bevel lock knob and move the saw arm to
the left to the desired bevel angle.
Bevel angles can be set from 0° to 45°.
Once the saw arm has been set at the desired angle,
securely tighten the bevel lock knob.
Recheck miter angle setting. Make a test cut in scrap
material.
Place the workpiece flat on the miter table with one edge
securely against the fence. If the board is warped, place
the convex side against the fence. If the concave edge
of a board could collapse on the blade at the end of the
cut, jamming the blade. See Figures 39 - 40.
When cutting long pieces of lumber or molding, support
the opposite end of the stock with a roller stand or with
a work surface level with the saw table. See Figure 30.
Slide the saw head to its most rearward position and
tighten the slide lock knob securely.
Align the cutting line on the workpiece with the edge of
saw blade or LED line.

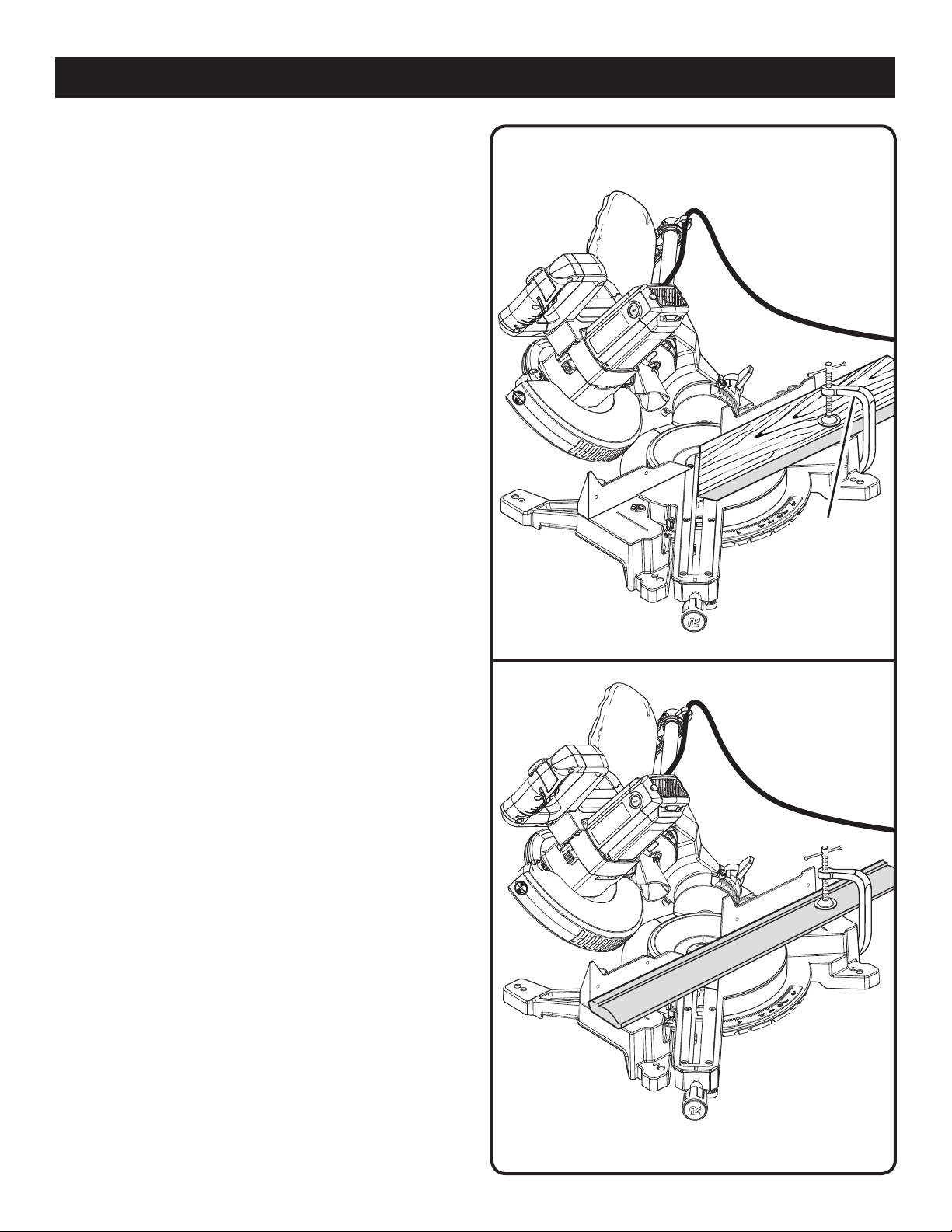

Fig. 28
C-CLAMP
COMPOUND MITER CUT
Fig. 29
45° X 45° COMPOUND MITER CUT
23 − English
OPERATION
Grasp the stock firmly with one hand and secure it against
the fence. Use the optional work clamp or a C-clamp to
secure the workpiece when possible.
Before turning on the saw, perform a dry run of the cutting
operation just to make sure that no problems will occur
when the cut is made.
Grasp the saw handle firmly then squeeze the switch
trigger. Allow several seconds for the blade to reach
maximum speed.
Slowly lower the blade into and through the workpiece.
Release the switch trigger and allow the saw blade to stop
rotating before raising the blade out of workpiece. Wait
until the electric brake stops blade from turning before
removing the workpiece from miter table.
TO SUPPORT LONG WORKPIECES
See Figure 30.
Long workpieces need extra supports. Supports should be
placed along the workpiece so it does not sag. The support
should let the workpiece lay flat on the base of the saw and
work table during the cutting operation. Use the optional
work clamp or a C-clamp to secure the workpiece.
WARNING:
Never make a cut by pulling the saw toward you as the
blade can climb on top of the workpiece and come toward
you. Failure to heed this warning could result in serious
personal injury.
TO SLIDE CUT
See Figures 31 - 32.
The sliding feature will cut workpieces up to 1-1/2 in. thick
and 9-1/4 in. wide. With the saw off, pull the saw arm forward.
Turn the saw on (let blade reach maximum speed), push the
blade down cutting into the workpiece then back toward the
rear of the saw to make a cut. Cuts are made by pushing
the saw blade away from you and toward the bevel scale
at the back of the saw stopping when the full rear position
has been reached after each cut. When the saw is running
(turned on), NEVER pull the saw blade toward you or toward
the front of the saw.
Raise saw arm to its full height.
Place the workpiece flat on the miter table with one edge
securely against the fence. If the board is warped, place
the convex side against the fence. If the concave edge
of a board is placed against the fence, the board could
collapse on the blade at the end of the cut, jamming the
blade. See Figures 39 - 40.
Fig. 30
LONG
WORKPIECE
WORKPIECE SUPPORTS
SLIDE CUT
SLIDE SAW ARM
FORWARD THEN
PUSH DOWN
Fig. 31
SLIDE LOCK
KNOB
24 − English
45
30
15
0

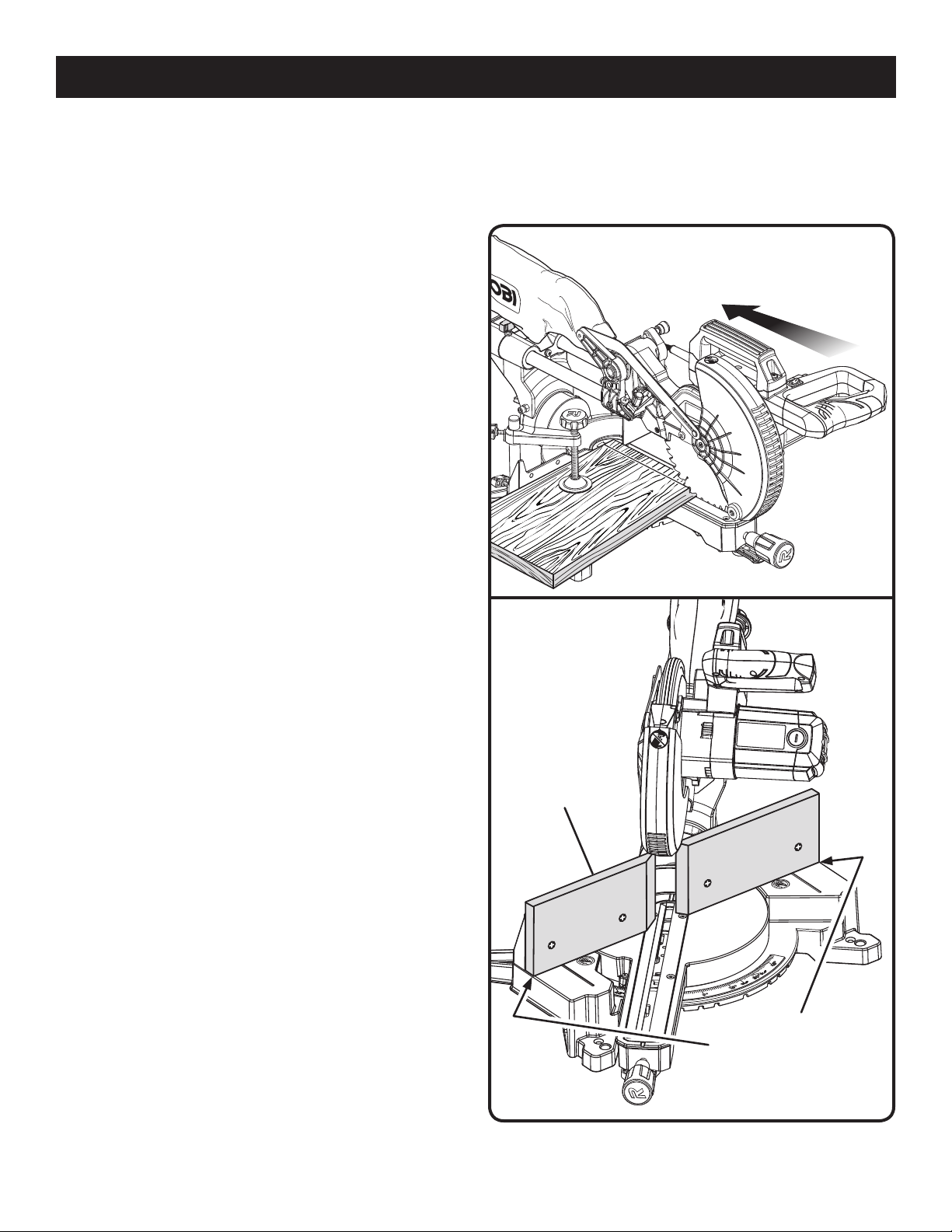

OPERATION
When cutting long pieces of lumber or molding, support
the opposite end of the stock with a roller stand or with
a work surface level with the saw table. See Figure 30.
Align the cutting line on the workpiece with the edge of
saw blade or LED line.
Loosen the slide lock knob by turning the knob
counterclockwise.
Grasp the stock firmly with one hand and secure it against
the fence. Use the work clamp or a C-clamp to secure
the workpiece when possible.
Before turning on the saw, perform a dry run of the cutting
operation to make sure that no problems will occur when
the cut is made.
With the saw off, grasp the saw handle firmly then pull
the saw forward until the blade arbor (center of the saw
blade) is over the front of the workpiece or until the saw
is fully extended.
Squeeze the switch trigger. Allow several seconds for the
blade to reach maximum speed.
Slowly lower the blade into and through the front edge
of the workpiece.
Push the saw handle away from you and toward the bevel
scale at the back of the saw.
Release the switch trigger and allow the saw blade to
stop rotating before raising the blade out of workpiece
and removing the workpiece from miter table.
NOTE: A cross cut is made by cutting across the grain of
the workpiece. A straight cross cut is made with the miter
table set at the 0° position. Miter cross cuts are made with
the miter table set at some angle other than 0°.

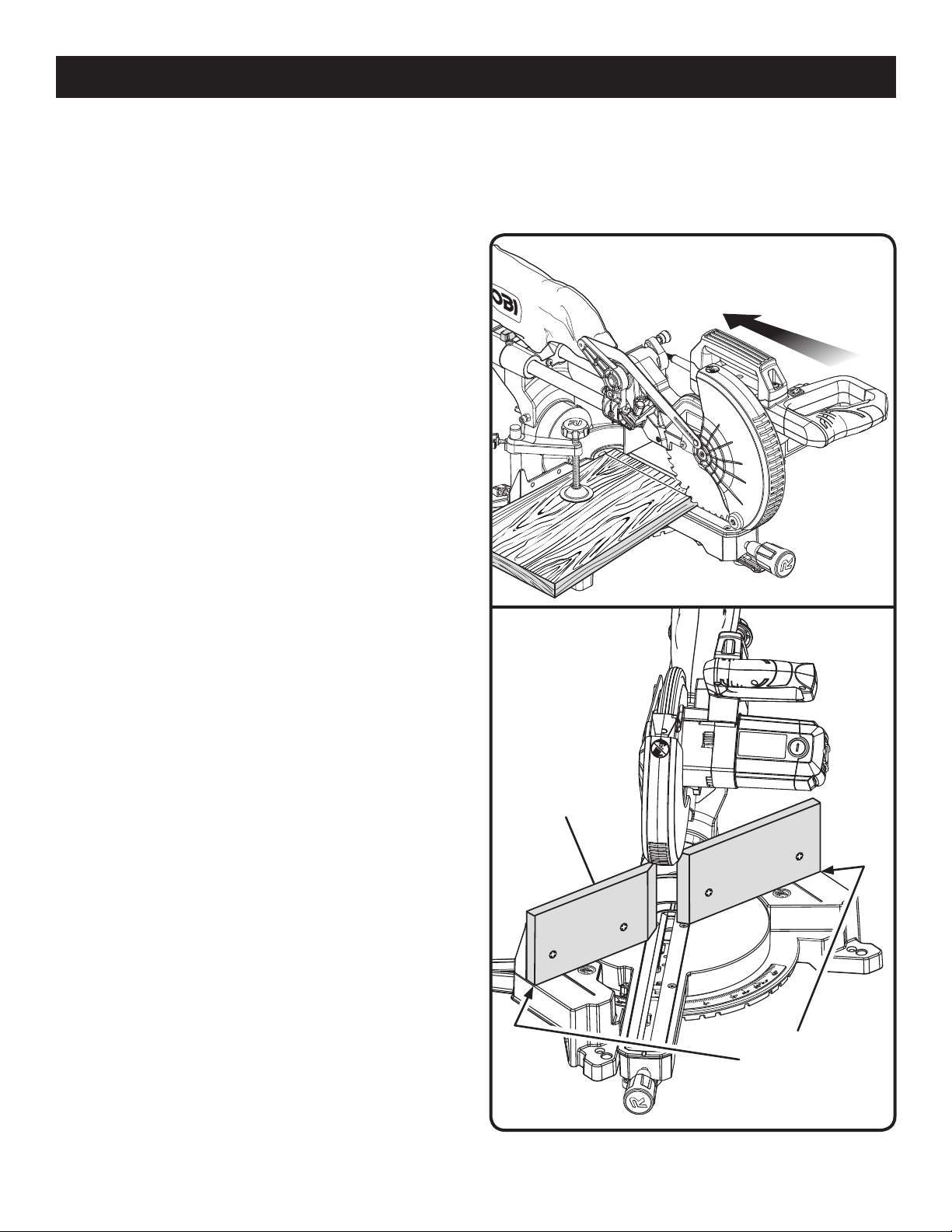

MAKING AN AUXILIARY FENCE
See Figure 33.
Certain unusual cuts may benefit from a thicker miter fence
(auxiliary fence) due to the size and position of the workpiece.
The holes provided in the miter fence are there for just this
purpose. The miter fence holes are used to secure the aux-
iliary fence which requires two pieces of wood 3/4 in. thick,
2-1/2 in. high, and 7-1/4 in. long to make.
NOTE: The auxiliary fence can only be used when the bevel
is set at 0°. When making a bevel cut, the auxiliary fence
MUST be removed.
To attach the auxiliary fence to the saw:
Place one 7-1/4 in. piece of wood against the miter fence
and aligned with the left edge of the miter table and mark
the hole location from behind the fence using a pencil.
Drill holes through the wood then countersink the holes
on the front of the wood.
Secure the wood to the miter fence using bolts, washers,
and nuts.
Make a full 45° left miter cut through the left side auxiliary
fence.
NOTE: Check for interference between the auxiliary fence
and the lower blade guard. Correct any interference
before proceeding.
Repeat steps with second board by aligning with right
side of miter table.
PUSH
BACK

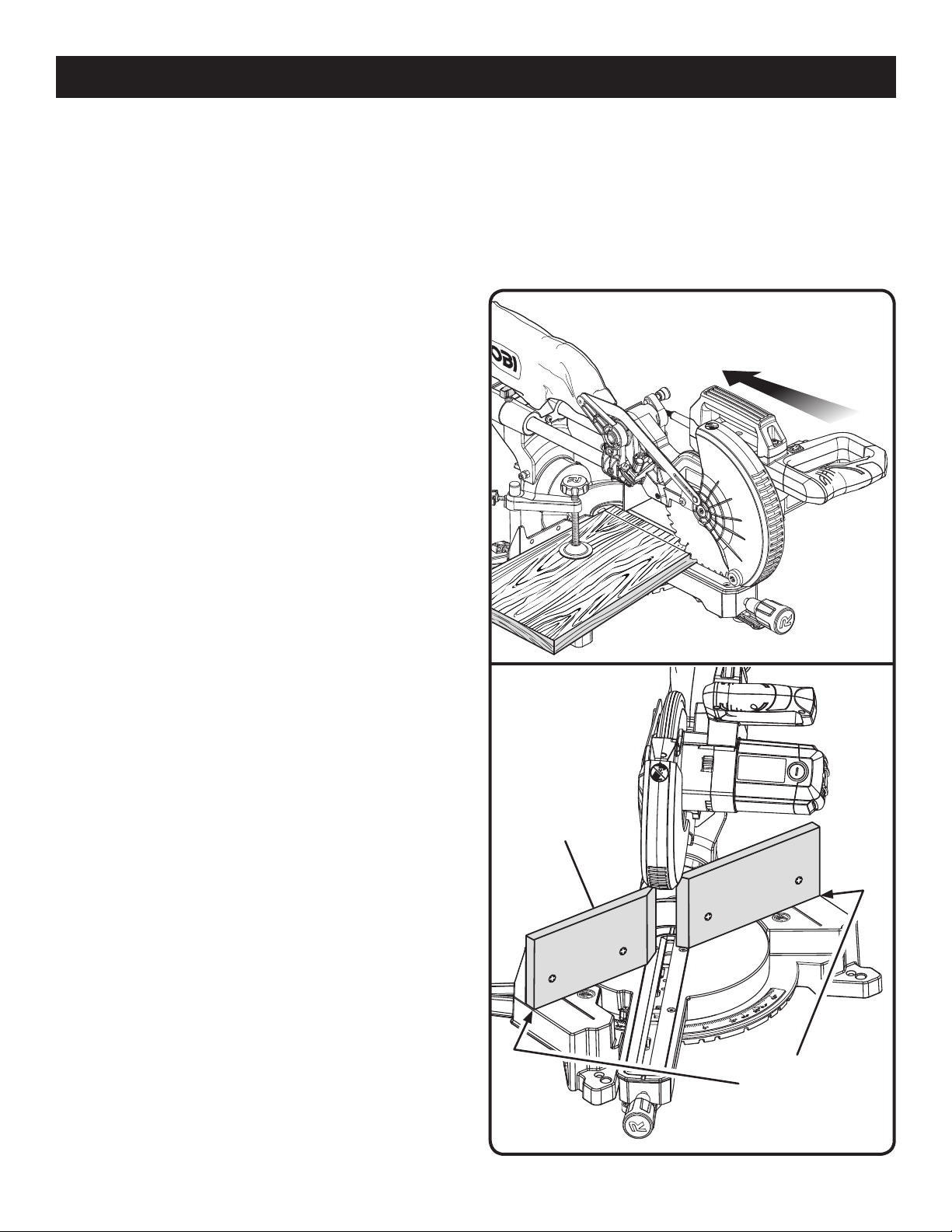

Fig. 32
Fig. 33
SLIDE CUT
AUXILIARY
FENCE
ALIGN BOARD
WITH EDGE OF
MITER TABLE
25 − English
OPERATION
4
PITCH
OF SIDE
NUMBER OF SIDES
0°
6
M- 45.00°
B- 0.00°
5°
10°
15°
20°
25°
30°
35°
40°
45°
50°
55°
60°
65°
70°
75°
80°
85°
90°
5
7
8 9
10
M- 36.00°
B- 0.00°
M- 30.00°
B- 0.00°
M- 25.71°
B- 0.00°
M- 22.50°
B- 0.00°
M- 20.00°
B- 0.00°
M- 18.00°
B- 0.00°
Each B (Bevel) and M (Miter) Setting is Given to the Closest 0.005°.
COMPOUND-ANGLE SETTINGS FOR POPULAR STRUCTURES
M- 44.89°
B- 3.53°
M- 35.90°
B- 2.94°
M- 29.91°
B- 2.50°
M- 25.63°
B- 2.17°
M- 22.42°
B- 1.91°
M- 19.93°
B- 1.71°
M- 17.94°
B- 1.54°
M- 7.82°
B -16.26°
M- 14.51°
B- 43.08°
CUTTING COMPOUND MITERS
To aid in making the correct settings, the compound angle setting chart below has been provided. Since compound cuts
are the most difficult to accurately obtain, trial cuts should be made in scrap material, and much thought and planning
made, prior to making the required cut.
M- 44.56°
B- 7.05°
M- 35.58°
B- 5.86°
M- 29.62°
B- 4.98°
M- 25.37°
B- 4.32°
M- 22.19°
B- 3.81°
M- 19.72°
B- 3.40°
M- 17.74°
B- 3.08°
M- 44.01°
B- 10.55°
M- 43.22°
B- 14.00°
M- 42.19°
B- 17.39°
M- 4.98°
B- 44.78°
M- 0.00°
B- 45.00°
M- 9.85°
B- 44.14°
M- 18.88°
B- 41.64°
M- 22.91°
B- 39.86°
M- 26.57°
B- 37.76°
M- 29.84°
B- 35.40°
M- 32.73°
B- 32.80°
M- 35.26°
B- 30.00°
M- 37.45°
B- 27.03°
M- 39.32°
B- 23.93°
M- 40.89°
B- 20.70°
M- 35.06°
B- 8.75°
M- 29.15°
B- 7.44°
M- 24.95°
B- 6.45°
M- 21.81°
B- 5.68°
M- 19.37°
B- 5.08°
M- 17.42°
B- 4.59°
M- 34.32°
B- 11.60°
M- 28.48°
B- 9.85°
M- 24.35°
B- 8.53°
M- 21.27°
B- 7.52°
M- 18.88°
B- 6.72°
M- 16.98°
B- 6.07°
M- 33.36°
B- 14.38°
M- 27.62°
B- 12.20°
M- 23.56°
B- 10.57°
M- 20.58°
B- 9.31°
M- 18.26°
B- 8.31°
M- 16.41°
B- 7.50°
M- 32.18°
B- 17.09°
M- 26.57°
B- 14.48°
M- 22.64°
B- 12.53°
M- 19.73°
B- 11.03°
M- 17.50°
B- 9.85°
M- 15.72°
B- 8.89°
M- 30.76°
B- 19.70°
M- 25.31°
B- 16.67°
M- 21.53°
B- 14.41°
M- 18.74°
B- 12.68°
M- 16.60°
B- 11.31°
M- 14.90°
B- 10.21°
M- 29.10°
B- 22.20°
M- 23.86°
B- 18.75°
M- 20.25°
B- 16.19°
M- 17.60°
B- 14.24°
M- 15.58°
B- 12.70°
M- 13.98°
B- 11.46°
M- 0.00°
B- 36.00°
M- 0.00°
B- 30.00°
M- 0.00°
B- 25.71°
M- 0.00°
B- 22.50°
M- 0.00°
B- 20.00°
M- 0.00°
B- 18.00°
M- 3.62°
B- 35.84°
M- 2.88°
B- 29.87°
M- 2.40°
B- 25.61°
M- 2.07°
B- 22.41°
M- 1.82°
B- 19.92°
M- 1.62°
B- 17.93°
M- 7.19°
B- 35.37°
M- 5.73°
B- 29.50°
M- 4.78°
B- 25.30°
M- 4.11°
B- 22.14°
M- 3.62°
B- 19.68°
M- 3.23°
B- 17.72°
M- 10.65°
B- 34.59°
M- 8.50°
B- 28.88°
M- 7.10°
B- 24.78°
M- 6.12°
B- 21.69°
M- 5.38°
B- 19.29°
M- 4.81°
B- 17.37°
M- 13.95°
B- 33.53°
M- 11.17°
B- 28.02°
M- 9.35°
B- 24.06°
M- 8.06°
B- 21.08°
M- 7.10°
B- 18.75°
M- 6.34°
B- 16.88°
M- 17.07°
B- 32.19°
M- 13.71°
B- 26.95°
M- 11.50°
B- 23.16°
M- 9.93°
B- 20.29°
M- 8.74°
B- 18.06°
M- 19.96°
B- 30.60°
M- 16.10°
B- 25.66°
M- 13.54°
B- 22.07°
M- 11.70°
B- 19.35°
M- 10.31°
B- 17.23°
M- 9.23°
B- 15.52°
M- 22.62°
B- 28.78°
M- 18.32°
B- 24.18°
M- 15.44°
B- 20.82°
M- 13.36°
B- 18.27°
M- 11.79°
B- 16.27°
M- 10.56°
B- 14.66°
M- 25.03°
B- 26.76°
M- 20.36°
B- 22.52°
M- 17.20°
B- 19.41°
M- 14.91°
B- 17.05°
M- 13.17°
B- 15.19°
M- 11.80°
B- 13.69°
M- 27.19°
B- 24.56°
M- 22.21°
B- 20.70°
M- 18.80°
B- 17.87°
M- 16.32°
B- 15.70°
M- 14.43°
B- 14.00°
M- 12.94°
B- 12.62°
26 − English

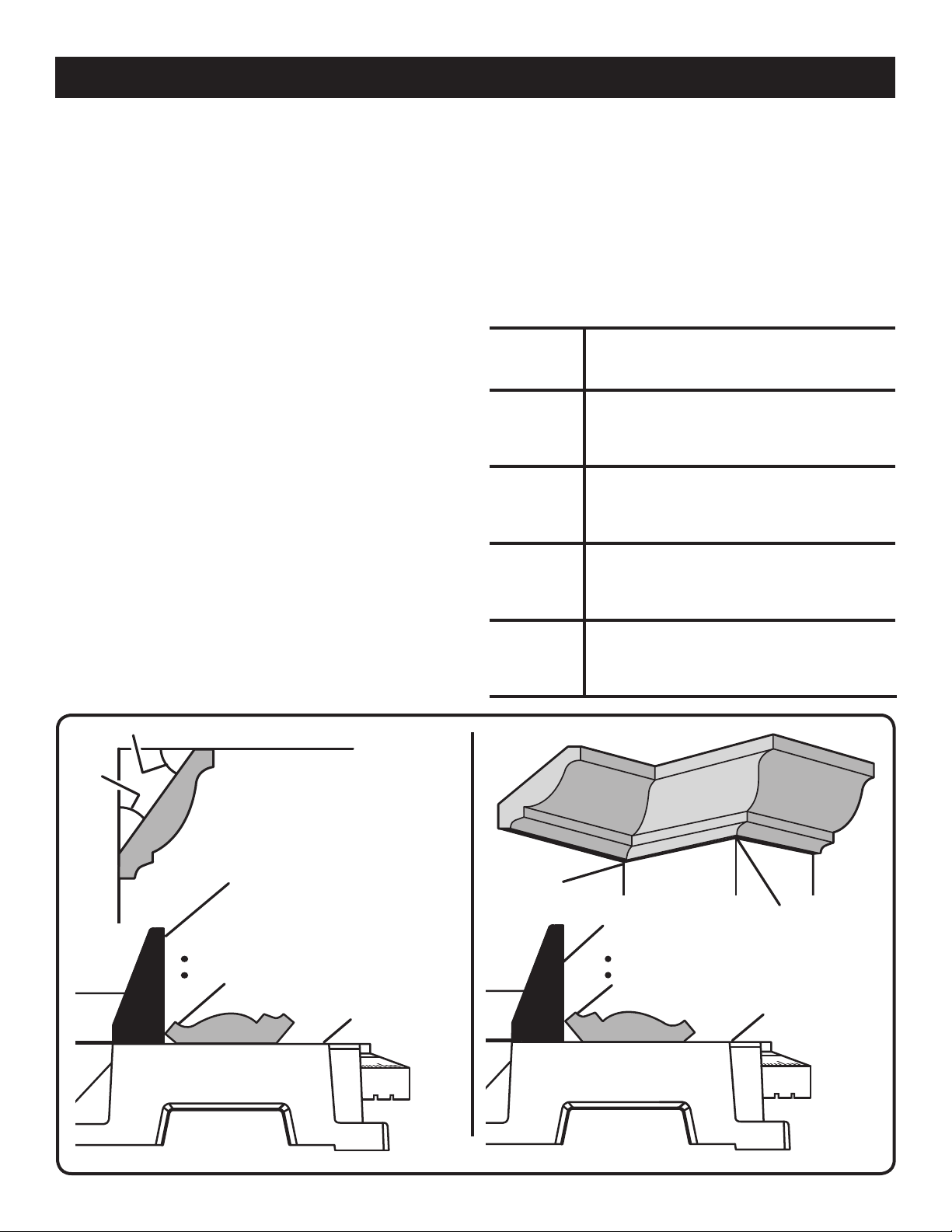

OPERATION

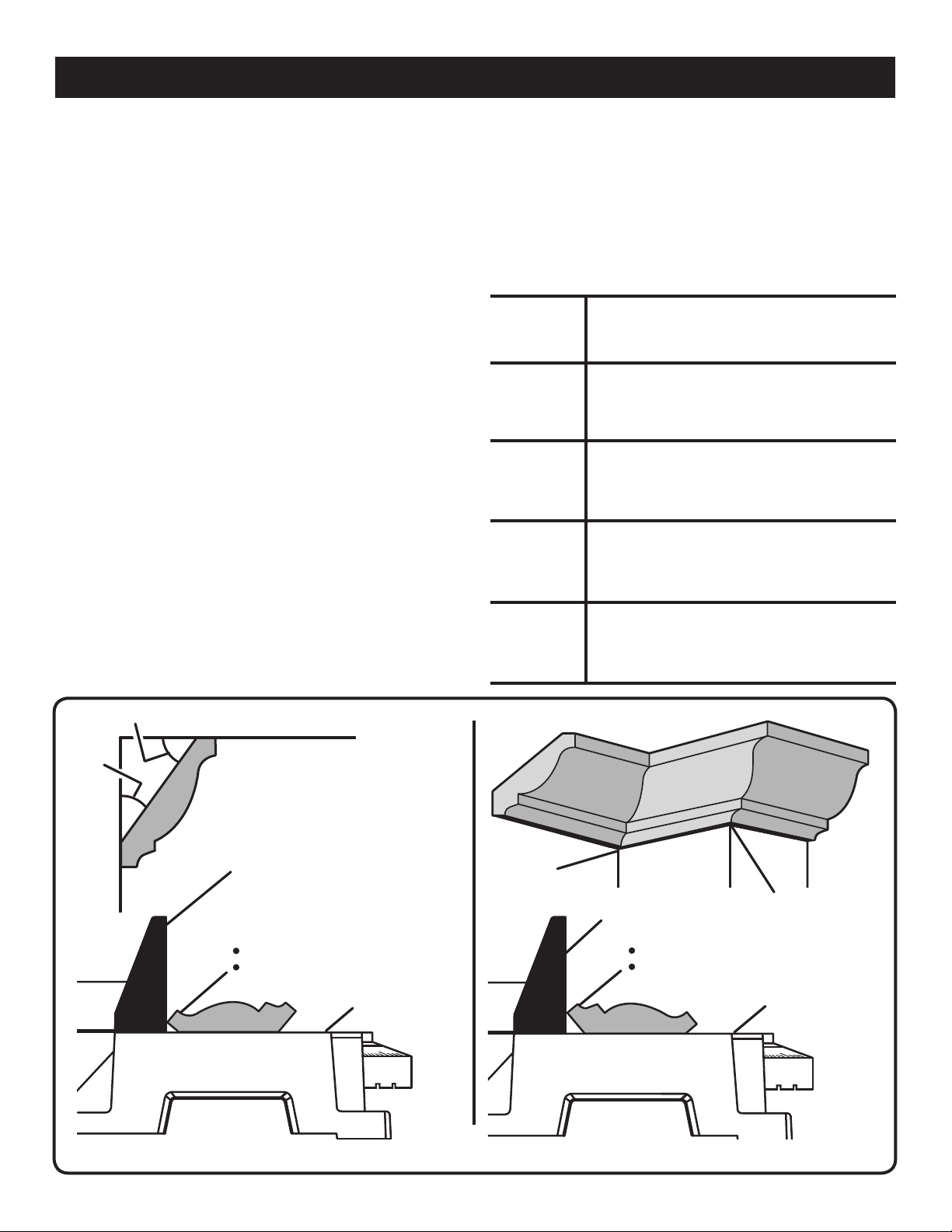

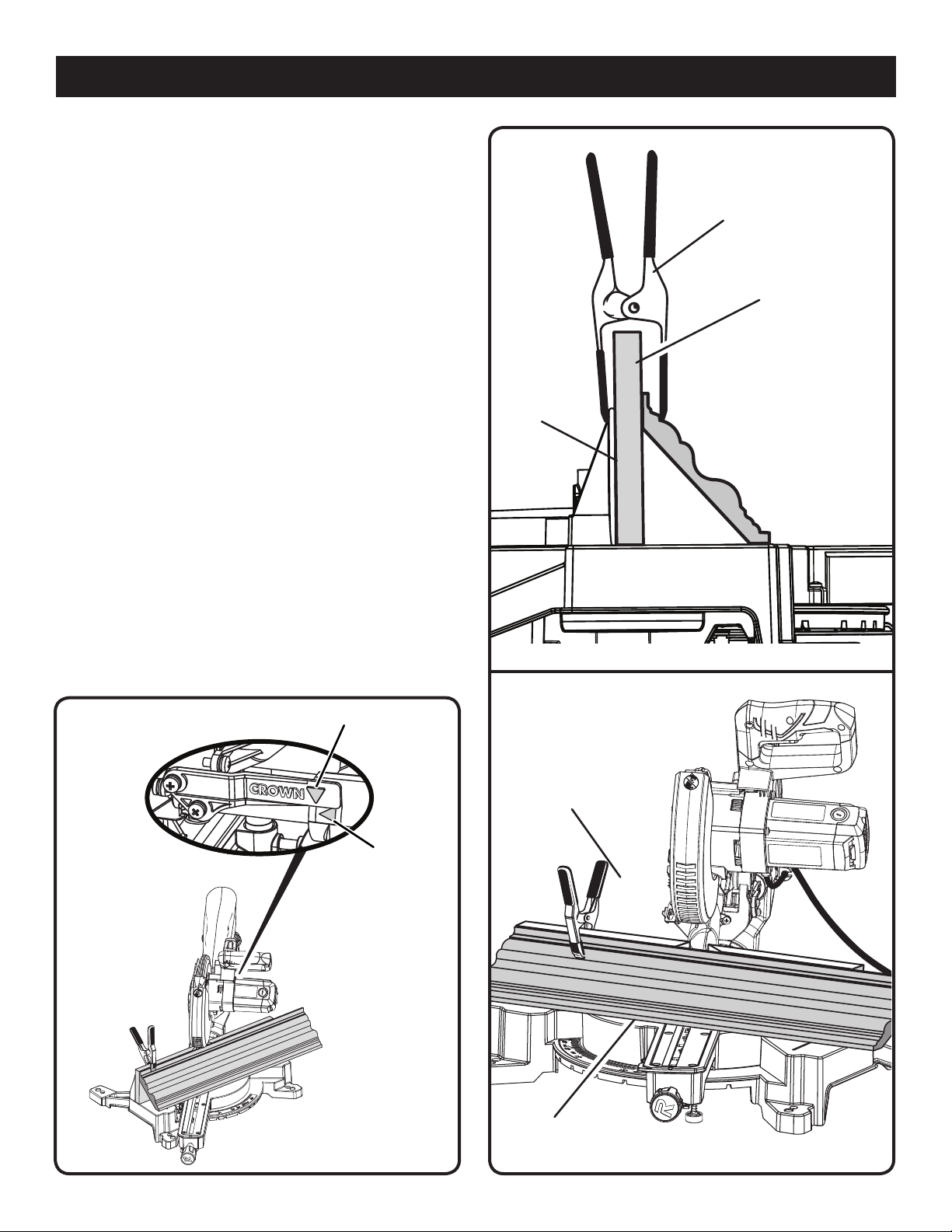

Fig. 34
When cutting crown molding by this method, the bevel angle
should be set at 33.85°. The miter angle should be set at
31.6° either right or left, depending on the desired cut for the
application. See the chart below for correct angle settings and
correct positioning of crown molding on miter table.
The settings in the chart below can be used for cutting All
Standard (U.S.) crown molding with 52° and 38°
angles. The
crown molding is placed flat on the miter table using the
compound features of your miter saw.
CEILING
W
A
L
L
INSIDE
CORNER
CROWN MOLDING FLAT ON MITER TABLE
38
°
52
°
FENCE
MITER TABLE
FENCE
MITER TABLE
BOTTOM EDGE AGAINST FENCE =
RIGHT SIDE, INSIDE CORNER
LEFT SIDE, OUTSIDE CORNER
OUTSIDE CORNER
TOP EDGE AGAINST FENCE =
LEFT SIDE, INSIDE CORNER
RIGHT SIDE, OUTSIDE CORNER
CUTTING CROWN MOLDING
The compound miter saw does an excellent job of cutting crown
molding. In general, compound miter saws do a better job of
cutting crown molding than any other tool made.
In order to fit properly, crown molding must be compound
mitered with extreme accuracy.
The two contact surfaces on a piece of crown molding that fit
flat against the ceiling and the wall of a room are at angles that,
when added together, equal exactly 90°. Most crown molding
has a top rear angle (the section that fits flat against the ceiling)
of 52° and a bottom rear angle (the section that fits flat against
the wall) of 38°.
LAYING MOLDING FLAT ON THE MITER
TABLE
See Figure 34.
To use this method for accurately cutting crown molding for a
90
°
inside or outside corner, lay the molding with its broad back
surface flat on the miter table and against the fence.
When setting the bevel and miter angles for compound
miters, remember that the settings are interdependent; changing
one angle changes the other angle as well.
Keep in mind that the angles for crown molding are very precise
and difficult to set. Since it is very easy for these angles to shift,
all settings should first be tested on scrap molding. Also most
walls do not have angles of exactly 90°; therefore, you will need
to fine tune your settings.
Bevel
Angle Type of Cut
Setting
Left side, inside corner
1. Top edge of molding against fence
2. Miter table set right 31.62°
3. Save left end of cut
Right side, inside corner
1. Bottom edge of molding against fence
2. Miter table set left 31.62°
3. Save left end of cut
Left side, outside corner
1. Bottom edge of molding against fence
2. Miter table set left 31.62°
3. Save right end of cut
Right side, outside corner
1. Top edge of molding against fence
2. Miter table set right 31.62°
3. Save right end of cut
33.85°
33.85°
33.85°
33.85°
27 − English

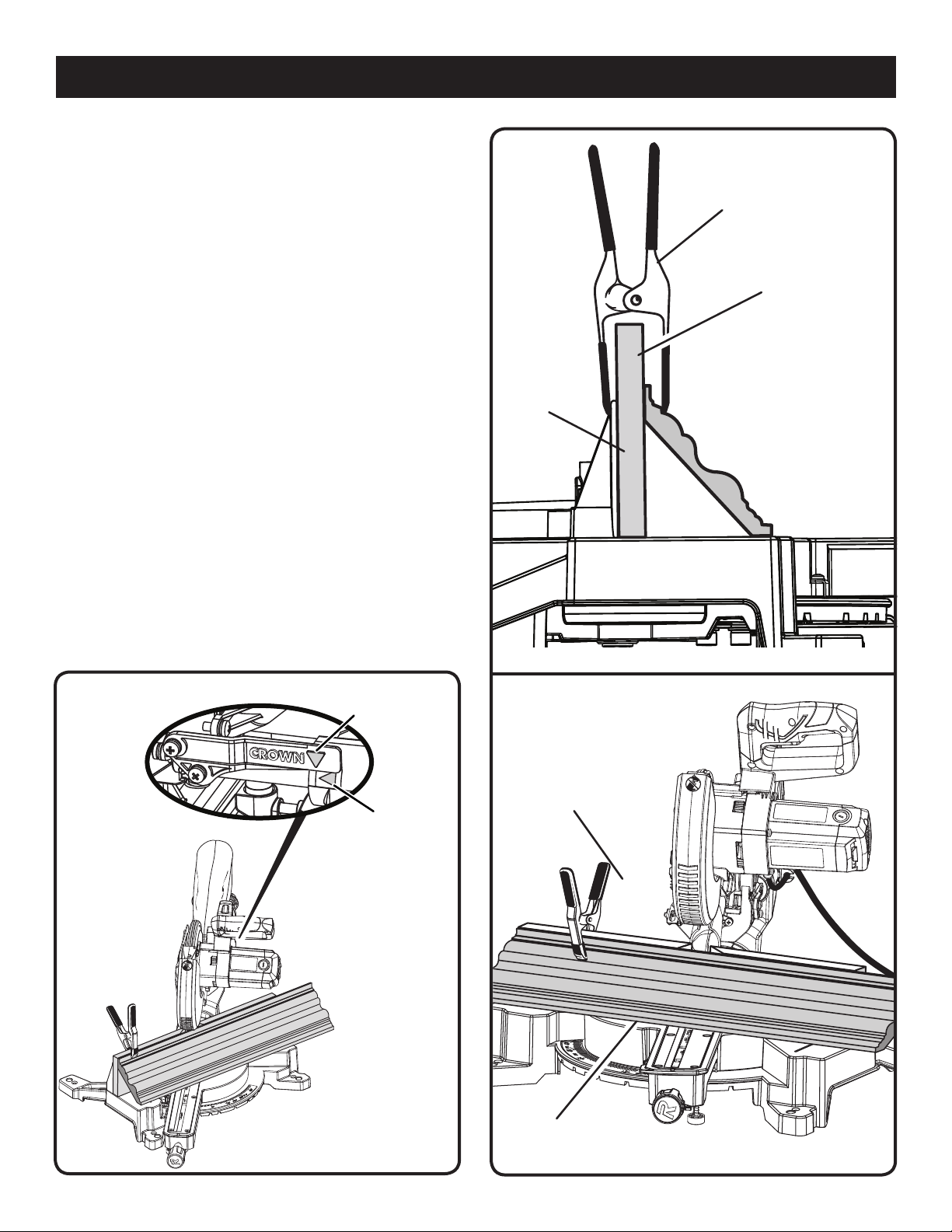

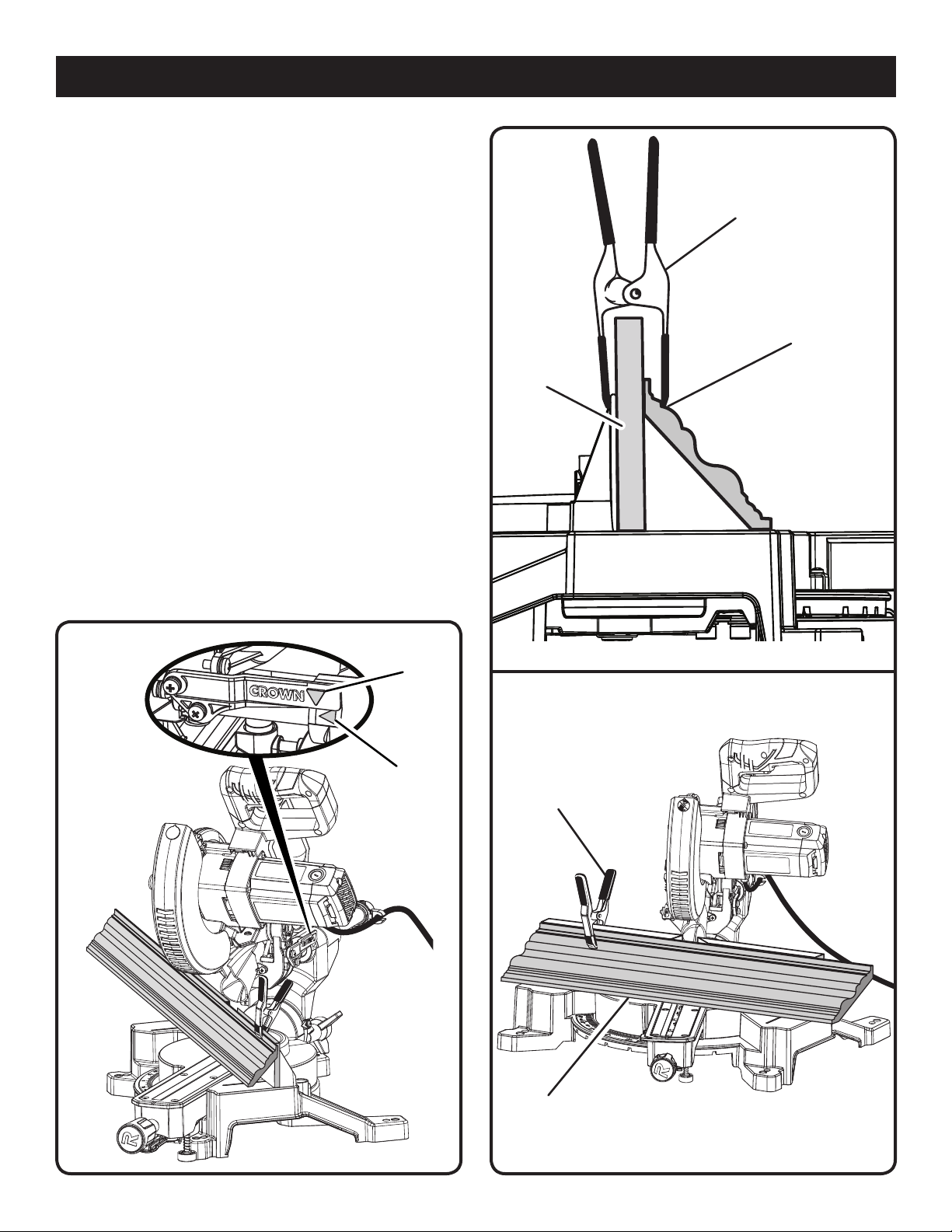

OPERATION
NESTING CROWN MOLDING AGAINST THE
MITER FENCE
See Figure 35 - 37.
NOTE: This method of cut is for crown molding up to 3-3/8 in.
tall, when using an auxiliary fence (as described on Page 24).
Do not attempt to cut molding that is larger than 3-3/8 in. tall.
Assemble and attach auxiliary fence as shown in
figure 33.
Align the arrow on the crown indicator with the arrow
on the pivot assembly and tighten the slide lock knob
securely.
Set the bevel angle at 0° and the miter angle at 45° to
either the left or the right. (For making 90° corners.)
Nest and secure the crown molding against auxiliary fence
using a spring clamp and hold crown molding securely.
Before turning on the saw, perform a dry run of the cut-
ting operation to make sure that no problems will occur
when the cut is made.
Grasp the saw handle firmly. Squeeze the switch trigger.
Allow several seconds for the blade to reach maximum
speed.
Slowly lower the blade into and through the crown
molding.
Fig. 37
Fig. 36
SPRING
CLAMP
SPRING
CLAMP
BOTTOM EDGE
AGAINST FENCE
CROWN
MOLDING
AUXILIARY
FENCE
Fig. 35
CROWN
INDICATOR
PIVOT
ASSEMBLY
INDICATOR
28 − English

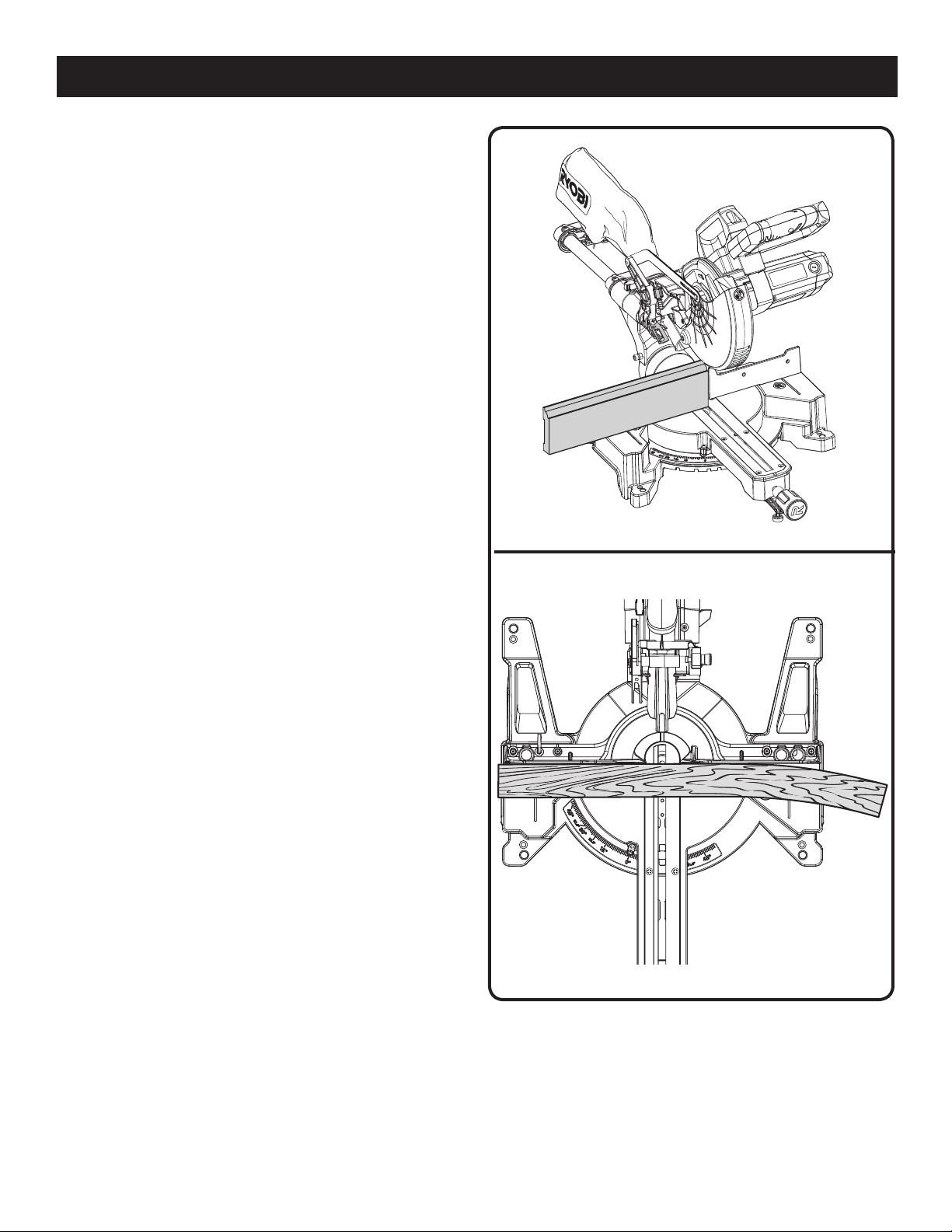

OPERATION
Fig. 39
RIGHT
VERTICALLY CUTTING BASE MOLDING
AGAINST THE MITER FENCE
See Figure 38.
Set the bevel angle at 0° and the miter angle at 45° to
either the left or the right. (For making 90° corners.)
Place and secure the base molding vertically against the
fence using a spring clamp and hold the base molding
securely.
NOTE: To avoid interference between the base molding
and the motor, the molding should be placed no more than
a half-inch over the throat plate when cutting or trimming
base molding at 45° right miter angles.
Before turning on the saw, perform a dry run of the cut-
ting operation to make sure that no problems will occur
when the cut is made.
Grasp the saw handle firmly. Squeeze the switch trigger.
Allow several seconds for the blade to reach maximum
speed.
Slowly lower the blade into and through the base molding.
Fig. 38
29 − English

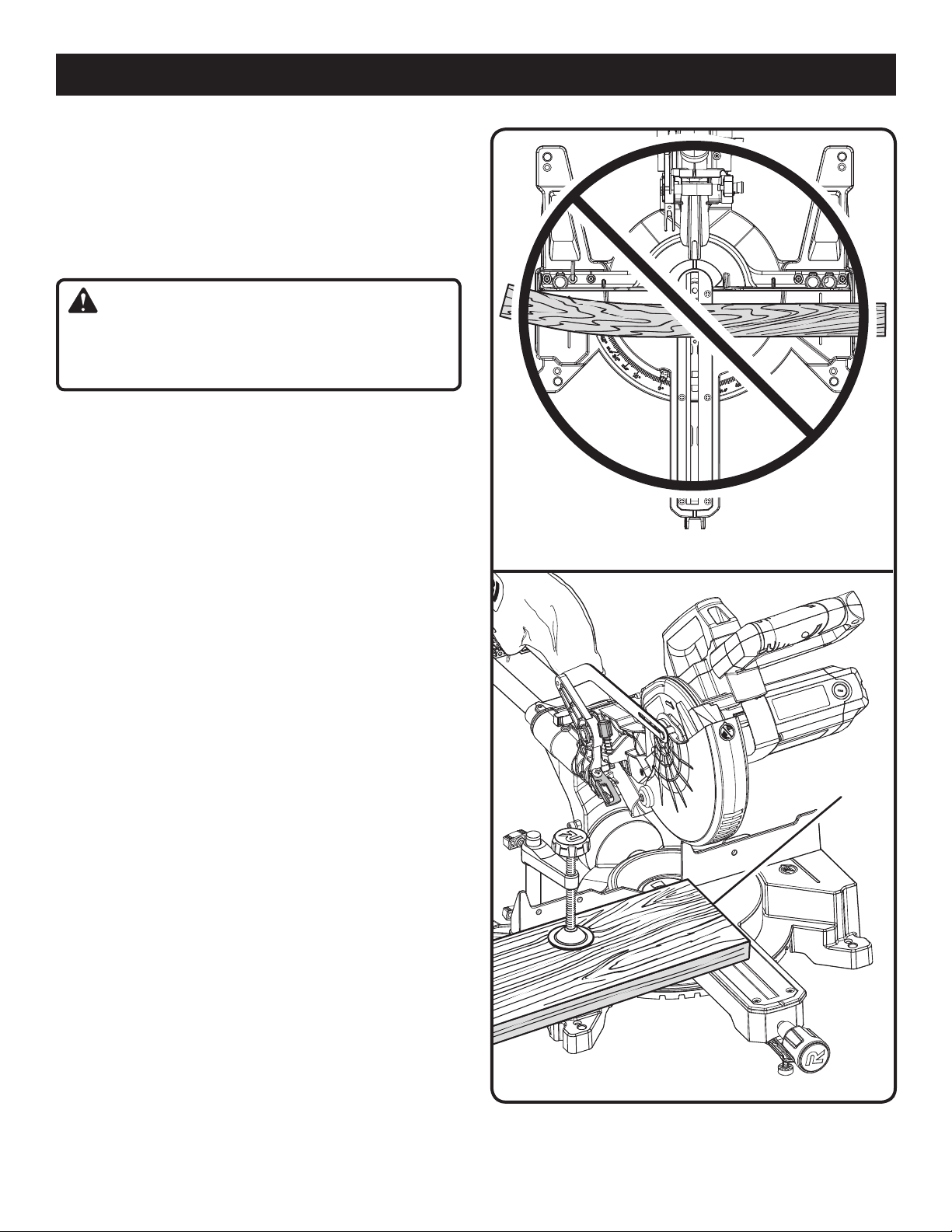

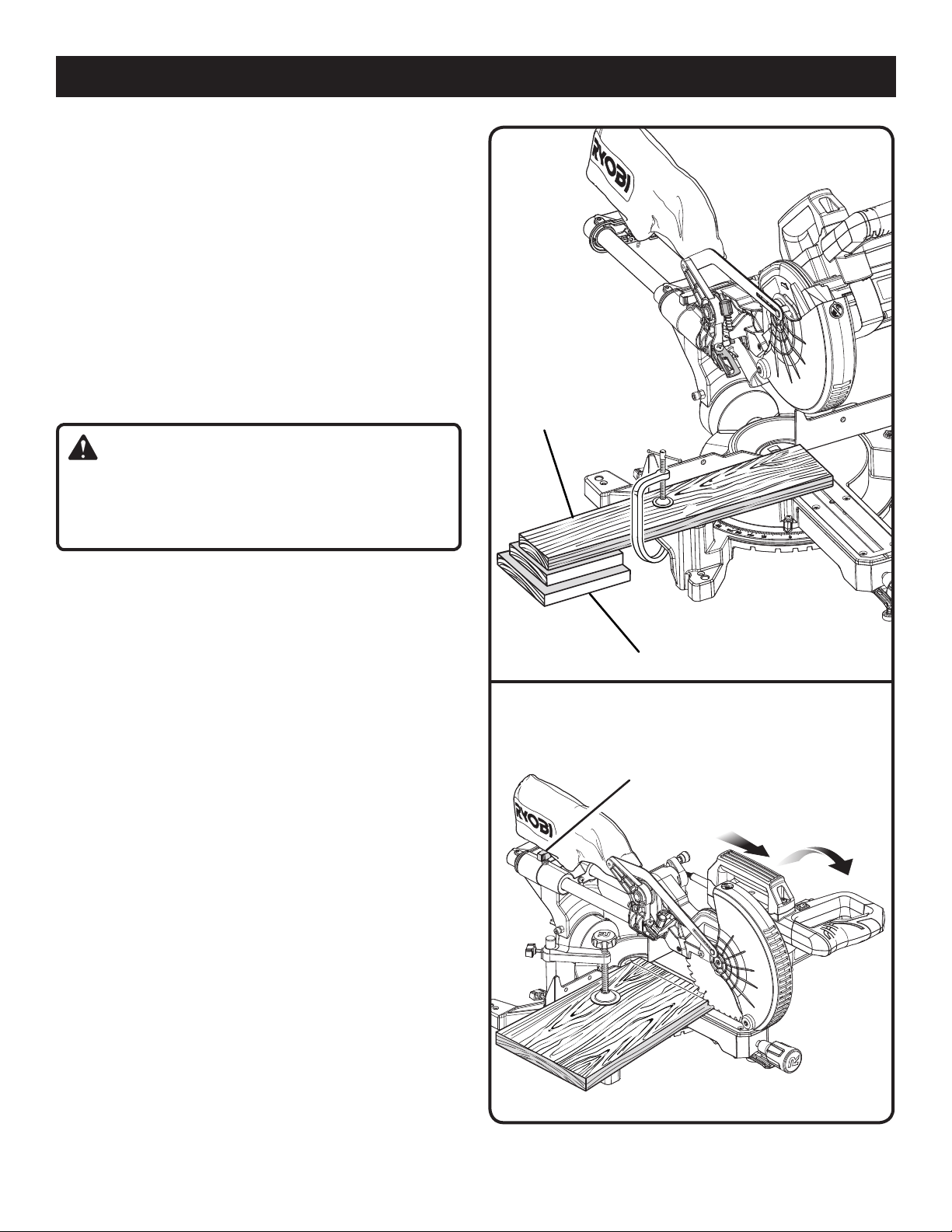

CUTTING WARPED MATERIAL
See Figures 39 - 40.
When cutting warped material, always make sure it is
positioned on the miter table with the convex side against
the fence as shown in figure 39.
If the warped material is positioned the wrong way as shown
in figure 40, it will pinch the blade near the completion of
the cut.
WARNING:
To avoid a kickback and to avoid serious personal injury,
never position the concave edge of bowed or warped
material against the fence.
CLAMPING WIDE WORKPIECES
See Figure 41.
When cutting wide workpieces, such as 2 in. x 6 in., boards
should be clamped with a work clamp as shown in figure 41.
Fig. 40
Fig. 41
WRONG
OPERATION
WIDE
BOARD
30 − English

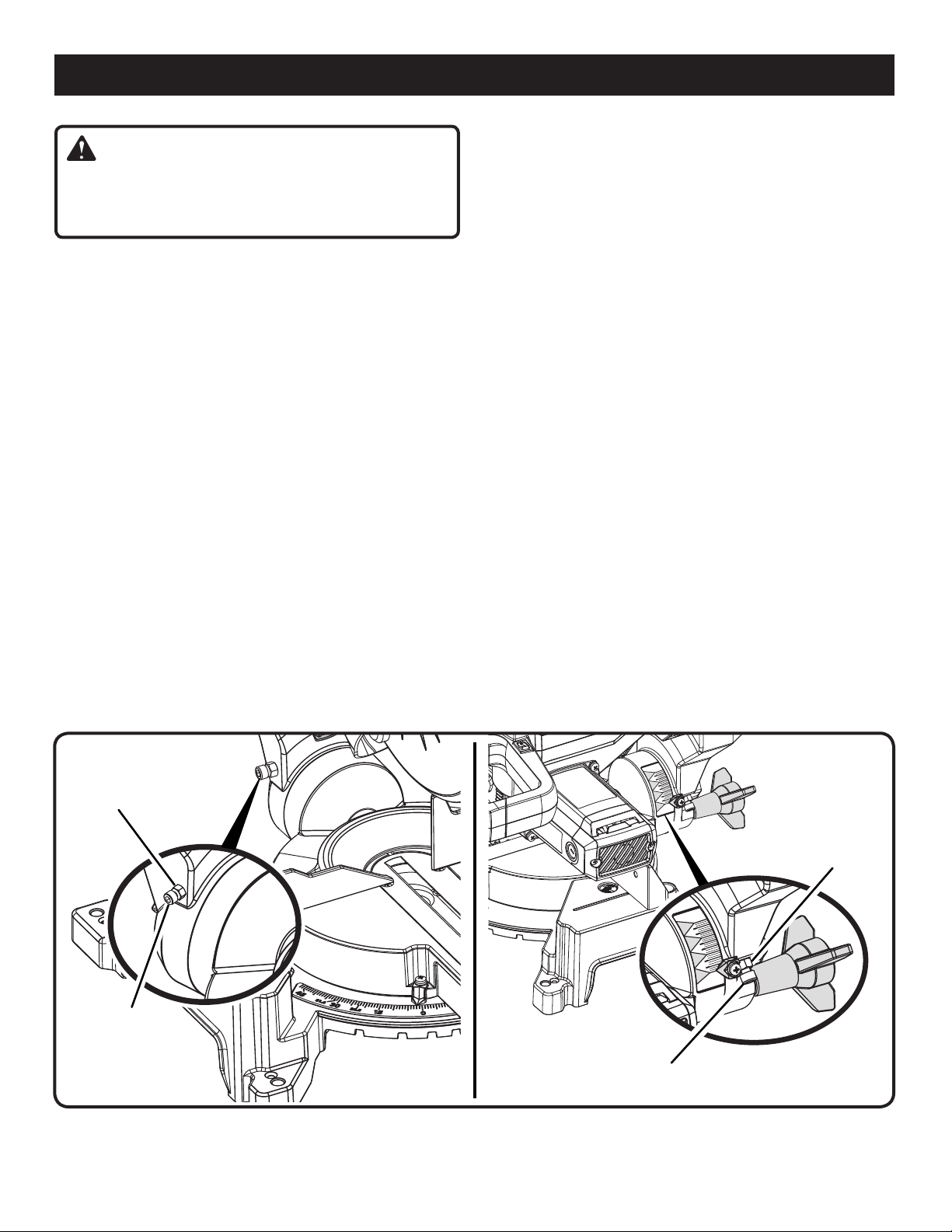

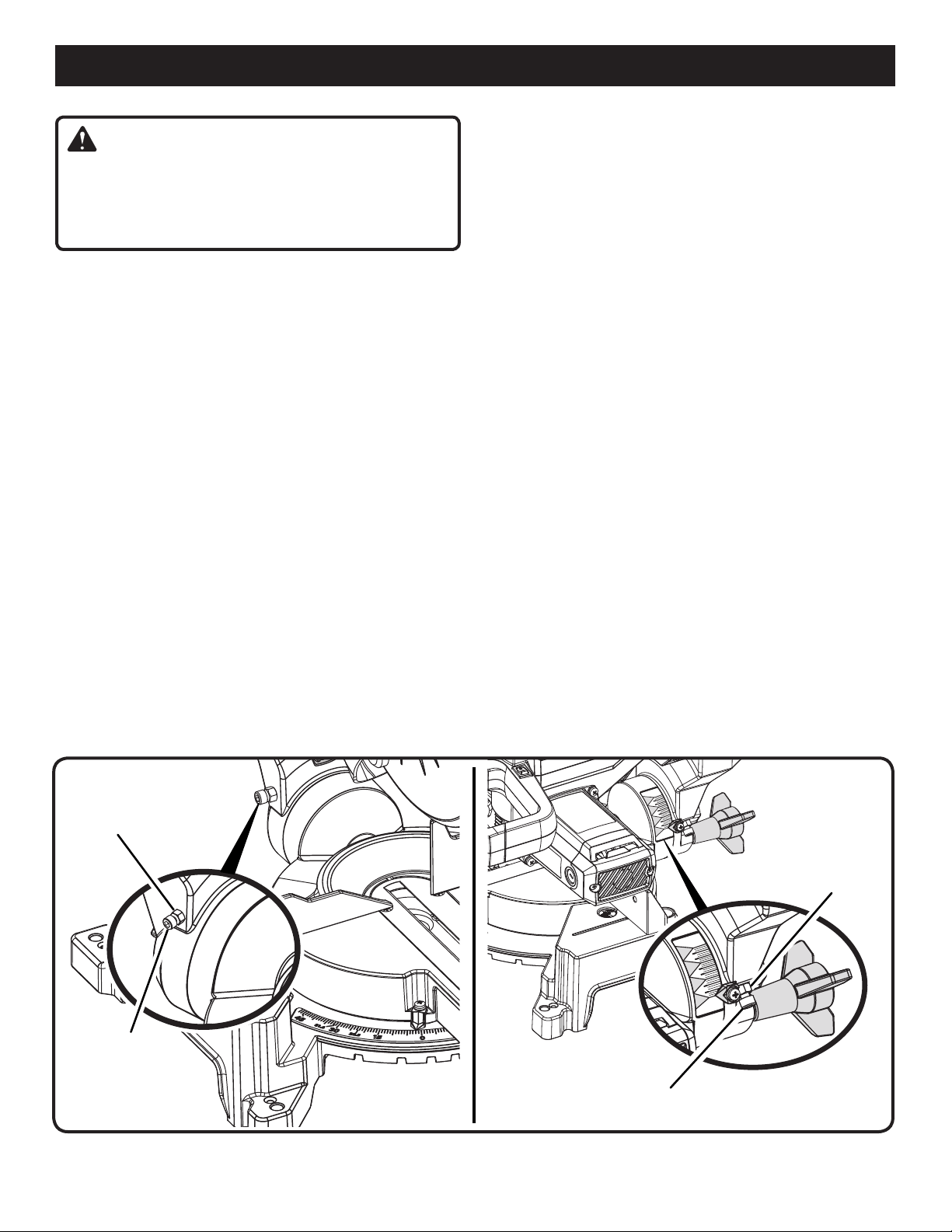

POSITIVE STOP
ADJUSTMENT
SCREW FOR
45
°
ANGLES
ADJUSTMENTS
WARNING:
Before performing any adjustment, make sure the tool
is unplugged from the power supply. Failure to heed this
warning could result in serious personal injury.
The compound miter saw has been adjusted at the factory
for making accurate cuts. However, some of the components
might have been jarred out of alignment during shipping. Also,
over a period of time, readjustment will probably become
necessary due to wear. After unpacking the saw, check the
following adjustments before you begin using saw. Make any
readjustments that are necessary and periodically check the
parts alignment to make sure that the saw is cutting accurately.
PIVOT ADJUSTMENTS
NOTE: These adjustments were made at the factory and
normally do not require readjustment.
TRAVEL PIVOT ADJUSTMENT
The saw arm should rise completely to the up position
by itself.
If the saw arm does not raise by itself or if there is play
in the pivot joints, have saw repaired at your nearest
AUTHORIZED SERVICE CENTER.
TO ADJUST THE BEVEL PIVOT
The compound miter saw should bevel easily by
loosening the bevel lock knob and tilting the saw.
If movement is tight or if there is play in the pivot, have
saw repaired at your nearest AUTHORIZED SERVICE
CENTER.
POSITIVE STOP ADJUSTMENTS
See Figure 42.
NOTE: These adjustments were made at the factory and
normally do not require readjustment.
To adjust:
Unplug the saw.
Loosen the bevel lock knob by turning the knob
counterclockwise.
Square the blade to the miter table as described in the
Assembly section of this manual.
If the blade is out of square, secure the lock nut in place
and loosen or tighten the positive stop adjustment screw
using the blade wrench provided.
Retighten bevel lock knob. Recheck blade-to-table
alignment.
NOTE: The above procedure can be used to check blade
squareness of the saw blade to the miter table at both 0°
and 45° angles.
Your saw has several scale indicators. After squaring
adjustments have been made, it may be necessary to loosen
the indicator screws and reset them to zero. See Figures
19 - 20.

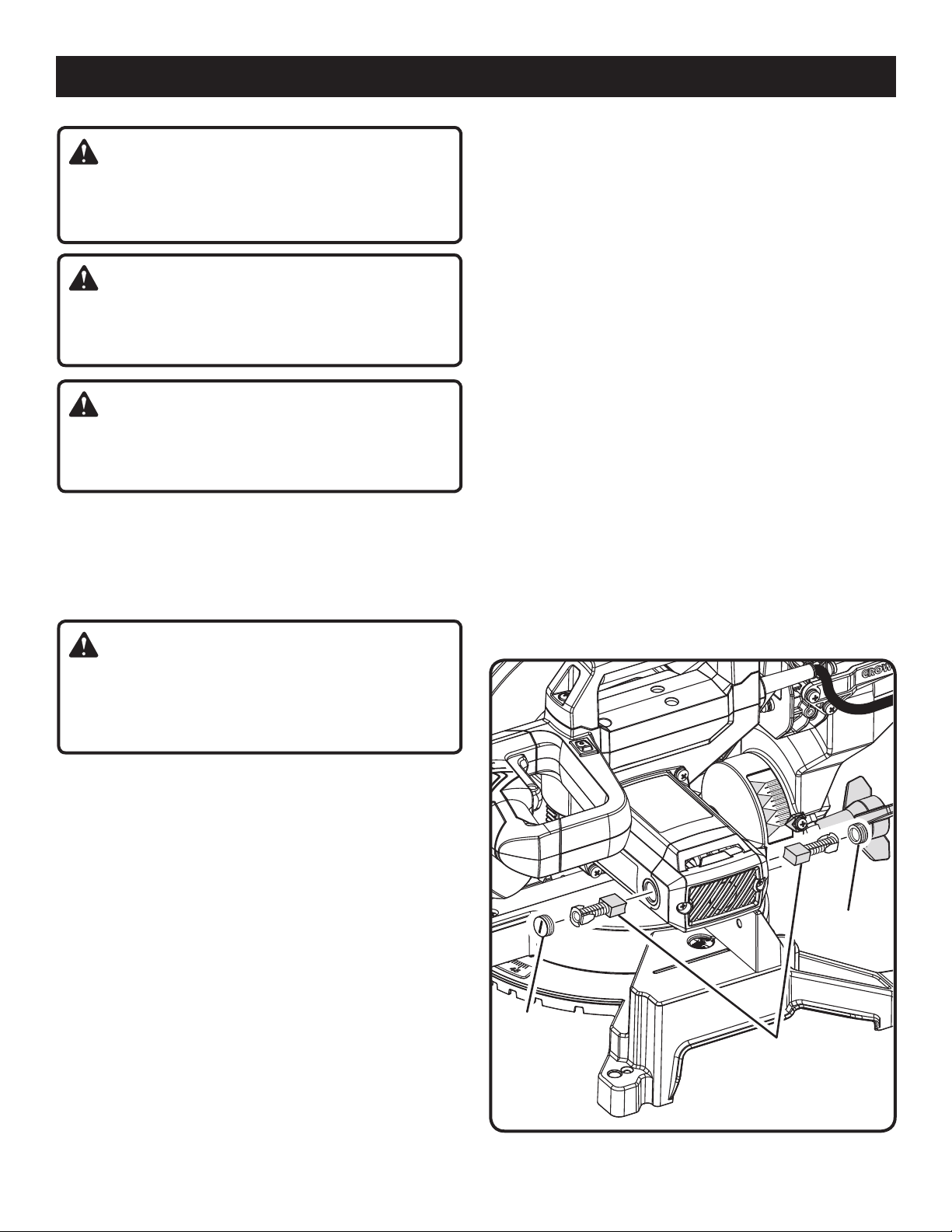

Fig. 42
POSITIVE STOP
ADJUSTMENT
SCREW FOR
0
°
ANGLES
LOCK NUT
45
30
15
0
45
30
15
0
LOCK NUT
31 − English
45
30
15
0

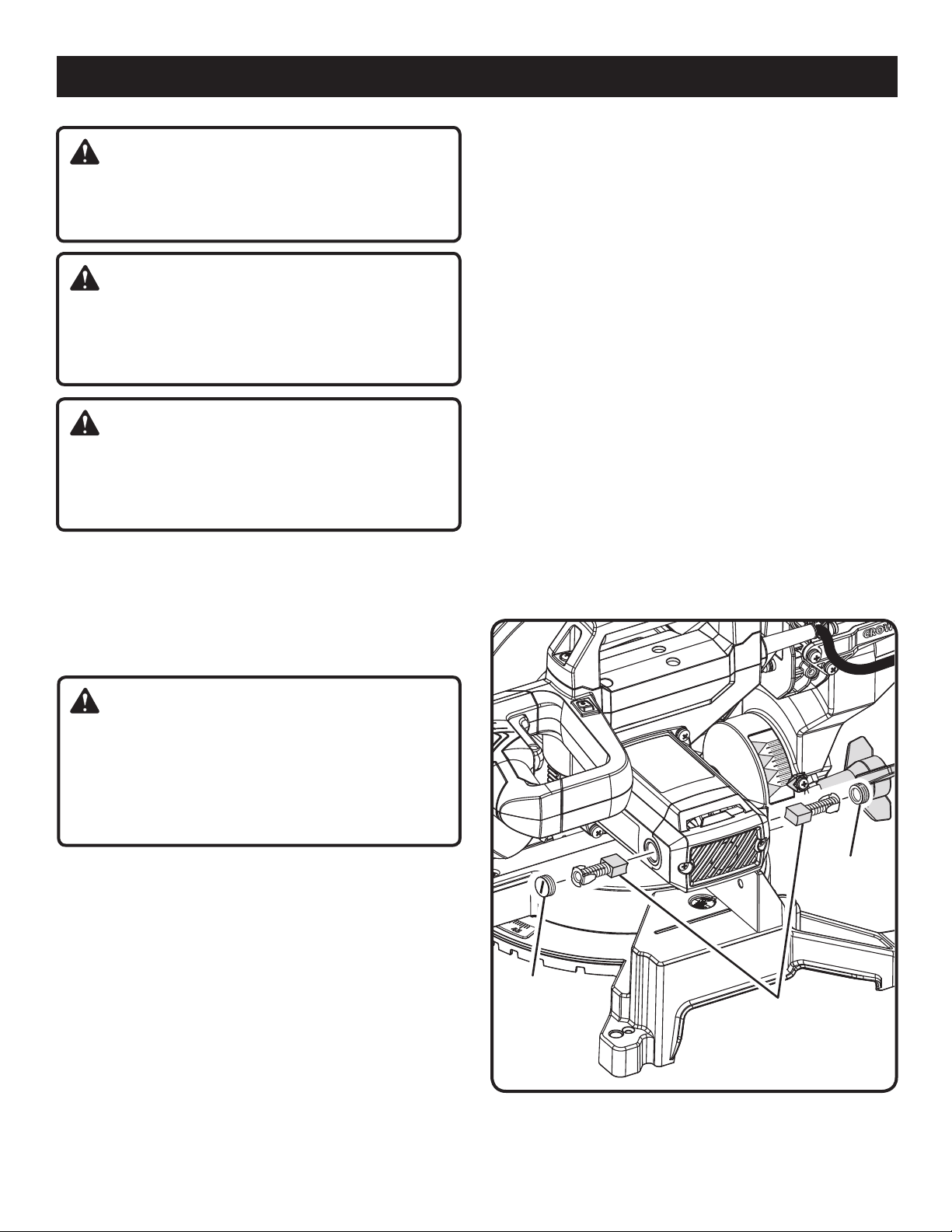

MAINTENANCE
WARNING:
When servicing, use only identical replacement parts. Use
of any other part can create a hazard or cause product
damage.
WARNING:
Always wear eye protection with side shields marked
to comply with ANSI Z87.1 during product operation. If
operation is dusty, also wear a dust mask.
WARNING:
Before performing any adjustment, make sure the tool
is unplugged from the power supply. Failure to heed this
warning could result in serious personal injury.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, carbon dust, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. They contain chemicals that can
damage, weaken, or destroy plastic.
Electric tools used on fiberglass material, wallboard, spackling
compounds, or plaster are subject to accelerated wear and
possible premature failure because the fiberglass chips
and grindings are highly abrasive to bearings, brushes,
commutators, etc. Consequently, we do not recommend
using this tool for extended work on these types of materials.
However, if you do work with any of these materials, it is
extremely important to clean the tool using compressed air.
LUBRICATION
All of the bearings in this tool are lubricated with a sufficient
amount of high grade lubricant for the life of the unit under
normal operating conditions. Therefore, no further lubrication
is required.
BRUSH REPLACEMENT

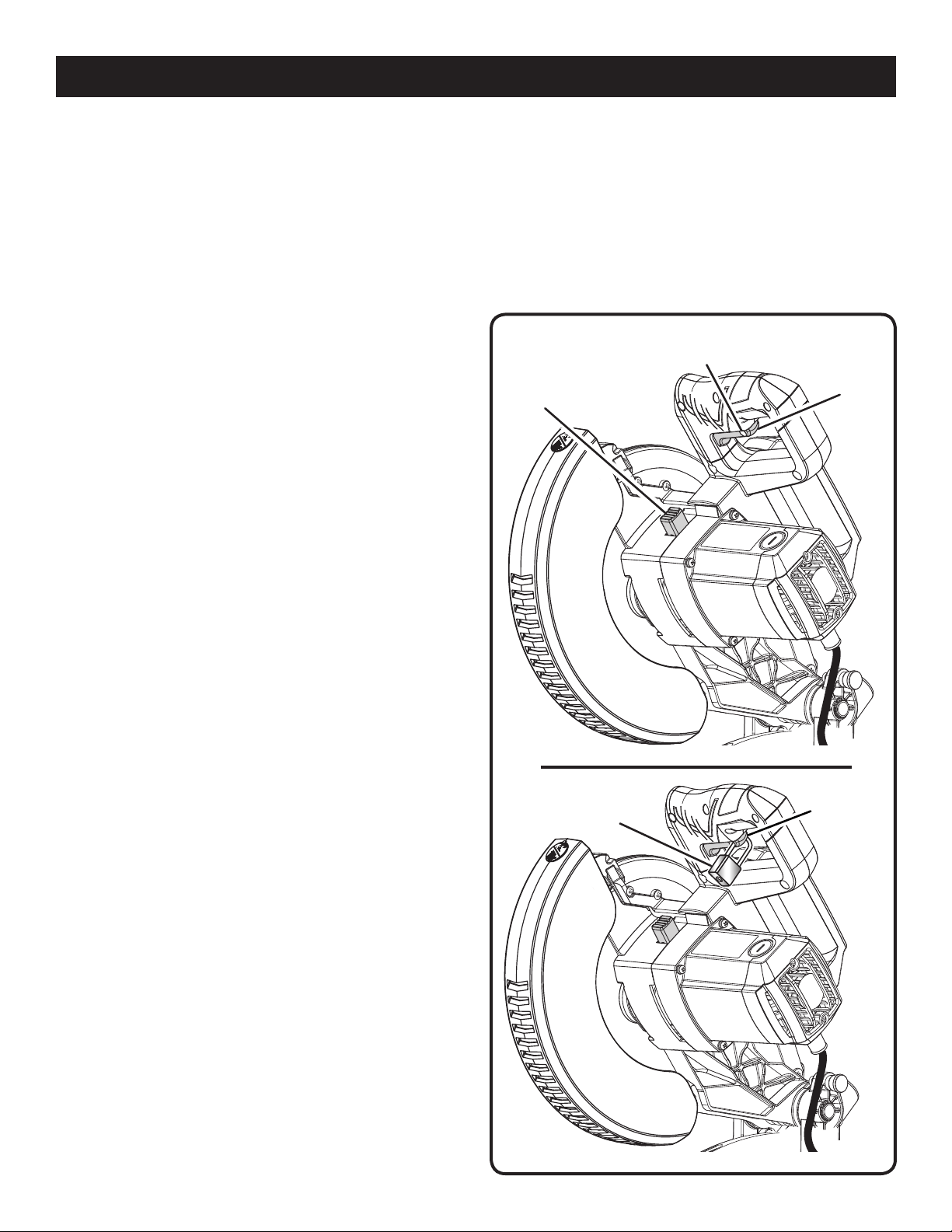

See Figure 43.
The saw has externally accessible brush assemblies that
should be periodically checked for wear.
Proceed as follows when replacement is required:
Unplug the saw.
Remove brush cap with a screwdriver. Brush assembly is
spring loaded and will pop out when you remove brush
cap.
Remove brush assembly.
Check for wear. Replace both brushes when either has
less than 1/4 in. length of carbon remaining. Do not
replace one side without replacing the other.
Reassemble using new brush assemblies. Make sure
curvature of brush matches curvature of motor and that
brush moves freely in brush tube.
Make sure brush cap is oriented correctly (straight) and
replace.
Tighten brush cap securely. Do not overtighten.
BRUSH
CAP
BRUSH
CAP
BRUSH
ASSEMBLY
Fig. 43
2 − Français
AVERTISSEMENT :
Lire attentivement toutes les instructions. Le non respect
de toutes les instructions ci-dessous peut entraîner un choc
électrique, un incendie et / ou des blessures graves.
LIRE TOUTES LES INSTRUCTIONS
VEILLER À BIEN CONNAÎTRE L’OUTIL. Lire attentivement
le manuel d’utilisation. Apprendre les applications et les
limites de l’outil, ainsi que les risques spécifiques relatifs à
son utilisation.
SE PROTÉGER DES CHOCS ÉLECTRIQUES EN ÉVITANT
TOUT CONTACT DU CORPS AVEC DES SURFACES MISES
À LA TERRE. Par exemple : tuyaux, radiateurs, cuisinières,
réfrigérateurs.
MAINTENIR TOUS LES DISPOSITIFS DE PROTECTION
EN PLACE et en bon état de fonctionnement.
RETIRER LES CLÉS ET OUTILS DE RÉGLAGE. Prendre
l’habitude de vérifier que tous les outils et clés de réglage
en ont été retirés de l’outil avant de le mettre en marche.
GARDER LE LIEU DE TRAVAIL PROPRE. Les établis
encombrés et les endroits sombres sont propices aux
accidents. NE PAS laisser d’outils ou de pièces de bois sur
la machine en fonctionnement.
NE PAS UTILISER DANS UN ENVIRONNEMENT
DANGEREUX. Ne pas utiliser les outils électriques dans
des endroits mouillés ou humides, ne pas les exposer à la
pluie. Garder le lieu de travail bien éclairé.
GARDER LES ENFANTS ET VISITEURS À L’ÉCART. Tous
les visiteurs doivent porter des lunettes de sécurité et se
tenir à bonne distance de la zone de travail. Ne pas laisser
les visiteurs toucher l’outil ou son cordon d’alimentation
pendant le fonctionnement.
ASSURER LA SÉCURITÉ DES ENFANTS dans l’atelier en
installant des cadenas et des disjoncteurs ou en retirant les
clés de contact.
NE PAS FORCER L’OUTIL. Il exécutera le travail mieux et
de façon moins dangereuse s’il fonctionne dans les limites
prévues.
UTILISER L’OUTIL APPROPRIÉ. Ne pas utiliser l’outil ou
un accessoire pour effectuer un travail pour lequel il n’est
pas conçu.
UTILISER UN CORDON PROLONGATEUR ADÉQUAT.
S’assurer que le cordon prolongateur est en bon état.
Utiliser exclusivement un cordon d’une capacité suffisante
pour supporter le courant de fonctionnement de l’outil. Un
cordon de capacité insuffisante causerait une baisse de la
tension de ligne, entraînant une perte de puissance et une
surchauffe. Un calibre de fil (A.W.G.) d’au minimum 14 est
recommandé pour un cordon prolongateur de 7,6 mètres
(25 pieds) ou moins. En cas de doute, utiliser un cordon du
calibre immédiatement supérieur. Moins le numéro de calibre
est élevé, plus la capacité du fil est grande.
RÈGLES DE SÉCURITÉ GÉNÉRALES
PORTER UNE TENUE APPROPRIÉE. Ne pas porter de
vêtements amples, gants, cravate ou bijoux. Ces articles
pourraient être happés et tirer la main ou une partie du corps
dans les pièces en mouvement. Les cheveux longs doivent
être ramassés sous un couvre-chef.
TOUJOURS PORTER UNE PROTECTION OCULAIRE AVEC
ÉCRANS LATÉRAUX CERTIFIÉE CONFORME À LA NORME
ANSI Z87.1 LORS DE L’UTILISATION DE PRODUIT. Si cette
précaution n’est pas prise, des objets peuvent être projetés
dans les yeux et causer des lésions graves.
ASSUJETTIR LES PIÈCES. Dans la mesure du possible,
utiliser des serre-joint ou un étau, ce qui réduit les risques
et laisse les deux mains libres pour contrôler l’outil.
NE PAS TRAVAILLER HORS DE PORTÉE. Toujours se tenir
bien campé et en équilibre.
ENTRETENIR SOIGNEUSEMENT LES OUTILS. Garder
les outils bien affûtés et propres pour accroître la sécurité
et les performances. Suivre les instructions de lubrification
et de changement d’accessoires.
DÉBRANCHER TOUS LES OUTILS. Tous les outils doivent
être débranchés lorsqu’ils ne sont pas en usage et avant
toute opération d’entretien ou de changement d’accessoire,
lame, forer, fers, etc.
ÉVITER LES DÉMARRAGES ACCIDENTELS. S’assurer que
le commutateur est en position d’arrêt avant de brancher
un outil.
UTILISER LES ACCESSOIRES RECOMMANDÉS. Voir
les accessoires recommandés dans le manuel d’utilisation.
L’usage de tout accessoire incorrect peut être dangereux.
NE JAMAIS MONTER SUR L’OUTIL. Un basculement
pourrait entraîner des blessures graves ou si l’on touche
involontairementla partie tranchante.
VÉRIFIER L’ÉTAT DES PIÈCES. Avant d’utiliser l’outil de
nouveau examiner soigneusement les pièces et dispositifs de
protection qui semblent endommagés afin de déterminer s’ils
fonctionnent correctement et s’ils remplissent les fonctions
prévues. Vérifier l’alignement des pièces mobiles, s’assurer
qu’aucune pièce n’est bloquée ou cassée, vérifier la fixation
de chaque pièce et s’assurer qu’aucun autre problème ne
risque d’affecter le bon fonctionnement de l’outil. Pour
éviter les risques de blessures, toute protection ou pièce
endommagée doit être correctement réparée ou remplacée
dans un centre de réparations agréé.
ENGAGER LES PIÈCES DANS LE SENS CORRECT. La
pièce ne doit être engagée que contre le sens de rotation
de la lame, de l’accessoire ou de la toupie de ponçage.
NE JAMAIS LAISSER L’OUTIL EN FONCTIONNEMENT
SANS SURVEILLANCE. COUPER L’ALIMENTATION
ÉLECTRIQUE. Ne pas s’éloigner de l’outil avant qu’il soit
parvenu à un arrêt complet.
PORTER UNE PROTECTION RESPIRATOIRE. Porter
un masque facial ou respiratoire si le travail produit de la
poussière.
PORTER UNE PROTECTION AUDITIVE. Porter une
protection auditive durant les périodes d’utilisation prolongée.
3 − Français
RÈGLES DE SÉCURITÉ GÉNÉRALES
NE PAS MALTRAITER LE CORDON D’ALIMENTATION.
Ne jamais utiliser le cordon d’alimentation pour transporter
l’outil et ne jamais débrancher ce dernier en tirant sur le
cordon. Garder le cordon à l’écart de la chaleur, de l’huile
et des objets tranchants.
N’UTILISER QUE DES CORDONS PROLONGATEURS
POUR EXTÉRIEUR. Pour les travaux à l’extérieur, utiliser
exclusivement des cordons spécialement conçus à cet effet,
marqués en conséquence, et dotés d’une prise de terre agréé.
GARDER LES LAMES PROPRES, BIEN AFFÛTÉES ET
SUFFISAMMENT AVOYÉES. Des lames affûtées réduisent
les risques de blocage et de rebond.
LES LAMES CONTINUENT DE TOURNER EN ROUE
LIBRE UNE FOIS LA SCIE MISE HORS TENSION.
NE JAMAIS UTILISER CET OUTIL DANS UNE
ATMOSPHÈRE EXPLOSIVE. Les étincelles normalement
produites par le moteur pourraient enflammer les vapeurs.
INSPECTER RÉGULIÈREMENT LES CORDONS DE
L’OUTIL. Faire remplacer tout commutateur défectueux par
un technicien qualifié ou un centre de réparations agréé. Tout
cordon endommagé doit être réparé ou remplacé immédiatement.
Toujours rester conscient de l’emplacement du cordon et
veiller à le tenir à l’écart de la lame en rotation.
INSPECTER RÉGULIÈREMENT LES CORDONS
PROLONGATEURS et les remplacer s’ils sont endommagés.
FICHES POLARISÉES. Pour réduire les risques de choc
électrique, cet outil est équipé d’une fiche polarisée (une
broche est plus large que l’autre). Cette fiche ne peut être
branchée sur une prise polarisée que dans un sens. Si la
fiche ne peut pas être insérée dans la prise, l’inverser. Si elle
ne peut toujours pas être insérée, faire installer une prise
adéquate par un électricien qualifié. Ne pas modifier la fiche,
de quelque façon que ce soit.
GARDER L’OUTIL SEC, PROPRE ET EXEMPT D’HUILE
OU DE GRAISSE. Toujours utiliser un chiffon propre pour le
nettoyage. Ne jamais utiliser de liquide de freins, d’essence
ou de produits à base de pétrole pour nettoyer l’outil.
RESTER VIGILANT ET GARDER LE CONTRÔLE. Se
montrer attentif et faire preuve de bon sens. Ne pas utiliser
l’outil en état de fatigue. Ne pas se presser.
NE PAS UTILISER L’OUTIL SI LE COMMUTATEUR NE
PERMET PAS DE LE METTRE EN MARCHE OU DE
L’ARRÊTER. Faire remplacer les commutateurs défectueux
dans un centre de réparations agréé.
N’UTILISER QUE LES LAMES APPROPRIÉES. Ne pas
utiliser de lames dont le trou n’est pas de la taille correcte.
Ne jamais utiliser de rondelles ou boulons de lame défectueux
ou de type incorrect. La taille maximum de lame pouvant
être utilisée sur cet outil est de 7-1/4 po.
S’ASSURER QUE TOUS LES DISPOSITIFS DE
PROTECTION FONCTIONNENT CORRECTEMENT
AVANT D’EFFECTUER UNE COUPE.
S’ASSURER QU’AUCUN CLOU NE SE TROUVE SUR LA
TRAJECTOIRE DE LA LAME. Inspecter la pièce et retirer
les clous éventuels avant de la couper.
NE JAMAIS TOUCHER LA LAME ou les pièces en
mouvement pendant le fonctionnement.
NE JAMAIS METTRE UN OUTIL EN MARCHE
LORSQU’UNE PIÈCE EN ROTATION QUELCONQUE EST
EN CONTACT AVEC LA PIÈCE À COUPER.
NE PAS UTILISER CET OUTIL SOUS L’INFLUENCE DE
L’ALCOOL, DE DROGUES OU DE MÉDICAMENTS.
Utiliser exclusivement des pièces identiques à celles d’origine
POUR LES RÉPARATIONS. L’usage de toute autre pièce
pourrait créer une situation dangereuse ou endommager
l’outil.
UTILISER EXCLUSIVEMENT LES ACCESSOIRES
RECOMMANDÉS dans ce manuel ou ses addendas.
L’emploi de tout accessoire non recommandé peut
présenter un risque de blessure. Les instructions de
sécurité d’utilisation sont fournies avec les accessoires.
VÉRIFIER DEUX FOIS TOUS LES RÉGLAGES. S’assurer
que la lame est bien serrée et ne touche ni la scie, ni la
pièce à couper avant de brancher la scie sur le secteur.
RÈGLES DE SÉCURITÉ PARTICULIÈRES
ASSUJETTIR OU BOULONNER SOLIDEMENT la machine
sur un établi ou autre plan de travail, approximativement à
la hauteur des hanches.
GARDER LES MAINS À L’ÉCART DE LA ZONE DE COUPE.
Ne placer en aucun cas la main ou les doigts au-dessous de
la pièce à couper ou sur la trajectoire de la lame. Toujours
éteindre la scie.
TOUJOURS SOUTENIR LES PIÈCES LONGUES pendant
le travail, afin d’éviter les risques de pincement de la lame
et de rebond. La scie peut riper, se déplacer ou glisser lors
de la coupe de planches longues ou lourdes.
Dans la mesure du possible, TOUJOURS UTILISER UN
SERRE-JOINT pour maintenir la pièce.
S’ASSURER QUE LA LAME NE TOUCHE PAS LA PIÈCE.
Ne jamais mettre la scie en marche si la lame touche la
pièce à couper. Toujours laisser le moteur atteindre sa pleine
vitesse de rotation avant de commencer la coupe.
S’ASSURER QUE LA TABLE À ONGLETS ET LE BRAS DE
LA SCIE ( FONCTION DE BISEAU) SONT VERROUILLÉS
EN PLACE AVANT DE METTRE LA SCIE EN MARCHE.
Bloquer la table à onglets en serrant fermement la poignée
de verrouillage d’onglet. Verrouiller le bras de la scie (fonction
de biseau) en serrant fermement le bouton de verrouillage
de biseau.
4 − Français
RÈGLES DE SÉCURITÉ PARTICULIÈRES
NE JAMAIS UTILISER DE BUTÉE RÉGLABLE SUR
L’EXTRÉMITÉ CHUTE D’UNE PIÈCE À COUPER. NE
JAMAIS tenir ou attacher l’extrémité chute d’une pièce,
quelle que soit l’opération de coupe. Si un serre-joint et
une butée réglable sont utilisés ensemble, ces deux articles
doivent être installés du même côté de la table de scie pour
empêcher que la lame ne morde dans le côté libre et projette
la pièces vers le haut.
NE JAMAIS couper plus d’une pièce à la fois. NE JAMAIS
empiler de pièces sur la table de la scie.
NE JAMAIS TRAVAILLER À MAIN LEVÉE. Toujours placer la
pièce à couper sur la table à onglets et la pousser fermement
contre le guide pour la bloquer. Toujours utiliser le guide.
NE JAMAIS tenir à la main une pièce trop petite pour être
maintenue par un serre-joint. Garder les mains à l’écart de
la zone de coupe.
NE JAMAIS placer la main ou les doigts derrière, au-dessous
ou à moins de 76 mm (3 po) de la lame ou de sa trajectoire,
pour quelque raison que ce soit.
NE JAMAIS essayer de saisir une pièce, une chute ou quoi
que ce soit se trouvant dans ou à proximité de la trajectoire
de la lame.
NE JAMAIS se déplacer l’ajustement de pièce ou marque
à n’importe quel angle de coupe pendant que la scie court
et la lame tourne. N’importe quelle erreur peut avoir pour
résultat le contact avec la lame causant des blessures
graves.
ÉVITER LES OPÉRATIONS ET POSITIONS INCOMMODES
posant un risque de glissement soudain de la main vers la
lame. TOUJOURS se tenir bien en équilibre. NE JAMAIS
utiliser la scie à onglets sur le sol ou en se tenant accroupi.
NE JAMAIS s e te n i r o u l ai ss e r u n e p a r t i e d u c o rp s se t ro uv e r
dans la trajectoire de la lame.
TOUJOURS éteindre la scie et attendre l’arrêt complet de
la lame avant de la relever de la pièce.
NE JAMAIS FAIRE PASSER LE COMMUTATEUR
DE LA POSITION MARCHE À LA POSITION ARRÊT
RAPIDEMENT. Ceci pourrait causer le desserrage de la
lame, créant une situation dangereuse. Si cela se produit,
s’éloigner de la scie et attendre l’arrêt complet de la lame.
Débrancher la scie de la prise secteur et resserrer le boulon
de lame.
SI UNE PIÈCE QUELCONQUE DE LA SCIE MANQUE, est
brisée, déformée ou présente quelque défaut que ce soit,
ou si un composant électrique quel qu’il soit ne fonctionne
pas correctement, éteindre la scie, la débrancher de la prise
secteur et faire réparer ou remplacer la pièce manquante,
endommagée ou défaillante avant de remettre la scie en
service.
TOUJOURS ÊTRE ATTENTIF ! Ne pas laisser la familiarité
avec l’outil (acquise par une utilisation fréquente) causer
une erreur stupide. TOUJOURS ÊTRE CONSCIENT
qu’une fraction de seconde d’inattention peut entraîner des
blessures graves.
SI LE CORDON D’ALIMENTATION EST ENDOMMAGÉ,
il doit être remplacé uniquement pas le fabricant ou par un
centre de réparation agréé pour éviter tout risque.
S’ASSURER QUE LA ZONE DE TRAVAIL EST
SUFFISAMMENT ÉCLAIRÉE pour voir ce que l’on fait et
qu’aucun obstacle ne peut nuire à la sécurité d’utilisation
AVANT d’effectuer quelque coupe que ce soit.
TOUJOURS ÉTEINDRE LA SCIE avant de la débrancher
pour éviter un démarrage accidentel lors du branchement
pour l’utilisation suivante. NE JAMAIS laisser la scie branchée
sans surveillance.
RELÂCHER LA GÂCHETTE et attendre l’arrêt complet de la
lame avant de déplacer la pièce ou de modifier les réglages.
Les avertissements ci-dessous doivent être apposés sur
CET OUTIL :
a) Porter une protection oculaire.
b) Garder les mains hors du passage de la lame.
c) Ne pas utiliser la scie sans que tous les dispositifs de
protection soient en place.
d) Ne jamais travailler à main levée.
e) Ne jamais passer la main ou le bras autour de la lame.
f) Éteindre l’outil et attendre l’arrêt de la lame pour déplacer
la pièce ou modifier les réglages.
g) Couper l’alimentation (ou débrancher l’outil, selon le cas)
avant de changer la lame ou d’effectuer un entretien.
h) Vitesse à vide.
TOUJOURS S’ASSURER QUE L’A VU QUE LA LAME A
LE DEGAGEMENT DE TOUTES OBSTRUCTIONS AVANT
DE TOURNER L’A VU SUR.
EFFECTUER DES COUPESCOULISSANTES en poussant
la lame de la scie contre le haut de la pièce à travailler puis
en la faisant coulisser vers l’arrière de la scie. NE PAS tirer
la scie vers soi lors de la coupe.
TOUJOURS transporter l’outil par la poignée prévue à cet
effet.
CETTE SCIE EST UNIQUEMENT CONÇUE POUR
COUPER DU BOIS, DES DÉRIVÉS DU BOIS ET
CERTAINS PLASTIQUES. NE PAS COUPER DE MÉTAUX,
CÉRAMIQUES OU PRODUITS DE MAÇONNERIE.
CETTE SCIE PEUT BASCULER SI SA TÊTE est relâchée
brusquement et assujettie à un plan de travail. Pour éviter
des blessures graves, TOUJOURS assujettir la scie à un
plan de travail stable.
CONSERVER CES INSTRUCTIONS. Les consulter
fréquemment et les utiliser pour instruire les autres
utilisateurs. Si cet outil est prêté, il doit être accompagné
de ces instructions.
5 − Français
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur l’outil. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques.
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
Lire le manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1.
Symbole Mains à l’écart
Le non-respect de cette mise en garde peut entraîner des blessures
graves.
Avertissement concernant
l’humidité
Ne pas exposer à la pluie ou l’humidité.
V Volts Tension
A Ampères Intensité
Hz Hertz Fréquence (cycles par seconde)
min Minutes Temps
Courant alternatif Type de courant
n
o
Vitesse à vide Vitesse de rotation à vide
Construction de classe II Construction à double isolation
.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
SYMBOLE NOM
DÉSIGNATION / EXPLICATION
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait
entraîner des blessures graves ou mortelles.
ATTENTION :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît
entraîner des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées
importantes sans toutefois représenter un risque de blessure (ex. :
messages concernant les dommages matériels).
6 − Français
CARACTÉRISTIQUES ÉLECTRIQUES
DOUBLE ISOLATION
La double isolation est un dispositif de sécurité utilisé sur les
outils à moteur électriques, éliminant le besoin de cordon
d’alimentation habituel à trois fils avec terre. Toutes les pièces
métalliques exposées sont isolées des composants internes
du moteur par l’isolation protectrice. Les outils à double
isolation ne nécessitent pas de mise à la terre.
AVERTISSEMENT :
Le système à double isolation est conçu pour protéger
l’utilisateur contre les chocs électriques causés par une
rupture du câblage interne de l’outil. Prendre toutes les
précautions de sécurité normales pour éviter les chocs
électriques.
NOTE : La réparation d’un outil à double isolation exigeant
des précautions extrêmes ainsi que la connaissance du
système, elle ne doit être confiée qu’à un réparateur qualifié.
En ce qui concerne les réparations, nous recommandons de
confier l’outil au centre de réparation le plus proche. Utiliser
exclusivement des pièces d’origine pour les réparations.
CONNEXIONS ÉLECTRIQUES
Cet outil est équipé d’un moteur électrique de précision.
Ildoit être branché uniquement sur une alimentation 120 V,
c.a. (courant résidentiel standard), 60 Hz. Ne pas utiliser
cet outil sur une source de courant continu (c.c.). Une chute
de tension importante causerait une perte de puissance et
une surchauffe du moteur. Si l’outil ne fonctionne pas une
fois branché, vérifier l’alimentation électrique.
CORDONS PROLONGATEURS
Lors de l’utilisation d’un outil électrique à grande distance
d’une prise secteur, veiller à utiliser un cordon prolongateur
d’une capacité suffisante pour supporter l’appel de courant de
l’outil. Un cordon de capacité insuffisante causerait une baisse
de la tension de ligne, entraînant une perte de puissance
et une surchauffe. Se reporter au tableau ci-dessous pour
déterminer le calibre minimum de fil requis pour un cordon
donné. Utiliser exclusivement des cordons à gaine cylindrique
homologués par Underwriter’s Laboratories (UL).
Pour le travail à l’extérieur, utiliser un cordon prolongateur
spécialement conçu à cet effet. Ce type de cordon porte
l’inscription « WA » ou « W » sur sa gaine.
Avant d’utiliser un cordon prolongateur, vérifier que ses fils
ne sont ni détachés ni exposés et que son isolation n’est ni
coupée, ni usée.
**Intensité nominale (sur la plaquette signalétique de l’outil)
0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0
Longueur Calibre de fil
du cordon (A.W.G.)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Utilisé sur circuit de calibre 12 – 20 A
NOTE : AWG = American Wire Gauge
AVERTISSEMENT :
Maintenir le cordon prolongateur à l’écart de la zone de
travail. Lors du travail avec un cordon électrique, placer le
cordon de manière à ce qu’il ne risque pas de se prendre
dans les pièces de bois, outils et autres obstacles. Ne
pas prendre cette précaution peut entraîner des blessures
graves.
AVERTISSEMENT :
Vérifier l’état des cordons prolongateurs avant chaque
utilisation. Remplacer immédiatement tout cordon
endommagé. Ne jamais utiliser un outil dont le cordon
d’alimentation est endommagé, car tout contact avec la
partie endommagée pourrait causer un choc électrique
et des blessures graves.
7 − Français
GLOSSAIRE
Trou pilote (perceuses à colonne et scie à découper)
Petit trou pratiqué dans une pièce servant de guide pour assurer
la précision d’un trou de plus grand diamètre ou pour l’insertion
d’une lame de scie à découper.
Blocs poussoirs (pour dégauchisseuses/raboteuses)
Dispositifs utilisés pour pousser le matériau contre la tête de
coupe lors de toute opération. Ce dispositif aide à tenir la main
de l’opérateur bien à l’écart de la lame.
Blocs poussoirs et bâtons poussoirs (pour scies à table)
Dispositifs utilisés pour pousser le matériau contre la lame
lors de la coupe. Toujours utiliser un poussoir (et non un bloc)
pour effectuer une refente étroite sans l’aide d’un gabarit ou
d’un autre accessoire semblable. Il est possible d’utiliser un
bloc pour effectuer une refente étroite si un gabarit ou un autre
accessoire semblable est utilisé. Ce dispositif aide à tenir la
main de l’opérateur bien à l’écart de la lame.
Feuillure
Entaille située au bout ou sur le bord de la pièce de bois qui y
produit une rainure ou une gorge de forme rectangulaire.
Refente (scies à table et scies à ruban)
Opération de coupe destinée à réduire l’épaisseur d’une pièce
pour en produire plusieurs, plus minces.
Résine
Résidu collant formé par la sève du bois durcie.
Tours minute (r/min ou RPM)
Nombre de rotations effectuées par un objet en une minute.
Coupe longitudinale ou refente (scies à table)
Opération de coupe dans le sens de la longueur de la pièce et
normalement dans le sens du grain du bois.
Couteau diviseur/écarteur (scies à table)
Pièce de métal légèrement plus mince que la lame, gardant le
trait de scie ouvert pour empêcher le rebond.
Trajectoire de la lame de scie
Zone au-dessus, au-dessous, en avant ou en arrière de la lame.
En ce qui concerne la pièce, la partie qui sera ou a été coupée
par la lame.
Sifflet (raboteuses)
Enfoncement à l’extrémité d’une pièce causé par les lames de la
tête de coupe lorsque la pièce n’est pas correctement soutenue.
Effiler la Coupe
Une coupe où le matériel est coupe a une ancho différente au
début de la coupe de la la fin.
Coupe traversante
Toute opération de coupe avec laquelle la lame traverse toute
l’épaisseur de la pièce. Cette sorte de coupe séparera une pièce
à travailler en deux morceaux.
Pièce ou matériau
L’article sur lequel le travail est effectué.
Table
Surface sur laquelle la pièce repose lors des opérations de
coupe, de perçage, de rabotage ou de ponçage.
Griffes antirebond (scies à table et radiales)
Dispositifs qui, s’ils sont correctement installés et entretenus,
sont conçus pour empêcher que la pièce coupée soit propulsée
en direction de l’opérateur durant la refente.
Axe
Pièce sur laquelle une lame ou un outil de coupe est monté.
Coupe en biseau
Coupe effectuée avec la lame sur toute position autre que
perpendiculaire (90°) à la table.
Chanfrein
Coupe en biseau effectuée sur l’extrémité (ou une partie de
l’extrémité) d’une pièce, de manière à ce qu’il présente un
angle autre que 90°.
Coupe composée
Coupe transversale présentant un angle d’onglet et un angle
de biseau.
Coupe transversale
Coupe ou profilage effectué en travers du grain de la pièce.
Tête de coupe (raboteuses et raboteuses/dégauchisseuses)
Pièce rotative munie de lames réglables. La tête de coupe enlève
du matériau de la pièce.
Rainage (scies à table et scies à onglets composés)
Entaille qui produit une rainure ou gorge de forme rectangulaire
dans la pièce de bois.
Cale-guide (scies à table)
Dispositif utilisé pour faciliter le contrôle de la pièce à couper en la
guidant contre la table ou le guide lors des coupes longitudinales.
pi/min ou coups/min
Nombre de pieds par minute (ou coups par minute). Terme
utilisé en référence au mouvement de la lame.
Main levée
Exécution d’une coupe sans que la pièce soit soutenue par un
gide longitudinal, un guide d’onglet ou autre dispositif.
Gomme
Résidu collant formé par la sève du bois.
Talon
Alignement de la lame par rapport au guide.
Trait de scie
Quantité de matériau éliminé par la lame lors de coupes
traversantes ou l’entaille produite lors de coupes non traversantes
ou partielles.
Rebond
Réaction dangereuse se produisant lorsque la lame est pincée
ou bloquée et projetant la pièce en train d’être coupée dans le
sens de la rotation de la lame.
Coupe d’onglet
Coupe effectuée avec la lame sur toute position autre que
perpendiculaire (90°) à la table.
Coupes non traversantes (scies à table et scies à onglets
composés)
Toute coupe avec laquelle la lame ne traverse pas complètement
la pièce. Il s’agit de faire une coupe sans que la lame coupe la
pièce à travailler en deux.
8 − Français
CARACTÉRISTIQUES
Capacité de coupe avec onglet 45° / biseau 0° :
Tailles de bois nominales
maximales ................38 mm x 152,4 mm (1-1/2 po x 6 po)
Capacité de coupe avec onglet 0° / biseau 45° :
Tailles de bois nominales
maximales ..........38 mm x 234,9 mm (1-1/2 po x 9-1/4 po)
Capacité de coupe avec onglet 45° / biseau 45° :
Tailles de bois nominales
maximales ................38 mm x 152,4 mm (1-1/2 po x 6 po)
BRAS DE
COMMANDE
ÉCHELLE
D’ONGLET
TABLE À
ONGLETS
BUTÉE(S)
POSITIVE(S)
GUIDE
D’ONGLET
BRIDE DE
SERRAGE DE
PIÈCE
GOUPILLE DE
VERROUILLAGE
PIED DE
SUPPORT
LEVIER DE VERROUILLAGE
À ENCLIQUETAGE
CLÉ DE
LAME
BOUTON DE
COMMANDE DE
PROFONDEUR
BUTÉE DE
PROFONDEUR
ÉCHELLE
DE BISEAU
POIGNÉE
EN « D »
PROTECTION DE
LAME SUPÉRIEURE
SAC À
POUSSIÈRE
BARRA
COULISSANTE
BOUTON DE VERROUILLAGE
DE COULISSE
POIGNÉE DE
VERROUILLAGE
D’ONGLET
PLAQUE À
GORGE
AUTOCOLLANT
« MAINS À L’ÉCART »
LIGNE DE LIMITE
« MAINS À L’ÉCART »
GARDE DE LAME
INFÉRIEURE
GÂCHETTE
Positive stops have been provided at 0°, 15°, 22.5°, 31.6°,
and 45° on both the left and right side of the miter table.
To bypass the positive stops, squeeze the detent
release lever and lift the detent override. To release the
override, squeeze the detent release lever.
INDICATEUR
POUR MOULURE
COURONNÉE
FICHE TECHNIQUE
Trou d’axe .......................................................16 mm (5/8 po)
Diamètre de la lame.................................. 184 mm (7-1/4 po)
Vitesse à vide ............................................ 5 350 r/min (RPM)
Alimentation.................... 120 V, C.A. seulement, 60 Hz, 10 A
Capacité de coupe avec onglet 0° / biseau 0° :
Tailles de bois nominales
maximales ..........38 mm x 234,9 mm (1-1/2 po x 9-1/4 po)
45
30
15
0
Fig. 1
BASE
ÉCLAIRAGE
DEL
INTERRUPTEUR
DEL
BOUTON DE
VERROUILLAGE
DE BISEAU
INDICATEUR
DE L’ASSEMBLAGE
DE PIVOT
9 − Français
CARACTÉRISTIQUES
APPRENDRE À CONNAÎTRE LA SCIE À
ONGLETS COMPOSÉS
Voir la figure 1.
L’utilisation sûre de ce produit exige une compréhension des
renseignements figurant sur l’outil et contenus dans le manuel
d’utilisation, ainsi qu’une bonne connaissance du projet
entrepris. Avant d’utiliser ce produit, se familiariser avec toutes
ses fonctions et règles de sécurité.
184 mm (7-1/4 po) LAME
Une lame de 184 mm (7-1/4) po est fournie avec la scie à onglets
composés. Elle coupera les matériaux nominaux ayant jusqu’à
50,80 mm (2 po) d’épaisseur par 254,00 mm (10 po) de largeur,
selon l’angle de la coupe.
RANGEMENT DE CLÉ DE LAME
Voir la figure 1.
La scie est fournie avec une clé de lame. Une extrémité de la clé
est un tournevis cruciforme et l’autre est une clé hexagonale.
Utiliser l’extrémité à clé hexagonale pour installer et déposer
la lame et l’extrémité à tournevis cruciforme pour retirer ou
desserrer des vis. La base de la scie comporte un espace de
rangement pour la clé de lame.
BOUTON DE VERROUILLAGE DE BISEAU
Ce bouton permet de verrouiller solidement la scie sur l’angle
de biseau désiré. Des vis de réglage de butées positives se
trouvent de chaque côté du bras de la scie. Ces vis permettent
d’effectuer le réglage fin aux positions 0° et 45°.
POIGNÉE DE TRANSPORT
Voir la figure 2.
La scie à onglets est équipée d’une poignée pratique montée
sur le dessus du bras de la scie pour faciliter son transport d’un
endroit à un autre. Pour transporter, éteindre et débrancher la
scie puis abaisser le bras de la scie et le verrouiller en position
fermée en poussant la goupille de verrouillage vers le logement
de la scie.
NOTE : NE PAS faire de coupe pendant que la scie est fermée
et verrouillée.
INDICATEUR POUR MOULURE COURONNÉE
Voir la figure 1.
À utiliser avec le guide auxiliaire. Pour couper une moulure
couronnée appuyée sur le guide auxiliaire en position verticale,
aligner la flèche de l’indicateur pour moulure couronnée située
sur l’assemblage de pivot et bien serrer le bouton de verrouillage
du coulissement.
MANETTE D’ENJAMBEMENT
Voir la figure 3.
La manette d’enjambement permet de faire bouger librement la
table à onglets vers tous les angles désirés. Lorsque la poignée de
verrouillage d’onglet est relâchée et que le levier de verrouillage
à encliquetage (1) est pressé, tirer la manette d’enjambement (2)
vers le haut et relâcher le levier de verrouillage à encliquetage (3)
pour outrepasser les butées positives de l’échelle d’onglets. Pour
relâcher la manette d’enjambement et permettre l’enclenchement
des butées positives de la table d’onglets, presser et relâcher le
levier de verrouillage à encliquetage.
BRAS BLOQUÉ EN POSITION ABAISSÉE
POIGNÉE DE
TRANSPORT
POIGNÉE
EN « D »
AXE DE
BLOCAGE
BOUTON DE
VERROUILLAGE
DE BISEAU
LEVIER DE
VERROUILLAGE
À ENCLIQUETAGE
MANETTE
D’ENJAMBEMENT
POIGNÉE DE
VERROUILLAGE
D’ONGLET
45
30
15
0
LED
SWITCH
Fig. 2
Fig. 3
1
3
2
10 − Français
CARACTÉRISTIQUES
FREIN ÉLECTRIQUE
La scie est équipée d’un frein électrique pour arrêter rapidement
la rotation de la lame une fois que la gâchette est relâchée.
SYSTÈME D’ÉCLAIRAGE DEL
L’éclairage DEL reflète l’ombre des dents de la scie sur la pièce
à travailler pour faire des coupes précises et prévoir la trajectoire
du trait de scie de la ligne de coupe.
GUIDE D’ONGLET
Le guide de la scie à onglets composés permet de maintenir
fermement la pièce pendant la coupe. Le côté droit est plus
large et assure un support supplémentaire.
POIGNÉE DE VERROUILLAGE D’ONGLET
Voir la figure 3.
Cette poignée permet de verrouiller solidement la scie sur
l’angle de coupe désiré. Serrer la poignée pour bloquer la
scie en place. Pour dégager la scie, desserrer la poignée et
presser le levier de verrouillage à encliquetage.
ÉCHELLE D’ONGLET
Le guide d’onglet peut être placé de 0 à 47° (vers la gauche
ou la droite) pour permettre plusieurs coupes différentes.
BUTÉES POSITIVES DE LA TABLE À ONGLETS
Des butées positives sont installées aux positions 0°, 15°,
22,5°, 31,6°, et 45° se trouvent de chaque côté de la table
à onglets.
NOTE : Pour outrepasser les butées positives, presser le
levier de verrouillage à encliquetage et soulever la manette
d’enjambement. Pour relâcher l’enjambement, presser le
levier de verrouillage à encliquetage.
PROTECTION RÉTRACTABLE DE LAME
INFÉRIEURE
La protection de lame inférieure est construite dans un
plastique transparent et résistant aux chocs qui couvre les
deux côtés de la lame. Elle se rétracte sur la protection de
lame supérieure lorsque la lame est abaissée sur la pièce
à couper.
BARRES COULISSANTE
Lorsqu’il est déverrouillé, le bras de la scie glisse vers l’avant
et vers l’arrière sur la longueur de la barres coulissante pour
la coupe de diverses largeurs de pièces de travail.
BOUTON DE VERROUILLAGE DU
COULISSEMENT
Le bouton de verrouillage du coulissement verrouille et
déverrouille la fonction de coulissement de l’outil.
BOUTON DE VERROUILLAGE DE BROCHE
Voir la figure 4.
Le bouton de verrouillage de broche verrouille la broche en
empéchant la lame de tourner. Maintenir le bouton enfoncé
pour l’installation, le changement ou la dépose de la lame.
CADENAS
GÂCHETTE
Voir la figure 4.
Pour empêcher toute utilisation non autorisée de la scie, la
débrancher de l’alimentation et verrouiller son commutateur
en position d’arrêt. Pour verrouiller le commutateur, installer un
cadenas (non inclus) dans le trou de la gâchette et s’assurer
que l’interrupteur ne peut pas être enfoncé. Si l’interrupteur
peut être enfoncé même si le cadenas est installé, un cadenas
équipé d’une anse de diamètre plus grand doit être utilisé.
Conserver le cadenas dans un autre endroit.
GÂCHETTE
TROU DE
CADENAS
GÂCHETTE
BOUTON DE
VERROUILLAGE
DE BROCHE
Fig. 4
11 − Français
LISTE DES PIÈCES DÉTACHÉES
Fig. 6
Bride de serrage de pièce
Manuel d’utilisation
Sac à pouissière
Clé de lame
Les articles suivant doivent être inclus avec l’outil:
AVERTISSEMENT :
L’utilisation de pièces et accessoires non listés peut être dangereux et entraîner des blessures graves.
Les outils suivants (non compris) sont nécessaires pour vérifier les réglages de votre scie ou pour installer la lame :
OUTILS NÉCESSAIRES
Fig. 5
ÉQUERRE À
COMBINAISONS
ÉQUERRE
BRIDE DE
SERRAGE DE
PIÈCE
SAC À
POUSSIÈRE
CLÉ DE
LAME
12 − Français
ASSEMBLAGE
DÉBALLAGE
This product requires assembly.
Sortir soigneusement la scie du carton en la tenant par
la poignée de transport et la base de la scie, et la poser
sur un plan de travail horizontal.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous constatez
que des éléments figurant dans la liste des pièces
détachées sont déjà assemblés. Certaines pièces figurant
sur cette liste n’ont pas été assemblées par le fabricant
et exigent une installation. Le fait d’utiliser un produit qui
a été assemblé de façon inadéquate peut entraîner des
blessures.
La machine a été expédié avec le bras en position
abaissée. Pour le libérer, appuyer sur le poignée en « D »,
couper l’attache et tirer la goupille de verrouillage.
AVERTISSEMENT :
Le bras de la scie est équipé d’un ressort. Maintenir la
poignée abaissée pour éviter son relèvement brusque
au moment de couper l’attache autobloquante. Ne
pas prendre cette précaution représente un risque des
blessures graves.
Relever le bras de la scie en le tirant par sa poignée.
Continuer de maintenir le poignée en « D » d’une main,
pour empêcher qu’il ne se relève brusquement lorsque
l’attache est coupée.
Examiner soigneusement l’outil pour s’assurer que rien
n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné ce produit et avoir vérifié qu’il
fonctionne correctement.
La scie est réglée en usine pour effectuer une coupe
précise. Après l’avoir assemblée, vérifier sa précision. Si
les réglages ont été modifiés en cours d’expédition, voir
les procédures spécifiques présentées dans ce manuel.
S i d e s p i è c e s s o n t m a n q u a n t e s o u e n d o m m a g é e s , a p p e l e r
le 1-800-525-2579.
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut
entraîner des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour cet outil. De telles
altérations ou modifications sont considérées comme
un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Ne pas brancher sur le secteur avant d’avoir terminé
l’assemblage. Le non respect de cet avertissement peut
causer un démarrage accidentel, entraînant des blessures
graves.
AVERTISSEMENT :
Ne pas mettre la scie en marche sans s’être assuré de
l’absence d’interférence entre la lame et le guide d’onglets.
La lame pourrait être endommagée si elle entrait en contact
avec le guide d’onglets pendant le fonctionnement.
TRACER DES TROUS À
CES EMPLACEMENTS
SELON LE GABARIT
DE TROUS
SURFACE DE
FIXATION
TRACER DES TROUS À
CES EMPLACEMENTS
SELON LE GABARIT
DE TROUS
Fig. 7
BASE DE LA
SCIE
13 − Français
ASSEMBLAGE
AVERTISSEMENT :
Cette scie peut basculer si sa tête est relâchée
brusquement et assujettie à un plan de travail. Pour éviter
des blessures graves, TOUJOURS assujettir la scie à un
plan de travail stable.
TROUS DE FIXATION
Voir la figure 7.
AVERTISSEMENT :
Avant d’entreprendre toute opération de coupe, assujettir
ou boulonner la scie à onglets sur le plan de travail ou
un stand approuvé pour scie à onglets. Si on utilise un
support de scie à onglet, lire le manuel d’utilisation et
suivre les instructions pour le support de scie à onglet. Ne
jamais utiliser la scie à onglets sur le sol ou en se tenant
accroupi. Le non respect de cette mise en garde peut
entraîner des blessures graves.
La scie à onglets composés doit être montée solidement sur
un plan de travail ferme, tel qu’un établi, planche de montage,
ou un stand pour scie à onglets. La base de la scie possède
quatre trous de montage. Les boulons doivent être assez
longs pour traverser la base de la scie, les rondelles frein,
les écrous et l’établi. Serrer les boulons ou vis fermement.
La figure 7 illustre la configuration des trous pour l’installation
sur un établi. Une fois la scie installée, vérifier soigneusement
l’établi pour s’assurer qu’aucun mouvement ne peut se
produire pendant l’utilisation. Si l’établi bascule, glisse ou
se déplace, l’assujettir sur le sol avant d’utiliser la scie.
UTILISATION DU GUIDE DE PROFONDEUR
Voir la figure 8.
Lorsqu’il est utilisé, le guide de profondeur limite la course
vers le bas de la lame lors de la coupe de rainures et d’autres
coupes non traversantes.
Pour utiliser le guide de profondeur :
Débrancher la scie
Si la scie est en position de remisage ou de transport,
déverrouiller le bras de la scie.
Tourner le butée de profondeur vers la boîtier du moteur.
Avec bouton de commande de profondeur touchant
l’arrêt butée de profondeur, ajuster le bouton de
commande profondeur en tournant le bouton jusqu’à ce
que la profondeur désirée de coupure est atteinte.
Une entretoise en bois d’au moins 63,5 mm (2-1/2 po)
doit être placée entre la pièce à travailler et le guide
afin d’obtenir une profondeur de coupe uniforme de la
pièce à travailler. Utiliser le serre-joint pour immobiliser
l’entretoise et une autre bride de serrage adaptée pour
immobiliser la pièce à travailler. Effectuer la coupe
coulissante à la profondeur désirée. Voir les figures 31
et 32.
Tourner la butée de profondeur vers le logement du
moteur pour effectuer des coupes complètes.
NOTE : La butée de profondeur doit être poussée vers le
logement du moteur avant de verrouiller ou déverrouiller
le bras de la scie.
VERROUILLAGE/DÉVERROUILLAGE DU BRAS
DE LA SCIE
Voir la figure 9.
Il n’est pas nécessaire de relâcher le bouton de commande de
profondeur pour verrouiller ou déverrouiller le bras de la scie.
Pour déverrouiller et relever le bras de la scie :
Saisir fermement la poignée en « D » et appliquer une
pression vers le bas tout en tirant en même temps le
guide de profondeur à l’écart du logement de la scie.
Relâcher le guide et relever lentement le bras de la scie.
POIGNÉE
EN « D »
45
30
15
0
Fig. 9
Fig. 8
GOUPILLE DE
VERROUILLAGE
BUTÉE DE
PROFONDEUR
BOUTON DE
COMMANDE DE
PROFONDEUR
14 − Français
ASSEMBLAGE
Pour reverrouiller le bras de la scie :
Tenir fermement la poignée en D et appuyer vers le bas
en poussant simultanément la goupille de verrouillage à
l’intérieur et vers le logement de la scie.
Relâcher la goupille de verrouillage et lui permettre de
verrouiller la scie en place.
SAC À POUSSIÈRE
Voir la figure 10.
Un sac à poussières est fourni avec cette scie à onglets.
Il s’adapte sur l’orifice de sortie situé à l’arrière de la scie.
NOTE : Le orifice d’évacuation accepte aussi 1-1/4 dans.
le tuyau d’aspirateur.
CLÉ DE LAME
Voir la figure 11.
La scie est fournie avec une clé de lame. Une extrémité
de la clé est un tournevis cruciforme et l’autre est une clé
hexagonale. Utiliser l’extrémité à clé hexagonale pour installer
et déposer la lame et l’extrémité à tournevis cruciforme pour
retirer ou desserrer des vis. Un espace de rangement pour
la clé de lame se trouve à l’arrière du guide d’onglets droit.
BRIDE DE SERRAGE DE PIÈCE
Voir la figure 11.
AVERTISSEMENT :
Dans certaines conditions, la bride de serrage de pièce
peut perturber le fonctionnement de la protection de
lame. Toujours s’assurer du libre fonctionnement de la
protection de lame avant de commencer la coupe, afin
de réduire le risque de blessure grave.
La bride de serrage de pièce permet un contrôle accru en bridant
la pièce sur le guide ou la table de la scie. Elle évite aussi le
déplacement de la pièce vers la lame. C’est très utile lors de
la coupe d’onglets composés. Selon l’opération de coupe et
les dimensions de la pièce, il peut être nécessaire d’utiliser un
serre-joint ou autre pince adaptée au lieu de la bride de serrage
de pièce pour bloquer la pièce avant d’effectuer la coupe.
Installation de la bride de serrage de pièce :
Placer l’axe de la bride de serrage dans l’un des trous
situé derrière le guide d’onglet.
Tourner le bouton de bride de serrage de pièce pour
le déplacer vers le haut ou le bas afin de maintenir
fermement la pièce à couper en place.
INSTALLATION / REMPLACEMENT DE LA
LAME
Voir les figures 12 et 13.
La lame est déjà installée à la livraison de ce modèle de scie
à onglets. Les instructions sont comprises afin qu’on puisse
les consulter lorsqu’on change ou qu’on remplace les lames.
SAC À
POUSSIÈRE
ORIFICE
D’ÉVACUATION
BRIDE DE
SERRAGE DE PIÈCE
Fig. 11
Fig. 10
CLÉ DE
LAME
45
30
15
0
BASE
BOUTON DE
RÉGLAGE DE
HAUTEUR
BOUTON DE
SERRAGE DE PIÈCE
15 − Français
ASSEMBLAGE
AVERTISSEMENT :
La taille maximum de lame pouvant être utilisée sur cette
scie est de 184 mm (7-1/4 po). Ne jamais utiliser une
lame trop épaisse pour permettre à la rondelle extérieure
de la lame de s’engager sur les méplats de la broche.
Des lames de plus grandes dimensions toucheraient
les protections de lame et des lames plus épaisses
empêcheraient le boulon de lame de maintenir la lame
sur la broche. Ces deux situations peuvent causer un
accident et des blessures graves.
Débrancher la scie.
Desserrer le vis du couvercle de boulon de la lame. Faire
tourner la garde inférieure et faire tourner le couvercle de
boulon de lame vers le haut et vers l’arrière pour exposer
le boulon de lame.
Appuyer sur bouton de verrouillage de la broche et tourner
le boulon de lame jusqu’à ce que la broche se verrouille.
À l’aide de la clé de lame fournie, desserrer et retirer le
boulon de lame.
NOTE : Le boulon de lame est fileté à gauche. Il doit donc
être tourné vers la droite pour être desserré.
Retirer la rondelle de lame extérieure.
NOTE : La rondelle intérieure de la lame est intégrée à la
broche et ne peut être retirée.
Appliquer une goutte d’huile sur la surface de contact des
rondelles intérieure et extérieure.
Engager la lame dans la garde inférieure et sur la broche.
Les dents doivent être orientées vers le bas à l’avant de
la lame, comme le montre la figure 13.
Remettre en place la rondelle de lame extérieure. Les deux
méplats en « D » des rondelles de lame s’alignent sur les
méplats de la broche.
Appuyer sur le bouton de verrouillage de la broche et
réinstaller le boulon de lame.
NOTE : Le boulon de lame est fileté à gauche. Il doit donc
être tourné vers la gauche pour être serré.
ATTENTION :
Toujours installer la lame avec les dents et la flèche imprimée
sur son côté, orientées vers le bas à l’avant de la scie. Le
sens de rotation de la lame est également représenté par
une flèche estampée sur la protection supérieure.
Serrer le boulon fermement.
Remettre la garde de lame inférieure et le couvercle du
boulon en place.
BOUTON DE
VERROUILLAGE
DE BROCHE
GARDE DE LAME
INFÉRIEURE
LAME
BOULON
DE LAME
MÉPLAT(S)
DE LA BROCHE
COUVERCLE DU
BOULON DE LAME
BOULON DE
LA LAME
RONDELLE
DE LAME
EXTÉRIEURE
NOTE : AVANT
D’UTILISER, REMETTRE
LES VIS EN PLACE ET
LA SERRE FERMEMENT
POUR EMPÊCHER LE
MOUVEMENT DE GARDE
Fig. 12
VIS DU COUVERCLE
DE BOULON DE LA
LAME
Fig. 13
POUR
DESSERRER
POUR
SERRER
LAME
RONDELLE
EXTÉRIEURE
DE LAME AVEC
DOUBLES
MÉPLATS EN « D »
BROCHE
16 − Français
ASSEMBLAGE
Serrer solidement le vis du couvercle de boulon de la lame.
Soulever et abaisser la tête de la scie et s’assurer que le
protège-lame inférieur fonctionne correctement.
AVERTISSEMENT :
S’assurer que le bouton de verrouillage de la broche
n’est pas engagé avant de brancher la scie sur la source
d’alimentation. Ne jamais engager le bouton de verrouillage
de la broche lorsque la lame est en rotation.
RETRAIT / REMPLACEMENT DE LA PLAQUE
À GORGE
Voir la figure 14.
AVERTISSEMENT :
La plaque à gorge doit être au dessous de la table à
onglets. Si la plaque à gorge est trop haute ou trop basse,
la pièce de bois peut accrocher les bords inégaux et
causer un blocage entraînant des blessures graves.
Ne jamais utiliser la scie à moins que la plaque à gorge ne
soit installée.
Retrait / remplacement :
Débrancher la scie.
Retirer les vis fixant la plaque à gorge.
Retirer la plaque à gorge de la scie.
Pour réinstaller la plaque à gorge, aligner ses trous sur
ceux de la base de la scie.
Remettre les vis en place en veillant à ne pas trop les
serrer ce qui pourrait causer le voilage ou la déformation
de la plaque.
RÉGLAGE DU PIED DE SUPPORT
Voir la figure 14.
Tourner le pied de support vers la droite ou la gauche selon
l’intensité de soutien nécessaire pour réaliser des coupes
coulissantes.
NOTE : De nombreuses illustrations de ce manuel ne
montrent que des parties de la scie à onglets composés.
Cette présentation a été choisie pour montrer clairement les
différents aspects de la scie. Ne jamais utiliser la scie sans
avoir vérifié que tous les dispositifs de protection sont en
place et en bon état.
ÉQUERRAGE DE LA LAME PAR RAPPORT AU
GUIDE
Voir les figures 15 à 20.
Débrancher la scie.
Abaisser complètement le bras de la scie et engager
l’axe de verrouillage pour maintenir le bras en position de
transport.
GUIDE
D’ONGLET
PLAQUE À
GORGE
PIED DE
SUPPORT
VIS À TÊTE
CREUSE
VIS À TÊTE
CREUSE
Desserrer la poignée de verrouillage d’angle d’environ un
demi-tour et presser le levier de verrouillage à encliquetage.
Tourner la table à onglet jusqu’à ce que l’indicateur
d’échelle soit en position 0°.
Relâcher le levier de verrouillage à encliquetage et
s’assurer que le bras de commande est enclenché dans
une encoche positive.
45
30
15
0
Fig. 14
Fig. 15
17 − Français
ASSEMBLAGE
Serrer le bouton de verrouillage d’onglet pour immobiliser
la table à onglets.
Desserrer le bouton de verrouillage d’angle de biseau et
régler le bras de la scie pour un biseau de 0° (lame à 90°
de la table). Serrer le bouton de verrouillage de biseau.
Poser une équerre à plat sur la table à onglets. Placer une
branche de l’équerre contre le guide. Glisser l’autre branche
de l’équerre contre le plat de la lame.
NOTE : Vérifier que l’équerre est en contact avec le plat de
la lame, pas les dents.
Le bord de l’équerre et la lame doivent être parallèles,
comme le montre la figure 16.
VUE DE LA LAME D’ÉQUERRE AVEC LE GUIDE
TABLE À
ONGLETS
LAME
VUE DE LA LAME PAS D’ÉQUERRE AVEC LE GUIDE,
DES RÉGLAGES SONT NÉCESSAIRES
ÉQUERRE
GUIDE
D’ONGLET
VUE DE LA LAME PAS D’ÉQUERRE AVEC
LE GUIDE, DES RÉGLAGES SONT NÉCESSAIRES
ÉQUERRE
TABLE À
ONGLETS
LAME
GUIDE
D’ONGLET
INDICATEUR
D’ÉCHELLE
INDICATEUR
D’ÉCHELLE
ÉCHELLE
D’ONGLET
ÉCHELLE
D’ONGLET
VIS
D’INDICATEUR
VIS
D’INDICATEUR
GUIDE
D’ONGLET
POIGNÉE DE
VERROUILLAGE
D’ONGLET
TABLE À
ONGLETS
LAME
ÉQUERRE
BOUTON DE
VERROUILLAGE
DE BISEAU
Fig. 16
Fig. 17
45
30
15
0
Fig. 18
Fig. 19
Fig. 20
45
30
15
0
18 − Français
ASSEMBLAGE
Si l’avant ou l’arrière de la lame s’écarte de l’équerre, des
réglages, illustrés aux figures 17 et 18, sont nécessaires.
À l’aide de la clé de lame fournie, desserrer les vis à tête
creuse fixant le guide d’onglet à la table à onglets.
Tourner le guide d’onglet vers la gauche ou la droite, afin
de mettre la lame de scie parallèle à l’équerre.
Resserrer fermement les vis et vérifier de nouveau
l’alignement du guide et de la lame.
La scie présente plusieurs indicateur d’échelle. Une fois les
réglages d’alignement effectués, il peut être nécessaire de
desserrer les vis indicateur pour les régler à zéro. Voir les
figures 19 et 20.
ÉQUERRAGE DE LA LAME PAR RAPPORT À LA
TABLE À ONGLETS
Voir les figures 21 à 23.
Débrancher la scie.
Abaisser complètement le bras de la scie et engager l’axe de
verrouillage pour maintenir le bras en position de transport.
Desserrer la poignée de verrouillage d’angle d’environ un
demi-tour et presser le levier de verrouillage à encliquetage.
Tourner le table à onglets à aligner le indicateur d’échelle
sur la graduation zéro du rapporteur d’onglet.
Relâcher le levier de verrouillage à encliquetage puis serrer
le bouton de verrouillage d’onglet pour immobiliser la table
à onglets.
Desserrer le bouton de verrouillage d’angle de biseau et
régler le bras de la scie jusqu’à ce que soit assis dans la
butée de biseau positive de 0° (lame à 90° de la table). Serrer
le bouton de verrouillage de biseau.
Placer une équerre combinée contre la table à onglets et le
plat de la lame.
NOTE : Vérifier que l’équerre est en contact avec le plat de
la lame, pas les dents.
Faire tourner la lame à la main et vérifier son alignement sur
la table en plusieurs points.
Le bord de l’équerre et la lame doivent être parallèles,
comme le montre la figure 21.
Si le haut ou le bas de la lame s’écarte de l’équerre, des
réglages, figures 22 et 23, sont nécessaires.
Dévisser le bouton de verrouillage de biseau.
Régler la vis de butée de biseau à 0° pour aligner la lame
de la scie avec le tracé perpendiculaire. Voir le Réglage de
butée positive dans la section Réglages.
Resserrer le bouton de verrouillage de biseau. Vérifier à
nouveau l’alignement de la lame sur la table.
NOTE: La procédure ci-dessus peut être utilisée pour vérifier
l’alignement de la lame sur la table à 0° et 45°.
La scie présente plusieurs indicateur d’échelle. Une fois les
réglages d’alignement effectués, il peut être nécessaire de
desserrer les vis indicateur pour les régler à zéro. Voir les
figures 19 et 20.
VUE DE LA LAME D’ÉQUERRE
AVEC LA TABLE À ONGLETS
VUE DE LA LAME PAS D’ÉQUERRE AVEC LA TABLE,
DES RÉGLAGES SONT NÉCESSAIRES
TABLE À
ONGLETS
POIGNÉE DE
VERROUILLAGE D’ONGLET
TABLE À
ONGLETS
ÉQUERRE
COMBINÉE
LAME
TABLE À
ONGLETS
GUIDE
D’ONGLET
ÉQUERRE
COMBINÉE
GUIDE
D’ONGLET
Fig. 21
Fig. 22
Fig. 23
VUE DE LA LAME PAS D’ÉQUERRE AVEC TABLE À ONGLETS,
DES RÉGLAGES SONT NÉCESSAIRES
ÉQUERRE
COMBINÉE
LAME
LAME
GUIDE
D’ONGLET
19 − Français
UTILISATION
AVERTISSEMENT :
Ne pas laisser la familiarité avec l’outil faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire certifiée conforme
à la norme ANSI Z87.1. Si cette précaution n’est pas prise,
des objets peuvent être projetés dans les yeux et causer
des lésions graves.
AVERTISSEMENT :
Ne pas utiliser d’outils ou accessoires non recommandés
pour cet outil. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.
APPLICATIONS
Ce produit est conçu uniquement pour les applications suivantes :
Coupe transversale de pièces de bois et de plastique (ne pas
couper de métaux, céramiques ou produits de maçonnerie.)
Coupe d’onglets, joints, etc., pour cadres, moulures,
encadrements de portes et menuiserie fine
Coupe en biseau et coupe composée
Coupe transversale de larges pièces
NOTE : La lame fournie convient à la plupart des opérations
de coupe de bois, toutefois, pour les travaux de menuiserie
fine et la coupe de matières plastiques, utiliser l’une des lames
accessoires en vente dans les magasins Ryobi.
AVERTISSEMENT :
Avant d’entreprendre toute opération de coupe, assujettir
ou boulonner la scie à onglets composés sur un établi. Ne
jamais utiliser la scie à onglets sur le sol ou en se tenant
accroupi. Le non respect de cette mise en garde peut
entraîner des blessures graves.
AVERTISSEMENT :
Pour éviter des blessures, toujours serrer fermement la
poignée de verrouillage d’angle et levier de verrouillage de
biseau avant d’effectuer une coupe. Si cette précaution n’est
pas prise, la table o tête de la scie risquent de se déplacer
pendant la coupe.
AVERTISSEMENT :
Pour éviter des blessures graves, toujours garder les mains
hors de la zone dangereuse, c’est-à-dire à au moins 76 mm
(3 po) de la lame. Ne jamais effectuer de coupes à main levée
(c.-à-d. sans maintenir la pièce contre le guide). La lame
pourrait se coincer dans la pièce si celle-ci glisse ou tourne.
AVIS :
Ne pas mettre la scie en marche sans s’être assuré de
l’absence d’interférence entre la lame et le guide d’onglets.
La lame pourrait être endommagée si elle entrait en contact
avec le guide d’onglets pendant le fonctionnement.
TRAVAUX DE COUPE AVEC LA SCIE À ONGLETS
COMPOSÉS
AVERTISSEMENT :
Si un serre-joint ou une bride de serrage de pièce est utilisé
pour maintenir la pièce, il ne doit être placé que d’un côté
de la lame. La pièce doit être libre d’un côté de la lame afin
qu’elle ne risque pas de la bloquer. Un pincement de la lame
dans la pièce causerait le calage du moteur et un rebond.
Le blocage de la lame peut entraîner des blessures graves.
AVERTISSEMENT :
NE JAMAIS se déplacer l’ajustement de pièce ou marque à
n’importe quel angle de coupe pendant que la scie court et la
lame tourne. N’importe quelle erreur peut avoir pour résultat
le contact avec la lame causant des blessures graves.
AVERTISSEMENT :
Ne pas couper de pièces étroites au moyen du dispositif de
coulissement. Le non-respect de cet avertissement pourrait
entraîner des blessures graves.
SYSTÈME D’ÉCLAIRAGE DEL
Voir le figure 24.
Le système d’éclairage DEL reflète l’ombre des dents de la
scie sur la pièce à travailler. Ceci pour permettre une préci-
sion accrue des coupes sans réglage.
Mettre l’interrupteur DEL en position de marche pour pouvoir
utiliser cette caractéristique.
Abaisser le bras de la scie de manière à ce que la lame se
trouve à environ 6,3 mm (1/4 po) de la pièce à travailler.
L’ombre de la lame sera reflétée sur la pièce à travailler pour
indiquer l’endroit où les dents de la lame seront en contact
pendant la coupe.
POUR RÉALISER DES COUPES NON
COULISSANTES
AVERTISSEMENT :
Bien serrer le bouton de verrouillage du coulissement lors de
coupes non coulissantes. Si le bouton est mal serré, la tête
de la scie peut bouger durant la coupe.

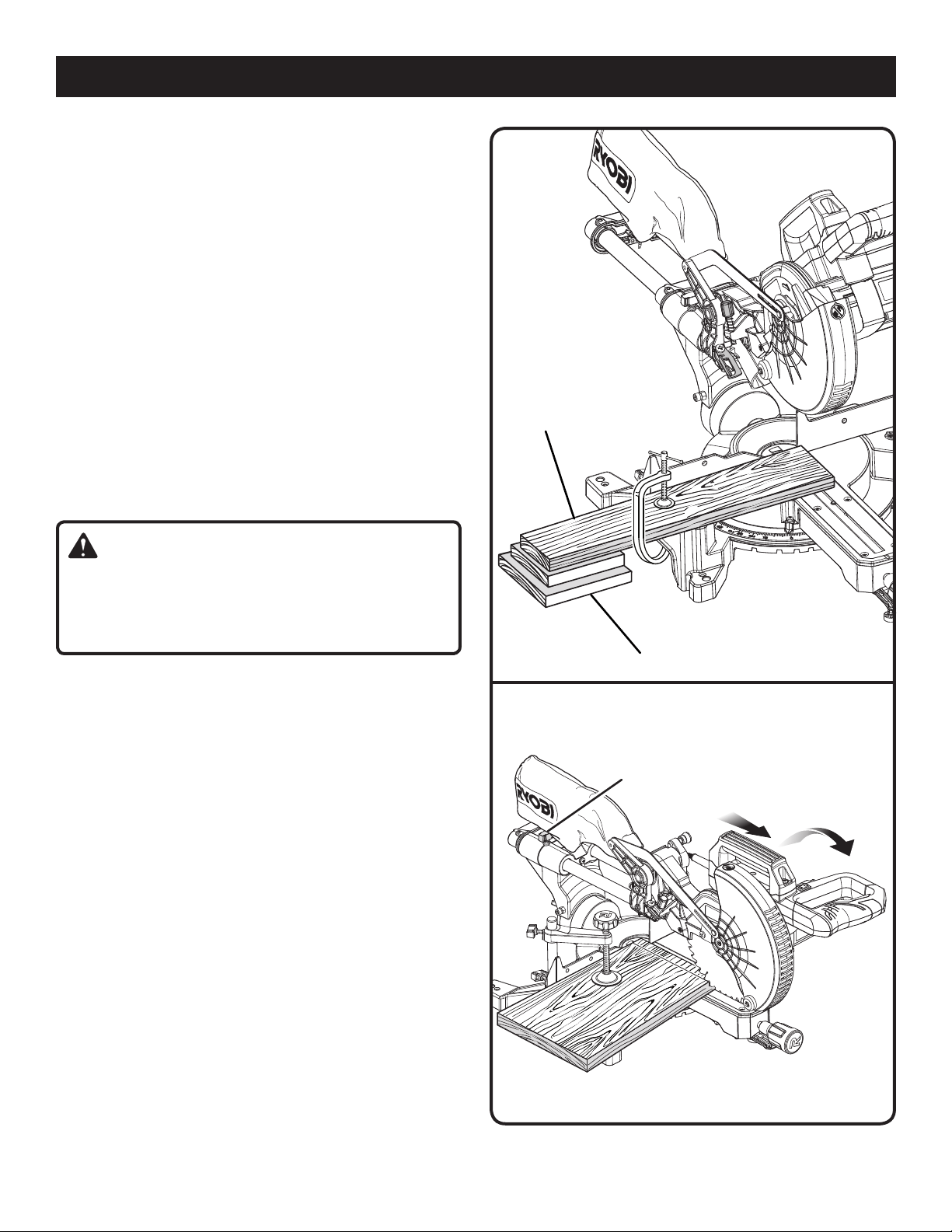

20 − Français
45
30
15
0
BRIDE DE
SERRAGE
DE PIÈCE
POUR COUPES D’ONGLETS/TRANS-VERSALES
Voir les figures 25 et 26.
La coupe est effectuée en travers du grain de la pièce de bois.
Pour effectuer une coupe transversale droite, la table à onglet
doit être réglée sur 0°. Les coupes d’onglets sont réalisées
en réglant la table sur tout angle autre que 0°.
Glisser la tête de la scie complètement vers l’arrière et serrer
fermement le bouton de verrouillage de coulissement.
Relever complètement le bras de la scie.
Desserrer la poignée de verrouillage d’angle d’environ un
demi-tour et presser le levier de verrouillage à encliquetage.
Tourner le bras de commande de manière à aligner le
pointeur sur la graduation correspondant à l’angle désiré.
Relâcher le levier de verrouillage à encliquetage puis serrer
le bouton de verrouillage d’onglet pour immobiliser la table
à onglets.
NOTE : Repérer rapidement sur 0°, 15°, 22,5°, 31,6° ou 45°
à gauche ou à droite en relâchant le bouton de dégagement
à encliquetage tout en tournant le bras de commande. Le
bras de commande reposera automatiquement dans l’un
des crans d’arrêt situé sur la base de la table à onglets.
Placer la pièce à couper à plat sur la table à onglet, l’un
de ses bords solidement appuyé contre le guide. Si la
planche est voilée, placer le côté convexe contre le guide.
Si le bord concave d’une pièce est placé contre le guide,
la pièce peut se refermer sur la lame en fin de coupe et la
bloquer. Voir les figures 39 et 40.
Lors de la coupe de planches ou de moulures longues,
soutenir l’extrémité libre de la pièce avec un chevalet à
rouleau ou un plan de travail se trouvant au même niveau
que la scie. Voir la figure 30.
Glisser la tête de la scie complètement vers l’arrière et serrer
fermement le bouton de verrouillage de coulissement.
UTILISATION
COUPE D’ONGLET
COUPE TRANSVERSALE
BRIDE DE
SERRAGE
DE PIÈCE
Fig. 24
Fig. 25
Fig. 26
21 − Français
UTILISATION
Aligner la ligne de coupe de la pièce sur le bord de la lame
ou ligne DEL.
Saisir fermement la pièce d’une main et la caler contre
le guide. Dans la mesure du possible, utiliser la bride de
serrage de pièce ou un serre-joint pour maintenir la pièce.
Avant de mettre la scie en marche, effectuer un essai à
vide, afin de s’assurer qu’aucun problème ne se présentera
lorsque la coupe est effectuée.
Saisir fermement le manche de la scie. Enfoncer le
dispositif de verrouillage avec le po puis serrer la gâchette.
Attendre quelques secondes que la lame atteigne sa
vitesse de rotation maximale.
Abaisser lentement la lame sur la pièce.
Relâcher la gâchette et attendre l’arrêt complet de la lame
avant de la relever de la pièce et de retirer la pièce de la
table à onglet.
COUPE EN BISEAU
Voir le figure 27.
Une coupe en biseau est réalisée en travers du grain de la
pièce, avec la lame en biais. Pour effectuer une coupe en
biseau droite, la table à onglets doit être réglée sur 0° et la
lame entre 0° et 45°.
Glisser la tête de la scie complètement vers l’arrière et serrer
fermement le bouton de verrouillage de coulissement.
Tirer l’axe de verrouillage du bras et relever ce dernier
complètement.
Desserrer la poignée de verrouillage d’angle d’environ un
demi-tour et presser le levier de verrouillage à encliquetage.
Tourner le bras de commande de manière à aligner le
pointeur sur la graduation correspondant à l’angle désiré.
Relâcher le levier de verrouillage à encliquetage puis serrer
le bouton de verrouillage d’onglet pour immobiliser la table
à onglets.
NOTE : La scie peut être réglée rapidement sur 0, 15,
22,5, 31,6 ou 45° à gauche ou à droite en relâchant le
levier de verrouillage à encliquetage tout en tournant le
bras de commande. Le bras de commande s’insérera
automatiquement dans l’une des encoches de butée
positive de la base de la table à onglets.
Desserrer le bouton de verrouillage d’angle de biseau et
régler le bras de la scie sur l’angle désiré.
L’angle de biseau est réglable de 0° à 45°.
Aligner le point de repère sur la graduation correspondant
à l’angle désiré.
Une fois le bras réglé sur l’angle désiré, serrer fermement
le bouton de verrouillage de biseau.
Placer la pièce à couper à plat sur la table à onglets, l’un
de ses bords solidement appuyé contre le guide. Si la
planche est voilée, placer le côté convexe contre le guide.
Si le bord concave d’une pièce est placé contre le guide,
la pièce peut se refermer sur la lame en fin de coupe et la
bloquer. Voir les figures 39 et 40.
COUPE EN BISEAU
Lors de la coupe de planches ou de moulures longues,
soutenir l’extrémité libre de la pièce avec un chevalet à
rouleau ou un plan de travail se trouvant au même niveau
que la scie. Voir la figure 30.
Glisser la tête de la scie complètement vers l’arrière et serrer
fermement le bouton de verrouillage de coulissement.
Aligner la ligne de couoe de la pièce sur le bord de la lame
ou ligne DEL.
Saisir fermement la pièce d’une main et la caler contre
le guide. Dans la mesure du possible, utiliser la bride de
serrage optionnelle ou un serre-joint pour maintenir la
pièce.
Avant de mettre la scie en marche, effectuer un essai à
vide, afin de s’assurer qu’aucun problème ne se présentera
lorsque la coupe est effectuée.
Saisir la poignée de la scie fermement et appuyer sur
la gâchette. Attendre quelques secondes que la lame
parvienne à sa vitesse de rotation maximum.
Abaisser lentement la lame sur la pièce.
Relâcher la gâchette et attendre l’arrêt complet de la
lame avant de la relever de la pièce. Attendre que le frein
électrique ait complètement stoppé la lame avant de retirer
la pièce de la table.
COUPE D’ONGLET COMPOSÉ
Voir les figures 28 et 29.
Une coupe d’onglet composé consiste à utiliser un angle
d’onglet et un angle de biseau simultanément. Ce type de
coupe est utilisé pour la réalisation de cadres, de boîtes à
pans inclinés et certains travaux de charpente.
BRIDE DE
SERRAGE
DE PIÈCE
Fig. 27
22 − Français
UTILISATION
Pour effectuer ce type de coupe, le bras de commande de la
table doit être réglé sur l’angle d’onglet désiré et la scie doit
être inclinée sur l’angle de biseau correct. Le plus grand soin
doit être apporté aux réglages pour onglets composés, du
fait de l’interaction des deux réglages d’angle.
Les réglages d’angles d’onglet et de biseau sont relationnels.
Tout changement de l’angle d’onglet affecte le réglage de
l’angle de biseau. De même, tout changement de l’angle de
biseau affecte le réglage de l’angle d’onglet.
Plusieurs réglages peuvent s’avérer nécessaires pour obtenir
la coupe désirée. Le premier réglage d’angle doit être vérifié
après avoir effectué le second, étant donné que ce second
réglage affecte le premier.
Une fois les réglages correct pour une coupe désirée obtenus,
toujours effectuer une coupe d’essai sur une chute avant de
couper la pièce définitive.
Glisser la tête de la scie complètement vers l’arrière et serrer
fermement le bouton de verrouillage de coulissement.
Tirer l’axe de verrouillage du bras et relever ce dernier
complètement.
Desserrer la poignée de verrouillage d’angle d’environ un
demi-tour et presser le levier de verrouillage à encliquetage.
Tourner le bras de commande de manière à aligner le
pointeur sur la graduation correspondant à l’angle désiré.
Relâcher le levier de verrouillage à encliquetage puis serrer
le bouton de verrouillage d’onglet pour immobiliser la table
à onglets.
Desserrer le bouton de verrouillage d’angle de biseau et
régler le bras de la scie sur l’angle désiré.
L’angle de biseau est réglable de 0° à 45°.
Une fois le bras de scie réglé à l’angle désiré, serrer
fermement le bouton de verrouillage de biseau.
Vérifiez à nouveau l’angle de coupe d’onglet. Faites une
coupe d’essai dans une chute.
Placez la pièce à plat sur la table d’onglet, l’un des bords
bien placé contre le guide. Si la pièce est gauchie, placez
le côté convexe contre le guide. Si le bord concave
de la pièce se trouve contre le guide, la pièce pourrait
s’affaisser à la fin de la coupe et coincer la lame. Voir les
figures 39 et 40.
Lors de la coupe de longues pièces ou moulures, retenez
l’extrémité opposée de la pièce avec un support à rouleau
ou une surface de travail de niveau avec la table de la
scie. Voir la figure 30.
Glisser la tête de la scie complètement vers l’arrière
et serrer fermement le bouton de verrouillage de
coulissement.
Alignez la ligne de coupe de la pièce avec le bord de la
lame de la scie ou ligne DEL.
Saisir fermement la pièce d’une main et la caler contre
le guide. Dans la mesure du possible, utiliser la bride de
serrage de pièce ou un serre-joint pour maintenir la pièce.
COUPE D’ONGLET COMPOSÉ
COUPE D’ONGLET COMPOSÉ 45° X 45°
BRIDE DE
SERRAGE DE PIÈCE
45
30
15
0
45
30
15
0
Fig. 28
Fig. 29
23 − Français
UTILISATION
Avant de mettre la scie en marche, effectuer un essai
à vide, afin de s’assurer qu’aucun problème ne se
présentera lorsque la coupe est effectuée.
Saisir fermement le manche de la scie. Enfoncer le
dispositif de verrouillage avec le pouce puis serrer la
gâchette. Attendre quelques secondes que la lame
atteigne sa vitesse de rotation maximale.
Abaissez lentement la lame dans la pièce pour la couper.
Relâcher la gâchette et attendre l’arrêt complet de la lame
avant de la relever de la pièce et de retirer la pièce de la
table à onglet.
SUPPORT DE PIÈCES LONGUES
Voir la figure 30.
Les pièces longues nécessitent un support additionnel. Les
supports doivent être placés sous la pièce, de manière à ce
qu’elle ne fléchisse pas. Les supports doivent permettre à
la pièce de reposer à plat sur la base de la scie et la table
pendant la coupe. Dans la mesure du possible, utiliser bride
de serrage de pièce ou serre-joint pour maintenir la pièce.
AVERTISSEMENT :
Ne jamais couper en tirant la scie vers soi car la lame
pourrait grimper sur le haut de la pièce et se déplacer vers
l’opérateur. Le non-respect de cet avertissement pourrait
entraîner des blessures graves.
COUPE À COULISSEMENT
Voir les figures 31 et 32.
The sliding feature will cut workpieces up to 1-1/2 in. thick
and 9-1/4 in. wide. Avec la scie à l’arrêt, tirer le bras de la
scie vers l’avant. Mettre la scie en marche (laisser la lame
atteindre la vitesse maximum) puis pousser la lame vers le
bas sur la pièce à travailler puis vers l’arrière de la scie pour
faire la coupe. Les coupes peuvent être réalisées en poussant
la lame de la scie à l’écart de soi et vers le rapporteur de
biseau à l’arrière de la scie et en s’arrêtant lorsque la position
arrière complète a été atteinte après chaque coupe. Lorsque
la scie est en marche, NE JAMAIS tirer la lame de la scie
vers soi ou vers l’avant de la scie.
Relever complètement le bras de la scie.
Placer la pièce à couper à plat sur la table à onglet, l’un
de ses bords solidement appuyé contre le guide. Si la
planche est voilée, placer le côté convexe contre le guide.
Si le bord concave d’une pièce est placé contre le guide,
la pièce peut se refermer sur la lame en fin de coupe et
la bloquer. Voir les figures 39 et 40.
Lors de la coupe de planches ou de moulures longues,
soutenir l’extrémité libre de la pièce avec un chevalet à
rouleau ou un plan de travail se trouvant au même niveau
que la scie. Voir la figure 30.
COUPE À COULISSEMENT
PIÈCE
LONGUE
SUPPORTS DE LA PIÈCE
GLISSER LE BRAS DE LA
SCIE VERS L’AVANT PUIS
VERS LE BAS
BOUTON DE
VERROUILLAGE DU
COULISSEMENT
Fig. 30
Fig. 31
24 − Français
UTILISATION
Aligner la ligne de coupe de la pièce sur le bord de la
lame ou ligne DEL.
Desserrer le bouton de verrouillage de coulissement en le
tournant dans le sens inverse des aiguilles d’une montre.
Saisir fermement la pièce d’une main et la caler contre
le guide. Dans la mesure du possible, utiliser la bride de
serrage de pièce ou un serre-joint pour maintenir la pièce.
Avant de mettre la scie en marche, effectuer un essai
à vide, afin de s’assurer qu’aucun problème ne se
présentera lorsque la coupe est effectuée.
Avec la scie à l’arrêt, saisir fermement la poignée de la
scie et tirer la scie vers l’avant jusqu’à ce que l’arbre
de la lame (centre de la lame de la scie) soit au-delà de
l’avant de la pièce à travailler ou jusqu’à ce que la scie
soit complètement déployée.
Serrer la gâchette. Attendre quelques secondes que la
lame atteigne sa vitesse de rotation maximale.
Abaisser lentement la lame sur et au travers du bord avant
de la pièce.
Pousser la poignée de la scie à l’écart de soi et vers le
rapporteur de biseau à l’arrière de la scie.
Relâcher la gâchette et attendre l’arrêt complet de la lame
avant de la relever de la pièce et de retirer la pièce de la
table à onglet.
NOTE : La coupe est effectuée en travers du grain de la
pièce de bois. Pour effectuer une coupe transversale droite,
la table à onglet doit être réglée sur 0°. Les coupes d’onglets
sont réalisées en réglant la table sur tout angle autre que 0°.
COMMENT FABRIQUER UNE GUIDE
AUXILIAIRE
Voir la figure 33.
Certaines coupes inhabituelles peuvent être facilitées par un
guide d’onglet plus épais (guide auxiliaire) en raison de la
taille et de la position de la pièce. Les trous fournis dans le
guide d’onglets sont destinés à cet usage. Les trous du guide
d’onglets sont utilisés pour fixer le guide auxiliaire qui exige
deux morceau de bois de 19,05 mm (3/4 po) d’épaisseur, 63,5
mm (2 1/2 po) de hauteur et 184 mm (7 1/4 po) de longueur.
NOTE : Le guide auxiliaire ne peut être utilisé que lorsque
le biseau est réglé à 0°. Lorsqu’une coupe biseautée est
effectuée, le guide auxiliaire DOIT être retiré.
Pour fixer le guide auxiliaire à la scie :
Placer un morceau de bois de 184 mm (7-1/4 po) contre
le guide d’onglets en l’alignant avec le bord gauche de la
table d’onglets et tracer l’emplacement du trou derrière
le guide à l’aide d’un crayon.
Percer les trous à travers le bois puis fraiser les trous à
l’avant de la pièce de bois.
Bloquer le bois sur le guide d’onglet avec des boulons,
rondelles, et écrous.
Faire une coupe d’onglet de 45° gauche complète en
passant par le côté gauche du guide auxiliaire.
NOTE : Vérifier qu’il n’y a pas d’interférence entre le guide
auxiliaire et la protection de lame inférieure. Corriger toute
interférence avant de continuer.
Répéter les étapes avec une deuxième plinthe en
l’alignant avec le côté droit de la table d’onglets.
COUPE À COULISSEMENT
POUSSER
VERS
L’ARRIÈRE
GUIDE
AUXILIAIRE
ALIGNER LA
PLINTHE AVEC LE
BORD DE LA TABLE
D’ONGLETS
45
30
15
0
Fig. 32
Fig. 33
25 − Français
UTILISATION
4
ANGLE
DE CÔTÉ
NOMBRE DE CÔTÉS
0°
6
5°
10°
15°
20°
25°
30°
35°
40°
45°
50°
55°
60°
65°
70°
75°
80°
85°
90°
5
7
8 9
10
Chaque angle B (biseau) et M (onglet) est indiquée au 0,005 ème de degré le plus proche.
RÉGLAGES D’ANGLES COMPOSÉS POUR LES CONSTRUCTIONS COURANTES
COUPE D’ONGLETS COMPOSÉS
Le tableau des réglages d’angles ci-dessous est conçu pour faciliter les réglages. Les coupes composées étant les plus
difficiles à réaliser, des essais doivent être effectués sur des chutes et la coupe définitive ne doit être effectuée qu’après
mûre réflexion et planification.
M- 45,00°
B- 0,00°
M- 36,00°
B- 0,00°
M- 30,00°
B- 0,00°
M- 25,71°
B- 0,00°
M- 22,50°
B- 0,00°
M- 20,00°
B- 0,00°
M- 18,00°
B- 0,00°
M- 44,89°
B- 3,53°
M- 35,90°
B- 2,94°
M- 29,91°
B- 2,50°
M- 25,63°
B- 2,17°
M- 22,42°
B- 1,91°
M- 19,93°
B- 1,71°
M- 17,94°
B- 1,54°
M- 7,82°
B -16,26°
M- 14,51°
B- 43,08°
M- 44,56°
B- 7,05°
M- 35,58°
B- 5,86°
M- 29,62°
B- 4,98°
M- 25,37°
B- 4,32°
M- 22,19°
B- 3,81°
M- 19,72°
B- 3,40°
M- 17,74°
B- 3,08°
M- 44,01°
B- 10,55°
M- 43,22°
B- 14,00°
M- 42,19°
B- 17,39°
M- 4,98°
B- 44,78°
M- 0,00°
B- 45,00°
M- 9,85°
B- 44,14°
M- 18,88°
B- 41,64°
M- 22,91°
B- 39,86°
M- 26,57°
B- 37,76°
M- 29,84°
B- 35,40°
M- 32,73°
B- 32,80°
M- 35,26°
B- 30,00°
M- 37,45°
B- 27,03°
M- 39,32°
B- 23,93°
M- 40,89°
B- 20,70°
M- 35,06°
B- 8,75°
M- 29,15°
B- 7,44°
M- 24,95°
B- 6,45°
M- 21,81°
B- 5,68°
M- 19,37°
B- 5,08°
M- 17,42°
B- 4,59°
M- 34,32°
B- 11,60°
M- 28,48°
B- 9,85°
M- 24,35°
B- 8,53°
M- 21,27°
B- 7,52°
M- 18,88°
B- 6,72°
M- 16,98°
B- 6,07°
M- 33,36°
B- 14,38°
M- 27,62°
B- 12,20°
M- 23,56°
B- 10,57°
M- 20,58°
B- 9,31°
M- 18,26°
B- 8,31°
M- 16,41°
B- 7,50°
M- 32,18°
B- 17,09°
M- 26,57°
B- 14,48°
M- 22,64°
B- 12,53°
M- 19,73°
B- 11,03°
M- 17,50°
B- 9,85°
M- 15,72°
B- 8,89°
M- 30,76°
B- 19,70°
M- 25,31°
B- 16,67°
M- 21,53°
B- 14,41°
M- 18,74°
B- 12,68°
M- 16,60°
B- 11,31°
M- 14,90°
B- 10,21°
M- 29,10°
B- 22,20°
M- 23,86°
B- 18,75°
M- 20,25°
B- 16,19°
M- 17,60°
B- 14,24°
M- 15,58°
B- 12,70°
M- 13,98°
B- 11,46°
M- 0,00°
B- 36,00°
M- 0,00°
B- 30,00°
M- 0,00°
B- 25,71°
M- 0,00°
B- 22,50°
M- 0,00°
B- 20,00°
M- 0,00°
B- 18,00°
M- 3,62°
B- 35,84°
M- 2,88°
B- 29,87°
M- 2,40°
B- 25,61°
M- 2,07°
B- 22,41°
M- 1,82°
B- 19,92°
M- 1,62°
B- 17,93°
M- 7,19°
B- 35,37°
M- 5,73°
B- 29,50°
M- 4,78°
B- 25,30°
M- 4,11°
B- 22,14°
M- 3,62°
B- 19,68°
M- 3,23°
B- 17,72°
M- 10,65°
B- 34,59°
M- 8,50°
B- 28,88°
M- 7,10°
B- 24,78°
M- 6,12°
B- 21,69°
M- 5,38°
B- 19,29°
M- 4,81°
B- 17,37°
M- 13,95°
B- 33,53°
M- 11,17°
B- 28,02°
M- 9,35°
B- 24,06°
M- 8,06°
B- 21,08°
M- 7,10°
B- 18,75°
M- 6,34°
B- 16,88°
M- 17,07°
B- 32,19°
M- 13,71°
B- 26,95°
M- 11,50°
B- 23,16°
M- 9,93°
B- 20,29°
M- 8,74°
B- 18,06°
M- 19,96°
B- 30,60°
M- 16,10°
B- 25,66°
M- 13,54°
B- 22,07°
M- 11,70°
B- 19,35°
M- 10,31°
B- 17,23°
M- 9,23°
B- 15,52°
M- 22,62°
B- 28,78°
M- 18,32°
B- 24,18°
M- 15,44°
B- 20,82°
M- 13,36°
B- 18,27°
M- 11,79°
B- 16,27°
M- 10,56°
B- 14,66°
M- 25,03°
B- 26,76°
M- 20,36°
B- 22,52°
M- 17,20°
B- 19,41°
M- 14,91°
B- 17,05°
M- 13,17°
B- 15,19°
M- 11,80°
B- 13,69°
M- 27,19°
B- 24,56°
M- 22,21°
B- 20,70°
M- 18,80°
B- 17,87°
M- 16,32°
B- 15,70°
M- 14,43°
B- 14,00°
M- 12,94°
B- 12,62°
26 − Français
UTILISATION
Lors de la coupe d’une moulure couronnée à l’aide de cette
méthode, l’angle de biseau doit être réglé à 33,85°. L’angle
d’onglet doit être réglé à 31,6° à droite ou à gauche, suivant
le sens de coupe nécessaire pour l’application. Consulter le
tableau ci-dessous pour les réglages d’angle et le positionnement
corrects de la moulure sur la table.
Les réglages indiqués au tableau ci-dessous peuvent être utilisés
pour la coupe de toutes les moulures américaines standard à
angles de 52° et 38°. La moulure couronnée est placée à plat sur
la table pour utiliser les fonctions de coupe composée de la scie.
COUPE DE MOULURE COURONNÉE
Cette scie à onglets est idéale pour la coupe de moulures
couronnées. En général, les scies à onglets sont préférables à
tout autre outil pour la coupe de moulures couronnées.
Pour un ajustage adéquat, les moulures couronnées doivent
être coupées avec une précision extrême.
Les deux surfaces de contact d’une section de moulure
couronnée se fixant à plat sur le plafond et le mur d’une pièce, à
des angles qui, lorsqu’ils sont additionnés, totalisent exactement
90°. La plupart des moulures couronnées présentent un angle
supérieur arrière (partie reposant à plat contre le plafond) de 52° et
un angle inférieur arrière (partie reposant à plat sur le mur) de 38°.
POSE DE LA MOULURE À PLAT SUR LA TABLE
À ONGLETS
Voir la figure 34.
Pour effectuer une coupe à 90° intérieure ou extérieure précise
selon cette méthode, poser la moulure avec sa face arrière large
à plat sur la table, contre le guide.
Lors du réglage des angles d’onglets et de biseaux pour les
onglets combinés, se rappeler que les réglages sont inter-
dépendants : la modification d’un angle modifie également
l’autre angle. Se rappeler également que les angles de moulures
couronnées doivent être extrêmement précis et qu’ils sont
difficiles à obtenir.
Étant donné que ces angles peuvent très facilement être
faussés, tous les réglages doivent être vérifiés en effectuant une
coupe d’essai sur une chute. En outre, la plupart des murs ne
présentant pas des angles d’exactement 90°, il est nécessaire
d’ajuster les réglages en conséquence.
PLAFOND
M
U
R
COIN
INTÉRIEUR
MOULURE COURONNÉE À PLAT SUR LA TABLE À ONGLET
GUIDE
TABLE À ONGLETS
GUIDE
TABLE À ONGLETS
BORD INFÉRIEUR CONTRE LE GUIDE =
COIN INTÉRIEUR DROIT
COIN EXTÉRIEUR GAUCHE
COIN EXTÉRIEUR
BORD SUPÉRIEUR CONTRE LE GUIDE =
COIN INTÉRIEUR GAUCHE
COIN EXTÉRIEUR DROIT
Type de coupe
Coin intérieur, côté gauche
1. Bord supérieur de la moulure contre le guide
2. Angle d’onglet réglé à droite sur 31,62°
3. Conserver la section gauche de la pièce coupée
Coin intérieur, côté droit
1. Bord inférieur de la moulure contre le guide
2. Angle d’onglet réglé à gauche sur 31,62°
3. Conserver la section gauche de la pièce coupée
Coin extérieur, côté gauche
1. Bord inférieur de la moulure contre le guide
2. Angle d’onglet réglé à gauche sur 31,62°
3. Conserver la section droite de la pièce coupée
Côté droit, coin extérieur
1. Bord supérieur de la moulure contre le guide
2. Angle d’onglet réglé à droite sur 31,62°
3. Conserver la section droite de la pièce coupée
33,85°
33,85°
33,85°
33,85°
Biseau
Angle
Réglage
Fig. 34
38
°
52
°
27 − Français
UTILISATION
MOULURE COURONNÉE EMBOÎTÉE CONTRE
LE GUIDE D’ONGLET
Voir les figures 35 et 37.
NOTE : Cette méthode de coupe s’applique à la moulure
couronnée ayant jusqu’à 87,73 mm (3 3/8 po) de hauteur, avec
l’utilisation du guide auxiliaire (comme décrit à la page 24). Ne
pas essayer de couper une moulure plus large que 87,73 mm
(3 3/8 po) de hauteur.
Assembler et fixer le guide auxiliaire comme montré à la
figure 33.
Aligner la flèche de l’indicateur pour moulure couronnée
avec la flèche de l’assemblage de pivot et bien serrer le
bouton de verrouillage du coulissement.
Régler l’angle de biseau à 0° et l’angle d’onglet à 45° vers
la droite ou la gauche (pour faire des coins à 90°).
Embriquer et immobiliser fermement la moulure couronnée
contre le guide longitudinal en utilisant une pince à ressort
et maintenir fermement la moulure couronnée.
Avant de mettre la scie en marche, effectuer un exercice
général pour s’assurer qu’aucun problème ne se produira
lors de la coupe.
Saisir fermement la poignée de la scie. Appuyer sur
l’interrupteur à gâchette. Attendre plusieurs secondes
afin que la lame atteigne sa vitesse maximale.
Abaisser lentement la lame sur la moulure couronnée et
traverser celle-ci.
PINCE À
RESSORT
PINCE À
RESSORT
BORD INFÉRIEURCONTRE
LE GUIDE
MOULURE
COURONNÉE
Fig. 37
Fig. 36
GUIDE
AUXILIAIRE
Fig. 35
45
30
15
0
INDICATEUR
POUR MOULURE
COURONNÉE
INDICATEUR
DE L’ASSEMBLAGE
DE PIVOT
28 − Français
UTILISATION
CORRECT
Fig. 39
Fig. 38
COUPE VERTICALE DE MOULURE DE BASE
CONTRE LE GUIDE D’ONGLETS
Voir la figure 38.
Placer l’angle de biseau à 0° et l’angle d’onglet à 45° vers
la gauche ou la droite. (Pour faire des coins à 90°.)
Placer et fixer la moulure de base verticalement sur le
guide à l’aide de la pince à ressort, et bien tenir la moulure
de base.
NOTE : Pour éviter l’interférence entre la moulure de base
et le moteur lorsqu’on la coupe ou qu’on la taille à un angle
de 45° vers la droite, la moulure ne devrait pas être placée
à plus de 12,70 mm (1/2 po) par-dessus la plaque à rainure.
Avant de mettre la scie en marche, faire un essai de coupe
pour s’assurer qu’aucun problème ne surviendra pendant
la coupe.
Bien prendre la poignée de la scie. Appuyer sur
l’interrupteur à gâchette. Donner plusieurs secondes à
la scie pour que la lame atteigne sa vitesse maximale.
Abaisser lentement la lame sur la moulure de base pour
la couper.
29 − Français
COUPE DE PIÈCES VOILÉES
Voir les figures 39 et 40.
Lors de la coupe d’une pièce voilée, toujours s’assurer
que son bord convexe est placé contre le guide, comme le
montre la figure 39.
Si une pièce voilée est placée dans le mauvais sens, comme
illustré à la figure 40, elle pincera la lame vers la fin de la coupe.
AVERTISSEMENT :
Pour éviter les risques de rebond et de blessures graves,
ne jamais placer le bord concave d’une pièce voilée ou
déformée contre le guide.
FIXATION DE PIÈCES LARGES
Voir la figure 41.
Les pièces larges, de dimensions telles que 51 x 152 mm
(2 x 6 po) doivent être assujetties avec baride de serrage de
pièce comme illustré à la figure 41.
Fig. 40
Fig. 41
INCORRECT
PLANCHE
LARGE
UTILISATION
30 − Français
VIS DE RÉGLAGE DE
BUTÉE POSITIVE POUR
ONGLETS À 45°
RÉGLAGES
AVERTISSEMENT :
Avant d’effectuer tout réglage, s’assurer que l’outil est
débranché. Le non respect de cet avertissement pourrait
entraîner des blessures graves.
La scie à onglets composés a été réglée en usine pour
effectuer des coupes très précises. Toutefois, certains
composants peuvent avoir été désalignés pendant le
transport. En outre, après un certain temps des réglages
s’avéreront probablement nécessaires, du fait de l’usure. Une
fois la scie déballée, vérifier les réglages indiqués ci-dessous
avant de l’utiliser. Effectuer tous les réglages nécessaires et
vérifier périodiquement l’alignement des pièces pour s’assurer
que la scie effectue des coupes précises.
RÉGLAGES DES PIVOTS
NOTE : Ces réglages ont été effectués en usine et n’ont
normalement pas besoin d’être refaits.
RÉGLAGE DU PIVOT DE BRAS
Le bras de la scie doit se relever complètement de lui-
même.
Si le bras de la scie ne se relève pas de lui-même ou si
les articulations présentent du jeu, faire réparer la scie
par le CENTRE DE RÉPARATIONS le plus proche.
RÉGLAGE DU PIVOT DE BISEAU
La scie à onglets composés doit biseauter facilement en
dévissant le bouton de verrouillage de biseau.
Si le mouvement est restreint ou si les articulations
présentent du jeu, faire réparer la scie par le CENTRE
DE RÉPARATIONS le plus proche.
RÉGLAGES DE BUTÉE POSITIVE
Voir la figure 42.
NOTE : Ces réglages ont été effectués en usine et n’ont
normalement pas besoin d’être refaits.
Réglage :
Débrancher la scie.
Desserrer le bouton de verrouillage d’angle de biseau
en le tournant dans le sens inverse des aiguilles d’une
montre.
Mettre la lame perpendiculaire à la table à onglets, comme
décrit au chapitre « Assemblage » de ce manuel.
Si la lame n’est pas à angle droit, serrer fermement l’écrou
de blocage et serrer ou desserrer la vis de réglage de
butée positive avec de la clé de lame fournie.
Resserrer le bouton de verrouillage de biseau. Vérifier de
nouveau l’alignement de la lame sur la table.
NOTE : La procédure ci-dessus peut être utilisée pour
vérifier l’alignement de la lame sur la table à 0° et 45°.
La scie présente plusieurs indicateur d’échelle. Une fois les
réglages d’alignement effectués, il peut être nécessaire de
desserrer les vis indicateur pour les régler à zéro. Voir les
figures 19 et 20.
ÉCROU
DE BLOCAGE
ÉCROU
DE BLOCAGE
VIS DE RÉGLAGE
DE BUTÉE
POSITIVE POUR
ONGLETS À 0°
Fig. 42
45
30
15
0
45
30
15
0
31 − Français
ENTRETIEN
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager le produit.
AVERTISSEMENT :
Toujours porter une protection oculaire certifiée conforme
à la norme ANSI Z87.1 lors de l’utilisation de produit. Si
une opération dégage de la poussière, porter également
un masque anti-poussière.
AVERTISSEMENT :
Avant d’effectuer tout réglage, s’assurer que l’outil est
débranché. Le non respect de cet avertissement pourrait
entraîner des blessures graves.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisse de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
Les outils électriques utilisés sur la fibre de verre, le
placoplâtre, les mastics de bouchage ou le plâtre s’usent
plus vite et sont susceptibles de défaillance prématurée car
les particules et les éclats de fibre de verre sont fortement
abrasifs pour les roulements, balais, commutateurs, etc. Il
est donc déconseillé d’utiliser cet outil de façon prolongée
sur ces types de matériaux. Toutefois, si l’outil a été utilisé
sur l’un de ces matériaux, il est extrêmement important de
le nettoyer à l’air comprimé.
LUBRIFICATION
Tous les roulements de cet outil sont garnis d’une quantité
de graisse de haute qualité, suffisante pour la durée de vie
de l’outil, dans des conditions d’utilisation normales. Aucune
autre lubrification n’est donc nécessaire.
REMPLACEMENT DES BALAIS
Voir la figure 43.
Le moteur de la scie est équipé de balais accessibles de
l’extérieur, dont l’usure doit être vérifiée périodiquement.
Lorsque le remplacement des balais s’avère nécessaire,
procéder comme suit :
Débrancher la scie.
Retirer le couvercle des balais à l’aide d’un tournevis. Les
balais sont montés sur ressort et sont éjectés lorsque le
couvercle est retiré.
Retirer les balais.
Regarder s’ils sont usés. Remplacer les deux balais
lorsque la longueur du carbone est de 6 mm (1/4 po) ou
moins. Ne pas remplacer un balai sans remplacer l’autre.
Installer les nouveaux balais. S’assurer que la courbure
des balais correspond à celle du moteur et que les balais
tournent librement dans leurs tubes.
S’assurer que le couvercle est correctement aligné (droit)
et l’assujettir.
Serrer le couvercle solidement. Ne pas trop serrer.
COUVERCLE
DE BALAI
COUVERCLE
DE BALAI
ENSEMBLE
DE BALAI
45
30
15
0
Fig. 43
2 − Español
REGLAS DE SEGURIDAD GENERALES
ADVERTENCIA:
Lea todas las advertencias de seguridad y todas las
instrucciones. Si no sigue todas las advertencias e
instrucciones, se pueden provocar una descarga eléctrica,
un incendio o lesiones graves.
LEA TODAS LAS INSTRUCCIONES
FAMILIARÍCESE CON SU HERRAMIENTA ELÉCTRICA.
Lea cuidadosamente el manual del operador. Aprenda los
usos, limitaciones y posibles peligros relacionados con esta
herramienta.
PROTÉJASE CONTRA DESCARGAS ELÉCTRICAS
EVITANDO TOCAR CON EL CUERPO SUPERFICIES
CONECTADAS A TIERRA. Por ejemplo: tubos, radiadores,
estufas y cajas de refrigeradores.
MANTENGA LAS PROTECCIONES EN SU LUGAR y en buenas
condiciones de trabajo.
RETIRE TODA LLAVE Y HERRAMIENTA DE AJUSTE. Adquiera
el hábito de verificar que se haya retirado de la herramienta
eléctrica toda llave y herramienta de ajuste antes de encenderla.
MANTENGA LIMPIA EL ÁREA DE TRABAJO. Una mesa o
área de trabajo mal despejada es causas común de accidentes.
NO deje herramientas o piezas de madera en la herramienta
mientras esté funcionando.
NO UTILICE LA HERRAMIENTA EN ENTORNOS
PELIGROSOS. No utilice las herramientas eléctricas en lugares
húmedos o mojados ni las exponga a la lluvia. Mantenga bien
iluminada el área de trabajo.
MANTENGA ALEJADOS A LOS NIÑOS Y DEMÁS
CIRCUNSTANTES. Todos los presentes deben llevar puestos
anteojos de seguridad y permanecer a una distancia segura
del área de trabajo. No permita que ninguno de los presentes
toque la herramient eléctrica o el cordón de extensión mientras
esté funcionando la unidad.
HAGA SU TALLER A PRUEBA DE NIÑOS con candados,
interruptores maestros y retirando las llaves de arranque.
NO FUERCE LA HERRAMIENTA. Efectúa el trabajo mejor y
de manera más segura, si se utiliza a la velocidad de avance
para la que está diseñada.
USE LA HERRAMIENTA ADECUADA PARA LA TAREA. No
fuerce la herramienta ni ningún accesorio a efectuar tareas para
las que no están hechos.
USE UN CORDÓN DE EXTENSIÓN ADECUADO. Asegúrese de
que esté en buen estado el cordón de extensión. Al utilizar un
cordón de extensión sólo utilice uno del calibre suficiente para
soportar la corriente que consume el producto. Un cordón de
un grueso insuficiente causa una caída en el voltaje de línea, y
produce recalentamiento y pérdida de potencia. Se recomienda
que los conductores sean de calibre 14 (A.W.G.) por lo menos,
para un cordón de extensión de 7,6 metros (25 pies) de largo o
menos. Si tiene dudas, utilice un cordón del calibre más grueso
siguiente. Cuanto menor es el número de calibre, mayor es el
grueso del cordón.
VÍSTASE ADECUADAMENTE. No use ropa holgada, guantes
flojos, corbata ni alhajas. Podrían engancharse y tirar de usted
hacia partes en movimiento. Si tiene el pelo largo, cúbraselo
para que quede recogido.
SIEMPRE PÓNGASE PROTECCIÓN OCULAR CON
PROTECCIÓN LATERAL CON LA MARCA DE CUMPLIMIENTO
DE LA NORMA ANSI Z87.1 JUNTO CON PROTECCIÓN PARA
LOS OÍDOS. La inobservancia de esta advertencia puede
causar el lanzamiento de objetos a los ojos, y por consecuencia
posibles lesiones serias.
ASEGURE LA PIEZA DE TRABAJO. Utilice prensas de mano
o de banco para sujetar la pieza de trabajo cuando resulte
práctico hacerlo; es más seguro que utilizar la mano y quedan
ambas manos libres para manejar la herramienta.
NO ESTIRE EL CUERPO PARA ALCANZAR MAYOR
DISTANCIA. Mantenga una postura firme y buen equilibrio en
todo momento.
DÉ MANTENIMIENTO CON CUIDADO A LAS
HERRAMIENTAS. Mantenga afiladas y limpias las
herramientas para obtener de las mismas un desempeño mejor
y más seguro. Siga las instrucciones correspondientes al cambio
y lubricación de accesorios.
DESCONECTE LAS HERRAMIENTAS. Todas las herramientas
deben desconectarse del suministro de corriente cuando no
estén usándose, o al cambiarles aditamentos, hojas de corte,
brocas, fresas, etc.
EVITE UN ARRANQUE ACCIDENTAL DE LA UNIDAD.
Asegúrese de que el interruptor esté en la posición de apagado
antes de conectar la clavija de cualquier herramienta.
USE ACCESSORIOS RECOMENDADOS. Consulte este manual
del operador, donde aparecen los accesorios recomendados.
El empleo de accesorios inadecuados puede causar lesiones.
NO SE PARE NUNCA EN LA HERRAMIENTA. Pueden
producirse lesiones serias si se vuelca la herramienta o si
accidentalmente se toca la hoja.
INSPECCIONE LAS PIEZAS DAÑADAS. Antes de seguir
utilizando la herramienta, es necesario inspeccionar
cuidadosamente toda protección o pieza dañada para determinar
si funcionará correctamente y desempeñará la función a la que
está destinada. Verifique la alineación de las partes móviles,
que no haya atoramiento de partes móviles, que no haya piezas
rotas, el montaje de las piezas y cualquier otra condición que
pudiera afectar su funcionamiento. Toda protección o pieza que
esté dañada debe repararse apropiadamente o reemplazarse
en un centro de servicio autorizado.
AVANCE LA PIEZA DE TRABAJO EN LA DIRECCIÓN
CORRECTA. Solamente empuje la pieza de trabajo hacia la
hoja, fresa o tambor de lijado, contra el sentido de rotación de
éstos.
NUNCA DEJE FUNCIONANDO DESATENDIDA LA
HERRAMIENTA. APAGUE LA CORRIENTE. No abandone la
herramienta hasta verla completamente detenida.
PROTÉJASE LOS PULMONES. Use una careta o mascarilla
contra el polvo si la operación de corte genera mucho polvo.
PROTÉJASE EL OÍDO. Durante períodos prolongados de
utilización de la unidad póngase protección para los oídos.
NO MALTRATE EL CORDÓN ELÉCTRICO. Nunca porte la
herramienta sujetándola por el cordón eléctrico, ni tire del
mismo para desconectarla de la toma de corriente. Mantenga
3 − Español
REGLAS DE SEGURIDAD GENERALES
REGLAS DE SEGURIDAD ESPECÍFICAS
el cordón eléctrico alejado del calor, del aceite y de los bordes
afilados.
UTILICE CORDONES DE EXTENSIÓN PARA USO EN
EL EXTERIOR. Al utilizar la herramienta en el exterior, sólo
utilice cordones de extensión con conexión a tierra aprobada
apropiados para uso al aire libre y marcados para tal tipo de
uso.
MANTENGA LAS HOJAS DE CORTE LIMPIAS Y AFILADAS.
Las hojas de corte afiladas reducen al mínimo los paros y los
contragolpes.
LA HOJA DE CORTE CONTINÚA GIRANDO POR INERCIA
DESPUÉS DE APAGARSE LA UNIDAD.
NUNCA UTILICE LA UNIDAD EN UNA ATMÓSFERA
EXPLOSIVA. El chispeo normal del motor podría encender los
gases presentes.
INSPECCIONE PERIÓDICAMENTE LOS CORDONES
ELÉCTRICOS DE LAS HERRAMIENTAS. Si están dañados,
llévelos a un establecimiento de servicio autorizado para que
los revise un técnico de servicio calificado. Repare o reemplace
de inmediato todo cordón dañado o gastado. Siempre esté
consciente de la ubicación del cordón y manténgalo bien alejado
de la hoja en movimiento de giro.
INSPECCIONE PERIÓDICAMENTE LOS CORDONES DE
EXTENSIÓN y reemplácelos si están dañados.
CLAVIJAS POLARIZADAS. Las herramientas con aislamiento
doble están equipadas de una clavija polarizada (una patilla es
más ancha que la otra). Esta clavija encaja de una sola forma
en una toma de corriente polarizada. Si la clavija no encaja
completamente en la toma de corriente, invierta la clavija. Si
aún así no encaja, comuníquese con un electricista calificado
para que instale una toma de corriente adecuada. No modifique
la clavija de ninguna manera.
MANTENGA LA HERRAMIENTA SECA, LIMPIA Y LIBRE
DE ACEITE Y GRASA. Siempre utilice un paño limpio para
la limpieza de la unidad. Nunca utilice fluidos para frenos,
gasolina, productos a base de petróleo ni solventes para limpiar
la herramienta.
PERMANEZCA ALERTA Y EN CONTROL. Preste atención a
lo que esté haciendo y aplique el sentido común. No utilice la
herramienta cuando esté cansado. No se apresure.
NO UTILICE LA HERRAMIENTA SI EL INTERRUPTOR NO
ENCIENDE O NO APAGA. Lleve todo interruptor defectuoso
a un centro de servicio autorizado para que lo reparen.
SÓLO UTILICE HOJAS DE CORTE ADECUADAS. No use hojas
con orificio de un tamaño incorrecto. Nunca utilice arandelas ni
pernos de la hoja de corte dañados o inadecuados. La sierra
tiene capacidad para hojas hasta de un diámetro de 7-1/4 pulg.
ANTES DE EFECTUAR UN CORTE VERIFIQUE QUE ESTÉN
BIEN ASEGURADOS TODOS LOS DISPOSITIVOS DE
AJUSTE.
ASEGÚRESE DE QUE NO HAYA CLAVOS EN LA
TRAYECTORIA DE LA HOJA. Inspeccione la madera y elimine
todos los clavos presentes en la misma antes de empezar a
cortar.
NUNCA TOQUE LA HOJA ni ninguna otra pieza en movimiento
durante el funcionamiento de la unidad.
NUNCA ARRANQUE LA HERRAMIENTA CUANDO LA PIEZA
GIRATORIA CORRESPONDIENTE ESTÉ TOCANDO LA PIEZA
DE TRABAJO.
NO UTILICE NINGUNA HERRAMIENTA SI SE ENCUENTRA
BAJO LOS EFECTOS DE DROGAS, ALCOHOL O
MEDICAMENTOS.
AL DAR SERVICIO a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes puede causar un
peligro o dañar el producto.
SOLAMENTE UTILICE ACCESORIOS señalados en
este manual o en los apéndices. El uso de accesorios no
señalados en este manual puede presentar riesgos de lesiones
corporales. Con los accesorios se incluyen instrucciones
para el uso seguro de los mismos.
REVISE DOS VECES TODA CONFIGURACIÓN DE LA
HERRAMIENTA. Asegúrese de que la hoja esté apretada
y de que no toque la sierra o la pieza de trabajo antes de
conectar la unidad al suministro de corriente.
SUJETE FIRMEMENTE CON PRENSAS DE MANO O PERNOS
la herramienta en una mesa o banco de trabajo aproximadamente
a la altura de la cadera.
MANTENGA LAS MANOS ALEJADAS DEL ÁREA DE CORTE.
No trate de alcanzar bajo la pieza de trabajo o en la trayectoria
de corte de la hoja con las manos y dedos por ninguna razón.
Siempre apague la corriente.
SIEMPRE APOYE LAS PIEZAS DE TRABAJO LARGAS
mientras corta para reducir al mínimo el riesgo de un
pellizcamiento de la hoja de corte y de un contragolpe. La
sierra puede resbalarse, caminar o deslizarse al cortar tablas
largas o pesadas.
SIEMPRE UTILICE LA PRENSA para asegurar la pieza de
trabajo cuando sea posible.
ASEGÚRESE DE QUE LA HOJA TRASPASE LA PIEZA DE
TRABAJO. Nunca arranque la sierra con la hoja tocando la pieza
de trabajo. Permita que el motor se detenga completamente
antes de iniciar el corte.
ASEGÚRESE DE QUE LA MESA DE INGLETES Y EL BRAZO
DE LA SIERRA (FUNCIÓN DE BISEL) ESTÉN EN POSICIÓN
ASEGURADA ANTES DE PONER EN FUNCIONAMIENTO SU
SIERRA. Fije la mesa de ingletes ajustando en forma segura
el mango de fijación de ingletes. Asegure el brazo de la sierra
(función de bisel) ajustando en forma segura la perilla de bloqueo
de bisel.
NUNCA UTILICE UN TOPE DE LONGITUD EN EL EXTREMO
DE DESPERDICIOS SUELTOS DE UNA PIEZA DE TRABAJO
SUJETA CON PRENSA. NUNCA sujete o doble el extremo de
4 − Español
REGLAS DE SEGURIDAD ESPECÍFICAS
desperdicio de una pieza de trabajo en cualquier operación. Si
se utilizan juntos una prensa para pieza de trabajo y un tope
de longitud, ambos deben estar instalados en el mismo lado
de la mesa de la sierra para evitar que la sierra coja el extremo
suelto y dé un contragolpe hacia arriba.
NUNCA corte más de una pieza a la vez. NO APILE más de
una pieza de trabajo sobre la mesa de la sierra a la vez.
NUNCA EFECTÚE A PULSO NINGUNA OPERACIÓN. Siempre
coloque la pieza de trabajo por cortar en la mesa de ingletes
y acomódela firmemente contra la guía como tope trasero.
Siempre use la guía.
NUNCA sujete con la mano una pieza de trabajo que sea
demasiado pequeña para ser sujetada con prensa. Mantenga
las manos alejadas del área del corte.
NUNCA alcance por detrás, por abajo o a menos de 76 mm (3
pulg.) de la hoja y de su trayectoria de corte con las manos o
con los dedos, por ninguna razón.
NUNCA trate de estirarse para levantar una pieza trabajo, un
trozo de desecho o cualquier cosa que esté en el trayecto de
corte de la hoja, o cerca del mismo.
NUNCA mueva el ajuste de la pieza de trabajo ni marca a algún
ángulo cortante mientras el vio corre y la hoja gira. Cualquier
tropiezo puede tener como resultado el contacto con la hoja
que causa lesiones serias.
EVITE OPERACIONES Y POSICIONES EXTRAÑAS DE LAS
MANOS en las cuales un deslizamiento rápido pudiera causar
que la mano tocara la hoja. SIEMPRE asegúrese de estar en
una postura equilibrada. NUNCA utilice la sierra ingleteadora
en el piso o estando en cuclillas.
NUNCA se pare ni tenga ninguna parte del cuerpo en línea
con la trayectoria de la hoja de la sierra.
SIEMPRE suelte el interruptor de corriente y permita que se
cese de girar la hoja de la sierra antes de levantarla de la pieza
de trabajo.
NO ENCIENDA Y APAGUE CON RAPIDEZ EL INTERRUPTOR.
Esto podría causar el aflojamiento de la hoja de la sierra y el
consiguiente peligro. Si esto llegara a ocurrir, aléjese y permita
que se detenga completamente la hoja de la sierra. Desconecte
la sierra del suministro de corriente y vuelva a apretar firmemente
el perno de la hoja.
SI CUALQUIER PIEZA DE ESTA SIERRA INGLETEADORA
ESTÁ FALTANTE, rota, doblada o funciona mal de cualquier
forma, o si cualquier componente eléctrico de la misma no
funciona debidamente, apague el interruptor de corriente, retire
la clavija del suministro de corriente y llame a un técnico para
que reemplace toda pieza dañada, faltante o defectuosa antes
de reanudar el trabajo.
¡SIEMPRE PERMANEZCA ALERTA! No permita que su
familiaridad con la máquina (proveniente del uso frecuente de
la sierra) sea causa de un error de descuido. SIEMPRE TENGA
PRESENTE que un descuido de un instante essuficiente para
causar una lesión grave.
SI ESTÁ DAÑADO EL CORDÓN DE CORRIENTE, debe ser
reemplazado únicamente por el fabricante o en un centro de
servicio autorizado para evitar riesgos.
ASEGÚRESE DE QUE EL ÁREA DE TRABAJO CUENTE
CON SUFICIENTE ILUMINACIÓN para ver la pieza de trabajo
y de que ninguna obstrucción interfiera en la seguridad de la
operación ANTES de efectuar cualquier trabajo en la sierra.
SIEMPRE APAGUE LA SIERRA antes de desconectarla para
evitar un arranque accidental de la misma al volver a conectarla
al suministro de corriente. NUNCA deje desatendida la sierra
mientras esté conectada a un suministro de corriente.
SUELTE EL GATILLO DEL INTERRUPTOR y espere a que se
detenga completamente la hoja de corte antes de proceder a
mover la pieza de trabajo.
ESTA HERRAMIENTA tendrá los siguientes avisos:
a) Póngase protección ocular.
b) Mantenga las manos fuera de la trayectoria de la hoja de
corte.
c) No utilice la sierra sin las protecciones montadas en su lugar.
d) No efectúe a pulso ninguna operación.
e) Nunca intente alcanzar nada alrededor de la hoja de corte.
f) Apague la herramienta y espere a que se detenga la hoja de
corte de la sierra antes de mover la pieza de trabajo o de
cambiar los ajustes.
g) Desconecte la corriente (o desenchufe la herramienta, según
corresponda) antes de cambiar la hoja de corte o de dar
servicio a la unidad.
h) Velocidad en vacío.
SIEMPRE CERCIORESE EL VIO HOJA TIENE EL ESPACIO
L I B R E D E TO D A S O B S T R U C C I O N E S A N T E S GI R A R E L V I O
EN.
EFECTÚE CORTES DESLIZANTES pre s ionando la hoja de l a
sierra hacia abajo sobre el material de trabajo, y seguidamente
deslizándola hacia la parte trasera de la sierra. NO tire de la
sierra hacia usted mientras realiza el corte.
SIEMPRE porte la herramienta por el mango de acarreo.
ESTA SIERRA SIRVE SOLAMENTE PARA CORTAR
MADERA, PRODUCTOS DE TAL MATERIAL Y ALGUNOS
PLÁSTICOS. NO CORTE ARTÍCULOS DE METAL,
CERÁMICA O MAMPOSTERÍA.
ESTA SIERRA PUEDE VOLCARSE si s e s u e l t a s ú b i t a m e nt e l a
c a b e z a d e l a m i s m a y l a s i e r r a n o e s t á a s e g u r a d a a u n a s u p e r f i c i e
de trabajo. SIEMPRE asegure esta sierra a una superficie de
trabajo estable antes de usarla para evitar lesiones serias.
GUARDE ESTAS INSTRUCCIONES. Consúltelas con
frecuencia y empléelas para instruir a otros usuarios. Si presta
a alguien esta herramienta, facilítele también las instrucciones.
5 − Español
SÍMBOLOS
Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y
aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más
segura la herramienta.
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea el manual del operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.
Protección ocular
Siempre póngase protección ocular con protección lateral con la
marca de cumplimiento de la norma ANSI Z87.1.
Símbolo de no acercar las
manos
Si no mantiene las manos alejadas de la hoja de corte, se causará
serias lesiones corporales.
Alerta de condiciones húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos.
V Volts Voltaje
A Amperes Corriente
Hz Hertz Frecuencia (ciclos por segundo)
min Minutos Tiempo
Corriente alterna Tipo de corriente
n
o
Velocidad en vacío Velocidad de rotación, en vacío
Fabricación Clase II Fabricación con doble aislamiento
.../min Por minuto
Revoluciones, carreras, velocidad superficial, órbitas, etc., por
minuto
SÍMBOLO NOMBRE
DENOMINACIÓN/EXPLICACIÓN
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relaciona-
dos con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
Indica una situación peligrosa, la cual, si no se evita, causará la muerte o le-
siones serias.
ADVERTENCIA:
Indica una situación posible, la cual, si no se evita, podría causar la muerte o
lesiones serias.
PRECAUCIÓN:
Indica una situación posible, la cual, si no se evita, podría causar lesiones
menores o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación
a daños a la propiedad).
6 − Español
ASPECTOS ELÉCTRICOS
DOBLE AISLAMIENTO
El doble aislamiento es una característica de seguridad de las
herramientas eléctricas, la cual elimina la necesidad de usar
el típico cordón eléctrico de tres conductores con conexión
a tierra. Todas las partes metálicas expuestas están aisladas
de los componentes metálicos internos del motor por medio
de aislamiento de protección. No es necesario conectar a
tierra las herramientas con doble aislamiento.
ADVERTENCIA:
El sistema de doble aislamiento está destinado para
proteger al usuario contra las descargas eléctricas
resultantes de la ruptura del cableado interno de
la herramienta. Observe todas las precauciones de
seguridad para evitar descargas eléctricas.
NOTA: El mantenimiento de una herramienta con doble
aislamiento requiere sumo cuidado y conocimiento del
sistema, y únicamente deben realizarlo técnicos de servicio
calificados. Para el servicio de la herramienta, le sugerimos
llevarla al centro de servicio autorizado más cercano para
toda reparación. Siempre utilice piezas de repuesto de la
fábrica original al dar servicio a la unidad.
CONEXIÓN ELÉCTRICA
Esta herramienta dispone de un motor eléctrico fabricado
con precisión. Debe conectarse únicamente a un suministro
de voltaje de 120 V, corriente alterna solamente
(corriente normal para uso doméstico), 60 Hz. No utilice
esta herramienta con corriente continua (c.c.). Una caída
considerable de voltaje causa una pérdida de potencia y
el recalentamiento del motor. Si la herramienta no funciona
al conectarla en una toma de corriente, vuelva a verificar el
suministro de voltaje.
CORDONES DE EXTENSIÓN
Al utilizar una herramienta eléctrica a una distancia
considerable de la fuente de voltaje, asegúrese de utilizar
un cordón de extensión con la suficiente capacidad para
soportar la corriente de consumo de la herramienta. Un cordón
de un calibre insuficiente causa una caída en el voltaje de
línea, la cual a su vez produce recalentamiento y pérdida de
potencia. Básese en la tabla suministrada para determinar el
grueso mínimo requerido del cordón de extensión. Solamente
deben utilizarse cordones con forro redondo registrados en
Underwriter’s Laboratories (UL).
Al trabajar a la intemperie con una herramienta, utilice un
cordón de extensión fabricado para uso en el exterior. Este
tipo de cordón lleva las letras “WA” o “W” en el forro.
Antes de utilizar un cordón de extensión, inspecciónelo para
ver si tiene conductores flojos o expuestos y aislamiento
cortado o gastado.
**Amperaje (aparece en la placa de datos de la herramienta)
0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0
Longitud Calibre conductores
del cordón (A.W.G.)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Used on 12 gauge - 20 amp circuit.
NOTE: AWG = American Wire Gauge
ADVERTENCIA:
Mantenga el cordón de extensión fuera del área de
trabajo. Al trabajar con una herramienta eléctrica, coloque
el cordón de tal manera que no pueda enredarse en
la madera, herramientas ni en otras obstrucciones. La
inobservancia de esta advertencia puede causar lesiones
serias.
ADVERTENCIA:
Inspeccione los cordones de extensión cada vez antes
de usarlos. Si están dañados reemplácelos de inmediato.
Nunca utilice la herramienta con un cordón dañado,
ya que si toca la parte dañada puede producirse una
descarga eléctrica, y las consecuentes lesiones serias.
7 − Español
GLOSARIO DE TÉRMINOS
es un corte en el cual la hoja no corta la pieza de trabajo en dos
pedazos.
Agujero guía (taladradoras de columna y sierras caladoras)
Es un agujero pequeño taladrado en una pieza de trabajo, el cual
sirve como guía para taladrar con precisión agujeros más grandes
o para la colocación de la hoja de la sierra caladora.
Bloques empujadores (para cepillos de juntas)
Son dispositivos empleados para avanzar la pieza de trabajo por
el cepillo de juntas durante cualquier operación. Este medio ayuda
al operador a mantener las manos alejadas de la cabeza de corte.
Bloques y palos empujadores (para sierras de mesa)
Son dispositivos empleados para avanzar la pieza de trabajo a través
de la sierra durante operaciones de corte. Para las operaciones de
cortes al hilo angostos debe emplearse un palo empujador (no un
bloque empujador). Estos medios ayudan al operador a mantener
las manos alejadas de la hoja de corte.
Rebaje
Un corte no pasante ubicado en el extremo o borde de la pieza de
trabajo que produce una muesca cuadrada, de dos lados o en V
en la pieza de trabajo.
Reaserrado (sierras de mesa y sierras de banda)
Es una operación de corte efectuada para reducir el espesor de la
pieza de trabajo para hacer piezas más delgadas.
Resina
Es la sustancia pegajosa a base de savia que se endurece.
Revoluciones por minuto (RPM)
Es el número de vueltas realizadas por un objeto en movimiento
de giro en un minuto.
Corte longitudinal o al hilo (sierras de mesa)
Es una operación de corte paralela al largo de la pieza de trabajo
y generalmente en la dirección del grano.
Cuchilla separadora/Abridor/Separador (sierras de mesa)
Es una pieza metálica, levemente más delgada que la hoja, la cual
se emplea para mantener abierto el corte y también ayuda a evitar
un contragolpe.
Trayectoria de la hoja de la sierra
Es el área encima, abajo, detrás o delante de la hoja. En relación con
la pieza de trabajo, es el área que será o ha sido cortada por la hoja.
Redondeo de aristas (cepillos)
Es una depresión hecha en cualquiera de los dos extremos de una
pieza de trabajo por las cuchillas de corte cuando no se proporciona
un apoyo adecuado a la pieza de trabajo.
Cónico Corte
Un corte donde el material para ser corte tiene una anchura diferente
al principio del corte del el fin.
Aserrado con traspaso
Es cualquier operación de corte en la cual la hoja de corte traspasa
completamente el espesor de la pieza de trabajo. Este tipo de corte
separa la pieza de trabajo simple en dos pedazos.
Pieza de trabajo o material
Es la pieza a la que se efectúa la operación.
Mesa
Es la superficie sobre la cual descansa la pieza de trabajo mientras
se le efectúa una operación de corte, taladrado, cepillado o lijado.
Trinquetes anticontragolpe (sierras radiales y de mesa)
Es un dispositivo, el cual, cuando se instala y da mantenimiento
correctamente, sirve para detener la pieza de trabajo para no ser
lanzada hacia atrás, hacia la parte frontal la sierra durante una
operación de corte al hilo.
Árbol
Es el eje donde se monta una hoja o herramienta de corte.
Corte en bisel
Es una operación de corte efectuada con la hoja a un ángulo
diferente de 90° con respecto a la superficie de la mesa.
Chaflán
Es un corte efectuado para eliminar una cuña de un bloque de
manera que el extremo (o una parte del mismo) quede a un ángulo
diferente de 90°.
Corte combinado
Es un corte transversal efectuado a inglete y a bisel.
Corte transversal
Es una operación de corte o fresado efectuada a través de la fibra
o ancho de la pieza de trabajo.
Cabeza de corte (cepillos normales y de juntas)
Es una cabeza de corte giratoria con hojas o cuchillas ajustables.
Las hojas o cuchillas eliminan material de la pieza de trabajo.
Corte de ranura (sierras de mesa y sierras ingleteadoras
deslizantes combinadas)
Un corte no pasante que produce una muesca cuadrada, de tres
lados o en V en la pieza de trabajo.
Peine de sujeción (sierras de mesa)
Es un dispositivo empleado como ayuda para controlar la pieza de
trabajo guiándola con seguridad contra la mesa o la guía durante
las operaciones de corte al hilo.
PPM o CPM
Pies por minuto (o carreras por minuto), se emplea refiriéndose al
movimiento de la hoja.
A pulso
Es efectuar un corte sin guiar la pieza de trabajo con ninguna guía,
guía de ingletes ni ningún otro medio.
Goma
Es el residuo pegajoso de savia presente en la madera.
Talón
Es la alineación de la hoja con respecto a la guía de corte al hilo.
Corte
Es la cantidad de material eliminado por la hoja en un corte completo
con traspaso, o en una ranura producida por la hoja en un corte
sin traspaso o parcial.
Contragolpe
Es un peligro que puede ocurrir cuando la hoja se atora o se
atasca, y lanza la pieza de trabajo hacia atrás, en la dirección de
la hoja giratoria.
Corte a inglete
Es una operación de corte efectuada con la pieza de trabajo a un
ángulo diferente de 90° con respecto a la hoja.
Cortes sin traspaso (sierras de mesa y sierras ingleteadoras
deslizantes combinadas)
Es cualquier operación de corte en la cual la hoja de corte no
traspasa completamente el espesor de la pieza de trabajo. Este
8 − Español
CARACTERÍSTICAS
ESPECIFICACIONES DEL PRODUCTO
Orificio del eje ..................................................16 mm (5/8 pulg.)
Diámetro de la hoja ................................... 184 mm (7-1/4 pulg.)
Velocidad en vacío .........................................5,350 r/min (RPM)
Corriente de entrada ..............120 V, sólo corr. alt., 60 Hz, 10 A
Capacidad de corte con inglete a 0°/bisel a 0°:
Tamaños de madera nominales
máximos: ..........38 mm x 234,9 mm (1-1/2 pulg. x 9-1/4 pulg.)
Capacidad de corte con inglete a 45°/bisel a 0°:
Tamaños de madera nominales
máximos: .................38 mm x 152,4 mm (1-1/2 pulg. x 6 pulg.)
Capacidad de corte con inglete a 0°/bisel a 45°:
Tamaños de madera nominales
máximos: ......... 38 mm x 234,9 mm (1-1/2 pulg. x 9-1/4 pulg.)
Capacidad de corte con inglete a 45°/bisel a 45°:
Tamaños de madera nominales
máximos: .............38 mm x 152,4 mm (1-1/2 pulg. x 6 pulg.)
LLAVE
DE HOJA
PERILLA DE
CONTROL DE
PROFUNDIDAD
TOPE DE
PROFUNDIDAD
TOPE(S)
POSITIVO(S)
BASE
PERILLA DE FIJACIÓN DE
BARRA DESLIZANTE
PROTECCIÓN
SUPERIOR DE
LA HOJA
MANGO EN “D”
GATILLO DEL
INTERRUPTOR
PROTECCIÓN
INFERIOR DE LA
HOJA
LÍNEA DIVISORIA
DE LA “ZONA DE NO
ACERCAR LAS MANOS”
ETIQUETA “ZONA DE NO
ACERCAR LAS MANOS”
PLACA DE
GARGANTA
MANIJA DE
FIJACIÓN DE
INGLETE
PIE DE
SOPORTE
BRAZO DE
CONTROL
MESA DE
INGLETES
GUÍA DE
INGLETES
PRENSA DE
TRABAJO
BARRA
DESLIZANTE
SACO
CAPTAPOLVO
ESCALA DE
BISELES
PALANCA DE
DETENCIÓN DE AFLOJE
PASADOR
DE FIJACIÓN
ESCALA DE
INGLETES
INDICADOR DE
CORONA
45
30
15
0
Fig. 1
LUZ
LED
INTERRUPTOR
LED
PERILLA DE
FIJACIÓN DEL
BISEL
INDICADOR
DE ENSAMBLAJE
PIVOTE
9 − Español
CARACTERÍSTICAS
FAMILIARÍCESE CON LA SIERRA
INGLETEADORA COMPUESTA
Vea la figura 1.
El uso seguro que este producto requiere la comprensión de
la información impresa en la herramienta y en el manual del
operador así como ciertos conocimientos sobre el proyecto a
realizar. Antes de usar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad.
HOJA DE 184 mm (7-1/4 pulg.)
Con la sierra ingleteadora combinada se incluye una hoja de
corte de 7-1/4 pulg. Cortará materiales nominales de hasta
50,80 mm de espesor x 254,00 mm de ancho (2 pulg. X 10
pulg.), según el ángulo de corte.
LUGAR DE GUARDAR LA LLAVE DE LA HOJA
Vea la figura 1.
La sierra incluye una llave para la hoja. Un extremo de la llave
es un destornillador Phillips y el otro una llave hexagonal.
La llave hexagonal sirve para montar o desmontar la hoja
de corte y el extremo de destornillador Phillips sirve para
retirar o aflojar tornillos. Hay un lugar para guardar la llave
de la hoja situado en la base de la sierra.
PERILLA DE FIJACIÓN DE BISEL
La perilla de seguridad del bisel asegura su sierra ingleteadora
combinada en los ángulos de bisel deseados. Hay un tornillo
de ajuste de tope en cada lado del brazo de la sierra. Estos
tornillos de ajuste son para efectuar ajustes finos a 0° y a 45°.
MANGO DE ACARREO
Vea la figura 2.
Para facilitar el transporte de la sierra ingleteadora desde
un lugar a otro, se proporciona un mango de transporte en
la parte superior del brazo de la sierra. Para transportarla,
apague y desconecte la sierra, luego baje el brazo de la
sierra y fíjelo en la posición inferior presionando el pasador
de seguro hacia el alojamiento de la sierra.
NOTA: NO realice ninguna operación de corte con la sierra
en la posición de fijación.
INDICADOR DE CORONA
Vea la figura 1.
Para cortar moldura de corona apoyada sobre la guía auxiliar
en posición vertical, alinee la flecha del indicador de corona
con la flecha del ensamblaje pivote y, luego, ajuste la perilla
de fijación deslizante con firmeza.
CONTROL MANUAL DE RETENCIÓN
Vea la figura 3.
El control manual de retención permite que la mesa de ingletes
se mueva libremente hacia cualquier ángulo deseado. Con
el mango de fijación de ingletes aflojado y la palanca de
detención de afloje apretada (1), tire del control manual de
retención hacia arriba (2) y suelte la palanca de detención
de afloje (3) para atravesar los topes firmes de la escala de
ingletes. Para liberar el control manual de retención y permitir
PERILLA DE
FIJACIÓN DEL
BISEL
MANGO
EN “D”
MANGO DE
ACARREO
BRAZO DE LA SIERRA ASEGURADO EN
LA POSICIÓN INFERIOR
PALANCA DE
DETENCIÓN DE
AFLOJE
CONTROL MANUAL
DE RETENCIÓN
MANIJA DE
FIJACIÓN DE
INGLETE
45
30
15
0
LED
SWITCH
Fig. 2
Fig. 3
PASADOR DE
FIJACIÓN
1
3
2
10 − Español
CARACTERÍSTICAS
que la mesa de ingletes se enganche en los topes firmes,
apriete y suelte la palanca de detención de afloje.
FRENO ELÉCTRICO
Hay un freno eléctrico para detener rápidamente el giro de
la hoja después de soltarse el gatillo del interruptor.
SISTEMA DE ILUMINACIÓN LED
El LED proyecta una sombra del diente de la hoja en la pieza
de trabajo para realizar cortes de precisión y predice el corte
de la hoja para la línea de corte.
GUÍA DE INGLETES
La guía de ingletes de la sierra ingleteadora combinada se
suministra para apoyar firmemente la pieza de trabajo al
efectuar todo tipo de cortes. El lado derecho es más largo
para ofrecer mayor soporte.
MANIJA DE FIJACIÓN DE INGLETE
Vea la figura 3.
La manija de fijación de inglete asegura firmemente la sierra
en los ángulos de inglete deseados. Ajuste el mango para
fijar la sierra en su lugar. Para liberar la sierra, afloje el mango
y apriete la palanca de detención de afloje.
ESCALA DE INGLETES
La escala de ingletes puede configurarse de 0º a 47º (tanto
a la izquierda como a la derecha) para lograr varios tipos
de cortes.
TOPES DE LA MESA DE INGLETES
Hay topes a 0°, 15°, 22,5°, 31,6°, y 45° a ambos lados,
izquierdo y derecho, de la mesa de ingletes.
NOTA: Para atravesar los topes firmes, apriete la palanca de
detención de afloje y levante el control manual de retención.
Para liberar el control manual, apriete la palanca de detención
de afloje.
PROTECCIÓN INFERIOR RETRÁCTIL DE LA HOJA
La protección inferior de la hoja está hecha de plastico
transparente resistente a impactos que proporciona
protección a cada lado de la hoja. Se retrae por encima de
la protección superior a medida que se baja la hoja hacia
la pieza de trabajo.
BARRA DESLIZANTE
Cuando está destrabado, el brazo de la sierra se desliza
hacia delante y hacia atrás a lo largo de la guías telescópica
para hacer cortes de diferente ancho.
PERILLA DE FIJACIÓN DE LA CORREDERA
La perilla de fijación de la corredera traba y destraba la
función de deslizamiento de esta herramienta.
BOTÓN DEL SEGURO DEL HUSILLO
Vea la figura 4.
El botón del seguro del husillo sirve para asegurar el husillo
y impedir el giro de la hoja. Oprima y no suelte el botón del
seguro del husillo mientras instala, cambia o desmonta la hoja.
GATILLO DEL INTERRUPTOR
Vea la figura 4.
Para evitar el uso no autorizado de la sierra ingleteadora
combinada, desconéctela del suministro de corriente y
asegurar el interruptor en la posición de apagado. Para
asegurar el interruptor, coloque un candado (no viene incluido)
a través del agujero del gatillo del interruptor y asegúrese de
que el interruptor no pueda ser accionado. Si el interruptor
puede ser accionado aun habiendo instalado el candado,
se debe usar un candado con un diámetro de grillete mayor.
Guarde la llave del candado en otro lugar.
BOTÓN DEL SEGURO
DEL HUSILLO
GATILLO DEL
INTERRUPTOR
CANDADO
GATILLO DEL
INTERRUPTOR
ORIFICIO PARA
EL CANDADO
Fig. 4
11 − Español
LISTA DE PIEZAS SUELTAS
Fig. 6
Prensa de trabajo
Manual del operador
Saco captapolvo
Llave de hoja
Vienen incluidos los siguientes artículos con la herramienta:
ADVERTENCIA:
El empleo de aditamentos o accesorios no enumerados arriba podría ser peligros y causar lesiones serias.
Se necesitan las siguientes herramientas (no vienen incluidas) para efectuar ajustes o instalar la hoja:
HERRAMIENTAS NECESARIAS
Fig. 5
ESCUADRA DE COMBINACIÓN
ESCUADRA
PRENSA DE
TRABAJO
SACO
CAPTAPOLVO
LLAVE DE
HOJA
12 − Español
ARMADO
DESEMPAQUETADO
Este producto requiere armarse.
Levante cuidadosamente de la caja la sierra sujetándola
del mango de acarreo y de la base, y colóquela sobre una
superficie de trabajo a nivel.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida en la lista
de piezas sueltas ya está ensamblada al producto cuando
lo desempaqueta. El fabricante no ensambla las piezas de
esta lista en el producto. Éstas deben ser instaladas por
el usuario. El uso de un producto que puede haber sido
ensamblado de forma inadecuada podría causar lesiones
personales graves.
E m b a r c a m o s l a s i e r r a c o m p l e t a m e n t e a r m a d a , c o n e l b r a z o
de la misma asegurado en la posición inferior. Para liberar
el brazo de la sierra, empújelo hacia abajo por la manga en
“D”, corte la amarra y extraiga el pasador de seguridad.
ADVERTENCIA:
El brazo de la sierra se carga por resorte. Mantenga el mango
hacia abajo para evitar que se suelte cuando corte la tira de
amarre. La inobservancia de esta advertencia puede causar
lesiones serias.
Levante la sierra sujetándola del mango. La presión de la
mano debe permanecer en la manga en “D” para evitar un
levantamiento súbito del mismo al soltarse la amarra.
Inspeccione cuidadosamente la herramienta para
asegurarse de que no haya sufrido ninguna rotura o daño
durante el transporte.
No deseche el material de empaquetado sin haber
inspeccionado cuidadosamente este producto y haberla
utilizado satisfactoriamente.
La sierra viene ajustada desde la fábrica para realizar cortes
exactos. Después de armarla verifique la exactitud de la
misma. Si en el envío resultaron afectados los ajustes,
consulte los procedimientos específicos explicados en este
manual.
Si hay piezas dañadas o faltantes, le suplicamos llamar al
1-800-525-2579 for assistance.
ADVERTENCIA:
Si hay piezas dañadas o faltantes, no utilice esta producto
sin haber reemplazado todas las piezas. Usar este producto
con partes dañadas o faltantes puede causar lesiones serias
al operador.
ADVERTENCIA:
No intente modificar esta producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar una
condición peligrosa, y como consecuencia posibles lesiones
corporales serias.
ADVERTENCIA:
No conecte la unidad al suministro de corriente antes de
terminar de armarla. De lo contrario la unidad puede ponerse
en marcha accidentalmente, con el consiguiente riesgo de
lesiones serias.
ADVERTENCIA:
No encienda la sierra ingleteadora combinada sin revisar para
ver si hay interferencia entre la hoja y la guía de ingletes. evitar
lesiones serias o puede dañarse la hoja si toca la guía de
ingletes durante el funcionamiento de la sierra.
SEÑALE EL CENTRO
DE LOS AGUJEROS EN
ESTOS LUGARES
SEÑALE EL CENTRO
DE LOS AGUJEROS EN
ESTOS LUGARES
SUPERFICIE
DE MONTAJE
Fig. 7
BASE
DE LA
SIERRA
13 − Español
PERILLA DE
CONTROL DE
PROFUNDIDAD
ARMADO
ADVERTENCIA:
Esta sierra puede volcarse si se suelta súbitamente la cabeza
de la misma y la sierra no está asegurada a una superficie
de trabajo. SIEMPRE asegure esta sierra a una superficie de
trabajo estable antes de usarla para evitar lesiones serias.
AGUJEROS DE MONTAJE
Vea la figura 7.
ADVERTENCIA:
Antes de iniciar cualquier operación de corte, sujete con
prensa(s) o atornille la sierra ingleteadora al banco de
trabajo o pedestal para sierra ingleteadora aprobado. Si se
utiliza un pedestal para sierra ingleteadora, lea el manual
del operador y siga las instrucciones del pedestal. NUNCA
utilice la sierra ingleteadora en el piso o estando en cuclillas.
La inobservancia de esta advertencia puede causar lesiones
corporales serias.
Si no utiliza un soporte, la sierra ingleteadora combinada debe
montarse en una superficie de soporte firme, como un banco de
trabajo. Hay cuatro agujeros para perno en la base de la sierra
para este fin. Cada uno de los cuatro agujeros de montaje deben
estar atornillados firmemente con pernos de máquina de 1/4
pulg., arandelas de seguridad y tuercas hexagonales (no vienen
incluidos). Los pernos deben ser la suficiente longitud para dar
acomodo a la base de la sierra, las arandelas de seguridad, las
tuercas hexagonales y el espesor del banco de trabajo. Apriete
firmemente los cuatro pernos.
En la figura 7 aparecen los agujeros para el montaje en un banco
de trabajo. Revise cuidadosamente el banco de trabajo después
de montar la unidad para asegurarse de que no ocurra ningún
durante el uso de la misma. Si el banco de trabajo se inclina,
desliza o camina, asegúrelo al piso antes de utilizar la unidad.
USO EL TOPE DE PROFUNDIDAD
Vea la figura 8.
Su uso limita el descenso de la hoja durante cortes de ranura
y demás tipos de corte no pasante.
Para usar el tope de profundidad:
Desconecte la sierra
Si la sierra está en posición de almacenamiento o transporte,
destrabe el brazo de la sierra.
Gire el tope de profundidad hacia la alojamiento del motor.
Con perilla de control de profundidad que tocas el tope de
profundidad, adjuste el perilla de control de profundidad
girando el tope de profundidad hasta que la profundidad
deseada del corte se alcance.
Debe colocarse un espaciador de madera de al menos
63,5 mm (2-1/2 pulg.) entre la pieza de trabajo y la guía para
una profundidad consistente del corte de la pieza de trabajo.
Utilice la prensa de trabajo para sujetar el espaciador y otra
prensa adecuada para sujetar la pieza de trabajo. Realice el
corte deslizante a la profundidad deseada. Vea las figuras 31
y 32.
Gire el tope de profundidad hacia el alojamiento del motor
para cortes normales no pasantes.
NOTA: El tope de profundidad debe empujarse hacia el
alojamiento del motor antes de bloquear/desbloquear el
brazo de la sierra.
PROCEDIMIENTO DE TRABA Y DESTRABA EL
BRAZO DE LA SIERRA
Vea la figura 9.
Cuando bloquee y desbloquee el brazo de la sierra, no es
necesario aflojar la perilla de control de profundidad.
Para destrabar y levantar el brazo de la sierra:
Sujete firmemente el mango en “D” y presione hacia abajo
mientras tira de la pasador de seguridad hacia afuera,
separándola de la carcasa de la sierra.
MANGO
EN “D”
45
30
15
0
Fig. 9
Fig. 8
PASADOR DE
SEGURIDAD
TOPE DE
PROFUNDIDAD
14 − Español
ARMADO
Suelte la pasador de seguridad y levante lentamente el brazo
de la sierra.
Para volver a trabar el brazo de la sierra:
Agarre firmemente el mango “D” y aplique presión hacia
abajo mientras, al mismo tiempo, empuja el pasador de
seguro hacia el alojamiento de la sierra.
Libere el pasador de seguro permitiendo que fije a la sierra
en su lugar.
SACO CAPTAPOLVO
Vea la figura 10.
Se suministra un saco captapolvo para utilizarse con la sierra
ingleteadora. Se acopla en la abertura de salida del aserrín, en
la parte posterior de la sierra.
NOTA: El orificio de escape acepta también 1-1/4 en. saco
captapolvo.
LLAVE DE LA HOJA
Vea la figura 11.
Esta sierra incluye una llave para la hoja. Un extremo de la llave
es un destornillador Phillips y el otro una llave hexagonal. La
llave hexagonal sirve para montar o desmontar la hoja de corte
y el extremo de destornillador Phillips sirve para retirar o aflojar
tornillos. En la parte posterior de la guía de inglete derecha,
está ubicada el área de almacenamiento de la llave de la hoja.
PRENSA DE TRABAJO
Vea la figura 11.
ADVERTENCIA:
En algunas operaciones el conjunto de la prensa de trabajo
puede interferir en el movimiento del conjunto de protección
de la hoja. Siempre asegúrese de que no haya interferencia
en el movimiento de la protección de la hoja antes de
comenzar cualquier operación de corte, para reducir el riesgo
de lesiones corporales serias.
La prensa de trabajo ofrece mayor control al prensar la pieza
de trabajo contra la guía o contra la mesa de la sierra. También
evita que la pieza de trabajo avance hacia la hoja de la sierra.
Esto es muy útil al efectuar cortes a inglete combinados. Según
sea la operación de corte y el tamaño de la pieza de trabajo,
puede ser necesario usar una prensa de mano (en forma de “C”)
u otra abrazadera adecuada en lugar de la prensa de trabajo
para asegurar la pieza antes de efectuar el corte.
Para instalar la prensa de trabajo:
Sitúe el eje de la prensa de trabajo en uno de los orificios
situados detrás de la guía de ingletes.
Gire la perilla de la prensa de trabajo para moverla hacia
arriba o abajo según sea necesario para asegurar la pieza
de trabajo.
PARA INSTALAR O REEMPLAZAR LA HOJA
Vea las figuras 12 y 13.
La hoja viene instalada en este modelo de sierra ingleteadora.
Para su referencia, se incluyen instrucciones para cambiar o
reemplazar las hojas.
ORIFICIO DE
ESCAPE
SACO
CAPTAPOLVO
PRENSA DE
TRABAJO
LLAVE
DE HOJA
45
30
15
0
Fig. 11
BASE
Fig. 10
MANGO DE
AJUSTE DE
ALTURA
PERILLA DE EJE
DE TRABAJO
15 − Español
ARMADO
ADVERTENCIA:
La sierra tiene capacidad para hojas hasta de un diámetro de
184 mm (7-1/4 pulg.). Nunca utilice una hoja tan gruesa
que la arandela exterior de la hoja no se enganche en las
partes planas del husillo. Las hojas más grandes tocan las
protecciones de la hoja, y las más gruesas impiden asegurarlas
con el perno correspondiente en el husillo. Cualquiera de estas
dos situaciones puede producir un accidente serio, con las
consiguientes lesiones corporales serias.
Desconecte la sierra.
Destornille el tornillo de la cubierta de la hoja. Levante la
protección inferior de la hoja y suba la tapa del perno de la
hoja y deje expuesto éste.
Oprima el botón del seguro del husillo y gire el perno de la
hoja hasta inmovilizar el husillo.
Con la llave de hoja suministrada de la hoja afloje el perno
de la misma y retírelo.
NOTA: El perno tiene rosca izquierda. Gire hacia la derecha
el perno de la hoja para aflojarlo.
Retire la arandela exterior de la hoja.
NOTA: La arandela interior de la hoja está integrada al husillo
y no puede quitarse.
Unte una gota de aceite en la arandela interior y en la
arandela exterior de la hoja, donde tocan ésta.
Acomode la hoja de la sierra dentro de la protección inferior,
y móntela en el husillo. Los dientes de la sierra apuntan hacia
abajo en la parte delantera de la sierra, como se muestra en
la figura 13.
Retire la arandela exterior de la hoja. Las dos partes planas
en “D” de la hoja se alinean con las partes planas del husillo.
Oprima el botón del seguro del husillo y vuelva a colocar el
perno de la hoja.
NOTA: El perno tiene rosca izquierda. Gire hacia la izquierda
el perno de la hoja para apretarlo.
PRECAUCIÓN:
Siempre instale la hoja con los dientes de la misma y la flecha
impresa en el costado de la hoja apuntando hacia abajo
en la parte frontal de la sierra. El sentido de giro de la hoja
también está impreso en forma de flecha en la protección
superior de la hoja.
Apriete firmemente el perno de la hoja.
Vuelva a colocar la protección inferior y la tapa del perno
de la hoja.
Aprieta firmemente el tornillo de la cubierta de la hoja.
Levante y baje el cabezal de la sierra y asegúrese de que el
protector de la hoja inferior funcione correctamente.
BOTÓN DEL SEGURO
DEL HUSILLO
PROTECCIÓN INFERIOR
DE LA HOJA
PARTE(S)
PLANA(S) DEL
HUSILLO
TAPA DEL PERNO
DE LA HOJA
PERNO DE
LA HOJA
TORNILLO DE LA
CUBIERTA DE LA
HOJA
NOTA: ANTES DE USO,
VUELVA A COLOCAR LOS
TORNILLO Y APRIÉTELO
FIRMEMENTE PARA
PREVENIR EL MOVIMIENTO
DE PROTECCIÓN
PERNO DE
LA HOJA
ARANDELA EXTERIOR
DE LA HOJA
HOJA
HUSILLO
Fig. 12
Fig. 13
PARA
AFLOJAR
PARA
APRETAR
HOJA
ARANDELA
EXTERIOR
DE LA HOJA CON
DOS PARTES
PLANAS EN “D”
16 − Español
ARMADO
ADVERTENCIA:
Asegúrese de que el botón del seguro del husillo no esté
oprimido antes de volver a conectar la sierra al suministro
de corriente. Nunca oprima el botón del seguro del husillo
cuando esté girando la hoja.
EXTRACCIÓN / REEMPLAZO DE LA PLACA DE
GARGANTA
Vea la figura 14.
ADVERTENCIA:
La placa de la garganta debe estar a debajo de la mesa de
ingletes. Si la placa de la garganta está demasiado alta o
demasiado baja, la pieza de trabajo puede engancharse en
los bordes desiguales y resultar en atoramientos, lo cual
podría causar lesiones corporales serias.
Nunca utilice la sierra sin la placa de garganta instalada.
Extracción / reemplazo:
Desconecte la sierra.
Retirer los tornillos que sujetan la placa de la garganta.
Levante de la placa de garganta para de la sierra.
Para volver a instalar la placa de la garganta, alinee los
orificios de la misma con los de la base de la sierra.
Vuelva a apretar los tornillos, teniendo cuidado de no hacerlo
excesivamente, lo cual podría combar o doblar la placa de
garganta.
PARA AJUSTAR PIED DE SUPPORT
Vea la figura 14.
Gire el pie de soporte hacia la derecha o izquierda, según la
cantidad de soporte que necesite para realizar cortes deslizantes.
NOTA: En muchas de las ilustraciones de este manual se
muestran sólo porciones de la sierra ingleteadora compuesta.
Se hace así deliberadamente para mostrar con claridad lo que
intentamos comunicar en las ilustraciones. Nunca utilice la
sierra sin todas las protecciones montadas en su lugar y
en buen estado de funcionamiento.
ESCUADRADO DE LA HOJA CON LA MESA DE
INGLETES
Vea las figuras 15 a 20.
Desconecte la sierra.
Tire del brazo de la sierra completamente hacia abajo y
enganche el pasador de seguridad para asegurar el brazo
en la posición de traslado.
Afloje la perilla de fijación de inglete aproximadamente media
vuelta y apriete la palanca de detención de afloje.
Gire la mesa de ingletes hasta que el puntero del brazo de
control quede colocado en la marca de 0°.
Suelte la palanca de detención de afloje y asegúrese de que
el brazo de control esté asentado en la muesca positiva.
PLACA DE LA
GARGANTA
PIED DE
SUPPORT
TORNILLO(S) DE
CABEZA HUECA
TORNILLO(S) DE
CABEZA HUECA
GUÍA DE
INGLETES
45
30
15
0
Fig. 14
Fig. 15
17 − Español
ARMADO
Ajuste la perilla de fijación de inglete para fijar la mesa de
ingletes.
Afloje la perilla de fijación de bisel a 0° (la hoja puesta a 90°
con la mesa de ingletes). Apriete la perilla de fijación de
bisel.
Coloque horizontalmente una escuadra sobre la mesa de
ingletes. Coloque una pata de la escuadra contra la guía.
Deslice la otra pata de la escuadra para colocarla contra la
parte plana de la hoja de la sierra.
NOTA: Asegúrese de que la escuadra toque la parte plana
de la hoja de la sierra, no los dientes.
El borde de la escuadra y la hoja de la sierra deben estar
paralelas, como se muestra en la figure 16.
GUÍA DE
INGLETES
GUÍA DE
INGLETES
VIEW OF BLADE SQUARE WITH FENCE
VISTA DE LA HOJA FUERA DE ESCUADRA CON LAGUÍA;
SE REQUIEREN AJUSTES
VISTA DE LA HOJA FUERA DE
ESCUADRA CON LA GUÍA;
SE REQUIEREN AJUSTES
HOJA
HOJA
MANIJA DE FIJACIÓN
DE INGLETE
ESCUADRA
MESA DE
INGLETES
MESA DE
INGLETES
ESCUADRA
HOJA
GUÍA DE
INGLETES
ESCUADRA
MESA DE
INGLETES
TORNILLO DEL
INDICADOR
TORNILLO DEL
INDICADOR
INDICADOR
DE LA ESCALA
INDICADOR
DE LA ESCALA
ESCALA DE
BISELES
ESCALA DE INGLETES
PERILLA DE
FIJACIÓN DEL
BISEL
Fig. 16
Fig. 17
45
30
15
0
Fig. 18
Fig. 19
Fig. 20
45
30
15
0
18 − Español
ARMADO
Si el borde delantero o trasero de la hoja de la sierra forma
un ángulo con respecto a la escuadra, como se muestra en
las figuras 17 y 18, se requieren ajustes.
Utilizando la llave de hoja suministrada, afloje los tornillos
de cabeza hueca que aseguran la guía de ingletes a la mesa
de ingletes.
Gire la guía hacia la izquierda o hacia la derecha hasta que
la hoja esté en forma paralela a la escuadra.
Vuelva a apretar los tornillos firmemente y revise de nuevo
la alineación de la hoja con la guía.
La sierra ofrece varios indicadores de escala. Después de
efectuar los ajustes de escuadrado, puede ser necesario aflojar
los tornillos de los indicadores y reajustarlos a cero. Vea las
figuras 19 - 20.
ESCUADRADO DE LA HOJA CON LA MESA DE
INGLETES
Vea las figuras 21 a 23.
Desconecte la sierra.
Tire del brazo de la sierra completamente hacia abajo y
enganche el pasador de seguridad para asegurar el brazo
en la posición de traslado.
Afloje la perilla de fijación de inglete aproximadamente media
vuelta y apriete la palanca de detención de afloje.
Gire la mesa de ingletes hasta que el indicador quede en la
marca de 0°
Suelte la palanca de detención de afloje, y luego ajuste la
perilla de fijación de inglete para fijar la mesa de ingletes.
Afloje la perilla de fijación de bisel a 0° (la hoja puesta a 90°
con la mesa de ingletes). Apriete la perilla de fijación de
bisel.
Coloque una escuadra de combinación contra la mesa de
ingletes y parte plana de la hoja de la sierra.
NOTA: Asegúrese de que la escuadra toque la parte plana
de la hoja de la sierra, no los dientes.
Gire la hoja con la mano y revise la alineación de la hoja con
la mesa en varios puntos.
El borde de la escuadra y la hoja de la sierra deben estar
paralelas, como se muestra en la figura 21.
Si la parte superior o inferior de la hoja de la sierra forma un
ángulo con respecto a la escuadra, como se muestra en las
figuras 22 y 23, se requieren ajustes.
Afloje la perilla de seguridad de bisel.
Ajuste el tornillo de ajuste del tope para alinear la hoja con la
escuadra. Vea el apartado Ajuste de los topes en la sección
Ajuste.
Reajuste la perilla de seguridad de bisel. Vuelva a comprobar
la alineación de la hoja a la mesa.
NOTA: El procedimiento descrito arriba puede aplicarse para
revisar el escuadrado de la hoja con la mesa de ingletes a
0° y a 45°.
La sierra ofrece varios indicadores de escala. Después de
efectuar los ajustes de escuadrado, puede ser necesario aflojar
los tornillos de los indicadores y reajustarlos a cero. Vea las
figuras 19 y 20.
HOJA
VISTA CORRECTA DE LA HOJA
A ESCUADRA CON LA MESA DE INGLETES
VISTA DE LA HOJA FUERA DE ESCUADRA CON LA MESA DE
INGLETES; SE REQUIEREN AJUSTES
VISTA DE LA HOJA FUERA DE ESCUADRA CON LA MESA DE
INGLETES; SE REQUIEREN AJUSTES
HOJA
HOJA
GUÍA DE
INGLETES
ESCUADRA DE
COMBINACIÓN
ESCUADRA DE
COMBINACIÓN
MESA DE
INGLETES
MESA DE
INGLETES
MANIJA DE
FIJACIÓN DE INGLETE
ESCUADRA DE
COMBINACIÓN
MESA DE
INGLETES
Fig. 21
Fig. 22
Fig. 23
GUÍA DE
INGLETES
GUÍA DE
INGLETES
19 − Español
FUNCIONAMIENTO
ADVERTENCIA:
No permita que su familarización con las herramientas lo vuelva
descuidado. Tenga presente que un descuido de un instante es
suficiente para causar una lesión grave.
ADVERTENCIA:
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1. Si no cumple esta
advertencia, los objetos que salen despedidos pueden
producirle lesiones serias en los ojos.
ADVERTENCIA:
No utilice ningún aditamento o accesorio no recomendado por
el fabricante de esta herramienta. El empleo de aditamentos o
accesorios no recomendandos podría causar lesiones serias.
APPLICATIONS
Esta herramienta puede emplearse para los fines siguientes:
Cortes transversales en madera y plástico (no corte artículos
de metal, cerámica o mampostería.)
Cortes transversales a inglete, de uniones, etc., para marcos de
cuadros, molduras, marcos de puertas y ensambladuras finas
Cortes a bisel y cortes compuestos
Cortes transversales de piezas anchas de trabajo
NOTA: La hoja suministrada es adecuada para la mayoría de las
operaciones de corte, pero para cortes de ensambladuras finas y
en plástico, utilice una de las hojas de accesorio a la venta en la
tienda de venta de productos Ryobi de su preferencia.
ADVERTENCIA:
Antes de iniciar cualquier operación de corte, sujete con
prensa(s) o atornille en el banco de trabajo la sierra ingleteadora
combinada. Nunca utilice la sierra ingleteadora en el piso o
estando en cuclillas. La inobservancia de esta advertencia
puede causar lesiones serias.
ADVERTENCIA:
Para evitar lesiones corporales serias, siempre apriete la
manija de fijación de inglete y perilla de fijación del bisel
antes de efectuar un corte. De lo contrario podría producirse
un movimiento de la mesa de ingletes o cabezal de la sierra
mientras se efectúa el corte.
ADVERTENCIA:
Para evitar lesiones corporales serias, mantenga las manos fuera
de la zona de no acercar las manos; por lo menos a 76 mm (3
pulg.) de la hoja. Nunca efectúe a pulso ninguna operación de
corte (sin asegurar la pieza de trabajo contra la guía). La hoja
podría coger la pieza de trabajo si se resbala o tuerce.
AVISO:
No encienda la sierra ingleteadora compuesta sin comprobar
que no haya interferencia entre la hoja y la guía de ingletes.
La hoja puede dañarse si toca la guía de ingletes durante el
funcionamiento de la sierra.
PROCEDIMIENTO DE CORTE CON LA SIERRA
INGLETEADORA COMPUESTA
ADVERTENCIA:
Al utilizar la prensa de trabajo o una de mano para asegurar la
pieza de trabajo, sujete ésta sólo en un lado de la hoja. La pieza
de trabajo debe quedar libre en un lado de la hoja para evitar que
ésta se atore en la pieza de trabajo. El atoramiento de la hoja en
la pieza de trabajo causa un agarrotamiento y un contragolpe
del motor. Esta situación podría causar un accidente, y como
consecuencia posibles lesiones serias.
ADVERTENCIA:
NUNCA mueva el ajuste de la pieza de trabajo ni marca a algún
ángulo cortante mientras el vio corre y la hoja gira. Cualquier
tropiezo puede tener como resultado el contacto con la hoja
que causa lesiones serias.
ADVERTENCIA:
No intente cortar piezas estrechas usando la función de
deslizamiento. La inobservancia de esta advertencia podría
causar lesiones graves.
SISTEMA DE ILUMINACIÓN LED
Vea la figura 24.
El sistema de iluminación LED proyecta la sombra de la hoja en
la pieza de trabajo. Esto genera una mayor precisión de cortes y
no requiere ajustes.
Para utilizar esta característica, encienda el interruptor LED.
Baje el brazo de la sierra para que la hoja se encuentre aproxima-
damente a 6,35 mm (1/4 pulg.) de la pieza de trabajo. La sombra
de la hoja se proyectará en la pieza de trabajo, indicando dónde
hará contacto el diente de la hoja cuando se realice el corte.
PARA REALIZAR CORTES NO DESLIZANTES
ADVERTENCIA:
Apriete firmemente la perilla de fijación de la guía telescópica
para realizar cortes no deslizantes. Si no se aprieta esta perilla,
podría moverse el cabezal de la sierra durante la tarea de corte.
20 − Español
PARA REALIZAR CORTES DE INGLETE /
TRANSVERSALES
Vea las figuras 25 y 26.
Los cortes transversales se efectúan cortando a través de la veta
de la pieza de trabajo. Un corte transversal recto se efectúa con
la mesa de ingletes ajustada en la posición de 0°. Los cortes de
inglete se efectúan con la mesa de ingletes puesta en un ángulo
diferente de 0°.
Deslice el cabezal de la sierra hacia su posición más trasera y
ajuste la perilla de fijación de la corredera en forma segura.
Suba el brazo de la sierra hasta su altura máxima.
Afloje la perilla de fijación de inglete aproximadamente media
vuelta y apriete la palanca de detención de afloje.
Gire el brazo de control hasta no alinear el indicador con el
ángulo deseado de la escala de ingletes.
Suelte la palanca de detención de afloje, y luego ajuste la perilla
de fijación de inglete para fijar la mesa de ingletes.
NOTA: Puede ubicar rápidamente 0°, 15°, 22-1/2°, 31,6°, y 45°
a la izquierda o a la derecha soltando el botón de detención de
afloje a medida que rota el brazo de control. El brazo de control
se asentará en una de las muescas de los topes, ubicados en
la base de la mesa de ingletes.
Coloque la pieza de trabajo plana en la mesa de inglete con un
borde firmemente contra la guía. Si la madera está combada,
coloque el lado convexo contra la guía. Si se coloca el borde
cóncavo de una madera contra la guía, la madera puede
romperse en la hoja al final de un corte, dejando atascada la
hoja. Vea las figuras 39 y 40.
Cuando corte pedazos largos de madera o moldura, apoye
el extremo opuesto del material con un pedestal con rodillos
o con una superficie de trabajo que esté al mismo nivel de la
mesa de la sierra. Vea la figura 30.
Deslice el cabezal de la sierra hacia su posición más trasera y
ajuste la perilla de fijación de la corredera en forma segura.
FUNCIONAMIENTO
COUPE D’ONGLET
CORTE TRANSVERSAL
PRENSA DE
TRABAJO
PRENSA DE
TRABAJO
Fig. 24
Fig. 25
Fig. 26
45
30
15
0
21 − Español
FUNCIONAMIENTO
Alinee la línea de corte de la pieza de trabajo con el borde de
la hoja de la sierra o línea de LED.
Sujete firmemente la pieza con una mano y colóquela contra
la guía. Cuando sea posible, use el sujetamadera o la prensa
en C para asegurar la pieza de trabajo.
Antes de encender la sierra, efectúe una simulación de la
tarea de corte, sólo para asegurarse de que no suceda ningún
problema durante la tarea de corte real.
Sujete firmemente el mango de la sierra. Oprima el gatillo.
Deje transcurrir varios segundos para que la hoja alcance su
velocidad máxima.
Baje lentamente la hoja de la sierra haciendo que se introduzca
y traspase la pieza de trabajo.
Suelte el gatillo del interruptor y espere a que la hoja de la sierra
deje de girar antes de levantarla de la pieza de trabajo y retirar
la pieza de trabajo de la mesa de ingletes.
PARA CORTAR A BISEL
Vea la figura 27.
Un corte en bisel se efectúa cortando a través de la fibra de la
pieza de trabajo con la hoja en ángulo con dicha pieza. Un corte
en bisel recto se efectúa con la mesa de ingletes en la posición de
cero grados y la hoja a un ángulo entre 0° y 45°.
Deslice el cabezal de la sierra hacia su posición más trasera y
ajuste la perilla de fijación de la corredera en forma segura.
Extraiga el pasador de seguridad y levante el brazo de la sierra
a su máxima altura.
Afloje la perilla de fijación de inglete aproximadamente media
vuelta y apriete la palanca de detención de afloje.
Gire el brazo de control hasta no alinear el indicador con el
ángulo deseado de la escala de ingletes.
Suelte la palanca de detención de afloje, y luego ajuste la perilla
de fijación de inglete para fijar la mesa de ingletes.
NOTA: Puede ubicar rápidamente 0°, 15°, 22-1/2°, 31,6°, y 45° a
la izquierda o a la derecha soltando la palanca de detención de
afloje a medida que rota el brazo de control. El brazo de control
se asentará en una de las muescas de los topes, ubicados en
la base de la mesa de ingletes.
Afloje la perilla de fijación de bisel y mueva el brazo de la sierra
hacia la izquierda al ángulo de bisel deseado.
Los ángulos de bisel pueden fijarse de 0° a 45°.
Alinee el indicador con el ángulo deseado.
Una vez puesto el brazo de la sierra en el ángulo deseado,
apriete firmemente la perilla de fijación de bisel.
Coloque la pieza de trabajo horizontal en la mesa de ingletes,
con un borde firme contra la guía. Si está distorsionada la tabla,
coloque el lado convexo contra la guía. Si se coloca el canto
cóncavo de la tabla contra la guía, la tabla podría venirse sobre
la hoja al final del corte, y la frenaría. Vea las figuras 39 y 40.
Al cortar tablas o molduras largas, apoye el extremo opuesto
del material sobre un soporte de rodillo o con una superficie
de trabajo a nivel con la mesa de la sierra. Vea la figura 30.
Deslice el cabezal de la sierra hacia su posición más trasera y
ajuste la perilla de fijación de la corredera en forma segura.
Alinee la línea de corte de la pieza de trabajo con el borde de
la hoja de la sierra o línea de LED.
CORTE EN BISEL
Sujete firmemente la pieza con una mano y asegúrela contra la
guía. Use la prensa de trabajo optativa o una prensa de mano
para asegurar la pieza de trabajo siempre que sea posible.
Antes de encender la sierra, efectúe una simulación de la
operación de corte, sólo para asegurarse de que no suceda
ningún problema durante la operación de corte real.
Sujete firmemente el mango de la sierra y oprima el gatillo del
interruptor. Permita transcurrir varios segundos para que la hoja
alcance su velocidad máxima.
Baje lentamente la hoja de la sierra hacia la pieza de trabajo y
corte ésta.
Suelte el gatillo del interruptor y permita que se cese de girar
la hoja de la sierra antes de levantarla de la pieza de trabajo.
Espere hasta que el freno eléctrico detenga la hoja antes de
retirar la pieza de trabajo de la sierra ingleteadora.
PARA EFECTUAR UN CORTE A INGLETE
COMBINADO
Vea las figuras 28 y 29.
Un corte en bisel combinado es un corte efectuado a un ángulo
de inglete y a un ángulo de bisel al mismo tiempo. Este tipo de
corte se usa para elaborar marcos de cuadros, cortar molduras,
elaborar cajas con lados inclinados y para ciertos cortes para
entramado de techos.
PRENSA DE
TRABAJO
Fig. 27
22 − Español
FUNCIONAMIENTO
Para efectuar este tipo de corte, el brazo de control de la mesa de
ingletes debe girarse al ángulo correcto y el brazo de la sierra debe
inclinarse al ángulo de bisel correcto. Siempre debe tenerse cuidado
al preparar la unidad para cortes a inglete combinados debido a la
interacción existente entre los ajustes de los dos ángulos.
El ajuste de los ángulos de inglete y de bisel son interdependientes
entre sí. Cada vez que se ajusta el ángulo de inglete se cambia el
efecto en el ángulo de bisel. También, cada vez que se ajusta el
ángulo de bisel se cambia el efecto en el ángulo de inglete.
Puede tomarse varios ajustes obtener el corte deseado. El ajuste
del primer ángulo debe revisarse después de ajustarse el segundo,
puesto que el ajuste del segundo afecta el primero.
Una vez obtenidos los dos ajustes correctos para un corte en
particular, siempre efectúe un corte de prueba en material de
desecho antes de efectuar un corte final en material bueno.
Deslice el cabezal de la sierra hacia su posición más trasera y
ajuste la perilla de fijación de la corredera en forma segura.
Extraiga el pasador de seguridad y levante el brazo de la sierra
a su máxima altura.
Afloje la perilla de fijación de inglete aproximadamente media
vuelta y apriete la palanca de detención de afloje.
Gire el brazo de control hasta no alinear el indicador con el
ángulo deseado de la escala de ingletes.
Suelte la palanca de detención de afloje, y luego ajuste la perilla
de fijación de inglete para fijar la mesa de ingletes.
Afloje la perilla de fijación de bisel y mueva el brazo de la sierra
hacia la izquierda al ángulo de bisel deseado.
Los ángulos de bisel pueden fijarse de 0° a 45°.
Una vez puesto el brazo de la sierra en el ángulo deseado,
apriete firmemente la perilla de fijación de bisel.
Vuelva a revisar el ajuste del ángulo de inglete. Efectúe un corte
de prueba en material de desecho.
Coloque la pieza de trabajo horizontal en la mesa de ingletes,
con un borde firme contra la guía. Si está distorsionada la tabla,
coloque el lado convexo contra la guía. Si se el canto cóncavo
de la tabla se viniera sobre la hoja al final del corte, la atoraría.
Vea las figuras 39 y 40.
Al cortar tablas o molduras largas, apoye el extremo opuesto
del material sobre un soporte de rodillo o con una superficie
de trabajo a nivel con la mesa de la sierra. Vea la figura 30.
Deslice el cabezal de la sierra hacia su posición más trasera y
ajuste la perilla de fijación de la corredera en forma segura.
Alinee la línea de corte de la pieza de trabajo con el borde de
la hoja de la sierra o línea de LED.
Sujete firmemente la pieza con una mano y asegúrela contra la
guía. Use la prensa de trabajo optativa o una prensa de mano
para asegurar la pieza de trabajo siempre que sea posible.
Antes de encender la sierra, efectúe una simulación de la
operación de corte, sólo para asegurarse de que no suceda
ningún problema durante la operación de corte real.
Sujete firmemente el mango de la sierra y oprima el gatillo del
interruptor. Permita transcurrir varios segundos para que la hoja
alcance su velocidad máxima.
CORTE EN BISEL COMBINADO
CORTE A INGLETE COMBINADO DE 45° X 45°
PRENSA DE
TRABAJO
45
30
15
0
45
30
15
0
Fig. 28
Fig. 29
23 − Español
FUNCIONAMIENTO
Baje lentamente la hoja de la sierra hacia la pieza de trabajo y
corte ésta.
Suelte el gatillo del interruptor y permita que se cese de girar
la hoja de la sierra antes de levantarla de la pieza de trabajo.
Espere hasta que el freno eléctrico detenga la hoja antes de
retirar la pieza de trabajo de la sierra ingleteadora.
PARA APOYAR LAS PIEZAS DE TRABAJO
LARGAS
Vea la figura 30.
Las piezas de trabajo largas necesitan soportes extra. Los soportes
deben colocarse a lo largo de la pieza de trabajo de manera que
no se pandee. El soporte debe permitir que la pieza permanezca
horizontal en la base de la sierra y la mesa de trabajo durante el
corte. Use la prensa de trabajo optativa o una prensa de mano
para asegurar la pieza de trabajo.
ADVERTENCIA:
Nunca realice cortes tirando de la sierra hacia usted, ya que esto
podría hacer que la hoja se montara sobre la pieza de trabajo,
viniéndose hacia usted. La inobservancia de esta advertencia
podría causar lesiones graves.
PARA HACER CORTES POR DESLIZAMIENTO
Vea las figuras 31 y 32.
The sliding feature will cut workpieces up to 1-1/2 in. thick and
9-1/4 in. wide. Con la sierra apagada, tire del brazo de la sierra
hacia adelante. Encienda la sierra (deje que la hoja alcance la
velocidad máxima) y a continuación presione la hoja hacia abajo y
sobre la pieza de trabajo, y seguidamente presiónela hacia la parte
trasera de la sierra para realizar el corte. Los cortes se realizan:
presionando la hoja de la sierra en dirección opuesta a la de su
cuerpo y hacia la escala de biseles situada en la parte trasera de
la sierra, parando al alcanzar plenamente la posición posterior
después de cada cada corte. Cuando la sierra este en marcha
(encendida) NUNCA tire de la hoja de la sierra hacia usted ni hacia
la parte delantera de la sierra.
Suba el brazo de la sierra hasta su altura máxima.
Coloque la pieza de trabajo horizontal en la mesa de ingletes,
con un canto firmemente apoyado contra la guía. Si la tabla
está doblada, coloque el canto convexo contra la guía. Si se
coloca el canto cóncavo de la tabla contra la guía, la tabla
podría venirse sobre la hoja al final del corte, atascándola. Vea
las figuras 39 y 40.
Al cortar tablas o molduras largas, apoye el extremo opuesto
del material sobre un soporte de rodillo o sobre una superficie
de trabajo a nivel con la mesa de la sierra. Vea la figura 30.
Alinee la línea de corte de la pieza de trabajo con el borde de
la hoja de la sierra o línea de LED.
CORTE POR DESLIZAMIENTO
PIEZA DE
TRABAJO
LARGA
SOPORTES DE LA PIEZA DE TRABAJO
DESLIZAR EL BRAZO DE LA
SIERRA HACIA DELANTE Y,
SEGUIDAMENTE, PRESIONAR
HACIA ABAJO
PERILLA DE FIJACIÓN
DE LA CORREDERA
Fig. 30
Fig. 31
24 − Español
FUNCIONAMIENTO
Afloje la perilla de fijación de la corredera girándola en sentido
antihorario.
Sujete firmemente la pieza con una mano y asegúrela contra
la guía. Use la prensa de trabajo o una prensa de mano para
asegurar la pieza de trabajo siempre que sea posible.
Antes de encender la sierra, efectúe una simulación de la
tarea de corte, sólo para asegurarse de que no suceda ningún
problema durante la tarea de corte real.
Con la sierra apagada, sujete firmemente el mango de la sierra
y tire de ella hacia delante hasta que el eje de la hoja (centro
de la hoja de la sierra) haya sobrepasado la parte delantera de
la pieza de trabajo o hasta que la sierra esté completamente
extendida.
Oprima el gatillo. Deje transcurrir varios segundos para que la
hoja alcance su velocidad máxima.
Baje lentamente la hoja de la sierra para que se introduzca y
atraviese el canto delantero de la pieza del trabajo.
Presione el mango de la sierra en dirección contraria a la de su
cuerpo, y hacia la escala de biseles situada en la parte trasera
de la sierra.
Suelte el gatillo del interruptor y espere a que la hoja de la sierra
deje de girar antes de levantarla de la pieza de trabajo y retirar
la pieza de trabajo de la mesa de ingletes.
NOTA: Los cortes transversales se efectúan cortando a través de
la veta de la pieza de trabajo. Un corte transversal recto se efectúa
con la mesa de ingletes ajustada en la posición de 0°. Los cortes
de inglete se efectúan con la mesa de ingletes puesta en un ángulo
diferente de 0°.
FORMA DE HACER UNA GUÍA AUXILIAR
Vea la figura 33.
Puede ser útil el uso de una guía de ingletes de mayor grosor (guía
auxiliar) para ciertos cortes inusuales, debido al tamaño y la posición
de la pieza de trabajo. Los orificios que trae la guía de ingletes son
exclusivamente para este propósito. Los orificios de la guía de in-
gletes se utilizan para asegurar la guía auxiliar, que, para realizarla,
requiere dos piezas de madera de 19,05 mm de ancho x 63,5 mm
de alto x 184 mm de largo (3/4 pulg. x 2-1/2 pulg. x 7-1/4 pulg.).
NOTA: La guía auxiliar sólo se puede utilizar cuando el ángulo del
bisel está ajustado a 0°. Al realizar un corte en bisel, la guía auxiliar
DEBE extraerse.
Para conectar la guía auxiliar a la sierra:
Coloque un pieza de madera de 184 mm (7-1/4 pulg.) contra
las esquinas unidas de la guía y alinee con el borde izquierdo
de las esquinas unidas de la mesa y marque la posición de los
orificio desde detrás de la guía, utilizando un lápiz.
Haga orificios a través de la madera y avellánelos en la parte
delantera de la pieza de madera.
Asegure la madera a la guía de ingletes con pernos, arandelas,
y tuercas.
Haga un corte completo de 45° de las esquina izquierda a través
del lado izquierdo de la guía auxiliar.
NOTA: Compruebe que la guía a auxiliar no interfiera con el
protector inferior de la hoja. Corrija cualquier interferencia antes
de proceder.
Repita estos pasos con la segunda tabla alineándola con el
lado derecho de las esquinas unidas de la mesa.
CORTE POR DESLIZAMIENTO
PRESIONE HACIA
ATRÁS
GUÍA
AUXILIAR
45
30
15
0
Fig. 32
Fig. 33
ALINEE LA TABLA
CON EL BORDE
DE LAS ESQUINAS
UNIDAS DE LA MESA
25 − Español
FUNCIONAMIENTO
Cada cantidad, B (bisel) y M (inglete), se da con una tolerancia de 0,005°.
AJUSTES DE ÁNGULOS COMBINADOS PARA ESTRUCTURAS COMUNES
CÓMO EFECTUAR CORTES A INGLETE COMBINADOS
Como ayuda para realizar los ajustes correctos, se suministra la siguiente tabla de ángulos combinados. Puesto que los cortes com-
binados son los más difíciles de obtener, deben efectuarse cortes de prueba en material de desecho, así como una gran cantidad de
reflexión y planeación, antes de efectuar el corte final.
4
0°
6
M- 45,00°
B- 0,00°
5°
10°
15°
20°
25°
30°
35°
40°
45°
50°
55°
60°
65°
70°
75°
80°
85°
90°
5
7
8 9
10
M- 36,00°
B- 0,00°
M- 30,00°
B- 0,00°
M- 25,71°
B- 0,00°
M- 22,50°
B- 0,00°
M- 20,00°
B- 0,00°
M- 18,00°
B- 0,00°
M- 44,89°
B- 3,53°
M- 35,90°
B- 2,94°
M- 29,91°
B- 2,50°
M- 25,63°
B- 2,17°
M- 22,42°
B- 1,91°
M- 19,93°
B- 1,71°
M- 17,94°
B- 1,54°
M- 7,82°
B- 16,26°
M- 14,51°
B- 43,08°
M- 44,56°
B- 7,05°
M- 35,58°
B- 5,86°
M- 29,62°
B- 4,98°
M- 25,37°
B- 4,32°
M- 22,19°
B- 3,81°
M- 19,72°
B- 3,40°
M- 17,74°
B- 3,08°
M- 44,01°
B- 10,55°
M- 43,22°
B- 14,00°
M- 42,19°
B- 17,39°
M- 4,98°
B- 44,78°
M- 0,00°
B- 45,00°
M- 9,85°
B- 44,14°
M- 18,88°
B- 41,64°
M- 22,91°
B- 39,86°
M- 26,57°
B- 37,76°
M- 29,84°
B- 35,40°
M- 32,73°
B- 32,80°
M- 35,26°
B- 30,00°
M- 37,45°
B- 27,03°
M- 39,32°
B- 23,93°
M- 40,89°
B- 20,70°
M- 35,06°
B- 8,75°
M- 29,15°
B- 7,44°
M- 24,95°
B- 6,45°
M- 21,81°
B- 5,68°
M- 19,37°
B- 5,08°
M- 17,42°
B- 4,59°
M- 34,32°
B- 11,60°
M- 28,48°
B- 9,85°
M- 24,35°
B- 8,53°
M- 21,27°
B- 7,52°
M- 18,88°
B- 6,72°
M- 16,98°
B- 6,07°
M- 33,36°
B- 14,38°
M- 27,62°
B- 12,20°
M- 23,56°
B- 10,57°
M- 20,58°
B- 9,31°
M- 18,26°
B- 8,31°
M- 16,41°
B- 7,50°
M- 32,18°
B- 17,09°
M- 26,57°
B- 14,48°
M- 22,64°
B- 12,53°
M- 19,73°
B- 11,03°
M- 17,50°
B- 9,85°
M- 15,72°
B- 8,89°
M- 30,76°
B- 19,70°
M- 25,31°
B- 16,67°
M- 21,53°
B- 14,41°
M- 18,74°
B- 12,68°
M- 16,60°
B- 11,31°
M- 14,90°
B- 10,21°
M- 29,10°
B- 22,20°
M- 23,86°
B- 18,75°
M- 20,25°
B- 16,19°
M- 17,60°
B- 14,24°
M- 15,58°
B- 12,70°
M- 13,98°
B- 11,46°
M- 0,00°
B- 36,00°
M- 0,00°
B- 30,00°
M- 0,00°
B- 25,71°
M- 0,00°
B- 22,50°
M- 0,00°
B- 20,00°
M- 0,00°
B- 18,00°
M- 3,62°
B- 35,84°
M- 2,88°
B- 29,87°
M- 2,40°
B- 25,61°
M- 2,07°
B- 22,41°
M- 1,82°
B- 19,92°
M- 1,62°
B- 17,93°
M- 7,19°
B- 35,37°
M- 5,73°
B- 29,50°
M- 4,78°
B- 25,30°
M- 4,11°
B- 22,14°
M- 3,62°
B- 19,68°
M- 3,23°
B- 17,72°
M- 10,65°
B- 34,59°
M- 8,50°
B- 28,88°
M- 7,10°
B- 24,78°
M- 6,12°
B- 21,69°
M- 5,38°
B- 19,29°
M- 4,81°
B- 17,37°
M- 13,95°
B- 33,53°
M- 11,17°
B- 28,02°
M- 9,35°
B- 24,06°
M- 8,06°
B- 21,08°
M- 7,10°
B- 18,75°
M- 6,34°
B- 16,88°
M- 17,07°
B- 32,19°
M- 13,71°
B- 26,95°
M- 11,50°
B- 23,16°
M- 9,93°
B- 20,29°
M- 8,74°
B- 18,06°
M- 19,96°
B- 30,60°
M- 16,10°
B- 25,66°
M- 13,54°
B- 22,07°
M- 11,70°
B- 19,35°
M- 10,31°
B- 17,23°
M- 9,23°
B- 15,52°
M- 22,62°
B- 28,78°
M- 18,32°
B- 24,18°
M- 15,44°
B- 20,82°
M- 13,36°
B- 18,27°
M- 11,79°
B- 16,27°
M- 10,56°
B- 14,66°
M- 25,03°
B- 26,76°
M- 20,36°
B- 22,52°
M- 17,20°
B- 19,41°
M- 14,91°
B- 17,05°
M- 13,17°
B- 15,19°
M- 11,80°
B- 13,69°
M- 27,19°
B- 24,56°
M- 22,21°
B- 20,70°
M- 18,80°
B- 17,87°
M- 16,32°
B- 15,70°
M- 14,43°
B- 14,00°
M- 12,94°
B- 12,62°
INCLINACIÓN
DEL LADO
NÚMERO DE LADOS
26 − Español
FUNCIONAMIENTO
Al cortar molduras de corona con este método, el ángulo de
bisel debe fijarse a 33,85°.
El ángulo de inglete debe fijarse a
31,6°, a la derecha o izquierda, según el corte deseado para
cada aplicación en particular. En la tabla mostrada a continu-
ación encontrará los ajustes correctos de los ángulos y la colo-
cación correcta de la moldura de corona en la mesa de ingletes.
Los ajustes mostrados en la tabla siguiente pueden utilizarse para
cortar molduras de corona 100% estándar (“All Standard” en
EE.UU.) con ángulos de 52° y 38°
. La moldura de corona se coloca
horizontal sobre la mesa de ingletes usando las características de
corte compuesto de su sierra ingleteadora compuesta.
CÓMO CORTAR MOLDURAS DE CORONA
La sierra ingleteadora compuesta realiza una labor excelente para
cortes de molduras de corona. En general, las sierras para cortar
ingletes compuestos realizan una labor mejor en el corte de mol-
duras de corona que ninguna otra herramienta.
Con el fin de lograr un ajuste correcto, las molduras de corona
deben cortarse a inglete compuesto con una precisión extrema.
Las dos superficies de contacto de una moldura de corona que
queda horizontal contra el techo y la pared de un cuarto están en
ángulos que, añadidos, equivalen a 90°. La mayoría de molduras
de corona tienen un ángulo posterior superior (es la sección que
queda horizontal contra el techo) de 52° y un ángulo posterior
inferior (la sección que queda contra la pared) de 38°.
MOLDURA DE CORONA EN POSICIÓN
HORIZONTAL EN LA MESA DE INGLETES
Vea la figura 34.
Para usar este método a fin de cortar con precisión molduras
de corona para una esquina interior o exterior de 90°, coloque la
moldura con su superficie posterior ancha horizontalmente sobre
la mesa de ingletes y contra la guía.
Al ajustar los ángulos de bisel e inglete de sierras para cortar ingletes
compuestos, recuerde que los ajustes son interdependientes; el
cambio de un ángulo afecta al otro.
Tenga presente que los ángulos de las molduras de corona son
muy precisos y difíciles de ajustar. Puesto que es muy fácil que
estos ángulos cambien, todos los ajustes deben probarse primero
en molduras de desecho. Asimismo, la mayoría de las paredes no
tienen ángulos exactos de 90°, por lo tanto usted debe efectuar
ajustes finos a los ángulos.
Fig. 34
TECHO
P
A
R
E
D
ESQUINA
INTERIOR
MOLDURA DE CORONA EN POSICIÓN HORIZONTAL EN LA MESA DE INGLETES
38°
52°
GUÍA
MESA DE INGLETES
GUÍA
MESA DE INGLETES
CANTO INFERIOR CONTRA LA GUÍA =
ESQUINA INTERIOR DEL LADO DERECHO
ESQUINA EXTERIOR DEL LADO IZQUIERDO
ESQUINA EXTERIOR
CANTO SUPERIOR CONTRA LA GUÍA =
ESQUINA INTERIOR DEL LADO IZQUIERDO
ESQUINA EXTERIOR DEL LADO DERECHO
Bisel
Ángulo Tipo de corte
Ajuste
Lado izquierdo, esquina interior
1. Canto superior de la moldura contra la guía
2. Mesa de ingletes a 31,62° a la derecha.
3. Guarde extremo izquierdo del corte
Lado derecho, esquina interior
1. Canto inferior de la moldura contra la guía
2. Mesa de ingletes a 31,62° a la izquierda.
3. Guarde extremo izquierdo del corte
Lado izquierdo, esquina exterior
1. Canto inferior de la moldura contra la guía
2. Mesa de ingletes a 31,62° a la izquierda.
3. Guarde extremo derecho del corte
Lado derecho, esquina exterior
1. Canto superior de la moldura contra la guía
2. Mesa de ingletes a 31,62° a la derecha.
3. Guarde extremo derecho del corte
33,85°
33,85°
33,85°
33,85°
27 − Español
FUNCIONAMIENTO
ENCAJE DE MOLDURA EN CORONA CONTRA
LA GUÍA DE INGLETE
Vea las figuras 35 y 37.
NOTA: Este método de corte es para moldura de corona de
hasta 85,73 mm de alto (3-3/8 mm) al usar una guía auxiliar
(según se describe en la página 24). No intente cortar moldura
con una longitud mayor de 85,73 mm (3-3/8 mm).
Ensamble y coloque la guía auxiliar como se describe en
la figura 33.
Alinee la flecha del indicador de corona con la flecha del
ensamblaje pivote y, luego, ajuste la perilla de fijación
deslizante con firmeza.
Configure el ángulo del bisel en 0° y el ángulo del inglete
en 45° hacia la izquierda o hacia la derecha. (Para realizar
esquinas de 90°).
Encaje y asegure moldura de la corona contra la guía de
ingletes use la prensa de resorte y asegure la moldura
corona.
Antes de encender la sierra, efectúe una simulación de
la operación de corte, sólo para asegurarse de que no
suceda ningún problema durante la operación de corte
real.
Sujete firmemente el mango de la sierra. Presione el gatillo
del interruptor. Permita transcurrir varios segundos para
que la hoja alcance su velocidad máxima.
Baje lentamente la hoja de a través de la moldura de la
corona.
PRENSA DE
RESORTE
CANTO INFERIOR
CONTRA LA GUÍA
PRENSA DE
RESORTE
MOLDURA
EN CORONA
Fig. 37
Fig. 36
GUÍA
AUXILIAR
Fig. 35
45
30
15
0
INDICADOR DE
CORONA
INDICADOR
DE ENSAMBLAJE
PIVOTE
28 − Español
FUNCIONAMIENTO
FORMA CORRECTA
Fig. 39
Fig. 38
CORTAR MOLDURA DE BASE DE MANERA
VERTICAL CONTRA LA GUÍA DE INGLETES
Vea la Figura 38.
Establezca el ángulo del bisel en 0º y el ángulo del inglete
en 45º ya sea a la izquierda o a la derecha. (Para realizar
esquinas de 90º).
Coloque y asegure la moldura de base de modo vertical
contra la guía utilizando una abrazadera con resorte y
sostenga la moldura de base con firmeza.
NOTA: Para evitar interferencia entre la moldura de base y
el motor, la moldura debe colocarse no más de 12,70 mm
(0,50 pulg.) sobre la placa de la garganta al cortar moldura
de base en ángulos de 45º a la derecha del inglete.
Antes de encender la sierra, realice un simulacro de la
operación de corte para asegurarse de que no haya
problemas al realizar el corte.
Agarre el mango de la sierra con firmeza. Apriete el gatillo
del interruptor. Deje pasar varios segundos para que la
hoja llegue a su velocidad máxima.
Baje lentamente la hoja para cortar la moldura de base.
29 − Español
CÓMO CORTAR MATERIAL DISTORSIONADO
Vea las figuras 39 y 40.
Al cortar material distorsionado, siempre asegúrese de que
esté colocado en la mesa de ingletes con el lado convexo
contra la guía, como se muestra en la figura 39.
Si se coloca de una forma equivocada el material
distorsionado, como se muestra en la figura 40, pellizcará
la hoja al llegar al final del corte.
ADVERTENCIA:
Para evitar un contragolpe y posibles lesiones graves,
nunca coloque el canto cóncavo de un material arqueado
o distorsionado contra la guía.
SUJECIÓN DE PIEZAS ANCHAS
Vea la figura 41.
Al cortar piezas anchas, como las de 51 x 152 mm (2 x 6
pulg.), deben sujetarse con prensas de trabajo, como se
muestra en la figura 41.
TABLA
ANCHA
Fig. 40
Fig. 41
FORMA INCORRECTA
FUNCIONAMIENTO
30 − Español
AJUSTES
ADVERTENCIA:
Antes de efectuar cualquier ajuste, asegúrese de que
la herramienta esté desconectada del suministro de
corriente. La inobservancia de esta advertencia podría
causar lesiones corporales serias.
La sierra ingleteadora combinada ha sido ajustada en la fábrica
para producir cortes muy exactos. No obstante, algunos de
los componentes podrían haberse desalineado durante el
transporte. También, al paso del tiempo, probablemente
será necesario un reajuste debido al desgaste. Después
de desempaquetar la sierra, revise los siguientes ajustes
antes de comenzar a utilizar la sierra. Realice todo reajuste
necesario, y periódicamente revise la alineación de las piezas
para asegurarse de que la sierra corte con precisión.
AJUSTES DE LOS PIVOTES
NOTA: Estos ajustes se realizaron en la fábrica y normalmente
no requieren reajustarse.
AJUSTE DEL PIVOTE DE RECORRIDO
El brazo de la sierra debe subir completamente por sí
mismo hasta la posición superior.
Si el brazo de la sierra no se levanta por sí mismo, o
si hay juego en las articulaciones de pivote, lleve la
sierra al CENTRO DE SERVICIO AUTORIZADO de su
preferencia para su reparación.
AJUSTE DEL PIVOTE DE BISEL
La sierra de ingletes combinada debe biselar fácilmente
ajustando la perilla de seguridad del bisel e inclinando
la sierra.
Si el pivote se siente apretado o tiene juego, lleve la
sierra al CENTRO DE SERVICIO AUTORIZADO de su
preferencia para su reparación.
AJUSTE DE LOS TOPES
Vea la figura 42.
NOTA: Estos ajustes se realizaron en la fábrica y normalmente
no requieren reajustarse.
Para ajustar:
Desconecte la sierra.
Afloje la perilla de fijación de bisel; para ello, gírela a la
izquierda.
Escuadre la hoja con respecto a la mesa de ingletes como
se describe en la sección Armado de este manual.
Si la hoja no está centrada, asegure la tuerca de sujeción
en su lugar y afloje o apriete el tornillo de ajuste del tope
positivo usando la llave de hoja suministrada.
Vuelva a apretar la perilla de fijación de bisel. Vuelva a
revisar la alineación de la hoja con la mesa.
NOTA: El procedimiento descrito arriba puede aplicarse
para revisar el escuadrado de la hoja con la mesa de
ingletes a 0° y a 45°.
La sierra ofrece varios indicadores de escala. Después de
efectuar los ajustes de escuadrado, puede ser necesario
aflojar los tornillos de los indicadores y reajustarlos a cero.
Vea las figuras 19 y 20.
TORNILLO DE AJUSTE DEL
TOPE PARA ÁNGULOS DE 45°
TUERCA DE
SEGURIDAD
TORNILLO DE
AJUSTE DEL TOPE
PARA ÁNGULOS
DE 0°
TUERCA DE
SEGURIDAD
Fig. 42
45
30
15
0
45
30
15
0
31 − Español
MANTENIMIENTO
ADVERTENCIA:
Al dar servicio a la unidad, utilice sólo piezas de repuesto
idénticas. El empleo de piezas diferentes puede presentar
un peligro o causar daños al producto.
ADVERTENCIA:
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1. Si la operación
genera mucho polvo, también póngase una mascarilla
contra el polvo.
ADVERTENCIA:
Antes de efectuar cualquier ajuste, asegúrese de que
la herramienta esté desconectada del suministro de
corriente. La inobservancia de esta advertencia podría
causar lesiones corporales serias.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar o destruir
el plástico, lo cual a su vez puede producir lesiones
corporales serias.
Las herramientas eléctricas que se utilizan en materiales de
fibra de vidrio, paneles de yeso para paredes, compuestos de
resanar o yeso, están sujetas a desgaste acelerado y posible
fallo prematuro porque las partículas y limaduras de fibra de
vidrio son altamente abrasivas para los cojinetes, escobillas,
conmutadores, etc. Por consiguiente, no recomendamos el
uso de esta herramienta durante períodos prolongados de
trabajo en estos tipos de materiales. Sin embargo, si usted
trabaja con cualquiera de estos materiales, es sumamente
importante limpiar la herramienta con aire comprimido.
LUBRICACIÓN
Todos los cojinetes de esta herramienta están lubricados con
suficiente cantidad de aceite de alta calidad para toda la vida
útil de la unidad en condiciones normales de funcionamiento.
Por lo tanto, no se necesita lubricación adicional.
REEMPLAZO DE LAS ESCOBILLAS
Vea la figura 43.
La sierra dispone de conjuntos de escobillas accesibles
externamente, cuyo desgaste debe revisarse periódicamente.
Proceda como sigue cuando se requiera un reemplazo:
Desconecte la sierra.
Retire la tapa de la escobilla con un destornillador. El
conjunto de cada escobilla tiene un resorte y salta al
retirarse la tapa de la escobilla.
Retire el conjunto de la escobilla.
Efectúe una inspección para ver si hay desgaste.
Reemplace ambas escobillas cuando una u otra tenga
menos de 6 mm (1/4 pulg.) de carbón restante. No
reemplace un solo lado sin reemplazar el otro.
Vuelva a armar la unidad empleando conjuntos de
escobillas nuevos. Asegúrese de que la curvatura de
la escobillas corresponda a la del motor y de que las
escobillas se muevan libremente en los tubos de las
mismas.
Asegúrese de que la tapa de la escobilla esté orientada
correctamente (en línea recta) y colóquela.
Apriete firmemente la tapa de la escobilla. No efectúe un
apriete excesivo.
TAPA
DE LA
ESCOBILLA
TAPA
DE LA
ESCOBILLA
CONJUNTO DE
LA ESCOBILLA
45
30
15
0
Fig. 43
995000276
7-10-17 (REV:01)
OPERATOR’S MANUAL/SLIDING COMPOUND MITER SAW WITH LED
MANUEL D’UTILISATION/SCIE À ONGLETS COMBINÉS COULISSANTE AVEC DEL
MANUAL DEL OPERADOR/SIERRA INGLETEADORA COMPUESTA DESLIZANTE DIODO
TSS701
ONE WORLD TECHNOLOGIES, INC.
1428 Pearman Dairy Road, Anderson, SC 29625 • Phone 1-800-525-2579
États-Unis, Téléphone 1-800-525-2579 • USA, Teléfono 1-800-525-2579
www.ryobitools.com
RYOBI is a registered trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.
RYOBI est une marque déposée de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
RYOBI es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
To request service, purchase replacement parts,
locate an Authorized Service Center and obtain Customer or Technical Support:
Visit www.ryobitools.com or call 1-800-525-2579
If any parts or accessories are damaged or missing,
do not return this product to the store. Call 1-800-525-2579 for immediate service.
Please obtain your model and serial number from the product data plate.
This product is covered under a 3-year limited Warranty. Proof of purchase is required.
MODEL NUMBER _______________ SERIAL NUMBER ____________________________
Pour faire une demande de réparations ou obtenir des pièces de rechange, trouver un
Centre de réparations agréé pour obtenir un soutien technique ou le Service à la clientèle :
Visiter www.ryobitools.com ou en téléphonant au 1-800-525-2579
Si des pièces ou accessoires sont manquantes ou endommagées, ne pas retourner
ce produit au magasin. Appeler immédiatement au 1-800-525-2579 pour obtenir de l’aide.
Inscrire les numéros de modèle et de série inscrits sur la plaque d’identification du produit.
Ce produit est couvert par une garantie limitée de trois (3) ans. Une preuve d’achat est exigée.
NUMÉRO DE MODÈLE _______________ NUMÉRO DE SÉRIE ____________________________
Para obtener servicio, comprar piezas de repuesto, localizar un centro de servicio autorizado
y obtener Servicio o Asistencia Técnica al Consumidor:
Visite www.ryobitools.com o llame al 1-800-525-2579
Si hay alguna pieza ou accesorios dañada o faltante, no devuelva este producto a la tienda.
Llame al 1-800-525-2579 para servicio técnico inmediato.
Obtenga su modelo y número de serie de la placa de datos del producto.
Este producto está cubierto con una garantía limitada de 3 años. Se solicita prueba de la compra.
NÚMERO DE MODELO _______________ NÚMERO DE SERIE ____________________________
