GE-CM 18/30 Li
GE-CM 18/30 Li - Solo
Art.-Nr.: 34.131.55 (3 Ah) I.-Nr.: 11017
Art.-Nr.: 34.131.57 (Solo) I.-Nr.: 11017
9
D Originalbetriebsanleitung
Akku-Rasenmäher
GB Original operating instructions
Cordless lawn mower
F Instructions d’origine
Tondeuse a gazon a accumulateur
I Istruzioni per l’uso originali
Tosaerba a batteria
DK/ Original betjeningsvejledning
N Akku-græsslåmaskine
S Original-bruksanvisning
Batteridriven gräsklippare
CZ Originální návod k obsluze
Akumulátorová sekačka
SK Originálny návod na obsluhu
Akumulátorová kosačka
NL Originele handleiding
Accugazonmaaier
E Manual de instrucciones original
Cortacésped a batería
FIN Alkuperäiskäyttöohje
Akkukäyttöinen ruohonleikkuri
RUS Оригинальное руководство по
эксплуатации
Аккумуляторная газонокосилка
SLO Originalna navodila za uporabo
Akumulatorska kosilnica za travo
H Eredeti használati utasítás
Akku-fűnyírógép
RO Instrucţiuni de utilizare originale
Maşină de tuns gazonul
cu acumulator
GR Πρωτότυπες Οδηγίες χρήσης
Xλοοκοπτικο με μπαταρια
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 1Anl_GE_CM_18_30_Li_Solo_SPK9.indb 1 08.11.2017 08:43:1908.11.2017 08:43:19
- 2 -
1
2
1
7
3
8
4
2 17 10 3 11 1513
2
5
16 9 14 12
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 2Anl_GE_CM_18_30_Li_Solo_SPK9.indb 2 08.11.2017 08:43:2308.11.2017 08:43:23
- 3 -
3a 3b
3c 4a
4 4c
9
14
13
13
12
3
10
11
7
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 3Anl_GE_CM_18_30_Li_Solo_SPK9.indb 3 08.11.2017 08:43:2908.11.2017 08:43:29
- 4 -
5 6
7 8
9 10
17 16
3
1
2
15
B
8
A
1
16
C
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 4Anl_GE_CM_18_30_Li_Solo_SPK9.indb 4 08.11.2017 08:43:4608.11.2017 08:43:46
- 5 -
11 12
50mm
94mm
1000mm
100mm
13
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 5Anl_GE_CM_18_30_Li_Solo_SPK9.indb 5 08.11.2017 08:43:5808.11.2017 08:43:58
- 6 -
92
14
1234 5 6
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 6Anl_GE_CM_18_30_Li_Solo_SPK9.indb 6 08.11.2017 08:44:0108.11.2017 08:44:01
D
- 7 -
Inhaltsverzeichnis
Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten
beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Reini-
gung und Wartung darf nicht von Kindern durchgeführt werden. Das
Gerät darf nicht von Personen mit verminderten physischen, senso-
rischen oder geistigen Fähigkeiten oder Personen mit unzureichen-
dem Wissen oder Erfahrung benutzt werden, außer sie werden von
einer für sie verantwortlichen Person beaufsichtigt oder angeleitet.
Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Lagerung und Transport
9. Entsorgung und Wiederverwertung
10. Anzeige Ladegerät
11. Fehlersuchplan
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 7Anl_GE_CM_18_30_Li_Solo_SPK9.indb 7 08.11.2017 08:44:0108.11.2017 08:44:01
D
- 8 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
Erklärung des Hinweisschildes auf dem Ge-
rät (siehe Bild 14)
1 „Warnung - Zur Verringerung des Verlet-
zungsrisikos Bedienungsanleitung lesen“
2 Abstand halten!
3 Vorsicht! - Scharfe Schneidmesser - Sicher-
heitsstecker ziehen vor Instandhaltungsarbei-
ten.
Schneidmesser drehen sich nach dem Aus-
schalten des Motors weiter!
4 Gerät vor Regen und Feuchtigkeit schützen
5 Garantierter Schallleistungspegel
6 Akku fachgerecht entsorgen
2. Gerätebeschreibung und
Lieferumfang

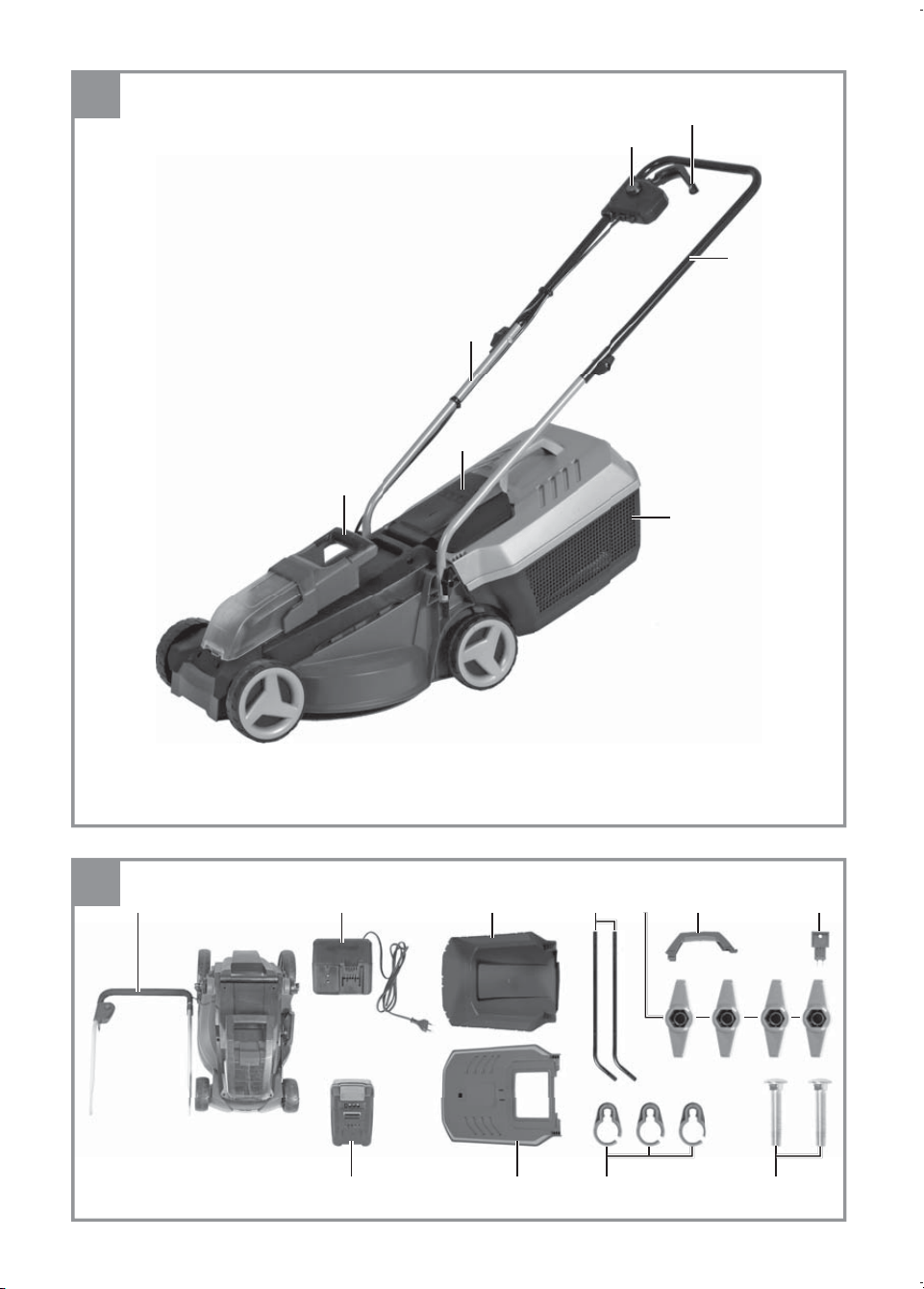

2.1 Gerätebeschreibung (Bild 1/2)
1. Schaltbügel
2. Oberer Schubbügel
3. Unterer Schubbügel
4. Tragegriff
5. Grasfangkorb
7. Auswurfklappe
8. Einschaltsperre
9. Grasfangkorb, oberes Gehäuseteil
10. Grasfangkorb, unteres Gehäuseteil
11. Fangkorbgriff
12. Befestigungsschrauben
für oberen Schubbügel
13. Mutter für oberen und unteren Schubbügel
mit Schnellspannfunktion
14. Kabelbefestigungsklammer
15. Sicherheitsstecker
16. Akku
17. Ladegerät
2.2 Lieferumfang und Auspacken (Bild 2)
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
•
Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
•
Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
•
Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
•
Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
•
Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 8Anl_GE_CM_18_30_Li_Solo_SPK9.indb 8 08.11.2017 08:44:0208.11.2017 08:44:02
D
- 9 -
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und
Erstickungsgefahr!
Lieferumfang
•
Akku-Rasenmäher
•
Grasfangkorb
•
Sicherheitsstecker
•
Akku (bei Art.-Nr. 34.131.57
nicht im Lieferumfang)
•
Ladegerät (bei Art.-Nr. 34.131.57
nicht im Lieferumfang)
•
Montagematerial
•
Originalbetriebsanleitung
•
Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Der Rasenmäher ist für die private Benutzung im
Haus- und Hobbygarten geeignet.
Als Rasenmäher für den privaten Haus- und
Hobbygarten werden solche angesehen, deren
jährliche Benutzung in der Regel 50 Stunden
nicht übersteigen und die vorwiegend für die
Pfl ege von Gras oder Rasenfl ächen verwendet
werden, nicht jedoch in öff entlichen Anlagen,
Parks, Sportstätten sowie nicht in der Land- und
Forstwirtschaft.
Achtung! Wegen körperlicher Gefährdung des
Benutzers darf der Rasenmäher nicht eingesetzt
werden zum Trimmen von Büschen, Hecken und
Sträuchern, zum Schneiden und Zerkleinern von
Rankgewächsen oder Rasen auf Dachbepfl anz-
ungen oder in Balkonkästen und zum Reinigen
(Absaugen) von Gehwegen und als Häcksler zum
Zerkleinern von Baum- und Heckenabschnitten.
Ferner darf der Rasenmäher nicht verwendet
werden als Motorhacke und zum Einebnen von
Bodenerhebungen, wie z.B. Maulwurfshügel.
Aus Sicherheitsgründen darf der Rasenmäher
nicht verwendet werden als Antriebsaggregat für
andere Arbeitswerkzeuge und Werkzeugsätze
jeglicher Art, es sei denn, diese sind vom Herstel-
ler ausdrücklich zugelassen.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Betriebsspannung ..........................................18V
Motordrehzahl: ....................................3300 min
-1
Schutzklasse: ....................................................III
Gewicht: ........................................................8 kg
Schnittbreite: ..............................................30 cm
Grasfangkorbvolumen: .............................25 Liter
Schalldruckpegel L
pA
: ......................... 77,3 dB(A)
Unsicherheit K
pA
: ..................................... 3 dB(A)
Gemessener
Schallleistungspegel L
WA
: ................... 89,3 dB(A)
Unsicherheit K
WA
: ............................... 2,35 dB(A)
Garantierter Schallleistungspegel L
WA
: .. 92 dB(A)
Vibration am Holm a
h
: ...........................≤ 2,5 m/s
2
Unsicherheit K:.........................................1,5 m/s
2
Schnitthöhenverstellung: ..........30-70mm; 3-stufi g
Schutzart: ......................................................IPX1
Li-Ion-Akku
Spannung: ..............................................18 V d.c.
Kapazität: ...................................................3,0 Ah
Zellenanzahl: .................................................... 10
Ladegerät
Eingangsspannung: ...........200-240 V ~ 50-60 Hz
Ausgangsspannung: ..............................18 V d. c.
Ausgangsstrom: ........................................... 1,5 A
Schutzklasse: ................................................II /
쓑
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 9Anl_GE_CM_18_30_Li_Solo_SPK9.indb 9 08.11.2017 08:44:0208.11.2017 08:44:02
D
- 10 -
Achtung!
Das Gerät und das Ladegerät dürfen nur für die
Li-Ion Batterien der Power-X-Change Serie ver-
wendet werden!
Power-X-Change
•
18 V, 1,5 Ah, 5 Li-Ion Zellen
•
18 V, 2,0 Ah, 5 Li-Ion Zellen
•
18 V, 3,0 Ah, 10 Li-Ion Zellen
•
18 V, 4,0 Ah, 10 Li-Ion Zellen
•
18 V, 5,2 Ah, 10 Li-Ion Zellen
Power-X-Change Plus
•
18 V, 2,6 Ah, 5 Li-Ion Zellen
•
18 V, 5,2 Ah, 10 Li-Ion Zellen
Die Geräusch- und Vibrationswerte wurden ent-
sprechend den Normen EN ISO 3744:1995,
ISO 11094: 1991 und EN ISO 20643:2008 ermit-
telt.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
•
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
ßig.
•
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
prüfen.
•
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
•
Tragen Sie Handschuhe.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
Warnung!
Dieses Gerät erzeugt während des Betriebs
ein elektromagnetisches Feld. Dieses Feld
kann unter bestimmten Umständen aktive
oder passive medizinische Implantate beein-
trächtigen. Um die Gefahr von ernsthaften
oder tödlichen Verletzungen zu verringern,
empfehlen wir Personen mit medizinischen
Implantaten ihren Arzt und den Hersteller
vom medizinischen Implantat zu konsultie-
ren, bevor das Gerät bedient wird.
5. Vor Inbetriebnahme
Art.-Nr. 34.131.57 wird ohne Akku und ohne
Ladegerät geliefert.
Der Rasenmäher ist bei Auslieferung teilmontiert.
Der Schubbügel und der Fangkorb müssen vor
dem Gebrauch des Rasenmähers montiert wer-
den. Folgen Sie der Gebrauchsanweisung Schritt
für Schritt und orientieren Sie sich beim Zusam-
menbau an den Bildern.
Warnung! Ziehen Sie immer den Sicherheits-
stecker, bevor Sie Einstellungen am Gerät
vornehmen.

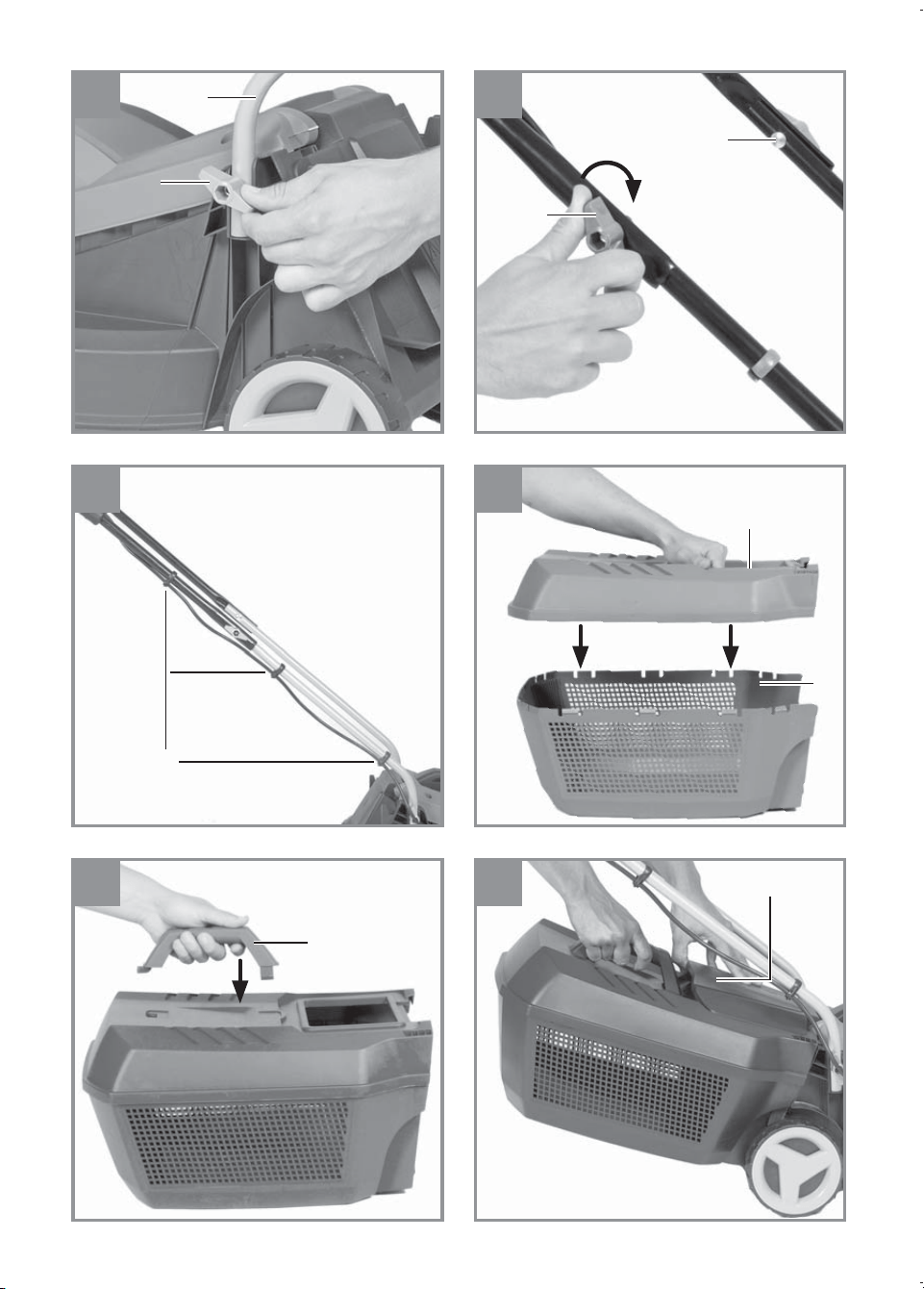

Montage des Schubbügels (Bild 3a bis 3c)
Nehmen Sie einen unteren Schubbügel (Bild 2/
Pos. 3) und befestigen diesen mit der Mutter (Bild
2/Pos. 13) wie in Bild 3a gezeigt. Auf der ande-
ren Seite gehen Sie analog vor. Befestigen Sie
den oberen Schubbügel (Bild 2/Pos.2) mit dem
unteren Schubbügel (Bild 2/Pos.3) wie in Bild 3b
gezeigt.
Anschließend mit den Kabelhaltern (Bild 2/ Pos.
14) die Motorleitung am Schubbügel befestigen
(Bild 3c).
Montage des Fangkorbes (Bild 4a bis 4c)
Stecken Sie das untere und das obere Fangkorb-
gehäuseteil (Bild 4a /Pos. 9,10) zusammen. Ach-
ten Sie darauf, dass rundherum alle Plastiknasen
korrekt einrasten. Als nächstes drücken Sie den
Fangkorbgriff (Bild 4b/Pos. 11) in die Öffnungen
am Fangkorb. Kontrollieren Sie den festen und
korrekten Sitz des Griffes. Zum Einhängen des
Fangkorbes muss der Motor abgeschaltet werden
und das Schneidemesser darf sich nicht drehen.
Der Fangkorb wird am Rasenmäher an zwei Ha-
ken eingehängt. Öffnen Sie dazu mit einer Hand
die Auswurfklappe (Bild 4c/Pos. 7) und hängen
Sie mit der anderen Hand den Fangkorb ein. Die
Auswurfklappe wird von einer Feder gegen den
Fangkorb gezogen.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 10Anl_GE_CM_18_30_Li_Solo_SPK9.indb 10 08.11.2017 08:44:0208.11.2017 08:44:02
D
- 11 -
Verstellung der Schnitthöhe
Warnung!
Das Verstellen der Schnitthöhe darf nur bei abge-
schaltetem Motor und abgezogenem Sicherheits-
stecker vorgenommen werden.
Bevor Sie zu Mähen beginnen, prüfen Sie, ob das
Schneidwerkzeug nicht stumpf und Ihre Befesti-
gungmittel nicht beschädigt sind. Ersetzen Sie
stumpfe und /oder beschädigte Schneidwerkzeu-
ge, um keine Unwucht zu erzeugen. Bei dieser
Prüfung den Motor abstellen und den Sicherheits-
stecker ziehen.
Die Verstellung der Schnitthöhe muss wie in Bild
5 dargestellt durchgeführt werden. Hierzu das
Gerät umdrehen oder zur Seite kippen. Jeweils
die vordere und hintere Achse in die selbe Ker-
bung bringen, damit das Schneidmesser parallel
zum Rasen verläuft.
Position Schnitthöhe
1 70mm
2 50mm
3 30mm
Laden des Akkus (Bild 6)
1. Akku-Pack aus dem Gerät nehmen. Dazu die
Rasttaste (Bild 9/Pos. C) drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan-
denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (17)
in die Steckdose. Die grüne LED beginnt zu
blinken.
3. Stecken Sie den Akku (16) auf das Ladegerät
(17).
4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie
eine Tabelle mit den Bedeutungen der LED
Anzeige am Ladegerät.
Während des Ladens kann sich der Akku etwas
erwärmen. Dies ist jedoch normal.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte,
•
ob an der Steckdose die Netzspannung vor-
handen ist
•
ob ein einwandfreier Kontakt an den Lade-
kontakten vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
•
das Ladegerät
•
und den Akku-Pack
an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des Akku-
Packs sollten Sie für eine rechtzeitige Wiederauf-
ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!
Akku-Kapazitätsanzeige (Bild 7)
Drücken Sie auf den Schalter für Akku-Kapazi-
tätsanzeige (Pos. A). Die Akku-Kapazitätsanzeige
(Pos. B) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LEDs.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(‘s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LEDs blinken:
Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und ge-
laden werden!

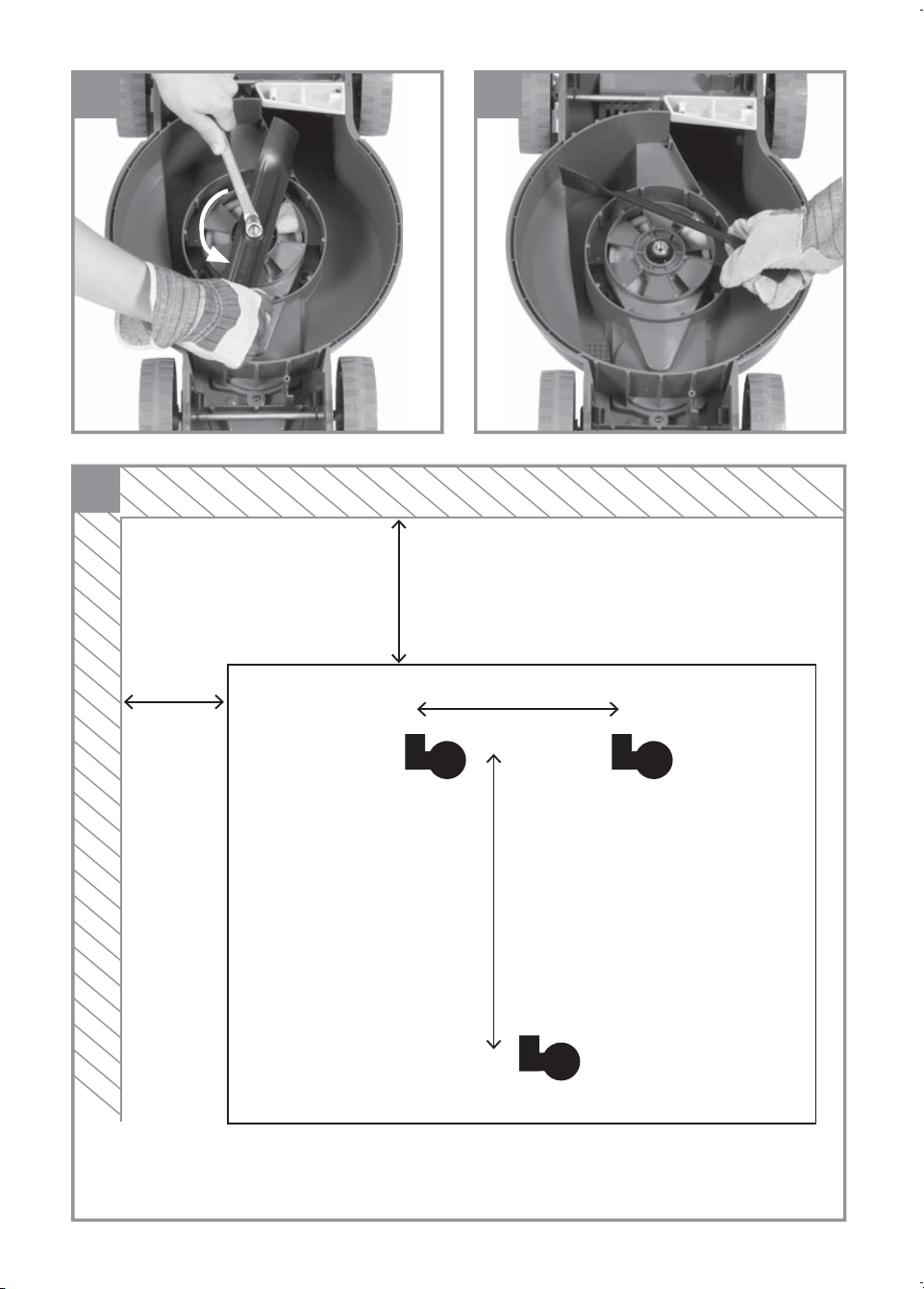

Aufhängen des Ladegerätes an der Wand
(Bild 13)
Das Ladegerät kann auch an der Wand befestigt
werden. Entnehmen Sie die korrekten Maße für
die Bohrlöcher in die Wand von der Rückseite
des Ladegerätes.
Abstände
≥ 10 cm von der Wand (rechts + links)
≥ 100 cm von der Decke
Achtung!
Beim Aufhängen müssen passende Schrauben,
wie 3,5 mm Linsen-Kopfschrauben verwendet
werden, um Beschädigungen am Gehäuse und
ein Herunterfallen des Gerätes zu vermeiden.
Montage des Akkus (Bild 8)
•
Öffnen Sie den Akkudeckel.
•
Stecken Sie den Akku in die Aufnahme.
•
Schließen Sie den Akkudeckel durch Zuklap-
pen des Deckels
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 11Anl_GE_CM_18_30_Li_Solo_SPK9.indb 11 08.11.2017 08:44:0208.11.2017 08:44:02
D
- 12 -
6. Bedienung
Vorsicht!
Der Rasenmäher ist mit einer Sicherheitsschal-
tung ausgerüstet um unbefugten Gebrauch zu
verhindern. Unmittelbar vor Inbetriebnahme des
Rasenmähers den Sicherheitsstecker (Abb. 9)
einsetzen und bei jeder Unterbrechung oder
Beendigung der Arbeit den Sicherheitsstecker
wieder entfernen.
Vorsicht!
Um ein ungewolltes Einschalten zu verhindern, ist
der Rasenmäher mit einer Einschaltsperre (Bild
10/ Pos. 8) ausgestattet, die gedrückt werden
muss, bevor der Schaltbügel (Bild 10/Pos. 1) ak-
tiviert werden kann. Wird der Schaltbügel losge-
lassen wird der Rasenmäher ausgeschaltet. Die
Startzeit kann einige Sekunden betragen. Führen
Sie diesen Vorgang einige Male durch, damit Sie
sicher sind, dass ihr Gerät korrekt funktioniert.
Bevor Sie Reparatur oder Wartungsarbeiten am
Gerät vornehmen, müssen Sie sich vergewissern,
dass sich das Messer nicht dreht und der Sicher-
heitsstecker (Abb. 9) gezogen ist.
Warnung! Öff nen Sie die Auswurfklappe nie,
wenn die Fangeinrichtung entleert wird und
der Motor noch läuft. Umlaufendes Messer
kann zu Verletzungen führen.
Befestigen Sie die Auswurfklappe bzw. den Gras-
fangkorb immer sorgfältig. Beim Entfernen vorher
den Motor ausschalten.
Der durch die Führungsholme gegebene Sicher-
heitsabstand zwischen Messergehäuse und
Benutzer ist stets einzuhalten. Beim Mähen und
Fahrtrichtungsänderungen an Böschungen und
Hängen ist besondere Vorsicht geboten. Achten
Sie auf einen sicheren Stand, tragen Sie Schuhe
mit rutschfesten, griffi gen Sohlen und lange Ho-
sen.
Mähen Sie immer quer zum Hang. Hänge über 15
Grad Schräge dürfen mit dem Rasenmäher aus
Sicherheitsgründen nicht gemäht werden.
Üben Sie besondere Vorsicht beim Rückwärts-
bewegen und beim Ziehen des Rasenmähers.
Stolpergefahr!
Hinweise zum richtigen Mähen
Beim Mähen wird eine überlappende Arbeitswei-
se empfohlen.
Nur mit scharfen, einwandfreien Messern schnei-
den, damit die Grashalme nicht ausfransen und
der Rasen nicht gelb wird.
Zur Erzielung eines sauberen Schnittbildes den
Rasenmäher in möglichst geraden Bahnen füh-
ren. Dabei sollten sich diese Bahnen immer um
einige Zentimeter überlappen, damit keine Strei-
fen stehen bleiben.
Wie oft gemäht werden soll, hängt grundsätzlich
von der Wachstumsgeschwindigkeit des Rasens
ab. In der Hauptwachstumszeit (Mai - Juni) zwei-
mal in der Woche, sonst einmal in der Woche.
Schnitthöhe soll zwischen 4 - 6cm liegen und
4 - 5cm sollte das Wachstum bis zum nächsten
Schnitt betragen. Ist der Rasen einmal etwas län-
ger geworden, so sollten Sie hinterher nicht den
Fehler machen, ihn sofort auf die normale Höhe
zurückzuschneiden. Dies schadet dem Rasen.
Schneiden Sie dann nie mehr als die Hälfte der
Grashöhe zurück.
Die Unterseite des Mähergehäuses sauber hal-
ten und Grasablagerungen unbedingt entfernen.
Ablagerungen erschweren den Startvorgang,
beeinträchtigen die Schnittqualität und den Gra-
sauswurf.
An Hängen ist die Schneidbahn quer zum Hang
zu legen. Ein Abgleiten des Rasenmähers lässt
sich durch Schrägstellung nach oben verhindern.
Wählen Sie die Schnitthöhe, je nach der tatsäch-
lichen Rasenlänge. Führen Sie mehrere Durch-
gänge aus, so dass maximal 4cm Rasen auf
einmal abgetragen werden.
Bevor irgendwelche Kontrollen des Messers
durchgeführt werden, Motor abstellen. Denken
Sie daran, dass sich das Messer nach dem
Ausschalten des Motors noch einige Sekunden
weiterdreht. Versuchen Sie nie, das Messer zu
stoppen. Prüfen Sie regelmäßig, ob das Messer
richtig befestigt, in gutem Zustand und gut ge-
schliff en ist. Im entgegengesetzten Fall, schleifen,
oder ersetzen. Falls das in Bewegung befi ndliche
Messer auf einen Gegenstand schlägt, den Ra-
senmäher anhalten und warten bis das Messer
vollkommen still steht. Kontrollieren Sie anschlie-
ßend den Zustand des Messers und des Messer-
halters. Falls diese beschädigt sind müssen sie
ausgewechselt werden.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 12Anl_GE_CM_18_30_Li_Solo_SPK9.indb 12 08.11.2017 08:44:0208.11.2017 08:44:02
D
- 13 -
Sobald während des Mähens Grasreste liegen
bleiben, muss der Fangkorb entleert werden.
Achtung! Vor dem Abnehmen des Fangkorbes
den Motor abstellen und den Stillstand des
Schneidwerkzeugs abwarten. Sicherheitsstecker
ziehen.
Zum Abnehmen des Fangkorbes mit einer Hand
die Auswurfklappe anheben, mit der anderen
Hand den Fangkorb am Tragegriff herausnehmen.
Der Sicherheitsvorschrift entsprechend fällt die
Auswurfklappe beim Aushängen des Fangkorbs
zu und verschließt die hintere Auswurföff nung.
Bleiben dabei Grasreste in der Öff nung hängen,
so ist es für ein leichteres Starten des Motors
zweckmäßig, den Rasenmäher um etwa 1m zu-
rückzuziehen.
Schnittgutreste im Mähergehäuse und am
Arbeitswerkzeug nicht von Hand oder mit den
Füßen entfernen, sondern mit geeigneten Hilfs-
mitteln, z.B. Bürste oder Handbesen.
Zur Gewährleistung eines guten Aufsammelns
muss der Fangkorb von innen nach der Benut-
zung gereinigt werden.
Fangkorb nur bei abgeschaltetem Motor, gezo-
genen Sicherheitsstecker und stillstehendem
Schneidwerkzeug einhängen.
Auswurfklappe mit einer Hand anheben und mit
der anderen Hand den Fangkorb am Handgriff
halten und von oben einhängen.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den Si-
cherheitsstecker (Abb. 9).
7.1 Reinigung
•
Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
•
Der Rasenmäher darf nicht mit fließendem
Wasser, insbesondere unter Hochdruck, ge-
reinigt werden.
•
Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
•
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann.
•
Säubern Sie den Rasenmäher möglichst mit
Bürsten oder Lappen.
7.2 Wartung
•
Abgenutzte oder beschädigte Messer, Mes-
serträger und Bolzen sind satzweise vom
autorisierten Fachmann zu ersetzen, um die
Auswuchtung aufrecht zu erhalten.
•
Sorgen Sie dafür, dass alle Befestigungsele-
mente (Schrauben, Muttern usw.) stets fest
angezogen sind so dass Sie mit dem Mäher
sicher arbeiten können.
•
Überprüfen Sie die Grasfangeinrichtung häu-
fig auf Verschleißerscheinungen.
•
Ersetzen Sie verschlissene oder beschädigte
Teile.
•
Für eine lange Lebensdauer sollten alle
Schraubteile sowie die Räder und Achsen
gereinigt und anschließend geölt werden.
•
Die regelmäßige Pflege des Rasenmähers
sichert nicht nur lange Zeit seine Haltbarkeit
und Leistungsfähigkeit, sondern trägt auch
zu einem sorgfältigen und einfachen Mähen
Ihres Rasens bei.
•
Das am stärksten dem Verschleiß ausge-
setzte Bauteil ist das Messer. Prüfen Sie
regelmäßig den Zustand des Messers sowie
die Befestigung desselben. Ist das Messer
abgenutzt, muss es sofort ausgewechselt
oder geschliffen werden. Sollten übermäßige
Vibrationen des Rasenmähers auftreten,
bedeutet dies, dass das Messer nicht richtig
ausgewuchtet ist oder durch Stöße verformt
wurde. In diesem Fall muss es repariert oder
ausgewechselt werden.
•
Im Geräteinneren befinden sich keine weite-
ren zu wartenden Teile.
7.3 Auswechseln des Messers
Aus Sicherheitsgründen empfehlen wir, den
Austausch der Messer von einem autorisierten
Fachmann vornehmen zu lassen. Vorsicht! Si-
cherheitsstecker ziehen! Arbeits-Handschuhe
tragen! Verwenden Sie nur Original Messer, da
andernfalls Funktionen und Sicherheit unter Um-
ständen nicht gewährleistet sind.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 13Anl_GE_CM_18_30_Li_Solo_SPK9.indb 13 08.11.2017 08:44:0208.11.2017 08:44:02
D
- 14 -
Zum Wechseln des Messers gehen Sie wie folgt
vor:
1. Lösen Sie die Befestigungsschraube (siehe
Abb. 11).
2. Nehmen Sie das Messer ab und ersetzen es
gegen ein Neues.
3. Beim Einbau des neuen Messers achten Sie
bitte auf die Einbaurichtung des Messers. Die
Windfl ügel des Messers müssen in den Mo-
torraum ragen (siehe Abb. 11). Vorhandene
Aufnahmedome müssen mit vorhandenen
Stanzungen im Messer übereinstimmen
(siehe Abb. 12).
4. Anschließend ziehen Sie mit dem Universal-
schlüssel die Befestigungsschraube wieder
fest. Das Anzugsmoment sollte ca. 25 Nm
betragen.
Zum Saisonende führen Sie eine allgemeine
Kontrolle des Rasenmähers durch und entfernen
alle angesammelten Rückstände. Vor jedem
Saisonstart den Zustand des Messers unbedingt
überprüfen. Wenden Sie sich bei Reparaturen an
unsere Kundendienststelle. Verwenden Sie nur
Original Ersatzteile.
7.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
•
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Ersatzmesser Art.-Nr.: 34.045.53
8. Lagerung und Transport
Lagerung
Lagern Sie das Gerät und dessen Zubehör an ei-
nem dunklen, trockenen und frostfreien sowie für
Kinder unzugänglichen Ort. Die optimale Lager-
temperatur liegt zwischen 5 ˚C und 30 ˚C. Bewah-
ren Sie das Gerät in der Originalverpackung auf.
Transport
•
Schalten Sie das Gerät aus und ziehen Sie
den Sicherheitsstecker bevor Sie dieses
transportieren.
•
Bringen Sie, falls vorhanden, Transport-
schutzvorrichtungen an.
•
Schützen Sie das Gerät gegen Schäden und
starke Vibrationen, die insbesondere beim
Transport in Fahrzeugen auftreten.
•
Sichern Sie das Gerät gegen Verrutschen
und Kippen.
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 14Anl_GE_CM_18_30_Li_Solo_SPK9.indb 14 08.11.2017 08:44:0208.11.2017 08:44:02
D
- 15 -
10. Anzeige Ladegerät
Anzeigestatus
Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Aus An Der Akku ist zu 80% aufgeladen und einsatzbereit.
Die entsprechende Ladezeit fi nden Sie direkt am Ladegerät.
Danach wird auf eine Schonladung umgeschaltet bis zur
vollständigen Ladung.
Lassen Sie hierzu den Akku etwa 30 min. länger eingesteckt.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade-
gerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr als 1h. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen oder die Entladung
eines erschöpften Akkus wurde fortgesetzt (Tiefenentladung)
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 15Anl_GE_CM_18_30_Li_Solo_SPK9.indb 15 08.11.2017 08:44:0208.11.2017 08:44:02
D
- 16 -
11. Fehlersuchplan
Fehler Mögliche Ursache Beseitigung
Motor läuft nicht an a) Anschlüsse am Motor gelöst
b) Gerät steht im hohen Gras
c) Mähergehäuse verstopft
d) Sicherheitsstecker nicht einge-
steckt
e) Akku nicht korrekt eingesteckt
a) Durch Kundendienstwerkstatt über-
prüfen lassen
b) Auf niedrigem Gras oder bereits
gemähten Flächen starten;
Eventuell Schnitthöhe ändern
c) Gehäuse reinigen, damit das
Messer frei läuft
d) Sicherheitsstecker einstecken
(siehe 6.)
e) Akku entfernen und neu einstecken
(siehe 5.)
Motorleistung läßt
nach
a) Zu hohes oder zu feuchtes
Gras
b) Mähergehäuse verstopft
c) Messer stark abgenutzt
d) Akkukapazität lässt nach
a) Schnitthöhe korrigieren
b) Gehäuse reinigen
c) Messer auswechseln
d) Akkukapazität prüfen und
gegebenenfalls Akku laden
(siehe 5.)
Unsauberer Schnitt a) Messer abgenutzt
b) Falsche Schnitthöhe
a) Messer auswechseln
oder nachschleifen
b) Schnitthöhe korrigieren
Hinweis! Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei
Überlastung abschaltet und nach einer kurzen Abkühlphase wieder automatisch einschaltet!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 16Anl_GE_CM_18_30_Li_Solo_SPK9.indb 16 08.11.2017 08:44:0208.11.2017 08:44:02
D
- 17 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand-
stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobil-
funkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres
Gespräch ins dt. Festnetz an.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 17Anl_GE_CM_18_30_Li_Solo_SPK9.indb 17 08.11.2017 08:44:0208.11.2017 08:44:02
D
- 18 -
Ser vice-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Akku
Verbrauchsmaterial/ Verbrauchsteile* Messer
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
•
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 18Anl_GE_CM_18_30_Li_Solo_SPK9.indb 18 08.11.2017 08:44:0208.11.2017 08:44:02
D
- 19 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 19Anl_GE_CM_18_30_Li_Solo_SPK9.indb 19 08.11.2017 08:44:0308.11.2017 08:44:03
D
- 20 -
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
•
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 20Anl_GE_CM_18_30_Li_Solo_SPK9.indb 20 08.11.2017 08:44:0308.11.2017 08:44:03
GB
- 21 -
Table of contents
This equipment is not allowed to be used by children. Children should
be supervised so that they do not play with the equipment. Children
are not allowed to carry out the cleaning or maintenance. This equip-
ment is not allowed to be used by people with limited physical, sen-
sory or mental capacities or by those with insuffi cient knowledge or
experience unless they are supervised or instructed by a person who
is responsible for them.
Danger! - Read the operating instructions to reduce the risk of inquiry
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before starting the equipment
6. Operation
7. Cleaning, maintenance and ordering of spare parts
8. Storage and transport
9. Disposal and recycling
10. Charger indicator
11. Troubleshooting
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 21Anl_GE_CM_18_30_Li_Solo_SPK9.indb 21 08.11.2017 08:44:1008.11.2017 08:44:10
GB
- 22 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
Explanation of the warning signs on the
equipment (see Fig. 14)
1. Read the directions for use before operating
the equipment.
2. Keep your distance!
3. Caution: Sharp blades! Pull out the safety
plug before carrying out any repair work or if
the power cable is damaged. The blades will
continue to rotate after the motor is switched
off .
4. Protect the equipment from rain and damp
conditions
5. Guaranteed sound power level
6. Dispose of batteries correctly
2. Layout and items supplied
2.1 Layout (Fig. 1/2)
1. Switching bar
2. Top push bar
3. Bottom push bar
4. Carry-handle
5. Grass basket
7. Ejector fl ap
8. Safety lock-off
9. Grass basket, top part of the housing
10. Grass basket, bottom part of the housing
11. Grass box handle
12. Fastening screws for top push bar
13. Nuts for top and bottom push bar with quick
clamping function
14. Cable clips
15. Safety plug
16. Battery pack
17. Charger
2.2 Items supplied and unpacking (Fig. 2)
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
•
Open the packaging and take out the equip-
ment with care.
•
Remove the packaging material and any
packaging and/or transportation braces (if
available).
•
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
transport damage.
•
If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Items supplied
•
Cordless lawn mower
•
Grass basket
•
Safety plug
•
Battery pack (not included in delivery with
Art. No. 34.131.57)
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 22Anl_GE_CM_18_30_Li_Solo_SPK9.indb 22 08.11.2017 08:44:1108.11.2017 08:44:11
GB
- 23 -
•
Battery charger (not included in delivery with
Art. No. 34.131.57)
•
Assembly material
•
Original operating instructions
•
Safety information
3. Proper use
The lawn mower is intended for private use i.e. for
use in home and gardening environments.
Private use of the lawn mower refers an annual
operating time generally not exceeding that of
50 hours, during which time the equipment is
primarily used to maintain small-scale, residential
lawns and home/hobby gardens. Public facilities,
sporting halls, and agricultural/forestry applica-
tions are excluded.
Important. Due to the high risk of bodily injury to
the user, the lawn mower may not be used to trim
bushes, hedges or shrubs, to cut scaling vege-
tation, planted roofs, or balcony-grown grass, to
clean (suck up) dirt and debris off walkways, or
to chop up tree or hedge clippings. Moreover, the
lawn mower may not be used as a power cultiva-
tor to level out high areas such as molehills.
For safety reasons, the lawn mower may not be
used as a drive unit for other work tools or toolkits
of any kind, unless they have been expressly per-
mitted by the manufacturer.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Operating voltage ..........................................18V
Motor speed: ........................................3300 min
-1
Protection class:.................................................III
Weight: ...........................................................8 kg
Cutting width: ..............................................30 cm
Grass basket volume: ..............................25 liters
Sound pressure level L
pA
: .................... 77.3 dB(A)
Uncertainty K
pA
: ........................................ 3 dB(A)
Sound power level L
WA
: ........................ 89.3 dB(A)
Uncertainty K
WA
: .................................. 2.35 dB(A)
Guaranteed sound power level L
WA
: ........ 92 dB(A)
Vibration at the handlebars ah: .............≤ 2.5 m/s
2
Uncertainty K: ..........................................1.5 m/s
2
Cutting height adjustment: ......30-70 mm; 3 levels
Protection type: .............................................IPX1
Lithium-ion battery
Voltage: .................................................. 18 V DC
Capacity: ................................................... 3.0 Ah
Number of cells: .............................................. 10
Battery charger
Input voltage: ......................200-240 V~ 50-60 Hz
Output voltage: ....................................... 18 V DC
Output current: ............................................ 1.5 A
Protection class:............................................II /
쓑
Caution!
The equipment and the charger are allowed to
be used only for the lithium-ion batteries of the
Power-X-Change series!
Power-X-Change
•
18 V, 1.5 Ah, 5 lithium-ion cells
•
18 V, 2.0 Ah, 5 lithium-ion cells
•
18 V, 3.0 Ah, 10 lithium-ion cells
•
18 V, 4.0 Ah, 10 lithium-ion cells
•
18 V, 5.2 Ah, 10 lithium-ion cells
Power-X-Change Plus
•
18 V, 2.6 Ah, 5 lithium-ion cells
•
18 V, 5.2 Ah, 10 lithium-ion cells
Sound and vibration values were measured in ac-
cordance with the standards EN ISO 3744:1995,
ISO 11094:1991 and EN ISO 20643:2008.
Keep the noise emissions and vibrations to a
minimum.
•
Only use appliances which are in perfect wor-
king order.
•
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
cessary.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 23Anl_GE_CM_18_30_Li_Solo_SPK9.indb 23 08.11.2017 08:44:1108.11.2017 08:44:11
GB
- 24 -
•
Switch the appliance off when it is not in use.
•
Wear protective gloves.
Residual risks
Even if you use this electric power tool in
accordance with the instructions, certain
residual risks cannot be eliminated. The fol-
lowing hazards may arise in connection with
the equipment‘s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is applied.
Warning!
This equipment generates an electromag-
netic fi eld during operation. Under certain
circumstances this fi eld may actively or pas-
sively impede medical implants. To reduce
the risk of serious or fatal injuries, we recom-
mend persons with medical implants to con-
sult their doctor and the manufacturer of the
medical implant prior to using the equipment.
5. Before starting the equipment
Art. No. 34.131.57 is supplied without a batte-
ry pack and without a charger.
The lawn mower is delivered partly assembled.
The push bar and the grass basket must be as-
sembled before using the lawn mower. Follow the
instructions step by step and refer to the pictures
when assembling.
Warning! Always pull out the safety plug be-
fore making adjustments to the equipment.
Fitting the push bar (Fig. 3a to 3c)
Take a bottom push bar (Fig. 2 /Item 3) and fasten
it with the nut (Fig. 2/Item 13) as shown in Fig. 3a.
Proceed in the same way on the other side. Screw
the top push bar (Fig. 2/Item 2) to the bottom
push bar (Fig. 2/Item 3) as shown in Fig. 3b.
Then attach the power cable to the push bar (Fig.
2/Item 14) using the cable clips (Fig. 3c).
Mounting the grass basket (Fig. 4a to 4c)
Plug the bottom and the top part of the grass box
together (Fig. 4a/Item 9, 10). Ensure that all the
plastic lugs engage correctly. Next push the grass
box handle (Fig. 4b/Item 11) into the openings on
the grass box. Check that the handle is secure
and correctly positioned. Before you fi t the grass
basket you must ensure that the motor is swit-
ched off and the blade is not rotating.
The grass box must be attached to the two hooks
on the mower. To do this, open the ejector fl ap
with one hand (Fig. 4c/Item 7) and attach the
grass box with the other hand. The ejector fl ap is
held against the grass box by a spring.
Adjusting the cutting height
Warning!
Adjust the cutting height only when the motor has
been switched off and the safety plug has been
disconnected.
Before you begin to mow, check to ensure that the
blade is not blunt and that none of the fasteners
are damaged. To prevent any imbalance, replace
blunt and/or damaged blades. To carry out this
check, fi rst switch off the motor and pull out the
safety plug.
The cutting height is adjusted as shown in Figure
5. To do so, turn the equipment upside down or tilt
it to the side. Position both the front and rear axle
in the same notch, so that the cutting blade runs
parallel to the lawn.
Position Cutting depth
1 70mm
2 50mm
3 30mm
Charging the battery (Fig. 6)
1. Take the battery pack out of the equipment.
Do this by pressing the side pushlock buttons.
2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(17) into the socket outlet. The green LED will
then begin to fl ash.
3. Insert the battery pack (16) into the battery
charger (17).
4. In the section entitled „Charger indicator“ you
will fi nd a table with an explanation of the LED
indicator on the charger.
The battery pack can become a little warm during
the charging. This is normal.
If the battery pack fails to charge, check:
•
whether there is voltage at the socket outlet
•
whether there is good contact at the charging
contacts
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 24Anl_GE_CM_18_30_Li_Solo_SPK9.indb 24 08.11.2017 08:44:1108.11.2017 08:44:11
GB
- 25 -
If the battery pack still fails to charge, send
•
the charging unit
•
and the battery pack
to our customer service center.
To ensure that the battery pack provides long ser-
vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di-
scharged. This will cause it to develop a defect.
Battery capacity indicator (Fig. 7)
Press the switch for the battery capacity indicator
(Item A). The battery capacity indicator (Item B)
shows the charge status of the battery using 3
LEDs.
All 3 LEDs are lit:
The battery is fully charged.
2 or 1 LED(s) are lit:
The battery has an adequate remaining charge.
1 LED fl ashes:
The battery is empty, recharge the battery.
All LEDs fl ash:
The battery pack has undergone exhaustive
discharge and is defective. Do not use or charge
a defective battery pack.
Mounting the charging unit on a wall (Fig. 13)
The charging unit can also be mounted on a wall.
The correct dimensions for drilling holes in the
wall can be found on the back of the charging unit.
Spacing distances
≥ 10 cm from the wall (right + left)
≥ 100 cm from the ceiling
Caution!
When mounting on a wall you must use suitable
screws, e.g. 3.5 mm pan-head screws, in order to
prevent damage to the housing and risk of falling.
Installing the battery (Fig. 8)
•
Open the battery cover.
•
Insert the battery pack in the mount.
•
Close the battery cover by flipping the cover
down
6. Operation
Caution!
The lawn mover is equipped with a safety circuit
to prevent unauthorized use. Directly before star-
ting up the lawn mover insert the safety plug (Fig.
9) and remove the safety plug again whenever
you interrupt or terminate your work.
Caution!
To prevent the equipment switching on acciden-
tally, the lawn mower is equipped with a safety
switch (Fig. 10/Item 8) which must be pressed
before the switching bar (Fig. 10/Item 1) can be
activated. The lawn mower switches itself off
when the switching bar is released. The start time
can amount to several seconds. The speed will
drop after a few seconds when in idle mode and
will rise again after a few second when in working
mode. The lawn mower switches itself off when
the switching bar is released. Repeat this process
several times so that you are sure that the ma-
chine functions properly. Before you perform any
repair or maintenance work on the equipment,
ensure that the blade is not rotating and that the
power supply is disconnected (Fig. 9).
Caution! Never open the chute fl ap when the
grass bag has been detached (to be emptied)
and the motor is still running. A rotating bla-
de can cause serious injuries!
Always carefully fasten the chute fl ap and grass
basket. Switch off the engine before emptying the
grass basket.
Always ensure that a safe distance (provided
by the length of the long handles) is maintained
between the user and the mower housing. Be
especially careful when mowing and changing
direction on slopes and inclines. Maintain a solid
footing and wear sturdy, non-slip footwear and
long trousers.
Always mow along the incline (not up and down).
For safety reasons, the lawn mower may not be
used to mow inclines whose gradient exceeds 15
degrees.
Use special caution when backing up and pulling
the lawn mower. Tripping hazard!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 25Anl_GE_CM_18_30_Li_Solo_SPK9.indb 25 08.11.2017 08:44:1108.11.2017 08:44:11
GB
- 26 -
Tips for proper mowing
It is recommended that you overlap the mowing
swaths.
Only use a sharp blade that is in good condition.
This will prevent the grass blades from fraying
and the lawn from turning yellow.
Try to mow in straight lines for a nice, clean look.
The swaths should overlap each other by a few
centimeters in order to avoid stripes.
How frequently you should mow your lawn is
determined primarily by the speed at which the
grass grows. In the main growing season (May
- June) you will probably need to mow the lawn
twice a week, otherwise just once a week. The
cutting height should be between 4 - 6cm and the
amount of growth before mowing again should be
4 - 5cm. If the grass is allowed to grow somewhat
longer for whatever reason, do not make the mis-
take of cutting it back to the normal height in one
go. This will harm the lawn. Never cut it back by
more than half the height in one go.
Keep the underside of the mower housing clean
and remove grass build-up. Deposits not only
make it more diffi cult to start the mower; they
decrease the quality of the cut and make it harder
for the equipment to bag the grass.
Always mow along inclines (not up and down).
You can prevent the lawn mower from slipping
down by holding a position at an angle upwards.
Select the cutting height according to the length
of the grass. Make several passes so that no
more than 4cm of grass are cut at one time.
Switch off the motor before doing any checks on
the blade. Keep in mind that the blade continues
to rotate for a few seconds after the motor has
been switched off . Never attempt to manually
stop the blade. Regularly check to see if the
blade is securely attached, is in good condition
and is sharp. If the contrary is the case, sharpen
the blade or replace it. In the event that the blade
strikes an object, immediately switch off the lawn
mower and wait for the blade to come to a com-
plete stop. Then inspect the condition of the blade
and the blade mount. Replace any parts that are
damaged.
As soon as grass clippings start to trail the lawn
mower, it is time to empty the grass basket. Im-
portant! Before taking off the grass basket, switch
off the motor and wait until the blade has come to
a stop.
To take off the grass basket, use one hand to lift
up the chute fl ap and the other to grab onto the
basket handle. Remove the basket. For safety
reasons, the chute fl ap automatically falls down
after removing the grass basket and closes off the
rear chute opening. If any grass remains in the
opening, it will be easier to restart the engine if
you pull the mower back approximately 1m.
Do not use your hands or feet to remove clippings
in or on the mower housing, but instead use suita-
ble tools such as a brush or a hand broom.
In order to ensure that the majority of grass clip-
pings are picked up, the inside of the grass bas-
ket must be cleaned after each use.
Reattach the grass basket only when the motor is
switched off and the blade has stopped.
Lift up the chute fl ap with one hand and, holding
the grass basket by its handle with the other
hand, hang in the basket from the top.
7. Cleaning, maintenance and
ordering of spare parts
Danger!
Pull the safety plug before carrying out any
cleaning work (Fig. 9).
7.1 Cleaning
•
Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
•
Do not clean the lawn mower with running
water, particularly with high-pressure water.
•
We recommend that you clean the device
immediately each time you have finished
using it.
•
Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could
attack the plastic parts of the equipment. En-
sure that no water can seep into the device.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 26Anl_GE_CM_18_30_Li_Solo_SPK9.indb 26 08.11.2017 08:44:1108.11.2017 08:44:11
GB
- 27 -
•
For best results, clean the lawn mower with a
brush or rag.
7.2 Maintenance
•
Worn out or damaged blades, blade mounts,
and bolts should be replaced as a set by an
authorized professional in order to keep the
equipment in balance.
•
Ensure that all mounting components (i.e.
screws, bolts, nuts etc.) are always tightened
so that the equipment can be safely operated
at all times.
•
Frequently check the grass catch assembly
for signs of wear.
•
Replace excessively worn or damaged parts
immediately.
•
In order to ensure that you enjoy the equip-
ment for many years to come, all screwed
parts, as well as the wheels and axles, should
be cleaned and lubricated.
•
Keeping your lawn mower in good condition
not only ensures a long lifespan and high per-
formance, but also enables the equipment to
thoroughly cut your grass with minimal effort.
•
The blade is subjected to more wear and
tear than any other component. Therefore,
routinely check the condition of the blade
and make sure that it is tightly fastened. If the
blade is completely worn out, it must be im-
mediately replaced or ground sharp again. An
excessively vibrating mower means that the
blade is not properly balanced or has become
deformed from striking an object. In this case,
the blade must be repaired or replaced.
•
There are no parts inside the equipment
which require additional maintenance.
7.3 Replacing the blade
For safety reasons, we recommend having the
blade replaced by an authorized professional. Im-
portant! Wear work gloves! Only replace the blade
with a genuine Einhell replacement blade, as this
will ensure top performance and safety under all
conditions.
Carry out the following steps to change the blade:
1. Undo the fastening screw (see Fig. 11).
2. Remove the blade and replace with a new
one.
3. When fi tting the blade, make sure it is ins-
talled in the right direction. The blade‘s air va-
nes must project into the motor compartment
(see Fig. 11). The dome mounts provided
on the equipment must be aligned with the
punch holes provided in the blade (see Fig.
12).
4. Then retighten the fastening screw with the
universal wrench. The tightening torque
should be approx. 25 Nm.
At the end of the season, perform a general ins-
pection of the lawn mower and remove any grass
and dirt which may have accumulated. At the start
of each season, ensure that you check the condi-
tion of the blade. If repairs are necessary, please
contact our customer service center. Use only
genuine spare parts.
7.4 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
•
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
Spare blade art. no.: 34.045.53
8. Storage and transport
Storage
Store the equipment and accessories out of
children‘s reach in a dark and dry place at above
freezing temperature. The ideal storage tempera-
ture is between 5 and 30 °C. Store the machine in
its original packaging.
Transport
•
Switch the machine off and isolate it from the
power supply before transporting it.
•
Fit the shipping protectors, if any.
•
Protect the machine from damage and the
strong vibrations that can occur particularly
when transporting in vehicles.
•
Secure the machine against slipping and tip-
ping over.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 27Anl_GE_CM_18_30_Li_Solo_SPK9.indb 27 08.11.2017 08:44:1108.11.2017 08:44:11
GB
- 28 -
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should be
taken to a suitable collection center for proper dis-
posal. If you do not know the whereabouts of such
a collection point, you should ask in your local
council offi ces.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 28Anl_GE_CM_18_30_Li_Solo_SPK9.indb 28 08.11.2017 08:44:1108.11.2017 08:44:11
GB
- 29 -
10. Charger indicator
Indicator status
Explanations and actions
Red LED Green LED
Off Flashing Ready for use
The charger is connected to the mains and is ready for use; there is no
battery pack in the charger
On Off Charging
The charger is charging the battery pack in quick charge mode.
Off On The battery is 80% charged and ready for use.
The charging time is shown directly on the charger.
The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery connected to the charger for
approx. 30 minutes longer.
Action:
Take the battery pack out of the charger. Disconnect the charger from
the mains supply.
Flashing Off Adapted charging
The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes
more than 1 hour. The reasons can be:
- The battery pack has not been used for a very long time or an already
fl at battery was further discharged (exhaustive discharge).
- The battery pack temperature is outside the ideal range
(between 10° C and 45° C).
Action:
Wait for the charging to be completed; you can still continue to charge
the battery pack.
Flashing Flashing Fault
Charging is no longer possible. The battery pack is defective.
Action:
Never charge a defective battery pack.
Take the battery pack out of the charger.
On On Temperature fault
The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).
Action:
Remove the battery pack and keep it at room temperature
(approx. 20° C) for one day .
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 29Anl_GE_CM_18_30_Li_Solo_SPK9.indb 29 08.11.2017 08:44:1108.11.2017 08:44:11
GB
- 30 -
11. Troubleshooting
Fault Possible causes Remedies
The motor fails to
start
a) The connectors have become se-
parated from the motor
b) The mower is standing in high
grass
c) The mower housing is clogged
d) Safety switch is not inserted
e) Battery is not correctly inserted
a) Have repaired by the Customer
Service Center
b) Start in low grass or on an area that
has already been mowed; change
the cutting height if necessary
c) Clean the housing so that the blade
moves freely
d) Insert safety switch (see 6.)
e) Remove the battery and reinsert
(see 5.)
The motor perfor-
mance drops
a) The grass is too high or too damp
b) The mower housing is clogged
c) The blade is severely worn
d) Battery performance decrea-
sing
a) Correct the cutting height, change
the electronics setting
b) Clean the housing
c) Replace the blade
d) Check the battery performance
and charge the battery if necessary
(see 5.)
Cutting is irregular a) The blade is worn
b) Wrong cutting height
a) Replace or resharpen the blade
b) Correct the cutting height
Notice! For protection, the motor is equipped with a thermal switch which cuts out when the
motor is overloaded and switches on again automatically after a short cooling period
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 30Anl_GE_CM_18_30_Li_Solo_SPK9.indb 30 08.11.2017 08:44:1108.11.2017 08:44:11
GB
- 31 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
This consignment contains lithium-ion batteries.
In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle
with care. Danger of ignition in case of damage to the consignment package. If the consignment packa-
ge is damaged: Check and if necessary repackage. For further information contact: 0049 1807 10 20 20
66 (fi xed network 14 ct/min, mobile phone max. 42 ct/min) Outside Germany charges will apply instead
for a regular call to a landline number in Germany.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 31Anl_GE_CM_18_30_Li_Solo_SPK9.indb 31 08.11.2017 08:44:1108.11.2017 08:44:11
GB
- 32 -
Ser vice information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Carbon brushes, Battery
Consumables* Blade
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
•
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 32Anl_GE_CM_18_30_Li_Solo_SPK9.indb 32 08.11.2017 08:44:1108.11.2017 08:44:11
GB
- 33 -
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica-
tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-
posing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex-
ample by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 33Anl_GE_CM_18_30_Li_Solo_SPK9.indb 33 08.11.2017 08:44:1108.11.2017 08:44:11
F
- 34 -
Sommaire
Cet appareil ne doit pas être utilisé par les enfants. Surveillez les en-
fants pour vous assurer qu‘ils ne jouent pas avec l‘appareil. Le netto-
yage et l‘entretien ne doivent pas être eff ectués par des enfants. Cet
appareil ne doit pas être utilisé par les personnes ayant des capaci-
tés physiques, sensorielles ou intellectuelles diminuées ou manquant
d‘expérience et/ou de connaissances, à moins d‘être surveillées et
de recevoir les instructions relatives à l‘utilisation de l‘appareil par
une personne responsable de leur sécurité.
Danger ! - Lisez ce mode d’emploi pour diminuer le risque de blessures
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison
3. Utilisation conforme à l’aff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Nettoyage, maintenance et commande de pièces de rechange
8. Stockage et transport
9. Mise au rebut et recyclage
10. Affi chage chargeur
11. Plan de recherche des erreurs
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 34Anl_GE_CM_18_30_Li_Solo_SPK9.indb 34 08.11.2017 08:44:1108.11.2017 08:44:11
F
- 35 -
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten-
tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité corres-
pondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles-
sures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri-
eure.
Explication de la plaque indicatrice sur
l’appareil (voir fi gure 14)
1 Avant la mise en service, lisez le mode
d’emploi !
2 Gardez vos distances !
3 Attention ! - Lames aff ûtées. Retirez la fi che
de sécurité avant tout travail de remise en
état ou si le câble de raccordement est en-
dommagé ! Les lames continuent à tourner
après la mise hors service du moteur !
4 Protéger l‘appareil contre la pluie et l‘humidité
5 Niveau de puissance acoustique garanti
6 Éliminer l‘accumulateur selon les règles de
l’art
2. Description de l’appareil et
volume de livraison
2.1 Description de l‘appareil (fi g. 1/2)
1. Levier de commande
2. Guidon supérieur
3. Guidon inférieur
4. Poignée de transport
5. Panier collecteur d‘herbe
7. Clapet d‘éjection
8. Verrouillage de démarrage
9. Panier collecteur d‘herbe, partie du boîtier
supérieure
10. Panier collecteur d‘herbe, partie du boîtier
inférieure
11. Poignée du panier collecteur
12. Vis de fi xation pour le guidon supérieur
13. Écrou pour guidon supérieur et inférieur avec
fonction de serrage rapide
14. Brides de fi xation de câble
15. Fiche de contact de sécurité
16. Batterie
17. Chargeur
2.2 Contenu de la livraison et déballage
(fi gure 2)
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala-
ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après-
vente à la fi n du mode d‘emploi.
•
Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
•
Retirez le matériel d’emballage tout comme
les sécurités d’emballage et de transport (s’il
y en a).
•
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
sont pas endommagés par le transport.
•
Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 35Anl_GE_CM_18_30_Li_Solo_SPK9.indb 35 08.11.2017 08:44:1108.11.2017 08:44:11
F
- 36 -
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Contenu de la livraison
•
Tondeuse à gazon sans fil
•
Panier collecteur d‘herbe
•
Fiche de contact de sécurité
•
Batterie (pour réf. 34.131.57 non comprise
dans la livraison)
•
Chargeur (pour réf. 34.131.57 non compris
dans la livraison)
•
Matériel de montage
•
Mode d‘emploi d‘origine
•
Consignes de sécurité
3. Utilisation conforme à
l’aff ectation
La tondeuse à gazon convient à l’utilisation privée
dans des jardins domestiques et de loisirs.
Sont considérées comme tondeuses à gazon
pour les jardins domestiques et de loisirs celles
dont l’utilisation annuelle ne dépasse pas 50 heu-
res et qui sont utilisées surtout pour l’entretien de
surfaces d’herbe ou de gazon. Ne le sont pas ce-
pendant celles utilisées dans les installations pu-
bliques, les parcs, les terrains de sports ainsi que
dans l’agriculture et les exploitations forestières.
Attention ! A cause du danger physique
d’utilisation, la tondeuse à gazon ne doit pas
être utilisée pour débroussailler les buissons,
les haies et les bouquets, pour couper et broyer
des plantes grimpantes ou de gazon sur un toit
ou dans des jardinières ni pour nettoyer (aspirer)
les chemins et comme hacheur pour réduire des
sections d’arbres et de haies. De plus la tondeuse
à gazon ne doit pas être utilisée comme moto-
bêche ni pour égaliser des bosses du sol, comme
par exemple des taupinières.
Pour des raisons de sécurité, la tondeuse à
gazon ne doit pas être utilisée comme groupe
d’entraînement pour d’autres outils d’autres
types, à moins que ce ne soit permis par le fab-
ricant.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession-
nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession-
nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension de service ........................................ 18V
Vitesse de rotation du moteur : ...........3300 tr/min
Catégorie de protection : ....................................III
Poids : ............................................................8 kg
Largeur de coupe : ......................................30 cm
Volume du panier collecteur d‘herbe : ......25 litres
Niveau de pression acoustique
Lp
A :.... 77,3 dB(A)
Imprécision K
pA
: ....................................... 3 dB(A)
Niveau acoustique mesuré L
WA
: .......... 89,3 dB(A)
Imprécision K
WA
: ................................. 2,35 dB(A)
Niveau de puissance
acoustique garanti L
WA
: ........................... 92 dB(A)
Vibration sur le guidon a
h
: .....................≤ 2,5 m/s
2
Imprécision K : .........................................1,5 m/s
2
Réglage de la hauteur
de coupe : ............................ 30-70 mm ; 3 paliers
Type de protection : .......................................IPX1
Accumulateur lithium ion
Nominale : ..............................................18 V d.c.
Capacité : .................................................. 3,0 Ah
Nombre de cellules : ....................................... 10
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 36Anl_GE_CM_18_30_Li_Solo_SPK9.indb 36 08.11.2017 08:44:1208.11.2017 08:44:12
F
- 37 -
Chargeur
Tension d‘entrée : ................200-240 V~ 50-60 Hz
Tension de sortie : .................................. 18 V d. c.
Courant de sortie : ....................................... 1,5 A
Catégorie de protection : ...............................II /
쓑
Attention !
L‘appareil et le chargeur doivent uniquement être
utilisés pour les batteries Li-ion de la série Power-
X-Change !
Power-X-Change
•
18 V, 1,5 Ah, 5 piles Li-ion
•
18 V, 2,0 Ah, 5 piles Li-ion
•
18 V, 3,0 Ah, 10 piles Li-ion
•
18 V, 4,0 Ah, 10 piles Li-ion
•
18 V, 5,2 Ah, 10 piles Li-ion
Power-X-Change Plus
•
18 V, 2,6 Ah, 5 piles Li-ion
•
18 V, 5,2 Ah, 10 piles Li-ion
Les valeurs de bruits et de vibrations ont été
déterminées conformément aux normes
EN ISO 3744 : 1995, ISO 11092 : 1991 et
EN ISO 20643 : 2008.
Limitez le niveau sonore et les vibrations à
un minimum !
•
Utilisez exclusivement des appareils en ex-
cellent état.
•
Entretenez et nettoyez l’appareil régulière-
ment.
•
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
•
Portez des gants.
Risques résiduels
Même en utilisant cet appareil électrique
conformément aux prescriptions, il reste
toujours des risques résiduels. Les dangers
suivants peuvent apparaître en rapport avec
la construction et le modèle de cet outil élec-
trique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n‘est porté.
2. Lésions de l‘ouïe si aucune protection de
l‘ouïe appropriée n‘est portée.
Avertissement !
Cet appareil produit un champ électromag-
nétique pendant son fonctionnement. Dans
certaines conditions, ce champ peut altérer
le fonctionnement d‘implants médicaux actifs
ou passifs. Afi n de réduire les risques de
blessures graves ou mortelles, nous recom-
mandons aux personnes qui possèdent un
implant médical de consulter leur cabinet
médical et leur fabricant d‘implants médicaux
avant d‘utiliser la machine.
5. Avant la mise en service
L‘article n° 34.131.57 est livré sans batterie et
sans chargeur.
La tondeuse à gazon est livrée en partie mon-
tée. Le guidon et le panier collecteur doivent
être montés avant l‘utilisation de la tondeuse
à gazon. Suivez les instructions d‘utilisation
étape par étape en vous aidant des photos pour
l‘assemblage.
Avertissement ! Enlevez systématiquement
la fi che de contact de sécurité avant de para-
métrer l‘appareil.
Montage du guidon (fi gures 3a à 3c)
Prenez un guidon inférieur (fi gure 2/pos. 3) et
fi xez-le à l‘aide de l‘écrou (fi g. 2/pos. 13) comme
indiqué sur la fi gure 3a. Procédez de la même
manière de l‘autre côté. Fixez le guidon supérieur
(fi gure 2/pos. 2) au guidon inférieur (fi gure 2/pos.
3) comme indiqué sur la fi gure 3b.
Ensuite à l‘aide des porte-câbles (fi gure 2/pos.
14), fi xez le câble moteur sur le guidon (fi gure 3c).
Montage du panier collecteur
(fi gures 4a à 4c)
Emboîtez les parties inférieures et supérieures
du boîtier du panier collecteur (fi gure 4a/pos.9,
10) l‘une dans l‘autre. Veillez à ce que toutes
les languettes en plastique situées tout autour
s‘emboîtent correctement. Puis enfoncez la poig-
née du panier collecteur dans les ouvertures du
panier collecteur (fi gure 4b/pos. 11). Vérifi ez que
la poignée soit bien fi xée et montée correctement.
Pour accrocher le panier collecteur, le moteur doit
être arrêté et la lame ne doit pas tourner.
Le panier collecteur s‘accroche aux deux cro-
chets de la tondeuse à gazon (fi gure 4c). Pour
cela, ouvrez d‘une main le clapet d‘éjection (fi gu-
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 37Anl_GE_CM_18_30_Li_Solo_SPK9.indb 37 08.11.2017 08:44:1208.11.2017 08:44:12
F
- 38 -
re 4c/pos. 7) et accrochez le panier collecteur de
l‘autre main. Le clapet d‘éjection est plaqué par
un ressort contre le panier collecteur.
Réglage de la hauteur de coupe
Avertissement !
Le réglage de la hauteur de coupe peut unique-
ment être eff ectué lorsque le moteur est arrêté et
la fi che de sécurité enlevée.
Avant de commencer à tondre, vérifi ez que l’outil
de coupe n’est pas émoussé et que vos moyens
de fi xation ne sont pas endommagés. Remplacez
les outils de coupe émoussés et/ou endommagés
afi n d‘éviter tout balourd. Pour ce contrôle, arrêtez
le moteur et débranchez la fi che de sécurité.
Le réglage de la hauteur de coupe doit être
réalisé comme indiqué dans la fi gure 6. Pour ce
faire, retournez l‘appareil ou renversez-le sur le
côté. Mettez l‘axe avant et l‘arrière dans la même
encoche afi n que la lame de coupe soit parallèle
au gazon.
Position Hauteur de coupe
1 70 mm
2 50 mm
3 30 mm
Chargement de l‘accumulateur (fi gure 6)
1. Sortez le bloc accumulateur de l‘appareil.
Pour cela, appuyez sur la touche
d‘enclenchement latérale (fi gure 9/ pos. c).
2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (17) dans la prise de
courant. Le voyant LED vert commence à cli-
gnoter.
3. Mettez l’accumulateur (16) dans le chargeur
(17).
4. Au point « Affi chage chargeur », vous trou-
verez un tableau avec les signifi cations des
affi chages LED sur le chargeur.
Pendant la charge, il est possible que
l‘accumulateur chauff e quelque peu. C‘est cepen-
dant normal.
S‘il est impossible de charger l‘accumulateur,
veuillez contrôler,
•
si la tension secteur est présente au niveau
de la prise de courant
•
si un contact correct est présent au niveau
des contacts de charge du chargeur.
Si le chargement de l‘accumulateur reste toujours
impossible, nous vous prions de bien vouloir
rapporter,
•
le chargeur
•
et le bloc accumulateur
à notre service après-vente.
Dans l‘intérêt d‘une longue durée de fonctionne-
ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !
Indicateur de charge de l‘accumulateur
(fi gure 7)
Appuyez sur l‘interrupteur pour l‘indicateur de
charge de l‘accumulateur (pos. A). L‘indicateur de
charge de l‘accumulateur (pos. B) vous indique
l‘état d‘autonomie de l‘accumulateur à l‘aide de
trois voyants LED colorés.
Les 3 voyants LED sont allumés :
L’accumulateur est complètement rechargé.
2 ou 1 voyant LED est (sont) allumé(s)
L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.
1 voyant LED clignote :
L’accumulateur est vide, il faut le recharger.
Tous les voyants LEDs sont allumés :
L‘accumulateur a subi une décharge profonde et
est défectueux. Un accumulateur défectueux ne
doit plus être utilisé et rechargé !
Suspension du chargeur au mur (fi g. 13)
Le chargeur peut également être fi xé au mur.
Vous trouverez les cotes correctes pour les trous
dans le mur à l‘arrière du chargeur.
Écarts
≥ à 10 cm du mur (droite + gauche)
≥ à 100 cm du plafond
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 38Anl_GE_CM_18_30_Li_Solo_SPK9.indb 38 08.11.2017 08:44:1208.11.2017 08:44:12
F
- 39 -
Attention !
Lorsque vous suspendez le chargeur, veillez à
utiliser des vis appropriées comme des vis à tête
cylindrique 3,5 mm, afi n d‘éviter tout endomma-
gement du boîtier et la chute de l‘appareil.
Montage de la batterie (fi g. 8)
•
Ouvrez le couvercle du bloc batterie.
•
Insérez la batterie dans le logement.
•
Fermez le couvercle du bloc batterie en le
rabattant
6. Commande
Prudence !
La tondeuse est équipée d’un verrouillage de
sécurité afi n d’empêcher une utilisation non
autorisée. Juste avant la mise en service de la
tondeuse, insérer la fi che de contact (fi g. 9) et la
retirer à chaque interruption ou après avoir termi-
né le travail.
Prudence !
Pour éviter une mise en service non intentionnée,
la tondeuse à gazon est dotée d’un verrouillage
de démarrage (fi gure 10/pos. 8). Il faut appuyer
dessus avant d’actionner le guidon de commuta-
tion (fi gure 10/ pos. 1). Lorsque l‘on lâche le levier
de commande, la tondeuse s‘arrête. Le démarra-
ge peut durer quelques secondes. La vitesse de
rotation baisse au bout de quelques secondes en
marche à vide et augmente à nouveau au bout
de quelques secondes en cas de sollicitation.
Lorsque le guidon de commutation de comman-
de est relâché, la tondeuse à gazon est mise à
l’arrêt. Eff ectuez ce processus plusieurs fois de
suite pour être sûr que vote appareil fonctionne
correctement. Avant d’entreprendre des travaux
de réparation ou de maintenance sur l’appareil,
vous devez vous assurer que la lame ne tourne
pas et que l’appareil est bien déconnecté du ré-
seau (fi g. 9).
Avertissement ! N‘ouvrez jamais le clapet
d‘éjection lorsque le dispositif collecteur
est en train d‘être vidé et que le moteur est
encore en marche. Une lame en marche peut
provoquer des blessures.
Veuillez toujours soigneusement fi xer le clapet
d‘éjection ou le sac collecteur. Éteignez le moteur
avant de les enlever.
Veuillez toujours respecter la distance de sécurité
induite par le manche entre le boitier de la lame
et l‘utilisateur. Soyez particulièrement prudent
lorsque vous tondez ou changez de direction à
proximité de bosquets ou sur une pente. Veillez à
être bien stable, portez des chaussures antidéra-
pantes et adhérentes et un pantalon.
Tondez toujours en position perpendiculaire à la
pente. Pour des raisons de sécurité, il est interdit
de tondre sur des pentes de plus de 15°.
Soyez particulièrement prudent quand vous re-
culez et quand vous tirez la tondeuse. Risque de
trébucher !
Recommandations pour bien tondre
Pour la tonte, nous conseillons d‘adopter le prin-
cipe du chevauchement.
Ne tondre qu‘avec des lames aiguisées et en bon
état afi n que les brins d‘herbe ne s‘effi lochent pas
et n‘entraînent pas un jaunissement du gazon.
Afi n d‘obtenir une coupe propre, tondez toujours
en bandes aussi droites que possible. Ce faisant,
faites en sorte que les bandes se chevauchent
de quelques centimètres, pour qu‘il n‘y ait pas de
traces.
La fréquence de la tonte dépend principalement
de la vitesse de pousse du gazon. Pendant la
période de croissance principale (mai-juin), deux
fois par semaine, sinon une fois par semaine. La
hauteur de coupe doit se situer entre 4-6 cm et la
croissance devrait atteindre 4-5 cm avant la pro-
chaine tonte. Si le gazon a dépassé la hauteur de
coupe, ne faites pas l‘erreur de le tondre tout de
suite à la hauteur normale. Cela abîme le gazon.
Ne tondez jamais plus que la moitié de la hauteur
du gazon.
Maintenez le dessous de la tondeuse propre et
enlevez obligatoirement les dépôts de gazon. Les
dépôts rendent le démarrage diffi cile, altèrent
la qualité de la coupe et gêne l‘éjection de l‘herbe.
Sur les pentes, il faut tondre en position perpendi-
culaire à la pente. Pour éviter un glissement de la
tondeuse, il faut l‘orienter vers le haut.
Choisissez la hauteur de coupe selon la hauteur
eff ective du gazon. Faites plusieurs passages afi n
de ne couper qu‘au maximum 4 cm de gazon à
la fois.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 39Anl_GE_CM_18_30_Li_Solo_SPK9.indb 39 08.11.2017 08:44:1208.11.2017 08:44:12
F
- 40 -
Avant d‘eff ectuer tout contrôle de la lame, éteig-
nez le moteur. Pensez que la lame continue de
tourner encore quelques minutes après que le
moteur ait été éteint. N‘essayez jamais d‘arrêter
la lame. Vérifi ez régulièrement que la lame est
bien fi xée, en bon état et bien aff ûtée. Dans le
cas contraire, aiguisez-là ou remplacez-là. Si la
lame heurte un objet alors qu‘elle est en marche,
arrêtez la tondeuse et attendez que la lame soit
complètement immobile. Vérifi ez ensuite l‘état
de la lame et du support de lame. Si ceux-ci sont
endommagés, il faut les remplacer.
Dès que des restes d‘herbe s‘accumulent sur
le gazon pendant la tonte, il faut vider le panier
collecteur. Attention ! Avant d‘enlever le panier
collecteur, éteignez le moteur et attendez l‘arrêt
complet de la lame.
Pour enlever le panier collecteur, soulevez d‘une
main le clapet d‘éjection, de l‘autre retirez le
panier collecteur en l‘attrapant par la poignée.
Conformément aux normes de sécurité, lorsque
le panier collecteur est enlevé, le clapet d‘éjection
se ferme et bloque l‘orifi ce d‘éjection arrière. Si,
ce faisant des restes d‘herbe restent accroché
dans l‘ouverture, il est nécessaire de reculer la
tondeuse d‘environ 1 m afi n de faciliter le redé-
marrage du moteur.
Éliminez les résidus de coupe dans le carter et
sur les outils de travail à l‘aide d‘instruments ad-
aptés, par ex. une brosse ou une balayette plutôt
qu‘avec les mains ou les pieds.
Pour garantir un bon ramassage, l‘intérieur du pa-
nier collecteur doit être nettoyé après utilisation.
Accrochez le panier collecteur uniquement
lorsque le moteur est éteint et l‘outil de coupe
arrêté.
Soulevez le clapet d‘éjection d‘une main et de
l‘autre, tenir le panier collecteur par la poignée et
l‘accrochez en partant d‘en haut.
7. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Retirez la fi che de sécurité avant tous travaux de
nettoyage (fi g. 9).
7.1 Nettoyage
•
Maintenez les dispositifs de protection, les
fentes à air et le carter de moteur aussi pro-
pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres-
sion.
•
La tondeuse à gazon ne doit pas être netto-
yée à l‘eau courante, en particulier pas sous
haute pression.
•
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
•
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil.
•
Nettoyez si possible la tondeuse à gazon
avec une brosse ou des chiffons.
7.2 Maintenance
•
Les lames, porte-lames et écrous usés ou
endommagés sont à changer par jeux entiers
par un(e) spécialiste, pour garantir la stabilité
de l’appareil.
•
Veillez à ce que tous les éléments de fixation
(vis, écrous, etc.) soient toujours bien vissés,
afin de pouvoir utiliser la tondeuse à gazon en
toute sécurité.
•
Contrôlez surtout les apparitions d’usure sur
le système de récupération d’herbe.
•
Remplacez les pièces usées ou endomma-
gées.
•
Pour obtenir une longue durée de vie, toutes
les pièces vissées et les roues et essieux doi-
vent être nettoyés et ensuite huilés.
•
Seulement un soin régulier de la tondeuse à
gazon lui assure solidité et performance dans
le temps, mais surtout vous assure une tonte
facile et sans souci de votre gazon.
•
La pièce qui s’use le plus est la lame. Vérifiez
régulièrement l’état de la lame tout comme
sa fixation. Si la lame est usée, elle doit être
changée ou aiguisée tout de suite. Si des vib-
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 40Anl_GE_CM_18_30_Li_Solo_SPK9.indb 40 08.11.2017 08:44:1208.11.2017 08:44:12
F
- 41 -
rations anormales de la tondeuse à gazon se
produisent, ceci signifie que la lame n’est pas
correctement équilibrée ou a été déformée
par un choc. Dans ce cas, il faut la réparer ou
la changer.
•
Aucune pièce à l’intérieur de l’appareil n’a
besoin de maintenance.
7.3 Remplacement des lames
Pour des raisons de sécurité, nous conseillons
de faire eff ectuer le remplacement de la lame
par une entreprise spécialisée dûment autorisée.
Attention ! Portez des gants de travail ! Utilisez
exclusivement une lame d’origine, sinon le fonc-
tionnement et la sécurité ne sont pas garantis le
cas échéant.
Pour le remplacement de la lame veuillez procé-
der comme suit :
1. Desserrez la vis de fi xation (voir fi gure 11).
2. Retirez la lame et remplacez-la par une neu-
ve.
3. Pour la pose d’une lame neuve, veillez au
sens de montage de la lame. Les ailettes
de la lame doivent se dresser dans le carter
moteur (voir fi g. 11). Les tiges de logement
existantes doivent concorder avec les poin-
çonnages présents dans la lame (voir fi g. 12).
4. Ensuite, resserrez la vis de fi xation à l‘aide de
la clé universelle. Le couple de serrage doit
être env. de 25 Nm.
En fi n de saison, eff ectuez un contrôle général
de la tondeuse à gazon et retirez tous les dépôts
accumulés. Avant tout début de saison, contrôlez
absolument l‘état de la lame. Pour les réparations,
adressez-vous à notre service clients. Utilisez
exclusivement des pièces d’origine.
7.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
•
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
Lame de rechange réf. 34.045.53
8. Stockage et transport
Stockage
Entreposez l‘appareil et ses accessoires dans un
endroit sombre, sec, à l’abri du gel et inaccessib-
le aux enfants. La température de stockage opti-
male est comprise entre 5 °C et 30 °C. Conservez
l‘appareil dans l‘emballage d‘origine.
Transport
•
Éteignez l‘appareil et débranchez-le de
l‘alimentation électrique avant de le transpor-
ter.
•
Installez des dispositifs de protection de
transport, si existantes.
•
Protégez l‘appareil contre les chocs et les vi-
brations importantes qui surviennent en parti-
culier lors du transport dans des véhicules.
•
Protégez l‘appareil contre tout glissement et
basculement.
9. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage per-
mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin-
troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen-
tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 41Anl_GE_CM_18_30_Li_Solo_SPK9.indb 41 08.11.2017 08:44:1208.11.2017 08:44:12
F
- 42 -
10. Affi chage chargeur
État de l’affi chage
Signifi cation et mesures
LED rouge LED vert
Arrêt Clignote État prêt à l’emploi
Le chargeur est raccordé au réseau et est prêt à l’emploi,
l’accumulateur n’est pas dans le chargeur.
Marche Arrêt Chargement
Le chargeur charge l’accumulateur en mode de charge rapide.
Arrêt Arrêt La batterie est chargée à 80 % et prête à l‘emploi.
La durée de charge correspondante se trouve directement sur le char-
geur.
Ensuite, on commute sur un processus de charge lent jusqu‘au char-
gement complet.
Pour ce faire, laissez la batterie branchée env. 30 min plus longtemps.
Mesures :
Retirez la batterie du chargeur. Débranchez le chargeur du réseau.
Clignote Arrêt Charge d’adaptation
Le chargeur est en mode de charge lente.
Dans ce cas, l’accumulateur se charge plus lentement pour des rai-
sons de sécurité et nécessite plus d’une heure. Cela peut avoir les
causes suivantes :
- l’accumulateur n’a pas été chargé depuis longtemps ou la charge
d‘un accumulateur usagé a été poursuivie (décharge profonde)
- la température de l’accumulateur n’est pas dans la zone idéale com-
prise entre 10 °C et 45 °C.
Mesures :
attendez jusqu’à ce que le processus de charge soit terminé,
l’accumulateur peut quand même encore être chargé.
Clignote Clignote Erreur
Le processus de charge n’est plus possible. L’accumulateur est défec-
tueux.
Mesures :
il ne faut plus charger un accumulateur défectueux.
Retirez l’accumulateur du chargeur.
Marche Marche Perturbation thermique
L’accumulateur est trop chaud (par ex. exposition directe au so
eil) ou trop froid (en dessous de 0 °C)
Mesures :
retirez l’accumulateur et conservez-le un jour à température ambiante
(env. 20 °C).
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 42Anl_GE_CM_18_30_Li_Solo_SPK9.indb 42 08.11.2017 08:44:1208.11.2017 08:44:12
F
- 43 -
11. Plan de recherche des erreurs
Erreur Causes probables Suppression
Moteur ne démarre
pas
a) Raccordements sur le moteur dé-
tachés
b) L’appareil est dans herbe haute
c) Carter bouché
d) La fi che contact n’est pas branchée
e) L’accumulateur n’est pas bien
branché
a) Faites-le vérifi er par un atelier de
service après-vente
b) Démarrer sur l’herbe basse ou sur
une surface déjà tondue; modifi er
éventuellement la hauteur de cou-
pe
c) Nettoyer le carter pour que la lame
tourne librement
d) Brancher la fi che de contact (Voir
6.).
e) Enlever l’accumulateur et le bran-
cher à nouveau (Voir 5.).
Puissance du mo-
teur baisse
a) Herbe trop haute ou trop humide
b) Carter de tondeuse bouché
c) Lame très usée
d) Capacité de charge de
l’accumulateur en baisse
a) Corrigez la hauteur de coupe, mo-
difi ez le réglage du variateur élect-
ronique
b) Nettoyez le carter
c) Changer la lame
d) Vérifi er la capacité de charge de
l’accumulateur et le charger le cas
échéant (Voir 5.).
Coupe non propre a) Lame usée
b) Hauteur de coupe incorrecte
a) Changer la lame ou l’aiguiser
b) Corriger la hauteur de coupe
Remarque ! Le moteur est équipé d’un interrupteur thermique destiné à le ménager. Quand
celui-ci est en surchauff e, il s’arrête pour redémarrer automatiquement après une courte pha-
se de refroidissement !
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 43Anl_GE_CM_18_30_Li_Solo_SPK9.indb 43 08.11.2017 08:44:1208.11.2017 08:44:12
F
- 44 -
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu-
er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réserve de modifi cations techniques
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 44Anl_GE_CM_18_30_Li_Solo_SPK9.indb 44 08.11.2017 08:44:1208.11.2017 08:44:12
F
- 45 -
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-
mables.
Catégorie Exemple
Pièces d‘usure* brosses à charbon, accumulateur
Matériel de consommation/
pièces de consommation*
lame
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
•
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
Décrivez ce défaut de fonctionnement.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 45Anl_GE_CM_18_30_Li_Solo_SPK9.indb 45 08.11.2017 08:44:1208.11.2017 08:44:12
F
- 46 -
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-
sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle-
mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres-
tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti-
lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in-
dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor-
males ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du-
rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-
ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo-
yer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga-
rantie conformément aux informations du service après-vente de ce mode d‘emploi.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 46Anl_GE_CM_18_30_Li_Solo_SPK9.indb 46 08.11.2017 08:44:1208.11.2017 08:44:12
I
- 47 -
Indice
Questo apparecchio non deve essere utilizzato dai bambini. I
bambini devono essere sorvegliati in modo che non giochino con
l‘apparecchio. La pulizia e la manutenzione non devono essere ese-
guite dai bambini. L‘apparecchio non deve essere utilizzato da perso-
ne con capacità fi siche, sensoriali o mentali ridotte o con esperienze
e conoscenze insuffi cienti, a meno che esse non vengano sorveglia-
te o istruite da una persona per loro responsabile.
Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso
1. Avvertenze sulla sicurezza
2. Descrizione dell’apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Uso
7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
8. Magazzinaggio e trasporto
9. Smaltimento e riciclaggio
10. Indicatori del caricabatterie
11. Tabella per l‘eliminazione delle anomalie
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 47Anl_GE_CM_18_30_Li_Solo_SPK9.indb 47 08.11.2017 08:44:1208.11.2017 08:44:12
I
- 48 -
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi-
oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques-
te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al-
cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-
tenze di sicurezza e delle istruzioni possono cau-
sare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.
Spiegazione della targhetta di avvertenze
sull’apparecchio (vedi Fig. 14)
1 Leggete le istruzioni per l’uso prima della
messa in esercizio!
2 Tenetevi a distanza!
3 Attenzione! - Lame affi late - estraete la chiave
di sicurezza prima di ogni operazione di ripa-
razione o se il cavo di alimentazione è dann-
eggiato! Le lame continuano a ruotare dopo
lo spegnimento del motore!
4 Proteggere l‘apparecchio da pioggia e umidi-
tà
5 Livello di potenza sonora garantito
6 Smaltire la batteria in modo appropriato.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell‘apparecchio (Fig. 1/2)
1. Maniglia di azionamento
2. Manico superiore
3. Manico inferiore
4. Maniglia di trasporto
5. Cestello di raccolta
7. Portello di scarico
8. Blocco dell‘avviamento
9. Cestello di raccolta, parte superiore
dell‘involucro
10. Cestello di raccolta, parte inferiore
dell‘involucro
11. Impugnatura del cestello di raccolta
12. Viti di fi ssaggio per manico superiore
13. Dado per manico superiore e inferiore con
funzione di serraggio rapido
14. Clip di fi ssaggio per cavi
15. Chiave di sicurezza
16. Batteria
17. Caricabatteria
2.2 Elementi forniti e disimballaggio (Fig. 2)
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As-
sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac-
quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten-
zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
•
Aprite l’imballaggio e togliete con cautela
l’apparecchio dalla confezione.
•
Togliete il materiale d’imballaggio e anche i
fermi di trasporto / imballo (se presenti).
•
Controllate che siano presenti tutti gli elemen-
ti forniti.
•
Verificate che l’apparecchio e gli accessori
non presentino danni dovuti al trasporto.
•
Se possibile, conservate l’imballaggio fino
alla scadenza della garanzia.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 48Anl_GE_CM_18_30_Li_Solo_SPK9.indb 48 08.11.2017 08:44:1208.11.2017 08:44:12
I
- 49 -
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
Elementi forniti
•
Tagliaerba a batteria
•
Cestello di raccolta
•
Chiave di sicurezza
•
Batteria (per art. n.: 34.131.57
non tra gli elementi forniti)
•
Caricabatteria (per art. n.: 34.131.57
non tra gli elementi forniti)
•
Materiale di montaggio
•
Istruzioni per l‘uso originali
•
Avvertenze di sicurezza
3. Utilizzo proprio
Il tosaerba è adatto all’uso privato nei giardini di
piccole dimensioni.
Sono considerati tosaerba per l’uso privato in
giardini di piccole dimensioni quegli attrezzi che
di regola non sono usati per oltre 50 ore l’anno
e che sono utilizzati principalmente per la cura
di superfi ci erbose, ma non in giardini e parchi
pubblici, in impianti sportivi o in attività agricole o
forestali.
Attenzione! Visti i rischi per l’utilizzatore, il tosae-
rba non deve venire usato per regolare cespugli,
siepi ed arbusti, per tagliare piante rampicanti o
superfi ci erbose su terrazze pensili o in vasi sui
balconi, per pulire (aspirare) vialetti e come tritu-
ratore per sminuzzare foglie e rami tagliati da al-
beri ed arbusti. Il tosaerba non deve inoltre venire
usato come motozappa e per livellare irregolarità
del suolo, come per es. i mucchi di terra sollevati
dalle talpe.
Per motivi di sicurezza il tosaerba non deve venire
usato come gruppo motore per altri apparecchi o
set di utensili di qualsiasi tipo, a meno che questi
non siano espressamente permessi dal costrut-
tore.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi-
anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
4. Caratteristiche tecniche
Tensione di esercizio .....................................18V
Numero di giri del motore: ....................3300 min
-1
Grado di protezione: ..........................................III
Peso: .............................................................. 8 kg
Larghezza di taglio: .....................................30 cm
Volume cestello di raccolta: .........................25 litri
Livello di pressione acustica L
pA
: ........ 77,3 dB (A)
Incertezza K
pA
: ........................................ 3 dB (A)
Livello misurato di potenza
acustica L
WA
: ....................................... 89,3 dB (A)
Incertezza K
WA
: ................................... 2,35 dB (A)
Livello di potenza acustica garantito L
WA
: ..............
.............................................................. 92 dB (A)
Vibrazioni sul manico ah: ......................≤ 2,5 m/s
2
Incertezza K: ............................................1,5 m/s
2
Regolazione dell‘altezza
di taglio: ................................... 30-70 mm; 3 livelli
Tipo di protezione: ........................................IPX1
Batteria Li-ion
Tensione: ................................................18 V d.c.
Capacità: ................................................... 3,0 Ah
Numero di celle: .............................................. 10
Caricabatterie
Tensione in entrata: .............200-240 V~ 50-60 Hz
Tensione in uscita: ................................. 18 V d. c.
Corrente in uscita: .......................................1,5 A
Grado di protezione: .....................................II /
쓑
Attenzione!
L‘apparecchio e il caricabatterie devono essere
utilizzati solo per batterie agli ioni di litio della se-
rie Power-X-Change!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 49Anl_GE_CM_18_30_Li_Solo_SPK9.indb 49 08.11.2017 08:44:1208.11.2017 08:44:12
I
- 50 -
Power-X-Change
•
18 V, 1,5 Ah, 5 celle agli ioni di litio
•
18 V, 2,0 Ah, 5 celle agli ioni di litio
•
18 V, 3,0 Ah, 10 celle agli ioni di litio
•
18 V, 4,0 Ah, 10 celle agli ioni di litio
•
18 V, 5,2 Ah, 10 celle agli ioni di litio
Power-X-Change Plus
•
18 V, 2,6 Ah, 5 celle agli ioni di litio
•
18 V, 5,2 Ah, 10 celle agli ioni di litio
I valori del rumore e delle vibrazioni sono stati rile-
vati secondo le norme EN ISO 3744:1995,
ISO 11094:1991 e EN ISO 20643:2008.
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
•
Utilizzate soltanto apparecchi in perfetto sta-
to.
•
Eseguite regolarmente la manutenzione e la
pulizia dell’apparecchio.
•
Adattate il vostro modo di lavorare
all’apparecchio.
•
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Indossate i guanti.
Rischi residui
Anche se questo elettroutensile viene utiliz-
zato secondo le norme, continuano a sussis-
tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol-
vere adeguata.
2. Danni all‘udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.
Avvertimento!
Questo apparecchio sviluppa un campo
elettromagnetico durante l‘esercizio. In de-
terminate circostanze questo campo può
danneggiare dispositivi medici impiantati
attivi o passivi. Per ridurre il rischio di lesioni
gravi o mortali, consigliamo alle persone con
dispositivi medici impiantati di consultare il
proprio medico e il produttore del dispositivo
prima di utilizzare l‘apparecchio.
5. Prima della messa in esercizio
N. art.: 34.131.57 viene fornito senza batteria
e senza caricabatterie.
Il tagliaerba viene fornito parzialmente montato.
Prima di usare il tagliaerba si devono montare il
cestello di raccolta ed il manico. Nel montaggio
seguite passo passo le istruzioni per l‘uso e basa-
tevi sulle fi gure.
Avvertimento! Togliete sempre la chiave
di sicurezza prima di eseguire regolazioni
all‘apparecchio.
Montaggio del manico (Fig. da 3a a 3c)
Prendete uno dei manici inferiori (Fig. 2/Pos.
3) e fi ssatelo con il dado (Fig. 2/Pos. 13) come
mostrato nella Fig. 3a. Sull‘altro lato procedete in
modo analogo. Fissate il manico superiore (Fig.
2/Pos. 2) al manico inferiore (Fig. 2/Pos. 3) come
indicato nella Fig. 3b.
Fissate quindi il cavo del motore al manico
(Fig. 3c) mediante i portacavo (Fig. 2/Pos. 14).
Montaggio del cestello di raccolta
(Fig. da 4a a 4c)
Mettete insieme la parte inferiore e quella superi-
ore dell‘involucro del cestello di raccolta (Fig. 4a /
Pos. 9, 10). Fate attenzione che tutte le punte in
plastica sui bordi si inseriscano correttamente.
Poi premete l‘impugnatura del cestello di raccolta
(Fig. 4b/Pos. 11) nelle aperture sul cestello di
raccolta. Controllate che l‘impugnatura sia inserita
saldamente e in modo corretto. Per agganciare il
cestello di raccolta si deve spegnere il motore e la
lama non deve ruotare.
Il cestello di raccolta viene agganciato ai due
ganci del tagliaerba (Fig. 4c). A tale scopo aprite
con una mano il portello di scarico (Fig. 4c/Pos.
7) e con l‘altra agganciate il cestello di raccolta. Il
portello di scarico viene premuto verso il cestello
di raccolta da una molla.
Regolazione dell’altezza di taglio
Avvertimento!
La regolazione dell‘altezza di taglio deve venire
eseguita solamente a motore spento e con chiave
di sicurezza estratta.
Prima di iniziare a tagliare, verifi cate che la lama
sia affi lata e che i relativi dispositivi di fi ssaggio
non siano danneggiati. Sostituite le lame consu-
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 50Anl_GE_CM_18_30_Li_Solo_SPK9.indb 50 08.11.2017 08:44:1308.11.2017 08:44:13
I
- 51 -
mate e/o danneggiate per evitare sbilanciamenti.
Durante questa verifi ca spegnete il motore ed
estraete la chiave di sicurezza.
La regolazione dell‘altezza di taglio deve essere
eseguita come mostrato nella Fig. 6. A tal fi ne
capovolgete l‘apparecchio o inclinatelo sul lato.
Portate l‘asse anteriore e quello posteriore sulla
stessa tacca, in modo che la lama si muova paral-
lelamente all‘erba.
Posizione Altezza di taglio
1 70mm
2 50mm
3 30mm
Ricarica della batteria (Fig. 6)
1. Estraete la batteria dall‘apparecchio. Per fare
ciò premete il tasto di arresto laterale.
2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione
di rete a disposizione. Inserite la spina di
alimentazione del caricabatterie (17) nella
presa di corrente. Il LED verde inizia a lam-
peggiare.
3. Inserite la batteria (16) nel caricabatterie (17).
4. Al punto „Indicatori caricabatterie“ trovate una
tabella con i signifi cati degli indicatori LED sul
caricabatterie.
Durante la ricarica la batteria si può riscaldare un
po‘. Ma ciò è del tutto normale.
Se la ricarica della batteria non fosse possibile,
verifi cate
•
che sia presente tensione di rete sulla presa
di corrente;
•
che ci sia un perfetto contatto dei contatti di
ricarica.
Se continuasse a non essere possibile ricaricare
la batteria, portate
•
il caricabatterie
•
e la batteria
al nostro servizio di assistenza clienti.
Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.
Questo potrebbe danneggiarla!
Indicazione di carica della batteria (Fig. 7)
Premete l’interruttore per l’indicazione di carica
della batteria (Pos. A). L‘indicazione di carica del-
la batteria (Pos. B) segnala lo stato di carica per
mezzo di 3 spie.
Tutti e 3 i LED sono illuminati
La batteria è completamente carica.
1 LED o 2 LED sono illuminati
La batteria dispone di una suffi ciente carica re-
sidua.
1 LED lampeggia
La batteria è scarica, ricaricatela.
Tutti i LED lampeggiano
La batteria si è scaricata completamente ed è di-
fettosa. Una batteria difettosa non deve più venire
usata e ricaricata!
Aggancio del caricabatterie alla parete
(Fig. 13)
Il caricabatterie può essere fi ssato anche alla
parete. Prendete dal retro del caricabatterie le
misure corrette per i fori nella parete.
Distanze
≥ 10 cm dalla parete (destra + sinistra)
≥ 100 cm dal soffi tto
Attenzione!
Per l‘aggancio dovete utilizzare delle viti adatte,
per es. viti a testa cilindrica con calotta da 3,5
mm, in modo da evitare che l‘involucro sia dann-
eggiato o che cada l‘apparecchio.
Montaggio della batteria (Fig. 8)
•
Aprite il coperchio della batteria.
•
Inserite la batteria nella sua sede.
•
Abbassate il coperchio della batteria e chi-
udetelo.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 51Anl_GE_CM_18_30_Li_Solo_SPK9.indb 51 08.11.2017 08:44:1308.11.2017 08:44:13
I
- 52 -
6. Uso
Attenzione!
Il tosaerba è dotato di una chiave di sicurezza
per evitare che venga utilizzato da persone non
autorizzate. Inserite la chiave di sicurezza subito
prima di mettere in esercizio il tosaerba (Fig. 9).
ed estraete nuovamente la chiave di sicurezza a
ogni interruzione o conclusione del lavoro.
Attenzione!
Per evitare che venga inserito inavvertitamente,
il tosaerba è fornito di un blocco dell’avviamento
(Fig. 10 / Pos. 8) che deve venire premuto prima
di poter attivare la maniglia di azionamento (Fig.
10/ Pos. 1). Se si molla la maniglia di azionamen-
to, il tagliaerba si spegne. Il tempo di avvio può
durare alcuni secondi. Quando l’apparecchio fun-
ziona al minimo, dopo alcuni secondi il numero di
giri si riduce e, in caso di sollecitazioni, aumenta
di nuovo dopo alcuni secondi. Se si molla la ma-
niglia di azionamento, il tosaerba si spegne. Ese-
guite quest’operazione più volte per assicurarvi
che l’apparecchio funzioni correttamente. Prima
di eseguire riparazioni o lavori di manutenzione
sull’apparecchio dovete assicurarvi che la lama
sia ferma e che l’apparecchio sia scollegato dalla
rete elettrica (Fig. 9).
Avvertenza! Non aprite mai il portello di
scarico quando viene svuotato il dispositivo
di raccolta ed il motore è ancora in moto. La
lama rotante può causare lesioni.
Fissate sempre con attenzione il portello di scari-
co ovvero il cestello di raccolta. Disinserite il mo-
tore prima di toglierli.
Mantenete sempre la distanza di sicurezza data
dal manico di guida tra la custodia della lama e
l’utilizzatore. Si deve prestare particolare attenzi-
one nel tagliare l’erba e nel cambiare il senso di
direzione su scarpate e pendii. Accertatevi di es-
sere in posizione sicura, portate scarpe con suole
antisdrucciolevoli e pantaloni lunghi.
Tagliate l’erba sempre in senso trasversale rispet-
to al pendio. Per motivi di sicurezza non usate il
tosaerba su pendii con un’inclinazione superiore
ai 15 gradi.
Siate particolarmente attenti muovendovi
all’indietro e tirando il tosaerba. Pericolo di inci-
ampare!
Avvertenze per tagliare l’erba in modo cor-
retto
Nel tagliare l’erba si consiglia di ripassare i mar-
gini della fascia già eseguita, quindi con una
sovrapposizione.
Lavorate solamente con lame affi late ed in perfet-
to stato in modo che gli steli d’erba non si sfi lacci-
no ed il prato non ingiallisca.
Per ottenere un buon taglio si deve muovere il
tosaerba in strisce possibilmente dritte. Le corsie
così formate si devono quindi sovrapporre semp-
re di alcuni centimetri al fi ne di evitare strisce di
erba non tagliata.
La frequenza con la quale si deve tagliare il man-
to erboso dipende fondamentalmente dalla velo-
cità di crescita dell’erba. Nel periodo di maggiore
crescita (maggio - giugno) due volte alla settima-
na, altrimenti una volta alla settimana. L’altezza di
taglio deve essere compresa tra 4 - 6cm e la cre-
scita fi no al taglio successivo dovrebbe essere di
4 - 5cm. Se il manto erboso è diventato un po’ più
lungo, non dovete fare l’errore di ritagliarlo subito
all’altezza normale. Ciò danneggia il prato. Non
tagliate, quindi, mai più della metà dell’altezza
degli steli d’erba.
Tenete pulita la parte inferiore della carcassa del
tosaerba e togliete assolutamente i depositi di
erba. I depositi rendono più diffi cile l’operazione
di avvio e infl uiscono negativamente sulla qualità
del taglio e sullo scarico dell’erba.
Sui pendii le strisce formate dal taglio devono es-
sere trasversali rispetto al pendio. Per evitare che
il tosaerba scivoli lateralmente basta inclinarlo
verso l’alto.
Scegliete l’altezza di taglio a seconda della
lunghezza eff ettiva del manto erboso. Eseguite
diverse passate in modo che ogni volta vengano
tagliati al massimo 4 cm.
Spegnete il motore prima di eseguire qualsiasi
controllo della lama. Tenete presente che la lama
continua a ruotare per alcuni secondi dopo aver
disinserito il motore.
Non cercate mai di fermare la lama. Controllate
regolarmente che la lama sia ben fi ssata, in
buono stato e ben affi lata. In caso contrario affi -
latela o sostituitela. Se la lama in movimento va a
battere con un oggetto, fermate il tosaerba e at-
tendete fi no a quando la lama sia completamente
ferma. Controllate quindi lo stato della lama e del
portalama. Se sono danneggiati, devono essere
sostituiti.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 52Anl_GE_CM_18_30_Li_Solo_SPK9.indb 52 08.11.2017 08:44:1308.11.2017 08:44:13
I
- 53 -
Non appena rimangono resti di erba sul prato
mentre si sta lavorando, si deve svuotare il cestel-
lo di raccolta.
Attenzione! Prima di togliere il cestello di raccolta
spegnete il motore e attendete che la lama si sia
fermata.
Per togliere il cestello di raccolta sollevate con
una mano il portello di scarico e con l’altra mano
estraete il cestello dalla maniglia. Secondo le
norme di sicurezza il portello di scarico si chiude
quando viene sganciato il cestello di raccolta, chi-
udendo anche l’apertura posteriore di scarico. Se
nell’apertura rimangono resti di erba, si consiglia
di arretrare di ca. 1m il tosaerba per riavviare il
motore più facilmente.
Non togliete resti di erba tagliata dalla carcassa
e dall’utensile con le mani o con i piedi, ma con
mezzi adatti, come per es. una spazzola o uno
scopino.
Per garantire che l‘erba venga raccolta bene,
dopo l‘uso il cestello di raccolta deve venire pulito
dall‘interno.
Agganciate il cestello di raccolta solo a motore
disinserito e con l’utensile fermo.
Sollevate con una mano il portello di scarico e
con l’altra agganciate dall’alto il cestello di raccol-
ta, tenendolo per l’impugnatura.
7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia staccate la spi-
na dalla presa di corrente (Fig. 9).
7.1 Pulizia
•
Tenete il più possibile i dispositivi di protezio-
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
•
Il tagliaerba non deve venire pulito sotto
l‘acqua corrente, in particolare non con getto
ad alta pressione.
•
Consigliamo di pulire l’apparecchio subito
dopo averlo usato.
•
Pulite l’apparecchio regolarmente con un
panno asciutto ed un po’ di sapone. Non usa-
te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio.
•
Se possibile pulite il tagliaerba con spazzole
o stracci.
7.2 Manutenzione
•
La lama, il portalama ed i bulloni consumati
o danneggiati devono venire sostituiti solo in
set da uno specialista autorizzato per mante-
nere il bilanciamento.
•
Fate in modo che gli elementi di fissaggio
(viti, dadi ecc.) siano sempre avvitati salda-
mente in modo da poter lavorare con il tosae-
rba in maniera sicura.
•
Controllate frequentemente che il dispositivo
di raccolta dell’erba non presenti segni di
usura.
•
Sostituite le parti usurate o danneggiate.
•
Per una lunga durata, tutte le parti a vite, le
ruote e gli assi devono venire puliti ed infine
oliati.
•
La cura regolare del tosaerba non soltanto lo
conserva a lungo in buono stato e ben effici-
ente, ma contribuisce anche a tagliare il prato
in modo più semplice ed accurato.
•
La lama è la parte più esposta all’usura.
Controllate regolarmente le condizioni e il
fissaggio della lama. Se la lama è consumata
deve essere subito sostituita o affilata. Se si
dovessero notare delle vibrazioni eccessive
del tosaerba, significa che la lama non è
bilanciata correttamente o che è stata de-
formata da colpi. In questo caso deve venire
riparata o sostituita.
•
All’interno dell’apparecchio non si trovano
altre parti che richiedano manutenzione.
7.3 Sostituzione della lama
Per motivi di sicurezza consigliamo di affi dare la
sostituzione della lama ad uno specialista autoriz-
zato. Attenzione! Indossate guanti da lavoro! Usa-
te solamente lame originali, altrimenti non sono
garantiti il funzionamento e la sicurezza.
Per sostituire la lama procedete nel modo segu-
ente
1. Allentate la vite di fi ssaggio (vedi Fig. 11).
2. Togliete la lama e sostituitela con una nuova.
3. Nel montare la nuova lama fate attenzione
al senso di montaggio. Le alette della lama
devono sporgere nel vano motore (vedi Fig.
11). I perni di alloggiamento presenti devono
coincidere con le rispettive cavità nella lama
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 53Anl_GE_CM_18_30_Li_Solo_SPK9.indb 53 08.11.2017 08:44:1308.11.2017 08:44:13
I
- 54 -
(vedi Fig. 12).
4. Poi avvitate di nuovo la vite di fi ssaggio con
la chiave universale. La coppia di serraggio
deve essere di ca. 25 Nm.
Alla fi ne della stagione eseguite un controllo ge-
nerale del tagliaerba e togliete tutti i depositi e le
incrostazioni. All‘inizio di ogni stagione controllate
assolutamente lo stato della lama. Per le riparazi-
oni rivolgetevi al nostro centro assistenza clienti.
Usate solamente ricambi originali.
7.4 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
•
modello dell’apparecchio
•
numero dell’articolo dell’apparecchio
•
numero d’ident. dell’apparecchio
•
numero del pezzo di ricambio del ricambio
necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
Lama di ricambio n. art.: 34.045.53
8. Magazzinaggio e trasporto
Magazzinaggio
Conservate l‘apparecchio e i suoi accessori in
un luogo buio, asciutto, al riparo dal gelo e non
accessibile ai bambini. La temperatura ottimale
per la conservazione è compresa tra i 5 e i 30
°C. Conservate l‘apparecchio nell‘imballaggio
originale.
Trasporto
•
Prima di trasportare l‘apparecchio disinseri-
telo e staccatelo dall‘alimentazione di corren-
te.
•
Se presenti, applicate i dispositivi di sicurezza
per il trasporto.
•
Proteggete l‘apparecchio da danni e forti
vibrazioni che si presentano in particolare in
caso di trasporto in veicoli.
•
Assicurate l‘apparecchio in modo che non
scivoli e non si ribalti.
9. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evita-
re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es-
sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con-
segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 54Anl_GE_CM_18_30_Li_Solo_SPK9.indb 54 08.11.2017 08:44:1308.11.2017 08:44:13
I
- 55 -
10. Indicatori del caricabatterie
Stato indicatori
Signifi cato e interventi
LED rosso LED verde
Spento Lampeggia Pronto all‘esercizio
Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è
nel caricabatterie.
Acceso Spento Ricarica
Il caricabatterie ricarica la batteria in esercizio di ricarica veloce.
Spento Acceso La batteria è ricaricata all‘80% e pronta per l‘uso.
Per il relativo tempo di ricarica si veda direttamente sul caricabatterie.
Dopo tale intervallo l‘apparecchio passa alla ricarica lenta fi no a com-
pletare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 30
min.
Intervento:
Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla
rete.
Lampeggia Spento Regolatore di carica
Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi
di sicurezza e richiede più di 1 h. Ciò può essere dovuto ai seguenti
motivi:
- la batteria non è stata ricaricata per molto tempo oppure è stata co
tinuata la scarica di una batteria esaurita (scarica profonda)
- la temperatura della batteria non si trova nel range ideale tra i 10°C
e 45°C.
Intervento
Attendete la fi ne della ricarica, si può comunque continuare a ricar
care la batteria.
Lampeggia Lampeggia Errore
La ricarica non è più possibile. La batteria è difettosa.
Intervento
Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.
Acceso Acceso Anomalia termica
La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)
Intervento
Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 55Anl_GE_CM_18_30_Li_Solo_SPK9.indb 55 08.11.2017 08:44:1308.11.2017 08:44:13
I
- 56 -
11. Tabella per l‘eliminazione delle anomalie
Anomalia Possibili cause Eliminazione
Il motore non si
avvia
a) Attacchi al motore allentati
b) L‘apparecchio si trova nell‘erba alta
c) Scocca del tosaerba incrostata
d) Chiave di sicurezza non inserita
e) Batteria non inserita correttamente
a) Far controllare da un‘offi cina del
servizio assistenza clienti
b) Avviare nell‘erba bassa o su su-
perfi ci già tosate; eventualmente
modifi care l‘altezza di taglio
c) Pulire la scocca affi nché la lama giri
liberamente
d) Inserite la chiave di sicurezza (vedi
6)
e) Togliete la batteria e reinseritela
(vedi 5)
La potenza del mo-
tore diminuisce
a) Erba troppo alta o umida
b) Scocca del tosaerba incrostata
c) Lama molto consumata
d) La capacità della batteria diminu-
isce
a) Correggete l‘altezza di taglio, modi-
fi cate le regolazioni elettroniche
b) Pulire la scocca
c) Sostituire la lama
d) Controllate la capacità della batte-
ria ed eventualmente ricaricate la
batteria (vedi 5)
Taglio eseguito
male
a) Lama consumata
b) Altezza di taglio errata
a) Sostituire o affi lare la lama
b) Correggere l‘altezza di taglio
Avviso! Come protezione il motore dispone di un interruttore termico che lo disinserisce in
caso di sovraccarico e lo reinserisce automaticamente dopo una breve fase di raff reddamento!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 56Anl_GE_CM_18_30_Li_Solo_SPK9.indb 56 08.11.2017 08:44:1308.11.2017 08:44:13
I
- 57 -
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec-
chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.
Con riserva di apportare modifi che tecniche
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 57Anl_GE_CM_18_30_Li_Solo_SPK9.indb 57 08.11.2017 08:44:1308.11.2017 08:44:13
I
- 58 -
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Spazzole di carbone, Batteria
Materiale di consumo/parti di consumo * Lame
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu-
enti domande:
•
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
Descrivete che cosa non funziona.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 58Anl_GE_CM_18_30_Li_Solo_SPK9.indb 58 08.11.2017 08:44:1308.11.2017 08:44:13
I
- 59 -
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen-
tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li-
mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio-
nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-
posto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle-
gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima-
ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-
mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon-
do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 59Anl_GE_CM_18_30_Li_Solo_SPK9.indb 59 08.11.2017 08:44:1308.11.2017 08:44:13
DK/N
- 60 -
Indholdsfortegnelse
Dette apparat må ikke anvendes af børn. Pas på, at børn ikke bruger
produktet som legetøj. Rengøring og vedligeholdelse må ikke gen-
nemføres af børn. Apparatet må ikke anvendes af personer med be-
grænsede fysiske, sensoriske eller psykiske evner eller af personer
med utilstrækkelig viden eller erfaring, medmindre de er under opsyn
eller instrueres af en person, der er ansvarlig for dem.
Fare! Læs betjeningsvejledningen for at reducere risikoen for personskade
1. Sikkerhedsanvisninger
2. Produktbeskrivelse og leveringsomfang
3. Formålsbestemt anvendelse
4. Tekniske data
5. Før ibrugtagningen
6. Betjening
7. Rengøring, vedligeholdelse og reservedelsbestilling
8. Opbevaring og transport
9. Bortskaff else og genanvendelse
10. Visninger på opladeren
11. Fejlsøgningsskema
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 60Anl_GE_CM_18_30_Li_Solo_SPK9.indb 60 08.11.2017 08:44:1308.11.2017 08:44:13
DK/N
- 61 -
Fare!
Ved brug af el-værktøj er der visse sikkerhedsfo-
ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet-
jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin-
gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis-
ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Fare!
Læs alle sikkerhedsanvisninger og øvrige an-
visninger. Følges anvisningerne, navnlig sikker-
hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og
øvrige anvisninger skal gemmes.
Oplysningsskiltenes betydning (se fi g. 14)
1 Læs betjeningsvejledningen, inden du tager
maskinen i brug!
2 Hold afstand!
3 Forsigtig! - Skarpe skæreknive -træk sikker-
hedsstikket ud, før vedligeholdelsesarbejde
påbegyndes. Skæreblade fortsætter med at
dreje rundt, efter at motoren er blevet slukket!
4 Beskyt maskinen mod regn og fugt
5 Garanteret lydeff ektniveau
6 Akkumulatorbatteriet skal bortskaff es ifølge
miljøforskrifterne
2. Produktbeskrivelse og
leveringsomfang
2.1 Produktbeskrivelse (fi g. 1/2)
1. Drivhåndtag
2. Øverste føreskaft
3. Nederste føreskaft
4. Bæregreb
5. Græsopsamlingsboks
7. Dækplade
8. Indkoblingsspærre
9. Opsamlingsboks, øverste boksdel
10. Opsamlingsboks, nederste boksdel
11. Greb til opsamlingsboks
12. Fastspændingsskruer til øverste føreskaft
13. Møtrik til øverste og nederste føreskaft med
lynspændefunktion
14. Kabelfastgørelsesklemme
15. Sikkerhedsstik
16. Akkumulatorbatteri
17. Ladeaggregat
2.2 Leveringsomfang og udpakning (fi g. 2)
Kontroller på grundlag af det beskrevne leve-
ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen-
ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op-
mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
•
Åbn pakken, og tag forsigtigt maskinen ud af
emballagen.
•
Fjern emballagematerialet samt emballage-/
og transportsikringer (hvis sådanne forefin-
des).
•
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
kader.
•
Opbevar så vidt muligt emballagen indtil ga-
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 61Anl_GE_CM_18_30_Li_Solo_SPK9.indb 61 08.11.2017 08:44:1308.11.2017 08:44:13
DK/N
- 62 -
Leveringsomfang
•
Akku-græsslåmaskine
•
Græsopsamlingsboks
•
Sikkerhedsstik
•
Akkumulatorbatteri (følger ikke med
leveringen ved art.nr. 34.131.57)
•
Ladeaggregat (følger ikke med leveringen
ved art.nr. 34.131.57)
•
Monteringsmateriale
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
3. Formålsbestemt anvendelse
Græsslåmaskinen er beregnet til brug i private
haver.
En græsslåmaskine anses som hjælpemiddel til
privat havebrug, hvis det årlige antal brugstimer
som hovedregel ikke overstiger 50 timer, og hvis
anvendelsesformålet hovedsageligt omfatter pleje
af græs eller plænearealer, dog ikke i off entlige
anlæg, parker og på sportspladser. Desuden
falder skovbrug uden for rammerne af ”privat
havebrug”.
Vigtigt! Græsslåmaskinen må ikke anvendes
til trimning af buske eller hække, til klipning og
fi ndeling af slyngplanter eller klipning af græs på
tagbeplantninger eller i altankasser eller til frib-
læsning (udsugning) af gangstier eller som hak-
kemaskine til gren- og hækkemateriale, da dette
vil være til stor fare for brugeren. Endvidere må
græsslåmaskinen ikke anvendes som motorfræ-
ser eller til planering af jordhævninger, som f.eks.
muldvarpeskud.
Af sikkerhedsgrunde må græsslåmaskinen ikke
benyttes som drivaggregat for andet arbejdsværk-
tøj eller værktøjssæt, medmindre producenten
har givet sin udtrykkelige tilladelse.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os eth-
vert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus-
triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd-
værksmæssigt, industrielt eller lignende øjemed.
4. Tekniske data
Driftsspænding .............................................18V
Motoromdrejningstal: ...........................3300 min
-1
Kapslingsklasse: ................................................III
Vægt: .............................................................8 kg
Klippebredde: .............................................30 cm
Opsamlingsboksens volumen: ...................25 liter
Lydtryksniveau L
pA
: .............................. 77,3 dB(A)
Usikkerhed K
pA
: ........................................ 3 dB(A)
Målt lydeff ektniveau L
WA
: ..................... 89,3 dB(A)
Usikkerhed K
WA
: .................................. 2,35 dB(A)
Garanteret lydeff ektniveau L
WA
............... 92 dB(A)
Vibration på førestang a
h
: ......................≤ 2,5 m/s
2
Usikkerhed K: ...........................................1,5 m/s
2
Indstilling af klippehøjde: .............30-70 mm; 3 trin
Beskyttelsesgrad: .........................................IPX1
Li-Ion-akkubatteri
Spænding: .............................................18 V d.c.
Kapacitet: .................................................. 3,0 Ah
Celleantal: ....................................................... 10
ladeaggregat
Indgangsspænding: ...........200-240 V~ 50-60 Hz
Udgangsspænding: ............................... 18 V d. c.
Udgangsstrøm: ...........................................1,5 A
Kapslingsklasse: ..........................................II /
쓑
Pas på!
Produktet og ladeaggregatet må kun anvendes til
Li-Ion-batterierne fra Power-X-Change-serien!
Power-X-Change
•
18 V, 1,5 Ah, 5 Li-Ion celler
•
18 V, 2,0 Ah, 5 Li-Ion celler
•
18 V, 3,0 Ah, 10 Li-Ion celler
•
18 V, 4,0 Ah, 10 Li-Ion celler
•
18 V, 5,2 Ah, 10 Li-Ion celler
Power-X-Change Plus
•
18 V, 2,6 Ah, 5 Li-Ion celler
•
18 V, 5,2 Ah, 10 Li-Ion celler
Støj- og vibrationstal er målt i henhold til standar-
derne EN ISO 3744: 1995, ISO 11094: 1991 og
EN ISO 20643:beregnet 2008.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 62Anl_GE_CM_18_30_Li_Solo_SPK9.indb 62 08.11.2017 08:44:1408.11.2017 08:44:14
DK/N
- 63 -
Støjudvikling og vibration skal begrænses til
et minimum!
•
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
mellemrum.
•
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
syn.
•
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
Tilbageværende risici
Selv om du betjener el-værktøjet forskrifts-
mæssigt, vil der stadigvæk være en vis risiko
at tage højde for. Følgende farer kan opstå,
alt efter el-værktøjets type og konstruktions-
måde:
1. Lungeskader, hvis du ikke bærer støvmaske.
2. Høreskader, hvis du ikke bærer høreværn.
Advarsel!
Maskinen frembringer et elektromagnetisk
felt under driften. Dette felt kan under visse
omstændigheder indvirke på aktive eller pas-
sive medicinske implantater. For at reducere
faren for alvorlige eller dødelige kvæstelser
anbefaler vi, at personer med medicinske
implantater konsulterer deres læge og produ-
centen af implantatet, inden maskinen tages
i brug.
5. Før ibrugtagningen
Art.nr. 34.131.57 leveres uden akkumulator-
batteri og uden ladeaggregat.
Græsslåmaskinen er delmonteret ved leveringen.
Føreskaftet og opsamlingsboksen skal monteres
komplet, inden græsslåmaskinen tages i brug.
Læs og overhold betjeningsvejledningen trin for
trin og kig på billederne under samlingen.
Påsætning af føreskaft (fi g. 3a til 3c)
Tag fat i det nederste føreskaft (fi g. 2/pos. 3) og
fastgør det med møtrikken (fi g. 2/pos. 13) som vist
i fi g. 3a. Gør tilsvarende på den modsatte side.
Fastgør det øverste føreskaft (fi g. 2/pos.2) med
det nederste føreskaft (fi g. 2/pos.3), som vist i fi g.
3b.
Fastgør herefter motorledningen til føreskaftet (fi g.
3c) med kabelholderne (fi g. 2/pos. 14).
Påsætning af opsamlingsboks (fi g. 4a til 4c)
Stik den nederste og øverste del af opsamlings-
boksen (fi g. 4a/pos. 9,10) sammen. Vær omhyg-
gelig med, at alle plasttapperne går i indgreb hele
vejen rundt. Tryk herefter grebet på opsamlings-
boksen (fi g. 4b/pos. 11) ind i åbningerne på op-
samlingsboksen. Kontroller, at grebet sidder fast
og korrekt. Motoren skal være slukket, og skæ-
rebladet må ikke dreje rundt, når opsamlingsbok-
sen sættes på. Opsamlingsboksen fastgøres i to
kroge på græsslåmaskinen. Åbn dækpladen med
den ene hånd (fi g. 4c/pos. 7) og fastgør opsam-
lingsboksen med den anden hånd. Dækpladen
trækkes ind mod opsamlingsboksen af en fjeder.
Indstilling af klippehøjde
Advarsel!
Motoren skal være slukket og sikkerhedsstikket
trukket ud, når klippehøjden indstilles.
Inden du begynder at slå græs, skal du kontrol-
lere, at skæreværktøjet ikke er stumpt, og at alle
fastgøringsanordninger er intakte. Stumpt og/eller
beskadiget skæreværktøj skal skiftes ud, så der
ikke opstår uligevægt. Kontrollen foregår med mo-
toren slukket og sikkerhedsstikket trukket ud.
Klippehøjden indstilles som vist på fi g. 5. Maski-
nen skal være vendt om eller kippet om på siden.
Den forreste og bageste aksel sættes i samme in-
dhak, så skærekniven løber parallelt med plænen.
Position Klippehøjde
1 70mm
2 50mm
3 30mm
Opladning af akku (fi g. 6)
1. Tag akkupack‘en ud af holderen på produktet:
Det gøres ved at trykke på anslagsknappen.
2. Kontroller, at netspændingen, som står anført
på mærkepladen, svarer til den forhånden-
værende netspænding. Sæt stikket til lade-
aggregatet (17) i stikkontakten. Den grønne
LED-lysdiode begynder at blinke.
3. Sæt akkuen (16) på ladeaggregatet (17).
4. Under punkt 10 „Visninger på ladeaggrega-
tet“ fi ndes en oversigt over LED-visningernes
betydning.
Under opladningen kan akkuen blive varm. Dette
er helt normalt.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 63Anl_GE_CM_18_30_Li_Solo_SPK9.indb 63 08.11.2017 08:44:1408.11.2017 08:44:14
DK/N
- 64 -
Hvis det ikke er muligt at oplade akkupack‘en,
skal du kontrollere,
•
om der er netspænding i stikkontakten
•
om forbindelsen til ladekontakterne er i orden.
Hvis det stadigvæk ikke er muligt at oplade
akkupack‘en, bedes du indsende,
•
ladeaggregatet
•
samt akkupack‘en
til vores kundeservice.
Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstat-
ere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!
Akku-kapacitetsvisning (fi g. 7)
Tryk på kontakten til akku-kapacitetsindikator
(pos. A). Akku-kapacitetsindikatoren (pos. B) indi-
kerer akkuens ladetilstand ved hjælp af 3 LED`er.
Alle 3 LED‘er lyser:
Akkuen er fuldt opladet.
2 eller 1 LED(‚er) lyser
Akkubatteriet råder over tilstrækkelig restkapa-
citet.
1 LED blinker:
Akkubatteriet er afl adt; oplad akkubatteriet.
Alle LED‘er blinker:
Akkubatteriet blev helt afl adt og er defekt. Et
defekt akkubatteri må ikke længere bruges og
oplades!
Ophængning af ladeaggregatet på væggen
(fi g. 13)
Ladeaggregatet kan også fastgøres på væggen.
De korrekte mål for borehullerne fi ndes på bagsi-
den af ladeaggregatet.
Afstande
≥ 10 cm fra væggen (højre + venstre)
≥ 100 cm fra loftet
Pas på!
Til ophængningen skal der bruges passende
skruer som f.eks. 3,5 mm linse-hovedskruer, så
huset hverken beskadiges eller falder ned.
Montering af akkumulatorbatteri (fi g. 8)
•
Åbn for låget til akkumulatorbatteriet.
•
Sæt akkumulatorbatteriet ind i holderen.
•
Luk låget til akkumulatorbatteriet ved at klap-
pe låget i
6. Betjening
Forsigtig!
Græsslåmaskinen er udstyret med en sikkerhe-
dsafbryder for at forhindre ubeføjet brug. Sæt
sikkerhedsstikket (fi g. 9) i, umiddelbart før græss-
låmaskinen tages i brug, og fjern sikkerhedsstik-
ket igen, hver gang maskinen afbrydes eller når
arbejdet er færdigt.
Vigtigt!
For at undgå at græsslåmaskinen tænder ved en
fejltagelse, er den udstyret med en indkoblings-
spærring (fi g. 10/pos. 8), som skal trykkes ind,
inden man kan trykke på drivbøjlen (fi g. 10/pos.
1). Slippes drivbøjlen, slukker græsslåmaskinen.
Starttiden kan vare et par sekunder. I tomgang
reduceres omdrejningstallet efter nogle sekun-
der og øges igen efter nogle sekunder under
belastning. Slippes drivbøjlen, slukker græsslå-
maskinen. Udfør denne handling nogle gange for
at sikre, at maskinen fungerer korrekt. Kontroller,
at kniven ikke roterer, og at sikkerhedsstikket er
trukket ud, inden du foretager reparations- eller
vedligeholdelsesarbejde på maskinen (fi g.9).
Advarsel! Åbn ikke dækpladen, når opsam-
leren tømmes, mens motoren kører. Det
roterende skæreblad kan forårsage svære
kvæstelser.
Fastgør altid dækpladen eller opsamlingsboksen
omhyggeligt. Husk at slukke motoren, inden du
tager dem af.
Den sikkerhedsafstand mellem brugeren og
skærehuset, som naturligt gives af føreskaftet,
skal altid overholdes. Vær særlig forsigtig ved ret-
ningsskift på skrænter og skråninger. Sørg for at
stå godt fast på underlaget, brug sko med skrid-
faste såler samt lange bukser.
Skrånende overfl ader skal altid bearbejdes på
tværs. Skrånende overfl ader med en hældning,
som overstiger 15 grader, må af sikkerhedsgrun-
de ikke bearbejdes med græsslåmaskinen. Ved
baglæns kørsel og når græsslåmaskinen træk-
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 64Anl_GE_CM_18_30_Li_Solo_SPK9.indb 64 08.11.2017 08:44:1408.11.2017 08:44:14
DK/N
- 65 -
kes, skal der udvises særlig forsigtighed. Pas på
ikke at falde!
Korrekt arbejdsmåde
Det anbefales at lade banerne overlappe hinan-
den, når du slår græs.
Skærebladene skal være skarpe og fuldstændig
intakte, så græsstråene ikke trevler og plænen
bliver gul.
For at opnå et rent klippemønster skal græsslå-
maskinen føres i lige baner. Banerne skal over-
lappe hinanden nogle centimeter for at undgå
ubearbejdede striber.
Hvor ofte græsset skal slås afhænger af, hvor
hurtigt græsset gror. I hovedvækstperioden (maj
- juni) skal græsset klippes to gange om ugen,
ellers en gang. Klippehøjden skal være mellem
4 – 6 cm, og væksten bør være 4 – 5 cm, inden
græsset slås næste gang. Hvis græsplænen når
at blive længere, må den ikke klippes ned til nor-
mal højde. Det vil skade græsplænen. I givet fald
skal du højst klippe halvdelen af længden af.
Undersiden af maskinhuset skal holdes ren; græ-
safl ejringer skal fjernes hurtigst muligt. Afl ejringer
vil vanskeliggøre startproceduren og nedsætte
kvaliteten af snittet og græsudkastet.
På skrånende overfl ader skal klippebanen gå på
tværs af skråningen. Stil eventuelt græsslåmaski-
nen skråt opad, så den ikke glider ned.
Vælg klippehøjde ud fra, hvor højt græsset er. Klip
ad fl ere omgange, så du højst klipper 4 cm på én
gang.
Sluk motoren, inden du efterser kniven. Husk, at
kniven drejer videre nogle sekunder, når motoren
slukkes. Prøv aldrig på at stoppe kniven. Kont-
roller jævnligt, at kniven sidder ordentlig fast, er i
god stand og er velsleben. Hvis ikke, skal kniven
hhv. slibes eller skiftes ud. Hvis kniven støder mod
en genstand, mens den roterer, skal maskinen
stoppes; vent til kniven står helt stille. Kontroller
herefter, om skærebladet og skærebladsholderen
har taget skade. I givet fald skal de skiftes ud.
Opsamlingsboksen skal tømmes, så snart du un-
der arbejdet konstaterer, at græs bliver liggende
på plænen.
Vigtigt! Sluk motoren, og vent til skæreværktøjet
står helt stille, inden du tager boksen af.
Opsamlingsboksen tages af ved at løfte op i dæk-
pladen med den ene hånd og med den anden
hånd tage fat i opsamlingsboksens bæregreb
og tage boksen ud. I overensstemmelse med
sikkerhedsforskrifterne falder dækpladen ned og
lukker den bageste udkaståbning til, når opsam-
lingsboksen tages af. Hvis der hænger græsrester
fast i åbningen, anbefales det at trække græsslå-
maskinen ca. 1 m tilbage, så motoren lettere kan
startes.
Græsrester i maskinhuset og på arbejdsværktøjet
må ikke fjernes med hænder eller fødder; brug
egnede hjælpemidler, f.eks. en børste eller en lille
kost.
For at sikre en god græsopsamling skal opsam-
lingsboksen rengøres indeni efter brug.
Motoren skal være slukket og skæreværktøjet stå
stille, når opsamlingsboksen sættes på.
Løft op i dækpladen med den ene hånd, og tag
fat i opsamlingsboksens greb med den anden, og
sæt den på oppefra.
7. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk sikkerhedsstikket ud af stikkontakten inden
renholdelse (fi g. 9).
7.1 Rengøring
•
Hold så vidt muligt beskyttelsesanordninger,
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
•
Græsslåmaskinen må ikke rengøres med rin-
dende vand, navnlig ikke under højt tryk.
•
Vi anbefaler, at maskinen rengøres hver gang
efter brug.
•
Rengør af og til maskinen med en fugtig klud
og lidt blød sæbe. Undgå brug af rengørings-
eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele.
•
Græsslåmaskinen skal så vidt muligt rengø-
res med børste eller klud.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 65Anl_GE_CM_18_30_Li_Solo_SPK9.indb 65 08.11.2017 08:44:1408.11.2017 08:44:14
DK/N
- 66 -
7.2 Vedligeholdelse
•
Slidte eller beskadigede knive, knivholdere
og bolte skal udskiftes sætvis af autoriseret
fagmand, så ligevægten opretholdes.
•
Sørg for, at alle befæstelseselementer (skru-
er, møtrikker osv.) altid er spændt godt til, så
du kan arbejde sikkert med græsslåmaski-
nen.
•
Kontroller jævnligt opsamlingsboksen for tegn
på slid.
•
Dele, som er slidte eller beskadigede, skal
skiftes ud.
•
For at sikre en lang levetid skal alle skruedele
samt hjul og aksler rengøres og smøres med
olie.
•
Regelmæssig vedligeholdelse af græsslå-
maskinen sikrer ikke bare, at den holder sig
i god stand og bevarer en høj ydeevne over
lang tid; det betyder også, at resultatet af
græsslåningen bliver bedre og arbejdet lette-
re at udføre.
•
Kniven er den maskindel, som er mest udsat
for slid. Kontroller jævnligt knivens tilstand og
fastgørelse. Er kniven slidt, skal den med det
samme skiftes ud eller slibes. Hvis græsslå-
maskinen begynder at vibrere kraftigt, er det
fordi, kniven ikke er rigtigt balanceret eller er
blevet deform p.g.a. stød. Den skal i givet fald
repareres eller skiftes ud.
•
Der findes ikke yderligere vedligeholdelses-
krævende dele inde i maskinen.
7.3 Udskiftning af kniv
Af sikkerhedsgrunde anbefales det at lade uds-
kiftning af skæreblade foretage af autoriseret fag-
mand. Vigtigt! Brug arbejdshandsker! Anvend kun
originale knive, da funktionsevne og sikkerhed
ellers ikke er garanteret.
Kniven udskiftes på følgende måde:
1. Løsn fastspændingsskruen (se fi g. 11).
2. Tag kniven af, og sæt en ny i.
3. Vær opmærksom på at montere kniven i den
rigtige retning. Knivens vingefl øj skal rage
ind i motorrummet (se fi g. 11). Eksisterende
holdekroner skal passe ind i skærebladets
eksisterende stansninger (se fi g. 12).
4. Til sidst spændes fastgørelsesskruen fast
igen. Tilspændingsværdien skal være ca. 25
Nm.
Når sæsonen er slut, skal græsslåmaskinen efter-
ses; restophobninger skal fjernes. Husk også at
efterse græsslåmaskinen, inden den tages i brug
igen første gang i den nye sæson. I tilfælde af be-
hov for reparation henvises til vores kundeservice.
Brug kun originale reservedele.
7.4 Reservedelsbestilling:
Ved bestilling af reservedele skal følgende oply-
ses:
•
Savens type.
•
Savens artikelnummer.
•
Savens identifikationsnummer.
•
Nummeret på den nødvendige reservedel.
Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.isc-gmbh.info
Reservekniv varenr.: 34.045.53
8. Opbevaring og transport
Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk-
kevidde. Den optimale lagertemperatur ligger
mellem 5 °C und 30 °C. Opbevar maskinen i den
originale emballage.
Transport
•
Sluk for maskinen og afbryd den fra strømfor-
syningen, før den transporteres.
•
Anbring transportbeskyttelsesanordninger,
hvis sådanne findes.
•
Beskyt maskinen mod skader og kraftige
vibrationer, der især kan opstå, når maskinen
transporteres i køretøjer.
•
Sikr maskinen, så den hverken kan rutsje eller
vælte.
9. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå trans-
portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen-
brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin-
deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 66Anl_GE_CM_18_30_Li_Solo_SPK9.indb 66 08.11.2017 08:44:1408.11.2017 08:44:14
DK/N
- 67 -
10. Visninger på opladeren
Visning
Betydning og påkrævet handling
Rød lysdi-
ode
Grøn lysdi-
ode
Slukket Blinker Standby-modus
Ladeadapteren er sluttet til strømforsyningsnettet og er klar til drift,
batteriet er ikke sat i
Tændt Slukket Opladning
Ladeadapteren lader batteriet op i hurtigladningsmodus.
Slukket Tændt Akkumulatorbatteriet er opladet indtil 80% og klar til brug.
Den pågældende ladetid fi ndes direkte på ladeaggregatet.
Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive siddende ca. 30 min. længere.
Påkrævet handling:
Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet
fra strømforsyningsnettet.
Blinker Slukket Tilpasningsopladning
Opladeren befi nder sig i modus for skånsom opladning. Her oplades
batteriet af sikkerhedsgrunde langsommere og skal bruge mere end 1
t. Det kan have følgende årsager:
- Batteriet er ikke blevet opladet i meget lang tid, eller der er sket yder-
ligere afl adning af et fl adt batteri (dybafl adning)
- Batteriets temperatur ligger ikke inden for det ideelle område mellem
10° C og 45° C.
Påkrævet handling:
Vent, indtil ladeprocessen er færdig, batteriet kan stadigvæk oplades.
Blinker Blinker Fejl
Opladning er ikke længere mulig. Batteriet er defekt.
Påkrævet handling:
Et defekt batteri må ikke længere oplades.
Tag batteriet ud af opladeren.
Tændt Tændt Temperaturfejl
Batteriet er for varmt (f.eks. direkte solindfald) eller for koldt (under 0°
C).
Påkrævet handling:
Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 67Anl_GE_CM_18_30_Li_Solo_SPK9.indb 67 08.11.2017 08:44:1408.11.2017 08:44:14
DK/N
- 68 -
11. Fejlsøgningsskema
Fejl Mulige årsager Afhjælpning
Motor starter ikke a) Tilslutninger på motor har løsnet sig
b) Maskinen står i højt græs
c) Klippehuset er tilstoppet
d) Sikkerhedskontakt er ikke sat i
e) Akkubatteri er ikke sat rigtigt i
a) Få den efterset på et kundeservice-
værksted
b) Start på lavt græs eller overfl ader,
som allerede er; bearbejdede; om-
juster evt. klippehøjden
c) Rengør huset, så kniven kan bevæ-
ge sig frit
d) Sæt sikkerhedskontakten i (se 6.)
e) Tag akkubatteriet ud og sæt det i
igen (se 5.)
Motorydelse aftager a) Græsset er for højt eller fugtigt
b) Klippehuset er tilstoppet
c) Kniv er slidt ned
d) Akkukapacitet giver efter
a) Korriger klippehøjde, ændr elektro-
nisk indstilling
b) Rengør huset
c) Udskift kniven
d) Kontroller akkukapaciteten og op-
lad evt. akkubatteriet (se 5.)
Urent snit a) Kniv er slidt ned
b) Forkert klippehøjde
a) Udskift eller slib kniven
b) Omjuster klippehøjden
Bemærk! Til beskyttelse af motoren er denne udstyret med en termoafbryder, som slår fra ved
overbelastning; efter en kort nedkølingsfase slår den til igen automatisk!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 68Anl_GE_CM_18_30_Li_Solo_SPK9.indb 68 08.11.2017 08:44:1408.11.2017 08:44:14
DK/N
- 69 -
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.
Ret til tekniske ændringer forbeholdes
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 69Anl_GE_CM_18_30_Li_Solo_SPK9.indb 69 08.11.2017 08:44:1408.11.2017 08:44:14
DK/N
- 70 -
Ser viceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Kontaktkul, Akku
Forbrugsmateriale/ forbrugsdele* Kniv
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig-
tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
•
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
Beskriv venligst fejlfunktionen.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 70Anl_GE_CM_18_30_Li_Solo_SPK9.indb 70 08.11.2017 08:44:1408.11.2017 08:44:14
DK/N
- 71 -
Garantibevis
Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-
nummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn-
digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel-
ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:
- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net-
spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli-
geholdelse.
- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).
- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur-
ligt slid.
4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-
den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det-
te gælder også servicearbejder, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.
info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa-
rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er
udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti-
en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat-
tet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen-
hold til serviceinformationerne i nærværende betjeningsvejledning.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 71Anl_GE_CM_18_30_Li_Solo_SPK9.indb 71 08.11.2017 08:44:1408.11.2017 08:44:14
S
- 72 -
Innehållsförteckning
Denna maskin får inte användas av barn. Barn ska hållas under upp-
sikt så att de inte använder maskinen som leksak. Maskinen får inte
rengöras eller underhållas av barn. Maskinen får inte användas av
personer med begränsad fysisk, sensorisk eller mental förmåga, eller
av personer med bristfällig kunskap eller erfarenhet, såvida inte en
ansvarig person håller uppsikt eller ger instruktioner.
Fara! - Läs igenom bruksanvisningen för att sänka risken för skador
1. Säkerhetsanvisningar
2. Beskrivning av maskinen samt leveransomfattning
3. Ändamålsenlig användning
4. Tekniska data
5. Före användning
6. Använda
7. Rengöring, Underhåll och reservdelsbeställning
8. Förvaring och transport
9. Skrotning och återvinning
10. Lampor på laddaren
11. Felsökning
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 72Anl_GE_CM_18_30_Li_Solo_SPK9.indb 72 08.11.2017 08:44:1408.11.2017 08:44:14
S
- 73 -
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis-
ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis-
ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan-
visning eller säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Fara!
Läs alla säkerhetsanvisningar och instrukti-
oner. Försummelser vid iakttagandet av säker-
hetsanvisningarna och instruktionerna kan föror-
saka elstöt, brand och/eller svåra skador. Förvara
alla säkerhetsanvisningar och instruktioner
för framtiden.
Förklaring av skylten på maskinen
(se bild 14)
1 Läs igenom bruksanvisningen före driftstart.
2 Håll tillräckligt avstånd.
3 Varning! - Vass kniv – Dra ut säkerhetskontak-
ten innan du utför underhåll eller om nätka-
beln har skadats. Kniven fortsätter att rotera
efter att motorn har slagits ifrån.
4 Skydda maskinen mot regn och fukt
5 Garanterad ljudeff ektnivå
6 Avfallshantera batteriet enligt gällande föresk-
rifter
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1/2)
1. Startspak
2. Övre skjutbygel
3. Undre skjutbygel
4. Bärhandtag
5. Gräsuppsamlare
7. Utkastningslucka
8. Brytarspärr
9. Gräsuppsamlare, övre kåpdel
10. Gräsuppsamlare, undre kåpdel
11. Handtag till gräsuppsamlare
12. Fästskruvar för övre skjutbygel
13. Mutter för övre och undre skjutbygel med
snabbspännfunktion
14. Kabelklämma
15. Säkerhetskontakt
16. Batteri
17. Laddare
2.2 Leveransomfattning samt packa upp
maskinen (bild 2)
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita-
bellen i serviceinformationen i slutet av bruksan-
visningen.
•
Öppna förpackningen och ta försiktigt ut pro-
dukten ur förpackningen.
•
Ta bort förpackningsmaterialet samt förpack-
nings- och transportsäkringar (om förhan-
den).
•
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
na har skadats i transporten.
•
Spara om möjligt på förpackningen tills ga-
rantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast-
påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
Leveransomfattning
•
Batteridriven gräsklippare
•
Gräsuppsamlare
•
Säkerhetskontakt
•
Laddbart batteri (medföljer ej vid 34.131.57)
•
Laddare (medföljer ej vid 34.131.57)
•
Monteringsmaterial
•
Original-bruksanvisning
•
Säkerhetsanvisningar
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 73Anl_GE_CM_18_30_Li_Solo_SPK9.indb 73 08.11.2017 08:44:1408.11.2017 08:44:14
S
- 74 -
3. Ändamålsenlig användning
Gräsklipparen är lämplig för privat bruk i hemma-
eller koloniträdgårdar.
Sådana gräsklippare som är avsedda för privata
hemma- och koloniträdgårdar defi nieras som
utrustning vars årliga användning i regel inte
överstiger 50 timmar och som till övervägande del
används till gräsvård, dock ej till allmänna gröny-
tor, parker, sportanläggningar eller till lant- och
skogsbruk.
Obs! På grund av olycksrisken får gräsklipparen
inte användas till att trimma buskar och häckar,
till att skära eller fi nfördela klätterväxter, till grä-
sklippning på tak eller i balkonglådor, till rengöring
(rensugning) av gångar eller som kompostkvarn
för fi nfördelning av kvistar och grenar från träd
och häckar. Dessutom får gräsklipparen inte
användas som motorhacka samt för att plana ut
ojämnheter i marken, t ex mullvadshögar.
Av säkerhetsskäl får gräsklipparen inte användas
som drivaggregat för andra arbetsverktyg och
verktygssatser, såvida detta inte uttryckligen har
tillåtits av tillverkaren.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul-
terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro-
dukten ska användas inom yrkesmässiga, hant-
verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.
4. Tekniska data
Driftspänning ................................................ 18 V
Motorvarvtal .........................................3300 min
-1
Skyddsklass .......................................................III
Vikt .................................................................8 kg
Klippbredd ..................................................30 cm
Gräsuppsamlarens volym ..........................25 liter
Ljudtrycksnivå L
pA
............................... 77,3 dB(A)
Osäkerhet K
pA
.......................................... 3 dB(A)
Uppmätt ljudeff ektnivå L
WA
.................. 89,3 dB(A)
Osäkerhet K
WA
..................................... 2,35 dB(A)
Garanterad ljudeff ektnivå L
WA
................. 92 dB(A)
Vibration vid stången a
h
........................≤ 2,5 m/s
2
Osäkerhet K .............................................1,5 m/s
2
Inställning av klippningshöjd ...30-70 mm; 3 lägen
Kapslingsklass .............................................. IPX1
Li-Ion-batteri
Spänning ................................................ 18 V DC
Kapacitet ................................................... 3,0 Ah
Antal celler ...................................................... 10
Laddare
Ingångsspänning ................200-240 V~ 50-60 Hz
Utgångsspänning ................................... 18 V DC
Utgångsström .............................................1,5 A
Skyddsklass: .................................................II /
쓑
Obs!
Maskinen och laddaren får endast användas till
Li-Ion-batterier i Power-X-Change-serien!
Power-X-Change
•
18 V, 1,5 Ah, 5 Li-jon-celler
•
18 V, 2,0 Ah, 5 Li-jon-celler
•
18 V, 3,0 Ah, 10 Li-jon-celler
•
18 V, 4,0 Ah, 10 Li-jon-celler
•
18 V, 5,2 Ah, 10 Li-jon-celler
Power-X-Change Plus
•
18 V, 2,6 Ah, 5 Li-jon-celler
•
18 V, 5,2 Ah, 10 Li-jon-celler
Buller- och vibrationsvärden har bestämts enligt
EN ISO 3744:1995, EN ISO 11094:1991 e
EN ISO 20643:2008.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 74Anl_GE_CM_18_30_Li_Solo_SPK9.indb 74 08.11.2017 08:44:1408.11.2017 08:44:14
S
- 75 -
Begränsa uppkomsten av buller och vibration
till ett minimum!
•
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Bär handskar.
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl-
jande risker kan uppstå på grund av elverkty-
gets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfi lter-
mask används.
2. Hörselskador om inget lämpligt hörselskydd
används.
Varning!
Denna maskin genererar ett elektromagne-
tiskt fält under drift. Under vissa omstän-
digheter kan detta fält påverka aktiva eller
passiva medicinska implantat. För att reduce-
ra risken för allvarliga eller dödliga persons-
kador, rekommenderar vi att personer med
medicinska implantat kontaktar sin läkare
och tillverkaren av det medicinska implanta-
tet innan maskinen används.
5. Före användning
Art.-nr. 34.131.57 levereras utan batterier och
utan laddare.
Gräsklipparen levereras i delvis demonterat skick.
Innan gräsklipparen får användas ska skjutbygeln
och gräsuppsamlaren monteras. Följ bruksanvis-
ningen steg för steg och orientera dig efter bilder-
na när du monterar samman maskinen.
Varning! Dra alltid ut säkerhetskontakten in-
nan du gör några inställningar på maskinen.
Montera skjutbygeln (bild 3a till 3c)
Ta den undre skjutbygeln (bild 2/pos. 3) och fäst
den med muttern (bild 2/pos. 13) enligt beskriv-
ningen i bild 3a. Gör på samma sätt på den
motsatta sidan. Fäst den övre skjutbygeln (bild 2/
pos.2) vid den undre skjutbygeln (bild 2/pos.3)
enligt beskrivningen i bild 3b.
Fäst därefter motorkabeln på skjutbygeln (bild 3c)
med kabelklämmorna (bild 2/pos. 14).
Montera gräsuppsamlaren (bild 4a till 4c)
Skjut samman den undre och den övre kåpdelen
av gräsuppsamlaren (bild 4a/pos. 9,10). Se till
att samtliga plastklackar längs med hela kanten
snäpper in ordentligt. Tryck sedan in handtaget
(bild 4b/pos. 11) i öppningarna på gräsuppsam-
laren. Kontrollera att handtaget har monterats rätt
och sitter fast. Slå ifrån motorn och kontrollera
att kniven inte längre roterar innan du hänger
in gräsuppsamlaren. Häng in gräsuppsamlaren
på gräsklipparen på de båda krokarna. Öppna
utkastningsluckan med den ena handen (bild 4c/
pos. 7) och häng in gräsuppsamlaren med den
andra hand. Utkastningsluckan dras mot gräsupp-
samlaren av en fjäder.
Ställa in klippningshöjden
Varning!
Klippningshöjden får endast ställas in om motorn
har slagits ifrån och säkerhetskontakten har dra-
gits ut.
Innan du börjar klippa, kontrollera att skärverkty-
get inte är trubbigt och att monteringsmaterialet
inte har skadats. Byt ut trubbiga och/eller skadade
knivar så att obalans inte uppstår. Slå ifrån motorn
och dra ut säkerhetskontakten innan du gör des-
sa kontroller.
Ställ in klippningshöjden enligt beskrivningen i
bild 5. Vrid runt maskinen eller luta den mot si-
dan. Se till att den främre och bakre axeln sitter i
samma skåra så att kniven roterar parallellt mot
gräsmattan.
Position Klippningshöjd
1 70 mm
2 50 mm
3 30 mm
Ladda batteriet (bild 6)
1. Dra ut batteriet ur maskinen. Tryck in spärr-
knappen på batteriets.
2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspän-
ningen i vägguttaget. Anslut laddarens (17)
stickkontakt till vägguttaget. Den gröna lysdio-
den börjar blinka.
3. Sätt batteriet (16) på laddaren (17).
4. Under punkten „Lampor på laddaren“ fi nns en
tabell som förklarar vad de olika lysdioderna
på laddaren betyder.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 75Anl_GE_CM_18_30_Li_Solo_SPK9.indb 75 08.11.2017 08:44:1408.11.2017 08:44:14
S
- 76 -
Medan batteriet laddas värms det en aning. Detta
är dock normalt.
Om batteriet inte kan laddas måste du kontrollera
•
att nätspänning finns i vägguttaget
•
att det finns fullgod kontakt vid laddningskon-
takterna
Om batteriet fortfarande inte kan laddas måste du
lämna in
•
laddaren och
•
batteriet
till vår kundtjänstavdelning.
För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!
Kapacitetsindikering för batteri (bild 7)
Tryck på knappen för kapacitetsindikering för
batteriet (pos. A). Kapacitetsindikeringen (pos. B)
visar batteriets laddningsnivå med tre lysdioder.
Alla tre lysdioder är tända
Batteriet är fulladdat.
2 eller 1 lysdioder är tända
Batteriet har tillräcklig restkapacitet.
1 lysdiod blinkar
Batteriet är tomt och måste laddas.
Alla lysdioder blinkar
Batteriet har djupurladdats och är defekt. Du får
inte längre använda eller ladda ett defekt batteri.
Hänga upp laddaren på väggen (bild 13)
Laddaren kan även fästas på väggen. Se efter på
baksidan av laddaren för passande mått för bor-
rhålen i väggen.
Avstånd
≥ 10 cm från väggen (höger + vänster)
≥ 100 cm från taket
Obs!
Använd passande skruvar när laddaren ska
hängas upp, t ex 3,5 mm sexkantskruv med
kullerskalle för att undvika skador på kåpan och
garantera att apparaten inte faller ned.
Montera batteriet (bild 8)
•
Öppna batterilocket.
•
Sätt batteriet i fästet.
•
Stäng batterilocket genom att stänga locket.
6. Använda
Obs!
Gräsklipparen är utrustad med en säkerhetsfunk-
tion som ska förhindra obehöriga att använda
maskinen. Strax innan gräsklipparen ska använ-
das måste säkerhetskontakten (bild 9) skjutas in
i öppningen. Varje gång du avbryter arbetet, eller
om du klippt färdigt, ska säkerhetskontakten dras
ut igen.
Obs!
För att förhindra att gräsklipparen startar oavsik-
tligt, gräsklipparen utrustad med en brytarspärr
(bild 10/pos. 8) som måste tryckas in innan by-
geln (bild 10/pos. 1) kan tryckas in. Gräsklipparen
kopplas ifrån om du släpper bygeln. Starttiden
kan uppgå till några sekunder. I tomgång sjun-
ker varvtalet efter ett par sekunder och höjs vid
belastning efter ett par sekunder igen. Gräsklip-
paren kopplas ifrån om du släpper bygeln. Slå till
och ifrån maskinen på detta sätt ett par gånger för
att kontrollera att din maskin fungerar rätt. Innan
du utför reparation eller underhåll på maskinen,
måste du kontrollera att kniven inte roterar och att
maskinen har skilts åt från elnätet (9).
Varning! Öppna aldrig utkastningsluckan för
att tömma gräsuppsamlaren medan motorn
fortfarande är igång. Den roterande kniven
kan förorsaka personskador.
Fäst alltid utkastningsluckan resp. gräsuppsam-
laren noggrant. Slå alltid ifrån motorn innan du tar
bort gräsuppsamlaren.
Beakta alltid avståndet mellan knivkåpan och dig
själv som bestäms av styrstängerna. Var särskilt
försiktig när du klipper och ändrar körriktning på
sluttningar och slänter. Se till att du alltid står sta-
digt, bär skor med halkfria och profi lerade sulor
samt långa byxor.
Använd alltid gräsklipparen i rät vinkel mot lutnin-
gen, gå alltså inte uppför eller nedför slänten. Av
säkerhetsskäl får du inte använda gräsklipparen
på slänter om lutningen överstiger 15 grader.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 76Anl_GE_CM_18_30_Li_Solo_SPK9.indb 76 08.11.2017 08:44:1408.11.2017 08:44:14
S
- 77 -
Var särskilt försiktig när du går baklänges och när
du drar gräsklipparen. Risk för att du snavar!
Instruktioner för korrekt gräsklippning
Vi rekommenderar att du kör överlappande banor
med gräsklipparen.
Klipp alltid med en vass och intakt kniv så att
grässtrån inte fransas ut, vilket annars kan leda till
att gräsmattan gulnar.
För att du ska få en fi n skärningsbild på gräsmat-
tan måste du gå i så raka banor som möjligt. Se
till att banorna där du har klippt överlappar va-
randra med ett par centimeter så att inga remsor
står kvar.
Hur ofta du måste använda gräsklipparen är alltid
beroende av hur snabbt gräset växer. Under den
huvudsakliga växttiden (maj - juni) två gånger i
veckan, annars en gång i veckan. Ställ in klipphöj-
den på 4 - 6 cm, så att gräset kan växa 4 - 5 cm
mellan klippningarna. Om gräset har blivit en
aning högre, bör du inte göra misstaget att genast
klippa ned det till normal höjd. Detta skadar gräs-
mattan. Klipp aldrig bort mer än hälften av gräsets
höjd.
Håll gräsklipparens undersida ren och ta alltid
bort gräs som har fastnat. Avlagringar gör det
svårare att starta maskinen, och påverkar dessu-
tom klippningskvaliteten och utkastningen.
Använd gräsklipparen i rät vinkel på sluttningar.
Du kan undvika att glida med gräsklipparen om
du håller den snett uppåt.
Välj klippningshöjd beroende på aktuell gräshöjd.
Gå fl era gånger med gräsklipparen så att maxi-
malt 4 cm gräs klipps av varje gång.
Slå alltid ifrån motorn innan du kontrollerar kni-
ven. Tänk på att kniven fortsätter att rotera ett
par sekunder efter att du har slagit ifrån motorn.
Försök aldrig att stoppa kniven. Kontrollera med
jämna mellanrum att kniven sitter fast ordentligt,
är i fullgott skick samt tillräckligt vass. Om detta
inte skulle vara fallet måste den slipas eller bytas
ut. Om den roterande kniven slår emot ett föremål
måste du slå ifrån gräsklipparen och vänta tills
kniven har stannat helt. Kontrollera därefter kni-
vens och knivfästets skick. Om dessa har skadats
måste de bytas ut.
Om du ser att gräsrester ligger kvar på gräsmat-
tan efter att du klippt, är detta ett tecken på att
gräsuppsamlaren måste tömmas. Obs! Slå ifrån
motorn och vänta tills kniven har stannat helt in-
nan du tar av gräsuppsamlaren.
För att ta av gräsuppsamlaren måste du lyfta upp
utkastningsluckan med den ena handen, och
med den andra handen lyfta av gräsuppsamlaren
med handtaget. Enligt beskrivningen i säkerhets-
föreskrifterna kommer utkastningsluckan att slå
igen när gräsuppsamlaren tas av så att den bakre
utkastningsöppningen därefter är stängd. Om
gräsrester hänger kvar i öppningen är det lämpligt
att köra tillbaka gräsklipparen med ungefär 1 m så
att det ska gå lättare att starta maskinen.
Om avlagringar av gammalt gräs fi nns kvar i
gräsklipparens kåpa och på arbetsverktyget, får
detta inte tas bort med handen eller med fötterna.
Använd lämpliga hjälpmedel, t ex en handborste.
För att garantera att gräset samlas upp på avsett
vis, ska gräsuppsamlaren rengöras från insidan
efter användningen.
Häng endast in gräsuppsamlaren om motorn har
slagits ifrån och kniven har stannat.
Lyft upp utkastningsluckan med den ena handen,
håll fast gräsuppsamlarens handtag med den an-
dra handen och häng därefter in från ovansidan.
7. Rengöring, Underhåll och
reservdelsbeställning
Fara!
Dra alltid ut stickkontakten om maskinen ska ren-
göras (bild 9) .
7.1 Rengöra maskinen
•
Håll skyddsanordningarna, ventilationsöpp-
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas-
kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
•
Rengör inte gräsklipparen under rinnande
vatten, särskilt under högtryck.
•
Vi rekommenderar att du rengör maskinen
efter varje användningstillfälle.
•
Rengör maskinen med jämna mellanrum med
en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 77Anl_GE_CM_18_30_Li_Solo_SPK9.indb 77 08.11.2017 08:44:1408.11.2017 08:44:14
S
- 78 -
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre.
•
Rengör om möjligt gräsklipparen endast med
en borste eller en trasa.
7.2 Underhåll
•
Slitna eller skadade knivar, knivfästen och
bultar måste bytas ut satsvis av en behörig
fackman för att garantera att balansen bi-
behålls.
•
Se till att alla fästdon (skruvar, muttrar osv)
alltid är fast åtdragna så att du kan använda
gräsklipparen utan risk för skador.
•
Kontrollera ofta om gräsuppsamlaren är sli-
ten.
•
Byt ut slitna eller skadade delar.
•
För att garantera lång livslängd ska alla skru-
vdelar samt hjul och axlar rengöras och däref-
ter oljas in.
•
Om du vårdar din gräsklippare i regelbundna
intervaller förbättras inte endast utrustningens
livslängd och prestanda, utan det blir des-
sutom lättare att använda gräsklipparen och
resultatet blir bättre.
•
Gräsklipparens kniv är den del som slits
mest. Kontrollera knivens skick i regelbundna
intervaller samt att den sitter fast ordentligt.
Om kniven är sliten måste den genast bytas
ut eller slipas. Om du märker av kraftiga vibra-
tioner i gräsklipparen, betyder detta att kniven
är felaktigt balanserad eller har deformerats
av stötar. I sådana fall måste kniven repareras
eller bytas ut.
•
I sticksågens inre finns inga delar som kräver
underhåll.
7.3 Byta ut kniven
Av säkerhetsskäl rekommenderar vi att du låter
en behörig fackman byta ut kniven. Obs! Bär
arbetshandskar! Använd endast originalknivar
eftersom det annars fi nns risk för att vissa funk-
tioner inte fungerar och att säkerheten inte kan
garanteras.
Byt ut kniven på följande sätt:
1. Lossa på fästskruven (se bild 11).
2. Ta av kniven och byt ut den mot en ny.
3. Se till att monteringsriktningen stämmer när
du monterar in kniven. Knivens vingar måste
skjuta in i motorrummet (se bild 11). Befi ntliga
fäststift ska stämma överens med de stansa-
de öppningarna i kniven (se bild 12).
4. Dra därefter åt fästskruven med universal-
nyckeln. Åtdragningsmomentet bör vara
ca 25 Nm.
Kontrollera gräsklipparens allmänna skick vid
säsongens slut och ta bort alla rester som har
fastnat. Kontrollera tvunget gräsklipparens skick
innan du tar den i drift för första gången efter vin-
teruppehållet. Kontakta vår kundtjänst om repara-
tioner krävs. Använd endast originalreservdelar.
7.4 Reservdelsbeställning
Lämna följande uppgifter vid beställning av reser-
vdelar:
•
Maskintyp
•
Maskinens artikel-nr.
•
Maskinens ident-nr.
•
Reservdelsnummer för erforderlig reservdel
Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info
Reservkniv art.-nr.: 34.045.53
8. Förvaring och transport
Förvaring
Förvara maskinen och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara maskinen i originalförpacknin-
gen.
Transport
•
Innan maskinen får transporteras ska den
slås ifrån och skiljas åt från elnätet.
•
Montera transportskydd om förhanden.
•
Skydda maskinen mot skador och kraftiga
vibrationer som särskilt kan uppstå vid trans-
port i fordon.
•
Fixera maskinen så att den inte kan glida eller
välta.
9. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack-
ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor-
na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 78Anl_GE_CM_18_30_Li_Solo_SPK9.indb 78 08.11.2017 08:44:1508.11.2017 08:44:15
S
- 79 -
10. Lampor på laddaren
Indikeringsstatus
Betydelse och åtgärder
Röd lysdiod Grön
lysdiod
Från Blinkar Driftberedd
Laddaren är ansluten till elnätet och driftberedd, inget batteri i ladda-
ren.
Till Från Laddning
Laddaren snabbladdar batteriet.
Från Till Batteriet har laddats till 80% och är klar för användning.
De olika laddningstiderna anges direkt på laddaren.
Därefter kopplar laddaren om till skonladdning tills batteriet har
laddats helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 30 min.
Åtgärd:
Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.
Blinkar Från Anpassningsladdning
Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer
än 1 timme. Detta kan ha följande orsaker:
- Batteriet har inte laddats på lång tid eller ett tomt batteri har laddats
ur (djupurladdning).
- Batteriets temperatur befi nner sig inte inom idealintervallet
10°C till 45°C.
Åtgärd:
Vänta tills batteriet har laddats, batteriet kan ändå laddas.
Blinkar Blinkar Störning
Batteriet kan inte längre laddas. Batteriet är defekt.
Åtgärd:
Du får inte längre ladda det defekta batteriet.
Ta ut batteriet ur laddaren.
Till Till Temperaturstörning
Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C).
Åtgärd:
Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 79Anl_GE_CM_18_30_Li_Solo_SPK9.indb 79 08.11.2017 08:44:1508.11.2017 08:44:15
S
- 80 -
11. Felsökning
Störning Möjliga orsaker Åtgärder
Motorn startar ej a) Anslutningarna vid motorn har loss-
nat
b) Maskinen står i alltför högt gräs
c) Gräsklipparens kåpa är tilltäppt
d) Säkerhetskontakten har inte satts i
e) Batteriet har inte satts i rätt
a) Låt kundtjänst kontrollera.
b) Starta på lågt gräs eller på ytor som
redan klippts; Ändra ev. på klipphöj-
den
c) Rengör kåpan så att kniven kan
rotera fritt
d) Sätt i säkerhetskontakten (se 6.)
e) Ta ut batteriet och sätt sedan i det
igen (se 5.)
Motorns prestanda
avtar
a) För högt eller fuktigt gräs
b) Gräsklipparens kåpa är tilltäppt
c) Kniven är nedsliten
d) Batteriets kapacitet avtar
a) Korrigera klippningshöjden, ändra
elektronikinställningen
b) Rengör kåpan
c) Byt ut kniven
d) Kontrollera batteriets kapacitet, lad-
da upp batteriet vid behov (se 5.)
Dålig klippningskva-
litet
a) Kniven är sliten
b) Fel klipphöjd
a) Byt ut eller slipa kniven
b) Korrigera klipphöjden
Obs! Motorn skyddas av en termobrytare som slår ifrån vid överbelastning och som automa-
tiskt kopplas in på nytt efter en kort avkylningspaus!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 80Anl_GE_CM_18_30_Li_Solo_SPK9.indb 80 08.11.2017 08:44:1508.11.2017 08:44:15
S
- 81 -
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av-
fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin-
ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen-
ter vars syfte har varit att komplettera den förbrukade utrustningen.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.
Med förbehåll för tekniska ändringar.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 81Anl_GE_CM_18_30_Li_Solo_SPK9.indb 81 08.11.2017 08:44:1508.11.2017 08:44:15
S
- 82 -
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part-
ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.
Kategori Exempel
Slitagedelar* Kolborstar, Batteri
Förbrukningsmaterial/förbrukningsdelar* Knivar
Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad
beskrivning av felet som har uppstått och besvara alltid följande frågor:
•
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
Beskriv den felaktiga funktionen.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 82Anl_GE_CM_18_30_Li_Solo_SPK9.indb 82 08.11.2017 08:44:1508.11.2017 08:44:15
S
- 83 -
Garantibevis
Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:
1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-
sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-
verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:
- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto-
rer eller bristfällig skötsel och underhåll.
- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över-
belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).
- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .
4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-
den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem-
besök.
5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-
gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt
denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av
våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan-
titjänster, får du genast en reparerad eller ny produkt av oss.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 83Anl_GE_CM_18_30_Li_Solo_SPK9.indb 83 08.11.2017 08:44:1508.11.2017 08:44:15
CZ
- 84 -
Obsah
1. Bezpečnostní pokyny
2. Popis přístroje a rozsah dodávky
3. Použití podle účelu určení
4. Technická data
5. Před uvedením do provozu
6. Obsluha
7. Čištění, údržba a objednání náhradních dílů
8. Uložení a transport
9. Likvidace a recyklace
10. Skladování
10. Indikace nabíječky
11. Plán vyhledávání poruch
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 84Anl_GE_CM_18_30_Li_Solo_SPK9.indb 84 08.11.2017 08:44:1508.11.2017 08:44:15
CZ
- 85 -
Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze
Tento přístroj nesmějí používat děti. Děti by měly být pod dohledem,
aby si nehrály s přístrojem. Děti nesmějí provádět čištění a
údržbu přístroje. Přístroj nesmějí používat osoby se sníženými
fyzickými, smyslovými nebo duševními schopnostmi nebo osoby
s nedostatečnými zkušenostmi a vědomostmi, pokud tyto osoby
nebudou pod dohledem nebo pod vedením zodpovědné osoby.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 85Anl_GE_CM_18_30_Li_Solo_SPK9.indb 85 08.11.2017 08:44:1508.11.2017 08:44:15
CZ
- 86 -
Nebezpečí!
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.
Nebezpečí!
Přečtěte si všechny bezpečnostní poky-
ny a instrukce. Zanedbání při dodržování
bezpečnostních pokynů a instrukcí mohou mít
za následek úder elektrickým proudem, požár
a/nebo těžká zranění. Všechny bezpečnostní
pokyny a instrukce si uložte pro budoucí
použití.
Vysvětlení informačního štítku na přístroji
(viz obr. 14)
1. „Varování – Ke snížení rizika zranění si
přečtěte návod k obsluze“
2. Udržujte odstup!
3. Pozor! – Ostré nože – před údržbářskými pra-
cemi vytáhněte síťovou zástrčku. Nože se po
vypnutí motoru otáčejí!
4. Přístroj chraňte před deštěm a vlhkem.
5. Zaručená hladina akustického výkonu
6. Akumulátor zlikvidujte v souladu s příslušnými
předpisy.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1/2)
1. Spínací rukojeť
2. Horní vodicí rukojeť
3. Dolní vodicí rukojeť
4. Držadlo
5. Sběrací koš na trávu
7. Vyhazovací klapka
8. Blokování zapnutí
9. Sběrací koš, horní díl krytu
10. Sběrací koš, dolní díl krytu
11. Rukojeť sběracího koše
12. Upevňovací šrouby horní vodicí rukojeti
13. Matice pro horní a dolní posuvnou rukojeť s
rychloupínací funkcí
14. Svorky pro upevnění kabelu
15. Bezpečnostní zásuvka
16. Akumulátor
17. Nabíječka
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.
•
Otevřete balení a přístroj opatrně vyjměte z
balení.
•
Odstraňte obalový materiál a ochrany balení /
dopravní pojistky (jsou-li k dispozici).
•
P řekontrolujte, zda je rozsah dodávky úplný.
•
Zkontrolujte přístroj a příslušenství, zda neby-
ly při přepravě poškozeny.
•
Balení si pokud možno uložte až do uplynutí
záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!
•
Rozsah dodávky
•
Akumulátorová sekačka
•
Sběrací koš na trávu
•
Bezpečnostní zásuvka
•
Akumulátor (v případě art. č. 34.111.57
není v rozsahu dodávky)
•
Nabíječka (v případě art. č. 34.111.57
není v rozsahu dodávky)
•
Montážní materiál
•
Originální návod k obsluze
•
Bezpečnostní pokyny
3. Použití podle účelu určení
Sekačka je vhodná pro soukromé používání na
zahradách u domů a chat.
Za sekačky pro soukromé zahrady u domů a
chat jsou považovány ty, jejichž roční používání
většinou nepřesahuje 50 hodin a které jsou
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 86Anl_GE_CM_18_30_Li_Solo_SPK9.indb 86 08.11.2017 08:44:1508.11.2017 08:44:15
CZ
- 87 -
používány především pro péči o trávníky
nebo travnaté plochy, ne ovšem ve veřejných
zařízeních, parcích, sportovištích, jako též v
zemědělství a lesnictví.
Pozor! Z důvodů tělesného ohrožení uživatele
nesmí být sekačka používána k vyžínání keřů,
živých plotů a křoví, k stříhání a drcení popína-
vých rostlin nebo stříhání trávníku ozeleněných
střech nebo balkonových truhlíků a k čištění
(vysávání) chodníků a jako drtič na drcení
odřezků stromů a živých plotů. Dále nesmí být
sekačka používána jako motorová plečka a na za-
rovnávání půdních nerovností, jako např. krtin.
Z bezpečnostních důvodů nesmí být přístroj
používán jako hnací agregát pro jiné nástroje a
sady nástrojů všeho druhu, leda že by byly výrob-
cem vysloveně schváleny.
Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru-
hu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.
4. Technická data
Provozní napětí ..............................................18V
Otáčky motoru: ....................................3300 min
-1
Třída ochrany: ...................................................III
Hmotnost: .....................................................8 kg
Šířka záběru: ..............................................30 cm
Objem sběracího koše ................................25 litr
Hladina akustického tlaku L
pA
: ........... 77,3 dB (A)
Nejistota K
pA
: ......................................... 3 dB (A)
Naměřená hladina akustického výkonu L
WA
: ........
........................................................... 89,3 dB (A)
Nejistota K
WA
: .................................... 2,35 dB (A)
Zaručená hladina akustického výkonu L
WA
: .........
.............................................................. 92 dB (A)
Vibrace na rukojeti a
h
: .......................... ≤ 2,5 m/s
2
Nejistota K: ..............................................1,5 m/s
2
Nastavení výšky sekání: .... 30–70mm; 3stupňové
Krytí: ............................................................ IPX1
Li-Ion akumulátor
Napětí: ...................................................18 V d.c.
Kapacita: ................................................... 3,0 Ah
Počet článků: .................................................. 10
Nabíječka
Vstupní napětí: ................. 200–240 V ~ 50-60 Hz
Výstupní napětí: .................................... 18 V d. c.
Výstupní proud: ...........................................1,5 A
Třída ochrany: ..............................................II /
쓑
Pozor!
Přístroj a nabíječka se smí používat pouze na
lithium-iontové baterie série Power-X-Change!
Power-X-Change
•
18 V, 1,5 Ah, 5 Li-Ion článků
•
18 V, 2,0 Ah, 5 Li-Ion článků
•
18 V, 3,0 Ah, 10 Li-Ion článků
•
18 V, 4,0 Ah, 10 Li-Ion článků
•
18 V, 5,2 Ah, 10 Li-Ion článků
Power-X-Change Plus
•
18 V, 2,6 Ah, 5 Li-Ion článků
•
18 V, 5,2 Ah, 10 Li-Ion článků
Hluk a vibrace byly stanoveny podle norem
EN ISO 3744:1995, ISO 11094: 1991 a
EN ISO 20643:2008.
Omezte tvorbu hluku a vibrace na minimum!
•
Používejte pouze přístroje v bezvadném sta-
vu.
•
Pravidelně provádějte údržbu a čištění
přístroje.
•
P řizpůsobte Váš způsob práce přístroji.
•
Nepřetěžujte přístroj.
•
V případě potřeby nechte přístroj zkontrolo-
vat.
•
P řístroj vypněte, pokud ho nepoužíváte.
•
Noste rukavice.
Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi-
ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:
1. Poškození plic, pokud se nenosí žádná vhod-
ná ochranná maska proti prachu.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 87Anl_GE_CM_18_30_Li_Solo_SPK9.indb 87 08.11.2017 08:44:1508.11.2017 08:44:15
CZ
- 88 -
2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vi-
brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.
Nebezpečí!
Tento elektrický přístroj produkuje během pro-
vozu elektromagnetické pole. Toto pole může za
určitých okolností ovlivňovat aktivní nebo pasivní
lékařské implantáty. Aby se zabránilo vážným
nebo smrtelným poraněním, doporučujeme
osobám s lékařskými implantáty konzultovat
před používáním přístroje svého lékaře a výrobce
lékařského implantátu.
5. Před uvedením do provozu
Art. č. 34.131.57 se dodává bez akumulátoru
a bez nabíječky.
Sekačka je při expedici částečně smontována.
Vodicí rukojeť a sběrací koš se musejí před
použitím sekačky namontovat. Dodržujte návod k
použití krok za krokem a při montáži se orientujte
podle obrázků.
Varování! Než začnete provádět nasta-
vení na přístroji, vždy nejdřív vytáhněte
bezpečnostní zástrčku.
Montáž vodicí rukojeti (obr. 3a až 3c)
Vezměte dolní vodicí rukojeť (obr. 2 / pol. 3) a
upevněte ji pomocí matice (obr. 2 / pol. 13) tak,
jak je znázorněno na obrázku 3a. Na druhé straně
postupujte analogicky. Horní vodicí rukojeť (obr. 2
/ pol. 2) smontujte s dolní vodicí rukojetí (obr. 2 /
pol. 3) tak, jak je znázorněno na obr. 3b.
Poté připevněte držáky kabelu (obr. 2/pol. 14) ve-
dení motoru na rukojeti (obr. 3c).
Montáž sběracího koše (obr. 4a až 4c)
Spojte dolní a horní díl krytu sběracího koše
(obr. 4a/pol. 9,10) dohromady. Dbejte na to, aby
všechny plastové výstupky správně zaskočily.
Poté zatlačte držadlo sběracího koše (obr. 4b /
pol. 11) do otvorů na sběracím koši. Zkontrolujte
pevnost a správnou polohu rukojeti. Při zavěšení
sběracího koše musí být motor vypnut a nůž se
nesmí otáčet. Sběrací koš se na sekačce zavěsí
na dva háčky. Při zavěšení otevřete jednou ruk-
ou vyhazovací klapku (obr. 4c / pol. 7) a druhou
rukou zavěste sběrací koš. Vyhazovací klapka je
pružinou tažena proti sběracímu koši.
Nastavení výšky sekání
Varování!
Nastavení výšky sekání provádějte pouze při vyp-
nutém motoru a vytažené bezpečnostní zástrčce.
Než začnete se sekáním, zkontrolujte, zda nejsou
řezné nástroje tupé a upevňovací prostředky
poškozené. Tupé a/nebo poškozené řezné nást-
roje vyměňte, aby nedošlo k nevyvážení. Při
této kontrole vypněte motor a vytáhněte síťovou
zástrčku.
Nastavení výšky sekání se provede tak, jak je
znázorněno na obr. 5. K tomu přístroj otočte
a nakloňte na stranu. Nastavte vždy přední a
zadní osu do stejného zářezu, aby nůž probíhal
paralelně k trávníku.
Poloha Výška sekání
1 70mm
2 50mm
3 30mm
Nabíjení akumulátoru (obr. 6)
1. Vyjměte akumulátor z přístroje. Při tom
stiskněte západku.
2. Porovnejte, zda souhlasí síťové napětí uve-
dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (17) do zásuvky. Zelená LED začne
blikat.
3. Zasuňte akumulátor (16) do nabíječky (17).
4. V bodu „Indikace nabíječky“ najdete tabulku s
významy LED indikací na nabíječce.
Během nabíjení se může akumulátor trochu
zahřívat. To je ovšem normální.
Pokud není možné akumulátor nabít, zkontrolujte,
•
zda je v zásuvce síťové napětí,
•
zda se kontakty akumulátoru bez problémů
dotýkají nabíjecích kontaktů.
Pokud stále není možné akumulátor nabít, prosí-
me vás, abyste,
•
nabíječku
•
a akumulátorový článek
poslali na adresu našeho zákaznického servisu.
V zájmu dlouhé životnosti akumulátorového
článku byste měli vždy dbát na jeho včasné nabití.
To je v každém případě třeba tehdy, když zjistíte,
že výkon přístroje klesá. Akumulátorový článek
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 88Anl_GE_CM_18_30_Li_Solo_SPK9.indb 88 08.11.2017 08:44:1508.11.2017 08:44:15
CZ
- 89 -
nikdy kompletně nevybíjejte. Toto vede k defektu
akumulátoru!
Indikace kapacity akumulátorů (obr. 7)
Stiskněte spínač indikace kapacity akumulátoru
(pol. A). Indikace kapacity akumulátoru (pol. B)
signalizuje stav nabití pomocí 3 LED.
Všechny 3 LED svítí:
Akumulátor je plně nabitý.
2 nebo 1 LED svítí
Akumulátor disponuje dostatečným zbytkovým
nabitím.
1 LED bliká:
Akumulátor je prázdný, akumulátor znovu nabijte.
Všechny LED blikají:
Akumulátor byl hluboce vybit a je defektní. Defekt-
ní akumulátor se již nesmí používat a nabíjet!
Zavěšení nabíječky na zeď (obr. 13)
Nabíječka může být také upevněna na zeď.
Správné rozměry pro otvory ve zdi naleznete na
zadní straně nabíječky.
Vzdálenosti
≥ 10 cm od stěny (vpravo + vlevo)
≥ 100 cm od stropu
Pozor!
Při upevňování musí být použity vhodné šrouby,
jako jsou např. šrouby s čočkovitou hlavou vel.
3,5 mm, aby se zabránilo poškození krytu a
případnému spadnutí přístroje.
Montáž přídavné akumulátoru (obr. 8)
•
Otevřete kryt akumulátoru.
•
Zastrčte akumulátor do otvoru.
•
Víko akumulátoru zavřete přiklopením.
6. Obsluha
Pozor!
Sekačka je vybavena bezpečnostním spínačem,
aby se zamezilo používání nepovolanými osoba-
mi. Bezprostředně před uvedením sekačky do
provozu zasuňte bezpečnostní zástrčku (obr.
9) a při každém přerušení nebo ukončení práce
zástrčku opět vytáhněte.
Pozor!
Aby se zabránilo nechtěnému zapnutí, je sekačka
vybavena blokováním zapnutí (obr. 10 / pol. 8),
které musí být zmáčknuto, než může být aktivo-
vána spínací páčka (obr. 10 / pol. 1). Pokud je
spínací páčka uvolněna, sekačka se vypne. Doba
startu může činit až několik sekund. Proveďte ten-
to krok několikrát, abyste si byli jisti, že váš přístroj
správně pracuje. Před začátkem opravárenských
nebo údržbářských prací na přístroji se musíte
přesvědčit, že se nůž netočí a že bezpečnostní
zástrčka (obr. 9) je vytažena.
Varování! Nikdy neotvírejte vyhazovací klap-
ku, když se sběrací zařízení vyprazdňuje a
motor ještě běží. Rotující nůž může způsobit
zranění.
Vždy pečlivě upevněte vyhazovací klapku resp.
sběrací koš. Při odstraňování nejdříve vypnout
motor.
Musí být vždy dodržována bezpečnostní vz-
dálenost mezi krytem nože a uživatelem daná
vodicími rukojeťmi. Při sekání a změnách směru
jízdy na stráních a svazích je nutno dávat obzvlášť
pozor. Dbejte na bezpečný postoj, noste boty
s neklouzavou, profi lovou podrážkou a dlouhé
kalhoty.
Sekejte vždy příčně ke svahu. Na svazích se sklo-
nem přes 15 stupňů se z bezpečnostních důvodů
nesmí sekat.
Mimořádný pozor dávejte při jízdě zpět a při
tažení sekačky. Nebezpečí klopýtnutí!
Pokyny ke správnému sekání
Při sekání doporučujeme postupovat „v přesahu“.
Sekejte pouze s ostrými, bezvadnými noži, aby se
stébla trávy netřepila a trávník nezežloutl.
Pro dosažení čistého výsledku práce je třeba
vodit sekačku pokud možno v rovných pásech.
Přitom by se tyto pásy měly vždy o pár centimetrů
překrývat, aby nezůstaly viditelné pruhy.
Jak často by se mělo kosit, závisí zásadně
na rychlosti růstu trávy. V době hlavního růstu
(květen–červen) dvakrát týdně, jinak jednou
týdně. Výška sekání by měla ležet mezi 4–6cm a
růst k dalšímu sekání by měl činit 4–5cm. Pokud
byl trávník jednou o něco delší, neměli byste
udělat chybu tím, že ho ihned posekáte na nor-
mální výšku. To trávníku škodí. Nesekejte více než
polovinu výšky trávy.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 89Anl_GE_CM_18_30_Li_Solo_SPK9.indb 89 08.11.2017 08:44:1608.11.2017 08:44:16
CZ
- 90 -
Spodní stranu tělesa sekačky udržujte čistou a
bezpodmínečně odstraňujte nánosy trávy. Ná-
nosy ztěžují startování a snižují kvalitu sekání a
vyhazování trávy.
Na svazích je třeba sekat příčně ke svahu.
Šikmým postavením směrem nahoru se dá zabrá-
nit sklouznutí sekačky. Zvolte výšku sekání podle
skutečné délky trávníku. Proveďte více záběrů
tak, že budou odstraněny maximálně 4 cm trávy
najednou.
Před prováděním jakýchkoliv kontrol nože
vypněte motor. Pamatujte na to, že se nůž po
vypnutí motoru ještě několik vteřin otáčí! Nikdy
nezkoušejte nůž zastavit. Pravidelně kontrolujte,
zda je nůž správně upevněn, v dobrém stavu a
dobře nabroušen. V opačném případě ho nab-
ruste nebo vyměňte. Pokud rotující nůž narazí
na nějaký předmět, sekačku zastavte a vyčkejte,
dokud se nůž úplně nezastaví. Poté zkontrolujte
stav nože a držáku nože. Pokud jsou poškozeny,
musí být vyměněny.
Jakmile během sekání zůstávají na trávníku ležet
zbytky trávy, musí se sběrací koš vyprázdnit.
Pozor! Před sejmutím sběracího koše zastavte
motor a vyčkejte zastavení řezného nástroje!
Vytáhněte bezpečnostní zástrčku.
Pro sejmutí sběracího koše jednou rukou
nadzvedněte vyhazovací klapku, druhou rukou
vyjměte sběrací koš za nosnou rukojeť. Podle
odpovídajících bezpečnostních předpisů zapad-
ne vyhazovací klapka při vyvěšení sběracího
koše a uzavře zadní vyhazovací otvor. Pokud při
tom zůstanou v otvoru zachyceny zbytky trávy,
je pro lehčí spuštění motoru vhodné popojet se
sekačkou zhruba o 1 m dozadu.
Zbytky posekaného materiálu v tělese sekačky
a na pracovním nástroji neodstraňujte rukama
nebo nohama, ale vhodnými pomůckami, např.
kartáčem nebo košťátkem.
Aby bylo zaručeno správné sbírání trávy, musí se
vnitřek sběracího koše po použití vyčistit.
Sběrací koš zavěste pouze při vypnutém motoru,
vytažené bezpečnostní zástrčce a zastaveném
sečném nástroji.
Vyhazovací klapku jednou rukou nadzvedněte,
druhou rukou uchopte sběrací koš za rukojeť a
shora ho zavěste.
7. Čištění, údržba a objednání
náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vytáhněte
bezpečnostní zástrčku (obr. 9).
7.1 Čištění
•
Bezpečnostní zařízení, větrací otvory a
kryt motoru udržujte tak čisté a zbavené
prachu a nečistot, jak je to jen možné. Otřete
přístroj čistým hadrem nebo ho profoukněte
stlačeným vzduchem při nízkém tlaku.
•
Sekačka nesmí být čištěna pod tekoucí vo-
dou, obzvlášť ne pod tlakem.
•
Doporučujeme přístroj vyčistit ihned po
každém použití.
•
Přístroj pravidelně čistěte vlhkým hadrem
a trochou mazlavého mýdla. Nepoužívejte
žádné čisticí prostředky nebo rozpouštědla,
mohlo by dojít k poškození plastových částí
přístroje. Dbejte na to, aby se do přístroje ne-
dostala voda.
•
Čistěte sekačku pokud možno kartáčem
nebo hadrem.
7.2 Údržba
•
Opotřebované nebo poškozené nože, držák
nože a čep je třeba vyměnit v celé sadě auto-
rizovaným odborníkem, aby bylo zachováno
vyvážení.
•
Zajistěte, aby všechny upevňovací prvky
(šrouby, matice atd.) byly vždy pevně utaženy
a abyste tak mohli se sekačkou bezpečně
pracovat.
•
Často kontrolujte součásti sloužící k za-
chytávání trávy, zda nevykazují známky
opotřebení.
•
Opotřebované nebo poškozené díly vyměňte.
•
Z důvodu dlouhé životnosti by se měly
všechny šroubované součástky, jako kola a
osy, vyčistit a následně naolejovat.
•
Pravidelná péče o sekačku zajistí nejen její
dlouhou životnost a výkonnost, ale přispívá
také k pečlivému a jednoduchému sekání
vašeho trávníku.
•
Součástka, která je nejvíce vystavena
opotřebení, je nůž. Pravidelně kontrolujte
stav nože a jeho upevnění. Pokud je nůž
opotřebovaný, musí se ihned vyměnit nebo
nabrousit. Pokud by se vyskytly nadměrné
vibrace sekačky, znamená to, že nůž není
správně vyvážen nebo byl deformován
nárazy. V tomto případě se nůž musí opravit
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 90Anl_GE_CM_18_30_Li_Solo_SPK9.indb 90 08.11.2017 08:44:1608.11.2017 08:44:16
CZ
- 91 -
nebo vyměnit.
•
Uvnitř přístroje se nenalézají žádné další díly
vyžadující údržbu.
7.3 Výměna nože
Z bezpečnostních důvodů doporučujeme, aby
výměnu nože provedl autorizovaný odborník.
Pozor! Vytáhněte bezpečnostní zástrčku! Noste
pracovní rukavice! Používejte pouze originální
nože, protože jinak není zaručena funkčnost a
bezpečnost.
Při výměně nože postupujte následovně:
1. Povolte upevňovací šroub (viz obr. 11).
2. Vyjměte nůž a nahraďte ho novým.
3. Při montáži nového nože dbejte na směr
montáže nože. Křídla nože musejí vyčnívat
do prostoru motoru (viz obr. 11). Upínací trny
musí souhlasit s otvory v noži (viz obr. 12).
4. Upevňovací šrouby nakonec opět utáhněte
univerzálním klíčem. Utahovací moment by
měl činit cca 25 Nm.
Na konci sezony proveďte všeobecnou kontrolu
sekačky a odstraňte všechny nahromaděné
nánosy. Před každým začátkem sezony
bezpodmínečně překontrolujte stav nože. S
opravami se obraťte na náš zákaznický servis.
Používejte pouze originální náhradní díly.
7.4 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést nás-
ledující údaje:
•
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na
www.isc-gmbh.info
Náhradní nůž č. výr.: 34.045.53
8. Uložení a transport
Uložení
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální skladovací teplota se pohybuje
mezi 5 a 30 °C. Elektrický přístroj uchovávejte v
originálním balení.
Transport
•
Před transportem přístroj vypněte a vytáhněte
bezpečnostní zástrčku.
•
Použijte ochranné transportní prvky, pokud
jsou k dispozici.
•
Chraňte přístroj před poškozeními a silnými
vibracemi, které mohou nastat zejména při
transportu ve vozidlech.
•
Zajistěte přístroj proti sklouznutí a převrácení.
9. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.
10. Skladování
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 91Anl_GE_CM_18_30_Li_Solo_SPK9.indb 91 08.11.2017 08:44:1608.11.2017 08:44:16
CZ
- 92 -
10. Indikace nabíječky
Stav indikace
Význam a opatření
Červená
LED
Zelená LED
Vyp Bliká Provozní pohotovost
Nabíječka je připojena na síť a připravena k provozu, akumulátor není
v nabíječce.
Zap Vyp Provozní pohotovost
Nabíječka je připojena na síť a připravena k provozu, akumulátor není
v nabíječce.
Vyp Zap Akumulátor je z 80% nabitý a připravený k provozu.
Příslušnou dobu nabíjení najdete přímo na nabíječce.
Poté se nabíjení přepne na šetrné nabíjení až do úplného nabití.
Nechte akumulátor v nabíječce o cca 30 minut déle.
Opatření:
Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.
Bliká Vyp Přizpůsobené nabíjení
Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více než 1 hod. To může mít následující příčiny:
- Akumulátor nebyl dlouhou dobu nabíjen nebo se pokračovalo
ve vybíjení vybitého akumulátoru (hluboké vybití)
- Teplota akumulátoru neleží v ideálním rozsahu mezi 10° C a 45° C.
Opatření:
Počkejte, až bude nabíjení ukonč
eno, akumulátor může být i přesto
dále nabíjen.
Bliká Bliká Porucha
Nabíjení již není možné. Akumulátor je defektní.
Opatření:
Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.
Zap Zap Porucha teploty
Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš
studený (pod 0° C).
Opatření:
Odeberte akumulátor a uložte ho 1 den při pokojové teplotě
(cca 20° C).
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 92Anl_GE_CM_18_30_Li_Solo_SPK9.indb 92 08.11.2017 08:44:1608.11.2017 08:44:16
CZ
- 93 -
11. Plán vyhledávání poruch
Porucha Možná příčina Odstranění
Motor nenaskočí a) Uvolněné přípojky na motoru
b) Přístroj stojí ve vysoké trávě
c) Ucpaný kryt sekačky
d) Bezpečnostní zástrčka není za-
sunutá
e) Nesprávně zasunutý akumulátor
a) Nechte přístroj zkontrolovat zákaz-
nickým servisem.
b) Nastartujte sekačku v nízké trávě
nebo na již posekaných plochách;
Eventuálně změňte výšku sekání
c) Tělo sekačky vyčistěte, aby nůž
volně běžel
d) Zasuňte bezpečnostní zástrčku
(viz 6.)
e) Vyjměte akumulátor a znovu ho
zasuňte (viz 5.)
Klesá výkon motoru a) Příliš vysoká nebo vlhká tráva
b) Těleso sekačky ucpané
c) silně opotřebované nože
d) Kapacita akumulátoru klesá
a) Upravte výšku sekání
b) Vyčistěte tělo sekačky
c) Vyměňte nože
d) Zkontrolujte kapacitu akumulátorů
a případně je nabijte (viz 5.)
Nečisté sekání a) Opotřebované nože
b) Chybná výška sekání
a) Vyměňte nůž nebo ho nabruste
b) Upravte výšku sekání
Pokyn! Motor je z důvodu ochrany vybaven tepelným spínačem, který při přetížení vypne a po krátké
přestávce na ochlazení se opět automaticky zapne!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 93Anl_GE_CM_18_30_Li_Solo_SPK9.indb 93 08.11.2017 08:44:1608.11.2017 08:44:16
CZ
- 94 -
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa-
dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy iSC GmbH.
Technické změny vyhrazeny
Tato zásilka obsahuje lithium-iontové akumulátory.
Podle zvláštního předpisu 188 nepodléhá tato zásilka předpisům ADR. Je nutné opatrné zacházení. Při
poškození zásilky hrozí vznícení. Při poškození zásilky: Kontrola a v případě nutnosti nové zabalení.
Pro další informace zavolejte na telefonní číslo: 0049 1807 10 20 20 66 (cena v pevné síti: 14 ct/min.,
max. cena v mobilní síti: 42 ct/min.) Při volání z jiného státu do Německa jsou místo toho účtovány
poplatky za klasický hovor do německé pevné sítě.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 94Anl_GE_CM_18_30_Li_Solo_SPK9.indb 94 08.11.2017 08:44:1608.11.2017 08:44:16
CZ
- 95 -
Ser visní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob-
jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
Kategorie Příklad
Rychle opotřebitelné díly* Uhlíkové kartáčky, Akumulátor
Spotřební materiál/spotřební díly* Nůž
Chybějící díly
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás-
ledující otázky:
•
Fungoval přístroj předtím nebo byl od začátku defektní?
•
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
•
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
Popište tuto chybnou funkci.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 95Anl_GE_CM_18_30_Li_Solo_SPK9.indb 95 08.11.2017 08:44:1608.11.2017 08:44:16
CZ
- 96 -
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:
1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného
výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod-
nicích nebo byl vystaven srovnatelnému zatížení.
3. Z naší záruky jsou vyloučeny:
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.
4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.
5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.
isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny
z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší
záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej-
sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 96Anl_GE_CM_18_30_Li_Solo_SPK9.indb 96 08.11.2017 08:44:1608.11.2017 08:44:16
SK
- 97 -
Obsah
1. Bezpečnostné pokyny
2. Popis prístroja a objem dodávky
3. Správne použitie prístroja
4. Technické údaje
5. Pred uvedením do prevádzky
6. Obsluha
7. Čistenie, údržba a objednanie náhradných dielov
8. Skladovanie a preprava
9. Likvidácia a recyklácia
10. Signalizácia nabíjačky
11. Plán na hľadanie chýb
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 97Anl_GE_CM_18_30_Li_Solo_SPK9.indb 97 08.11.2017 08:44:1608.11.2017 08:44:16
SK
- 98 -
Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu
Tento prístroj nesmie byť používaný deťmi. Deti by mali byť pod dozo-
rom, aby sa nemohli s prístrojom hrať. Deti nesmú vykonávať čistenie
ani údržbu prístroja. Tento prístroj nesmie byť používaný osobami so
zníženými fyzickými, zmyslovými alebo psychickými schopnosťami
ani osobami s nedostatočnými vedomosťami alebo skúsenosťami,
pokiaľ tieto osoby nebudú pod dozorom alebo pod vedením zodpo-
vednej osoby.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 98Anl_GE_CM_18_30_Li_Solo_SPK9.indb 98 08.11.2017 08:44:1608.11.2017 08:44:16
SK
- 99 -
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná-
vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz-
niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.
1. Bezpečnostné pokyny
Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.
Nebezpečenstvo!
Prečítajte si všetky bezpečnostné pred-
pisy a pokyny. Nedostatky pri dodržovaní
bezpečnostných predpisov a pokynov môžu
mať za následok úraz elektrickým prúdom, vz-
nik požiaru a/alebo ťažké poranenia. Všetky
bezpečnostné predpisy a pokyny si odložte
pre budúce použitie.
Vysvetlenie výstražného štítku na prístroji
(pozri obr. 14)
1. „Výstraha – Aby ste znížili riziko poranenia,
prečítajte si návod na obsluhu“
2. Udržiavať odstup!
3. Opatrne! - Ostré strihacie nože – pred
vykonávaním údržbových prác vytiahnuť
bezpečnostný konektor. Strihacie nože sa
otáčajú po vypnutí motora naďalej!
4. Chrániť prístroj pred dažďom a vlhkom
5. Garantovaná hladina akustického výkonu
6. Akumulátor odborne likvidovať
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obrázok 1/2)
1. Spínacia páka
2. Horné posuvné držadlo
3. Dolné posuvné držadlo
4. Nosná rukoväť
5. Zachytávací kôš na trávu
7. Vyhadzovacia klapka
8. Blokovanie zapnutia
9. Zachytávací kôš na trávu, horná strana krytu
10. Zachytávací kôš na trávu, dolná strana krytu
11. Rukoväť zachytávacieho koša
12. Upevňovacie skrutky pre horné posuvné
držadlo
13. Matice pre horné a dolné posuvné držadlo s
rýchloupínacou funkciou
14. Svorky na upevňovanie káblov
15. Bezpečnostný konektor
16. Akumulátor
17. Nabíjačka
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.
•
Otvorte balenie a opatrne vyberte prístroj von
z balenia.
•
Odstráňte obalový materiál ako aj obalové/
transportné poistky (pokiaľ sú obsiahnuté).
•
Skontrolujte, či obsah dodávky kompletný.
•
Skontrolujte, či nedošlo k poškodeniu prístro-
ja a príslušenstva transportom.
•
Pokiaľ možno, uschovajte si obal až do konca
záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!
•
Objem dodávky
•
Akumulátorová kosačka
•
Zachytávací kôš na trávu
•
Bezpečnostný konektor
•
Akumulátor (v prípade výr. č. 34.131.57
nie je súčasťou dodávky)
•
Nabíjačka (v prípade výr. č. 34.131.57
nie je súčasťou dodávky)
•
Montážny materiál
•
Originálny návod na obsluhu
•
Bezpečnostné pokyny
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 99Anl_GE_CM_18_30_Li_Solo_SPK9.indb 99 08.11.2017 08:44:1608.11.2017 08:44:16
SK
- 100 -
3. Správne použitie prístroja
Kosačka je určená pre súkromné používanie v
domácej záhrade a rekreačných záhradách.
Za kosačku pre súkromné použitie v domá-
cich a rekreačných záhradách sa považujú
také kosačky, ktorých ročné použitie spravidla
neprekračuje 50 hodín a ktoré sa používajú na
ošetrovanie trávnatých plôch alebo trávnikov, nie
však na verejných priestranstvách, v parkoch, na
športoviskách ani v poľnohospodárstve a lesnom
hospodárstve.
Pozor! Kvôli telesnému ohrozeniu používateľa sa
nesmie kosačka trávnika používať na zastriho-
vanie krovín, živých plotov a kríkov, na rezanie a
drvenie pergolových porastov alebo na kosenie
trávnika na strešných porastoch alebo balkó-
nových kvetináčoch a na čistenie (odsávanie)
chodníkov a ani ako drvička na drvenie vetiev a
konárov stromov a zo živého plota. Ďalej nesmie
byť kosačka používaná ako motorová plečka
ani na vyrovnávanie nerovností pôdy, ako napr.
krtincov.
Z bezpečnostných dôvodov nesmie byť kosačka
trávnika používaná ako hnací agregát pre iné pra-
covné nástroje alebo akékoľvek nástrojové sady,
iba ak sú tieto výslovne povolené a schválené
výrobcom.
Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu-
hujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše príst-
roje neboli svojim určením konštruované na profe-
sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme-
selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.
4. Technické údaje
Prevádzkové napätie .................................... 18 V
Otáčky motora: ....................................3300 min
-1
Trieda ochrany: ..................................................III
Hmotnosť: .....................................................8 kg
Šírka rezu: ..................................................30 cm
Objem zachytávacieho koša na trávu: .....25 litrov
Hladina akustického tlaku L
pA
: ............ 77,3 dB(A)
Faktor neistoty K
pA
: ................................ 3 dB (A)
Nameraná hladina akustického výkonu L
WA
: ........
............................................................ 89,3 dB(A)
Faktor neistoty K
WA
: ............................ 2,35 dB(A)
Garantovaná hladina akustického výkonu L
WA
: ....
............................................................... 92 dB(A)
Vibrácia na držadle ah: ........................ ≤ 2,5 m/s
2
Faktor neistoty K: .....................................1,5 m/s
2
Nastavenie výšky rezu: ....30-70 mm; 3-stupňové
Druh ochrany: .............................................. IPX1
Li-iónový akumulátor
Napätie: .................................................18 V d.c.
Kapacita: ................................................... 3,0 Ah
Počet článkov: ................................................ 10
Nabíjačka
Vstupné napätie: ...............200-240 V ~ 50-60 Hz
Výstupné napätie: .................................18 V d. c.
Výstupný prúd: ............................................1,5 A
Trieda ochrany: ..............................................II/쓑
Pozor!
Prístroj a nabíjačka sa smú používať len na lítium-
iónové akumulátory série Power-X-Change!
Power-X-Change
•
18 V, 1,5 Ah, 5 li-iónových článkov
•
18 V, 2,0 Ah, 5 li-iónových článkov
•
18 V, 3,0 Ah, 10 li-iónových článkov
•
18 V, 4,0 Ah, 10 li-iónových článkov
•
18 V, 5,2 Ah, 10 li-iónových článkov
Power-X-Change Plus
•
18 V, 2,6 Ah, 5 li-iónových článkov
•
18 V, 5,2 Ah, 10 li-iónových článkov
Hodnoty hluku a vibrácie boli merané podľa
príslušných noriem EN ISO 3744:1995, ISO
11094: 1991 a EN ISO 20643:2008.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 100Anl_GE_CM_18_30_Li_Solo_SPK9.indb 100 08.11.2017 08:44:1608.11.2017 08:44:16
SK
- 101 -
Obmedzte tvorbu hluku a vibráciu na mini-
mum!
•
Používajte len prístroje v bezchybnom stave.
•
Pravidelne vykonávajte údržbu a čistenie
prístroja.
•
Prispôsobte spôsob práce prístroju.
•
Prístroj nepreťažujte.
•
V prípade potreby nechajte prístroj
skontrolovať.
•
Prístroj vypnite, pokiaľ ho nepoužívate.
•
Používajte rukavice.
Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:
1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.
Nebezpečenstvo!
Tento elektrický prístroj vytvára počas prevádz-
ky elektromagnetické pole. Toto pole môže v
určitých prípadoch ovplyvňovať aktívne alebo
pasívne medicínske implantáty. Aby sa znížilo
nebezpečenstvo vážnych alebo smrteľných
zranení, odporúčame osobám s medicínskymi
implantátmi konzultovať pred používaním prístroja
svojho lekára a výrobcu medicínskeho implantátu.
5. Pred uvedením do prevádzky
Výrobok č. 34.131.57 je dodávaný bez aku-
mulátora a bez nabíjačky.
Kosačka je pri zakúpení v čiastočne zmontova-
nom stave. Posuvné držadlo a zachytávací kôš
musia byť pred použitím kosačky trávnika správ-
ne namontované. Postupujte podľa návodu na
obsluhu po jednotlivých krokoch a orientujte sa
pri montáži podľa obrázkov.
Výstraha! Vytiahnite vždy bezpečnostný ko-
nektor predtým, než budete vykonávať nasta-
venie na prístroji.
Montáž posuvného držadla (obr. 3a až 3c)
Vezmite jedno dolné posuvné držadlo (obr. 2/pol.
3) a upevnite ho pomocou matice (obr. 2/pol. 13)
tak, ako to je znázornené na obr. 3a. Na druhej
strane postupujte analogicky. Pripevnite horné
posuvné držadlo (obr. 2/pol. 1) na dolné posuvné
držadlo (obr. 2/pol. 3) podľa znázornenia na obr.
3b.
Nakoniec pripevnite pomocou káblových držiakov
(obr. 2/pol. 14) motorové vedenie na posuvnom
držadle (obr. 3c).
Montáž zachytávacieho koša (obr. 4a až 4c)
Spojte navzájom dolný a horný diel krytu zachytá-
vacieho koša (obr. 4a/pol. 9, 10). Dbajte na to, aby
dookola správne zapadli všetky plastové výstup-
ky. Potom zatlačte rukoväť zachytávacieho koša
(obr. 4b/pol. 11) do otvorov na zachytávacom
koši. Skontrolujte pevné a správne upevnenie ru-
koväte. Pri zavesovaní zachytávacieho koša musí
byť motor vypnutý a strihací nôž sa nesmie točiť.
Zachytávací kôš sa zavesí na kosačku na obidva
háky (obr. 4c). Za týmto účelom otvorte jednou ru-
kou vyhadzovaciu klapku (obr. 4c/pol. 7) a druhou
rukou zaveste zachytávací kôš. Vyhadzovacia
klapka sa pružinou pritiahne k zachytávaciemu
košu.
Prestavenie výšky rezu
Výstraha!
Nastavovanie výšky rezu sa smie vykonávať len
s vypnutým motorom a odpojeným sieťovým
káblom.
Pred tým, než začnete s kosením, skontrolujte,
či nie je strihacie ústrojenstvo tupé a nie sú
poškodené upevňovacie prostriedky. Tupé a / ale-
bo poškodené strihacie ústrojenstvo je potrebné
vymeniť, aby nedošlo ku vzniku nevyváženosti.
Pri tejto kontrole je potrebné vypnúť motor a
vytiahnuť kábel zo siete.
Nastavenie výšky rezu sa musí uskutočniť tak,
ako je to znázornené na obrázku 5. Za týmto
účelom otočte prístroj alebo ho nakloňte nabok.
Vždy sa musí predná a zadná náprava nastaviť na
rovnaký zárez, aby strihacie nože boli paralelne
voči trávniku.
Polohe Výšky rezu
1 70 mm
2 50 mm
3 30 mm
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 101Anl_GE_CM_18_30_Li_Solo_SPK9.indb 101 08.11.2017 08:44:1608.11.2017 08:44:16
SK
- 102 -
Nabíjanie akumulátora (obr. 6)
1. Vyberte akumulátor von z prístroja. Pritom
stlačiť aretačné tlačidlo.
2. Porovnajte, či sa elektrické napätie uvede-
né na typovom štítku zhoduje s prítomným
elektrickým napätím siete. Zapojte sieťovú
zástrčku nabíjačky (17) do zásuvky. Zelená
kontrolka LED začne blikať.
3. Zasuňte akumulátor (16) na nabíjačku (17).
4. V bode „signalizácia nabíjačky“ nájdete
tabuľku s významom signalizácie kontroliek
LED na nabíjačke.
Počas nabíjania môže dôjsť k čiastočnému zohri-
atiu akumulátora. To je však normálne.
Ak by nebolo možné nabitie akumulátora, skont-
rolujte prosím,
•
či je v zásuvke prítomné sieťové napätie
•
či je kontakt na nabíjacích kontaktoch v bez-
chybnom stave.
Ak by napriek tomu nemalo byť stále možné nabi-
tie akumulátora, prosíme Vás, aby ste,
•
nabíjačku
•
a akumulátor
zaslali nášmu zákazníckemu servisu.
V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabitie akumu-
látora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!
Zobrazenie kapacity akumulátora (obr. 7)
Zatlačte na vypínač pre zobrazenie kapacity
akumulátora (pol. A). Zobrazenie kapacity akumu-
látora (pol. B) signalizuje stav nabitia akumulátora
pomocou 3 kontroliek LED.
Svietia všetky 3 kontrolky LED:
Akumulátor je úplne nabitý.
Svietia 2 alebo 1 kontrolka LED:
Akumulátor má dostatočné zvyškové nabitie.
1 kontrolka LED bliká:
Akumulátor je prázdny, nabite akumulátor.
Všetky kontrolky LED blikajú:
Akumulátor bol hĺbkovo vybitý a je defektný. De-
fektný akumulátor sa nesmie naďalej používať ani
nabíjať!
Zavesenie nabíjačky na stene (obr. 13)
Nabíjačka môže byť taktiež upevnená na stene.
Správne rozmery pre vŕtané otvory na stene
prosím prevezmite zo zadnej strany nabíjačky.
Odstupy
≥ 10 cm od steny (vpravo + vľavo)
≥ 100 cm od stropu
Pozor!
Pri zavesení sa musia použiť vhodné skrutky, ako
napr. 3,5 mm skrutky so šošovkovitou hlavou, aby
sa zabránilo poškodeniu telesa prístroja a pádu
prístroja.
Montáž akumulátora (obr. 8)
•
Otvorte kryt akumulátora.
•
Zasuňte akumulátor do uloženia.
•
Zatvorte kryt akumulátora zaklopením krytu.
6. Obsluha
Opatrne!
Kosačka je vybavená bezpečnostným spínaním,
aby sa zabránilo neoprávnenému používaniu.
Bezprostredne pred uvedením kosačky do pre-
vádzky vložiť bezpečnostný konektor (obr. 9) a pri
každom prerušení alebo ukončení práce znovu
bezpečnostný konektor odobrať.
Opatrne!
Aby ste zabránili samovoľnému zapnutiu príst-
roja, je kosačka vybavená blokovaním zapnutia
(obr. 10/pol. 8), ktoré musí byť stlačené pred tým,
než je možné stlačiť spínaciu páku (obr. 10/pol.
1). Keď pustíte spínaciu páku, tak sa kosačka
automaticky vypne. Doba štartu môže trvať
niekoľko sekúnd. Vyskúšajte tento proces vypí-
nania niekoľkokrát, aby ste sa presvedčili, že Váš
prístroj funguje správne. Pred tým, než budete na
prístroji vykonávať opravy alebo údržbové práce,
musíte sa presvedčiť o tom, že sa nôž netočí a že
bol vytiahnutý bezpečnostný konektor (obr. 9).
Výstraha! V žiadnom prípade neotvárajte
vyhadzovaciu klapku počas vyprázdňovania
zachytávacieho ústrojenstva a pokiaľ motor
beží. Rotujúci nôž môže viesť k zraneniam.
Vyhadzovaciu klapku resp. zachytávací kôš na
trávu vždy starostlivo upevnite. Pri odstraňovaní je
potrebné vypnúť motor.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 102Anl_GE_CM_18_30_Li_Solo_SPK9.indb 102 08.11.2017 08:44:1608.11.2017 08:44:16
SK
- 103 -
Bezpečnostný odstup medzi krytom noža a
obsluhujúcou osobou determinovaný vodiacim
držadlom sa musí vždy dodržiavať. Pri kosení a
zmene smeru pohybu na svahoch a plochách
so sklonom je potrebná zvýšená opatrnosť.
Dbajte na bezpečný postoj, používajte obuv z
protišmykovými, profi lovanými podrážkami a dlhé
nohavice.
Koste vždy priečne voči svahu. Svahy so
sklonom vyšším ako 15 stupňov nesmú byť z
bezpečnostných dôvodov kosené pomocou tejto
kosačky.
Pri pohybe späť a pri ťahaní kosačky sme-
rom vzad je potrebná zvýšená opatrnosť.
Nebezpečenstvo zakopnutia!
Pokyny pre správne kosenie
Pri kosení sa odporúča prekrývajúci
pracovný postup.
Koste vždy len pomocou ostrých, bezchybných
nožov, aby sa nepoškodzovali steblá trávy a aby
tak trávnik nezožltol.
Pre dosiahnutie čistého obrazu kosenia trávnika
je potrebné viesť kosačku, pokiaľ to je možné, v
čo najrovnejších dráhach. Pritom by sa mali tieto
dráhy prekrývať vždy niekoľkými centimetrami,
aby neostali nepokosené pásy.
Ako často je potrebné kosenie trávnika, závisí v
podstate hlavne od rýchlosti rastu trávy na trávni-
ku. Počas hlavného rastového obdobia (máj - jún)
koste dvakrát týždenne, v ostatnom období raz
týždenne. Výška rezu by mala byť medzi 4 - 6 cm
a rast trávy do ďalšieho kosenia by mal byť medzi
4 - 5 cm. V prípade, že trávnik vyrástol o niečo
viac, nemali by ste urobiť zásadnú chybu a ihneď
trávu skosiť späť na normálnu výšku. To by trávni-
ku uškodilo. Nekoste preto nikdy viac ako polovicu
výšky trávy.
Udržujte spodnú stranu krytu kosačky vždy čistú
a zbavujte ju od zvyškov trávy po kosení. Zvyšky
trávy sťažujú proces naštartovania a ovplyvňujú
kvalitu kosenia a vyhadzovania trávy.
Na svahoch sa musia dráhy kosenia viesť priečne
voči svahu. Zošmyknutiu kosačky je možné
predísť šikmým postavením smerom nahor. Zvoľte
si výšku rezu v závislosti od skutočnej dĺžky trávy.
Uskutočnite viaceré postupy kosenia, aby sa na
jedenkrát skosilo maximálne 4cm trávnika.
Pred tým, než budete vykonávať akékoľvek kont-
roly nožov, je potrebné vypnúť motor. Nezabudnite
na to, že sa nôž po vypnutí motora ešte niekoľko
sekúnd krúti. V žiadnom prípade sa nepokúšajte
nôž zastaviť. Pravidelne kontrolujte, či je nôž riad-
ne upevnený, v dobrom stave a dobre naostrený.
V opačnom prípade nôž nabrúsiť resp. vymeniť.
Ak narazí nôž, ktorý je v pohybe, na nejaký pred-
met, vypnite kosačku a počkajte, kým sa nôž
úplne nezastaví. Skontrolujte potom stav noža a
nožového uloženia. Ak sú poškodené, je potrebná
ich výmena.
V prípade, že počas kosenia trávnika začnú
ostávať za kosačkou zvyšky trávy, musí sa
vyprázdniť zachytávací kôš. Pozor! Pred odob-
ratím zachytávacieho koša je potrebné vypnúť
motor a počkať do úplného zastavenia strihacieho
nástroja. Vytiahnuť bezpečnostný konektor.
Pri vyberaní zachytávacieho koša nadvihnite jed-
nou rukou vyhadzovaciu klapku a druhou rukou
vyberte zachytávací kôš za nosnú rukoväť. V súla-
de s bezpečnostnými predpismi zapadne vyhad-
zovacia klapka pri vybraní zachytávacieho koša a
uzatvorí zadný vyhadzovací otvor. V prípade, že
pritom ostanú na otvore visieť zvyšky trávy, je pot-
rebné z dôvodu ľahkého štartu motora, kosačku
potiahnuť približne o 1 m smerom späť.
Zvyšky kosenej trávy v kryte kosačky ako aj na
pracovnom nástroji neodstraňujte rukou alebo no-
hami, ale používajte pre ich odstránenie vhodné
pomôcky, ako napr. kefu alebo metličku.
Na zaručenie dobrého zbierania sa musí zachytá-
vací kôš vyčistiť zvnútra po každom použití.
Zachytávací kôš zavesovať len vtedy, ak je vyp-
nutý motor, vytiahnutý bezpečnostný konektor a
zastavené strihacie ústrojenstvo.
Vyhadzovaciu klapku dvihnite jednou rukou a
druhou rukou držte zachytávací kôš za rukoväť a
zaveste ho pohybom zhora nadol.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 103Anl_GE_CM_18_30_Li_Solo_SPK9.indb 103 08.11.2017 08:44:1708.11.2017 08:44:17
SK
- 104 -
7. Čistenie, údržba a objednanie
náhradných dielov
Nebezpečenstvo!
Pred všetkými čistiacimi prácami vytiahnite
bezpečnostný konektor (obr. 9).
7.1 Čistenie
•
Udržujte ochranné zariadenia, vzduchové
otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier-
kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
•
Kosačka nesmie byť čistená pod tečúcou vo-
dou, predovšetkým nie pod vysokým tlakom.
•
Odporúčame, aby ste prístroj čistili priamo po
každom použití.
•
Čistite prístroj pravidelne pomocou vlhkej
utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne čistiace prostriedky ani
riedidlá; tieto prostriedky by mohli napadnúť
umelohmotné diely prístroja. Dbajte na to, aby
sa do vnútra prístroja nedostala voda.
•
Čistite kosačku najlepšie pomocou kefky ale-
bo utierky.
7.2 Údržba
•
Opotrebované alebo poškodené nože, uchy-
tenie nožov a čapy musia byť vymenené ako
celok autorizovaným odborníkom, aby sa
zaručilo ich vycentrovanie.
•
Postarajte sa o to, aby boli všetky
upevňovacie prvky (skrutky, matice atď.)
vždy pevne dotiahnuté, aby tak bola možná
bezpečná práca s kosačkou.
•
Zachytávacie zariadenie trávy často kontroluj-
te, či nie je opotrebované.
•
Vymieňajte opotrebované alebo poškodené
súčiastky.
•
Kvôli dlhej životnosti prístroja by mali byť
všetky skrutkové spoje ako aj kolesá a osi
vyčistené a následne naolejované.
•
Pravidelná starostlivosť o Vašu kosačku
zabezpečí nielen dlhú dobu jej životnosti a
výkonnosť, ale je prospešná zároveň aj pre
dôkladné a jednoduché kosenie Vášho tráv-
nika.
•
Súčiastka, ktorá je najviac vystavená opotre-
bovaniu, je nôž. Kontrolujte preto pravidelne
stav noža ako aj nožového uloženia. Ak je
nôž opotrebovaný, je potrebná jeho okamžitá
výmena alebo nabrúsenie. V prípade, že sa
vyskytnú nadmerné vibrácie kosačky, zna-
mená to, že nôž nie je správne vycentrovaný
alebo bol deformovaný následkom nárazov. V
tomto prípade musí byť nôž opravený alebo
vymenený.
•
Vo vnútri prístroja sa nenachádzajú žiadne
ďalšie diely vyžadujúce údržbu.
7.3 Výmena noža
Z bezpečnostných dôvodov odporúčame nechať
vykonať výmenu noža autorizovaným odborní-
kom. Opatrne! Vytiahnuť bezpečnostný konektor!
Používajte pracovné rukavice! Používajte vždy
len originálne nože, pretože v opačnom prípa-
de nemusí byť zaručená správna funkčnosť a
bezpečnosť prístroja.
Pri výmene noža sa postupuje nasledovne:
1. Uvoľnite upevňovaciu skrutku (pozri obr. 11).
2. Starý nôž odoberte a nahraďte ho novým.
3. Pri montovaní nového noža dbajte prosím na
to, aby bol umiestnený v správnom smere.
Krídla noža musia pri založení noža ukazovať
smerom do motorového priestoru (pozri obr.
11). Prítomné upevňovacie tŕne sa musia
zhodovať s vylisovanými otvormi noža (pozri
obr. 12).
4. Nakoniec znovu pevne utiahnite upevňovaciu
skrutku pomocou univerzálneho kľúča. Točivý
moment utiahnutia by mal byť cca 25 Nm.
Na konci sezóny vykonajte všeobecnú kontrolu
kosačky trávnika a odstráňte všetky usadené
zvyšky trávy. Pred každým začatím novej sezóny
musíte bezpodmienečne skontrolovať stav noža.
Obráťte sa v prípade potreby opráv na náš zákaz-
nícky servis. Používajte len originálne náhradné
diely.
7.4 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:
•
Typ prístroja
•
Výrobné číslo prístroja
•
Identifikačné číslo prístroja
•
Číslo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na stránke
www.isc-gmbh.info
Náhradný nôž č. výr.: 34.045.53
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 104Anl_GE_CM_18_30_Li_Solo_SPK9.indb 104 08.11.2017 08:44:1708.11.2017 08:44:17
SK
- 105 -
8. Skladovanie a preprava
Uloženie
Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi 5
°C a 30 °C. Skladujte tento prístroj v originálnom
balení.
Preprava
•
Prístroj vypnite a vytiahnite bezpečnostný
konektor pred tým, než budete prístroj
prepravovať.
•
Dajte na prístroj transportné ochranné príp-
ravky, ak sú k dispozícii.
•
Chráňte prístroj pred poškodením a silnými
vibráciami, ktoré vznikajú predovšetkým pri
prepravovaní vo vozidlách.
•
Prístroj zabezpečte proti skĺznutiu a prevrá-
teniu.
9. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabráne-
nia poškodeniu pri transporte. Tento obal je vyro-
bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa-
du. Prístroj by sa mal odovzdať k odbornej likvi-
dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 105Anl_GE_CM_18_30_Li_Solo_SPK9.indb 105 08.11.2017 08:44:1708.11.2017 08:44:17
SK
- 106 -
10. Signalizácia nabíjačky
Stav signalizácie
Význam a opatrenie
Červená
LED
Zelená LED
Vyp Bliká Pripravená k prevádzke
Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor
nie je v nabíjačke.
Zap Vyp Nabíjanie
Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime.
Vyp Zap Akumulátor je nabitý na 80 % a pripravený na použitie.
Príslušnú dobu nabíjania nájdete priamo na nabíjačke.
Potom sa až po úplné nabitie prepne na udržiavacie nabíjanie.
Za týmto účelom nechajte akumulátor zapojený približne 30 minút
dlhšie.
Opatrenie:
Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.
Bliká Vyp Prispôsobené nabíjanie
Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie
a potrebuje viac ako 1 h. Toto môže mať nasledovné príčiny:
- Akumulátor už nebol dlhý čas nabíjaný alebo sa pokračovalo vo
vybíjaní vyčerpaného akumulátora (hĺbkové vybitie)
- Teplota akumulátora neleží v ideálnom rozsahu medzi 10 °C a 45 °C.
Opatrenie:
Počkajte do ukončenia procesu nabíjania, akumulátor je možné
napriek tomu ďalej nabíjať.
Bliká Bliká Chyba
Proces nabíjania už nie je možný. Akumulátor je defektný.
Opatrenie:
Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.
Zap Zap Tepelná porucha
Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo
príliš studený (pod 0 °C)
Opatrenie:
Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote
(cca 20 °C).
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 106Anl_GE_CM_18_30_Li_Solo_SPK9.indb 106 08.11.2017 08:44:1708.11.2017 08:44:17
SK
- 107 -
11. Plán na hľadanie chýb
Chyba Možná príčina Náprava
Motor sa neroz-
bieha
a) Uvoľnené prípojky na motore
b) Prístroj stojí vo vysokej tráve
c) Upchané teleso kosačky
d) Bezpečnostný konektor nie je za-
pojený
e) akumulátor nie je správne nasunutý
a) Nechajte skontrolovať zákazníckym
servisom
b) Naštartovať na nižšej tráve resp.
pokosenej ploche; prípadne zmeniť
výšku rezu
c) Vyčistiť kryt, aby sa mohol nôž
voľne točiť
d) Zasunúť bezpečnostný konektor
(pozri bod 6.)
e) Vybrať akumulátor a znovu ho
nasunúť (bod 5.)
Výkon motora sa
zhoršuje
a) Príliš vysoká alebo vlhká tráva
b) Upchané teleso kosačky
c) Nôž silne opotrebovaný
d) Kapacita akumulátora sa znižuje
a) Opraviť výšku rezu
b) vyčistiť kryt
c) vymeniť nôž
d) skontrolovať kapacitu akumulátora
a prípadne akumulátor nabiť (bod
5)
Nečistý rez kosenia a) opotrebovaný nôž
b) nesprávna výška rezu
a) vymeniť alebo nabrúsiť nôž
b) opraviť výšku rezu
Upozornenie! Z dôvodu tepelnej ochrany je motor vybavený tepelným spínačom, ktorý sa pri preťažení
vypne a po krátkej fáze chladnutia znovu automaticky zapne!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 107Anl_GE_CM_18_30_Li_Solo_SPK9.indb 107 08.11.2017 08:44:1708.11.2017 08:44:17
SK
- 108 -
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).
Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad-
nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po-
mocných prostriedkov bez elektronických komponentov.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.
Technické zmeny vyhradené
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 108Anl_GE_CM_18_30_Li_Solo_SPK9.indb 108 08.11.2017 08:44:1708.11.2017 08:44:17
SK
- 109 -
Ser visné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
Kategória Príklad
Diely podliehajúce opotrebeniu* Uhlíkové kefky, Akumulátor
Spotrebný materiál / spotrebné diely* Nože
Chýbajúce diely
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-
gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledu-
júce otázky:
•
Fungoval prístroj predtým alebo bol od začiatku chybný?
•
Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
•
Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 109Anl_GE_CM_18_30_Li_Solo_SPK9.indb 109 08.11.2017 08:44:1708.11.2017 08:44:17
SK
- 110 -
Záručný list
Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser-
visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento
výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne
zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie
uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše
zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie
uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa
nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst-
roja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne,
remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
3. Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-
dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.
- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.
4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa
musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku.
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst-
roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití
miestneho servisu.
5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Príst-
roje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo
záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše
záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.
Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú
adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto
záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 110Anl_GE_CM_18_30_Li_Solo_SPK9.indb 110 08.11.2017 08:44:1708.11.2017 08:44:17
NL
- 111 -
Inhoudsopgave
Dit apparaat mag niet door kinderen worden gebruikt. Op kinderen
moet toezicht worden gehouden om te voorkomen dat ze met het ap-
paraat spelen. Reiniging en onderhoud mag niet door kinderen wor-
den uitgevoerd. Het apparaat mag niet door personen met vermin-
derde fysieke, sensorische of mentale capaciteiten of door personen
met onvoldoende kennis of ervaring worden gebruikt, tenzij een voor
hen verantwoordelijke persoon op hen toeziet of hen instrueert.
Gevaar! - Handleiding lezen om het letselrisico te verminderen
1. Veiligheidsaanwijzingen
2. Beschrijving van het gereedschap en leveringsomvang
3. Reglementair gebruik
4. Technische gegevens
5. Vóór inbedrijfstelling
6. Bediening
7. Reiniging, onderhoud en bestellen van wisselstukken
8. Opslag en transport
9. Verwijdering en recyclage
10. Indicatie lader
11. Foutopsporing
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 111Anl_GE_CM_18_30_Li_Solo_SPK9.indb 111 08.11.2017 08:44:1708.11.2017 08:44:17
NL
- 112 -
Gevaar!
Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in-
formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins-
tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei-
ligheidsinstructies.
1. Veiligheidsaanwijzingen
De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.
Gevaar!
Lees alle veiligheidsinstructies en aanwijzin-
gen. Nalatigheden bij de inachtneming van de
veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels tot
gevolg hebben. Bewaar alle veiligheidsinstruc-
ties en aanwijzingen voor de toekomst.
Verklaring van het aanwijzingsbord op het
toestel (zie fi g. 14)
1 Vóór inbedrijfstelling handleiding lezen!
2 Afstand houden!
3 Voorzichtig! - Scherpe snijmessen – voor on-
derhoudswerkzaamheden of bij beschadigin-
gen van de aansluitkabel veiligheidsstekker
uit het stopcontact verwijderen! Snijmessen
blijven na het uitschakelen van de motor
draaien!
4 Het toestel beschermen tegen regen en vocht
5 Gegarandeerd geluidsvermogensniveau
6 Accu verwijderen conform de milieuwetge-
ving
2. Beschrijving van het gereedschap
en leveringsomvang
2.1 Beschrijving van het apparaat (afb. 1/2)
1. Schakelbeugel
2. Bovenste schuifbeugel
3. Onderste schuifbeugel
4. Draaggreep
5. Grasopvangkorf
7. Uitwerpklep
8. Inschakelblokkering
9. Grasopvangkorf, bovenste behuizingsdeel
10. Grasopvangkorf, onderste behuizingsdeel
11. Greep voor opvangkorf
12. Bevestigingsschroeven voor bovenste schuif-
beugel
13. Moeren voor bovenste en onderste schuif-
beugel met snelspanfunctie
14. Kabelbevestigingsklem
15. Veiligheidsstekker
16. Accu
17. Lader
2.2 Omvang van de levering en uitpakken
(fi g. 2)
Gelieve de volledigheid van het artikel te contro-
leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge-
kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service-
informatie aan het einde van de handleiding in
acht te nemen.
•
Open de verpakking en neem het toestel
voorzichtig uit de verpakking.
•
Verwijder het verpakkingsmateriaal alsmede
verpakkings-/transportbeveiligingen (indien
aanwezig).
•
Controleer of de leveringsomvang compleet
is.
•
Controleer het toestel en de accessoires op
transportschade.
•
Bewaar de verpakking indien mogelijk tot het
verloop van de garantieperiode.
Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo-
gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik-
kingsgevaar!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 112Anl_GE_CM_18_30_Li_Solo_SPK9.indb 112 08.11.2017 08:44:1708.11.2017 08:44:17
NL
- 113 -
Omvang van de levering
•
Accu-grasmaaier
•
Grasopvangkorf
•
Veiligheidsstekker
•
Accu (bij art.-nr. 34.131.57 niet meegeleverd)
•
Lader (bij art.-nr. 34.131.57 niet meegeleverd)
•
Montagemateriaal
•
Originele handleiding
•
Veiligheidsinstructies
3. Reglementair gebruik
De grasmaaier is geschikt voor particulier gebruik
in de huis- en hobbytuin.
Als grasmaaier voor de particuliere huis- en hob-
bytuin worden diegene beschouwd die doorgaans
niet langer dan 50 uur jaarlijks overwegend wor-
den gebruikt voor het verzorgen van gras- en ga-
zonvlakten, maar niet in openbare plantsoenen,
sportpleinen en ook niet in de land- en bosbouw.
Let op! Wegens gevaar voor lichamelijk letsel
van de gebruiker mag de maaier niet worden
gebruikt voor het trimmen van heesters, heggen
en struikgewassen, om rankgewassen of gazon
te maaien en klein te maken op dakbeplantingen
of in balkonbakken en ook niet om voetpaden te
reinigen (af te zuigen) of als hakselaar voor het
kleinmaken van snoeisels van bomen en heggen.
De maaier mag evenmin worden gebruikt als mo-
torhakfrees en ook niet voor het gelijkmaken van
bodemverheffi ngen, zoals b.v. molshopen.
Om veiligheidsredenen mag de maaier niet wor-
den gebruikt als aandrijfaggregaat voor andere
werkgereedschappen en gereedschapssets van
welke soort dan ook, tenzij die door de fabrikant
uitdrukkelijk toegestaan zijn.
De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon-
dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.
Wij wijzen erop dat onze gereedschappen overe-
enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge-
reedschap in ambachtelijke of industriële bedrij-
ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.
4. Technische gegevens
Bedrijfsspanning ...........................................18V
Motortoerental:.....................................3300 min
-1
Beschermklasse: ...............................................III
Gewicht: ......................................................... 8 kg
Maaibreedte: ............................................... 30 cm
Inhoud grasopvangkorf: .............................25 liter
Geluidsdrukniveau L
pA
: ........................ 77,3 dB(A)
Onzekerheid K
pA
: ...................................... 3 dB(A)
Gemeten geluidsdrukniveau L
WA
: ........ 89,3 dB(A)
Onzekerheid K
WA
: ................................ 2,35 dB(A)
Gegarandeerd geluidsvermogen L
WA
: ..... 92 dB(A)
Trilling aan de steel a
h
: ..........................≤ 2,5 m/s
2
Onzekerheid K: ........................................1,5 m/s
2
Maaihoogteverstelling: .30 tot 70 mm in 3 trappen
Beschermklasse: ..........................................IPX1
Li-Ion-accu
Spanning: ............................................... 18 V DC
Capaciteit: ................................................. 3,0 Ah
Aantal cellen: .................................................. 10
Lader
Ingangsspanning: ...............200-240 V~ 50-60 Hz
Uitgangsspanning: ................................. 18 V DC
Uitgangsstroom: ..........................................1,5 A
Beschermingsniveau: ...................................II /
쓑
Opgelet!
Het apparaat en de lader mogen alleen worden
ingezet voor de Li-Ion batterijen van de Power-X-
Change serie!
Power-X-Change
•
18 V, 1,5 Ah, 5 Li-Ion cellen
•
18 V, 2,0 Ah, 5 Li-Ion cellen
•
18 V, 3,0 Ah, 10 Li-Ion cellen
•
18 V, 4,0 Ah, 10 Li-Ion cellen
•
18 V, 5,2 Ah, 10 Li-Ion cellen
Power-X-Change Plus
•
18 V, 2,6 Ah, 5 Li-Ion cellen
•
18 V, 5,2 Ah, 10 Li-Ion cellen
De geluids- en vibratiewaarden werden bepaald
volgens de normen EN ISO 3744:1995, ISO
11094:1991 en EN ISO 20643:2008.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 113Anl_GE_CM_18_30_Li_Solo_SPK9.indb 113 08.11.2017 08:44:1708.11.2017 08:44:17
NL
- 114 -
Beperk de geluidsontwikkeling en vibratie tot
een minimum!
•
Gebruik enkel intacte toestellen.
•
Onderhoud en reinig het toestel regelmatig.
•
Pas uw manier van werken aan het toestel
aan.
•
Overbelast het toestel niet.
•
Laat het toestel indien nodig nazien.
•
Schakel het toestel uit als het niet wordt ge-
bruikt.
•
Draag handschoenen.
Restrisico’s
Er blijven altijd restrisico’s bestaan, ook al
wordt dit elektrisch gereedschap zoals voor-
geschreven bediend. De volgende gevaren
kunnen zich voordoen in verband met de
bouwwijze en uitvoering van dit elektrisch
gereedschap:
1. Longletsel indien er geen geschikt stofmas-
ker wordt gedragen.
2. Gehoorschade indien er geen geschikte ge-
hoorbescherming wordt gedragen.
Waarschuwing!
Dit apparaat genereert tijdens het bedrijf een
elektromagnetisch veld. Dit veld kan onder
bepaalde omstandigheden een nadelige inv-
loed hebben op actieve of passieve medische
implantaten. Om het risico van ernstige of
dodelijke letsels te verminderen raden wij
personen met medische implantaten aan
hun arts en de fabrikant van het medische
implantaat te consulteren voordat het toestel
wordt bediend.
5. Vóór inbedrijfstelling
Art.-nr. 34.131.57 wordt geleverd zonder accu
en lader.
De grasmaaier wordt deels gemonteerd geleverd.
De schuifbeugel en de opvangkorf moeten wor-
den gemonteerd, voordat u de grasmaaier gebru-
ikt. Volg de gebruiksaanwijzing stap voor stap en
richt u bij de montage naar de afbeeldingen.
Waarschuwing! Trek altijd de veiligheidsstek-
ker uit het stopcontact voordat u instellingen
uitvoert aan het apparaat.
Montage van de schuifbeugel (fi g. 3a tot 3c)
Neem een onderste schuifbeugel (fi g. 2, pos. 3)
en maak die vast met de moer (fi g. 2, pos. 13)
zoals getoond in fi g. 3a. Ga aan de andere kant
analoog te werk. Bevestig de bovenste schuifbeu-
gel (fi g. 2, pos. 2) met de onderste schuifbeugel
(fi g. 2, pos.3) zoals getoond in fi g. 3b.
Maak dan de motorkabel vast op de schuifbeugel
(fi g. 3c) m.b.v. de kabelhouders (fi g. 2, pos. 14).
Montage van de opvangkorf (fi g. 4a tot 4c)
Steek het onderste en bovenste gedeelte van
de opvangkorf (fi g. 4a, pos. 9, 10) in elkaar. Let
er wel op dat alle plastic neuzen rondom correct
vastklikken. Vervolgens drukt u de greep van de
opvangkorf (fi g. 4b, pos. 11) in de openingen
van de opvangkorf. Controleer of de greep op de
juiste plaats goed vast zit. Bij het vasthaken van
de opvangkorf moet de motor afgezet zijn en mag
het snijmes niet draaien.
De opvangkorf wordt op de gazonmaaier op de
beide haken (fi g. 4c) vastgehaakt. Open daarvoor
met één hand de uitwerpklep (fi g. 4c, pos. 7) en
hang met de andere hand de opvangkorf in. De
uitwerpklep wordt door een veer tegen de op-
vangkorf getrokken.
Verstelling van de maaihoogte
Waarschuwing!
Het verstellen van de maaihoogte mag alleen
worden uitgevoerd bij uitgeschakelde motor en
uitgetrokken veiligheidsstekker.
Voordat u begint te maaien controleert u of het
snijgereedschap niet bot is, en of de bevesti-
gingsmiddelen niet zijn beschadigd. Vervang
botte en/of beschadigde snijgereedschappen om
onbalans te voorkomen. Bij deze controle de mo-
tor afzetten en de veiligheidsstekker uittrekken.
Het veranderen van maaihoogte dient te worden
uitgevoerd zoals getoond in fi g. 5. Te dien einde
de maaier omdraaien of opzij kantelen. De voors-
te en achterste as telkens in dezelfde inkeping
plaatsen, zodat het snijmes evenwijdig met het
gras draait.
Positie Snijhoogte
1 70mm
2 50mm
3 30mm
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 114Anl_GE_CM_18_30_Li_Solo_SPK9.indb 114 08.11.2017 08:44:1708.11.2017 08:44:17
NL
- 115 -
Laden van de accu (fi g. 6)
1. Accupack uit het apparaat nemen. Daarvoor
de zijdelingse grendelknop indrukken.
2. Vergelijk of de netspanning vermeld op het
typeplaatje overeenstemt met de beschikbare
netspanning. Steek de netstekker van de
lader (17) in het stopcontact. De groene LED
begint te knipperen.
3. Steek de accu (16) op de lader (17).
4. Onder punt „Indicatie lader“ vindt u een tabel
met de betekenissen van de LED-indicatie
aan de lader.
Tijdens het laden kan de accu wat warm worden.
Dit is echter normaal.
Mocht het laden van de accupack niet mogelijk
zijn, controleer dan
•
of aan het stopcontact de netspanning voor-
handen is
•
of een foutloos contact aan de laadcontacten
voorhanden is.
Indien het laden van het accupack nog altijd niet
mogelijk is, breng dan
•
de lader
•
en de accupack
naar onze klantenservice.
In het belang van een lange levensduur van de
accupack is het raadzaam om op tijd voor het
herladen van de accupack te zorgen. Dit is in elk
geval noodzakelijk, wanneer u vaststelt dat het
vermogen van het apparaat afneemt. Ontlaad de
accupack nooit helemaal. Dat leidt tot een defect
van de accupack!
Accu-capaciteitsindicator (fi g. 7)
Druk op de schakelaar voor accu-capaciteitsindi-
cator (pos. A). De accu-capaciteitsindicator (pos.
B) signaleert de laadtoestand van de accu aan de
hand van 3 LEDs.
Alle 3 LEDs branden:
De accu is vol geladen.
2 of 1 LED(s) branden:
De accu beschikt over voldoende restlading.
1 LED knippert:
De accu is leeg, laad de accu op.
Alle LEDs knipperen:
De accu werd diep ontladen en is defect. Een
defecte accu mag niet meer gebruikt en geladen
worden!
De lader ophangen aan de muur (afb. 13)
De lader kan aan de muur worden bevestigd. Leid
de correcte maten voor de boorgaten in de muur
af van de achterkant van de lader.
Afstanden
≥ 10 cm van de muur (rechts + links)
≥ 100 cm van het plafond
Opgelet!
Bij het ophangen moeten passende schroeven,
zoals 3,5 mm lenskopschroeven, worden gebru-
ikt, om te vermijden dat het huis beschadigd raakt
of het apparaat valt.
Montage van de accu (afb. 8)
•
Open het accudeksel.
•
Steek de accu in de adapter.
•
Sluit het accudeksel door het dicht te klap-
pen.
6. Bediening
Voorzichtig!
De gazonmaaier is voorzien van een veiligheids-
schakeling om onbevoegd gebruik te voorkomen.
Onmiddellijk vóór ingebruikneming van de gazon-
maaier de veiligheidsstekker (fi g. 9) inzetten en bij
elke onderbreking of aan het einde van het werk
de veiligheidsstekker terug verwijderen.
Voorzichtig!
Om het onbedoeld inschakelen te voorkomen is
de grasmaaier voorzien van een beveiliging (fi g.
10, pos. 8), die moet worden ingedrukt voordat
de schakelbeugel (fi g. 10, pos. 1) kan worden
geactiveerd. Wanneer de inschakelbeugel wordt
losgelaten, wordt de grasmaaier uitgeschakeld.
De starttijd kan enkele seconden bedragen. Bij
draaien zonder belasting loopt het toerental na
enkele seconden terug; bij belasting wordt het
na enkele seconden weer verhoogd. Zodra u de
schakelbeugel loslaat, wordt de grasmaaier uitge-
schakeld. Voer deze procedure meermaals uit om
er zeker van te zijn dat uw toestel correct werkt.
Voordat u een herstelling of onderhoudswerk-
zaamheid op het toestel verricht dient u er zich
van te vergewissen dat het mes niet draait en het
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 115Anl_GE_CM_18_30_Li_Solo_SPK9.indb 115 08.11.2017 08:44:1708.11.2017 08:44:17
NL
- 116 -
toestel gescheiden is van het net (fi g. 9).
Waarschuwing! Open de uitwerpklep nooit
als de opvanginrichting leeg wordt gemaakt
en de motor nog draait. Het roterende mes
kan verwondingen veroorzaken.
Maak de uitwerpklep of de grasopvangzak steeds
zorgvuldig vast. Als u die wilt verwijderen, moet u
voordien de motor stopzetten.
De door de geleidestangen gegeven veiligheid-
safstand tussen meskooi en gebruiker dient
steeds in acht te worden genomen. Tijdens het
maaien en veranderen van rijrichting op bermen
en hellingen dient u bijzonder voorzichtig te werk
te gaan. Let op een veilige stand, draag schoenen
met slipvaste zolen met stroef profi el en een lan-
ge broek.
Maai steeds dwars over de helling. Op hellingen
van meer dan 15° mag om veiligheidsredenen het
gras niet met de maaier worden afgereden.
Wees bijzonder voorzichtig bij het achteruit bewe-
gen en trekken van de maaier. Struikelgevaar!
Instructies voor het correct maaien
Voor het gras afrijden is een overlappende werk-
wijze aan te bevelen.
Maai enkel met een scherp en intact mes zodat
de grashalmen niet uitrafelen en het gazon niet
geel wordt.
Om een keurig maaipatroon te bereiken leidt u
de maaier in zo recht mogelijke banen. De banen
moeten elkaar steeds overlappen met enkele
centimeters, zodat er geen stroken blijven staan.
Hoe vaak moet worden afgereden hangt in prin-
cipe ervan af hoe snel het gras groeit. In de hoof-
dgroeiperiode (mei – juni) twee keer per week,
anders eenmaal per week. De maaihoogte moet
tussen 4 en 6 cm liggen en het gras moet 4 tot 5
cm groeien voordat u het opnieuw afrijdt. Mocht
het gras ooit wat langer worden, maak dan ach-
teraf niet de fout het gras direct in één keer op de
normale hoogte terug te snijden. Dit schaadt het
gazon. Snij dan nooit meer dan de helft van de
grashoogte terug.
De onderkant van het koetswerk van de maaier
schoon houden en afgezet gras zeker verwijde-
ren. Afgezet materiaal bemoeilijkt het starten,
doet afbreuk aan de maaikwaliteit en belemmert
het uitwerpen van het gras.
Op hellingen moet de maaibaan steeds dwars
over de helling verlopen. Het wegglijden van de
maaier kan door schuin omhoog verplaatsen wor-
den voorkomen.
Kies de maaihoogte al naargelang de werkelijke
lengte van het gras. Rijd het gras in meerdere
beurten af, zodat het gazon per beurt maximaal 4
cm korter wordt gereden.
Voordat u eender welke controles aan het mes
uitvoert zeker de motor afzetten. Denk eraan
dat het mes na het afzetten van de motor nog
enkele seconden blijft draaien. Probeer nooit om
het mes te stoppen. Controleer regelmatig of het
mes correct bevestigd, in perfecte staat en goed
geslepen is. Zo niet, het mes slijpen of vervangen.
Indien het roterende mes een voorwerp raakt,
de maaier uitschakelen en wachten tot het mes
helemaal stilstaat. Controleer vervolgens de toe-
stand van het mes en de meshouder. Indien die
beschadigd zijn moeten ze worden vervangen.
Zodra tijdens het gras afrijden grasresten bli-
jven liggen, moet de opvangkorf leeg worden
gemaakt. Let op! Alvorens de opvangkorf eraf
te nemen de motor afzetten en wachten tot het
maaigereedschap tot stilstand is gekomen.
Om de opvangkorf eraf te nemen tilt u met één
hand de uitwerpklep op en met de andere hand
neemt u de opvangkorf aan het handvat eruit.
Overeenkomstig de veiligheidsvoorschriften valt
de uitlaatklep bij het eraf nemen van de opvang-
korf dicht en sluit de achterste uitwerpopening.
Als daarbij grasresten in de opening blijven han-
gen, trekt u de maaier best ongeveer 1 m terug
om het starten van de motor te vergemakkelijken.
Grasresten in het koetswerk van de maaier en op
het werkgereedschap niet met de hand of de voet
verwijderen, maar met de gepaste hulpmiddelen,
bijv. borstel of handveger.
Om te garanderen dat het gras goed wordt verza-
meld moet de opvangkorf na gebruik van binnen
worden schoongemaakt.
Opvangzak enkel vasthaken bij afgezette motor
en stilstaand maaigereedschap.
Uitwerpklep met één hand optillen en met de
andere hand de opvangkorf aan het handvat vast-
houden en van boven vasthaken.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 116Anl_GE_CM_18_30_Li_Solo_SPK9.indb 116 08.11.2017 08:44:1708.11.2017 08:44:17
NL
- 117 -
7. Reiniging, onderhoud en
bestellen van wisselstukken
Gevaar!
Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact (fi g. 9).
7.1 Reiniging
•
Hou de veiligheidsinrichtingen, de ventila-
tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
•
De grasmaaier mag niet met stromend water,
vooral niet onder hoge druk, worden schoon-
gemaakt.
•
Het is aan te bevelen het toestel direct na elk
gebruik te reinigen.
•
Reinig het toestel regelmatig met een vochti-
ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun-
nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt.
•
Maak de grasmaaier indien mogelijk schoon
met een borstel of doek.
7.2 Onderhoud
•
Afgesleten of beschadigde messen,
meshouder en bouten moeten per set door
een geautoriseerde vakman worden vervan-
gen teneinde de uitgebalanceerde toestand
te behouden.
•
Zorg ervoor dat alle bevestigingselementen
(schroeven, moeren enz.) steeds goed vast
aangehaald zijn zodat u veilig met de maaier
kunt werken.
•
Controleer de grasopvanginrichting vaker op
slijtageverschijnsels.
•
Vervang afgesleten of beschadigde onderde-
len.
•
Voor een lange levensduur is het aan te beve-
len alle te schroeven onderdelen alsook de
wielen en assen schoon te maken en vervol-
gens te oliën.
•
Door de gazonmaaier regelmatig te onder-
houden zal hij niet alleen lang meegaan en
goed werken, maar zal hij u ook in staat stel-
len uw gazon zorgvuldig en gemakkelijk af te
rijden.
•
Het meest aan slijtage blootgestelde onder-
deel is het mes. Controleer regelmatig de
toestand van het mes alsook de bevestiging
ervan. Als het mes afgesleten is moet het on-
middellijk worden vervangen of bijgeslepen.
Mochten er zich aan de maaier bovenmatige
trillingen voordoen betekent dit dat het mes
niet correct is uitgebalanceerd of door stoten
is vervormd. In dit geval moet het worden her-
steld of vervangen.
•
Binnen in het toestel zijn er geen andere te
onderhouden onderdelen.
7.3 Vervangen van het mes
Om veiligheidsredenen is het aan te bevelen het
mes enkel door een geautoriseerde vakman te
laten vervangen. Let op! Werkhandschoenen
dragen! Gebruik enkel een origineel mes omdat
anders de werking en de veiligheid mogelijk niet
gewaarborgd zijn.
Om van mes te verwisselen gaat u als volgt te
werk:
1. Draai de bevestigingsschroef los (zie fi g. 11).
2. Neem het mes af en vervang het door een
nieuw mes.
3. Let bij de montage van het nieuwe mes op de
inbouwrichting van het mes. De windvleugels
van het mes moeten in de motorruimte ste-
ken (zie fi g. 11). Bevestigingsdoorns moeten
overeenstemmen met stansingen in het mes
(zie fi g. 12).
4. Vervolgens haalt u de bevestigingsschroef
m.b.v. de universele sleutel terug aan. Het
aanspankoppel moet ca. 25 Nm bedragen.
Aan het einde van het seizoen voert u een alge-
mene controle van de maaier uit en verwijdert u
al het achtergebleven gras en ander materiaal.
Telkens vóór begin van het seizoen zeker de toe-
stand van het mes controleren. Voor herstellingen
verzoeken wij u zich tot onze serviceplaats te
wenden. Gebruik enkel originele wisselstukken.
7.4 Bestellen van wisselstukken:
Gelieve bij het bestellen van wisselstukken vol-
gende gegevens te vermelden:
•
Type van het toestel
•
Artikelnummer van het toestel
•
Ident-nummer van het toestel
•
Wisselstuknummer van het benodigd stuk
Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info
Reservemes artikelnr.: 34.045.53
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 117Anl_GE_CM_18_30_Li_Solo_SPK9.indb 117 08.11.2017 08:44:1708.11.2017 08:44:17
NL
- 118 -
8. Opslag en transport
Opslag
Bewaar het apparaat en het toebehoren op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opslag-
temperatuur ligt tussen 5° C en 30° C. Bewaar het
apparaat in de originele verpakking.
Transport
•
Schakel het apparaat uit en isoleer het van de
stroomtoevoer, voordat u het transporteert.
•
Breng, indien voorhanden, transportbeveili-
gingen aan.
•
Bescherm het apparaat tegen schade en
sterke trillingen, die met name optreden bij
het transport in voertuigen.
•
Beveilig het apparaat tegen wegglijden en
kantelen.
9. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo-
erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 118Anl_GE_CM_18_30_Li_Solo_SPK9.indb 118 08.11.2017 08:44:1808.11.2017 08:44:18
NL
- 119 -
10. Indicatie lader
Aanduidingsstatus
Betekenis en maatregel
Rode LED Groene
LED
UIT Knippert Gebruiksklaarheid
De lader is aangesloten op het net en is gebruiksklaar; de accu is niet
in de lader.
AAN AAN Laden
De lader laadt de accu op in de snelle laadmodus.
UIT AAN De accu is 80% opgeladen en operationeel.
De laadduur vindt u direct aan de lader.
Daarna wordt tot aan de volledige lading omgeschakeld op een
buff erlading.
Laat de accu hiervoor ongeveer 30 min. langer ingestoken.
Maatregel:
Neem de accu uit de lader. Isoleer de lader van het net.
Knippert UIT Aanpassingslading
De lader bevindt zich in de modus voor ontziend laden.
Daarbij wordt de accu om veiligheidsredenen trager opgeladen en
heeft daarvoor meer dan 1 uur nodig. Dat kan te wijten zijn aan volgen-
de oorzaken:
- Accu werd zeer lang geleden niet meer opgeladen of het ontladen
van een uitgeputte accu werd voortgezet (diepe ontlading).
- De accutemperatuur ligt niet binnen het ideale bereik tussen 10°C en
45°C.
Maatregel:
Wacht tot het laadproces is voltooid; de accu kan desondanks verder
worden geladen.
Knippert Knippert Fout
Er kan niet meer worden opgeladen. De accu is defect.
Maatregel:
Een defecte accu mag niet meer worden opgeladen.
Neem de accu de lader uit.
AAN AAN Temperatuurfout
De accu is te warm (b.v. rechtstreekse zoninstraling) of te koud (onder
0° C).
Maatregel:
Neem de accu de lader uit en bewaar hem 24 u bij kamertemperatuur
(ca. 20° C).
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 119Anl_GE_CM_18_30_Li_Solo_SPK9.indb 119 08.11.2017 08:44:1808.11.2017 08:44:18
NL
- 120 -
11. Foutopsporing
Fout Mogelijke oorzaken Verhelpen
Motor start niet a) Aansluitingen op de motor losgeko-
men
b) Maaier staat in hoog gras
c) Maaierhuis verstopt geraakt
d) Veiligheidsstekker niet ingestoken
e) Accu niet naar behoren ingestoken
a) Door werkplaats van de klanten-
dienst laten controleren
b) Op laag gras of reeds afgereden
vlakte starten; Eventueel van maai-
hoogte veranderen
c) Huis schoonmaken zodat het mes
weer ongehinderd draait
d) Veiligheidsstekker insteken (zie 6.)
e) Accu verwijderen en opnieuw inste-
ken (zie 5.)
Motorvermogen
vermindert
a) Te lang of te vochtig gras
b) Maaierhuis verstopt geraakt
c) Mes ver versleten
d) Accucapaciteit gaat achteruit
a) Maaihoogte corrigeren, instelling
van de elektronica wijzigen
b) Huis reinigen
c) Mes vervangen
d) Accucapaciteit controleren en, indi-
en nodig, accu laden (zie 5.)
Geen schone snede a) Mes versleten
b) Verkeerde maaihoogte
a) Mes vervangen of bijslijpen
b) Maaihoogte corrigeren
Aanwijzing! Om de motor te beschermen is die voorzien van een thermoschakelaar die de mo-
tor in geval van overbelasting afzet en hem na een korte afkoelfase automatisch terug aanzet!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 120Anl_GE_CM_18_30_Li_Solo_SPK9.indb 120 08.11.2017 08:44:1808.11.2017 08:44:18
NL
- 121 -
Enkel voor EU-landen
Elektrisch gereedschap hoort niet bij het huisvuil thuis!
Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver-
zameld en milieuvriendelijk te worden gerecycleerd.
Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.
Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge-
deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.
Technische wijzigingen voorbehouden
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 121Anl_GE_CM_18_30_Li_Solo_SPK9.indb 121 08.11.2017 08:44:1808.11.2017 08:44:18
NL
- 122 -
Ser vice-informatie
Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-
ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.
Categorie Voorbeeld
Slijtstukken* Koolborstels, Accu
Verbruiksmateriaal/verbruiksstukken* Mes
Ontbrekende onderdelen
* niet verplicht bij de leveringsomvang begrepen!
Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.
Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende
vragen te beantwoorden:
•
Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
•
Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
•
Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
Beschrijf deze foutieve werkwijze.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 122Anl_GE_CM_18_30_Li_Solo_SPK9.indb 122 08.11.2017 08:44:1808.11.2017 08:44:18
NL
- 123 -
Garantiebewijs
Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-
dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:
1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge-
noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan-
ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com-
mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.
3. Van onze garantie zijn uitgesloten:
- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over-
belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen-
dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.
4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast-
stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.
5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-
gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat
bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd,
worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van
de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen
wij u per omgaande een gerepareerd of nieuw apparaat terug.
Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver-
helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.
Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 123Anl_GE_CM_18_30_Li_Solo_SPK9.indb 123 08.11.2017 08:44:1808.11.2017 08:44:18
E
- 124 -
Índice de contenidos
Los niños no deben usar el aparato. Vigilar a los niños para asegurar-
se de que no jueguen con el aparato. Los niños no pueden limpiar
ni realizar trabajos de mantenimiento en el aparato. El aparato no
puede ser utilizado por personas cuyas capacidades estén limitadas
física, sensorial o psíquicamente, o que no dispongan de la experi-
encia y/o los conocimientos necesarios a no ser que estén vigiladas
o hayan recibido instrucciones de una persona que se responsabilice
de ellos.
Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños
1. Instrucciones de seguridad
2. Descripción del aparato y volumen de entrega
3. Uso adecuado
4. Características técnicas
5. Antes de la puesta en marcha
6. Manejo
7. Mantenimiento, limpieza y pedido de piezas de repuesto
8. Almacenamiento y transporte
9. Eliminación y reciclaje
10. Indicación cargador
11. Plan para localización de fallos
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 124Anl_GE_CM_18_30_Li_Solo_SPK9.indb 124 08.11.2017 08:44:1808.11.2017 08:44:18
E
- 125 -
Peligro!
Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le-
siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver-
tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual-
quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci-
as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.
1. Instrucciones de seguridad
Encontrará las instrucciones de seguridad corres-
pondientes en el prospecto adjunto.
Peligro!
Lea todas las instrucciones de seguridad e
indicaciones. El incumplimiento de dichas inst-
rucciones e indicaciones puede provocar descar-
gas, incendios y/o daños graves. Guarde todas
las instrucciones de seguridad e indicacio-
nes para posibles consultas posteriores.
Explicación de la placa de advertencia del
aparato (véase fi g. 14)
1 ¡Leer las instrucciones de uso antes de la
puesta en marcha!
2 Mantenerse alejado
3 ¡Cuidado! - Cuchilla de corte afi lada - Desen-
chufar el enchufe de seguridad antes de re-
alizar trabajos de mantenimiento ¡La cuchilla
sigue girando tras apagar el motor!
4 Proteger el aparato de la lluvia y la humedad
5 Nivel de potencia acústica garantizada
6 Eliminar adecuadamente la batería
2. Descripción del aparato y
volumen de entrega
2.1 Descripción del aparato (fi g. 1/2)
1. Arco de posicionamiento
2. Arco superior de empuje
3. Arco inferior de empuje
4. Asa de transporte
5. Bolsa de recogida de césped
7. Compuerta de expulsión
8. Botón de bloqueo de conexión
9. Bolsa de recogida de césped, parte superior
de la carcasa
10. Bolsa de recogida de césped, parte inferior
de la carcasa
11. Empuñadura de la bolsa de recogida
12. Tornillos de fi jación para arco de empuje su-
perior
13. Tuerca para arco de empuje superior e
inferior con función de sujeción rápida
14. Grapa para fi jación del cable
15. Enchufe de seguridad
16. Batería
17. Cargador
2.2 Volumen de entrega y desembalaje (fi g. 2)
Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser-
vice Center o a la tienda especializada más cer-
cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.
•
Abrir el embalaje y extraer cuidadosamente
el aparato.
•
Retirar el material de embalaje, así como los
dispositivos de seguridad del embalaje y para
el transporte (si existen).
•
Comprobar que el volumen de entrega esté
completo.
•
Comprobar que el aparato y los accesorios
no presenten daños ocasionados durante el
transporte.
•
Si es posible, almacenar el embalaje hasta
que transcurra el periodo de garantía.
Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue-
guen con bolsas de plástico, láminas y pie-
zas pequeñas! ¡Riesgo de ingestión y asfi xia!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 125Anl_GE_CM_18_30_Li_Solo_SPK9.indb 125 08.11.2017 08:44:1808.11.2017 08:44:18
E
- 126 -
Volumen de entrega
•
Cortacésped inalámbrico
•
bolsa de recogida de césped
•
Enchufe de seguridad
•
Batería (en n° de art.: 34.131.57 no incluido
en el volumen de entrega)
•
Cargador (en n° de art.: 34.131.57 no incluido
en el volumen de entrega)
•
Material de montaje
•
Manual de instrucciones original
•
Instrucciones de seguridad
3. Uso adecuado
El cortacésped es adecuado para el uso en jardi-
nes privados o de hobby.
Se defi ne como cortacésped para el uso privado
todo aquel cortacésped cuyo empleo a lo largo
del año no supere por lo regular las 50 horas de
servicio, estando indicado su uso mayoritaria-
mente para el cuidado de superfi cies de césped
que no formen parte de instalaciones públicas,
parques, polideportivos, así como zonas agríco-
las o forestales.
¡Atención! A fi n de evitar todo riesgo de lesiones
para el operario, el cortacésped no debe ser em-
pleado para cortar arbustos, setos y matorrales,
para cortar y triturar plantas trepadoras o césped
en azoteas o terrazas, para limpiar (por aspiraci-
ón) aceras, evitando asimismo emplearlo como
trituradora para desmenuzar ramas de árbol o
setos. Además, el cortacésped no debe usarse
como azada para allanar irregularidades en el
suelo como, por ejemplo, los montículos de tierra
hechos por los topos.
Por motivos de seguridad, no emplear el corta-
césped como unidad motriz para otras herrami-
entas de trabajo y juegos de herramientas de
toda índole, a no ser que ello haya sido permitido
expresamente por el fabricante.
Utilizar la máquina sólo en los casos que se indi-
can explícitamente como de uso adecuado. Cual-
quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon-
sable es el usuario u operario de la máquina.
Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria-
les, comerciales o talleres, así como actividades
similares.
4. Características técnicas
Tensión de servicio ...................................... 18 V
Revoluciones del motor: .....................3300 r.p.m.
Clase de protección: ..........................................III
Peso: .............................................................. 8 kg
Anchura de corte:........................................30 cm
Volumen de la bolsa de
recogida de césped: ................................25 litros
Nivel de presión acústica L
pA
: .............. 77,3 dB(A)
Imprecisión K
pA
:........................................ 3 dB(A)
Nivel de potencia acústica
medido L
WA
: ......................................... 89,3 dB(A)
Imprecisión K
WA
: .................................. 2,35 dB(A)
Nivel de potencia
acústica garantizado L
WA
: ....................... 92 dB(A)
Vibración en el mango a
h
: .....................≤ 2,5 m/s
2
Imprecisión K: ..........................................1,5 m/s
2
Ajuste de altura de corte: ......30-70 mm; 3 niveles
Tipo de protección: .......................................IPX1
baterías de iones de litio
Tensión: ..................................................18 V d.c.
Capacidad: ................................................ 3,0 Ah
N° de celdas: ................................................... 10
cargadores
Tensión de entrada: ............200-240 V~ 50-60 Hz
Tensión de salida: .................................18 V d. c.
Corriente de salida: ..................................... 1,5 A
Clase de protección: ....................................II /
쓑
¡Atención!
¡El aparato y el cargador solo se pueden emplear
para baterías de iones de litio de la serie Power-
X-Change!
Power-X-Change
•
18 V, 1,5 Ah, 5 células de iones de litio
•
18 V, 2,0 Ah, 5 células de iones de litio
•
18 V, 3,0 Ah, 10 células de iones de litio
•
18 V, 4,0 Ah, 10 células de iones de litio
•
18 V, 5,2 Ah, 10 células de iones de litio
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 126Anl_GE_CM_18_30_Li_Solo_SPK9.indb 126 08.11.2017 08:44:1808.11.2017 08:44:18
E
- 127 -
Power-X-Change Plus
•
18 V, 2,6 Ah, 5 células de iones de litio
•
18 V, 5,2 Ah, 10 células de iones de litio
Los valores de ruido y vibración se han de-
terminado conforme a las normas EN ISO
3744:1995, ISO 11094:1991 y EN ISO
20643:2008.
¡Reducir la emisión de ruido y las vibracio-
nes al mínimo!
•
Emplear sólo aparatos en perfecto estado.
•
Realizar el mantenimiento del aparato y limpi-
arlo con regularidad.
•
Adaptar el modo de trabajo al aparato.
•
No sobrecargar el aparato.
•
En caso necesario dejar que se compruebe
el aparato.
•
Apagar el aparato cuando no se esté utilizan-
do.
•
Llevar guantes.
Riesgos residuales
Incluso si esta herramienta se utiliza adecua-
damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir-
se los siguientes riesgos:
1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utili-
ce una protección para los oídos adecuada.
Aviso:
Este aparato genera un campo electromag-
nético durante su funcionamiento. En deter-
minadas circunstancias, este campo podrá
afectar a los posibles implantes médicos
activos o pasivos. Para reducir el peligro de
lesiones graves o incluso mortales, recomen-
damos a las personas que lleven este tipo
de implantes que consulten a su médico y
al fabricante del implante antes de utilizar el
aparato.
5. Antes de la puesta en marcha
El n° de art. 34.131.57 se suministra sin ba-
tería y sin cargador.
El cortacésped se entrega parcialmente montado.
El arco de empuje y la bolsa de recogida deben
montarse antes de empezar a utilizar el cortacés-
ped. Siga el manual de instrucciones paso a paso
y fíjese en las imágenes a la hora de realizar el
montaje.
Aviso: retirar siempre el enchufe de seguri-
dad antes de realizar ajustes en el aparato.
Montaje del arco de empuje (fi guras 3a a 3c)
Tomar un arco de empuje inferior (fi g. 2/pos. 3) y
fi jarlo con la tuerca (fi g. 2/pos. 13) según se mu-
estra en la fi g. 3a. Proceder de la misma forma en
el otro lado. Fijar el arco de empuje superior (fi g.
2/pos. 1) con el arco de empuje inferior (fi g. 2/pos.
3) según se muestra en la fi g. 3b.
A continuación, fi jar el cable del motor con los
sujetacables (fi g. 2/pos. 14) al arco de empuje
(fi g. 3c).
Montaje de la bolsa de recogida
(fi guras 4a a 4c)
Encajar las partes inferior y superior de la car-
casa de la bolsa de recogida (fi g. 4a/pos. 9,10).
Asegurarse de que todas las pestañas de las
mitades encajen correctamente. A continuación,
introducir la empuñadura (fi g. 4b/pos. 11) en los
orifi cios de la bolsa de recogida. Asegurarse que
la empuñadura esté bien fi ja y en el alojamiento
adecuado. Antes de sujetar la bolsa de recogida
en su sitio, apagar el motor y esperar a que la
cuchilla se halle totalmente parada.
La bolsa de recogida se cuelga de los dos gan-
chos del cortacésped (fi g. 4c). Para ello, con una
mano abrir la compuerta de expulsión (fi g. 4c/pos.
7) y, con la otra mano, colgar la bolsa de recogi-
da. Un muelle se encarga de cerrar la compuerta
de expulsión.
Ajuste de la altura de corte
¡Aviso!
El ajuste de la altura de corte debe efectuarse
únicamente tras haber desconectado el motor y
retirado el enchufe de seguridad.
Antes de empezar a cortar el césped, comprobar
que la herramienta de corte esté afi lada y que
sus elementos de sujeción no presenten daños.
Sustituir aquellas herramientas de corte que no
estén afi ladas o se encuentren dañadas con el fi n
de evitar que el aparato se desequilibre. Durante
las comprobaciones, parar el motor y retirar el en-
chufe de seguridad de la toma de corriente.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 127Anl_GE_CM_18_30_Li_Solo_SPK9.indb 127 08.11.2017 08:44:1808.11.2017 08:44:18
E
- 128 -
La altura de corte se ajusta como se indica en la
fi g. 5: Para ello, dar la vuelta al aparato o inclinarlo
hacia un lado. Poner los ejes delantero y trasero
en la misma entalladura para que la cuchilla de
corte se desplace en paralelo al césped.
Posición Altura de corte
1 70 mm
2 50 mm
3 30 mm
Carga de la batería (fi g. 6)
1. Sacar la batería del aparato. Para ello, pulsar
el dispositivo de retención lateral.
2. Comprobar que la tensión de red coincida
con la especifi cada en la placa de identifi -
cación del aparato. Conectar el enchufe del
cargador (17) a la toma de corriente. El LED
verde empieza a parpadear.
3. Introducir la batería (16) en el cargador (17).
4. El apartado „Indicación cargador“ incluye una
tabla con los signifi cados de las indicaciones
LED del cargador.
Es posible que la batería se caliente durante el
proceso de carga. Esto es normal.
En caso que no sea posible cargar la batería,
comprobar que
•
exista tensión de red en el enchufe
•
exista buen contacto entre los contactos de
carga.
En caso de que todavía no fuera posible cargar la
batería, rogamos enviar
•
el cargador
•
y la batería
a nuestro servicio de asistencia técnica.
Es preciso recargar siempre a tiempo la batería
para procurar que dure lo máximo posible. Ha-
cerlo es imprescindible también en cuanto se
detecta que disminuye el rendimiento del aparato.
No descargar jamás la batería por completo. Esto
podría provocar un defecto en la batería.
Indicador de capacidad de la batería (fi g. 7)
Pulsar en el interruptor para indicar la capacidad
de batería (pos. A). El indicador de capacidad de
batería (pos. B) le indica el estado de carga de la
batería sirviéndose de 3 LED.
Si los 3 LED están iluminados:
La batería está completamente cargada.
Si están iluminados 1 o 2 LED:
La batería dispone de sufi ciente carga residual.
Si 1 LED parpadea:
La batería está vacía, es preciso cargarla.
Si todos los LED parpadean:
La batería está muy descargada y defectuosa.
Está prohibido emplear y cargar una batería de-
fectuosa.
Cómo colgar el cargador en la pared (fi g. 13)
El cargador se puede fi jar en la pared. Compro-
bar en la parte posterior del cargador cuales son
las medidas adecuadas para hacer los agujeros
en la pared.
Distancias
≥ 10 cm de la pared (derecha + izquierda)
≥ 100 cm del techo
¡Atención!
Para colgar el cargador es preciso emplear los
tornillos adecuados, como tornillos de cabeza de
lenteja 3,5 mm, con el fi n de evitar dañar la carca-
sa y que se caiga el aparato.
Montaje de la batería (fi g. 8)
•
Abrir la tapa de la batería.
•
Introducir la batería en su alojamiento.
•
Cerrar la tapa de la batería plegándola.
6. Manejo
Cuidado!
El cortacésped está provisto de un interruptor de
seguridad para evitar que se use indebidamente.
Justo antes de la puesta en marcha del cortacés-
ped, es preciso poner el enchufe de seguridad
(fi g. 9) y quitarlo cada vez que se interrumpan o
fi nalicen los trabajos.
¡Atención!
Con el fi n de evitar una conexión involuntaria,
se ha equipado el cortacésped con un botón de
bloqueo de conexión (fi g. 10/pos. 8) que se ha de
pulsar antes de que pueda presionarse el arco
de posicionamiento (fi g. 10/pos. 1). En cuanto se
deje de presionar el arco de posicionamiento, se
apagará el cortacésped. El tiempo de arranque
puede durar unos segundos. En la marcha en
vacío se reduce la velocidad después de unos
segundos y aumenta cuando se somete a carga
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 128Anl_GE_CM_18_30_Li_Solo_SPK9.indb 128 08.11.2017 08:44:1808.11.2017 08:44:18
E
- 129 -
también después de unos segundos. En cuanto
se deje de presionar el arco de posicionamiento,
se desconectará el cortacésped. Repetir este
proceso un par de veces para asegurarse de
que el aparato funciona correctamente. Antes de
efectuar trabajos de reparación o mantenimiento
en el equipo, debe asegurarse de que las cuchil-
las no giran y que el aparato está desenchufado
(fi g. 9).
Aviso! No abrir nunca la compuerta del
expulsor cuando se esté vaciando el dispo-
sitivo colector y el motor esté todavía funcio-
nando. La cuchilla giratoria puede ocasionar
lesiones de gravedad.
Fijar siempre con cuidado la compuerta de expul-
sión o la bolsa de recogida de césped. Antes de
sacar algún componente, apagar el motor.
Es necesario mantener siempre la distancia de
seguridad establecida por el mango entre la
carcasa de la cuchilla y el operario. Se aconseja
ser especialmente cuidadoso a la hora de cortar
el césped, especialmente al cambiar el sentido
de la marcha en zanjas y pendientes. Es preciso
asegurarse de que se mantiene una posición
segura, de que se lleva calzado de suela antides-
lizante, con buenas propiedades adherentes y
pantalones largos.
Cortar siempre el césped de forma transversal a
la pendiente. Por motivos de seguridad, no debe
cortarse el césped con la máquina en pendientes
con más de 15 grados de inclinación.
Poner especial cuidado al moverse hacia atrás y
al tirar del cortacésped. ¡Peligro de tropezar!
Instrucciones para cortar el césped de mane-
ra adecuada
A la hora de cortar el césped, se recomienda ha-
cer pasadas que se sobrepongan.
Cortar el césped empleando únicamente cuchil-
las afi ladas y en perfecto estado con el fi n de que
los tallos no se deshilachen, provocando así un
amarilleamiento del césped.
Para conseguir un corte limpio del césped es
necesario que los recorridos del cortacésped
sean lo más rectos posible. Dichos recorridos
deben superponerse entre sí algunos centímetros
para que no quede ninguna banda de césped sin
cortar.
La frecuencia con la que se debe cortar el cés-
ped dependerá básicamente de lo rápido que
crezca. En la temporada de mayor crecimiento
(mayo-junio) dos veces por semana, en otras
épocas, una vez por semana. La altura de corte
debe ser de entre 4 y 6 cm, dejando que el cés-
ped crezca unos 4-5 cm más antes de volver a
cortarlo. Si alguna vez deja que el césped crezca
más de lo normal, no cometa el error de volver
a cortarlo a la altura regular puesto que no haría
más que dañarlo. La primera vez no corte más de
la mitad de la altura del césped.
Mantener limpia la parte inferior del chasis del
cortacésped, eliminando totalmente los residuos
de césped acumulados. Los residuos acumula-
dos difi cultan el proceso de puesta en marcha,
menoscabando calidad de corte y la expulsión de
césped.
En las pendientes, es necesario que el recorrido
de corte se efectúe de forma transversal a la pen-
diente. El cortacésped no puede resbalar si se
halla en posición oblicua hacia arriba.
Seleccionar la altura de corte correspondiente a
la longitud real del césped. Pasar el cortacésped
varias veces de tal manera que cada vez que lo
pase cortar un máximo de 4 cm de césped.
Antes de realizar cualquier control de las cuchil-
las, no se olvide de desconectar el motor. Tener
siempre en cuenta que, aunque se haya apagado
el motor, la cuchilla sigue girando por inercia
durante algunos segundos. No intentar jamás
parar la cuchilla. Comprobar con regularidad si
la cuchilla se halla bien sujeta, en buen estado
y bien afi lada. Si se encuentra dañada, afi larla
o cambiarla por otra nueva. En caso de que la
cuchilla en movimiento tropiece con algún objeto,
parar el cortacésped y esperar hasta que la cu-
chilla se detenga por completo. A continuación,
controlar el estado de la cuchilla y del soporte de
la cuchilla. En caso de que presenten daños es
necesario cambiarlas.
Cuando empiecen a dejarse restos de césped
mientras lo esté cortando será preciso que vacíe
la bolsa de recogida. ¡Atención! Antes de extraer
la bolsa de recogida, es necesario apagar el mo-
tor y esperar a que la herramienta de corte esté
parada por completo.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 129Anl_GE_CM_18_30_Li_Solo_SPK9.indb 129 08.11.2017 08:44:1808.11.2017 08:44:18
E
- 130 -
Para extraer la bolsa de recogida, levantar la
compuerta de expulsión con una mano y, con
la otra, sacar la bolsa estirándola por el asa. De
acuerdo con la normativa relativa a seguridad, la
compuerta de expulsión se cierra de golpe una
vez extraída la bolsa de recogida, obturando así
el orifi cio posterior de expulsión. En caso de que
queden restos de césped en el orifi cio, es nece-
sario retirar el cortacésped aprox. 1 m, con el fi n
de facilitar el arranque del motor.
No eliminar con la mano o los pies los restos de
césped que se encuentren adheridos al chasis y
en la herramienta de trabajo, utilizar siempre un
objeto adecuado, por ejemplo, cepillos o esco-
billas.
Para poder recoger bien el césped, es preciso
limpiar el interior de la bolsa de recogida después
del uso.
Colgar la bolsa de recogida únicamente cuando
se haya desconectado el motor y la herramienta
de corte se haya detenido por completo.
Levantar con una mano la compuerta de expulsi-
ón, mientras sostiene con la otra mano el asa de
la Bolsa de recogida y la cuelga desde arriba.
7. Mantenimiento, limpieza y pedido
de piezas de repuesto
Peligro!
Quitar el enchufe de seguridad antes de cada
limpieza (fi g. 9).
7.1 Limpieza
•
Reducir al máximo posible la suciedad y
el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
•
El cortacésped no debe limpiarse con agua
corriente, especialmente a alta presión.
•
Se recomienda limpiar el aparato tras cada
uso.
•
Limpiar el aparato con regularidad con un
paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá-
stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
•
Limpiar el cortacésped empleando cepillos
y trapos.
7.2 Mantenimiento
•
Las cuchillas desgastadas o que presenten
daños, los soportes de la cuchilla y los per-
nos han de ser cambiados únicamente como
juego completo por una persona especializ-
ada con el fin de mantener el equilibrio de la
máquina.
•
Asegurarse de que todos los elementos de
sujeción (tornillos, tuercas, etc.) estén bien
apretados para que se pueda trabajar con el
cortacésped de forma segura.
•
Comprobar regularmente que el dispositivo
de recogida de césped no presente señales
de desgaste.
•
Cambiar las piezas desgastadas o que pre-
senten daños.
•
Es preciso limpiar y a continuación engrasar
todas los componentes con rosca, así como
las ruedas y los ejes con el fin de garantizar
que tengan una larga vida útil.
•
El cuidado regular del cortacésped garantiza
una prolongada vida útil, así como rendimien-
to del aparato, redundando todo ello en pro
de la facilidad y eficiencia requeridas a la
hora de cortar el césped.
•
El componente más sometido al desgaste
es la cuchilla. Comprobar regularmente el
estado de la misma, así como que se halle
bien sujeta. En caso de que la cuchilla esté
desgastada, se ha de cambiar o afilar de
inmediato. Si el cortacésped vibra en exce-
so, significa que la cuchilla no se halla bien
equilibrada o que se ha deformado debido a
los golpes. En este caso, la misma debe ser
cambiada o reparada.
•
No es preciso realizar el mantenimiento de
otras piezas en el interior del aparato.
7.3 Cambiar la cuchilla
Por motivos de seguridad, le aconsejamos que
una persona especializada y autorizada para
ello efectúe el cambio de la cuchilla. ¡Atención!
Ponerse guantes de trabajo. Emplear únicamente
cuchillas originales, de no ser así, no se garantiza
el funcionamiento correcto ni la seguridad del
aparato.
Para cambiar la cuchilla, es preciso seguir los
siguientes pasos:
1. Soltar el tornillo de fi jación (véase fi g. 11).
2. Retirar la cuchilla y sustituirla por una nueva.
3. Durante el montaje de la nueva cuchilla,
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 130Anl_GE_CM_18_30_Li_Solo_SPK9.indb 130 08.11.2017 08:44:1808.11.2017 08:44:18
E
- 131 -
asegurarse de hacerlo en el sentido correcto.
Las aspas de la cuchilla deben penetrar en
el compartimento del motor (véase fi g. 11).
Los mandriles de sujeción disponibles deben
coincidir con las perforaciones de la cuchilla
(véase fi g. 12).
4. A continuación, apretar el tornillo de fi jación
con la llave universal. El par debe ser de
aprox. 25 Nm.
Cuando no se necesite usar más el cortacésped,
es preciso someterlo a un control completo, elimi-
nando todos aquellos residuos acumulados que
se encuentren. Cuando se vuelva a emplear el
cortacésped no olvidarse de comprobar el estado
de la cuchilla. Ponerse en contacto con el depar-
tamento de reparaciones de nuestro servicio de
atención al cliente. Utilizar únicamente piezas de
recambio originales.
7.4 Pedido de piezas de recambio:
Al solicitar recambios se indicarán los datos si-
guientes:
•
Tipo de aparato
•
No. de artículo del aparato
•
No. de identidad del aparato
•
No. del recambio de la pieza necesitada.
Encontrará los precios y la información actual en
www.isc-gmbh.info
Cuchilla de repuesto núm. art.: 34.045.53
8. Almacenamiento y transporte
Almacenamiento
Guardar el aparato y sus accesorios en un lugar
oscuro, seco, protegido de las heladas e inac-
cesible para los niños. La temperatura de alma-
cenamiento óptima se encuentra entre los 5 y
30 ˚C. Guardar el aparato en su embalaje original.
Transporte
•
Apagar el aparato y desenchufarlo del sumi-
nistro de corriente antes de transportarlo.
•
Poner los dispositivos de protección para el
transporte (en caso de existir).
•
Proteger el aparato contra daños y fuertes
vibraciones, especialmente durante el trans-
porte en vehículos.
•
Asegurar el aparato para que no se resbale ni
se vuelque.
9. Eliminación y reciclaje
El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu-
ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 131Anl_GE_CM_18_30_Li_Solo_SPK9.indb 131 08.11.2017 08:44:1808.11.2017 08:44:18
E
- 132 -
10. Indicación cargador
Estado de indicación
Signifi cado y medida
LED rojo LED verde
apagado parpadea Listo para funcionamiento
El cargador está conectado a la red y listo para el funcionamiento, la
batería no está en el cargador
encendido apagado Carga
El cargador carga la batería en modo rápido.
apagado encendido La batería está cargada al 80% y se puede utilizar.
Consultar el tiempo de carga pertinente en el cargador.
Después se cambia a carga lenta hasta que la batería esté completa-
mente cargada.
Para ello, dejar la batería en el cargador unos 30 minutos más.
Medida:
Sacar la batería del cargador. Desconectar el cargador de la red.
parpadea apagado Carga adaptada
El cargador se encuentra en el modo de carga lenta.
Por motivos de seguridad, en este modo la batería se carga con mayor
lentitud y tarda más de 1h. Esto puede deberse a las siguientes cau-
sas:
- La batería ha estado sin cargarse durante mucho tiempo o se ha
continuado descargando una batería agotada (descarga total)
- La temperatura de la batería no se encuentra dentro de un rango óp-
timo entre 10° C y 45° C.
Medida:
Esperar hasta que el proceso de carga haya fi nalizado, la batería pue-
de seguir cargándose.
parpadea parpadea Fallo
El proceso de carga ya no es posible. La batería está defectuosa.
Medida:
Está prohibido cargar una batería defectuosa.
Sacar la batería del cargador.
encendido encendido Avería por temperatura
La batería está demasiado caliente (p. ej. por radiación solar directa) o
demasiado fría (por debajo de 0° C)
Medida:
Sacar la batería y guardarla durante 1 día a temperatura ambiente
(aprox. 20° C).
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 132Anl_GE_CM_18_30_Li_Solo_SPK9.indb 132 08.11.2017 08:44:1908.11.2017 08:44:19
E
- 133 -
11. Plan para localización de fallos
Fallo Posibles causas Solución
El motor no arranca a) Se han soltado las conexiones en
el motor
b) El aparato trabaja con césped
crecido
c) Chasis del cortacésped atascado
la cuchilla funcione
d) Enchufe de seguridad no puesto
e) Batería puesta de forma incorrecta
a) Un especialista autorizado deberá
comprobarlo.
b) Arrancar sobre césped corto o
sobre superfi cies ya cortadas;
modifi car eventualmente la altura
de corte
c) Limpiar el chasis para que correc-
tamente
d) Poner el enchufe de seguridad
(ver 6.)
e) Quitar la batería y volver a ponerla
(ver 5.)
La potencia del mo-
tor disminuye
a) Césped demasiado crecido o hú-
medo
b) Chasis del cortacesped atascado
c) Cuchilla fuertemente gastada
d) La potencia de la batería disminuye
a) Corregir la altura de corte, modifi -
car el ajuste del sistema electrónico
b) Limpiar chasis
c) Cambiar cuchilla
d) Comprobar la capacidad de la ba-
tería y, de ser necesario, cargarla
(ver 5.)
Corte irregular a) Cuchilla gastada
b) Altura de corte incorrecta
a) Cambiar o afi lar cuchilla
b) Corregir la altura de corte
Advertencia! ¡El motor lleva un guardamotor que lo desconecta en caso de sobrecarga y, tras
una breve pausa de enfriamiento, vuelve a conectarlo de forma automática!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 133Anl_GE_CM_18_30_Li_Solo_SPK9.indb 133 08.11.2017 08:44:1908.11.2017 08:44:19
E
- 134 -
Sólo para países miembros de la UE
No tirar herramientas eléctricas en la basura casera.
Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi-
co para facilitar su posterior reciclaje.
Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade-
cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.
Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de iSC GmbH.
Nos reservamos el derecho a realizar modifi caciones técnicas
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 134Anl_GE_CM_18_30_Li_Solo_SPK9.indb 134 08.11.2017 08:44:1908.11.2017 08:44:19
E
- 135 -
Información de servicio
En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.
Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.
Categoría Ejemplo
Piezas de desgaste* Escobillas de carbón, Batería
Material de consumo/Piezas de consumo* Cuchilla
Falta de piezas
*¡no tiene por qué estar incluido en el volumen de entrega!
En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa
exactamente el fallo y responda siempre a las siguientes preguntas:
•
¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
•
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
•
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?
Describa ese fallo en el funcionamiento.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 135Anl_GE_CM_18_30_Li_Solo_SPK9.indb 135 08.11.2017 08:44:1908.11.2017 08:44:19
E
- 136 -
Certifi cado de garantía
Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci-
ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:
1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas
naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno-
ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra-
dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.
3. Nuestra garantía no cubre:
- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.
- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre-
carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).
- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ-
cido por el uso.
4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta-
das. Esto también se aplica en el caso de un servicio in situ.
5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa-
rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente
o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si
nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un
aparato reparado o nuevo de vuelta.
Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.
Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 136Anl_GE_CM_18_30_Li_Solo_SPK9.indb 136 08.11.2017 08:44:1908.11.2017 08:44:19
FIN
- 137 -
Sisällysluettelo
Lapset eivät saa käyttää tätä laitetta. Lapsia tulee valvoa, jotta he
eivät voi leikkiä laitteella. Lapset eivät saa suorittaa puhdistus- ja
huoltotoimia. Henkilöt, joiden fyysiset, aistiperäiset tai henkiset kyvyt
ovat vähentyneet tai joilla ei ole riittäviä tietoja tai kokemusta, eivät
saa käyttää laitetta, paitsi heistä vastuullisen henkilön valvonnassa
tai opastamina.
Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje
1. Turvallisuusmääräykset
2. Laitteen kuvaus ja toimituksen sisältö
3. Määräysten mukainen käyttö
4. Tekniset tiedot
5. Ennen käyttöönottoa
6. Käyttö
7. Puhdistus, huolto ja varaosatilaus
8. Varastointi ja kuljetus
9. Käytöstäpoisto ja uusiokäyttö
10. Latauslaitteen näyttö
11. Vianhakukaavio
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 137Anl_GE_CM_18_30_Li_Solo_SPK9.indb 137 08.11.2017 08:44:1908.11.2017 08:44:19
FIN
- 138 -
Vaara!
Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval-
lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli-
suusohjeiden noudattamisen laiminlyönnistä.
1. Turvallisuusmääräykset
Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.
Vaara!
Lue kaikki turvallisuusmääräykset ja ohjeet.
Jos turvallisuusmääräyksiä tai muita ohjeita ei
noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki
turvallisuusmääräykset ja ohjeet myöhempää
tarvetta varten.
Laitteessa olevan ohjekilven selostus (katso
kuvaa 14)
1. „Varoitus – Tapaturmavaaran vähentämiseksi
lue käyttöohje“
2. Pysy etäällä!
3. Varo! - Terävät leikkurit - Vedä turvapistoke
pois ennen kunnossapitotoimia. Leikkurin-
terät pyörivät vielä moottorin sammuttamisen
jälkeenkin!
4. Suojaa laitetta sateelta ja kosteudelta
5. Taattu äänen tehotaso
6. Hävitä akku määräysten mukaisesti
2. Laitteen kuvaus ja toimituksen
sisältö
2.1 Laitteen kuvaus (kuva 1/2)
1. Kytkentäsanka
2. Ylempi työntösanka
3. Alempi työntösanka
4. Kantokahva
5. Silppukori
7. Poistoluukku
8. Käynnistyksenesto
9. Silppukorin ylempi kotelonosa
10. Silppukorin alempi kotelonosa
11. Silppukorin kahva
12. Ylemmän työntösangan kiinnitysruuvit
13. Ylemmän ja alemman työntösangan mutterit
pikakiinnitystoiminnolla
14. Johdonkiinnitin
15. Turvapistoke
16. Akku
17. Latauslaite
2.2 Toimituksen laajuus ja pakkauksesta pur-
kaminen (kuva 2)
Tarkasta tässä kuvatun toimitusselostuksen avul-
la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn-
tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.
•
Avaa pakkaus ja ota laite varovasti pakkauk-
sesta.
•
Poista pakkausmateiriaalit sekä pakkaus- ja
kuljetusvarmistukset (mikäli käytetty).
•
Tarkasta, onko toimitus täysilukuinen.
•
Tarksta, onko laitteessa ja varusteissa kulje-
tusvaurioita.
•
Säilytä pakkaus, mikäli mahdollista, takuua-
jan loppuun saakka.
Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi-
pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!
Toimituksen laajuus
•
Akkuruohonleikkuri
•
Silppukori
•
Turvapistoke
•
Akku (ei kuulu tuotenumeron 34.131.57
toimitukseen)
•
Latauslaite (ei kuulu tuotenumeron 34.131.57
toimitukseen)
•
Asennusmateriaalit
•
Alkuperäiskäyttöohjeen käännös
•
Turvallisuusmääräykset
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 138Anl_GE_CM_18_30_Li_Solo_SPK9.indb 138 08.11.2017 08:44:1908.11.2017 08:44:19
FIN
- 139 -
3. Määräysten mukainen käyttö
Ruohonleikkuri on tarkoitettu yksityiseen käyttöön
koti- ja harrastuspuutarhassa.
Yksityiseen koti- ja puutarhakäyttöön kuuluviksi
katsotaan sellaiset ruohonleikkurit, joiden vuosit-
tainen käyttötuntimäärä ei yleensä ylitä 50 tuntia
ja joita käytetään etusijassa ruoho- ja nurmik-
koalueiden hoitoon, mutta ei yleisillä puisto- tai
torialueilla, urheilukentillä tai maa- ja metsätalou-
dessa.
Huomio! Käyttäjän ruumiillisen vaarannuksen vu-
oksi ruohonleikkuria ei saa käyttää pensaikkojen,
pensasaitojen ja koristepensaiden leikkaamiseen,
kattoistutusten tai parvekekukkalaatikoiden rön-
sykasvien tai ruohon leikkaamiseen tai pienentä-
miseen, jalkakäytävien puhdistamiseen (roskien
imuun) tai silppurina puiden tai pensasaitojen
leikkausjätteiden pienentämiseen. Ruohonleik-
kuria ei myöskään saa käyttää moottorikuokkana
tai maankohoumien tasoittamiseen, kuten esim.
myyränkasojen levittämiseen.
Turvallisuussyistä ruohonleikkuria ei saa käyttää
minkäänlaisten muiden työkalujen tai työkalujen
käyttölaitteena, paitsi jos valmistaja on nimeno-
maisesti sallinut tämän.
Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu-
tuvista vahingoista tai loukkaantumisista on vas-
tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.
Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol-
lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko-
illa tai näihin verrattavissa olevissa toimissa.
4. Tekniset tiedot
Käyttöjännite ................................................ 18 V
Moottorin kierrosluku: ...........................3300 min
-1
Suojaluokka: ......................................................III
Paino: ............................................................. 8 kg
Leikkausleveys: ...........................................30 cm
Silppukorin tilavuus: .................................25 litraa
Äänen painetaso L
pA
: .......................... 77,3 dB(A)
Mittausepätarkkuus K
pA
: ........................... 3 dB(A)
Mitattu äänen tehotaso L
WA
: ................. 89,3 dB(A)
Mittausepätarkkuus K
WA
: ..................... 2,35 dB(A)
Taattu äänen tehotaso L
WA
: ..................... 92 dB(A)
Tärinä varressa a
h
: ................................≤ 2,5 m/s
2
Mittausepätarkkuus K: ............................ 1,5 m/s²
Leikkauskorkeuden säätö: ..30-70 mm; 3 asentoa
Suojalaji: .......................................................IPX1
Litiumi-ioniakku
Jännite: ..........................................18 V tasavirta
Teho: ......................................................... 3,0 Ah
Kennojen lukumäärä: ...................................... 10
Latauslaite
Tulojännite: .........................200-240 V~ 50-60 Hz
Lähtöjännite: ..................................18 V tasavirta
Antovirta: ..................................................... 1,5 A
Suojaluokka: ................................................II /
쓑
Huomio!
Laitetta ja latauslaitetta saa käyttää ainoastaan
Power-X-Charge-sarjan litiumioniparistojen kera!
Power-X-Change
•
18 V, 1,5 Ah, 5 litiumionikennoa
•
18 V, 2,0 Ah, 5 litiumionikennoa
•
18 V, 3,0 Ah, 10 litiumionikennoa
•
18 V, 4,0 Ah, 10 litiumionikennoa
•
18 V, 5,2 Ah, 10 litiumionikennoa
Power-X-Change Plus
•
18 V, 2,6 Ah, 5 litiumionikennoa
•
18 V, 5,2 Ah, 10 litiumionikennoa
Melunpäästöt ja tärinäarvot on mitattu standar-
dien EN ISO 3744:1995, ISO 11094: 1991 ja EN
ISO 20643:2008 mukaisesti.
Rajoita melunpäästöt ja tärinä mahdollisim-
man vähäisiksi!
•
Käytä ainoastaan moitteettomia laitteita.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 139Anl_GE_CM_18_30_Li_Solo_SPK9.indb 139 08.11.2017 08:44:1908.11.2017 08:44:19
FIN
- 140 -
•
Huolla ja puhdista laite säännöllisesti.
•
Sovita työskentelytapasi laitteen mukaiseksi.
•
Älä ylikuormita laitetta.
•
Tarkastuta laite aina tarvittaessa.
•
Sammuta laite, kun sitä ei käytetä.
•
Käytä suojakäsineitä.
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua määräys-
ten mukaisesti, jää jäljelle joitain riskejä. Tämän
sähkötyökalun rakenteesta ja mallista riippuen
saattaa esiintyä seuraavia vaaroja:
1. keuhkovaurioita, ellei käytetä sopivaa pöly-
suojanaamaria.
2. kuulovaurioita, ellei käytetä soveliaita kuulo-
suojaimia.
Varoitus!
Tämä laite kehittää käytön aikana sähkömag-
neettisen kentän. Tämä kenttä saattaa tietyissä
olosuhteissa vaikuttaa aktiivisiin tai passiivisiin
lääkinnällisiin siirrännäisiin. Vakavien tai kuole-
maan johtavien vammojen välttämiseksi suo-
sittelemme, että henkilöt, joilla on lääkinnällisiä
siirrännäisiä, kysyvät neuvoa lääkäriltään tai lää-
kinnällisen siirrännäisen valmistajalta, ennen kuin
he käyttävät laitetta.
5. Ennen käyttöönottoa
Tuotenro 34.131.57 toimitetaan ilman akkua
ja latauslaitetta.
Ruohonleikkuri toimitetaan osittain purettuna.
Työntösanka ja silppukori tulee asentaa ennen
ruohonleikkurin käyttöä. Noudata käyttöohjetta
askel askeleelta ja kokoa laite kuvien näyttämällä
tavalla.
Varoitus! Irrota aina turvapistoke ennen kuin
teet laitteeseen säätöjä.
Työntösangan asennus (kuvat 3a - 3c)
Ota toinen alempi työntösanka (kuva 2/nro 3) ja
kiinnitä se mutterilla (kuva 2/nro 13), kuten kuvas-
sa 3a näytetään. Tee samoin toisellakin puolella.
Kiinnitä ylempi työntösanka (kuva 2/nro 2) alem-
paan työntösankaan (kuva 2/nro 3) kuten kuvassa
3b näytetään.
Kiinnitä sitten moottorin johto johdonpidikkeillä
(kuva 2/nro 14) työntösankaan (kuva 3c).
Silppukorin asennus (kuvat 4a - 4c)
Työnnä silppukorin kotelon ylä- ja alaosa (kuva
4a/nrot 9, 10) yhteen. Huolehdi siitä, että kaikki
muovikoukut lukkiutuvat oikein kaikilla sivuilla.
Seuraavaksi paina silppukorin kahva (kuva 4b/
nro 11) silppukorissa oleviin aukkoihin. Tarkasta,
että kahva on tukevasti oikein paikallaan. Silppu-
koria paikalleen ripustettaessa tulee moottorin
olla sammutettu eikä leikkausterä saa pyöriä.
Silppukori ripustetaan ruohonleikkuriin kahdella
koukulla. Avaa tätä varten yhdellä kädellä poisto-
luukku (kuva 4c/nro 7) ja ripusta toisella kädellä
silppukori paikalleen. Jousi vetää poistoluukun
silppukoria vasten.
Leikkauskorkeuden säätö
Varoitus!
Leikkauskorkeuden säädön saa tehdä vain kun
moottori on pysäytetty ja turvapistoke vedetty
pois.
Ennen kuin aloitat ruohonleikkuun, tarkasta, onko
terä tylsistynyt tai sen kiinnityslaitteet vahingoittu-
neet. Vaihda tylsät ja/tai vahingoittuneet leikkaus-
välineet uusiin, jotta niistä ei aiheudu epätasapa-
inottumista. Sammuta moottori tätä tarkastusta
varten ja irrota turvapistoke.
Leikkauskorkeuden säätö tulee suorittaa kuten
kuvassa 5 näytetään. Käännä tätä varten laite ylö-
salaisin tai kallista sitä sivulle. Siirrä etumainen ja
takimmainen akseli samaan uraan, jotta leikkaus-
terä on samansuuntainen ruohon kera.
Asento Leikkauskorkeus
1 70 mm
2 50 mm
3 30 mm
Akun lataaminen (kuva 6)
1. Ota akkusarja laitteesta pois. Paina tätä var-
ten sivulla olevaa lukitusnäppäintä.
2. Tarkasta, että tyyppikilvessä annettu verkko-
jännite vastaa käytettävissä olevaa verkkojän-
nitettä. Työnnä latauslaitteen verkkopistoke
(17) pistorasiaan. Vihreä LED alkaa vilkkua.
3. Työnnä akku (16) latauslaitteeseen (17).
4. Kohdasta „Latauslaitteen näyttö“ löydät taulu-
kon, josta selviävät latauslaitteen LED-näytön
merkitykset.
Latauksen aikana akku saattaa lämmetä hieman.
Tämä on kuitenkin normaalia.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 140Anl_GE_CM_18_30_Li_Solo_SPK9.indb 140 08.11.2017 08:44:1908.11.2017 08:44:19
FIN
- 141 -
Jos akkusarjan lataaminen ei onnistu, ole hyvä ja
tarkasta,
•
onko pistorasiassa verkkojännite
•
ovatko latauskontaktit moitteettomasti yhtey-
dessä latauslaitteeseen.
Jos akkusarjan lataaminen ei vieläkään onnistu,
pyydämme toimittamaan
•
latauslaitteen
•
sekä akkusarjan
tekniseen asiakaspalveluumme.
Jotta akkusarjan elinikä olisi mahdollisimman pit-
kä, tulee se aina ladata riittävän ajoissa. Tämä on
joka tapauksessa tarpeen, kun huomaat laitteen
tehon heikkenevän. Älä koskaan anna akkusarjan
tyhjentyä täysin. Tästä seuraa akkusarjan vahin-
goittuminen!
Akun tehonnäyttö (kuva 7)
Paina akun tehonnäytön katkaisinta (kohta A).
Akun tehonnäyttö (kohta B) ilmoittaa akun la-
taustilan 3 LED:in avulla.
Kaikki 3 LED:iä palavat:
Akku on ladattu täyteen.
2 tai 1 LED(:iä) palaa:
Akussa on vielä riittävästi tehoa.
1 LED vilkkuu:
Akku on tyhjä, lataa akku uudelleen.
Kaikki LED:it vilkkuvat:
Akku on tyhjentynyt aivan täysin ja vahingoittunut.
Viallista akkua ei saa enää käyttää eikä ladata!
Latauslaitteen ripustaminen seinälle
(kuva 13)
Latauslaite voidaan kiinnittää myös seinälle.
Seinään tehtävien poranreikien oikeat mitat saat
latauslaitteen takasivulta.
Etäisyydet
≥ 10 cm seinästä (oikealla + vasemmalla)
≥ 100 cm katosta
Huomio!
Ripustamiseen tulee käyttää sopivia ruuveja,
kuten 3,5 mm kupukantaruuveja, jotta vältetään
laitteen kotelon vahingoittuminen ja laitteen puto-
aminen alas.
Akun asennus (kuva 8)
•
Avaa akun kansi.
•
Työnnä akku akun kantaan.
•
Sulje akun kansi kääntämällä se kiinni.
6. Käyttö
Varo!
Ruohonleikkuri on varustettu turvakytkennällä
luvattoman käytön estämiseksi. Pane turvapistoke
(kuva 9) paikalleen välittömästi ennen ruohonleik-
kurin käyttöönottoa ja ota se jälleen pois aina kun
keskeytät tai lopetat työsi.
Huomio!
Tahattoman käynnistymisen ehkäisemiseksi on
ruohonleikkuri varustettu käynnistyksenestolla
(kuva 10/kohta 8), jota tulee painaa, ennen kuin
voit painaa katkaisinvipua (kuva 10/kohta 1). Jos
katkaisinsanka päästetään irti, niin ruohonleikkuri
sammuu. Käynnistyminen voi kestää muutaman
sekunnin. Joutokäynnillä kierrosluku alenee mu-
utaman sekunnin kuluttua ja nousee uudelleen
kuormitettaessa muutaman sekunnin kuluttua.
Toista tämä menettely muutaman kerran, jotta voit
olla varma laitteesi moitteettomasta toiminnasta.
Ennen kuin suoritat laitteelle korjaus- tai huolto-
toimia, tulee sinun varmistaa, että terä ei pyöri ja
että laitteen turvapistoke on irrotettu (kuva 9).
Varoitus! Älä koskaan avaa poistoluukkua sil-
ppukoria tyhjentäessäsi, jos moottori käy vie-
lä. Pyörivä terä saattaa aiheuttaa tapaturmia.
Kiinnitä poistoluukku ja silppukori aina huolelli-
sesti paikalleen. Sammuta moottori, ennen kuin
otat ne pois.
Ohjaustankojen määrittämä käyttäjän ja terärun-
gon välinen turvaetäisyys tulee aina säilyttää.
Erityisen varovaisesti tulee toimia penkereillä
ja rinteillä tapahtuvan leikkuun ja kulkusuunnan
muutosten aikana. Huolehdi pitävästä asennosta,
käytä luistamattomin, pitävin anturoin varustettuja
jalkineita ja pitkälahkeisia housuja.
Leikkaa ruoho aina rinteen poikkisuuntaan. Tur-
vallisuussyistä ei ruohonleikkuria saa käyttää
rinteillä, joiden kaltevuus on yli 15°.
Ole erityisen varovainen liikuttaessasi ruohonleik-
kuria taaksepäin tai vetäessäsi sitä. Kompastu-
misvaara!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 141Anl_GE_CM_18_30_Li_Solo_SPK9.indb 141 08.11.2017 08:44:1908.11.2017 08:44:19
FIN
- 142 -
Ohjeita oikeaa leikkuuta varten
Suosittelemme leikkaamista limittäin asettuvin
työvaihein.
Leikkaa vain terävillä, hyväkuntoisilla terillä, jotta
ruohonkorret eivät rispaannu ja ruoho kellastu.
Kuljeta ruohonleikkuria mahdollisimman suoria
ratoja pitkin, jotta syntyy siisti leikkuukuva. Tällöin
tulee näiden ratojen mennä aina muutaman sent-
timetrin verran päällekkäin, niin ettei jää käsittele-
mättömiä kaistaleita.
Se, miten usein ruoho täytyy leikata, riippuu peri-
aatteellisesti sen kasvunopeudesta. Pääkasvuai-
kana (touko-kesäkuussa) kahdesti viikossa, muu-
ten kerran viikossa. Leikkauskorkeuden tulee olla
4 - 6 cm ja kasvun seuraavaan leikkuuseen men-
nessä 4 - 5 cm. Jos ruoho on päässyt kasvamaan
pitemmäksi, älä tee sitä virhettä, että leikkaat
sen heti tavalliseen korkeuteen. Se vahingoittaa
ruohoa. Älä koskaan leikkaa pois enempää kuin
puolet ruohon korkeudesta.
Pidä leikkurin rungon alapuoli puhtaana ja pois-
ta ruohokertymät ehdottomasti heti. Kertymät
vaikeuttavat käynnistämistä, huonontavat leikku-
ulaatua ja häiritsevät ruohosilpun poistumista.
Rinteissä leikkuuradat tulee valita rinteen poik-
kisuuntaan. Ruohonleikkurin alasluistamisen voi
estää liikuttamalla sitä viistosti ylöspäin. Valitse
leikkauskorkeus aina ruohon pituuden mukaan.
Leikkaa ruoho useammassa vaiheessa, niin että
ruoho lyhenee korkeintaan 4 cm kerrallaan.
Sammuta moottori, ennen kuin tarkastat terän
kunnon. Ota huomioon, että terä pyörii edelleen
vielä muutaman sekunnin ajan moottorin sam-
muttamisen jälkeenkin. Älä koskaan yritä pysäyt-
tää terää. Tarkasta säännöllisin väliajoin, onko
terä tukevasti kiinni, hyvässä kunnossa ja hyvin
teroitettu. Jos näin ei ole, teroita se tai vaihda
tilalle uusi. Mikäli liikkuva terä iskeytyy johonkin
esineeseen, sammuta ruohonleikkuri ja odota,
kunnes terä on pysähtynyt kokonaan. Tarkasta
sitten terän ja teränpidikkeen kunto. Jos ne ovat
vahingoittuneet, täytyy ne vaihtaa uuteen.
Kun leikkaamisen aikana maahan jää ruohon-
jätteitä, täytyy silppukori tyhjentää. Huomio!
Ennen silppukorin poisottamista tulee moottori
sammuttaa ja odottaa, kunnes leikkuriterä on
pysähtynyt.
Ota silppukori pois siten, että nostat poistoluuk-
kua yhdellä kädellä ja otat silppukorin toisella
kädellä kantokahvasta pitäen pois. Turvallisu-
usmääräyksen mukaisesti poistoluukku putoaa
kiinni, kun silppukori otetaan pois, ja sulkee näin
takana olevan poistoaukon. Jos aukkoon jää
tällöin riippumaan ruohonjätteitä, on moottorin
helpomman käynnistymisen vuoksi suositeltavaa
vetää ruohonleikkuria n. 1 m taaksepäin.
Älä poista leikkausjätteitä leikkurin rungosta tai
työkaluista käsin tai jaloin, vaan aina sopivia apu-
välineitä käyttäen, esim. harjalla tai käsiharjalla.
Jotta silpun kerääminen onnistuu hyvin, täytyy
silppukori puhdistaa sisältä käytön jälkeen.
Ripusta silppukori paikalleen vain kun moottori on
sammutettu ja terä pysähdyksissä.
Nosta poistoluukkua yhdellä kädellä, pitele sil-
ppukoria toisella kädellä kahvasta ja ripusta se
ylhäältä paikalleen.
7. Puhdistus, huolto ja varaosatilaus
Vaara!
Ennen kaikkia puhdistustoimia vedä turvapistoke
(kuva 9) irti.
7.1 Puhdistus
•
Pidä suojalaitteet, ilmaraot ja moottorin kotelo
niin puhtaina pölystä ja liasta kuin suinki mah-
dollista. Pyyhi laite puhtaalla rievulla tai puhal-
la se puhtaaksi vähäpaineisella paineilmalla.
•
Ruohonleikkuria ei saa puhdistaa juoksevalla
vedellä, eikä varsinkaan painepesurilla.
•
Suosittelemme laitteen puhdistamista heti
joka käytön jälkeen.
•
Puhdista laite säännöllisin väliajoin käyttäen
kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo-
lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä.
•
Puhdista ruohonleikkuri harjalla tai rievulla,
mikäli mahdollista.
7.2 Huolto
•
Valtuutetun ammattiasentajan tulee vaihtaa
kuluneet tai vahingoittuneet terät, teränkanti-
met ja teräpultit sarjoittain uusiin, jotta keski-
pakovoimien tasaus pysyy ennallaan.
•
Huolehdi siitä, että kaikki kiinnitysvälineet
(ruuvit, mutterit jne.) on aina kiristetty tiuk-
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 142Anl_GE_CM_18_30_Li_Solo_SPK9.indb 142 08.11.2017 08:44:1908.11.2017 08:44:19
FIN
- 143 -
kaan, niin että voit käyttää ruohonleikkuria
turvallisesti.
•
Tarkasta usein, onko silpunkeräyslaitteessa
näkyviä kulumia.
•
Vaihda kuluneet tai vahingoittuneet osat
uusiin.
•
Laitteen keston pidentämiseksi tulisi kaikki
ruuviliitokset sekä pyörät ja akselit puhdistaa
ja sitten öljytä.
•
Ruohonleikkurin säännöllinen hoito takaa sen
kestävyyden ja tehokkuuden, sekä lisäksi
parantaa ja helpottaa nurmikkosi leikkaamista
huomattavasti.
•
Eniten kulumiselle altistuva osa on leik-
kuuterä. Tarkasta terän kunto ja kiinnitys
säännöllisin väliajoin. Jos terä on kulunut, se
täytyy vaihtaa heti uuteen tai teroittaa. Jos
ruohonleikkurissa ilmenee käytön aikana liial-
lista tärinää, niin se tarkoittaa, että terää ei ole
tasapainotettu oikein tai että se on vääntynyt
töytäisyn vuoksi. Tässä tapauksessa se täy-
tyy korjata tai vaihtaa uuteen.
•
Laitteen sisällä ei ole muita huoltoa tarvitsevia
osia.
7.3 Terän vaihto
Turvallisuussyistä suosittelemme, että annat
terän vaihtamisen valtuutetun ammattihenkilön
suoritettavaksi. Varo! Käytä työkäsineitä! Käytä
ainoastaan alkuperäistä terää, koska muussa
tapauksessa laitteen toimintaa ja turvallisuutta ei
enää voi taata.
Vaihda terä seuraavasti:
1. Irrota kiinnitysruuvi (katso kuva 11).
2. Ota terä pois ja pane uusi terä sen tilalle.
3. Uutta terää asentaessasi ole hyvä ja huolehdi
terän oikeasta asennussuunnasta. Terän
tuulisiivekkeitten tulee ulottua moottorintilaan
saakka (katso kuva 11). Laitteessa olevien
kiinnitystappien tulee sopia terässä oleviin
stanssausreikiin (katso kuva 12).
4. Sen jälkeen kiristä kiinnitysruuvi jälleen tiuk-
kaan yleisavaimella. Kiristysmomentin tulisi
olla n. 25 Nm.
Kasvukauden päätyttyä tee ruohonleikkuriisi ylei-
starkastus ja poista kaikki siihen kertyneet lian-
jätteet. Tarkasta terän kunto ehdottomasti ennen
joka kasvukauden alkua. Käänny korjausten vu-
oksi teknisen asiakaspalvelumme puoleen. Käytä
ainoastaan alkuperäisiä varaosia.
7.4 Varaosatilaus:
Varaosia tilatessasi anna seuraavat tiedot:
•
Laitteen tyyppi
•
Laitteen tuotenumero
•
Laitteen tunnusnumero
•
Tarvittavan varaosan varaosanumero.
Ajankohtaiset hinnat ja muut tiedot löydät osoit-
teesta www.isc-gmbh.info
Varaosaterä tuotenumero: 34.045.53
8. Varastointi ja kuljetus
Varastointi
Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5 °C:n ja 30
°C:n välillä. Säilytä laite alkuperäispakkaukses-
saan.
Kuljetus
•
Sammuta laite ja erota se virransyötöstä en-
nen kuin kuljetat sitä.
•
Käytä kuljetussuojuksia, jos sellaiset on.
•
Suojaa laitetta vaurioilta ja voimakkaalta täri-
nältä, jota esiintyy erityisesti sitä ajoneuvois-
sa kuljetettaessa.
•
Varmista, ettei laite voi siirtyä paikaltaan tai
kaatua.
9. Käytöstäpoisto ja uusiokäyttö
Laite on pakattu kuljetuspakkaukseen, jotta välte-
tään kuljetusvauriot. Tämä pakkaus on raaka-ai-
netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine-
kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis-
ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis-
teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 143Anl_GE_CM_18_30_Li_Solo_SPK9.indb 143 08.11.2017 08:44:1908.11.2017 08:44:19
FIN
- 144 -
10. Latauslaitteen näyttö
Näytön tila
Merkitys ja toimenpiteet
Punainen
valodiodi
Vihreä valo-
diodi
Pois Vilkkuu Käyttövalmiustila
Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslai
teessa ei ole akkua
Palaa Pois Lataaminen
Latauslaite lataa akun pikalatauksella.
Pois Palaa Akku on ladattu 80% täyteen ja valmis käyttöön.
Vastaava latausaika löytyy suoraan latauslaitteesta.
Sen jälkeen laite kytkeytyy hellävaraiseen lataukseen, kunnes akku on
ladattu täyteen.
Jätä tätä varten akku vielä noin 30 minuutin ajaksi latauslaitteeseen.
Toimenpide:
Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.
Vilkkuu Vilkkuu Sovitettu lataaminen
Latauslaite on siirtynyt hellävaraiseen lataustilaan.
Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen
kestää pitempään kuin 1 tunnin. Mahdollisia syitä ovat:
- Akkua ei ole ladattu hyvin pitkään aikaan tai tyhjentyneen akun tyh-
jentäminen on jatkunut (tyhjentyminen kokonaan)
- Akun lämpötila ei ole ihannealueella 10°C ja 45°C välillä.
Toimenpide:
Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimat-
ta ladata edelleen.
Vilkkuu Vilkkuu Häiriö
Lataaminen ei ole mahdollista. Akussa on vika.
Toimenpide:
Viallista akkua ei saa enää ladata.
Ota akku pois latauslaitteesta.
Palaa Palaa Lämpötilahäiriö
Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kyl-
mä (alle 0°C)
Toimenpide:
Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä
(n. 20°C).
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 144Anl_GE_CM_18_30_Li_Solo_SPK9.indb 144 08.11.2017 08:44:1908.11.2017 08:44:19
FIN
- 145 -
11. Vianhakukaavio
Häiriö Mahdollinen syy Poisto
Moottori ei käyn-
nisty
a) liitännät moottorissa irti
b) laite seisoo korkeassa ruohossa
c) leikkurin kotelo tukkiutunut
d) turvapistoketta ei ole pantu paikal-
leen
e) akkua ei ole pantu oikein paikalleen
a) Anna asiakaspalvelun tarkastaa
toiminta
b) käynnistä matalassa ruohossa tai
leikatulla pinnalla; muuta tarvittaes-
sa leikkauskorkeutta
c) puhdista kotelo, jotta terä pyörii
esteettä
d) työnnä turvapistoke paikalleen
(katso 6.)
e) ota akku pois ja pane se uudelleen
paikalleen (katso 5.)
Moottorin teho heik-
kenee
a) liian korkea tai kostea ruoho
b) leikkurin kotelo tukkiutunut
c) terä kulunut loppuun
d) akun teho heikkenee
a) korjaa leikkauskorkeus, muuta
elektroniikan asetuksia
b) puhdista kotelo
c) vaihda terä uuteen
d) tarkasta akun teho ja lataa akku
tarvittaessa (katso 5.)
Epäsiisti leikkaus a) terät ovat kuluneet loppuun
b) väärä leikkauskorkeus
a) vaihda terä uuteen tai teroita se
b) korjaa leikkauskorkeus
Viite! Moottorin suojaamiseksi se on varustettu lämpökatkaisimella, joka sammuttaa moottorin
ylikuormituksen sattuessa ja käynnistää sen automaattisesti uudelleen lyhyen jäähdytystauon
jälkeen!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 145Anl_GE_CM_18_30_Li_Solo_SPK9.indb 145 08.11.2017 08:44:1908.11.2017 08:44:19
FIN
- 146 -
Koskee ainoastaan EU-maita
Älä heitä sähkötyökaluja kotitalousjätteisiin!
Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek-
si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä-
välliseen kierrätykseen.
Kierrätysvaihtoehto takaisinlähetykselle:
Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että
hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten
luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja
jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu-
välineitä, joissa ei ole sähköosia.
Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis-
taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla.
Oikeus teknisiin muutoksiin pidätetään
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 146Anl_GE_CM_18_30_Li_Solo_SPK9.indb 146 08.11.2017 08:44:2008.11.2017 08:44:20
FIN
- 147 -
Asiakaspalvelutiedot
Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump-
paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve-
lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.
Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.
Laji Esimerkki
Kuluvat osat* Hiiliharjat, Akku
Käyttömateriaali / käyttöosat* Terät
Puuttuvat osat
* ei välttämättä kuulu toimitukseen!
Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.
isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin
kysymyksiin:
•
Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
•
Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
•
Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
Kuvaa tätä toimintavirhettä.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 147Anl_GE_CM_18_30_Li_Solo_SPK9.indb 147 08.11.2017 08:44:2008.11.2017 08:44:20
FIN
- 148 -
Takuutodistus
Arvoisa asiakas,
tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi
moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas-
palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme
myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat
määräykset:
1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä
tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä
takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien
laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus-
vaateisiisi millään tavalla. Takuumme on sinulle maksuton.
2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen
puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu
valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu-
della.
Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi-
työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana
käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat-
tavissa oleva rasitus.
3. Antamamme takuu ei kata näitä vaurioita:
- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi-
antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä
väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai
laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.
- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä
(esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden
esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy-
töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).
- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta
tai muuten tavallisesta kulumisesta.
4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-
nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden
esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan
pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu-
delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.
5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden
laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähe-
tettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen
puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipy-
mättä.
Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai
eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.
Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on
selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 148Anl_GE_CM_18_30_Li_Solo_SPK9.indb 148 08.11.2017 08:44:2008.11.2017 08:44:20
RUS
- 149 -
Содержание
1. Указания по технике безопасности
2. Состав устройства и состав упаковки
3. Использование в соответствии с предназначением
4. Технические данные
5. Перед вводом в эксплуатацию
6. Работа с устройством
7. Очистка, техобслуживание и заказ запасных деталей
8. Хранение и транспортировка
9. Хранение
10. Индикаторы зарядного устройства
11. Таблица поиска неисправностей
Опасность! - для уменьшения опасности получить травму прочтите руководство по
эксплуатации
Запрещается использование данного устройства детьми.
Дети должны находиться под присмотром, чтобы они не
играли с устройством. Запрещается очистка и техническое
обслуживание данного устройства детьми. Запрещается
использование устройства лицами с ограниченными
физическими, сенсорными или умственными способностями, а
также лицами, не обладающими достаточными знаниями или
опытом, кроме случаев, когда они работают под наблюдением
или руководством отвечающего за них лица.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 149Anl_GE_CM_18_30_Li_Solo_SPK9.indb 149 08.11.2017 08:44:2008.11.2017 08:44:20
RUS
- 150 -
Опасность!
При использовании устройств необходимо
соблюдать определенные правила техники
безопасности для того, чтобы избежать
травм и предотвратить ущерб. Поэтому
внимательно прочитайте настоящее
руководство по эксплуатации / указания по
технике безопасности полностью. Храните
их в надежном месте для того, чтобы иметь
необходимую информацию, когда она
понадобится. Если Вы даете устройство
другим для пользования, то приложите к нему
это руководство по эксплуатации / указания
по технике безопасности. Мы не несем
никакой ответственности за травмы и ущерб,
которые были получены или причинены
в результате несоблюдения указаний
этого руководства и указаний по технике
безопасности.
1. Указания по технике
безопасности
Соответствующие указания по технике
безопасности находятся в приложенных
брошюрах!
Опасность!
Прочитайте все указания по технике
безопасности и технические требования.
При невыполнении указаний по технике
безопасности и технических требований
возможно получение удара током,
возникновение пожара и/или получение
серьезных травм. Храните все указания
по технике безопасности и технические
требования для того, чтобы было
возможно воспользоваться ими в
будущем.
Пояснение к находящимся на
оборудовании указательным табличкам
(см. рис. 14)
1. «Предупреждение: для уменьшения
опасности травмирования прочтите
руководство по эксплуатации»
2. Соблюдайте дистанцию!
3. Осторожно! – Острые режущие ножи –
Перед началом работ по техническому
обслуживанию вытянуть из розетки
безопасную штепсельную вилку. Режущие
ножи продолжают вращаться после
выключения двигателя!
4. Защищать устройство от действия дождя
и влаги.
5. Гарантированный уровень мощности шума
6. Надлежащим образом утилизировать
аккумулятор.
2. Состав устройства и состав
упаковки
2.1 Описание устройства (рис. 1/2)
1. Ручка включения
2. Верхняя ведущая рукоятка
3. Нижняя ведущая рукоятка
4. Рукоятка для переноски
5. Травосборник
7. Крышка выброса
8. Блокировка включения
9. Травосборник, верхняя деталь корпуса
10. Травосборник, нижняя деталь корпуса
11. Рукоятка травосборника
12. Крепежные винты для верхней ведущей
рукоятки
13. Гайки для верхней и нижней ведущей
рукоятки с функцией быстрого зажима
14. Крепежные скобы для кабеля
15. Безопасная штепсельная вилка
16. Аккумулятор
17. Зарядное устройство
2.2 Состав комплекта устройства
Проверьте комплектность изделия на
основании описанного объема поставки.
При обнаружении недостатка компонентов
обратитесь в наш сервисный центр
или магазин, в котором Вы приобрели
устройство, не позднее чем в течение 5-ти
рабочих дней после приобретения изделия,
предъявив действительную квитанцию о
покупке. Обратите внимание на таблицу с
указанием гарантийных сроков в документе с
информацией о сервисном обслуживании.
•
Откройте упаковку и выньте осторожно из
упаковки устройство.
•
Удалите упаковочный материал, а также
приспособления защиты устройства при
упаковывании и транспортировке (при
наличии).
•
Проверьте комплектность устройства.
•
Проверьте устройство и принадлежности
на наличие возникших при
транспортировке повреждений.
•
Сохраняйте упаковку по возможности
до истечения срока гарантийных
обязательств.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 150Anl_GE_CM_18_30_Li_Solo_SPK9.indb 150 08.11.2017 08:44:2008.11.2017 08:44:20
RUS
- 151 -
Опасность!
Устройство и упаковка не являются
детскими игрушками! Запрещено детям
играть с пластиковыми пакетами,
пленками и мелкими деталями! Опасность
заключается в том, что они могут
проглотить или погибнуть от удушья!
объем поставки
•
Газонокосилка с аккумулятором
•
Травосборник
•
Безопасная штепсельная вилка
•
Аккумулятор (не входит в комплект
поставки 34.131.57)
•
Зарядное устройство (не входит в
комплект поставки 34.131.57)
•
Монтажный материал
•
Оригинальное руководство по
эксплуатации
•
Указания по технике безопасности
3. Использование в соответствии
с предназначением
Газонокосилка предназначена для частного
применения в домашнем хозяйстве и в
любительском садоводстве.
Газонокосилками для садов при частных
домах и любительских садов считаются такие
газонокосилки, которые используются, как
правило, не более 50 часов в год, главным
образом, для ухода за лужайками или
газонами, но не в общественных скверах,
парках, не на спортивных площадках, а также
не в сельском и лесном хозяйстве.
Внимание! В связи с риском травм для
пользователя запрещается использовать
газонокосилку для стрижки кустов, живой
изгороди и клумб, для резки и измельчения
вьющихся растений или травы на кровельных
зеленых насаждениях или в балконных
ящиках, для очистки или отсоса травы с
пешеходных дорожек, а также в качестве
измельчителя для измельчения обрезков
деревьев и живой изгороди. Кроме того,
запрещено использовать газонокосилку в
качестве мотокультиватора для выравнивания
возвышенностей, например, разрытой кротом
земли.
Исходя из соображений безопасности,
запрещено применять газонокосилку в
качестве приводного агрегата для других
рабочих инструментов и комплектов
инструментов любого рода, за исключением
тех случаев, когда имеется соответствующее
официальное разрешение производителя.
Разрешается использовать устройство только
в соответствии с его предназначением. Любое
другое, отличающееся от этого использование
считается не соответствующим
предназначению. За все возникшие в
результате такого использования ущерб или
травмы любого вида несет ответственность
пользователь и работающий с устройством, а
не его изготовитель.
Учтите, что конструкция наших устройств
не предназначена для использования
их в промышленной, ремесленной или
индустриальной области. Мы не несем
никакой ответственности по гарантийным
обязательствам при использовании
устройства в промышленной, ремесленной
или индустриальной области, а также в
подобной деятельности.
4. Технические данные
Рабочее напряжение .................................. 18 В
Число оборотов двигателя: .............. 3300 мин
-1
Класс защиты: .................................................III
Вес: ............................................................. 16 кг
Ширина среза: ..........................................30 мм
Объем травосборника: .....................25 литров
Уровень давления шума L
pA
: ............ 77,3 дБ(A)
Погрешность K
pA
: .................................. 3 дБ(A)
Измеренный уровень мощности шума L
WA
: .....
............................................................ 89,3 дБ(A)
Погрешность K
WA
: ............................. 2,35 дБ(A)
Гарантированный уровень мощности шума
L
WA
: ........................................................ 92 дБ(A)
Вибрация на штанге a
h
: ..................... ≤ 2,5 м/с
2
Погрешность K: ......................................1,5 м/с
2
Регулировка высоты среза: ..............................
............................................ 30-70 мм; 3 ступени
Степень защиты: ....................................... IPX1
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 151Anl_GE_CM_18_30_Li_Solo_SPK9.indb 151 08.11.2017 08:44:2008.11.2017 08:44:20
RUS
- 152 -
Литий-ионный аккумулятор
Напряжение: ............................. 18 В пост. тока
Емкость: .................................................. 3,0 А·ч
Число ячеек: ................................................. 10
Зарядное устройство
Входное напряжение: .... 200-240 В ~ 50–60 Гц
Выходное напряжение: ............ 18 В пост. тока
Выходной ток: ............................................ 1,5 A
Класс защиты: ........................................... II / 쓑
Внимание!
Прибор и зарядное устройство можно
использовать только с литий-ионными
аккумуляторами серии Power-X-Change.
Power-X-Change
•
18 В, 1,5 A ч 5 литий-ионных элементов
•
18 В, 2,0 A ч 5 литий-ионных элементов
•
18 В, 3,0 A ч 10 литий-ионных элементов
•
18 В, 4,0 A ч 10 литий-ионных элементов
•
18 В, 5,2 A ч 10 литий-ионных элементов
Power-X-Change Plus
•
18 В, 2,6 A ч 5 литий-ионных элементов
•
18 В, 5,2 A ч 10 литий-ионных элементов
Значения шума и вибрации были определены
в соответствии со стандартами
EN ISO 3744:1995, ISO 11094: 1991 и
EN ISO 20643:2008.
Сведите образование шумов и вибрации к
минимуму!
•
Используйте только безукоризненно
работающие устройства.
•
Регулярно проводите техническое
обслуживание и очистку устройства.
•
При работе учитывайте особенности
Вашего устройства.
•
Не подвергайте устройство перегрузке.
•
При необходимости дайте проверить
устройство специалистам.
•
Отключайте устройство, если вы его не
используете.
•
Используйте перчатки.
Осторожно!
Остаточные опасности
Даже в том случае, если Вы используете
описываемый электрический инструмент
в соответствии с предписанием, то и тогда
всегда остается место для риска. Ниже
приведен список остаточных опасностей,
связанных с конструкцией настоящего
электрического инструмента:
1. Заболевание легких, в том случае если
не используется соответствующий
респиратор.
2. Повреждение слуха,
в том случае если не
используется соответствующее средство
защиты слуха.
Опасность!
Описываемый электрический инструмент
во время работы создает электромагнитное
поле. Это электромагнитное поле при
определенных условиях может нарушить
работу активных или пассивных медицинских
имплантатов. Для того чтобы избежать
опасности получения серьезных или
смертельных нарушений здоровья мы
рекомендуем лицам, имеющим медицинские
имплантаты, обратиться за консультацией
к врачу или изготовителю медицинского
имплантата прежде, чем пользоваться
устройство.
5. Перед вводом в эксплуатацию
В комплект поставки 34.131.57 не входит
аккумулятор и зарядное устройство.
Газонокосилка поставляется в частично
собранном виде. Транспортировочную
рукоятку и травосборник необходимо
смонтировать перед использованием
газонокосилки. Для выполнения монтажа
следуйте инструкции по эксплуатации шаг за
шагом и ориентируйтесь на рисунки.
Предупреждение! Всегда извлекать
безопасную штепсельную вилку из
розетки перед настройкой устройства.
Монтаж ведущей рукоятки (рис. 3a–3c)
Возьмите нижнюю ведущую рукоятку (рис.
2/ поз. 3) и закрепите ее при помощи гайки
(рис. 2/ поз. 13), как показано на рис. 3a.
Установите рукоятку с другой стороны
аналогичным образом. Соедините верхнюю
ведущую рукоятку (рис. 2/ поз. 2) с нижней
(рис. 2/ поз. 3), как показано на рис. 3b.
Затем при помощи креплений кабеля (рис.
2/ поз. 14) закрепите на ведущей рукоятке
кабель двигателя (рис. 3c).
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 152Anl_GE_CM_18_30_Li_Solo_SPK9.indb 152 08.11.2017 08:44:2008.11.2017 08:44:20
RUS
- 153 -
Монтаж травосборника (рис. 4a–4c)
Соедините нижнюю и верхнюю детали
корпуса травосборника (рис. 4a/ поз. 9/ 10).
Следите за правильной фиксацией всех
пластиковых выступов по периметру. Затем
вставьте рукоятку травосборника (рис. 4b/ поз.
11) в отверстия на травосборнике. Проверьте
надежность и правильность крепления
рукоятки. Для установки травосборника
необходимо выключить двигатель, режущий
нож не должен вращаться. Травосборник
крепится на газонокосилке на двух крючках.
Для этого одной рукой откройте крышку
выброса (рис. 4c/ поз. 7), а другой рукой
закрепите травосборник. Крышка выброса
притягивается к травосборнику посредством
пружины.
Регулировка высоты среза
Предупреждение!
Регулировка высоты среза может
производиться только после выключения
двигателя и извлечения безопасной
штепсельной вилки из розетки.
Перед тем как начать косить, проверьте,
чтобы режущий инструмент не был
затуплен, а его крепежные средства не были
повреждены. Во избежание дисбаланса
следует производить замену затупленных и
(или) поврежденных режущих инструментов.
При этой проверке выключите двигатель и
отсоедините аппарат от электрической сети
при помощи безопасной штепсельной вилки.
Регулировку высоты среза необходимо
выполнять как показано на рис. 5. Для этого
устройство надо перевернуть или наклонить
в сторону. Вставьте переднюю и заднюю
ось в один паз так, чтобы режущий нож
располагался параллельно обрабатываемому
участку.
Положение Высота среза
1 70 мм
2 50 мм
3 30 мм
Зарядка аккумулятора (рис. 6)
1. Извлеките аккумуляторный блок из
устройства. Для этого нажмите на
фиксирующую клавишу (рис. 9/ поз. C).
2. Убедитесь в том, что указанное
на фирменной табличке значение
напряжения сети соответствует
имеющемуся значению напряжения сети.
Вставьте штекер зарядного устройства
(17) в штепсельную розетку. Зеленый
светодиод начнет мигать.
3. Вставьте аккумулятор (16) в зарядное
устройство (17).
4. В разделе «Индикаторы зарядного
устройства» приводится таблица с
указанием значений светодиодной
индикации зарядного устройства.
Во время процесса зарядки аккумулятор
может немного нагреться. Это вполне
нормальное явление.
Если аккумуляторный блок не заряжается,
необходимо проверить:
•
наличие напряжения сети в
электрической розетке;
•
наличие плотного соединения на
контактах зарядного устройства.
Если аккумуляторный блок все еще не
заряжается, просьба отправить
•
зарядное устройство
•
и аккумуляторный блок
в наш отдел обслуживания.
Для обеспечения длительного срока
службы аккумуляторного блока необходимо
обеспечить его своевременную зарядку.
Это необходимо осуществлять особенно
в тех случаях, когда отмечается снижение
мощности устройства. Не допускайте полной
разрядки аккумуляторного блока. Это
вызывает повреждение аккумуляторного
блока!
Индикация заряда аккумулятора (рис. 7)
Нажмите на кнопку индикации заряда
аккумулятора (поз. А) . Индикатор заряда
аккумулятора (поз. В) показывает уровень
заряда аккумулятора при помощи 3
светодиодов.
Горят все 3 светодиода:
аккумулятор полностью заряжен.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 153Anl_GE_CM_18_30_Li_Solo_SPK9.indb 153 08.11.2017 08:44:2008.11.2017 08:44:20
RUS
- 154 -
Горят 2 или 1 светодиод:
остаточный заряд аккумулятора достаточен.
Мигает 1 светодиод:
аккумулятор разряжен, необходимо зарядить
его.
Мигают все светодиоды:
аккумулятор полностью разряжен и
поврежден. Запрещено продолжать
использование и заряжать неисправный
аккумулятор!
Крепление зарядного устройства на стене
(рис. 13)
Зарядное устройство также можно закрепить
на стене. Правильные размеры для отверстий
в стене указаны на задней стороне зарядного
устройства.
Расстояния
≥ 10 см от стены (справа и слева)
≥ 100 см от потолка
Внимание!
Для крепления необходимо использовать
подходящие винты, например винты со сферо-
цилиндрической головкой диаметром 3,5
мм, во избежание повреждения корпуса и
падения устройства.
Монтаж аккумулятора (рис. 8)
•
Откройте крышку аккумулятора.
•
Вставьте аккумулятор в крепление.
•
Закройте и заблокируйте крышку
аккумулятора.
6. Работа с устройством
Осторожно!
Газонокосилка оснащена схемой блокировки
для предотвращения несанкционированного
использования. Непосредственно перед
вводом газонокосилки в эксплуатацию
необходимо вставить безопасную
штепсельную вилку в розетку (рис. 9), а при
любом перерыве или при завершении работы
снова извлечь ее.
Осторожно!
Во избежание непреднамеренного включения
газонокосилка оснащена устройством
блокировки включения (рис. 10/ поз. 8),
которое необходимо нажать, прежде чем
можно будет активировать ручку включения
(рис. 10/ поз. 1). При отпускании ручки
включения газонокосилка выключается.
Пуск устройства может занять несколько
секунд. Выполните эти действия несколько
раз, чтобы удостовериться в правильном
функционировании устройства. Прежде
чем выполнять ремонт или работы по
техническому обслуживанию устройства,
необходимо удостовериться в том, что нож не
вращается, а безопасная штепсельная вилка
(рис. 9) извлечена из розетки.
Предупреждение! Никогда не открывайте
крышку выброса при опорожнении
приспособления для сбора травы
и все еще работающем двигателе.
Вращающийся нож может привести к
травмам.
Всегда тщательно закрепляйте крышку
выброса и травосборник. Прежде чем снимать
их, необходимо выключить двигатель.
Необходимо всегда соблюдать безопасное
расстояние между корпусом ножа и
пользователем, заданное направляющими
штангами. При косьбе и изменении
направления движения на откосах и склонах
требуется особая осторожность. Сохраняйте
устойчивое положение, надевайте обувь с
нескользкой рифленой подошвой и длинные
брюки.
Всегда косите поперек склона. Исходя
из соображений безопасности, нельзя
использовать газонокосилку на склонах с
уклоном выше 15 градусов.
Соблюдайте особую осторожность при
движении назад и при подтягивании
газонокосилки. Опасность споткнуться!
Указания по правильной косьбе
При косьбе рекомендуется обеспечивать
перекрытие дорожек.
Использовать только острые, исправные
ножи, чтобы стебли травы не растрепались, и
газон не пожелтел.
Чтобы добиться аккуратной стрижки,
необходимо вести газонокосилку как можно
более прямыми дорожками. При этом
дорожки всегда должны перекрываться на
несколько сантиметров, чтобы не оставались
полосы.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 154Anl_GE_CM_18_30_Li_Solo_SPK9.indb 154 08.11.2017 08:44:2008.11.2017 08:44:20
RUS
- 155 -
Частота косьбы зависит, как правило, от
скорости роста травы газона. Во время
основного роста (май–июнь) скашивание
осуществляется два раза в неделю, в другое
время – один раз в неделю. Высота среза
должна составлять от 4 до 6 см, трава
должна вырастать на 4–5 см до следующего
среза. Если трава газона выросла немного
больше, не следует сразу же подрезать ее
до нормальной высоты. Это вредит газону. В
таком случае никогда не срезайте траву более
чем наполовину.
Необходимо содержать в чистоте нижнюю
сторону корпуса косилки и обязательно
удалять отложения травы. Отложения
затрудняют процесс запуска, снижают
качество среза и нарушают выброс травы.
На склонах следует прокладывать
скашиваемую дорожку поперек склона.
Соскальзывания газонокосилки можно
избежать, установив ее под углом вверх.
Выберите высоту среза в зависимости от
фактической длины травяного покрова.
Выполните несколько проходов так, чтобы за
один раз снималось не более 4 см травяного
покрова.
Перед любыми проверками ножа выключайте
двигатель. Не забудьте, что после выключения
двигателя нож продолжает вращаться еще
несколько секунд. Никогда не пытайтесь
остановить нож. Регулярно проверяйте, чтобы
нож был надлежащим образом закреплен,
находился в исправном состоянии и был
хорошо заточен. В противном случае заточите
или замените его. Если находящийся в
движении нож ударяется о какой-либо
предмет, остановите газонокосилку и
дождитесь полной остановки ножа. Затем
проверьте состояние ножа и держателя ножа.
Если они повреждены, необходимо выполнить
замену.
Как только во время косьбы на земле
остаются остатки травы, необходимо
опорожнить травосборник. Внимание!
Перед снятием травосборника выключите
двигатель и дождитесь остановки режущего
инструмента. Извлечь безопасную
штепсельную вилку из розетки.
Для снятия травосборника одной рукой
приподнимите крышку выброса, а
другой рукой извлеките травосборник за
ручку для переноски. В соответствии с
предписанием по технике безопасности
при снятии травосборника крышка выброса
захлопывается и закрывает заднее отверстие
выброса. Если при этом в отверстии
застревают остатки травы, то для облегчения
пуска двигателя целесообразно оттянуть
газонокосилку примерно на 1 м назад.
Остатки срезанной травы в корпусе косилки
и на рабочем инструменте следует удалять
не рукой или ногами, а подходящими
вспомогательными средствами, например,
щеткой или веником.
Для обеспечения хорошего сбора необходимо
после использования очистить травосборник
изнутри.
Устанавливайте травосборник только при
отключенном двигателе, извлеченной из
розетки безопасной штепсельной вилке и
остановленном режущем инструменте.
Одной рукой приподнимите крышку выброса,
а другой рукой удерживайте травосборник за
ручку для переноски и установите его сверху.
7. Очистка, техобслуживание и
заказ запасных деталей
Опасность!
Перед началом любых работ по очистке
необходимо извлечь безопасную
штепсельную вилку из розетки (рис. 9).
7.1 Чистка
•
Не допускайте попадания пыли и
грязи на защитные приспособления,
в вентиляционные щели и на корпус
двигателя. Протрите устройство чистой
ветошью или продуйте сжатым воздухом
под низким давлением.
•
Запрещается мыть газонокосилку
проточной водой, в частности, под
высоким давлением.
•
Мы рекомендуем чистить устройство
непосредственно после каждого
использования.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 155Anl_GE_CM_18_30_Li_Solo_SPK9.indb 155 08.11.2017 08:44:2008.11.2017 08:44:20
RUS
- 156 -
•
Регулярно чистите устройство влажной
ветошью с небольшим количеством
жидкого мыла. Не используйте чистящие
средства или растворители, они могут
разъесть пластмассовые детали
устройства. Следите за тем, чтобы внутрь
устройства не попадала вода.
•
Для чистки газонокосилки рекомендуется
использовать щетку или тряпку.
7.2 Техническое обслуживание
•
Для сохранения балансировки
необходимо менять изношенные или
поврежденные ножи, держатели ножей
и болты в комплекте, эту работу должен
выполнять уполномоченный специалист.
•
Для безопасной работы с косилкой все
крепежные элементы (винты, шайки и т.
д.) всегда должны быть надежно затянуты.
•
Необходимо чаще проверять
приспособление для сбора травы на
наличие признаков износа.
•
Изношенные или поврежденные детали
подлежат замене.
•
Для обеспечения длительного срока
службы необходимо очищать и смазывать
все элементы с резьбой, а также колеса
и оси.
•
Регулярный уход за газонокосилкой не
только гарантирует длительный срок
службы и высокую производительность,
но и обеспечивает тщательное и простое
скашивание травы на газоне.
•
Элементом, который в наибольшей
степени подвержен износу, является нож.
Регулярно проверяйте состояние ножа,
а также его крепление. Изношенный
нож необходимо сразу же заменить или
заточить. Слишком сильная вибрация
газонокосилки является признаком
неправильной балансировки ножа или его
деформации вследствие ударов. В таком
случае его необходимо отремонтировать
или заменить.
•
Внутри устройства нет никаких
деталей, нуждающихся в техническом
обслуживании.
7.3 Замена ножа
Исходя из соображений безопасности,
рекомендуется поручить замену ножей
авторизованному специалисту. Осторожно!
Следует извлечь безопасную штепсельную
вилку из розетки! Используйте рабочие
перчатки! Используйте только оригинальные
ножи, так как в противном случае при
определенных обстоятельствах не
гарантируются функционирование и
безопасность.
Для замены ножа необходимо выполнить
следующие действия:
1. Отвинтите крепежный винт (см. рис. 11).
2. Снимите нож и замените его новым
ножом.
3. При установке нового ножа следите за
направлением его монтажа. Лопатки ножа
должны быть направлены в моторное
отделение (см. рис. 11). Имеющиеся
крепежные шипы должны совпадать с
пробитыми в ноже отверстиями (см. рис.
12).
4. Затем при помощи универсального ключа
снова затяните крепежный винт. Момент
затяжки должен составлять примерно 25
Н м.
В конце сезона выполните общую проверку
газонокосилки и удалите все скопившиеся
остатки. Перед началом каждого сезона
обязательно проверяйте состояние ножа. При
необходимости ремонта обращайтесь в нашу
сервисную мастерскую. Используйте только
оригинальные запасные части.
7.4 Заказ запасных деталей:
При заказе запасных деталей необходимо
указать следующие данные;
•
Тип устройства
•
Номер артикула устройства
•
Идентификационный номер устройства
•
Номер необходимой запасной детали
Актуальные цены и информация находятся на
странице www.isc-gmbh.info
№ арт. запасного ножа: 34.045.53
8. Хранение и транспортировка
Хранение
Храните устройство и его принадлежности
в темном, сухом, защищенном от мороза и
недоступном для детей месте. Оптимальная
температура хранения составляет от 5
до 30 °C. Устройство должно храниться в
оригинальной упаковке.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 156Anl_GE_CM_18_30_Li_Solo_SPK9.indb 156 08.11.2017 08:44:2008.11.2017 08:44:20
RUS
- 157 -
Транспортировка
•
Перед началом транспортировки
необходимо выключить устройство
и отсоединить его от источника
электропитания.
•
Установите транспортировочные
защитные устройства, если таковые
имеются.
•
Устройство необходимо защищать от
повреждений и сильной вибрации,
которые, возникают, в частности, при
перевозке автомобильным транспортом.
•
Необходимо предохранить устройство от
соскальзывания и опрокидывания.
9. Хранение
Храните устройство и его принадлежности
в темном, сухом и неподверженном
воздействию мороза, а также недоступном
для детей месте. Оптимальная температура
хранения находится между 5 ˚C и 30 ˚C.
Храните электроинструмент в оригинальной
упаковке.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 157Anl_GE_CM_18_30_Li_Solo_SPK9.indb 157 08.11.2017 08:44:2008.11.2017 08:44:20
RUS
- 158 -
10. Индикаторы зарядного устройства
Состояние индикатора
Значение и действия
Красный
светодиод
Зеленый
светодиод
Не горит Мигает Готовность к эксплуатации
Зарядное устройство подключено к сети и готово к эксплуатации,
аккумулятор не в зарядном устройстве.
Горит Не горит Зарядка
Зарядное устройство заряжает аккумулятор в режиме быстрой
зарядки.
Не горит Горит Аккумулятор заряжен на 80% и готов к использованию.
Информацию о времени зарядки можно найти непосредственно
на зарядном устройстве.
После этого активируется режим бережной зарядки до полной
зарядки.
Для этого оставьте аккумулятор в зарядном устройстве на 30 мин
дольше указанного времени.
Действие:
Извлеките аккумулятор из зарядного устройства. Отсоедините
зарядное устройство от сети.
Мигает Не горит Бережная зарядка
Зарядное устройство в режиме бережной зарядки.
При этом аккумулятор заряжается медленнее, исходя из
соображений безопасности, и для зарядки требуется более 1
часа. Это может происходить по нескольким причинам:
- аккумулятор не заряжался в течение длительного времени или
разряженный аккумулятор продолжал разряжаться (глубокий
разряд);
- температура аккумулятора не соответствует идеальному
диапазону от 10 °C до 45 °C.
Действие:
Дождитесь завершения процесса зарядки, несмотря на это,
аккумулятор может продолжать заряжаться.
Мигает Мигает Неисправность
Зарядка невозможна. Аккумулятор неисправен.
Действие:
Запрещено заряжать неисправный аккумулятор.
Извлеките аккумулятор из зарядного устройства.
Горит Горит Нарушение температурного режима
Слишком высокая (например, прямой солнечный свет) или
слишком низкая (ниже 0 °C) температура аккумулятора.
Действие:
Извлеките аккумулятор и поместите его на хранение при
комнатной температуре (ок. 20 °C) на 1 день.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 158Anl_GE_CM_18_30_Li_Solo_SPK9.indb 158 08.11.2017 08:44:2008.11.2017 08:44:20
RUS
- 159 -
11. Таблица поиска неисправностей
Неисправность Возможные причины Устранение
Двигатель не
запускается
а) Ослабление соединений на
двигателе
b) Устройство находится в высокой
траве
c) Засорение корпуса косилки
d) Не вставлена безопасная
штепсельная вилка
e) Неправильно вставлен
аккумулятор
а) Поручить проверку сотрудникам
сервисной мастерской
b) Начинать косить в низкой траве
или на уже скошенном участке;
при необходимости изменить
высоту среза
c) Очистить корпус, чтобы
обеспечить свободный
ход ножа
d) Вставить безопасную
штепсельную вилку в розетку
(см. пункт 6)
e) Извлечь и снова вставить
аккумулятор (см. пункт 5)
Мощность
двигателя
уменьшается
a) Слишком высокая или слишком
влажная трава
b) Корпус косилки засорен
c) Нож сильно изношен
d) Снижается заряд аккумулятора
a) Скорректируйте высоту среза
b) Очистите корпус
c) Замените нож
d) Проверьте заряд аккумулятора и
при необходимости зарядите его
(см. пункт 5)
Нечистый срез a) Нож изношен
b) Неправильная высота среза
a) Замените или наточите нож
b) Скорректируйте высоту среза
Указание! Для защиты двигатель оснащен термовыключателем, который осуществляет
его отключение при перегрузке и повторное автоматическое включение после
непродолжительного остывания!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 159Anl_GE_CM_18_30_Li_Solo_SPK9.indb 159 08.11.2017 08:44:2008.11.2017 08:44:20
RUS
- 160 -
Только для стран ЕС
Запрещено выбрасывать электроинструмент в обычный домашний мусор.
Согласно европейской директиве 2012/19/EG об использованных электрических и электронных
устройствах и реализации в правовой системе соответствующей страны необходимо
использованный электрический инструмент утилизировать отдельно и направлять на вторичную
переработку для охраны окружающей среды.
Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю:
Владелец электрическоґо устройства в случае избавления от собственности обязан,в
качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации.
Пришедшее в неґодность устройство может быть передано в приемный пункт, который
осуществит ликвидацию в соответствии с законом страны о цикличном производстве
и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность
оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим
электрические части.
Перепечатывание или прочие виды размножения документации и сопроводительных листов
продукции фирмы, полностью или частично, разрешено производить только с однозначного
разрешения ISC GmbH.
Сохpaняeтcя прaво на тeхничeскиe изменения
В этот комплект поставки входят литий-ионные аккумуляторы.
В соответствии с особым предписанием 188 этот комплект поставки не подпадает под действие
положений Европейского соглашения о международной дорожной перевозке опасных грузов.
Осторожно обращаться с посылкой. Опасность воспламенения при повреждении упаковки. При
повреждении упаковки: проверка и при необходимости повторная упаковка.
Для получения дополнительной информации позвоните по тел. 0049 1807 10 20 20 66 (цена на
городскую связь: 14 центов/мин, макс. цена на мобильную связь: 42 цента/мин). За пределами
Германии будет действовать тариф для звонков на городскую сеть Германии.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 160Anl_GE_CM_18_30_Li_Solo_SPK9.indb 160 08.11.2017 08:44:2008.11.2017 08:44:20
RUS
- 161 -
Информация о сервисном обслуживании
Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные
сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве.
Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием,
например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также
приобретения расходных материалов.
Следует обратить внимание на то, что в этом изделии следующие детали подвержены
естественному износу или износу в связи с эксплуатацией / следующие детали требуются в
качестве расходных материалов.
Категория Пример
Быстроизнашивающиеся детали* Угольные щетки, Аккумулятор
Расходный материал/расходные части* Ножи
Недостающие компоненты
* Не обязательно входят в объем поставки!
При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети
Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в
любом случае ответьте на следующие вопросы:
•
Устройство уже работало или оно было неисправным с самого начала?
•
Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед
неисправностью)?
•
Какую неисправность имеет устройство, по Вашему мнению (основной признак)?
Опишите эту неисправность.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 161Anl_GE_CM_18_30_Li_Solo_SPK9.indb 161 08.11.2017 08:44:2008.11.2017 08:44:20
RUS
- 162 -
Гарантийное свидетельство
Уважаемая покупательница, уважаемый покупатель,
наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет
функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу,
указанному в этом гарантийном талоне. Мы также охотно ответим на Ваши вопросы по телефону,
номер которого приведен ниже. При предъявлении гарантийных требований
действуют следующие
условия.
1. Настоящие правила гарантии действуют исключительно в отношении пользователей, т.е.
физических лиц, которые не намереваются использовать настоящее изделие в рамках своей
профессиональной или другой самостоятельной деятельности. Настоящие правила гарантии
регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый
производитель обеспечивает покупателям своих новых устройств в дополнение к условиям
гарантии в соответствии с законом. Эти гарантийные обязательства не затрагивают Ваши
законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.
2. Гарантийные услуги распространяются только на дефекты нового устройства нижеупомянутого
производителя, которое вы приобрели, связанные с недостатком материала или
производственным браком, и ограничиваются по нашему выбору устранением таких дефектов
устройства или
заменой устройства. Учтите, что наши устройства не предназначены для
использования в промышленных целях, в ремесленном производстве и на профессиональной
основе. Поэтому гарантийный договор считается недействительным, если устройство
использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или
в ремесленном производстве, а также подвергалось сопоставимой нагрузке.
3. Наша гарантия не распространяется на
:
- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу
или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при
подключении к сети с неправильным напряжением или родом тока), несоблюдения требований
касательно технического обслуживания и требований техники безопасности, воздействия на
устройство аномальных условий окружающей среды или недостаточного ухода и технического
обслуживания;
-
повреждения устройства, возникшие в результате неправильного или ненадлежащего
использования (например, перегрузка устройства или применение не допущенных к
использованию насадок или принадлежностей), попадания в устройство посторонних
предметов (например, песка, камней или пыли, повреждения при транспортировке),
применения силы или внешних воздействий (например, повреждения при падении);
- повреждения устройства или частей устройства, связанные с
износом в связи с
эксплуатацией, обычным или другим естественным износом.
4. Гарантийный срок составляет 24 месяца, отсчет начинается со дня покупки устройства.
Гарантийные права необходимо предъявлять до истечения срока гарантии в течении
двух недель после того как будет обнаружена неисправность. Заявления на гарантийное
обслуживание после истечения срока гарантии не принимаются. Ремонт или
замена
устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет
нового гарантийного срока на устройство или возможно установленные детали не начинается
заново. Это условие действует также при обращении в местный сервисный отдел.
5. Для предъявления гарантийных требований сообщите о неисправности устройства на сайте
www.isc-gmbh.info. Приготовьте квитанцию о покупке
или другие доказательства приобретения
Вами нового устройства. Оказание гарантийных услуг применительно к устройствам,
направленным на рассмотрение без соответствующих доказательств или фирменной
таблички, исключается ввиду недостатка данных для идентификации таких устройств. Если
наша гарантия распространяется на неисправность устройства, Вы немедленно получите
отремонтированное или новое устройство.
Само собой разумеется, мы можем также
устранить при оплате затрат неисправности устройства,
которые не входят в объем гарантийных услуг или при истечении срока гарантии. Для этого Вам
необходимо выслать устройство на адрес нашей службы сервиса.
Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов,
мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном
обслуживании настоящего руководства
по эксплуатации.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 162Anl_GE_CM_18_30_Li_Solo_SPK9.indb 162 08.11.2017 08:44:2008.11.2017 08:44:20
SLO
- 163 -
Vsebina
1. Varnostni napotki
2. Opis naprave na obseg dobave
3. Predpisana namenska uporaba
4. Tehnični podatki
5. Pred uporabo
6. Uporaba
7. Čiščenje, vzdrževanje in naročanje nadomestnih delov
8. Skladiščenje in transport
9. Odstranjevanje in ponovna uporaba
10. Prikaz polnilnika
11. Načrt iskanja napak
Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
Otroci naprave ne smejo uporabljati. Otroci morajo biti pod
nadzorom, da se ne igrajo z napravo. Otroci naprave ne smejo čistiti
ali vzdrževati. Naprave ne smejo uporabljati osebe z zmanjšanimi
fi zičnimi, čutnimi ali duševnimi sposobnostmi ali osebe, ki nimajo
dovolj znanja ali izkušenj, razen če jih nadzira ali vodi odgovorna
oseba.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 163Anl_GE_CM_18_30_Li_Solo_SPK9.indb 163 08.11.2017 08:44:2008.11.2017 08:44:20
SLO
- 164 -
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko prebere-
te v priloženi knjižici!
Nevarnost!
Preberite varnostne napotke in navodila.
Neupoštevanje varnostnih napotkov in navodil
ima lahko za posledico električni udar, požar in/ali
hude poškodbe. Shranite vse varnostne napot-
ke in navodila za kasnejšo uporabo.
Obrazložitev napisov na napravi
(glej sliko 14)
1. Opozorilo - Za zmanjšanje tveganja poškodb
preberite navodila za uporabo stroja!
2. Ohranjajte razdaljo!
3. Opozorilo! - Ostra rezila - pred popravili izvle-
cite varnostni vtič. Rezila se obračajo naprej
tudi po izklopu motorja!
4. Napravo zaščitite pred dežjem in vlago
5. Zagotovljena moč zvoka
6. Akumulator pravilno odstranite
2. Opis naprave na obseg dobave
2.1 Opis naprave (slika 1/2)
1. Preklopni ročaj
2. Zgornji potisni ročaj
3. Spodnji potisni ročaj
4. Nosilni ročaj
5. Košara za travo
7. Izmetna loputa
8. Vklopna zapora
9. Košara za travo, zgornji del ohišja
10. Košara za travo, spodnji del ohišja
11. Ročaj lovilne košare
12. Pritrdilni vijaki za zgornji potisni ročaj
13. Matice za zgornji in spodnji potisni ročaj
s funkcijo hitrega vpetja
14. Sponka za pritrditev kabla
15. Varnostni vtič
16. Akumulator
17. Polnilnik
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se naj-
kasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.
•
Odprite embalažo in previdno vzemite napra-
vo iz embalaže.
•
Odstranite embalažni material in embalažne
in transportne varovalne priprave (če obstaja-
jo).
•
Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
delov pribora, do katerih bi lahko prišlo med
transportom.
•
Po možnosti shranite embalažo do poteka
garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obsta-
ja nevarnost zadušitve in zaužitja takšnih
delov materiala!
Obseg dobave
•
Akumulatorska kosilnica
•
Košara za travo
•
Varnostni vtič
•
Akumulator (le pri št. art. 34.131.57 ni v
obsegu dobave)
•
Polnilnik (le pri št. art. 34.131.57 ni v obsegu
dobave)
•
Montažni material
•
Originalna navodila za uporabo
•
Varnostna navodila
3. Predpisana namenska uporaba
Kosilnica je primerna samo za privatno uporabo
na domačem vrtu in ljubiteljskem vrtičku.
Kosilnice za zasebno uporabo na domačem vrtu
in ljubiteljskem vrtičku so kosilnice, ki se jih pravi-
loma ne uporablja več kot 50 ur na leto in se upo-
rablja za nego trate in travnatih površin, ne pa za
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 164Anl_GE_CM_18_30_Li_Solo_SPK9.indb 164 08.11.2017 08:44:2108.11.2017 08:44:21
SLO
- 165 -
uporabo na javnih površinah, v parkih, na športnih
igriščih ali v kmetijstvu in gozdarstvu.
Pozor! Zaradi možnosti telesnih poškodb ko-
silnice ni dovoljeno uporabljati za obrezovanje
grmov in živih mej, za rezanje in drobljenje vzpen-
jalk ali trave na strešnih zasaditvah ali v balkons-
kih loncih in za čiščenje (odsesovanje) poti ali kot
drobilnik za sesekljanje odrezanih vej ali živih mej.
Kosilnice prav tako ni dovoljeno uporabljati za
ravnanje neravnih tal, npr. za odstranjevanje krtin.
Zaradi varnosti kosilnice ni dovoljeno uporabljati
kot pogonski agregat za drugo delovno orodje in
delovne nastavke kakršnekoli vrste, razen če to
izdelovalec izrecno dovoli.
Ta stroj se lahko uporablja le v skladu z njeg-
ovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovor-
nosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.
4. Tehnični podatki
Obratovalna napetost ....................................18V
Število vrtljajev motorja: ......................3300 min
-1
Zaščitni razred: .................................................III
Teža: .............................................................8 kg
Širina reza: .................................................30 cm
Prostornina košare za travo: ....................25 litrov
Nivo zvočnega tlaka L
pA
.................... 77,3 dB (A)
Negotovost K
pA
: ...................................... 3 dB(A)
Izmerjen nivo zvočne moči L
WA
: ......... 89,3 dB (A)
Negotovost K
WA
: ................................ 2,35 dB (A)
Garantirani nivo zvočne moči L
WA
: ........ 92 dB (A)
Vibracija na prečniku a
h
: ...................... ≤ 2,5 m/s
2
Negotovost K: ..........................................1,5 m/s
2
Nastavitev višine reza: ... 30-70 mm; 3-stopenjsko
Zaščita: ....................................................... IPX1
Li-ionska baterija
Napetost: ...............................................18 V d.c.
Zmogljivost: ............................................... 3,0 Ah
Število celic: ................................................... 10
Polnilnik
Vstopna napetost: .............200-240 V ~ 50-60 Hz
Izhodna napetost: .................................18 V d. c.
Izstopni tok: ................................................. 1,5 A
Zaščitni razred: ........................................... II / 쓑
Pozor!
Napravo in polnilnik lahko uporabljate le za Li-Ion
baterije serije Power-X-Change!
Power-X-Change
•
18 V, 1,5 Ah, 5 litij-ionske celice
•
18 V, 2,0 Ah, 5 litij-ionske celice
•
18 V, 3,0 Ah, 10 litij-ionske celice
•
18 V, 4,0 Ah, 10 litij-ionske celice
•
18 V, 5,2 Ah, 10 litij-ionske celice
Power-X-Change Plus
•
18 V, 2,6 Ah, 5 litij-ionske celice
•
18 V, 5,2 Ah, 10 litij-ionske celice
Vrednosti hrupa in vibracij so bili ugotovljeni v
skladu s standardi EN ISO 3744:1995,
ISO 11094: 1991 in EN ISO 20643:2008.
Omejite hrupnost in vibracije na minimum!
•
Uporabljajte samo brezhibne naprave.
•
Redno vzdržujte in čistite napravo.
•
Vaš način dela prilagodite napravi.
•
Ne preobremenjujte naprave.
•
Po potrebi dajte napravo v preverjanje.
•
Izključite napravo, ko je ne uporabljate.
•
Uporabljajte rokavice.
Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevar-
nosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:
1. Poškodbe pljuč, če ne uporabljate primerne
protiprašne zaščitne maske.
2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 165Anl_GE_CM_18_30_Li_Solo_SPK9.indb 165 08.11.2017 08:44:2108.11.2017 08:44:21
SLO
- 166 -
Nevarnost!
To električno orodje proizvaja med delovanjem
elektromagnetno polje. To polje lahko v neka-
terih okoliščinah vpliva na aktivne ali pasivne
medicinske vsadke. Za zmanjšanje nevarnosti
resnih ali celo smrtnih poškodb priporočamo, da
se osebe z medicinskimi vsadki pred uporabo
pripomočka posvetujejo s svojim zdravnikom in
izdelovalcem medicinskega vsadka.
5. Pred uporabo
Št. art. 34.131.57 se dobavi brez akumulatorja
in polnilnika.
Kosilnica je ob dobavi delno montirana. Pred
uporabo kosilnice je treba montirati potisni ročaj
in lovilno košaro. Korak za korakom upoštevajte
navodilo za uporabo in se pri sestavi ravnajte po
slikah.
Opozorilo! Preden začnete izvajati nastavitve
na napravi, vedno izvlecite varnostni vtič.
Montaža potisnega ročaja (slike 3a do 3c)
Vzemite spodnji potisni roèaj (slika 2/poz. 3) in ga
pritrdite z matico (slika 2/poz. 13), kot prikazuje
slika 3a. Na drugi strani ravnajte analogno. Pritrdi-
te zgornji potisni ročaj (slika 2/poz. 2) s spodnjim
potisnim ročajem (slika 2/poz. 3), kot prikazuje
slika 3b.
Nato pritrdite napeljave motorja na potisni ročaj
(slika 2/poz. 14) z držali za kable (slika 3c)
Montaža lovilne košare (slike 4a do 4c)
Stisnite skupaj spodnji in zgornji del ohišja lovil-
ne košare (slika 4a /pol. 9, 10). Pazite, da bodo
plastični zatiči okoli in okoli dobro zaskočili. Nato
potisnite ročaj lovilne košare (slika 4b/pol. 11) v
odprtine na lovilni košari. Preverite, ali ročaj čvrsto
in pravilno sedi. Za vpetje lovilne košare morate
motor izklopiti, rezila pa se več ne smejo vrteti.
Lovilno košaro vpnite v oba kavlja (slika 4c) na
kosilnici. Z eno roko odprite izmetno loputo (slika
4c/pol. 7) in z drugo vpnite lovilno košaro. Izmetno
loputo vzmet potegne proti lovilni košari.
Nastavitev višine košenja
Opozorilo!
Višino košenja lahko nastavljate le ob izkloplje-
nem motorju in izvlečenem omrežnem kablu.
Preden začnete kositi preverite, ali so rezila topa
in ali so pritrditveni pripomočki poškodovani. Topa
in/ali poškodovana rezila zamenjajte, da ne pride
do neuravnoteženosti. Pri tem preverjanju ustavite
motor in izvlecite omrežni vtič.
Višino reza nastavite, kot je prikazano na sliki 5. V
ta namen napravo obrnite ali jo nagnite na stran.
Sprednjo in zadnjo os spravite v isto zarezo, da
teče rezilo vzporedno s trato.
Postavka Višina reza
1 70 mm
2 50 mm
3 30 mm
Polnjenje akumulatorja (slika 6)
1. Akumulatorski paket vzemite iz naprave. Po-
tisnite na zaskočno tipko.
2. Primerjajte, ali se omrežna napetost na tipski
tablici ujema z omrežno napetostjo, ki je na
voljo. Vključite vtič polnilnika (17) v zidno
vtičnico. Zelena LED-dioda začne utripati.
3. Baterijo (16) potisnite na napravo za polnjenje
(17).
4. V točki »Prikaz naprave za polnjenje« najdete
tabelo s pomeni prikaza LED-diod na polnilni
napravi.
Med polnjenjem se lahko akumulator nekoliko
ogreje. Vendar je to normalno.
Če polnjenje akumulatorskega vložka ni mogoče,
preverite,
•
ali je vtičnica pod napetostjo.
•
ali je kontakt na polnilnih kontaktih brezhiben.
Če polnjenje akumulatorskega vložka še vedno ni
mogoče, pošljite,
•
polnilnik
•
in akumulatorski vložek
naši službi za stranke.
V interesu dolge življenjske dobe akumulatorske-
ga vložka poskrbite za pravočasno polnjenje
akumulatorskega vložka. To je potrebno v vsakem
primeru, če opazite, da moč naprave peša. Aku-
mulatorskega vložka nikoli ne izpraznite popolno-
ma. S tem poškodujete akumulatorski vložek!
Prikaz zmogljivosti akumulatorja (slika 7)
Pritisnite na stikalo za prikaz kapacitete akumu-
latorja (poz. A). Prikaz kapacitete akumulatorja
(poz. B) signalizira stanje napolnjenosti akumula-
torja s 3 lučkami LED.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 166Anl_GE_CM_18_30_Li_Solo_SPK9.indb 166 08.11.2017 08:44:2108.11.2017 08:44:21
SLO
- 167 -
Vse 3 LED-lučke svetijo:
Akumulator je do konca napolnjen.
Svetita 2 ali 1 lučka LED
Akumulator je še dovolj poln.
1 lučka LED utripa:
Akumulator je prazen in ga napolnite.
Vse lučke LED utripajo:
Akumulator je bil globinsko izpraznjen in je zato
okvarjen. Okvarjenega akumulatorja več ne smete
uporabljati in polniti!
Obešanje polnilnika na steno (slika 13)
Polnilnik lahko pritrdite tudi na steno. Izmerite
pravilne mere za luknje v steno na hrbtni strani
polnilnika.
Razdalje
≥ 10 cm od stene (desno + levo)
≥ 100 cm od stropa
Pozor!
Pri obešanju morate uporabiti pravilne vijake,
kot so 3,5 mm vijaki z ugrezno lečasto glavo, da
preprečite poškodovanje ohišja in padec naprave.
Montaža akumulatorja (slika 8)
•
Odprite pokrov akumulatorja.
•
Akumulator vstavite v sprejem.
•
Zaprite pokrov akumulatorja tako, da zaprete
pokrov.
6. Uporaba
Opozorilo!
Kosilnica je opremljena z varnostnim izklopom, ki
prepreči nepooblaščeno uporabo. Tik pred zago-
nom kosilnice vstavite varnostni vtič (slika 9) in ga
ob prekinitvi ali koncu dela ponovno odstranite.
Opozorilo!
Za preprečitev nenamernega vklopa je kosilnica
opremljena z blokado vklopa (slika 10/pol. 8), ki
jo morate stisniti, preden lahko aktivirate stikalni
ročaj (slika 10/pol. 1). Če stikalni ročaj izpustite,
se kosilnica izklopi. Čas začetka je lahko nekaj
sekund. Ta postopek nekajkrat izvedite, da boste
povsem prepričani, da vaša naprava pravilno de-
luje. Pred popravili ali vzdrževalnimi deli na napra-
vi se morate prepričati, da se nož ne obrača in da
je varnostni vtič izvlečen (sl. 9).
Opozorilo! Ne odprite izmetne lopute, ko
praznite lovilno napravo in ko motor še teče.
Rotirajoče rezilo lahko povzroči poškodbe.
Izmetno loputo oz. lovilno košaro za travo vedno
skrbno pritrdite. Pri odstranjevanju najprej ugas-
nite motor.
Vedno upoštevajte varnostno razdaljo, ki je poda-
na z vodilnimi prečkami, med ohišjem rezil in upo-
rabnikom. Pri košnji in spreminjanju smeri vožnje
ob grmičju in na strminah bodite posebej previdni.
Pazite na stabilnost in nosite čevlje s protizdrsnim,
oprijemljivim podplatom in dolge hlače.
Vedno kosite prečno na strmino. Strmine z več kot
15° naklona zaradi varnosti s kosilnico ne smete
kositi.
Posebno previdni bodite pri premikanju nazaj in ko
kosilnico vlečete. Nevarnost, da se spotaknete!
Napotki za pravilno košnjo
Pri košnji priporočamo prekrivajoč način dela.
Kosite le z ostrimi, brezhibnimi rezili, da se travne
bilke ne razcefrajo in trata ne postane rumena.
Čisti rez košnje dosežete tako, da kosilnico vodite
v kar najbolj ravnih vrstah. Pri tem se morajo vrste
vedno za nekaj centimetrov prekrivati, da ne ost-
anejo nepokošene proge.
Kolikokrat je treba kositi je praviloma odvisno od
hitrosti rasti trate. V glavni sezoni rasti (maj – ju-
nij) je treba kositi dvakrat, sicer enkrat na teden.
Višina košnje naj bo praviloma 4 – 6 cm in rast do
naslednje košnje naj bo 4 – 5 cm. Če je trata bolj
zrasla, ne naredite napake, da jo takoj pokosite na
običajno višino. To trati škodi. Nikoli ne pokosite
več kot polovice višine trate.
Spodnja stran ohišja kosilnice naj bo vedno čista;
obvezno odstranite naloženo travo. Sprijeta uma-
zanija oteži postopek zagona, vpliva na kakovost
košnje in izmet trave.
Na strminah kosite prečno na pobočje. Zdrs
kosilnice lahko preprečite tako, da jo postavite
poševno navzgor. Izberite višino košnje glede na
dejansko dolžino trate. Pokosite več prog, tako da
naenkrat pokosite največ 4 cm trate.
Preden začnete preverjati rezila, ustavite motor.
Ne pozabite, da se rezilo še nekaj časa obrača,
ko motor izklopite. Rezila ne poskušajte ustaviti.
Redno preverjajte, ali je rezilo pravilno pritrjeno,
v dobrem stanju in nabrušeno. V nasprotnem
primeru ga nabrusite ali zamenjajte. Če rezilo, ki
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 167Anl_GE_CM_18_30_Li_Solo_SPK9.indb 167 08.11.2017 08:44:2108.11.2017 08:44:21
SLO
- 168 -
se giba, tolče ob predmet, ustavite kosilnico in
počakajte, da se rezilo povsem ustavi. Nato pre-
verite stanje rezila in držala rezila. Poškodovane
dele zamenjajte.
Takoj, ko ostanejo med košnjo na trati ostanki
trave, morate izprazniti lovilno košaro. Pozor!
Preden snamete lovilno košaro, ustavite motor in
počakajte, da se rezilno orodje ustavi. Izvlecite
varnostni vtič.
Za odstranitev lovilne košare primite izmetno
loputo z eno roko, z drugo roko pa lovilno košaro
snemite iz nosilnega ročaja. V skladu z varnostnim
predpisom se izmetna loputa pri odstranitvi lovilne
košare zapre in zapre zadnjo izmetno odprtino.
Če ostanejo v odprtini ostanki trave, je za lažji za-
gon motorja smiselno, da kosilnico potegnete za
približno 1 m nazaj.
Ostankov odrezane trave v ohišju in na delovnem
orodju ne odstranite z roko ali nogo, temveč upo-
rabite primerne pripomočke, npr. ščetko ali metlo.
Za zagotavljanje dobrega pobiranja morate lovilno
košaro pred uporabo očistite od znotraj navzven.
Lovilno košaro vpnite samo pri izklopljenem mo-
torju, izvlečenem varnostnem vtiču in ustavljenem
rezalnem orodju.
Izmetno loputo dvignite z eno roko in jo z drugo
roko držite na ročaj ter vpnite od zgoraj.
7. Čiščenje, vzdrževanje in
naročanje nadomestnih delov
Nevarnost!
Pred vsemi čistilnimi deli izvlecite varnostni
vtič (slika 9).
7.1 Čiščenje
•
Zaščitno opremo, zračne reže in ohišje motor-
ja vzdržujte kar se le da v stanju brez prisot-
nosti prahu in umazanije. Napravo obrišite s
suho krpo ali s stisnjenim zrakom pod nizkim
pritiskom.
•
Kosilnice ne smete izpirati s tekočo vodo,
zlasti ne pod visokim tlakom.
•
Priporočamo, da napravo očistite neposredno
po vsakem končanem delu.
•
Redno čistite napravo z vlažno krpo in nekaj
milnice. Ne uporabljajte nobenih čistilnih ali
topil; le-ta lahko poškodujejo plastične dele
naprave. Pazite na to, da ne pride voda v
notranjost naprave.
•
Kosilnico po možnosti čistite s krtačo ali krpo.
7.2 Vzdrževanje
•
Obrabljena ali poškodovana rezila, nosil-
ce rezil in zatiče naj v kompletu zamenja
pooblaščeni strokovnjak, da se ohrani centri-
ranje.
•
Poskrbite, da so vedno čvrsto pritegnjeni vsi
pritrdilni elementi (vijaki, matice itd.), da lahko
s kosilnico vedno varno delate.
•
Pogosto preverjajte, ali kaže naprava za
prestrezanje trave znake obrabljenosti.
•
Obrabljene ali poškodovane dele zamenjajte.
•
Za dolgo življenjsko dobo morate vse vijačne
dele, kolesa in osi čistiti in nato naoljiti.
•
Redno vzdrževanje kosilnice ne zagotavlja
samo dolge rabe in zmogljivosti, temveč tudi
temeljito in preprosto košnjo trate.
•
Del, ki je najbolj izpostavljen obrabi, je rezilo.
Redno preverjajte rezilo in njegovo pritrditev.
Če je rezilo obrabljeno, ga takoj zamenjajte
ali nabrusite. Če opazite prekomerne vibracije
kosilnice, to pomeni, da rezilo ni pravilno cen-
trirano ali da je zaradi udarcev deformirano. V
tem primeru ga popravite ali zamenjajte.
•
V notranjosti naprave ni nobenih delov, ki bi jih
bilo treba vzdrževati.
7.3 Zamenjava rezila
Zaradi varnosti priporočamo, da rezilo zamenja
pooblaščeni strokovnjak. Opozorilo! Izvlecite var-
nostni vtič! Nosite delovne rokavice! Uporabljajte
samo originalna rezila, saj sicer delovanje in varn-
ost v določenih okoliščinah nista zagotovljena.
Za menjavo rezila ravnajte tako:
1. Odpustite pritrdilne vijake (glejte sliko 11).
2. Snemite rezilo in ga zamenjajte z novim.
3. Pri vgradnji novega rezila pazite na smer
vgradnje rezila. Krilca rezila morajo štrleti v
prostor za motor (glejte sliko 11). Obstoječi
sprejemni stožci se morajo ujemati z
obstoječo štanco v rezilu (glejte sliko 12).
4. Nato pritrdilne vijake znova pritegnite z uni-
verzalnim ključem. Pritezni moment naj znaša
pribl. 25 Nm.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 168Anl_GE_CM_18_30_Li_Solo_SPK9.indb 168 08.11.2017 08:44:2108.11.2017 08:44:21
SLO
- 169 -
Ob koncu sezone izvedite splošno kontrolo ko-
silnice in odstranite vso nakopičeno umazanijo.
Pred vsakim začetkom sezone obvezno preverite
stanje rezila. Če morate kosilnico popraviti, se
obrnite na naš servis. Uporabite samo originalne
nadomestne dele.
7.4 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno na-
vesti naslednje navedbe:
•
Tip naprave
•
Art. številko naprave
•
Ident- številko naprave
•
Številka potrebnega nadomestnega dela
Aktualne cene in informacije najdete na spletni
strani www.isc-gmbh.info
Št. artikla za nadomestna rezila: 34.045.53
8. Skladiščenje in transport
Skladiščenje
Napravo in opremo shranjujte v temnem in suhem
prostoru, kjer ne zamrzuje in v katerega nimajo
dostopa otroci. Optimalna skladiščna temperatura
je med 5 °C in 30 °C. Orodje shranjujte v originalni
embalaži.
Transport
•
Pred transportom napravo izklopite in izvlecite
varnostni vtič.
•
Po potrebi namestite zaščitne naprave za
transport.
•
Napravo zaščitite pred poškodbami in
močnimi tresljaji, ki nastajajo zlasti pri prevozu
v vozilih.
•
Napravo zavarujte, da ne bo zdrsnila ali se
prekucnila.
9. Odstranjevanje in ponovna
uporaba
Naprava se nahaja v embalaži, da ne bi prišlo
do poškodb med transportom. Ta embalaža je
surovina in s tem ponovno uporabna ali pa jo
je možno reciklirati. Naprava in njen pribor sta
izdelana iz različnih materialov kot npr. kovine in
plastika. Okvarjene naprave ne sodijo med gospo-
dinjske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poz-
nate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 169Anl_GE_CM_18_30_Li_Solo_SPK9.indb 169 08.11.2017 08:44:2108.11.2017 08:44:21
SLO
- 170 -
10. Prikaz polnilnika
Prikaz stanja
Pomen in ukrepi
Rdeča
LED-dioda
Zelena
LED-dioda
Izklop Utripa Pripravljeno na uporabo
Polnilnik je priključen na omrežje in pripravljen na uporabo, akumulator
ni v polnilniku
Vklop Izklop Polnjenje
Polnilnik polni akumulator v načinu hitrega polnjenja.
Izklop Vklop Akumulator je 80 % poln in pripravljen na uporabo.
Ustrezni časi polnjenja so navedeni na polnilniku.
Nato se do preklopi v blago polnjenje, dokler ni povsem poln.
Akumulator pustite v polnilniku približno 30 minut dlje.
Ukrep:
Akumulator odstranite iz polnilnika. Polnilnik ločite od omrežja.
Utripa Izklop Prilagodilno polnjenje
Polnilnik je v načinu pazljivega polnjenja.
Akumulator se pri tem zaradi varnosti počasneje polni in potrebuje več
kot 1 uro. Vzroki so lahko naslednji:
Akumulator zelo dolgo ni bil polnjen ali pa se je praznjenje že
izčrpanega akumulatorja nadaljevalo (globoka izpraznitev)
- Temperatura akumulatorja ni v idealnem razponu med 10 °C in 45 °C.
Ukrep:
Počakajte do konca postopka polnjenja, akumulator lahko kljub temu
polnite naprej.
Utripa Utripa Napaka
Postopek polnjenja ni mogoč. Akumulator je okvarjen.
Ukrep:
Okvarjenega akumulatorja več ne smete polniti.
Akumulator odstranite iz polnilnika.
Vklop Vklop Motnja temperature
Akumulator je prevroč (npr. neposredni sončni žarki) ali prehladen
(pod 0 °C).
Ukrep:
Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi
(pribl. 20 °C).
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 170Anl_GE_CM_18_30_Li_Solo_SPK9.indb 170 08.11.2017 08:44:2108.11.2017 08:44:21
SLO
- 171 -
11. Načrt iskanja napak
Napaka Možen vzrok motnje Odpravljanje motnje
Motor se ne zažene a) Zrahljani priključki na motorju
b) Naprava je v visoki travi
c) Ohišje kosilnice je zamašeno
d) Varnostni vtič ni vtaknjen
e) Akumulator ni pravilno vgrajen
a) Preverijo naj v delavnici
b) Postavite na nizko travo ali že
pokošeno površino; po potrebi sp-
remenite višino košnje
c) Očistite ohišje, da rezilo prosto
steče
d) Vtaknite varnostni vtič (glejte 6.)
e) Odstranite akumulator in ga na
novo vgradite (glejte 5.)
Moč motorja
popušča
a) previsoka ali vlažna trava
b) Ohišje kosilnice je zamašeno
c) Rezila so močno obrabljena
d) Moč akumulatorja popušča
a) Popravite višino košnje
b) Očistite ohišje
c) Zamenjajte rezilo
d) Preverite moč akumulatorja in po
potrebi akumulator napolnite
(glejte 5.)
Nečist rez a) Obrabljeni noži
b) Napačna višina košnje
a) Zamenjajte ali nabrusite rezilo
b) Popravite višino košnje
Opozorilo! Zaradi zaščite je motor opremljen s termostatskim stikalom, ki motor ob preobre-
menitvi izklopi, nato pa ga po kratki fazi hlajenja ponovno vklopi!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 171Anl_GE_CM_18_30_Li_Solo_SPK9.indb 171 08.11.2017 08:44:2108.11.2017 08:44:21
SLO
- 172 -
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz-
vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs-
ko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno
ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na
odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih
odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom-
ponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po
izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 172Anl_GE_CM_18_30_Li_Solo_SPK9.indb 172 08.11.2017 08:44:2108.11.2017 08:44:21
SLO
- 173 -
Ser visne informacije
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka-
teri deli potrošni material.
Kategorija Primer
Obrabni deli* Ogljene ščetke, Akumulator
Obrabni material/ obrabni deli* Rezilo
Manjkajoči deli
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar naj-
bolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
•
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
•
Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
•
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
Opišite to napačno delovanje.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 173Anl_GE_CM_18_30_Li_Solo_SPK9.indb 173 08.11.2017 08:44:2108.11.2017 08:44:21
SLO
- 174 -
Garancijska listina
Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib-
no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden
na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne
službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:
1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo
uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne
garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav do-
datno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše
garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-
ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni
presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic-
no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate
za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu
enakovredna.
3. Iz garancije so izvzeti:
- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne
inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost
ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na-
prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.
- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre-
menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr.
peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri
padcih).
- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne
obrabe.
4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-
tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.
Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali
menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs-
kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja
tudi pri servisih na kraju samem.
5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info.
Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustrez-
nega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je
okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.
Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo
ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.
Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s ser-
visnimi informacijami, opisanimi v teh navodilih za uporabo.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 174Anl_GE_CM_18_30_Li_Solo_SPK9.indb 174 08.11.2017 08:44:2108.11.2017 08:44:21
H
- 175 -
Tartalomjegyzék
1. Biztonsági utasítások
2. A készülék leírása és a szállítás terjedelme
3. Rendeltetésszerűi használat
4. Technikai adatok
5. Beüzemeltetés előtt
6. Kezelés
7. Tisztítás, karbantartás és pótalkatrészmegrendelés
8. Tárolás és szállítás
9. Megsemmisítés és újrahasznosítás
10. A töltőkészülék kijelzése
11. Hibakeresési terv
Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást
Ezt a készüléket nem szabad gyerekeknek használniuk. Gyerekeket
felül kellene ügyelni azért, hogy ne játszanak a készülékkel. Tisztítást
és karbantartást nem szabad gyerekek által elvégeztetni. A készü-
léket nem szabad olyan személyeknek használni akik csökkentett fi -
zikai, érzéki vagy szellemi képeséggel rendelkeznek vagy olyan sze-
mélyeknek akik nem rendelkeznek elég tudással vagy tapasztalattal,
kivéve ha egy felelős személy felügyeli vagy irányítja őket.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 175Anl_GE_CM_18_30_Li_Solo_SPK9.indb 175 08.11.2017 08:44:2108.11.2017 08:44:21
H
- 176 -
Veszély!
A készülékek használatánál, a sérülések és a
károk megakadályozásának az érdekébe be kell
tartani egy pár biztonsági intézkedést. Ezért ezt
a használati utasítást / biztonsági utasításokat
gondosan átolvasni. Őrizze ezeket jól meg, azért
hogy mindenkor a rendelkezésére álljanak az
információk. Ha más személyeknek adná át a
készüléket, akkor kérjük kézbesítse ki vele együtt
ezt a használati utasítást / biztonsági utasításokat
is. Nem vállalunk felelőséget olyan balesetekért
vagy károkért, amelyek ennek az utasításnak és
a biztonsági utasításoknak a fi gyelmen kívül ha-
gyásából keletkeznek.
1. Biztonsági utasítások
A megfelelő biztonsági utasítások a mellékelt fü-
zetecskében találhatóak!
Veszély!
Olvason minden biztonsági utalást és utasí-
tást el. A biztonsági utalások és utasítások
betartásán belüli mulasztások következménye
áramcsapás, tűz és/vagy nehéz sérülések lehet-
nek. Őrizze meg a biztonsági utalásokat és
utasításokat a jövőre nézve.
A készüléken található tájékoztató tábla mag-
yarázata (lásd a 14-es képet)
1. „Figyelmeztetés – Sérülések veszélyének
a lecsökkentéséhez olvassa el a használati
utasítást”
2. Távolságot tartani!
3. Vigyázat! – Éles vágókések – gondozási
munkák előtt kihúzni a biztonsági csatlakozót.
A motor kikapcsolása után a vágókések to-
vább forognak!
4. Óvnia a készüléket eső és nedvesség elöl
5. Garantált hangtelyesítményszint
6. Az akkut szakszerűen megsemmisíteni.
2. A készülék leírása és a szállítás
terjedelme
2.1 A készülék leírása (1/2-es kép)
1. Kapcsolófül
2. Felülső tolófül
3. Alulsó tolófül
4. Hordozó fogantyú
5. Fűfelfogó kosár
7. Kidobó csapóajtó
8. Bekapcsolás elleni zár
9. Fűfelfogó kosár, felülső gépházrész
10. Fűfelfogó kosár, alulsó gépházrész
11. Felfogó kosárfogantyú
12. Rögzítő csavarok a felülső tolófülhöz
13. Anya a felülső és az alulsó tolófülhöz gyorss-
zorító funkcióval
14. Kábelrögzítő kapcsok
15. Biztonsági csatlakozó
16. Akku
17. Töltőkészülék
2.2 A szállítás terjedelme
Kérjük a leírott szállítási terjedelem alapján
leellenőrizni a cikk teljességét. Hiányzó részek
esetén forduljon a cikk vásárlása után legkésőbb
5 munkanapon belül egy érvényes vásárlási
igazolás felmutatása mellett a szervízközponthoz
vagy a eladóhelyhez, ahol vette a készüléket.
Kérjük vegye ehhez fi gyelembe az utasítás végén
a szervíz-információkban található szavatossági
táblázatot.
•
Nyissa ki a csomagolást és vegye ki óvatosan
a készüléket a csomagolásból.
•
Távolítsa el a csomagolási anyagot valamint
a csomagolási- / és szállítási biztosítékot (ha
létezik).
•
Ellenőrizze le, hogy teljes a szállítás terjedel-
me.
•
Ellenőrizze le a készüléket és a tartozékrés-
zeket szállítási károkra.
•
Ha lehetséges, akkor őrizze meg a csomago-
lást a garanciaidő lejáratának a végéig.
Veszély!
A készülék és a csomagolási anyag nem
gyerekjáték! Nem szabad a gyerekeknek a
műanyagtasakokkal, foliákkal és aprórészek-
kel játszaniuk! Fennáll a lenyelés és a meg-
fulladás veszélye!
•
A szállítás terjedelme
•
Akkus-fűnyírógép
•
Fűfelfogó kosár
•
Biztonsági csatlakozó
•
Akku (a cikk-szám: 34.131.57
nincs a szállítás terjedelmében)
•
Töltőkészülék (a cikk-szám:34.131.57
nincs a szállítás terjedelmében)
•
Összeszerelési anyag
•
Eredeti üzemeltetési útmutató
•
Biztonsági utasítások
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 176Anl_GE_CM_18_30_Li_Solo_SPK9.indb 176 08.11.2017 08:44:2108.11.2017 08:44:21
H
- 177 -
3. Rendeltetésszerűi használat
A fűnyírógép, házi- és hobbykerti privát használa-
tra alkalmas.
Olyan kerti fűnyírógépeket tekintünk házi- és
hobbykertinek, amelyeknek az évi használata
rendszeresen nem haladja meg az 50 órát és
elsősorban a fű- és pázsitfelületek ápolására van-
nak használva, nem pedig a nyilvános parkosított
területekre, parkokra, sporthelyekre valamint a
mező- és az erdőgazdaságban.
Figyelem! A kezelő testi veszélyeztetése miatt
nem szabad a fűnyírógépet bokrok, sövények
és bozótok trimmelésére, valamint a tetői be-
ültetéseken vagy a balkoni virágládákban levő
kúszónövények és fűvek vágására és aprítására
valamint a járdák tisztítására (leszívás) használni
úgymint rotációs szárzúzóként az ágak és a sövé-
nydarabok eldarabolásánál. Továbbá nem szabad
a fűnyírógépet motorkapaként használni és nem
szabad használni a talajemelkedés elegyengeté-
séhez, mint például vakondtúrás.
Biztonsági okokból nem szabad a fűnyírógépet
más munkaszerszámok és bármilyen fajta egyé-
bb szerszámkészletek meghajtó aggregátuma
ként használni, kivéve ha ezek a gyártó által kife-
jezetten engedélyezve vannak.
A készüléket csak rendeltetése szerint szabad
használni. Ezt túlhaladó bármilyen használat,
nem számít rendeltetésszerűnek. Ebből adódó
bármilyen kárért vagy bármilyen fajta sérülésért a
használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye fi gyelembe, hogy a készülékeink
rendeltetésük szerint nem az ipari, kézműipari
vagy gyári használatra lettek konstruálva. Nem
vállalunk szavatosságot, ha a készülék ipari,
kézműipari vagy gyári üzemek területén valamint
egyenértékű tevékenységek területén van hasz-
nálva.
4. Technikai adatok
Üzemfeszültség ............................................18V
Motorfordulatszám: ............................3300 perc
-1
Védelmi osztály: ................................................III
Súly: ..............................................................8 kg
Vágásszélesség: ........................................30 cm
Fűfelfogó kosár ürtartalom: .......................25 liter
Hangnyomásszint L
pA
: ........................ 77,3 dB(A)
Bizonytalanság K
pA
: ................................ 3 dB(A)
Mért hangteljesítményszint L
WA
: .......... 89,3 dB(A)
Bizonytalanság K
WA
: ........................... 2,35 dB(A)
Garantált hangtelyesítményszint L
WA
: .... 92 dB(A)
Vibráció a nyélen a
h
: ............................ ≤ 2,5 m/s
2
Bizonytalanság K: ....................................1,5 m/s
2
Vágásmagasság elállítás: ...................................
........................................30-70mm; 3-fokozatban
Védelmi rendszer: ....................................... IPX1
Li-Ion akku
Feszültség: .............................................18 V d.c.
Kapacitás: ................................................. 3,0 Ah
A cellák száma: .............................................. 10
Töltőkészülék
Bemeneti feszültség: .........200-240 V ~ 50-60 Hz
Kimeneti feszültség: .............................. 18 V d. c.
Kimeneti áram: ............................................ 1,5 A
Védelmi osztály: ...........................................II/ 쓑
Figyelem!
A készüléket és a töltőkészüléket csak a Power-
X-Change széria Li-Ion elemeihez szabad felhas-
ználni.
Power-X-Change
•
18 V, 1,5 Ah, 5 Li-Ion elemek
•
18 V, 2,0 Ah, 5 Li-Ion elemek
•
18 V, 3,0 Ah, 10 Li-Ion elemek
•
18 V, 4,0 Ah, 10 Li-Ion elemek
•
18 V, 5,2 Ah, 10 Li-Ion elemek
Power-X-Change Plusz
•
18 V, 2,6 Ah, 5 Li-Ion elemek
•
18 V, 5,2 Ah, 10 Li-Ion elemek
A zaj és a vibrálási értékek az EN ISO 3744:
1995, ISO 11094: 1991 és az EN ISO 20643:
2008 normáknak megfelelően lettek mérve.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 177Anl_GE_CM_18_30_Li_Solo_SPK9.indb 177 08.11.2017 08:44:2108.11.2017 08:44:21
H
- 178 -
Csökkentse le a zajkibocsátást és a vibrálást
egy minimumra!
•
Csak kifogástalan készülékeket használni.
•
A készüléket rendszeresen karbantartani és
megtisztítani.
•
Illessze a munkamódját a készülékhez.
•
Ne terhelje túl a készüléket.
•
Hagyja adott esetben leellenőrizni a készü-
léket.
•
Kapcsolja ki a készüléket, ha nem használja.
•
Hordjon kesztyűket.
Vigyázat!
Fennmaradt rizikók
Akkor is ha előírás szerint kezeli az elektro-
mos szerszámot, mégis maradnak fennma-
radó rizikók. Ennek az elektromos szerszám-
nak az építésmódjával és kivitelézésével
kapcsolatban a következő veszélyek léphet-
nek fel:
1. Tüdőkárok, ha nem visel megfelelő
porvédőmaszkot.
2. Hallás károsodás, ha nem visel megfelelő
zajcsökkentő fülvédőt.
Veszély!
Ez az elketromos szerszám az üzem ideje alatt
elktromos teret hoz létre. Ez a tér bizonyos
körülmények közt befolyásolhatja az aktív és a
passzív orvosi implantátumokat. A komoly és
halálos sérülések veszélyének a lecsökkentésé-
hez, azt ajánljuk, hogy orvosi implantátumokkal
rendelkező személyek a gép kezelése előtt kon-
zultálják az orvosukat vagy az orvosi implantátum
gyártóját.
5. Beüzemeltetés előtt
A cikk-szám: 34.131.57 akku és töltőkészülék
nélkül lesz szállítva.
A fűnyírógép leszálításkor részben össze van
szerelve. A tolófülnek és a felfogó kosárnak már a
fűnyírógép használata előtt fel kell szerelve lennie.
Kövesse lépésről lépésre a használati utasítást és
tájékozódjon az összeszerelésnél a képeken.
Figyelmeztetés! Mielőtt beállításokat végezne
el a készüléken, húzza mindig ki a biztonsági
csatlakozót.
A tolófül felszerelése (képek 3a-tól – 3c-ig)
Vegye az egyik alulsó tolófület (2-es kép/poz.3)
és rögzítse a 3a képen mutatottak szerint az
anyákkal oda (2-es kép/poz 13). A másik oldalon
analóg eljárni. Erősítse fel a 3b képen mutatottak
szerint az alulsó tolófüllel (2-es kép/poz. 3) a
felülső tolófület (2-es kép/poz 2).
Azután a kábeltartókkal (2-es kép/poz. 14)
odarősíteni a tolófülön a motorvezetéket (kép 3c).
A felfogókosár felszerelése
(képek 4a-tól – 4c-ig)
Dugja össze az alulsó és a felülső felfogó kosár-
gépházrészt (kép 4a/poz. 9,10). Ügyeljen arra,
hogy minden plasztikorr köröskörül helyesen
bereteszeljen. Következőnek nyomja a felfogó
kosáron levő nyílásokba a felfogó kosárfogantyút
(kép 4b/poz. 11). Ellenőrizze le a fogantyú feszes
és helyes ülését. A felfogó kosár beakasztásához
le kell kapcsolni a motort és a vágókésnek nem
szabad forognia.
A felfogó kosár a két kampón lesz a fűnyírógépen
beakasztva (kép 4c). Nyissa ki ehhez az egyik
kézzel a kidobáló csapóajtót (kép 4c/poz. 7) és
akassza be a másik kézzel a felfogó kosarat. A
kidobáló csapóajtó egy rugó által lesz a felfogó
kosár ellen húzva.
A vágási magasság elállítása
Figyelmeztetés!
A vágási magasságot csak lekapcsolt motor és
kihúzott biztonsági csatlakozó mellett szabad
elvégezni.
Mielőtt elkezdené nyírni a fűvet, ellenőrizze le,
hogy nem-e tompa a vágószerszám és hogy a
rögzítő berendezéseik nem e sérültek. Cserélje ki
a tompa és / vagy sérült vágószerszámokat, azért
hogy ne hozzon egy kiegyensúlyozatlanságot
létre. Ennél a vizsgálatnál leállítani a motort és
kihúzni a biztonsági csatlakozót.
A vágási magasság elállítását a 6-os képen
mutatottak szerint kell elvégezni: Ehhez vagy
megfordítani vagy oldalra dönteni a készüléket. A
hátulsó és az elülső tengelyt ugyanabba a rovát-
káltságba tenni, azért hogy a vágókés párhuza-
mosan fusson a pázsithoz.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 178Anl_GE_CM_18_30_Li_Solo_SPK9.indb 178 08.11.2017 08:44:2108.11.2017 08:44:21
H
- 179 -
Pozíció Vágásmagasság
1 70mm
2 50mm
3 30mm
Az akku töltése (6-os kép)
1. Kivenni az akku-csomagot a készülékből.
Ehhoz nyomni a reteszelő tasztert.
2. Hasonlítsa össze, hogy a típustáblán me-
gadott hálózati feszültség, megegyezik e
a fennálló hálózati feszültséggel. Dugja a
töltőkészülék (17) hálózati csatlakozóját a du-
gaszoló aljzatba. A zöld LED elkezd pislogni.
3. Dugja a töltőkészülékre (17) az akkut (16).
4. „A töltőkészülék kijelzése” alatti pontban egy
táblázat található a töltőkészüléken levő LED
jelzések jelentéseivel.
A töltés ideje alatt valamennyire felmelegedhet az
akku. De ez normális.
Ha az akku-csomag töltése nem lenne lehetsé-
ges, akkor kérjük vizsgálja meg,
•
hogy van e a daugaszoló aljzatban hálózati
feszültség
•
hogy a töltőkontaktusokon kifogástalan e a
kontaktus.
Ha az akku-csomag töltése még mindig nem le-
hetséges, akkor kérjük,
•
a töltőkészüléket
•
és az akku-csomagot
a vevőszolgálatunkhoz beküldeni.
Az akku-csomag hosszú élettartamának az ér-
dekébe gondoskodnia kellene az akku-csomag
időbeni újboli feltöltéséről. Ez minden esetben
akkor szükséges, ha megállapítaná, hogy a
készülék teljesítménye alábbhagy. Ne merítse ki
sohasem teljesen az akku-csomagot. Ez az akku-
csomag defektusához vezet!
Akku-kapacitás jelző (7-es kép)
Nyomja meg az akku-kapacitás jelző (poz. A)
kapcsolóját. Az akku-kapacitás kijelző (poz. B) a
3 LED által szignalizálja önnek az akku töltésál-
lapotát.
Mind a 3 LED világít:
Az akku teljesen fel van töltve.
2 vagy 1 LED világít:
Az akku elegendő fennmaradt töltéssel rendel-
kezik.
1 LED pislog:
Üres az akku, töltse fel az akkut.
Minden LED pislog:
Az akku mélyen lemerült és defektes. Egy
defektes akkut nem szabad többé használni és
nem szabad többé tölteni!
A töltőkészüléknek a falra történő
felakasztása (13-as kép).
A töltőkészüléket fel lehet a falra erősíteni.
A fúrólyukak falon levő pontos méretét a
töltőkészülék hátuljáról kivenni.
Távolságok
≥ 10 cm-re a faltól (jobbra + balra)
≥ 100 cm-re a plafontól
Figyelem!
A felakasztásnál megfelelő csavarokat, mint a
3,5 mm-es lencsefejű-fejcsavarokat kell használ-
ni, azért hogy elkerülje a sérüléseket a gépházon
és a készülék leesését.
Az akku feltöltése (8-as kép)
•
Nyissa ki az akku fedelét.
•
Dugja az akkut a befogóba.
•
Zárja be a fedél lehajtása által az akkufedelet.
6. Kezelés
Vigyázat!
A fűnyírógép egy biztonsági kapcsolóval van
felszerelve, azért hogy megakadályoza a jogosul-
atlan használatot. Közvetlenül a fűnyírógépnek
az üzembevétele előtt betenni a biztonsági cs-
atlakozót (9-es ábra) és minden megszakításnál
vagy a munka befejezésénél ismét eltávolítani a
biztonsági csatlakozót.
Vigyázat!
Hogy elkerülje az akaratlan bekapcsolást, a
fűnyírógép egy bekapcsolás elleni zárral van
felszerelve (10-es kép/ poz. 8), amelyet le kell
nyomni, mielőtt a kapcsolófület (10-es kép/ poz.
1) aktiválni lehetne. Ha elengedi a kapcsolókart,
akkor kikapcsolódik a fűnyírógép. Az indulási idő
eltarthat egy pár másodpercig. Végezze el egy
párszor ezt az eljárást, azért hogy biztos legyen
benne, hogy a készülék helyesen működik.
Mielőtt javításokat vagy karbantartási munkálato-
kat végezne el a készüléken, meg kell bizonyos-
odnia arról, hogy a kés nem forog és hogy ki van
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 179Anl_GE_CM_18_30_Li_Solo_SPK9.indb 179 08.11.2017 08:44:2108.11.2017 08:44:21
H
- 180 -
húzva a biztonsági csatlakozó (9-es ábra).
Figyelmeztetés! Ha kiüríti a felfogó berendezést
és még fut a gép, akkor ne nyissa ki sohasem
a kidobó csapóajtót. A forgó kés sérülésekhez
vezethet.
A kidobó csapóajtót és a fűfelfogó kosarat mindig
gondosan felerősíteni. Eltávolításuk előtt kikapc-
solni a motort.
Állandóan be kell tartani a késgépház és a kezelő
között a vezetőnyelek által megadott biztonsági
távolságot. Különös óvatosság ajánlatos a cser-
jéknéli valamint lejtőknéli fűvágásnál és a mene-
tirány változtatásnál. Ügyeljen egy biztos állásra,
hordjon nem csúszós, tapadós talpú lábbelit és
hosszú nadrágot.
A lejtőhöz mindig keresztbe vágni a fűvet. 15 fokú
dőlésen felüli lejtőknél biztonsági okokból nem
szabad a fűnyírógéppel vágni a fűvet.
Legyen különösen óvatos a hátrafelé való
mozgásnál és a fűnyírógép húzásánál. Megbotlás
veszélye!
Utasítások a helyes fűnyráshoz
A fűnyírásnál egy átfedő munkamódszer ajánla-
tos.
Csak éles, kifogástalan késekkel vágni, azért
hogy ne rojtosodjon ki a fűszár és ne sárguljon
meg a pázsit.
Egy tiszta vágáskép elérése érdekébe a
fűnyírógépet lehetőleg egyenes pályákon vezet-
ni. Ennél ezeknek a pályáknak mindig egy pár
centiméterre fedniük kell egymást, azért hogy ne
maradjonak csíkok állva.
Hogy milyen sűrűn kell nyírni a füvet, az alapjában
véve a fű növési sebbeségétől függ. A fő növési
időszakban (május-június) kétszer hetente, külön-
ben egyszer hetente. A vágási magasságnak 4
– 6 cm között kell lennie és a növésnek 4 – 5 cm
között a következő vágásig. Ha egyszer hosszab-
bra nőtt volna, akkor utánna ne tegye azt a hibát,
hogy azonnal visszavágja a normális magasság-
ra. Ez káros a fűre. Ne vágja ilyenkor sohasem a
fű magasságnak több mint a felét vissza.
Tartsa a fűnyírógépház alsó oldalát mindig tisz-
tán és távolítsa okvetlenül el a fűlerakodásokat.
Lerakódások megnehezítik az indítási folyamatot,
befolyásolják a vágási minőséget és a fűkidobást.
Lejtőknél a vágási pályát a lejtőhöz keresztbe kell
fektetni. A fűnyírógép lecsúszását a felfelé levő
ferdeállítással lehet megakadályozni. A meglevő
fűhosszúság szerint választani ki a vágási ma-
gasságot. Végezzen több átmenetet el, úgyhogy
egyszerre maximálisan 4 cm fűvet vágjon le.
Mielőtt bármilyen ellenőrzést végezne el a ké-
sen, leállítani a motort. Gondoljon arra, hogy
a kés a motor kikapcsolása után még egy pár
másodpercig utánforog. Ne próbálja meg soha-
sem megállítani a kést. Ellenőrizze rendszeresen
le, hogy a kés helyesen van e felerősítve, hogy
jó állapotban van és jól meg van köszörülve.
Ellenkező esetben, megköszörülni vagy kicse-
rélni. Ha a mozgásban levő kés rácsapódik egy
tárgyra, akkor kapcsolja ki a fűnyírógépet és várja
meg amig a kés teljesen le nem állt. Ellenőrizze
azután le a kés és a késtartó állapotát. Ha ezek
meg lennének sérülve akkor ki kell őket cserélni.
A felfogó kosarat azonnal ki kell üríteni miután a
fűnyírás közben fűmaradékok maradnak fekve. Fi-
gyelem! A felfogó kosár levétele előtt kikapcsolni
a motort és megvárni a vágószerszám nyugalmi
állapotát. Kihúzni a biztonsági csatlakozót.
A felfogó kosár levételéhez az egyik kézzel mege-
melni a kidobó csapóajtót, a másik kézzel a felfo-
gó kosarat a hordozó fogantyúnál fogva kivenni.
A biztonsági előírásnak megfelelően a felfogó
kosár kiakasztása után becsapódik a kidobó
csapóajtó és bezárja a hátulsó kidobó nyíllást. Ha
ennél fűmaradékok maradnak lógva a nyíllásban,
akkor a motor könnyebb indításához célszerű, a
fűnyírógépet körülbelül 1 m-re hátrahúzni.
Ne távolítsa el kézzel vagy lábbal a
fűnyírógépházban és a dolgozószerszámon
levő vágási javmaradékokat, hanem használjon
megfelelő segédeszközöket, mint például keféket
vagy kézi seprűket.
A jó összegyűjtés garantálásához a használat
után belülről meg kell tisztítani a felfogó kosarat.
A felfogó kosarat csak kikapcsolt motornál, kihú-
zott biztonsági kapcsolónál és nyugalmi állapot-
ban levő vágószerszámoknál akasztani be.
Az egyik kézzel megemelni a kidobó csapóajtót
és a másik kézzel a fogantyúnál fogva tartani a
felfogó kosarat és felülről beakasztani.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 180Anl_GE_CM_18_30_Li_Solo_SPK9.indb 180 08.11.2017 08:44:2208.11.2017 08:44:22
H
- 181 -
7. Tisztítás, karbantartás és
pótalkatrészmegrendelés
Veszély!
Minden tisztítási munkálatok előtt kihúzni a biz-
tonsági csatlakozót (9-es ábra).
7.1 Tisztítás
•
Tartsa a védőberendezéseket, szellőztető
réseket és a gépházat annyira por- és piszok-
mentesen, amennyire csak lehet. Dörzsölje
le a készüléket egy tiszta posztóval vagy
pedig fújja ki alacsony nyomás alatt sűrített
levegővel.
•
A fűnyírógépet nem szabad folyó vízzel,
különössen nem magas nyomás alatt levővel
tisztítani.
•
Azt ajánljuk, hogy minden használat után
azonnal tisztítsa ki a készüléket.
•
A készüléket rendszeresen egy nedves
posztóval és egy kevés kenőszappannal
megtisztítani. Ne használjon tisztító vagy oldó
szereket; ezek megtámadhatják a készülék
műanyagrészeit. Ügyeljen arra, hogy ne kerül-
hessen víz a készülék belsejébe.
•
Ha lehetséges, akkor a fűnyírógépet egy kefé-
vel vagy egy ronggyal tisztítani meg.
7.2 Karbantartás
•
Az elkopott vagy sérült késeket, késhordókat
és csapszegeket készletenként kell egy fel-
jogosított szakember által kicseréltetni, azért
hogy megtartsa a kiegyensúlyozottságot.
•
Gondoskodjon arról, hogy minden
rögzítőegység (csavarok, anyák stb.) mindig
feszesen meg legyenek húzva, úgy hogy biz-
tosan tudjon dolgozni a fűnyírógéppel.
•
Ellenőrizze sűrűn le a fűfelfogó berendezést
elkopás jeleire.
•
Elkopott vagy károsult részeket kicserélni.
•
Egy hosszú élettartam érdekébe minden cs-
avarrészt valamint kereket és tengelyt meg
kellene tisztítani és utánna pedig megolajozni.
•
A fűnyírógép rendszeres ápolása nem csak
egy hosszú tartósságot és teljesítményképes-
séget biztosít, hanem a pázsitjának a gondos
és egyszerű fűnyírásához is hozzájárul.
•
A kopásnak legjobban kitett alkatrész a kés.
Ellenőrizze rendszeresen le a kés állapotát
valamint a felerősítését. Ha elkopott a kés,
akkor azonnal ki kell cserélni vagy meg kell
köszörülni. Ha a fűnyírógép túlságos vibrálá-
sa lép fel, akkor ez annyit jelent, hogy a kés
nincs helyesen kiegyensúlyozva vagy hogy
ütések által deformálódott. Ebben az esetben
meg kell javítani vagy ki kell cserélni.
•
A készülék belsejében nem található további
karbantartandó rész.
7.3 A kés kicserélése
Biztonsági okokból azt ajáljuk, hogy a kés kicseré-
lését egy autorizált szakember által végeztesse el.
Vigyázat! Kihúzni a biztonsági csatlakozót! Hord-
jon munka - kesztyűket! Csak originális késeket
használni, mert különben bizonyos körülmények
között nincsennek garantálva a funkciók és a
biztonság.
A kés kicseréléséhez a következő képpen
járjon el:
1. Eressze meg a rögzítőcsavart (lásd a 11-es
ábrát).
2. Vegye le a kést és cserélje ki egy újért.
3. Az új kés beszerelésénél kérjük ügyeljen a
kés beszerelési irányára. A kések szélszár-
nyainak a motorházba befelé kell nyúlniuk
(lásd a 11-es ábrát). A meglevő befogadó
kupoláknak meg kell egyezniük a késben levő
stancolatoknak (lásd a 12-es ábrát).
4. Ezután húzza az univerzális kulccsal ismét
feszesre a rögzítőcsavart. A szorítási nyoma-
téknak cca. 25 Nm-nek kellene lennie.
A szezon végén végezzen el a fűnyírógépen egy
általános kontrollt és távolítsa el az összegyült
maradékokat. Minden szezonstart előtt okvetlenül
leellenőrizni a kés állapotát. Javítások esetén
forduljon a vevőszolgáltatási helyünkhöz. Csak
originális pótalkatrészeket használni
7.4 A pótalkatrész megrendelése:
Pótalkatrész megrendésénél a következő adato-
kat kellene megadni:
•
A készülék típusát
•
A készülék cikk-számát
•
A készülék ident- számát
•
A szükséges pótalkatrész pótalkatrész
számát
Aktuális árak és inforációk a www.isc-gmbh.info
alatt találhatóak.
Pótkés cikk- szám: 34.045.53
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 181Anl_GE_CM_18_30_Li_Solo_SPK9.indb 181 08.11.2017 08:44:2208.11.2017 08:44:22
H
- 182 -
8. Tárolás és szállítás
Tárolás
A készüléket és a készülék tartozékait egy sötét,
száraz és fagymentes valamint gyerekek számára
nem hozzáférhető helyen tárolni. Az optimális
tárolási hőmérséklet 5 °C és 30 °C között van. Az
elektromos készüléket az eredeti csomagolásban
őrizni meg.
Szállítás
•
Mielőtt szállítaná kapcsolja ki a készüléket és
húzza ki a biztonsági csatlakozót.
•
Ha léteznek, akkor szerelje fel a szállítási
védőberendezéseket.
•
Védje a készüléket károk és erős rezgések
elöl, amelyek különösen a gépjárművekben
történő szállításnál lépnek fel.
•
Biztosítsa a készüléket elcsúszás és eldőlés
ellen.
9. Megsemmisítés és
újrahasznosítás
A szállítási károk megakadályozásához a készü-
lék egy csomagolásban található. Ez a csoma-
golás nyersanyag és ezáltal ismét felhasználható
vagy pedig visszavezethető a nyersanyagi
körforgáshoz. A készülék és annak a tartozé-
kai különböző anyagokból állnak, mint például
fémből és műanyagokból. Defektes készülékek
nem tartoznak a házi hulladékok közé. Szakszerű
megsemmisítéshez le kellene adni a készüléket
egy megfelelő gyűjtőhelyen. Ha nem ismer
gyűjtőhelyeket, akkor érdeklődjön ütánna a közsé-
gi önkormányzatnál.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 182Anl_GE_CM_18_30_Li_Solo_SPK9.indb 182 08.11.2017 08:44:2208.11.2017 08:44:22
H
- 183 -
10. A töltőkészülék kijelzése
Kijelzési státusz
Jelentés és teendők
Piros LED Zöld LED
Ki Pislog Üzemkészenlét
Rá van csatlakoztatva a töltőkészülék a hálózatra és üzemkész,
az akku nincs a töltőkészülékben
Be Ki Töltés
A töltőkészülék a gyorstöltési üzemben tölti az akkut
Ki Be Az akku 80%-ra fel van töltve és használatra kész.
A megfelelő töltési idő direkt a töltőkészüléken található.
Azután a teljes feltöltésig kímélő töltésre kapcsol át.
Hagyja ehhez az akkut körülbelül 30 percel tovább bedugva.
Teendő:
Távolítsa el az akkut a töltőkészülékből. Válassza le a töltőkészüléket
a hálózatról.
Pislog Ki Alkalmazkodó töltés
A töltőkészülék a kíméletes töltési módban van.
Ennél az akku biztonsági okokból lassabban lesz töltve és több mint 1
órára van szükség. Ennek a következőek lehetnek az okai:
- Az akku hosszú ideje már nem lett töltve vagy a lemerült akku leme-
rülése tovább folytatódott (mélylemerülés)
- Az akku hőmérséklete nincs a 10° C és a 45° C ideális téren belül.
Teendő:
Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellené-
re tovább lehet tölteni.
Pislog Pislog Hiba
Nem lehetséges tovább a töltési folyamat. Defektes az akku.
Teendő:
Egy defektes akkut nem szabad többet tölteni.
Távolítsa el az akkut a töltőkészülékből.
Be Be Hőmérsékletzavar
Túl forró az akku (például direkti napsugárzás) vagy túl hideg
(0° C alatt)
Teendő:
Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20° C).
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 183Anl_GE_CM_18_30_Li_Solo_SPK9.indb 183 08.11.2017 08:44:2208.11.2017 08:44:22
H
- 184 -
11. Hibakeresési terv
Hiba Lehetséges okok elhárításuk
Nem indul a motor a) kioldva a motoron levő csatlako-
zások
b) magas fűben áll a készülék
c) el van dugulva a fűnyírógépház
d) nincs bedugva a biztonsági csat-
lakozó
e) nincs helyesen bedugva az akku
a) Leellenőriztetni a vevőszolgáltatási
műhely által
b) alacsony fűben vagy a már lenyírt
felüleleten indítani; esetleg megvál-
toztatni a vágási magsságot
c) megtisztítani a gépházat, azért
hogy a kés szabadon fusson
d) bedugni a biztonsági csatlakozót
(lásd a 6.-ot)
e) eltávolítani az akkut és újból bedu-
gni (lásd az 5.-öt).
Alábbhagy a motor-
teljesítmény
a) túl magas vagy túl nyirkos a fű
b) Eldugulva a fűnyírógépház
c) Túl erőssen el vannak kopva a
kések
d) alábbhagy az akkukapacitás
a) korrigálni a vágásmagasságot
b) Megtisztítani a gépházat
c) kicserélni a kést
d) leellenőrizni az akkukapacitást és
adott esetben feltölteni az akkut
(lásd az 5.-öt)
Nem tiszta a vágás a) elkopva a kés
b) rossz a vágásmagasság
a) kicserélni a kést vagy utánkös-
zörülni
b) korrigálni a vágásmagasságot
Utasítás! A motor védelmének érdekében, az egy hőkapcsolóval van felszerelve, mely egy túl-
terhelés esetén lekapcsol és egy rövid lehülési idő után autómatikusan bekapcsol!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 184Anl_GE_CM_18_30_Li_Solo_SPK9.indb 184 08.11.2017 08:44:2208.11.2017 08:44:22
H
- 185 -
Csak az EU-országoknak
Ne dobja az elektromos szerszámokat a háztartási hulladék közé!
Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való
átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell
vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.
Recycling-alternatívák a visszaküldési felszólításhoz:
Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter-
nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő
helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében
levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto-
zékait és segítőeszközeit
A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása,
kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.
Technikai változtatások jogát fenntartva
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 185Anl_GE_CM_18_30_Li_Solo_SPK9.indb 185 08.11.2017 08:44:2208.11.2017 08:44:22
H
- 186 -
Szervíz-információk
A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn,
akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint
javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc-
solatban a rendelkezésére állnak.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés-
zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
Kategória Példa
Gyorsan kopó részek* Szénkefék, Akku
Fogyóeszköz/ fogyórészek* Kés
Hiányzó részek
* nincs okvetlenül a szállítás terjedelmében!
Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen
egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:
•
Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
•
Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
•
Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?
Írja le ezt a hibás működést.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 186Anl_GE_CM_18_30_Li_Solo_SPK9.indb 186 08.11.2017 08:44:2208.11.2017 08:44:22
H
- 187 -
Garanciaokmány
Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem
működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz
amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo-
non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő
érvényes:
1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-
mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló
tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan-
ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a
törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a
garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új
készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy
gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí-
tására vagy a készülék kicserélésére.
Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy
szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék
a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha,
egyenértékű igénybevételnek lett kitéve.
3. A szavatosságunk alol ki vannak véve:
- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame-
lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy
rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági
határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek
történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.
- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például
a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata),
idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk),
erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.
- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy
egyébb természetes elkopásra vezethetőek vissza.
4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a
garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva
a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése
nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő
a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé-
nyes.
5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím
alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizo-
nylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül
kerülnek beküldésre, azok hiányzó hozzárendelési lehet
őség miatt ki vannak zárva a garnciateljesít-
mény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy
megjavított vagy egy új készüléket.
Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken
levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan-
cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.
Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan
kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 187Anl_GE_CM_18_30_Li_Solo_SPK9.indb 187 08.11.2017 08:44:2208.11.2017 08:44:22
RO
- 188 -
Cuprins
1. Indicaţii de siguranţă
2. Descrierea aparatului şi cuprinsul livrării
3. Utilizarea conform scopului
4. Date tehnice
5. Înainte de punerea în funcţiune
6. Operare
7. Curăţirea, întreţinerea şi comanda pieselor de schimb
8. Depozitarea şi transportul
9. Eliminarea şi reciclarea
10. Afi şajul aparatului de încărcat
11. Plan de căutare a erorilor
Pericol! – Citiţi manualul de utilizare pentru a reduce riscul producerii unui accident
Este interzisă utilizarea aparatului de către copii. Copiii trebuie să
fi e supravegheaţi, astfel încât să nu se joace la aparat. Curăţarea
şi întreţinerea nu are voie să fi e făcută de către copii. Aparatul nu
are voie să fi e utilizat de persoane cu capacităţi fi zice, senzoriale
sau mentale limitate sau care nu au experienţă sau cunoştinţe, cu
excepţia cazului în care sunt supravegheate sau îndrumate de o
persoană responsabilă.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 188Anl_GE_CM_18_30_Li_Solo_SPK9.indb 188 08.11.2017 08:44:2208.11.2017 08:44:22
RO
- 189 -
Pericol!
La utilizarea aparatelor trebuie respectate câteva
măsuri de siguranţă, pentru a evita accidentele
şi daunele. De aceea, citiţi cu grijă instrucţiunile
de utilizare/indicaţiile de siguranţă. Păstraţi aces-
te materiale în bune condiţii, pentru ca aceste
informaţii să fi e disponibile în orice moment.
Dacă predaţi aparatul altor persoane, înmânaţi-
le şi aceste instrucţiuni de utilizare /indicaţii de
siguranţă. Nu ne asumăm nici o răspundere
pentru accidente sau daune care rezultă din ne-
respectarea acestor instrucţiuni de utilizare şi a
indicaţiilor de siguranţă.
1. Indicaţii de siguranţă
Indicaţiile de siguranţă corespunzătoare le găsiţi
în broşura anexată!
Pericol!
Citiţi indicaţiile de siguranţă şi îndrumările.
Nerespectarea indicaţiilor de siguranţă şi a
îndrumărilor poate avea ca urmare electro-
cutare, incendiu şi/sau răniri grave. Păstraţi
pentru viitor toate indicaţiile de siguranţă şi
îndrumările.
Explicarea plăcuţei de identifi care de pe apa-
rat (vezi fi gura 14)
1. „Avertisment - Pentru reducerea riscurilor de
accidentare citiţi instrucţiunile de utilizare“
2. Păstraţi distanţa!
3. Atenţie! - Cuţite de tăiere ascuţite - scoateţi
ştecherul de siguranţă înaintea oricăror
lucrări de întreţinere. După oprirea motorului
cuţitele de tăiere se mai rotesc!
4. Feriţi aparatul de ploaie şi umezeală
5. Nivelul puterii sonore garantat
6. Eliminaţi acumulatorul în mod corespunzător
2. Descrierea aparatului şi cuprinsul
livrării
2.1 Descrierea aparatului (Fig. 1/2)
1. Etrier de conectare
2. Etrier de împingere superior
3. Etrier de împingere inferior
4. Mâner de transport
5. Coş de colectare a ierbii
7. Clapetă de evacuare
8. Blocaj de pornire
9. Coş de colectare a ierbii, partea superioară a
carcasei
10. Coş de colectare a ierbii, partea inferioară a
carcasei
11. Mânerul coşului colector
12. Şuruburi de fi xare pentru etrierul de împinge-
re superior
13. Piuliţe pentru etrierul de împingere superior şi
inferior cu funcţie de prindere rapidă
14. Clemă de fi xare a cablului
15. Ştecher de siguranţă
16. Acumulator
17. Aparat de încărcat
2.2 Cuprinsul livrării
Vă rugăm să verifi caţi integralitatea articolului în
baza cuprinsului livrării descris. În cazul în care
lipsesc piese, vă rugăm să vă adresaţi în interval
de maxim 5 zile lucrătoare de la cumpărarea ar-
ticolului la centrul nostru de service sau la maga-
zinul la care aţi achiziţionat aparatul, prezentaţi în
acest caz un bon de cumpărare valabil. Vă rugăm
să ţineţi cont de tabelul de garanţie cuprins în
informaţiile de service din capătul instrucţiunilor
de utilizare.
•
Deschideţi ambalajul şi scoateţi aparatul cu
grijă.
•
Îndepărtaţi ambalajul, precum şi siguranţele
de ambalare şi de transport (dacă există).
•
Verificaţi dacă livrarea este completă.
•
Controlaţi aparatul şi accesoriile dacă nu
prezintă pagube de transport.
•
P ăstraţi ambalajul după posibilitate, până la
expirarea duratei de garanţie.
Pericol!
Aparatul şi ambalajul nu sunt jucării pentru
copii! Copiilor le este interzis să se joace cu
pungi din material plastic, folii şi piese mici!
Există pericolul de înghiţire şi sufocare!
Cuprinsul livrării
•
Maşină de tuns gazonul cu acumulator
•
Coş de colectare a ierbii
•
Ştecher de siguranţă
•
Acumulator (la articolul nr.: 34.131.57
nu este cuprins în livrare)
•
Aparat de încărcat (la articolul nr.: 34.131.57
nu este cuprins în livrare)
•
Accesorii pentru montaj
•
Instrucţiuni de utilizare originale
•
Indicaţii de siguranţă
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 189Anl_GE_CM_18_30_Li_Solo_SPK9.indb 189 08.11.2017 08:44:2208.11.2017 08:44:22
RO
- 190 -
3. Utilizarea conform scopului
Maşina de tuns gazonul este destinată utilizării
private în grădina casei sau la activităţile de hob-
by.
Maşinile de tuns gazonul pentru grădina casei şi
activităţile de hobby sunt acele aparate a căror
utilizare nu depăşeşte în mod normal 50 de ore
de funcţionare anual şi care sunt utilizate cu
precădere pentru îngrijirea ierbii şi suprafeţelor
de gazon, nu pentru spaţii verzi publice, parcuri,
terenuri de sport, în agricultură sau silvicultură.
Atenţie! Din cauza riscurilor de vătămare
corporală a utilizatorului, maşina de tuns gazo-
nul nu se va utiliza pentru tunderea boscheţilor,
a gardurilor vii, tăierea şi mărunţirea vegetaţiei
luxuriante sau a gazonului de pe acoperişuri sau
în lădiţele de pe balcon şi curăţarea (aspirarea)
trotuarelor şi la tocarea bucăţilor de lemn din
pomi sau a gardului viu. Maşina de tuns gazonul
nu se va folosi ca sapă electrică pentru nivelarea
ridicăturilor de teren, de ex. muşuroaielor de
cârtiţă.
Din motive de siguranţă maşina de tuns gazonul
nu se va folosi ca agregat de antrenare pentru
alte unelte de lucru şi seturi de unelte de orice tip,
în afara cazurilor în care acest lucru este permis
în mod expres de către producător.
Aparatul poate fi utilizat numai în conformitate
cu scopul pentru care a fost creat. Orice utilizare
care depăşeşte acest domeniu este considerată
neconformă. Pentru eventualele daune sau acci-
dente de orice tip rezultate ca urmare a utilizării
neconforme a aparatului răspunde utilizatorul/
operatorul şi nu producătorul.
Vă rugăm să ţineţi de asemenea cont de faptul că
aparatele noastre nu sunt construite pentru utili-
zare în scopuri meşteşugăreşti sau industriale. Nu
ne asumăm nicio răspundere pentru eventualele
probleme survenite ca urmare a utilizării aparatu-
lui în întreprinderi lucrative, meşteşugăreşti sau
industriale precum şi în alte activităţi similare.
4. Date tehnice
Tensiune de lucru ..........................................18V
Tu r a ţie motor: ......................................3300 min
-1
Clasă de protecţie: ............................................III
Greutate: .......................................................8 kg
Lăţimea de tăiere: ......................................30 cm
Volumul coşului de colectare a ierbii: ..........25 litri
Nivelul presiunii sonore L
pA
: ................ 77,3 dB(A)
Nesiguranţă K
pA
: ..................................... 3 dB(A)
Nivelul puterii sonore măsurat L
WA
: ..... 89,3 dB(A)
Nesiguranţă K
WA
: ................................ 2,35 dB(A)
Nivelul puterii sonore garantat L
WA
: ........ 92 dB(A)
Vibraţia pe bara de ghidare a
h
: ............ ≤ 2,5 m/s
2
Nesiguranţă K: .........................................1,5 m/s
2
Reglarea înălţimii de tăiere: .... 30-70mm; 3 trepte
Tip de protecţie: .......................................... IPX1
Acumulator Li-Ion
Tensiune: ................................................18 V d.c.
Capacitate: ............................................... 3,0 Ah
Număr celule: ................................................. 10
Aparat de încărcat
Tensiune de intrare: ...........200-240 V ~ 50-60 Hz
Tensiune de ieşire: ................................18 V d. c.
Curent de ieşire: .......................................... 1,5 A
Clasă de protecţie: ...................................... II / 쓑
Atenţie!
Aparatul și aparatul de încărcat se vor utiliza nu-
mai pentru baterii Li-Ion din seria
Power-X-Change!
Power-X-Change
•
18 V, 1,5 Ah, 5 celule Li-Ion
•
18 V, 2,0 Ah, 5 celule Li-Ion
•
18 V, 3,0 Ah, 10 celule Li-Ion
•
18 V, 4,0 Ah, 10 celule Li-Ion
•
18 V, 5,2 Ah, 10 celule Li-Ion
Power-X-Change Plus
•
18 V, 2,6 Ah, 5 celule Li-Ion
•
18 V, 5,2 Ah, 10 celule Li-Ion
Valorile de zgomot şi vibraţie au fost evaluate
conform normelor EN ISO 3744:1995, EN ISO
11094:1991 şi EN ISO 20643:2008.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 190Anl_GE_CM_18_30_Li_Solo_SPK9.indb 190 08.11.2017 08:44:2208.11.2017 08:44:22
RO
- 191 -
Limitaţi zgomotul şi vibraţiile la un nivel mi-
nim.
•
Utilizaţi numai aparate în stare ireproşabilă.
•
Întreţineţi şi curăţaţi aparatul cu regularitate.
•
Adaptaţi modul dvs. de lucru aparatului.
•
Nu suprasolicitaţi aparatul.
•
Dacă este necesar, lăsaţi aparatul să fie veri-
ficat.
•
Decuplaţi aparatul, atunci când acesta nu
este utilizat.
•
Purtaţi mănuşi!
Atenţie!
Riscuri reziduale
Riscurile reziduale nu pot fi eliminate com-
plet, chiar dacă manipulaţi această sculă
electrică în mod regulamentar. Următoarele
pericole pot apărea, dependente de tipul con-
structiv şi execuţia acestei scule electrice:
1. Afecţiuni pulmonare, în cazul în care nu se
poartă mască de protecţie împotriva prafului
adecvată.
2. Afecţiuni auditive, în cazul în care nu se
poartă protecţie antifonică corespunzătoare.
Pericol!
Această sculă electrică generează în timpul
funcţionării un câmp electromagnetic. În anumite
condiţii, acest câmp poate infl uenţa implanturi
medicale active sau pasive. Pentru reducerea
pericolului unor vătămări grave sau chiar mortale,
recomandăm persoanelor cu implanturi medicale,
să consulte medicul şi producătorul implantului
medical, înainte de utilizarea aparatului.
5. Înainte de punerea în funcţiune
Articolul nr. 34.131.57 este livrat fără acumu-
lator şi fără aparat de încărcat.
Maşina de tuns gazonul este montată parţial la
livrare. Etrierul de împingere şi coşul colector tre-
buie montate înainte de utilizarea maşinii de tuns
gazonul. Urmaţi instrucţiunile de utilizare pas cu
pas şi orientaţi-vă la asamblare după fi guri.
Avertisment! Scoateţi întotdeauna ştecherul
de siguranţă înainte de a efectua reglaje ale
aparatului.
Montajul etrierului de împingere
(Fig. 3a până la 3c)
Luaţi unul din etrierele de împingere inferioare
(Fig. 2/Poz. 3) şi fi xaţi-l cu piuliţa (Fig. 2/Poz. 13),
aşa cum este arătat în fi gura 3a. Procedaţi la
fel pe cealaltă parte. Fixaţi etrierul de împingere
superior (Fig. 2/Poz. 2) pe etrierul de împingere
inferior (Fig. 2/Poz. 3), aşa cum este arătat în
fi gura 3b.
Prin intermediul suporturilor pentru cablu (Fig. 2/
Poz. 14) fi xaţi apoi cablul de racord pe etrierul de
împingere (Fig. 3c).
Montajul coşului colector (Fig. 4a până la 4c)
Îmbinaţi carcasa superioară cu carcasa inferioară
(Fig. 4a/Poz. 9, 10). Aveţi grijă ca toate clemele de
plastic să se blocheze corect. Apoi apăsaţi mâne-
rul coşului colector (Fig. 4b/Poz.11) în deschideri-
le de pe coşul colector. Verifi caţi poziţia stabilă şi
corectă a mânerului. Pentru suspendarea coşului
colector motorul trebuie să fi e deconectat şi
cuţitul tăietor nu are voie să se rotească.
Coşul colector se agaţă pe motocositoare de cele
două cârlige (Fig. 4c). Pentru aceasta, deschideţi
cu o mână clapeta de evacuare (Fig. 4c/Poz. 7) şi
cu cealaltă mână agăţaţi coşul colector. Clapeta
de evacuare este trasă de un arc înapoi pe coşul
colector.
Modifi carea înălţimii de tăiere
Avertisment!
Reglarea înălţimii de tăiere se efectuează numai
cu motorul oprit şi cu ştecherul de siguranţă scos.
Înainte de a începe cosirea verifi caţi dacă unel-
tele de tăiere sunt ascuţite şi mijloacele de fi xare
sunt intacte. Înlocuiţi sculele tăietoare tocite şi/
sau deteriorate pentru a nu genera un excentric.
La această verifi care opriţi motorul şi scoateţi
ştecherul de siguranţă.
Modifi carea înălţimii de tăiere trebuie efectuată
în modul prezentat în fi gura 5. Răsturnaţi pen-
tru aceasta aparatul sau basculaţi-l pe o parte.
Aduceţi axa anterioară sau posterioară în aceeaşi
crestătură, astfel încât cuţitul de tăiere să fi e pa-
ralel cu gazonul.
Poziţie Înălţime de tăiere
1 70 mm
2 50 mm
3 30 mm
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 191Anl_GE_CM_18_30_Li_Solo_SPK9.indb 191 08.11.2017 08:44:2208.11.2017 08:44:22
RO
- 192 -
Încărcarea acumulatorului (Fig. 6)
1. Scoateţi pachetul de acumulatori din aparat.
Pentru aceasta apăsaţi tasta de blocare.
2. Comparaţi dacă tensiunea de reţea indicată
pe plăcuţa indicatoare corespunde cu tensi-
unea existentă în reţea. Introduceţi ştecherul
de reţea al aparatului de încărcat (17) în
priză. LED-ul verde începe să lumineze inter-
mitent.
3. Introduceţi acumulatorul (16) în aparatul de
încărcat (17).
4. La punctul „Afi şajul aparatului de încărcat“
găsiţi un tabel cu semnifi caţiile afi şajului LED-
urilor pe aparatul de încărcat.
În timpul procesului de încărcare acumulatorul se
poate încălzi puţin. Acest lucru este însă normal.
Dacă nu este posibilă încărcarea pachetului de
acumulatori vă rugăm să verifi caţi,
•
dacă există tensiune la priză
•
dacă există un contact perfect la contactele
de încărcare.
Dacă totuşi nu este posibilă încărcarea pachetului
de acumulatori, vă rugăm să trimiteţi
•
aparatul de încărcat
•
şi pachetul de acumulatori
la service-ul nostru pentru clienţi.
În interesul unei durate îndelungate de utilizare
a pachetului de acumulatori trebuie să asiguraţi
încărcarea la timp a pachetului de acumulatori.
Acest lucru este necesar în orice caz atunci
când constataţi că puterea aparatului scade. Nu
descărcaţi niciodată complet pachetul de acumu-
latori. Acest lucru duce la defectarea pachetului
de acumulatori!
Indicatorul capacităţii acumulatorului (Fig. 7)
Apăsaţi comutatorul pentru afi şarea capacităţii
acumulatorului (Poz. A). Indicatorul capacităţii
acumulatorului (Poz. B) vă semnalizează nivelul
de încărcare al acumulatorului pe baza a 3 LED-
uri.
Toate 3 LED-urile luminează:
Acumulatorul este complet încărcat.
Se aprind 2 LED-uri sau numai unul
Acumulatorul mai are rezerve sufi ciente.
1 LED clipeşte:
Acumulatorul este gol, încărcaţi acumulatorul.
Toate LED-urile clipesc:
Acumulatorul a fost descărcat profund şi este
defect. Încărcarea şi utilizarea unui acumulator
defect este interzisă!
Atârnarea aparatului de încărcat pe perete
(Fig. 13)
Aparatul de încărcat poate fi fi xat şi pe perete.
Măsurile corecte ale găurilor care trebuie făcute
în perete le găsiţi pe partea posterioară a apara-
tului de încărcat.
Distanţe
≥ 10 cm de perete (dreapta + stânga)
≥ 100 cm de tavan
Atenţie!
Pentru a evita deteriorarea carcasei şi căderea
aparatului, la atârnarea acestuia trebuie folosite
şuruburi potrivite, cum ar fi şuruburi cu cap semi-
rotund de 3,5 mm.
Montarea acumulatorului (Fig. 8)
•
Deschideţi capacul acumulatorului.
•
Introduceţi acumulatorul în suport.
•
Închideţi capacul acumulatorului.
6. Operare
Atenţie!
Maşina de tuns gazonul este dotată cu un cu-
plaj de siguranţă pentru a împiedica utilizarea
neautorizată. Cuplaţi ştecherul de siguranţă (Fig.
9) numai înainte de punerea în funcţiune a maşinii
de tuns gazonul şi scoateţi-l din nou la fi ecare
întrerupere sau la terminarea lucrului.
Atenţie!
Pentru a evita pornirea nedorită, maşina de tuns
gazonul este echipată cu un blocaj de pornire
(Fig. 10/Poz. 8), care trebuie acţionat înainte de
a putea apăsa etrierul de conectare (Fig. 10/
Poz. 1). Dacă etrierul de conectare este eliberat
maşina de tuns gazonul este deconectată. Timpul
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 192Anl_GE_CM_18_30_Li_Solo_SPK9.indb 192 08.11.2017 08:44:2208.11.2017 08:44:22
RO
- 193 -
de pornire poate dura câteva secunde. Efectuaţi
acest procedeu de câteva ori, pentru a vă asigura
că aparatul funcţionează corect. Înainte de a efec-
tua lucrări de reparaţie sau întreţinere la aparat,
trebuie să vă asiguraţi că lama nu se roteşte şi
ştecherul de siguranţă (Fig. 9) este scos.
Avertisment! Nu deschideţi niciodată clapeta
de evacuare atunci când dispozitivul colector
este golit şi motorul funcţionează încă. Lama în
mişcare poate duce la accidente.
Fixaţi întotdeauna cu grijă clapeta de evacu-
are respectiv coşul colector pentru iarbă. La
îndepărtarea acestuia, deconectaţi în prealabil
motorul.
Distanţa de siguranţă dată de barele de ghi-
daj între carcasa cuţitului şi utilizator trebuie
respectată întotdeauna. La cosire şi la modifi -
carea direcţiei de cosire la taluzuri şi pante este
necesară o atenţie sporită. Aveţi grijă să adoptaţi
o poziţie sigură, purtaţi încălţăminte cu tălpi ade-
rente, rezistentă la alunecare şi pantaloni lungi.
Cosiţi întotdeauna perpendicular pe pantă. Din
motive de siguranţă, pantele de peste 15 grade
nu pot fi cosite cu maşina de tuns gazonul.
Fiţi extrem de precauţi la mersul înapoi şi la
tractarea maşinii de tuns gazonul. Pericol de îm-
piedicare!
Indicaţii pentru cosirea corectă
La cosire se recomandă un mod de lucru supra-
pus.
Cosiţi numai cu cuţite ascuţite, impecabile, care
nu rup iarba şi nu duc la îngălbenirea peluzei.
Pentru obţinerea unui aspect curat al tăieturii
conduceţi maşina de tuns gazonul pe benzi cât
mai drepte. Pentru aceasta trebuie să suprapuneţi
benzile cu câţiva centimetri, pentru a nu rămâne
dungi necosite.
Cât de des trebuie cosit, depinde în principiu
de viteza de creştere a gazonului. În perioada
principală de creştere (mai - iunie) de două ori
pe săptămână, în rest o dată pe săptămână.
Înălţimea de tăiere trebuie să se situeze între 4 - 6
cm şi creşterea până la următoarea cosire trebuie
să fi e de 4 - 5 cm. Dacă gazonul este mai înalt,
nu trebuie să faceţi greşeala de a îl tăia imediat
la înălţimea normală. Acest lucru dăunează pelu-
zei. Nu tăiaţi niciodată mai mult de jumătate din
înălţimea ierbii.
Partea inferioară a carcasei maşinii de tuns gazo-
nul trebuie menţinută curată, îndepărtaţi neapărat
depunerile de iarbă. Depunerile îngreunează
pornirea, afectează calitatea tăierii şi evacuarea
ierbii.
Pe pante, banda de tăiere trebuie poziţionată
perpendicular pe pantă. O alunecare a maşinii
de tuns gazonul poate fi evitată prin poziţionarea
oblică în sus. Selectaţi înălţimea de tăiere în
funcţie de lungimea efectivă a peluzei. Efectuaţi
mai multe treceri, astfel încât la o trecere să fi e
tăiaţi maxim 4 cm de iarbă.
Înainte de a efectua orice control al cuţitului,
opriţi motorul. Reţineţi faptul că după oprirea
motorului cuţitul se mai roteşte câteva secunde.
Nu încercaţi niciodată să opriţi cuţitul. Verifi caţi
periodic dacă lama este fi xată corect, în stare
bună şi dacă este ascuţită. În caz contrar ascuţiţi
sau înlocuiţi lama. În cazul în care cuţitul afl at în
mişcare se loveşte de un obiect, opriţi maşina
de tuns gazonul şi aşteptaţi până când cuţitul se
opreşte defi nitiv. Controlaţi apoi starea cuţitului şi
a suportului acestuia. Dacă acestea sunt deterio-
rate, ele trebuie schimbate.
De îndată ce în timpul cosirii pe gazon rămân
resturi de iarbă, coşul de colectare trebuie golit.
Atenţie! Înainte de demontarea coşului colector
opriţi motorul şi aşteptaţi să se oprească scula
tăietoare. Scoateţi ştecherul de siguranţă.
Pentru demontarea coşului colector ridicaţi cu
o mână clapeta de evacuare, iar cu cealaltă
scoateţi coşul colector prinzându-l de mâner. În
conformitate cu prevederile de siguranţă, clape-
ta de evacuare se închide la agăţarea coşului
colector şi închide deschiderea de evacuare din
spate. Dacă în deschidere mai rămân resturi de
iarbă, pentru o pornire uşoară a motorului se
recomandă tragerea înapoi a maşinii de tuns ga-
zonul cu circa 1m.
Resturile de material tăiat din carcasa maşinii de
tuns gazonul şi de pe scula de lucru nu trebuie
îndepărtate cu mâna sau cu picioarele, ci cu mij-
loace adecvate, de exemplu perie sau mătură.
Pentru garantarea unei colectări corecte, coşul
colector trebuie curăţat în interior după utilizare.
Coşul colector se va monta numai cu motorul op-
rit, ştecherul de siguranţă scos şi scula tăietoare
oprită.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 193Anl_GE_CM_18_30_Li_Solo_SPK9.indb 193 08.11.2017 08:44:2208.11.2017 08:44:22
RO
- 194 -
Ridicaţi clapeta de evacuare cu o mână, cu
cealaltă mână prindeţi coşul colector de mâner şi
agăţaţi-l de sus.
7. Curăţirea, întreţinerea şi comanda
pieselor de schimb
Pericol!
Scoateţi ştecherul de siguranţă înaintea tuturor
lucrărilor de curăţare (Fig. 9).
7.1 Curăţarea
•
Păstraţi cât mai curat posibil dispozitivele de
protecţie, fantele de aerisire şi carcasa mo-
torului. Ştergeţi aparatul cu o cârpă curată sau
curăţaţi-l cu aer comprimat la o presiune mică.
•
Maşina de tuns gazonul nu se va curăţa cu jet
de apă, în nici un caz sub presiune.
•
Recomandăm curăţarea aparatului imediat
după fiecare utilizare.
•
Curăţaţi aparatul cu regularitate cu o cârpă
umedă şi puţin săpun. Nu folosiţi detergenţi
sau solvenţi pentru curăţare; aceştia ar putea
ataca părţile din material plastic ale apara-
tului. Fiţi atenţi să nu intre apă în interiorul
aparatului.
•
Curăţaţi maşina de tuns gazonul pe cât posibil
cu perii sau cârpe.
7.2 Întreţinerea
•
Cuţitele uzate sau deteriorate, suportul
cuţitului şi bolţurile trebuie schimbate în set de
către un specialist autorizat pentru a menţine
centrarea.
•
Asiguraţi-vă că toate elementele de fixare
(şuruburi, piuliţe etc.) sunt strânse bine astfel
încât să puteţi lucra sigur cu maşina de tuns
gazonul.
•
Verificaţi dispozitivul de colectare a ierbii
deseori, astfel încât acesta să nu prezinte
semne de uzură.
•
Înlocuiţi componentele uzate sau deteriorate.
•
Pentru o durată de funcţionare îndelungată
toate piesele de înşurubat precum roţile şi
axurile trebuie curăţate şi apoi unse.
•
Îngrijirea regulată a maşinii de tuns gazonul
nu asigură numai durata lungă de viaţă şi
eficienţa ei de lucru, ci şi cosirea acurată şi
facilă a gazonului dvs.
•
Piesa expusă cel mai tare uzurii este cuţitul.
Verificaţi cu regularitate starea cuţitului pre-
cum şi poziţia fixă a acestuia. Dacă cuţitul
este uzat acesta trebuie imediat schimbat sau
reascuţit. Atunci când apar vibraţii exagerate,
înseamnă că cuţitul este decentrat sau defor-
mat din cauza loviturilor. În acest caz cuţitul
trebuie reparat sau înlocuit.
•
În interiorul aparatului nu se găsesc piese
care necesită întreţinere curentă.
7.3 Schimbarea cuţitului
Din motive de securitate, recomandăm ca schim-
barea cuţitelor să se facă de către un specialist
autorizat. Atenţie! Scoateţi ştecherul de siguranţă!
Purtaţi mănuşi de protecţie! Folosiţi numal cuţite
originale, în caz contrar în anumite condiţii nu
poate fi garantată funcţionarea şi siguranţa apa-
ratului.
Pentru schimbarea cuţitului procedaţi după
cum urmează:
1. Desfaceţi şurubul de fi xare (vezi fi gura 11).
2. Demontaţi cuţitul şi înlocuiţi-l cu unul nou.
3. La montarea cuţitului nou, ţineţi cont de
poziţia de montaj corectă a acestuia. Aripile
cuţitului trebuie să fi e îndreptate spre camera
motorului (vezi fi gura 11). Ştifturile de preluare
trebuie să corespundă cu găurile din cuţit
(vezi fi gura 12).
4. După aceea strângeţi din nou şuruburile de
fi xare cu cheia universală. Momentul de strân-
gere trebuie să fi e de cca. 25 Nm.
La sfârşitul sezonului efectuaţi o verifi care
generală a maşinii de tuns gazonul şi îndepărtaţi
resturile adunate. Înainte de fi ecare început de se-
zon verifi caţi obligatoriu starea cuţitului. În caz de
reparaţii adresaţi-vă atelierului nostru de service
autorizat pentru clienţi. Folosiţi numai piese de
schimb originale.
7.4 Comanda pieselor de schimb:
La comanda pieselor de schimb trebuie comuni-
cate următoarele informaţii;
•
Tipul aparatului
•
Numărul articolului aparatului
•
Numărul de identificare al aparatului
•
Numărul de piesă de schimb al piesei de
schimb necesare
Informaţii şi preţuri actuale găsiţi la adresa
www.isc-gmbh.info
Nr. art. cuţit de schimb: 34.045.53
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 194Anl_GE_CM_18_30_Li_Solo_SPK9.indb 194 08.11.2017 08:44:2208.11.2017 08:44:22
RO
- 195 -
8. Depozitarea şi transportul
Depozitaţi aparatul şi accesoriile acestuia la loc
întunecos, uscat şi ferit de îngheţ, precum şi
inaccesibil copiilor. Temperatura de depozitare
optimă este între 5 °C şi 30 ˚C. Păstraţi aparatul în
ambalajul original.
Transportul
•
Deconectaţi aparatul şi scoateţi ştecherul de
siguranţă înainte de transport.
•
Montaţi dispozitivele de protecţie pentru
transport, în cazul în care există.
•
Feriţi aparatul împotriva deteriorărilor şi
vibraţiilor puternice, în special în timpul trans-
portului în autovehicule.
•
Asiguraţi aparatul împotriva lunecării şi
răsturnării.
9. Eliminarea şi reciclarea
Aparatul se afl ă într-un ambalaj pentru a împiedi-
ca pagubele de transport. Acest ambalaj este o
materie primă şi este astfel refolosibil sau poate
fi readus în circuitul de revalorifi care a materiilor
prime. Aparatul şi piesele sale auxiliare sunt con-
struite din diferite materiale, cum ar fi de exemplu
metal sau material plastic. Aparatele electrice nu
se vor arunca la gunoiul menajer. Pentru salubri-
zarea corespunzătoare, aparatul se va preda la
un centru de colectare. Dacă nu aveţi cunoştinţă
unde se afl ă un centru de colectare, informaţi-vă
în acest sens la administraţia comunală.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 195Anl_GE_CM_18_30_Li_Solo_SPK9.indb 195 08.11.2017 08:44:2208.11.2017 08:44:22
RO
- 196 -
10. Afi şajul aparatului de încărcat
Starea afi şajului
Semnifi caţia şi măsura de remediere
LED-ul roşu LED-ul
verde
stins intermitent Stare de funcţionare
Aparatul de încărcat este conectat la reţea şi pregătit de funcţionare,
acumulatorul nu este în aparatul de încărcat
aprins stins Încărcare
Aparatul de încărcat încarcă acumulatorul în regim de încărcare
rapidă.
stins aprins Acumulatorul este încărcat 80% şi poate fi pus în folosinţă.
Timpul de încărcare corespunzător îl găsiţi direct pe aparatul de
încărcat.
După aceea, aparatul comută într-un regim de încărcare de protecţie
până la încărcarea completă.
Pentru aceasta lăsaţi acumulatorul cu cca. 30 minute mai mult pe apa-
ratul de încărcat.
Măsură de remediere:
Îndep
ărtaţi acumulatorul din aparatul de încărcat. Deconectaţi aparatul
de încărcat de la reţea.
intermitent stins Încărcare adaptată
Aparatul de încărcat se găseşte în regimul de încărcare de protecţie.
În acest regim, din motive de siguranţă, acumulatorul este încărcat mai
încet şi necesită mai mult de o oră. Acest lucru poate avea următoarele
cauze:
- Acumulatorul nu a mai fost încărcat timp foarte îndelungat sau a fost
continuată descărcarea unui acumulator uzat (descărcare profundă)
- Temperatura acumulatorului nu se găseşte în intervalul ideal, între
10° C şi 45° C.
Măsură de remediere:
Aşteptaţi până când procesul de încărcare este încheiat, apoi acumu-
latorul poate fi încărcat în continuare.
intermitent intermitent Defecţiune
Nu mai este posibilă încărcarea acumulatorului. Acumulatorul este
defect.
Măsură de remediere:
Încărcarea unui acumulator defect este interzisă.
Îndepărtaţi acumulatorul din aparatul de încărcat.
aprins aprins Deteriorare datorată temperaturii
Acumulatorul este prea fi erbinte (de ex. la radiaţie solară directă)
sau prea rece (sub 0° C)
Măsură de remediere:
Îndepărtaţi acumulatorul din aparatul de încărcat şi păstraţi-l o zi la
temperatura încăperii (cca. 20° C).
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 196Anl_GE_CM_18_30_Li_Solo_SPK9.indb 196 08.11.2017 08:44:2208.11.2017 08:44:22
RO
- 197 -
11. Plan de căutare a erorilor
Defecţiune Cauză posibilă Remediere
Motorul nu porneşte a) Racordurile la motor sunt desprinse
b) Aparatul stă în iarbă înaltă
c) Carcasa maşinii de tuns gazonul
înfundată
d) Ştecherul de siguranţă nu este
conectat
e) Acumulatorul nu este montat corect
a) Se va verifi ca printr-un atelier ser-
vice pentru clienţi
b) Se va porni în iarbă mică sau pe
suprafeţe deja cosite; se va modifi -
ca eventual înălţimea de tăiere
c) Curăţaţi carcasa astfel încât cuţitul
să se poată mişca liber
d) Conectaţi ştecherul de siguranţă (a
se vedea 6.)
e) Scoateţi acumulatorul şi
introduceţi-l din nou (a se vedea 5.)
Slăbeşte puterea
motorului
a) Iarbă prea înaltă sau prea umedă
b) Carcasa maşinii de tuns gazonul
înfundată
c) Cuţitul este foarte uzat
d) Slăbeşte capacitatea acumula-
torului
a) Corectaţi înălţimea de tăiere
b) Curăţaţi carcasa
c) Schimbaţi cuţitul
d) Verifi caţi capacitatea acumulatoru-
lui şi dacă este necesar, încărcaţi
acumulatorul (a se vedea 5.)
Tăietură neregulată a) Cuţitul este uzat
b) Înălţime de tăiere greşită
a) Schimbaţi cuţitul sau ascuţiţi-l
b) Corectaţi înălţimea de tăiere
Indicaţie! Pentru a proteja motorul, acesta este prevăzut cu un întrerupător termic care
decuplează la suprasolicitare şi după o scurtă perioadă de răcire cuplează automat din nou!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 197Anl_GE_CM_18_30_Li_Solo_SPK9.indb 197 08.11.2017 08:44:2308.11.2017 08:44:23
RO
- 198 -
Numai pentru ţări ale UE
Nu aruncaţi aparatele electrice la gunoiul menajer!
Conform directivei europene 2012/19/CE cu privire la aparatele electrice şi electronice vechi şi punerea
în aplicare în legislaţia naţională, aparatele electrice uzate trebuie colectate separat şi supuse unui ciclu
de reciclare ecologic.
Alternativă de reciclare la apelul de trimitere înapoi:
Alternativ returnării, proprietarul aparatului electric este obligat să participe la o valorifi care corectă a
acestuia, în cazul renunţării asupra proprietăţii aparatului. Aparatul vechi poate fi predat în acest sens
unui centru de colectare, care execută o îndepărtare conform legilor naţionale referitoare la reciclare
şi deşeuri. Nu sunt afectate accesoriile ataşate aparatelor vechi şi materiale auxiliare fără componente
electrice.
Retipărirea sau orice altă multiplicare a documentaţiei şi documentelor însoţitoare ale produselor, chiar
şi parţial, este permisă numai cu acordul în mod expres a fi rmei iSC GmbH.
Ne rezervăm dreptul pentru modifi cări de ordin tehnic
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 198Anl_GE_CM_18_30_Li_Solo_SPK9.indb 198 08.11.2017 08:44:2308.11.2017 08:44:23
RO
- 199 -
Informaţii de service
În toate ţările menţionate în certifi catul de garanţie dispunem de parteneri de service competenţi, datele
de contact ale acestora le puteţi găsi în certifi catul de garanţie. Aceşti parteneri vă stau la dispoziţie
pentru toate problemele referitoare la service, piese de schimb şi de uzură sau aprovizionarea cu mate-
riale de consum.
Se va ţine cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau da-
torate utilizării resp. că aceste piese sunt necesare ca materiale de consum.
Categorie exemplu
Piese de uzură* Perii de cărbune, Acumulator
Material de consum/ Piese de consum* Lamă
Piese lipsă
* nu este cuprins în livrare în mod obligatoriu!
În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet www.isc-gmbh.
info. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în orice caz la următoarele
întrebări:
•
A funcţionat aparatul o dată sau a fost de la început defect?
•
Aţi remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?
•
Ce fel de defecţiune prezintă aparatul după părerea dumneavoastră (simptom principal)?
Descrieţi această defecţiune.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 199Anl_GE_CM_18_30_Li_Solo_SPK9.indb 199 08.11.2017 08:44:2308.11.2017 08:44:23
RO
- 200 -
Certifi cat de garanţie
Stimată clientă, stimate client,
produsele noastre sunt supuse unui control de calitate riguros. Dacă totuşi vreodată acest aparat nu
va funcţiona ireproşabil, ne pare foarte rău şi vă rugăm să vă adresaţi centrului nostru service, la ad-
resa indicată la fi nalul acestui certifi cat de garanţie. Bineînţeles că vă stăm şi la telefon cu plăcere la
dispoziţie, la numerele de service menţionate. Pentru revendicarea pretenţiilor de garanţie trebuie ţinut
cont de următoarele:
1. Aceste instrucţiuni de garanţie se adresează exclusiv consumatorilor, deci persoanelor fi zice, care
nu doresc să utilizeze acest produs în cadrul unor activităţi lucrative sau pentru activităţi profesio-
nale independente. Aceste instrucţiuni de garanţie reglementează prestaţiile de garanţie suplimen-
tare, pe care producătorul jos numit le promite cumpărătorilor săi la cumpărarea unui aparat nou,
suplimentar garanţiei legale. Pretenţiile dumneavoastră de garanţie legale nu sunt atinse de această
garanţie. Prestaţia noastră de garanţie este gratuită pentru dumneavoastră.
2. Prestaţia de garanţie se extinde în exclusivitate asupra defectelor la aparatul nou achiziţionat de
dumneavoastră de la producătorul jos numit, care provin din erori de material sau de fabricaţie şi se
limitează, în funcţie de decizia noastră, la remedierea acestor defecte sau la schimbarea aparatului.
Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utili-
zare în scopuri lucrative, meşteşugăreşti sau profesionale. Din acest motiv nu se va încheia un con-
tract de garanţie, atunci când aparatul este folosit în perioada de garanţie în întreprinderi lucrative,
meşteşugăreşti sau industriale precum şi pentru activităţi similare.
3. Excluse de la garanţie sunt următoarele:
- Deteriorări datorate neluării în considerare a instrucţiunilor de montare, a instrucţiunilor de utilizare
sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de reţea greşită sau
la un curent greşit), neluării în considerare a prescripţiilor referitoare la lucrările de întreţinere şi
siguranţă, expunerea aparatului la condiţii de mediu anormale sau îngrijire şi întreţinere insufi cientă.
- Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea
aparatului sau folosirea uneltelor ataşabile sau auxiliarilor neadmişi), intrarea corpurilor străine în
aparat (cum ar fi nisip, pietre sau praf, deteriorări din timpul transportului), recurgerea la violenţă sau
infl uenţe străine (cum ar fi de exemplu deteriorări datorită căderii).
- Deteriorări ale aparatului sau ale unor părţi ale acestuia, care se explică prin uzură normală,
conformă utilizării sau altă uzură naturală.
4. Durata de garanţie este de 24 luni şi începe din ziua cumpărării aparatului. Pretenţiile de garanţie se
vor revendica în interval de două săptămâni de la data apariţiei defectului. Este exclusă revendica-
rea pretenţiei de garanţie după expirarea duratei de garanţie. Repararea sau schimbarea aparatului
nu duce nici la prelungirea duratei de garanţie şi nici nu se va fi xa o durată de garanţie nouă pentru
prestaţia efectuată la acest aparat sau pentru o piesă schimbată la acesta. Acest lucru este valabil
şi în cazul unui service la faţa locului.
5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la: www.isc-gmbh.
info. Vă rugăm să aveţi pregătit bonul de cumpărare sau altă dovadă de cumpărare a aparatului dvs.
nou. Aparate trimise fără dovadă corespunzătoare sau fără plăcuţă de identifi care sunt excluse de
la prestaţia de garanţie datorită posibilităţilor insufi ciente de alocare. Dacă defectul aparatului este
cuprins în prestaţiile noastre de garanţie, veţi primi imediat înapoi aparatul reparat sau un aparat
nou.
Bineînţeles că remediem cu plăcere contra cost şi defecte la aparate care nu sunt sau nu mai sunt cup-
rinse în prestaţiile de garanţie. Pentru aceasta trimiteţi va rugăm aparatul la adresa noastră service:
La piesele de uzură, de consum şi piesele lipsă vă informăm în mod expres, că trebuie avute în vedere
restricţiile garanţiei menţionate în informaţiile de service ale acestor instrucţiuni de utilizare.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 200Anl_GE_CM_18_30_Li_Solo_SPK9.indb 200 08.11.2017 08:44:2308.11.2017 08:44:23
GR
- 201 -
Περιεχόμενα
1. Υποδείξεις ασφαλείας
2. Περιγραφή της συσκευής και συμπαραδιδόμενα
3. Σωστή χρήση
4. Τεχνικά χαρακτηριστικά
5. Πριν τη θέση σε λειτουργία
6. Χειρισμός
7. Καθαρισμός, συντήρηση και παραγγελία ανταλλακτικών
8. Φύλαξη και μεταφορά
9. Διάθεση στα απορρίμματα και επαναχρησιμοποίηση
10. Ένδειξη φορτιστή
11. Πίνακας αναζήτησης αιτίας βλάβης
Κίνδυνος! – Για τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης
Η συσκευή να μη χρησιμοποιείται από παιδιά. Τα παιδιά να
επιβλέπονται για να είναι σίγουρο πως δεν παίζουν με τη συσκευή.
Δεν επιτρέπεται ο καθαρισμός και η συντήρηση να εκτελούνται
από παιδιά. Η συσκευή δεν επιτρέπεται να χρησιμοποιείται από
άτομα με περιορισμένες σωματικές, αισθητικές ή πνευματικές
ικανότητες ή ελλείψει γνώσεων ή πείρας εκτός εάν επιτηρούνται ή
καθοδηγούνται από αρμόδιο άτομο.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 201Anl_GE_CM_18_30_Li_Solo_SPK9.indb 201 08.11.2017 08:44:2308.11.2017 08:44:23
GR
- 202 -
Κίνδυνος!
Κατά τη χρήση των συσκευών πρέπει, προς
αποφυγή τραυματισμών, να τηρούνται και
να λαμβάνονται ορισμένα μέτρα ασφαλείας.
Διαβάστε για το λόγο αυτό προσεκτικά τις
Οδηγίες χρήσης / Υποδείξεις ασφαλείας.
Φυλάξτε τις καλά για να έχετε τις πληροφορίες
πάντα στη διάθεσή σας. Εάν παραδώσετε τη
συσκευή σε άλλα άτομα, δώστε μαζί και αυτές
τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν
αναλαμβάνουμε καμία ευθύνη για ατυχήματα
ή βλάβες που οφείλονται σε μη τήρηση αυτών
των Οδηγιών χρήσης και των Υποδείξεων
ασφαλείας.
1. Υποδείξεις ασφαλείας
Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας
στο επισυναπτόμενο βιβλιάριο!
Κίνδυνος!
Διαβάστε όλες τις Υποδείξεις ασφαλείας
και τις Οδηγίες. Εάν δεν ακολουθήσετε
τις Υποδείξεις ασφαλεία και τις Οδηγίες δεν
αποκλείονται ηλεκτροπληξία, πυρκαγιά και/ή
σοβαροί τραυματισμοί. Φυλάξτε προσεκτικά
όλες τις Υποδείξεις ασφαλεάις και τις
Οδηγίες για το μέλλον.
Εξήγηση της ετικέτας στη συσκευή
(βλ. εικ. 14)
1. „ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Για την ελάττωση του
κινδύνου τραυματισμών να διαβάσετε τις
Οδηγίες χρήσης“
2. Να κρατάτε απόσταση!
3. Προσοχή! - Κοφτερά μαχαίρια – Τραβήξτε
το φις ασφαλείας πριν από εργασίες
επισκευής. Τα μαχαίρια συνεχίζουν να
περιστρέφονται λίγο ακόμη μετά την
απενεργοποίηση τιου κινητήρα!
4. Να προστατεύετε τη συσκευή από βροχή και
υγρασία
5. Εγγυημένη στάθμη ακουστικής ισχύος
6. Προσέξτε τη σωστή απόσυρση του
συσσωρευτή
2. Περιγραφή της συσκευής και
συμπαραδιδόμενα
2.1 Περιγραφή της συσκευής (εικ. 1/2)
1. Βραχίονα ενεργοποίησης
2. Επάνω βραχίονας ώθησης
3. Κάτω βραχίονας ώθησης
4. Χειρολαβή
5. Kαλάθι συλλογής χόρτων
7. Κάλυμμα εξαγωγής
8. Φραγή ενεργοποίησης
9. Καλάθι για κομμένα χόρτα, επάνω τμήμα
περιβλήματος
10. Καλάθι για κομμένα χόρτα, κάτω τμήμα
περιβλήματος
11. Λαβή καλαθιού
12. Βίδες στερέωσης για τον επάνω βραχίονα
ώθησης
13. Παξιμάδι για τον επάνω και κάτω βραχίονα
ώθησης με λειτουργία ταχυσύσφιξης
14. Κλιπ στερέωσης καλωδίου
15. Φις ασφαλείας
16. Μπαταρία
17. Φορτιστής
2.2 Συμπαραδιδόμενα
Βάσει της περιγραφής των συμπαραδιδόμενων
παρακαλούμε να ελέγξετε την πληρότητα
του προϊόντος. Σε περίπτωση ελλείψεων
τμημάτων παρακαλούμε να αποτανθείτε εντός
5 εργάσιμων ημερών από την ημερομηνία
αγοράς στο Κέντρο Σέρβις (Service Center) της
εταιρείας μας ή στο κατάστημα από το οποίο
αγοράσατε τη συσκευή, προσκομίζοντας την
ισχύουσα απόδειξη αγοράς. Παρακαλούμε να
προσέξετε τον πίνακα εγγύησης στους όρους
εγγύησης στο τέλος των οδηγιών.
•
Ανοίξτε τη συσκευασία και βγάλτε
προσεκτικά τη συσκευή.
•
Απομακρύντε τα υλικά συσκευασίας
καθώς και τα συστήματα προστασίας της
συσκευασίας / μεταφοράς (εάν υπάρχουν).
•
Ελέγξτε εάν είναι πλήρες το περιεχόμενο.
•
Ελέγξτε τη συσκευή και τα αξεσουάρ για
ενδεχόμενες ζημιές από τη μεταφορά.
•
Φυλάξτε τη συσκευασία αν γίνεται μέχρι την
πάροδο της προθεσμάις της εγγύησης.
Κίνδυνος!
H συσκευή και τα υλικά συσκευασίας δεν είναι
παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν
με πλαστικές σακούλες, πλαστικές μεμβράνες
και μικροαντικείμενα! Υφίσταται κίνδυνος
κατάποσης και ασφυξίας!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 202Anl_GE_CM_18_30_Li_Solo_SPK9.indb 202 08.11.2017 08:44:2308.11.2017 08:44:23
GR
- 203 -
Συμπαραδιδόμενα
•
Χλοοκοπτικό μπαταρίας
•
Kαλάθι συλλογής χόρτων
•
Φις ασφαλείας
•
Μπαταρία (στο προϊόν με αρ. 34.131.57 δεν
συμπαραδίδεται)
•
Φορτιστής (στο προϊόν με αρ. 34.131.57 δεν
συμπαραδίδεται)
•
Υλικό συναρμολόγησης
•
Πρωτότυπες οδηγίες χρήσης
•
Υποδείξεις ασφαλείας
3. Σωστή χρήση
Το χλοοκοπτικό προορίζεται για ιδιωτική χρήση
στο σπίτι ή στον κήπο.
Σαν χλοοκοπτικά για ιδιωτική χρήση στο
σπίτι και σε ιδιωτικούς κήπους θεωρούνται
οι συσκευές που δεν χρησιμοποιούνται κατά
κανόνα πάνω από 50 ώρες ετησίως σκαι
που προβλέπονται κατά κύριο λόγο για την
περιποίηση χλόης ή γκαζόν, όχι όμως σε
δημόσια πάρκα, αθλητικά γήπεδα, σε δρόμους
στην γεωργία και δασοκομία.
Προσοχη! Λόγω σωματικού κίνδυνου του χρήστη
δεν επιτρέπεται η χρήση του χλοοκοπτικού για
κόψιμο θάμνων, πρασιών, για τον τεμαχισμό
αναρριχόμενων φυτών ή για χλόη σε σκεπές ή
σε γλάστρες μπαλκονιών και για τον καθαρισμό
(αναρρόφηση) πεζοδρομίων ή για τεμαχισμό
κλαδιών από θάμνους και πρασιές. Επίσης το
χλοοκοπτικό δεν επιτρέπεται να χρησιμοποιηθεί
για επιπεδοποίηση εδάφους, όπως π.χ. λοφάκια
από τυφλοπόντικες.
Για λόγους ασφαλείας το χλοοκοπτικό δεν
επιτρέπεται να χρησιμοποιείται σαν μηχάνημα
προώθησης για άλλα εργαλεία και σετ
εργαλειών παντός είδους, εκτός εάν υπάρχει η
ρητή άδεια του κατασκευαστή.
Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο
για τον σκοπό για τον οποίο προορίζεται. Κάθε
πέραν τούτου χρήση δεν ανταποκρίενται στο
σκοπό για τον οποίο προορίζεται. Για βλάβες
που οφείλονται σε παρόμοια χρήση ή για
τραυματισμούς παντός είδους ευθύνεται ο
χρήσητς/χειριστής και όχι ο κατασκευαστής.
Παρακαλούμε να προσέξετε πως οι συσκευές
μας δεν προορίζονται και δεν έχουν
κατασκευαστεί για επαγγελματική, βιοτεχνική
ή βιομηχανική χρήση. Δεν αναλαμβάνουμε
εγγύηση σε περίπτωση κατά την οποία η
συσκευή χρησιμοποιήθηκε σε συνεργεία,
βιοτεχνίες ή στη βιομηχανία ή σε εργασίες
παρόμοιες με αυτές.
4. Τεχνικά χαρακτηριστικά
Τάση λειτουργίας .........................................18V
Αριθμός στροφών κινητήρα: ..............3300 min
-1
Κλάση προστασίας: ..........................................ΙΙΙ
Βάρος: ..........................................................8 kg
Πλάτος κοπής: ...........................................30 cm
Όγκος καλαθιού για κομμένα χόρτα .....25 λίτρα
Στάθμη ηχητικής πίεσης L
pA
: ............. 77,3 dB(A)
Αβεβαιότητα K
pA
: ................................... 3 dB(A)
μετρηθείσα στάθμη ηχητικής ισχύος L
WA
: ..........
............................................................ 89,3 dB(A)
Αβεβαιότητα K
WA
: .............................. 2,35 dB(A)
εγγυημένη στάθμη ηχητικής ισχύος L
WA
: ...........
............................................................... 92 dB(A)
Δονήσεις στη λόγχη a
hv
: ..................... ≤ 2,5 m/s
2
Αβεβαιότητα K: ........................................1,5 m/s
2
Ρύθμιση ύψους κοπής: .....30-70mm; 3 βαθμίδες
Είδος προστασίας: ...................................... IPX1
Μπαταρία ιόντων λιθίου
Τάση: .....................................................18 V d.c.
Χωρητικότητα: .......................................... 3,0 Ah
Αριθμός κυττάρων: ........................................ 10
Φορτιστής
Τάση εισόδου: ...................200-240 V ~ 50-60 Hz
Τάση εξόδου: .........................................18 V d.c.
Ρεύμα εξόδου: ............................................1,5 A
Κλάση προστασίας: .................................... II / 쓑
Προσοχή!
Ο φορτιστής επιτρέπεται να χρησιμοποιείται
μόνο με μπαταρίες Li-Ion της σειράς Power-X-
Change!
Power-X-Change
•
μπαταρίες 18 V, 1,5 Ah, 5 Li-Ion
•
μπαταρίες 18 V, 2,0 Ah, 5 Li-Ion
•
μπαταρίες 18 V, 3,0 Ah, 10 Li-Ion
•
μπαταρίες 18 V, 4,0 Ah, 10 Li-Ion
•
μπαταρίες 18 V, 5,2 Ah, 10 Li-Ion
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 203Anl_GE_CM_18_30_Li_Solo_SPK9.indb 203 08.11.2017 08:44:2308.11.2017 08:44:23
GR
- 204 -
Power-X-Change Plus
•
μπαταρίες 18 V, 2,6 Ah, 5 Li-Ion
•
μπαταρίες 18 V, 5,2 Ah, 10 Li-Ion
O θόρυβος και οι δονήσεις μετρήθηκαν
σύμφωνα με το πρότυπο EN ISO 3744:1995,
ISO 11094: 1991 και ΕΝ ISO 20643:2008.
Περιορίστε την δημιουργία θορύβου και τις
δονήσεις στο ελάχιστο!
•
Να χρησιμοποιείτε μόνο συσκευές σε άψογη
κατάσταση.
•
Να συντηρείτε και να καθαρίζετε τακτικά τη
συκσευή.
•
Να προσαρμόζετε στη συσκευή τον τρόπο
εργασίας σας.
•
Προσέξτε να μην υπερφορτώνετε τη
συσκευή.
•
Αφήστε τη συσκευή νδεχομένως να
ελεγχθεί από ειδικό τεχνίτη.
•
Να απενεργοποιείτε τη συσκευή όταν δεν
την χρησιμοποιείτε.
•
Να φοράτε γάντια.
Προσοχή!
Υπολειπόμενοι κίνδυνοι
Aκόμη και σε περίπτωση σωστής και
κανονικής χρήσης αυτού του ηλεκτρικού
εργαλείου, υφίστανται πάντα ορισμένοι
υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι
κίνδυνοι μπορούν να παρουσιαστούν
ανάλογα με το είδος κατασκευής και το
μεντέλο αυτού του ηλεκτρικού εργαλείου:
1. Βλάβες πνευμόνων, εάν δεν
χρησιμοποιηθούν κατάλληλες μάσκες
προστασίας από σκόνη.
2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί
κατάλληλη ηχοπροστασίας.
Κίνδυνος!
Αυτό το ηλεκτρικό εργαλείο δημιουργεί κατά τη
λειτουργία ένα ηλεκτρομαγνητικό πεδίο. Αυτό το
πεδίο δεν αποκλείεται υπό ορισμένες συνθήκες
να εηρεάσει τη λειτουργία, ενεργητικά ή
παθηιτκά ιατρικά εμφυτεύματα. Προς αποφυγή
του κινδύνου σοβαρών ή και θανατηφόρων
τραυματισμών, συνιστούμε σε άτομα με ιατρικά
εμφυτεύματα να συμβουλευθούν τον γιατρό
τους και τον κατασκευαστή του ιατρικού
εμφυτεύματος, πριν χειριστούν τη μηχανή.
5. Πριν τη θέση σε λειτουργία
Αρ. είδους 34.131.57 παραδίδεται χωρίς
μπαταρία και χωρίς φορτιστή.
Κατά την παράδοση το χλοοκοπτικό είναι εν
μέρει συναρμολογημένο. Πριν τη χρήση του
χλοοκοπτικού να συναρμολογηθούν ο βραχίονας
προώθησης και το καλάθι για κομμένα χόρτα. Να
ακολουθήσετε τις οδηγίες χρήσης βήμα προς
βήμα και να προσανατολίζεστε με τη βοήθεια
των εικόνων.
Προειδοποίηση! Να βγάζετε πρώτα το
βύσμα ασφαλείας από την πρίζα πριν
κάνετε τις ρυθμίσεις στη συσκευή.
Συναρμολόγηση του βραχίονα ώθησης
(εικ. 3a έως 3c)
Πάρτε ένα κάτω προστατευτικό βραχίονα (εικ. 2/
αρ. 3) και στερεώστε τον με το παξιμάδι (εικ. 2/
αρ. 13) όπως φαίνεται στην εικόνα 3a. Ανάλογα
κάνετε και στην άλλη πλευρά. Στερεώστε το
επάνω βραχίονα ώθησης (εικ. 2/αρ. 2) με τον
κάτω βραχίονα ώθησης (εικ. 2/αρ.3) όπως
φαίνεται στην εικόνα 3b.
Κατόπιν στερεώνετε με τα κλιπ των καλωδίων
(εικ.2/αρ. 14) τον αγωγό του κινητήρα στο
βραχίονα ώθησης (εικ. 3c).
Συναρμολόγηση του καλαθιού συλλογής
(εικ. 4a έως 4c)
Τοποθετήστε το κάτω και επάνω τμήμα του
περιβλήματος του καλαθιού συλλογής (εικ.
4a/αρ. 9,10) το ένα μέσα στο άλλο. Προσέξτε
να κουμπώσουν τριγύρω καλά οι πλαστικές
μύτες. Κατόπιν πιέστε τη λαβή του καλαθιού
συλλογής (εικ. 4b/αρ. 11) στις οπές του καλαθιού
συλλογής. Να ελέγξετε τη στερεή και σωστή
στερέωση της λαβής. Για να κρεμάσετε το σάκο
συλλογής πρέπει να σβηστεί ο κινητήρας και δεν
επιτρέπεται να περιστρέφεται πλέον το μαχαίρι.
Ο σάκος συλλογής της χλόης κρεμιέται στο
χλοοκοπτικό στα δύο κρεμαστάρια (εικ. 4c).
Για το σκοπό αυτό ανοίξτε με το ένα χέρι το
κάλυμμα εξαγωγής (εικ. 4c/αρ. 7) και κρεμάστε
με το άλλο χέρι το σάκο συλλογής. Το κάλυμμα
εξαγωγής τραβιέται από ένα ελατήριο προς το
καλάθι συλλογής
.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 204Anl_GE_CM_18_30_Li_Solo_SPK9.indb 204 08.11.2017 08:44:2308.11.2017 08:44:23
GR
- 205 -
Ρύθμιση του ύψους κοπής
Προειδοποίηση!
Η ρύθμιση του ύψους κοπής επιτρέπεται να
εκτελεσθεί μόνο αφού σβηστεί ο κινητήρας και
τραβηχτεί το βύσμα ασφαλείας από την πρίζα.
Πριν αρχίσετε με το κόψιμο της χλόης, ελέγξτε
εάν είναι τροχισμένα τα εργαλεία κοπής και δεν
είναι ελαττωματικά τα μέσα στερέωσής τους.
Αντικαταστήστε τα όχι
καλά ακονισμένα και/ή
ελαττωματικά εργαλεία κοπής προς αποφυγή
ανισορροπίας. Κατά τον έλεγχο αυτό να σβήσετε
τη μηχανή και να βγάλετε το φίς ασφαλείας από
την πρίζα.
Η ρύθμιση του ύψους κοπής να εκτελείται όπως
φαίνεται στην εικόνα 5. Αναποδογυρίστε τη
συσκευή ή γύρτε την προς το πλαϊ. Φέρτε τον
μπροστινό και
τον πίσω άξονα στην ίδια εγκοπή,
ώστε το μαχαίρι κοπής να έρχεται παράλληλα
προς το γρασίδι.
Θέση Ύψος κοπής
1 70mm
2 50mm
3 30mm
Φόρτιση της μπαταρίας (εικ. 6)
1. Αφαιρέστε τις μπαταρίες από τη συσκευή.
Για το σκοπό αυτό πιέστε το πλήκτρο
ακινητοποίησης.
2. Συγκρίνετε εάν η τάση που αναφέρεται
στην ετικέτα αντιστοιχεί με την τάση του
δικτύου. Βάλτε το βύσμα του φορτιστή
(17) στην πρίζα. Το πράσινο LED αρχίζει να
αναβοσβήνει.
3. Βάλτε τη μπαταρία (16) πάνω στον φορτιστή
(17).
4. Στο εδάφιο „Ένδειξη φορτιστή“ θα βρείτε
πίνακα με τις εξηγήσεις της ένδειξης του
LED στο φορτιστή.
Κατά τη διάρκεια της φόρτισης μπορεί να
ζεσταθεί λίγο ο συσσωρευτής. Πρόκειται για κάτι
φυσιολογικό.
Εάν δεν είναι δυνατή η φόρτιση του
συσσωρευτή, παρακαλούμε να ελέγξετε
•
εάν υπάρχει τάση στην πρίζα.
•
εάν υπάρχει άψογη επαφή στις επαφές
φόρτισης.
Εάν δεν είναι δυνατή η φόρτιση του
συσσωρευτή, παρακαλούμε να αποστείλετε
•
το φορτιστή
•
και την μονάδα του συσσωρευτή.
στο τμήμα μας εξυπηρέτησης πελατών.
Για μεγάλη διάρκεια ζωής της μονάδας του
συσσωρευτή, φροντίστε για την έγκαιρη
επαναφόρτιση της μονάδα του συσσωρευτή.
Αυτό είναι οπωσδήποτε απαραίτητο όταν
διαπιστώσετε πως μειώνεται η ισχύς της
συσκευής. Ποτέ μην εκφορτίζετε πλήρως
τη μονάδα του συσσωρευτή. Αυτό θα είχε
σαν συνέπεια μία βλάβη της μονάδας του
συσσωρευτή!
Ένδειξη δυναμικότητας της μπαταρίας
(εικ. 7)
Πιέστε το πλήκτρο για την ένδειξη
δυναμικότητας της μπαταρίας (αρ. Α). Η
ένδειξη δυναμικότητας (αρ. Β) σας δείχνει την
κατάσταση φόρτισης των μπαταριών με 3 LED.
Είναι αναμμένα και τα 3 LED:
Η μπαταρία έχει φορτιστεί πλήρως.
Είναι αναμμένα 2 ή 1 LED:
Η μπαταρία είναι ακόμη αρκετά φορτισμένη.
Αναβοσβήνει ένα LED:
Η μπαταρία είναι άδεια, φορτίστε την.
Αναβοσβήνουν όλα τα LED:
Η μπαταρία έχει εκφορτιστεί βαθιά και είναι
ελαττωματική. Μία ελαττωματική μπαταρία δεν
είναι δυνατόν να επαναφορτιστεί!
Κρέμασμα του φορτιστή στον τοίχο (εικ. 13)
Ο φορτιστής μπορεί να κρεμαστεί και στον
τοίχο. Σημαδέψτε στον τοίχο τις τρύπες για
τα μέτρα που χρειάζεστε από την όπισθεν του
φορτιστή.
Αποστάσεις
≥ 10 cm από τον τοίχο (δεξιά + αριστερά)
≥ 100 cm από την οροφή
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 205Anl_GE_CM_18_30_Li_Solo_SPK9.indb 205 08.11.2017 08:44:2308.11.2017 08:44:23
GR
- 206 -
Προσοχή!
Για να κρεμάσετε τον φορτιστή πρέπει να
χρησιμοποιήσετε βίδες όπως για παράδειγμα
βίδες 3,5 mm με ημισφαιρικό κεφάλι, ώστε να
αποφύγετε ενδεχόμενη ζημιά στο κέλυφος και
να μη πέσει κάτω η συσκευή.
Τοποθέτηση της μπαταρίας (εικ. 8)
•
Ανοίξτε το καπάκι των μπαταριών.
•
Βάλτε το πακέτο του συσσωρευτή στον
προσαρμογέας φόρτισης.
•
Κλείστε το κάλυμμα της θήκης μπαταριών.
6. Χειρισμός
Προσοχή!
Το χλοοκοπτικό διαθέτει ένα σύστημα
ασφαλείας και εμποδίζει την χρήση από μη
αρμόδιο άτομο. Αμέσως πριν τη θέση σε
λειτουργία του χλοοκοπτικού τοποθετήστε το
βύσμα ασφαλείας (εικ. 9) και το βγάζετε σε κάθε
διακοπή ή περάτωση της εργασίας.
Προσοχή!
Προς αποφυγή αθέλητης ενεργοποίησης, το
χλοοκοπτικό διαθέτει σύστημα ακινητοποίησης
(εικ. 10/αρ. 8) που πρέπει να πιεστεί προτού
μπορεί να πιεστεί ο βραχίονας ενεργοποίησης
(εικ. 10/Pos/αρ. 1). Εάν αφήσετε ελεύθερο το
βραχίονα ενεργοποίησης, απενεργοποιείται
το χλοοκοπτικό. Η εκκίνηση μπορεί να
καθυστερήσει μερικά δευτερόλεπτα. Κάντε
αυτή τη διαδικασία μερικές φορές για να
είστε σίγουροι πως η συσκευή λειτουργεί
σωστά. Πριν εκτελέσετε επισκευές ή εργασίες
συντήρησης στη συσκευή να σιγουρευτείτε πως
δεν περιστρέφεται το μαχαίρι και πως το φις
ασφαλείας δεν είναι στην πρίζα (εικ. 9).
Προειδοποίηση! Ποτέ μην ανοίγετε το
κάλυμμα εξαγωγής, όταν αδειάζεται το
καλάθι και κινείται ακόμη ο κινητήρας.
Το περιστρεφόμενο μαχαίρι μπορεί να
προκαλέσει τραυματισμούς.
Να στερεώνετε πάντα προσεκτικά κάλυμμα
εξαγωγής και το καλάθι συλλογής χόρτων.
Κατά την απομάκρυνση να σβήνετε πρώτα τον
κινητήρα.
Η απόσταση ασφαλείας που προδιαγράφεται
από τις λόγχες οδήγησης μεταξύ του
περιβλήματος του μαχαιριού και του χρήστη
πρέπει να τηρείται πάντοτε. Κατά το κόψιμο
και την αλλαγή κατεύθυνσης σε πλαγιές να
δίνετε ιδιαίτερη προσοχή. Να προσέχετε
για σταθερότητα, να φοράτε παπούτσια με
αντιολισθητικές σόλες και μακριά πανταλόνια.
Να κόβετε πάντα κάθετα προς την πλαγιά. Για
λόγους ασφαλείας δεν επιτρέπεται να κόβετε
γρασίδι σε πλαγιές με κλίση άνω των 15 μοιρών.
Ιδιαίτερη προσοχή να δίνετε όταν προχωράτε
προς τα πίσω και τραβώντας το χλοοκοπτικό.
Κίνδυνος παραπατήματος!
Υποδείξεις για σωστό κόψιμο χλόης
Συνιστάται υπερκαλύπτουσα μέθοδος
κοψίματος (η μία λωρίδα να καλύπτει την άλλη).
Να εργάζεστε μόνο με καλά ακονισμένα
μαχαίρια, για να μην τραβιούνται τα χόρτα και να
κιτρινίζει το γρασίδι.
Για καλό κόψιμο να οδηγείτε εάν γίνεται το
χλοοκοπτικό σε όσο γίνεται ίσιες λωρίδες. Οι
λωρίδες αυτές να υπερκαλύπτουν η μία την
άλλη ώστε να μη παραλείπινται γραμμές.
Το πόσο συχνά χρειάζεται κόψιμο, εξαρτάται
από την ταχύτητα ανάπτυξης του γρασιδιού.
Στον κύριο χρόνο ανάπτυξης (Μάϊος – Ιούνιος)
δύο φορές την εβδομάδα, αλλιώς μία φορά την
εβδομάδα. Το ύψος κοπής να κυμαίνεται μεταξύ
4-6cm και 4-5cm να είναι η ανάπτυξη μέχρι
το επόμενο κόψιμο. Εάν μία φορά μεγαλώσει
περισσότερο το γρασίδι, μη κάνετε το λάθος
να το κόψετε αμέσως στο σωστό ύψος. Έτσι
βλάπτετε το γρασίδι. Ποτέ μην κόβετε πάνω από
το ήμισυ του ύψους του γρασιδιού.
Η κάτω πλευρά του κέλυφους του χλοοκοπτικού
να διατηρείται πάντα καθαρή και να
απομακρύνονται οπωσδήποτε οι εναποθέσεις
γρασιδιού. Οι εναποθέσεις δυσκολεύουν την
εκκίνηση, μειώνουν την ποιότητα του κοψίματος
της χλόης και την εξαγωγή των κομμένων
χόρτων.
Σε πλαγιές να κόβετε πάντα σε λωρίδες κάθετα
προς την πλαγιά. Αποφεύγετε το γλίστρημα
του χλοοκοπτικού με λοξή θέση του προς
επάνω. Επιλέξτε το ύψος κοπής ανάλογα με
το πραγματικό ύψος του γρασιδιού. Εκτελέστε
περισσότερες κοπές έτσι ώστε κάθε φορά να
κόβετε μάξιμουμ 4 εκ. γρασίδι.
Πριν από οποιουσδήποτε ελέγχους του
μαχαιριού να σβήνετε τον κινητήρα. Μη ξεχνάτε
πως το μαχαίρι μετά την απενεργοποίηση
συνεχίζει να περιστρέφεται για λίγο. Ποτέ μη
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 206Anl_GE_CM_18_30_Li_Solo_SPK9.indb 206 08.11.2017 08:44:2308.11.2017 08:44:23
GR
- 207 -
προσπαθήσετε να σταματήσετε το μαχαίρι. Να
ελέγχετε τακτικά εάν είναι καλά στερεωμένο
το μαχαίρι, εάν βρίσκεται σε καλή κατάσταση
και αν είναι καλά ακονισμένο. Σε αντίθετη
περίπτωση, ακονίστε το ή αντικαταστήστε το.
Εάν το κινούμενο μαχαίρι κτυπήσει σε κάποιο
αντικείμενο, σταματήστε το χλοοκοπτικό και
περιμένετε την απόλυτη ακινητοποίηση του
μαχαιριού. Κατόπιν ελέγξτε την κατάσταση του
μαχαιριού και της υποδοχής του. Εάν έχουν
κάποια ζημιά, πρέπει να αντικατασταθούν.
Μόλις αρχίζουν να μένουν υπολείμματα
γρασιδιού κατά το κόψιμο του γρασιδιού, πρέπει
να αδειάσετε το καλάθι. Προσοχή! Πριν την
αφαίρεση του καλαθιού συλλογής, σβήστε
τη μηχανή και περιμένετε την ακινητοποίηση
του κοπτικού εργαλείου. Βγάλτε το βύσμα
ασφαλείας από την πρίζα.
Για την αφαίρεση του καλαθιού συλλογής
ανασηκώστε με ένα χέρι το κάλυμμα του
ανοίγματος εξαγωγής και με το άλλο βγάλτε έξω
το καλάθι πιάνοντάς το στη χειρολαβή. Σύμφωνα
με τις προδιαγραφές ασφαλείας το κάλυμμα
εξαγωγής κλείνει αυτόματα κατά την αφαίρεση
του καλαθιού και κλείνει το πίσω άνοιγμα. Εάν
παραμείνουν υπολείμματα ρασιδιού στο άνοιγμα,
τότε για πιο εύκολη εκκίνηση του χλοοκοπτικού
κάντε 1 μέτρο προς τα πίσω.
Μη μαζεύετε με το χέρι ή με τα πόδια τα
υπολείμματα γρασιδιού στο περίβλημα της
μηχανής, αλλά με κατάλληλα βοηθητικά μέσα,
π.χ. με βούρτσα ή σκουπάκι.
Για καλύτερη περισυλλογή, η σακούλα και
ιδιαίτερα το πλέγμα να καθαρίζονται από μέσα
μετά τη χρήση.
Να κρεμάτε το καλάθι συλλογής μόνο
με απενεργοποιημένο κινητήρα και
ακινητοποιημένο εργαλείο κοπής.
Ανασηκώστε το άνοιγμα εξαγωγής με το ένα
χέρι και με το άλλο χέρι κρατήστε το καλάθι
συλλογής στη χειρολαβή και κρεμάστε το από
επάνω.
7. Καθαρισμός, συντήρηση και
παραγγελία ανταλλακτικών
Κίνδυνος!
Πριν από όλες τις εργασίες καθαρισμού να
βγάζετε το φις ασφαλείας (εικ. 9).
7.1 Καθαρισμός
•
Να κρατάτε όσο πιο ελεύθερα από σκόνη
και ακαθαρσίες γίνεται τα συστήματα
προστασίας, τις σχισμές εξαερισμού και το
κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή
με ένα καθαρό πανί, ή καθαρίστε το με
πεπιεσμένο αέρα σε χαμηλή πίεση.
•
Δεν επιτρέπεται ο καθαρισμός του
χλοοκοπτικού με τρεχούμενο νερό, ιδιαίτερα
με υψηλή πίεση.
•
Συνιστούμε να καθαρίζετε τη συσκευή
αμέσως μετά από κάθε χρήση.
•
Να καθαρίζετε τη συσκευή τακτικά με ένα
νωπό πανί και λίγο μαλακό σαπούνι. Μη
χρησιμοποιείτε καθαριστικά ή διαλύτες,
γιατί δεν αποκλείεται να καταστρέψουν την
επιφάνεια της συσκευής. Προσέξτε να μην
περάσει νερό στο εσωτερικό της συσκευής.
•
Να καθαρίζετε το χλοοκοπτικό σας αν
γίνεται με βούρτσες ή πανιά.
7.2 Συντήρηση
•
Τα φθαρμένα ή τα ελαττωματικά μαχαίρια,
οι φορείς των μαχαιριών και τα μπουλόνια
να αντικαθίστανται ανά ζεύγη από αρμόδιο
ειδικευμένο προσωπικό για να διατηρείται η
ζυγοστάθμιση.
•
Φροντίστε να είναι πάντα καλά σφιγμένα
όλα τα στοιχεία στερέωσης (βίδες,
παξιμάδια), έτσι ώστε να μπορε΄τιε να
εργάζεστε με απόλυτη ασφάλεια με το
χλοοκοπτικό σας.
•
Να ελέγχετε τακτικά το σύστημα
περισυλλογής χότρτων για ενδεχόμενες
φθορές.
•
Να αντικαθίστανται τα φθαρμένα ή
ελαττωματικά εξαρτήματα ή τμήματα.
•
Για μεγαλύτερη διάρκεια ζωής να
καθαρίζονται και κατόπιν να λαδώνονται όλα
τα βιδωτά εξαρτήματα καθώς και οι τροχοί
και οι άξονες.
•
Η τακτική περιποίηση του χλοοκοπτικού σας
όχι μόνο σας εξασφαλίζει την λειτουργία
και αποδοτικότητά του για μεγάλο
χρονικό δια΄στημα, αλλά συμβάλει και στο
προσεκτικό και απλό κόψιμο της χλόης σας.
•
Το εξάρτημα που φθείρεται γρηγορότερα
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 207Anl_GE_CM_18_30_Li_Solo_SPK9.indb 207 08.11.2017 08:44:2408.11.2017 08:44:24
GR
- 208 -
είναι το μαχαίρι. Να ελέγχετε τακτικά
την κατάσταση του μαχαιριού καθώς και
τη στερέωσή του. Εάν έχει φθαρεί το
μαχαίρι, πρέπει αμέσως να αντικατασταθεί
ή να τροχιστεί. Εάν παρουσιαστούν
υπερβολικές δονήσεις του χλοοκοτπικού
σας, αυτό σημαίνει πως δεν είναι σωστά
ζυγοσταθμισμένο το μαχαίρι ή πως
παραμορφώθηκε από κρούσεις. Στην
περίπτωση αυτή
πρέπει να επισκευαστεί ή
να αντικατασταθεί.
•
Στο εσωτερικό της συσκευής δεν υπάρχουν
εξαρτήματα που χρειάζονται συντήρηση.
7.3 Αλλαγή μαχαιριού
Για λόγους ασφαλείας συνιστούμε να δώσετε
το χλοοκοπτικό σε συμβεβλημένο συνεργείο
για την αλλαγή του μαχαιριού. Προσοχή!
Βγάλτε το βύσμα ασφαλείας από την πρίζα!
Να φοράτε προστατευτικά γάντια εργασίας!
Να χρησιμοποιείτε μόνο το γνήσιο μαχαίρι,
διότι διαφορετικά ενδεχομένως να μην είναι
εγγυημένη η άψογη εργασία και η ασφάλεια.
Για την αλλαγή του μαχαιριού ακολουθήστε
τα εξής βήματα:
1. Λασκάρετε τη βίδα στερέωσης (βλ. εικ. 11).
2. Αφαιρέστε το μαχαίρι και αντικαταστήστε το.
3. Κατά την τοποθέτηση νέου μαχαιριού
να προσέχετε τη σωστή κατεύθυνση. Τα
πτερύγια του μαχαιριού να εξέχουν στο
χώρο του κινητήρα (βλ. εικ. 11). Πρέπει να
συμφωνούν οι προεξοχές με τις εσοχές στο
μαχαίρι (βλ. εικ. 12).
4. Κατόπιν σφίγγετε πάλι τη βίδα στερέωσης
με το κλειδί γενικής χρήσης. Η ροπή
στρέψης να ανέρχεται σε περ. 25 Nm.
Στο τέλος της σαιζόν να κάνετε γενικό έλεγχο
του χλοοκοπτικού και να απομακρύνετε όλα
τα κατάλοιπα. Πριν από την αρχή κάθε σαιζόν
να ελέγχετε οπωσδήποτε την κατάσταση
του μαχαιριού. Σε περίπτωση επισκευών
επικοινωνήστε με το τμήμα μας εξυπηρέτησης
πελατών. Να χρησιμοποιείτε μόνο γνήσια
ανταλλακτικά.
7.4 Παραγγελία ανταλλακτικών:
Κατά την παραγγελία ανταλλακτικών να
αναφέρετε τα εξής:
•
Τύπος της συσκευής
•
Αριθμός είδους της συσκευής
•
Αριθμός ταύτισης της συσκευής
•
Αριθμός ανταλλακτικού
Θα βρείτε τις ισχύουσες τιμές και πληροφορίες
στην ιστοσελίδα www.isc-gmbh.info
Ανταλλακτικό μαχαίρι Αρ. είδους: 34.045.53
8. Φύλαξη και μεταφορά
Φύλαξη
Nα διατηρείτε τη συσκευή και τα αξεσουάρ της
σε σκοτεινό, στεγνό χώρο, χωρίς παγετό, και
μακριά από παιδιά. Η ιδανική θερμοκρασία είναι
μεταξύ 5°C και 30 °C. Να φυλάξετε τη συσκευή
στην πρωτότυπη συσκευασία της.
Μεταφορά
•
Να απενεργοποιείτε τη συσκευή και να
βγάζετε το βύσμα ασφαλείας από την πρίζα
πριν την μεταφορά της συσκευής.
•
Εάν υπάρχουν, τοποθετήστε συστήματα
προστασίας κατά την μεταφορά.
•
Να προστατεύετε τη συσκευή από ζημιές
και δυνατές δονήσεις που δημιουργούνται
ιδιαίτερα κατά την μεταφορά με οχήματα.
•
Να ασφαλίζετε τη συσκευή για να μη
γλιστρήσει και να μην πέσει.
9. Διάθεση στα απορρίμματα και
επαναχρησιμοποίηση
Η συσκευή βρίσκεται σε μία συσκευασία προς
αποφυγή ζημιών κατά τη μεταφορά Αυτή η
συσκευασία αποτελείται από πρώτες ύλες
και έτσι μπορεί να επαναχρησιμοποιηθεί ή να
ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της
αποτελούνται από διάφορα υλικά, όπως π.χ.
μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται
η απόρριψη ελαττωματικών συσκευών στα
οικιακά απορρίμματα. Σωστή απόρριψη είναι
η παράδοση σε κατάλληλα κέντρα συλλογής
μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε
πού βρίσκεται παρόμοιο κέντρο συλλογής
μεταχειρισμένων συσκευών, ρωτήστε στη
διοίκηση της κοινότητάς σας.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 208Anl_GE_CM_18_30_Li_Solo_SPK9.indb 208 08.11.2017 08:44:2408.11.2017 08:44:24
GR
- 209 -
10. Ένδειξη φορτιστή
Κατάσταση ένδειξης
Σημασία και μέτρα
Κόκκινο LED Πράσινο LED
απενεργοποίηση
(OFF)
Αναβοσβήνει Ετοιμότητα για λειτουργία
Ο φορτιστής είναι συνδεδεμένος με το δίκτυο και
έτοιμος για λειτουργία. Η μπαταρία δεν είναι μέσα
στο φορτιστή.
Ενεργοποιημένος Απενεργοποίηση (OFF) Φόρτιση
Ο φορτιστής φορτίζει τη μπαταρία σε λειτουργία
ταχείας φόρτισης.
Απενεργοποίηση
(OFF)
Ενεργοποιημένος Η μπαταρία είναι φορτισμένη κατά 80% και έτοιμη
για χρήση.
Η
διάρκεια φόρτισης αναγράφεται στον φορτιστή.
Κατόπιν γίνεται μεταγωγή σε φόρτιση ασφαλείας
μέχρι την πλήρη φόρτιση. Αφήστε τη μπαταρία
περίπου 30 λεπτά περισσότερο στον φορτιστή.
Τι πρέπει να κάνετε:
Αφαιρέστε τη μπαταρία από τον φορτιστή. Διακόψτε
την παροχή ρεύματος προς τον φορτιστή.
Αναβοσβήνει Απενεργοποίηση (OFF) Φόρτιση προσαρμογής
Ο φορτιστής βρίσκεται στη λειτουργία για
προσεκτική φόρτιση.
Για λόγους ασφαλείας ο φορτιστής φορτίζεται πιο
αργά και χρειάζεται πάνω από 1 ώρα. Αυτό μπορεί
να οφείλεται στα εξής:
- Η μπαταρία δεν φορτίστηκε για πολύ καιρό
ή συνεχίστηκε η εκφόρτιση μίας εξαντλημένης
μπαταρίας (βαθιά εκφόρτιση)
- Η θερμοκρασία της μπαταρίας δεν κυμαίνεται στα
ιδινικά πλαίσια μεταξύ 10°C και 45°C.
Τι πρέπει να κάνετε:
Περιμένετε μέχρι να περατωθεί η διαδικασία
φόρτισης, παρόλα αυτά μπορεί να συνεχιστεί η
φόρτιση της μπαταρίας.
Αναβοσβήνει Αναβοσβήνει Σφάλμα
Δεν είναι δυνατή πλέον η φόρτιση. Η μπαταρία είναι
ελαττωματική.
Τι πρέπει να κάνετε:
Μία ελαττωματική μπαταρία δεν είναι δυνατόν να
επαναφορτιστεί.
Αφαιρέστε τη μπαταρία από τον φορτιστή.
Ενεργοποιημένος Ενεργοποιημένος Βλάβη θερμοκρασίας:
Η μπαταρία είναι
πολύ ζεστή (π. χ. άμεση ηλιακή
ακτινοβολία) ή πολύ κρύα (κάτω από 0°C).
Τι πρέπει να κάνετε:
Αφαιρέστε τη μπαταρία και φυλάξτε την αυτή τη 1
ημέρα σε θερμοκρασία δωματίου (περ. 20° C).
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 209Anl_GE_CM_18_30_Li_Solo_SPK9.indb 209 08.11.2017 08:44:2408.11.2017 08:44:24
GR
- 210 -
11. Πίνακας αναζήτησης αιτίας βλάβης
Σφάλμα Ενδεχόμενη αιτία Αποκατάσταση
Δεν παίρνει
μπροστά ο
κινητήρας
α) Έχουν λασκάρει οι
συνδέσεις στον κινητήρα
β) Η συσκευή στέκεται σε ψηλή χλόη
γ) Βουλωμένο κέλυφος θεριστηριού
δ) Δεν έχει τοποθετηθεί το βύσμα
ασφαλείας
ε) Δεν έχει τοποθετηθεί σωστά η
μπαταρία
α) να ελεγχθεί από το
συνεργείο του τμήματος
εξυπηρέτησης πελατών
β) Εκκίνηση σε χαμηλή χλόη
ή σε
σημεία με ήδη κομμένη χλόη: να
αλλάζετε ενδεχομένως το ύψος
κοπής
γ) Καθαρίστε το κέλυφος για να
περιστρέφεται ελεύθερα το
μαχαίρι
δ) Τοποθετήστε το βύσμα
ασφαλείας (βλ. 6.)
ε) Αφαιρέστε και
επανατοποθετήστε τη
μπαταρία (βλ. 5.).
Μειώνεται η ισχύς
του κινητήρα
α) πολύ ψηλή ή υγρή χλόη
β) βουλωμένο κέλυφος
θεριστηριού
γ)
Πολύ φθαρμένο μαχαίρι
δ) Μειώνεται η δυναμικότητα της
μπαταρίας
α) Διορθώστε το ύψος κοπής
β) Καθαρίστε το κέλυφος
γ) Αλλάξτε μαχαίρι
δ) Ελέγξτε τη δυναμικότητα της
μπαταρίας και ενδεχομένως
φορτίστε την (βλέπε 5.)
Δεν κόβει καλά α) Φθαρμένο μαχαίρι
β) Λάθος ύψος κοπής
α) Αλλάξτε ή τροχίστε το
μαχαίρι
β) Διορθώστε το ύψος κοπής
Υπόδειξη!
Για να προστατευθεί ο κινητήρα έχει εξοπλιστεί με θερμοδιακόπτη που
απενεργοποιεί τη συσκευή σε περίπτωση υπερφόρτωσης και την επανενεργοποιεί μετά
από σύντομη φάση ψύξης!
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 210Anl_GE_CM_18_30_Li_Solo_SPK9.indb 210 08.11.2017 08:44:2408.11.2017 08:44:24
GR
- 211 -
Μόνο για κράτη-μέλη της Ε.Ε.
Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα!
Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕΚ για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού
εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να
συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον.
Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή
Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή
ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί
να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων
ανακύκλωσης και διαχείρισης αποβλήτων. Δεν συμπεριλαμβάνονται τα τμήματα παλιών συσκευών
και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα.
Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων
δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με
ρητή συγκατάθεση της iSC GmbH.
M ε επιφύλαξη τεχνικών τροποποιήσεων
Στη συσκευασία περιλαμβάνονται μπαταρία λιθίου-ιόντων.
Σύμφωνα με την ειδική διάταξη 188 η αποστολή αυτή δεν υπόκειται στις προδιαγραφές του ADR.
Να δίνετε ιδιαίτερη προσοχή. Κίνδυνος ανάφλεξης σε περίπτωση βλάβης του αποστελλόμενου
προϊόντος. Σε περίπτωση βλάβης του αποστελλόμενου προϊόντος: έλεγχος και αν χρειαστεί νέα
συσκευασία.
Για περισσότερες πληροφορίες τηλεφωνήστε στο: 0049 1807 10 20 20 66 (τιμή σταθερής τηλφωνίας:
14 ct/min, τιμή κινητής τηλεφωνίας το ανώτατο: 42 ct/min) Εκτός Γερμανίας επιβαρύνεστε με τα τέλη
για κανονική κλήση προς τη γερμανική σταθερή τηλεφωνία.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 211Anl_GE_CM_18_30_Li_Solo_SPK9.indb 211 08.11.2017 08:44:2408.11.2017 08:44:24
GR
- 212 -
Ενημέρωση για το σέρβις
Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται
μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη
διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.
Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή φθροά ή ότι
χρειάζονται τα ακόλουθα αναλώσιμα.
Κατηγορία Παράδειγμα
Φθειρόμενα εξαρτήματα* Ψήκτρες, Συσσωρευτής
Αναλώσιμα υλικά/αναλώσιμα τμήματα* Μαχαίρι
Ελλείψεις
* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!
Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο
ίντερνετ στο www.isc-gmbh.info. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε
στις ακόλουθες ερωτήσεις:
•
Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?
•
Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?
•
Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?
Περιγράψετε αυτή τη δυσλειτουργία.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 212Anl_GE_CM_18_30_Li_Solo_SPK9.indb 212 08.11.2017 08:44:2408.11.2017 08:44:24
GR
- 213 -
Εγγύηση
Αξιότιμη πελάτισα, αξιότιμε πελάτη,
τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά
κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το
τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως
είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό σέρβις που αναφέρεται στην κάρτα εγγύησης.
Για την αξίωση της εγγύησης ισχύουν τα εξής:
1. Αυτοί οι όροι εγγύησης ισχύουν μόνο για καταναλωτές, δηλ. για φυσικά πρόσωπα που δεν
χρησιμοποιούν το προϊόν αυτό ούτε για επαγγελματικούς σκοπούς ούτε για άλλη ανεξάρτητη
απασχόληση. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης που υπόσχεται ο
πιο κάτω κατασκευαστής πέραν της νόμιμης εγγύησης στους αγοραστές των νέων συσκευών
του. Δεν θίγονται από την εγγύηση αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η εγγύησή μας σας
παρέχεται δωρεάν.
2. Η εγγύηση επεκτείνεται αποκλειστικά και μόνο σε ελαττώματα σε μία συσκευή του πιο κάτω
κατασκευαστή και που αφορούν ελαττώματα υλικού ή κατασκευής και περιορίζεται ατά την κρίση
μας στην αποκατάσταση αυτών των ελαττωμάτων της συσκευής ή στην αντικατάστασή της.
Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για επαγγελματική,
βιοτεχνική ή βιομηχανική χρήση. Για το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε
περίπτωση κατά την οποία η συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε
βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.
3. Από την εγγύησή μας εξαιρούνται τα εξής:
- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε
όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ. σύνδεση σε εσφαλμένη
τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε
περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας
και συντήρησης.
- Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ.
υπερφόρτωση της συσκευής ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων
αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας
ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση).
- Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.
4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της
συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης
εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης
μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν συνεπάγεται
την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης
για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην
περίπτωση σέρβις επί τόπου.
5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο:
www.isc-gmbh.info. Να έχετε μαζί σας την απόδειξη της νέας συσκευής. Οι συσκευές που
αποστέλλονται χωρίς αποδείξεις και χωρίς πινακίδα στοιχείων, αποκλείονται από την εγγύηση
λόγω μη δυνατότητας ταξινόμησης. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας
επιστραφεί αμέσως είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή.
Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα
ελαττώματα αυτά
δεν καλύπτονται από την εγγύηση. Για το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη
διεύθυνση του σέρβις μας.
Για αναλώσιμα και σε περίπτωση που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής
της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης.
Anl_GE_CM_18_30_Li_Solo_SPK9.indb 213Anl_GE_CM_18_30_Li_Solo_SPK9.indb 213 08.11.2017 08:44:2408.11.2017 08:44:24
Gao/Product-ManagementWeichselgartner/General-Manager
- 214 -
D erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
GB explains the following conformity according to EU directi-
ves and norms for the following product
F déclare la conformité suivante selon la directive CE et les
normes concernant l’article
I dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
NL verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as
diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU
a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
SK vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующие продукты
соответствуют директивам и нормам ЕС
UKR проголошує про зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Konformitätserklärung
Akku-Rasenmäher GE-CM 18/30 Li + Ladegerät Power-X-Charger 1,5A (Einhell)
2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X
2014/30/EU
2014/32/EU
2014/53/EC
2014/68/EU
90/396/EC_2009/142/EC
89/686/EC_96/58/EC
X
2011/65/EU
X
2006/42/EC
Annex IV
Notifi ed Body:
Notifi ed Body No.:
Reg. No.:
X
2000/14/EC_2005/88/EC
Annex V
X
Annex VI
Noise: measured L
WA
= 89,3 dB (A); guaranteed L
WA
= 92 dB (A)
P = KW; L/Ø = 30 cm
Notifi ed Body: TÜV Süd Industrie Service GmbH (NB0036)
Westendstraße 199, 80686 München, Deutschland
2012/46/EU
Emission No.:
Standard references: EN 60335-1; EN 60335-2-29; EN 60335-2-77; EN 62233;
EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den 26.09.2017
First CE: 17 Archive-File/Record: NAPR015890
Art.-No.: 34.131.55 / 34.131.57 I.-No.: 11017 / 11017 Documents registrar: Josef Landauer
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
