Handleset, Lever or Knob
Installation the same regardless of model shown.
La instalación es la misma sin importar el modelo que se ilustre.
L’installation est la même pour tous les modèles représentés.
R1
A
V
R
F
F1
B
V
Sectional
Handleset
Juego de manija
transversal
Levier de manœuvre
par sections
V

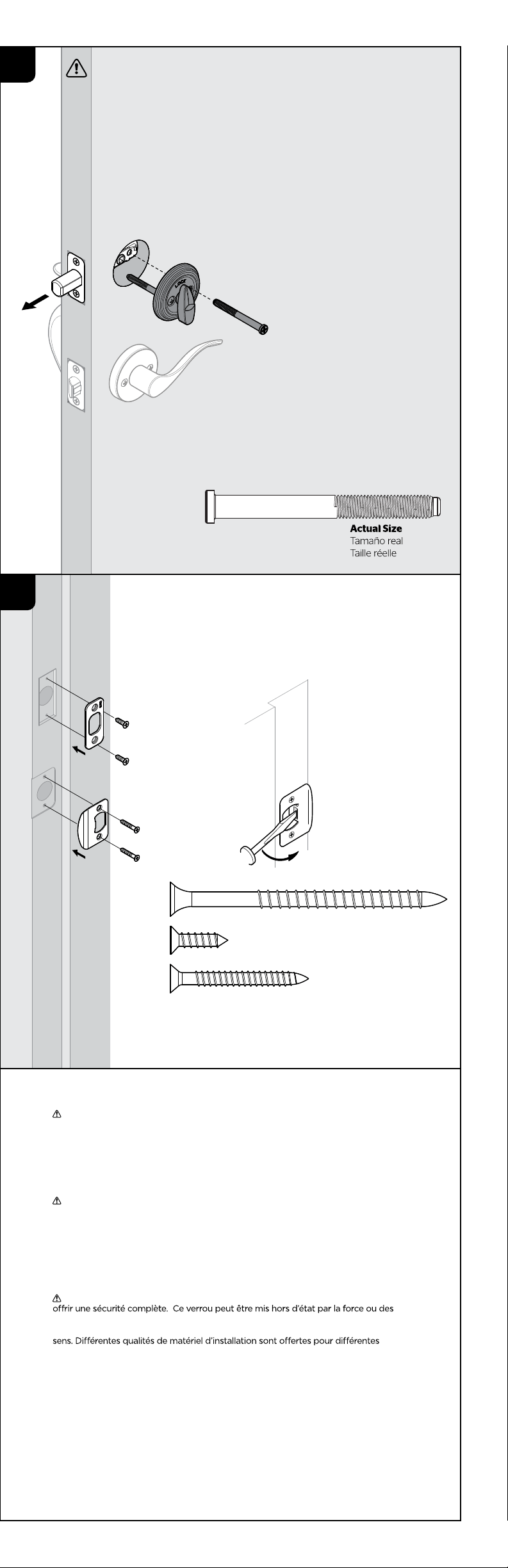

Actual Size
Tamaño real
Taille réelle
Note, for a 1½" (38 mm) diameter
hole, test if latch extends and
retracts. Chisel out area if required.
Nota, para un orificio de 1½" (38 mm)
de diámetro haga una prueba si el
pasador se extiende y se repliega.
Cincele la zona si asi lo requiere.
Remarque : Pour un trou de 1 ½” (38
mm), s'assurer que le verrou entre et
sort librement. Au besoin, travailler la
section au ciseau.
V
Actual Size
Tamaño real
Taille réelle
B
C
2
C
1
Pull and flip if needed
to fit in latch.
Tirar y girar si es necesario
para encajar al pestillo.
Tirez et tournez si nécessaire
pour s'adapter à loquet.
Sectional Handleset
Juego de manija transversal
Levier de manœuvre par sections
Quick Installation Guide
Guía de instalación rápida
Guide d’installation rapide
4
5
6
53951 Rev 01
A
V
B
V
Latch
Pasador
Verrou
1
(38 mm)
2-3/8" (60 mm)
or o ou
2-3/4" (70 mm)
5-1/2"
140 mm
2-1/8"
54 mm
1-1/2"
38 mm
1"
25 mm
2-1/8"
54 mm

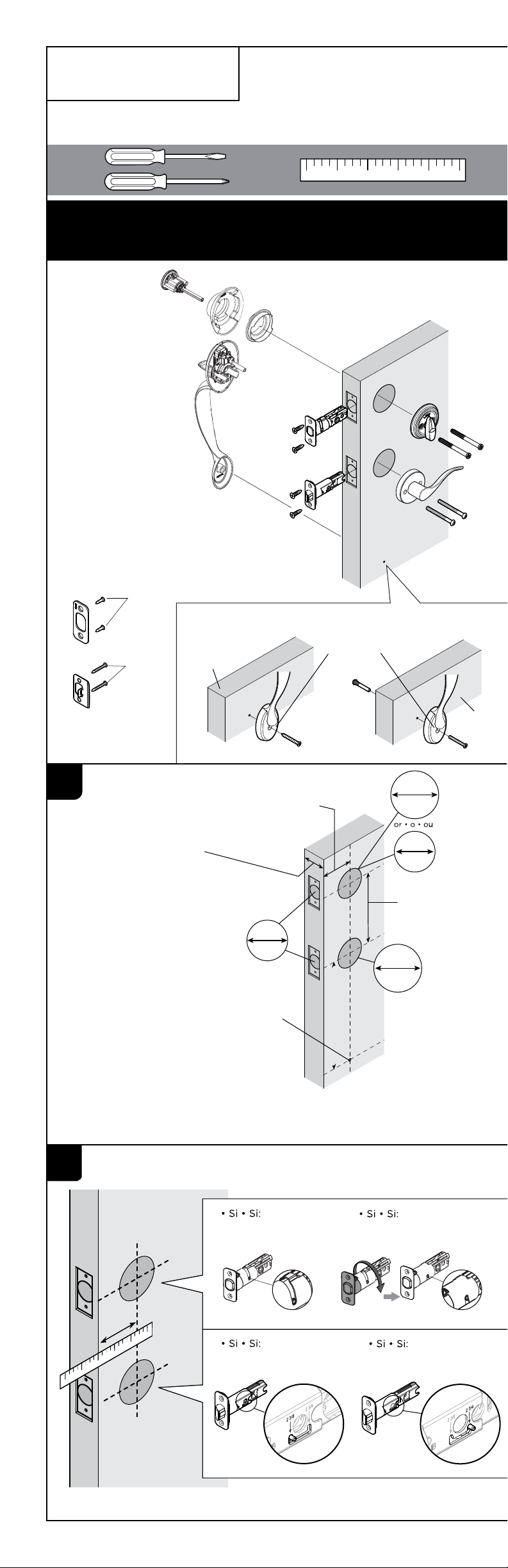

Check Dimensions
Revise las medidas
Vérifier les dimensions
See drilling
instructions for hole
diameter.
Vea las instrucciones
de la perforación para
el diámetro del
agujero.
Voir les instructions de
perçage pour le
diamètre du trou.
For 1-7/8" (48mm) to 2-1/4"
(57mm) thick doors, refer to
thick door kit. Call toll free
number for Thick Door Kit.
Para puertas de 48 mm a 57 mm
(1-7/8" a 2-1/4") de espesor, consulte
el juego para puertas gruesas.
Llame al número gratuito para el
juego de puertas gruesas.
Pour les portes d’une épaisseur
de 48 mm a 57 mm (1-7/8” à 2-1/4”),
se reporter à la trousse pour
portes épaisses. Pour obtenir une
trousse pour portes épaisses,
composer le numéro sans frais.
S
S1
T
T1
M
K
L
Metal
Metal
Métal
Wood
Madera
Bois
Visible screw
Tornillo visible
Vis visible
1
If
If
2-3/8” (60 mm)
If
2-3/4” (70 mm)
If
B
2
A
2-3/4” (70 mm)
2-3/8” (60 mm)

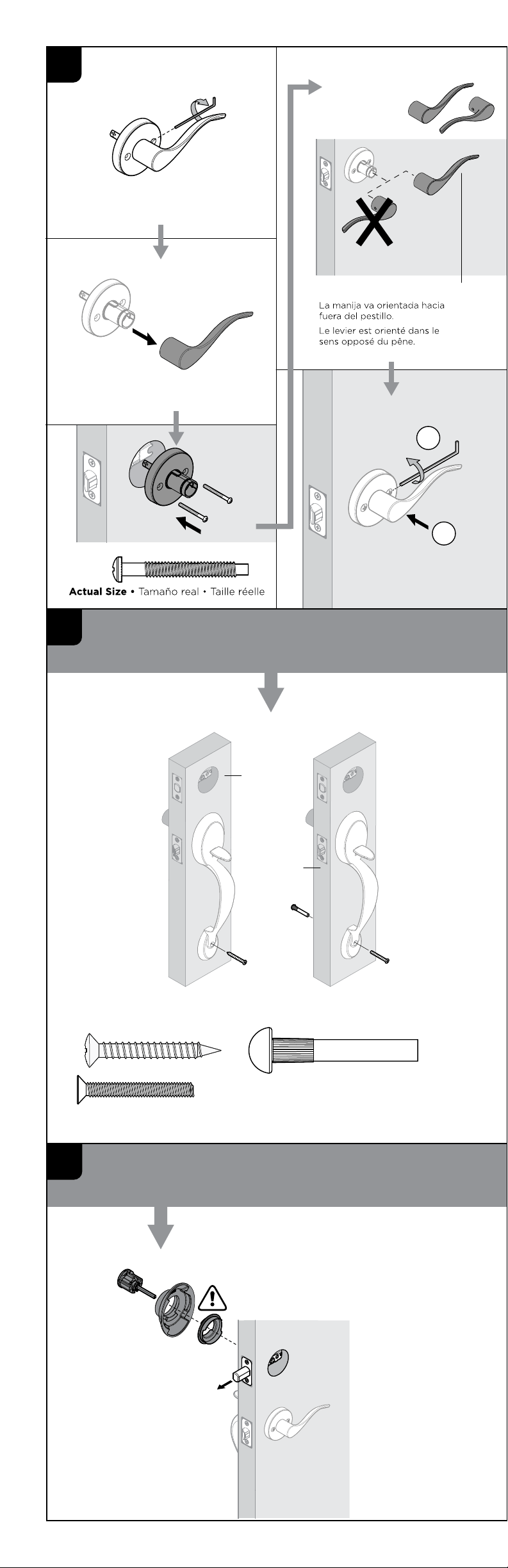

Rotate the front of the latch to extend it.
Gire la parte delantera del pestillo para extenderlo.
centered
centrado
not centered
no centrado

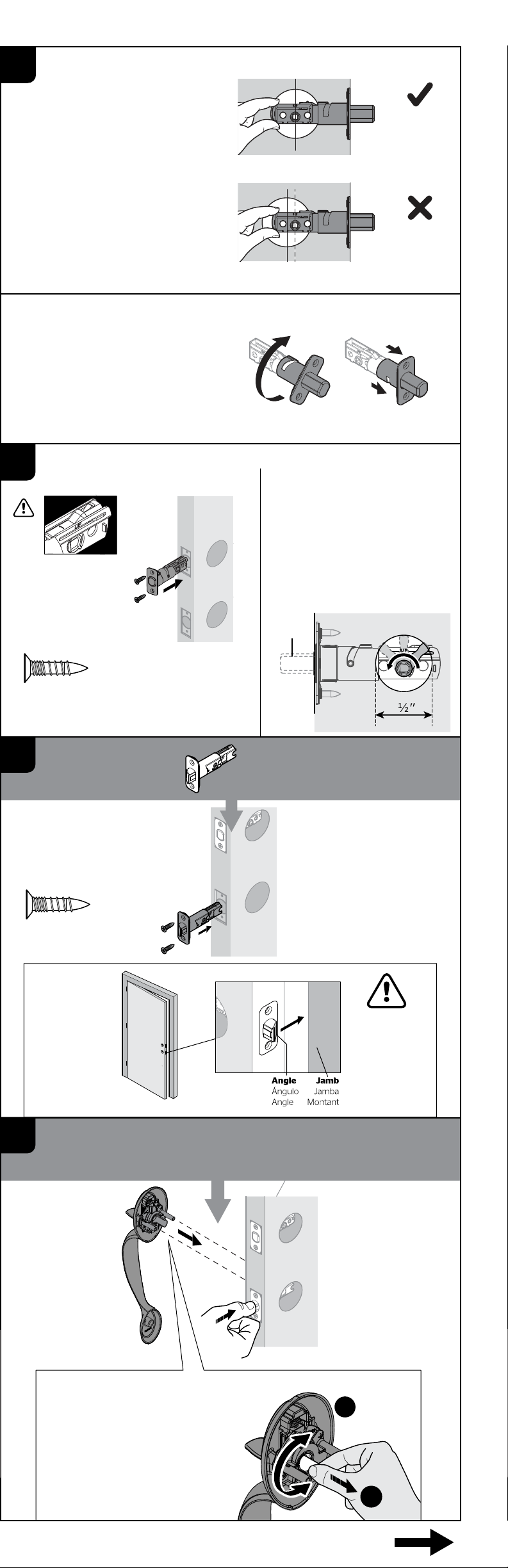

Latch Adjustment (only if needed)
Ajuste del pestillo (si es necesario)
180°
3
Hold latch in front of door hole. Is the
latch centered in the door hole?
Mantenga el pestillo frente al orificio de
la puerta. ¿El pestillo está centrado en el
orificio de la puerta?
Maintenez le loquet devant le trou de la
porte. Le loquet est-il centré dans le trou
de la porte?
Réglage du loquet (seulement si nécessaire)
Faites pivoter l’avant du loquet pour l’étendre.
centré
non centré
N
P
U
C
