En-1

PART No. 9320455033-02

AIR CONDITIONER

Wall Mounted Type

OPERATING MANUAL

Before using this product, read these instructions thoroughly and keep this manual for future reference.

Safety Precautions

To prevent personal injury, or property damage, read this section carefully before you use this product, and be sure to comply with the following

safety precautions.

Incorrect operation due to failure to follow the instructions may cause harm or damage, the seriousness of which is classi¿ ed as follows:

WARNING CAUTION

This mark warns of death or serious injury. This mark warns of injury or damage to property.

Contents

Safety Precautions ............................................................... 1

Indoor Unit Overview and Operations .................................. 2

Remote Controller Overview and Operations ....................... 3

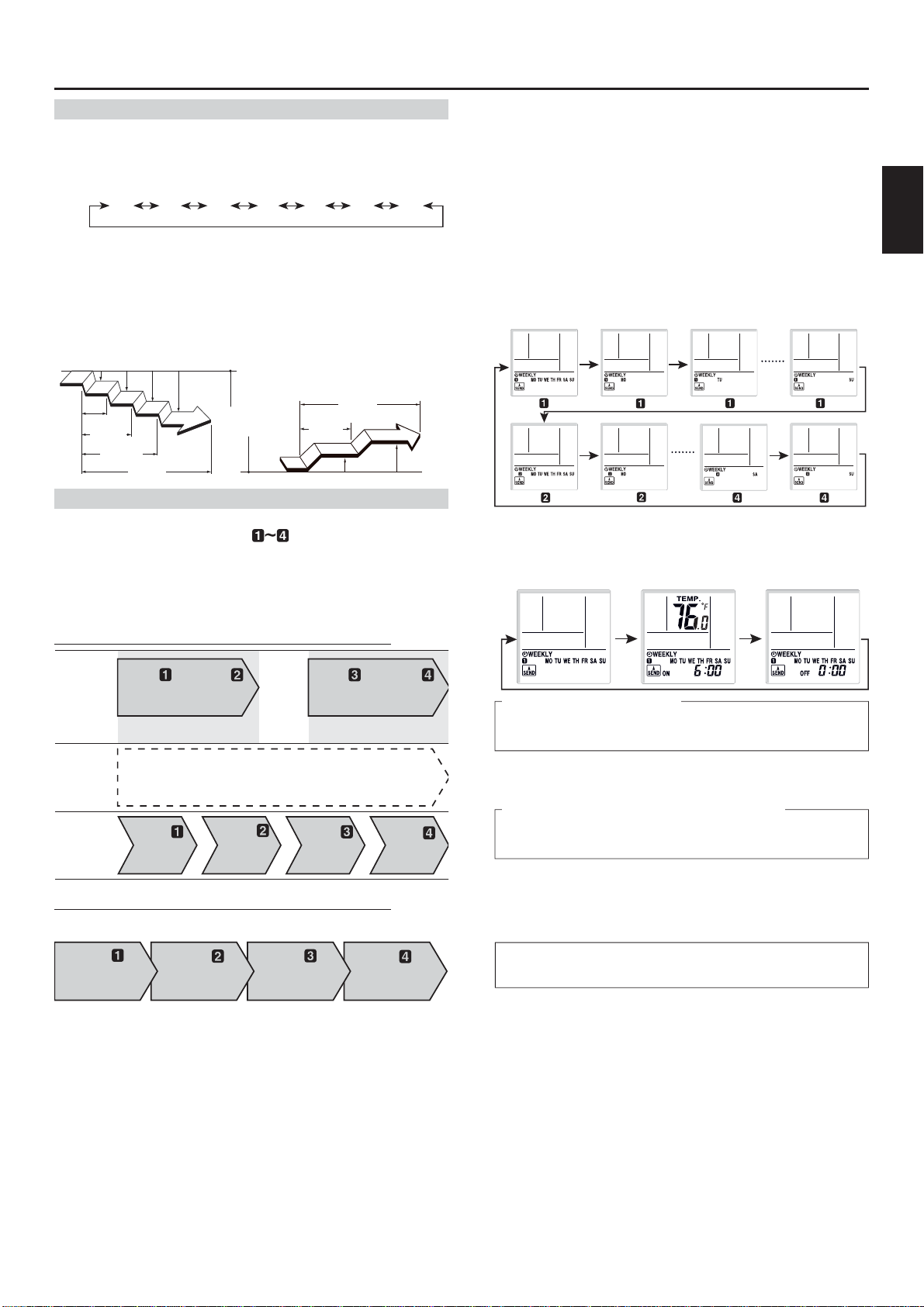

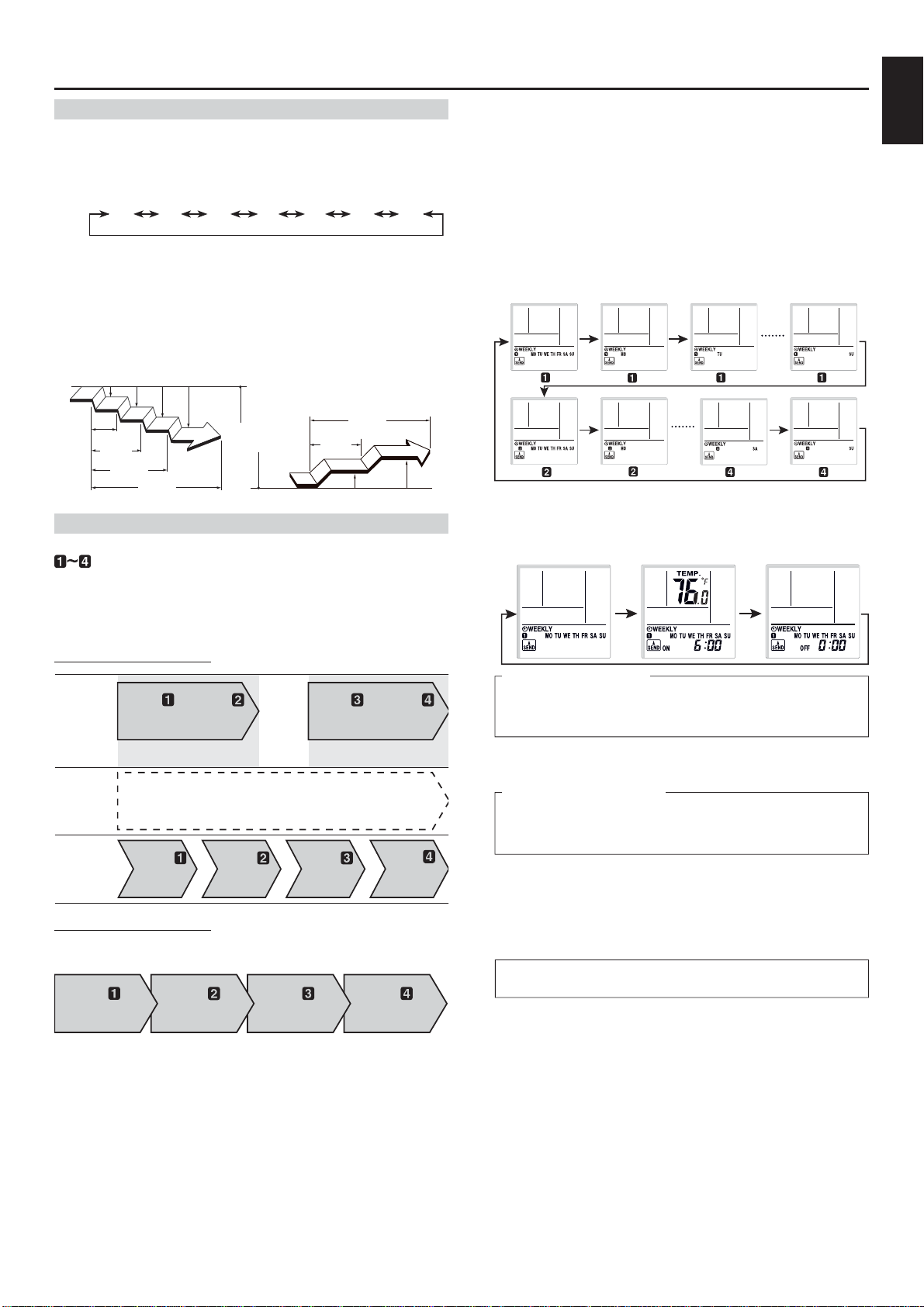

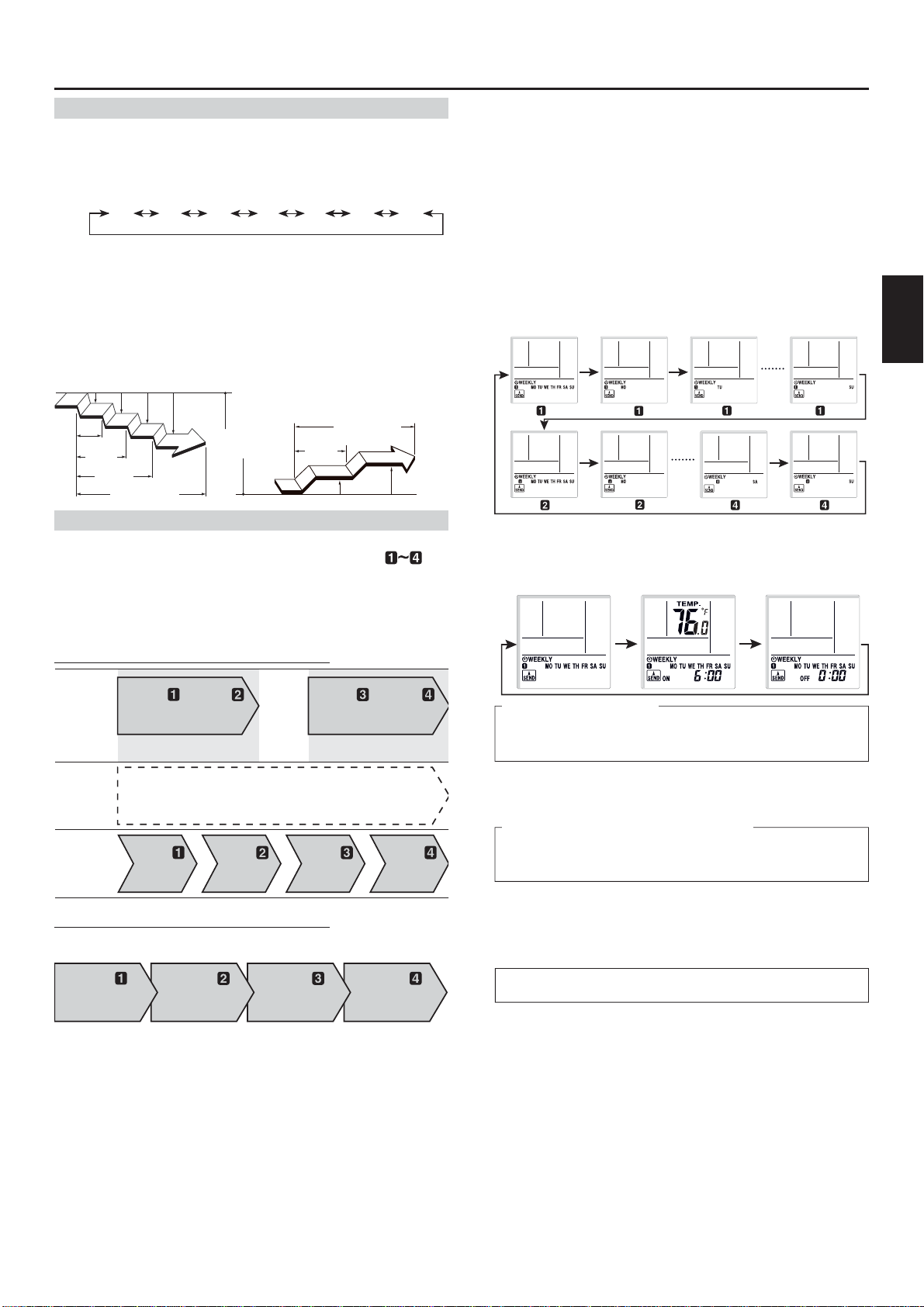

Timer Operation.................................................................... 6

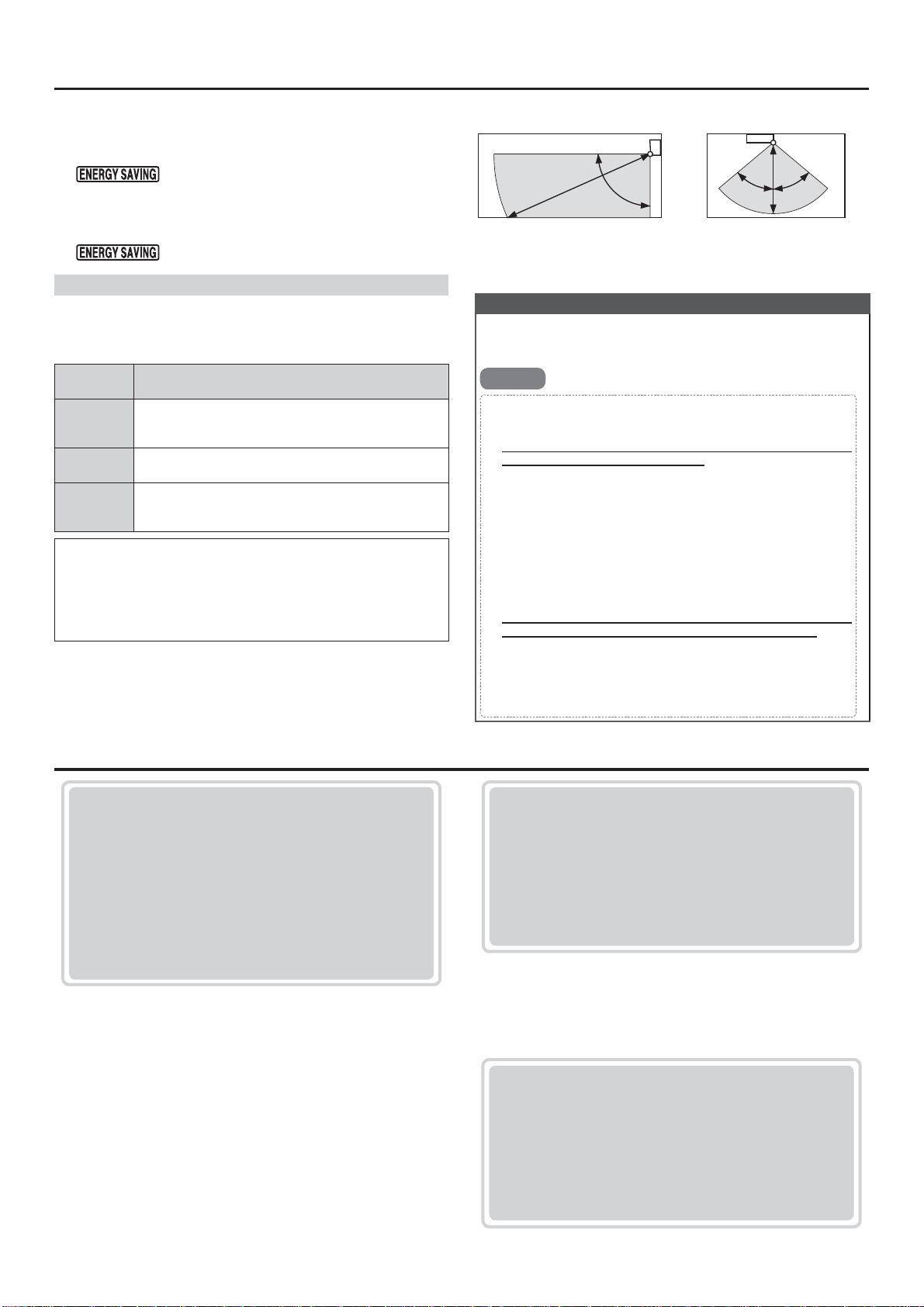

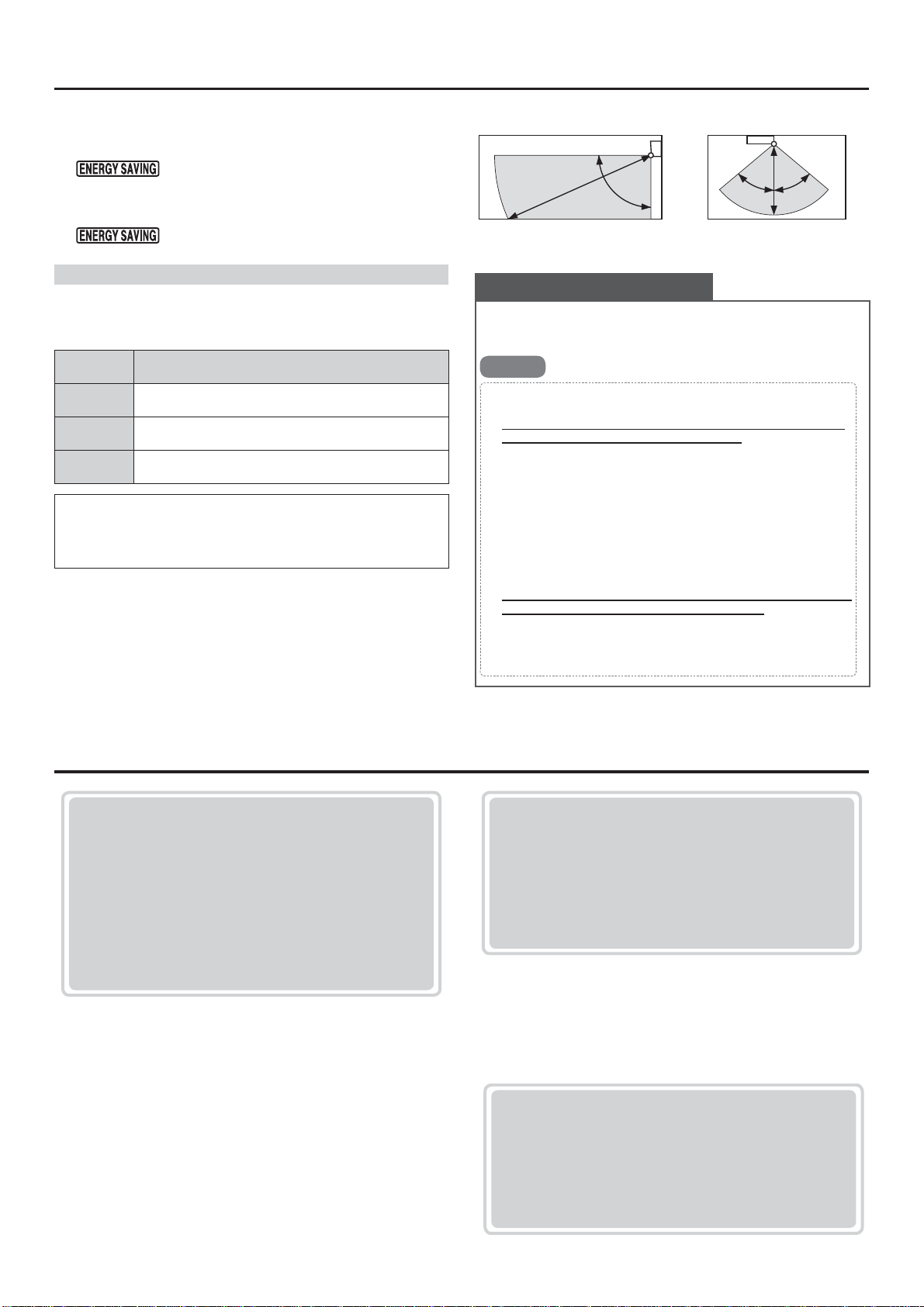

Human Sensor (Energy Saving) ........................................... 8

General Information on Operation ........................................ 8

Operating Tips ...................................................................... 9

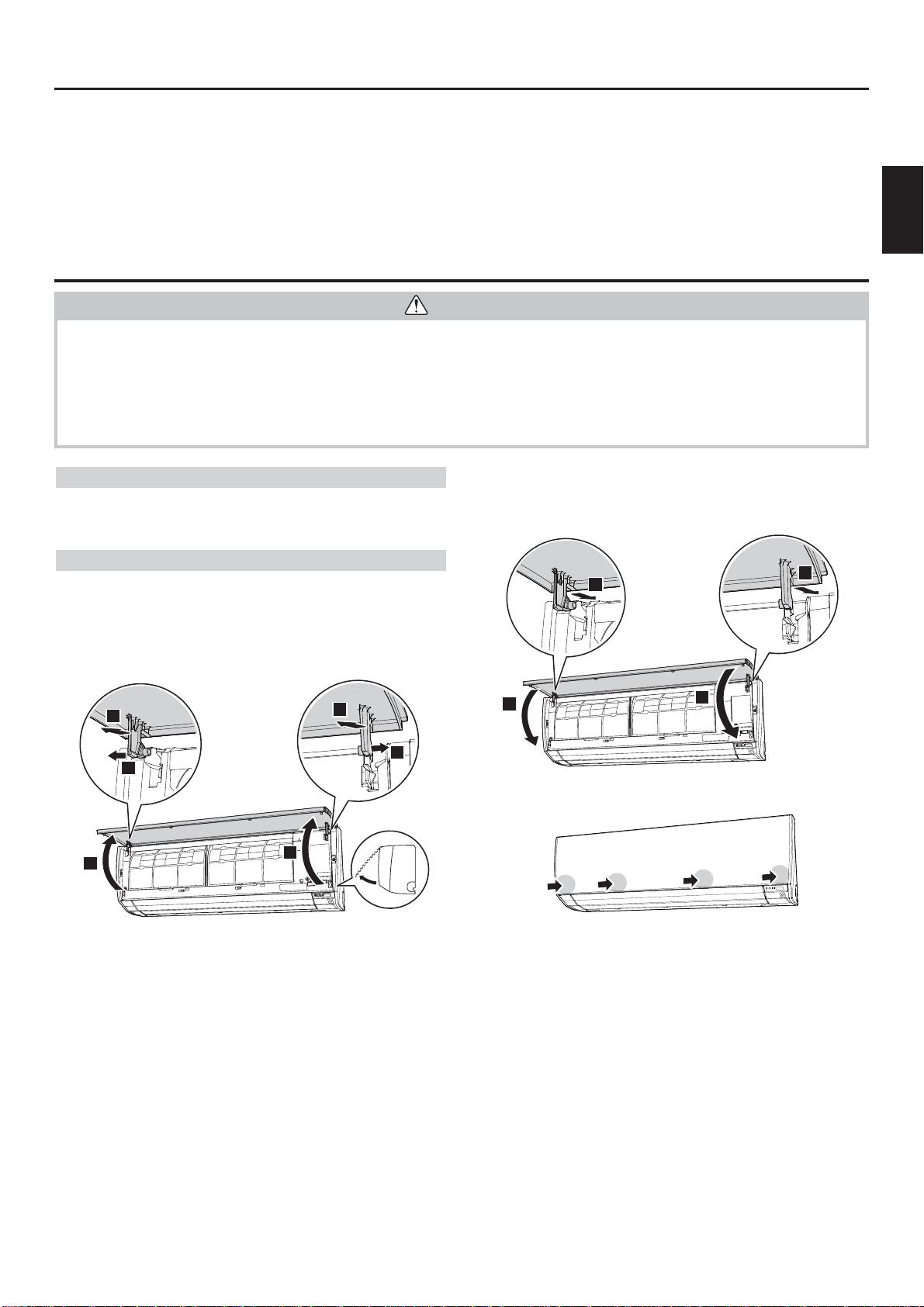

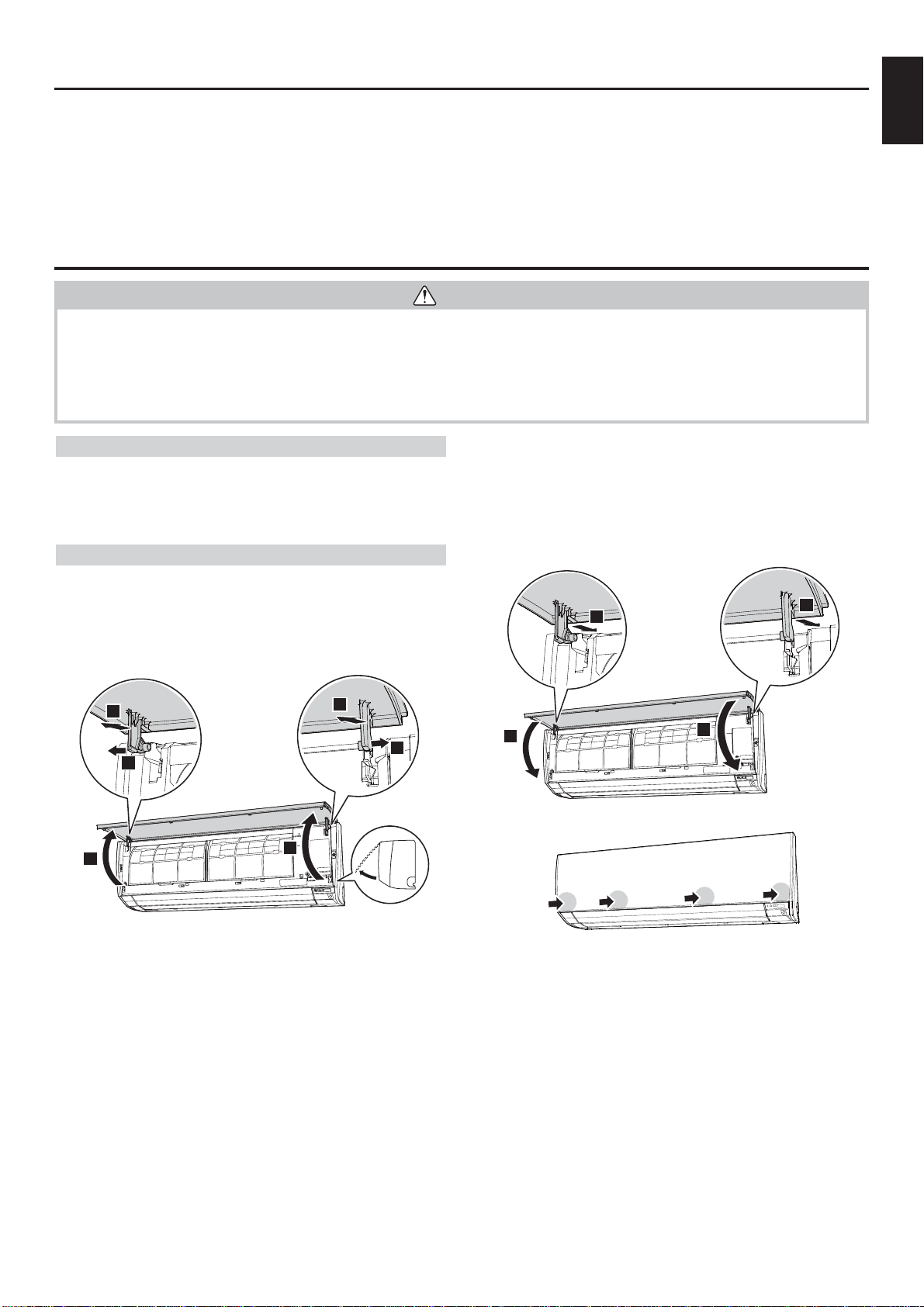

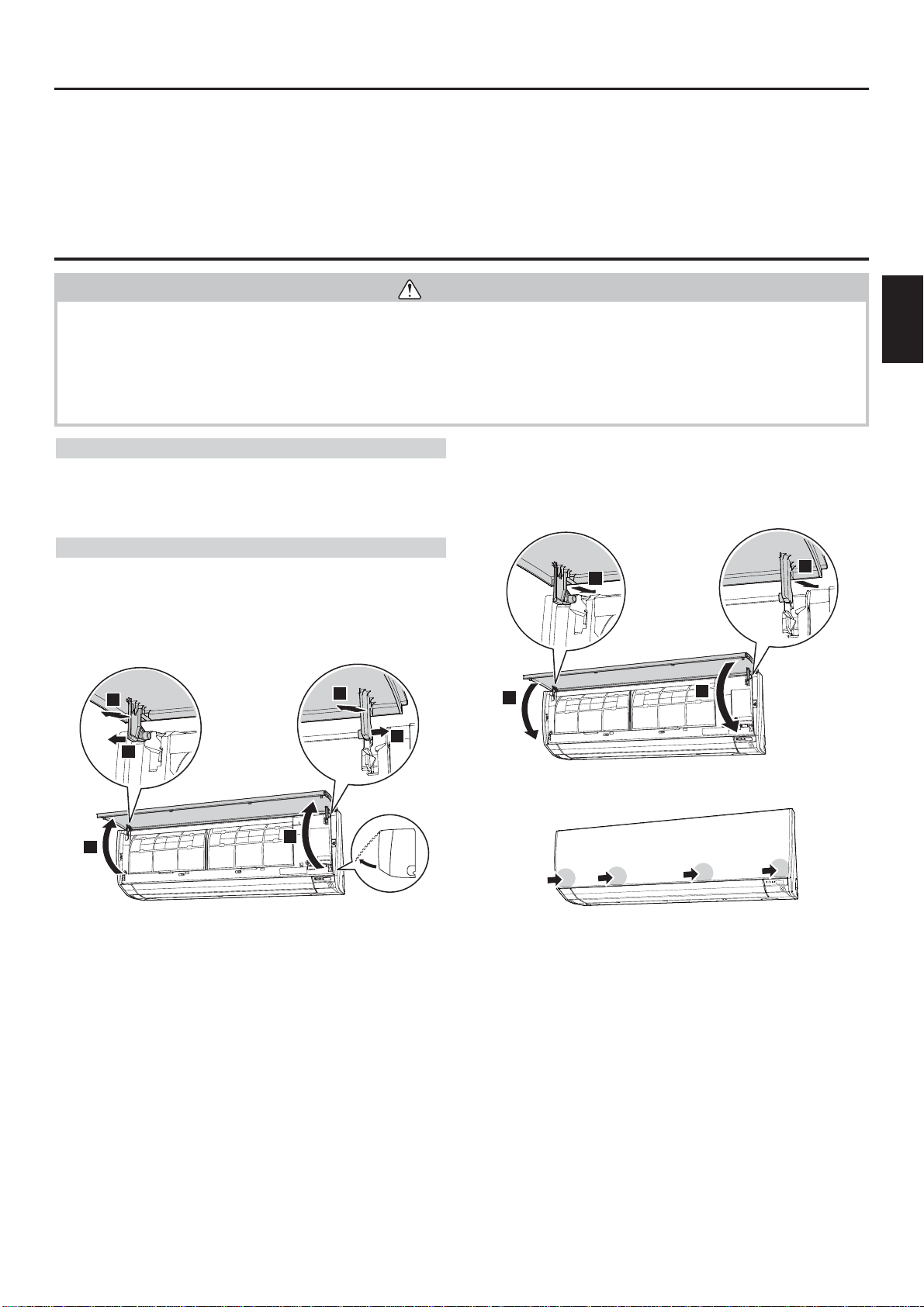

Cleaning and Care................................................................ 9

Troubleshooting .................................................................. 11

WARNING

• This product contains no user-serviceable parts. Always consult

authorized service personnel for repairing, installation, and

relocation of this product.

Improper installation or handling will cause leakage, electric shock,

or ¿ re.

• In the event of a malfunction such as burning smell, immediately

stop operation of the air conditioner, and disconnect all the power

supply by turning off the electrical breaker or disconnecting the

power plug. Then consult authorized service personnel.

• Take care not to damage the power supply cable.

If it is damaged, it should only be replaced by authorized service

personnel.

• In the event of refrigerant leakage, be sure to keep away from ¿ re or

any À ammables, and consult authorized service personnel.

• In the event of a thunder storm or any prior sign of a lightning strike,

turn off the air conditioner via the remote controller, and refrain from

touching the product or the power source to prevent any electrical

hazards.

• This appliance is not intended for use by persons (including

children) with reduced physical, sensory or mental capabilities, or

lack of experience and knowledge, unless they have been given

supervision or instruction concerning use of the appliance by a

person responsible for their safety. Children should be supervised to

ensure that they do not play with the appliance.

• Do not start or stop the operation of this product by inserting or

pulling out the power plug, or by turning on or off the circuit breaker.

• Do not use À ammable gases near this product.

• Do not expose yourself directly to the cooling airÀ ow for many hours.

• Do not insert your ¿ ngers or any other objects into outlet port, open

panel, or intake grille.

• Do not operate with wet hands.

CAUTION

• Provide occasional ventilation during use.

• Always operate this product with air ¿ lters installed.

• Ensure that any electronic equipment is at least 40 in (1 m) away

from either the indoor unit or outdoor unit.

• Disconnect all the power supply when you are not using this product

for extended periods.

• After a long period of use, ensure to get the mounting of the indoor

unit checked to prevent this product from falling down.

• The airÀ ow direction and the room temperature should be carefully

considered when you use this product in a room with infants,

children, elderly or sick persons.

• Connection valves become hot during Heating; handle with care.

• Do not place any other electrical products or household belongings

under this product.

Dripping condensation from this product might get them wet, and

may cause damage or malfunction of your property.

• Do not expose this product directly to water.

• Do not use this product for preservation of food, plants, animals,

precision equipment, art work, or other objects. This may cause

quality deterioration of those items.

• Do not expose animals or plants to the direct airÀ ow.

• Do not drink the drainage from the air conditioner.

• Do not pull the power supply cable.

• Do not touch the aluminum ¿ ns of heat exchanger built-in this

product to avoid personal injury when you maintain the unit.

• Do not direct the airÀ ow at ¿ replaces or heating apparatus.

• Do not block or cover the intake grille and the outlet port.

• Do not apply any heavy pressure to radiator ¿ ns.

• Do not climb on, place objects on, or hang objects from this product.

EnglishFrançaisEspañol

9320455033-02_OM.indb 1 8/31/2016 4:13:32 PM

En-2

OPERATING MANUAL

Intake grille

Before starting operation, make sure that the intake grille has been

shut completely. Incomplete closing may have an effect on the proper

function or performance of the product.

MANUAL AUTO button

Use when the remote controller is lost or there is a malfunction.

Status Action Mode or operation

In operation Press more than 3 seconds. Stop

Stopping Press more than 3 seconds and

less than 10 seconds.

AUTO

Press more than 10 seconds.

(Only for servicing.*)

Forced cooling

After cleaning Press less than 3 seconds. Filter indicator reset

*:To stop forced cooling, press this button or Start/Stop button on the

remote controller.

Wireless LAN control indicator and buttons

WLAN adapter is build-in for wireless LAN control.

For details, refer to the setting manual of the Wireless LAN control.

Front panel

Human Sensor See page 8

Used for Energy Saving Program. Controls temperature setting by

detecting people in the room.

Vertical airÀ ow direction louver

Each time you press Vertical SET button on the remote controller, the

angle of the vertical airÀ ow direction louver moves as follows:

COOL or DRY mode HEAT mode

765

*: Default setting in each mode.

• Do not adjust by hand.

• At the beginning of AUTO or HEAT mode, they may stay on position

1 for a while for adjustment.

• If the angle is set to position 5-8 for more than 30 minutes in COOL

or DRY mode, the louver will automatically return to position 4.

• Keeping the position 5-8 during COOL or DRY mode may cause

condensation to form, and the drops may damage your property.

Power diffuser

In conjunction with movement of the vertical airÀ ow direction louver,

the angle of the power diffuser moves as follows:

Vertical airÀ ow

direction louver

Power diffuser

Horizontal airÀ ow direction louver

Each time you press the Horizontal SET button on the remote

controller, the airÀ ow direction range of the horizontal airÀ ow direction

louver will change as follows:

Horizontal airÀ ow direction louver

*: Default setting.

Drain hose

Remote controller signal receiver

CAUTION

For appropriate signal transmission between remote controller and

indoor unit, keep the signal receiver away from the following items:

- Direct sunlight or other strong lights

- Flat-panel television screen

In rooms with instantaneous À uorescent lights, such as inverter type

ones, the signal may not be transmitted properly. In such a case,

consult the store of purchase.

ECONOMY indicator (green)

Lights in ECONOMY operation and in MIN. HEAT operation.

TIMER indicator (orange)

Lights in TIMER operation, and blinks slowly when the timer setting

error is detected.

For details, refer to “Auto-restart function” on page 8.

OPERATION indicator (green)

Lights in normal operation, and blinks slowly in Automatic defrosting

operation.

See page 10

Air ¿ lter

See page 10

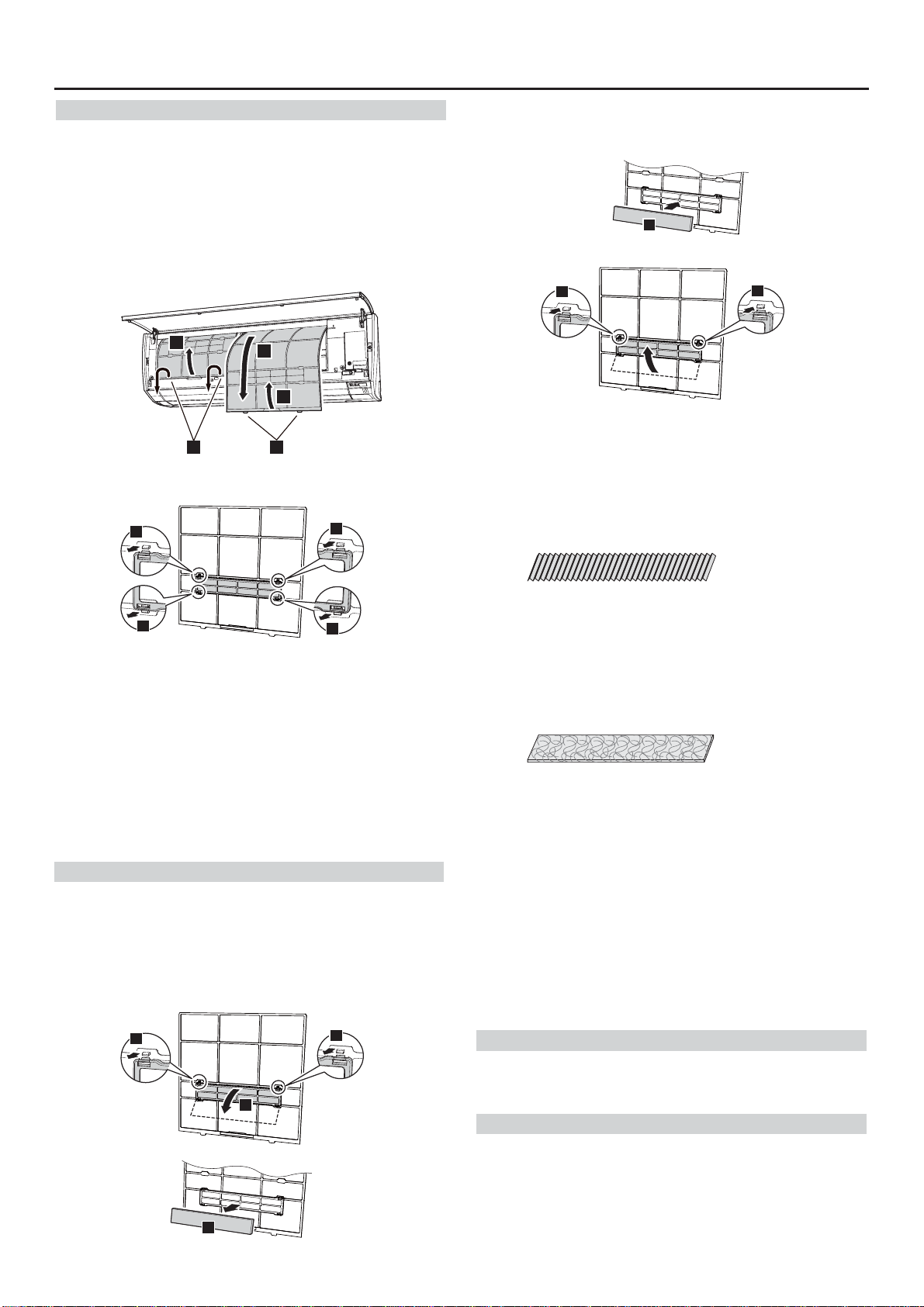

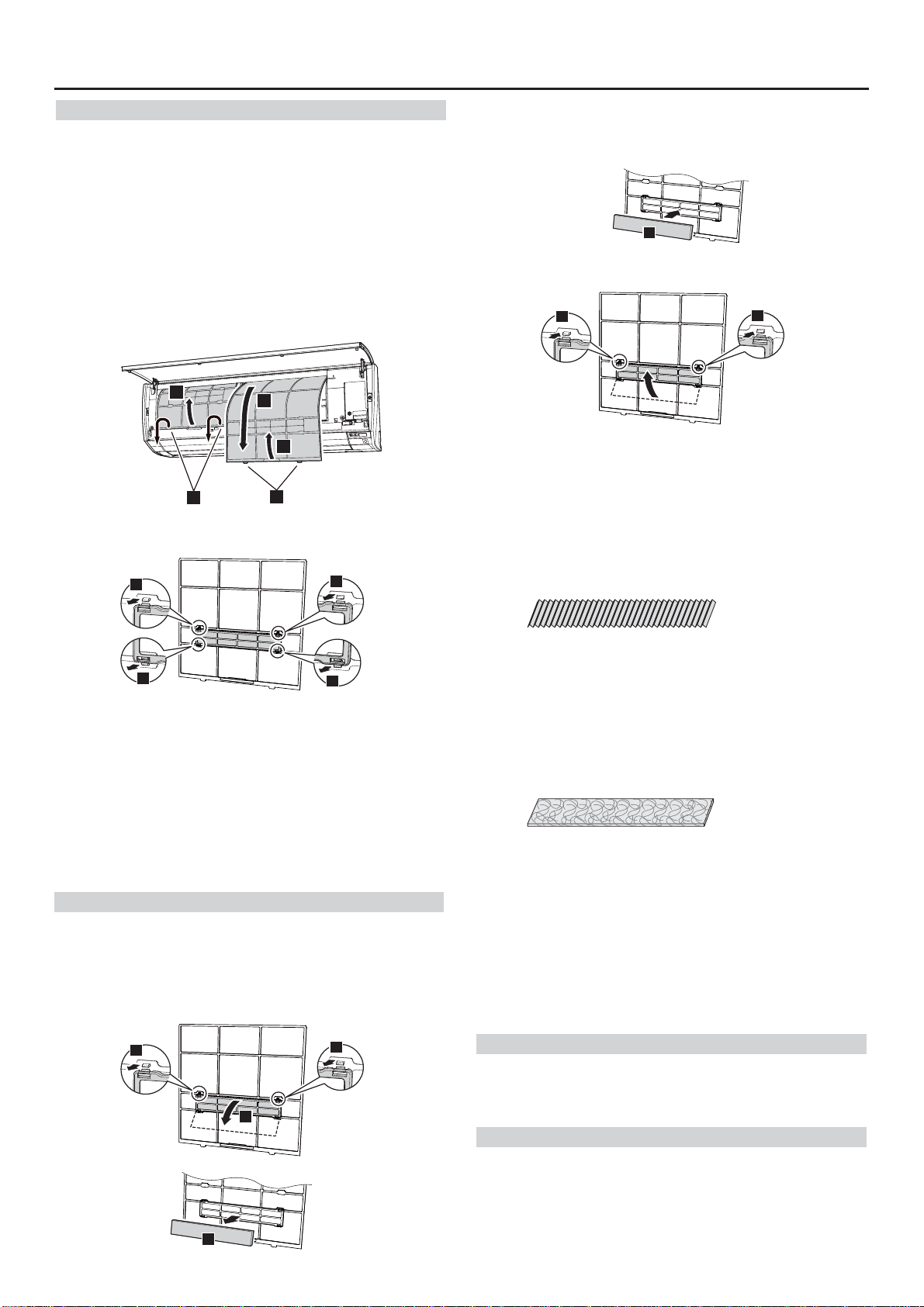

Air cleaning ¿ lters

Purify or deodorize the air, and provide fresh airÀ ow.

Indoor unit accessories

Remote

controller

Batteries Air cleaning ¿ lters Filter holders

Remote controller

holder

Tapping screws

(M3 × 12 mm)

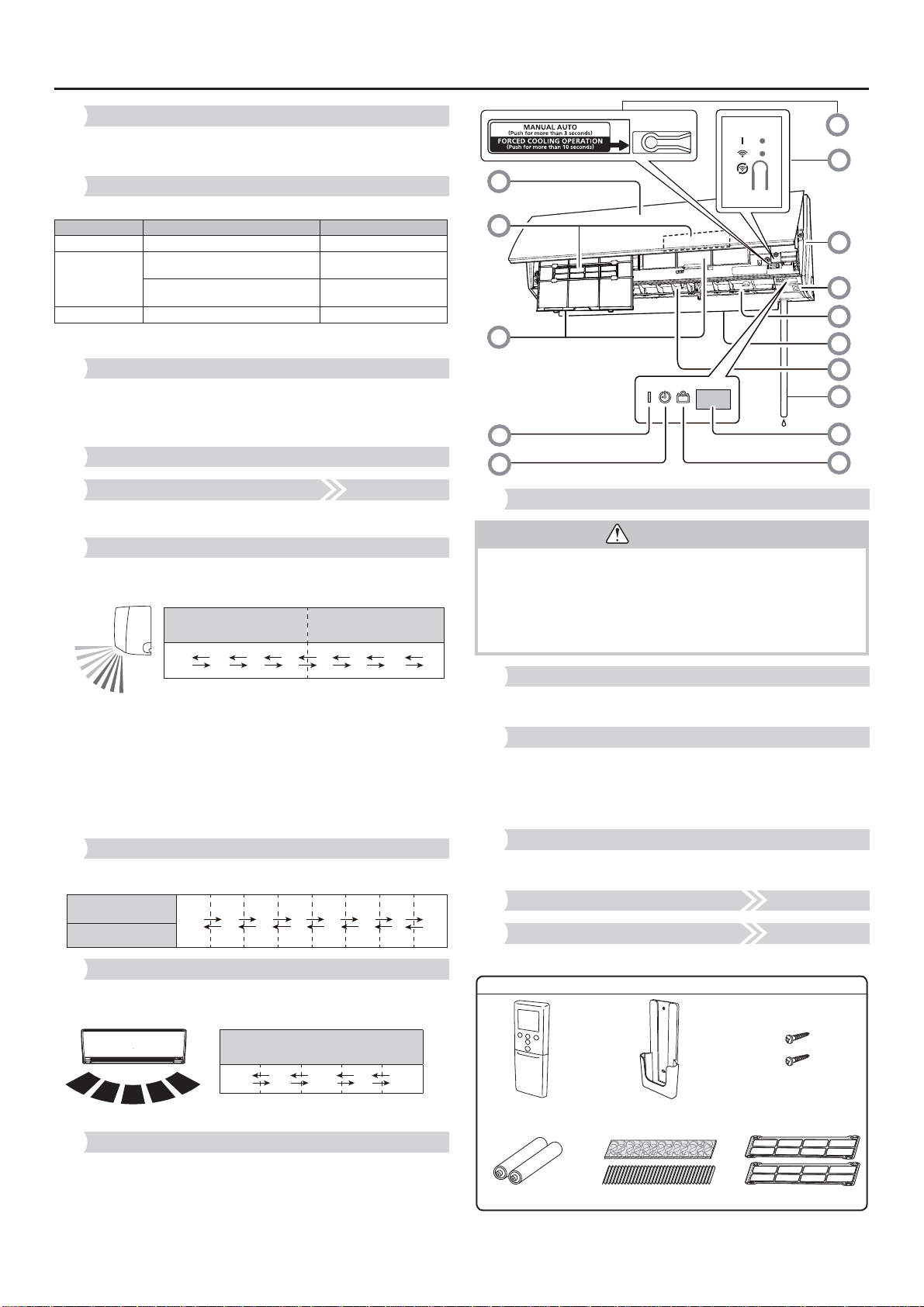

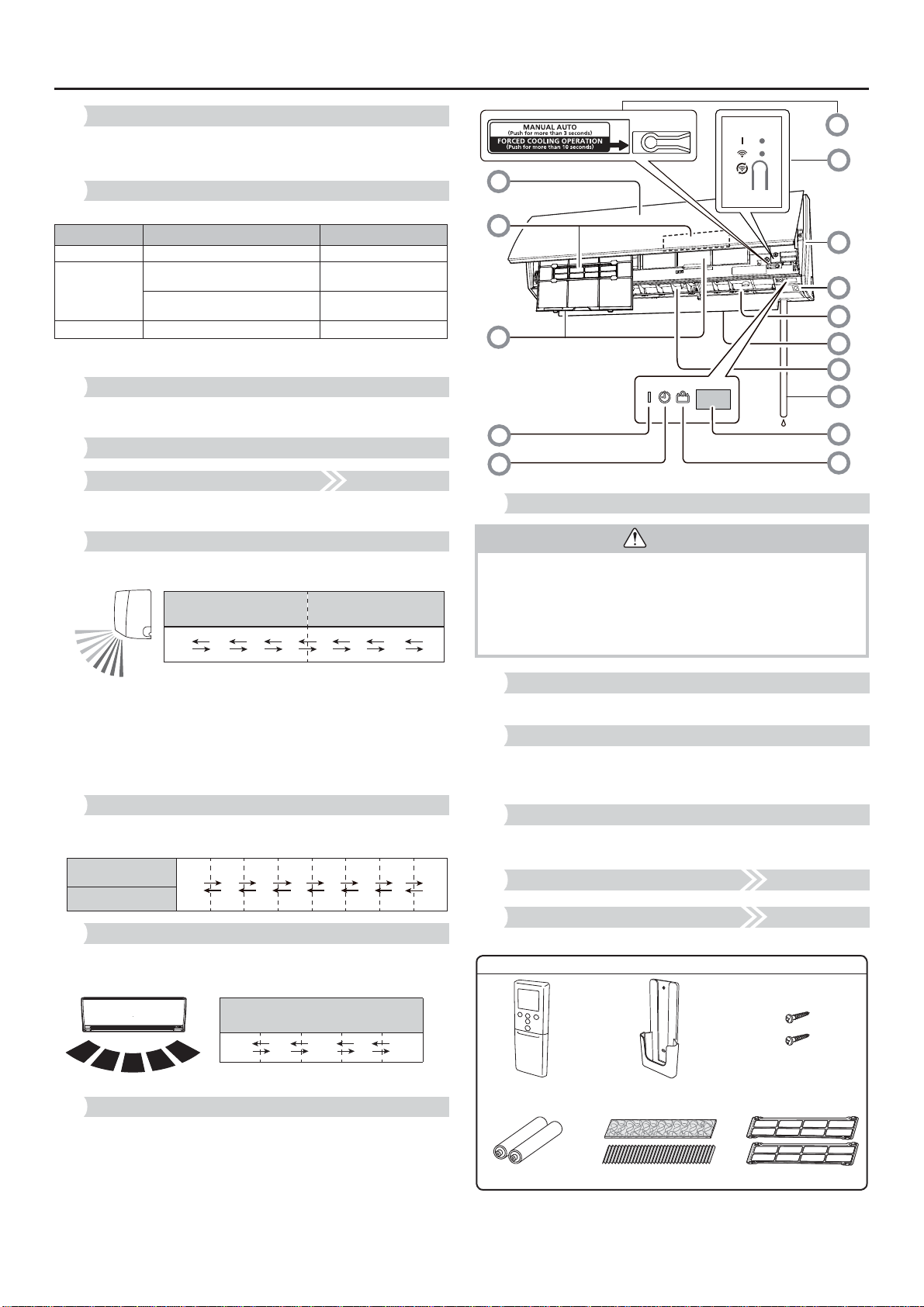

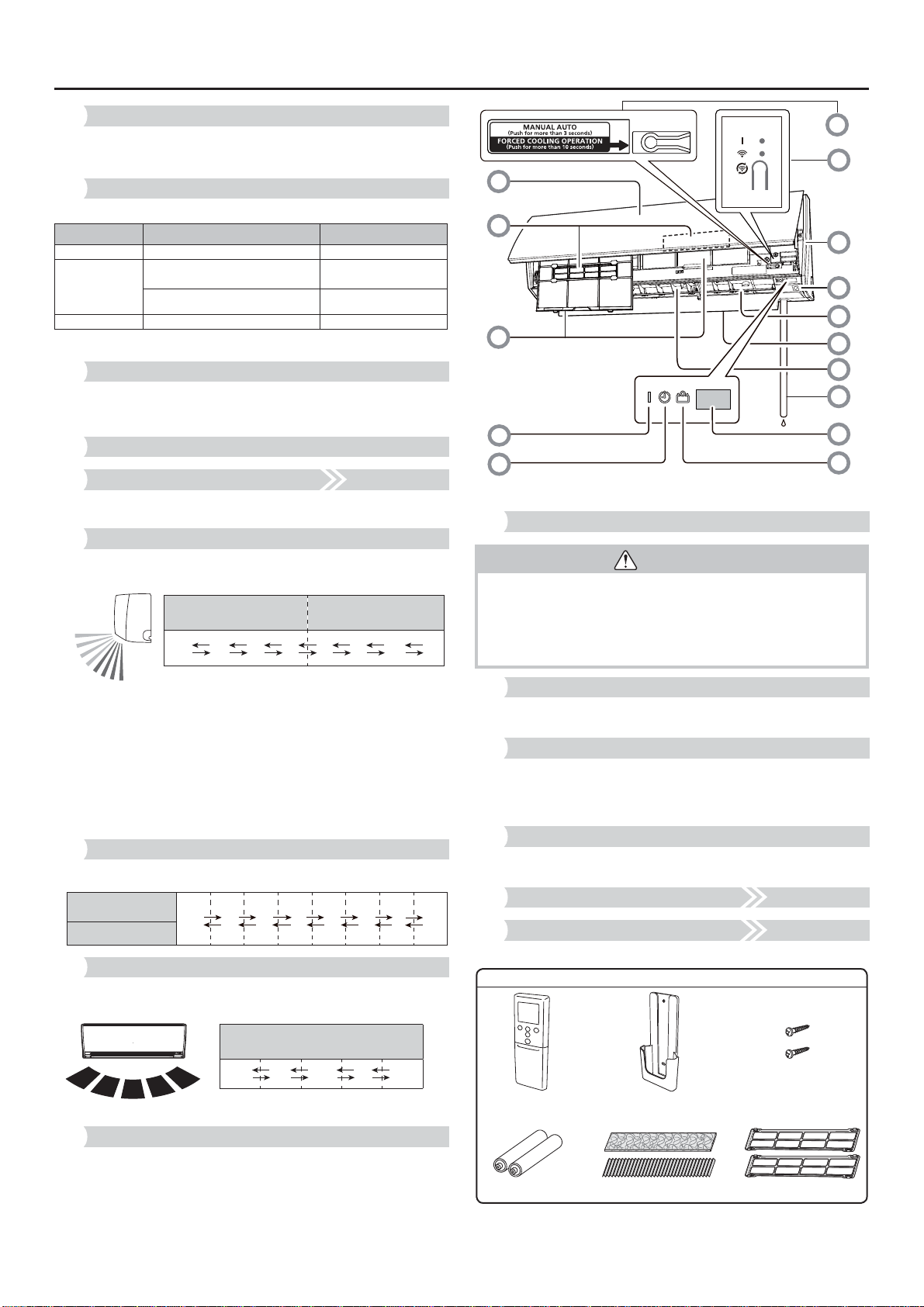

Indoor Unit Overview and Operations

9320455033-02_OM.indb 2 8/31/2016 4:13:32 PM

En-3

AIR CONDITIONER Wall Mounted Type

OPERATING MANUAL

Remote Controller Overview and Operations

WARNING

Take care to prevent infants and young children from accidentally swallowing the batteries.

CAUTION

• To prevent malfunction or damage of the remote controller:

- Place remote controller at where will not be exposed to direct sunlight or excessive heat.

- Remove batteries if the product is not going to be used for an extended period.

- Exhausted batteries must be removed immediately, and be disposed according to the local laws and regulations of your region.

• If leaking battery À uid comes in contact with your skin, eyes, or mouth, immediately rinse with plenty of clean water, and consult your physician.

• Obstacles such as a curtain or wall between the remote controller and the indoor unit may affect the appropriate signal transmission.

• Do not apply strong shocks to the remote controller.

• Do not pour water on the remote controller.

• Do not attempt to recharge dry batteries.

• Do not use dry batteries that has been recharged.

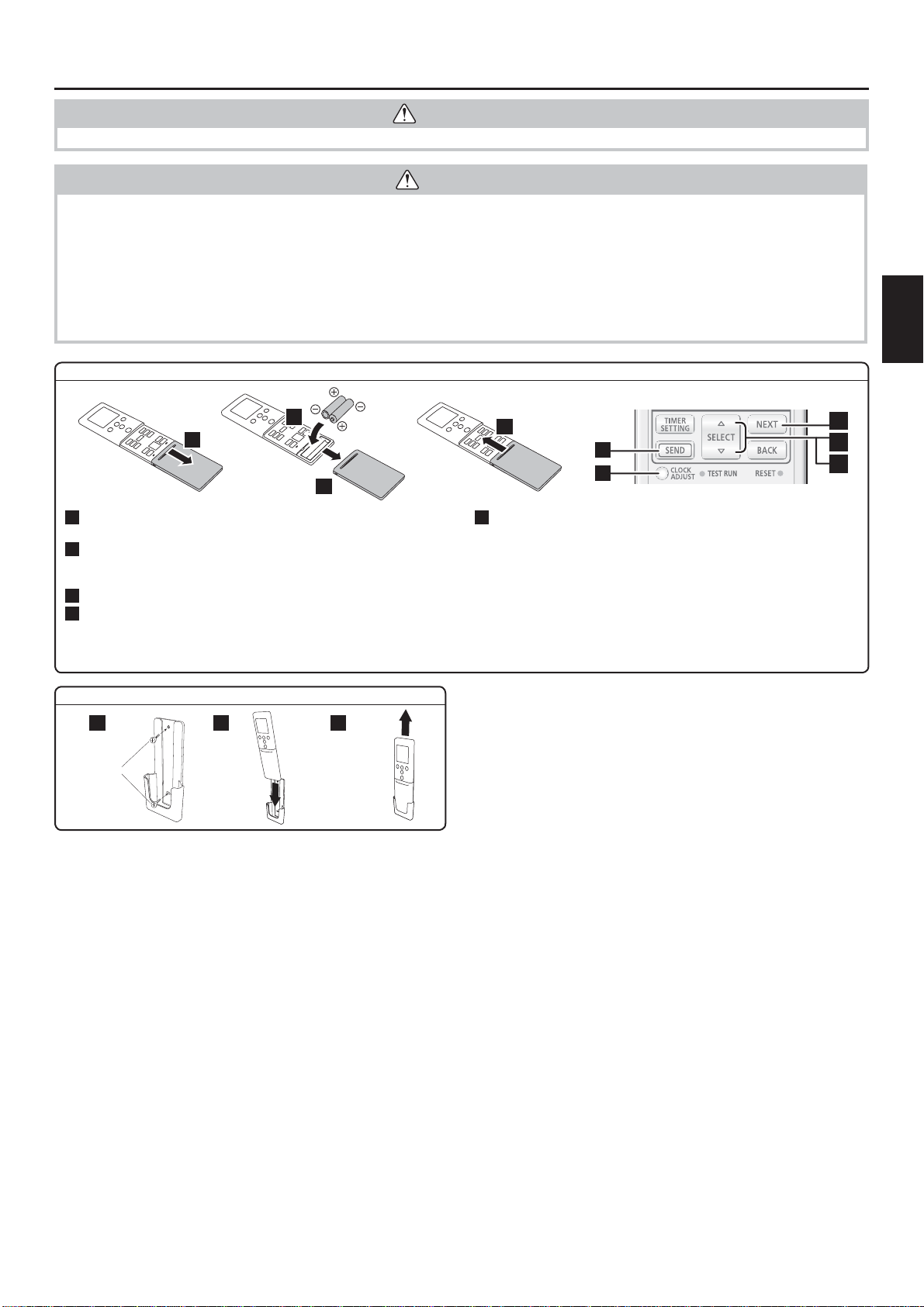

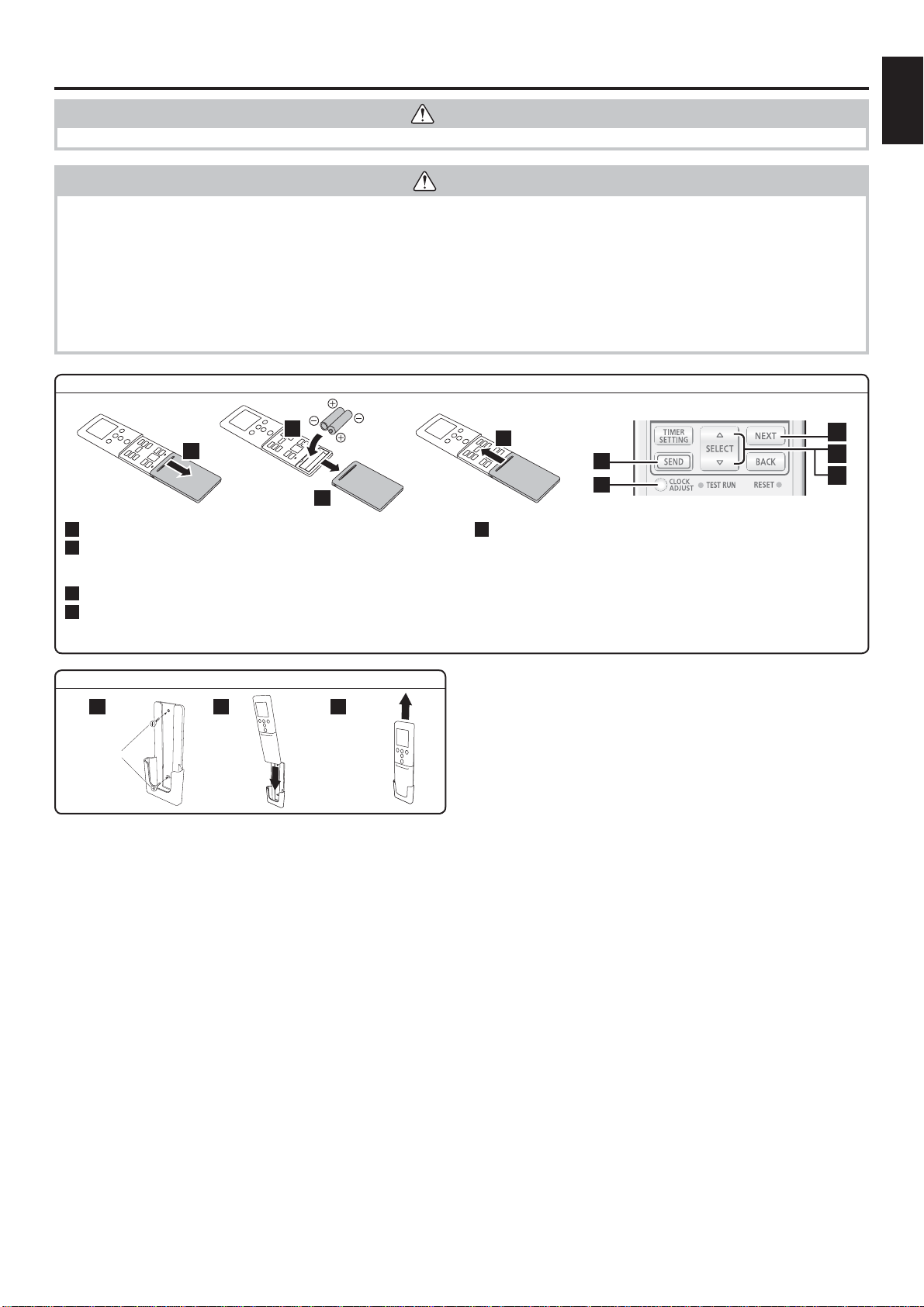

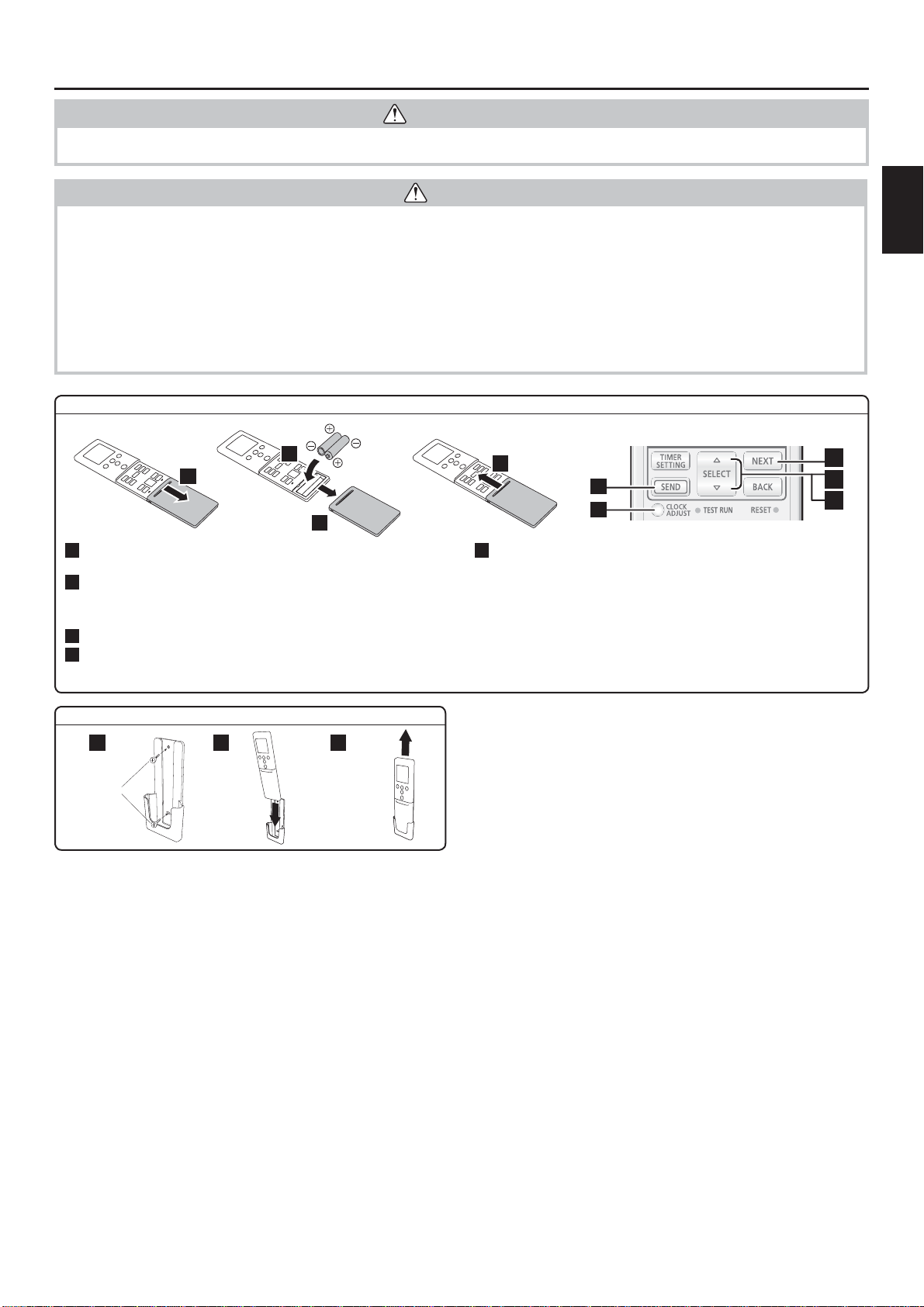

Battery (R03/LR03/AAA × 2) loading and remote controller preparation

Press CLOCK ADJUST button to start clock setting.

Set the day of the week by pressing SELECT button (Monday to

Sunday). *By pressing the TEMP. (



) buttons, the time indicator

can be changed from a 24-hour to a 12-hour clock.

Press NEXT button to continue.

Set the time by pressing SELECT button.

Pressing

changes the value by the minute.

Pressing down on

changes the value by 10 minutes.

To complete, press the SEND button close to the indoor unit.

Settings may not be properly sent if pressed from a distance.

Notes:

• Use speci¿ ed type of batteries only.

• Do not mix different types or new and used batteries together.

• Batteries can be used about 1 year in ordinary use.

• If the remote control range noticeably shortens, replace the batter-

ies, and press RESET button as shown in page 5.

Remote controller holder installation

321

Screws

Insert

Slide up

(continued)

9320455033-02_OM.indb 3 8/31/2016 4:13:33 PM

En-4

OPERATING MANUAL

You can quickly start operation with the following 3 steps:

Start/Stop button

MODE button

Switches operation mode in following order.

AUTO COOL DRY FAN HEAT

Notes in HEAT mode:

• At the beginning of the operation, the indoor unit operates at very

low fan speed for about 3–5 minutes for preparation, then switches

to the selected fan speed.

• Automatic defrosting operation overrides the heating operation when

necessary.

TEMP. (temperature) buttons

Sets the desired temperature.

In COOL or DRY mode, the temperature needs to be set lower than

the current room temperature. In HEAT mode, the temperature needs

to be set higher than the current room temperature.

Otherwise, corresponding operation mode may not start.

Temperature setting range

AUTO/COOL/DRY 64-88°F (18.0-30.0 °C)

HEAT 60-88°F (16.0–30.0 °C)

Notes:

Temperature control is not available in FAN mode.

To change the temperature unit.

1. Press the Start/Stop button until only the clock is displayed.

2. Press the TEMP. (Up) button () for at least 5 seconds to display

the current temperature unit. (Factory setting: °F)

3. Press the TEMP. buttons (/) to switch the temperature unit.

(°F ļ °C)

4. With either of pressing the Start/Stop button or no additional button

operation for 30 seconds in step 2., the temperature unit currently

selected will be set.

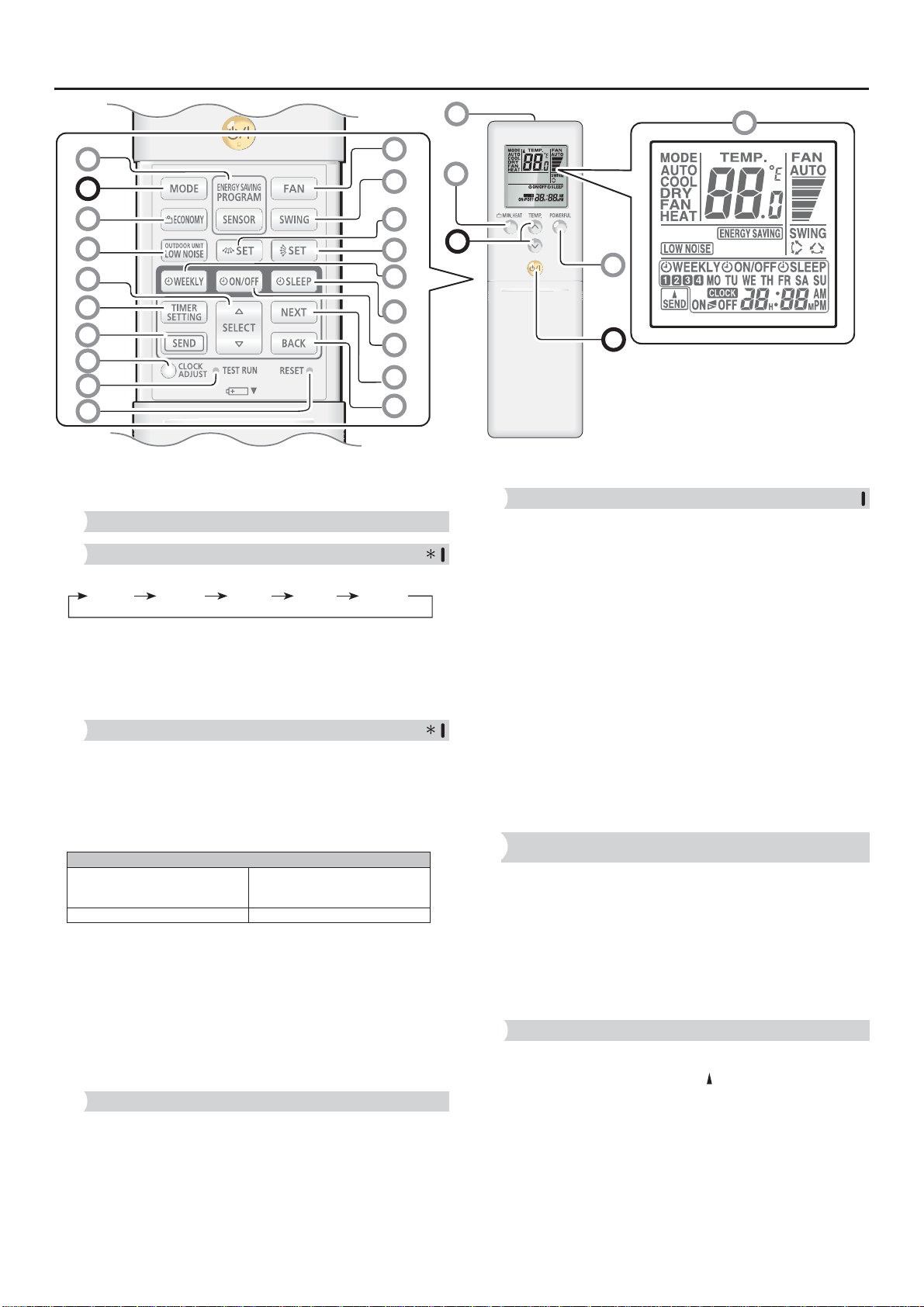

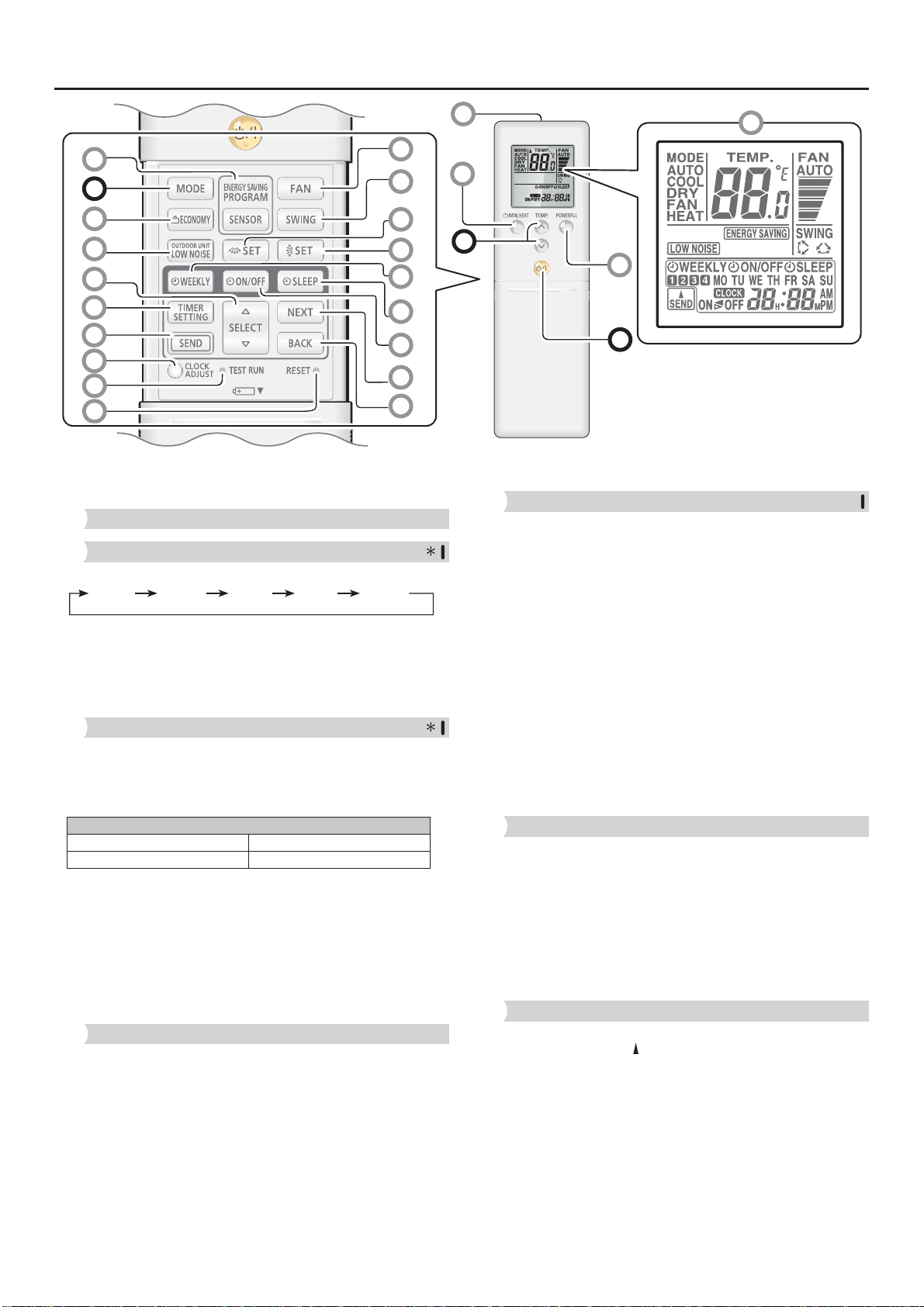

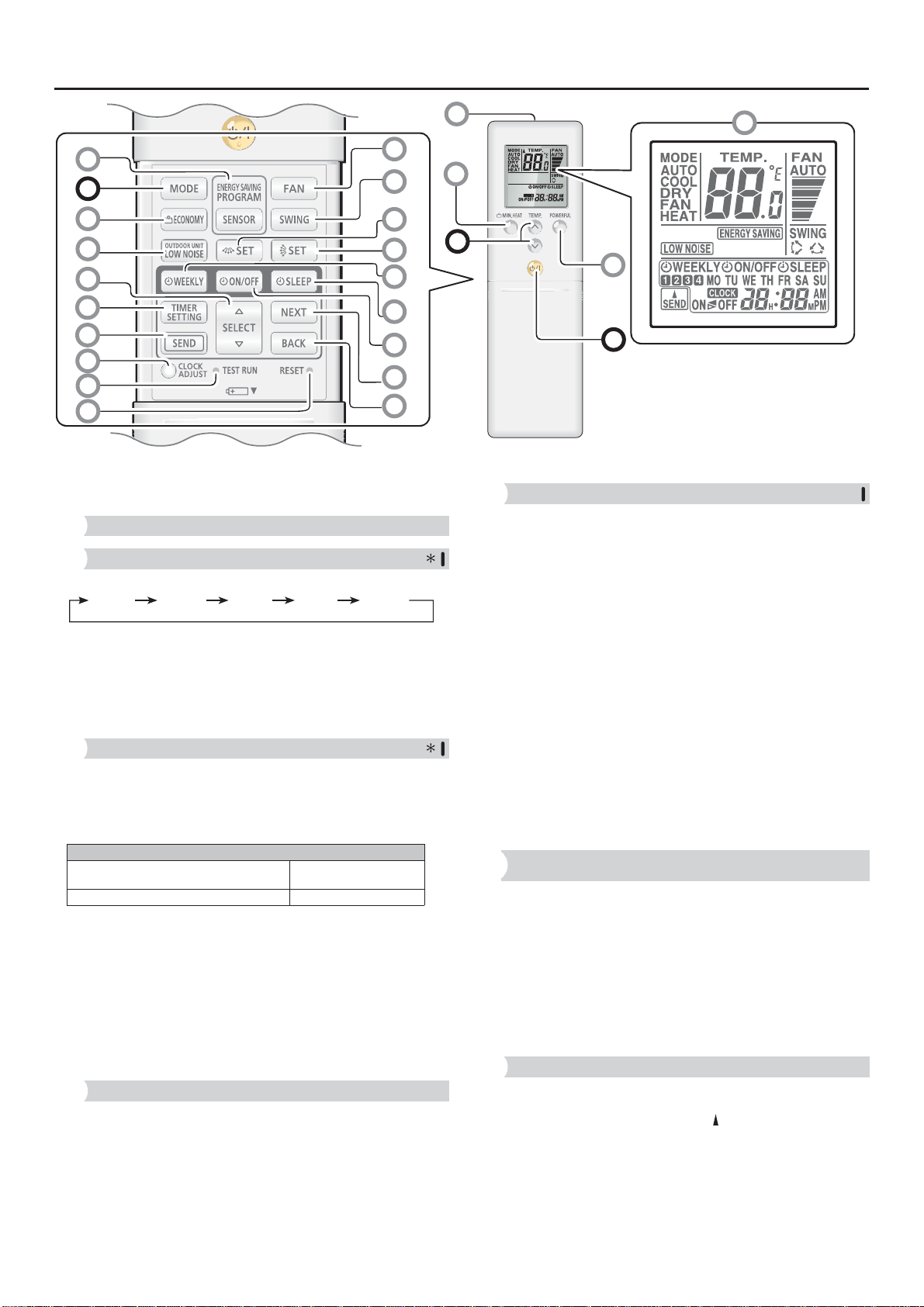

Remote controller display

In this section, all the possible indicators are displayed for description.

In actual operation, the display is linked with the button operation, and

only shows the necessary indicators for each setting.

Remote Controller Overview and Operations

(continued)

POWERFUL button

Activates the POWERFUL operation.

The unit will operate at maximum power and strong airÀ ow to quickly

cool down or warm up the room.

When activated, the indoor unit will emit 2 short beeps.

To turn off, press the POWERFUL button again. The indoor unit will

then emit 1 short beep.

POWERFUL operation is automatically turned off in the following

situations:

• Adjusted room temperature reaches the set temperature in COOL,

DRY, or HEAT mode.

• 20 minutes have passed after the POWERFUL operation mode has

been set.

Even in situations above, the POWERFUL operation will not

automatically turn off unless it has run for a certain amount of time.

Notes:

• The airÀ ow direction and the fan speed are controlled automatically.

• This operation cannot be performed simultaneously with ECONOMY

operation.

• POWERFUL operation will override the OUTDOOR UNIT LOW

NOISE, ENERGY SAVING functions. Both functions, if set, will start

after the POWERFUL operation is turned off.

MIN. (MINIMUM) HEAT button

Starts MIN. HEAT operation that maintains the room temperature at

50 °F (10.0 °C) so as to prevent the room temperature to drop too

low.

When you press the button to start the MIN. HEAT operation, the

indoor unit emits 1 short beep and the ECONOMY indicator (green)

turns on.

Notes:

• In MIN. HEAT operation mode, airÀ ow direction can be adjusted by

using SET button. (Except for SWING.)

• HEAT mode will not be performed if the room temperature is warm

enough.

Signal transmitter

Aim at the signal receiver of the indoor unit properly.

• Signal transmit indicator

on the remote controller display shows

that the signal from the remote controller is being transmitted.

• Operating range is approximately 22 ft (7 m).

• You will hear a beep if the transmitted signal has been sent properly.

If there is no beep, press the button on the remote controller again.

9320455033-02_OM.indb 4 8/31/2016 4:13:33 PM

En-5

AIR CONDITIONER Wall Mounted Type

OPERATING MANUAL

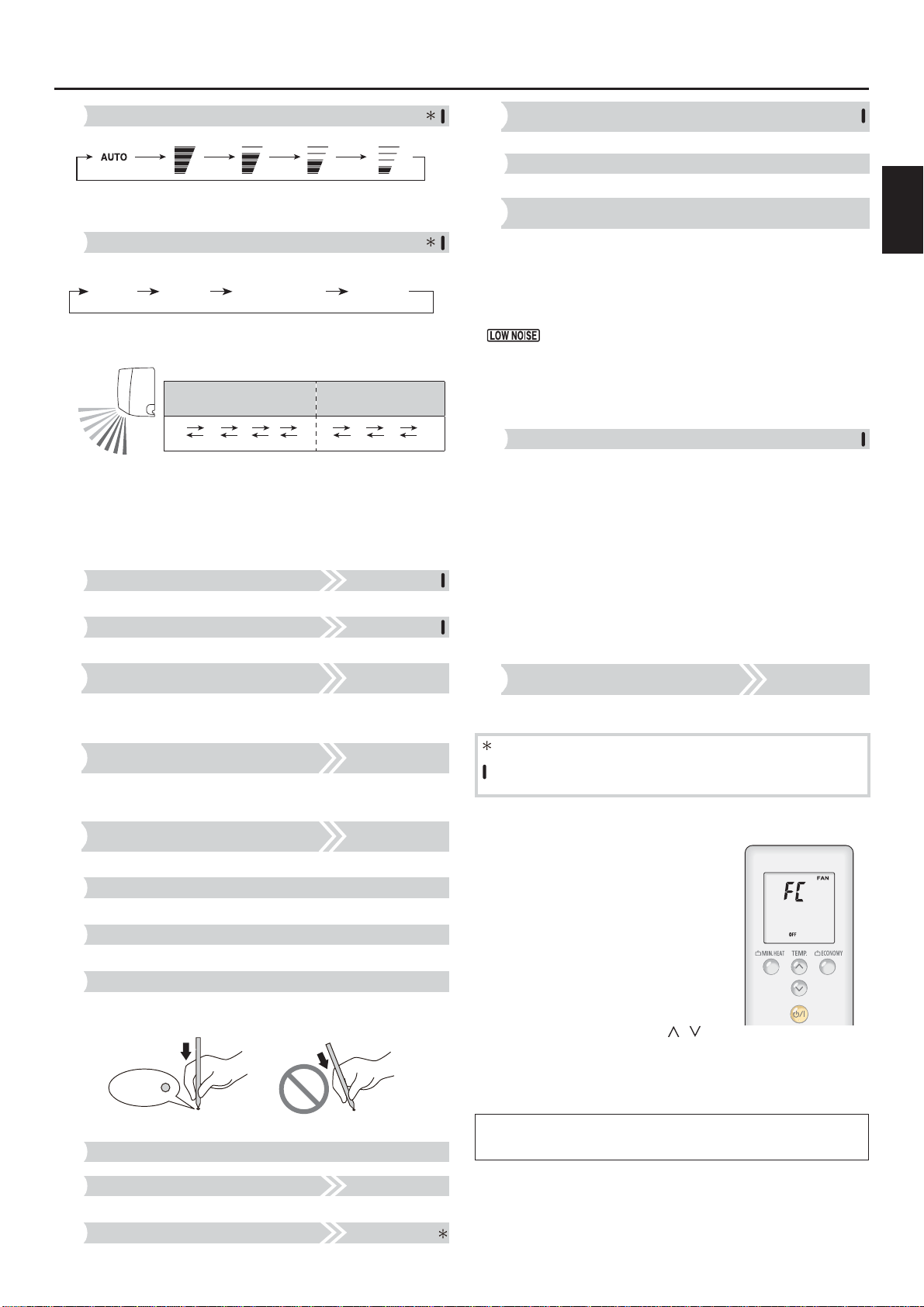

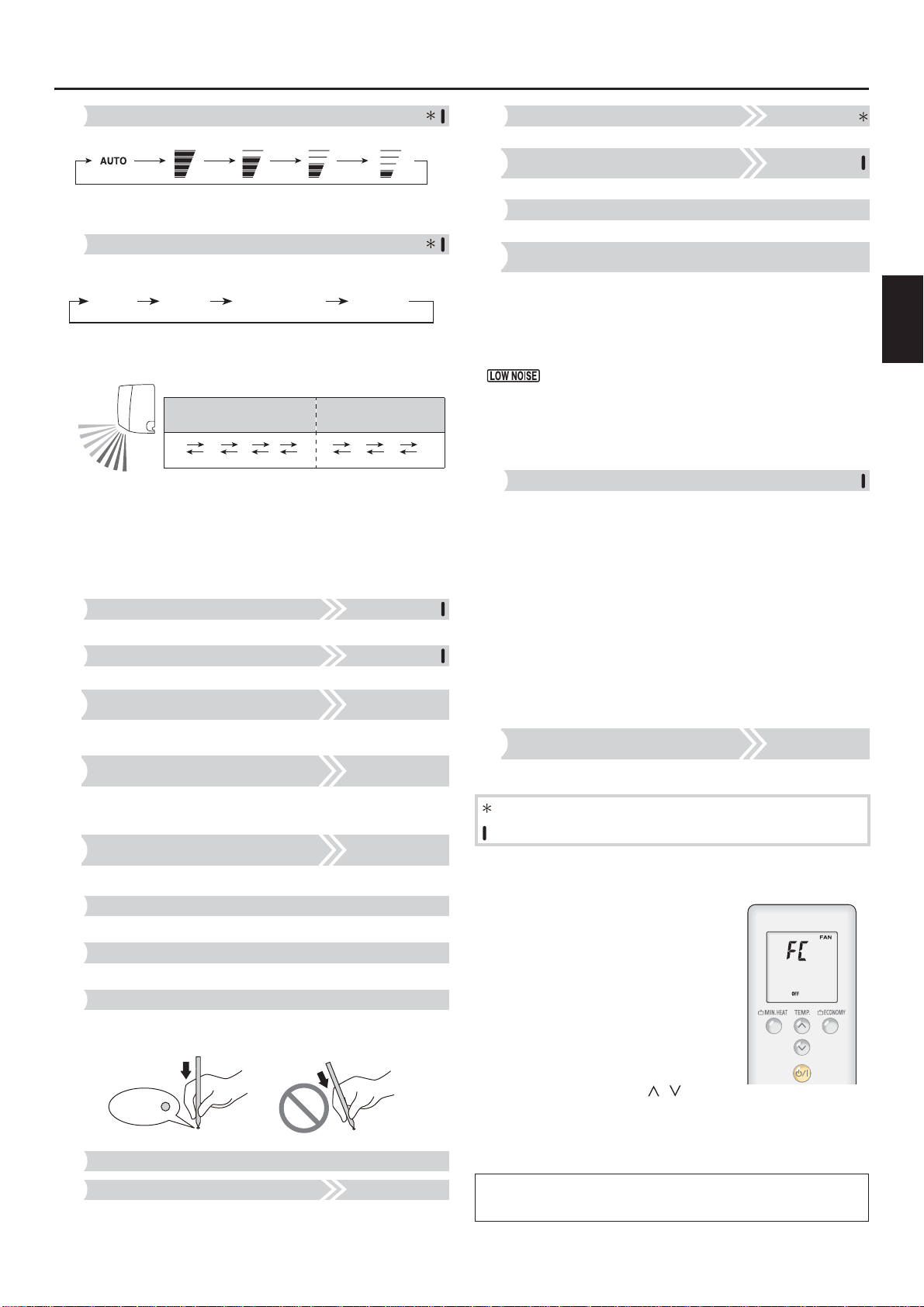

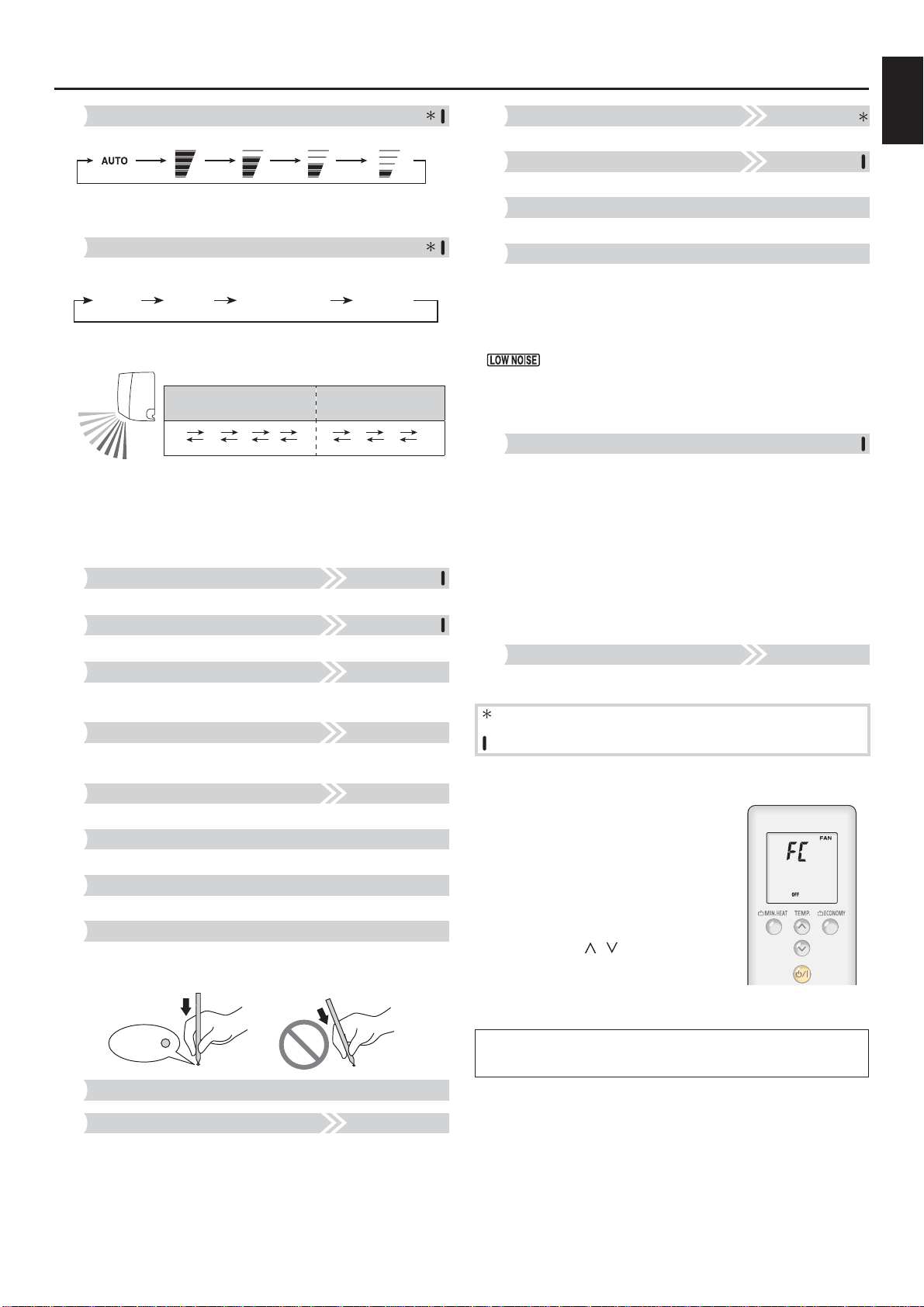

FAN button

Controls the fan speed.

(AUTO) (HIGH) (MED) (LOW) (QUIET)

• When AUTO is selected, the fan speed is automatically adjusted

according to the operation mode.

SWING button

Sets the automatic swing operation. Each time the SWING button is

pressed, the operation will change.

Up/down Left/right Up/down/left/right Stop swing

• The Left/right swing operation will follow the direction as shown on

page 2 “Horizontal airÀ ow direction louver”

• The Up/down Swing operation range will differ by mode as follows:

COOL, DRY, or FAN

mode

HEAT or FAN mode

Notes:

• SWING operation may stop temporarily, when the indoor unit fan is

rotating at very low speed or is stopped.

• In FAN mode, the Up/down swing operation range of 1

5 or 6

8 is decided according to the airÀ ow direction previously set before

starting the swing operation.

See page 2

Vertical SET button

Adjusts the vertical airÀ ow direction.

See page 2

Horizontal SET button

Adjusts the horizontal airÀ ow direction.

See page 7

WEEKLY timer button

Activates the WEEKLY timer for a maximum of 4 on or off programs

per day, each day of the week.

See page 7

SLEEP timer button

Activates the SLEEP timer that helps you to fall asleep comfortably

with gradual temperature control.

See page 6

ON/OFF timer button

Activates the ON/OFF timer.

NEXT button

Used for adjusting the timer setting.

BACK button

Used for adjusting the timer setting.

RESET button

When you press the RESET button, press it gently by using the tip of

a ballpoint pen or other small object in correct direction as shown in

this ¿ gure.

RESET

TEST RUN button

See page 3

CLOCK ADJUST button

Used for adjusting the clock.

Remote Controller Overview and Operations

SEND button

Used for sending the timer/clock setting.

See page 6

TIMER SETTING button

Used to enter the timer setting mode.

SELECT button

Used for adjusting the clock or timer.

OUTDOOR UNIT LOW NOISE button

Starts or stops OUTDOOR UNIT LOW NOISE operation that lowers

noise generated from the outdoor unit by cutting down the rotation

number of the compressor, and suppressing the fan speed.

Once the operation is set, the setting is preserved until you press this

button again to stop the operation, even if the indoor unit operation is

stopped.

on the remote controller display shows that the unit is in

OUTDOOR UNIT LOW NOISE mode.

Notes:

• This operation cannot be performed simultaneously with FAN, DRY

and POWERFUL operation modes.

ECONOMY button

Starts or stops ECONOMY operation that saves more electricity

than other operation modes by changing the set temperature to a

moderate setting.

By pressing the ECONOMY button, the ECONOMY indicator on the

indoor unit turns on.

• In COOL or DRY mode, the room temperature will be adjusted a few

degrees higher than the set temperature.

• In HEAT mode, the room temperature will be adjusted a few

degrees lower than the set temperature.

Notes:

• In COOL, HEAT, or DRY mode, the maximum output of this

operation is approximately 70 % of usual air conditioning operation.

• This operation cannot be performed during temperature monitoring

by AUTO mode.

See page 8

ENSOR button (ENERGY SAVING PROGRAM)

Activates or deactivates the energy saving program.

* The Energy Saving program is ON at the time of purchase.

: The setting must be done while the setting screen is displayed for

each function.

: The button is controllable only when the air conditioner is on.



Fan control for energy saving

When the set temperature is reached during

cooling operation, the fan operates

intermittently and power is saved.

To use this function, use the following steps;

1. Press the Start/Stop button until only the

clock is displayed.

2. Press the FAN button for at least 5 seconds

until the current Fan Control “FC” status is

displayed.

3. Press the TEMP. (

/ ) buttons to switch

between on or off.

4. Press the Start/Stop button to send the

setting to the indoor unit. After the status is sent, the display will

automatically return to the original screen.

If no buttons are pressed within 30 seconds after the “FC” status

is displayed, the system returns to the original clock display. In this

case, start again from step 1.

(continued)

9320455033-02_OM.indb 5 8/31/2016 4:13:34 PM

En-6

OPERATING MANUAL



Wired Remote Controller (Option)

The optional wired remote controller can be used.

When you use remote controller, refer to the each wired remote

controller operation manual.

[The additional functions for wired remote controller]

• Temperature set back timer

And you can use both wired and wireless remote controller

simultaneously. (Only polar 3-core wired remote controller.)

When the restricted functions on the remote controller are used,

beeping sound will be heard, OPERATION, TIMER and the ECONOMY

indicator of the indoor unit will À ash.

[The restricted functions for wireless remote controller]

• Outdoor unit low noise

• Energy saving program

• Min. Heat

• Powerful

• Timer operation



Remote controller custom code setting

Use the following steps to select the custom

code of the remote controller.

(Note that the air conditioner cannot receive

a signal if the air conditioner has not been set

for the matching custom code.)

1. Press the Start/Stop button until only the

clock is displayed on the remote controller

display.

2. Press the MODE button for at least ¿ ve

seconds to display the current custom code

(initially set to A).

3. Press the SET TEMP. (

/ ) button to change the custom code

between

AļBļCļD

Match the code on the display to the air conditioner custom code.

4. Press the MODE button again to return to the clock display. The

custom code will be changed.

If no buttons are pressed within 30 seconds after the custom code

is displayed, the system returns to the original clock display. In this

case, start again from step 1.

The air conditioner custom code is set to A prior to shipment.

Contact your retailer to change the custom code.

The remote controller resets to custom code A when the batteries in

the remote controller are replaced. If you use a custom code other

than custom code A, reset the custom code after replacing the bat-

teries. If you do not know the air conditioner custom code setting, try

each of the custom codes (A ĺ B ĺ C ĺ D) until you ¿ nd the code

which operates the air conditioner.

(continued)

Remote Controller Overview and Operations

Note for timer settings:

Any interruption of the power supply, such as a blackout or cutting off of a circuit breaker, makes the set internal clock go wrong.

In such a case, the TIMER indicator on the indoor unit blinks, and you need to readjust the setting.

ON timer or OFF timer

You can set the ON timer or OFF timer with the following steps.

Press the TIMER SETTING button to start the setting.

The WEEKLY indicator will be À ashing on the remote controller.

Press the SELECT button to choose the desired mode. The mode

will change as follows:

WEEKLY

ON/OFF

(ON)

ON/OFF

(OFF)

ON/OFF

(ON



OFF)

SLEEP

(OFF)

Press the NEXT button. Continue to setting for each mode.

* To cancel timer setting during the setting process, press the

TIMER SETTING button again.

Adjust the time by pressing the SELECT button while the clock

indicator is blinking. Each time you press the button, the time will

change by +5/-5 minutes. Pressing down will change the time by

+10/-10 minutes.

Press the SEND button.

To redo the timer setting, perform step 1 to 5 again.

To cancel the ON/OFF timer, press the ON/OFF button while the ON/

OFF indicator is on. (Erases the indicator)

Program timer (combined use of the ON timer and the OFF timer)

You can set an integrated ON–OFF or OFF–ON timer.

Either of the timer whose con¿ gured starting time is closer to the

current time works ¿ rst, and the order of timer operation is displayed

as follows:

Timer Indicator on remote controller display

ON–OFF timer

OFF–ON timer

To set the program timer, conduct the same steps

for the ON/

OFF timer. (Select ON



OFF in Step 2)

Notes:

• If you change the setting value for the timer after the program timer

is set, the counting down of the timer will be reset at that moment.

• Time setting for each combination should be within a span of 24

hours.

Timer Operation

9320455033-02_OM.indb 6 8/31/2016 4:13:34 PM

En-7

AIR CONDITIONER Wall Mounted Type

OPERATING MANUAL

Ɣ If there is a power interruption, such as due to a power outage

during the WEEKLY timer setting or a circuit breaker cutting out,

the internal timer of the air-conditioning will be incorrect. (See page

8 "Auto-restart function”.) In such a case, the main timer lamp will

notify you of this by À ashing, so carry out matching of the time and

date. (See page 3 "remote controller preparation".)

Ɣ You cannot use the WEEKLY timer together with the other timers.

If you want to run the product on WEEKLY timer after using the ON/

OFF Timer, Program Timer, or SLEEP Timer while the WEEKLY

timer is running, you need to activate the WEEKLY timer again.

To set the WEEKLY timer, ¿ rst follow steps 1~3 for the ON/OFF timer.

Select the program number and the day using the SELECT button.

Program 1Week

Program

Monday

Program

Tuesday Program Sunday

Program

1Week

Program

Monday

Program

Saturday Program Sunday

Press the NEXT button, when the program number and day you

want to set are À ashing.

Using the SELECT button select the operation mode (ON timer,

OFF timer, or without a timer).

To operate without a timer

1. Press the NEXT button to go back to step 4

and con¿ gure the

next setting.

2. Press the SEND button to ¿ nish

Press the NEXT button.

Press the SELECT button to set the desired ON time or OFF time.

If you selected OFF in step 5

1. Press the NEXT button to go back to step 4 and con¿ gure the

next setting.

2. Press the SEND button.

Press the NEXT button.

Press the SELECT button to set the temperature.

If you want to move on to the next setting, press the NEXT button,

return to step 4 and con¿ gure the next setting.

To complete the setting, press the SEND button.

If you want to cancel the setting midway, please press the

TIMER SETTING button instead of pressing the SEND button.

Notes:

Ɣ When canceling the WEEKLY timer, select No Timer Operation in

Step 5 in the WEEKLY timer setting.

Ɣ If you want to go back to the previous step when con¿ guring

settings, press the BACK button to return to the previous step.

Ɣ Press the SEND button, when you are close to the main unit. If you

do so when far from the main unit, the signal may not get properly

sent, and the settings may not get properly con¿ gured.

Ɣ To check the schedule, repeat steps 1 to 3 to enter the WEEKLY

timer mode, then use the SELECT button to browse through the

WEEKLY timer settings in the order shown in step 4.

Ɣ To cancel the WEEKLY timer, press the WEEKLY button while the

WEEKLY indicator is on. (Erases the indicator)

When operating from central control , please do not use the Weekly timer.

Ɣ Do not use the weekly timer when using external devices for

Centralized control.

SLEEP timer

To set the SLEEP timer, ¿ rst follow steps 1~3 for the ON/OFF timer.

Adjust the time by pressing the SELECT button while the clock

indicator is blinking.

Each time you press the button, the time changes as follows:

00M

30M

hours

(30 min.)

Press the SEND button.

To cancel the SLEEP timer, press the SLEEP button while the SLEEP

indicator is on. (Erases the indicator)

To help you to fall asleep comfortably and prevent excessive warming

or cooling in sleep, the SLEEP timer controls the temperature setting

automatically in accordance with the set time shown as follows. The

air conditioner completely turns off after the set time has elapsed.

In HEAT mode

Set

temperature

Set time

1 hour

Set time

1 hour

1.5 hour

30 min.

2 °F (1 °C)

4°F (2 °C) 6°F (3 °C)

8°F (4 °C)

4°F (2 °C)

2 °F (1 °C)

In COOL or DRY mode

WEEKLY timer

ON and OFF timer can be combined, and up to 4 reservations (program

) per day and 28 reservations per week.

Before setting the program, please set the week and time of the air

conditioner ¿ rst.

If the week and time are not set, the weekly timer will not operate

correctly at the set time.

Please refer to "remote controller preparation" (page 3).

Example of WEEKLY timer 1

No timer settings

Program

9:00

OFF

Program

11:00

OFF

Program

17:00

OFF

Program

23:00

OFF

Monday to

Friday

Saturday

Sunday

Program

7:00

76°F (24.0 °C)

Program

9:00

OFF

Wake up

Leave for work

Program

17:00

80°F (26.0 °C)

Program

23:00

OFF

Come back home

Go to sleep

ON ON ON ON

Example of WEEKLY timer 2

You can specify a given temperature in the ON setting in WEEKLY

timer.

Program

7:00

72°F (22.0 °C)

Program

9:00

76°F (24.0 °C)

Program

17:00

80°F (26.0 °C)

Program

23:00

72°F (22.0 °C)

* You can set the temperature for AUTO, COOL, and DRY modes within

the range of 64-88°F (18.0-30.0 °C), for Heat mode the range is 50 or

60-88°F (10.0 or 16.0-30.0 °C).

Even if you set to 50, 60 or 62°F (10.0, 16.0 or 17.0 °C), if you run the

product on AUTO, COOL, or DRY, it will run at 64°F (18.0 °C).

Notes:

Ɣ Operations modes other than the temperature setting will be the

same at the last time operation was stopped, so Cooling ĺ Heating

ĺ Cooling ĺ Heating type of operations cannot be automatically

set.

Ɣ If you set the ON timer and OFF timer on the same time, the air

conditioner will run the ON timer. If two ON timer are set at the

same time, the air conditioner will run in the order of the program

number.

Timer Operation

9320455033-02_OM.indb 7 8/31/2016 4:13:34 PM

En-8

OPERATING MANUAL

Automatic defrosting operation

When outdoor temperature is very low with high humidity, frost

may form on the outdoor unit during the heating operation, and

it could reduce the operating performance of the product.

For frost protection, a microcomputer-controlled automatic

defrost function is equipped in this air conditioner.

If frost forms, the air conditioner will temporarily stop, and

defrost circuit will operate brieÀ y (maximum of 15 minutes.)

OPERATION indicator on the indoor unit blinks during this

operation.

If frost forms on the outdoor unit after the heating operation, the

outdoor unit will stop automatically after it operates for a few

minutes. Then the automatic defrosting operation starts.

Auto-restart function

In event of power interruption such as a blackout, the air

conditioner stops once. But it restarts automatically and

performs previous operation when the power supply is resumed.

If any power interruption occurs after the timer is set, counting

down of the timer will be reset.

After the power supply is resumed, the TIMER indicator on the

indoor unit blinks to notify you that there has been a timer fault.

In such a case, reset the timer for your opportune time.

Malfunctions caused by other electrical devices:

Use of other electrical appliances such as an electric shaver or

nearby use of a wireless radio transmitter may cause the malfunction

of the air conditioner.

If you encounter such a malfunction, turn off the circuit breaker once.

Then turn it on again, and resume operation by using the remote

controller.

Human Sensor (Energy Saving)

To prevent waste of electricity, this function controls the temperature

setting when no one is occupying the room. Energy Saving program is

on at the time of purchase.

To activate the Energy Saving program, press the SENSOR button.

indicator will be À ashing on the remote controller

display.

To deactivate the Energy Saving program, press the SENSOR

button again.

will no longer be shown on the remote controller

display.

About the ENERGY SAVING Operation

If no one enters the room for approximately 20 minutes, the set

temperature will be automatically controlled.

(When someone comes back into the room, the human sensor will

detect this, and automatically revert to the original settings.)

Operation

mode

Operating details

(if there is no one in the room for a while)

COOL/DRY

The set temperature will be increased by a maximum of

approximately 4°F (2°C).

HEAT

The set temperature will be decreased by a maximum

of approximately 8°F (4°C).

AUTO

This runs the ENERGY SAVING function automatically

for the selected mode (Cooling/ Heating).

Ɣ When using together with the SLEEP timer (page 7), the SLEEP

timer will be prioritized.

Ɣ During MIN. HEAT operation, if there is no one in the room the set

temperature will not be changed.

General Information on Operation

90°

22 ft (7 m)

22 ft

(7 m)

50° 50°

Ɣ Application range is follows.

Vertical angle 90° (Side view) Horizontal angle 100° (Top view)

ENERGY SAVING function may not work when the room temperature is

very different from the temperature de¿ ned in temperature setting, such

as when immediately after starting the operation.

About the HUMAN SENSOR

Ɣ Details about detection with the human sensor

The human sensor detects whether there are people in the room

by looking for movement by people in the room.

Ɣ Since the human sensor detects infrared light given out by

people, there may be cases where this detection is incorrect.

Situations in which the sensor will detect no people in the

room, even when there is someone there

When the temperature is high and the difference with be-

tween people’s body temperature is small.

(Such as during the summer when the temperature is 88°F

(30°C) or higher)

When there is someone in the room, but they do not move

for a long period of time.

When someone is hidden behind a sofa, other furniture,

glass, or in similar situations.

When someone is wearing extremely thick clothing and has

their back facing the sensor.

Situations in which the sensor will incorrectly detect people

in the room, even when there is no one there

When there is a dog or a cat moving around in the room.

When the wind is making curtains or plants move.

When there are heating units, humidi¿ ers, or electric appli-

ances such as oscillating electric fans operating.

Notice

Heating performance

This air conditioner operates on the heat-pump principle,

absorbing heat from air outdoors and transferring that heat

to the indoor unit. As a result, the operating performance is

reduced as outdoor air temperature drops. If you feel that the

heating performance is insuf¿ cient, we recommend you to use

this air conditioner in conjunction with other kinds of heating

appliance.

9320455033-02_OM.indb 8 8/31/2016 4:13:35 PM

En-9

AIR CONDITIONER Wall Mounted Type

OPERATING MANUAL

Operating Tips

Daily care

When cleaning the indoor unit body, mind the following:

• Do not use water hotter than 104 °F (40 °C).

• Do not use scouring cleanser, volatile solvents such as benzene or

thinner.

• Wipe the unit gently by using soft cloth.

Cleaning the intake grille

Open the intake grille in direction of the arrow

. While gently

pressing the left and right mounting shafts of the intake grille

outward

, remove the intake grille in direction of the arrow

CAUTION

• Before cleaning this product, be sure to turn it off and disconnect all the power supply.

• Before starting operation, make sure that the intake grille has been shut completely. Incomplete closing of the intake grille might have an effect

on the proper working or performance of the air conditioner.

• Do not touch the aluminum ¿ ns of heat exchanger built-in the indoor unit to avoid personal injury when you maintain the unit.

• Do not expose the indoor unit to liquid insecticides or hair sprays.

• Do not stand on slippery, uneven or unstable surfaces when you maintain the unit.

• Do not touch the human sensor. Any scratches or dirt may lead to malfunction or incorrect detection.

Cleaning and Care

Ɣ If the air conditioner is used under a temperature higher than those listed in temperature requirements*, the built-in protection circuit will operate to

prevent internal circuit damage.

Also, during cooling and dry modes, if the unit is used under a temperature lower than those listed in temperature requirements*, the heat

exchanger may freeze leading to water leakage and other damage.

*: For outdoor temperature requirements, refer to the outdoor unit installation manual.

Ɣ Do not use this unit for any purposes other than the cooling, dehumidifying, and air-circulation of rooms in ordinary dwellings.

Ɣ If the unit is used for long periods under high-humidity conditions, condensation may form on the surface of the indoor unit, and drip onto the À oor

or other objects underneath. (About 80% or more)

Wash the intake grille gently with water or wipe it gently with a soft

cloth moisten with warm water.

Then wipe it with a dry and soft cloth.

While holding the grille horizontal, set the left and right mounting

shafts into the pillow blocks at the top of the panel

. To latch each

shaft properly, insert the shaft until it snaps.

Then close the intake grille

Press 4 places on the intake grille to close it completely.

(continued)

9320455033-02_OM.indb 9 8/31/2016 4:13:35 PM

En-10

OPERATING MANUAL

Cleaning and Care

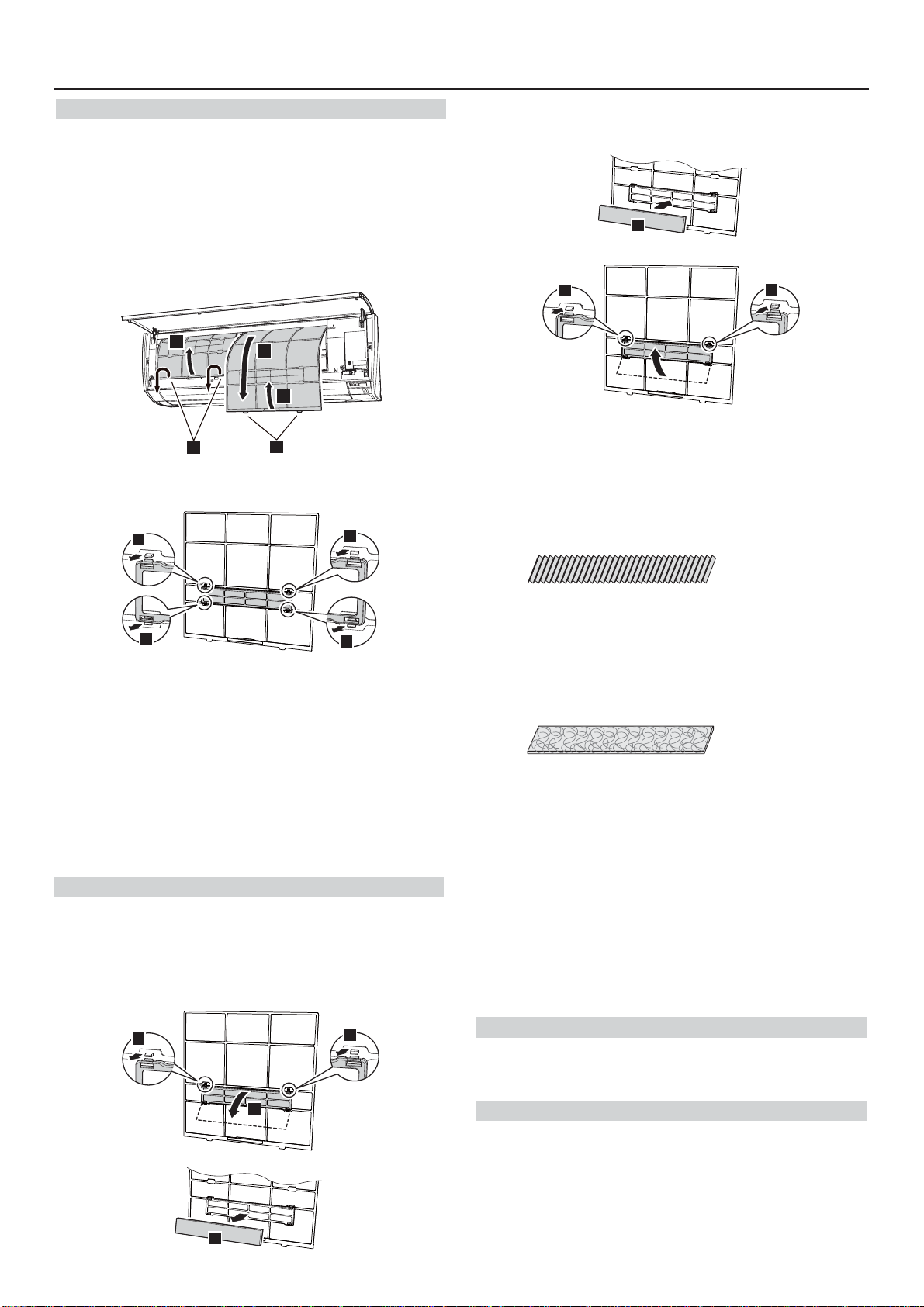

Cleaning the air ¿ lters

Mind that you have a periodical cleaning of the air ¿ lters to prevent

reducing the operation ef¿ ciency of the product.

Using of clogged air ¿ lter with dust will lower the product performance,

and may cause airÀ ow reduction or increase of operating noise.

Clean the air ¿ lters once every 2 weeks under normal use.

Open the intake grille.

(Refer to

of step 1 in “Cleaning the intake grille”.)

While holding the intake grille with your hand, pull up the handle

of the ¿ lter in direction of the arrow and release the 2 claws

Then pull the ¿ lter out with gently sliding it downward

Filter holder and air cleaning ¿ lter are attached on the rear side

of the air ¿ lter. Remove them from the air ¿ lter by unlatching each

corner of the ¿ lter holder

Remove dust by using a vacuum cleaner or by washing the ¿ lter.

When you wash the ¿ lter, use neutral household detergent and

warm water.

After rinse the ¿ lter well, dry it thoroughly in a shaded place before

you reinstall it.

Attach the air cleaning ¿ lter and the ¿ lter holder to each air ¿ lter.

Attach the air ¿ lter by aligning both side of the ¿ lter with the front

panel, and push in the ¿ lter fully.

Notes:

Make sure that 2 claws are ¿ rmly snapped to the guide holes on the

panel.

Close the intake grille ¿ rmly.

(Refer to step 4 in “Cleaning the intake grille”.)

Replacing the air cleaning ¿ lter

Remove the air ¿ lter. (Refer to step 1, 2 in “Cleaning the air ¿ lters”.)

Release 2 latches

of the ¿ lter holder, and turn over the holder in

direction of arrow

Remove the soiled air cleaning ¿ lter

Notes:

Air cleaning ¿ lter is attached on each air ¿ lter.

Attach new or maintained air cleaning ¿ lter

to the ¿ lter holder.

New air cleaning ¿ lter can be attached to either of the right holder or

the left holder.

Latch 2 corners of the ¿ lter holder

to the air ¿ lter ¿ rmly.

Reinstall the air ¿ lter. (Refer to step 6 in “Cleaning the air ¿ lters”.)

Close the intake grille ¿ rmly.

(Refer to step 4 in “Cleaning the intake grille”.)

Following 2 types of air cleaning ¿ lters are used in this product.

When you replace them, purchase dedicated air cleaning ¿ lters for this

product.

APPLE-CATECHIN FILTER: UTR-FA16

(1 sheet)

With using static electricity, puri¿ es the air by removing ¿ ne particles

or dust such as tobacco smoke or plant pollen.

• This ¿ lter is disposable. Do not wash or reuse it.

• Once you open the package, use it as soon as possible. The

cleaning effect is reduced if the ¿ lter is left the package opened.

• Replace the ¿ lter once every 3 months under normal use.

• With setting the fan speed high, the air cleaning effect increases.

ION DEODORIZATION FILTER (light blue): UTR-FA16-2

(Light blue, 1 sheet)

Contained super micro-ceramic particles produce negative air ions,

that is considered to have deodorizing effect, absorb and reduce

room smell.

• To maintain the deodorizing effect, clean the ¿ lter once every 3

months as follows:

Remove the ion deodorization ¿ lter.

Flush the ¿ lter with high-pressure hot water until the surface of

the ¿ lter is covered with water.

Wash the ¿ lter gently with diluted neutral detergent. Do not wash

it by wringing or rubbing to prevent reducing the deodorizing

effect by damage.

Rinse the ¿ lter well with water À ow.

Dry the ¿ lter thoroughly in shaded place.

Reinstall the ion deodorization ¿ lter to the indoor unit.

• Replace the ¿ lter once every 3 years under normal use.

After extended non-use of the unit

If you have shut down the indoor unit for 1 month or more, perform the

FAN operation for half a day to dry the internal parts thoroughly before

you perform normal operation.

Additional inspection

After long period of use, accumulated dust inside the indoor unit may

reduce the product performance even if you have maintained the unit

with instructed daily care or cleaning procedures written in this manual.

In such a case, the product inspection is recommended.

For more information, consult authorized service personnel.

9320455033-02_OM.indb 10 8/31/2016 4:13:36 PM

En-11

AIR CONDITIONER Wall Mounted Type

OPERATING MANUAL

WARNING

In following events, immediately stop operation of the air conditioner, and disconnect all the power supply by turning off the electrical breaker or

disconnecting the power plug. Then consult your dealer or authorized service personnel.

As long as the unit is connected to the power supply, it is not insulated from the power supply even if the unit is turned off.

• Unit smells of something burning or emits smoke

• Water leaks from the unit

Following symptoms do not indicate the product malfunction, but they are normal functions or characteristics of this product.

Symptom Cause See page

Operation is delayed after the

power is on

To prepare the air conditioner for operation, the louvers will not operate for about 1 min. –

Operation is delayed after

restart.

To prevent blowout of the fuse, the compressor will not operate during the protection circuit is working

for about 3 minutes after sudden OFFĺON operation of the power supply.

–

Noise is heard. • During the operation or immediately after stopping the air conditioner, refrigerant À owing sound

may be heard. And it is particularly noticeable for 2–3 minutes after starting operation.

• During the operation, a slight squeaking sound produced by the minute expansion and contraction

of the front panel caused by temperature change may be heard.

–

During heating operation, a sizzling sound produced by the automatic defrosting operation may be

heard.

Smell coming from the unit. Absorbed room smell generated from interior textile, furniture, or cigarette smoke into the air condi-

tioner may be emitted.

–

Mist or steam is emitted from

the unit.

In COOL or DRY mode, a thin mist generated by condensation formed with sudden cooling process

may be emitted.

–

During heating operation, the fan built-in the outdoor unit may stops and rising steam generated by

the automatic defrosting operation may be seen.

AirÀ ow is weak or stops. • Immediately after the heating operation is started, the fan speed stays temporarily very low to warm

up the internal parts of the unit.

• In HEAT mode, the outdoor unit stops and the indoor unit operates at very low fan speed if the

room temperature rises above the set temperature.

–

In HEAT mode, the indoor unit temporarily stops for maximum of 15 minutes to perform the automatic

defrosting operation while the OPERATION indicator is À ashing.

In DRY mode, the indoor unit operates at low fan speed to adjust the room humidity, and may stop

from time to time.

–

When the fan speed is set to “QUIET”, the fan rotates at very low speed and the airÀ ow is reduced. –

If the “fan control for energy-saving” is set, in the COOL mode, the indoor unit fan may stop from time

to time when the outdoor unit is stopped.

When monitoring operation is performed in AUTO mode, the fan rotates at very low speed. –

Outdoor unit emits water. During heating operation, the outdoor unit may emit water generated by the automatic defrosting

operation.

–

Before you call for or request servicing, troubleshoot a problem by performing following checks:

Symptom Diagnostic See page

Does not operate at all.

 Has the circuit breaker been turned off?

 Has there been a power outage?

 Has a fuse blown out or the circuit breaker been tripped?

–

 Is the timer operating?

Poor cooling or heating perfor-

mance.

 Is the air ¿ lter dirty?

 Is the intake grill or outlet port of indoor unit blocked?

–

 Is the room temperature adjusted appropriately?

 Is a window or door left opened?

 Is direct or strong sunlight shinning into the room in cooling operation?

 Are there other heating apparatus or computers operating, or too many people in the room in cool-

ing operation?

–

 Is the fan speed set to “QUIET”?

When the fan speed setting is set to “QUIET”, noise reduction is prioritized and the air-conditioning

performance may become lower. If the volume of provided airÀ ow is not agreeable to your prefer-

ence, set the fan speed to “LOW” or higher fan speed.

 Has the OUTDOOR UNIT LOW NOISE mode been set?

The unit operates differently

from the remote controller

setting.

 Are the batteries used in the remote controller exhausted?

 Are the batteries used in the remote controller loaded properly?

Immediately stop operation and turn off the electrical breaker in following cases. Then consult authorized service personnel.

• The problem persists even if you perform these checks or diagnostics.

• The OPERATION indicator and TIMER indicator blink while the ECONOMY indicator is blinking fast.

Notes:

• For any troubleshooting related to the wireless LAN control, refer to the setting manual for wireless LAN control or the mobile app installed in your

smartphone or tablet PC.

Troubleshooting

9320455033-02_OM.indb 11 8/31/2016 4:13:37 PM

9320455033-02_OM.indb 12 8/31/2016 4:13:37 PM

FrA-1

Précautions de sécurité

A¿ n d’éviter de vous blesser, ou d’endommager le matériel, lisez cette section soigneusement avant d’utiliser ce produit, et assurez-vous de vous

conformer aux précautions de sécurité.

Une mauvaise utilisation due à un non respect des instructions peut causer des blessures ou des dégâts, dont la gravité est classi¿ ée comme suit :

AVERTISSEMENT ATTENTION

Ce symbole indique un risque de danger mortel ou de graves blessures.

Ce symbole indique un risque de blessures ou de dégâts matériels.

N° DE PIÈCE 9320455033-02

CLIMATISEUR

Type montage mural

MODE D’EMPLOI

Avant d’utiliser ce produit, veuillez lire attentivement ces instructions et conservez le présent manuel pour

future référence.

Contenu

Précautions de sécurité ........................................................ 1

Vue d’ensemble et opérations de l’appareil intérieur ............ 2

Vue d’ensemble et fonctions de la télécommande ............... 3

Fonctionnement du Timer (Minuterie)................................... 6

Capteur humain (économie d’énergie) ................................. 8

Renseignements généraux sur le fonctionnement ............... 8

Conseils d’utilisation ............................................................. 9

Nettoyage et entretien ......................................................... 9

Dépannage ..........................................................................11

AVERTISSEMENT

• Ce produit ne contient aucune pièce dont l’entretien est à charge de

l’utilisateur. Demandez-toujours centre de réparation agréé pour les

réparations, l'installation et le déplacement de ce produit.

Une installation ou manipulation incorrecte risque de provoquer une

fuite, un choc électrique ou un incendie.

• En cas de dysfonctionnement (odeur de brûlé), arrêtez

immédiatement le climatiseur, mettez le disjoncteur hors tension

pour couper l'alimentation ou débranchez la prise. Faites ensuite

appel à un technicien de service agréécentre de réparation agréé.

• Veillez à ne pas endommager le câble d'alimentation.

S'il est endommagé, il doit être remplacé par un technicien de

service agréé.

• En cas de fuite du À uide frigorigène, éloignez-le de toute source de

À ammes ou de produits inÀ ammables et contactez un technicien de

service agréé.

• En cas d'orage ou d'un quelconque signe annonçant la foudre,

mettez le climatiseur hors tension à l'aide de la télécommande, et

évitez de toucher le produit ou la source d'alimentation pour prévenir

tous risques électriques.

• Cet appareil ne doit pas être utilisé par des personnes (y compris

des enfants) dont les capacités physiques, sensorielles ou mentales

sont réduites, ou sans expérience et connaissances spéci¿ ques,

sauf sous la surveillance ou les instructions d'utilisation de l'appareil

d'une personne responsable de leur sécurité. Les enfants doivent

être surveillés a¿ n d'éviter qu'ils ne jouent avec l'appareil.

• Ne mettez pas ce produit hors ou sous tension en branchant ou

débranchant la prise ni en coupant ou allumant le disjoncteur.

• N'utilisez pas de gaz inÀ ammables à proximité de ce produit.

• Ne vous exposez pas directement au À ux d'air froid pendant trop

longtemps.

• N'insérez pas les doigts ni d'autres objets dans l'ori¿ ce de sortie, le

panneau ouvrant ou la grille d'admission.

• Ne faites pas fonctionner le climatiseur avec les mains mouillées.

ATTENTION

• Ventilez de temps à autre pendant l'utilisation.

• Utilisez toujours ce produit avec les ¿ ltres à air installés.

• Véri¿ ez qu'aucun équipement électronique ne se trouve à moins de

1 m (40 po) des unités intérieure ou extérieure.

• Débranchez toutes les sources d'alimentation lorsque le produit est

inutilisé pendant une longue période.

• Après une longue période d'utilisation, assurez-vous de véri¿ er le

support de l'unité intérieure, a¿ n d'éviter la chute du produit.

• La direction du À ux d'air et la température ambiante doivent être

choisis avec précaution lorsque vous utilisez le climatiseur dans une

pièce où se trouvent des enfants, des personnes âgées ou malades.

• Les vannes peuvent devenir chaudes pendant le chauffage ;

manipulez-les avec précaution.

• Ne placez aucun autre appareil électrique ou domestique en

dessous de ce produit.

Des écoulements de condensation peuvent les rendre humides

et causer des dommages ou des dysfonctionnements de vos

appareils.

• N’exposez pas ce produit directement à l’eau.

• N'utilisez pas l'appareil pour conserver des aliments, des plantes,

des animaux, des outils de précision, des œuvres d'art ni d'autres

objets. Cela pourrait détériorer la qualité de ces éléments.

• N'exposez pas d'animaux ni de plantes au À ux d'air direct.

• Ne buvez pas l'eau de vidange du climatiseur.

• Ne tirez pas sur le câble d'alimentation.

• Ne touchez pas aux ailettes en aluminium de l’échangeur thermique

intégré à ce produit a¿ n d’éviter toute blessure lors de l’entretien de

l’appareil.

• N'orientez pas le À ux d'air vers des feux ouverts ou des appareils de

chauffage.

• N'obstruez et ne couvrez ni la grille d'admission ni l'ori¿ ce de sortie.

• N'exercez pas de forte pression sur les ailettes du radiateur.

• Ne grimpez pas sur le climatiseur, ne placez pas d'objets dessus et

n'y suspendez pas d'objets.

Français

9320455033-02_OM.indb 1 8/31/2016 4:13:37 PM

FrA-2

MODE D’EMPLOI

Grille d’admission

Avant la mise en marche, assurez-vous que la grille d’admission a été

complètement fermée. Une fermeture incomplète pourrait affecter le

bon fonctionnement ou les performances du produit.

Bouton MANUAL AUTO (auto manuel)

À utiliser en cas de perte ou de dysfonctionnement de la télécommande.

État Action Mode ou opération

En fonctionnement

Appuyez plus de 3 secondes. Arrêt

Arrêter Appuyez plus de 3 secondes et

moins de 10 secondes.

AUTO

Appuyez plus de 10 secondes.

(Seulement pour l’entretien.*)

Refroidissement forcé

Après le nettoyage

Appuyez moins de 3 secondes.

Réinitialisation de voyant du ¿ ltre

* : Pour arrêter le refroidissement forcé, appuyez sur ce bouton ou sur

le bouton Marche/Arrêt de la télécommande.

Boutons et indicateur de contrôle du LAN sans ¿ l

L’adaptateur WLAN est intégré pour le contrôle du LAN sans ¿ l.

Pour plus de détails, consultez le manuel de réglage du contrôle du

LAN sans ¿ l.

For details, refer to the setting manual of the Wireless LAN control.

Panneau avant

Capteur humain Voir page 8

Utilisé pour le programme d’économie d’énergie. Contrôle le réglage

de la température par détection des personnes dans la pièce.

Volet de direction verticale du À ux d’air

Chaque fois que vous appuyez sur le bouton SET (RÉGLAGE) vertical

de la télécommande, l’angle du volet de direction verticale du À ux d’air

se déplace comme suit

Modes COOL (REFROIDISSEMENT)

ou DRY (DÉSHUMIDIFICATION)

Mode HEAT

(CHAUFFAGE)

765

* : Réglage par défaut dans chaque mode.

• Ne pas régler manuellement.

• Au début des modes AUTO et HEAT (CHAUFFAGE), la position 1

peut se maintenir pendant un certain temps pour l’ajustement.

• Si vous réglez l’angle sur la position 5-8 pendant plus de 30

minutes en mode COOL (REFROIDISSEMENT) ou DRY

(DÉSHUMIDIFICATION), ils retournent automatiquement à la

position 4.

• Maintenir la position 5-8 durant les modes COOL

(REFROIDISSEMENT) ou DRY (DÉSHUMIDIFICATION) peut

causer la formation de condensation, dont les gouttes risquent

d’endommager votre propriété.

Diffuseur de puissance

Ensemble avec le mouvement du volet de direction verticale du À ux

d’air, l’angle du diffuseur de puissance se déplace comme suit :

Volet de direction

verticale du À ux d’air

Diffuseur de puissance

Volet de direction horizontale du À ux d’air

Chaque fois que vous appuyez sur le bouton SET (RÉGLAGE)

horizontal de la télécommande, la plage de direction du À ux d’air du

volet de direction horizontale du À ux d’air se déplace comme suit :

Volet de direction horizontale du

À ux d’air

* : Réglage par défaut.

Tuyau d’évacuation

Récepteur du signal de télécommande

ATTENTION

Pour une transmission du signal appropriée entre la télécommande et l’appareil

intérieur, tenez le récepteur du signal à distance des éléments suivants :

- Lumière directe du soleil ou d’une autre source lumineuse puissante

- Téléviseurs à écran plat

Dans les chambres avec des lampes À uorescentes instantanées, telles que

celles à inverseur, le signal risque de ne pas être transmis correctement.

Dans un tel cas, consulter le magasin d’achat.

Voyant indicateur ECONOMY (ÉCONOMIE) (vert)

Lumières en mode ECONOMY (ÉCONOMIE) et mode MIN. HEAT

(CHAUFFAGE MIN.)

Voyant indicateur TIMER (MINUTERIE) (orange)

Lumières en mode TIMER (MINUTERIE). Le voyant clignote

lentement lorsque une erreur de réglage de la minuterie est détectée.

Pour plus de détails, consultez « Redémarrage automatique » à la

page 7.

Voyant indicateur OPERATION (FONCTIONNEMENT) (vert)

Lumières en fonctionnement normal. Le voyant clignote lentement

pendant le dégivrage automatique.

Voir page 10

Filtre à air

Voir page 10

Filtres d’épuration d’air

Ils puri¿ ent ou désodorisent l’air et fournissent un À ux d’air frais.

Accessoires de l’appareil intérieur

Télécommande

Piles Filtres d’épuration d’air Supports de ¿ ltre

Support de la

télécommande

Vis taraudeuses

(M3 × 12 mm)

Vue d’ensemble et opérations de l’appareil intérieur

9320455033-02_OM.indb 2 8/31/2016 4:13:37 PM

FrA-3

CLIMATISEUR Type montage mural

MODE D’EMPLOI

AVERTISSEMENT

Prenez soin d’éviter que les nourrissons et les enfants n’avalent accidentellement les piles.

ATTENTION

• Pour empêcher une anomalie de fonctionnement ou des dégâts sur la télécommande :

- Placez la télécommande dans un endroit non exposé à la lumière directe du soleil ou à une chaleur excessive.

- Retirez les piles si vous ne prévoyez pas d’utiliser le produit pendant une période prolongée.

- Les piles usagées doivent être retirées immédiatement, et mises au rebut selon les lois locales et les règlements de votre région.

• Si le liquide de suintement des piles entre en contact avec votre peau, vos yeux ou votre bouche, rincez immédiatement avec beaucoup d’eau

propre et consultez votre médecin.

• Les obstacles, comme par exemple un rideau ou un mur entre la télécommande et l’appareil intérieur peut affecter la bonne transmission du signal.

• Ne donnez pas de coups violents à la télécommande.

• Ne versez pas d’eau sur la télécommande.

• N’essayez pas de recharger des piles sèches.

• N'utilisez pas des piles sèches qui ont été rechargées.

Vue d’ensemble et fonctions de la télécommande

Mise en place des piles (R03/LR03/AAA × 2) et préparation de la télécommande

Appuyez sur le bouton CLOCK ADJUST (RÉGLAGE HORLOGE)

pour commencer le réglage de l’horloge.

Régler le jour de la semaine en pressant le bouton SELECT

(SÉLECTION) (lundi à dimanche). * Il est possible de faire passer

le témoin de l’heure d’un format 24 heures à un format 12 heures

en appuyant sur les boutons TEMP. (TEMPÉRATURE) ().

Presser le bouton NEXT (SUIVANT) pour continuer.

Réglez l’heure en appuyant sur le bouton SELECT (SÉLECTION)

Presser U ou V change la valeur par minute.

Presser U ou V change la valeur par 10 minutes.

Pour terminer, presser le bouton SEND (ENVOI) à proximité

de l’unité intérieure. Les réglages risquent de ne pas être

correctement envoyés si pressés à distance.

Remarques :

• Utilisez uniquement le type de pile spéci¿ é.

• Ne pas mélanger différents types de piles ni de piles nouvelles et

usagées ensemble.

•

Avec une utilisation normale, les piles peuvent être utilisées pendant 1 an.

•

Si la plage de la télécommande se réduit de façon notable, remplacer les piles,

et presser le bouton RESET (RÉINITIALISATION) comme indiqué à la page 4.

Installation du support de la télécommande

321

Vis

Insertion

Tirer

vers le

haut

(suite)

9320455033-02_OM.indb 3 8/31/2016 4:13:38 PM

FrA-4

MODE D’EMPLOI

Vous pouvez lancer rapidement une opération avec les 3

étapes suivantes :

Bouton Marche/Arrêt

Bouton MODE

Passe d’un mode à l’autre dans l’ordre suivant.

AUTO

COOL

(REFROIDISSEMENT)

DRY

(DESHUMIDIFICATION)

FAN

(VENTILATEUR)

HEAT

(CHAUFFAGE)

Remarques en mode HEAT (CHAUFFAGE) :

• Au début de l’opération, l’appareil intérieur fonctionne à une vitesse

de ventilation très faible pendant environ 3 à 5 minutes pour la

préparation, puis passe à la vitesse de ventilation choisie.

• Le mode de dégivrage automatique prime sur le mode de chauffage

lorsque cela est nécessaire.

Boutons TEMP. (TEMPÉRATURE)

Règlent la température désirée.

En mode COOL (REFROIDISSEMENT) ou DRY

(DÉSHUMIDIFICATION), la température doit être réglée plus bas que

la température ambiante actuelle. En mode HEAT (CHAUFFAGE), la

température doit être réglée plus haut que la température ambiante

actuelle.

Autrement, le mode de fonctionnement correspondant risque de ne

pas démarrer.

Plage de réglage de la température

AUTO/COOL/DRY (AUTO/

REFROIDISSEMENT/

DÉSHUMIDIFICATION)

64-88°F (18.0-30.0 °C)

HEAT (CHAUFFAGE) 60-88°F (16.0-30.0 °C)

Remarques : Le contrôle de la température n’est pas disponible en

mode FAN (VENTILATEUR).

Pour changer l’unité de température.

1. Pressez le bouton Marche/Arrêt jusqu’à ce que l’horloge

apparaisse.

2. Presser le bouton TEMP. (HAUT) () durant au moins 5 secondes

pour af¿ cher l’unité de température courante. (Réglage d’usine : °F)

3. Presser les boutons TEMP. (/) pour changer l’unité de

température. (°F ļ °C)

4. Soit en pressant le bouton Marche/Arrêt, soit en ne pressant aucun

bouton supplémentaire pendant 30 secondes durant l’étape 2,

l’unité de température actuellement sélectionnée sera conservée.

Af¿ chage de la télécommande

Dans cette section, tous les indicateurs possibles sont af¿ chés

pour leur description. En fonctionnement réel, l’af¿ chage est lié à la

fonction du bouton, et ne montre que les indicateurs nécessaires pour

chaque réglage.

Vue d’ensemble et fonctions de la télécommande

Bouton POWERFUL (PUISSANT)

Active le fonctionnement POWERFUL (PUISSANT).

L’appareil fonctionnera à sa puissance maximale a¿ n de rafraîchir ou

de réchauffer rapidement la pièce.

Lorsque activé, l’appareil intérieur émet 2 brefs signaux sonores.

Pour couper, pressez à nouveau le bouton POWERFUL (PUISSANT).

L’unité intérieure émet alors 1 bref signal sonore.

Le mode POWERFUL (PUISSANT) s’éteint automatiquement dans

les situations suivantes :

• La température ambiante réglée atteint la température dé¿ nie dans les

réglages de la température en mode COOL (REFROIDISSEMENT),

DRY (DÉSHUMIDIFICATION) ou HEAT (CHAUFFAGE).

• 20 minutes se sont écoulées depuis le réglage du mode de

fonctionnement POWERFUL (PUISSANT).

Même dans les situations ci-dessus, le fonctionnement POWERFUL (PUISSANT)

ne s’arrête pas automatiquement à moins d’avoir opéré durant un certain temps.

Remarques :

• La direction du À ux d’air et la vitesse de ventilation sont contrôlées

automatiquement.

• Impossible d’effectuer cette opération en même temps que le mode

ECONOMY (ÉCONOMIE).

• Le fonctionnement POWERFUL (PUISSANT) prime sur les

fonctions OUTDOOR UNIT (APPAREIL EXTÉRIEUR), LOW NOISE

(FAIBLE NIVEAU SONORE) et ENERGY SAVING (ÉCONOMIE

D’ÉNERGIE). Les deux fonctions, lorsque réglées, démarreront une

fois que le fonctionnement POWERFUL (PUISSANT) est coupé.

Bouton MIN. (MINIMUM) HEAT [CHAUFFAGE

MIN. (MINIMUM)]

Démarre le fonctionnement MIN. HEAT (CHAUFFAGE MIN.) 50 °F

(10.0 °C) de façon à éviter une chute de température trop importante.

Lorsque vous appuyez sur le bouton pour démarrer le fonctionnement

MIN. HEAT (CHAUFFAGE MIN.), l’appareil intérieur émet 1 bref

signal sonore et le témoin ECONOMY (ECONOMIE) (vert) s’allume.

Remarques :

• En mode de fonctionnement MIN. HEAT (CHAUFFAGE MIN.), la

direction du À ux peut être réglée à l’aide du bouton SET (RÉGLAGE).

[Sauf pour SWING (OSCILLATION).]

• Le mode HEAT (CHAUFFAGE) ne s’exécute pas si la température

ambiante est suf¿ samment chaude.

Émetteur de signaux

Orientez-le correctement vers le récepteur du signal de l’appareil

intérieur.

• L’indicateur de transmission de signal

sur l’af¿ chage de la

télécommande montre que le signal provenant de la télécommande

est en cours de transmission.

• La distance de fonctionnement est d’environ 22 pi. (7 m).

• Vous entendrez un bip si le signal transmis a été envoyé

correctement. S’il n’y a pas de bip, appuyez à nouveau sur le

bouton de la télécommande.

(suite)

9320455033-02_OM.indb 4 8/31/2016 4:13:38 PM

FrA-5

CLIMATISEUR Type montage mural

MODE D’EMPLOI

Vue d’ensemble et fonctions de la télécommande

Bouton FAN (VENTILATEUR)

Contrôle la vitesse du ventilateur.

(AUTO)

[HIGH (HAUT)] [MOY (MED)] [LOW (BAS)] [QUIET (CALME)]

• Lorsque AUTO est sélectionné, la vitesse du ventilateur est

automatiquement réglée selon le mode de fonctionnement.

Bouton SWING (OSCILLATION)

Règle le fonctionnement de l’oscillation automatique. Chaque fois que le

bouton SWING (OSCILLATION) est pressé, le fonctionnement change.

Haut/bas

Gauche/

droit

Haut/bas/

gauche/droit

Stop

oscillation

• Le fonctionnement de l’oscillation droite/gauche suit la direction

indiquée à la page 2 « Volet de direction horizontale du À ux d’air ».

• La plage de fonctionnement de l’oscillation haute/basse diffère par

mode comme suit :

Modes COOL (REFROIDISSEMENT), DRY

(DÉSHUMIDIFICATION) ou FAN (VENTILATEUR)

Modes HEAT (CHAUFFAGE)

ou FAN (VENTILATEUR)

Remarques :

• Le mode SWING (OSCILLANT) peut s’arrêter temporairement lorsque le

ventilateur de l’unité intérieure tourne à très basse vitesse ou s’arrête.

• En mode FAN (VENTILATEUR), la plage de fonctionnement

de l’oscillation haute/basse de 1 l 5 ou 6 l 8 est déterminée

conformément à la direction du À ux d’air réglée précédemment avant

de démarrer le mode oscillation.

Voir page 2

Bouton SET (RÉGLAGE) vertical

Ce bouton permet de régler la direction verticale du À ux d’air.

Voir page 2

Bouton SET (RÉGLAGE) horizontal

Permet de régler la direction horizontale du À ux d’air.

Voir page 7

Bouton WEEKLY timer

(minuterie HEBDOMADAIRE)

Active WEEKLY timer (minuterie HEBDOMADAIRE) jusqu’à un

maximum de 4 programmes de marche ou d’arrêt par jour, chaque

jour de la semaine.

Voir page 7

Bouton SLEEP timer

(minuterie MISE EN VEILLE)

Ce bouton permet d’activer la minuterie de mise en veille, qui vous

aide à vous endormir confortablement au moyen d’un contrôle

graduel de température.

Voir page 6

Bouton ON/OFF timer

(minuterie MARCHE/ARRÊT)

Ce bouton permet d’activer la minuterie ON/OFF (MARCHE/ARRÊT).

Bouton NEXT (SUIVANT)

Utilisé pour ajuster le réglage de la minuterie.

Bouton BACK (PRÉCÉDENT)

Utilisé pour ajuster le réglage de la minuterie.

Bouton RESET (RÉINITIALISATION)

Lorsque vous appuyez sur le bouton RESET (RÉINITIALISATION),

pressez-le doucement avec la pointe d’un stylo bille ou un autre objet

de petite taille dans la bonne direction comme indiqué sur cette ¿ gure.

RESET

Bouton TEST RUN (ESSAI DE FONCTIONNEMENT)

Voir page 3

Bouton CLOCK ADJUST (RÉGLAGE HORLOGE)

Utilisé a¿ n de régler l’horloge.

Bouton SEND (ENVOI)

Utilisé pour envoyer le réglage de la minuterie / de l’horloge.

Voir page 6

Bouton TIMER SETTING

(RÉGLAGE DE LA MINUTERIE)

Utilisé pour saisir le mode de réglage de la minuterie.

Bouton SELECT (SÉLECTION)

Ce bouton est utilisé a¿ n de régler l’horloge ou la minuterie.

Bouton OUTDOOR UNIT LOW NOISE (FAIBLE

NIVEAU SONORE DE L’UNITÉ EXTÉRIEURE)

Démarre ou arrête le fonctionnement OUTDOOR UNIT LOW NOISE

(FAIBLE NIVEAU SONORE DE L’UNITÉ EXTÉRIEURE) qui réduit le

bruit généré par l’unité extérieure en diminuant le nombre de rotations

du compresseur et en supprimant la vitesse du ventilateur.

Une fois ce fonctionnement réglé, le réglage est préservé jusqu’à

ce que vous pressiez à nouveau ce bouton pour stopper le

fonctionnement, même si le fonctionnement de l’unité intérieure est

stoppé.

sur l’af¿ chage de la télécommande indique que l’unité est

en mode OUTDOOR UNIT LOW NOISE (FAIBLE NIVEAU SONORE

DE L’UNITÉ EXTÉRIEURE).

Remarques :

• Il n’est pas possible d’effectuer cette opération simultanément

avec les modes de fonctionnement FAN (VENTILATEUR), DRY

(DÉSHUMIDIFICATION) et POWERFUL (PUISSANT).

Bouton ECONOMY (ÉCONOMIE)

Démarre ou arrête le fonctionnement ECONOMY (ÉCONOMIE) qui

économise plus d’électricité que les autres modes de fonctionnement

en changeant la température réglée pour un paramètre modéré.

Lorsque vous appuyez sur le bouton, le témoin ECONOMY

(ÉCONOMIE) sur l’appareil intérieur s’allume.

• En mode COOL (REFROIDISSEMENT) ou DRY

(DÉSHUMIDIFICATION), la température ambiante sera ajustée

quelques degrés au-dessus de la température dé¿ nie.

• En mode HEAT (CHAUFFAGE), la température ambiante sera

ajustée quelques degrés en-dessous de la température dé¿ nie.

Remarques :

• La puissance maximum des modes COOL (REFROIDISSEMENT),

HEAT (CHAUFFAGE) ou DRY (DÉSHUMIDIFICATION) correspond

environ à 70 % de la climatisation habituelle.

• Il n’est pas possible d’effectuer cette opération durant le contrôle de

la température en mode AUTO.

Voir page 8

Bouton SENSOR (CAPTEUR - ENERGY SAVING

PROGRAM, PROGRAMME ÉCONOMIE D’ÉNERGIE)

Active ou désactive le programme d’économie d’énergie.

Le programme d’économie d’énergie est activé au moment de l’achat.

: Ce réglage doit être effectué lorsque l’écran de réglage s’af¿ che

pour chaque fonction.

: Le bouton ne peut être commandé que lorsque le climatiseur est

en marche.



Contrôle du ventilateur pour les économies d'énergie

Lorsque la température réglée est atteinte

pendant l'opération de refroidissement, le

ventilateur fonctionne par intermittence ce qui

permet d'effectuer des économies d'énergie.

Pour utiliser cette fonction, suivez les étapes

suivantes ;

1. Pressez le bouton Marche/Arrêt jusqu’à ce

que l' horloge apparaisse.

2. Appuyez sur le bouton FAN

(VENTILATEUR) pendant au moins 5

secondes jusqu'à ce que l'état Contrôle du

Ventilateur « FC » en cours soit af¿ ché.

3. Appuyez sur les boutons TEMP. (

/ )

pour commuter entre marche et arrêt.

4. Appuyez sur le bouton Marche/Arrêt pour envoyer le réglage à l'unité

intérieure. Une fois l'état envoyé, l'af¿ chage revient automatiquement

à l'écran d'origine.

Si aucun bouton n’est pressé dans les 30 secondes suivant l’af¿ chage

de l'état « FC », le système revient à l’af¿ chage original de l’horloge.

Dans ce cas, recommencez depuis l’étape 1.

(suite)

9320455033-02_OM.indb 5 8/31/2016 4:13:39 PM

FrA-6

MODE D’EMPLOI



Réglage du code personnalisé de la télécommande

Suivez les étapes suivantes pour sélectionner

le code personnalisé de la télécommande.

(Notez que le climatiseur ne peut recevoir un

signal si le climatiseur n’a pas été réglé pour

le code correspondant personnalisé.)

1. Pressez le bouton Marche/Arrêt jusqu’à

af¿ cher une horloge sur la télécommande.

2. Appuyez sur le bouton MODE et maintenez-

la enfoncée pendant plus de cinq secondes

a¿ n d’af¿ cher le code personnalisé actuel

(réglé sur A à l’usine).

3. Appuyez sur le bouton SET TEMP. (RÉGLAGE TEMP.) (

/ ) pour

changer le code personnalisé entre

AļBļCļD

Veillez à sélectionner le code correspondant au code personnalisé

réglé sur l’appareil.

4. Presser à nouveau le bouton MODE pour revenir à l’af¿ chage de

l’horloge. Le code personnalisé va être changé.

Si aucun bouton n’est pressé dans les 30 secondes suivant l’af¿ chage

du code personnalisé, le système revient à l’af¿ chage original de l’hor-

loge. Dans ce cas, recommencez depuis l’étape 1.

Le code personnalisé du climatiseur est réglé sur A avant expédition.

Contactez votre détaillant a¿ n de changer le code personnalisé.

La télécommande réinitialise le code personnalisé A lorsque les

piles de la télécommande sont remplacées. Si vous utilisez un code

personnalisé autre que le code personnalisé A, réinitialisez le code

personnalisé après le remplacement des piles. Si vous ne connaissez

pas le réglage du code personnalisé du climatiseur, essayez tous les

codes personnalisé (A ĺ B ĺ C ĺ D) jusqu’à trouver le code qui fait

fonctionner le climatiseur.



Télécommande ¿ laire (en option)

La télécommande ¿ laire en option peut être utilisée.

Lorsque vous utilisez une télécommande, consultez le manuel

d’utilisation de chaque télécommande ¿ laire.

[Les fonctions supplémentaires pour la télécommande ¿ laire]

• Minuterie de réduction de la température

Et vous pouvez utiliser la télécommande ¿ laire et celle sans ¿ l

simultanément. (Uniquement une télécommande ¿ laire à 3 ¿ ls.)

Lorsque les fonctions restreintes sur la télécommandes sont utilisées,

un bip est émis, l’indicateur FONCTIONNEMENT, MINUTERIE et

ÉCONOMIE sur l’unité intérieure clignotent.

[Les fonctions restreintes pour la télécommande sans ¿ l]

• Fonctionnement silencieux de l’unité extérieure

• Programme Energy saving (Économie d’énergie)

• MIN. HEAT (CHAUFFAGE MIN.)

• Puissant

• Fonctionnement par minuterie

Remarque pour les réglages de la minuterie :

Toute coupure de courant, telle qu’une panne d’électricité ou d’un disjoncteur, dérègle l’horloge interne con¿ gurée.

En pareil cas, l’indicateur TIMER (MINUTERIE) de l’appareil intérieur clignote, et vous devez rajuster le réglage.

Minuterie ON (MARCHE) ou minuterie OFF (ARRÊT)

Vous pouvez régler la minuterie ON (MARCHE) ou la minuterie OFF

(ARRÊT) avec les étapes suivantes.

Pressez le bouton TIMER SETTING (RÉGLAGE DE LA MINUTERIE)

pour commencer le réglage

L’indicateur WEEKLY (HEBDOMADAIRE) clignotera sur la télécommande

Appuyez sur RESET pour choisir le mode désiré. Le mode change

de la façon suivante :

WEEKLY

(HEBDOMADAIRE)

ON/OFF

(MARCHE/ARRËT)

(MARCHE)

ON/OFF

(MARCHE/ARRËT)

(MARCHE



ARRËT)

SLEEP

(MISE EN VEILLE)

(OFF - ARRËT)

ON/OFF

(MARCHE/ARRËT)

(ARRËT)

Pressez le bouton NEXT (SUIVANT). Continuez le réglage de

chaque mode.

* Pour annuler le réglage de minuterie durant le processus de réglage,

pressez à nouveau le bouton TIMER SETTING (RÉGLAGE DE LA

MINUTERIE).

Réglez l’heure en appuyant sur le bouton SELECT (SÉLECTION)

pendant que le témoin de l’horloge clignote. Chaque fois que vous

pressez le bouton, le temps change de +5/-5 minutes. En appuyant,

le temps changera de +10/-10 minutes.

Pressez le bouton SEND (ENVOI).

Pour effectuer à nouveau le réglage de la minuterie, reprenez les étapes

1 et 5.

Pour annuler la minuterie ON (MARCHE) / OFF (ARRÊT), pressez

le bouton ON (MARCHE) / OFF (ARRÊT) lorsque l’indicateur ON

(MARCHE) / OFF (ARRÊT) est allumé. (Ceci éteint le voyant)

Vue d’ensemble et fonctions de la télécommande

Minuterie à programmation [utilisation combinée de la

minuterie ON (MARCHE) et de la minuterie OFF (ARRÊT)]

Vous pouvez régler une minuterie ON-OFF (MARCHE-ARRËT) ou

OFF-ON (ARRÊT-MARCHE) intégré.

La minuterie dont le temps de démarrage con¿ guré est plus proche

de l’heure actuelle fonctionne en premier, et l’ordre est af¿ ché comme

suit :

Minuterie Témoin sur l’af¿ chage de la télécommande

Minuterie ON-

OFF (MARCHE-

ARRËT)

Minuterie OFF-

ON (ARRÊT-

MARCHE)

Pour régler la minuterie du programme, suivez les même étapes 1~5

pour la minuterie ON (MARCHE) / OFF (ARRÊT). (Sélectionnez ON

(MARCHE)



OFF (ARRÊT) à l’étape 2)

Remarques :

• Si vous changez la valeur de réglage de la minuterie après que la

minuterie du programme soit con¿ gurée, le décompte de la minuterie

sera remis à zéro à ce moment.

• Le temps de réglage pour chaque combinaison devrait être sur une

période de 24 heures.

Fonctionnement du Timer (Minuterie)

9320455033-02_OM.indb 6 8/31/2016 4:13:39 PM

FrA-7

CLIMATISEUR Type montage mural

MODE D’EMPLOI

Fonctionnement du Timer (Minuterie)

Minuterie DE MISE EN VEILLE

A¿ n de régler la minuterie SLEEP (MISE EN VEILLE), suivre d’abord

les étapes 1 à 3 pour la minuterie ON/OFF (MARCHE/ARRÊT).

Réglez l’heure en appuyant sur le bouton SELECT (SÉLECTION)

pendant que le témoin de l’horloge clignote.

À chaque pression du bouton, l’heure change comme suit :

00M

30M

heures

(30 min.)

Pressez le bouton SEND (ENVOI).

Pour annuler SLEEP timer (Minuterie DE MISE EN VEILLE), presser le

bouton SLEEP lorsque le voyant SLEEP est allumé. (Ceci éteint le voyant)

Pour vous aider à vous endormir confortablement et empêcher un

chauffage ou un refroidissement excessif pendant votre sommeil, la

minuterie SLEEP (MISE EN VEILLE) contrôle le réglage de température

automatiquement selon la durée con¿ gurée indiquée comme suit. Le

climatiseur s’éteint complètement une fois la durée con¿ gurée écoulée.

En mode HEAT

(CHAUFFAGE)

Régler la

température

Régler

l’heure

1 heure

Régler

l’heure

1 heure

1,5 heure

30 min.

2 °F (1 °C)

4°F (2 °C) 6°F (3 °C)

8°F (4 °C)

4°F (2 °C)

2 °F (1 °C)

En mode COOL (REFROIDISSEMENT)

ou DRY (DÉSHUMIDIFICATION)

Minuterie hebdomadaire

La minuterie ON (MARCHE) et OFF (ARRÊT) peut être combinée

jusqu’à 4 réservations (programme

) par jour et 28 réservations

par semaine.

Avant de paramétrer le programme, veuillez d’abord régler la semaine

et l’heure du climatiseur.

Si la semaine et l’heure ne sont pas réglées, la minuterie hebdomadaire

ne fonctionnera pas correctement à l’heure indiquée.

Veuillez vous reporter à « préparation de la télécommande » (page 3).

Exemple de WEEKLY timer 1 (Minuterie HEBDOMADAIRE 1)

Paramètres sans minuterie

Programme

9:00 OFF

(ARRÊT)

Programme

11:00

OFF

(ARRÊT)

Programme

17:00 OFF

(ARRÊT)

Programme

23:00

OFF

(ARRÊT)

Lundi à

vendredi

Samedi

Dimanche

Programme

7:00

ON (MARCHE)

76 °F (24.0 °C)

Programme

9:00

OFF

(ARRÊT)

Réveil

Départ au

travail

Programme

17:00

ON (MARCHE)

80°F (26.0 °C)

Programme

23:00

OFF

(ARRÊT)

Retour au

domicile

Va dormir

(MARCHE)

Exemple de WEEKLY timer 2 (Minuterie HEBDOMADAIRE 2)

Vous pouvez spécifier une température donnée dans le paramétrage

ON (MARCHE) dans WEEKLY timer (Minuterie HEBDOMADAIRE).

Programme

7:00

ON (MARCHE)

72 °F (22.0 °C)

Programme

9:00 ON (MARCHE)

76°F (24.0 °C)

Programme

17:00

ON (MARCHE)

80°F (26.0 °C)

Programme

23:00

ON (MARCHE)

72°F (22.0 °C)

* Vous pouvez régler la température pour les modes AUTO, COOL

(REFROIDISSEMENT) et DRY (DÉSHUMIDIFICATION) dans une plage

de 64-88 °F (18.0-30.0 °C), pour le mode chauffage la plage est de 50

ou 60 à 88 °F (10.0 ou 16.0-30.0 °C).

Même si vous réglez sur 50, 60 ou 62 °F (10.0, 16.0 ou 17.0 °C), si

vous utilisez le produit en mode AUTO, COOL (REFROIDISSEMENT)

ou DRY (DÉSHUMIDIFICATION), il fonctionnera à 64 °F (18.0 °C).

Remarques :

Les modes de fonctionnement autres que le réglage de température

seront les mêmes que lors du dernier arrêt du fonctionnement,

aussi un type de fonctionnement Refroidissement ĺ Chauffage

ĺ Refroidissement ĺ Chauffage ne peut pas être paramétré

automatiquement.

Ɣ Si vous réglez la minuterie ON (MARCHE) et la minuterie OFF

(ARRÊT) sur la même heure, le climatiseur fonctionnera avec la

minuterie ON (MARCHE). Si deux minuteries ON (MARCHE) sont

réglées sur la même heure, le climatiseur fonctionnera selon l’ordre

du numéro de programme.

S’il se produit un arrêt d’alimentation, tel qu’une panne de courant durant

le réglage WEEKLY timer (minuterie hebdomadaire) ou le déclenchement

d’un coupe-circuit, la minuterie interne du climatiseur sera incorrecte.

(Voir page 8 « Fonction de redémarrage automatique »). Dans un tel

cas, le témoin de minuterie principal vous notifiera en clignotant, pour

vous permettre de faire correspondre l’heure et la date. (Voir page 3,

« préparation de la télécommande »)

Vous ne pouvez pas utiliser la minuterie hebdomadaire en même

temps que d’autres minuteries.

Si vous voulez utiliser le produit avec une minuterie hebdomadaire

après avoir utilisé la minuterie ON (MARCHE) / OFF (ARRÊT),

ou la minuterie SLEEP (MISE EN VEILLE) alors que la minuterie

hebdomadaire est active, vous devez activer à nouveau la

minuterie hebdomadaire.

Pour régler la minuterie hebdomadaire, suivez d’abord les étapes

3 pour la minuterie ON (Marche) / OFF (Arrêt).

Sélectionnez le numéro de programme et le jour en utilisant le bouton

SELECT (SÉLECTION).

Programme 1 semaine

Programme

Lundi

Programme

Mardi Programme Dimanche

Programme

1 semaine

Programme

Lundi

Programme

Samedi Programme Dimanche

Pressez le bouton NEXT (SUIVANT) lorsque le numéro de

programme et le jour que vous souhaitez paramétrer clignotent.

En utilisant le bouton SELECT (SÉLECTION), sélectionnez le mode

de fonctionnement (ON timer - minuterie MARCHE, OFF timer

(minuterie ARRÊT).

Pour fonctionner sans minuterie

1. Pressez le bouton NEXT (SUIVANT) pour revenir à l’étape 4 et

con¿ gurer le paramètre suivant.

2. Pressez le bouton SEND (ENVOI) pour terminer

Pressez le bouton NEXT (SUIVANT).

Presser le bouton SELECT (SÉLECTION) a¿ n de régler le temps de

marche et d’arrêt désiré.

Si vous avez sélectionné OFF (ARRÊT) à l’étape 5

1. Pressez le bouton NEXT (SUIVANT) pour revenir à l’étape 4 et

con¿ gurer le paramètre suivant.

2. Pressez le bouton SEND (ENVOI).

Pressez le bouton NEXT (SUIVANT).

Presser le bouton SELECT (SÉLECTION) pour régler la température.

Si vous souhaitez passer au réglage suivant, pressez le bouton NEXT

(SUIVANT), revenez à l’étape 4 et con¿ gurez le paramètre suivant.

Pour terminer le réglage, presser le bouton SEND (ENVOI).

Si vous souhaitez annuler le paramètre à mi-chemin, veuillez

presser le bouton TIMER SETTING (RÉGLAGE DE LA

MINUTERIE) au lieu du bouton SEND (ENVOI).

Remarques :

Ɣ Lors de l’annulation de la minuterie hebdomadaire, sélectionnez

le fonctionnement No Timer (sans minuterie) à l’étape 5 dans le

paramétrage de la minuterie hebdomadaire WEEKLY timer.

Ɣ Si vous souhaitez revenir à l’étape précédente lors de la

con¿ guration des paramètres, pressez le bouton BACK (RETOUR)

a¿ n de retourner à l’étape précédente.

Ɣ Pressez le bouton SEND (ENVOI) lorsque vous êtes à proximité

de l’unité principale. Si vous effectuez ceci en étant loin de l’unité

principale, le signal risque de ne pas être correctement envoyé, et

les paramètres risquent d’être mal con¿ gurés.

Ɣ Pour vérifier la programmation, répétez les étapes 1 à 3 afin

d’entrer dans le mode de minuterie hebdomadaire, puis utilisez le

bouton SELECT (SÉLECTION) pour faire dé¿ ler les paramètres de

minuterie hebdomadaire dans l’ordre indiqué à l’étape 4.

Ɣ Pour annuler la minuterie hebdomadaire, pressez le bouton

WEEKLY (HEBDOMADAIRE) lorsque l’indicateur WEEKLY est

allumé. (Ceci éteint le voyant)

Ɣ Lors de l'utilisation à partir du contrôle central, veuillez ne pas

utiliser la minuterie Hebdomadaire.

Ɣ N'utilisez pas la minuterie hebdomadaire en cas d'utilisation de

périphériques externes pour la Commande centralisée.

9320455033-02_OM.indb 7 8/31/2016 4:13:39 PM

FrA-8

MODE D’EMPLOI

Capteur humain (économie d’énergie)

Pour éviter de gâcher l’électricité, cette fonction contrôle le réglage de

la température lorsque personne n’occupe la pièce. Le programme

d’économie d’énergie est activé au moment de l’achat.

A¿ n d’activer le programme d’économie d’énergie, pressez le

bouton SENSOR (CAPTEUR).

l’indicateur clignotera sur l’af¿ chage de la

télécommande.

Pour désactiver le programme d’économie d’énergie, pressez à

nouveau le bouton SENSOR (CAPTEUR).

n’apparaîtra plus sur l’af¿ chage de la

télécommande.

À propos du fonctionnement de ENERGY SAVING (ÉCONOMIE D’ÉNERGIE)

Si personne n’entre dans la pièce durant environ 20 minutes, la

température réglée sera automatiquement contrôlée.

(Lorsqu’une personne revient dans la pièce, le capteur humain le

détectera et reviendra automatiquement aux réglages originaux).

Mode

Fonctionnement

Détails du fonctionnement

(si personne n’est présent dans la pièce durant un

certain temps)

COOL/DRY

(REFROIDISSEMENT/

DÉSHUMIDIFICATION)

La température réglée sera augmentée d’un maximum

d’environ 4 °F (2 °C).

HEAT

(CHAUFFAGE)

La température réglée sera réduite d’un maximum

d’environ 8 °F (4 °C).

AUTO

Ceci exécute automatiquement la fonction ENERGY

SAVING (ÉCONOMIE D’ÉNERGIE) pour le mode

sélectionné (refroidissement/chauffage).

Ɣ En cas d’utilisation conjointe avec SLEEP timer (minuterie MISE

EN VEILLE - page 7), la minuterie MISE EN VEILLE aura la

priorité.

Ɣ Durant le fonctionnement de MIN. HEAT (CHAUFFAGE MIN.), s’il

ne se trouve personne dans la pièce, la température réglée ne

sera pas modi¿ ée.

90°

50° 50°

Ɣ La plage d’application est la suivante.

Angle vertical de 90 ° (vue latérale) Angle horizontal de 100 ° (vue du haut)

La fonction ENERGY SAVING (ÉCONOMIE D’ÉNERGIE) peut ne

pas fonctionner lorsque la température ambiante est très différente

de la température dé¿ nie dans le réglage de température, telle que

immédiatement après le démarrage de l’opération.

À propos de HUMAN SENSOR (CAPTEUR HUMAIN)

Ɣ Détails à propos de la détection avec le capteur humain

Ɣ Le capteur humain détecte si des personnes sont présentes

dans la pièce en observant le mouvement de personnes dans

la pièce.

Ɣ Le capteur humain détectant la lumière infrarouge émise par les

personnes, il peut exister des cas où cette détection est incor-

recte.

Situations dans lesquelles le capteur ne détectera personne

dans la pièce, même lorsqu’il s’y trouve quelqu’un

Ɣ Lorsque la température est élevée et que la différence avec

la température corporelle des personnes est faible.

(Par exemple en été lorsque la température est égale ou

supérieure à 88 °F (30 °C))

Ɣ Lorsque quelqu’un est présent dans la pièce, mais sans

bouger durant une longue période.

Ɣ Lorsque quelqu’un est masqué derrière un sofa, un autre

meuble, du verre ou dans des situations similaires.

Ɣ Lorsque quelqu’un porte des vêtements particulièrement

épais et tourne le dos au capteur.

Situations dans lesquelles le capteur détectera de façon

incorrecte des personnes dans la pièce, même lorsqu’il ne

s’y trouve personne

Ɣ Lorsqu’un chien ou un chat se déplace dans la pièce.

Ɣ Lorsque le vent déplace des rideaux ou des plantes.

Ɣ En cas de présence d’éléments chauffants, d’humidi¿ cateurs

ou d’appareils électriques tels que des ventilateurs électri-

ques à oscillation en fonctionnement.

Avis

22 pi. (7 m)

22 pi.

(7 m)

Dégivrage automatique

Lorsque la température extérieure est très basse et le niveau

d’humidité très haut, du givre peut se former sur l’appareil

extérieur pendant l’opération de chauffage, et cela pourrait

réduire la performance de fonctionnement du produit.

A¿ n de protéger le produit contre le givre, ce climatiseur est équipé d’une

fonction de dégivrage automatique contrôlée par micro-ordinateur.

En cas formation de givre, le climatiseur s’arrête temporairement

et le circuit de dégivrage fonctionne brièvement (maximum

15 minutes). Le voyant de commande de l’appareil intérieur

clignote pendant cette opération.

Si du givre se forme sur l’appareil extérieur après l’opération de

chauffage, l’appareil extérieur s’arrête automatiquement après

avoir fonctionné pendant quelques minutes. Ensuite, l’opération

de dégivrage automatique démarre.

Fonction de redémarrage automatique

En cas d’interruption de l’alimentation comme lors d’une

panne de courant, le climatiseur s’arrête une fois. Cependant,

il redémarre automatiquement et continue avec l’opération

précédente lorsque l’alimentation est rétablie.

Si l’interruption de l’alimentation survient après avoir réglé la

minuterie, le décompte de la minuterie sera réinitialisée.

Une fois l’alimentation est rétablie, le voyant TIMER

(MINUTERIE) de l’appareil intérieur clignote pour vous avertir

qu’il y a eu une défaillance de la minuterie. Dans un tel cas,

réinitialisez le compteur pour le temps opportun.

Dysfonctionnements causés par d’autres appareils électriques :

L’utilisation d’autres appareils électriques (rasoir, etc.) ou l’utilisation

à proximité d’un émetteur radio sans ¿ l peut provoquer le

dysfonctionnement du climatiseur.

Si vous apercevez un tel dysfonctionnement, éteignez le disjoncteur. Ensuite,

rallumez le disjoncteur reprenez l’opération à l’aide de la télécommande.

Renseignements généraux sur le fonctionnement

Performance de chauffage

Ce climatiseur fonctionne sur le principe de la pompe à chaleur,

absorbant la chaleur de l'air extérieur et transférant la chaleur

à l'unité intérieure. En conséquence, la performance de

fonctionnement est réduite lorsque la température extérieure

chute. Si vous estimez que la performance de chauffage est

insuf¿ sante, nous vous recommandons d'utiliser ce climatiseur

conjointement à d'autres types d'appareils de chauffage.

9320455033-02_OM.indb 8 8/31/2016 4:13:40 PM

FrA-9

CLIMATISEUR Type montage mural

MODE D’EMPLOI

ATTENTION

• Avant de nettoyer ce produit, veillez à l’éteindre et à débrancher le bloc d’alimentation.

• Avant la mise en marche, assurez-vous que la grille d’admission a été complètement fermée. Une fermeture incomplète de la grille d’admission

pourrait affecter le bon fonctionnement ou les performances du climatiseur.

• Ne touchez pas les ailettes en aluminium de l’échangeur de chaleur intégré à l’appareil interne ou externe pour éviter de vous blesser lors de

l’installation ou de l’entretien de l’appareil.

• Ne soumettez pas l’appareil intérieur à des insecticides ou des vaporisateurs pour cheveux.

• Ne pas se tenir sur des surfaces glissantes, irrégulières ou instables lors de l’entretien de l’appareil.

• Ne pas toucher le détecteur de présence humaine. Toute rayure ou saleté risque d'entrainer des dysfonctionnements ou des erreurs de

détection.

Ɣ Si le climatiseur est utilisé à des températures supérieures à celles listées dans les conditions de température*, le circuit de protection intégré

entrera en action pour prévenir un dommage interne au circuit.

De même, durant les modes de refroidissement et de déshumidi¿ cation, si l’unité est utilisée à des températures inferieures à celles listées dans

les conditions de températures*, l’échangeur de chaleur risque de geler, provoquant des fuites d’eau et d’autres dommages.

*: Pour les conditions de température extérieure, consultez le manuel d’installation de l’unité extérieure.

Ɣ N’utilisez pas cette unité pour d’autres fonctions que la climatisation, le chauffage, la déshumidi¿ cation ou la circulation de l’air dans les pièces

d’habitations conventionnelles.

Ɣ Si l’unité est utilisée pendant de longues périodes dans des conditions extrêmement humides, de la condensation risque de se former sur la

surface de l’unité et de s’égoutter sur le sol ou les objets situées en-dessous. (Environ 80 % ou plus)

Conseils d’utilisation

Nettoyage et entretien

Entretien quotidien

Lors du nettoyage du coffret de l’appareil, tenez compte des instructions suivantes :

• Ne pas utiliser d’eau chaude à plus de 104 °F (40 °C).

•

Ne pas utiliser de nettoyants récurants, de solvants volatils tels que le benzène ou de diluants.

• Essuyez l’appareil délicatement avec un chiffon doux.

Nettoyage de la grille d’admission

Ouvrez la grille d’admission dans la direction de la À èche «

».

Tout en appuyant doucement sur les axes de montage gauche et

droit de la grille d’admission vers l’extérieur «

», retirez la grille

d’admission dans le sens de la À èche «

».

Nettoyez la grille d’admission doucement avec de l’eau ou essuyez-

la délicatement avec un chiffon doux mouillé avec de l’eau tiède.

Ensuite, essuyez-la avec un chiffon doux et sec.

Tout en maintenant la grille horizontale, placez les axes de montage gauche

et droit dans les paniers à semelle en haut du panneau «

». A¿ n de

verrouiller les axes correctement, insérez-les jusqu’à ce qu’ils s’enclenchent.

Ensuite, fermez la grille d’admission «

».

Appuyez sur la grille d’admission à 4 endroits pour la fermer

complètement.

(suite)

9320455033-02_OM.indb 9 8/31/2016 4:13:41 PM

FrA-10

MODE D’EMPLOI

Nettoyage des ¿ ltres à air

Veillez à effectuer un nettoyage périodique des ¿ ltres à air pour éviter

de réduire l’ef¿ cacité du fonctionnement du produit.

L’utilisation d’un ¿ ltre à air encrassé de poussière réduira la performance

du produit, et peut causer la réduction du À ux d’air ou l’augmentation du

bruit de fonctionnement.

Nettoyez les ¿ ltres à air une fois toutes les 2 semaines en utilisation

normale.

Ouvrez la grille d’admission.

(Reportez-vous «

» l’étape 1 dans « Nettoyage de la grille d’admission ».)

Tout en tenant la grille d’admission avec votre main, tirez la poignée

» du ¿ ltre vers le haut dans le sens de la À èche et relâchez les

2 griffes «

».

Ensuite, retirez le ¿ ltre tout en le faisant glisser doucement vers le

bas «

».

Le support du ¿ ltre et le ¿ ltre d’épuration d’air se trouvent attachés

sur la face arrière du ¿ ltre à air. Retirez-les du ¿ ltre à air en

désenclenchant chaque coin du support du ¿ ltre «

».

Enlevez la poussière un utilisant un aspirateur ou en lavant.

Lors du lavage du ¿ ltre, utilisez un détergent ménager neutre et de l’eau chaude.

Après bien avoir rincé le ¿ ltre, séchez-le complètement dans un

endroit ombragé avant de le réinstaller.

Fixez le ¿ ltre d’épuration d’air et le support de ¿ ltre sur chaque ¿ ltre à air.

Fixez le ¿ ltre à air tout en alignant les deux côtés du ¿ ltre avec le

panneau avant, et poussez le ¿ ltre entièrement.

Remarques :

Assurez-vous que les 2 griffes sont solidement accrochées aux

trous de guidage sur le panneau.

Fermez la grille d’admission fermement.

(Reportez-vous à l’étape 4 dans « Nettoyage de la grille d’admission ».)

Remplacement du ¿ ltres d’épuration d’air

Retirez le ¿ ltre à air. (Reportez-vous à l’étape 1, 2 dans « Nettoyage

du ¿ ltre à air ».)

Relâchez les 2 verrous «

» su support de ¿ ltre, et retournez le

support dans le sens de la À èche «

».

Retirez le ¿ ltre d’épuration d’air encrassé «

».

Remarques :

Un ¿ ltre d’épuration d’air est ¿ xé sur chaque ¿ ltre à air.

Nettoyage et entretien

Attachez le ¿ ltre d’épuration d’air nouveau ou entretenu «

» au

support de ¿ ltre.

Le nouveau ¿ ltre d’épuration d’air peut être ¿ xé soit au support droit

soit au support gauche.

Enclenchez fermement 2 coins du support de ¿ ltre «

» sur le ¿ ltre

à air.

Réinstallez le ¿ ltre à air. (Reportez-vous à l’étape 6 dans «

Nettoyage du ¿ ltre à air ».)

Fermez la grille d’admission fermement.

(Reportez-vous à l’étape 4 dans « Nettoyage de la grille d’admission ».)

Les 2 types de ¿ ltre d’épuration d’air suivants sont utilisés dans ce produit :

En cas de vouloir le remplacer, achetez des ¿ ltres d’épuration d’air

spéci¿ ques à ce produit.

FILTRE APPLE-CATECHIN : UTR-FA16

(1 feuille)

En utilisant de l’électricité statique, ce ¿ ltre puri¿ e l’air en éliminant les

poussières ou les particules ¿ nes telles que la fumée du tabac ou le

pollen des plantes.

• Ce ¿ ltre est jetable. Ne pas laver ni réutiliser.

• Après avoir ouvert l’emballage, utilisez-le dès que possible. L’effet

d’épuration est réduit si le ¿ ltre est laissé dans l’emballage ouvert.

• Nettoyez le ¿ ltre une fois tous les 3 mois en utilisation normale.

• En augmentant le réglage de vitesse du ventilateur, l’effet d’épuration

d’air augmente.

FILTRE DÉSODORISANT À IONS (bleu clair) : UTR-FA16-2

(bleu clair, 1 feuille)

Ce ¿ ltre contient des micro-particules de céramique qui produisent

des ions négatifs, ce qui est considéré comme ayant un effet

désodorisant, en absorbant et réduisant les odeurs de la pièce.

• Pour conserver l’effet désodorisant, nettoyez le ¿ ltre une fois tous

les 3 mois comme suit :

Retirez le ¿ ltre désodorisant à ions.

Rincez le ¿ ltre avec de l’eau chaude à haute-pression, jusqu’à

ce que la surface du ¿ ltre soit recouverte d’eau.

Lavez délicatement le ¿ ltre avec un détergent neutre dilué. Ne

pas laver en tordant ou en frottant pour prévenir des dommages

qui pourraient réduire l’effet de désodorisation.

Rincez bien le ¿ ltre avec de l’eau coulant.

Laissez sécher le ¿ ltre complètement dans un endroit ombragé.

Réinstallez le ¿ ltre désodorisant à ions dans l’appareil intérieur.

• Remplacez le ¿ ltre une fois tous les 3 mois en utilisation normale.

Après la non-utilisation prolongée de l’appareil

Si l’appareil intérieur a resté à l’arrêt pendant un mois ou plus, avant de

procéder à un fonctionnement régulier, faites fonctionner le climatiseur

en mode FAN (VENTILATEUR) pendant une demi-journée a¿ n de

sécher complètement les pièces internes.

Inspections complémentaires

Après une longue période d’utilisation, la poussière accumulée à

l’intérieur de l’appareil intérieur réduit les performances du produit,

même si vous avez entretenu l’appareil conformément aux instructions

d’entretien quotidien et de nettoyage indiquées dans ce manuel.

Dans un tel cas, il est recommandé d’effectuer une inspection du

produit.

Pour les détails, consultez le personnel de service agrée.

9320455033-02_OM.indb 10 8/31/2016 4:13:41 PM

FrA-11

CLIMATISEUR Type montage mural

MODE D’EMPLOI

AVERTISSEMENT

Dans les cas suivants, arrêtez immédiatement le fonctionnement du climatiseur et débranchez toute l’alimentation électrique en éteignant le

disjoncteur ou en débranchant la ¿ che secteur. Ensuite, consultez votre distributeur ou un centre de réparation agréé.

Tant que l’appareil est connecté à l’alimentation électrique, il n’est pas isolé de l’alimentation même si l’appareil est éteint.

• L’appareil émet de l’odeur de brûlé ou de la fumée

• De l’eau coule de l’appareil

Les symptômes suivants n’indiquent pas un dysfonctionnement de l’appareil, mais ils sont des fonctions ou des caractéristiques normales de ce produit.

Symptôme Cause Voir page

Le fonctionnement est retardé

après la mise sous tension

Pour préparer le fonctionnement du climatiseur, les volets ne fonctionneront pas pendant environ 1

minute.

–

L’opération est retardée après

le redémarrage.

A¿ n d’éviter que les fusibles ne sautent, le compresseur ne fonctionnera pas pendant environ 3 minutes

lorsque le circuit de protection est activé après une opération OFF ĺ ON soudaine de l’alimentation.

–

Vous entendez du bruit.

• Lors de l’opération ou immédiatement après l’arrêt du climatiseur, le réfrigérant en circulation est

parfois audible. Et il est particulièrement perceptible pendant 2-3 minutes après la mise en marche.

• Pendant le fonctionnement, il est parfois possible d’entendre un léger craquement produit par une

petite expansion et contraction du panneau avant résultant du changement de température.

–

Pendant le chauffage, un sifÀ ement est parfois audible, lequel est produit par l’opération de dégivrage automatique.

De l’odeur se dégageant de

l’appareil.

De l’odeur ambiante absorbée par le climatiseur et provenant de textiles intérieurs, de meubles ou de

la fumée de cigarette peut être émise.

–

Émission de brume ou de

vapeur.

En mode COOL (REFROIDISSEMENT) ou DRY (DÉSHUMIFICATION), l’appareil pourrait dégager

une légère brume générée par la condensation due au processus de refroidissement soudain.

–

Pendant le chauffage, le ventilateur intégré dans l’appareil extérieur peut s’arrêter et il est parfois pos-

sible de voir monter de la vapeur générée par l’opération de dégivrage automatique.

Le À ux d’air est faible ou

s’arrête.

• Immédiatement après démarrer le chauffage, la vitesse du ventilateur reste temporairement très

basse pour réchauffer les pièces internes de l’appareil.

• En mode HEAT (CHAUFFAGE), l’appareil extérieur s’arrête et l’appareil intérieur fonctionne à très

basse vitesse du ventilateur si la température ambiante dépasse la température réglée.

–

En mode HEAT (CHAUFFAGE), l’appareil intérieur s’arrête temporairement pour un maximum de 15 minutes a¿ n

d’effectuer l’opération de dégivrage automatique tandis que l’indicateur OPERATION (FONCTIONNEMENT) clignote.

En mode DRY (DÉSHUMIDIFICATION), l’appareil intérieur fonctionne à basse vitesse du ventilateur

a¿ n de régler l’humidité de la pièce, et peut s’arrêter de temps en temps.

–

Lorsque la vitesse du ventilateur est réglé sur « QUIET » (SILENCIEUX), le ventilateur tourne à très

basse vitesse et le À ux d’air est réduit.

–

Si, « Contrôle du ventilateur pour les économies d’énergie » est réglé, en mode COOL (REFROIDISSEMENT),

le ventilateur de l’unité intérieure risque de s’arrêter de temps en temps lorsque l’unité intérieure est arrêtée.

Lorsque l’opération de surveillance est effectuée en mode AUTO, le ventilateur tourne à très basse

vitesse.

–

De l’eau coule de l’appareil

extérieur.

Lors du chauffage, l’appareil extérieur peut émettre de l’eau générée par l’opération de dégivrage

automatique.

–

Avantde faire appel à un technicien de service, essayez de résoudre le problème en effectuant les véri¿ cations suivantes :

Symptôme Diagnostic Voir page

Ne fonctionne pas du tout.

 Le disjoncteur a-t-il été coupé ?

 Y a-t-il eu une coupure de courant ?

 Un fusible a-t-il grillé ? Le disjoncteur est-il tombé en panne ?

–

 La minuterie fonctionne-t-elle ?

Mauvaises performances de

refroidissement ou de chauf-

fage.

 Le ¿ ltre à air est-il sale ?

 La grille d’admission ou l’ori¿ ce de sortie du climatiseur est-il obstrué ?

–

 La température ambiante est-elle réglée de manière appropriée ?

 Y a-t-il une fenêtre ou une porte ouverte ?

 De la lumière directe du soleil ou d’une source lumineuse puissante, est.ce qu’elle entre dans la

pièce pendant le refroidissement ?

 Y a-t-il d’autres appareils de chauffage ou des ordinateurs en fonctionnement, ou trop de monde

dans la pièce à lors du refroidissement ?

–

 La vitesse du ventilateur est-elle réglé sur « QUIET » (SILENCIEUX) ?

Lorsque la vitesse du ventilateur est réglé sur « QUIET » (SILENCIEUX), la réduction du bruit est priori-

taire et la performance de climatisation peut devenir inférieur. Si le volume d’air débité ne vous convient

pas, réglez la vitesse du ventilateur sur « LOW » (BAS) ou augmentez autrement la vitesse du ventilateur.



Le mode OUTDOOR UNIT LOW NOISE (FAIBLE NIVEAU SONORE DE L’UNITÉ EXTÉRIEURE) a-t-il été réglé ?

L’appareil fonctionne différem-

ment en fonction du réglage de

la télécommande.

 Les piles de la télécommande, sont-elles épuisées ?

 Les piles de la télécommande, sont-elles correctement placées ?

Mettezimmédiatement l’appareil hors tension et coupez l’alimentation via le disjoncteur dans les cas suivants. Ensuite, consultez centre de réparation agréé.

• Le problème persiste même après avoir effectué ces véri¿ cations ou diagnostics.

• L’indicateur OPERATION (FONCTIONNEMENT) et l’indicateur TIMER (MINUTERIE) clignotent pendant que l’indicateur ECONOMY (ÉCONOMIE)

clignote rapidement.

Remarques :

• Pour tout dépannage lié au contrôle du LAN sans ¿ l, consultez le manuel de réglage du contrôle du LAN sans ¿ l ou l'application mobile installée

sur votre smartphone ou tablette.

Dépannage

9320455033-02_OM.indb 11 8/31/2016 4:13:42 PM

9320455033-02_OM.indb 12 8/31/2016 4:13:42 PM

EsA-1

PARTE No. 9320455033-02

ACONDICIONADOR DE AIRE

Tipo montado en pared

MANUAL DE FUNCIONAMIENTO

Antes de utilizar este producto, lea detenidamente estas instrucciones y guarde este manual para futuras

consultas.

Precauciones de seguridad

Para evitar lesiones personales a otros, o daños en propiedad, lea esta sección con cuidado antes de usar este producto y asegúrese de cumplir con

las siguientes precauciones de seguridad.

La operación incorrecta por no seguir las instrucciones puede causar lesiones o daños, la gravedad de los cuales se clasi¿ ca de la siguiente manera:

ADVERTENCIA PRECAUCIÓN

Esta marca advierte sobre lesiones graves o la muerte. Esta marca advierte sobre lesiones o daños en propiedad.

Contenido

Precauciones de seguridad .................................................. 1

Resumen y operaciones de la unidad de interior ................. 2

Resumen y operaciones del control remoto ......................... 3

Funcionamiento del temporizador ........................................ 6

Sensor de presencia humana (Ahorro de energía) .............. 8

Detalles generales sobre el funcionamiento......................... 8

Sugerencias de operación .................................................... 9

Limpieza y cuidado ............................................................... 9

Diagnóstico de fallas ...........................................................11

ADVERTENCIA

• Este producto contiene piezas que no pueden ser reparadas por

el usuario. Consulte siempre personal de servicio autorizado al

personal de mantenimiento autorizado para la reparación, instalación

y reubicación de este producto.

Una instalación o un manejo inadecuados pueden provocar una fuga,

una descarga eléctrica o un incendio.

• Si nota señales de un funcionamiento incorrecto, como un olor

a quemado, detenga inmediatamente el funcionamiento del

acondicionador de aire y desconecte el circuito eléctrico o el enchufe

para interrumpir la alimentación. A continuación, consulte con el

personal de servicio autorizado.

• Tenga cuidado de no dañar el cable de alimentación.

Si se dañara, únicamente puede reemplazarlo el personal de

mantenimiento autorizado.

• En caso de fuga del refrigerante, asegúrese de mantenerlo alejado

del fuego o de cualquier sustancia inÀ amable y consulte al personal

de mantenimiento autorizado.

• En el caso de que se produzca una tormenta o se observen signos de

posibles relámpagos, apague el aire acondicionado desde el mando

a distancia y evite tocar el producto o la fuente de alimentación para

evitar cualquier peligro eléctrico.

• No deben utilizar este aparato personas (incluidos los niños) con

capacidades físicas, sensoriales o mentales reducidas, ni personas

que carezcan de experiencia y conocimientos, a menos que lo hagan

bajo supervisión o siguiendo las instrucciones relativas al uso del

aparato de una persona responsable de su seguridad. Los niños

deberán ser vigilados para asegurarse de que no juegan con el

equipo.

• No inicie o detenga el funcionamiento de este producto conectando o

desconectando el enchufe o el disyuntor de circuito

• No utilice gases inÀ amables cerca del producto.

• No se exponga al À ujo directo del aire de refrigeración durante

muchas horas.

• No introduzca los dedos ni inserte objetos en el ori¿ cio de salida, en

el panel abierto ni en la rejilla de entrada.

• No utilice el acondicionador de aire con las manos mojadas.

PRECAUCIÓN

• Esporádicamente, proporcione ventilación durante su uso.

• Utilice siempre el producto con los ¿ ltros de aire instalados.

•

Asegúrese de que los equipos electrónicos estén a una distancia mínima

de 1 m (40 pulg.) de la unidad interior o exterior.

• Desconecte la alimentación cuando el producto no vaya a ser

utilizado durante un periodo de tiempo prolongado.

• Tras un periodo prolongado de uso, deberá hacer revisar el montaje

de la unidad interior para evitar la caída del producto.

• Cuando en la habitación en la que se utiliza este producto

haya bebés, niños, gente mayor o enfermos, deberá ajustar

cuidadosamente la dirección del À ujo de aire y la temperatura de la

habitación.

• Las válvulas de conexión se calientan durante la operación de

calefacción; manéjelas con cuidado.

• No coloque otros dispositivos eléctricos ni otros enseres domésticos

bajo el producto.

El goteo de la condensación desde el producto podría mojarlos,

provocando daños o un funcionamiento incorrecto.

• No exponga este producto directamente al agua.

• No utilice este producto para conservar comida, plantas, animales,

equipos de precisión, trabajos artísticos ni otro tipo de objetos. Podría

deteriorar la calidad de dichos elementos.

• No exponga animales o plantas al À ujo directo de aire.

• No beba el agua de drenaje del acondicionador de aire.

• No tire del cable de alimentación.

• No toque las aletas de aluminio del intercambiador térmico que

incorpora este producto para evitar lesiones personales al realizar

trabajos de mantenimiento en la unidad.

• No dirija el aire a chimeneas ni a aparatos de calefacción.

• No bloquee ni cubra la rejilla de entrada ni el ori¿ cio de salida.

• No ejerza una presión excesiva en las aletas del radiador.

• No se suba al producto ni coloque objetos encima o colgados del

mismo.

Español

9320455033-02_OM.indb 1 8/31/2016 4:13:42 PM

EsA-2 MANUAL DE FUNCIONAMIENTO

Rejilla de entrada

Antes de empezar a funcionar, asegúrese de que la rejilla de entrada

se haya cerrado completamente. El cierre incompleto puede afectar

el funcionamiento o rendimiento correcto del producto.

Botón MANUAL AUTO (MANUAL AUTOMÁTICO)

Utilícelo cuando no encuentre el control remoto o funcione mal.

Estado Acción Modo u operación

En funcionamiento

Presiónelo por más de 3 segundos

. Parada

Detenido Presiónelo por más de 3 segun-

dos y menos de 10 segundos.

AUTOMÁTICO

Presiónelo por más de 10 segundos

(solo para realizar servicio*).

Enfriamiento forzado

Después de limpiar

Presiónelo por menos de 3 segundos

Reinicio del indicador del ¿ ltro

*: Para detener el enfriamiento forzado, presione este botón o el

botón Arranque/Parada del control remoto.

ndicador y botones de control de LAN inalámbricos

Adaptador WLAN es construir-en viene integrado al control remoto

LAN.

Para más detalles, consulte el manual de ajuste del control de LAN

inalámbrico.

Panel frontal

Sensor de presencia humana Vea la página 8

Se utiliza para el programa de ahorro de energía. Controla el ajuste

de temperatura al detectar si hay personas en la habitación.

Lama deÀ ectora de dirección del aire vertical

Cada vez que presione el botón Vertical SET (AJUSTE Vertical) del

control remoto, el ángulo de la lama deÀ ectora de dirección del aire

vertical se mueve de la siguiente manera:

Modo COOL (ENFRIAMIENTO)

o DRY (DESHUMECTACIÓN)

Modo HEAT

(CALEFACCIÓN)

765

*: Ajuste predeterminado en cada modo.

• No lo ajuste manualmente.

• Al principio del modo AUTO (AUTOMÁTICO) o HEAT (CALEFACCIÓN), es

posible que permanezca en la posición 1 un momento mientras se ajusta

• Si el ajuste del ángulo se mantiene en una posición entre 5 y 8 por más de 30

minutos en el modo COOL (ENFRIAMIENTO) o DRY (DESHUMECTACIÓN),

la lama deÀ ectora automáticamente vuelve a la posición 4

• Es posible que al mantener una posición entre 5 y 8 en el modo COOL

(ENFRIAMIENTO) o DRY (DESHUMECTACIÓN) se forme condensación,

las gotas que se formen pueden dañar la propiedad.

Difusor de potencia

Junto con el movimiento de la lama deÀ ectora de dirección del aire vertical,

el ángulo del difusor de potencia se mueve de la siguiente manera

Lama deÀ ectora de

dirección del aire vertical

Difusor de potencia

Lama deÀ ectora de dirección del aire horizontal

Cada vez que presione el botón Horizontal SET (AJUSTE Horizontal)

del control remoto, el rango de dirección de aire de la lama deÀ ectora de

dirección del aire horizontal cambia de la siguiente manera:

Lama deÀ ectora de dirección del

aire horizontal

*: Ajuste predeterminado.

Manguera de drenado

Receptor de señal del control remoto

PRECAUCIÓN

Para obtener la transmisión adecuada de la señal entre el control re-

moto y la unidad de interior, mantenga el receptor de señales alejado

de los siguientes elementos:

- Luz solar directa u otras luces fuertes

- Televisión de pantalla plana

En habitaciones con luces À uorescentes instantáneas, como las de

tipo invertido, tal vez la señal no se transmita correctamente. En ese

caso, consulte con la tienda donde lo compró.

Indicador d

e funcionamiento ECONOMY (ECONÓMICO) (verde)

Luces indicadoras del funcionamiento ECONOMY (ECONÓMICO) y

el funcionamiento MIN. HEAT (CALEFACCIÓN MÍN.).

Indicador TIMER (TEMPORIZADOR) (naranja)

Luces indicadoras del funcionamiento del TIMER (TEMPORIZADOR),

parpadean lentamente cuando se detecta un error en el ajuste del

temporizador.

Para obtener más información, consulte “Función de reinicio

automático” en la página 8.

Indicador OPERATION (FUNCIONAMIENTO) (verde)

Luces indicadoras del funcionamiento normal, parpadean lentamente

en la operación de desescarche automático.

Vea la página 10

Filtro de aire

Vea la página 10

Filtros limpiadores de aire

Puri¿ can o desodorizan el aire y lo proporcionan fresco.

Accesorios de la unidad de interior

Control

remoto

Baterías Filtros limpiadores de aire Marcos de ¿ ltro

Soporte del

control remoto

Tornillos

autorroscantes

(M3 × 12 mm)

Resumen y operaciones de la unidad de interior

9320455033-02_OM.indb 2 8/31/2016 4:13:42 PM

EsA-3

AIRE ACONDICIONADO Tipo montado en pared

MANUAL DE FUNCIONAMIENTO

ADVERTENCIA

Esté atento de que bebés y niños pequeños no se acerquen a las baterías, se las pueden tragar accidentalmente.

PRECAUCIÓN

• Para evitar fallas o daño en el control remoto:

- Coloque el control remoto en donde no se exponga a la luz directa del sol o a un calor excesivo.

- Quite las baterías si el producto no va a utilizarse por un periodo prolongado.

- Las baterías agotadas deben quitarse de inmediato y desecharse de acuerdo con las leyes y regulaciones locales de su región.

•

Si el À uido de baterías que chorrea entra en contacto con su piel, ojos o boca, lávelos inmediatamente con abundante agua limpia y consulte a su médico.

• Los obstáculos como una cortina o pared entre el control remoto y la unidad de interior pueden afectar la transmisión apropiada de la señal.

• No aplique golpes fuertes al control remoto.

• No derrame agua en el control remoto.

• No intente recargar baterías secas.

• No utilice pilas secas que hayan sido recargadas.

Resumen y operaciones del control remoto

(continuación)

Carga de la batería (R03/LR03/AAA × 2) y preparación del control remoto

Presione el botón CLOCK ADJUST (AJUSTAR RELOJ) para

comenzar el ajuste del reloj.

Ajusta el día de la semana al presionar el botón SELECT (SELECCIÓN) (lunes

a domingo). *Al presionar los botones TEMP. (TEMPERATURA) (), es

posible cambiar el indicador del reloj de la con¿ guración de 24 horas a la de 12

Presione el botón NEXT (SIGUIENTE) para continuar.

Ajuste la hora presionando el botón SELECT (SELECCIÓN).

Al presionar U o V cambia el valor en minutos.

Al mantener la presión en U o V cambia el valor en intervalos

de 10 minutos.

Para terminar, presione el botón SEND (ENVIAR) cerca de la

unidad de interior. Es posible que no se envían correctamente los

ajustes si lo presiona a la distancia.

Notas:

• Use solamente el tipo especi¿ cado de batería.

•

No combine tipo diferentes de baterías, tampoco combine nuevas con usadas

• Las baterías pueden usarse durante cerca de 1 año en uso ordinario.

• Si el rango del control remoto se acorta de manera evidente,

reemplace las baterías y presione el botón RESET (RESTABLECER)

como se indica en la página 5.

Instalación de soporte del control remoto

321

Tornillos

Inserte

Deslice

hacia

arriba

9320455033-02_OM.indb 3 8/31/2016 4:13:43 PM

EsA-4 MANUAL DE FUNCIONAMIENTO

Puede iniciar rápidamente el funcionamiento con los siguientes

3 pasos:

Botón Arranque/Parada

Botón MODE (MODO)

Cambia de modo de operación en el siguiente orden.

AUTO

(AUTOMÁTICO)

COOL

(ENFRIAMIENTO)

DRY

(DESHUMECTACIÓN)

FAN

(VENTILADOR)

HEAT

(CALEFACCIÓN)

Observaciones en modo HEAT (CALEFACCIÓN):

• Al principio de la operación, la unidad de interior opera a una

velocidad de ventilador muy baja durante cerca de 3 a 5 minutos

como preparación, después cambia a la velocidad seleccionada del

ventilador.

• La operación de desescarche automático anula la operación de

calefacción cuando sea necesario.

Botones TEMP. (temperatura)

Establecen la temperatura deseada.

En modo COOL (ENFRIAMIENTO) o DRY (DESHUMECTACIÓN), la

temperatura debe ajustarse a un valor inferior a la temperatura actual

de la habitación. En modo HEAT (CALEFACCIÓN), la temperatura debe

ajustarse a un valor superior a la temperatura actual de la habitación

De lo contrario, no e posible que funcione el modo de operación correspondiente

Alcance del ajuste de temperatura

AUTO/COOL/DRY (AUTO/

ENFRIAMIENTO/DESHUMECTACIÓN)

64-88°F (18.0-30.0 °C)

HEAT (CALEFACCIÓN) 60-88°F (16.0–30.0 °C)

Notas: El control de temperatura no está disponible en modo FAN

(VENTILADOR).

Para cambiar la unidad de temperatura.

1. Presione el botón Arranque/Parada sólo hasta que aparezca el reloj

en la pantalla del control remoto.

2. Presione el botón TEMP. () (arriba) por al menos 5 segundos para

mostrar la unidad actual de temperatura. (Ajuste de la fábrica: °F)

3. Presiones los botones TEMP. (/) para cambiar la unidad de

temperatura. (°F ļ °C)

4. Al presionar el botón Arranque/Parada o si no realiza ninguna

operación de botones durante 30 segundos en el paso 2, se

establece la unidad de temperatura de selección actual.

Pantalla del control remoto

En esta sección, se presenta la descripción de todos los posibles

indicadores. En operación real, la pantalla se vincula con el

funcionamiento del botón, y solo muestra los indicadores necesarios

de cada ajuste.

Resumen y operaciones del control remoto

Botón POWERFUL (POTENCIA)

Activa el funcionamiento POWERFUL (POTENCIA).

La unidad funciona a máxima potencia y el aire enfría o calienta

rápidamente la habitación.

Cuando se activa, la unidad de interior emite 2 pitidos cortos.

Para apagarlo, vuelva a presionar el botón POWERFUL (POTENCIA).

La unidad interior emite 1 pitidos cortos.

El funcionamiento POWERFUL (POTENCIA) se desactiva

automáticamente en las siguientes situaciones:

• Cuando la temperatura de la habitación llegue a la temperatura

de¿ nida en el ajuste en el modo COOL (ENFRIAMIENTO), DRY

(DESHUMECTACIÓN) o HEAT (CALEFACCIÓN).

• Cuando hayan transcurrido 20 minutos después del ajuste en modo

de funcionamiento POWERFUL (POTENCIA).

Incluso en las situaciones anteriores, el funcionamiento POWERFUL

(POTENCIA) no se desactiva automáticamente a menos que haya

transcurrido un tiempo determinado.

Notas:

• La dirección del À ujo de aire y la velocidad del ventilador se controlan

automáticamente.

• Este funcionamiento no puede realizarse al mismo tiempo con el

funcionamiento ECONOMY (ECONÓMICO).

• El funcionamiento POWERFUL (POTENCIA) anula las funciones

OUTDOOR UNIT LOW NOISE (BAJO RUIDO DE LA UNIDAD DE

EXTERIOR) y ENERGY SAVING (AHORRO DE ENERGÍA). Ambas

funciones, si se establecen, se activan después que se apague el

funcionamiento POWERFUL (POTENCIA).

Botón MIN. (MINIMUM) HEAT

(CALEFACCIÓN MÍN. [MÍNIMA])

Comienza la operación MIN. HEAT (CALEFACCIÓN MÍN.) que

mantiene la temperatura de la habitación en 50 °F (10.0 °C), para

evitar que la temperatura de la habitación baje demasiado.

Al presionar el botón para comenzar la operación MIN. HEAT

(CALEFACCIÓN MÍN.), la unidad interior emitirá 1 pitido corto y el

indicador ECONOMY (ECONÓMICO) (verde) se encenderá.

Notas:

• En el modo de operación MIN. HEAT (CALEFACCIÓN MÍN.),

puede ajustarse la dirección del À ujo de aire mediante el botón SET

(AJUSTE). (Excepto para el SWING.)

• El modo HEAT (CALEFACCIÓN) no funciona cuando la temperatura

de la habitación está lo su¿ cientemente caliente.

Transmisor de señales

Debe apuntar hacia el receptor de señales de la unidad de interior

correctamente.

• El indicador de transmisión de señal

de la pantalla del control

remoto indica cuando el control remoto la transmite.

• El rango de funcionamiento es de aproximadamente 22 pie (7 m).

• Si la señal se envía correctamente se escucha un pitido. Si no lo

escucha, vuelva a presionar el botón del control remoto.

(continuación)

9320455033-02_OM.indb 4 8/31/2016 4:13:43 PM

EsA-5

AIRE ACONDICIONADO Tipo montado en pared

MANUAL DE FUNCIONAMIENTO

Resumen y operaciones del control remoto

Botón FAN (VENTILADOR)

Controla la velocidad del ventilador.

(AUTO)

(HIGH [ALTA])

(MED)

(LOW [BAJA])

(QUIET [SILENCIOSA])

• Al seleccionar AUTO, la velocidad del ventilador se ajusta

automáticamente de acuerdo con el modo de operación.

Botón SWING (VAIVÉN)

Ajusta la operación automática de vaivén. Cada vez que presione el

botón SWING (VAIVÉN), cambia la operación.

Arriba/abajo

Izquierda/derecha

Arriba/abajo/izquierda/derecha

Detiene vaivén

• La operación de vaivén de izquierda/derecha sigue la dirección mostrada

en la página 2 “Lama deÀ ectora de dirección del aire horizontal”

• El rango de operación de vaivén arriba/abajo di¿ ere según las

siguientes características de modo:

Modo COOL (ENFRIAMIENTO), DRY

(DESHUMECTACIÓN) o FAN (VENTILADOR)

Modo HEAT (CALEFACCIÓN)

O FAN (VENTILADOR)

Notas:

• La operación SWING (VAIVÉN) puede detenerse temporalmente

cuando el ventilador interior de la unidad gire a una velocidad muy

baja o se detenga.

• En el modo FAN (VENTILADOR), el rango de operación del vaivén

arriba/abajo 1 l 5 o 6 l 8 se ¿ ja según la dirección del aire ajustada

antes de comenzar la operación de vaivén.

Vea la página 2

Botón Vertical SET (AJUSTE Vertical)

Ajusta la dirección del aire vertical.

Vea la página 2

Botón Horizontal SET (AJUSTE Horizontal)

Ajusta la dirección del aire horizontal.

Vea la página 7

Botón WEEKLY timer

(temporizador SEMANAL)

Activa el temporizador WEEKLY (SEMANAL) durante un máximo de 4

programas de encendido o apagado por día, cada día de la semana.

Vea la página 7

Botón SLEEP timer

(temporizador de APAGADO AUTOMÁTICO)

Activa el SLEEP timer (temporizador de APAGADO AUTOMÁTICO)

que le ayuda a dormir cómodamente con un control gradual de la

temperatura.

Vea la página 6

Botón ON/OFF timer

(temporizador ENCENDIDO/APAGADO)

Activa el temporizador ON/OFF (ENCENDIDO/APAGADO).

Botón NEXT (SIGUIENTE)

Se utiliza para ajustar el ajuste del temporizador.

Botón BACK (REGRESAR)

Se utiliza para ajustar el ajuste del temporizador.

Botón RESET (RESTABLECER)

Cuando presione el botón RESET (RESTABLECER), presiónelo con

gentileza usando la punta de un bolígrafo u otro objeto pequeño, en

la dirección correcta como se muestra en esta ¿ gura.

RESET

Botón TEST RUN (PRUEBA DE FUNCIONAMIENTO)

Vea la página 3

Botón CLOCK ADJUST (AJUSTAR RELOJ)

Se utiliza para ajustar el reloj.

Botón SEND (ENVIAR)

Se utiliza para enviar el ajuste del temporizador/reloj.

Vea la página 6

Botón TIMER SETTING

(AJUSTE DEL TEMPORIZADOR)

Se utiliza para ingresar el modo de ajuste del temporizador.

Botón SELECT (SELECCIÓN)

Se utiliza para ajustar el reloj o un temporizador.

Botón OUTDOOR UNIT LOW NOISE

(BAJO RUIDO DE LA UNIDAD DE EXTERIOR)

Comienza o detiene la operación OUTDOOR UNIT LOW NOISE

(BAJO RUIDO DE LA UNIDAD DE EXTERIOR) que disminuye el ruido

generado por la unidad de exterior al reducir la rotación del compresor

y suprimir la velocidad del ventilador.

Una vez que se establece la operación, el ajuste se conserva hasta

volver a presionar este botón para detener la operación, incluso si se

detiene el funcionamiento de la unidad de interior.

en la pantalla del control remoto indica que la unidad está

en el modo OUTDOOR UNIT LOW NOISE (BAJO RUIDO DE UNIDAD

DE EXTERIOR).

Notas:

• Esta operación no puede realizarse al mismo tiempo que los modos

de operación FAN (VENTILADOR), DRY (DESHUMECTACIÓN) y

POWERFUL (POTENCIA).

Botón ECONOMY (ECONÓMICO)

Comienza o detiene el funcionamiento ECONOMY (ECONÓMICO)

que ahorra más electricidad que los otros modos de funcionamiento,

para ello cambia la temperatura establecida a un ajuste moderado.

Al presionar el botón ECONOMY (ECONÓMICO) , se enciende el

indicador ECONOMY de la unidad de interior.

• En modo COOL (ENFRIAMIENTO) o DRY (DESHUMECTACIÓN), la

temperatura ambiente se ajusta unos cuantos grados más alta que

la temperatura establecida.

• En modo HEAT (CALEFACCIÓN), la temperatura de la habitación se

ajusta unos cuantos grados más baja que la temperatura establecida.

Notas:

• En modo COOL (ENFRIAMIENTO), HEAT (CALEFACCIÓN) o

DRY (DESHUMECTACIÓN), la salida máxima de esta operación

es de aproximadamente el 70% del funcionamiento usual del

acondicionador de aire.

• Esta operación no puede realizarse durante el monitoreo de

temperatura mediante el modo AUTO (AUTOMÁTICO).

Vea la página 8

Botón SENSOR

(PROGRAMA DE AHORRO DE ENERGÍA)

Activa o desactiva el programa de ahorro de energía.

El programa de ahorro de energía se activa (ON) al momento de la compra

: El ajuste debe hacerse mientras la pantalla de ajustes se presenta

para cada función.

: El botón solo se controla al estar encendido el aire acondicionado.



Control del ventilador para ahorro energético

Cuando se alcanza la temperatura programada

durante la operación de enfriamiento, el

ventilador funciona de forma intermitente y se

ahorra energía.

Para utilizar esta función, utilice los siguientes

pasos;

1. Presione el botón Arranque/Parada hasta

que aparezca el reloj en la pantalla del

control remoto.

2. Pulse el botón FAN (VENTILADOR) durante

al menos 5 segundos hasta que aparezca el

control de estado del ventilador "FC".

3. Presione los botones TEMP. (

/ ) para

conmutar entre encendido o apagado.

4. Pulse el botón Arranque/Parada para enviar la con¿ guración a la

unidad interior. Después de enviar el estado, la pantalla volverá

automáticamente a la pantalla original.

Si no se presionan botones durante los siguientes 30 segundos

después de que aparezca “FC”, el sistema regresará a la pantalla

original del reloj. En este caso, empiece de nuevo desde el paso 1.

(continuación)

9320455033-02_OM.indb 5 8/31/2016 4:13:44 PM

EsA-6 MANUAL DE FUNCIONAMIENTO

Nota para los ajustes del temporizador:

Cualquier interrupción de la fuente de alimentación, como un apagón o la desconexión de un interruptor automático, provoca que el reloj interno

establecido funcione incorrectamente.

En dicho caso, el indicador TIMER (TEMPORIZADOR) en la unidad de interior parpadeará y usted tendrá que reajustar la con¿ guración.

Temporizador ON (ENCENDIDO) o OFF (APAGADO)

Puede ajustar el temporizador ON (ENCENDIDO) o el temporizador

OFF (APAGADO) con los siguientes pasos.

Presione el botón TIMER SETTING (AJUSTE DE TEMPORIZADOR)

para comenzar el ajuste.El indicador WEEKLY (SEMANAL)

parpadeará en el control remoto

Presiones el botón SELECT (SELECCIÓN) para elegir el modo

deseado. El modo se cambia como sigue:

WEEKLY

(SEMANAL)

ON/OFF (ENCENDIDO/

APAGADO)

(ON) (ENCENDIDO)

ON/OFF (ENCENDIDO/

APAGADO)

(OFF) (APAGADO)

ON/OFF (ENCENDIDO/

APAGADO)

(ON



OFF)

SLEEP (APAGADO

AUTOMÁTICO)

(OFF)

Presione el botón NEXT (SIGUIENTE). Continúe con el ajuste para

cada modo.

* Para cancelar el ajuste del temporizador durante el proceso de

ajuste, vuelva a presionar el botón TIMER SETTING (AJUSTE DE

TEMPORIZADOR).

Para ajustar la hora, presione el botón SELECT (SELECCIÓN)

mientras el indicador del reloj parpadea. Cada vez que presione el

botón, la hora cambiará en +5/-5 minutos. Al mantener la presión

cambia el tiempo en intervalos de +10/-10 minutos.

Presione el botón SEND (ENVIAR).

Para reajustar el temporizador, vuelva a realizar los pasos 1 a 5.

Para cancelar el temporizador ON/OFF (ENCENDIDO/APAGADO),

presione el botón ON/OFF (ENCENDIDO/APAGADO) mientras el

indicador ON/OFF está encendido. (Desactiva el indicador)



Ajuste de código personalizado del

control remoto

Use los siguientes pasos para seleccionar el

código personalizado del control remoto.

(Cabe mencionar que el aire acondicionado

no puede recibir un código personalizado si

no se ha ajustado para el código de juego

personalizado.)

1. Presione el botón Arranque/Parada sólo

hasta que aparezca el reloj en la pantalla

del control remoto.

2. Presione el botón MODE (MODO) durante

al menos cinco segundos para mostrar

el código personalizado actual (en un

principio se ajusta a A).

Presione el botón SET TEMP. (AJUSTE DE TEMPERATURA) ( / )

para cambiar el código personalizado entre

AļBļCļD

Haga que coincida el código en la pantalla con el código

personalizado del aire acondicionado.

4. Presione el botón MODE (MODO) de nuevo para regresar a la

visualización del reloj. El código personalizado cambiará.

Si no se presionan botones durante los siguientes 30 segundos des-

pués de que aparezca el código personalizado, el sistema regresará a

la pantalla original del reloj. En este caso, empiece de nuevo desde el

paso 1.

El código personalizado del aire acondicionado se ajusta en A antes

del envío.

Contacte a su distribuidor para cambiar el código personalizado.

El control remoto se restablece al código A cuando se reemplazan

sus baterías. Si usa un código personalizado que no sea el código

personalizado A, restablezca el código personalizado después de

reemplazar las baterías. Si no conoce el ajuste del código persona-

lizado del aire acondicionado, pruebe con cada uno de los códigos

personalizados (A ĺ B ĺ C ĺ D) hasta que encuentre el código que

haga funcionar el aire acondicionado.



Control remoto alámbrico (opcional)

Puede utilizarse el control remoto con cable opcional.

Cuando use el control remoto, consulte el manual de operación de cada

control remoto cableado.

[Funciones adicionales para el control remoto con cable]

• Temporizador para reducir la temperatura

Y puede utilizar tanto el control remoto inalámbrico como el control

remoto con cable de forma simultánea. (Sólo el control remoto cableado

polar de 3 hilos.)

Cuando se utilizan las funciones restringidas del control remoto,

se podrá oír un pitido y el indicador de FUNCIONAMIENTO,

TEMPORIZADOR Y ECONÓMICO de la unidad interior parpadeará.

[Funciones restringidas del control remoto inalámbrico]

• Funcionamiento silencioso de la unidad exterior

• Programa de ahorro de energía

• Mín. calor

• De alta potencia

• Funcionamiento del temporizador

Resumen y operaciones del control remoto

Funcionamiento del temporizador

Temporizador Program (PROGRAMA) (uso combinado del

temporizador ON [ENCENDIDO] y temporizador OFF [APAGADO])

Puede establecer un temporizador ON-OFF (ENCENDIDO-

APAGADO) o de OFF-ON (APAGADO-ENCENDIDO) integrado.

Funcionará primero el temporizador cuya hora de inicio esté

más cerca de la hora actual, y el orden de funcionamiento de los

temporizadores se mostrará de la siguiente forma:

Temporizador Indicador en la pantalla del control remoto

Temporizador ON-

OFF (ENCENDIDO-

APAGADO)

Temporizador OFF-

ON (APAGADO-

ENCENDIDO)

Para ajustar el temporizador de programa, lleve a cabo los mismos

pasos 1~5 del temporizador ON/OFF (ENCENDIDO/APAGADO).

(Seleccione ON



OFF en el paso 2)

Notas:

• Si cambia el valor de ajuste para el temporizador después de

establecer el temporizador del programa, el conteo descendente del

temporizador se reiniciará en ese momento.

• El ajuste de la hora para cada combinación debe estar en el siguiente

periodo de 24 horas.

(continuación)

9320455033-02_OM.indb 6 8/31/2016 4:13:44 PM

EsA-7

AIRE ACONDICIONADO Tipo montado en pared

MANUAL DE FUNCIONAMIENTO

Funcionamiento del temporizador

Temporizador SLEEP (APAGADO AUTOMÁTICO)

Para ajustar el temporizador SLEEP (APAGADO AUTOMÁTICO), primero

siga los pasos 1~3 del temporizador ON/OFF (ENCENDIDO/APAGADO)

Para ajustar la hora, presione el botón SELECT (SELECCIÓN)

mientras el indicador del reloj parpadea.

Cada vez que presione el botón, el tiempo cambiará de la siguiente manera

00M

30M

horas

(30 min.)

Presione el botón SEND (ENVIAR).

Para cancelar el temporizador SLEEP, presione el botón SLEEP (APAGADO

AUTOMÁTICO) mientras el indicador SLEEP está encendido. (Desactiva el indicador)

Para ayudarlo a dormir cómodamente y evitar un calentamiento o enfriamiento

excesivo mientras duerme, el temporizador SLEEP (APAGADO AUTOMÁTICO)

controla el ajuste de temperatura automáticamente, de acuerdo con el tiempo

establecido, como se muestra a continuación. El acondicionador de aire se

apaga por completo una vez que transcurra el tiempo establecido

En modo HEAT (CALEFACCIÓN)

Ajuste de

temperatura

Tiempo ajustado

1 hora

Tiempo ajustado

1 hora

1.5 hora

30 min.

2 °F (1 °C)

4°F (2 °C) 6°F (3 °C)

8°F (4 °C)

4°F (2 °C)

2 °F (1 °C)

En modo de COOL (ENFRIAMIENTO)

o DRY (DESHUMECTACIÓN)

Temporizador WEEKLY (SEMANAL)

El temporizador ON/OFF (ENCENDIDO/APAGADO) puede combinarse,

y guardar hasta 4 secuencias predeterminadas (programa

) por

día y 28 secuencias por semana.

Antes de ajustar el programa, establezca primero la semana y hora del

acondicionador de aire.

Si no se ajustan la semana y hora, el temporizador semanal no

funcionará correctamente al momento del ajuste.

Consulte “Preparación del control remoto” (página 3).

Ejemplo del temporizador WEEKLY (SEMANAL) 1

Sin ajustes de temporizador

Programa

9:00

OFF

(APAGADO)

Programa

11:00

OFF

(APAGADO)

Programa

17:00

OFF

(APAGADO)

Programa

23:00

OFF

(APAGADO)

Lunes a

viernes

Sábado

Domingo

Programa

7:00

ON (ENCENDIDO)

76°F (24.0 °C)

Programa

9:00

OFF

(APAGADO)

Despertar

Dejar de funcionar

Programa

17:00

ON (ENCENDIDO)

80°F (26.0 °C)

Programa

23:00

OFF

(APAGADO)

Regreso a casa

Hora de dormir

(ENCENDIDO)

Ejemplo del temporizador WEEKLY (SEMANAL) 2

Puede especificar una temperatura específica en el ajuste ON

(Encendido) en el temporizador WEEKLY (SEMANAL).

Programa

7:00

ON (ENCENDIDO)

72°F (22.0 °C)

Programa

9:00

ON (ENCENDIDO)

76°F (24.0 °C)

Programa

17:00

ON (ENCENDIDO)

80°F (26.0 °C)

Programa

23:00

ON (ENCENDIDO)

72°F (22.0 °C)

* Puede ajustar la temperatura en los modos AUTO (AUTOMÁTICO),

COOL (ENFRIAMIENTO) y DRY (DESHUMECTACIÓN) dentro

del rango de 64 a 88 °F (18.0 a 30.0 °C), para el modo HEAT

(CALEFACCIÓN) es 50 o 60 a 88 °F (10.0 o 16.0 a 30.0 °C).

Incluso si ajusta a 50, 60 o 62 °F (10.0, 16.0 o 17.0 °C), si opera el

producto en AUTO (AUTOMÁTICO), COOL (ENFRIAMIENTO) o DRY

(DESHUMECTACIÓN), funcionará a 64 °F (18.0 °C).

Notas:

Los modos de operación diferentes al ajuste de la temperatura serán

los mismos a los de la última vez que se detuvo el funcionamiento, así

los tipos de operación Enfriamientoĺ Calefacciónĺ Enfriamientoĺ

Calefacción no pueden ajustarse automáticamente.

Si ajusta el temporizador ON (ENCENDIDO) y el temporizador OFF

(APAGADO) al mismo tiempo, el acondicionador de aire ejecutará el

temporizador ON. Si ajusta dos temporizadores ON (ENCENDIDO) al mismo

tiempo, el acondicionador de aire ejecutará en orden de número de programa

Si hay una interrupción de alimentación, debido a un apagón durante

el ajuste del temporizador WEEKLY (SEMANAL) o alguna falla por

cortocircuito, el temporizador interno del acondicionador de aire estará

desajustado. (Consulte la página 8 “Función de reinicio automático”).

En tal caso, la luz indicadora del temporizador principal lo indicará

mediante un parpadeo, de modo que realice la corrección de hora y

fecha. (Consulte la página 3 “Preparación del control remoto”)

No puede utilizar el temporizador WEEKLY (SEMANAL) junto con

otros temporizadores.

Si desea operar el producto con el temporizador WEEKLY (SEMANAL)

después de utilizar el temporizador ON/OFF (ENCENDIDO/APAGADO),

temporizador Program (Programa), o temporizador SLEEP (APAGADO

AUTOMÁTICO) mientras funciona el temporizador WEEKLY (SEMANAL),

debe volver a activar el temporizador WEEKLY (SEMANAL)

Para ajustar el temporizador WEEKLY (SEMANAL), primero siga los

pasos 1~3 del temporizador ON/OFF (ENCENDIDO/APAGADO).

Seleccione el número de programa y el día mediante el botón

SELECT (SELECCIÓN).

Programa 1Semana

Programa Lunes

Programa

Martes

Programa Domingo

Programa 1Semana

Programa Lunes

Programa

Sábado

Programa Domingo

Presione el botón NEXT (SIGUIENTE), cuando el número de

programa y el día que desee ajustar parpadeen.

Con el uso del botón SELECT (SELECCIÓN) elija el modo de

operación (temporizador ON [ENCENDIDO], temporizador OFF

[APAGADO], o sin temporizador).

Funcionar sin temporizador

1. Presione el botón NEXT (SIGUIENTE) para regresar al paso 4

y con¿ gurar el ajuste siguiente.

2. Presione el botón SEND (ENVIAR) para terminar.

Presione el botón NEXT (SIGUIENTE).

Presione el botón SELECT (SELECCIÓN) para ajustar el temporizador

ON (ENCENDIDO), temporizador OFF (APAGADO) que desee

Si seleccionó OFF (APAGADO) en el paso 5

1. Presione el botón NEXT (SIGUIENTE) para regresar al paso 4

y con¿ gurar el ajuste siguiente.

2. Presione el botón SEND (ENVIAR).

Presione el botón NEXT (SIGUIENTE).

Presiones el botón SELECT (SELECCIÓN) para ajustar la temperatura.

Si desea moverse al ajuste siguiente, presione el botón NEXT

(SIGUIENTE), regresa al paso 4 y con¿ gura el ajuste siguiente.

Para terminar el ajuste, presione el botón SEND (ENVIAR).

Si desea cancelar el ajuste a la mitad del procedimiento, presione el botón TIMER

SETTING (AJUSTE DE TEMPORIZADOR) en vez de presionar el botón SEND (ENVIAR)

Notas:

Ɣ Para cancelar el temporizador WEEKLY (SEMANAL), seleccione No

Timer Operation (Operación sin temporizador) en el paso 5 del ajuste

del temporizador WEEKLY (SEMANAL).

Si desea regresar al paso anterior cuando esté con¿ gurando los ajustes,

presione el botón BACK (REGRESAR) para volver al paso anterior

Presione el botón SEND (ENVIAR), cuando esté cerca de la unidad principal.

Si lo hace cuando esté demasiado alejado de la unidad principal, es posible

que la señal no se envíe correctamente, y no se con¿ gurarán los ajustes

Para comprobar el programa, repita los paso 1 a 3 para ingresar

al modo del temporizador WEEKLY (SEMANAL), luego utilice el

botón SELECT (SELECCIÓN) para buscar mediante los ajustes del

temporizador WEEKLY (SEMANAL) en el orden presentado en el paso 4

Para cancelar el temporizador WEEKLY (SEMANAL), presione el botón WEEKLY

(SEMANAL) mientras el indicador WEEKLY está encendido. (Desactiva el indicador)

Ɣ Cuando se opere desde el control central, no use el temporizador

semanal.

Ɣ No utilizar el temporizador semanal cuando utilice dispositivos

externos para el control central.

9320455033-02_OM.indb 7 8/31/2016 4:13:44 PM

EsA-8 MANUAL DE FUNCIONAMIENTO

Operación de desescarche automático

Cuando la temperatura exterior es muy baja con humedad alta, puede

formarse escarcha en la unidad de exterior durante la operación de

calefacción y el rendimiento del producto puede disminuir.

Para la protección contra la formación de escarcha, este

acondicionador de aire está equipado con una función de

desescarche automático controlada por microcomputadora.

Si se forma escarcha, el aire acondicionado se detiene

temporalmente y el circuito de desescarche funciona

brevemente (por un máximo de 15 minutos). El indicador

OPERATION (FUNCIONAMIENTO) en la unidad de interior

parpadea durante esta operación.

Si se forma escarcha en la unidad de exterior después de la

operación de calefacción, la unidad de exterior se detiene

automáticamente después de funcionar por algunos minutos.

Luego comienza la operación de desescarche automático.

Detalles generales sobre el funcionamiento

Sensor de presencia humana (Ahorro de energía)

Para evitar el derroche de electricidad, esta función controla el ajuste de

temperatura cuando nadie ocupa la habitación. El programa de ahorro

de energía se activa al momento de la compra.

Para activar el programa de ahorro de energía, presione el botón SENSOR

Este indicador parpadea en la pantalla del control

remoto.

Para desactivar el programa de ahorro de energía, vuelva a

presionar el botón SENSOR.

ya no aparecerá en la pantalla del control remoto.

Acerca del funcionamiento de AHORRO DE ENERGÍA

Si nadie ingresa a la habitación por alrededor de 20 minutos, la

temperatura establecida se controla automáticamente.

(Cuando alguien regresa a la habitación, el sensor de actividad humana

lo detecta y cambia automáticamente a los ajustes originales).

Modo de

operación

Detalles de operación

(si no hay nadie en la habitación durante un rato)

COOL/DRY

(ENFRIAMIENTO/

DESHUMECTACIÓN)

La temperatura establecida aumenta a un máximo de

aproximadamente 4 °F (2 °C).

HEAT

(CALEFACCIÓN)

La temperatura establecida disminuye a un máximo de

aproximadamente 8 °F (4°C).

AUTOMÁTICO

Ejecuta la función ENERGY SAVING (AHORRO DE

ENERGÍA) automáticamente en el modo elegido

(Enfriamiento/Calefacción).

Ɣ Cuando se usa en conjunto con el temporizador SLEEP (APA-

GADO AUTOMÁTICO) (página 7), este temporizador SLEEP

(APAGADO AUTOMÁTICO) tiene la prioridad.

Ɣ Durante el funcionamiento MIN. HEAT (CALEFACCIÓN MÍN.), si

no hay nadie en la habitación la temperatura establecida no se

cambia.

Ɣ El rango de aplicación es el siguiente.

Ángulo vertical 90° (Vista lateral)

Ángulo horizontal 100° (vista superior)

90°

50° 50°

22 pie (7 m)

22 pie

(7 m)

La función ENERGY SAVING (AHORRO DE ENERGÍA) no funciona

cuando la temperatura ambiente es muy diferente de la temperatura

de¿ nida en el ajuste de temperatura, como sucede inmediatamente

después del comienzo del funcionamiento.

Acerca del SENSOR DE PRESENCIA HUMANA

Ɣ Detalles acerca de la detección con el sensor de presencia humana.

Ɣ El sensor de presencia humana detecta si hay personas en la

habitación por el movimiento de las personas en la habitación.

Ɣ Debido a que el sensor de presencia humana detecta la luz infra-

rroja emitida por las personas, es posible que en algunos casos

esta detección sea incorrecta.

Situaciones en las que el sensor no detecta a las personas

en la habitación, incluso si las hay

Ɣ Cuando la temperatura es alta y la diferencia con la tempe-

ratura corporal es pequeña.

(Por ejemplo, en el verano, cuando la temperatura es de

88°F [30 °C] o superior).

Ɣ Cuando haya alguien en la habitación, pero no se mueve du-

rante un período prolongado.

Ɣ Cuando alguien esté oculto detrás de un sofá, otro mueble,

un vidrio o en situaciones similares.

Ɣ Cuando alguien utilice una ropa muy gruesa y esté de espal-

das al sensor.

Situaciones en las que el sensor detecta incorrectamente a

las personas en la habitación, incluso si no hay nadie

Cuando haya un perro o un gato moviéndose en la habitación

Ɣ Cuando el viento mueva las cortinas o las plantas.

Ɣ Cuando haya unidades de calefacción, humidi¿ cadores o

aparatos eléctricos, como el funcionamiento de ventiladores

eléctricos oscilantes.

Aviso

Función de reinicio automático

En caso de interrupción de energía, como un apagón, el

aire acondicionado se detiene de inmediato. Pero se reinicia

automáticamente y realiza la operación previa cuando se

reanude la alimentación eléctrica.

Si la interrupción de energía se produce después del ajuste del

temporizador, se reiniciará el conteo descendente del temporizador.

Después de que se reanuda la alimentación eléctrica, el indicador

TIMER (TEMPORIZADOR) en la unidad de interior parpadea

para indicarle que hubo una falla en el temporizador. En tal caso,

el temporizador se reinicia cuando usted lo considere oportuno.

Fallas provocadas por otros dispositivos eléctricos:

El uso de otros aparatos eléctricos, como una rasuradora eléctrica, o

el uso cercano de un transmisor de radio inalámbrico puede provocar

que el aire acondicionado falle.

Si observa esa falla, desconecte el interruptor automático una vez.

Vuelva a encenderlo y reanude la operación con el control remoto.

Rendimiento de la calefacción

Este aire acondicionado funciona sobre el principio de la bomba

de calor, absorbiendo el calor del aire exterior y trans¿ riendo

el calor a la unidad interior. Como resultado, el rendimiento

de funcionamiento se verá reducido cuando la temperatura

del aire exterior descienda. Si considera que el rendimiento

de la calefacción es insu¿ ciente, le recomendamos que utilice

este aire acondicionado junto a otros tipos de aparatos de

calefacción.

9320455033-02_OM.indb 8 8/31/2016 4:13:46 PM

EsA-9

AIRE ACONDICIONADO Tipo montado en pared

MANUAL DE FUNCIONAMIENTO

Mientras mantiene en posición horizontal la rejilla, ajuste los ejes

de montaje izquierdo y derecho en los cojinetes en la parte superior

del panel

. Para acoplar correctamente cada eje, inserte el eje

hasta que encaje.

Luego cierre la rejilla de entrada

Ajuste los 4 lugares ilustrados de la rejilla de entrada para cerrarla

completamente.

Ɣ Si se utiliza el aire acondicionado bajo una temperatura mayor a la que se indica en los requerimientos de temperatura*, el circuito de protección

integrado operará para evitar un daño interno a los circuitos.

Además, durante los modos de enfriamiento y de operación en seco, si la unidad se usa bajo una temperatura inferior a la indicada en los

requerimientos de temperatura*, el intercambiador de calor puede congelarse y provocar tanto fugas de agua como otros daños.

*: Para los requisito de temperatura exterior, consulte el manual de instalación de la unidad exterior.

Ɣ No use esta unidad para ¿ nes que no sean el enfriamiento, la deshumidi¿ cación y la circulación de aire en cuartos de viviendas ordinarias.

Ɣ Si usa la unidad durante periodos prolongados bajo condiciones de alta humedad, puede formarse condensación en la super¿ cie de la unidad

interior y gotear hacia el piso u otros objetos que estén por debajo (aproximadamente el 80% o más)

Limpieza y cuidado

PRECAUCIÓN

• Antes de limpiar este producto, asegúrese de apagarlo y desconectar toda la alimentación eléctrica.

• Antes de empezar a funcionar, asegúrese de que la rejilla de entrada se haya cerrado completamente. El cierre incompleto de la rejilla de

entrada podría afectar el funcionamiento o rendimiento apropiado del acondicionador de aire.

• No toque las aletas de aluminio del intercambiador de calor incorporado en la unidad de interior para evitar lesiones personales cuando efectúe

mantenimiento en la unidad.

• No exponga la unidad de interior a insecticidas líquidos ni aerosoles para el cabello.

• No se pare en super¿ cies resbaladizas, irregulares o inestables cuando realice mantenimiento en la unidad.

• No toque el sensor humano. Cualquier arañazos o suciedad pueden provocar el mal funcionamiento o la detección incorrecta.

Cuidado diario

Cuando limpie la unidad de interior, tenga en cuenta lo siguiente:

• No use agua que esté a más de 104 °F (40 °C).

• No use un limpiador para trapear, ni solventes volátiles como

benceno o disolvente de pintura.

• Limpie cuidadosamente la unidad con un trapo suave.

Limpieza de la rejilla de entrada

Abra la rejilla de entrada en el sentido de la À echa

. Mientras presiona

suavemente los ejes de montaje izquierdo y derecho de del exterior de la

rejilla de entrada

, saque la rejilla de entrada en el sentido de la À echa

Lave cuidadosamente la rejilla de entrada con agua o límpiela con

cuidado con un trapo suave humedecido con agua tibia.

Luego límpielo con un trapo suave y seco.

Sugerencias de operación

(continuación)

9320455033-02_OM.indb 9 8/31/2016 4:13:46 PM

EsA-10 MANUAL DE FUNCIONAMIENTO

Una un ¿ ltro limpiador de aire nuevo o de mantenimiento

marco de ¿ ltro.

Un ¿ ltro limpiador de aire nuevo puede conectarse al marco

derecho o al izquierdo.

Encaje ¿ rmemente 2 esquinas del marco de ¿ ltro

al ¿ ltro de aire.

Vuelva a instalar el ¿ ltro de aire. (Consulte el paso 6 en “Limpieza

del ¿ ltro de aire”).

Cierre ¿ rmemente la rejilla de entrada.

(Consulte el paso 4 en “Limpieza de la rejilla de entrada”).

Se utilizan 2 tipos de ¿ ltros limpiadores de aire en este producto.

Cuando los reemplace, compre los ¿ ltros limpiadores de aire especí¿ cos

para este producto.

FILTRO DE MANZANA CATEQUINA: UTR-FA16

(1 hoja)

Con el uso de electricidad estática puri¿ ca el aire al retirar las

partículas ¿ nas y el polvo, como el humo del tabaco y el polen de las

plantas.

• Este ¿ ltro es desechable. No lo lave ni lo vuelva a usar.

• Después de abrir el paquete, úselo lo antes posible. Si se deja el

¿ ltro en el paquete abierto se reduce el efecto de limpieza.

• Reemplace el ¿ ltro cada 3 meses durante uso normal.

• El efecto de limpieza de aire aumenta con la velocidad del

ventilador en ajuste alto.

FILTRO DE DESODORIZACIÓN IÓNICA (azul claro): UTR-FA16-2

(Azul claro, 1 hoja)

Contiene supermicropartículas de cerámica que producen iones

negativos de aire, que tienen el efecto de desodorizar, además de

absorber y reducir los olores de la habitación.

• Para mantener el efecto desodorizante, limpie el ¿ ltro cada 3 meses

de la siguiente manera:

Retire el ¿ ltro de desodorización iónica.

Enjuague el ¿ ltro con agua caliente a presión alta hasta que la

super¿ cie del ¿ ltro quede cubierta de agua.

Lave el ¿ ltro cuidadosamente con detergente neutro diluido. No

lo lave exprimiéndolo ni restregándolo para evitar el deterioro del

efecto desodorizante.

Enjuague bien el ¿ ltro con agua corriente.

Seque el ¿ ltro completamente en un lugar sombreado.

Vuelva a instalar el ¿ ltro de desodorización iónica en la unidad

de interior.

• Reemplace el ¿ ltro cada 3 años durante uso normal.

Después de corto uso de la unidad

Si ha apagado la unidad interior durante 1 mes o más, realizar la

operación FAN durante medio día para secar las partes internas a fondo

antes de realizar la operación normal.

Inspección adicional

Después de un período prolongado de uso, la acumulación de

polvo dentro de la unidad de interior puede reducir el rendimiento

del producto, incluso si sigue cotidianamente los procedimientos de

cuidado y limpieza indicados en este manual.

En tal caso, se recomienda la inspección del producto.

Para obtener más información, consulte al personal de servicio

autorizado.

Limpieza del ¿ ltro de aire

Recuerde que debe limpiar periódicamente los ¿ ltros de aire para evitar

que se reduzca la e¿ ciencia operacional del producto.

El uso de un ¿ ltro de aire tapado con polvo continuará reduciendo el

rendimiento del producto y es posible que se reduzca el À ujo de aire o

se aumente el ruido en funcionamiento.

Limpie los ¿ ltros de aire cada 2 semanas durante uso normal.

Abra la rejilla de entrada.

(Consulte el punto

del paso 1 en “Limpieza de la rejilla de

entrada”).

Mientras sostiene la rejilla con la mano, jale la manija

del ¿ ltro en

el sentido de la À echa y libere los 2 ganchos

Luego saque el ¿ ltro con cuidado deslizándolo hacia abajo, según

El marco de ¿ ltro y el ¿ ltro limpiador de aire se unen en la cara

posterior del ¿ ltro de aire. Retírelos del ¿ ltro de aire soltando cada

esquina del marco de ¿ ltro

Quite el polvo con una aspiradora o mediante lavado del ¿ ltro.

Cuando lave el ¿ ltro, utilice un detergente doméstico neutro y agua

tibia.

Después de lavar el ¿ ltro bien, secarlo a fondo en un lugar

sombreado antes de reinstalarlo.

Una el ¿ ltro limpiador de aire y el marco de ¿ ltro a cada ¿ ltro de

aire.

Una el ¿ ltro de aire alineando ambos lados del ¿ ltro con el panel

frontal y empuje hasta donde tope.

Notas:

Asegúrese de que los 2 ganchos queden ¿ rmemente ajustados en

los ori¿ cios guía del panel.

Cierre ¿ rmemente la rejilla de entrada.

(Consulte el paso 4 en “Limpieza de la rejilla de entrada”).

Reemplazo del ¿ ltro limpiador de aire

Retire el ¿ ltro de aire. (Consulte el paso 1, 2 en “Limpieza del ¿ ltro

de aire”).

Libere los 2 seguros

del marco de ¿ ltro, y gire el marco en el

sentido de la À echa

Quite el ¿ ltro limpiador de aire

sucio.

Notas:

Un ¿ ltro limpiador de aire está unido en cada ¿ ltro de aire.

Limpieza y cuidado

9320455033-02_OM.indb 10 8/31/2016 4:13:46 PM

EsA-11

AIRE ACONDICIONADO Tipo montado en pared

MANUAL DE FUNCIONAMIENTO

ADVERTENCIA

En los siguientes casos, detenga de inmediato el funcionamiento del aire acondicionado y desconecte todas las fuentes de alimentación apagando el

interruptor eléctrico o desconectando el cable de alimentación eléctrica. Después consulte con el distribuidor o personal de servicio autorizado.

Si la unidad esta conectada a la alimentación eléctrica entonces no está aislada de la misma, incluso si la unidad está apagada.

• Huele a algo quemado en la unidad o sale humo

• La unidad tiene fuga de agua

Los siguientes síntomas no indican una falla del producto, sino son funciones o características normales de este producto.

Síntoma Causa

Vea la

página

La operación se retrasa después

de que el aparato es encendido

Para preparar el acondicionador de aire para la operación, las rejillas no funcionarán durante

aproximadamente 1 min.

–

La operación se demora des-

pués del reinicio.

Para evitar que se queme el fusible, el compresor no funciona alrededor de 3 minutos durante el circuito

de protección después de una operación de detención y arranque inmediato de la alimentación eléctrica.

–

Se oyen ruidos.

• Durante el funcionamiento o inmediatamente después de la parada del acondicionador de aire

puede escucharse el ruido del À ujo de refrigerante. Se nota particularmente durante 2 o 3 minutos

después de comenzar a funcionar.

• Durante el funcionamiento puede escucharse un ligero sonido de rechinido producido por la

pequeña expansión y contracción del panel frontal debido al cambio de temperatura.

–

Durante la operación de calefacción, es posible que se escuche un sonido chisporroteante producido

por la operación de desescarche automático.

La unidad despide un olor. El aire acondicionado puede los olores que haya absorbidos de la habitación, generados por las

telas, muebles o el humo del tabaco.

–

La unidad emite bruma o

vapor.

En el modo COOL (ENFRIAMIENTO) o DRY (DESHUMECTACIÓN), es posible que se genere una

bruma ligera por la condensación durante un proceso de enfriamiento repentino.

–

Durante la operación de calefacción, el ventilador incorporado en la unidad de interior puede detener-

se y pueda verse que sale vapor generado por la operación de desescarche automático.

El À ujo de aire es débil o se

detiene.

• Inmediatamente después de comenzar la operación de calefacción, la velocidad del ventilador

permanece temporalmente muy baja para permitir que se calienten las piezas internas de la unidad.

• En modo HEAT (CALEFACCIÓN), la unidad de exterior se detiene y la unidad de interior funciona a una

velocidad del ventilador muy baja si la temperatura ambiente aumenta más que el ajuste de temperatura.

–

En modo HEAT (CALEFACCIÓN), la unidad de interior se detiene temporalmente por un máximo de

15 minutos para realizar la operación de desescarche automático mientras el indicador OPERATION

(FUNCIONAMIENTO) parpadea.

En el modo DRY (deshumectación), la unidad de interior funciona a baja velocidad del ventilador

para ajustar la humedad ambiente, tal vez se detenga de vez en cuando.

–

Cuando se ajusta la velocidad del ventilador a “QUIET” (SILENCIOSA), el ventilador gira a velocidad

muy baja y se reduce el À ujo de aire.

–

Si se ajusta el “control del ventilador para ahorro de energía”, en el modo COOL (ENFRIAR), el venti-

lador de la unidad interior puede detenerse de vez en cuando si se detiene la unidad interior.

Al realizar la operación de monitoreo en modo AUTO (AUTOMÁTICO), el ventilador gira a velocidad muy baja.

–

Sale agua de la unidad de

exterior.

Durante la operación de calefacción, la unidad de exterior puede generar agua por la operación de

desescarche automático.

–

Antes de consultar por teléfono o solicitar servicio, realice el diagnóstico de fallas por medio de las siguientes veri¿ caciones:

Síntoma Diagnóstico

Vea la

página

No funciona en lo absoluto.

 ¿Se desconectó el interruptor automático?

 ¿Hubo un corte de energía eléctrica?

 ¿Se fundió un fusible o se activó el interruptor automático?

–

 ¿Está funcionando el temporizador?

Rendimiento insu¿ ciente de

enfriamiento o calefacción.

 ¿Está sucio el ¿ ltro de aire?

 ¿Están bloqueados la rejilla de entrada o el puerto de salida de la unidad de interior?

–

 ¿Se ajustó correctamente la temperatura ambiente?

 ¿Hay una ventana o puerta abierta?

 ¿Brilla fuerte o directamente la luz del sol en la habitación durante la operación de enfriamiento?

 ¿Hay otros aparatos de calefacción y computadoras funcionando en la habitación, o hay demasia-

das personas allí durante la operación de enfriamiento?

–

 ¿Se ajustó la velocidad del ventilador a “QUIET” (SILENCIOSA)?

Cuando se ajusta la velocidad del ventilador a “QUIET” (SILENCIOSA), se da prioridad a la reducción de

ruido, así es posible que se reduzca el rendimiento del aire acondicionado. Si el volumen de aire propor-

cionado no es de su agrado, ajuste la velocidad del ventilador a “LOW” (BAJA) o una velocidad superior.

 ¿Se estableció el modo de NIVEL BAJO DE RUIDO DE LA UNIDAD INTERIOR?

La unidad funciona de forma

diferente desde el ajuste del

control remoto.

 ¿Se agotaron las baterías del control remoto?

 ¿Están instaladas correctamente las baterías del control remoto?

De inmediato detenga la operación y apague el interruptor eléctrico en los siguientes casos. Después consulte con personal de servicio autorizado

• El problema persiste, incluso después de realizar estas veri¿ caciones o diagnósticos.

• El indicador OPERATION (FUNCIONAMIENTO) y el indicador TIMER (TEMPORIZADOR) parpadean mientras el indicador ECONOMY

(ECONÓMICO) parpadea más rápido.

Notas:

• Para cualquier solución de problemas relacionados con el control de LAN inalámbrico, consulte el manual de con¿ guración para el control de LAN

inalámbrico o la aplicación móvil instalada en su teléfono inteligente o tableta.

Diagnóstico de fallas

9320455033-02_OM.indb 11 8/31/2016 4:13:47 PM

9320455033-02_OM.indb 12 8/31/2016 4:13:47 PM

Fujitsu 12RLS3YH 12,000 Btu 29.3 Seer Heat Pump & Air Conditioner

Product's Documents

User Manual

Specifications

Fujitsu 12RLS3YH Questions and Answers
