Tripp Lite SMX500RT1U SmartPro 230V 500VA 300W User Manual

Owner’s Manual

SmartPro

1U Rack-Mount

Intelligent, Line-Interactive UPS Systems

Important Safety Instructions 2

Mounting 3

Quick Installation 4

Optional Installation 6

Basic Operation 7

Storage and Service 10

Battery Replacement 11

Specifications 12

Product Registration 13

Español 14

Français 27

Русский

Deutsch 53

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

is a registered trademark of Tripp Lite.

SMX500RT1U

Series: AG-03AD

SMART500RT1U

Series: AG-03AA

WARRANTY REGISTRATION

automatically entered to win an ISOBAR

surge protector in our monthly drawing!

tripplite.com/warranty

21-10-019-933903-Book.indb 121-10-019-933903-Book.indb 1 10/14/2021 3:37:44 PM10/14/2021 3:37:44 PM

Important Safety Instructions

SAVE THESE INSTRUCTIONS

This manual contains important instructions that should be followed during the installation, operation

and storage of all Tripp Lite UPS Systems. Failure to heed these warnings will void your warranty.

UPS Location Warnings

• Use caution when lifting your UPS. Because of the considerable weight of all rack-mount UPS

systems, at least two people should assist in lifting and installing them.

• Install your UPS indoors, away from excess moisture or heat, dust or direct sunlight.

• For best performance, the ambient temperature near your UPS should be between 0° C and

40° C (between 32° F and 104° F).

• Leave adequate space around all sides of the UPS for proper ventilation. Do not obstruct its

vents or fan openings.

UPS Connection Warnings

• The UPS contains its own energy source (battery). The output terminals may be live even

when the UPS is not connected to an AC supply.

• Connect your UPS to a properly grounded AC power outlet. Do not modify the UPS’s plug in a

way that would eliminate the UPS’s connection to ground. Do not use adapters that eliminate

the UPS’s connection to ground.

• Do not plug your UPS into itself; this will damage the UPS and void your warranty.

• If you are connecting your UPS to a motor-powered AC generator, the generator must provide

filtered, frequency-regulated, computer-grade output.

Equipment Connection Warnings

• Use of this equipment in life support applications where failure of this equipment can reasonably

be expected to cause the failure of the life support equipment or to significantly affect its safety

or effectiveness is not recommended.

• Do not connect surge suppressors or extension cords to the output of your UPS. This might

overload the UPS and will void the surge suppressor and UPS warranties.

Battery Warnings

• Batteries can present a risk of electrical shock and burn from high short-circuit current. Observe

proper precautions. Do not dispose of the batteries in a fire. Do not open the UPS or batteries.

Do not short or bridge the battery terminals with any object. Unplug and turn off the UPS before

performing battery replacement. Use tools with insulated handles. There are no user-serviceable

parts inside the UPS. Battery replacement should be performed only by authorized service

personnel using the same number and type of batteries (sealed Lead-Acid). The batteries are

recyclable. Refer to your local codes for disposal requirements or in the USA only call

1-800-SAV-LEAD or 1-800-8-BATTERY (1-800-8-228-8379) or visit www.call2recycle.org for

recycling information. Tripp Lite offers a complete line of UPS System Replacement Battery

Cartridges (R.B.C.). Visit Tripp Lite on the Web at tripplite.com to locate the specific replacement

battery for your UPS.

• During hot-swap battery replacement, the UPS will not provide backup power in the event of

a blackout or other power interruptions.

• Do not operate UPS without batteries.

• When adding external battery packs to select models with external battery pack connectors,

connect only Tripp Lite-recommended battery packs of the correct voltage and type. Do not

connect or disconnect battery packs when the UPS is operating on battery power.

21-10-019-933903-Book.indb 221-10-019-933903-Book.indb 2 10/14/2021 3:37:44 PM10/14/2021 3:37:44 PM

Mounting

Mount your equipment in either a 4-post or 2-post rack or rack enclosure. The user must

determine the fitness of hardware and procedures before mounting. If hardware and procedures

are not suitable for your application, contact the manufacturer of your rack or rack enclosure. The

procedures described in this manual are for common rack and rack enclosure types and may not

be appropriate for all applications.

4-Post Rack Mounting

UPS models include hardware required to mount in a 4-post rack.

Attach mounting ears

to the front

mounting holes of your equipment

using

the screws provided

. The ears should

face forward.

Using an assistant if necessary, lift your

equipment and mount it to the rack. Attach

it by screwing the appropriate hardware

through its mounting ears and into the rack

rails.

2-Post (Telecom) Rack Mounting

Following the procedures below, mount the 1U UPS model in 2-post racks with the included

hardware.

Attach mounting ears

to the front

mounting holes of your UPS

using the

screws provided

. The ears should face

backward.

Using an assistant if necessary, lift your UPS

and attach it to the rack by passing the

screws, nuts and washers provided

through its mounting ears and into the rack

rails.

21-10-019-933903-Book.indb 321-10-019-933903-Book.indb 3 10/14/2021 3:37:46 PM10/14/2021 3:37:46 PM

Mounting

Quick Installation

Tower Mounting

Mount UPS models in an upright tower position

using included hardware. The user must

determine the fitness of hardware and

procedures before mounting.

Stand your UPS on its side with the LED/Control

panel at the top. Attach one rack mounting ear

to each side of the UPS using included

screws.

Plug the UPS into an outlet on a

dedicated circuit.*

• Connect the SMX500RT1U AC input to

the outlet using one of the two included

1.8 m C13 to C14 power cords, or

connect with a user-supplied cord.

• SMART500RT1U has an attached cable.

NOTE! after plugging the UPS into a live AC outlet,

the UPS (in “Standby” mode) will automatically

charge its batteries**, but will not supply power to

its outlets until it is turned ON (see Step 3 below).

Note: UPS system will function properly upon

initial startup. However, maximum runtime for the

unit’s battery will only be accessible after it has

been charged for 24 hours.

* See Specifications for circuit amperage

requirements.

** The BATTERY CHARGE LED will be the only LED

illuminated.

SMX500RT1U Shown

SMART500RT1U Shown

21-10-019-933903-Book.indb 421-10-019-933903-Book.indb 4 10/14/2021 3:37:47 PM10/14/2021 3:37:47 PM

UNSWITCHED OUTLETSSWITCHED OUTLETSURGE OUTLET

INPUT BREAKER

ART500RT1U

Quick Installation

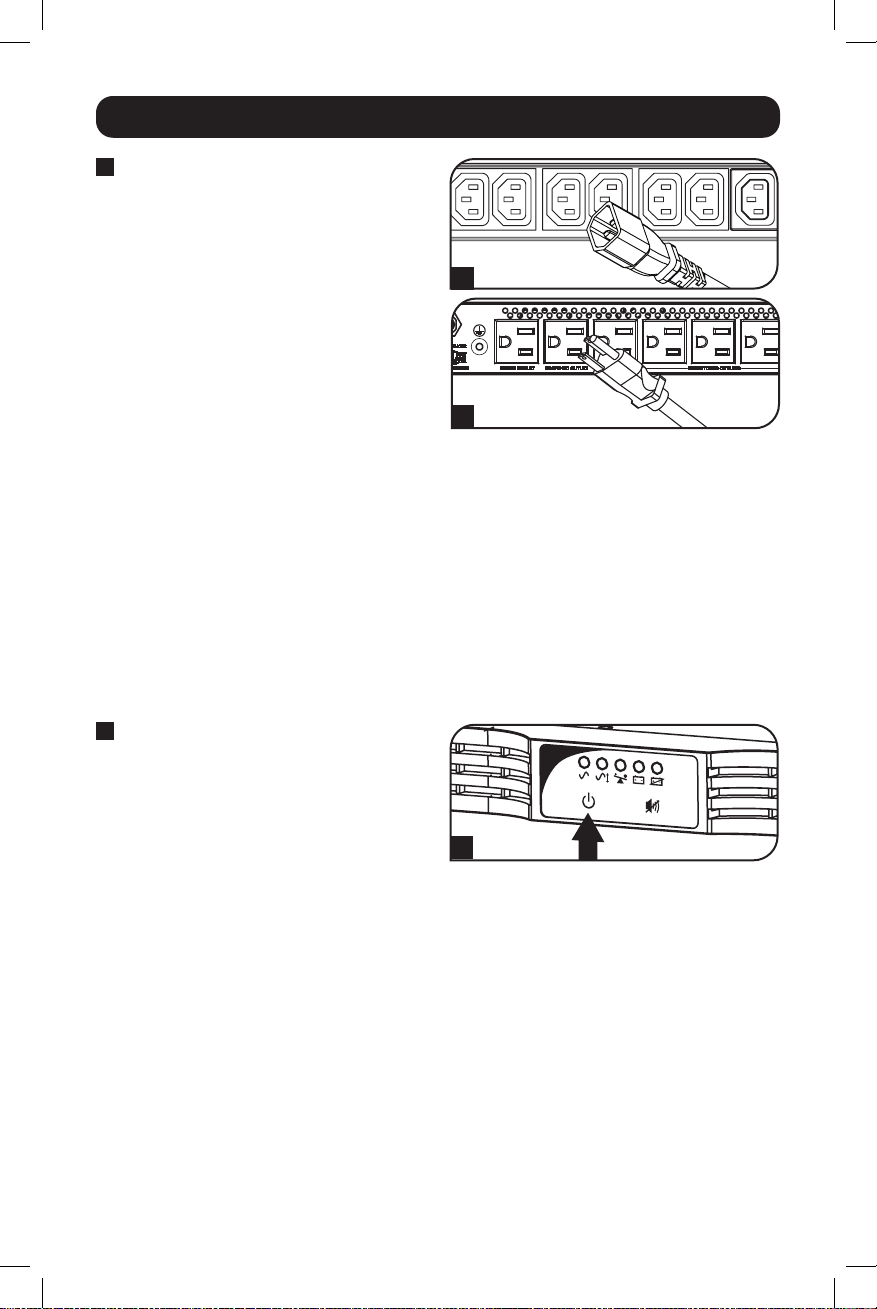

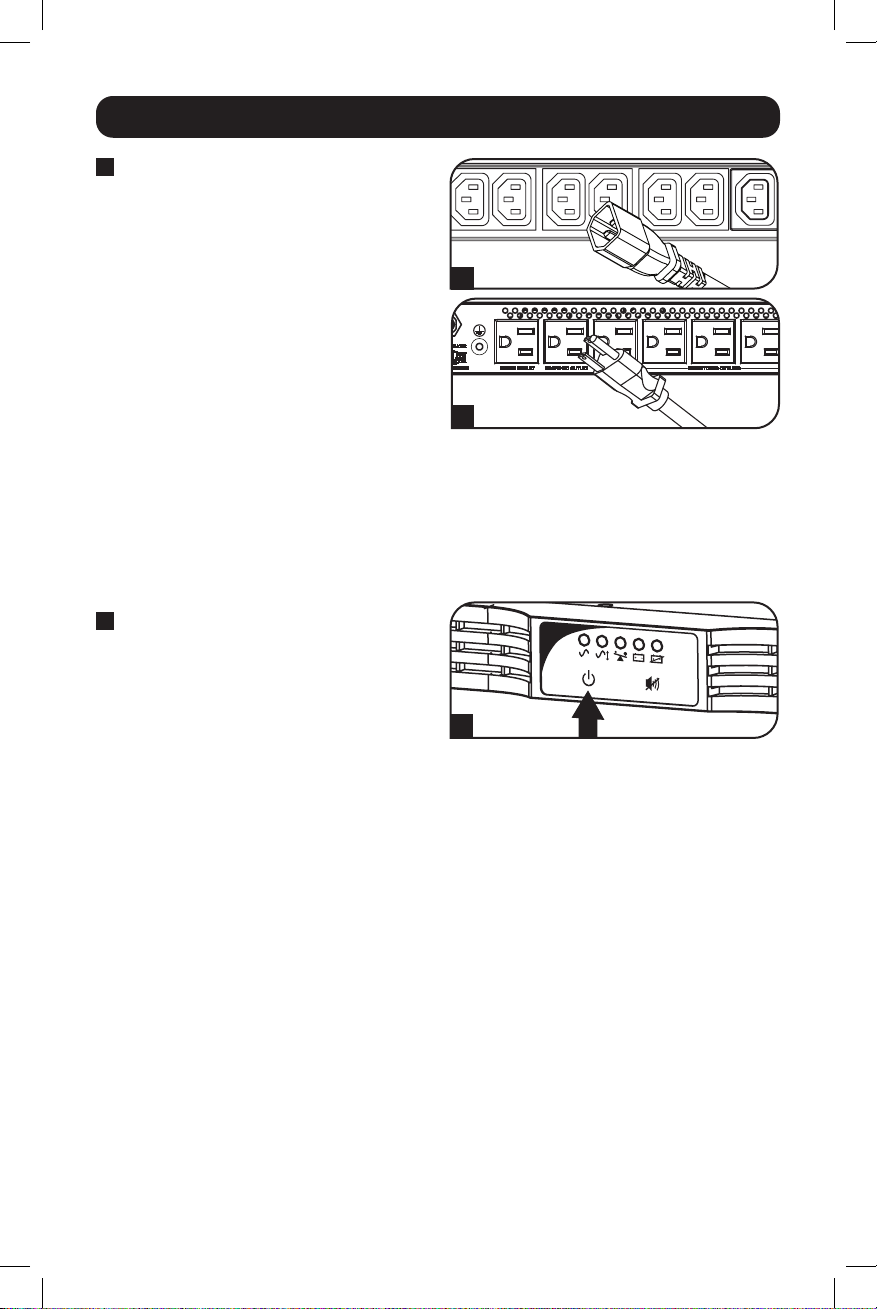

Plug your equipment into the

UPS.*

• For SMX500RT1U, use the second of the

two included 1.8 m C13 to C14 power

cords to connect equipment to the UPS,

or connect with a user-supplied cord.

• Additional power cords are available from

Tripp Lite. Visit tripplite.com.

* Your UPS is designed to support only electronic

equipment. You will overload the UPS if the

total VA ratings for all the equipment you

connect exceeds the UPS’s Output Capacity

(see Specifications). To find your equipment’s

VA ratings, look on their nameplates. If the

equipment is listed in amps, multiply the

number of amps by your UPS’s voltage to

determine VA.

For example: for SMART500RT1U,

1 amp x 120 V = 120 VA; for SMX500RT1U,

1 amp × 230 V = 230 VA. If you are unsure if

you have overloaded the UPS’s outlets, see

“OUTPUT LOAD LEVEL” LED description.

Turn the UPS ON.

Press and hold the “ON/OFF/STANDBY”

button for one second. The alarm will beep

once briefly after one second has passed.

Release the button.

SMX500RT1U Shown

SMART500RT1U Shown

21-10-019-933903-Book.indb 521-10-019-933903-Book.indb 5 10/14/2021 3:37:47 PM10/14/2021 3:37:47 PM

Optional Installation

These connections are optional. Your UPS will function properly without these connections.

4-5

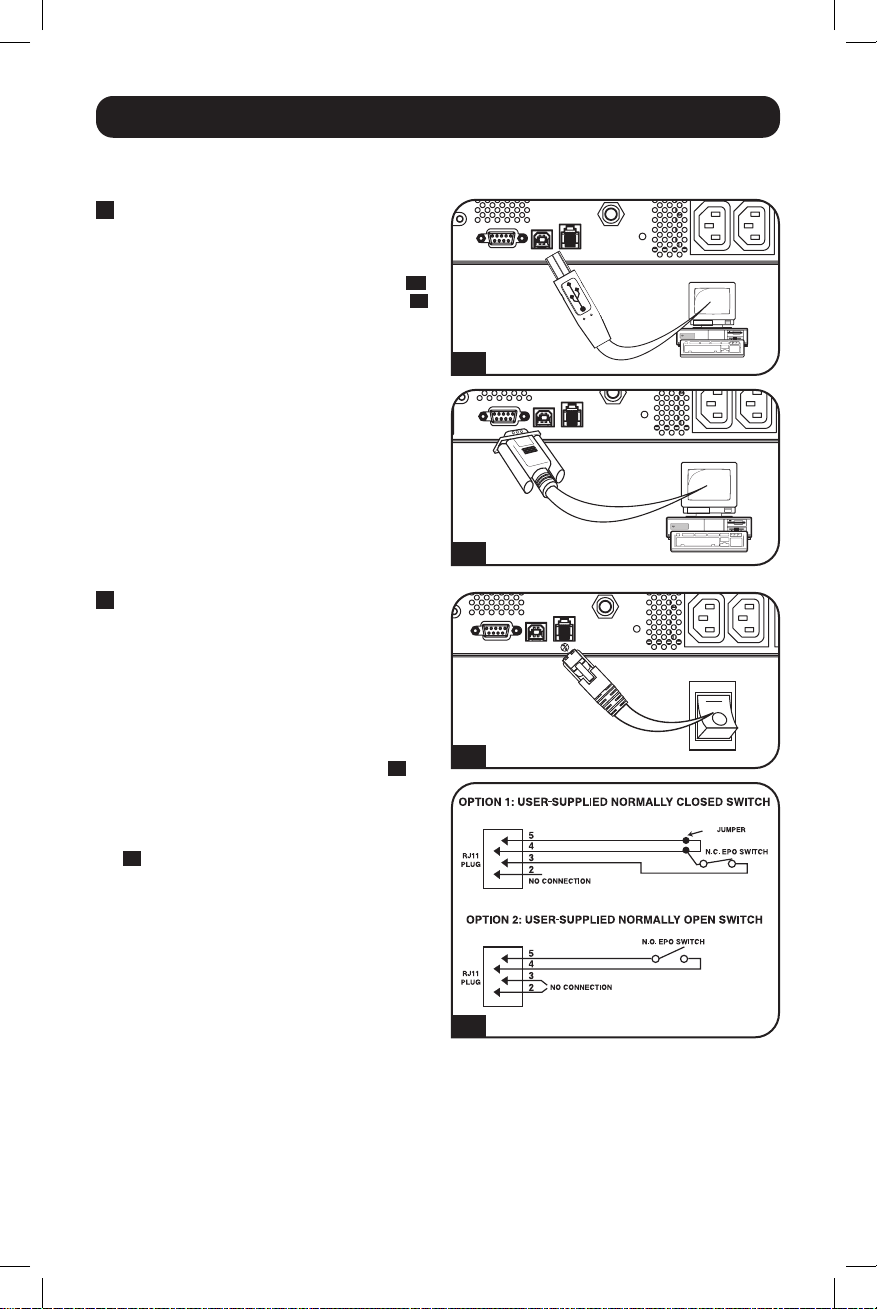

USB and RS-232 Serial

Communications

Use the included USB cable (see

) and/

or DB9 serial cable (see

) to connect the

communication port on your computer to

the communication port of your UPS. Install

on your computer the Tripp Lite PowerAlert

software appropriate to your computer’s

operating system. Your UPS may feature

additional communications ports. These

ports may also be connected to additional

computers which have PowerAlert

software

installed. Consult your PowerAlert manual

for more information.

EPO Port Connection

This optional feature is only for those

applications which require connection to a

facility’s Emergency Power Off (EPO) circuit.

When the UPS is connected to this circuit, it

enables emergency shutdown of the UPS’s

inverter.

Using the cable provided, connect the EPO

port of your UPS (see

) to a user-supplied

normally closed or normally open switch

according to the circuit diagram (see

Note: The EPO port is not a phone line surge

suppressor; do not connect a phone line to this

port.

SMX500RT1U

Shown

SMX500RT1U

Shown

SMX500RT1U

Shown

21-10-019-933903-Book.indb 621-10-019-933903-Book.indb 6 10/14/2021 3:37:47 PM10/14/2021 3:37:47 PM

Basic Operation

LED Interface

Buttons (Front Panel)

“ON/OFF/STANDBY” Button

• To turn the UPS ON: With the UPS plugged into a live AC wall outlet*, press

and hold the “ON/OFF/STANDBY” button for one second.** Release the button.

If utility power is absent, you can “cold-start” the UPS (i.e.: turn it ON and

supply power for a limited time from its batteries***) by pressing and holding

the “ON/OFF/STANDBY” button for one second.**

• To turn the UPS OFF: With the UPS ON and receiving utility power, press and

hold the “ON/OFF/STANDBY” button for one second.** Then unplug the UPS

from the wall outlet. The UPS will be completely OFF.

* After you plug the UPS into a live AC outlet, the UPS (in “Standby” mode) will automatically

charge its batteries, but will not supply power to its outlets until it is turned ON. ** The alarm

will beep once briefly after the indicated interval has passed. *** If fully charged.

“MUTE/TEST” Button

To Silence (or “Mute”) UPS Alarms: Briefly press and release the “MUTE/TEST”

button.

To Run a Self-Test: With your UPS plugged in and turned ON, press and hold the

“MUTE/TEST” button for two seconds.* Continue holding the button until the

alarm beeps several times and the UPS performs a self-test. See “Results of a

Self-Test” below.

Note: You can leave connected equipment on during a self-test. Your UPS, however, will not

perform a self-test if the UPS is not turned on (see “ON/OFF/STANDBY” Button description).

CAUTION! Do not unplug your UPS to test its batteries. This will remove

safe electrical grounding and may introduce a damaging surge into your

network connections.

* The alarm will beep once briefly after the indicated interval has passed.

Results of a Self-Test: the test will last approximately 10 seconds as the UPS

switches to battery to test its load capacity and battery charge.

• If the “OUTPUT LOAD LEVEL” LED remains lit red and the alarm continues to

sound after the test, the UPS’s outlets are overloaded. To clear the overload,

unplug some of your equipment and run the self-test repeatedly until the

“OUTPUT LOAD LEVEL” LED is no longer lit red and the alarm is no longer

sounding.

CAUTION! Any overload that is not corrected by the user immediately

following a self-test may cause the UPS to shut down and cease

supplying output power in the event of a blackout or brownout.

• If the “BATTERY WARNING” LED remains lit and the alarm continues to

sound after the test, the UPS batteries need to be recharged or replaced.

Allow the UPS to recharge continuously for 12 hours, and repeat the self-

test. If the LED remains lit, contact Tripp Lite for service. If your UPS requires

battery replacement, visit tripplite.com to locate the specific Tripp Lite

replacement battery for your UPS.

21-10-019-933903-Book.indb 721-10-019-933903-Book.indb 7 10/14/2021 3:37:48 PM10/14/2021 3:37:48 PM

Basic Operation

Indicator Lights (Front Panel)

All Indicator Light descriptions apply when the UPS is plugged into a wall outlet and turned ON.

“POWER” LED: This green LED lights continuously when the UPS is ON and

supplying connected equipment with AC power from a utility source. The LED

flashes and an alarm sounds (4 short beeps followed by a pause) to indicate the

UPS is operating from its internal batteries during a blackout or severe brownout.

If the blackout or severe brownout is prolonged, you should save files and shut

down your equipment, since internal battery power will eventually be depleted.

See “BATTERY CHARGE” LED description below.

“VOLTAGE CORRECTION” LED: This green LED lights continuously whenever the

UPS is automatically correcting high or low AC voltage on the utility line without

the assistance of battery power. The UPS will also emit a slight clicking noise.

These are normal, automatic operations of the UPS; no action is required on your

part.

“OUTPUT LOAD LEVEL” LED: This multicolored LED indicates the approximate

electrical load of equipment connected to the UPS’s AC outlets. It will turn from

green (light load) to yellow (medium load) to red (overload). If the LED is red

(either illuminated continuously or flashing), clear the overload immediately by

unplugging some of your equipment from the outlets until the LED changes from

red to yellow (or green). CAUTION! Any overload that is not corrected by the user

immediately may cause the UPS to shut down and cease supplying output power

in the event of a blackout or brownout.

“BATTERY CHARGE” LED: When the UPS is operating from utility power, this LED

indicates the approximate charge state of the UPS’s internal batteries: red

indicates the batteries are beginning to charge, yellow indicates the batteries are

roughly midway through charging, and green indicates the batteries are fully

charged. When the UPS is operating from battery power during a blackout or

severe brownout, this LED indicates the approximate amount of energy

(ultimately affecting runtime) which the UPS’s batteries will provide: red indicates

a low level of energy, yellow indicates a medium level of energy, and green

indicates a high level of energy. Since the runtime performance of all UPS

batteries will gradually deplete over time, it is recommended that you periodically

perform a self-test (see “MUTE/TEST” Button description) to determine the energy

level of your UPS batteries BEFORE a blackout or severe brownout occurs. During

a prolonged blackout or severe brownout, you should save files and shut down

your equipment, since battery power will eventually be depleted. When the LED

turns red and an alarm sounds continuously, it indicates the UPS’s batteries are

nearly out of power and UPS shut down is imminent.

“BATTERY WARNING” LED: This LED lights red and an alarm sounds

intermittently after you complete a self-test (See “MUTE/TEST” Button

description) to indicate the UPS batteries need to be recharged or replaced.

Allow the UPS to recharge continuously for 12 hours, and repeat the self-test. If

the LED continues to light, contact Tripp Lite for service. If your UPS requires

battery replacement, visit tripplite.com to locate the specific Tripp Lite

replacement battery for your UPS.

21-10-019-933903-Book.indb 821-10-019-933903-Book.indb 8 10/14/2021 3:37:48 PM10/14/2021 3:37:48 PM

Basic Operation

Other UPS Features (Rear Panel)

C13

NEMA 5-15R

AC Receptacles: Your UPS features C13 outlets (SMX500RT1U) or NEMA

5-15R outlets (SMART500RT1U). These outlets provide your connected

equipment with AC line power during normal operation and battery power during

blackouts and brownouts. The UPS protects equipment connected to these

receptacles against damaging surges and line noise. If you have a serial or

USB connection to your UPS, you can remotely reboot connected equipment

by turning receptacles OFF and ON using Tripp Lite’s PowerAlert software.

Models also feature outlets labeled “UNSWITCHED” which may not be remotely

turned off.

Communications Ports (USB or RS-232): These ports connect your UPS to

any workstation or server. Use with Tripp Lite’s PowerAlert software and included

cables to enable your computer to automatically save open files and shut down

equipment during a blackout. Also use PowerAlert to monitor a wide variety of

AC line power and UPS operating conditions. Consult your PowerAlert manual or

contact Tripp Lite Customer Support for more information. See “USB and

RS-232 Serial Communications” in the “Optional Installation” section for

installation instructions.

EPO (Emergency Power Off) Port: Your UPS features an EPO port that may be

used to connect the UPS to a contact closure switch to enable emergency

inverter shutdown. See “Optional Installation” section.

Accessory Slot: Remove the small cover panel from this slot to install optional

accessories to remotely monitor and control your UPS. Refer to your

accessory’s manual for installation instructions. Contact Tripp Lite at

tripplite.com/support for more information, including a list of available SNMP,

network management and connectivity products.

Input Breaker(s): Protect an electrical circuit from overcurrent draw from the

UPS load. If one or more breakers trip, remove some of the load, then reset

them by pressing the breaker(s) in.

Ground Screw: Use this to connect any equipment that requires a chassis

ground.

21-10-019-933903-Book.indb 921-10-019-933903-Book.indb 9 10/14/2021 3:37:48 PM10/14/2021 3:37:48 PM

Storage and Service

Storage

Before storing your UPS, turn it completely OFF: With the UPS ON and receiving utility power, press

and hold the “ON/OFF/STANDBY” button for one second (an alarm will beep once briefly after the

interval has passed), then unplug the UPS from the wall outlet. If you store your UPS for an

extended period of time, recharge the UPS batteries once every three months: plug the UPS into a

wall outlet, allow it to charge for 12 hours, and then unplug it and place it back in storage. Note:

after you plug the UPS in, it will automatically begin charging its batteries. However, it will not

supply power to its outlets (see Quick Installation section). If you leave your UPS batteries

discharged for an extended period of time, they will suffer a permanent loss of capacity.

Service

Before returning your UPS for service, follow these steps:

1. Review the installation and operation instructions in this manual to ensure that the service

problem does not originate from a misreading of the instructions. Also, check that the UPS

System’s circuit breaker(s) are not tripped. This is the most common cause of service

inquiries, which can be easily remedied by following the resetting instructions in this manual.

2. If the problem continues, do not contact or return the UPS to the dealer. Instead, contact

Tripp Lite at tripplite.com/support. A service technician will ask for the UPS’s model number,

serial number and purchase date.

3. If the problem requires service, the technician will issue you a Returned Material Authorization

(RMA) number, which is required for service. If you require packaging, the technician can

arrange to send you proper packaging. Securely pack the UPS to avoid damage during shipping.

Do not use Styrofoam beads for packaging. Any damages (direct, indirect, special, incidental or

consequential) to the UPS incurred during shipment to Tripp Lite or an authorized Tripp Lite

service center is not covered under warranty. UPS Systems shipped to Tripp Lite or an authorized

Tripp Lite service center must have transportation charges prepaid. Mark the RMA number on

the outside of the package. If the UPS System is within the 2-year warranty period, enclose a

copy of your sales receipt. Return the UPS for service using an insured carrier to the address

given to you by the Tripp Lite service technician.

21-10-019-933903-Book.indb 1021-10-019-933903-Book.indb 10 10/14/2021 3:37:48 PM10/14/2021 3:37:48 PM

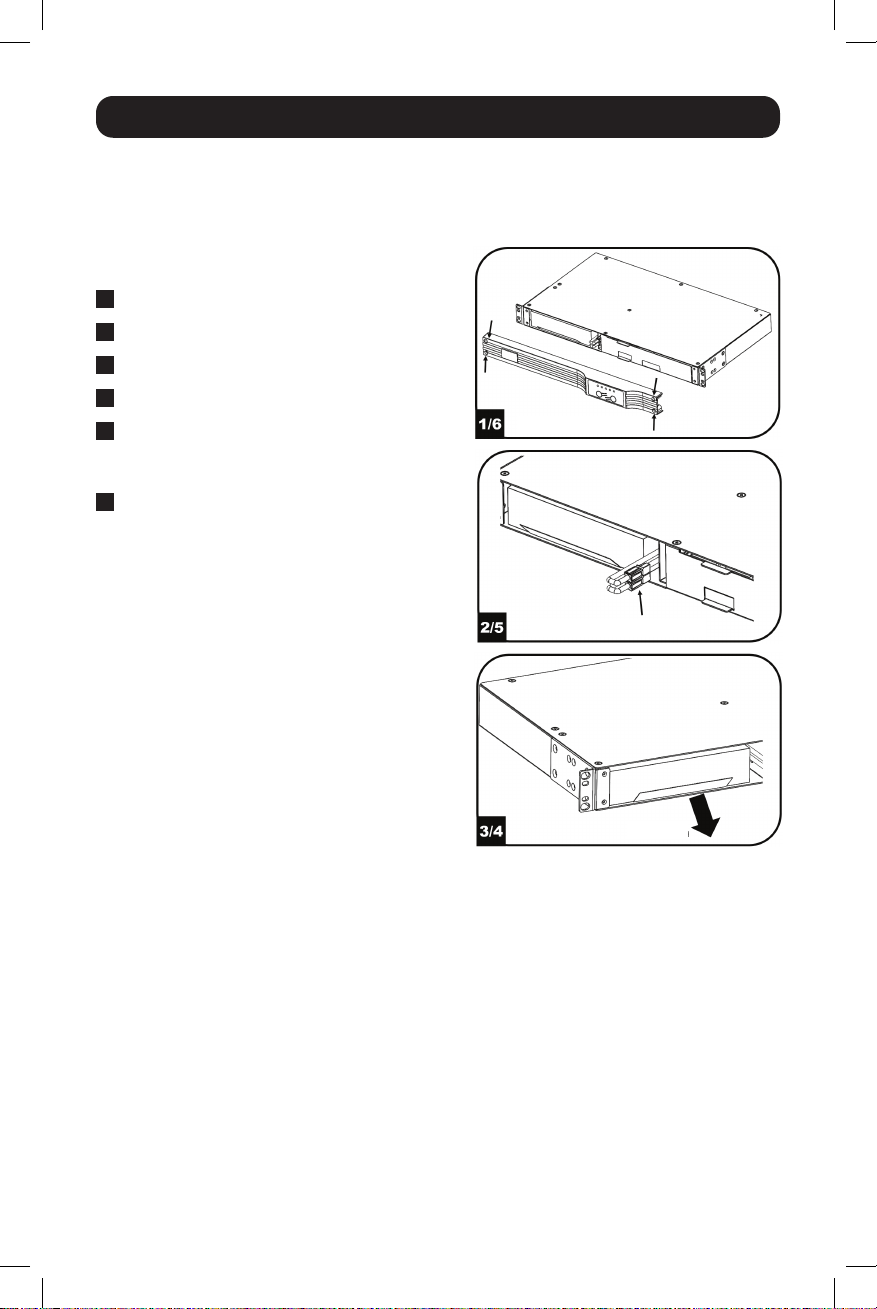

Battery Replacement

Under normal conditions, the original batteries in your UPS will last many years. See “Safety”

section before replacing batteries. The batteries are designed for hot-swap replacement

(i.e. leaving the UPS in ON mode), but qualified service personnel may wish to put the UPS in

the OFF mode before proceeding.

Procedure

Remove Front Panel

Disconnect Batteries

Remove/Dispose of Batteries

Add Batteries

Connect Batteries

Attach connectors: black-to-black and red-to-red.

Replace Front Panel

REMOVE / REPLACE FRONT PANEL

DISCONNECT / CONNECT BATTERIES

PULL / PUSH

21-10-019-933903-Book.indb 1121-10-019-933903-Book.indb 11 10/14/2021 3:37:48 PM10/14/2021 3:37:48 PM

Specifications

Model SMX500RT1U SMART500RT1U

Nominal input voltage(s)

and range

230V~, 187-265V~ 120V~, 90-139V~

Nominal input frequency

and tolerance

50/60 Hz (+/- 5 Hz) 60 Hz (+/- 5 Hz)

Nominal output voltage 230V~ sinusoidal in line mode

and 230V~ PWM in battery mode

120V~ sinusoidal in line mode

and 120V~ PWM in battery mode

Nominal output fre-

quency

50/60 Hz (+/-0.5 Hz) 60 Hz (+/-0.5 Hz)

Output voltage regula-

tion in line-mode

230 V~ (+15% / - 8%) 120 V~ (+16% / - 14%)

Output voltage regula-

tion in battery mode

230V~ (+/-5%) 120V~ (+/-5%)

Nominal output power

in W / VA:

300W / 500VA 300W / 500VA

Output voltage wave-

form

Sinusoidal in line mode and

quasi-sine (PWM) in battery mode

Sinusoidal in line mode and

quasi-sine (PWM) in battery mode

Maximum output

current @ P.F.

2.17A @ 230V~ 4.2A @ 120V~

P.F. = 0.6 P.F. = 0.6

Efﬁciency with nominal

load

97% 97%

Maximum operating

altitude at 100% of

nominal power

6561 ft. (2000 m)

above sea level

6561 ft. (2000 m)

above sea level

Online overload capabil-

ity

120% @ 5 minutes 120% @ 5 minutes

Overload capacity in

battery mode

120% @ 5 minutes 120% @ 5 minutes

Current limitation Input 7A Input 10A

Autonomy time at full

load

3 minutes @ 300W 3 minutes @ 300W

Battery recharge time 12 hours 12 hours

Transfer time 2 milliseconds typical

(4 milliseconds max)

6 milliseconds typical

(10 milliseconds max)

Outlets 5x C13 outlets with battery

backup, regulation and surge;

1x C13 outlets only for surges

5x 5-15R outlets with battery

backup, regulation and surge;

1x 5-15R outlets only for surges

Maximum input current 7A 10A

21-10-019-933903-Book.indb 1221-10-019-933903-Book.indb 12 10/14/2021 3:37:48 PM10/14/2021 3:37:48 PM

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

FCC RADIO/TV INTERFERENCE NOTICE: (FOR CLASS A MODELS)

Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant

to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful

interference when operated in a commercial environment. This equipment generates, uses and can radiate radio

frequency energy, and if not installed and used in accordance with the instruction manual, may cause

interference to radio communications. Operation of this equipment is likely to cause harmful interference in

which case the user will be required to correct the interference at his own expense. The user must use shielded

cables and connectors with this product. Any changes or modifications to this product not expressly approved by

the party responsible for compliance could void the user’s authority to operate the equipment.

FCC RADIO/TV INTERFERENCE NOTICE: (FOR CLASS B MODELS)

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant

to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful

interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy,

and if not installed and used in accordance with the instruction manual, may cause interference to radio

communications. However, there is no guarantee that interference will not occur in a particular installation. If this

equipment does cause harmful interference to radio or television reception, which can be determined by turning

the equipment off and on, the user is encouraged to try to correct the interference using one or more of the

following measures: reorient or relocate the receiving antenna; increase the separation between the equipment

and the receiver; connect the equipment into an outlet on a circuit different from that which the receiver is

connected; consult the dealer or an experienced radio/television technician for help. The user must use shielded

cables and connectors with this product. Any changes or modifications to this product not expressly approved by

the party responsible for compliance could void the user’s authority to operate the equipment. This device

complies with part 15 of the FCC rules. Operation is subject to the following 2 conditions: (1) This device may

not cause harmful interference, and (2) This device must accept any interference received, including interference

that may cause undesired operation.

Regulatory Compliance Identification Numbers

For the purpose of regulatory compliance certifications and identification, your Tripp Lite product has been

assigned a unique series number. The series number can be found on the product nameplate label, along with

all required approval markings and information. When requesting compliance information for this product, always

refer to the series number. The series number should not be confused with the marketing name or model

number of the product.

Tripp Lite has a policy of continuous improvement. Product specifications are subject to change without notice.

Photos and illustrations may differ slightly from actual products.

Note on Labeling

Two symbols are used on the label.

V~ : AC Voltage

: DC Voltage

Product Registration

Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a

drawing for a chance to win a FREE Tripp Lite product!*

* No purchase necessary. Void where prohibited. Some restrictions apply. See Web site for details.

21-10-019 933903_RevC

21-10-019-933903-Book.indb 1321-10-019-933903-Book.indb 13 10/14/2021 3:37:48 PM10/14/2021 3:37:48 PM

Manual del Propietario

SmartPro

1U para

Instalación en Rack

Sistemas UPS Inteligentes, Interactivos

Instrucciones de Seguridad Importantes 15

Instalación 16

Instalación Rápida 17

Instalación Opcional 19

Operación Básica 20

Almacenamiento y Servicio 23

Reemplazo de la Batería 24

Especificaciones 25

Cumplimiento Regulatorio 26

English 1

Français 27

Русский

Deutsch 53

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • tripplite.com/support

es una marca registrada de Tripp Lite.

SMX500RT1U

Serie: AG-03AD

SMART500RT1U

Serie: AG-03AA

21-10-019-933903-Book.indb 1421-10-019-933903-Book.indb 14 10/14/2021 3:37:48 PM10/14/2021 3:37:48 PM

Instrucciones de Seguridad Importantes

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instrucciones importantes que deben seguirse durante la instalación,

operación y almacenamiento de todos los Sistemas UPS de Tripp Lite. No observar estas

instrucciones y advertencias anulará la garantía del producto.

Advertencias en relación con la ubicación del UPS

• Tenga cuidado al levantar su UPS. Debido al peso considerable de todos los sistemas UPS para

instalación en rack, al menos dos personas deben ayudar a levantarlos e instalarlos.

• Instale su UPS en interiores, alejado de humedad o calor excesivos, polvo o luz solar directa.

• Para un mejor rendimiento, la temperatura ambiente cerca de su UPS debe estar entre 0 °C y

40 °C (entre 32 °F y 104 °F).

• Deje suficiente espacio alrededor de todos los lados del UPS para una ventilación apropiada. No

obstruya las rejillas o aberturas de ventilación.

Advertencias en relación con la Conexión del UPS

• El UPS contiene su propia fuente de energía (batería). Las terminales de salida pueden estar

energizadas, aún cuando el UPS no esté conectado a una alimentación de CA.

• Conecte su UPS a un tomacorrientes de CA conectado correctamente a tierra. No modifique la

clavija del UPS de modo tal que pueda eliminar la conexión a tierra del UPS. No use

adaptadores que eliminen la conexión a tierra del UPS.

• No enchufe su UPS en sí mismo; esto dañará al UPS y anulará su garantía.

• Si está conectando su UPS a un generador de CA con motor, el generador debe proporcionar

una salida de grado computadora, filtrada y con frecuencia regulada.

Advertencias en relación con la Conexión del Equipo

• No se recomienda utilizar este equipo en aplicaciones de soporte de vida donde una falla podría

llegar a causar la falla del equipo de soporte de vida o afectar significativamente su seguridad o

efectividad.

• No conecte supresores de sobretensiones o cables de extensión a la salida de su UPS. Esto

puede sobrecargar al UPS y anulará las garantías del supresor de sobretensiones y del UPS.

Advertencias en relación con la Batería

• Las baterías pueden presentar un riesgo de descarga eléctrica y quemaduras por la corriente

elevada de cortocircuito. Tome las precauciones correspondientes. No arroje las baterías al

fuego. No abra el UPS o las baterías. No ponga en corto o puentee las terminales de la batería

con algún objeto. Desenchufe y apague el UPS antes de reemplazar la batería. Use herramientas

con mangos aislados. No hay partes dentro del UPS a las que el usuario pueda dar servicio. El

reemplazo de la batería debe realizarlo solo personal de servicio autorizado usando el mismo

número y tipo de baterías (Plomo-Ácido selladas). Las baterías son reciclables. Consulte los

códigos locales para los requisitos de la disposición o en los Estados Unidos solo llame a

1-800-SAV-LEAD o 1-800-8-BATTERY (1-800-8-228-8379) o visite www.call2recycle.org para

obtener información sobre el reciclaje. Tripp Lite ofrece una línea completa de Cartuchos de

batería de repuesto (R.B.C.) para sistemas UPS. Para localizar la batería de repuesto específica

para su UPS, visite Tripp Lite en el sitio tripplite.com.

• Durante el reemplazo Hot-Swap de la batería, el UPS no suministrará energía de respaldo en

caso de un apagón y otras interrupciones de energía.

• No opere el UPS sin baterías.

• Al agregar módulos de baterías externas para modelos selectos con conectores para módulos de

baterías externas, solo conecte módulos de baterías recomendados por Tripp Lite del voltaje y

tipo correctos. No conecte ni desconecte los módulos de batería cuando el UPS esté

funcionando con energía de la batería.

21-10-019-933903-Book.indb 1521-10-019-933903-Book.indb 15 10/14/2021 3:37:48 PM10/14/2021 3:37:48 PM

Instalación

instale su equipo es un rack o gabinete de 4 postes o de 2 postes. Antes de la instalación, el

usuario debe determinar la conveniencia de los accesorios y procedimientos. Si los accesorios y

procedimientos no son adecuados para su aplicación, póngase en contacto con el fabricante de su

rack o gabinete. Los procedimientos descritos en este manual son para tipos comunes de racks y

gabinetes y pueden no ser apropiados para todas las aplicaciones.

Instalación en Rack de 4 Postes

Los modelos de UPS incluyen los accesorios requeridos para instalar en un rack de 4 postes.

Coloque las orejas de instalación

en los

orificios frontales de instalación de su

equipo

usando los tornillos suministrados

. Las orejas deben apuntar al frente.

Con ayuda de otra persona si fuera

necesario, levante su equipo e instálelo en

el rack. Sujételo atornillando los accesorios

adecuados

a través de sus orejas de

instalación y en los rieles del rack.

Instalación en Rack de 2 Postes (Telecomunicaciones)

Siguiendo los procedimientos descritos a continuación, instale el modelo de UPS de 1U en racks

de 2 postes con los accesorios incluidos.

Coloque las orejas de instalación

en los

orificios frontales de instalación de su UPS

usando los tornillos suministrados

. Las

orejas deben apuntar hacia atrás.

Con la ayuda de otra persona si fuera

necesario, levante su UPS y colóquelo en el

rack pasando los tornillos, tuercas y

arandelas suministrados

a través de sus

orejas de instalación y en los rieles del rack.

21-10-019-933903-Book.indb 1621-10-019-933903-Book.indb 16 10/14/2021 3:37:50 PM10/14/2021 3:37:50 PM

Instalación

Instalación Rápida

Instalación en Torre

Instale los modelos de UPS en una posición de

torre vertical usando los accesorios incluidos.

Antes de la instalación, el usuario debe

determinar la conveniencia de los accesorios y

procedimientos.

Coloque su UPS en su sitio con el panel de

LED/Control en la parte superior. Fije la oreja de

instalación en rack

a cada lado del UPS

usando los tornillos incluidos.

Enchufe el UPS en un

tomacorriente en un circuito

dedicado.*

• Conecte la entrada de CA del

SMX500RT1U al tomacorriente usando

uno de los dos cables de alimentación

C13 a C14 de 1.8 m incluidos o conecte

con un cable suministrado por el usuario.

• El SMART500RT1U tiene un cable

conectado.

Nota: Después de conectar el UPS en un

tomacorriente activo de CA, el UPS (en modo de

espera) cargará automáticamente sus baterías**,

pero no suministrará energía a sus tomacorrientes

hasta que se encienda (ver paso 3 a

continuación).

Nota: El sistema UPS funcionará correctamente

desde el arranque inicial. No obstante, la

autonomía máxima para la batería de la unidad

solo será accesible después de haberse cargado

por 24 horas.

* Consulte las especificaciones para los requisitos

de amperaje del circuito.

** El LED "BATTERY CHARGE" [Carga de Batería]

será el único LED iluminado.

Se muestra SMX500RT1U

Se muestra SMART500RT1U

21-10-019-933903-Book.indb 1721-10-019-933903-Book.indb 17 10/14/2021 3:37:51 PM10/14/2021 3:37:51 PM

UNSWITCHED OUTLETSSWITCHED OUTLETSURGE OUTLET

INPUT BREAKER

ART500RT1U

Instalación Rápida

Enchufe su equipo en el UPS.*

• Para SMX500RT1U, utilice el segundo de

los dos cables de alimentación C13 a

C14 de 1.8 m para conectar el equipo al

UPS o conecte con un cable

suministrado por el usuario.

• Existen cables de alimentación

adicionales disponibles en Tripp Lite.

Visite tripplite.com.

* Su UPS está diseñado para soportar solamente

equipo electrónico. Usted sobrecargará el UPS

si el valor total en VA para todo el equipo que

conecte excede la capacidad de salida del UPS

(ver Especificaciones). Para localizar los valores

de VA de su equipo, consulte sus placas de

identificación. Si el equipo está especificado en

amperes, multiplique el número de amperes

por el voltaje de su UPS para determinar los VA.

Por ejemplo: para SMART500RT1U,

1 amp x 120 V = 120 VA; para SMX500RT1U,

1 amp x 230 = 230 VA. Si no está seguro de

si ha sobrecargado las salidas del UPS,

consulte la descripción de LED "NIVEL DE

CARGA DE SALIDA".

Encienda el UPS.

Oprima y sostenga por un segundo el botón

"ON/OFF/STANDBY". La alarma emitirá un

breve bip después de transcurrido un

segundo. Suelte el botón.

Se muestra SMX500RT1U

Se muestra SMART500RT1U

21-10-019-933903-Book.indb 1821-10-019-933903-Book.indb 18 10/14/2021 3:37:51 PM10/14/2021 3:37:51 PM

Instalación Opcional

Estas conexiones son opcionales. Su UPS trabajará correctamente sin estas conexiones.

4-5

USB y Serial RS-232

Comunicaciones

Use el cable USB incluido (ver

) o el

cable serial DB9 (ver

) para conectar el

puerto de comunicación de su

computadora al puerto de comunicación de

su UPS. Instale en su computadora el

software PowerAlert de Tripp Lite adecuado

para el sistema operativo de su

computadora. Su UPS puede contar con

puertos de comunicación adicionales. Estos

puertos pueden conectarse también a

computadoras adicionales que tengan

instalado el Software PowerAlert

. Para

más información, consulte su manual de

PowerAlert.

Conexión de Puerto EPO

Esta función opcional es solo para aquellas

aplicaciones que requieran conexión a un

circuito de Apagado de Emergencia (EPO) de

la instalación. Cuando el UPS está conectado

a este circuito, habilita el apagado de

emergencia del inversor del UPS.

Con el cable proporcionado, conecte el

puerto de EPO de su UPS (ver

) a un

switch normalmente cerrado o normalmente

abierto, proporcionado por el usuario, de

acuerdo con el diagrama del circuito (ver

Nota: El puerto de EPO no es un supresor de

sobretensiones de línea telefónica; no conecte una

línea telefónica a este puerto.

Se muestra

SMX500RT1U

Se muestra

SMX500RT1U

Se muestra

SMX500RT1U

21-10-019-933903-Book.indb 1921-10-019-933903-Book.indb 19 10/14/2021 3:37:52 PM10/14/2021 3:37:52 PM

Operación Básica

Interfaz LED

Botones (Panel Frontal)

Botón "ON/OFF/STANDBY"

• Para encender el UPS: Con el UPS enchufado en un tomacorriente de CA

activo de pared*, presione y sostenga por un segundo el botón "ON/OFF/

STANDBY".** Suelte el botón. Si no hubiera energía de la red pública, usted

puede "arrancar en frío” el UPS (es decir, enciéndalo y suministre energía de

sus baterías por un tiempo limitado ***) presionando y sosteniendo por un

segundo el botón "ON/OFF/STANDBY".**

• Para apagar el UPS: Con el UPS ENCENDIDO y recibiendo energía de la red

pública, presione y sostenga por un segundo el botón "ON/OFF/STANDBY".**

Después desconecte el UPS del tomacorrientes de la pared. El UPS se apagará

por completo.

* Después de conectar el UPS en un tomacorriente de CA activo, el UPS (en modo de

"espera") cargará automáticamente sus baterías, pero no suministrará energía a sus

tomacorrientes hasta que se encienda. ** La alarma sonará brevemente una vez después

de transcurrido el intervalo indicado. *** Si están completamente cargadas.

Botón "MUTE/TEST" [Silenciar / Prueba]

Para silenciar las alarmas del UPS: Oprima brevemente y libere el botón

MUTE/TEST.

Para ejecutar un Autodiagnóstico: Con su UPS enchufado y encendido, oprima

y sostenga por dos segundos el botón MUTE/TEST.* Continúe sosteniendo el

botón hasta que la alarma suene varias veces y el UPS ejecute un

autodiagnóstico. Vea a continuación "Resultados de un Autodiagnóstico".

Nota: Puede dejar equipo conectado durante un autodiagnóstico. No obstante, su UPS no

ejecutará un autodiagnóstico si no está encendido (consulte la descripción del Botón "ON/

OFF/STANDBY").

¡PRECAUCIÓN! No desconecte su UPS para probar las baterías. Esto

eliminará la conexión segura a tierra y puede introducir una sobretensión

dañina en las conexiones de su red.

* La alarma sonará brevemente una vez después de transcurrido el intervalo señalado.

Resultados de un Autodiagnóstico: La prueba durará aproximadamente 10

segundos mientras el UPS cambia a la batería para probar su capacidad de

carga y la carga de la batería.

• Si el LED "OUTPUT LOAD LEVEL" [Nivel de Carga de Salida] permanece

encendido en rojo y la alarma continúa sonando después de la prueba, los

tomacorrientes del UPS están sobrecargados. Para eliminar la sobrecarga,

desconecte algunos de sus equipos y corra repetidamente el autodiagnóstico

hasta que el LED "OUTPUT LOAD LEVEL" [Nivel de Carga de Salida] ya no

permanezca encendido y la alarma ya no suene.

¡PRECAUCIÓN! Cualquier sobrecarga que no sea corregida de inmediato

por el usuario siguiendo un autodiagnóstico puede causar que el UPS

se apague y deje de suministrar energía de salida en caso de un

apagón o caída de voltaje.

21-10-019-933903-Book.indb 2021-10-019-933903-Book.indb 20 10/14/2021 3:37:52 PM10/14/2021 3:37:52 PM

Operación Básica

Luces Indicadoras (Panel Frontal)

Todas las descripciones de las Luces Indicadoras se aplican cuando se enchufa el UPS en un

tomacorriente de pared y encendido.

LED "POWER" [Encendido]: Este LED verde enciende continuamente cuando el

UPS está encendido y suministrando energía de CA a los equipos conectados

desde una fuente de alimentación de servicio. El LED destella y suena una alarma

(4 bips cortos seguidos de una pausa) para indicar que el UPS está funcionando

desde sus baterías internas durante un apagón o severa caída de voltaje. Si se

prolonga el apagón o una caída seria de voltaje, debe guardar sus archivos y

apagar su equipo ya que la energía de la batería interna a la larga se agotará. Vea

a continuación la descripción de LED "BATTERY CHARGE" [Carga de la Batería].

LED "VOLTAGE CORRECTION" [Corrección de Voltaje]: Este LED verde se

enciende permanentemente cuando el UPS está corrigiendo automáticamente

un voltaje de CA alto o bajo en la alimentación de servicio sin el apoyo de la

energía de la batería. El UPS emitirá también un ligero clic. Esto es normal, son

operaciones automáticas del UPS, no se requiere acción de su parte.

LED "OUTPUT LOAD LEVEL" [Nivel de Carga de Salida]: Este LED multicolor

indica la carga eléctrica aproximada del equipo conectado a los tomacorrientes

de CA del UPS. Cambiará de verde (carga ligera) a amarillo (carga media) a rojo

(sobrecarga). Si el LED está rojo (ya sea iluminado continuamente o

destellando), elimine de inmediato la sobrecarga desconectando algo de su

equipo de los tomacorrientes hasta que el LED cambie de rojo a amarillo (o

verde). ¡PRECAUCIÓN! Cualquier sobrecarga que no sea corregida de inmediato

por el usuario, puede causar que el UPS se apague y deje de suministrar energía

de salida en caso de un apagón o caída de voltaje.

LED "BATTERY CHARGE" [Carga de Batería]: Cuando el UPS esté operando de

la energía de la red pública, este LED indica el estado aproximado de carga de

las baterías internas del UPS: rojo indica que las baterías están empezando a

cargar; amarillo indica que las baterías están aproximadamente a la mitad de la

carga; y verde indica que las baterías están completamente cargadas. Cuando el

UPS esté operando con energía de la batería durante un apagón o caída seria de

voltaje, este LED indica la cantidad aproximada de energía (lo que finalmente

afectan la autonomía) que proporcionarán las baterías del UPS: rojo indica un

bajo nivel de energía, amarillo indica un nivel medio de energía; y verde indica

un alto nivel de energía. Dado que el rendimiento de autonomía de todas las

baterías de UPS se agotará gradualmente a través del tiempo, es recomendable

que usted realice un auto-diagnóstico periódico (ver descripción de Botón "MUTE/

TEST") para determinar el nivel de energía de sus baterías del UPS ANTES que

ocurra un apagón o caída seria de voltaje. Durante un apagón o caída severa de

voltaje prolongado, deberá guardar sus archivos y apagar su equipo ya que la

energía de la batería a la larga se agotará. Cuando el LED se pone rojo y suena

continuamente una alarma, indica que las baterías del UPS están próximas a

agotarse y es inminente el apagado del UPS.

• Si el LED "BATTERY WARNING" [Advertencia de batería] permanece

encendido y la alarma continúa sonando después de la prueba, las baterías

del UPS necesitan ser recargadas o reemplazadas. Deje que el UPS se

cargue de manera continua durante 12 horas y repita el autodiagnóstico. Si

el LED permanece encendido, solicite servicio a Tripp Lite. Si su UPS

requiere reemplazo de la batería, visite tripplite.com para localizar la batería

de remplazo específica de Tipp Lite para su UPS.

21-10-019-933903-Book.indb 2121-10-019-933903-Book.indb 21 10/14/2021 3:37:52 PM10/14/2021 3:37:52 PM

Operación Básica

Otras características del UPS (Panel Posterior)

C13

NEMA 5-15R

Tomacorrientes de CA: Su UPS cuenta con tomacorrientes C13 (SMX500RT1U)

o NEMA 5-15R (SMART500RT1U.) Estos tomacorrientes alimentan a su equipo

conectado con energía de línea CA durante la operación normal y energía de la

batería durante apagones y caídas de voltaje. El UPS protege al equipo

conectado a estos tomacorrientes contra sobretensiones dañinas y ruido en la

línea. Si usted tiene una conexión serial o USB a su UPS, puede reiniciar el

equipo conectado en forma remota apagando y encendiendo los tomacorrientes

usando el Programa PowerAlert de Tripp Lite. Los modelos cuentan además con

tomacorrientes etiquetados "UNSWITCHED" [Siempre Vivo], que no pueden

apagarse en forma remota.

Puertos de comunicaciones (USB o RS-232): Estos puertos conectan su UPS

a cualquier estación de trabajo o servidor. Use con el software PowerAlert de

Tripp Lite y los cables incluidos para habilitar su computadora para guardar

automáticamente los archivos abiertos y apague el equipo durante un apagón.

Use también PowerAlert para monitorear una amplia variedad de condiciones de

la línea de CA y de operación del UPS. Para más información, consulte su

manual de PowerAlert o póngase en contacto con Soporte al cliente de

Tripp Lite. Consulte "Comunicaciones USB y Serial RS-232" en la sección

Instalación Opcional para las instrucciones de instalación.

Puerto EPO (Apagado de Emergencia): su UPS cuenta con un puerto EPO que

puede usarse para conectar el UPS a un interruptor de cierre de contacto para

activar el apagado de emergencia del inversor. Consulte la sección "Instalación

Opcional".

Ranura auxiliar: retire el panel pequeño de la cubierta de esta ranura para

instalar accesorios opcionales a fin de monitorear y controlar su UPS en forma

remota. Para instrucciones de instalación, consulte el manual del accesorio. Para

más información, como una lista de productos disponibles de SNMP,

administración de red y conectividad, póngase en contacto con Tripp Lite en

tripplite.com/support.

Breaker(s) de Alimentación: Proteja un circuito eléctrico contra la

sobrecorriente generada por la carga del UPS. Si uno o mas breakers se dispara,

retire parte de la carga y entonces reestablézcalo(s) oprimiendo el (los)

breaker(s).

Tornillo de conexión a tierra: úselo para conectar cualquier equipo que

requiera una conexión de tierra en el chasís.

LED "BATTERY WARNING" [Advertencia de batería]: Este LED se enciende en

rojo y suena una alarma en forma intermitente después que usted inicie un

auto-diagnóstico (Vea descripción del Botón MUTE/TEST) para indicar que las

baterías del UPS necesitan ser recargadas o reemplazadas. Deje que el UPS se

cargue de manera continua durante 12 horas y repita el autodiagnóstico. Si el

LED permanece encendido, solicite servicio a Tripp Lite. Si su UPS requiere

reemplazo de la batería, visite tripplite.com para localizar la batería de remplazo

específica de Tipp Lite para su UPS.

21-10-019-933903-Book.indb 2221-10-019-933903-Book.indb 22 10/14/2021 3:37:52 PM10/14/2021 3:37:52 PM

Almacenamiento y Servicio

Almacenamiento

Antes de almacenar su UPS, apáguelo completamente: Con el UPS encendido y recibiendo energía

de la red pública, presione y sostenga por un segundo el botón "ON/OFF/STANDBY" (sonará

brevemente una alarma una vez después que haya transcurrido el intervalo); a continuación,

desconecte el UPS del tomacorriente de pared. Si almacena su UPS por un período prolongado,

recargue las baterías del UPS una vez cada tres meses: enchufe el UPS en un tomacorrientes de

pared; permita que cargue por 12 horas y después desconéctelo y vuelva a almacenarlo. Nota:

Después de enchufar el UPS, comenzará a cargar automáticamente sus baterías. Sin embargo, no

suministrará energía en sus tomacorrientes (vea la sección de instalación rápida). Si usted deja

sus baterías de su UPS descargadas por un período prolongado, sufrirán una pérdida permanente

de capacidad.

Servicio

Antes de regresar su UPS para servicio, siga estos pasos:

1. Revise las instrucciones de instalación y operación en este manual para asegurar que el

problema de servicio no se origina por una mala lectura de las instrucciones. Compruebe

además que no esté(n) disparado(s) el(los) breaker(s) de circuito del Sistema UPS. Esta es la

causa más común de solicitudes de servicio que pueden ser atendidas con facilidad si se

siguen las instrucciones de reestablecimiento de este manual.

2. Si el problema persiste, no se ponga en contacto ni regrese el UPS al distribuidor. En vez de

ello, póngase en contacto con Tripp Lite en tripplite.com/support. Un técnico de servicio

preguntará por el número de modelo del UPS, el número de serie y la fecha de compra.

3. Si el problema requiere servicio, el técnico le proporcionará un número de Autorización de

Devolución de Material (RMA), que se requiere para el servicio. Si requiere empacado, el

técnico puede coordinar el envío del empaque adecuado. Empaque de manera segura el UPS

para evitar daños durante el transporte. No utilice capas de espuma de poliestireno para

empacar. Todo daño (directo, indirecto, especial, incidental o consecuencial) al UPS que se

produzca durante su transporte a Tripp Lite o a un Centro de Servicio Autorizado de Tripp Lite no

está cubierto por la garantía. Los sistemas UPS enviados a Tripp Lite o un Centro de Servicio

Autorizado de Tripp Lite deben tener los cargos del transporte prepagados. Coloque el número

de RMA en el exterior del empaque. Si el sistema UPS está dentro del período de garantía de 2

años, adjunte una copia de su recibo de venta. Devuelva el UPS para servicio a través de un

transportista asegurado a la dirección proporcionada por el técnico de servicio de Tripp Lite.

21-10-019-933903-Book.indb 2321-10-019-933903-Book.indb 23 10/14/2021 3:37:52 PM10/14/2021 3:37:52 PM

Reemplazo de la Batería

En condiciones de uso normales, las baterías originales de su UPS durarán muchos años. Antes de

reemplazar las baterías, consulte la sección "Seguridad". Las baterías estás diseñadas para

reemplazo Hot-Swap (es decir, dejando el UPS en modo ENCENDIDO), pero el personal de servicio

calificado puede querer poner el UPS en modo APAGADO antes de continuar.

Procedimiento

Retire el Panel Frontal

Desconecte las baterías

Retire/Deseche las baterías

Agregue Baterías

Conecte las baterías

Conecte los conectores: negro con

negro y rojo con rojo.

Reinstale el Panel Frontal

RETIRE / REINSTALE

EL PANEL FRONTAL

DESCONECTE / CONECTE LAS BATERÍAS

JALE / EMPUJE

21-10-019-933903-Book.indb 2421-10-019-933903-Book.indb 24 10/14/2021 3:37:52 PM10/14/2021 3:37:52 PM

Especificaciones

Modelo SMX500RT1U SMART500RT1U

Voltaje(s) nominal(es) y rango de

entrada

230V~, 187-265V~ 120V~, 90-139V~

Frecuencia nominal de entrada y

tolerancia

50/60 Hz (+/- 5 Hz) 60 Hz (+/- 5 Hz)

Voltaje nominal de salida 230V~ Sinusoidal en modo

de línea y 230V~ PWM en

modo de respaldo por batería

120V~ Sinusoidal en modo

de línea y 120V~ PWM en

modo de respaldo por batería

Frecuencia nominal de salida 50/60 Hz (+/-0.5 Hz) 60 Hz (+/-0.5 Hz)

Regulación del voltaje de salida

en modo en línea

230 V~ (+15% / - 8%) 120 V~ (+16% / - 14%)

Regulación del voltaje de salida

en modo de respaldo por batería

230V~ (+/-5%) 120V~ (+/-5%)

Potencia nominal de salida en

W / VA:

300W / 500VA 300W / 500VA

Forma de onda de voltaje de

salida

Sinusoidal en modo en línea

y casi-sinusoidal (PWM) en

modo de respaldo por batería

Sinusoidal en modo en línea

y casi-sinusoidal (PWM) en

modo de respaldo por batería

Corriente máxima de salida @ F.P. 2.17A @ 230V~ 4.2A @ 120V~

F.P. = 0.6 F.P. = 0.6

Eﬁciencia con carga nominal 97% 97%

Altitud máxima de operación al

100% de la potencia nominal

2 000 m sobre el nivel del

mar

2 000 m sobre el nivel del

mar

Capacidad de sobrecarga

en línea

120% @ 5 minutos 120% @ 5 minutos

Capacidad de sobrecarga en

modo de respaldo por batería

120% @ 5 minutos 120% @ 5 minutos

Limitación de corriente Entrada 7A Entrada 10A

Tiempo de autonomía a plena

carga

3 minutos @ 300W 3 minutos @ 300W

Tiempo de recarga de la batería 12 horas 12 horas

Tiempo de transferencia 2 milisegundos típico (4

milisegundos máx.)

6 milisegundos típico

(10 milisegundos máx.)

Tomacorrientes 5x tomacorrientes C13 con

respaldo por batería, regu-

lación y supresión de sobre-

tensiones; 1x tomacorriente

C13 solo para supresión de

sobretensiones

5x tomacorrientes 5-15R

con respaldo por batería,

regulación y supresión

de sobretensiones; 1x

tomacorrientes 5-15R

solo para supresión de

sobretensiones

Corriente máxima de entrada 7A 10A

21-10-019-933903-Book.indb 2521-10-019-933903-Book.indb 25 10/14/2021 3:37:52 PM10/14/2021 3:37:52 PM

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • tripplite.com/support

Números de Identificación de Cumplimiento Regulatorio

Para el propósito de certificaciones e identificación de cumplimiento de las regulaciones y normas, su producto

Tripp Lite ha recibido un número de serie único. El número de serie se puede encontrar en la etiqueta de placa

de identificación, junto con todas las marcas e información requeridas de aprobación. Al solicitar información de

conformidad para este producto, refiérase siempre al número de serie. El número de serie no debe confundirse

con el nombre de la marca o el número de modelo del producto.

Tripp Lite tiene una política de mejora continua. Las especificaciones del producto están sujetas a cambios sin

previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

Notas sobre la etiqueta

Dos símbolos se usan en la etiqueta:

V~ : Voltaje de CA

: Voltaje de CD

Cumplimiento Regulatorio

21-10-019 933903_RevC

21-10-019-933903-Book.indb 2621-10-019-933903-Book.indb 26 10/14/2021 3:37:52 PM10/14/2021 3:37:52 PM

Manuel de l'utilisateur

Consignes de sécurité importantes 28

Montage 29

Installation rapide 30

Installation optionnelle 32

Fonctionnement de base 33

Entreposage et entretien 36

Remplacement des batteries 37

Caractéristiques techniques 38

Conformité réglementaire 39

English 1

Español 14

Русский

Deutsch 53

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

est une marque de commerce enregistrée de Tripp Lite.

1U pour montage

en bâti SmartPro

Onduleurs interactifs en ligne intelligents

SMX500RT1U

Série : AG-03AD

SMART500RT1U

Série : AG-03AA

21-10-019-933903-Book.indb 2721-10-019-933903-Book.indb 27 10/14/2021 3:37:53 PM10/14/2021 3:37:53 PM

Consignes de sécurité importantes

CONSERVER CES INSTRUCTIONS

Ce manuel contient des instructions importantes qui devraient être respectées pendant l'installation,

l'utilisation et l'entreposage des onduleurs Tripp Lite. Le non-respect de ces avertissement annulera

la garantie.

Avertissements concernant le placement de l'onduleur

• La prudence est de rigueur au moment de soulever l'onduleur. En raison du poids considérable

de tous les onduleurs montés en bâti, au moins deux personnes doivent participer à leur

soulèvement et à leur installation.

• Installer l'onduleur à l'intérieur, à l'écart de l'humidité ou de la chaleur excessive, de la poussière

ou de la lumière directe du soleil.

• Pour une meilleure performance, la température ambiante près de l'onduleur doit se situer entre

0 °C et 40 °C (entre 32 °F et 104 °F).

• Laisser suffisamment de place autour de l'onduleur pour avoir une bonne ventilation. Ne pas

obstruer ses évents ou les ouvertures du ventilateur.

Avertissements liés au branchement de l'onduleur

• L'onduleur contient sa propre source d'énergie (batterie). Les bornes de sortie peuvent être sous

tension même lorsque l'onduleur n'est pas branché à une alimentation CA.

• Brancher l'onduleur à une prise de courant CA correctement mise à la masse. Ne pas modifier

la fiche du système onduleur d'une façon qui éliminerait la mise à la terre de l'onduleur. Ne pas

utiliser d'adaptateurs qui élimineraient la mise à la terre de l'onduleur.

• Ne pas brancher l'onduleur sur lui-même, cela aura pour effet d'endommager l'onduleur et

d'annuler la garantie.

• Si l'onduleur est branché à une génératrice CA entraînée par moteur, la génératrice doit générer

une sortie filtrée, régulée en fréquence et classée pour ordinateurs.

Avertissements liés au branchement de l'équipement

• Il n’est pas recommandé d’utiliser cet équipement pour des appareils de survie où une

défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de

l’appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

• Ne pas brancher de parasurtenseurs ou de rallonges électriques à la sortie de l'onduleur. Cela

risquerait de surcharger l'onduleur, et annulerait la garantie du parasurtenseur et de l'onduleur.

Avertissements portant sur les batteries

•

Les batteries peuvent présenter un risque de décharge électrique et de brûlures causées par les

courants élevés des courts-circuits. Prendre les précautions appropriées. Ne pas jeter les

batteries dans le feu. Ne pas ouvrir l'onduleur ou les batteries. Ne pas créer de court-circuit ou

de pont entre les bornes de la batterie avec un objet quelconque. Débrancher et éteindre

l'onduleur avant de remplacer le ventilateur. Utiliser des outils ayant des poignées isolées. Il

n'existe aucune pièce réparable par l'utilisateur à l'intérieur de l'onduleur. Le remplacement de la

batterie devrait être effectué uniquement par le personnel de service autorisé en utilisant des

batteries du même type portant le même numéro (batterie au plomb-acide scellée). Les batteries

sont recyclables. Se reporter aux codes locaux pour les exigences en matière d'élimination ou aux

États-Unis seulement, composer le 1 800 SAV-LEAD ou 1 800 8-BATTERY (1-800-8-228-8379)

ou visiter www.call2recycle.org pour obtenir des renseignements sur le recyclage. Tripp Lite offre

une gamme complète de cartouches de batterie de remplacement pour onduleur. Visitez le site

Web tripplite.com pour trouver la batterie de remplacement qui correspond à votre onduleur.

• Pendant le remplacement à chaud de la batterie, l'onduleur ne fournira pas d'énergie de secours

en cas de panne de courant ou autres interruptions électriques.

• Ne pas faire fonctionner l'onduleur sans batteries.

21-10-019-933903-Book.indb 2821-10-019-933903-Book.indb 28 10/14/2021 3:37:53 PM10/14/2021 3:37:53 PM

Consignes de sécurité importantes

Montage

Monter l'équipement dans un bâti à 2 ou 4 montants ou dans une enceinte pour bâti. L'utilisateur

doit déterminer l'aptitude des matériaux et des procédures avant le montage. Si le matériel et les

procédures ne conviennent pas à l'application, communiquer avec le fabricant du bâti ou de

l'enceinte pour bâti. Les procédures décrites dans ce manuel visent les types communs de bâtis et

d'enceintes pour bâti, elles peuvent ne pas convenir à toutes les applications.

Montage en bâti à 4 montants

Les modèles d'onduleur incluent le matériel requis pour monter dans un bâti à 4 montants.

Attacher les oreilles de montage

aux

trous de montage avant de l'équipement

en utilisant les vis fournies

. Les oreilles

devraient faire face vers l'avant.

Avec l'assistance d'une autre personne au

besoin, soulever l'équipement et le monter

sur le bâti. L'attacher en vissant la

quincaillerie appropriée

à travers ses

oreilles de montage et dans les rails du

bâti.

Montage en bâti avec 2 montants (télécommunication)

En suivant la procédure ci-dessous, monter le modèle d'onduleur 1U dans des bâtis à 2 montants

avec la quincaillerie incluse.

Attacher les oreilles de montage

aux

trous de montage avant de l'onduleur

utilisant les vis fournies

. Les oreilles

devraient faire face vers l'arrière.

Avec l'assistance d'une autre pesonne au

besoin, soulever l'onduleur, puis le fixer au

bâti en passant les vis, les écrous et les

rondelles fournis

dans ses oreilles de

montage, puis dans les rails du bâti.

• Lorsque des modules de batteries externes sont ajoutés à certains modèles avec des

connecteurs de modules de batteries externes, raccorder uniquement des modules de batteries

recommandés par Tripp Lite de type et de tension corrects. Ne pas brancher ou débrancher les

modules de batteries lorsque l'onduleur s'alimente sur la batterie.

21-10-019-933903-Book.indb 2921-10-019-933903-Book.indb 29 10/14/2021 3:37:54 PM10/14/2021 3:37:54 PM

Montage

Installation rapide

Montage en tour

Monter les modèles d'onduleur dans une

position en tour verticale en utilisant la

quincaillerie incluse. L'utilisateur doit déterminer

l'aptitude des matériaux et des procédures

avant le montage.

Mettre l'onduleur sur le côté avec le panneau

de commande/DEL sur le dessus. Attacher une

oreille de montage pour bâti

à chaque côté

de l'onduleur en utilisant les vis fournies [B].

Brancher l'onduleur dans une prise

de courant sur un circuit dédié.*

• Raccorder l'entrée CA du SMX500RT1U

dans la prise en utilisant l'un des deux

cordons d'alimentation de 1,8 m C13 ou

C14 inclus, ou la raccorder avec un

cordon fourni par l'utilisateur.

• SMART500RT1U comporte un câble fixe.

REMARQUE! Une fois branché à une prise CA

sous tension, l'onduleur (en mode « Attente »)

commencera automatiquement à recharger ses

batteries, mais n'alimentera ses prises qu'une fois

l'interrupteur placé en position « ON » (marche)

(voir l'étape 3 ci-dessous).

Remarque : l'onduleur fonctionnera correctement

dès le démarrage initial. Cependant, la durée de

fonctionnement maximale de la batterie de

l'appareil ne sera accessible qu'une fois chargée

pendant 24 heures.

* Voir les caractéristiques techniques pour obtenir

les exigences relatives à l'intensité du circuit.

** Le voyant à DEL BATTERY CHARGE (charge de

la batterie) sera le seul voyant à DEL allumé.

SMX500RT1U illustré

SMART500RT1U illustré

21-10-019-933903-Book.indb 3021-10-019-933903-Book.indb 30 10/14/2021 3:37:55 PM10/14/2021 3:37:55 PM

UNSWITCHED OUTLETSSWITCHED OUTLETSURGE OUTLET

INPUT BREAKER

ART500RT1U

Installation rapide

Brancher l'équipement à l'onduleur.*

• Pour SMX500RT1U, utiliser le second

des deux cordons d'alimentation de 1,8

m C13 ou C14 inclus pour raccorder

l'équipement à l'onduleur ou effectuer le

raccordement avec un cordon fourni par

l'utilisateur.

• Tripp Lite peut aussi fournir des cordons

d'alimentation supplémentaires. Visitez

tripplite.com.

* L'onduleur n'est conçu que pour supporter

l'équipement électronique. L'onduleur deviendra

surchargé si la valeur VA nominale totale pour tout

l'équipement branché dépasse la capacité de

sortie de l'onduleur (voir Caractéristiques

techniques). Pour trouver la valeur VA nominale

des équipements, consulter leur plaque

signalétique. Si cette valeur est présentée en

ampères, multiplier le nombre d’ampères par la

tension de l'onduleur pour déterminer la valeur VA.

Par exemple : pour SMART500RT1U,

1 amp x 120 V = 120 VA; pour SMX500RT1U,

1 amp × 230 V = 230 VA. En cas

d'incertitude à savoir si les sorties de l'onduleur

sont surchargées, consulter la description du

voyant à DEL « OUTPUT LOAD LEVEL » (niveau

de charge des sorties).

Mettre l'onduleur sous tension.

Appuyer et maintenir le bouton « ON/OFF/

STANDBY » (marche/arrêt/attente) pendant

une seconde. L'alarme se fera entendre

brièvement (une fois), après le délai d'une

seconde. Relâcher le bouton.

SMX500RT1U illustré

SMART500RT1U illustré

21-10-019-933903-Book.indb 3121-10-019-933903-Book.indb 31 10/14/2021 3:37:55 PM10/14/2021 3:37:55 PM

Installation optionnelle

Ces connexions sont optionnelles. L'onduleur fonctionnera correctement sans ces

connexions.

4-5

En série USB et RS-232

Communications

Utiliser le câble USB inclus (voir

) ou de

série DB9 (voir

) pour connecter le port

de communication de l'ordinateur au port

de communication de l'onduleur. Sur

l'ordinateur, installer le logiciel PowerAlert

de Tripp Lite compatible avec le système

d'exploitation de l'ordinateur. L'onduleur

peut comporter des ports de

communications supplémentaires. Ces

ports peuvent aussi être connectés à

d'autres ordinateurs sur lesquels le logiciel

PowerAlert® a été installé. Veuillez

consulter le manuel PowerAlert pour obtenir

plus de renseignements.

Connexion du port EPO

Cette caractéristique en option se rapporte

seulement aux applications qui nécessitent

une connexion à un circuit d'arrêt d'urgence

(EPO) d’une installation. Lorsque l'onduleur

est connecté à ce circuit, cela permet la

mise hors tension d'urgence de l’inverseur

de l'onduleur.

À l’aide du câble fourni, brancher le port

EPO de l'onduleur (consulter

) à un

commutateur fourni par l’utilisateur,

normalement fermé ou normalement ouvert

selon le diagramme du circuit (consulter

Remarque : le port d'arrêt d'urgence (EPO) n’est

pas un parasurtenseur de ligne téléphonique; ne

pas brancher une ligne téléphonique à ce port.

SMX500RT1U

illustré

SMX500RT1U

illustré

SMX500RT1U

illustré

21-10-019-933903-Book.indb 3221-10-019-933903-Book.indb 32 10/14/2021 3:37:56 PM10/14/2021 3:37:56 PM

Fonctionnement de base

Interface DEL

Boutons (panneau avant)

Bouton « ON/OFF/STANDBY » (marche/arrêt/attente)

• Pour mettre l'onduleur sous tension : avec l'onduleur branché dans une

prise murale CA sous tension*, appuyer sur le bouton « ON/OFF/STANDBY »

(marche/arrêt/attente) et le maintenir enfoncé pendant une seconde.**

Relâcher le bouton. Si l'alimentation électrique est absente, l'onduleur peut

être « démarré à froid » (c.-à-d. le mettre en marche et fournir du courant

pendant une période de temps limitée à partir de ses batteries***) en

appuyant et en maintenant le bouton « ON/OFF/STANDBY » pendant une

seconde.**

• Pour mettre l'onduleur hors tension : avec l'onduleur sous tension et

recevant du courant du secteur, appuyer et maintenir le bouton « ON/OFF/

STANDBY » (marche/arrêt/attente) pendant une seconde.** Débrancher

ensuite l'onduleur de la prise murale. L'onduleur sera alors totalement arrêté

(OFF).

* Après avoir branché l'onduleur dans une prise de courant CA sous tension, l'onduleur (en

mode « Standby » (attente)) chargera automatiquement ses batteries, mais ne va pas

alimenter ses sorties jusqu'à ce qu'il soit mis sous tension. ** L'alarme se fera brièvement

entendre une fois, une fois l'intervalle défini écoulé. *** Si entièrement chargé.

Bouton « MUTE/TEST » (sourdine/test)

Pour mettre les alarmes de l'onduleur en sourdine (ou « Mute ») : appuyer

brièvement et relâcher le bouton MUTE/TEST (sourdine/test).

Pour effectuer un autotest : Avec l'onduleur branché et sous tension, appuyer

sur bouton MUTE/TEST (sourdine/test) et le maintenir enfoncé pendant deux

secondes.* Continuer à garder le bouton enfoncé jusqu'à ce que l'alarme se

fasse entendre plusieurs fois et que l'onduleur effectue un autotest. Consulter «

Results of a Self-Test » (résultats d'un autotest) ci-dessous.

Remarque : l'équipement peut rester connecté pendant un autotest. L'onduleur, par contre,

n'effectuera pas un autotest s'il n'est pas sous tension (voir la description du bouton « ON/

OFF/STANDBY » (marche/arrêt/attente)).

MISE EN GARDE! Ne pas débrancher l'onduleur pour vérifier ses batteries.

Cela aura pour effet d'éliminer la mise à la terre de sécurité et risque

d'introduire une surtension dommageable dans les connexions de réseau.

* L'alarme se fera brièvement entendre une fois, une fois l'intervalle défini écoulé.

Résultats d'un autotest : le test dure environ 10 secondes et l'onduleur

passe en mode batteries pour tester sa capacité de charge et la charge de la

batterie.

• Si le voyant DEL « OUTPUT LOAD LEVEL » (niveau de charge de sortie) rouge

demeure allumé et si l'alarme continue à se faire entendre après le test, les

prises de l'onduleur sont surchargées. Pour éliminer la surcharge, débrancher

certains des appareils et effectuer l'autotest à plusieurs reprises jusqu'à ce

que le voyant DEL « OUTPUT LOAD LEVEL » (niveau de charge de sortie)

rouge s'éteigne et que l'alarme ne se fasse plus entendre.

21-10-019-933903-Book.indb 3321-10-019-933903-Book.indb 33 10/14/2021 3:37:56 PM10/14/2021 3:37:56 PM

Fonctionnement de base

Témoins (panneau avant)

Toutes les descriptions des témoins s'appliquent lorsque l'onduleur est branché dans une prise

murale et qu'il se trouve sous tension.

DEL « POWER » (alimentation) : ce voyant à DEL vert s'allume en continu

lorsque l'onduleur est sous tension et qu'il fournit de la puissance CA à

l'équipement connecté à partir d'une source d'alimentation. Le voyant à DEL

clignote et une alarme se fait entendre (4 bips courts suivis d'une pause) pour

indiquer que l'onduleur fonctionne à partir de ses batteries internes au cours

d'une panne d'électricité ou une chute de tension importante du secteur. Si la

panne d'électricité ou la chute de tension importante du secteur est prolongée, il

est recommandé de sauvegarder les fichiers et de mettre l'équipement hors

tension étant donné que l'alimentation des batteries internes s'épuisera

éventuellement. Voir la description du voyant à DEL « BATTERY CHARGE » (charge

des batteries) ci-dessous.

DEL « VOLTAGE CORRECTION » (correction de la tension) ce voyant à DEL

vert s'allume en continu chaque fois que l'onduleur corrige automatiquement une

haute ou une basse tension CA sur la ligne publique de transport d'énergie sans

l'aide de l'alimentation par batteries. L'onduleur émettra également un faible

cliquetis. Ce sont des opérations automatiques normales de l'onduleur, aucune

mesure n'est requise de la part de l'utilisateur.

Voyant à DEL « OUTPUT LOAD LEVEL » (niveau de charge de sortie) : ce

voyant à DEL multicolore indique la charge électrique approximative de

l'équipement branché aux sorties de l'onduleur. Il passera du vert (faible charge)

au jaune (charge moyenne) au rouge (surcharge). Si le témoin DEL est rouge

(allumé en continu ou clignotante), supprimer immédiatement la surcharge en

débranchant une partie de l'équipement des sorties jusqu'à ce que la DEL passe

du rouge au jaune (ou vert). DANGER ! Toute surcharge qui n'est pas

immédiatement corrigée par l'utilisateur peut amener l'onduleur à se mettre hors

tension et à cesser de fournir de la puissance de sortie dans le cas d'une panne

d'électricité ou d'une chute de tension du secteur.

Voyant à DEL « BATTERY CHARGE » (charge de la batterie) : lorsque

l'onduleur fonctionne à partir du courant du secteur, ce voyant à DEL indique

l'état approximatif de la charge des batteries internes de l'onduleur : rouge

indique que les batteries commencent à se charger; jaune indique que les

batteries sont chargées à environ la moitié de leur capacité; et vert indique que

les batteries sont complètement chargées. Lorsque l'onduleur fonctionne à partir

de la puissance des batteries durant une panne d'électricité ou une chute de

tension importante du secteur, ce voyant à DEL indique la quantité approximative

d'énergie (affectant en fin de compte le temps d'exécution) que les batteries de

DANGER ! Toute surcharge qui n'est pas immédiatement corrigée suite à

un autotest peut amener l'onduleur à se mettre hors tension et à

cesser de fournir de la puissance de sortie dans le cas d'une panne

d'électricité ou d'une chute de tension du secteur.

• Si le voyant à DEL « BATTERY WARNING » (avertissement de la batterie)

demeure allumé et que l'alarme continue de se faire entendre après le test,

les batteries de l'onduleur doivent être rechargées ou remplacées. Permettre

à l'onduleur de se recharger sans interruption pendant 12 heures et répéter

l'autotest. Si le voyant à DEL demeure allumé, communiquer avec Tripp Lite

pour obtenir du service. Si les batteries de l'onduleur ont besoin d'être

remplacées, visiter tripplite.com pour déterminer la batterie de

remplacement Tripp Lite spécifique à votre onduleur.

21-10-019-933903-Book.indb 3421-10-019-933903-Book.indb 34 10/14/2021 3:37:56 PM10/14/2021 3:37:56 PM

Fonctionnement de base

Autres fonctionnalités de l'onduleur (panneau arrière)

C13

NEMA 5-15R

Prises CA : l'onduleur comporte des prises C13 (SMX500RT1U) ou des prises

NEMA 5-15R (SMART500RT1U). Ces prises électriques fournissent à vos

équipements branchés une alimentation électrique CA en fonctionnement normal

et un courant de la batterie pendant les pannes d'électricité ou les chutes de

tension. L'onduleur protège l'équipement branché à ces prises contre les

surcharges dommageables et les bruits de circuit. Si une connexion USB ou de

série est connectée à l'onduleur, l'équipement connecté peut être réinitialisé à

distance en mettant hors tension et sous tension les prises en utilisant le logiciel

PowerAlert de Tripp Lite. Certains modèles sont également équipés de prises

étiquetées « UNSWITCHED » (non commutée) qui ne peuvent par être mises hors

tension à distance.

Ports de communication (USB ou RS-232) : ces ports connectent votre

onduleur à toute station de travail ou tout serveur. Ils doivent être utilisés avec le

logiciel PowerAlert de Tripp Lite et les câbles inclus pour permettre à l'ordinateur

de sauvegarder automatiquement les fichiers ouverts et de mettre l'équipement

hors tension pendant une panne d'électricité. Le logiciel PowerAlert peut

également être utilisé pour surveiller une grande variété de conditions de

fonctionnement de l'alimentation de la ligne CA et de l'onduleur. Consulter le

manuel du logiciel PowerAlert ou communiquer avec le service à la clientèle de

Tripp Lite pour obtenir plus de renseignements. Consulter « Communications en

série USB et RS-232 » dans la section « Connexions optionnelles » des

instructions d'installation.

Port d'arrêt d'urgence (EPO) : l'onduleur comporte un port d'arrêt d'urgence

(EPO) qui peut être utilisé pour connecter l'onduleur à un commutateur de

fermeture de contact pour permettre l’arrêt d'urgence de l'inverseur. Consulter la

section « Installation facultative ».

l'onduleur vont fournir : rouge indique un faible niveau d'énergie; jaune indique

un niveau moyen d'énergie et vert indique un haut niveau d'énergie. Étant donné

que la performance d'exécution de toutes les batteries de l'onduleur va

graduellement s'épuiser avec le temps, il est recommandé d'effectuer

périodiquement un autotest (voir la description du bouton MUTE/TEST (sourdine/

test)), afin de déterminer le niveau d'énergie des batteries de l'onduleur AVANT

qu'une panne d'électricité ou une chute de tension importante du secteur ne se

produise. Pendant une panne d'électricité prolongée ou une chute de tension

importante du secteur, il est recommandé de sauvegarder les fichiers et de

mettre l'équipement hors tension étant donné que l'alimentation des batteries

s'épuisera éventuellement. Lorsque le témoin DEL passe au rouge et que l'alarme

se fait entendre en continu, cela indique que les batteries de l'onduleur sont

presque épuisées et que la mise hors tension de l'onduleur est imminente.

Voyant à DEL « BATTERY WARNING » (avertissement de la batterie) : ce

voyant à DEL passe au rouge et une alarme se fait entendre de façon

intermittente après un autotest (voir la description du bouton « MUTE/TEST »

(sourdine/test)) pour indiquer que les batteries de l'onduleur ont besoin d'être

rechargées ou remplacées. Permettre à l'onduleur de se recharger sans

interruption pendant 12 heures et répéter l'autotest. Si le voyant à DEL demeure

allumé en continu, contacter Tripp Lite pour obtenir du service. Si les batteries

de l'onduleur doivent être remplacées, visiter tripplite.com pour déterminer la

batterie de remplacement Tripp Lite spécifique à votre onduleur.

21-10-019-933903-Book.indb 3521-10-019-933903-Book.indb 35 10/14/2021 3:37:56 PM10/14/2021 3:37:56 PM

Entreposage et entretien

Entreposage

Avant d'entreposer l'onduleur, le mettre complètement hors tension : avec l'onduleur sous tension et

recevant du courant du secteur, appuyer sur le bouton « ON/OFF/STANDBY » (marche/arrêt/attente)

et le maintenir enfoncé pendant une seconde (une alarme se fera brièvement entendre une fois,

une fois l'intervalle défini écoulé); débrancher alors l'onduleur de la prise murale. Si l'onduleur est

entreposé pour une période prolongée, recharger les batteries de l'onduleur une fois tous les trois

mois : brancher l'onduleur sur une prise murale, le laisser recharger pendant 12 heures, puis le

débrancher avant de l'entreposer à nouveau. Remarque : une fois que l'onduleur est branché, il

commence automatiquement à charger ses batteries. Toutefois, il n'alimentera pas ses prises

(consulter la section Installation rapide). Si les batteries de l'onduleur sont laissées déchargées

pendant une période de temps prolongée, cela nuira à leur capacité de façon permanente.

Entretien

Avant de retourner l'onduleur pour réparation, suivre les étapes ci-dessous :

1. Revoir les procédures d'installation et de fonctionnement du présent manuel, afin de s'assurer

que le problème ne vient pas d'une mauvaise interprétation des instructions. Vérifier également

que le(s) disjoncteur(s) de l'onduleur n'est pas/ne sont pas déclenché(s). Il s'agit de la cause

première des demandes de service qui peuvent être facilement résolues en suivant les

instructions concernant le réarmement dans le présent manuel.

2. Si le problème persiste, ne pas communiquer avec ou retourner l'onduleur au concessionnaire.

Visiter plutôt Tripp Lite à tripplite.com/support. Un technicien en entretien vous demandera le

numéro de modèle, le numéro de séries et la date d'achat de l'onduleur.

3. Si le problème nécessite un service d'entretien, le/la technicien(ne) va émettre un numéro

d'autorisation de retour de marchandise (RMA) qui est requis pour le service. Si vous avez

besoin d'emballage, le/la technicien(ne) peut prendre les dispositions nécessaires pour vous

envoyer l'emballage approprié. Emballer avec soin l'onduleur afin d'éviter tout dommage

pendant l'expédition. Ne pas utiliser de billes de mousse pour l'emballage. Tout dommage

(direct, indirect, particulier, accidentel ou consécutif) encouru par l'onduleur pendant le transport

à Tripp Lite ou à un centre de service autorisé Tripp Lite n'est pas couvert par la garantie. Les

frais liés au transport des onduleurs expédiés à Tripp Lite ou à un centre de service autorisé

Tripp Lite doivent être prépayés. Inscrire le numéro de RMA à l'extérieur de l'emballage. Si

l'onduleur produit est expédié pendant la période de garantie de 2 ans, joindre une copie de du

reçu de caisse. Retourner l'onduleur pour réparation en faisant appel au service d'un

transporteur assuré à l'adresse fournie par le/la technicien(ne) en entretien de Tripp Lite.

Fonctionnement de base

Fente pour accessoires : retirer la petite plaque qui couvre la fente pour

installer des accessoires en option pour la surveillance et la gestion à distance de

l'onduleur. Consulter le manuel de l'accessoire pour obtenir des instructions

d'installation. Communiquer avec Tripp Lite à tripplite.com/support pour obtenir

plus de renseignements, y compris une liste des SNMP et des produits de

gestion de réseau et de connectivité disponibles.

Disjoncteur(s) d'entrée : protège le circuit électrique des surintensités causées

par la charge de l'onduleur. Si un ou plusieurs de ces disjoncteurs se

déclenchent, retirer une partie de la charge, puis bréarmer le ou les disjoncteurs

en les enfonçant en place.

Vis de mise à la terre : utiliser cette vis pour brancher tout équipement

nécessitant une mise à la terre au châssis.

21-10-019-933903-Book.indb 3621-10-019-933903-Book.indb 36 10/14/2021 3:37:56 PM10/14/2021 3:37:56 PM

Remplacement des batteries

Dans des conditions normales, les batteries originales de l'onduleur dureront plusieurs années.

Consulter la section « Sécurité » avant de remplacer les batteries. Les batteries sont conçues pour

un remplacement à chaud (c.-à-d. en laissant l'onduleur en marche, mode ON), mais le personnel

d'entretien qualifié peut souhaiter placer l'onduleur en mode OFF (arrêt) avant de procéder au

remplacement.

Procédure

Retirer le panneau avant

Débrancher les batteries

Retrait/élimination des batteries

Ajouter des batteries

Raccorder des batteries

Attacher les connecteurs :

noir avec noir et rouge avec rouge.

Remettre le panneau avant en place.

RETIRER / REMETTRE

LE PANNEAU AVANT EN PLACE

DÉBRANCHER / BRANCHER LES BATTERIES

TIRER / POUSSER

21-10-019-933903-Book.indb 3721-10-019-933903-Book.indb 37 10/14/2021 3:37:56 PM10/14/2021 3:37:56 PM

Caractéristiques techniques

Modèle SMX500RT1U SMART500RT1U

Tension(s) nominale(s)

en entrée

et portée

230 V~, 187-265 V~ 120 V~, 90-139 V~

Fréquence d'entrée

nominale et tolérance

50/60 Hz (+/- 5 Hz) 60 Hz (+/- 5 Hz)

Tension nominale en

sortie

230 V~ sinusoïdal en mode

ligne et 230 V~ quasi-sinusoïdal

(PWM) en mode batterie

120 V~ sinusoïdal en mode ligne

et 120 V~ quasi-sinusoïdal (PWM)

en mode batterie

Fréquence nominale

en sortie

50/60 Hz (+/-0,5 Hz) 60 Hz (+/-0,5 Hz)

Régulation de la

tension de sortie en

mode ligne

230 V~ (+15 % / - 8 %) 120 V~ (+16 %/-14 %)

Régulation de la

tension de sortie en

mode batterie

230 V~ (+/-5 %) 120 V~ (+/-5 %)

Puissance nominale en

sortie en W/VA :

300 W / 500 VA 300 W / 500 VA

Forme d'onde de

tension en sortie

Sinusoïdal en mode ligne et quasi-

sinusoïdal (PWM) en mode batterie

Sinusoïdal en mode ligne et quasi-

sinusoïdal (PWM) en mode batterie

Courant maximal en

sortie à P.F.

2,17 A @ 230 V~ 4,2 A @ 120 V~

P.F. = 0,6 P.F. = 0,6

Efﬁcacité avec

charge nominale

97 % 97 %

Altitude maximale

de fonctionnement

à 100 % de la

puissance nominale

2 000 m au-dessus du niveau de

la mer

2 000 m au-dessus du niveau de

la mer

Capacité de

surcharge en ligne

120 % à 5 minutes 120 % à 5 minutes

Capacité de surcharge

en mode batterie

120 % à 5 minutes 120 % à 5 minutes

Limitation de courant Entrée 7 A Entrée 10 A

Autonomie à pleine

charge

3 minutes à 300 W 3 minutes à 300 W

Temps de recharge

de la batterie

12 heures 12 heures

Temps de transfert 2 millisecondes typiquement (4

millisecondes max.)

6 millisecondes typiquement (10

millisecondes max.)

Prises 5 prises C13 avec batterie de

secours, régulation et surtension;

1 prise C13 uniquement pour

les surtensions

5 prises 5-15R avec batterie de

secours, régulation et surtension;

1 prise 5-15R uniquement pour les

surtensions

Courant d'entrée

maximal

7 A 10 A

21-10-019-933903-Book.indb 3821-10-019-933903-Book.indb 38 10/14/2021 3:37:56 PM10/14/2021 3:37:56 PM

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

Numéros d'identification de certification de conformités

À des fins de certification de conformité réglementaire et d'identification, un numéro de série unique a été

attribué à votre produit Tripp Lite. Le numéro de série ainsi que toutes les marques d'homologation et les

renseignements requis se trouvent sur la plaque signalétique du produit. Lors d'une demande de renseignements

concernant la conformité de ce produit, toujours se reporter au numéro de série. Le numéro de série ne doit pas

être confondu avec le nom de la marque ou le numéro de modèle du produit.

La politique de Tripp Lite en est une d’amélioration continue. Les caractéristiques techniques sont modifiables

sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

Remarque au sujet de l'étiquetage

Deux symboles sont utilisés sur l'étiquette :

V~ : tension CA

V : tension CC

Conformité réglementaire

21-10-019 933903_RevC

21-10-019-933903-Book.indb 3921-10-019-933903-Book.indb 39 10/14/2021 3:37:57 PM10/14/2021 3:37:57 PM

Руководство пользователя

Важные указания по технике безопасности 41

Монтаж 42

Порядок быстрой установки 43

Установка опциональных элементов 45

Основной режим работы 46

Хранение и техническое обслуживание 49

Замена батарей 50

Технические характеристики 51

Соблюдение установленных норм 52

English 1

Español 14

Français 27

Deutsch 53

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

SmartPro® — зарегистрированный торговый знак компании Tripp Lite.

искусственного интеллекта

серии SmartPro

высотой 1U

Линейно-интерактивные стоечные ИБП с элементами

SMX500RT1U

Серия: AG-03AD

SMART500RT1U

Серия: AG-03AA

21-10-019-933903-Book.indb 4021-10-019-933903-Book.indb 40 10/14/2021 3:37:57 PM10/14/2021 3:37:57 PM

Важные указания по технике безопасности

СОХРАНИТЕ НАСТОЯЩИЕ УКАЗАНИЯ

В настоящем руководстве содержатся важные указания и предупреждения, которые необходимо

соблюдать в процессе установки, эксплуатации и хранения всех ИБП марки Tripp Lite. Игнорирование

этих предупреждений может привести к аннулированию гарантии.

Предупреждения относительно места размещения ИБП

• При подъеме ИБП проявляйте осторожность. Принимая во внимание существенный вес стоечных

ИБП, при подъеме и установке подобных систем следует задействовать не менее двух человек.

• Устанавливайте ИБП в закрытом помещении вдали от источников избыточной влаги, тепла, пыли и

прямого солнечного света.

• Для обеспечения максимальной производительности поддерживайте температуру окружающего

воздуха в диапазоне от 0 до 40°C.

• Со всех сторон ИБП необходимо обеспечить достаточно свободного пространства для его

надлежащего проветривания. Запрещается закрывать вентиляционные отверстия и проемы для

вентиляторов в корпусе посторонними предметами.

Предупреждения относительно подключения ИБП

• ИБП имеет в составе собственный источник энергии (батарею). Выходные зажимы устройства могут

находиться под напряжением даже после отключения устройства от сети переменного тока.

• Подключайте ИБП к надлежащим образом заземленной розетке сети переменного тока. Запрещается

выполнять модификацию штепсельной вилки ИБП каким-либо способом, при котором будет

устранена возможность подключения ИБП к заземлению. Запрещается использовать переходники,

при применении которых будет устранена возможность подключения ИБП к заземлению.

• Запрещается включать ИБП в собственную выходную розетку; это приведет к повреждению ИБП и

утрате гарантии.

• При подключении ИБП к генератору переменного тока с приводом от двигателя необходимо

обеспечить фильтрацию и регулировку частоты на выходе такого генератора согласно нормам,

принятым для компьютерного оборудования.

Предупреждения относительно подключения оборудования

• Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его

выход из строя предположительно может привести к перебоям в работе оборудования

жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

• Не подключайте сетевые фильтры или кабели-удлинители к выходу ИБП. Это может привести к

перегрузке ИБП с потерей гарантий как на сетевой фильтр, так и на ИБП.

Предупреждения относительно батарей

•

Батареи могут являться источником опасности электрического удара, а также воспламенения в

результате короткого замыкания. Соблюдайте соответствующие меры предосторожности. Не

утилизируйте батареи путем сжигания. Не вскрывайте корпуса ИБП или батарей. Запрещается

замыкать или соединять клеммы батарей с использованием какого-либо предмета. Перед заменой

батарей выключайте ИБП и отключайте его от сети. Используйте инструменты с изолированными

ручками. Внутри ИБП нет деталей, обслуживаемых пользователем. Замена батарей должна

производиться авторизованным сервисным персоналом с использованием батарей аналогичного типа

(герметичных свинцово-кислотных аккумуляторных батарей) и в том же количестве. Батареи пригодны

для вторичной переработки. Требования по утилизации содержатся в местных нормах и правилах,

информацию о порядке утилизации можно получить по тел. 1-800-SAV-LEAD или 1-800-8-BATTERY

(1-800-8-228-8379) (только в США), а также на сайте www.call2recycle.org. Компания Tripp Lite предлагает

полный ассортимент сменных батарейных картриджей (R.B.C.). Посетите веб-страницу Tripp Lite по

адресу tripplite.com, где можно подобрать сменную батарею для конкретной модели ИБ

П.

• При замене батарей в процессе работы ИБП не обеспечивает резервного электропитания в случае

отключения электричества или других перебоев энергоснабжения.

• Не эксплуатируйте ИБП без батарей.

• При подключении внешних блоков аккумуляторных батарей к некоторым моделям ИБП, оснащенным

соответствующими разъемами, используйте только блоки аккумуляторных батарей подходящих

моделей с соответствующими характеристиками напряжения, рекомендуемые компанией Tripp Lite.

Запрещается подключать или отключать блоки аккумуляторных батарей при работе ИБП от батареи.

21-10-019-933903-Book.indb 4121-10-019-933903-Book.indb 41 10/14/2021 3:37:57 PM10/14/2021 3:37:57 PM

Монтаж

Установка оборудования должна производиться в однорамные или двухрамные стойки либо шкафы.

Пользователь должен установить пригодность оснастки и предполагаемых процедур до начала

монтажа. Если оснастка и процедуры не соответствуют условиям использования оборудования,

свяжитесь с производителем своей стойки или стоечного шкафа. Описанные в настоящем руководстве

процедуры предназначены для обычных типов шкафов и могут не подходить для всех целей

применения.

Монтаж в двухрамную стойку

Модели ИБП комплектуются оснасткой, необходимой для их монтажа в двухрамную стойку.

Закрепите монтажные проушины

передних монтажных отверстиях своего

оборудования

с помощью поставляемых в

комплекте винтов

. Проушины должны

быть обращены вперед.

При необходимости обратившись за

помощью, поднимите свое оборудование и

вмонтируйте его в шкаф. Закрепите его путем

привинчивания к направляющим шкафа с

использованием соответствующих

крепежных изделий

через монтажные

проушины.

Монтаж в однорамную (телекоммуникационную) стойку

Установите ИБП высотой 1U в однорамную стойку с помощью оснастки, входящей в комплект, согласно

описанной ниже процедуре.

Закрепите монтажные проушины

передних монтажных отверстиях своего ИБП

с помощью поставляемых в комплекте

винтов

. Проушины должны быть обращены

назад.

При необходимости обратившись за помощью,

поднимите ИБП и закрепите его в стойке,

продев винты, гайки и шайбы

, входящие

комплект, через его монтажные проушины в

стоечные шины.

21-10-019-933903-Book.indb 4221-10-019-933903-Book.indb 42 10/14/2021 3:37:59 PM10/14/2021 3:37:59 PM

Монтаж

Порядок быстрой установки

Вертикальный монтаж

Установите ИБП в вертикальное положение с

помощью оснастки, входящей в комплект.

Пользователь должен установить пригодность

оснастки и предполагаемых процедур до начала

монтажа.

Установите ИБП таким образом, чтобы та сторона,

с которой располагаются светодиодные

индикаторы / панель управления, была обращена

вверх. Закрепите по одной монтажной проушине

с каждой стороны ИБП при помощи винтов,

входящих в комплект.

Включите ИБП в розетку через

выделенную цепь питания.*

• Подсоедините вход переменного тока ИБП

мод. SMX500RT1U к сетевой розетке с

помощью одного из поставляемых в

комплекте шнуров питания длиной 1,8 м с

разъемами C13 и C14 либо с помощью

какого-либо шнура, не входящего в

комплект.

• Модель SMART500RT1U имеет

вмонтированный кабель.

ПРИМЕЧАНИЕ. После подключения ИБП к розетке

сети переменного тока устройство автоматически

начнет процесс зарядки батарей (в режиме STANDBY

(ожидание))*, однако напряжение на выходные

розетки начнет подаваться только после включения

ИБП (см. шаг 3 ниже).

Примечание. После начального запуска ИБП будет

функционировать надлежащим образом. Однако

максимальное время его работы от батареи

достигается только после ее подзарядки в течение

24 часов.

* Требования по току в цепях представлены в

разделе "Технические характеристики".

** Единственным горящим индикатором будет

светодиодный индикатор BATTERY CHARGE

("ЗАРЯДКА БАТАРЕИ").

На иллюстрации представлена модель

SMX500RT1U

На иллюстрации представлена

модель SMART500RT1U

21-10-019-933903-Book.indb 4321-10-019-933903-Book.indb 43 10/14/2021 3:37:59 PM10/14/2021 3:37:59 PM

UNSWITCHED OUTLETSSWITCHED OUTLETSURGE OUTLET

INPUT BREAKER

ART500RT1U

Порядок быстрой установки

Подключите свое оборудование

к ИБП.*

• Для подключения оборудования к ИБП

мод. SMX500RT1U следует использовать

второй из поставляемых в комплекте

шнуров питания длиной 1,8 м с разъемами

C13 и C14 или какой-либо шнур, не

входящий в комплект.

• Дополнительные шнуры питания также

предлагаются компанией Tripp Lite.

Посетите веб-сайт компании по адресу:

tripplite.com.

* Ваш ИБП предназначен для использования

только с электронным оборудованием. Если

сумма мощностей всего подключенного

оборудования (в ВА) превышает выходную

мощность ИБП, это приводит к перегрузке

последнего (см. раздел "Технические

характеристики"). Номинальные значения

потребляемой мощности элементов

оборудования указаны на их паспортных

табличках. Если номинальное значение

потребляемой мощности оборудования указано в

амперах, то для определения соответствующего

значения в ВА умножьте его на номинальное

напряжение своего ИБП.

Например, для мод. SMART500RT1U:

1 А x 120 В = 120 ВА; для мод. SMX500RT1U: 1 А ×

230 В = 230 ВА. В случае сомнений относительно

перегрузки розеток ИБП см. описание

светодиодного индикатора "OUTPUT LOAD LEVEL"

("УРОВЕНЬ ВЫХОДНОЙ НАГРУЗКИ").

Включите ИБП.

Нажмите на кнопку "ON/OFF/STANDBY" и

удерживайте ее в течение одной секунды. По

истечении одной секунды устройство издает

однократный кратковременный звуковой

сигнал. Отпустите кнопку.

На иллюстрации

представлена модель

SMX500RT1U

На иллюстрации

представлена модель

SMART500RT1U

21-10-019-933903-Book.indb 4421-10-019-933903-Book.indb 44 10/14/2021 3:38:00 PM10/14/2021 3:38:00 PM

Установка опциональных элементов

Подключения, выполненные согласно описанным методам, являются необязательными. ИБП будет

функционировать надлежащим образом и без этих подключений.

4-5

Порты USB и RS-232

(последовательный)

Коммуникации

С помощью кабеля USB из комплекта (см.

)

и/или последовательного кабеля DB9 (см.

)

подключите коммуникационный порт своего

компьютера к коммуникационному порту

ИБП. Установите на свой компьютер

программное обеспечение Tripp Lite

PowerAlert, соответствующее его

операционной системе. ИБП может быть

дополнительно оснащен

коммуникационными портами Эти порты

также могут подключаться к

дополнительным компьютерам, имеющим

программное обеспечение PowerAlert. Более

подробную информацию см. в руководстве

пользователя ПО PowerAlert.

Порт интерфейса EPO

Этот необязательный элемент предназначен

только для случаев, когда необходимо

подключение к системе аварийного

отключения питания (EPO) объекта. Если ИБП

подключен к этой сети, включается

возможность аварийного отключения

преобразователя ИБП.

С помощью кабеля из комплекта

подсоедините порт EPO своего ИБП (см.

) к

выключателю с нормально замкнутыми или

нормально разомкнутыми контактами (в

комплект поставки не входит), руководствуясь

принципиальной электрической схемой (см.

Примечание. Порт EPO не предназначен для защиты

телефонной линии от импульсных помех. Не

подключайте телефонную линию к этому порту.

На иллюстрации

представлена

модель SMX500RT1U

На иллюстрации представлена

модель SMX500RT1U

На иллюстрации

представлена модель

SMX500RT1U

21-10-019-933903-Book.indb 4521-10-019-933903-Book.indb 45 10/14/2021 3:38:00 PM10/14/2021 3:38:00 PM

Основной режим работы

Светодиодный интерфейс

Кнопки (передняя панель)

Кнопка "ON/OFF/STANDBY" (ВКЛ/ВЫКЛ/ОЖИДАНИЕ)

• Для включения ИБП: после включения вилки ИБП в розетку сети переменного

тока* нажмите на кнопку ON/OFF/STANDBY и удерживайте ее в течение 1 секунды.**

Отпустите кнопку. При отсутствии энергоснабжения можно выполнить "холодный

пуск" ИБП (т.е. включить его и в течение ограниченного времени подавать на него

питание от собственных батарей***) путем нажатия кнопки "ON/OFF/STANDBY" с ее

удержанием в течение 1 секунды.**

• Для отключения ИБП: при включенном ИБП, получающем питание от сети, нажмите

на кнопку "ON/OFF/STANDBY" и удерживайте ее в течение одной секунды.** Затем

отсоедините ИБП от сетевой розетки. После этого ИБП будет полностью выключен.

* После подключения ИБП к розетке питания переменного тока устройство (в режиме "Standby")

автоматически начнет процесс зарядки батарей, однако напряжение на выходные розетки начнет

подаваться только после включения ИБП. ** По истечении указанного времени устройство издает

кратковременный звуковой сигнал. *** При условии полной зарядки батарей.

Кнопка "MUTE/TEST" ("ОТКЛЮЧЕНИЕ ЗВУКА/ТЕСТ")

Для отключения (или "заглушения") звуковых сигналов ИБП: нажмите и сразу

отпустите кнопку ("ОТКЛЮЧЕНИЕ ЗВУКА/ТЕСТ").

Для выполнения внутреннего теста: нажмите на подключенном к сети и

включенном ИБП кнопку MUTE/TEST ("ОТКЛЮЧЕНИЕ ЗВУКА/ТЕСТ") и удерживайте ее в

течение двух секунд.* Продолжайте удерживать кнопку до того момента, как ИБП

издаст несколько звуковых сигналов и начнет выполнение внутреннего теста.

Подробнее см. ниже в разделе "Результаты внутреннего теста".

Примечание. Во время внутреннего теста подключенное к ИБП оборудование может оставаться

включенным. Однако в выключенном состоянии внутреннее тестирование ИБП не выполняется

(см. описание кнопки "ON/OFF/STANDBY").

ВНИМАНИЕ! При тестировании батарей ИБП не отключайте его от сети. Это

приведет к отключению защитного электрического заземления и может стать

причиной возникновения выброса напряжения в сетевых соединениях,

способного нанести ущерб подключенному оборудованию.

* По истечении указанного интервала времени устройство издает однократный звуковой сигнал.

Результаты внутреннего теста: продолжительность тестирования составляет около

10 секунд, необходимых для переключения ИБП на питание от батареи с целью

проверки ее уровня заряда и способности выдерживать нагрузку.

• Если после выполнения теста светодиодный индикатор "OUTPUT LOAD LEVEL"

("УРОВЕНЬ ВЫХОДНОЙ НАГРУЗКИ") продолжает гореть красным цветом, это

означает, что розетки ИБП перегружены. Для устранения перегрузки отключите

некоторые элементы оборудования от розеток, питающихся от батарей, и

выполните внутренний тест повторно до отключения красного светодиодного

индикатора "OUTPUT LOAD LEVEL" ("УРОВЕНЬ ВЫХОДНОЙ НАГРУЗКИ") и звукового

сигнала.

ВНИМАНИЕ! Любая перегрузка, не устраненная пользователем

незамедлительно после внутреннего теста, может привести к отключению

ИБП и прекращению подачи им выходного электропитания в случае

отключения электричества или понижения напряжения в сети.

21-10-019-933903-Book.indb 4621-10-019-933903-Book.indb 46 10/14/2021 3:38:00 PM10/14/2021 3:38:00 PM

Основной режим работы

Световые индикаторы (передняя панель)

Все описания режимов работы световых индикаторов действуют при подключении ИБП к розетке

электрической сети и включенном тумблере питания.

СИД "POWER" ("ПИТАНИЕ"): этот светодиодный индикатор зеленого цвета горит

непрерывно и указывает на то, что ИБП находится во включенном состоянии и

обеспечивает подключенное оборудование электропитанием переменного тока от

сетевого источника. Мигание этого светодиодного индикатора одновременно со

звуковой сигнализацией (четыре коротких сигнала с последующей паузой)

указывает на то, что ИБП функционирует от своих внутренних батарей при

отключении электричества или существенном понижении напряжения в сети. В

случае длительного отключения электричества или существенного понижения

напряжения в сети следует сохранить файлы и отключить оборудование, поскольку

через некоторое время внутренняя батарея будет разряжена. См. описание

светодиодного индикатора "BATTERY CHARGE" ("ЗАРЯД БАТАРЕИ").

СИД “VOLTAGE CORRECTION” ("КОРРЕКЦИЯ НАПРЯЖЕНИЯ"): этот светодиодный

индикатор зеленого цвета горит непрерывно в тех случаях, когда ИБП автоматически

корректирует высокое или низкое напряжение переменного тока в сети питания без

использования питания от батарей. При этом ИБП также издает легкий щелчок. Это

нормальные автоматические режимы работы, не требующие выполнения каких-

либо действий со стороны пользователя.

СИД "OUTPUT LOAD LEVEL" ("УРОВЕНЬ ВЫХОДНОЙ НАГРУЗКИ"): этот многоцветный

светодиодный индикатор показывает приблизительную электрическую нагрузку,

создаваемую оборудованием, подключенным к розеткам переменного тока ИБП. Его

цвет может быть зеленым (при легкой нагрузке), желтым (при средней нагрузке) или

красным (при перегрузке). Если данный индикатор имеет красный цвет (непрерывно

горящий или мигающий), то следует немедленно устранить перегрузку путем

отключения некоторых элементов оборудования от розеток до тех пор, пока его цвет

не изменится с красного на желтый (или зеленый). ВНИМАНИЕ! Любая перегрузка, не

устраненная пользователем незамедлительно, может привести к отключению ИБП и

прекращению подачи им выходного электропитания в случае отключения

электричества или понижения напряжения в сети.

СИД "BATTERY CHARGE" ("ЗАРЯДКА БАТАРЕИ"): при работе ИБП от сетевого

питания этот светодиодный индикатор показывает приблизительный уровень

заряда внутренних батарей ИБП: красный цвет свидетельствует о том, что батареи

начинают разряжаться; желтый цвет показывает, что уровень заряда батарей

составляет около половины; зеленый цвет свидетельствует о полном заряде

батарей. Если ИБП работает от батарей при отключении электричества или

существенном понижении напряжения в сети, этот светодиодный индикатор

показывает приблизительное количество энергии (в конечном итоге определяющее

время автономной работы), обеспечиваемое батареями ИБП: красный цвет

показывает низкий уровень энергии, желтый цвет — средний уровень энергии, а

зеленый цвет — высокий уровень энергии. Поскольку длительность автономной

работы всех ИБП со временем сокращается, пользователю рекомендуется

периодически выполнять внутренний тест (см. описание кнопки "MUTE/TEST"

("Отключение звука/Тест")) для оценки уровня энергии батарей своего ИБП ДО

момента отключения электричества или существенного понижения напряжения в

сети. В случае длительного отключения электричества или существенного

• Если после выполнения теста светодиодный индикатор "BATTERY WARNING"

("РАЗРЯД БАТАРЕИ") продолжает гореть, а звуковой сигнал не отключается, это

означает, что батареи ИБП нуждаются в подзарядке или замене. Обеспечьте

возможность непрерывной подзарядки батарей ИБП в течение как минимум

12 часов и повторно выполните внутренний тест. Если после этого СИД

продолжает гореть, обратитесь в компанию Tripp Lite для проведения

технического обслуживания. При необходимости замены батареи ИБП посетите

страницу tripplite.com, где можно подобрать сменную батарею Tripp Lite для

конкретной модели ИБП.

21-10-019-933903-Book.indb 4721-10-019-933903-Book.indb 47 10/14/2021 3:38:01 PM10/14/2021 3:38:01 PM

Основной режим работы

Другие функциональные элементы ИБП (задняя панель)

C13

NEMA 5-15R

Розетки переменного тока: ИБП оснащается розетками типа C13 (мод.

SMX500RT1U) или NEMA 5-15R (мод. SMART500RT1U). При нормальных условиях

эксплуатации эти выходные розетки служат для подачи сетевого напряжения на

подключенное оборудование, а при отключении электричества и понижениях

напряжения ИБП переключается на питание от батареи. ИБП обеспечивает защиту

подключенного к этим розеткам оборудования от причиняющих вред выбросов

напряжения и шумов в линии. При подключении к ИБП какого-либо оборудования

через последовательный разъем или разъем USB можно осуществлять

дистанционную перезагрузку подключенного оборудования путем выключения и

последующего включения розеток с использованием поставляемого компанией

Tripp Lite программного обеспечения PowerAlert. В предлагаемых моделях также

имеются розетки с маркировкой UNSWITCHED ("НЕУПРАВЛЯЕМАЯ"), не оснащенные

функцией дистанционного отключения.

Последовательные порты (USB или RS-232): эти порты служат для подключения

ИБП к любой рабочей станции или серверу. С помощью программного обеспечения

PowerAlert от Tripp Lite и кабелей из комплекта обеспечьте возможность

автоматического сохранения открытых файлов на компьютере, а также выключения

оборудования при отключении электричества. Программное обеспечение

PowerAlert также можно использовать для контроля широкого спектра

эксплуатационных условий ИБП и сети электропитания переменного тока. Более

подробная информация представлена в руководстве к программному обеспечению

PowerAlert; вы также можете связаться со службой поддержки Tripp Lite для

получения консультации. Указания по установке см. в подразделе "Взаимодействие

через порты USB и RS-232" раздела "Установка опциональных элементов".

Порт EPO (аварийное отключение питания): данная модель ИБП оснащена

портом EPO (аварийное отключение питания), который может использоваться для

подключения ИБП к реле с нормально разомкнутыми контактами, обеспечивая

реализацию функции аварийного отключения преобразователя. См. раздел

“Установка опциональных элементов".

Разъем для аксессуаров: выньте заглушку из этого разъема и установите

дополнительные аксессуары, предназначенные для удаленного управления ИБП и

контроля его параметров. Указания по установке изложены в

руководстве пользователя вспомогательного устройства. За более подробной

информацией, включая перечень доступных средств передачи данных по протоколу

SNMP, управления сетью и подключения обращайтесь в компанию Tripp Lite по

адресу tripplite.com/support.

Входной(-ые) автоматический(-е) выключатель(-и): обеспечивает(-ют) защиту

электрической цепи от перегрузки по току, создаваемой потребителями,

подключенными к ИБП. В случае срабатывания одного или более автоматических

выключателей снимите часть нагрузки, после чего верните его/их в исходное

положение вдавливанием кнопок внутрь.

понижения напряжения в сети следует сохранить файлы и отключить оборудование,

поскольку через некоторое время внутренняя батарея будет разряжена. Изменение

цвета этого индикатора на красный с включением непрерывного звукового сигнала

означает, что батареи ИБП практически разряжены и вскоре произойдет его

отключение.

СИД "BATTERY WARNING" ("РАЗРЯД БАТАРЕИ"): этот светодиодный индикатор

загорается красным цветом с прерывистым звуковым сигналом после завершения

пользователем внутреннего теста (см. описание кнопки "MUTE/TEST" ("Отключение

звука/Тест")) в том случае, если батареи ИБП нуждаются в подзарядке или замене.

Обеспечьте возможность непрерывной подзарядки батарей ИБП в течение как

минимум 12 часов и повторно выполните внутренний тест. Если после этого СИД

продолжает гореть, обратитесь в компанию Tripp Lite для проведения технического

обслуживания. При необходимости замены батареи ИБП посетите страницу tripplite.

com, где можно подобрать сменную батарею Tripp Lite для конкретной модели ИБП.

21-10-019-933903-Book.indb 4821-10-019-933903-Book.indb 48 10/14/2021 3:38:01 PM10/14/2021 3:38:01 PM

Хранение и техническое обслуживание

Хранение

Перед помещением ИБП на хранение полностью отключите его. При включенном ИБП с питанием от

сети нажмите и удерживайте кнопку "ON/OFF/STANDBY" в течение одной секунды (по прошествии этого

периода ИБП издаст один короткий сигнал); затем отключите ИБП от электрической розетки. Если вы

планируете хранить ИБП в течение длительного периода времени, следует заряжать батареи ИБП один

раз в три месяца: подключите ИБП к электрической розетке и дайте ему зарядиться в течение 12 часов;

затем отключите ИБП от розетки и поместите обратно на место хранения. Примечание. После

включения ИБП в розетку он автоматически начинает зарядку своих батарей. Однако питание на его

выходные розетки при этом не подается (см. раздел "Порядок быстрой установки"). Если оставить

батареи ИБП разряженными на длительный срок, то произойдет существенное снижение емкости

батарей.

Техническое обслуживание

Перед возвратом ИБП в целях технического обслуживания выполните следующие действия:

1. Внимательно изучите инструкции по монтажу и эксплуатации устройства, приведенные в настоящем

руководстве, во избежание проблем, которые могут возникнуть в ходе работы из-за неправильного

понимания приведенных в руководстве указаний. Также проверьте, не сработал(-и) ли

автоматический(-е) выключатель(-и) ИБП. Это одна из распространенных причин

обращения за техническим обслуживанием, которая может быть легко устранена путем выполнения

указаний по перезапуску, изложенных в настоящем руководстве.

2. Если проблему решить не удалось, не обращайтесь к продавцу и не возвращайте ИБП ему. В этом

случае обращайтесь в компанию Tripp Lite по адресу: tripplite.com/support. Специалист по

обслуживанию спросит номер модели, серийный номер и дату приобретения вашего ИБП.

3. Если для решения проблемы необходимо техническое обслуживание, то специалист сообщит вам

номер разрешения на возврат материалов (RMA), который потребуется для последующего

обслуживания. Если вам необходимы упаковочные материалы, то специалист по обслуживанию

организует их отправку по вашему адресу. Надежно упакуйте ИБП во избежание его повреждения

при транспортировке. Не используйте для этой цели упаковочные шарики из пенополистирола.

Действие гарантии не распространяется на какие бы то ни было убытки (прямые, косвенные,

последующие или вызванные особыми обстоятельствами), связанные с транспортировкой в адрес

компании Tripp Lite или ее уполномоченного сервисного центра. Стоимость транспортировки ИБП в

адрес компании Tripp Lite или ее уполномоченного сервисного центра должна быть оплачена

авансом. Номер RMA должен быть указан на внешней стороне упаковки. Если возврат ИБП

производится в период действия 2-летней гарантии, то необходимо приложить копию товарного

чека продавца. Возврат ИБП для проведения ремонта или технического обслуживания должен

производиться застрахованным перевозчиком по адресу, сообщенному вам специалистом по

обслуживанию компании Tripp Lite.

Основной режим работы

Винт заземления: используется для соединения с любым оборудованием,

требующим заземления шасси.

21-10-019-933903-Book.indb 4921-10-019-933903-Book.indb 49 10/14/2021 3:38:01 PM10/14/2021 3:38:01 PM

Замена батарей

При нормальных условиях эксплуатации оригинальные батареи ИБП прослужат много лет. Перед

заменой батарей ознакомьтесь с содержанием раздела "Обеспечение безопасности". Батареи

поддерживают режим горячей замены (т. е. в процессе ИБП может быть включен), однако

квалифицированные сервисные специалисты предпочитают ВЫКЛючать ИБП перед выполнением

подобных операций.

Порядок действий

Снимите переднюю панель

Отключите батареи

Извлеките/утилизируйте батареи

Установите новые батареи

Подсоедините батареи

Разъемы следует подсоединять по следующей

схеме: черный к черному, красный к красному.

Установите на место переднюю панель

СНЯТИЕ / УСТАНОВКА

ПЕРЕДНЕЙ ПАНЕЛИ

ОТКЛЮЧЕНИЕ / ПОДКЛЮЧЕНИЕ БАТАРЕЙ

НА СЕБЯ / ОТ СЕБЯ

21-10-019-933903-Book.indb 5021-10-019-933903-Book.indb 50 10/14/2021 3:38:01 PM10/14/2021 3:38:01 PM

Технические характеристики

Модель SMX500RT1U SMART500RT1U

Номинальное(-ые) входное(-

ые) напряжение(-я) и диапазон

входных напряжений

230 В~, 187-265 В~ 120 В~, 90-139 В~

Номинальная частота входного

тока и допустимое отклонение

50/60 Гц (+/- 5 Гц) 60 Гц (+/- 5 Гц)

Номинальное выходное

напряжение

Синусоидальное 230 В~ в

режиме питания от сети

и ШИМ 230 В~ в режиме

питания от батарей

Синусоидальное 120 В~ в

режиме питания от сети

и ШИМ 120 В~ в режиме

питания от батарей

Номинальная частота

выходного тока

50/60 Гц (+/-0,5 Гц) 60 Гц (+/- 0,5 Гц)

Стабилизация выходного

напряжения в режиме работы

от сети

230 В~ (+15% / - 8%) 120 В~ (+16% / -14%)

Стабилизация выходного

напряжения в режиме работе

от батарей

230 В~ (+/-5%) 120 В~ (+/-5%)

Номинальная выходная

мощность в Вт / ВА:

300 Вт / 500 VA 300 Вт / 500 VA

Форма выходного напряжения Синусоидальное в

режиме питания от сети и

квазисинусоидальное (ШИМ)

в режиме питания от батарей

Синусоидальное в

режиме питания от сети и

квазисинусоидальное (ШИМ)

в режиме питания от батарей

Максимальный выходной ток

при КМ

2,17 A @ 230 В~ 4,2 A @ 120 В~

КМ = 0,6 КМ = 0,6

КПД при номинальной

нагрузке

97% 97%

Максимальная

эксплуатационная высота при

100% номинальной мощности

2000 м над уровнем моря 2000 м над уровнем моря

Перегрузочная способность в

режиме онлайн

120% в течение 5 минут 120% в течение 5 минут

Перегрузочная способность в

режиме питания от батарей

120% в течение 5 минут 120% в течение 5 минут

Ограничение тока входной 7 A входной 10 А

Время автономной работы при

полной нагрузке

3 мин. при 300 Вт 3 мин. при 300 Вт

Время перезарядки батареи 12 часов 12 часов

Время переключения Типовое значение 2

миллисекунд (не более 4

миллисекунд)

Типовое значение 6

миллисекунд (не более 10

миллисекунд)

21-10-019-933903-Book.indb 5121-10-019-933903-Book.indb 51 10/14/2021 3:38:01 PM10/14/2021 3:38:01 PM

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

Идентификационные номера соответствия нормативным требованиям

В целях сертификации на соответствие нормативным требованиям и опознавания приобретенному вами изделию

марки Tripp Lite присвоен уникальный серийный номер. Серийный номер располагается на заводской табличке

вместе со всеми необходимыми отметками о приемке и прочей информацией. При запросе информации о

соответствии данного изделия нормативным требованиям обязательно указывайте его серийный номер. Номер

серии не следует путать с торговым наименованием изделия или номером его модели.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических

характеристик изделия без прeдварительного уведомления. Bнешний вид реальныx изделий может несколько

отличаться от представленного на фотографиях и иллюcтрaциях.

Примечание относительно маркировки

На маркировке использованы два символа.

V~ : напряжение переменного тока

: напряжение постоянного тока

Технические характеристики

Соблюдение установленных норм

21-10-019 933903_RevC

Модель SMX500RT1U SMART500RT1U

Розетки 5 розеток C13 с питанием

от батарей, стабилизацией

и защитой от выбросов

напряжения; 1 розетка

C13 только с защитой от

выбросов

5 розеток 5-15R с питанием

от батарей, стабилизацией

и защитой от выбросов

напряжения; 1 розетка

5-15R только с защитой от

выбросов

Максимальный входной ток 7 A 10 А

21-10-019-933903-Book.indb 5221-10-019-933903-Book.indb 52 10/14/2021 3:38:01 PM10/14/2021 3:38:01 PM

Benutzerhandbuch

SmartPro

1U Rack-Einbau

Intelligente, netzinteraktive USV-Systeme

Wichtige Sicherheitshinweise 54

Montage 55

Schnelle Installation 56

Optionale Installation 58

Standardbetrieb 59

Lagerung und Wartung 62

Batteriewechsel 63

Technische Daten 64

Erfüllung gesetzlicher Auflagen 65

English 1

Español 14

Français 27

Русский

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

ist ein eingetragenes Warenzeichen von Tripp Lite.

SMX500RT1U

Serie: AG-03AD

SMART500RT1U

Serie: AG-03AA

21-10-019-933903-Book.indb 5321-10-019-933903-Book.indb 53 10/14/2021 3:38:01 PM10/14/2021 3:38:01 PM

Wichtige Sicherheitshinweise

BITTE BEWAHREN SIE DIESE ANLEITUNG AUF

Dieses Handbuch enthält wichtige Anweisungen für die Installation, den Betrieb und die Lagerung der

Tripp Lite USV-Systeme. Die Nichteinhaltung der Warnungen führt zum Erlöschen der Garantie.

Warnhinweise zum USV-Aufstellungsort

• Seien Sie beim Anheben der USV vorsichtig. Aufgrund des beträchtlichen Gewichts aller Rack-

Montage-USV-Systeme sollten mindestens zwei Personen beim Heben und Montieren helfen.

• Installieren Sie die USV in einem Innenraum, wo sie weder übermäßiger Feuchtigkeit, Hitze,

direkter Sonneneinstrahlung noch Staub ausgesetzt ist.

• Für eine optimale Leistung sollte die Umgebungstemperatur Ihrer USV zwischen 0 °C und

40 °C (zwischen 32 °F und 104 °F) liegen.

• Lassen Sie an allen Seiten der USV genügend Platz für eine angemessene Belüftung. Blockieren

Sie die Lüftungsschlitze oder Lüfteröffnungen nicht.

Warnhinweise zum Anschluss der USV

• Die USV enthält ihre eigene Energiequelle (Batterie). Die Ausgangsklemmen können unter

Spannung stehen, auch wenn die USV nicht an eine Wechselstromversorgung angeschlossen ist.

• Stecken Sie die USV in eine ordnungsgemäß geerdete AC-Steckdose ein. Der USV-Stecker darf

nicht auf eine Weise modifiziert werden, welche die USV-Erdverbindung trennt. Verwenden Sie

keine Adapter, welche die USV-Erdverbindung trennen.

•

Stecken Sie die USV nicht in sich selbst ein, da dies die USV beschädigt und die Garantie nichtig macht.

• Wenn Sie Ihre USV an einen motorbetriebenen Wechselstromgenerator anschließen, muss der

Generator über einen gefilterten, frequenzgeregelten, computertauglichen Ausgang verfügen.

Warnhinweise zu den Geräteanschlüssen

• Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den

Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise

Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

• Schließen Sie keinen Überspannungsschutz oder kein Verlängerungskabel am Ausgang der USV

an. Das kann die USV überlasten und die Garantien für den Überspannungsschutz und die USV

nichtig machen.

Warnungen zu den Akkus

• Batterien können die Gefahr eines Stromschlages oder einer Verbrennung durch hohe

Kurzschlussströme in sich bergen. Ergreifen Sie die entsprechenden Vorsichtsmaßnahmen.

Entsorgen Sie die Batterien nicht in einem Feuer. Öffnen Sie die USV oder die Batterien nicht.

Nicht die Batterieanschlüsse kurzschließen oder mit anderen Objekten überbrücken. Vor dem

Batteriewechsel ist die USV auszuschalten und ihr Netzstecker herauszuziehen. Verwenden Sie

Werkzeuge mit isolierten Griffen. Die USV enthält keine Teile, die vom Benutzer gewartet werden

können. Die Batterien sollten nur von autorisiertem Bedienungspersonal mit der gleichen

Batterieanzahl und dem gleichen Batterietyp (versiegelte Bleisäure) ersetzt werden. Die Batterien

sind recyclingfähig. Beachten Sie die örtlich geltenden Bestimmungen zur Entsorgung oder rufen

Sie (nur in den USA) 1-800-SAV-LEAD oder 1-800-8-BATTERY (1-800-8-228-8379) an oder

besuchen Sie www.call2recycle.org für Recyclinginformationen. Tripp Lite bietet eine vollständige

RBC-Produktlinie (Replacement Battery Cartridge) für USV-Systeme an. Besuchen Sie Tripp Lite

im Web unter tripplite.com, um die richtige Ersatzbatterie für Ihre USV zu finden.

• Während des Batteriewechsels im laufenden Betrieb stellt die USV im Falle eines Stromausfalls

oder anderer Stromunterbrechungen keine Notstromversorgung zur Verfügung.

• Betreiben Sie die USV nicht ohne Batterien.

• Wenn Sie externe Batteriepackungen zu ausgewählten Modellen mit externen

Batteriepackungsanschlüssen hinzufügen, schließen Sie nur die von Tripp Lite-empfohlenen

Batteriepackungen mit der richtigen Voltzahl und Spannungsart an. Wenn die USV im

Batteriemodus betrieben wird, dürfen Sie keine Akkus anschließen oder entfernen!

21-10-019-933903-Book.indb 5421-10-019-933903-Book.indb 54 10/14/2021 3:38:01 PM10/14/2021 3:38:01 PM

Montage

Befestigen Sie Ihr Gerät in einem 4- oder 2-Säulen Rack oder Rackgehäuse. Der Benutzer hat vor

der Montage des Geräts sicherzustellen, dass die verwendete Hardware und die Verfahren dafür

geeignet sind. Sollten die Hardware und die Verfahren für Ihre Anwendung nicht geeignet sein,

wenden Sie sich bitte an den Hersteller des Racks oder des Rackgehäuses. Die in diesem

Handbuch beschriebenen Verfahren, die für allgemeine Rack- und Rackgehäusetypen bestimmt

sind, eignen sich möglicherweise nicht für alle Anwendungen.

4-Säulen-Rackmontage

Die USV-Modelle beinhalten Hardware, die für die Montage in einem 4-Säulen-Rack erforderlich ist.

Befestigen Sie die Montagebügel

an den

vorderen Befestigungslöchern Ihres Gerätes

mit den mitgelieferten Schrauben

. Die

Bügel müssen nach vorne zeigen.

Ihre Ausrüstung bei Bedarf mit einem Helfer

anheben und am Rack befestigen.

Befestigen Sie die USV, indem Sie die

entsprechenden Befestigungsschrauben

durch die Montagebügel in die

Rackschienen einschrauben.

2-Säulen (Telekom) Rackmontage

Befolgen Sie die folgenden Schritte, um das 1U-USV-Modell mit dem mitgelieferten

Befestigungsmaterial in 2-Säulen-Racks zu befestigen.

Befestigen Sie die Montagebügel

an den

vorderen Befestigungslöchern Ihrer USV

mit den mitgelieferten Schrauben

. Die

Bügel müssen nach hinten zeigen.

Heben Sie bei Bedarf mit einem Helfer Ihre

USV an und befestigen Sie sie am Rack,

indem Sie die mitgelieferten Schrauben,

Muttern und Unterlegscheiben

durch die

Montagebügel und in die Rackschienen

führen.

21-10-019-933903-Book.indb 5521-10-019-933903-Book.indb 55 10/14/2021 3:38:03 PM10/14/2021 3:38:03 PM

Montage

Schnelle Installation

Tower-Montage

Montieren Sie USV-Modelle mit Hilfe des

mitgelieferten Befestigungsmaterials in einer

aufrechten Turmposition. Der Benutzer hat vor der

Montage des Geräts sicherzustellen, dass die

verwendete Hardware und die Verfahren dafür

geeignet sind.

Stellen Sie Ihre USV auf die Seite mit der LED/

Bedientafel oben. Befestigen Sie einen

Rackmontagebügel

an jeder Seite der USV mit

den mitgelieferten Schrauben.

Schließen Sie die USV an eine

Steckdose in einem dedizierten

Stromkreis an.*

• Schließen Sie den SMX500RT1U

AC-Eingang mit einem der beiden

mitgelieferten 1,8 m C13-C14-Netzkabel

an die Steckdose an oder verbinden Sie

ihn mit einem vom Benutzer gelieferten

Kabel.

• Der SMART500RT1U hat ein

angeschlossenes Kabel.

HINWEIS! Nachdem Sie die USV an eine unter

Spannung stehende Steckdose angeschlossen

haben, lädt die USV (im „Standby“-Modus)

automatisch ihre Batterien** auf, versorgt aber

ihre Steckdosen erst, wenn sie EINGESCHALTET

wird (siehe Schritt 3 unten).

Hinweis: Das USV-System funktioniert nach dem

ersten Start ordnungsgemäß. Die maximale

Laufzeit der Batterie wird jedoch erst erreicht,

nachdem diese 24 Stunden lang aufgeladen

wurde.

* Siehe Technische Daten für die vorgeschriebene

Amperezahl des Stromkreises.

** Die LED „BATTERIELADEZUSTAND“ ist die

einzige LED, die aufleuchtet.

SMX500RT1U abgebildet

SMART500RT1U abgebildet

21-10-019-933903-Book.indb 5621-10-019-933903-Book.indb 56 10/14/2021 3:38:04 PM10/14/2021 3:38:04 PM

UNSWITCHED OUTLETSSWITCHED OUTLETSURGE OUTLET

INPUT BREAKER

ART500RT1U

Schnelle Installation

Schließen Sie Ihre Geräte an

die USV an.

• Verwenden Sie für den SMX500RT1U das

zweite der beiden mitgelieferten 1,8 m

C13-C14-Netzkabel, um das Gerät an die

USV anzuschließen, oder verbinden Sie

es mit einem vom Benutzer gelieferten

Kabel.

• Zusätzliche Netzkabel sind bei Tripp Lite

erhältlich. Besuchen Sie tripplite.com.

* Ihre USV wurde nur für die Unterstützung von

elektronischen Geräten entwickelt. Die USV

wird überlastet, wenn die VA-Nennwerte für die

angeschlossenen Geräte die Ausgangskapazität

der USV überschreiten (siehe Spezifikationen).

Die VA-Nennwerte für Ihre Geräte finden Sie

auf den Geräteetiketten. Wenn das Gerät in

Ampere aufgeführt ist, multiplizieren Sie die

Anzahl der Ampere mit der Spannung Ihrer

USV, um VA zu bestimmen.

Zum Beispiel: für SMART500RT1U,

1 Ampere x 120 V = 120 VA; für

SMX500RT1U, 1 Ampere × 230 V = 230 VA.

Wenn Sie nicht sicher sind, ob die USV-

Ausgänge überlastet sind, lesen Sie die

Beschreibung für die LED “OUTPUT LOAD

LEVEL”.

Schalten Sie die USV ein.

Halten Sie die Taste „EIN/AUS/STANDBY“

eine Sekunde lang gedrückt. Nach einer

Sekunde wird ein kurzer Alarmton

ausgegeben. Lassen Sie die Taste los.

SMX500RT1U abgebildet

SMART500RT1U abgebildet

21-10-019-933903-Book.indb 5721-10-019-933903-Book.indb 57 10/14/2021 3:38:04 PM10/14/2021 3:38:04 PM

Optionale Installation

Diese Verbindungen sind optional. Ihre USV funktioniert auch ohne diese Anschlüsse

ordnungsmäßig.

4-5

2 A

Serielle USB- und

RS-232 -Kommunikation

Verwenden Sie das mitgelieferte USB-Kabel

(siehe

) und/oder das serielle DB9-Kabel

(siehe

), um den

Kommunikationsanschluss Ihres Computers

mit dem Kommunikations-anschluss Ihrer

USV zu verbinden. Installieren Sie auf

Ihrem Computer die Tripp Lite PowerAlert

Software, die für das Betriebssystem Ihres

Computers geeignet ist. Ihre USV kann

über zusätzliche

Kommunikationsanschlüsse verfügen. Diese

Anschlüsse können auch an zusätzliche

Computer angeschlossen werden, auf

denen die PowerAlert®-Software installiert

ist. Weitere Informationen finden Sie in

Ihrem PowerAlert Handbuch. Weitere

Informationen finden Sie im PowerAlert-

Handbuch.

Notabschaltung-Port-Anschluss

Diese optionale Funktion ist nur für

Anwendungen vorgesehen, die eine

Verbindung zum Not-Aus-Kreis (EPO) einer

Einrichtung erfordern. Wenn die USV an

einen solchen Stromkreis angeschlossen ist,

wird in einem Notfall die Abschaltung des

USV-Wechselrichters ermöglicht.

Schließen Sie den Notabschaltung-Anschluss

Ihrer USV (siehe

) mit dem mitgelieferten

Kabel an einen vom Benutzer

bereitgestellten Schalter mit Öffner- oder

Schließerfunktion gemäß Schaltplan (siehe

) an.

Hinweis: Der Notabschaltung-Anschluss ist kein

Überspannungsschutz für die Telefonleitung;

schließen Sie keine Telefonleitung an diesen

Anschluss an.

SMX500RT1U

abgebildet

SMX500RT1U

abgebildet

SMX500RT1U

abgebildet

21-10-019-933903-Book.indb 5821-10-019-933903-Book.indb 58 10/14/2021 3:38:05 PM10/14/2021 3:38:05 PM

Standardbetrieb

LED-Schnittstelle

Tasten (Frontplatte)

„EIN/AUS/STANDBY“ Taste

• So schalten Sie die USV EIN: Wenn die USV an eine Steckdose*

angeschlossen ist, halten Sie die Taste „EIN/AUS/STANDBY“ eine Sekunde lang

gedrückt ** Lassen Sie die Taste los. Wenn keine Versorgungsspannung

vorhanden ist, können Sie die USV „kaltstarten“ (d. h. einschalten und für eine

begrenzte Zeit aus ihren Batterien speisen***), indem Sie die Taste „EIN/AUS/

STANDBY“ eine Sekunde lang gedrückt halten.**

• Ausschalten der USV: Wenn die USV an eine Steckdose* angeschlossen ist,

halten Sie die Taste „EIN/AUS/STANDBY“ eine Sekunde lang gedrückt **

Lassen Sie die Taste los. Ziehen Sie dann den Netzstecker aus der Steckdose.

Die USV ist vollständig ausgeschaltet.

* Nachdem Sie die USV an eine stromführende Steckdose angeschlossen haben, lädt die

USV (im „Standby“-Modus) automatisch ihre Batterien auf, versorgt aber ihre Steckdosen

erst, wenn sie EINGESCHALTET wird. ** Der Alarm ertönt einmal kurz nach Ablauf des

angegebenen Intervalls. *** Bei voller Ladung.

Taste „MUTE/TEST“

Zum Stummschalten (oder „Mute“) von USV-Alarmen: Drücken Sie kurz die

Taste „MUTE/TEST“ und lassen Sie sie los.

Um einen Selbsttest durchzuführen: Wenn Ihre USV angeschlossen und

EINGESCHALTET ist, halten Sie die Taste "MUTE/TEST" zwei Sekunden lang

gedrückt.* Halten Sie die Taste so lange gedrückt, bis der Alarm mehrmals piept

und die USV einen Selbsttest durchführt. Siehe „Ergebnisse eines Selbsttests“.

Hinweis: Sie können angeschlossene Geräte während eines Selbsttests eingeschaltet lassen.

Ihre USV führt jedoch keinen Selbsttest durch, wenn die USV nicht eingeschaltet ist (siehe

Beschreibung der Taste „EIN/AUS/STANDBY“).

ACHTUNG! Stecken Sie die USV nicht aus, um die Batterien zu testen. Das

deaktiviert die sichere elektrische Erdung und kann zu beschädigenden

Stromstößen in den Netzwerkverbindungen führen.

* Alarm ertönt einmal kurz nach Ablauf des angegebenen Intervalls.

Ergebnisse eines Selbsttests: Der Test dauert ca. 10 Sekunden, da die USV

auf Batterie umschaltet, um ihre Belastbarkeit und Batterieladung zu testen.

• Wenn die LED „BELASTUNGSHÖHE AUSGANG“ weiterhin rot leuchtet und der

Alarm nach dem Test weiterhin ertönt, sind die Ausgänge der USV überlastet.

Um die Überlastung zu beheben, stecken Sie einige Geräte aus und

wiederholen Sie den Selbsttest, bis die LED “OUTPUT LOAD LEVEL” nicht

mehr rot leuchtet und kein Alarmsignal ertönt.

ACHTUNG! Eine Überlastung, die nicht sofort nach einem Selbsttest vom

Benutzer korrigiert wird, kann verursachen, dass die USV herunterfährt

und bei einem Stromausfall oder Spannungsabfall keine

Ausgangsleistung bereitstellt.

21-10-019-933903-Book.indb 5921-10-019-933903-Book.indb 59 10/14/2021 3:38:05 PM10/14/2021 3:38:05 PM

Standardbetrieb

Kontrollleuchten (Frontplatte)

Alle Beschreibungen der Kontrollleuchten gelten, wenn die USV an eine Steckdose angeschlossen

und eingeschaltet ist.

„POWER“-LED: Die grüne LED leuchtet, wenn die USV eingeschaltet ist und die

angeschlossenen Geräte mit Netzstrom versorgt. Die LED blinkt und ein

Alarmsignal ertönt (4 kurze Signaltöne gefolgt von einer Pause), um anzuzeigen,

dass die USV während eines Stromausfalls oder Spannungsabfalls mit den

internen Batterien betrieben wird. Wenn der Stromausfall oder der starke

Spannungsabfall länger andauert, sollten Sie Dateien speichern und Ihre Geräte

herunterfahren, da die interne Batterieleistung irgendwann erschöpft ist. Siehe

Beschreibung der LED „BATTERY CHARGE“.

„VOLTAGE CORRECTION“-LED: Die grüne LED leuchtet kontinuierlich, wenn die

USV eine hohe oder niedrige Wechselspannung automatisch ohne

Batterieleistung korrigiert. Die USV gibt auch ein leises Klickgeräusch aus. Dies

sind normale, automatische Vorgänge der USV; es sind keine Maßnahmen

Ihrerseits erforderlich.

LED „BELASTUNGSHÖHE AUSGANG“: Diese mehrfarbige LED zeigt die

ungefähre elektrische Belastung der an die Wechselstromausgänge der USV

angeschlossenen Geräte an. Die LED wechselt von Grün (leichte Last) auf Gelb

(mittlere Last) auf Rot (Überlastung). Wenn die LED rot ist (entweder dauerhaft

leuchtet oder blinkt), lösen Sie die Überlastung sofort, indem Sie einige Ihrer

Geräte aus den Steckdosen ziehen, bis die LED von rot auf gelb (oder grün)

wechselt. ACHTUNG! Jede Überlastung, die vom Benutzer nicht sofort behoben

wird, kann dazu führen, dass die USV im Falle eines Stromausfalls oder

Spannungsabfalls abschaltet und die Stromversorgung einstellt.

LED „BATTERIELADEZUSTAND“: Wenn die USV mit Netzstrom betrieben wird,

zeigt diese LED den ungefähren Ladezustand der internen Batterien der USV an:

Rot zeigt an, dass die Batterien zu laden beginnen, Gelb zeigt an, dass die

Batterien etwa in der Mitte des Ladevorgangs sind und Grün zeigt an, dass die

Batterien vollständig geladen sind. Wenn die USV während eines Stromausfalls

oder eines Spannungsabfalls mit Batteriestrom betrieben wird, zeigt diese LED

die ungefähre Energiemenge (die sich letztendlich auf die Laufzeit auswirkt) an,

die die Batterien der USV liefern werden: Rot zeigt ein niedriges Energieniveau

an, Gelb zeigt ein mittleres Energieniveau und Grün ein hohes Energieniveau. Da

die Laufzeitleistung der USV-Batterien mit der Zeit nachlässt, sollten Sie

regelmäßig einen Selbsttest (siehe Beschreibung der „MUTE/TEST“-Taste)

ausführen, um den Energiestand der USV-Batterien zu bestimmen, bevor ein

Stromausfall oder Spannungsabfall auftritt. Bei längerem Stromausfall oder

starkem Spannungsabfall sollten Sie Dateien speichern und Ihre Geräte

herunterfahren, da die Akkuladung irgendwann erschöpft ist. Wenn die LED rot

leuchtet und fortlaufend ein Alarmsignal ausgegeben wird, sind die USV-Batterien

beinahe leer und die USV schaltet sich in Kürze aus.

• Wenn nach dem Test die LED “BATTERY WARNING” weiterhin leuchtet und

das Alarmsignal ertönt, müssen die USV-Batterien geladen oder ersetzt

werden. Laden Sie die USV ununterbrochen 12 Stunden lang und

wiederholen Sie den Selbsttest. Wenn die LED weiterhin leuchtet, wenden

Sie sich an Tripp Lite. Wenn Ihre USV einen Batterieaustausch benötigt,

besuchen Sie tripplite.com, um die spezifische Tripp Lite Austauschbatterie

für Ihre USV zu finden.

21-10-019-933903-Book.indb 6021-10-019-933903-Book.indb 60 10/14/2021 3:38:05 PM10/14/2021 3:38:05 PM

Standardbetrieb

Andere UPS -Funktionen (Rückseite)

C13

NEMA 5-15R

AC-Steckdosen: Ihre USV verfügt über C13-Steckdosen (SMX500RT1U) oder

NEMA-5-15R-Steckdosen (SMART500RT1U). Diese Anschlüsse versorgen Ihre

angeschlossenen Geräte im normalen Betrieb mit Netzstrom und während eines

Stromausfalls oder Spannungsabfalls mit Batterieenergie. Die USV schützt die an

diese Buchsen angeschlossenen Geräte vor schädlichen Überspannungen und

Leitungsstörungen. Wenn Sie eine serielle oder USB-Verbindung zu Ihrer USV

haben, können Sie angeschlossene Geräte aus der Ferne neu starten, indem Sie

die Steckdosen mit Hilfe der PowerAlert-Software von Tripp Lite AUS und EIN

schalten. Die Modelle verfügen auch über Steckdosen mit der Bezeichnung

„UNSWITCHED“ (unbeschaltet), die nicht ferngesteuert ausgeschaltet werden

können.

Kommunikationsanschlüsse (USB oder RS-232): Diese Ports verbinden Ihre

USV mit Workstationen oder Servern. Verwenden Sie das Gerät mit der

PowerAlert-Software von Tripp Lite und den mitgelieferten Kabeln, damit Ihr

Computer offene Dateien automatisch speichern und Geräte während eines

Stromausfalls herunterfahren kann. Verwenden Sie PowerAlert auch zur

Überwachung einer Vielzahl von Wechselstromnetzen und USV-

Betriebsbedingungen. Weitere Informationen erhalten Sie in Ihrem PowerAlert

Handbuch oder beim Tripp Lite Kundendienst. Siehe „Serielle USB und RS-232-

Kommunikation” im Abschnitt „Optionale Installation“ für

Installationsanweisungen.

Notabschaltung-Anschluss (Emergency Power Off/EPO): Ihre USV verfügt

über einen Notabschaltung-Anschluss, über den Sie die USV mit einem

Kontaktschalter mit Schließfunktion verbinden können, um eine Notabschaltung

des Wechselrichters zu ermöglichen. Siehe Abschnitt „Optionale Installation“.

Zubehörsteckplatz: Entfernen Sie die kleine Abdeckplatte von diesem

Steckplatz, um an dieser Stelle optionales Zubehör zur Fernüberwachung und

-steuerung Ihrer USV einzusetzen. Die Installationsanweisungen finden Sie im

Handbuch Ihres Zubehörs. Kontaktieren Sie Tripp Lite unter tripplite.com/support

für weitere Informationen, einschließlich einer Liste der verfügbaren SNMP-,

Netzwerkmanagement- und Connectivity-Produkte.

Eingangsunterbrecher: Schützen den Stromkreis vor Überstrombelastung durch

die USV-Last. Wenn ein oder mehrere Unterbrecher auslösen, entfernen Sie

einen Teil der Last und setzen Sie sie dann durch Eindrücken der Unterbrecher

zurück.

Erdungsschraube: Verwenden Sie diese Erdungsschraube, um alle Geräte

anzuschließen, die eine Gehäusemasse benötigen.

LED „BATTERIEWARNUNG“: Diese LED leuchtet rot und ein Alarm ertönt

intermittierend, nachdem Sie einen Selbsttest durchgeführt haben (siehe

Beschreibung der Taste „MUTE/TEST“), um anzuzeigen, dass die USV-Batterien

aufgeladen oder ausgetauscht werden müssen. Laden Sie die USV

ununterbrochen 12 Stunden lang und wiederholen Sie den Selbsttest. Wenn die

LED weiterhin leuchtet, wenden Sie sich an Tripp Lite. Wenn Ihre USV einen

Batterieaustausch benötigt, besuchen Sie tripplite.com, um die spezifische Tripp

Lite Austauschbatterie für Ihre USV zu finden.

21-10-019-933903-Book.indb 6121-10-019-933903-Book.indb 61 10/14/2021 3:38:05 PM10/14/2021 3:38:05 PM

Lagerung und Wartung

Lagerung

Bevor Sie Ihre USV lagern, schalten Sie sie vollständig AUS: Halten Sie bei eingeschalteter USV

und Netzanschluss die Taste „EIN/AUS/STANDBY“ eine Sekunde lang gedrückt (ein Alarmsignal

ertönt einmal kurz nach Ablauf des Intervalls) und ziehen Sie dann den Netzstecker. Wenn Sie Ihre

USV für einen längeren Zeitraum aufbewahren, laden Sie die USV-Batterien alle drei Monate wieder

auf. Schließen Sie die USV an eine Steckdose an, lassen Sie sie 12 Stunden lang aufladen, ziehen

Sie dann den Netzstecker und lagern Sie sie wieder ein. Hinweis: Nachdem Sie die USV

angeschlossen haben, beginnt sie automatisch mit dem Laden ihrer Batterien. Sie wird jedoch

keine Stromzufuhr zu den Steckdosen herstellen (siehe Abschnitt Schnellinstallation). Wenn die

USV-Batterien längere Zeit nicht geladen werden, wird die Batteriekapazität verringert.

Wartung

Bevor Sie Ihre USV zur Wartung einsenden, führen Sie diese Schritte aus:

1. Überprüfen Sie die Installations- und Bedienungsanleitung in diesem Handbuch, um

sicherzustellen, dass das Serviceproblem nicht auf ein falsches Lesen der Anleitung

zurückzuführen ist. Stellen Sie außerdem sicher, dass die Trennschalter des USV-Systems nicht

ausgelöst wurden. Dies ist die häufigste Ursache für Wartungsanfragen, die durch Befolgen der

Rückstellanweisungen in diesem Handbuch leicht behoben werden können.

2. Wenn das Problem weiterhin besteht, wenden Sie sich nicht an den Händler oder senden Sie

sie an den Händler zurück. Wenden Sie sich stattdessen an Tripp Lite unter tripplite.com/

support. Ein Servicetechniker wird Sie nach der Modellnummer, der Seriennummer und dem

Kaufdatum der USV fragen.

3. Wenn das Problem eine Wartung erfordert, teilt Ihnen der Techniker eine RMA-Nummer

(Returned Material Authorization) mit, die für die Wartung erforderlich ist. Wenn Sie eine

Verpackung benötigen, kann der Techniker dafür sorgen, dass Sie die richtige Verpackung

erhalten. Verpacken Sie die USV sicher, um Schäden während des Versands zu vermeiden.

Verwenden Sie keine Styroporperlen für die Verpackung. Jegliche Schäden (direkte, indirekte,

spezielle, zufällige oder Folgeschäden) an der USV, die während des Transports an Tripp Lite oder

ein autorisiertes Tripp Lite Servicezentrum entstehen, sind nicht von der Garantie abgedeckt. Für

USV-Systeme, die an Tripp Lite oder ein autorisiertes Tripp Lite Servicezentrum versandt werden,

müssen die Transportkosten im Voraus bezahlt werden. Geben Sie die RMA-Nummer auf dem

Paket an. Innerhalb der 2-jährigen Garantiezeit des USV-Systems, legen Sie eine Kopie Ihres

Kaufbelegs bei. Senden Sie die USV für den Service mit einem versicherten Spediteur an die

Adresse, die Ihnen der Tripp Lite Servicetechniker gegeben hat.

21-10-019-933903-Book.indb 6221-10-019-933903-Book.indb 62 10/14/2021 3:38:05 PM10/14/2021 3:38:05 PM

Batteriewechsel

Unter normalen Bedingungen halten die Originalakkus in Ihrer USV mehrere Jahre lang. Siehe

Abschnitt „Sicherheit“ vor dem Batterieaustausch. Die Batterien sind für den Hot-Swap-Austausch

ausgelegt (d. h. wenn die USV im EIN-Modus belassen wird), aber qualifiziertes Servicepersonal

kann die USV vor dem Fortfahren in den AUS-Modus schalten.

Vorgehensweise

Vorderplatte abnehmen

Akkus trennen

Entfernen/Entsorgen von Batterien

Batterien hinzufügen

Batterien anschließen

Anschlüsse anbringen:

schwarz zu schwarz und rot-zu-rot.

Vorderplatte wieder anbringen

VORDERPLATTE ENTFERNEN /

ERSETZEN

AKKUS ABTRENNEN / ANSCHLIESSEN

ZUG / DRUCK

21-10-019-933903-Book.indb 6321-10-019-933903-Book.indb 63 10/14/2021 3:38:05 PM10/14/2021 3:38:05 PM

Technische Daten

Modell SMX500RT1U SMART500RT1U

Nenneingangsspannung(en)

und Spannungsbereich

230 V~, 187-265 V~ 120 V~, 90-139 V~

Nenneingangsfrequenz und

Toleranz

50/60 Hz (+/- 5 Hz) 60 Hz (+/-5 Hz)

Nennausgangsspannung 230V~ sinusförmig im

Netzmodus und 230V~

PDM im Batteriemodus

120 V~ sinusförmig im

Netzmodus und 120 V~

PDM im Batteriemodus

Nennausgangsfrequenz 50/60 Hz (+/-0,5 Hz) 60 Hz (+/-0,5 Hz)

Ausgangsspannungsregelung

im Netzmodus

230 V~ (+15 % / - 8 %) 120 V ~ (+16 %/-14 %)

Ausgangsspannungsregelung

im Batteriemodus

230 V~ (+/-5 %) 120 V~ (+/-5 %)

Wirkleistung/Scheinleistung

(W/VA)

300 W / 500 VA 300 W / 500 VA

Wellenform der

Ausgangsspannung

Sinusförmig im Netzmodus

und quasi-sinusförmig (PDM)

im Akkumodus

Sinusförmig im Netzmodus

und quasi-sinusförmig (PDM)

im Akkumodus

Maximaler Ausgangsstrom

bei Leistungsfaktor

2,17 A @ 230 V~ 4,2 A @ 120 V~

Leistungsfaktor = 0,6 Leistungsfaktor = 0,6

Wirkungsgrad mit Nennlast 97 % 97 %

Maximale Betriebshöhe bei

100 % Nennleistung

2.000 m über dem

Meeresspiegel

2.000 m über dem

Meeresspiegel

Überlastbarkeit bei

Netzanschluss

120 % für 5 Minuten 120 % für 5 Minuten

Überlastbarkeit im

Batteriemodus

120 % für 5 Minuten 120 % für 5 Minuten

Strombegrenzung Eingang 7 A Eingang 10 A

Autonomiezeit bei voller Last 3 Minuten bei 300 W 3 Minuten bei 300 W

Wiederauﬂadezeit der Batterie 12 Stunden 12 Stunden

Übertragungszeit Typisch 2 Millisekunden

(max. 4 Millisekunden)

Typisch 6 Millisekunden

(max. 10 Millisekunden)

Steckdosen 5 x C13-Steckdosen mit

Akku-Backup, Regelung und

Überspannungsschutz; 1

x C13- Steckdose nur für

Überspannungen

5 x 5-15R-Steckdosen mit

Akku-Backup, Regelung und

Überspannungsschutz; 1 x

5-15R-Steckdose nur für

Überspannungen

Maximaler Eingangsstrom 7 A 10 A

21-10-019-933903-Book.indb 6421-10-019-933903-Book.indb 64 10/14/2021 3:38:05 PM10/14/2021 3:38:05 PM

Identifizierungsnummern für die Einhaltung gesetzlicher Vorschriften

Für die Zwecke der Zertifizierung und Identifizierung der Einhaltung gesetzlicher Vorschriften wurde Ihrem

Tripp Lite Produkt eine eindeutige Seriennummer zugewiesen. Die Seriennummer ist auf dem Typenschild des

Produkts zu sehen, zusammen mit allen erforderlichen Genehmigungskennzeichen und Informationen. Wenn

Sie Compliance-Informationen für dieses Produkt anfordern, geben Sie immer diese Seriennummer an. Die

Seriennummer sollte nicht mit dem Marketingnamen oder der Modellnummer des Produkts verwechselt werden.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Produktspezifikationen können ohne Ankündigung

geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.

Hinweis zur Etikettierung

Auf dem Etikett werden zwei

Symbole verwendet.

V~ : AC-Spannung

: DC -Spannung

Erfüllung gesetzlicher Auflagen

21-10-019-933903-Book.indb 6521-10-019-933903-Book.indb 65 10/14/2021 3:38:05 PM10/14/2021 3:38:05 PM

21-10-019-933903-Book.indb 6621-10-019-933903-Book.indb 66 10/14/2021 3:38:05 PM10/14/2021 3:38:05 PM

21-10-019-933903-Book.indb 6721-10-019-933903-Book.indb 67 10/14/2021 3:38:05 PM10/14/2021 3:38:05 PM

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

21-05-183 933903_RevC

21-10-019-933903-Book.indb 6821-10-019-933903-Book.indb 68 10/14/2021 3:38:05 PM10/14/2021 3:38:05 PM

Tripp Lite SMX500RT1U SmartPro 230V 500VA 300W Line-Interactive UPS, 1U Rack/Tower, Network Card Options, USB, DB9 Serial

Product's Documents

Owner's Manual

Specifications

Tripp Lite SMX500RT1U Questions and Answers
