Dewalt DCG405B 20V MAX* XR Angle Grinder with Kickback User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DEWALT

Instruction Manual

Guide D’utilisation

Manual de instrucciones

DCG405

20V Max* Slide Switch Small Angle Grinder

Meuleuse à petit angle avec interrupteur à glissière Max* 20 V

Esmeriladora de ángulo pequeño de interruptor de

deslizamiento 20V Max*

final page size: 8.5 x 5.5 in

English

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 18

Español (traducido de las instrucciones originales) 37

English

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about this or

any

DEWALT

tool, call us toll free at:

1-800-4-

DEWALT

(1-800-433-9258).

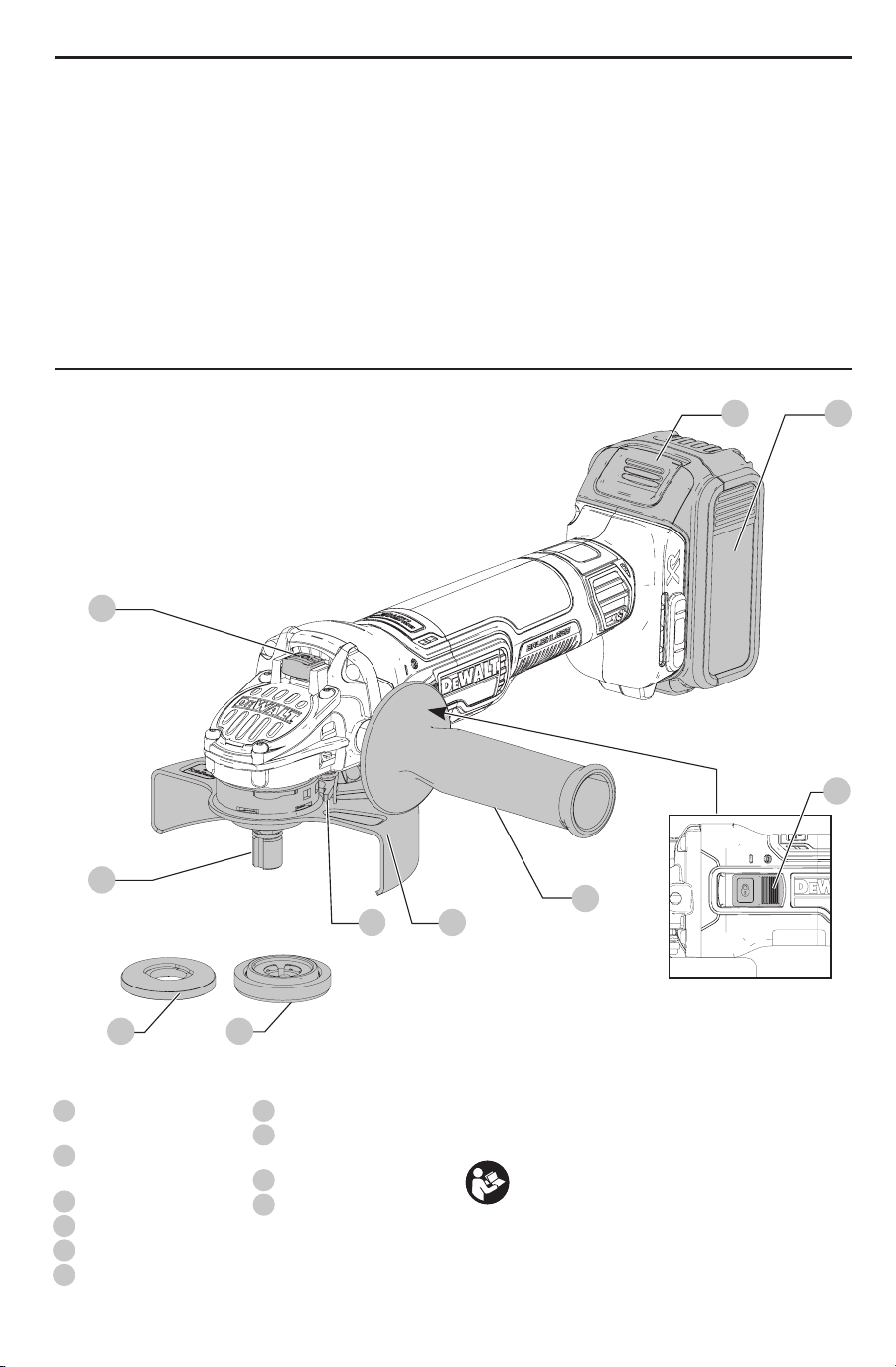

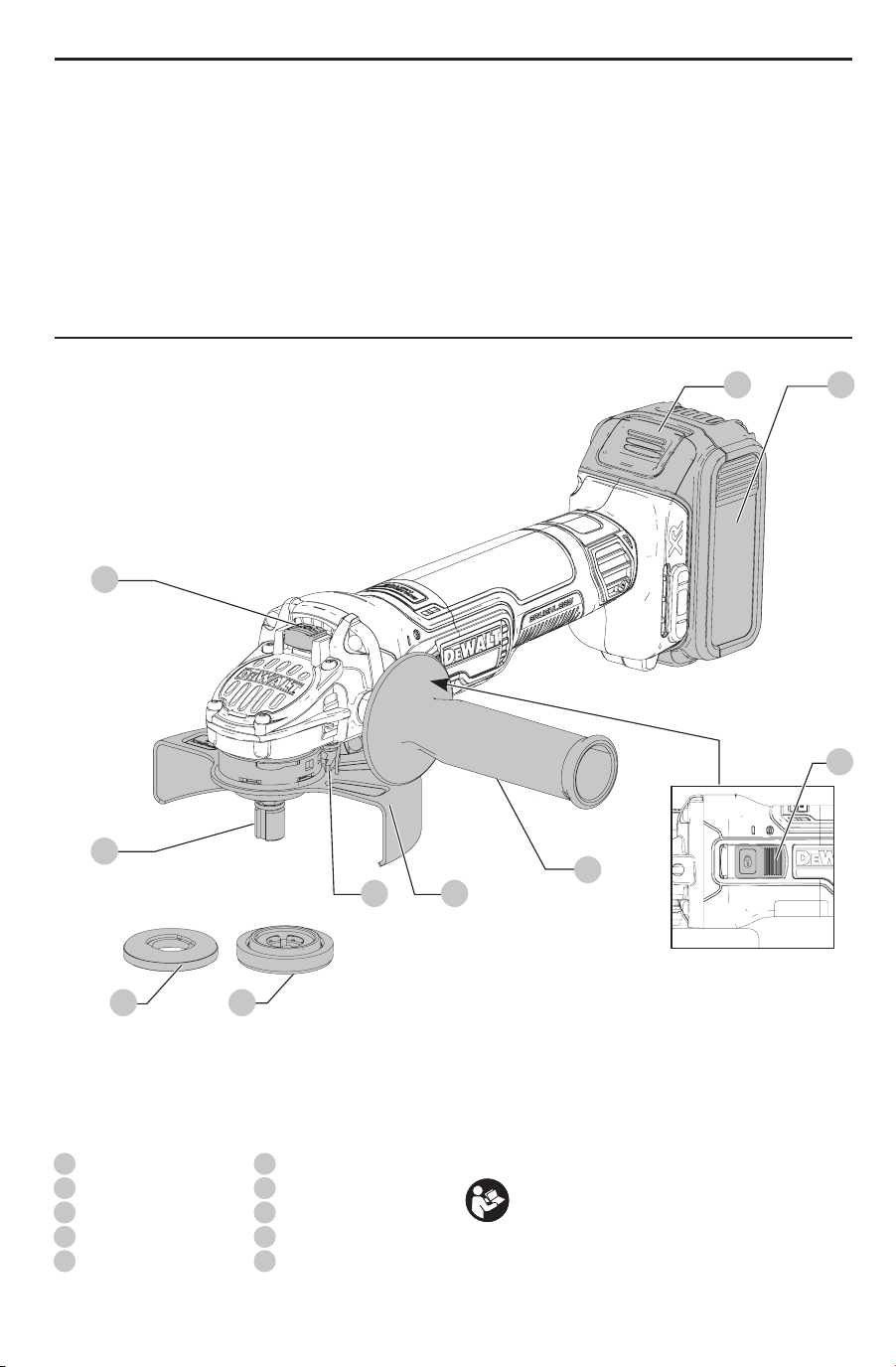

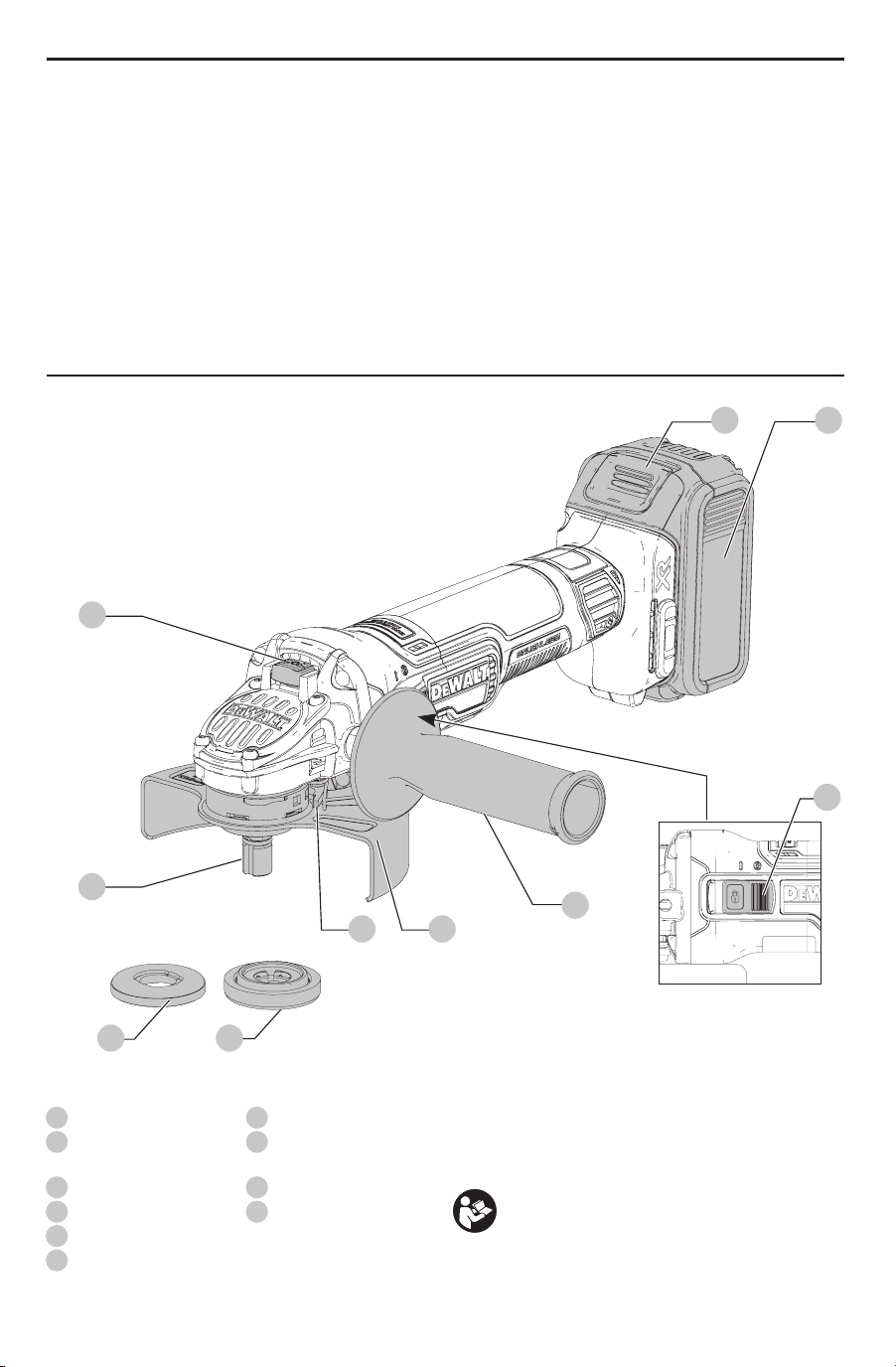

Slide switch

Spindle lock button

Spindle

Side handle

Backing flange

Locking flange

Guard

Guard release lever

Battery pack

Battery release button

Fig. A

English

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools and accesories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

English

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws, or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behaviour

resulting in fire, explosion or risk of injury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265°F (130 °C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SAFETY INSTRUCTIONS FOR ALL

OPERATIONS

Safety Warnings Common for Grinding,

Sanding, Wire Brushing or Abrasive

Cutting-Off Operations

a ) This power tool is intended to function as a

grinder, sander, wire brush or cut-off tool. Read

all safety warnings, instructions, illustrations

and specifications provided with this power tool.

Failure to follow all instructions listed below may

result in electric shock, fire and/or seriousinjury.

b ) Operations such as polishing are not

recommended to be performed with this

power tool. Operations for which the power tool

was not designed may create a hazard and cause

personalinjury.

c ) Do not use accessories which are not specifically

designed and recommended by the tool

manufacturer. Just because the accessory can

be attached to your power tool, it does not assure

safeoperation.

d ) The rated speed of the accessory must be at least

equal to the maximum speed marked on the

power tool. Accessories running faster than their

rated speed can break and flyapart.

e ) The outside diameter and the thickness of your

accessory must be within the capacity rating of

your power tool. Incorrectly sized accessories cannot

be adequately guarded orcontrolled.

f ) Threaded mounting of accessories must match

the grinder spindle thread. For accessories

mounted by flanges, the arbor hole of the

accessory must fit the locating diameter of the

flange. Accessories that do not match the mounting

hardware of the power tool will run out of balance,

vibrate excessively and may cause loss ofcontrol.

g ) Do not use a damaged accessory. Before each

use inspect the accessory such as abrasive

wheels for chips and cracks, backing pad for

cracks, tear or excess wear, wire brush for loose

or cracked wires. If power tool or accessory

is dropped, inspect for damage or install an

undamaged accessory. After inspecting and

installing an accessory, position yourself and

bystanders away from the plane of the rotating

accessory and run the power tool at maximum

no-load speed for one minute. Damaged

accessories will normally break apart during this

testtime.

h ) Wear personal protective equipment. Depending

on application, use face shield, safety goggles or

safety glasses. As appropriate, wear dust mask,

hearing protectors, gloves and workshop apron

capable of stopping small abrasive or workpiece

fragments. The eye protection must be capable

of stopping flying debris generated by various

operations. The dust mask or respirator must

English

be capable of filtrating particles generated by

your operation. Prolonged exposure to high intensity

noise may cause hearingloss.

i ) Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear

personal protective equipment. Fragments of

workpiece or of a broken accessory may fly away and

cause injury beyond immediate area ofoperation.

j ) Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting tool may contact hidden

wiring. Contact with a “live” wire will also make

exposed metal parts of the power tool “live” and could

give the operator an electricshock.

k ) Never lay the power tool down until the

accessory has come to a complete stop. The

spinning accessory may grab the surface and pull the

power tool out of yourcontrol.

l ) Do not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into yourbody.

m ) Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing and

excessive accumulation of powdered metal may cause

electricalhazards.

n ) Do not operate the power tool near flammable

materials. Sparks could ignite thesematerials.

o ) Do not use accessories that require liquid

coolants. Using water or other liquid coolants may

result in electrocution orshock.

p ) Do not use Type 11 (flaring cup) wheels on this

tool. Using inappropriate accessories can result

ininjury.

q ) Always use side handle. Tighten the handle

securely. The side handle should always be used to

maintain control of the tool at alltimes.

r ) When starting the tool with a new or

replacement wheel, or a new or replacement

wire brush installed, hold the tool in a well

protected area and let it run for one minute. If

the wheel has an undetected crack or flaw, it

should burst in less than one minute. If the wire

brush has loose wires, they will be detected.

Never start the tool with a person in line with the

wheel. This includes theoperator.

s ) Use of accessories not specified in this manual

is not recommended and may be hazardous.

Use of power boosters that would cause the tool

to be driven at speeds greater than its rated speed

constitutesmisuse.

t ) Use clamps or another practical way to secure

and support the workpiece to a stable platform.

Holding the work by hand or against your body leaves

it unstable and may lead to loss ofcontrol.

u ) Avoid bouncing the wheel or giving it rough

treatment. If this occurs, stop the tool and inspect the

wheel for cracks orflaws.

v ) Always handle and store wheels in a carefulmanner.

w ) Do not operate this tool for long periods of time.

Vibration caused by the operating action of this

tool may cause permanent injury to fingers,

hands, and arms. Use gloves to provide extra

cushion, take frequent rest periods, and limit daily

time ofuse.

x ) Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other accessory.

Pinching or snagging causes rapid stalling of the rotating

accessory which in turn causes the uncontrolled power tool to

be forced in the direction opposite of the accessory’s rotation

at the point of thebinding.

For example, if an abrasive wheel is snagged or pinched by

the workpiece, the edge of the wheel that is entering into the

pinch point can dig into the surface of the material causing

the wheel to climb out or kick out. The wheel may either jump

toward or away from the operator, depending on direction

of the wheel’s movement at the point of pinching. Abrasive

wheels may also break under theseconditions.

Kickback is the result of tool misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

a ) Maintain a firm grip on the power tool and

position your body and arm to allow you to resist

kickback forces. Always use auxiliary handle, if

provided, for maximum control over kickback or

torque reaction during start up. The operator can

control torque reaction or kickback forces, if proper

precautions aretaken.

b ) Never place your hand near the rotating

accessory. Accessory may kickback over yourhand.

c ) Do not position your body in the area where

power tool will move if kickback occurs. Kickback

will propel the tool in direction opposite to the wheel’s

movement at the point ofsnagging.

d ) Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing have

a tendency to snag the rotating accessory and cause

loss of control orkickback.

e ) Do not attach a saw chain woodcarving blade

or toothed saw blade. Such blades create frequent

kickback and loss ofcontrol.

Safety Warnings Specific for Grinding and

Abrasive Cutting-Off Operations

a ) Use only wheel types that are recommended for

your power tool and the specific guard designed

for the selected wheel. Wheels for which the power

tool was not designed cannot be adequately guarded

and areunsafe.

English

b ) The grinding surface of center depressed

wheels must be mounted below the plane of

the guard lip. An improperly mounted wheel that

projects through the plane of the guard lip cannot be

adequatelyprotected.

c ) The guard must be securely attached to the

power tool and positioned for maximum safety,

so the least amount of wheel is exposed towards

the operator. The guard helps to protect the operator

from broken wheel fragments, accidental contact with

wheel and sparks that could igniteclothing.

d ) Wheels must be used only for recommended

applications. For example: do not grind with the

side of cut-off wheel. Abrasive cut-off wheels are

intended for peripheral grinding, side forces applied to

these wheels may cause them toshatter.

e ) Always use undamaged wheel flanges that

are of correct size and shape for your selected

wheel. Proper wheel flanges support the wheel

thus reducing the possibility of wheel breakage.

Flanges for cut-off wheels may be different from

grinding wheelflanges.

f ) Do not use worn down wheels from larger power

tools. Wheel intended for larger power tool is not

suitable for the higher speed of a smaller tool and

mayburst.

Additional Safety Warnings Specific for

Abrasive Cutting-Off Operations

a ) Do not “jam” the cut-off wheel or apply excessive

pressure. Do not attempt to make an excessive

depth of cut. Overstressing the wheel increases the

loading and susceptibility to twisting or binding of

the wheel in the cut and the possibility of kickback or

wheelbreakage.

b ) Do not position your body in line with and

behind the rotating wheel. When the wheel, at the

point of operation, is moving away from your body,

the possible kickback may propel the spinning wheel

and the power tool directly atyou.

c ) When wheel is binding or when interrupting

a cut for any reason, switch off the power tool

and hold the power tool motionless until the

wheel comes to a complete stop. Never attempt

to remove the cut-off wheel from the cut while

the wheel is in motion otherwise kickback may

occur. Investigate and take corrective action to

eliminate the cause of wheelbinding.

d ) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully reenter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

theworkpiece.

e ) Support panels or any oversized workpiece

to minimize the risk of wheel pinching and

kickback. Large workpieces tend to sag under

their own weight. Supports must be placed under

the workpiece near the line of cut and near the edge of

the workpiece on both sides of thewheel.

f ) Use extra caution when making a “pocket

cut” into existing walls or other blind areas.

The protruding wheel may cut gas or water pipes,

electrical wiring or objects that can causekickback.

Safety Warnings Specific for Sanding

Operations

a ) Do not use excessively oversized sanding disc

paper. Follow manufacturers recommendations,

when selecting sanding paper. Larger sanding

paper extending beyond the sanding pad presents a

laceration hazard and may cause snagging, tearing of

the disc orkickback.

Safety Warnings Specific for Wire

Brushing Operations

a ) Be aware that wire bristles are thrown by the

brush even during ordinary operation. Do not

overstress the wires by applying excessive load

to the brush. The wire bristles can easily penetrate

light clothing and/orskin.

b ) If the use of a guard is recommended for wire

brushing, do not allow any interference of the

wire wheel or brush with the guard. Wire wheel

or brush may expand in diameter due to work and

centrifugalforces.

c ) Safety goggles or safety glasses with side shields

and a full face shield compliant with ANSI Z87.1

MUST be worn by the operator and others that

are within 50' (15.2 m) of the use of thisproduct.

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

English

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

Your tool uses a

DEWALT

charger. Be sure to read all safety

instructions before using your charger. Consult the chart

at the end of this manual for compatibility of chargers and

batterypacks.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings and all

instructions for the battery pack, charger and

power tool. Failure to follow the warnings and

instructions may result in electric shock, fire and/

or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury. Consult

the chart at the end of this manual for compatibility of

batteries andchargers.

• Charge the battery packs only in designated

DEWALT

chargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of

a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be

flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt to open the

battery pack for any reason. If the battery pack case

is cracked or damaged, do not insert into the charger.

Do not crush, drop or damage the battery pack. Do

not use a battery pack or charger that has received a

sharp blow, been dropped, run over or damaged in

any way (e.g., pierced with a nail, hit with a hammer,

stepped on). Damaged battery packs should be

returned to the service center forrecycling.

Transportation



WARNING: Fire hazard. Do not store or carry the

battery pack so that metal objects can contact

English

exposed battery terminals. For example, do

not place the battery pack in aprons, pockets, tool

boxes, product kit boxes, drawers, etc., with loose

nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals

inadvertently come in contact with conductive

materials such as keys, coins, hand tools and the

like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit

transporting batteries in commerce or on airplanes in

carry-on baggage UNLESS they are properly protected

from short circuits. So when transporting individual

battery packs, make sure that the battery terminals

are protected and well insulated from materials that

could contact them and cause a shortcircuit.

NOTE: Lithium-ion batteries should not be put in

checked baggage.

shipping the

DEWALT

FlEXVOlT™ Battery

The D

WALT FLEXVOLT™ battery has two modes: Use

and shipping.

Use Mode: When the FLEXVOLT™ battery stands alone or is

in a D

WALT 20V Max* product, it will operate as a 20V Max*

battery. When the FLEXVOLT™ battery is in a 60V Max* or a

120V Max* (two 60V Max* batteries) product, it will operate

as a 60V Max* battery.

shipping Mode: When the

cap is attached to the

FLEXVOLT™ battery, the

battery is in Shipping Mode.

Strings of cells are

electrically disconnected within the pack resulting in three

batteries with a lower Watt hour (Wh) rating as compared to

one battery with a higher Watt hour rating. This increased

quantity of three batteries with the lower Watt hour rating

can exempt the pack from certain shipping regulations that

are imposed upon the higher Watt hourbatteries.

The battery label indicates two Watt hour ratings (see

example). Depending on how the battery is shipped, the

appropriate Watt hour rating must be used to determine

the applicable shipping requirements. If utilizing the

shipping cap, the pack will be considered 3 batteries at

the Watt hour rating indicated for “Shipping”. If shipping

without the cap or in a tool, the pack will be considered one

battery at the Watt hour rating indicated next to “Use”.

USE: 120 Wh Shipping: 3 x 40 Wh

Example of Use and Shipping Label Marking

For example, Shipping Wh rating might indicate 3 x 40 Wh,

meaning 3 batteries of 40 Watt hours each. The Use Wh

rating might indicate 120 Wh (1 batteryimplied).

Fuel Gauge Battery Packs (Fig. B)

Some

DEWALT

battery packs include a fuel gauge which

consists of three green LED lights that indicate the level of

charge remaining in the batterypack.

The fuel gauge is an indication of approximate levels of

charge remaining in the battery pack according to the

followingindicators:

75–100% charged

51–74% charged

< 50% charged

Pack needs to be charged

To actuate the fuel gauge, press and hold the fuel gauge

button. A combination of the three green LED lights will

illuminate designating the level of charge left. When the

level of charge in the battery is below the usable limit, the

fuel gauge will not illuminate and the battery will need to

berecharged.

Fig. B

nOTE: The fuel gauge is only an indication of the charge left

on the battery pack. It does not indicate tool functionality

and is subject to variation based on product components,

temperature and end-userapplication.

For more information regarding fuel gauge battery packs,

please contact call 1-800-4-

DEWALT

(1-800-433-9258) or

visit our website www.dewalt.com.

The RBRC® Seal

The RBRC® (Rechargeable Battery

Recycling Corporation) Seal on the nickel

cadmium, nickel metal hydride or lithium-

ion batteries (or battery packs) indicates

that the costs to recycle these batteries

(or battery packs) at the end of their useful life have already

been paid by

DEWALT

. In some areas, it is illegal to place

spent nickel cadmium, nickel metal hydride or lithium-ion

batteries in the trash or municipal solid waste stream and

the Call2Recycle® program provides an environmentally

consciousalternative.

Call 2 Recycle, Inc., in cooperation with

DEWALT

and other

battery users, has established the program in the United

States and Canada to facilitate the collection of spent nickel

cadmium, nickel metal hydride or lithium-ion batteries. Help

protect our environment and conserve natural resources by

returning the spent nickel cadmium, nickel metal hydride

or lithium-ion batteries to an authorized

DEWALT

service

center or to your local retailer for recycling. You may also

contact your local recycling center for information on

where to drop off the spent battery. RBRC® is a registered

trademark of Call 2 Recycle,Inc.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings and all

instructions for the battery pack, charger and

power tool. Failure to follow the warnings and

instructions may result in electric shock, fire and/

or seriousinjury.

English

• DO NOT attempt to charge the battery pack with

any chargers other than the ones in this manual.

The charger and battery pack are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging

DEWALT

rechargeable batteries.

Any other uses may result in risk of fire, electric shock

orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or

place the charger on a soft surface that might block

the ventilation slots and result in excessive internal

heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top

and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of

electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow any liquid to

get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the

battery pack in any liquid or allow any liquid to

enter the battery pack. Never attempt to open the

battery pack for any reason. If the plastic housing of

the battery pack breaks or cracks, return to a service

center forrecycling.



CAUTION: Burn hazard. To reduce the risk of injury,

charge only

DEWALT

rechargeable battery packs.

Other types of batteries may overheat and burst

resulting in personal injury and propertydamage.



CAUTION: Under certain conditions, with the charger

plugged into the power supply, the charger can

be shorted by foreign material. Foreign materials

of a conductive nature, such as, but not limited to,

grinding dust, metal chips, steel wool, aluminum

foil or any buildup of metallic particles should be

kept away from the charger cavities. Always unplug

the charger from the power supply when there is no

battery pack in the cavity. Unplug the charger before

attempting toclean.

Wireless Certifications and Safety

Information

• This device is CAN ICES-3(B)/NMB-3(B)compliant.

• This device complies with Part 15 of the FCC rules and

Industry Canada License-exempt RSS standard(s).

Operation is subject to the following two conditions:

ʵ This device may not cause harmful interference, and

ʵ This device must accept any interference

received, including interference that may cause

undesiredoperation.

This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to Part

15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses and

can radiate radio frequency energy and, if not installed and

English

used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no

guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference

to radio or television reception, which can be determined by

turning the equipment off and on, the user is encouraged

to try to correct the interference by one or more of the

followingmeasures:

ʵ Reorient or relocate the receivingantenna.

ʵ Increase the separation between the equipment

andadaptor.

ʵ Connect the equipment into an outlet on a circuit

different from that to which the adaptor isconnected.

ʵ Consult the dealer or an experienced radio/TV

technician forhelp.

• Changes or modifications to this equipment not expressly

approved by the manufacturer could void the user’s

authority to operate the device. This Class B digital

apparatus complies with Canadian ICES-003.

• Under Industry Canada regulations, this radio transmitter

may only operate using an antenna of a type and

maximum (or lesser) gain approved for the transmitter by

Industry Canada. To reduce potential radio interference

to other users, the antenna type and its gain should

be so chosen that the equivalent isotropically radiated

power (e.i.r.p.) is not more than that necessary for

successfulcommunication.

• To comply with FCC and Industry Canada RF radiation

exposure limits for general population, the antenna used

for this device must not be co-located or operating in

conjunction with any other antenna ortransmitter.

For Bluetooth® Products

• When traveling on airlines, be sure to comply with the

airline restrictions on usage of personal electronic devices

and Bluetooth®.

• The out of range alert feature has been designed to act

as an aid to warn against products getting misplaced or

stolen. It is not a securitysystem.

• The connectivity range is up to 100 feet (30.5 meters)

depending on environment andlocation.

• The shortwave radio frequency signals of a Bluetooth®

device may impair the operation of other electronic and

medical devices (such as pacemakers or hearingaids).

NOTE: The Bluetooth® word mark and logos are registered

trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by

DEWALT

is under license. Other trademarks and

trade names are those of their respectiveowners.

This product complies with these standards when operated

with a 6 foot (1.8 meters) or shorter extensioncord.

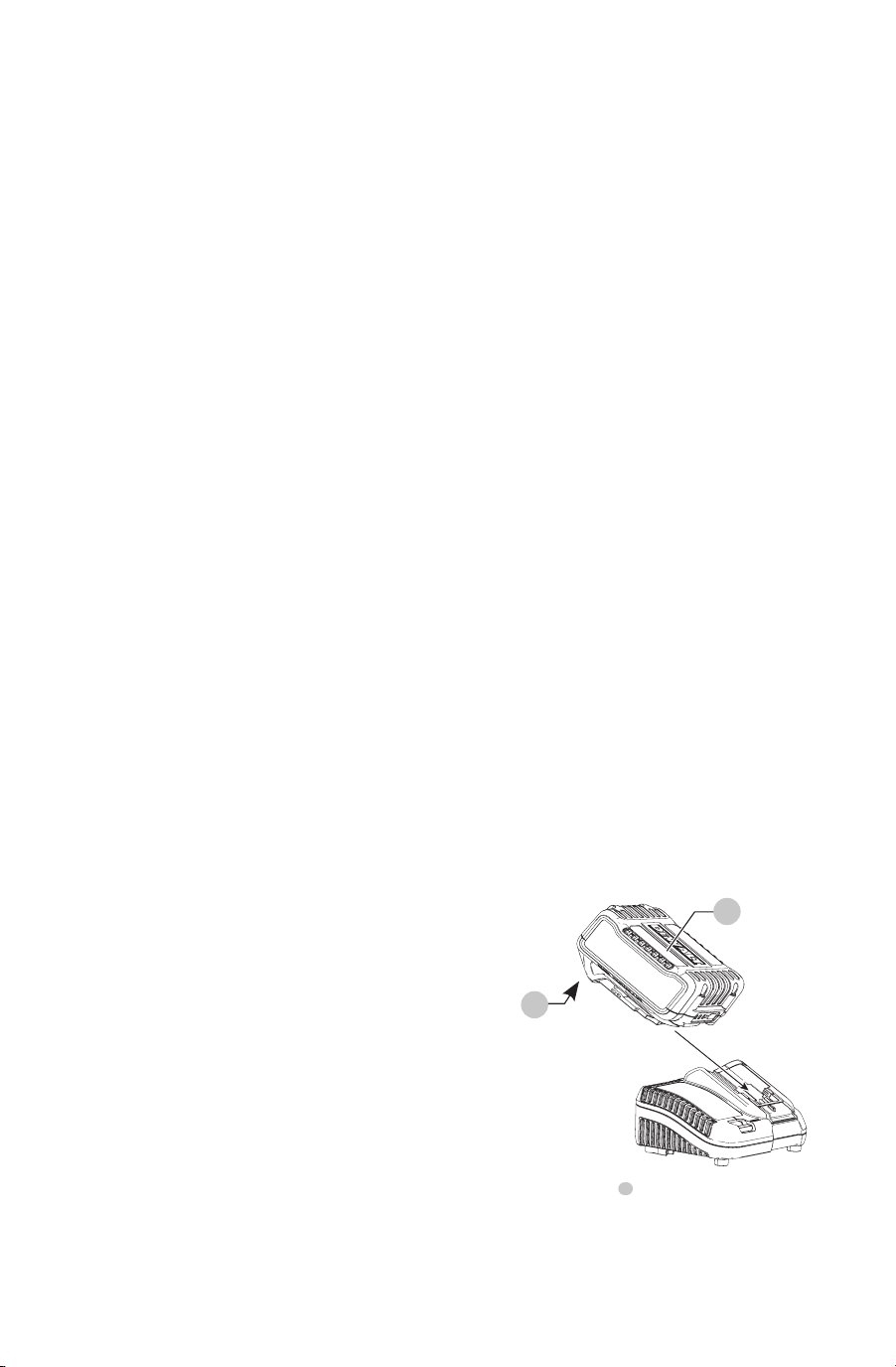

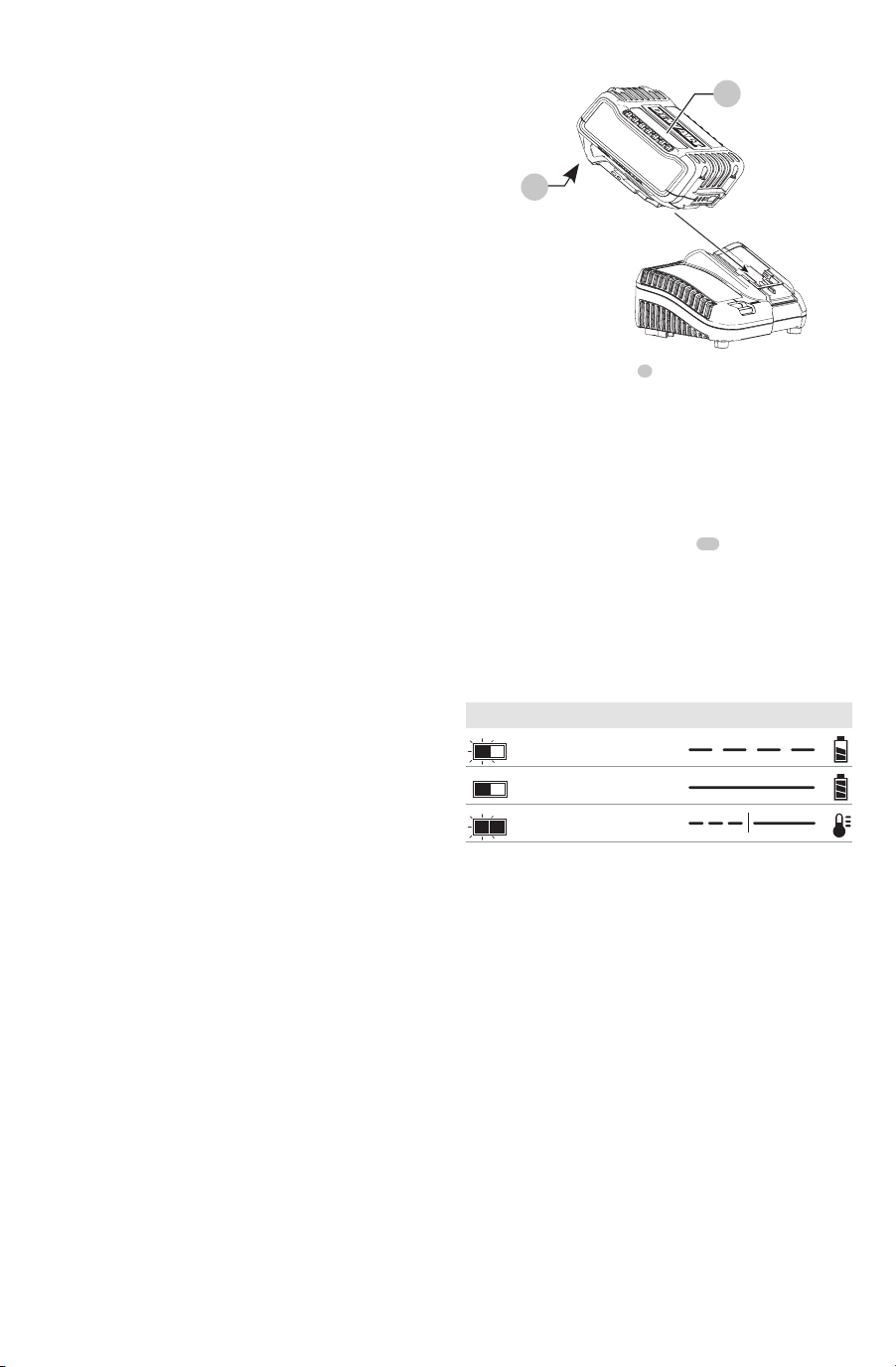

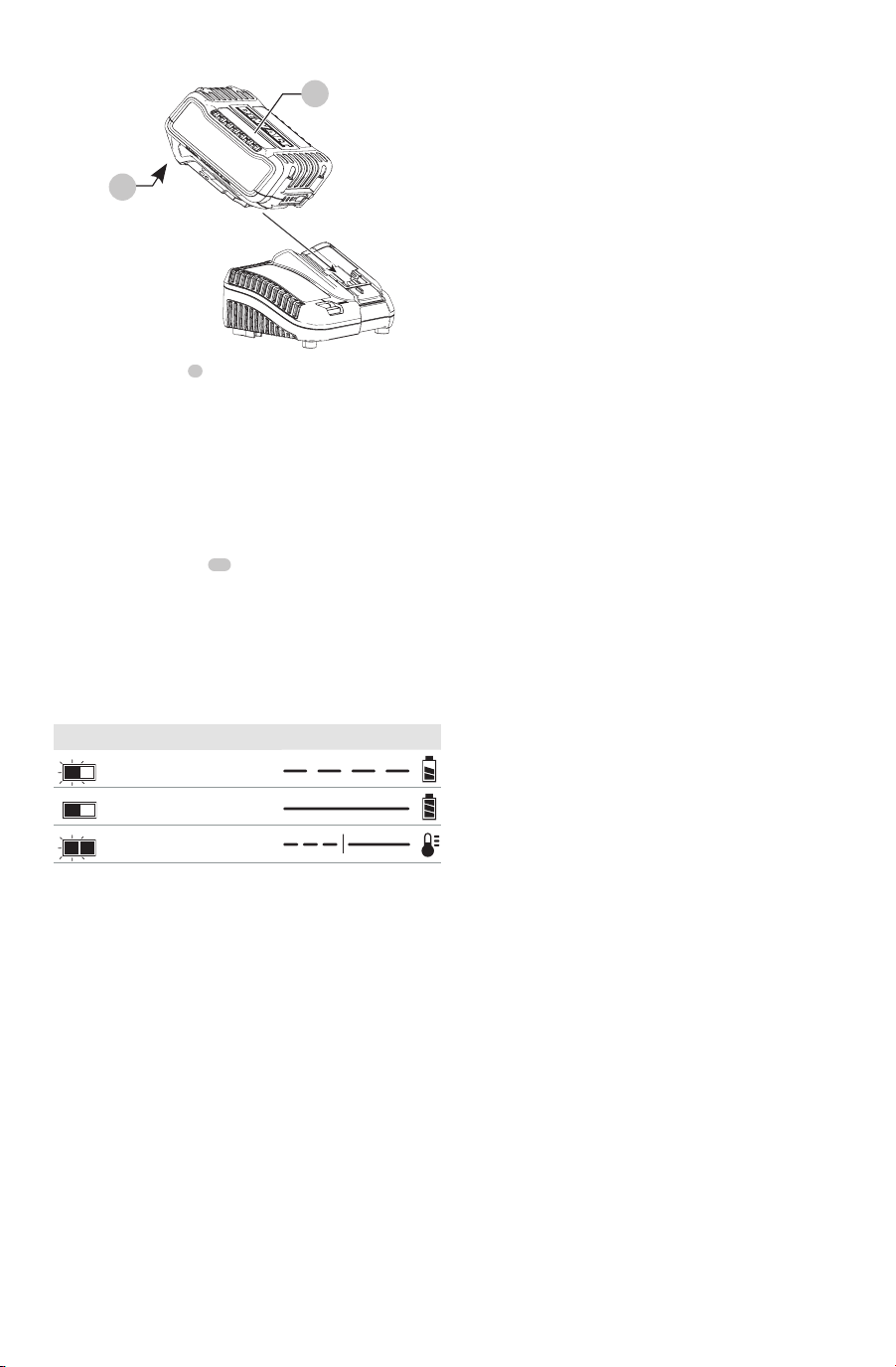

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet before

inserting batterypack.

Fig. C

2. Insert the battery pack

9

into the charger, making sure

the battery pack is fully seated in the charger. The red

(charging) light will blink continuously indicating that

the charging process hasstarted.

3. The completion of charge will be indicated by the red

light remaining ON continuously. The battery pack is

fully charged and may be used at this time or left in the

charger. To remove the battery pack from the charger,

push the battery release button

10

on the batterypack.

nOTE: To ensure maximum performance and life of lithium-

ion battery packs, charge the battery pack fully before

firstuse.

Charger Operation

Refer to the indicators below for the charge status of the

batterypack.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Charging

Fully Charged

Hot/Cold Pack Delay*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

The red light will continue to blink, but a yellow indicator

light will be illuminated during this operation. Once the

battery pack has reached an appropriate temperature, the

yellow light will turn off and the charger will resume the

chargingprocedure.

The compatible charger(s) will not charge a faulty battery

pack. The charger will indicate faulty battery pack by

refusing to light or by displaying a problem pack or charger

blinkpattern.

nOTE: This could also mean a problem with acharger.

If the charger indicates a problem, take the charger and

battery pack to be tested at an authorized servicecenter.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

English

A cold battery pack will charge at a slower rate than a warm

battery pack. The battery pack will charge at that slower rate

throughout the entire charging cycle and will not return to

maximum charge rate even if the battery packwarms.

The DCB118 charger is equipped with an internal fan

designed to cool the battery pack. The fan will turn on

automatically when the battery pack needs to becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against

overloading, overheating or deepdischarge.

The tool will automatically turn off if the Electronic

Protection System engages. If this occurs, place the lithium-

ion battery pack on the charger until it is fullycharged.

Wall Mounting

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

These chargers are designed to be wall mountable or to

sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet,

and away from a corner or other obstructions which may

impede air flow. Use the back of the charger as a template

for the location of the mounting screws on the wall. Mount

the charger securely using drywall screws (purchased

separately) at least 1" (25.4 mm) long, with a screw head

diameter of 0.28–0.35" (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32" (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in theslots.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature is

between 65°F and 75°F (18° – 24°C). DO NOT charge

the battery pack in an air temperature below +40°F

(+4.5°C), or above +104°F (+40°C). This is important

and will prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is

approximately 65°F – 75°F (18° – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under these

conditions. Follow the charging procedure. You may

also charge a partially used pack whenever you desire

with no adverse effect on the batterypack.

5. Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

6. Do not freeze or immerse the charger in water or any

otherliquid.

Storage Recommendations

1. The best storage place is one that is cool and dry, away

from direct sunlight and excess heat orcold.

2. For long storage, it is recommended to store a fully

charged battery pack in a cool dry place out of the

charger for optimalresults.

nOTE: Battery packs should not be stored completely

depleted of charge. The battery pack will need to be

recharged beforeuse.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

COMPONENTS (FIG. A)



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.

Refer to Figure A at the beginning of this manual for a

complete list ofcomponents.

Intended Use

Your heavy-duty small angle grinder has been designed

for professional grinding, sanding, wire brush, and cut-off

applications at various work sites (i.e., constructionsites).

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

Your heavy-duty small angle grinders is a professional

power tool. DO nOT let children come into contact with the

tool. Supervision is required when inexperienced operators

use thistool.

English

Features

E-Switch Protection™

The ON/OFF slide switch has a no-volt release function. In

the event of an unexpected shut down, the unit will need

to be turned back on.

E-Clutch™

This unit is equipped with an E-Clutch™ (Electronic Clutch),

which in the event of a high-load, the unit will shut off to

reduce the reaction torque to the user. The slide switch will

need to be released then engaged to restart the tool.

Kickback Brake™

When a pinch, stall, or bind-up event is sensed, the

electronic brake engages with maximum force to quickly

stop the wheel, reduce the movement of the grinder,

and shut the grinder off. The slide switch will need to be

released then engaged to restart the tool.

Power-OFF™ Overload Protection

The power supply to the motor will be reduced in case of

motor overload. With continued motor overload, the tool

will shut off. The tool will power off each time the current

load reaches the overload current value (motor burn-up

point). If continued overload shutdowns occur, apply less

force/weight on the tool until the tool will function without

the overloadengaging.

Electronic Soft Start

This feature limits the initial start up momentum, allowing

the speed to build up gradually over a 1 secondperiod.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

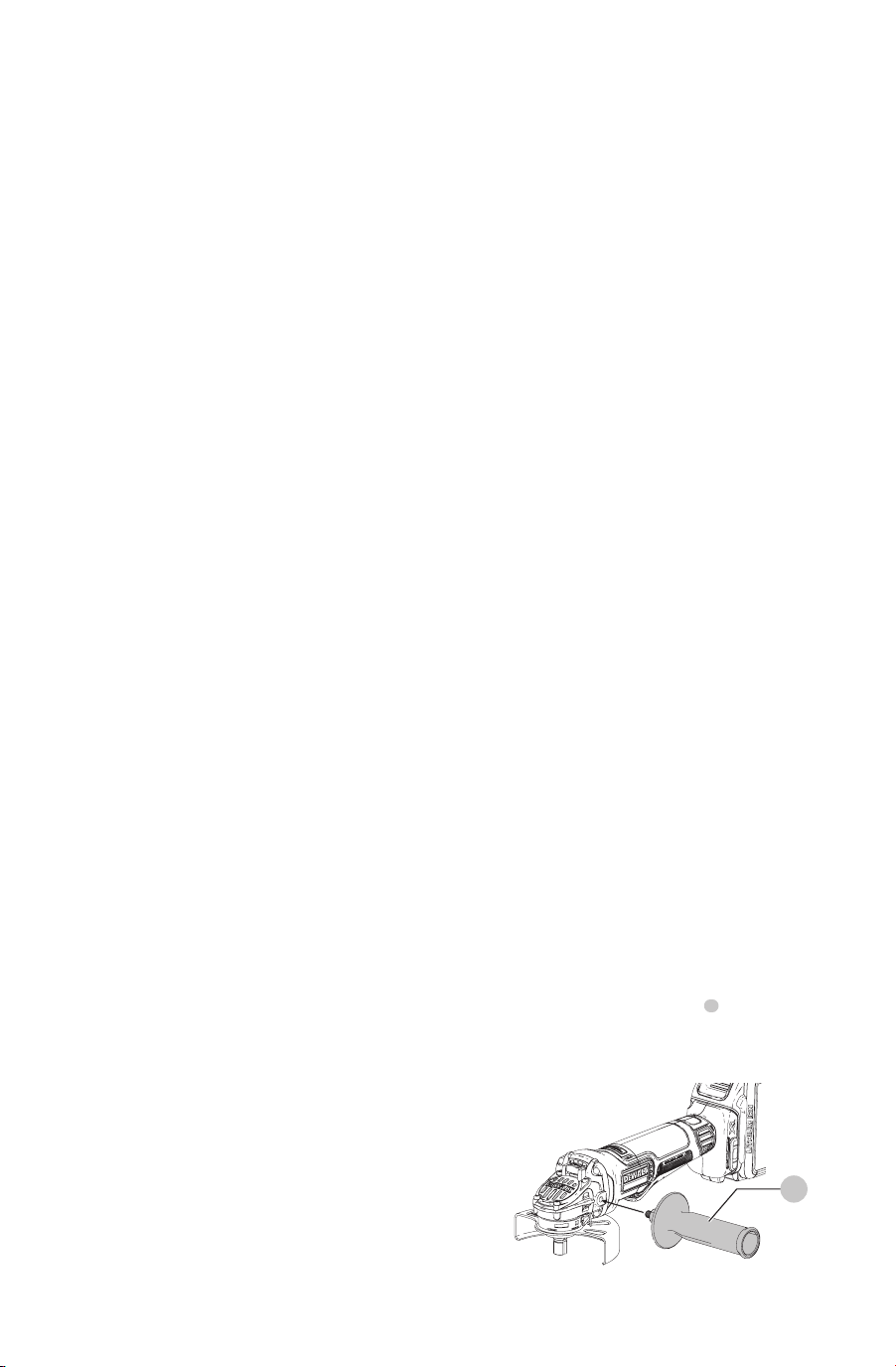

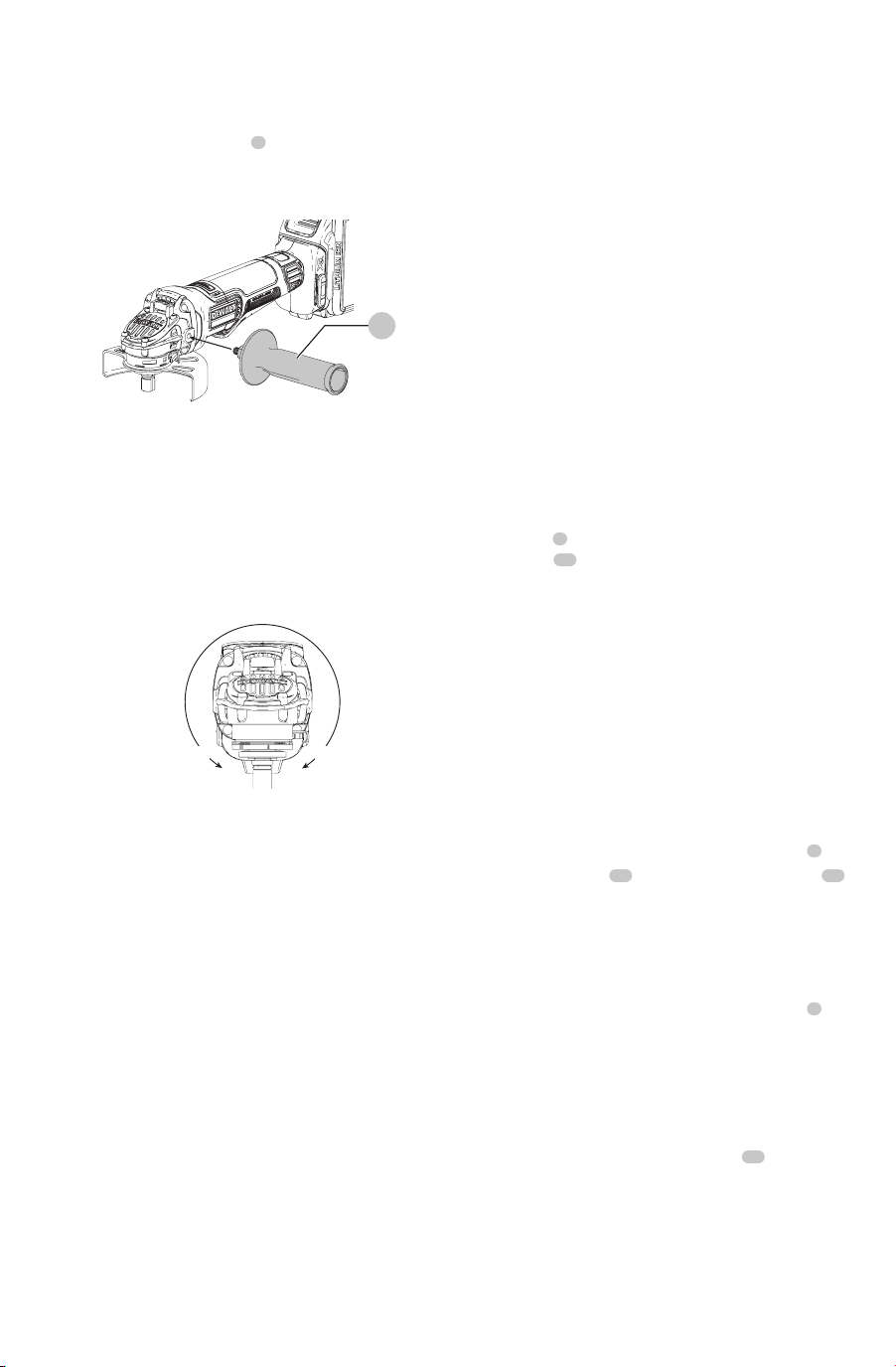

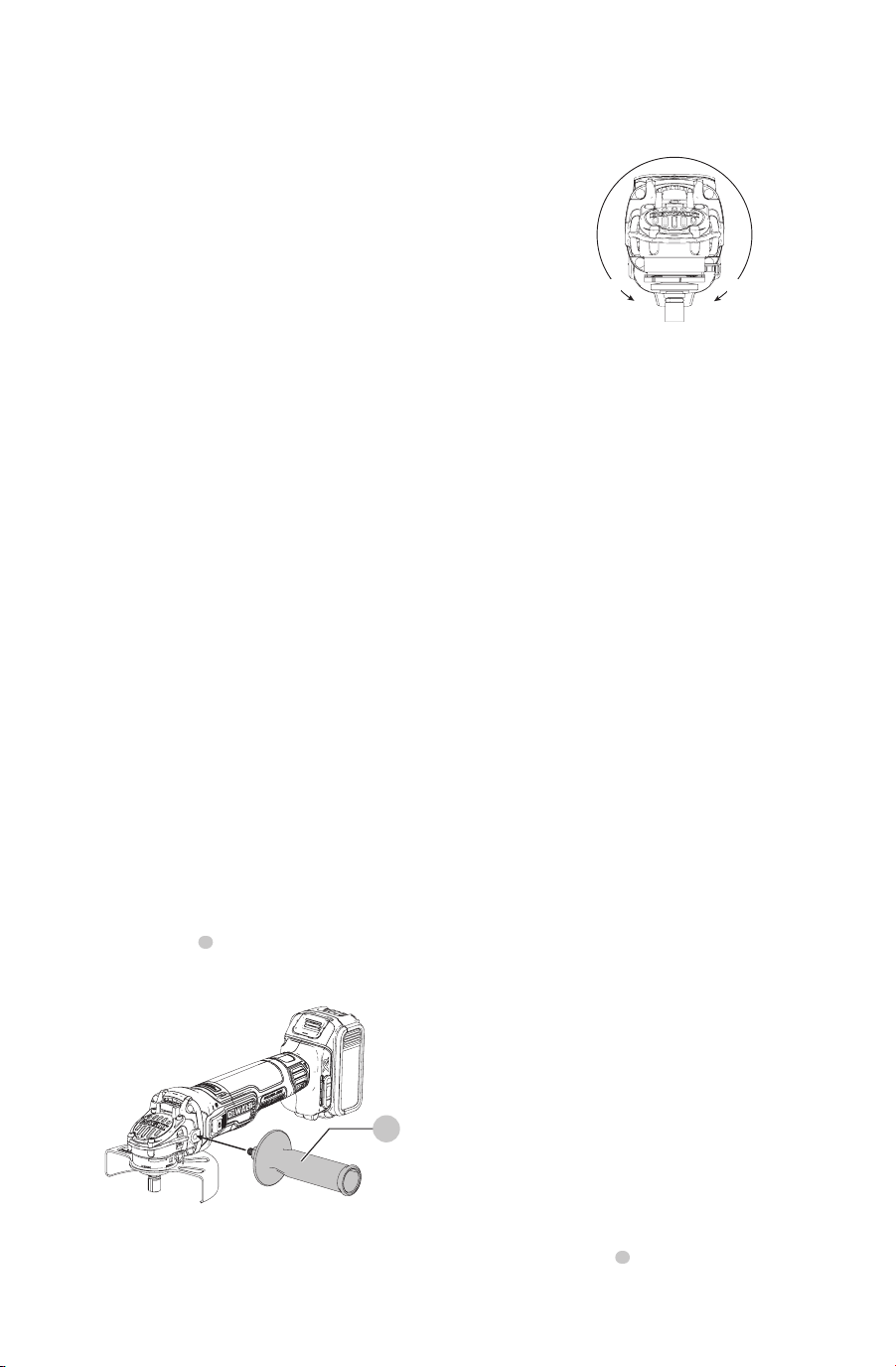

Attaching Side Handle (Fig. D)



WARNING: Before using the tool, check that the

handle is tightenedsecurely.

Screw the side handle

5

tightly into one of the holes on

either side of the gear case. The side handle should always

be used to maintain control of the tool at alltimes.

Fig. D

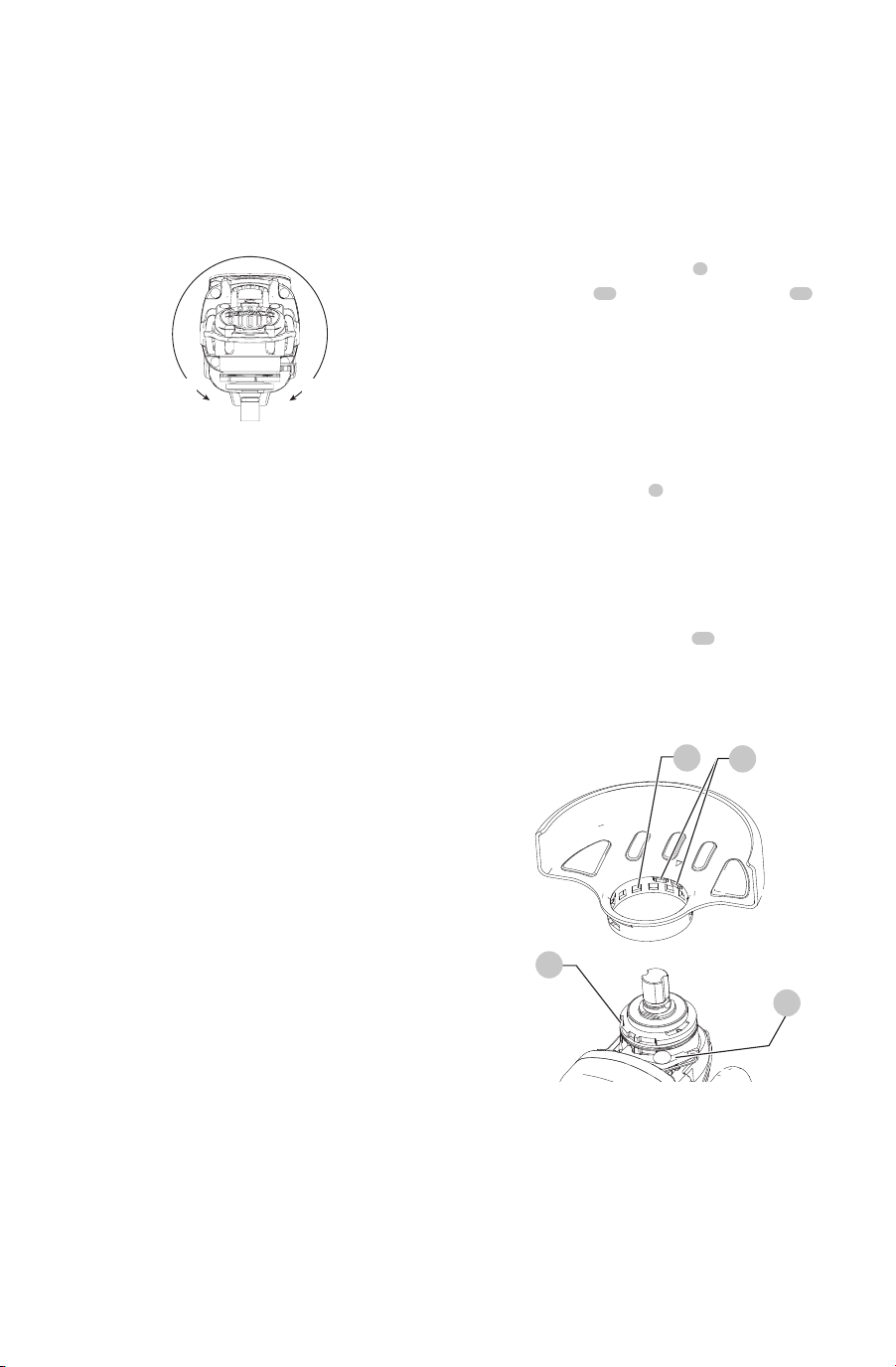

Rotating the Gear Case (Fig. E)

To improve user comfort, the gear case will rotate 90° for

cuttingoperations.

1. Remove the four corner screws attaching the gear case

to motorhousing.

2. Without separating the gear case from motor housing,

rotate the gear case head to desiredposition.

90˚

Fig. E

nOTE: If the gear case and motor housing become

separated by more than 1/8" (3.17 mm), the tool must

be serviced and re-assembled by a

DEWALT

service

center. Failure to have the tool serviced may motor and

bearingfailure.

3. Reinstall screws to attach the gear case to the motor

housing. Tighten screws to 12.5 in.-lbs. torque.

Overtightening could cause screws tostrip.

Guards



CAUTION: Guards must be used with all grinding

wheels, cutting wheels, sanding flap discs,

wire brushes, and wire wheels. The tool may

be used without a guard only when sanding with

conventional sanding discs. Refer to Figure A to see

guards provided with the unit. Some applications may

require purchasing the correct guard from your local

dealer or authorized servicecenter.

nOTE: Edge grinding and cutting can be performed with

Type 27 wheels designed and specified for this purpose;

6.35 mm thick wheels are designed for surface grinding

while thinner Type 27 wheels need to be examined for

the manufacturer's label to see if they can be used for

surface grinding or only edge grinding/cutting. A Type 1

guard must be used for any wheel where surface grinding

is forbidden. Cutting can also be performed by using a

Type41 wheel and a Type 1guard.

nOTE: See the Accessories Chart to select the proper

guard/accessorycombination.

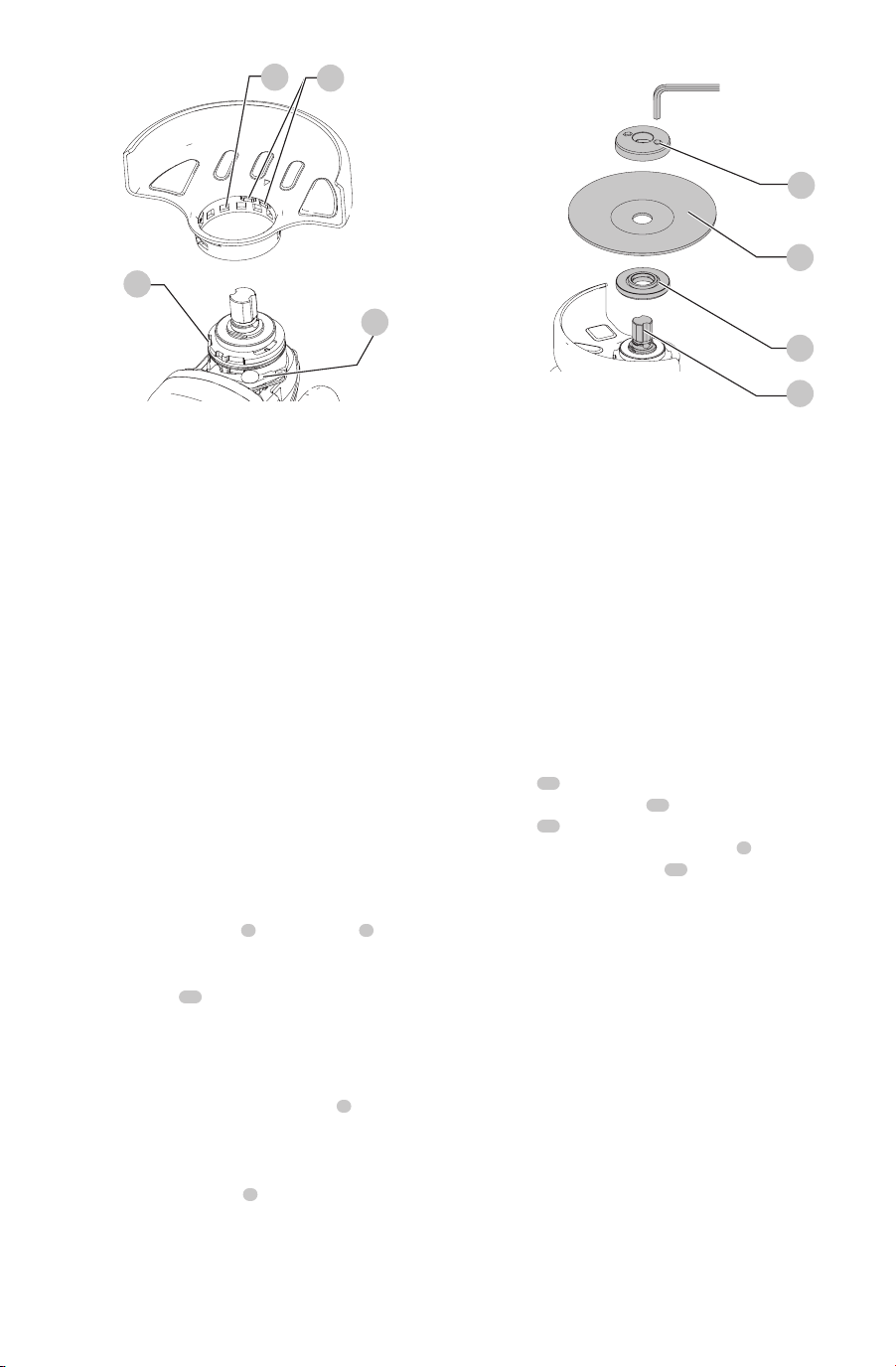

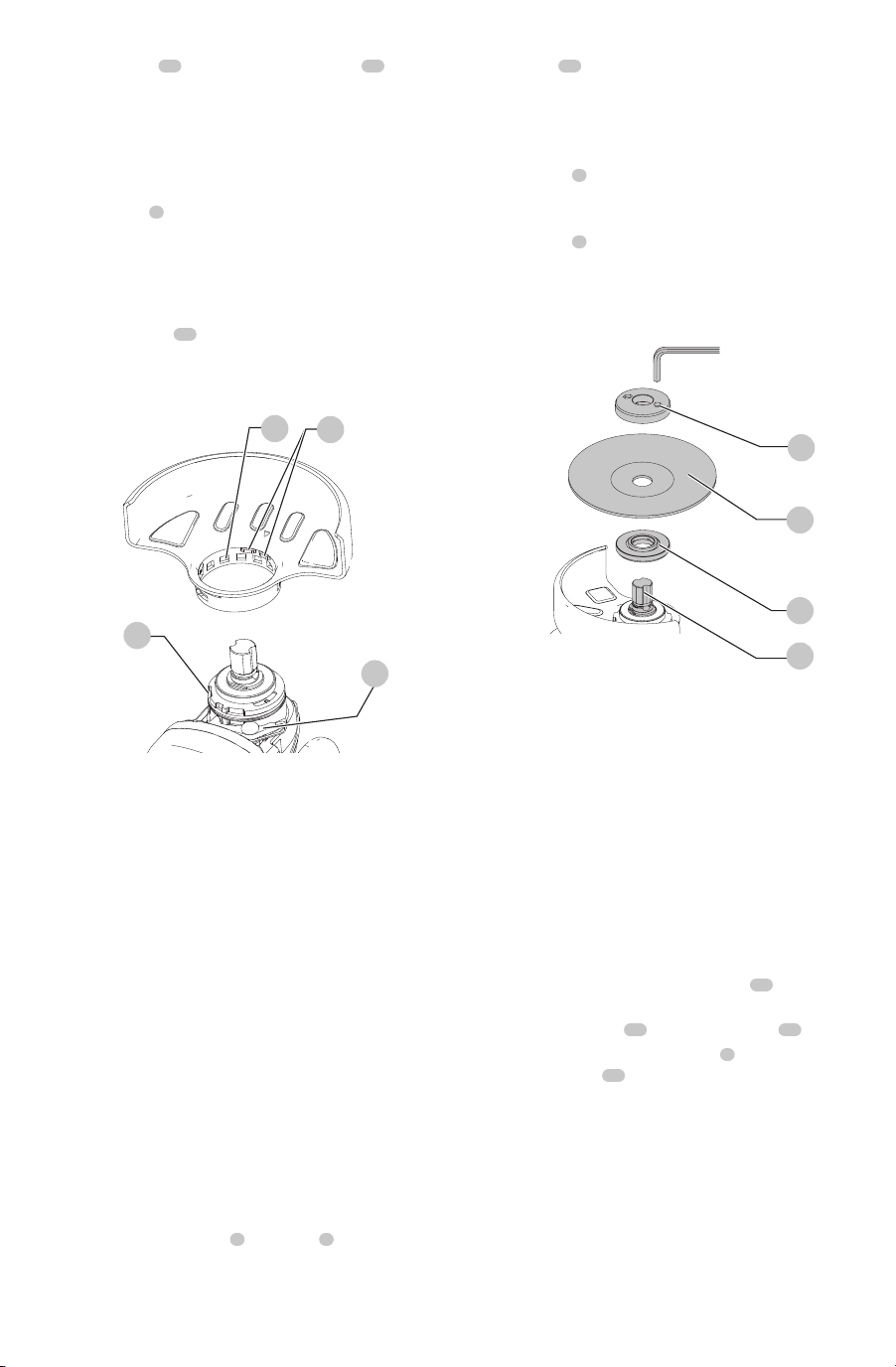

Adjusting and Mounting Guard (Fig. F)



WARNING: To reduce the risk of serious personal

injury, turn tool off and disconnect battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

One-touch

: The engaging face is slanted and will ride

over to the next alignment hole when the guard is rotated

in a clockwise direction (spindle facing user) but self-locks in

the counter-clockwisedirection.

Mounting guard (Fig. F)



CAUTION: Prior to mounting guard, ensure the screw,

lever, and spring are fitted correctly.

1. With the spindle facing the operator, press and hold the

guard release lever

8

English

2. Align the lugs

11

on the guard with the slots

12

the gearcasecover.

3. Push the guard down until the guard lugs engage

and rotate them in the groove on the gear case cover.

Release the guard releaselever.

4. To position the guard, rotate the guard clockwise into

the desired working position. Press and hold the guard

release lever

8

to rotate the guard in the counter-

clockwisedirection.

nOTE: The guard body should be positioned between

the spindle and the operator to provide maximum

operatorprotection.

The guard release lever should snap into one of the

alignment holes

13

on the guard collar. This ensures

that the guard issecure.

5. To remove the guard, follow steps 1–3 of these

instructions inreverse.

Fig. F

Flanges and Wheels



CAUTION: Turn unit off and unplug the tool before

making any adjustments or removing or installing

attachments oraccessories.

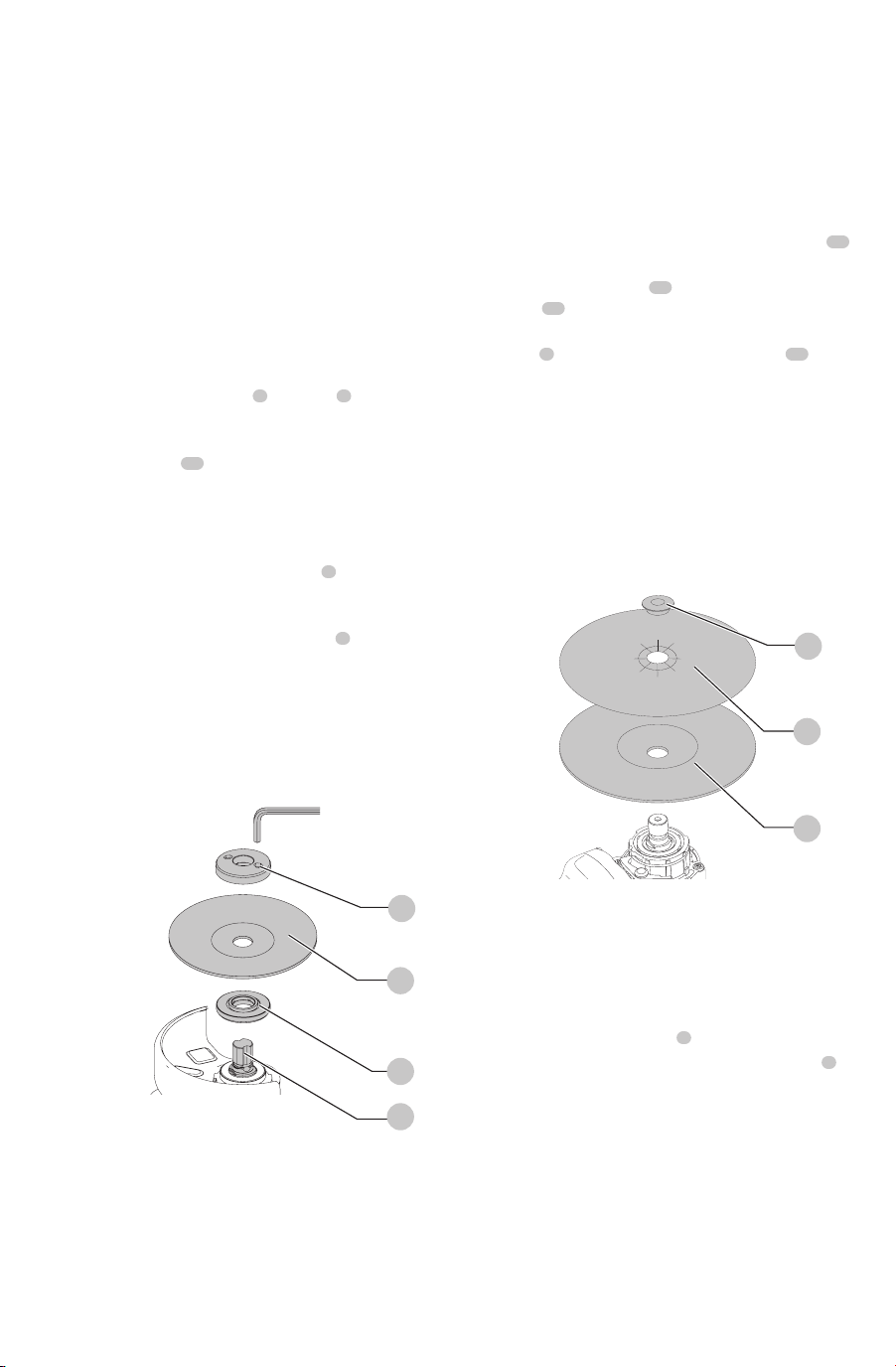

Mounting Non-Hubbed Wheels (Fig. G)



WARNING: Failure to properly seat the flanges and/or

wheel could result in serious injury (or damage to the

tool orwheel).



CAUTION: Included flanges must be used with

depressed center Type 27/42 grinding wheels and

Type1/41 cutting wheels. See the Accessories Chart

for moreinformation.



WARNING: A closed, two-sided cutting wheel guard

is required when using abrasive cutting wheels or

diamond coated cuttingwheels.



WARNING: Use of a damaged flange or guard or fail-

ure to use proper flange and guard can re sult in injury

due to wheel breakage and wheel contact. See the

Accessories Chart for moreinformation.

1. Place the tool on a table, guardup.

2. Install the backing flange

5

on spindle

3

with the

raised center (pilot) facing thewheel. Press the backing

flange intoplace.

3. Place wheel

17

against the backing flange,

centering the wheel on the raised center (pilot) of the

backingflange.

4. While depressing the spindle lock button and with the

hex depressions facing away from the wheel, thread the

locking flange

6

on spindle so that the lugs engage the

two slots in thespindle.

5. While depressing the spindle lock button, tighten the

locking flange

6

by hand or using the wrench supplied.

(Only use a locking flange if it is in perfect condition.)

Refer to Accessory Chart to see flangedetails.

6. To remove the wheel, reverse the aboveprocedure.

Fig. G

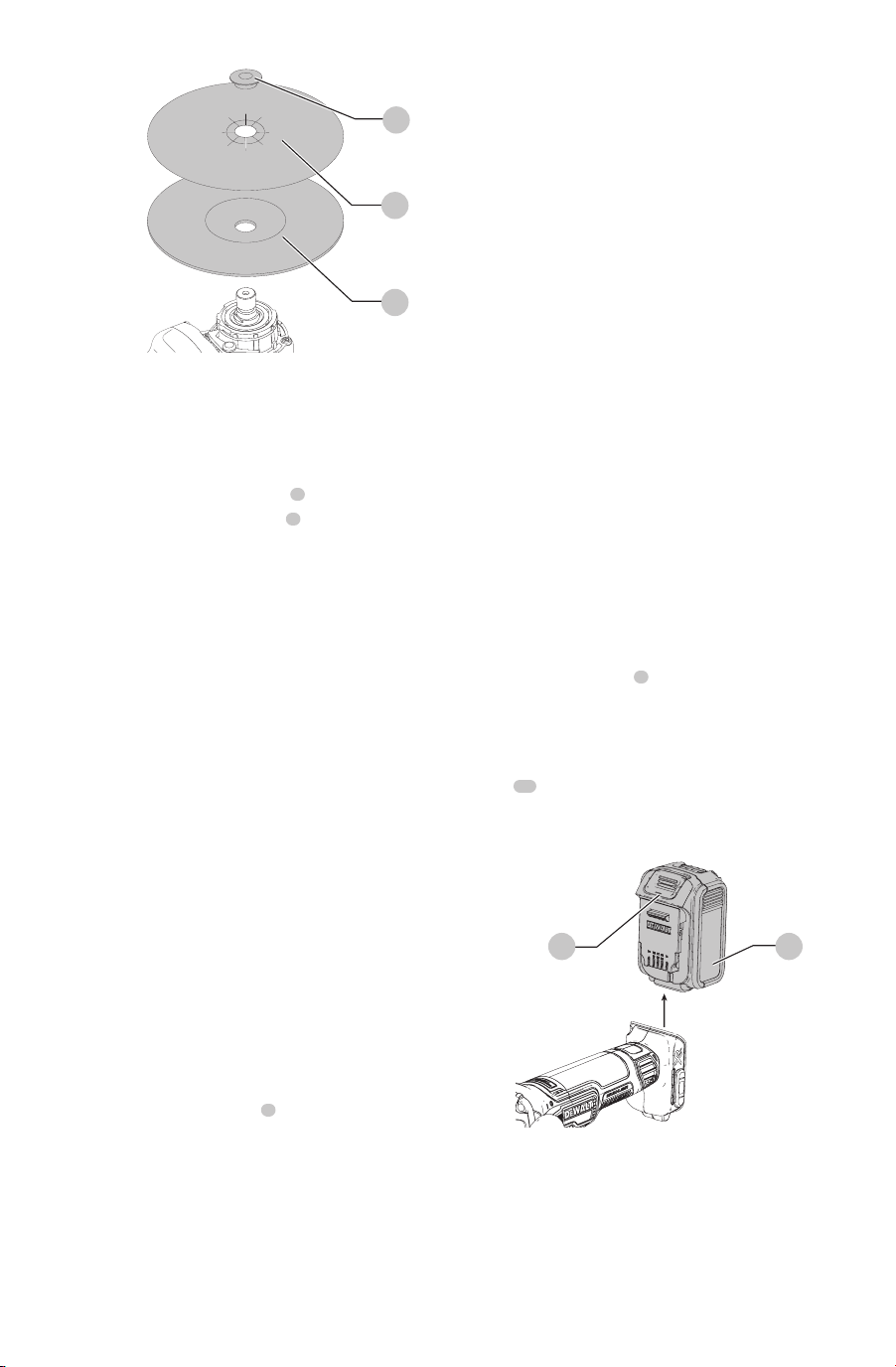

Mounting Sanding Backing Pads

(Fig. A, H)

nOTE: Use of a guard with sanding discs that use backing

pads, often called fiber resin discs, is not required. Since a

guard is not required for these accessories, the guard may or

may not fit correctly ifused.



WARNING: Failure to properly seat the clamp nut

and/or pad could result in serious injury (or damage

to the tool orwheel).



WARNING: Proper guard must be reinstalled for

grinding wheel, cutting wheel, sanding flap disc,

wire brush or wire wheel applications after sanding

applications arecomplete.

1. Place or appropriately thread backing pad

14

thespindle.

2. Place the sanding disc

18

on the backing pad

14

3. While depressing spindle lock button

2

, thread the

sanding clamp nut

16

on spindle, piloting the raised

hub on the clamp nut into the center of san ding disc

and backingpad.

4. Tighten the clamp nut by hand. Then depress the

spindle lock button while turning the sanding disc until

the sanding disc and clamp nut aresnug.

5. To remove the wheel, grasp and turn the backing

pad and sanding pad while depressing the spindle

lockbutton.

English

Fig. H

Mounting and Removing Hubbed

Wheels (Fig. A)

Hubbed wheels install directly on the spindle. Thread of

accessory must match thread ofspindle.

1. Remove backing flange by pulling away fromtool.

2. Thread the wheel on the spindle

3

byhand.

3. Depress the spindle lock button

2

and use a wrench to

tighten the hub of thewheel.

4. Reverse the above procedure to remove thewheel.

NOTICE: Failure to properly seat the wheel before

turning the tool on may result in damage to the tool

or thewheel.

Mounting Wire Cup Brushes and

Wire Wheels (Fig. A)



WARNING: Failure to properly seat the brush/wheel

could result in serious injury (or damage to the tool

orwheel).



CAUTION: To reduce the risk of personal injury,

wear work gloves when handling wire brushes

and wheels. They can becomesharp.



CAUTION: To reduce the risk of damage to the

tool, wheel or brush must not touch guard when

mounted or while in use. Undetectable damage

could occur to the accessory, causing wires to

fragment from accessory wheel orcup.

Wire cup brushes or wire wheels install directly on the

threaded spindle without the use of flanges. Use only wire

brushes or wheels provided with a threaded hub. These

accessories are available at extra cost from your local dealer

or authorised servicecenter.

1. Place the tool on a table, guardup.

2. Thread the wheel on the spindle byhand.

3. Depress spindle lock button

2

and use a wrench on the

hub of the wire wheel or brush to tighten thewheel.

4. To remove the wheel, reverse the aboveprocedure.

NOTICE: To reduce the risk of damage to the tool,

properly seat the wheel hub before turning the toolon.

Prior to Operation

• Install the guard and appropriate disc or wheel. Do not

use excessively worn discs orwheels.

• Be sure the backing flange and locking flange are

mounted correctly. Follow the instructions given in the

AccessoryChart.

• Make sure the disc or wheel rotates in the direction of

the arrows on the accessory and thetool.

• Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for chips

and cracks, backing pad for cracks, tear or excess wear,

wire brush for loose or cracked wires. If power tool or

accessory is dropped, inspect for damage or install an

undamaged accessory. After inspecting and installing

an accessory, position yourself and bystanders away

from the plane of the rotating accessory and run the

power tool at maximum no-load speed for one minute.

Damaged accessories will normally break apart during

this testtime.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

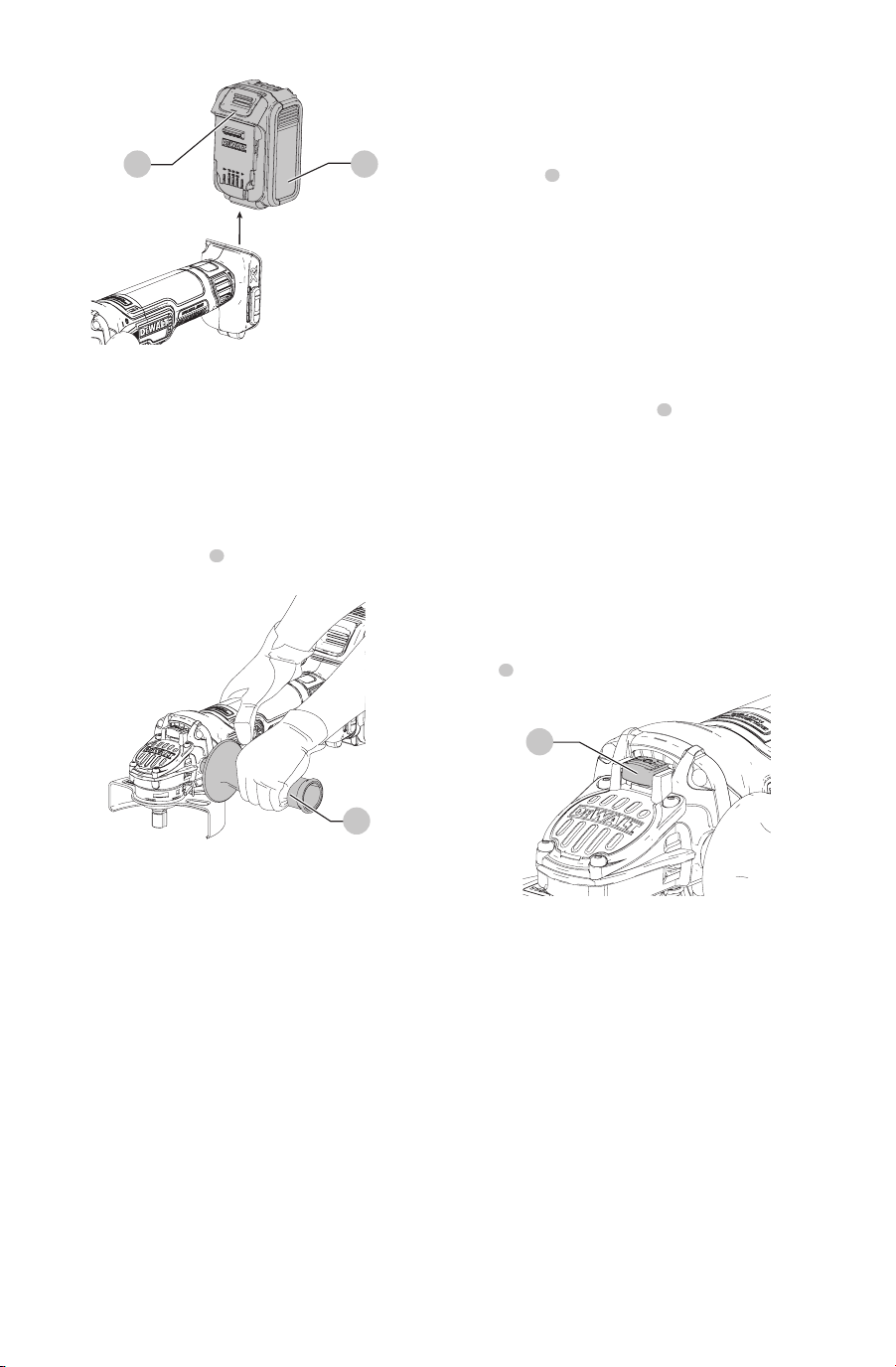

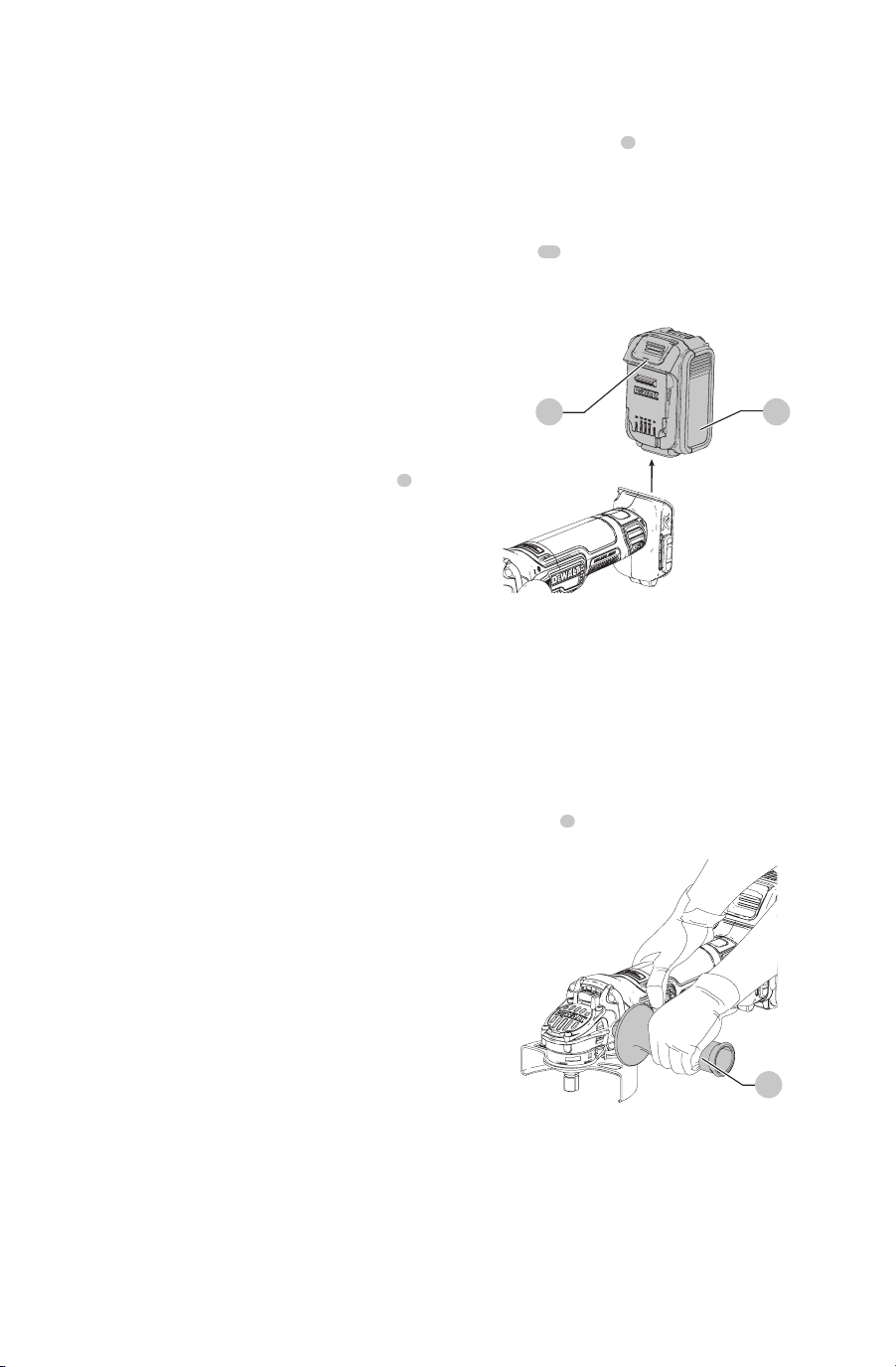

Installing and Removing the Battery Pack

(Fig. I)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

9

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

10

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

Fig. I

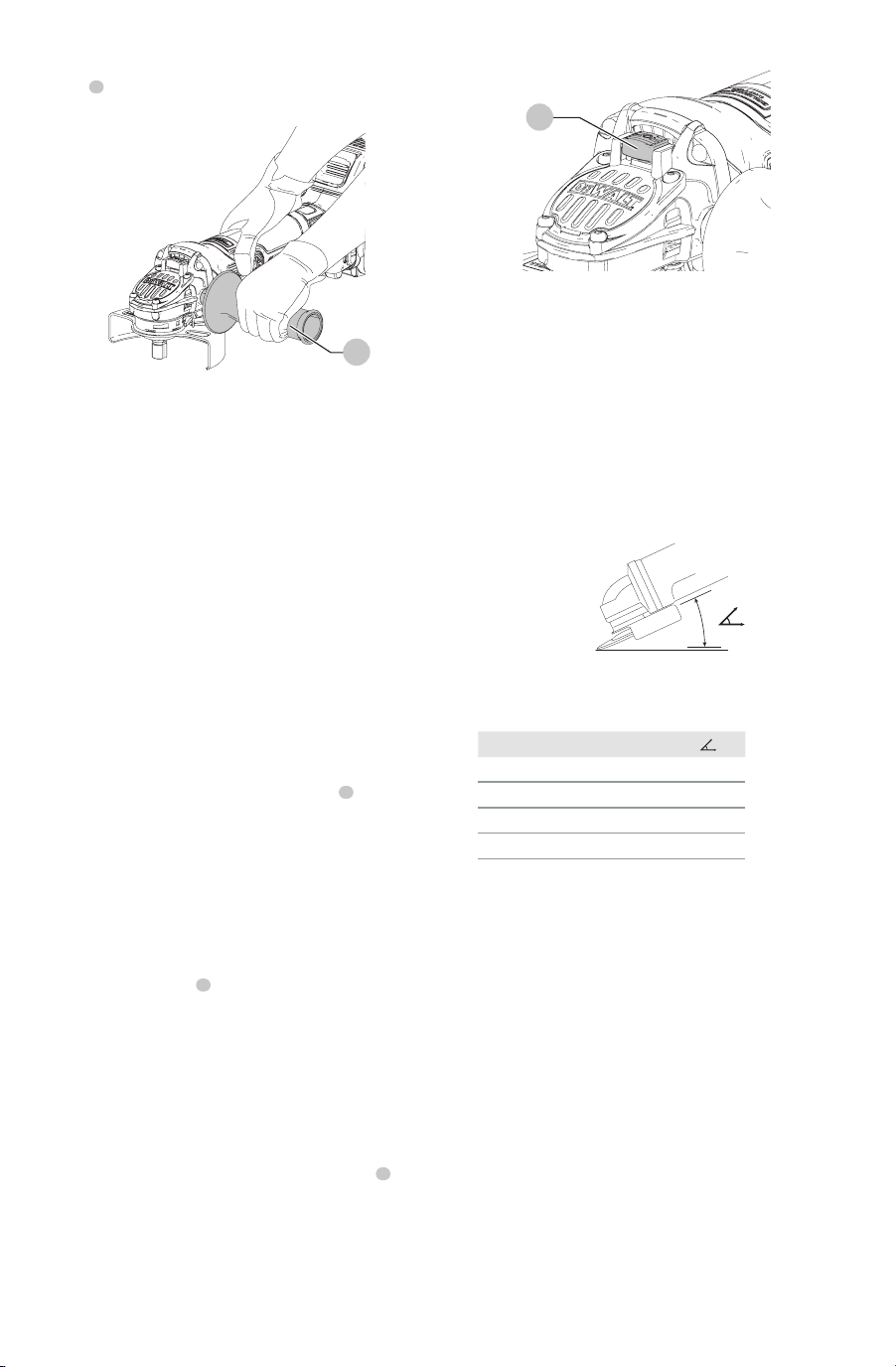

Proper Hand Position (Fig. J)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

English

Proper hand position requires one hand on the side

handle

4

, with the other hand on the body of the tool, as

shown in FigureJ.

Fig. J

Slide Switch (Fig. A)



CAUTION: Hold the side handle and body of the tool

firmly to maintain control of the tool at start up and

during use and until the wheel or accessory stops

rotating. Make sure the wheel has come to a complete

stop be fore laying the tooldown.

nOTE: To reduce unexpected tool movement, do not

switch the tool on or off while under load conditions. Allow

the grinder to run up to full speed before touching the work

surface. Lift the tool from the surface before turning the tool

off. Allow the tool to stop rotating before putting itdown.



WARNING: Before inserting the battery pack into

the tool, be sure the slide switch is in the off position

by pressing the rear part of the switch and releasing.

Ensure the slide switch is in the off position as

described above after any interruption in power. If the

slide switch is locked on when the power is connected,

the tool will startunexpectedly.

• To start the grinder, push the slider switch

1

forward

using the edge of the slider toward the rear of the unit.

Release the slider switch to turn the grinder off.

• For continuous operation, slide and depress the switch

forward until it locates the lock ON position. To turn

the tool off, press the rear of the slider switch. A spring

action returns the switch to the OFF position.

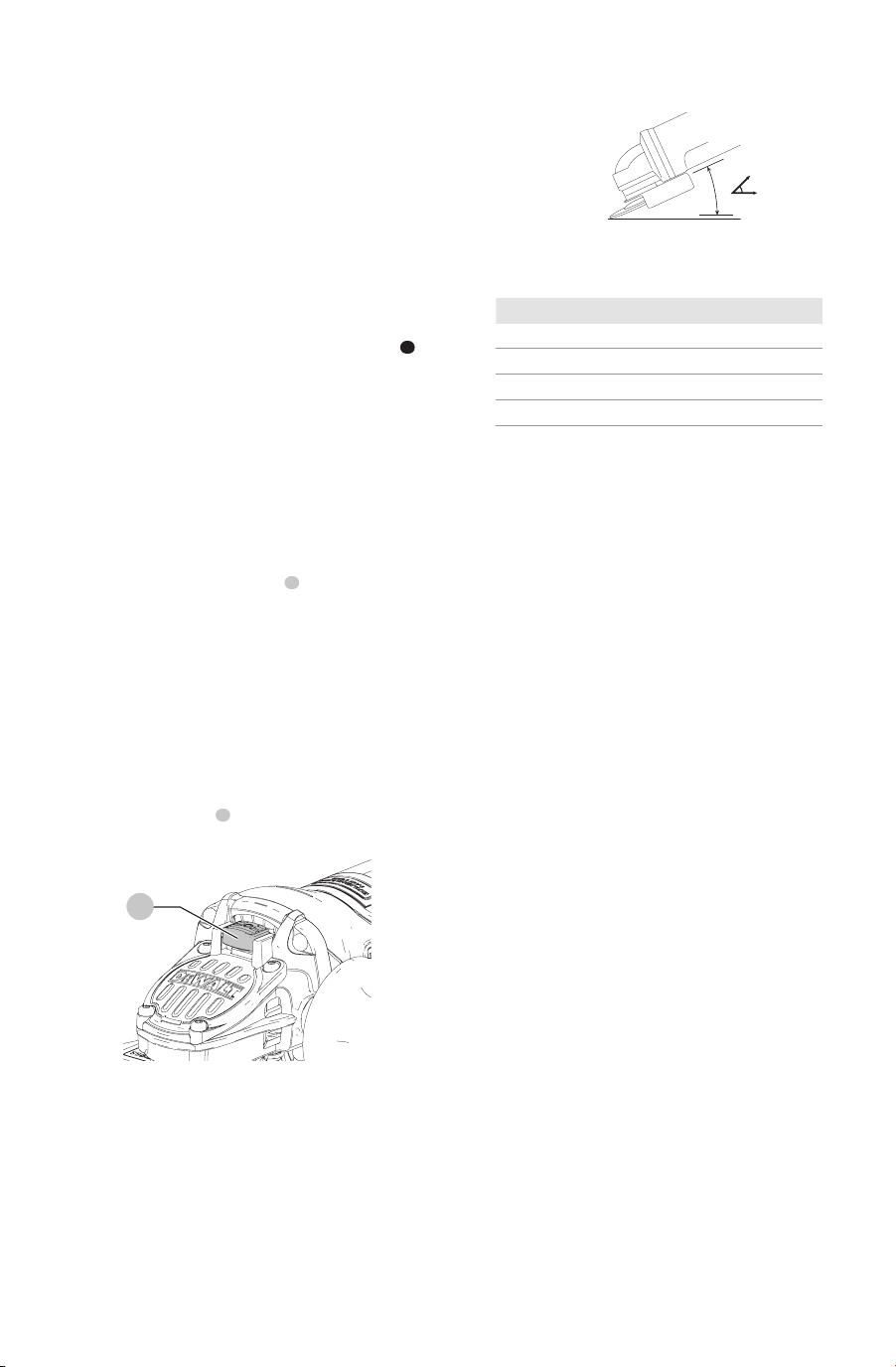

Spindle Lock Button (Fig. K)

The spindle lock button

2

is provided to prevent the

spindle from rotating when installing or removing wheels.

Operate the spindle lock only when the tool is turned off,

when the battery has been removed, and has come to a

completestop.

NOTICE: To reduce the risk of damage to the tool, do

not engage the spindle lock while the tool is operating.

Damage to the tool will result and attached accessory

may spin off possibly resulting ininjury.

To engage the lock, depress the spindle lock button

and rotate the spindle until you are unable to rotate the

spindlefurther.

Fig. K

Surface Grinding, Sanding and Wire

Brushing (Fig. L)



CAUTION: Always use the correct guard per the

instructions in thismanual.

To perform work on the surface of a workpiece:

1. Allow the tool to reach full speed before touching the

tool to the worksurface.

2. Apply minimum pressure to the work surface, allowing

the tool to operate at high speed. Material removal rate

is greatest when the tool operates at highspeed.

Fig. L

3. Maintain an appropriate angle between the tool

and work surface. Refer to the chart according to

particularfunction.

Function Angle

Grinding 20˚-30˚

Sanding with Flap Disc 5˚-10˚

Sanding with Backing Pad 5˚-15˚

Wire Brushing 5˚-10˚

4. Maintain contact between the edge of the wheel and

the worksurface.

- If grinding, sanding with flap discs or wire brushing

move the tool continuously in a forward and

back motion to avoid creating gouges in the

worksurface.

- If sanding with a backing pad, move the tool

constantly in a straight line to prevent burning and

swirling of worksurface.

nOTE: Allowing the tool to rest on the work surface without

moving will damage the workpiece.

5. Remove the tool from work surface before turning tool

off. Allow the tool to stop rotating before laying itdown.



CAUTION: Use extra care when working over an

edge, as a sudden sharp movement of grinder may

beexperienced.

Precautions To Take When Working on

a Painted Workpiece

1. Sanding or wire brushing of lead based paint is NOT

RECOMMENDED due to the difficulty of controlling

English

the contaminated dust. The greatest danger of lead

poisoning is to children and pregnantwomen.

2. Since it is difficult to identify whether or not a paint

contains lead without a chemical analysis, we

recommend the following precautions when sanding

any paint:

Personal safety

1. No children or pregnant women should enter the work

area where the paint sanding or wire brushing is being

done until all clean up iscompleted.

2. A dust mask or respirator should be worn by all persons

entering the work area. The filter should be replaced

daily or whenever the wearer has difficultybreathing.

nOTE: Only those dust masks suitable for working

with lead paint dust and fumes should be used.

Ordinary painting masks do not offer this protection.

See your local hardware dealer for the proper NIOSH-

approvedmask.

3. NO EATING, DRINKING or SMOKING should be done in

the work area to prevent ingesting contaminated paint

particles. Workers should wash and clean up BEFORE

eating, drinking or smoking. Articles of food, drink, or

smoking should not be left in the work area where dust

would settle onthem.

Environmental safety

1. Paint should be removed in such a manner as to

minimize the amount of dustgenerated.

2. Areas where paint removal is occurring should be sealed

with plastic sheeting of 4 milsthickness.

3. Sanding should be done in a manner to reduce tracking

of paint dust outside the workarea.

Cleaning and Disposal

1. All surfaces in the work area should be vacuumed

and thoroughly cleaned daily for the duration of

the sanding project. Vacuum filter bags should be

changedfrequently.

2. Plastic drop cloths should be gathered up and disposed

of along with any dust chips or other removal debris.

They should be placed in sealed refuse receptacles and

disposed of through regular trash pick-upprocedures.

During clean up, children and pregnant women should

be kept away from the immediate workarea.

3. All toys, washable furniture and utensils used by

children should be washed thoroughly before being

usedagain.

Edge Grinding and Cutting (Fig. M)



WARNING: Do not use edge grinding/cutting wheels

for surface grinding applications because these wheels

are not designed for side pressures encountered

with surface grinding. Wheel breakage and injury

mayresult.



CAUTION: Wheels used for edge grinding and cutting

may break or kick back if they bend or twist while

the tool is being used. In all edge grinding/cutting

operations, the open side of the guard must be

positioned away from theoperator.

NOTICE: Edge grinding/cutting with a Type27 wheel

must be limited to shallow cutting and notching—

less than 13mm in depth when the wheel is new.

Reduce the depth of cutting/notching equal to the

reduction of the wheel radius as it wears down. Refer

to the Accessories Chart for more information. Edge

grinding/cutting with a Type 41 wheel requires usage

of a Type 1guard.

1. Allow the tool to reach full speed before touching the

tool to the worksurface.

2. Apply minimum pressure to the work surface, allowing

the tool to operate at high speed. Grinding/cutting rate

is greatest when the tool operates at highspeed.

3. Position yourself so that the open-underside of the

wheel is facing away fromyou.

4. Once a cut is begun and a notch is established in

the workpiece, do not change the angle of the cut.

Changing the angle will cause the wheel to bend and

may cause wheel breakage. Edge grinding wheels

are not designed to withstand side pressures caused

bybending.

Fig. M

5. Remove the tool from the work surface before turning

the tool off. Allow the tool to stop rotating before laying

itdown.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

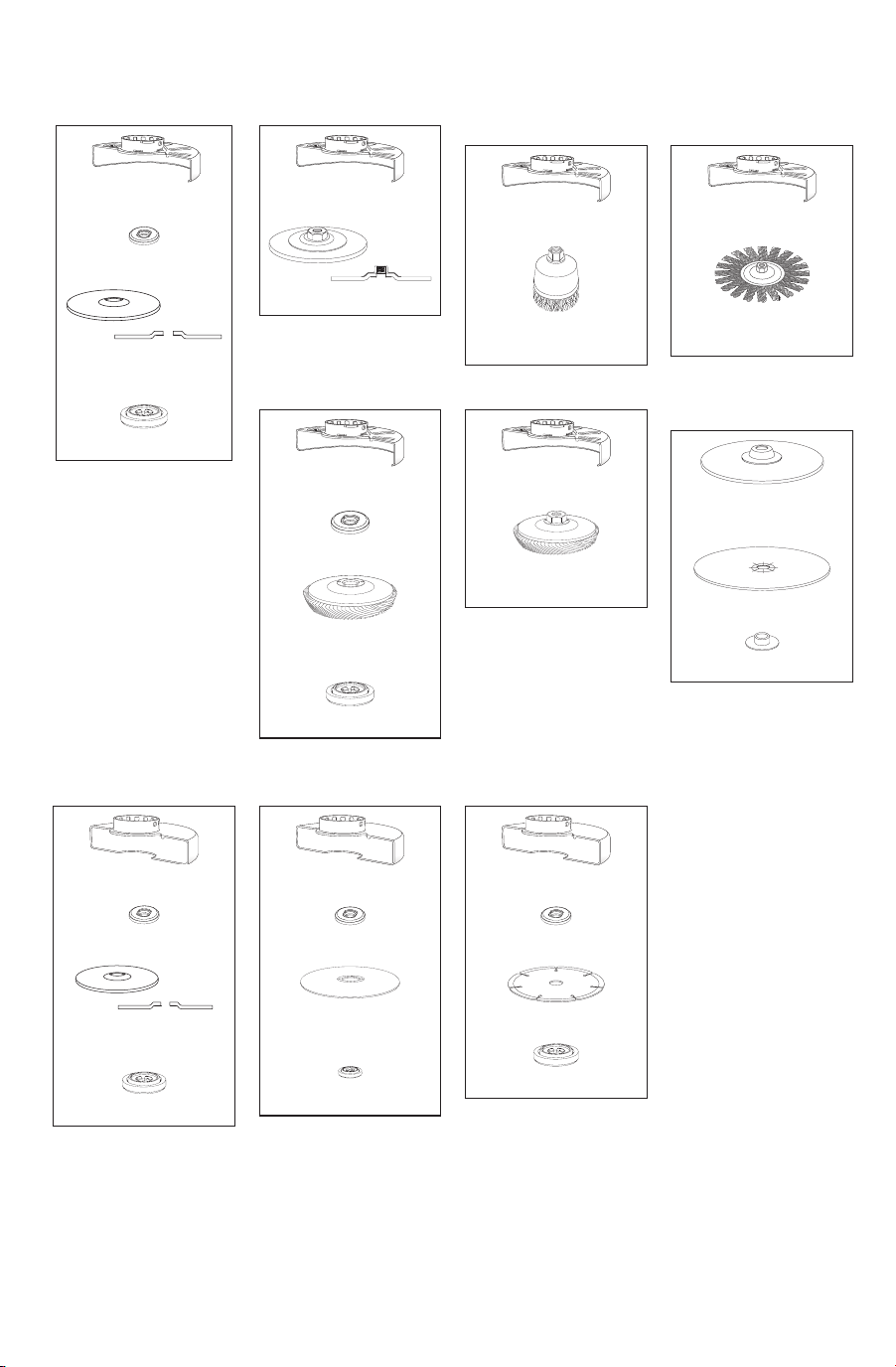

Accessories

The capacity of the DCG405 is 4.5" (115 mm) diameter x

1/4” (6.35 mm) thick grinding wheels.

English

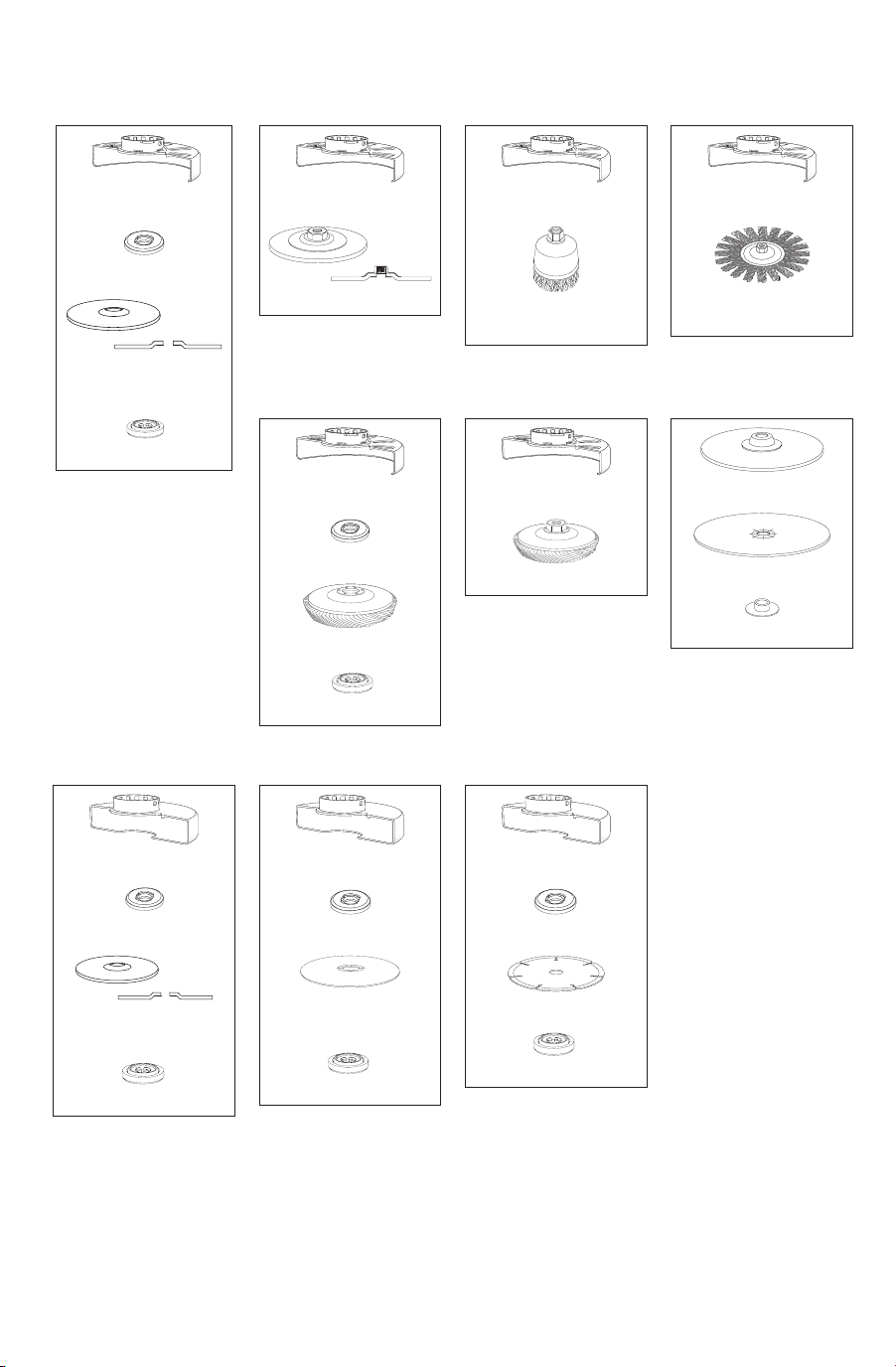

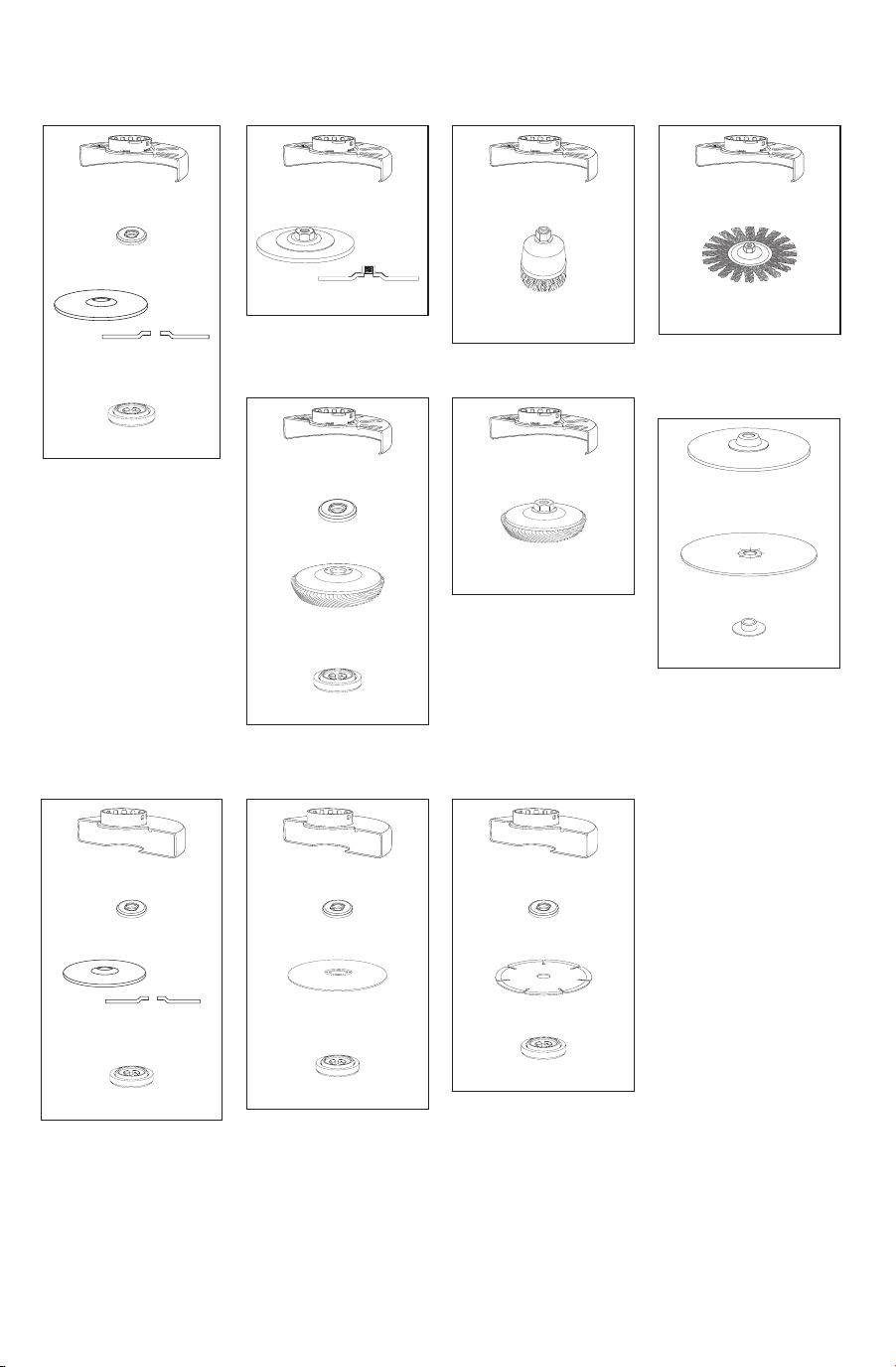

It is important to choose the correct guards, backing

pads and flanges to use with grinder accessories. See the

Accessories Chart for information on choosing the correct

accessories.



WARNING: Handle and store all abrasive wheels

carefully to prevent damage from thermal shock, heat,

mechanical damage, etc. Store in a dry protected area

free from high humidity, freezing temperatures or

extreme temperature changes.



WARNING: Since accessories, other than those

offered by

DEWALT

, have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only

DEWALT

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your tool

are available at extra cost from your local dealer or

authorized service center. If you need assistance in

locating any accessory, please contact

DEWALT

Industrial

Tool Co., 701East Joppa Road, Towson, MD 21286, call

1-800-4-

DEWALT

(1-800-433-9258) or visit our website:

www.dewalt.com.

Repairs

The charger and battery pack are notserviceable.



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a

DEWALT

factory

service center or a

DEWALT

authorized service center.

Always use identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Three Year Limited Warranty

DEWALT

will repair, without charge, any defects due to

faulty materials or workmanship for three years from

the date of purchase. This warranty does not cover part

failure due to normal wear or tool abuse. For further detail

of warranty coverage and warranty repair information,

visit www.dewalt.com or call 1-800-4-

DEWALT

(1-800-

433-9258). This warranty does not apply to accessories

or damage caused where repairs have been made

or attempted by others. THIS LIMITED WARRANTY IS

GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

In addition to the warranty,

DEWALT

tools are covered

byour:

1 YEAR FREE sERViCE

DEWALT

will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first year

afterpurchase.

2 YEARs FREE sERViCE On D

WAlT BATTERY PACKs

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

3 YEARs FREE sERViCE On D

WAlT BATTERY PACKs

DCB200, DCB204, DCB204BT, DCB205, DCB205BT, DCB206,

DCB606, DCB609

nOTE: Battery warranty voided if the battery pack is

tampered with in any way.

DEWALT

is not responsible

for any injury caused by tampering and may prosecute

warranty fraud to the fullest extent permitted bylaw.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your

DEWALT

Power Tool, Laser, or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-800-4-

DEWALT

(1-800-433-9258) for a freereplacement.

English

4.5" (115 mm) grinding Wheels

Type 27 guard

Backing flange

Type 27

Depressed center wheel

Locking flange

Type 27 guard

Type 27 hubbed wheel

4.5" (115 mm) sanding Flap Discs

Type 27 guard

Backing flange

non-hubbed sanding flap disc

Locking flange

Type 27 guard

hubbed sanding flap disc

4.5" (115 mm) Cutting Wheels

Type 1/41 guard**

Backing flange

Type 27/42 depressed

center wheel, cutting only

Locking flange

Type 1/41 guard**

Backing flange

Type 1/41 abrasive

cutting wheel

Locking flange

Type 1/41 guard**

Backing flange

Diamond cutting wheel

Locking flange

Wire Wheels

Type 27 guard

3–4" (76.2–100 mm)

wire cup brush

Type 27 guard

4" (100 mm)

wire wheel

sanding Discs

rubber backing pad

sanding disc

Clamp nut

ACCESSORIES CHART



Type 1/41 guards are intended for use with Type 1/41 cutting wheels and Type 27 wheels marked for cutting only.

Grinding with wheels other than Type 27 and Type 29 require different accessory guards. Always use the smallest proper

guard possible that does not contact theaccessory.

** nOTE: A Type 1/41 guard is available at extra cost from your local dealer or authorized servicecenter.

FRAnçAis

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil

DEWALT

, composez le numéro

sans frais : 1-800-4-

DEWALT

(1-800-433-9258).

Interrupteur à glissière

Bouton de verrouillage

de la tige

Tige

Poignée latérale

Bride tournante

Bride de verrouillage

Protecteur

Levier de libération

duprotecteur

Bloc-piles

Bouton de libération

des piles

Fig. A

FRAnçAis

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

POUR LES OUTILS ÉLECTRIQUES



AVERTISSEMENT: lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN USAGE

ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

à l’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive.

Ne jamais utiliser le cordon pour transporter,

tirer ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

FRAnçAis

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser un bloc-piles ou un outil qui

est endommagé ou qui a été modifié. Les piles

endommagées ou modifiées peuvent avoir un

comportement imprévisible entraînant un incendie,

une explosion ou un risque de blessure.

f ) Ne pas exposer le bloc-piles ou l’outil au feu ou à

une température excessive. L’exposition au feu ou à

une température au-dessus de 130 °C (265°F) pourrait

entraîner une explosion.

g ) Suivez les instructions de recharge et ne pas

recharger le bloc-piles ou l’outil hors de la plage

de températures indiquée dans les instructions.

Recharger le bloc-piles de façon inappropriée ou

hors des températures de la plage indiquée pourrait

l’endommager et augmenter le risque d’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectrique.

b ) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs-piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

service autorisés.

CONSIGNES DE SÉCURITÉ POUR TOUTES LES

OPÉRATIONS

Avertissements de sécurité communs

pour les opérations de meulage, de

sablage, de nettoyage avec une brosse

ou un abrasif de coupure

a ) Cet outil électrique a été conçu pour servir

de meuleuse, ponceuse, tronçonneuse ou

brosse métallique. Lire toutes les consignes de

sécurité, les directives, les illustrations et les

caractéristiques techniques fournies avec cet

outil électrique. Tout manquement aux instructions

suivantes pose des risques de chocs électriques,

d’incendie et/ou de dommages corporelsgraves.

b ) Les opérations de polissage ne sont pas

recommandées avec cet outil électrique. Toute

utilisation de cet outil électrique dans un but autre

FRAnçAis

que celui pour lequel il a été conçu est dangereuse et

pose des risques de dommagescorporels.

c ) Ne pas utiliser d’accessoire non conçu

spécifiquement pour cet outil ou qui n’aurait pas

reçu une approbation spécifique du fabricant

de l’outil. En effet, il est parfois possible de fixer

un accessoire à l’outil électrique; toutefois, cela ne

garantit pas une utilisationsécuritaire.

d ) Le régime nominal de l’accessoire doit être au

moins égal au régime maximal inscrit sur l’outil

électrique. Les accessoires soumis à un régime plus

élevé que celui pour lequel ils sont conçus peuvent se

briser et êtreprojetés.

e ) Le diamètre externe et l’épaisseur de l’accessoire

doivent être adéquats pour la capacité de l’outil

électrique. Il est impossible de protéger l’utilisateur

d’un bris d’accessoire de mauvais calibre ou de le

maîtrisercorrectement.

f ) Les raccords filetés d’accessoires doivent

correspondre au filetage de la broche de la

meuleuse. Pour les accessoires à installation

par brides, l’alésage central de l’accessoire

doit correspondre au diamètre de référence

de la bride. Les accessoires ne correspondant pas

au dispositif d’installation de l’outil électrique ne

tourneront pas correctement, vibreront de façon

excessive et pourront causer la perte de contrôle de

l’outil.

g ) Ne jamais utiliser un accessoire endommagé.

Avant toute utilisation, inspecter la meule

abrasive à la recherche d’éclats et de fissures; le

tampon pour tout signe de fissures, déchirures

ou d’usure excessive; et la brosse métallique,

pour déceler s’il y a des fils métalliques fissurés

ou détachés. En cas de chute de l’outil ou

de l’accessoire, les inspecter à la recherche

de dommages ou insérer un accessoire non

endommagé. Après l’inspection et l’insertion

d’un accessoire, se positionner (l’utilisateur

ou quiconque aux alentours) hors du plan de

rotation de l’accessoire et faire tourner, pendant

une minute, l’outil électrique à plein régime, à

vide. Normalement, tout accessoire endommagé se

brisera au cours de cette période d’essai.

h ) Porter un équipement de protection individuelle.

Utiliser un masque facial, des lunettes de

sécurité ou des lunettes protectrices en fonction

de l’application. Au besoin, porter un masque

antipoussières, des protecteurs auditifs, des

gants et un tablier d’atelier capable d’arrêter

de petits fragments d’abrasifs ou de pièces. La

protection oculaire doit être en mesure d’arrêter

tout débris produit par les diverses opérations

et le masque antipoussières ou le respirateur, de

filtrer les particules produites par l’opération en

cours. Une exposition prolongée à un bruit d’intensité

élevée pourrait causer une perteauditive.

i ) Éloigner tout observateur à une distance

sécuritaire de la zone de travail. Toute personne

qui pénètre dans la zone de travail devra

également porter un équipement de protection

individuelle. Il est possible qu’un fragment de pièce

ou un accessoire brisé soit projeté et provoque des

blessures au-delà de la zone immédiate detravail.

j ) Tenez l’outil électrique par les surfaces de prise

isolées seulement, lorsque vous effectuez une

tâche où l’outil de coupe peut entrer en contact

avec le câblage dissimulé. Entrez en contact avec

un câble «sous tension» exposera aussi les pièces

métalliques de l’outil électrique «sous tension» et

pourraient donner un choc électrique à l’utilisateur.

k ) Ne jamais déposer l’outil électrique avant

l’immobilisation complète de l’accessoire.

L’accessoire en mouvement risquerait de mordre dans

la surface et de projeter l’outilélectrique.

l ) Mettre l’outil hors tension pour tout

déplacement de celui-ci par l’utilisateur. Un

contact accidentel avec l’accessoire en mouvement

pourrait happer les vêtements de l’opérateur et

projeter l’accessoire contre soncorps.

m ) Nettoyer régulièrement les évents de l’outil

électrique. Le ventilateur du moteur aspirera la

poussière à l’intérieur du boîtier. Une accumulation

excessive de poudre métallique représente un danger

d’origineélectrique.

n ) Ne pas faire fonctionner l’outil électrique à

proximité de matières inflammables. Les étincelles

produites risquent de lesenflammer.

o ) Ne pas utiliser d’accessoires qui exigent

l’utilisation d’un liquide de refroidissement.

L’utilisation d’eau ou de tout autre liquide

de refroidissement pourrait se solder par une

électrocution ou une secousseélectrique.

p ) Ne jamais utiliser de meules de type11 (boisseau

conique) sur cet outil. L’utilisation d’accessoires

inadéquats peut se solder par desblessures.

q ) Toujours se servir de la poignée latérale. La fixer

solidement. La poignée latérale doit être utilisée pour

maîtriser l’outil en touttemps.

r ) Au démarrage de l’outil avec une meule ou

une brosse métallique neuve, ou après l’avoir

changée, maintenir l’outil dans un espace

sécuritaire et le laisser tourner une minute. Si le

disque était affecté d’une fêlure ou d’un défaut

caché, il éclaterait en moins d’une minute. Si des

fils de la brosse métallique étaient lâches, cela

serait alors détecté. Ne jamais démarrer l’outil

lorsque quelqu’un se tient directement devant le

disque, y compris l’utilisateur.

s ) L’utilisation d’accessoires non spécifiés dans

ce manuel n’est pas recommandée et peut être

dangereuse. L’utilisation de compresseurs pour faire

fonctionner l’outil à une vitesse supérieure à sa vitesse

nominale estprohibée.

FRAnçAis

t ) Utiliser des serre-joints, ou tout autre moyen,

pour fixer et soutenir le matériau sur une surface

stable. Tenir la pièce à la main ou contre son corps

offre une stabilité insuffisante qui pourrait vous en

faire perdre lecontrôle.

u ) Protéger le disque contre tout choc ou traitement

brutal. Si c’était le cas, arrêter l’outil et vérifier que la

meule ne comporte ni fissures nidéfauts.

v ) Manipuler et stocker les meules en prenant

systématiquement desprécautions.

w ) Ne pas utiliser cet outil de façon prolongée. Les

vibrations inhérentes à l’utilisation de cet outil

posent des risques de dommages corporels

permanents aux doigts, mains et bras. Utiliser

des gants pour en atténuer l’impact, faire des pauses

fréquentes, et en limiter l’usagejournalier.

x ) Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Les vêtements

amples, bijoux ou cheveux longs pourraient s’y

faireprendre.

L’effet de rebond et

avertissements connexes

L’effet de rebond est une réaction soudaine d’une meule,

d’un tampon, d’une brosse ou d’un tout autre accessoire, en

mouvement, qui est pincé ou qui s’accroche. Un pincement

ou un accrochage provoque un arrêt rapide de l’accessoire en

mouvement qui, à son tour, projette l’outil électrique, hors de

maîtrise, dans la direction opposée à la rotation de l’outil au

point degrippage.

Par exemple, si une meule abrasive se pince ou s’accroche

dans la pièce, le bord de la meule introduite au point de

pincement peut mordre dans la surface de la pièce et

projeter la meule hors de la rainure. La meule peut être

projetée vers l’opérateur ou dans la direction opposée selon

le sens de rotation de la meule au point de pincement. Il est

également possible que les meules abrasives se brisent dans

cesconditions.

Un effet de rebond est le résultat d’une mauvaise utilisation de

l’outil et/ou de procédures ou conditions de fonctionnement

incorrectes. Il peut être évité en prenant les précautions

nécessaires telles que décrites ci-dessous:

a ) Saisir fermement l’outil électrique et positionner

le corps et les bras de sorte à résister à la

force de l’effet de rebond. Utiliser toujours la

poignée auxiliaire, s’il y en a une, pour contrôler

au maximum l’effet de rebond ou le couple

de réaction au démarrage. Avec de bonnes

précautions, l’opérateur est en mesure de contrôler le

couple de réaction ou l’effet derebond.

b ) Ne jamais placer les mains près de l’accessoire en

mouvement. Il pourrait en effet être projeté sur celles-

ci en cas derebond.

c ) Ne pas positionner le corps dans la trajectoire

probable de l’outil électrique, en cas de rebond.

Au moment du grippage, l’outil sera projeté dans la

direction opposée au déplacement de lameule.

d ) Être particulièrement attentif lors de travaux

dans un coin, sur des bords tranchants, etc.

Éviter de faire rebondir l’accessoire. Éviter tout

type de grippage de l’accessoire. Un travail dans

un coin ou sur des bords tranchants ou un travail en

faisant rebondir l’accessoire provoquent souvent un

grippage et une perte de maîtrise de l’outil ou un effet

derebond.

e ) Ne pas fixer de lame de tronçonneuse pour

sculpter le bois ou de lame de scie dentée. Ces

types de lames provoquent des effets de rebond et des

pertes de maîtrisefréquents.

Avertissements de sécurité spécifiques

aux opérations de meulage et de coupe

par abrasion

a ) Utiliser uniquement les types de meules

recommandés pour l’outil électrique ainsi que

le capot protecteur particulier conçu pour la

meule sélectionnée. Il est impossible de bien

protéger l’opérateur lors de l’utilisation de

meules non conçues pour l’outil. En effet, le capot

protecteur sera alors inadéquat et l’utilisation de la

meule,dangereuse.

b ) La surface de meulage des meules à moyeu

déporté doit être posée sous la contre plaque

de la lèvre du carter. Le carter aide à protéger

l’utilisateur contre toute projection de fragments et

contre tout contact accidentel avec la meule ainsi qu’à

protéger les vêtements des étincelles qui pourraient

lesenflammer.

c ) Il faut fixer solidement le capot protecteur à

l’outil électrique et le positionner pour maximiser

la sécurité de l’opérateur, soit en minimisant

la surface exposée de la meule en direction

de l’opérateur. En effet, le capot protecteur sert à

protéger l’opérateur contre la projection de fragments

de meule brisée et de contact accidentel avec

celle-ci.

d ) Utiliser uniquement les meules pour les

applications prévues pour chacune d’entre elles.

Par exemple: ne pas meuler avec le bord d’une

meule tronçonneuse. Les meules tronçonneuses

par abrasion sont conçues pour travailler en

périphérie. L’application de forces latérales sur ces

meules risquerait de les faireéclater.

e ) Toujours utiliser des brides de meule intactes, de

la bonne dimension et de la forme appropriée

pour la meule sélectionnée. Les brides de

meule appropriées supportent bien la meule et

réduisent ainsi la possibilité d’un bris de meule.

Les brides conçues pour les meules tronçonneuses

pourraient différer des brides pour meules àponçage.

f ) Ne pas utiliser de meule usée en provenance

d’outil de dimension plus importante. Ces meules,

prévues pour un outil électrique plus grand, ne

conviennent pas au régime plus élevé d’un outil de

plus petite dimension et pourraientéclater.

FRAnçAis

Avertissements de sécurité

supplémentaires spécifiques aux

opérations de coupe par abrasion

a ) Ne pas «coincer» la meule tronçonneuse ou

ne pas appliquer une pression excessive. Ne

pas essayer de couper à une profondeur trop

importante. Une contrainte excessive sur la meule

accroîtra la charge et la possibilité de tordre ou

de gripper la meule dans le trait de coupe et ainsi

provoquer un effet de rebond ou un bris de lameule.

b ) Ne pas positionner le corps sur la trajectoire de la

meule en mouvement ni derrière celle-ci. Lorsque

la meule, au point de contact avec la pièce, s’éloigne

du corps de l’opérateur, un effet de rebond potentiel

risque de projeter la meule en rotation, ainsi que

l’outil, en direction de l’utilisateur.

c ) Lorsque la meule se grippe ou lors de l’arrêt

d’une coupe pour une raison quelconque, mettre

l’outil hors tension et maintenir l’outil immobile

jusqu’à l’arrêt complet de la meule. Ne jamais

essayer de retirer la meule tronçonneuse du

trait de coupe alors que celle-ci est encore en

mouvement. Une telle pratique risquerait de

provoquer un effet de rebond. Rechercher et

prendre l’action corrective nécessaire pour éliminer les

causes du grippage de lameule.

d ) Ne pas reprendre la coupe avec la meule dans

le trait de coupe de la pièce. Attendre que la

meule soit à plein régime puis la réinsérer

soigneusement dans le trait de coupe. Si l’outil

électrique redémarrait avec la meule appuyée sur la

pièce, celle-ci risquerait de gripper, de se déplacer ou

dereculer.

e ) Pour réduire le risque de pincement ou de recul

de la meule, soutenir les panneaux ou toute

autre pièce surdimensionnée. Les grandes pièces

tendent à s’affaisser sous leur propre poids.

Disposer des appuis sous la pièce, le long de la ligne

de coupe et près du bord de la pièce, des deuxcôtés

de lameule.

f ) Faire particulièrement attention lors de la

réalisation de «découpe en poche» dans des

murs existants ou d’autres zones sans visibilité.

La portion de la meule faisant saillie risque de couper

un tuyau d’alimentation en eau ou en gaz, des fils

électriques ou des objets pouvant provoquer un effet

derebond.

Avertissements de sécurité spécifiques

aux opérations de ponçage

a ) Ne pas utiliser un papier pour disque abrasif

excessivement surdimensionné. Respecter les

recommandations des fabricants lors de la

sélection du papier abrasif. Un papier abrasif

plus grand que le plateau de ponçage représente

un risque de lacération. Le papier risque également

de s’accrocher, de se déchirer ou de provoquer un effet

derebond.

Avertissements de sécurité spécifiques

aux opérations utilisant une brosse

métallique

a ) Être attentif, car la brosse peut projeter des soies

métalliques même lors de travaux normaux.

Ne pas surcharger la brosse en appliquant une

force excessive sur celle-ci. Les soies métalliques

pénètrent facilement les vêtements légers ou lapeau.

b ) Si l’utilisation d’un capot protecteur est

recommandée avec la brosse métallique,

s’assurer qu’il n’interfère pas avec la rotation

de la brosse métallique à touret ou de la brosse

métallique. En cours de travail et sous la force

centrifuge, le diamètre de la brosse métallique à touret

ou de la brosse métallique s’accroît.

c ) Des lunettes de protection ou une protection

oculaire avec écrans latéraux et écran frontal

total conforme à la norme ANSI Z87.1, doivent

être portées par l’utilisateur ou tout autre

individu dans un rayon de 15,2m (50pieds) de

l’utilisation de ceproduit.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/

MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

FRAnçAis

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil

sur son côté, sur une surface stable, là où il

ne pourra ni faire trébucher ni faire chuter

quelqu’un. Certains outils équipés d’un large bloc-

piles peuvent tenir à la verticale sur celui-ci, mais

manquent alors destabilité.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... revolutions per

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

BLOCS-PILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant

d’utiliser le bloc-piles et le chargeur, lire les consignes de

sécurité ci-après puis suivre la procédure de chargement

indiquée. Pour commander un bloc-piles de rechange,

s’assurer d’en inclure le numéro de catalogue et latension.

Cet outil fonctionne avec un chargeur

DEWALT

. S’assurer

de bien lire toutes les consignes de sécurité avant toute

utilisation du chargeur. Consulter le tableau en fin de

manuel pour connaître les compatibilités entre chargeurs

et blocs-piles.

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité

les blocs-piles



AVERTISSEMENT : lire toutes les instructions et

toutes les consignes de sécurité propres au bloc-

piles, au chargeur et à l’outil électrique. Tout

manquement aux avertissements et instructions

pose des risques de décharges électriques,

d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières,

gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer

l’inflammation de poussières ou d’émanations.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon

pour le faire rentrer dans un chargeur incompatible,

car il pourrait se briser et causer des dommages

corporels graves. Consulter le tableau en dernière page

de ce manuel pour connaître les compatibilités entre

chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des

chargeurs

DEWALT

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes

pouvant excéder 40°C (104°F) (comme dans des

hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans

un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un

outil dont la gâchette est verrouillée en position de

marche. Ne jamais bloquer l’interrupteur en position

deMARCHE.

• Ne pas incinérer le bloc-piles même s’il est

sévèrement endommagé ou complètement usagé,

car il pourrait exploser et causer un incendie.

Pendant l’incinération des blocs-piles au lithium-ion, des

vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau,

rincer immédiatement au savon doux et à l’eau. En

cas de contact oculaire, rincer l’œil ouvert à l’eau claire

une quinzaine de minutes ou jusqu’à ce que l’irritation

cesse. Si des soins médicaux s’avéraient nécessaires, noter

que l’électrolyte de la pile est composé d’un mélange de

carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut

causer une irritation respiratoire. En cas d’inhalation,

exposer l’individu à l’air libre. Si les symptômes persistent,

consulter unmédecin.



AVERTISSEMENT: risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou

à uneflamme.



AVERTISSEMENT: risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison

FRAnçAis

que ce soit. Si le boîtier du bloc-piles est fissuré ou

endommagé, ne pas l’insérer dans un chargeur. Ne

pas écraser, laisser tomber, ou endommager les blocs-

piles. Ne pas utiliser un bloc-piles ou un chargeur

qui a reçu un choc violent, ou si l’appareil est tombé,

a été écrasé ou endommagé de quelque façon que

ce soit (p. ex. percé par un clou, frappé d’un coup

de marteau, piétiné). Les blocs-piles endommagés

doivent être renvoyés à un centre de réparation pour

y êtrerecyclés.

Transport



AVERTISSEMENT: risques d’incendie. Au moment

de ranger ou transporter le bloc-piles, veiller à

protéger ses bornes à découvert de tout objet

métallique. Par exemple, éviter de placer le bloc-

piles dans un tablier, une poche, une boîte à outils

ou un tiroir, etc. contenant des objets tels que clous,

vis, clés, etc. Le fait de transporter des blocs-piles

comporte des risques d’incendie, car les bornes

des piles pourraient entrer, par inadvertance,

en contact avec des objets conducteurs, tels

que: clés, pièces de monnaie, outils ou autres.

La réglementation sur les produits dangereux

(Hazardous Material Regulations) du département

américain des transports interdit, en fait, le transport

des blocs-piles dans les commerces ou dans les avions

dans les bagages de cabine, À MOINS qu’ils ne soient

correctement protégés de tout court-circuit. Aussi

lors du transport individuel de blocs-piles, s’assurer

que leurs bornes sont bien protégées et isolées de

tout matériau pouvant entrer en contact avec elles et

provoquer un court-circuit.

REMARQUE : il ne faut pas laisser de piles au lithium-

ion dans les bagages enregistrés.

Expédition du bloc-piles

DEWALT

FlEXVOlT

Le bloc-piles D

WALT FLEXVOLT

possède deux modes:

Utilisation et Expédition.

Mode Utilisation: lorsque le bloc-piles FLEXVOLT

est par

lui-même ou dans un produit D

WALT 20v max*, il

fonctionnera comme un bloc-piles de 20v max*. Lorsque le

bloc-piles FLEXVOLT

est dans un produit de 60v max* ou

120v max* (deux blocs-piles de 60v max*), il fonctionnera

comme un bloc-piles de 60v max*.

Mode Expédition: lorsque

le capuchon est inséré sur

le bloc-piles FLEXVOLT

le bloc-piles est en mode

Expédition. Les modules

de cellules sont électriquement déconnectés du bloc le

faisant correspondre à trois blocs-piles d’un wattheure (Wh)

inférieur comparé à un bloc-piles de wattheure élevé. Ce

passage à trois blocs-piles à un wattheure inférieur peut

permettre au bloc-piles d’être exempté de suivre certaines

directives d’expédition imposées sur les blocs-piles de

wattheuresupérieur.

L’étiquette du bloc-piles donne deux estimations de

wattheures (se reporter à l’exemple). Selon comment le

bloc-piles est expédié, l’estimation appropriée de wattheure

doit être utilisée pour déterminer les modalités d’expédition

lui correspondant. Si le capuchon d’expédition est utilisé,

le bloc-piles sera considéré comme 3 blocs-piles au

wattheure indiqué pour «Expédition». S’il est expédié sans

le capuchon ou dans un outil, le bloc-piles sera considéré

comme un seul bloc-piles au wattheure indiqué à côté de

«Utilisation».

USE: 120 Wh Shipping: 3 x 40 Wh

Exemple d’étiquetage d’utilisation et d’expédition

Par exemple, le Wh de expédition pourra indiquer

3x40Wh, ce qui correspond à 3 blocs-piles de

40wattheures chacun. L’utilisation du Wh pourra indiquer

120Wh (sous-entendu 1bloc-piles).

Témoin de Charge du Bloc-Piles (Fig. B)

Certains blocs-piles

DEWALT

possèdent un témoin de

charge qui consiste en trois voyants Del verts indiquant le

niveau de charge du bloc-piles.

Le témoin de charge indique approximativement le niveau

de charge restant dans le bloc-piles en fonction des voyants

suivants:

Chargé de 75 à 100%

Chargé de 51 à 74%

Chargé de < 50%

Le bloc-piles doit être rechargé

Pour activer le témoin de charge, maintenez appuyé le

bouton du témoin de charge. Une combinaison des trois

voyants Del verts s’allumera indiquant le niveau de charge.

Lorsque le niveau de charge du bloc-pile atteint la limite

minimale d’utilisation, le témoin de charge reste éteint et le

bloc-piles doit êtrerechargé.

Fig. B

REMARQUE: le témoin de charge ne fait qu’indiquer

le niveau de charge du bloc-piles. Il ne donne aucune

indication quant au fonctionnement de l’outil. Son propre

fonctionnement pourra aussi varier en fonction des

composants produit, de la température et de l’application

d’utilisation.

Pour plus d’informations quant au témoin de charge du

bloc-piles, veuillez appeler le 1-800-4-

DEWALT

(1-800-433-

9258) ou vous rendre sur notre site www.dewalt.com.

Le sceau SRPRC®

Le sceau SRPRC® (Société de recyclage des

piles rechargeables du Canada) apposé

sur une pile au nickel-cadmium, à hydrure

métallique de nickel ou au lithium-ion

(ou un bloc-piles) indique que les coûts

de recyclage de ces derniers en fin d’utilisation ont déjà été

réglés par

DEWALT

. Dans certaines régions, la mise au rebut

FRAnçAis

ou aux ordures municipales des piles au nickel-cadmium, à

l’hydrure métallique de nickel ou au lithium-ion, est illégale;

le programme de l’Appel à Recycler® constitue donc une

solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

DEWALT

et d’autres utilisateurs de piles, a mis sur pied de

programme aux États-Unis et au Canada pour faciliter la

collecte des piles au nickel-cadmium, à l’hydrure métallique

de nickel ou au lithium-ion usagées. Aidez-nous à protéger

l’environnement et à conserver nos ressources naturelles

en renvoyant les piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées à un centre

de réparation autorisé

DEWALT

ou chez votre détaillant afin

qu’elles y soient recyclées. On peut en outre se renseigner

auprès d’un centre de recyclage local pour connaître

d’autres sites lesacceptant.

SRPRC® est une marque déposée de l’Appel à Recycler

Canada,Inc.

Directives de sécurité importantes

propres à tous les chargeurs de piles



AVERTISSEMENT : lire toutes les instructions et

toutes les consignes de sécurité propres au bloc-

piles, au chargeur et à l’outil électrique. Tout

manquement aux avertissements et instructions

pose des risques de décharges électriques,

d’incendie et/ou de blessures graves.

• NE PAS tenter de charger de bloc-piles avec des

chargeurs autres que ceux décrits dans ce manuel.

Le chargeur et son bloc-piles ont été conçus tout

spécialement pour fonctionnerensemble.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles

rechargeables

DEWALT

. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques

ou d’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon pour

débrancher le chargeur. Cela permet de réduire

les risques d’endommager la fiche ou le cordon

d’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus,

ou à ce qu’il ne soit ni endommagé ni soumis à

aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité

absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques

ou d’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans

un endroit sec et utiliser une rallonge conçue pour

l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne poser aucun objet sur le chargeur. Ne pas mettre

le chargeur sur une surface molle qui pourrait en

bloquer la ventilation et provoquer une surchauffe

interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le

dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée.

• Ne pas utiliser le chargeur s’il a reçu un coup,

fait une chute ou a été endommagé de quelque

façon que ce soit. Le ramener dans un centre de

réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de

réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques,

d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs

électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de 120

volts. Ne pas tenter de l’utiliser avec toute autre

tension. Cela ne s’applique pas aux chargeurs de

postesmobiles.



AVERTISSEMENT: risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des

chocs électriques pourraient enrésulter.



AVERTISSEMENT: risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de toute

infiltration de liquide. Ne jamais tenter d’ouvrir le

bloc-piles pour quelque raison que ce soit. Si le boîtier

plastique du bloc-piles est brisé ou fissuré, le retourner

dans un centre de réparation pour y êtrerecyclé.

FRAnçAis



ATTENTION: risques de brûlure. Pour réduire tout

risque de dommages corporels, ne recharger que des

blocs-piles rechargeables

DEWALT

. Tout autre type

de piles pourrait exploser et causer des dommages

corporels etmatériels.



ATTENTION: sous certaines conditions, lorsque le

chargeur est connecté au bloc d’alimentation, des

matériaux étrangers pourraient court-circuiter le

chargeur. Les corps étrangers conducteurs tels que

(mais pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant toutentretien.

Homologation du matériel sans fil et

informations sécurité

• Cet appareil est conforme à la norme CAN ICES-3(B)/

NMB-3(B).

• Cet appareil est conforme au paragraphe 15 du règlement

du FCC et à la (aux) norme(s) RSS exempté(s) de licence

d’Industrie Canada. Son utilisation est sujette aux deux

conditions suivantes:

ʵ Ce dispositif ne doit pas causer d’interférences

nuisibles; et

ʵ Ce dispositif doit accepter toute interférence reçue,

y compris toute interférence pouvant causer un

fonctionnementindésirable.

Cet équipement a été testé et jugé conforme aux limites

propres aux appareils numériques de Classe B, conformément

au Paragraphe 15 du règlement du FCC. Ces limites sont

destinées à offrir une protection raisonnable contre les

interférences nuisibles d’une installation résidentielle.

Cet équipement produit, utilise et peut émaner des

ondes radiofréquences qui, s’il n’est pas installé et utilisé

conformément aux directives, pourront causer des

interférences nuisibles aux communications radio. Cependant,

en fonction des installations réalisées, l’absence d’interférences

n’est pas garantie. Si cet équipement cause des interférences

nuisibles à la réception radio ou télévision (ce qui peut être

déterminé par la mise sous/hors tension de cet équipement)

l’utilisateur est encouragé à tenter de corriger ces interférences

en prenant l’une ou plusieurs des mesures suivantes:

ʵ Réorienter l’antenne de réception ou en changer

l’emplacement.

ʵ Augmenter la distance entre l’équipement et

le récepteur.

ʵ Brancher l’équipement à une prise située sur un circuit

différent de celui sur lequel le récepteur est connecté.

ʵ Contacter un revendeur ou consulter un technicien

radio/téléqualifié.

• Tout changement ou toute modification à l’appareil qui

ne serait pas expressément approuvé par le fabricant

pourra annuler les droits de l’utilisateur à employer cet

équipement. Cet appareil numérique de Classe B est

conforme aux normes canadiennes ICES-003.

• Conformément aux réglementions d’Industrie Canada, cet

émetteur radio ne peut fonctionner qu’avec une antenne

dont le type et le gain maximal (ou d’une valeur moindre)

sont homologués par Industrie Canada pour cet émetteur.

Pour réduire toute interférence radio potentielle pouvant

affecter les autres utilisateurs, le type d’antenne et ses

gains devraient être choisis de façon à ce que la puissance

isotrope rayonnée équivalente ne soit pas supérieure aux

limites permettant lacommunication.

• Pour être conforme aux limites d’irradiations RF pour

la population en général du FCC et d’Industrie Canada,

l'antenne utilisée avec cet appareil ne doit pas être placée

ou utilisée conjointement avec tout autre émetteur ou

toute autre antenne.

Pour les produits Bluetooth

• Avant de voyager en avion, s’assurer de suivre les

restrictions des compagnies aériennes quant à l’utilisation

d’appareils électroniques et Bluetooth

personnels.

• La fonctionnalité d’alarme hors plage a été conçue pour

servir à aider à alerter en cas de perte ou vol de produits.

Ce n’est pas un système de sécurité.

• La plage de connectivité peut aller jusqu’à 30.5 meters

(100 pieds) en fonction de l’environnement et des lieux.

• Les signaux de radiofréquences ondes courtes d’un

appareil Bluetooth

pourront affecter les opérations

d’autres appareils électroniques ou médicaux (comme les

stimulateurs cardiaques ou les appareils acoustiques).

REMARQUE: le terme et les logos Bluetooth

sont des

marques déposées appartenant à Bluetooth

, SIG, Inc. et

toute utilisation de ces marques par

DEWALT

est autorisée

par licence. Toute autre marque de commerce et appellation

commerciale reste la propriété de leurs propriétairesrespectifs.

Ce produit est conforme à ces standards lorsqu’il est utilisé

avec un cordon de 1m 80 (6pi) oumoins.

Chargement du bloc-piles (Fig. C)

1. Branchez le chargeur dans la prise appropriée avant d’y

insérer le bloc-piles.

Fig. C

2. Insérer le bloc-piles

9

dans le chargeur, en vous

assurant qu’il y est correctement calé. Le voyant rouge

(charge) clignotera de façon continue indiquant que le

cycle de chargement acommencé.

FRAnçAis

3. En fin de charge, le voyant rouge restera ALLUMÉ de

façon continue. Le bloc-piles est alors complètement

rechargé et peut être utilisé ou laissé dans le chargeur.

Pour retirer le bloc-piles du chargeur, appuyez sur le

bouton de libération du bloc-piles

10

sur le bloc-piles.

REMARQUE: pour assurer des performances optimales

et une durée de vie maximale des blocs-piles au lithium-

ion, recharger pleinement le bloc-piles avant toute

utilisationinitiale.

Utilisation du chargeur

Reportez-vous aux indications du tableau ci-dessous pour

consulter le statut de charge du bloc-piles.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Bloc-piles en Cours de Chargement

Bloc-piles Chargé

Suspension de Charge Contre

le Chaud/Froid*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

le voyant rouge ne cessera de clignoter, mais un voyant

jaune restera allumé pendant cette opération. Lorsque

le bloc-piles aura repris une température appropriée,

le voyant jaune s’éteindra et le chargeur reprendra sa

procédure decharge.

Le chargeur ne pourront recharger des blocs-piles

défectueux. Le chargeur indiquera qu’un bloc-piles est

défectueux en refusant de s’allumer ou en affichant bloc-

piles ou chargeurdéfectueux.

REMARQUE: cela pourra aussi indiquer un problème avec

lechargeur.

Si le problème provient du chargeur, faites vérifier le

chargeur et le bloc-piles chez un centre de réparationagréé.

Fonction de suspension de charge contre le

chaud/froid

Lorsque le chargeur détecte un bloc-piles trop chaud

ou trop froid, il démarre automatiquement la fonction

de suspension de charge contre le chaud, suspendant

le chargement jusqu’à ce que le bloc-piles ait repris

une température appropriée. Le chargeur ensuite se

remettra automatiquement en mode de chargement.

Cette caractéristique assure aux blocs-piles une durée de

viemaximale.

Un bloc-piles froid se rechargera moins vite qu’un bloc-piles

chaud. Le bloc-piles se rechargera à ce rythme plus lent tout

au cours du cycle de charge et ne retournera pas à sa vitesse

maximale de charge même s’il venait à seréchauffer.

Le chargeur DCB118 est équipé d’un ventilateur interne

destiné à refroidir le bloc-piles. Le ventilateur se mettra

automatiquement en marche chaque fois que le bloc-piles

aura besoin de serefroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objetétranger.

Système de protection électronique

Les appareils au Li-Ion sont équipés d’un système

électronique de protection pour protéger les blocs-piles de

toute surcharge, surchauffe ou fuiteimportante.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas,

placez le bloc-piles au lithium-ion sur son chargeur jusqu’à

ce qu’il soit complètementrechargé.

Installation murale

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Ces chargeurs ont été conçus pour une installation murale

ou pour être posés sur une table ou une surface de travail.

Pour une fixation murale, installez le chargeur à proximité

d’une prise électrique, et à l’écart de coins ou de toute

autre obstruction au passage de l’air. Utilisez l’arrière du

chargeur pour marquer l’emplacement des vis de montage

sur le mur. Fixez soigneusement le chargeur à l’aide de vis

autoforeuses (vendues séparément) d’au moins 25,4mm

(1po) de long, et de diamètre de tête de 7-9mm (0,28-

0,35po), que vous visserez dans le bois en laissant une

longueur optimale d’environ 5,5mm (7/32po) exposée.

Alignez les orifices à l’arrière du chargeur sur les vis exposées

et insérez à fond ces dernières dans lesorifices.

Instructions d’entretien du chargeur



AVERTISSEMENT: risques de chocs électriques.

Débrancher le chargeur de la prise de courant

alternatif avant tout entretien. Éliminer toute saleté

ou graisse de la surface externe du chargeur à l’aide

d’un chiffon ou d’une brosse non métallique douce.

N’utiliser ni eau ni aucun nettoyantliquide.

Remarques importantes concernant

le chargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18° à 24°C (65°F à 75°F). NE

PAS recharger le bloc-piles à une température inférieure

à +4,5°C (+40°F) ou supérieure à +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux

au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne

représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

utilisation, éviter de laisser le chargeur ou le bloc-piles

dans un local où la température ambiante est élevée

comme dans un hangar métallique ou une remorque

nonisolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise

en y branchant une lampe ou tout autre

appareilélectrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint

leslumières.

FRAnçAis

c. Déplacer le chargeur et le bloc-piles dans un local où

la température ambiante se trouve entre environ 18°

et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparationlocal.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez

de puissance pour effectuer un travail qu’il faisait

facilement auparavant. NE PAS CONTINUER à l’utiliser

dans ces conditions. Suivre la procédure de charge. Si

nécessaire, il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible

sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant toutentretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autreliquide.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute

températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans

un lieu frais et sec, hors du chargeur pour optimiser

lesrésultats.

REMARQUE: les blocs-piles ne devraient pas être

entreposés complètement déchargés. Il sera nécessaire de

recharger le bloc-piles avantréutilisation.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION (FIG. A)



AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

Reportez-vous en figureA au début de ce manuel pour

obtenir la liste complète descomposants.

Usage prévu

votre petite meuleuse angulaire industrielle a été conçue

pour le meulage, le ponçage, le brossage métallique et le

tronçonnage professionnels sur divers chantiers de travail

(ex. chantiers deconstruction).

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

Votre petite meuleuse angulaire industrielle est un outil

électrique de professionnels. nE PAs le laisser à la portée

des enfants. Une supervision est nécessaire auprès de tout

utilisateur nonexpérimenté.

Caractéristiques

E-Switch Protection

L’interrupteur à glissière MARCHE/ARRÊT a une fonction

de déclenchement en cas de manque de tension. Si l’outil

s’éteint de façon inattendue, il doit être redémarré.

E-Clutch

Cet appareil est muni d’un E-Clutch

(embrayage

électronique), qui en cas de surcharge, éteindra l’appareil

afin de réduire la couple de réaction à l’utilisateur. Vous

devrez relâcher, puis appuyer sur l’interrupteur à glissière

pour redémarrer l’outil.

Kickback Brake

Lorsqu’un pincement, un décrochage ou un blocage est

détecté, le frein électronique exerce une force maximum

pour arrêter rapidement la meule, réduire le mouvement de

la meule et éteindre la meuleuse. Vous devrez relâcher, puis

appuyer sur l’interrupteur à glissière pour redémarrer l’outil.

Dispositif anti-surcharges Power-OFF

(Coupe-circuit)

L’alimentation au moteur sera réduite en cas de surcharge

moteur. Si la surcharge moteur continue, l’outil s’arrêtera.

L’outil s’arrêtera chaque fois que le courant de surcharge

maximum sera atteint (seuil de tolérance du moteur). Si les

coupures pour cause de surcharges persistent, appliquez

moins de force/poids sur l’outil jusqu’à ce qu’il fonctionne

sans que la protection anti-surcharge s’enclenche.

Démarrage électronique en douceur

Cette fonctionnalité limite le rebond initial au démarrage,

permettant à la vitesse de croitre graduellement sur

uneseconde.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

Installation de la poignée latérale (Fig. D)



AVERTISSEMENT: avant chaque utilisation

de l’outil, vérifier que la poignée latérale est

soigneusementarrimée.

Vissez fermement la poignée latérale

5

dans l’un des trous

de chaque côté du carter d’engrenage. La poignée latérale

doit être systématiquement utilisée pour maîtriser l’outil

enpermanence.

Fig. D

FRAnçAis

Inversion du carter d’engrenage (Fig. E)

Pour un maximum de confort, le carter d’engrenage pourra

pivoter à 90° lors de lacoupe.

1. Retirez les quatre vis des coins rattachant le carter

d’engrenage au boîtier dumoteur.

2. Sans séparer complètement le carter d’engrenage

du boîtier du moteur, faites pivoter la tête du carter

d’engrenage sur la positiondésirée.

90˚

Fig. E

REMARQUE: si le carter d’engrenage et le boîtier du

moteur venaient à être séparés de plus de 3,17mm

1/8 po), rapporter l’outil chez un centre de service

DEWALT

pour révision et réassemblage. Tout manquement à cette

directive augmente les risques de défaillances du moteur et

desroulements.

3. Réinstallez les vis pour rattacher le carter d’engrenage au

boîtier du moteur. Resserrez les vis à un couple de 12,5

po/lb. Trop serrer les vis pourrait abîmer leurfiletage.

Carters de protection



ATTENTION: utiliser systématiquement un

dispositif de protection avec toutes les meules,

meules à tronçonner, disques à lamelles à

poncer, brosses métalliques et circulaires. L’outil

peut être utilisé sans carter seulement lors du ponçage

avec des disques abrasifs conventionnels. Reportez-

vous à la figure A pour observer les carters fournis

avec l’outil. Certaines applications pourront nécessiter

l’achat d’un carter adapté auprès de votre distributeur

ou centre de réparation agréélocal.

REMARQUE: le meulage angulaire et la découpe peuvent

être exécutés avec des meules de type 27 spécifiant qu’elles

ont été spécialement conçues à cet effet. Les meules d’une

épaisseur de 6,35mm ont été conçues pour le meulage de

finition, alors qu’il est nécessaire de vérifier sur les étiquettes

du fabricant des meules de type 27, plus fines, si elles

peuvent bien être utilisées pour le meulage de finition,

ou seulement pour le meulage angulaire/la découpe.

Un carter de protection de type 1 doit être utilisé avec

toutes les meules interdites pour le meulage de finition. Il

est également possible de découper avec des meules de

type41 et un carter de type1.

REMARQUE: se reporter au Tableau des accessoires

pour sélectionner la bonne combinaison de carter de

protection/accessoire.

Installation et réglage du carter (Fig. F)



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

One-touch

: sur cette position, la face d’accouplement

est oblique et avancera jusqu’à l’orifice d’alignement suivant

lorsque le carter sera tourné vers la droite (broche face à

l’utilisateur) mais se verrouillera automatiquement si tourné

vers lagauche.

installation du carter (Fig. F)



ATTENTION: avant d’installer le carter, vérifier que la

vis, le levier et le ressort sont installéscorrectement.

1. Avec la broche face à l’utilisateur, maintenez appuyé le

levier de déverrouillage du carter

8

2. Alignez les pattes

11

du carter sur les encoches

12

capot du carter d’engrenage.

3. Enfoncez le carter jusqu’à enclencher ses pattes et

faites-les pivoter dans la rainure du capot du carter

d’engrenage. Relâchez le levier de déverrouillage

ducarter.

4. Pour positionner le protecteur, faites pivoter le

protecteur dans le sens des aiguilles d’une montre dans

la position de travail souhaitée. Appuyez sur le levier de

déverrouillage de la garde

et maintenez-le enfoncé

pour faire pivoter la protection dans le sens inverse des

aiguilles d’une montre.

REMARQUE: le corps du carter devrait se trouver

entre la broche et l’utilisateur pour offrir une protection

maximale à cedernier.

Le levier de déverrouillage du carter devrait s’enclencher

sur l’un des orifices d’alignement

13

du collier de

serrage du carter. Cela garantira que le carter est arrimé

de façonsécuritaire.

5. Pour retirer le carter, suivez les étapes 1 à 3 en

sensinverse.

Fig. F

Brides et meules



ATTENTION: arrêter et débrancher l’outil avant tout

réglage ou avant de retirer ou installer toute pièce ou

toutaccessoire.

Installation de meules sans moyeu

(Fig. G)



AVERTISSEMENT: toute installation incorrecte de

bride et/ou meule pose des risques de dommages

corporels et matériels graves (outil oumeule).

FRAnçAis



ATTENTION: les brides incluses avec l’outil doivent

être utilisées avec les meules à moyeu déporté de type

27/42 et les meules à tronçonner de types 1/41. Se

reporter à la section Tableau des accessoires pour

plus d’informations.



AVERTISSEMENT:un carter fermé, à deux côtés, pour

meules à tronçonner doit être utilisé avec les meules à

tronçonner abrasives ou revêtues dediamant.



AVERTISSEMENT: l’utilisation de brides ou carters

endommagés ou tout manquement à utiliser des

brides et carters adéquats pose des risques de

dommages corporels dus à l’éclatement de la meule

ou par contact avec la meule. Se reporter à la section

Tableau des accessoires pour plus d’informations.

1. Placez l’outil sur une table, le protecteurélevé.

2. Installez la bride tournante

5

sur la tige

3

avec le

centre (guide) élevé face à la meule. Mettez la bride

tournante enplace.

3. Placez la meule

17

contre la bride tournante en

centrant la meule sur le centre (guide) élevé de la

bridetournante.

4. Pendant que vous appuyez sur le bouton de verrouillage

de la tige et avec les creux hexagonaux opposés à la

meule, enfilez la bride de verrouillage

6

sur la tige pour

que les pattes entrent dans les deux fentes de latige.

5. Pendant que vous appuyez sur le bouton de verrouillage

de la tige, serrez la bride de verrouillage

6

à la main

ou l’aide de la clé fournie. (Utilisez seulement la bride

de verrouillage si elle est en parfait état.) Consultez

le Tableau des accessoires pour voir les détails sur

labride.

6. Pour retirer la meule, faites l’inverse de la

procédureprécédente.

Fig. G

Installation de tampons de soutien de

ponçage (Fig. A, H)

REMARQUE: l’utilisation d’un carter avec des meules

abrasives utilisant des tampons de soutien, souvent appelés

disques en fibre de résine, n’est pas requise. Comme

l’utilisation d’un carter n’est pas requise avec ces accessoires,

le carter n’a pas à cadrer parfaitement en cas d’utilisation.



AVERTISSEMENT: toute installation incorrecte

d’écrou de blocage et/ou de tampon pose des risques

de dommages corporels et matériels graves (outil

oumeule).



AVERTISSEMENT: un carter adéquat doit être

réinstallé pour le meulage, le tronçonnage, le ponçage

à lamelles, le brossage métallique ou le brossage

métallique à touret une fois le ponçageterminé.

1. Placez ou vissez correctement le tampon de soutien

14

sur labroche.

2. Placez la meule abrasive

18

sur le tampon de

soutien

14

3. Tout en appuyant sur le bouton de verrouillage de

broche

2

, vissez l’écrou de blocage de meule

16

sur la broche, en guidant le moyeu bombé sur l’écrou

de blocage dans le centre de la meule abrasive et du

tampon desoutien.

4. Resserrez l’écrou de blocage à la main. Puis appuyez sur

le bouton de verrouillage de la broche tout en tournant

la meule abrasive jusqu’à ce que la meule abrasive et

l’écrou de blocage soient bienresserrés.

5. Pour retirer la meule, attrapez et tournez le tampon de

soutien et le tampon ponceur tout en poussant sur le

bouton de verrouillage de labroche.

Fig. H

Installation et retrait des meules à

moyeu (Fig. A)

Les meules à moyeu s’installent directement sur la broche.

Le filetage des accessoires doit correspondre à celui de

labroche.

1. Retirez la bride de soutien en la tirant hors de l’outil.

2. Vissez la meule sur la broche

3

manuellement.

3. Appuyez sur le bouton de verrouillage de la broche

2

resserrez à l’aide d’une clé le moyeu de lameule.

4. Inversez la procédure ci-dessus pour retirer lameule.

AVIS: le fait de ne pas installer correctement la

meule avant le démarrage de l’outil pose des risques

d’endommager l’outil ou lameule.

Installation de brosses coupelle et

brosses métalliques (Fig. A)



AVERTISSEMENT: toute installation incorrecte

de brosse/meule pose des risques de dommages

corporels et matériels graves (outil oumeule).

FRAnçAis



ATTENTION: pour réduire tout risque de

dommages corporels, porter des gants de travail

pour manipuler les brosses métalliques et

meules. Elles pourraient êtreacérées.



ATTENTION: pour réduire tout risque

d’endommager l’outil, les meules ou brosses

ne doivent pas toucher le carter lors de leur

installation ou utilisation. Des dommages

indétectables peuvent affecter l’accessoire et faire

que les fils métalliques se détachent de la meule ou

duboisseau.

Les brosses coupelle et métalliques s’installent directement

sur la broche taraudée de la meuleuse sans l’aide de brides.

Utilisez uniquement les brosses métalliques ou les meules

fournies avec un moyeu taraudé. Ces pièces sont vendues

séparément chez votre distributeur local ou dans les centres

de réparationagréés.

1. Disposez l’outil sur une table, avec le carter sur ledessus.

2. Vissez la meule sur la brochemanuellement.

3. Appuyez sur le bouton de verrouillage de la broche

2

et resserrez à l’aide d’une clé le moyeu de la meule ou la

brossemétallique.

4. Pour retirer la meule, inversez la procédure ci-dessus.

AVIS: pour réduire tout risque d’endommager l’outil,

installer soigneusement le moyeu de la meule avant

de mettre l’outil enmarche.

Avant toute utilisation

• Installez le carter et le disque ou la meule

appropriés. N’utilisez pas de disques ou meules

excessivementémoussés.

• Assurez-vous que la bride tournante et la bride de

verrouillage sont installées correctement. Suivez les

instructions de la section Tableau des accessoires.

• Assurez-vous que le disque ou la meule tourne dans le

sens des flèches sur l’accessoire et l’outil.

• N’utilisez pas d’accessoire endommagé. Avant toute

utilisation, vérifiez que les accessoires, comme les

meules abrasives, tampons de soutien, ne comportent

aucune fissure ou cassure, ou ne sont affectés d’aucune

usure excessive, et que les fils des brosses métalliques

ne sont ni lâches ni endommagés. En cas de chute,

vérifiez que l’outil électrique ou l’accessoire n’a pas été

endommagé, et remplacez toute pièce abîmée. Après

avoir inspecté et installé un accessoire, positionnez-

vous, ainsi que tout individu présent, hors du plan de

rotation de l’accessoire et laissez tourner l’outil une

minute à sa vitesse à vide maximale. En général, les

accessoires endommagés se brisent pendant le

temps d’essai.

UTILISATION



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

Installation et retrait du bloc-piles (Fig. I)

REMARQUE: pour des résultats optimums, s’assurer que le

bloc-piles est complètementchargé.

Pour installer le bloc-piles

9

dans la poignée de l’outil,

alignez le bloc-piles sur les rails dans la poignée de l’outil et

faites-le glisser fermement en place puis vérifiez qu’il ne s’en

détacherapas.

Pour retirer le bloc-piles de l’outil, poussez sur le bouton

de libération

10

et tirez fermement le bloc-piles hors de

la poignée de l’outil. Insérez-le dans son chargeur comme

décrit dans la section appropriée de cemanuel.

Fig. I

Position correcte des mains (Fig. J)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mainsillustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réactionsoudaine.

La position correcte des mains requiert une main sur la

poignée latérale

4

, et l’autre sur le corps de l’outil, comme

illustré en FigureJ.

Fig. J

Interrupteur à glissière (Fig. A)



ATTENTION : Tenez solidement la poignée latérale et

le corps de l’outil afin de maintenir le contrôle de l’outil

au démarrage et durant l’utilisation jusqu’à ce que la

meule ou l’accessoire cesse de tourner. Assurez-vous

que la meule a complètement cessé de tourner avant

de déposer l’outil.

REMARQUE: Afin de réduire un mouvement inattendu

de l’outil, ne pas allumer ou éteindre l’outil durant un

FRAnçAis

chargement. Laissez fonctionner la meuleuse à pleine

vitesse avant toucher la surface de travail. Levez l’outil de la

surface avant de l’éteindre. Laissez l’outil cesser de tourner

avant de le déposer.



AVERTISSEMENT: Avant d’insérer le bloc-piles dans

l’outil, assurez-vous que l’interrupteur à glissière est

à la position Arrêt en appuyant sur la partie arrière

de l’interrupteur et en relâchant. Assurez-vous

que l’interrupteur à glissière est à la position Arrêt

comme décrit ci-dessus après toute interruption de

l’alimentation. Si l’interrupteur à glissière est verrouillé

lorsque l’alimentation est branchée, l’outil démarrera

de manière inattendue.

• Pour démarrer la meuleuse, poussez l’interrupteur

vers l’avant à l’aide de l’extrémité de l’interrupteur vers

l’arrière de l’outil. Relâchez l’interrupteur pour éteindre

la meuleuse.

• Pour un fonctionnement continu, glissez et appuyez sur

l’interrupteur vers l’avant jusqu’à ce qu’il se verrouille

en position MARCHE. Pour éteindre l’outil, appuyez sur

l’arrière de l’interrupteur à glissière. L’action du ressort

fait revenir l’interrupteur en position ARRÊT.

Bouton de verrouillage de la tige (Fig. K)

Le bouton de verrouillage de la tige

2

est fourni afin de

prévenir la rotation de la tige pendant l’installation ou

le retrait des meules. Utilisez le verrouillage de la tige

seulement lorsque l’outil est éteint, lorsque la pile a été

retirée et lorsque l’outil s’est complètementarrêté.

AVIS: pour réduire tout risque d’endommager l’outil,

ne pas activer le bouton de verrouillage de la broche

alors que l’outil est en marche. L’outil pourrait être

endommagé, et ses accessoires être projetés, posant

ainsi des risques de dommagescorporels.

Pour actionner le verrouillage, appuyez sur le bouton de

verrouillage de la broche

2

puis faites tourner la broche

jusqu’à arrêtcomplet.

Fig. K

Meulage de finition, ponçage et brossage

métallique (Fig. L)



ATTENTION: utiliser systématiquement un carter

adéquat conformément aux instructions de ce

guide d’utilisation.

Pour travailler la surface d’une pièce:

1. Laissez l’outil tourner à plein régime avant de le mettre

en contact avec la surface àtravailler.

2. Appliquez un minimum de pression sur la surface à

travailler, pour permettre à l’outil de fonctionner à sa

vitesse maximum. Le rythme du retrait du matériau est

supérieur lorsque l’outil fonctionne à grandevitesse.

Fig. L

3. Maintenez l’angle approprié entre l’outil et la surface

de travail. Reportez-vous à la partie du tableau

correspondant à la fonctionparticulière.

Fonction Angle

Meulage 20˚-30˚

Ponçage avec disques à lamelles 5˚-10˚

Ponçage avec tampon de soutien 5˚-15˚

Brossage métallique 5˚-10˚

4. Maintenez le contact entre le bord de la meule et la

surface detravail.

- Lors du meulage ou du ponçage avec des disques

à lamelles ou des brosses métalliques, déplacez

continuellement l’outil par va-et-vient pour éviter de

creuser lasurface.

- Lors du ponçage avec un tampon de soutien,

déplacez l’outil continuellement en ligne droite pour

éviter de bruler ou rayer la surface detravail.

REMARQUE: le fait d’immobiliser l’outil sur la surface

endommagera la pièce àtravailler.

5. Retirez l’outil de la pièce à travailler avant de l’arrêter.

Laissez l’outil s’arrêter complètement de tourner avant

de leposer.



ATTENTION: prendre des précautions

supplémentaires lors du travail de bordure,

car la meuleuse pourrait faire un mouvement

brutalsoudain.

Précautions à prendre lors du travail sur

une surface peinte

1. Le ponçage à la ponceuse ou la brosse métallique des

peintures à base de plomb N’EST PAS RECOMMANDÉ,

car il est difficile de se protéger contre les poussières

contaminées. L’empoisonnement au plomb

présente le plus grand danger pour les enfants et les

femmesenceintes.

2. Comme il est difficile d’identifier si la peinture contient

ou non du plomb sans effectuer une analyse chimique,

nous vous recommandons de prendre les précautions

suivantes lors du ponçage de toutes lespeintures.

Protection de l’individu

1. Aucun enfant ou femme enceinte ne devrait pénétrer

sur les lieux de travail lors du ponçage ou brossage

métallique et tant que ces lieux n’auront pas été

nettoyéscomplètement.

2. Toute personne entrant dans la zone de travail

devrait porter un masque anti-poussières ou un

appareil respiratoire. Le filtre doit en être remplacé

quotidiennement ou chaque fois que l’utilisateur

commence à avoir des difficultés àrespirer.

FRAnçAis

REMARQUE: utiliser exclusivement une protection

des voies respiratoires adéquate pour le travail sur

les peintures au plomb produisant poussières ou

émanations. Les masques ordinaires n’offrent pas ce

niveau de protection. Se renseigner auprès de son

quincaillier local pour obtenir la liste des masques anti-

poussières approuvés par leNIOSH.

3. NE PAS MANGER, BOIRE OU FUMER sur les lieux de

travail pour prévenir l’ingestion de particules de peinture

contaminées. Il est recommandé aux ouvriers de se laver

et changer AVANT de manger, boire ou fumer. Ne pas

laisser sur les lieux de travail, là où la poussière pourrait

s’y déposer, nourriture, boisson, cigarette ou autre

produit deconsommation.

Protection de l’environnement

1. La peinture devrait être retirée de façon à minimiser la

quantité de poussièresgénérées.

2. Les lieux où la peinture est retirée devraient être isolés

avec des panneaux de plastique de 4mils d’épaisseur.

3. Le ponçage devrait être effectué de manière à réduire

toute propagation des poussières de peinture hors des

lieux detravail.

nettoyage et élimination

1. Passez quotidiennement l’aspirateur sur les lieux de

travail et nettoyez-les soigneusement pendant toute la

durée du projet de ponçage. Changez fréquemment les

filtres d’aspirateur.

2. Recueillez toute toile de protection plastifiée utilisée

et s’en défaire avec toute particule de poussière ou

autre débris à éliminer. Placez-les dans un contenant

hermétique pour déchets et jetez-les conformément à la

procédure normale d’élimination desordures.

Pendant le nettoyage, maintenez à distance de la zone

immédiate de travail les enfants ou femmesenceintes.

3. Nettoyez soigneusement jouets, meubles lavables,

et tout ustensile utilisés par les enfants avant toute

nouvelleréutilisation.

Coupes et meulage angulaires (Fig. M)



AVERTISSEMENT: ne pas utiliser les meules

angulaires/à tronçonner pour le meulage de finition,

car elles ne sont pas conçues pour subir les pressions

latérales nécessaires au meulage de finition. La

meule pourrait se briser et poser des risques de

dommagescorporels.



ATTENTION: les meules peuvent se briser ou faire des

rebonds lorsqu’elles sont arquées ou si elles subissent

des torsions lors de travaux de meulage angulaire

ou de découpe. Pour toute opération de meulage

angulaire/découpe, orienter l’ouverture du carter dans

le sens opposé à l’utilisateur.

AVIS: le meulage angulaire/découpe avec une meule

neuve de type 27 doit se limiter à la découpe ou à des

entailles peu profondes, inférieures à 13mm. Réduire

la profondeur de coupe/entaille en proportion égale à

la réduction du radius de la meule alors qu’elle s’use. Se

reporter à la section Tableau des accessoires pour

plus d’informations. Le meulage angulaire/découpe

avec une meule de type 41 requiert l’utilisation d’un

carter de type1.

1. Laissez l’outil tourner à plein régime avant de le mettre

en contact avec la surface àtravailler.

2. Appliquez un minimum de pression sur la surface à

travailler, pour permettre à l’outil de fonctionner à sa

vitesse maximum. Le rythme de meulage/coupe est

supérieur lorsque l’outil fonctionne à grandevitesse.

3. Placez-vous de façon à ce que la face inférieure de la

meule soit à votreopposé.

4. Ne changez pas l’angle de coupe une fois que cette

dernière est commencée et qu’une entaille existe dans

la pièce à travailler. Cela pourrait faire arquer la meule

et la casser. Les meules angulaires ne sont pas conçues

pour supporter une pression latérale causée par

uneincurvation.

Fig. M

5. Retirez l’outil de la pièce à travailler avant de l’arrêter.

Laissez l’outil s’arrêter complètement de tourner avant

de le poser

MAINTENANCE



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Accessoires

Le modèle DCG405, peut recevoir des meules de 115mm

(4.5po) de diamètre et 6,35mm (1/4po) d’épaisseur.

Il est important de choisir les écrans protecteurs, plateaux

porte-disque et brides qui conviennent aux accessoires de

meulage. Voir les Tableau de Accessoire pour obtenir plus

de renseignements quant aux accessoires appropriés.



AVERTISSEMENT : manier et entreposer les

meules abrasives soigneusement pour prévenir tout

dommage résultant de chocs thermiques, de la

chaleur, de dommages mécaniques, etc. Entreposer

dans un endroit sec, à l’abri de toute humidité

FRAnçAis

excessive, du gel ou de changements extrêmes de

température.



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par

DEWALT

n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires

DEWALT

recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec

DEWALT

Industrial Tool Co., 701 East

Joppa Road, Towson, MD 21286 aux États-Unis;

composer le 1 800 433-9258 (1 800 4-

DEWALT

) ou visiter

notre site Web : www.dewalt.com.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

DEWALT

ou un centre de réparation agréé

DEWALT

. Toujours

utiliser des pièces de rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

DEWALT

réparera, sans frais, tout produit défectueux

causé par un défaut de matériel ou de fabrication pour

une période de trois ans à compter de la date d’achat.

La présente garantie ne couvre pas les pièces dont la

défectuosité a été causée par une usure normale ou

l’usage abusif de l’outil. Pour obtenir de plus amples

renseignements sur les pièces ou les réparations couvertes

par la présente garantie, visiter le site www.dewalt.

com ou composer le 1 800 433-9258 (1 800 4-

DEWALT

CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE

GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE

QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS

PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE

OU INDIRECT. Certains états n’autorisent aucune limitation

quant à la durée d’une garantie implicite ni aucune

exclusion ou limitation de garantie contre tout préjudice

accessoire ou indirect, aussi il se peut que ces exclusions

ne vous soient pas applicables. Cette garantie confère des

droits légaux particuliers à l’acheteur, mais celui-ci pourrait

aussi bénéficier d’autres droits variant d’un territoire à

l’autre.

En plus de la présente garantie, les outils

DEWALT

sont

couverts par notre :

COnTRAT D’EnTRETiEn gRATUiT D’UnAn

DEWALT

entretiendra l’outil et remplacera les pièces usées

au cours d’une utilisation normale et ce, gratuitement,

pendant une période d’un an à compter de la date d’achat.

COnTRAT D’EnTRETiEn gRATUiT DE DEUX Ans sUR

lEs BlOC-PilEs

DEWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

COnTRAT D’EnTRETiEn gRATUiT DETROis Ans sUR

lEsBlOC-PilEs

DEWALT

DCB200, DCB204, DCB204BT, DCB205, DCB205BT, DCB206,

DCB606, DCB609

REMARQUE: La garantie de se produit sera annulée si le

bloc-piles a été altéré de quelque façon que ce soit.

DEWALT

ne peut être tenu responsable de tout dommage corporel

causé par l’altération du produit et pourra poursuivre toute

fraude en matière de garantie dans toute l’étendue permise

par laloi.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique, du

laser ou de la cloueuse

DEWALT

, celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1 800 433-9258 (1 800 4-

DEWALT

) pour en obtenir le

remplacementgratuit.

FRAnçAis

Meule de 115mm (4,5po)

Carter de type 27

Bride tournante

Meule à moyeu déporté de

type 27

Bride de verrouillage

Carter de type 27

Meule à moyeu de type 27

Meules à tronçonner de 115mm (4,5po)

Carter** de type 1/41

Bride tournante

Meule à moyeu déporté de type

27/42 coupe seulement

Bride de verrouillage

Carter** de type 1/41

Bride tournante

Meule à tronçonner abrasive de

type 1/41

Bride de verrouillage

Carter** de type 1/41

Bride tournante

Meule diamant à tronçonner

Bride de verrouillage

Brosses métalliques

Carter de type 27

Brosse boisseau 76,2-100 mm

(3-4 po)

Carter de type 27

Brosse métallique 100 mm

(4 po)

Meules abrasives

Tampon de soutien en

caoutchouc

Meule abrasive

Écrou de serrage de collier

TABLEAU DES ACCESSOIRES

Disques de ponçage à lamelles de 115mm (4,5po)

Carter de type 27

Bride tournante

Disque de ponçage à lamelles

sans moyeu

Bride de verrouillage

Carter de type 27

Disque de ponçage à lamelles

et moyeu



Les types 1/41 de carters ont été conçus pour être utilisés avec les meules à tronçonner de type 1/41 et les meules de

type27 pour la découpe seulement. Le meulage avec des meules autres que celles de types 27 et 29 requiert l’utilisation

d’un carter de protection autre. Utiliser systématiquement le carter adéquat le plus petit possible, qui ne rentrera pas en

contact avec l’accessoire.

**REMARQUE: des carters de type 1/41 sont vendus séparément chez votre distributeur local ou dans les centres de

réparationagréés.

EsPAñOl



¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta

u otra herramienta

DEWALT

, llámenos al número

gratuito: 1-800-4-

DEWALT

(1-800-433-9258).

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.

Interruptor de

deslizamiento

Botón de bloqueo

dehusillo

Husillo

Manija lateral

Brida de retroceso

Brida de bloqueo

Protección

Palanca de liberación

deprotección

Paquete de batería

Botón de liberación

debatería

Fig. A

EsPAñOl

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA FUTURAS

CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

EsPAñOl

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro

paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras

e ) No use un paquete de batería o herramienta

que estén dañados o modificados. Las baterías

dañadas o modificadas pueden presentar

comportamiento imprevisto que resulte en incendio,

explosión o riesgo de lesiones.

f ) No exponga un paquete de batería o

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperatura mayor a 265°F

(130 °C) puede causar una explosión.

g ) Siga todas las instrucciones de carga y no cargue

el paquete de batería o la herramienta fuera

del rango de temperatura especificado en las

instrucciones. Cargar inadecuadamente o en una

temperatura fuera del rango especificado puede

dañar la batería e incrementar el riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicio autorizados.

INSTRUCCIONES DE SEGURIDAD PARA

TODAS LAS OPERACIONES

Advertencias de seguridad comunes para

Esmerilado, Lijado, Pulido con Alambre u

Operaciones abrasivas o de corte

a ) Esta herramienta eléctrica está diseñada para

utilizarse como esmeriladora, lijadora, cepillo

de alambre, pulidora o desbastadora. Lea todas

las advertencias de seguridad, instrucciones,

ilustraciones y especificaciones provistas con

esta herramienta eléctrica. El incumplimiento de

EsPAñOl

todas las instrucciones enumeradas a continuación

puede provocar una descarga eléctrica, un incendio o

lesionesgraves.

b ) No se recomienda el uso de esta herramienta

eléctrica para algunas operaciones como las

de pulido. Su uso para operaciones para las

que la herramienta no ha sido diseñada puede

ocasionar peligro y lesiones corporales.

c ) No utilice accesorios que no estén diseñados y

recomendados específicamente por el fabricante

de la herramienta. El hecho que el accesorio pueda

conectarse a la herramienta eléctrica no garantiza un

funcionamiento seguro.

d ) La velocidad nominal del accesorio debe ser

equivalente a la velocidad máxima indicada

en la herramienta eléctrica, como mínimo. Los

accesorios que funcionen más rápido que su velocidad

nominal pueden romperse ydesprenderse.

e ) El diámetro externo y el grosor del accesorio

deben estar dentro del rango de capacidad

de la herramienta eléctrica. Los accesorios

de tamaño incorrecto no pueden protegerse ni

controlarseadecuadamente.

f ) El montaje de rosca de los accesorios debe

corresponderse con la rosca del eje de la

esmeriladora. Para los accesorios montados

con bridas, el orificio del eje del accesorio

debe ajustarse al diámetro de centrado de la

brida. Los accesorios que no se corresponden con

las piezas de montaje de la herramienta eléctrica se

desequilibrarán, vibrarán excesivamente y pueden

causar pérdida decontrol.

g ) No utilice un accesorio dañado. Inspeccione

el accesorio antes de cada uso; por ejemplo,

el disco abrasivo para verificar que no tenga

astillas ni grietas; la almohadilla de respaldo

para ver si hay grietas, desprendimientos o

desgaste excesivo y el cepillo de alambre para

ver si tiene alambres sueltos o quebrados. Si

la herramienta eléctrica o el accesorio sufre

una caída, inspeccione para ver si hay daños o

instale un accesorio en buen estado. Después de

inspeccionar e instalar un accesorio, ubíquese

y ubique a los espectadores lejos del plano

del accesorio giratorio y haga funcionar la

herramienta a velocidad máxima sin carga

durante un minuto. Los accesorios dañados

generalmente se romperán durante estaprueba.

h ) Utilice equipos de protección personal. Según

la aplicación, debe usar protector facial,

anteojos de seguridad o lentes de seguridad.

Según corresponda, utilice máscara para polvo,

protectores auditivos, guantes y delantal

de taller para protegerse de los pequeños

fragmentos abrasivos y de los fragmentos de

la pieza de trabajo. La protección para los ojos

debe ser capaz de detener los residuos volátiles

que se generan en las diferentes operaciones.

La máscara para polvo o respirador debe ser

capaz de filtrar las partículas generadas por el

funcionamiento de la herramienta. La exposición

prolongada al ruido intenso puede provocar pérdida

de laaudición.

i ) Mantenga a los espectadores a una distancia

segura del área de trabajo. Toda persona que

ingrese al área de trabajo debe utilizar equipos

de protección personal. Los fragmentos de una

pieza de trabajo o de un accesorio roto pueden

volar y provocar lesiones más allá del área de

operacionescercana.

j ) Sostenga la herramienta eléctrica por las

superficies de sujeción aisladas únicamente,

cuando realice una operación en la que la

herramienta de corte pueda hacer contacto con

cableado oculto. El contacto con un cable “vivo”

también hará que las partes de metal expuestas de

la herramienta eléctrica estén “vivas” y podrían dar al

operador una descargaeléctrica.

k ) Nunca apoye la herramienta hasta que el

accesorio se haya detenido completamente. El

accesorio giratorio puede enganchar la superficie y

producir la pérdida de control de la herramienta.

l ) No haga funcionar la herramienta eléctrica

mientras la carga a su lado. El contacto accidental

con el accesorio giratorio puede hacer que éste se

le enganche en la ropa y lance el accesorio hacia

sucuerpo.

m ) Limpie frecuentemente los orificios de

ventilación de la herramienta eléctrica. El

ventilador del motor atraerá el polvo dentro de la

cubierta, y la acumulación excesiva de polvo metálico

puede producir riesgoseléctricos.

n ) No use la herramienta eléctrica cerca de

materiales inflamables. Las chispas pueden

encender estosmateriales.

o ) No utilice accesorios que requieran refrigerantes

líquidos. El uso de agua u otros refrigerantes

líquidos puede producir una electrocución o

descargaeléctrica.

p ) No utilice discos Tipo 11 (copas cónicas) en esta

herramienta. El uso de accesorios incorrectos puede

producirlesiones.

q ) Siempre utilice el mango lateral. Ajuste el mango

con firmeza. Se debe utilizar siempre el mango

lateral para mantener el control de la herramienta en

todomomento.

r ) Al arrancar la herramienta con un disco nuevo

o de repuesto, o un cepillo de alambre nuevo o

de repuesto, sostenga la herramienta en un área

bien protegida y póngala en funcionamiento

durante un minuto. Si el disco tiene una grieta

o un defecto que haya pasado inadvertido,

se romperá en pedazos en menos de un

EsPAñOl

minuto. Si el cepillo de alambre tiene alambres

sueltos, serán detectados. Nunca encienda la

herramienta si una persona está parada frente al

disco. Esta instrucción incluye aloperador.

s ) El uso de accesorios no especificados en este

manual no se recomienda y puede ser peligroso.

El uso de amplificadores de potencia que hagan que

la herramienta funcione a velocidades mayores que

su velocidad nominal constituye un maluso.

t ) Use abrazaderas u otra forma práctica de

asegurar y apoyar la pieza de trabajo a una

plataforma estable. El sujetar la pieza de trabajo

con la mano o contra su cuerpo no proporciona

estabilidad y puede causar una pérdida decontrol.

u ) Evite hacer rebotar el disco o manejarlo

bruscamente. Si ocurre esto, pare la herramienta e

inspeccione el disco para comprobar si hay grietas

odefectos.

v ) Maneje y guarde siempre los discos concuidado.

w ) No utilice esta herramienta durante períodos

largos de tiempo. La vibración causada por la

acción de funcionamiento de esta herramienta

puede causar una lesión permanente a los

dedos, manos y brazos. Utilice guantes para

proporcionar mayor protección, tómese descansos

frecuentes y limite el tiempo de usodiario.

x ) Los orificios de ventilación suelen cubrir las

piezas en movimiento, por lo que deben evitarse.

La ropa suelta, las joyas y el pelo largo pueden quedar

atrapados en las piezas enmovimiento.

Causas del Retroceso y su Prevención por

Parte del Operador

El retroceso es una reacción repentina al pellizco o

atascamiento de un disco giratorio, una almohadilla de

respaldo, un cepillo o cualquier otro accesorio. El pellizco o

el atascamiento hacen que el accesorio giratorio se trabe

rápidamente, lo que a su vez provoca que la herramienta

eléctrica fuera de control vaya en sentido opuesto al giro del

accesorio en el punto delatascamiento.

Por ejemplo, si la pieza de trabajo atasca o pellizca el disco

abrasivo, el borde del disco que ingresa en el punto de pliegue

puede clavarse en la superficie del material y provocar que

el disco salte o se desenganche. El disco puede saltar hacia

el operador o en sentido contrario, según la dirección del

movimiento del disco en el punto de pellizco. Los discos

abrasivos también se pueden romper en estascondiciones.

El retroceso es el resultado de un mal uso de la herramienta

o de condiciones o procedimientos operativos incorrectos y

se puede evitar tomando las precauciones apropiadas que se

indican a continuación:

a ) Sostenga la herramienta eléctrica con firmeza

y ubique el cuerpo y el brazo para poder resistir

las fuerzas de retroceso. Siempre utilice el

mango lateral, en caso de tenerlo, para lograr el

máximo control sobre el retroceso o la reacción

de torsión durante el encendido. El operador

puede controlar la reacción de torsión o las fuerzas de

retroceso si toma las precaucionesadecuadas.

b ) Nunca coloque la mano cerca del accesorio

giratorio, ya que éste puede hacer un retroceso sobre

lamano.

c ) No ubique el cuerpo en el área hacia donde la

herramienta eléctrica se desplazará si se produce

un retroceso. El retroceso impulsará la herramienta

en la dirección opuesta al movimiento del disco en el

punto deatascamiento.

d ) Tenga especial cuidado al trabajar en esquinas,

bordes filosos, etc. Evite hacer rebotar o

enganchar el accesorio. Las esquinas, los bordes

filosos y el rebote tienden a enganchar el accesorio

giratorio y producir la pérdida de control o el retroceso

de launidad.

e ) No conecte una hoja para carpintería para sierra

de cadena ni una hoja de sierra dentada. Estas

hojas puede producir el retroceso y la pérdida de

controlfrecuentes.

Advertencias de seguridad específicas

para operaciones de esmerilado y cortes

abrasivos

a ) Utilice sólo los tipos de disco recomendados para

su herramienta eléctrica y el protector específico

para el disco seleccionado. Los discos para los que

la herramienta eléctrica no está diseñada no pueden

protegerse adecuadamente y soninseguros.

b ) La superficie de esmerilado de los discos

de centro hundido debe montarse por

debajo del borde del protector. Un disco

montado incorrectamente que se proyecte a

través del plano del borde del protector no puede

protegerseadecuadamente.

c ) El protector debe fijarse en forma segura a la

herramienta eléctrica y ubicarse para brindar

la máxima seguridad, de manera que una

mínima parte del disco quede expuesta hacia el

operador. El protector ayuda a proteger al operador

de los fragmentos despedidos por discos rotos, del

contacto accidental con el disco y de chispas que

podrían prender fuego a laropa.

d ) Los discos sólo deben utilizarse para las

aplicaciones recomendadas. Por ejemplo: no

esmerile con el costado del disco de corte. Los

discos para cortes abrasivos están diseñados para

esmerilados periféricos, si se aplican fuerzas laterales a

estos discos, puedenromperse.

e ) Siempre utilice bridas de disco en buen estado,

con la forma y el tamaño apropiados para

el disco seleccionado. Las bridas de disco

adecuadas brindan soporte al disco, además de

reducir la posibilidad de que el disco se rompa.

EsPAñOl

Las bridas de los discos de corte pueden ser diferentes

a las bridas de discos deesmerilado.

f ) No utilice discos desgastados de herramientas

eléctricas más grandes. Los discos diseñados

para herramientas eléctricas más grandes no

son apropiados para la mayor velocidad de una

herramienta más pequeña y puedenestallar.

Advertencias de seguridad adicionales

específicas para operaciones de corte

abrasivo

a ) No “atasque” el disco de corte ni aplique una

presión excesiva. No intente realizar una

profundidad de corte excesiva. La sobrecarga

de tensión sobre el disco aumenta la carga y la

posibilidad de que el disco se tuerza o trabe durante el

corte y se produzca un retroceso o la rotura deldisco.

b ) No ubique el cuerpo en línea y detrás del disco

giratorio. Cuando el disco, en funcionamiento, se

aleja de su cuerpo, el posible retroceso puede despedir

el disco giratorio y la herramienta eléctrica irá

directamente haciausted.

c ) Cuando el disco se atasque o deba interrumpir el

corte por algún motivo, apague la herramienta

eléctrica y manténgala inmóvil hasta que

el disco se detenga completamente. Nunca

intente retirar el disco del corte mientras está

en movimiento, ya que se puede producir un

retroceso. Investigue y tome las medidas correctivas

para eliminar la causa del atascamiento deldisco.

d ) No vuelva a iniciar la operación de corte en

la pieza de trabajo. Deje que el disco alcance

la velocidad máxima y vuelva a entrar

cuidadosamente en el corte. El disco puede

atascarse, saltarse del trabajo o producir un retroceso

si la herramienta eléctrica se vuelve a encender dentro

de la pieza detrabajo.

e ) Sostenga los paneles o cualquier pieza de

trabajo con sobreespesor para minimizar el

riesgo de que el disco se pellizque o se produzca

un retroceso. Las piezas de trabajo grandes

tienden a combarse por su propio peso. Los

apoyos deben colocarse debajo de la pieza de trabajo,

cerca de la línea de corte y cerca del borde de la pieza

de trabajo, a ambos lados deldisco.

f ) Sea muy cuidadoso cuando realice un “corte

interno” en paredes existentes o en otras zonas

ciegas. El disco que sobresale puede cortar cañerías

de gas o agua, cables eléctricos u objetos que pueden

producir unretroceso.

Advertencias de seguridad específicas

para operaciones de lijado

a ) No utilice papel para disco de lijar con

sobreespesor excesivo. Siga las recomendaciones

del fabricante al seleccionar el papel de lija.

Los papeles de lija más grandes que sobrepasan

la almohadilla de lijado representan un peligro de

laceración y pueden provocar el retroceso o que el

disco se enganche o serompa.

Advertencias de seguridad específicas

para operaciones de cepillado con cepillo

de alambre

a ) Tenga en cuenta que las cerdas de alambre

se desprenden del cepillo incluso durante el

funcionamiento común. No sobrecargue los

alambres al aplicar una carga excesiva al cepillo.

Las cerdas de alambre pueden penetrar fácilmente la

ropa liviana y lapiel.

b ) Si se recomienda la utilización de un protector

para el cepillado con cepillo de alambre, no

permita ninguna interferencia entre el disco o

cepillo de alambre y el protector. El disco o cepillo

de alambre puede expandir su diámetro debido a las

fuerzas centrífuga y detrabajo.

c ) El operador y otras personas que se encuentren

a no más de 15,2 m (50 pies) de este producto en

funcionamiento DEBEN usar lentes de seguridad

con pantallas laterales de protección y una

pantalla facial conforme con la norma ANSI

Z87.1.

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

EsPAñOl

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque una caída. Algunas herramientas

con paquetes de baterías de gran tamaño pueden

colocarse paradas sobre el paquete de baterías, pero

pueden caersefácilmente.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica.

Antes de utilizar la batería y el cargador, lea las siguientes

instrucciones de seguridad y luego siga los procedimientos

de carga indicados. Cuando pida baterías de repuesto, no

olvide indicar el número de catálogo y el voltaje.

Su herramienta utiliza un cargador

DEWALT

. Lea todas

las instrucciones de seguridad antes de usar el cargador.

Consulte la tabla al final de este manual para información

sobre compatibilidad entre cargadores ybaterías.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones para la

batería, el cargador y la herramienta eléctrica.

No seguir las advertencias y las instrucciones

puede provocar una descarga eléctrica, un

incendio y/o lesionesgraves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases

o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o

losgases.

• NUNCA fuerce la unidad de batería para que entre

en el cargador. NO modifique la unidad de batería

en ninguna forma para que entre en un cargador

no compatible, pues puede producir una ruptura en

la unidad de batería y causar lesiones corporales

graves. Consulte la tabla al final de este manual para ver

la compatibilidad entre baterías ycargadores.

• Cargue las unidades de batería sólo en los cargadores

designados por

DEWALT

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar

o superar los 40°C (104 °F), tales como cobertizos

o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y

secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en

la herramienta con el interruptor de gatillo en

posición encendida fija. Nunca use cinta adhesiva

para mantener el interruptor de gatillo en

posiciónENCENDIDA.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad

de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen

gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón

suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por

15 minutos o hasta que cese la irritación. Si se requiere

de asistencia médica, el electrolito de la batería está

compuesto por una mezcla de carbonatos orgánicos

líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería

puede causar irritación en el tracto respiratorio.

Salga al aire fresco. Si los síntomas persisten, busque

asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de

la batería puede ser inflamable si se expone a chispas

ollamas.

EsPAñOl



ADVERTENCIA: Peligro de incendio. Nunca intente

abrir la unidad de batería por ningún motivo. Si

la caja exterior de la unidad de batería se triza o

daña, no la introduzca en el cargador. No triture,

deje caer o dañe la unidad de batería. No use una

unidad de batería o un cargador que haya sido

golpeado, dejado caer, atropellado o dañado en

cualquier forma (por ejemplo, perforado por un clavo,

golpeado con un martillo, pisado). Lleve sus unidades

de batería dañadas al centro de servicio para que

seanrecicladas.

Transporte



ADVERTENCIA: Peligro de incendio. No guarde

o transporte la batería de forma que los

terminarles expuestos de la misma puedan estar

en contacto con objetos metálicos. Por ejemplo,

no ponga la batería en delantales, bolsillos, cajas de

herramientas, estuches de productos, cajones, etc.,

junto con clavos, tornillos, y llaves, etc. sueltos. El

transporte de baterías puede causar incendios

si sus terminales inadvertidamente entran en

contacto con materiales conductores como

llaves, monedas, herramientas manuales y

otros por el estilo. El Reglamento sobre Materiales

Peligrosos (HMR) del Departamento de Transporte de

EE.UU. prohíbe transportar baterías comercialmente

o en aviones en el equipaje de mano A MENOS que

estén debidamente protegidas contra cortocircuitos.

Por lo tanto, cuando transporte baterías individuales,

asegúrese de que sus terminales estén protegidos

y debidamente aislados de los materiales que

pudieran entrar en contacto con ellos y provocar

uncortocircuito.

NOTA: Las baterías de iones de litio no deben

colocarse dentro del equipaje registrado.

TRAnsPORTE DE lA BATERÍA FlEXVOlT™ DE

DEWALT

La batería FLEXVOLT™ de

DEWALT

tiene dos modalidades:

Uso y transporte.

Modalidad de uso: Cuando la batería FLEXVOLT™ está

independiente o está en un producto

DEWALT

de 20 V Máx*

funcionará como una batería de 20 V Máx*. Cuando la

batería FLEXVOLT™ está en un producto de 60 V Máx* o 120

V Máx* (dos baterías de 60 V Máx*), funcionará como una

batería de 60V Máx*.

Modalidad de transporte:

Cuando la batería

FLEXVOLT™ tiene puesta

la tapa, la batería está en

modalidad de transporte.

Cadenas de celdas están desconectadas eléctricamente

dentro de la unidad de batería, lo que resulta en tres

baterías con una capacidad nominal de vatios hora (Wh)

inferior comparada con una batería con una capacidad

nominal de vatios hora superior. Esta mayor cantidad de

tres baterías con una capacidad nominal de vatios-hora

menor puede hacer que la unidad de batería quede exenta

de ciertos reglamentos de transporte que se imponen a las

baterías con mayor capacidad nominal de vatios-hora.

La etiqueta en la batería indica dos capacidades nominales

de vatios-hora (ver el ejemplo). Dependiendo de cómo se

transporta la batería, debe usarse la capacidad nominal

vatios-hora apropiada para determinar los requisitos de

transporte aplicables. Si se utiliza la tapa de transporte,

la unidad de batería será considerada tres baterías

con la capacidad nominal de vatios-hora indicada

para «Transporte». Si se transporta sin la tapa o en una

herramienta, la unidad de batería será considerada una

batería con la capacidad nominal de vatios-hora indicada al

lado de «Uso».

USE: 120 Wh Shipping: 3 x 40 Wh

Ejemplo de Marcado en Etiqueta de Uso y Transporte

Por ejemplo, la capacidad nominal de Wh de Transporte

puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40

vatios-hora cada una. La capacidad nominal de Wh de Uso

puede indicar 120 Wh (se implica 1batería).

Unidades de Batería con Indicador de

Carga (Fig. B)

Algunas unidades de batería

DEWALT

incluyen un indicador

de carga que consiste de tres luces LED verdes que indican

el nivel de carga que queda en la unidad debatería.

El indicador de carga es una indicación de niveles

aproximados de carga que quedan en la batería según los

indicadoressiguientes:

75–100% cargada

51–74% cargada

< 50% cargada

La batería tiene que cargarse

Para activar el indicador de carga, presione y sostenga el

botón del indicador. Se iluminará una combinación de

las tres luces LED verdes, que indicará el nivel de carga

que queda. Cuando el nivel de carga está por debajo

del nivel útil, el indicador no se iluminará, y la batería

deberárecargarse.

Fig. B

nOTA: El indicador de carga es sólo eso: un indicador

de la carga de la unidad de batería. No indica el nivel de

funcionalidad de la herramienta y puede variar de acuerdo

a las piezas del producto, la temperatura y la aplicación que

el usuario ledé.

Para mayor información sobre unidades de batería con

indicadores de carga, por favor llame al 1-800-4-

DEWALT

(1-800-433-9258) o visite nuestro sitio Web:

www.dewalt.com.

EsPAñOl

El sello RBRC®

El sello RBRC® (Rechargeable Battery

Recycling Corporation) en las baterías

(ounidades de batería) de níquel cadmio,

níquel e hidruro metálico o de iones de

litio indica que el costo de reciclaje de

estas baterías (o unidades de batería) al llegar al final de su

vida de servicio ya ha sido pagado por

DEWALT

. En algunas

áreas, es ilegal depositar baterías de níquel cadmio, níquel e

hidruro metálico o de iones de litio gastadas en la basura o

la corriente de residuos sólidos urbanos; el programa Call 2

Recycle® proporciona una alternativaecológica.

Call 2 Recycle, Inc., en cooperación con

DEWALT

y otros

usuarios de baterías, han establecido programas en los

Estados Unidos y Canadá para facilitar la recolección de

baterías de níquel cadmio, níquel e hidruro metálico o

de iones de litio gastadas. Al llevar sus baterías de níquel

cadmio, níquel e hidruro metálico y de iones de litio

gastadas a un centro de servicio autorizado por

DEWALT

al minorista local para que sean recicladas, ayuda a proteger

el medio ambiente y a conservar recursos naturales.

También puede comunicarse con el centro de reciclaje de

su localidad para mayor información sobre dónde llevar sus

bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

Instrucciones Importantes de Seguridad

Para Todos los Cargadores de Baterías



ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones para la

batería, el cargador y la herramienta eléctrica.

No seguir las advertencias y las instrucciones

puede provocar una descarga eléctrica, un

incendio y/o lesionesgraves.

• NO intente cargar la unidad de batería con otros

cargadores que no sean los descritos en este

manual. El cargador y la unidad de batería fueron

específicamente diseñados para trabajar enconjunto.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías

recargables

DEWALT

. Cualquier otro uso puede producir

riesgo de incendios, descargas eléctricas oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daño al

enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien

tropiece con él o ser expuesto a otro tipo de daños

ydesgastes.

• No use un alargador a menos que sea

absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas

eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador

apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de

descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• No coloque ningún objeto encima del cargador

ni coloque a este sobre una superficie blanda

que pudiera bloquear las ranuras de ventilación

y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente

de calor. El cargador se ventila a través de las ranuras

que se encuentran en la parte superior e inferior de la

cajaprotectora.

• No opere el cargador si su cable o enchufe

estándañados.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra

forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de

servicio autorizado cuando deba ser reparado. Si es

reensamblado incorrectamente, puede causar descargas

eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo.

Esto reducirá el riesgo de descargas eléctricas. El

retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No

intente usarlo con ningún otro voltaje. Esto no aplica

al cargadorvehicular.



ADVERTENCIA: Peligro de descarga eléctrica. No

permita que ningún líquido se introduzca en el

cargador. Puede producir descargaseléctricas.

EsPAñOl



ADVERTENCIA: Peligro de quemaduras. No sumerja

la unidad de batería en líquido de ningún tipo ni

permita que se introduzca ningún tipo de líquido a

la unidad de batería. Nunca intente abrir la unidad

de batería por ningún motivo. Si la caja plástica de la

unidad de batería se triza o rompe, llévela a un centro

de servicio para su reciclaje



ATENCIÓN: Peligro de quemaduras. Para reducir el

riesgo de lesiones, sólo cargue unidades de batería

recargables marca

DEWALT

. Otros tipos de batería

podrían sobrecalentarse y reventar lo que podría

resultar en lesiones corporales y daños a supropiedad.



ATENCIÓN: Bajo ciertas condiciones, cuando el

cargador está enchufado a una toma de corriente,

el cargador puede hacer cortocircuito si entra en

contacto con algún material ajeno. Los materiales

ajenos de naturaleza conductora, como el polvo de

esmerilado, las placas de metal, la lana de acero, el

papel de aluminio y otros, o cualquier acumulación

de partículas metálicas deberían mantenerse alejados

de las cavidades del cargador. Desenchufe siempre

el cargador cuando no haya una unidad de batería

en su cavidad. Desenchufe el cargador antes de

intentarlimpiarlo.

Certificaciones inalámbricas e

información de seguridad

• Este dispositivo cumple con CAN ICES-3(B)/NMB-3(B).

• Este dispositivo cumple con la Sección 15 de las normas

de la Comisión Federal de Comunicaciones (FCC) y las

normas RSS de exención de licencia del Ministerio de

Industria de Canadá. Su funcionamiento está sujeto a las

dos siguientes condiciones:

ʵ Este dispositivo no puede causar interferencia dañina,

ʵ Este dispositivo debe aceptar cualquier interferencia

que reciba, incluyendo aquella interferencia que

podría producir un funcionamiento no deseado.

Este equipo ha sido probado y se ha demostrado que cumple

con los límites establecidos para dispositivos digitales de

Clase B, de conformidad con la Sección 15 de las Normas de

la FCC. Estos límites están diseñados para ofrecer un nivel

razonable de protección contra la interferencia dañina en

instalaciones residenciales. Este equipo genera, utiliza y

puede emitir energía de radiofrecuencia y, si no se instala

y utiliza de acuerdo con las instrucciones proporcionadas,

puede producir una interferencia dañina a la comunicación

radial. Sin embargo, no existen garantías de que no ocurra

interferencia alguna en una instalación en particular. Si

este equipo produce interferencia dañina a la recepción

radial o de televisión, lo que puede determinarse al apagar

y volver a encender el equipo, se pide al usuario que

corrija la interferencia implementando una o más de las

siguientesmedidas:

ʵ Cambie la orientación o el lugar donde esté ubicada

la antena receptora.

ʵ Aumente el espacio que separa al equipo del receptor.

ʵ Conecte el equipo a una toma de corriente que esté en

un circuito diferente al circuito al que esté conectado

el receptor.

ʵ Consulte con el distribuidor o con un técnico de radio

y televisión con experiencia que pueda ayudarle.

• Los cambios o modificaciones que no estén aprobados

expresamente por el fabricante podrían anular la

autorización del usuario para utilizar el dispositivo.

Este aparato digital de la Clase B cumple con la norma

canadiense ICES-003.

• Según el reglamento del Ministerio de Industria de

Canadá, este transmisor de radio puede funcionar

solamente con una antena del tipo y de la máxima (o

menor) ganancia aprobados para el transmisor por

el Ministerio de Industria de Canadá. Para reducir la

posible interferencia radioeléctrica a otros usuarios,

el tipo de antena y su ganancia deberían elegirse de

manera que la potencia isotrópica radiada equivalente

(p.i.r.e.) no sea mayor que la necesaria para una

comunicaciónsatisfactoria.

• Para cumplir con los límites de exposición a radiación de

radiofrecuencia establecidos por la FCC y el Ministerio de

Industria de Canadá para la población general, la antena

utilizada para este dispositivo no debe ser coubicada ni

funcionar junto con cualquier otra antena o transmisor.

Para productos con Bluetooth®

• Al viajar en avión, asegúrese de cumplir con las

restricciones de las líneas aéreas acerca del uso de

dispositivos electrónicos personales y Bluetooth®.

• La función de alerta de fuera de alcance ha sido diseñada

para servir de ayuda para evitar la pérdida o robo de

productos. No es un sistema de seguridad.

• El rango de conectividad es de hasta 30.5 m (100 pies)

dependiendo del entorno y la ubicación.

• Las señales de radiofrecuencia de onda corta de un

dispositivo Bluetooth® pueden afectar el funcionamiento

de otros dispositivos médicos y electrónicos (como

marcapasos o audífonos).

NOTA: La marca denominativa y los logotipos de Bluetooth®

son marcas registradas propiedad de Bluetooth®, SIG, Inc.

y todo uso de dichas marcas por

DEWALT

se hace bajo

licencia. Otras marca y nombres comerciales son de sus

respectivospropietarios.

Este producto cumple con estas normas cuando se pone

en funcionamiento con un alargador de 1.82 m (6 pies) o

máscorto.

Carga de una batería (Fig. C)

1. Enchufe el cargador en una toma de corriente apropiada

antes de introducir labatería.

EsPAñOl

Fig. C

2. Inserte la batería

9

en el cargador, comprobando

esté bien fija. La luz roja (de carga) parpadeará

continuamente para indicar que se ha iniciado el

proceso decarga.

3. La luz roja se quedará ENCENDIDA continuamente

cuando se haya completado el proceso de carga.

La batería estará entonces completamente cargada

y podrá ser utilizada de inmediato o dejarse en el

cargador. Para sacar la batería del cargador, presione el

botón de liberación

10

de labatería.

nOTA: Para asegurar el máximo rendimiento y vida

útil de las baterías de iones de litio, cargue la batería

completamente antes de usarla por primeravez.

Funcionamiento del cargador

Consulte los indicadores a continuación relativos al estado

de carga de labatería.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/Fría*

* DCB107, DCB112, DCB113, DCB115, DCB118,

DCB132: La luz roja continuará parpadeando, pero una

luz indicadora amarilla estará iluminada durante esta

operación. Una vez que la batería haya llegado a una

temperatura apropiada, la luz amarilla se apagará y el

cargador continuará con el procedimiento decarga.

El cargador no cargarán una batería defectuosa. El cargador

indicará que la unidad de batería es defectuosa al no

iluminarse o al indicar que existe un problema con la unidad

o elcargador.

nOTA: Esto también puede significar que hay un problema

con elcargador.

Si el cargador indica un problema, lleve el cargador y la

batería a un centro de servicio autorizado para que sean

sometidos apruebas.

Retraso por batería caliente/fría

Cuando el cargador detecta que una batería está demasiado

caliente o demasiado fría, inicia automáticamente un

Retraso por batería caliente/fría y suspende la carga hasta

que la batería alcanza una temperatura adecuada. En ese

momento, el cargador inicia automáticamente el modo

de carga de la batería. Esta función garantiza la máxima

duración de labatería.

Una batería fría se carga más lentamente que una batería

caliente. La batería se cargará a ese ritmo más lento durante

todo el ciclo de carga y no volverá a cargarse a la velocidad

de carga máxima incluso si la batería secalienta.

El cargador DCB118 está equipado con un ventilador

interno diseñado para enfriar la batería. El ventilador se

encenderá automáticamente cuando la batería tenga

queenfriarse.

No opere nunca el cargador si el ventilador no funciona

adecuadamente o si las ranuras de ventilación están

obstruidas. No permita que entren objetos extraños dentro

delcargador.

sistema de protección electrónica

Las herramientas con baterías de iones de litio están

diseñadas con un Sistema de protección electrónico

que protegerá la batería contra la sobrecarga, el

sobrecalentamiento o la descargacompleta.

La herramienta se apagará automáticamente si el Sistema

de protección electrónico se activa. Si esto ocurre, coloque

la batería de iones de litio en el cargador hasta que esté

totalmentecargada.

Montaje en la pared

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

Estos cargadores están diseñados para montarse en la

pared o colocarse en posición vertical sobre una mesa o

superficie de trabajo. Si lo monta en la pared, coloque el

cargador al alcance de una toma de corriente eléctrica y

alejado de las esquinas u otras obstrucciones que puedan

impedir el flujo de aire. Utilice la parte de atrás del cargador

como plantilla para la ubicación de los tornillos de montaje

en la pared. Monte el cargador firmemente utilizando

tornillos para muro seco (comprados por separado) de un

mínimo de 25,4 mm (1") de largo, con una cabeza de un

diámetro de 7-9 mm (0,28–0,35"), atornillados en madera

hasta una profundidad óptima dejando el tornillo expuesto

aproximadamente 5,5 mm (7/32"). Alinee las ranuras en

la parte trasera del cargador con los tornillos expuestos e

introdúzcalos totalmente en lasranuras.

Instrucciones de limpieza del cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente de CA

antes de limpiarlo. Para limpiar la suciedad y

grasa del exterior del cargador puede usarse un

paño o cepillo suave no metálico. No use agua ni

solucioneslimpiadoras.

Notas importantes sobre la carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 – 24 °C (65 – 75 °F).

NO cargue la unidad de batería a una temperatura

ambiental inferior a +4.5 °C (+40 °F) o superior a +40°C

EsPAñOl

(+104 °F). Esto es importante y evitará causar daños

graves a labatería.

2. Puede que el cargador y la unidad de batería se

calienten ligeramente durante el proceso de carga.

Esto es normal y no representa ningún problema. Para

facilitar el enfriamiento de la unidad de batería después

del uso, evite colocar el cargador o la unidad de batería

en un lugar cálido, como un cobertizo metálico o un

remolque sin aislamientotérmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando

se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea

aproximadamente 18 – 24 °C (65 – 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su

centro de serviciolocal.

4. La unidad de batería debería ser recargada cuando

no sea capaz de producir suficiente potencia para

trabajos que eran fácilmente realizados antes. NO

CONTINÚE usándola bajo estas circunstancias. Siga el

procedimiento de carga. También puede cargar una

unidad de batería que haya sido usada parcialmente

cuando lo desee, sindañarla.

5. Los materiales ajenos conductores por naturaleza, tales

como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

Desenchufe siempre el cargador de la toma de corriente

cuando no haya una unidad de batería en su cavidad.

Desenchufe el cargador antes de intentarlimpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier

otrolíquido.

Recomendaciones de almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco

y seco, lejos de la luz solar directa y del exceso de calor

ofrío.

2. Para resultados óptimos durante tiempos prolongados

de almacenamiento, se recomienda almacenar la

unidad de batería completamente cargada en un lugar

fresco y seco fuera delcargador.

nOTA: Las unidades de batería no deberían almacenarse

completamente descargadas. La unidad de batería deberá

recargarse antes de serusada.

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

COMPONENTES (FIG. A)



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para

obtener una lista completa de loscomponentes.

UsO DEBiDO

Su esmeriladora angular pequeña para trabajos pesados

está diseñada para aplicaciones profesionales de esmerilado,

lijado, cepillado metálico y corte en diversos lugares de

trabajo (por ejemplo, sitios deconstrucción).

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

Su esmeriladora angular pequeña para trabajos pesados

es una herramienta eléctrica profesional. nO permita que

los niños toquen la herramienta. Si el operador no tiene

experiencia operando esta herramienta, su uso deberá

sersupervisado.

Características

E-Switch Protection™

El interruptor de deslizamiento ON/OFF (encendido/

apagado) tiene una función de liberación sin voltaje. En el

caso de un paro inesperado, la unidad se necesitará volver

a encender.

E-Clutch™

Esta unidad está equipada con un E-Clutch™ (Embrague

electrónico), que en el caso de una carga alta, la unidad se

apagará para reducir la torsión de reacción al usuario. El

interruptor de deslizamiento necesitará liberarse y después

conectarse para reiniciar la herramienta.

Kickback Brake™

Cuando se detecte un evento de atrapamiento,

ahogamiento, o atasco, el freno electrónico se activa con la

fuerza máxima para detener rápidamente la rueda, reducir

el movimiento de la esmeriladora, y apagarla. El interruptor

de deslizamiento necesitará liberarse y después conectarse

para reiniciar la herramienta.

Protección de sobrecarga Power-OFF™

El suministro eléctrico del motor se reducirá en caso de

sobrecarga del motor. Con una sobrecarga del motor

continuada, la herramienta se apagará. Si se producen

cortes por sobrecarga continuos, aplique menos fuerza/

peso sobre la herramienta hasta que ésta funcione sin la

activación desobrecarga.

Arranque suave electrónico

Esta característica limita el impulso inicial de arranque,

permitiendo que la velocidad aumente gradualmente en un

período de unsegundo.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.

EsPAñOl

Fijación del mango lateral (Fig. D)



ADVERTENCIA: Antes de utilizar la herramienta,

compruebe que el mango esté bienapretado.

Atornille bien el mango lateral

en uno de los orificios a

cada lado de la caja de engranajes. Se debe utilizar siempre

el mango lateral para mantener el control de la herramienta

en todomomento.

Fig. D

Rotación de la caja de engranajes (Fig. E)

Para mejorar la comodidad del usuario, la caja de engranajes

girará 90° para las operaciones de corte.

1. Saque los tornillos de las cuatro esquinas que unen la

caja de engranajes a la carcasa delmotor.

2. Sin separar la caja de engranajes de la carcasa del

motor, gire la cabeza de la caja de engranajes hasta la

posicióndeseada.

90˚

Fig. E

nOTA: Si la caja de engranajes y la carcasa del motor se

separan más de 3.17 mm (1/8 de pulg.), la herramienta

debe ser reparada y reensamblada por un centro de servicio

DEWALT

. El no llevar la herramienta para que sea reparada

puede ocasionar fallas en el motor y loscojinetes.

3. Vuelva a instalar los tornillos para unir la caja de

engranajes a la carcasa del motor. Apriete los tornillos

hasta un par de 12.5 pulg.-lbs. Si se aprietan demasiado,

la rosca puededesgastarse.

Protectores



ATENCIÓN: Deben usarse protectores con todos

los discos de esmerilar, discos de corte, discos de

aleta para lijar, cepillos y discos de alambre. La

herramienta puede usarse sin un protector solamente

cuando se lije con discos para lijar convencionales.

Consulte la Figura A para ver los protectores

suministrados con la unidad. Algunas aplicaciones

pueden requerir la compra del protector correcto de su

distribuidor local o centro de servicioautorizado.

nOTA: El esmerilado y corte de bordes puede realizarse con

discos tipo 27 diseñados y especificados para este propósito;

los discos de un grosor de 6.35 mm están diseñados para el

esmerilado de superficies mientras que debe examinarse la

etiqueta del fabricante de los discos tipo 27 más finos para

ver si pueden ser utilizados para el esmerilado de superficies

o solamente para el esmerilado/corte de bordes. Debe

utilizarse un protector tipo 1 para cualquier disco cuando

el esmerilado de superficies esté prohibido. Los cortes

pueden realizarse también utilizando un disco Tipo 41 y un

protector Tipo1.

nOTA: Consulte la Tabla de accesorios para seleccionar la

combinación apropiada de protector/accesorio.

Ajuste y montaje del protector (Fig. F)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.



ATENCIÓN: ANTES de operar la herramienta,

identifique en qué opción de ajuste está fijada

suherramienta.

Opciones de ajuste

Para el ajuste del protector, la palanca de liberación

del protector

8

engrana uno de los orificios de

alineamiento

13

en el collarín del protector utilizando una

función de trinquete. Su esmeriladora ofrece dos opciones

para esteajuste.

One-touch

: En esta posición la parte que engrana está

inclinada y pasará por encima del siguiente orificio de

alineamiento cuando el protector esté rotado en sentido

horario (con el eje mirando al usuario) pero se autobloquea

en sentidoantihorario.

Montaje del protector (Fig. F)



ATENCIÓN: Antes de montar el protector, asegúrese

de que el tornillo, la palanca y el resorte estén bien

puestos antes de montar elprotector.

1. Con el eje mirando al operador, presione y mantenga

presionada la palanca de liberación del protector

8

2. Alinee las orejetas

11

del protector con las ranuras

12

de la cubierta de la caja deengranajes.

3. Empuje hacia abajo el protector hasta que sus lengüetas

engranen y giren en la ranura de la cubierta de la caja de

engranajes. Suelte la palanca de liberación delprotector.

4. Para colocar el protector, presione y mantenga

presionada la palanca de liberación del protector

Gire

el protector en sentido horario o antihorario hasta la

posición de trabajodeseada.

nOTA: El cuerpo del protector debe quedar colocado

entre el eje y el operador para proveer la máxima

protección aloperador.

La palanca de liberación del protector debe encajar

en uno de los orificios de alineamiento

13

del collarín

del protector. Así se garantiza que el protector esté

bieninstalado.

5. Para extraer el protector, siga los pasos 1 a 3 de estas

instrucciones a la inversa

EsPAñOl

Fig. F

Bridas y discos



ATENCIÓN: Apague y desenchufe la herramienta

antes de realizar ajustes o de extraer o

instalaraccesorios.

Montaje de discos sin cubo (Fig. G)



ADVERTENCIA: El no fijar adecuadamente las bridas

y/o el disco podría ocasionar lesiones graves (o daño a

la herramienta o eldisco).



ATENCIÓN: Las bridas incluidas deben usarse con

discos de esmerilado tipo 27 con el centro hundido

y discos de corte tipo 1/41. Consulte la Tabla de

accesorios para obtener másinformación.



ADVERTENCIA: Al usar discos de corte abrasivos o

discos de corte revestidos de diamante es necesario un

protector de disco de corte cerrado, con doslados.



ADVERTENCIA: El usar una brida o protector

dañados o el no usar una brida y protector adecuados

puede ocasionar lesiones debido a la rotura del disco

y al contacto con el disco. Consulte la Tabla de

accesorios para obtener másinformación.

1. Coloque la herramienta sobre una mesa, con la

protección haciaarriba.

2. Instale la brida de respaldo

5

sobre el husillo

3

con el

centro levantado (piloto) viendo hacia la rueda. Presione

la brida de respaldo en sulugar.

3. Coloque la rueda

17

contra la brida de respaldo,

centrando la rueda sobre el centro levantado (piloto) de

la brida derespaldo.

4. Mientras presiona el botón de bloqueo del husillo y con

las depresiones hexagonales viendo al lado contrario

de la rueda, enrosque la brida de bloqueo

6

sobre el

husillo de forma que las orejas se conecten con dos

ranuras en elhusillo.

5. Mientras presiona el botón de bloqueo del husillo,

apriete la brida de bloqueo

6

a mano o con la llave

incluida. (Sólo use una brida de bloqueo si está en

condiciones perfectas.) Consulte la Tabla de Accesorios

para ver los detalles de labrida.

6. Para retirar la rueda, invierta el procedimientoanterior.

Fig. G

Montaje de las almohadillas de respaldo

de lijado (Fig. A, H)

nOTA: No es necesario el uso de un protector con discos

para lijado que utilizan almohadillas de respaldo, a menudo

llamados discos de resina de fibra. Puesto que no se

necesita un protector para estos accesorios, el protector

puede ajustarse o no correctamente si seutiliza.



ADVERTENCIA: El no fijar adecuadamente la tuerca

de fijación y/o la almohadilla podría ocasionar

lesiones graves (o daño a la herramienta o eldisco).



ADVERTENCIA: Debe volver a instalarse un protector

adecuado para aplicaciones con disco de esmerilado,

disco de corte, disco de lijado con aletas, cepillo de

alambre o disco de alambre una vez terminadas las

aplicaciones delijado.

1. Coloque o enrosque adecuadamente la almohadilla de

respaldo

14

en eleje.

2. Coloque el disco de lijado

18

en la almohadilla de

respaldo

14

3. Presionando el botón del seguro del eje

2

, enrosque

la tuerca de fijación de lijado

16

en el eje, colocando

el cubo elevado de la tuerca de fijación en el centro del

disco de lijado y la almohadilla derespaldo.

4. Apriete a mano la tuerca de fijación. Luego presione

el botón del seguro del eje mientras gira el disco

de lijado hasta que éste y la tuerca de fijación estén

bienajustados.

5. Para retirar el disco, agarre y gire la almohadilla de

respaldo y la almohadilla de lijado mientras presiona el

botón de seguro deleje.

EsPAñOl

Fig. H

Montaje y retiro de los discos con cubo

(Fig. A)

Los discos con cubo se instalan directamente en el eje. La

rosca del accesorio debe coincidir con la rosca deleje.

1. Saque la brida de respaldo jalándola de laherramienta.

2. Enrosque el disco en el eje

3

amano.

3. Presione el botón de seguro del eje

2

y utilice una llave

para apretar el cubo deldisco.

4. Invierta el procedimiento anterior para retirar eldisco.

AVISO: El no colocar bien el disco antes de encender

la herramienta puede ocasionar daño a ésta o

aldisco.

Montaje de cepillos de copa de alambre

y discos de alambre (Fig. A)



ADVERTENCIA: El no fijar adecuadamente el cepillo o

el disco podría ocasionar lesiones graves (o daño a la

herramienta o eldisco).



ATENCIÓN: Para reducir el riesgo de lesiones

corporales, use guantes de trabajo cuando

maneje cepillos y discos de alambre. Pueden

estarafilados.



ATENCIÓN: Para reducir el riesgo de daño a la

herramienta, el disco o el cepillo no deben tocar

el protector al montarse o durante su uso. Podría

producirse un daño no detectable al accesorio, que

ocasione la fragmentación de alambres del accesorio

de disco o cepillo decopa.

Los cepillos de copa de alambre o los discos de alambre

se instalan directamente en el eje roscado sin el uso de

bridas. Utilice solamente los cepillos o discos de alambre

suministrados con un cubo roscado. Estos accesorios

pueden obtenerse por un costo adicional en su distribuidor

local o centro de servicioautorizado.

1. Coloque la herramienta en una mesa con el protector

haciaarriba.

2. Enrosque el disco en el eje amano.

3. Presione el botón del seguro del eje

y utilice una llave

en el cubo del disco o cepillo de alambre para ajustar

eldisco.

4. Para retirar el disco, invierta el procedimientoanterior.

AVISO: Para reducir el riesgo de daño a la

herramienta, fije bien el cubo del disco antes de

encender laherramienta.

Antes de usar la máquina

• Instale el protector y el disco o muela apropiada. No

utilice discos o muelas excesivamentedesgastados.

• Asegúrese que la brida de respaldo y la brida de

bloqueo estén instaladas correctamente. Siga las

instrucciones indicadas en la Tabla de accesorios.

• Compruebe que el disco o la muela giren en dirección

de las flechas en el accesorio y laherramienta.

• No utilice un accesorio dañado. Antes de cada uso

inspeccione el accesorio, como por ejemplo los discos

abrasivos, para verificar si tienen muescas o grietas, la

almohadilla de respaldo para verificar si tiene grietas

o roturas o si está muy desgastada, el cepillo de

alambre para comprobar si tiene alambres sueltos o

agrietados. Si la herramienta o el accesorio se caen

accidentalmente, revise que no estén dañados o, si

es necesario, cambie el accesorio por uno que no

esté dañado. Después de inspeccionar e instalar un

accesorio, colóquense usted y las personas presentes

alejados del plano del accesorio en movimiento y

ponga la herramienta eléctrica en funcionamiento a la

velocidad sin carga máxima durante un minuto. Si el

accesorio está dañado, normalmente se terminará de

romper durante este período deprueba.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.

Cómo instalar y retirar la unidad de

batería (Fig. I)

nOTA: Para mejores resultados, verifique que su unidad de

batería esté completamentecargada.

Para instalar la unidad de batería

9

en el mango de la

herramienta, alinee la unidad de batería con los rieles en

el interior del mango de la herramienta y deslícela en el

mango hasta que la unidad de batería quede firmemente

insertada en la herramienta; verifique que ésta no se

salgasola.

Para retirar la unidad de alimentación de la herramienta,

presione los botones de liberación

10

y tire firmemente

de la unidad de batería para sacarla del mango de la

herramienta. Insértela en el cargador tal como se describe

en la sección del cargador de estemanual.

EsPAñOl

Fig. I

Posición adecuada de las manos (Fig. J)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como semuestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

Para tener una posición adecuada de las manos, ponga una

mano en el mango lateral

y la otra en el cuerpo de la

herramienta, como se muestra en la FiguraJ.

Fig. J

Interruptor de deslizamiento (Fig. A)



PRECAUCIÓN: Sostenga firmemente la manija y el

cuerpo de la herramienta para mantener el control

de la herramienta durante el arranque y durante

el uso y hasta que la rueda o el accesorio deje de

girar. Asegúrese que la rueda se haya detenido por

completo antes de bajar la herramienta.

nOTA: Para reducir el movimiento inesperado de la

herramienta, no encienda o apague la herramienta mientras

esté bajo condiciones de carga. Permita que la pulidora

opere a velocidad completa antes de tocar la superficie de

trabajo. Levante la herramienta de la superficie antes de

apagar la herramienta. Permita que la herramienta deje de

girar antes de soltarla.



ADVERTENCIA: Antes de insertar el paquete

de batería en la herramienta, asegúrese que el

interruptor de deslizamiento esté en la posición

de apagado presionando la parte posterior del

interruptor y soltándolo. Asegúrese que el interruptor

de deslizamiento esté en la posición de apagado

como se describe anteriormente después de cualquier

interrupción en la energía. Si el interruptor deslizante

está bloqueado en encendido cuando se conecta la

energía, la herramienta arrancará inesperadamente.

• Para arrancar la lijadora, empuje el interruptor

deslizable

1

hacia adelante usando el borde del control

deslizable hacia la parte posterior de la unidad. Suelte el

interruptor deslizable para apagar la lijadora.

• Para operación continua, deslice y presione el

interruptor hacia el frente hasta que se ubique en la

posición de bloqueo ON (encendido). Para apagar la

herramienta, presione la parte trasera del interruptor

deslizable. Una acción de resorte regresa el interruptor a

la posición OFF (apagado).

Botón de bloqueo de husillo (Fig. K)

El botón de bloqueo del husillo

2

se proporciona para

prevenir que el husillo gire cuando instale o retire las

ruedas. Opere el bloqueo de husillo únicamente cuando

la herramienta esté apagada, cuando se haya retirado la

batería, y se haya detenido porcompleto.

AVISO: Para reducir el riesgo de daño a la

herramienta, no active el botón de bloqueo del husillo

mientras la herramienta esté en funcionamiento.

Se ocasionará daño a la herramienta y el accesorio

puesto puede salirse resultando posiblemente en

una lesión.

Para activar el seguro, apriete el botón de bloqueo del

husillo

y gire el eje hasta que no pueda hacerlo girar más.

Fig. K

Esmerilado, lijado y cepillado metálico de

superficies (Fig. L)



ATENCIÓN: Utilice siempre un protector correcto

según las instrucciones de estemanual.

Para realizar un trabajo en la superficie de una pieza

detrabajo:

1. Permita que la herramienta alcance la velocidad

máxima antes de ponerla en contacto con la superficie

detrabajo.

2. Aplique una presión mínima a la superficie de trabajo,

permitiendo a la herramienta operar a alta velocidad. La

velocidad de eliminación de material es mayor cuando

la herramienta opera a velocidadalta.

EsPAñOl

Ángulo

Fig. L

3. Mantenga un ángulo apropiado entre la herramienta

y la superficie de trabajo. Consulte la tabla según la

función particular.

Función Ángulo

Esmerilado 20˚-30˚

Lijado con disco de aletas 5˚-10˚

Lijado con almohadilla de respaldo 5˚-15˚

Cepillado metálico 5˚-10˚

4. Mantenga el contacto entre el borde del disco y la

superficie detrabajo.

- Para operaciones de esmerilado, lijado con discos de

aletas o cepillado metálico desplace la herramienta

continuamente con un movimiento hacia adelante

y hacia atrás para evitar crear surcos en la superficie

detrabajo.

- Si lija con una almohadilla de respaldo, desplace la

herramienta constantemente en línea recta para no

quemar ni rayar la superficie detrabajo.

nOTA: Permitir que la herramienta se apoye en la superficie

de trabajo sin desplazarla dañará la pieza detrabajo.

5. Quite la herramienta de la superficie de trabajo antes de

apagarla. Permita que la herramienta deje de girar antes

desoltarla.



ATENCIÓN: Tenga mucho cuidado cuando trabaje

sobre un borde, pues puede producirse un movimiento

brusco y repentino de laesmeriladora.

Precauciones que deben tomarse al

trabajar en una pieza de trabajo pintada

1. NO SE RECOMIENDA el lijado o cepillado metálico

de pinturas a base de plomo debido a la dificultad

de controlar el polvo contaminado. La intoxicación

por plomo es más peligrosa para niños y

mujeresembarazadas.

2. Ya que es difícil identificar si una pintura contiene

plomo o no, sin antes hacer un análisis químico,

recomendamos que se tomen las siguientes

precauciones al lijar cualquier pintura:

seguridad personal

1. Ningún niño o mujer embarazada debería entrar al

área de trabajo donde se esté lijando o cepillando con

escobilla metálica pintura hasta que se haya terminado

de limpiar elárea.

2. Todas las personas que entren en el área de trabajo

deben usar una mascarilla antipolvo o un respirador.

El filtro debería ser reemplazado a diario o cuando el

usuario tenga dificultades pararespirar.

nOTA: Sólo se deberían utilizar aquellas mascarillas

antipolvo adecuadas para trabajar con polvo y gases

de pinturas con plomo. Las mascarillas regulares

para pintar no ofrecen esta protección. Visite su

distribuidor de ferretería local para obtener la máscara

N.I.O.S.H.correcta.

3. No se debe COMER, BEBER ni FUMAR en el área

de trabajo para evitar ingerir partículas de pintura

contaminada. Los trabajadores se deben lavar y limpiar

ANTES de comer, beber o fumar. No deben dejarse

artículos de comida, bebida o tabaco en el área de

trabajo donde se podría depositar polvo sobreellos.

seguridad ambiental

1. La pintura debe ser retirada de manera que se reduzca

al mínimo la cantidad de polvogenerado.

2. Las áreas donde se realiza remoción de pintura

deben estar selladas con láminas de plástico de 4 mm

degrosor.

3. El lijado debería hacerse de modo que se reduzcan los

vestigios de polvo de pintura fuera del área detrabajo.

limpieza y eliminación de residuos

1. Todas las superficies del área de trabajo deben ser

limpiadas en profundidad y repasadas con aspiradora

todos los días mientras dure el proyecto de lijado.

Las bolsas de filtro de la aspiradora deben cambiarse

confrecuencia.

2. Las láminas de protección de plástico deben recogerse

y eliminarse junto con el polvo y cualquier otro residuo.

Deberán colocarse en un recipiente para desechos

sellado y eliminarse de acuerdo con los procedimientos

normales de eliminación de labasura.

Durante la limpieza, se impedirá a niños y mujeres

embarazadas el acceso al área detrabajo.

3. Todos los juguetes, muebles lavables y utensilios usados

por niños deberán lavarse a fondo antes de volverlos

ausar.

Rectificado y Corte de Bordes (Fig. M)



ADVERTENCIA: No use discos de esmerilado/

corte de bordes para aplicaciones de esmerilado de

superficies porque estos discos no están diseñados

para soportar las presiones laterales que se producen

con el esmerilado de superficies. Puede producirse una

rotura del disco ylesiones.



ATENCIÓN: Los discos utilizados para el esmerilado

y corte de bordes pueden romperse o rebotar si se

doblan o se tuercen cuando se usa la herramienta.

En todas las operaciones de esmerilado/corte de

bordes, el lado abierto del protector debe situarse lejos

deloperador.

AVISO: El esmerilado/corte de bordes con un disco

tipo 27 debe limitarse a cortes poco profundos y

muescas, de menos de 13mm de profundidad,

cuando el disco es nuevo. Reduzca la profundidad de

corte/muesca equivalente a la reducción del radio del

disco a medida que se desgaste. Consulte la Tabla de

accesorios si desea más información. El esmerilado/

corte de bordes con un disco tipo 41 requiere el uso de

un protector tipo1.

EsPAñOl

1. Permita que la herramienta alcance la velocidad

máxima antes de ponerla en contacto con la superficie

detrabajo.

2. Aplique una presión mínima a la superficie de trabajo,

permitiendo a la herramienta operar a alta velocidad.

La velocidad de esmerilado/corte es mayor cuando la

herramienta opera a velocidadalta.

3. Colóquese de forma que la parte inferior abierta del

disco quede en el lado opuesto austed.

4. Una vez que haya empezado a cortar y haya realizado

una ranura en la pieza de trabajo, no cambie el ángulo

de corte. Cambiar el ángulo hará que el disco se curve,

lo que podría romperlo. Los discos para esmerilado de

bordes no están diseñados para soportar las presiones

laterales provocadas por elcurvado.

Fig. M

5. Retire la herramienta de la superficie de trabajo antes de

apagarla. Permita que la herramienta deje de girar antes

desoltarla.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada ANSI

Z87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Accesorios

La capacidad de la DCG405 es para discos de esmerilar de

115 mm (4.5") de diámetro x 6,35mm 1/4") de grosor.

Es importante seleccionar los protectores, las almohadillas

de respaldo y las bridas correctos a utilizar con los accesorios

de la esmeriladora. Consulte la Tabla de accesorios por

información para seleccionar los accesorios correctos.



ADVERTENCIA: Manipule y almacene todos

los discos abrasivos con cuidado para evitar

daños producidos por choque térmico, calor,

daño mecánico, etc. Guárdelos en un lugar seco

y protegido donde no haya un nivel elevado de

humedad, temperaturas de congelación o cambios de

temperatura extremos.



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

que ofrece

DEWALT

., el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados por

DEWALT

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con

DEWALT

Industrial

Tool Co., 701 East Joppa Road, Towson, MD 21286, llame

al 1-800-4-

DEWALT

(1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

Reparaciones

El cargador y las unidades de batería no pueden

serreparados.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica

DEWALT

u en un centro de mantenimiento

autorizado

DEWALT

. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd.Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

EsPAñOl

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-800-433-9258 (1-800 4-

DEWALT

)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto:

Mod./Cat.:

Marca:

Núm. deserie:

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Registro en línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.dewalt.com/register.

Garantía limitada por tres años

DEWALT

reparará, sin cargo, cualquier falla que surja de

defectos en el material o la fabricación del producto, por

hasta tres años a contar de la fecha de compra. Esta garantía

no cubre fallas de las piezas causadas por su desgaste

normal o abuso a la herramienta. Para mayores detalles

sobre la cobertura de la garantía e información acerca de

reparaciones realizadas bajo garantía, visítenos en

www.dewalt.com o dirígase al centro de servicio más

cercano. Esta garantía no aplica a accesorios o a daños

causados por reparaciones realizadas o intentadas por

terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR,

Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O

CONSECUENTES. Algunos estados no permiten limitaciones

sobre la duración de una garantía implícita, o la exclusión

o limitación de daños incidentales o consecuentes, así que

estas limitaciones pueden no aplicarse a usted. Esta garantía

le otorga derechos legales específicos, además de los cuales

usted puede tener otros derechos dependiendo del estado

o la provincia en que seencuentre.

Además de la garantía, las herramientas

DEWALT

están

cubiertaspor:

1 AñO DE sERViCiO gRATUiTO

DEWALT

mantendrá la herramienta y reemplazará las

piezas gastadas por su uso normal, sin cobro, en cualquier

momento durante un año a contar de la fecha de compra.

2 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn DEWAlT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

3 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn DEWAlT

DCB200, DCB204, DCB204BT, DCB205, DCB205BT, DCB206,

DCB606, DCB609

nOTA: La garantía del producto quedará nula si la unidad

de batería ha sido alterada de cualquier manera.

DEWALT

es responsable de ninguna lesión causada por alteraciones

EsPAñOl

y podría iniciar un procedimiento judicial por fraude de

garantía hasta el máximo grado permisible por laley.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta, láser o clavadora

DEWALT

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-800-433-9258 (1-800-4-

DEWALT

)

para que se le reemplacengratuitamente.

EsPECiFiCACiOnEs

DCG405

Tensión de alimentación: 20V Máx*

Potencia nominal: 800 W

Rotación sin carga: 9000 rpm

Solamente para propósito deMéxico:

Importado por:

DEWALT

Industrial Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

EsPAñOl

Discos de esmerilado de 115 mm (4.5")

Protector tipo 27

Brida de retroceso

Disco de centro hundido

tipo 27

Brida de bloqueo

Protector tipo 27

Disco con cubo tipo 27

Discos para lijar de 115 mm (4.5")

Protector tipo 27

Brida de retroceso

Disco de lijado de aletas sin

cubo

Brida de bloqueo

Protector tipo 27

Disco de lijado de aletas con

cubo

Disco de corte de115 mm (4.5")

Protector tipo 1/41**

Brida de retroceso

Disco con centro hundido tipo

27/42, solo para cortar

Brida de bloqueo

Protector tipo 1/41**

Brida de retroceso

Disco de corte abrasivo tipo

1/41

Brida de bloqueo

Protector tipo 1/41**

Brida de retroceso

Rueda de corte de diamante

Brida de bloqueo

Discos de alambre

Protector tipo 27

Cepillo de copa de alambre

76.2 - 127 mm (3-5 pulg.)*

Protector tipo 27

Disco de alambre de 100-150

mm (4-6 pulg.)

Discos de lija

Almohadilla de respaldo de

goma

Disco de lijado

Tuerca de abrazadera

TABLA DE ACCESORIOS



Los protectores tipo 1/41 están diseñados para usarse con discos de corte tipo 1/41 y discos tipo 27 marcados solamente

para cortar. Esmerilar con discos que no sean del tipo 27 y del tipo 29 requiere distintos protectores de accesorios. Utilice

siempre el protector apropiado más pequeño posible que no esté en contacto con el accesorio.

**nOTA: Un protector tipo 1/41 puede obtenerse por un costo adicional en su proveedor local o centro de servicio

autorizado.

WALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

WALT

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of thetool.

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li-ion

Battery Packs

Blocs-piles

Baterías

DCB200, DCB201, DCB203, DCB204, DCB204BT**, DCB205, DCB205BT**, DCB206, DCB208,

DCB230, DCB240

Chargers

Chargeurs

Cargadores

DCB101, DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

60V Max* li-ion

Battery Packs

Blocs-piles

Baterías

DCB606, DCB609, DCB612

Chargers

Chargeurs

Cargadores

DCB101, DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

* Maximum initial battery voltage (measured without a workload) is 12, 20, 60 or 120 volts. Nominal voltage is 10.8, 18, 54 or 108.

(120V Max* is based on using 2 D

WALT 60V Max* lithium-ion batteries combined.)

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 12, 20, 60 ou 120 volts. La tension nominale est de 10,8, 18, 54

ou 108. (120V max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion D

WALT de 60Vmax*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 12, 20 o 60 voltios. El voltaje nominal es de 10,8, 18, 54 o

108 V. (120 V Máx* se basan en el uso de 2 baterías de iones de litio

DEWALT

de 60 V Máx* combinadas.)

**BT - Bluetooth®

nOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by

DEWALT

is under license. Other trademarks and trade names are those of their respective owners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG,

Inc. et toute utilisation de ces marques par

DEWALT

est sous licence. Les autres marques de commerce et noms commerciaux

sont ceux de leurs détenteurs respectifs.

nOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y

DEWALT

utiliza

dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivos propietarios.



WARNING: Use of any other battery packs may create a risk of injury and fire.



AVERTISSEMENT : utiliser d’autres blocs-piles peut créer un risque de blessure ou d’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones e incendio.

Dewalt DCG405B 20V MAX* XR Angle Grinder with Kickback Brake, Slide Switch, 4-1/2-Inch

Product's Documents

Instruction Manual

Specifications

Dewalt DCG405B Questions and Answers
