TC-ID 18 Li
Art.-Nr.: 45.139.60 I.-Nr.: 11019
9
D Originalbetriebsanleitung
Akku-Schlagbohrmaschine
GB Original operating instructions
Cordless Impact Drill
F Instructions d’origine
Perceuse à percussion sans fi l
I Istruzioni per l’uso originali
Trapano a percussione a batteria
DK/ Original betjeningsvejledning
N Akku-slagboremaskine
S Original-bruksanvisning
Batteridriven slagborrmaskin
CZ Originální návod k obsluze
Akumulátorová příklepová vrtačka
SK Originálny návod na obsluhu
Akumulátorová príklepová vŕtačka
NL Originele handleiding
Accu slagboormachine
E Manual de instrucciones original
Taladro de percusión inalámbrico
FIN Alkuperäiskäyttöohje
Akkuiskuporakone
SLO Originalna navodila za uporabo
Akumulatorski udarni vrtalni stroj
H Eredeti használati utasítás
Akkus-ütvefúrógép
RO Instrucţiuni de utilizare originale
Maşină de găurit cu percuţie cu
acumulator
GR Πρωτότυπες Οδηγίες χρήσης
Κρουστικό δράπανο, με μπαταρία
Anl_TC_ID_18_Li_SPK9.indb 1Anl_TC_ID_18_Li_SPK9.indb 1 13.08.2020 10:51:2413.08.2020 10:51:24
- 2 -
1
2
6
7
1
5
4
2 3
3
7
7
1
Anl_TC_ID_18_Li_SPK9.indb 2Anl_TC_ID_18_Li_SPK9.indb 2 13.08.2020 10:51:2713.08.2020 10:51:27
- 3 -
4 5
6 7
1
2
7
8
5
9
b
a
2.
1.
c
a
4
6
3
A
B
Anl_TC_ID_18_Li_SPK9.indb 3Anl_TC_ID_18_Li_SPK9.indb 3 13.08.2020 10:51:3313.08.2020 10:51:33
- 4 -
10
d
a
e
Anl_TC_ID_18_Li_SPK9.indb 4Anl_TC_ID_18_Li_SPK9.indb 4 13.08.2020 10:51:4013.08.2020 10:51:40
D
- 5 -
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Um eine Beschädigung des Getriebes zu vermeiden, darf der Bohren / Schlagbohren Umschalter nur
im Stillstand umgeschaltet werden.
Anl_TC_ID_18_Li_SPK9.indb 5Anl_TC_ID_18_Li_SPK9.indb 5 13.08.2020 10:51:4113.08.2020 10:51:41
D
- 6 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei-
sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung
der nachfolgenden Anweisungen können elekt-
rischen Schlag, Brand und/oder schwere Verlet-
zungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

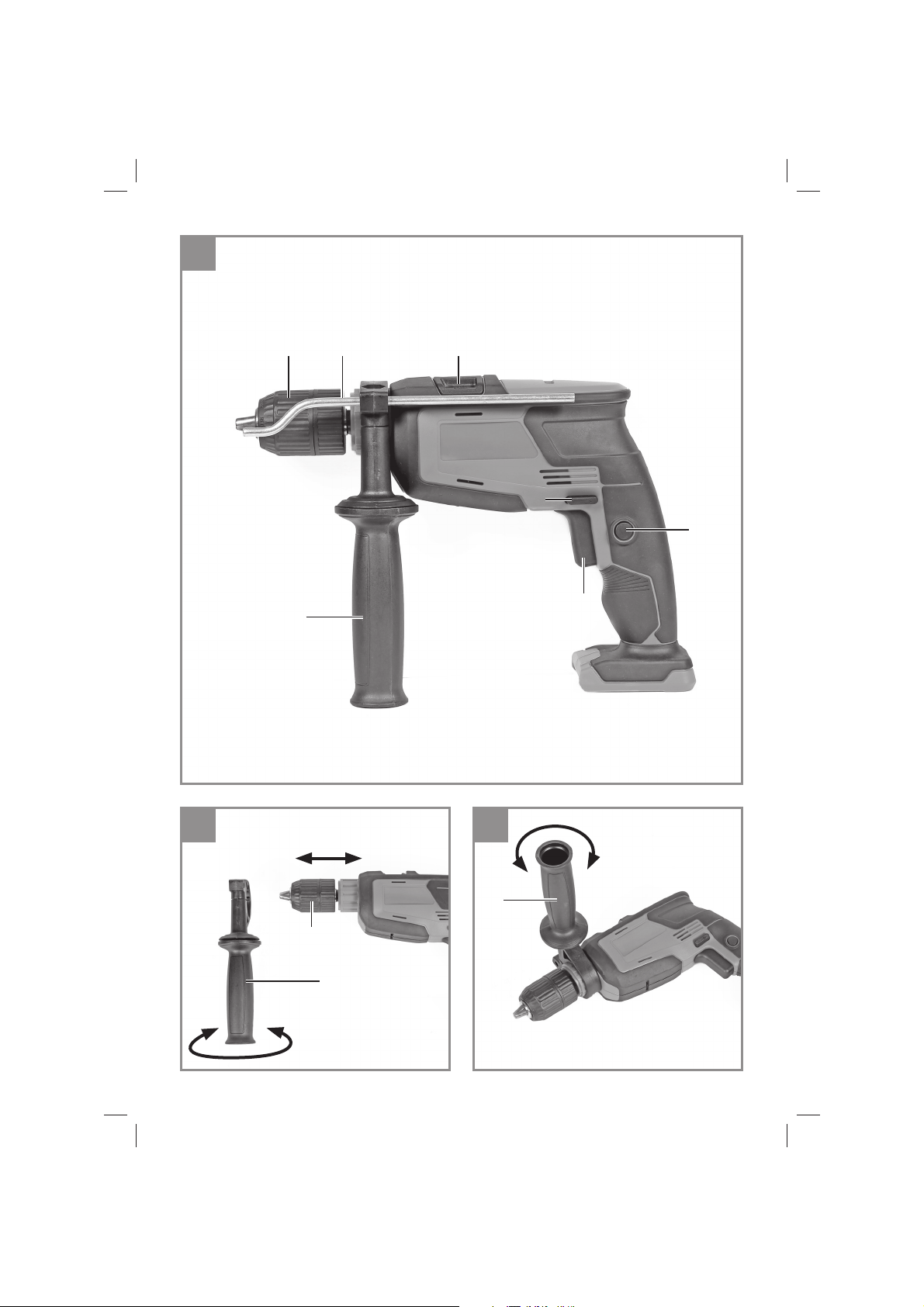

2.1 Gerätebeschreibung (Bild 1)
1. Schnellspann-Bohrfutter
2. Bohrtiefenanschlag
3. Bohren-/Schlagbohren-Umschalter
4. Arretiertaste
5. Ein-/Ausschalter
6. Drehrichtungsschalter
7. Zusatzhandgriff
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
•
Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
•
Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
•
Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
•
Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
•
Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
•
Schlagbohrmaschine
•
Bohrtiefenanschlag
•
Originalbetriebsanleitung
•
Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Die Schlagbohrmaschine ist zum Bohren von
Löchern in Holz, Eisen, Buntmetallen und zum
Schlagbohren in Gestein unter Verwendung des
entsprechenden Bohrwerkzeugs ausgelegt.
Das Gerät ist nicht zum Eindrehen von Schrau-
ben jeglicher Art geeignet.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Anl_TC_ID_18_Li_SPK9.indb 6Anl_TC_ID_18_Li_SPK9.indb 6 13.08.2020 10:51:4213.08.2020 10:51:42
D
- 7 -
4. Technische Daten
Spannungsversorgung Motor: ....................... 18 V
Leerlauf-Drehzahl:.............................0-2600 min
-1
Bohrleistung: ................................... Beton 13 mm
......................................................... Stahl 10 mm
.......................................................... Holz 25 mm
Gewicht: ...................................................... 1,6 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 62841 ermittelt.
Schalldruckpegel L
pA
.............................. 82 dB(A)
Unsicherheit K
pA
............................................5 dB
Schallleistungspegel L
WA
........................ 93 dB(A)
Unsicherheit K
WA
........................................... 5 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.
Schlagbohren in Beton
Schwingungsemissionswert a
h, ID
= 4,8 m/s
2
Unsicherheit K = 1,5 m/s
2
Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro-
werkzeugs mit einem anderen verwendet werden.
Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön-
nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.
Warnung:
Die Schwingungs- und Geräuschemissionen kön-
nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei-
chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
•
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
ßig.
•
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
prüfen.
•
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
•
Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
5. Vor Inbetriebnahme
Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.
5.1. Zusatzhandgriff montieren
(Bild 2-3/Pos. 7)
Der Zusatzhandgriff (7) bietet Ihnen während der
Benutzung der Schlagbohrmaschine zusätzlichen
Halt. Benutzen Sie das Gerät daher nicht ohne
den Zusatzhandgriff (7).
Befestigt wird der Zusatzhandgriff (7) an der
Schlagbohrmaschine durch Klemmung. Durch
Drehen des Griff es im Uhrzeigersinn wird die
Klemmung angezogen. Drehen gegen den Uhr-
zeigersinn löst die Klemmung.
•
Der beiliegende Zusatzhandgriff (7) muss
zunächst montiert werden. Hierzu ist durch
Drehen des Griffes die Klemmung weit genug
zu öffnen, damit der Zusatzhandgriff über das
Bohrfutter (1) auf die Schlagbohrmaschine
Anl_TC_ID_18_Li_SPK9.indb 7Anl_TC_ID_18_Li_SPK9.indb 7 13.08.2020 10:51:4213.08.2020 10:51:42
D
- 8 -
geschoben werden kann.
•
Nach dem Aufschieben des Zusatzhandgrif-
fes (7) schwenken Sie diesen in die für Sie
angenehmste Arbeitsposition.
•
Jetzt den Griff in entgegengesetzter Drehrich-
tung wieder zudrehen, bis der Zusatzhand-
griff fest sitzt.
•
Der Zusatzhandgriff (7) ist für Rechtshänder
ebenso wie für Linkshänder geeignet.
5.2 Tiefenanschlag montieren und einstellen
(Bild 4/Pos. 2)
Der Tiefenanschlag (2) wird vom Zusatzhandgriff
(7) durch Klemmung gehalten. Die Klemmung
wird wieder durch Drehen des Griff es gelöst bzw.
festgezogen.
•
Lösen Sie die Klemmung und setzen Sie den
Tiefenanschlag (2) in die dafür vorgesehene
Aussparung des Zusatzhandgriffes (7) ein.
•
Bringen Sie den Tiefenanschlag (2) auf glei-
che Ebene zum Bohrer.
•
Ziehen Sie den Tiefenanschlag um die ge-
wünschte Bohrtiefe zurück.
•
Drehen Sie den Griff des Zusatzhandgriffes
(7) wieder zu, bis dieser fest sitzt.
•
Bohren Sie nun das Loch, bis der Tiefenan-
schlag (2) das Werkstück berührt.
5.3 Einsetzen des Bohrers (Bild 5)
•
Tiefenanschlag wie in 5.2 beschrieben lösen
und in Richtung Zusatzhandgriff schieben.
Somit hat man freien Zugang zum Bohrfutter
(1).
•
Das Gerät ist mit einem Schnellspann-Bohr-
futter (1) ausgestattet.
•
Drehen Sie das Bohrfutter (1) auf. Die Boh-
reröffnung muss groß genug sein, um den
Bohrer aufzunehmen.
•
Wählen Sie einen geeigneten Bohrer aus.
Schieben Sie den Bohrer soweit wie möglich
in die Bohrfutteröffnung hinein.
•
Drehen Sie das Schnellspann-Bohrfutter (1)
zu. Prüfen Sie, ob der Bohrer fest im Schnell-
spann-Bohrfutter (1) sitzt.
6. Bedienung
6.1 Laden des LI-Akku-Packs (Bild 6-7)
1. Akku-Pack (a) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (b) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan-
denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (c) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku-Pack (a) auf das La-
degerät (c).

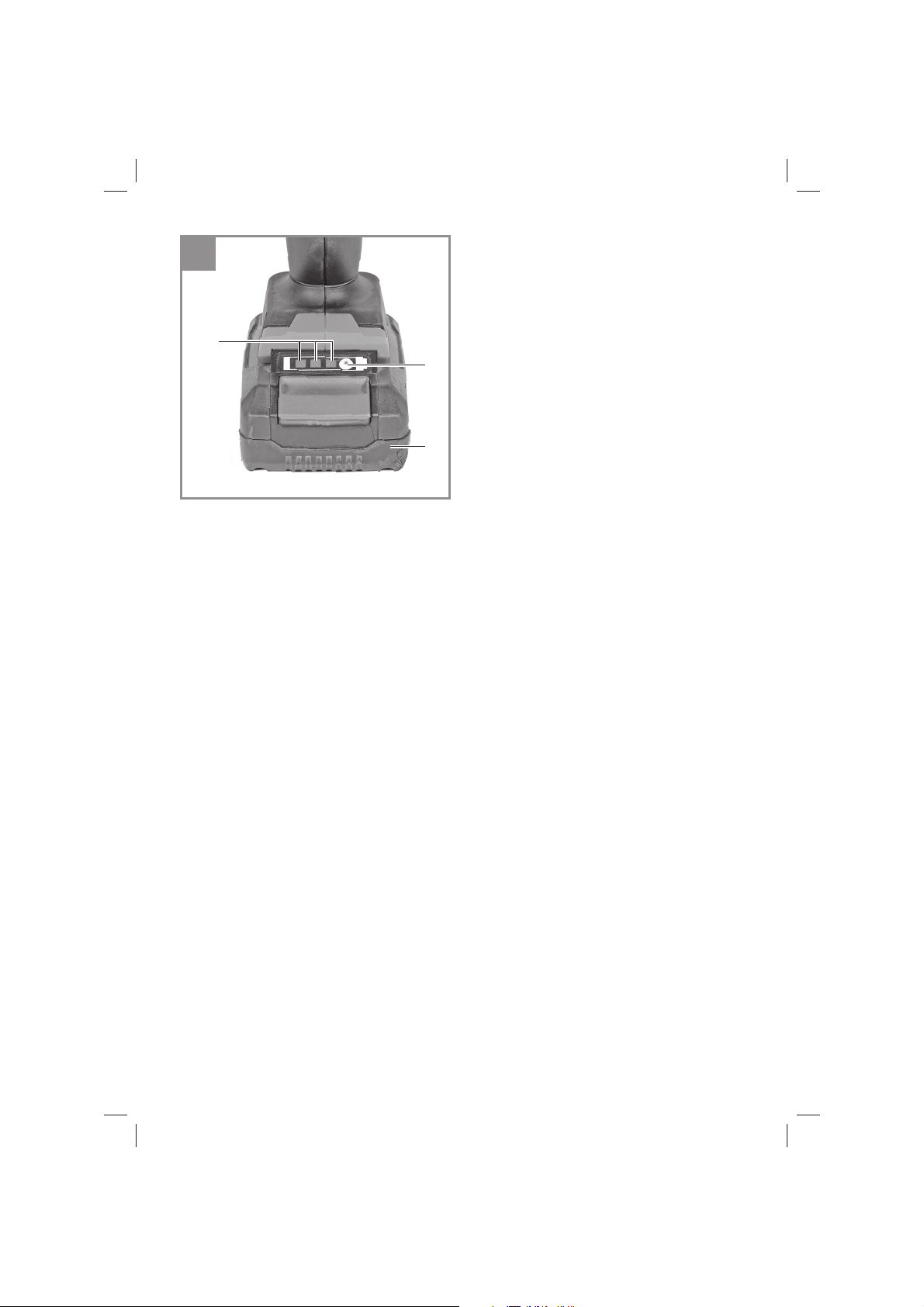

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei-
ge am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
•
ob an der Steckdose die Netzspannung vor-
handen ist.
•
ob ein einwandfreier Kontakt an den Lade-
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
•
das Ladegerät und Ladeadapter
•
und den Akku-Pack
an unseren Kundendienst zu senden.
Für einen fachgerechten Versand kontaktie-
ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.
Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein-
zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!
Im Interesse einer langen Lebensdauer des Akku-
Packs sollten Sie für eine rechtzeitige Wiederauf-
ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!
Anl_TC_ID_18_Li_SPK9.indb 8Anl_TC_ID_18_Li_SPK9.indb 8 13.08.2020 10:51:4313.08.2020 10:51:43
D
- 9 -
6.2 Ein-/Ausschalter (Bild 8/Pos. 5)
Mit dem Ein-/Ausschalter (5) können Sie die
Drehzahl stufenlos steuern. Je weiter Sie den
Schalter drücken, desto höher ist die Drehzahl
des Akku-Schlagbohrmaschine.
Einschalten:
Ein-/Ausschalter (5) drücken
Dauerbetrieb:
Ein-/Ausschalter (5) mit Arretiertaste (4) sichern.
Ausschalten:
Ein-/Ausschalter (5) kurz eindrücken bzw. loslas-
sen.
6.3 Drehrichtungsschalter (Abb. 8/Pos. 6)
Mit dem Drehrichtungsschalter (6) über dem Ein-/
Ausschalter (5) können Sie die Drehrichtung der
Akku-Schlagbohrmaschine einstellen und die Ak-
ku-Schlagbohrmaschine gegen ungewolltes Ein-
schalten sichern. Sie können zwischen Links- und
Rechtslauf wählen. Um eine Beschädigung des
Getriebes zu vermeiden, darf die Drehrichtung
nur im Stillstand umgeschaltet werden. Befi ndet
sich der Schiebeschalter in der Mittelstellung, ist
der Ein-/Ausschalter blockiert.
6.4 Bohren-/Schlagbohren-Umschalter
(Bild 9/Pos. 3)
Nur im Stillstand umschalten!
Bohren:
Bohren-/Schlagbohren-Umschalter (3) in Stellung
Bohren. (Position A)
Anwendung: Hölzer; Metalle; Kunststoff e
Schlagbohren:
Bohren-/Schlagbohren-Umschalter (3) in Stellung
Schlagbohren. (Position B)
Anwendung: Beton; Gestein; Mauerwerk
6.5 Tipps für das Arbeiten mit Ihrer Schlag-
bohrmaschine
6.5.1 Bohren von Beton und Mauerwerk
•
Stellen Sie den Bohren-/Schlagbohren- Um-
schalter (3) auf die Position B (Schlagboh-
ren).
•
Benutzen Sie für das Bearbeiten von Mauer-
werk oder Beton immer Hartmetallbohrer und
eine hohe Drehzahleinstellung.
6.5.2 Bohren von Stahl
•
Stellen Sie den Bohren-/Schlagbohren- Um-
schalter (3) auf die Position A (Bohren).
•
Benutzen Sie für das Bearbeiten von Stahl
immer HSS-Bohrer (HSS = Hochlegierter
Schnellarbeitsstahl) und eine niedrige Dreh-
zahleinstellung.
•
Es ist empfehlenswert, die Bohrung durch
ein geeignetes Kühlmittel zu schmieren, um
unnötigen Bohrerverschleiß zu vermeiden.
6.5.3 Löcher anbohren
Falls Sie ein tiefes Loch in ein hartes Material
(wie etwa Stahl) bohren möchten, empfehlen wir,
dass Sie das Loch mit einem kleineren Bohrer
vorbohren.
6.5.4 Bohren in Fliesen und Kacheln
•
Stellen Sie zum Anbohren den Bohren-/
Schlagbohren-Umschalter (3) auf die Position
A (Bohren).
•
Stellen Sie den Bohren-/Schlagbohren-Um-
schalter (3) auf die Position B (Schlagboh-
ren), sobald der Bohrer die Fliese/Kachel
durchschlagen hat.
6.6 Akku-Kapazitätsanzeige (Abb. 10/Pos. d)
Drücken Sie auf den Schalter für Akku-
Kapazitätsanzeige (e). Die Akku-Kapazitätsan-
zeige (d) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Die Temperatur des Akkus ist überschritten. Ent-
fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie-
fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver-
wendet bzw. geladen werden.
Anl_TC_ID_18_Li_SPK9.indb 9Anl_TC_ID_18_Li_SPK9.indb 9 13.08.2020 10:51:4313.08.2020 10:51:43
D
- 10 -
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Akku.
7.1 Reinigung
•
Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
•
Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
•
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteil- und Zubehörbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
•
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com
Tipp! Für ein gutes Arbeits-
ergebnis empfehlen wir
hochwertiges Zubehör von
! www.kwb.eu
welcome@kwb.eu
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung,
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder ver-
wendbar oder kann dem Rohstoff kreislauf zurück-
geführt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
Anl_TC_ID_18_Li_SPK9.indb 10Anl_TC_ID_18_Li_SPK9.indb 10 13.08.2020 10:51:4413.08.2020 10:51:44
D
- 11 -
10. Anzeige Ladegerät
Anzeigestatus
Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung um-
geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade-
gerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Anl_TC_ID_18_Li_SPK9.indb 11Anl_TC_ID_18_Li_SPK9.indb 11 13.08.2020 10:51:4413.08.2020 10:51:44
D
- 12 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.
Technische Änderungen vorbehalten
Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand-
stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte die 0049 9951 95920-66 an.
Anl_TC_ID_18_Li_SPK9.indb 12Anl_TC_ID_18_Li_SPK9.indb 12 13.08.2020 10:51:4513.08.2020 10:51:45
D
- 13 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu-
melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:
•
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_TC_ID_18_Li_SPK9.indb 13Anl_TC_ID_18_Li_SPK9.indb 13 13.08.2020 10:51:4513.08.2020 10:51:45
D
- 14 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des
Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet
werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos-
sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein
repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TC_ID_18_Li_SPK9.indb 14Anl_TC_ID_18_Li_SPK9.indb 14 13.08.2020 10:51:4513.08.2020 10:51:45
D
- 15 -
wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg-
barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.
Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.
Einhell Service
Eschenstraße 6
94405 Landau an der Isar
Telefon: 09951 - 959 2000
Telefax: 09951 - 959 1700
E-Mail: Service-[email protected]
Wir freuen uns auf Ihren Besuch unter
Sehr geehrte Kundin,
sehr geehrter Kunde,
LIEBE MÖGLICHMACHER,
Einhell-Service.com
>>>
ERSATZTEILE
PREIS-
INFORMATIONEN
VERFÜGBARKEITEN
PRODUKT-
INFORMATIONEN
TRACK & TRACE
REPARATUR-
SERVICE
SERVICE-STELLEN
VOR ORT
GARANTIEVER-
LÄNGERUNGEN
ZUBEHÖR
Anl_TC_ID_18_Li_SPK9.indb 15Anl_TC_ID_18_Li_SPK9.indb 15 13.08.2020 10:51:4613.08.2020 10:51:46
GB
- 16 -
Danger! - Read the operating instructions to reduce the risk of injury
Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
To avoid damaging the gearbox, the drill / hammer drill selector switch should only be moved
when the machine is at a standstill
Anl_TC_ID_18_Li_SPK9.indb 16Anl_TC_ID_18_Li_SPK9.indb 16 13.08.2020 10:52:2713.08.2020 10:52:27
GB
- 17 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the
following instructions may result in electric shock,
fi re and/or serious injury.
Keep all the safety information and instruc-
tions in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Keyless chuck
2. Drill depth stop
3. Drill/hammer drill selector switch
4. Locking button
5. ON/OFF switch
6. Changeover switch
7. Additional handle
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
•
Open the packaging and take out the equip-
ment with care.
•
Remove the packaging material and any
packaging and/or transportation braces (if
available).
•
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
transport damage.
•
If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
•
Hammer drill
•
Drill depth stop
•
Original operating instructions
•
Safety instructions
3. Proper use
The impact drill is designed for drilling holes into
wood, iron and non-ferrous metals, and for impact
drilling in stone, using the appropriate bits.
The equipment is not designed for tightening
screws of any kind.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Voltage supply ........................................18 V d.c.
Idling speed: .....................................0-2600 min
-1
Drilling capacity ......................... Concrete 13 mm
......................................................... Steel 10 mm
........................................................ Wood 25 mm
Weight: .......................................................1.6 kg
Anl_TC_ID_18_Li_SPK9.indb 17Anl_TC_ID_18_Li_SPK9.indb 17 13.08.2020 10:52:2713.08.2020 10:52:27
GB
- 18 -
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 62841.
L
pA
sound pressure level ........................ 82 dB(A)
K
pA
uncertainty ............................................. 5 dB
L
WA
sound power level .......................... 93 dB(A)
K
WA
uncertainty .............................................5 dB
Wear ear-muff s.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with EN 62841.
Hammer drilling in concrete
Vibration emission value a
h, ID
= 4.8 m/s
2
K uncertainty = 1.5 m/s
2
The stated vibration emission levels and stated
noise emission values were measured in ac-
cordance with a set of standardized criteria and
can be used to compare one power tool with
another.
The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.
Warning:
The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.
Keep the noise emissions and vibrations to a
minimum.
•
Only use appliances which are in perfect wor-
king order.
•
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
cessary.
•
Switch the appliance off when it is not in use.
•
Wear protective gloves.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
3. Health damage caused by hand-arm vib-
rations if the equipment is used over a pro-
longed period or is not properly guided and
maintained.
5. Before starting the equipment
Warning!
Always remove the battery pack before ma-
king adjustments to the equipment.
5.1. Fitting the additional handle
(Fig. 2-3/Item 7)
The additional handle (7) enables you to achieve
better stability whilst using the hammer drill. Do
not use the tool without the additional handle.
The additional handle (7) is secured to the ham-
mer drill by a clamp. During the handle clockwise
tightens this clamp. Turning it anti-clockwise will
release the clamp.
•
The supplied additional handle (7) must
first be fitted. To do this, the clamp must be
opened by turning the handle until it is wide
enough for the additional handle to be slid
over the chuck (1) and on to the hammer drill.
•
After you have positioned the additional
handle (7), turn it to the most comfortable
working position for you.
•
Now turn the handle in the opposite direction
again until the additional handle is secure.
•
The additional handle (7) is suitable for both
left-handed and right-handed users.
5.2 Fitting and adjusting the depth stop (Fig.
4/Item 2)
The depth stop (2) is held in place by the additi-
onal handle (7) by clamping. The clamp can be
released and tightened by turning the handle.
•
Release the clamp and fit the depth stop (2)
in the recess provided for it in the additional
handle.
•
Set the depth stop (2) to the same level as
the drill bit.
•
Pull the depth stop back by the required dril-
ling depth.
•
Turn the handle on the additional handle (7)
until it is secure.
Anl_TC_ID_18_Li_SPK9.indb 18Anl_TC_ID_18_Li_SPK9.indb 18 13.08.2020 10:52:2813.08.2020 10:52:28
GB
- 19 -
•
Now drill the hole until the depth stop (2) tou-
ches the workpiece.
5.3 Fitting the drill bit (Fig. 5)
•
Release the depth stop as described in 5.2
and push it towards the additional handle.
This provides free access to the chuck (1).
•
This hammer drill is fitted with a keyless
chuck (1).
•
Open the chuck (1). The drill bit opening must
be large enough to fit the drill bit into.
•
Select a suitable drill bit. Push the drill bit as
far as possible into the chuck opening.
•
Close the chuck (1). Check that the drill bit is
secure in the chuck (1).
6. Operation
6.1 Charging the LI battery pack (Fig. 6-7)
1. Remove the battery pack (a) from the handle,
pressing the pushlock buttons (b) downwards
to do so.
2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(c) into the mains socket outlet. The green
LED will then begin to fl ash.
3. Push the battery pack onto the battery char-
ger.
In section 10 “Charger indicator” you will fi nd a
table with an explanation of the LED indicator on
the charger.
If the battery pack fails to become charged, ple-
ase check
•
whether there is voltage at the socket-outlet
•
whether there is proper contact at the char-
ging contacts on the charger.
If the battery still fails to become charged, please
return
•
the charger
•
the battery pack
to our Customer Service Department.
To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.
When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.
To ensure that the battery pack provides long ser-
vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di-
scharged. This will cause it to develop a defect.
6.2 On/Off switch (Fig. 8/Item 5)
Infi nitely variable speed control is possible with
the On/Off switch (5). The further you push the
switch, the higher the speed of the cordless im-
pact drill.
To switch on:
Press the ON/OFF switch (5)
Continuous operation:
Secure the ON/OFF switch (5) with the locking
button (4).
To switch off :
Press the ON/OFF switch (5) briefl y.
6.3 Changeover switch (Fig. 8/Item 6)
Using the changeover switch (6) above the On/
Off switch (5) you can select the direction of
rotation of the cordless impact drill and lock the
cordless impact drill so that it cannot be switched
on accidentally. You can select between clockwise
and counter-clockwise rotation. To avoid causing
damage to the gearing, the direction of rotation
must only be changed when the equipment is at
a standstill. When the slide switch is in the middle
position, the On/Off switch is blocked.
L
6.4 Drill / hammer drill selector switch
(Fig. 9/Item 3)
Change switch position only when the drill is at a
standstill!
Drill
Drill / hammer drill selector switch (3) in the drill
position. (Position A)
Use for: Wood, metal, plastic
Anl_TC_ID_18_Li_SPK9.indb 19Anl_TC_ID_18_Li_SPK9.indb 19 13.08.2020 10:52:2813.08.2020 10:52:28
GB
- 20 -
Hammer drill
Drill / hammer drill selector switch (3) in the ham-
mer drill position. (Position B)
Use for: Concrete, rock, masonry
6.5 Tips for working with your hammer drill
6.5.1 Drilling concrete and masonry
•
Switch the Drill/Hammer drill selector switch
(3) to position B (Hammer drill).
•
Always use carbide drill bits and a high speed
setting for drilling into masonry and concrete.
6.5.2 Drilling steel
•
Switch the drill / hammer drill selector switch
(3) to position A (drill).
•
Always use HSS drill bits (HSS = high speed
steel) and a low speed setting for drilling
steel.
•
We recommend that you lubricate the hole
with a suitable cutting fluid to prevent unne-
cessary drill bit wear.
6.5.3 Starting holes
If you wish to drill a deep hole in a hard material
(such as steel), we recommend that you start the
hole with a smaller drill bit.
6.5.4 Drilling tiles
•
To start the hole, switch the drill / hammer drill
selector switch (3) to position A (drill).
•
Switch the drill / hammer drill selector switch
(3) to position B (hammer drill) as soon as the
drill bit has passed through the tiles.
6.6 Battery capacity indicator (Fig. 10/ Item d)
Press the button for the battery capacity indicator
(e). The battery capacity indicator (d) shows the
charge status of the battery using 3 LEDs.
All 3 LEDs are lit:
The battery is fully charged.
2 or 1 LED(s) are lit:
The battery has an adequate remaining charge.
1 LED fl ashes:
The battery is empty, recharge the battery.
All LEDs blink:
The battery temperature is too high. Remove the
battery from the equipment, keep it at room tem-
perature for one day. If the fault reoccurs, this me-
ans that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.
7. Cleaning, maintenance and
ordering of spare parts
Hazard!
Always pull out the battery pack before starting
any cleaning work.
7.1 Cleaning
•
Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
•
We recommend that you clean the device
immediately each time you have finished
using it.
•
Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could at-
tack the plastic parts of the equipment. Ensu-
re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
7.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
7.3 Ordering spare parts and accessories
Please provide the following information when
ordering spare parts:
•
Type of unit
•
Article number of the unit
•
ID number of the unit
•
Spare part number of the required spare part
For our latest prices and information please go to
www.Einhell-Service.com
Tip! For good results we
recommend high-quality ac-
cessories from !
www.kwb.eu
welcome@kwb.eu
Anl_TC_ID_18_Li_SPK9.indb 20Anl_TC_ID_18_Li_SPK9.indb 20 13.08.2020 10:52:2913.08.2020 10:52:29
GB
- 21 -
8. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
9. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
For EU countries only
Never place any electric power tools in your
household refuse.
To comply with European Directive 2012/19/EC
concerning old electric and electronic equipment
and its implementation in national laws, old elec-
tric power tools have to be separated from other
waste and disposed of in an environment-friendly
fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to
the manufacturer, the owner of the electrical
equipment must make sure that the equipment
is properly disposed of if he no longer wants to
keep the equipment. The old equipment can be
returned to a suitable collection point that will
dispose of the equipment in accordance with the
national recycling and waste disposal regulations.
This does not apply to any accessories or aids
without electrical components supplied with the
old equipment.
The reprinting or reproduction by any other me-
ans, in whole or in part, of documentation and
papers accompanying products is permitted only
with the express consent of the Einhell Germany
AG.
Subject to technical changes
This consignment contains lithium-ion batteries.
In accordance with special provision 188 this
consignment is not subject to the ADR regulati-
ons. Handle with care. Danger of ignition in case
of damage to the consignment package. If the
consignment package is damaged: Check and if
necessary repackage.
For further information contact: 0049 9951 95920-
66. Outside Germany charges will apply instead
for a regular call to a landline number in Germany.
Anl_TC_ID_18_Li_SPK9.indb 21Anl_TC_ID_18_Li_SPK9.indb 21 13.08.2020 10:52:2913.08.2020 10:52:29
GB
- 22 -
10. Charger indicator
Indicator status Explanations and actions
Red LED Green LED
Off Flashing Ready for use
The charger is connected to the mains and is ready for use; there is no
battery pack in the charger
On Off Charging
The charger is charging the battery pack in quick charge mode. The char-
ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.
Off On The battery is charged and ready for use.
The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.
Action:
Take the battery pack out of the charger. Disconnect the charger from the
mains supply.
Flashing Off Adapted charging
The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:
- The rechargeable battery has not been used for a very long time.
- The battery temperature is outside the ideal range.
Action:
Wait for the charging to be completed; you can still continue to charge the
battery pack.
Flashing Flashing Fault
Charging is no longer possible. The battery pack is defective.
Action:
Never charge a defective battery pack.
Take the battery pack out of the charger.
On On Temperature fault
The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).
Action:
Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .
Anl_TC_ID_18_Li_SPK9.indb 22Anl_TC_ID_18_Li_SPK9.indb 22 13.08.2020 10:52:3013.08.2020 10:52:30
GB
- 23 -
Service information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Drill chuck, Battery
Consumables* Bit inserts/drill bits
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:
•
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anl_TC_ID_18_Li_SPK9.indb 23Anl_TC_ID_18_Li_SPK9.indb 23 13.08.2020 10:52:3013.08.2020 10:52:30
GB
- 24 -
Warranty cer tifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica-
tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-
posing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex-
ample by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at:
www.Einhell-Service.com. Please keep your bill of purchase or other proof of purchase for the new
device. Devices that are returned without proof of purchase or without a rating plate shall not be
covered by the guarantee, because appropriate identifi cation will not be possible. If the defect is co-
vered by our guarantee, then the item in question will either be repaired immediately and returned to
you or we will send you a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
Anl_TC_ID_18_Li_SPK9.indb 24Anl_TC_ID_18_Li_SPK9.indb 24 13.08.2020 10:52:3113.08.2020 10:52:31
F
- 25 -
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
A fi n d’éviter d’endommager l’engrenage, il est uniquement possible de commuter entre perçage et per-
çage à percussion à l’arrêt
Catégorie de protection II (double isolation)
Anl_TC_ID_18_Li_SPK9.indb 25Anl_TC_ID_18_Li_SPK9.indb 25 13.08.2020 10:52:3113.08.2020 10:52:31
F
- 26 -
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten-
tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité corres-
pondantes dans le cahier en annexe.
Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-
sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.
Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1)
1. Mandrin à serrage rapide
2. Butée de profondeur de perçage
3. Commutateur de perçage/perçage à percus-
sion
4. Touche de blocage
5. Interrupteur Marche / Arrêt
6. Interrupteur de sens de rotation
7. Poignée supplémentaire
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala-
ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après-
vente à la fi n du mode d‘emploi.
•
Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
•
Retirez le matériel d’emballage tout comme
les sécurités d’emballage et de transport (s’il
y en a).
•
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
sont pas endommagés par le transport.
•
Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
•
Perçeuse à percussion
•
Butée de profondeur de perçage
•
Mode d’emploi d’origine
•
Consignes de sécurité
3. Utilisation conforme à
l’aff ectation
La perceuse à percussion est conçue pour le
perçage de trous dans le bois, le fer, les métaux
lourds non ferreux et pour le perçage à percus-
sion de la pierre en employant l’outil de perçage
correspondant.
L’appareil ne convient pas au vissage de toute
sorte de vis.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession-
nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession-
nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
Anl_TC_ID_18_Li_SPK9.indb 26Anl_TC_ID_18_Li_SPK9.indb 26 13.08.2020 10:52:3213.08.2020 10:52:32
F
- 27 -
4. Données techniques
Alimentation en courant, moteur .............18 V d.c.
Vitesse de marche à vide: .............. 0-2600 tr/min
Capacité de perçage ..................... Béton 13 mm
......................................................... Acier 10 mm
...........................................................Bois 25 mm
Poids : ........................................................1,6 kg
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déter-
minées conformément à la norme EN 62841.
Niveau de pression acoustique L
pA
....... 82 dB(A)
Imprécision K
pA
............................................5 dB
Niveau de puissance acoustique L
WA
..... 93 dB(A)
Imprécision K
WA
............................................5 dB
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.
Perçage à percussion dans le béton
Valeur d’émission de vibration a
h, ID
= 4,8 m/s
2
Insécurité K = 1,5 m/s
2
Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.
Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro-
visoire de la sollicitation.
Avertissement :
Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec-
trique, en particulier du type de traitement de la
pièce à usiner.
Limitez le niveau sonore et les vibrations à
un minimum !
•
Utilisez exclusivement des appareils en ex-
cellent état.
•
Entretenez et nettoyez l’appareil régulière-
ment.
•
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
•
Portez des gants.
Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor-
mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const-
ruction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
5. Avant la mise en service
Avertissement !
Retirez systématiquement l’accumulateur
avant de paramétrer l’appareil.
5.1.Monter la poignée supplémentaire
(fi gure 2-3/pos. 7)
La poignée supplémentaire (7) vous permet
d’avoir un meilleur appui pendant l’utilisation de la
perceuse électrique. N’utilisez donc pas l’appareil
sans sa poignée supplémentaire.
La poignée supplémentaire (7) est fi xée par ser-
rage à la perceuse électrique à percussion. En
tournant la poignée dans le sens des aiguilles
d’une montre, on la serre. Dans le sens contraire
de celui des aiguilles d’une montre, on la des-
serre.
•
La poignée supplémentaire jointe (7) doit tout
d’abord être montée. Pour ce faire, tourner la
poignée pour ouvrir suffisamment le système
de serrage afin de pouvoir pousser la poig-
née supplémentaire par dessus le mandrin
de la perceuse (1) sur la perceuse électrique
Anl_TC_ID_18_Li_SPK9.indb 27Anl_TC_ID_18_Li_SPK9.indb 27 13.08.2020 10:52:3213.08.2020 10:52:32
F
- 28 -
à percussion.
•
Une fois la poignée supplémentaire (7) pous-
sée, pilotez-la pour la mettre dans la position
de travail la plus agréable.
•
Maintenant, refermer la poignée dans le sens
contraire du sens de rotation jusqu’à ce que
la poignée supplémentaire soit bien en place.
•
La poignée supplémentaire (7) convient tout
autant aux droitiers qu’aux gauchers.
5.2 Monter la butée de profondeur et la régler
(fi gure 4/pos. 2)
La butée de profondeur (2) est maintenue avec
la poignée supplémentaire (7) par serrage. Pour
serrer ou desserrer, tournez la poignée.
•
Desserrez la poignée et introduisez la butée
de profondeur (2) dans l’encoche prévue à
cet effet de la poignée supplémentaire.
•
Réglez la butée de profondeur (2) au même
niveau que le foret.
•
Faites reculer la butée de profondeur de la
profondeur de perçage désirée.
•
Refermez la poignée supplémentaire (7)
jusqu’à ce qu’elle tienne correctement.
•
Percez à présent le trou jusqu’à ce que la
butée de profondeur (2) touche la pièce à
usiner.
5.3 Mise en place du foret (fi gure 5)
•
Desserrez la butée de profondeur comme dé-
crit au point 5.2 et poussez-la en direction de
la poignée supplémentaire. On a ainsi accès
libre au mandrin de perceuse (1).
•
Cette perceuse électrique à percussion est
dotée d’un mandrin à serrage rapide (1).
•
Dévissez le mandrin (1). L’ouverture de la
perceuse doit être assez grande pour pouvoir
engager le foret.
•
Sélectionnez le bon foret. Poussez le foret le
plus loin possible dans l’ouverture du man-
drin.
•
Fermez le mandrin de perceuse (1). Contrô-
lez si le foret tient bien dans le mandrin de
perceuse (1).
6. Commande
6.1 Chargement du bloc accumulateur LI
(fi g. 6-7)
1. Tirez le bloc accumulateur (a) hors de sa
poignée, en appuyant sur les touches à cran
(b) vers le bas.
2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (c) dans la prise de
courant. Le voyant LED vert commence à cli-
gnoter.
3. Insérez l’accumulateur sur le chargeur.
Au point 10 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED sur le chargeur.
Si la charge du paquet accumulateur n’est pas
possible, vérifi ez
•
que la prise de courant est sous tension
•
que les contacts du chargeur sont fiables.
S’il n’est toujours pas possible de charger le pa-
quet accumulateur, nous vous prions d’envoyer
•
le chargeur
•
et le paquet accumulateur
à notre station de service après-vente.
Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.
Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !
Dans l‘intérêt d‘une longue durée de fonctionne-
ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !
Anl_TC_ID_18_Li_SPK9.indb 28Anl_TC_ID_18_Li_SPK9.indb 28 13.08.2020 10:52:3313.08.2020 10:52:33
F
- 29 -
6.2 Interrupteur marche/arrêt (fi gure 8/pos. 5)
Avec l’interrupteur marche/arrêt (5), vous pouvez
commander la vitesse de rotation en continu. Plus
vous appuyez sur l’interrupteur, plus la vitesse de
rotation de la perceuse à percussion sans fi l est
élevée.
Mise en circuit :
appuyer sur l’interrupteur Marche / Arrêt (5)
Fonctionnement continu :
Bloquer l’interrupteur Marche / Arrêt (5) avec le
bouton de fi xation (4).
Mise hors circuit :
appuyez brièvement sur l’interrupteur Marche /
Arrêt (5).
6.3 Interrupteur du sens de rotation (fi g. 8/
pos. 6)
Vous pouvez régler le sens de rotation de
la perceuse à percussion sans fi l à l’aide
de l’interrupteur de sens de rotation (6) via
l’interrupteur marche/arrêt (5) et bloquer la per-
ceuse à percussion sans fi l contre toute mise
en marche involontaire. Vous pouvez choisir
entre marche à gauche et marche à droite. Afi n
d’éviter d’endommager l’engrenage, le sens de
rotation doit être uniquement commuté à l’arrêt. Si
l’interrupteur à coulisse se trouve en position mé-
diane, l’interrupteur marche/arrêt est bloqué.
6.4 Commutateur de perçage / perçage
à percussion (fi gure 9/pos. 3)
Commuter uniquement à l’arrêt !
Perçage :
Commutateur de perçage/perçage à percussion
(3) en position perçage. (Position A)
Application : bois ; métaux ; matières plastiques
Perçage à percussion :
Commutateur de perçage/perçage à percussion
(3) en position perçage à percussion. (Position B)
Application : Béton ; pierre ; maçonnerie
6.5 Astuces pour le travail avec votre perceu-
se électrique à percussion
6.5.1 Perçage de béton et de maçonnerie
•
Mettez le commutateur de perçage / perçage
à percussion (3) en position B (perçage à
percussion).
•
Utilisez pour travailler de la maçonnerie ou du
béton toujours le foret pour métal dur et avec
un réglage élevé de la vitesse de rotation.
6.5.2 Perçage de l’acier
•
Mettez le commutateur de perçage / perçage
à percussion (3) en position A (perçage).
•
Utilisez pour le traitement de l’acier toujours
le foret pour acier à coupe très rapide (acier
à coupe très rapide = acier fortement allié) et
un réglage de la vitesse de rotation peu élevé.
•
Il est recommandé de lubrifier le perçage à
l’aide d’un réfrigérant approprié afin d’éviter
que le foret ne s’use inutilement.
6.5.3 Percer des trous
Si vous voulez percer un trou dans un matériau
dur (comme de l’acier), nous vous recomman-
dons de percer d’abord le trou avec un foret plus
petit.
6.5.4 Perçage dans des carreaux et dalles
•
Pour faire le premier perçage, mettez le com-
mutateur perçage / perçage à percussion (3)
sur la position A (perçage).
•
Mettez le commutateur
•
perçage / perçage à percussion (3) sur la
position B (perçage à percussion), dès que le
foret a percé le carreau /la dalle.
6.6 Indicateur de charge de l’accumulateur
(fi g. 10/pos. d)
Appuyez sur l’interrupteur pour l’indicateur de
charge de l’accumulateur (e). L’indicateur de
charge de l’accumulateur (d) vous indique l’état
de charge de l’accumulateur à l’aide de trois vo-
yants LED.
Les 3 voyants LED sont allumés :
L’accumulateur est complètement rechargé.
2 ou 1 voyant LED est (sont) allumé(s)
L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.
1 voyant LED clignote :
L’accumulateur est vide, il faut le recharger.
Tous les voyants LED clignotent :
La température de l’accumulateur est trop élevée.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifi e que
l’accumulateur est en décharge profonde et dé-
fectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.
Anl_TC_ID_18_Li_SPK9.indb 29Anl_TC_ID_18_Li_SPK9.indb 29 13.08.2020 10:52:3313.08.2020 10:52:33
F
- 30 -
7. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Débranchez l‘accumulateur avant tous travaux de
nettoyage.
7.1 Nettoyage
•
Maintenez les dispositifs de protection, les
fentes à air et le carter de moteur aussi pro-
pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres-
sion.
•
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
•
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
7.2 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
7.3 Commande de pièces de rechange et
d‘accessoires :
Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;
•
Type de l‘appareil
•
Référence de l‘appareil
•
Numéro d‘identification de l‘appareil
•
Numéro de la pièce de rechange requise
Vous trouverez les prix et informations actuelles à
l‘adresse www.Einhell-Service.com
Astuce ! Pour un bon résul-
tat, nous recommandons les
accessoires haut de gamme
de ! www.kwb.eu
welcome@kwb.eu
8. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage per-
mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin-
troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen-
tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
9. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
Anl_TC_ID_18_Li_SPK9.indb 30Anl_TC_ID_18_Li_SPK9.indb 30 13.08.2020 10:52:3413.08.2020 10:52:34
F
- 31 -
10. Affi chage chargeur
État de l’affi chage
Signifi cation et mesures
Voyant
LED rouge
Voyant
LED vert
Arrêt Clignote État prêt à l’emploi
Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.
Marche Arrêt Chargement
Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.
Arrêt Marche La batterie est chargée et prête à l’emploi.
Ensuite, on commute sur un processus de charge lent jusqu’au charge-
ment complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char-
geur.
Mesures :
Retirez la batterie du chargeur. Débranchez le chargeur du réseau.
Clignote Arrêt Charge d’adaptation
Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sé-
curité et nécessite plus de temps. Cela peut avoir les causes suivantes :
- L’accumulateur n’a pas été rechargé depuis longtemps.
- La température de la batterie ne se trouve pas dans la zone idéale
Mesures :
Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.
Clignote Clignote Erreur
Le processus de charge n’est plus possible. La batterie est défectueuse.
Mesures :
Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.
Marche Marche Perturbation thermique
La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)
Mesures :
Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).
Anl_TC_ID_18_Li_SPK9.indb 31Anl_TC_ID_18_Li_SPK9.indb 31 13.08.2020 10:52:3413.08.2020 10:52:34
F
- 32 -
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu-
er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte-
nu.
Sous réserve de modifi cations techniques
Anl_TC_ID_18_Li_SPK9.indb 32Anl_TC_ID_18_Li_SPK9.indb 32 13.08.2020 10:52:3513.08.2020 10:52:35
F
- 33 -
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-
mables.
Catégorie Exemple
Pièces d‘usure* mandrin de perceuse, accumulateur
Matériel de consommable/
pièces de consommable*
embouts bit/forets
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :
•
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
Décrivez ce défaut de fonctionnement.
Anl_TC_ID_18_Li_SPK9.indb 33Anl_TC_ID_18_Li_SPK9.indb 33 13.08.2020 10:52:3513.08.2020 10:52:35
F
- 34 -
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-
sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle-
mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres-
tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti-
lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in-
dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor-
males ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du-
rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante :
www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo-
yer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga-
rantie conformément aux informations du service après-vente de ce mode d‘emploi.
Anl_TC_ID_18_Li_SPK9.indb 34Anl_TC_ID_18_Li_SPK9.indb 34 13.08.2020 10:52:3613.08.2020 10:52:36
I
- 35 -
Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso
Attenzione! Portate cuffi e antirumore. L’ e ff etto del rumore può causare la perdita dell’udito.
Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.
Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-
re della polvere nociva alla salute. Non lavorate materiale contenente amianto!
Per evitare danni al meccanismo, il selettore trapano / trapano a percussione può essere
azionato solo ad utensile fermo.
Anl_TC_ID_18_Li_SPK9.indb 35Anl_TC_ID_18_Li_SPK9.indb 35 13.08.2020 10:52:3713.08.2020 10:52:37
I
- 36 -
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi-
oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques-
te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al-
cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett-
routensile. Il mancato rispetto delle seguenti
istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.
Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio (Fig. 1)
1. Mandrino a serraggio rapido
2. Asta di profondità di perforazione
3. Selettore trapano / trapano a percussione
4. Tasto di arresto
5. Interruttore ON/OFF
6. Commutatore del senso di rotazione
7. Impugnatura addizionale
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As-
sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac-
quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten-
zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
•
Aprite l’imballaggio e togliete con cautela
l’apparecchio dalla confezione.
•
Togliete il materiale d’imballaggio e anche i
fermi di trasporto / imballo (se presenti).
•
Controllate che siano presenti tutti gli elemen-
ti forniti.
•
Verificate che l’apparecchio e gli accessori
non presentino danni dovuti al trasporto.
•
Se possibile, conservate l’imballaggio fino
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
•
Trapano a percussione
•
Asta di profondità di perforazione
•
Istruzioni per l’uso originali
•
Avvertenze di sicurezza
3. Utilizzo proprio
Il trapano a percussione è concepito per eseguire
fori in legno, ferro e metalli non ferrosi e per la
trapanatura a percussione nella pietra utilizzando
il relativo utensile di perforazione.
L’apparecchio non è adatto per avvitare viti di
qualsiasi tipo.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi-
anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
Anl_TC_ID_18_Li_SPK9.indb 36Anl_TC_ID_18_Li_SPK9.indb 36 13.08.2020 10:52:3713.08.2020 10:52:37
I
- 37 -
4. Caratteristiche tecniche
Tensione alimentazione motore ..............18 V d.c.
Numero di giri al minimo: ..................0-2600 min
-1
Diametro massimo ..................... Cemento 13 mm
......................................................Acciaio 10 mm
........................................................Legno 25 mm
Peso: ..........................................................1,6 kg
Pericolo!
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.
Livello di pressione acustica L
pA
........... 82 dB (A)
Incertezza K
pA
..............................................5 dB
Livello di potenza acustica L
WA
............. 93 dB (A)
Incertezza K
WA
..............................................5 dB
Portate cuffi e antirumore.
L’e ff etto del rumore può causare la perdita
dell’udito.
Valori complessivi delle vibrazioni (somma vetto-
riale delle tre direzioni) rilevati secondo la norma
EN 62841.
Trapano a percussione su calcestruzzo
Valore emissione vibrazioni a
h, ID
= 4,8 m/s
2
Incertezza K = 1,5 m/s
2
I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos-
sono essere usati per il confronto tra elettrouten-
sili di marchi diversi.
I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.
Avvertimento:
Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
•
Utilizzate soltanto apparecchi in perfetto sta-
to.
•
Eseguite regolarmente la manutenzione e la
pulizia dell’apparecchio.
•
Adattate il vostro modo di lavorare
all’apparecchio.
•
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Indossate i guanti.
Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz-
zato secondo le norme, continuano a sussis-
tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol-
vere adeguata.
2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni ma-
no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.
5. Prima della messa in esercizio
Avvertimento!
Togliete sempre la batteria prima di eseguire
regolazioni sull‘apparecchio.
5.1.Montaggio dell’impugnatura addizionale
(Fig. 2-3/Pos. 7)
L’impugnatura addizionale (7) vi off re un ulteriore
sostegno durante l’utilizzo del trapano a per-
cussione. Perciò non usate l’apparecchio senza
l’impugnatura addizionale.
L’impugnatura (7) viene fi ssata al trapano a per-
cussione tramite serraggio. Il serraggio avviene
ruotando l’impugnatura in senso orario. La rotazi-
one in senso antiorario allenta il serraggio.
•
L’impugnatura addizionale allegata (7) deve
essere montata per prima. A questo scopo
si deve ruotare fino ad aprire a sufficienza il
serraggio, affinchè l’impugnatura addizionale
possa essere inserita sul trapano a percus-
sione tramite il mandrino (1).
•
Dopo aver infilato l’impugnatura addizionale
Anl_TC_ID_18_Li_SPK9.indb 37Anl_TC_ID_18_Li_SPK9.indb 37 13.08.2020 10:52:3813.08.2020 10:52:38
I
- 38 -
(7), spostatela nella posizione di lavoro più
adatta a voi.
•
Adesso richiudete l’impugnatura ruotandola
in senso opposto finché l’impugnatura addizi-
onale non sia ben fissata.
•
L’impugnatura addizionale (7) è adatta anche
per mancini.
5.2 Montaggio e regolazione dell’asta di pro-
fondità (Fig. 4/Pos. 2)
L’asta di profondità (2) viene tenuta
dall’impugnatura addizionale (7) per mezzo del
serraggio. Ruotando l’impugnatura è possibile
allentare o stringere il serraggio.
•
Allentate il serraggio e inserite l’asta
di profondità (7) nell’apposita cavità
dell’impugnatura addizionale.
•
Portate l’asta di profondità (2) allo stesso
livello della punta del trapano.
•
Tirate indietro l’asta fino a raggiungere la pro-
fondità di perforazione desiderata.
•
Ruotate di nuovo l’impugnatura addizionale
(8) fino a quando non è ben serrata.
•
Adesso eseguite il foro finché l’asta di profon-
dità (2) non tocca il pezzo da lavorare.
5.3 Inserimento della punta (Fig. 5)
•
Allentate l’asta di profondità come descritto in
5.2 e spingetela in direzione dell’impugnatura
addizionale. In questo modo avete libero ac-
cesso al mandrino (1).
•
Questo trapano a percussione è dotato di un
mandrino per punte da trapano (1).
•
Allentate il mandrino (1). L’apertura per la
punta deve essere grande abbastanza per
accogliere la medesima.
•
Scegliete la punta appropriata. Inserite il più
possibile la punta nell’apertura del mandrino.
•
Serrate il mandrino (1). Controllate che la
punta sia stretta nel mandrino (1).
6. Uso
6.1 Ricarica della batteria LI (Fig. 2-3)
1. Estraete la batteria (a) dall’impugnatura pre-
mendo verso il basso il tasto di arresto (b).
2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di ali-
mentazione del caricabatterie (c) nella presa
di corrente. Il LED verde inizia a lampeggiare.
3. Spingete la batteria sul caricabatterie.
Al punto 10 (Indicatori caricabatterie) trovate una
tabella con i signifi cati degli indicatori LED sul
caricabatterie.
Se non fosse possibile caricare il pacchetto di
accumulatori, verifi cate che
•
la presa di corrente disponga della tensione
di rete richiesta
•
i contatti del caricaaccumulatori abbiano un
contatto elettrico perfetto.
Se malgrado tutto non fosse ancor possibile cari-
care gli accumulatori, Vi preghiamo di fare perve-
nire al nostro Servizio clientela quanto segue
•
caricaaccumulatori
•
pacchetto di accumulatori.
Per un invio corretto contattate il nostro ser-
vizio di assistenza clienti o il punto vendita
dove avete acquistato l’apparecchio.
Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cor-
tocircuiti e incendi!
Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.
Questo potrebbe danneggiarla!
6.2 Interruttore ON/OFF (Fig. 8/Pos. 5)
Con l‘interruttore ON/OFF (5) potete coman-
dare in continuo il numero di giri. Più premete
l‘interruttore, maggiore è il numero di giri del tra-
pano a percussione a batteria.
Accensione
Premete l’interruttore ON/OFF (5)
Esercizio continuo
Fissate l’interruttore ON/OFF (5) con il pulsante di
bloccaggio (4).
Spegnimento
Premete brevemente l’interruttore ON/OFF (5).
6.3 Commutatore del senso di rotazione (Fig.
8/Pos. 6)
Con il commutatore del senso di rotazione (6)
sopra l‘interruttore ON/OFF (5) potete regolare il
senso di rotazione del trapano a percussione a
batteria e assicurarlo contro un‘accensione invo-
Anl_TC_ID_18_Li_SPK9.indb 38Anl_TC_ID_18_Li_SPK9.indb 38 13.08.2020 10:52:3813.08.2020 10:52:38
I
- 39 -
lontaria. Potete scegliere fra rotazione sinistrorsa
e destrorsa. Per evitare danni al meccanismo, il
senso di rotazione può venire cambiato solo ad
apparecchio fermo. Se l‘interruttore a scorrimento
si trova in posizione centrale, l‘interruttore ON/
OFF è bloccato.
6.4 Selettore trapano/trapano a percussione
(Fig. 9/Pos. 3)
Eseguite il passaggio soltanto ad apparec-
chio fermo!
Trapano
Portare il selettore trapano/trapano a percussione
(3) in posizione “Trapano” (Posizione A)
Da usare per: legni, metalli, materie plastiche
Trapano a percussione
Portare il selettore trapano/trapano a percussione
(3) in posizione “Trapano a percussione”. (Posi-
zione B)
Da usare per: calcestruzzo, pietre, muratura
6.5 Consigli per lavorare con il trapano a per-
cussione
6.5.1 Perforazione di calcestruzzo e muratura
•
Portate il selettore trapano/trapano a percus-
sione (3) in posizione B (“Trapano a percus-
sione”).
•
Per eseguire fori in muratura o calcestruzzo
utilizzate sempre la punta di metallo dura e un
numero di giri elevato.
6.5.2 Perforazione di acciaio
•
Portate il selettore trapano/trapano a percus-
sione (3) in posizione A (“Trapano”).
•
Per eseguire fori nell’acciaio utilizzate sempre
punte HSS (HSS= Acciaio super rapido) e un
numero di giri basso.
•
È consigliabile lubrificare il foro con un refri-
gerante appropriato per evitare l’usura della
punta.
6.5.3 Iniziare l’esecuzione di fori
Nel caso in cui vogliate eseguire un foro profondo
in un materiale duro (come l’acciaio), vi consi-
gliamo di eseguire prima un foro con una punta
piccola.
6.5.4 Perforazione di piastrelle
•
Per perforare portate il selettore trapano/
trapano a percussione (3) in posizione A
(“Trapano”).
•
Mettete il selettore trapano/trapano a percus-
sione (3) in posizione B (“Trapano a percus-
sione) non appena la punta ha perforato la
piastrella/ceramica.
6.x Indicazione di carica della batteria (Fig.
10/Pos. d)
Premete l’interruttore per l’indicazione di carica
della batteria (e). L‘indicazione di carica della
batteria (d) segnala lo stato di carica per mezzo
di 3 spie LED.
Tutti e 3 i LED sono illuminati
La batteria è completamente carica.
1 LED o 2 LED sono illuminati
La batteria dispone di una suffi ciente carica re-
sidua.
1 LED lampeggia
La batteria è scarica, ricaricatela.
Tutti i LED lampeggiano:
La temperatura della batteria è superiore al va-
lore limite. Togliete la batteria dall‘apparecchio
e lasciatela un giorno a temperatura ambiente.
Se l‘errore si presenta di nuovo, la batteria si è
scaricata completamente ed è difettosa. Togliete
la batteria dall‘apparecchio. Una batteria difettosa
non deve più venire usata ovvero ricaricata.
7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Togliete sempre la batteria prima di eseguire re-
golazioni sull‘apparecchio.
7.1 Pulizia
•
Tenete il più possibile i dispositivi di protezio-
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
•
Consigliamo di pulire l’apparecchio subito
dopo averlo usato.
•
Pulite l’apparecchio regolarmente con un
panno asciutto ed un po’ di sapone. Non usa-
te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
Anl_TC_ID_18_Li_SPK9.indb 39Anl_TC_ID_18_Li_SPK9.indb 39 13.08.2020 10:52:3813.08.2020 10:52:38
I
- 40 -
scossa elettrica.
7.2 Manutenzione
All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
7.3 Ordinazione di pezzi di ricambio e
accessori
In caso di ordinazione di pezzi di ricambio è ne-
cessario indicare quanto segue:
•
Tipo di apparecchio
•
Numero di articolo dell‘apparecchio
•
Numero di identificazione dell‘apparecchio
•
Numero del pezzo di ricambio richiesto
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com
Consiglio! Per un buon risul-
tato di lavoro consigliamo
gli accessori di qualità di
! www.kwb.eu
welcome@kwb.eu
8. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evita-
re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es-
sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con-
segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
9. Conservazione
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac-
cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori-
ginale.
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui
rifi uti di apparecchiature elettriche ed elettroniche
e il suo recepimento nelle normative nazionali, gli
elettroutensili usati devono venire raccolti separa-
tamente e venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restitu-
zione:
il proprietario dell’apparecchio elettrico è tenuto
in alternativa, invece della restituzione, a colla-
borare in modo che lo smaltimento venga ese-
guito correttamente in caso ceda l’apparecchio.
L’apparecchio vecchio può anche venire conseg-
nato ad un centro di raccolta che provvede poi
allo smaltimento secondo le norme nazionali sul
riciclaggio e sui rifi uti. Non ne sono interessati gli
accessori e i mezzi ausiliari senza elementi elett-
rici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche
parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita
solo con l’esplicita autorizzazione da parte della
Einhell Germany AG.
Con riserva di apportare modifi che tecniche
Anl_TC_ID_18_Li_SPK9.indb 40Anl_TC_ID_18_Li_SPK9.indb 40 13.08.2020 10:52:3913.08.2020 10:52:39
I
- 41 -
10. Indicatori caricabatterie
Stato indicatori
Signifi cato e interventi
LED rosso LED verde
Spento Lampeggia Pronto all’esercizio
Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.
Acceso Spento Ricarica
Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela-
tivi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef-
fettivi possono variare leggermente da quelli indicati.
Spento Acceso La batteria è ricaricata e pronta per l’uso.
Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.
Intervento:
Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.
Lampeggia Spento Regolatore di carica
Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di si-
curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:
- La batteria non è stata ricaricata per molto tempo.
- La temperatura della batteria non si trova nel range ideale.
Intervento:
Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.
Lampeggia Lampeggia Anomalia
La ricarica non è più possibile. La batteria è difettosa.
Intervento:
Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.
Acceso Acceso Anomalia termica
La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)
Intervento:
Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).
Anl_TC_ID_18_Li_SPK9.indb 41Anl_TC_ID_18_Li_SPK9.indb 41 13.08.2020 10:52:4013.08.2020 10:52:40
I
- 42 -
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Mandrino, Batteria
Materiale di consumo/parti di consumo * Inserti/punte per trapano
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris-
pondere in ogni caso alle seguenti domande:
•
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
Descrivete che cosa non funziona.
Anl_TC_ID_18_Li_SPK9.indb 42Anl_TC_ID_18_Li_SPK9.indb 42 13.08.2020 10:52:4013.08.2020 10:52:40
I
- 43 -
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen-
tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li-
mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio-
nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-
posto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle-
gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima-
ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-
mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri
documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi
documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non
possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nost-
ra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon-
do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
Anl_TC_ID_18_Li_SPK9.indb 43Anl_TC_ID_18_Li_SPK9.indb 43 13.08.2020 10:52:4113.08.2020 10:52:41
DK/N
- 44 -
Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade
Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.
Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,
som står ud fra maskinen, kan forårsage synstab.
Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-
skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!
Omskifteren til boring/slagboring må kun betjenes, når maskinen står stille, for ikke at beskadige gearet
Anl_TC_ID_18_Li_SPK9.indb 44Anl_TC_ID_18_Li_SPK9.indb 44 13.08.2020 10:52:4113.08.2020 10:52:41
DK/N
- 45 -
Fare!
Ved brug af el-værktøj er der visse sikkerhedsfo-
ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet-
jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin-
gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis-
ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-
gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.
Alle sikkerhedsanvisninger og øvrige anvis-
ninger skal opbevares for senere brug.
2. Produktbeskrivelse og
leveringsomfang
2.1 Produktbeskrivelse (fi g. 1)
1. Selvspændende borepatron
2. Dybdestop
3. Omskifter boring/slagboring
4. Fikseringsknap
5. Tænd/Sluk-knap
6. Rotations-inverter
7. Hjælpegreb
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leve-
ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen-
ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op-
mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
•
Åbn pakken, og tag forsigtigt maskinen ud af
emballagen.
•
Fjern emballagematerialet samt emballage-/
og transportsikringer (hvis sådanne forefin-
des).
•
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
kader.
•
Opbevar så vidt muligt emballagen indtil ga-
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
•
Slagboremaskine
•
Dybdestop
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
3. Formålsbestemt anvendelse
Slagboremaskinen er bygget til boring af huller i
træ, jern, ikke-jernholdige metaller og til slagbo-
ring i stenmateriale vha. passende boreværktøj.
Maskinen er ikke egnet til at dreje skruer af enh-
ver art i.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os eth-
vert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus-
triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd-
værksmæssigt, industrielt eller lignende øjemed.
Anl_TC_ID_18_Li_SPK9.indb 45Anl_TC_ID_18_Li_SPK9.indb 45 13.08.2020 10:52:4213.08.2020 10:52:42
DK/N
- 46 -
4. Tekniske data
Spændingsforsyning motor .....................18 V d.c.
Omdrejningstal, ubelastet: ...............0-2600 min
-1
Boreydelse: .................................... Beton 13 mm
........................................................... Stål 10 mm
............................................................Træ 25 mm
Vægt: ..........................................................1,6 kg
Fare!
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til
EN 62841.
Lydtryksniveau L
pA
................................. 82 dB(A)
Usikkerhed K
pA
.............................................5 dB
Lydeff ektniveau L
WA
............................... 93 dB(A)
Usikkerhed K
WA
............................................5 dB
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage hø-
retab.
Samlede svingningstal (vektorsum for tre retnin-
ger) beregnet i henhold til EN 62841.
Slagboring i beton
Svingningsemissionstal a
h, ID
= 4,8 m/s
2
Usikkerhed K = 1,5 m/s
2
De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven-
des til at sammenligne el-værktøj indbyrdes.
De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast-
ningen.
Advarsel:
Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.
Støjudvikling og vibration skal begrænses til
et minimum!
•
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
mellemrum.
•
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
syn.
•
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors-
kriftsmæssigt, er der stadigvæk nogle risiko-
faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst-
ruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
3. Helbredsskader, som følger af hånd-arm-
vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli-
geholdes forskriftsmæssigt.
5. Inden ibrugtagning
Advarsel!
Træk altid akkumulatorbatteriet ud, inden du
foretager indstillinger på produktet.
5.1. Montering af hjælpegreb (fi g. 2-3/pos. 7)
Hjælpegrebet (7) sikrer et mere stabilt fæste un-
der arbejdet med slagboremaskinen. Brug derfor
aldrig maskinen uden hjælpegreb.
Hjælpegrebet (7) klemmes fast på slagboremas-
kinen. Klemmekanismen strammes til ved at dreje
grebet i urets retning. Drej imod uret for at løsne
klemmekanismen.
•
Det medfølgende hjælpegreb (7) skal sættes
på først. Til det formål drejes på grebet, så
klemmekanismen åbnes så meget, at hjæl-
pegrebet kan presses hen over borepatronen
(1) og ind på slagboremaskinen.
•
Når hjælpegrebet (7) er blevet sat på, drejer
du det til den arbejdsposition, der passer dig
bedst.
•
Drej nu grebet i i den modsatte drejeretning,
så hjælpegrebet sidder fast.
•
Hjælpegrebet (7) kan bruges af både højre-
og venstrehåndede.
Anl_TC_ID_18_Li_SPK9.indb 46Anl_TC_ID_18_Li_SPK9.indb 46 13.08.2020 10:52:4213.08.2020 10:52:42
DK/N
- 47 -
5.2 Montering og indstilling af dybdestop
(fi g. 4/pos. 2)
Dybdestoppet (2) holdes fastklemt af hjælpegre-
bet (7). Klemmekanismen løsnes og strammes
ved at dreje grebet.
•
Løsn klemmekanismen, og sæt dybdestoppet
(2) ind i udsparingen på hjælpegrebet.
•
Bring dybdestoppet (2) i samme niveau som
boremaskinen.
•
Træk dybdestoppet tilbage svarende til den
ønskede boredybde.
•
Drej grebet på hjælpegrebet (7) til igen, så
det sidder fast.
•
Bor nu hullet, indtil dybdestoppet (2) berører
arbejdsemnet.
5.3 Isætning af bor (fi g. 5)
•
Løsn dybdestoppet, som beskrevet under
punkt 5.2, og skub det i retning mod hjælpe-
grebet. Du har nu fri adgang til borepatronen
(1).
•
Denne slagboremaskine er forsynet med en
selvspændende borepatron (1).
•
Skru borepatronen (1) på. Boråbningen skal
være stor nok til at kunne optage boret.
•
Vælg et egnet bor. Sæt boret så langt op i bo-
repatronens åbning som muligt.
•
Drej borepatronen (1) i. Tjek, at boret sidder
fast i borepatronen (1).
6. Betjening
6.1 Opladning af LI-akku-pack (fi g. 6-7)
1. Træk akku-pack’en (a) ud af håndtaget, mens
du trykker anslagsknappen (b) ned.
2. Kontroller, at netspændingen, som står anført
på mærkepladen, svarer til den forhåndenvæ-
rende netspænding. Sæt stikket til opladeren
(c) i stikkontakten. Den grønne LED begynder
at blinke.
3. Indsæt akkumulatorbatteriet i ladeadapteren.
Under punkt 10 (‘Visninger på ladeadapteren’)
fi ndes en oversigt, der forklarer betydningen af
LED-visningerne på ladeadapteren.
Hvis det ikke skulle være muligt at oplade batteri-
delen, så kontrollér
•
om der er netspænding på stikdåsen
•
om kontakten på opladerens ladekontakter er
fejlfri.
Såfremt det stadig ikke er muligt at oplade batte-
ridelen, bedes De sende
•
opladeren
•
og batteridelen
til vores kundeservice.
Kontakt vores kundeservice eller den forret-
ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.
Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!
Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstat-
ere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!
6.2 Tænd/sluk-knap (fi g. 8/pos. 5)
Med tænd/sluk-knappen (5) kan du styre hastig-
heden trinløst. Jo længere du trykker knappen
ind, desto hurtigere kører akku-slagboremaski-
nen.
Tænd:
Tryk på tænd/sluk-knappen (5)
Vedvarende drift:
Fikser tænd/sluk-knappen (5) med låseknappen
(4)
Sluk:
Tryk kortvarigt tænd/sluk-knappen (5) ind.
6.3 Rotationsinverter (fi g. 8/pos. 6)
Med rotationsinverteren (6) over tænd-/sluk-knap-
pen (5) kan du indstille akku-slagboremaskinens
rotation og sikre akku-slagboremaskinen mod
utilsigtet tænding. Der kan vælges mellem venst-
re- og højregang. For at undgå at drevet beskadi-
ges, skal omskift af omdrejningsretning foretages,
når produktet står stille. Når skydekontakten er i
midterstilling, er tænd-/sluk-knappen blokeret.
Anl_TC_ID_18_Li_SPK9.indb 47Anl_TC_ID_18_Li_SPK9.indb 47 13.08.2020 10:52:4313.08.2020 10:52:43
DK/N
- 48 -
6.4 Omskifter boring/slagboring (fi g. +/pos. 3)
Omskift må kun foretages, når maskinen står
stille!
Boring:
Omskifteren (3) i position boring. (Position A)
Anvendelse: Træstykker; metaller; kunststoff er
Slagboring:
Omskifteren (3) i position slagboring. (Position B)
Anvendelse: Beton; sten; murværk
6.5 Tip til arbejdet med din slagboremaskine
6.5.1 Boring i beton og murværk
•
Stil omskifter for boring/slagboring (3) i positi-
on B (slagboring).
•
Brug altid hårdmetalsbor kombineret med højt
omdrejningstal ved bearbejdning af murværk
og beton.
6.5.2 Boring i stål
•
Stil omskifter for boring/slagboring (3) i positi-
on A (boring).
•
Brug altid HSS-bor til bearbejdning af stål
(HSS = højtlegeret hurtigstål) kombineret
med et lavt omdrejningstal.
•
Det anbefales at smøre boringen med et
egnet kølemiddel for at undgå unødvendig
nedslidning af bor.
6.5.3 Anboring af huller
Hvis du vil bore et dybt hul i et hårdt materiale
(f.eks. stål), anbefales det at bore hullet til først
med et mindre bor.
6.5.4 Boring i fl iser og kakler
•
Stil omskifter for boring/slagboring (3) i positi-
on A (boring) for at bore til først.
•
Stil omskifteren (3) i position B (slagboring),
så snart boret er trængt ind i flisen/kaklen.
6.6 Akkumulatorbatteri-kapacitetsindikator
(fi g. 10/pos. d)
Tryk på kontakten til akkumulatorbatteri-kapaci-
tetsindikator (e). Akkumulatorbatteri-kapacitet-
sindikatoren (d) indikerer akkumulatorbatteriets
ladetilstand ved hjælp af 3 LED-lamper.
Alle 3 LED‘er lyser:
Akkuen er fuldt opladet.
2 eller 1 LED(‚er) lyser
Akkubatteriet råder over tilstrækkelig restkapa-
citet.
1 LED blinker:
Akkubatteriet er afl adt; oplad akkubatteriet.
Alle LED-lamper blinker:
Akkumulatorbatteriets temperatur er overskre-
det. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt
akkumulatorbatteri må ikke længere bruges og
oplades
7. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk altid batteriet ud, inden du foretager indstil-
linger på maskinen.
7.1 Rengøring
•
Hold så vidt muligt beskyttelsesanordninger,
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
•
Vi anbefaler, at maskinen rengøres hver gang
efter brug.
•
Rengør af og til maskinen med en fugtig klud
og lidt blød sæbe. Undgå brug af rengørings-
eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el-
værktøj, øger det risikoen for elektrisk stød.
7.2 Vedligeholdelse
Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
Anl_TC_ID_18_Li_SPK9.indb 48Anl_TC_ID_18_Li_SPK9.indb 48 13.08.2020 10:52:4313.08.2020 10:52:43
DK/N
- 49 -
7.3 Bestilling af reservedele og tilbehør:
Ved bestilling af reservedele bedes følgende
oplyst:
•
Produktets typebetegnelse
•
Produktets varenummer
•
Produktets identnummer
•
Nummeret på den ønskede reservedel
Aktuelle priser og øvrig information fi ndes på
www.Einhell-Service.com
Tip! Det anbefales at bruge
førsteklasses tilbehør fra
for at opnå et godt
arbejdsresultat! www.kwb.eu
welcome@kwb.eu
8. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå trans-
portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen-
brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin-
deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
9. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk-
kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt hushold-
ningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om af-
fald af elektrisk og elektronisk udstyr og dettes
omsættelse i den nationale lovgivning skal brugt
el-værktøj indsamles separat og indleveres til
videreanvendende formål på miljømæssig fors-
varlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne
tilbagesender maskinen – forpligtet til at borts-
kaff e maskinen og dens dele ifølge miljøforskrif-
terne. Den brugte maskine kan indleveres hos
en genbrugsstation – spørg evt. personalet her,
eller forhør dig hos din kommune. Tilbehør og
hjælpemidler, som følger med maskinen, og som
ikke indeholder elektriske dele, er ikke omfattet af
ovenstående.
Genoptryk eller anden kopiering af dokumen-
tation og følgedokumenter til produkter, også i
uddrag, er kun tilladt med udtrykkelig tilladelse fra
Einhell Germany AG.
Ret til tekniske ændringer forbeholdes
Anl_TC_ID_18_Li_SPK9.indb 49Anl_TC_ID_18_Li_SPK9.indb 49 13.08.2020 10:52:4313.08.2020 10:52:43
DK/N
- 50 -
10. Visning på ladeaggregat
Visningsstatus
Betydning og påkrævet handling
Rød lysdi-
ode
Grøn lysdi-
ode
Slukket Blinker Standby-modus
Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte-
riet er ikke i ladeaggregatet
Tændt Slukket Opladning
Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.
Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug.
Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega-
tet.
Påkrævet handling:
Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.
Blinker Slukket Tilpasningsopladning
Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:
- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.
- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.
Påkrævet handling:
Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.
Blinker Blinker Fejl
Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.
Påkrævet handling:
Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.
Tændt Tændt Temperaturfejl
Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).
Påkrævet handling:
Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).
Anl_TC_ID_18_Li_SPK9.indb 50Anl_TC_ID_18_Li_SPK9.indb 50 13.08.2020 10:52:4413.08.2020 10:52:44
DK/N
- 51 -
Serviceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Borepatron, Akku
Forbrugsmateriale/ forbrugsdele* Bit-indsatse/bor
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
•
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
Beskriv venligst fejlfunktionen.
Anl_TC_ID_18_Li_SPK9.indb 51Anl_TC_ID_18_Li_SPK9.indb 51 13.08.2020 10:52:4513.08.2020 10:52:45
DK/N
- 52 -
Garantibevis
Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-
nummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn-
digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel-
ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:
- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net-
spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli-
geholdelse.
- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).
- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur-
ligt slid.
4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-
den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det-
te gælder også servicearbejder, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af
købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation el-
ler uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten
omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et
helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat-
tet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen-
hold til serviceinformationerne i nærværende betjeningsvejledning.
Anl_TC_ID_18_Li_SPK9.indb 52Anl_TC_ID_18_Li_SPK9.indb 52 13.08.2020 10:52:4513.08.2020 10:52:45
S
- 53 -
Fara! - Läs igenom bruksanvisningen för att sänka risken för skador
Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.
Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd-
ligt damm uppstår. Asbesthaltiga material får inte bearbetas!
För att undvika att maskinens växel förstörs, får du endast skifta på omkopplaren för borrning / slagborr-
ning medan maskinen står stilla.
Anl_TC_ID_18_Li_SPK9.indb 53Anl_TC_ID_18_Li_SPK9.indb 53 13.08.2020 10:52:4613.08.2020 10:52:46
S
- 54 -
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis-
ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis-
ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan-
visning eller säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Varning!
Läs igenom alla säkerhetsanvisningar, inst-
ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-
oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.
Spara på alla säkerhetsanvisningar och inst-
ruktioner för framtida bruk.
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1)
1. Snabbchuck
2. Borrdjupanslag
3. Omkopplare för borrning/slagborrning
4. Spärrknapp
5. Strömbrytare
6. Omkopplare för rotationsriktning
7. Stödhandtag
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita-
bellen i serviceinformationen i slutet av bruksan-
visningen.
•
Öppna förpackningen och ta försiktigt ut pro-
dukten ur förpackningen.
•
Ta bort förpackningsmaterialet samt förpack-
nings- och transportsäkringar (om förhan-
den).
•
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
na har skadats i transporten.
•
Spara om möjligt på förpackningen tills ga-
rantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast-
påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
•
Slagborrmaskin
•
Borrdjupanslag
•
Original-bruksanvisning
•
Säkerhetsanvisningar
3. Ändamålsenlig användning
Slagborrmaskinen är dimensionerad för borrning
av hål i trä, järn, icke-järnmetall och för slagborr-
ning i sten med ett lämpligt borrverktyg.
Maskinen är inte avsedd för att dra in alla slags
skruvar.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul-
terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro-
dukten ska användas inom yrkesmässiga, hant-
verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.
4. Tekniska data
Spänningsförsörjning motor ....................18 V d.c.
Tomgångs-varvtal .............................0-2600 min
-1
Borrdiameter .................................betong 13 mm
............................................................stål 10 mm
............................................................. trä 25 mm
Vikt .............................................................1,6 kg
Anl_TC_ID_18_Li_SPK9.indb 54Anl_TC_ID_18_Li_SPK9.indb 54 13.08.2020 10:52:4613.08.2020 10:52:46
S
- 55 -
Fara!
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt
EN 62841.
Ljudtrycksnivå L
pA
................................. 82 dB(A)
Osäkerhet K
pA
..............................................5 dB
Ljudeff ektnivå L
WA
.................................. 93 dB(A)
Osäkerhet K
WA
..............................................5 dB
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
Totala vibrationsvärden (vektorsumma i tre riktnin-
gar) har bestämts enligt EN 62841.
Slagborrning i betong
Vibrationsemissionsvärde a
h, ID
= 4,8 m/s
2
Osäkerhet K = 1,5 m/s
2
Angivna vibrationsemissionsvärden och buller-
värden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill
jämföra olika elverktyg.
Angivna vibrationsemissionsvärden och buller-
värden kan även användas till en preliminär be-
dömning av belastningen.
Varning:
Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbetas,
kan de vibrationsemissions- och bullervärden
som uppstår under den faktiska användningen av
elverktyget avvika från angivna värden.
Begränsa uppkomsten av buller och vibration
till ett minimum!
•
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Bär handskar.
Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl-
jande risker kan uppstå på grund av elverkty-
gets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfi lter-
mask används.
2. Hörselskador om inget lämpligt hörselskydd
används.
3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un-
derhålls enligt föreskrift.
5. Före användning
Varning!
Dra alltid ut batteriet innan du gör inställnin-
gar på maskinen.
5.1. Montera stödhandtaget (bil 2-3/pos. 7)
Stödhandtaget (7) ger dig ytterligare stöd medan
du använder slagborrmaskinen. Använd därför
alltid maskinen med stödhandtag.
Stödhandtaget (7) kläms fast på slagborrmas-
kinen. Handtaget kläms fast när det vrids runt i
medsols riktning. Vrid på handtaget i motsols rikt-
ning för att lossa klämningen.
•
Det bifogade stödhandtaget (7) måste först
monteras. Vrid runt handtaget så att klä-
mningen öppnas tillräckligt. Därefter kan
stödhandtaget föras över slagborrmaskinens
chuck (1).
•
Efter att stödhandtaget (7) har skjutits på
måste det svängas runt till en lämplig arbets-
position.
•
Vrid sedan runt handtaget i den motsatta rikt-
ningen tills stödhandtaget sitter fast.
•
Stödhandtaget (7) passar till såväl höger-
som vänsterhänta användare.
5.2 Montera och ställa in djupanslag (bild 4/
pos. 2)
Djupanslaget (2) är fastklämt i stödhandtaget
(7). Klämningen kan lossas eller spännas åt när
handtaget vrids runt.
•
Lossa på klämningen och sätt in djupanslaget
(2) i den avsedda öppningen i stödhandtaget.
•
Ställ in djupanslaget (2) så att dess spets
stämmer överens med borrspetsen.
•
Dra tillbaka djupanslaget med en sträcka som
motsvarar avsett borrdjup.
•
Vrid fast handtaget på stödhandtaget (7) tills
det sitter fast igen.
•
Borra nu hålet tills djupanslaget (2) rör vid
materialet som borras.
Anl_TC_ID_18_Li_SPK9.indb 55Anl_TC_ID_18_Li_SPK9.indb 55 13.08.2020 10:52:4613.08.2020 10:52:46
S
- 56 -
5.3 Sätta in borren (bild 5)
•
Lossa på djupanslaget enligt beskrivningen
under 5.2 och skjut det sedan mot stöd-
handtaget. Därefter är borrchucken (1) fritt
åtkomlig.
•
Denna slagborrmaskin är utrustad med en
snabbchuck (1).
•
Vrid chucken (1) så att den öppnas. Öppnin-
gen i chucken måste vara tillräckligt stor så
att borren får plats.
•
Välj en lämplig borr. Skjut in borren i chucken
så långt som möjligt.
•
Vrid chucken (1) så att den stängs. Kontrolle-
ra att borren sitter fast i chucken (1).
6. Använda
6.1 Ladda upp Li-batteriet (bild 6-7)
1. Dra ut batteriet (a) ur handtaget och tryck
samtidigt ned spärrknappen (b).
2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspän-
ningen i vägguttaget. Anslut laddarens (c)
stickkontakt till vägguttaget. Den gröna lysdio-
den börjar blinka.
3. Skjut fast batteriet på laddaren.
Under punkt 10 (Lampor på laddaren) fi nns en
tabell som förklarar betydelsen av de olika lysdio-
derna på laddaren.
Om det inte skulle vara möjligt att ladda upp bat-
teripacken så kontrollera
•
om det finns nätspänning i vägguttaget
•
om det finns en felfri kontakt på laddarens
laddningskontakt.
Om det fortfarande inte skulle vara möjligt att lad-
da upp batteripacken så ber vi Dig att sända
•
laddaren
•
och batteripacken
till vår kundtjänst.
För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.
När du returnerar eller avfallshanterar batte-
rier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!
För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!
6.2 Strömbrytare (bild 8/pos. 5)
Varvtalet kan styras steglöst med strömbrytaren
(5). Ju mer du trycker in strömbrytaren, desto
högre blir varvtalet i den batteridrivna slagborr-
maskinen.
Inkoppling:
Tryck på strömbrytaren (5)
Kontinuerlig drift:
Tryck på strömbrytaren (5) och spärra med lås-
knappen (4).
Frånkoppling:
Tryck in strömbrytaren (5) kort.
6.3 Omkopplare för rotationsriktning (bild 8/
pos. 6)
Ställ in den batteridrivna slagborrmaskinens
rotationsriktning med omkopplaren för rotations-
riktningen (6) ovanför strömbrytaren (5). Denna
omkopplare kan du även använda för att skydda
maskinen mot oavsiktlig inkoppling. Du kan välja
mellan vänster- och högergång. För att undvika
att maskinens växel förstörs, får du endast skifta
rotationsriktning medan maskinen står stilla. Om
omkopplaren står i mellersta läget är strömbryta-
ren blockerad.
6.4 Omkopplare för borrning/slagborrning
(bild 9/pos. 3)
Får endast kopplas om när maskinen står
stilla!
Borrning
Ställ omkopplaren för borrning/slagborrning (3) i
läge “Borrning” (position A).
Användning: Trä, metall, plast
Slagborrning
Ställ omkopplaren för borrning/slagborrning (3) i
läge “Slagborrning” (position B).
Användning: Betong, sten, murverk
Anl_TC_ID_18_Li_SPK9.indb 56Anl_TC_ID_18_Li_SPK9.indb 56 13.08.2020 10:52:4713.08.2020 10:52:47
S
- 57 -
6.5 Tips för arbeten med slagborrmaskinen
6.5.1 Borra i betong och murverk
•
Ställ omkopplaren för borrning/slagborrning
(3) på position B (Slagborrning).
•
Om du vill bearbeta murverk eller betong
måste du alltid använda hårdmetallborr och
ett högt varvtal.
6.5.2 Borra i stål
•
Ställ omkopplaren för borrning/slagborrning
(3) på position A (borrning) .
•
Om du vill bearbeta stål måste du alltid
använda HSS-borrar (HSS = höglegerat
snabbstål) och ett lågt varvtal.
•
Vi rekommenderar att du smörjer in borrstället
med ett lämpligt kylmedel för att undvika onö-
digt slitage på borren.
6.5.3 Borra hål
Om du vill borra ett djupt hål i ett hårt material
(t ex stål), rekommenderar vi att du förborrar med
en liten borr.
6.5.4 Borra kakel
•
Innan du borrar, ställ omkopplaren för borr-
ning/slagborrning (3) på position A (borrning).
•
Ställ omkopplaren för borrning/slagborrning
(3) på position B (slagborrning) så snart bor-
ren har trängt igenom kakelplattan.
6.6 Kapacitetsindikering för batteriet (bild 10/
pos. d)
Tryck på knappen (e) för kapacitetsindikering för
batteriet. Kapacitetsindikeringen (d) visar batte-
riets laddningsnivå med tre lysdioder.
Alla tre lysdioder är tända
Batteriet är fulladdat.
2 eller 1 lysdioder är tända
Batteriet har tillräcklig restkapacitet.
1 lysdiod blinkar
Batteriet är tomt och måste laddas.
Alla lysdioder blinkar
Batteriets temperatur har överskridits. Dra av bat-
teriet från lampan och låt det svalna i rumstempe-
ratur i en dag. Om felet fortfarande indikeras har
batteriet djupurladdats och är därmed defekt. Dra
av batteriet från lampan. Du får inte längre använ-
da eller försöka ladda ett defekt batteri.
7. Rengöring, Underhåll och
reservdelsbeställning
Fara!
Dra alltid ut batteriet om maskinen ska rengöras.
7.1 Rengöra maskinen
•
Håll skyddsanordningarna, ventilationsöpp-
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas-
kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
•
Vi rekommenderar att du rengör maskinen
efter varje användningstillfälle.
•
Rengör maskinen med jämna mellanrum med
en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt-
riska slag.
7.2 Underhåll
I maskinens inre fi nns inga delar som kräver un-
derhåll.
7.3 Reservdels- och tillbehörsbeställning
Ange följande information när du beställer reser-
vdelar:
•
Produkttyp
•
Produktens artikelnummer
•
Produktens ID-nr.
•
Reservdelsnumret för reservdelen
Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com
Tips: För bra arbetsresultat
rekommenderar vi högvärdi-
ga tillbehör från
! www.kwb.eu
welcome@kwb.eu
Anl_TC_ID_18_Li_SPK9.indb 57Anl_TC_ID_18_Li_SPK9.indb 57 13.08.2020 10:52:4713.08.2020 10:52:47
S
- 58 -
8. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack-
ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor-
na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
9. Förvaring
Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack-
ningen.
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EG om
avfall som utgörs av eller innehåller elektriska
eller elektroniska produkter och dess tillämpning
i den nationella lagstiftningen, måste förbrukade
elverktyg källsorteras och lämnas in för miljövän-
lig återvinning.
Återvinnings-alternativ till begäran om återsänd-
ning:
Som ett alternativ till returnering är ägaren av elut-
rustningen skyldig att bidraga till ändamålsenlig
avfallshantering för det fall att utrustningen ska
skrotas. Efter att den förbrukade utrustningen har
lämnats in till en avfallsstation kan den omhänder-
tas i enlighet med gällande nationella lagstiftning
om återvinning och avfallshantering. Detta gäller
inte för tillbehörsdelar och hjälpmedel utan elekt-
riska komponenter vars syfte har varit att komplet-
tera den förbrukade utrustningen.
Eftertryck eller annan duplicering av dokumenta-
tion och medföljande underlag för produkterna,
även utdrag, är endast tillåtet med uttryckligt
tillstånd från Einhell Germany AG.
Med förbehåll för tekniska ändringar.
Anl_TC_ID_18_Li_SPK9.indb 58Anl_TC_ID_18_Li_SPK9.indb 58 13.08.2020 10:52:4813.08.2020 10:52:48
S
- 59 -
10. Lampor på laddaren
Indikeringsstatus
Betydelse och åtgärder
Röd
lysdiod
Grön
lysdiod
Från Blinkar Driftberedd
Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Från Laddning
Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad-
daren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd-
ningstiderna till viss del avvika från angivna laddningstider.
Från Till Batteriet har laddats och är klart för användning.
Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.
Åtgärd:
Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.
Blinkar Från Anpassningsladdning
Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:
- Batteriet har inte laddats under mycket lång tid.
- Batteriets temperatur är inte i idealområdet.
Åtgärd:
Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar Störning
Batteriet kan inte längre laddas. Batteriet är defekt.
Åtgärd:
Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.
Till Till Temperaturstörning
Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)
Åtgärd:
Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).
Anl_TC_ID_18_Li_SPK9.indb 59Anl_TC_ID_18_Li_SPK9.indb 59 13.08.2020 10:52:4813.08.2020 10:52:48
S
- 60 -
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part-
ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.
Kategori Exempel
Slitagedelar* Chuck, Batteri
Förbrukningsmaterial/förbrukningsdelar* Bits/borr
Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal-
jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:
•
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
Beskriv den felaktiga funktionen.
Anl_TC_ID_18_Li_SPK9.indb 60Anl_TC_ID_18_Li_SPK9.indb 60 13.08.2020 10:52:4913.08.2020 10:52:49
S
- 61 -
Garantibevis
Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:
1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-
sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-
verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:
- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto-
rer eller bristfällig skötsel och underhåll.
- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över-
belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).
- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .
4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-
den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem-
besök.
5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att
du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt
täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av
våra garantitjänster, får du genast en reparerad eller ny produkt av oss.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.
Anl_TC_ID_18_Li_SPK9.indb 61Anl_TC_ID_18_Li_SPK9.indb 61 13.08.2020 10:52:4913.08.2020 10:52:49
CZ
- 62 -
Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze
Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu-
pující z přístroje mohou způsobit ztrátu viditelnosti.
Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni-
kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!
Aby se zabránilo poškození převodovky, je třeba provádět přepínání vrtání/vrtání s příklepem
pouze ve vypnutém stavu.
Anl_TC_ID_18_Li_SPK9.indb 62Anl_TC_ID_18_Li_SPK9.indb 62 13.08.2020 10:52:5013.08.2020 10:52:50
CZ
- 63 -
Nebezpečí!
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.
Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání
při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.
Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1)
1. Rychloupínací sklíčidlo
2. Hloubkový doraz vrtání
3. Přepínač vrtání/vrtání s příklepem
4. Aretační tlačítko
5. Za-/vypínač
6. Přepínač směru otáčení
7. Přídavná rukojeť
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.
•
Otevřete balení a přístroj opatrně vyjměte z
balení.
•
Odstraňte obalový materiál a ochrany balení /
dopravní pojistky (jsou-li k dispozici).
•
P řekontrolujte, zda je rozsah dodávky úplný.
•
Zkontrolujte přístroj a příslušenství, zda neby-
ly při přepravě poškozeny.
•
Balení si pokud možno uložte až do uplynutí
záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!
•
P říklepová vrtačka
•
Hloubkový doraz vrtání
•
Originální návod k obsluze
•
Bezpečnostní pokyny
3. Použití podle účelu určení
Vrtačka je určena na vrtání otvorů do dřeva,
železa, barevných kovů a kamene za použití
příslušného vrtáku.
Přístroj není vhodný pro utahování jakýchkoli
šroubů.
Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru-
hu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.
4. Technická data
Zdroj napětí motoru: .............................. 18 V d.c.
Volnoběžné otáčky: ..........................0-2600 min
-1
Vrtací výkobeton ...................................... 13 mm
.......................................................... ocel 10 mm
........................................................dřevo 25 mm
Hmotnost: ..................................................1,6 kg
Anl_TC_ID_18_Li_SPK9.indb 63Anl_TC_ID_18_Li_SPK9.indb 63 13.08.2020 10:52:5113.08.2020 10:52:51
CZ
- 64 -
Nebezpečí!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 62841.
Hladina akustického tlaku L
pA
................ 82 dB(A)
Nejistota K
pA
................................................. 5 dB
Hladina akustického výkonu L
WA
............ 93 dB(A)
Nejistota K
WA
................................................5 dB
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841.
Vrtání do betonu s příklepem
Emisní hodnota vibrací a
h, ID
= 4,8 m/s
2
Nejistota K = 1,5 m/s
2
Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro-
jem.
Udané emisní hodnoty vibrací a udané emis-
ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.
Varování:
Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.
Omezte tvorbu hluku a vibrace na minimum!
•
Používejte pouze přístroje v bezvadném sta-
vu.
•
Pravidelně provádějte údržbu a čištění
přístroje.
•
P řizpůsobte Váš způsob práce přístroji.
•
Nepřetěžujte přístroj.
•
V případě potřeby nechte přístroj zkontrolo-
vat.
•
P řístroj vypněte, pokud ho nepoužíváte.
•
Noste rukavice.
Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi-
ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:
1. Poškození plic, pokud se nenosí žádná vhod-
ná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vi-
brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.
5. Před uvedením do provozu
Varování!
Než začnete na přístroji provádět nastavení,
vždy z něj vyjměte akumulátor.
5.1. Montáž přídavné rukojeti (obr. 2-3/pol. 7)
Přídavná rukojeť (7) Vám během používání
příklepové vrtačky poskytuje dodatečnou stabilitu.
Přístroj proto nikdy nepoužívejte bez přídavné
rukojeti.
Přídavná rukojeť (7) se na příklepové vrtačce
upevní pomocí mechanického upevnění.
Otáčením madla ve směru hodinových ručiček
je mechanické upevnění utahováno. Otáčením
proti směru hodinových ručiček je mechanické
upevnění povolováno.
•
Přiložená přídavná rukojeť (7) musí být
nejdříve namontována. K tomu otáčením ma-
dla mechanické upevnění dostatečně povolit,
aby mohla být přídavná rukojeť přes vrtací
sklíčidlo (1) na příklepovou vrtačku nasunuta.
•
Po nasunutí přídavné rukojeti (7) ji natočte do
Vám nejvíce vyhovující pracovní polohy.
•
Nyní madlo v opačném směru otáčení opět
přitáhnout, až přídavná rukojeť pevně sedí.
•
Přídavná rukojeť (7) je vhodná jak pro pra-
váky, tak leváky.
5.2 Montáž a nastavení hloubkového dorazu
(obr. 4/pol. 2)
Hloubkový doraz (2) je držen přídavnou rukojetí
(7) pomocí mechanického upevnění. Mechanické
upevnění je otáčením madla opět povolováno
resp. utahováno.
•
Povolte mechanické upevnění a vložte hloub-
kový doraz (2) do otvoru v přídavné rukojeti
určeného pro tento účel.
•
Nastavte hloubkový doraz (2) na stejnou
úroveň s vrtákem.
•
Posuňte hloubkový doraz o požadovanou
hloubku vrtání zpět.
•
Madlo přídavné rukojeti (7) opět utáhněte tak
Anl_TC_ID_18_Li_SPK9.indb 64Anl_TC_ID_18_Li_SPK9.indb 64 13.08.2020 10:52:5113.08.2020 10:52:51
CZ
- 65 -
dalece, aby rukojeť pevně držela.
•
Nyní vrtejte otvor tak dalece, až se hloubkový
doraz (2) dotkne obrobku.
5.3 Vsazení vrtáku (obr. 5)
•
Hloubkový doraz uvolnit podle popisu v bodě
5.2 a posunout ho ve směru přídavné ruko-
jeti. Tím je získán volný přístup k vrtacímu
sklíčidlu (1).
•
Tato příklepová vrtačka je vybavena
rychloupínacím sklíčidlem (1).
•
Otáčením otevřete sklíčidlo (1). Otvor na vrták
musí být dostatečně velký, aby bylo možné
vrták upnout.
•
Zvolte vhodný vrták. Zastrčte vrták do otvoru
sklíčidla tak dalece, jak je to možné.
•
Otáčením zavřete sklíčidlo (1). Zkontrolujte,
zda vrták ve sklíčidle (1) pevně drží.
6. Obsluha
6.1 Nabíjení LI akumulátorového článku
(obr. 6–7)
1. Akumulátorový článek (a) vytáhněte z rukoje-
ti, přitom stlačte postranní západkové tlačítko
(b) směrem dolů.
2. Porovnejte, zda souhlasí síťové napětí uve-
dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (c) do zásuvky. Zelená LED začne
blikat.
3. Zastrčte akumulátor do nabíječky.
V bodě 10 (Indikace nabíječky) naleznete tabulku
s významem indikace LED na nabíječce.
Pokud by nabíjení akumulátorového článku neby-
lo možné, zkontrolujte:
•
zda je v zásuvce síťové napětí,
•
zda je bezvadný kontakt na nabíjecích kon-
taktech nabíječky.
Pokud stále není možné akumulátor nabít, prosí-
me vás, abyste
•
nabíječku
•
a akumulátorový článek
poslali na adresu našeho zákaznického servisu.
Pokud jde bezpečné odeslání, kontaktujte
naši zákaznickou službu nebo prodejnu, v níž
jste si přístroj pořídili.
Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!
V zájmu dlouhé životnosti akumulátoru byste
měli vždy dbát na jeho včasné nabití. To je v
každém případě třeba tehdy, když zjistíte, že vý-
kon přístroje klesá. Akumulátorový článek nikdy
kompletně nevybíjejte. Toto vede k defektu aku-
mulátoru!
6.2 Za-/vypínač (obr. 8 / pol. 5)
Pomocí za-/vypínače (5) lze plynule ovládat počet
otáček. Čím více stlačujete vypínač, tím vyšší
bude počet otáček akumulátorové příklepové
vrtačky.
Zapnutí:
Za-/vypínač (5) stisknout.
Trvalý provoz:
Za-/vypínač (5) zajistit zajišťovacím knofl íkem (4).
Vypnutí:
Za-/vypínač (5) krátce stisknout.
6.3 Přepínač směru otáčení (obr. 8 / pol. 6)
Pomocí přepínače směru otáčení (6) nad za-/
vypínačem (5) můžete nastavit směr otáčení
akumulátorové příklepové vrtačky a zajistit ji proti
nechtěnému zapnutí. Můžete zvolit mezi levým
a pravým chodem. Aby se zabránilo poškození
převodovky, smí být přepínání směru otáčení
prováděno pouze ve vypnutém stavu. Pokud se
posuvný vypínač nalézá ve středové poloze, je
za-/vypínač blokován.
6.4 Přepínač vrtání/vrtání s příklepem
(obr. 9/pol. 3)
Přepínat pouze ve vypnutém stavu!
Vrtání:
Přepínač vrtání/vrtání s příklepem (3) v poloze
vrtání (Poloha A).
Použití: dřevo; kovy; plasty
Vrtání s příklepem:
Přepínač vrtání/vrtání s příklepem (3) v poloze
vrtání s příklepem (Poloha B).
Použití: beton; kamenivo; zdivo
Anl_TC_ID_18_Li_SPK9.indb 65Anl_TC_ID_18_Li_SPK9.indb 65 13.08.2020 10:52:5113.08.2020 10:52:51
CZ
- 66 -
6.5 Tipy pro práci s příklepovou vrtačkou
6.5.1 Vrtání do betonu a zdiva
•
Nastavte přepínač vrtání/vrtání s příklepem
(3) do polohy B (vrtání s příklepem).
•
Při vrtání do betonu nebo zdiva vždy
používejte vrtáky z tvrdokovu a nastavení s
vysokým počtem otáček.
6.5.2 Vrtání do oceli
•
Nastavte přepínač vrtání/vrtání s příklepem
(3) do polohy A (vrtání).
•
Při opracování oceli používejte vždy vrtáky
z vysoce výkonné rychlořezné oceli (HSS =
vysoce legovaná rychlořezná ocel) a nízké
nastavení počtu otáček.
•
Vhodné je chladit vývrt vhodným chladivem,
aby se zabránilo zbytečnému opotřebení
vrtáku.
6.5.3 Navrtávání děr
Pokud chcete vyvrtat hlubokou díru do tvrdé-
ho materiálu (jako např. ocel), doporučujeme
předvrtání díry s menším vrtákem.
6.5.4 Vrtání dlaždic a obkládaček
•
Pro navrtávání nastavte přepínač vrtání/vrtání
s příklepem (3) do polohy A (vrtání).
•
Jakmile vrták prorazí dlaždici/obkládačku,
nastavte přepínač vrtání/vrtání s příklepem
(3) do polohy B (vrtání s příklepem).
6.6 Indikace kapacity akumulátoru (obr. 10/
pol. d)
Stiskněte spínač indikace kapacity akumulátoru
(e). Indikace kapacity akumulátoru (d) signalizuje
stav nabití pomocí 3 LED.
Všechny 3 LED svítí:
Akumulátor je plně nabitý.
2 nebo 1 LED svítí
Akumulátor disponuje dostatečným zbytkovým
nabitím.
1 LED bliká:
Akumulátor je prázdný, akumulátor znovu nabijte.
Všechny LED blikají:
Teplota akumulátoru je překročena. Odpojte aku-
mulátor od přístroje, nechte akumulátor odpočívat
jeden den při pokojové teplotě. Pokud se chyba
objeví znovu, došlo k hlubokému vybití akumu-
látoru, čímž se stal defektním. Vyjměte akumulá-
tor z přístroje. Defektní akumulátor se již nesmí
používat, resp. nabíjet.
7. Čištění, údržba a objednání
náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vyjměte akumulátor.
7.1 Čištění
•
Udržujte bezpečnostní zařízení, větrací otvory
a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
•
Doporučujeme přímo po každém použití
přístroj vyčistit.
•
Pravidelně přístroj čistěte vlhkým hadrem
a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.
7.2 Údržba
Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.
7.3 Objednávání náhradních dílů a
příslušenství:
Při objednávce náhradních dílů je třeba uvést
následující údaje:
•
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na
www.Einhell-Service.com
Tip: Pro dobré pracovní
výsledky doporučujeme
používat vysoce kvalitní
příslušenství značky
! www.kwb.eu
welcome@kwb.eu
Anl_TC_ID_18_Li_SPK9.indb 66Anl_TC_ID_18_Li_SPK9.indb 66 13.08.2020 10:52:5213.08.2020 10:52:52
CZ
- 67 -
8. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.
9. Skladování
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do do-
movního odpadu!
Podle evropské směrnice 2012/19/ES o odpad-
ních elektrických a elektronických zařízeních
(OEEZ) a při prosazování národního práva musí
být spotřebované elektrické nářadí sbíráno
samostatně a musí být dopraveno do odpovída-
jícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání
výrobku:
Vlastník elektrického přístroje je povinen
alternativně namísto zpětného odeslání zařízení
spolupůsobit při jeho správném zužitkování
v případě, že se vzdá jeho vlastnictví. Starý
přístroj lze v takovém případě odevzdat také
ve sběrně, která provede odstranění ve smyslu
národního zákona o recyklaci a odpadech. Tyto
předpisy se nevztahují na díly příslušenství a
pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a
průvodních listin, také ve výtažcích, je přípustný
pouze s výslovným souhlasem fi rmy Einhell Ger-
many AG.
Technické změny vyhrazeny
Anl_TC_ID_18_Li_SPK9.indb 67Anl_TC_ID_18_Li_SPK9.indb 67 13.08.2020 10:52:5213.08.2020 10:52:52
CZ
- 68 -
10. Indikace nabíječky
Stav indikace
Význam a opatření
Červená
LED
Zelená
LED
Vyp Bliká Provozní pohotovost
Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.
Zap vyp Nabíjení
Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.
Vyp Zap Akumulátor je nabitý a připravený k provozu.
Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.
Opatření:
Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.
Bliká Vyp Přizpůsobené nabíjení
Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:
- Akumátor nebyl již po dlouhou dobu nabíjen.
- Teplota akumulátoru není v ideálním rozsahu.
Opatření:
Počkejte, až bude nabíjení ukonč
eno, akumulátor může být i přesto dále
nabíjen.
Bliká Bliká Porucha
Nabíjení již není možné. Akumulátor je defektní.
Opatření:
Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.
Zap Zap Porucha teploty
Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).
Opatření:
Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).
Anl_TC_ID_18_Li_SPK9.indb 68Anl_TC_ID_18_Li_SPK9.indb 68 13.08.2020 10:52:5313.08.2020 10:52:53
CZ
- 69 -
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob-
jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
Kategorie Příklad
Rychle opotřebitelné díly* Sklíčidlo, Akumulátor
Spotřební materiál/spotřební díly* Šroubovací bity/vrtáky
Chybějící díly
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:
•
Fungoval přístroj předtím nebo byl od začátku defektní?
•
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
•
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
Popište tuto chybnou funkci.
Anl_TC_ID_18_Li_SPK9.indb 69Anl_TC_ID_18_Li_SPK9.indb 69 13.08.2020 10:52:5313.08.2020 10:52:53
CZ
- 70 -
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:
1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného
výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod-
nicích nebo byl vystaven srovnatelnému zatížení.
3. Z naší záruky jsou vylou
čeny:
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.
4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.
5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na:
www.Einhell-Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu.
Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního
plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt
přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej-
sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.
Anl_TC_ID_18_Li_SPK9.indb 70Anl_TC_ID_18_Li_SPK9.indb 70 13.08.2020 10:52:5313.08.2020 10:52:53
SK
- 71 -
Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu
Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.
Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z
prístroja by mohli viesť k trvalému poškodeniu zraku.
Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať
zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!
Aby sa zabránilo poškodeniu prevodovky, smie sa prepínač vŕtania/príklepového vŕtania prepínať iba
vtedy, keď je vŕtačka v stave pokoja
Anl_TC_ID_18_Li_SPK9.indb 71Anl_TC_ID_18_Li_SPK9.indb 71 13.08.2020 10:52:5413.08.2020 10:52:54
SK
- 72 -
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná-
vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz-
niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.
1. Bezpečnostné pokyny
Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.
Výstraha!
Prečítajte si všetky bezpečnostné predpi-
sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.
Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.
Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1)
1. Rýchloupínacie skľučovadlo
2. Hĺbkový vŕtací doraz
3. Prepínač vŕtanie/príklepové vŕtanie
4. Aretačné tlačidlo
5. Vypínač zap/vyp
6. Prepínač smeru otáčania
7. Prídavná rukoväť
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.
•
Otvorte balenie a opatrne vyberte prístroj von
z balenia.
•
Odstráňte obalový materiál ako aj obalové/
transportné poistky (pokiaľ sú obsiahnuté).
•
Skontrolujte, či obsah dodávky kompletný.
•
Skontrolujte, či nedošlo k poškodeniu prístro-
ja a príslušenstva transportom.
•
Pokiaľ možno, uschovajte si obal až do konca
záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!
•
Príklepová vŕtačka
•
H ĺbkový doraz vŕtania
•
Originálny návod na obsluhu
•
Bezpečnostné predpisy
3. Správne použitie prístroja
Táto príklepová vŕtačka je určená na vŕtanie dier
do dreva, železa, farebných kovov a na príklepové
vŕtanie muriva s použitím príslušného vŕtacieho
nástroja.
Zariadenie nie je vhodné na skrutkovanie
žiadnych skrutiek.
Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu-
hujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše príst-
roje neboli svojim určením konštruované na profe-
sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme-
selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.
Anl_TC_ID_18_Li_SPK9.indb 72Anl_TC_ID_18_Li_SPK9.indb 72 13.08.2020 10:52:5413.08.2020 10:52:54
SK
- 73 -
4. Technické údaje
Napájanie napätím motora: ................... 18 V d.c.
Voľnobežné otáčky: .........................0-2600 min
-1
Výkon vŕtania: .................................betón 13 mm
...........................................................oceľ 10 mm
.........................................................drevo 25 mm
Hmotnosť: ..................................................1,6 kg
Nebezpečenstvo!
Hlučnosť a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841.
Hladina akustického tlaku L
pA
............... 82 dB (A)
Nepresnosť K
pA
............................................5 dB
Hladina akustického výkonu L
WA
........... 93 dB (A)
Nepresnosť K
WA
...........................................5 dB
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobiť poškodenie
sluchu.
Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841.
Príklepové vŕtanie do betónu
Emisná hodnota vibrácie a
h, ID
= 4,8 m/s
2
Faktor neistoty K = 1,5 m/s
2
Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa nor-
movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst-
rojmi.
Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.
Výstraha:
Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrob-
ku sa obrába.
Obmedzte tvorbu hluku a vibráciu na mini-
mum!
•
Používajte len prístroje v bezchybnom stave.
•
Pravidelne vykonávajte údržbu a čistenie
prístroja.
•
Prispôsobte spôsob práce prístroju.
•
Prístroj nepreťažujte.
•
V prípade potreby nechajte prístroj
skontrolovať.
•
Prístroj vypnite, pokiaľ ho nepoužívate.
•
Používajte rukavice.
Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:
1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.
3. Poškodenie zdravia, ktoré je následkom vi-
brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.
5. Pred uvedením do prevádzky
Varovanie!
Akumulátor vytiahnite vždy predtým, než bu-
dete vykonávať nastavenia na prístroji.
5.1. Montáž prídavnej rukoväte
(obr. 2-3/pol. 7)
Prídavná rukoväť (7) vám počas používania
príklepovej vŕtačky ponúka dodatočnú oporu.
Nepoužívajte preto tento prístroj bez prídavnej
rukoväte.
Prídavná rukoväť (7) sa upevní na príklepovú
vŕtačku prostredníctvom svorky. Otáčaním ruko-
väte v smere otáčania hodinových ručičiek sa
svorka doťahuje. Otáčaním proti smeru otáčania
hodinových ručičiek sa svorka povoľuje.
•
Priložená prídavná rukoväť (7) sa musí najs-
kôr namontovať. K tomu musíte otáčaním
rukoväte otvoriť svorku dostatočne široko,
aby sa dala prídavná rukoväť nasunúť cez
skľučovadlo (1) na príklepovú vŕtačku.
•
Po nasunutí prídavnej rukoväte (7) ju vychýľte
do polohy, ktorá je pre vás najpohodlnejšia.
•
Teraz rukoväť opäť dotiahnite do opačného
smeru, kým nie je prídavná rukoväť pevne
upevnená.
•
Prídavná rukoväť (7) je vhodná tak pre pravá-
kov ako aj pre ľavákov.
Anl_TC_ID_18_Li_SPK9.indb 73Anl_TC_ID_18_Li_SPK9.indb 73 13.08.2020 10:52:5513.08.2020 10:52:55
SK
- 74 -
5.2 Montáž a nastavenie hĺbkového dorazu
(obr. 4/pol. 2)
Hĺbkový doraz (2) je pripevnený zovretím prídav-
nou rukoväťou (7). Zovretie sa uvoľní resp. dotiah-
ne otáčaním rukoväte.
•
Uvoľnite zovretie a vložte hĺbkový doraz (2)
do otvoru prídavnej rukoväte určeného pre
tento účel.
•
Hĺbkový doraz (2) nastavte na rovnakú úroveň
ako vrták.
•
Hĺbkový doraz potiahnite vzad o želanú hĺbku
vŕtania.
•
Rúčku prídavnej rukoväte znovu pritiahnite,
až kým nie je pevná.
•
Teraz vŕtajte dieru, kým sa hĺbkový doraz (2)
nedotkne obrobku.
5.3 Vloženie vrtáku (obr. 5)
•
Hĺbkový doraz uvoľnite podľa popisu v bode
5.2 a posuňte v smere prídavnej rukoväte.
Takto máte voľný prístup ku skľučovadlu (1).
•
Táto príklepová vŕtačka je vybavená
rýchloupínacím skľučovadlom (1).
•
Otáčaním otvorte skľučovadlo (1). Otvor pre
vrták musí byť dostatočne veľký, aby vrták
mohol byť vložený.
•
Zvoľte vhodný vrták. Vrták zasuňte čo
najhlbšie do otvoru skľučovadla.
•
Otáčaním zatvorte skľučovadlo (1). Skontro-
lujte, či vrták v skľučovadle (1) pevne sedí.
6. Obsluha
6.1 Nabitie LI akumulátora (obr. 6-7)
1. Akumulátor (a) vybrať von z rukoväte, pritom
stlačiť aretačné tlačidlo (b) smerom nadol.
2. Porovnajte, či sa elektrické napätie uvede-
né na typovom štítku zhoduje s prítomným
elektrickým napätím siete. Zapojte sieťovú
zástrčku nabíjačky (c) do zásuvky. Zelená
kontrolka LED začne blikať.
3. Nasuňte akumulátor do nabíjačky.
V bode 10 (signalizácia nabíjačky) nájdete
tabuľku s významom signalizácie kontroliek na
nabíjačke.
Ak by nemalo byť možné nabitie akumulátora,
skontrolujte prosím
•
či je v zásuvke prítomné sieťové napätie.
•
či je kontakt na nabíjacích kontaktoch
nabíjačky v bezchybnom stave.
Ak by napriek tomu nemalo byť stále možné nabi-
tie akumulátora, prosíme Vás, aby ste
•
nabíjačku
•
a akumulátor
zaslali nášmu zákazníckemu servisu.
Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.
Dbajte pri odosielaní alebo likvidácii akumu-
látorov, resp. akumulátorového prístroja na
to, aby boli zabalené jednotlivo v umelohmot-
ných vreckách aby sa zabránilo skratom a
vzniku požiaru!
V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie aku-
mulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!
6.2 Vypínač zap/vyp (obr. 8/pol. 5).
Pomocou vypínača zap/vyp (5) môžete plynulo
riadiť otáčky. Čím ďalej stláčate tento vypínač,
tým vyššie budú otáčky akumulátorovej príklepo-
vej vŕtačky.
Zapnutie:
Stlačiť vypínač zap/vyp (5)
Trvalá prevádzka:
Zabezpečte vypínač zap/vyp (5) pomocou
aretačného tlačidla (4).
Vypnutie:
Krátko zatlačte vypínač zap/vyp (5).
6.3 Prepínač smeru otáčania (obr. 8/poz. 6).
Pomocou prepínača smeru otáčania (6) nad
vypínačom zap/vyp (5) môžete nastaviť smer
otáčania akumulátorovej príklepovej vŕtačky a
akumulátorovú príklepovú vŕtačku zabezpečiť
proti samovoľnému zapnutiu. Môžete voliť medzi
ľavotočivým a pravotočivým smerom otáčania.
Aby sa zabránilo poškodeniu prevodovky, smie sa
prepínať smer otáčania iba vtedy, keď je prístroj v
stave pokoja. Ak sa nachádza posuvný vypínač v
strednej polohe, je ním zablokovaný vypínač zap/
vyp.
Anl_TC_ID_18_Li_SPK9.indb 74Anl_TC_ID_18_Li_SPK9.indb 74 13.08.2020 10:52:5513.08.2020 10:52:55
SK
- 75 -
6.4 Prepínač vŕtanie/príklepové vŕtanie
(obr. 9/pol. 3)
Prepínať len v nehybnom stave!
Vŕtanie:
Prepínač vŕtanie/príklepové vŕtanie (3) v polohe
vŕtanie. (poloha A)
Použitie: drevá; kovy; plasty
Príklepové vŕtanie:
Prepínač vŕtanie/príklepové vŕtanie (3) v polohe
príklepové vŕtanie. (poloha B)
Použitie: betón; kamenina; murivo
6.5 Tipy pre prácu s vašou príklepovou
vŕtačkou
6.5.1 Vŕtanie do betónu a muriva
•
Prepínač vŕtanie/príklepové vŕtanie (3) dajte
do polohy B (príklepové vŕtanie).
•
Pre obrábanie muriva alebo betónu
používajte vždy vrták z trvdokovu a nastave-
nie vysokých otáčok.
6.5.2 Vŕtanie do ocele
•
Prepínač vŕtanie/príklepové vŕtanie (3) dajte
do polohy A (vŕtanie).
•
Pre obrábanie ocele používajte vždy vrták
HSS (HSS = vysoko legovaná rýchlorezná
oceľ) a nižšie nastavenie otáčok.
•
Odporúča sa mazať vŕtaný otvor vhodným
chladiacim prostriedkom, aby sa zabránilo
zbytočnému opotrebovaniu vrtáka.
6.5.3 Navŕtanie dier
Ak chcete vyvŕtať hlbokú dieru do tvrdého ma-
teriálu (napr. ako oceľ), odporúčame, aby ste si
otvor predvŕtali menším vrtákom.
6.5.4 Vŕtanie do obkladačiek a kachličiek
•
Na navŕtanie prepnite prepínač vŕtanie/príkle-
pové vŕtanie (3) do polohy A (vŕtanie).
•
Ako náhle vrták prenikol cez obkladačku/
kachličku, prepnite prepínač vŕtanie/príkle-
pové vŕtanie (3) do polohy B (príklepové
vŕtanie).
6.6 Zobrazenie kapacity akumulátora (obr. 10/
pol. d)
Zatlačte na vypínač pre zobrazenie kapacity aku-
mulátora (e). Zobrazenie kapacity akumulátora (d)
signalizuje stav nabitia akumulátora pomocou 3
kontroliek.
Svietia všetky 3 kontrolky:
Akumulátor je úplne nabitý.
Svietia 2 alebo 1 kontrolka:
Akumulátor má dostatočné zvyškové nabitie.
1 kontrolka bliká:
Akumulátor je prázdny, nabite akumulátor.
Bütün LED lambaları yanıp sönüyorsa:
Akünün azami sıcaklığı aşıldı. Aküyü aletin için-
den çıkarın ve bir gün boyunca oda sıcaklığında
saklayın. Bu arıza tekrar meydana geldiğinde akü
şarjı derin derecede boşalmış ve arızalı anlamına
gelir. Aküyü aletten sökün. Arızalı bir akü kesinlikle
bir daha kullanılmamalı ve şarj edilmemelidir.
7. Čistenie, údržba a objednanie
náhradných dielov
Nebezpečenstvo!
Pred všetkými údržbovými a čistiacimi prácami
vytiahnite akumulátory.
7.1 Čistenie
•
Udržujte ochranné zariadenia, vzduchové
otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier-
kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
•
Odporúčame, aby ste prístroj čistili priamo po
každom použití.
•
Čistite prístroj pravidelne pomocou vlhkej
utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros-
triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.
7.2 Údržba
Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.
Anl_TC_ID_18_Li_SPK9.indb 75Anl_TC_ID_18_Li_SPK9.indb 75 13.08.2020 10:52:5613.08.2020 10:52:56
SK
- 76 -
7.3. Objednávanie náhradných dielov a
príslušenstva:
Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:
•
Typ prístroja
•
Výrobné číslo prístroja
•
Identifikačné číslo prístroja
•
Číslo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com
Tip! Pre dobré výsledky
práce odporúčame kvalitné
príslušenstvo značky
! www.kwb.eu
welcome@kwb.eu
8. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabráne-
nia poškodeniu pri transporte. Tento obal je vyro-
bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa-
du. Prístroj by sa mal odovzdať k odbornej likvi-
dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.
9. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori-
ginálnom balení.
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový
odpad!
Podľa Európskej smernice 2012/19/ES o odpade
z elektrických a elektronických zariadení (OEEZ)
a v súlade s národnými právnymi predpismi sa
musia použité elektronické prístroje odovzdať
do triedeného zberu a musí sa zabezpečiť ich
špecifi cké spracovanie v súlade s ochranou
životného prostredia (recyklácia).
Recyklačná alternatíva k výzve na spätné zasla-
nie výrobku:
Majiteľ elektrického prístroja je alternatívne na-
miesto spätnej zásielky povinný spolupracovať pri
riadnej recyklácii prístroja v prípade vzdania sa
jeho vlastníctva. Starý prístroj môže byť za týmto
účelom taktiež prenechaný zbernému miestu,
ktoré vykoná odstránenie v zmysle národného
zákona o recyklácii a odpadovom hospodárstve.
Netýka sa to dielov príslušenstva, priložených
k starým prístrojom a pomocných prostriedkov
bez elektronických komponentov.
Dodatočná tlač alebo iné reprodukovanie do-
kumentácie a sprievodných dokladov výrobkov,
taktiež ich častí, je prípustná len s výslovným súh-
lasom spoločnosti Einhell Germany AG.
Technické zmeny vyhradené
Anl_TC_ID_18_Li_SPK9.indb 76Anl_TC_ID_18_Li_SPK9.indb 76 13.08.2020 10:52:5613.08.2020 10:52:56
SK
- 77 -
10. Signalizácia nabíjačky
Stav signalizácie
Význam a opatrenie
Červená
LED
Zelená
LED
Vyp Bliká Pripravená k prevádzke
Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je
v nabíjačke.
Zap Vyp Nabíjanie
Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby
nabíjania nájdete priamo na nabíjačke.
Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu
skutočné doby nabíjania čiastočne odlišovať.
Vyp Zap Akumulátor je nabitý a pripravený na použitie.
Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.
Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na
nabíjačke.
Opatrenie:
Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.
Bliká Vyp Prispôsobené nabíjanie
Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potre-
buje viac času. Toto môže mať nasledovné príčiny:
- Akumulátor sa veľmi dlhú dobu nenabíjal.
- Teplota akumulátora neleží v ideálnom rozsahu.
Opatrenie:
Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek
tomu ďalej nabíjať.
Bliká Bliká Chyba
Proces nabíjania už nie je možný. Akumulátor je defektný.
Opatrenie:
Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.
Zap Zap Tepelná porucha
Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš stu-
dený (pod 0 °C)
Opatrenie:
Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).
Anl_TC_ID_18_Li_SPK9.indb 77Anl_TC_ID_18_Li_SPK9.indb 77 13.08.2020 10:52:5713.08.2020 10:52:57
SK
- 78 -
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
Kategória Príklad
Diely podliehajúce opotrebeniu* Skľučovadlo, Akumulátor
Spotrebný materiál / spotrebné diely* Bitové násady/vrtáky
Chýbajúce diely
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:
•
Fungoval prístroj predtým alebo bol od začiatku chybný?
•
Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
•
Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.
Anl_TC_ID_18_Li_SPK9.indb 78Anl_TC_ID_18_Li_SPK9.indb 78 13.08.2020 10:52:5713.08.2020 10:52:57
SK
- 79 -
Záručný list
Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser-
visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento
výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne
zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie
uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše
zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie
uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa
nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst-
roja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne,
remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
3. Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-
dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.
- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.
4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa
musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd
ňov od zistenia nedostatku.
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst-
roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití
miestneho servisu.
5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese:
www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení
nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku,
budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt
prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.
Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú
adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto
záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
Anl_TC_ID_18_Li_SPK9.indb 79Anl_TC_ID_18_Li_SPK9.indb 79 13.08.2020 10:52:5713.08.2020 10:52:57
NL
- 80 -
Gevaar! - Handleiding lezen om het letselrisico te verminderen
Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.
Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en
stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.
Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-
an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!
Om een beschadiging van de transmissie te voorkomen mag de omschakelaar voor boren /
klopboren enkel in stilstand worden omgeschakeld.
Anl_TC_ID_18_Li_SPK9.indb 80Anl_TC_ID_18_Li_SPK9.indb 80 13.08.2020 10:52:5813.08.2020 10:52:58
NL
- 81 -
Gevaar!
Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in-
formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins-
tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei-
ligheidsinstructies.
1. Veiligheidsaanwijzingen
De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.
Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin-
gen, plaatjes en technische gegevens, waar-
van dit elektrisch gereedschap is voorzien.
Nalatigheden bij de inachtneming van de vol-
gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.
Bewaar alle veiligheidsinstructies en aanwij-
zingen voor de toekomst.
2. Beschrijving van het gereedschap
en leveringsomvang
2.1 Beschrijving van het gereedschap (fi g. 1)
1. Snelspan-boorhouder
2. Boordiepteaanslag
3. Omschakelaar “boren/klopboren”
4. Arrêteerknop
5. AAN/UIT-schakelaar
6. Draairichtingsschakelaar
7. Extra handgreep
2.2 Leveringsomvang
Gelieve de volledigheid van het artikel te contro-
leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge-
kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service-
informatie aan het einde van de handleiding in
acht te nemen.
•
Open de verpakking en neem het toestel
voorzichtig uit de verpakking.
•
Verwijder het verpakkingsmateriaal alsmede
verpakkings-/transportbeveiligingen (indien
aanwezig).
•
Controleer of de leveringsomvang compleet
is.
•
Controleer het toestel en de accessoires op
transportschade.
•
Bewaar de verpakking indien mogelijk tot het
verloop van de garantieperiode.
Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo-
gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik-
kingsgevaar!
•
Klopboormachine
•
Boordiepteaanslag
•
Originele handleiding
•
Veiligheidsinstructies
3. Reglementair gebruik
De klopboormachine is ontworpen om gaten te
boren in hout, ijzer en non-ferrometalen en om te
klopboren in gesteente met inzet van het daar-
voor geschikte gereedschap.
Het apparaat is niet geschikt om schroeven van
welke aard dan ook in te draaien.
De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon-
dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.
Wij wijzen erop dat onze gereedschappen overe-
enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge-
reedschap in ambachtelijke of industriële bedrij-
ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.
Anl_TC_ID_18_Li_SPK9.indb 81Anl_TC_ID_18_Li_SPK9.indb 81 13.08.2020 10:52:5813.08.2020 10:52:58
NL
- 82 -
4. Technische gegevens
Spanningsvoorziening motor ..................18 V d.c.
Onbelast toerental: .........................0 –2600 t/min
Boorvermogen: ...............................beton 13 mm
..........................................................staal 10 mm
...........................................................hout 25 mm
Gewicht: .....................................................1,6 kg
Gevaar!
Geluid en vibratie
De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.
Geluidsdrukniveau L
pA
.......................... 82 dB (A)
Onzekerheid K
pA
...........................................5 dB
Geluidsvermogen L
WA
........................... 93 dB (A)
Onzekerheid K
WA
..........................................5 dB
Draag een gehoorbeschermer.
Lawaai kan aanleiding geven tot gehoorverlies.
Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.
Klopboren in beton
Trillingsemissiewaarde a
h, ID
= 4,8 m/s
2
Onzekerheid K = 1,5 m/s
2
De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme-
ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge-
reedschappen onderling te vergelijken.
De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.
Waarschuwing:
De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.
Beperk de geluidsontwikkeling en vibratie tot
een minimum!
•
Gebruik enkel intacte toestellen.
•
Onderhoud en reinig het toestel regelmatig.
•
Pas uw manier van werken aan het toestel
aan.
•
Overbelast het toestel niet.
•
Laat het toestel indien nodig nazien.
•
Schakel het toestel uit als het niet wordt ge-
bruikt.
•
Draag handschoenen.
Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be-
diend. Volgende gevaren kunnen zich voordo-
en in verband met de bouwwijze en uitvoe-
ring van dit elektrisch gereedschap:
1. Longletsels indien geen gepaste stofmasker
wordt gedragen.
2. Gehoorschade indien geen gepaste gehoor-
beschermer wordt gedragen.
3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder-
houden.
5. Vóór inbedrijfstelling
Waarschuwing!
Trek altijd de accu eruit, voordat u instellin-
gen uitvoert aan het apparaat.
5.1. Extra handgreep monteren
(fi g. 2-3, pos. 7)
De extra handgreep (7) biedt tijdens het ge-
bruik van de klopboormachine een bijkomende
houvast. Gebruik het gereedschap daarom niet
zonder extra handgreep.
De extra handgreep (7) wordt op de klopboorma-
chine vastgemaakt door een kleminrichting. Door
draaien van de handgreep met de wijzers van
klok mee wordt de kleminrichting aangehaald.
Door draaien tegen de richting van de wijzers van
de klok in wordt de kleminrichting losgezet.
•
De extra handgreep (7) moet eerst worden
gemonteerd. Te dien einde de kleminrichting
door draaien van de handgreep ver genoeg
openen zodat de extra handgreep over de
boorhouder (1) van de klopboormachine kan
worden geschoven.
•
Na het opschuiven van de extra handgreep
(7) zwenkt u die naar de werkpositie die voor
het aangenaamst is.
•
Draai dan de handgreep in tegengestelde
draairichting terug dicht tot de extra hand-
greep vast zit.
Anl_TC_ID_18_Li_SPK9.indb 82Anl_TC_ID_18_Li_SPK9.indb 82 13.08.2020 10:52:5913.08.2020 10:52:59
NL
- 83 -
•
De extra handgreep (7) is zowel voor rechts-
handigen als ook voor linkshandigen geschi-
kt.
5.2 Diepteaanslag monteren en afstellen
(fi g. 4, pos. 2)
De diepteaanslag (2) wordt door de extra
handgreep (7) dankzij een kleminrichting vast-
gehouden. De kleminrichting wordt losgezet of
aangehaald door de handgreep te draaien.
•
Draai de kleminrichting los en zet de dieptea-
anslag (2) de uitsparing van de extra hand-
greep in die ervoor is voorzien.
•
Breng de diepteaanslag (2) op het zelfde ni-
veau t.o.v. de boor.
•
Trek de diepteaanslag met de gewenste boor-
diepte terug.
•
Draai de greep van de extra handgreep (7)
terug dicht tot hij vastzit.
•
Boor dan het gat tot de diepteaanslag (2) het
werkstuk raakt.
5.3 Inzetten van de boor (fi g. 5)
•
Diepteaanslag loszetten zoals beschreven
onder 5.2 en naar de extra handgreep toe
schuiven. Zodoende hebt u toegang tot de
boorhouder (1).
•
Deze klopboormachine is voorzien van een
snelspanboorhouder (1).
•
Draai de boorhouder (1) open. De boorope-
ning moet groot genoeg zijn om de boor op
te nemen.
•
Kies een gepaste boor. Schuif de boor zo ver
mogelijk de boorhouderopening in.
•
Draai de boorhouder (1) dicht. Controleer of
de boor in de boorhouder (1) vast zit.
6. Bediening
6.1 Laden van de LI-accupack (fi g. 6-7)
1. De accupack (a) de handgreep uit trekken
terwijl u de grendelknop (b) omlaagdrukt.
2. Vergelijk of de netspanning vermeld op het
kenplaatje overeenkomt met de voorhanden
zijnde netspanning. Steek de netstekker van
de lader (c) het stopcontact in. De groene
LED begint te knipperen.
3. Schuif de accu op de lader.
Onder punt 10 (indicatie lader) vindt u een tabel
met de betekenissen van de LED-indicatie op de
lader.
Als het accu-pack niet kan opgeladen worden,
vergewis U zich dan dat de
•
netspanning aan het stopcontact voorhanden
is
•
en dat een perfect contact van de laadcon-
tacten van de oplader verzekerd is.
Als het laden van het accu-pack nog altijd niet
mogelijk is, gelieve dan
•
de oplader
•
en het accu-pack
aan onze service-afdeling te sturen.
Voor een deskundige verzending verzoeken
wij u contact op te nemen met onze klan-
tendienst of het verkooppunt waar u het ap-
paraat heeft aangekocht.
Zorg er bij de verzending of verwerking van
accu’s resp. het accu apparaat voor dat deze
afzonderlijk worden verpakt in plastic zakken,
om kortsluitingen en brand te vermijden!
In het belang van een lange levensduur van de
accupack is het raadzaam om op tijd voor het
herladen van de accupack te zorgen. Dit is in elk
geval noodzakelijk, wanneer u vaststelt dat het
vermogen van het apparaat afneemt. Ontlaad de
accupack nooit helemaal. Dat leidt tot een defect
van de accupack!
6.2 Aan/Uit-schakelaar (afbeelding 8, pos. 5)
Met de Aan/Uit-schakelaar (5) kunt u het toerental
traploos regelen. Hoe verder u de schakelaar
indrukt, des te hoger is het toerental van de accu
slagboormachine.
Aanzetten:
AAN/UIT-schakelaar (5) indrukken
Continubedrijf:
AAN/UIT-schakelaar (5) indrukken en borgen
d.m.v. de vastzetknop (4).
Uitzetten:
De AAN-/UIT-schakelaar (5) kort indrukken.
6.3 Draairichtingschakelaar (afb. 8, pos. 6)
Met de draairichtingschakelaar (6) boven de Aan/
Uit-schakelaar (5) kunt u de draairichting van de
accu slagboormachine instellen en deze bevei-
ligen tegen ongewild inschakelen. U kunt kiezen
tussen links- en rechtsloop. Om een beschadiging
van de transmissie te vermijden mag de draai-
richting alleen in stilstand worden omgeschakeld.
Anl_TC_ID_18_Li_SPK9.indb 83Anl_TC_ID_18_Li_SPK9.indb 83 13.08.2020 10:52:5913.08.2020 10:52:59
NL
- 84 -
Als de schuifschakelaar zich in de middelste
stand bevindt, dan is de Aan/Uit-schakelaar geb-
lokkeerd.
6.4 Omschakelaar “boren/klopboren”
(fi g. 9, pos. 3)
Enkel in stilstand omschakelen!
Boren:
omschakelaar “boren/klopboren” (3) in stand “bo-
ren”. (Positie A)
Toepassing: hout, metaal, plastiek
Klopboren:
omschakelaar “boren/klopboren” (3) in stand
“klopboren”. (Positie B)
Toepassing: beton, steen, metselwerk
6.5 Hints voor het werken met uw klopboor-
machine
6.5.1 Boren in beton en metselwerk
•
Breng de omschakelaar “boren/klopboren“ (3)
naar stand B (klopboren).
•
Gebruik voor het bewerken van metselwerk of
beton altijd hardmetalen boren en een hoge
toerentalafstelling.
6.5.2 Boren in staal
•
Breng de omschakelaar “boren/klopboren“ (3)
naar stand A (boren).
•
Gebruik voor het bewerken van staal steeds
HSS-boren (HSS = hooggelegeerd snelwerk-
staal) en een lage toerentalafstelling.
•
Het is aan te raden het boorgat door een
gepast koelmiddel te smeren om onnodige
slijtage van de boor te voorkomen.
6.5.3 Gaten aanboren
Indien een diep gat in hard materiaal (zoals staal
b.v.) moet worden geboord, is het aan te raden
het gat met een kleinere boor voor te boren.
6.5.4 Boren in tegels
•
Breng voor het aanboren de omschakelaar
“boren/klopboren“ (3) naar stand A (boren).
•
Breng de omschakelaar “boren/klopboren“ (3)
naar stand B (klopboren) zodra de boor de
tegel heeft doorslaan.
6.6 Accu-capaciteitsindicatie (afb. 10/ pos. d)
Druk op de schakelaar voor accu-capaciteitsindi-
catie (e). De accu-capaciteitsindicatie (d) signa-
leert de laadtoestand van de accu aan de hand
van 3 LEDs.
Alle 3 LEDs branden:
De accu is vol geladen.
2 of 1 LED(s) branden:
De accu beschikt over voldoende restlading.
1 LED knippert:
De accu is leeg, laad de accu op.
Alle LEDs knipperen:
De temperatuur van de accu is overschreden.
Verwijder de accu van het apparaat en laat de
accu één dag liggen bij ruimtetemperatuur. Als de
fout opnieuw optreedt, dan werd hij diep ontladen
en is hij defect. Neem de accu van het apparaat.
Een defecte accu mag niet meer gebruikt resp.
geladen worden.
7. Reiniging, onderhoud en
bestellen van wisselstukken
Gevaar!
Trek vóór alle reinigingswerkzaamheden de accu
eruit.
7.1 Reiniging
•
Hou de veiligheidsinrichtingen, de ventila-
tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
•
Het is aan te bevelen het toestel direct na elk
gebruik te reinigen.
•
Reinig het toestel regelmatig met een vochti-
ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun-
nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin-
gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.
7.2 Onderhoud
In het toestel zijn er geen andere te onderhouden
onderdelen.
Anl_TC_ID_18_Li_SPK9.indb 84Anl_TC_ID_18_Li_SPK9.indb 84 13.08.2020 10:53:0013.08.2020 10:53:00
NL
- 85 -
7.3 Bestelling van onderdelen en toebehoren:
Gelieve bij de bestelling van onderdelen de vol-
gende gegevens te vermelden:
•
Type van het apparaat
•
Artikelnummer van het apparaat
•
Ident.-nummer van het apparaat
•
Onderdeelnummer van het benodigde on-
derdeel
Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com
Tip! Voor een goed werkre-
sultaat bevelen wij hoog-
waardig toeehoren van
aan! www.kwb.eu
welcome@kwb.eu
8. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo-
erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.
9. Opbergen
Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg-
temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver-
pakking.
Enkel voor EU-landen
Elektrisch gereedschap hoort niet bij het huisvuil
thuis!
Volgens de Europese richtlijn 2012/19/EG op af-
gedankte elektrische en elektronische toestellen
en omzetting in nationaal recht dienen afgedank-
te elektrische gereedschappen afzonderlijk te
worden verzameld en milieuvriendelijk te worden
gerecycleerd.
Recyclagealternatief i.p.v. het toestel terug te
sturen:
De eigenaar van het elektrische toestel is alter-
natief verplicht, i.p.v. het toestel terug te sturen,
mede te werken bij de behoorlijke recyclage in
geval hij zich van het eigendom ontdoet. Het
afgedankte toestel kan hiervoor ook bij een
verzamelplaats worden afgegeven die voor een
verwijdering als bedoeld in de wetgeving in zake
recyclage en afvalverwerking zorgt. Hieronder
vallen niet bij de afgedankte toestellen gevoegde
accessoires en hulpmiddelen zonder elektrische
componenten.
Nadruk of andere reproductie van documentatie
en geleidepapieren van de producten, geheel of
gedeeltelijk, enkel toegestaan mits uitdrukkelijke
toestemming van Einhell Germany AG.
Technische wijzigingen voorbehouden
Anl_TC_ID_18_Li_SPK9.indb 85Anl_TC_ID_18_Li_SPK9.indb 85 13.08.2020 10:53:0013.08.2020 10:53:00
NL
- 86 -
10. Indicatie lader
Indicatiestatus
Betekenis en maatregel
Rode LED
Groene
LED
Uit Knippert Operationaliteit
De lader is aangesloten aan het net en operationeel; de accu zit niet in de
lader.
Aan Uit Laden
De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct
aan de lader.
Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken
van de vermelde tijden.
Uit Aan De accu is opgeladen en operationeel.
Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla-
ding.
Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.
Maatregel:
Neem de accu uit de lader. Isoleer de lader van het net.
Knippert Uit Aanpassingslading
De lader bevindt zich in de modus behoedzame lading.
Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen
meer tijd vergt. Dit kan de volgende oorzaken hebben:
- De accu werd zeer lange tijd niet meer geladen.
- De accutemperatuur ligt niet in het ideale bereik.
Maatregel:
Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor-
den geladen.
Knippert Knippert Fout
Laadproces is niet meer mogelijk. De accu is defect.
Maatregel:
Een defecte accu mag niet meer worden opgeladen.
Neem de accu uit de lader.
Aan Aan Temperatuurstoring
De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).
Maatregel:
Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur
(ca. 20 °C).
Anl_TC_ID_18_Li_SPK9.indb 86Anl_TC_ID_18_Li_SPK9.indb 86 13.08.2020 10:53:0113.08.2020 10:53:01
NL
- 87 -
Service-informatie
Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-
ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.
Categorie Voorbeeld
Slijtstukken* Boorhouder, Accu
Verbruiksmateriaal/verbruiksstukken* Bit-inzetstukken/boren
Ontbrekende onderdelen
* niet verplicht bij de leveringsomvang begrepen!
Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:
•
Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
•
Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
•
Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
Beschrijf deze foutieve werkwijze.
Anl_TC_ID_18_Li_SPK9.indb 87Anl_TC_ID_18_Li_SPK9.indb 87 13.08.2020 10:53:0113.08.2020 10:53:01
NL
- 88 -
Garantiebewijs
Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-
dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:
1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge-
noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan-
ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com-
mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.
3. Van onze garantie zijn uitgesloten:
- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over-
belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen-
dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.
4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast-
stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.
5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder:
www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het ni-
euwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden
teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen
uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie,
dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.
Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver-
helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.
Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.
Anl_TC_ID_18_Li_SPK9.indb 88Anl_TC_ID_18_Li_SPK9.indb 88 13.08.2020 10:53:0113.08.2020 10:53:01
E
- 89 -
Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños
Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.
Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.
Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la
salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi-
al que contenga asbesto!
Con el fi n de evitar que se dañe el engranaje, el conmutador taladro/taladro percutor sólo se
deberá cambiar cuando la herramienta se haya detenido por completo
Anl_TC_ID_18_Li_SPK9.indb 89Anl_TC_ID_18_Li_SPK9.indb 89 13.08.2020 10:53:0213.08.2020 10:53:02
E
- 90 -
Peligro!
Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le-
siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver-
tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual-
quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci-
as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.
1. Instrucciones de seguridad
Encontrará las instrucciones de seguridad corres-
pondientes en el prospecto adjunto.
¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni-
cos con los que está provista esta herrami-
enta eléctrica. El incumplimiento de las instruc-
ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.
Guardar todas las instrucciones de seguri-
dad e indicaciones para posibles consultas
posteriores.
2. Descripción del aparato y
volumen de entrega
2.1 Descripción del aparato (fi g. 1)
1. Portabrocas de sujeción rápida
2. Tope de profundidad de perforación
3. Conmutador taladro/taladro percutor
4. Tecla de bloqueo
5. Interruptor ON/OFF
6. Interruptor de inversión de marcha
7. Empuñadura adicional
2.2 Volumen de entrega
Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser-
vice Center o a la tienda especializada más cer-
cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.
•
Abrir el embalaje y extraer cuidadosamente
el aparato.
•
Retirar el material de embalaje, así como los
dispositivos de seguridad del embalaje y para
el transporte (si existen).
•
Comprobar que el volumen de entrega esté
completo.
•
Comprobar que el aparato y los accesorios
no presenten daños ocasionados durante el
transporte.
•
Si es posible, almacenar el embalaje hasta
que transcurra el periodo de garantía.
Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue-
guen con bolsas de plástico, láminas y pie-
zas pequeñas! ¡Riesgo de ingestión y asfi xia!
•
Taladro de percusión
•
Tope de profundidad de perforación
•
Manual de instrucciones original
•
Instrucciones de seguridad
3. Uso adecuado
El taladro de percusión ha sido concebido para
hacer agujeros en madera, hierro, metales no
férreos y para taladrar con percusión en roca utili-
zando la broca indicada.
El aparato no está indicado para atornillar tornil-
los de ningún tipo.
Utilizar la máquina sólo en los casos que se indi-
can explícitamente como de uso adecuado. Cual-
quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon-
sable es el usuario u operario de la máquina.
Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria-
les, comerciales o talleres, así como actividades
similares.
Anl_TC_ID_18_Li_SPK9.indb 90Anl_TC_ID_18_Li_SPK9.indb 90 13.08.2020 10:53:0213.08.2020 10:53:02
E
- 91 -
4. Características técnicas
Alimentación de corriente del motor .......18 V d.c.
Velocidad marcha en vacío: ............0-2600 r.p.m.
Capacidad de taladro: ..............Hormigón 13 mm
........................................................ Acero 10 mm
..................................................... Madera 25 mm
Peso: ..........................................................1,6 kg
Peligro!
Ruido y vibración
Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.
Nivel de presión acústica L
pA
................. 82 dB(A)
Imprecisión K
pA
............................................5 dB
Nivel de potencia acústica L
WA
.............. 93 dB(A)
Imprecisión K
WA
............................................5 dB
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para
el oído.
Los valores totales de vibración (suma de vec-
tores en las tres direcciones) se determinaron
conforme a la norma EN 62841.
Taladro de percusión en hormigón
Valor de emisión de vibraciones
a
h, ID
= 4,8 m/s
2
Imprecisión K = 1,5 m/s
2
Los valores totales de vibración indicados y el ni-
vel de emisión de ruidos indicado se han calcula-
do conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herrami-
enta eléctrica con otra.
Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.
Aviso:
Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.
¡Reducir la emisión de ruido y las vibracio-
nes al mínimo!
•
Emplear sólo aparatos en perfecto estado.
•
Realizar el mantenimiento del aparato y limpi-
arlo con regularidad.
•
Adaptar el modo de trabajo al aparato.
•
No sobrecargar el aparato.
•
En caso necesario dejar que se compruebe
el aparato.
•
Apagar el aparato cuando no se esté utilizan-
do.
•
Llevar guantes.
Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua-
damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir-
se los siguientes riesgos:
1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utili-
ce una protección para los oídos adecuada.
3. Daños a la salud derivados de las vibracio-
nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.
5. Antes de la puesta en marcha
¡Aviso!
Quitar siempre la batería antes de realizar
ajustes en el aparato.
5.1 Montar la empuñadura adicional
(fi g. 2-3/pos. 7)
La empuñadura adicional (7) sirve para facilitar
la sujeción del taladro de percusión. Por este
motivo, no utilizar el aparato sin la empuñadura
adicional.
La empuñadura adicional (7) se sujeta al taladro
de percusión por apriete. Girando la empuñadura
en sentido de las agujas del reloj se aprieta la
sujeción. En sentido contrario se suelta.
•
Primero se debe montar la empuñadura adi-
cional (7). Para ello, girar la empuñadura para
abrir bien sujeción de forma que se pueda
introducir la empuñadura adicional a través
del portabrocas (1).
•
Tras introducir la empuñadura adicional (7)
girarla hasta alcanzar la posición de trabajo
Anl_TC_ID_18_Li_SPK9.indb 91Anl_TC_ID_18_Li_SPK9.indb 91 13.08.2020 10:53:0213.08.2020 10:53:02
E
- 92 -
más cómoda.
•
A continuación, girar la empuñadura en la
dirección contraria hasta que la empuñadura
adicional quede bien sujeta.
•
La empuñadura adicional (7) está indicada
tanto para diestros como para zurdos.
5.2 Montar y ajustar el tope de profundidad
(fi g. 4/pos. 2)
La empuñadura adicional (7) se encarga de su-
jetar el tope de profundidad (2). La sujeción se
suelta o aprieta de nuevo girando la empuñadura.
•
Soltar la fijación y colocar el tope de profund-
idad (2) en la abertura prevista en la empuña-
dura adicional.
•
Colocar el tope de profundidad (2) al mismo
nivel que la broca.
•
Tirar hacia atrás del tope de profundidad para
lograr la profundidad de perforación deseada.
•
Girar de nuevo la empuñadura adicional (7)
hasta que quede bien sujeta.
•
Taladrar el agujero hasta que el tope de pro-
fundidad (2) toque la pieza.
5.3 Colocar la broca (fi g 5)
•
Soltar el tope de profundidad según se de-
scribe en el apartado 5.2 y desplazarlo en
dirección a la empuñadura adicional. Así se
puede acceder libremente al portabrocas (1).
•
Este taladro de percusión está dotado de un
portabrocas de sujeción rápida (1).
•
Desenroscar el portabrocas (1). La perfora-
ción del taladro debe ser lo suficientemente
grande para alojar la broca.
•
Elegir la broca adecuada. Introducir la broca
al máximo posible en el orificio del portabr-
ocas.
•
Desenroscar el portabrocas (1). Comprobar
si la broca está bien sujeta en el portabrocas
(1).
6. Manejo
6.1 Cargar la batería LI (fi g. 6-7)
1. Sacar la batería (a) de la empuñadura presio-
nando hacia abajo el dispositivo de retención
(b).
2. Comprobar que la tensión de red coincida
con la especifi cada en la placa de identifi ca-
ción del aparato. Conectar el enchufe del car-
gador (c) a la toma de corriente. El LED verde
empieza a parpadear.
3. Colocar la batería en el cargador.
El apartado 10 (indicación cargador) incluye una
tabla con los signifi cados de las indicaciones
LED del cargador.
Si se presentan difi cultades al cargar el conjunto
de baterías rogamos comprueben:
•
si el enchufe utilizado se halla bajo tensión
•
si existe un contacto correcto a nivel de los
contactos del cargador.
De continuar siendo imposible cargar el conjunto
le rogamos ser sirva a remitir a nuestro servicio
técnico postventa:
•
el cargador
•
y el conjunto de baterías
Para realizar un envío adecuado, ponerse en
contacto con nuestro servicio de asistencia
técnica o con el punto de venta en el que se
compró el aparato.
Para el envío o la eliminación de baterías
o del aparato, estos deben embalarse por
separado en bolsas de plástico para evitar
cortocircuitos e incendios.
Es preciso recargar siempre a tiempo la batería
para procurar que dure lo máximo posible. Ha-
cerlo es imprescindible también en cuanto se
detecta que disminuye el rendimiento del aparato.
No descargar jamás la batería por completo. Esto
podría provocar un defecto en la batería.
6.2 Interruptor ON/OFF (fi g. 8/pos. 5)
Con el interruptor ON/OFF (5) se puede controlar
de forma continua el número de revoluciones. Cu-
anto más se presione el interruptor, mayor será la
velocidad del taladro de percusión inalámbrico.
Conexión:
pulsar el interruptor ON/OFF (5)
Anl_TC_ID_18_Li_SPK9.indb 92Anl_TC_ID_18_Li_SPK9.indb 92 13.08.2020 10:53:0313.08.2020 10:53:03
E
- 93 -
Funcionamiento en continuo:
asegurar el interruptor ON/OFF (5) con el botón
de enclavamiento (4).
Desconexión:
pulsar brevemente el interruptor ON/OFF (5).
6.3 Interruptor de sentido de giro
(fi g. 8/pos. 6)
Con el interruptor de sentido de giro (6) situado
encima del interruptor ON/OFF (5) se puede
ajustar el sentido de giro del taladro de percusión
inalámbrico y asegurarlo contra un encendido in-
voluntario. Se puede elegir entre giro a la izquier-
da y giro a la derecha. Con el fi n de evitar que
se dañe el engranaje, el sentido de giro solo se
deberá cambiar cuando la herramienta se haya
detenido por completo. Si el interruptor deslizante
se encuentra en la posición central, el interruptor
ON/OFF está bloqueado.
6.4 Conmutador taladro/taladro percutor
(fi g. 9/pos. 3)
¡Conmutar sólo con el aparato parado!
Taladro:
Poner el conmutador (3) en la posición taladro.
(Posición A)
Uso: maderas; metales; plásticos
Taladro percutor:
Poner el conmutador (3) en la posición taladro
percutor. (Posición B)
Uso: hormigón; roca; mampostería
6.5 Consejos para trabajar con el taladro de
percusión
6.5.1 Taladrar hormigón y mampostería
•
Poner el interruptor taladro/taladro percutor
(3) en la posición B (taladrado de percusión).
•
Para trabajar en mampostería u hormigón uti-
lizar siempre una broca de metal duro y una
velocidad elevada.
6.5.2 Taladrar acero
•
Poner el interruptor taladro/taladro percutor
(3) en la posición A (taladro).
•
Para trabajar acero utilizar siempre una broca
HSS (acero rápido altamente aleado) y una
velocidad reducida.
•
Para evitar que la broca se desgaste, se reco-
mienda lubricar la perforación con un refrige-
rante adecuado.
6.5.3 Taladrar agujeros
Para taladrar un agujero profundo en un material
duro (como acero) recomendamos perforar pre-
viamente el agujero con una broca más pequeña.
6.5.4 Taladrar en baldosas y azulejos
•
Poner el conmutador (3) en la posición A
(taladro).
•
Poner el conmutador (3) en la posición B
(taladro percutor) en cuanto la broca haya
perforado la baldosa/azulejo.
6.6 Indicador de capacidad de batería (fi g.
10/ pos. d)
Pulsar el interruptor para acceder al indicador de
capacidad de la batería (e). El indicador de cap-
acidad de batería (d) le indica el estado de carga
de la batería sirviéndose de 3 LED.
Si los 3 LED están iluminados:
La batería está completamente cargada.
Si están iluminados 1 o 2 LED:
La batería dispone de sufi ciente carga residual.
Si 1 LED parpadea:
La batería está vacía, es preciso cargarla.
Si todos los LED parpadean:
La temperatura de la batería es excesiva. Quitar
la batería del aparato y dejarla durante un día a
temperatura ambiente. Si vuelve a aparecer el
fallo, la batería se ha descargado completamente
y está defectuosa. Quitar la batería del aparato.
Está prohibido emplear o cargar una batería de-
fectuosa.
7. Mantenimiento, limpieza y pedido
de piezas de repuesto
¡Peligro!
Quitar la batería antes de realizar cualquier traba-
jo de limpieza.
7.1 Limpieza
•
Reducir al máximo posible la suciedad y
el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
•
Se recomienda limpiar el aparato tras cada
uso.
Anl_TC_ID_18_Li_SPK9.indb 93Anl_TC_ID_18_Li_SPK9.indb 93 13.08.2020 10:53:0313.08.2020 10:53:03
E
- 94 -
•
Limpiar el aparato con regularidad con un
paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá-
stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.
7.2 Mantenimiento
No hay que realizar el mantenimiento a más
piezas en el interior del aparato.
7.3 Pedido de piezas de repuesto y acces-
orios:
A la hora de pasar pedido de piezas de repuesto,
es preciso indicar los siguientes datos:
•
Tipo de aparato
•
Número de artículo del aparato
•
Número de identificación del aparato
•
Número de la pieza de repuesto requerida
Los precios y la información actual se hallan en
www.Einhell-Service.com
¡Consejo! ¡Para obtener un
buen resultado recomenda-
mos accesorios de alta cali-
dad de ! www.kwb.eu
welcome@kwb.eu
8. Eliminación y reciclaje
El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu-
ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.
9. Almacenamiento
Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.
Sólo para países miembros de la UE
No tirar herramientas eléctricas en la basura
casera.
Según la directiva europea 2012/19/CE sobre
aparatos usados electrónicos y eléctricos y su
aplicación en el derecho nacional, dichos apara-
tos deberán recojerse por separado y eliminarse
de modo ecológico para facilitar su posterior
reciclaje.
Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no
optar por su devolución, está obligado a reciclar
adecuadamente dicho aparato eléctrico. Para
ello, también se puede entregar el aparato usado
a un centro de reciclaje que trate la eliminación
de residuos respetando la legislación nacional
sobre residuos y su reciclaje. Esto no afecta a los
medios auxiliares ni a los accesorios sin compo-
nentes eléctricos que acompañan a los aparatos
usados.
Sólo está permitido copiar la documentación y
documentos anexos del producto, o extractos de
los mismos, con autorización expresa de Einhell
Germany AG.
Nos reservamos el derecho a realizar modifi caci-
ones técnicas
Anl_TC_ID_18_Li_SPK9.indb 94Anl_TC_ID_18_Li_SPK9.indb 94 13.08.2020 10:53:0313.08.2020 10:53:03
E
- 95 -
10. Indicación cargador
Estado de indicación
Signifi cado y medida
LED rojo LED verde
Apagado Parpadea Listo para funcionamiento
El cargador está conectado a la red y listo para el funcionamiento, la ba-
tería no está en el cargador
Encendido Apagado Carga
El cargador carga la batería en modo rápido. Consultar el tiempo de carga
necesario en el cargador.
¡Advertencia! En función de lo cargada que esté la batería, los tiempos de
carga reales pueden diferir de los indicados.
Apagado Encendido La batería está cargada y está lista para utilizar.
Después se cambia a carga lenta hasta que la batería esté completamen-
te cargada.
Para ello, dejar la batería en el cargador unos 15 minutos más.
Medida:
Sacar la batería del cargador. Desconectar el cargador de la red.
Parpadea Apagado Carga adaptada
El cargador se encuentra en el modo de carga lenta.
Por motivos de seguridad, en este modo la batería se carga con mayor
lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas:
- Hace mucho tiempo que no se ha cargado la batería.
- La temperatura de la batería no se encuentra dentro del rango óptimo.
Medida:
Esperar hasta que el proceso de carga haya fi nalizado, la batería puede
seguir cargándose.
Parpadea Parpadea Fallo
El proceso de carga ya no es posible. La batería está defectuosa.
Medida:
Está prohibido cargar una batería defectuosa.
Sacar la batería del cargador.
Encendido Encendido Avería por temperatura
La batería está demasiado caliente (p. ej. por radiación solar directa) o
demasiado fría (por debajo de 0° C)
Medida:
Sacar la batería y guardarla durante 1 día a temperatura ambiente
(aprox. 20° C).
Anl_TC_ID_18_Li_SPK9.indb 95Anl_TC_ID_18_Li_SPK9.indb 95 13.08.2020 10:53:0413.08.2020 10:53:04
E
- 96 -
Información de servicio
En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.
Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.
Categoría Ejemplo
Piezas de desgaste* Portabrocas, Batería
Material de consumo/Piezas de consumo* Adaptadores portatornillos/brocas
Falta de piezas
*¡no tiene por qué estar incluido en el volumen de entrega!
En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:
•
¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
•
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
•
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?
Describa ese fallo en el funcionamiento.
Anl_TC_ID_18_Li_SPK9.indb 96Anl_TC_ID_18_Li_SPK9.indb 96 13.08.2020 10:53:0413.08.2020 10:53:04
E
- 97 -
Certifi cado de garantía
Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci-
ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:
1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas
naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno-
ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra-
dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.
3. Nuestra garantía no cubre:
- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.
- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre-
carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).
- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ-
cido por el uso.
4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta-
das. Esto también se aplica en el caso de un servicio in situ.
5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en:
www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que
acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el
comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del
modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato,
recibirá de inmediato un aparato reparado o nuevo de vuelta.
Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.
Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.
Anl_TC_ID_18_Li_SPK9.indb 97Anl_TC_ID_18_Li_SPK9.indb 97 13.08.2020 10:53:0413.08.2020 10:53:04
FIN
- 98 -
Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje
Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen.
Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt
saattavat aiheuttaa näkökyvyn menetyksen.
Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä ter-
veydelle haitallista pölyä. Asbestipitoista materiaalia ei saa työstää!
Vaihdepyörästön vahingoittumisen välttämiseksi saa porauksen / iskuporauksen vaihtokytkimen kytkeä
vain koneen seistessä
Anl_TC_ID_18_Li_SPK9.indb 98Anl_TC_ID_18_Li_SPK9.indb 98 13.08.2020 10:53:0513.08.2020 10:53:05
FIN
- 99 -
Vaara!
Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval-
lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli-
suusohjeiden noudattamisen laiminlyönnistä.
1. Turvallisuusmääräykset
Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.
Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö-
työkalu on varustettu. Jos seuraavia ohjeita ei
noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.
Säilytä kaikki turvallisuusmääräykset ja oh-
jeet myöhempää tarvetta varten.
2. Laitteen kuvaus ja toimituksen
sisältö
2.1 Laitteen kuvaus (kuva 1)
1. Pikakiinnitysistukka
2. Poraussyvyyden säätö
3. Poraus-/iskuporaus-vaihtokytkin
4. Lukituspainike
5. Päälle-/pois-katkaisin
6. Kiertosuuntakytkin
7. Tukikahva
2.2 Toimituksen sisältö
Tarkasta tässä kuvatun toimitusselostuksen avul-
la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn-
tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.
•
Avaa pakkaus ja ota laite varovasti pakkauk-
sesta.
•
Poista pakkausmateiriaalit sekä pakkaus- ja
kuljetusvarmistukset (mikäli käytetty).
•
Tarkasta, onko toimitus täysilukuinen.
•
Tarksta, onko laitteessa ja varusteissa kulje-
tusvaurioita.
•
Säilytä pakkaus, mikäli mahdollista, takuua-
jan loppuun saakka.
Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi-
pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!
•
Iskuporakone
•
Poraussyvyyden säätö
•
Alkuperäiskäyttöohje
•
Turvallisuusmääräykset
3. Määräysten mukainen käyttö
Iskuporakone on tarkoitettu reikien poraamiseen
puuhun, rautaan, värillisiin metalleihin ja kiviin
käyttäen tarkoitukseen soveltuvaa poraustyöka-
lua.
Laite ei sovellu minkäänlaisten ruuvien ruuvaa-
miseen.
Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu-
tuvista vahingoista tai loukkaantumisista on vas-
tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.
Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol-
lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko-
illa tai näihin verrattavissa olevissa toimissa.
4. Tekniset tiedot
Moottorin virranotto: ...............................18 V d.c.
Joutokäyntikierrosluku: ....................0-2600 min
-1
Porausteho: ....................................betoni 13 mm
..........................................................teräs 10 mm
............................................................puu 25 mm
Paino: .........................................................1,6 kg
Anl_TC_ID_18_Li_SPK9.indb 99Anl_TC_ID_18_Li_SPK9.indb 99 13.08.2020 10:53:0513.08.2020 10:53:05
FIN
- 100 -
Vaara!
Melu ja tärinä
Melu- ja tärinäarvot on mitattu standardin EN
62841 mukaisesti.
Äänen painetaso L
pA
............................. 82 dB(A)
Mittausvirhe K
pA
............................................5 dB
Äänen tehotaso L
WA
............................... 93 dB(A)
Mittausvirhe K
WA
...........................................5 dB
Käytä kuulosuojuksia.
Melu saattaa aiheuttaa kuulon menetyksen.
Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 62841 mukai-
sesti.
Iskuporaaminen betoniin
Tärinänpäästöarvo a
h, ID
= 4,8 m/s
2
Epävarmuus K = 1,5 m/s
2
Annetut tärinän kokonaispäästöarvot ja annetut
melunpäästöarvot on mitattu normitetulla koes-
tusmenetelmällä ja niitä voidaan käyttää sähköty-
ökalun vertaamiseksi toiseen sähkötyökaluun.
Annettuja tärinän päästöarvoja ja annettuja me-
lunpäästöarvoja voidaan käyttää myös rasituksen
alustavaan arviointiin.
Varoitus:
Tärinä- ja melupäästöt voivat poiketa annetuista
arvoista sähkötyökalua käytettäessä tositilan-
teessa, riippuen sähkötyökalun käyttötavasta ja
erityisesti siitä, minkätyyppistä työstökappaletta
käsitellään.
Rajoita melunpäästöt ja tärinä mahdollisim-
man vähäisiksi!
•
Käytä ainoastaan moitteettomia laitteita.
•
Huolla ja puhdista laite säännöllisesti.
•
Sovita työskentelytapasi laitteen mukaiseksi.
•
Älä ylikuormita laitetta.
•
Tarkastuta laite aina tarvittaessa.
•
Sammuta laite, kun sitä ei käytetä.
•
Käytä suojakäsineitä.
Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken-
teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:
1. keuhkovaurioita, ellei käytetä sopivaa pöly-
suojanaamaria.
2. kuulovaurioita, ellei käytetä soveliaita kuulo-
suojaimia.
3. terveydellisiä haittoja, jotka aiheutuvat käden-
käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.
5. Ennen käyttöönottoa
Varoitus!
Vedä akku aina ulos ennen kuin teet koneen
säätöjä.
5.1. Tukikahvan asennus (kuvat 2-3/nro 7)
Tukikahva (7) antaa lisätukea iskuporauksen ai-
kana. Tämän vuoksi älä käytä laitetta iskuporauk-
seen ilman tukikahvaa.
Tukikahva (7) kiinnitetään iskuporakoneeseen
pinnekiinnityksellä. Pinnekiinnitys kiristetään
kääntämällä kahvaa myötäpäivään. Vastapäivään
kääntäminen avaa pinnekiinnityksen.
•
Mukana toimitettu tukikahva (7) täytyy
asentaa ensin. Tätä varten tulee avata pin-
nekiinnitys kahvaa kääntämällä niin paljon,
että voit työntää tukikahvan poranistukan (1)
ylitse iskuporakoneen päälle.
•
Kun olet työntänyt tukikahvan (7) porakoneen
päälle, käännä se siihen työasentoon, joka on
sinulle parhain.
•
Käännä sitten kahvaa päinvastaiseen su-
untaan kiinni, kunnes tukikahva on lujasti
paikallaan.
•
Tukikahva (7) soveltuu sekä oikea- että va-
senkätisille käyttäjille.
5.2 Syvyysvasteen asennus ja säätäminen
(kuva 4/nro 2)
Syvyysvaste (2) pysyy paikallaan tukikahvan (7)
puristuksessa. Puristus avataan ja kiristetään
kääntämällä kahvaa.
•
Irroita kiinnitys ja aseta syvyysvaste (2) sille
tarkoitettuun tukikahvassa olevaan aukkoon.
•
Siirrä syvyysvaste (2) samalle tasolle kuin
poranterä.
Anl_TC_ID_18_Li_SPK9.indb 100Anl_TC_ID_18_Li_SPK9.indb 100 13.08.2020 10:53:0513.08.2020 10:53:05
FIN
- 101 -
•
Vedä syvyysvastetta taaksepäin halutun por-
aussyvyyden verran.
•
Käännä tukikahvan kahvaa (7) jälleen kiinni,
kunnes se on tukevasti paikallaan.
•
Poraa sitten reikä, kunnes syvyysvaste (2)
koskettaa työstökappaleeseen.
5.3 Poranterän asettaminen paikalleen
(kuva 5)
•
Irroita syvyysvaste kuten kohdassa 5.2 ku-
vataan ja työnnä sitä tukikahvan suuntaan.
Näin voit tarttua poranistukkaan (1) esteettä.
•
Tämä iskuporakone on varustettu pikakiinni-
tysistukalla (1).
•
Kierrä poranistukka (1) auki. Poranistukan
aukon tulee olla riittävän suuri, jotta poranterä
mahtuu siihen.
•
Valitse sopiva poranterä. Työnnä poranterä
mahdollisimman syvälle poranistukan aukko-
on.
•
Kierrä poranistukka (1) kiinni. Tarkasta, että
poranterä on tiukasti poranistukassa (1).
6. Käyttö
6.1 LI-akkusarjan lataaminen (kuvat 6-7)
1. Vedä akkusarja (a) ulos kahvasta painamalla
samanaikaisesti lukituspainike (b) alas.
2. Tarkasta, että tyyppikilvessä annettu verkko-
jännite vastaa käytettävissä olevaa verkkojän-
nitettä. Työnnä latauslaitteen verkkopistoke
(c) pistorasiaan. Punainen ja vihreä valodiodi
palavat samanaikaisesti n. 1 sekunnin ajan.
3. Työnnä akku latauslaitteeseen.
Kohdasta 10 (latauslaitteen näyttö) löydät taulu-
kon, josta selviävät latauslaitteen valodiodinäytön
merkitykset.
Jos akun lataaminen ei onnistu, tarkistakaa,
•
onko pistorasiassa jännitettä
•
onko kontakti latauslaitteen latauspisteisiin
hyvä.
Jos akun lataaminen ei vieläkään onnistu, pyy-
dämme Teitä lähettämään
•
latauslaitteen
•
akun
asiakaspalveluumme.
Pyydämme ottamaan yhteyttä asiakaspalve-
luumme tai myyntipisteeseen, josta laite on
ostettu, saadaksesi ohjeet asianmukaista
lähettämistä varten.
Huolehdi akkujen tai akkukäyttöisen laitteen
lähettämisessä ja hävittämisessä siitä, että
ne on pakattu erikseen muovipusseihin, jotta
vältetään oikosulut ja tulipalo!
Jotta akkusarjan elinikä olisi mahdollisimman pit-
kä, tulee se aina ladata riittävän ajoissa. Tämä on
joka tapauksessa tarpeen, kun huomaat laitteen
tehon heikkenevän. Älä koskaan anna akkusarjan
tyhjentyä täysin. Tästä seuraa akkusarjan vahin-
goittuminen!
6.2 Käyttökytkin (kuva 8/kohta 5)
Käyttökytkimellä (5) voit ohjata pyörimisnopeutta
portaattomasti. Mitä enemmän painat kytkintä,
sitä suurempi akkuiskuporakoneen pyörimis-
nopeus on.
Käynnistys:
Paina päälle-/pois-katkaisinta (5)
Jatkuva käyttö:
Lukitse päälle-/pois-katkaisin (5) lukitusnupilla (4)
paikalleen.
Sammutus:
Paina päälle-/pois-katkaisinta (5) lyhyesti.
6.3 Pyörimissuuntakytkin (kuva 8/kohta 6)
Käyttökytkimen (5) yläpuolella sijaitsevan pyö-
rimissuuntakytkimen (6) avulla voit säätää ak-
kuiskuporakoneen pyörimissuunnan ja lukita sen
tahattoman käynnistyksen estämiseksi. Valitse
kierto vasemmalle tai oikealle. Vaihteen vaurio-
itumisen välttämiseksi pyörimissuunta voidaan
vaihtaa vain pysähdyksissä. Jos liukukytkin on
keskiasennossa, käyttökytkin on lukittu.
6.4 Porauksen/iskuporauksen vaihtokytkin
(kuva 9/nro 3)
Vaihda suuntaa vain laitteen ollessa pysäh-
dyksissä!
Poraaminen:
Poraamisen/iskuporaamisen vaihtokytkin (3)
asennossa Poraaminen. (asento A)
Käyttö: puut; metallit; muovit
Iskuporaaminen:
Poraamisen/iskuporaamisen vaihtokytkin (3)
asennossa Iskuporaaminen. (asento B)
Käyttö: betoni; kivet; muuriseinät
Anl_TC_ID_18_Li_SPK9.indb 101Anl_TC_ID_18_Li_SPK9.indb 101 13.08.2020 10:53:0613.08.2020 10:53:06
FIN
- 102 -
6.5 Työskentelyvinkkejä iskuporakoneesi
käyttöä varten
6.5.1 Betonin ja muuriseinien poraaminen
•
Käännä poraamisen/iskuporaamisen vaihto-
kytkin (3) asentoon B (iskuporaaminen).
•
Käytä muuriseinien tai betonin poraamisessa
aina kovametallisia poranteriä ja säädä kier-
rosluku korkeaksi.
6.5.2 Teräksen poraaminen
•
Käännä poraamisen/iskuporaamisen vaihto-
kytkin (3) asentoon A (poraaminen).
•
Käytä teräksen työstöön aina pikateräsporan-
teriä (HSS = runsasseoksinen pikatyöteräs)
sekä alhaista kierrosluvun säätöä.
•
On suositeltavaa voidella poraus sopivalla
jäähdytysaineella, jotta poranterä ei kulu tar-
peettoman paljon.
6.5.3 Reikien alkuporaaminen
Jos haluat porata syvän reiän kovaan materiaaliin
(kuten esim. teräkseen), suosittelemme, että po-
raat ensin reiän pienemmällä poranterällä.
6.5.4 Poraaminen laattoihin ja kaakeleihin
•
Käännä poraamisen aloittamiseksi poraami-
sen/iskuporaamisen vaihtokytkin (3) asen-
toon A (poraaminen).
•
Kytke poraamisen/iskuporaamisen vaihto-
kytkin (3) asentoon B (iskuporaaminen) heti
kun poranterä on mennyt laatasta/kaakelista
lävitse.
6.6 Akun tehonäyttö (kuva 10/nro d)
Paina akun tehonnäytön katkaisinta (e). Akun
tehonnäyttö (d) ilmoittaa akun lataustilan 3 LED:in
avulla.
Kaikki 3 LED:iä palavat:
Akku on ladattu täyteen.
2 tai 1 LED(:iä) palaa:
Akussa on vielä riittävästi tehoa.
1 LED vilkkuu:
Akku on tyhjä, lataa akku uudelleen.
Kaikki LEDit vilkkuvat:
Akun lämpötila on ylittynyt. Poista akku laitteesta
ja anna sen olla huoneenlämmössä päivän ajan.
Jos vika toistuu, akku on syväpurkautunut ja se
on viallinen. Poista akku laitteesta. Viallista akkua
ei saa enää käyttää tai ladata.
7. Puhdistus, huolto ja varaosatilaus
Vaara!
Vedä akku pois ennen kaikkia puhdistustoimia.
7.1 Puhdistus
•
Pidä suojalaitteet, ilmaraot ja moottorin kotelo
niin puhtaina pölystä ja liasta kuin suinki mah-
dollista. Pyyhi laite puhtaalla rievulla tai puhal-
la se puhtaaksi vähäpaineisella paineilmalla.
•
Suosittelemme laitteen puhdistamista heti
joka käytön jälkeen.
•
Puhdista laite säännöllisin väliajoin käyttäen
kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo-
lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.
7.2 Huolto
Laitteen sisäpuolella ei ole mitään huoltoa tarvits-
evia osia.
7.3 Varaosa- ja lisävarustetilaus:
Varaosia tilattaessa tulee antaa seuraavat tiedot:
•
laitteen tyyppi
•
laitteen tuotenumero
•
laitteen tunnusnumero
•
tarvittavan varaosan varaosanumero
Aktuellit hinnat ja muita tietoja löydät verkkosivus-
tosta www.Einhell-Service.com
Vinkki: Hyvän työtuloksen
saamiseksi suosittelemme
:n korkealaatuisia va-
rusteita! www.kwb.eu
welcome@kwb.eu
8. Käytöstäpoisto ja uusiokäyttö
Laite on pakattu kuljetuspakkaukseen, jotta välte-
tään kuljetusvauriot. Tämä pakkaus on raaka-ai-
netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine-
kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis-
ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis-
teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.
Anl_TC_ID_18_Li_SPK9.indb 102Anl_TC_ID_18_Li_SPK9.indb 102 13.08.2020 10:53:0613.08.2020 10:53:06
FIN
- 103 -
9. Säilytys
Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauk-
sissaan.
Koskee ainoastaan EU-maita
Älä heitä sähkötyökaluja kotitalousjätteisiin!
Euroopan direktiivin 2012/19/EY loppuunkäy-
tetyistä sähkö- ja elektronisista laitteista ja sen
kansalliseksi laiksi muuntamisen mukaan tulee
käytetyt sähkötyökalut koota erikseen ja toimittaa
ne ympäristöystävälliseen kierrätykseen.
Kierrätysvaihtoehto takaisinlähetykselle:
Sähkölaitteen omistaja on velvoitettu laitteen
palauttamisen vaihtoehtona vaikuttamaan siihen,
että hänen luovuttamansa omaisuus hävitetään
asianmukaisesti. Loppuun käytetty laite voidaan
tätä varten luovuttaa myös keräyspisteeseen,
joka suorittaa sen käytöstäpoiston kansallisten
kierrätystalous- ja jätehuoltolakien tarkoittamalla
tavalla. Tämä ei koske käytettyihin laitteisiin lii-
tettyjä lisävarusteita ja apuvälineitä, joissa ei ole
sähköosia.
Tuotedokumentaation ja tuotteen mukana toi-
mitettujen papereiden osittainenkin kopiointi tai
muu monistaminen on sallittu ainoastaan Einhell
Germany AG:n nimenomaisella luvalla.
Oikeus teknisiin muutoksiin pidätetään
Anl_TC_ID_18_Li_SPK9.indb 103Anl_TC_ID_18_Li_SPK9.indb 103 13.08.2020 10:53:0613.08.2020 10:53:06
FIN
- 104 -
10. Latauslaitteen näyttö
Näytön tila
Merkitys ja toimenpiteet
Punainen
LED
Vihreä
LED
Pois Vilkkuu Käyttövalmiustila
Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslaitteessa ei
ole akkua
Palaa Pois Lataaminen
Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löytyvät suora-
an latauslaitteesta.
Viite! Todelliset latausajat voivat poiketa hieman annetuista latausajoista.
Ne ovat riipüuvaiset akun jäljelläolevasta lataustehosta.
Pois Palaa Akku on ladattu ja valmis käyttöön.
Sen jälkeen latauslaite kytkeytyy hellävaraiselle lataukselle, kunnes akku
on ladattu aivan täyteen.
Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen.
Toimenpide:
Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.
Vilkkuu Pois Sovitettu lataaminen
Latauslaite on siirtynyt hellävaraiseen lataustilaan.
Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen ke-
stää pitempään. Mahdollisia syitä ovat:
-Akkua ei ole ladattu hyvin pitkään aikaan.
-Akun lämpötila ei ole ihannealueella.
Toimenpide:
Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimatta
ladata edelleen.
Vilkkuu Vilkkuu Häiriö
Lataaminen ei ole mahdollista. Akussa on vika.
Toimenpide:
Viallista akkua ei saa enää ladata.
Ota akku pois latauslaitteesta.
Palaa Palaa Lämpötilahäiriö
Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä
(alle 0°C)
Toimenpide:
Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä (n. 20°C).
Anl_TC_ID_18_Li_SPK9.indb 104Anl_TC_ID_18_Li_SPK9.indb 104 13.08.2020 10:53:0713.08.2020 10:53:07
FIN
- 105 -
Asiakaspalvelutiedot
Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump-
paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve-
lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.
Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.
Laji Esimerkki
Kuluvat osat* Poranistukka, Akku
Käyttömateriaali / käyttöosat* Palat/poranterät
Puuttuvat osat
* ei välttämättä kuulu toimitukseen!
Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon
www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa
seuraaviin kysymyksiin:
•
Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
•
Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
•
Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
Kuvaa tätä toimintavirhettä.
Anl_TC_ID_18_Li_SPK9.indb 105Anl_TC_ID_18_Li_SPK9.indb 105 13.08.2020 10:53:0713.08.2020 10:53:07
FIN
- 106 -
Takuutodistus
Arvoisa asiakas,
tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi
moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas-
palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme
myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat
määräykset:
1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä
tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä
takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien
laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus-
vaateisiisi millään tavalla. Takuumme on sinulle maksuton.
2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen
puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu
valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu-
della.
Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi-
työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana
käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat-
tavissa oleva rasitus.
3. Antamamme takuu ei kata näitä vaurioita:
- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi-
antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä
väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai
laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.
- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä
(esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden
esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy-
töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).
- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta
tai muuten tavallisesta kulumisesta.
4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-
nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden
esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan
pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu-
delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.
5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä
uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meil-
le lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnista-
miseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite
viipymättä.
Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai
eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.
Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on
selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.
Anl_TC_ID_18_Li_SPK9.indb 106Anl_TC_ID_18_Li_SPK9.indb 106 13.08.2020 10:53:0713.08.2020 10:53:07
SLO
- 107 -
Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.
Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki,
ostružki in prah lahko povzročijo izgubo vida.
Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride
do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!
Preklopno stikalo za preklaplanje med funkcijo vrtanja in funkcijo udarnega vrtanja lahko
preklapljate le, ko je udarni vrtalnik v mirovanju, ker se le tako lahko izognete poškodovanju gonila
Anl_TC_ID_18_Li_SPK9.indb 107Anl_TC_ID_18_Li_SPK9.indb 107 13.08.2020 10:53:0813.08.2020 10:53:08
SLO
- 108 -
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko prebere-
te v priloženi knjižici!
Opozorilo!
Preberite vse varnostne napotke, navodila,
naslove slike in tehnične podatke, s ka-
terimi je to električno orodje opremljeno.
Neupoštevanje naslednjih navodil ima lahko
za posledico električni udar, požar in/ali hude
poškodbe.
Shranite vse varnostne napotke in navodila
za kasnejšo uporabo.
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1)
1. Hitra vpenjalna glava za svedre
2. Omejevalo globine vrtanja
3. Preklopno stikalo za preklop vrtanje/udarno
vrtanje
4. Aretirna tipka
5. Stikalo za vklop/izklop
6. Stikalo za smer vrtenja
7. Dodatni ročaj
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se naj-
kasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.
•
Odprite embalažo in previdno vzemite napra-
vo iz embalaže.
•
Odstranite embalažni material in embalažne
in transportne varovalne priprave (če obstaja-
jo).
•
Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
delov pribora, do katerih bi lahko prišlo med
transportom.
•
Po možnosti shranite embalažo do poteka
garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obsta-
ja nevarnost zadušitve in zaužitja takšnih
delov materiala!
•
Udarni vrtalnik
•
Omejilo globine vrtanja
•
Originalna navodila za uporabo
•
Varnostni napotki
3. Predpisana namenska uporaba
Udarni vrtalnik je primeren za vrtanje lukenj v les,
železo, barvne kovine in za udarno vrtanje v kam-
nine z uporabo ustreznega vrtalnega orodja.
Naprava ni primerna za uvijanje nobenih vrst
vijakov.
Ta stroj se lahko uporablja le v skladu z njeg-
ovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovor-
nosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.
4. Tehnični podatki
Oskrba z napetostjo motor: ................... 18 V d.c.
Število vrtljajev v prostem teku: ......0 - 2600 min
-1
Vrtalna zmogljivost: .........................beton 13 mm
.......................................................... jeklo 10 mm
.............................................................les 25 mm
Teža: ..........................................................1,6 kg
Anl_TC_ID_18_Li_SPK9.indb 108Anl_TC_ID_18_Li_SPK9.indb 108 13.08.2020 10:53:0813.08.2020 10:53:08
SLO
- 109 -
Nevarnost!
Hrup in vibracije
Vrednosti hrupa in vibracij so bile ugotavljane v
skladu z EN 62841.
Nivo zvočnega tlaka L
pA
....................... 82 dB (A)
Negotovost K
pA
.............................................5 dB
Nivo zvočne moči L
WA
............................ 93 dB (A)
Negotovost K
WA
............................................5 dB
Uporabljajte zaščito za ušesa.
Hrup lahko povzroči izgubo sluha.
Skupne vrednosti vibracij (vektorska vsota treh
smeri) ugotovljene v skladu z EN 62841.
Udarno vrtanje v beton
Emisijska vrednost vibracij a
h, ID
= 4,8 m/s
2
Negotovost K = 1,5 m/s
2
Navedene skupne vrednosti nihanja in navedene
vrednosti emisij hrupa so bile izmerjene po stan-
dardiziranem testnem postopku in jo je mogoče
za primerjavo električnega orodja primerjati z
drugo vrednostjo.
Navedene skupne vrednosti nihanja in navedene
vrednosti emisij hrupa je možno uporabiti tudi za
predhodno oceno obremenitve.
Opozorilo:
Vrednosti nihanj in emisij hrupa se lahko med
dejansko uporabo električnega orodja razlikujejo
od navedenih vrednosti, kar je odvisno od načina
uporabe električnega orodja, zlasti od vrste ob-
delovanca.
Omejite hrupnost in vibracije na minimum!
•
Uporabljajte samo brezhibne naprave.
•
Redno vzdržujte in čistite napravo.
•
Vaš način dela prilagodite napravi.
•
Ne preobremenjujte naprave.
•
Po potrebi dajte napravo v preverjanje.
•
Izključite napravo, ko je ne uporabljate.
•
Uporabljajte rokavice.
Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevar-
nosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:
1. Poškodbe pljuč, če ne uporabljate primerne
protiprašne zaščitne maske.
2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.
3. Zdravstvene težave, ki so posledica tresljajev
rok, če dlje časa uporabljate napravo ali, če je
ne uporabljate in vzdržujete pravilno.
5. Pred uporabo
Opozorilo!
Preden začnete izvajati nastavitve na napravi,
vedno izvlecite akumulator.
5.1. Montaža dodatnega ročaja (Sliki 2 - 3/
Poz. 7)
Dodatni ročaj (7) Vam med uporabo udarnega vr-
talnega stroja nudi dodatno oporo. Zato stroja ne
uporabljajte brez dodatnega ročaja.
Dodatni ročaj (7) se na udarni vrtalni stroj pritrdi
tako, da ga vpnete. Z vrtenjem ročaja v smeri uri-
nega kazalca pritegnete pritrditev tega ročaja. Z
vrtenjem ročaja v nasprotni smeri urinega kazalca
pa pritrditev sprostite.
•
Priloženi dodatni ročaj (7) je potrebno najprej
montirati. Za to je potrebno z vrtenjem ročaja
pritrdilni obroč dovolj odpreti, da lahko dodat-
ni ročaj potisnete preko vpenjalne glave (1)
na udarni vrtalni stroj.
•
Po tem, ko dodatni ročaj (7) nataknete, ga
obrnite v položaj, ki bo Vam najbolj odgovar-
jal.
•
Zdaj pa ročaj vrtite v nasprotni smeri urinega
kazalca tako dolgo, dokler ne bo dodatni ročaj
trdno pritrjen na udarni vrtalni stroj.
•
Dodatni ročaj (7) je primeren za levičarje in za
desničarje.
5.2 Montaža in nastavitev omejevala globine
vrtanja (Slika 4/Poz. 2)
Omejevalo globine vrtanja (2) je pritrjeno na pri-
trdilnem obroču dodatnega ročaja (7). Pritrdilni
obroč zatisnete oz. Sprostite tako, da vrtite ročaj
v smeri urinega kazalca oz. V nasprotni smeri
urinega kazalca.
•
Sprostite pritrdilni obroč in vstavite omejevalo
globine vrtanja (2) v za to predvideno odprti-
no dodatnega ročaja.
•
Omejevalo globine vrtanja (2) nastavite na
raven svedra.
•
Omejevalo globine vrtanja potegnite za
željeno globino vrtanja nazaj.
•
Ponovno privijte ročaj dodatnega ročaja (7)
tako, da bo ta nameščen trdno.
•
Zdaj vrtajte luknjo tako dolgo, dokler se
omejevalo globine vrtanja (2) ne dotakne
Anl_TC_ID_18_Li_SPK9.indb 109Anl_TC_ID_18_Li_SPK9.indb 109 13.08.2020 10:53:0813.08.2020 10:53:08
SLO
- 110 -
obdelovanca.
5.3 Vstavljanje svedra (Slika 5)
•
Omejevalo globine vrtanja sprostite tako, kot
je to prikazano pod točko 5.2 in ga potisnite
v smeri dodatnega ročaja. Tako imate prosti
dostop do vpenjalne glave (1).
•
Ta stroj za udarno vrtanje je opremljen s hitro
vpenjalno glavo (1).
•
Vpenjalno glavo (1) odvijte tako, da se odpre.
Odprtina za sprejem svedra mora biti dovolj
velika, da lahko sprejme sveder.
•
Izberite ustrezen sveder. Potisnite sveder v
odprtino vpenjalne glave tako daleč, kot je
možno.
•
Vpenjalno glavo (1) zaprite. Preverite, če
je sveder trdno in nepremično nameščen v
vpenjalni glavi (1).
6. Uporaba
6.1 Polnjenje litijevega akumulatorskega
vložka (sliki 2-3)
1. Potegnite akumulatorski vložek (a) iz ročaja,
ob tem potisnite zaskočno tipko (b) navzdol.
2. Primerjajte, ali se omrežna napetost na tipski
tablici ujema z omrežno napetostjo, ki je na
voljo. Vključite vtič napajalnika (c) v zidno
vtičnico. Zelena LED-dioda začne utripati.
3. Akumulator potisnite na polnilno napravo.
V točki 10 (prikaz polnilca) najdete tabelo s po-
meni prikaza LED-diod na polnilni napravi.
Če polnjenje akumulatorskega vložka ni mogoče,
preverite
•
ali je vtičnica pod napetostjo
•
ali obstaja brezhiben kontakt na polnilnih kon-
taktih polnilne naprave.
Če polnjenje akumulatorskega vložka še vedno ni
mogoče, pošljite
•
napajalnik
•
in akumulatorski vložek
naši službi za stranke.
Za pravilno pošiljanje se obrnite na našo
službo za stranke ali prodajno mesto, kjer ste
napravo kupili.
Pri pošiljanju ali odstranjevanju morate
akumulatorje oz. akumulatorske naprave
posamično zapakirati v plastične vrečke, da
ne prihaja do kratkih stikov in požara!
V interesu dolge življenjske dobe baterijskega
vložka poskrbite za pravočasno polnjenje bate-
rijskega vložka. To je potrebno v vsakem primeru,
če opazite, da moč naprave peša. Baterijskega
vložka nikoli ne izpraznite popolnoma. S tem
poškodujete baterijski vložek!
6.2 Stikalo za vklop/izklop (slika 8/poz. 5)
S stikalom za vklop/izklop (5) lahko brezstopen-
jsko nastavljate število vrtljajev. Dlje ko pritiskate
stikalo, večje je število vrtljajev akumulatorskega
udarnega vrtalnega stroja.
Vklop:
Pritisnite na stikalo za vklop/izklop (5).
Nepretrgano delovanje:
Stikalo za vklop/zklop (5) pritrdite s pritrdilnim
gumbom (4).
Izklop:
Na kratko pritisnitena stikalo za vklop/izklop (5).
6.3 Stikalo za smer vrtenja (sl. 8/poz. 6)
S stikalom za smer obračanja (6) nad stikalom
za vklop/izklop (5) lahko nastavite smer vrtenja
akumulatorskega udarnega vrtalnega stroja in
akumulatorski udarni vrtalni stroj zavarujete pred
nenamernim vklopom. Izbirate lahko med tekom
v levo in desno. Da preprečite poškodovanje
menjalnika, lahko med smerjo vrtenja preklapljate
samo med mirovanjem. Če je drsno stikalo v sred-
njem položaju, je stikalo za vklop/izklop blokirano.
6.4 Preklopno stikalo za preklop med vrtan-
jem in udarnim vrtanjem (Slika 7/Poz. 3)
Preklaplajte le v mirovanju!
Vrtanje:
Preklopno stikalo za preklop vrtanje/udarno vrtan-
je (3) v položaju za vrtanje. (položaj A)
Uporaba: leseni material; kovine; umetne mase
Udarno vrtanje:
Preklopno stikalo za preklop vrtanje/udarno vrtan-
je (3) v položaju za udarno vrtanje. (položaj B)
Uporaba: beton; kamnina; zid
Anl_TC_ID_18_Li_SPK9.indb 110Anl_TC_ID_18_Li_SPK9.indb 110 13.08.2020 10:53:0913.08.2020 10:53:09
SLO
- 111 -
6.5 Nasveti za delo z Vašim udarnim vrtalni-
kom
6.5.1 Vrtanje v beton in v zid
•
Preklopno stikalo za preklop vrtanje / udarno
vrtanje (3) nastavite na položaj B (udarno
vrtanje).
•
Za obdelovanje zidov ali betona vedno upora-
bljajte svedre iz trdine in nastavitev za visoko
število vrtljajev.
6.5.2 Vrtanje v jeklo
•
Preklopno stikalo za preklop vrtanje / udarno
vrtanje (3) nastavite na položaj A (vrtanje).
•
Za obdelovanje jekla vedno uporabljajte HSS-
svedre (HSS = visoko legirano jeklo za hitro
delovanje) in nizko število vrtljajev.
•
Priporočljivo je, da luknjo namažete z ustrez-
nim hladilnim sredstvom in tako preprečite
nepotrebno obrabo svedra.
6.5.3 Navrtavanje lukenj
V primeru, da hočete izvrtati globoko luknjo v trdo
kovino (kot je jeklo), Vam priporočamo, da pred
tem luknjo navrtate z manjšim svedrom.
6.5.4 Vrtanje v ploščice in tlakovec
•
Preklopno stikalo za preklop vrtanje / udarno
vrtanje (3) nastavite na položaj A (vrtanje).
•
Preklopno stikalo za preklop vrtanje / udarno
vrtanje (3) nastavite na položaj B (udarno
vrtanje) takoj, ko sveder preluknja ploščico ali
tlakovec.
6.6 Prikaz kapacitete akumulatorja (sl. 10/
Poz. d)
Pritisnite na stikalo za prikaz kapacitete akumu-
latorja (e). Prikaz kapacitete akumulatorja (d)
signalizira stanje napolnjenosti akumulatorja s 3
lučkami LED.
Vse 3 LED-lučke svetijo:
Akumulator je do konca napolnjen.
Svetita 2 ali 1 lučka LED
Akumulator je še zadostno napolnjen.
1 lučka LED utripa:
Akumulator je prazen in ga napolnite.
Vse LED-luči utripajo:
Temperatura akumulatorja je prekoračena. Aku-
mulator odstranite od naprave in ga pustite en
dan stati pri sobni temperaturi. Če se pojavi napa-
ka, se akumulator globoko izprazni in je okvarjen.
Akumulator odstranite od naprave. Okvarjenega
akumulatorja več ne smete uporabljati in polniti!
7. Čiščenje, vzdrževanje in
naročanje nadomestnih delov
Nevarnost!
Pred vsemi čistilnimi deli odstranite akumulator.
7.1 Čiščenje
•
Zaščitno opremo, zračne reže in ohišje mo-
torja vzdržujte kar se le da v stanju brez pri-
sotnosti prahu in umazanije. Napravo obrišite
s suho krpo ali s komprimiranim zrakom pod
nizkim pritiskom.
•
Priporočamo, da napravo očistite neposredno
po vsakem končanem delu.
•
Redno čistite napravo z vlažno krpo in nekaj
milnice. Ne uporabljajte nobenih čistilnih ali
razredčilnih sredstev; le-ta lahko poškodujejo
plastične dele naprave. Pazite na to, da ne
pride voda v notranjost naprave. Vstop vode
v električno napravo povečuje tveganje
električnega udara.
7.2 Vzdrževanje
V notranjosti naprave ni nobenih delov, ki bi jih
bilo potrebno vzdrževati.
7.3 Seznam nadomestnih delov in dodatne
opreme:
Pri naročanju nadomestnih delov navedite nas-
lednje:
•
tip naprave
•
št. art. naprave
•
ID-številka naprave
•
številka potrebnega nadomestnega dela
Aktualne cene in informacije lahko najdete na
spletni strani: www.Einhell-Service.com
Namig! Za dobre delovne
rezultate priporočamo ka-
kovostno dodatno opremo
družbe
! www.kwb.eu
welcome@kwb.eu
Anl_TC_ID_18_Li_SPK9.indb 111Anl_TC_ID_18_Li_SPK9.indb 111 13.08.2020 10:53:0913.08.2020 10:53:09
SLO
- 112 -
8. Odstranjevanje in ponovna
uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovi-
na in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodin-
jske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poz-
nate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.
9. Skladiščenje
Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske
odpadke!
V skladu z evropsko smernico 2012/19/EG o sta-
rih električnih in elektronskih napravah in v skladu
z izvajanjem nacionalne zakonodaje morate
ločeno zbirati izrabljena električna orodja in jih
predati v okoljsko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zave-
zan, da namesto vračanja sodeluje pri pri stro-
kovno ustreznem recikliranju v primeru predaje
lastnine. Staro napravo se lahko v ta namen tudi
prepusti na odvzemnem mestu, ki izvaja odstran-
jevanje v smislu nacionalne zakonodaje o od-
stranjevanju takšnih odpadkov. To se ne nanaša
na starim napravam priložene dele pribora in
opreme brez električnih komponent.
Ponatis ali kakršnokoli razmnoževanje dokumen-
tacije in spremljajočih papirjev o proizvodu, tudi
po izvlečkih, je dovoljeno samo z izrecnim soglas-
jem Einhell Germany AG.
Pridržana pravica do tehničnih sprememb
Anl_TC_ID_18_Li_SPK9.indb 112Anl_TC_ID_18_Li_SPK9.indb 112 13.08.2020 10:53:1013.08.2020 10:53:10
SLO
- 113 -
10. Prikaz polnilnika
Prikaz stanja
Pomen in ukrepi
Rdeča
LED-dioda
Zelena
LED-dioda
Izklop Utripa Pripravljeno na uporabo
Polnilnik je priključen na omrežje in pripravljen na uporabo, akumulator ni
v polnilniku
Vklop Izklop Polnjenje
Polnilnik polni akumulator v načinu hitrega polnjenja. Časi polnjenja so
navedeni na polnilniku.
Opozorilo! Dejanski časi polnjenja se lahko nekoliko razlikujejo od navede-
nih časov polnjenja glede na obstoječe stanje polnosti.
Izklop Vklop Akumulator je poln in pripravljen na uporabo.
Nato se preklopi v blago polnjenje, dokler ni povsem poln.
Akumulator pustite v polnilniku približno 15 minut dlje.
Ukrep:
Akumulator odstranite iz polnilnika. Polnilnik ločite od omrežja.
Utripa Izklop Prilagodilno polnjenje
Polnilnik je v načinu pazljivega polnjenja.
Akumulator se pri tem zaradi varnosti počasneje polni in potrebuje več
časa. Vzroki so lahko naslednji:
- Akumulatorja zelo dolgo niste polnili.
- Temperatura akumulatorja ni v idealnem območju.
Ukrep:
Počakajte do konca postopka polnjenja, akumulator lahko kljub temu pol-
nite naprej.
Utripa Utripa Napaka
Postopek polnjenja ni mogoč. Akumulator je okvarjen.
Ukrep:
Okvarjenega akumulatorja več ne smete polniti.
Akumulator odstranite iz polnilnika.
Vklop Vklop Motnja temperature
Akumulator je prevroč (npr. neposredni sončni žarki) ali prehladen
(pod 0 °C).
Ukrep:
Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi
(pribl. 20 °C).
Anl_TC_ID_18_Li_SPK9.indb 113Anl_TC_ID_18_Li_SPK9.indb 113 13.08.2020 10:53:1013.08.2020 10:53:10
SLO
- 114 -
Servisne informacije
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka-
teri deli potrošni material.
Kategorija Primer
Obrabni deli* Vpenjalna glava, Akumulator
Obrabni material/ obrabni deli* Nastavki/vrtalnik
Manjkajoči deli
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako
kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
•
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
•
Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
•
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
Opišite to napačno delovanje.
Anl_TC_ID_18_Li_SPK9.indb 114Anl_TC_ID_18_Li_SPK9.indb 114 13.08.2020 10:53:1013.08.2020 10:53:10
SLO
- 115 -
Garancijska listina
Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib-
no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden
na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne
službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:
1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo
uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne
garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav do-
datno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše
garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-
ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni
presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic-
no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate
za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu
enakovredna.
3. Iz garancije so izvzeti:
- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne
inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost
ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na-
prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.
- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre-
menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr.
peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri
padcih).
- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne
obrabe.
4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-
tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.
Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali
menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs-
kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja
tudi pri servisih na kraju samem.
5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na:
www.Einhell-Service.com. Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Nap-
rave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih
ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali
novo napravo.
Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo
ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.
Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s ser-
visnimi informacijami, opisanimi v teh navodilih za uporabo.
Anl_TC_ID_18_Li_SPK9.indb 115Anl_TC_ID_18_Li_SPK9.indb 115 13.08.2020 10:53:1013.08.2020 10:53:10
H
- 116 -
Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást
Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.
Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipat-
tanó szillánk, forgács vagy a keletkező por vakulást okozhat.
Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros
por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni!
A hajtómű megsérülésének az elekerülése érdekében, a fúró/ütvefúró átkapcsolót csak nyugalmi álla-
potban szabad átkapcsolni.
Anl_TC_ID_18_Li_SPK9.indb 116Anl_TC_ID_18_Li_SPK9.indb 116 13.08.2020 10:53:1113.08.2020 10:53:11
H
- 117 -
Veszély!
A készülékek használatánál, a sérülések és a
károk megakadályozásának az érdekébe be kell
tartani egy pár biztonsági intézkedést. Ezért ezt
a használati utasítást / biztonsági utasításokat
gondosan átolvasni. Őrizze ezeket jól meg, azért
hogy mindenkor a rendelkezésére álljanak az
információk. Ha más személyeknek adná át a
készüléket, akkor kérjük kézbesítse ki vele együtt
ezt a használati utasítást / biztonsági utasításokat
is. Nem vállalunk felelőséget olyan balesetekért
vagy károkért, amelyek ennek az utasításnak és
a biztonsági utasításoknak a fi gyelmen kívül ha-
gyásából keletkeznek.
1. Biztonsági utasítások
A megfelelő biztonsági utasítások a mellékelt fü-
zetecskében találhatóak!
Figyelmeztetés!
Olvasson minden biztonsági utasítást, uta-
lást, képleírást és technikai adatot végig,
amelyekkel ez az elektromos szerszám el van
látva. A következő utasítások betartásán belüli
mulasztások áramütést, tüzet és/vagy súlyos sé-
rüléseket okozhatnak.
Őrizze meg az összes biztonsági utasításokat
és utalásokat a jövőre nézve.
2. A készülék leírása és a szállítás
terjedelme
2.1 A készülék leírása (képek 1)
1. Gyorsszorítású-fúrótokmány
2. Fúrásmélységütköző
3. Átkapcsoló fúrni - /ütvefúrni
4. Arretáló taszter
5. Be- / Kikapcsoló
6. Forgásirány kapcsoló
7. Pótfogantyú
2.2 A szállítás terjedelme
Kérjük a leírott szállítási terjedelem alapján
leellenőrizni a cikk teljességét. Hiányzó részek
esetén forduljon a cikk vásárlása után legkésőbb
5 munkanapon belül egy érvényes vásárlási
igazolás felmutatása mellett a szervízközponthoz
vagy a eladóhelyhez, ahol vette a készüléket.
Kérjük vegye ehhez fi gyelembe az utasítás végén
a szervíz-információkban található szavatossági
táblázatot.
•
Nyissa ki a csomagolást és vegye ki óvatosan
a készüléket a csomagolásból.
•
Távolítsa el a csomagolási anyagot valamint
a csomagolási- / és szállítási biztosítékot (ha
létezik).
•
Ellenőrizze le, hogy teljes a szállítás terjedel-
me.
•
Ellenőrizze le a készüléket és a tartozékrés-
zeket szállítási károkra.
•
Ha lehetséges, akkor őrizze meg a csomago-
lást a garanciaidő lejáratának a végéig.
Veszély!
A készülék és a csomagolási anyag nem
gyerekjáték! Nem szabad a gyerekeknek a
műanyagtasakokkal, foliákkal és aprórészek-
kel játszaniuk! Fennáll a lenyelés és a meg-
fulladás veszélye!
•
Ütvefúrógép
•
Fúrásmélységütköző
•
Eredeti használati utasítás
•
Biztonsági utasítások
3. Rendeltetésszerűi használat
Az ütvefúrógép a megfelelő fúrószerszám hasz-
nálatával fába, vasba, nemvas fémbe való lyukak
fúrására és köveztebe való lyukak ütvefúrására
lett méretezve.
A készülék alkalmas minden fajta csavar becsa-
varására.
A készüléket csak rendeltetése szerint szabad
használni. Ezt túlhaladó bármilyen használat,
nem számít rendeltetésszerűnek. Ebből adódó
bármilyen kárért vagy bármilyen fajta sérülésért a
használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye fi gyelembe, hogy a készülékeink
rendeltetésük szerint nem az ipari, kézműipari
vagy gyári használatra lettek konstruálva. Nem
vállalunk szavatosságot, ha a készülék ipari,
kézműipari vagy gyári üzemek területén valamint
egyenértékű tevékenységek területén van hasz-
nálva.
Anl_TC_ID_18_Li_SPK9.indb 117Anl_TC_ID_18_Li_SPK9.indb 117 13.08.2020 10:53:1113.08.2020 10:53:11
H
- 118 -
4. Technikai adatok
Feszültségellátás motor: ........................18 V d.c.
Üresjáratú-fordulatszám: ................ 0-2600 perc
-1
Fúrásteljesítmény: .......................... Beton 13 mm
...........................................................Acél 10 mm
..............................................................Fa 25 mm
Tömeg: .......................................................1,6 kg
Veszély!
Zaj és vibrálás
A zaj és a vibrálási értékek az EN 62841 szerint
lettek mérve.
Hangnyomásmérték L
pA
........................ 82 dB(A)
Bizonytalanság K
pA
.......................................5 dB
Hangteljesítménymérték L
WA
.................. 93 dB(A)
Bizonytalanság K
WA
......................................5 dB
Hordjon egy zajcsökkentő fülvédőt.
A zaj befolyása hallásvesztességhez vezethet.
Rezgésösszértékek (három irány vektorösszege)
az EN 62841 szerint lettek meghatározva.
Ütvefúrni betonba
Rezgésemisszióérték a
h, ID
= 4,8 m/s
2
Bizonytalanság K = 1,5 m/s
2
A megadott rezgésemisszióértékek és a me-
gadott zajkibocsátási értékek egy normált
ellenőrzési folyamat szerint lettek mérve és fel le-
het őket használni az egyik elektromos szerszám-
nak egy másikkal való összehasonlítására.
A megadott rezgésemisszióértékeket és a mega-
dott zajkibocsátási értékeket a megterhelés ideig-
lenes felbecsülésére is fel lehet használni.
Figyelmeztetés:
A rezgési és a zajkibocsátási értékek az elektro-
mos szerszám tényleges használata alatt eltérhet
a megadott értékektöl, attol függően, hogy hogy-
an és milyen módon lesz az elektromos szerszám
használva, főleg attol, hogy milyen fajta munka-
darabok lesznek megdolgozva.
Csökkentse le a zajkibocsátást és a vibrálást
egy minimumra!
•
Csak kifogástalan készülékeket használni.
•
A készüléket rendszeresen karbantartani és
megtisztítani.
•
Illessze a munkamódját a készülékhez.
•
Ne terhelje túl a készüléket.
•
Hagyja adott esetben leellenőrizni a készü-
léket.
•
Kapcsolja ki a készüléket, ha nem használja.
•
Hordjon kesztyűket.
Vigyázat!
Fennmaradt rizikók
Akkor is ha előírás szerint kezeli az elektro-
mos szerszámot, mégis maradnak fennma-
radó rizikók. Ennek az elektromos szerszám-
nak az építésmódjával és kivitelézésével
kapcsolatban a következő veszélyek léphet-
nek fel:
1. Tüdőkárok, ha nem visel megfelelő
porvédőmaszkot.
2. Hallás károsodás, ha nem visel megfelelő
zajcsökkentő fülvédőt.
3. Egészségi károk, amelyek a kéz-kar-
rezgésekből adódnak, ha a készülék hossz-
abb ideig használva lesz, vagy ha nem lesz
szabályszerűen vezetve és karbantartva.
5. Beüzemeltetés előtt
Figyelmeztetés!
Mielőtt beállításokat végezne el a készüléken,
húzza mindig ki az akkut.
5.1.A pótfogantyú felszerelése
(képek 2-től – 3-ig/poz. 7)
Az ütvefúrógép használatánál a pótfogantyú (7)
kiegészítő tartást nyújt. Ezért ne használja a kés-
züléket a pótfogantyú nélkül.
A pótfogantyú (7) beszorítás által lesz az ütve-
fúrógépre felerősítve. A fogantyúnak az óramutató
forgási irányába való elfordítása által lesz a szorí-
tás meghúzva. Az óramutató járásával elenkező
irányba való csavarás kiereszti a beszorítást.
•
Legelősször fel kell szerelni a mellékelt pótfo-
gantyút (7). Ehhez a fogantyú elfordítása által
eléggé ki kell nyitni a szorítót, azért hogy a
pótfogantyút a fúrótokmányon (1) keresztül az
ütvefúrógépre lehesen tolni.
•
A pótfogantyú (7) feltolása után fordítsa azt,
az Ön számára lekényelmesebb munkahe-
lyzetbe.
•
Most a fogantyút az ellenkező forgásirányba
ismét addig becsavarni, amig a pótfogantyú
feszesen nem fekszik.
•
A pótfogantyú (7) úgy a jobbkezesek számára
mint a balkezesek számára alkalmas.
Anl_TC_ID_18_Li_SPK9.indb 118Anl_TC_ID_18_Li_SPK9.indb 118 13.08.2020 10:53:1113.08.2020 10:53:11
H
- 119 -
5.2 A mélységütköző felszerelése és beállítá-
sa (4-es kép/poz. 2)
A mélységütközőt (2) beszorítás által a pótfogan-
tyú (7) tartja. A beszorítás a fogantyú eldfordítása
által lesz megeresztve ill. feszesre húzva.
•
Eressze meg a szorítást és tegye be a
mélységütközőt (2) a pótfogantyúnak arra
előrelátott lyukába.
•
Tegye a mélységütközőt (2) a fúróval egys-
zintbe.
•
Húzza a kívánt fúrásmélységre vissza a
mélységütközőt.
•
Csavarja ismét addig be a pótfogantyú (7)
fogantyúját, amig feszesen nem fekszik.
•
Most addig fúrni a lyukat, amig a
mélységütköző (2) a munkadarabot meg nem
érinti.
5.3 A fúró betevése (5-es kép)
•
Az 5.2-ben leírottak szerint megereszteni a
mélységütközőt és a pótfogantyú irányába
tolni. Ezáltal szabad a fúrótokmányhoz (1)
való hozzáférhetés.
•
Az ütvefúrógép egy gyorsszorítású-fúrótok-
mánnyal (1) van felszerelve.
•
Csavarja fel a fúrótokmányt (1). A furónyíl-
lásnak elég nagynak kell lennie, ahhoz hogy
befogadja a fúrót.
•
Válaszon ki egy megfelelő fúrót. Tolja a fúrót
addig be a fúrótokmány nyílásba ameddig
csak lehet.
•
Csavarja be a fúrótokmányt (1). Ellenőrizze
le, hogy a fúró feszesen bent fekszik e a fúró-
tokmányban (1).
6. Kezelés
6.1 Az LI-akku-csomag feltöltése
(ábrák 6-től – 7-ig)
1. Kihúzni az akku-csomagot (a) a kézi marko-
latból, ennél lefelé nyomni a rögzítőtasztert
(b).
2. Hasonlítsa össze, hogy a típustáblán me-
gadott hálózati feszültség, megegyezik-e
a fennálló hálózati feszültséggel. Dugja a
töltőkészülék (c) hálózati csatlakozóját a du-
gaszoló aljzatba. Pislogni kezd a zöld LED.
3. Tolja az akkut a töltőkészülékre.
A 10-es pont (a töltőkészülék kijelzése) alatt egy
táblázat található a töltőkészüléken levő LED
jelzések különböző jelentéseivel.
Ha az akku-csomag töltése nem lehetséges, ak-
kor kérjük vizsgálja meg,
•
hogy a hálózati aljzatban van e hálózati fes-
zültség.
•
hogy a töltőkészülék töltőkontaktusain kifo-
gástalan e a kontaktus.
Ha az akku-csomag töltése még mindig nem le-
hetséges, akkor kérjük,
•
a töltőkészüléket
•
a vevőszolgálatunkhoz beküldeni.
Egy szakszerű elküldéséhez kérjük kontaktál-
ja a vevőszolgálatunkat vagy az eladó helyet,
ahol vásárolta a készüléket.
Az akkuk ill. akkus készülékek elküldésénél
vagy megsemmisítésénél vegye fi gyelembe,
hogy rövidzárlat és tűz elkerüléséhez ezek
külön külön legyenek műanyagtasakokban
becsomagolva!
Az akku-csomag hosszú élettartamának az ér-
dekében gondoskodnia kellene az akku-csomag
időbeni újboli feltöltéséről. Ez minden esetben
akkor szükséges, ha megállapítaná, hogy a
készülék teljesítménye alábbhagy. Ne merítse ki
sohasem teljesen az akku-csomagot. Ez az akku-
csomag defektusához vezet!
6.2 Be-/ kikapcsoló (8-as kép/poz. 5)
A be-/kikapcsolóval (5) lehet a fordulatszámot
fokozatmentesen szabályozni. Minnél tovább
nyomja a kapcsolót, annál nagyobb az akkus-
ütvefúrógép fordulatszáma.
Bekapcsolni:
Megnyomni a be-/kikapcsolót (5)
Tartósüzem:
A rögzítőgombbal (4) biztosítani a be-/kikapcsolót
(5).
Kikapcsolni:
Röviden benyomni a be-/kikapcsolót (5).
6.3 Forgásirány kapcsoló (8-as ábra / poz. 6)
A be-/kikapcsoló (5) feletti forgásirány kapcsoló-
val (6) lehet az akkus-ütvefúrógép forgási irányát
beállítani és akaratlan bekapcsolás ellen bizto-
sítani az akkus-ütvefúrógépet. Bal- és jobbmenet
között lehet választani. A hajtómű megsérülésé-
nek az elkerüléséért, a forgásirányt csak nyugalmi
állapotban szabad átkapcsolni. Ha a tolókapcsoló
középhelyzetben van, akkor blokkolva van a be-/
Anl_TC_ID_18_Li_SPK9.indb 119Anl_TC_ID_18_Li_SPK9.indb 119 13.08.2020 10:53:1113.08.2020 10:53:11
H
- 120 -
kikapcsoló.
6.4 Fúrni-/ütvefúrni-átkapcsoló
(9-es kép/poz. 3)
Csak nyugalmi helyzetben átkapcsolni!
Fúrni:
Fúrni-/ütvefúrni-átkapcsoló (3) a fúrni állásban.
(pozició A)
Alkalmazás: Faanyagok; fémek; műanyagok
Ütvefúrni:
Fúrni-/ütvefúrni-átkapcsoló (3) az ütvefúrni állás-
ban. (pozició B)
Alkalmazás: Beton; kőzetek; falazat
6.5 Tippek az ütvefúrógéppel való dolgozás-
hoz
6.5.1 Beton és falazatok fúrása
•
Állítsa a fúrni/ütvefúrni átkapcsolót (3) a B
pozícióra (ütvefúrni).
•
A falazatok vagy a beton megdolgozására
használja mindig a keményfémfúrót és egy
magas fordulatszámbeállítást.
6.5.2 Acél fúrása
•
Állítsa a fúrni/ütvefúrni átkapcsolót (3) az A
pozícióra (fúrni).
•
Acél megdolgozására mindig a HSS-fúrót
(HSS=erősen ötvözött gyorsacél) és egy ala-
csony fordulatszámot használni.
•
A fölösleges fúrókopás elkerüléséhez ajánla-
tos a fúrást egy megfelelő hűtőszerrel kenni.
6.5.3 Lyukak megfúrása
Ha egy mély lyukat akar egy kemény anyagba
(mint például acélba) fúrni, akkor ajánljuk, hogy
egy kisebb fúróval fúrja meg előre a lyukat.
6.5.4 Kőlapok és csempék fúrása
•
Állítsa a megfúrásra a fúrni/ütvefúrni átkapc-
solót (3) az A pozícióra (fúrni).
•
Miután a fúró átütötte a kőlapot/csempét
állítsa az átkapcsolót fúrni/ütvefúrni (3) a B
pozícióba (ütvefúrni).
6.x Akku-kapacitás jelző (10-es ábra/poz. d)
Nyomja meg az akku-kapacitás jelző (e) kapcso-
lóját. A 3 LED által szignalizálja az akku-kapacitás
jelző (d) az akku töltésállapotát.
Mind a 3 LED világít:
Az akku teljesen fel van töltve.
2 vagy 1 LED világít:
Az akku elegendő fennmaradt töltéssel rendel-
kezik.
1 LED pislog:
Üres az akku, töltse fel az akkut.
Minden LED villog:
Túl van lépve az akku hőmérséklete. Távolítsa
el az akkut a készülékröl és hagyja az akkut egy
napig szobahőmérsékletnél lehülni. Ha újra fellép
a hiba, akkor mélyre le lett merítve az akku és
defektes. Távolítsa el az akkut a készülékröl. Egy
defektes akkut nem szabad többet használni ill.
nem szabad többet tölteni.
7. Tisztítás, karbantartás és
pótalkatrészmegrendelés
Veszély!
Minden tisztítási munka előtt kihúzni az akkut.
7.1 Tisztítás
•
Tartsa a védőberendezéseket, szellőztető
réseket és a gépházat annyira por- és piszok-
mentesen, amennyire csak lehet. Dörzsölje
le a készüléket egy tiszta posztóval vagy
pedig fújja ki alacsony nyomás alatt sűrített
levegővel.
•
Ajánljuk, hogy minden használat után azonnal
kitisztítsa a készüléket.
•
A készüléket rendszeresen egy nedves
posztóval és egy kevés kenőszappannal
megtisztítani. Ne használjon tisztító vagy oldó
szereket; ezek megtámadhatják a készülék
műanyagrészeit. Ügyeljen arra, hogy ne kerül-
jön víz a készülék belsejébe. A víz elektromos
készülékbe való behatolása megnöveli az
áramcsapás veszélyét.
7.2 Karbantartás
A készülék belsejében nem található további
karbantartandó rész.
Anl_TC_ID_18_Li_SPK9.indb 120Anl_TC_ID_18_Li_SPK9.indb 120 13.08.2020 10:53:1213.08.2020 10:53:12
H
- 121 -
7.3 Pótalkatrészek és tartozékok
megrendelése:
Pótalkatrész megrendelésénél a következő ada-
tokat kellene megadni:
•
A készülék típusát
•
A készülék cikk-számát
•
A készülék ident- számát
•
A szükséges pótalkatrész pótalkatrész
számát
Aktuális árak és információk a www.Einhell-Ser-
vice.com alatt találhatóak.
Tipp! Egy jó munkaeredmény
érdekébe a kiváló
minőségű tartozékait ajánl-
juk! www.kwb.eu
welcome@kwb.eu
8. Megsemmisítés és
újrahasznosítás
A szállítási károk megakadályozásához a készü-
lék egy csomagolásban található. Ez a csoma-
golás nyersanyag és ezáltal ismét felhasználható
vagy pedig visszavezethető a nyersanyagi
körforgáshoz. A készülék és annak a tartozé-
kai különböző anyagokból állnak, mint például
fémből és műanyagokból. Defektes készülékek
nem tartoznak a házi hulladékok közé. Szakszerű
megsemmisítéshez le kellene adni a készüléket
egy megfelelő gyűjtőhelyen. Ha nem ismer
gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-
ségi önkormányzatnál.
9. Tárolás
A készüléket és a készülék tartozékait egy sötét,
száraz és fagymentes valamint gyerekek számára
nem hozzáférhető helyen tárolni. Az optimális
tárolási hőmérséklet 5 és 30 °C között van. Az
elektromos szerszámot az eredeti csomagolás-
ban őrizni.
Csak az EU-országoknak
Ne dobja az elektromos szerszámokat a háztartá-
si hulladék közé!
Az elektromos és elektronikus-öregkészülékek
2012/19/EG európai irányvonala és anemzeti jog-
ba való átvétele szerint az elhasznált elektromos
szerszámokat szétválasztva kell összegyüjteni
és vissza kell vezetni egy környezetvédelemnek
megfelelő újrafelhasználáshoz.
Recycling-alternatívák a visszaküldési felszólí-
táshoz:
Az elektromos készülék tulajdonosa, a tulajdon
feladása esetében köteles a visszaküldés helyett
alternativ a szakszerű értékesítéssel kapcsolat-
ban összedolgozni. Az öreg készüléket ehhez
egy visszavevő helynek is át lehet hagyni, amely
elvégzi a nemzeti körforgásipari- és hulladéktör-
vények értelmében levő megsemmisítést. Ez nem
érrinti az öreg készülékek mellékelt elektromos
alkotórészek nélküli tartozékait és segítőeszközeit
A termékek dokumentációjának és a
kisérőpapírjainak az utánnyomtatása vagy egyé-
bb sokszorosítása, kivonatosan is csak az Einhell
Germany AG kihangsúlyozott beleegyezésével
engedélyezett.
Technikai változtatások jogát fenntartva
Anl_TC_ID_18_Li_SPK9.indb 121Anl_TC_ID_18_Li_SPK9.indb 121 13.08.2020 10:53:1213.08.2020 10:53:12
H
- 122 -
10. A töltőkészülék kijelzése
Kijelzési státusz
Jelentés és teendők
Piros LED Zöld LED
Ki Pislog Üzemkészenlét
Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs
a töltőkészülékben
Be Ki Töltés
A töltőkészülék a gyorstöltési üzemben tölti az akkut A megfelelő töltési
idők direkt a töltőkészüléken találhatóak.
Utasítás! A fennálló akkutöltéstöl függöen valamennyire eltérhetnek a va-
lódi töltési idők a megadott töltési időktöl.
Ki Be Az akku fel van töltve és használatra kész.
Azután a teljes feltöltésig kímélő töltésre kapcsol át.
Hagyja ehhez az akkut körülbelül 15 percel tovább a töltőkészüléken.
Teendő:
Távolítsa el az akkut a töltőkészülékből. Válassza le a töltőkészüléket a
hálózatról.
Pislog Ki Alkalmazkodó töltés
A töltőkészülék a kíméletes töltési módban van.
Ennél az akku biztonsági okokból lassabban lesz töltve és több időre van
szükség. Ennek a következőek lehetnek az okai:
- Az akku nagyon hosszú ideig nem lett töltve.
- Az akkuhőmérséklet nincs az ideális téren belül.
Teendő:
Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellenére
tovább lehet tölteni.
Pislog Pislog Hiba
Nem lehetséges tovább a töltési folyamat. Defektes az akku.
Teendő:
Egy defektes akkut nem szabad többet tölteni.
Távolítsa el az akkut a töltőkészülékből.
Be Be Hőmérsékletzavar
Túl forró az akku (például direkti napsugárzás) vagy túl hideg (0° C alatt)
Teendő:
Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20° C).
Anl_TC_ID_18_Li_SPK9.indb 122Anl_TC_ID_18_Li_SPK9.indb 122 13.08.2020 10:53:1313.08.2020 10:53:13
H
- 123 -
Szervíz-információk
A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn,
akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint
javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc-
solatban a rendelkezésére állnak.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés-
zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
Kategória Példa
Gyorsan kopó részek* Fúrótokmány, Akku
Fogyóeszköz/ fogyórészek* Bit-betétek/fúrók
Hiányzó részek
* nincs okvetlenül a szállítás terjedelmében!
Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük
ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:
•
Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
•
Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
•
Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?
Írja le ezt a hibás működést.
Anl_TC_ID_18_Li_SPK9.indb 123Anl_TC_ID_18_Li_SPK9.indb 123 13.08.2020 10:53:1313.08.2020 10:53:13
H
- 124 -
Garanciaokmány
Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem
működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz
amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo-
non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő
érvényes:
1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-
mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló
tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan-
ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a
törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a
garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új
készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy
gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí-
tására vagy a készülék kicserélésére.
Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy
szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék
a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha,
egyenértékű igénybevételnek lett kitéve.
3. A szavatosságunk alol ki vannak véve:
- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame-
lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy
rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági
határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek
történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.
- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például
a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata),
idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk),
erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.
- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy
egyébb természetes elkopásra vezethetőek vissza.
4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a
garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva
a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése
nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő
a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé-
nyes.
5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím
alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a
bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla
nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet
őség miatt ki vannak zárva a garnci-
ateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal vissza-
kap egy megjavított vagy egy új készüléket.
Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken
levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan-
cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.
Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan
kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.
Anl_TC_ID_18_Li_SPK9.indb 124Anl_TC_ID_18_Li_SPK9.indb 124 13.08.2020 10:53:1313.08.2020 10:53:13
RO
- 125 -
Pericol! – Citiţi manualul de utilizare pentru a reduce riscul producerii unui accident
Atenţie! Purtaţi protecţie antifonică. Expunerea la zgomot poate provoca pierderea auzului.
Atenţie! Purtaţi ochelari de protecţie. Scânteile produse în timpul lucrului, schijele sau aşchiile ieşite
din aparat şi praful rezultat pot provoca pierderea vederii.
Atenţie! Purtaţi mască de protecţie împotriva prafului. La prelucrarea lemnului şi a altor materiale
se poate produce praf dăunător sănătăţii. Este interzisă prelucrarea materialelor cu conţinut de azbest!
Pentru a evita deteriorarea angrenajului, comutarea găurire / percuţie se va realiza numai atunci când
aparatul este în repaus.
Anl_TC_ID_18_Li_SPK9.indb 125Anl_TC_ID_18_Li_SPK9.indb 125 13.08.2020 10:53:1413.08.2020 10:53:14
RO
- 126 -
Pericol!
La utilizarea aparatelor trebuie respectate câteva
măsuri de siguranţă, pentru a evita accidentele
şi daunele. De aceea, citiţi cu grijă instrucţiunile
de utilizare/indicaţiile de siguranţă. Păstraţi aces-
te materiale în bune condiţii, pentru ca aceste
informaţii să fi e disponibile în orice moment.
Dacă predaţi aparatul altor persoane, înmânaţi-
le şi aceste instrucţiuni de utilizare /indicaţii de
siguranţă. Nu ne asumăm nici o răspundere
pentru accidente sau daune care rezultă din ne-
respectarea acestor instrucţiuni de utilizare şi a
indicaţiilor de siguranţă.
1. Indicaţii de siguranţă
Indicaţiile de siguranţă corespunzătoare le găsiţi
în broşura anexată!
Avertisment!
Citiţi toate indicaţiile de siguranţă,
instrucţiunile şi ţineţi cont de imaginile şi da-
tele tehnice care însoţesc acest aparat elec-
tric. Nerespectarea următoarelor instrucţiuni pot
duce la electrocutare, incendiu şi/sau răniri grave.
Păstraţi toate instrucţiunile şi indicaţiile de
siguranţă pentru viitor.
2. Descrierea aparatului şi cuprinsul
livrării
2.1 Descrierea aparatului (Fig. 1)
1. Mandrină cu prindere rapidă
2. Opritor adâncime de găurire
3. Comutator găurire / percuţie
4. Tastă de blocare
5. Întrerupător pornire/oprire
6. Comutator sens de rotaţie
7. Mâner suplimentar
2.2 Cuprinsul livrării
Vă rugăm să verifi caţi integralitatea articolului în
baza cuprinsului livrării descris. În cazul în care
lipsesc piese, vă rugăm să vă adresaţi în interval
de maxim 5 zile lucrătoare de la cumpărarea ar-
ticolului la centrul nostru de service sau la maga-
zinul la care aţi achiziţionat aparatul, prezentaţi în
acest caz un bon de cumpărare valabil. Vă rugăm
să ţineţi cont de tabelul de garanţie cuprins în
informaţiile de service din capătul instrucţiunilor
de utilizare.
•
Deschideţi ambalajul şi scoateţi aparatul cu
grijă.
•
Îndepărtaţi ambalajul, precum şi siguranţele
de ambalare şi de transport (dacă există).
•
Verificaţi dacă livrarea este completă.
•
Controlaţi aparatul şi accesoriile dacă nu
prezintă pagube de transport.
•
P ăstraţi ambalajul după posibilitate, până la
expirarea duratei de garanţie.
Pericol!
Aparatul şi ambalajul nu sunt jucării pentru
copii! Copiilor le este interzis să se joace cu
pungi din material plastic, folii şi piese mici!
Există pericolul de înghiţire şi sufocare!
•
Maşină de găurit cu percuţie
•
Opritor adâncime de găurire
•
Instrucţiuni de utilizare originale
•
Indicaţii de siguranţă
3. Utilizarea conform scopului
Maşina de găurit cu percuţie este construită pen-
tru găurirea lemnului, fi erului, a metalelor neferoa-
se şi a găuririi cu percuţie în piatră, cu utilizarea
sculelor de găurit corespunzătoare.
Aparatul este destinat pentru înşurubarea
şuruburilor de orice tip.
Aparatul poate fi utilizat numai în conformitate
cu scopul pentru care a fost creat. Orice utilizare
care depăşeşte acest domeniu este considerată
neconformă. Pentru eventualele daune sau acci-
dente de orice tip rezultate ca urmare a utilizării
neconforme a aparatului răspunde utilizatorul/
operatorul şi nu producătorul.
Vă rugăm să ţineţi de asemenea cont de faptul că
aparatele noastre nu sunt construite pentru utili-
zare în scopuri meşteşugăreşti sau industriale. Nu
ne asumăm nicio răspundere pentru eventualele
probleme survenite ca urmare a utilizării aparatu-
lui în întreprinderi lucrative, meşteşugăreşti sau
industriale precum şi în alte activităţi similare.
Anl_TC_ID_18_Li_SPK9.indb 126Anl_TC_ID_18_Li_SPK9.indb 126 13.08.2020 10:53:1413.08.2020 10:53:14
RO
- 127 -
4. Date tehnice
Sursă de alimentare a motorului: ............18 V d.c.
Tu r a ţie la mers în gol: .......................0-2600 min
-1
Capacitatea de găurire: .................. Beton 13 mm
...........................................................Oţel 10 mm
.........................................................Lemn 25 mm
Greutate: ....................................................1,6 kg
Pericol!
Zgomote şi vibraţii
Valorile nivelelor de zgomot şi de vibraţie au fost
calculate conform EN 62841.
Nivelul presiunii sonore L
pA
................... 82 dB (A)
Nesiguranţă K
pA
............................................5 dB
Nivelul capacităţii sonore L
WA
............... 93 dB (A)
Nesiguranţă K
WA
........................................... 5 dB
Purtaţi protecţie antifonică.
Expunerea la zgomot poate cauza deteriorarea
sau pierderea auzului.
Valorile totale ale nivelului de vibraţii (suma
vectorială a trei direcţii), calculate conform
EN 62841.
Găurire prin percuţie în beton
Valoarea de emisie a vibraţiilor a
h, ID
= 4,8 m/s
2
Nesiguranţa K = 1,5 m/s
2
Valorile vibraţiilor totale şi valorile emisiei sonore
menţionate au fost măsurate conform unui pro-
ces de verifi care normat şi pot fi utilizate pentru
comparaţia cu alte aparate electrice ale altor
producători.
Valorile vibraţiilor totale şi valorile emisiei sonore
menţionate pot fi utilizate pentru şi la o estimare
provizorie a solicitării aparatului.
Avertisment:
Emisiile de vibraţie şi emisiile sonore pot devia de
la valorile menţionate în timpul utilizării efective a
aparatului electric, în funcţie de modul de utilizare
al aparatului electric şi în special de tipul piesei
de prelucrat.
Limitaţi zgomotul şi vibraţiile la un nivel mi-
nim.
•
Utilizaţi numai aparate în stare ireproşabilă.
•
Întreţineţi şi curăţaţi aparatul cu regularitate.
•
Adaptaţi modul dvs. de lucru aparatului.
•
Nu suprasolicitaţi aparatul.
•
Dacă este necesar, lăsaţi aparatul să fie veri-
ficat.
•
Decuplaţi aparatul, atunci când acesta nu
este utilizat.
•
Purtaţi mănuşi!
Atenţie!
Riscuri reziduale
Riscurile reziduale nu pot fi eliminate com-
plet, chiar dacă manipulaţi această sculă
electrică în mod regulamentar. Următoarele
pericole pot apărea, dependente de tipul con-
structiv şi execuţia acestei scule electrice:
1. Afecţiuni pulmonare, în cazul în care nu se
poartă mască de protecţie împotriva prafului
adecvată.
2. Afecţiuni auditive, în cazul în care nu se
poartă protecţie antifonică corespunzătoare.
3. Afecţiuni ale sănătăţii rezultate din vibraţia
mână-braţ, în cazul utilizării timp mai înde-
lungat a aparatului sau a utilizării şi întreţinerii
sale necorespunzătoare.
5. Înainte de punerea în funcţiune
Avertisment!
Scoateţi întotdeauna acumulatorul înainte de
a efectua reglaje ale aparatului.
5.1.Montarea mânerului suplimentar
(Fig. 2-3/Poz. 7)
Mânerul suplimentar (7) vă oferă stabilitate
suplimentară în timpul utilizării maşinii de găurit
cu percuţie. Din acest motiv nu folosiţi maşina
fără mânerul suplimentar.
Fixarea mânerului suplimentar (7) la maşina de
găurit cu percuţie se face cu ajutorul clemelor.
Prin rotirea mânerului în sens orar se strâng
clemele. Prin rotirea în sens antiorar se desface
fi xarea mânerului.
•
Mânerul suplimentar anexat (7) trebuie mai
întâi montat. Pentru aceasta trebuie ca prin
rotirea mânerului să deschideţi clemele sufici-
ent de mult pentru ca mânerul suplimentar să
poată fi împins peste mandrină (1) pe maşina
de găurit prin percuţie.
•
După poziţionarea mânerului suplimentar (7)
potriviţi-l în poziţia de lucru cea mai comodă
pentru Dvs..
•
Rotiţi acum mânerul în sensul opus, până
când se blochează.
•
Mânerul suplimentar (7) este indicat atât pen-
Anl_TC_ID_18_Li_SPK9.indb 127Anl_TC_ID_18_Li_SPK9.indb 127 13.08.2020 10:53:1413.08.2020 10:53:14
RO
- 128 -
tru dreptaci cât şi pentru stângaci.
5.2 Montarea şi reglarea opritorului adânci-
mii de găurire (Fig. 4/Poz. 2)
Opritorul adâncimii de găurire (2) este susţinut
de către mânerul suplimentar (7) cu ajutorul cle-
melor. Clemele se deschid şi respectiv închid prin
rotirea mânerului.
•
Deschideţi clemele şi introduceţi opritorul
adâncimii de găurire (2) în lăcaşul special
prevăzut pe mânerul suplimentar.
•
Aduceţi opritorul adâncimii de găurire (2) la
acelaşi nivel cu burghiul.
•
Trageţi opritorul cu exact adâncimea de
găurire dorită înapoi.
•
Rotiţi mânerul suplimentar (7) la loc, până
când se blochează din nou.
•
Daţi acum o gaură şi înaintaţi până când
opritorul adâncimii de găurire (2) atinge piesa
prelucrată.
5.3 Montarea burghiului (Fig 5)
•
Desfaceţi opritorul adâncimii de găurire con-
form descrierii de la punctul 5.2 şi împingeţi-l
în direcţia mânerului. Aveţi acum acces liber
la mandrină (1).
•
Această maşină de găurit prin percuţie este
dotată cu o mandrină cu prindere rapidă (1).
•
Rotiţi mandrina (1) deschizând-o. Deschide-
rea trebuie să fie suficient de mare pentru a
putea prelua burghiul.
•
Alegeţi un burghiu adecvat. Împingeţi burghiul
la maxim în deschiderea mandrinei.
•
Rotiţi mandrina (1) închizând-o. Verificaţi
dacă burghiul este bine fixat în mandrină (1).
6. Operare
6.1 Încărcarea pachetului de acumulatori LI
(Fig. 6-7)
1. Scoateţi pachetul de acumulatori (a) din mâ-
ner, apăsând tasta de blocare (b) în jos.
2. Comparaţi dacă tensiunea de reţea indicată
pe plăcuţa indicatoare corespunde cu tensi-
unea existentă în reţea. Introduceţi ştecherul
de reţea al aparatului de încărcat (c) în priză.
LED-ul verde începe să lumineze intermitent.
3. Împingeţi acumulatorul pe încărcător.
La punctul 10 (Afi şajul aparatului de încărcat)
găsiţi un tabel cu semnifi caţiile afi şajului LED-
urilor pe aparatul de încărcat.
Dacă nu este posibilă încărcarea pachetului de
acumulatori vă rugăm să verifi caţi
•
dacă există tensiune la priză.
•
dacă există un contact perfect la contactele
de încărcare ale aparatului de încărcat.
Dacă totuşi nu este posibilă încărcarea pachetului
de acumulatori, vă rugăm să trimiteţi
•
aparatul de încărcat
•
şi pachetul de acumulatori
la service-ul nostru pentru clienţi.
În scopul unei expedieri corespunzătoare, vă
rugăm să contactaţi serviciul nostru pentru
clienţi sau magazinul la care aţi achiziţionat
aparatul.
Ţineţi cont la expedierea sau eliminarea acu-
mulatorilor resp. a aparatelor cu acumulator,
ca acestea să fi e ambalate separat în pungi
din material plastic, pentru a evita un scurt-
circuit sau incendiu!
În interesul unei durate îndelungate de utilizare
a pachetului de acumulatori trebuie să asiguraţi
încărcarea la timp a pachetului de acumulatori.
Acest lucru este necesar în orice caz atunci
când constataţi că puterea aparatului scade. Nu
descărcaţi niciodată complet pachetul de acumu-
latori. Acest lucru duce la defectarea pachetului
de acumulatori!
6.2 Întrerupător pornire/oprire (Fig. 8/Poz. 5)
Cu întrerupătorul pornire/oprire (5) puteţi regla
turaţia fără trepte. Cu cât mai departe împingeţi
întrerupătorul, cu atât mai ridicată este turaţia
maşinii de înşurubat cu acumulator.
Pornire:
Apăsaţi întrerupătorul pornire/oprire (5)
Funcţionarea de durată:
Asiguraţ
i întrerupătorul pornire/oprire (5) cu buto-
nul de fi xare (4).
Oprire:
Apăsaţi scurt întrerupătorul pornire/oprire (5).
6.3 Comutator pentru sensul de rotaţie (Fig.
8/Poz. 6)
Cu ajutorul comutatorului pentru sensul de rotaţie
(6) de deasupra întrerupătorului pornire/oprire (5)
puteţi regla direcţia de rotaţie a maşinii de găurit
cu percuţie cu acumulator şi să o asiguraţi împo-
triva pornirii nedorite. Puteţi selecta între rotaţie
Anl_TC_ID_18_Li_SPK9.indb 128Anl_TC_ID_18_Li_SPK9.indb 128 13.08.2020 10:53:1513.08.2020 10:53:15
RO
- 129 -
spre stânga şi spre dreapta. Pentru a evita deteri-
orarea angrenajului, comutarea direcţiei de rotaţie
se va realiza numai atunci când aparatul este în
repaus. Dacă comutatorul cu acţionare prin îm-
pingere se afl ă în poziţia mediană, întrerupătorul
pornire/oprire este blocat.
6.4 Comutator găurire/percuţie
(Fig. 9/Poz. 3)
Comutarea se va realiza numai când aparatul
este în repaus!
Găurire:
Comutatorul găurire/percuţie (3) este în poziţia
găurire. (Poziţia A)
Utilizare: lemn; metale; materiale plastice
Găurire prin percuţie:
Comutatorul găurire/percuţie (3) este în poziţia
percuţie. (Poziţia B)
Utilizare: beton; piatră; zidărie
6.5 Ponturi pentru lucrul cu maşina de găurit
cu percuţie
6.5.1 Găurire în beton şi zidărie
•
Poziţionaţi comutatorul găurire/percuţie (3) în
poziţia B (găurire prin percuţie).
•
În cazul zidăriei sau al betonului utilizaţi în-
totdeauna burghie pentru metale dure şi o
turaţie ridicată.
6.5.2 Găurire în oţel
•
Poziţionaţi comutatorul găurire/percuţie (3) în
poziţia A (găurire).
•
În cazul oţelului utilizaţi întotdeauna burghie
HSS (HSS = oţel rapid, înalt aliat) şi o turaţie
joasă.
•
Este recomandată ungerea găurii cu un agent
de răcire adecvat, pentru a evita uzura inutilă
a maşinii de găurit şi a burghiului.
6.5.3 Găuri pregătitoare
În cazul în care doriţi să daţi o gaură adâncă într-
un material dur (cum ar fi oţelul), vă recomandăm
să daţi mai întâi o gaură pregătitoare cu un
burghiu mai mic în punctul respectiv.
6.5.4 Găurire în faianţă, gresie şi plăci de
teracotă
•
Aduceţi comutatorul de găurire/percuţie
(3) în poziţia A (găurire) pentru a da gaura
pregătitoare.
•
Aduceţi comutatorul de găurire/percuţie (3)
în poziţia B (găurire prin percuţie) imediat ce
burghiul a străpuns gresia/faianţa/placa de
teracotă.
6.x Afi şarea capacităţii acumulatorului (Fig.
10/Poz. d)
Apăsaţi comutatorul pentru afi şarea capacităţii
acumulatorului (e). Afi şajul capacităţii acumula-
torului (d) vă semnalizează nivelul de încărcare al
acumulatorului în baza a 3 LED-uri.
Toate 3 LED-urile luminează:
Acumulatorul este complet încărcat.
Se aprind 2 LED-uri sau numai unul
Acumulatorul mai are rezerve sufi ciente.
1 LED clipeşte:
Acumulatorul este gol, încărcaţi acumulatorul.
Toate LED-urile clipesc:
Temperatura acumulatorului este prea ridicată.
Îndepărtaţi acumulatorul din aparatul de încărcat
şi lăsaţi-l o zi la temperatura camerei. În cazul
în care defecţiunea persistă, acumulatorul este
descărcat profund şi este defect. Îndepărtaţi acu-
mulatorul din aparatul de încărcat. Încărcarea şi
utilizarea unui acumulator defect este interzisă.
7. Curăţirea, întreţinerea şi comanda
pieselor de schimb
Pericol!
Înaintea tuturor lucrărilor de curăţare scoateţi
acumulatorul.
7.1 Curăţarea
•
Păstraţi cât mai curat posibil dispozitivele
de protecţie, şliţurile de aerisire şi carcasa
motorului. Ştergeţi aparatul cu o cârpă curată
sau curăţaţi-l cu aer comprimat la o presiune
mică.
•
Recomandăm curăţarea aparatului imediat
după fiecare utilizare.
•
Curăţaţi aparatul cu regularitate cu o cârpă
umedă şi puţin săpun. Nu folosiţi detergenţi
sau solvenţi pentru curăţare; acestea ar putea
ataca părţile din material plastic ale aparatu-
lui. Fiţi atenţi să nu intre apă în interiorul apa-
ratului. Pătrunderea apei în aparatul electric
măreşte riscul de electrocutare.
Anl_TC_ID_18_Li_SPK9.indb 129Anl_TC_ID_18_Li_SPK9.indb 129 13.08.2020 10:53:1513.08.2020 10:53:15
RO
- 130 -
7.2 Întreţinere
În interiorul aparatului nu se găsesc piese care
necesită întreţinere curentă.
7.3 Comanda pieselor de schimb şi
accesoriilor:
La comanda pieselor de schimb trebuiesc
menţionate următoarele date:
•
Tipul aparatului
•
Numărul de articol al aparatului
•
Numărul de identificare al aparatului
•
Numărul de piesă de schimb al piesei de
schimb necesare
Informaţii şi preţuri actuale găsiţi la adresa
www.Einhell-Service.com
Tip! Pentru un rezultat bun
de lucru recomandăm acce-
sorii de înaltă calitate de la
! www.kwb.eu
welcome@kwb.eu
8. Eliminarea şi reciclarea
Aparatul se afl ă într-un ambalaj pentru a împiedi-
ca pagubele de transport. Acest ambalaj este o
materie primă şi este astfel refolosibil sau poate
fi readus în circuitul de revalorifi care a materiilor
prime. Aparatul şi piesele sale auxiliare sunt con-
struite din diferite materiale, cum ar fi de exemplu
metal sau material plastic. Aparatele electrice nu
se vor arunca la gunoiul menajer. Pentru salubri-
zarea corespunzătoare, aparatul se va preda la
un centru de colectare. Dacă nu aveţi cunoştinţă
unde se afl ă un centru de colectare, informaţi-vă
în acest sens la administraţia comunală.
9. Lagăr
Depozitaţi aparatul şi accesoriile acestuia la loc
întunecos, uscat şi ferit de îngheţ, precum şi inac-
cesibil copiilor. Temperatura de depozitare optimă
este între 5 şi 30 ˚C. Păstraţi aparatul electric în
ambalajul original.
Numai pentru ţări ale UE
Nu aruncaţi aparatele electrice la gunoiul mena-
jer!
Conform directivei europene 2012/19/CE cu
privire la aparatele electrice şi electronice vechi
şi punerea în aplicare în legislaţia naţională, apa-
ratele electrice uzate trebuie colectate separat şi
supuse unui ciclu de reciclare ecologic.
Alternativă de reciclare la apelul de trimitere
înapoi:
Alternativ returnării, proprietarul aparatului electric
este obligat să participe la o valorifi care corectă
a acestuia, în cazul renunţării asupra proprietăţii
aparatului. Aparatul vechi poate fi predat în acest
sens unui centru de colectare, care execută o
îndepărtare conform legilor naţionale referitoare
la reciclare şi deşeuri. Nu sunt afectate accesori-
ile ataşate aparatelor vechi şi materiale auxiliare
fără componente electrice.
Retipărirea sau orice altă multiplicare a
documentaţiei şi documentelor însoţitoare ale
produselor, chiar şi parţial, este permisă numai cu
acordul în mod expres a fi rmei Einhell Germany
AG.
Ne rezervăm dreptul pentru modifi cări de ordin
tehnic
Anl_TC_ID_18_Li_SPK9.indb 130Anl_TC_ID_18_Li_SPK9.indb 130 13.08.2020 10:53:1513.08.2020 10:53:15
RO
- 131 -
10. Afi şajul aparatului de încărcat
Starea afi şajului
Semnifi caţia şi măsura de remediere
LED-ul
roşu
LED-ul
verde
stins intermitent Stare de funcţionare
Aparatul de încărcat este conectat la reţea şi pregătit de funcţionare, acu-
mulatorul nu este în aparatul de încărcat
aprins stins Încărcare
Aparatul de încărcat încarcă acumulatorul în regim de încărcare rapidă.
Timpii de încărcare corespunzători îi găsiţi direct pe aparatul de încărcat.
Indicaţie! În funcţie de nivelul de încărcare al acumulatorului timpii de
încărcare efectivi pot fi diferiţi de timpii de încărcare menţionaţi.
stins aprins Acumulatorul este încărcat şi poate fi pus în folosinţă.
După aceea se comută într-o încărcare de protecţie pân
ă la încărcarea
completă.
Pentru aceasta lăsaţi acumulatorul cu cca. 15 minute mai mult pe aparatul
de încărcat.
Măsură de remediere:
Îndepărtaţi acumulatorul din aparatul de încărcat. Deconectaţi aparatul de
încărcat de la reţea.
intermitent stins Încărcare adaptată
Aparatul de încărcat se găseşte în regimul de încărcare de protecţie.
În acest regim, din motive de siguranţă, acumulatorul este încărcat mai în-
cet şi necesită mai mult timp. Acest lucru poate avea următoarele cauze:
- Acumulatorul nu a mai fost încărcat timp foarte îndelungat.
- Temperatura acumulatorului nu se găseşte în intervalul ideal.
Măsură de remediere:
Aşteptaţi până când procesul de încărcare este încheiat, apoi acumula-
torul poate fi încărcat în continuare.
intermitent intermitent Defecţiune
Nu mai este posibilă încărcarea acumulatorului. Acumulatorul este defect.
Măsur
ă de remediere:
Încărcarea unui acumulator defect este interzisă.
Îndepărtaţi acumulatorul din aparatul de încărcat.
aprins aprins Deteriorare datorată temperaturii
Acumulatorul este prea fi erbinte (de ex. la radiaţie solară directă) sau prea
rece (sub 0° C)
Măsură de remediere:
Îndepărtaţi acumulatorul din aparatul de încărcat şi păstraţi-l o zi la tempe-
ratura încăperii (cca. 20° C).
Anl_TC_ID_18_Li_SPK9.indb 131Anl_TC_ID_18_Li_SPK9.indb 131 13.08.2020 10:53:1513.08.2020 10:53:15
RO
- 132 -
Informaţii de service
În toate ţările menţionate în certifi catul de garanţie dispunem de parteneri de service competenţi, datele
de contact ale acestora le puteţi găsi în certifi catul de garanţie. Aceşti parteneri vă stau la dispoziţie
pentru toate problemele referitoare la service, piese de schimb şi de uzură sau aprovizionarea cu mate-
riale de consum.
Se va ţine cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau da-
torate utilizării resp. că aceste piese sunt necesare ca materiale de consum.
Categorie exemplu
Piese de uzură* Mandrină, Acumulator
Material de consum/ Piese de consum* Bituri/Burghie
Piese lipsă
* nu este cuprins în livrare în mod obligatoriu!
În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet
www.Einhell-Service.com. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în
orice caz la următoarele întrebări:
•
A funcţionat aparatul o dată sau a fost de la început defect?
•
Aţi remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?
•
Ce fel de defecţiune prezintă aparatul după părerea dumneavoastră (simptom principal)?
Descrieţi această defecţiune.
Anl_TC_ID_18_Li_SPK9.indb 132Anl_TC_ID_18_Li_SPK9.indb 132 13.08.2020 10:53:1613.08.2020 10:53:16
RO
- 133 -
Certifi cat de garanţie
Stimată clientă, stimate client,
produsele noastre sunt supuse unui control de calitate riguros. Dacă totuşi vreodată acest aparat nu
va funcţiona ireproşabil, ne pare foarte rău şi vă rugăm să vă adresaţi centrului nostru service, la ad-
resa indicată la fi nalul acestui certifi cat de garanţie. Bineînţeles că vă stăm şi la telefon cu plăcere la
dispoziţie, la numerele de service menţionate. Pentru revendicarea pretenţiilor de garanţie trebuie ţinut
cont de următoarele:
1. Aceste instrucţiuni de garanţie se adresează exclusiv consumatorilor, deci persoanelor fi zice, care
nu doresc să utilizeze acest produs în cadrul unor activităţi lucrative sau pentru activităţi profesio-
nale independente. Aceste instrucţiuni de garanţie reglementează prestaţiile de garanţie suplimen-
tare, pe care producătorul jos numit le promite cumpărătorilor să
i la cumpărarea unui aparat nou,
suplimentar garanţiei legale. Pretenţiile dumneavoastră de garanţie legale nu sunt atinse de această
garanţie. Prestaţia noastră de garanţie este gratuită pentru dumneavoastră.
2. Prestaţia de garanţie se extinde în exclusivitate asupra defectelor la aparatul nou achiziţionat de
dumneavoastră de la producătorul jos numit, care provin din erori de material sau de fabricaţie şi se
limitează, în funcţie de decizia noastră, la remedierea acestor defecte sau la schimbarea aparatului.
Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utili-
zare în scopuri lucrative, meşteşugăreşti sau profesionale. Din acest motiv nu se va încheia un con-
tract de garanţie, atunci când aparatul este folosit în perioada de garanţie în întreprinderi lucrative,
meşteşugăreşti sau industriale precum şi pentru activităţi similare.
3. Excluse de la garanţie sunt următoarele:
- Deteriorări datorate neluării în considerare a instrucţiunilor de montare, a instrucţiunilor de utilizare
sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de reţea greşită sau
la un curent greşit), neluării în considerare a prescripţiilor referitoare la lucrările de întreţinere şi
siguranţă, expunerea aparatului la condiţii de mediu anormale sau îngrijire şi întreţinere insufi cientă.
- Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea
aparatului sau folosirea uneltelor ataşabile sau auxiliarilor neadmişi), intrarea corpurilor străine în
aparat (cum ar fi nisip, pietre sau praf, deteriorări din timpul transportului), recurgerea la violenţă sau
infl uenţe străine (cum ar fi de exemplu deteriorări datorită căderii).
- Deteriorări ale aparatului sau ale unor părţi ale acestuia, care se explică prin uzură normală,
conformă utilizării sau altă uzură naturală.
4. Durata de garanţie este de 24 luni şi începe din ziua cumpărării aparatului. Pretenţiile de garanţie se
vor revendica în interval de două săptămâni de la data apariţiei defectului. Este exclusă revendica-
rea pretenţiei de garanţie după expirarea duratei de garanţie. Repararea sau schimbarea aparatului
nu duce nici la prelungirea duratei de garanţie şi nici nu se va fi xa o durată de garanţie nouă pentru
prestaţia efectuată la acest aparat sau pentru o piesă schimbată la acesta. Acest lucru este valabil
şi în cazul unui service la faţa locului.
5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la:
www.Einhell-Service.com. Vă rugăm să aveţi pregătit bonul de cumpărare sau altă dovadă de
cumpărare a aparatului dvs. nou. Aparate trimise fără dovadă corespunzătoare sau fără plăcuţă de
identifi care sunt excluse de la prestaţia de garanţie datorită posibilităţilor insufi ciente de alocare.
Dacă defectul aparatului este cuprins în prestaţiile noastre de garanţie, veţi primi imediat înapoi
aparatul reparat sau un aparat nou.
Bineînţeles că remediem cu plăcere contra cost şi defecte la aparate care nu sunt sau nu mai sunt cup-
rinse în prestaţiile de garanţie. Pentru aceasta trimiteţi va rugăm aparatul la adresa noastră service:
La piesele de uzură, de consum şi piesele lipsă vă informăm în mod expres, că trebuie avute în vedere
restricţiile garanţiei menţionate în informaţiile de service ale acestor instrucţiuni de utilizare.
Anl_TC_ID_18_Li_SPK9.indb 133Anl_TC_ID_18_Li_SPK9.indb 133 13.08.2020 10:53:1613.08.2020 10:53:16
GR
- 134 -
Κίνδυνος! – Για τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης
Προσοχή! Να χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την
απώλεια της ακοής.
Προσοχή! Να φοράτε οπωσδήποτε προστατευτικά γυαλιά. Οι σπινθήρες που δημιουργούνται
κατά την εργασία ή τα εκσφενδονιζόμενα κομμάτια, ροκανίδια και σκόνες μπορούν να προκαλέσουν
απώλεια της όρασης.
Προσοχή! Να χρησιμοποιείτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και
άλλων υλικών δεν αποκλείεται η δημιουργία επιβλαβούς για την υγεία σκόνης. Δεν επιτρέπεται η
επεξεργασία υλικών που περιέχουν αμίαντο!
Προς αποφυγή βλάβης του κιβωτίου ταχυτήτων πρέπει να χειρίζεστε τον διακόπτη μεταγωγής
λειτουργίας δράπανο / κρουστικό δράπανο μόνο όταν η συσκευή είναι ακινητοποιημένη.
Κλάση προστασίας ΙΙ (διπλή μόνωση)
Anl_TC_ID_18_Li_SPK9.indb 134Anl_TC_ID_18_Li_SPK9.indb 134 13.08.2020 10:53:1613.08.2020 10:53:16
GR
- 135 -
Κίνδυνος!
Κατά τη χρήση των συσκευών πρέπει, προς
αποφυγή τραυματισμών, να τηρούνται και
να λαμβάνονται ορισμένα μέτρα ασφαλείας.
Διαβάστε για το λόγο αυτό προσεκτικά τις
Οδηγίες χρήσης / Υποδείξεις ασφαλείας.
Φυλάξτε τις καλά για να έχετε τις πληροφορίες
πάντα στη διάθεσή σας. Εάν παραδώσετε τη
συσκευή σε άλλα άτομα, δώστε μαζί και αυτές
τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν
αναλαμβάνουμε καμία ευθύνη για ατυχήματα
ή βλάβες που οφείλονται σε μη τήρηση αυτών
των Οδηγιών χρήσης και των Υποδείξεων
ασφαλείας.
1. Υποδείξεις ασφαλείας
Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας
στο επισυναπτόμενο βιβλιάριο!
Προειδοποίηση!
Διαβάστε όλες τις υποδείξεις ασφαλείας,
τις οδηγίες, τις απεικονίσεις και τα τεχνικά
χαρακτηριστικά αυτής της ηλεκτρικής
συσκευής. Σε περίπτωση παραλείψεων κατά
την τήρηση των υποδείξεων ασφαλείας μπορεί
να προκληθεί ηλεκτροπληξία, πυρκαγιά και/ή
σοβαροί τραυματισμοί.
Φυλάξτε για μελλοντική χρήση όλες τις
Υποδείξεις ασφαλείας και τις οδηγίες.
2. Περιγραφή της συσκευής και
συμπαραδιδόμενα
2.1 Περιγραφή της συσκευής (εικ. 1)
1. Υποδοχή εργαλείου με ταχυπροσαρμογή
2. Οδηγός βάθους
3. Μεταγωγές δράπανου / κρουστικού
δράπανου
4. Πλήκτρο ασφάλισης
5. Διακόπτης ενεργοποίησης/απενεργοποίησης
6. Διακόπτης αλλαγής κατεύθυνσης
7. Πρόσθετη χειρολαβή
2.2 Συμπαραδιδόμενα
Βάσει της περιγραφής των συμπαραδιδόμενων
παρακαλούμε να ελέγξετε την πληρότητα
του προϊόντος. Σε περίπτωση ελλείψεων
τμημάτων παρακαλούμε να αποτανθείτε εντός
5 εργάσιμων ημερών από την ημερομηνία
αγοράς στο Κέντρο Σέρβις (Service Center) της
εταιρείας μας ή στο κατάστημα από το οποίο
αγοράσατε τη συσκευή, προσκομίζοντας την
ισχύουσα απόδειξη αγοράς. Παρακαλούμε να
προσέξετε τον πίνακα εγγύησης στους όρους
εγγύησης στο τέλος των οδηγιών.
•
Ανοίξτε τη συσκευασία και βγάλτε
προσεκτικά τη συσκευή.
•
Απομακρύντε τα υλικά συσκευασίας
καθώς και τα συστήματα προστασίας της
συσκευασίας / μεταφοράς (εάν υπάρχουν).
•
Ελέγξτε εάν είναι πλήρες το περιεχόμενο.
•
Ελέγξτε τη συσκευή και τα αξεσουάρ για
ενδεχόμενες ζημιές από τη μεταφορά.
•
Φυλάξτε τη συσκευασία αν γίνεται μέχρι την
πάροδο της προθεσμάις της εγγύησης.
Κίνδυνος!
H συσκευή και τα υλικά συσκευασίας δεν
είναι παιχνίδια! Τα παιδιά δεν επιτρέπεται
να παίζουν με πλαστικές σακούλες,
πλαστικές μεμβράνες και μικροαντικείμενα!
Υφίσταται κίνδυνος κατάποσης και
ασφυξίας!
•
K ρουστικό δράπανο
•
Οδηγός βάθους
•
Πρωτότυπες Οδηγίες χρήσης
•
Υποδείξεις ασφαλείας
3. Σωστή χρήση
Το κρουστικό δράπανο προορίζεται για τρύπες
σε ξύλο, σίδερο, μη ευγενή μέταλλα και πέτρες
με χρήση του ανάλογου τρυπανιού.
Η συσκευή δεν είναι κατάλληλη για βίδωμα
παντός είδους.
Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο
για τον σκοπό για τον οποίο προορίζεται. Κάθε
πέραν τούτου χρήση δεν ανταποκρίενται στο
σκοπό για τον οποίο προορίζεται. Για βλάβες
που οφείλονται σε παρόμοια χρήση ή για
τραυματισμούς παντός είδους ευθύνεται ο
χρήσητς/χειριστής και όχι ο κατασκευαστής.
Παρακαλούμε να προσέξετε πως οι συσκευές
μας δεν προορίζονται και δεν έχουν
κατασκευαστεί για επαγγελματική, βιοτεχνική
ή βιομηχανική χρήση. Δεν αναλαμβάνουμε
εγγύηση σε περίπτωση κατά την οποία η
συσκευή χρησιμοποιήθηκε σε συνεργεία,
βιοτεχνίες ή στη βιομηχανία ή σε εργασίες
παρόμοιες με αυτές.
Anl_TC_ID_18_Li_SPK9.indb 135Anl_TC_ID_18_Li_SPK9.indb 135 13.08.2020 10:53:1613.08.2020 10:53:16
GR
- 136 -
4. Τεχνικά χαρακτηριστικά
Τροφοδοσία τάσης κινητήρα: .................18 V d.c
Αριθμός στροφών ραλεντί : ............0-2600 min
-1
Απόδοση δράπανου: ...................Μπετόν 13 mm
................................................... Χάλυβας 10 mm
................................................... Χάλυβας 25 mm
Βάρος: .......................................................1,6 kg
Κίνδυνος!
Θόρυβος και δονήσεις
Οι τιμές θορύβων και δονήσεων διαπιστώθηκαν
σύμφωνα με το πρότυπο EN 62841.
Στάθμη ηχητικής πίεσης L
pA
................. 82 dB(A)
Αβεβαιότητα K
pA
..........................................5 dB
Στάθμη ηχητικής ισχύος L
WA
................. 93 dB(A)
Αβεβαιότητα K
WA
..........................................5 dB
Να χρησιμοποιείτε ηχοπροστασία.
Η επίδραση θορύβου μπορεί να έχει σαν
συνέπεια την απώλεια της ακοής.
Συνολικές τιμές ταλαντώσεων (σύνολο
διανυσμάτων τριών κατευθύνσεων) σύμφωνα με
το πρότυπο EN 62841.
Kρουστικό δράπανο σε μπετόν
Εκπομπή δονήσεων a
h, ID
= 4,8 m/s
2
Αβεβαιότητα K = 1,5 m/s
2
Οι αναφερόμενες συνολικές τιμές μετάδοσης
δόνησης και οι τιμές εκπομπής θορύβου
μετρήθηκαν βάσει τυποποιημένης μεθόδου
δοκιμής και μπορούν να χρησιμοποιηθούν για
τη σύγκριση μίας ηλεκτρικής συσκευής με μία
άλλη.
Οι αναφερόμενες συνολικές τιμές μετάδοσης
δόνησης και οι τιμές εκπομπής θορύβου
μπορούν να χρησιμοποιηθούν για προσωρινή
εκτίμηση της σχετικής επιβάρυνσης.
Προειδοποίηση:
Η
τιμή μετάδοσης της δόνησης μπορεί να
διαφέρει κατά την πραγματική χρήση της
ηλεκτρικής συσκευής από την αναφερόμενη
τιμή, ανάλογα με τον τρόπο χρήσης της,
ιδιαίτερα από το είδος του αντικειμένου που θα
κατεργασθείτε.
Περιορίστε την δημιουργία θορύβου και τις
δονήσεις στο ελάχιστο!
•
Να χρησιμοποιείτε μόνο συσκευές σε άψογη
κατάσταση.
•
Να συντηρείτε και να καθαρίζετε τακτικά τη
συκσευή.
•
Να προσαρμόζετε στη συσκευή τον τρόπο
εργασίας σας.
•
Προσέξτε να μην υπερφορτώνετε τη
συσκευή.
•
Αφήστε τη συσκευή νδεχομένως να
ελεγχθεί από ειδικό τεχνίτη.
•
Να απενεργοποιείτε τη συσκευή όταν δεν
την χρησιμοποιείτε.
•
Να φοράτε γάντια.
Προσοχή!
Υπολειπόμενοι κίνδυνοι
Aκόμη και σε περίπτωση σωστής και
κανονικής χρήσης αυτού του ηλεκτρικού
εργαλείου, υφίστανται πάντα ορισμένοι
υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι
κίνδυνοι μπορούν να παρουσιαστούν
ανάλογα με το είδος κατασκευής και το
μεντέλο αυτού του ηλεκτρικού εργαλείου:
1. Βλάβες πνευμόνων, εάν δεν
χρησιμοποιηθούν κατάλληλες μάσκες
προστασίας από σκόνη.
2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί
κατάλληλη ηχοπροστασίας.
3. Βλάβες της υγείας που προκαλούνται από
δονήσεις χεριού-βραχίονα, εάν η συσκευή
χρησιμοποιηθεί για μεγαλύτερο χρονικό
διάστημα ή δεν τηρείται και δεν συντηρείται
σωστά.
5. Πριν τη θέση σε λειτουργία
Προειδοποίηση!
Βγάλτε πρώτα τη μπαταρία πριν κάνετε τις
ρυθμίσεις στη συσκευή.
5.1 Συναρμολόγηση της πρόσθετης
χειρολαβής (εικ. 2-3/Pos. 7)
Η πρόσθετη χειρολαβή (7) σας προσφέρει
κατά τη διάρκεια λειτουργίας του κρουστικού
δράπανου πρόσθετη υποστήριξη. Για το λόγο
αυτό, μη χρησιμοποιείτε τη μηχανή χωρίς την
πρόσθετη χειρολαβή.
Η πρόσθετη χε3ιρολαβή (7) στερεώνεται
στο κρουστικό δράπανο με σύσφιιξη.
Περιστρέφοντας δεξιόστροφα τη χειρολαβή,
εκτελείται η σύσφιξη. Περιστρέφοντας
Anl_TC_ID_18_Li_SPK9.indb 136Anl_TC_ID_18_Li_SPK9.indb 136 13.08.2020 10:53:1613.08.2020 10:53:16
GR
- 137 -
αριστερόστρφα, ανοίγει η σύσφιξη.
•
Πρέπει πρώτα να τοποθετηθεί η
συμπαραδιδόμενη πρόσθετη χειρολαβή (7).
Για το σκοπό αυτό να ανοίξετε το σύστημα
σύσφιξης της χειρολαβής αρκετά, ώστε να
μπορεί να εισαχθεί η πρόσθετη χειρολαβή
μέσω της υποδοχή (1) στο κρουστικό
δράπανο.
•
Μετά την εισαγωγή της πρόσθετης
χειρολαβής (7), περιστρέψτε την στην για
σας πιο άνετη θέση εργασίας.
•
Τώρα στρίψτε τη χειρολαβή στην
αντίθετη κατεύθυνση , μέχρι να είναι καλά
στερεωμένη.
•
Η πρόσθετη χειρολαβή (7) είναι κατάλληλη
τόσο για δεξιόχειρες, όσο κιαι για
αριστερόχειρες.
5.2 Τοποθέτηση και ρύθμιση του οδηγού
βάθους (εικ. 4/αρ. 2)
Ο οδηγός βάθους (2) συγκρατείται από
την πρόσθετη χειρολαβή (7) με σύσφιξη. Η
σύσφιξη λύεται ή σφίγγεται με περιστροφή της
χειρολαβής.
•
Χαλαρώστε τη σύσφιξη και τοποθετ΄σητε
τον οδηγό βάθους (2) στην για το σκοπό
αυτό προβλεπόμενη εσοχή της πρόσθετης
χειρολαβής.
•
Φέρτε τον οδηγό βάθους (2) στο ίδιο
επίπεδο όπως το δράπανο.
•
Τραβήξτε τον οδηγό βάθους στο
επιθυμούμενο βάθος προς τα πίσω.
•
Περιστρέψτε τη χειρολαβή της πρόσθετης
χειρολαβής (7) μέχρι να στερεωθεί καλά.
•
Κάντε τώρα την τρύπα, μέχρι να ακουμπήσει
ο οδηγός βάθους (2) το κατεργαζόμενο
αντικείμενο.
5.3 Χρήση του τρυπανιού (εικ. 5)
•
Λασκάρετε τον οδηγό βάθους όπως
περιγράφεται στο 5.2 και σπρώξτε το προς
την κατεύθυνση της πρόσθετης χειρολαβής.
Έτσι είναι ελεύθερη η πρόσβαση στην
υποδοχή του τρυπανιού (1).
•
Αυτό το κρουστικό δράπανο είναι
εξοπλισμένο με ταχύσφικτη υποδοχή
τρυπανιού (1).
•
Ανοίξτε την υποδοχή (1). Το άνοιγμα της
υποδοχής πρέπει να είναι αρκετά μεγάλο
για να υποδεχθεί το τρυπάνι.
•
Επιλέξτε το κατάλληλο τρυπάνι. Σπρώξτε το
εργαλείο όσο πιο βαθιά γίνεται στο άνοιγμα
της υποδοχής του τρυπανιού.
•
Κλείστε την υποδοχή (1). Ελέγξτε εάν είναι
καλά στερεωμένο το τρυπάνι στην υποδοχή
(1).
6. Χειρισμός
6.1 Φόρτιση της μονάδας συσσωρευτή LI
(εικ. 6-7)
1. Βγάλτε τη μονάδα συσσωρευτή (a) από
τη χειρολαβή και πιέστε το πλήκτρο
κουμπώματος (b) προς τα κάτω.
2. Συγκρίνετε εάν η τάση που αναφέρεται στην
ετικέτα αντιστοιχεί με την τάση του δικτύου.
Βάλτε το βύσμα του φορτιστή (c) στην πρίζα.
Το πράσινο LED αρχίζει να αναβοσβήνει.
3. Σπρώξτε το συσσωρευτή πάνω στο
φορτιστή.
Στο εδάφιο 10 (ένδειξη φορτιστή) θα βρείτε
πίνακα με τις εξηγήσεις της ένδειξης του LED
στο φορτιστή.
Εάν δεν είναι δυνατή η φόρτιση του
συσσωρευτή, παρακαλούμε να ελέγξετε
•
εάν υπάρχει τάση στην πρίζα.
•
εάν υπάρχει άψογη επαφή στις επαφές
φόρτισης του φορτιστή (8).
Εάν δεν είναι δυνατή η φόρτιση του
συσσωρευτή, παρακαλούμε να αποστείλετε
•
τον φορτιστή
•
και την μονάδα του συσσωρευτή
στο τμήμα μας εξυπηρέτησης πελατών.
Για σωστή αποστολή να επικοινωνήσετε με
το τμήμα μας εξυπηρέτησης πελατών ή με
το κατάστημα πωλήσεων, όπου αγοράσατε
τη συσκευή.
Κατά την αποστολή ή απόρριψη μπαταριών
ή συσκευών μπαταρίας προσέξτε να
μπουν χωριστά σε πλαστικές σακούλες
ώστε να αποφευχθεί ένα βραχυκύκλωμα ή
πυρκαγιά!
Για μεγάλη διάρκεια ζωής της μονάδας του
συσσωρευτή, φροντίστε για την έγκαιρη
επαναφόρτιση της μονάδα του συσσωρευτή.
Αυτό είναι οπωσδήποτε απαραίτητο ότνα
διαπιστώσετε πως μειώνεται η απόδοση.
Ποτέ μην εκφορτίζετε πλήρως τη μονάδα του
συσσωρευτή. Αυτό θα είχε σαν συνέπεια μία
βλάβη της μονάδας του συσσωρευτή!
Anl_TC_ID_18_Li_SPK9.indb 137Anl_TC_ID_18_Li_SPK9.indb 137 13.08.2020 10:53:1713.08.2020 10:53:17
GR
- 138 -
6.2 Διακόπτης ενεργοποίησης/
απενεργοποίησης (εικ. 8/αρ. 5)
Με τον διακόπτη ενεργοποίησης/
απενεργοποίησης (5) μπορείτε να ελέγξετε
αδιαβάθμητα τον αριθμό στροφών. Όσο
περισσότερο πιέζετε τον διακόπτη, τόσο
αυξάνεται ο αριθμός στροφών του κρουστικού
δράπανου μπαταρίας.
Ενεργοποίηση:
Πιέστε το διακόπτης ενεργοποίησης/
απενεργοποίησης (5)
Συνεχής λειτουργία:
Με το κουμπί ακινητοποίησης (4) ασφαλίζετε το
διακόπτη ενεργοποίησης/απενεργοποίησης (5).
Απενεργοποίηση:
Πιέστε σύντομα το διακόπτη ενεργοποίησης/
απενεργοποίησης (5).
6.3 Διακόπτης αλλαγής κατεύθυνσης (εικ.
8/αρ. 6)
Με τον διακόπτη αλλαγής κατεύθυνσης (6)
πάνω από τον διακόπτη ενεργοποίησης/
απενεργοποίησης (5) μπορείτε να ρυθμίσετε
την κατεύθυνση του δράπανου μπαταρίας και
να το ασφαλίσετε κατά αθέλητης εκκίνησης.
Μπορείτε να επιλέξετε μεταξύ δεξιόστροφης
και αριστερόστροφης κίνησης. Προς
αποφυγή βλάβης του κιβωτίου ταχυτήτων,
η αλλαγή κατεύθυνσης να γίνεται μόνο στην
ακινητοποίηση. Εάν ο συρτός διακόπτης
βρίσκεται στη μέση, έχει μπλοκαριστεί ο
διακόπτης ενεργοποίησης/απενεργοποίησης.
6.4 Διακόπτης αλλαγής λειτουργίας
δράπανο/κρουστικό δράπανο
(εικ.9/αρ. 3)
Αλλαγή κατεύθυνσης λειτουργίας μόνο
όταν η συσκευή είναι ακινητοποιημένη!
Δράπανο:
Φέρτε το διακόπτη αλλαγής λειτουργίας
δράπανο/κρουστικό δράπανο (3) στη θέση
τρύπημα. (θέση Α)
Χρήση: ξύλα, μέταλλα και πλαστικά υλικά
Kρουστικό δράπανο:
Φέρτε το διακόπτη αλλαγής λειτουργίας
δράπανο/κρουστικό δράπανο (3) στη θέση
τρύπημα με κρούση. (θέση Β)
Χρήση: μπετόν, πέτρες, τούβλα
6.5 Συμβουλές για την εργασία με το
κρουστικό σας δράπανο.
6.5.1 Τρύπες σε μπετόν και σε τοίχους
•
Βάλτε το διακόπτη αλλαγής λειτουργίας
δράπανο/κρουστικό δράπανο (3) στην θέση
Β (κρουστικό δράπανο).
•
Γι α την εργασία σε τοίχους ή μπετόν να
χρησιμοποιείτε πάντα τρυπάνια για σκληρά
μέταλλα και μεγάλο αριθμό στροφών.
6.5.2 Τρύπες σε χάλυβα
•
Βάλτε το διακόπτη αλλαγής λειτουργίας
δράπανο/κρουστικό δράπανο (3) στην θέση
Α (δράπανο).
•
Γα ι την επεξεργασία χάλυβα να
χρησιμοποιείτε πάντα τρπάνια HSS (HSS
= χάλυβας ταχυεπεξεργασίας υψηλού
κράματος) και χαμηλό αριθμό στροφών.
•
Συνιστάται να διερυοκλύνετε την εκτέλεση
της τρύπας με κατάλληλο ψυκτικό μέσο
ώστε να αποφεύγετε την άσκοπη φθορά του
τρυπανιού.
6.5.3 Προτρυπήστε τις τρύπες.
Εάν θέλετε να τρυπήσετε μία βαθια΄τρύπα
σε σκληρό υλικό (όπως ο χάλυβας), σας
συνιστούμε να προττρυπήσετε την τρύπα με
μικρότερο τρυπάνι.
6.5.4 Τρύπες σε πλάκες και πλακίδια
•
Για το προτρύπημα βάλτε το διακόπτη
αλλαγής λειτουργίας δράπανο/κρουστικό
δράπανο (3) στην θέση Α (δράπανο).
•
Για το προτρύπημα βάλτε το διακόπτη
λειτουργίας δράπανο/κρουστικό δράπανο
(3) στην θέση B (κρουστικό δράπανο) μόλις
τρυπηθεί η πλάκα ή το πλακίδιο.
6.x Ένδειξη δυναμικότητας μπαταρίας
(ει. 10/αρ. d)
Πιέστε το πλήκτρο για την ένδειξη
δυναμικότητας του συσσωρευτή (e). Η ένδειξη
δυναμικότητας του συσσωρευτή (d) σας δείχνει
την κατάσταση φόρτισης του συσσωρευτή βάσει
των 3 LED.
Είναι αναμμένα και τα 3 LED:
Ο συσσωρευτής έχει φορτιστεί πλήρως.
Ανάβουν/ει 2 ή 1 LED:
Η μπαταρία είναι ακόμη αρκετά φορτισμένη.
Anl_TC_ID_18_Li_SPK9.indb 138Anl_TC_ID_18_Li_SPK9.indb 138 13.08.2020 10:53:1713.08.2020 10:53:17
GR
- 139 -
Αναβοσβήνει ένα LED:
Ο συσσωρευτής είναι άδειος, φορτίστε τον.
Αναβοσβήνουν όλα τα LED:
Υπέρβαση της θερμοκρασίας του συσσωρευτή.
Αφαιρέστε τον συσσωρευτή από τη συσκευή
και αφήστε τον επί μία ημέρα σε θερμοκρασία
δωματίου. Εάν επαναπαρουσιαστεί το σφάλμα
τότε ο συσσωρευτής έχει εκφορτιστεί εκ βάθους
και είναι ελαττωματικός. Κατόπιν τοποθετείτε
τη μπαταρία. Μία ελαττωματική μπαταρία δεν
είναι δυνατόν να επαναχρησιμοποιηθεί ή να
επαναφορτιστεί!
7. Καθαρισμός, συντήρηση και
παραγγελία ανταλλακτικών
Κίνδυνος!
Βγάλτε πρώτα τη μπαταρόα πριν κάνετε τις
ρυθμίσεις στη συσκευή.
7.1 Καθαρισμός
•
Να κρατάτε όσο πιο ελεύθερα από σκόνη
και ακαθαρσίες γίνεται τα συστήματα
προστασίας, τις σχισμές εξαερισμού και το
κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή
με ένα καθαρό πανί, ή καθαρίστε το με
πεπεισμένο αέρα σε χαμηλή πίεση.
•
Συνιστούμε να καθαρίζετε τη συσκευή
αμέσως μετά από κάθε χρήση.
•
Να καθαρίζετε τη συσκευή τακτικά με ένα
νωπό πανί και λίγο μαλακό σαπούνι. Μη
χρησιμοποιείτε καθαριστικά ή διαλύτες,
γιατί δεν αποκλείεται να καταστρέψουν την
επιφάνεια της συσκευής. Προσέξτε να μην
περάσει νερό στο εσωτερικό της συσκευής.
Η διείσδυση νερού σε ηλεκτρική συσκευή
αυξάνει τον κίνδυνο ηλεκτροπληξίας.
7.2 Συντήρηση
Στο εσωτερικό της συσκευής δεν υπάρχουν
εξαρτήματα που χρειάζονται συντήρηση.
7.3 Παραγγελία ανταλλακτικών και
αξεσουάρ:
Κατά την παραγγελία ανταλλακτικών να
αναφέρετε τα εξής:
•
Τύπος της συσκευής
•
Αριθμός είδους της συσκευής
•
Αριθμός ταύτισης της συσκευής
•
Αριθμός ανταλλακτικού
Θα βρείτε τις ισχύουσες τιμές και πληροφορίες
στην ιστοσελίδα www.Einhell-Service.com
Συμβουλή! Για ένα καλό
αποτέλεσμα της εργασίας
σας σάς συνιστούμε
αξεσουάρ ανώτερης
ποιότητας της !
www.kwb.eu
welcome@kwb.eu
8. Διάθεση στα απορρίμματα και
επαναχρησιμοποίηση
Η συσκευή βρίσκεται σε μία συσκευασία προς
αποφυγή ζημιών κατά τη μεταφορά Αυτή η
συσκευασία αποτελείται από πρώτες ύλες
και έτσι μπορεί να επαναχρησιμοποιηθεί ή να
ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της
αποτελούνται από διάφορα υλικά, όπως π.χ.
μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται
η απόρριψη ελαττωματικών συσκευών στα
οικιακά απορρίμματα. Σωστή απόρριψη είναι
η παράδοση σε κατάλληλα κέντρα συλλογής
μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε
πού βρίσκεται παρόμοιο κέντρο συλλογής
μεταχειρισμένων συσκευών, ρωτήστε στη
διοίκηση της κοινότητάς σας.
9. Φύλαξη
Nα διατηρείτε τη συσκευή και τααξεσουάρ
της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό,
και μακριά από παιδιά. Η ιδανική θερμοκρασία
αποθήκευσης είναι μεταξύ 5 και 30 °C. Να
φυλάξετε την ηλεκτρική σας συσκευή στην
πρωτότυπη συσκευασία της.
Anl_TC_ID_18_Li_SPK9.indb 139Anl_TC_ID_18_Li_SPK9.indb 139 13.08.2020 10:53:1713.08.2020 10:53:17
GR
- 140 -
10. Ένδειξη φορτιστή
Κατάσταση ένδειξης
Σημασία και μέτρα
Κόκκινο LED Πράσινο LED
απενεργοποίηση
(OFF)
Αναβοσβήνει Ετοιμότητα για λειτουργία
Ο φορτιστής είναι συνδεδεμένος με το δίκτυο και έτοιμος
για λειτουργία. Η μπαταράι δεν είανι μέσα στο φορτιστή.
Ενεργοποιημένος απενεργοποίηση
(OFF)
Φόρτιση
Ο φορτιστής φορτίζει τη μπαταρία σε λειτουργία ταχείας
φόρτισης. Η διάρκεια φόρτισης αναγράφεται στον φορτιστή.
Υπόδειξη! Ανάλογα με την υπάρχουσα
φόρτιση η
πραγματική διάρκεια φ΄ροτισης μπορεί να διαφέρει από
αυτήν που αναγράφεται στο φορτιστή.
απενεργοποίηση
(OFF)
Ενεργοποιημένος Η μπαταρία είναι φορτισμένη και έτοιμη για χρήση.
Κατόπιν ενεργοποιείται η φόρτιση ασφαλείας μέχρι την
πλήρη φόρτιση.
Αφήστε τη μπαταρία περίπου 15 λεπτά περισσότερο στον
φορτιστή.
Τι πρέπει να κάνετε:
Αφαιρέστε τη μπαταρία από τον φορτιστή
. Διακόψτε την
παροχή ρεύματος προς τον φορτιστή.
Αναβοσβήνει απενεργοποίηση
(OFF)
Φόρτιση προσαρμογής
Ο φορτιστής βρίσκεται στη λειτουργία για προσεκτική
φόρτιση.
Για λόγους ασφαλείας ο φορτιστής φορτίζεται πιο αργά και
χρειάζεται περισσότερο χρόνο. Αυτό μπορεί να οφείλεται
στα εξής:
- Η μπαταρία δεν φορτίστηκε εδώ και πολύ καιρό- Η
θερμοκρασία της μπαταρίας δεν κυμαίνεται
στα ιδανικά
επίπεδα.
- Η θερμοκρασία της μπαταρίας δεν κυμαίνεται στα ιδανικά
επίπεδα.
Τι πρέπει να κάνετε:
Περιμένετε μέχρι να περατωθεί η διαδικασία φόρτισης,
παρόλα αυτά μπορεί να συνεχιστεί η φόρτιση της
μπαταρίας.
Αναβοσβήνει Αναβοσβήνει Σφάλμα
Δεν είναι δυνατή πλέον η φόρτιση. Η μπαταρία είναι
ελαττωματική.
Τι πρέπει να κάνετε:
Μία ελαττωματική μπαταρία
δεν είναι δυνατόν να
επαναφορτιστεί.
Αφαιρέστε τη μπαταρία από τον φορτιστή.
Ενεργοποιημένος Ενεργοποιημένος Βλάβη θερμοκρασίας:
Η μπαταρία είναι πολύ ζεστή (π. χ. άμεση ηλιακή
ακτινοβολία) ή πολύ κρύα (κάτω από 0°C).
Τι πρέπει να κάνετε:
Αφαιρέστε τη μπαταρία και φυλάξτε την αυτή τη 1 ημέρα σε
θερμοκρασία δωματίου (περ. 20° C).
Anl_TC_ID_18_Li_SPK9.indb 140Anl_TC_ID_18_Li_SPK9.indb 140 13.08.2020 10:53:1713.08.2020 10:53:17
GR
- 141 -
Μόνο για κράτη-μέλη της Ε.Ε.
Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα!
Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕΚ για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού
εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να
συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον.
Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή
Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή
ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί
να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων
ανακύκλωσης και διαχείρισης αποβλήτων. Δεν συμπεριλαμβάνονται τα τμήματα παλιών συσκευών
και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα.
Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων
δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με
ρητή συγκατάθεση της Einhell Germany AG.
M ε επιφύλαξη τεχνικών τροποποιήσεων
Anl_TC_ID_18_Li_SPK9.indb 141Anl_TC_ID_18_Li_SPK9.indb 141 13.08.2020 10:53:1713.08.2020 10:53:17
GR
- 142 -
Ενημέρωση για το σέρβις
Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται
μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη
διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.
Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή
φθροά ή ότι
χρειάζονται τα ακόλουθα αναλώσιμα.
Κατηγορία Παράδειγμα
Φθειρόμενα εξαρτήματα* Υποδοχή τρυπανιού, Συσσωρευτής
Αναλώσιμα υλικά/αναλώσιμα τμήματα* Μύτες bit για εργαλεία, Τρυπάνια
Ελλείψεις
* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!
Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο
ίντερνετ στο www.Einhell-Service.com. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και
απαντήστε στις ακόλουθες ερωτήσεις:
•
Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?
•
Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?
•
Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?
Περιγράψετε αυτή τη δυσλειτουργία.
Anl_TC_ID_18_Li_SPK9.indb 142Anl_TC_ID_18_Li_SPK9.indb 142 13.08.2020 10:53:1813.08.2020 10:53:18
GR
- 143 -
Εγγύηση
Αξιότιμη πελάτισα, αξιότιμε πελάτη,
τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά
κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το
τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως
είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό
σέρβις που αναφέρεται στην κάρτα εγγύησης.
Για την αξίωση της εγγύησης ισχύουν τα εξής:
1. Αυτοί οι όροι εγγύησης ισχύουν μόνο για καταναλωτές, δηλ. για φυσικά πρόσωπα που δεν
χρησιμοποιούν το προϊόν αυτό ούτε για επαγγελματικούς σκοπούς ούτε για άλλη ανεξάρτητη
απασχόληση. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης που
υπόσχεται ο
πιο κάτω κατασκευαστής πέραν της νόμιμης εγγύησης στους αγοραστές των νέων συσκευών
του. Δεν θίγονται από την εγγύηση αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η εγγύησή μας σας
παρέχεται δωρεάν.
2. Η εγγύηση επεκτείνεται αποκλειστικά και μόνο σε ελαττώματα σε μία συσκευή του πιο κάτω
κατασκευαστή και που αφορούν
ελαττώματα υλικού ή κατασκευής και περιορίζεται ατά την κρίση
μας στην αποκατάσταση αυτών των ελαττωμάτων της συσκευής ή στην αντικατάστασή της.
Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για επαγγελματική,
βιοτεχνική ή βιομηχανική χρήση. Για το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε
περίπτωση κατά την οποία η συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε
βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.
3. Από την εγγύησή μας εξαιρούνται τα εξής:
- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε
όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ. σύνδεση σε εσφαλμένη
τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε
περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας
και συντήρησης.
- Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ.
υπερφόρτωση της συσκευής ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων
αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας
ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση).
- Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.
4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της
συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης
εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης
μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν συνεπάγεται
την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης
για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην
περίπτωση σέρβις επί τόπου.
5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο:
www.Einhell-Service.com. Να έχετε μαζί σας την απόδειξη της νέας συσκευής. Οι συσκευές που
αποστέλλονται χωρίς αποδείξεις και χωρίς πινακίδα στοιχείων, αποκλείονται από την εγγύηση
λόγω μη δυνατότητας ταξινόμησης. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας
επιστραφεί αμέσως είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή.
Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα
ελαττώματα αυτά
δεν καλύπτονται από την εγγύηση. Για το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη
διεύθυνση του σέρβις μας.
Για αναλώσιμα και σε περίπτωση που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής
της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης.
Anl_TC_ID_18_Li_SPK9.indb 143Anl_TC_ID_18_Li_SPK9.indb 143 13.08.2020 10:53:1813.08.2020 10:53:18
Yang/Product-ManagementAndreas Weichselgartner/General-Manager
- 144 -
D erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
GB explains the following conformity according to EU directi-
ves and norms for the following product
F déclare la conformité suivante selon la directive CE et les
normes concernant l’article
I dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
NL verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as
diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU
a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
SK vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующие продукты
соответствуют директивам и нормам ЕС
UKR проголошує про зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Akku-Schlagbohrmaschine TC-ID 18 Li (Einhell)
2014/29/EU
2005/32/EC_2009/125/EC
(EU)2015/1188
2014/35/EU
2006/28/EC
X
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426
Notifi ed Body:
(EU)2016/425
X
2011/65/EU_(EU)2015/863
X
2006/42/EC
Annex IV
Notifi ed Body:
Reg. No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured L
WA
= dB (A); guaranteed L
WA
= dB (A)
P = KW; L/Ø = cm
Notifi ed Body:
2012/46/EU_(EU)2016/1628
Emission No.:
Standard references: EN 62841-1; EN 62841-2-1; EN 55014-1; EN 55014-2
Landau/Isar, den 13.08.2020
First CE: 19 Archive-File/Record: NAPR019299
Art.-No.: 45.139.60 I.-No.: 11019 Documents registrar: Christoph Egginger
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Anl_TC_ID_18_Li_SPK9.indb 144Anl_TC_ID_18_Li_SPK9.indb 144 13.08.2020 10:53:1813.08.2020 10:53:18
- 145 -
Anl_TC_ID_18_Li_SPK9.indb 145Anl_TC_ID_18_Li_SPK9.indb 145 13.08.2020 10:53:1813.08.2020 10:53:18
EH 08/2020 (01)
Anl_TC_ID_18_Li_SPK9.indb 146Anl_TC_ID_18_Li_SPK9.indb 146 13.08.2020 10:53:1813.08.2020 10:53:18
