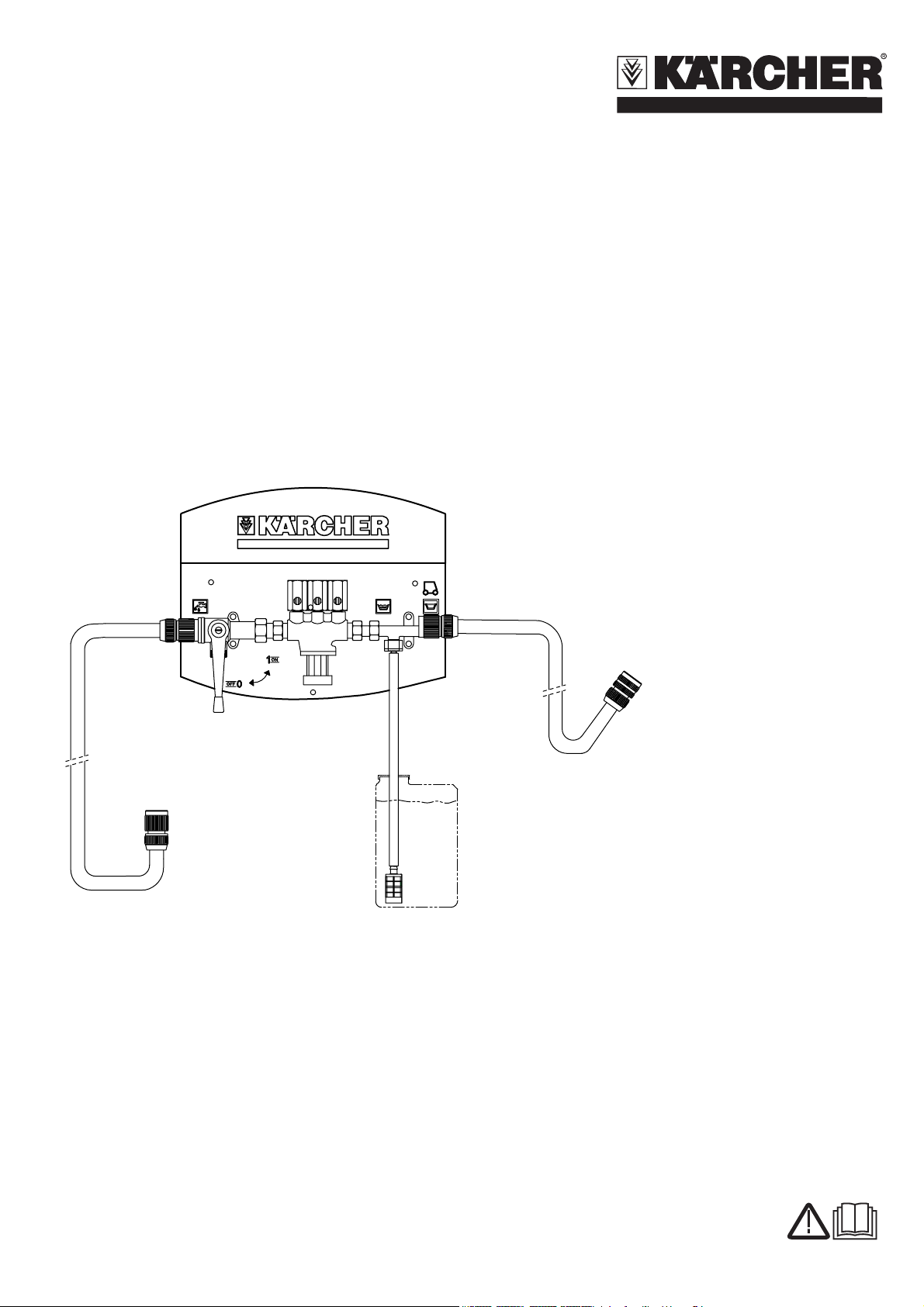

Deutsch 3

Lesen Sie vor der ersten Be-

nutzung Ihres Gerätes diese

Betriebsanleitung und handeln Sie danach.

Bewahren Sie diese Betriebsanleitung für

späteren Gebrauch oder für Nachbesitzer

auf.

Sicherheitshinweise 3

Funktion 3

Bestimmungsgemäße Verwendung 3

Vorteile 3

Besonderheiten 3

Lieferumfang 3

Umweltschutz 3

Übersicht 3

Wandmontage 4

Zusammenbau 4

Bedienung 4

Störungshilfe 5

Garantie 5

Für Betreiber:

Stellen Sie sicher, dass alle Benutzer die-

ses Gerätes mit dem Inhalt dieser Be-

triebsanleitung sowie mit den nationalen

Vorschriften zur Arbeitssicherheit vertraut

sind. Die Benutzer müssen fachgerecht in

die Bedienung des Gerätes eingewiesen

sein.

Für Benutzer:

Lesen und beachten Sie vor der ersten Be-

nutzung des Gerätes diese Betriebsanlei-

tung.

Hinweis

Bezeichnet Anwendungstipps und wichtige

Informationen.

Mit dem ABS Reinigungsmittel Dosierung

Wandmontage wird Wasser und Reini-

gungsmittel im voreingestellten Mi-

schungsverhältnis gemischt und direkt in

den Tank von Bodenreinigungsgeräten ein-

gefüllt.

Verwenden Sie dieses Gerät ausschließ-

lich gemäß den Angaben in dieser Be-

triebsanleitung.

Dieses Gerät ist bestimmt zur Befüllung

von Bodenreinigungsgeräten ohne eigene

Dosiereinheit.

– Vermeidet die Verschwendung von

Wasser und Reinigungsmittel.

– Erlaubt eine effiziente Mischung dank

den 14 farbigen kalibrierten Dosierdü-

sen (0,2-13,5%).

– Beinhaltet einen kompletten Anschluss-

kit.

– Betrieb unter Druck. Ist so auch für den

Einsatz mittels Kärcher Schnellbefül-

lung geeignet.

– Wird direkt am Wasserhahn ange-

schlossen.

– Betrieb ohne Strom oder Druckluft.

– Venturi-System mit umweltfreundli-

chem Ventil.

– 1x Befüllstation

– 1x Befüllschlauch kpl., 4 m, bestückt mit

Schnellkupplung mit Rückschlagventil

– 1x Anschlussschlauch kpl., 2 m,

schwarz

– Anschlusskit mit:

1x Beutel mit 14 Dosierdüsen

1x Reinigungsmittel-Ansaugschlauch

1,8 m, PVC transparent

1x Venturi-Einsatzdüse, blau

1x Fussfilter gelb mit integ. Gewicht

1x Montageset mit 3x Befestigungs-

schrauben 8x40 in Edelstahl und 3x

Wanddübel S10

– 1x Betriebsanleitung

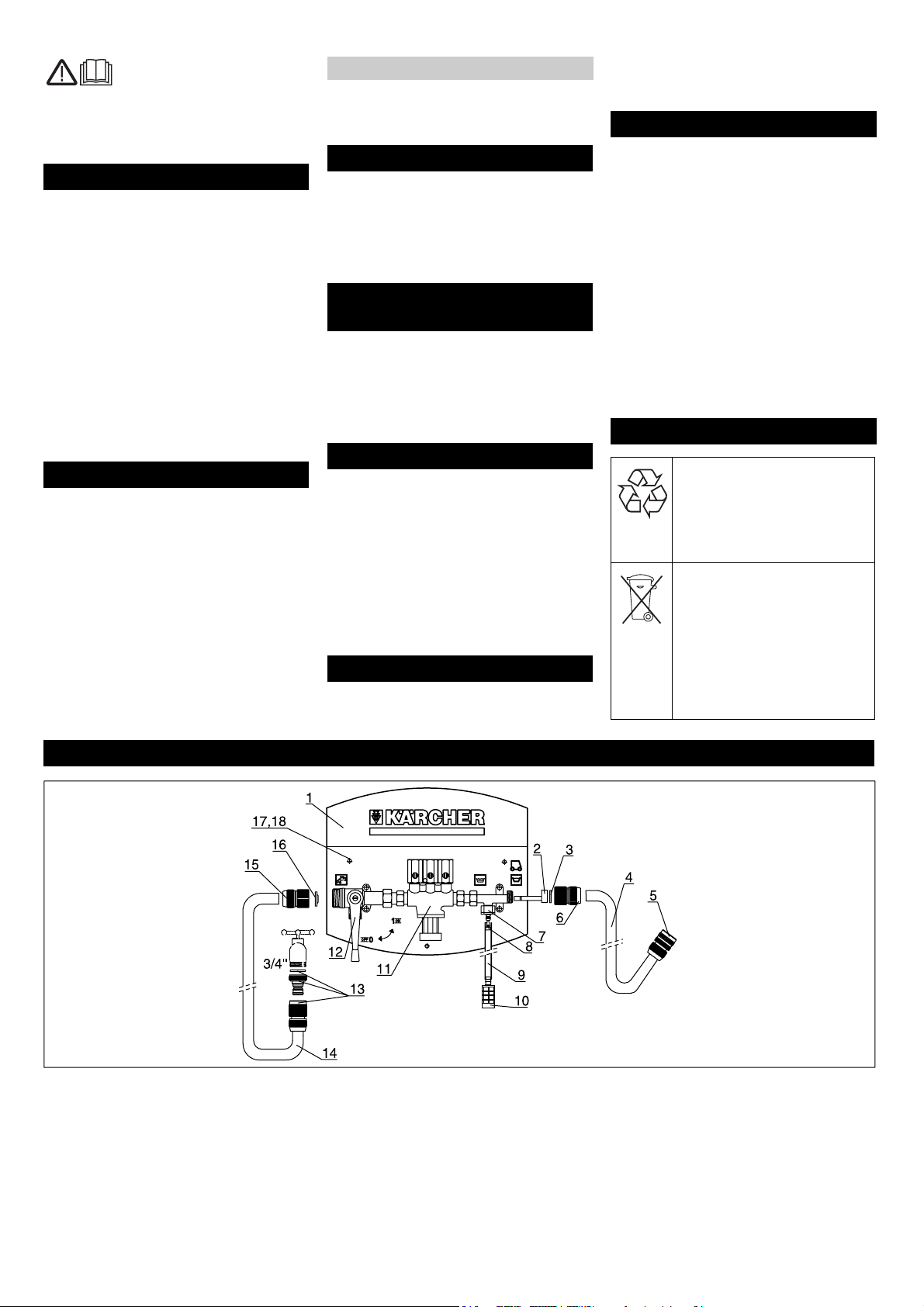

1 Gehäuse, weiß, PVC

2 Venturi-Einsatzdüse, blau

3 Dichtungsring 3/4’’

4 Befüllschlauch, 4 m, PVC

5 Schnellkupplung mit Rückschlagventil

6 Verbindungsstück 3/4’’, Messing

7 EPDM Verschluss mit Rückschlagventil

8 Dosierdüse

9 Reinigungsmittel-Ansaugschlauch, 6x9

mm, Länge 1,8 m, PVC transparent

10 Fussfilter gelb mit integriertem Gewicht

11 Systemtrenner

12 Kugelhahn

13 Schnellkupplung und Gegenstück in

Messing mit Dichtungsring 3/4’’

14 Anschlussschlauch kpl., 2 m, schwarz

15 Verbindungsstück 3/4’’, Messing

16 Dichtungsring 3/4’’, mit Sieb

17 Befestigungsschraube (3x) 8x40, Edel-

stahl

18 Wanddübel (3x), S10

Inhaltsverzeichnis

Sicherheitshinweise

Symbole in der Betriebsanleitung

Funktion

Bestimmungsgemäße Ver-

wendung

Vorteile

Besonderheiten

Lieferumfang

Umweltschutz

Die Verpackungsmaterialien

sind recyclebar. Bitte werfen

Sie die Verpackungen nicht in

den Hausmüll, sondern führen

Sie diese einer Wiederverwer-

tung zu.

Altgeräte enthalten wertvolle

recyclingfähige Materialien, die

einer Verwertung zugeführt

werden sollten. Batterien, Öl

und ähnliche Stoffe dürfen

nicht in die Umwelt gelangen.

Bitte entsorgen Sie Altgeräte

deshalb über geeignete Sam-

melsysteme.

Übersicht

4 Deutsch

1 Gehäuse, weiß, PVC

2 Wasserhahn, 3/4’’, mit einem Wasser-

druck zwischen 2 und 6 bar

Î Montageort in der Nähe eines Wasser-

hahns suchen (siehe Grafik).

Der Wasserhahn muss einen Wasser-

druck zwischen 2 und 6 bar aufweisen.

Î Gehäuse an die Wand halten, so dass

die Oberkante des Gehäuses auf 1500

mm platziert ist.

Î Alle drei Bohrlöcher an der Wand an-

zeichnen und mit einem Ø10 mm Stein-

bohrer entsprechend den Wanddübeln

tief einbohren.

Î Wanddübel in die Wand einsetzen und

das Gehäuse mit den drei Edelstahl-

Befestigungsschrauben Ø8x40 an der

Wand befestigen.

Î Schnellkupplung am Kugelhahn ab-

schrauben und an offenes Schlauchen-

de des schwarzen Anschlussschlauchs

anschließen.

Î Dichtungsring 3/4’’ mit Sieb in die

Schnellkupplung einsetzen und

Schnellkupplung am Kugelhahn fest-

schrauben.

Hinweis

Vor dem Festschrauben der Schnellkupp-

lung auf den Kugelhahn prüfen, dass der

Dichtungsring mit Sieb eingesetzt ist.

Î Am Wasserhahn das Gegenstück der

Schnellkupplung mit der 3/4’’ Dichtung

aufschrauben.

Î Anschlussschlauch mit der Schnell-

kupplung auf das Gegenstück am Was-

serhahn aufstecken.

Hinweis

Wasserhahn noch nicht öffnen!

Î Schnellkupplung am Venturi-Ausgang

abschrauben und an offenes Schlau-

chende des Befüllschlauchs anschlie-

ßen.

Î Blaue Venturi-Düse in Düsenaufnahme

einsetzen.

Î Dichtungsring 3/4’’ in die Schnellkupp-

lung einsetzen und Schnellkupplung

am Venturi-Ausgang festschrauben.

1 EPDM Verschluss mit Rückschlagventil

2 Dosierdüse

Î In den Deckel der Reinigungsmittelfla-

sche ein Loch Ø10 mm bohren.

Î Reinigungsmittel-Ansaugschlauch

durch das Loch im Deckel stecken und

auf das Schlauchende auf der Decke-

linnenseite den Fussfilter stecken.

Î Deckel auf die Reinigungsmittelflasche

aufschrauben und Fussfilter auf den

Boden der Flasche ablassen.

Hinweis

Der Fussfilter muss am Boden der Reini-

gungsmittelflasche senkrecht aufstehen.

Î Entsprechende Dosierdüse in den

EPDM-Verschluss einsetzen.

Hinweis

Die jeweiligen Dosiermengen der einzel-

nen Dosierdüsen können aus der „Dosie-

rungstabelle“ entnommen werden.

Î Reinigungsmittel-Ansaugschlauch auf

den EPDM-Anschluss aufschieben.

Ist der Reinigungsmittel-Ansaug-

schlauch zu lang, kann er bei Bedarf

gekürzt werden.

Hinweis

Beim Kürzen des Reinigungsmittel-An-

saugschlauch darauf achten, dass nach

dem Kürzen der Fussfilter noch senkrecht

auf dem Boden der Reinigungsmittelfla-

sche aufsteht.

Î Prüfen ob alle Schlauchverbindungen

angeschlossen sind.

Î Prüfen ob eine Reinigungsmittelflasche

angeschlossen ist und ob noch genü-

gend Reinigungsmittel in der Flasche

vorhanden ist.

Î Der Kugelhahn muss auf „OFF“ stehen.

Î Prüfen, ob die für das gewünschte Mi-

schungsverhältnis erforderliche Dosier-

düse eingesetzt ist.

Hinweis

Die jeweiligen Dosiermengen der einzel-

nen Dosierdüsen können aus der „Dosie-

rungstabelle“ entnommen werden.

Î Befüllungsschlauch in die Einfüllöff-

nung des zu befüllenden Bodenreini-

gertanks stecken.

Bei Bodenreinigungsgeräten mit Befüll-

system, kann der Schnellverschluss

des Befüllschlauchs an das Befüllsys-

tem angeschlossen werden.

Î Wasserhahn öffnen.

Î Kugelhahn auf „ON“ stellen.

Hinweis

Bei der ersten Inbetriebnahme oder beim

wechseln der Dosierdüse ist der Reini-

gungsmittelschlauch mit Luft befüllt.

Ein optimales Mischungsverhältnis wird er-

reicht, wenn der Tank des Bodenreinigers

erst befüllt wird, wenn der Reinigungsmit-

telschlauch komplett mit Reinigungsmittel

gefüllt ist.

Î Der Tank des Bodenreinigers wird mit

Wasser und der gewünschten Beimi-

schung an Reinigungsmittel befüllt.

Î Nach der Befüllung den Wasserhahn

schließen.

Î Den Kugelhahn auf „OFF“ stellen und

kurz warten, bis sich der Befüllschlauch

entleert hat.

Î Befüllschlauch aus dem Tank entneh-

men, oder vom Befüllsystem trennen,

und auf die Schlauchaufbewahrung auf

der Gehäuseoberseite aufwickeln.

Durch die Verwendung unterschiedlicher

Reinigungsmittel oder auf Grund verschie-

dener zu reinigenden Oberflächen sind un-

terschiedliche Mischungsverhältnisse von

Wasser und Reinigungsmittel notwendig.

Um unterschiedliche Mischungsverhältnis-

se zu erreichen, können die Dosierdüsen

wie folgt ausgetauscht werden.

Î Kugelhahn auf „OFF“ stellen.

Î Reinigungsmittelschlauch von EPDM-

Verschluss abziehen.

Î Dosierdüse aus EPDM-Verschluss her-

ausziehen.

Î Entsprechende Dosierdüse mit ge-

wünschtem Mischungsverhältnis in den

EPDM-Verschluss einsetzen.

Î Reinigungsmittelschlauch wieder auf

den EPDM-Verschluss aufstecken.

Wandmontage

Zusammenbau

Anschluss Wassereingang

Anschluss Wasserausgang

Reinigungsmittelsaugschlauch an-

schließen

Bedienung

Dosierdüsen austauschen

Deutsch 5

Folgende Tabelle zeigt die Farbcodierung

der einzelnen Dosierdüsen und ihr Mi-

schungsverhältnis in % an.

Dosierungstabelle

*Die angegebenen Werte in der Tabelle

sind Durchschnittswerte, welche unter fol-

genden Voraussetzungen entstanden sind.

– Wasserdruck 3 bar.

– Befüllschlauch 4 m.

Î Wasserdruck prüfen. Der Wasserdruck

muss mindestens 2 bar und darf maxi-

mal 6 bar betragen.

Î Reinigungsmittelansaugschlauch auf

Verstopfung, Knick und Verklemmen

prüfen, bei Bedarf reinigen oder aus-

tauschen.

Î Dosierdüse auf Verstopfung prüfen, bei

Bedarf reinigen oder austauschen.

Î Fußfilter auf Verstopfung prüfen, bei

Bedarf reinigen oder austauschen.

Î Sieb im Dichtungsring am Kugelhahn

auf Verstopfung prüfen, bei Bedarf rei-

nigen oder austauschen.

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

Übersicht Dosierdüsen

Farbcodierung Mischungsver-

hältnis*

Pink 0,20 %

Violett 0,50 %

Türkis 0,65 %

Gelb 1,20 %

Braun 1,50 %

orange 1,90 %

Grün 2,60 %

Hellbraun 3,20 %

Blau 4,80 %

Weiß 5,80 %

Rot 7,90 %

Beige 10,50 %

Schwarz 12,50 %

Grau 13,50 %

Störungshilfe

Reinigungsmittel wird nicht ange-

saugt

Garantie

6 English

Please read and comply with

these instructions prior to the

initial operation of your appliance. Retain

these operating instructions for future refer-

ence or for subsequent possessors.

Safety instructions 6

Function 6

Proper use 6

Advantages 6

Special features 6

Scope of delivery 6

Environmental protection 6

Overview 6

Wall mount 7

Assembly 7

Operations 7

Troubleshooting 8

Warranty 8

For operator:

Please ensure that all users of the machine

have read and understood the contents of

this Operating Instructions Manual and are

familiar with the local regulations about

work safety. The users must have been

technically trained to use this appliance.

For users:

Please read and comply with these instruc-

tions prior to the initial operation of your ap-

pliance.

Note

indicates useful tips and important informa-

tion.

With the ABS detergent dosing wall mount,

water and detergent are mixed with the pre-

scribed mixing ratio and filled directly into

the tank of floor cleaning systems.

Use this appliance only as directed in these

operating instructions.

This device has been designed to fill floor

cleaning systems that are not equipped

with their own dosing device.

– No waste of water and detergent.

– Allows an efficient mixture due to its 14-

colour calibrated dosing nozzles (0.2-

13.5%).

– Includes a complete connection kit.

– Operation under pressure. Is also suited

for use with Kärcher rapid fill.

– Is connected directly to the tap.

– Operates without electricity or com-

pressed air.

– Venturi system with environmentally

friendly valve.

– 1x fill station

– 1x fill hose complete, 4 m, equipped

with quick coupler with backflow valve

– 1x connecting hose complete, 2 m,

black

– Connection kit with:

1x bag with 14 dosing nozzles

1x detergent suction hose, 1.8 m, trans-

parent PVC

1x Venturi insert nozzle, blue

1x foot filter, yellow, with integrated

weight

1x installation kit with 3 x fastening

screws, 8x40 in stainless steel and 3 x

wall dowels S10

– 1x operating instructions

1 Casing, white, PVC

2 Venturi insert nozzle, blue

3 Seal ring 3/4"

4 Fill hose, 4 m, PVC

5 Quick coupling with backflow valve

6 Connector 3/4", brass

7 EPDM connector with backflow valve

8 Dosing nozzle

9 Detergent suction hose, 6x9 mm, 1.8 m

long, transparent PVC

10 Foot filter, yellow, with integrated weight

11 System separator

12 Ball tap

13 Quick coupling and counter piece in

brass with seal ring 3/4’’

14 Connecting hose complete, 2 m, black

15 Connector 3/4", brass

16 Seal ring 3/4", with sieve

17 Fastening screws (3x), 8x40, stainless

steel

18 Wall dowels (3x), S10

Contents

Safety instructions

Symbols in the operating instruc-

tions

Function

Proper use

Advantages

Special features

Scope of delivery

Environmental protection

The packaging material can be

recycled. Please do not throw

the packaging material into

household waste; please send

it for recycling.

Old appliances contain valua-

ble materials that can be recy-

cled; these should be sent for

recycling.. Batteries, oil, and

similar substances must not

enter the environment. Please

dispose of your old appliances

using appropriate collection

systems.

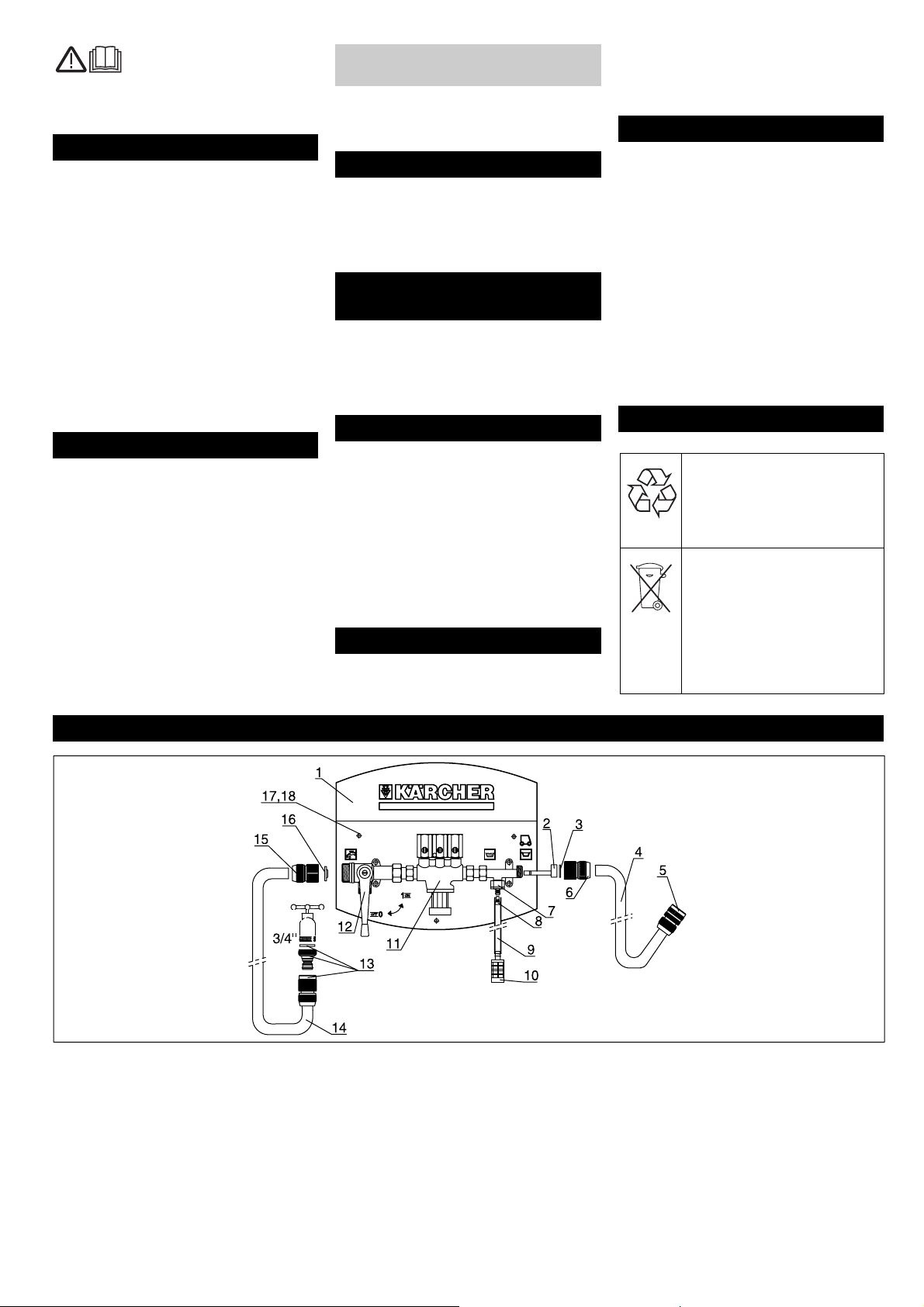

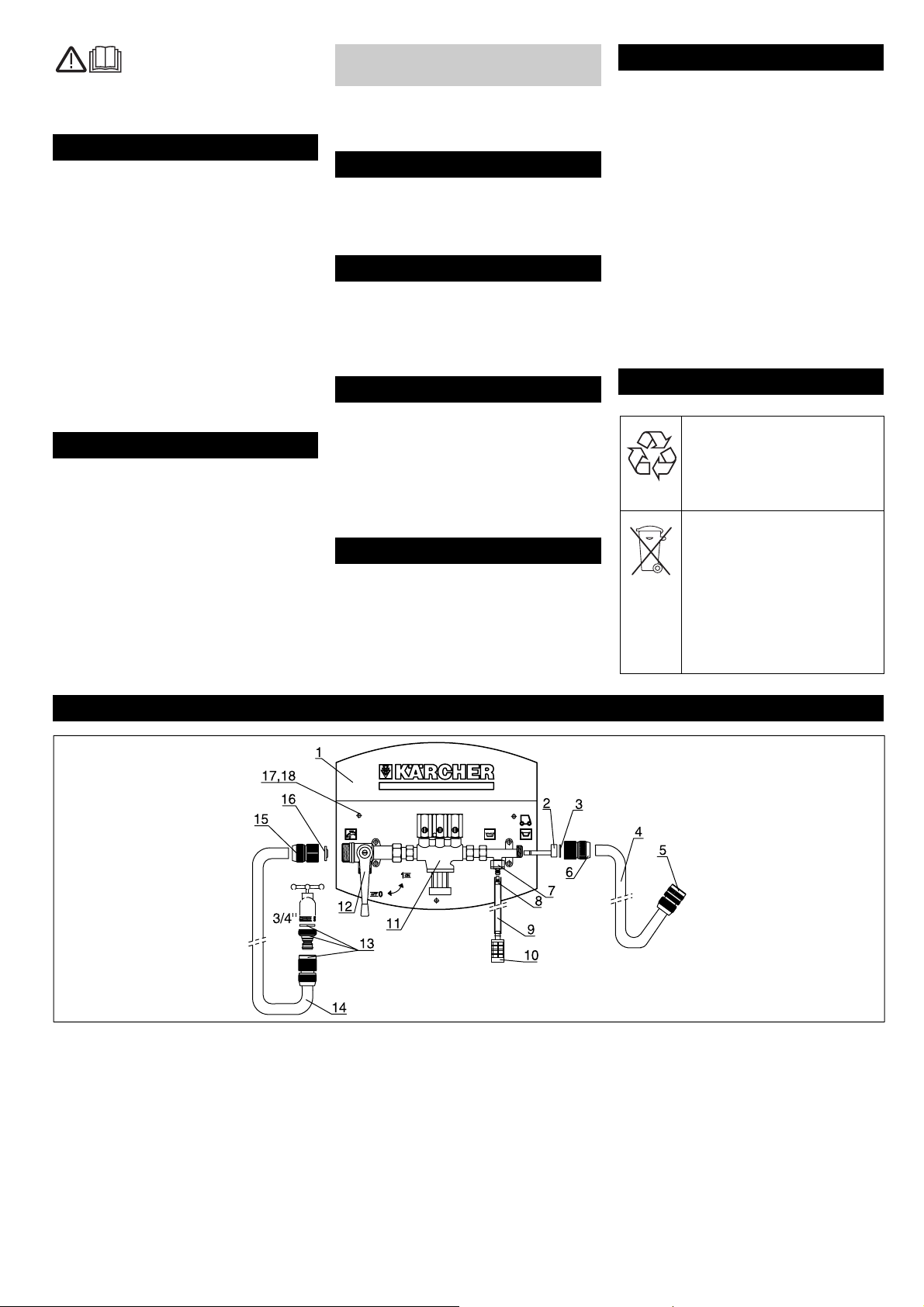

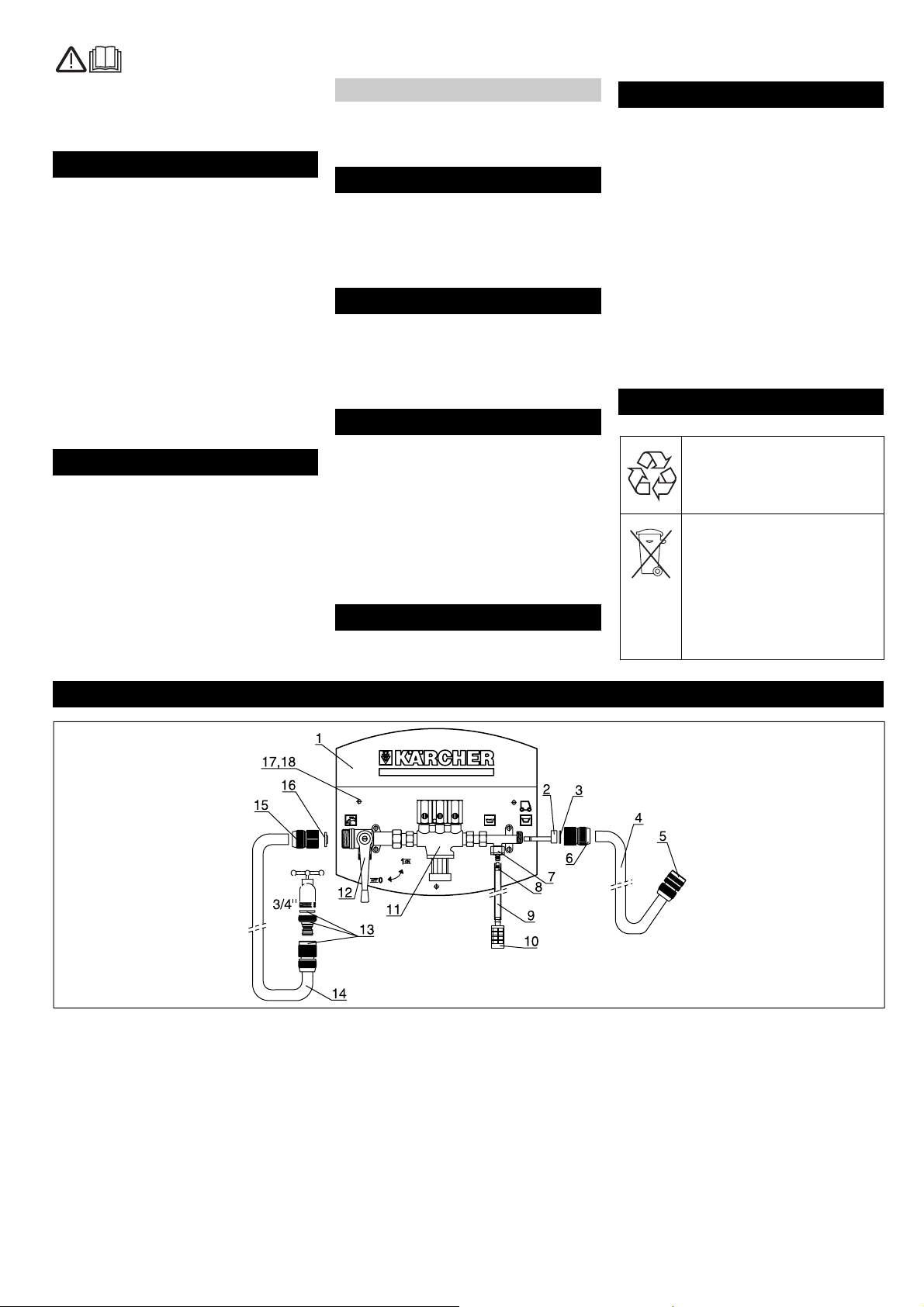

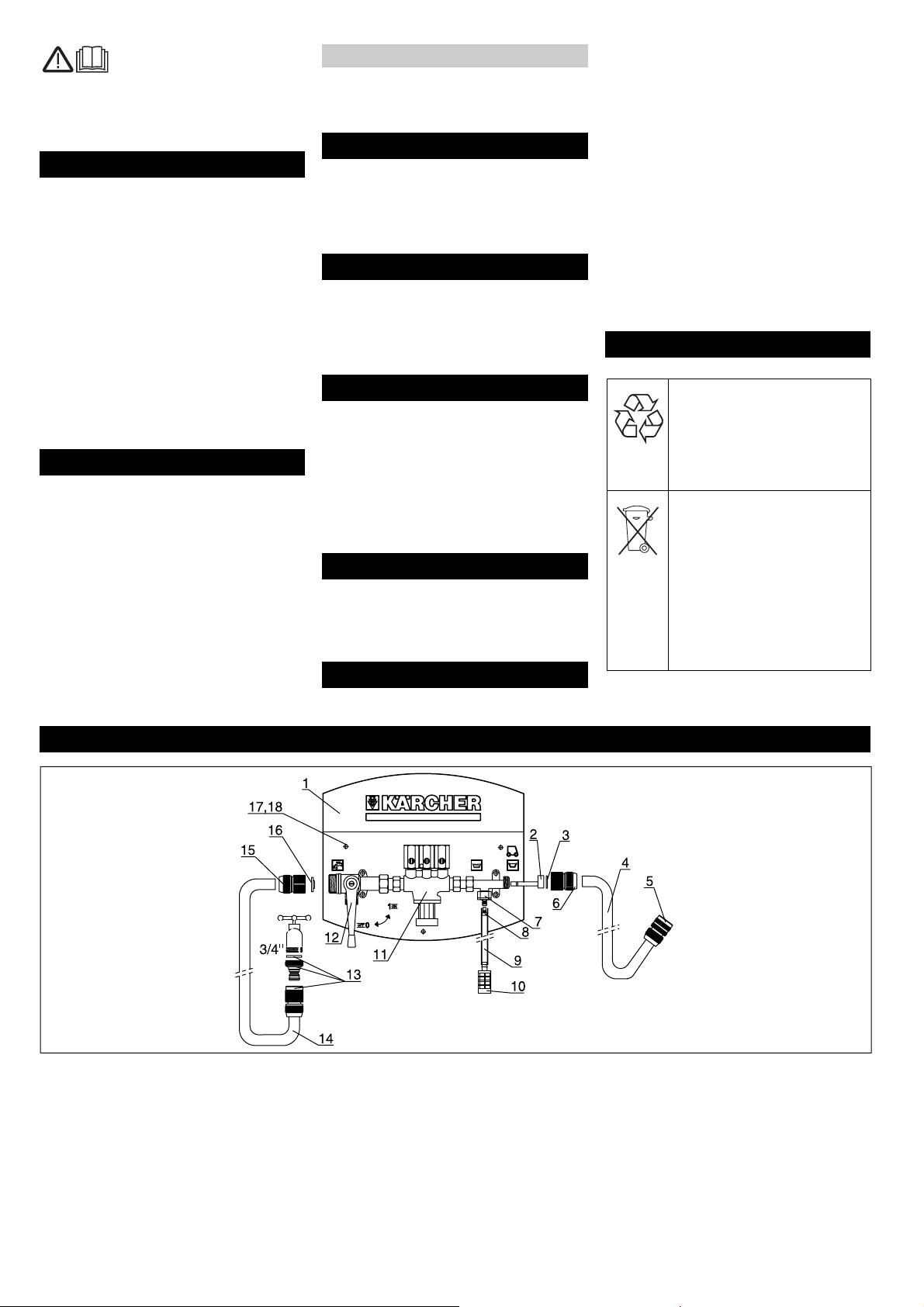

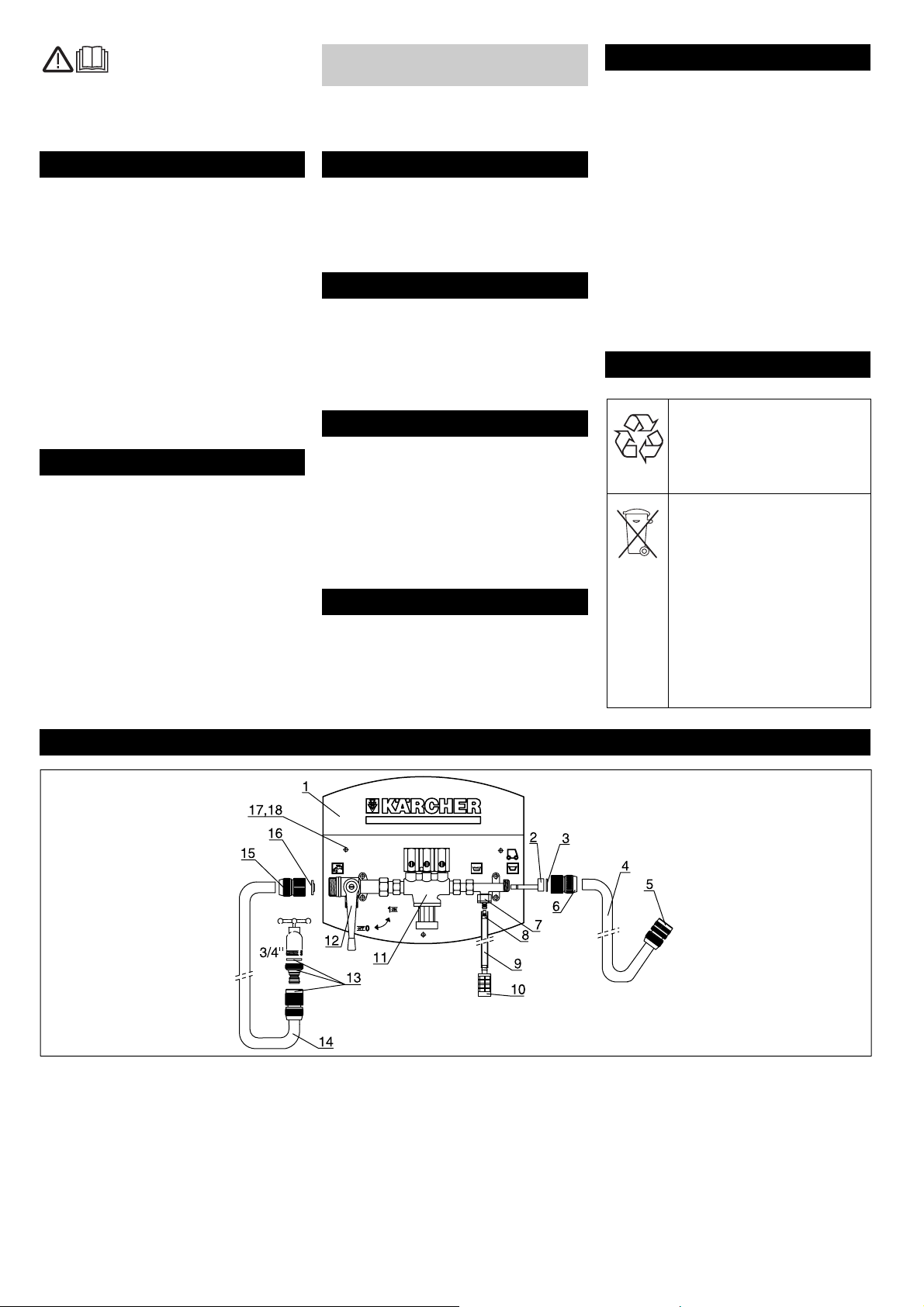

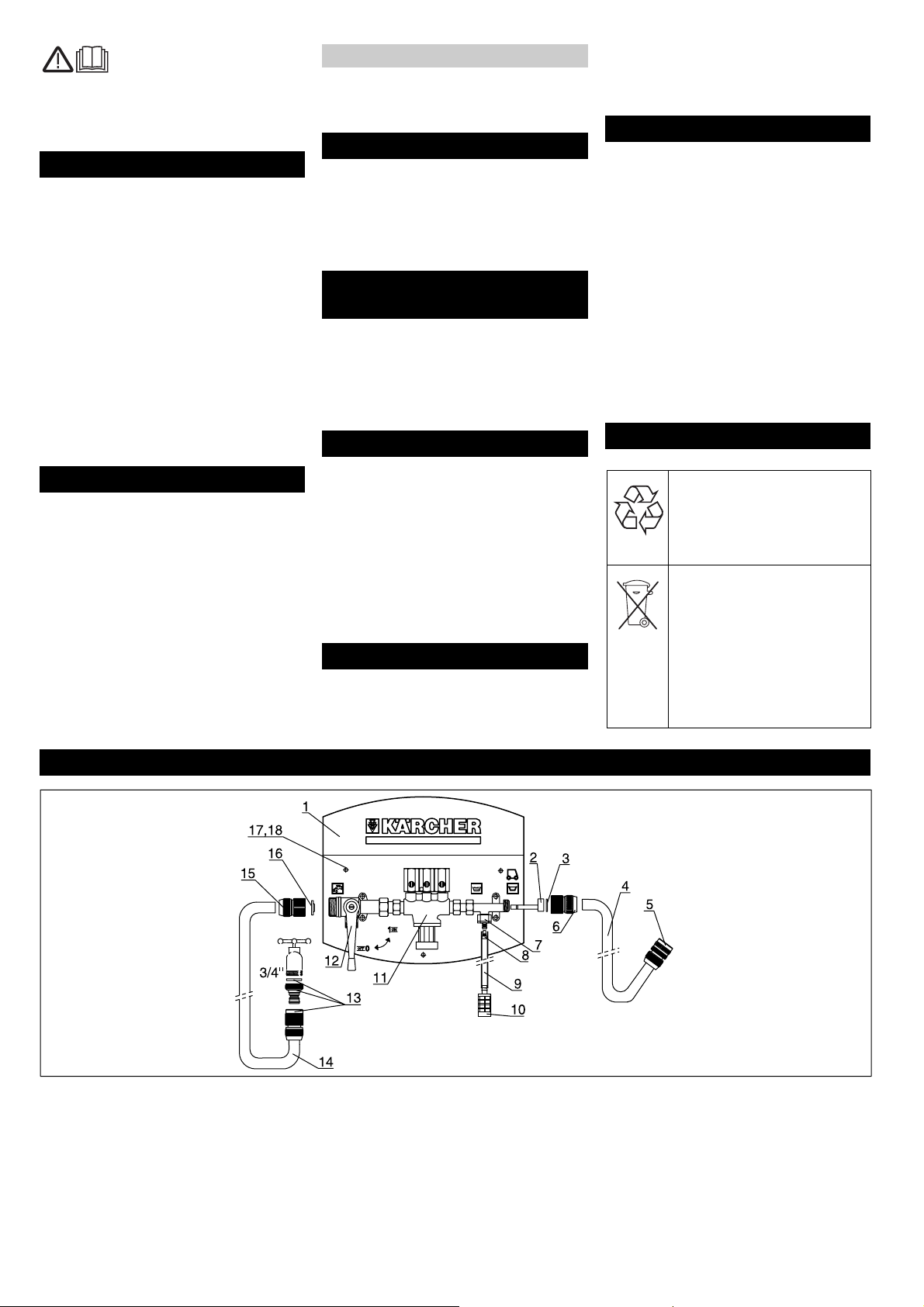

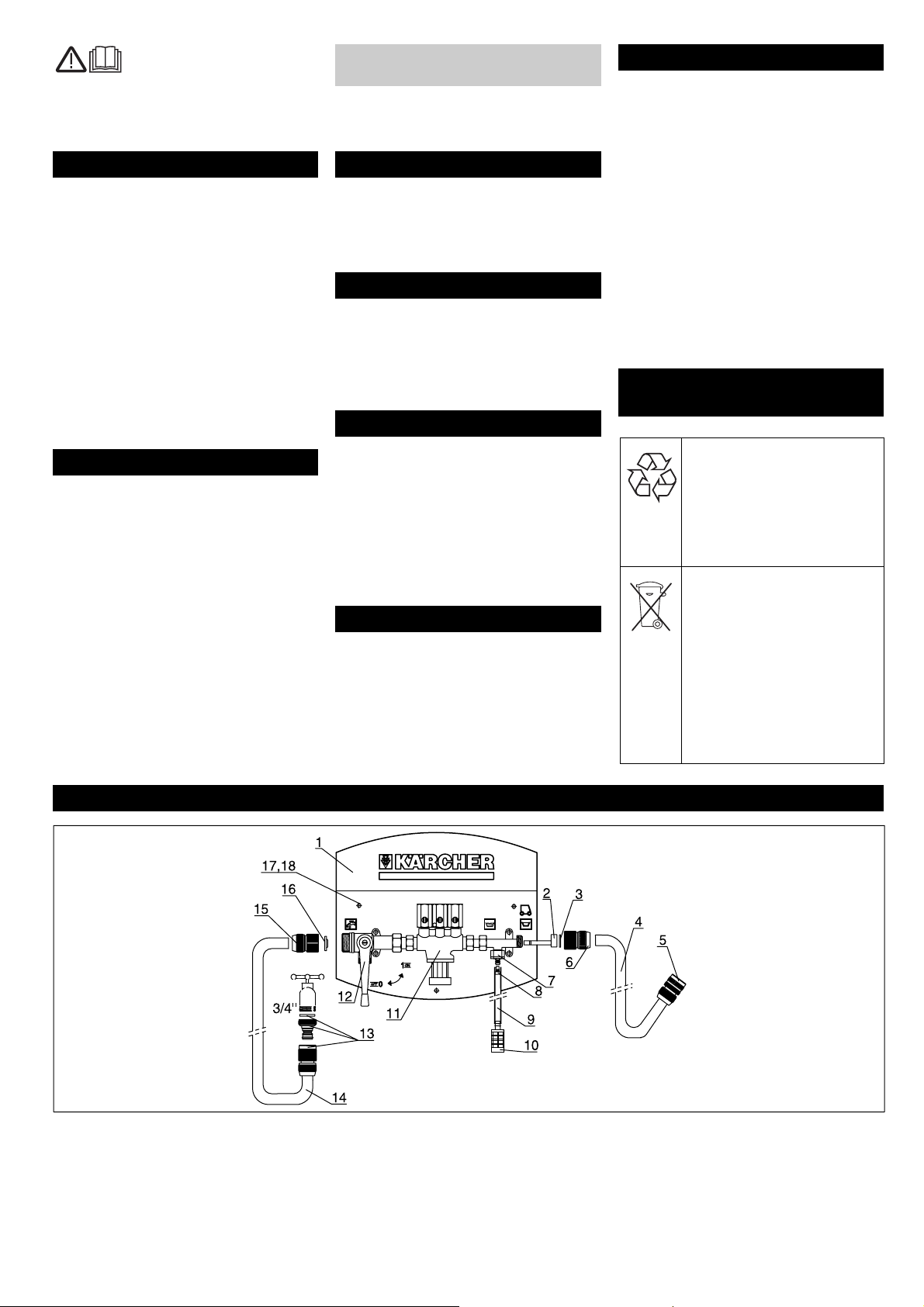

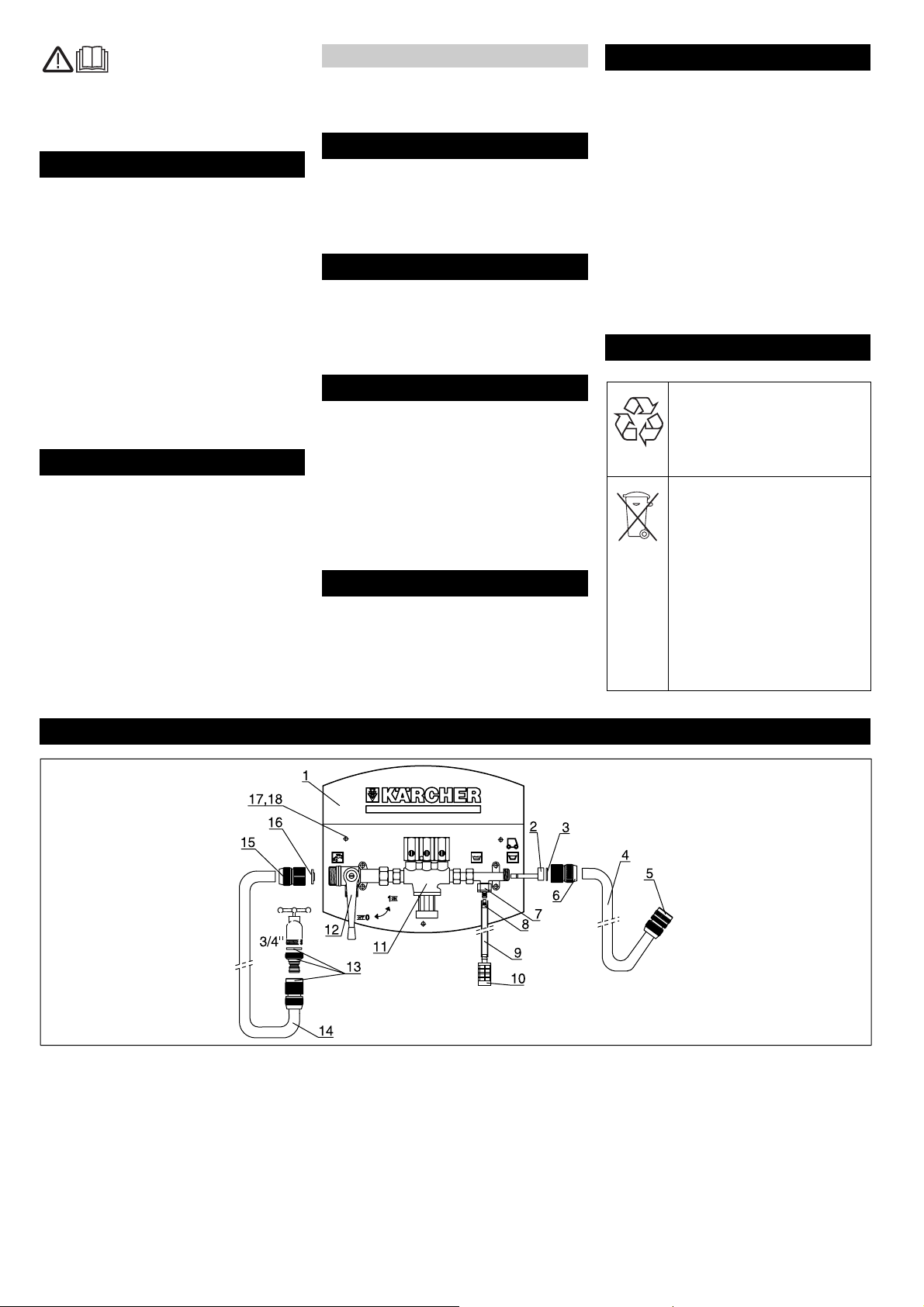

Overview

English 7

1 Casing, white, PVC

2 tap, 3/4’’, with a water pressure be-

tween 2 and 6 bar

Î Find an installation site close to a tap

(see illustration).

The tap must have a water pressure be-

tween 2 and 6 bar

Î Hold the casing against the wall so that

its top edge is aligned at 1,500 mm.

Î Mark all three borings on the wall and

drill as deep as the dowels into the wall

with a 10 mm diameter stone drill.

Î Insert the wall dowels into the wall and

attach the casing to the wall using the

three stainless steel fastening screws

diam. 8x40.

Î Unscrew the quick coupling from the

ball tap and connect it to the open hose

end of the black connecting hose.

Î Insert the 3/4’’ seal ring with the sieve

into the quick coupling and screw the

quick coupling onto the ball tap.

Note

Prior to screwing the quick coupling to the

ball tap, make sure that the seal ring with

the sieve has been inserted.

Î Screw the counter piece of the quick

coupling with the 3/4" seal onto the wa-

ter tap.

Î Stick the connecting hose with the quick

coupling onto the counter piece at the

water tap.

Note

Do not turn on the tap yet!

Î Unscrew the quick coupling from the

Venturi outlet and connect it to the open

hose end of the fill hose.

Î Insert the blue Venturi nozzle into the

nozzle intake.

Î Insert the 3/4’’ seal ring with the quick

coupling and screw the quick coupling

into the Venturi output.

1 EPDM connector with backflow valve

2 Dosing nozzle

Î Drill a 10 mm hole into the cover of the

detergent bottle.

Î Insert the detergent suction hose

through the hole in the cover and attach

the foot filter to the hose end on the in-

side of the cover.

Î Screw the cover onto the detergent bot-

tle and drop the foot filter to the bottom

of the bottle.

Note

The foot filter must stand up straight on the

bottom of the detergent bottle.

Î Insert the respective dosing nozzle into

the EPDM lock.

Note

The respective dosing volumes of the indi-

vidual dosing nozzles can be taken from the

"dosing table".

Î Slide the detergent suction hose onto

the EPDM connector.

If the detergent suction hose is too long,

it can be shortened as needed.

Note

When shortening the detergent suction

hose, make sure that the foot filter is still

standing straight up on the bottom of the

detergent bottle.

Î Make sure that all hose connections are

connected.

Î Make sure a detergent bottle is connect-

ed and that a sufficient amount of deter-

gent is present in the bottle.

Î The ball tap must be set to "OFF".

Î Make sure the correct dosing nozzle is

installed for the desired mixing ratio.

Note

The respective dosing volumes of the indi-

vidual dosing nozzles can be taken from the

"dosing table".

Î Insert the fill hose into the fill opening of

the floor detergent tank to be filled.

With floor cleaners with fill system, the

quick lock of the fill hose can be con-

nected to the filling system.

Î Open tap.

Î Set the ball tap to "ON".

Note

With the first use or while changing the dos-

ing nozzle, there will be air in the detergent

hose.

An optimal mixing ratio is reached, if the

tank of the floor cleaner is filled after the de-

tergent hose is completely filled with deter-

gent.

Î The tank of the floor cleaner is filled with

water and the desired mixture of deter-

gent.

Î After the fill procedure, close the tap.

Î Set the ball tap to "OFF" and wait a brief

moment until the fill hose has been

drained.

Î Remove the fill hose from the tank or

disconnect it from the fill system and coil

it onto the hose storage at the top of the

casing.

The use of different detergents or different

types of surfaces to be cleaned require dif-

ferent mixing ratios of water and detergent.

In order to achieve different mixing ratios,

the dosing nozzles can be replaced as fol-

lows.

Î Set the ball tap to "OFF".

Î Pull the detergent hose off the EPDM

connector.

Î Pull the dosingn nozzle off the EPDM

connector.

Î Insert the respective dosing nozzle with

the desired mixing ratio into the EPDM

connector.

Î Reattach the detergent hose to the

EPDM connector.

Wall mount

Assembly

Water inlet connection

Water outlet connection

Connect the detergent hose

Operations

Replacing the dosing nozzles

8 English

The following table shows the colour en-

coding of the different dosing nozzles and

their mixing ratio in %.

Dosing Table

*The values listed in the table are average

values, which were generated under the fol-

lowing conditions.

– Water pressure 3 bar.

– Fill hose 4 m.

Î Check water pressure. The water pres-

sure must be between 2 bar and 6 bar.

Î Check the detergent suction hose for

obstructions, kinks and clamping, clean

or replace if necessary.

Î Check the dosing nozzle for obstruc-

tions, clean or replace if necessary.

Î Check the foot filter for obstructions,

clean or replace if necessary.

Î Check the sieve in the seal ring of the

ball tap for obstructions, clean or re-

place if necessary.

The warranty terms published by our com-

petent sales company are applicable in

each country. We will repair potential fail-

ures of your appliance within the warranty

period free of charge, provided that such

failure is caused by faulty material or de-

fects in fabrication. In the event of a warran-

ty claim please contact your dealer or the

nearest authorized Customer Service cent-

er. Please submit the proof of purchase.

Overview of dosing nozzles

Colour encoding Mixing ratio*

Pink 0,20 %

Purple 0,50 %

Turquoise 0,65 %

Yellow 1,20 %

Brown 1,50 %

orange 1,90 %

Green 2,60 %

Light brown 3,20 %

Blue 4,80 %

White 5,80 %

Red 7,90 %

Beige 10,50 %

Black 12,50 %

Grey 13,50 %

Troubleshooting

Detergent is not getting sucked in

Warranty

Français 9

Lisez attentivement ce mode

d’emploi avant la première uti-

lisation de l’appareil et respectez les con-

seils y figurant. Conservez ce mode

d’emploi pour une utilisation ultérieure ou

un éventuel repreneur de votre matériel.

Consignes de sécurité 9

Fonction 9

Utilisation conforme 9

Avantages 9

Particularités 9

Contenu de livraison 9

Protection de l’environnement 9

Aperçu général 9

Montage au mur 10

Montage 10

Utilisation 10

Consignes de dépannage 11

Garantie 11

Pour l'exploiteur:

Assurez-vous que tous els utilisateurs de

cet appareils soient familiers avec le conte-

nu de ce manuel d'utilisation ainsi qu'avec

les prescriptions nationales concernant la

sécurité de travail. Les utilisateurs doivent

être instruits de manière appropriée pour

pouvoir manier l'appareil.

Pour l'utilisateur:

Avant toute utilisation de l'appareil, lire et

respecter ces instructions de service.

Remarque

Signale des conseils d'utilisation et d'impor-

tantes informations.

Avec le montage mural de dosage de pro-

duit de nettoyage ABS, l'eau et le produit de

nettoyage sont mélangés en respectant

des proportions de mélange préréglées et

directement remplis dans le réservoir des

appareils pour le nettoyage des sols.

L'utilisation de l'appareil doit être faite en

conformité avec les consignes figurant

dans les instructions de service.

Cet appareil est destiné à remplir les appa-

reils pour le nettoyage des sols sans unité

de dosage.

– Évite de gaspiller de l'eau et du produit

de nettoyage.

– Permet un mélange efficace grâce à

l'embout de dosage calibré de 14 cou-

leurs (0,2-13,5%).

– Comprend un set complet de raccorde-

ment.

– Fonctionnement sous pression. Con-

vient également à une utilisation avec le

remplissage rapide Kärcher.

– Est raccordé directement au robinet

d'eau.

– Fonctionnement sans électricité ni air

comprimé.

– Système Venturi avec une soupape

écologique.

– 1 x station de remplissage

– 1 x flexible de remplissage complet 4m,

équipé d'un accouplement rapide et

d'un clapet antiretour.

– 1 x flexible de raccordement complet

2m, noir

– Set de raccordement avec:

1 x sachet avec 14 embouts de dosage

1x flexible d'aspiration de produit de

nettoyage 1,8m, PVC transparent

1 x embout Venturi, bleu

1 x filtre de pied jaune avec poids inté-

gré

1 x kit de montage avec 3x vis de fixa-

tion 8x40 en inox et 3x chevilles mura-

les S10

– 1 x manuel d'utilisation

1 Boîtier blanc, PVC

2 1 x embout Venturi, bleu

3 Bague d'étanchéité 3/4' '

4 Flexible de remplissage 4m, PVC

5 Accouplement rapide avec clapet anti-

retour

6 Pièce de raccordement 3/4' ', cuivre

7 Fermeture EPDM avec clapet antiretour

8 Embouts de dosage

9 Flexible d'aspiration de produit de net-

toyage 6x9mm, longueur 1,8 m, PVC

transparent

10 Filtre de pied jaune avec poids intégré

11 Séparateur système

12 Robinet à boisseau sphérique

13 Accouplement rapide et contre pièce en

cuivre avec bague d'étanchéité 3/4' '

14 1 x flexible de raccordement complet

2m, noir

15 Pièce de raccordement 3/4' ', cuivre

Table des matières

Consignes de sécurité

Symboles utilisés dans le mode

d'emploi

Fonction

Utilisation conforme

Avantages

Particularités

Contenu de livraison

Protection de l’environne-

ment

Les matériaux constitutifs de

l’emballage sont recyclables.

Ne pas jeter les emballages

dans les ordures ménagères,

mais les remettre à un système

de recyclage.

Les appareils usés contiennent

des matériaux précieux recy-

clables lesquels doivent être

apportés à un système de re-

cyclage. Il est interdit de jeter

les batteries, l'huile et les subs-

tances similaires dans l'envi-

ronnement. Pour cette raison,

utiliser des systèmes de collec-

te adéquats afin d'éliminer les

appareils hors d'usage.

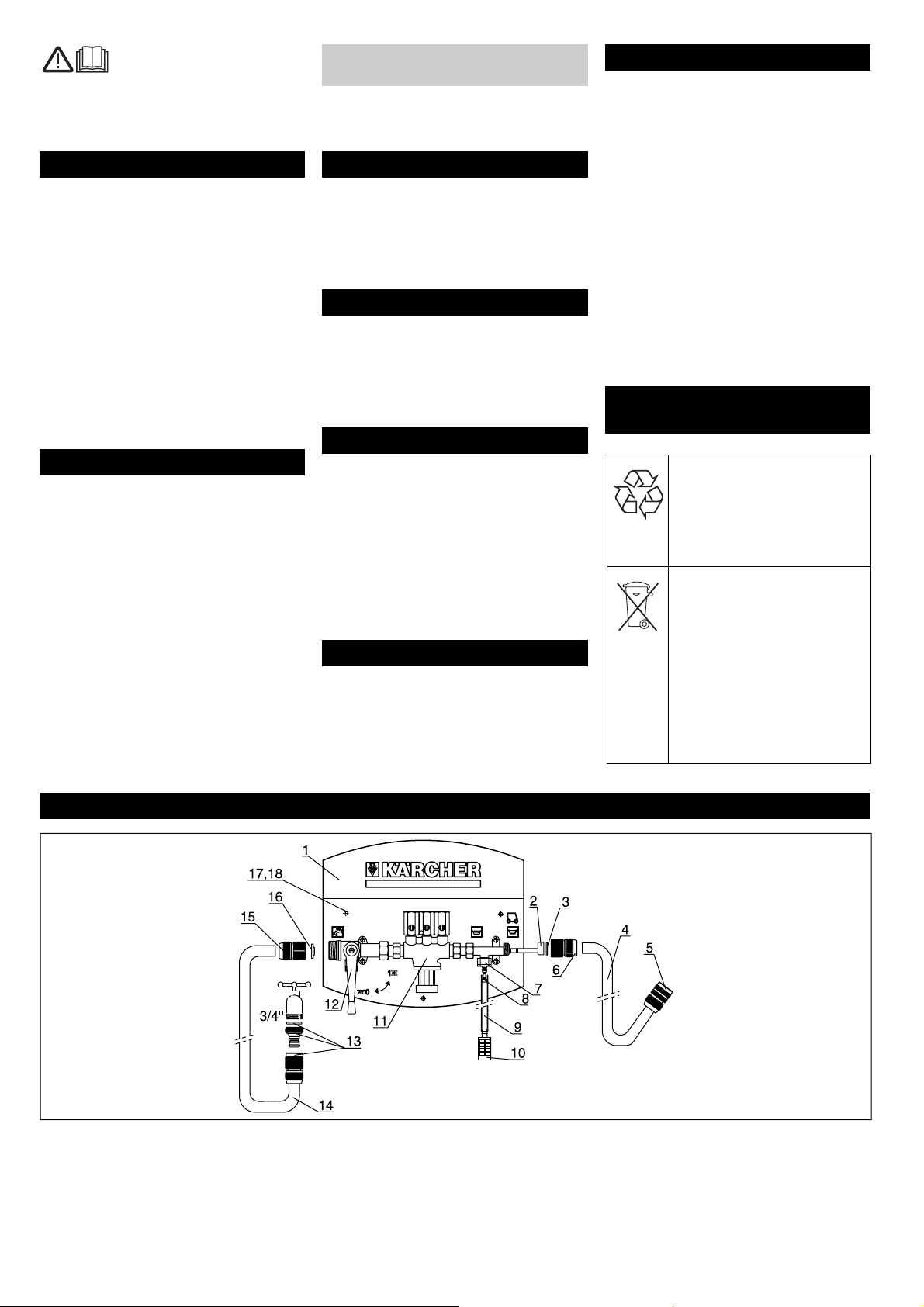

Aperçu général

10 Français

16 Bague d'étanchéité 3/4' ' avec tamis

17 Vis de fixation (3x) 8x40, inox

18 Cheville murale (3x), S 10

1 Boîtier blanc, PVC

2 Robinet d'eau, 3/4' ' avec une pression

d'eau entre 2 et 6 bars

Î Chercher un emplacement de montage

à proximité d'un robinet d'eau (voir gra-

phique)

Le robinet d'eau doit avoir une pression

d'eau comprise entre 2 et 6 bars.

Î Maintenir le boîtier sur le mur, de ma-

nière à ce que le bord supérieur du boî-

tier soit placé à 1500 mm.

Î Dessiner les trois alésages sur le mur et

percer avec une mèche pour pierre de

Ø10 mm suffisamment profond pour les

chevilles murales.

Î Positionner les chevilles murales dans

le mur et fixer le boîtier au mur à l'aide

des trois vis de fixation en inox Ø8x40.

Î Visser l'accouplement rapide au robinet

à boisseau sphérique et raccorder à

l'extrémité ouverte du flexible du tuyau

de raccordement noir.

Î Positionner la bague d'étanchéité 3/4' '

avec tamis dans l'accouplement rapide

et visser l'accouplement rapide au robi-

net à boisseau sphérique.

Remarque

Avant de visser l'accouplement rapide au

robinet à boisseau sphérique, vérifier que la

bague d'étanchéité soit bien positionnée

avec le tamis.

Î Visser la contre pièce de l'accouple-

ment rapide avec le joint de 3/4' ' sur le

robinet d'eau.

Î Emboîter le flexible de raccordement

avec l'accouplement rapide sur la con-

tre pièce sur le robinet d'eau.

Remarque

Ne pas encore ouvrir le robinet d'eau!

Î Visser l'accouplement rapide à la sortie

Venturi et raccorder à l'extrémité ouver-

te du flexible de remplissage.

Î Positionner la buse Venturi dans la ré-

ception de buse.

Î Positionner la bague d'étanchéité 3/4' '

dans l'accouplement rapide et visser

l'accouplement rapide à la sortie Ventu-

ri.

1 Fermeture EPDM avec clapet antiretour

2 Embouts de dosage

Î Percer un trou de Ø10 mm dans le cou-

vercle de la bouteille de produit de net-

toyage.

Î Passer le flexible d'aspiration de produit

de nettoyage dans le trou du couvercle

et placer le filtre de pied sur l'extrémité

du flexible sur la face intérieure du cou-

vercle.

Î Visser le couvercle sur la bouteille de

produit de nettoyage et abaisser le filtre

de pied au fond de la bouteille.

Remarque

Le filtre de pied doit être à la verticale dans

le fond de la bouteille de produit de nettoya-

ge.

Î Placer l'embout de dosage correspon-

dant dans la fermeture EPDM.

Remarque

Les quantités de dosage respectives de

chacun des embouts peuvent être consul-

tées dans la "table de dosage".

Î Pousser le flexible d'aspiration de pro-

duit de nettoyage sur le raccord EPDM.

Si le flexible d'aspiration de produit de

nettoyage est trop long, il peut être rac-

courci

Remarque

Lors du raccourcissement du flexible d'as-

piration de produit de nettoyage, veiller à ce

que le filtre de pied soit encore bien à la ver-

ticale dans le fond de la bouteille de produit

de nettoyage.

Î Contrôler si tous les raccords de flexible

sont bien fermés.

Î Contrôler si une bouteille de produit de

nettoyage est bien raccordée et s'il y a

suffisamment de produit de nettoyage

dans la bouteille.

Î Le robinet à boisseau sphérique doit

être sur "OFF".

Î Contrôler si l'embout de dosage néces-

saire a été mis en place pour le rapport

de mélange souhaité.

Remarque

Les quantités de dosage respectives de

chacun des embouts peuvent être consul-

tées dans la "table de dosage".

Î Placer le flexible de remplissage dans

l'ouverture de remplissage du réservoir

de nettoyeur de sol à remplir.

Pour les appareils pour nettoyage des

sols avec un système de remplissage,

le raccord rapide du flexible de remplis-

sage peut être raccordé au système de

remplissage.

Î Ouvrir le robinet d'eau.

Î Positionner le robinet à boisseau sphé-

rique sur "ON".

Remarque

Lors de la première mise en marche ou bien

lors de l'échange de l'embout de dosage, le

flexible de produit de nettoyage est rempli

d'air.

Un rapport de mélange optimal est obtenu,

lorsque le réservoir du nettoyeur pour sols

est seulement rempli une fois que le flexible

de produit de nettoyage est entièrement

rempli de produit.

Î Le réservoir du nettoyeur pour sols est

rempli d'eau et du mélange de produit

de nettoyage souhaité.

Î Après le remplissage, refermer le robi-

net à boisseau sphérique.

Î Placer le robinet à boisseau sphérique

sur "OFF" et patienter jusqu'à ce que le

flexible de remplissage soit vide.

Î Retirer le flexible de remplissage du ré-

servoir, ou bien séparer le système de

remplissage et replier le tuyau sur le

haut du boîtier.

De par l'utilisation de différents produits de

nettoyage, ou bien à cause de surfaces dif-

férentes à nettoyer, différents rapports de

mélange d'eau et de produit de nettoyage

sont nécessaires.

Afin d'obtenir différents rapports de mélan-

ge, les embouts de dosage peuvent être

échangés de la manière suivante.

Î Positionner le robinet à boisseau sphé-

rique sur "OFF".

Î Retirer le fexible de produit de nettoya-

ge du raccord EPDM.

Î Retirer l'embout de dosage du raccord

EPDM.

Montage au mur

Montage

Raccord entrée d'eau

Raccord sortie d'eau

Raccorder le flexible d'aspiration de

produit de nettoyage

Utilisation

Remplacer les embouts de dosage

Français 11

Î Placer l'embout de dosage correspon-

dant avec le rapport de mélange sou-

haité dans la fermeture EPDM.

Î Replacer le flexible de produitd e net-

toyage sur le raccord EPDM.

Le tableau suivant montre le codage cou-

leur de chacun des embouts de dosage ain-

si que leur rapport de mélange en %.

Tableau de dosage

*Les valeurs indiquées dans le tableau sont

des valeurs moyennes, qui ont été détermi-

nées dans les conditions suivantes.

– Pression d’eau 3 bar

– Flexible de remplissage 4m

Î Contrôler la pression de l'eau La pres-

sion de l'eau doit êtr d'au moins 2 bars

et ne doit pas dépasser 6 bars.

Î Contrôler que le flexible d'aspiration de

produit de nettoyage ne soit ni bouché,

ni plié ni coincé, si nécessaire le net-

toyer ou le remplacer.

Î Contrôler si les embouts de dosage

sont bouchés, en cas de besoin net-

toyer ou remplacer.

Î Contrôler si le filtre de pied est bouché,

en cas de besoin nettoyer ou remplacer.

Î Contrôler si le tamis dans la bague

d'étanchéité est bouché, si nécessaire

nettoyer ou remplacer.

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de vali-

dité de la garantie, dans la mesure où cel-

les-ci relèvent d'un défaut matériel ou d'un

vice de fabrication. En cas de recours en

garantie, adressez-vous à votre revendeur

ou au service après-vente agréé le plus

proche munis de votre preuve d'achat.

Vue d'ensemble embouts de dosa-

Codage couleur Rapport de mé-

lange*

Rose 0,20 %

Violet 0,50 %

Turquoise 0,65 %

Jaune 1,20 %

Brun 1,50 %

Orange 1,90 %

Vert 2,60 %

Marron clair 3,20 %

Bleu 4,80 %

Blanc 5,80 %

Rouge 7,90 %

Beige 10,50 %

Noir 12,50 %

Gris 13,50 %

Consignes de dépannage

Le produit de nettoyage n'est pas

aspiré

Garantie

12 Italiano

Prima di utilizzare l'apparec-

chio per la prima volta, leggere

e seguire queste istruzioni per l'uso. Con-

servare le presenti istruzioni per l'uso per

consultarle in un secondo tempo o per darle

a successivi proprietari.

Norme di sicurezza 12

Funzione 12

Uso conforme a destinazione 12

Vantaggi 12

Particolarità 12

Fornitura 12

Protezione dell’ambiente 12

Descrizione generale 12

Montaggio a parete 13

Assemblaggio 13

Uso 13

Risoluzione guasti 14

Garanzia 14

Für Betreiber:

Accertarsi che tutti coloro che utilizzano

l'apparecchio siano informati sul contenuto

del presente manuale d'uso e che conosca-

no le norme nazionali sulla sicurezza sul la-

voro. Gli utilizzatore devono essere istruiti

su come utilizzare l'apparecchio in modo

conforme.

Per gli utilizzatori:

Prima di utilizzare l'apparecchio per la pri-

ma volta leggere e seguire queste istruzioni

per l'uso.

Avvertenza

Indica suggerimenti per l'impiego e informa-

zioni importanti.

Con il dosatore di detergente ABS con

montaggio a parete l'acqua ed il detergente

vengono mischiati nel rapporto preimposta-

to e versati direttamente nel serbatoio dei

lavasciugapavimenti.

Utilizzate questo apparecchio esclusiva-

mente in conformità alle indicazioni fornite

da questo manuale d'uso.

Questo apparecchio è destinato al riempi-

mento dei lavasciugapavimenti senza unità

di dosaggio.

– Evita l'utilizzo di acqua e detergente.

– Consente una miscelazione efficiente

grazie alla bocchette calibrate a 14 co-

lori (0,2-13,5%).

– Comprende un kit di collegamento com-

pleto.

– Funzionamento sotto pressione. Indica-

to pertanto anche per l'impiego con i di-

spositivi di riempimento rapido Kärcher.

– Viene collegato direttamente al rubinet-

to.

– Funzionamento senza pressione o aria

compressa.

– Sistema Venturi con valvola ecologica.

– 1x stazione di riempimento

– 1x tubo flessibile di riempimento compl.,

4 m, dotato di giunto rapido con valvola

di non ritorno

– 1x tubo flessibile di collegamento com-

pl., 2 m, nero

– Kit di collegamento con:

1x sacchetto con 14 bocchette di do-

saggio

1x tubo flessibile di aspirazione del de-

tergente da 1,8 m, in PVC trasparente

1x bocchetta d'impiego Venturi, blu

1x filtro di fondo giallo con peso int.

1x set di montaggio con 3x viti di fissag-

gio 8x40 in acciaio inossidabile e 3x tas-

selli da parete S10

– 1x manuale per l'uso

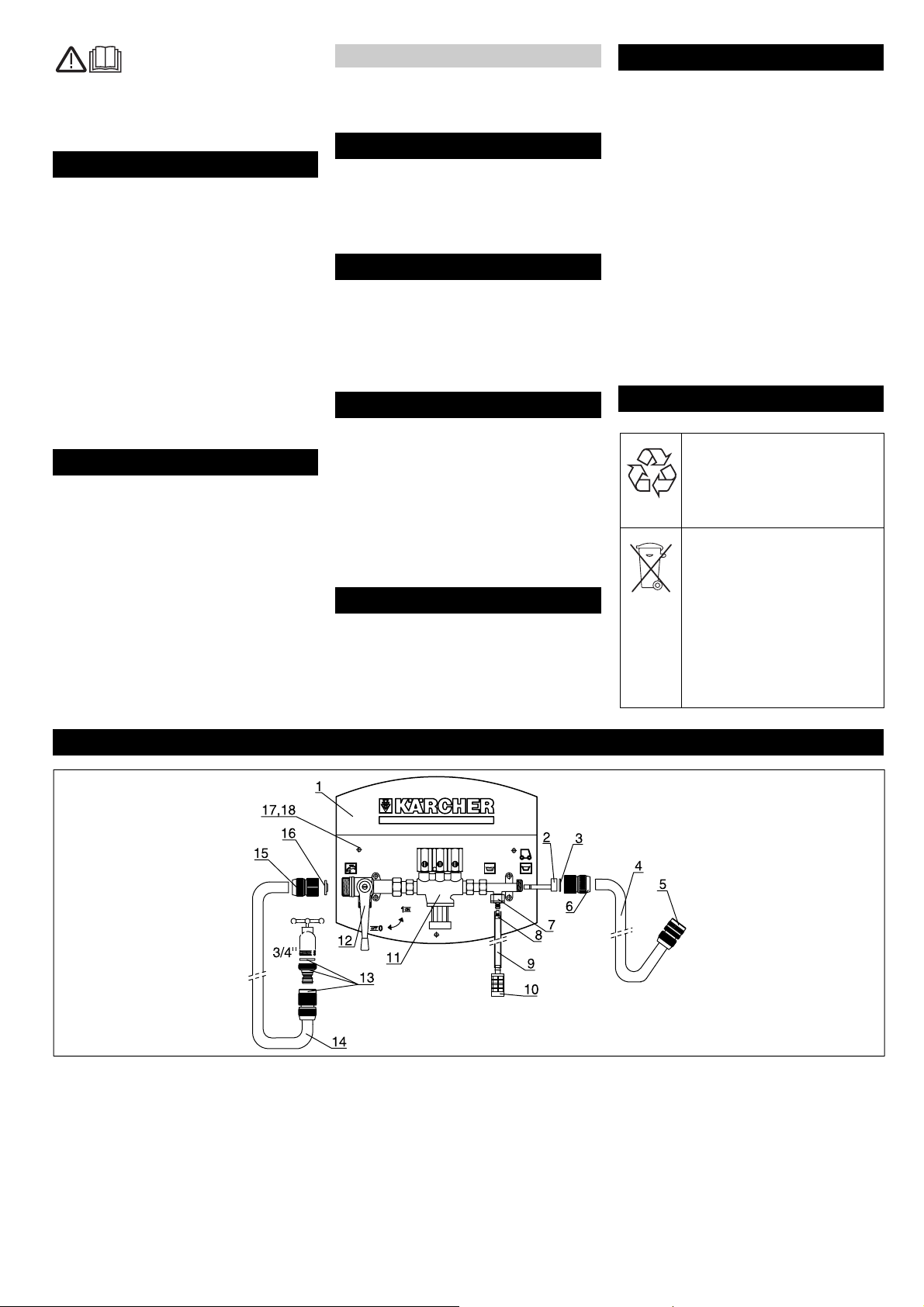

1 Alloggiamento, bianco, PVC

2 Bocchetta d'impiego Venturi, blu

3 Anello di tenuta 3/4’’

4 Tubo flessibile di riempimento, 4 m,

PVC

5 Giunto rapido con valvola di non ritorno

6 Raccordo da 3/4’’, ottone

7 Chiusura EPDM con valvola di non ritor-

8 Bocchetta di dosaggio

9 Tubo flessibile di aspirazione del deter-

gente, 6x9 mm, lunghezza 1,8 m, PVC

trasparente

10 Filtro di fondo giallo con peso integrato

11 Separatore di sistema

12 Rubinetto a sfera

13 Giunto rapido e controelemento in otto-

ne con anello di tenuta da 3/4’’

14 Tubo flessibile di collegamento compl.,

2 m, nero

15 Raccordo da 3/4’’, ottone

16 Anello di tenuta 3/4’’, con filtro

17 Vite di fissaggio (3x) 8x40, acciaio inos-

sidabile

18 Tassello da parete (3x), S10

Indice

Norme di sicurezza

Simboli riportati nel manuale d'uso

Funzione

Uso conforme a destinazione

Vantaggi

Particolarità

Fornitura

Protezione dell’ambiente

Tutti gli imballaggi sono ricicla-

bili. Gli imballaggi non vanno

gettati nei rifiuti domestici, ma

consegnati ai relativi centri di

raccolta.

Gli apparecchi dismessi con-

tengono materiali riciclabili pre-

ziosi e vanno consegnati ai

relativi centri di raccolta. Batte-

rie, olio e sostanze simili non

devono essere dispersi

nell’ambiente. Si prega quindi

di smaltire gli apparecchi di-

smessi mediante i sistemi di

raccolta differenziata.

Descrizione generale

Italiano 13

1 Alloggiamento, bianco, PVC

2 Rubinetto, 3/4’’, con una pressione

dell'acqua compresa tra 2 e 6 bar

Î Scegliere un luogo di montaggio vicino

ad un rubinetto (vedi grafico).

Il rubinetto deve avere una pressione

dell'acqua compresa tra 2 e 6 bar.

Î Posizionare l'alloggiamento alla parete

in modo tale che il bordo superiore

dell'alloggiamento sia posizionato su

1500 mm.

Î Segnare tutti e tre i fori sulla parete e

perforare con una punta per pietra da

Ø10 mm secondo i tasselli da parete.

Î Introdurre i tasselli da parete nella pare-

te e fissare l'alloggiamento nella parete

con le tre viti di fissaggio in acciaio da

Ø8x40.

Î Svitare il giunto rapido sul rubinetto a

sfera e collegarlo all'estremità aperta

del tubo flessibile di collegamento nero.

Î Introdurre l'anello di tenuta da 3/4’’ con

filtro nel giunto rapido ed avvitare il

giunto rapido al rubinetto.

Avvertenza

Prima di avvitare il giunto rapido sul rubinet-

to a sfera accertarsi che l'anello di tenuta

con filtro sia inserito.

Î Avvitare sul rubinetto il controelemento

del giunto rapido con giunto rapido alla

guarnizione da 3/4’’.

Î Inserire il tubo flessibile di collegamento

con il giunto rapido al controelemento

del rubinetto.

Avvertenza

Non aprire ancora il rubinetto!

Î Svitare il giunto rapido sull'uscita Ventu-

ri e collegarlo all'estremità aperta del

tubo flessibile di riempimento.

Î Inserire l’ugello Venturi blu sull'alloggia-

mento della bocchetta.

Î Introdurre l'anello di tenuta da 3/4’’ nel

giunto rapido ed avvitare il giunto rapido

all'uscita Venturi.

1 Chiusura EPDM con valvola di non ritor-

2 Bocchetta di dosaggio

Î Eseguire un foro da Ø10 mm nel coper-

chio del flacone del detergente.

Î Introdurre il tubo flessibile di aspirazio-

ne del detergente attraverso il foro nel

coperchio ed introdurre il filtro di fondo

sul coperchio interno dell'estremità del

tubo flessibile.

Î Avvitare il coperchio sul flacone del de-

tergente e far scendere il filtro di fondo

sul fondo del flacone.

Avvertenza

Il filtro di fondo deve essere posizionato in

verticale sul fondo del flacone del detergen-

te.

Î Introdurre la relativa bocchetta di do-

saggio nella chiusura EPDM.

Avvertenza

Le relative quantità di dosaggio delle singo-

le bocchette di dosaggio possono essere

consultate nella „Tabella di dosaggio“.

Î Spingere il tubo flessibile di aspirazione

del detergente sull'attacco EPDM.

Nel caso in cui il tubo flessibile di aspi-

razione del detergente sia troppo lungo

può essere accorciato.

Avvertenza

Durante le operazioni di riduzione del tubo

flessibile di aspirazione del detergente ac-

certarsi che dopo la riduzione il filtro di fon-

do sia posizionato ancora in verticale sul

fondo del flacone del detergente.

Î Accertarsi che tutti i raccordi del tubo

flessibile siano collegati.

Î Accertarsi che sia collegato un flacone

di detergente e che in esso sia presente

una quantità sufficiente di detergente.

Î Il rubinetto deve trovarsi su „OFF“.

Î Accertarsi che sia impiegata la bocchet-

ta di dosaggio necessaria per il rapporto

di miscelazione desiderato.

Avvertenza

Le relative quantità di dosaggio delle singo-

le bocchette di dosaggio possono essere

consultate nella „Tabella di dosaggio“.

Î Inserire il tubo flessibile di riempimento

nel foro di riempimento del serbatoio del

detergente per pavimenti da riempire.

Nel caso di apparecchi per la pulizia di

pavimenti con sistema di riempimento è

possibile collegare la chiusura rapida

del tubo flessibile di riempimento al si-

stema di riempimento.

Î Aprire il rubinetto.

Î Posizionare il rubinetto su "ON".

Avvertenza

Alla prima messa in funzione o quando si

sostituisce la bocchetta di dosaggio il tubo

flessibile di riempimento è pieno d'aria.

Un rapporto di miscelazione ottimale è rag-

giunto quando il serbatoio del detergente

per pavimenti viene riempito solo quando il

tubo flessibile del detergente è completa-

mente riempito di detergente.

Î Il serbatoio del detergente per pavimen-

ti viene riempito con acqua e l'aggiunta

desiderata di detergente.

Î Dopo il riempimento chiudere il rubinet-

to.

Î Posizionare il rubinetto su „OFF“ ed at-

tendere brevemente lo svuotamento del

tubo flessibile di riempimento.

Î Rimuovere il tubo flessibile di riempi-

mento dal serbatoio o scollegare il siste-

ma di riempimento ed avvolgere sulla

custodia del tubo flessibile sulla parte

superiore dell'apparecchio.

Con l'utilizzo di diversi tipi di detergenti op-

pure a causa di diverse superfici da lavare

sono necessari diversi rapporti di miscela-

zione di acqua e detergente.

Per ottenere diversi rapporti di miscelazio-

ne, le bocchette di dosaggio possono esse-

re sostituite nel modo seguente.

Î Posizionare il rubinetto su "OFF".

Î Rimuovere il tubo flessibile del deter-

gente dalla chiusura EPDM.

Î Rimuovere la bocchetta di dosaggio

dalla chiusura EPDM.

Î Introdurre la relativa bocchetta di do-

saggio con il rapporto di miscelazione

desiderato nella chiusura EPDM.

Î Introdurre nuovamente il tubo flessibile

del detergente sulla chiusura EPDM.

Montaggio a parete

Assemblaggio

Collegamento entrata dell'acqua

Collegamento uscita dell'acqua

Collegare il tubo flessibile del deter-

gente.

Uso

Sostituire le bocchette di dosaggio

14 Italiano

La seguente tabella riporta i codici dei colori

delle singole bocchette di dosaggio ed il

loro rapporto di miscelazione in %.

Tabella di dosaggio

*I valori indicati nella tabella sono valori

medi ottenuti nelle seguenti condizioni.

– Pressione acqua 3 bar.

– Tubo flessibile di riempimento da 4m.

Î Controllare la pressione dell'acqua. La

pressione dell'acqua deve essere di al-

meno 2 bar e non deve superare i 6 bar.

Î Accertarsi che il tubo flessibile del de-

tergente non sia otturato, piegato o

bloccato ed all'occorrenza pulirlo o so-

stituirlo.

Î Controllare che la bocchetta di dosag-

gio non sia otturata, eventualmente pu-

lirla o sostituirla.

Î Controllare che il filtro di fondo non sia

otturato, eventualmente pulirlo o sosti-

tuirlo.

Î Controllare che il filtro nell'anello di te-

nuta del rubinetto non sia otturato,

eventualmente pulirlo o sostituirlo.

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio,

se causati da difetto di materiale o di produ-

zione. Nei casi previsti dalla garanzia si pre-

ga di rivolgersi al proprio rivenditore,

oppure al più vicino centro di assistenza au-

torizzato, esibendo lo scontrino di acquisto.

Panoramica delle bocchette di do-

saggio

Codice colore Rapporto di mi-

scela*

Fucsia 0,20 %

Viola 0,50 %

Turchese 0,65 %

Giallo 1,20 %

Marrone 1,50 %

arancione 1,90 %

Verde 2,60 %

Marrone chiaro 3,20 %

Blu 4,80 %

Bianco 5,80 %

Rossa 7,90 %

Beige 10,50 %

Nero 12,50 %

Grigio 13,50 %

Risoluzione guasti

Il detergente non viene aspirato

Garanzia

Nederlands 15

Gelieve vóór het eerste ge-

bruik van uw apparaat deze

gebruiksaanwijzing te lezen en ze in acht te

nemen. Bewaar deze gebruiksaanwijzing

voor later gebruik of voor eventuele volgen-

de eigenaars.

Veiligheidsinstructies 15

Functie 15

Reglementair gebruik 15

Voordelen 15

Bijzonderheden 15

Leveringsomvang 15

Zorg voor het milieu 15

Overzicht 15

Wandmontage 16

Montage 16

Bediening 16

Storingen verhelpen 17

Garantie 17

Voor exploitanten:

Vergewis u ervan dat alle gebruikers van dit

apparaat vertrouwd zijn met de inhoud van

deze gebruiksaanwijzing en met de natio-

nale voorschriften inzake arbeidsveiligheid.

De gebruikers moeten vakkundig onder-

richt zijn over de bediening van het appa-

raat.

Voor gebruikers:

Lees vóór het eerste gebruik van het appa-

raat deze gebruiksaanwijzing en neem hem

in acht.

Instructie

Wijst op gebruikstips en belangrijke infor-

matie.

Met het ABS reinigingsmiddel dosering

wandmontage wordt water er reinigings-

middel in een vooraf ingestelde mengver-

houding gemengd en direct in de tank voor

vloerreinigingsapparaten gevuld.

Gebruik dit apparaat uitsluitend volgens de

gegevens in deze gebruiksaanwijzing.

Dit apparaat is bedoeld voor het vullen van

vloerreinigingsapparaten zonder doseeru-

nit.

– Voorkomt de verkwisting van water en

reinigingsmiddel.

– Veroorlooft een efficiënte menging

dankzij de 14 gekleurde gekalibeerde

doseerspoeiers (0,2-13,5%)

– Bevat een complete aansluitkit.

– Werking onder druk. Is zo ook geschikt

voor de toepassing met de snelvulling

van Kärcher.

– Wordt direct aan de waterkraan aange-

sloten.

– Werking zonder stroom of perslucht.

– Venturi-systeem met milieuvriendelijk

ventiel.

– 1 x vulstation

– 1 x vulslang cmpl., 4 m, uitgevoerd met

snelkoppeling met terugslagklep

– 1 x aansluitslang cmpl., 2 m, zwart

– Aansluitkit met:

1 x zak met 14 doseersproeiers

1 x reinigingsmiddel-aanzuigslang 1,8

m, PVC transparant

1 x Venturi-inzetsproeier, blauw

1 x voetfilter geel met geïnteg. Gewicht

1 x montageset met 3 x bevestigings-

bouten 8x40 van rvs en 3 x wandplug-

gen S10

– 1 x gebruiksaanwijzing

1 Huis, wit, PVC

2 Venturi-inzetsproeier, blauw

3 Afdichtring 3/4"

4 Vulslang, 4 m, PVC

5 Snelkoppeling met terugslagklep

6 Verbindingsstuk 3/4", messing

7 EPDM sluiting met terugslagklep

8 Doseersproeier

9 Reinigingsmiddel-aanzuigslang, 6x9

mm, lengte 1,8 m, PVC transparant

10 Voetfilter geel met geïntegreerd gewicht

11 Systeemscheider

12 Kogelkraan

13 Snelkoppeling en tegenstuk van mes-

sing met afdichtring 3/4"

14 Aansluitslang cmpl., 2 m, zwart

15 Verbindingsstuk 3/4", messing

16 Afdichtring 3/4", met zeef

17 Bevestigingsbout (3x) 8x40, rvs

18 Wandplug (3x), S10

Inhoudsopgave

Veiligheidsinstructies

Symbolen in de gebruiksaanwijzing

Functie

Reglementair gebruik

Voordelen

Bijzonderheden

Leveringsomvang

Zorg voor het milieu

Het verpakkingsmateriaal is

herbruikbaar. Deponeer het

verpakkingsmateriaal niet bij

het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden appa-

raten bevatten waardevolle

materialen die geschikt zijn

voor hergebruik. Lever de ap-

paraten daarom in bij een inza-

melpunt voor herbruikbare

materialen. Batterijen, olie en

dergelijke stoffen mogen niet in

het milieu belanden. Verwijder

overbodig geworden appara-

tuur daarom via geschikte inza-

melpunten.

Overzicht

16 Nederlands

1 Huis, wit, PVC

2 Waterkraan, 3/4", met een waterdruk

van tussen de 2 en 6 bar

Î Montageplek in de buurt van de water-

kraan zoeken (zie afbeelding).

De waterkraan moet een waterdruk van

tussen de 2 en 6 bar hebben.

Î Het huis tegen de muur aan houden, zo-

dat de bovenrand van het huis op 1500

mm is geplaatst.

Î Alle drie boorgaten aan de muur teke-

nen en met een Ø10 mm steenboor vol-

gens de lengte van de wandpluggen

boren.

Î Wandpluggen in de muur steken en het

huis met de drie rvs-bevestigingsbouten

Ø8x40 aan de muur bevestigen.

Î Snelkoppeling aan de kogelkraan los-

draaien en aan het open slanguiteinde

van de zwarte aansluitslang aansluiten.

Î Afdichtring 3/4" met zeef in de snelkop-

peling zetten en de snelsluiting aan de

kogelkraan vastdraaien.

Waarschuwing

Controleer vóór het vastdraaien van de

snelkoppeling op de kogelkraan of de af-

dichtring met zeef is geplaatst.

Î Draai het tegenstuk van de snelkoppe-

ling met de 3/4"-afdichting aan de wa-

terkraan vast.

Î Steek de aansluitslang met de snelkop-

peling op het tegenstuk aan de water-

kraan.

Waarschuwing

Draai de waterkraan nog niet open!

Î Snelkoppeling aan de Venturi-uitgang

losdraaien en aan het open slanguitein-

de van de vulslang aansluiten.

Î Blauwe Venturi-sproeier in de sproeier-

opname plaatsen.

Î Afdichtring 3/4" met zeef in de snelkop-

peling zetten en de snelkoppeling aan

de Venturi-uitgang vastdraaien.

1 EPDM sluiting met terugslagklep

2 Doseersproeier

Î Boor in het deksel van de reinigingsmid-

delfles een gat van Ø10 mm.

Î Reinigingsmiddel-aanzuigslang door

het gat in het deksel steken en op het

slanguiteinde aan de binnenkant van

het deksel de voetfilter steken.

Î Deksel op de reinigingsmiddelfles

draaien en voetfilter op de bodem van

de fles laten zakken.

Waarschuwing

De voetfilter moet op de bodem van de rei-

nigingsmiddelfles verticaal staan.

Î Plaats een navenante doseersproeier in

de EPDM-sluiting.

Waarschuwing

De betreffende doseerhoeveelheden van

de aparte doseersproeiers zijn in de "Dose-

ringstabel" vermeld.

Î Reinigingsmiddel-aanzuigslang op de

EPDM-aansluiting schuiven.

Wanneer de reinigingsmiddel-aan-

zuigslang te lang is, kan deze indien no-

dig worden ingekort.

Waarschuwing

Bij het inkorten van de reinigingsmiddel-

aanzuigslang moet er op worden gelet dat

na het inkorten de voetfilter nog verticaal op

de bodem van de reinigingsmiddelfles

staat.

Î Controleer of alle slangverbindingen

zijn aangesloten.

Î Controleer of er een reinigingsmiddelf-

les is aangesloten en of er genoeg reini-

gingsmiddel in de fles aanwezig is.

Î De kogelkraan moet op "OFF" staan.

Î Controleer of de voor de gewenste

mengverhouding noodzakelijke doseer-

sproeier is geplaatst.

Waarschuwing

De betreffende doseerhoeveelheden van

de aparte doseersproeiers zijn in de "Dose-

ringstabel" vermeld.

Î Steek de vulslang in de vulopening van

de tank van de vloerreiniger.

Bij vloerreinigingsapparaten met vul-

systeem kan de snelsluiting van de vul-

slang aan het vulsysteem worden

aangesloten.

Î Open de waterkraan.

Î Zet de kogelkraan op "ON".

Waarschuwing

Bij de eerste inbedrijfstelling of bij het ver-

vangen van de doseersproeier is de reini-

gingsmisselslang met lucht gevuld.

Een optimale mengverhouding wordt be-

reikt, wanneer de tank van de vloerreiniger

pas wordt gevuld, wanneer de reinigings-

middelslang helemaal met reinigingsmiddel

is gevuld.

Î De tank van de vloerreiniger wordt met

water en de gewenste bijmenging aan

reinigingsmiddel gevuld.

Î Sluit na het vullen de waterkraan.

Î Zet de kogelkraan op "OFF" en wacht

even tot de vulslang leeg is.

Î Neem de vulslang uit de tank of maak

hem los van het vulsysteem, en rol hem

op de slanghouder aan de bovenkant

van het apparaat.

Door het gebruik van verschillende reini-

gingsmiddelen of vanwege verschillende te

reinigen oppervlakken zijn er verschillende

mengverhoudingen van water en reini-

gingsmiddel noodzakelijk.

Om verschillende mengverhoudingen te

bereiken kunnen de doseersproeiers als

volgt worden vervangen.

Î Kogelkraan op "OFF" zetten.

Î Reinigingsmiddelslang van de EPDM-

sluiting afnemen.

Î Doseersproeier uit de EPDM-sluiting

trekken.

Î Plaats een navenante doseersproeier

met de gewenste mengverhouding in de

EPDM-sluiting.

Î Steek de reinigingsmiddelslang weer op

de EPDM-sluiting.

Wandmontage

Montage

Aansluiting wateringang

Aansluiting wateruitgang

Reinigingsmiddel-aanzuigslang

aansluiten

Bediening

Vervang de doseersproeiers

Nederlands 17

De volgende tabel toont de kleurcodering

van de aparte doseersproeiers en hun

mengverhouding in %.

Doseringstabel

* De aangegeven waarden in de tabel zijn

gemiddelde waarden die onder de volgen-

de omstandigheden zijn ontstaan.

– Waterdruk 3 bar.

– Vulslang 4 m.

Î Waterdruk controleren. De waterdruk

moet ten minste 2 bar en mag ten hoog-

ste 6 bar bedragen.

Î Reinigingsmiddel-aanzuigslang op ver-

stopping, knik en inknelling controleren,

indien nodig reinigen of vervangen.

Î Doseersproeier op verstopping contro-

leren, indien nodig reinigen of vervan-

gen.

Î Voetfilter op verstopping controleren, in-

dien nodig reinigen of vervangen.

Î Zeef in de afdichtring aan de kogelkraan

op verstopping controleren, indien no-

dig reinigen of vervangen.

In ieder land zijn de door ons bevoegde ver-

koopkantoor uitgegeven garantiebepalin-

gen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

Overzicht doseersproeiers

Kleurcodering Mengverhouding*

Roze 0,20 %

Paars 0,50 %

Turquoise 0,65 %

Geel 1,20 %

Bruin 1,50 %

oranje 1,90 %

Groen 2,60 %

Lichtbruin 3,20 %

Blauw 4,80 %

Wit 5,80 %

Rood 7,90 %

Beige 10,50 %

Zwart 12,50 %

Grijs 13,50 %

Storingen verhelpen

Reinigingsmiddel wordt niet aange-

zogen

Garantie

18 Español

Antes de poner en marcha por

primera vez el aparato, lea el

presente manual de instrucciones y siga las

instrucciones que figuran en el mismo.

Conserve estas instrucciones para su uso

posterior o para propietarios ulteriores.

Indicaciones de seguridad 18

Función 18

Uso previsto 18

Ventajas 18

Características especiales 18

Volumen del suministro 18

Protección del medio ambiente 18

Resumen 18

Montaje en la pared 19

Montaje 19

Manejo 19

Subsanación de averías 20

Garantía 20

Para el propietario:

Asegúrese, de que todos los usuarios del

aparato estén familiarizados con instruccio-

nes de uso y con las normativas nacionales

sobre seguridad en el trabajo. Los usuarios

tienen que estar formados técnicamente en

el manejo del aparato.

Para usuarios:

Antes de poner en marcha por primera vez

el aparato, lea y siga las instrucciones de

este manual.

Nota

Muestra consejos de manejo y ofrece infor-

mación importante.

Con el montaje de pared de la dosificación

de detergenet ABS se mezcla agua y deter-

gente en la proporción predeterminada y se

echa directamente en el depósito de los

dispositivos de limpieza d esuelos.

Utilice el aparato únicamente de conformi-

dad con las indicaciones del presente ma-

nual de instrucciones.

Este aparato está diseñado para llenar dis-

positivos de limpieza de suelos sin una uni-

dad dosificadora propia.

– Evita el desperdicio de agua y deter-

gente.

– Permite mezclar eficazmente gracias a

las boquillas de dosificación calibradas

de 14 colores (0,2-13,5%).

– Contiene un kit completo de conexión:

– Funcionamiento a presión. Así también

es apto para el uso mediante el rellena-

dor rápido de Kärcher.

– Se conecta directamente al grifo de

agua.

– Funcionamiento sin corriente o aire

comprimido.

– Sistema venturi con válvula ecológica.

– 1 estación de relleno

– 1 manguera de relleno completa, 4 m,

dotada con acoplamiento rápido con

válvula de retorno

– 1 manguera de conexión completa, 2 m,

negro

– Kit de conexión con:

1 bolsa con 14 boquillas de dosificación

1 manguera de absorción de detergente

1,8 m, PVC transparente

1 boquilla venturi, azul

1 filtro de pie amarillo con integ. Peso

1 set de montaje con 3 tornillos de fija-

ción 8x40 en acero inoxidable y 3 clavi-

jas de pared S10

– 1 manual de instrucciones

1 Carcasa, blanco, PVC

2 1 boquilla venturi, azul

3 Junta de goma 3/4’’

4 Manguera de relleno, 4 m, PVC

5 Acoplamiento con válvula de retorno

6 Pieza de conexión 3/4’’, latón

7 Cierre EPDM con válvula de retorno

8 Boquilla de dosificación

9 Manguera de absorción de detergente

6x9 mm, 1,8 m de largo, PVC transpa-

rente

10 Filtro de pie amarillo con peso integrado

11 Separador de sistema

12 llave de bola

13 Acoplamiento rápido y contrapieza en

latón con junta de goma de 3/4’’

14 Manguera de conexión completa, 2 m,

negro

15 Pieza de conexión 3/4’’, latón

16 Junta de goma de 3/4’’, con tamiz

Índice de contenidos

Indicaciones de seguridad

Símbolos del manual de instruccio-

nes

Función

Uso previsto

Ventajas

Características especiales

Volumen del suministro

Protección del medio ambien-

Los materiales empleados

para el embalaje son recicla-

bles y recuperables. No tire el

embalaje a la basura domésti-

ca y entréguelo en los puntos

oficiales de recogida para su

reciclaje o recuperación.

Los aparatos viejos contienen

materiales valiosos reciclables

que deberían ser entregados

para su aprovechamiento pos-

terior. Evite el contacto de ba-

terías, aceites y materias

semejantes con el medioam-

biente. Por este motivo, entre-

gue los aparatos usados en los

puntos de recogida previstos

para su reciclaje.

Resumen

Español 19

17 Tornillo de fijación (3) 8x40, acero inoxi-

dable

18 Clavija de pared (3), S10

1 Carcasa, blanco, PVC

2 Grifo de agua, 3/4’’, con una presión de

agua entre 2 y 6 bar

Î Buscar un lugar de montaje cerca de un

grifo de agua (véase el gráfico).

El grifo de agua debe terner una presión

de agua entre 2 y 6 bar.

Î Sujetar la carcasa contra la pared de

modo que la parte superior de esta que-

de colocada a 1500 mm.

Î Marcar todos los orificios a taladrar en

la pared y taladrar con una broca para

piedra de 10 mm de diámetro de acuer-

do con las clavijas de la pared.

Î Colocar las clavijas en la pared y fijar la

carcasa con los tres tornillos de fijación

de acero Ø8x40 a la pared.

Î Desenroscar el acoplamiento rápido del

grifo esférico y conectar al extremo

abierto de la manguera de conexión ne-

gra.

Î Colocar la junta de joma de 3/4’’ con el

tamiz en el acoplamiento rápido y en-

roscar el acoplamiento rápido al grifo

esférico.

Nota

Antes de apretar el acoplamiento rápido,

comprobar en el grifo esférico que se ha co-

locado la junta de goma con tamiz.

Î Enroscar la contrapieza del acopla-

miento rápido en el grifo de agua con la

junta de 3/4’’.

Î Insertar la manguera de conexión con el

acoplamiento rápido en la contrapieza

del grifo de agua.

Nota

No abrir todavía el grifo de agua.

Î Desenroscar el acoplamiento rápido de

la salida venturi y conectar al extremo

abierto de la manguera de relleno ne-

gra.

Î Colocar la boquilla azul venturi en el

alojamiento de la boquilla.

Î Colocar la junta de joma de 3/4’’ en el

acoplamiento rápido y enroscar el aco-

plamiento rápido a la salida de venturi.

1 Cierre EPDM con válvula de retorno

2 Boquilla de dosificación

Î Taladrar en la tapa de la botella de de-

tergente un orificio de Ø10 mm.

Î Introducir la manguera de absorción de

detergente por el orificio e insertar el fil-

tro de pie en el extremo de la manguera

de la parte interior de la tapa.

Î Enroscar la tapa a la botella de deter-

gente y purgar el filtro al suelo de la bo-

tella.

Nota

El filtro de pie tiene que estar verticalmente

en el suelo de la botella de detergente.

Î Colocar la boquilla de dosificación co-

rrespondiente en el cierre EPDM.

Nota

Las cantidades de dosificación correspon-

dientes de cada una de las boquillas de do-

sificación se pueden consultar en la "tabla

de dosificación".

Î Insertar la manguera de absorción de

detergente en la toma EPDM.

Si la manguera de absorción de deter-

gente es demasiado largo, se puede

cortar.

Nota

Al cortar la manguera de absorción de de-

tergente hay que procurar que el filtro de

pie quede vertical en el suelo de la botella

de detergente.

Î Comprobar si todas las conexiones ros-

cadas están conectadas.

Î Comprobar si está conectada una bote-

lla de detergente y si hay detergente su-

ficiente en la botella.

Î El grifo esférico debe estar en "OFF".

Î Comprobar si se ha utilizado la boquilla

dosificadora necesaria para la propor-

ción de mezcla deseada.

Nota

Las cantidades de dosificación correspon-

dientes de cada una de las boquillas de do-

sificación se pueden consultar en la "tabla

de dosificación".

Î Introducir la manguera de relleno en el

orificio de relleno del depósito de limpie-

za de suelos.

En el caso de dispositivos de limpieza

de suelos con sistema de relleno, se

puede conectar el cierre rápido de la

manguera de relleno al sistema de relle-

no.

Î Abra el grifo del agua.

Î Poner el grifo esférico en "ON".

Nota

En la primera puesta en marcha o al cam-

biar la boquilla de dosificación, la mangue-

ra de detergente se llena de aire.

Se obtiene la proporción óptima de mezcla

cuando el depósito del limpiador de suelos

esté lleno, cuando la manguera de deter-

gente esté totalmente llena con detergente.

Î El depósito del limpiador de suelos se

llena con agua y la mezcla de detergen-

te deseada.

Î Cerrar el grifo de agua tras el relleno.

Î Poner el grifo esférico a "OFF" y espe-

rar hasta que la manguera de relleno se

haya vaciado.

Î Extraer la manguera de relleno del de-

pósito o separar del sistema de relleno

y enrollar en el tambor de la manguera

de la parte superior de la carcasa.

Mediante el uso de diferentes detergentes

o debido a diferentes superficies a limpiar,

es necesario realizar diferentes proporcio-

nes de mezcla de agua y detergente.

Para obtener diferentes proporciones de

mezcla, se pueden cambiar las boquillas de

dosificación tal y como se indica a continua-

ción.

Î Poner el grifo esférico en "OFF".

Î Extraer la manguera de detergente del

cierre EPDM.

Î Extraer la boquilla de dosificación del

cierre EPDM.

Î Colocar la boquilla de dosificación co-

rrespondiente con la proporción de

mezcla deseada en el cierre EPDM.

Î Colocar la manguera de detergente de

nuevo en el cierre EPDM.

Montaje en la pared

Montaje

Toma de entrada de agua

Conexión, salida de agua

Conecte la manguera de absorción

de detergente

Manejo

Cambiar las boquillas de dosifica-

ción

20 Español

La siguiente tabla muestra la codificación

de colores de las boquillas de dosificación

y la proporción de mezcla en %.

Tabla de dosificación

*Los valores indicados en la tabla son valo-

res medios que obtenidos bajo las siguien-

tes condiciones.

– Presión del agua 3 bar.

– Manguera de llenado 4 m.

Î Comprobar la presión del agua. La pre-

sión del agua tiene que ser de al menos

2 bar y máximo 6 bar.

Î Comprobar si la manguera de absor-

ción de detergente está atascada, do-

blada, retorcida, si es necesario limpiar

o cambiar.

Î Comprobar si la boquilla de dosificación

está atascada, si es necesario limpiar o

cambiar.

Î Comprobar si el filtro de pie está atas-

cado, si es necesario limpiar o cambiar.

Î Comprobar si la junta de goma del grifo

esférico está atascada, si es necesario

limpiar o cambiar.

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro del

periodo de garantía, siempre que se deban

a defectos de material o de fabricación. En

un caso de garantía, le rogamos que se di-

rija con el comprobante de compra al distri-

buidor donde adquirió el aparato o al

servicio al cliente autorizado más próximo a

su domicilio.

Resumen de boquillas de dosifica-

ción

Codificación de

color

Proporción de

mezcla*

Rosa 0,20 %

Violeta 0,50 %

Turquesa 0,65 %

Amarillo 1,20 %

marrón 1,50 %

naranja 1,90 %

Verde 2,60 %

Marrón claro 3,20 %

Azul 4,80 %

Blanco 5,80 %

Rojo 7,90 %

Beige 10,50 %

Negro 12,50 %

Gris 13,50 %

Subsanación de averías

El detergente no se aspira

Garantía

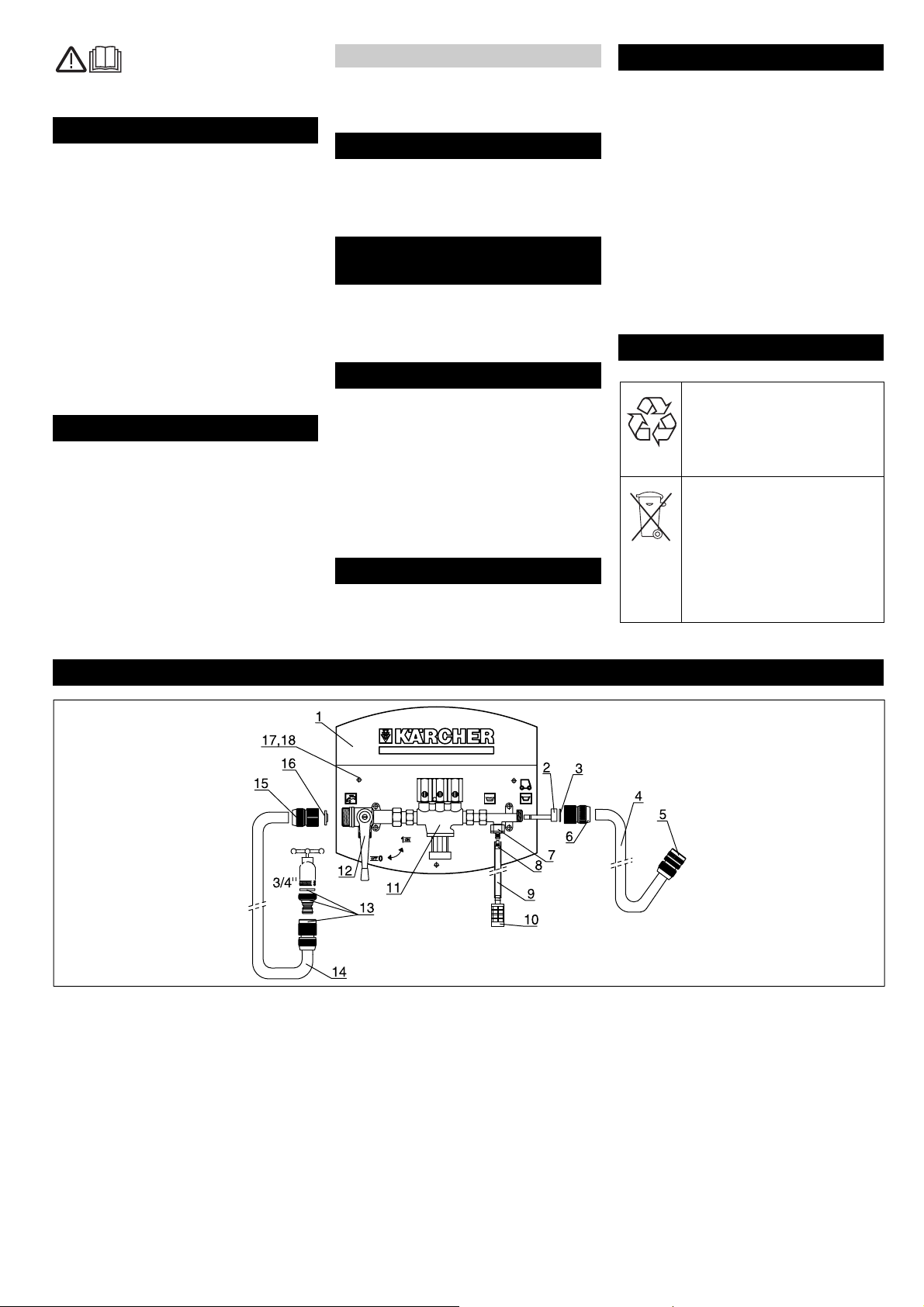

Português 21

antes da primeira utilização

deste aparelho leia o presente

manual de instruções e proceda conforme

o mesmo. Guarde estas instruções de ser-

viço para uso posterior ou para o seguinte

proprietário.

Avisos de segurança 21

Funcionamento 21

Utilização conforme o fim a que se destina

a máquina 21

Vantagens 21

Características 21

Volume do fornecimento 21

Protecção do meio-ambiente 21

Visão Geral 21

Montagem na parede 22

Montagem 22

Manuseamento 22

Localização de avarias 23

Garantia 23

Para a entidade operadora:

Certifique-se que todos os utilizadores des-

te aparelho conhecem bem o conteúdo

destas instruções de serviço, bem como, a

regulamentação nacional sobre segurança

no trabalho. Os utilizadores devem estar

tecnicamente bem informados sobre a ope-

ração deste aparelho.

Para os utilizadores:

Leia e respeite as instruções contidas nes-

te manual de instruções antes de utilizar o

aparelho.

Aviso

Caracteriza conselhos para a aplicação e

informações importantes.

Com o sistema de dosagem de detergente

ABS de montagem na parede, a água e o

detergente são misturados nos valores pre-

definidos e inseridos directamente nos de-

pósitos dos aparelhos para a limpeza do

chão.

Utilize este aparelho exclusivamente em

conformidade com as indicações destas

Instruções de Serviço.

Este aparelho destina-se ao enchimento de

aparelhos de limpeza do chão sem disposi-

tivo de dosagem próprio.

– Previne desperdícios de água e deter-

gente.

– Permite uma mistura eficiente, graças

aos 14 bicos de dosagem calibrados

(0,2-13,5%).

– Contém um kit de ligação completo.

– Funcionamento sob pressão. Desta for-

ma, é igualmente adequado para a apli-

cação através do enchimento rápido

Kärcher.

– É directamente ligado à torneira da

água.

– Operação sem corrente eléctrica ou ar

comprimido.

– Sistema Venturi com válvula compatível

com o meio-ambiente.

– 1x estação de enchimento

– 1x mangueira de enchimento cpl., 4 m,

equipada com acoplamentos rápidos

com válvula de retenção

– 1x mangueira de ligação cpl., 2 m, preta

– Kit de ligação com:

1x saco com 14 bicos de dosagem

1x mangueira de aspiração do deter-

gente 1,8 m, PVC transparente

1x bocal de encaixe Venturi, azul

1x filtro de pé amarelo com integ. Peso

1x conjunto de montagem com 3x para-

fusos de fixação 8x40 em aço inoxidá-

vel e 3x buchas de parede S10

– 1x manual de instruções

1 Carcaça, branca, PVC

2 Bocal de encaixe Venturi, azul

3 Anel de vedação 3/4’’

4 Mangueira de enchimento, 4 m, PVC

5 Acoplamento rápido com válvula de re-

tenção

6 Peça de ligação 3/4’’, latão

7 Fecho EPDM com válvula de retenção

8 Bico de dosagem

9 Mangueira de aspiração de detergente,

6x9 mm, comprimento 1,8 m, PVC

transparente

10 Filtro de pé com peso integrado

11 Separador de sistema

12 Válvula esférica

13 Acoplamento rápido e contrapeça em

latão com anel de vedação 3/4’’

14 Mangueira de ligação cpl., 2 m, preta

15 Peça de ligação 3/4’’, latão

16 Anel de vedação 3/4’’ com filtro

17 Parafusos de fixação (3x) 8x40, aço

inoxidável

18 Bucha de parede (3x), S10

Índice

Avisos de segurança

Símbolos no Manual de Instruções

Funcionamento

Utilização conforme o fim a

que se destina a máquina

Vantagens

Características

Volume do fornecimento

Protecção do meio-ambiente

Os materiais da embalagem

são recicláveis. Não coloque

as embalagens no lixo domés-

tico, envie-as para uma unida-

de de reciclagem.

Os aparelhos velhos contêm

materiais preciosos e reciclá-

veis e deverão ser reutilizados.

Baterias, óleo e produtos simi-

lares não podem ser deitados

fora ao meio ambiente. Por is-

so, elimine os aparelhos ve-

lhos através de sistemas de

recolha de lixo adequados.

Visão Geral

22 Português

1 Carcaça, branca, PVC

2 Torneira, 3/4’’, com uma pressão da

água entre 2 e 6 bar

Î Procurar local de montagem na proximi-

dade de uma torneira de água (ver grá-

fico).

A torneira de água tem que ter uma

pressão de água entre 2 e 6 bar.

Î Encostar a carcaça na parede, de modo

que a extremidade superior da carcaça

esteja posicionada em 1500 mm.

Î Marcar os três furos na parede e furar

com uma broca de pedra de Ø10 mm na

profundidade das buchas.

Î Inserir as buchas na parede e fixar a

carcaça com os três parafusos em aço

inoxidável Ø8x40 na parede.

Î Aparafusar o acoplamento rápido na

mangueira esférica e ligar à extremida-

de aberta da mangueira de ligação pre-

ta.

Î Inserir o anel de vedação 3/4’’ com o fil-

tro no acoplamento rápido e aparafusar

o acoplamento rápido na válvula esféri-

ca.

Aviso

Antes de aparafusar o acoplamento na vál-

vula esférica, deve-se verificar se o anel de

vedação foi montado com o filtro.

Î Aparafusar a contrapeça do acopla-

mento rápido com o vedante de 3/4’’ na

torneira da água.

Î Encaixar a mangueira de ligação com o

acoplamento rápido na contrapeça da

torneira de água.

Aviso

Não abrir já a torneira da água!

Î Desaparafusar o acoplamento rápido

na saída Venturi e ligar à extremidade

aberta da mangueira de enchimento.

Î Inserir o bico Venturi azul no encaixe.

Î Inserir o anel de vedação 3/4’’ no aco-

plamento rápido e aparafusar na saída

Venturi.

1 Fecho EPDM com válvula de retenção

2 Bico de dosagem

Î Fazer um furo de Ø10 mm na tampa da

garrafa do detergente.

Î Inserir a mangueira de aspiração do de-

tergente no furo da tampa e encaixar o

filtro de pé na extremidade da manguei-

ra do lado interior da tampa.

Î Aparafusar a tampa na garrafa do de-

tergente e deixar descer o filtro de pé

até ao fundo da garrafa.

Aviso

O filtro de pé tem que ficar na vertical, no

fundo da garrafa do detergente.

Î Inserir o respectivo bico de dosagem no

fecho EPDM.

Aviso

As respectivas quantidades de dosagem

dos vários bicos de dosagem podem ser

consultadas na "Tabela de dosagem".

Î Posicionar a mangueira de aspiração

do detergente na ligação EPDM.

Se a mangueira de aspiração do deter-

gente for demasiado longa, esta pode

ser encurtada se necessário.

Aviso

Ao reduzir o tamanho da mangueira de as-

piração do detergente, deve ter em atenção

que o filtro de pé ainda esteja na vertical no

fundo da garrafa do detergente, após en-

curtar a mangueira.

Î Verificar se todas as ligações da man-

gueira estão ligadas.

Î Verificar se uma garrafa de detergente

está ligada e se ainda existe suficiente

detergente na garrafa.

Î A válvula esférica tem que estar em

"OFF".

Î Verificar se o bico de dosagem neces-

sário para a mistura pretendida está

montado.

Aviso

As respectivas quantidades de dosagem

dos vários bicos de dosagem podem ser

consultadas na "Tabela de dosagem".

Inserir a mangueira de enchimento na

abertura de enchimento do depósito do

detergente para a limpeza do chão.

Nos aparelhos de limpeza do chão, com

sistema de enchimento, é possível ligar

o fecho rápido da mangueira de enchi-

mento ao sistema de enchimento.

Î Abrir a torneira.

Î Ajustar a válvula esférica em "ON".

Aviso

Durante a primeira colocação em funciona-

mento ou durante a substituição do bico de

dosagem, deve-se encher a mangueira do

detergente com ar.

Se o depósito do aparelho de limpeza do

chão só for enchido se a mangueira do de-

tergente estiver completamente enchida

com detergente é atingida uma mistura op-

timizada.

Î O depósito do aparelho de limpeza do

chão é abastecido com água e com a

quantidade de detergente desejada.

Î Fechar a torneira da água após o enchi-

mento.

Î Ajustar a válvula esférica em "OFF" e

aguardar alguns instantes até a man-

gueira de enchimento ficar vazia.

Î Retirar a mangueira de enchimento do

depósito ou separar o sistema de enchi-

mento e enrolar no local de armazena-

mento da mangueira na parte superior

da carcaça.

Devido à utilização de detergentes diferen-

tes ou devido às diferentes superfícies su-

jeitas a limpeza, são necessárias misturas

diferentes de água e de detergente.

Para obter relações de mistura diferentes,

é possível substituir os bicos de dosagem

da seguinte maneira.

Î Ajustar a válvula esférica em "OFF".

Î Retirar a mangueira do detergente do

fecho EPDM.

Î Retirar o bico de dosagem do fecho

EPDM.

Î Inserir o respectivo bico de dosagem,

com a relação de mistura desejada, no

fecho EPDM.

Î Inserir a mangueira do detergente no-

vamente no fecho EPDM.

Montagem na parede

Montagem

Ligação da entrada da água

Ligação da saída da água

Ligar a mangueira de aspiração do

detergente

Manuseamento

Substituir os bicos de dosagem

Português 23

A tabela seguinte mostra os códigos de cor

dos vários bicos de dosagem e a relação de

mistura em %.

Tabela de dosagem

*Os valores indicados na tabela são valo-

res médios que resultam dos seguintes

pressupostos.

– Pressão da água 3 bar.

– Mangueira de enchimento 4 m.

Î Verificar a pressão da água. A pressão

da água tem que ter, pelo menos, 2 bar

e máx. 6 bar.

Î Verificar a mangueira do detergente re-

lativamente a entupimento, dobras ou

apertos e limpar ou substituir em caso

de necessidade.

Î Controlar o bocal de dosagem quanto a

entupimento e limpar ou substituir sem-

pre que necessário.

Î Controlar o filtro de pé quanto a entupi-

mento e limpar ou substituir sempre que

necessário.

Î Verificar o filtro no anel de vedação

quanto a entupimento e limpar ou subs-

tituir se necessário.

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nos-

sas Empresas de Comercialização.

Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem

encargos para o cliente, desde que se trate

dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do

documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

Vista geral dos bicos de dosagem

Códigos de cor Relação de mistu-

ra*

Cor-de-rosa 0,20 %

Violeta 0,50 %

Turqueza 0,65 %

Amarelo 1,20 %

Castanho 1,50 %

cor-de-laranja 1,90 %

Verde 2,60 %

Castanho claro 3,20 %

Azul 4,80 %

Branco 5,80 %

Vermelho 7,90 %

Bege 10,50 %

Preto 12,50 %

Cinzento 13,50 %

Localização de avarias

O detergente não é aspirado

Garantia

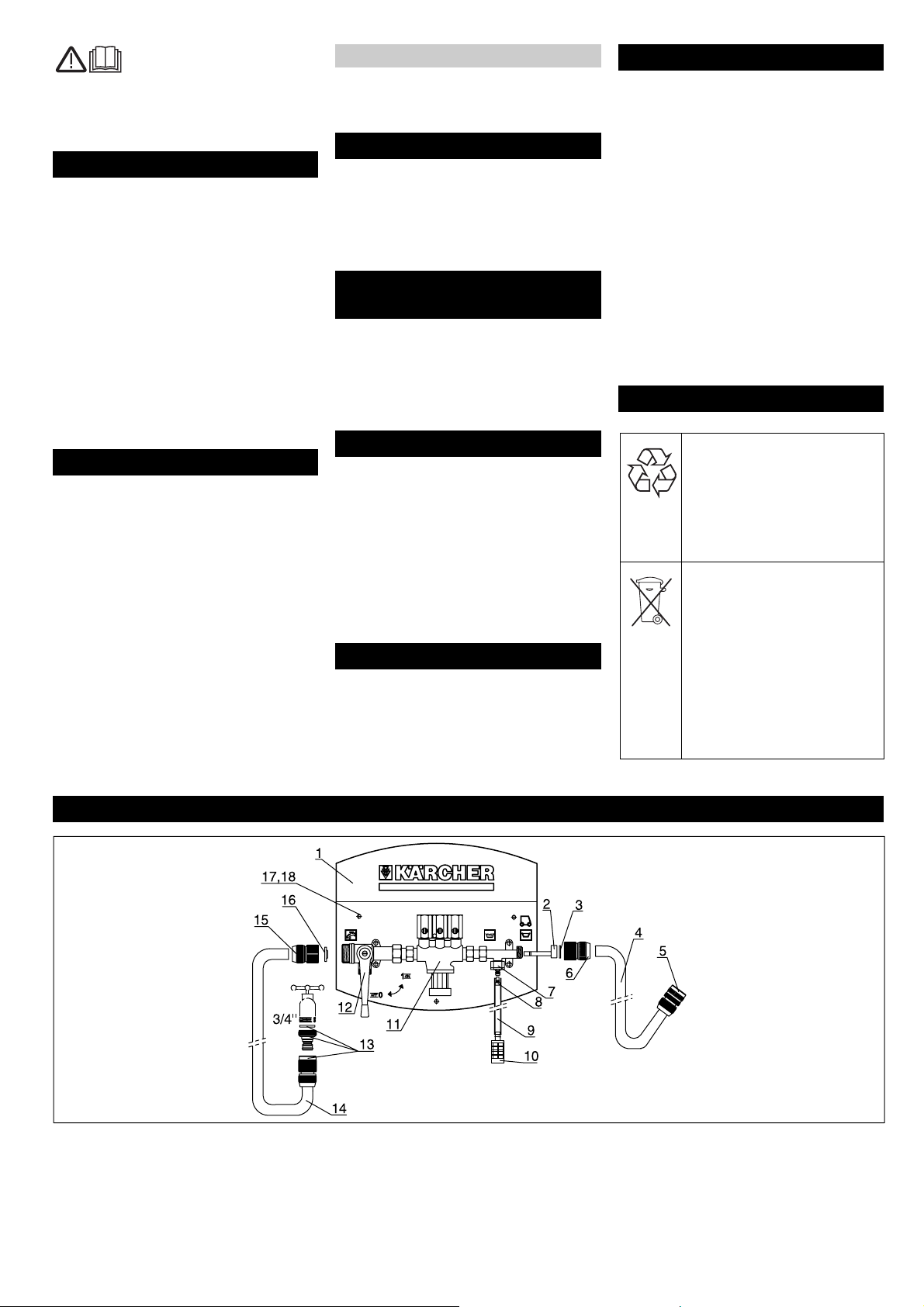

24 Dansk

Læs denne brugsanvisning før

første gangs brug af apparater

og følg anvisningerne. Gem brugsanvisnin-

gen til senere brug eller til senere ejere.

Sikkerhedsanvisninger 24

Funktion 24

Bestemmelsesmæssig anvendelse 24

Fordele 24

Særegenheder 24

Leveringsomfang 24

Miljøbeskyttelse 24

Oversigt 24

Vægmontering 25

Samling 25

Betjening 25

Afhjælpning af fejl 26

Garanti 26

Til ejeren:

Sørg for at alle personer der bruger appara-

tet har kendskab til denne driftsvejledning

og til de nationale forskrifter til sikkerhed på

arbejdspladsen. Brugerne skal være pro-

fessionel trænet i apparatets betjening.

Til brugere:

Læs og tag højde for driftsvejledningen in-

den første brug.

OBS

Betegner gode råd vedrørende brugen af

anlægget samt vigtige informationer.

Med ABS rensemiddel doserings-vægmon-

teringen blandes vand og rensemiddel i et

programmeret blandingsforhold og fyldes

direkte ind i tanken af gulvrensemaskiner.

Brug maskinen kun i overensstemmelse

med angivelserne i denne driftsvejledning.

Apparatet er beregnet til påfyldning af gulv-

rensemaskiner uden egen doseringsenhed.

– Undgår spild af vand og rensemiddel.

– Muliggør en effektiv blanding på grund

af 14 kulørte kalibrerede doseringsdy-

ser (0,2-13,5%).

– Kommer med et komplet tilslutnings-

sæt.

– Brug under tryk. Er på den måde også

egnet til brug via Kärcher hurtigpåfyld-

ning.

– Tilsluttes direkte på vandhanen.

– Brug uden strøm og trykluft.

– Venturi-system med miljøvenlig ventil.

– 1x påfyldningsstation

– 1x påfyldningsslange kbl., 4 m, med

hurtigkobling med kontraventil

– 1x tilslutningsslange kbl., 2m, sort

– Tilslutningssæt med:

1x pose med 14 doseringsdyser

1x rensemiddel-indsugningsslange 1,8

m, PVC transparent

1x Venturi-indsatsdyse, blå

1x fodfilter gul med integ. Vægt

1x monteringssæt med 3x fastspæn-

dingsskruer 8x40 i rustfrit stål og 3x

vægdyvel S10

– 1x driftsvejledning

1 Hus, hvid, PVC

2 Venturi-indsatsdyse, blå

3 Tætningsgring 3/4"

4 Påfyldningsslange, 4m, PVC

5 Hurtigkobling med kontraventil

6 Koblingsstyk 3/4", messing

7 EPDM lås med kontraventil

8 Doseringsdyse

9 Rensemiddel-indsugningsslange, 6x9

mm, længde 1,8 m, PVC transparent

10 Fodfilter gul med integreret vægt

11 Systemseparator

12 Kuglehane

13 Hurtigkobling og modstykke i messing

med tætningsring 3/4"

14 Tilslutningsslange kbl., 2m, sort

15 Koblingsstyk 3/4", messing

16 Tætningsgring 3/4", med siv

17 Fastspændingsskrue (3x) 8x40, rustfrit

stål

18 Vægdyvel (3x), S10

Indholdsfortegnelse

Sikkerhedsanvisninger

Symbolerne i driftsvejledningen

Funktion

Bestemmelsesmæssig an-

vendelse

Fordele

Særegenheder

Leveringsomfang

Miljøbeskyttelse

Emballagen kan genbruges.

Smid ikke emballagen ud sam-

men med det almindelige hus-

holdningsaffald, men aflever

den til genbrug.

Udtjente apparater indeholder

værdifulde materialer, der kan

og bør afleveres til genbrug.

Batterier, olie og lignende stof-

fer er ødelæggende for miljøet.

Aflever derfor udtjente appara-

ter på en genbrugsstation eller

lignende.

Oversigt

Dansk 25

1 Hus, hvid, PVC

2 Vandhane, 3/4", med et vandtryk mel-

lem 2 og 6 bar

Î Find et monteringssted i nærheden af

vandhanen (se tegningen).

Vandhanen skal have et vandtryk mel-

lem 2 og 6 bar.

Î Hold huset således mod vægen, at hu-

sets øverste kant er placeret på 1500

mm.

Î Tegn alle tre borehuller på vægen og

bor med en Ø10 mm stenborer, tilsva-

rende til vanddyvlerne.

Î Sæt dyvlerne i vægen og fastgør huset

på vægen med de tre rustfrie fastspæn-

dingsskruer Ø8x40 på vægen.

Î Skru hurtigkoblingen fast på kugleha-

nen og tilslut den til det åbne slangeen-

de af den sorte tilslutningsslange.

Î Sæt tætningsringen 3/4" med siv ind i

hurtigkoblingen og skru hurtigkoblingen

fast på kuglehanen.

OBS

Kontroller, om tætningsringen og sivet er

sat i inden hurtigkoblingen skrues fast på

kuglehanen.

Î Skru hurtigkoblingens modstykke på

med en 3/4" tætning.

Î Sæt tilslutningsslangen med hurtigkob-

lingen på modstykket ved vandhanen.

OBS

Vandhanen må endnu ikke åbnes!

Î Skru hurtigkoblingen af fra Venturi-ud-

gangen og tilslut den til påfyldningsslan-

gens åbne endestykke.

Î Sæt den blå Venturi-dyse i dyseholde-

ren.

Î Sæt tætningsringen 3/4" ind i hurtigkob-

lingen og skru hurtigkoblingen fast på

Venturi-udgangen.

1 EPDM lås med kontraventil

2 Doseringsdyse

Î Bor et Ø10 mm hul i rensemiddeldun-

kens låg.

Î Stik rensemiddel-indsugningsslangen

igennem lågets hul og sæt fodfilteret på

slangeenden på lågets indre side.

Î Skru låget på rensemiddeldunken og

sæt fodfilteret på dunkens bund.

OBS

Fodfilteret skal være lodret på rensemid-

deldunkens bund.

Î Sæt den tilsvarende doseringsdyse ind

i EPDM-låget.

OBS

Den pågældende doseringsmængde til de

enkelte doseringsdyser kan efterlæses i

"Doseringstabellen".

Î Skub rensemiddel-indsugningsslangen

på EPDM-låget.

Hvis rensemiddel-indsugningsslangen

er for kort, kan den afkortes efter behov.

OBS

Ved afkortning af rensemiddel-indsug-

ningsslangen skal der holdes øje med at

fodfilteret stadigt sidder lodret på bunden af

rensemiddeldunken efter afkortningen.

Î Kontroller, om alle slangeforbindelser er

tilsluttet.

Î Kontroller om en rensemiddeldunk er til-

sluttet og om der er tilstrækkelig meget

rensemiddel i dunken.

Î Kuglehanen skal være på "OFF".

Î Kontroller om den rigtige dyse er sat i til

det ønskede blandingsforhold.

OBS

Den pågældende doseringsmængde til de

enkelte doseringsdyser kan efterlæses i

"Doseringstabellen".

Î Sæt påfyldningsslangen ind i åbningen

af gulvrenserens tank.

Ved gulvrensere med påfyldningssy-

stem kan påfyldningsslangens hurtiglås

tilsluttes til påfyldningssystemet.

Î Åbn for vandhanen.

Î Kuglehanen stilles til "ON".

OBS

Ved første ibrugtagning eller ved skift af do-

seringsdysen er rensemiddelslangen fyldt

med luft.

Der opnås et optimalt blandingsforhold, når

gulvrenserens tank først påfyldes hvis ren-

semiddelslangen fuldstændig er fyldt med

rensemiddel.

Î Gulvrenserens tank fyldes med vand og

den ønskede tilsætning af rensemiddel.

Î Luk vandhanen efter påfyldningen.

Î Sæt kuglehanen på "OFF" og vent til

påfyldningsslangen er tømt.

Î Fjern påfyldningsslangen fra tanken el-

ler adskil den fra påfyldningssystemet

og rul slangen på slangeholderen.

Brugen af forskellige rensemidler eller for-

skellige overflader, som skal renses, nød-

vendiggør forskellige blandingsforhold af

vand og rensemiddel.

For at opnå forskellige blandingsforhold

kan man udskifte doseringsdyserne som

følgende.

Î Kuglehanen stilles til "OFF".

Î Træk rensemiddelslangen fra EPDM-lå-

get.

Î Træk doseringsdysen ud af EPDM-lå-

get.

Î Sæt den tilsvarende doseringsdyse

med et ønskede blandingsforhold ind i

EPDM-låget.

Î Sæt rensemiddelslangen tilbage på

EPDM-låget.

Vægmontering

Samling

Tilslutning vandtilførsel

Tilslutning vandudgang

Tilslut rensemiddel-sugeslangen

Betjening

Udskifte doseringsdyserne

26 Dansk

Følgende tabel viser farvekoden til de en-

kelte doseringsdyser og blandingsforholdet

i %.

Doseringstabel

*De nævnte værdier i tabellen er gennem-

snitsværdier som opstod under følgende

forudsætninger.

– Vandtryk 3 bar.

– Påfyldningsslange 4 m.

Î Kontroller vandets tryk. Vandets tryk

skal mindst være 2 bar og max. 6 bar.

Î Kontroller rensemiddel-indsugnings-

slangen for tilstopning og knæk, rens el-

ler udskift efter behov.

Î Kontroller doseringsdysen for tilstop-

ning, rens eller udskift ved behov.

Î Kontroller fodfilteret for tilstopning, rens

eller udskift ved behov.

Î Kontroller siet i tætningsringen på kug-

lehanen for tilstopning, rens eller udskift

efter behov.

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice

medbringende kvittering for købet.

Oversigt doseringsdyser

Farvekodning Blandingsfor-

hold*

Pink 0,20 %

Violet 0,50 %

Turkis 0,65 %

Gult 1,20 %

Brun 1,50 %

orange 1,90 %

Grøn 2,60 %

Lysebrun 3,20 %

Blå 4,80 %

Hvid 5,80 %

Rød 7,90 %

Beige 10,50 %

Sort 12,50 %

Grå 13,50 %

Afhjælpning af fejl

Rensemiddel bliver ikke indsuget

Garanti

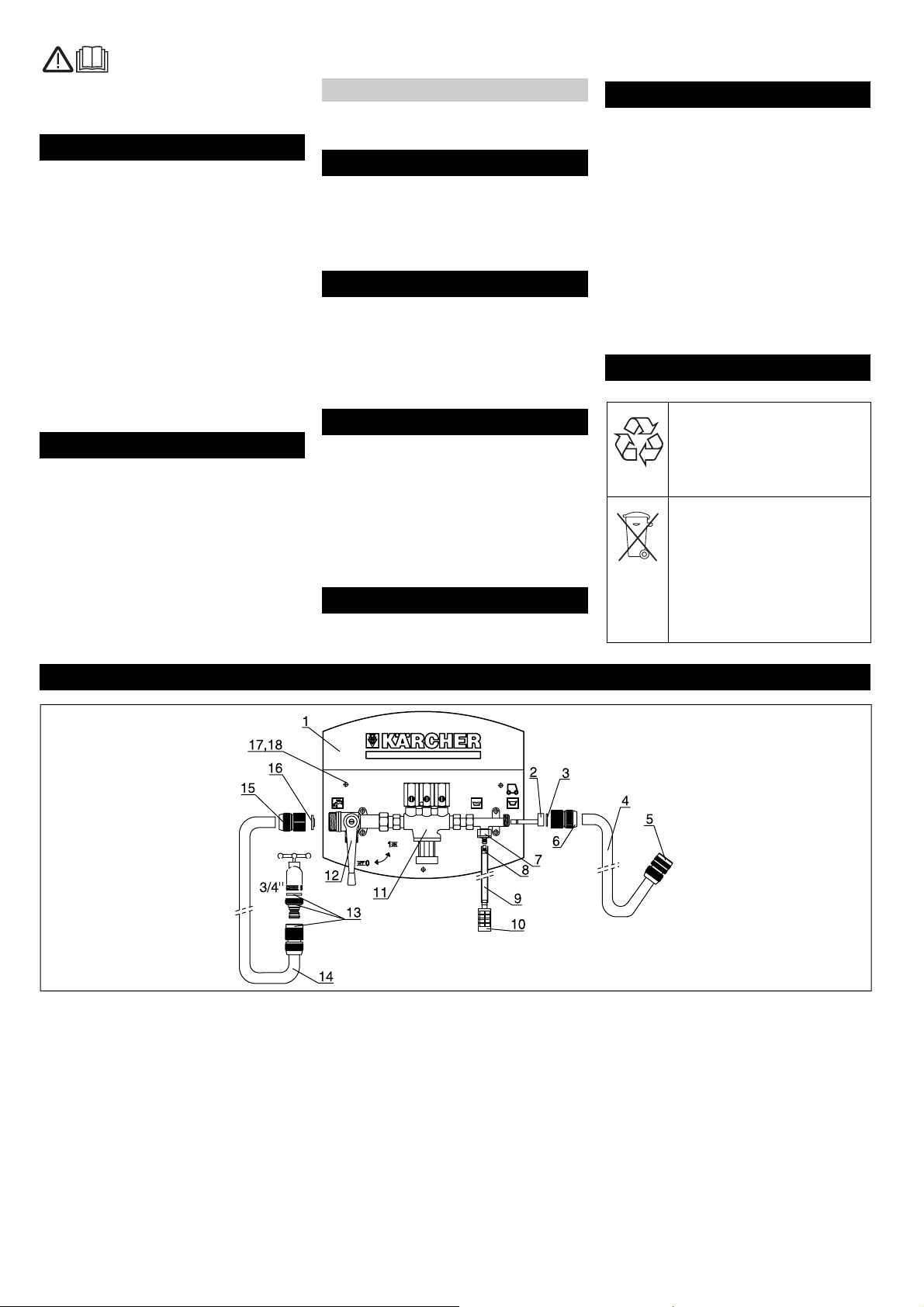

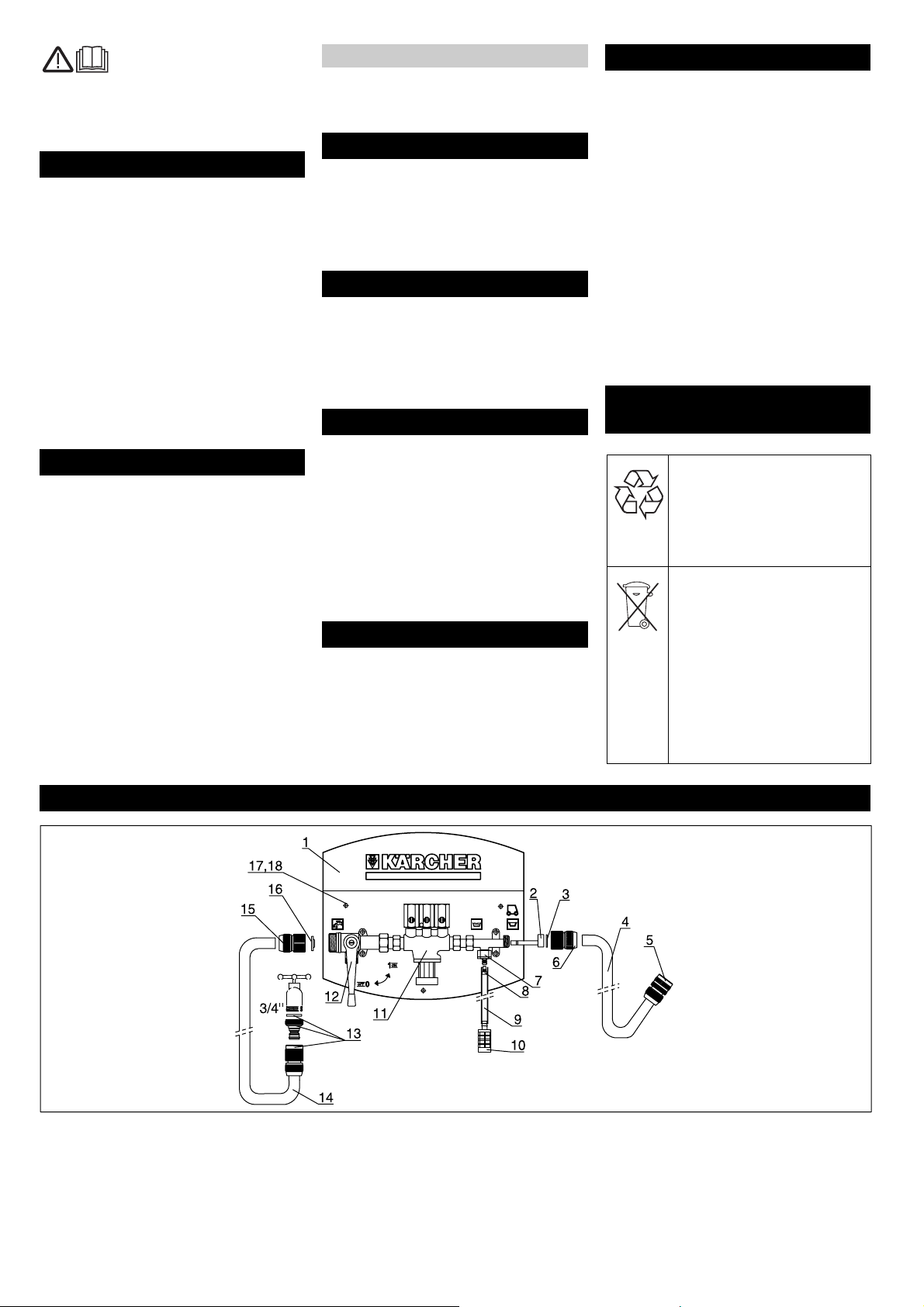

Norsk 27

Les denne bruksveiledningen

før apparatet tas i bruk første

gang, og følg anvisningene. Oppbevar den-

ne bruksveiledningen til senere bruk eller

for annen eier.

Sikkerhetsanvisninger 27

Funksjon 27

Forskriftsmessig bruk 27

Fordeler 27

Spesialiteter 27

Leveringsomfang 27

Miljøvern 27

Oversikt 27

Veggmontering 28

Montering 28

Betjening 28

Feilretting 29

Garanti 29

For brukeren:

Forsikre deg om at alle som benytter denne

makinen er fortrolig med innholdet i denne

bruksanvisning, samt de gjeldende forskrif-

ter fra Arbeidstilsynet. De som skal bruke

maskinen må på forhånd ha fått fagmessig

opplæring i bruk.

For bruker:

Før første gangs brukav apparatet, les og

følg denne bruksanvisningen.

Bemerk

Betegner brukstips og viktig informasjon.

Ved hjelp av ABS veggmonterte rengjø-

ringsmiddel-dosering blir vann og rengjø-

ringsmiddel blandet i forhåndsinnstilt

forhold og fylles diirekte i tanken på gulv-

rengjøringsapparatet.

Bruk av denne maskinen må utelukkende

være iht. det som er angitt i denne bruksan-

visning.

Dette apparatet er ment for bruk for fylling

av gulvrengjøringsapparater uten egen do-

seringsenhet.

– Forhindrer spill av vann og rengjørings-

middel.

– Tillater effektiv blanding takket være de

14 fargede kalibrerte doseringsdysene

(0,2-13,5%).

– Inneholder et komplett tilkoblingssett.

– Drift under trykk. Er også egnet for bruk

ved hjelp av Kärcher hurtigfyller.

– Kobles direkte til vannkranen.

– Drift uten strøm eller trykkluft.

– Venturi-system med miljøvennlig ventil.

– 1x fyllestasjon

– 1x fylleslange kpl., 4 m, utstyrt med hur-

tigkobling og tilbakeslagsventil

– 1x tilkoblingsslange kpl., 2 m, svart

– Tilkoblingssett med:

1x pose med 14 doseringsdyser

1x rengjøringsmiddel oppsugingsslan-

ge 1,8 m, PVC transparent

1x Venturi-innsatsdyse, blå

1x fotfilter gul med integ. Vekt

1x Monteringssett med 3x festeskruer

8x40 ii edelstål og 3x veggplugger S10

– 1x Bruksanvisning

1 Hus, hvitt, PVC

2 Venturi-innsatsdyse, blå

3 Pakningsring 3/4’’

4 Fylleslange, 4 m, PVC

5 Hurtigkobling med tilbakeslagsventil

6 Tilkoblingsstykke 3/4’’, messing

7 EPDM lås med tilbakeslagsventil

8 Doseringsdyse

9 Rengjøringsmiddel-oppsugingsslange,

6x9 mm, lengde 1,8 m, PVC transparent

10 Fotfilter, gult, med integrert vekt

11 Systemskiller

12 Kulekran

13 Hurtigkobling og motstykke i messing

med pakningsring 3/4’’

14 Tilkoblingsslange kpl., 2 m, svart

15 Tilkoblingsstykke 3/4’’, messing

16 Pakningsring 3/4’’, med sil

17 Festeskrue (3x) 8x40, edelstål

18 Veggplugg (3x), S10

Innholdsfortegnelse

Sikkerhetsanvisninger

Symboler i bruksanvisningen

Funksjon

Forskriftsmessig bruk

Fordeler

Spesialiteter

Leveringsomfang

Miljøvern

Materialet i emballasjen kan re-

sirkuleres. Ikke kast emballa-

sjen i husholdningsavfallet,

men lever den inn til resirkule-

ring.

Gamle apparater inneholder

verdifulle materialer som kan

resirkuleres. Disse bør leveres

inn til gjenvinning. Batterier,

olje og lignende stoffer må ikke

komme ut i miljøet. Gamle

maskiner skal derfor avhendes

i egnede innsamlingssystemer.

Oversikt

28 Norsk

1 Hus, hvitt, PVC

2 Vannkran, 3/4’’, med vanntrykk mellom

2 og 6 bar

Î Finn et monteringssted i nærheten av

en vannkran (se figur).

Vannkranen må kunne gi et vanntrykk

mellom 2 og 6 bar.

Î Hold huset mot veggen slik at overkan-

ten av huset er plassert på 1500 mm.

Î Alle tre borehull avtegnes på veggen og

bores med et Ø10 mm betongbor til

dybde tilsvarende veggpluggene.

Î Sett inn veggpluggene i veggen og fest

huset med de tre festeskruene av edel-

stål, Ø8x40.

Î Skru av hurtigkoblingen fra kuleventilen,

og koble til den åpne slangeenden av

den svarte tilkoblingsslangen.

Î Pakningsring 3/4’’ med sil settes inn i

hurtigkoblingen og skru hurtigkoblingen

fast på kuleventilen.

Bemerk

Før du skrur fast hurtigkoblingen på kule-

ventilen, kontroller at pakningsringen med

sil er satt inn.

Î Skru motstykket for hurtigkobling med

3/4’’ pakning fast på vannkranen.

Î Tilkoblingsslangen med hurtigkobling

settes på motstykket på vannkranen.

Bemerk

Ikke åpne vannkranen ennå!

Î Skru av hurtigkobling på venturi-utgan-

gen og koble til åpne slangeende på fyl-

lingsslangen.

Î Sett inn den blå venturi-Düdysen i dyse-

holderen.

Î Pakningsring 3/4’’ settes inn i hurtigkob-

lingen og skru hurtigkoblingen fast på

venturi-utgangen.

1 EPDM lås med tilbakeslagsventil

2 Doseringsdyse

Î Bor et hull i lokket på rengjøringsmiddel-

flasken med Ø10 mm.

Î Stikk slangen for oppsuging av rengjø-

ringsmiddel gjennom hullet i lokket, og

sett på fotfilteret på slangeenden på inn-

siden av lokket.

Î Skru på lokket på rengjøringsmiddel-

flasken og før fotfilteret til bunnen av

flasken.

Bemerk

Fotfilteret må stå loddrett på bunnen av ren-

gjøringsmiddel-flasken.

Î Sett inn tilsvarende doseringsdyse i

EPDM-låsen.

Bemerk

Den gjeldende doseringsmengden i de en-

kelte doseringsdysene kan du finne i "Do-

seringstabell"

Î Skyv rengjøringsmiddel oppsugings-

slange inn på EPDM-tilkoblingen.

Dersom oppsugingsslangen for rengjø-

ringsmiddel er for lang kan du kappe

den så den passer.

Bemerk

Ved kapping av oppsugingsslange for ren-

gjøringsmiddel må du passe på at fotfilteret

fortsatt står loddrett på bunnen av rengjø-

ringsmiddelflasken.

Î Kontroller at alle slangeforbindelser er

tilkoblet.

Î Kontroller at en flaske med rengjørings-

middel er tilkoblet og om det er tilstrek-

kelig rengjøringsmiddel i flasken.

Î Kuleventilen må stå til "OFF".

Î Kontroller om det er satt inn doserings-

dyse med ønsket blandingsforhold.

Bemerk

Den gjeldende doseringsmengden i de en-

kelte doseringsdysene kan du finne i "Do-

seringstabell"

Î Sett fylleslangen i påfyllingsåpningen i

tanken på gulvrengjøringsmaskinen

som skal fylles.

Ved gulvrengjøringsapparatet med fyl-

lesystem kan hurtiglåsen på fylleslan-

gen kobles til fyllesystemet.

Î Åpne vannkranen.

Î Sett kuleventil til "ON".

Bemerk

Ved første gangs bruk eller ved skifte av do-

seringsdyse er slangen for fylling av rengjø-

ringsmiddel fylt med luft.

Et optimalt blandingsforhold oppnås der-

som tanken for gulvrengjøringsmaskinen

først fylles når slangen for rengjøringsmid-

del er komplett fylt med rengjøringsmiddel.

Î Tanken på gulvrengjøringsmaskinen

fylles med vann og den ønskede blan-

dingen av rengjøringsmiddel.

Î Etter fylling, steng vannkranen.

Î Sett kuleventilen til "OFF" og vent litt, til

fylleslangen har tømt seg.

Î Ta fylletanken ut av tanken, eller skill

den fra fyllesystemet, og vikle den rundt

slangeholderen på oversiden av huset.

Ved bruk av ulike rengjøringsmidler eller

pga. ulike overflater som skal regnjøres,

kan det være nødvendig med ulike blan-

dingsforhold av vann og rengjøringsmiddel.

For å oppnå ulike blandingsforhold kan do-

seringsdysen skiftes som følger:

Î Sett kuleventil til "OFF".

Î Trekk rengjøringsmiddel-slangen av

EPDM-låsen.

Î Trekk ut doseringsdysen av EPDM-lå-

sen.

Î Sett inn doseringsdyse med ønsket

blandingsforhold i EPDM-låsen.

Î Sett på igjen rengjøringsmiddel-slangen

på EPDM-låsen.

Veggmontering

Montering

Tilkobling vanntilførsel

Tilkobling vannutløp

Koble til slange for rengjøringsmid-

del

Betjening

Skifte doseringsdyse

Norsk 29

Følgende tabeller viser fargekoding av de

enkelte doseringsdysene og deres baln-

dingsforhold i %.

Doseringstabell

*De angitte verdiene i tabellen er gjennom-

snittsverdier som er gitt ved følgende forut-

setninger:

– Vanntrykk 3 bar.

– Fylleslange 4 m.

Î Kontroller vanntrykket. Vanntrykket skal

være minst 2 bar og maksimalt 6 bar.

Î Kontroller rengjøringsmiddelslangen for

tilstopping, bend og klemmin, ved be-

hov rengjør eller skift ut.

Î Kontroller doseringsdyse for tilstopping,

rengjør eller skift ut ved behov.

Î Kontroller fotfilter for tilstopping, rengjør

eller skift ut ved behov.

Î Kontroller sil ipakningsring i kuleventil

for tilstoppiing, ved behov rengjør eller

skift ut.

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i garan-

titiden dersom disse kan føres tilbake til ma-

terial- eller produksjonsfeil. Ved behov for

garantireparasjoner, vennligst henvend deg

med kjøpskvitteringen til din forhandler eller

nærmeste autoriserte kundeservice.

Oversikt doseringsdyser

Fargekode Blandingsfor-

hold*

Pink 0,20 %

Fiolett 0,50 %

Turkis 0,65 %

Gul 1,20 %

Brun 1,50 %

orange 1,90 %

Grønn 2,60 %

Lysebrun 3,20 %

Blå 4,80 %

Hvit 5,80 %

rød 7,90 %

Beige 10,50 %

Svart 12,50 %

Grå 13,50 %

Feilretting

Maskinen suger ikke rengjørings-

middel

Garanti

30 Svenska

Läs denna bruksanvisning

före första användning och följ

anvisningarna noggrant. Denna bruksan-

visning ska förvaras för senare användning

eller lämnas vidare om maskinen byter äga-

re.

Säkerhetsanvisningar 30

Funktion 30

Ändamålsenlig användning 30

Fördelar 30

Egenskaper 30

Leveransens innehåll 30

Miljöskydd 30

Översikt 30

Väggmontering 31

Montering 31

Handhavande 31

Åtgärder vid fel 32

Garanti 32

För driftsledningen:

Kontrollera att alla som använder aggrega-

tet känner till innehållet i bruksanvisningen

samt de nationella bestämmelserna beträf-

fande arbetssäkerhet. Användarna måste

få korrekt information om hur aggregatet

ska användas.

För användare:

Läs, och beakta, bruksanvisningen innan

aggregatet används första gången.

Anvisning

Visar på användartips och viktig informa-

tion.

Med ABS rengöringsmedelsdoseringen i

väggutförande blandas vatten och rengö-

ringsmedel enligt förinställda blandnings-

mängder och fylls sedan i tanken till

golvrengöringsmaskinen.

Använd maskinen enbart för de ändamål

som beskrivs i denna bruksanvisning.

Detta aggregat är avsett för påfyllning av

golvrengöringsmaskiner utan egen dose-

ringsenhet.

– Slöseri med vatten och rengöringsme-

del undviks.

– Möjliggör effektiv blandning tack vare

de 14 färgade, kalibrerade doserings-

munstyckena (0,2-13,5 %).

– Innehåller en komplett anslutningssats.

– Användning under tryck. Är på detta sätt

även lämplig för användning med Kär-

cher snabbpåfyllning.

– Ansluts direkt på vattenkranen.

– Drivs utan ström eller tryckluft.

– Venturi-system med miljövänlig ventil.

– 1x påfyllningsstation

– 1x påfyllningsslang kompl., 4 m, be-

styckad med snabbkoppling med back-

ventil

– 1x anslutningsslang kompl., 2 m, svart

– Anslutningssats med:

1x påse med 14 doseringsmunstycken

1x sugslang för rengöringsmedel 1,8 m,

PVC transparent

1x Venturimunstycke, blått

1x fotfilter gult med integ. Vikt

1x monteringssats med 3x fästskruvar

8x40 i rostfritt stål och 3x väggplugg

S10

– 1x bruksanvisning

1 Hus, vitt PVC

2 Venturimunstycke, blått

3 Tätningsring 3/4’’

4 Påfyllningsslang, 4 m, PVC

5 Snabbkoppling med backventil

6 Skarvstycke 3/4’’, mässing

7 EPDM koppling med backventil

8 Doseringsmunstycke

9 Sugslang för rengöringsmedel, 6x9 mm,

längd 1,8 m, PVC transparent

10 Fotfilter gult med integrerad vikt

11 Systemavskiljare

12 Kulkran

13 Snabbkoppling och motstycke i mäss-

sing med tätningsring 3/4’’

14 Anslutningsslang kompl., 2 m, svart

15 Skarvstycke 3/4’’, mässing

16 Tätningsring 3/4’’ med sil

17 Fästskruv (3x) 8x40, rostfritt stål

18 Väggplugg (3x), S10

Innehållsförteckning

Säkerhetsanvisningar

Symboler i bruksanvisningen

Funktion

Ändamålsenlig användning

Fördelar

Egenskaper

Leveransens innehåll

Miljöskydd

Emballagematerialen kan åter-

vinnas. Kasta inte emballaget i

hushållssoporna utan lämna

det till återvinning.

Kasserade apparater innehål-

ler återvinningsbart material

som bör gå till återvinning. Bat-

terier, olja och liknande ämnen

får inte komma ut i miljön.

Överlämna skrotade aggregat

till ett lämpligt återvinningssys-

tem.

Översikt

Svenska 31

1 Hus, vitt PVC

2 Vattenkran, 3/4’’, med vattentryck mel-

lan 2 och 6 bar

Î Hitta en monteringplats i närheten av en

vattenkran (se bild).

Vattenkranen måste ha ett tryck mellan

2 och 6 bar.

Î Håll huset mot väggen så att överkan-

ten är placerad på 1500 mm.

Î Markera alla tre borrhålen på väggen

och använd ett Ø10 mm stenborr för att

borra hål som är tillräckligt djupa för

pluggarna.

Î Sätt in plugg i hålen och fäst sedan hu-

set på väggen med de tre fästskruvarna

Ø8x40 i rostfritt stål.

Î Skruva bort snabbkopplingen från kul-

ventilen och anslut den till den öppna

änden på den svarta anslutningsslang-

en.

Î Sätt in tätningsring 3/4’’ med sil i snabb-

kopplingen och skruva fast snabbkopp-

lingen på kulventilen.

Observera

Kontrollera att tätningsringen med sil är in-

satt innan snabbkopplingen skruvas fast på

kulventilen.

Î Skruva fast motstycket till snabbkopp-

lingen på vattenkranen med 3/4’’ tät-

ningen.

Î Trä på anslutningsslangen med snabb-

kopplingen på motstycket som sitter på

vattenkranen.

Observera

Skruva inte på vattenkranen ännu!

Î Skruva bort snabbkoppling på venturiut-

gången och anslut till den öppna änden

på påfyllningsslangen.

Î Sätt in blått venturimunstycke i mun-

styckesfästet.

Î Sätt in tätningsring 3/4’’ i snabbkopp-

lingen och skruva fast snabbkopplingen

på venturiutgången.

1 EPDM koppling med backventil

2 Doseringsmunstycke

Î Borra ett hål med Ø10 mm i locket till

flaskan med rengöringsmedlet.

Î Stick in sugslangen till rengöringsmed-

let genom hålet i locket och fäst den på

slangänden och fotfiltret på insidan av

locket.

Î Skruva på locket på rengöringsmedels-

flaskan och släpp ner fotfiltret på botten

av flaskan.

Observera

Fotfiltret måste stå lodrätt på flaskans bot-

ten.

Î Sätt in passande doseringsmunstycke i

EPDM-kopplingen.

Observera

Doseringsmängderna för de olika mun-

styckena kan läsas i "doseringstabellen".

Î Skjut på sugslangen till rengöringsmed-

let på EPDM-kopplingen.

Om sugslangen är för lång kan den kor-

tas, om det behövs.

Observera

Om slangen kortas är det viktigt att fotfiltret

fortfarande står lodrätt på botten i flaskan

efteråt.

Î Undersök om alla slangkopplingar är

anslutna.

Î Undersök om en rengöringsmedelsflas-

ka är ansluten och om det finns tillräck-

ligt mycket rengöringsmedel i den.

Î Kulventilen måste stå på "OFF".

Î Kontrollera om rätt doseringsmunstycke

har valts för det önskade blandningsför-

hållandet.

Observera

Doseringsmängderna för de olika mun-

styckena kan läsas i "doseringstabellen".

Î Stick in påfyllningsslangen i öppningen

på den golvrengöringstank som ska fyl-

las.

Hos golvrengöringsaggregat med på-

fyllningssystem kan slangens snabbför-

slutning anslutas till systemet.

Î Öppna vattenkranen.

Î Ställ kulventilen på "ON".

Observera

Rengöringsslangen är fylld med luft vid för-

sta användningstillfället, eller när dose-

ringsmunstycke byts.

Man får ett optimalt blandningsförhållande

när tanken till golvrengöringsaggregatet

inte fylls förrän rengöringsmedelsslangen

är helt fylld med rengöringsmedel.

Î Tanken fylls med vatten och önskad

mängd rengöringsmedel tillsätts.

Î Stäng vattenkranen efter påfyllningen.

Î Ställ kulventilen på "OFF" och vänta tills

påfyllningsslangen har tömts.

Î Ta bort slangen från tanken, eller skilj

den från påfyllningssystemet, och linda

upp den på slangfästet på aggregatets

ovansida.

Det krävs variationer i blandningsförhållan-

det mellan vatten och rengöringsmedel ef-

tersom man använder olika sorters

rengöringsmedel och rengör olika sorters

ytor.

Doseringsmunstyckena kan bytas ut på föl-

jande sätt för att uppnå varierande bland-

ningsförhållanden.

Î Ställ kulventilen på "OFF".

Î Dra bort rengöringsmedelsslangen från

EPDM-kopplingen.

Î Dra ut doseringsmunstycket från

EPDM-kopplingen

Î Sätt in ett passande doseringsmun-

stycke med det önskade blandningsför-

hållandet i EPDM-kopplingen.

Î Sätt tillbaka rengöringsmedelsslangen

på EPDM-kopplingen.

Väggmontering

Montering

Vattenanslutning

Anslutning vattentömning

Ansluta sugslangen för rengörings-

medlet

Handhavande

Byta doseringsmunstycken

32 Svenska

Följande tabell visar de olika doserings-

munstyckenas färgkoder samt deras bland-

ningsförhållanden i %.

Doseringstabell

*De värden som anges i tabellen är genom-

snittliga värden som genererats under föl-

jande förutsättningar.

– Vattentryck 3 bar.

– Påfyllningsslang 4 m.

Î Kontrollera vattentrycket. Vattentrycket

måste uppgå till minst 2 bar och får inte

överstiga 6 bar.

Î Kontrollera om sugslangen till rengö-

ringsmedlet är igensatt, böjd eller hop-

klämd, rengör vid behov eller byt ut.

Î Kontrollera om doseringsmunstycket är

tilltäppt, rengör eller byt ut vid behov.

Î Kontrollera om fotfiltret är tilltäppt, ren-

gör eller byt ut vid behov.

Î Kontrollera om silen i tätningsringen på

kulventilen är igensatt, rengör eller byt

ut vid behov.

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet repa-

reras utan kostnad under förutsättning att

det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade kundtjänst.

Översikt doseringsmunstycken

Färgkodning Blandningsförhål-

lande*

Rosa 0,20 %

Lila 0,50 %

Turkos 0,65 %

Gul 1,20 %

Brun 1,50 %

orange 1,90 %

Grönt 2,60 %

Ljusbrun 3,20 %

Blå 4,80 %

Vit 5,80 %

rött 7,90 %

Beige 10,50 %

Svart 12,50 %

Grå 13,50 %

Åtgärder vid fel

Rengöringsmedel sugs inte in

Garanti

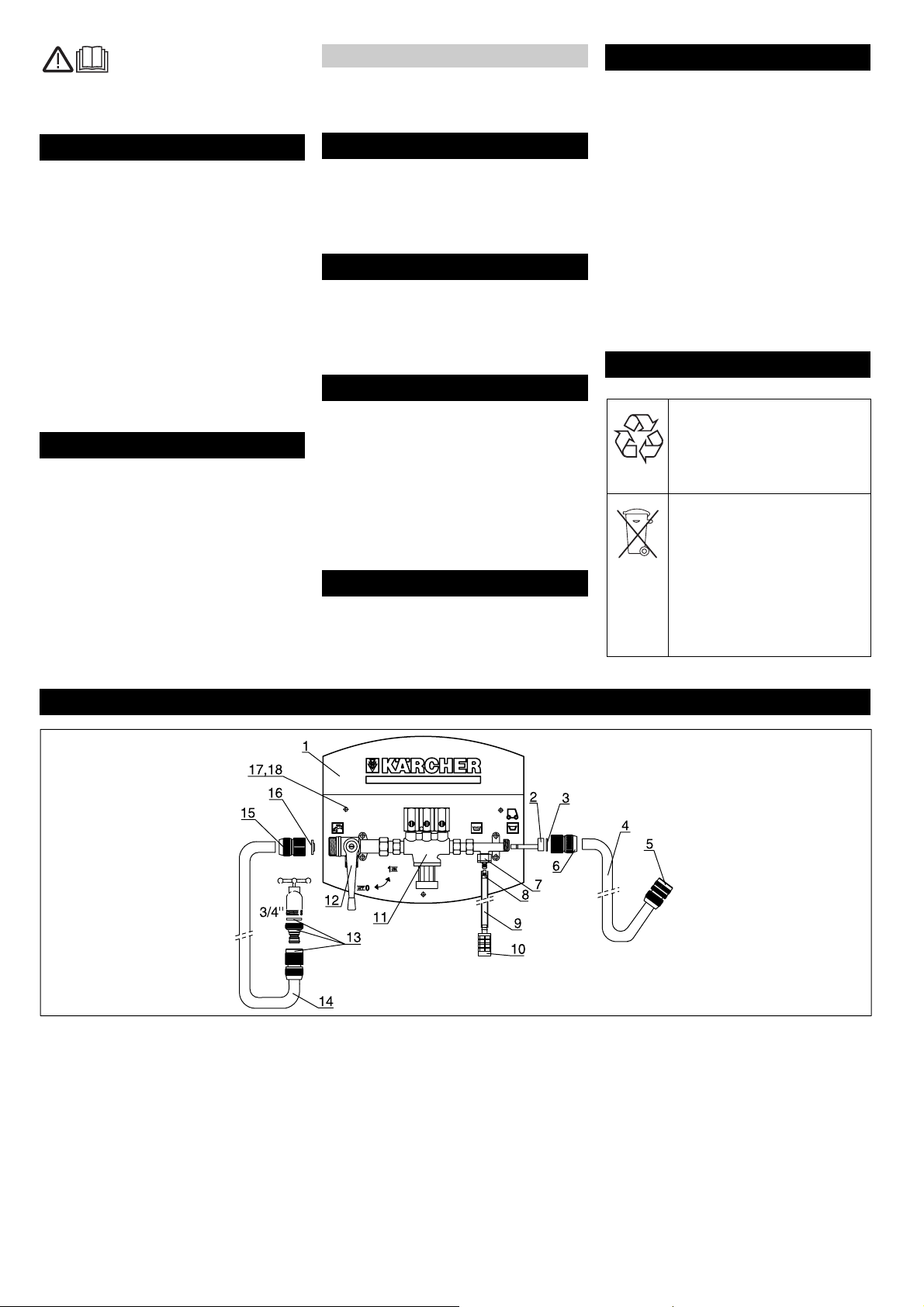

Suomi 33

Lue käyttöohje ennen laitteen

ensimmäistä käyttöä ja toimi

sen mukaan. Säilytä tämä käyttöohje myö-

hempää käyttöä tai myöhempää omistajaa

varten.

Turvaohjeet 33

Toiminta 33

Käyttötarkoitus 33

Edut 33

Erityisominaisuuksia 33

Toimitus 33

Ympäristönsuojelu 33

Yleiskatsaus 33

Kiinnitys seinään 34

Kokoonpano 34

Käyttö 34

Häiriönpoisto 35

Takuu 35

Ammatinharjoittajalle:

Varmista, että kaikki tämän laitteen käyttä-

jät tuntevat tämän käyttöohjeen ja kansal-

listen työturvallisuusmääräysten sisällön.

Käyttäjien tulee olla asianmukaisesti opas-

tettuja tämän laitteen käyttämiseen.

Käyttäjälle:

Lue tämä käyttöohje ennen laitteen ensim-

mäistä käyttämistä ja toimi ohjeiden mukai-

sesti.

Ohje

Osoittaa käyttövinkkeihin ja tärkeisiin tietoi-

hin.

Seinään asennetun ABS puhdistusaineen

annostelulaitteessa vesi ja puhdistusaine

sekoitetaan ennalta asetetussa sekoitus-

tussuhteessa ja johdetaan suoraan lattian-

puhdistuslaitteiden säiliöön.

Käytä laitetta ainoastaan tämän käyttöoh-

jeen tietojen mukaisesti.

Tämä laite on tarkoitettu sellaisten lattian-

puhdistuslaitteiden täyttämiseen, joissa ei

ole omaa annosteluyksikköä.

– Estää veden ja puhdistusaineen tuhlaa-

misen.

– 14 värillistä kalibroitua annostelusuutin-

ta (0,2-13,5%) mahdollistavat tehok-

kaan sekoittamisen.

– Sisältää täydellisen liitäntäpakkauksen.

– Toimii paineella. Soveltuu siksi käytettä-

väksi myös Kärcher pikatäytön yhtey-

dessä.

– Liitetään suoraan vesihanaan.

– Toimii ilman sähköä tai paineilmaa.

– Venturi-järjestelmä ympäristöystävälli-

sellä venttiilillä.

– 1x täyttöasema

– 1x täyttöletku täyd., 4 m, varustettu pi-

kaliittimellä, jossa takaiskuventtiili

– 1x liitäntäletku täyd., 2 m, musta

– Liitäntäpakkaus, jossa:

1x pussi, jossa 14 annostelusuutinta

1x puhdistusaineen imuletku 1,8 m,

PVC läpikuultava

1x venturi-sisäkesuutin, sininen

1x pohjasuodatin, keltainen, integroidul-

la painolla

1x asennussarja 3x ruostumaton kiinni-

tysruuvi 8x40 ja 3x seinäkiinnitystulppa

S10

– 1x käyttöohje

1 Kotelo, valkoinen, PVC

2 1x venturi-sisäkesuutin, sininen

3 Tiivisterengas 3/4’’

4 Täyttöletku, 4 m, PVC

5 Pikaliitin takaiskuventtiilillä

6 Liitäntäkappale 3/4’’, messinki

7 EPDM sulkutulppa takaiskuventtiilillä

8 Annostelusuutin

9 Puhdistusaineen imuletku, 6x9 mm, pi-

tuus 1,8 m, PVC läpikuultava

10 Pohjasuodatin keltainen integroidulla

painolla

11 Järjestelmäerotin

12 Kuulahana

13 Pikaliitin ja messinkinen vastakappale

tiivistysrenkaalla 3/4’’

14 Liitäntäletku täyd., 2 m, musta

15 Liitäntäkappale 3/4’’, messinki

16 Tiivisterengas 3/4’’, sihdillä

17 Kiinnitysruuvi (3x) 8x40, ruostumaton

18 Seinäkiinnitystulppa (3x), S10

Sisällysluettelo

Turvaohjeet

Käyttöohjeessa esiintyvät symbolit

Toiminta

Käyttötarkoitus

Edut

Erityisominaisuuksia

Toimitus

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrä-

tettäviä. Älä käsittelee pakka-

uksia kotitalousjätteenä, vaan

toimita ne jätteiden kierrätyk-

seen.

Käytetyt laitteet sisältävät ar-

vokkaita kierrätettäviä materi-

aaleja, jotka tulisi toimittaa

kierrätykseen. Paristoja, öljyjä

ja samankaltaisia aineita ei saa

päästää ympäristöön. Tästä

syystä toimita kuluneet laitteet

asianmukaisiin keräyspistei-

siin.

Yleiskatsaus

34 Suomi

1 Kotelo, valkoinen, PVC

2 Vesihana, 3/4’’, vedenpaine 2 - 6 bar

Î Etsi asennuspaikka vesihanan läheltä

(katso grafiikkaa).

Vesihanan vedenpaineen tulee olla 2 - 6

bar.

Î Pidä koteloa seinää vasten siten, että

kotelon yläpinta on 1500 mm korkeudel-

la.

Î Merkitse seinään kotelon kiinnitysrei-

kien kohdat ja poraa seinään Ø10 mm

kiviporalla seinäkiinnitystulppien syvyi-

set reiät.

Î Laita seinäkiinnitystulpat seinässä ole-

viin reikiin ja kiinnitä kotelo kolmella

ruostumattomalla kiinnitysruuvilla

Ø8x40 seinään.

Î Kierrä pikaliitin irti kuulahanasta ja kiin-

nitä siihen mustan liitantäletkun avoin

pää.

Î Aseta sihdillä varustettu tiivisterengas

3/4’’ pikaliittimeen ja kierrä pikaliitin kiin-

ni kuulahanaan.

Ohje

Tarkasta ennen pikaliittimen kiinnittämistä

kuulahanaan, että sihdillä varustettu tiivis-

terengas on paikallaan.

Î Kiinnitä pikaliittimen vastakappale 3/4’’

tiivistettä käyttäen vesihanaan.

Î Pistä liitäntäletkun pikaliitin vesihanas-

sa olevaan vastakappaleeseen.

Ohje

Älä vielä avaa vesihanaa!

Î Ruuvaa pikaliitin irti venturi-lähdöstä ja

kiinnitä se täyttöletkun avoimeen pää-

hän.

Î Aseta sininen venturi-suutin suutinpe-

sään.

Î Aseta tiivisterengas 3/4’’ pikaliittimeen

ja kierrä pikaliitin kiinni venturi-lähtöön.

1 EPDM sulkutulppa takaiskuventtiilillä

2 Annostelusuutin

Î Poraa puhdistusainepullon tulppaan

Ø10 mm reikä

Î Pistä puhdistusaineenimuletku tulpassa

olevan reiän lävitse ja pistä letkun tul-

pan sisäpuolella olevaan päähän pohja-

suodatin.

Î Kierrä tulppa puhdistusainepulloon ja

laske pohjasuodatin pullon pohjalle.

Ohje

Pohjasuodattimen tulee olla pystysuorassa

pullon pohjaa vasten.

Î Aseta sopiva annostelusuutin EPDM-

sulkutulppaan.

Ohje

Kunkin yksittäisen annostelusuuttimen an-

nostelumäärät saat taulukosta "Annostelu-

taulukko".

Î Työnnä puhdistusaineenimuletku

EPDM-liitäntään.

Jos puhdistusaineenimuletku on liian

pitkä, sitä voi tarvittaessa lyhentää.

Ohje

Huomioi puhdistusaineenimuletkua lyhen-

nettäessä, että pohjasuodatin on vielä ly-

hentämisen jälkeenkin pystysuorassa

puhdistusainepullon pohjaa vasten.

Î Tarkasta, onko kaikki letkuliitännät liitet-

tynä.

Î Tarkasta, onko puhdistusainepullo liitet-

tynä ja onko pullossa vielä tarpeeksi

puhdistusainetta.

Î Kuulahanan on oltava asennossa

"OFF".

Î Tarkasta, onko haluttua sekoitussuh-

detta vastaava annostelusuutin asetettu

paikalleen.

Ohje

Kunkin yksittäisen annostelusuuttimen an-

nostelumäärät saat taulukosta "Annostelu-

taulukko".

Î Pistä täyttöletku täytettävän lattianpuh-

distusainesäiliön täyttöaukkoon.

Täyttöjärjestelmällä varustetuissa latti-

anpuhdistuslaitteissa täyttöletkun pika-

liittimen voi liittää täyttöjärjestelmän

liittimeen.

Î Avaa vesihana.

Î Käännä kuulahana asentoon „ON“.

Ohje

Puhdistusaineletku on täynnä ilmaa laitetta

ensimmäistä kertaa käyttöön otettaessa ja

annostelusuuttimen vaihdon jälkeen.

Optimaalinen sekoitussuhde saavutetaan,

kun lattianpuhdistuslaitteen säiliö on ensin

täytetty ja puhdististusaineletku on täysin

täyttynyt puhdistusaineella.

Î Lattianpuhdistuslaitteen säiliö täytetään

vedellä ja halutulla määrällä puhdistus-

ainetta.

Î Sulje vesihana täyttämisen jälkeen.

Î Aseta kuulahana asentoon "OFF" ja

odota kunnes täyttöletku on tyhjentynyt.

Î Poista täyttöletku säiliöstä tai irrota täyt-

töjärjestelmästä ja kelaa letku kotelon

yläpuolella olevaa pitimeen.

Johtuen erilaisten puhdistusaineiden käyt-

tämisestä ja erilaisista puhdistettavista pin-

noista, tarvitaan erilaisia veden ja

puhdistusaineen sekoitussuhteita.

Jotta saavutettaisiin erilaisia sekoitussuh-

teita, annostelusuuttimia voi vaihtaa seu-

raavasti.

Î Käännä kuulahana asentoon „OFF“.

Î Vedä puhdistusaineletku irti EPDM-sul-

kutulpasta.

Î Vedä annostelusuutin irti EPDM-sulku-

tulpasta.

Î Aseta haluttua sekoitussuhdetta vas-

taava annostelusuutin EPDM-sulkutulp-

paan.

Î Pistä puhdistusaineletku takaisin

EPDM-sulkutulppaan.

Kiinnitys seinään

Kokoonpano

Veden tuloliitäntä

Veden lähtöliitäntä

Puhdistusaineenimuletkun kiinni-

tys

Käyttö

Annostelusuuttimien vaihtaminen

Suomi 35

Seuraava taulokko esittää yksittäisten an-

nostelusuuttimien värikoodin ja sekoitus-

suhteen %:na.

Annostelutaulukko

*Taulukossa annetut arvot ovat keskiarvo-

ja, jotka ovat syntyneet seuraavissa olosuh-

teissa.

– Vedenpaine 3 bar

– Täyttöletku 4 m.

Î Tarkasta vedenpaine. Vedenpaineen

on oltava vähintään 2 bar ja enintään 6

bar.

Î Tarkasta, että puhdistusaineen imulet-

ku ei ole tukkeutunut, nurjahtanut tai pu-

ristuksissa, puhdista tai vaihda

tarvittaessa.

Î Tarkasta, että annostelusuutin ei ole

tukkeutunut, puhdista tai vaihda tarvitta-

essa.

Î Tarkasta, että pohjasuodatin ei ole tuk-

keutunut, puhdista tai vaihda tarvittaes-

sa.

Î Tarkasta, että kuulahanan tiivisteren-

kaan sihti ei ole tukkeutunut, puhdista

tai vaihda tarvittaessa.

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostotositteen kanssa jälleenmyy-

jään tai lähimpään valtuutettuun asiakas-

palveluun.

Yleiskatsaus annostelusuuttimet

Värikoodi Sekoitussuhde*

vaaleanpunainen 0,20 %

Violetti 0,50 %

Turkoosi 0,65 %

Keltainen 1,20 %

Ruskea 1,50 %

oranssi 1,90 %

Vihreä 2,60 %

Vaaleanruskea 3,20 %

Sininen 4,80 %

Valkoinen 5,80 %

Punainen 7,90 %

Beige 10,50 %

Musta 12,50 %

Harmaa 13,50 %

Häiriönpoisto

Puhdistusainetta ei imetä

Takuu

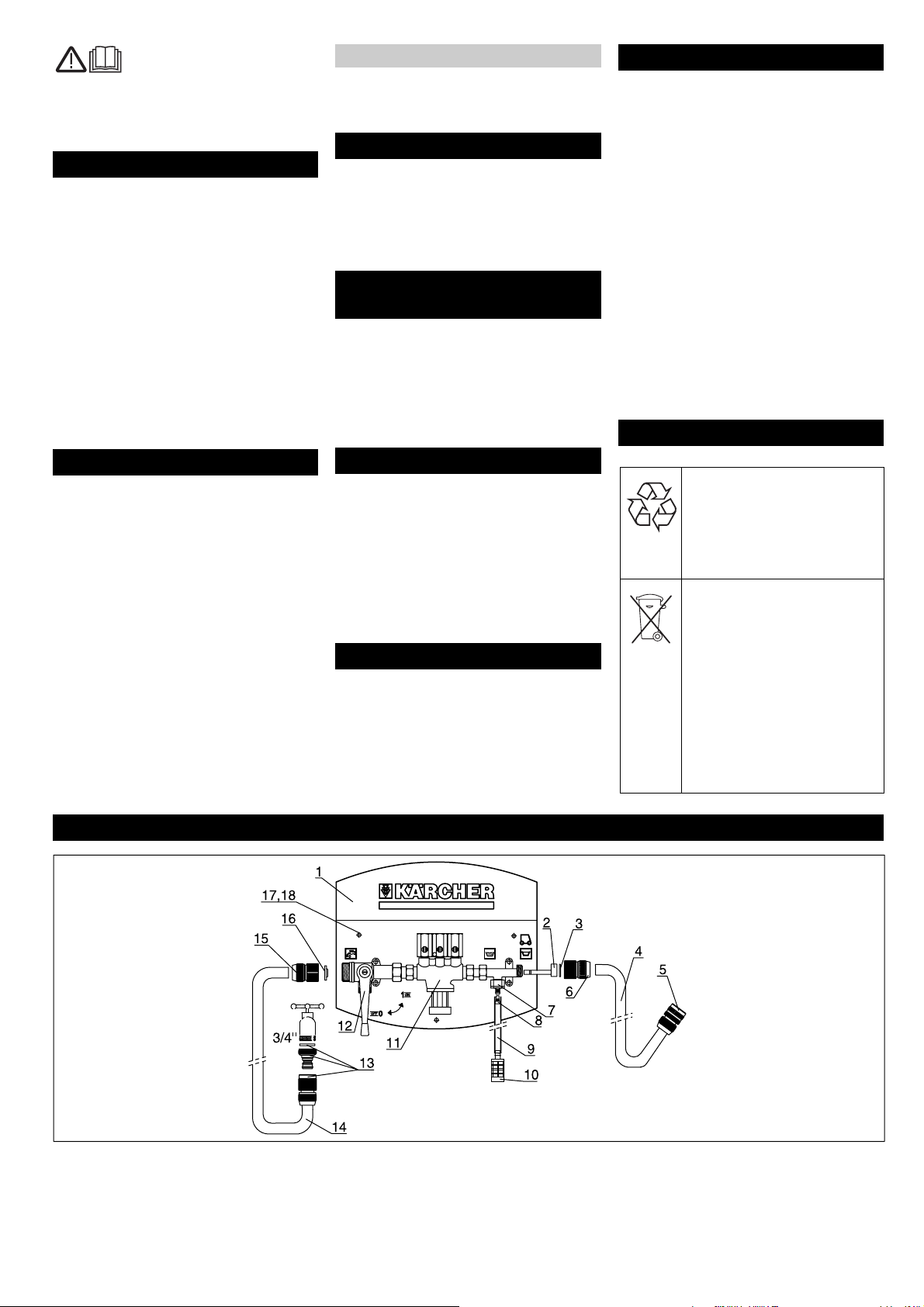

36 Ελληνικά

Πριν από την πρώτη χρήση

της συσκευής διαβάστε τις

οδηγίες λειτουργίας και ενεργήστε βάσει

αυτών. Φυλάξτε τις παρούσες οδηγίες

λειτουργίας για μελλοντική χρήση ή για τον

επόμενο κάτοχο της συσκευής.

Υποδείξεις ασφαλείας 36

Λειτουργία 36

Χρήση σύμφωνα με τους κανονισμούς 36

Πλεονεκτήματα 36

Ιδιαιτερότητες 36

Συσκευασία 36

Προστασία περιβάλλοντος 36

Επισκόπηση 36

Τοποθέτηση στον τοίχο 37

Συναρμολόγηση 37

Χειρισμός 37

Συμβουλές

σε περίπτωση βλάβης 38

Εγγύηση 38

Για τον ιδιοκτήτη:

Διασφαλίστε, ότι όλοι οι χρήστες αυτής της

συσκευής έχουν εξοικειωθεί με το

περιεχόμενο των οδηγιών χειρισμού,

καθώς και με τις εθνικές διατάξεις για την

εργασιακή ασφάλεια. Οι χρήστες πρέπει να

έχουν κατατοπιστεί σχετικά με τον χειρισμό

της συσκευής.

Για τον χρήστη:

Διαβάστε και λάβετε

υπόψη αυτές τις

οδηγίες χρήσης πριν την πρώτη χρήση της

συσκευής.

Υπόδειξη

Αντιπροσωπεύει συμβουλές για τη χρήση

και σημαντικές πληροφορίες.

Με το επιτοίχιο σύστημα δοσολόγησης

απορρυπαντικού ΑΒS, γίνεται ανάμειξη του

απορρυπαντικού με το νερό στην

προκαθορισμένη αναλογία και το μείγμα

προωθείτε απευθείας στη δεξαμενή των

συσκευών καθαρισμού δαπέδου.

Χρησιμοποιείτε αυτή τη

συσκευή

αποκλειστικά και μόνο σύμφωνα με τα

στοιχεία σ' αυτές τις οδηγίες χειρισμού.

Αυτή η συσκευή προορίζεται για την

πλήρωση των συσκευών καθαρισμού

δαπέδου, που δεν διαθέτουν δική τους

μονάδα δοσολόγησης.

– Προλαμβάνει την άσκοπη χρήση νερού

και απορρυπαντικού.

– Επιτρέπει την αποδοτική ανάμειξη χάρη

στα 14 έγχρωμα, ρυθμισμένα

ακροφύσια δοσολόγησης (0,2-13,5%).

– Περιέχει

πλήρες σετ σύνδεσης.

– Λειτουργία υπό πίεση. Γι' αυτό είναι

κατάλληλο και για χρήση με το σύστημα

ταχείας πλήρωσης της Kδrcher.

– Συνδέεται απευθείας στη βρύση.

– Λειτουργία χωρίς ρεύμα ή πεπιεσμένο

αέρα.

– Σύστημα Venturi με βαλβίδα φιλική

προς το περιβάλλον.

–1x σταθμός πλήρωσης

–1x ελαστικός σωλήνας πλήρωσης με

σύνδεσμο., 4 m, που διαθέτει

ταχυσύνδεσμο με

βαλβίδα

αντεπιστροφής

–1x ελαστικός σωλήνας σύνδεσης με

σύνδεσμο., 2 m, μαύρος

– Σετ σύνδεσης με:

1x συσκευασία με 14 ακροφύσια

δοσολόγησης

1x ελαστικό σωλήνα αναρρόφησης

απορρυπαντικού 1,8 m, από διαφανές

PVC

1x ακροφύσιο Venturi, μπλε

1x φίλτρο ποδός, κίτρινο με ενσ. βάρος

1x σετ συναρμολόγησης με 3x κοχλίες

συγκράτησης 8x40 από ανοξείδωτο

χάλυβα και 3x πείρους για τοίχους S10

–1x οδηγίες χρήσης

1 Περίβλημα, λευκό, PVC

2 Ακροφύσιο Venturi, μπλε

3 Μονωτικός

δακτύλιος 3/4’’

4 Σωλήνας πλήρωσης, 4 m, PVC

5 Ταχυσύνδεσμος με βαλβίδα

αντεπιστροφής

6 Σύνδεσμος 3/4’’, από ορείχαλκο

7 Πώμα EPDM με βαλβίδα

αντεπιστροφής

8 Ακροφύσιο δοσολόγησης

9 Ελαστικός σωλήνας αναρρόφησης

απορρυπαντικού, 6x9 mm, μήκος1,8 m,

από διαφανές PVC

Πίνακας περιεχομένων

Υποδείξεις ασφαλείας

Σύμβολα στο εγχειρίδιο οδηγιών

Λειτουργία

Χρήση σύμφωνα με τους

κανονισμούς

Πλεονεκτήματα

Ιδιαιτερότητες

Συσκευασία

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι

ανακυκλώσιμα. Μην πετάτε τις

συσκευασίες στα οικιακά

απορρίμματα, αλλά σε ειδικό

σύστημα

επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν

ανακυκλώσιμα υλικά, τα οποία

θα πρέπει να μεταφέρονται σε

σύστημα

επαναχρησιμοποίησης. Οι

μπαταρίες, τα λάδια και

παρόμοια υλικά δεν

επιτρέπεται να καταλήγουν στο

περιβάλλον. Για το λόγο αυτόν

η διάθεση

παλιών συσκευών

πρέπει να γίνεται σε κατάλληλα

συστήματα συλλογής.

Επισκόπηση

Ελληνικά 37

10 Φίλτρο ποδός, κίτρινο με

ενσωματωμένο βάρος

11 Διαχωριστής συστήματος

12 Στρόφιγγα

13 Ταχυσύνδεσμος και μπανέλα από

ορείχαλκο με μονωτικό δακτύλιο 3/4’’

14 Ελαστικός σωλήνας σύνδεσης με

σύνδεσμο, 2 m, μαύρος

15 Σύνδεσμος 3/4’’, από ορείχαλκο

16 Μονωτικός δακτύλιος 3/4’’, με σίτα

17 Κοχλίας συγκράτησης (3x) 8x40, από

ανοξείδωτο χάλυβα

18 Πείρος για τοίχο (3x), S10

1 Περίβλημα, λευκό, PVC

2 Βρύση, 3/4’’, με πίεση νερού μεταξύ 2

και 6 bar

Î Αναζητήστε ένα

σημείο

συναρμολόγησης κοντά στη βρύση

(ανατρέξτε στο σχεδιάγραμμα).

Η βρύση πρέπει να έχει πίεση μεταξύ 2

και 6 bar.

Î Κρατήστε το περίβλημα πάνω στον

τοίχο, έτσι ώστε το άνω άκρο του

περιβλήματος να βρίσκεται στα 1500

mm.

Î Σημειώστε τις τρεις οπές βίδωσης στον

τοίχο και ανοίξτε τις κατάλληλες οπές

για τους πείρους με ένα τρυπάνι Ψ10

mm.

Î Τοποθετήστε τους πείρους στον τοίχο

και στερεώστε στον τοίχο το περίβλημα

με τους τρεις κοχλίες συγκράτησης

Ψ8x40 από ανοξείδωτο χάλυβα.

Î Ξεβιδώστε τον ταχυσύνδεσμο από τη

στρόφιγγα και συνδέστε το ανοικτό

άκρο του μαύρου ελαστικού σωλήνα

σύνδεσης στη στρόφιγγα.

Î Τοποθετήστε το μονωτικό δακτύλιο 3/4’’

με τη σίτα στον

ταχυσύνδεσμο και

βιδώστε σφικτά τον ταχυσύνδεσμο στη

στρόφιγγα.

Υπόδειξη

Πριν σφίξετε τον ταχυσύνδεσμο στη

στρόφιγγα, ελέγξτε εάν έχει τοποθετηθεί ο

μονωτικός δακτύλιος με τη σίτα.

Î Βιδώστε στη βρύση τη μπανέλα του

ταχυσυνδέσμου με το στεγανοποιητικό

παρέμβυσμα 3/4’’.

Î Εισάγετε τον ελαστικό σωλήνα

σύνδεσης με τον ταχυσύνδεσμο στη

μπανέλα της βρύσης.

Υπόδειξη

Μην ανοίγετε

ακόμη τη βρύση!

Î Ξεβιδώστε τον ταχυσύνδεσμο της

εξόδου Ventruri και συνδέστε το ανοικτό

άκρο του ελαστικού σωλήνα

πλήρωσης.

Î Τοποθετήστε το μπλε ακροφύσιο

Venturi στην υποδοχή ακροφυσίου.

Î Τοποθετήστε το μονωτικό δακτύλιο 3/4’’

στον ταχυσύνδεσμο και βιδώστε σφικτά

τον ταχυσύνδεσμο στην έξοδο Venturi.

1 Πώμα EPDM με βαλβίδα

αντεπιστροφής

2 Ακροφύσιο δοσολόγησης

Î Ανοίξτε μια οπή Ψ10 mm στο

καπάκι

της φιάλης απορρυπαντικού.

Î Εισάγετε τον ελαστικό σωλήνα

αναρρόφησης απορρυπαντικού μέσα

στην οπή του καπακιού και εισάγετε στο

άκρο του ελαστικού σωλήνα στο

εσωτερικού του καπακιού το φίλτρο

ποδός.

Î Βιδώστε το καπάκι της φιάλης

απορρυπαντικού και αφήστε το φίλτρο

ποδός να πέσει στον πυθμένα της

φιάλης.

Υπόδειξη

Το φίλτρο ποδός

πρέπει να στέκεται

κατακόρυφα στον πυθμένα της φιάλης

απορρυπαντικού.

Î Συνδέστε το κατάλληλο ακροφύσιο

δοσολόγησης στο πώμα EPDM.

Υπόδειξη

Μπορείτε να δείτε τις εκάστοτε ποσότητες

δοσολόγησης για κάθε ακροφύσιο στον

"Πίνακα δοσολόγησης".

Î Εισάγετε τον ελαστικό σωλήνα

αναρρόφησης απορρυπαντικού στη

σύνδεση EPDM.

Εάν ο ελαστικός σωλήνας

αναρρόφησης απορρυπαντικού είναι

πολύ μακρύς, μπορείτε να

τον κόψετε

κατά περίπτωση.

Υπόδειξη

Κατά το κόψιμο του ελαστικού σωλήνα

αναρρόφησης απορρυπαντικού φροντίστε

ώστε το φίλτρο ποδός να στέκεται

κατακόρυφα στον πυθμένα της φιάλης

απορρυπαντικού μετά το κόψιμο.

Î Ελέγξτε, εάν είναι συνδεδεμένοι όλοι οι

ελαστικοί σωλήνες.

Î Ελέγξτε, εάν είναι συνδεδεμένη η φιάλη

απορρυπαντικού και εάν υπάρχει

αρκετό απορρυπαντικό μέσα

στη φιάλη.

Î Η στρόφιγγα πρέπει να βρίσκεται στη

θέση "OFF".

Î Ελέγξτε, εάν έχετε τοποθετήσει το

απαιτούμενο ακροφύσιο δοσολόγησης

για την επιθυμητή αναλογία ανάμειξης.

Υπόδειξη

Μπορείτε να δείτε τις εκάστοτε ποσότητες

δοσολόγησης για κάθε ακροφύσιο στον

"Πίνακα δοσολόγησης".

Î Εισάγετε τον ελαστικό σωλήνα

πλήρωσης στο άνοιγμα πλήρωσης της

δεξαμενής συσκευής καθαρισμού

δαπέδων που θέλετε να γεμίσετε.

Στις συσκευές καθαρισμού δαπέδων με

σύστημα πλήρωσης, ο ταχυσύνδεσμος

του ελαστικού σωλήνα πλήρωσης

μπορεί να συνδεθεί στο σύστημα

πλήρωσης.

Î Ανοίξτε τη βάνα νερού.

Î Ρυθμίστε τη στρόφιγγα στη θέση "OΝ".

Υπόδειξη

Κατά την πρώτη χρήση ή κατά την αλλαγή

του ακροφυσίου δοσολόγησης, ο ελαστικός

σωλήνας απορρυπαντικού γεμίζει αέρα.

Μια άριστη αναλογία ανάμειξης

επιτυγχάνεται, όταν η δεξαμενή της

συσκευής καθαρισμού δαπέδων γεμίζει

μόνον, αφού γεμίσει εντελώς με

απορρυπαντικό ο ελαστικός σωλήνας

απορρυπαντικού.

Î Η δεξαμενή της συσκευής καθαρισμού

δαπέδων γεμίζει με νερό και με την

επιθυμητή αναλογία απορρυπαντικού.

Î Μετά την πλήρωση κλείστε τη βρύση.

Î Ρυθμίστε τη στρόφιγγα στη

θέση "OFF"

και περιμένετε λίγο, έως ότου αδειάσει ο

ελαστικός σωλήνας πλήρωσης.

Î Αφαιρέστε τον ελαστικό σωλήνα

πλήρωσης από τη δεξαμενή ή

Τοποθέτηση στον τοίχο

Συναρμολόγηση

Σύνδεση προσαγωγής νερού

Σύνδεση απορροής νερού

Σύνδεση του ελαστικού σωλήνα

αναρρόφησης απορρυπαντικού

Χειρισμός

38 Ελληνικά

αποσυνδέστε τον από το σύστημα

πλήρωσης και τυλίξτε τον στη θήκη

φύλαξης που βρίσκεται στο επάνω

μέρος του περιβλήματος.

Εξαιτίας της χρήσης διαφόρων

απορρυπαντικών ή λόγω της διαφοράς των

υπό καθαρισμό επιφανειών απαιτούνται

διαφορετικές αναλογίες ανάμειξης νερού

και απορρυπαντικού.

Για να ρυθμίσετε την αναλογία ανάμειξης,

μπορείτε να αντικαταστήσετε τα ακροφύσια

δοσολόγησης ως εξής.

Î Ρυθμίστε τη στρόφιγγα στη θέση "OFF".

Î Αφαιρέστε τον ελαστικό σωλήνα

απορρυπαντικού από το πώμα EPDM.

Î Τραβήξτε το ακροφύσιο δοσολόγησης

από το πώμα EPDM.

Î Συνδέστε το κατάλληλο ακροφύσιο

δοσολόγησης για την επιθυμητή

αναλογία ανάμειξης στο πώμα EPDM.

Î Εισάγετε ξανά τον ελαστικό σωλήνα

απορρυπαντικού στο πώμα EPDM.

Ο ακόλουθος πίνακας παρουσιάζει τον

χρωματικό κωδικό κάθε ακροφυσίου

δοσολόγησης και την αντίστοιχη αναλογία

ανάμειξης σε %.

Πίνακας δοσολόγησης

*Οι τιμές που περιλαμβάνονται στον πίνακα

είναι μέσες τιμές, οι οποίες προκύπτουν

υπό τις ακόλουθες προϋποθέσεις.

– Πίεση νερού 3 bar

– Ελαστικός σωλήνας πλήρωσης 4 m.

Î Ελέγξτε την πίεση του νερού. Η πίεση

του νερού πρέπει να είναι τουλάχιστον 2

bar και να

μην υπερβαίνει τα 6 bar.

Î Ελέγξτε τον ελαστικό σωλήνα

αναρρόφησης απορρυπαντικού για

φραγές, κάμψη και εμπλοκές, και

καθαρίστε ή αντικαταστήστε τον κατά

περίπτωση.

Î Ελέγξτε το ακροφύσιο δοσολόγησης για

φραγή και καθαρίστε ή αντικαταστήστε

το κατά περίπτωση.

Î Ελέγξτε το φίλτρο ποδός για φραγή και

καθαρίστε ή αντικαταστήστε το κατά

περίπτωση.

Î Ελέγξτε

τη σίτα στο μονωτικό δακτύλιο

της στρόφιγγας για φραγή και

καθαρίστε ή αντικαταστήστε την κατά

περίπτωση.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια εταιρία

μας προώθησης πωλήσεων.

Αναλαμβάνουμε τη δωρεάν αποκατάσταση

οποιασδήποτε βλάβης στη συσκευή σας,

εφόσον οφείλεται σε αστοχία υλικού ή

κατασκευαστικό σφάλμα, εντός της

προθεσμίας που ορίζεται στην εγγύηση. Σε

περίπτωση που επιθυμείτε να κάνετε

χρήση της εγγύησης, παρακαλούμε

απευθυνθείτε με την απόδειξη αγοράς στο

κατάστημα από το οποίο προμηθευτήκατε

τη συσκευή ή στην πλησιέστερη

εξουσιοδοτημένη υπηρεσία τεχνικής

εξυπηρέτησης πελατών μας.

Αντικατάσταση των ακροφυσίων

δοσολόγησης

Επισκόπηση ακροφυσίων

δοσολόγησης

Χρωματικός

κωδικός

Αναλογία

ανάμειξης*

Ροζ 0,20 %

Βιολετί 0,50 %

Τυρκουάζ 0,65 %

Κίτρινο 1,20 %

Καφέ 1,50 %

Πορτοκαλί 1,90 %

Πράσινο 2,60 %

Ανοικτό καφέ 3,20 %

Μπλε 4,80 %

Λευκό 5,80 %

Κόκκινο 7,90 %

Μπεζ 10,50 %

Μαύρο 12,50 %

Γκρι 13,50 %

Συμβουλές σε περίπτωση

βλάβης

Το απορρυπαντικό δεν

αναρροφάται

Εγγύηση

Türkçe 39

Cihazınızı ilk defa

kullanmadan önce bu kullanım

kılavuzunu okuyup buna göre davranınız.

Bu kullanım kılavuzunu, daha sonra tekrar

kullanmak ya da cihazın sonraki

kullanıcılarına iletmek üzere saklayın.

Güvenlik uyarıları 39

Fonksiyon 39

Kurallara uygun kullanım39

Avantajları 39

Özellikleri 39

Teslimat kapsamı 39

Çevre koruma 39

Genel bakış 39

Duvar montajı 40

Birleştirme 40

Kullanımı 40

Arıza yardımı 41

Garanti 41

İşletmeciler için:

Bu cihazın tüm kullanıcılarının bu kullanım

kılavuzunda yazılanlar ve çalışma

güvenliğine yönelik ulusal talimatlar

hakkında tam bilgi sahibi oldu

ğundan emin

olun. Kullanıcılar, tekniğe uygun bir şekilde

cihazın kullanımı hakkında eğitim almış

olmalıdır.

Kullanıcılar için:

Cihazı kullanmaya başlamadan önce bu

kullanma kılavuzunu okuyun ve içindekileri

dikkate alın.

Not

Uygulama önerileri ve önemli bilgileri

tanımlar.

ABS temizlik maddesi dozajı duvar montajı

ile su ve temizlik maddesi önceden

ayarlanmış bir karışım oranında karıştırılır

ve direkt olarak zemin temizlik cihazlarının

tankına doldurulur.

Bu cihazı sadece bu kullanım kılavuzundaki

bilgilere uygun olarak kullanın.

Bu cihaz, kendi dozaj ünitesi bulunmayan

zemin temizlik cihazlarının doldurulması

için üretilmiştir.

– Su ve temizlik maddesi israfını önler.

– 14 renkli kalibre edilmiş dozaj memeleri

(%0,2-13,5) sayesinde etkin bir

karışıma olanak sağlar.

– Komple bağlantı seti içerir.

–Basınç altında çalışma. Kärcher hızlı

doldurma sistemi ile kullanım için de

uygundur.

– Direkt olarak su vanasına bağlanır.

–Akım veya basınçlı hava olmaksızın

çalışma.

– Çevre dostu valfa sahip Venturi sistemi.

– 1x Doldurma istasyonu

– 1x Doldurma hortumu komple, 4 metre,

tek yönlü valf bulunan hızlı bağlantıyla

donatılmıştır.

–1x Bağlantı hortumu komple, 2 metre,

siyah

–Bağlantı setinin içeriği:

1xTorba; 14 dozaj memesi bulunur

1x Temizlik maddesi emme hortumu 1,8

metre, PVC şeffaf

1x Venturi kullanı

m memesi, mavi

1x Ayak filtresi, sarı, entegre ağırlıkla

birlikte

1x Montaj seti, paslanmaz çelik 3 adet

8x40 sabitleme cıvatası ve 3 adet S10

duvar dübeli dahil

– 1x Kullanma kılavuzu

1 Gövde, beyaz, PVC

2 Venturi kullanım memesi, mavi

3 Conta 3/4"

4 Doldurma hortumu, 4 metre, PVC

5 Tek yönlü valf bulunan hızlı bağlantı

6Bağlantı parçası 3/4", pirinç

7 Tek yönlü valfla birlikte EPDM kapağı

8Dozaj memesi

9 Temizlik maddesi emme hortumu, 6x9

mm, uzunluk 1,8 metre, PVC şeffaf

10 Entegre ağırlıkla birlikte sarı ayak filtresi

11 Sistem ayırıcı

12 Bilyalı vana

13 3/4" contayla birlikte pirinç hızlı bağlantı

ve kontra parça

14 Bağlantı hortumu komple, 2 metre,

siyah

15 Bağlantı parçası 3/4", pirinç

16 Conta 3/4", süzgeçli

17 Sabitleme cıvatası (3x) 8x40,

paslanmaz çelik

18 Duvar dübeli (3x), S10

İçindekiler

Güvenlik uyarıları

Kullanım kılavuzundaki semboller

Fonksiyon

Kurallara uygun kullanım

Avantajları

Özellikleri

Teslimat kapsamı

Çevre koruma

Ambalaj malzemeleri geri

dönüştürülebilir. Ambalaj

malzemelerini evinizin çöpüne

atmak yerine lütfen tekrar

kullanılabilecekleri yerlere

gönderin.

Eski cihazlarda, yeniden

değerlendirme işlemine tabi

tutulması gereken değerli geri

dönüşüm malzemeleri

bulunmaktadır. Aküler, yağ ve

benzeri maddeler doğaya

ulaşmamalıdır. Bu nedenle

eski cihazları lütfen öngörülen

toplama sistemleri aracılığıyla

imha edin.

Genel bakış

40 Türkçe

1 Gövde, beyaz, PVC

2 Su vanası, 3/4", 2 ve 6 bar arasındaki

bir su basıncıyla

Î Su vanasının yakınında bir montaj yeri

arayın (Bkz. Grafik).

Su vanası 2 ve 6 bar arasında bir su

basıncına sahip olmalıdır.

Î Gövdenin üst kenarı 1.500 mm'ye

yerleştirilmiş olacak şekilde gövdeyi

duvara tutun.

Î Üç delik yerini duvarda işaretleyin ve

Ø10 mm bir taş matkabıyla duvar

dübellerinin delikleri delin.

Î Duvar dübellerini duvara yerleştirin ve

gövdeyi üç adet Ø8c40 paslanmaz çelik

sabitleme cıvatası ile duvara sabitleyin.

Î Hızlı bağlantıyı bilyalı vanadan sökün

ve siyah bağlantı hortumunun açık olan

ucuna bağlayın.

Î Süzgeçli 3/4" contayı h

ızlı bağlantıya

yerleştirin ve hızlı bağlantıyı bilyalı

vanaya vidalayın.

Not

Hızlı bağlantıyı bilyalı vanaya sıkmadan

önce, süzgeçli contanın yerleştirilmiş olup

olmadığını kontrol edin.

Î Su vanasına, hızlı bağlantının kontra

parçasını 3/4" contayla birlikte

vidalayın.

Î Bağlantı hortumunu hızlı bağlantıyla

birlikte su vanasındaki kontra parçaya

takın.

Not

Su vanası

nı henüz açmayın!

Î Hızlı bağlantıyı Venturi çıkışından

sökün ve doldurma hortumunun açık

ucuna bağlayın.

Î Mavi Venturi memesini meme yuvasına

yerleştirin.

Î 3/4" contayı hızlı bağlantıya yerleştirin

ve hızlı bağlantıyı Venturi çıkışına

vidalayın.

1 Tek yönlü valfla birlikte EPDM kapağı

2 Dozaj memesi

Î Temizlik maddesi şişesinin kapağına

Ø10 mm'lik bir delik delin.

Î Temizlik maddesi emme hortumunu

kapaktaki delikten içeri sokun ve

kapağın iç tarafındaki hortum ucuna

ayak filtresini takın.

Î Kapağı

temizlik maddesi şişesine

vidalayın ve ayak filtresini şişenin

tabanına indirin.

Not

Ayak filtresi temizlik maddesi şişesinin

tabanında dik durmalıdır.

Î Uygun dozaj memesini EPDM kapağına

yerleştirin.

Not

Münferit dozaj memelerinin ilgili dozaj

miktarlarını "Dozaj tablosundan"

alabilirsiniz.

Î Temizlik maddesi emme hortumunu

EPDM bağlantısına itin.

Temizlik maddesi emme hortumu çok

uzunsa, gerekmesi durumunda hortum

kısaltılabilir.

Not

Temizlik maddesi emme hortumunu

kısaltırken, kısaltma işleminden sonra ayak

filtresinin temizlik şişesi tabanında hâlâ dik

durmasına dikkat edin.

Î Tüm hortum bağlantılarının bağlı olup

olmadığını

kontrol edin.

Î Temizlik maddesi şişesinin bağlı ve

şişede yeterli miktarda temizlik maddesi

olup olmadığını kontrol edin.

Î Bilyalı vana "OFF" konumunda

durmalıdır.

Î İstenen karışım oranı için gerekli dozaj

memesinin takılmış olup olmadığını

kontrol edin.

Not

Münferit dozaj memelerinin ilgili dozaj

miktarlarını "Dozaj tablosundan"

alabilirsiniz.

Î Doldurma hortumunu doldurulacak

zemin temizleyici tankının doldurma

deliğine takın.

Doldurma sistemli zemin temizleme

cihazlarında, doldurma hortumunun

hızlı kilidi doldurma sistemine

bağlanabilir.

Î Musluğu açın.

Î Bilyalı vanayı "ON" konumuna getirin.

Not

İlk iş

letime alma sırasında ya da dozaj

memesini değiştirirken, temizlik maddesi

hortumu havayla doludur.

Temizlik maddesi hortumu komple temizlik

maddesiyle doluyken zemin temizleyicinin

tankı doldurulursa optimum bir karıştırma

oranı elde edilir.

Î Zemin temizleyicinin tankı suyla ve

istenen temizlik maddesi karıştırılarak

doldurulur.

Î Doldurma işleminden sonra su vanasını

kapatın.

Î Bilyalı vanayı "OFF" konumuna getirin

ve doldurma hortumu boşalana kadar

kısa süre bekleyin.

Î Doldurma hortumunu tanktan çıkartın

veya doldurma sistemini ayırın ve

gövdenin üst tarafındaki hortum

saklama tertibatına sarın.

Farklı temizlik maddelerinin kullanılması ya

da temizlenecek yüzeylerin farklı olması

nedeniyle, farklı su ve temizlik maddesi

karışım oranları gerekli olur.

Farkl

ı karışım oranları elde etmek için dozaj

memeleri aşağıdaki şekilde değiştirilebilir.

Î Bilyalı vanayı "OFF" konumuna getirin.

Î Temizlik maddesi hortumunu EPDM

kapağından çekin.

Î Dozaj memesini EPDM kapağından

dışarı çekin.

Î İstediğiniz karışım oranına sahip uygun

dozaj memesini EPDM kapağına

yerleştirin.

Î Temizlik maddesi hortumunu tekrar

EPDM kapağına takın.

Duvar montajı

Birleştirme

Su giriş bağlantısı

Su çıkış bağlantısı

Temizlik maddesi hortumunun

bağlanması

Kullanımı

Dozaj memelerinin değiştirilmesi

Türkçe 41

Aşağıdaki tablo münferit dozaj memelerinin

renk kodlarını ve % cinsinden karışım

oranlarını gösterir.

Dozaj tablosu

* Tabloda belirtilen değerler ortalama

değerlerdir ve aşağıdaki önkoşullarda

oluşturulmuşlardır.

– Su basıncı 3 bar

– Doldurma hortumu 4 m.

Î Su basıncını kontrol edin. Su basıncı en

az 2 bar ve en çok 6 bar olmalıdır.

Î Temizlik maddesi emme hortumuna

tıkanma, bükülme, sıkışma kontrolü

yapın, gerekirse hortumu temizleyin ya

da değiştirin.

Î Dozaj memesine tıkanma kontrolü

yapın, gerekirse memeyi temizleyin ya

da değiştirin.

Î Ayak filtresine tıkanma kontrolü yapın,

gerekirse filtreyi temizleyin ya da

değiştirin.

Î Bilyalı vanada bulunan contadaki

süzgece tıkanma kontrolü yapın,

gerekirse süzgeci temizleyin ya da

değiştirin.

Her ülkede yetkili distribütörümüz

tarafından verilmiş garanti şartları

geçerlidir. Garanti süresi içinde cihazınızda

oluşan muhtemel hasarları, arızanı n

kaynağı üretim veya malzeme hatası

olduğu sürece ücretsiz olarak karşılıyoruz.

Garanti hakkınızdan yararlanmanızı

gerektiren bir durum olduğu zaman, ilgili

faturanız ile birlikte satıcınıza veya size en

yakın yetkili servisimize başvurunuz.

Dozaj memelerine genel bakış

Renk kodu Karışım oranı*

Pembe 0,20 %

Mor 0,50 %

Türkuaz 0,65 %

Sarı 1,20 %

Kahverengi 1,50 %

turuncu 1,90 %

Yeşil 2,60 %

Açık kahverengi 3,20 %

Mavi 4,80 %

Beyaz 5,80 %

Kırmızı 7,90 %

Bej 10,50 %

Siyah 12,50 %

Gri 13,50 %

Arıza yardımı

Temizlik maddesi emilmiyor

Garanti

42 Руccкий

Перед первым применением

вашего прибора прочитайте

эту инструкцию по эксплуатации и

действуйте соответственно. Сохраните

эту инструкцию по эксплуатации для

дальнейшего пользования или для

следующего владельца.

Указания по технике безопасности 42

Назначение 42

Использование по назначению 42

Преимущества 42

Особенности 42

Комплект поставки 42

Защита окружающей среды 42

Обзор 42

Настенный монтаж 43

Сборка 43

Эксплуатация 43

Устранение неисправностей 44

Гарантия 44

Для

пользователя:

Убедитесь в том, что все пользователи

ознакомлены с содержанием этого

руководства по эксплуатации, а также с

национальными предписаниями

относительно безопасности

эксплуатации. Пользователи должны

быть квалифицированно

проинструктированы относительно

обслуживания устройства.

Для пользователя:

Перед первым использованием

необходимо прочитать и постоянно

соблюдать инструкцию по эксплуатации.

Указание

Означает советы по применению и

важную информацию.

C помощью смонтированной на стене

системы дозировки моющего средства

ABS, вода и моющее средство

смешиваются в предварительно

настроенном соотношении и

заправляются непосредственно в

резервуар поломойных машин.

Используйте данный прибор

исключительно в соответствии

указаниями данного руководства по

эксплуатации.

Этот прибор предназначен для заправки

поломойных машин не имеющих

собственный дозатор.

– Исключается чрезмерный расход

воды и моющего средства.

– Позволяет эффективное

смешивание благодаря 14 цветным

калиброванным форсункам-

дозаторам (0,2-13,5%).

– Содержит полный набор для

подключения.

– Эксплуатация происходит под

давлением. Подходит также для

применения с помощью системы

быстрого наполнения фирмы

Kдrcher.

– Подключается непосредственно к

водопроводному крану.

– Эксплуатация без использования

электричества или сжатого воздуха.

– Система Вентури с

экологически

безвредным клапаном.

–1x станция заправки

–1x шланг для заправки в сборе, 4 м,

укомплектован быстроразъемным

соединением с обратным клапаном

–1x шланг для подключения в сборе, 2

м, черный

– Набор для подключения с:

1x пакет с 14 форсунками-

дозаторами

1x всасывающий шланг для моющего

средства 1,8 м, поливинилхлорид,

прозрачный

1x форсунка Вентури, синяя

1x нижний фильтр, желтый, со встр.

Грузик

1x монтажный

набор с 3x

крепежными винтами 8x40 из

высококачественной стали и 3x

дюбеля S10 для стены

–1x инструкция по эксплуатации

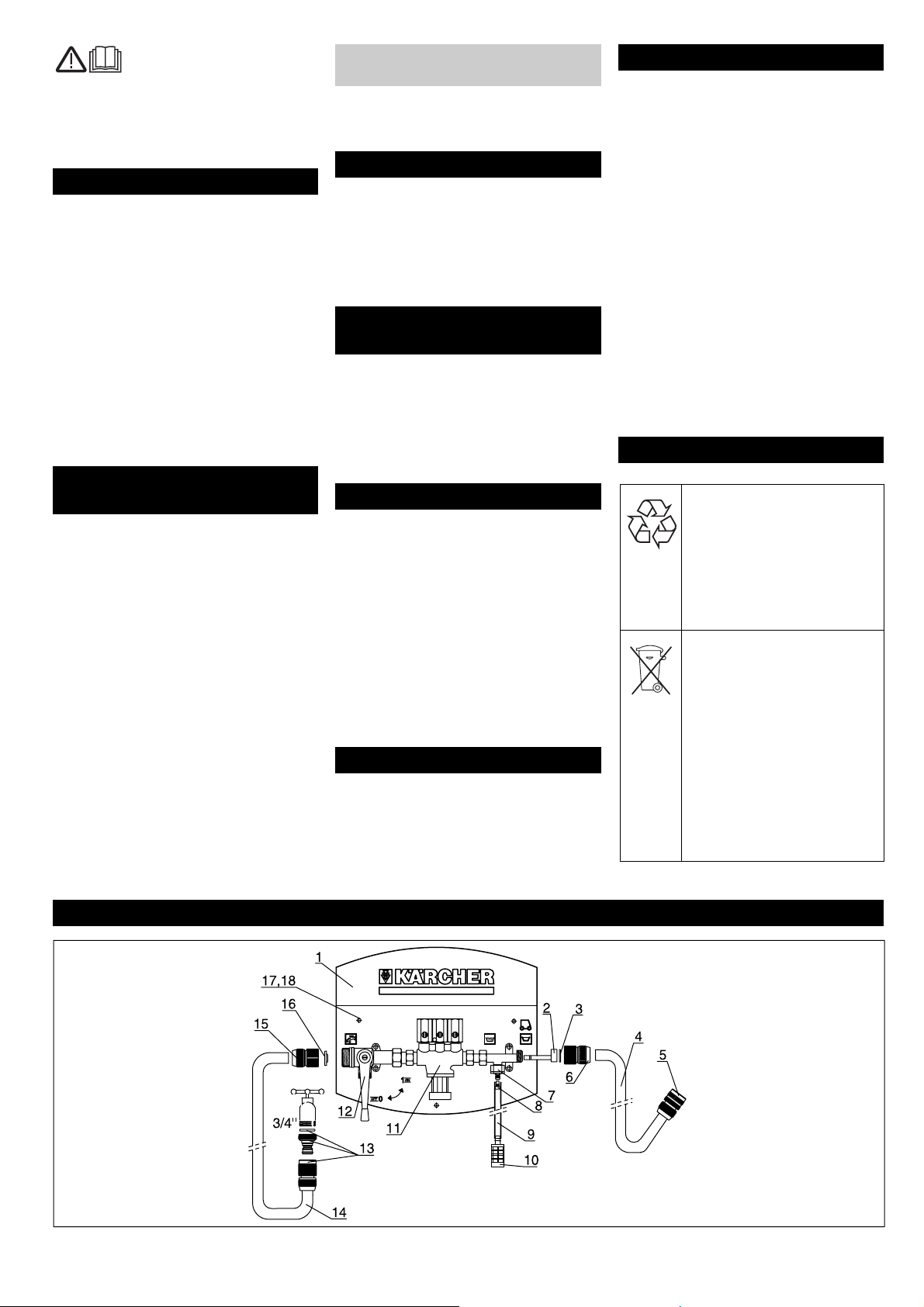

1 Корпус, белый, поливинилхлорид 2 Форсунка Вентури, синяя 3 Уплотнительное кольцо 3/4’’

Оглавление

Указания по технике

безопасности

Символы в руководстве по

эксплуатации

Назначение

Использование по

назначению

Преимущества

Особенности

Комплект поставки

Защита окружающей среды

Упаковочные материалы

пригодны для вторичной

переработки. Пожалуйста,

не выбрасывайте упаковку

вместе с бытовыми

отходами, а сдайте ее в один

из пунктов приема

вторичного сырья.

Старые приборы содержат

ценные перерабатываемые

материалы, подлежащие

передаче в пункты приемки

вторичного сырья.

Аккумуляторы, масло и иные

подобные материалы не

должны попадать в

окружающую среду. Поэтому

утилизируйте

старые

приборы через

соответствующие системы

приемки отходов.

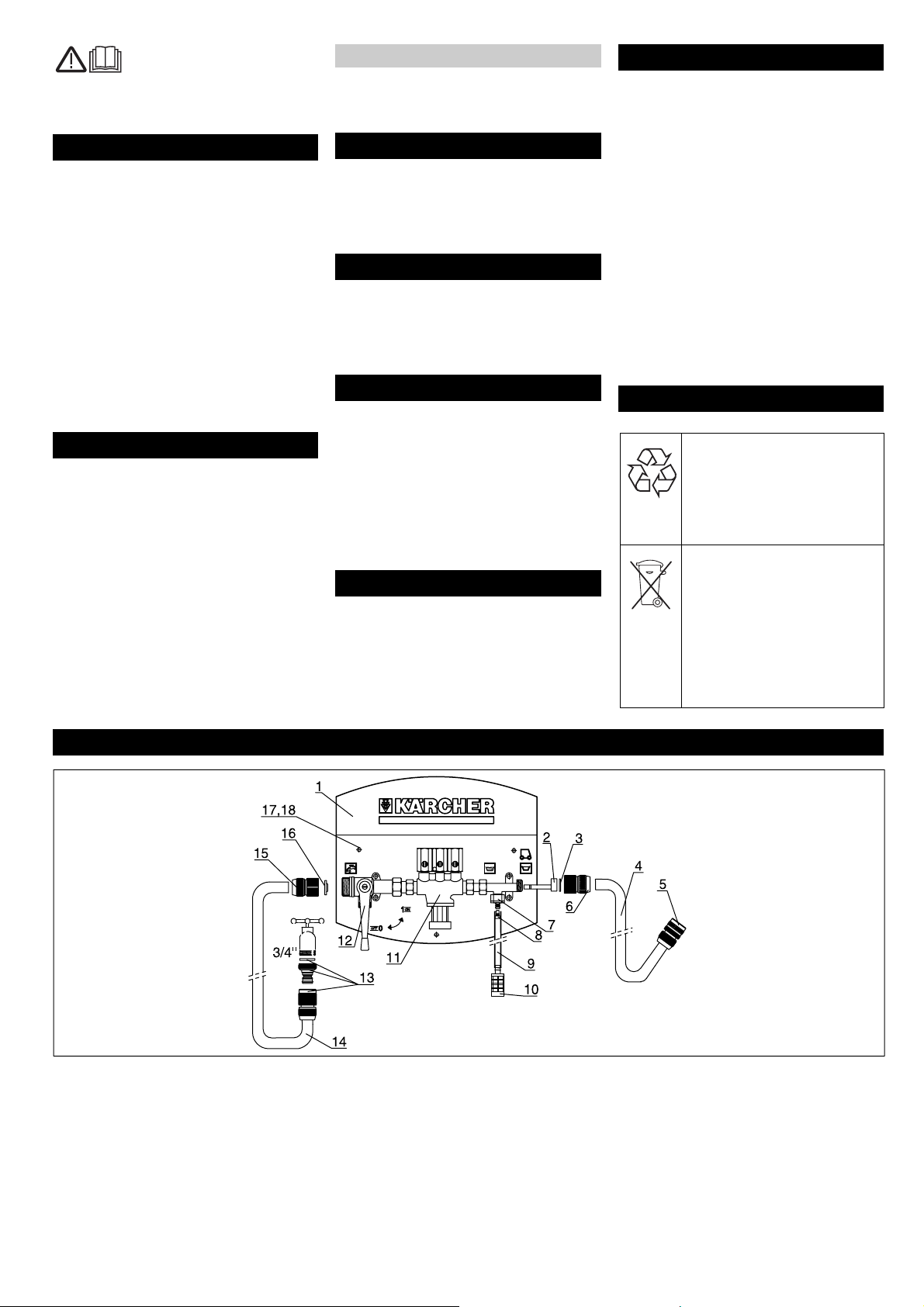

Обзор

Руccкий 43

4 Заправочный шланг, 4 м,

поливинилхлорид

5 Быстроразъемное соединение с

обратным клапаном

6 Соединительная деталь 3/4’’, латунь

7 Замок из EPDM (этилен-пропилен-

диен-метилен) с обратным клапаном

8 Форсунка-дозатор

9 Всасывающий шланг для моющего

средства, 6x9 мм, длина 1,8 м,

поливинилхлорид, прозрачный

10 Нижний фильтр, желтый, со

встроенным грузиком.

11 Системный сепаратор

12 Шаровой кран

13 Быстроразъемное соединение и

сопрягаемая деталь из латуни

уплотнительным кольцом 3/4’’

14 Шланг для подключения в сборе, 2 м,

черный

15 Соединительная деталь 3/4’’, латунь

16 Уплотнительное кольцо 3/4’’, с

сетчатым фильтром

17 Крепежные винты (3x) 8x40,

высококачественная сталь

18 Стенной дюбель (3x), S10

1 Корпус, белый, поливинилхлорид

2 Водопроводный кран, 3/4’’, с

давлением воды между 2 и 6 бар

Î Место монтажа следует выбирать

недалеко от водопроводного крана

(см. график).

Давление воды в водопроводном

кране должно составлять от 2 до 6

бар.

Î Корпус приставить к стене, таким

образом, верхний край корпуса

располагался на высоте 1500 мм.

Î Все три отверстия отметить на стене

и просверлить сверлом по камню

Ш10 мм, и в соответствии с

диаметром настенных дюбелей.

Î Вставить настенные дюбели в стену

и закрепить корпус на стене

тремя

крепежными винтами Ш8x40 из

высококачественной стали.

Î Отвинтить быстроразъемное

соединение на шаровом кране и

подключить открытый конец шланга

черного соединительного шланга.

Î Вставить уплотнительное кольцо 3/

4’’ с сетчатым фильтром в

быстроразъемное соединение и

затянуть быстроразъемное

соединение на шаровом кране.

Указание

Перед тем, как затянуть

быстроразъемное соединение на

шаровом кране следует проверить,

чтобы уплотнительное кольцо было

вставлено вместе с сетчатым

фильтром.

Î Привинтить на водопроводном кране

сопрягаемую деталь

быстроразъемного соединения с

уплотнением 3/4’’.

Î Насадить на водопроводном кране

соединительный шланг с

быстроразъемным соединением на

соединительную деталь.

Указание

Еще не открывать водопроводный

кран!

Î Отвинтить быстроразъемное

соединение на выходе из Вентури и

подключить открытый конец

заправочного шланга

Î Вставить синюю форсунку Вентури в

держатель форсунки.

Î Вставить уплотнительное кольцо 3/

4’’ в быстроразъемное соединение и

затянуть быстроразъемное

соединение на выходе из Вентури.

1 Замок из EPDM (этилен-пропилен-

диен-метилен) с обратным клапаном

2 Форсунка-дозатор

Î В крышке бутылки для моющей

жидкости просверлить отверстие

Ш10 мм.

Î Вставить всасывающий шланг

моющей жидкости через

отверстие в

крышке и насадить нижний фильтр

на конец шланга на внутреннюю

сторону крышки.

Î Вкрутить крышку на бутылку с

моющей жидкостью и опустить

нижний фильтр на дно бутылки.

Указание

Нижний фильтр должен находиться

вертикально на дне бутылки с моющей

жидкостью.

Î Вставить соответствующую

форсунку-дозатор в замок из EPDM

(этилен-пропилен-

диен-метилен).

Указание

Соответствующие объемы дозировок

смеси отдельных форсунок-дозаторов

можно найти в "Таблице дозировок".

Î Установить всасывающий шланг для

моющей жидкости на замок из EPDM

(этилен-пропилен-диен-метилен).

Если всасывающий шланг для

моющей жидкости слишком длинный,

то при необходимости его можно

укоротить.

Указание

При укорочении всасывающего шланга

для моющей жидкости следует

обратить внимание на то, чтобы

после укорочения нижний фильтр

оставался в вертикальном положении

на дне бутылки с моющей жидкость.

Î Проверьте, подключены ли все

соединительные шланги.

Î Проверьте, подключена ли бутылка с

моющей жидкостью и находится ли

достаточное количество моющей

жидкости в бутылке.

Î Шаровой кран должен находиться в

положении „OFF“ ("ВЫКЛ").

Î Проверьте, установлена ли

требуемая форсунка-дозатор для

желаемого соотношения при

смешивании.

Указание

Соответствующие объемы дозировки

смеси отдельными форсунками-

дозаторами можно найти в "Таблице

дозировок".

Î Заправочный шланг вставить в

заправочную горловину

заправляемого резервуара

поломойной машины.

В поломойных машинах с системой

заправки, можно подключить

быстроразъемное соединение к

заправочной системе.

Î Откройте водопроводный кран.

Настенный монтаж

Сборка

Подключение подачи воды

Подключение водовыпуска

Подключить всасывающий шланг

для моющего средства

Эксплуатация

44 Руccкий

Î Установить шаровой кран в

положение „ON“ ("ВКЛ").

Указание

При первой эксплуатации или смене

форсунки-дозатора, шланг для

моющего средства следует заполнить

воздухом.

Оптимальное соотношение

смешивания достигается только при

заполнении резервуара поломойной

машины, если шланг для моющей

жидкости полностью заполнен

моющей жидкостью.

Î Резервуар поломойной машины

заправляется водой и желаемой

смесью моющего

вещества.

Î После заправки закрыть

водопроводный кран.

Î Установить шаровой кран в

положение „OFF“ ("ВЫКЛ") и немного

подождать, пока заправочный шланг

не опорожнится..

Î Извлечь заправочный шланг из

резервуара, или отделить от

заправочной системы, и намотать на

место укладки на передней стороне

корпуса.

Используя различные моющие

вещества или на основе различных

очищаемых поверхностей

требуются

различные пропорции воды и моющего

вещества.

Для достижения различных пропорций

при смешивании, форсунки-дозаторы

возможно заменить следующим

образом.

Î Установить шаровой кран „OFF“

("ВЫКЛ").

Î Отсоединить шланг для моющего

средства из замка из EPDM (этилен-

пропилен-диен-метилен).

Î Извлечь форсунку-дозатор из из

замка из EPDM (этилен-пропилен-

диен-метилен).

Î Вставить соответствующую

форсунку-дозатор с желаемой

пропорцией смешивания в замок из

EPDM (этилен-пропилен-диен-

метилен).

Î Снова насадить шланг для моющего

средства на замок из EPDM (этилен-

пропилен-диен-метилен).

Следующая таблица показывает

цветовую кодировку отдельных

форсунок-дозаторов и их пропорцию

смешивания в %.

Таблица дозировок

*Указанные в таблице значения

являются средними значениями,

которые

возникли при следующих

условиях.

– Давление воды 3 бар.

– Заправочный шланг 4 м.

Î Проверить давление воды. Давление

воды должно составлять не менее 2

бар и не должно превышать 6 бар.

Î Проверить шланг для моющей

жидкости на засорение, изгиб или

зажатие, при необходимости шланг

прочистить или заменить.

Î Проверить форсунку-дозатор на

засорение, при необходимости

прочистить или заменить.

Î Проверить нижний фильтр на

засорение, при необходимости

прочистить или заменить.

Î Проверить сетчатый фильтр на

шаровом кране на наличие

засорения, при необходимости

прочистить или заменить.

В каждой стране действуют

соответственно гарантийные условия,

изданные уполномоченной

организацией сбыта нашей продукции в

данной стране. Возможные

неисправности прибора в течение

гарантийного срока

мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея при себе чек

о покупке, в торговую организацию,

продавшую вам прибор или в

ближайшую уполномоченную службу

сервисного обслуживания.

Замена форсунок-дозаторов

Краткий обзор форсунок-

дозаторов

Цветовая

кодировка

Пропорция

смешивания*

Розовый 0,20 %

Фиолетовый 0,50 %

Бирюзовый 0,65 %

Желтый 1,20 %

Коричневый 1,50 %

оранжевый 1,90 %

Зеленый 2,60 %

Светло-

коричневый

3,20 %

Синий 4,80 %

Белый 5,80 %

Красный 7,90 %

Бежевый 10,50 %

Черный 12,50 %

Серый 13,50 %

Устранение

неисправностей

Чистящее средство не

всасывается

Гарантия

Magyar 45

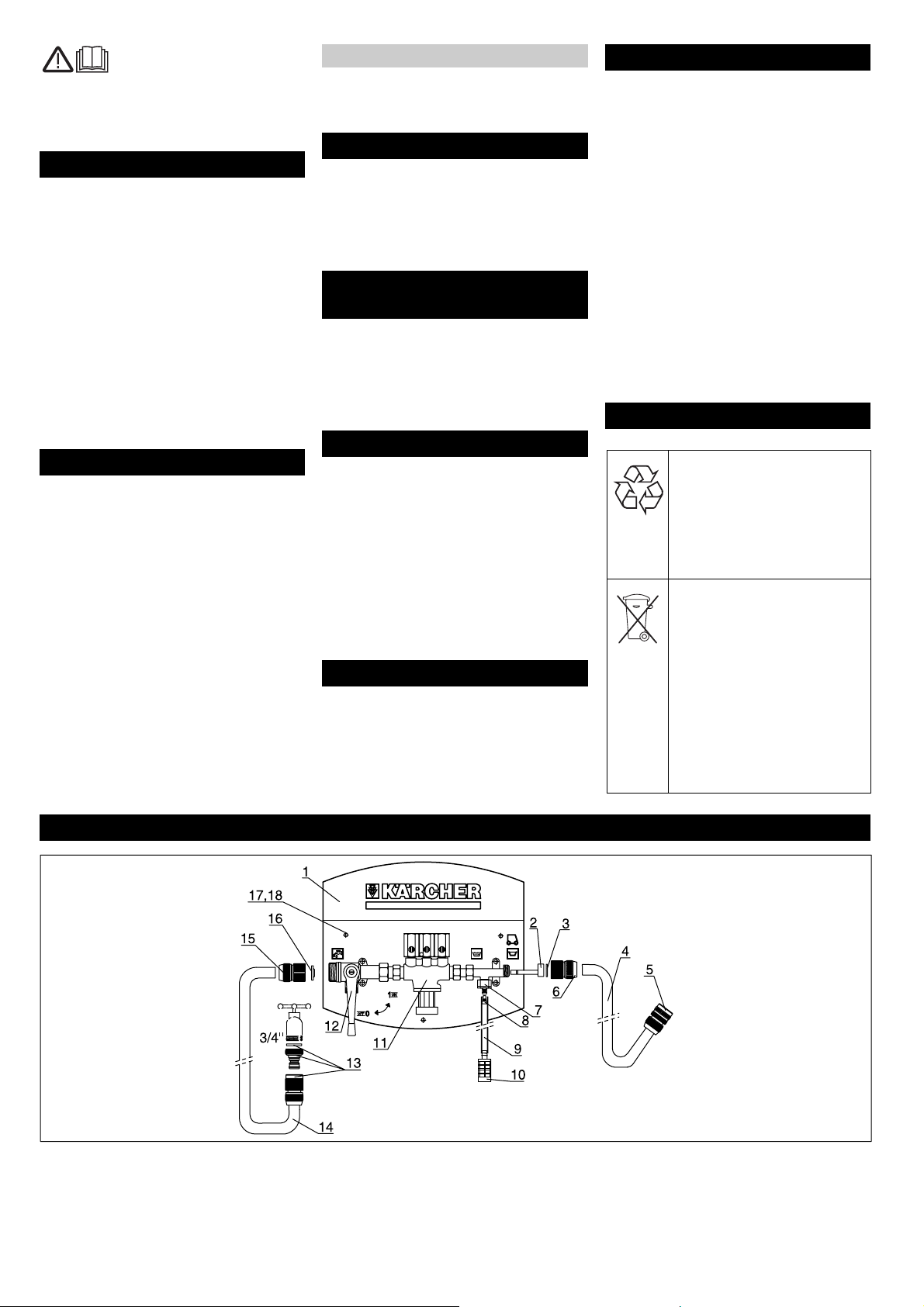

Készüléke első használata

előtt olvassa el ezt az

üzemeltetési utasítást és ez alapján járjon

el. Őrizze meg jelen üzemeltetési útmutatót

későbbi használat miatt vagy a későbbi

tulajdonos számára.

Biztonsági tanácsok 45

Funkció 45

Rendeltetésszerű használat 45

Előnyök 45

Különlegességek 45

Szállítási tétel 45

Környezetvédelem 45

Áttekintés 45

Falra szerelés 46

Összeépítés 46

Használat 46

Üzemzavarelhárítási segítség 47

Garancia 47

Az üzemeltetőnek:

Győződjön meg róla, hogy készülék

minden használója ismeri jelen használati

utasítás tartalmát, valamint a

munkabiztonságra vonatkozó nemzeti

előírásokat. A felhasználókat szakszerűen

be kell avatni a készülék kezelésébe.

A kezelőnek:

A készülék első használata előtt olvassa el

és vegye figyelembe jelen használati

utasítást.

Megjegyzés

Felhasználási tippeket és fontos

információkat jelöl.

Az ABS falra szerelhető tisztítószer

adagoló a vizet és a tisztítószert az előre

beállított keverési arányban keveri össze

és közvetlenül a padlótisztító

berendezések tartályába tölti.

Ezt a készüléket kizárólag a jelen kezelési

útmutatóban megadottaknak megfelelően

használja.

Ez a készülék saját adagoló berendezés

nélküli padlótisztító készülékek feltöltésére

alkalmas.

– Megakadályozza a víz és a tisztítószer

pazarlását.

– Hatékony keverést tesz lehetővé a 14

színnel kalibrált adagolófej által (0,2-

13,5%).

– Teljes csatlakozó készletet tartalmaz.

– Üzem nyomás alatt. A Kärcher

gyorstöltővel együtt is alkalmazható.

– Közvetlenül a vízcsaphoz kell

csatlakoztatni.

– Üzem áram és sűrített levegő nélkül.

– Venturi rendszer környezetbarát

szeleppel.

– 1x feltöltő

állomás

–1x töltőtömlő csatlakozás, 4 m,

visszacsapó szeleppel ellátott

gyorscsatlakozóval felszerelve

– 1x csatlakozótömlő csatlakozó, 2 m,

fekete

– Csatlakozó készlet:

1x zacskó 14 adagolófejjel

1x tisztítószer szívótömlő 1,8 m,

átlátszó PVC

1x Venturi betétfej, kék

1x lábszűrő sárga integrált súllyal

1x szerelési készlet 3x 8x40 nemesacél

rögzítő csavarral és 3x S10 fali tiplivel

– 1x használati utasítás

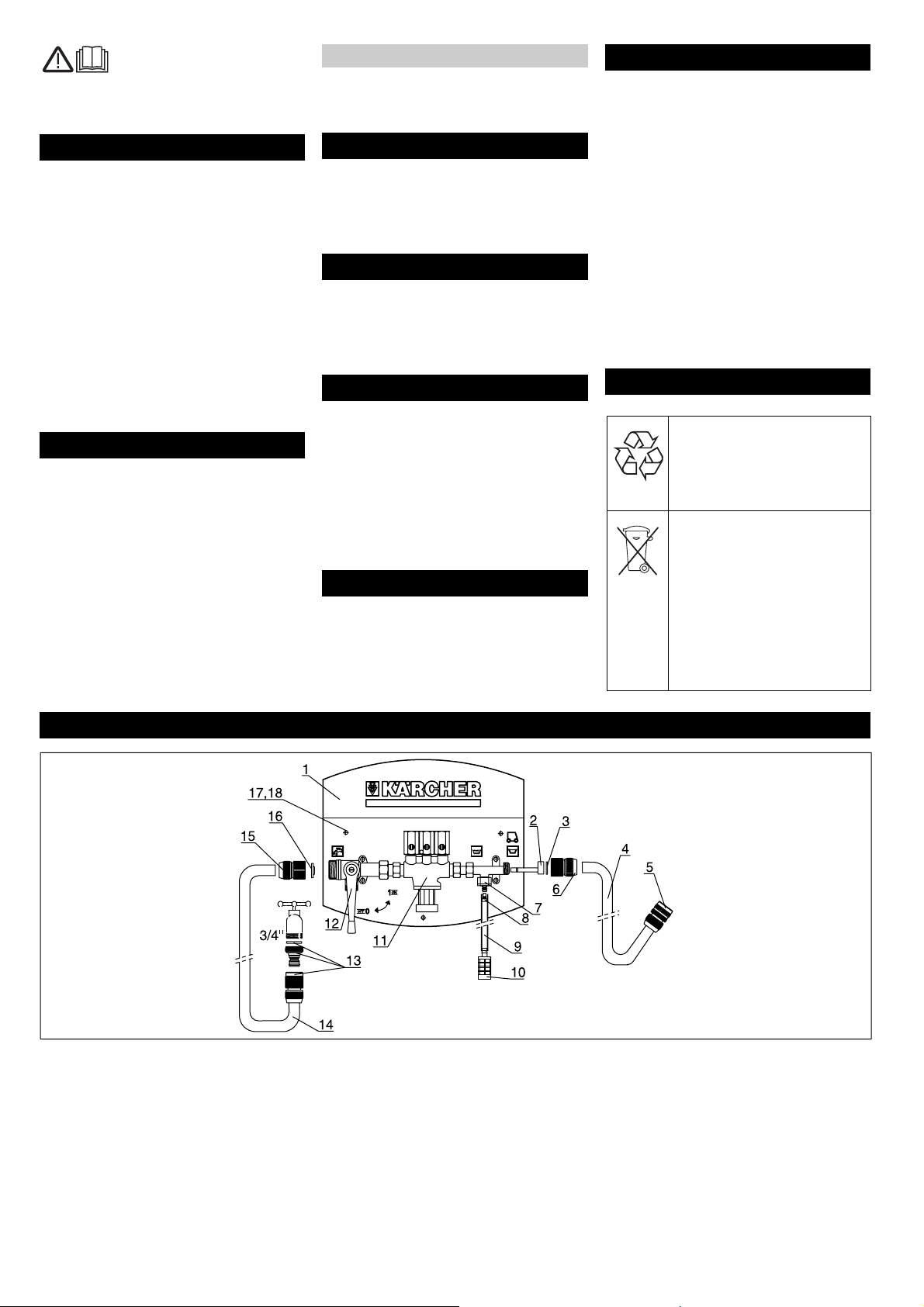

1 Ház, fehér, PVC

2 Venturi betétfej, kék

3Tömítőgyűrű 3/4’’

4Töltőtömlő, 4m, PVC

5 Gyorscsatlakozó visszacsapó

szeleppel

6 Összekötő darab 3/4’’, sárgaréz

7 EPDM csatlakozó visszacsapó

szeleppel

8 Adagolófej

9 Tisztítószer szívótömlő, 6x9 mm, 1,8 m

hosszú, átlátszó PVC

10 Lábszűrő sárga integrált súllyal

11 Rendszer elválasztó

12 Gömbcsap

13 Sárgaréz gyorscsatlakozó és

ellendarab 3/4’’ tömítőgyűrűvel

14 Csatlakozótömlő csatlakozó, 2 m,

fekete

15 Összekötő darab 3/4’’, sárgaréz

16 Tömítőgyűrű 3/4’’, szűrővel

17 8x40 rögzítő csavar (3x), nemesacél

18 Fali tipli (3x), S10

Tartalomjegyzék

Biztonsági tanácsok

Szimbólumok az üzemeltetési

útmutatóban

Funkció

Rendeltetésszerű használat

Előnyök

Különlegességek

Szállítási tétel

Környezetvédelem

A csomagolási anyagok

újrahasznosíthatók. Kérjük, ne

dobja a csomagolást a házi

szemétbe, hanem vigye el egy

újrahasznosító helyre.

A használt készülékek értékes

újrahasznosítható anyagokat

tartalmaznak, amelyeket

újrahasznosító helyen kell

elhelyezni. Az elemeknek,

olajnak és hasonló

anyagoknak nem szabad a

környezetbe kerülni. Ezért

kérjük, a használt

készülékeket megfelelő

gyűjtőrendszeren keresztül

távolítsa el.

Áttekintés

46 Magyar

1 Ház, fehér, PVC

2 Vízcsap, 3/4’’, 2 és 6 bar közötti

víznyomással

Î A felszerelés helyét a vízcsap

környékén válassza ki (lásd a grafikát).

A vízcsapnak 2 és 6 bar közötti

víznyomással kell rendelkezni.

Î Tartsa a házat a falhoz úgy, hogy a ház

felső széle 1500 mm-en legyen.

Î Jelölje be mind a három furatot a falon

és egy Ř10 mm-es kőfúróval a fali

tipliknek megfelelő mélységben fúrjon

be.

Î Helyezze be a fali tipliket a falba és

rögzítse a házat a három Ř8x40

nemesacél rögzítő csavarral a falra.

Î Csavarja le a gyorscsatlakozót a

gömbcsapról és csatlakoztassa a fekete

csatlakozótömlő nyitott végéhez.

Î A 3/4’’ szűrős tömítőgyűrűt helyezze be

a gyorscsatlakozóba és a

gyorscsatlakozót csavarja a

gömbcsapra.

Tudnivaló

Mielőtt a gyorscsatlakozót meghúzza a

gömbcsapon ellenőrizze, hogy a szűrős

tömítőgyűrű be van-e helyezve.

Î A gyorscsatlakozó ellendarabját a 3/4’’

tömítéssel csavarja fel a vízcsapra.

Î A csatlakozótömlőt a

gyorscsatlakozóval helyezze fel a

vízcsapon lévő ellendarabra.

Tudnivaló

Még ne nyissa ki a vízcsapot!

Î Csavarja le a gyorscsatlakozót a

Venturi kimeneten és csatlakoztassa a

töltőtömlő nyitott végéhez.

Î Helyezze be a kék Venturi fejet a fej

helyére.

Î A 3/4’’ tömítő

gyűrűt helyezze be a

gyorscsatlakozóba és a

gyorscsatlakozót csavarja a Venturi

kimenethez.

1 EPDM csatlakozó visszacsapó

szeleppel

2 Adagolófej

Î Fúrjon a tisztítószer palack fedelébe

egy Ř10 mm lyukat.

Î Dugja át a tisztítószer szívótömlőt a

lyukon és a fedél belső oldalán lévő

tömlővégre helyezze fel a lábszűrőt.

Î Csavarja fel a fedelet a tisztítószer

palackra és engedje le a lábszűrőt a

palack aljára.

Tudnivaló

A lábszűrőnek a tisztítószer palack alján

függőlegesen kell állni.

Î A megfelelő adagolófejet helyezze be

az EPDM csatlakozóba.

Tudnivaló

Az egyes adagolófejek adott adagolási

mennyiségét az „Adagolási táblázatban“

találja.

Î A tisztítószer szívótömlőt tolja fel az

EPDM csatlakozóra.

Ha a tisztítószer szívótömlő túl hosszú,

akkor szükség esetén rövidíteni lehet.

Tudnivaló

A tisztítószer szívótömlő rövidítésénél

ügyeljen arra, hogy a rövidítés után a

lábszűrő még mindig függőlegesen álljon a

tisztítószer palack alján.

Î Ellenőrizze, hogy az összes

tömlőcsatlakozó csatlakoztatva legyen.

Î Ellenőrizze, hogy van-e tisztítószer

palack csatlakoztatva és hogy még

elegendő tisztítószer van-e a

palackban.

Î A gömbcsapnak „OFF“ állásban kell

állni.

Î Ellenőrizze, hogy a kívánt tisztítószer-

keverékhez szükséges adagolófej van-

e behelyezve.

Tudnivaló

Az egyes adagolófejek adott adagolási

mennyiségét az „Adagolási táblázatban“

találja.

Î A töltőtömlőt rakja a töltendő

padlótisztító tartályának töltőnyílásába.

Töltőrendszerrel ellátott padlótisztító

készülékek esetén a töltőtömlő

gyorscsatlakozóját a töltőrendszerhez

lehet csatlakoztatni.

Î Nyissa ki a vízcsapot.

Î Állítsa „ON“-ra a gömbcsapot.

Tudnivaló

Az első üzembe vételkor vagy az

adagolófej cseréje esetén a tisztítószer

tömlőt levegővel van feltöltve.

Az optimális keverési arányt úgy lehet

elérni, ha a padlótisztító tartályát csak

akkor tölti fel, amikor a tisztítószertömlő

teljesen meg van töltve tisztítószerrel.

Î A padlótisztító tartályát vízzel és a

kívánt tisztítószer mennyiséggel kell

feltölteni.

Î A feltöltés után zárja el a vízcsapot.

Î Állítsa a gömbcsapot „OFF“ állásra és

várjon egy kicsit, amíg a töltőtömlő

kiürült.

Î A töltőtömlőt vegye ki a tartályból, vagy

válassza le a töltőrendszerről, és

tekerje fel a ház felső oldalán lévő

tömlőtartóra.

Különböző tisztítószerek használata által

vagy a különböző tisztítandó felületek miatt

eltérő víz-tisztítószer keverékekre van

szükség.

A különböző

keverési arányok eléréséhez

az adagolófejeket a következőképpen lehet

kicserélni.

Î Állítsa „OFF“-ra a gömbcsapot.

Î Húzza le a tisztítószer tömlőt az EPDM

csatlakozóról.

Î Húzza ki az adagolófejet az EPDM

csatlakozóból.

Î A megfelelő adagolófejet a kívánt

keverési aránnyal helyezze be az

EPDM csatlakozóba.

Î A tisztítószer tömlőt helyezze fel ismét

az EPDM csatlakozóra.

Falra szerelés

Összeépítés

Vízbemenet csatlakozója

Vízkimenet csatlakozója

Tisztítószer-szívótömlő

csatlakoztatása

Használat

Adagolófejek cseréje

Magyar 47

A következő táblázat az egyes

adagolófejek színkódolását és keverési

arányának %-át mutatja.

Adagolási táblázat

*A táblázatban megadott értékek

átlagértékek, amelyek a következő

feltételek mellett keletkeztek.

– 3 bar víznyomás.

– 4 m hosszú töltőtömlő.

Î Ellenőrizze a víznyomást. A

víznyomásnak legalább 2 bar-nak és

maximum 6 bar-nak kell lenni.

Î Ellenőrizze, hogy a tisztítószer

szívótömlő nem tömődött-e el, nincs-e

megtörve és beszorulva, szükség

esetén tisztítsa vagy cserélje ki.

Î Ellenőrizze, hogy az adagolófejek

nincsenek-e eldugulva, szükség esetén

tisztítsa vagy cserélje ki.

Î Ellenőrizze, hogy a lábszűrő nincsen-e

eldugulva, szükség esetén tisztítsa

vagy cserélje ki.

Î Ellenőrizze, hogy a gömbcsapon a

tömítőgyűrűben a szűrő nincs-e

eldugulva, szükség esetén tisztítsa

vagy cserélje ki.

Minden országban az illetékes

forgalmazónk által kiadott garancia

feltételek érvényesek. Az esetleges

üzemzavarokat az Ön készülékén a

garancia lejártáig költségmentesen

elhárítjuk, amennyiben anyag- vagy

gyártási hiba az oka. Garanciális esetben

kérjük, forduljon a vásárlást igazoló

bizonylattal kereskedőjéhez vagy a

legközelebbi hivatalos szakszervizhez.

Adagolófejek áttekintése

Színkódolás Keverési arány*

rózsaszín 0,20 %

lila 0,50 %

türkiz 0,65 %

sárga 1,20 %

barna 1,50 %

narancs 1,90 %

zöld 2,60 %

világos barna 3,20 %

kék 4,80 %

fehér 5,80 %

piros 7,90 %

beige 10,50 %

fekete 12,50 %

szürke 13,50 %

Üzemzavarelhárítási segítség

Nem szívja fel a tisztítószert

Garancia

48 Čeština

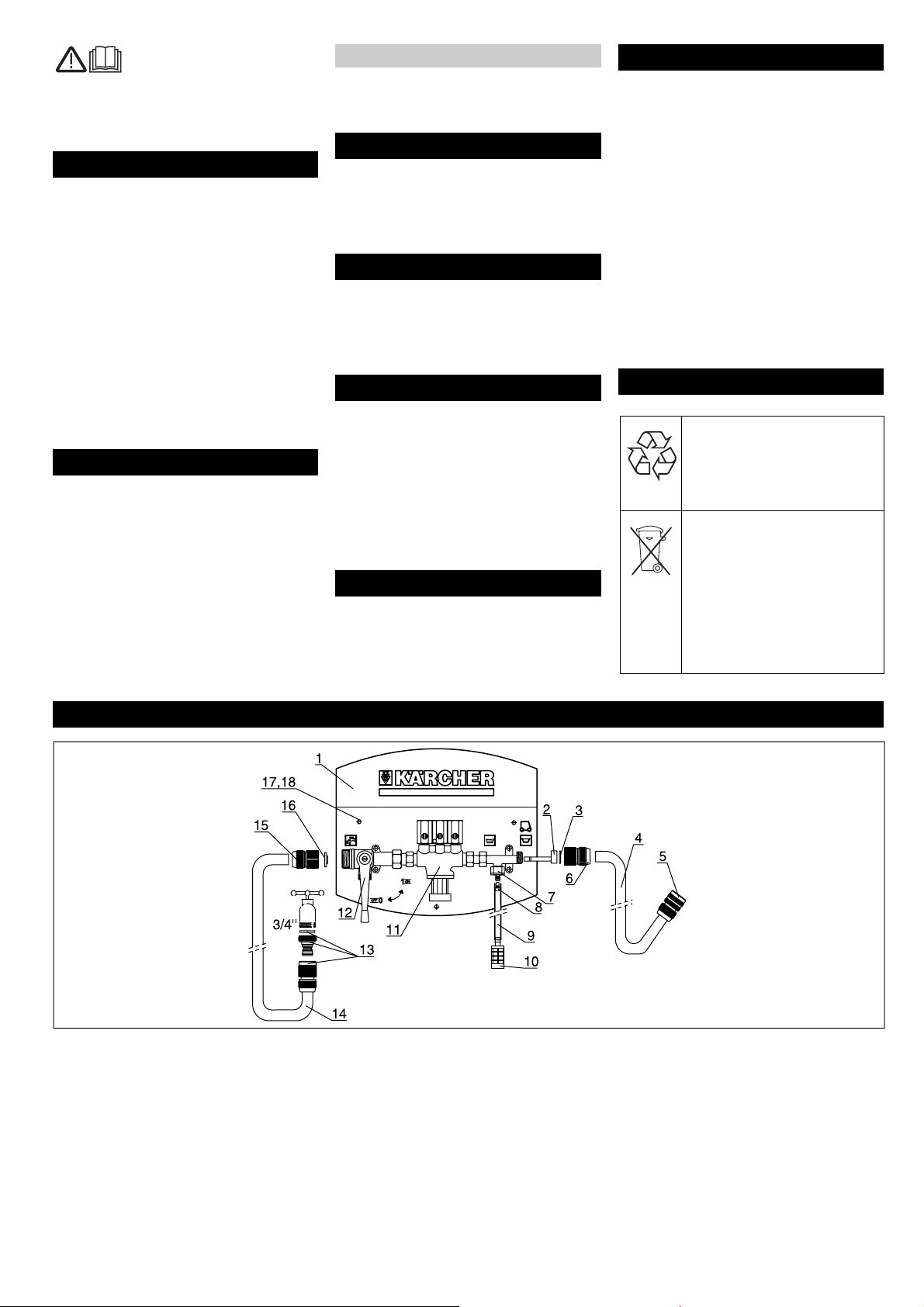

před prvním použitím přístroje

si bezpodmínečně pečlivě

přečtěte tento návod k jeho obsluze a

uschovejte jej pro pozdější použití nebo pro

dalšího majitele.

Bezpečnostní pokyny 48

Funkce 48

Používání v souladu s určením 48

Výhody 48

Zvláštnosti 48

Obsah zásilky 48

Ochrana životního prostředí 48

Přehled 48

Montáž na stěnu 49

Montáž 49

Obsluha 49

Odstraňování poruch 50

Záruka 50

Pro provozovatele:

Ujistěte se, že jsou všichni uživatelé tohoto

zařízení obeznámeni jak s obsahem tohoto

návodu k obsluze, tak s celostátními

předpisy o bezpečnosti práce. Uživatelé

musejí být odborně zasvěceni do obsluhy

zařízení.

Pro uživatele:

Před prvním použitím přístroje si přečtěte

tento návod k obsluze a dodržujte jej.

Upozornění

Označuje tipy k používání a důležité

informace.

Pomocí nástavce na stěnu pro dávkování

čisticích prostředků se míchá voda s

čisticím prostředkem v nastaveném

poměru a plní se přímo do nádrží čisticích

přístrojů na podlahy.

Přístroj používejte pouze v souladu s údaji

v tomto návodu k obsluze.

Toto zařízení je určeno k plnění čisticích

přístrojů na podlahy bez dávkovací

jednotky.

– Zamezuje plýtvání vodou a čisticím

prostředkem.

– Dovoluje úsporné míchání směsi díky

14 barevným nastavitelným

dávkovacím tryskám (0,2-13,5%).

– Obsahuje kompletní vybavení pro

připojení.

– Provoz pod tlakem Tím je přístroj

vhodný také pro použití se zařízením

pro rychlé naplňování Kärcher.

–Připojuje se přímo na vodovodní

kohoutek.

– Provoz probíhá bez proudu nebo

stlačeného vzduchu.

– Systém Venturi s ekologicky vhodným

ventilem.

– 1x plnicí stanice

– 1x plnicí hadice kpl., 4 m, vybavena

rychlospojkou se zpětným ventilem

– 1x připojovací hadice kpl., 2 m, černá

– Sada pro připojení obsahuje:

1x sáček se 14 dávkovacími tryskami

1x nasávací hadice na čisticí prostředek

1,8 m, PVC průhledná

1x nasazovací tryska Venturi, modrá

1x filtr žlutý s integ. závažím

1x montážní sada se 3x upevňovacími

šrouby 8x40 z ušlechtilé oceli a 3x

hmoždinky S10

– 1x návod k obsluze

1 Pouzdro, bílé, PVC

2 Nasazovací tryska Venturi, modrá

3Těsnění 3/4’’

4 Plnicí hadice, 4 m, PVC

5 Rychlospojka se zpětným ventilem

6Připojovací hrdlo 3/4’’, mosaz

7 EPDM uzávěr se zpětným ventilem

8 Dávkovací tryska

9 Nasávací hadice pro čisticí prostředek,

6x9 mm, délka 1,8 m, PVC průhledná

10 Filtr žlutý s integrovaným závažím

11 Systémový přerušovač

12 Kulový kohout

13 Rychlospojka a protikus z mosazi s

těsněním 3/4’’

14 Připojovací hadice kpl., 2 m, černá

15 Připojovací hrdlo 3/4’’, mosaz

16 Těsnění 3/4’’, se sítem

17 Upevňovací šroub (3x) 8x40, ušlechtilá

ocel

18 Hmoždinky (3x), S10

Obsah

Bezpečnostní pokyny

Symboly použité v návodu k

obsluze

Funkce

Používání v souladu s

určením

Výhody

Zvláštnosti

Obsah zásilky

Ochrana životního prostředí

Obalové materiály jsou

recyklovatelné. Obal

nezahazujte do domovního

odpadu, ale odevzdejte jej k

opětovnému zužitkování.

Přístroj je vyroben z

hodnotných recyklovatelných

materiálů, které je třeba znovu

využít. Baterie, olej a podobné

látky se nesmějí dostat do

okolního prostředí. Použitá

zařízení proto odevzdejte na

příslušných sběrných místech

Přehled

Čeština 49

1 Pouzdro, bílé, PVC

2 Vodovodní kohout, 3/4’’, s tlakem vody

mezi 2 a 6 bar

Î Zvolte si místo montáže poblíž

vodovodního kohoutu (viz. nákres).

Vodovodní kohout, 3/4’’, s tlakem vody

mezi 2 a 6 bar.

Î Přidržte pouzdro na stěně tak, aby byla

horní hrana pouzdra umístěna ve výšce

1500 mm.

Î Všechna tři místa pro vrtání si označte

na stěnu a vrtákem na zdivo o velikosti

Ř10 mm udělejte otvory do hloubky

odpovídající hmoždinkám.

Î Hmoždinky vsuňte do zdi a upevněte

pouzdro na zeď pomocí tří

upevňovacích šroubů z ušlechtilé oceli

Ř8x40.

Î Našroubujte rychlospojku na kulový

kohout a připojte k otevřenému konci

černé připojovací hadice.

Î Těsnění 3/4’’ se sítem vložte do

rychlospojky a utáhněte šroubování ke

kulovému kohoutu.

Informace

Před utažením rychlospojky ke kulovému

kohoutu zkontrolujte, jestli je vloženo

těsnění se sítem.

Î Na vodovodní kohout přišroubujte

protikus rychlospojky s těsněním 3/4’’.

Î Připojovací hadici s rychlospojkou

nasaďte na protikus vodovodního

kohoutu.

Informace

Vodovodní kohout ještě neotvírejte!

Î Odšroubujte rychlospojku z výstupu

ventilu Venturi a připojte k otevřenému

konci plnící hadice.

Î Modrou trysku Venturi nasaďte do

uchycení pro trysku.

Î Těsnění 3/4’’ vložte do rychlospojky a

utáhněte šroubování k výstupu Venturi.

1 EPDM uzávěr se zpětným ventilem

2 Dávkovací tryska

Î Vyvrtejte otvor o velikosti Ř10 mm do

víka nádoby s čisticím prostředkem.

Î Hadici sající čisticí prostředek vsuňte do

otvoru ve víku a na konec hadice na

vnitřní straně víka nasaďte filtr.

Î Našroubujte víko na nádobu s čisticím

prostředkem a spusťte filtr na dno

nádoby.

Informace

Filtr musí dosednout na dno nádoby s

čisticím prostředkem ve svislé poloze.

Î Nasaďte příslušnou dávkovací trysku

do uzávěru EPDM.

Informace

Dávkované množství jednotlivých

dávkovacích trysek naleznete v "dávkovací

tabulce".

Î Nasuňte hadici pro nasávání čisticího

prostředku na přípojku EPDM.

Pokud je hadice pro nasávání čisticího

prostř

edku příliš dlouhá, je možné ji

podle potřeby zkrátit.

Informace

Při zkracování hadice pro nasávání

čisticího prostředku dbejte nato, aby byl filtr

po zkrácení hadice stále ve svislé poloze na

dně nádoby s čisticím prostředkem.

Î Zkontrolujte, zda jsou všechna

hadicová spojení připojena.

Î Zkontrolujte, zda je připojena nádoba s

čisticím prostředkem a zda je v nádobě

dostatek čisticího prostředku.

Î Kulový kohout musí být v poloze „OFF“.

Î Zkontrolujte, zda je nasazena

dávkovací tryska odpovídající

požadovanému poměru mísení.

Informace

Dávkované množství jednotlivých

dávkovacích trysek naleznete v "dávkovací

tabulce".

Î Plnicí hadici nasaďte do plnicího otvoru

nádrže požadované přístroje na čištění

podlah.

U přístrojů na čištění podlah s plnícím

systémem je možné připojit

rychlospojku plnicí hadice k plnicímu

systému.

Î Otočte vodovodním kohoutkem.

Î Kulový kohout nastavte na „ON“.

Informace

Při prvním uvedení do provozu nebo při

výměně dávkovací trysky je hadice pro

čisticí prostředek naplně

na vzduchem.

Optimální poměr mísení dosáhnete v

případě, že provedete plnění nádrže

přístroje na čištění podlah teprve tehdy, je-

li hadice pro čisticí prostředek zcela

naplněna čisticím prostředkem.

Î Nádrž přístroje na čištění podlah je

naplněna vodou a požadovaným

množstvím čisticího prostředku.

Î Po naplnění zavřete vodovodní kohout.

Î Nastavte kulový kohout do polohy

„OFF“ a chvíli vyčkejte, dokud se plnicí

hadice nevyprázdní.

Î Plnicí hadici sejměte z nádrže nebo

odpojte od plnicího systému a naviňte ji

na držák hadice na horní straně

pouzdra.

Použitím různých čisticích prostředků nebo

z důvodu různorodosti očišťovaných

povrchů je potřeba různých poměrů směsi

vody a čisticího prostředku.

Pro dosažení různých poměrů mísení je

možné vyměnit dávkovací trysky

následujícím způsobem.

Î Kulový kohout nastavte na „OFF“.

Î Sejměte hadici na čisticí prostředek z

uzávěru EPDM.

Î Vytáhněte dávkovací trysku z uzávěru

EPDM.

Î Nasaďte příslušnou dávkovací trysku s

požadovaným poměrem mísení do

uzávěru EPDM.

Î Nasaďte hadici s čisticím prostředkem

na uzávěr EPDM.

Montáž na stěnu

Montáž

Připojení přívodu vody

Připojení odtoku vody

Připojení hadice sající čisticí

prostředek.

Obsluha

Výměna dávkovacích trysek

50 Čeština

Následující tabulka znázorňuje barevné

označení jednotlivých dávkovacích trysek a

jejich poměr mísení v %.

Dávkovací tabulka

*Hodnoty uvedené v tabulce jsou průměrné

hodnoty, kterých bylo dosaženo při těchto

podmínkách.

– Tlak vody 3 bar.

– Plnicí hadice, 4 m.

Î Zkontrolujte tlak vody. Tlak vody musí

dosahovat minimálně 2 bar a

maximálně 6 bar.

Î Zkontrolujte, zda není hadice pro

nasávání čisticího prostředku ucpaná,

ohnutá nebo sevřená, v případě potřeby

ji vyčistěte nebo vyměňte.

Î Zkontrolujte, zda není ucpaná

dávkovací tryska, v případě potřeby ji

vyčistěte nebo vyměňte.

Î Zkontrolujte, zda není ucpaný filtr, v

případě potřeby jej vyčistěte nebo

vyměňte.

Î Zkontrolujte, zda není ucpané síto s

těsněním na kulovém kohoutu, v

případě potřeby jej vyčistěte nebo

vyměňte.

V každé zemi platí záruční podmínky

vydané příslušnou distribuční společností.

Případné poruchy zařízení odstraníme

během záruční lhůty bezplatně, pokud byl

jejich příčinou vadný materiál nebo výrobní

závady. V případě uplatňování nároku na

záruku se s dokladem o zakoupení obraťte

na prodejce nebo na nejbližší oddělení

služeb zákazníkům.

Přehled dávkovacích trysek

Barevné označení Poměr mísení*

Růžová 0,20 %

Fialová 0,50 %

Tyrkysová 0,65 %

Žlutá 1,20 %

Hnědá 1,50 %

oranžová 1,90 %

Zelená 2,60 %

Světle hnědá 3,20 %

Modrá 4,80 %

Bílá 5,80 %

Červená 7,90 %

Béžová 10,50 %

Černá 12,50 %

Šedá 13,50 %

Odstraňování poruch

Čisticí prostředek není nasáván

Záruka

Slovenščina 51

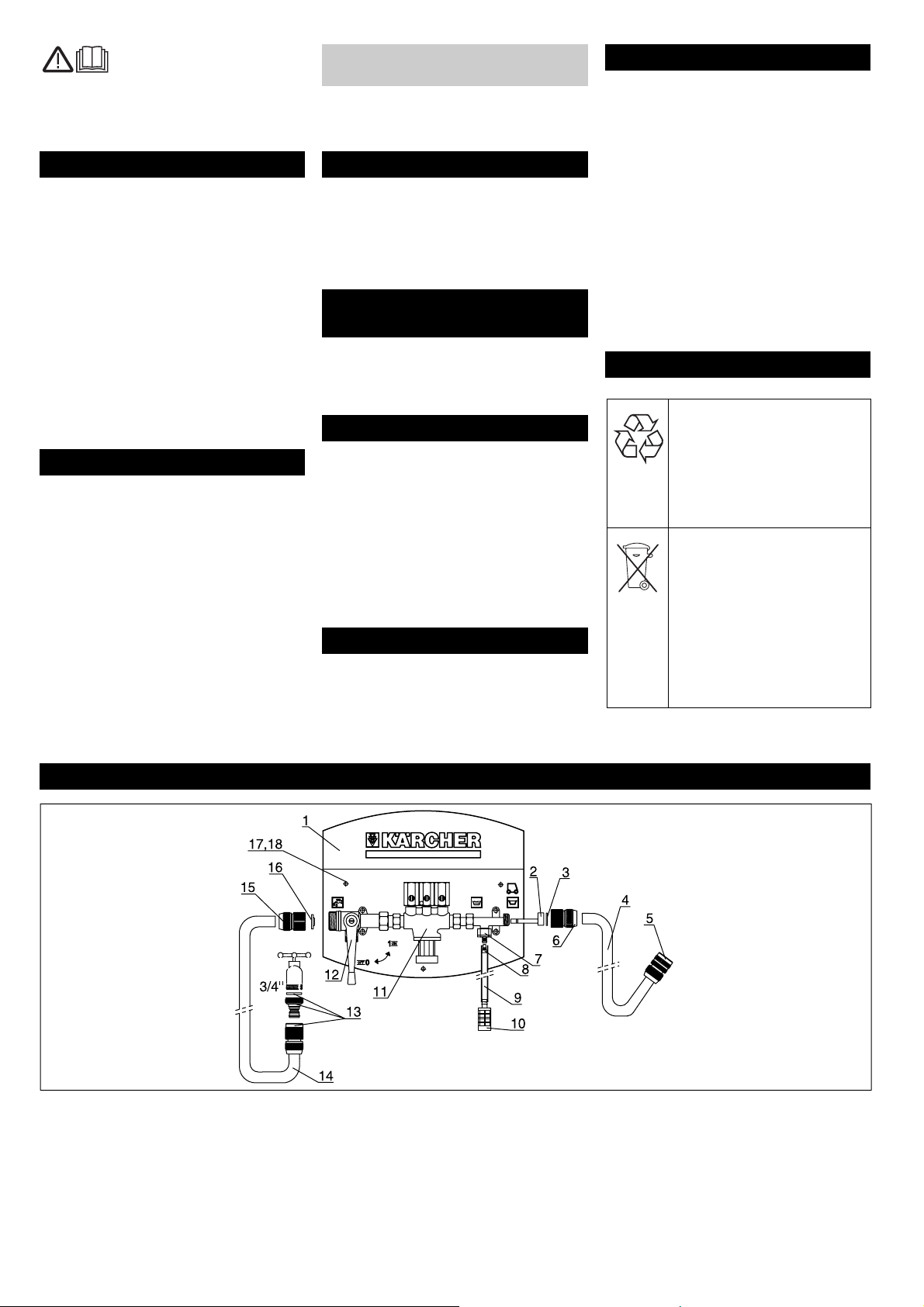

Pred prvo uporabo naprave

preberite to navodilo za

obratovanje in se po njem ravnajte. To

navodilo za uporabo shranite za poznejšo

rabo ali za naslednjega lastnika.

Varnostna navodila 51

Delovanje 51

Namenska uporaba 51

Prednosti 51

Posebnosti 51

Dobavni obseg 51

Varstvo okolja 51

Pregled 51

Stenska montaža 52

Sestava 52

Upravljanje 52

Pomoč pri motnjah 53

Garancija 53

Za lastnika:

Zagotovite, da so vsi uporabniki te naprave

seznanjeni z vebino tega navodila za

uporabo ter z nacionalnimi predpisi za

varnost pri delu. Uporabniki morajo biti v

upravljanje naprave strokovno uvedeni.

Za uporabnika:

Pred prvo uporabo naprave preberite in

upoštevajte to navodilo za obratovanje.

Opozorilo

Označuje nasvete za uporabo in

pomembne informacije.

Z ABS doziranjem čistilnega sredstva za

stensko montažo se voda in čistilno

sredstvo v predhodno nastavljenem

razmerju sestavin zmešata in neposredno

nalijeta v rezervoar talnih čistilnih naprav.

Ta stroj uporabljajte izključno v skladu s

podatki v Navodilu za obratovanje.

Ta naprava je namenjena polnjenju talnih

čistilnih naprav brez lastne dozirne enote.

–Preprečuje razsipavanje vode in

čistilnega sredstva.

– Dovoljuje učinkovito mešanje

zahvaljujoč 14 barvnim kalibriranim

dozirnim šobam (0,2-13,5%).

– Vsebuje celotno priključno opremo.

– Deluje pod tlakom. Je tako primeren

tudi za uporabo s pomočjo Kärcher

hitrega polnjenja.

– Se priključi neposredno na vodno pipo.

– Deluje brez električnega toka ali

stisnjenega zraka.

– Venturi-sistem z okolju prijaznim

ventilom.

– 1x polnilna postaja

– 1x polnilna cev komplet, 4 m,

opremljena s hitrim priključkom s

protipovratnim ventilom

– 1x priključna gibka cev komplet, 2 m,

črna

–Priključna oprema z:

1x vrečka s 14 dozirnimi šobami

1x sesalna gibka cev za čistilno

sredstvo 1,8 m, PVC prosojna

1x Venturi vstopna šoba, modra

1x filter dna rumen z integ. utežjo

1x montažni set s 3x pritrditvenimi vijaki

8x40 v plemenitem jeklu in 3x stenski

mozniki S10

– 1x navodilo za obratovanje

1 Ohišje, belo, PVC

2 Venturi vstopna šoba, modra

3 Tesnilni obroček 3/4’’

4 Polnilna cev, 4 m, PVC

5 Hitri priključek s protipovratnim ventilom

6 Spojnik 3/4’’, medenina

7 EPDM zapiralo s protipovratnim

ventilom

8 Dozirna šoba

9 Sesalna gibka cev za čistilno sredstvo,

6x9 mm, dolžina 1,8 m, PVC prosojna

10 Filter dna rumen z integrirano utežjo

11 Sistemski ločevalnik

12 Krogelna pipa

13 Hitri priključek in nasprotni del v

medenini s tesnilnim obročkom 3/4’’

14 Priključna gibka cev komplet, 2 m, črna

15 Spojnik 3/4’’, medenina

16 Tesnilni obroček 3/4’’, s sitom

17 Pritrditveni vijak (3x) 8x40, plemenito

jeklo

18 Stenski moznik (3x), S10

Vsebinsko kazalo

Varnostna navodila

Simboli v navodilu za uporabo

Delovanje

Namenska uporaba

Prednosti

Posebnosti

Dobavni obseg

Varstvo okolja

Embalaža je primerna za

recikliranje. Prosimo, da

embalaže ne odvržete med

gospodinjske odpadke, temveč

jo odložite v zbiralnik za

ponovno obdelavo.

Stare naprave vsebujejo

dragocene reciklirne materiale,

ki jih je treba odvajati za

ponovno uporabo. Baterije,

olje in podobne snovi ne smejo

priti v okolje. Zato stare

naprave zavrzite v ustrezne

zbiralne sisteme.

Pregled

52 Slovenščina

1 Ohišje, belo, PVC

2 Vodna pipa , 3/4’’, z vodnim tlakom med

2 in 6 bar

Î Mesto montaže poiščite v bližini vodne

pipe (glejte grafiko).

Vodna pipa mora izkazovati vodni tlak

med 2 in 6 bari.

Î Ohišje držite na steni tako, da je zgornji

rob ohišja nameščen na 1500 mm.

Î Označite vse tri izvrtine na steni in z

Ř10 mm svedrom za kamen uvrtajte

stenskim moznikom ustrezno globoko.

Î Stenske možnike vstavite v steno in

pritrdite ohišje na steno s tremi

pritrditvenimi vijaki iz plemenitega jekla

Ř8x40.

Î Hitri priključek na krogelni pipi odvijte in

ga priključite na odprt konec črne

priključne gibke cevi.

Î Tesnilni obroček 3/4’’, s sitom vstavite v

hitri priključek in hitri priključek privijte

na krogelno pipo.

Napotek

Pred privijanje hitrega priključka na

krogelno pipo preverite, da je tesnilni

obroček s sitom vstavljen.

Î Na vodno pipo privijte nasprotni del

hitrega priključka s 3/4’’ tesnilom.

Î Priključno gibko cev s hitrim priključkom

nataknite na nasprotni del na vodni pipi.

Napotek

Vodne pipe še ne odprite!

Î Hitri priključek na Venturi izhodu odvijte

in ga priključite na odprt konec polnilne

cevi.

Î Modro Venturi šobo vstavite v nosilec

šobe.

Î Tesnilni obroček 3/4’’ vstavite v hitri

priključek in hitri priključek privijte na

Venturi izhod.

1 EPDM zapiralo s protipovratnim

ventilom

2 Dozirna šoba

Î V pokrov steklenice č

istilnega sredstva

izvrtajte luknjo Ř10 mm.

Î Sesalno cev za čistilno sredstvo

vtaknite skozi luknjo v pokrovu in na

konec cevi na notranji strani pokrova

nataknite filter dna.

Î Pokrov navijte na steklenico čistilnega

sredstva in filter dna izpustite na tla

steklenice.

Napotek

Filter dna se mora na tleh steklenice

čistilnega sredstva navpično dvigati.

Î Ustrezno dozirno šobo vstavite v

EPDM-zapiralo.

Napotek

Vsakokratne dozirne količine posameznih

dozirnih šob je mogoče razbrati iz „Tabele

doziranja“.

Î Sesalno cev za čistilno sredstvo

potisnite na EPDM-priključek.

Če je sesalna cev za čistilno sredstvo

predolga, se po potrebi lahko skrajša.

Napotek

Pri krajšanju sesalne cevi za čistilno

sredstvo pazite na to, da se po krajšanju

filter dna še dviga navpično na tleh

steklenice čistilnega sredstva.

Î Preverite, ali so vse cevne povezave

priključene.

Î Preverite, ali je steklenica čistilnega

sredstva priključena in ali v steklenici še

obstaja dovolj čistilnega sredstva.

Î Krogelna pipa mora stati na „OFF“.

Î Preverite, ali je vstavljena dozirna šoba,

potrebna za želeno mešalno razmerje..

Napotek

Vsakokratne dozirne količine posameznih

dozirnih šob je mogoče razbrati iz „Tabele

doziranja“.

Î Polnilno cev vtaknite v polnilno odprtino

rezervoarja talnega čistilnika, ki ga je

potrebno napolniti.

Pri talnih čistilnih napravah s polnilnim

sistemom se lahko hitri priključek

polnilne cevi priklju

či na polnilni sistem.

Î Odprite pipo.

Î Krogelno pipo postavite na "ON".

Napotek

Pri prvem zagonu ali ob menjavi dozirne

šobe je cev za čistilno sredstvo napolnjena

z zrakom.

Optimalno mešalno razmerje se doseže, ko

se rezervoar talnega čistilnika prvič napolni,

ko je cev za čistilno sredstvo v celotni

napolnjena s čistilnim sredstvom.

Î Rezervoar talnega čistilnika se napolni

z vodo in želenim dodatkom čistilnega

sredstva.

Î Po polnjenju zaprite vodno pipo.

Î Krogelno pipo postavite na „OFF“ in

malo počakajte, dokler se polnilna cev

ne izprazni.

Î Polnilno cev vzemite iz rezervoarja, ali

ločite od polnilnega sistema, in navijte

na shranjevalo cevi na zgornji strani

ohišja.

Z uporabo različnih čistilnih sredstev ali

zaradi različnih površin za čiščenje so

potrebna različna mešalna razmerja vode

in čistilnega sredstva.

Da bi se dosegla različna mešalna

razmerja, je mogoče dozirne šobe menjati

kot sledi.

Î Krogelno pipo postavite na "OFF".

Î Snemite cev za čistilno sredstvo z

EPDM-zapirala.

Î Izvlecite dozirno šobo iz EPDM-

zapirala.

Î Ustrezno dozirno šobo z želenim

mešalnim razmerjem vstavite v EPDM-

zapiralo.

Î Cev za čistilno sredstvo ponovno

nataknite na EPDM-zapiralo.

Stenska montaža

Sestava

Priključek vhoda za vodo

Priključek izhoda za vodo

Priključitev gibke sesalne cevi za

čistilno sredstvo

Upravljanje

Menjava dozirnih šob

Slovenščina 53

Naslednja tabela kaže barvno kodiranje

posameznih dozirnih šob in njihovo

mešalnbo razmerje v %.

Tabela doziranja

*Navedene vrednost v tabeli so povprečne

vrednosti, ki nastanejo pod naslednjimi

pogoji.

– Vodni tlak 3–6 bar.

– Polnilna gibka cev 4m.

Î Preverite vodni tlak. Vodni tlak mora

izkazovati najmanj 2 bara in sme

znašati največ 6 barov.

Î Preverite gibko sesalno cev za čistilno

sredstvo glede zamašitve, pregibov in

zatikanja, po potrebi očistite ali

zamenjajte.

Î Dozirne šobe preverite glede

zamašitve, po potrebi jih očistite ali

zamenjajte.

Î Filter dna preverite glede zamašitve, po

potrebi očistite ali zamenjajte.

Î Sito v tesnilnem obročku na krogelni

pipi preverite glede zamašitve, po

potrebi očistite ali zamenjajte.

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so

posledica materialnih ali proizvodnih

napak, v času garancije brezplačno

odpravljamo. V primeru uveljavljanja

garancije, se z originalnim računom obrnite

na prodajalca oziroma najbližji uporabniški

servis.

Pregled dozirnih šob

Barvno kodiranje Mešalno

razmerje*

Roza 0,20 %

Vijolična 0,50 %

Turkizna 0,65 %

Rumena 1,20 %

Rjava 1,50 %

oranžno 1,90 %

Zelena 2,60 %

Svetlo rjava 3,20 %

Modra 4,80 %

Bela 5,80 %

Rdeča 7,90 %

Beige 10,50 %

Črna 12,50 %

Siva 13,50 %

Pomoč pri motnjah

Čistilno sredstvo se ne vsesava

Garancija

54 Polski

Przed rozpoczęciem

użytkowania sprzętu należy

przeczytać poniższą instrukcję obsługi i

przestrzegać jej. Instrukcję obsługi należy

zachować na później lub dla następnego

użytkownika.

Wskazówki bezpieczeństwa 54

Funkcja 54

Użytkowanie zgodne z przeznaczeniem54

Zalety 54

Cechy szczególne 54

Zakres dostawy 54

Ochrona środowiska 54

Przegląd54

Montaż naścienny 55

Montaż 55

Obsługa 55

Pomoc w usuwaniu usterek 56

Gwarancja 56

Dla właściciela:

Upewnić się, by wszyscy użytkownicy

niniejszego urządzenia zapoznali się z

treścią niniejszej instrukcji obsługi jak

również z krajowymi przepisami

dotyczącymi bezpieczeństwa i higieny

pracy. U

żytkownicy muszą być fachowo

poinstruowani o obsłudze niniejszego

urządzenia.

Dla użytkowników:

Przed pierwszym uruchomieniem należy

zapoznać się z niniejszą instrukcją obsługi.

Wskazówka

Oznacza sposób użycia i ważne

informacje.

Za pomocą urządzenia dozującego środek

czyszczący ABS do montażu ściennego

miesza się wodę ze środkiem czyszczącym

w ustawionym uprzednio stosunku i wlewa

bezpośrednio do zbiornika urządzeń

czyszczących podłogę.

Urządzenie należy stosować wyłącznie

zgodnie z niniejszą instrukcją obsługi.

Urządzenie przeznaczone jest do

napełniania urządzeń

do czyszczenia

podłóg nie posiadających własnej jednostki

dozującej.

– Zapobiega marnotrawstwu wody i

środka czyszczącego.

– Pozwala na skuteczne zmieszanie

dzięki 14 kolorowym skalibrowanym

dyszom dozującym (0,2-13,5%).

– Zawiera pełny zestaw przyłączeniowy.

– Eksploatacja pod ciśnieniem. Nadaje

się również do użycia za pomocą

systemu szybkiego napełniania

Kärcher.

–Podłącza się bezpośrednio do zaworu

kurkowego.

– Eksploatacja bez prądu wzgl.

sprężonego powietrza.

– System Venturiego z przyjaznym dla

środowiska zaworem.

– 1x Stacja napełniania

– 1x wąż zasilający kpl., 4 m, wyposażony

w szybkozłącze z zaworem zwrotnym

– 1x wąż przyłączeniowy kpl., 2 m, czarny

– Zestaw przyłączeniowy, na który

składają się:

1x worek z 14 dyszami dozującymi

1x wężyk do zasysania środka

czyszczącego 1,8 m, PCW,

przeźroczysty

1x Dysza Venturiego, niebieska

1x Filtr nożny, żółty, z wbudow.

ciężarkiem

1x zestaw montażowy z 3x śrubami

mocującymi 8x40 ze stali szlachetnej i

3x kołkami rozporowymi S10

– 1x instrukcja obsługi

1 Obudowa, biała, PCW

2 Dysza Venturiego, niebieska

3Pierścień uszczelniający 3/4"

4Wąż zasilający, 4 m, PCW

5 Szybkozłącze z zaworem zwrotnym

6Złączka 3/4", mosiądz

7 Zamknięcie EPDM z zaworem

zwrotnym

8 Dysza dozująca

9Wężyk do zasysania środka

czyszczącego, 6x9 mm, dług. 1,8 m,

PCW; przeźroczysty

10 Filtr nożny z wbudowanym ciężarkiem

11 Odłącznik systemowy

12 Zawór kulkowy

13 Szybkozłącze i element współpracujący

z mosiądzu z pierścieniem

uszczelniającym 3/4"

Spis treści

Wskazówki bezpieczeństwa

Symbole w instrukcji obsługi

Funkcja

Użytkowanie zgodne z

przeznaczeniem

Zalety

Cechy szczególne

Zakres dostawy

Ochrona środowiska

Materiał, z którego wykonano

opakowanie nadaje się do

powtórnego przetworzenia.

Prosimy nie wyrzucać

opakowania do śmieci z

gospodarstw domowych, lecz

oddać do recyklingu.

Zużyte urządzenia zawierają

cenne surowce wtórne, które

powinny być oddawane do

utylizacji. Akumulatory, olej i

tym podobne substancje nie

powinny przedostać się do

środowiska naturalnego.

Prosimy o utylizację starych

urządzeń w odpowiednich

placówkach zbierających

surowce wtórne.

Przegląd

Polski 55

14 Wąż przyłączeniowy kpl., 2 m, czarny

15 Złączka 3/4", mosiądz

16 Pierścień uszczelniający 3/4", z filtrem

siatkowym

17 Śruba mocująca (3x) 8x40, stal

szlachetna

18 Kołki rozporowe (3x), S10

1 Obudowa, biała, PCW

2 Zawór kurkowy, 3/4", z ciśnieniem wody

między 2 a 6 bar

Î Wyszukać miejsce do montażu w

pobliżu zaworu kurkowego (patrz

grafika)

Zawór kurkowy musi mieć ciśnienie

wody wynoszące od 2 do 6 bar.

Î Przytrzymać obudowę do ściany, tak by

górna krawędź obudowy umieszczona

została na wys. 1500 mm.

Î Narysować wszystkie trzy otwory na

ścianie i wywiercić głębokie otwory

odpowiednio do kołków rozporowych

używając wiertła Ř10 mm.

Î Włożyć koł

ki rozporowe do ściany i

zamocować obudowę do ściany

używając trzech śrub mocujących

Ř8x40 ze stali szlachetnej.

Î Odkręcić szybkozłącze od zaworu

kurkowego i podłączyć do wolnej

końcówki czarnego węża

przyłączeniowego.

Î Użyć pierścienia uszczelniającego 3/4"

z filtrem siatkowym w szybkozłączu i

dokręcić szybkozłącze do zaworu

kurkowego.

Wskazówka

Przed dokręceniem szybkozłącza na zawór

kurkowy sprawdzić, czy użyto pierścienia

uszczelniającego z filtrem siatkowym.

Î Przykręcić element współpracujący

szybkozłącza do zaworu kurkowego z

uszczelką 3/4".

Î Nałoży

ć wąż przyłączeniowy z

szybkozłączem na element

współpracujący przy zaworze

kurkowym.

Wskazówka

Jeszcze nie odkręcać zaworu kurkowego!

Î Odkręcić szybkozłącze od wylotu

Venturiego i podłączyć do wolnej

końcówki węża zasilającego.

Î Włożyć niebieską dyszę Venturiego do

gniazda dyszy.

Î Użyć pierścienia uszczelniającego 3/4"

w szybkozłączu i dokręcić szybkozłącze

do wylotu Venturiego.

1 Zamknięcie EPDM z zaworem

zwrotnym

2 Dysza dozująca

Î Wywiercić otwór o średnicy Ř10 mm w

pokrywie butli środka czyszczącego.

Î Włożyć wężyk do zasysania środka

czyszczącego przez otwór w pokrywie i

nałożyć na końcówkę węża po

wewnętrznej stronie pokrywy filtra

nożnego.

Î Nakręcić pokrywę na butlę środka

czyszczącego i filtr nożny spuścić na

dno butli.

Wskazówka

Filtr nożny musi stać pionowo na dnie butli

środka czyszczącego.

Î Włożyć odpowiednią dyszę dozującą do

zamknięcia EPDM.

Wskazówka

Odpowiednie ilości dawek w

poszczególnych dyszach dozujących

podane są w „Tabeli dozowania“.

Î Nasunąć wężyk do zasysania środka

czyszczącego na przyłącze EPDM.

Jeżeli wężyk do zasysania środka

czyszczącego jest zbyt długo, wówczas

można go skrócić.

Wskazówka

Przy skracaniu wężyka do zasysania

środka czyszczącego należy pamiętać o

tym, by po jego skróceniu filtr nożny być w

dalszy ciągu w stanie stać pionowo na dnie

butli środka czyszczącego.

Î Sprawdzić, czy podłączone są

wszystkie złącza wężowe.

Î Sprawdzić, czy butla środka

czyszczącego jest podłączona i czy w

butli jest jeszcze wystarczająca ilość

środka czyszczącego.

Î Zawór kurkowy musi stać na „OFF“.

Î Sprawdzić, czy użyto odpowiedniej

dyszy dozującej do żądanego stosunku

mieszanki.

Wskazówka

Odpowiednie ilości dawek w

poszczególnych dyszach dozują

cych

podane są w „Tabeli dozowania“.

Î Włożyć wężyk do zasysania do otworu

wlewowego napełnianego zbiornika

środka do czyszczenia podłóg.

W przypadku urządzeń do czyszczenia

podłóg z systemem napełniania,

szybkozłącze węża zasilającego można

podłączyć do systemu napełniania.

Î Odkręcić kran.

Î Ustawić zawór kurkowy na „ON“.

Wskazówka

Przy pierwszym uruchomieniu albo przy

wymianie dyszy dozującej wąż środka

czyszczącego wypełniony jest powietrzem.

Optymalny stosunek mieszanki osiąga się

wtedy, gdy zbiornik środka czyszczącego

jest napełniany dopiero w chwili

całkowitego wypełnienia węża środkiem

czyszczącym.

Î Zbiornik środka do czyszczenia podł

óg

napełniony jest wodą i odpowiednią

domieszką środka czyszczącego.

Î Po napełnieniu należy zamknąć zawór

kurkowy.

Î Ustawić zawór kurkowy na „OFF“ i

krótko zaczekać, aż do opróżnienia

węża zasilającego.

Î Wyjąć wąż zasilający ze zbiornika albo

oddzielić od systemu napełniania i

nakręcić na swoje miejsce

przechowywania po górnej stronie

obudowy.

Ze względu na używanie różnych środków

czyszczących lub z powodu istnienia

różnych powierzchni do czyszczenia,

konieczne są różne stosunki w mieszance

wody ze środkiem czyszczącym.

W celu osiągnięcia różnych stosunków w

mieszance. dysze dozujące można

wymienić w następuj

ący sposób.

Î Ustawić zawór kurkowy na „OFF“.

Î Odłączyć wąż środka czyszczącego od

przyłącza EPDM.

Î Wyjąć dyszę dozującą z przyłącza

EPDM.

Montaż naścienny

Montaż

Podłączenie dopływu wody

Podłączenie odpływu wody

Podłączenie wężyka do zasysania

środka czyszczącego

Obsługa

Wymiana dysz dozujących

56 Polski

Î Użyć odpowiedniej dyszy dozującej w

przyłączu EPDM z właściwym

stosunkiem mieszanki.

Î Ponownie nałożyć wąż środka

czyszczącego na przyłącze EPDM.

Poniższa tabela pokazuje kody kolorów

poszczególnych dysz dozujących i ich

stosunek mieszanki w %.

Tabela dozowania

*Podane w tabeli wartości są wartościami

przeciętnymi, które powstały w określonych

warunkach.

–Ciśnienie wody 3 bar.

–Wąż zasilający 4 m.

Î Sprawdzić ciśnienie wody. Ciśnienie

wody musi wynosić co najmniej 2 bar, a

nie może przekraczać 6 bar.

Î Sprawdzić wężyk do zasysania środka

czyszczącego czy nie jest zapchany, w

razie konieczności wyczyścić albo

wymienić.

Î Sprawdzić dysze dozujące, czy nie

mają zatorów, a w razie potrzeby je

wyczyścić lub wymienić.

Î Sprawdzić filtry nożne, czy nie mają

zatorów, a w razie potrzeby je

wyczyścić lub wymienić.

Î Sprawdzić filtr siatkowy w pierścieniu

uszczelniającym przy zaworze

kurkowym pod kątem zatorów, a w razie

potrzeby go wyczyścić lub wymienić.

W każdym kraju obowiązują warunki

gwarancji określone przez dystrybutora

urządzeń Kärcher. Ewentualne usterki

urządzenia usuwane są w okresie

gwarancji bezpłatnie, o ile spowodowane

są błędem materiałowym lub

produkcyjnym. W sprawach napraw

gwarancyjnych prosimy kierować się z

dowodem zakupu do dystrybutora lub do

autoryzowanego punktu serwisowego.

Przegląd dysz dozujących

Kody kolorów Stosunek w

mieszance*

Różowy 0,20 %

Fioletowy 0,50 %

Turkusowy 0,65 %

Żółty 1,20 %

Brązowy 1,50 %

pomarańczowy 1,90 %

Zielony 2,60 %

Jasnobrązowy 3,20 %

Niebieski 4,80 %

Biały5,80 %

Czerwony 7,90 %

Beżowy 10,50 %

Czarny 12,50 %

Szary 13,50 %

Pomoc w usuwaniu usterek

Środek czyszczący nie jest

zasysany

Gwarancja

Româneşte 57

Citiţi acest manual de utilizare

înainte de prima utilizare a

aparatului dumneavoastră şi acţionaţi în

conformitate cu el. Păstraţi aceste

instrucţiuni pentru întrebuinţarea ulterioară

sau pentru următorii posesori.

Măsuri de siguranţă 57

Funcţionarea 57

Utilizarea corectă 57

Avantaje 57

Caracteristici speciale 57

Articolele livrate 57

Protecţia mediului înconjurător 57

Prezentare generală 57

Montarea pe perete 58

Montarea 58

Utilizarea 58

Depanarea 59

Garanţie 59

Pentru proprietari:

Asiguraţi-vă ca toţi utilizatorii acestui aparat

să fie familiarizaţi cu conţinutul acestui

manual de utilizare, cât şi cu reglementările

naţionale cu privire la siguranţa muncii.

Utilizatorii trebuie instruiţi în mod adecvat

cu privire la utilizarea acestui aparat.

Pentru utilizatori:

Citiţi acest manual de utilizare înainte de

prima utilizare a aparatului şi respectaţi

indicaţiile acestuia.

Observaţie

Indică

sfaturi privind utilizarea şi informaţii

importante.

Cu ajutorul dispozitivului de dozare a

soluţiei de curăţat ABS cu montare pe

perete se amestecă apa şi soluţia de

curăţat într-o proporţie de amestec

presetată şi se introduc direct în rezervorul

aparatelor de curăţat podele.

Utilizaţi acest aparat exclusiv în

conformitate cu datele din aceste

instrucţiuni de utilizare.

Acest aparat este destinat umplerii

aparatelor de curăţat podele, care nu

dispun de o unitate de dozare proprie.

– se evită risipa de apă şi soluţie de

curăţat.

– datorită duzelor de dozare calibrate, în

14 culori este posibilă realizarea unui

amestec optim (0,2-13,5%).

–Conţine un set complet de racordare.

– Utilizare sub presiune. De asemenea

este potrivit pentru a fi utilizat împreună

cu dispozitivul de umplere rapidă

Kärcher.

– Se racordează direct la robinetul de

apă.

– Utilizare fără curent şi aer comprimat.

– Sistem Venturi cu ventil ecologic.

– 1x staţie de umplere

– 1x staţie de umplere compl., 4 m,

echipată cu cuplaj rapid prevăzut cu

supapă de refulare

– 1x furtun de racordare compl., 2 m,

negru

– Set de racordare cu:

1x pungă conţinând 14 duze de dozare

1x furtun de aspiraţie pentru soluţie de

curăţat 1,8 m, PVC transparent

1x duză detaşabilă Venturi, albastră

1x filtru de bază galben cu greutate

integr.

1x set de montare cu 3x şuruburi de

fixare 8x40 din oţel inoxidabil şi 3x

dibluri de perete S10

– 1x manual de utilizare

1Carcasă, albă, PVC

2Duză detaşabilă Venturi, albastră

3 Inel de etanşare 3/4’’

4 Furtun de umplere, 4 m, PVC

5 Cuplaj rapid prevăzut cu supapă de

refulare

6Piesă de racordare 3/4’’, alamă

7Închizătoare EPDM cu supapă de

refulare

8Duză de dozare

9 Furtun de aspiraţie pentru soluţia de

curăţat, 6x9 mm, lungime 1,8 m, PVC

transparent

10 Filtru de bază galben cu greutate

integrată

11 Separator de sistem

12 Robinet cu bilă

13 Cuplaj rapid şi piesă pereche din alamă

cu inel de etanşare 3/4’’

14 Furtun de racordare compl., 2 m, negru

Cuprins

Măsuri de siguranţă

Simboluri din manualul de utilizare

Funcţionarea

Utilizarea corectă

Avantaje

Caracteristici speciale

Articolele livrate

Protecţia mediului

înconjurător

Materialele de ambalare sunt

reciclabile. Ambalajele nu

trebuie aruncate în gunoiul

menajer, ci trebuie duse la un

centru de colectare şi

revalorificare a deşeurilor.

Aparatele vechi conţin

materiale reciclabile valoroase,

care pot fi supuse unui proces

de revalorificare. Bateriile,

uleiul şi substanţele

asemănătoare nu trebuie să

ajungă în mediul înconjurător.

Din acest motiv, vă rugăm să

apelaţi la centrele de colectare

abilitate pentru eliminarea

aparatelor vechi.

Prezentare generală

58 Româneşte

15 Piesă de racordare 3/4’’, alamă

16 Inel de etanşare 3/4’’, cu sită

17 Şurub de fixare (3x) 8x40, oţel inoxidabil

18 Diblu de perete (3x), S10

1 Carcasă, albă, PVC

2 Robinet de apă, 3/4’’, presiune de apă

între 2 bar şi 6 bar

Î Alegeţi locul de montare în apropierea

unui robinet de apă (vezi ilustraţia).

Presiunea apei de la robinet trebuie să

fie între 2 şi 6 bar.

Î Ţineţi carcasa la perete în aşa fel ca

marginea superioară a carcasei să se

afle la o înălţime de 1500 mm.

Î Marcaţi locul celor trei găuri pe perete şi

găuriţi peretele cu un burghiu de Ř10

mm, astfel încât adâncimea găurilor să

se potrivească cu lungimea diblurilor.

Î Introduceţi diblurile în perete şi fixaţi

carcasa cu ajutorul celor trei şuruburi de

oţel inoxidabil de Ř8x40 la perete.

Î Desfaceţi cuplajul rapid la robinetul cu

bilă şi conectaţi-l la capătul liber al

furtunului de racordare negru.

Î Introduceţi inelul de etanşare 3/4’’ cu

sită în cuplajul rapid şi înşurubaţi

cuplajul rapid pe robinetul cu bilă.

Observaţie

Înainte de înşurubarea cuplajului rapid pe

robinetul cu bilă verificaţi, dacă inelul de

etanşare şi sita sunt introduse.

Î De asemenea, înşurubaţi pe robinetul

de apă piesa pereche a cuplajului rapid

cu inelul de etanşare 3/4’’.

Î Aplicaţi furtunul de racordare pe piesa

pereche de la robinetul de apă cu

cuplajul rapid.

Observaţie

Încă nu deschideţi robinetul de apă!

Î Desfaceţi cuplajul rapid la ieşirea

Venturi şi conectaţi-l la capătul liber al

furtunului de umplere.

Î Introduceţi duza albastră Venturi în

suport.

Î Introduceţi inelul de etanşare 3/4’’ în

cuplajul rapid şi înşurubaţi cuplajul rapid

pe ieşirea Venturi.

1Închizătoare EPDM cu supapă de

refulare

2Duză de dozare

Î Executaţi o gaură de Ř10 în capacul

flaconului de soluţie de curăţat.

Î Introduceţi furtunul de aspiraţie pentru

soluţia de curăţat prin gaura de pe

capac şi aplicaţi filtrul de bază pe

capătul furtunului de pe partea

interioară a capacului.

Î Înşurubaţi capacul flaconului de soluţie

de curăţat şi introduceţi filtrul de bază

până la fundul flaconului.

Observaţie

Filtrul de bază trebuie să se afle în poziţie

verticală pe fundul flaconului.

Î Introduceţi duza de dozare

corespunză

toare în închizătoarea

EPDM.

Observaţie

Cantităţile de dozare individuale pentru

fiecare duză de dozare se găsesc în

"Tabela de dozare".

Î Aplicaţi furtunul de aspiraţie pentru

soluţia de curăţat pe racordul EPDM.

În cazul în care furtunul de aspiraţie

este prea lung, acesta poate fi eventual

scurtat.

Observaţie

La scurtarea furtunului de aspiraţie pentru

soluţia de curăţat ţineţi cont, ca poziţia

filtrului de bază pe fundul flaconului să fie

cea verticală şi după scurtare.

Î Verificaţi dacă toate punctele de racord

ale furtunurilor sunt conectate.

Î Verificaţi dacă flaconul de soluţie de

curăţat este racordat şi dacă există o

cantitate suficientă de soluţie de curăţat

în flacon.

Î Robinetul cu bilă trebuie să se afle în

pozi

ţia „OFF“.

Î Verificaţi, dacă duza de dozare

introdusă este corespunzătoare

proporţiei de amestec dorit.

Observaţie

Cantităţile de dozare individuale pentru

fiecare duză de dozare se găsesc în

"Tabela de dozare".

Î Introduceţi furtunul de umplere în

orificiul de umplere a rezervorului

aparatului de curăţat podele, care

urmează să fie umplut.

În cazul aparatelor de curăţat podele cu

sistem de umplere, puteţi racorda

cuplajul rapid al furtunului de umplere la

sistemul de umplere.

Î Se deschide robinetul de apă.

Î Aduceţi robinetul cu bilă în poziţia „ON“.

Observaţie

La prima punere în funcţiune sau după

schimbarea duzei de dozare furtunul pentru

soluţie de curăţat conţine încă aer.

Proporţia de amestec optimă se atinge

numai în cazul în care rezervorul aparatului

de curăţat podele se umple doar după ce

furtunul pentru soluţia de curăţat se umple

cu soluţie de curăţat.

Î Rezervorul aparatului de cur

ăţat podele

se umple cu amestecul dorit de apă şi

soluţie de curăţat.

Î După umplere închideţi robinetul cu

apă.

Î Aduceţi robinetul cu bilă în poziţia

„OFF“, apoi aşteptaţi puţin, până când

furtunul de umplere se goleşte.

Î Îndepărtaţi furtunul de umplere din

rezervor sau deconectaţi-l de la

sistemul de umplere şi înfăşuraţi-l pe

suportul de furtun de pe partea

superioară a carcasei.

Deoarece cu aparatele de curăţat podele

se utilizează diferite soluţii de curăţare şi

suprafeţele de curăţat sunt de asemenea

diferite, este nevoie de diferite proporţii de

amestec de apă şi soluţie de curăţat.

Pentru obţinerea acestor proporţii de

amestec puteţi schimba duzele de dozare

între ele, conform celor descrise în

urmă

toarele.

Î Aduceţi robinetul cu bilă în poziţia

„OFF“.

Î Trageţi furtunul de soluţie de curăţat de

pe închizătoarea EPDM.

Î Trageţi duza de dozare din

închizătoarea EPDM.

Î Introduceţi duza de dozare

corespunzătoare proporţiei de amestec

dorit în închizătoarea EPDM.

Montarea pe perete

Montarea

Racord de apă

Racord de apă pentru evacuare

Racordaţi furtunul de soluţie de

curăţat

Utilizarea

Schimbarea duzelor de dozare

Româneşte 59

Î Conectaţi furtunul pentru soluţie de

curăţat la închizătoarea EPDM.

Tabela următoare conţine codurile de culori

ale duzelor de dozare individuale şi

proporţia de amestec în %.

Tabelă de dozare

*Valorile precizate în tabelă sunt valori

medii, care au fost determinate în condiţiile

următoare.

– Presiune de apă 3 bar.

– Furtun de umplere 4 m.

Î Verificaţi presiunea. Presiunea apei

trebuie să fie de cel puţin 2 bar şi max.

6 bar.

Î Verificaţi dacă furtunul pentru soluţia de

curăţat este înfundat, îndoit sau prins,

dacă este nevoie curăţaţi-l sau înlocuiţi-

Î Verificaţi dacă duzele de dozare sunt

înfundate, dacă este nevoie curăţaţi-le

sau înlocuiţi-le.

Î Verificaţi dacă filtrul de bază este

înfundat, dacă este nevoie curăţaţ

i-l sau

înlocuiţi-l.

Î Verificaţi dacă sita din inelul de

etanşare este înfundat, dacă este

nevoie curăţaţi-o sau înlocuiţi-o.

În fiecare ţară sunt valabile condiţiile de

garanţie publicate de distribuitorul nostru

din ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi

remediate gratuit. Pentru a putea beneficia

de garanţie, prezentaţi-vă cu chitanţa de

cumpărare la magazin sau la cea mai

apropiată unitate de service autorizată.

Prezentarea duzelor de dozare

Coduri de culori Proporţie de

dozare*

Roz 0,20 %

Violet 0,50 %

Turcoaz 0,65 %

Galben 1,20 %

Maro 1,50 %

portocaliu 1,90 %

Verde 2,60 %

Maro deschis 3,20 %

Albastru 4,80 %

Alb 5,80 %

Roşu 7,90 %

Bej 10,50 %

Negru 12,50 %

Gri 13,50 %

Depanarea

Soluţia de curăţat nu este aspirată

Garanţie

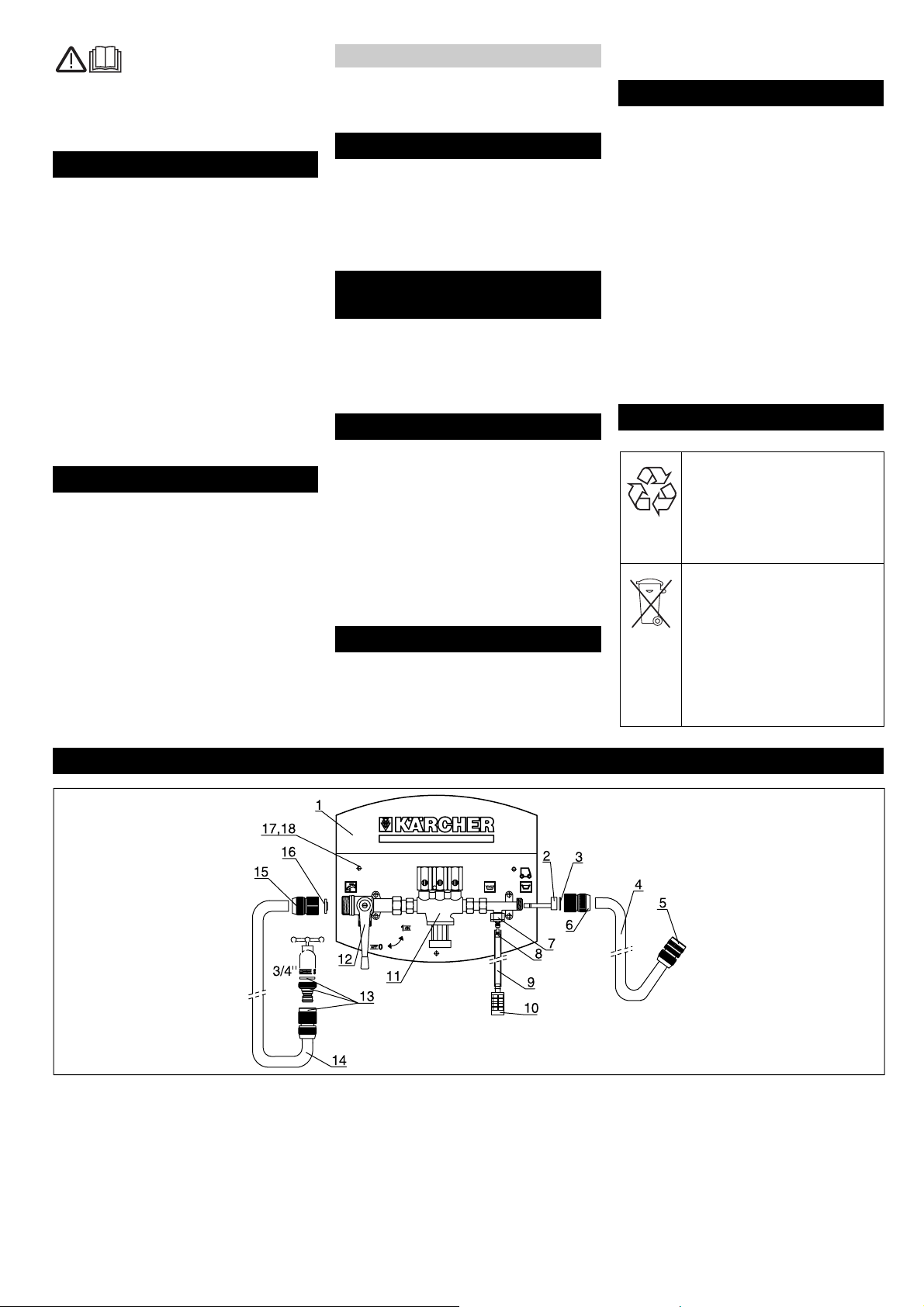

60 Slovenčina

Pred prvým použitím

spotrebiča si prečítajte tento

návod na obsluhu a riaďte sa jeho pokynmi.

Návod na obsluhu si starostlivo uschovajte

na neskoršie použitie alebo pre ďalšieho

majiteľa.

Bezpečnostné pokyny 60

Funkcia 60

Používanie výrobku v súlade s jeho

určením 60

Výhody 60

Zvláštnosti 60

Rozsah dodávky 60

Ochrana životného prostredia 60

Prehľad 60

Montáž na stenu 61

Montáž 61

Obsluha 61

Pomoc pri odstraňovaní porúch 62

Záruka 62

Pre prevádzkovateľa:

Zabezpečte, aby sa všetci používatelia

tohto zariadenia oboznámili s obsahom

tohto návodu na obsluhu, ako aj s

národnými predpismi pre bezpečnosť

práce. Používatelia musia byť odborne

zaškolení v obsluhe zariadenia.

Pre používateľa:

Prečítajte si a dodržiavajte pred prvým

použitím prístroja tento návod na obsluhu.

Upozornenie

Označuje tipy pre použitie a dôležité

informácie.

S dávkovačom čistiaceho prostriedku ABS,

ktorý sa dá namontovať na stenu, sa

zmieša voda a čistiaci prostriedok v

prednastavenom zmiešavacom pomere a

naplní sa priamo do nádrže podlahových

čistiacich prístrojov.

Používajte tento stroj výhradne podľa

údajov v tomto návode na obsluhu.

Tento prístroj je určený na plnenie

podlahových čistiacich prístrojov bez

vlastnej dávkovacej jednotky.

–Zabraňuje plytvaniu vodou a čistiacimi

prostriedkami.

–Umožň

uje efektívne zmiešavanie

vďaka 14 farebným kalibrovaným

dávkovacím dýzam (0,2-13,5%).

– Obsahuje kompletnú spojovaciu

súpravu.

– Prevádzka pod tlakom. Je preto vhodná

aj na používanie pomocou rýchleho

plnenia Kärcher.

– Pripája sa priamo na vodovodný

kohútik.

– Prevádzka bez prúdu a stlačeného

vzduchu.

– Venturiho systém s ventilom

neškodným životnému prostrediu.

– 1x plniaca stanica

– 1x plniaca hadica kompl., 4 m, osadená

rýchlospojkou so spätným ventilom

– 1x spojovacia hadica kompl., 2 m,

čierna

– Spojovacia súprava obsahujúca:

1x vrecko so 14 dávkovacími dýzami

1x nasávacia hadica na čistiaci

prostriedok 1,8 m, transparentné PVC

1x Venturiho vkladacia dýza, modrá

1x nožný filter žltý s integr. závažím

1x montážna súprava s 3x

upevňovacími skrutkami 8x40 z

ušľachtilej ocele a 3x hmoždinky do

steny S10

– 1x návod na obsluhu

1 Teleso, biele, PVC

2 Venturiho vkladacia dýza, modrá

3 Tesniaca podložka 3/4’’

4 Plniaca hadica, 4 m, PVC

5 Rýchlospojka so spätným ventilom

6 Spojovací kus 3/4’’, mosadz

7 Uzáver EPDM so spätným ventilom

8 Dávkovacia dýza

9 Nasávacia hadica na čistiaci

prostriedok, 6x9 mm, dĺžka 1,8 m,

transparentné PVC

10 Nožný filter žltý s integrovaným

závažím

11 Odpojovač systému

12 Guľový kohút

13 Rýchlospojka a protikus z mosadze s

tesniacou podložkou 3/4’’

14 Spojovacia hadica kompl., 2 m, čierna

15 Spojovací kus 3/4’’, mosadz

16 Tesniaca podložka 3/4’’, so sitkom

17 Upevňovacia skrutka (3x) 8x40,

ušľachtilá oceľ

18 Hmoždinky do steny (3x), S10

Obsah

Bezpečnostné pokyny

Symboly v návode na obsluhu

Funkcia

Používanie výrobku v súlade

s jeho určením

Výhody

Zvláštnosti

Rozsah dodávky

Ochrana životného prostredia

Obalové materiály sú

recyklovateľné. Obalové

materiály láskavo

nevyhadzujte do komunálneho

odpadu, ale odovzdajte ich do

zberne druhotných surovín.

Vyradené prístroje obsahujú

hodnotné recyklovateľné látky,

ktoré by sa mali opät'

zužitkovat'. Do životného

prostredia sa nesmú dostat'

batérie, olej a iné podobné

látky. Staré zariadenia preto

láskavo odovzdajte do vhodnej

zberne odpadových surovín.

Prehľad

Slovenčina 61

1 Teleso, biele, PVC

2 Vodovodný kohútik, 3/4’’, s tlakom vody

medzi 2 a 6 bar

Î Vyhľadajte miesto montáže v blízkosti

vodovodného kohútika (pozri grafiku).

Vodovodný kohútik musí mať tlak vody

medzi 2 a 6 bar.

Î Pridržte teleso na stene tak, aby bola

horná hrana telesa umiestnená vo

výška 1500 mm.

Î Zakreslite všetky tri otvory na stenu a

pomocou vrtáku do kameňa s

priemerom Ř10 mm vyvŕtajte hlboké

otvory podľa veľkosti hmoždiniek.

Î Vložte hmoždinky do steny a upevnite

teleso pomocou troch upevňovacích

skrutiek z ušľachtilej ocele s Ř8x40 na

stenu.

Î Odskrutkujte rýchlospojku z kohútika a

pripojte ju na otvorený koniec hadice

čiernej spojovacej hadice.

Î Vložte tesniacu podložku 3/4’’ so sitkom

do rýchlospojky a riadne naskrutkujte

rýchlospojku na guľový kohút.

Upozornenie

Pred naskrutkovaním rýchlospojky na

guľový kohút skontrolujte, či je vložená

tesniaca podložka so sitkom.

Î Naskrutkujte na vodovodný kohút

protikus rýchlospojky s tesnením 3/4’’.

Î Nasuňte spojovaciu hadicu s

rýchlospojkou na protikus na

vodovodnom kohútiku.

Upozornenie

Ešte neotvárajte vodovodný kohútik!

Î Naskrutkujte rýchlospojku na Venturiho

výstup a pripojte ju k otvorenému koncu

plniacej hadice.

Î Vložte Venturiho dýzu do upínacieho

ústrojenstva na dýzy.

Î Vložte tesniacu podložku 3/4’’ do

rýchlospojky a riadne naskrutkujte

rýchlospojku na Venturiho výstup.

1 Uzáver EPDM so spätným ventilom

2 Dávkovacia dýza

Î Vyvŕtajte do krytu fľaše na čistiace

prostriedky otvor s Ř10 mm.

Î Nasávaciu hadicu na čistiaci

prostriedok presuňte cez otvor v kryte a

nasuňte ju na koniec hadice na

vnútornej strane krytu nožného filtra.

Î Naskrutkujte kryt na fľašu s čistiacim

prostriedkom a spustite nožný filter na

dno fľaše.

Upozornenie

Nožný filter musí stáť vo zvislej polohe na

dne fľaše s čistiscim prostriedkom.

Î Vložte príslušnú dávkovaciu dýzu do

uzáveru EPDM.

Upozornenie

Príslušné dávkovacie množstvá

jednotlivých dávkovacích dýz môžete nájsť

v tabuľke "Tabuľka dávkovania".

Î Nasuňte nasávaciu hadicu na čistiaci

prostriedok na prípojku EPDM.

Ak je nasávacia hadicu na čistiaci

prostriedok príliš dlhá, môže sa v

prípade potreby skrátiť.

Upozornenie

Pri skrátení nasávacej hadice na čistiaci

prostriedok dávajte pozor na to, aby po

skrátení stál nožný filter ešte vo zvislej

polohe na dne fľaše s čistiacim

prostriedkom.

Î Skontrolujte, či sú namontované všetky

hadicové prípojky.

Î Skontrolujte, či je pripojená fľaša s

čistiacim prostriedkom a či sa ešte

nachádza vo fľaši dostatok čistiaceho

prostriedku.

Î Guľový kohút musí byť v polohe "OFF".

Î Skontroluje, či sa používa pre potrebný

zmiešavací pomer potrebná dávkovacia

dýza.

Upozornenie

Príslušné dávkovacie množstvá

jednotlivých dávkovacích dýz môžete nájsť

v tabuľke "Tabuľka dávkovania".

Î Zasuňte plniacu hadicu do plniaceho

otvoru napĺňanej nádrže podlahového

čističa.

Pri podlahových čistiacich prístrojoch s

plniacim systémom sa dá rýchlouzáver

plniacej hadice pripojiť k plniacemu

systému.

Î Otvorte vodovodný kohút.

Î Guľový kohút nastavte do polohy “ON”.

Upozornenie

Pri prvom uvedení do prevádzky alebo pri

výmene dávkovacej dýzy je naplnená

hadica na čistiaci prostriedok vzduchom.

Optimálny zmiešavací pomer sa dosiahne

vtedy, ak sa nádrž podlahového čističa

naplní až vtedy, keď je hadica na čistiace

prostriedky kompletne naplnená čistiacim

prostriedkom.

Î Nádrž podlahového čističa sa naplní

vodou a potrebnou prímesou čistiaceho

prostriedku.

Î Po naplnení uzavrite vodovodný

kohútik.

Î Presuňte guľový kohút do polohy "OFF"

a krátko počkajte, kým sa plniaca

hadica nevyprázdni.

Î Vyberte plniacu hadicu z nádrže alebo

ju oddeľte od plniaceho systému a

navite ju na uskladňovacie zariadenie

na hornej strane telesa.

Používaním rôznych čistiacich prostriedkov

alebo na základe rôznych čistených

povrchov sú potrebné rôzne zmiešavacie

pomery vody a čistiaceho prostriedku.

Aby sa dosiahli rôzne pomery zmiešania,

dajú sa vymeniť dávkovacie dýzy

nasledujúcim spôsobom.

Î Guľový kohút nastavte do polohy

“OFF”.

Î Vytiahnite hadicu na čistiace

prostriedky z uzáveru EPDM.

Î Vytiahnite dávkovaciu dýzu z uzáveru

EPDM.

Î Vložte príslušnú dávkovaciu dýzu s

potrebným zmiešavacím pomerom do

uzáveru EPDM.

Î Nasuňte hadicu na čistiace prostriedky

späť na uzáver EPDM.

Montáž na stenu

Montáž

Prípojka prívodu vody

Prípojka výpustu vody

Pripojte hadicu na čistiaci

prostriedok

Obsluha

Výmena dávkovacích dýz

62 Slovenčina

Nasledujúca tabuľka zobrazuje odovanie

farieb jednotlivých dávkovacích dýz a ich

zmiešavací pomer v %.

Dávkovacia tabuľka

*Hodnoty uvedené v tabuľke sú priemerné

hodnoty, ktoré vznikajú pri nasledujúcich

predpokladoch.

– Tlak vody 3 bar.

– Plniaca hadica 4 m.

Î Skontrolujte tlak vody. Tlak vody musí

byť minimálne 2 bar a maximálne 6 bar.

Î Skontrolujte nasávaciu hadicu na

čistiace prostriedky kvôli upchaniu,

zalomeniu a zaseknutiu, v prípade

potreby ju vyčistite alebo vymeňte.

Î Skontrolujte dávkovaciu dýzu, či nie je

upchatá, v prípade potreby ju vyčistite

alebo vymeňte.

Î Skontrolujte filter, či nie je upchatý, v

prípade potreby ho vyčistite alebo

vymeňte.

Î Skontrolujte tesniacu podložku na

guľovom kohútiku, či nie je upchatá, v

prípade potreby ju vyčistite alebo

vymeňte.

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas

záručnej lehoty bezplatne, ak sú ich

príčinou chyby materiálu alebo výrobné

chyby. Pri uplatňovaní záruky sa spolu s

dokladom o kúpe zariadenia láskavo

obráťte na predajcu alebo na najbližší

autorizovaný zákaznícky servis.

Prehľad dávkovacích dýz

Kódovanie farieb Zmiešavací

pomer*

Ružová 0,20 %

Fialová 0,50 %

Tyrkysová 0,65 %

Žltá 1,20 %

Hnedá 1,50 %

oranžová 1,90 %

Zelená 2,60 %

Bledohnedá 3,20 %

Modrá 4,80 %

Biela 5,80 %

Červená 7,90 %

Béžová 10,50 %

Čierna 12,50 %

Šedá 13,50 %

Pomoc pri odstraňovaní

porúch

Čistiaci prostriedok sa nenasáva

Záruka

Hrvatski 63

Prije prve uporabe Vašeg

uređaja pročitajte ove radne

upute i postupajte prema njima. Ove radne

upute sačuvajte za kasniju uporabu ili za

sljedećeg vlasnika.

Sigurnosni napuci 63

Funkcija 63

Namjensko korištenje 63

Prednosti 63

Osobitosti 63

Opseg isporuke 63

Zaštita okoliša 63

Pregled 63

Zidna montaža 64

Sastavljanje 64

Rukovanje 64

Pomoć u slučaju smetnji 65

Jamstvo 65

Za vlasnika/koncesionara:

Uvjerite se da su svi korisnici ovog uređaja

upoznati sa sadržajem ovih uputa za rad

kao i s državnim propisima o zaštiti na radu.

Korisnici moraju biti stručno upućeni u

rukovanje ovim uređajem.

Za korisnika:

Prije prvog puštanja u rad uređaja pročitajte

i slijedite ove upute za rad.

Napomena

Označava preporuke za upotrebu i važne

informacije.

Pomoću zidno montirane jedinice za

doziranje ABS deterdženta se voda i

deterdžent miješaju u prethodno utvrđen

omjer mješavine i pune izravno u spremnik

uređaja za čišćenje podova.

Ovaj uređaj koristite isključivo u skladu s

navodima ovih radnih uputa.

Ovaj je uređaj predviđen za punjenje

uređaja za čišćenje podova bez vlastite

jedinice za doziranje.

– Izbjegava se gubitak vode i

deterdženta.

– Dobija se efikasna mješavina

zahvaljujući 14 kalibriranih dozirnih

mlaznica u boji (0,2-13,5%).

– Sadrži cjeloviti komplet priključaka.

– Rad pod tlakom. Time je podesan za

primjenu s Kärcher uređajem za brzo

punjenje.

– Priključuje se izravno na pipu za vodu.

– Rad bez struje ili stlačenog zraka.

– Venturi sustav s ventilom koji ne škodi

okolišu.

– 1x stanica za punjenje

– 1x crijevo za punjenje kpl., 4 m,

opremljeno s brzinskom spojkom s

povratnim udarnim ventilom

– 1 x priključno crijevo kpl., 2 m, crno

– Komplet priključaka s:

1 x vrećica s 14 dozirnih mlaznica

1 x usisno crijevo za deterdžent 1,8 m,

PVC prozirno

1 x Venturi mlaznica s ugradnim

nastavkom, plava

1 x podnožni filtar žuti s integ. utegom

1 x montažni komplet s 3x pričvrsnih

vijaka 8x40 od nehrđajućeg čelika i 3x

zidna umetka S10

– 1x upute za rad

1Kućište, bijelo, PVC

2 Venturi mlaznica s ugradnim

nastavkom, plava

3 Brtveni prsten 3/4’’

4 Crijevo za punjenje, 4 m, PVC

5 Brzinska spojka s povratnim udarnim

ventilom

6 Spojni dio 3/4’’, mjed

7 EPDM zatvarač s povratnim udarnim

ventilom

8 Dozirna mlaznica

9 Usisno crijevo za deterdžent, 6x9 mm,

dužina 1,8 m, PVC prozirno

10 Podnožni filtar s integriranim utegom

11 Odvajač

12 Kuglasti ventil

13 Brzinska spojka s pripadajućim

elementom od mjedi s brtvenim

prstenom 3/4’’

14 Priključno crijevo kpl., 2 m, crno

15 Spojni dio 3/4’’, mjed

16 Brtveni prsten 3/4’’, s mrežicom

17 Pričvrsni vijak (3x) 8x40, nehrđajući

čelik

18 Zidni umetak (3x), S10

Pregled sadržaja

Sigurnosni napuci

Simboli u uputama za rad

Funkcija

Namjensko korištenje

Prednosti

Osobitosti

Opseg isporuke

Zaštita okoliša

Materijali ambalaže se mogu

reciklirati. Molimo Vas da

ambalažu ne odlažete u kućne

otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne

materijale koji se mogu

reciklirati te bi ih stoga trebalo

predati kao sekundarne

sirovine. Baterije, ulje i slični

materijali ne smiju dospjeti u

okoliš. Stoga Vas molimo da

stare uređaje zbrinete preko

odgovarajućih sabirnih

sustava.

Pregled

64 Hrvatski

1Kućište, bijelo, PVC

2 Ventil za vodu, 3/4’’, s tlakom vode

između 2 i 6 bara

Î Potražite mjesto za montažu u blizini

pipe za vodu (pogledajte grafiku).

Ventil za vodu mora pokazivati tlak vode

između 2 i 6 bara.

Î Kućište prislonite uz zid tako da se

njegov gornji rub nalazi na visino od

1500 mm.

Î Stavite oznake za sva tri provrta na zidu

pa bušilicom od Ř10 mm izbušite

duboke provrte sukladno zidnim

umecima.

Î Postavite zidne umetke u zid te

pričvrstite kućište na zid s tri pričvrsna

vijka od nehrđajućeg čelika Ř8x40.

Î Odvijte brzinsku spojnicu s kuglastog

ventila te je pričvrstite na otvoreni kraj

crnog priključnog crijeva.

Î Brtveni prsten 3/4’’s mrežicom postavite

u brzinsku spojnicu pa spojnicu čvrsto

zavijte na kuglasti ventil.

Napomena

Prije nego pričvrstite brzinsku spojnicu na

kuglasti ventil, provjerite je li brtveni prsten

s mrežicom umetnut.

Î Na pipu za vodu zavijte pripadajući

element brzinske spojnice s brtvom od

3/4’’ .

Î Priključno crijevo s brzinskom

spojnicom nataknite na pripadajući

element na pipi za vodu.

Napomena

Nemojte još otvarati pipu za vodu!

Î Odvijte brzinsku spojnicu s izlaza

Venturi pa ju priključite na otvoreni kraj

crijeva za punjenje.

Î Umetnite plavi nastavak Venturi u

prihvatni otvor.

Î Brtveni prsten 3/4’’postavite u brzinsku

spojnicu pa spojnicu čvrsto zavijte na

izlaz Venturi.

1 EPDM zatvarač

s povratnim udarnim

ventilom

2 Dozirna mlaznica

Î U poklopcu boce s deterdžentom

probušite rupu od Ř10.

Î Usisno crijevo za deterdžent utaknite

kroz rupu na poklopcu pa na kraj crijeva

na unutarnjoj strani poklopca nataknite

podnožni filtar.

Î Poklopac zavijte na bocu s

deterdžentom te spustite podnožni filtar

na dno boce.

Napomena

Podnožni filtar mora stajati vertikalno na

dnu boce s deterdžentom.

Î Utaknite odgovarajuću dozirnu

mlaznicu u EPDM zatvarač.

Napomena

Odgovarajuće dozirne količine pojedinih

dozirnih mlaznica možete očitati u "Tablici

za doziranje".

Î Nataknite usisno crijevo za deterdžent

na EPDM priključak.

Ako je usisno crijevo za deterdžent

predugačko, može se po potrebi skratiti.

Napomena

Prilikom skraćivanja usisnog crijeva za

deterdžent pazite da nakon skraćivanja

podnožni filtar i dalje stoji vertikalno na dnu

boce s deterdžentom.

Î Provjerite jesu li svi crijevni spojevi

priključeni.

Î Provjerite je li priključena boca s

deterdžentom te sadrži li dovoljno

deterdženta.

Î Kuglasti ventil mora biti u položaju

"OFF".

Î Provjerite je li postavljena odgovarajuća

dozirna mlaznica za željeni omjer

mješavine.

Napomena

Odgovarajuće dozirne količine pojedinih

dozirnih mlaznica možete očitati u "Tablici

za doziranje".

Î Crijevo za punjenje utaknite u otvor za

punjenje željenog spremnika uređaja za

čišćenje podova.

Kod uređaja za čišć

enje podova s

sustavom punjenja se bravica crijeva za

punjenje može priključiti na sustav za

punjenje.

Î Otvorite pipu za vodu.

Î Kuglasti ventil prebacite na "ON".

Napomena

Prilikom prvog puštanja u rad ili zamjene

dozirnih mlaznica se crijevo deterdženta

puni zrakom.

Kad se spremnik uređaja za čišćenje po

prvi puta puni, optimalni omjer mješavine

se postiže kad je crijevo deterdženta

sasvim ispunjeno dotičnim deterdžentom.

Î Spremnik uređeja za čišćenje podova

se puni vodom i željenom količinom

deterdženta.

Î Nakon punjenja zatvorite ventil za vodu.

Î Postavite kuglasti ventil na "OFF" pa

kratko pričekajte dok se crijevo za

punjenje ne isprazni.

Î Izvadite crijevo za punjenje iz

spremnika ili ga odvojite sa sustava za

punjenje te ga namotajte na prihvatni

držač na gornjoj strani kućišta.

Uslijed korištenja različitih deterdženata ili

zbog različitih vrsta površina za čišćenje su

neophodne mješavine različitih omjera

vode i deterdženta.

Za dobivanje mješavina različitih omjera se

dozirne mlaznice mogu zamijeniti na

sljedeći način.

Î Kuglasti ventil prebacite na "OFF".

Î Crijevo za deterdžent skinite s EPDM

zatvarača.

Î Izvucite dozirnu mlaznicu s EPDM

zatvarača.

Î Utaknite odgovarajuću dozirnu

mlaznicu sa željenim omjerom

mješavine u EPDM zatvarač.

Î Crijevo za deterdžent opet nataknite na

EPDM zatvarač

Zidna montaža

Sastavljanje

Priključak za dotok vode

Priključak izlaza za vodu

Priključivanje usisnog crijeva za

deterdžent

Rukovanje

Zamjena dozirnih mlaznica

Hrvatski 65

Sljedeća tablica prikazuje boju pojedinih

dozirnih mlaznica s pripadajućim omjerom

mješavine u %.

Tablica za doziranje

*Vrijednosti navedene u tablici su prosječne

vrijednosti izračunate uz sljedeće

preduvjete.

– Tlak vode 3 bara.

– Crijevo za punjenje 4 m.

Î Provjerite tlak vode. Tlak vode mora

iznositi najmanje 2 bara i najviše 6 bara.

Î Provjerite da crijeva za deterdžent nisu

začepljena ili presavijena te ih po

potrebi očistite ili zamijenite.

Î Provjerite da dozirne mlaznice nisu

začepljene te ih po potrebi očistite ili

zamijenite.

Î Provjerite da podnožni filtar nije

začepljen te ga po potrebi očistite ili

zamijenite.

Î Provjerite da mrežica u brtvenom

prstenu na kuglastom ventilu nije

začepljena te je po potrebi očistite ili

zamijenite.

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za

distribuciju. Eventualne smetnje na stroju

za vrijeme trajanja jamstva uklanjamo

besplatno ukoliko je uzrok greška u

materijalu ili proizvodnji. U slučaju koji

podliježe garanciji obratite se, uz prilaganje

potvrde o kupnji, Vašem prodavaču ili

najbližoj ovlaštenoj servisnoj službi.

Pregled dozirnih mlaznica

Boja Omjer mješavine*

Ružičasto 0,20 %

Ljubičasto 0,50 %

Tirkizno 0,65 %

Žuto 1,20 %

Smeđe 1,50 %

Narančasto 1,90 %

Zeleno 2,60 %

Svijetlo smeđe 3,20 %

Plavo 4,80 %

Bijelo 5,80 %

Crveno 7,90 %

Bež 10,50 %

Crno 12,50 %

Sivo 13,50 %

Pomoć u slučaju smetnji

Sredstvo za pranje se ne usisava

Jamstvo

66 Srpski

Pre prve upotrebe Vašeg

uređaja pročitajte ovo

uputstvo za upotrebu i postupajte prema

njemu. Ovo radno uputstvo sačuvajte za

kasniju upotrebu ili za sledećeg vlasnika.

Sigurnosne napomene 66

Funkcija 66

Namensko korišćenje 66

Prednosti 66

Karakteristike 66

Obim isporuke 66

Zaštita životne sredine 66

Pregled 66

Montaža na zid 67

Sastavljanje 67

Rukovanje 67

Pomoć u slučaju smetnji 68

Garancija 68

Za vlasnika/koncesionara:

Uverite se da su svi korisnici ovog uređaja

upoznati sa sadržajem ovog uputstva za

rad kao i sa nacionalnim propisima o zaštiti

na radu. Korisnici moraju da budu stručno

upućeni u rukovanje ovim uređajem.

Za korisnika:

Pre prve upotrebe Vašeg uređaja pročitajte

i uvažite ovo uputstvo za rad.

Napomena

Označava preporuke za upotrebu i važne

informacije.

Sa zidnom montažom ugradnog elementa

za doziranje sredstva za čišćenje se voda i

deterdžent mešaju u unapred zadatoj

razmeri i ulivaju direktno u rezervoar

uređaja za čišćenje podova.

Ovaj uređaj koristite isključivo u skladu sa

navodima ovog radnog uputstva.

Ovaj uređaj je namenjen za punjenje

uređaja za čišćenje podova bez sopstvene

jedinice za doziranje.

– Izbegava nepotrebno trošenje vode i

deterdženta.

– Omogućava efikasnu mešavinu

pomoću 14 kalibriranih nastavaka za

doziranje u boji (0,2-13,5%).

– Sadrži celokupan komplet priključaka.

– Rad pod pritiskom. Tako je pogodan i za

upotrebu sa Kärcherovim sistemom

brzog punjenja.

–Priključuje se direktno na slavinu za

vodu.

– Rad bez struje ili komprimovanog

vazduha.

– Sistem Venturi sa ventilom koji ne

ugrožava životnu sredinu.

– 1x stanica za punjenje

– 1x crevo za punjenje celo, 4 m,

opremljeno brzinskom spojnicom sa

nepovratnim ventilom

– 1x priključno crevo, celo, 2 m, crno

– Komplet priključaka sa:

1x kesicom sa 14 nastavaka za

doziranje

1x usisnim crevom za deterdžent 1,8 m,

PVC providno

1x ugradnim nastavkom Venturi, plavi

1x podnožnim filterom, žuti sa integ.

tegom

1x kompletom za montažu sa 3x

pričvrsna zavrtnja 8x40 od plemenitog

čelika i 3x zidna umetka S10

– 1x uputstva za rad

1Kućište, belo, PVC

2 Ugradni nastavak Venturi, plavi

3 Zaptivni prsten 3/4’’

4 Crevo za punjenje, 4 m, PVC

5 Brzinska spojnica sa nepovratnim

ventilom

6 Spojni element 3/4’’, mesing

7 EPDM zatvarač sa nepovratnim

ventilom

8 Nastavak za doziranje

9 Usisno crevo za deterdžent, 6x9 mm,

dužine 1,8 m, PVC providno

10 Podnožni filter, žuti, sa integrisanim

tegom

11 Separator

12 Kuglasti ventil

13 Brzinska spojnica sa pripadajućim

elementom od mesinga sa zaptivnim

prstenom 3/4’’

14 Priključno crevo, celo, 2 m, crno

15 Spojni element 3/4’’, mesing

16 Zaptivni prsten 3/4’’, sa mrežicom

17 Pričvrsni zavrtanj (3x) 8x40, plemeniti

čelik

18 Zidni umetak (3x), S10

Pregled sadržaja

Sigurnosne napomene

Simboli u uputstvu za rad

Funkcija

Namensko korišćenje

Prednosti

Karakteristike

Obim isporuke

Zaštita životne sredine

Ambalaža se može ponovo

preraditi. Molimo Vas da

ambalažu ne bacate u kućne

otpatke nego da je dostavite na

odgovarajuća mesta za

ponovnu preradu.

Stari uređaji sadrže vredne

materijale sa sposobnošću

recikliranja i treba ih dostaviti

za ponovnu preradu. Baterije,

ulje i slične materije ne smeju

dospeti u životnu sredinu.

Stoga Vas molimo da stare

uređaje odstranjujete preko

primerenih sabirnih sistema.

Pregled

Srpski 67

1Kućište, belo, PVC

2 Slavina za vodu, 3/4’’, sa pritiskom vode

između 2 i 6 bara

Î Neka se mesto montaže nalazi u blizini

slavine za vodu (vidi grafiku).

Pritisak vode u slavini za vodu mora da

iznosi između 2 i 6 bara.

Î Kućište prislonite uz zid tako da se

njegova gornja ivica nalazi na visini od

1500 mm.

Î Stavite oznake za sve tri rupe na zidu

pa bušilicom od Ř10 izbušite duboke

rupe u skladu sa zidnim umecima.

Î Postavite zidne umetke u zid pa

pričvrstite kućište na zid pomoću tri

pričvrsna zavrtnja od plemenitog čelika

Ř8x40.

Î Odvijte brzinsku spojnicu sa kuglastog

ventila pa je priključite na otvoreni kraj

crnog priključnog creva.

Î Postavite zaptivni prsten 3/4’’ sa

mrežicom u brzinsku spojnicu pa

spojnicu čvrsto zavijte na kuglasti ventil.

Napomena

Pre nego što pričvrstite brzinsku spojnicu

na kuglasti ventil proverite da li je zaptivni

prsten sa mrežicom umetnut.

Î Na slavinu za vodu zavijte pripadajući

element brzinske spojnice sa zaptivkom

od 3/4’’.

Î Priključno crevo sa brzinskom

spojnicom nataknite na pripadajući

element na slavini za vodu.

Napomena

Nemojte još otvarati slavinu za vodu!

Î Odvijte brzinsku spojnicu sa izlaza

Venturi pa je priključite na otvoreni kraj

creva za punjenje.

Î Umetnite plavi nastavak Venturi u

odgovarajući prihvatni otvor.

Î Postavite zaptivni prsten 3/4’’ u brzinsku

spojnicu pa spojnicu čvrsto zavijte na

izlaz Venturi.

1 EPDM zatvarač sa nepovratnim

ventilom

2 Nastavak za doziranje

Î U poklopcu boce sa deterdžentom

probušite rupu od Ř10 mm.

Î Usisno crevo za deterdžent utaknite

kroz rupu na poklopcu pa na kraj creva

na unutrašnjoj strani poklopca nataknite

podnožni filter.

Î Poklopac zavijte na bocu sa

deterdžentom pa spustite podnožni

filter na dno boce.

Napomena

Podnožni filter mora da stoji vertikalno na

dnu boce sa deterdžentom.

Î Umetnite odgovarajući nastavak za

doziranje u EPDM zatvarač.

Napomena

Odgovarajuće dozirne količine pojedinih

nastavaka za doziranje možete da očitate u

„Tableli za doziranje“.

Î Nataknite usisno crevo deterdženta na

EPDM priključak.

Ako je usisno crevo deterdženta

predugačko, može se po potrebi skratiti.

Napomena

Prilikom skraćivanja usisnog creva za

deterdžent pazite da nakon skraćivanja

podnožni filter i dalje stoji vertikalno na dnu

boce sa deterdžentom.

Î Proverite da li su svi crevni spojevi

priključeni.

Î Proverite da li je priključena boca sa

deterdžentom i da li sadrži dovoljno

deterdženta.

Î Kuglasti ventil mora da bude u položaju

„OFF“.

Î Proverite da li je postavljen

odgovarajući nastavak za doziranje za

željenu razmeru mešavine.

Napomena

Odgovarajuće dozirne količine pojedinih

nastavaka za doziranje možete da očitate u

„Tableli za doziranje“.

Î Crevo za punjenje utaknite u otvor za

punjenje željenog rezervaora uređaja

za čišćenje podova.

Kod uređaja za čišć

enje podova sa

sistemom punjenja se bravica creva za

punjenje može priključiti na sistem za

punjenje.

Î Otvorite slavinu.

Î Kuglasti ventil prebacite na "ON".

Napomena

Prilikom prvog puštanja u rad ili zamene

nastavka za doziranje se crevo deterdženta

puni vazduhom.

Kad se rezervoar uređaja za čišćenje prvi

put puni, optimalna razmera mešavine se

postiže kad je crevo deterdženta potpuno

ispunjeno dotičnim deterdžentom.

Î Rezervoar uređaja za čišćenje podova

se puni vodom i i željenom količinom

deterdženta.

Î Nakon punjenja zatvorite slavinu za

vodu.

Î Postavite kuglasti ventil na „OFF“ pa

kratko sačekajte dok se crevo za

punjenje ne isprazni.

Î Izvadite crevo za punjenje iz rezervoara

ili ga odvojite sa sistema za punjenje pa

ga namotajte na prihvatni držač na

gornjoj strani kućišta.

Usled korišćenja različitih deterdženata ili

zbog različitih vrsta površina koje se čiste

neophodne su mešavine različitih razmera

vode i deterdženta.

Za postizanje mešavina različitih razmera

se nastavci za doziranje mogu zameniti na

sledeći način.

Î Kuglasti ventil prebacite na "OFF".

Î Skinite crevo za deterdžent sa EPDM

zatvarača.

Î Izvucite nastavak za doziranje sa

EPDM zatvarača.

Î Umetnite odgovarajući nastavak za

doziranje sa željenom razmerom

mešavine u EPDM zatvarač.

Î Crevo za deterdžent ponovo nataknite

na EPDM zatvarač.

Montaža na zid

Sastavljanje

Priključak za dotok vode

Priključak izlaza za vodu

Priključivanje usisnog creva

deterdženta

Rukovanje

Zamena nastavaka za doziranje

68 Srpski

Sledeća tabela prikazuje boju pojedinih

nastavaka za doziranje sa pripadajućom

razmerom mešavine u %.

Tabela za doziranje

*Vrednosti navedene u tabeli su prosečne

vrednosti izračunate uz sledeće

preduslove.

– Pritisak vode 3 bara

– Crevo za punjenje 4 m

Î Proverite pritisak vode. Pritisak vode

mora biti najmanje 2 bara, a sme biti

maksimalno 6 bara.

Î Proverite da creva za deterdžent nisu

začepljena ili presavijena pa ih po

potrebi očistite ili zamenite.

Î Proverite da nastavci za doziranje nisu

začepljeni pa ih po potrebi očistite ili

zamenite.

Î Proverite da podnožni filter nije

začepljen pa ga po potrebi očistite ili

zamenite.

Î Proverite da mrežica u zaptivnom

prstenu na kuglastom ventilu nije

začepljena pa je po potrebi očistite ili

zamenite.

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na

uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok

greška u materijalu ili proizvodnji. U slučaju

koji podleže garanciji obratite se sa

potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

Pregled nastavaka za doziranje

Boja Razmera

mešavine*

Ružičasto 0,20 %

Ljubičasto 0,50 %

Tirkizno 0,65 %

Žuto 1,20 %

Braon 1,50 %

Narandžasto 1,90 %

Zeleno 2,60 %

Svetlo braon 3,20 %

Plavo 4,80 %

Belo 5,80 %

Crveno 7,90 %

Bež 10,50 %

Crno 12,50 %

Sivo 13,50 %

Pomoć u slučaju smetnji

Deterdžent se ne usisava

Garancija

Български 69

Преди първия пуск на

Вашия уред прочетете това

указание за употреба и го спазвайте.

Запазете упътването за употреба за по-

късно или за евентуален последващ

собственик.

Указания за безопасност 69

Функция 69

Употреба по предназначение 69

Предимства 69

Особености 69

Обем на доставката 69

Опазване на околната среда 69

Преглед 69

Монтаж на стена 70

Сглобяване 70

Обслужване 70

Помощ при проблеми

Гаранция 71

За потребители:

Уверете се, че всички оператори,

използващи уреда, са запознати със

съдържанието на това Упътване за

работа както и с националните

Разпоредби по охрана на труда.

Операторите трябва да бъдат

компетентно въведени в обслужването

на уреда.

За оператори:

Преди да използвате уреда за първи

път, прочетете и съблюдавайте

настоящото Упътване за работа.

Указание

Обозначава съвети при приложение и

важни информации.

С почистващия препарат ABS Дозиране

стенен монтаж водата и почистващият

препарат се смесват в предварително

настроеното отношение на смесване и

се пълнят директно в уреда за

почистване на подове.

Използвайте този уред само в

съответствие със задачите в

настоящото Упътване

за експлоатация.

Този уред е предназначен за пълнене на

уреди за почистване на подове без

собствено звено за дозиране.

– Предотвратява прахосването на

вода и почистващи препарати.

– Позволява ефективно смесване

благодарение на 14 цветни

калибрирани дюзи за дозиране (0,2-

13,5%).

– Съдържа комплект принадлежности

за присъединяване.

– Работа под налягане. Така е

подходящ за използване с помощта

на бързото пълнене на Kдrcher.

– Свързва се директно към

водопроводния кран.

– Работа без ток или въздух под

налягане.

– Система на Вентури с безопасен за

околната среда вентил.

–1x станция на пълнене

–1x маркуч за пълнене 4 м, снабден с

приспособление за бързо

присъединяване с възвратен клапан

–1x присъединителен маркуч компл

., 2

м, черен

– Принадлежности за свързване с:

1x торбичка с 14 дюзи за дозиране

1x смукателен маркуч за почистващ

препарат 1,8 m, PVC прозрачен

1x дюза-вложка на Вентури, синя

1x долен филтър жълт с интегр.

тежест

1x монтажен комплект с 3х

закрепващи болта 8x40 от

благородна стомана и 3x дюбела за

стена S10

–1x Инструкция за употреба

1 Корпус, бял, PVC

2 Дюза-вложка на

Вентури, синя

3 Уплътнителен пръстен 3/4’’

4 Маркуч за пълнене, 4 м, PVC

5 Приспособление за бързо

присъединяване с възвратен клапан

6 Свързващ елемент 3/4’’, месинг

7 EPDM закопчалка с възвратен

клапан

8 Дюза за дозиране

9 Смукателен маркуч за почистващ

препарат, 6x9 мм, дължина 1,8 m,

PVC прозрачен

Съдържание

Указания за безопасност

Символи в Упътването за работа

Функция

Употреба по

предназначение

Предимства

Особености

Обем на доставката

Опазване на околната среда

Опаковъчните материали

могат да се рециклират.

Моля не хвърляйте

опаковките при домашните

отпадъци, а ги предайте на

вторични суровини с цел

повторна употреба.

Старите уреди съдържат

ценни материали,

подлежащи на рециклиране,

които могат да бъдат

употребени повторно.

Батерии, масла и подобни на

тях не бива да попадат в

околната среда. Поради

това

моля отстранявайте старите

уреди, използвайки

подходящи за целта системи

за събиране.

Преглед

70 Български

10 Долен филтър жълт с интегрирана

тежест

11 Разделител на системата

12 Сферичен кран

13 Приспособление за бързо

присъединяване и противоположен

детайл с уплътнителен пръстен 3/4’’

14 Присъединителен маркуч компл., 2 м,

черен

15 Свързващ елемент 3/4’’, месинг

16 Уплътнителен пръстен 3/4’’, с цедка

17 Болт за закрепване (3x) 8x40,

благородна стомана

18 Дюбели за стена (3x), S10

1 Корпус, бял, PVC

2 Водопроводен кран, 3/4’’, с налягане

на

водата между 2 и 6 bar

Î Потърсете място на монтаж в

близост до водопроводен кран

(вижте графиката).

Водопроводният кран трябва да

притежава налягане на водата между

2 и 6 bar.

Î Дръжте корпуса на стената, така че

горният ръб на корпуса да застане на

1500 мм.

Î Отбележете всичките три отвора с

резба на стената и ги

пробийте с

каменарски свредел Ш10 мм в

съответствие с дюбелите за стена.

Î Поставете дюбелите за стена в

стената и закрепете корпуса на

стената с трите закрепващи болта от

благородна стомана Ш8x40.

Î Развийте приспособлението за

бързо присъединяване на сферичния

кран и го свържете на отворения край

на черния присъединителен маркуч.

Î Поставете уплътнителен пръстен 3/

4’’ с цедка в приспособлението за

бързо присъединяване и завинтете

здраво приспособлението за бързо

присъединяване на сферичния кран.

Указание

Преди завинтването на

приспособлението за бързо

присъединяване на сферичния кран

проверете, дали е поставен

уплътнителният пръстен с цедка.

Î Завинтете противоположния детайл

на водопроводния кран на

приспособлението за бързо

съединяване

с уплътнение 3/4’’.

Î Поставете присъединителния маркуч

с приспособлението за бързо

съединяване на противоположния

детайл на водопроводния кран.

Указание

Още не отваряйте водопроводния

кран!

Î Развинтете приспособлението за

бързо присъединяване на изхода на

Вентури и го свържете към отворения

край на маркуча за пълнене.

Î Поставете синята дюза на Вентури в

поемането на

дюзи.

Î Поставете уплътнителен пръстен 3/

4’’ в приспособлението за бързо

присъединяване и завинтете здраво

приспособлението за бързо

присъединяване на извода на

Вентури.

1 EPDM закопчалка с възвратен

клапан

2 Дюза за дозиране

Î В капака на бутилката за почистващ

препарат пробийте отвор Ш10 мм.

Î Пъхнете смукателния маркуч за

почистващ препарат през отвора на

капака, а на края на маркуча на

вътрешната страна на капака

поставете долния филтър.

Î Завийте капака на бутилката за

почистващия препарат и спуснете

долния филтър на дъното на

бутилката.

Указание

Долният филтър трябва да застане

отвесно към дъното на бутилката за

почистващ препарат.

Î Поставете съответната дюза за

дозиране в EPDM закопчалката.

Указание

Съответните

количества на дозиране

на отделните дюзи за дозиране могат

да се видят от "Таблицата за

дозиране".

Î Поставете смукателния маркуч за

почистващ препарат на извод EPDM.

Ако смукателният маркуч за

почистващ препарат е твърде дълъг,

при нужда той може да бъде скъсен.

Указание

При скъсяване на смукателния маркуч

за почистващ препарат внимавайте за

това, при скъсяването долният

филтър все още да стои отвесно към

пода на бутилката за почистващ

препарат.

Î Проверете, дали всички

маркучопроводи са свързани.

Î Проверете, дали има свързана

бутилка за почистващ препарат и

дали в бутилката още има

достатъчно количество почистващ

препарат.

Î Сферичният кран трябва да бъде на

„OFF“.

Î Проверете

, дали е поставена

необходимата дюза за дозирана на

желаното отношение на смесване.

Указание

Съответните количества на дозиране

на отделните дюзи за дозиране могат

да се видят от "Таблицата за

дозиране".

Î Поставете маркуча за пълнене в

отвора за пълнене на резервоара за

препарат за почистване на пода,

който пълните.

При уреди

за почистване на пода със

система за пълнене бързото

заключване на маркуча за пълнене

може да се свърже към системата за

пълнене.

Î Отворете крана за водата.

Î Завъртете сферичния кран на „ON“.

Указание

При първото пускане в експлоатация

или при смяна на дюзата за дозиране

маркучът за почистващия препарат е

пълен с

въздух.

Оптималното отношение на смесване

се постига, когато резервоарът на

препарата за почистване на пода се

напълни едва тогава, когато маркучът

Монтаж на стена

Сглобяване

Присъединяване на входа за

вода

Присъединяване на изхода за

вода

Свържете маркуча за всмукване

на почистващия препарат

Обслужване

Български 71

за почистващия препарат е изцяло

напълнен с почистващ препарат.

Î Резервоарът за препарат за

почистване на пода се пълни с вода и

с желаното добавяне на почистващ

препарат.

Î След напълване затворете

водопроводния кран.

Î Поставете сферичния кран на „OFF“

и изчакайте малко, докато се

изпразни маркучът за пълнене.

Î Извадете маркуча за пълнене от

резервоара или отделете системата

за пълнене и я завийте на мястото за

съхранение на маркучи на горната

страна на корпуса.

Поради използването на различни

почистващи препарати или по причина

почистване на различни повърхности са

необходими различни отношения на

смесване на вода и почистващ препарат.

За да се постигнат различни

отношения

на смесване, дюзите за дозиране могат

да се разменят както следва.

Î Поставете сферичния кран на „OFF“.

Î Извадете маркуча на почистващия

препарат от EPDM закопчалката.

Î Извадете дюзата за дозиране от

EPDM закопчалката.

Î Поставете съответната дюза за

дозиране с желаното отношение на

смесване в EPDM закопчалката.

Î Отново поставете маркуча за

почистващия препарат на

EPDM

закопчалката.

Следващата таблица Ви показва

цветовото кодиране на отделните дюзи

за дозиране и тяхното отношение на

смесване в %.

Таблица за дозиране

*Посочените в таблицата стойности са

средни стойности, които са изпълнени

при следните предпоставки.

– Налягане на водата 3 bar.

– Маркуч за пълнене 4 м.

Î Проверете налягането на водата.

Налягането на водата трябва

да

бъде минимум 2 bar и не повече

максимум 6 bar.

Î Проверете смукателния маркуч за

почистващ препарат за задръстване,

прегъвани и залепване, при

необходимост го почистете или

сменете.

Î Проверете дюзата за дозиране за

запушване, при необходимост я

почистете или сменете.

Î Проверете долния филтър за

запушване, при необходимост го

почистете или сменете.

Î Проверете цедката в уплътнителния

пръстен на сферичния кран за

замърсяване, при необходимост гоя

почистете или сменете.

Във всяка страна важат гаранционните

условия, публикувани от оторизираната

от нас дистрибуторска фирма.

Евентуални повреди на Вашия уред ще

отстраним в рамките на гаранционния

срок безплатно, ако се касае за дефект в

материалите или при производство

. В

гаранционен случай се обърнете към

дистрибутора или най-близкия

оторизиран сервиз, като представите

касовата бележка.

Смяна на дюзите за дозиране

Обзор на дюзите за дозиране

Цветово

кодиране

Отношение на

смесване*

Розова 0,20 %

Виолетова 0,50 %

Тюркоазена 0,65 %

Жълта 1,20 %

Кафява 1,50 %

оранжев 1,90 %

Зелена 2,60 %

Светлокафява 3,20 %

Синя 4,80 %

Бяла 5,80 %

Червена 7,90 %

Бежова 10,50 %

Черна 12,50 %

Сива 13,50 %

Помощ при проблеми

Почистващото средство не се

засмуква

Гаранция

72 Eesti

enne seadme esmakordset

kasutamist tuleb lugeda

käesolevat kasutusjuhendit ja toimida selle

kohaselt. Juhend tuleb hilisemaks

kasutamiseks või järgmise omaniku tarvis

alles hoida.

Ohutusalased märkused 72

Funktsioon 72

Sihipärane kasutamine 72

Eelised 72

Eriomadused 72

Tarnekomplekt 72

Keskkonnakaitse 72

Ülevaade 72

Paigaldamine seinale 73

Kokkupanek 73

Käsitsemine 73

Abi rikete korral 74

Garantii 74

Käitajatele:

Veenduge, et kõik seadme kasutajad

oleksid tuttavad selle kasutusjuhendi

sisuga ning riigis kehtivate

tööohutusmäärustega. Kasutajaid peab

olema seadme kasutamise osas

asjatundlikult juhendatud.

Kasutajatele:

Lugege enne seadme esmakordset

kasutamist kasutusjuhend läbi ja järgige

seda.

Märkus

Tähistab näpunäiteid kasutamiseks ja

olulist infot.

Seinale paigaldatava ABS

puhastusvahendi doseerimisseadme abil

segatakse vesi ja puhastusvahend

eelnevalt määratud vahekorras ja juhitakse

otse põrandapuhastusseadmete paaki.

Kasutage antud seadet ainult vastavalt

kasutusjuhendi andmetele.

See seade on ette nähtud

põrandapuhastusseadmete täitmiseks ilma

doseerimisseadmeta.

– Hoiab ära vee ja puhastusvahendi

raiskamist.

– Võimaldab tõhusamat segamist tänu 14

värvilisele kalibreeritud

doseerimisdüüsile (0,2-13,5%).

– Sisaldab täielikku ühenduskomplekti.

– Käitamine rõhu all. Sobib sellisena ka

kasutamiseks Kärcheri kiirtäiteseadise

abil.

– Ühendatakse otse veekraani külge.

– Käitamine ilma voolu või suruõhuta.

– Keskkonnasõbraliku ventiiliga Venturi-

süsteem.

– 1x täitmisjaam

– 1x komplektne täitevoolik, 4 m,

varustatud tagasilöögiventiiliga

kiirmuhviga

– 1x komplektne ühendusvoolik, 2 m,

must

– Ühenduskomplekt:

1x 14 doseerimisdüüsiga kott

1x puhastusvahendi sissevõtuvoolik 1,8

m, PVC läbipaistev

1x Venturi-düüs, sinine

1x kollane jalgfilter koos integ. kaaluga

1x paigalduskomplekt 3x roostevabast

terasest kinnituskruviga 8x40 ja 3x

seinatüübliga S10

– 1x kasutusjuhend

1 Korpus, valge, PVC

2 Venturi-düüs, sinine

3 Rõngastihend 3/4’’

4 Täitevoolik, 4 m, PVC

5 Tagasilöögiventiiliiga kiirmuhv

6 Ühendusdetail 3/4’’, messing

7 Tagasilöögiventiiliga EPDM lukk

8 Doseerimisdüüs

9 Puhastusvahendi sissevõtuvoolik, 6x9

mm, pikkus 1,8 m, PVC läbipaistev

10 Integreeritud kaaluga kollane jalgfilter

11 Süsteemieraldaja

12 Kuulventiil

13 Kiirmuhv ja vastandosa, messing,

rõngastihendiga 3/4’’

14 Komplektne ühendusvoolik, 2 m, must

15 Ühendusdetail 3/4’’, messing

16 Rõngastihend 3/4’’, sõelaga

17 Kinnituskruvi (3x) 8x40, roostevaba

teras

18 Seinatüübel (3x), S10

Sisukord

Ohutusalased märkused

Kasutusjuhendis olevad sümbolid

Funktsioon

Sihipärane kasutamine

Eelised

Eriomadused

Tarnekomplekt

Keskkonnakaitse

Pakendmaterjalid on

taaskasutatavad. Palun ärge

visake pakendeid

majapidamisprahi hulka, vaid

suunake need taaskasutusse.

Vanad seadmed sisaldavad

taaskasutatavaid materjale,

mis tuleks suunata

taaskasutusse. Patareid, õli ja

muud sarnased ained ei tohi

jõuda keskkonda. Seetõttu

palume vanad seadmed

likvideerida vastavate

kogumissüsteemide kaudu.

Ülevaade

Eesti 73

1 Korpus, valge, PVC

2 Veekraan, 3/4’’, veerõhuga 2 ja 6 baari

vahel

Î Otsige paigalduskoht veekraani

läheduses (vt joonist).

Veekraanis peab olema veerõhk 2 ja 6

baari vahel.

Î Hoidke korpus vastu seina, nii et

korpuse ülemine serv oleks 1500 mm

kohal.

Î Tähistage seinale kõigi kolme puuritava

augu kohad ja puurige Ų10 mm

kivipuuriga vastavalt seinatüüblite

sügavusele.

Î Pange seinatüüblid seina ja kinnitage

korpus kolme roostevabast terasest

kinnituskruviga Ų8x40 seinale.

Î Kruvige kiirmuhv kuulkraanilt maha ja

ühendage musta ühendusvooliku

lahtise voolikuotsa külge.

Î Pange 3/4’’ sõelaga rõngastihend

kiirmuhvi ja kruvige kiirmuhv kuulraani

külge kinni.

Märkus

Enne kiirmuhvi kruvimist kuulkraani külge

kontrollige, kas sõelaga rõngastihend on

kohale pandud.

Î Kruvige kiirmuhvi vastasoasa koos 3/4’’

tihendiga veekraani külge.

Î Torgake ühendusvoolik koos

kiirmuhviga veekraani küljes olevale

vastasosale.

Märkus

Veekraani veel mitte avada!

Î Kruvige kiirmuhv Venturi-väljundilt

maha ja ühendage täitevooliku avatud

otsaga.

Î Pange sinine Venturi-düüs düüsipessa.

Î Pange 3/4’’ rõngastihend kiirmuhvi ja

kruvige kiirmuhv Venturi-väljundi külge

kinni.

1 Tagasilöögiventiiliga EPDM lukk

2 Doseerimisdüüs

Î Puurige puhastusvahendi pudeli kaane

sisse Ų10 mm auk.

Î Torgake puhastusvahendi

sissevõtuvoolik läbi kaanes oleva augu

ja torgake jalgfilter kaane siseküljel

oleva vooliku otsa.

Î Keerake kaas puhastusvahendi

pudelile ja laske jalgfilter pudeli põhja.

Märkus

Jalgfilter peab puhastusvahendi pudeli

põhjas püsti seisma.

Î Pange vastav doseerimisdüüs EPDM-

lukku.

Märkus

Üksikute doseerimisdüüside

doseerimiskogused leiate

„Doseerimistabelist“.

Î Lükake puhastusvahendi

sissevõtuvoolik EPDM-liitmikule.

Kui puhastusvahendi sissevõtuvoolik

on liiga pikk, võib seda vajadusel

lühendada.

Märkus

Puhastusvahendi sissevõtuvoolikut

lühendades tuleb jälgida, et pärast

lühendamist oleks jalgfilter veel

püstiasendis puhastusvahendi pudeli

põhjas.

Î Kontrollige, kas kõigk

voolikuühendused on ühendatud.

Î Kontrollige, kas puhastusvahendi pudel

on ühendatud ning kas pudelis on veel

piisavalt puhastusvahendit.

Î Kuulkraan peab olema asendis „OFF“.

Kontrollige, kas soovitud

seguvahekorra jaoks on paigaldatud

vajalik doseerimisdüüs.

Märkus

Üksikute doseerimisdüüside

doseerimiskogused leiate

„Doseerimistabelist“.

Î Torgake täitevoolik täidetava

põrandapuhastusseadme paagi

täiteavasse.

Täitesüsteemiga

põrandapuhastusseadmete puhul võib

täitevooliku kiirmuhvi ühendada

täitesüsteemiga.

Î Avage veekraan.

Î Seadke kuulkraan asendisse „ON“.

Märkus

Esmakordsel kasutuselevõtul või

doseerimisdüüsi vahetamisel on

puhastusvahendi voolik õhku täis.

Optimaalne seguvahekord saavutatakse,

kui põrandapuhastusseadme paak

täidetakse alles siis, kui puhastusvahendi

voolik on täielikult puhastusvahendit täis.

Î Põrandapuhastusseadme paak

täidetakse veega ja soovitud koguse

puhastusvahendiga.

Î Pärast täitmist keerake veekraan kinni.

Î Seadke kuulkraan asendisse „OFF“ ja

oodake veidi, kuni täitevoolik on

tühjenenud.

Î Võtke täitevoolik paagist välja või

lahutage täitesüsteemist ning kerige

korpuse pealisküljel olevale vooliku

säilituskohale.

Erinevate puhastusvahendite kasutamise

või erinevate puhastatavate pindade tõttu

on vajalik erinev vee ja puhasutsvahendi

segu vahekord.

Et saavutada erinev seguvahekord, võib

doseerimisdüüsid järgmisel viisil välja

vahetada.

Î Seadke kuulkraan asendisse „OFF“.

Î Tõmmake puhastusvahendi voolik

EPDM-lukult maha.

Î Tõmmake doseerimisdüüs EPDM-

lukust välja.

Î Pange vastav soovitud

seguvahekorraga doseerimisdüüs

EPDM-lukku.

Î Torgake puhastusvahendi voolik uuesti

EPDM-lukule.

Paigaldamine seinale

Kokkupanek

Vee sissevoolu liitmik

Vee väljavoolu liitmik

Puhastusvahendi imivooliku

ühendamine

Käsitsemine

Doseerimisdüüside vahetamine

74 Eesti

Järgmises tabelis on kujutatud üksikute

doseerimisdüüside värvikood ja

seugvahekord protsentides.

Doseerimistabel

*Tabelis toodud väärtused on keskmised

väärtused, mis on saadud järgmistel

tingimustel.

– Veerõhk 3 baari.

– Täitevoolik 4 m.

Î Kontrollige veerõhku. Veerõhk peab

olema vähemalt 2 baari ja

maksimaalselt 6 baari.

Î Kontrollige puhastusvahendi voolikut

ummistuste, murdumis- ja

kinnikiilumiskohtade osas, vajadusel

puhastage või vahetage välja.

Î Kontrollige doseerimisdüüsi

ummistumise osas, vajadusel

puhastage või vahetage välja.

Î Kontrollige jalgfiltrit ummistumise osas,

vajadusel puhastage või vahetage

välja.

Î Kontrollige kuulkraani rõngastihendis

olevat sõela ummistumise osas,

vajadusel puhastage või vahetage

välja.

Igas riigis kehtivad meie volitatud

müügiesindaja antud garantiitingimused.

Seadmel esinevad rikked kõrvaldame

garantiiajal tasuta, kui põhjuseks on

materjali- või valmistusviga. Garantiijuhtumi

korral palume pöörduda müüja või lähima

volitatud klienditeenistuse poole, esitades

ostu tõendava dokumendi.

Ülevaade doseerimisdüüsidest

Värvikood Segu vahekord*

Roosa 0,20 %

Violett 0,50 %

Türkiis 0,65 %

Kollane 1,20 %

Pruun 1,50 %

oranž 1,90 %

Roheline 2,60 %

Helepruun 3,20 %

Sinine 4,80 %

Valge 5,80 %

Punane 7,90 %

Beež 10,50 %

Must 12,50 %

Hall 13,50 %

Abi rikete korral

Puhastusainet ei võeta sisse

Garantii

Latviešu 75

Pirms uzsākt aparāta

lietošanu, izlasiet šo

lietošanas instrukciju un rīkojieties atbilstoši

tajā teiktajam. Saglabājiet darbības

instrukciju vēlākai izmantošanai vai

nodošanai nākošajam īpašniekam.

Drošības norādījumi 75

Darbība 75

Noteikumiem atbilstoša lietošana 75

Priekšrocības 75

Raksturojums 75

Piegādes komplekts 75

Vides aizsardzība 75

Apskats 75

Montāža pie sienas 76

Montāža 76

Iekārtas lietošana 76

Traucējumu novēršana 77

Garantija 77

Īpašniekam:

Pārliecinieties, ka visi šī aparāta lietotāji ir

iepazinušies ar šīs lietošanas instrukcijas

saturu un ar nacionālajiem darba drošības

noteikumiem. Lietotājiem jābūt profesionāli

instruētiem par aparāta lietošanu.

Lietotājiem:

Pirms pirmās ierī

ces lietošanas izlasiet

ekspluatācijas rokasgrāmatu un ievērojiet

norādījumus tajā.

Piezīme

Apzīmē padomus lietošanā un svarīgu

informāciju.

Ar ABS tīrīšanas līdzekļa pie sienas

montējamo dozēšanas ierīci ūdens ar

tīrīšanas līdzekli tiek sajaukts iepriekš

noteiktās jaukšanas attiecībās un tas tiek

iepildīts tieši grīdas tīrīšanas ierīces

tvertnē.

Izmantojiet šo aparātu tikai atbilstoši šajā

instrukcijā ietvertajiem norādījumiem.

Šī ierīce ir paredzēta grīdas tīrīšanas ier

īču

bez savas dozēšanas ierīces uzpildīšanai.

– Netiek izšķērdēts ūdens un tīrīšanas

līdzeklis.

– Ekonomiska jaukšana pateicoties 14

krāsu kalibrētām dozēšanas sprauslām

(0,2-13,5%).

– Sortimentā iekļauts pieslēgumu

komplekts.

– Darbs zem spiediena. Tas ir piemērots

lietošanai arī ar firmas "Kärcher" ātras

uzpildīšanas ierīci.

– Tiek pieslēgts tieši pie ūdens krāna.

– Darbojas bez strāvas vai saspiesta

gaisa.

– "Venturi" sistēma ar videi draudzīgu

vārstu.

– 1x uzpildes vieta

– 1x uzpildes šļūtene kompl., 4 m, aprīkoti

ar ātro savienotāju ar pretvārstu

– 1x pieslēguma šļūtenes kompl., 2 m,

melna

–Pieslēgumu kompl. ar:

1x maisiņš ar 14 doz

ēšanas sprauslām

1x tīrīšanas līdzekļa uzsūkšanas

šļūtene 1,8 m, PVC, caurspīdīga

1x "Venturi" lietošanas sprausla, zila

1x filtrs dzeltens ar integr. Svars

1x montāžas komplekts, 3x stiprinājuma

skrūves 8x40 no augstvērtīga tērauda

un 3x sienas dībeļi S10

– 1x ekspluatācijas rokasgrāmata

1 Korpuss, balts, PVC

2 "Venturi" lietošanas sprausla, zila

3Blīvgredzens 3/4’’

4 Uzpildes šļūtene 4 m, PVC

5 Ātrais savienotājs ar pretvārstu

6 Savienojošais elements 3/4’’, misiņš

7 EPDM fiksators ar pretvārstu

8Dozēšanas sprausla

9Tīrīšanas līdzekļa uzsūkšanas šļūtene,

6x9 mm, garums 1,8 m, PVC,

caurspīdīga

10 Filtrs, dzeltens ar integr. svaru

11 Sistēmas sadalītājs

12 Lodveida vārsts

13 Ātrais savienot

ājs un papildelements no

misiņa ar blīvgredzenu 3/4’’

14 Pieslēguma šļūtenes kompl., 2 m,

melna

15 Savienojošais elements 3/4’’, misiņš

16 Blīvgredzens 3/4’’, ar sietu

17 Stiprināšanas skrūve (3x) 8x40,

augstvērtīgs tērauds

18 Sienas dībelis (3x), S10

Satura rādītājs

Drošības norādījumi

Lietošanas instrukcijā izmantotie

simboli

Darbība

Noteikumiem atbilstoša

lietošana

Priekšrocības

Raksturojums

Piegādes komplekts

Vides aizsardzība

Iepakojuma materiāli ir

atkārtoti pārstrādājami. Lūdzu,

neizmetiet iepakojumu kopā ar

mājsaimniecības atkritumiem,

bet nogādājiet to vietā, kur tiek

veikta atkritumu otrreizējā

pārstrāde.

Nolietotās ierīces satur

noderīgus materiālus, kurus

iespējams pārstrādāt un

izmantot atkārtoti. Baterijas,

eļļa un tamlīdzīgas vielas

nedrīkst nokļūt apkārtējā vidē.

Tādēļ lūdzam utilizēt vecās

ierīces ar atbilstošu atkritumu

savākšanas sistēmu

starpniec

ību.

Apskats

76 Latviešu

1 Korpuss, balts, PVC

2 Ūdens krāns, 3/4’’, ar ūdens spiedienu

no 2 līdz 6 bāriem

Î Izraugieties montāžas vietu ūdens

krāna tuvumā (skatīt grafiku).

Ūdens krāna spiedienam jābūt no 2 līdz

6 bāriem.

Î Turiet korpusu pie sienas tā, lai korpuss

augšējā mala ir novietota uz 1500 mm.

Î Uz sienas atzīmējiet visas trīs urbumu

vietas un atbilstošā dziļumā sienas

dībeļiem ieurbiet ar Ų10 mm akmens

urbi.

Î Iemontējiet sienā sienas dībeļus un

piestipriniet korpusu ar trīs augstvērtīga

tērauda stiprinājuma skrūvēm Ų8x40

pie sienas.

Î Pieskrūvējiet ātro savienotāju pie

lodveida vārsta un pieslēdziet pie

melnās pieslēguma šļūtenes brīvā

šļūtenes gala.

Î Ievietojiet blīvgredzenu 3/4’’ ar sietu

ātrajā savienotājā un pieskrūvējiet ātro

savienotāju pie lodveida vārsta.

Piezīme

Pirms ātrā savienotāja pieskrūvēšanas uz

lodveida vārsta pārbaudiet, vai ir ievietots

blīvgredzens ar sietu.

Î Uz ūdens krāna uzskrūvējiet ātrā

savienotāja papildelementu ar 3/4’’

blīvējumu.

Î Uz ūdens krā

na papildelementa

uzlieciet pieslēguma šļūteni ar ātro

savienotāju.

Piezīme

Vēl neatveriet ūdens krānu!

Î No "Venturi" izejas noskrūvējiet ātro

savienotāju un pieslēdziet pie brīvā

uzpildes šļūtenes gala.

Î Sprauslas turētājā ievietojiet zilo

"Venturi" sprauslu.

Î Ievietojiet blīvgredzenu 3/4’’ ātrajā

savienotājā un pieskrūvējiet ātro

savienotāju pie "Venturi" izejas.

1 EPDM fiksators ar pretvārstu

2Dozēšanas sprausla

Î Izurbiet tīrīšanas līdzekļa pudeles vākā

Ų10 mm caurumu.

Î Caur caurumu vākā ievietojiet tī

rīšanas

līdzekļa uzsūkšanas šļūteni un uz

šļūtenes gala vāka iekšpusē uzlieciet

filtru.

Î Uz tīrīšanas līdzekļa pudeles uzlieciet

vāciņu un nolaidiet filtru pudeles dibenā.

Piezīme

Filtram tīrīšanas pudeles dibenā ir

jāatrodas vertikāli.

Î EPDM fiksatorā ievietojiet attiecīgo

dozēšanas sprauslu.

Piezīme

Atsevišķu dozēšanas sprauslu dozēšanas

devas jāņem no "Dozēšanas tabulas".

Î Uz EPDM pieslēguma uzbīdiet tīrīšanas

līdzekļa uzsūkšanas šļūteni.

Ja tīrīšanas lī

dzekļa uzsūkšanas

šļūtene ir pārāk gara, tad, ja

nepieciešams, to var saīsināt.

Piezīme

Saīsinot tīrīšanas līdzekļa uzsūkšanas

šļūteni, pievērsiet uzmanību tam, lai pēc

saīsināšanas filtrs vēl atrastos vertikālā

pozīcijā tīrīšanas līdzekļa pudeles dibenā.

Î Pārbaudiet, vai ir pievienoti visi šļūtenes

savienojumi.

Î Pārbaudiet vai ir pieslēgta tīrīšanas

līdzekļa pudele un vai pudelē ir

pietiekoši daudz tīrīšanas līdzekļa.

Î Ātrajam savienotājam jāatrodas

pozīcijā „OFF“ (izslēgts).

Î Pārbaudiet, vai tiek lietota vēlamajai

jaukšanas attiecībai nepieciešamā

dozēšanas sprausla.

Piezīme

Atsevišķu dozēšanas sprauslu dozēšanas

devas jāņem no "Dozēšanas tabulas".

Î ievietojiet iepildes šļūteni uzpildāmās

grīdas tīrīšanas tvertnes iepildes

atvērumā.

Grīdas tīrīšanas ierīcēm ar uzpildes

sistēmu uzpildes šļūtenes aizslēgu var

pievienot pie uzpildes sistēmas.

Î Atveriet ūdens krānu.

Î Uzstādiet lodveida vārstu uz "ON".

Piezīme

Uzsā

kot pirmo ekspluatāciju vai mainot

dozēšanas uzgali, tīrīšanas līdzekļa šļūtene

ir pildīta ar ūdeni.

Optimāla jaukšanas attiecība tiek iegūta,

kad grīdas tīrīšanas ierīces tvertne vispirms

tiek piepildīta, un kad tīrīšanas līdzekļa

šļūtene pilnībā tiek piepildīta ar tīrīšanas

līdzekli.

Î Grīdas tīrīšanas līdzekļa tvertne tiek

piepildīta ar vēlamo tīrīšanas līdzekļa

piemaisījumu.

Î Pēc uzpildīšanas aizveriet ūdens krā

nu.

Î Uzstādiet lodveida vārstu pozīcijā

"OFF" (Izslēgts) un nedaudz nogaidiet,

līdz uzpildes šļūtene ir iztukšojusies.

Î Izņemiet uzpildes šļūteni no tvertnes vai

atvienojiet no uzpildes sistēmas un

uztiniet uz šļūtenes glabāšanas

nodalījuma korpusa virspusē.

Izmantojot dažādus tīrīšanas līdzekļus vai

dažādu tīrāmo virsmu dēļ ir jāizmanto

dažādas ūdens un tīrīšanas līdzekļa

jaukšanas attiecības.

Lai iegūtu dažādas jaukšanas attiecības,

dozēšanas uzgaļus var jaukt šādi.

Î Uzstādiet lodveida vārstu uz "OFF"

(Izslēgts).

Î No

ņemiet tīrīšanas līdzekļa šļūteni no

EPDM fiksatora.

Î Izvelciet dozēšanas uzgali no EPDM

fiksatora.

Î EPDM fiksatorā ievietojiet attiecīgo

dozēšanas sprauslu ar vēlamo

jaukšanas attiecību.

Î Atkal uzlieciet tīrīšanas līdzekļa šļūteni

uz EPDM fiksatora.

Montāža pie sienas

Montāža

Ūdens pievada pieslēgums

Ūdens izplūdes pieslēgums

Tīrīšanas līdzekļa šļūtenes

pieslēgšana

Iekārtas lietošana

Nomainiet dozēšanas uzgaļus

Latviešu 77

Turpmāk attēlotajā tabulā ir raksturotas

atsevišķu dozēšanas sprauslu krāsu kodi

un to jaukšanas attiecības %.

Dozēšanas tabula

*Norādītās vērtības tabulā ir vidējās

vērtības, kuras ir radušās ņemot vērā

šādus priekšnosacījumus.

– Ūdens spiediens 3 bāri.

– Uzpildes šļūtene 4 m.

Î Pārbaudiet ūdens spiedienu. Ūdens

spiedienam jābūt vismaz 2 bāri un tas

drīkst sasniegt maksimāli 6 bārus.

Î Pārbaudiet vai tīrīšanas līdzekļa šļūtene

nav nosprostojusies, salocījusies vai

iesprostojusies, nepieciešamības

gadījumā tīriet vai nomainiet to.

Î Pārbaudiet vai nav aizsprostojušās

dozēšanas sprauslas, nepieciešamības

gadījumā iztīriet vai nomainiet tās.

Î Pārbaudiet vai nav aizsprostojies filtrs,

nepieciešamības gadījumā iztīriet vai

nomainiet to.

Î Pārbaudiet, vai lodveida vārsta

blīvgredzena siets nav nosprostojies,

nepieciešamības gadījumā iztīriet un

nominiet.

Katrā valstī ir spēkā mūsu uzņēmuma

atbildīgās sabiedrības izdotie garantijas

nosacījumi. Garantijas termiņa ietvaros

iespējamos Jūsu iekārtas darbības

traucējumus mēs novērsīsim bez maksas,

ja to cēlonis ir materiāla vai ražošanas

defekts. Garantijas remonta

nepieciešamības gadījumā ar pirkumu

apliecinošu dokumentu griezieties pie

tirgotāja vai tuvākajā pilnvarotajā klientu

apkalpošanas dienestā.

Dozēšanas uzgaļu pārskats

Krāsu kods Jaukšanas

attiecības*

Rozā 0,20 %

Violets 0,50 %

Tirkīzzils 0,65 %

Dzeltens 1,20 %

Brūns 1,50 %

oranžs 1,90 %

Zaļš 2,60 %

Gaiši brūns 3,20 %

Zils 4,80 %

Balts 5,80 %

Sarkans 7,90 %

Bēšs 10,50 %

Melns 12,50 %

Pelēks 13,50 %

Traucējumu novēršana

Netiek iesūkts tīrīšanas līdzeklis

Garantija

78 Lietuviškai

Prieš pradėdamas naudoti

įsigytą prietaisą, perskaitykite

šią naudojimo instrukciją ir vadovaukitės ja.

Naudojimo instrukciją išsaugokite, kad

galėtumėte naudotis ja vėliau arba perduoti

kitam savininkui.

Saugos reikalavimai 78

Veikimas 78

Naudojimas pagal paskirtį 78

Privalumai 78

Ypatybės78

Komplektacija 78

Aplinkos apsauga 78

Apžvalga 78

Montavimas prie sienos 79

Sujungimas 79

Naudojimas 79

Pagalba atsiradus gedimų 80

Garantija 80

Informacija naudotojui:

Užtikrinkite, kad visi šio prietaiso naudotojai

būtų tinkamai susipažinę su šia naudojimo

instrukcija ir nacionaliniais darbo saugos

reikalavimais. Naudotojai turi būti reikiamai

instruktuoti, kaip naudoti prietaisą.

Informacija naudotojui:

Prieš pradėdami naudoti įsigytą prietaisą,

perskaitykite šią naudojimo instrukciją.

Pastaba

Žymi patarimus, kaip naudoti įrangą, ir

informaciją apie ją.

Naudojant prie sienos montuojamą ABS

valymo priemonės dozatorių, vanduo ir

valymo priemonė sumaišoma iš anksto

nustatytu santykiu ir pilama tiesiogiai į

grind

ų valymo įrenginio baką.

Šį prietaisą naudokite tik šioje instrukcijoje

nurodytiems tikslams.

Šis prietaisas yra skirtas grindų valymo

įrenginiams pripildyti nenaudojant atskirų

dozatorių.

– Taip mažiau sueikvojama vandens ir

valymo priemonės.

– Suteikia galimybę tinkamai sumaišyti

dėl 14 spalvų sukalibruotų dozavimo

purkštukų (0,2–13,5 %).

– Integruotas sukomplektuotas

prijungimo blokas.

– Eksploatuojama tiekiant slėgį. Galima

naudoti ir su „Kärcher“ greitojo

pripildymo sistema.

– Prijungiamas tiesiogiai prie vandens

čiaupo.

– Eksploatavimas neprijungus srovės

tiekimo arba suslėgto oro.

– „Venturi“ sistema su ekologišku

vožtuvu.

– 1 pripildymo blokas

– 1 pildymo žarna, kompl., 4 m, su

integruota greito jungimo mova ir

atbuliniu vožtuvu

– 1 jungiamoji žarna, kompl., 2 m, juoda

– Prijungimo blokas, susidedantis iš šių

dalių:

1 maišelis su 14 dozavimo purkštukų

1 valymo priemonės siurbimo žarna 1,8

m, iš permatomos PVC

1 „Venturi“ įstatomas purkštukas,

mėlynas

1 geltonas įsiurbimo filtras su integruotu

svarmeniu

1 montavimo reikmenų komplektas su 3

nerūdijančio plieno tvirtinimo varžtais 8

x 40 ir 3 mūrvinėmis S10

– 1 eksploatavimo instrukcija

1 Baltas korpusas, PVC

2 1 „Venturi“ į

statomas purkštukas,

mėlynas

3 Sandarinimo žiedas 3/4’’

4 4 m pildymo žarna, PVC

5 Greito jungimo mova su atbuliniu

vožtuvu

6 Jungiamasis elementas 3/4’’, varis

7 EPDM fiksatorius su atbuliniu vožtuvu

8 Dozavimo purkštukas

9 1 valymo priemonės siurbimo žarna, 6 x

9 mm, ilgis – 1,8 m, iš permatomos PVC

10 Geltonas įsiurbimo filtras su įmontuotu

svarmeniu

11 Sistemos atskyriklis

12 Rutulinis čiaupas

13 Greito jungimo mova ir varinė jungė su

sandarinimo žiedu 3/4’’

14 2 m jungiamoji žarna, kompl., juoda

15 Jungiamasis elementas 3/4’’, varis

16 Sandarinimo žiedas 3/4’’, su sieteliu

17 Tvirtinimo varžtas (3x) 8 x 40,

nerūdijantis plienas

18 Mūrvinė (3), S10

Turinys

Saugos reikalavimai

Naudojimo instrukcijoje naudojami

simboliai

Veikimas

Naudojimas pagal paskirtį

Privalumai

Ypatybės

Komplektacija

Aplinkos apsauga

Pakuotės medžiagos gali būti

perdirbamos. Neišmeskite

pakuočių kartu su buitinėmis

atliekomis, bet atiduokite jas

perdirbti.

Naudotų prietaisų sudėtyje yra

vertingų, antriniam žaliavų

perdirbimui tinkamų medžiagų,

todėl jie turėtų būti atiduoti

perdirbimo įmonėms.

Akumuliatoriai, alyvos ir

panašios medžiagos neturėtų

patekti į aplinką. Todėl

naudotus prietaisus šalinkite

pagal atitinkamą antrinių

žaliavų surinkimo sistemą.

Apžvalga

Lietuviškai 79

1 Baltas korpusas, PVC

2 Vandens čiaupas, 3/4’’, vandens slėgis

nuo 2 iki 6 barų

Î Raskite montavimo vietą netoli vandens

čiaupo (žr. grafiką).

Iš čiaupo tiekiamo vandens slėgis turi

būti nuo 2 iki 6 barų.

Î Korpusą prie sienos laikykite taip, kad

viršutinis korpuso kraštas būtų 1 500

mm aukštyje.

Î Ant sienos pažymėkite visas tris

gręžtinių skylių vietas ir 10 mm

skersmens akmens grąžtu į tam tikrą

gylį įsukite mūrvines.

Î Mūrvines įstatykite į sieną ir korpusą

trimis nerūdijančio plieno tvirtinimo

varžtais Ų 8 x 40 prisukite prie sienos.

Î Greito jungimo movą prisukite prie

rutulinio čiaupo ir prijunkite laisvą

juodos jungiamosios žarnos galą.

Î Sandarinimo žiedą 3/4’’ su sieteliu

įstatykite į greito jungimo mov

ą ir ją

tvirtai prisukite prie rutulinio čiaupo.

Pastaba

Prieš prisukdami greito jungimo movą prie

rutulinio čiaupo, patikrinkite, kad būtų

įstatytas sandarinimo žiedas su sieteliu.

Î Ant vandens čiaupo užsukite greitojo

jungimo movos jungę su 3/4’’

sandarikliu.

Î Jungiamąją žarną su greito jungimo

mova stumkite ant vandens čiaupo.

Pastaba

Vandens čiaupo dar neatsukite!

Î Greito jungimo movą prisukite prie

„Venturi“ išvado ir prijunkite laisvą

pildymo žarnos galą.

Î Į purkštuko griebtuvą įstatykite mėlyną

„Venturi“ purkštuką.

Î Sandarinimo žiedą 3/4’’ įstatykite į

greito jungimo movą ir ją tvirtai prisukite

prie „Venturi“ išvado.

1 EPDM fiksatorius su atbuliniu vožtuvu

2 Dozavimo purkštukas

Î Valymo priemonės butelio dangtelyje

išgręžkite 10 mm skersmens angą.

Î Valymo priemonės siurbimo žarną

įkiškite per dangtelyje esanč

ią angą ir

ant žarnos galo dangtelio vidinėje

pusėje uždėkite įsiurbimo filtrą.

Î Dangtelį užsukite ant valymo priemonės

butelio ir įsiurbimo filtrą nuleiskite iki

butelio dugno.

Pastaba

Įsiurbimo filtras ant valymo priemonės

butelio dugno turi stovėti vertikaliai.

Î Į EPDM fiksatorių įstatykite atitinkamą

dozavimo purkštuką.

Pastaba

Informacijos apie atskirų dozavimo

purkštukų išpurškiamą kiekį pateikiama

„Dozavimo lentelėje“.

Î Valymo priemonės siurbimo žarną

stumkite ant EPDM jungties.

Jei valymo priemonės siurbimo žarna

per ilga, ją galima patrumpinti.

Pastaba

Trumpindami valymo priemonės siurbimo

žarną atkreipkite dėmesį, kad sutrumpinus

įsiurbimo filtras ant valymo priemonės

butelio dugno turi stovėti vertikaliai.

Î Patikrinkite, ar visos žarnos prijungtos.

Î Patikrinkite, ar prijungtas valymo

priemoni

ų butelis, ir, ar jame yra

pakankamai valymo priemonės.

Î Rutulinis čiaupas turi būti „OFF“

padėtyje.

Î Patikrinkite, ar įstatytas norimam

maišymo santykiui tinkantis dozavimo

purkštukas.

Pastaba

Informacijos apie atskirų dozavimo

purkštukų išpurškiamą kiekį pateikiama

„Dozavimo lentelėje“.

Î Pildymo žarną įstatykite į pildomo

grindų valymo įrenginio bako pripildymo

angą.

Jei grindų valymo prietaise yra

pripildymo sistema, pildymo žarnos

greito jungimo mova gali būti prijungta

prie pildymo sistemos.

Î Atsukite vandentiekio čiaupą.

Î Rutulinį čiaupą nustatykite į padėtį „ON“

(įjungta).

Pastaba

Naudojant pirmą kartą arba keičiant

dozavimo purkštukus valymo priemonės

žarna yra pripildyta oro.

Optimalus maišymo santykis užtikrinamas

tada, kai grindų valymo įrenginio bakas

pripildomas valymo priemonė

s žarnai

visiškai užsipildžius valymo priemonės.

Î Grindų valymo įrenginio baką

pripildykite vandens ir pageidaujamu

kiekiu valymo priemonės.

Î Pripildę užsukite vandens čiaupą.

Î Rutulinį čiaupą nustatykite į „OFF“

padėtį ir palaukite, kol pildymo žarna

ištuštės.

Î Pildymo žarną išimkite iš bako arba

atjunkite nuo pildymo sistemos ir

užvyniokite ant žarnos laikiklio korpuso

viršuje.

Naudojant įvairias valymo priemones arba

dėl skirtingo valomo paviršiaus reikia

skirtingo vandens ir valymo priemonės

mišinio santykio.

Atsižvelgiant į maišymo santykį, galima

pakeisti dozavimo purkštukus. Atliekami šie

veiksmai.

Î Rutulinį čiaupą nustatykite į padėtį

„OFF“ (išjungta).

Î Valymo priemonės žarną nutraukite nuo

EPDM fiksatoriaus.

Î Dozavimo purkštuką ištraukite iš EPDM

fiksatoriaus.

Î Į EPDM fiksatorių įstatykite norimam

maišymo santykiui tinkantį

dozavimo

purkštuką.

Î Valymo priemonės žarną vėl stumkite

ant EPDM fiksatoriaus.

Montavimas prie sienos

Sujungimas

Vandens įvado prijungimas

Vandens išvado prijungimas

Valymo priemonės žarnos

prijungimas

Naudojimas

Dozavimo purkštukų keitimas

80 Lietuviškai

Toliau esančioje lentelėje pateikiamos

atskirų dozavimo purkštukų spalvos ir

maišymo santykis %.

Dozavimo lentelė

*Lentelėje pateiktos vertės yra vidutinės

vertės, kurios buvo apskaičiuotos esant

nurodytoms sąlygoms.

– Vandens slėgis 3 barai.

– Pildymo žarna 4 m.

Î Patikrinkite vandens slėgį. Mažiausias

vandens slėgis gali būti 2 barai, o

didžiausias – 6 barai.

Î Patikrinkite, ar valymo priemonės

siurbimo žarna neužsikimšusi, ar ji nėra

sulenkta ir prispausta, prireikus

išvalykite arba pakeiskite.

Î Patikrinkite, ar neužsikimšo, jei reikia,

išvalykite arba pakeiskite.

Î Patikrinkite, ar neužsikimšo įsiurbimo

filtras, jei reikia, išvalykite arba

pakeiskite.

Î Patikrinkite, ar neužsikimšo rutulinio

čiaupo sandarinimo žiedo sietelis, jei

reikia, išvalykite arba pakeiskite.

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos

galiojimo laikotarpiu pašalinsime

nemokamai, jei tokių gedimų priežastis

buvo netinkamos medžiagos ar gamybos

defektai. Dėl garantinių gedimų šalinimo

kreipkitės į

savo pardavėją arba artimiausią

klientų aptarnavimo tarnybą pateikdami

pirkimą patvirtinantį kasos kvitą.

Dozavimo purkštukų apžvalga

Spalvinis kodas Maišymo

santykis*

Rožinis 0,20 %

Violetinis 0,50 %

Turkio 0,65 %

Geltonas 1,20 %

Rudas 1,50 %

oranžinė 1,90 %

Žalias 2,60 %

Šviesiai rudas 3,20 %

Mėlynas 4,80 %

Baltas 5,80 %

Raudonas 7,90 %

Smėlio 10,50 %

Juodas 12,50 %

Pilkas 13,50 %

Pagalba atsiradus gedimų

Nesiurbiamos valomosios

priemonės

Garantija

Українська 81

Перед використанням

пристрою прочитайте цю

інструкцію з експлуатації і дотримуйтесь

неї. Збережіть цю інструкцію з

експлуатації для пізнішого використання

чи для наступних власників.

Правила безпеки 81

Призначення 81

Правильне застосування 81

Переваги 81

Особливості 81

Комплект постачання 81

Захист навколишнього середовища 81

Огляд 81

Настінний монтаж 82

Складання 82

Експлуатація 82

Допомога при усуненні неполадок 83

Гарантія 83

Для користувача:

Переконайтесь у тому, що

всі

користувачі ознайомлені зі змістом цього

посібника з експлуатації, а також з

національними приписаннями щодо

безпеки експлуатації. Користувачі мають

бути кваліфіковано проінструктовані

щодо обслуговування пристрою.

Для користувача:

Перед першим застосуванням приладу

слід причитати і надалі дотримуватися

цю інструкцію з експлуатації.

Вказівка

Означає вказівки по застосуванню та

важливу інформацію.

Настінним монтажем системи

дозування

миючого засобу, вода та миючий засіб

змішуються у попередньо

встановленому співвідношенні суміші та

заправляється безпосередньо в

резервуар поломийних машин.

Використовувати даний прилад

винятково у відповідності до вказівок

даної інструкції з експлуатації.

Цей прилад призначений для

заправлення поломийних машин, яки не

мають власний дозатор.

– Виключає марнотратне витрачання

води та миючого

засобу.

– Дозволяє ефективне змішування

завдяки 14 кольоровим каліброваним

форсункам-дозаторам (0,2-13,5%).

– Містить в собі повний набір для

підключення.

– Експлуатація під тиском. Підходе

також для застосування з системою

швидкого заправлення фірми

Kдrcher.

– Підключається безпосередньо до

водопровідного крану.

– Експлуатація без електричного

струму та стислого повітря.

– Система Вентурі с безпечним для

навколишнього середовища

клапаном.

–1x станція заправлення

–1x заправний шланг у сборі, 4 м,

скомплектовано швидкознімним

з'єднанням з зворотнім клапаном

–1x шланг для підключення у сборі, 2

м, чорний

– Набір для підключення з:

1x пакет з 14 форсунками-

дозаторами

1x усмоктувальний шланг для

миючого засобу 1,8 м,

полівінілхлорид, прозорий

1x насадна форсунка Вентурі, синя

1x нижній фільтр, жовтий з умонт.

Тягарець

монтажний набір з 3x кріпильними

ґвинтами 8x40 із високоякісної сталі

та 3x настінних дюбеля S10

–1x інструкція з експлуатації

1 Корпус, білий, полівінілхлорид

2 Насадна форсунка Вентурі, синя

3 Ущільнювальне кільце 3/4’’

4 Заправний шланг, 4 м,

полівінілхлорид

5 Швидкознімне з'єднання зі зворотнім

клапаном

6 З'єднувальна деталь 3/4’’, латунь

7 Замок з EPDM (етилен-пропилен-

дієн-метилен) зі зворотнім клапаном

8 Форсунка-дозатор

Перелік

Правила безпеки

Знаки у посібнику

Призначення

Правильне застосування

Переваги

Особливості

Комплект постачання

Захист навколишнього

середовища

Матеріали упаковки

піддаються переробці для

повторного використання.

Будь ласка, не викидайте

пакувальні матеріали разом

із домашнім сміттям,

віддайте їх для на переробку.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися

повторно. Батареї, мастило

та схожі матеріали не

повинні потрапити у

навколишнє середовище.

Тому, будь ласка, утилізуйте

старі пристрої за допомогою

спеціальних

систем збору

сміття.

Огляд

82 Українська

9 Усмоктувальний шланг для миючого

засобу, 6х9 мм, довжина 1,8 м,

полівінілхлорид, прозорий

10 Нижній фільтр, жовтий, з

умонтованим тягарцем

11 Системний сепаратор

12 Кульовий кран

13 Швидкознімне з'єднання та сполучна

деталь із латуні з ущільнювальним

кільцем 3/4’’

14 Шланг для підключення у сборі, 2 м,

чорний

15 З'єднувальна деталь 3/4’’, латунь

16 Ущільнювальне кільце 3/4’’, з

сітчастим фільтром

17 Кріпильні

гвинти (3x) 8x40,

високоякісна сталь

18 Настінні дюбелі (3x), S10

1 Корпус, білий, полівінілхлорид

2 Водопровідний кран, 3/4’’, с тиском

води між 2 та 6 бар

Î Місце монтажу слід шукати поблизу

водопровідного крану (див. графік).

Водопровідний кран має вказувати

тиск води між 2 та 6 бар.

Î Приставити корпус до стіни таким

чином, щоб верхній край корпусу

було розміщено на висоті 1500 мм.

Всі три отвору накреслити на стіні та

просвердлити свердлом по каменю

Ш10 мм, відповідно до діаметру

настінних дюбелів.

Î Вставити настінні дюбелі у стіну та

зафіксувати на стіні корпус за

допомогою трьох кріпильних гвинтів

Ш8x40 із високоякісної сталі.

Î Від'єднати швидкознімне з'єднання

на кульовому крані та підключити

відкритий кінець чорного

шлангу.

Î Вставити ущільнювальне кільце 3/4’’

з сітчастим фільтром та зафіксувати

швидкознімне з'єднання на

кульовому крані.

Вказівка

Перед фіксацією швидкознімного

з'єднання на кульовому крані слід

перевірити, щоб ущільнювальне кільце

було вставлено разом з сітчастим

фільтром.

Î На водопровідному крані під'єднати

сполучну деталь швидкознімного

з'єднання з ущільненням 3/4’’.

Î Насадити шланг

для підключення з

швидкознімним з'єднанням на

сполучну деталь водопровідного

крану.

Вказівка

Водопровідний кран ще не відкривати!

Î Від'єднати швидкозмінне з'єднання

від виходу з Вентурі та підключити

відкритий кінець заправного шлангу.

Î Вставити синю форсунку Вентурі в

кріплення форсунки.

Î Вставити ущільнювальне кільце 3/4’’

швидкозмінне з'єднання та

зафіксувати швидкознімне з'єднання

на виході з Вентурі.

1 Замок з EPDM (етилен-пропилен-

дієн-метилен) зі зворотнім клапаном

2 Форсунка-дозатор

Î Просвердлити у кришці пляшки с

миючою рідиною отвір діаметром

Ш10 мм.

Î Вставити усмоктувальний шланг для

миючої рідини через отвір у кришки

та насадити нижній фільтр на кінець

шлангу на внутрішній стороні кришки.

Î Встановити кришку

на пляшку з

миючою рідиною та опустити нижній

фільтр на дно пляшки.

Вказівка

Нижній фільтр має вертикально

знаходитися на дні пляшки.

Î Вставити відповідну форсунку-

дозатор в замок з EPDM (етилен-

пропилен-дієн-метилен).

Вказівка

Про відповідну кількість дозування

окремих форсунок-дозаторів можливо

дізнатися з "Таблиці дозування".

Î Проштовхнути усмоктувальний

шланг для миючої

рідини у замок з

EPDM (етилен-пропилен-дієн-

метилен).

Якщо усмоктувальний шланг для

миючої рідини задовгий, при потребі

його можливо укоротити.

Вказівка

При укорочуванні усмоктувального

шлангу для миючої рідини слід звернути

увагу на те, щоб після укорочування

нижній фільтр залишався у

вертикальному положенні на дні пляшки

з миючою рідиною.

Î Перевірте, чи

всі шлангові з'єднання

під'єднано.

Î Перевірте, чи підключено пляшку з

миючою рідиною та чи є у достатньої

кількості миюча рідина у пляшці.

Î Кульовий кран має бути встановлено

у положенні „OFF“.

Î Перевірте, чи встановлена потрібна

форсунка-дозатор для бажаного

співвідношення суміші.

Вказівка

Про відповідну кількість дозування

окремих форсунок-дозаторів можливо

дізнатися

з "Таблиці дозування".

Î Заправний шланг встромити у отвір

для заправлення поломийної

машини, яку слід заправити.

У поломийних машин з системою

заправлення, до заправної системи

може під'єднуватися швидкознімне

з'єднаяння заправного шлангу.

Î Відкрийте водопроводний кран.

Î Встановити кульовий кран у

положення „ON“.

Вказівка

При першому використанні або заміні

форсунки-дозатора шланг

для миючого

засобу заповнено повітрям.

Оптимальне співвідношення суміші

досягається тоді, коли резервуар

поломийної машини вперше

заповнюється, та коли шланг для

миючого засобу повністю заповнено

миючим засобом.

Î Резервуар поломийної машини

заправляється водою та бажаною

кількістю миючого засобу.

Î Після заправлення закрити

водопровідний кран.

Î Встановити кульовий кран на„OFF“ та

зачекати, поки заправний

шланг

спорожніє.

Настінний монтаж

Складання

Підключення води

Підключення водовипуску

Підключити усмоктувальний

шланг для миючої рідини.

Експлуатація

Українська 83

Î Витягти заправний шланг із

резервуару, або від'єднати від

заправної системи, та намотати на

пристрій для зберігання шлангу на

передній стороні приладу.

Використанням різних миючих засобів

або з причини різних миючих поверхонь,

необхідні різні співвідношення суміші

води та миючого засобу.

Для досягнення різних співвідношень,

форсунки-дозатором можливо

замінювати наступним чином.

Î Встановити кульовий кран у

положення „OFF“.

Î Зняти шланг для миючого засобу з

замку з замку з EPDM (етилен-

пропилен-дієн-метилен).

Î Витягти форсунку-доза тор з замку

EPDM (етилен-пропилен-дієн-

метилен).

Î Вставити відповідну форсунку-

дозатор з бажаним співвідношенням

суміші в замок з EPDM (етилен-

пропилен-дієн-метилен).

Î Насадити шланг для миючого

засобу

на замок з EPDM (етилен-пропилен-

дієн-метилен).

Наступна таблиця відображає колірне

кодування окремих форсунок-дозаторів

та співвідношення суміші в %.

Таблиця дозування

*Вказані в таблиці значення є середніми

значеннями, яки виникли за наступних

умов.

– Тиск води 3 бар.

– Заправний шланг 4 м.

Î Перевірити тиск води. Тиск води має

бути не менш 2 бар и може

максимально складати 6 бар.

Î Перевірити усмоктувальний шланг

для миючого засобу на засмічення,

перегинання та затискання, при

необхідності прочистити або

замінити.

Î Перевірити форсунку-дозатор, при

необхідності очистити або замінити.

Î Перевірити нижній фільтр, при

необхідності очистити або замінити.

Î Перевірити сітчастий фільтр у

ущільнювальному кільці на

кульовому крані, при

необхідності

очистити або замінити.

У кожній країні діють умови гарантії,

наданої відповідною фірмою-продавцем.

Неполадки в роботі пристрою ми

усуваємо безплатно протягом терміну дії

гарантії, якщо вони викликані браком

матеріалу чи помилками виготовлення. У

випадку чинності гарантії звертіться до

продавця чи в найближчий

авторизований сервісний центр з

документальним підтвердженням

покупки.

Заміна форсунки-дозатора

Огляд форсунок-дозаторів

Колірне

кодування

Співвідношення

суміші*

Рожевий 0,20 %

Фіолетовий 0,50 %

Бірюзовий 0,65 %

Жовтий 1,20 %

Коричневий 1,50 %

жовтогарячий 1,90 %

Зелений 2,60 %

Ясно-коричневий 3,20 %

Синій 4,80 %

Білий 5,80 %

Червоний 7,90 %

Бежевий 10,50 %

Чорний 12,50 %

Сірий 13,50 %

Допомога при усуненні

неполадок

Миючий засіб не всмоктується

Гарантія

05/08

AE Karcher FZE, P.O. Box 17416, Jebel Ali Free Zone (South),

Dubai, United Arab Emirates,

+971 4 886-1177, www.kaercher.com

AT Alfred Kärcher Ges.m.b.H., Lichtblaustraße 7, 1220 Wien,

+43-1-25060-0, www.kaercher.at

AU Kärcher Pty. Ltd., 40 Koornang Road, Scoresby VIC 3179,

Victoria,

+61-3-9765-2300, www.karcher.com.au

BE Kärcher N.V., Industrieweg 12, 2320 Hoogstraten,

+32-3-340 07 11, www.karcher.be

BR Kärcher Indústria e Comércio Ltda., Av. Professor

Benedicto Montenegro no 419, Betel, Paulínia - Estado de Sao

Paulo, CEP 13.140-000

+55-19-3884-9100, www.karcher.com.br

CA Kärcher Canada Inc., 6535 Millcreek Road, Unit 67,

Mississauga, ON, L5N 2M2,

+1-905-672-8233, www.karcher.ca

CH Kärcher AG, Industriestrasse, 8108 Dällikon, Kärcher SA,

Croix du Péage, 1029 Villars-Ste-Croix,

0844 850 864, www.kaercher.ch

CN Kärcher (Shanghai) Cleaning Systems, Co., Ltd., Part F,

2nd Floor, Building 17, No. 33, XI YA Road, Waigaogiao Free

Trade, Pudong, Shanghai, 200131

+86-21 5076 8018, www.karcher.cn

CZ Kärcher spol. s r.o., Modletice c.p. 141, CZ-251 01 Ricany,

+420/323/606 014, www.kaercher.cz

DE Alfred Kärcher Vertriebs-GmbH, Friedrich-List-Straße 4,

71364 Winnenden,

+49-7195/903-0, www.kaercher.de

DK Kärcher Rengøringssystemer A/S, Helge Nielsens Allë 7 A,

8723 Løsning,

+45-70206667, www.karcher.dk

ES Kärcher, S.A., Pol. Industrial Font del Radium, Calle Josep

Trueta, 6-7, 08403 Granollers (Barcelona),

+34-902 17 00 68, www.karcher.es

F Kärcher S.A.S., 5, avenue des Coquelicots, Z.A. des Petits

Carreaux, 94865 Bonneuil-sur-Marne,

+33-1-4399-6770, www.karcher.fr

FI Kärcher OY, Yrittäjäntie 17, 01800 Klaukkala,

+358-207 413 600, www.karcher.fi

GB Kärcher (U.K.) Ltd., Kärcher House, Beaumont Road,

Banbury, Oxon OX16 1TB,

+44-1295-752-000, www.karcher.co.uk

GR Kärcher Cleaning Systems A.E., 31-33, Nikitara str. &

Konstantinoupoleos str., 136 71 Aharnes,

+30-210-2316-153, www.karcher.gr

HK Kärcher Limited, Unit 10, 17/F., Apec Plaza, 49 Hoi Yuen

Road, Kwun Tong, Kowloon,

++(852)-2357-5863, www.karcher.com.hk

HU Kärcher Hungaria KFT, Tormásrét ut 2., (Vendelpark), 2051

Biatorbagy,

+36-23-530-64-0, www.kaercher.hu

I Kärcher S.p.A., Via A. Vespucci 19, 21013 Gallarate (VA),

+39-848-998877, www.karcher.it

IE Kärcher Limited (Ireland), 12 Willow Business Park, Nangor

Road, Dublin 12,

(01) 409 7777, www.kaercher.ie

JP Kärcher (Japan) Co., Ltd., Irene Kärcher Building, No. 2,

Matsusaka-Daira 3-chome, Taiwa-cho, Kurokawa-gun, Miyagi

981-3408,

+81-22-344-3140, www.karcher.co.jp

KR Karcher Co. Ltd. (South Korea), 2nd Floor , Youngjae

Building, 50-1, 51-1, Sansoo-dong, Mapo-ku, Seoul 121-060,

+82-2-322 6598, www.karcher.co.kr

MX Karcher México, SA de CV, Av. Gustavo Baz Sur No. 29-C,

Col. Naucalpan Centro, Naucalpan, Edo. de México, C.P. 53000

México,

+52-55-5357-04-28, www.karcher.com.mx

MY Karcher Cleaning Systems Sdn. Bhd., 71 & 73 Jalan TPK 2/

8, Taman Perindustrian Kinrara, Seksyen 2, 47100 Puchong,

Selangor Darul Ehsan, Malaysia,

+603 8073 3000, www.karcher.com.my

NL Kärcher B.V., Postbus 474, 4870 AL Etten-Leur,

0900-33 666 33, www.karcher.nl

NO Kärcher AS, Stanseveien 31, 0976 Oslo, Norway,

+47 815 20 600, www.karcher.no

NZ Karcher Limited, 12 Ron Driver Place, East Tamaki,

Auckland, New Zealand,

+64 (9) 274-4603, www.karcher.co.nz

PL Kärcher Sp. z o.o., Ul. Stawowa 140, 31-346 Kraków,

+48-12-6397-222, www.karcher.pl

RO Karcher Romania srl, Sos. Odaii 439, Sector 1, RO-013606

BUKAREST,

+40 37 2709001, www.kaercher.ro

RU Karcher Ltd. Service Center, Leningradsky avenue, 68,

Building 2, Moscow, 125315

+7-495 789 90 76, www.karcher.ru

SE Kärcher AB, Tagenevägen 31, 42502 Hisings-Kärra,

+46 (0)31-577 300, www.karcher.se

SGP Karcher South East Asia Pte. Ltd., 5 Toh Guan Road East,

#01-00 Freight Links Express Distripark, Singapore 608831,

+65-6897-1811, www.karcher.com.sg

SK Kärcher Slovakia, s.r.o., Beniakova 2, SK-94901 NITRA,

+421 37 6555 798, www.kaercher.sk

TR Kärcher Servis Ticaret A.S., 9 Eylül Mahallesi, 307 Sokak

No. 6, Gaziemir / Izmir,

+90-232-252-0708, +90-232-251-3578, www.karcher.com.tr

TW Karcher Limited, 7/F, No. 66, Jhongijheng Rd., Sinjhuang

City, Taipei County 24243, Taiwan,

+886-2-2991-5533, +886-800-666-825, www.karcher.com.tw

UA Kärcher TOV, Kilzeva doroga, 9, 03191 Kiew,

+380 44 594 7575, www.karcher.com.ua

USA To locate your local dealer please visit our web site at

http://www.karchercommercial.com or call us at 888.805.9852

ZA Kärcher (Pty) Ltd., 144 Kuschke Street, Meadowdale,

Edenvale, 1614,

+27-11-574-5360, www.karcher.co.za

Karcher 2.641-811.0 DS 3 Cleaning Agent Dosing Station

Product's Documents

Operating instructions

Specifications

Karcher 2.641-811.0 Questions and Answers
