2/4-Port USB 3.0 4K HDMI
Dual Display KVM Switch
Models: B006-HD2UA2 (2-Port),
B006-HD2UA4 (4-Port)
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
Quick Start Guide
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
Español 14 • Français 27
Este manual está disponible en español en la página de Tripp Lite:
tripplite.com
The complete Owner’s Manual is available on Tripp Lite’s website:
tripplite.com/support
Ce manuel est disponible en français sur le site Web de Tripp Lite :
tripplite.com
2
• B006-HD2UA2 or B006-HD2UA4 HDMI Dual Display KVM
Switch
• Foot Pads (x4)
• Power Adapter
• Remote Port Selector
• Quick Start Guide*
* The complete Owner’s Manual is available on Tripp Lite’s website:
tripplite.com/support.
Package Contents
3

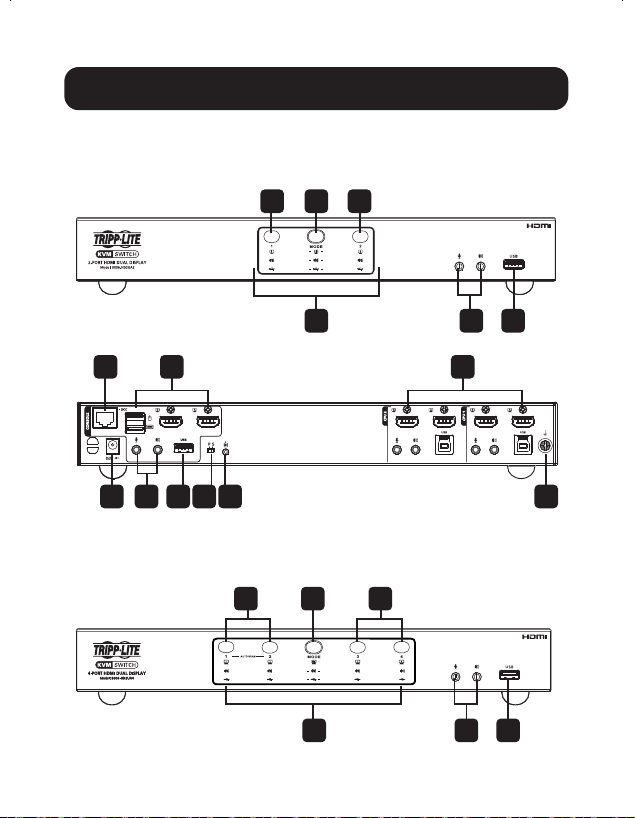

Product Features
B006-HD2UA2
Front
B006-HD2UA4
Front
12
3 4 5
2
Rear
6 7
9
10 11 12 13 14
8
12 2
3 4 5
4
Product Features
Rear
6 7
9
10 11 12 13 14
8
1
Mode Selection
Pushbutton
2
Port Selection
Pushbuttons
3
Port LEDs
4
Audio Jacks
5
USB 3.1 Gen1 Peripheral
Port
6
DCC Port (Daisy Chain
Control)
7
Console Ports Section
8
KVM Ports Section
9
Power Jack
10
Audio Jacks
11
USB 3.1 Gen1 Peripheral
Port
12
DCC Switch
13
Remote Port Selector
Jack
14
Grounding Terminal
5

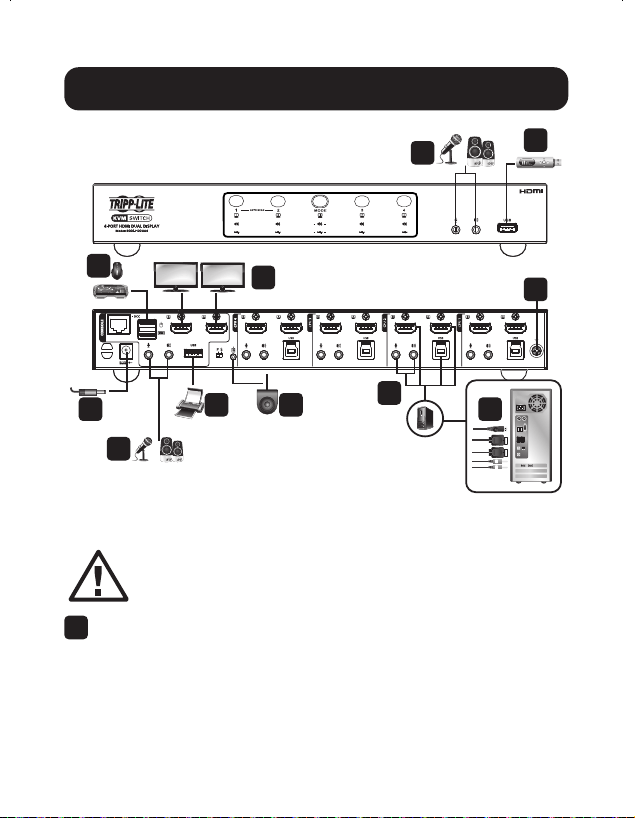

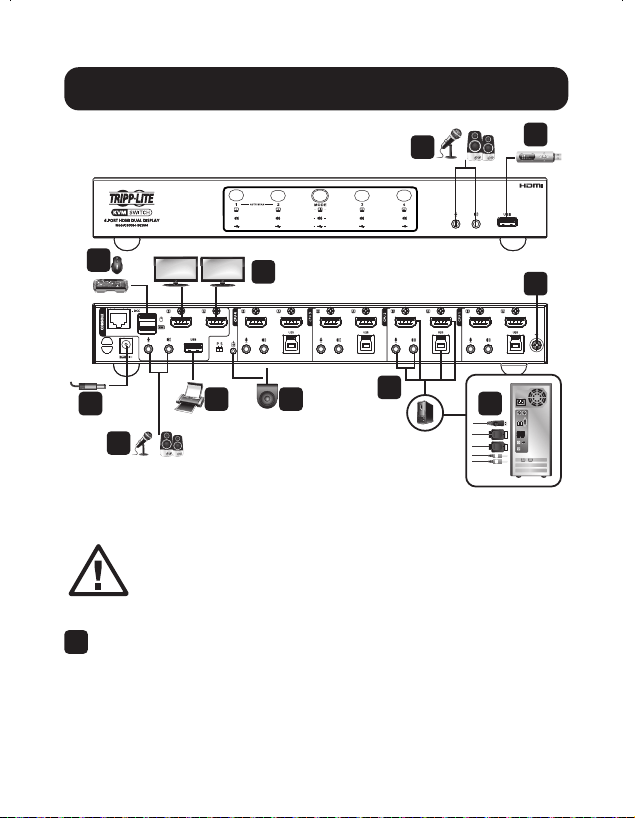

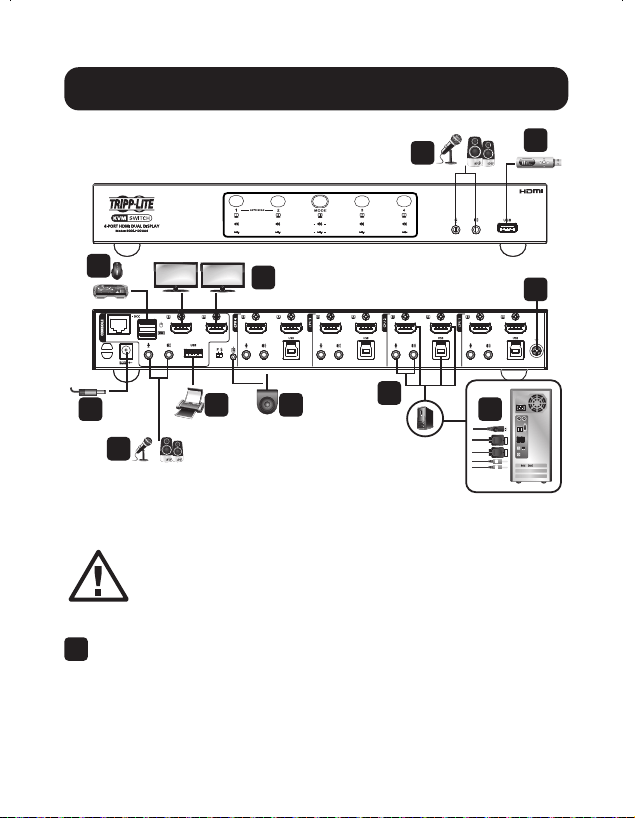

Installation
1
2
3
4
8
8 9
6
7
5
10
Note: B006-HD2UA4 shown. Installation steps are the same for the
B006-HD2UA2 model.
To prevent damage to your installation from
power surges or static electricity, it is important
that all connected devices are properly grounded.
1
Ground the unit by connecting one end of a grounding wire
to the Grounding Terminal and the other end to a suitable
grounded object.
Note: Do not skip this step. Proper grounding helps to prevent
damage to the unit from power surges or static electricity.
6
Installation
2
Plug your USB keyboard and USB mouse into the USB
console ports from the Console Ports Section located on
the unit’s rear panel.
3
Plug your HDMI monitors into the HDMI console ports from
the Console Ports Section located on the unit’s rear panel
and power on the monitors.
4
Plug your microphone and speakers into the Audio Jacks
located on the unit’s front panel. Audio cables are required
to connect to the CPU for this connection to work.
5
Plug your secondary microphone and speakers into the
Audio Jacks located on the unit’s rear panel.
Note: The microphone and speakers plugged into the front panel
have priority over those plugged into these jacks.
6
With a user-supplied HDMI cable, plug the HDMI connector
into any available HDMI port on the KVM Ports Section
of the switch (CPU1, CPU2, etc.). Then, plug the USB
3.0 cable, microphone cable and speaker cable into their
corresponding ports. With a second user-supplied HDMI
cable, plug the HDMI connector into the HDMI port in the
same KVM Ports Section of the switch.
Note: Verify that all the connectors are in the same KVM Ports
Section (all in CPU1, all in CPU2, etc.).
7
Installation
7
At the other end of the cables from step 6, plug the HDMI
cables, USB 3.0 cable, microphone cable, and speaker
cable into their respective ports on the computer. Repeat
steps 6, and 7 for each dual-screen PC system you are
installing.
8
(Optional) Plug your USB peripherals into the front or rear
USB 3.1 Gen1 Peripheral Ports.
9
(Optional) If you choose to use the remote port selector,
plug its cable into the Remote Port Selector Jack, located
on the unit’s rear panel.
10
Plug the power adapter included with the KVM switch into
an AC power source, then plug the power adapter cable
into the switch’s Power Jack.
11
Power on the computers.
8
Operation
Manual Switching
To bring complete focus (audio, KVM, and USB) to a computer,
either:
• Press the Port Selection Pushbutton that corresponds to that
computer; or
• Press the Mode Selection Pushbutton once (the Mode icons
will light up), then press the Port Selection Pushbutton that
corresponds to that computer (all three port icons will light
up)
Mouse Switching
For mouse port selection: Double-click the scroll wheel of your
USB mouse to cycle through the ports.
Notes:
Mouse switching is only supported by USB 3-key scroll wheel mice.
Mouse switching is disabled by default (see Hotkey Setting Mode to
enable mouse switching).
Mouse switching is only supported when Mouse Emulation is enabled.
9
Operation
Hotkey Switching
All hotkey port switches begin with tapping the [Scroll Lock]
key twice. The table below describes the actions that each
combination performs.
Note: If using the [Scroll Lock] key conicts with other programs
running on the computer, the [Ctrl] key can be used instead.
Hotkey Action
[Scroll Lock] [Scroll Lock]
[Enter]
Brings the KVM, USB hub, and
audio focus from the port that
currently has the KVM focus to
the next port on the switch.
(1 to 2, 2 to 1 for the 2-port
B006-HD2UA2; 1 to 2, 2 to 3,
3 to 4, 4 to 1 for the 4-port
B006-HD2UA4).
[Scroll Lock] [Scroll Lock]
[n] [Enter]
Brings the KVM, USB hub and
audio focus to the computer
attached to the port corresponding
to the specied Port ID.
Note: [n] represents the computer’s Port ID number
(B006-HD2UA2: 1 or 2; B006-HD2UA4: 1, 2, 3 or 4).
10
Operation
Hotkey Setting Mode (HSM)
Hotkey Setting Mode is used to set functions on the switch.
Follow the steps below to invoke HSM and perform a hotkey
function.
1. Press and hold down the [Num Lock] key.
2. Press and release the [-] key.
3. Release the [Num Lock] key.
4. Press the hotkey to perform the desired function. Refer to
the table below for the function.
Key Function
[H] Toggles between the default
([Num Lock] [-]) and alternate
([Ctrl] [F12]) HSM invocation
keys.
[T] Toggles between the default
([Scroll Lock] [Scroll Lock])
and alternate ([Ctrl] [Ctrl]) Port
Switching keys.
[F4] Prints the switch’s current
settings via a text editor or
word processor.
[R] [Enter] Resets the hotkey settings to
their default status.
11
Operation
Key Function
[U] [P] [G] [R] [A] [D] [E]
[Enter]
Invokes Firmware Upgrade
Mode.
[E] Enables/disables Power on
Detection.
[N] Enables/disables keyboard
emulation.
[M] Enables/disables mouse
emulation.
[W] Enables/disables Mouse
Switching.
12
Warranty & Product Registration
3-Year Limited Warranty
TRIPP LITE warrants its products to be free from defects in materials
and workmanship for a period of three (3) years from the date of
initial purchase. TRIPP LITE’s obligation under this warranty is
limited to repairing or replacing (at its sole option) any such defective
products. To obtain service under this warranty, you must obtain a
Returned Material Authorization (RMA) number from TRIPP LITE or
an authorized TRIPP LITE service center. Products must be returned
to TRIPP LITE or an authorized TRIPP LITE service center with
transportation charges prepaid and must be accompanied by a brief
description of the problem encountered and proof of date and place
of purchase. This warranty does not apply to equipment which has
been damaged by accident, negligence or misapplication or has been
altered or modied in any way.
EXCEPT AS PROVIDED HEREIN, TRIPP LITE MAKES NO
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WARRANTIES
OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE. Some states do not permit limitation or exclusion of implied
warranties; therefore, the aforesaid limitation(s) or exclusion(s) may not
apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL TRIPP LITE
BE LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF THIS
PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE. Specically, TRIPP LITE is not liable for any costs, such as
lost prots or revenue, loss of equipment, loss of use of equipment,
loss of software, loss of data, costs of substitutes, claims by third
parties, or otherwise.
13
Warranty & Product Registration
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite
product. You’ll be automatically entered into a drawing for a chance to
win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions
apply. See website for details.
WEEE Compliance Information for Tripp Lite Customers
and Recyclers (European Union)
Under the Waste Electrical and Electronic Equipment (WEEE)
Directive and implementing regulations, when customers buy
new electrical and electronic equipment from Tripp Lite they are
entitled to:
• Send old equipment for recycling on a one-for-one, like-for-
like basis (this varies depending on the country)
• Send the new equipment back for recycling when this
ultimately becomes waste
Tripp Lite has a policy of continuous improvement. Specications are
subject to change without notice. Photos and illustrations may dier
slightly from actual products.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
21-06-166 933E10_RevB
14
