WARRANTY
This KOOLATRON product is warranted to the retail consumer for 90 days from date of
retail purchase, against defects in material and workmanship.
WHAT IS COVERED
- Replacement parts and labor.
- Transportation charges to customer for the repaired product.
WHAT IS NOT COVERED
- Commercial or industrial use of this product.
- Damage caused by abuse, accident, misuse, or neglect.
- Transportation of the unit or component from the customer to Koolatron.
IMPLIED WARRANTIES
Any implied warranties, including the implied warranty of merchantability are also limited to duration
of 90 days from the date of retail purchase.
WARRANTY AND SERVICE PROCEDURE
Keep the original, dated, sales receipt with this manual. If you have a problem with your unit,
or you require replacement parts, please telephone the following number for assistance:
1-800-265-8456
A Koolatron Master Service Centre must perform all warranty work. Service after warranty
may be obtained at a Master Service Centre or at an authorized service dealer.
Purchase Receipt is required to establish warranty eligibility.
Koolatron has Master Service Centres at these locations:
U.S.A. - 4330 Commerce Dr., Batavia, NY 14020-4102
Canada - 139 Copernicus Blvd., Brantford, ON N3P 1N4
www.koolatron.com
©2020 Koolatron, Inc. All rights reserved.
All specification are subject to change without notice.
Made in China
5/2020-v2H1S150

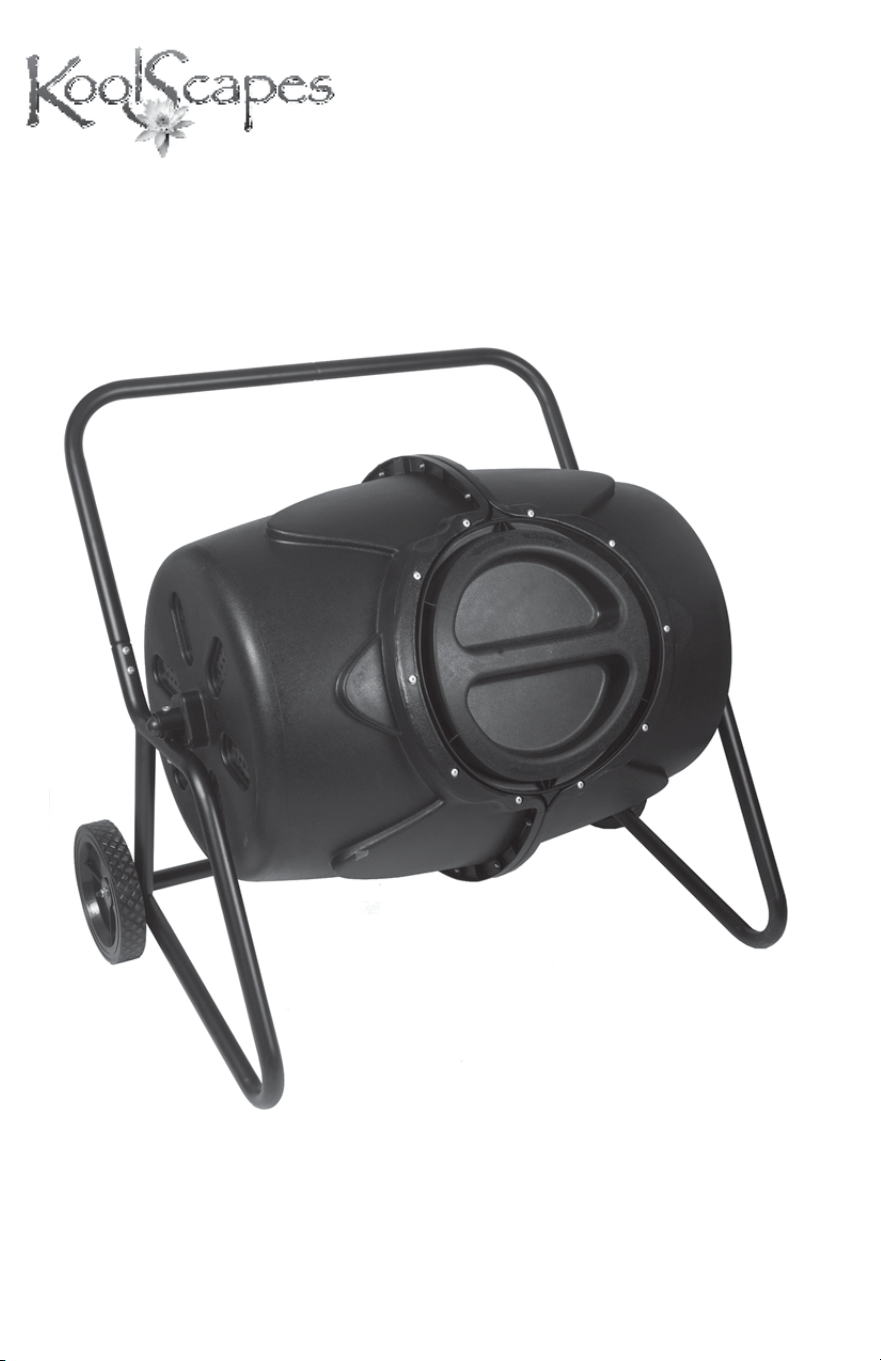

HEAVY DUTY WHEELED
TUMBLING COMPOSTER
WTCB-50
Installation Manual
Please Read These Instructions Carefully Before Use!

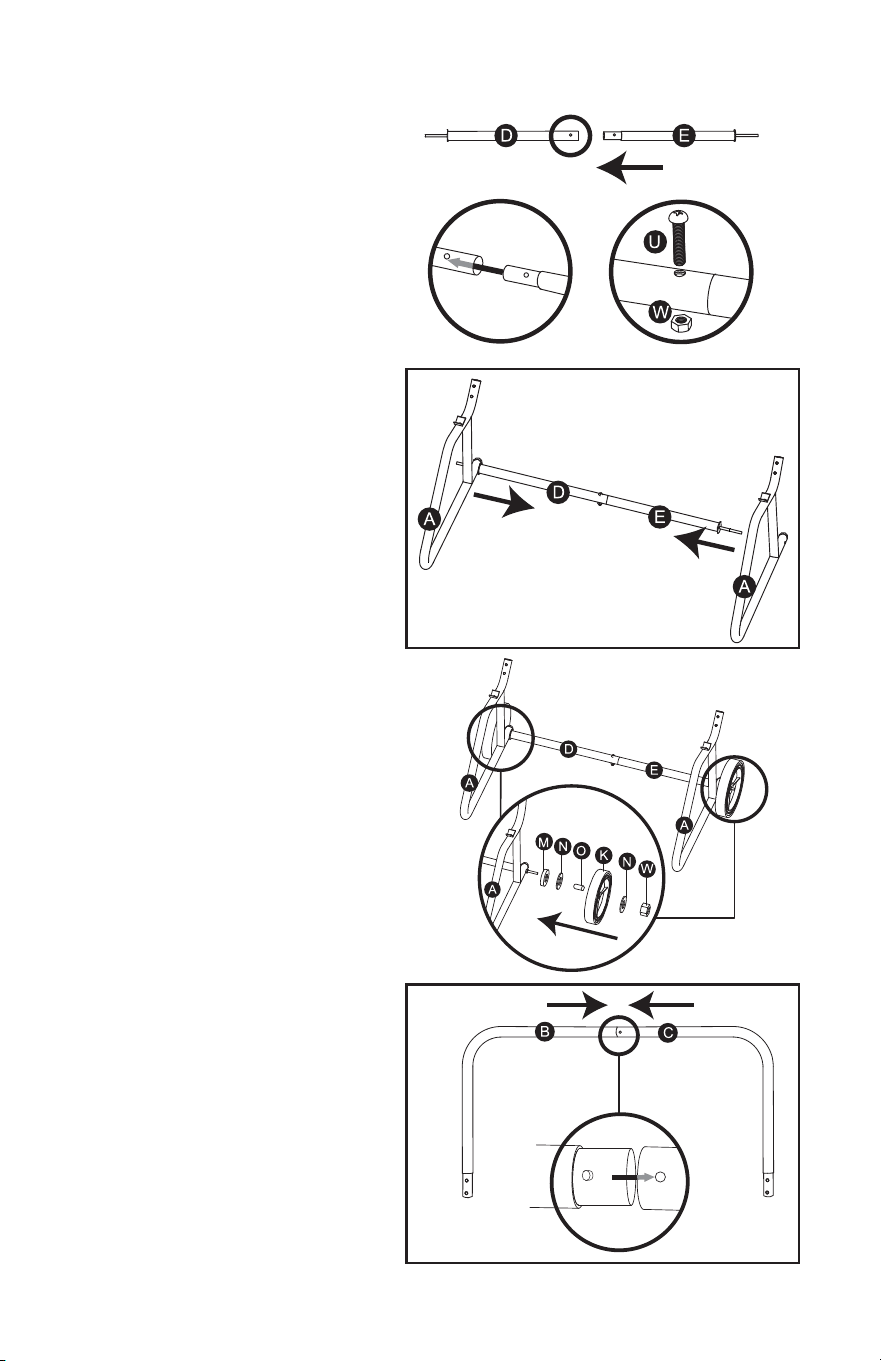

1. Connect wheel supports (D)
and (E) using medium screw (U)
and large 'nut (W).

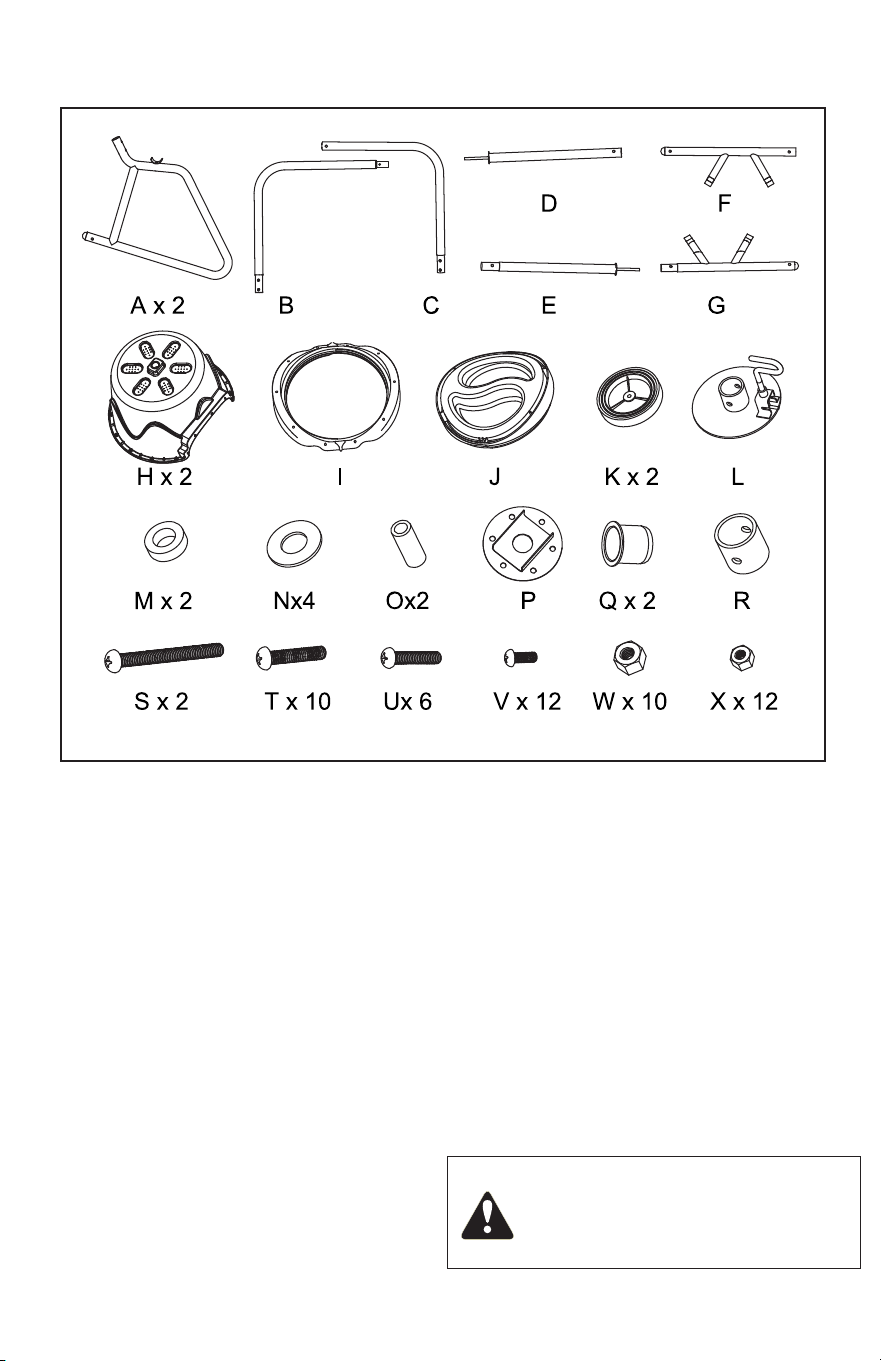

PARTS & HARDWARE
2. Insert wheel support assembly
(D,E) into frame legs (A).
3. Assemble Wheels (K) to wheel
support (D,E), using spacer (M),
washer (N), bearing (O), washer
(N) and large nut (W).
4. Join handie supports (B) and
(C) by rotating clockwise to lock
in place.
Remove the contents from
the package carefully.
In case of missing parts, do not use
the product before obtaining and
installing them.
2 3
A Frame Legs 2
B Handle Support 1 1
C Handle Support 2 1
D Wheel Support 1 1
E Wheel Support 2 1
F Tumbler Support 1 1
G Tumbler Support 2 1
H Tumbler 2
I Lid Support 1
J Lid 1
K Wheel 2
L Lock Plate 1
M Spacer 2
N Washer 4
O Bearing 2
P Lock Flange 1
Q Bushing 2
R Adapter Sleeve 1
S Long Screw 2
T Large Screw 10
U Medium Screw 6
V Small Screw 12
W Large Nut 10
X Small Nut 12
ASSEMBLY INSTRUCTIONS
WARNING! This product contains chemicals known to
the State of California to cause cancer, and birth defects
or other reproductive harm. www.P65Warnings.ca.gov
1. Connect wheel supports (D)
and (E) using medium screw (U)
and large 'nut (W).
PARTS & HARDWARE
2. Insert wheel support assembly
(D,E) into frame legs (A).
3. Assemble Wheels (K) to wheel
support (D,E), using spacer (M),
washer (N), bearing (O), washer
(N) and large nut (W).
4. Join handie supports (B) and
(C) by rotating clockwise to lock
in place.
Remove the contents from
the package carefully.
In case of missing parts, do not use
the product before obtaining and
installing them.
2 3
A Frame Legs 2
B Handle Support 1 1
C Handle Support 2 1
D Wheel Support 1 1
E Wheel Support 2 1
F Tumbler Support 1 1
G Tumbler Support 2 1
H Tumbler 2
I Lid Support 1
J Lid 1
K Wheel 2
L Lock Plate 1
M Spacer 2
N Washer 4
O Bearing 2
P Lock Flange 1
Q Bushing 2
R Adapter Sleeve 1
S Long Screw 2
T Large Screw 10
U Medium Screw 6
V Small Screw 12
W Large Nut 10
X Small Nut 12
ASSEMBLY INSTRUCTIONS
WARNING! This product contains chemicals known to
the State of California to cause cancer, and birth defects
or other reproductive harm. www.P65Warnings.ca.gov

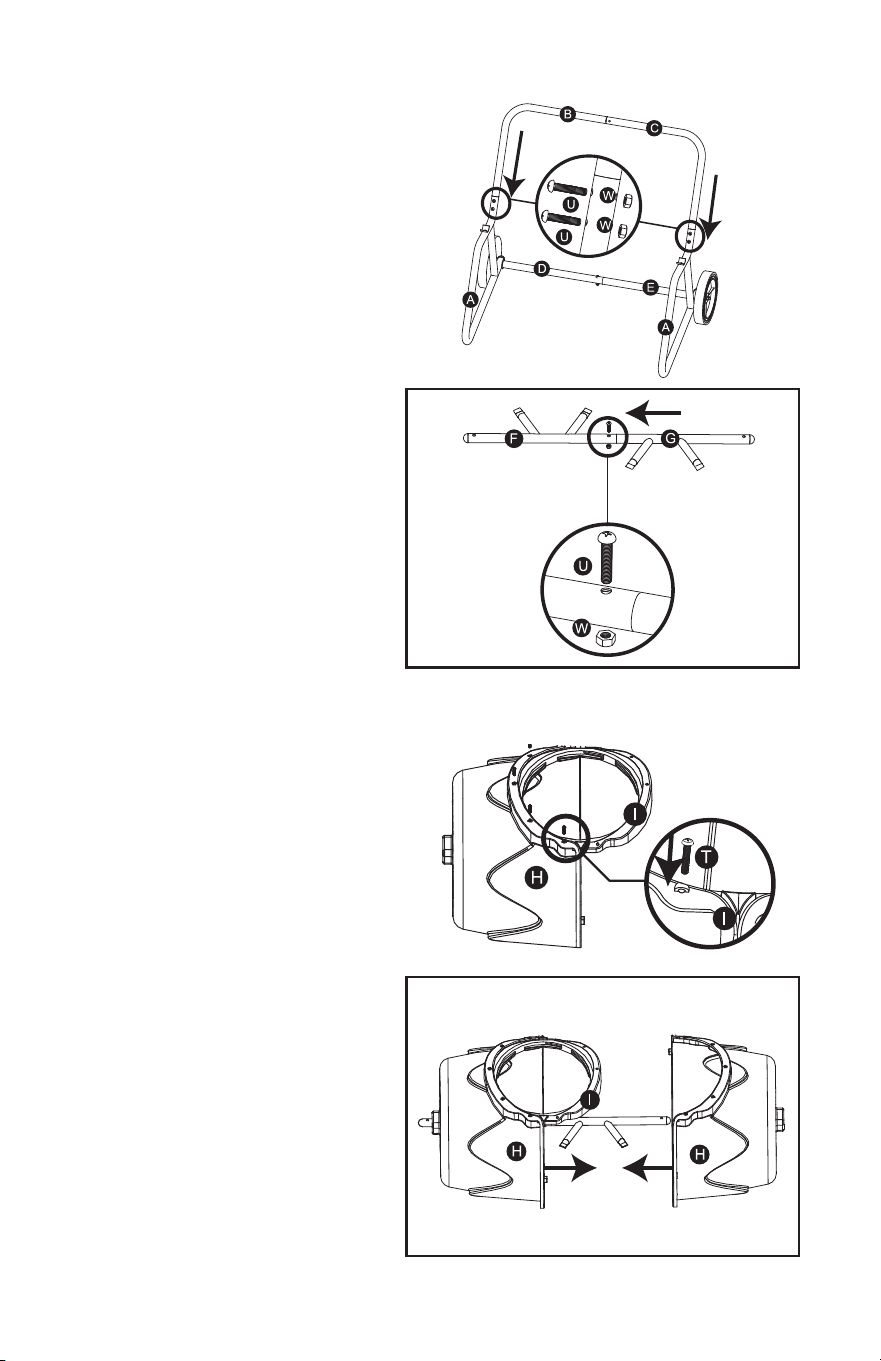

5. Connect handie support
assembly (B,C) to frame legs (A)
using medium screw (U) and
large nut (W).
6. Connect tumbler supports (F)
and (G) using medium screw (U)
and large nut (W).

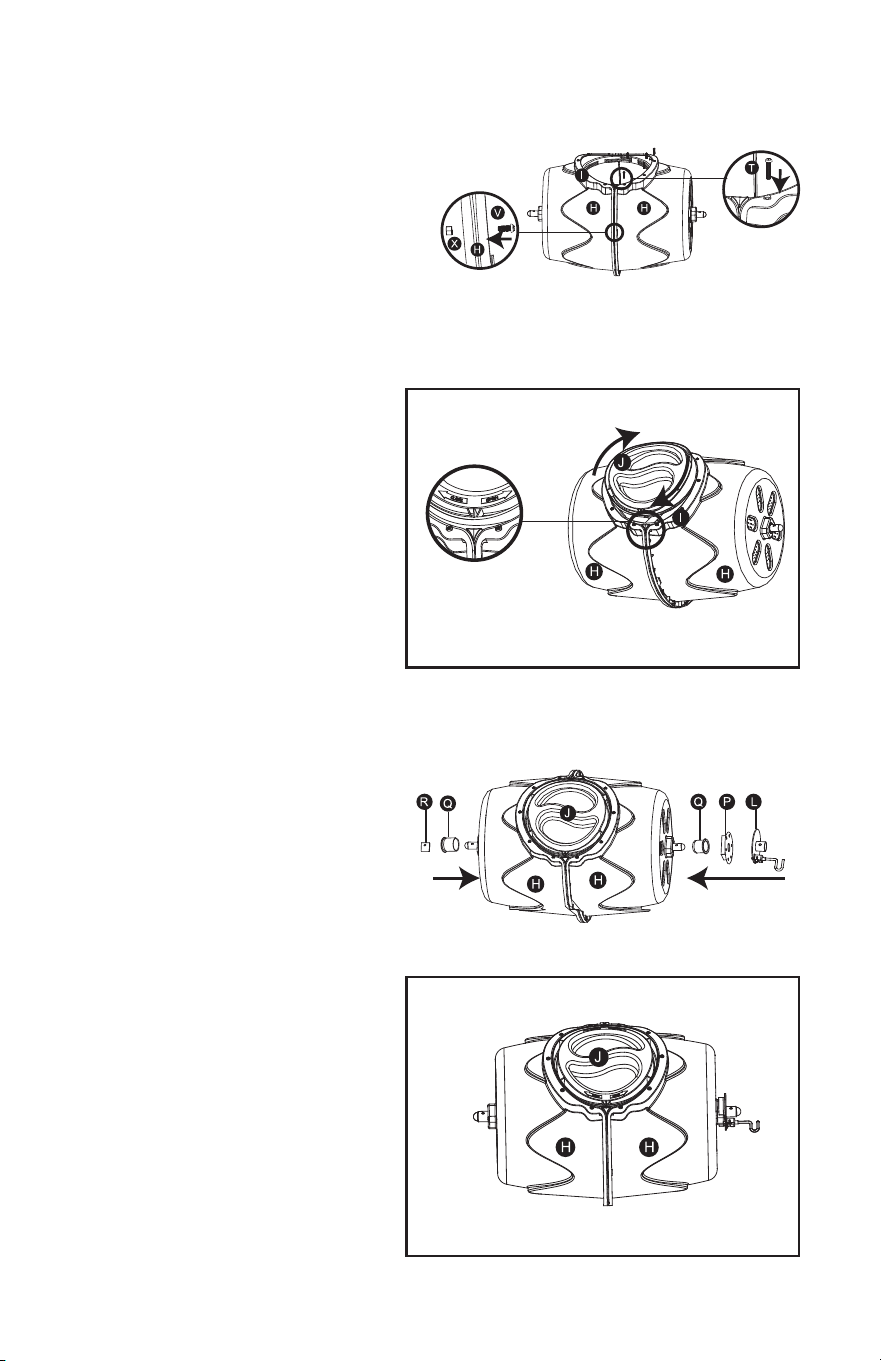

7. Put lid support (I) onto
the tumbler (H) using
small screws (T).
8. Insert tumbler support assembly
(F,G) into tumbler lid support
assembly (H,I). Slide second
tumbler (H) over tumbler support
assembly.
9. Connect tumblers (H) and Iid
support (I) using large screws (T).
Secure tumblers (H) using
small screws (v) and small nuts (X).
10. Align both triangle signs on
the lid (J) and lid support (I)
11. Install components adapter
sleeve (R), bushing (Q), lock
flange (P) and lock plate (L)
onto tumbler support assembly
as shown.
12. Tumbler assembly is
ready for use.
4 5
ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS
5. Connect handie support
assembly (B,C) to frame legs (A)
using medium screw (U) and
large nut (W).
6. Connect tumbler supports (F)
and (G) using medium screw (U)
and large nut (W).
7. Put lid support (I) onto
the tumbler (H) using
small screws (T).
8. Insert tumbler support assembly
(F,G) into tumbler lid support
assembly (H,I). Slide second
tumbler (H) over tumbler support
assembly.
9. Connect tumblers (H) and Iid
support (I) using large screws (T).
Secure tumblers (H) using
small screws (v) and small nuts (X).
10. Align both triangle signs on
the lid (J) and lid support (I)
11. Install components adapter
sleeve (R), bushing (Q), lock
flange (P) and lock plate (L)
onto tumbler support assembly
as shown.
12. Tumbler assembly is
ready for use.
4 5
ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS
ASSEMBLY INSTRUCTIONS

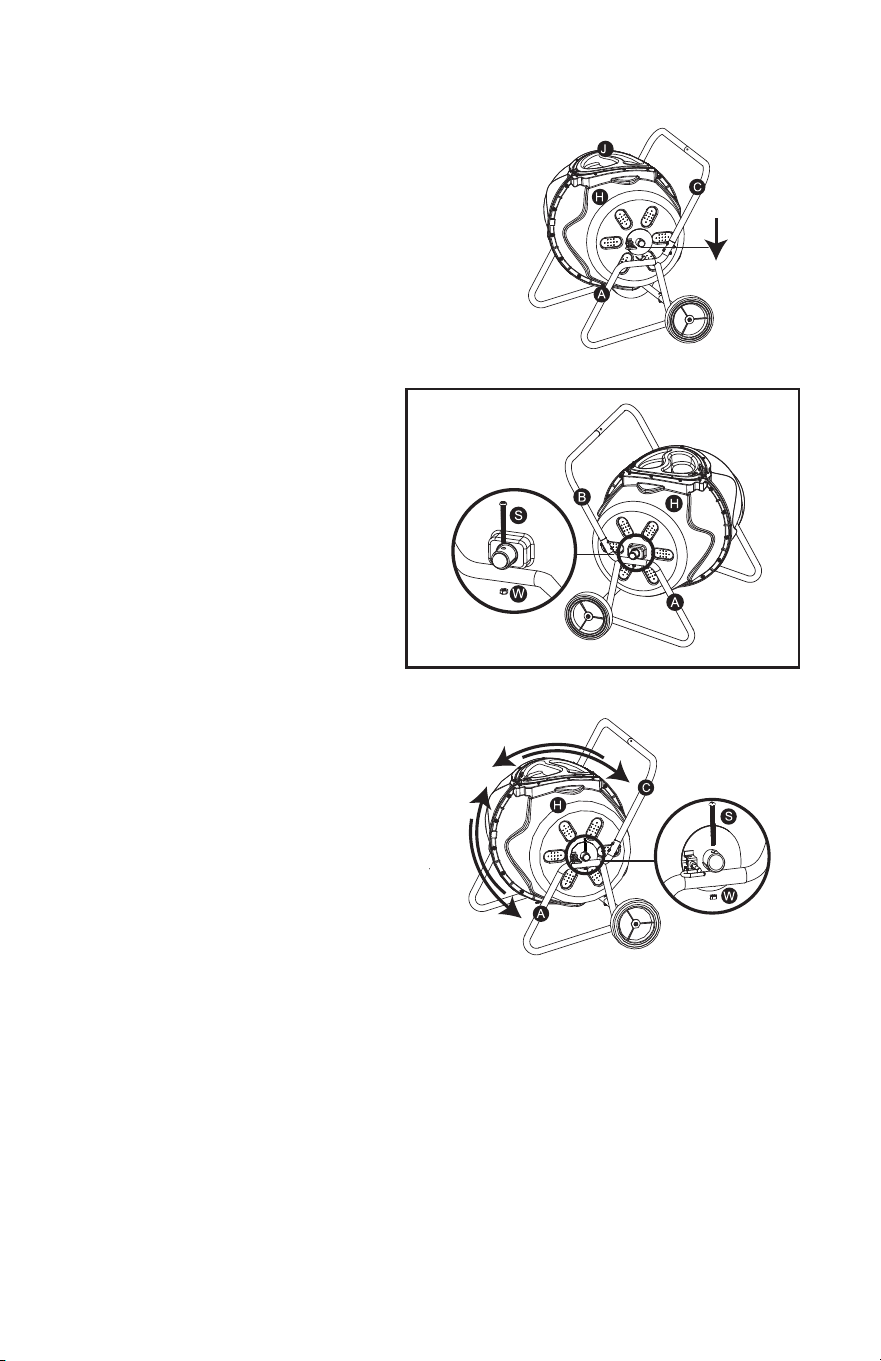

13. Place tumbler assembly onto
frame support (A).
14. Secure tumbler assembly
on frame support (A) using
screws (S) and nuts (W).
15. Secure tumbler assembly
to frame front (A) using screws
(S) and nuts (W). Tighten all
fasteners.
C
B
D
ASSEMBLY INSTRUCTIONS

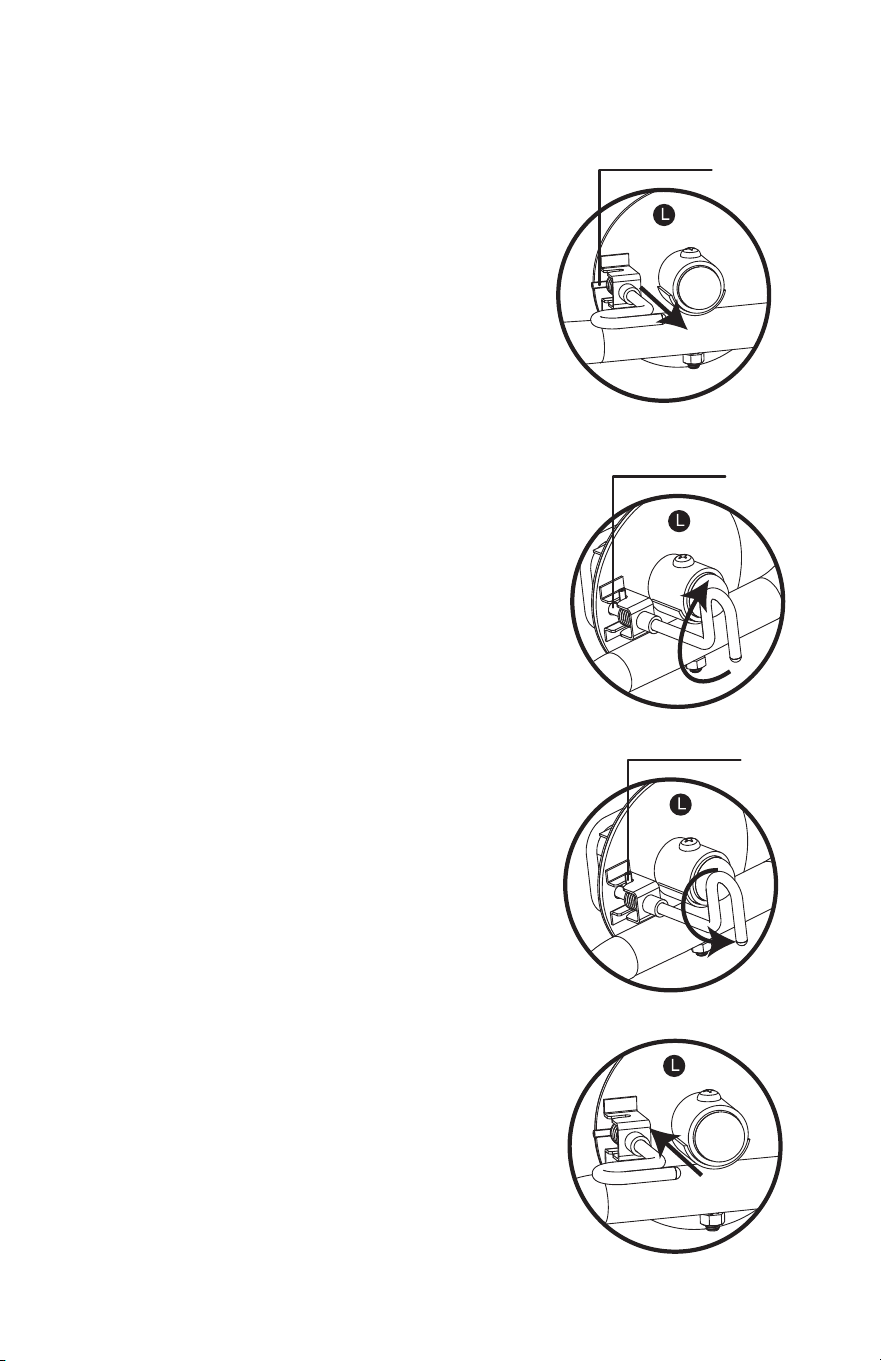

116.. LOCK & UNLOCK
locking pin
locking pin
spring bolt
A
To lock tum handle to release
locking pin.
Pull handie away from barrel to
release spring bolt.
Release the handle over one of
the six locking positions to
engage spring bolt.
To unlock, pull spring bolt out
to unlocked position, tum the
handie to secure Iocking pin in
groove.
6 7
ASSEMBLY INSTRUCTIONS
13. Place tumbler assembly onto
frame support (A).
14. Secure tumbler assembly
on frame support (A) using
screws (S) and nuts (W).
15. Secure tumbler assembly
to frame front (A) using screws
(S) and nuts (W). Tighten all
fasteners.
C
B
D
ASSEMBLY INSTRUCTIONS
116.. LOCK & UNLOCK
locking pin
locking pin
spring bolt
A
To lock tum handle to release
locking pin.
Pull handie away from barrel to
release spring bolt.
Release the handle over one of
the six locking positions to
engage spring bolt.
To unlock, pull spring bolt out
to unlocked position, tum the
handie to secure Iocking pin in
groove.
6 7
Garantie
Cet appareil KOOLATRON est garanti à l'acheteur au détail pendant 90 jours à compter de
sa date d'achat contre tous défauts de pièces et de fabrication.
CE QUE COUVRE LA GARANTIE
• Pièces de rechange et main d'oeuvre.
• Frais d'expédition du produit réparé de Koolatron à l'adresse du client.
CE QUE LA GARANTIE NE COUVRE PAS
• Tous dégâts causés par un abus, un accident, une mauvaise utilisation ou une négligence.
• Frais d'expédition de l'appareil ou de la pièce du client à Koolatron.
GARANTIES IMPLICITES
Toutes garanties implicites, y compris celle de qualité marchande, se limitent également
à 90 jours à compter de la date d'achat.
GARANTIE ET PROCÉDURES DE RÉPARATION
Conservez le reçu de caisse daté d'origine avec ce manuel. Si vous avez un problème avec
votre unité ou si vous avez besoin de pièces de rechange, veuillez téléphoner au numéro suivant
pour assistance :
Amérique du Nord 1-800-265-8456
Les centres spécialisés de dépannage Koolatron doivent effectuer tous les travaux relatifs
aux garanties. Les services après garantie peuvent s’obtenir dans l’un des centres spécialisés
de dépannage ou chez un concessionnaire agréé. Reçu d’achat exigé afin de définir si la garantie
est applicable ou non.
Koolatron dispose de centres principaux de réparations à ces adresses :
U.S.A. - 4330 Commerce Dr., Batavia, NY 14020-4102
Canada - 139 Copernicus Blvd., Brantford, ON N3P 1N4
www.koolatron.com
©2020 Koolatron, Inc.Tous droits réservés.
Toutes spécifications sont sujettes à changement sans préavis.
Fabriqué en Chine
5/2020-v1H1S150
COMPOSTEUR CULBUTEUR
ROBUSTE SUR ROUES
Veuillez lire attentivement toutes les instructions
avant de procéder à l’installation !
WTCB-50
Guide d’installation
Garantie
Cet appareil KOOLATRON est garanti à l'acheteur au détail pendant 90 jours à compter de
sa date d'achat contre tous défauts de pièces et de fabrication.
CE QUE COUVRE LA GARANTIE
• Pièces de rechange et main d'oeuvre.
• Frais d'expédition du produit réparé de Koolatron à l'adresse du client.
CE QUE LA GARANTIE NE COUVRE PAS
• Tous dégâts causés par un abus, un accident, une mauvaise utilisation ou une négligence.
• Frais d'expédition de l'appareil ou de la pièce du client à Koolatron.
GARANTIES IMPLICITES
Toutes garanties implicites, y compris celle de qualité marchande, se limitent également
à 90 jours à compter de la date d'achat.
GARANTIE ET PROCÉDURES DE RÉPARATION
Conservez le reçu de caisse daté d'origine avec ce manuel. Si vous avez un problème avec
votre unité ou si vous avez besoin de pièces de rechange, veuillez téléphoner au numéro suivant
pour assistance :
Amérique du Nord 1-800-265-8456
Les centres spécialisés de dépannage Koolatron doivent effectuer tous les travaux relatifs
aux garanties. Les services après garantie peuvent s’obtenir dans l’un des centres spécialisés
de dépannage ou chez un concessionnaire agréé. Reçu d’achat exigé afin de définir si la garantie
est applicable ou non.
Koolatron dispose de centres principaux de réparations à ces adresses :
U.S.A. - 4330 Commerce Dr., Batavia, NY 14020-4102
Canada - 139 Copernicus Blvd., Brantford, ON N3P 1N4
www.koolatron.com
©2020 Koolatron, Inc.Tous droits réservés.
Toutes spécifications sont sujettes à changement sans préavis.
Fabriqué en Chine
5/2020-v1H1S150
COMPOSTEUR CULBUTEUR
ROBUSTE SUR ROUES
Veuillez lire attentivement toutes les instructions
avant de procéder à l’installation !
WTCB-50
Guide d’installation
PIÈCES ET MATÉRIEL
Retirez soigneusement le contenu de l’emballage.
En cas de pièces manquantes, n’utilisez pas
le produit avant de les avoir obtenues et installées.
2 3
A Pattes de cadre 2
B Partie du guidon 1
C Partie du guidon 1
B Support de roue 1
E Support de roue 1
F Support du culbuteur 1
G Support du culbuteur 1
H Culbuteur 2
I Support de couvercle 1
J Couvercle 1
K Roue 2
L Plaque de verrouillage 1
M Entretoise 2
N Rondelle 4
O Roulement 2
P Flasque de verrouillage 1
Q Bague 2
R Manchon adaptateur 1
S Longue vis 2
T Grosse vis 10
U Vis moyenne 6
V Petite vis 12
W Grand écrou 10
X Petit écrou 12
INSTRUCTIONS D’ASSEMBLAGE
2. Insérez l’ensemble de support
de roue (D, E) dans les pattes
de cadre (A).
3. Assemblez les roues (K) au
support de roue (D, E) à l’aide
de l’entretoise (M), de la rondelle (N),
du roulement (O), de la rondelle (N)
et du grand écrou (W).
4. Enclenchez ensemble les parties
du guidon (B) et (C)
1. Raccordez les supports de roue (D)
et (E) au moyen d’une vis moyenne
(U) et d’un grand écrou (W).
AVERTISSEMENT! Ce produit contient des produits
chimiques qui, de l’avis de l’État de Californie, causent
des cancers ou des anomalies congénitales ou d’autres
problèmes de reproduction. www.P65Warnings.ca.gov
PIÈCES ET MATÉRIEL
Retirez soigneusement le contenu de l’emballage.
En cas de pièces manquantes, n’utilisez pas
le produit avant de les avoir obtenues et installées.
2 3
A Pattes de cadre 2
B Partie du guidon 1
C Partie du guidon 1
B Support de roue 1
E Support de roue 1
F Support du culbuteur 1
G Support du culbuteur 1
H Culbuteur 2
I Support de couvercle 1
J Couvercle 1
K Roue 2
L Plaque de verrouillage 1
M Entretoise 2
N Rondelle 4
O Roulement 2
P Flasque de verrouillage 1
Q Bague 2
R Manchon adaptateur 1
S Longue vis 2
T Grosse vis 10
U Vis moyenne 6
V Petite vis 12
W Grand écrou 10
X Petit écrou 12
INSTRUCTIONS D’ASSEMBLAGE
2. Insérez l’ensemble de support
de roue (D, E) dans les pattes
de cadre (A).
3. Assemblez les roues (K) au
support de roue (D, E) à l’aide
de l’entretoise (M), de la rondelle (N),
du roulement (O), de la rondelle (N)
et du grand écrou (W).
4. Enclenchez ensemble les parties
du guidon (B) et (C)
1. Raccordez les supports de roue (D)
et (E) au moyen d’une vis moyenne
(U) et d’un grand écrou (W).
AVERTISSEMENT! Ce produit contient des produits
chimiques qui, de l’avis de l’État de Californie, causent
des cancers ou des anomalies congénitales ou d’autres
problèmes de reproduction. www.P65Warnings.ca.gov
5. Raccordez les parties du guidon (B, C)
aux pattes de cadre (A) moyen
d’une vis moyenne (U) et
d’un grand écrou (W)..
6. Raccordez les supports du
culbuteur (F) et (G) au moyen
d’une vis moyenne (U) et
d’un grand écrou (W)
7. Placez le support du couvercle (I)
sur le culbuteur (H) au moyen
de petites vis (T).
8. Insérez l’ensemble de supports du
culbuteur (F, G) dans l’ensemble
de supports du couvercle du
culbuteur (H, I). Faites glisser
la seconde partie du culbuteur (H)
sur l’ensemble de supports
du culbuteur.
9. Connectez les parties du culbuteur (H)
et le support de couvercle (I) à l’aide
de grosses vis (T). Fixez les parties
du culbuteur (H) au moyen de petites
vis (v) et de petits écrous (X).
10. Alignez les deux signes triangulaires
sur le couvercle (J) et le support
du couvercle (I).
11. Installez le manchon adaptateur
des composants (R), la bague (Q),
la flasque de verrouillage (P) et
la plaque de verrouillage (L) sur
l’ensemble de supports de
culbuteur comme illustré.
12. Le culbuteur est prêt à l’emploi.
4 5
INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE
5. Raccordez les parties du guidon (B, C)
aux pattes de cadre (A) moyen
d’une vis moyenne (U) et
d’un grand écrou (W)..
6. Raccordez les supports du
culbuteur (F) et (G) au moyen
d’une vis moyenne (U) et
d’un grand écrou (W)
7. Placez le support du couvercle (I)
sur le culbuteur (H) au moyen
de petites vis (T).
8. Insérez l’ensemble de supports du
culbuteur (F, G) dans l’ensemble
de supports du couvercle du
culbuteur (H, I). Faites glisser
la seconde partie du culbuteur (H)
sur l’ensemble de supports
du culbuteur.
9. Connectez les parties du culbuteur (H)
et le support de couvercle (I) à l’aide
de grosses vis (T). Fixez les parties
du culbuteur (H) au moyen de petites
vis (v) et de petits écrous (X).
10. Alignez les deux signes triangulaires
sur le couvercle (J) et le support
du couvercle (I).
11. Installez le manchon adaptateur
des composants (R), la bague (Q),
la flasque de verrouillage (P) et
la plaque de verrouillage (L) sur
l’ensemble de supports de
culbuteur comme illustré.
12. Le culbuteur est prêt à l’emploi.
4 5
INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE
13. Placez le culbuteur sur
le support de cadre (A).
14. Fixez l’ensemble du culbuteur
sur le support du cadre (A)
au moyen des vis (S) et
des écrous (W).
15. Fixez l’ensemble du culbuteur sur
le cadre avant (A) au moyen
des vis (S) et des écrous (W).
Serrez toutes les fixations.
C
B
D
116. VERROUILLER ET DÉVERROUILLER
goupille d’arrêt
goupille d’arrêt
boulon à ressort
A
Pour verrouiller, tournez le guidon
pour dégager la goupille d’arrêt.
Tirez le guidon loin du culbuteur
pour libérer le boulon à ressort.
Relâchez le guidon sur l’une
des six positions de verrouillage
pour engager le boulon à ressort.
Pour déverrouiller, tirez le boulon à ressort
en position déverrouillée, tournez le guidon
pour fixer la goupille d’arrêt dans la rainure.
6 7
INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE
13. Placez le culbuteur sur
le support de cadre (A).
14. Fixez l’ensemble du culbuteur
sur le support du cadre (A)
au moyen des vis (S) et
des écrous (W).
15. Fixez l’ensemble du culbuteur sur
le cadre avant (A) au moyen
des vis (S) et des écrous (W).
Serrez toutes les fixations.
C
B
D
116. VERROUILLER ET DÉVERROUILLER
goupille d’arrêt
goupille d’arrêt
boulon à ressort
A
Pour verrouiller, tournez le guidon
pour dégager la goupille d’arrêt.
Tirez le guidon loin du culbuteur
pour libérer le boulon à ressort.
Relâchez le guidon sur l’une
des six positions de verrouillage
pour engager le boulon à ressort.
Pour déverrouiller, tirez le boulon à ressort
en position déverrouillée, tournez le guidon
pour fixer la goupille d’arrêt dans la rainure.
6 7
INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE
WARRANTY
This KOOLATRON product is warranted to the retail consumer for 90 days from date of
retail purchase, against defects in material and workmanship.
WHAT IS COVERED
- Replacement parts and labor.
- Transportation charges to customer for the repaired product.
WHAT IS NOT COVERED
- Commercial or industrial use of this product.
- Damage caused by abuse, accident, misuse, or neglect.
- Transportation of the unit or component from the customer to Koolatron.
IMPLIED WARRANTIES
Any implied warranties, including the implied warranty of merchantability are also limited to duration
of 90 days from the date of retail purchase.
WARRANTY AND SERVICE PROCEDURE
Keep the original, dated, sales receipt with this manual. If you have a problem with your unit,
or you require replacement parts, please telephone the following number for assistance:
1-800-265-8456
A Koolatron Master Service Centre must perform all warranty work. Service after warranty
may be obtained at a Master Service Centre or at an authorized service dealer.
Purchase Receipt is required to establish warranty eligibility.
Koolatron has Master Service Centres at these locations:
U.S.A. - 4330 Commerce Dr., Batavia, NY 14020-4102
Canada - 139 Copernicus Blvd., Brantford, ON N3P 1N4
www.koolatron.com
©2020 Koolatron, Inc. All rights reserved.
All specification are subject to change without notice.
Made in China
5/2020-v2H1S150
HEAVY DUTY WHEELED
TUMBLING COMPOSTER
WTCB-50
Installation Manual
Please Read These Instructions Carefully Before Use!
