BASE 2 PIZZE
Assembly Sheet - Scheda di Montaggio
Solution A
Solution B
WARNING
WARNINGS
• Read and follow the instructions for a proper assembly:
if you have any questions, send an email to [email protected].
• Do not move the oven when it is in operation.
• Place the oven base on a perfectly level surface.
• Do not mount the oven on the base when it is on or still hot.
• The gas bottle may leave traces of rust on the base.
• Maximum gas bottle capacity: 25 kg.
• Maximum shelf load capacity: 30 kg.
• Alfa is not responsible for any damage to property or people due to accidents caused
by incorrect handling or use of the base.
CAUTION
• Never touch the bottom of the oven when it is in operation or immediately after use.
• Use extreme caution when moving the oven onto the base.
• Always lock at least 2 of the 4 casters.
• Stay away from people or things when moving the oven.
• Put the 4 brakes on the base wheels before placing the oven on top for a safe maneuver.
AVVERTENZE
• Seguire tutte le istruzioni di montaggio per un assemblaggio idoneo,
per qualsiasi dubbi scrivere a [email protected]
• Non movimentare la base se il forno è in funzione.
• Posizionare la base su un terreno perfettamente orizzontale.
• Non montare il forno sulla base se è accesso o ancora caldo.
• La bombola del gas potrebbe rilasciare ruggine sulla base.
• Portata massima: bombola da 25 Kg
• Portata del ripiano max 30 kg
• L’Alfa non risponde di eventuali danni a cose o persone per eventuali incidenti causati
dalla movimentazione e dall’utilizzo errato della base.
ATTENZIONE
• Non toccare in nessun caso il sotto del forno quando è in funzione o dopo l’utilizzo.
• Massima cautela nello spostamento del forno sulla base.
• Mettere sempre almeno 2 dei 4 freni presenti nelle ruote.
• Allontanare cose e persone durante la movimentazione.
• Mettere i 4 freni alle ruote della base prima di posizionare il forno sopra per una manovra in tutta sicurezza.

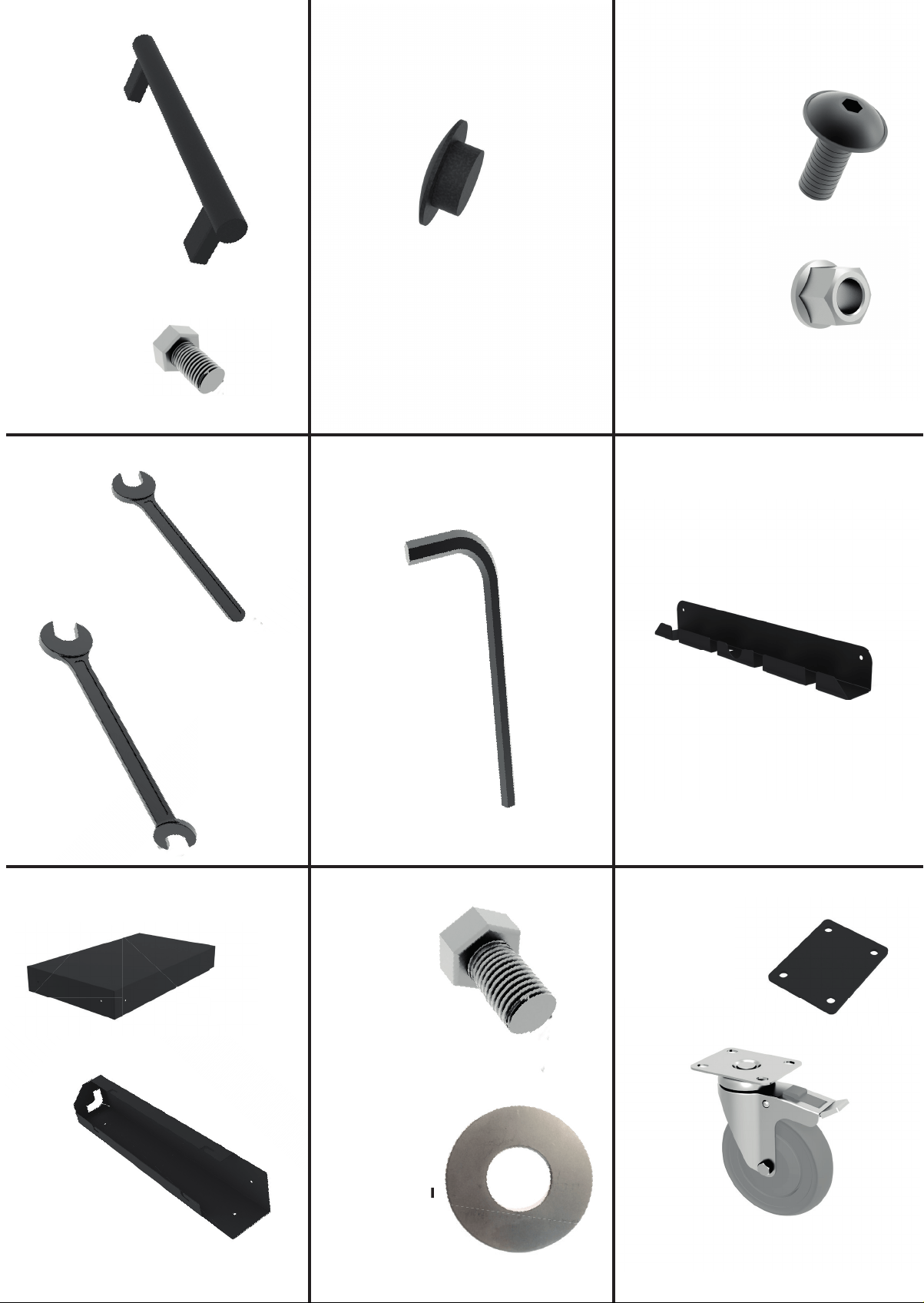

X1
X2
M8
X4
X4
M10
X1
10
X2
X4 X4
X4
X34
M6
X34
M6
X1
4
4
X1
13 - 17
X1
4
X1
1 2
3 4
5 6
7 8
9 10
11 12
