Maytag MHW5630MBK 4.5 cu. ft. 27 Inch Front Load Washer User Manual

W11355369D

W11355370D-SP

FRONT LOAD WASHER OWNER'S MANUAL

MANUEL DE L’UTILISATEUR DE LA LAVEUSE À

CHARGEMENT FRONTAL

Table of Contents/Table des matières

WASHER SAFETY ...........................................................2

Washer Safety...............................................................2

Internet Connectivity Guide ......................................................3

CHOOSING THE RIGHT DETERGENT.................................4

Choosing the Right Detergent...........................................4

Adding Laundry Products ................................................4

WASHER MAINTENANCE AND CARE ................................5

Cleaning the Washer Location ..........................................5

Water Inlet Hoses ..........................................................5

Washer Care.................................................................5

Clean Washer Cycle Reminder ........................................7

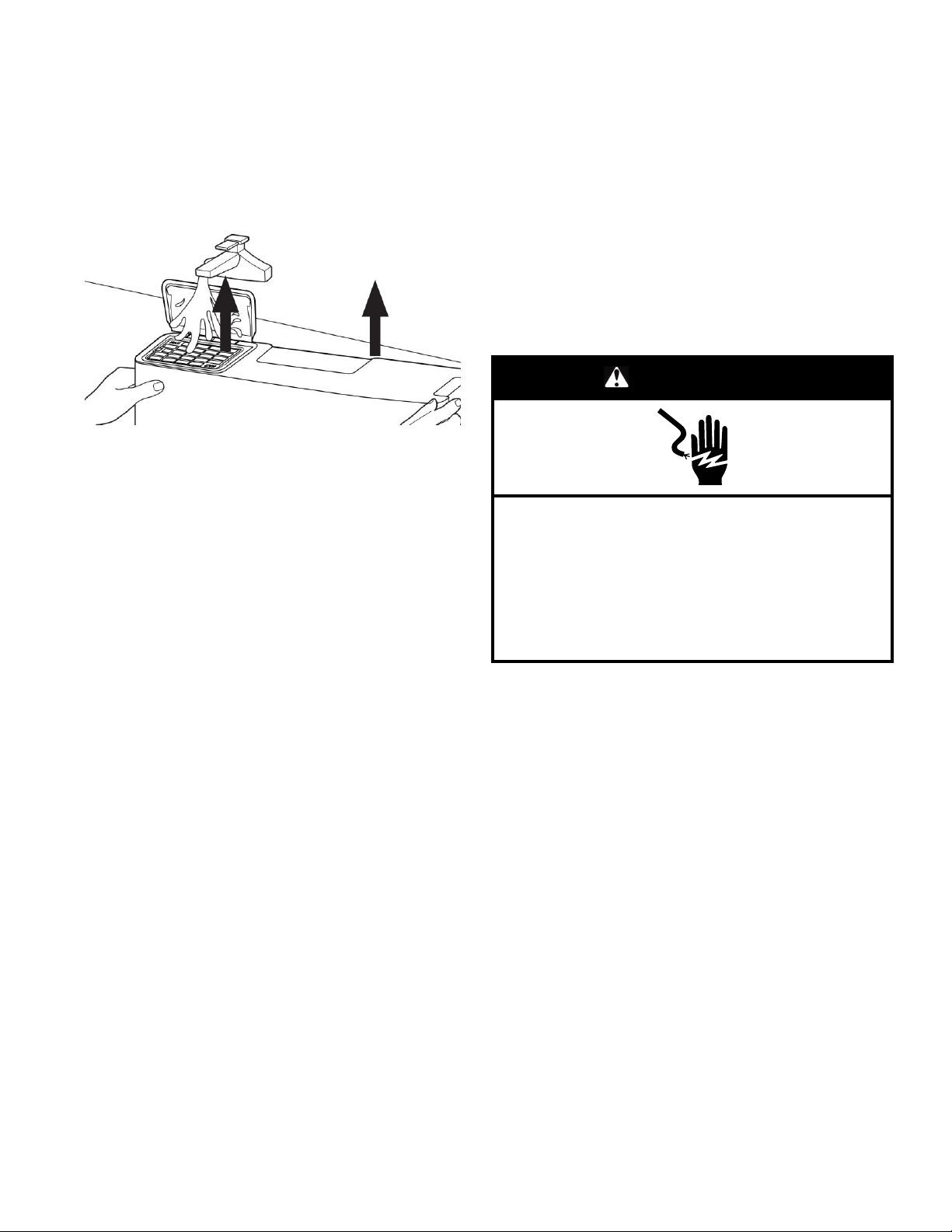

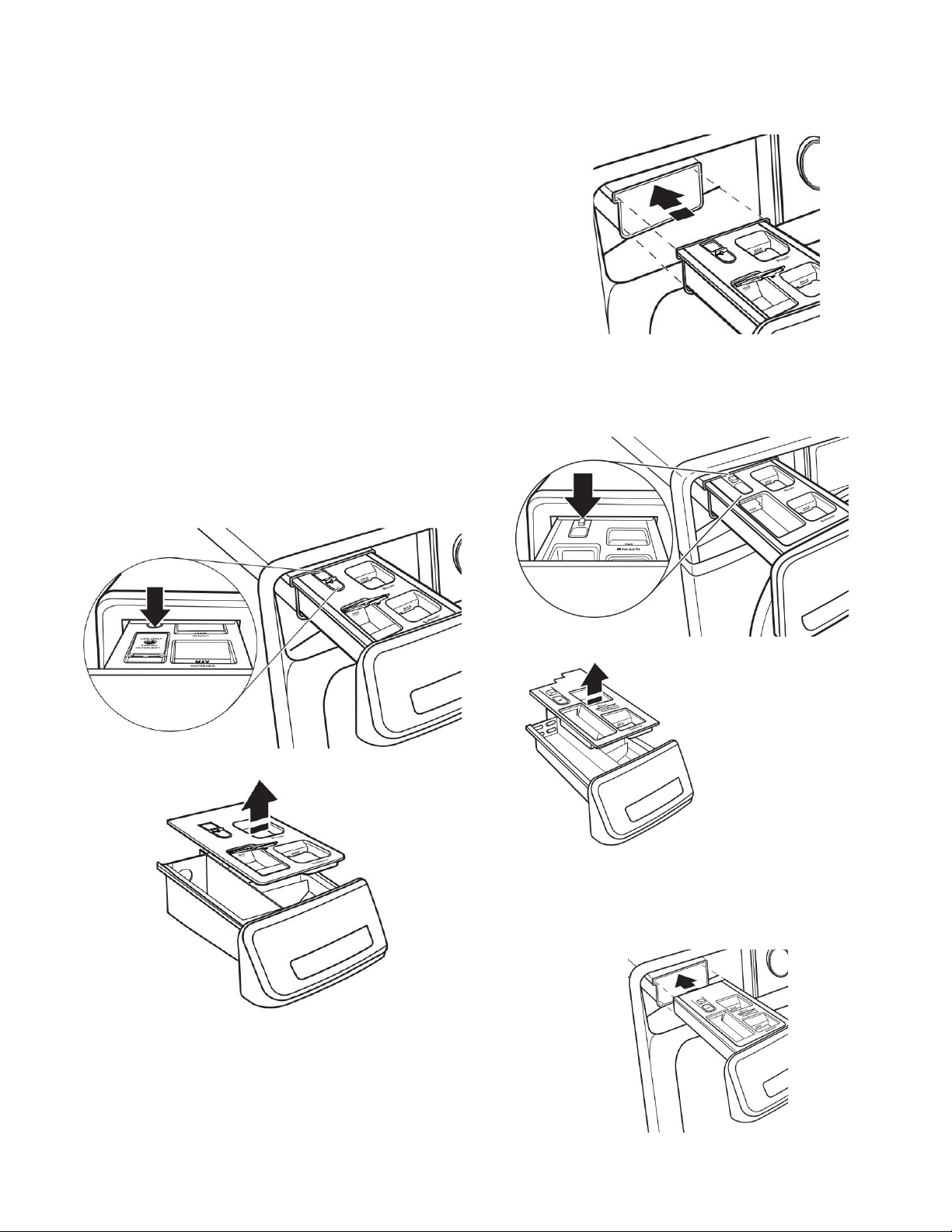

Removing the Dispenser .................................................7

Cleaning Load & Go™ Containers (on some models) ............8

Nonuse and Vacation Care ..............................................8

Winter Storage Care.......................................................8

Transporting Your Washer ...............................................8

Reinstalling/Using Washer Again.......................................8

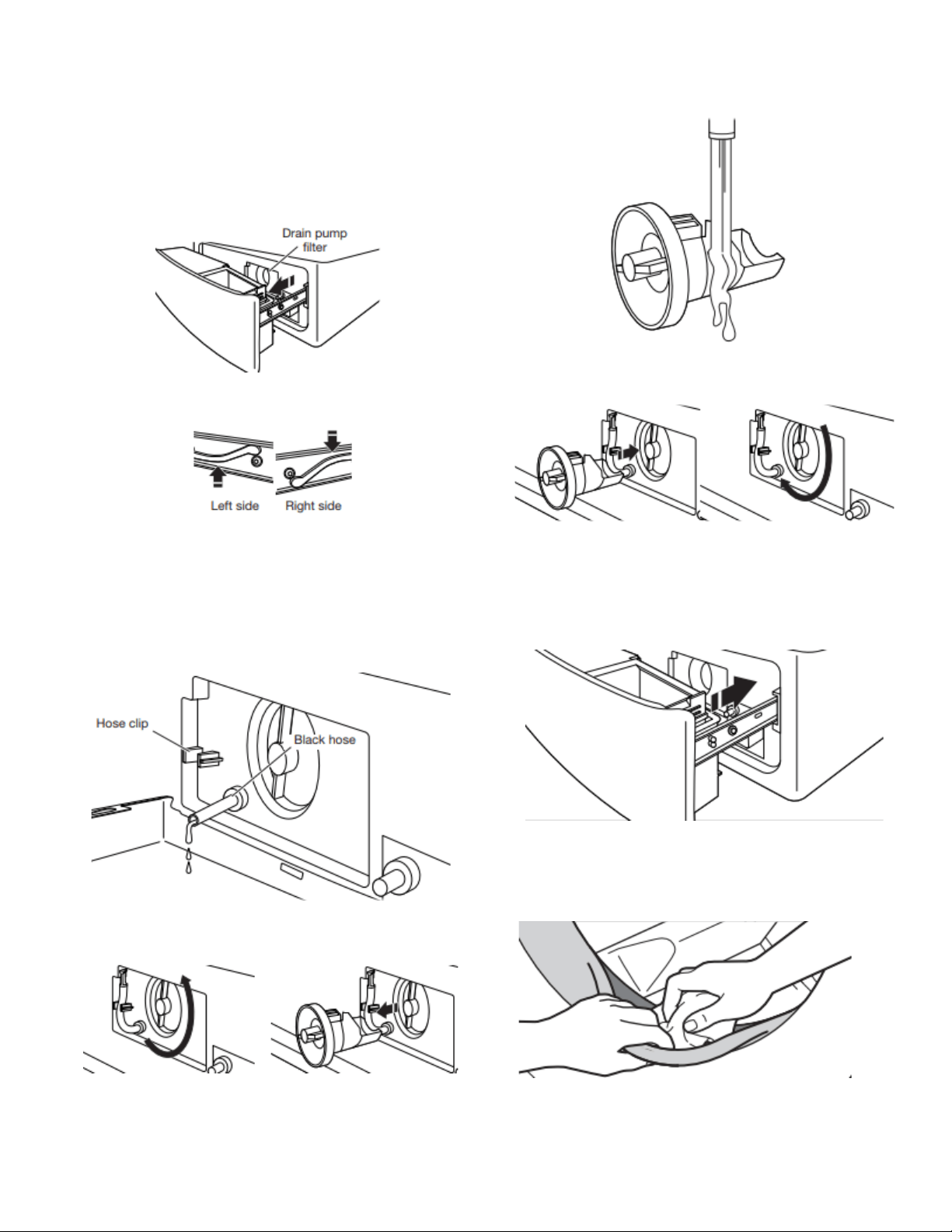

Cleaning the Drain Pump/Draining Residual Water (on some

models) .......................................................................9

Additional Cleaning ........................................................9

INSTALLATION INSTRUCTIONS ...................................... 10

REQUIREMENTS........................................................... 10

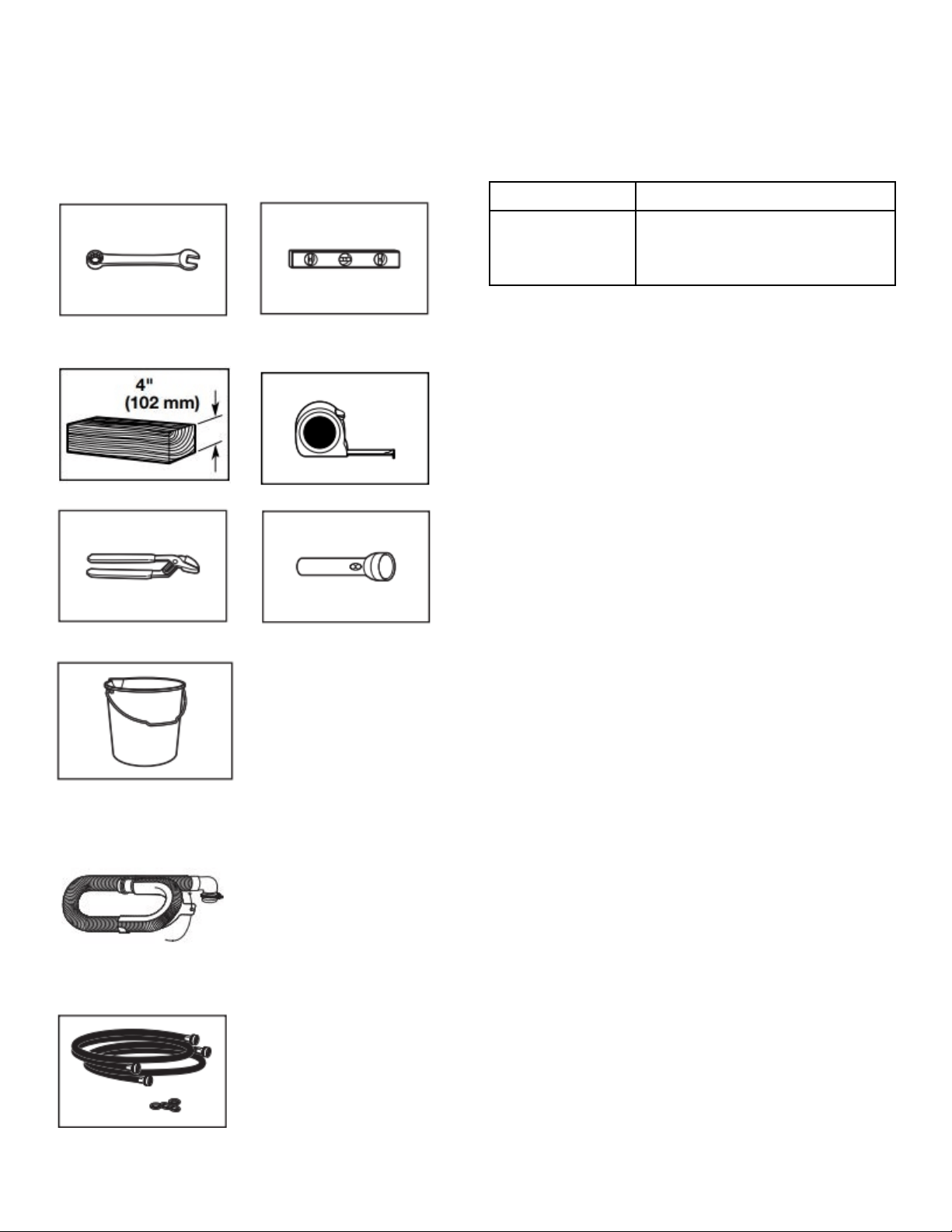

Tools and Parts ........................................................... 10

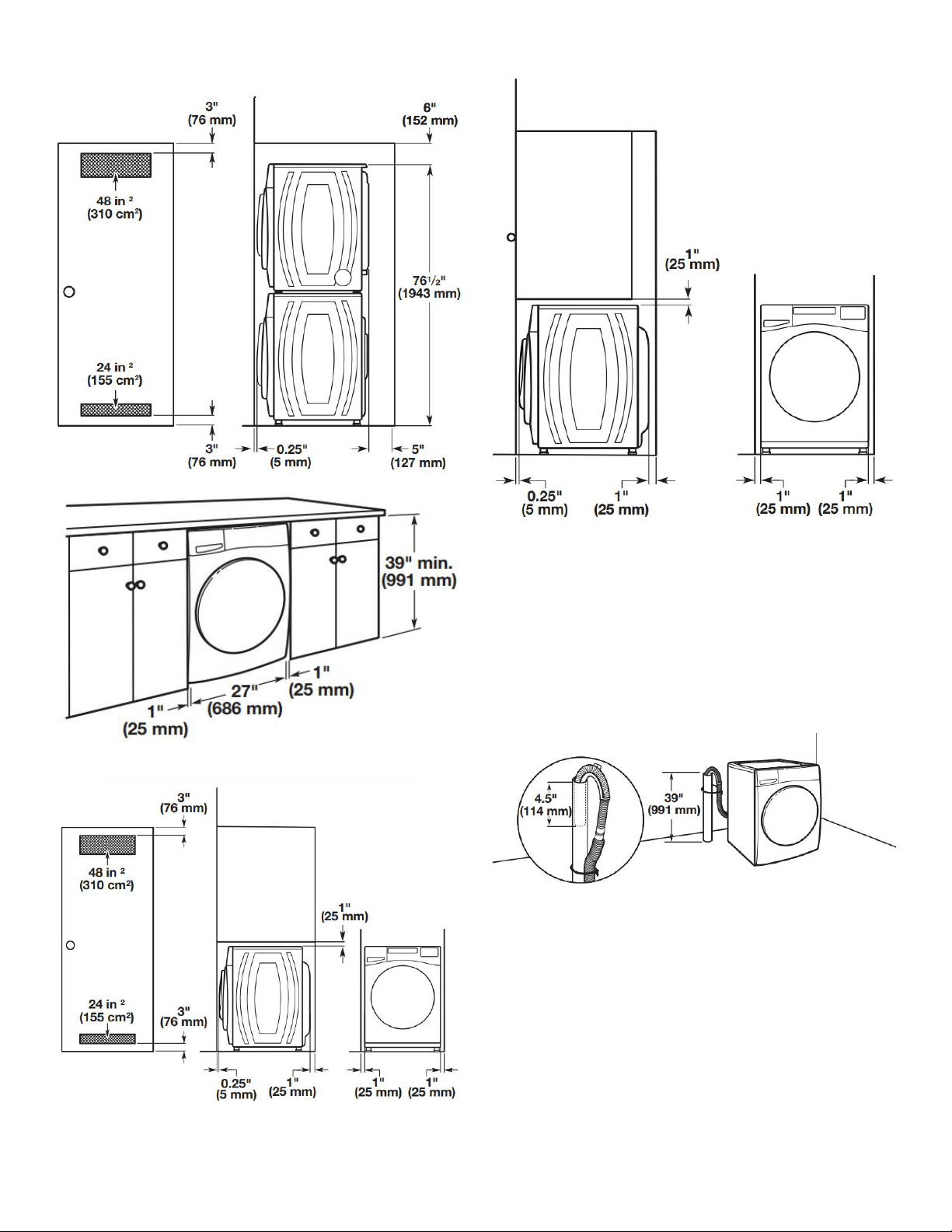

Location Requirements ................................................. 10

Drain System .............................................................. 11

Electrical Requirements ................................................ 12

INSTALLATION ............................................................. 13

Unpacking.................................................................. 13

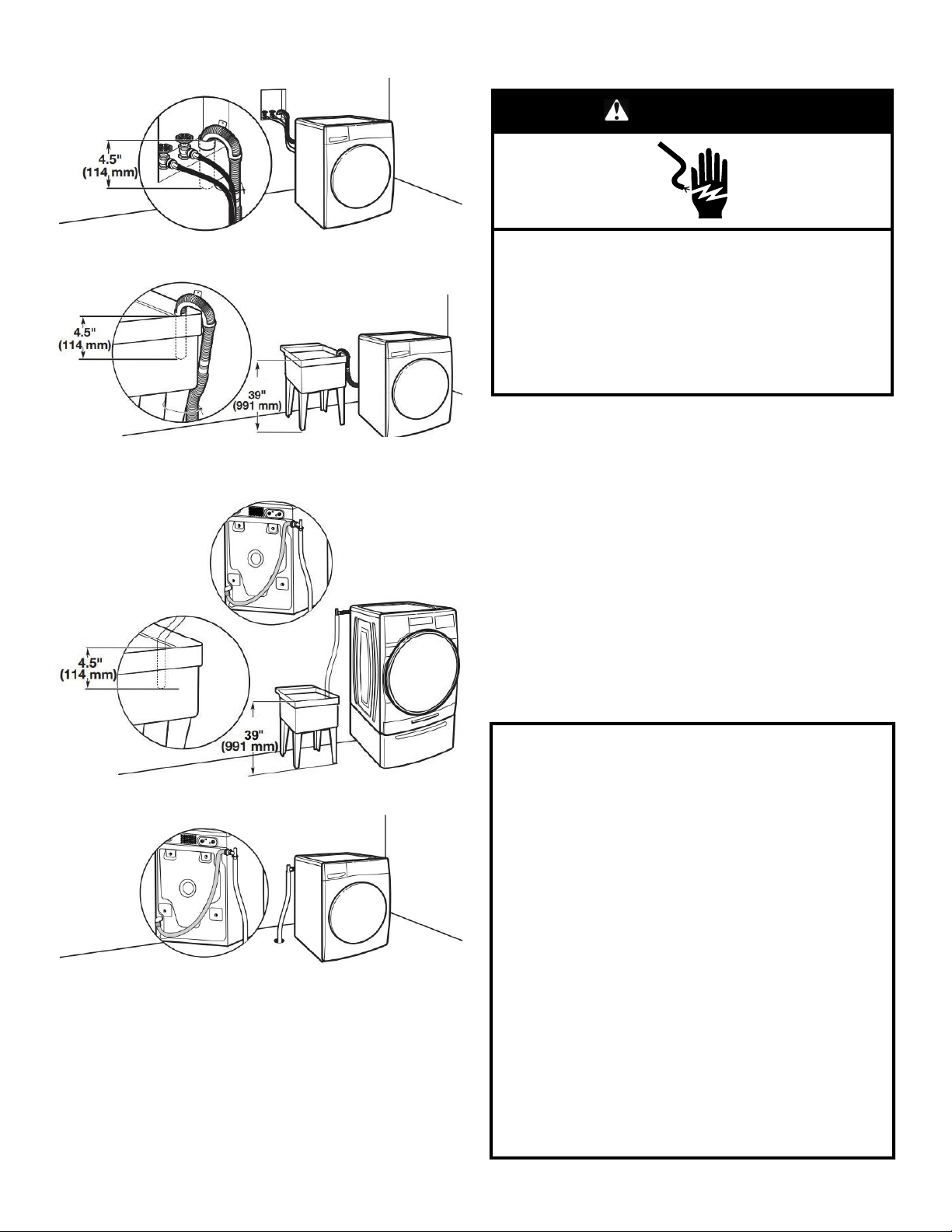

Connect Drain Hose ..................................................... 13

Connect Inlet Hoses ..................................................... 14

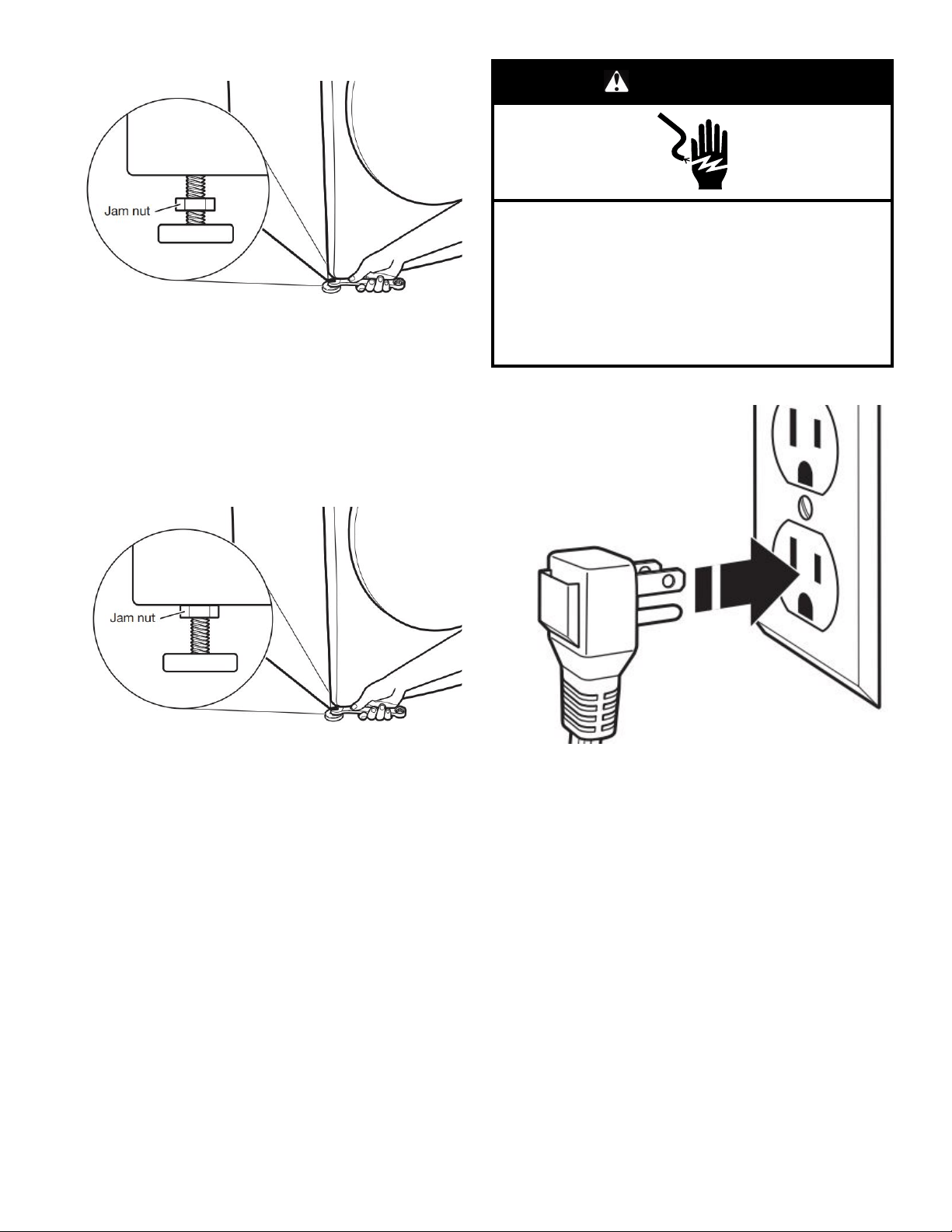

Level Washer .......................................................................... 15

Complete Installation Checklist ....................................... 16

SÉCURITÉ DE LA LAVEUSE ........................................... 17

Sécurité de la laveuse................................................... 17

Guide de connexion Internet....................................................18

CHOIX DU DÉTERGENT APPROPRIÉ ............................... 19

Choix du détergent approprié ......................................... 19

Ajouter les produits de lessive ........................................ 19

ENTRETIEN ET RÉPARATION DE LA LAVEUSE ................. 20

Nettoyage de l'emplacement de la laveuse ........................ 20

Tuyaux d’arrivée d’eau .................................................. 20

Entretien de la laveuse.................................................. 20

Rappel de lancement du programme Clean Washer

(nettoyage de la laveuse) .............................................. 22

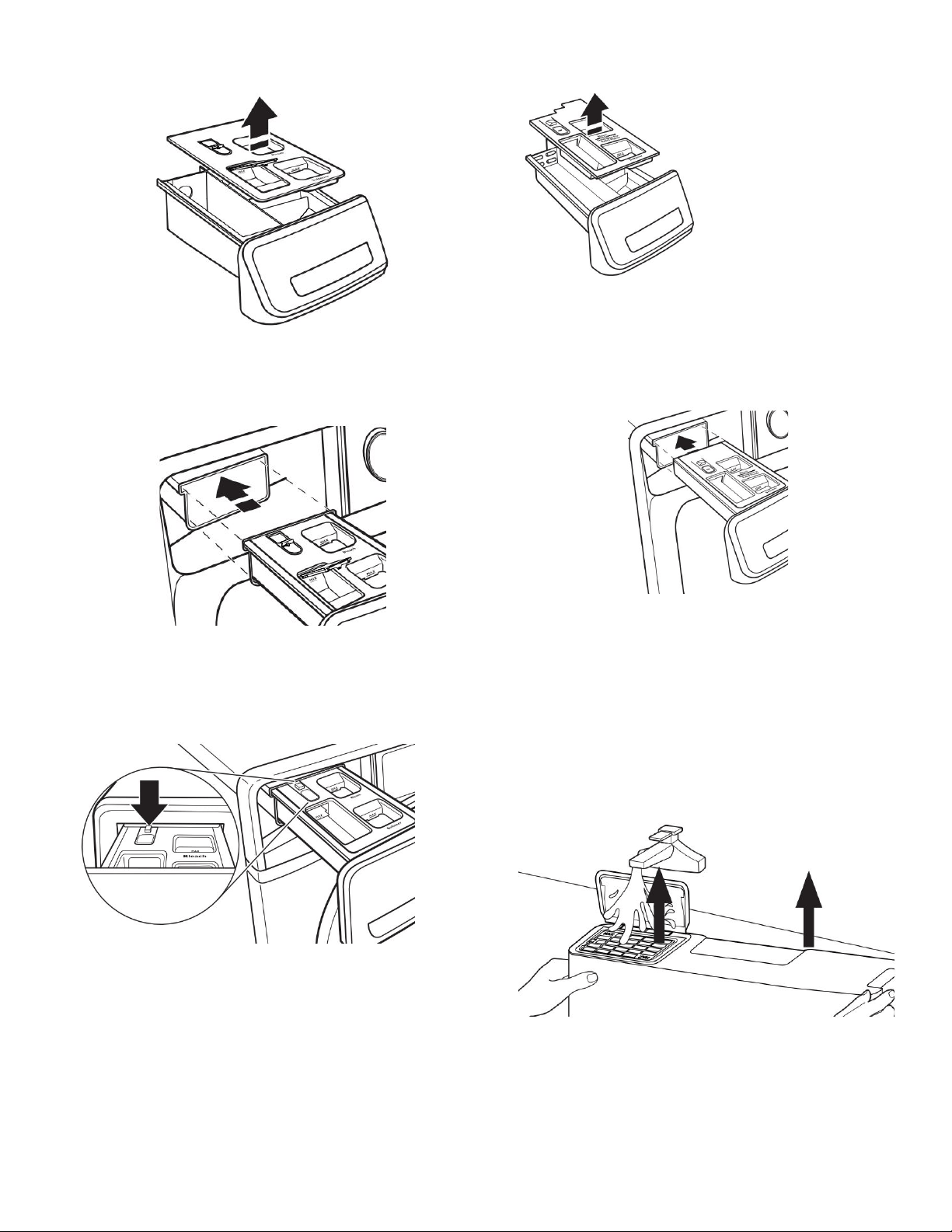

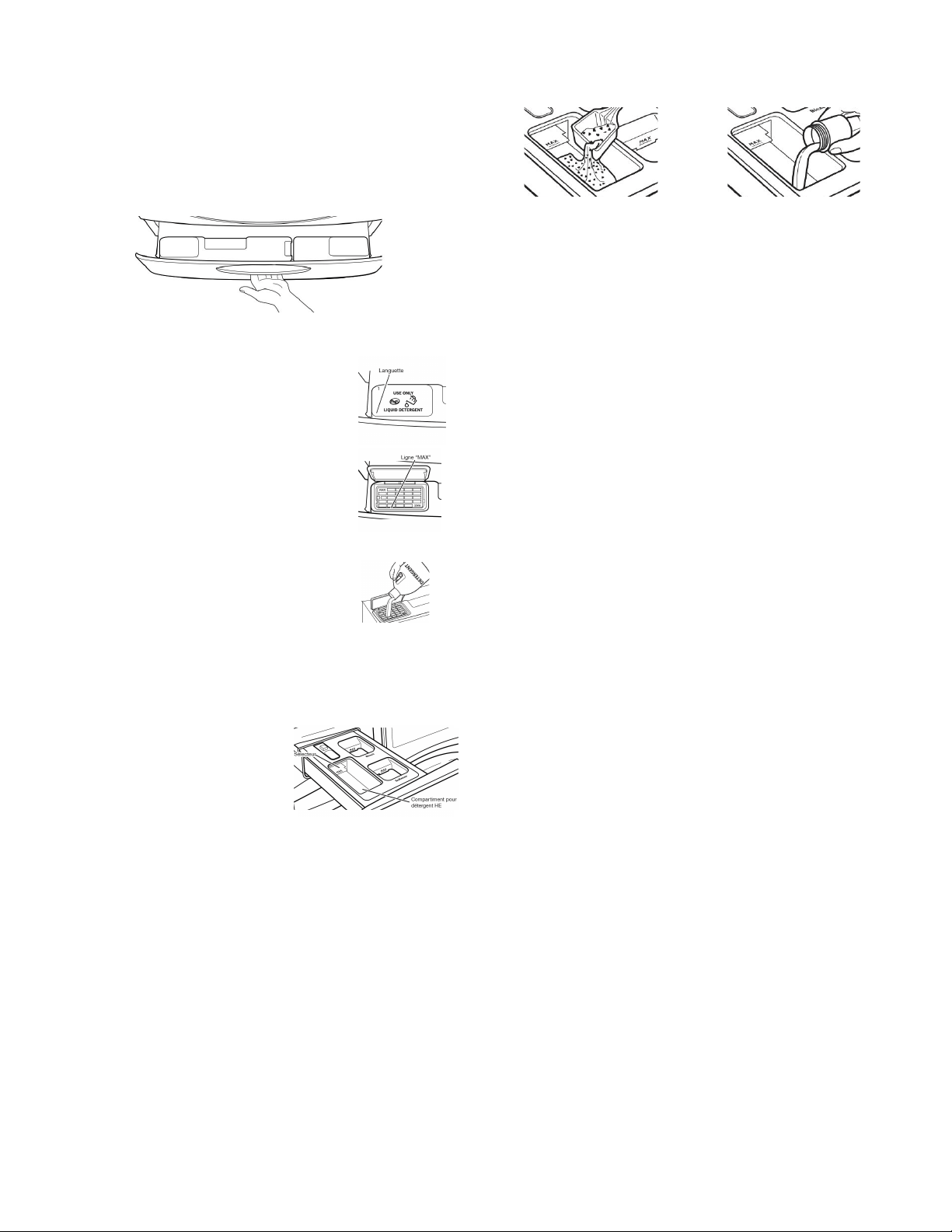

Retrait du distributeur ................................................... 22

Récipients Load & Go (sur certains modèles)..................... 23

Non utilisation et entretien avant les vacances ................... 24

Entretien pour entreposage hivernal .......................................24

Transport de la laveuse ................................................. 24

Réinstallation/réutilisation de la laveuse............................ 24

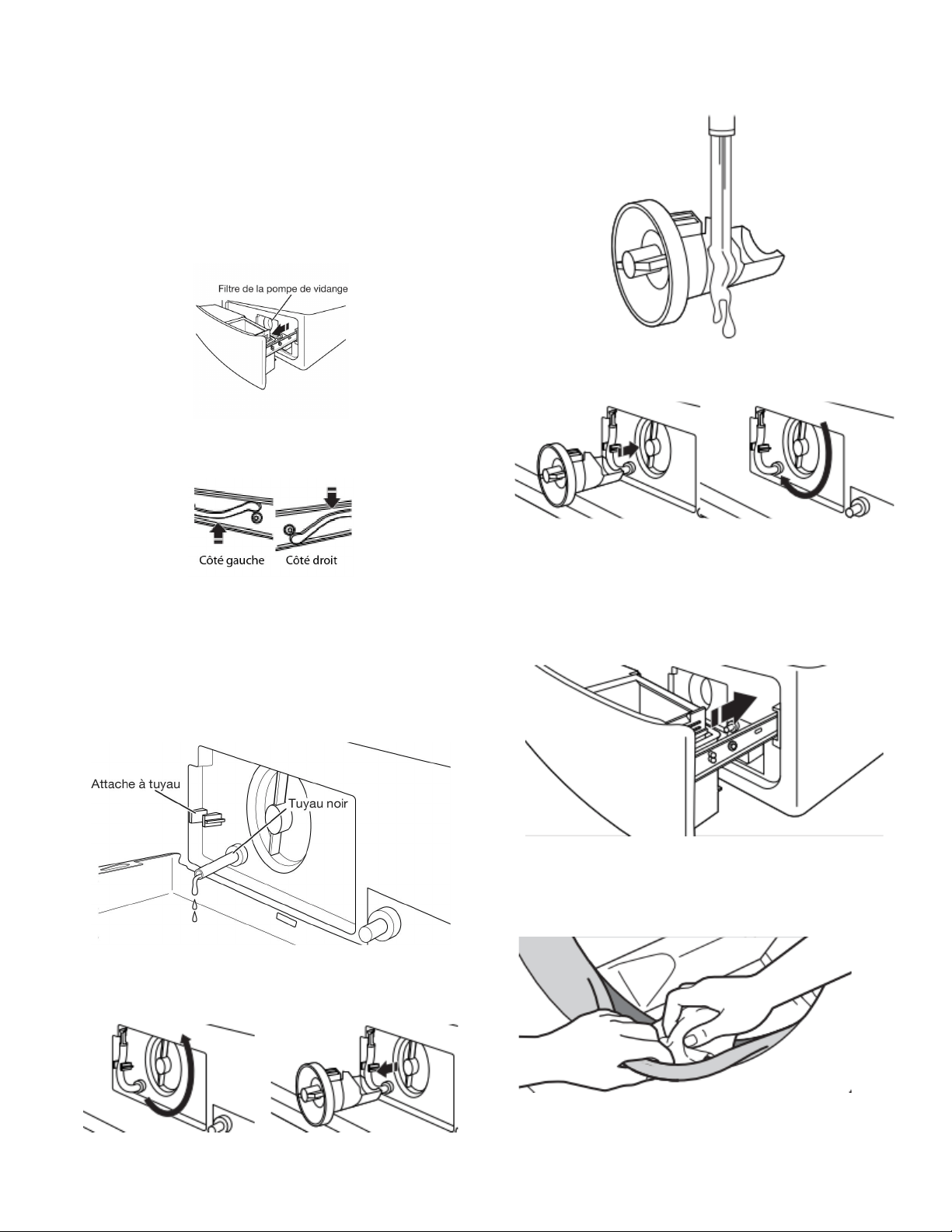

Nettoyage du filtre de la pompe de vidange / Vidange de

l'eau résiduelle (sur certains modèles) .............................. 25

Nettoyage supplémentaire ............................................. 25

INSTRUCTIONS D’INSTALLATION ................................... 26

SPÉCIFICATIONS .......................................................... 26

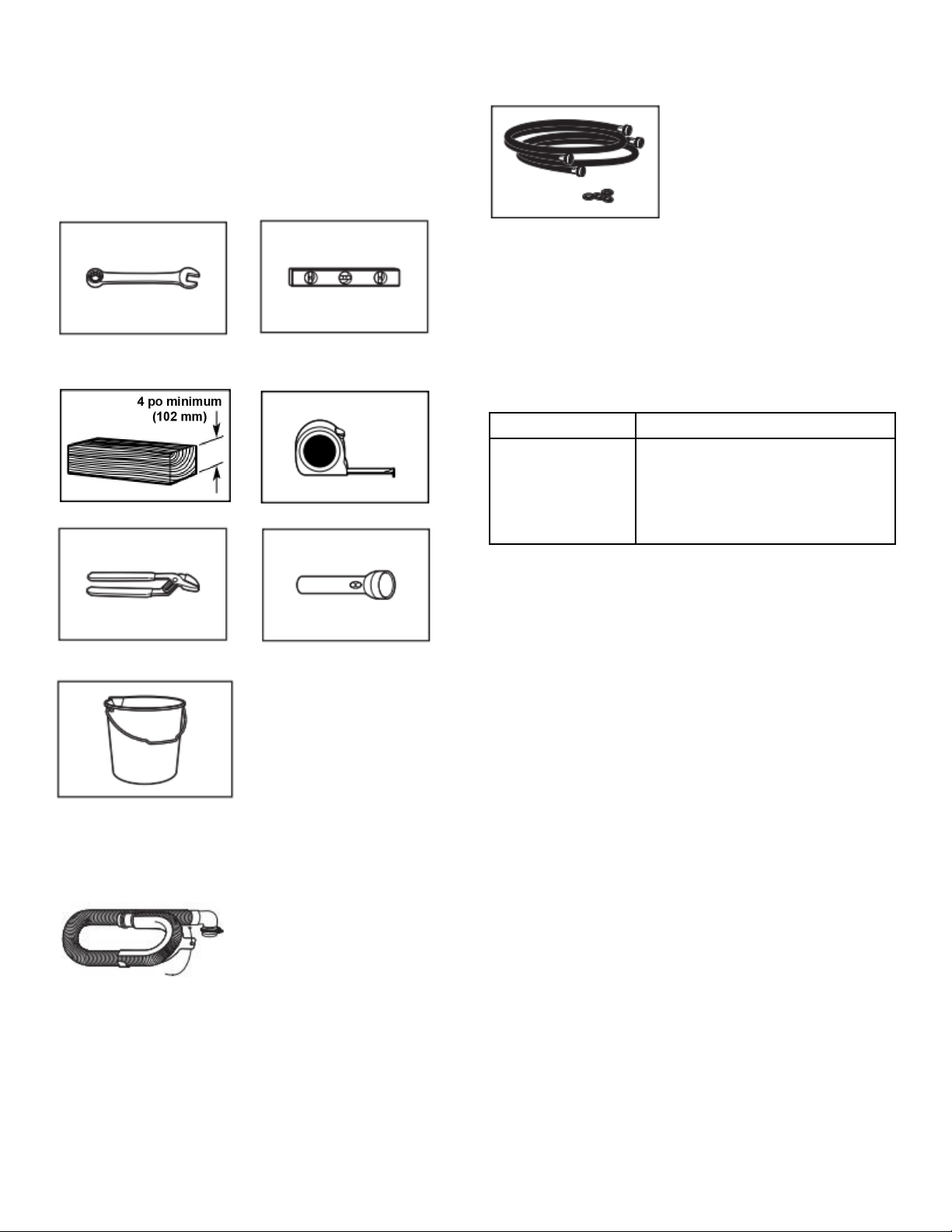

Outils et pièces............................................................ 26

Exigences d’emplacement (laveuse) ................................ 26

Système de vidange ..................................................... 27

Spécifications électriques .............................................. 28

INSTALLATION ............................................................. 29

Déballage .................................................................. 29

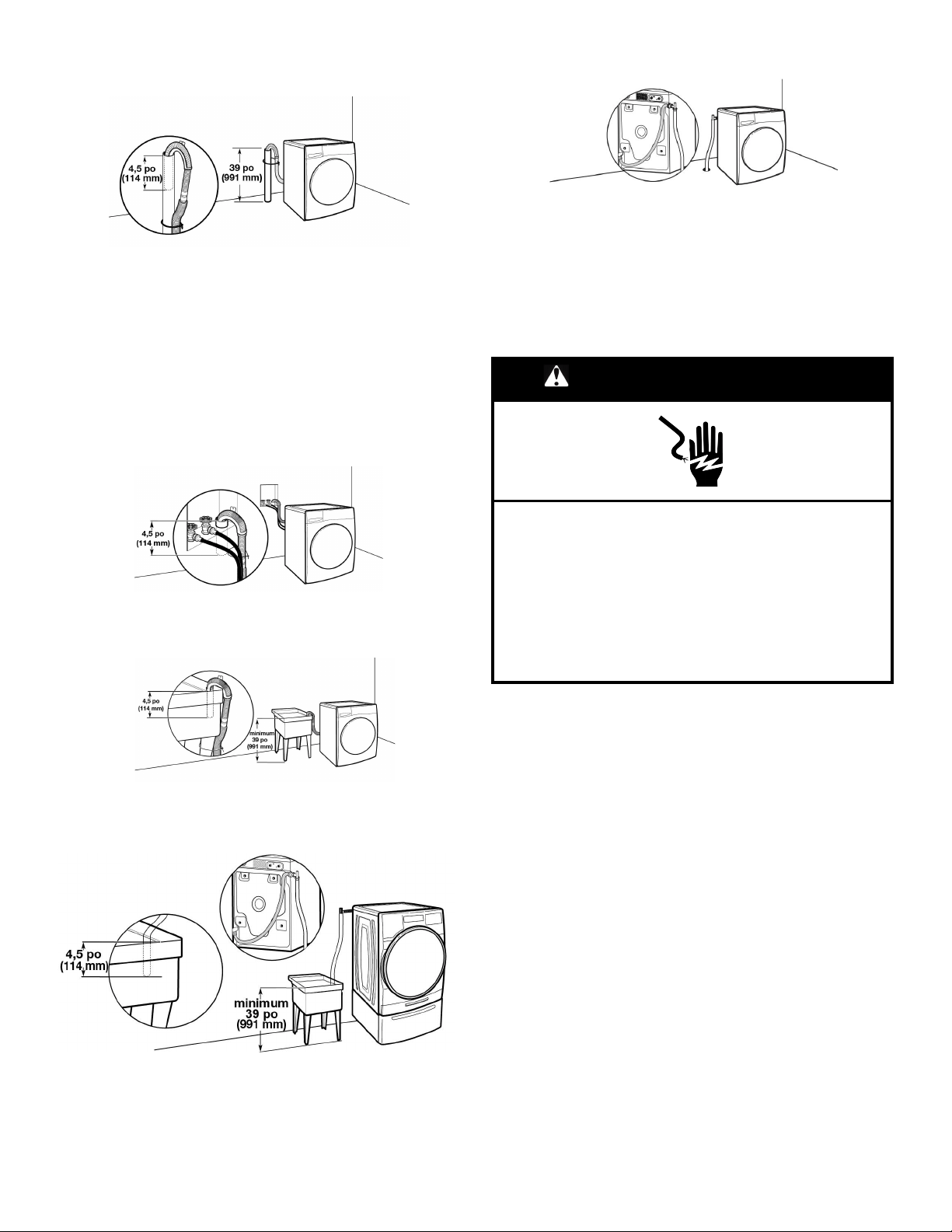

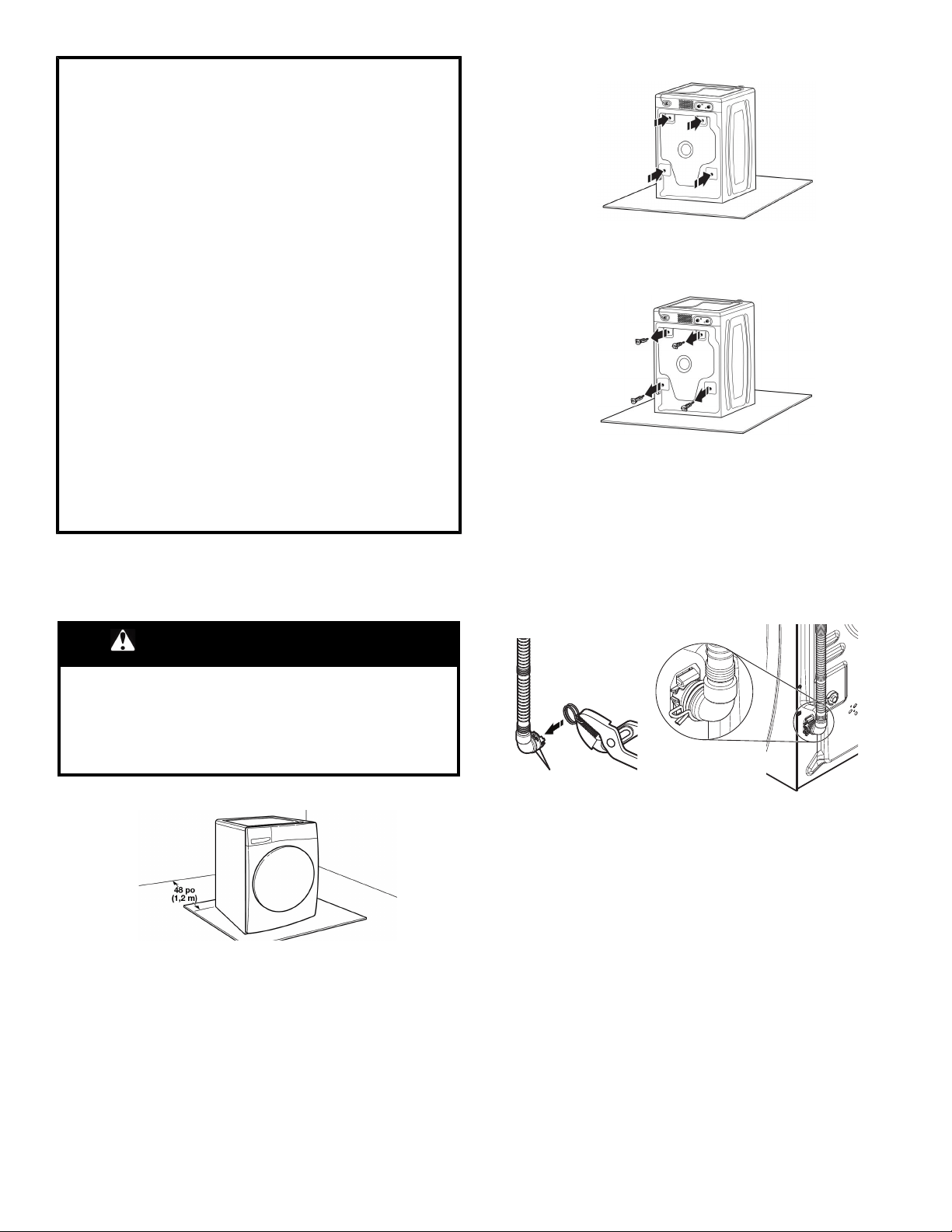

Raccordement du tuyau de vidange ................................. 29

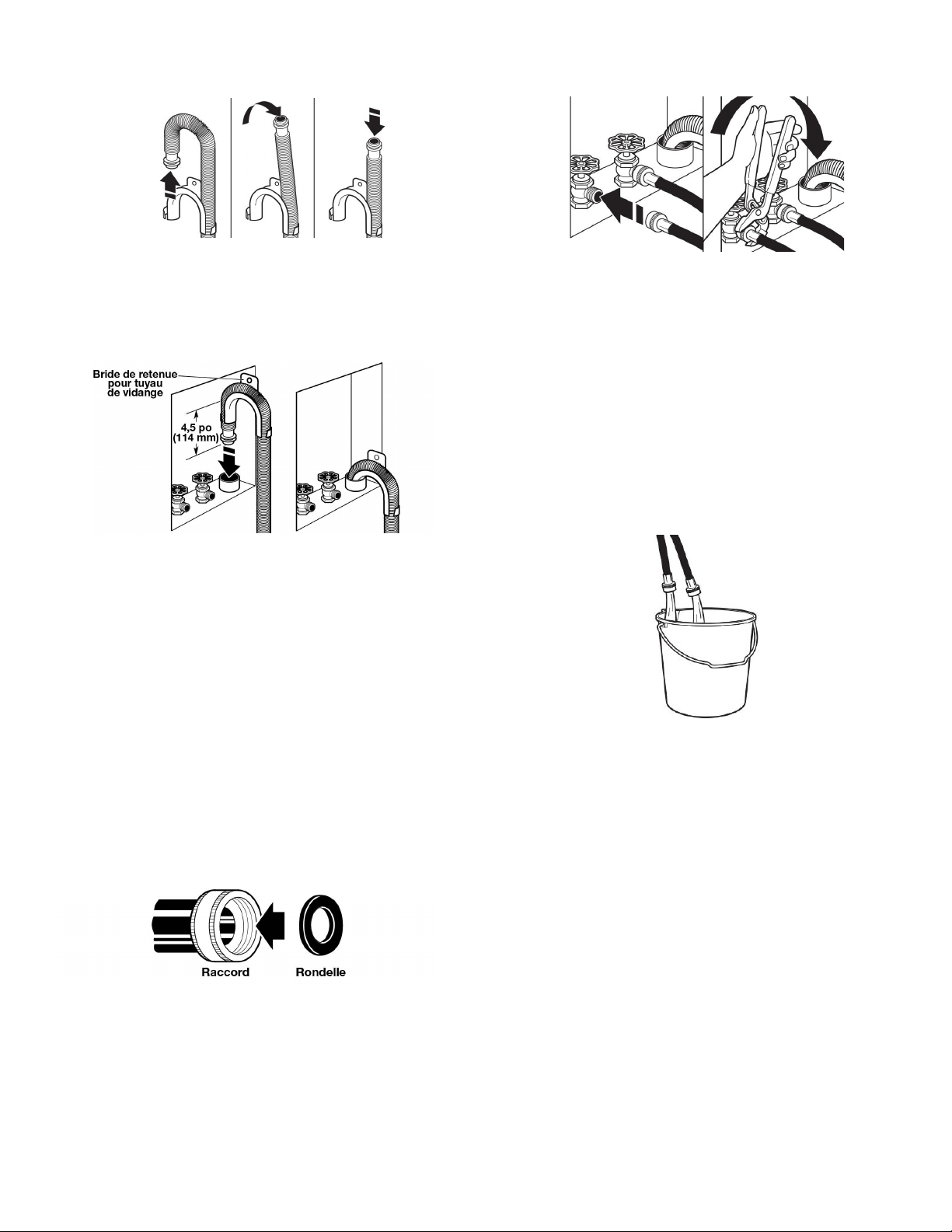

Raccordement des tuyaux d’alimentation .......................... 30

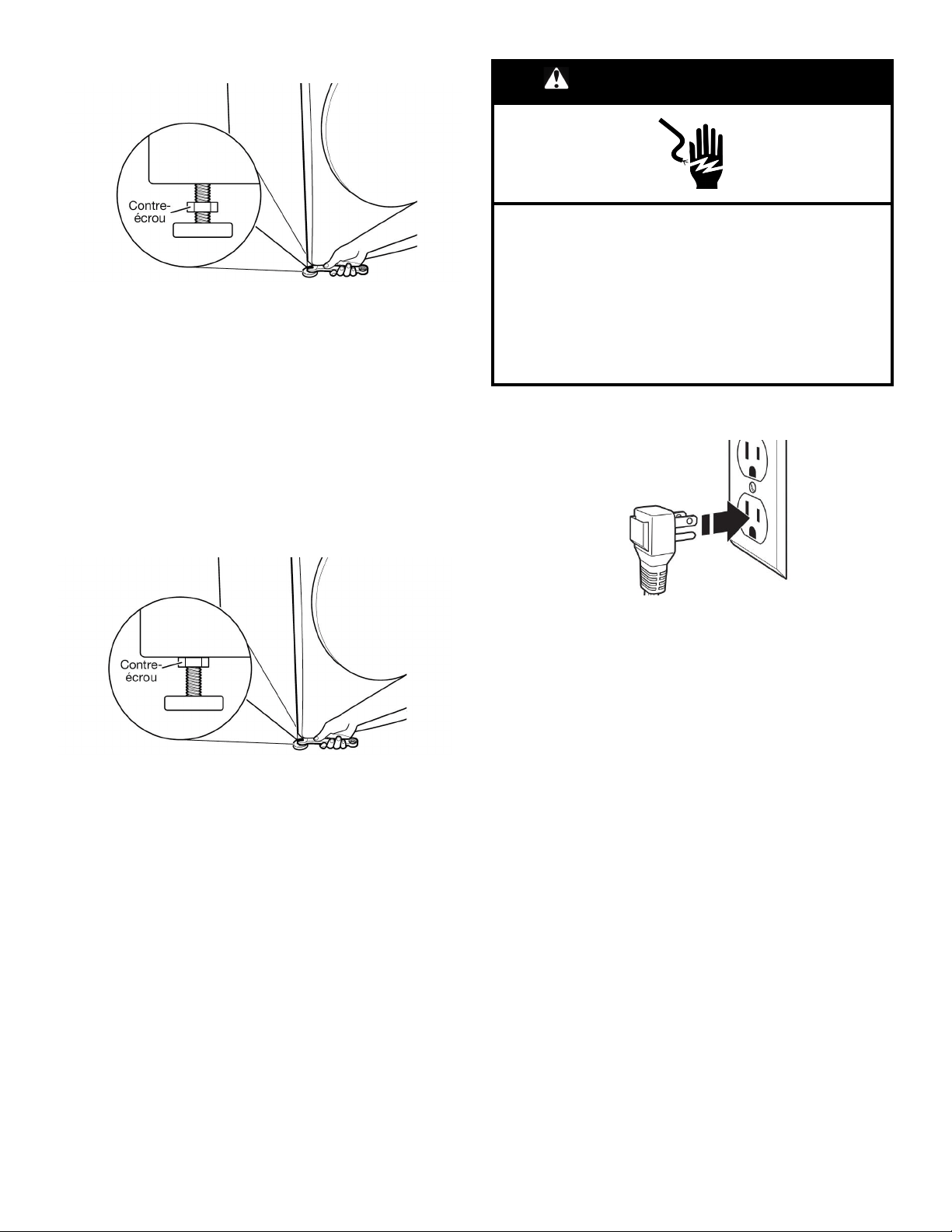

Établissement de l’aplomb de la laveuse pour installation

terminée.................................................................................. 31

Liste de vérification pour installation terminée .................... 32

IMPORTANT:

Save for local electrical inspector's use.

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

WASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your appliance, follow basic precautions,

including the following:

�Read all instructions before using the appliance.

�Do not wash articles that have been previously cleaned in,

washed in, soaked in, or spotted with gasoline, dry-cleaning

solvents, or other flammable or explosive substances, as

they give off vapors that could ignite or explode.

�Do not add gasoline, dry-cleaning solvents, or other

flammable or explosive substances to the wash water.

These substances give off vapors that could ignite or

explode.

�Under certain conditions, hydrogen gas may be produced

in a hot-water system that has not been used for 2 weeks or

more. HYDROGEN GAS IS EXPLOSIVE. If the hot-water

system has not been used for such a period, before using a

washing machine, turn on all hot-water faucets and let the

water flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

�Do not allow children to play on or in the appliance. Close

supervision of children is necessary when the appliance is

used near children.

�Before the appliance is removed from service or discarded,

remove the door.

�Do not reach into the appliance if the tub or agitator is

moving.

�Do not install or store this appliance where it will be

exposed to the weather.

�Do not tamper with controls.

�Do not repair or replace any part of the appliance or attempt

any servicing unless specifically recommended in the user-

maintenance instructions or in published user-repair

instructions that you understand and have the skills to carry

out.

�Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at

home using a 3D printer).

�See the Installation Instructions for grounding requirements

and installation.

SAVE THESE INSTRUCTIONS

WARNING

Certain internal parts are intentionally not grounded and may present a risk of electric shock only during servicing.

Service Personnel – Do not contact the thermostat bracket while the appliance is energized.

Internet Connectivity Guide for Connected Appliances Only

IMPORTANT: Proper installation of your appliance prior to use is your responsibility. Be sure to read and follow the installation

instructions that came with your appliance.

Connectivity requires Wi-Fi and account creation. App features and functionality are subject to change. Data rates may apply. Once

installed, launch the app. You will be guided through the steps to set up a user account and to connect your appliance.

You Will Need:

�A home wireless router supporting Wi-Fi, 2.4 Ghz with WPA2 security. If you are unsure of your router’s capabilities, refer to the router

manufacturer’s instructions.

�The router to be on and have a live internet connection.

�The 10–character SAID code for your appliance. The SAID code is either printed on a label on the appliance or found on the LCD

screen.

Federal Communications Commission (FCC) Compliance Notice

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, including interference that may cause undesired operation.

Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the

equipment.

Industry Canada (IC) Compliance Notice

This Device complies with Industry Canada License-exempt RSS standard(s). Operation is subject to the following two conditions:

1. This device may not cause interference.

2. This device must accept any interference, including interference that may cause undesired operation of the device.

Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain

approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain

should be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is not more than that necessary for successful

communication.

To comply with FCC and Industry Canada RF radiation exposure limits for general population, antenna(s) used for this transmitter must

be installed such that a minimum separation distance of 20 cm is maintained between the radiator (antenna) and all persons at all times

and must not be co-located or operating in conjunction with any other antenna or transmitter.

If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off

and on, the user is encouraged to try to correct the interference by one of the following measures:

�Reorient or relocate the receiving antenna.

�Increase the separation between the equipment and receiver.

�Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

�Consult the dealer or an experienced radio/TV technician for

help.

CHOOSING THE RIGHT

DETERGENT

Use only High Efficiency detergents. The package will be marked

“HE” or “High Efficiency.” Low-water washing creates excessive

sudsing with a non-HE detergent. Using non-HE detergent will

likely result in longer cycle times and reduced rinsing

performance. It may also result in component failure and, over

time, buildup of mold or mildew. HE detergents should be low-

sudsing and quick-dispersing to produce the right amount of suds

for the best performance. They should hold soil in suspension so it

is not redeposited onto clean clothes. Not all detergents labeled

as High Efficiency are identical in formulation and their ability to

reduce suds. For example, natural, organic, or homemade HE

detergents may generate a high level of suds. If you use one of

these and see an “Sd” or “Sud” error code appear in the display,

consider using a different HE detergent. Always follow the

detergent manufacturer’s instructions to determine the amount of

detergent to use. Do not go over the Max line on the dispenser.

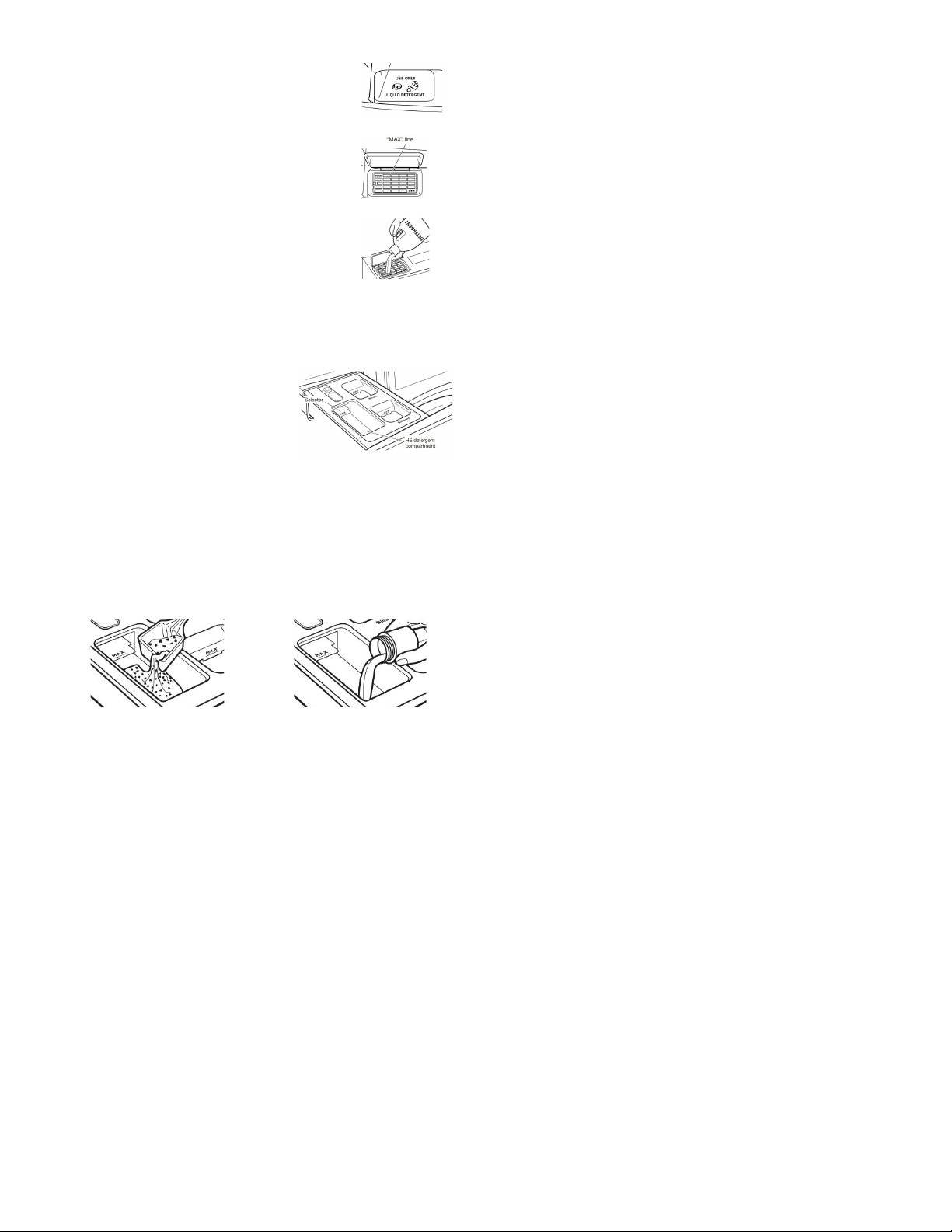

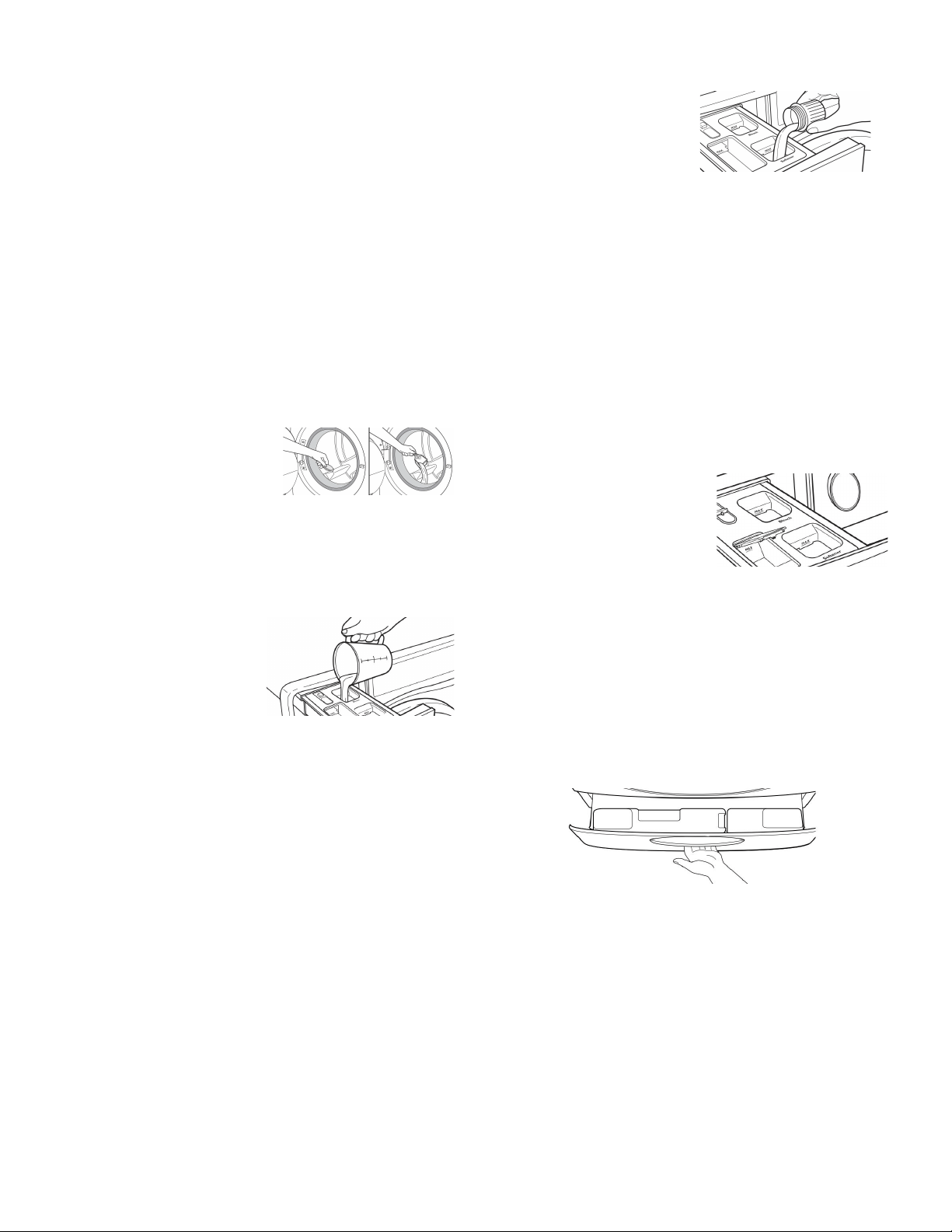

Adding Laundry Products

Adding HE detergent to basket:

Single-dose laundry packets, Oxi-

type boosters, color-safe bleach, or

scented crystals can be added to

the drum prior to adding laundry.

When using single-dose laundry

packets, make sure that the bulk

dispenser is disabled (on some

models) or off.

NOTE: Follow the manufacturer’s instructions to determine the

amount of laundry products to use.

Adding liquid chlorine bleach to single-load dispenser:

Add liquid chlorine bleach to

the bleach compartment. Do

not overfill, dilute, or use more

than 2/3 cup (165 mL). Do not

use color-safe bleach or Oxi in

the same cycle with liquid

chlorine bleach.

IMPORTANT:

�Always measure liquid chlorine bleach. Use a measuring cup

with a pour spout; do not guess.

�Do not fill beyond the “MAX” line. Overfilling could cause

garment damage.

�Do not use thickened, easy-pour, or no-splash bleach when

running the Clean Washer with affresh®†cycle, as excess

suds may occur.

�On some models: Do not add liquid chlorine bleach to the bulk

dispenser.

�Slowly close dispenser drawers. Make sure the drawers are

closed completely (on some models).

Adding liquid fabric softener to single-load dispenser:

Pour a measured amount of

liquid fabric softener into liquid

fabric softener compartment.

Always follow manufacturer’s

directions for correct amount

of fabric softener, based on

your load size. Disable the

1-Liter Load & Go™dispenser

if not used to dispense

detergent (on some models).

Fabric softener is always dispensed in the last rinse, even if

Extra Rinse is selected.

IMPORTANT: Do not overfill, dilute, or use more than the

manufacturer-recommended quantity of fabric softener. Do not fill

past the “MAX” line. Overfilling dispenser will cause fabric softener

to immediately dispense into washer.

�Do not spill or drip any fabric softener onto the clothes.

�Do not use liquid fabric softener dispenser balls in this washer.

They will not dispense correctly.

�Do not use fabric softener sheets, as they can stain the load.

Adding HE detergent to Optimal Dispense Drawer (on some

models):

This compartment holds up to

14.3 oz (424 ml) of liquid HE

detergent allowing you to avoid

having to refill detergent for each

load. Also, this will use just the right

amount of detergent required for a

particular load/cycle.

NOTE: Do not add single-dose laundry packets, Oxi-type

boosters, color-safe bleach, or fabric softener crystals to

dispensers. They will not dispense correctly. The Optimal

Dispense Drawer cannot be disabled.

Adding HE detergent to Load & Go™™ dispenser (on some

models):

Use only High Efficiency (HE) liquid detergents. The bulk

dispensers will hold about 67.6 oz (2 L) or 33.8 oz (1 L) of liquid

HE detergent, depending on dispenser, or enough for many

loads of laundry.

To fill bulk dispensers (on some models):

Open the dispenser drawer by pulling on the handle at the base of

the washer. If desired, the drawer can be completely removed

from the washer.

†affresh®is a registered trademark of Whirlpool, U.S.A.

Locate the Load & Go™bulk dispenser. Gently

pull up on the tab located on the bulk dispenser

lid to lift the fill door.

Fill to the “MAX” line (see illustrations at right)

with HE liquid detergent or liquid fabric softener

(1-liter dispenser only). Close fill door. It will click

into place. Make sure the concentration setting

is correct (see the online “Cycle Guide”).

It is recommended that you rinse out the Load &

Go™containers when refilling, when changing

detergent types or concentrations, or when the

washer will not be used for an extended period.

For instructions on cleaning the dispenser

cartridge, see “Washer Care” in the “Washer

Maintenance and Care” section of your Owner’s

Manual.

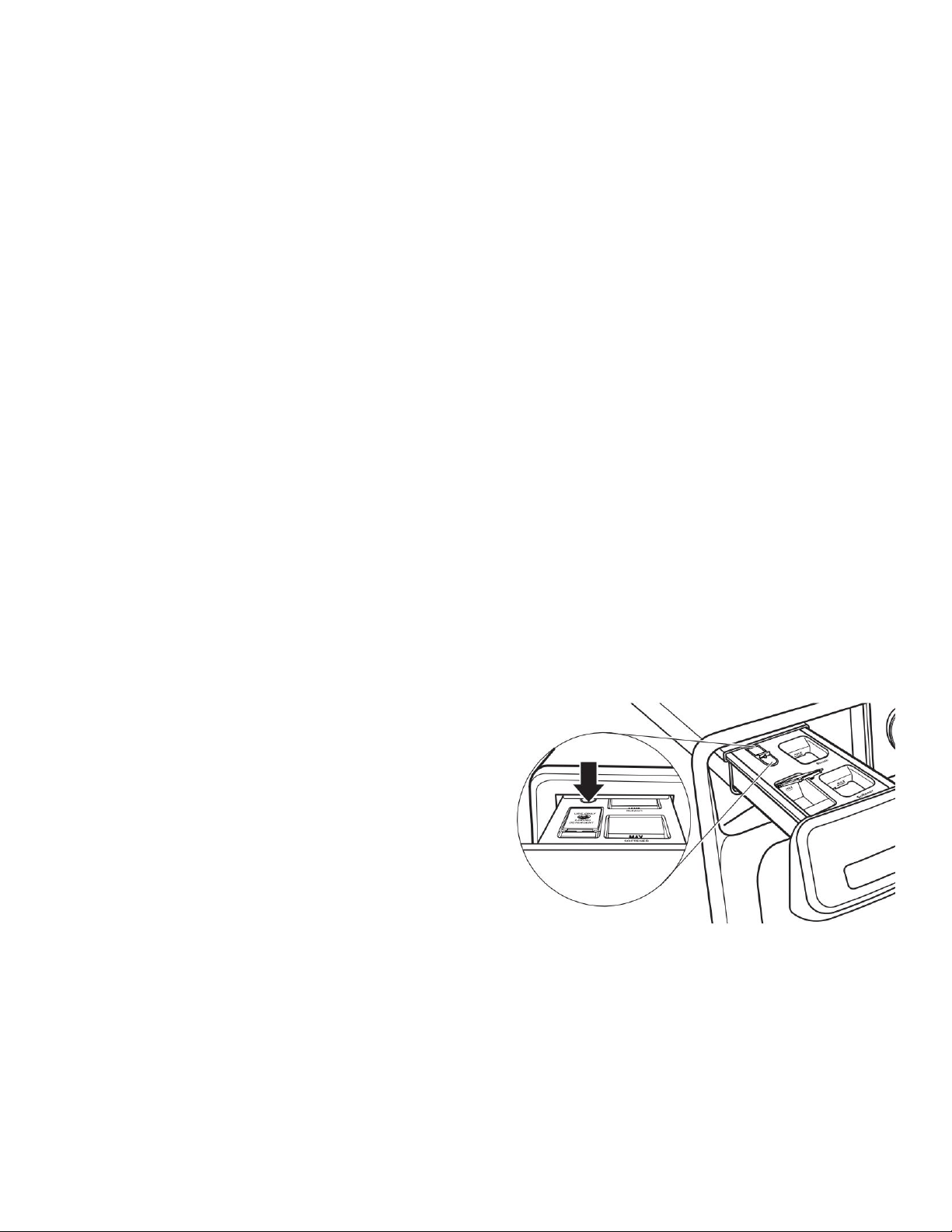

Adding HE detergent to single-load dispenser:

Pour a measured amount of HE

detergent into detergent

compartment. For powdered

detergent, lift the selector to the high

position. For liquid detergent, push

down the selector to the low position.

Do not overfill; adding too much detergent may cause detergent

to be dispensed into the washer too early.

IMPORTANT:

�Disable the Load & Go™ option before starting a single load

(on some models). The Optimal Dispense Drawer cannot

be disabled.

�Do not add single-dose laundry packet to dispenser drawer.

Powdered detergent: Liquid detergent:

Lift the selector to the high

position. Add directly to the

compartment.

Push down the selector to the

low position. Add directly to

the compartment.

WASHER MAINTENANCE AND

CARE

Cleaning the Washer Location

Keep washer area clear and free from items that would block

airflow. This includes clearing piles of laundry in front of the

washer.

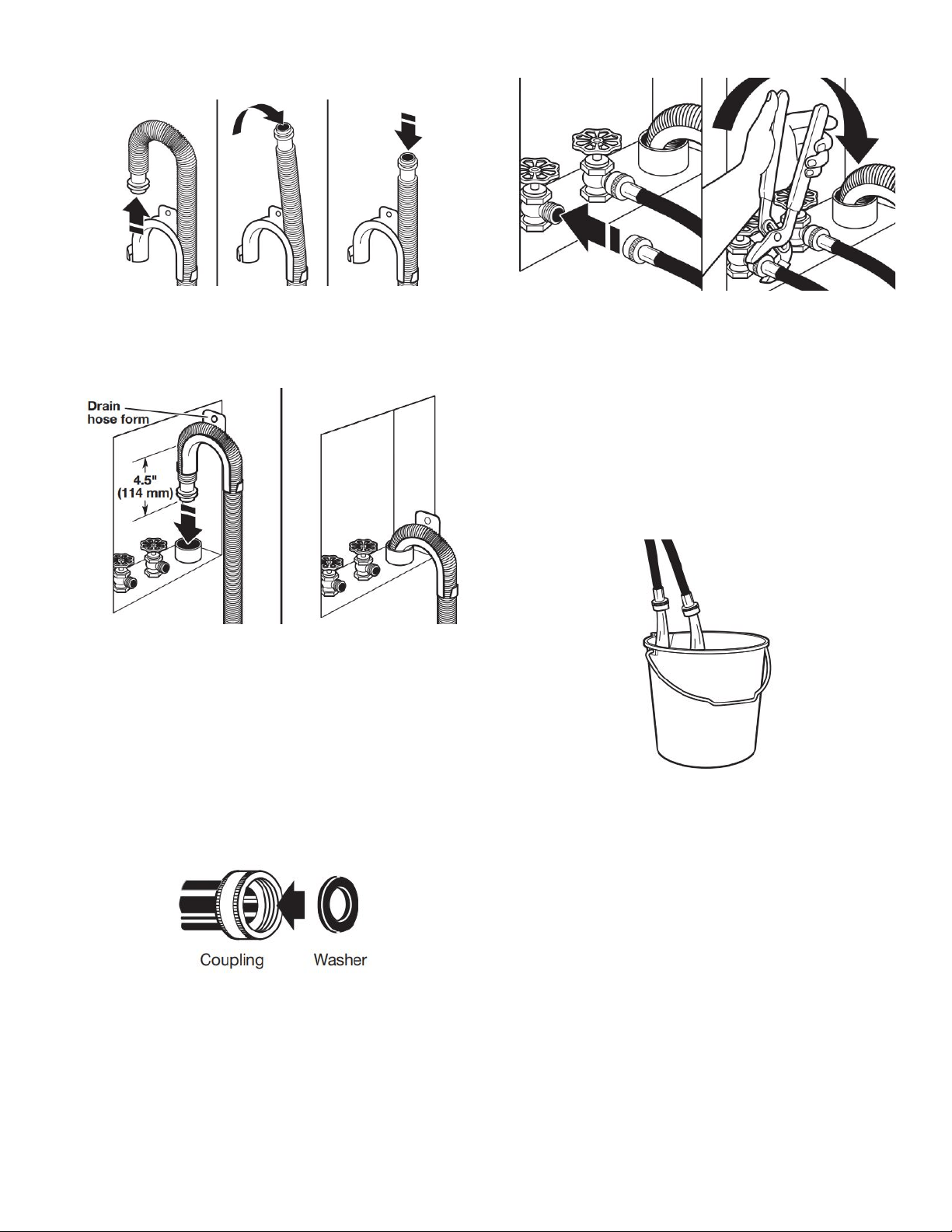

Water Inlet Hoses

Replace inlet hoses after 5 years of use to reduce the risk of hose

failure. Periodically inspect and replace inlet hoses if bulges,

kinks, cuts, wear, or leaks are found.

When replacing your inlet hoses:

�Mark the date of replacement on the label with a permanent

marker.

�Check that the old washers are not stuck on the washer inlet

valves.

�Use new washers in the new inlet hoses to ensure a proper

seal.

Washer Care

Recommendations to Help Keep Your Washer

Clean and Performing at Its Best

1. Always use High Efficiency (HE) detergents and follow the HE

detergent manufacturer’s instructions regarding the amount of

HE detergent to use. Never use more than the recommended

amount because that may increase the rate at which

detergent and soil residue accumulate inside your washer,

which, in turn, may result in undesirable odor.

2. Use warm or hot water washes sometimes (not exclusively

cold water washes), because they do a better job of

controlling the rate at which soils and detergent accumulate.

3. Always leave the washer lid open between uses to help dry

out the washer and prevent the buildup of odor-causing

residue.

4. Periodically clean residue from all interior surfaces of the

window. For better care, wipe the entire inside of the door with

a damp cloth.

Cleaning Your Front-Loading Washer

Read these instructions completely before beginning the routine

cleaning processes recommended below. This Washer

Maintenance Procedure should be performed, at a minimum,

once per month or every 30 wash cycles, whichever occurs

sooner, to control the rate at which soils and detergent may

otherwise accumulate in your washer.

Cleaning the Door Seal

1. Open the washer door and remove any clothing or items from

the washer.

2. Inspect the gray-colored seal between the door opening and

the drum for stained areas, soil buildup, or lint. Pull back the

seal to inspect all areas under the seal and to check for

foreign objects or lint.

NOTE: Unless the Optimal Dispense Drawer is empty, it is not

recommended to use powdered detergent.

3. If stained areas, soil buildup, or lint are found, wipe down

these areas of the seal using either of the following two

procedures:

a. affresh®® Machine Cleaning Wipes Procedure:

i. When the cycle is complete, gently pull back the

rubber door seal and clean the entire surface with the

textured side of an affresh®Machine Cleaning Wipe.

b. Dilute Liquid Chlorine Bleach Procedure:

i. Mix a dilute bleach solution, using 3/4 cup (177 mL) of

liquid chlorine bleach and 1 gallon (3.8 L) of warm tap

water.

ii. Wipe the seal area with the dilute solution, using a

damp cloth.

iii. Let stand 5 minutes.

iv. Wipe down area thoroughly with a dry cloth and let

washer interior air dry with door open.

IMPORTANT:

�Wear rubber gloves when cleaning with bleach.

�Refer to the bleach manufacturer’s instructions for proper

use.

Cleaning the Inside of the Washer

This washer has a special cycle that uses higher water volumes in

combination with affresh®Washer Cleaner or regular liquid

chlorine bleach to thoroughly clean the inside of the washer.

Steam washer models also utilize steam to enhance cleaning in

this special cycle.

IMPORTANT: Do not use thickened, easy-pour, or no-splash

bleach when running the Clean Washer with affresh®cycle as

excess suds may occur.

NOTE: Read these instructions completely before beginning the

cleaning process.

Begin Procedure

1. Clean Washer with affresh®® Cycle Procedure

(Recommended for best performance):

a. Open the washer door and remove any clothing or items.

b. Use an affresh®Machine Cleaning Wipe or a soft, damp

cloth or sponge to clean the inside door window.

c. Add an affresh®Washer Cleaner tablet to the washer

drum.

d. Do not add the affresh®Washer Cleaner tablet to the

dispenser drawer.

e. Do not add any detergent or other chemical to the washer

when following this procedure.

f. Close the washer door.

g. Select the Clean Washer with affresh®cycle.

h. On some models: Select the FanFresh®/TumbleFresh™/

Fresh Hold®/Fresh Spin™option to help dry the washer

interior after the cycle is complete.

NOTE: The washer remembers your last option selection and

will use it for future wash cycles until you deselect that option.

i. Touch and hold Start/Pause to begin the cycle. See the

“Description of Clean Washer with affresh®Cycle

Operation” section.

2. Chlorine Bleach Procedure:

a. Open the washer door and remove any clothing or items.

b. Open the dispenser drawer and add liquid chlorine bleach

to the Max level in both the bleach compartment and the

fabric softener compartment. Either traditional or HE

chlorine bleach can be used.

IMPORTANT: Do not use thickened, easy-pour, or no-splash

bleach as excess suds may occur.

NOTE: Use of more liquid chlorine bleach than is

recommended above could cause washer damage over time.

c. Close the washer door and the dispenser drawer.

d. Do not add any detergent or other chemicals to the

washer when following this procedure.

e. Select the Clean Washer with affresh®cycle.

f. On some models: Select the FanFresh®/TumbleFresh™/

Fresh Hold®/Fresh Spin™option to help dry the washer

interior after the cycle is complete.

NOTE: The washer remembers your last option selection and

will use it for future wash cycles until you deselect that option.

g. Touch and hold Start/Pause to begin the cycle. See the

“Description of Clean Washer with affresh®Cycle

Operation” section.

NOTE: For best results, do not interrupt cycle.

Description of Clean Washer with affresh®® Cycle

Operation

1. The Clean Washer with affresh®cycle will determine whether

clothing or other items are in the washer.

2. If no items are detected in the washer, it will proceed with the

cycle.

a. If any items are detected in the washer, “rL” (remove

load) will be displayed. The door will unlock. Open

washer and remove any garments from the washer drum.

b. Touch Power to clear the “rL” code.

c. Touch and hold Start/Pause to restart the cycle.

3. Steam models only: During the first 20 minutes of the cycle,

it will activate the steamer but the drum will not spin or fill with

water. You may see condensation on the door window during

this initial phase. If you are using an affresh®Washer Cleaner

tablet, it will not dissolve completely during the steam phase.

This is normal.

After the cycle is complete, leave the door open slightly to

allow for better ventilation and drying of the washer interior.

Cleaning the Dispensers

After a period of using your washer, you may find some residue

buildup in the washer’s dispensers.

For the Single-Load or Optimal dispenser: Remove the drawer

and wipe the surfaces with an affresh®Machine Cleaning Wipe or

a damp cloth, and towel dry either before or after you run the

Clean Washer with affresh®cycle. Use an all-purpose surface

cleaner, if needed.

For the Load & Go™™ dispenser: Lift the handle on the dispenser

housing and pull to remove it from the washer cabinet; then rinse

the dispenser thoroughly with running water. Wipe the outside

dispenser surface with an affresh®Machine Cleaning Wipe or a

damp cloth, and towel dry. Use an all-purpose surface cleaner, if

needed.

Replace the dispenser in the washer cabinet and make sure that it

is correctly seated.

IMPORTANT: Dispensers are not dishwasher-safe.

Cleaning the Outside of the Washer

IMPORTANT: To avoid damaging the washer’s finish, do not use

abrasive products.

Use an affresh®Machine Cleaning Wipe or a soft, damp cloth or

sponge to wipe up any spills. Occasionally wipe the outside of

your washer to help keep it looking new. Use an affresh®Machine

Cleaning Wipe or mild soap and water.

Clean Washer Cycle Reminder

NOTE: Not all models have the Clean Washer with affresh®cycle

reminder light.

The Clean Washer with affresh®message will flash at the end of a

wash cycle when the washer has run 30 wash cycles. This is a

reminder to run the Clean Washer with affresh®cycle.

If the Clean Washer with affresh®cycle is not run, the message

will stop flashing at the end of a wash cycle after running three

more regular wash cycles. After 30 more wash cycles are

completed, the Clean Washer with affresh®message will again

flash at the end of a wash cycle as a reminder.

Removing the Dispenser

Optimal Dispenser Drawer (on some models)

To remove:

1. Pull dispenser drawer out until it stops.

2. Press down on the release tab and pull straight out to remove

the dispenser.

3. Lift off cover panel by pulling straight up.

To replace:

1. Slide cover panel back onto posts on dispenser.

2. Align edges of dispenser with guides in washer; then slide

dispenser back into slot.

Single-Load Dispenser Drawer (on some models)

To remove:

1. Pull dispenser drawer out until it stops.

2. Press down on the release tab and pull straight out to remove

the dispenser.

3. Lift off cover panel by pulling straight up.

To replace:

1. Position cover panel back onto posts on dispenser. Apply

slight pressure on cover panel to seat it.

2. Align edges of dispenser with guides in washer; then slide

dispenser back into slot.

Cleaning Load & Go™ Containers

(on some models)

IMPORTANT: Containers are not dishwasher-safe.

It is recommended that you rinse out the Load & Go™containers

when refilling, when changing detergent types or concentrations,

or when the washer will not be used for an extended period.

1. Pull the dispenser drawer out until it stops.

2. Lift out the Load & Go™containers.

3. Lift the fill lid and flush interior thoroughly with warm water.

4. Allow to air dry.

Nonuse and Vacation Care

Operate your washer only when you are home. If moving, or not

using your washer for a period of time, follow these steps:

1. Unplug or disconnect power to washer.

2. Turn off water supply to washer to avoid flooding due to water

pressure surges.

HELPFUL TIP: Attach a reminder note to the washer to turn

the water back on before washer's next use.

3. Clean the dispensers. See “Cleaning the Dispensers.”

Winter Storage Care

IMPORTANT: To avoid damage, install and store washer where it

will not freeze. Because some water may stay in hoses, freezing

can damage washer. If storing or moving during freezing weather,

winterize your washer.

To winterize washer:

1. Shut off both water faucets; disconnect and drain water inlet

hoses.

HELPFUL TIP: Attach a reminder note to the washer to turn

the water back on before washer’s next use.

2. Remove drain pump filter.

3. Put 1 quart (1 L) of R.V.-type antifreeze in drum and run

washer on Normal cycle for about 2 minutes to mix antifreeze

and remaining water.

4. Unplug washer or disconnect power.

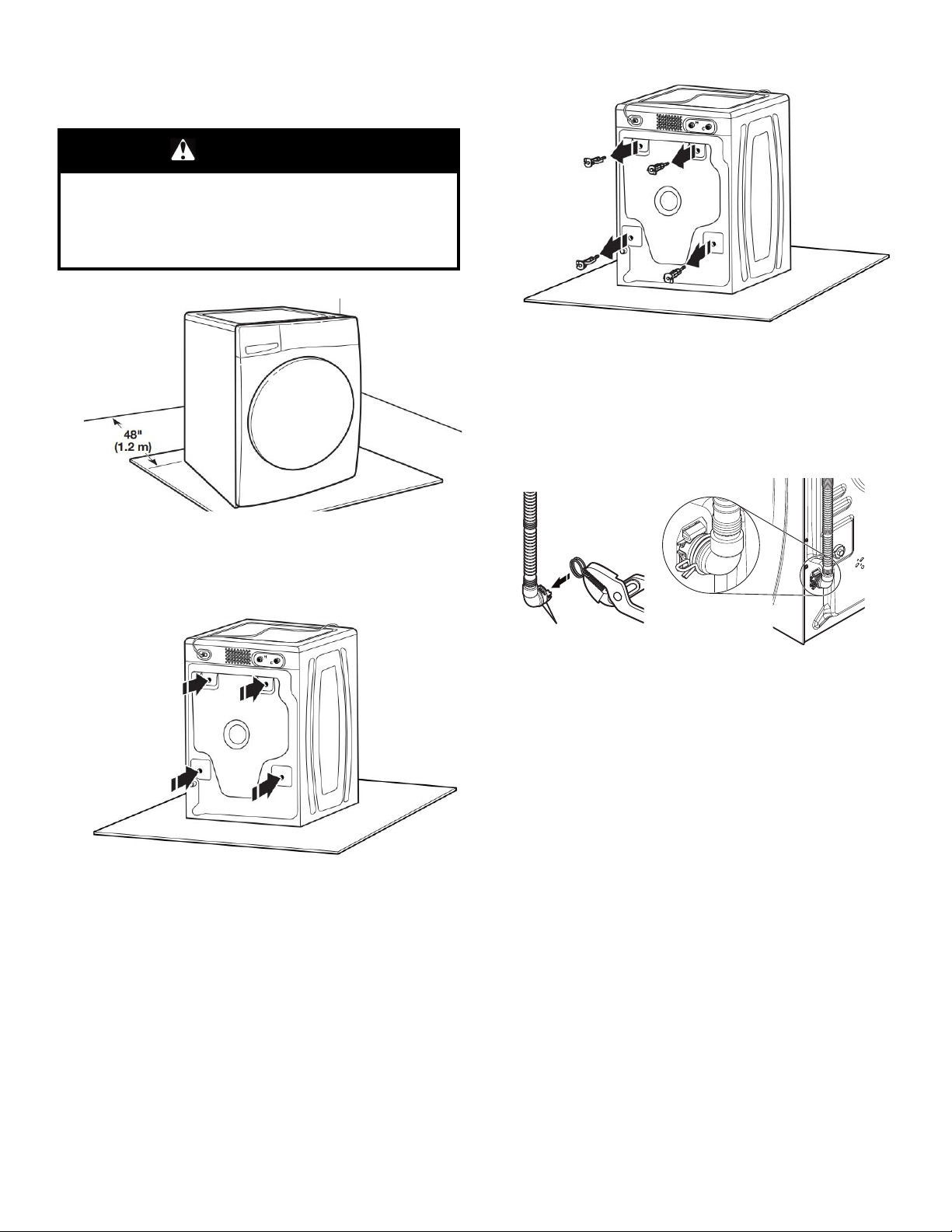

Transporting Your Washer

1. Shut off both water faucets. Disconnect and drain water inlet

hoses.

2. If washer will be moved during freezing weather, follow

“Winter Storage Care” directions before moving.

3. Disconnect drain hose from drain system and from back of

washer.

4. Unplug power cord.

5. Place inlet hoses and drain hose inside drum.

6. Bundle power cord with a rubber band or cable tie to keep it

from hanging to the ground.

IMPORTANT: Call for service to install new transport bolts. Do not

reuse transport bolts. Washer must be transported in the upright

position. To avoid structural damage to your washer, it must be

properly set up for relocation by a certified technician.

Reinstalling/Using Washer Again

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

To reinstall washer after nonuse, vacation, winter

storage, or moving:

1. Refer to Installation Instructions to locate, level, and connect

washer.

2. Before using again, run washer through the following

recommended procedure:

To use washer again:

1. Flush water pipes and hoses.

2. Reconnect water-inlet hoses.

3. Turn on both water faucets.

4. Plug into a grounded 3-prong outlet or reconnect power.

5. Run washer through Heavy Duty/Power Wash cycle to clean

washer and remove antifreeze, if used. Use only HE

detergent. Use half the manufacturer’s recommended amount

for a medium-size load.

Cleaning the Drain Pump/Draining

Residual Water (on some models)

IMPORTANT: Make sure the washer is off before cleaning the

drain pump filter.

NOTE: Perform the following procedure occasionally.

1. Open the dispenser drawer by pulling on the handle at the

base of the washer. This will reveal the drain pump filter.

Remove the drawer by releasing the tab on each side.

With your finger, push down on tab on right side of drawer,

and up on tab on left side of drawer.

2. Place a broad, flat container beneath the drain pump filter to

collect the drain water. Release the black hose from the hose

clip, remove the plug, and drain the hose into the container.

Empty the container. Repeat this procedure if necessary until

all the water has drained. Make sure that the black hose is

completely dry, replace the plug, and secure the hose in the

clip.

NOTE: If water does not drain well, push in hose slightly to

remove any possible kinks.

3. Lay a cotton cloth beneath the drain pump filter to absorb any

water still in it. Then remove the drain pump filter by turning it

counterclockwise.

4. Remove large clumps of lint by hand from the filter and place

lint in a suitable waste container. Remove remaining residue

from the filter by rinsing with water.

5. Reinsert the drain pump filter by turning it clockwise. Make

sure to turn it in as far as it will go, with the filter handle

remaining as close as possible to the vertical position.

6. Replace and close the dispenser drawer. Make sure to insert

both rails simultaneously when replacing the drawer. You will

hear a clicking sound that indicates the rails have engaged. To

ensure proper placement of the drawer, pull out fully. The

drawer should be fully engaged and the rails locked in place.

Make sure the drain hose is secured in the hose clip and

tucked underneath the cutout.

Additional Cleaning

Gently pull back the rubber door seal and clean any stained areas,

soil buildup, or lint with the textured side of an affresh®Machine

Cleaning Wipe.

INSTALLATION INSTRUCTIONS

REQUIREMENTS

Tools and Parts

Gather required tools and parts before starting installation.

Tools Needed:

Adjustable or open end

wrenches 1/2″ (13 mm), 5/8″

(16 mm), and 9/16″ (14.3 mm)

Level

Wood block Ruler or measuring tape

Adjustable pliers that

open to 19/16″ (39.7 mm) Flashlight

Bucket

Parts Supplied:

NOTE: All parts supplied for installations are in the washer.

Drain hose with clamp, U-form,

and cable tie

Parts Needed: (if not supplied with washer)

Inlet hoses with flat washers

NOTE: Various inlet hose

options are available; check

your Quick Start Guide for

ordering information.

Available Accessories

An optional matching pedestal is available for your washer. Please

contact your retailer for ordering information, or see your Quick

Start Guide.

Alternate Parts (not supplied with washer)

Your installation may require additional parts. To order, please

refer to contact information on your Quick Start Guide.

If you have: You will need:

Overhead sewer Standard 20 gallon (76 L) 39" (990 mm)

tall drain tub or utility sink, sump pump,

and connectors (available from local

plumbing suppliers)

Location Requirements

IMPORTANT: Do not install, store, or operate washer where it will

be exposed to weather or in temperatures below 32°F (0°C).

Water remaining in washer after use may cause damage in low

temperatures. See “Washer Maintenance and Care” for

winterizing information.

Select proper location for your washer to improve performance

and minimize noise and possible “washer walk.” Install your

washer in a basement, laundry room, closet or recessed area.

Proper installation is your responsibility.

You will need

�A water heater set to 120°F (49°C).

�A grounded electrical outlet located within 6 feet (1.8 m) of

power cord on back of washer.

�Hot and cold water faucets located within 4 feet (1.2 m) of hot

and cold water fill valves on washer, and water pressure of

20–100 psi (137.9–689.6 kPa).

�A level floor with maximum slope of 1" (25 mm) under entire

washer. Installing on carpet or surfaces with foam backing is

not recommended.

�Floor must support washer’s total weight (with water and load)

of 315 pounds (143 kg).

All dimensions show minimum spacing allowed. For each

arrangement, consider allowing more space for ease of

installation and servicing, and spacing for companion appliances

and clearances for walls, doors, and floor moldings. Space must

be large enough to allow door to fully open. Add spacing of

1" (25 mm) on all sides of washer to reduce noise transfer. If a

closet door or louvered door is installed, top and bottom air

openings in door are required.

NOTE: For additional details (or information) specific to your

model, refer to your Quick Start Guide.

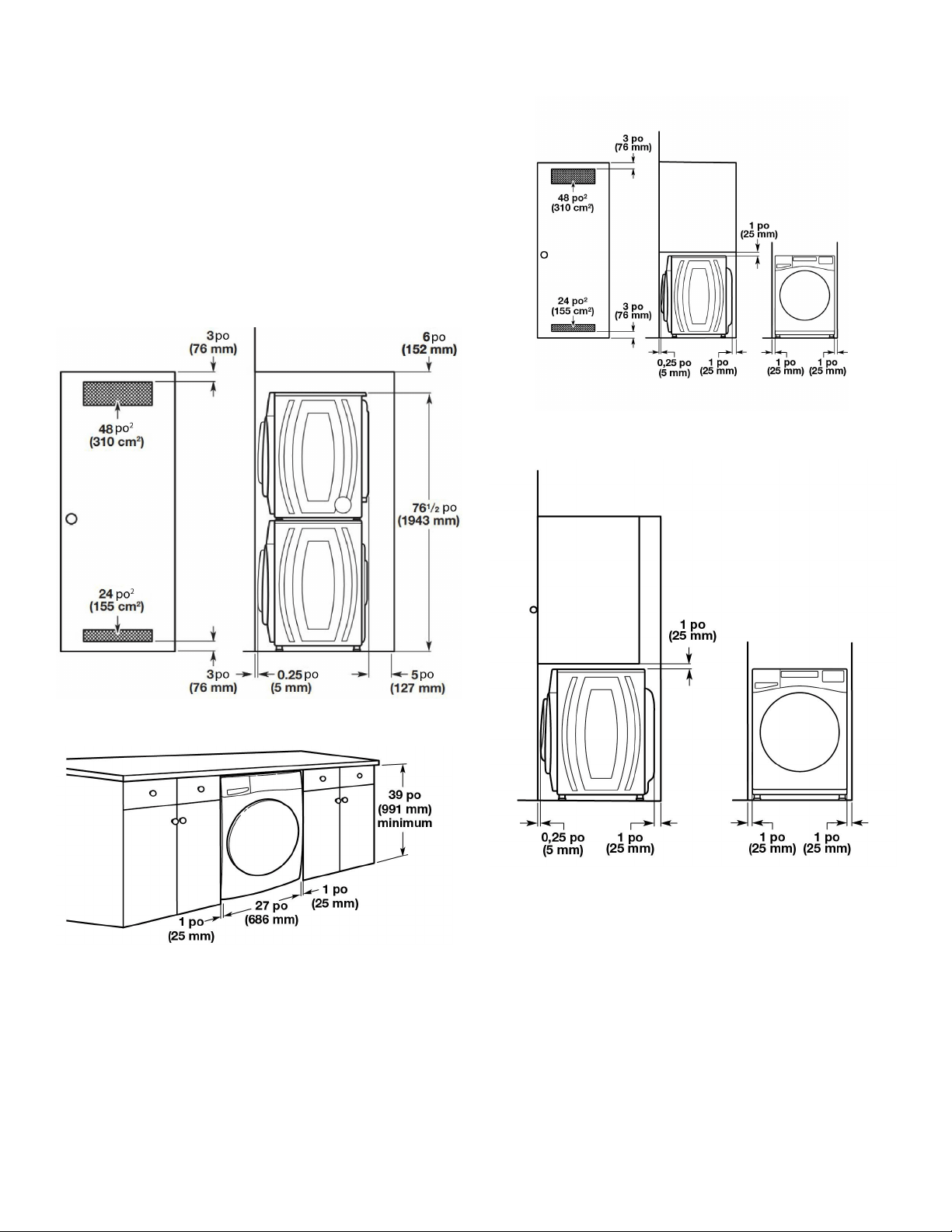

minimum

Recessed area or closet installation (stacked

washer and dryer)

Custom under counter installation

Recessed area or closet installation (washer only)

Custom cabinet installation

Drain System

It is the responsibility of the installer to install and secure the drain

hose in to the provided plumbing/drain in a manner that will avoid

the drain hose coming out of o leaking from the plumbing/drain.

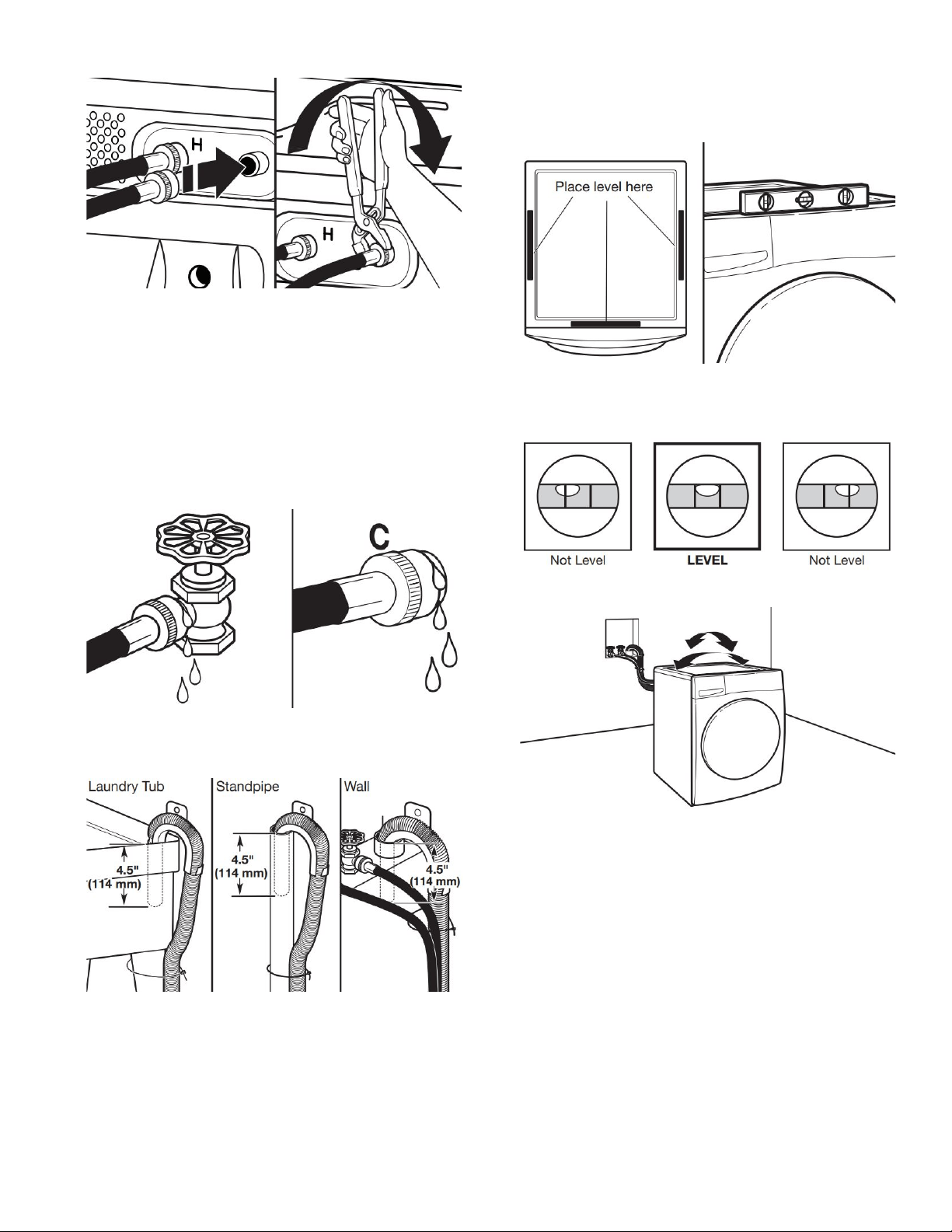

Drain system can be installed using a floor drain, wall standpipe,

floor standpipe, or laundry tub. Select the method you need.

IMPORTANT: To avoid siphoning, only 4.5" (114 mm) of drain

hose should be inside standpipe. Always secure drain hose with

cable tie.

Floor standpipe drain system

Minimum diameter for a standpipe drain: 2" (51 mm). Minimum

carry-away capacity: 17 gallons (64 L) per minute. A 1/4" (6 mm)

diameter to 1" (25 mm) diameter Standpipe Adapter Kit is

available; refer to the Quick Start Guide for online ordering

information. Top of standpipe must be at least 39" (762 mm) high;

install no higher than 96" (2.4 m) from bottom of washer. If you

have an overhead sewer and need to pump higher than 96"

(2.4 m), a sump pump and associated hardware are needed. See

“Alternate Parts.”

Wall standpipe drain system

See requirements in “Floor standpipe drain system.”

Laundry tub drain system

Minimum capacity: 20 gallons (76 L). Top of laundry tub must be

at least 39" (991 mm) from the floor; install no higher than 96"

(2.4 m) from bottom of washer.

Floor drain system

Floor drain system requires a Siphon Break Kit, 2 Connector Kits,

and an Extension Drain Hose that may be purchased separately;

refer to the Quick Start Guide for online ordering information.

Minimum siphon break height: 28" (710 mm) from bottom of

washer. (Additional hoses may be needed.)

Electrical Requirements

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

�A 120 V, 60 Hz, AC only, 15 or 20 A, fused electrical supply is

required. A time-delay fuse or circuit breaker is recommended.

It is recommended that a separate circuit breaker serving only

this appliance be provided.

�This washer is equipped with a power supply cord having a

3-prong grounding plug.

�To minimize possible shock hazard, the cord must be plugged

into a mating, 3-prong, grounding-type outlet, grounded in

accordance with local codes and ordinances. If a mating outlet

is not available, it is the personal responsibility and obligation

of the customer to have the properly grounded outlet installed

by a qualified electrician.

�If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

�Do not ground to a gas pipe.

�Check with a qualified electrician if you are not sure the

washer is properly grounded.

�Do not have a fuse in the neutral or ground circuit.

GROUNDING INSTRUCTIONS

For a grounded, cord-connected appliance:

This appliance must be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk of

electric shock by providing a path of least resistance for

electric current. This appliance is equipped with a cord having

an equipment-grounding conductor and a grounding plug.

The plug must be plugged into an appropriate outlet that is

properly installed and grounded in accordance with all local

codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or serviceman if you are in

doubt as to whether the appliance is properly grounded. Do

not modify the plug provided with the appliance: If it will not fit

the outlet, have a proper outlet installed by a qualified

electrician.

For a permanently connected appliance:

This appliance must be connected to a grounded metal,

permanent wiring system, or an equipment-grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead on

the appliance.

SAVE THESE INSTRUCTIONS

minimum

INSTALLATION

Unpacking

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

1. Move washer

It is necessary to remove all shipping materials for proper

operation and to avoid excessive noise from washer.

Move washer to within 4 feet (1.2 m) of its final location. It

must be in a fully upright position.

2. Locate transport bolts

Locate four transport bolts on rear of washer.

3. Remove transport bolts from washer

Loosen bolts with a 5/8" (16 mm) wrench. Slide each bolt and

spacer to center of hole. Pull bolts and plastic spacers from

back of washer. Discard bolts and spacers.

IMPORTANT: Do not plug washer in until installation has

been completed.

Connect Drain Hose

4. Attach drain hose to drain port

If clamp is not already in place on elbow end of drain hose,

squeeze clamp with pliers and slide it over end of hose,

centering it between the ribs, as shown. Squeeze clamp with

pliers and slide elbow end of drain hose onto drain port and

secure with clamp.

For a laundry tub or standpipe drain, go to step 6.

For a floor drain, remove the preinstalled drain hose form as

shown in step 5. You may need additional parts with separate

directions. See “Alternate Parts.”

It is the responsibility of the installer to install and secure the

drain hose into the provided plumbing/drain in a manner that

will avoid the drain hose coming out of or leaking from the

plumbing/drain.

A-- Ribs

5. Remove drain hose form (floor drain

installations only)

For floor drain installations, you will need to remove the drain

hose form from the end of the drain hose. You may need

additional parts with separate directions; refer to the Quick

Start Guide.

6. Place drain hose in standpipe

Place hose into standpipe (shown in picture) or over side of

laundry tub.

IMPORTANT: 4.5" (114 mm) of drain hose should be inside

standpipe; do not force excess hose into standpipe or lay on

bottom of laundry tub. Drain hose form must be used.

Connect Inlet Hoses

IMPORTANT: To avoid leaks, check that your water inlet hoses

have flat washers at both ends. Washer must be connected to

water faucets with new inlet hoses with flat washers (not

provided). Do not use old hoses. Do not use hoses without

washers.

7. Insert new flat washers

8. Connect inlet hoses to water faucets

IMPORTANT: Do not overtighten or use tape or sealants on

valve when attaching to faucets or washer. Damage can

result.

Attach the hose labeled hot to hot water faucet. Screw on

coupling by hand until it is seated on washer. Use adjustable

pliers to tighten couplings an additional two-thirds turn.

Repeat this step with the hose labeled cold for the cold water

faucet. Both hoses must be connected for washer to work

properly.

HELPFUL TIP: Make note of which hose is connected to hot

water to help in attaching hoses to washer correctly. In most

standard configurations, hoses will cross over each other

when attached correctly.

9. Clear water lines

Run water for a few seconds through hoses into a laundry

tub, drainpipe, or bucket to prevent clogs. Water should run

until clear.

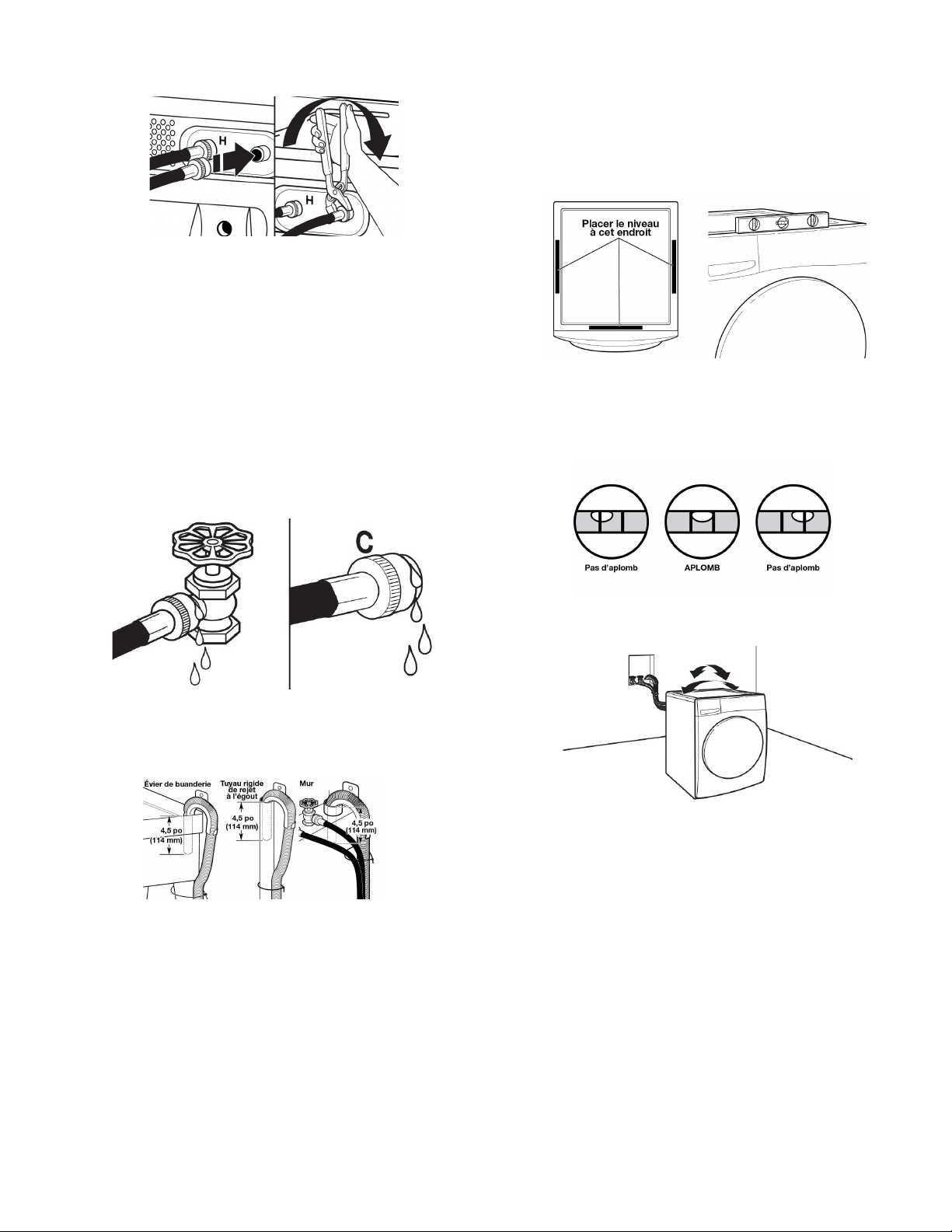

10. Connect inlet hoses to washer

IMPORTANT: To reduce risk of hose failure, replace the

hoses every 5 years. Record hose installation or replacement

dates for future reference.

�Do not overtighten hose or use tape or sealants on the

valve. Damage to the valves can result.

�Periodically inspect and replace hoses if bulges, kinks,

cuts, wear, or leaks are found.

Attach hot water hose to hot water inlet valve. Screw

coupling by hand until it is snug. Use adjustable pliers to

tighten couplings an additional two-thirds turn. Repeat with

cold water inlet valve.

11. Check for leaks

Slowly turn on water faucets to check for leaks. A small

amount of water may enter washer. It will drain later.

12. Secure drain hose

Secure drain hose to laundry tub leg, drain standpipe, or inlet

hoses for wall standpipe with cable tie or beaded tie strap.

It is the responsibility of the installer to install and secure the

drain hose in to the provided plumbing/drain in a manner that

will avoid the drain hose coming out of or leaking from the

plumbing/drain.

Level Washer

IMPORTANT: Leveling your washer properly reduces excess

noise and vibration.

13. Check levelness of washer

Remove cardboard from beneath washer. Place a level on

top edges of washer, checking each side and front. If not

level, tip washer and adjust feet up or down as shown in

steps 15 and 16, repeating as necessary.

14. Rock washer to test foot contact

Grip washer from top and rock back and forth, making sure

all four feet are firmly on floor. Repeat, rocking washer from

side to side. If washer rocks, go to step 15 and adjust leveling

feet. If all four feet are in firm contact with floor, go to step 16.

15. Adjust leveling feet

If washer is not level, use a 9/16" (14.3 mm) open-end or

adjustable wrench to turn jam nuts clockwise on feet until

they are about 1/2" (13 mm) from the washer cabinet. Then

turn the leveling foot clockwise to lower the washer or

counterclockwise to raise the washer. Do not exceed

2" (50 mm) from bottom of foot to bottom of cabinet. Recheck

levelness of washer and that all four feet are firmly in contact

with the floor. Repeat as needed.

HELPFUL TIP: You may want to prop up front of washer

about 4" (102 mm) with a wood block or similar object that

will support weight of washer.

16. Tighten leveling feet

When washer is level and all four feet are firmly in contact

with the floor, use a 9/16" (14.3 mm) open-end or adjustable

wrench to turn jam nuts counterclockwise on leveling feet

tightly against washer cabinet.

HELPFUL TIP: You may want to prop washer again with a

wooden block.

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

17. Plug into a grounded 3 prong outlet

Complete Installation Checklist

�Check electrical requirements. Be sure you have correct

electrical supply and recommended grounding method.

�Check that all parts are now installed. If there is an extra part,

go back through steps to see what was skipped.

�Check that you have all of your tools.

�Check that shipping materials were completely removed from

washer.

�Check that the washer is level.

�Check that water faucets are on.

�Check for leaks around faucets and inlet hoses.

�Remove protective film from console and any tape remaining

on washer.

�Check that washer is plugged into a grounded 3-prong outlet.

�Dispose of/recycle all packaging materials.

�Read the “Washer Maintenance and Care” section.

�To test and clean your washer, press Power and choose the

Quick cycle and run it without clothes. Use only HE detergent.

Use 1/2 the manufacturer’s recommended amount for a

medium-size load.

SÉCURITÉ DE LA LAVEUSE

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire

tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou

« AVERTISSEMENT ». Ces mots signifient :

DANGER Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

AVERTISSEMENT Risque possible de décès ou de blessure grave si vous ne

suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : Afin de réduire le risque d’incendie, de décharge électrique ou de blessures corporelles lors de l’utilisation

de cet appareil, observer certaines précautions fondamentales, notamment :

�Lire toutes les instructions avant d’utiliser l’appareil.

�Ne pas laver d’articles qui ont été précédemment nettoyés,

lavés, trempés ou tachés avec de l’essence, des solvants

pour nettoyage à sec ou d’autres substances inflammables

ou explosives; ces substances dégagent des vapeurs qui

pourraient s’enflammer ou exploser.

�Ne pas ajouter d’essence, de solvants pour nettoyage à

sec ou d’autres substances inflammables ou explosives à

l’eau de lavage. Ces substances dégagent des vapeurs qui

pourraient s’enflammer ou exploser.

�Dans certaines conditions, un système d’eau chaude qui

n’a pas été utilisé depuis 2 semaines ou plus peut produire

de l’hydrogène. L’HYDROGÈNE EST UN GAZ EXPLOSIF.

Si le système d’eau chaude est resté inutilisé pendant une

telle période, ouvrir tous les robinets d’eau chaude et

laisser l’eau s’y écouler pendant plusieurs minutes avant

d’utiliser la laveuse. Ceci libérera toute accumulation

d’hydrogène. Le gaz est inflammable : ne pas fumer ou

utiliser une flamme nue durant cette période.

�Ne pas laisser des enfants jouer sur la laveuse ou à

l’intérieur de celui-ci. Une surveillance étroite des enfants

est nécessaire lorsque la laveuse est utilisée à proximité

d’enfants.

�Retirer la porte de l’appareil avant de le retirer du service

ou de le mettre au rebut.

�Ne pas accéder à l’intérieur de l’appareil si la cuve ou

l’agitateur sont en mouvement.

�Ne pas installer ou entreposer l’appareil dans un endroit où

elle serait exposée aux intempéries.

�Ne pas effectuer d’intervention non autorisée sur les

commandes.

�Ne pas réparer ou remplacer une quelconque pièce de

l’appareil ou effectuer un entretien qui ne serait pas

expressément recommandé dans les instructions

d’entretien de l’utilisateur ou dans les instructions de

réparation par l’utilisateur et s’assurer de bien comprendre

ces instructions et d’être capable de les exécuter.

�Ne pas utiliser de pièces de remplacement qui n’ont pas

été recommandées par le fabricant (c.-à-d., pièces

fabriquées à la maison à l’aide d’une imprimante 3D).

�Voir les instructions d’installation pour les exigences de

mise à la terre et d’installation.

CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

Certaines pièces internes sont intentionnellement non reliées à la terre et peuvent présenter un risque de décharge

électrique uniquement lors d’une intervention de dépannage.

Personnel d’entretien – Ne pas toucher le support de thermostat lorsque l’appareil est sous tension.

Guide de connexion Internet pour appareils connectés seulement

IMPORTANT : Il est de la responsabilité de l’utilisateur de bien installer l’appareil avant de l’utiliser. Bien lire et suivre le guide

d’installation qui accompagne l’appareil.

La connectabilité nécessite un réseau Wi-Fi et la création d’un compte. Les fonctions de l’application peuvent changer. Des frais de

transfert de données peuvent s’appliquer. Une fois installée, lancer l’application. Suivre les étapes de configuration du compte

d’utilisateur et de connexion de l’appareil.

Il faut :

�Un routeur sans fil compatible Wi-Fi à 2,4 GHz avec sécurité WPA2. Pour vérifier les capacités du routeur, consulter le manuel

d’instructions du fabricant du routeur.

�Le routeur devra être en marche et connecté à Internet.

�Le numéro SAID à 10 caractères de votre appareil. Le numéro SAID est imprimé sur une étiquette collée sur l’appareil ou peut être

affiché à l’écran ACL.

Déclaration de conformité de la Commission fédérale des communications (FCC)

Cet appareil est conforme à la norme FCC, partie 15. Le bon fonctionnement de l’appareil est fonction de deux conditions :

1. Cet appareil ne doit pas produire de brouillage dommageable et

2. cet appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le

fonctionnement.

Tous changements ou toutes modifications n’ayant pas été expressément approuvés par la partie responsable de la conformité

pourraient annuler l’autorité de l’utilisateur à utiliser l’appareil.

Déclaration de conformité d’Industrie Canada (IC)

Cet appareil satisfait aux prescriptions des documents CNR/RSS d’Industrie Canada (utilisation sans licence). Le bon fonctionnement de

l’appareil est fonction de deux conditions :

1. Cet appareil ne doit pas produire de brouillage.

2. Cet appareil doit être compatible avec n’importe quelle interférence, y compris des interférences causées par l’utilisation involontaire

de l’appareil.

En vertu des règlements d’Industrie Canada, cet émetteur radio ne peut fonctionner qu’à l’aide d’une antenne d’un type et de gain

maximum (ou moins) approuvé pour l’émetteur par Industrie Canada. Pour réduire les interférences radio potentielles pour les autres

utilisateurs, le type d’antenne et son gain doivent être choisis de sorte que la puissance isotrope rayonnée équivalente (PIRE) ne

dépasse pas ce qui est nécessaire pour une communication réussie.

Pour satisfaire aux exigences de la FCC et d’Industrie Canada sur l’exposition aux radiations de radiodiffusion, les antennes utilisées

avec cet émetteur doivent être installées de telle sorte qu’il y ait une distance de 20 cm ou plus séparant la source de radiation (antenne)

et toute personne en tout temps et ne doit pas être co-utilisée ou fonctionner en même temps qu’une autre antenne ou qu’un émetteur.

Si cet appareil cause des interférences nuisibles à la réception radio ou télévision, pouvant être déterminées par le fait d’allumer et

d’éteindre l’appareil, l’utilisateur est encouragé à essayer de corriger les interférences en suivant l’un des conseils suivants :

�Réorienter ou déplacer l’antenne de réception.

�Augmenter la distance séparant l’appareil du récepteur.

�Brancher l’appareil sur un circuit différent de celui où le

récepteur est branché.

�Contacter un revendeur ou un technicien radio/télévision

qualifié pour obtenir de l’aide.

CHOIX DU DÉTERGENT

APPROPRIÉ

Utiliser uniquement des détergents haute efficacité. L’emballage

portera la mention « HE » ou « High Efficiency » (haute efficacité).

Un lavage avec faible consommation d’eau produit un excès de

mousse avec un détergent non HE. Il est probable que l’utilisation

d’un détergent autre que HE prolonge la durée des programmes

et réduise la performance de rinçage. Ceci peut aussi entraîner

des défaillances des composants et, avec le temps, une

accumulation de moisissure. Les détergents HE devraient

produire peu de mousse et se dissoudre rapidement et créer une

quantité de mousse idéale pour une performance optimale. Ils

devraient retenir les particules de saleté en suspension afin

qu’elles ne se déposent pas de nouveau sur les vêtements

propres. Les détergents identifiés HE ne sont pas tous identiques

et ne produisent pas tous la même quantité de mousse. Par

exemple, les détergents HE, naturels, organiques et faits maison

peuvent produire une plus grande quantité de mousse. Si l’un de

ces produits est utilisé et que le code d’erreur « Sd » ou « Sud »

s’affiche sur l’afficheur, l’utilisation d’un autre détergent HE est

conseillée. Toujours suivre les recommandations du fabricant de

détergent pour déterminer la quantité de détergent à utiliser. Ne

pas remplir au-delà de la ligne MAX sur le distributeur.

Ajouter les produits de lessive

Ajouter du détergent HE au panier :

On peut ajouter des sachets de

lessive à dose unique, des

activateurs de lessive de type Oxi,

de javellisant non décolorant ou

des cristaux parfumés dans le

tambour avant d’ajouter la lessive.

Lors de l’utilisation de sachets de

lessive à dose unique, s’assurer

que le distributeur Load & Go est

désactivé (sur certains modèles) ou

éteint.

REMARQUE : Suivre les instructions du fabricant pour déterminer

la quantité de produits de lessive à utiliser.

Verser de l’eau de Javel dans le distributeur pour charge

unique :

Verser l’eau de Javel dans le

compartiment pour eau de

Javel. Ne pas remplir

excessivement le distributeur,

diluer le produit ou utiliser plus

de 2/3 tasse (165 mL). Ne pas

utiliser d’agent de blanchiment

sans danger pour les couleurs

ni de produit Oxi avec un

programme utilisant de l’eau

de Javel.

IMPORTANT :

�Toujours mesurer la quantité d’eau de Javel. Utiliser une tasse

à mesurer avec un bec verseur; ne pas utiliser une quantité

approximative.

�Ne pas remplir au-delà du niveau « Max ». Un remplissage

excessif pourrait endommager les vêtements.

�Ne pas utiliser de l’eau de Javel épaisse, facile à verser ou

anti-éclaboussure lorsque le programme Clean Washer with

affresh®†(nettoyage de la laveuse avec affresh®) est en cours,

car cela peut entraîner une surproduction de mousse.

�Sur certains modèles : Ne pas verser de l’eau de Javel dans le

distributeur de vrac.

�Fermer lentement les tiroirs distributeurs. S’assurer que les

tiroirs sont fermés complètement (sur certains modèles).

Verser de l’assouplissant de tissu liquide dans le distributeur

pour charge unique :

Verser une mesure de

l’assouplissant de tissu liquide

dans le compartiment

d’assouplissant de tissu

liquide. Toujours suivre les

instructions du fabricant pour

connaître la quantité

d’assouplissant de tissu

adéquate en fonction de la

taille de la charge. Désactiver

le distributeur de 1 L Load &

Go™ s’il n’est pas utilisé pour

distribuer du détergent (sur

certains modèles).

L’assouplissant de tissu est toujours distribué lors du rinçage

final, même si l’on a sélectionné Extra Rinse.

IMPORTANT : Ne pas remplir excessivement le distributeur, diluer

le produit ou utiliser plus de la quantité d’assouplissant

recommandée par le fabricant. Ne pas remplir au-delà du niveau

« MAX ». Si l’on remplit excessivement le distributeur,

l’assouplissant de tissu sera immédiatement distribué dans la

laveuse.

�Ne pas renverser ou faire couler d’assouplissant de tissu sur

les vêtements.

�Ne pas utiliser de boules distributrices d’assouplissant de tissu

dans cette laveuse. Ces produits ne se dissoudront pas

correctement.

�Ne pas utiliser de feuilles d’assouplissant, car elles peuvent

tacher la charge.

Ajouter du détergent HE au tiroir distributeur optimal (sur

certains modèles) :

Le compartiment peut contenir

jusqu’à 14,3 oz (424 mL) de

détergent liquide HE, ainsi il n’est

pas nécessaire de remplir le

compartiment de détergent pour

chaque charge. De plus, le

compartiment distribue juste la

bonne quantité de détergent

nécessaire pour une charge/un

programme particulier.

REMARQUE : Ne pas placer de sachets de lessive à dose

unique, d’activateurs de lessive de type Oxi, d’agent de

blanchiment sans danger pour les couleurs ou d’assouplissant

pour tissu sous forme de cristaux dans les distributeurs. Ces

produits ne se dissoudront pas correctement. Le tiroir

distributeur optimal ne peut pas être désactivé.

†affresh®est une marque déposée de Whirlpool, É.-U.

Ajouter du détergent HE au distributeur Load & Go™™

Distributeur (sur certains modèles) :

Utiliser uniquement un détergent liquide Haute efficacité (HE). Les

distributeurs Load & Go peuvent contenir jusqu’à 67,6 oz (2 L) ou

33,8 oz (1 L) de détergent HE liquide ou suffisamment pour

plusieurs charges de lessive.

Remplissage du distributeur en vrac (sur certains modèles) :

Ouvrir le tiroir distributeur en tirant sur la poignée à la base de la

laveuse.Si désiré, le tiroir peut être complètement retiré de la

laveuse.

Trouver le distributeur de vrac Load & Go™.

Tirer doucement sur la languette située sur le

couvercle du distributeur pour soulever la porte

de remplissage.

Remplir jusqu’à la ligne « MAX » (voir les

illustrations ci-contre) avec du détergent HE

liquide ou de l’assouplissant liquide (distributeur

1 litre seulement). Fermer la porte de

remplissage. Elle s’emboîte. S’assurer que le

réglage de concentration est correct (voir le

« guide des programmes » en ligne).

Il est recommandé de rincer les distributeurs

avant son remplissage, lorsqu’on change de

type ou de concentration de détergent ou si on

n’utilise pas la laveuse pendant une période

prolongée. Pour les instructions concernant le

nettoyage de la cartouche du distributeur,

consulter le point « Entretien de la laveuse »

dans la section « Entretien et réparation de la

laveuse » de votre manuel de l’utilisateur.

Ajouter du détergent HE au distributeur pour charge unique :

Verser une mesure de détergent HE

dans le compartiment à détergent.

Pour du détergent en poudre,

soulever le sélecteur vers la position

supérieure. Pour le détergent liquide,

abaisser le sélecteur jusqu’en

position inférieure.

Ne pas remplir excessivement; ajouter trop de détergent peut

entraîner sa distribution prématurée dans la laveuse.

IMPORTANT :

�Désactiver l’option Load & Go™ Avant de lancer une charge

unique (sur certains modèles). Le tiroir distributeur optimal

ne peut pas être désactivé.

�Ne pas ajouter de sachet de lessive à dose unique dans le

tiroir distributeur.

Détergent en poudre : Détergent liquide :

Soulever le sélecteur en

position élevée. Ajouter

directement dans le

compartiment.

Appuyer sur le sélecteur pour

le placer en position basse.

Ajouter directement dans le

compartiment.

�Noter la date de remplacement au marqueur indélébile sur

l’étiquette.

�Vérifier que les vieilles rondelles ne sont pas coincées dans

les valves d’arrivée d’eau de la laveuse.

�Utiliser de nouvelles rondelles avec les nouveaux tuyaux

d’entrée pour assurer une bonne étanchéité.

Entretien de la laveuse

Recommandations pour une laveuse propre et

pour un niveau de performance optimal

1. Utiliser toujours un détergent HE (haute efficacité) et

employer la quantité de détergent recommandée par le

fabricant du détergent HE. Ne jamais utiliser plus que la

quantité recommandée de détergent, car ceci peut augmenter

le taux d’accumulation de résidus de détergent et de

souillures à l’intérieur de la laveuse, ce qui pourrait entraîner

la formation d’odeurs indésirables.

2. Exécuter périodiquement des lavages avec de l’eau tiède ou

chaude (pas exclusivement des lavages à l’eau froide), car

l’eau chaude facilite l’élimination des résidus de détergent et

de souillures.

3. Veiller à toujours laisser le couvercle de la laveuse ouvert

entre deux utilisations pour qu’elle puisse sécher, et pour

éviter l’accumulation de résidus générateurs d’odeurs.

4. Nettoyer périodiquement les résidus s’accumulant sur les

surfaces intérieures du hublot. Pour un meilleur entretien,

passer un linge humide sur toute la partie intérieure de la

porte.

ENTRETIEN ET RÉPARATION DE

LA LAVEUSE

Nettoyage de l'emplacement de la

laveuse

Éviter de laisser autour de la laveuse des éléments qui pourraient

obstruer la circulation de l’air et empêcher le bon séchage. Ceci

implique de dégager également les éventuelles piles de

vêtements placées devant la laveuse.

Tuyaux d’arrivée d’eau

Remplacer les tuyaux d’arrivée d’eau après 5 ans d’utilisation

pour réduire le risque de défaillance intempestive. Inspecter

périodiquement les tuyaux; les remplacer en cas de renflement,

de déformation, de coupure et d’usure ou de fuite.

Lors du remplacement de vos tuyaux d’arrivée d’eau :

REMARQUE : Il est déconseillé d’utiliser du détergent en poudre

à moins que tiroir distributeur optimal est vide.

Nettoyage de la laveuse à chargement par l'avant

Lire complètement ces instructions avant d’entreprendre les

opérations de nettoyage de routine recommandées ci-dessous.

Le processus d’entretien de la laveuse doit être exécuté au moins

une fois par mois ou à intervalles de 30 lavages (selon la période

la plus courte des deux); ceci permettra de contrôler la vitesse à

laquelle les résidus de détergent et les souillures s’accumulent

dans la laveuse.

Nettoyage du joint de la porte

1. Ouvrir la porte de la laveuse et retirer tout vêtement ou article

de la laveuse.

2. Inspecter le joint gris entre l’embrasure de la porte et le

tambour – noter toute zone tachée, l’accumulation de

souillures ou de charpie. Tirer sur le joint pour examiner

complètement la zone qui se trouve en dessous et vérifier

qu’elle est libre de tout objet étranger ou de toute charpie.

3. S’il y a des zones tachées, d’accumulation de souillures ou de

charpie, nettoyer ces zones du joint par essuyage, selon l’une

des deux méthodes ci-dessous :

a. affresh®® Procédure de nettoyage de la machine avec

une lingette :

i. Une fois le programme terminé, tirer doucement sur

le joint en caoutchouc de la porte et nettoyer toute la

surface avec la face rugueuse de la lingette de

nettoyage pour laveuse affresh®.

b. Procédure de nettoyage avec de l’eau de Javel

diluée :

i. Préparer une solution diluée d’eau de Javel – 3/4

tasse (177 mL) d’eau de Javel et 1 gallon (3,8 L)

d’eau tiède puisée au robinet.

ii. Essuyer la zone du joint avec la solution diluée, en

utilisant un chiffon humide.

iii. Laisser agir pendant 5 minutes.

iv. Essuyer parfaitement la surface du joint avec un

chiffon sec, et laisser la porte de la laveuse ouverte

pour que l’intérieur puisse sécher.

IMPORTANT :

�Porter des gants de caoutchouc lors du nettoyage avec de

l’eau de Javel.

�Consulter les instructions du fabricant de l’eau de javel

pour une utilisation correcte.

Nettoyage de l’intérieur de la laveuse

Cette laveuse est munie d’un programme spécial qui utilise un

plus grand volume d’eau en combinaison avec le nettoyant

affresh® Nettoyant pour laveuse ou eau de Javel normale pour

nettoyer soigneusement l’intérieur de la laveuse. Les modèles

avec génération de vapeur utilisent également la vapeur avec ce

programme spécial pour le nettoyage approfondi de l’appareil.

IMPORTANT : Ne pas utiliser d’agent de blanchiment épaissi,

facile à verser ou anti-éclaboussure lorsque le programme Clean

Washer with affresh (nettoyage de la laveuse avec affresh®) est

en cours, car un surplus de mousse pourrait être produit.

REMARQUE : Lire ces instructions complètement avant de

débuter la procédure de nettoyage.

Début de la procédure

1. Nettoyer la laveuse à l’aide du programme Clean Washer

with affresh®® (recommandé pour une performance

optimale) :

a. Ouvrir la porte de la laveuse; retirer tous les articles

présents dans la laveuse.

b. Utiliser une lingette de nettoyage pour laveuse affresh®,

un tissu doux mouillé ou une éponge pour nettoyer

l’intérieur de la porte en verre.

c. Ajouter une pastille de nettoyant pour laveuse affresh®

dans le tambour de la laveuse.

d. Ne pas Ajouter la pastille de nettoyant pour laveuse

affresh®dans le tiroir distributeur.

e. Ne pas Ajouter de détergent ou autre composé chimique

dans la laveuse lors de l’exécution de cette procédure.

f. Fermer la porte de la laveuse.

g. Sélectionner le programme Clean Washer with affresh®

(nettoyage de la laveuse avec affresh®.

h. Sur certains modèles : Sélectionner l’option FanFresh®/

TumbleFresh™/Fresh Hold®/Fresh Spin™pour mieux

sécher l’intérieur de la laveuse une fois le programme

terminé.

REMARQUE : La laveuse garde en mémoire la dernière

sélection d’options et la sélectionnera pour les prochains

programmes de lavage, à moins que cette option soit retirée.

i. Toucher et maintenir enfoncé le bouton Start/Pause (mise

en marche/pause) pour démarrer le programme.

Consulter la section « Description de l’utilisation du

programme de nettoyage de la machine avec affresh®».

2. Méthode avec de l’eau de Javel :

a. Ouvrir la porte de la laveuse; retirer tous les articles

présents dans la laveuse.

b. Ouvrir le tiroir du distributeur et ajouter de l’agent de

blanchiment au chlore au niveau Max à la fois dans les

compartiments d’agent de blanchiment et d’assouplissant

pour tissu. On peut utiliser un agent de blanchiment au

chlore HE ou traditionnel.

IMPORTANT : Ne pas utiliser d’agent de blanchiment épaissi,

facile à verser ou anti-éclaboussure, car cela peut entraîner

une surproduction de mousse.

REMARQUE : L’emploi d’une quantité d’eau de Javel

supérieure à ce qui est recommandé ci-dessus pourrait

endommager la laveuse avec le temps.

c. Fermer la porte de la laveuse et le tiroir distributeur.

d. Ne pas ajouter de détergent ou autre composé chimique

dans la laveuse lors de l’exécution de cette procédure.

e. Sélectionner le programme Clean Washer with affresh®

(nettoyage de la laveuse avec affresh®.

f. Sur certains modèles : Sélectionner l’option FanFresh®/

TumbleFresh™/Fresh Hold®/Fresh Spin™pour mieux

sécher l’intérieur de la laveuse une fois le programme

terminé.

REMARQUE : La laveuse garde en mémoire la dernière

sélection d’options et la sélectionnera pour les prochains

programmes de lavage, à moins que cette option soit retirée.

g. Toucher et maintenir enfoncé le bouton Start/Pause (mise

en marche/pause) pour démarrer le programme.

Consulter la section « Description de l’utilisation du

programme de nettoyage de la machine avec affresh®».

REMARQUE : Pour de meilleurs résultats, ne pas interrompre

le programme.

Description du nettoyage de la laveuse avec

affresh®® Fonctionnement des programmes

1. Le programme Clean Washer with Affresh (nettoyage de la

laveuse avec affresh) détermine si des vêtements ou autres

articles se trouvent dans la laveuse.

2. Si aucun article n’est détecté dans la laveuse, l’exécution du

programme se poursuit.

a. Si des articles sont détectés dans la laveuse, « rL »

(remove load) s’affiche pour indiquer qu’il faut retirer la

charge. La porte se déverrouille. Ouvrir la laveuse et

retirer tous les vêtements qui se trouvent dans le tambour

de la laveuse.

b. Toucher le bouton Power (alimentation) pour effacer le

code « rL ».

c. Toucher et maintenir enfoncé le bouton de Start/Pause

(mise en marche/pause) pour redémarrer le programme.

3. Modèles à vapeur uniquement : Durant ses 20 premières

minutes, le programme active la génération de vapeur, mais le

tambour ne tourne pas et ne se remplit pas d’eau. De la

condensation peut se former sur la porte en verre durant cette

phase initiale. En cas d’utilisation d’une pastille de nettoyant

pour laveuse affresh®, celle-ci ne se dissout pas entièrement

durant la phase de génération de vapeur. Ceci est normal.

À la fin du programme, laisser la porte entrouverte pour

permettre une meilleure ventilation et pour que l’intérieur de la

laveuse puisse sécher.

Nettoyage des distributeurs

Après avoir utilisé la laveuse pendant longtemps, on peut parfois

constater une accumulation de résidus dans les distributeurs de la

laveuse.

Pour le distributeur à une charge ou optionnel : Retirer le tiroir

et essuyer les surfaces avec une lingette de nettoyage pour

laveuse affresh® ou un chiffon humide, et sécher avec une

serviette avant ou après l’exécution du programme Clean Washer

with affresh (nettoyage de la laveuse avec affresh®) . Si

nécessaire, utiliser un nettoyant tout usage.

Pour le distributeur Load & Go™: Soulever la poignée sur le

boîtier du distributeur et tirer pour le retirer de la caisse de la

laveuse; rincer ensuite le distributeur à fond avec de l’eau

courante. Essuyer la surface externe du distributeur avec une

lingette de nettoyage pour laveuse affresh® ou un chiffon humide

et sécher avec une serviette. Si nécessaire, utiliser un nettoyant

tout usage.

Replacer le distributeur dans la caisse de la laveuse en s’assurant

qu’il est bien placé.

IMPORTANT : Les distributeurs ne sont pas lavables au lave-

vaisselle.

Nettoyage de l’extérieur de la laveuse

IMPORTANT : Afin d’éviter d’endommager le revêtement de la

laveuse, ne pas utiliser de produits abrasifs.

Utiliser une lingette affresh® pour nettoyer la machine, une éponge

ou un chiffon doux et humide pour essuyer tout renversement.

Essuyer de temps en temps les surfaces externes de la laveuse

pour entretenir son aspect neuf. Utiliser une lingette affresh pour

nettoyer la machine ou de l’eau et un savon doux.

Rappel de lancement du programme

Clean Washer (nettoyage de la

laveuse)

REMARQUE : Les modèles ne sont pas tous équipés du témoin

lumineux Clean Washer with affresh® (nettoyage de la laveuse

avec affresh).

Le message Clean Washer with affresh® clignote à la fin d’un

programme de lavage après que la laveuse a effectué 30

programmes de lavage. Il fait office de rappel indiquant à

l’utilisateur qu’il faut faire fonctionner le programme Clean Washer

with affresh® (nettoyage de la laveuse avec affresh®).

Si le programme Clean Washer with affresh® n’est pas activé, le

message cesse de clignoter à la fin d’un programme de lavage

après que la laveuse a effectué 3 programmes de lavage

ordinaires supplémentaires. Après que la laveuse a effectué 30

programmes de lavage supplémentaires, le message Clean

Washer with affresh® clignote à nouveau à la fin d’un programme

de lavage en guise de rappel.

Retrait du distributeur

Tiroir distributeur de dosage optimal (sur certains

modèles)

Pour enlever :

1. Retirer le tiroir distributeur jusqu’en butée.

2. Appuyer sur la patte de déverrouillage et dégager le

distributeur en le tirant tout droit.

3. Soulever le couvercle et le tirer tout droit vers le haut pour le

retirer.

Pour replacer :

1. Faire glisser le couvercle sur les ergots du distributeur.

2. Aligner les bords du distributeur avec les guides situés dans la

laveuse, puis réinsérer le distributeur dans la fente en le

faisant glisser.

Tiroir distributeur pour charge unique (sur

certains modèles)

Pour enlever :

1. Retirer le tiroir distributeur jusqu’en butée.

2. Appuyer sur la patte de déverrouillage et dégager le

distributeur en le tirant tout droit.

3. Soulever le couvercle et le tirer tout droit vers le haut pour le

retirer.

Pour replacer :

1. Positionner le couvercle sur les ergots du distributeur.

Appliquer une légère pression sur le couvercle pour le mettre

en place.

2. Aligner les bords du distributeur avec les guides situés dans la

laveuse, puis réinsérer le distributeur dans la fente en le

faisant glisser.

Récipients Load & Go (sur certains

modèles)

IMPORTANT : Les récipients ne sont pas lavables au lave-

vaisselle.

Il est recommandé de rincer les récipients Load & Go™lorsqu’on

change de type ou de concentration de détergent, ou si l’on

n’utilise pas la laveuse pendant une période prolongée.

1. Retirer le tiroir distributeur jusqu’en butée.

2. Sortir les récipients Load & Go™.

3. Soulever le couvercle de remplissage et vidanger l’intérieur

soigneusement à l’eau chaude.

4. Laisser sécher à l’air.

Non utilisation et entretien avant les

vacances

Faire fonctionner la laveuse seulement lorsqu’on est présent. Lors

d’un déménagement ou lorsque la laveuse n’est pas utilisée

pendant longtemps, suivre les étapes suivantes :

1. Débrancher la laveuse ou déconnecter la source de courant

électrique.

2. Fermer l’alimentation en eau à la laveuse pour éviter toute

inondation due à une surpression.

CONSEIL UTILE : Fixer une note de rappel à la laveuse

d’ouvrir le robinet d’eau avant de l’utiliser à nouveau.

3. Nettoyer les distributeurs. Voir la section « Nettoyage des

distributeurs ».

Entretien pour entreposage hivernal

IMPORTANT : Pour éviter tout dommage, installer et remiser la

laveuse à l’abri du gel. L’eau qui peut rester dans les tuyaux

risque d’abîmer la laveuse en temps de gel. Si la laveuse doit faire

l’objet d’un déménagement ou d’un entreposage au cours d’une

période de gel, hivériser la laveuse.

Hivérisation de la laveuse :

1. Fermer les deux robinets d’eau; déconnecter et vidanger les

tuyaux d’arrivée d’eau.

CONSEIL UTILE : Fixer une note de rappel à la laveuse

d’ouvrir le robinet d’eau avant de l’utiliser à nouveau.

2. Retirer le filtre de la pompe de vidange.

3. Placer 1 pinte (1 L) d’antigel pour véhicule récréatif dans le

tambour et faire fonctionner la laveuse sur un programme

Normal pendant environ 2 minutes pour mélanger l’antigel et

l’eau restante.

4. Débrancher la laveuse ou déconnecter la source de courant

électrique.

Transport de la laveuse

1. Fermer les deux robinets d’eau. Débrancher et vidanger les

tuyaux d’arrivée d’eau.

2. Pour déplacer la laveuse pendant une période de gel, suivre

les instructions de la section « Entretien pour entreposage

hivernal » avant de le déplacer.

3. Déconnecter le tuyau d’évacuation du système d’évacuation

et de l’arrière de la laveuse.

4. Débrancher le cordon d’alimentation.

5. Placer les tuyaux d’arrivée d’eau et le tuyau d’évacuation

dans le tambour.

6. Enrouler le cordon d’alimentation et l’attacher avec un

élastique ou avec un attache-câbles pour l’empêcher de

traîner sur le plancher.

IMPORTANT : Demander une intervention de dépannage si l’on

doit installer de nouveaux boulons de transport. Ne pas réutiliser

les boulons de transport. Le lave-linge doit être transporté en

position verticale. Afin d’éviter d’endommager la structure de la

laveuse, celle-ci doit être correctement installée pour pouvoir être

déplacée par un technicien agréé.

Réinstallation/réutilisation de la

laveuse

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Pour réinstaller la laveuse après une période de

non-utilisation, de vacances, de remisage pour

l’hiver ou après un déménagement :

1. Consulter les instructions d’installation pour choisir

l’emplacement, régler l’aplomb de la laveuse et la raccorder.

2. Avant de réutiliser la laveuse, exécuter la procédure

recommandée suivante :

Remise en marche de la laveuse :

1. Vidanger les canalisations d’eau et les tuyaux.

2. Rebrancher les tuyaux d’arrivée d’eau.

3. Ouvrir les deux robinets d’eau.

4. Brancher sur une prise à 3 alvéoles reliée à la terre ou

reconnecter la source de courant électrique.

5. Faire exécuter à la laveuse le programme Heavy Duty/Power

Wash (service intense/lavage puissant) pour nettoyer la

laveuse et éliminer l’antigel, le cas échéant. Utiliser

uniquement un détergent HE. Utiliser la moitié de la quantité

recommandée par le fabricant pour une charge de taille

moyenne.

Nettoyage du filtre de la pompe de

vidange / Vidange de l'eau résiduelle

(sur certains modèles)

IMPORTANT : S’assurer que la laveuse est éteinte avant de

nettoyer le filtre de la pompe de vidange.

REMARQUE : Effectuer la procédure suivante de temps en

temps.

1. Ouvrir le tiroir distributeur en tirant sur la poignée à la base de

la laveuse. afin de révéler le filtre de la pompe de vidange.

Retirer le tiroir en relâchant les languettes de chaque côté.

Avec son doigt, déplacer vers le haut la languette située sur le

côté droit du tiroir et déplacer vers le haut la languette située

sur le côté gauche du tiroir.

2. Placer un récipient plat sous le filtre de la pompe de vidange

pour ramasser l’eau de vidange. Dégager le tuyau noir du

collier de serrage, retirer le bouchon et vidanger le tuyau dans

le récipient. Vider le contenant. Répéter au besoin la

procédure jusqu’à ce qu’il n’y ait plus d’eau. S’assurer que le

tuyau noir est complètement sec, replacer le bouchon et fixer

le tuyau dans l’attache.

REMARQUE : Si l’eau ne se vidange pas bien, pousser

légèrement le tuyau pour éliminer de possibles plis.

3. Placer un chiffon en coton sous le filtre de la pompe de

vidange pour absorber l’eau restante. Retirer ensuite le filtre

de la pompe de vidange en le tournant en sens antihoraire.

4. Retirer la charpie du filtre à la main et la jeter de façon

appropriée. Enlever les résidus restants du filtre en le rinçant

à l’eau.

5. Replacer le filtre de la pompe de vidange en le tournant en

sens horaire. S’assurer de tourner aussi loin que possible en

gardant la poignée du filtre en position verticale.

6. Replacer et fermer le tiroir distributeur. S’assurer d’insérer les

deux rails simultanément lors du replacement du tiroir. Un

déclic se fait entendre indiquant que les rails sont engagés.

Pour assurer un positionnement correct du tiroir, le retirer

complètement. Le tiroir doit être complètement engagé et les

rails verrouillés en place. S’assurer que le tuyau de vidange

est bien fixé dans l’attache de tuyau et rentré sous la

découpe.

Nettoyage supplémentaire

Retirer doucement le joint de porte en caoutchouc et nettoyer les

zones tachées, l’accumulation de saleté ou de charpie avec le

côté texturé d’une lingette de nettoyage pour laveuse affresh®.

INSTRUCTIONS D’INSTALLATION

SPÉCIFICATIONS

Outils et pièces

Rassembler les outils et composants nécessaires avant

d’entreprendre le processus d’installation.

Outils requis :

Clés plates ou clés à

molette de 1/2" (13 mm), 5/8"

(16 mm) et 9/16" (14 mm).

Niveau

Cale en bois Règle ou mètre ruban

Pince – ouverture

jusqu’à 1 9/16 po (39,7 mm) Lampe de poche

Seau

Pièces fournies :

REMARQUE : Toutes les pièces fournies pour l’installation se

trouvent dans le panier de la laveuse.

Tuyau d’évacuation avec bride,

forme en U et serre-câbles

Pièces nécessaires : (si non fournies avec la

laveuse)

Tuyaux d’arrivée d’eau avec

rondelles plates.

REMARQUE : Différentes

options de tuyau d’arrivée

d’eau sont offertes; consulter

votre guide de démarrage

rapide pour les informations de

commande.

Accessoires disponibles

Vous pouvez obtenir un piédestal facultatif assorti pour la laveuse.

Contacter le revendeur pour effectuer la commande ou voir la

page “Assistance ou service” au dos du Guide d’utilisation et

d’entretien.

Pièces alternatives (non fournies avec la laveuse)

Il se peut que l’installation nécessite des pièces supplémentaires.

Pour commander, consulter les coordonnées dans le guide de

démarrage rapide.

Si vous avez : Il faut :

Égout surélevé Tuyau rigide d’évacuation standard de

20 gallon (76 L) de 39 po (990 mm) de

haut ou évier de décharge, pompe de

puisard et connecteurs (offerts chez les

vendeurs de matériel de plomberie

locaux)

EXIGENCES D’EMPLACEMENT

(laveuse)

IMPORTANT : Ne pas installer, remiser ou faire fonctionner la

laveuse à un emplacement où elle sera exposée aux intempéries

ou à des températures inférieures à 32 °F (0 °C). De l’eau restée

dans la laveuse après utilisation peut causer des dommages à

basse température. Voir "Entretien de la laveuse" pour des

renseignements sur la préparation de la laveuse pour l'hiver.

Le choix d’un emplacement approprié pour la laveuse en améliore

le rendement et réduit au minimum le bruit et le “déplacement”

possible de la laveuse. La laveuse peut être installée dans un

sous-sol, une salle de buanderie, un placard ou un encastrement.

C’est à l’utilisateur qu’incombe la responsabilité de réaliser une

installation correcte.

Il vous faudra

�Un chauffe-eau réglé à 120 °F (49 °C).

�Une prise électrique reliée à la terre et située à moins de 6 pi

(1,8 m) du cordon d’alimentation à l’arrière de la laveuse.

�Des robinets d’eau chaude et d’eau froide situés à moins de

4 pi (1,2 m) des électrovannes de remplissage d’eau chaude

et d’eau froide sur la laveuse, et une pression d’eau de

20 à 100 lb/po² (137,9 à 689,6 kPa).

�Un plancher de niveau avec une pente maximale de 1 po

(25 mm) sous l’ensemble de la laveuse. Il n’est pas

recommandé de l’installer sur un tapis, de la moquette ou des

surfaces avec endos en mousse.

�Un plancher capable de supporter le poids total de 315 lb

(143 kg) de la laveuse (eau et charge compris).

Les dimensions indiquées correspondent à l’espacement minimal

permis. Pour chaque type de configuration, prévoir davantage de

dégagement pour faciliter l’installation et l’entretien et laisser

suffisamment de dégagement pour les appareils ménagers

voisins et pour les murs, les portes et les plinthes. L’espacement

doit être assez grand pour permettre d’ouvrir complètement la

porte. Ajouter un espace supplémentaire de 1 po

(25 mm) de tous les côtés de la laveuse pour réduire le transfert

de bruit. Si l’on installe une porte d’armoire ou une porte à

persiennes, des ouvertures d’aération au sommet et au bas de la

porte sont nécessaires.

REMARQUE : Pour obtenir plus de détails (ou d’informations)

spécifiques à votre modèle, consulter votre guide de démarrage

rapide.

Installation dans un encastrement ou armoire

(laveuse et sécheuse superposée)

Installation sous comptoir personnalisée

Installation dans un encastrement ou armoire

(laveuse seulement)

Installation dans un placard personnalisée

Système de vidange

Il incombe à l’installateur d’installer et de fixer solidement le tuyau

de vidange à la canalisation d’évacuation de manière que le tuyau

de vidange ne puisse sortir et causer d’éventuelles fuites de la

canalisation d’évacuation.

Le système de vidange peut être installé à l’aide d’un conduit

d’évacuation au plancher, un tuyau rigide de rejet à l’égout mural,

un tuyau rigide de rejet à l’égout au plancher ou un évier de

buanderie. Sélectionner la méthode à utiliser.

IMPORTANT : Pour éviter un effet de siphon, pas plus de 4,5”

(114 mm) de tuyau de vidange ne devrait être inséré à l’intérieur

de la canalisation d’évacuation.

Système de vidange avec tuyau de rejet à l’égout

au plancher

Diamètre minimal pour un tuyau de rejet à l’égout : 2 po (51 mm).

Capacité minimale d’acheminement : 17 gallons (64 L) par

minute. Un adaptateur de 1/4 po (6 mm) à 1 po (25 mm) de

diamètre est offert pour le tuyau de rejet à l’égout; consulter le

guide de démarrage rapide pour les renseignements de

commande en ligne. Le sommet du tuyau de rejet à l’égout doit

avoir une hauteur d’au moins 39 po (762 mm); ne pas l’installer à

plus de 96 po (2,4 m) du bas de la laveuse. Si la canalisation de

vidange est au-dessus de la tête et que l’eau doit être pompée à

plus de 96 po (2,4 m), une pompe de puisard et sa quincaillerie

seront nécessaires. Voir la section « Pièces supplémentaires ».

Système de vidange avec tuyau de rejet à l’égout

mural

Voir les exigences pour le système de vidange avec tuyau de rejet

à l’égout au plancher.

Système de vidange dans un évier de buanderie

Capacité minimale : 20 gallons (76 L). Le haut de l’évier de

buanderie doit être à au moins 39 po (991 mm) du sol, mais pas à

plus de 96 po (2,4 m) du bas de la laveuse.

Système de vidange au sol

Le système de vidange au sol requiert un ensemble de brise-

siphon, deux ensembles de raccordement et une rallonge de

tuyau de vidange qui peuvent être achetés séparément; consulter

le guide de démarrage rapide pour les renseignements de

commande en ligne. Hauteur minimale du brise-siphon : 28 po

(710 mm) à partir du fond de la laveuse. (Des tuyaux

supplémentaires peuvent être requis.)

Spécifications électriques

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

�Une source d’alimentation de 120 V CA à 60 Hz uniquement et

protégée par fusible de 15 ou 20 A est nécessaire. On

recommande d’utiliser un fusible ou un disjoncteur temporisé.

Il est recommandé de raccorder l’appareil sur un circuit distinct

exclusif à cet appareil.

�Cette laveuse comporte un cordon d’alimentation électrique à

trois broches pour liaison à la terre.

�Pour minimiser les risques de décharge électrique, on doit

brancher le cordon sur une prise de courant de configuration

correspondante, à 3 alvéoles, reliée à la terre et installée

conformément aux codes et règlements locaux. Si une prise

de courant de configuration correspondante n’est pas

accessible, le client a la responsabilité et l’obligation de faire

installer par un électricien qualifié une prise de courant

correctement reliée à la terre.

�Si les codes le permettent et si on utilise un conducteur distinct

de mise à la terre, il est recommandé qu’un électricien qualifié

vérifie la qualité de la mise à la terre.

�Ne pas utiliser une tuyauterie de gaz pour le raccordement à la

terre.

�En cas de doute quant à la qualité de la mise à la terre de la

laveuse/sécheuse, consulter un électricien qualifié.

�Ne pas installer un fusible dans le conducteur neutre ou le

circuit de mise à la terre.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour un appareil avec liaison à la terre et cordon

d’alimentation :

Cet appareil doit être relié à la terre. En cas d’anomalie de

fonctionnement ou de panne, la liaison à la terre réduira le

risque de décharge électrique en offrant au courant électrique

un itinéraire d’évacuation de moindre résistance. L’appareil

est doté d’un cordon électrique comportant un conducteur de

mise à la terre d’équipement et une fiche de branchement de

liaison à la terre. La fiche doit être branchée sur une prise de

courant appropriée qui soit bien installée et reliée à la terre

conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Un raccordement inapproprié du

conducteur de mise à la terre de l’équipement peut causer un

risque de décharge électrique. En cas de doute quant à la

qualité de la mise à la terre de l’appareil, consulter un

électricien ou un technicien d’entretien qualifié. Ne pas

modifier la fiche fournie avec cet appareil : Si elle ne

correspond pas à la prise de sortie, faire installer une fiche

appropriée par un électricien qualifié.

Pour un appareil raccordé en permanence :

Cet appareil doit être raccordé à un système de câblage

permanent en métal relié à la terre, ou un conducteur de mise

à la terre d’équipement doit être en fonction avec les

conducteurs de circuit, et raccordé à la borne de mise à la

terre d’équipement ou la borne sur l’appareil ménager.

CONSERVER CES INSTRUCTIONS

INSTALLATION

Déballage

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

1. Déplacer la laveuse

Il est nécessaire de retirer tout le matériel d’expédition pour

un fonctionnement correct et pour éviter que la laveuse ne

fasse trop de bruit.

Approcher la laveuse jusqu’à environ 4 pi (1,2 m) de son

emplacement d’installation final. Elle doit être en position

debout.

2. Localiser les boulons de transport

Repérer les quatre boulons de transport à l’arrière de la

laveuse.

3. Retirer les boulons de transport de la laveuse

Desserrer les boulons avec une clé à molette de 5/8 po

(16 mm). Glisser chaque boulon et cale au centre de trou.

Retirer les boulons et cales d’espacement en plastique de

l’arrière de la laveuse. Jeter les boulons et cales

d’espacement.

IMPORTANT : Ne pas brancher la laveuse avant d’avoir

terminé l’installation.

Raccordement du tuyau de vidange

4. Fixation du tuyau de vidange à l’orifice de

Si la bride n’est pas déjà installée sur l’extrémité coudée du

tuyau de vidange, serrer la bride avec une pince et la faire

glisser sur l’extrémité du tuyau en la centrant entre les

rainures comme illustré. Serrer la bride avec une pince et

faire glisser à nouveau l’extrémité coudée du tuyau de

vidange sur l’orifice de vidange noir, puis fixer avec la bride.

Pour un évier de buanderie ou un tuyau de rejet à l’égout

rigide, passer à l’étape 6.

Pour une vidange au plancher, retirer la bride retenue pour

tuyau de vidange préinstallée, comme indiqué à l’étape 5.

Des pièces supplémentaires avec des directives distinctes

seront peut-être nécessaires. Voir « Pièces

supplémentaires ».

Il incombe à l’installateur d’installer et de fixer solidement le

tuyau de vidange à la canalisation d’évacuation de manière

que le tuyau de vidange ne puisse sortir et causer

d’éventuelles fuites de la canalisation d’évacuation.

A-Rainures

5. Retirer le tuyau de vidange (installation avec

Pour les installations avec vidange au plancher, il faut retirer

la bride de retenue pour tuyau de vidange de l’extrémité du

tuyau de vidange. Des pièces supplémentaires avec des

directives distinctes seront peut-être nécessaires; consulter

le Guide de démarrage rapide.

6. Placer le tuyau de vidange dans le tuyau de

rejet à l’égout

Placer le tuyau dans le tuyau de rejet à l’égout (illustré à

l’image) ou par-dessus le côté de l’évier de buanderie.

IMPORTANT : 4,5 po (114 mm) de tuyau de vidange soit se

trouver à l’intérieur du tuyau de rejet à l’égout; ne pas forcer

l’excédent du tuyau dans le tuyau de rejet à l’égout ni le

placer dans l’évier de buanderie. On doit utiliser la bride de

retenue pour tuyau de vidange.

Raccordement des tuyaux

d’alimentation

IMPORTANT : Afin d’éviter toute fuite, vérifier que les tuyaux

d’arrivée d’eau comportent des rondelles d’étanchéité plates aux

deux extrémités. La laveuse doit être raccordée aux robinets

d’eau à l’aide des tuyaux d’arrivée d’eau et des rondelles neufs

(non compris). Ne pas utiliser de tuyaux usagés. Ne pas utiliser

de tuyaux sans installer de rondelles d’étanchéité.

7. Insérer les rondelles plates neuves

8. Connecter les tuyaux d’arrivée d’eau aux

robinets

IMPORTANT : Ne pas serrer excessivement ni utiliser de

ruban adhésif ou de dispositifs d’étanchéité lors de la fixation

des robinets ou de la machine. Cela pourrait entraîner des

dommages.

Fixer le tuyau dont l’étiquette porte la mention « hot » (chaud)

au robinet d’eau chaude. Visser le raccord à la main pour qu’il

repose sur la rondelle. Serrer les raccords de deux tiers de

tour supplémentaires à l’aide d’une pince. Répéter cette

étape avec le tuyau portant la mention « cold » (froide) pour

le robinet d’eau froide. Les deux tuyaux doivent être

raccordés pour que la laveuse fonctionne correctement.

CONSEIL UTILE : Repérer quel tuyau est raccordé à l’eau

chaude pour permettre une fixation correcte des tuyaux à la

machine. Dans la plupart des configurations standard, les

tuyaux se croisent lorsque fixés correctement.

9. Purger les canalisations d’eau

Faire couler de l’eau dans les tuyaux de l’évier de buanderie,

le tuyau rigide de rejet à l’égout ou le seau pendant quelques

secondes pour prévenir toute obstruction. On doit laisser

couler l’eau jusqu’à ce qu’elle soit limpide.

vidange au plancher uniquement)

10. Connecter les tuyaux d’arrivée d’eau à la

laveuse

IMPORTANT : Pour réduire le risque de défaillance des

tuyaux, remplacer les tuyaux tous les 5 ans. Inscrire la date

d’installation ou de remplacement des tuyaux pour référence

ultérieure.

�Ne pas serrer excessivement le tuyau, utiliser du ruban

adhésif ou un calfeutrant sur le robinet. Les robinets

risquent d’être endommagés.

�Inspecter périodiquement les tuyaux et les remplacer en

cas de renflement, de déformation, de coupure, d’usure

ou de fuite.

Fixer le tuyau d’eau chaude au robinet d’arrivée d’eau

chaude. Visser le raccord à la main jusqu’à ce qu’il soit bien

serré. Serrer les raccords de deux tiers de tour

supplémentaires à l’aide d’une pince. Répéter pour le robinet

d’eau froide.

11. Recherche de fuites

Ouvrir doucement les robinets d’eau pour vérifier qu’il n’y a

pas de fuites. Une petite quantité d’eau peut entrer dans la

laveuse. Elle s’évacuera plus tard.

12. Immobiliser le tuyau de vidange

Fixer le tuyau de vidange avec le serre-câbles ou la fixation

perlée au pied de l’évier de buanderie, au tuyau rigide de

rejet à l’égout ou aux tuyaux d’arrivée d’eau pour le tuyau de

rejet à l’égout mural rigide.

Il incombe à l’installateur d’installer et de fixer solidement le

tuyau de vidange à la canalisation d’évacuation de manière

que le tuyau de vidange ne puisse sortir et causer

d’éventuelles fuites de la canalisation d’évacuation.

ÉTABLISSEMENT DE L’APLOMB DE

LA LAVEUSE

IMPORTANT : IMPORTANT : L’établissement correct de l’aplomb

de la laveuse permet de réduire les nuisances sonores et de

limiter les vibrations.

13. Vérifier le bon aplomb de la laveuse

Enlever le morceau de carton placé sous la laveuse. Placer

un niveau sur les bords supérieurs de la laveuse en

contrôlant chaque côté et l’avant. Si elle n’est pas d’aplomb,

faire basculer la laveuse et régler les pieds vers le haut ou

vers le bas comme indiqué dans les étapes 15 et 16, et

recommencer si nécessaire.

14. Faire basculer la laveuse pour tester la

stabilité des pieds sur le plancher

Saisir la laveuse par le dessus et la faire basculer d’avant en

arrière tout en s’assurant que les quatre pieds sont en

contact ferme avec le sol. Faire de nouveau basculer la

laveuse, transversalement. Si la laveuse bascule, passer à

l’étape 15 et ajuster les pieds de nivellement. Si les quatre

pieds sont en contact ferme avec le sol, passer à l’étape 16.

15. Ajuster les pieds de nivellement

Si la laveuse n’est pas d’aplomb, utiliser une clé plate de

9/16 po (14,3 mm) ou une clé à molette pour tourner les

contre-écrous dans le sens horaire jusqu’à ce qu’ils se

trouvent à environ 1/2 po (13 mm) de la caisse de la laveuse.

Tourner ensuite le pied de nivellement dans le sens horaire

pour abaisser la laveuse ou dans le sens antihoraire pour la

soulever. Ne pas dépasser 2 po (50 mm) du bas des pieds

au bas de l’armoire. Contrôler à nouveau l’aplomb de la

laveuse et vérifier que les quatre pieds sont en contact ferme

avec le sol. Répéter si nécessaire.

CONSEIL UTILE : Il serait judicieux de soulever l’avant de la

laveuse d’environ 4 po (102 mm) à l’aide d’une cale en bois

ou d’un objet similaire qui soutiendra le poids de la laveuse.

16. Serrer les pieds de nivellement

Après que l’aplomb de la laveuse a été établi et que les

quatre pieds sont en contact ferme avec le sol, tourner les

contre-écrous dans le sens antihoraire sur les pieds de

nivellement à l’aide d’une clé à fourche ou d’une clé à

molette de 9/16 po (14,3 mm) jusqu’à ce qu’ils soient bien

serrés contre la caisse de la laveuse.

CONSEIL UTILE : On devra peut-être de nouveau soulever

légèrement la laveuse à l’aide d’une cale de bois.

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

17. Brancher sur une prise à 3 alvéoles reliée à la

terre.

Liste de vérification pour installation

terminée

�Consulter les spécifications électriques. S’assurer de disposer

d’une source d’électricité appropriée, et d’une liaison à la terre

conforme à la méthode recommandée.

�Vérifier que toutes les pièces sont maintenant installées. S’il

reste une pièce, passer en revue les différentes étapes pour

découvrir laquelle aurait été oubliée.

�Vérifier la présence de tous les outils.

�Vérifier que tout le matériel d’expédition a été retiré de la

laveuse.

�Vérifier que la laveuse est de niveau.

�Vérifier que les robinets d’eau sont ouverts.

�Vérifier qu’il n’y a pas de fuite autour des robinets et des

tuyaux d’arrivée d’eau.

�Ôter la pellicule protectrice de la console et tout ruban adhésif

resté sur la laveuse.

�Vérifier que la laveuse est branchée sur une prise de courant à

3 alvéoles reliée à la terre.

�Éliminer/recycler tous les matériaux d’emballage.

�Lire la section « Entretien et réparation de la laveuse ».

�Pour tester et nettoyer votre laveuse, appuyer sur Power (mise

sous tension), et choisir le programme Quick (rapide) et la

faire fonctionner sans vêtements. Utiliser uniquement un

détergent HE. Utiliser la moitié de la quantité recommandée

par le fabricant pour une charge de taille moyenne.

W11355369D

W11355370D-SP

Maytag MHW5630MBK 4.5 cu. ft. 27 Inch Front Load Washer

Product's Documents

User Manual

Specifications

Maytag MHW5630MBK Questions and Answers
